Репутация: 411705

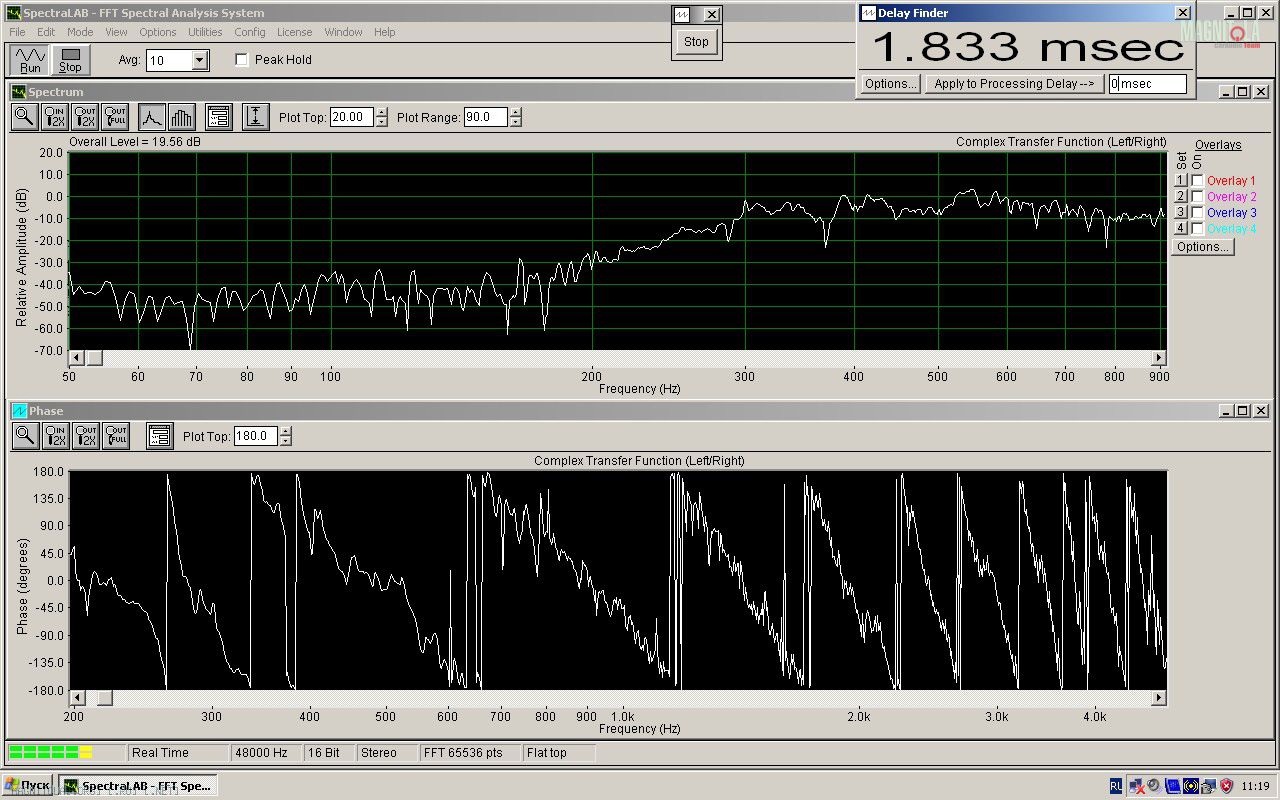

У тебя задержка выставлена 14,000
После 200 герц фаза ползет вверх.
Не обращай внимание на горбы. Добейся нормального направления графика в диапазоне от 200 до 600-800 Гц для домашнего сабика.
Воспользуйся "лупой", выдели диапазон от 20 до 1000Гц
ИЩИ ЗАДЕРЖКУ ТОЧНЕЕ.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 5118
Как это понять ,что такое частота раздела.как она выглядит на графике.Сообщение от Garmin
Репутация: 411705 Частота раздела это частота от которой начинает работать фильтр.
Компьютерный сабик работает до 200гц (большинство)
Две октавы от 200гц это 800
Как она выглядит смотри в наскальных рисунках от Ильи в теме.
Репутация: 895 У меня в спектралабе нет окон уровня сигнала. Потому что ничего не подключено(схему еще не собрал) или версия проги другая?
в опции calibration надо совершать какие- нибудь действия? Спасибо.
Репутация: 411705 Подключи микрофон и дунь в него.
Смотри левый нижний угол окна.
Репутация: 895 DядяВова Большое терпение надо иметь, чтобы каждому(мне например) объяснять. Ты уж терпи...
Репутация: 411705 По многочисленным заявкам:

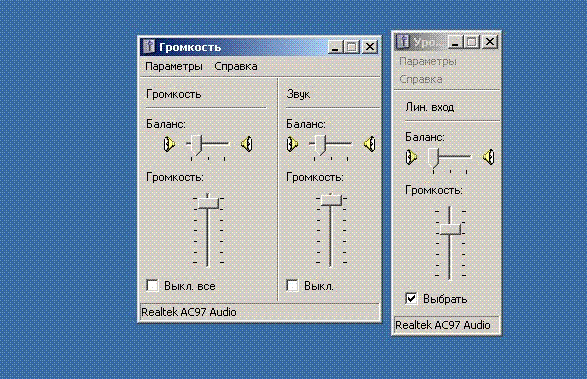

Мои! настройки звуковой карты на ноутбуке под ХР:
Подключил к буку колонки компьютерные 2.0
Нулевая задержка:

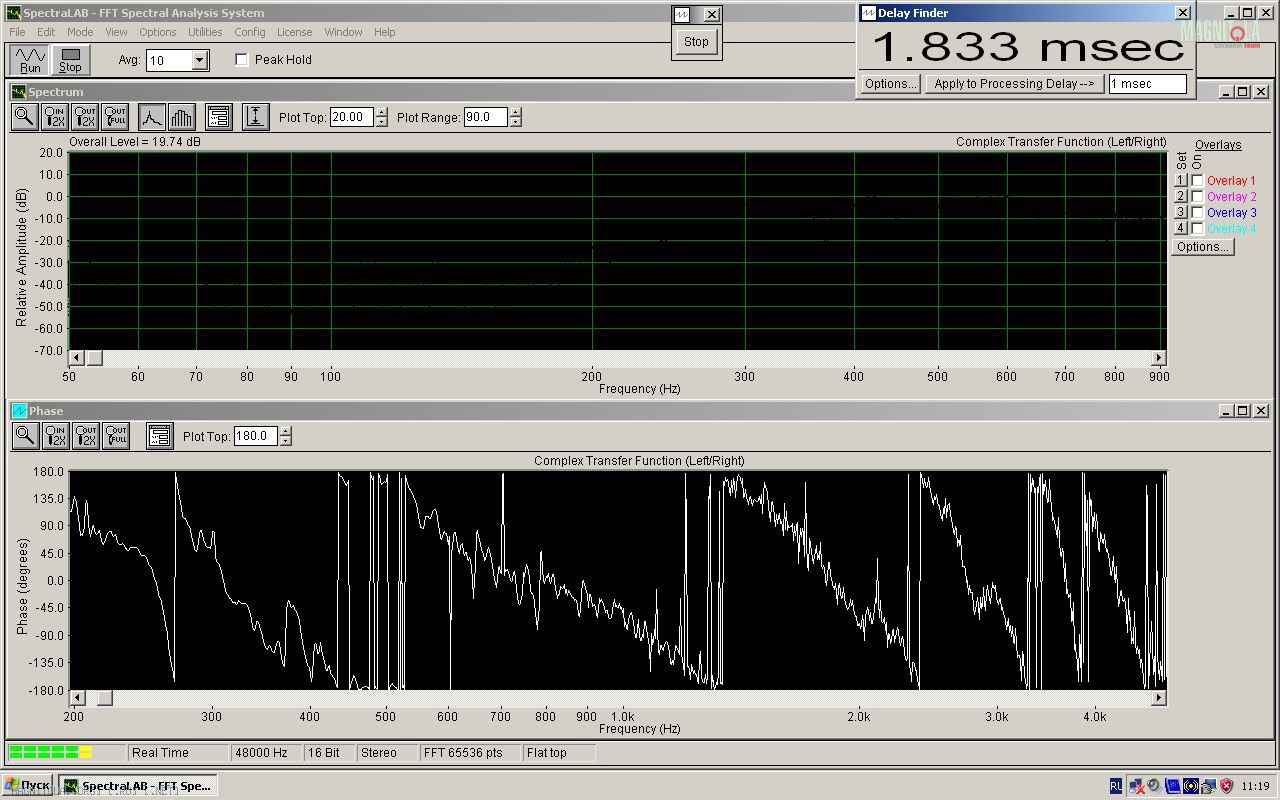

Задержка 1,0 msec:

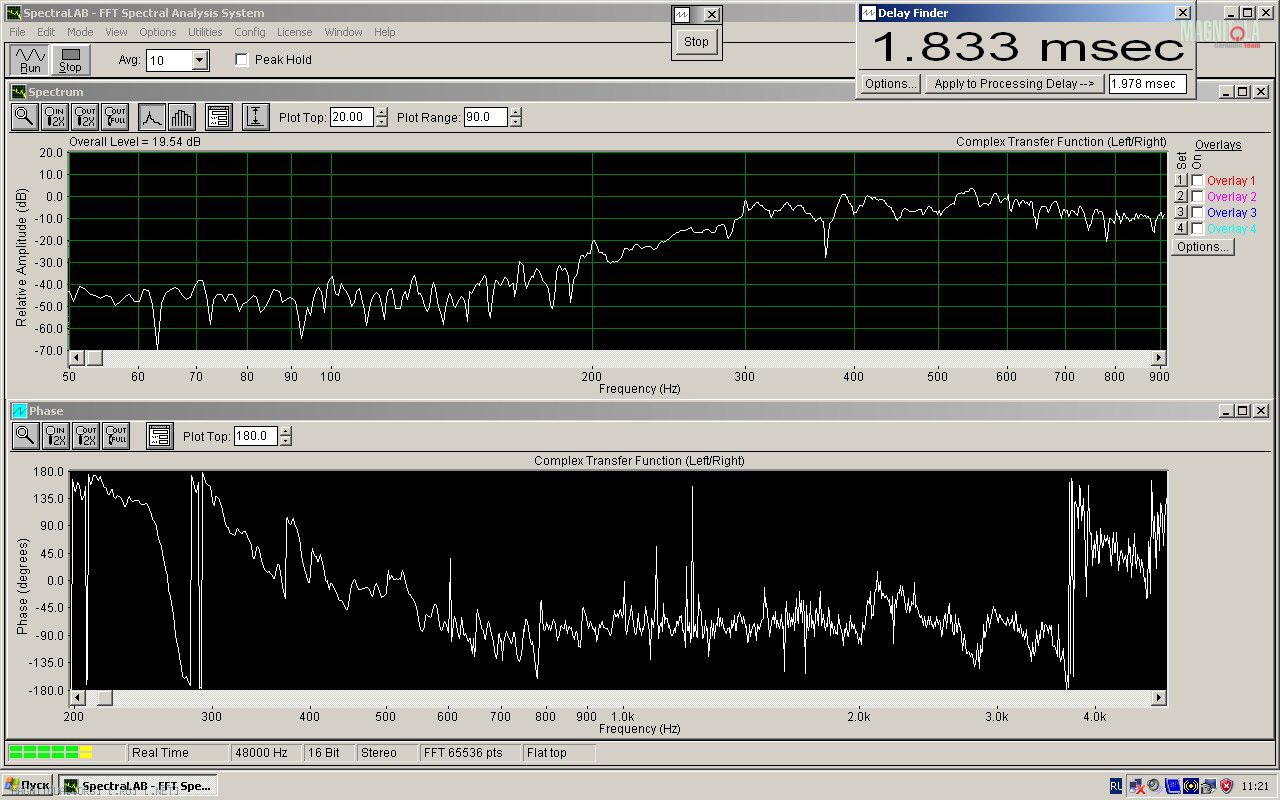

Задержка 1,978:

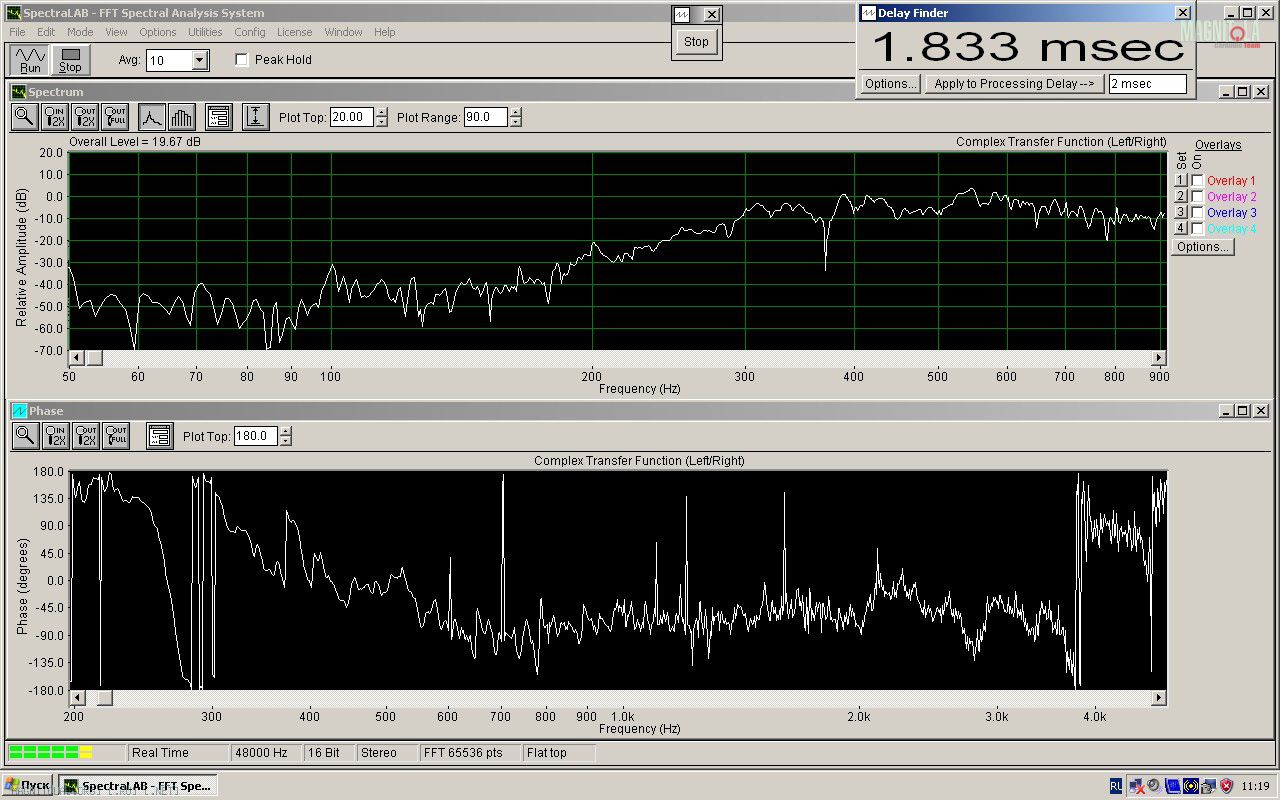

Задержка 2,0 msec
Микрофон в метре от колонки, прямая "видимость"
Загонять задержку более 2,0 миллисекунд (для смены направления графика снизу вверх) не стал - смысла нет...
ПыСы. Колонка страшно фонит - если уровень сигнала в настройках бука делать маленький (при этом музыку с компа играет нормально. Видимо что-то не в порядкеи хреновая у меня звуковуха на буке...)
Репутация: 411705 Наскальный рисунок, показывающий взаимосвязь графика частоты звука и фазы (взято с реальных измерений с предыдущего поста):
Сверху график АЧХ, снизу фаза.
Коричнево-Желтым указано Спад АЧХ от 200 до 400 Гц и соответствующий наклон графика фазы.
На частоте выше 400Гц видим практически прямой график АЧХ и практически прямой (с небольшим наклоном) график фазы.
Если и притянуто за уши - то совсем немного
ПыСы влияние фильтров на график фазы думаю будет таким-же как на участке 200-400 Гц. Только наклон графиков может быть "круче" (ИМХО).
Если не прав - поправьте.

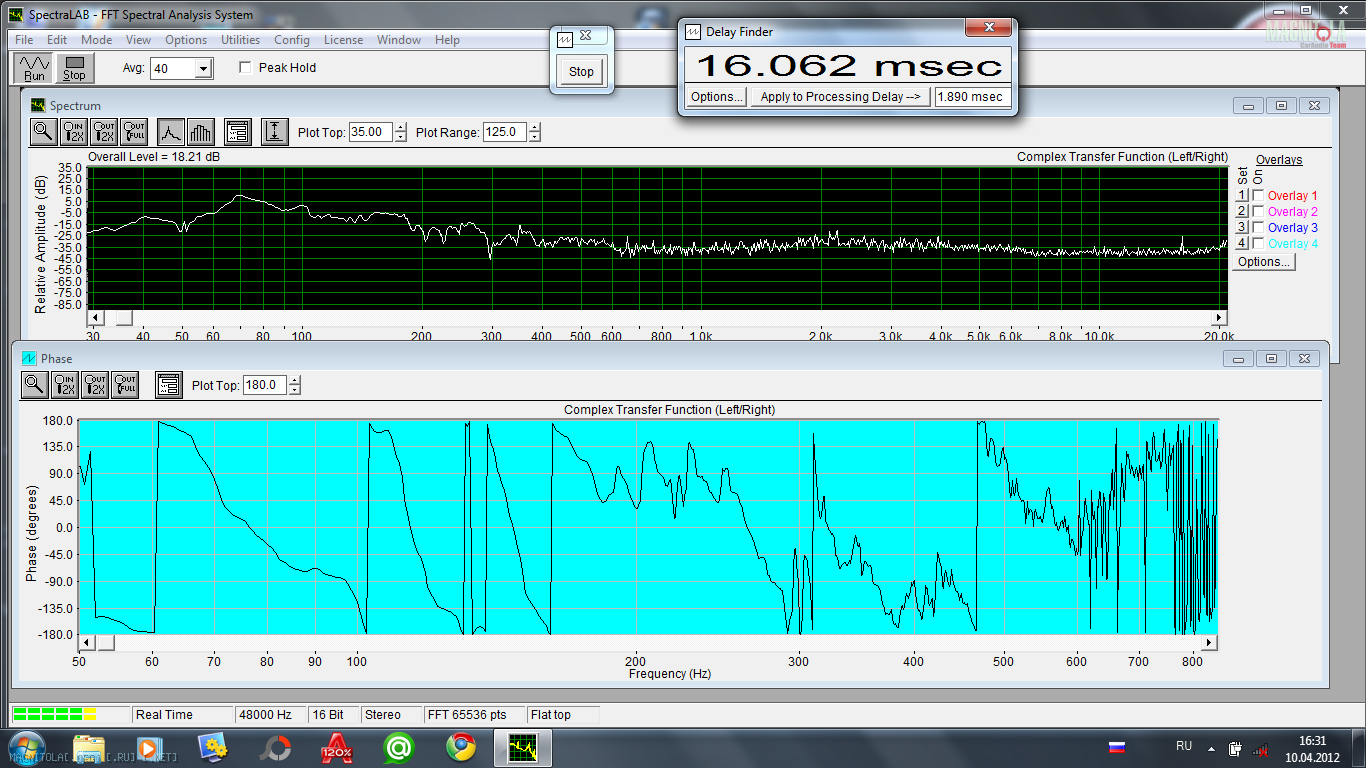

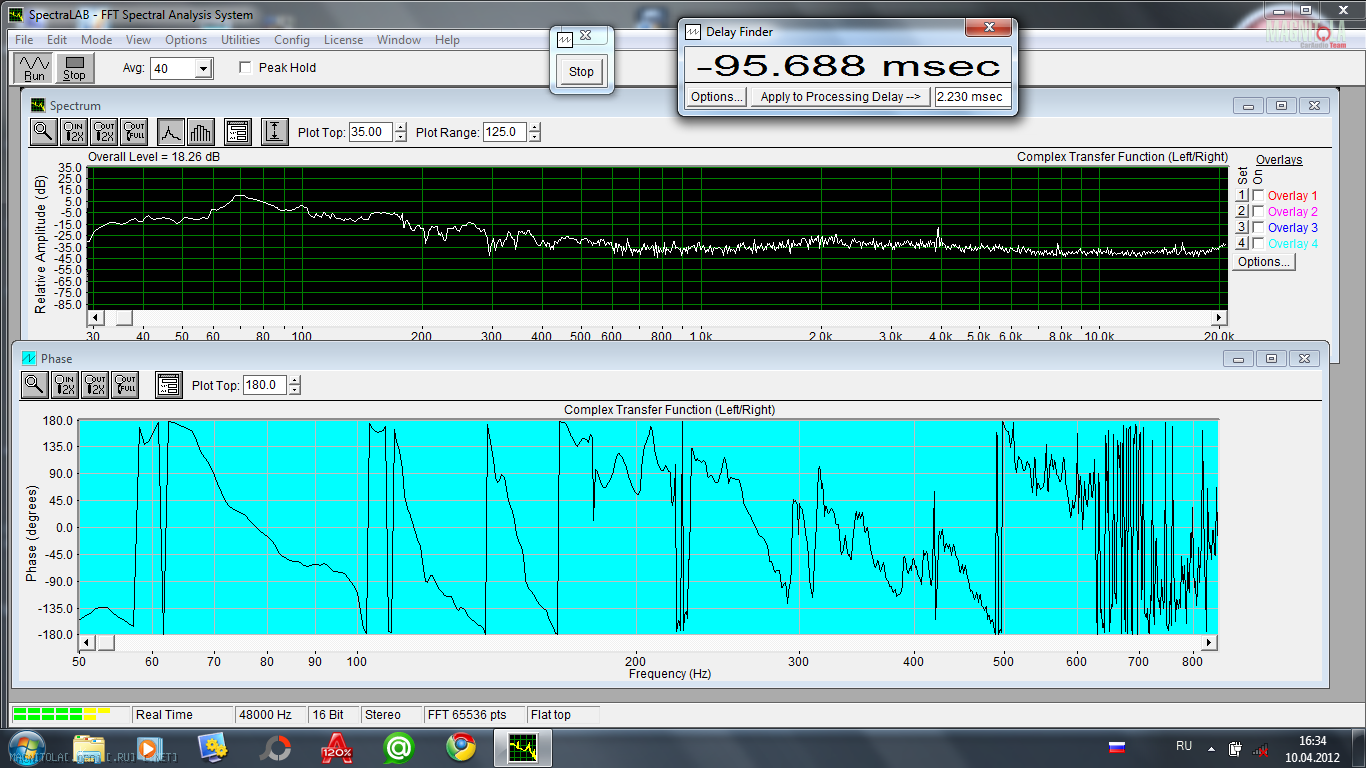

Репутация: 5118 1.8902.230

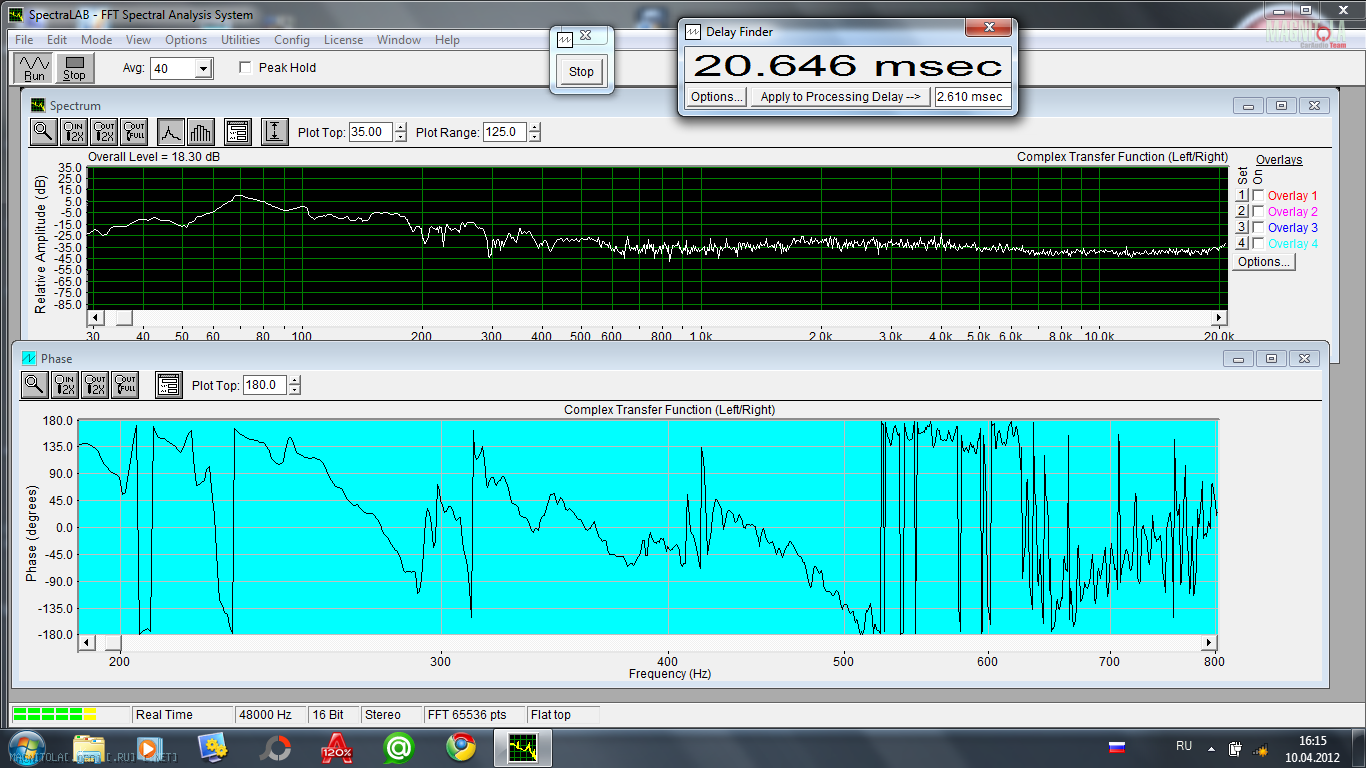

2.610

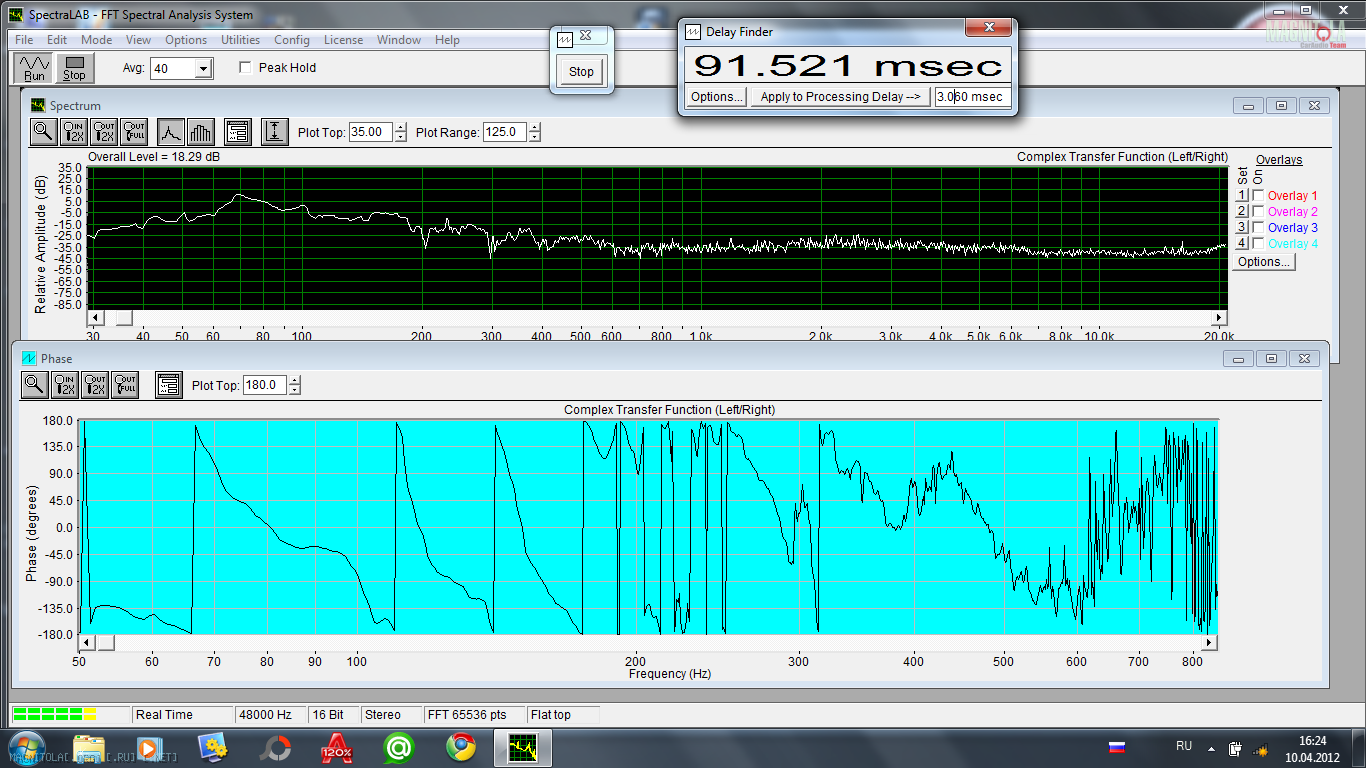

3.060
5.560
И хоть ты выспись но плохой подъем от 600 как не крути
Репутация: 5118 Я еще вот что думаю. У меня домашний саб дином смотрит в пол, а фазиком на меня. Расстояние от пола до дина где то 3см. Может в этом еще причина корявых графиков.
