Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Сообщение от TwinTwin

Garmin Все может быть.
Интересно как не сведены СЧ и мид? На стыке полос нет изменений фазы.

А смотреть на поведение фазы ОЧЕНЬ ЖЕЛАТЕЛЬНО не только на стыке но и во всем рабочем
диапазоне полосы.
По Вашим графикам получается что СЧ чуть недозадержаны относительно мидов.
О Вч сказать что-то труднее, так как стыковать их не счем (сч не сведена).

ПыСы Эта метода никак не противоречит "Пионеровской" от Иванова в вопросе выстраивания вертикальной фазы "побортно".
Вот только позволяет сделать это точнее и избежать ошибок
ИМХО всё

Сообщение от TwinTwin

"Выключаем сабвуфер, включаем левый мидбас в полную полосу.
Поскольку он ближе, его сигнал при нулевой задержке опережает сигнал сабвуфера.
На графике ФЧХ будет наклонена вверх. Добавляем задержку до выравнивания ФЧХ:"

Эта фраза непонятна, как мид может опережать саб, в то время когда он (саб) выключен?

Мид будет опережать (выключенный саб) потому, что базовая задержка в программе настроена под САБ!

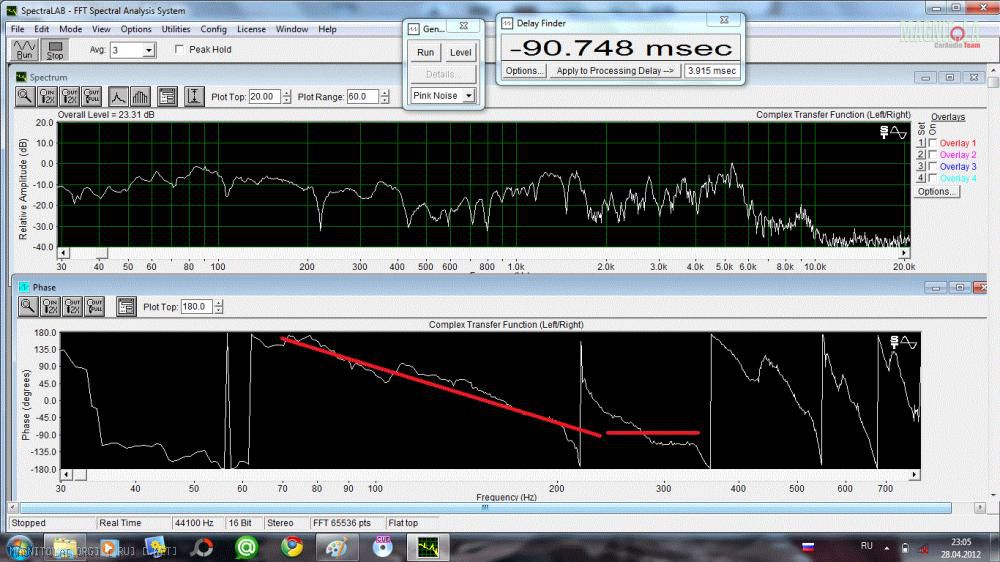

Соответственно при включении мида без задержки, график МОЖЕТ иметь такую направленность (выделено красным):

(показан Ваш график, и хоть указан широкий диапазон нч/сч/вч, для примера он вполне годится).

Такое направление графика (красненькие линии) говорит о том, что сигнал "опережает" тестовый и его нужно задерживать.

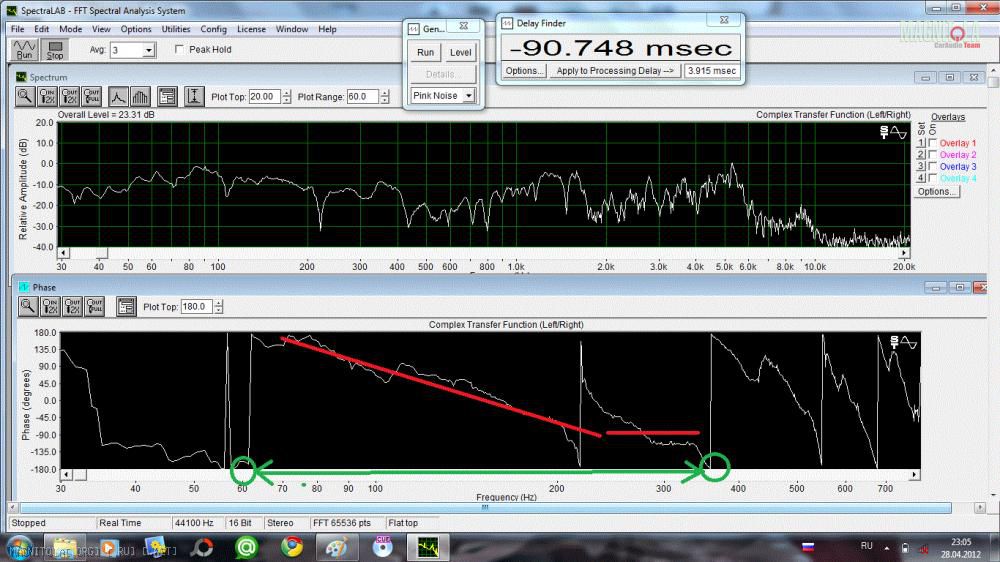

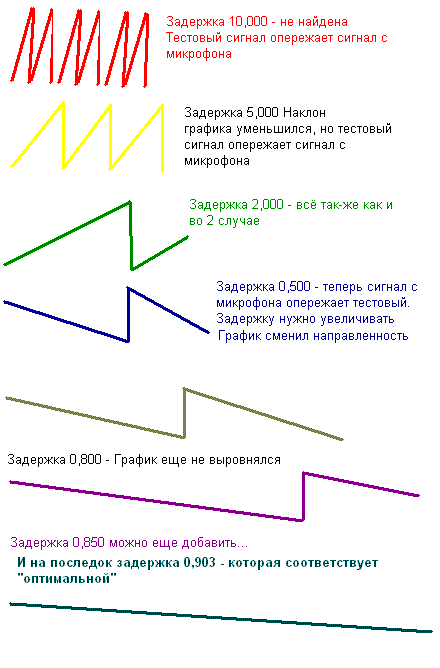

Задержку нужно подбирать до тех пор, пока общее направление (без учета стояков/провалов и прочих неприятностей) не будет похожим на зелёную линию.

Сообщение от TwinTwin

DядяВова Помогай.
1. находим задержку для саба (в программе, отключив задежку в процессоре) при наиболее линейной ФЧХ - пусть будет для примера 10 мс.
2. Вставляем ее в программу (Apply processing delay).

Что дальше делать я не понимаю.
3. Задать такую же в процессоре и ?

Дальше ты нашёл, сколько времени нужно звуковому сигналу, чтобы выйти из ноутбука и прийти к микрофону.
3. Включаешь мидбас и по ноутбуку смотришь ФЧХ. Подбираешь задержку на процессоре до выпрямления ФЧХ мидбаса.
4 Делаешь то же самое для твиттера.
5. Смотршь, что получилось вместе и корректируешь.
А найденную в п.2 задержку никуда, кроме программы Спектралаб, вставлять не надо!!!

Конечно. Итог любой методики - согласовать динамики по времени.
В данном случае это достигается измерением ФЧХ системы. Это достаточно точный и верный способ.

собрал схему, на графиках прямая линяя не какой реакции на звук.
сделал вот так левый выход на ноутбуке соединил с правым входом и с музыкальным центром по aux. А к левому входу микрофон . Настройки как на рисунке
