Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Свел саб с сч/вч (ящики под миды еще в процессе приготовления. )
Задержка дальнего сч составила от саба 130 см. При почти фронтальном сабе!
Срослось все хорошо. Вот только чем задерживать правый мид а задерживать нада. А каналов только 6.
Немного скриншотов сброшу в понедельник.
А включение эквалайзера дает такой изврат на фазовом графике что пипец. тоже скину.

Да ничё не _опа. Двуху с сабом(даже стерео) разрулит на ура - даже получше 88...
А вот треха с сабом это действительно опа.

Варианты так называемой 2,5 полоски думаю дают полный изврат (особенно если сч/вч в одной плоскости) - в таком варианте подключения (если нет хитрого фильтра с "временной" задержкой - а такие бывают?) и при порядках срезов выше первого - тоналки нормальной там не будет.
Размер разнесение сч/вч между собой конечно у всех индивидуальный (зависит от компанентов и оформления) но много ли инсталяторов отлавливают эти сантиметры для выравнивания фазы.
У меня вот получилась задержка около 3 см да еще и физически сч/вч разнесены на 3 см.
А кривая фаза - смерть для звука (для тоналки - точно)

Всё что вверху написано - ИМХО.

Я вот выставил вертикалку + сделал горизонтальное сведение - все по прибору - получил мягкое и с правильной тоналкой звучание (оч. похожее на домашку)
Звук стал открытым и натуральным.

Мужиков перестали держать за яйцы и вылечили от гайморита.

У женщин - появилась основательность - приближенная к натуральному звуку (сужу по той- же Пелагее - которая раньше была слегка визгливой - а щаз звук как на живом концерте - поёт достаточно низко).

Даже панч появился (и это при Вч+СЧ+Саб мидов нету!) упругий и артикулированный, локализация саба АдназначнА стала с лобового стекла.

База для саба:



Вся система (промежуточный вариант без "шлифовки")


Вся система с включенным эквалайзером на полосе в 2 кГц минус 1,0 дб
при неизменных остальных настройках.


Может поэтому в аудиофильских кругах есть нелюбовь к использованию эквалайзера???

Сообщение от малах

Вот и я тоже охирел. Хотел тише сделать на 2кгц а график хрясь и каша. Со стерео базой то же самое. Почему такие искажения делаются не знаю.

А может "гуры" ответят на этот вопрос?

Сообщение от DядяВова

Вся система с включенным эквалайзером на полосе в 2 кГц минус 1,0 дб
при неизменных остальных настройках.

Может поэтому в аудиофильских кругах есть нелюбовь к использованию эквалайзера???

А может "гуры" ответят на этот вопрос?

Включение эквалайзера добавляет обработку, а значит и время задержки внутри процессора. Подбери новую базу.

Сообщение от Garmin

Включение эквалайзера добавляет обработку, а значит и время задержки внутри процессора. Подбери новую базу.

А про "базовую" задержку на сабе без эквалайзера что скажете?

А если эквалайзер включен только с одной стороны (например с права) перенастраивать всю систему?

DядяВова , реализация эквалайзера у разных производителей возможно разная..........Вообще зло конечно, но без него трудно......

И снова здравствуйте.
Подопытный авто Шнива, ГУ 80 пион, Двухполоска с сабом.


Нарезка всё 2 порядками.
Частоты Саб - 63Гц, Мид 63-3,15, пищ 3,15...

Начало стандартное, поиск базовой задержки для саба.

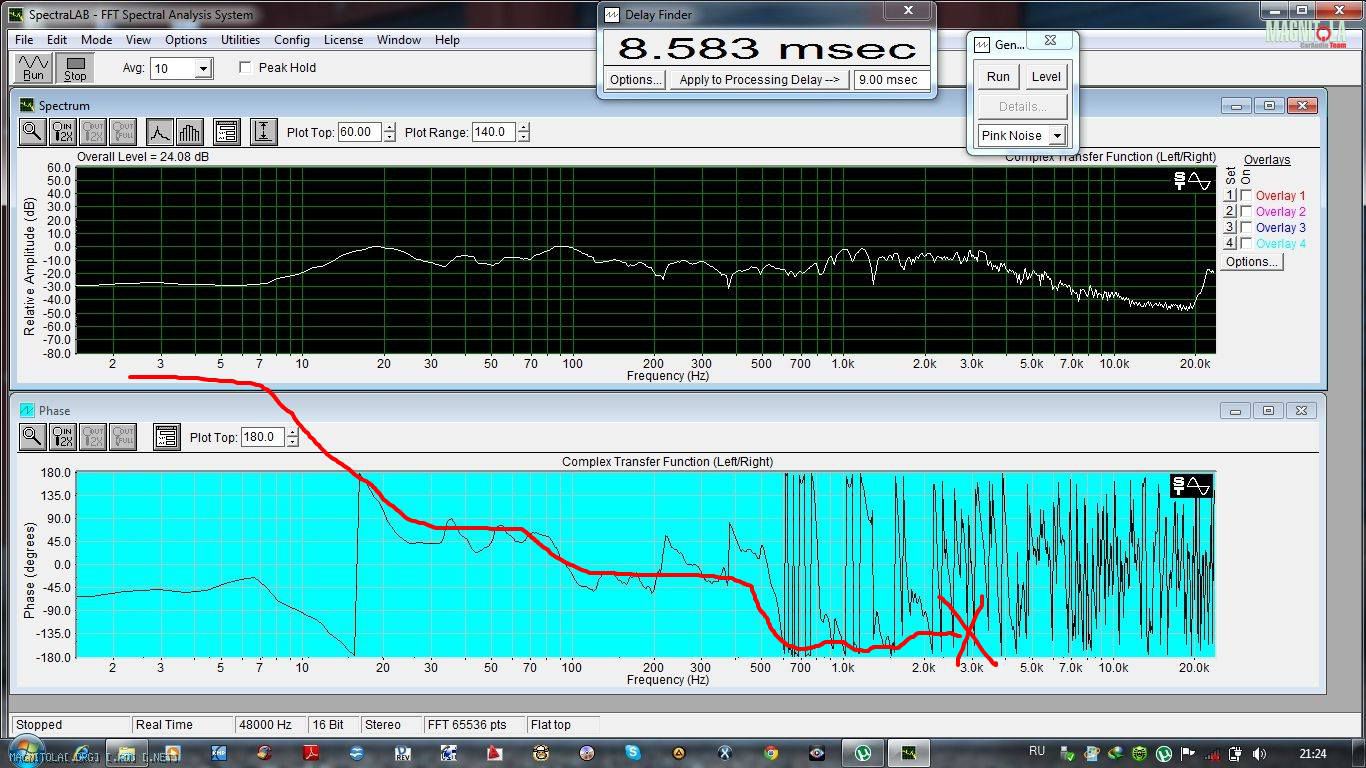

Саб от нуля до 250Гц:


Стыкуем к нему правый мид:


Затем правый пищ:


Правая сторона и саб:


Переходим на левую сторону.

Левый мид:


Левый пищ:


Вся левая сторона и саб:


На закуску вся система в сборе:



Управился за час с небольшим.
Не успел сделать горизонтальное сведение и подшлифовать.



Человек собрался на ЕММУ 4 августа в новичках поучаствовать ну и в СПЛь (но это не интересно. Кстати занял 3 место на этапе АМТ по СПЛ). Теперь захотелось довести систему до эСКушного уровня.

Прошу комментариев.

ПыСы Инстал пищей кривоват изначально. Но что есть - то есть.

Сообщение от DядяВова

И снова здравствуйте.
Подопытный авто Шнива, ГУ 80 пион, Двухполоска с сабом.


Нарезка всё 2 порядками.
Частоты Саб - 63Гц, Мид 63-3,15, пищ 3,15...

Начало стандартное, поиск базовой задержки для саба.
Саб от нуля до 250Гц:

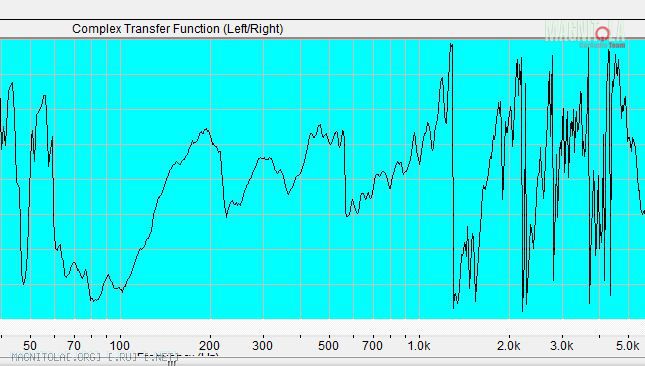

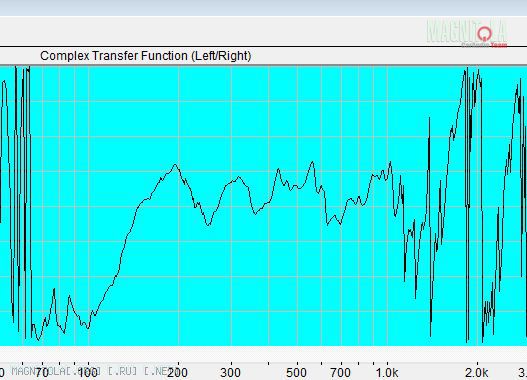

Стыкуем к нему правый мид:

Здесь видно, что мид высоко не играет. Или проблемы с инсталлом - большое количество ВЧ отражений.

Сообщение от DядяВова

Затем правый пищ:

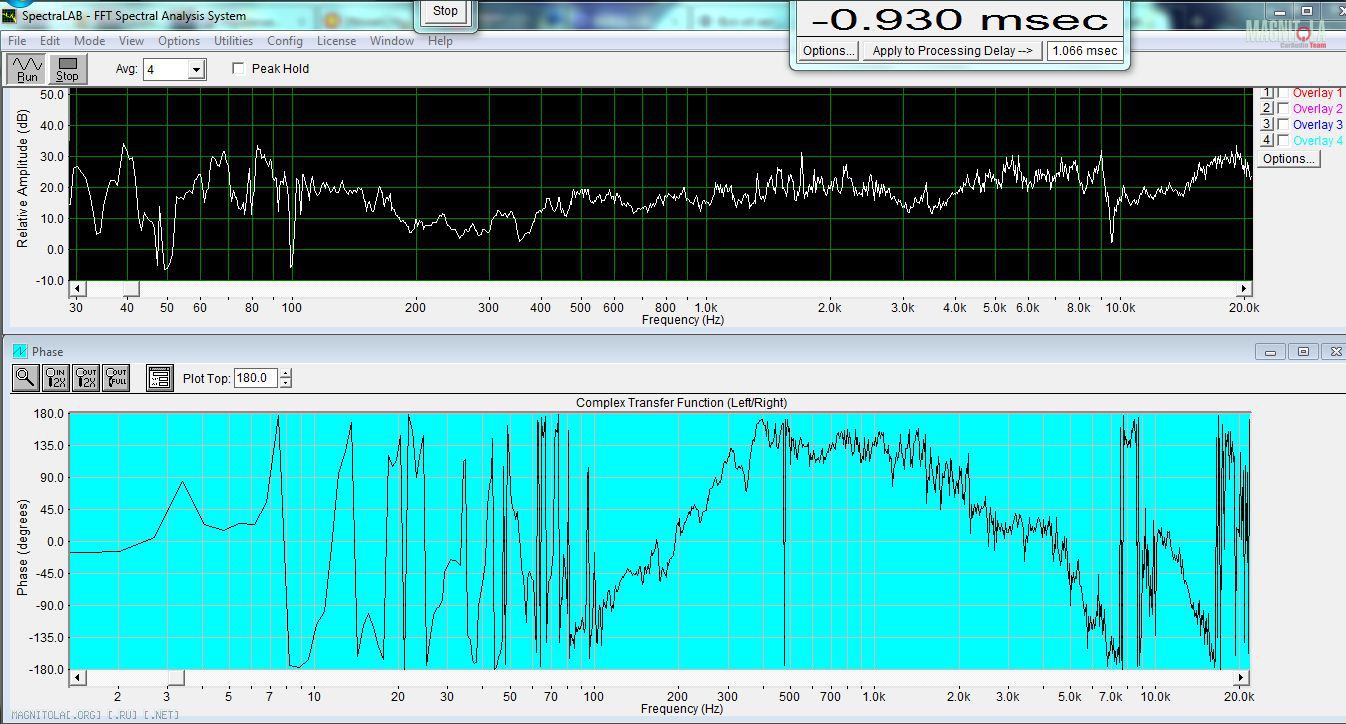

Точно так же. На ВЧ много переторажений. В других системах их гораздо меньше:
ВЧ:

Сообщение от DядяВова

Правая сторона и саб:


Переходим на левую сторону.

Левый мид:


Левый пищ:


Вся левая сторона и саб:


На закуску вся система в сборе:



Управился за час с небольшим.
Не успел сделать горизонтальное сведение и подшлифовать.

Я бы посоветовал поиграться с направлением и расположением пищалок. Также, пройдите сначала процедуру определения частоты раздела СЧ/ВЧ. Если пищалка это может, выбери частоту раздела пониже: до 1,5-2кГц. Сравни звук.

Сообщение от DядяВова

Человек собрался на ЕММУ 4 августа в новичках поучаствовать ну и в СПЛь (но это не интересно. Кстати занял 3 место на этапе АМТ по СПЛ). Теперь захотелось довести систему до эСКушного уровня.

Прошу комментариев.

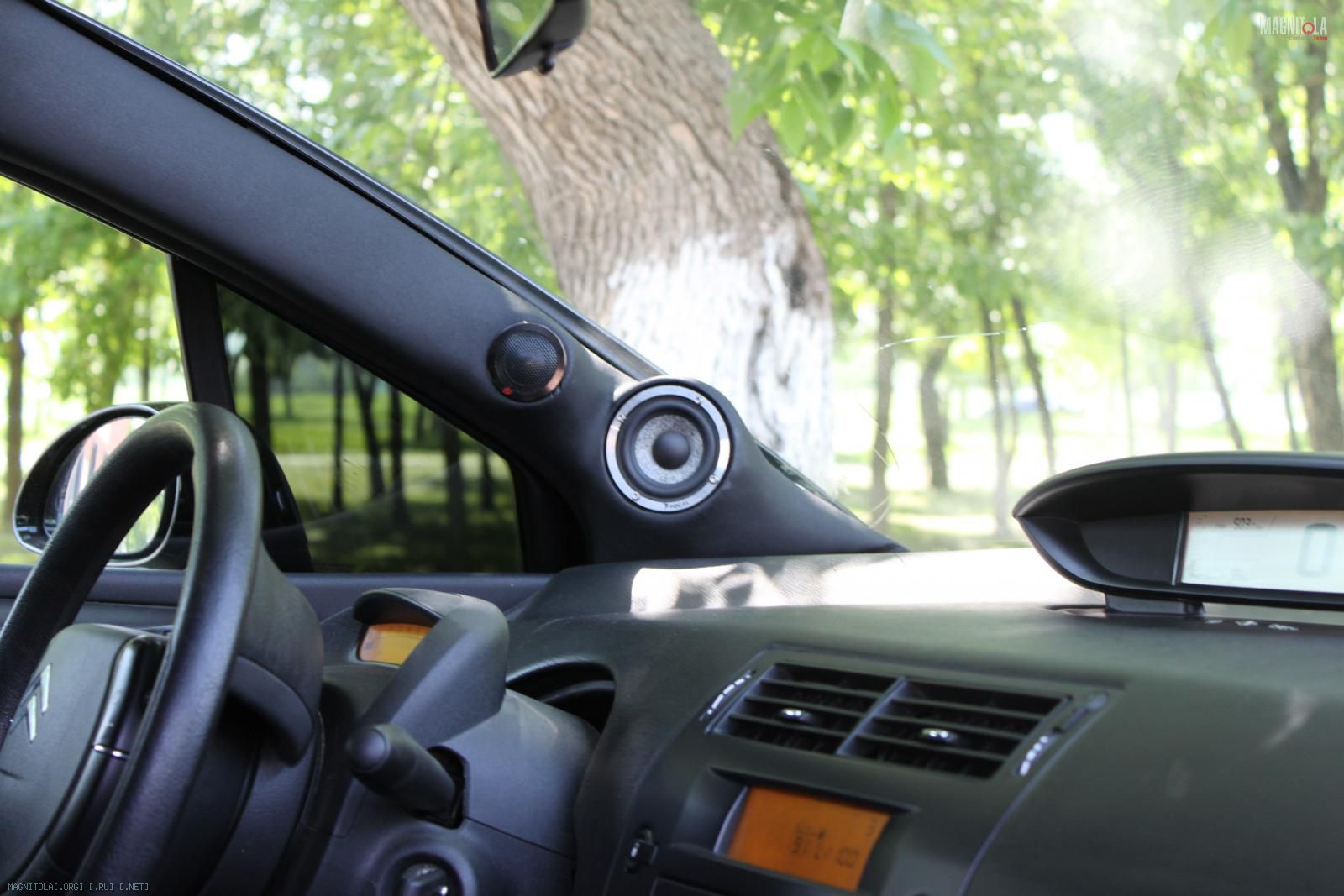

ПыСы Инстал пищей кривоват изначально. Но что есть - то есть.

Ну, что я и предполагал.
