Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

DядяВова, спасибо за подсказку!
Сегодня снова крутил вертел:

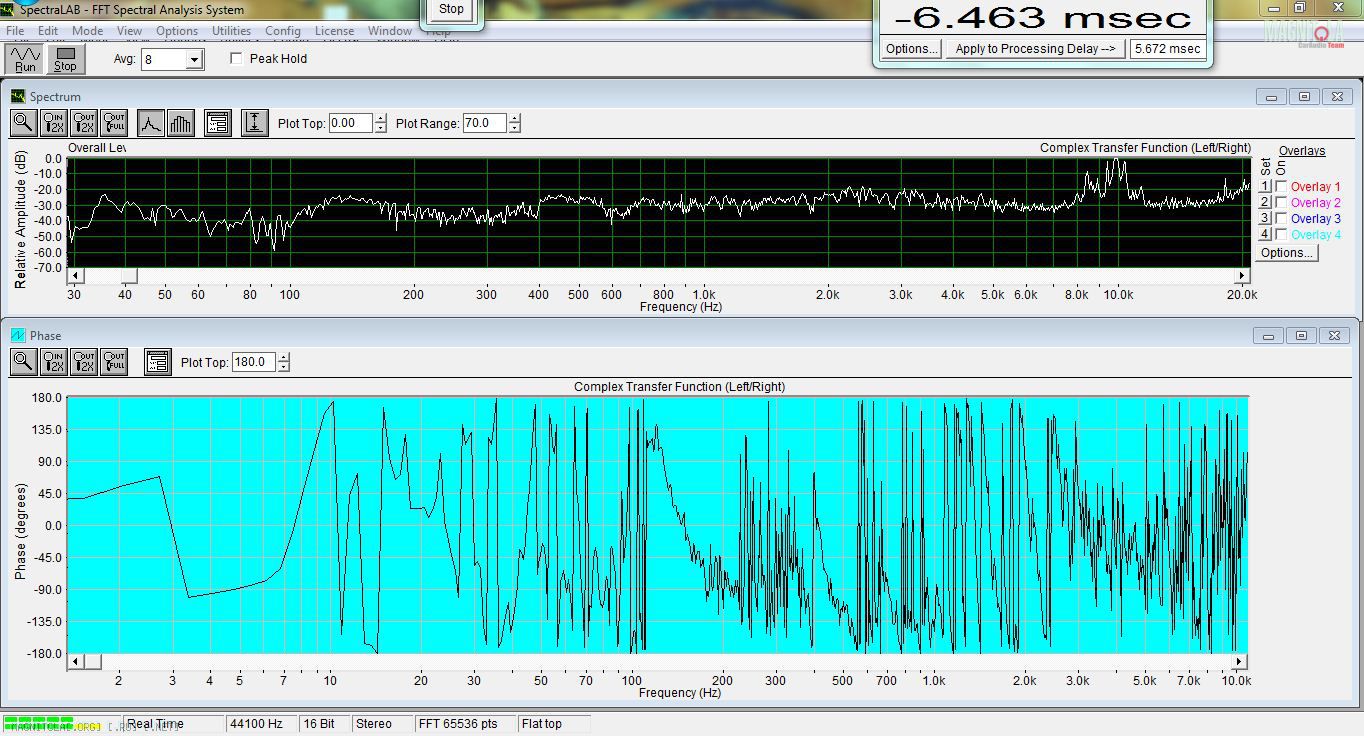

БазаВложение 256086

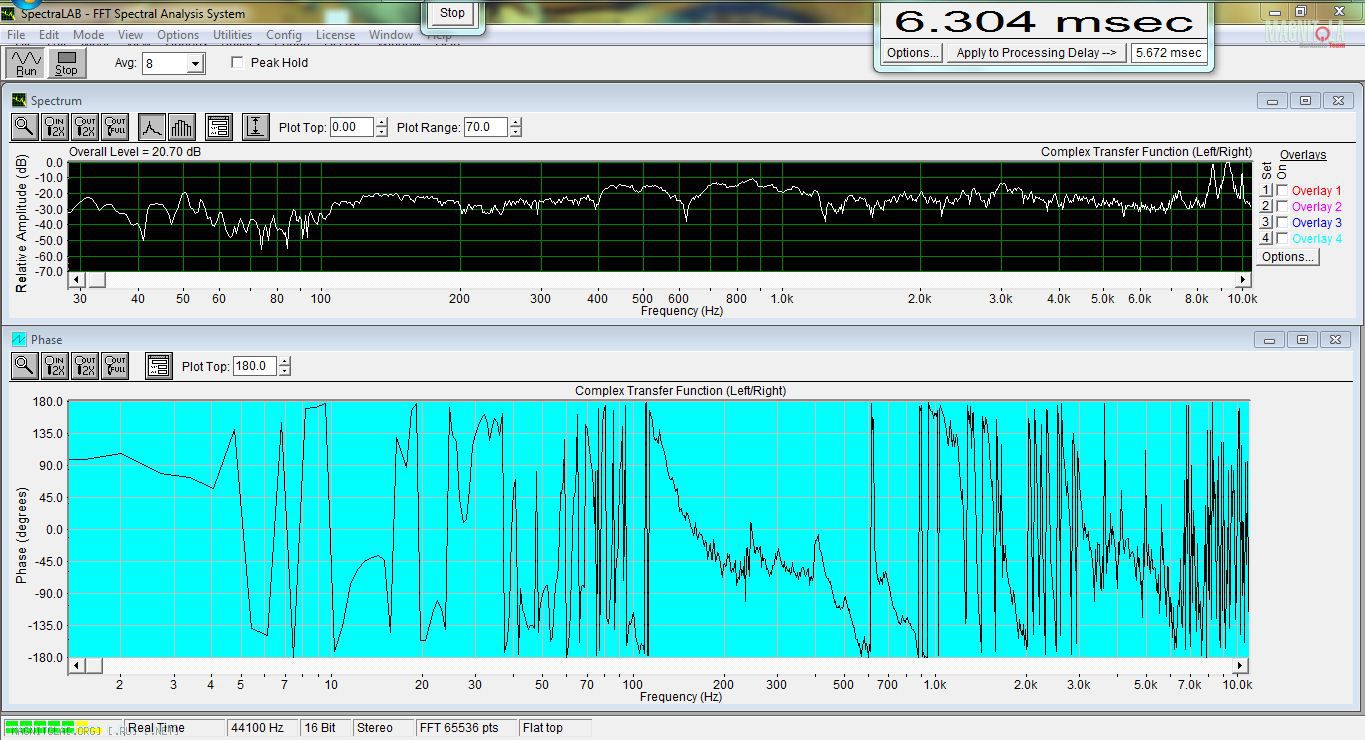

СЧ ФазаВложение 256088

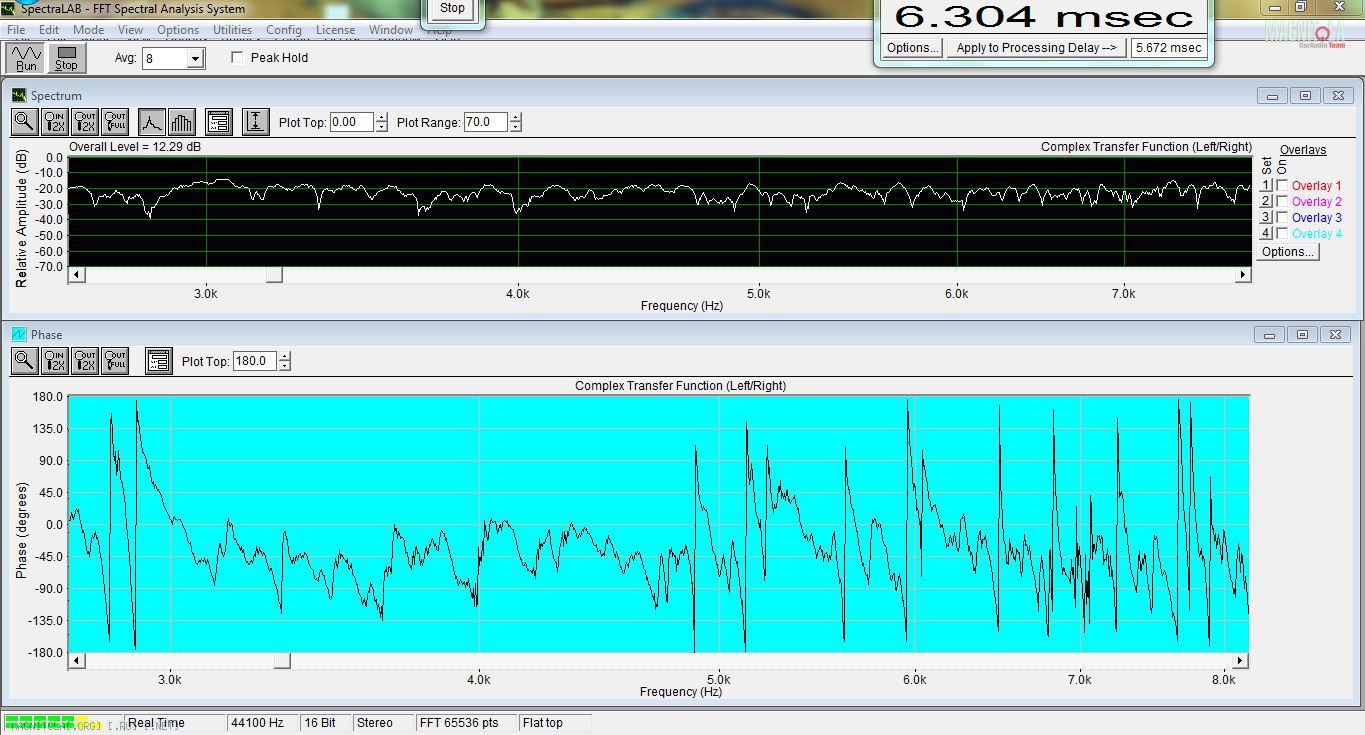

ВЧ фазаВложение 256090

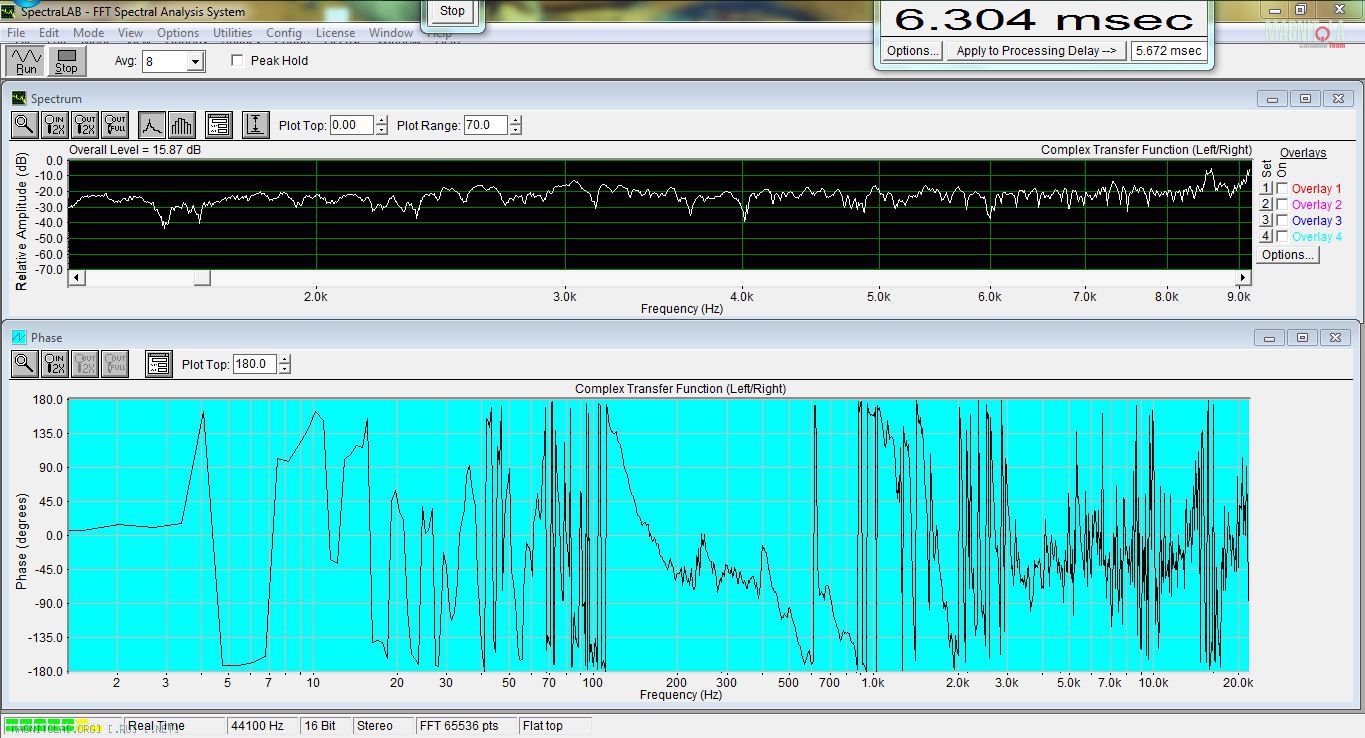

Вся система (После 10 кГц не верю, так как микрофон пионера)Вложение 256092

И еще одна двушка с сабом:
И опять "побыстрому" - час с копейками на процедуру настройки - крутили в процессе "маньячки".

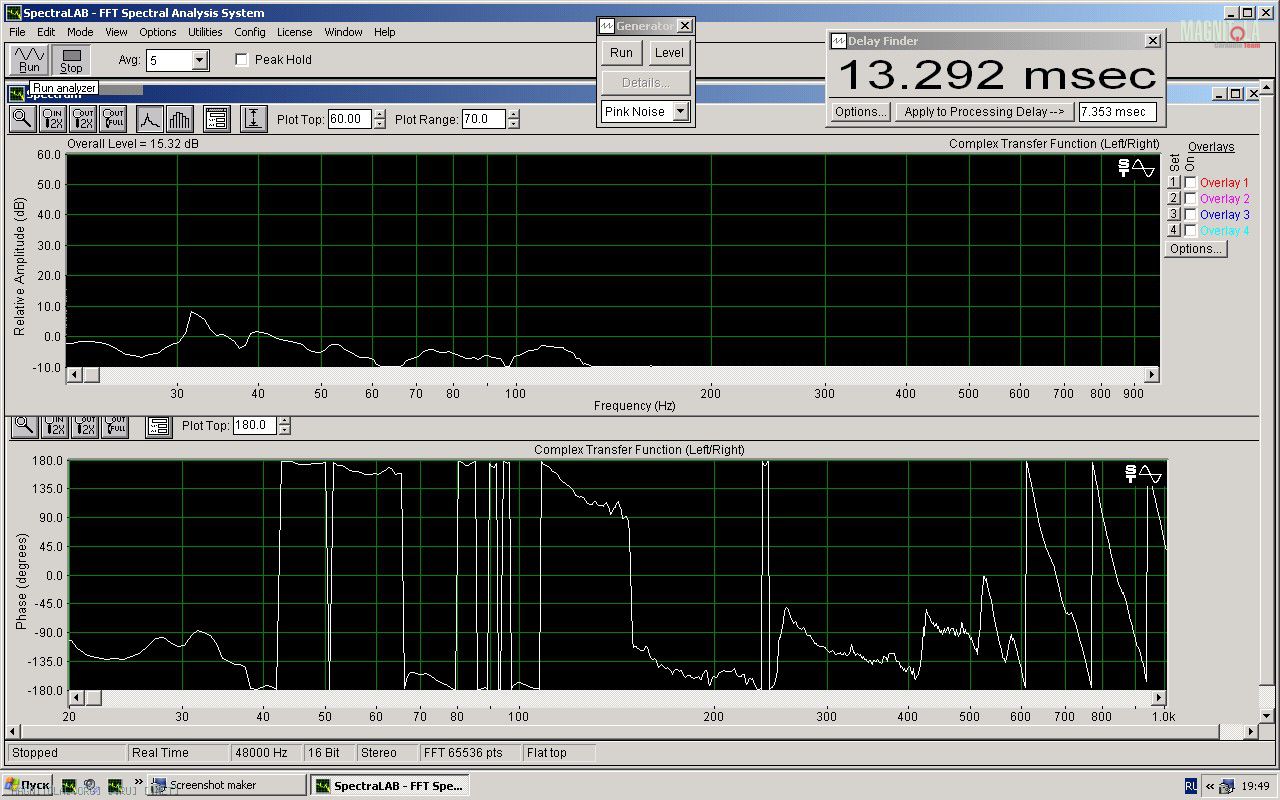

Поиск базы (саб в полную полосу):
Вложение 256106
Авто праворукое, поэтому левый мид:
Вложение 256108

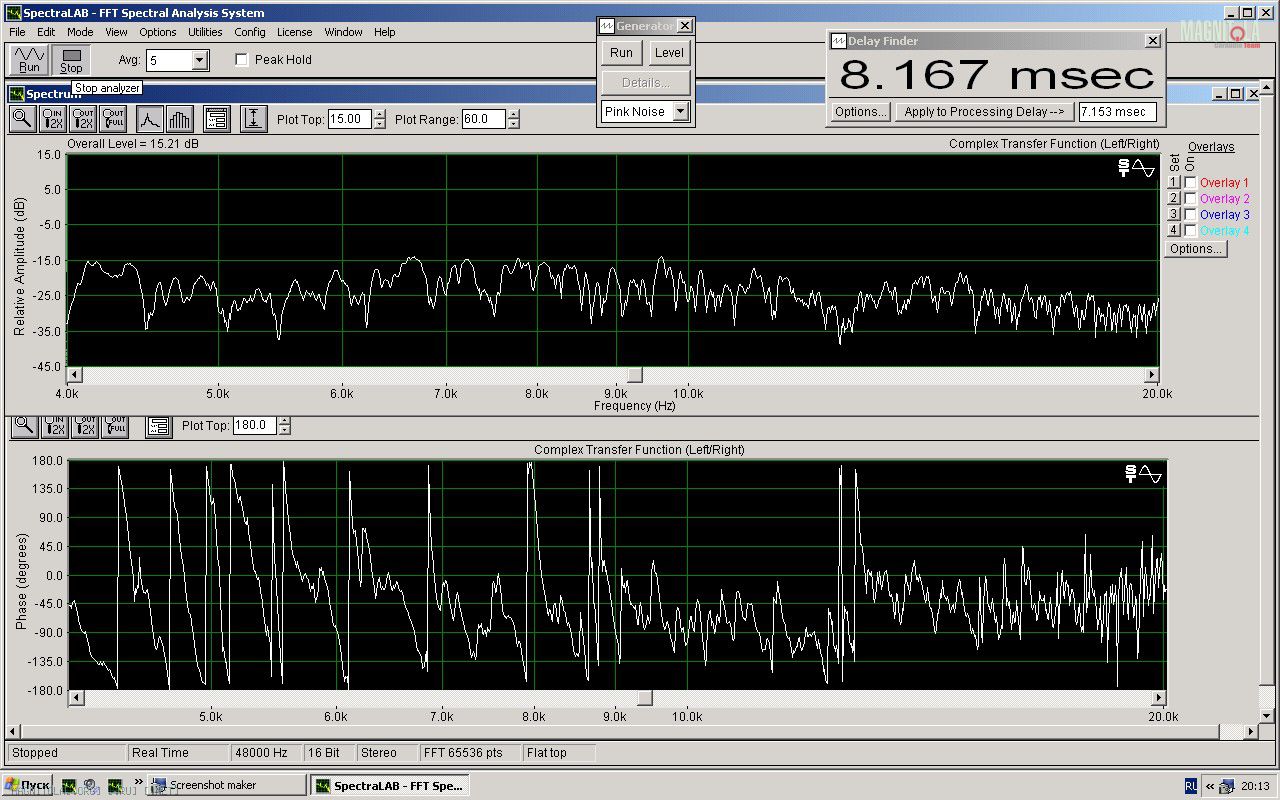

Левый пищ
Вложение 256110

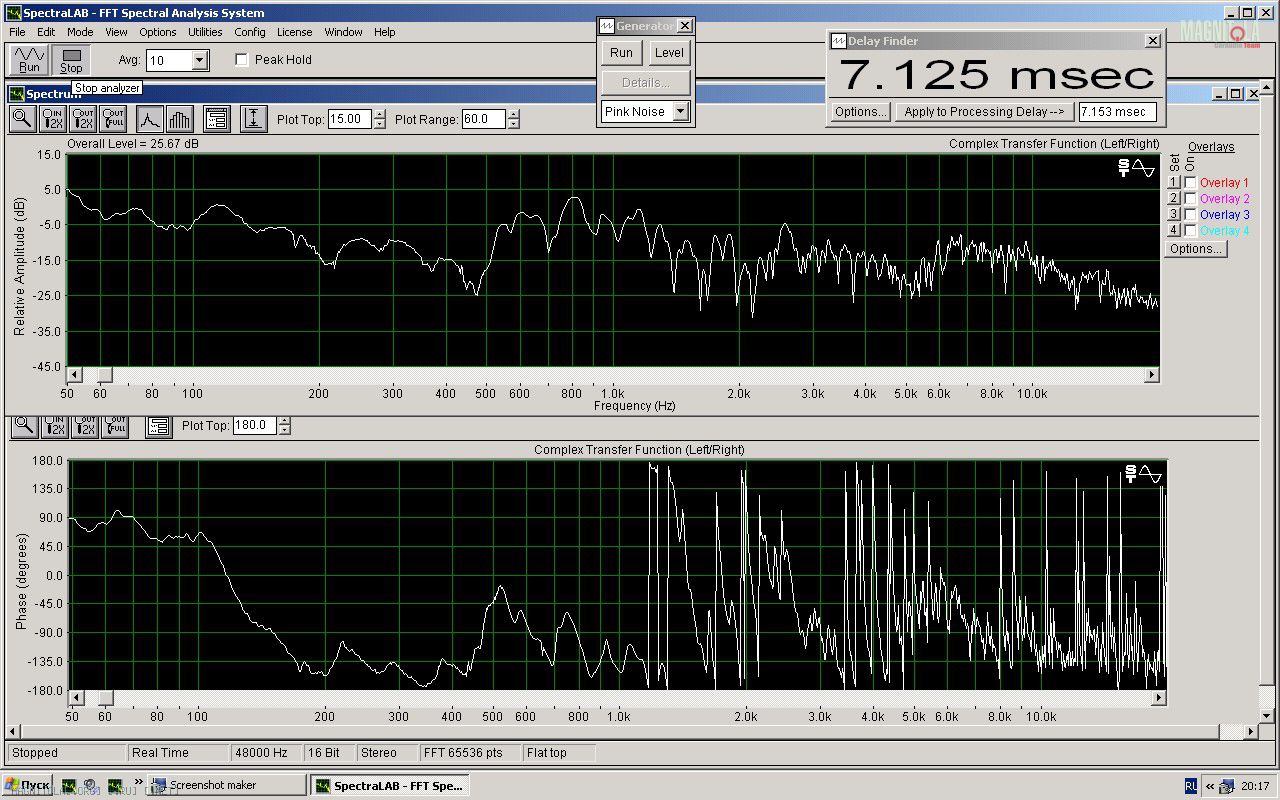

И вся левая сторона с сабом
Вложение 256112

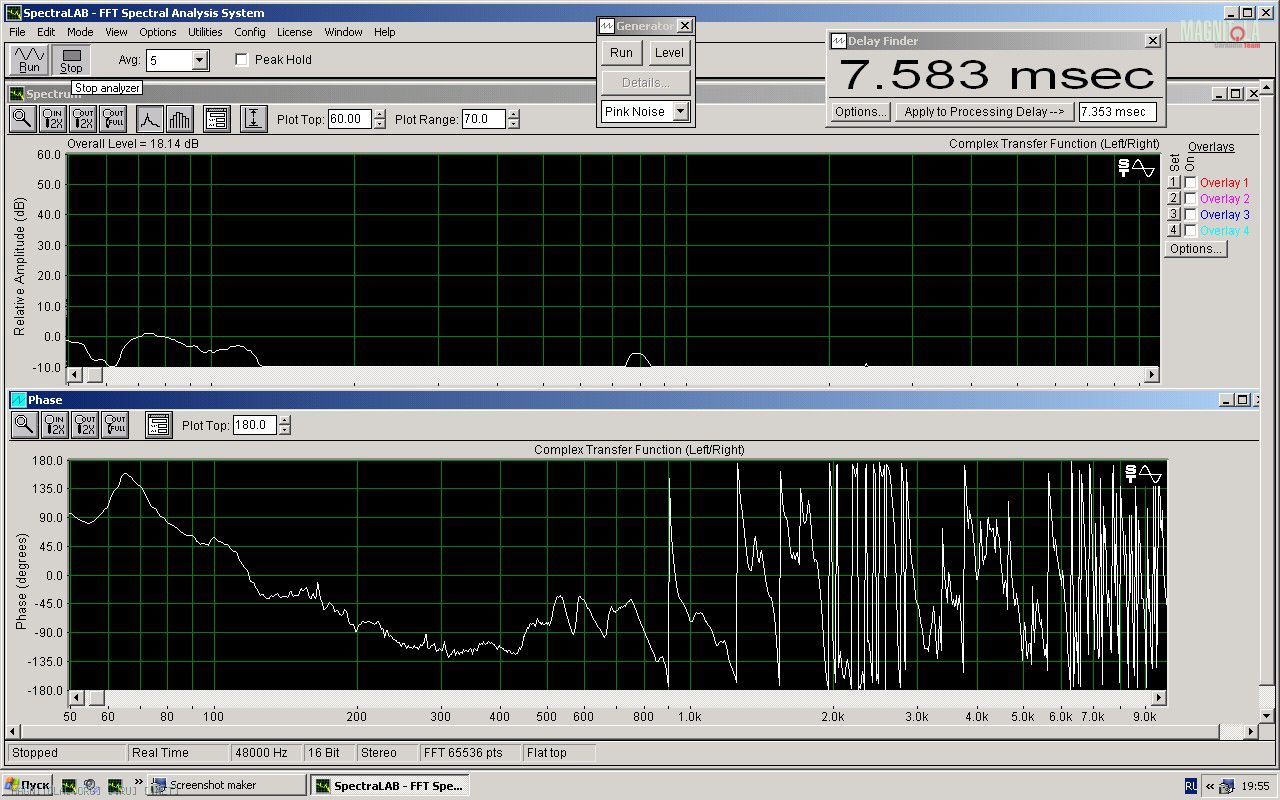

Переходим на правую сторону, мид и саб:
Вложение 256114
Правый пищ
Вложение 256116

Вся Правая сторона и саб
Вложение 256118

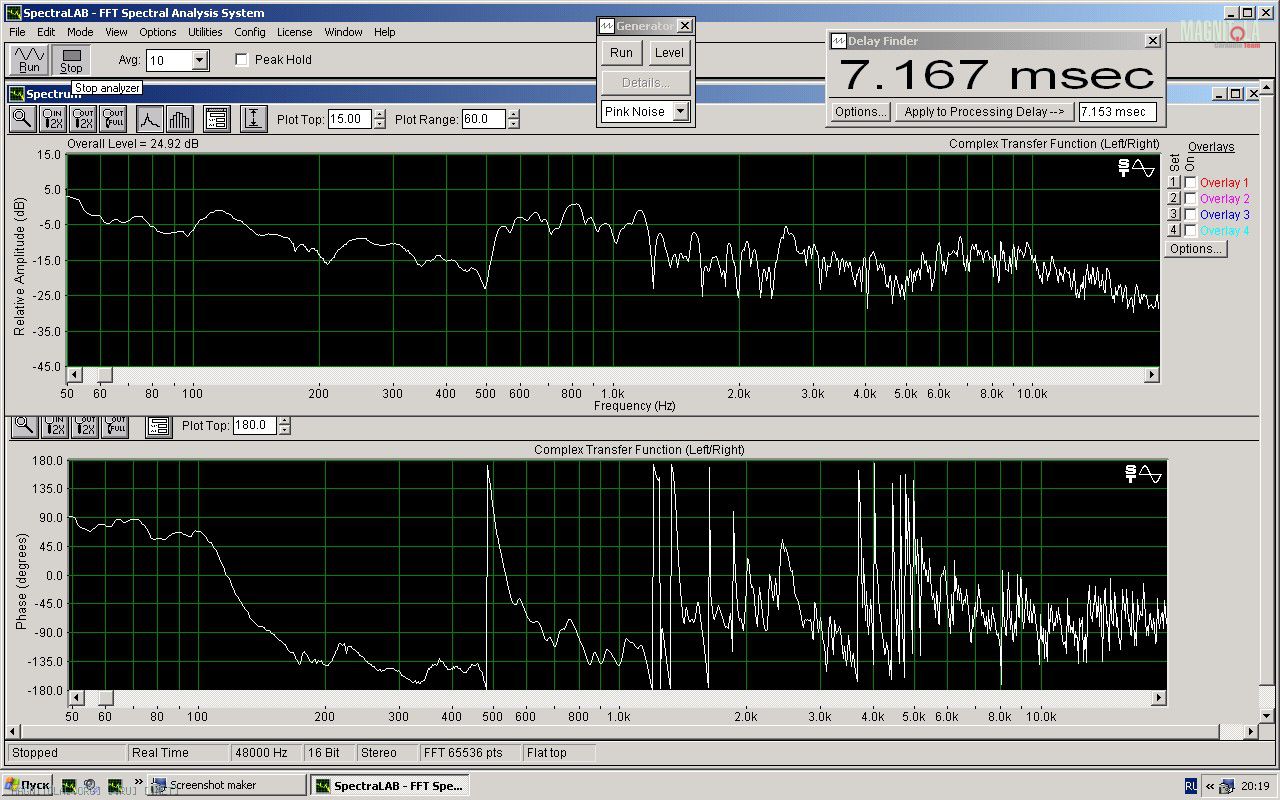

Вся система в сборе:
Вложение 256120

Все порезано вторыми порядками. Частоты 60-80-2,5кГц в стык.
ГУ Клара НХ D2 (никаких заморочек с настройкой не было. Мнение о том что задержки там "замудреные" было ошибочным)
Плохо состыковались саб и миды - получился провал на частоте 60 Гц (который выравнивался полностью при включении саба в противофазе)

Отзыв пользователя авто:
В общем довел до ума как мог,разделил на 3.150 мид с пищом,снизу до 63 вторым,саб до 31 вторым,включил противофазу - саб растворился и провалы на 63 и 90 ушли ,частотка очень хорошо выровнялась,на саб еще гейна навалил до 6 с 9 дб,вообще не локализуется,та же картина получилась когда мы браксы стыковали с сабом,непонятна физика процесса ,но получается вот так что саб нужно разворачивать на 180,может потому что ящик тоже является фильтром ???Кстати каких то негативный изменений в остальном диапазоне от этой манипуляции нет,хотя мы их ждали !!!Тормоза с саба убрал подрезав его на 20 снизу первым,хоть ящик и сам режет саб снизу но видимо объем тут решает,38 литров,не хватает демпфирования в таком кубике .После подрезки и с мидами хороо спелся.Вот так
Дяде Вове огромный респект,так в моей машине еще ничего не играло,в сцену наверное вообще не буду лезть ибо нарушится фаза во всем,так как играет сейчас это что то ,из авто выходить не хочется.

Пыс Отзыв конечно хвалебный - НО боюсь что это только первые впечатления.
ПысПыс: ШЛИФОВКА НА СЛУХ ПОСЛЕ ЭТОЙ ПРОЦЕДУРЫ ОБЯЗАТЕЛЬНА!

Цитата:

---

Сообщение от Niss@noff

ГУ HX-D2

---

Был опыт с таким ГУ, но не срослось с первого раза.Там в нем не все так просто с задержками. А какая последовательность в поиске базы и стыковке была.

---------- Сообщение добавлено 02.08.2012 в 08:51 ----------

Цитата:

---

Сообщение от DядяВова

Авто праворукое, поэтому левый мид:

---

От 100 до 500 Вы считаете нормальный график?

Цитата:

---

Сообщение от DядяВова

И вся левая сторона с сабом

---

И от 3.5 до 6, а точнее от 5-6 тоже как я понимаю не гуд. так как фаза поперла.

Цитата:

---

Сообщение от малах

Был опыт с таким ГУ, но не срослось с первого раза.Там в нем не все так просто с задержками. А какая последовательность в поиске базы и стыковке была.

---

На самом деле задержки точно так-же как на Урале.
Выводим все сантиметры в максимум (я делал 300), ищем задержку базовую для саба. а потом все стандартно Ставим на мидах/пищах те-же 300 и уменьшаем сантиметры.

Цитата:

---

Сообщение от малах

От 100 до 500 Вы считаете нормальный график?
И от 3.5 до 6, а точнее от 5-6 тоже как я понимаю не гуд. так как фаза поперла.

---

Не стоит забывать что это двушка.
Мид порезан от 60 до 3,15. Пищь - от 3,15.
То что творится в середине диапазонов - если на верхнем участке диапазона всё ГУТ (фаза встала правильно) - то это косяк инстала и задержками не правится. - (эт моё ИМХО).

Если я не прав - прошу меня поправить...


Пыс. И этот Владелец и владелец Шнивы -собрались на этап ЕММА в субботу. Сегодня оба приедут на шлифовку.
Участники шлифовки: ноутбук(тобишь я ) + "ушастик" (уже настраивавший авто для этапа АМТ).

Цитата:

---

Сообщение от DядяВова

Пыс. И этот Владелец и владелец Шнивы -собрались на этап ЕММА в субботу. Сегодня оба приедут на шлифовку.
Участники шлифовки: ноутбук(тобишь я ) + "ушастик" (уже настраивавший авто для этапа АМТ).

---

Ну Дядя Вова не подкачай.

Цитата:

---

Сообщение от малах

Ну Дядя Вова не подкачай.

---

А я то-чё? Я даже зрителем в Новосибирск не поеду.:laugh3:

Цитата:

---

Сообщение от garmas-vitaliy

DядяВова, спасибо за подсказку!
Сегодня снова крутил вертел:
БазаВложение 256086

СЧ ФазаВложение 256088
ВЧ фазаВложение 256090
Вся система (После 10 кГц не верю, так как микрофон пионера)Вложение 256092

---

прошу помощи пожалуйста! прокомментируйте

Цитата:

---

Сообщение от garmas-vitaliy

База

---

База чего? Выстави графики чтоб показывали от 30 до 10000гц при поиске. У меня такое впечатление что на графике БАЗА играет вся система

Цитата:

---

Сообщение от garmas-vitaliy

DядяВова, спасибо за подсказку!
Сегодня снова крутил вертел:
БазаВложение 256086

Вся система (После 10 кГц не верю, так как микрофон пионера)Вложение 256092

---

Вся система график нечитаемый. Выстави на обоих графиках диапазон 20-10000
и на графике амплитуды верхний уровень -10дБ, диапазон 40дБ
Тогда что-то будет видно.
На мой взгляд мидбас задержан больше, чем нужно.
В графике базы что играет?

На графике Базы играет правый СЧ
а мидбас вообще отключен!
только ВЧ и СЧ
