Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Del.

[QUOTE=Adeptuz;3949129]Так вот и я так думал. Но уши говорят что что-то не так... Может дяди сверху правду пишут, что петь должно из середины...

Так и я о том же, что при правильно настройке (в приоритете ФЧХ):
Центральный звуковой образ располагается на продольной оси симметрии автомобиля .
Равномерное заполнение сцены по всей ширине без завалов по краям.
Фактор подтверждающий правильность настройки фазы - это неизменное положение центрального образа при повороте головы влево и вправо.

---------- Сообщение добавлено 29.11.2021 в 11:56 ----------

Цитата:

---

Сообщение от DядяВова

Вы имхо забыли добавить!
А про деградацию и расфокусировку так ващщще прям сказочка...
Если побортно получить одинаковые графики фазы (что должно соответствовать времени поступления импульса к микрофону) автоматом получаем центр на против микрофона.
Если этого не происходит значит графики фазы (время прихода звука) не одинаковы или не выровнены уровни громкости.

ыс. Для варианта сцена по центру и выровненных по уровню громкости динамиках
(а разные уровни громкости ведут к перекосам в размерах образов и изменения тоналки при смещении звука по сцене - а потому желательно громкость выровнять)
есть единственный вариант задержек, обеспечивающих и Центальное размещение КИЗ в центре сцены и правильную расстановку промежуточных образов Лево центр/право центр, семь барабанов по местам на сцене.

А такие результаты достигают как раз задержками и никакой расфокусировки не происходит.
А вот если не согласовать побортно полосы по громкости промежуточные КИЗы рассыпятся обязательно на разных частотах и сместятся по сцене.

---

Я пишу о том, что я слышу в своей системе настроенной по микрофону с водительского места.
При равных уровнях подгоняю порядками фильтров и частотой среза побортно отдельно ВЧ / СЧ / НЧ до получения одинаковой АЧХ и ФЧХ слева и справа.
И только после этого "центрирую" по розовому шуму отдельно ВЧ / СЧ / НЧ гейнами только правой стороны
ЦО за зеркалом заднего вида салона, интенсивность/громкость с лева и справа на слух одинаковая.

Проводил эксперименты настойки микрофоном с 2-х позиций ; Левое Ухо и Правое Ухо.
Времени и геморроя больше чем от полученных результатов.

---------- Сообщение добавлено 29.11.2021 в 12:04 ----------

Ещё один ВАЖНЫЙ момент.
Последний этап настройки ***И только после этого "центрирую" по розовому шуму отдельно ВЧ / СЧ / НЧ гейнами только правой стороны***
выполняется по розовому шуму с источника, который используется в системе, а не с звуковой карты.

Цитата:

---

Сообщение от DядяВова

Если этого не происходит значит графики фазы (время прихода звука) не одинаковы или не выровнены уровни громкости.

---

Вы же видели графики. Всё ровно, но поёт справа. С этого вопроса всё и начиналось...

Постепенно уменьшая задержку справа до 0,7мс (по линейке и smaart задержка 1мс), я слышу как вокал и розовый шум перемещаются к рулю, вопреки всем графикам.

Цитата:

---

Сообщение от Adeptuz

Вы же видели графики. Всё ровно, но поёт справа. С этого вопроса всё и начиналось...

Постепенно уменьшая задержку справа до 0,7мс (по линейке и smaart задержка 1мс), я слышу как вокал и розовый шум перемещаются к рулю, вопреки всем графикам.

---

Покажите скриншоты настроек процессора: маршрутизацию и настройка каналов.
Может тогда что-то станет понятно.

Del.

Цитата:

---

Сообщение от Kazanec

Покажите скриншоты настроек процессора: маршрутизацию и настройка каналов.
Может тогда что-то станет понятно.

---

В процессоре нет маршрутизации. Там 4 входа-4 выхода. Актуальные настройки не выкачал.

Цитата:

---

Сообщение от DядяВова

О Даааа

Вы выложили какой то ОДИН график с фазой.
Всё происходит точно также как с " хелп, вокал справа" :)

Мамой клянусь графики фазы одинаковы....


А Как увидеть одинаковость побортных графиков?

Пыс. Хотя рекомендации вам уже дали.
Предложение сделали...
Развлекацтесь.

---

Вложение 1350987

Куда копать то? С Вашей стороны только насмешки. Скажите в чём проблема если знаете.

Del.

Цитата:

---

Сообщение от DядяВова

То что вы выкладываете это график АЧХ.

Будьте внимательны - при одинаковой ФАЗО- частотной характеристике у обоих сторон и одинаковой громкости центральный образ встает перед микрофоном .

Если он не перед вами - графики ФЧХ разные.

Вносите в любую из сторон одинаковыевые для всех полос задержки до смещения КИЗ куда вам нужно.
Или баланс крутаните. Или и то и другое.
Накрутите так чтоб Вам нравилось.


Пыс. А с чего вы взяли, что ачх на вашем графике одинаковая????
Пара децибел дает (в нормально настроенной системе) смещение КИЗ звука на 10-20см. Я не вижу идентичности а значит КИЗ будет плавать. Это если верить шкале Дб на Вашем рисунке.

---

То есть сперва настроить АЧХ и ФЧХ как можно точнее, потом менять задержку одной из сторон. Попробую.


График кончено не идеальный, но смещение не 10-20, а все 50см.

Цитата:

---

Сообщение от Adeptuz

То есть сперва настроить АЧХ и ФЧХ как можно точнее, потом менять задержку одной из сторон. Попробую.


График кончено не идеальный, но смещение не 10-20, а все 50см.

---

Опять всё запутали. И неправильные выводы сделали.

Пыс. Едьте лучше к настройщику....

Цитата:

---

Сообщение от DядяВова

Опять всё запутали. И неправильные выводы сделали.

Пыс. Едьте лучше к настройщику....

---

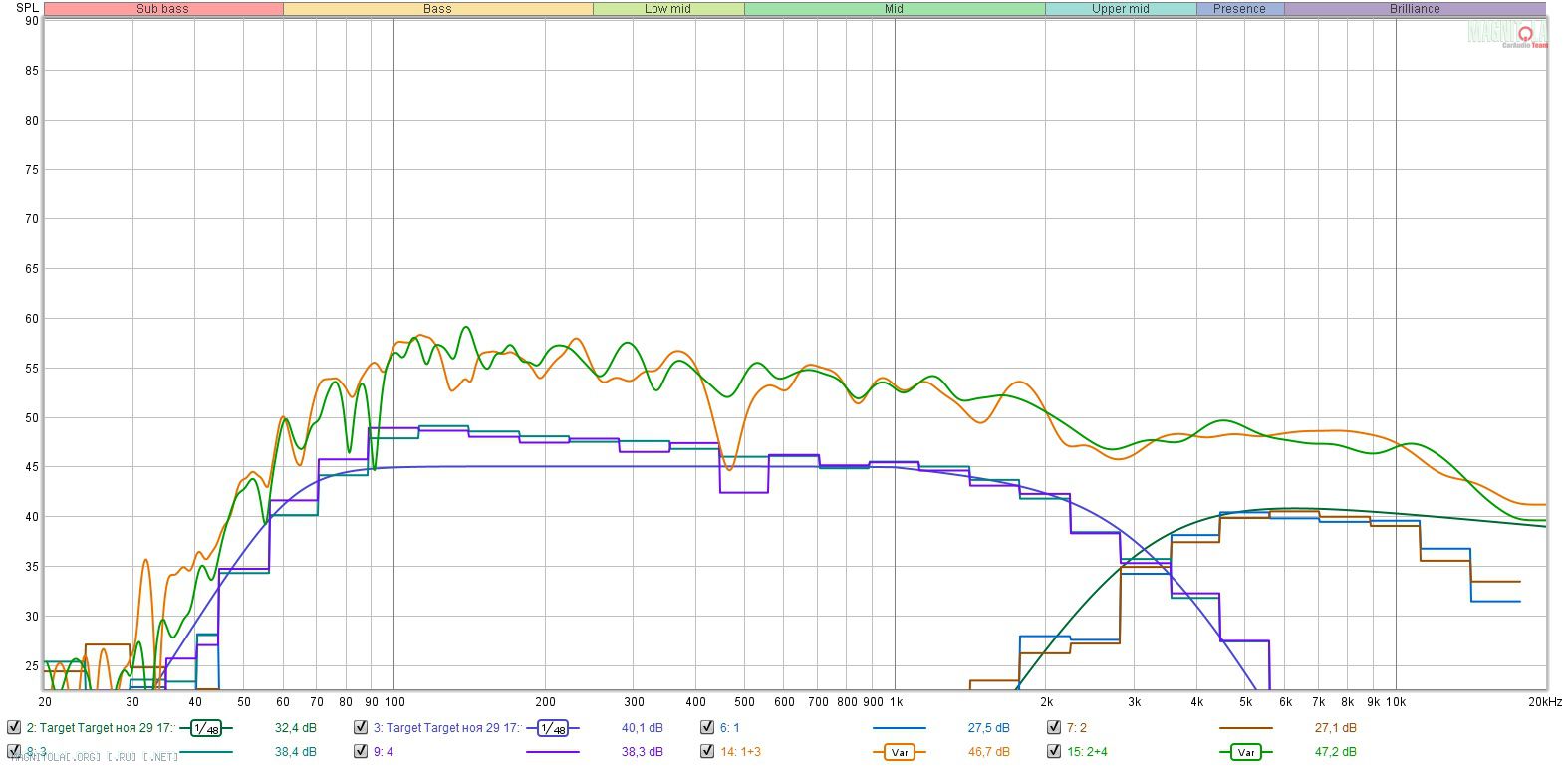

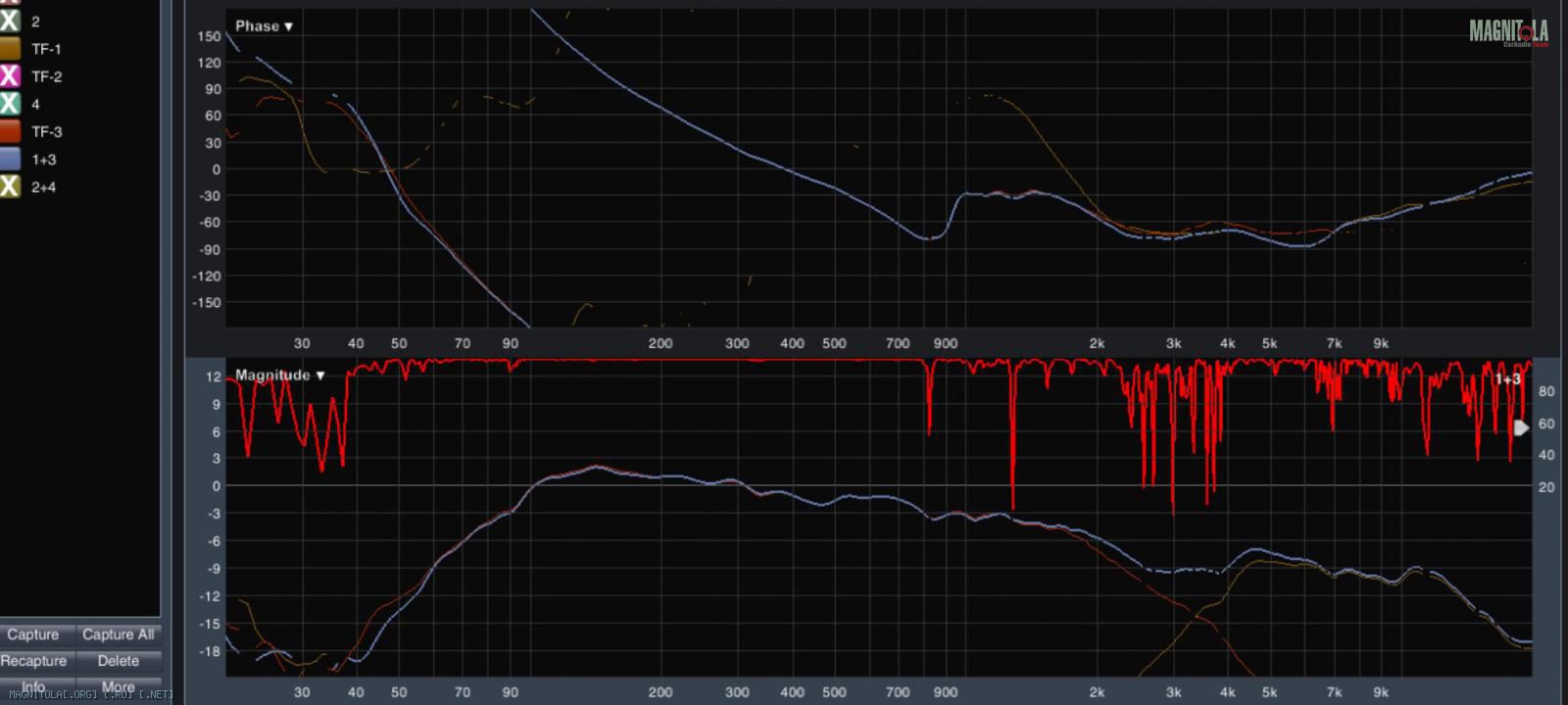

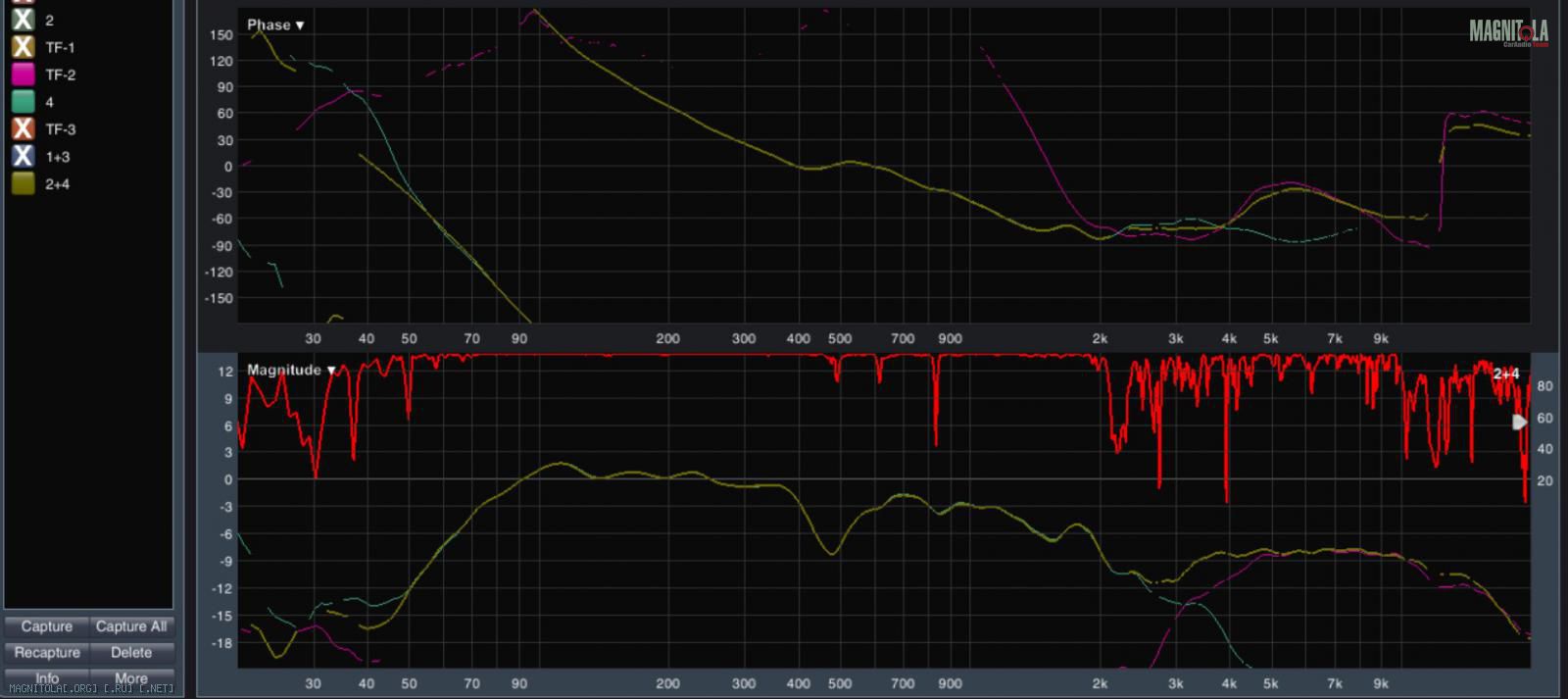

Вложение 1351023Вложение 1351025Вложение 1351027

Вот что имеется на сегодняшний день. АЧХ не идеальны, есть над чем поработать (особенно провал на 450, его похоже не вытянуть). Поёт справа) Что менять? Дальше эквалайзером выправлять?
К настройщику пойду когда буду уверен что сам не решу вопрос. Пока есть надежда)

Цитата:

---

Сообщение от Adeptuz

Поёт справа) Что менять? Дальше эквалайзером выправлять?
К настройщику пойду когда буду уверен что сам не решу вопрос. Пока есть надежда)

---

Если поёт справа, то надо гейнами ОДНОЙ СТОРОНЫ выводить КИЗ в центр.

Убавлять справа ИЛИ прибавлять слева

Цитата:

---

Сообщение от Kazanec

Если поёт справа, то надо гейнами ОДНОЙ СТОРОНЫ выводить КИЗ в центр.

Убавлять справа ИЛИ прибавлять слева

---

Да, спасибо, ещё раз настроил всё с нуля, изменил фильтры на 24LR и сместил баланс налево. Теперь саб довожу до идеала.

Друзья, поделитесь пожалуйста рабочей версией SpectraLab.
Мою установленную антивирус похоже подрихтовал, или время пришло - не работает.
А установочные не могу найти.

На мейл или ссылкой - главное чтоб рабочая
