Фазовое и временное согласование динамиков с помощью программного комплекса REW

Сообщение от Garmin

Мне никак не удаётся донести до вас одну очень важную мысль:

- Отклик фильтрованного сигнала зависит от параметров фильтра.

Для доказательства этой мысли я беру программу Filter Solution и моделирую идеальные фильтры.

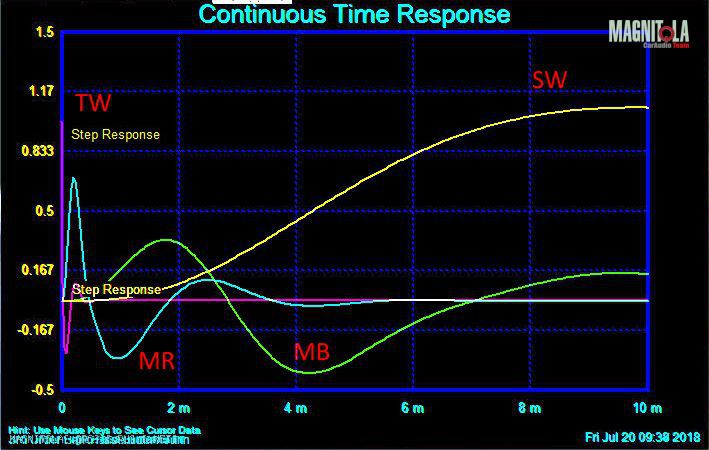

Вот, например, отклики на один и тот же степ сигнал от стандартной трёхполоски с сабом, поделёнными фильтрами третьих порядков на частотах 80, 300, 3000 Гц:
Вложение 1235054
И где же здесь совпадение пиков или фронтов?
Как вы настроите задержки в такой системе, если у вас нет критерия настройки?
А измените частоты настройки фильтров или порядок фильтров, всё изменится.
И вы никак не знаете, как оно должно быть, потому что не делаете никакой симуляции.

Повторю в сотый раз - единственным прозрачным критерием совмещения временных задержек динамиков является поведение суммарной ФЧХ на частоте раздела.
1) Фаза на частоте раздела увеличивается на 45 градусов умножить на порядок фильтра
2) Суммарная ФЧХ на частоте раздела не должна иметь S-образного изгиба, плавно увеличивая фазу до 90 градусов, умноженные на порядок фильтра.
3) Единственное исключение - цифровые FIR фильтры с линейной фазой. В этом случае суммарная ФЧХ на частоте раздела должна быть 0 градусов без наклона и неровностей.

В очередной раз перечитываю сообщения этой темы...
Илья, на картинке поведения степ-отклика видно, что SW, MB, MR, TW стартуют с одного места.
Значит наша "общая правда" где-то рядом.
Завтра суббота - "гаражный день" !!! Продолжу изыскания...
Удачи нам всем!!!

accustic loopback включаете и готово. Ну и в настройках вывода чтоб были левый и правый каналы задействованы. Если при замере в например левом пискнул короткий сигал и затем прогоняется правый канал свиптоном, то все верно и происходит замер правого канала.

Референсный короткий ВЧ сигнал ,почитайте тему вначале, это расписывалось.

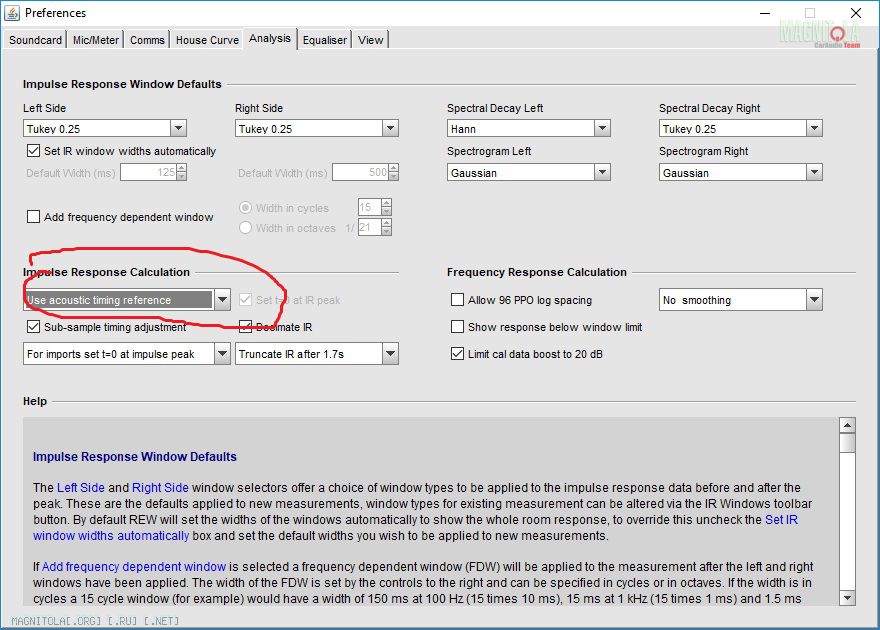

Нет никаких СЧ или ВЧ, если вы выбрали как на скрине, второй канал фронта Timing reference output(правый), а в канале output первый канал фронта(левый), то из правого донесется короткий "опорный" сигнал, а из левого диапазон который вы укажете в окне старта измерений, по умолчанию 20Гц-20кГц. А сч вч это будет или саби т .д. это уже смотря через какой кросс вы пускаете измеряемую сторону и какой диапазон "прогона" выбирите...

Сообщение от traktorist3d

Нет никаких СЧ или ВЧ, если вы выбрали как на скрине, второй канал фронта Timing reference output(правый), а в канале output первый канал фронта(левый), то из правого донесется короткий "опорный" сигнал, а из левого диапазон который вы укажете в окне старта измерений, по умолчанию 20Гц-20кГц. А сч вч это будет или саби т .д. это уже смотря через какой кросс вы пускаете измеряемую сторону и какой диапазон "прогона" выбирите...

У меня не Дефоник , где можно программно выбирать/мьютить нужный канал, а обычное поканальное стерео (схема в #158).
Если правая сторона будет выбрана референсной, то опорный сигнал будет делать "п-и-и-к" одновременно из 3-х излучателей только с разным спектром.
Или программа вычислит тот пик который будет = FS100% ?

В окно Calibration/File никакие калибровочные файлы не заносим, т.е. оставляем None?

---------- Сообщение добавлено 24.08.2018 в 19:33 ----------

Закольцевал левый выход на левый и правый входы одновременно.

Сделал замер в режиме Use loopback as timing reference
Результат: Delay 0,000 ms (0 mm, 0,00 in) relative to Loopback
Фаза - ровная линия

Сделал замер в режиме Use acoustic timing reference (используя электрический лупбэк)
Результат: Delay 0,022 ms (7 mm, 0,28 in) using estimated IR delay relative to Acoustic reference on 2: FW Solo Analog Out 1/2R
Фаза с подъёмом +40 град на 20Гц, переход через 0 в районе 250Гц и плавно изгибаясь спадает на 20кГц до-150 град.

Ерунда какая-то получается...
