Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Alextaastrup, про использование TDA вы задайте вопрос самому APL, это его концепция и он гуру по своей программе.
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Есть несколько вариантов:
На скотч примотать голову к сиденью
Одеть наушники и слушать через них и болтать головой в такт музыки
Забить и наслаждаться музыкой
Вложений: 1
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Ещё одна картинка про совмещение импульсов из паутины:
Вложение 1235718
Вложений: 1
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Цитата:
Сообщение от
Garmin Мне никак не удаётся донести до вас одну очень важную мысль:
-
Отклик фильтрованного сигнала зависит от параметров фильтра.
Для доказательства этой мысли я беру программу Filter Solution и моделирую идеальные фильтры.
Вот, например, отклики на один и тот же степ сигнал от стандартной трёхполоски с сабом, поделёнными фильтрами третьих порядков на частотах 80, 300, 3000 Гц:
Вложение 1235054
И где же здесь совпадение пиков или фронтов?
Как вы настроите задержки в такой системе, если у вас нет критерия настройки?
А измените частоты настройки фильтров или порядок фильтров, всё изменится.
И вы никак не знаете, как оно должно быть, потому что не делаете никакой симуляции.
Повторю в сотый раз - единственным прозрачным критерием совмещения временных задержек динамиков является поведение суммарной ФЧХ на частоте раздела.
1) Фаза на частоте раздела увеличивается на 45 градусов умножить на порядок фильтра
2) Суммарная ФЧХ на частоте раздела не должна иметь S-образного изгиба, плавно увеличивая фазу до 90 градусов, умноженные на порядок фильтра.
3) Единственное исключение - цифровые FIR фильтры с линейной фазой. В этом случае суммарная ФЧХ на частоте раздела должна быть 0 градусов без наклона и неровностей.
В очередной раз перечитываю сообщения этой темы...

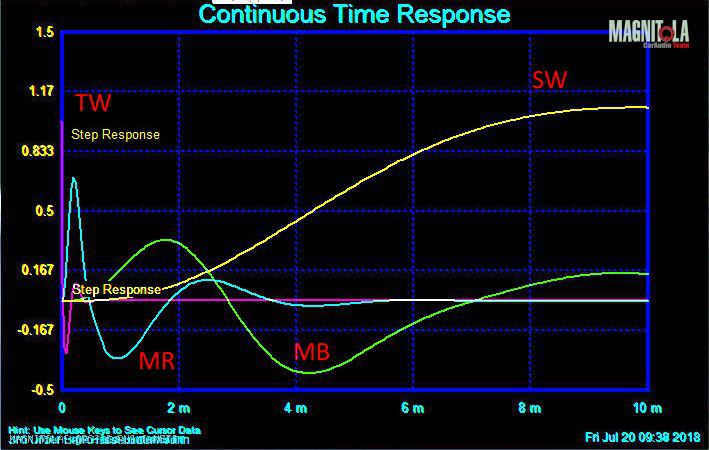

Илья, на картинке Вложение 1236408 поведения степ-отклика видно, что SW, MB, MR, TW стартуют с одного места.
Значит наша "общая правда" где-то рядом.
Завтра суббота - "гаражный день" !!! Продолжу изыскания...
Удачи нам всем!!!
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Люди, разъясните: как правильно настроить акустический лупбак?
Пошагово, пожалуйста.
С электрическим Loopback вроде разобрался, а вот с акустический никак не осилю что-к-чему ...
Из-за большого времени задержки измеренного сигнала/канала относительно электрического лупбак фаза собрана в плотную пилу.
Надеюсь, что акустический лупбак позволит мне увидеть читабельную фазу.
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
accustic loopback включаете и готово. Ну и в настройках вывода чтоб были левый и правый каналы задействованы. Если при замере в например левом пискнул короткий сигал и затем прогоняется правый канал свиптоном, то все верно и происходит замер правого канала.
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Цитата:
Сообщение от
traktorist3d accustic loopback включаете и готово. Ну и в настройках вывода чтоб были левый и правый каналы задействованы. Если при замере в например левом пискнул короткий сигал и затем прогоняется правый канал свиптоном, то все верно и происходит замер правого канала.
Референсный правый СЧ или ВЧ?
Скриншоты настроек акустического лупбака скиньте сюда или на vectra@mail.ru
Вложений: 2
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Референсный короткий ВЧ сигнал ,почитайте тему вначале, это расписывалось.

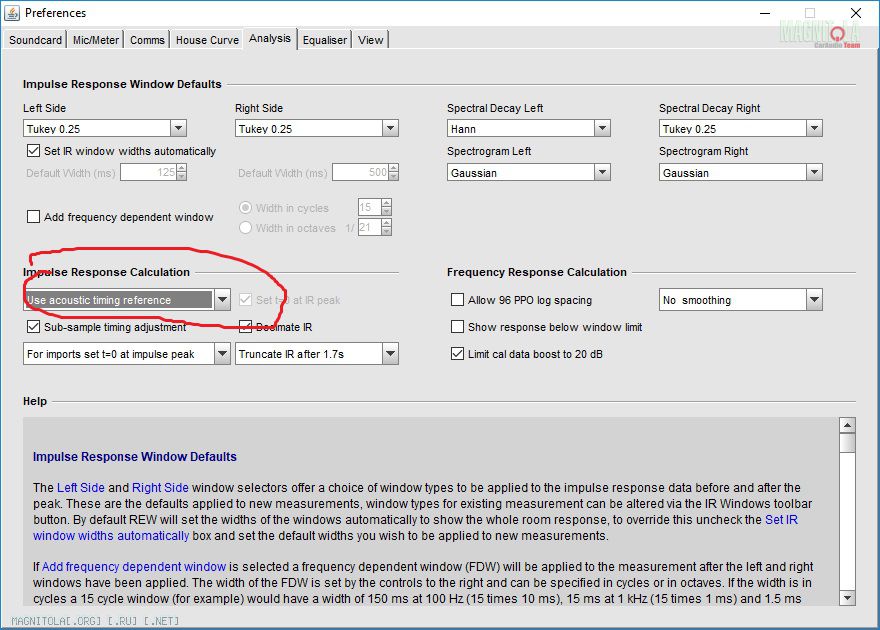

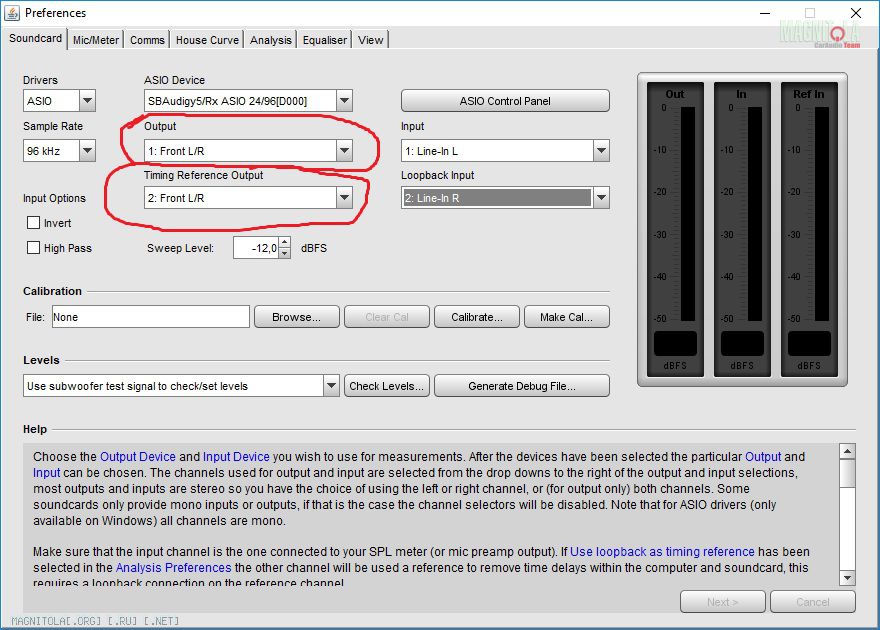

Вложение 1239654
Вложение 1239656
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Нет никаких СЧ или ВЧ, если вы выбрали как на скрине, второй канал фронта Timing reference output(правый), а в канале output первый канал фронта(левый), то из правого донесется короткий "опорный" сигнал, а из левого диапазон который вы укажете в окне старта измерений, по умолчанию 20Гц-20кГц. А сч вч это будет или саби т .д. это уже смотря через какой кросс вы пускаете измеряемую сторону и какой диапазон "прогона" выбирите...
Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW
Цитата:
Сообщение от
traktorist3d Нет никаких СЧ или ВЧ, если вы выбрали как на скрине, второй канал фронта Timing reference output(правый), а в канале output первый канал фронта(левый), то из правого донесется короткий "опорный" сигнал, а из левого диапазон который вы укажете в окне старта измерений, по умолчанию 20Гц-20кГц. А сч вч это будет или саби т .д. это уже смотря через какой кросс вы пускаете измеряемую сторону и какой диапазон "прогона" выбирите...
У меня не Дефоник , где можно программно выбирать/мьютить нужный канал, а обычное поканальное стерео (схема в #158).
Если правая сторона будет выбрана референсной, то опорный сигнал будет делать "п-и-и-к" одновременно из 3-х излучателей только с разным спектром.
Или программа вычислит тот пик который будет = FS100% ?
В окно Calibration/File никакие калибровочные файлы не заносим, т.е. оставляем None?
---------- Сообщение добавлено 24.08.2018 в 19:33 ----------
Закольцевал левый выход на левый и правый входы одновременно.
Сделал замер в режиме Use loopback as timing reference
Результат: Delay 0,000 ms (0 mm, 0,00 in) relative to Loopback
Фаза - ровная линия
Сделал замер в режиме Use acoustic timing reference (используя электрический лупбэк)
Результат: Delay 0,022 ms (7 mm, 0,28 in) using estimated IR delay relative to Acoustic reference on 2: FW Solo Analog Out 1/2R
Фаза с подъёмом +40 град на 20Гц, переход через 0 в районе 250Гц и плавно изгибаясь спадает на 20кГц до-150 град.
Ерунда какая-то получается...
