    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Что-то народ грозился попробовать данную методу, так никто и не отписался....

    Ну да ладно. Сделал я то, что надо было сразу сделать когда взял нормальный измерительный микрофон.

    Сначала покрутил по мере возможности стойки со своими шириками CDT ES-02, явно неправильно стоят. Затем вместо шириков, установил ВЧ динамики DRT-26 от того же производителя, повернул их в положение(на скорую руку) максимально ровной АЧХ, ФЧХ можно лучше, если уже стойки переделывать. Свел по выше изложенной методике. Послушал, приятно был удивлен, заиграло куда интересней и приятней, оно и понятно. Стойки под переделку однозначно. Вот думаю, дело только в неправильном расположении шириков, или всеж просто ВЧ излучатель лучше чем ухищрения типа шириков.

    Нажмите на изображение для увеличения
Название: ширик штатное.jpg
Просмотров: 0
Размер:	87.6 Кб
ID:	1015858

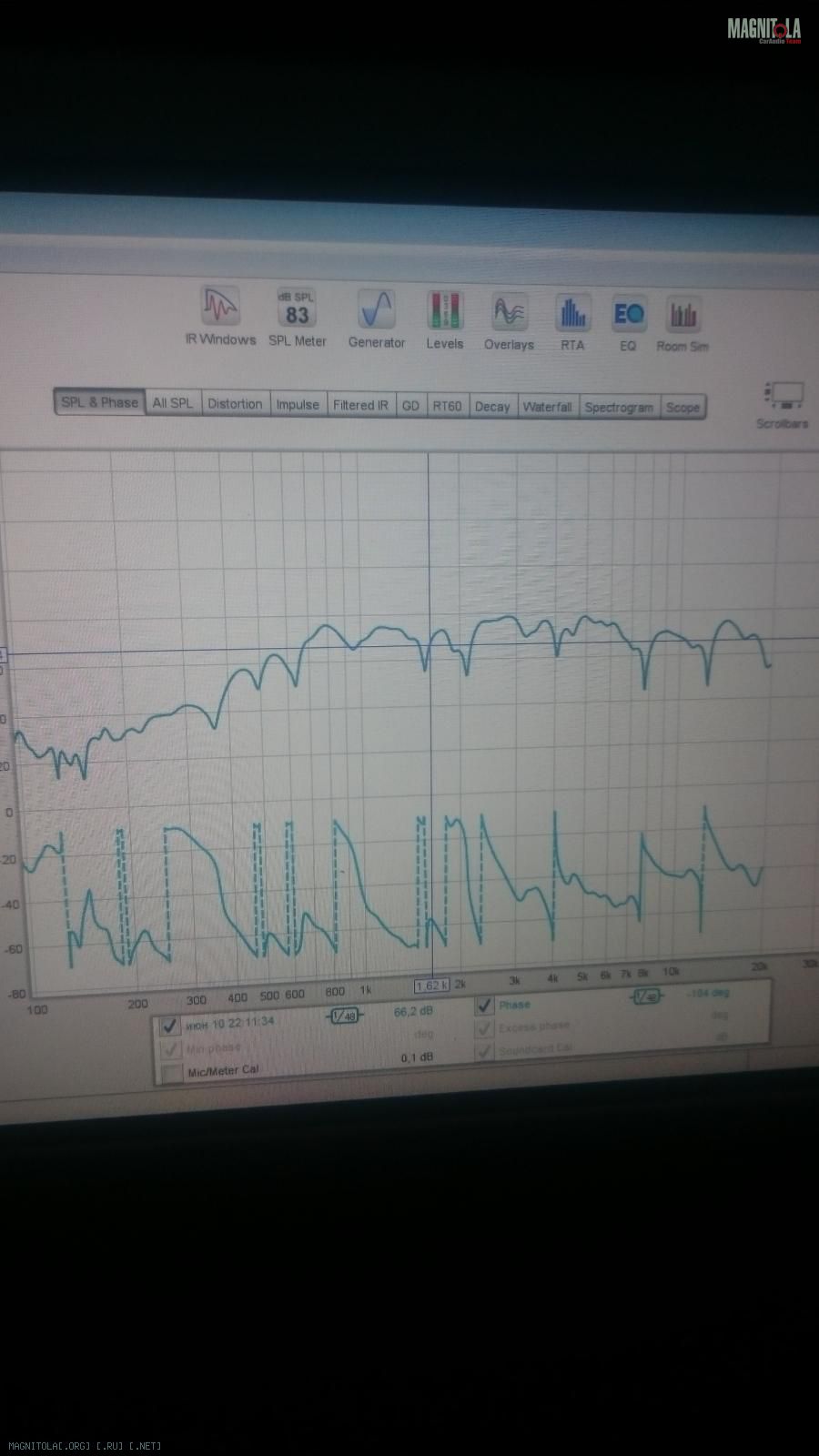

    левый ширик в "штатном" месте

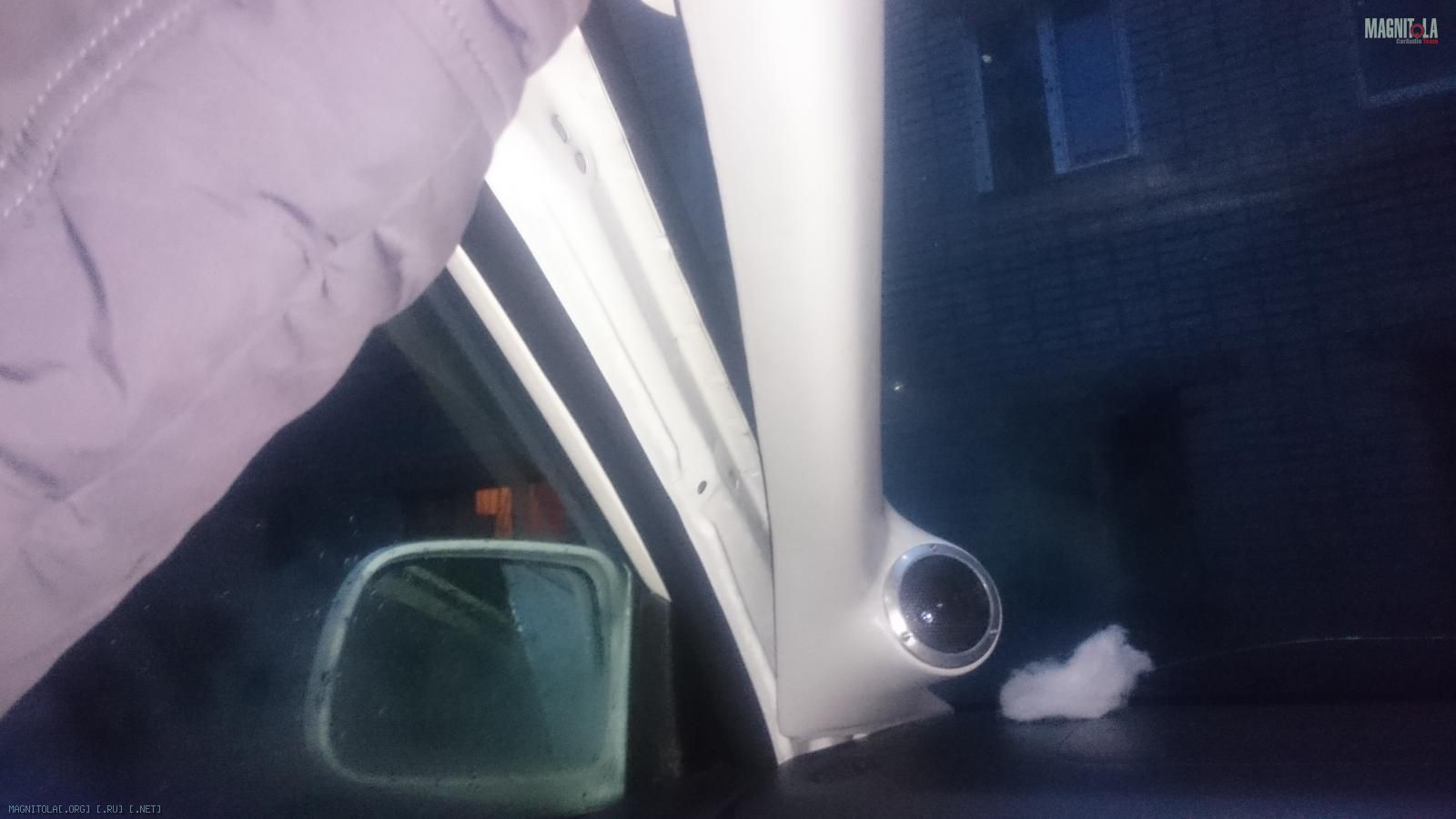

    затем стойку отклонил
    Нажмите на изображение для увеличения
Название: АЧХ с отклоненной стойкой.jpg
Просмотров: 0
Размер:	82.8 Кб
ID:	1015852Нажмите на изображение для увеличения
Название: стойка отогнута.jpg
Просмотров: 0
Размер:	90.8 Кб
ID:	1015850

    уже лучше...

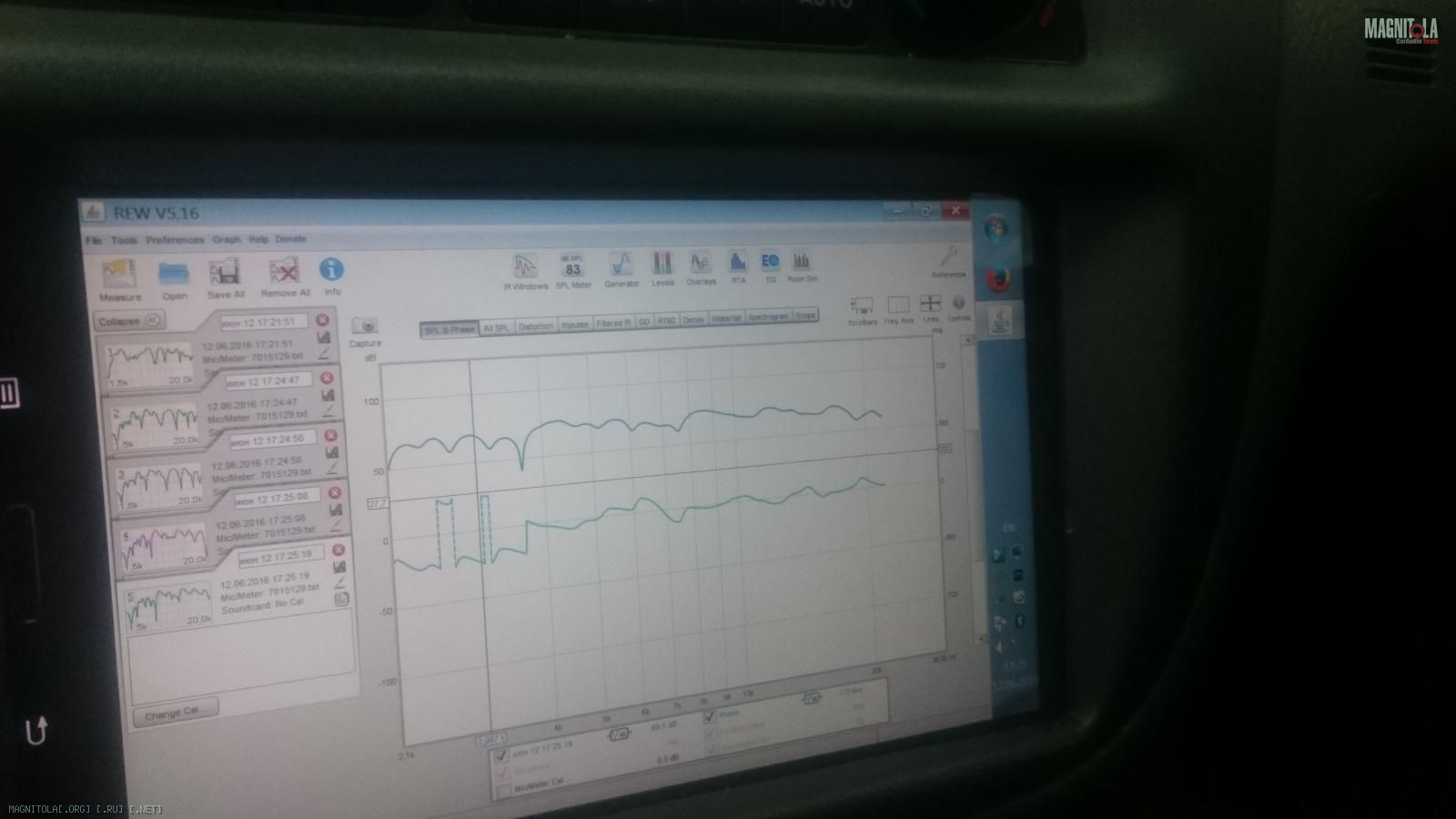

    затем замеры с DRT-26
    Нажмите на изображение для увеличения
Название: DRT-26-1.jpg
Просмотров: 0
Размер:	79.0 Кб
ID:	1015854Нажмите на изображение для увеличения

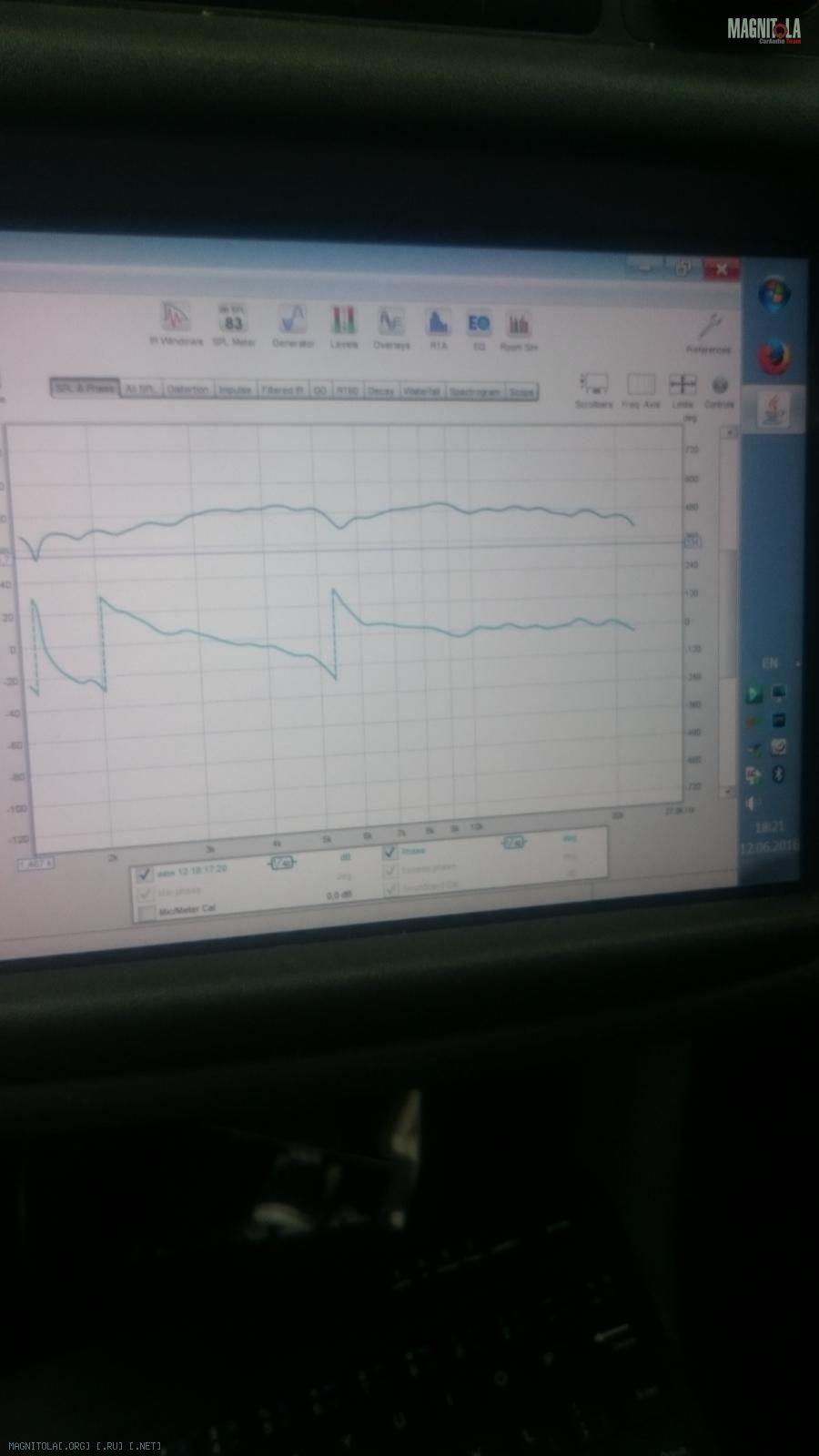

Название: DRT-26-2.jpg
Просмотров: 0
Размер:	59.2 Кб
ID:	1015860

    Хорошо, что можно установить такое положение в котором относительно нормальные АЧХ/ФЧХ получаются с поворотом микрофона в разные направления, прямо и на сам излучатель..

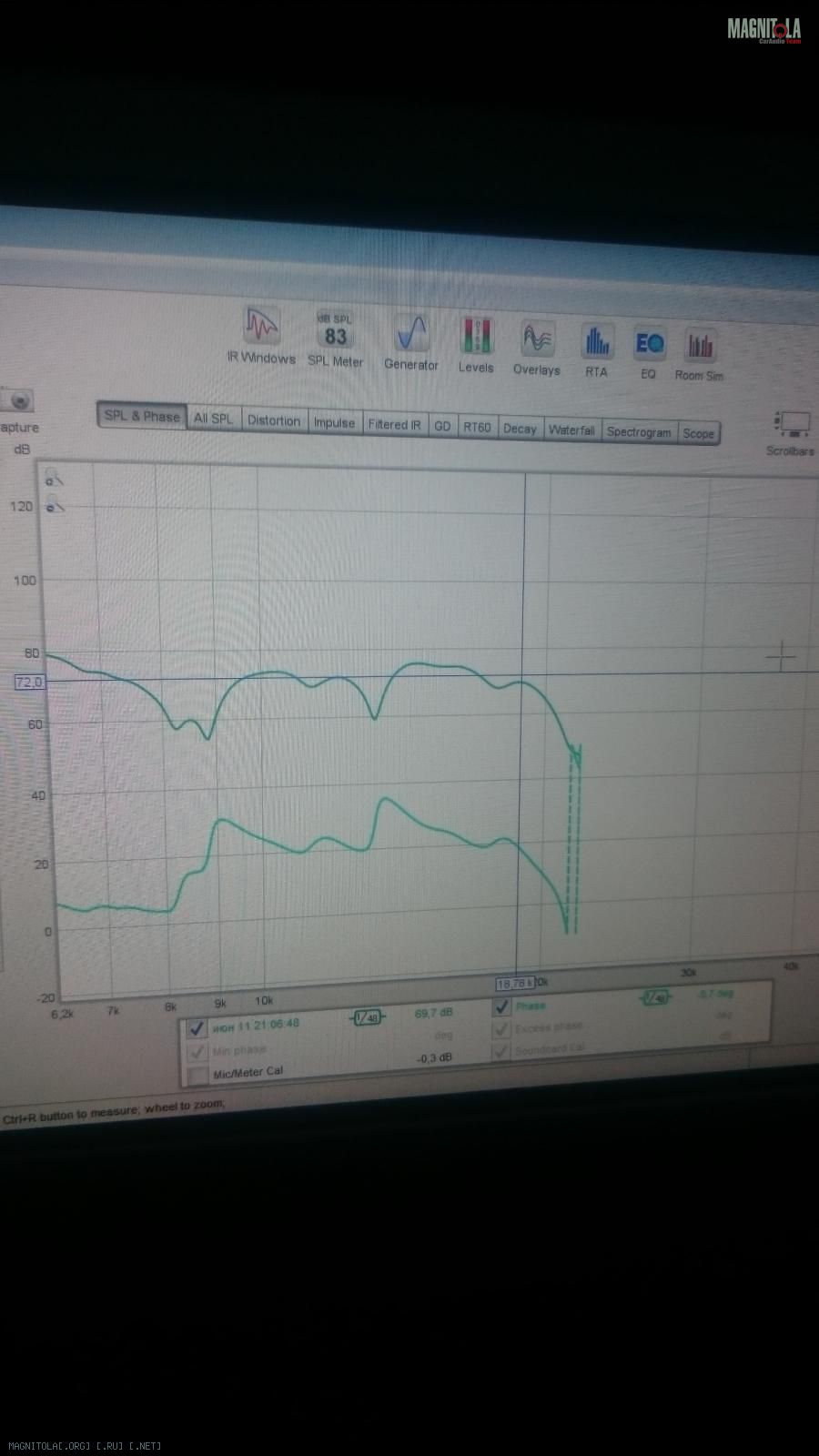

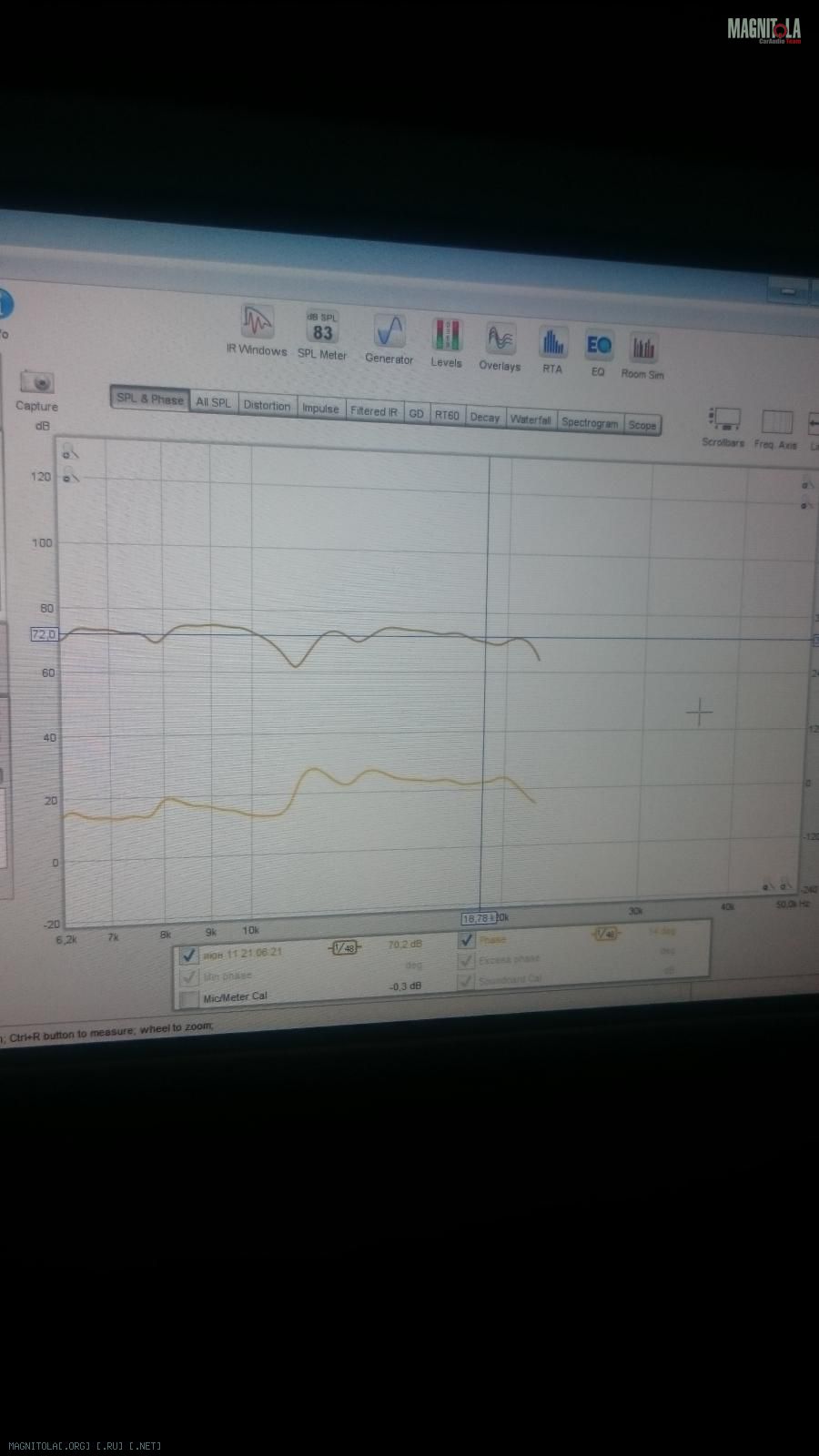

    Сравнение спада ВЧ в конце диапазона при расположении ВЧ как было, и когда стойка наклонена:

    Нажмите на изображение для увеличения
Название: ВЧ было.jpg
Просмотров: 0
Размер:	88.9 Кб
ID:	1015878

    Нажмите на изображение для увеличения
Название: ВЧ стало.jpg
Просмотров: 0
Размер:	83.5 Кб
ID:	1015880

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: ширик штатное.jpg
Просмотров: 0
Размер:	87.6 Кб
ID:	1015848   Нажмите на изображение для увеличения
Название: DRT-26-2.jpg
Просмотров: 0
Размер:	59.7 Кб
ID:	1015856   Нажмите на изображение для увеличения
Название: ВЧ было.jpg
Просмотров: 0
Размер:	89.7 Кб
ID:	1015872   Нажмите на изображение для увеличения

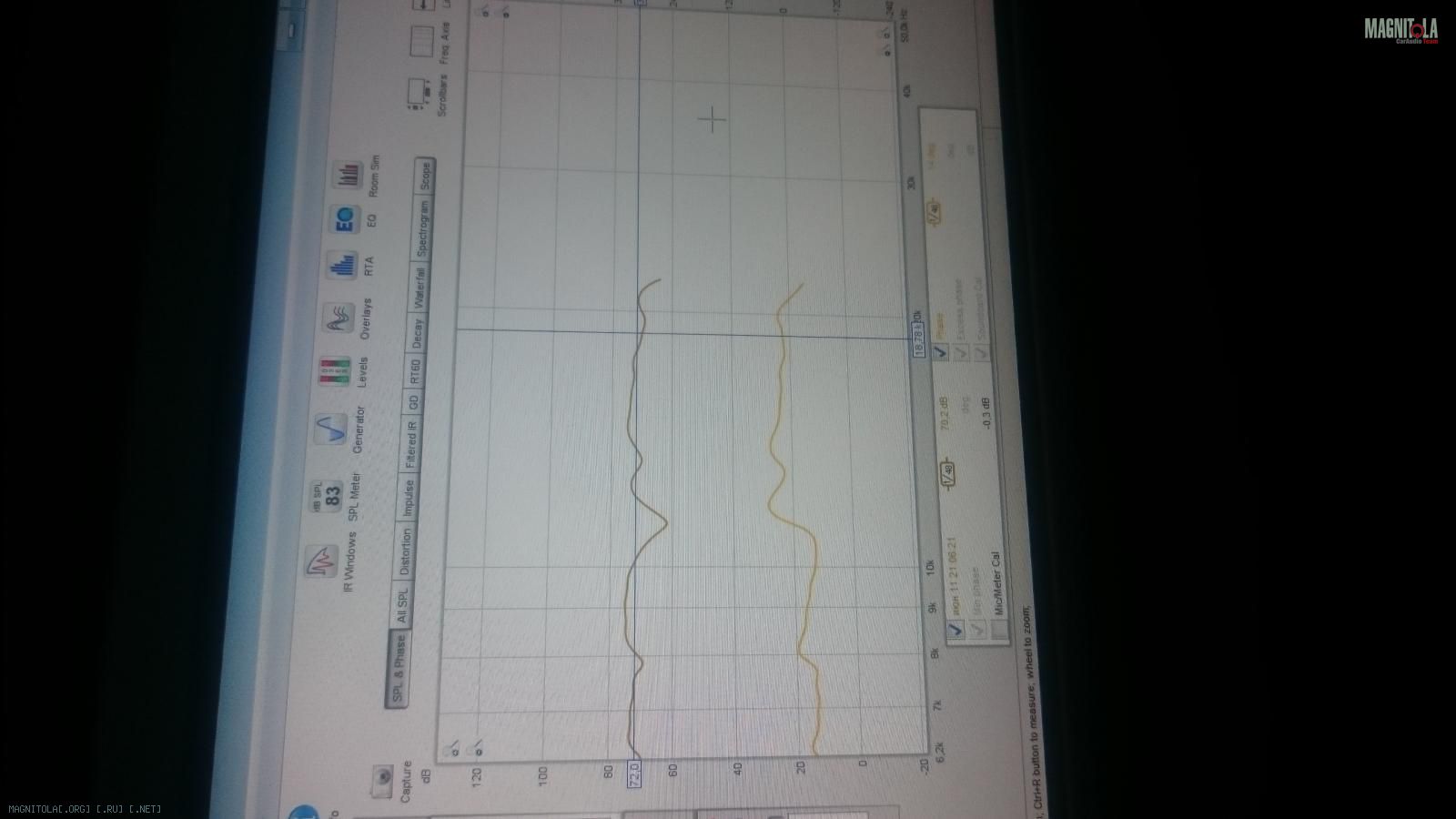

Название: ВЧ стало.jpg
Просмотров: 0
Размер:	82.1 Кб
ID:	1015876


  2. #2
    Авторитет Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375213
    Регистрация
    02.12.2013
    Город/село
    город-село Москва, ЮЗАО
    Сообщений
    3,757
    Спасибо (Раздал)
    13942
    Спасибо (Получил)
    3582

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    traktorist3d, Интересный вопрос подняли, может стоит замерить ширик не в машине, а в щите например? Интересно как в других условиях ширик себя поведет


  3. #3
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 21522 Аватар для traktorist3d
    Регистрация
    07.11.2012
    Город/село
    Хабаровск
    Сообщений
    498
    Спасибо (Раздал)
    97
    Спасибо (Получил)
    183
    Автор
    Более 5 лет на форуме

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Цитата Сообщение от slavka1010 Посмотреть сообщение
    traktorist3d, Интересный вопрос подняли, может стоит замерить ширик не в машине, а в щите например? Интересно как в других условиях ширик себя поведет
    Да пока не до этого, это усилитель снимать и т.д. Он просто ориентирован неправильно тут и так понятно.

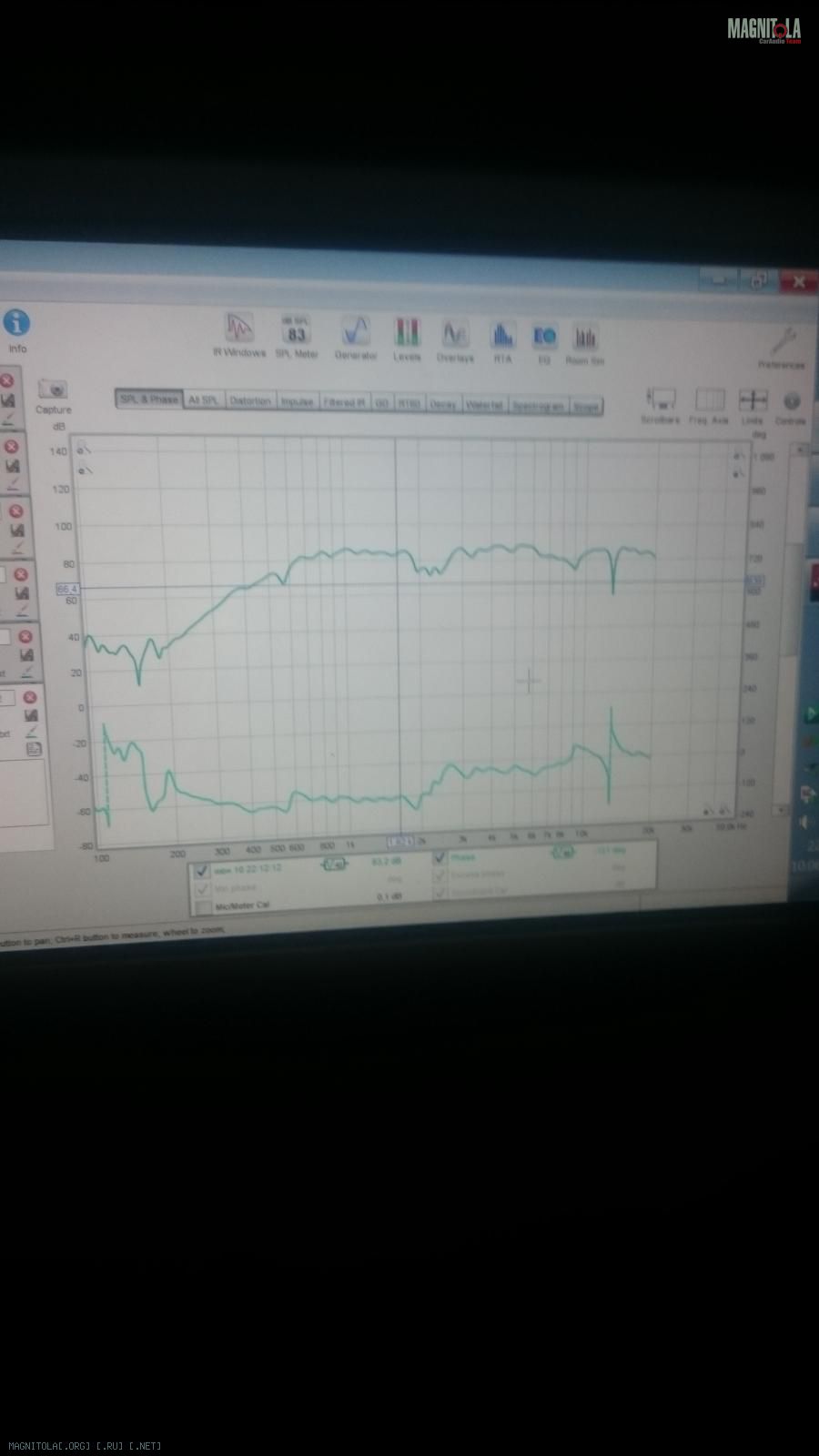

    Ну вот АЧХ, ФЧХ снятая прямо перед самим шириком а не на месте водителя.
    Нажмите на изображение для увеличения
Название: IMG-20160610-WA0022.jpg
Просмотров: 0
Размер:	57.5 Кб
ID:	1016694


  4. #4
    Авторитет Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375213
    Регистрация
    02.12.2013
    Город/село
    город-село Москва, ЮЗАО
    Сообщений
    3,757
    Спасибо (Раздал)
    13942
    Спасибо (Получил)
    3582

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Цитата Сообщение от traktorist3d Посмотреть сообщение
    Да пока не до этого, это усилитель снимать и т.д. Он просто ориентирован неправильно тут и так понятно.

    Ну вот АЧХ, ФЧХ снятая прямо перед самим шириком а не на месте водителя.
    Нажмите на изображение для увеличения
Название: IMG-20160610-WA0022.jpg
Просмотров: 0
Размер:	57.5 Кб
ID:	1016694
    Никакие фильтры и коррекция не используется, не на 2 кГц и 12 кГц не совсем понятное поведение.


  5. #5
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 21522 Аватар для traktorist3d
    Регистрация
    07.11.2012
    Город/село
    Хабаровск
    Сообщений
    498
    Спасибо (Раздал)
    97
    Спасибо (Получил)
    183
    Автор
    Более 5 лет на форуме

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Цитата Сообщение от slavka1010 Посмотреть сообщение
    Никакие фильтры и коррекция не используется, не на 2 кГц и 12 кГц не совсем понятное поведение.
    Микрофон держал в руке, мог вообще сдвинуться во время замера. Можно получить и ровнее АЧХ/ФЧХ.


  6. #6
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4402
    Регистрация
    14.05.2013
    Город/село
    Руза
    Сообщений
    49
    Спасибо (Раздал)
    62
    Спасибо (Получил)
    86

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

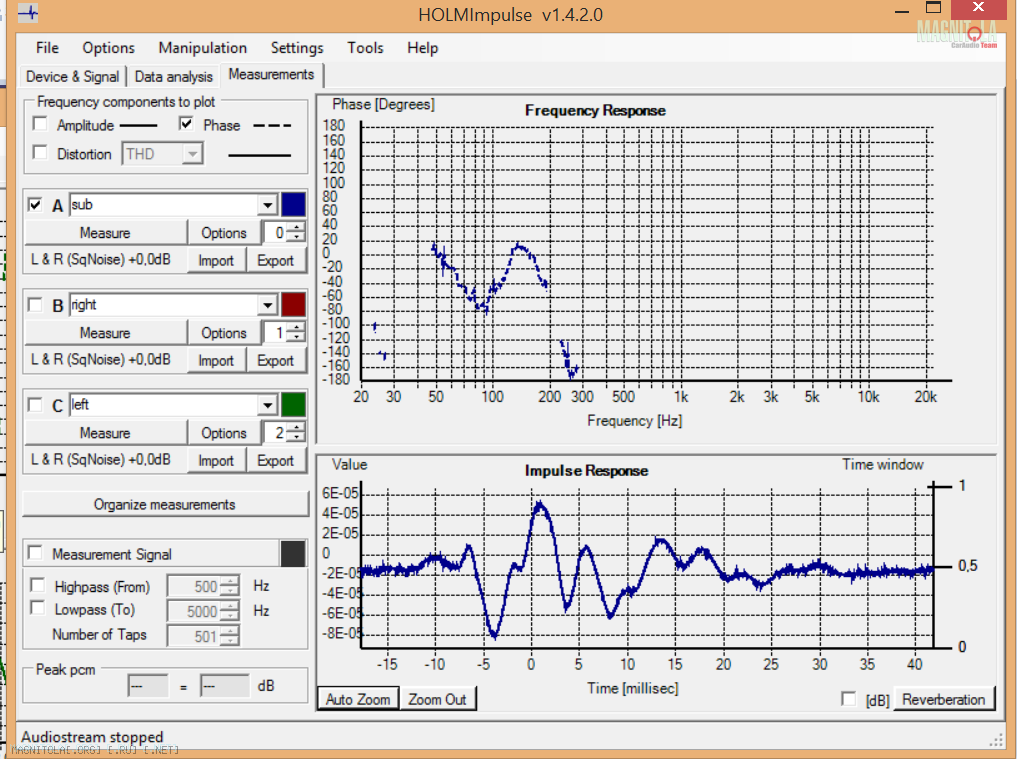

    Прошу прокомментировать импульсный отклик на картинках ниже.
    Синий - НЧ динамик под сиденьем
    Зеленый -СЧ+ВЧ в двери через кроссовер.

    Что смущает: привык видеть импульсный отклик как на картинке во 2 посте этой темы, то есть сперва маленький горбик вниз, потом пик вверх и плавное затухание.
    Здесь на синем графике маленький горбик вверх, потом большой вниз, и потом большой вверх. Причем большие горбы разделяет аж 5 мс. Я это понимаю так, что динамик включен в противофазе, и искомый отклик, по которому надо выравнивать полосы, это большой вниз, ну и фазу надо перевернуть. Что физически означает второй большой горб вверх? Это типо отраженка, эхо?

    На зеленом графике (дверь, СЧ+ВЧ) вроде бы все то же самое, только большой горб вверх (-3,75 мс) по амплитуде больше предыдущего вниз - это мне не понятно

    Нажмите на изображение для увеличения
Название: underseat.png
Просмотров: 0
Размер:	166.7 Кб
ID:	1030576Нажмите на изображение для увеличения
Название: door.png
Просмотров: 0
Размер:	174.8 Кб
ID:	1030578


  7. #7
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 34814 Аватар для MSMaster
    Регистрация
    10.05.2008
    Город/село
    Санкт-Петербург
    Сообщений
    240
    Спасибо (Раздал)
    203
    Спасибо (Получил)
    290

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Во втором случае похоже на смесь нескольких импульсных характеристик и плюс ещё переотражения, хорошо бы видеть как расположены динамики.
    В первом случае замерьте при открытой двери, посмотрите, что изменится, т.е. определите что вносит салон, остальное это реакция двери, как акустического оформления и отклик, да, инвертированный.


  8. #8
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 23427
    Регистрация
    03.09.2013
    Город/село
    Пермь
    Сообщений
    325
    Спасибо (Раздал)
    46
    Спасибо (Получил)
    212

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Цитата Сообщение от pechatnik Посмотреть сообщение
    Прошу прокомментировать импульсный отклик на картинках ниже.
    Синий - НЧ динамик под сиденьем
    Зеленый -СЧ+ВЧ в двери через кроссовер.

    Что смущает: привык видеть импульсный отклик как на картинке во 2 посте этой темы, то есть сперва маленький горбик вниз, потом пик вверх и плавное затухание.
    Здесь на синем графике маленький горбик вверх, потом большой вниз, и потом большой вверх. Причем большие горбы разделяет аж 5 мс. Я это понимаю так, что динамик включен в противофазе, и искомый отклик, по которому надо выравнивать полосы, это большой вниз, ну и фазу надо перевернуть. Что физически означает второй большой горб вверх? Это типо отраженка, эхо?

    На зеленом графике (дверь, СЧ+ВЧ) вроде бы все то же самое, только большой горб вверх (-3,75 мс) по амплитуде больше предыдущего вниз - это мне не понятно

    Нажмите на изображение для увеличения
Название: underseat.png
Просмотров: 0
Размер:	166.7 Кб
ID:	1030576Нажмите на изображение для увеличения
Название: door.png
Просмотров: 0
Размер:	174.8 Кб
ID:	1030578
    Чтобы сравнивать импульсы, свиптоны желательно прогнать в одном и том же диапазоне. А у Вас НЧ - от 50 до 300, СЧ+ВЧ - от 300 и до 10 с лишним кГц. Естественно, форма импульса будет разной. На краях диапазона при гармоническом анализе возможны артефакты. Для сведения полос я бы рекомендовал измерить обе полосы свиптоном в диапазоне -октава + октава от частоты раздела.


  9. #9
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 21522 Аватар для traktorist3d
    Регистрация
    07.11.2012
    Город/село
    Хабаровск
    Сообщений
    498
    Спасибо (Раздал)
    97
    Спасибо (Получил)
    183
    Автор
    Более 5 лет на форуме

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Фаза перевернута.
    Чтобы импульсы были как можно схоже, для сведения, лучше делать замер для всех динамиков в одном диапазоне. Кроме саба всё можно прогнать например от 2000 до 2500 Гц. А саб как можно выше прогонять.

    В хоумимпульс не знаю как реализованно, тоже аналогично rew включили loopback для точного замера сдвига в времени импульсов?


  10. #10
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4402
    Регистрация
    14.05.2013
    Город/село
    Руза
    Сообщений
    49
    Спасибо (Раздал)
    62
    Спасибо (Получил)
    86

    Re: Фазовое и временное согласование динамиков с помощью программного комплекса REW

    Спасибо, поддержка опытных товарищей очень укрепляет

    В HolmImpulse для снятия импульсного отклика loopback не нужен. Делал по инструкции отсюда http://www.diysubwoofers.org/misc/holmimpulse/ta.html
