Репутация: 6890 Если кроме линейности АЧХ других задач нет, то это можно сделать эквализацией.
Если есть задача сохранить фокусировку КИЗов, то без временной коррекции в многополосной системе не обойтись.
Репутация: 411705
Будь у кенвуда эквалайзер побортный ... темы бы не возникло.
Будь у кенвуда возможность выставлять настройки фильтров побортно - не пришлось бы ставить
Катушку на выходе LCR для правого мидбаса
А вот задержки у него есть. Как есть и индивидуальные на каждый канал подстройки уровней громкости.
Репутация: 411705 И снова здравствуйте.
"Заказчик" оказался непоседливым рукастым торопыгой.
Нашел Ш образный сердечник от трансформатора, отпилил лишнее. Сваял каркас. Намотал.
37 витков проводом 1,45 мм длина намотки 60 мм. подвижный сердечник 10х11 мм
Набрать требуемую емкость не получилось - купленных полярных электролитов (включенных в неполярном виде) не хватило под требуемые 140-180 мкф для настройки на 280-320 Гц.
Набрали из того что было только 2/3 требуемого номинала.
Ессно послушали что вышло.
Решили сначала забороть перекос на левом мидбасе в районе 300 Гц
В итоге проблемные частоты (250-400 Гц) от левого мидбаса заняли положение Лево-Центр
Нужно пробовать с большими емкостями. Или с большей индуктивностью (на второй катушке намотаем второй слой)
Пока всё.
Репутация: 1502761
А просто поискать внешний эквалайзер и задействовать один канал для коррекции не пробовали ?
Или rc фильтры в межблоки ?
Репутация: 411705 Мы легких путей не ищем
В прошлом годе имел опыт с rc в межблоках - результат не понравился.( звук стал "плоским")
И этА а как же практический опыт в пассиве?
он лишним никогда не будет...
пыс. Да и опыт может быть всяким как положительным так и отрицательным.
Не выйдет аленький цветочек - попрошу переименовать тему в "неудачный опыт..."
Репутация: 411705 И снова здравствуйте.
Немного подъЫтожу.
Левый канал - был горб на 315-400 Гц (прям пик коммунизма)

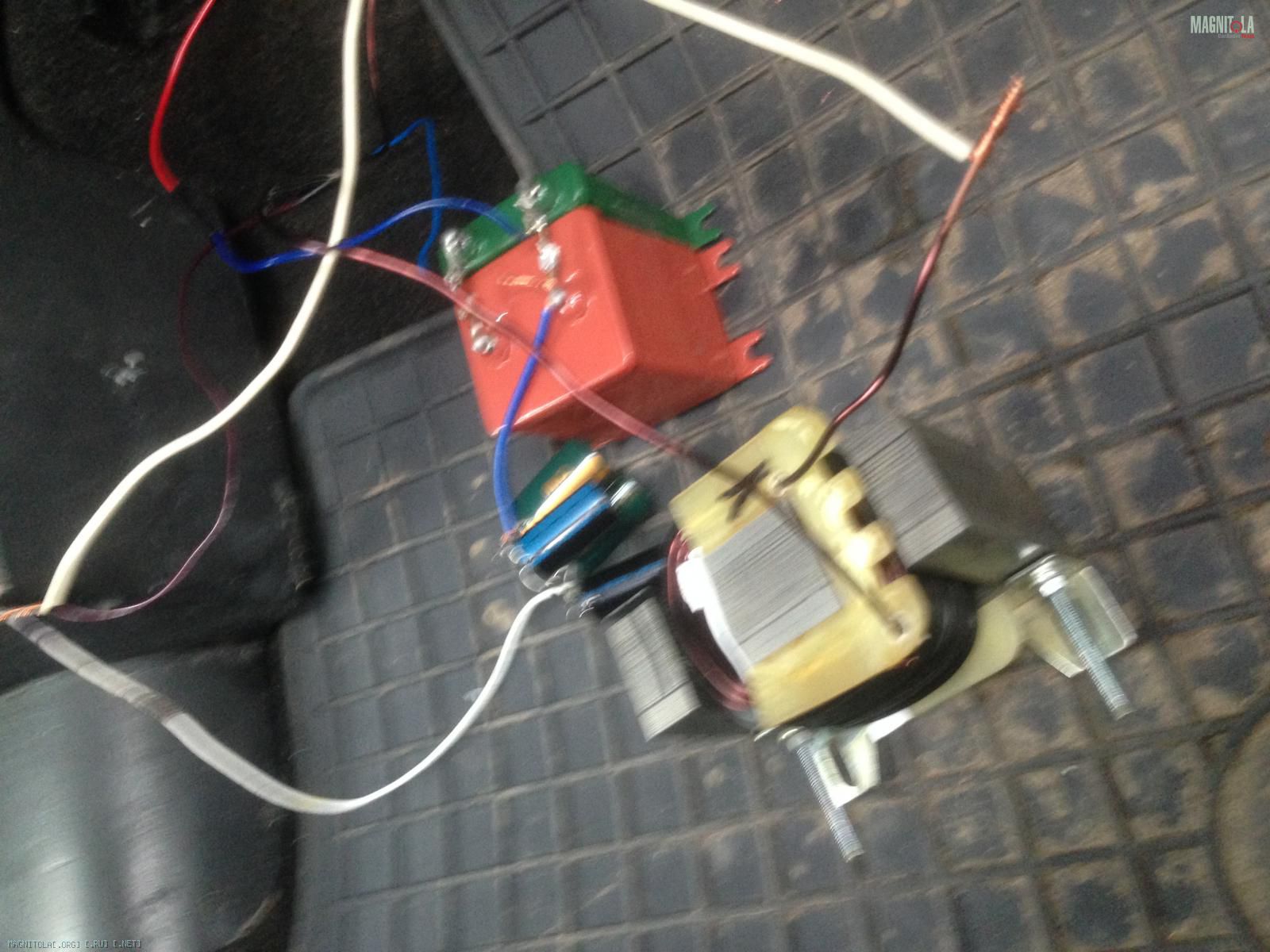

поставили "большую" катушку от какойто совдеповской акустики на феррите от строчника телевизора + полярные электролиты в неполярном включении 2х330 мкф
Правый канал был "холм" на АЧХ в диапазоне 600-2000Гц
Поставили среднюю катушку (тоже на феррите) + 27 мкф + резистор на 16 Ом
Из-за перекоса АЧХ (мидбасы работают через штатные непросветвленные обшивы) пришлось правый дополнительно душить (большой но на воздухе) катушкой на выходе LCR
В итоге - в диапазоне 250-2500, более 70 % шумов гулять перестали, шумовые образы (на 1/3 октавной нарезке розового шума) отклоняются от центра не более чем на 1/2 расстояния между центром и ЛЦ/ПЦ
Сейчас владелец занимается поиском подходящих конденсаторов на замену полярных электролитов.
Скриншоты "настроек" LC и LCR + L выложу после окончательной настройки, как и фото корректора.
Через недельку-другую будут готовы стойки под Вч.
И начнется "сращивание" (скорее всего будет 2х ступенчатая (конденсаторы разных номиналов + 1й порядок с ГУ) порезка пищей).
Но предварительно буду смотреть на замер фазы микрофоном.
А там и стыковка фронта с сабом не за горами...
как то так.
Репутация: 411705
Легких путей не ищем.

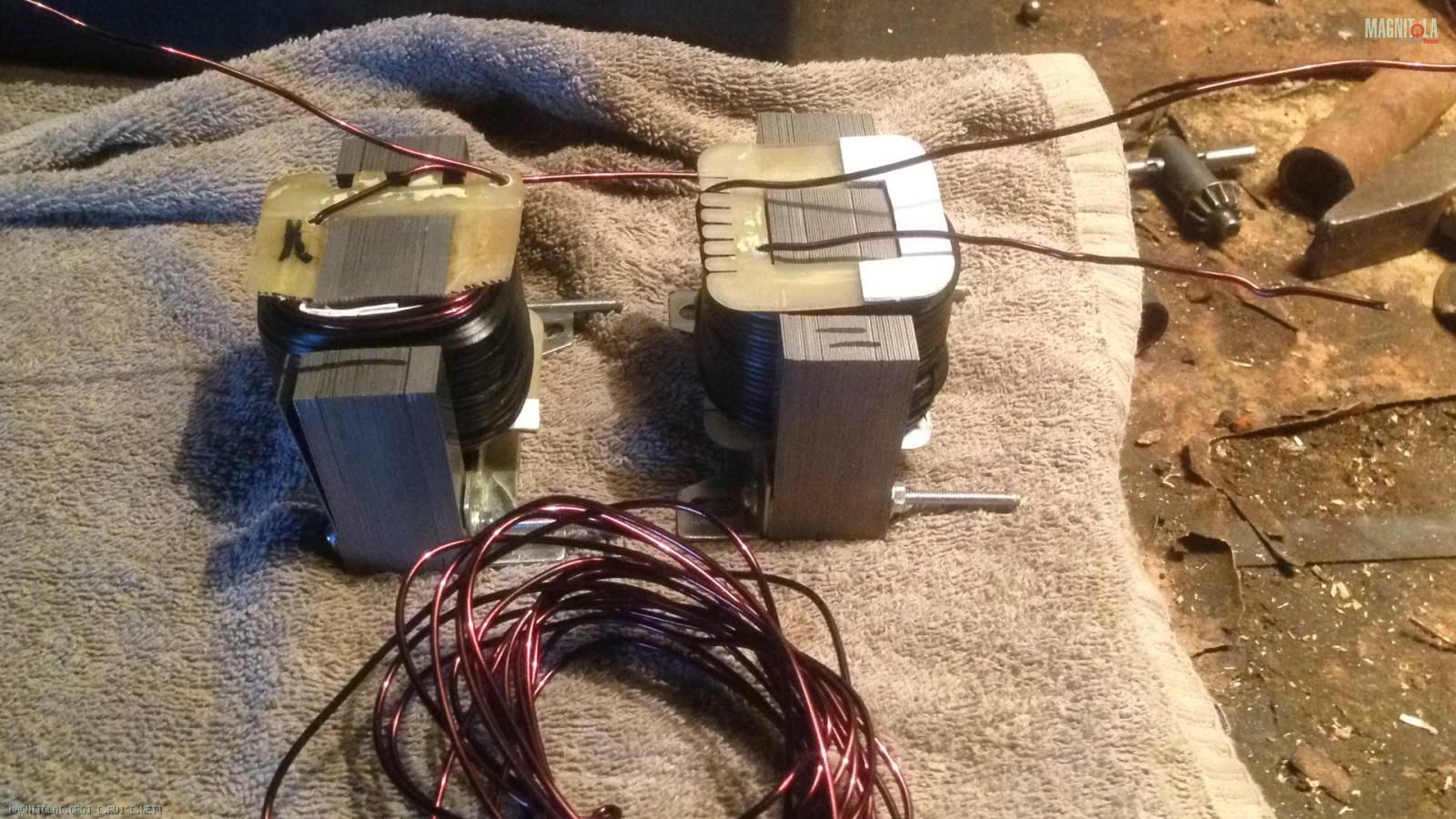

Провод 1,56 120 витков • сердечник = нужная индуктивность и минимум сопротивления
парочка:
График с лошадинной емкостью порядка 240 мкф и без резистора
(типа проверка как оно в самом низу будет)
Репутация: 411705 И снова здравствуйте.
Эпопея с мидбасовым диапазоном практически закончена.
Индуктивности и емкости подобраны.
Осталось замерить индуктивность в боевом положении (с частично выдвинутым сердечником) и отмотать лишние витки, что с задвинутым сердечником выйти на найденные знасения.

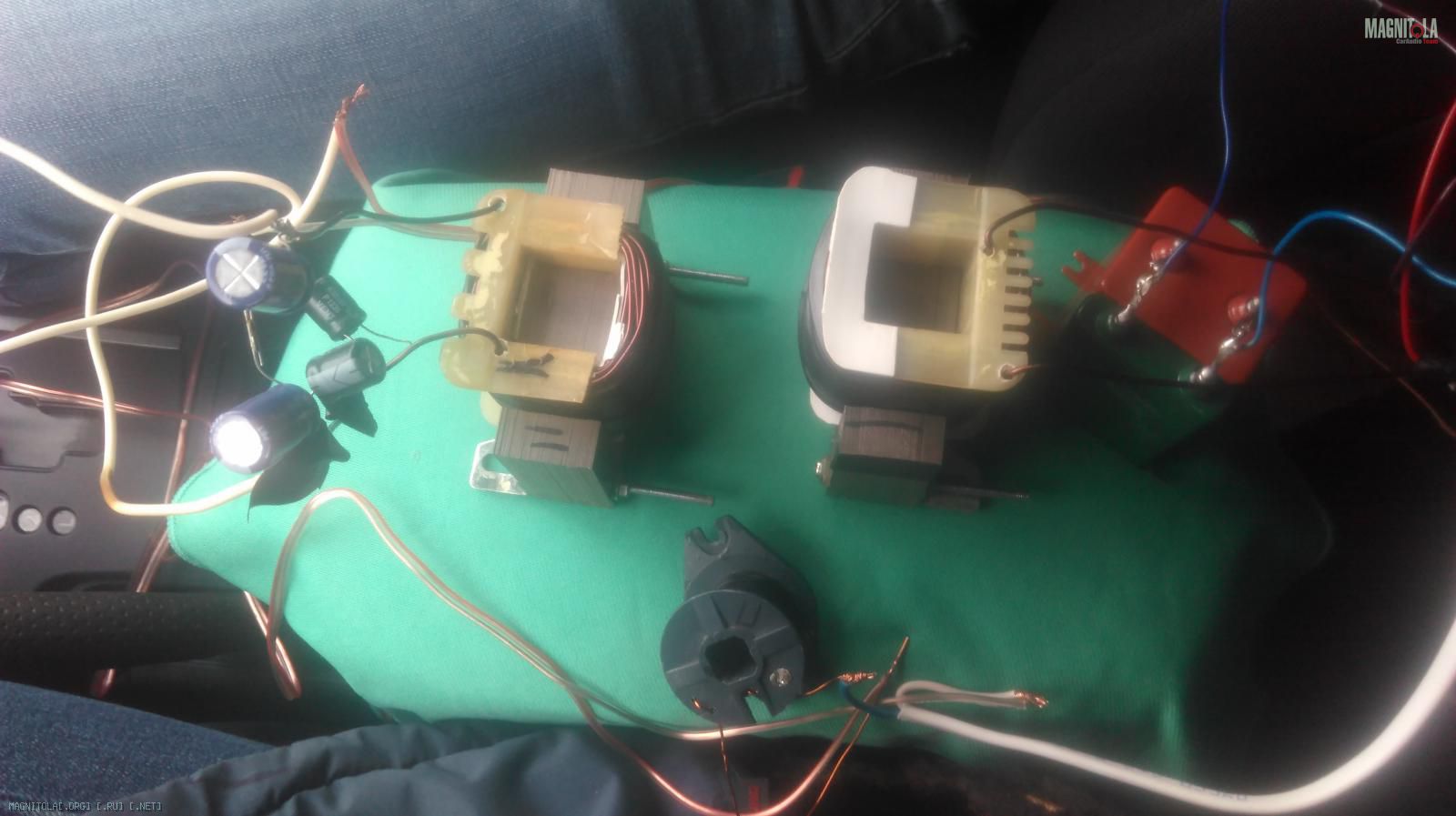

Фото этого безобразия (три катушки и 2 конденсатора):
Репутация: 411705 Всем привет.
Замерил индуктивности в боевом (выдвинутыми с сердечника катушками)
отмотал лишний провод с катушек подогнав индуктивности с катушкой полностью опущенной в магнитопровод.
Получилось:
Изначально ( при полностью вставленной катушке в Ш магнитопровод) катушки имели по 0,4 ома и индуктивность свыше 2 мГн.
1,17 мГн для левого (сопротивление 0,3 ома)
0,81 мГн для правого (тоже 0,3 ома)
это для LC фильтров и коррекции диапазонов 300 и 600 гц
0,3 мГн для правого (0,1 ома) - а эта катуха типа просто фильтр первого порядка
для выравнивания АЧХ выше 2 кГц.
Кстати АЧХ мидбасов выровнялась после 4 кГц в идеал - Киз пришпилен вплоть до 12 кГц
Косяки остались ессно, но решил на них плюнуть.
(На самом деле, на "столько" сведенных в кучу систем я даже на соревках слышал
совсем не много. Причем они были с полноценными процами и работа над инсталом там велась серьезная)
Стойки практически сделали. И на перетяжку.
А потом...
сшивка пищей с мидбасами (с выставлением задержек по микрофону, коррекции АЧХ
конденсаторами и прочие пассивно-процессорные прелести)
