Таблица сечений кабеля, предохранителей

  1. #21
    Супер-Модератор Начальник кадров
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2826744 Аватар для Хоттабыч
    Регистрация
    26.09.2008
    Город/село
    заУРАвЛОМ
    Сообщений
    22,014
    Спасибо (Раздал)
    52699
    Спасибо (Получил)
    35650
    Более 5 лет на форуме

    Re: Таблица сечений кабеля, предохранителей

    Давайте же проведём новогодние праздники в другой теме и посмотрим всё же правильные таблицы. Так же не забывает отличие допустимой нагрузки от температуры и среды использования !
    Конкретно по постам выше : для кг-16 ток длительного использования 100 ампер. Ток кз 1.74 кА.
    КАБЕЛИ СИЛОВЫЕ (ГОСТ 16442–80)

    Нажмите на изображение для увеличения
Название: допустимые токи.jpg
Просмотров: 0
Размер:	91.0 Кб
ID:	324246




    Нажмите на изображение для увеличения
Название: токи кз.jpg
Просмотров: 0
Размер:	69.2 Кб
ID:	324250
    Нажмите на изображение для увеличения
Название: тх кабеля.jpg
Просмотров: 0
Размер:	84.6 Кб
ID:	324252


  2. # 1+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #22
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 527786
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    6,856
    Спасибо (Раздал)
    17004
    Спасибо (Получил)
    12408

    Re: Таблица сечений кабеля, предохранителей

    Методика выбора силовой проводки к усилителю,установленному в багажнике автомобиля.

    ВСТУПЛЕНИЕ. Существует несколько «классических» методов расчета силовых цепей.НО!.Они громоздки и для «ЭКСПРЕСС-РАССЧЁТА» неприемлемы,т.к. опыт работы по этим методикам свидетельствует что:приходится выполнять по четыре,а то и по шесть»!» раз проверочные расчеты,чтобы выбрать правильное сечение. То провод не соответствует предохранителю , то не проходит по падению напряжения в номинальном режиме усилителя ,то не проходит по пиковым нагрузкам.С первого раза рассчитать по «классическим» методикам не удавалось НИКОГДА.По предлагаемой мною «неклассичессической» методике можно подбирать сечение провода хоть для ГУ,хоть для усилителя высокого класса.Недостаток---подходит для усилителей с ОДНИМ ПРЕДОХРАНИТЕЛЕМ.

    Сама методика.
    Номинал ьный ток п редохранителя «Iн.п.» умножаем на «3»,т.е.получаем «3Iн.п.».По таблице «Допустимых длительных токов…..» выбираем ближайший больший длительный ток.Затем по этой же таблице двигаемся вниз ( вниз увеличивается ток ) через одну позицию,Этому значению тока и соответствует сечение провода.Предохранитель на АКБ просто берём на ступень больше.Например,для усилителя с предохранителем «20А» при установке в багажник сечение провода 16кв.мм,а предохранитель на АКБ «30А».Проверочные операции можно не выполнять.
    Теперь более серьёзный пример.Для него выберу провод и предохранитель,но проверочные операции выполню.Усилитель «Alpine MRX-T15» -рассчитан на работу с сабвуфером-тест в журнале «АЗ» №1за 2013 стр. 30.

    Номинальный ток предохранителя-30А. Умножаем 30х3=90.А Двигаемся по таблице в сторону увеличения—получаем 100А…Пропускаем одну позицию (т.е.140А) и получаем значение тока 170А.Этому значению соответствует сечение провода «35 кв мм».Предохранитель берём 40А.

    _________Проверка результата.

    Выполняю проверочные операции.Принимаю требование к падению напряжения-не более1В,и проверяю предохранитель на срабатывание в случае замыкания в багажнике.Напряжение в бортовой сети-13В,длина провода «+» и «-» по 5м каждый.Сопротивление контактных соединений о,005 Ом,сопротивление кузова в месте замыкания - 0,08 Ом. Табличные данные провода 35 кв.мм.-Допустимый длительный ток-170А; сопротивление 1 км-0,524 Ом.

    Сопротивление пятиметрового отрезка—0,524/1000х5=0,00262 Ом,Т.е. минусовой провод имеет сопротивление 0,00262 Ом.,а плюсовой провод с учётом переходных сопротивлений 0,00262+0,005=0,00762.Пиковый ток принимаем 90А.

    Пиковое падение напряжения—90А х(0,00262+0,00762) Ом= 0,92В,что меньше 1В,т.е. по параметру падения напряжения в пике сигнала провод прошёл.

    Проверяем предохранитель. 13В/(0.00762+0,08) Ом=13В/0,08762=148,4А. Т.е 40х3=120А меньше ,чем 148,4-следовательно,предохранитель сработает.

    (Ток срабатывания предохранителя=троекратный " номинальный ток предохранителя")


    Типовая ошибка-таблица из правил "ЕММА" не для рассчёта,а для оценки результата,т.е. можно проверить мой результат по судейской таблице,не прибегая к вычислениям.


  4. #23
    NVC
    NVC вне форума
    Пишите письма Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 360733 Аватар для NVC
    Регистрация
    21.07.2008
    Город/село
    40
    Сообщений
    2,649
    Спасибо (Раздал)
    228
    Спасибо (Получил)
    1306
    Более 5 лет на форуме

    Re: Таблица сечений кабеля, предохранителей

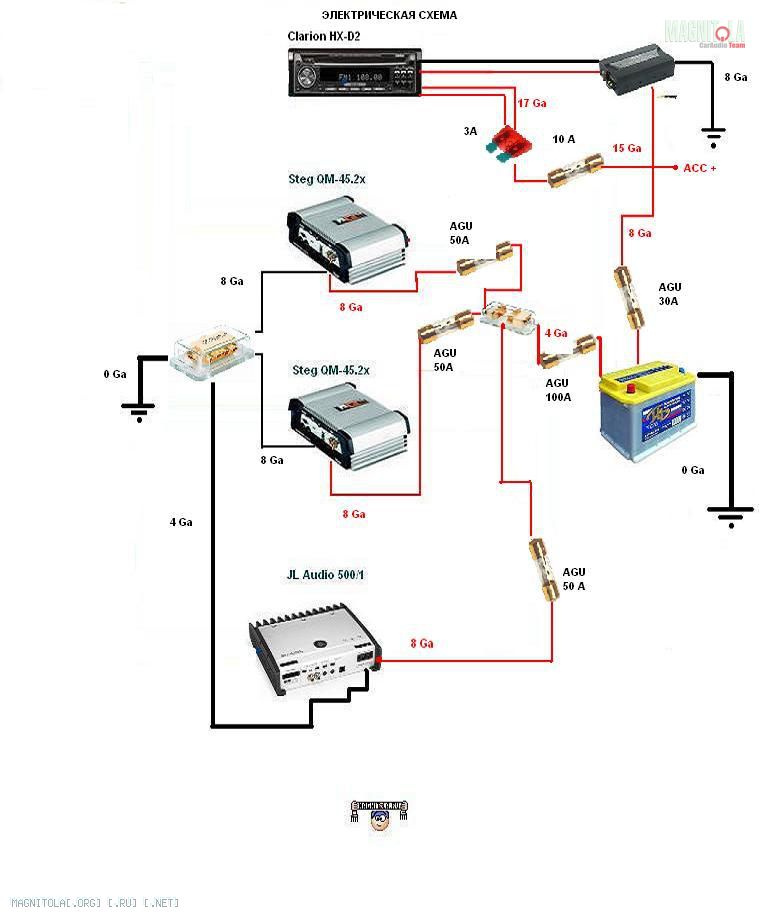

    Название: Электросхема.JPG
Просмотров: 0

Размер: 55.0 Кб



  5. #24
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 527786
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    6,856
    Спасибо (Раздал)
    17004
    Спасибо (Получил)
    12408

    Re: Таблица сечений кабеля, предохранителей

    NVC, Усовершенствованная схема не использует "массу" автомобиля,которая в области электропроводности хуже,чем медь проводов;содержит меньшее количество предохранителей (меньше переходные сопротивления);ввиду применения предохранителя с меньшим номиналом более "защищена" от повреждений.После наладки возможно установить предохранитель с номиналом 60А (возможно!).Нажмите на изображение для увеличения
Название: 4.png
Просмотров: 0
Размер:	220.4 Кб
ID:	327716В схеме в скобкахъ указаны менее предпочтительные сечения проводов.


  6. #25
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 27839 Аватар для JAMMING
    Регистрация
    04.11.2012
    Город/село
    Санкт-Петербург
    Сообщений
    523
    Спасибо (Раздал)
    143
    Спасибо (Получил)
    309

    Re: Таблица сечений кабеля, предохранителей

    После прочтения съесть!


    такие таблицы еще нашел
    здесь вообще на кг-35 270 А разрешается


  7. #26
    Супер-Модератор Начальник кадров
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2826744 Аватар для Хоттабыч
    Регистрация
    26.09.2008
    Город/село
    заУРАвЛОМ
    Сообщений
    22,014
    Спасибо (Раздал)
    52699
    Спасибо (Получил)
    35650
    Более 5 лет на форуме

    Re: Таблица сечений кабеля, предохранителей

    Не указаны нормативы-условия проверки. то есть время, температура и пр.


  8. #27
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 27839 Аватар для JAMMING
    Регистрация
    04.11.2012
    Город/село
    Санкт-Петербург
    Сообщений
    523
    Спасибо (Раздал)
    143
    Спасибо (Получил)
    309

    Re: Таблица сечений кабеля, предохранителей

    Цитата Сообщение от хоттабыч Посмотреть сообщение
    Не указаны нормативы-условия проверки. то есть время, температура и пр.
    Как и а в таблицах выше


  9. #28
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 527786
    Регистрация
    15.09.2012
    Город/село
    Руза
    Сообщений
    6,856
    Спасибо (Раздал)
    17004
    Спасибо (Получил)
    12408

    Re: Таблица сечений кабеля, предохранителей

    Цитата Сообщение от JAMMING Посмотреть сообщение
    здесь вообще на кг-35 270 А разрешается
    Разрешить -то можно....Только чем это кончится.
    Я,например,могу разрешить переходить дорогу на "красный".Хотите--пользуйтесь.


  10. #29
    Супер-Модератор Начальник кадров
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2826744 Аватар для Хоттабыч
    Регистрация
    26.09.2008
    Город/село
    заУРАвЛОМ
    Сообщений
    22,014
    Спасибо (Раздал)
    52699
    Спасибо (Получил)
    35650
    Более 5 лет на форуме

    Re: Таблица сечений кабеля, предохранителей

    Цитата Сообщение от Matvey498 Посмотреть сообщение
    Я,например,могу разрешить переходить дорогу на "красный"
    Только с поднятыми руками - в морге легче переодевать будет !
    А по делу : убедительно не публиковать таблицы с каких то сайтов, либо только с методикой проверки ( ГОСТ ? ). Споров было уже уйма ! Очистить и отделить нет времени и желания влезать в споры о таблицах. Отличия есть, не спорю, но фактов проверки при таблицах нет. И давайте всё таки быть разумными и не рисковать из-за нескольких сотен рублей, экономя на сечении провода !


  11. #30
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16362 Аватар для monter
    Регистрация
    12.07.2011
    Город/село
    Нижний Новгород
    Сообщений
    313
    Спасибо (Раздал)
    261
    Спасибо (Получил)
    218

    Re: Таблица сечений кабеля, предохранителей

    добавлю заодно уж таблицу перевода стандарта AWG к нашим мм. кв.
    Нажмите на изображение для увеличения
Название: awg_mm2.jpg
Просмотров: 0
Размер:	320.2 Кб
ID:	433890
