Репутация: 4616
прогу запустил, все ок! не запускалась наверное потому, что какой нибудь глюк словила.....
сейчас вставляю параметры динамика в программу, она выдает какие то значения...
а я вот сижу и гадаю, что же здесь означает внутренний объем ящика?
Vs, Fc или F3?
Репутация: 41771
axmed, ящик потом он тебе выдаст, сейчас надо тебе знать минимум параметров от динамика. Fs-резанансная частота VAS-эквивалентный объём(не перепутай с объёмом короба!!!!) Qts-добротность. Loudspeaker - параметр минимум
П.С. Есть кнопочка спасибо)
Репутация: 4616 перелопатил всякие инструкции к JBL Spikershop, выяснил, как обозначается объем закрытого ящика. вот прям цитата:Сообщение от axmed
-
Все корпуса имеют объем. Объем обозначается Vbдля корпусов с фазоинвертором или пассивными излучателями. Для корпусов закрытого типа он обозначается Vc. Данный объем представляет собой внутренний объем корпуса громкоговорителя. Из-за того, что это внутренний объем, вы должны вносить поправку, зависящую от толщины материала, из которого изготовлен корпус, чтобы определить внешние размеры корпуса. Причина, по которой этот объем называется "чистым объемом" заключается в том, что исходя из внутреннего объема корпуса рассчитываются такие его внутренние детали, как громкоговоритель, крепления, порты и т.д. Многие не принимают объем внутренних деталей в расчет, если они занимают менее 5 % общего внутреннего объема. Примечание: Внутренний объем корпуса автоматически подбирается программой для компенсации заполнения корпуса или гашения колебаний в корпусе.
так как ищу саб для уже готового ящика (под определенный литра, я для себя нашел ответ.
Репутация: 370 здравсвуйте , помогите пожалуста расчитать короб для Infinity 1230W.параметры
DIAMETER: 12" (304.8 MM)
SENSITIVITY (2.83 V @ 1 M): 90 dB
POWER HANDLING: 300 W R M S 1200 WPEAK
FREQUENCY RESPONSE: 23 ~ 400 HZ
NOMINAL IMPEDANCE: 4 OHMS
VOICE-COIL DIAMETER: 2.0" (50.0 MM)
DIMENSIONS:
THIELE-SMALL PARAMETERS
VOICE COIL DC RESISTANCE: REVC (OHMS) . . . . . . 3.40
VOICE COIL INDUCTANCE @ 1 KHZ: LEVC (MH) . . . . . . . 2.54
DRIVER RADIATING AREA: SD (IN2) . . . . . . . . 82.48
SD (M2) . . . . . . . 532.00
MOTOR FORCE FACTOR: BL (TM) . . . . . . . . 14.63
COMPLIANCE VOLUME: VAS (FT3) . . . . . . . . 2.78
VAS (LITERS) . . . . . 78.50
SUSPENSION COMPLIANCE: CMS (μM/N) . . . . 195.40
MOVING MASS, AIR LOAD: MMS (GRAMS). . . . 174.21
MOVING MASS, DIAPHRAGM: MMD (GRAMS) . . . 167.15
FREE-AIR RESONANCE: FS (HZ) . . . . . . . . 27.27
MECHANICAL Q: QMS . . . . . . . . . . . 6.14
ELECTRICAL Q: QES . . . . . . . . . . . . 0.47
TOTAL Q: QTS . . . . . . . . . . . . 0.44
MAGNETIC-GAP HEIGHT: HAG (IN) . . . . . . . . 32.50
HAG (MM) . . . . . . . . 8.00
VOICE-COIL HEIGHT: HVC (IN) . . . . . . . . . 1.27
HVC (MM) . . . . . . . 32.50
MAXIMUM EXCURSION: XMAX (IN) . . . . . . . . 0.49
XMAX (MM) . . . . . . 12.25
решил сам расчитать но немогу понять в графе кастом мы можем менять частоту настройки фи и литраж ? http://s59.radikal.ru/i163/0911/77/9643c6a56d2e.jpg
не слишком ли низкая настройка фи 27 гц и обьем или стакими параметрами так и должно быть? Почему если я меняю частоту в графе кастом допустим мне надо 40 гц то программа сразу уменьшает литраж почти в два раза и длина
трубы почти под мтр.http://s41.radikal.ru/i094/0911/6a/6476d9c56665.jpg помогите разобраться ,зарание спасибо.
Репутация: 41771 maratka,вы не ту частоту меняете, вы меняете частоту, которая к объёму относится, а не настройки фазика, в этом же окошке(где вы про в кастоме выбираете объём) есть чуть ниже, я бы наверное фазик герц на 30 настроил бы, помойму сверх низко у вас играет, хотя ХЗ.
А вот по поводу почему фазик метровый, так вы зажали дин в маленький литраж просто. Поэкспериментируйте вы заметите, что чем больше объём, тем меньшая длинна фазика нужна и тем круче и выше подъём. А какая рекомендация заводом на динамик???
Репутация: 370 завод рекомендует 56 литров настройка фи на 30гц длина 31см диаметр10,
спасибо попробую поэкперементирую. а может позаводской рекомендации сделать.как думате?
---------- Post added at 23:46 ---------- Previous post was at 22:40 ----------
вот немного поиграл с обьемом и настройкой вот получилосьhttp ://s47.radikal.ru/i116/0912/f7/c86feff2657f.jpg
че скажите ? нормально будет 30гц , слушаем всякую музыку.
Репутация: 10490
Господа!В силу обстоятельств исключительно медленный инет.С прогой не получается.Огромнейшая просьба о помощи!Помогите рассчитать объем корпуса ,а также ДЛИНУ И ДИАМЕТР ФАЗОИНВЕРТОРА для этого динамика:
Буду очень признателен!
Репутация: 41771 Может всё-таки ЗЯ???????? хотя вам решать просто ЗЯ меньше, а по звуку я не думаю что уступает. Хотя для кого как...
Зя 30 литров рабочего объёма.
Если корпус с фазиком, то корпус 45 литров + объём который занимает фазик.
Теперь о размерах фазика диаметр 103 мм длинна 852 мм
80 мм - 496 мм
70-371
60-264
Вот такая зависимость я бы посоветовал фазик бы из 103 трубы) в хоз товарах есть) ток он большой маленько)

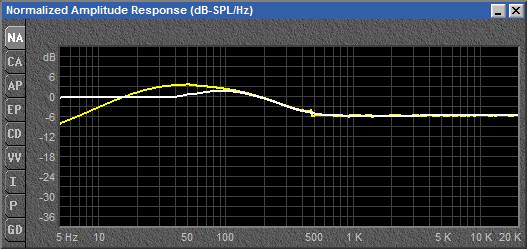

Ну и картинка, Белый это ЗЯ.
Зы я со спикершопа пересел на бас бокс
Репутация: 10490 Может всё-таки ЗЯ???????? хотя вам решать просто ЗЯ меньше, а по звуку я не думаю что уступает. Хотя для кого как...
Это Вы мне просчитали?Если да-то огромное спасибо.Смущает,конечно,объем 45 л,хотя...ежели плюс V фазика и V усилителя... то вполне реалистично...
Эт для домашки.Мне с Германии пришел в субботу такой динамик.
Усилитель тоже купил,вот такой:
Только он не успел прийти с Нидерландов на момент отъезда человека сюда...Сейчас уже пришел...только привезет он его в феврале.
По поводу ЗЯ.Подавляющее число сабов домашних ФИ,т.к. любая прибавка к давлению вэл гуд.Я почему и задался строительством-V моей нынешней комнаты 98 (!!!) кубов.
На 103 мм фазик привлекателен...но длина!Я не уверен,что сантехническую трубу на 103 мм удастся согнуть на 90 гр.,а прямиком не впишется в реальный размер короба.

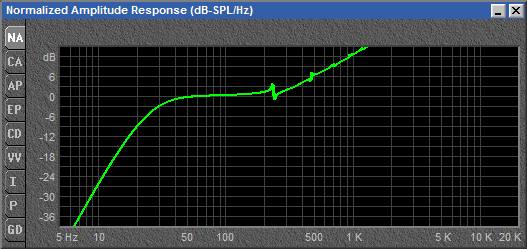

Репутация: 41771 bodya72,так вы для домашки его хотите?????????? или в машину? графики в машину как бы сделаны) сейчас нарисую тебе графики для дома)
maratka,ну так то норм, давить прикольно должно, ток я бы поигрался ещё и попытался сделать график более пологим, обычно уменьшением объёма можно добиться этого, хотя норм) всё равно
