Расчёт по JBL SpeakerShop

**uxTuaHgp** · 26.09.2009 13:53

в общем я загнал циферки в акустик респонс и нормализовал, как прописано в АЗ по 125Гц - на что-то стало похоже, но все равно есть разница с АЧХ из журнала.

**Robbie** · 18.10.2009 12:17

кто нибудь знает характеристики fs vas qts саба sony xs-l120p5a. ни в доках ни на офф сайте нету

помогите расчитать короб с фазиком

**RAKS151** · 21.10.2009 08:42

Друзья, расчитайте плиз фазик, для головы URAL Professional AS-P12.5
Технические характеристики

После прочтения съесть!

http://cdd-evo.ru/node/20

Технические характеристики
URAL Professional AS-P12.5
Резонансная частота
33 Гц
Полная добротность
0,44
Эквивалентный объем
56,4 л
Установочная глубина
158 мм
Мощность max
450 Вт
Частотный диапазон
21 - 270 Гц
Чувствительность
94 дБ

Ящик сделал стелс, в нише крыла. обклеил вибропластом и сплэном. Фронтальная сторона фанера 20мм. получилось 28литров. Динамик отлично поет в варианте ЗЯ, но хочется фазик(и). Отсюда и просьба о помощи. Если можно, то расчитать фазик из расчета что диаметр трубы 50мм. Смущает что везде пишут про длину трубы в районе 60см, но я не смогу вместить ее в свой ящик. Вопрос, можно ли просто порезать ее на несколько равных частей. Имеет ли значение расстояние до дна ящика от конца трубы. Спасибо.

**denisKatlt** · 23.10.2009 15:11

Привет! 50 мм это свистулька! делать ФИ в стелсе большая наука! в 30 литрах в тропеции ФИ сделать не просто! ИМХО оставь как есть! про расчеты длин фазиков читай в инете или в и книге Шихатова! просто их 1х60 сделать 2х30 это неправильно будет 2 х75 (условно) !

**Михаил (student)** · 25.10.2009 22:56

Добрый вечер! Сегодня по первому посту в этой теме разобрался в Спикершопе, теперь мучает другой вопрос, правильно ли я всё сделал? Когда в окошке где нужно вводить обьём ящика я нажимаю кнопку Extented Bass он мне выдаёт обьём 18 литров! Мне кажется что это нереально, в паспорте к сабу указан обьём ФИ 57 литров. Почему так?

**mebius3912** · 23.10.2009 15:23

28 литров, 8х30см
на трубе сделать фланцы чтобы не свистело

**RAKS151** · 29.10.2009 23:56

Сообщение от mebius3912

28 литров, 8х30см
на трубе сделать фланцы чтобы не свистело

Спасибо за ответы.
30 см я не смогу вставить в ящик. ибо от лицевой панели, там где есть место для ФИ, глубина ящика составляет всего 12см. поэтому и спрашивал о том чтобы установить несколько ФИ вместо одного. Скажем если бы порезать трубу 8х30см на три части то тогда вошлобы.

**denisKatlt** · 30.10.2009 09:37

Сообщение от RAKS151

Спасибо за ответы.
30 см я не смогу вставить в ящик. ибо от лицевой панели, там где есть место для ФИ, глубина ящика составляет всего 12см. поэтому и спрашивал о том чтобы установить несколько ФИ вместо одного. Скажем если бы порезать трубу 8х30см на три части то тогда вошлобы.

трубу можно гнуть!!! а вообще попробуй деть "щель" а не трубу!! те не круглую дырку а прямоугольную - вдоль одной из стенок!
а если порежешь 30 см на 3 части - будет у тебя "вафля" а не звук!!
а вообще ФИ и объем (и геометрию короба) сначала считают а потом делают! (без обид)

---------- Post added at 10:39 ---------- Previous post was at 10:37 ----------

Сообщение от mebius3912

28 литров, 8х30см
на трубе сделать фланцы чтобы не свистело

ну да! желательно канечно купить "раструб" фактурный - он же еще и "укоротит" на 5-10 длину трубы!
я обычно используб или 105 мм трубу (сантех) или щель 100 кв см! там свистов нет совсем и не нада делать раструб!

**jeka620** · 01.11.2009 15:34

привет всем,ребят помогите! в этой проге не понимаю вообще! динамик JBL GTO 1502d какой должен быть корпус?сколько литров?заранее спасибо

**RAKS151** · 20.11.2009 18:27

Сообщение от denisKatlt

... или щель 100 кв см! там свистов нет совсем и не нада делать раструб!

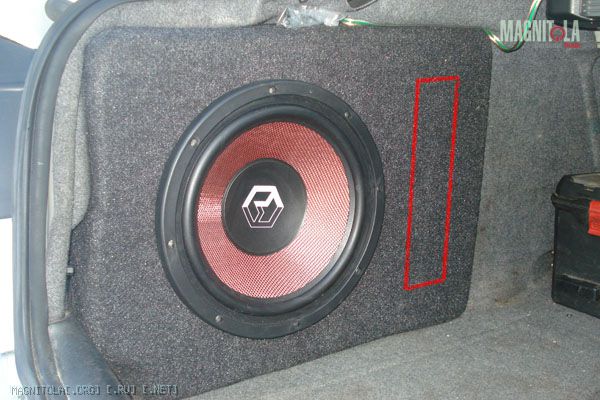

щель может быть любой по геометрии? Например 5х20см! Точно будет получше звук басов? не хочется загубить корпус если прорежу щель.
Так можно прорезать как на фото?
