Расчёт по JBL SpeakerShop

диаметр для десятки от 7 см, по Спикеру - Box - Vent - Dv(диаметр трубы), Lv(длинна трубы). Ставь сначала диаметр.

Сообщение от eterskov

диаметр для десятки от 7 см, по Спикеру - Box - Vent - Dv(диаметр трубы), Lv(длинна трубы). Ставь сначала диаметр.

по расчетам получилась 77 мм диаметр, 221 мм длина, но вот заморочка ни в одном магазине не продаются такие порты, хрень всякая в продаже, диаметр на 50 и длина на 100 мм. Пришлось токарю говорить, он подобрал трубу на 81 (внитренний). Т.е. разница в 4 мм. Как это отразится на звучании???

Сообщение от Василий_И

по расчетам получилась 77 мм диаметр, 221 мм длина, но вот заморочка ни в одном магазине не продаются такие порты, хрень всякая в продаже, диаметр на 50 и длина на 100 мм. Пришлось токарю говорить, он подобрал трубу на 81 (внитренний). Т.е. разница в 4 мм. Как это отразится на звучании???

Странный народ, я же написал, ставь сначала диаметр трубы, что есть в наличии, прога сама изходя из диаметра, выдаст длинну.

Сообщение от eterskov

Странный народ, я же написал, ставь сначала диаметр трубы, что есть в наличии, прога сама изходя из диаметра, выдаст длинну.

Теперь все понятно, спасибо

---------- Post added at 21:23 ---------- Previous post was at 20:52 ----------

Сообщение от eterskov

Странный народ, я же написал, ставь сначала диаметр трубы, что есть в наличии, прога сама изходя из диаметра, выдаст длинну.

Что-то опять не так, задал диаметр 8 см, прога выдала длину 60 см!!! А когда задал диаметр 5 см выдала 21 см. Все ли верно??? Я думал что должно быть наоборот

Здраствуйте помогите расчитать коробку с ФИ под Сaбвуфeр JBL GTO — 1202D:
Параметры слeдующиe:
Re=1(Oм)
Le=0.71
Sd=532(m2)
Bl=7.71(Тм)
Vas=97.8
Cms=242
Mms=189(гр)
Mmd=182
Fs=23.5
Qms=7.14
Qes=0.47
Qts=0.44
Hag=9(mm)
Hvc=34(mm)
Xmax=12.5(mm)
D=0.305m(12″)
Чувствит=93db
Мощность=300/1200
сопритивление 2х2=4 ома
Надо размеры коробки c учётом динамика и фазика. Заранее спасибо!

Люди добрые, в прогах в этих не шарю если кому не трудно можете расчитать короб с ФИ для саба Auditor 250S , и какова длина/диаметр фазика надо?
Заранее спасибо!

Вроде столько споров вокруг синтепона, а в Спикершопе тогда для чего есть варианты наполнения ящика?

Народ,
а кто-то до меня уже заметил, что в статье АЗ речь шла вроде как об акустике салона, а данные из таблички топикстартер рекомендовал вводить в табличку с аккустической отдачей динамика?
Может быть нужно эти данные вбивать таки в Menu -> Edit -> Interior Acoustics ?

Что так что сяк пытаюсь считать динамики, которые тестировались АЗ - АЧХ получаются вообще не такие.

---------- Post added at 13:34 ---------- Previous post was at 13:18 ----------

Похоже получается на журнальные графики, если выбрать 12дБ/окт буст и поставить частоту перегиба 63Гц.

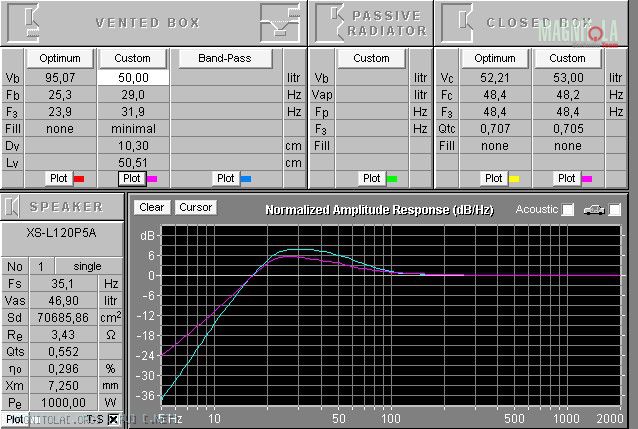

Дин один и тот-же. Голубая линия - с учётом таблицы из журнала Автозвук, розовая - родная Спикера. Разница ощютимая. Это для ФИ, а для ЗЯ вообще отличается сильно. Я по обоим таблицам выстраивал, но я думаю, что с учётом таблицы из журнала Автозвук, лучше прогонять ЗЯ. Может я ошибаюсь конечно, но это моё личное мнение.
