Делимся фотографиями (схемами) аппаратуры для МагВики!

**Ditop** · 02.09.2014 01:06

В продолжение к #424

FFZ, ".... уровня всё как обычно : если есть желание, чтоб работал долго и надёжно нужно сразу разобрать, тотально пропаять, про ...."

Федор, был прав!!! Хорошо что сразу не включил его, а положил на хирургический стол: ...

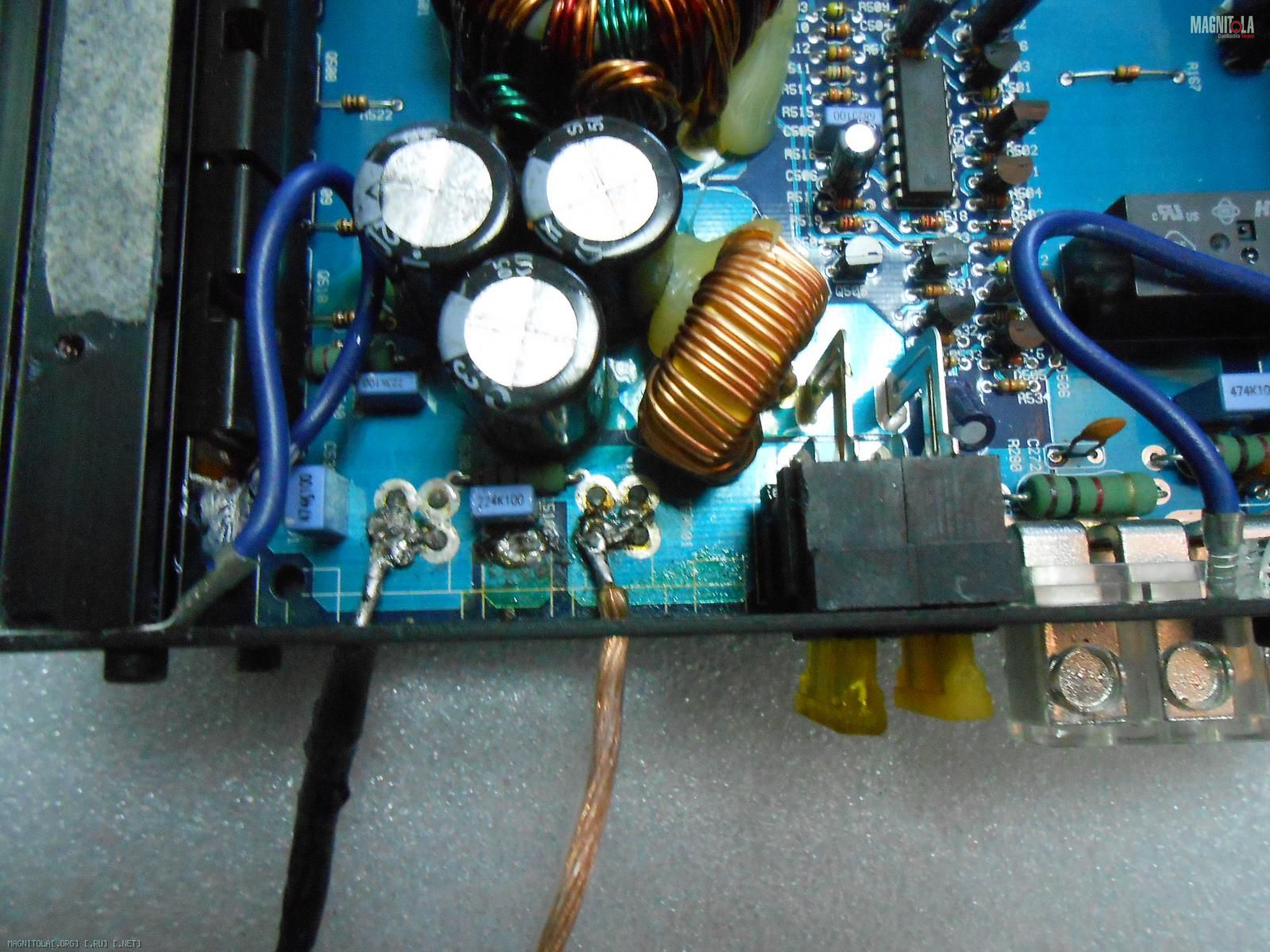

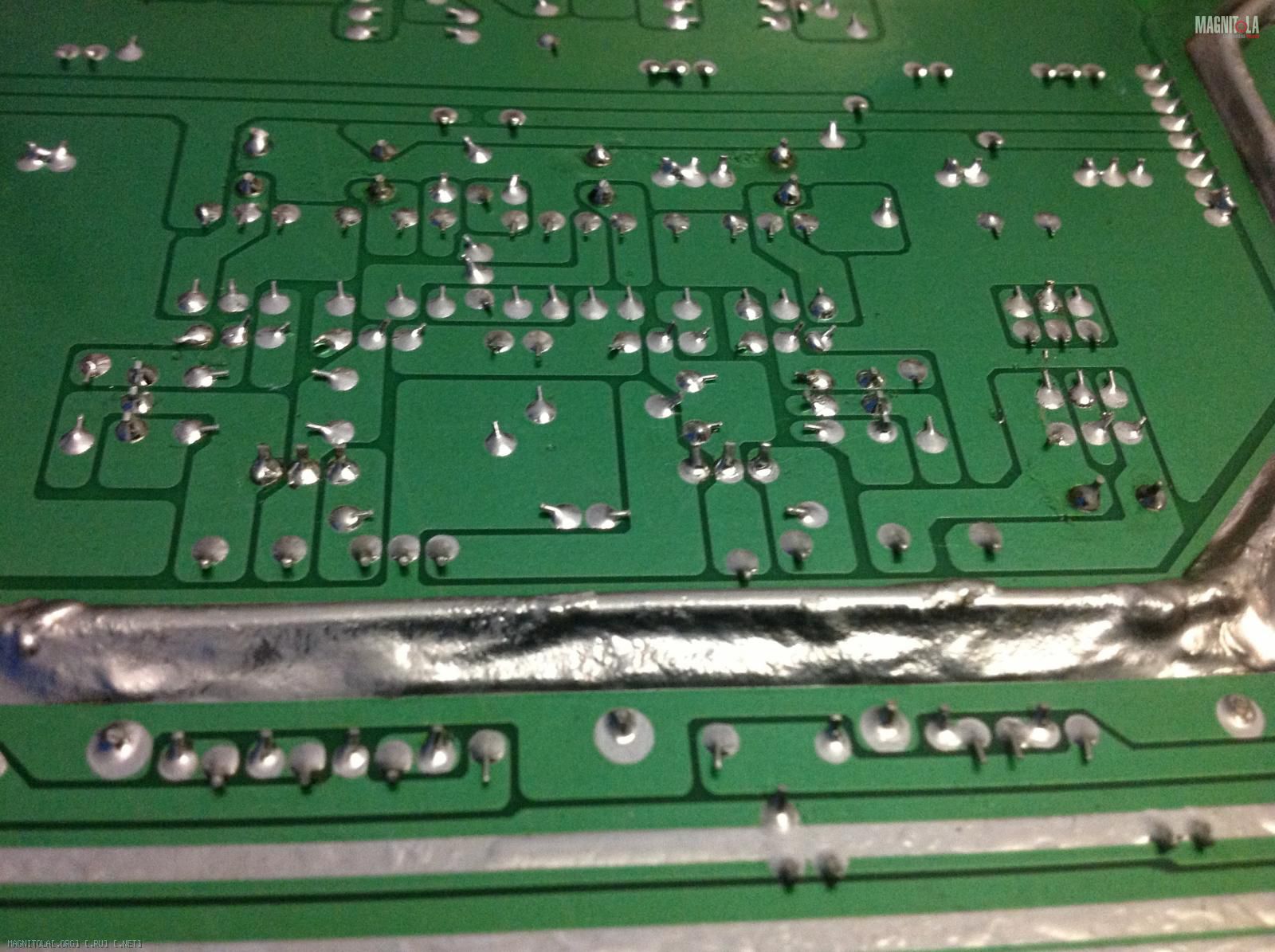

Вот, как-бы - ВСЕ ВПОРЯДКЕ!!!

Нажмите на изображение для увеличения
Название: image.jpg
Просмотров: 0
Размер: 248.3 Кб
ID: 634292

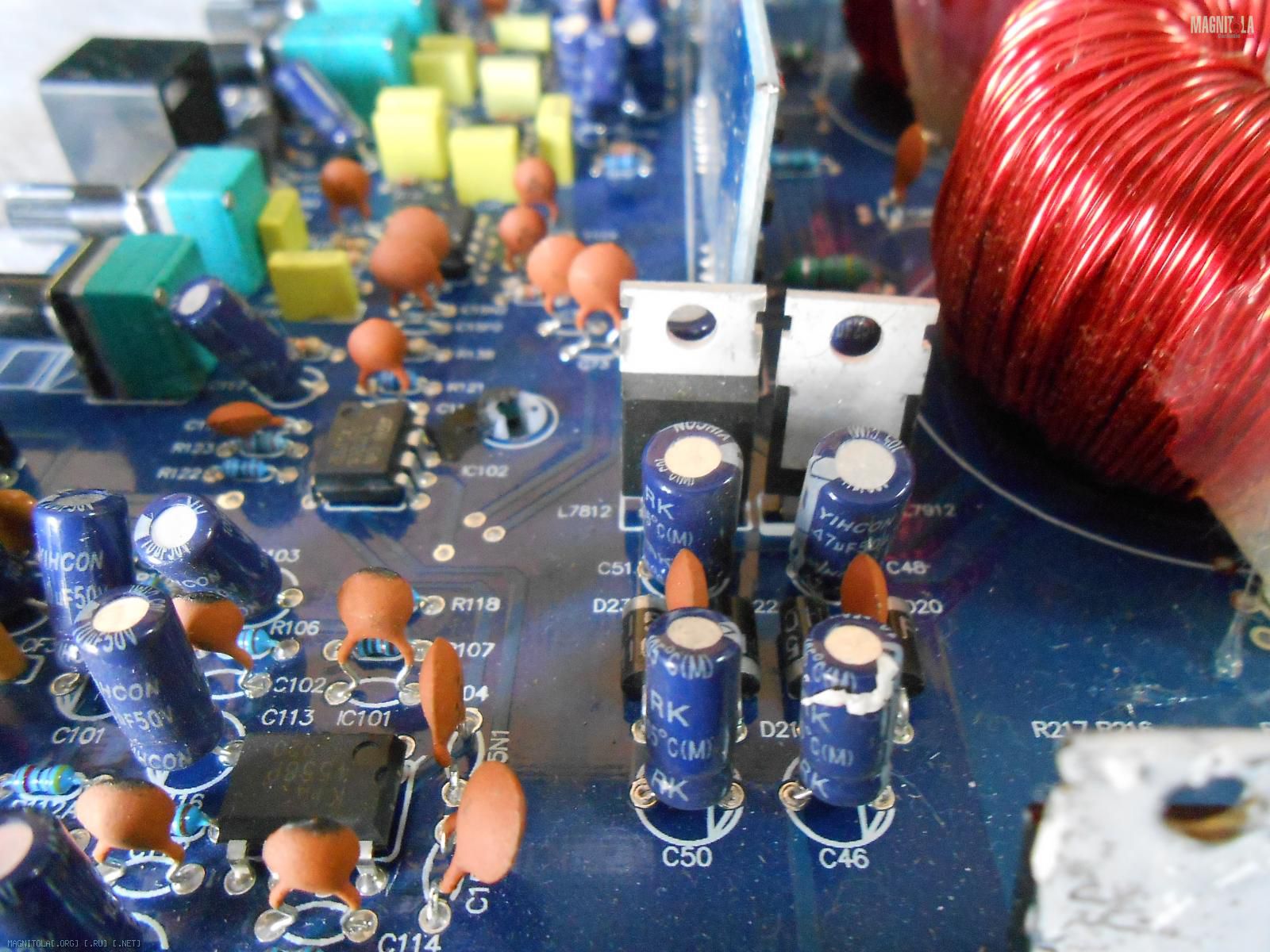

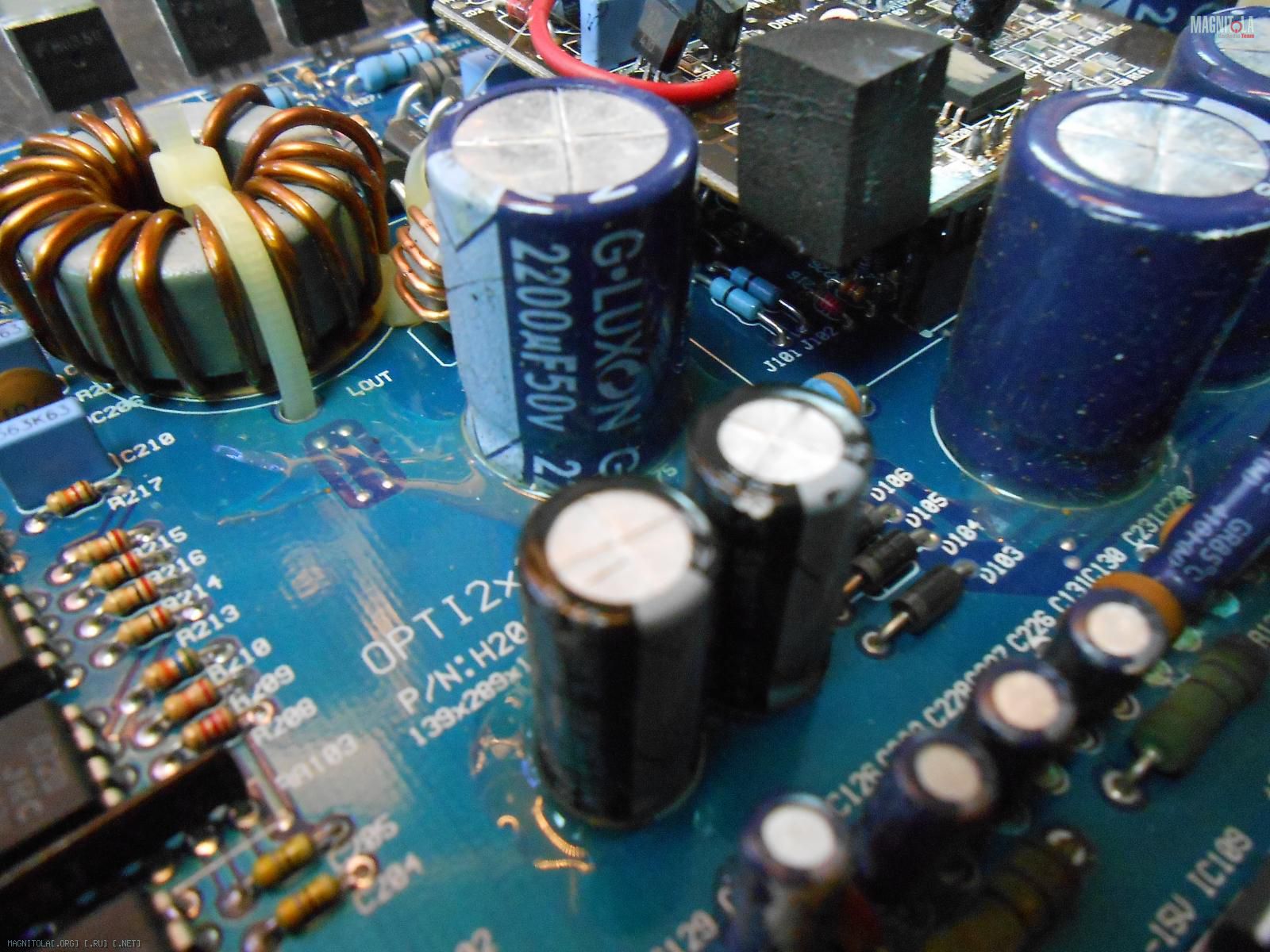

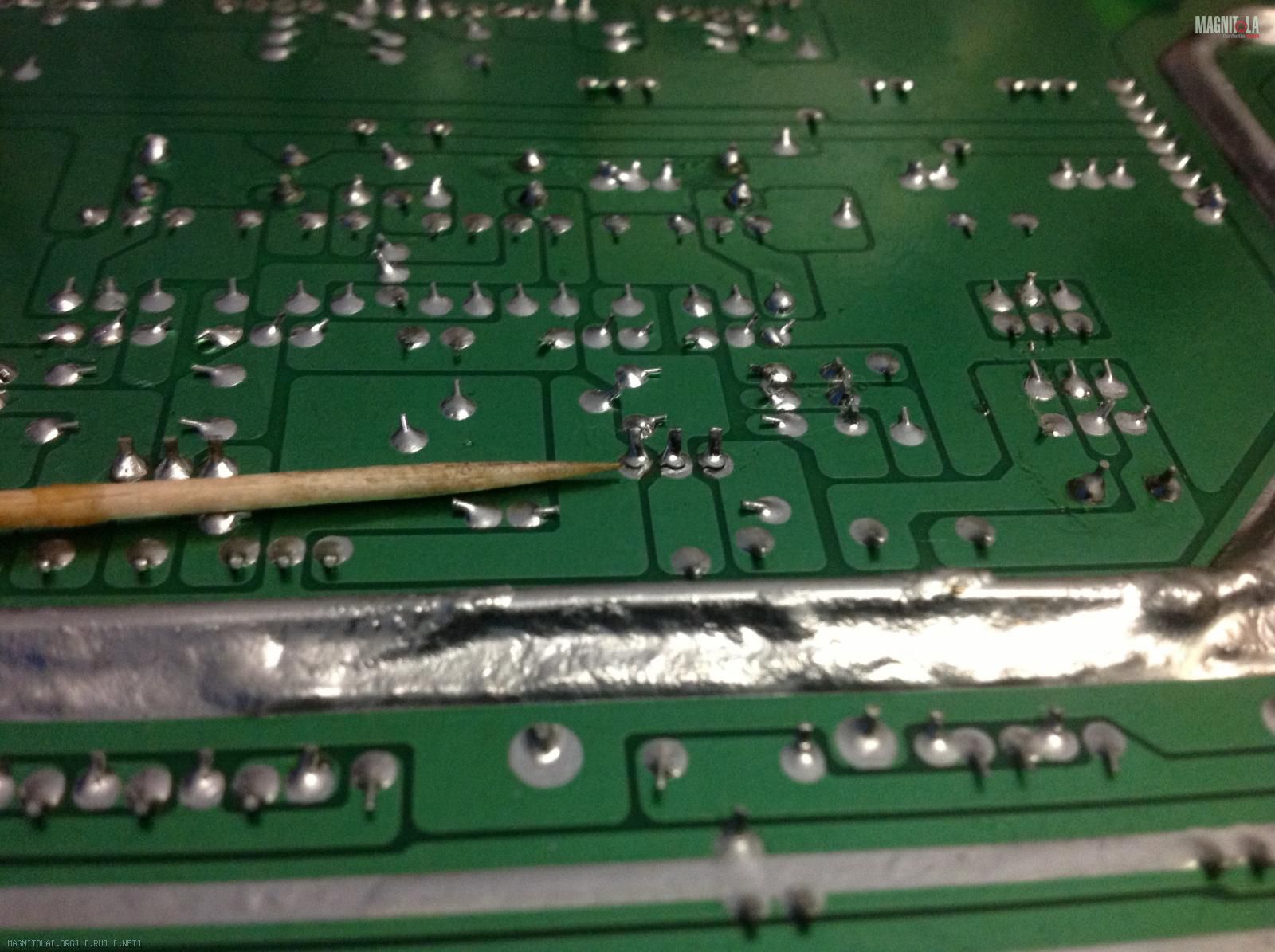

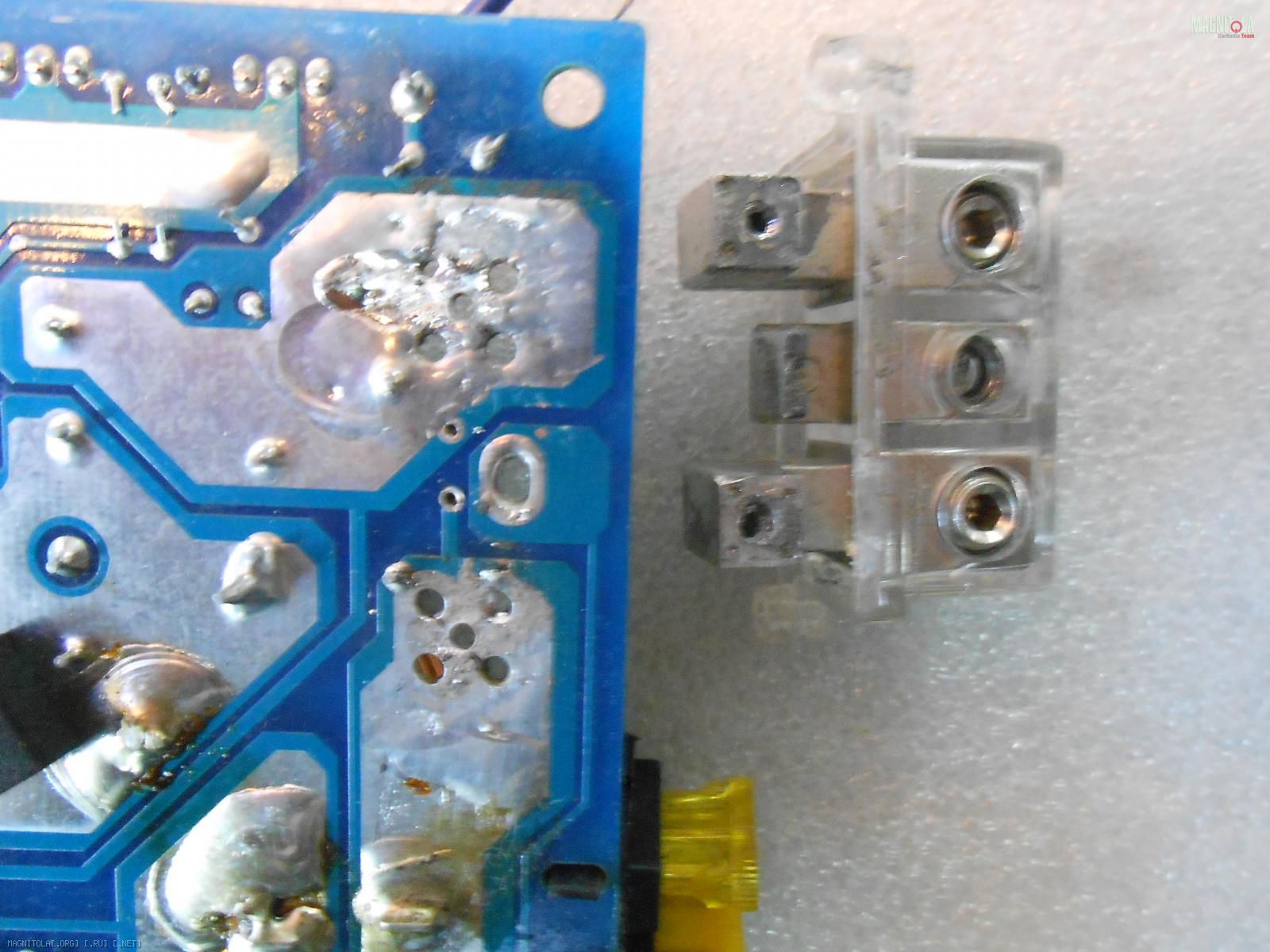

НО!!! Стоило детальку пошевелить и ВОТ ГРУБЕЙШИЙ НЕ ПРОПАЙ

Нажмите на изображение для увеличения
Название: image.jpg
Просмотров: 0
Размер: 209.6 Кб
ID: 634294

Зы: может, модераторам, в начало поместить, чтобы народ находящийся в начале "твика", осознавал серьезность вопроса

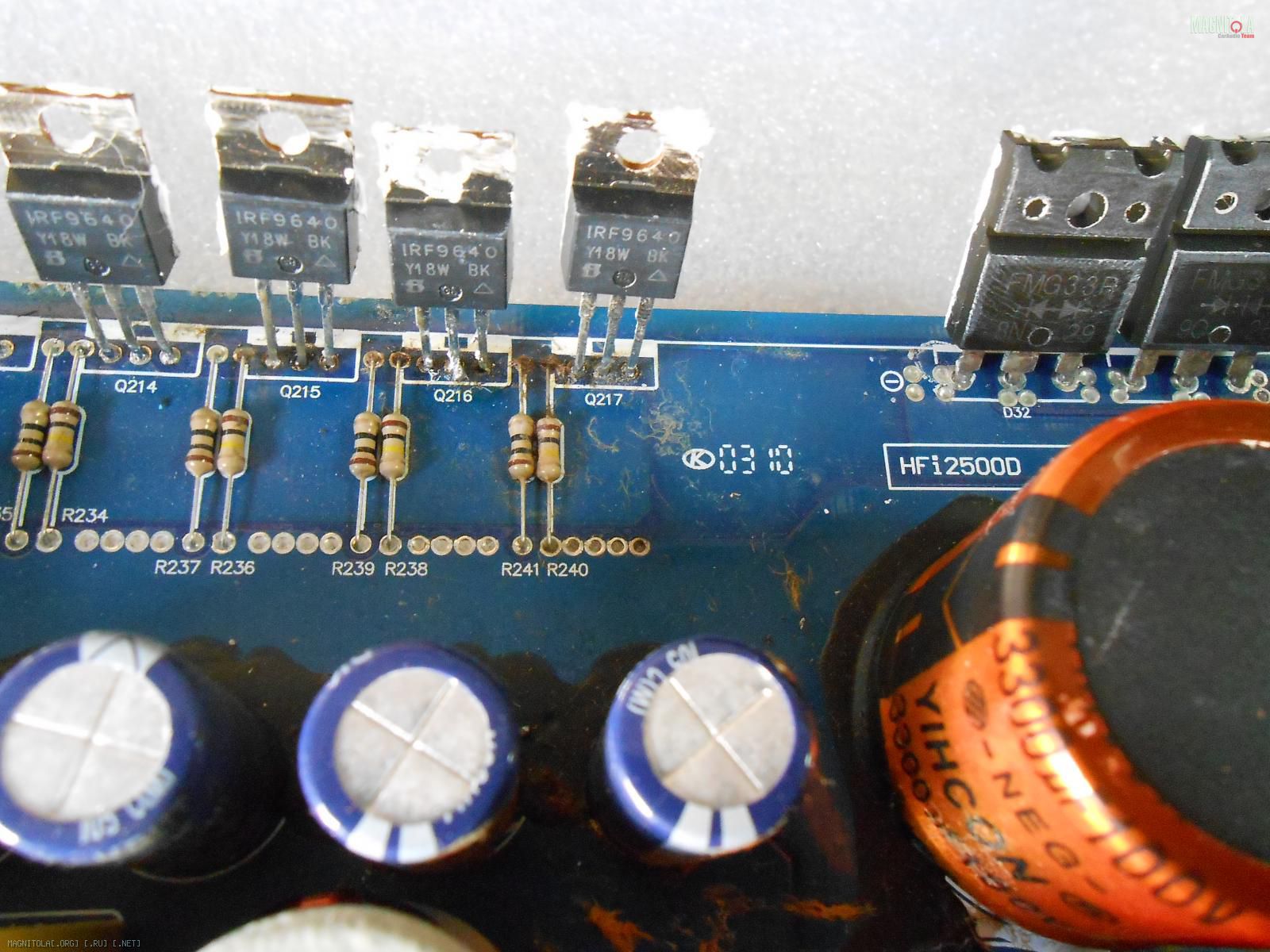

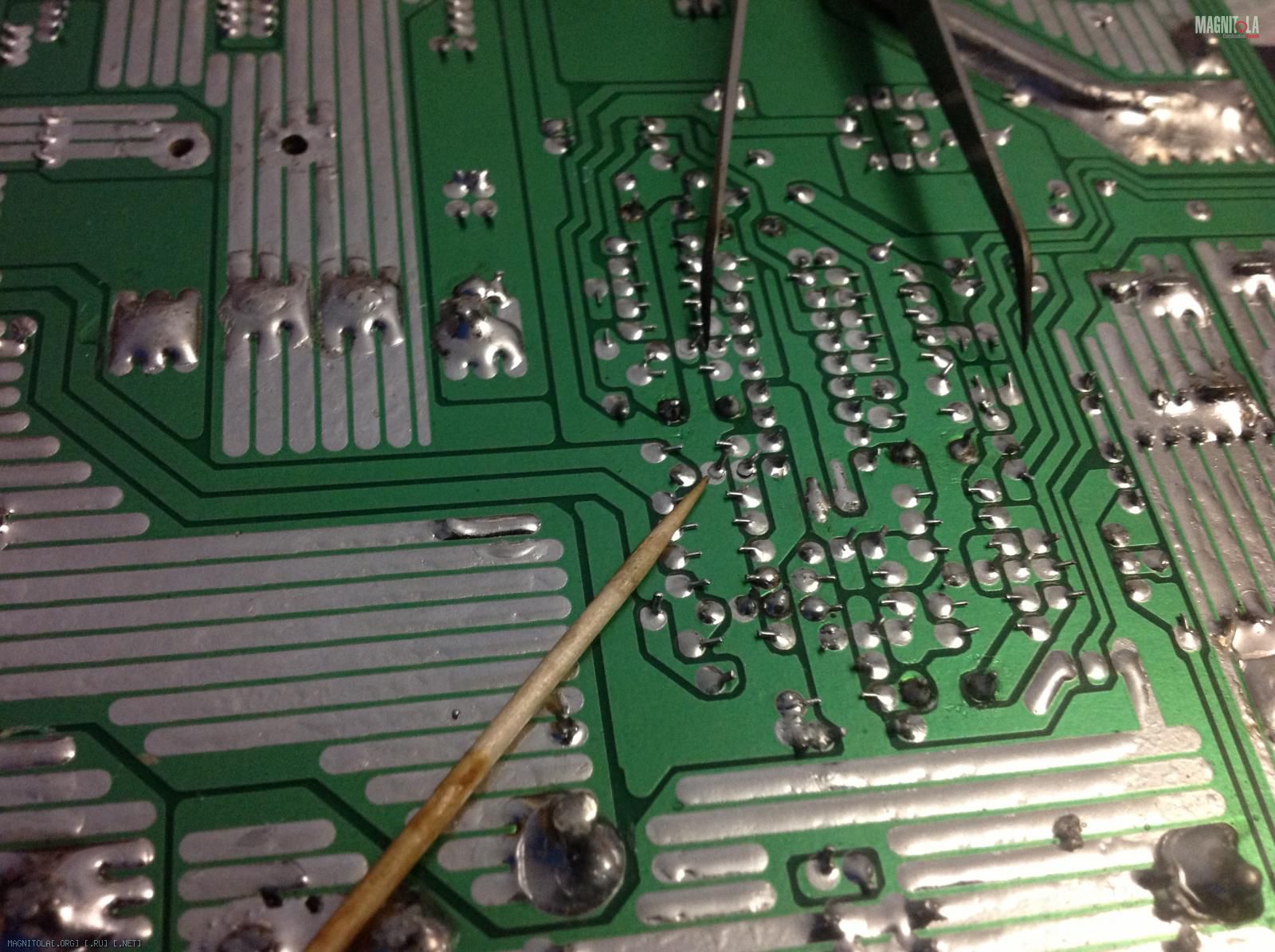

"Елки" -вот еще два "заводских косяка" (второй: приглядитесь к месту где кончик пинцета)

Нажмите на изображение для увеличения
Название: image.jpg
Просмотров: 0
Размер: 248.2 Кб
ID: 634300

**MAGNITOLA** · 02.09.2014 01:06

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**gena60** · 02.09.2014 01:49

Сообщение от Андреичъ

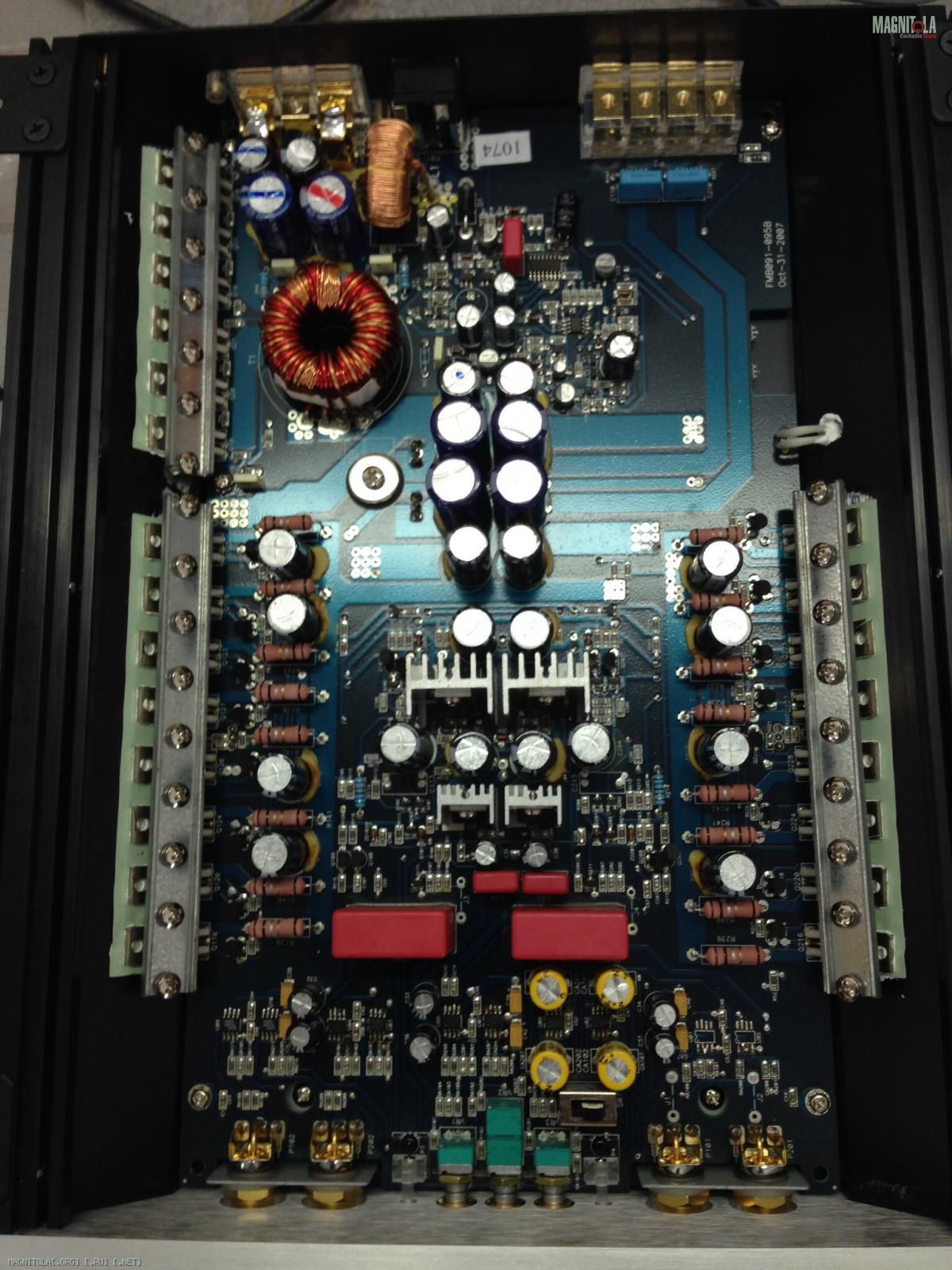

Большая просьба, если кто-то может что-либо сказать по схемотехнике этих усилителей

Если в кратце,то по конструкции есть правильное решение-конденсаторы по питанию расположены в нужном месте,непосредственно и как можно ближе к транзисторам-это уже многое решает.А китай или нет-это уже другой вопрос-сборка всегда проверяется уже на месте,пропай всей платы и очищение от заводского флюса её.,

Сообщение от Ditop

Зы: может, модераторам, в начало поместить, чтобы народ находящийся в начале "твика", осознавал серьезность вопроса

Это не обязательно,такое сплошь и рядом творится,да и тема другая есть по таким вопросам:"Диагностика и ремонт".,
