Почему оплавился питающий провод?

Привозили в ремонт не так давно DLS MAD22.По расказу хозяина он выпрыгнул из машины почти на ходу искры и расплавленный люминь летали по всему салону.Возле АКБ автомат и штатные преды 4по40 даже не вздрогнули ,сохранилось фото только после ремонта,корпус прогорел почти насквозь.Вывод под свою систему преды надо менять.

Сообщение от WENQ

на ходу искры и расплавленный люминь летали по всему салону

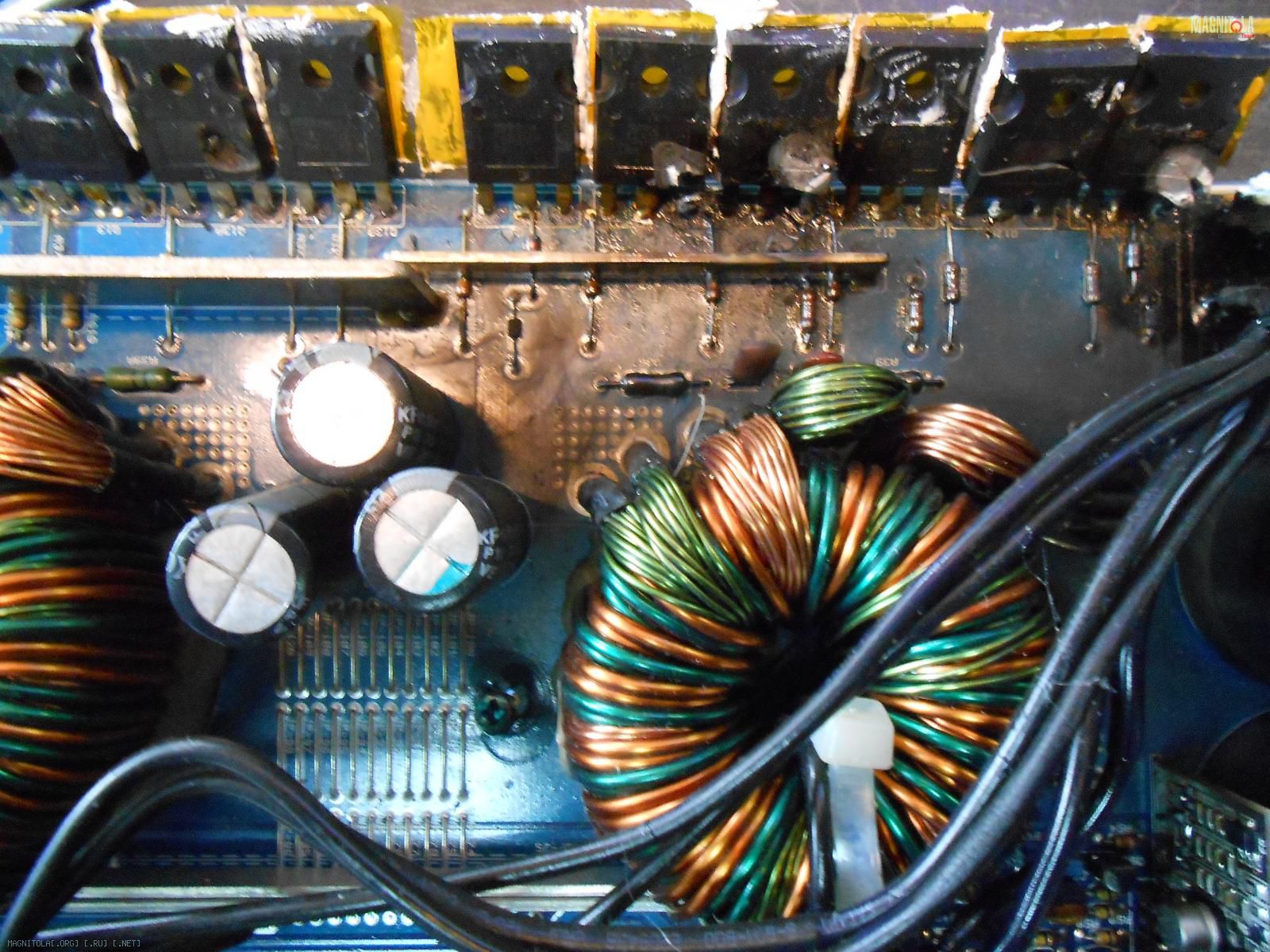

Это понятно,процесс выхода из строя ключевых транзисторов не всегда превышает ток,который возникает при этом-внутри усилителя происходит цепная реакция(выход из строя одного транзистора, тянет за собой соседние и как такового полного КЗ не возникает при этом).Дыма и огня много,но это в рамках разумного для предохранителей,в большей части это перегрев и такие фейерверки наблюдаются,а потом видим такую картину:

при такой ситуации предохранители не выгорают,конечно это частный случай,поскольку нет полного КЗ,а если оно будет в результате,тогда и пред вылетит моментально.,

Сообщение от WENQ

искры и расплавленный люминь летали по всему салону.Возле АКБ автомат и штатные преды 4по40 даже не вздрогнули

Весьма поучительный пример.
Сечение провода питания наверняка было занижено,или алюминий из набора "один раз живём" ,"масса" с кузова,"автомат" от балды.АКБ не мог развить 480А ,а может и АКБ был на 55 А\ч

Сообщение от Matvey498

Сечение провода питания наверняка было занижено,или алюминий из набора "один раз живём" ,"масса" с кузова,"автомат" от балды.АКБ не мог развить 480А ,а может и АКБ был на 55 А\ч

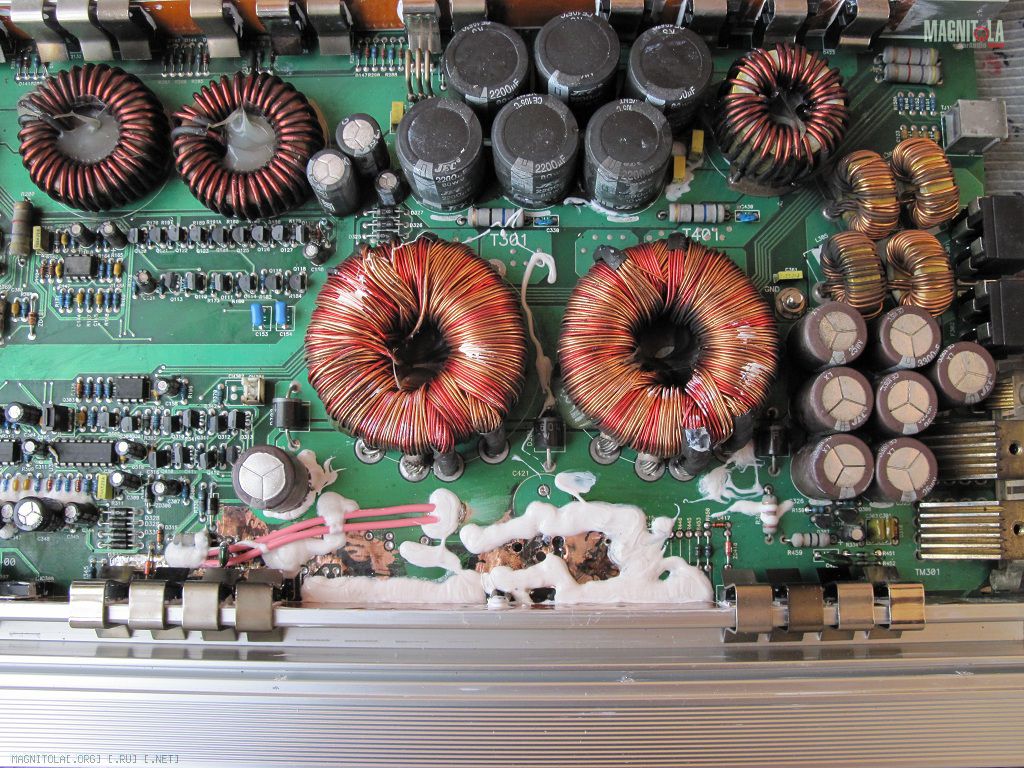

Не всегда так происходит,но и от этого тоже.Если нагрузка не правильная была и такое бывает:

При сгорании транзисторов выделяется много углекислого газа что поддерживает дугу и при этом I ток так скажем демократичный.

Сообщение от WENQ

при этом I ток так скажем демократичный.

Ток находится в пределах пика срабатывания предохранителей,скорее всего.При работе усилителя тоже есть пики по току,которые отследить трудно,да и защита в большинстве усилителей организована не правильно(имеется ввиду электроника).Как говорят мастера своего дела:-этот недостаток и кормит нас.,

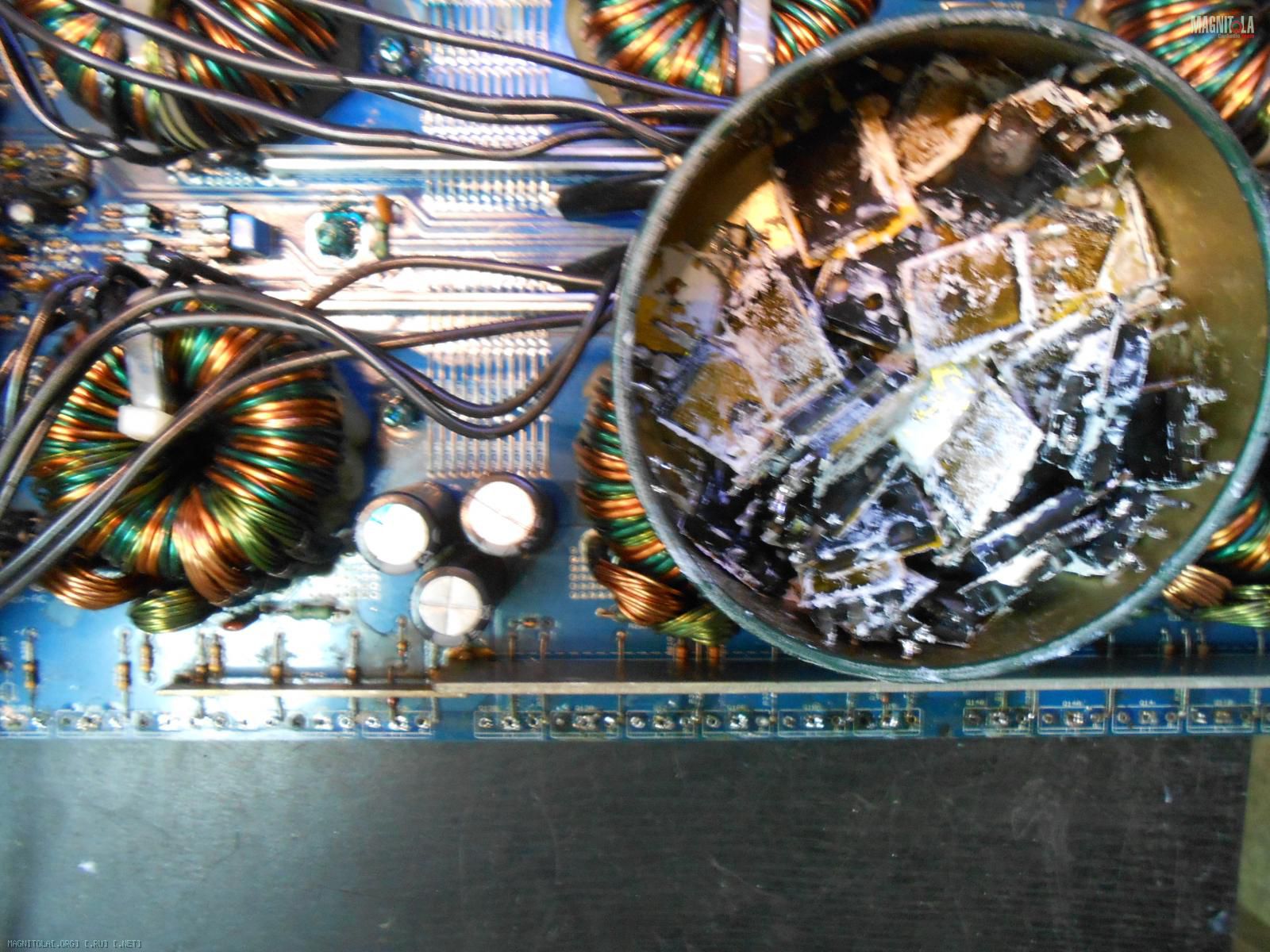

Так если чо,кусок в низу 4 на 7см удалён и медь тоже(обгоревшая стеклоткань проводник)медь оставил сверху чтоб не так страшно было, трансы прямая паралель потому как никак ,ключи IRFB3077 на корпус прикрутил типа табличку.

Какой автомат не интересно да и АКБ тоже,провод видел 0ой стингер он же на кузов коротенький ни царапинки.

Сообщение от WENQ

Какой автомат не интересно да и АКБ тоже,провод видел 0ой стингер он же на кузов коротенький ни царапинки.

Т.е. "всё хорошо,только Жучка сдохла...".
- А чего Жучка сдохпа?
-Да конины обожралась...
-А конина откуда?
-Конюшня сгорела .......
-А отчего конюшня сгорела?
-Фурманов пьяный бычок незатушенный бросил.
-Так Фурманов не курит и не пьёт!
-А что делать,если знамя и печать с казной с####или.
