Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

15.07.2016, 20:25
st220

Вложений: 5

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехала AUDI A4 B9.
Оказалось, что китайский процессор плохо работает по высокому уровню, т.е. включается, а выключатся не хотел.
Т.к. в машине установлена система старт стоп, которая полностью отключает все энергосбережение при остановке мотора, включая 12в розетки....
Поэтому китайскому процессору установили брата китайца(конвектор лин. уровня с ремоутом).
Сам конвектор давал сигнал только на включение процессора и по прямому назначению не использовался.
Теперь все работает...
Так кто решит купить себе мини дсп, по высокому уровню он не включается!
Починили также штатный саб, у которого от переизбытка мощности перекосило катушку.

Вложение 1034040 Вложение 1034042 Вложение 1034044 Вложение 1034046 Вложение 1034048
16.07.2016, 22:20
st220

Вложений: 59

Re: Изготовление корпусов для сабвуферов, фальшпанелей

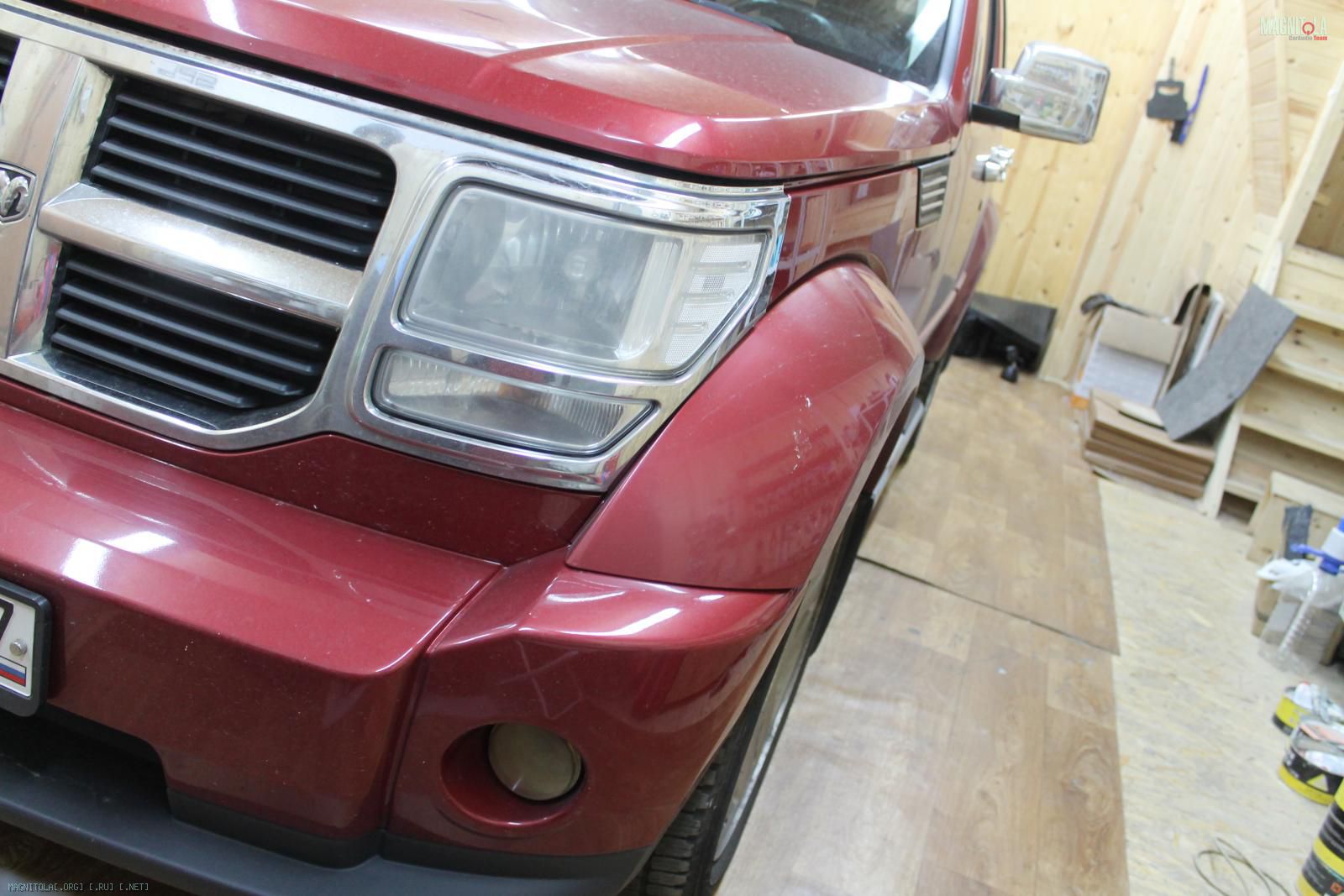

В KF-Sound Technology приехал Dodge Nitro
Вложение 1034356 Вложение 1034358 Вложение 1034360 Вложение 1034362 Вложение 1034364

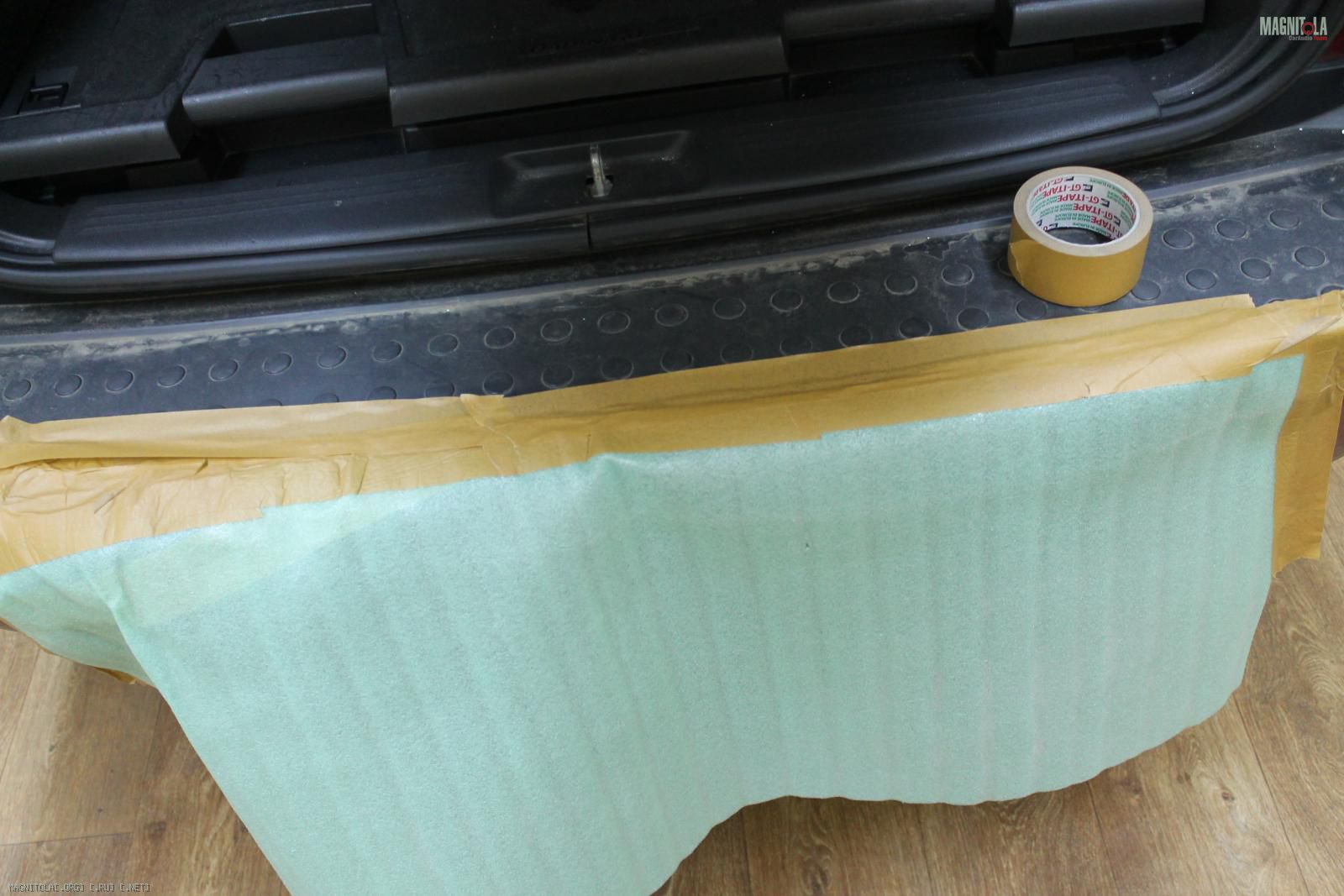

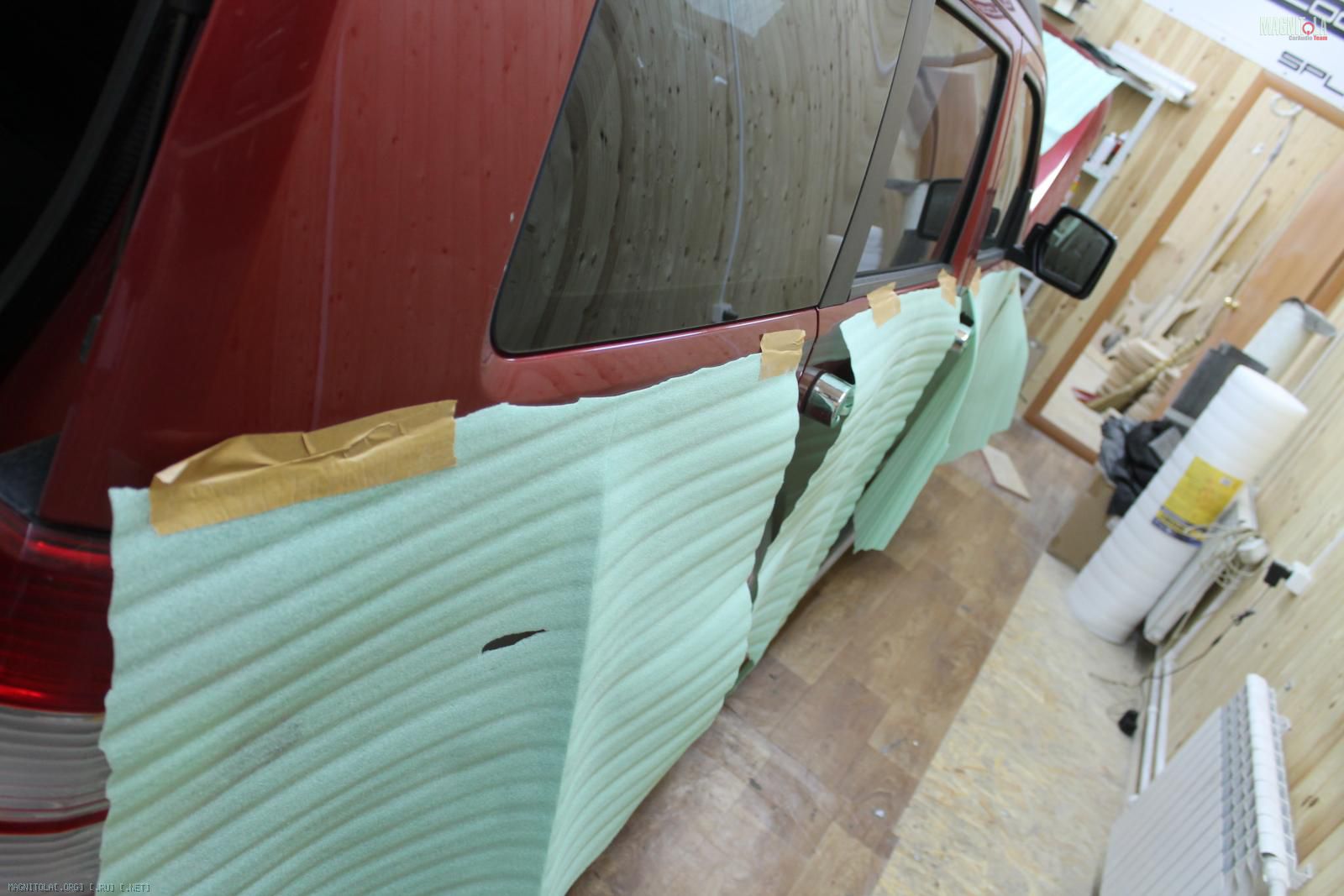

В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 1034366 Вложение 1034368 Вложение 1034370 Вложение 1034372

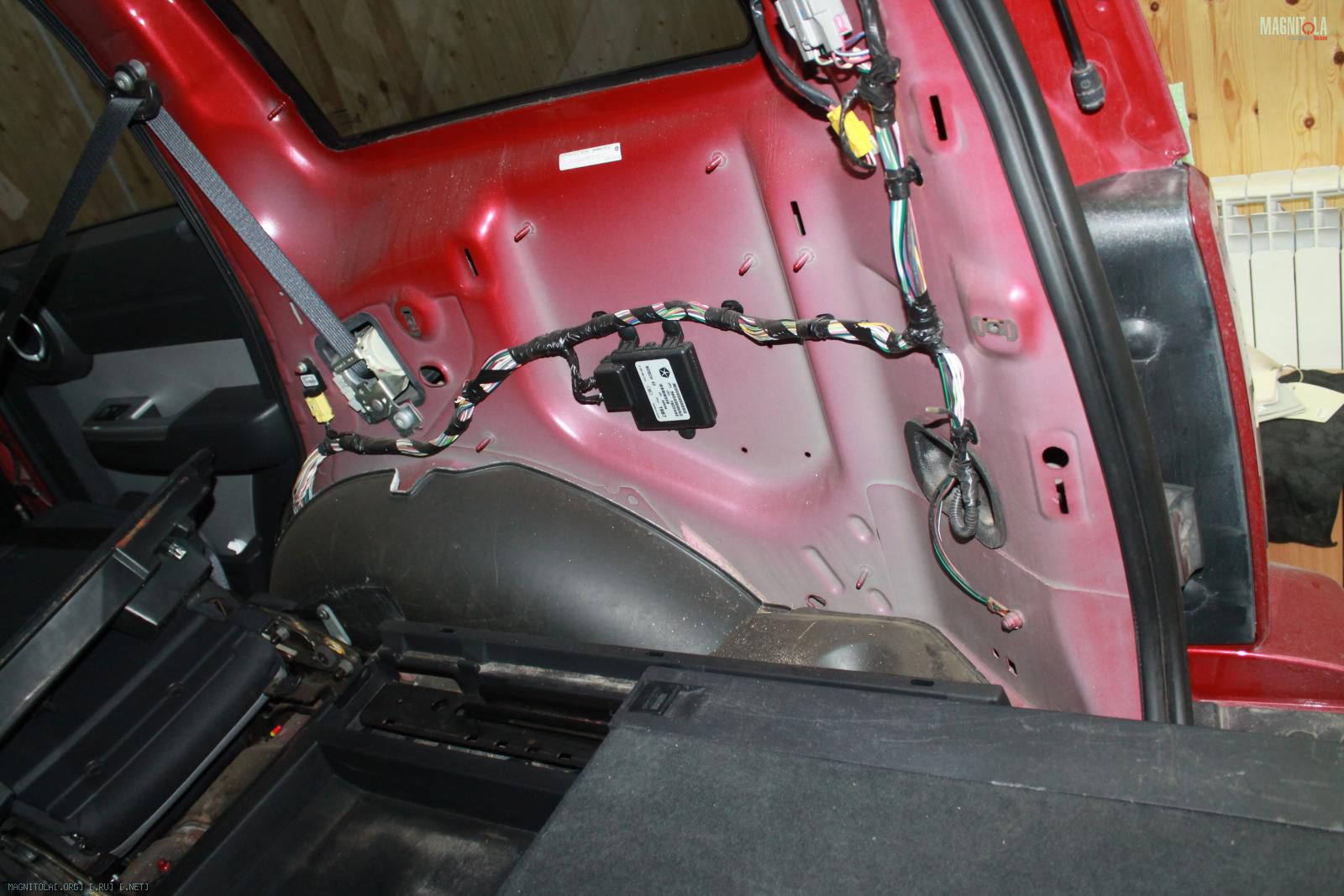

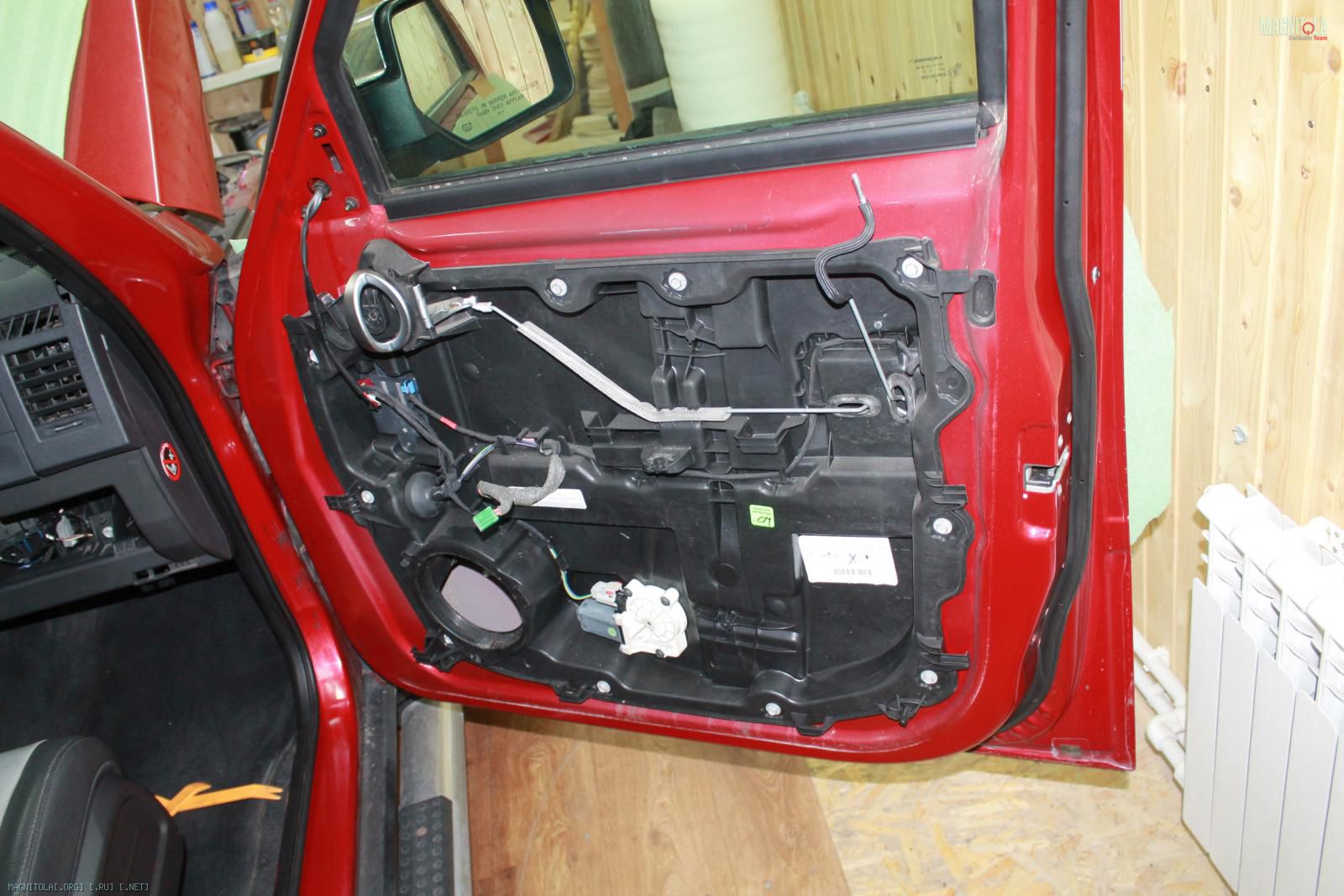

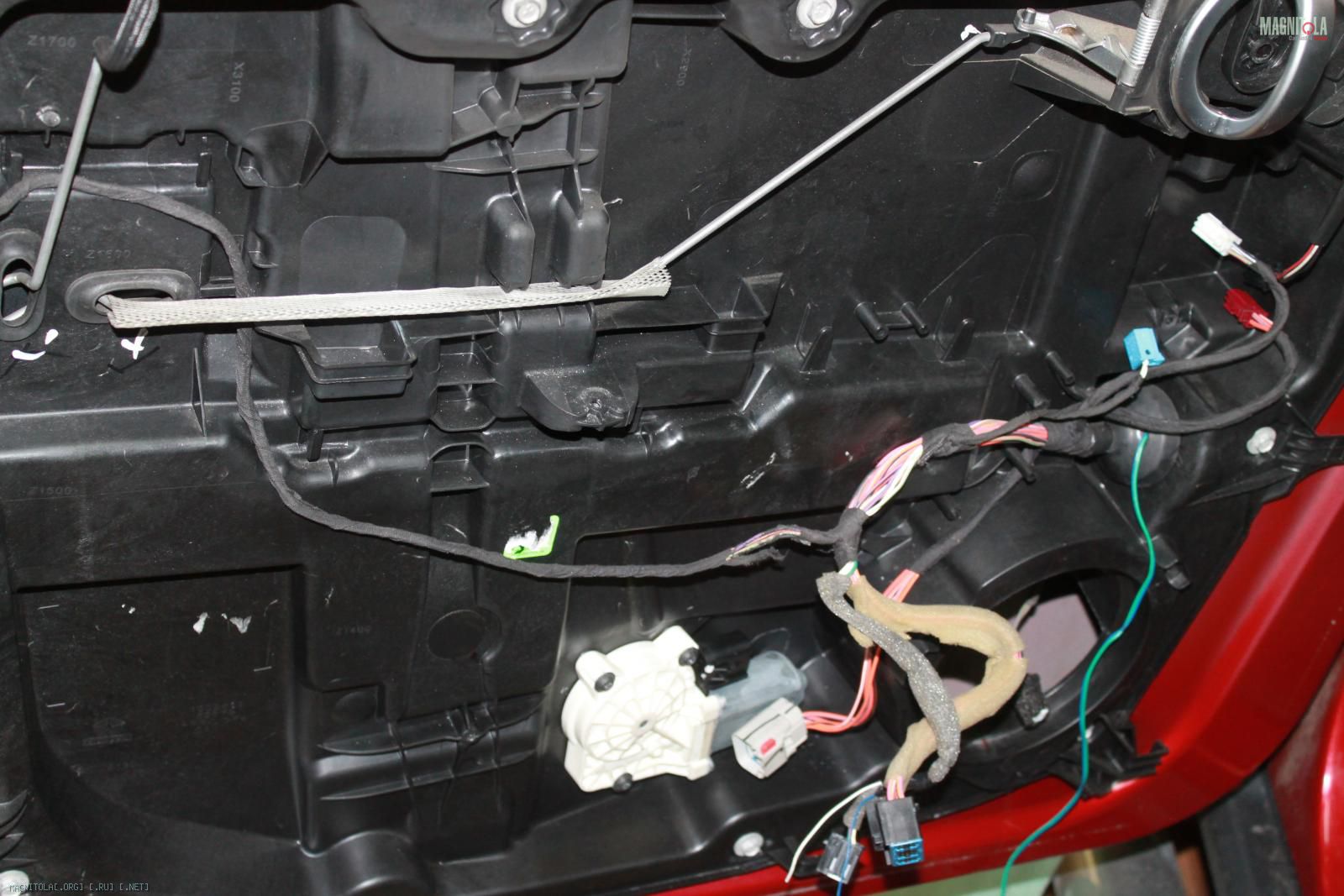

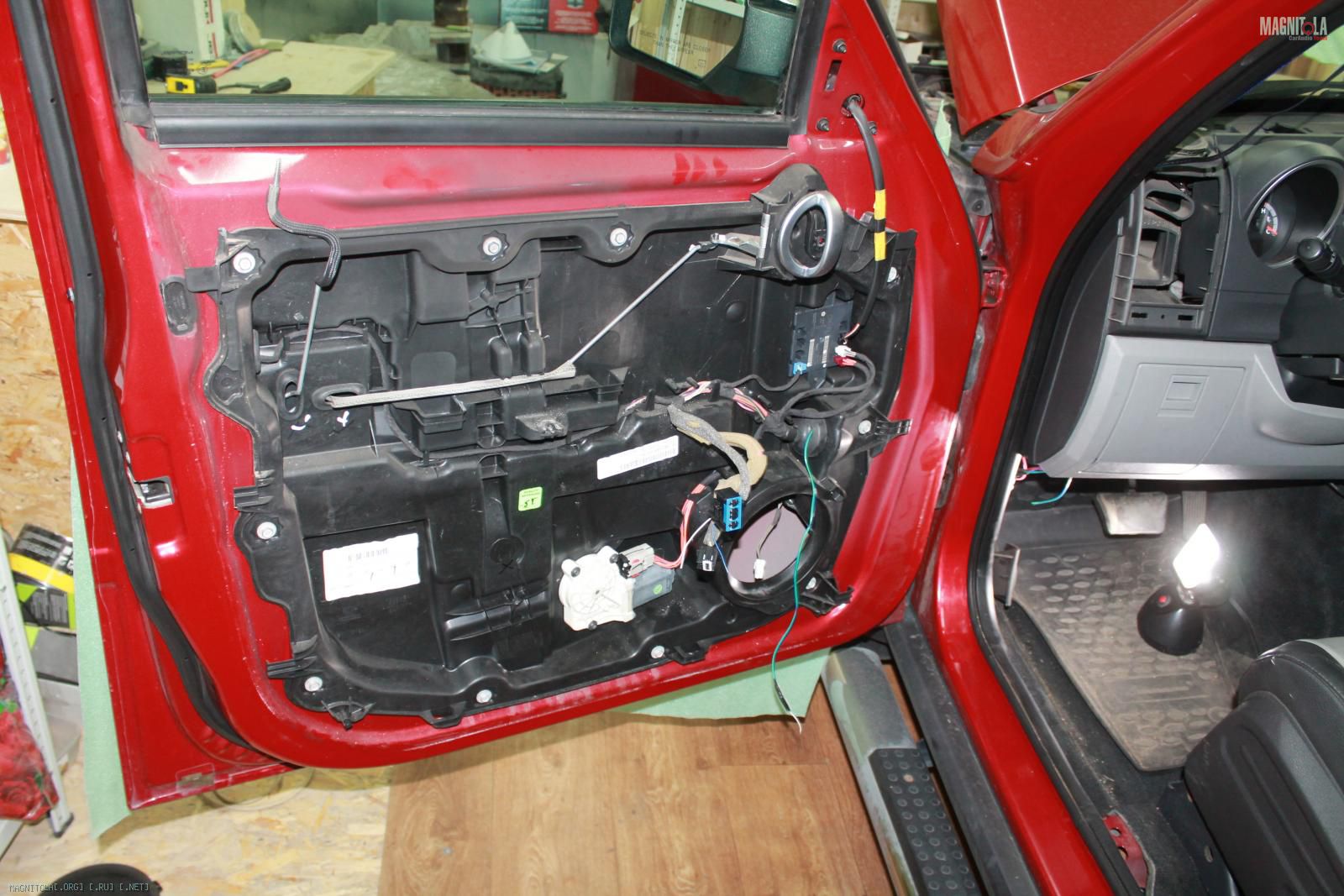

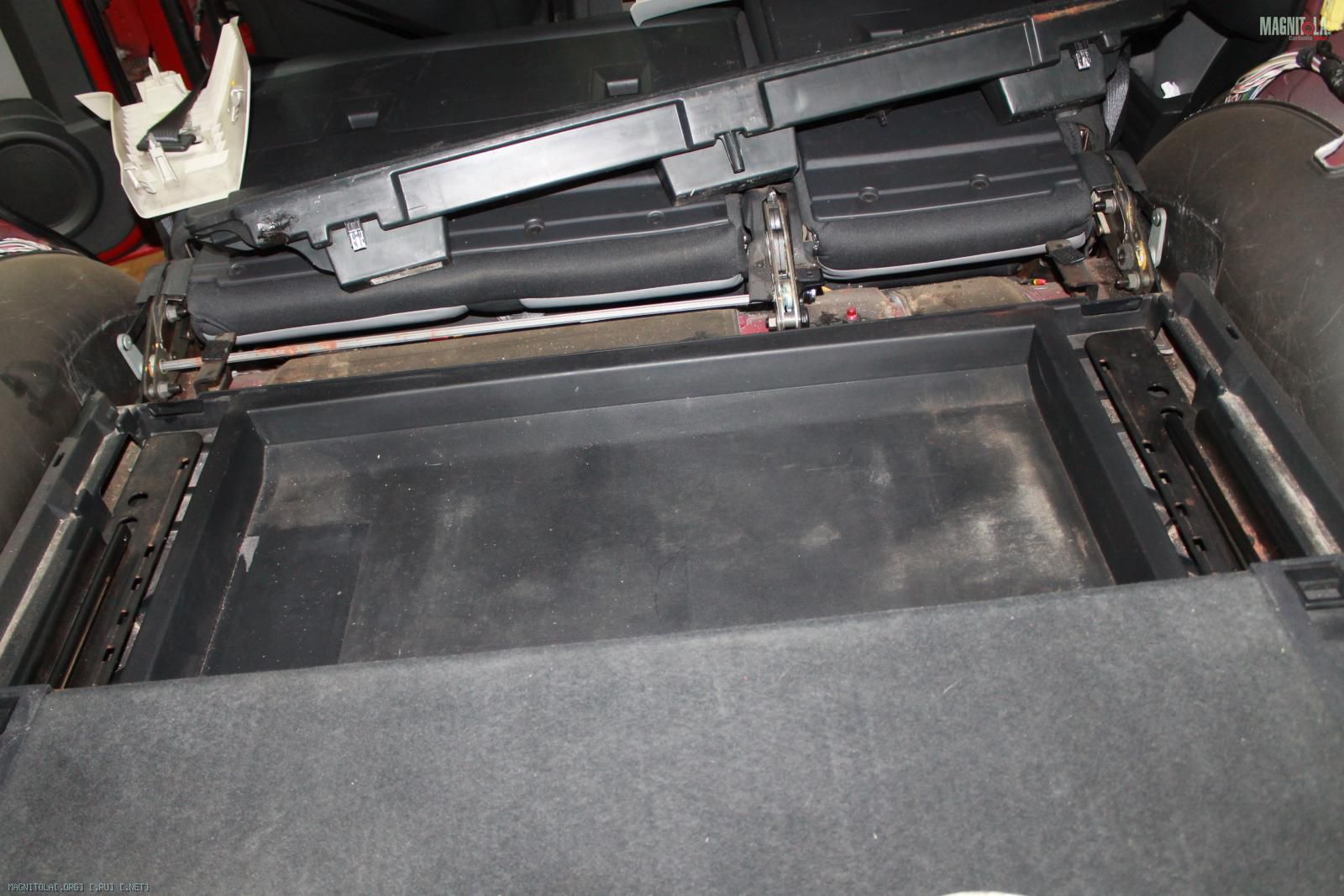

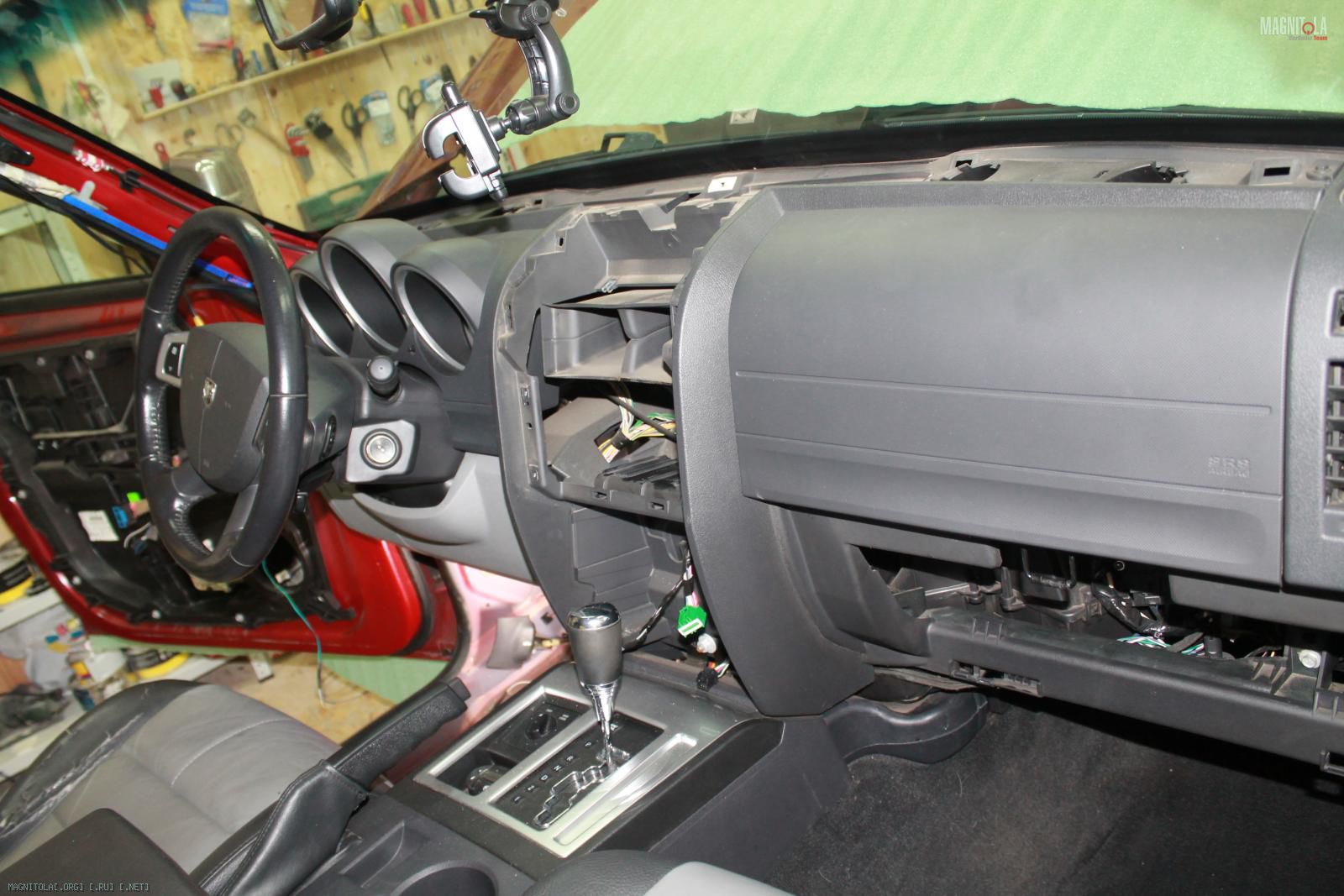

Разобрали салон...
Вложение 1034374 Вложение 1034376 Вложение 1034378 Вложение 1034380 Вложение 1034382

Очищаем, обезжириваем двери...
Наносим вибру... греем прикатываем...
Вложение 1034384 Вложение 1034386 Вложение 1034388 Вложение 1034390 Вложение 1034392 Вложение 1034394 Вложение 1034396 Вложение 1034398

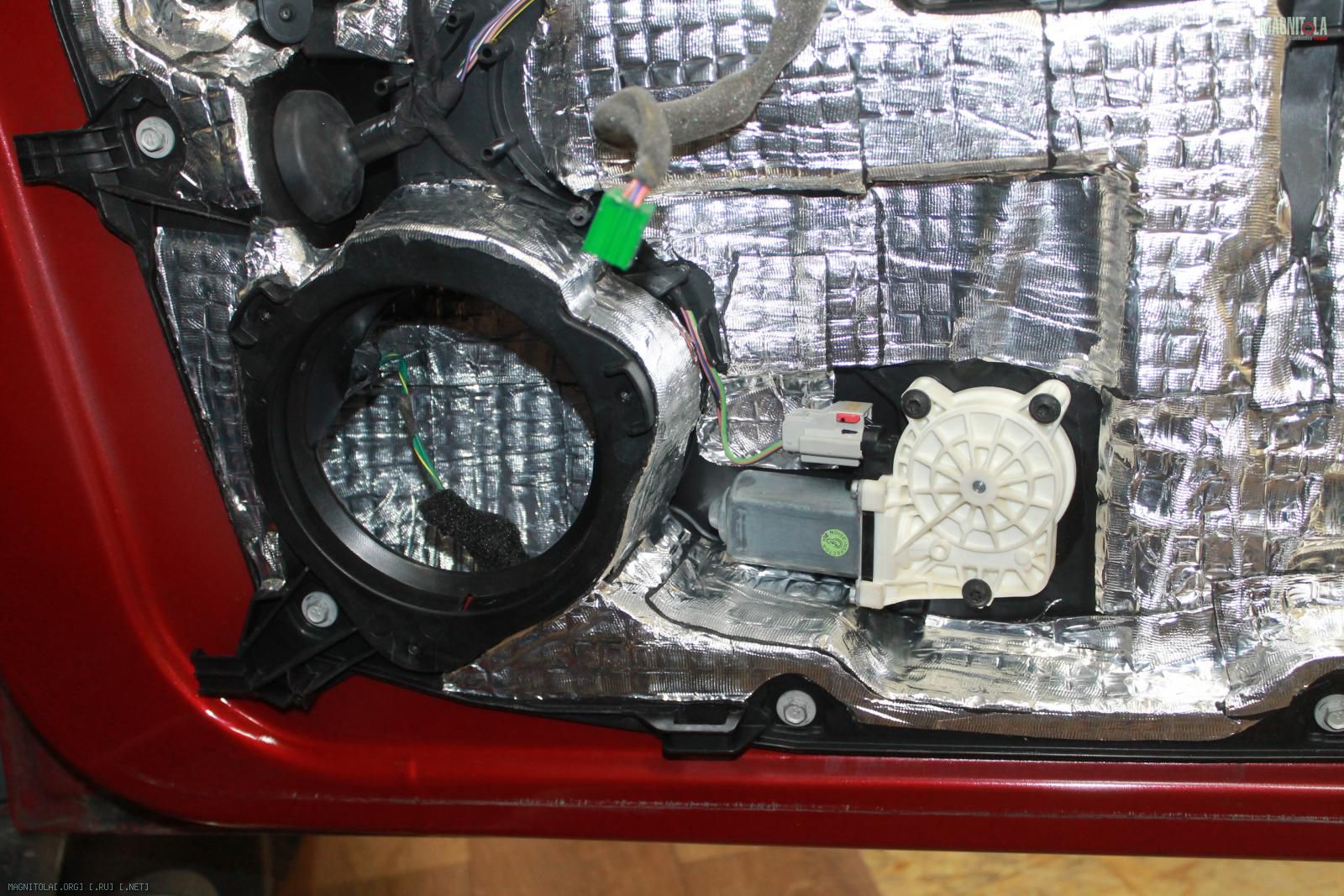

Виброизоляция итог...
Вложение 1034400 Вложение 1034402 Вложение 1034404 Вложение 1034406

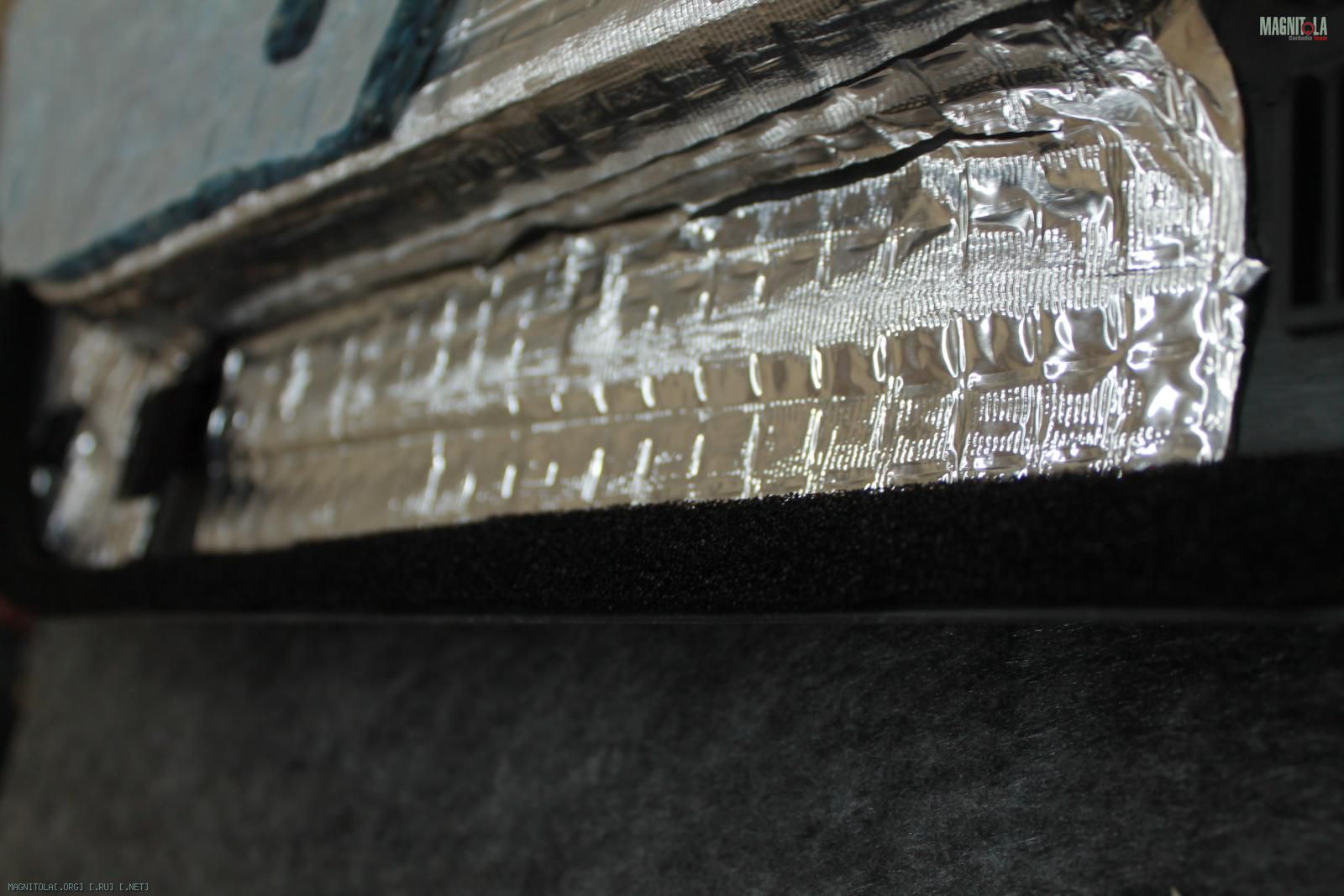

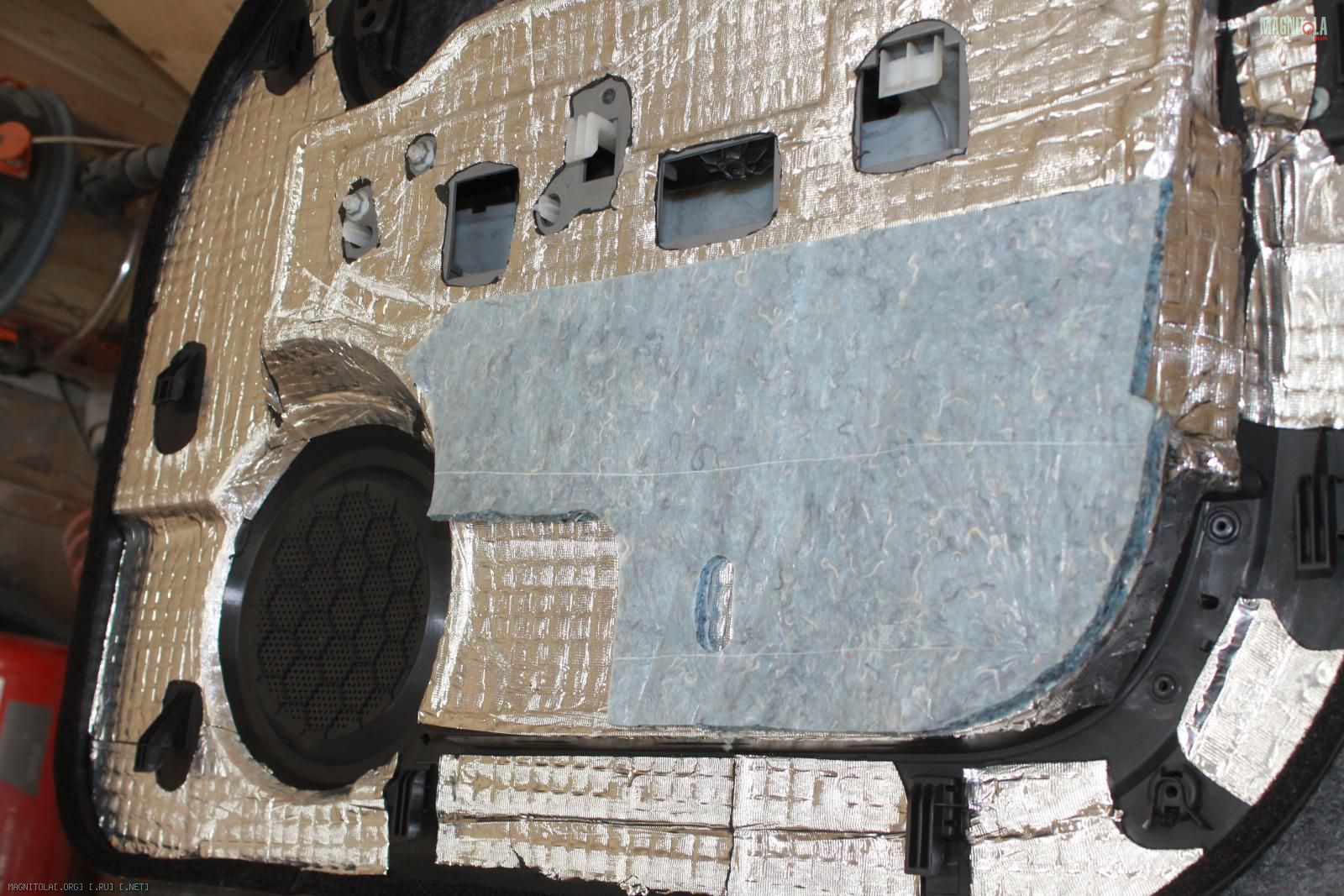

Очищаем, обезжириваем карты дверей...
Наносим вибру... греем, прикатываем...
Приклеиваем штатный войлок и ленту битопласта для уплотнения карты
Вложение 1034408 Вложение 1034410 Вложение 1034412 Вложение 1034414 Вложение 1034416 Вложение 1034418 Вложение 1034420 Вложение 1034422 Вложение 1034424 Вложение 1034426 Вложение 1034428

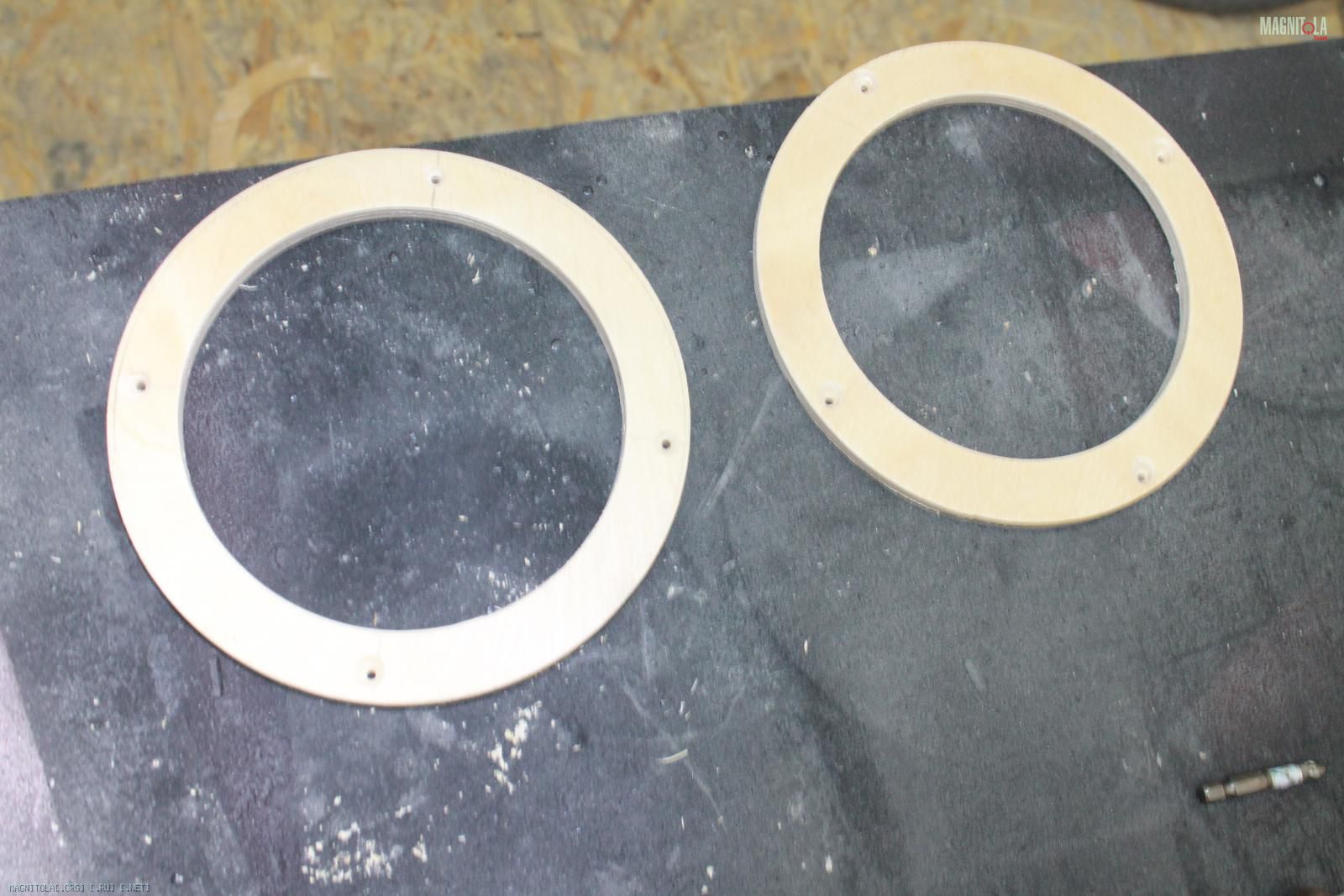

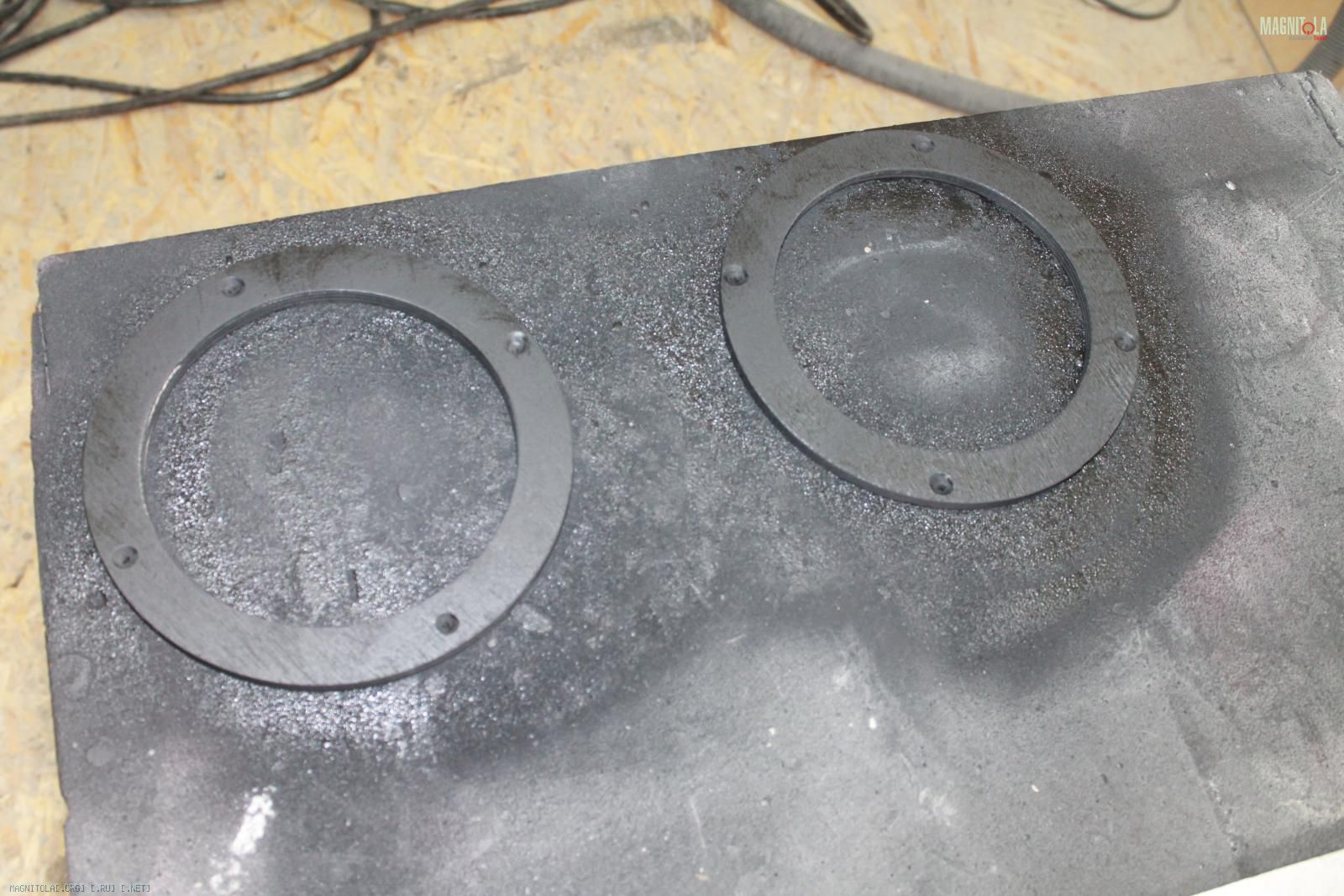

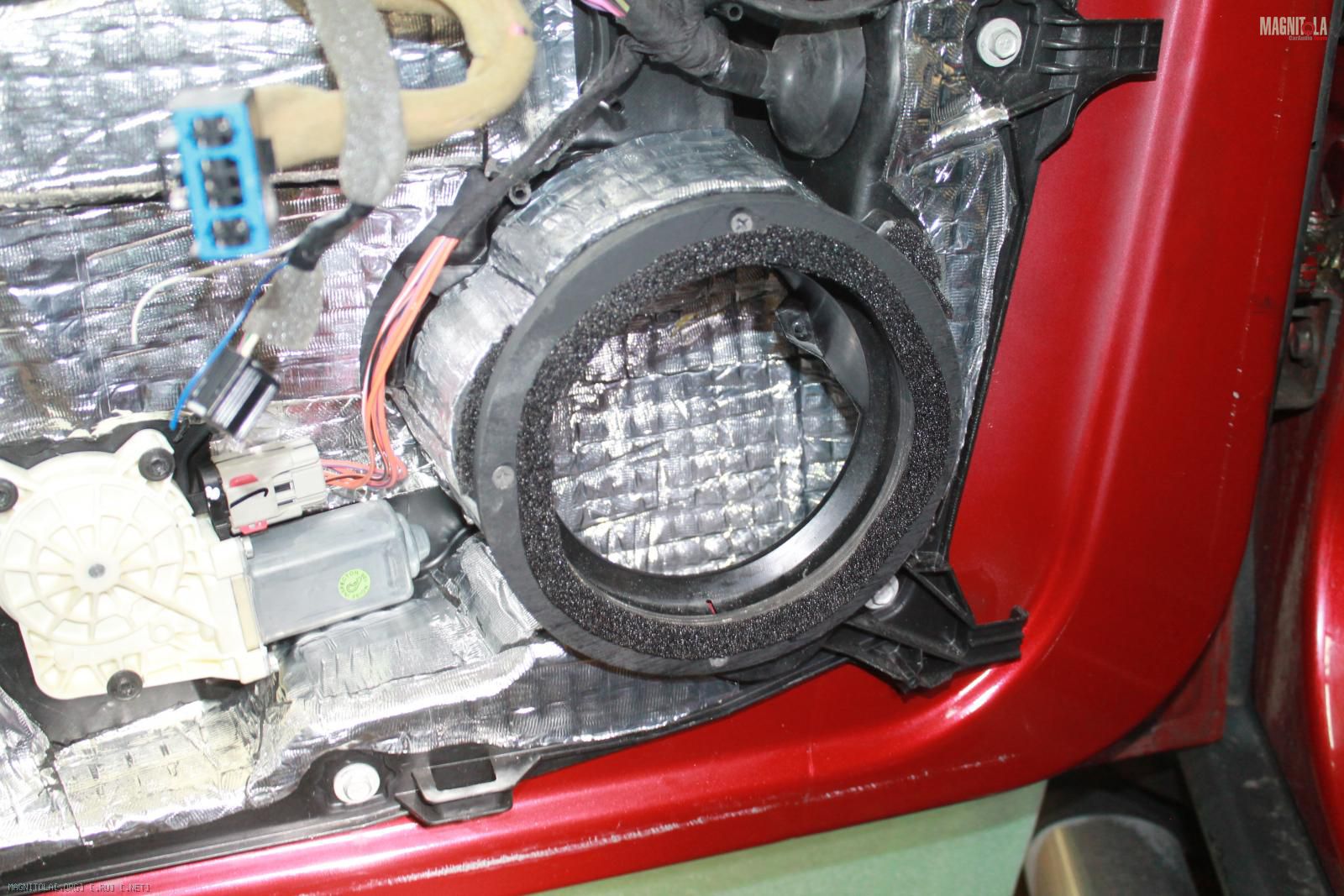

Напили колечки для мидбаса...
Уплотнительные кольца из битопласта...

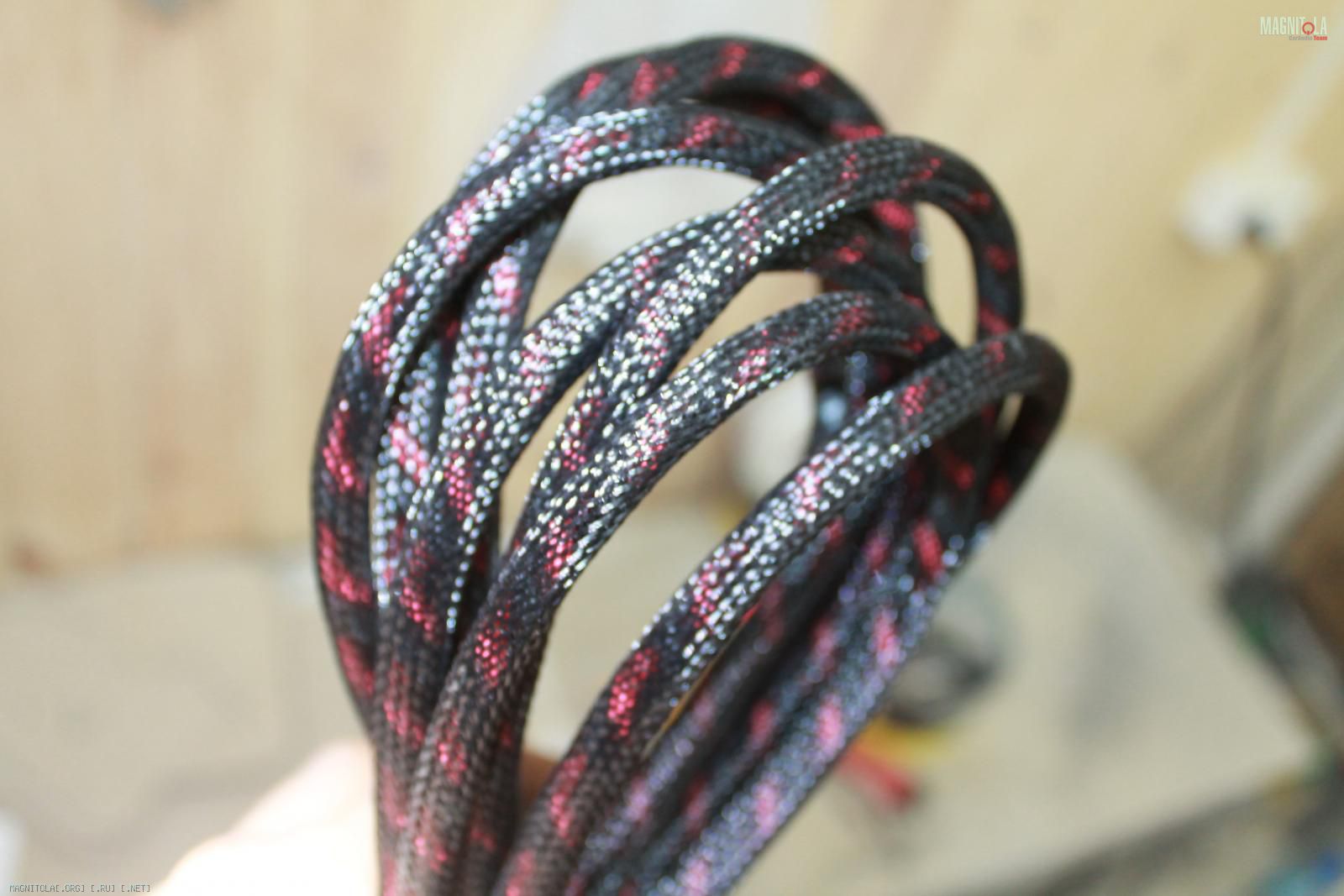

Заплели проводку в косу и одели в змею...
Вложение 1034430 Вложение 1034432 Вложение 1034434 Вложение 1034436 Вложение 1034438 Вложение 1034440 Вложение 1034442 Вложение 1034444 Вложение 1034446

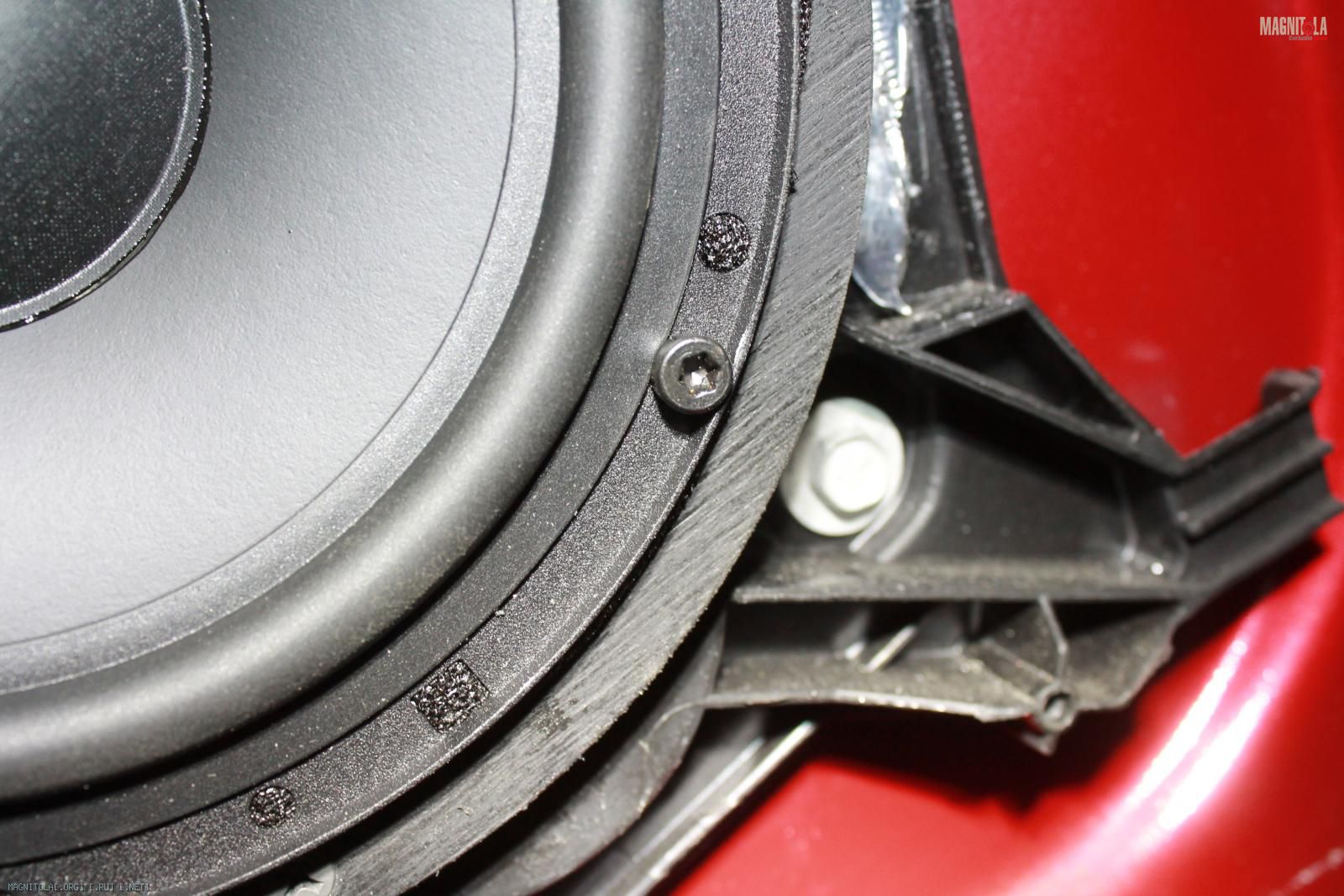

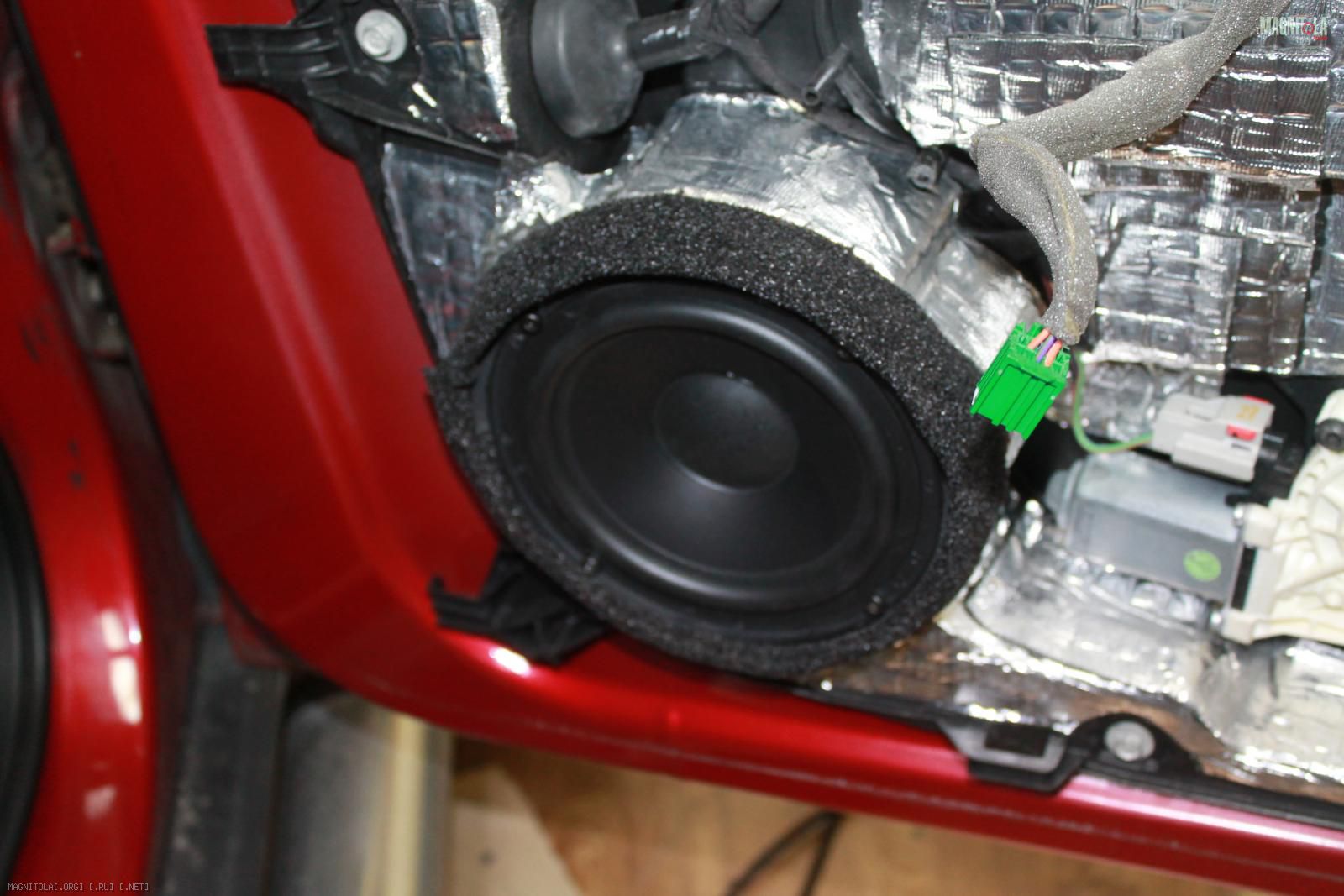

Установили мидбас...
Саморезы торкс...
Волноотвод из битопласта...
Вложение 1034448 Вложение 1034450 Вложение 1034452 Вложение 1034454 Вложение 1034456 Вложение 1034458

Проложили битопластом все элементы пластика при сборке...

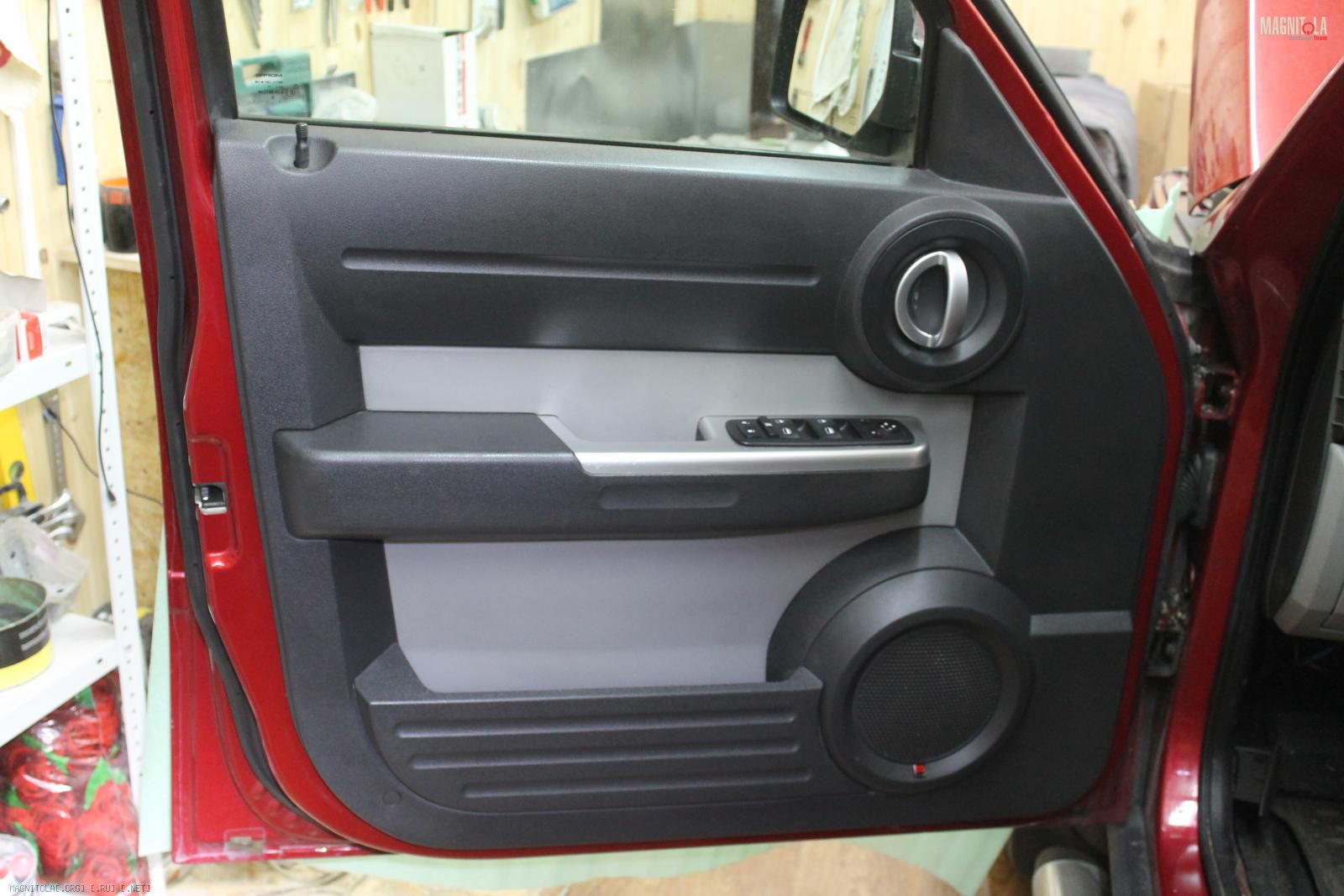

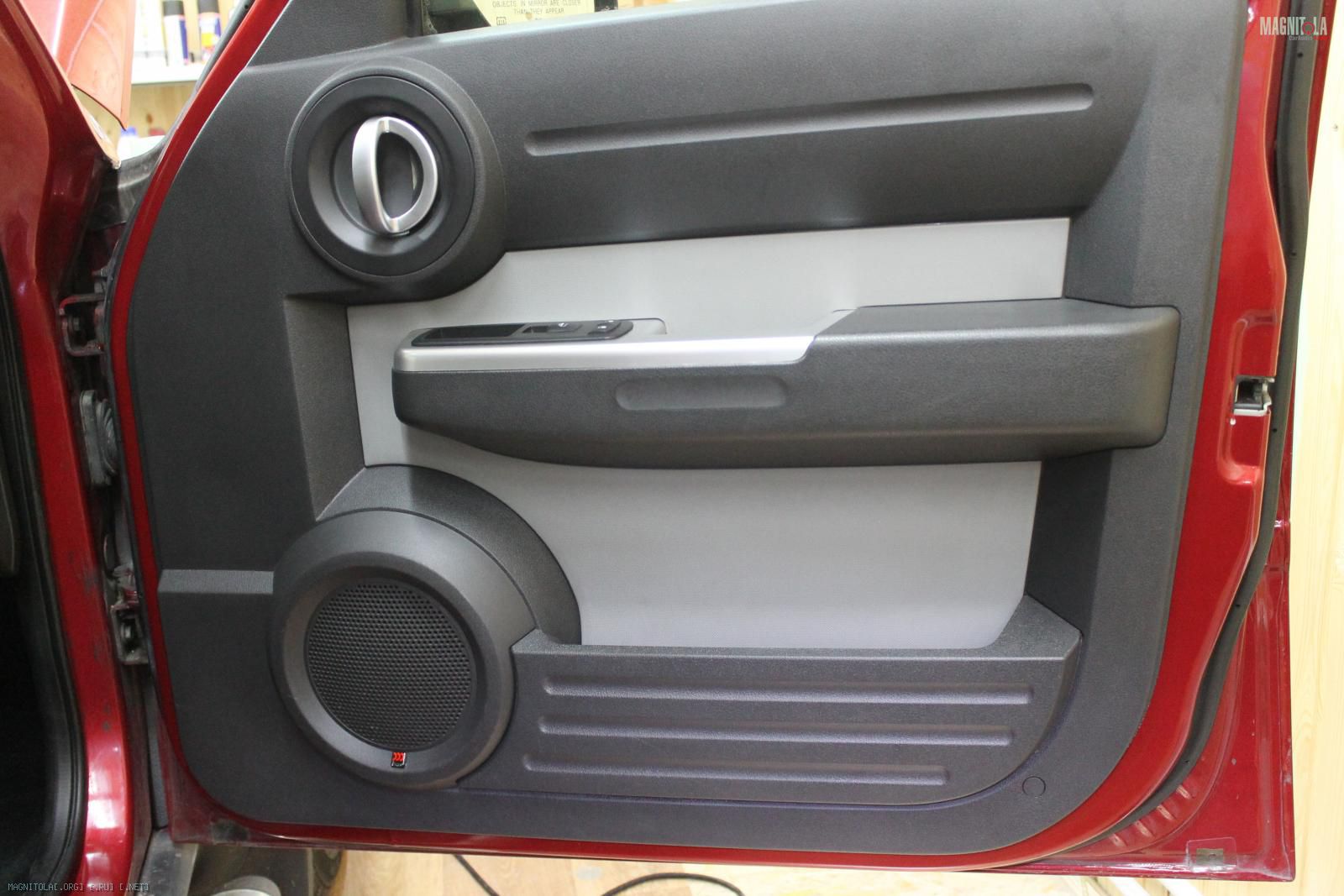

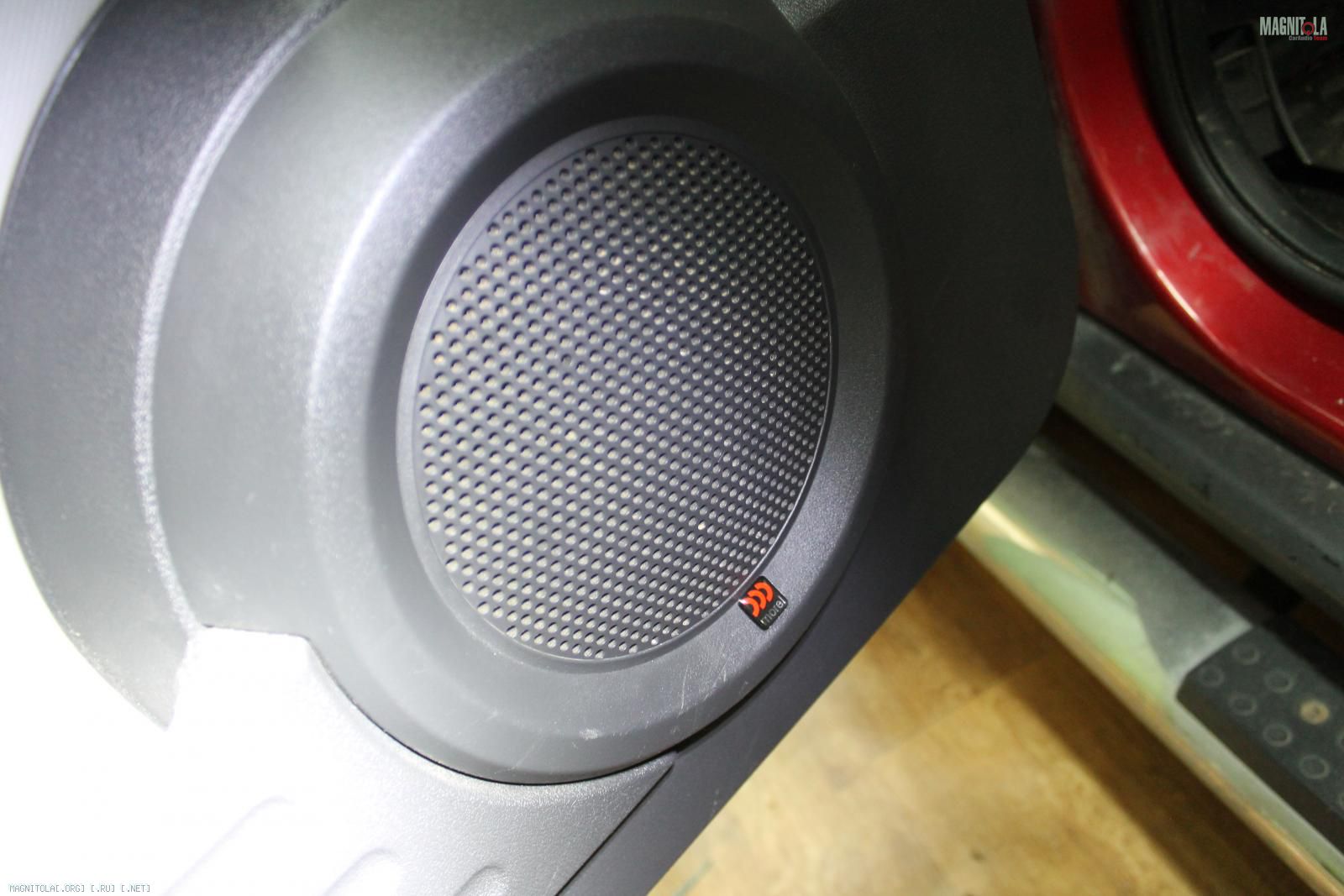

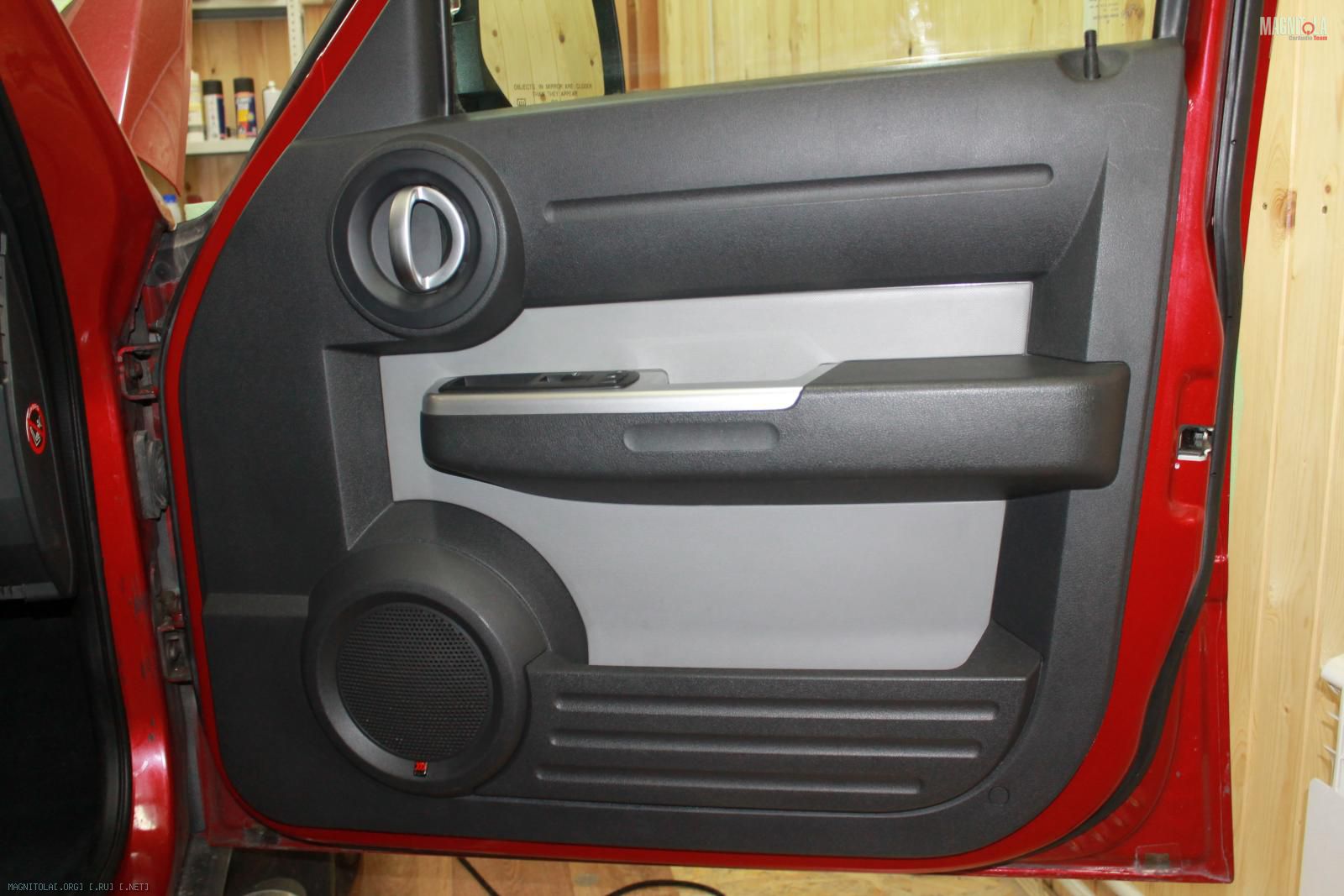

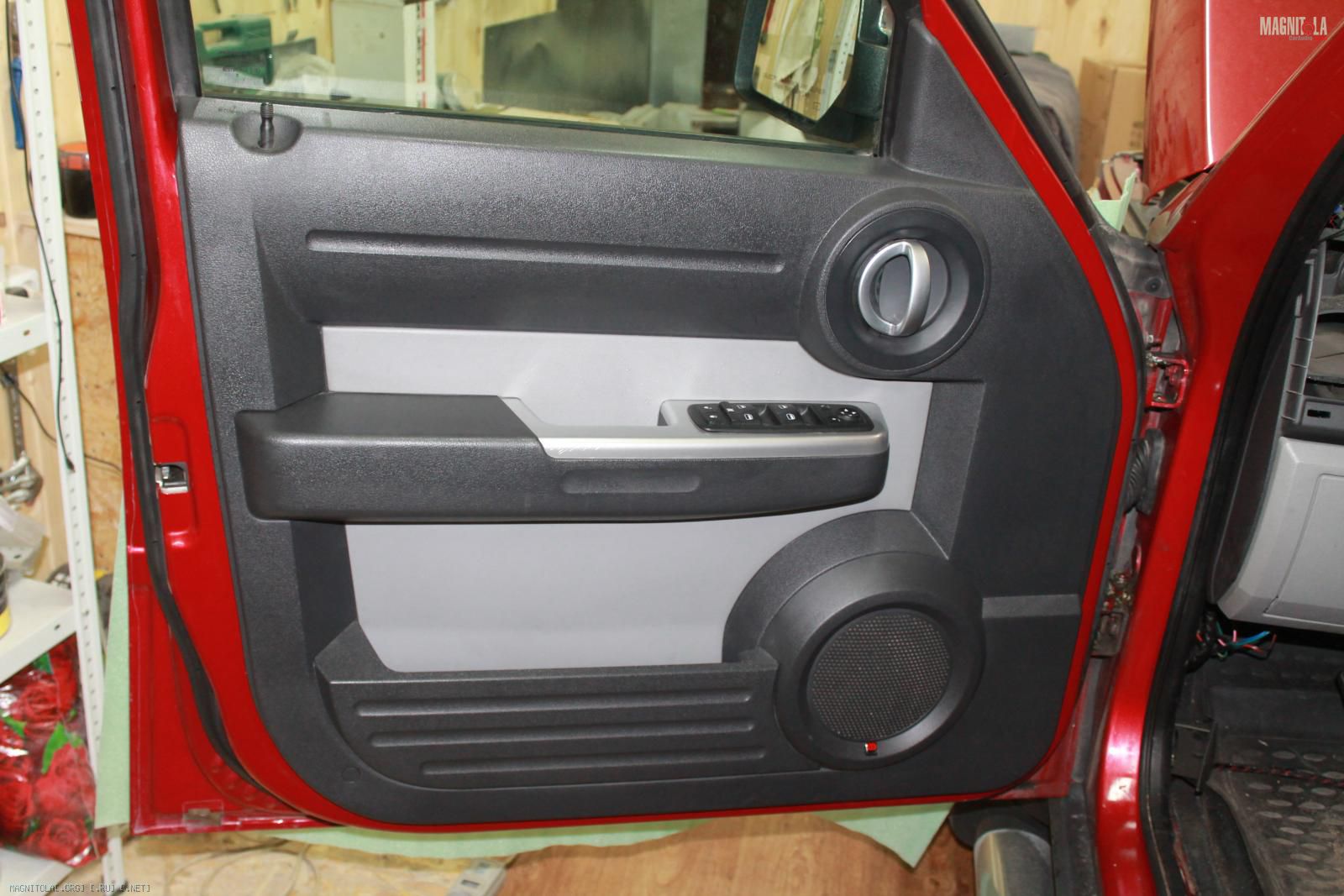

Собрали двери... теперь они монолит!
Вложение 1034460 Вложение 1034462 Вложение 1034464 Вложение 1034466 Вложение 1034468 Вложение 1034470 Вложение 1034472
17.07.2016, 23:26
st220

Вложений: 48

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Dodge Nitro
Затянули силовую проводку в змею, обжали гидропрессом медные наконечники
Вложение 1034878 Вложение 1034880

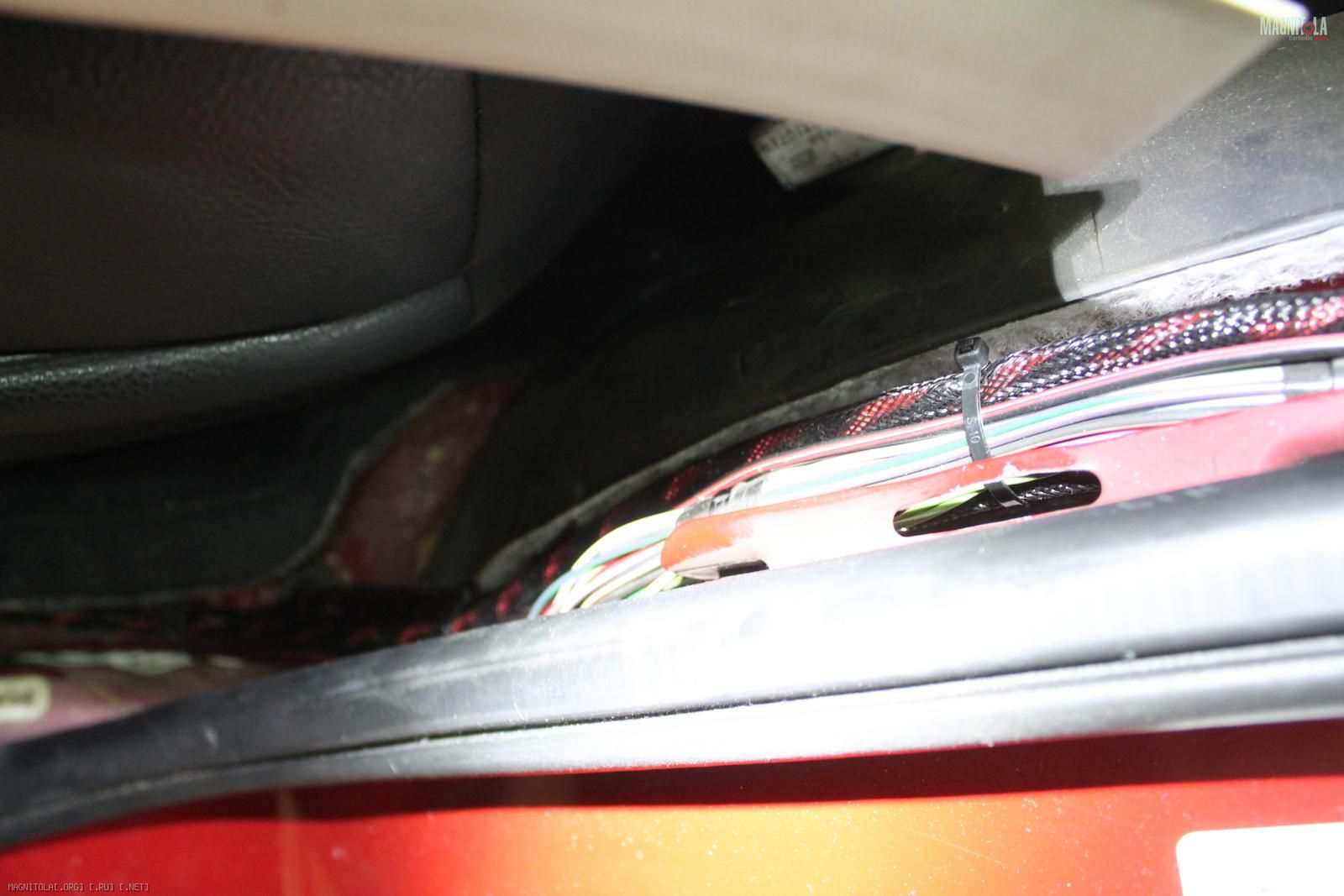

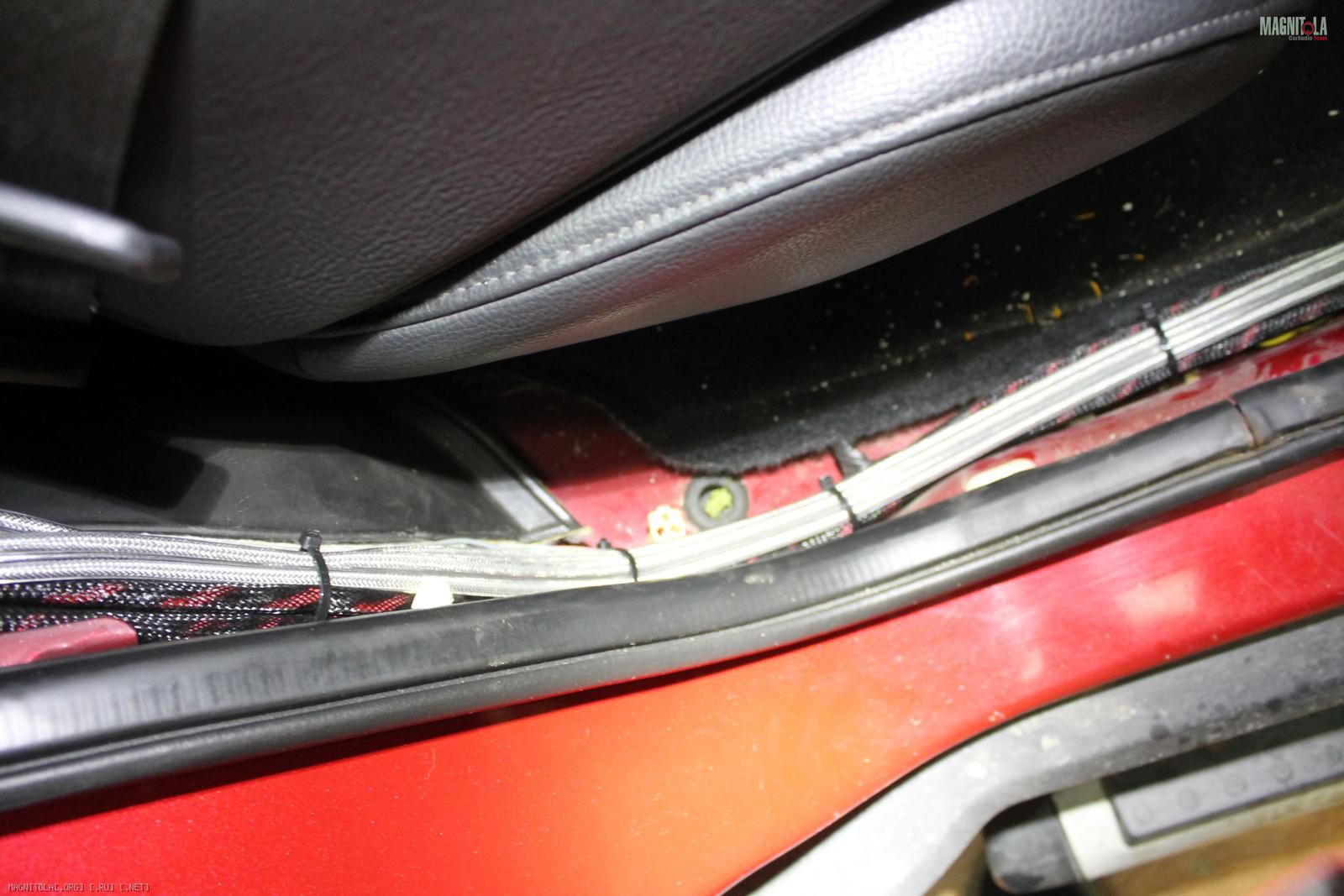

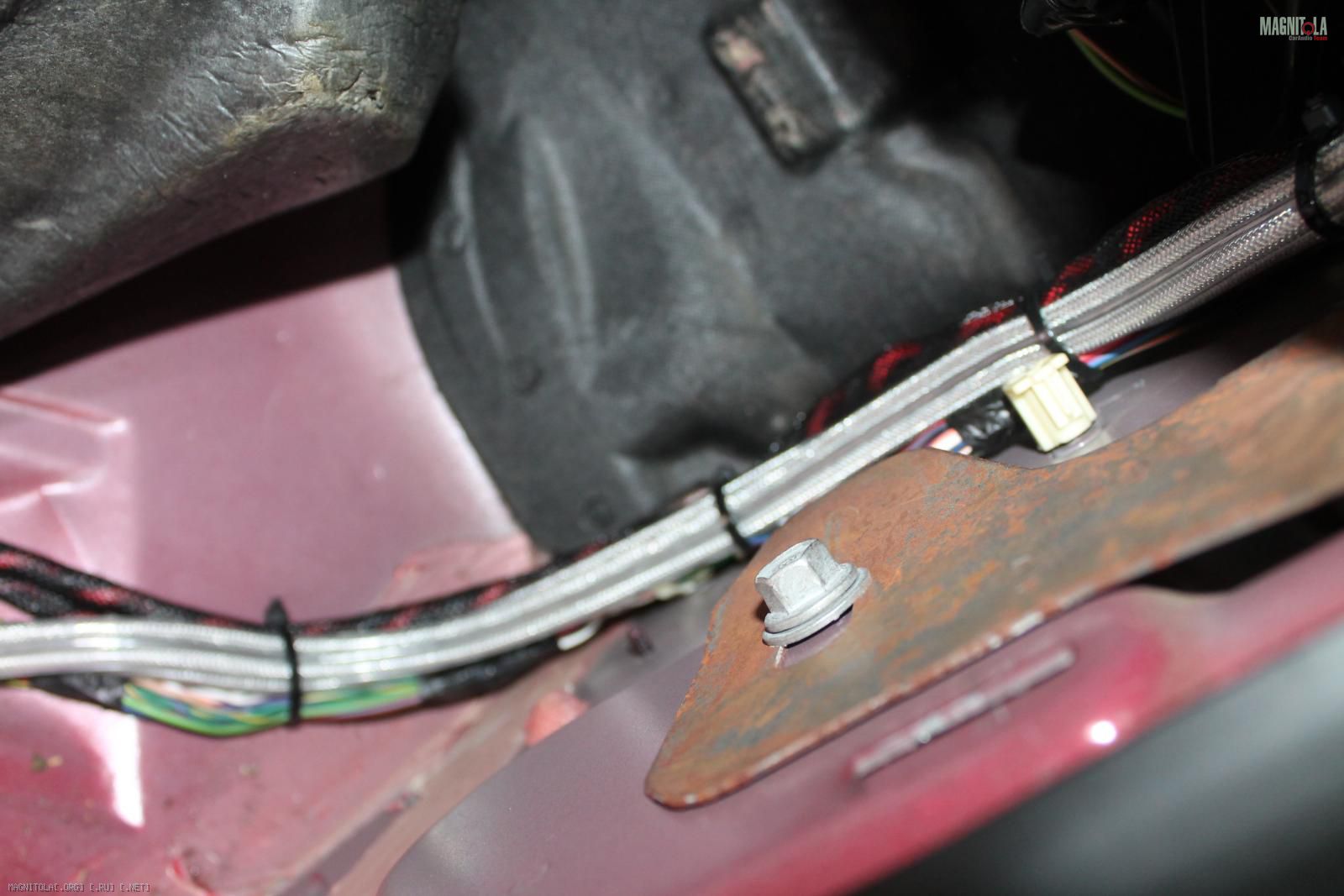

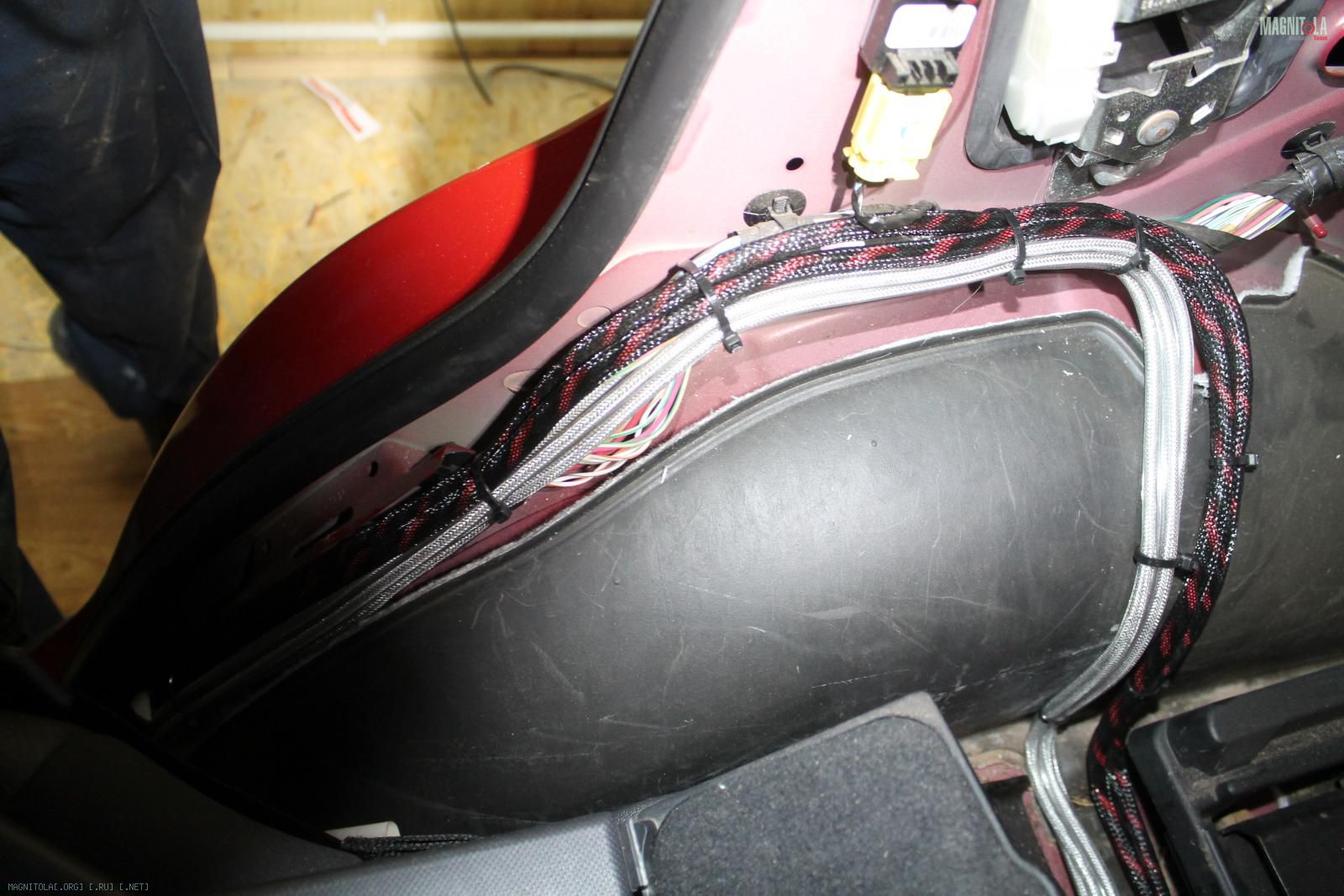

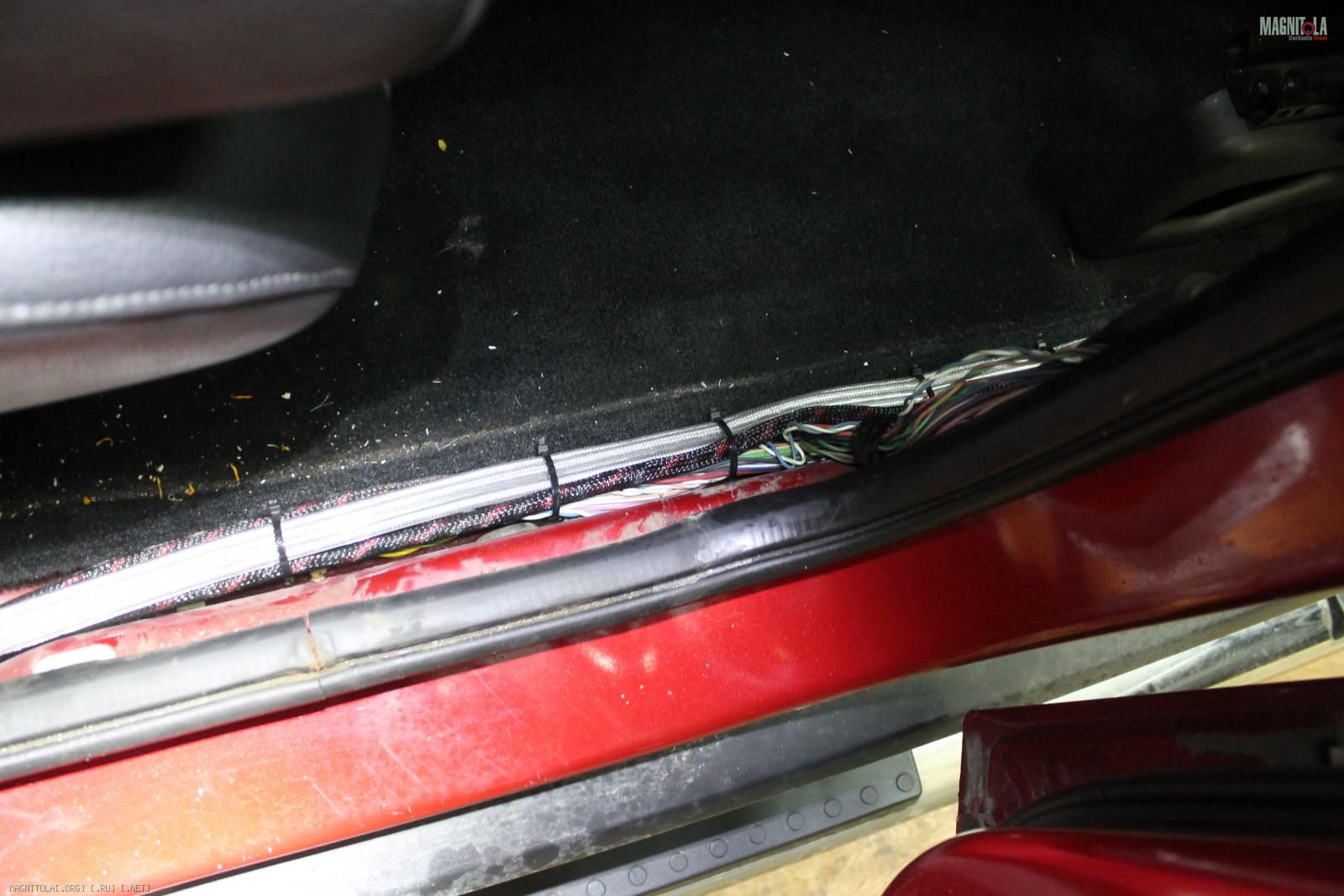

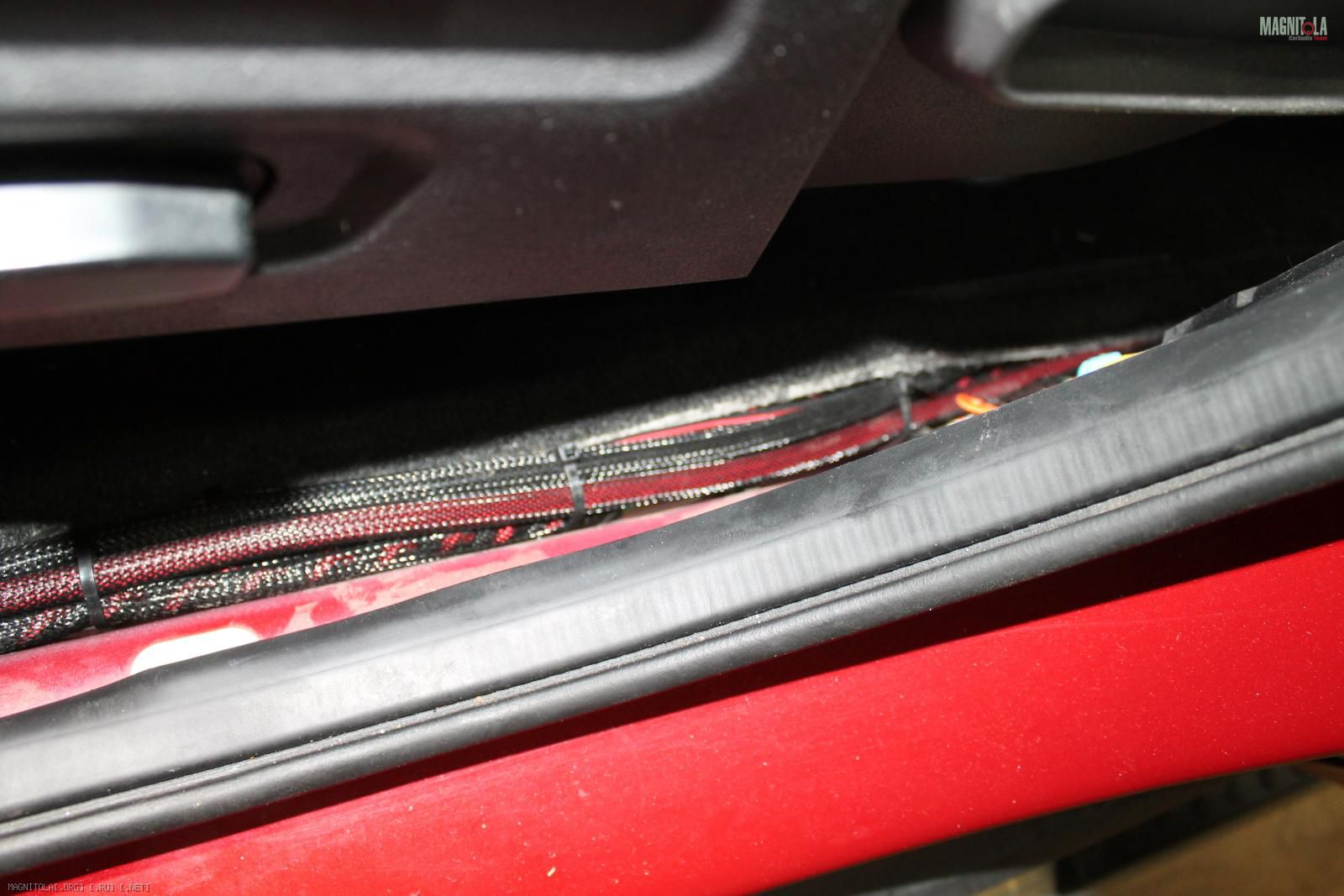

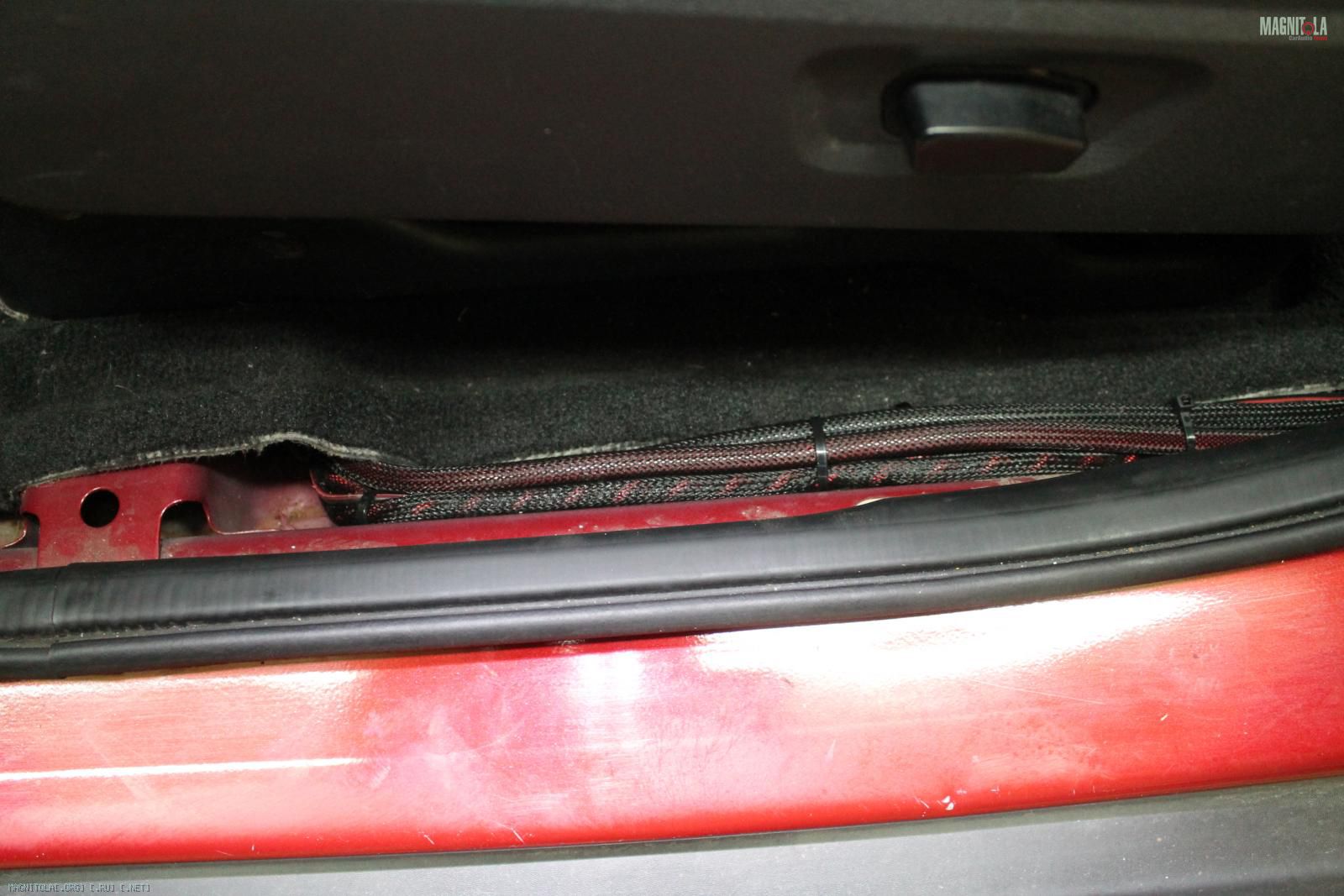

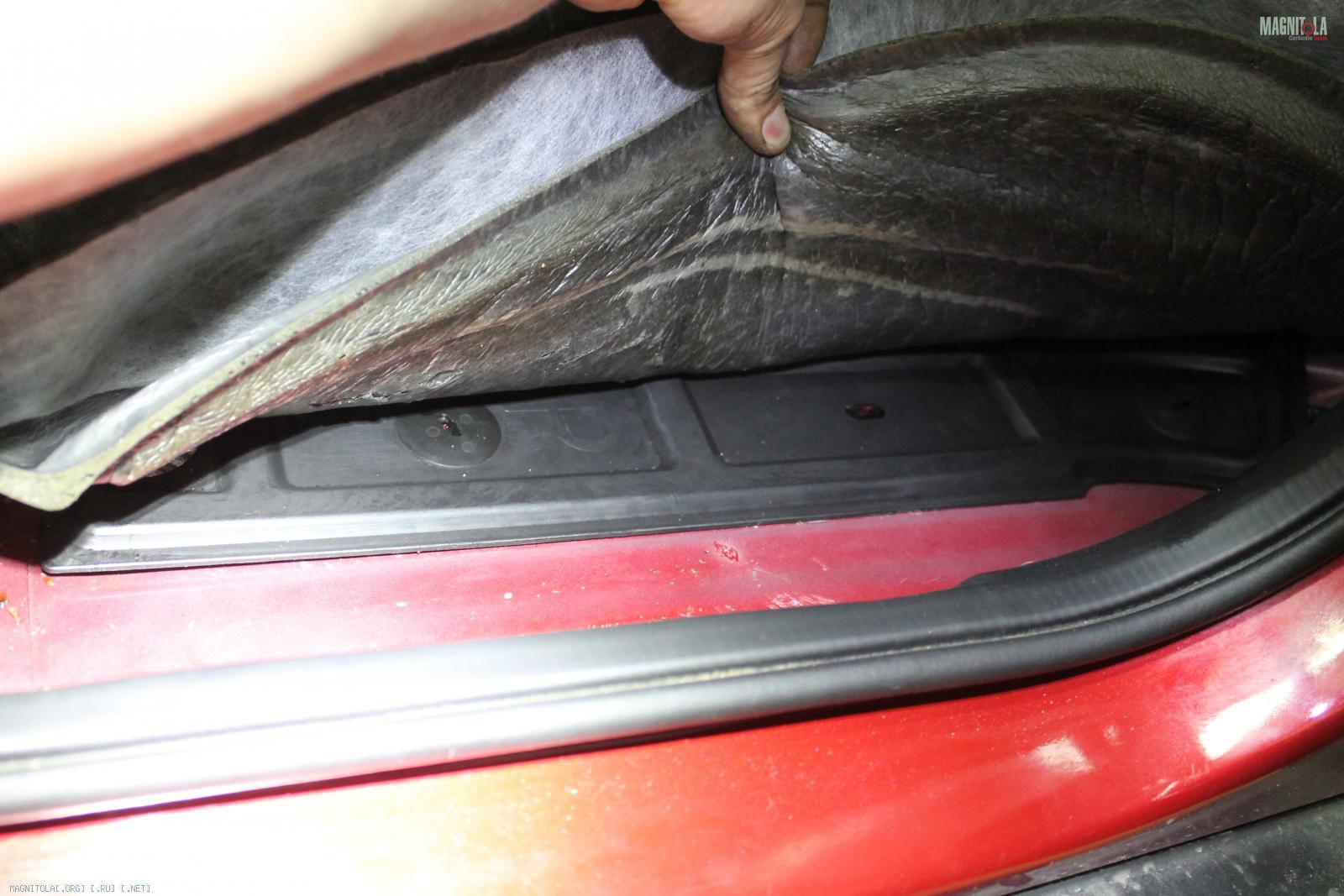

Протяжка, закрепление силовой, акустической и межблочной проводки
Вложение 1034882 Вложение 1034884 Вложение 1034886 Вложение 1034888 Вложение 1034890 Вложение 1034892 Вложение 1034894 Вложение 1034896 Вложение 1034898 Вложение 1034900 Вложение 1034902 Вложение 1034904 Вложение 1034906 Вложение 1034908 Вложение 1034910 Вложение 1034912 Вложение 1034914

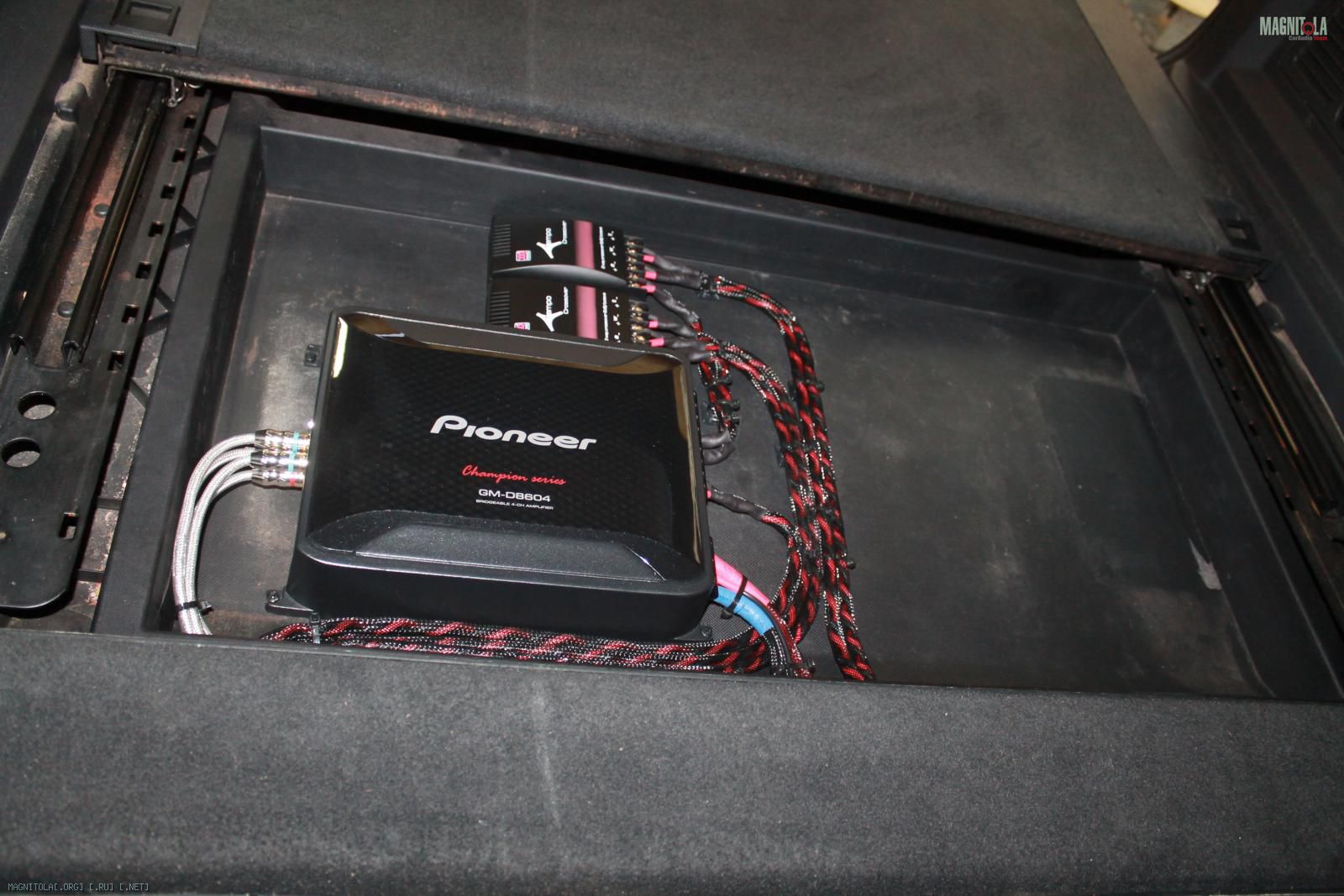

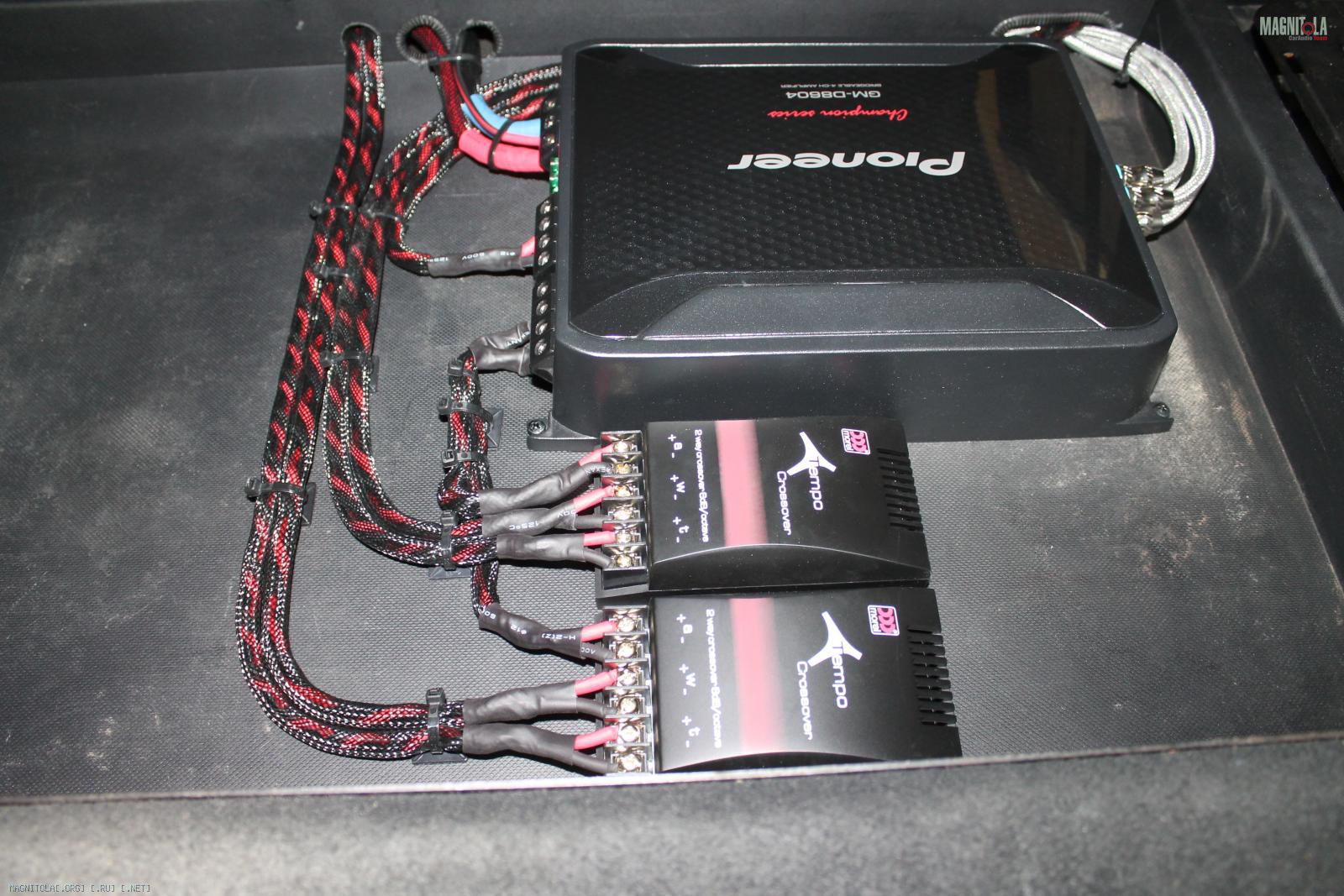

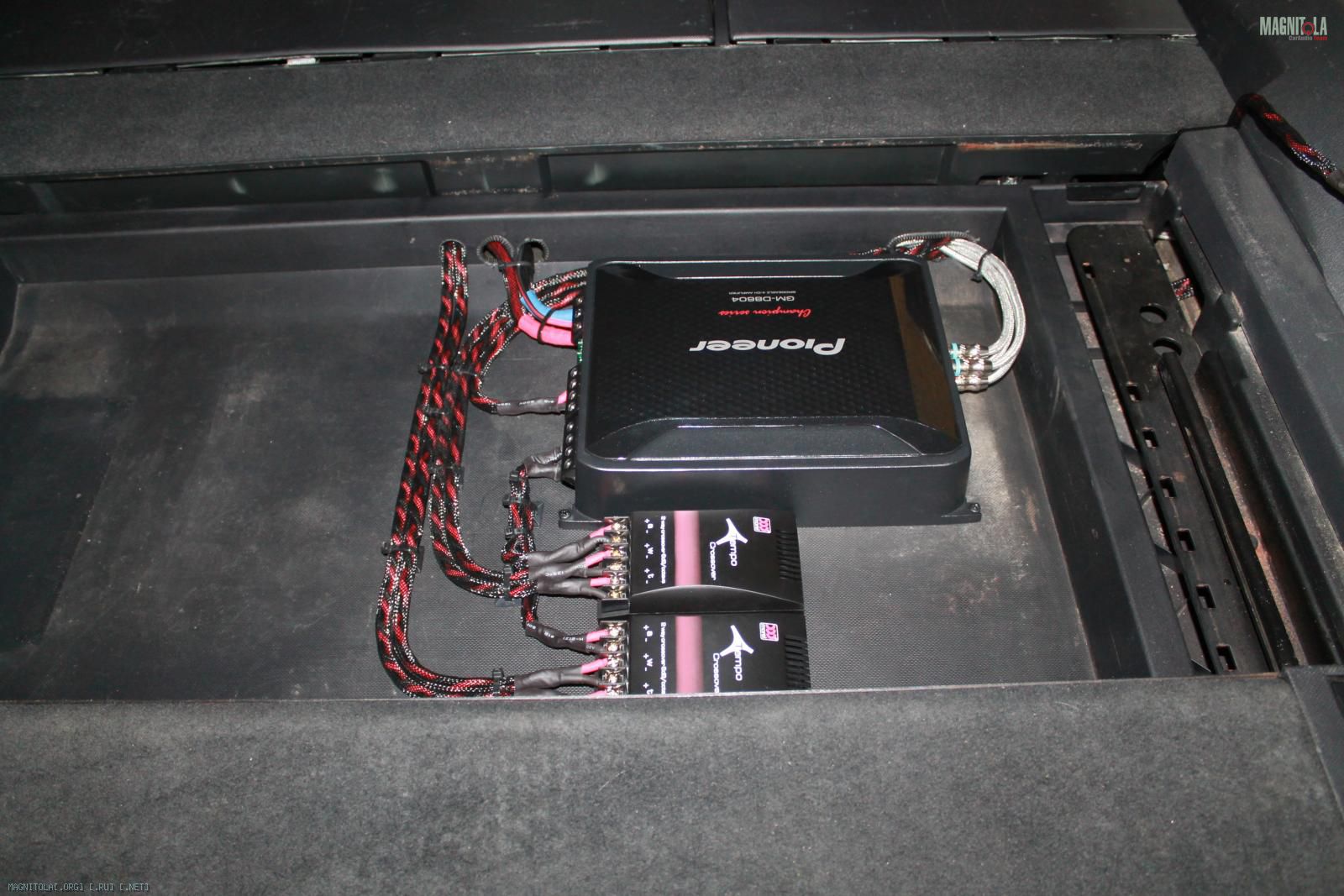

Коммутация, подключение...
Бананы для быстрого снятия и установки сабвуферного корпуса..
Вложение 1034916 Вложение 1034918 Вложение 1034920 Вложение 1034922 Вложение 1034924 Вложение 1034926 Вложение 1034928 Вложение 1034930 Вложение 1034932

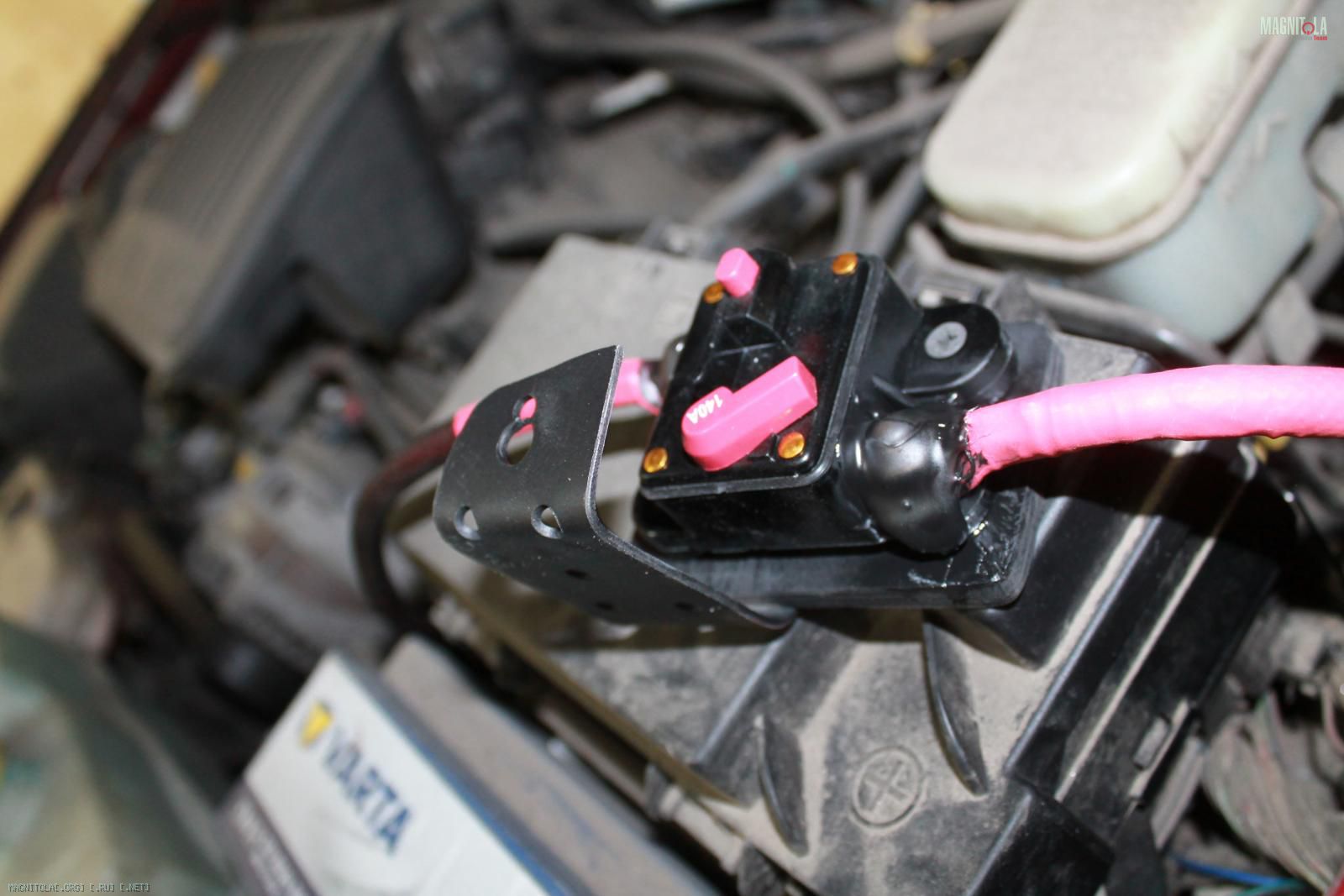

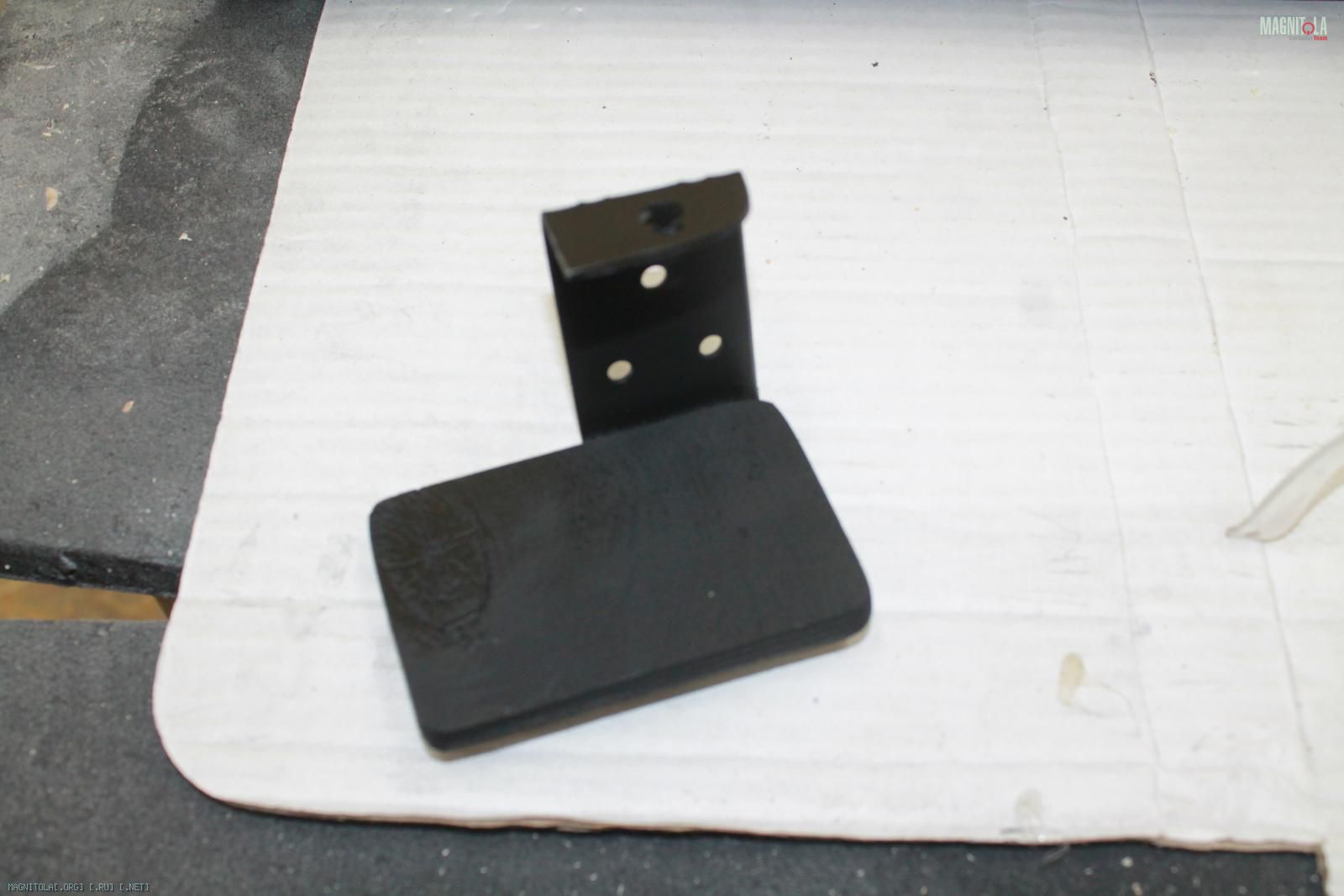

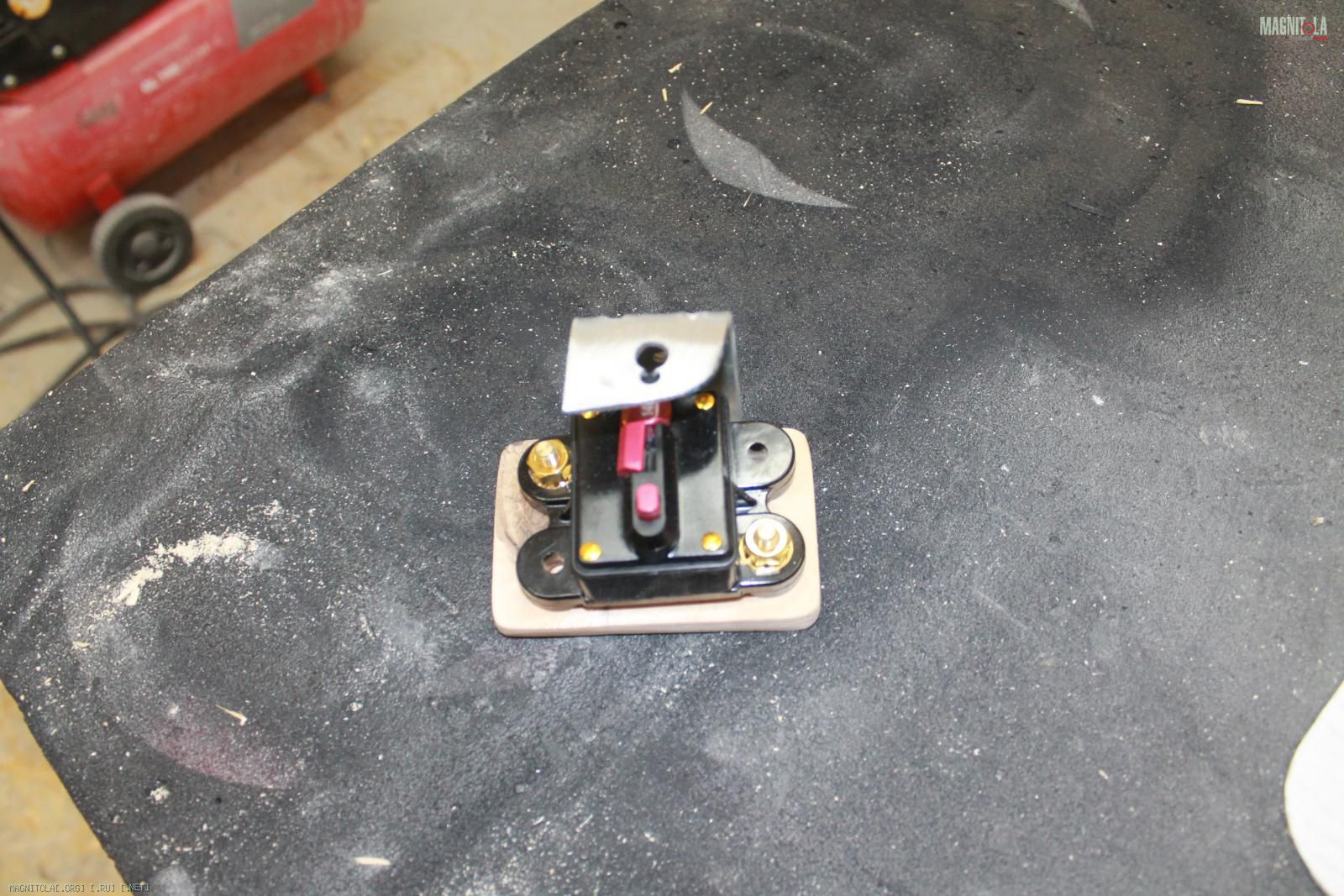

Изготовление держателя для предохранителя..
Вложение 1034934 Вложение 1034936 Вложение 1034938 Вложение 1034940 Вложение 1034942 Вложение 1034944 Вложение 1034946 Вложение 1034948

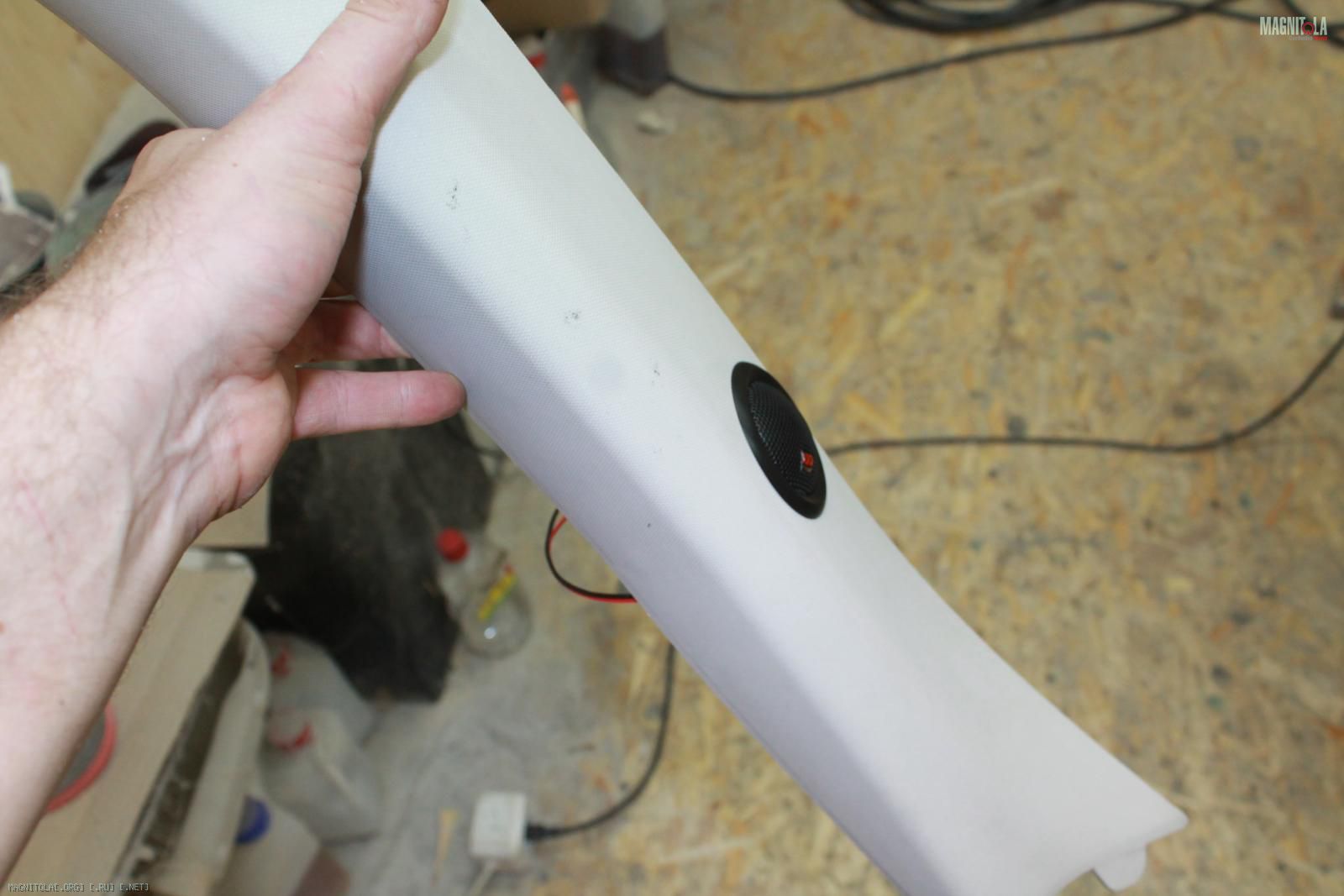

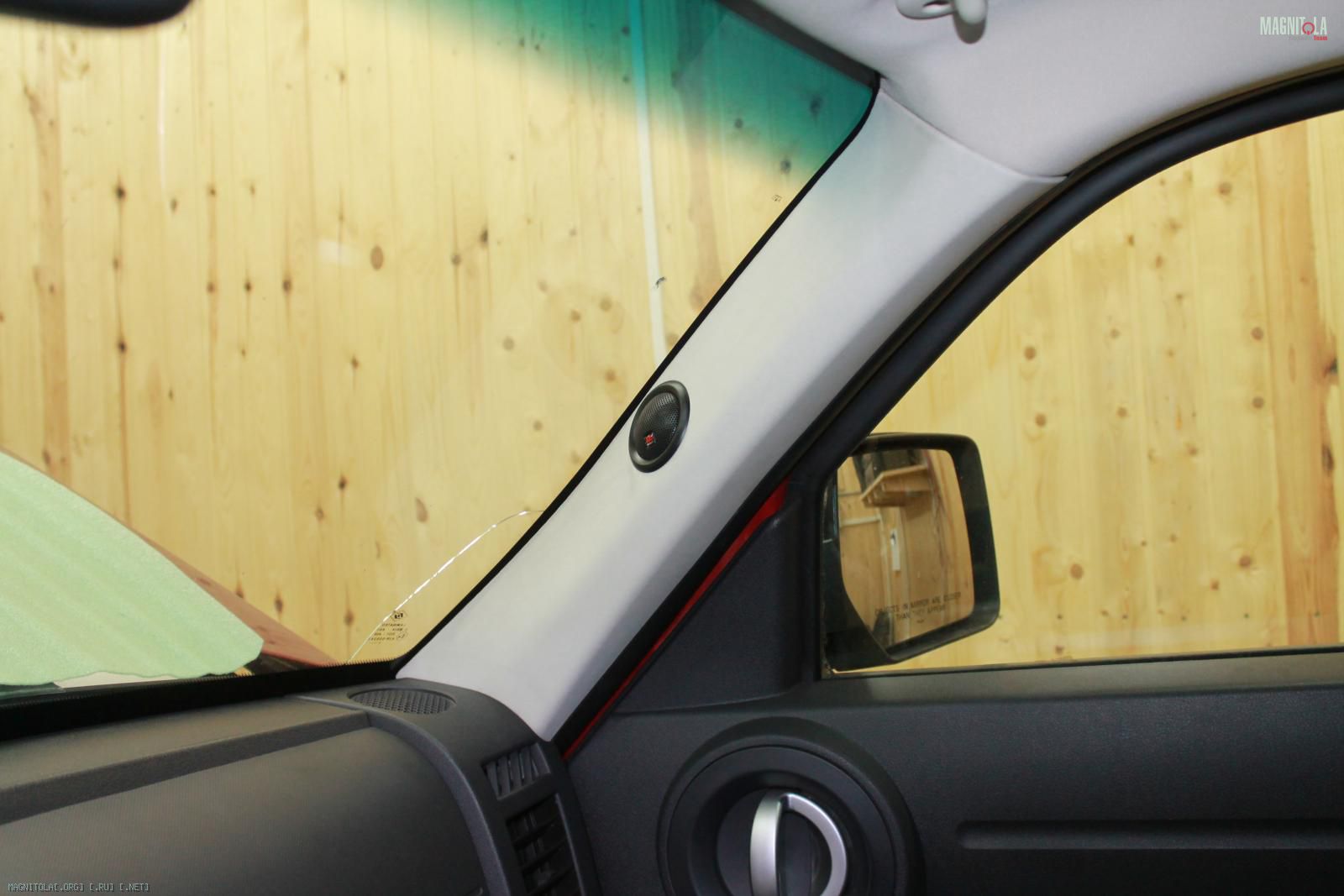

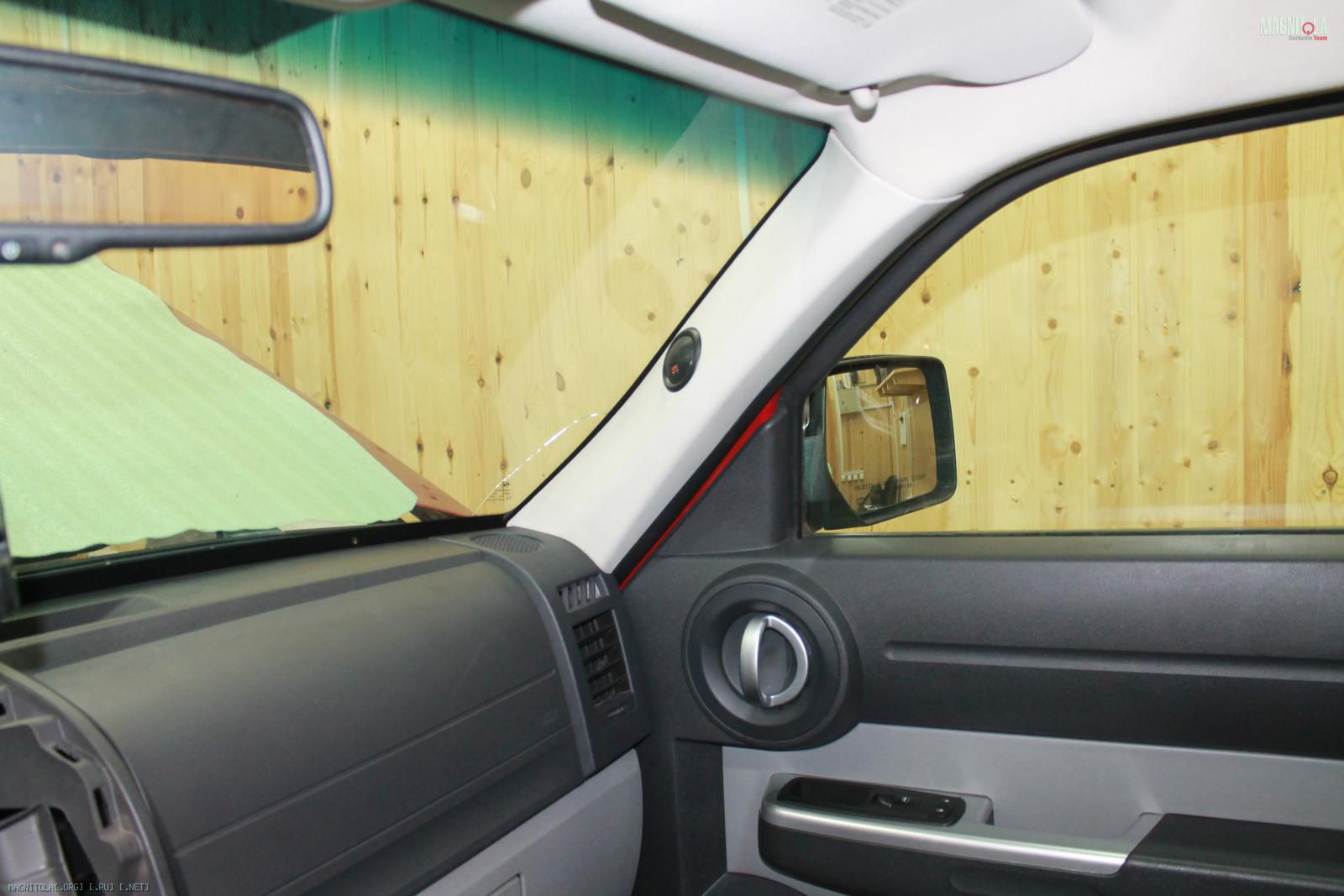

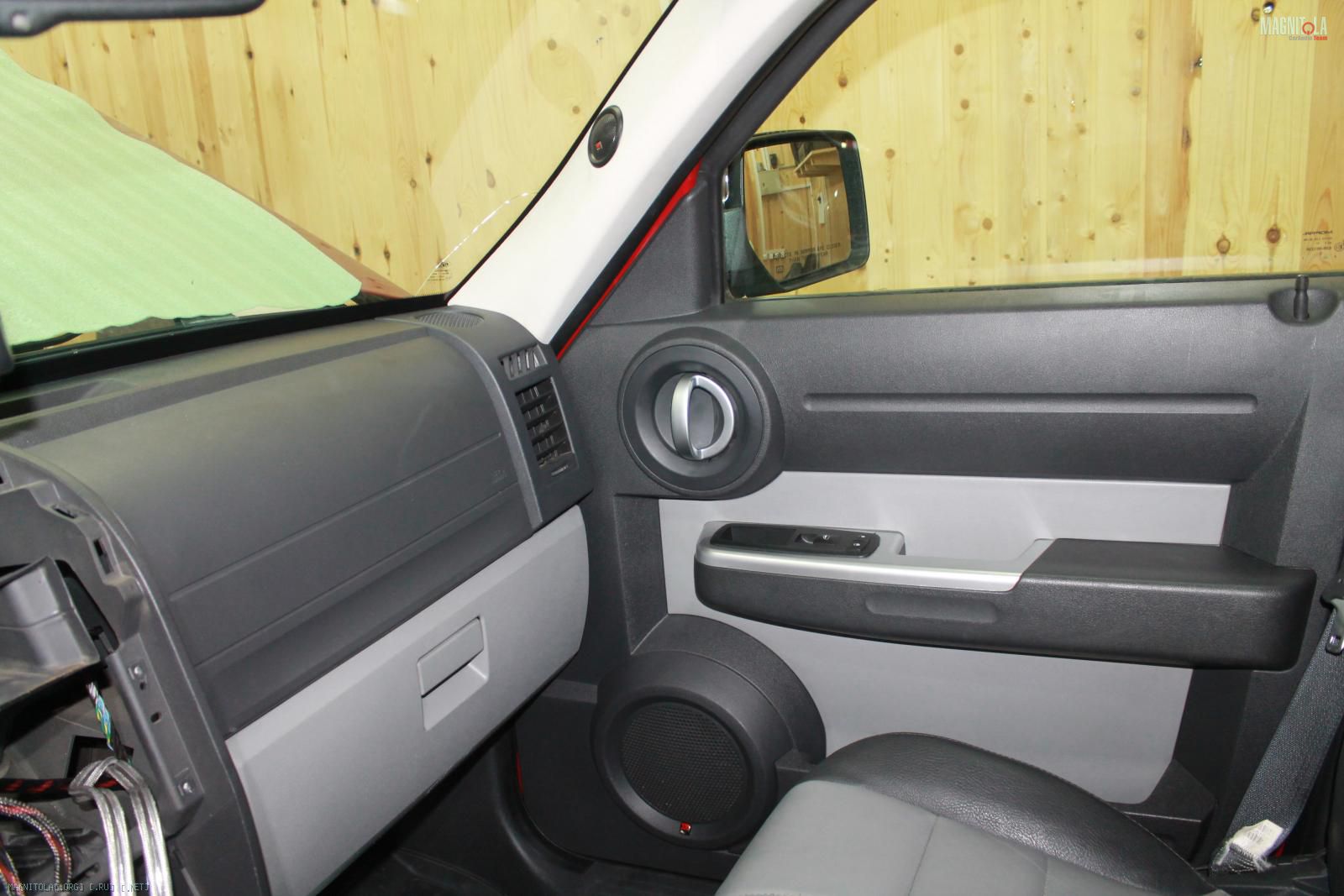

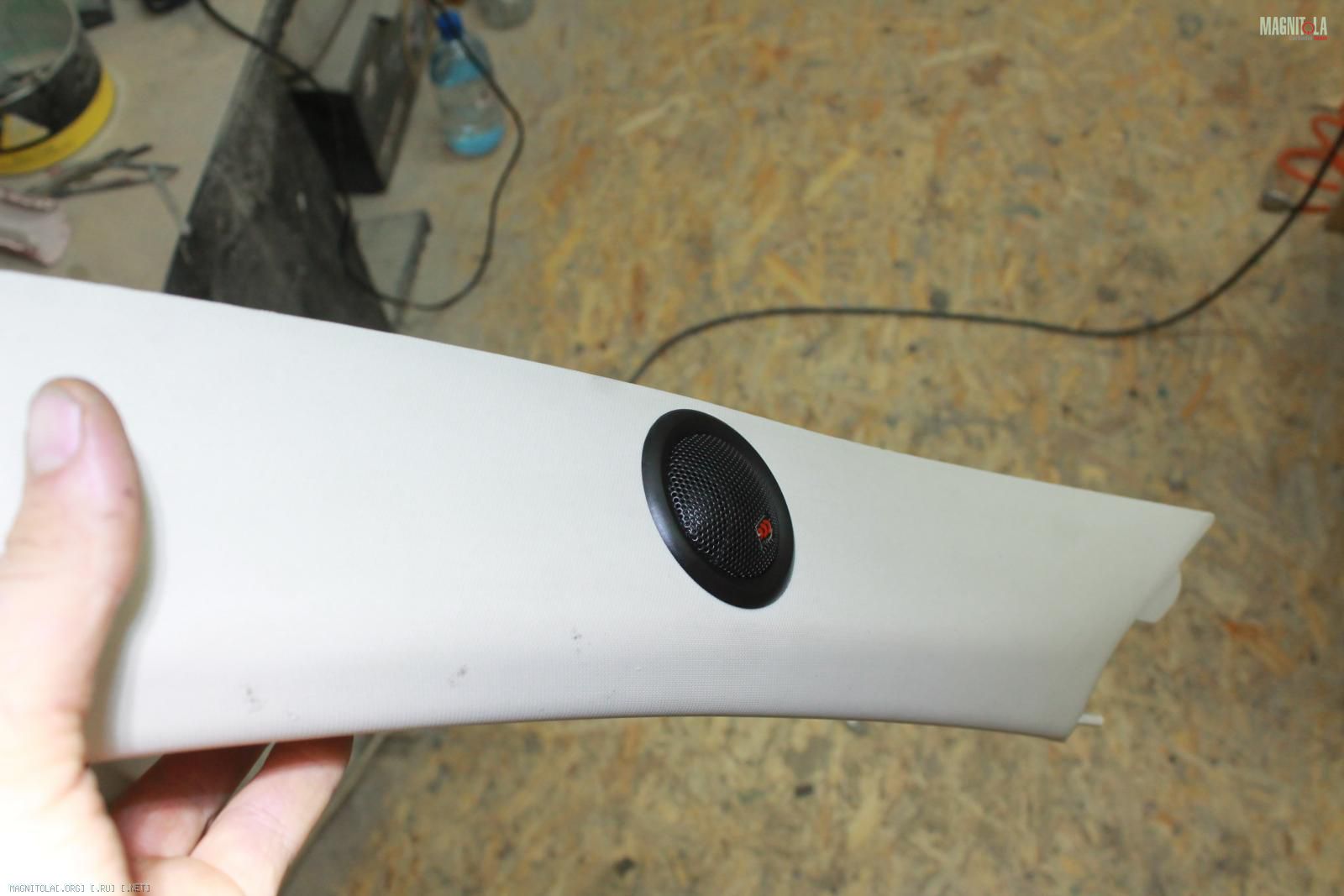

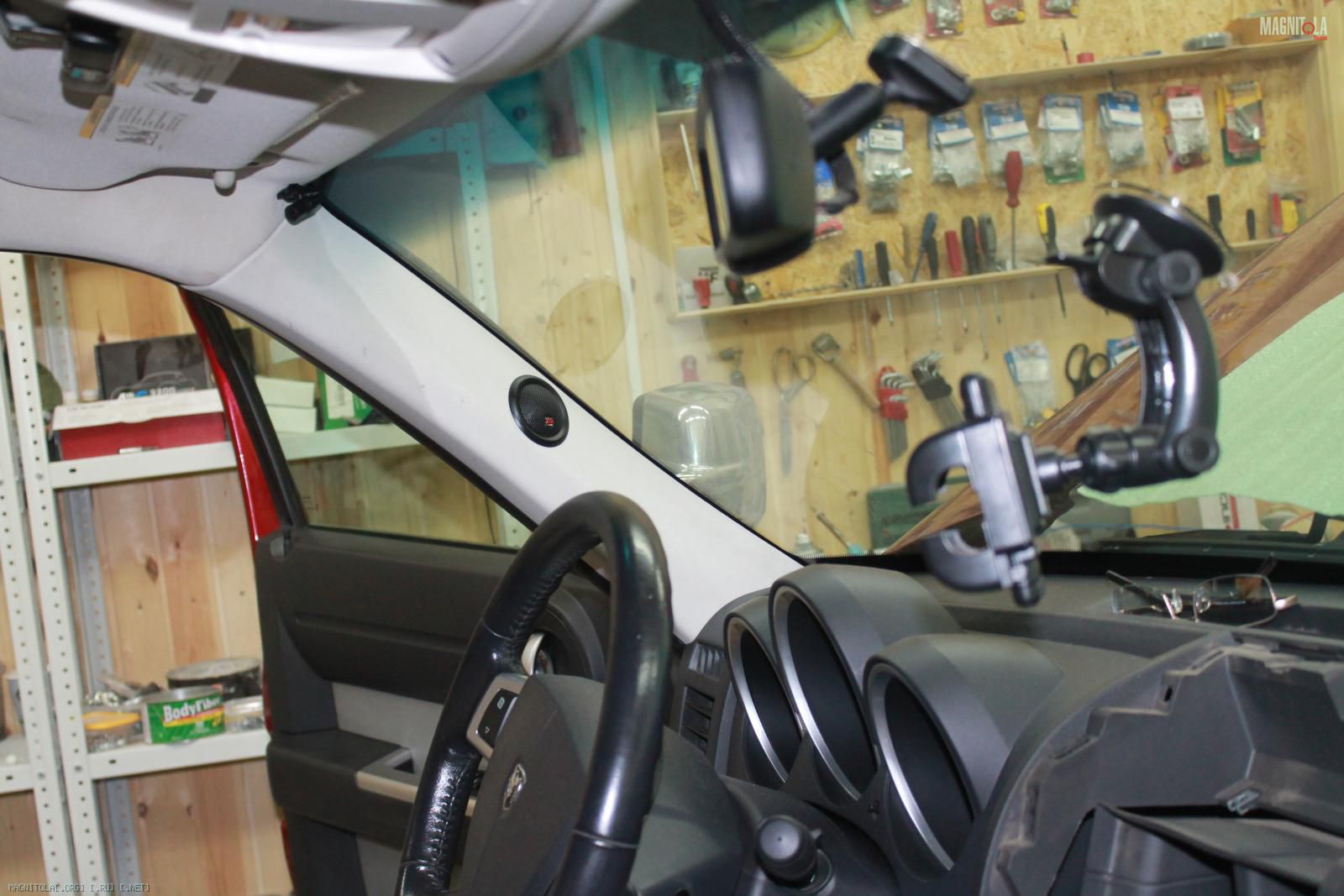

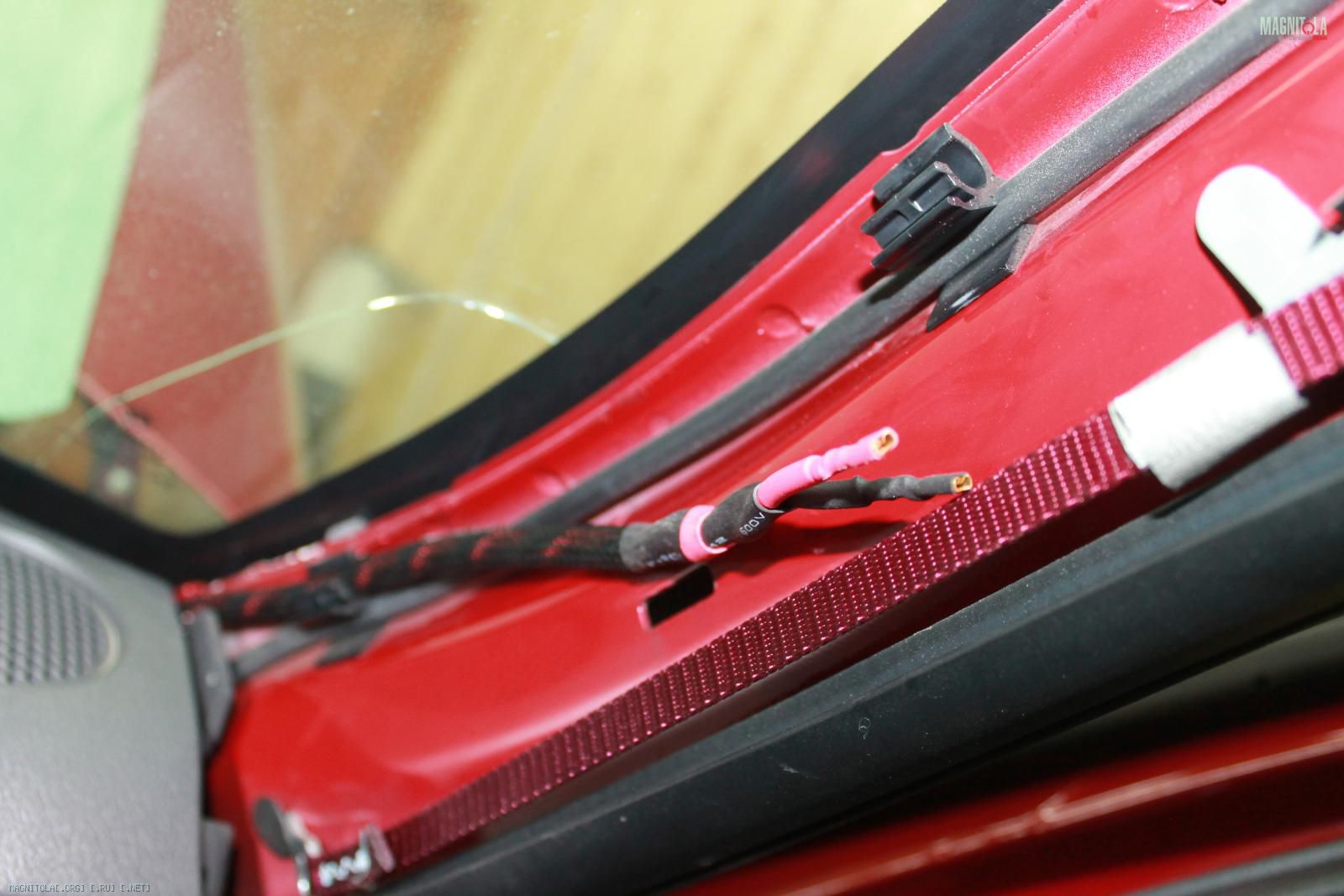

ВЧ на штатные стойки- причина эконом вариант...
Вложение 1034950 Вложение 1034952 Вложение 1034954 Вложение 1034956 Вложение 1034958 Вложение 1034960 Вложение 1034962 Вложение 1034964 Вложение 1034966 Вложение 1034968 Вложение 1034970 Вложение 1034972
19.07.2016, 22:38
st220

Вложений: 50

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Dodge Nitro
Фары до полировки...
Вложение 1035492 Вложение 1035494 Вложение 1035496 Вложение 1035498 Вложение 1035500 Вложение 1035502 Вложение 1035504

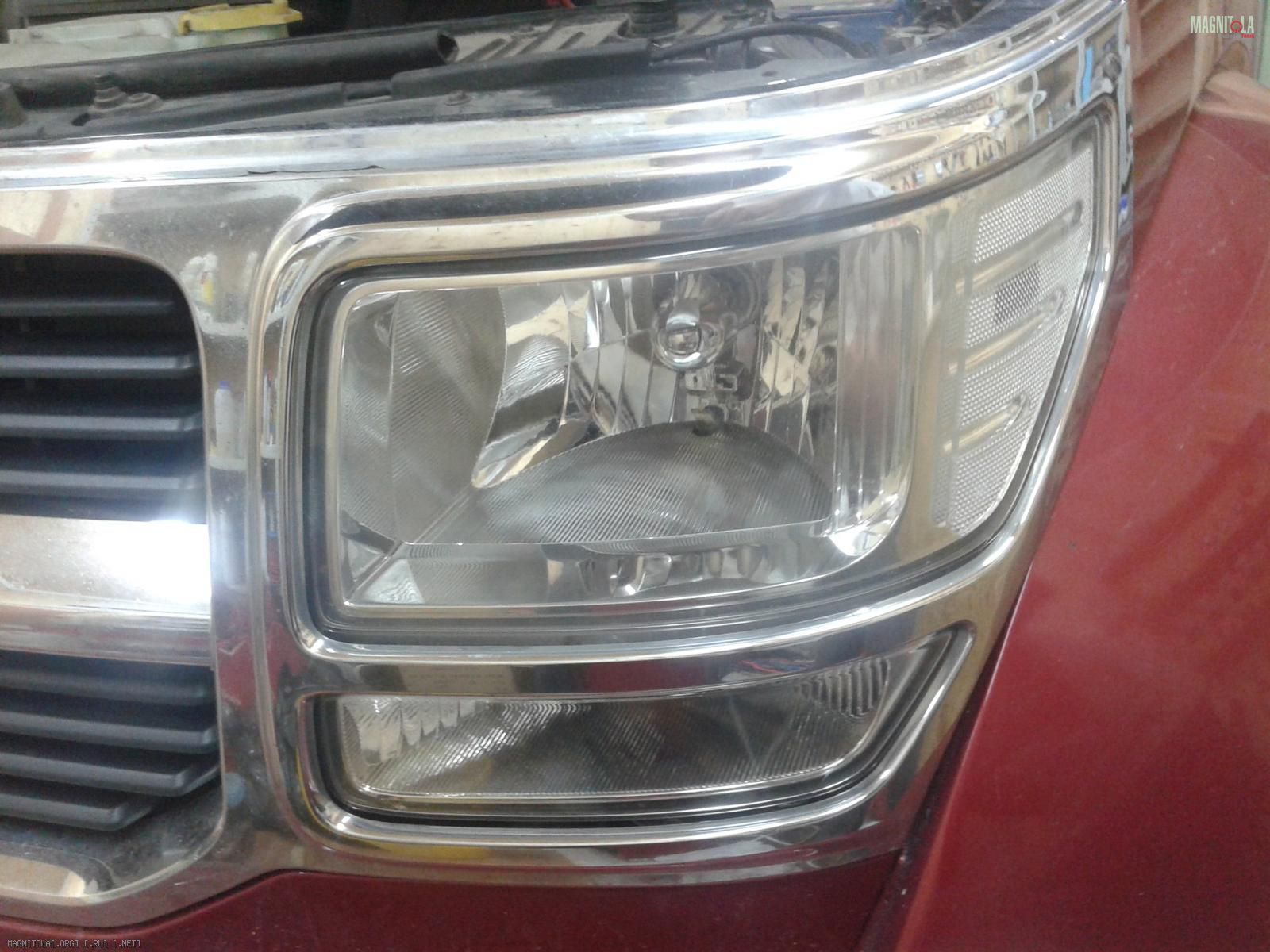

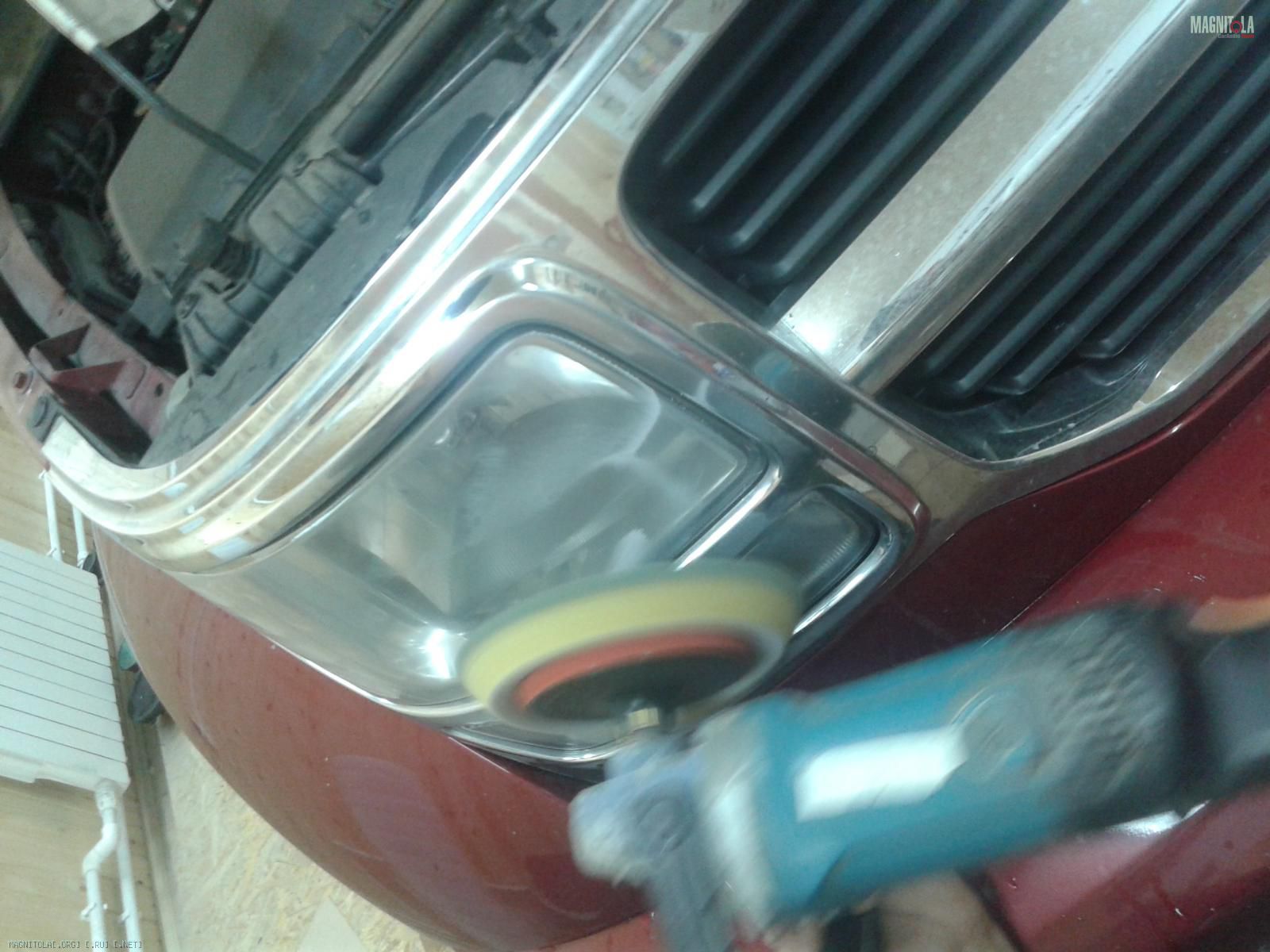

После полировки...
Вложение 1035506 Вложение 1035508 Вложение 1035510 Вложение 1035512 Вложение 1035514 Вложение 1035516 Вложение 1035518

Задние фары...
Вложение 1035520 Вложение 1035522 Вложение 1035524 Вложение 1035526 Вложение 1035528 Вложение 1035530 Вложение 1035532 Вложение 1035534

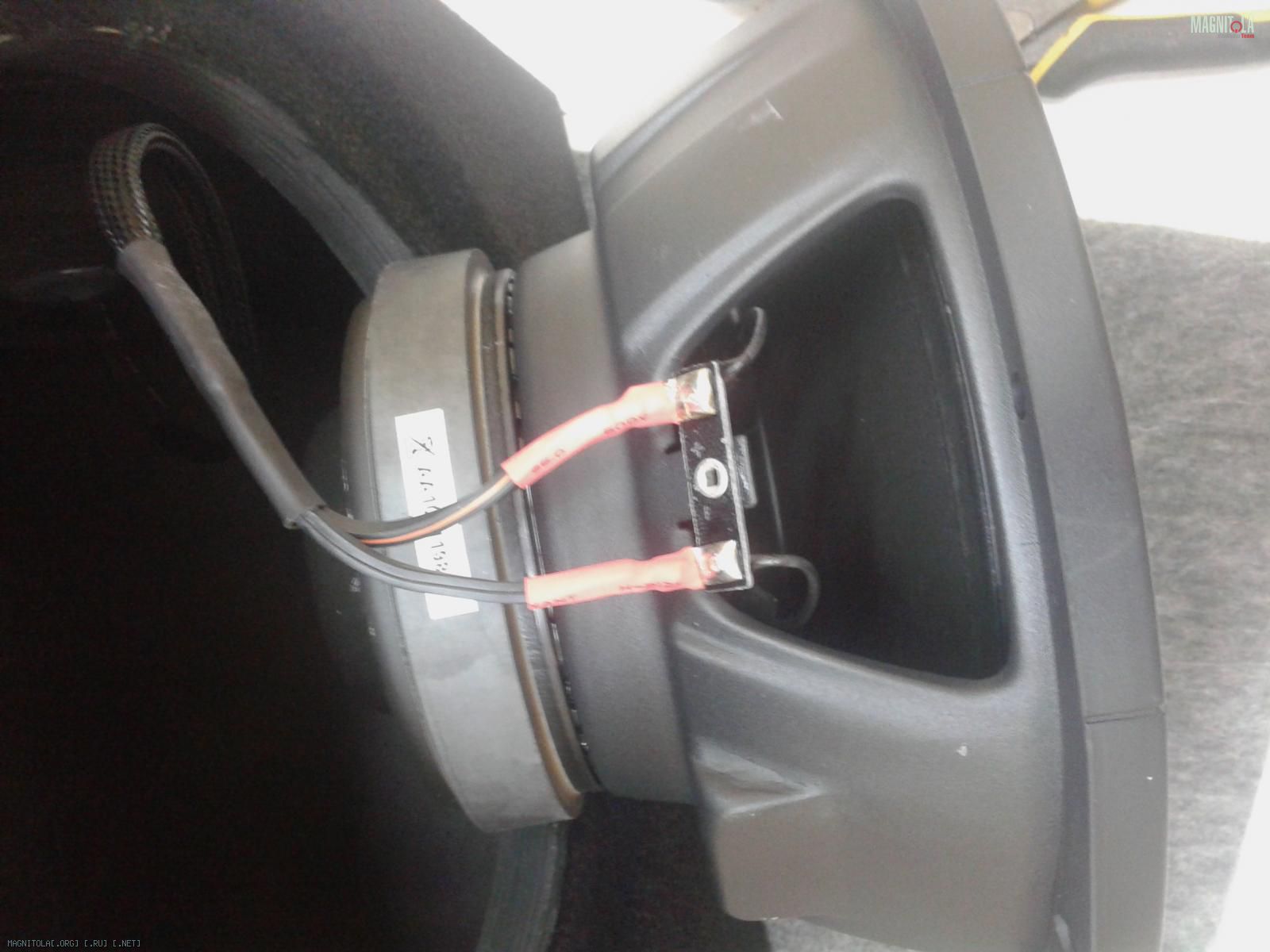

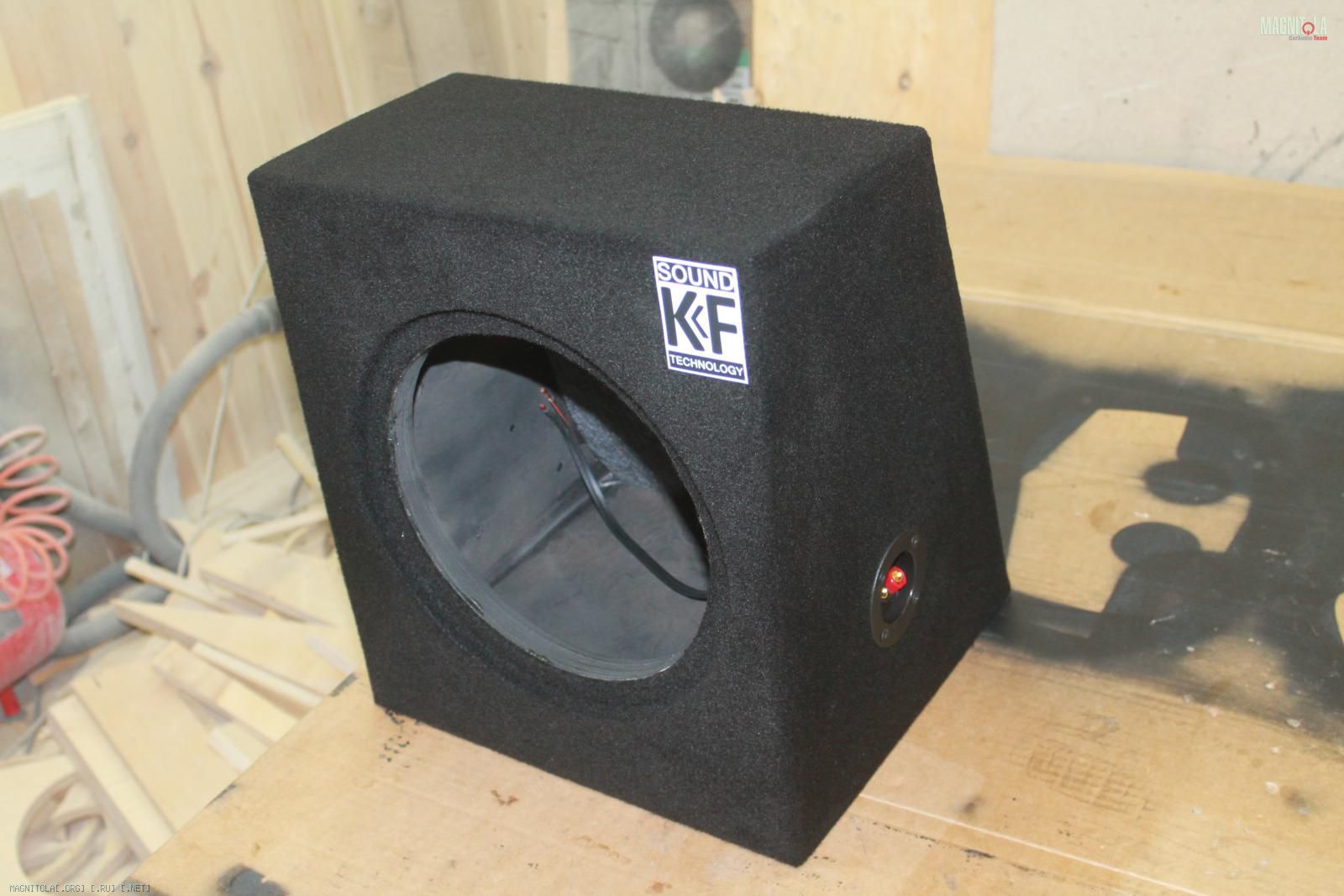

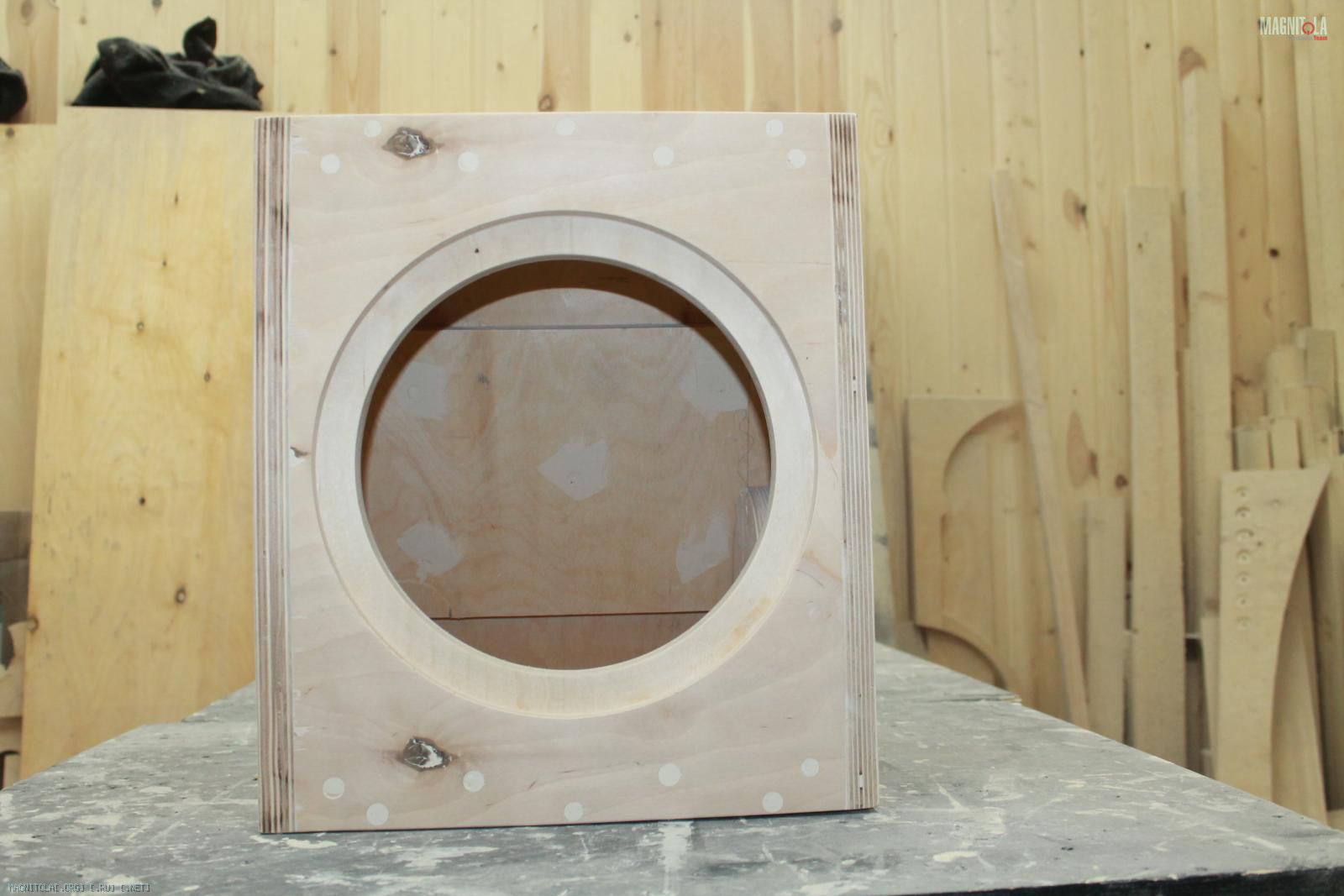

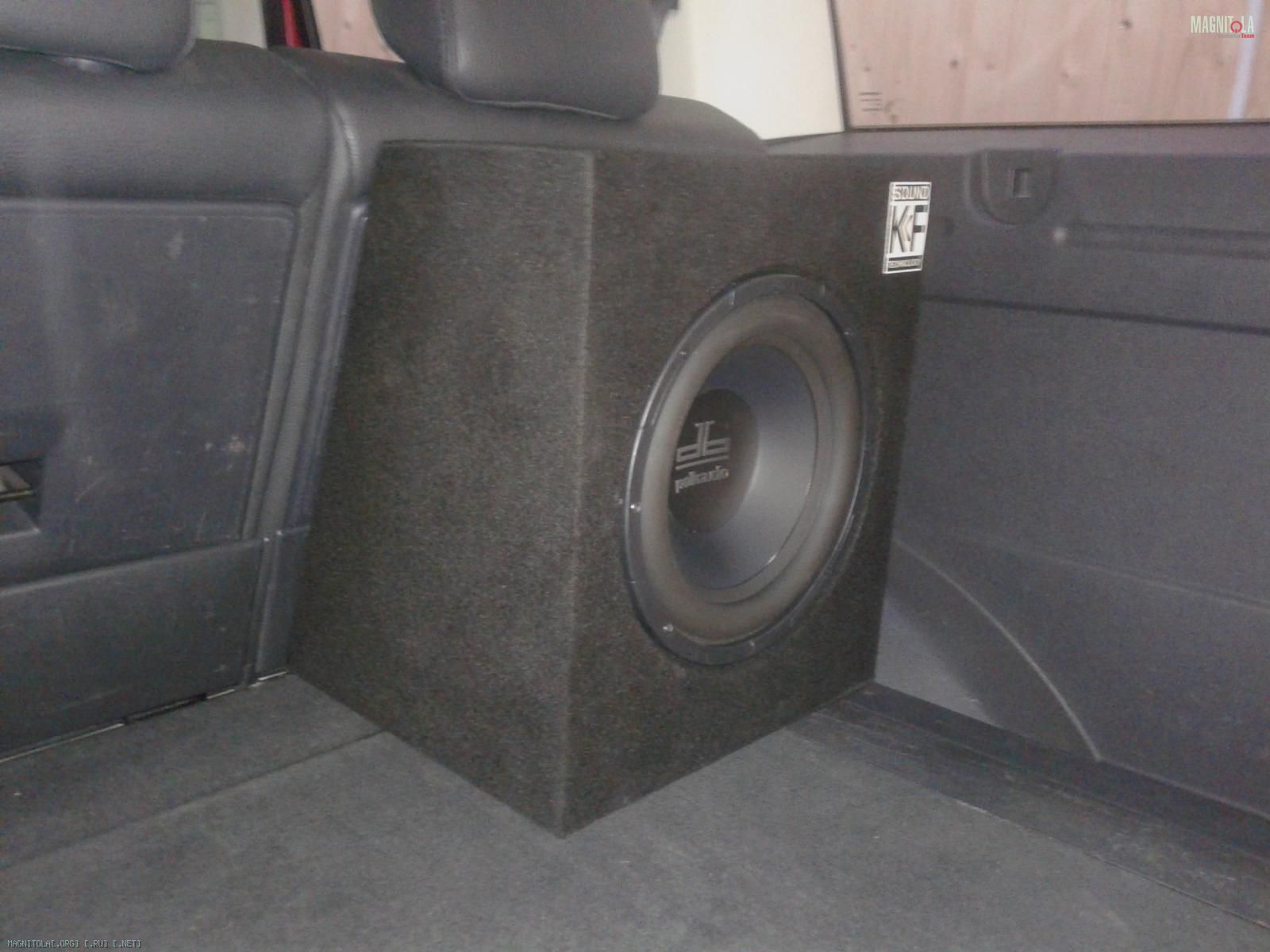

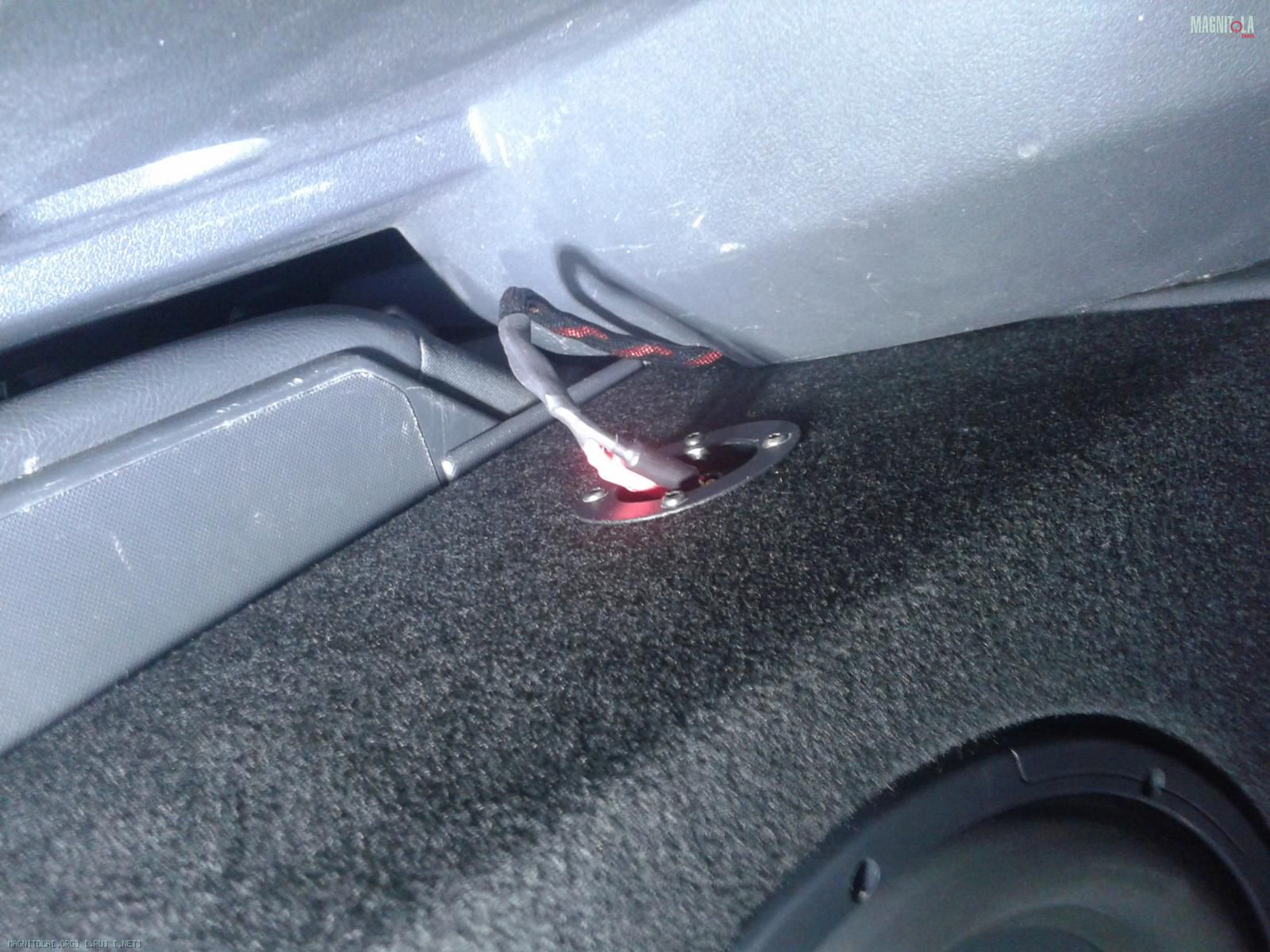

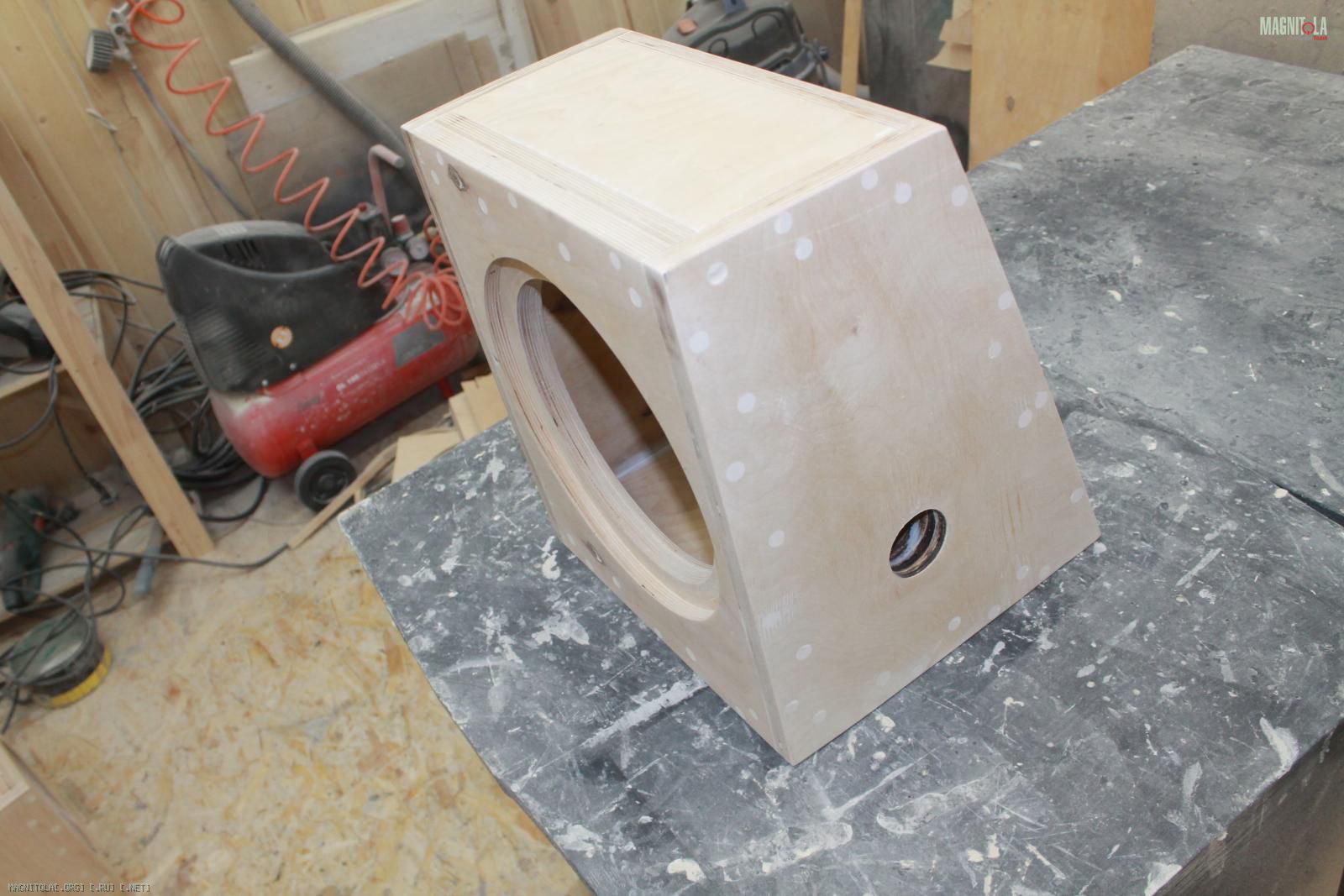

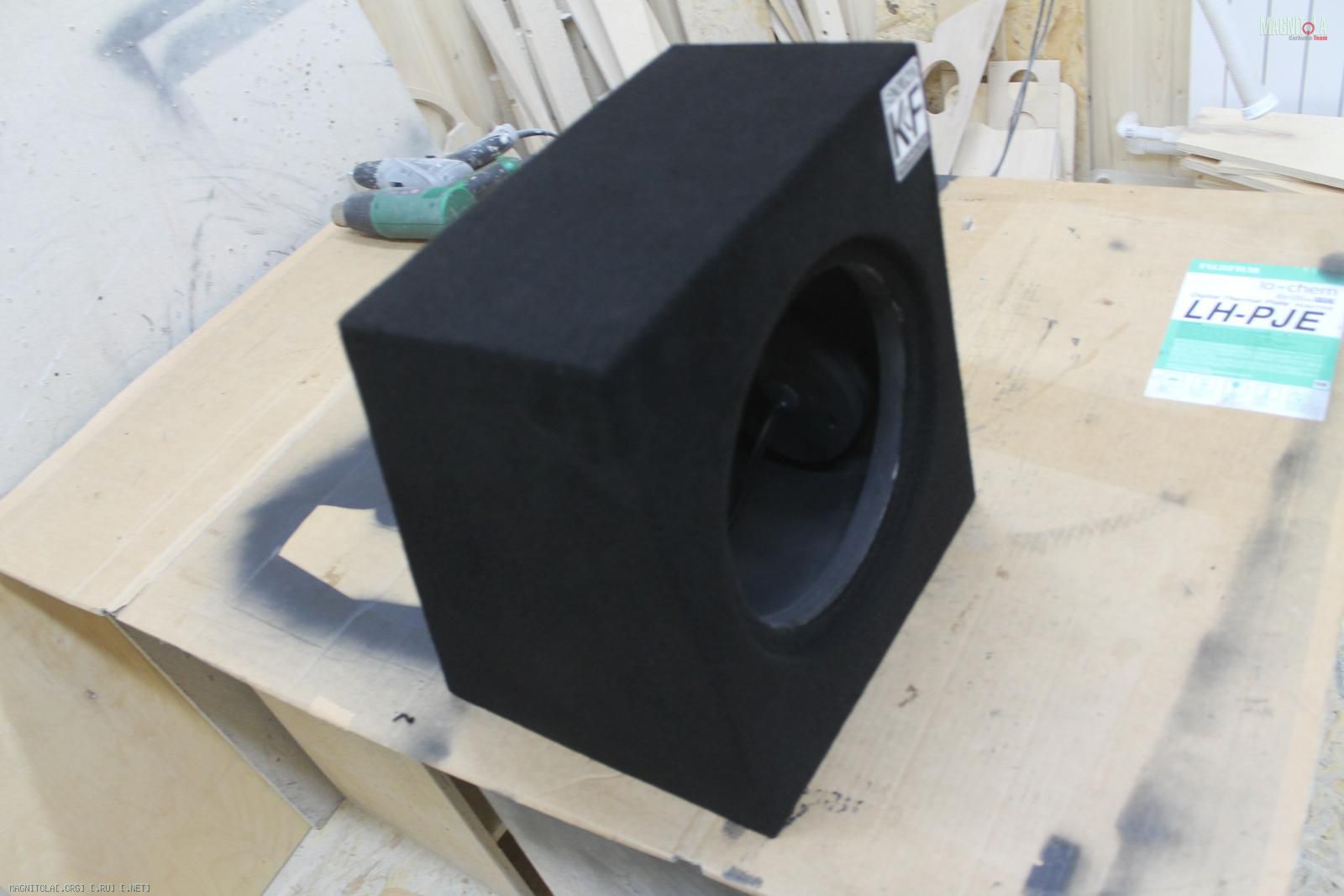

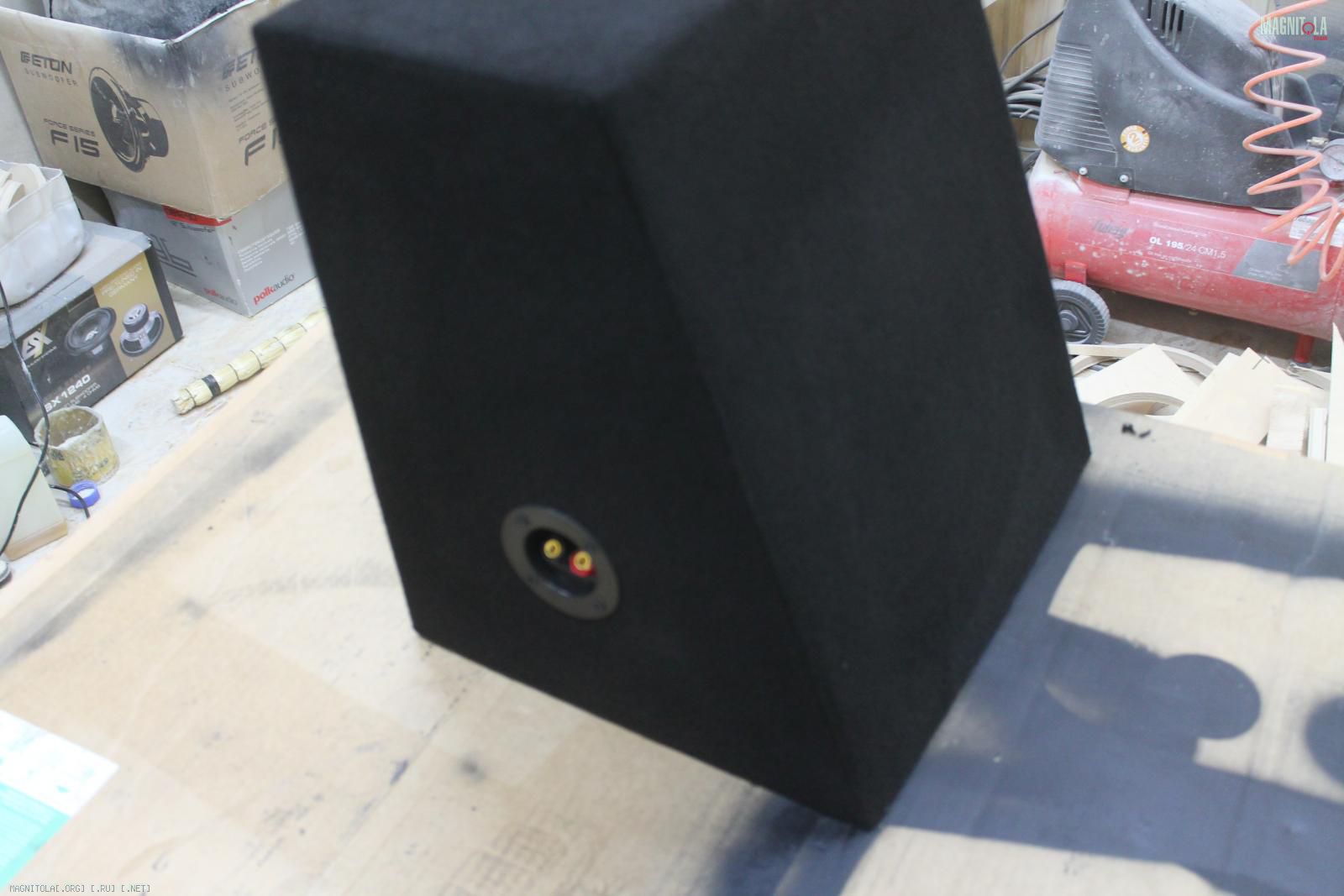

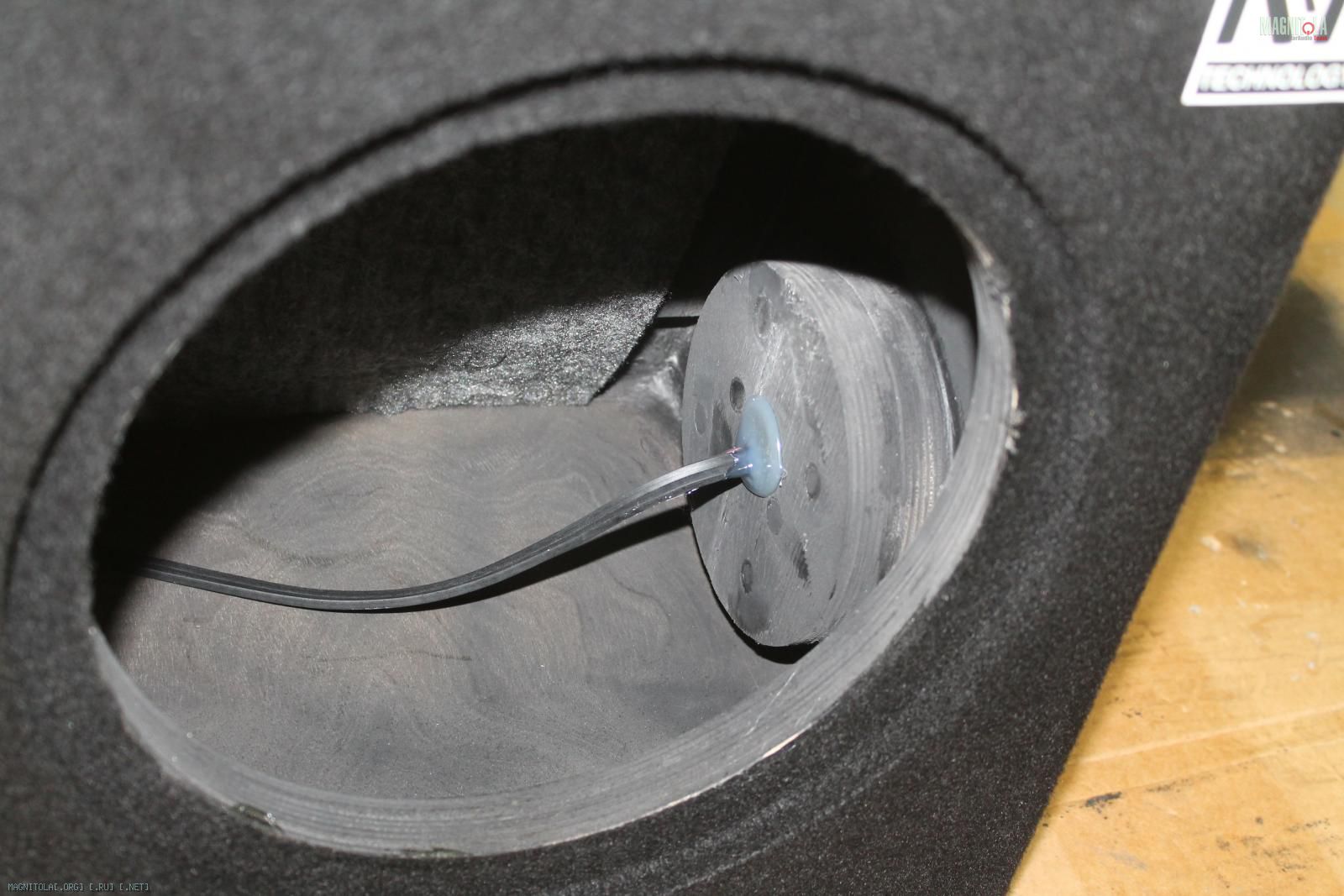

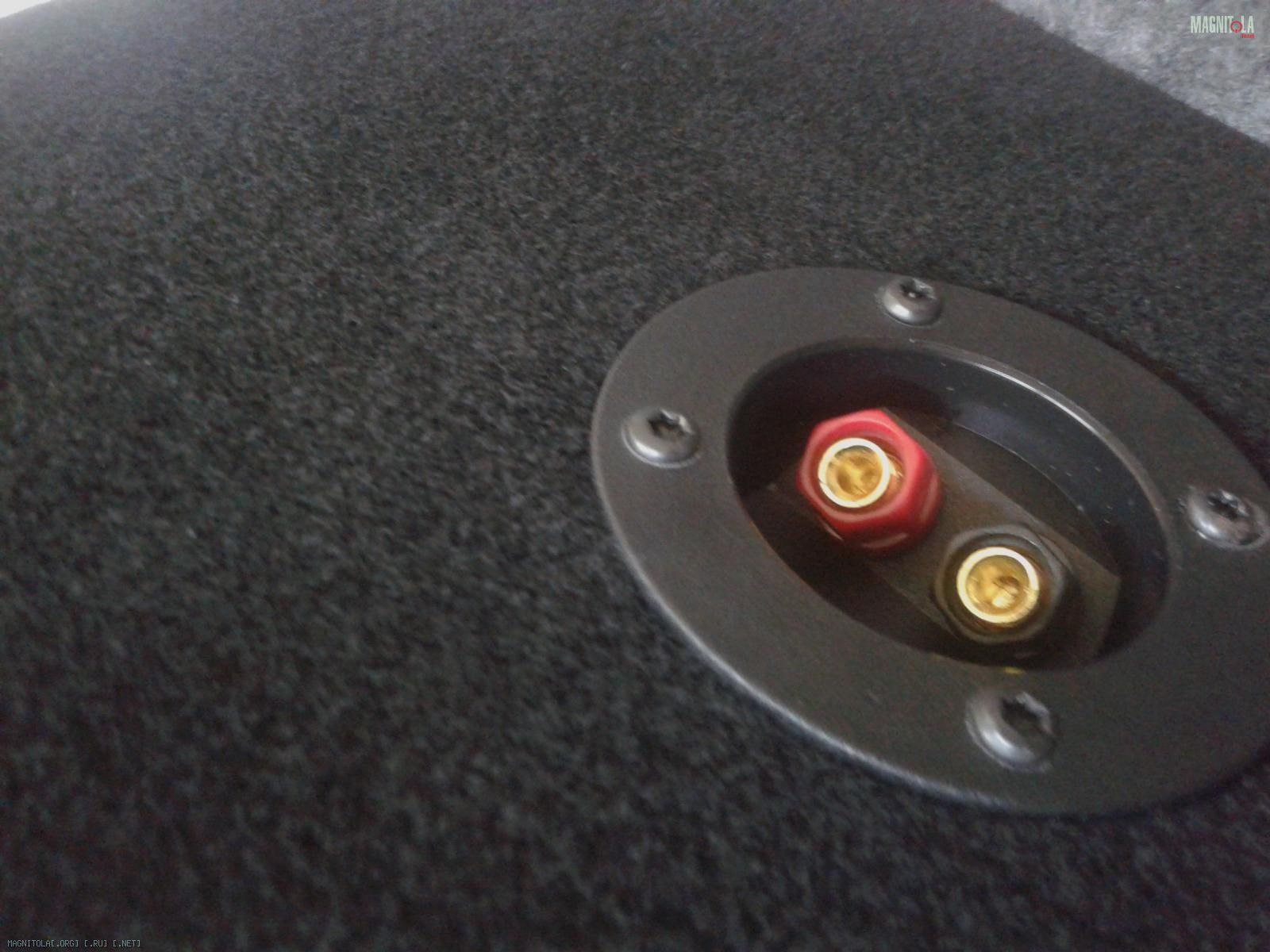

Корпус для PolkAudio DB 1040, 18л, стенки 19 мм, лицо 41, акустическое демпфирование, терминал в усиленном варианте...
Вложение 1035540 Вложение 1035542 Вложение 1035544 Вложение 1035546 Вложение 1035548 Вложение 1035550 Вложение 1035552 Вложение 1035554 Вложение 1035556 Вложение 1035558 Вложение 1035560 Вложение 1035562 Вложение 1035564 Вложение 1035566 Вложение 1035568 Вложение 1035570 Вложение 1035572 Вложение 1035574 Вложение 1035576 Вложение 1035578

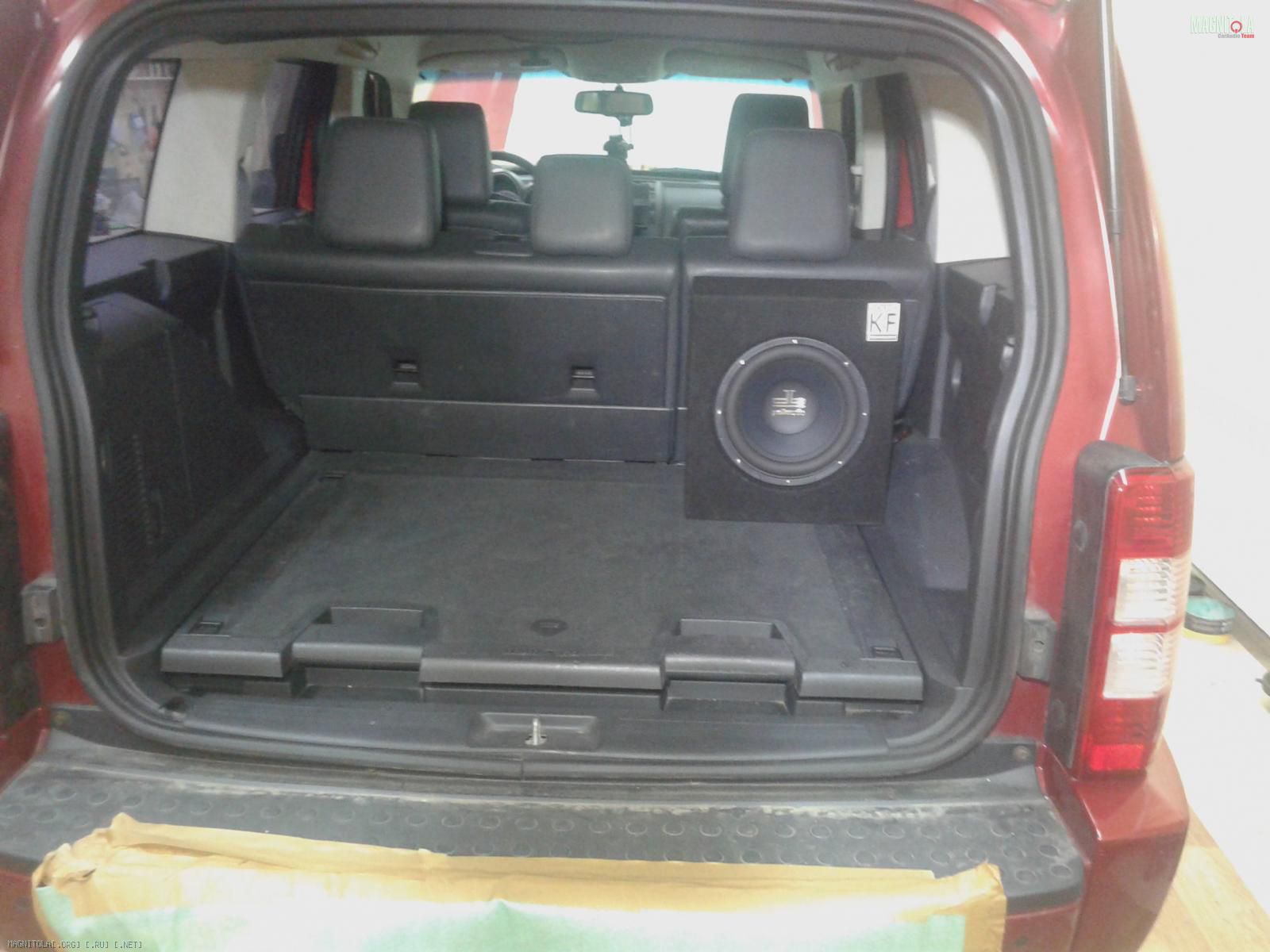

Установили новое ГУ, вместо штатной балалайки....
Вложение 1035580 Вложение 1035582 Вложение 1035584

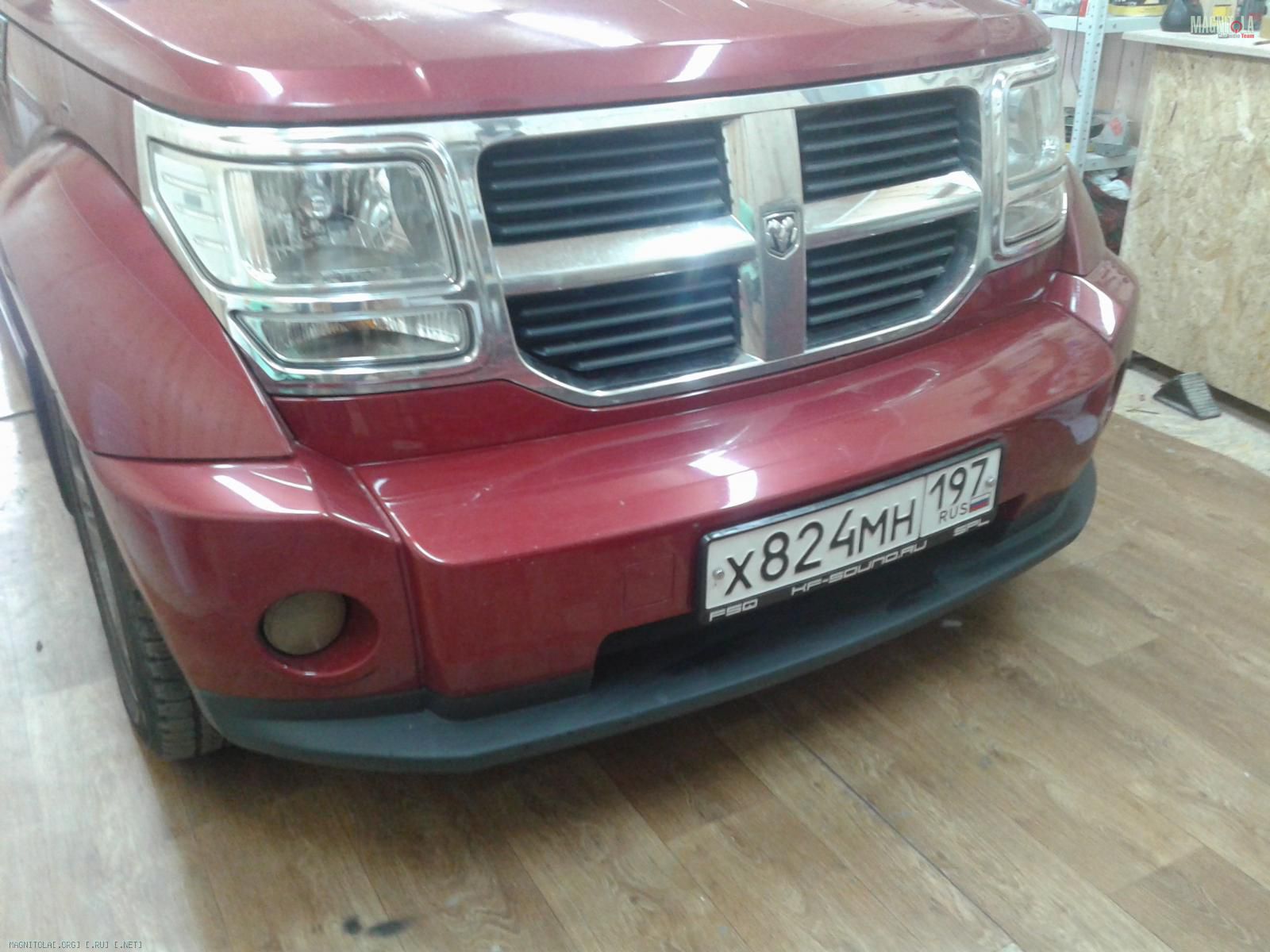

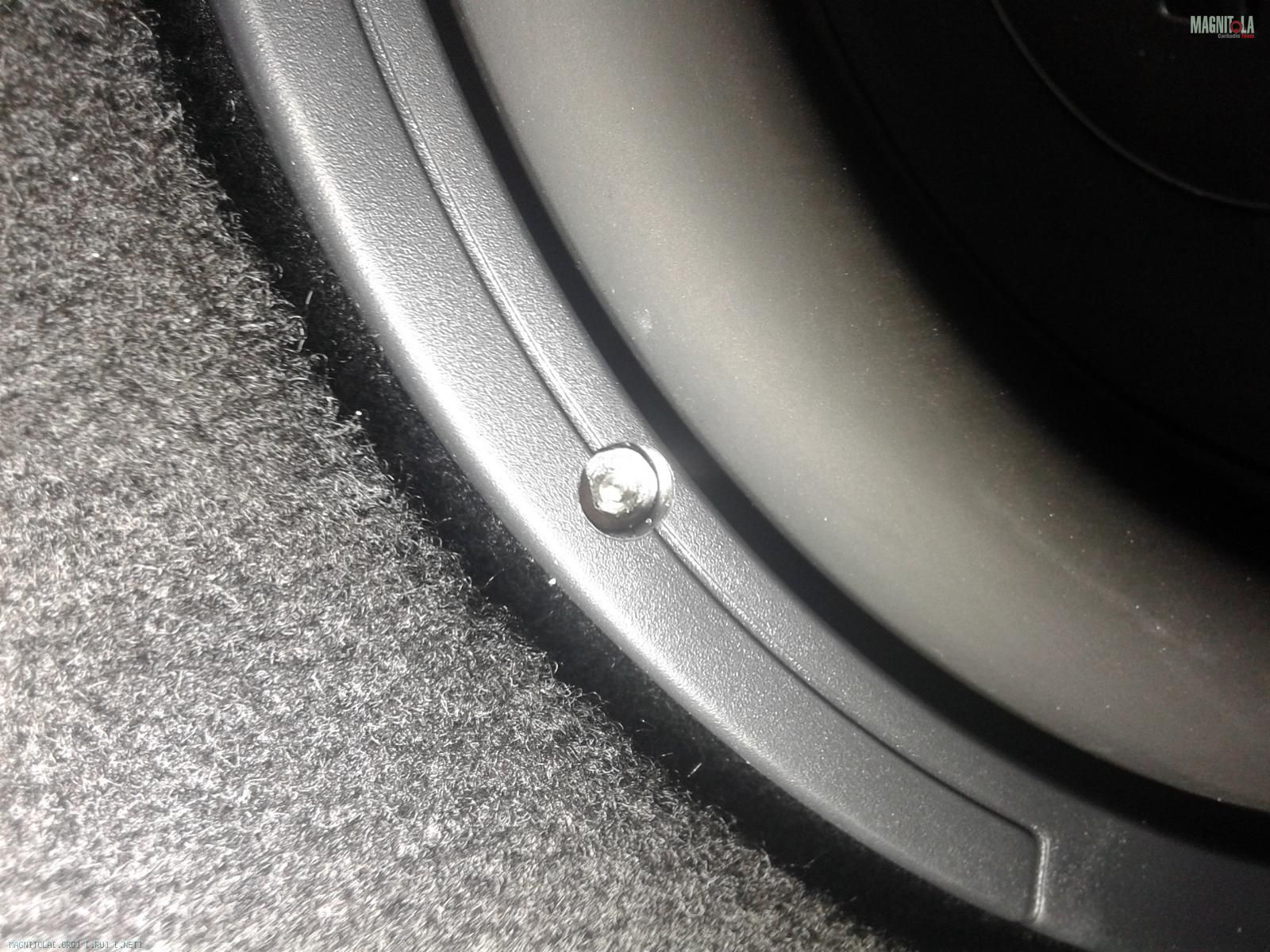

Закрепили рамочки...)
Вложение 1035586 Вложение 1035588 Вложение 1035590
20.07.2016, 22:06
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

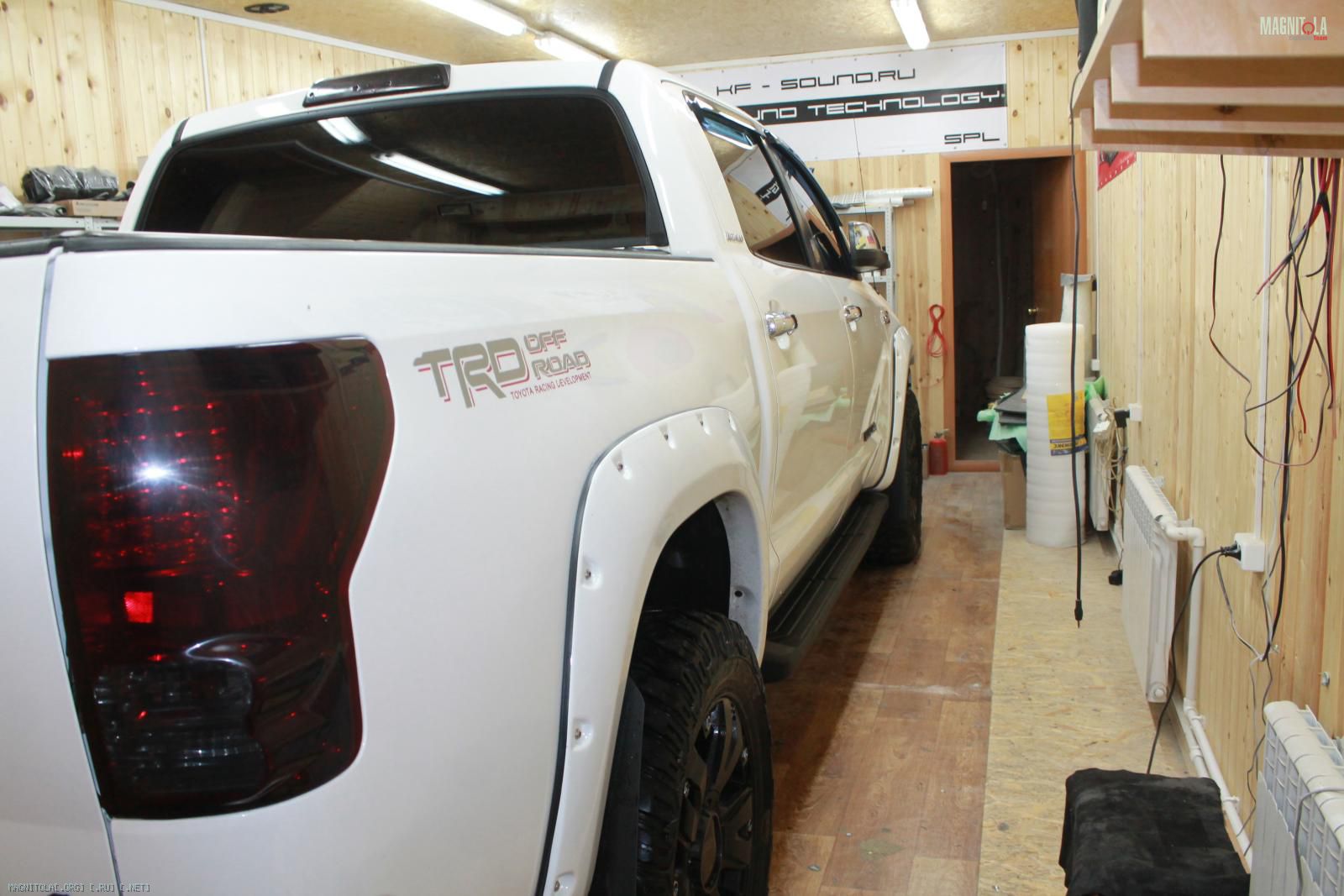

В KF-Sound Technology приехала Toyota Tundra.
Все остальное двухлитровый сокhttps://new.vk.com/images/blank.gif)))

Вложение 1036416 Вложение 1036418 Вложение 1036420 Вложение 1036422 Вложение 1036424 Вложение 1036426

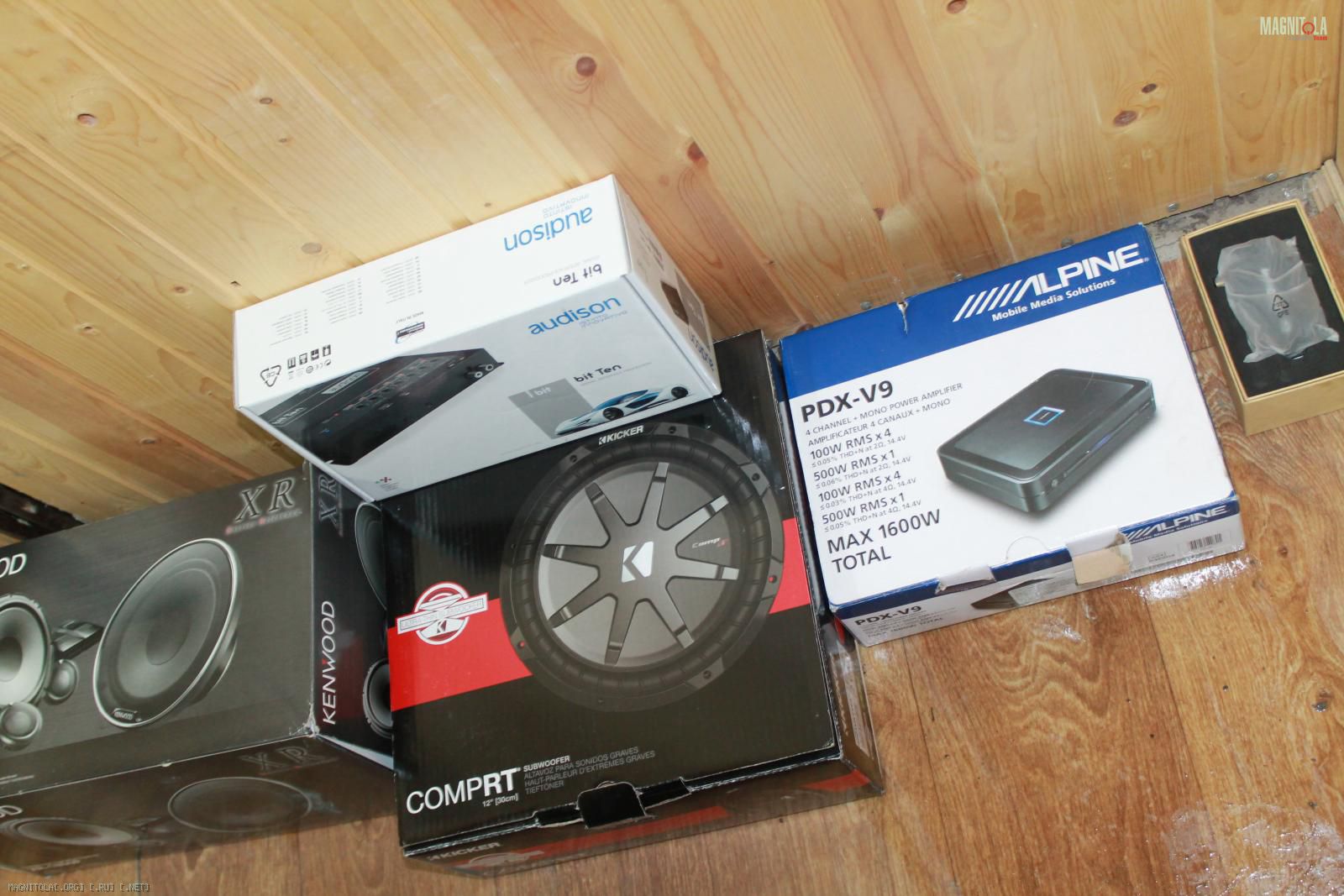

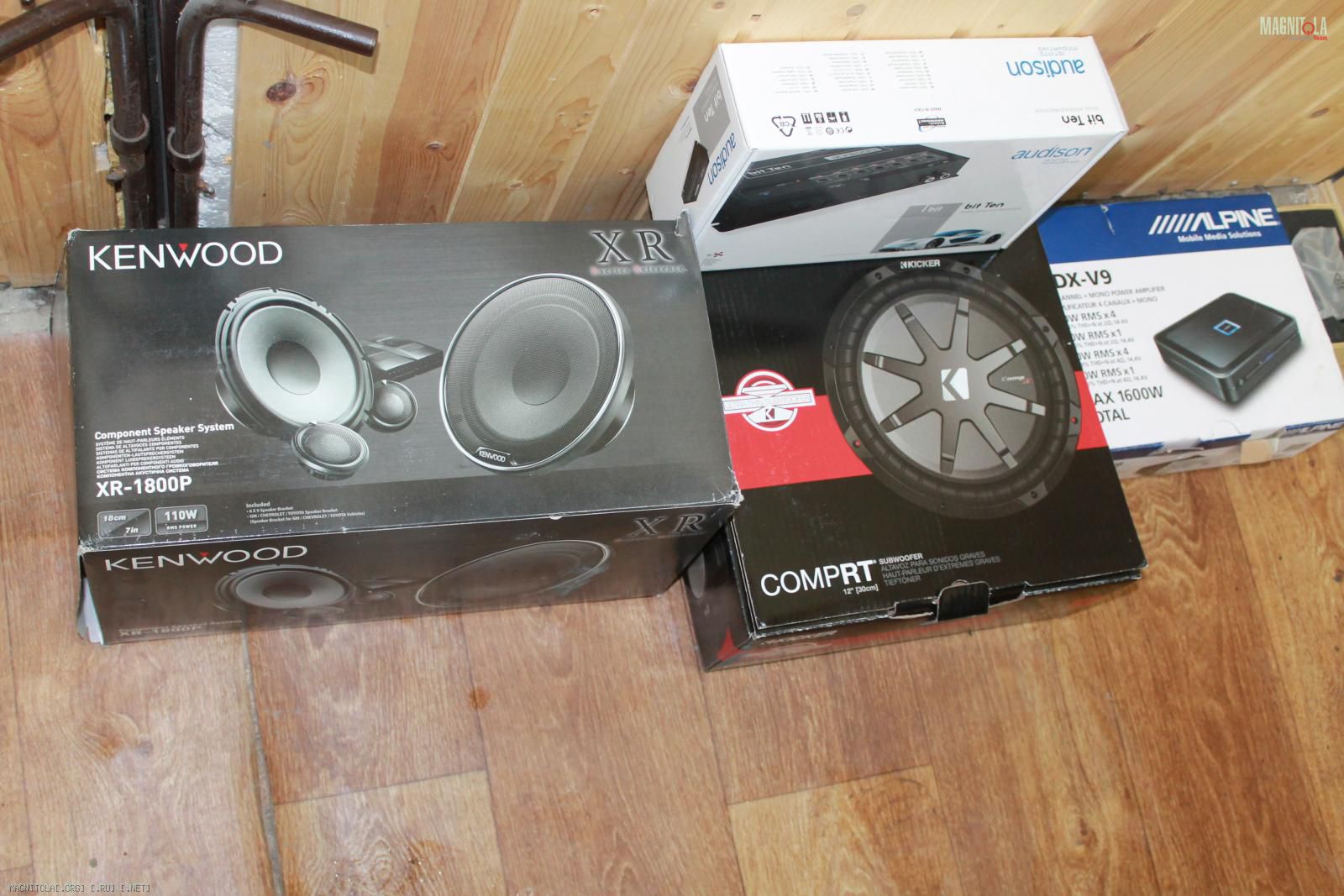

Компоненты...
Вложение 1036428 Вложение 1036430

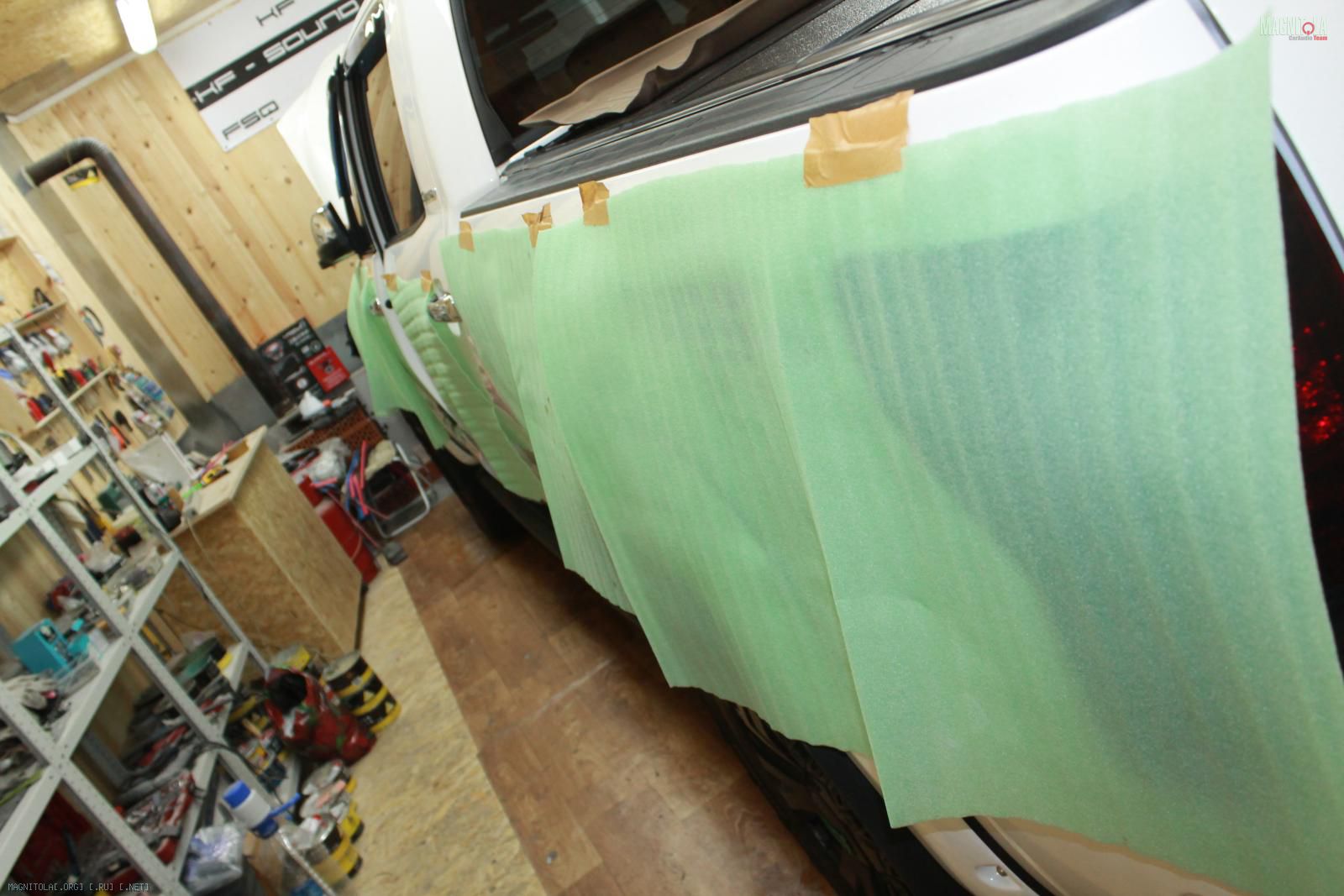

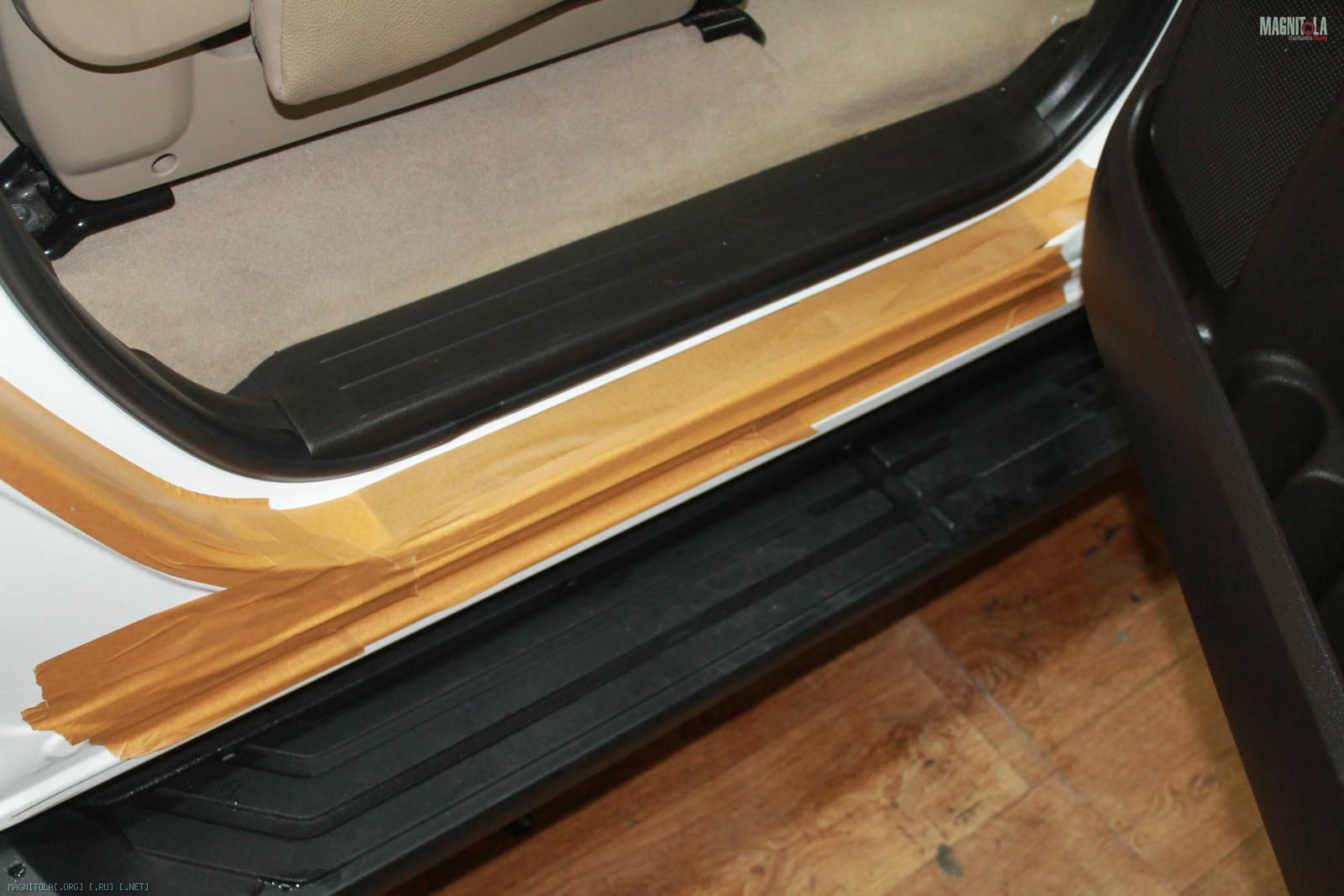

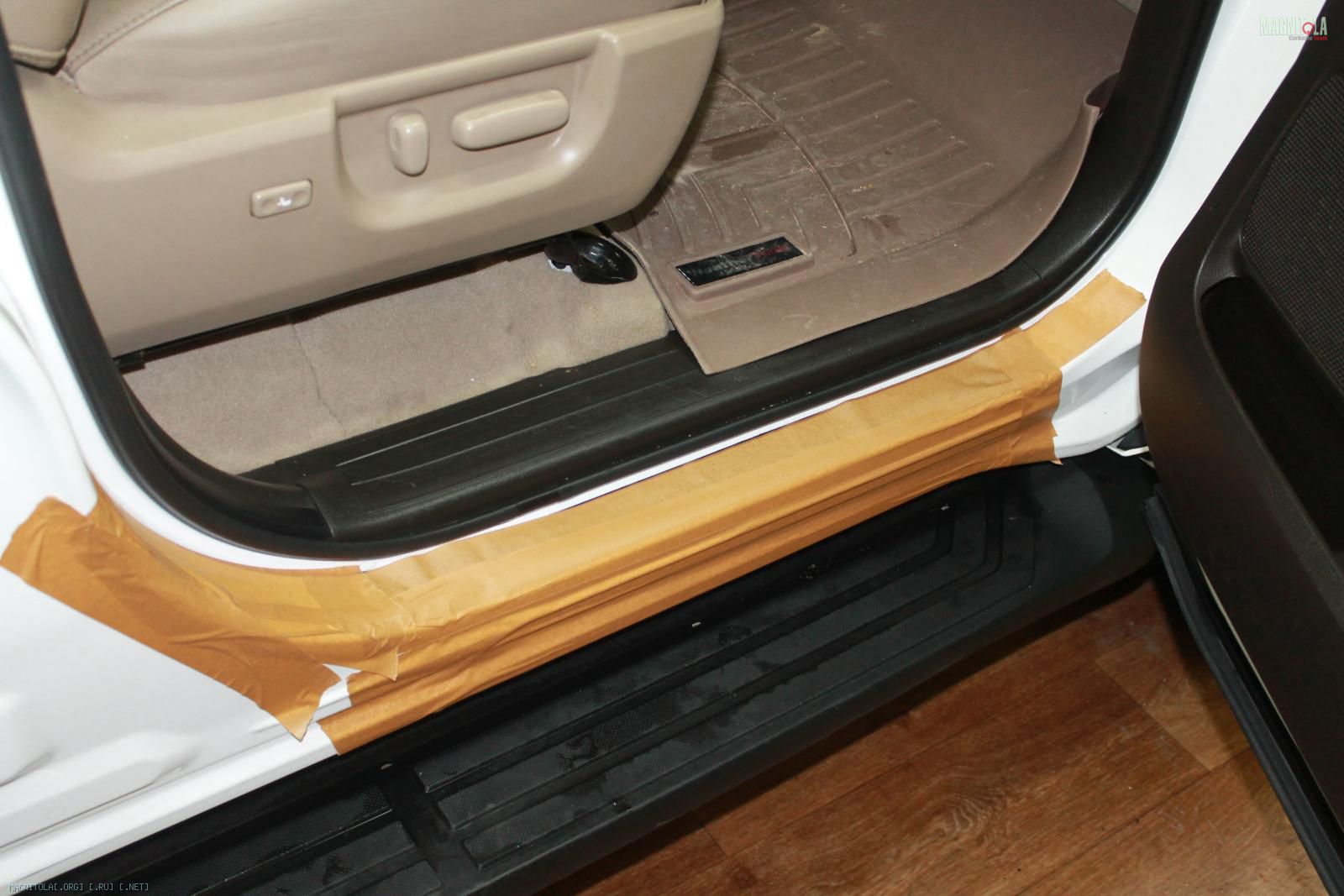

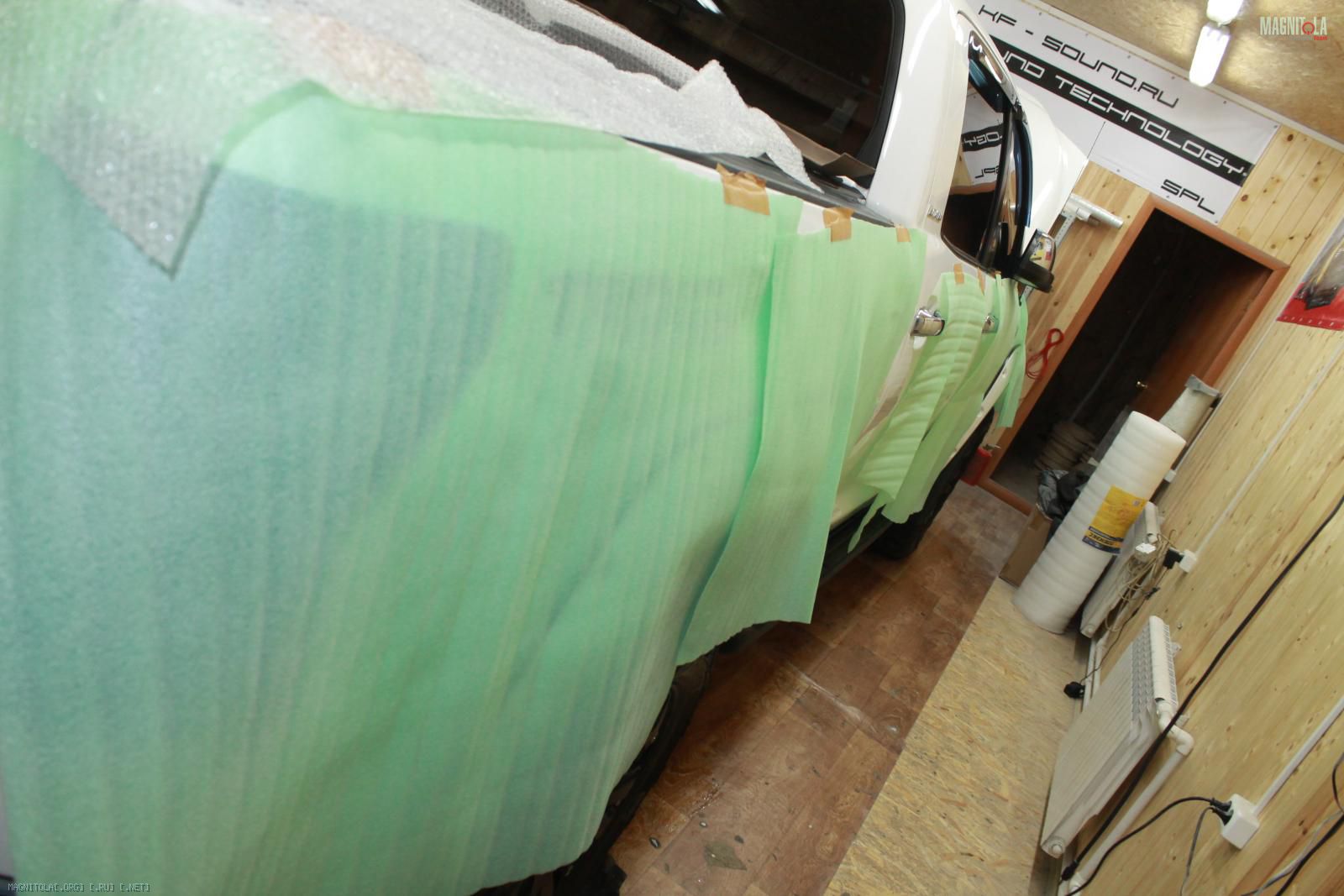

В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 1036432 Вложение 1036434 Вложение 1036436 Вложение 1036438 Вложение 1036440 Вложение 1036442 Вложение 1036444 Вложение 1036446 Вложение 1036448 Вложение 1036450

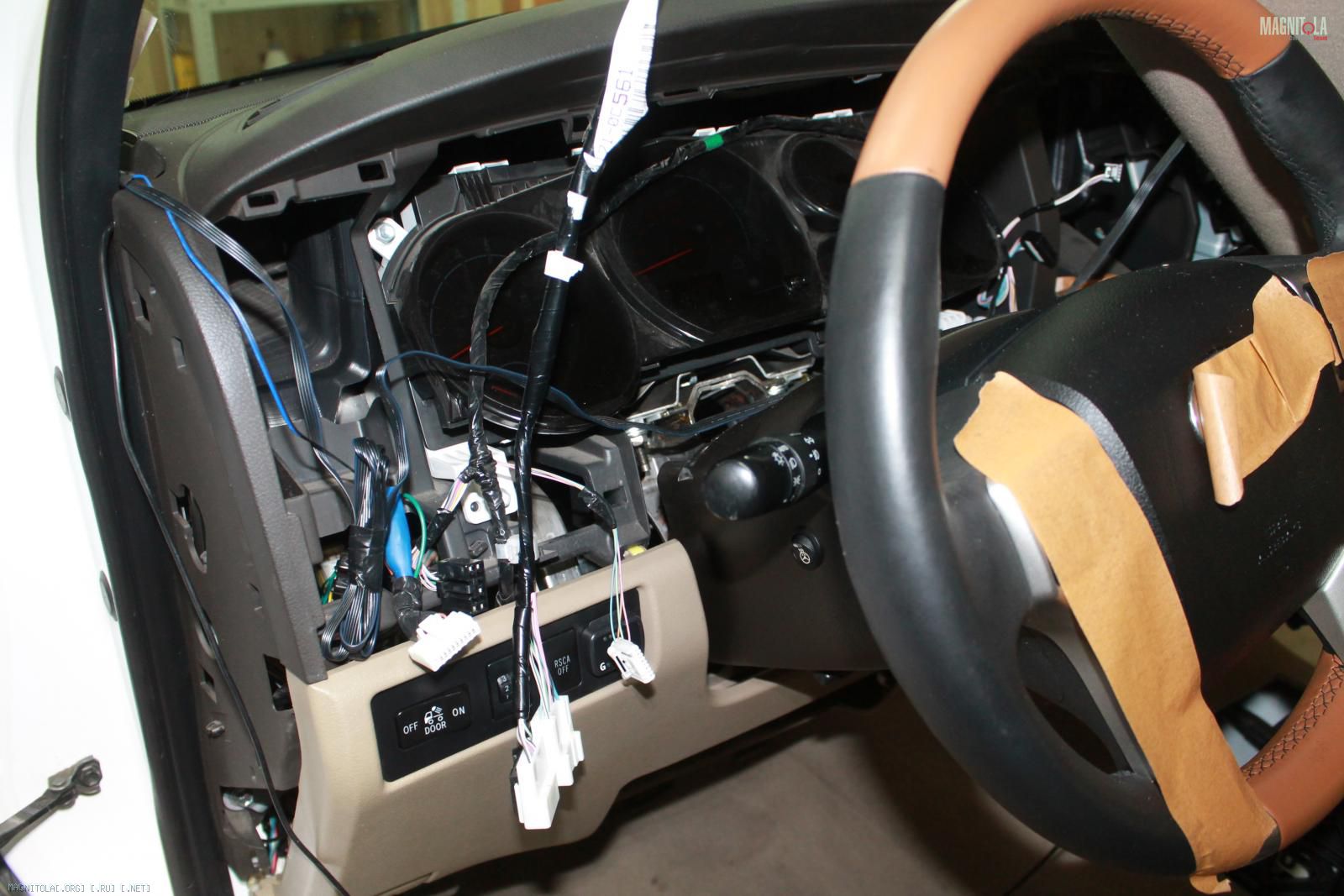

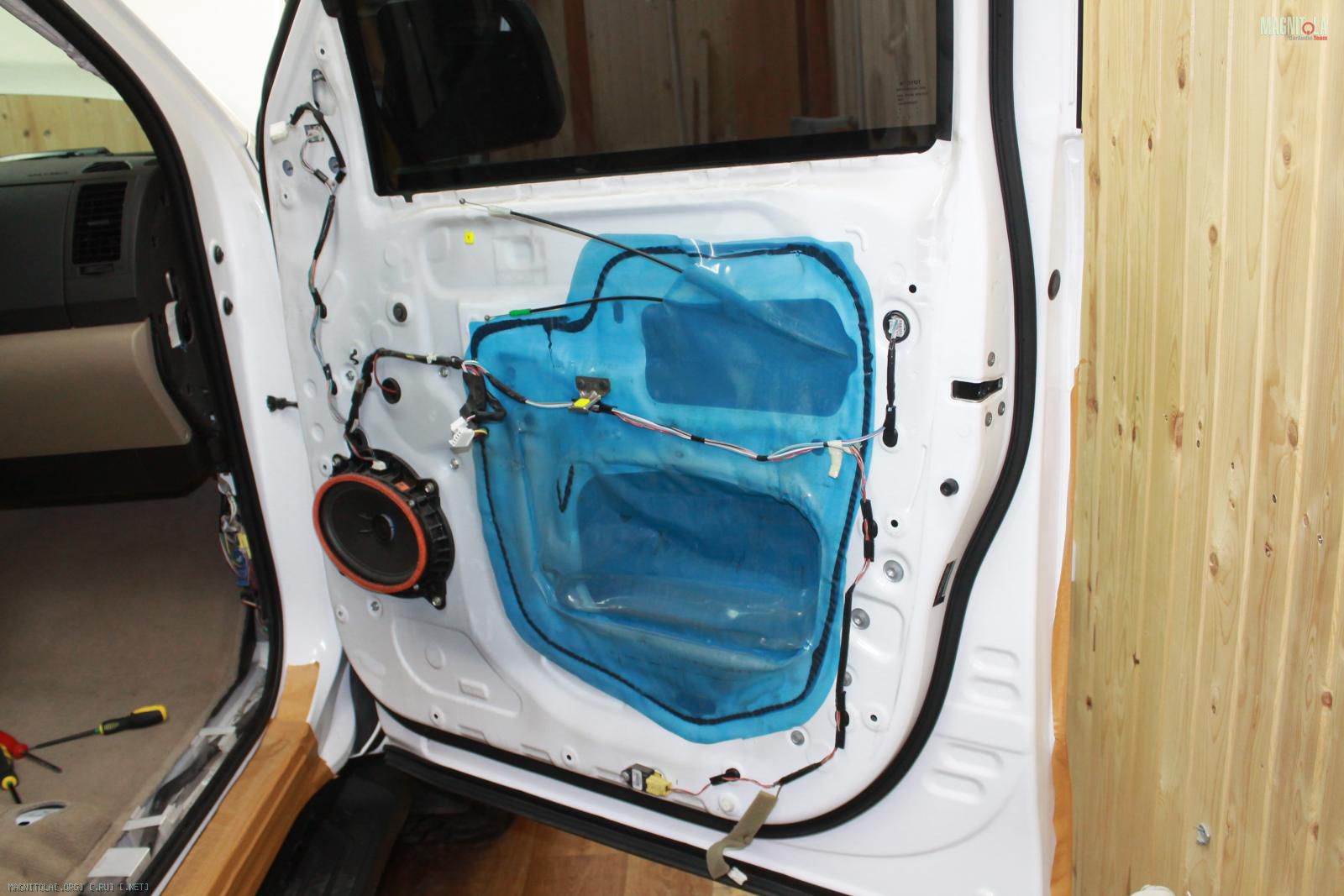

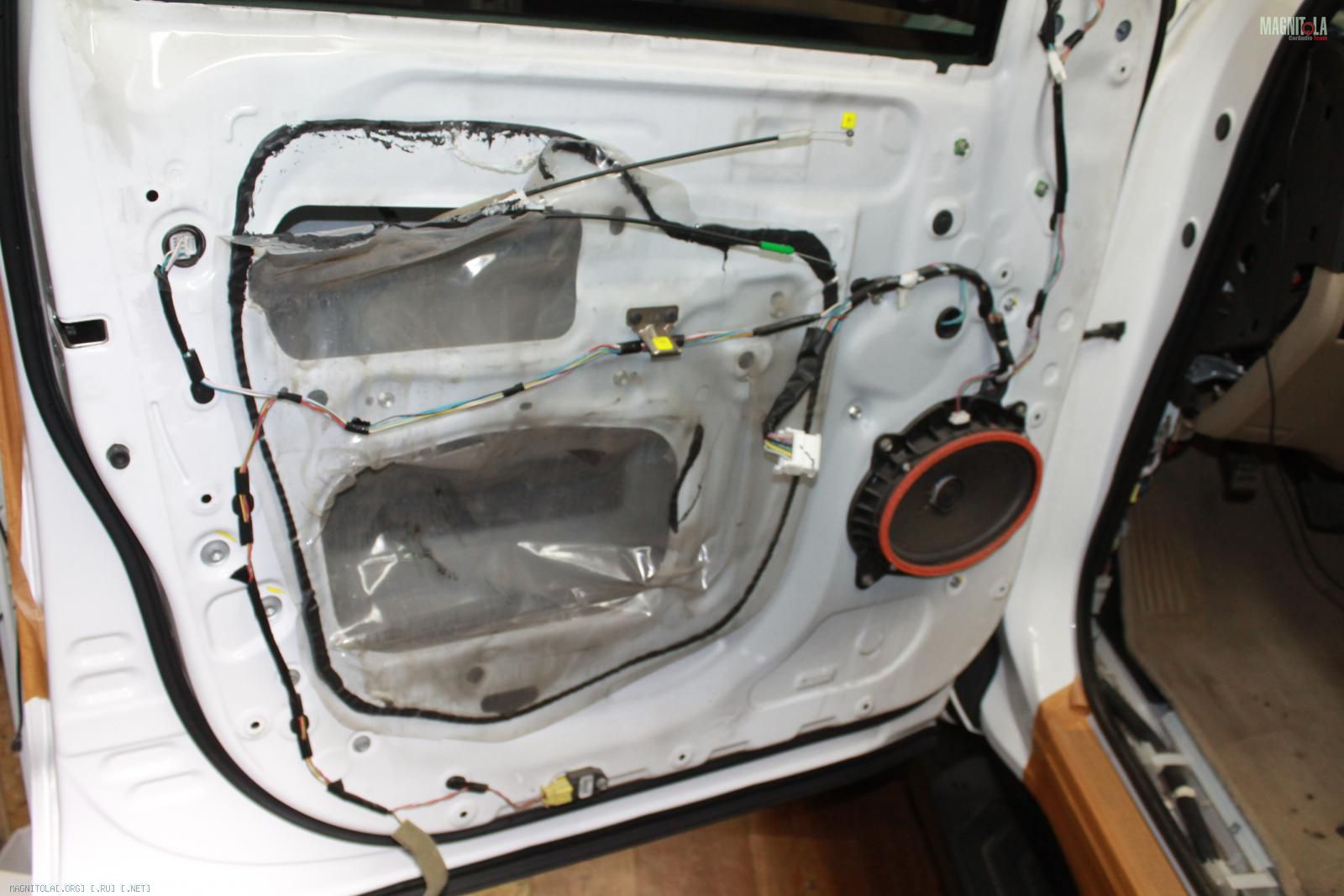

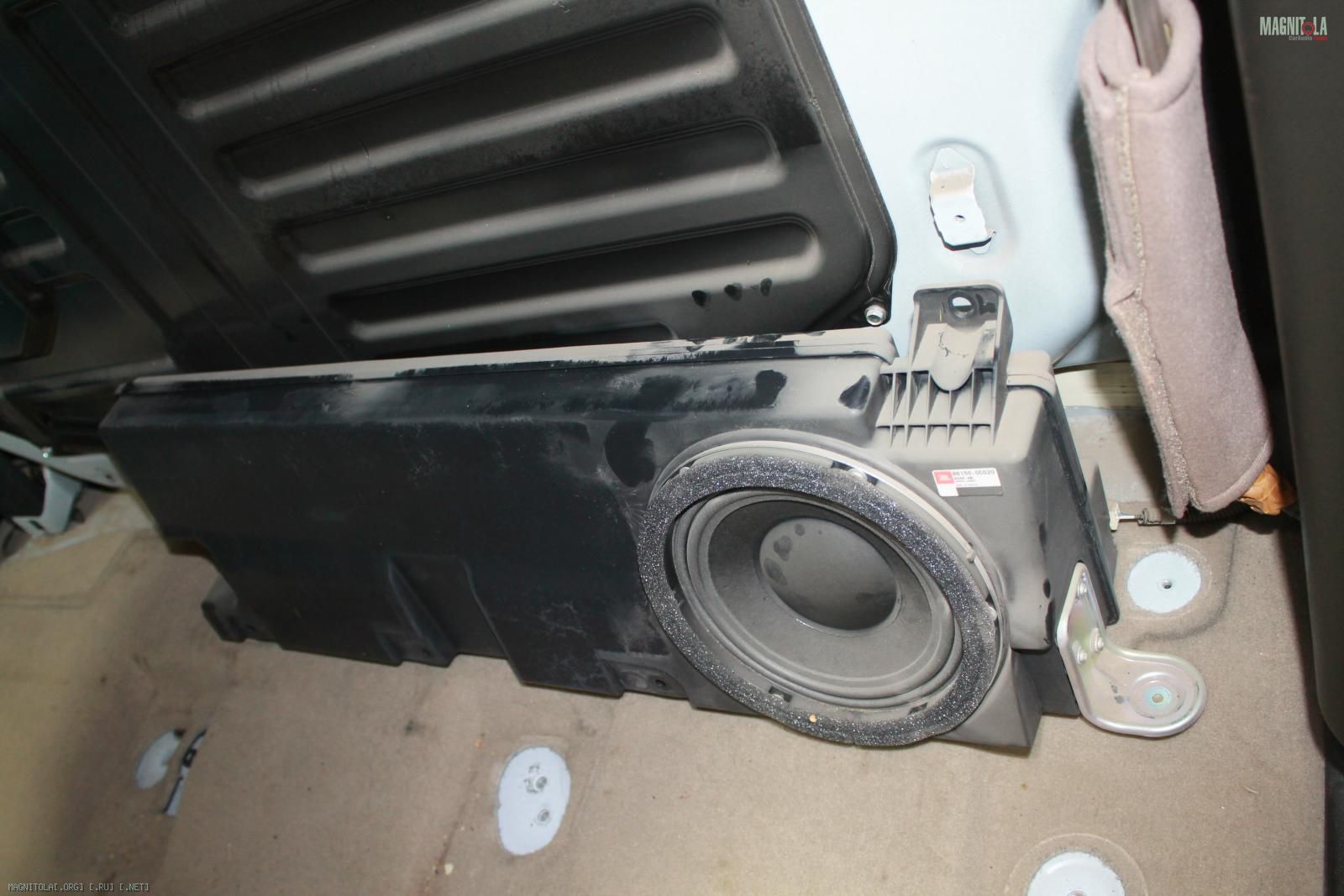

Разобрали салон...
Вложение 1036452 Вложение 1036454 Вложение 1036456 Вложение 1036458 Вложение 1036460 Вложение 1036462 Вложение 1036464 Вложение 1036466

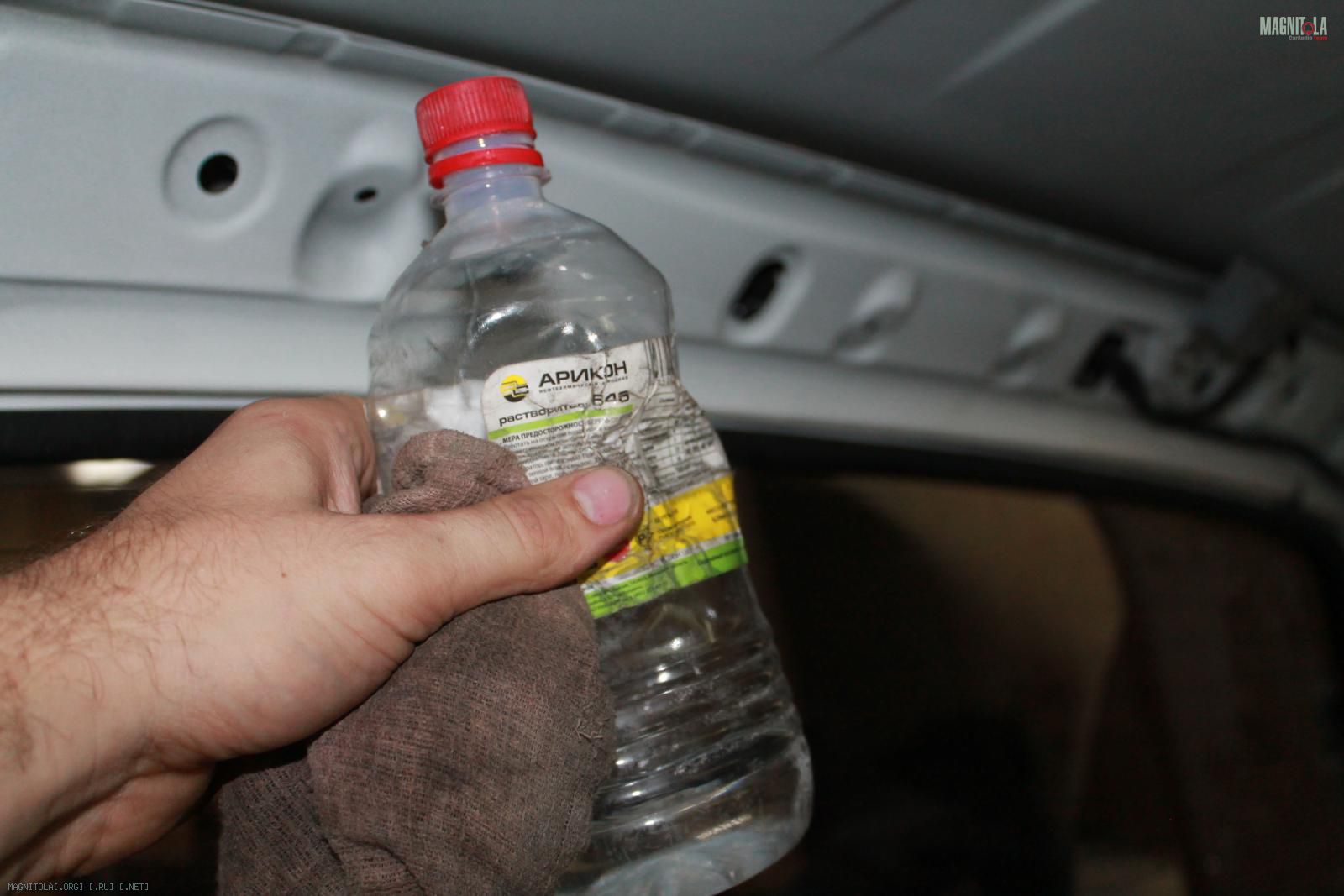

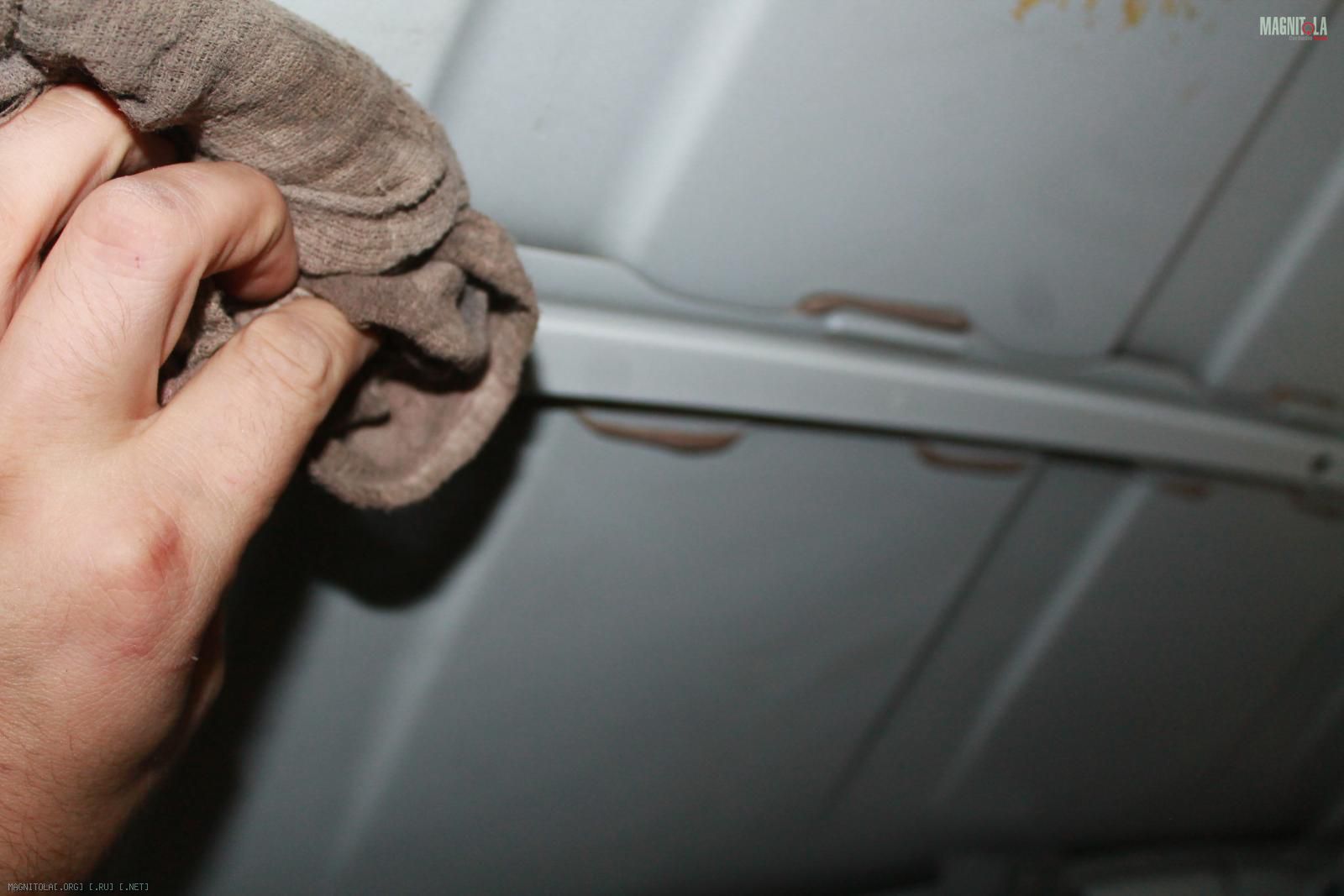

Штатная шумка потолка... слои бумаги, а между ними миллиметры вибры.... снимаем с потолка... очищаем, обезжириваем потолок...
Вложение 1036468 Вложение 1036470 Вложение 1036472 Вложение 1036474 Вложение 1036476
21.07.2016, 00:43
fox proteus

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Установили новое ГУ, вместо штатной балалайки....
Вложение 1035580 Вложение 1035582 Вложение 1035584

296? Чо с настройкой?)))

---------- Сообщение добавлено 21.07.2016 в 00:44 ----------

Цитата:

Сообщение от st220

Компоненты...
Вложение 1036428 Вложение 1036430

Оооо, "родной" биттен:)
21.07.2016, 08:35
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от fox proteus

296? Чо с настройкой?)))

Да что там, два гейна и два среза. )))) Хотя это ГУ из новых, может рулить поканалку, как и 2 дин 5800

---------- Сообщение добавлено 21.07.2016 в 08:37 ----------

Цитата:

Сообщение от fox proteus

Оооо, "родной" биттен:)

По конфигурации пока еще не известно, или ШГУ + проц или 2дин процессорный, или 2 дин + процессор, но готовься
21.07.2016, 22:58
st220

Вложений: 102

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

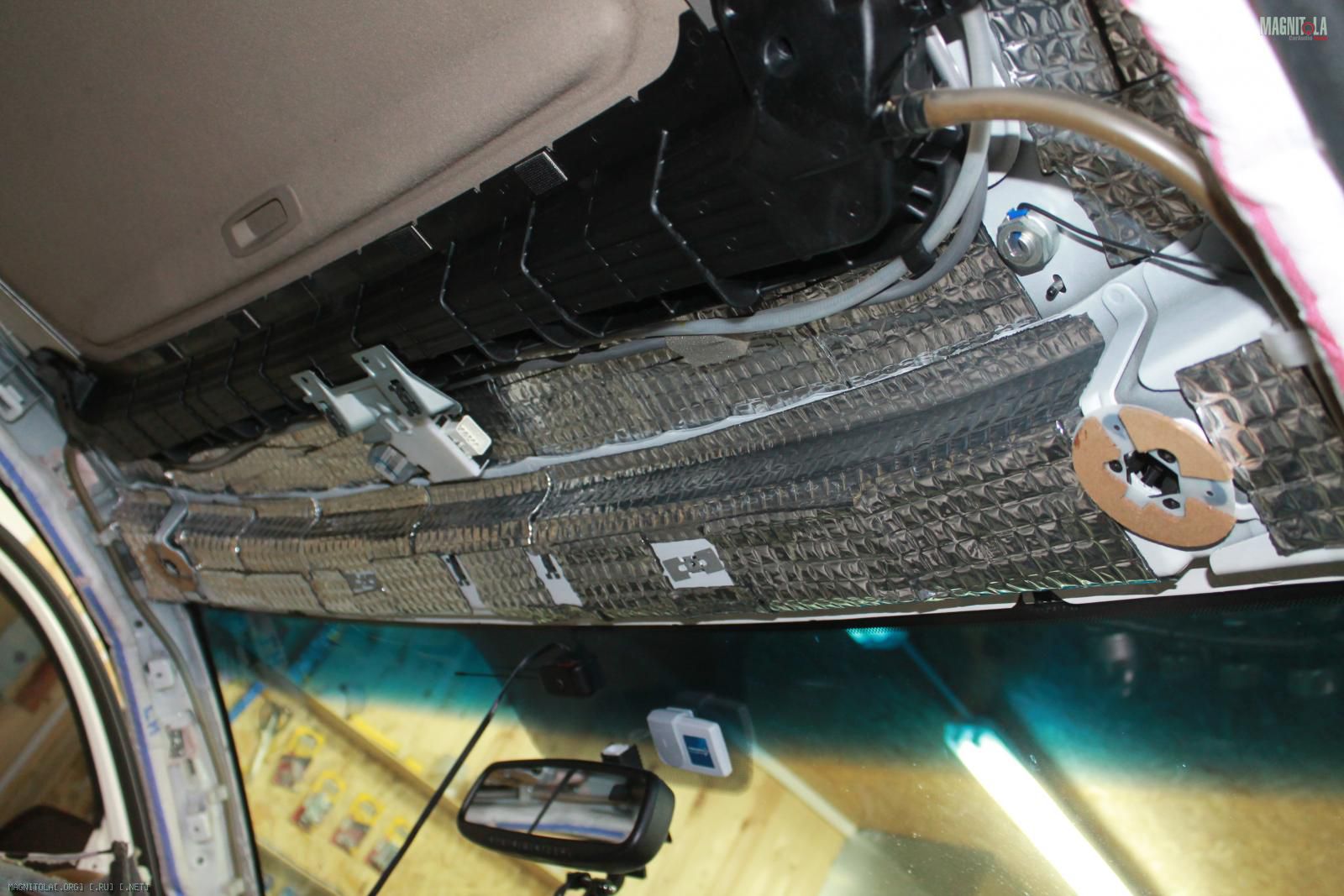

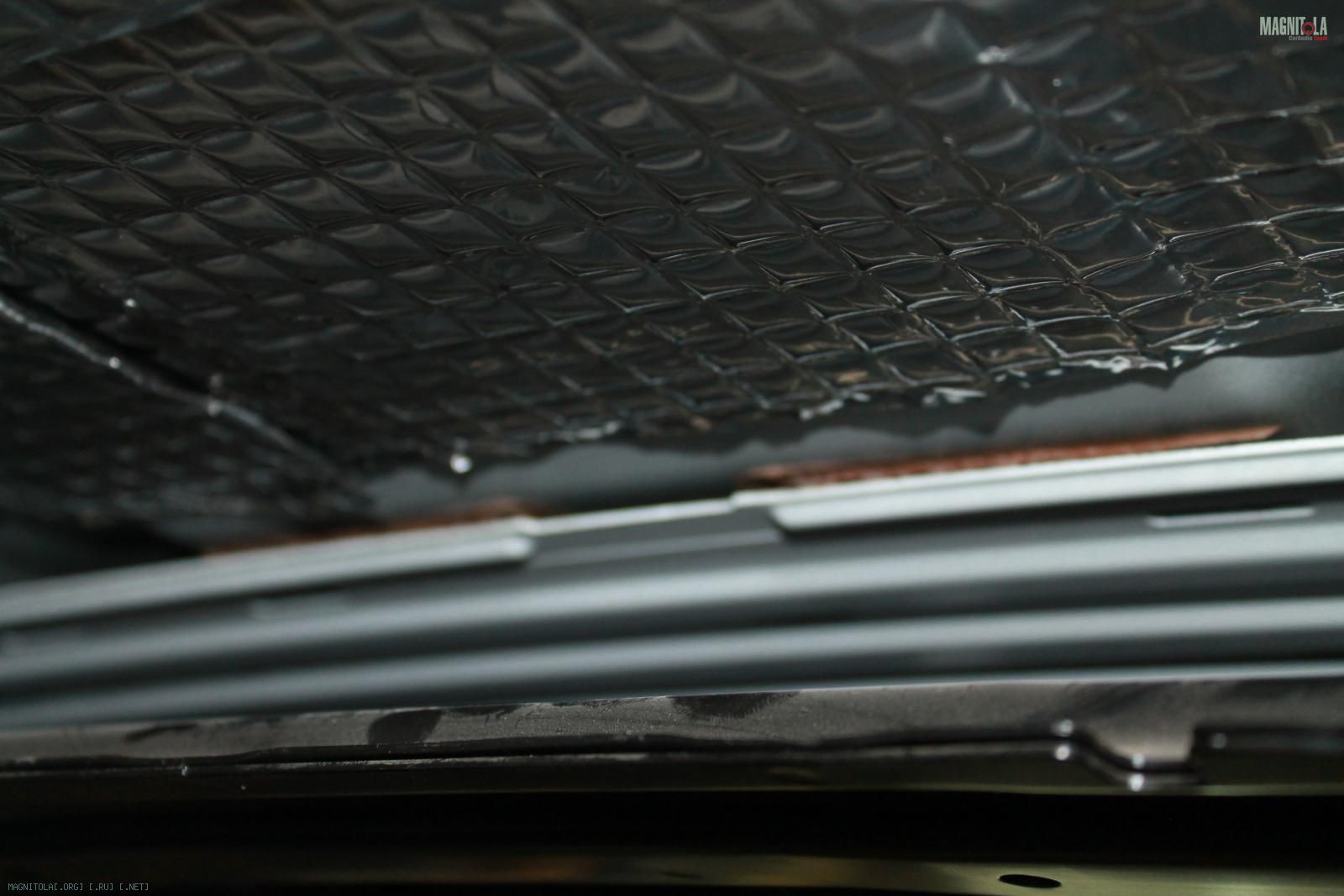

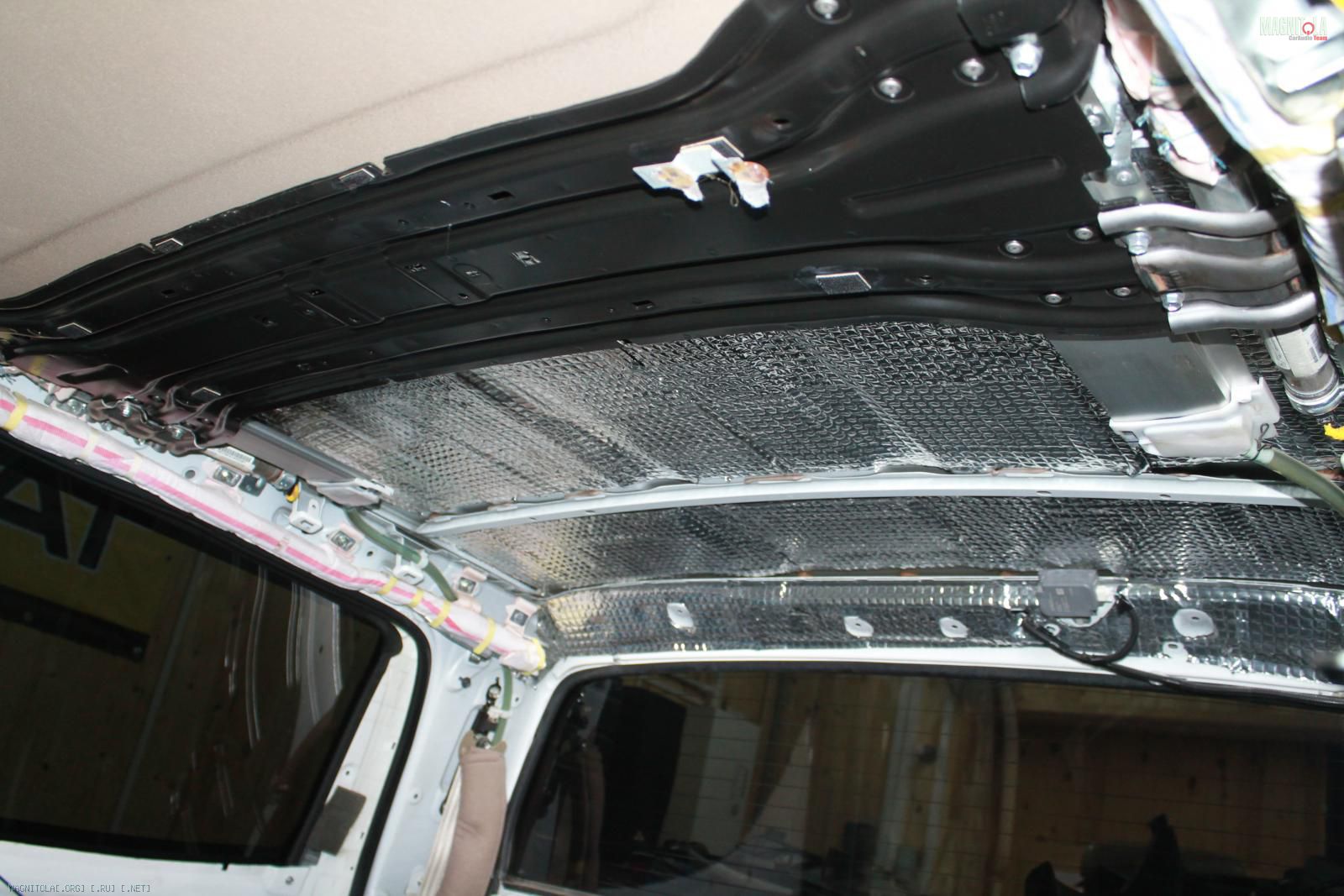

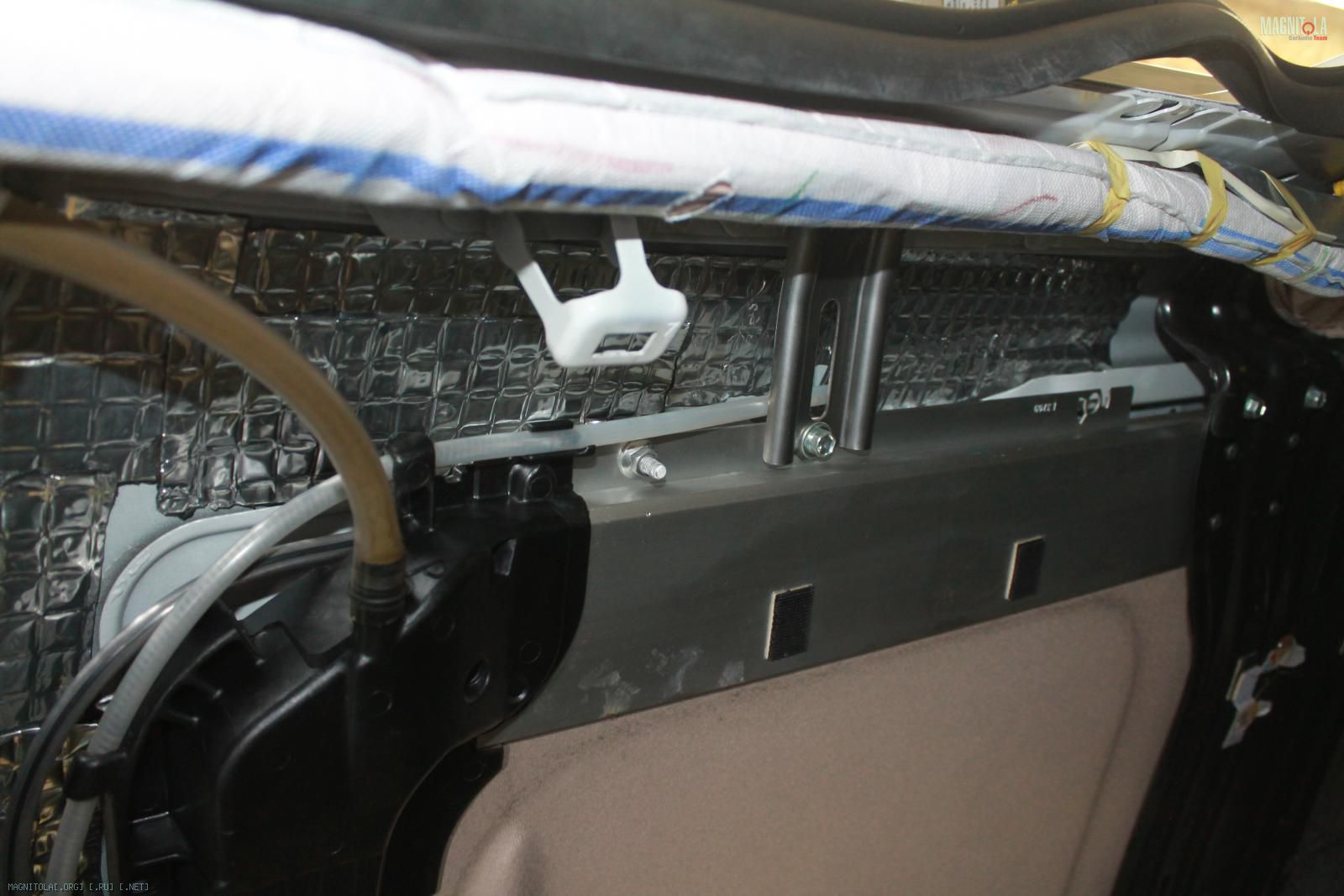

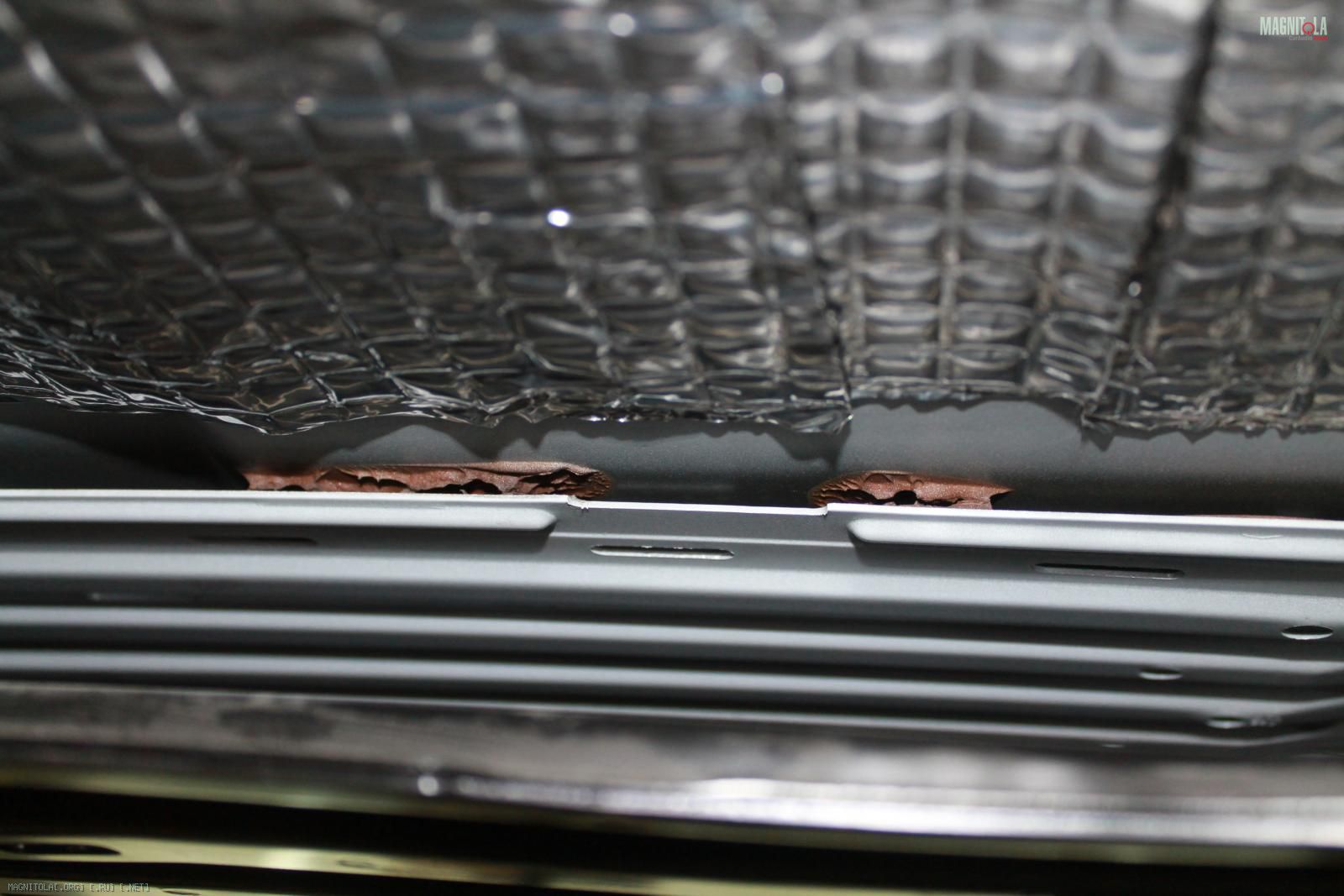

Виброизоляция потолка...
Рассохся штатный герметик который соединял крышу и ребро жесткости...
Наносим вибру в 2, местами 3 слоя...

Вложение 1036742 Вложение 1036744 Вложение 1036746 Вложение 1036748 Вложение 1036750 Вложение 1036752 Вложение 1036754 Вложение 1036756 Вложение 1036758 Вложение 1036760 Вложение 1036762 Вложение 1036764

Скрепляем потолок и ребро жесткости новым герметиком.
Вложение 1036766 Вложение 1036768 Вложение 1036770

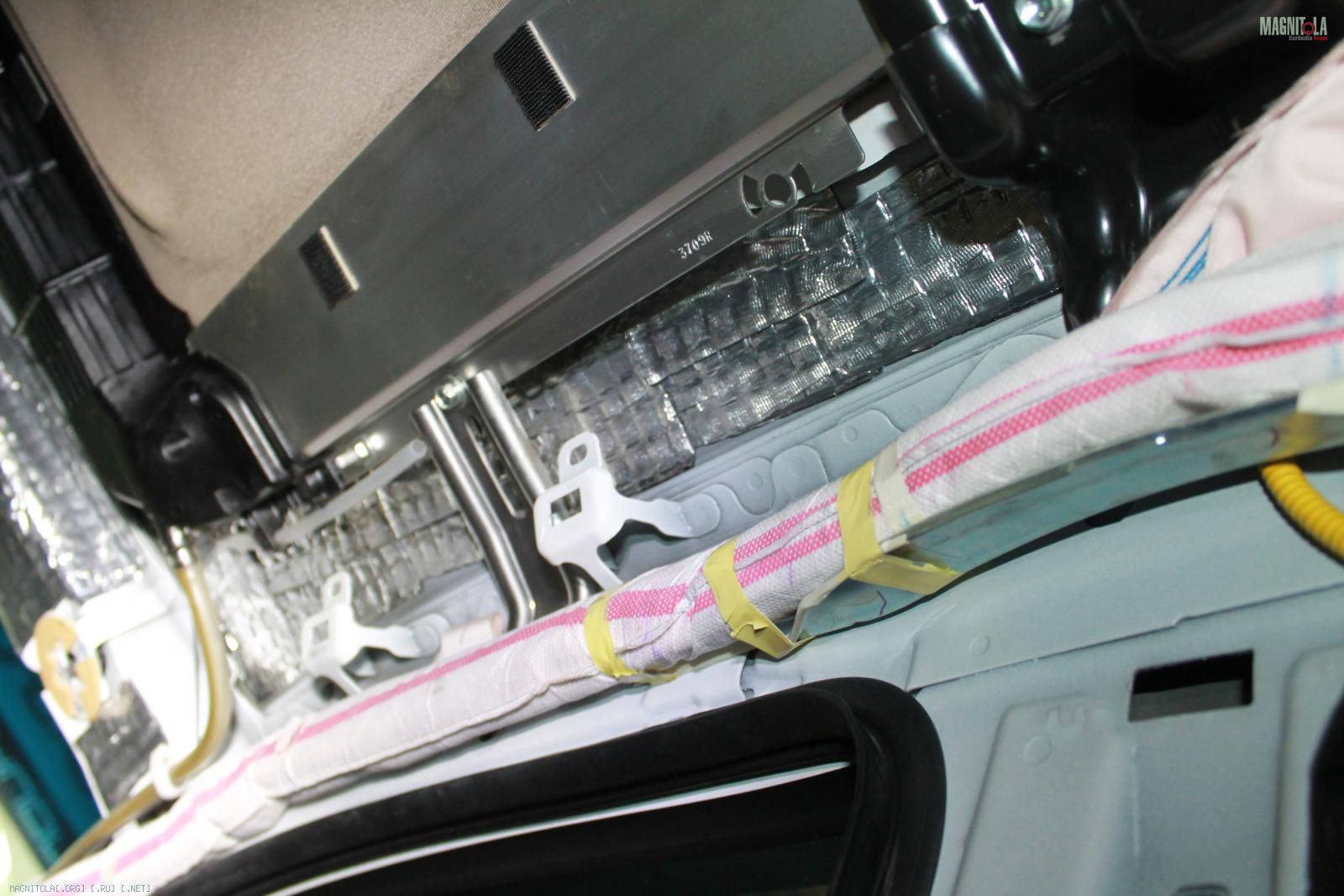

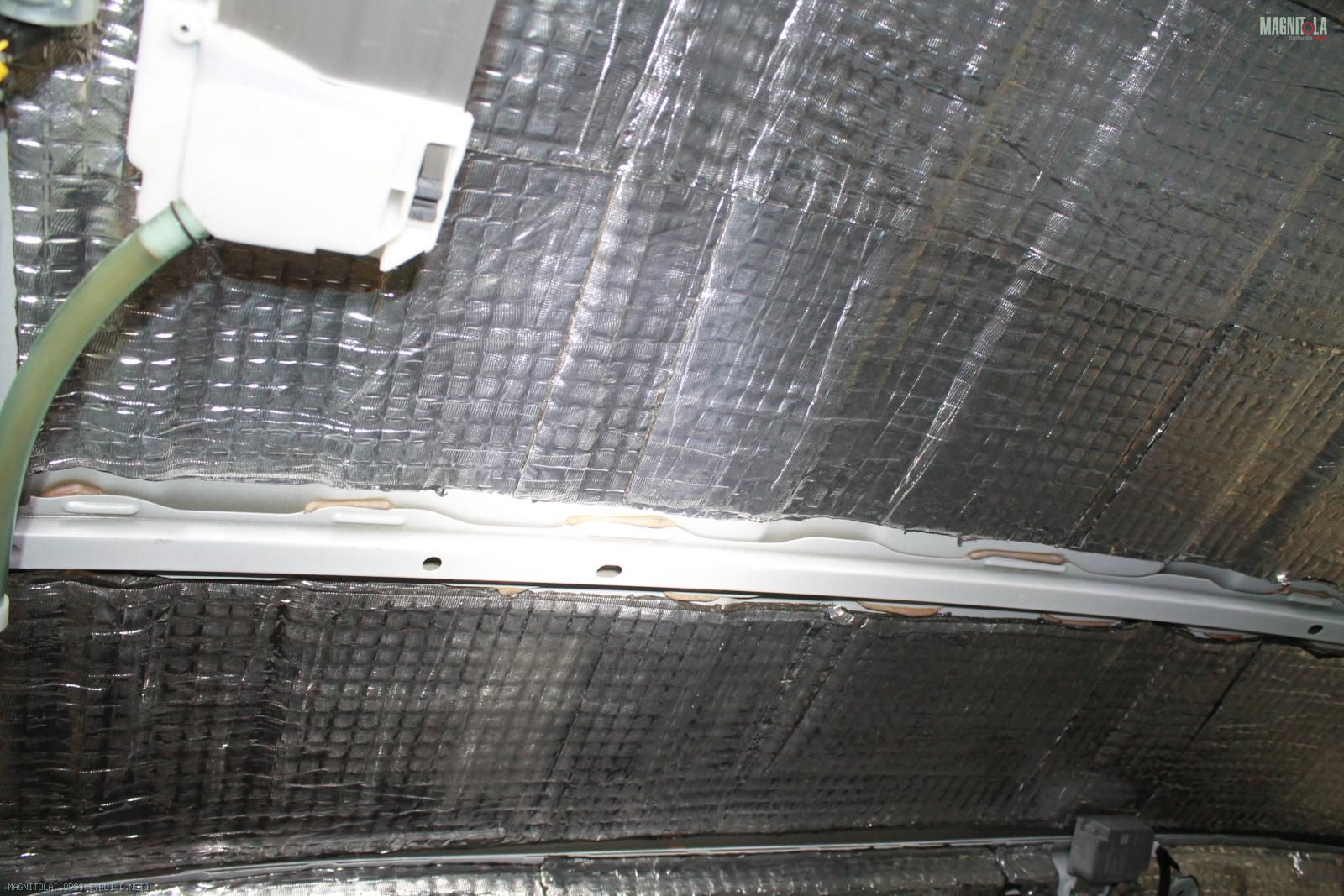

Греем, прикатываем...
Вложение 1036772 Вложение 1036774 Вложение 1036776 Вложение 1036778 Вложение 1036780 Вложение 1036782 Вложение 1036784

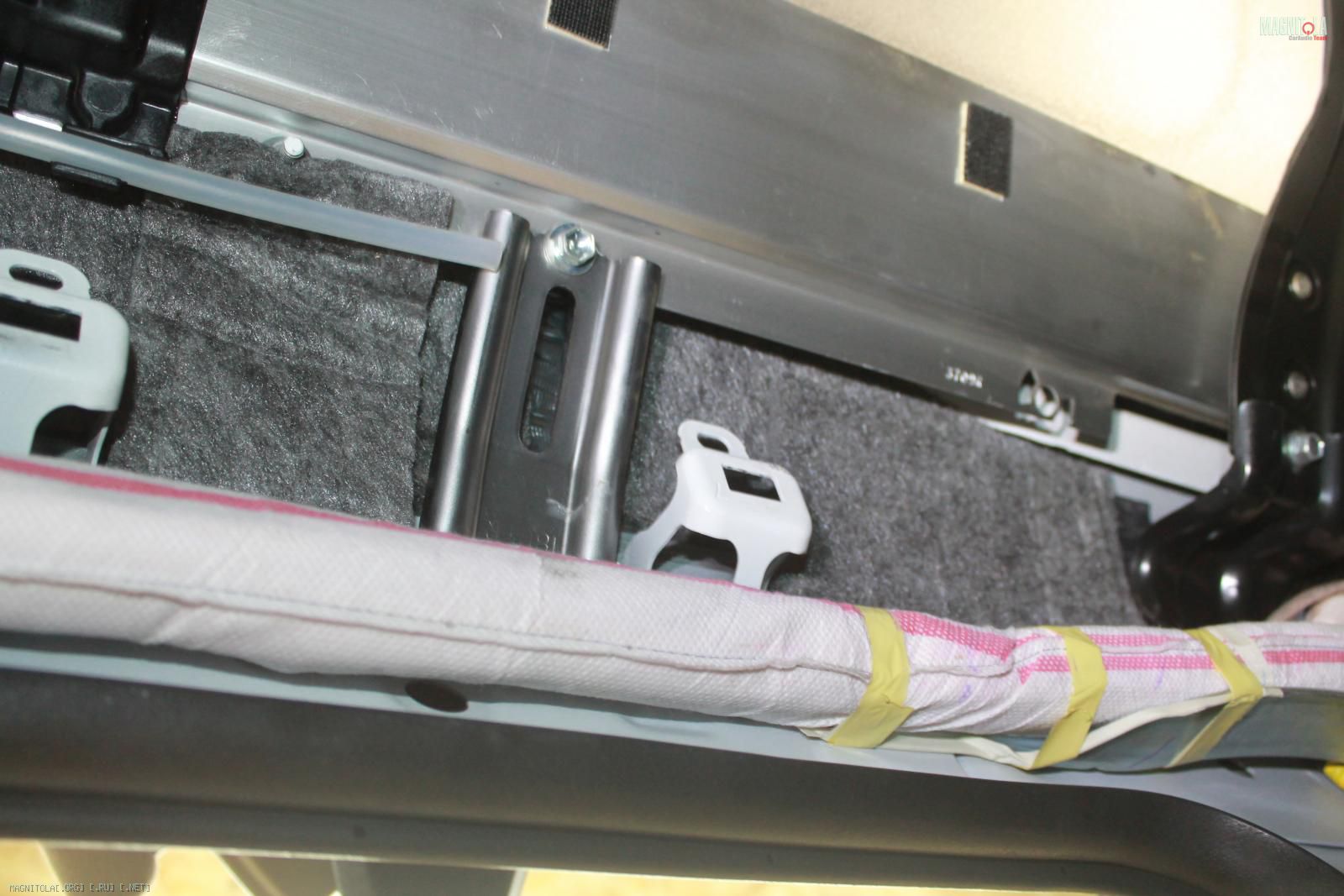

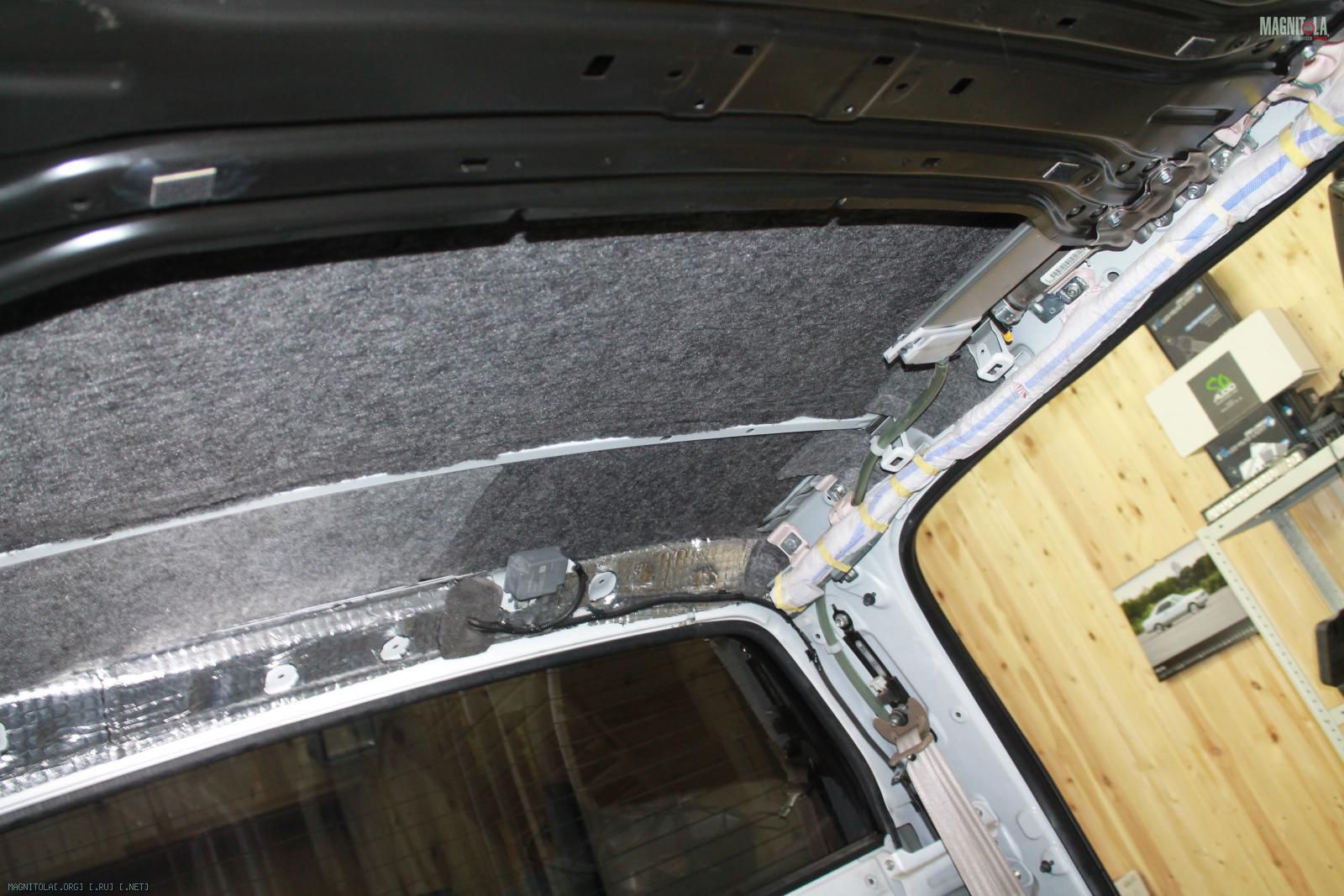

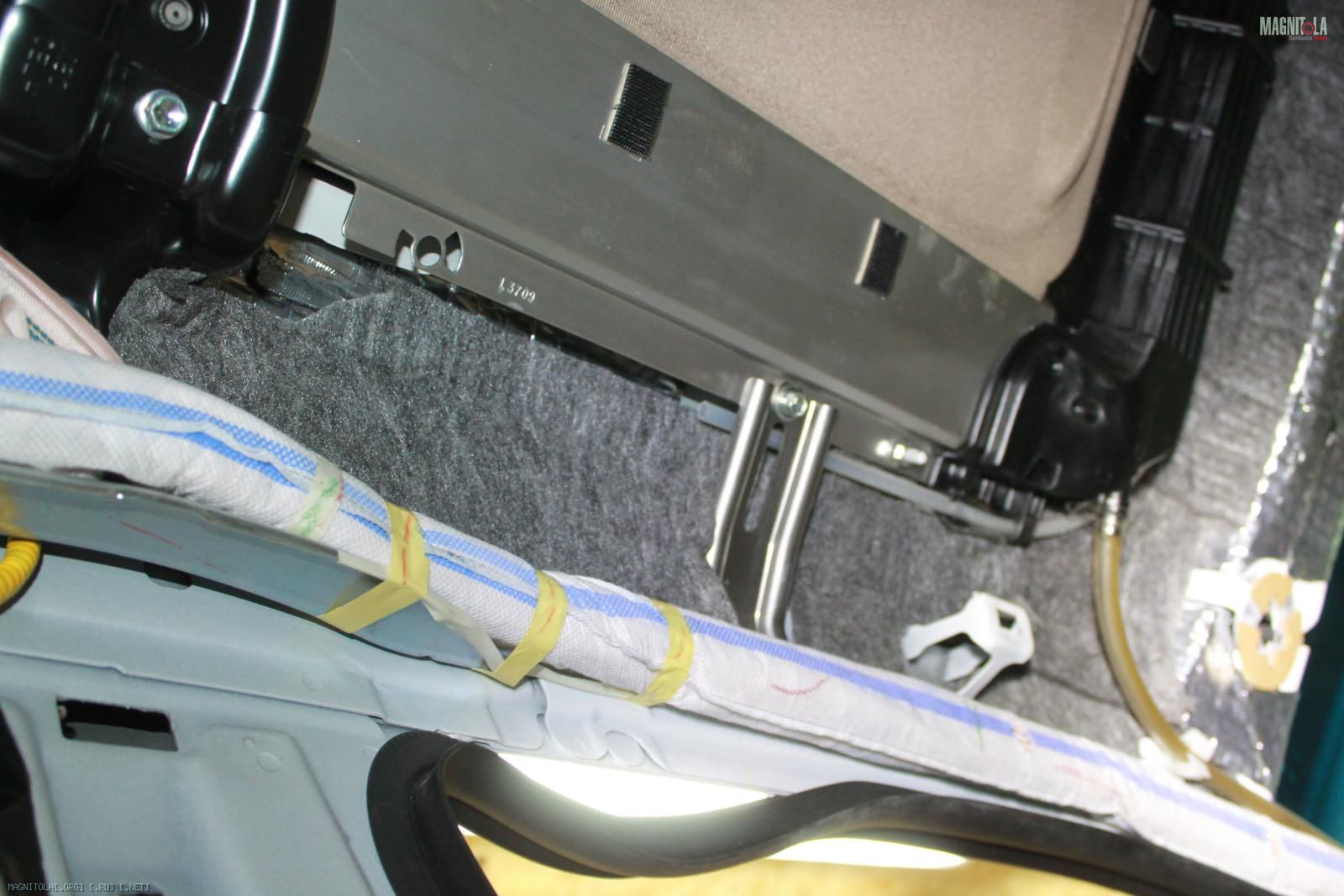

Второй слой шумопоглотитель- войлок 2 см, местами в два слоя.
Вложение 1036786 Вложение 1036788 Вложение 1036790 Вложение 1036792 Вложение 1036794 Вложение 1036796 Вложение 1036798 Вложение 1036800

Собрали потолок...
Вложение 1036802 Вложение 1036804 Вложение 1036806

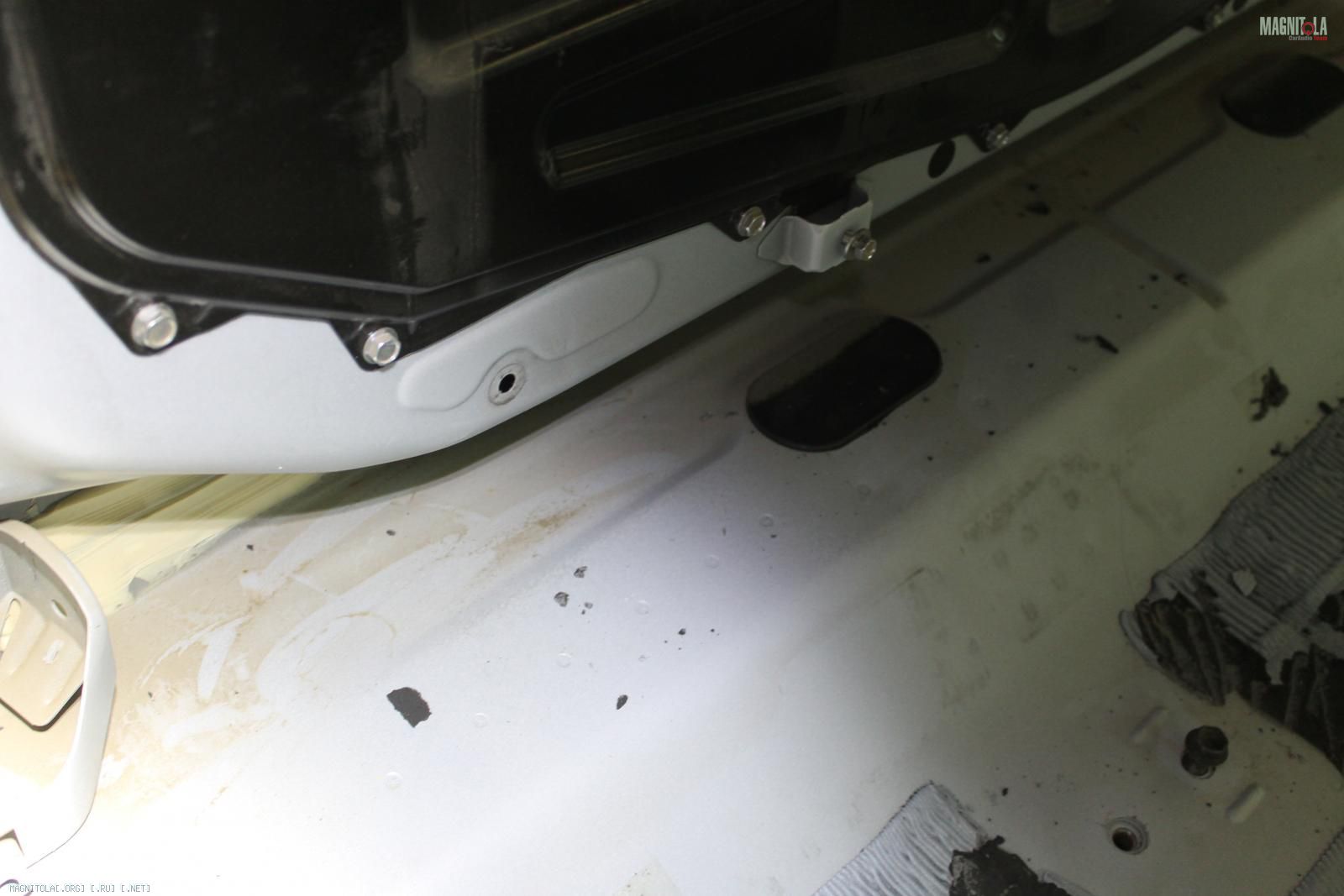

Сняли штатный ковролин на химчистку....

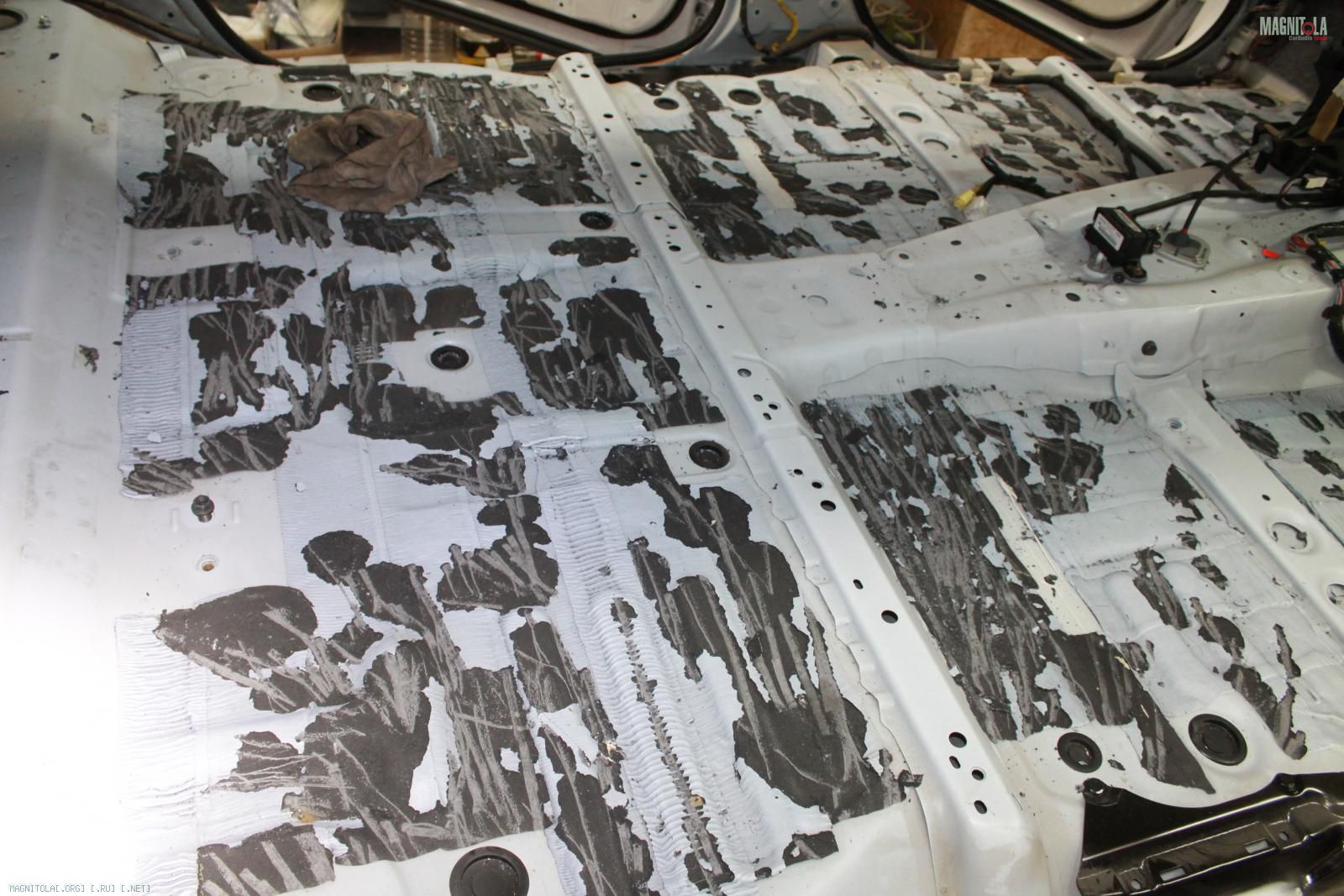

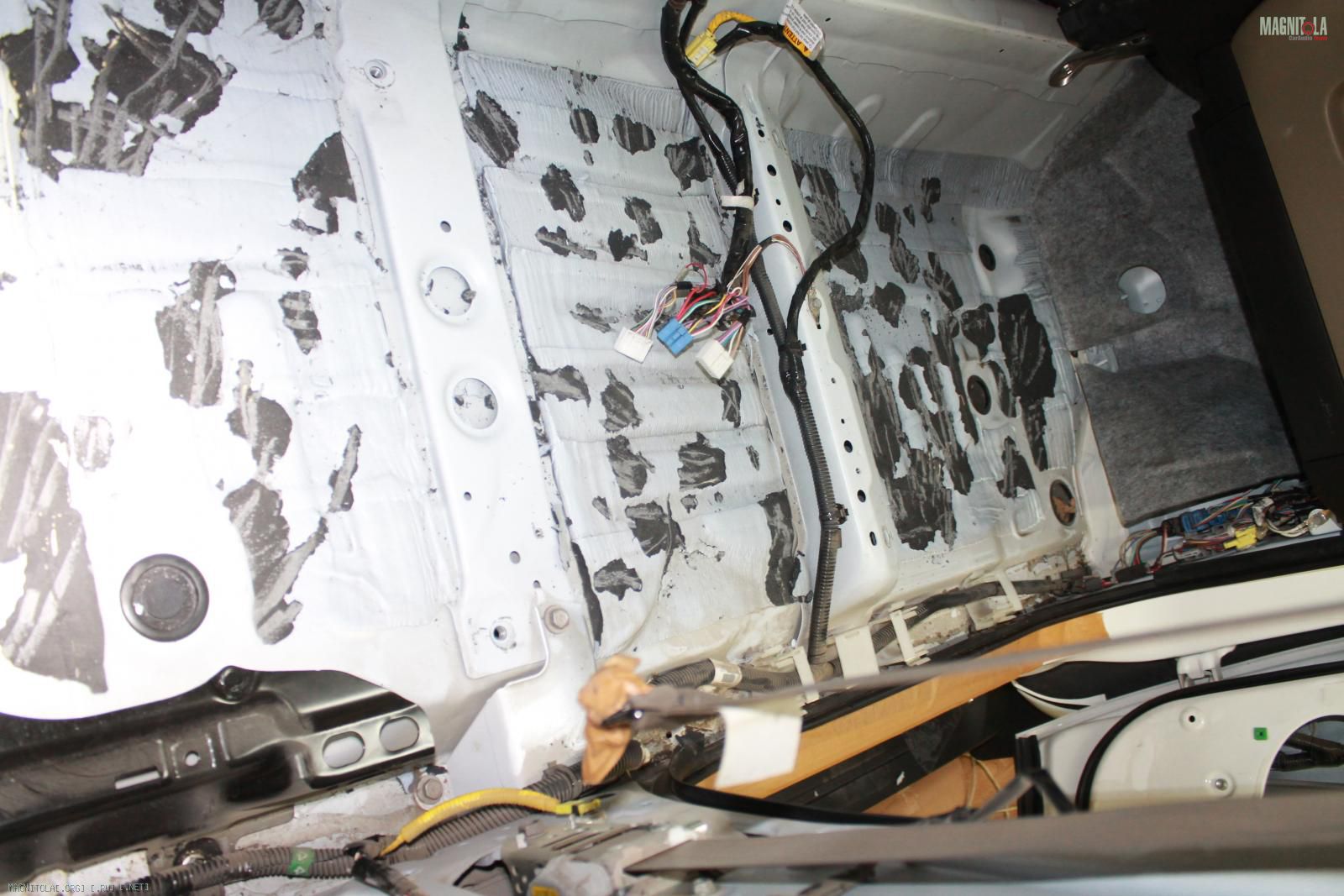

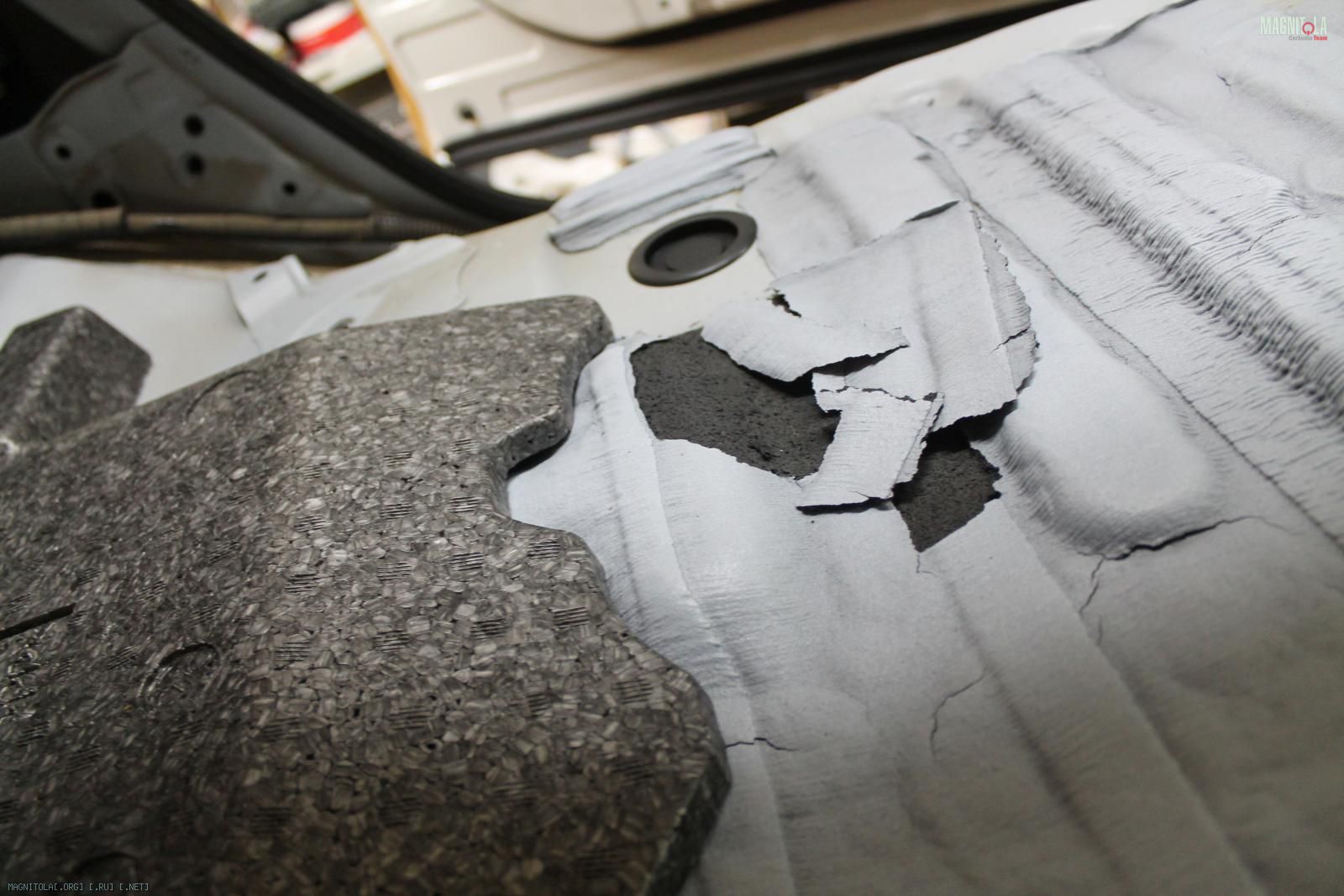

Штатная виброизоляция отслаивалась кусками была вся в трещинах, пришлось снимать ее в тех местах где она была не прочно связана с полом... Ибо клеить на такую.... смысла не имело...

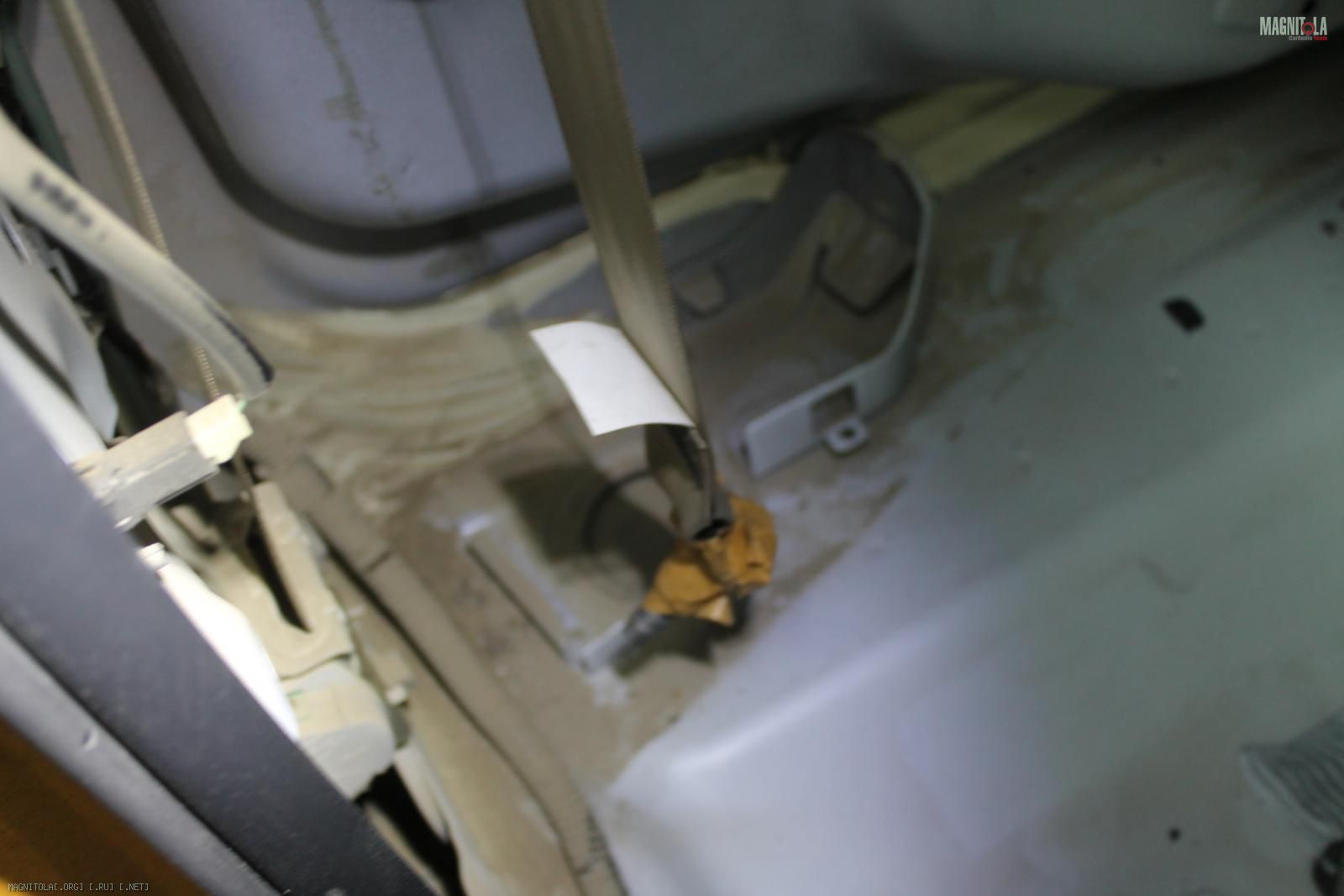

Ну и фото пыльного и грязного салона...
Вложение 1036808 Вложение 1036810 Вложение 1036812 Вложение 1036814 Вложение 1036816 Вложение 1036818 Вложение 1036820 Вложение 1036822 Вложение 1036824 Вложение 1036826 Вложение 1036828

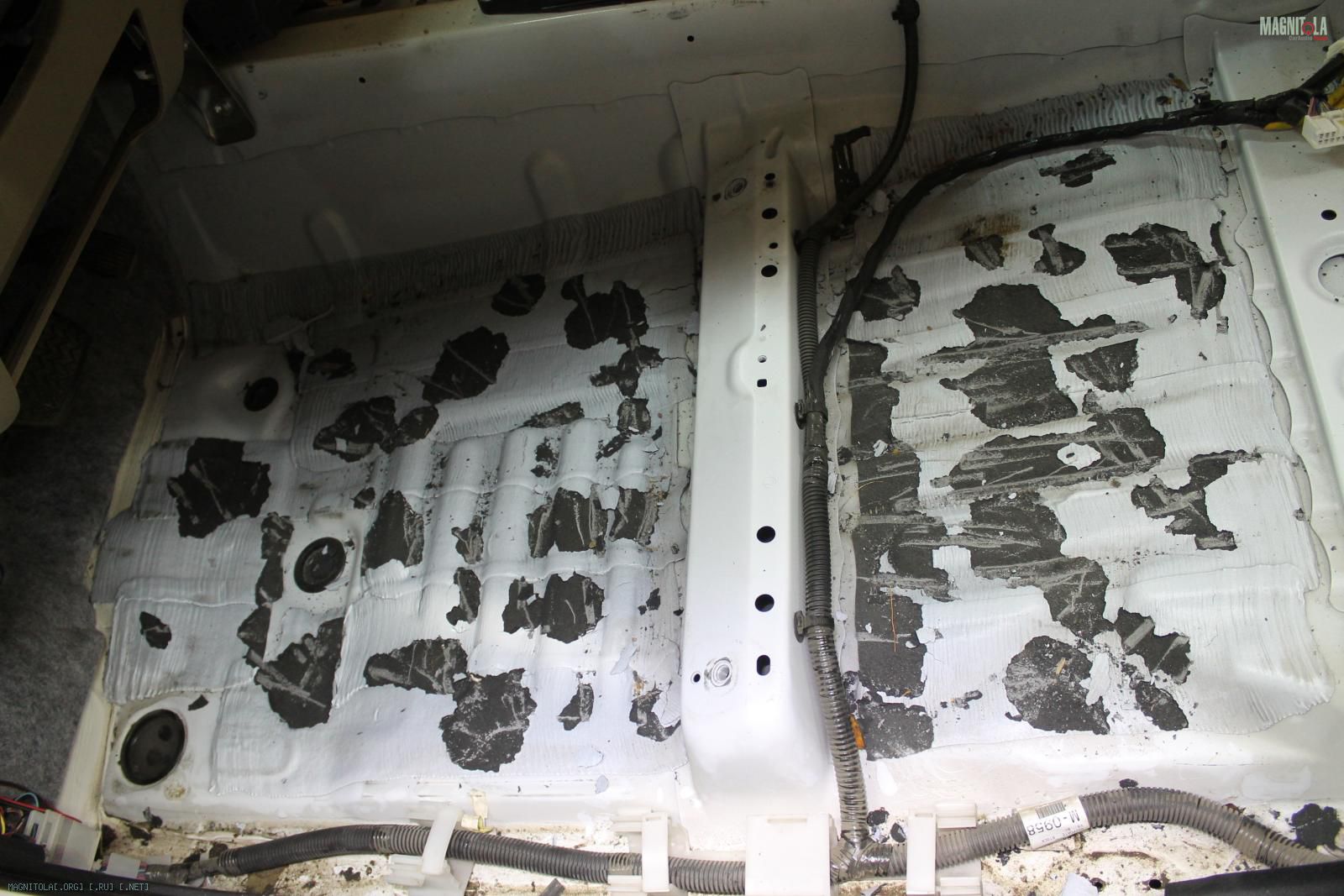

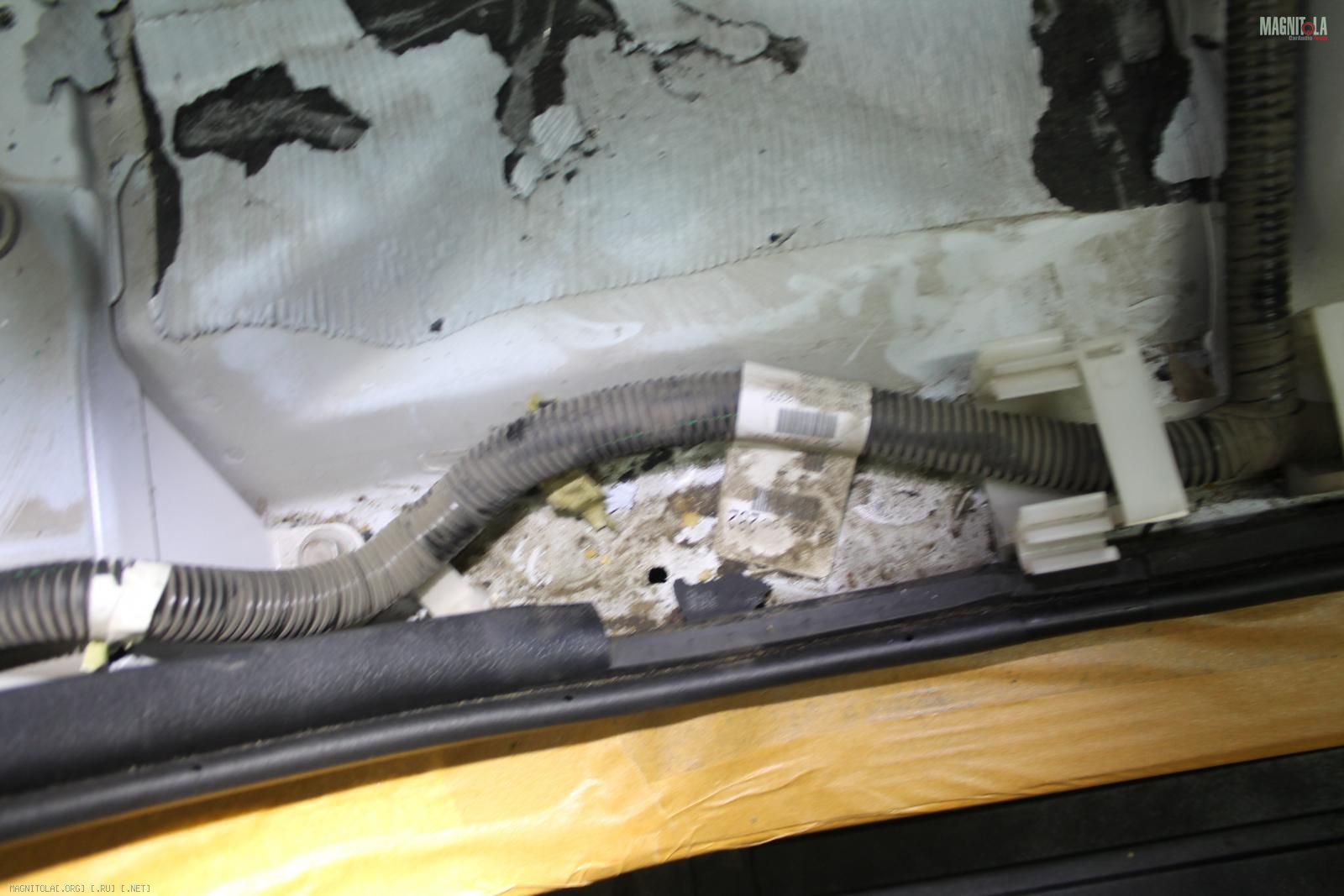

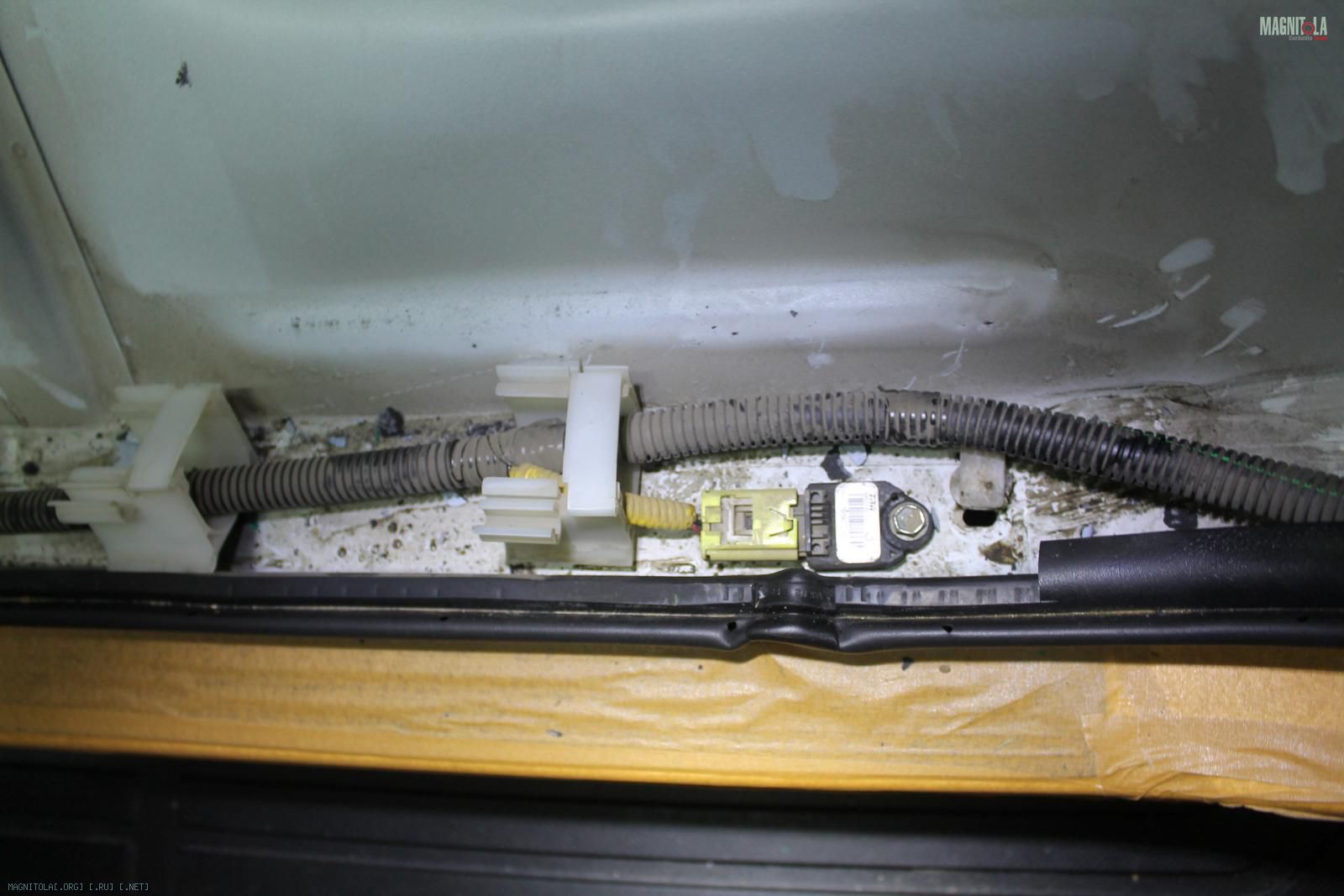

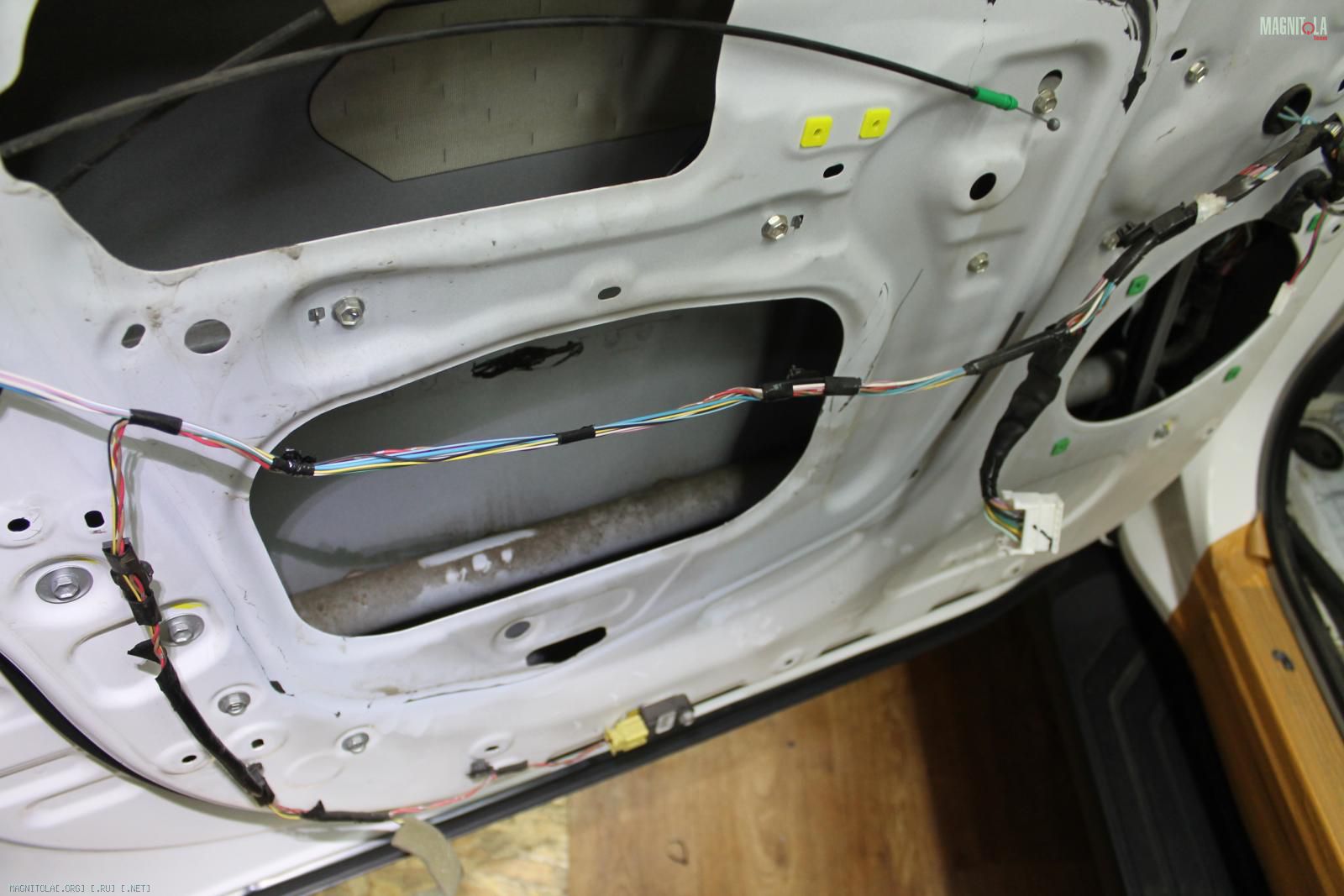

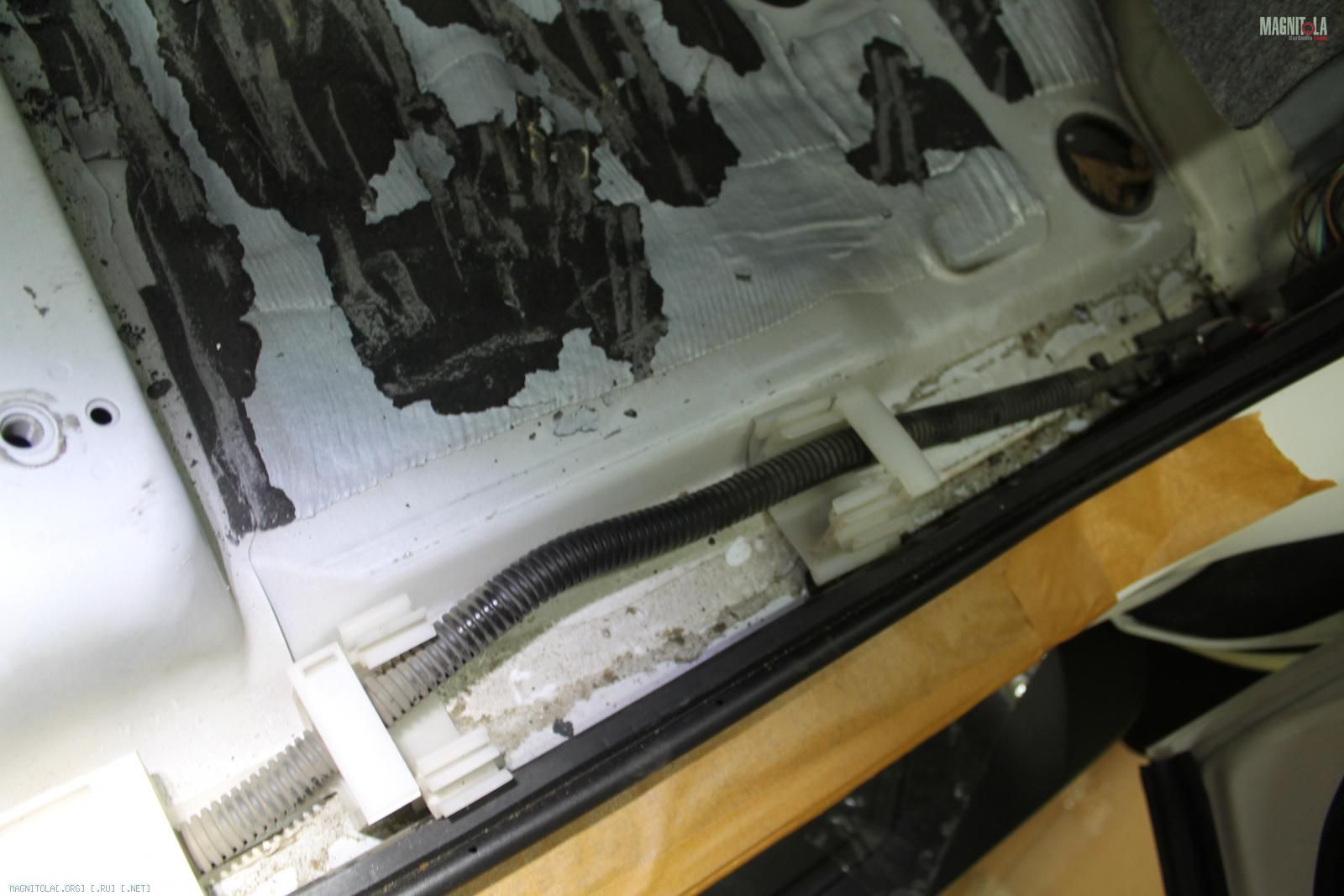

Двери....((
Вложение 1036830 Вложение 1036832 Вложение 1036834 Вложение 1036836 Вложение 1036838 Вложение 1036840 Вложение 1036842 Вложение 1036844 Вложение 1036846 Вложение 1036848 Вложение 1036850 Вложение 1036852 Вложение 1036854

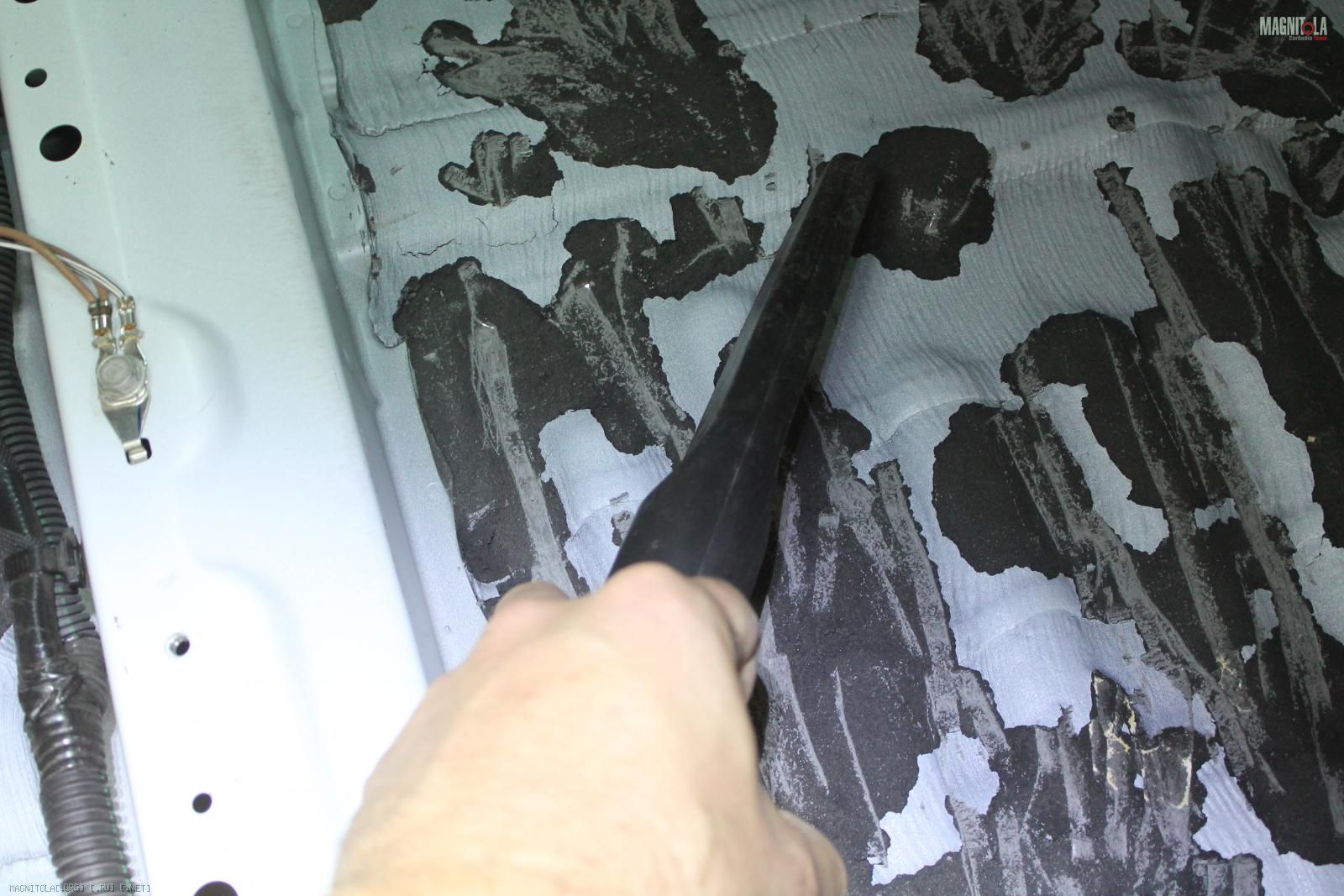

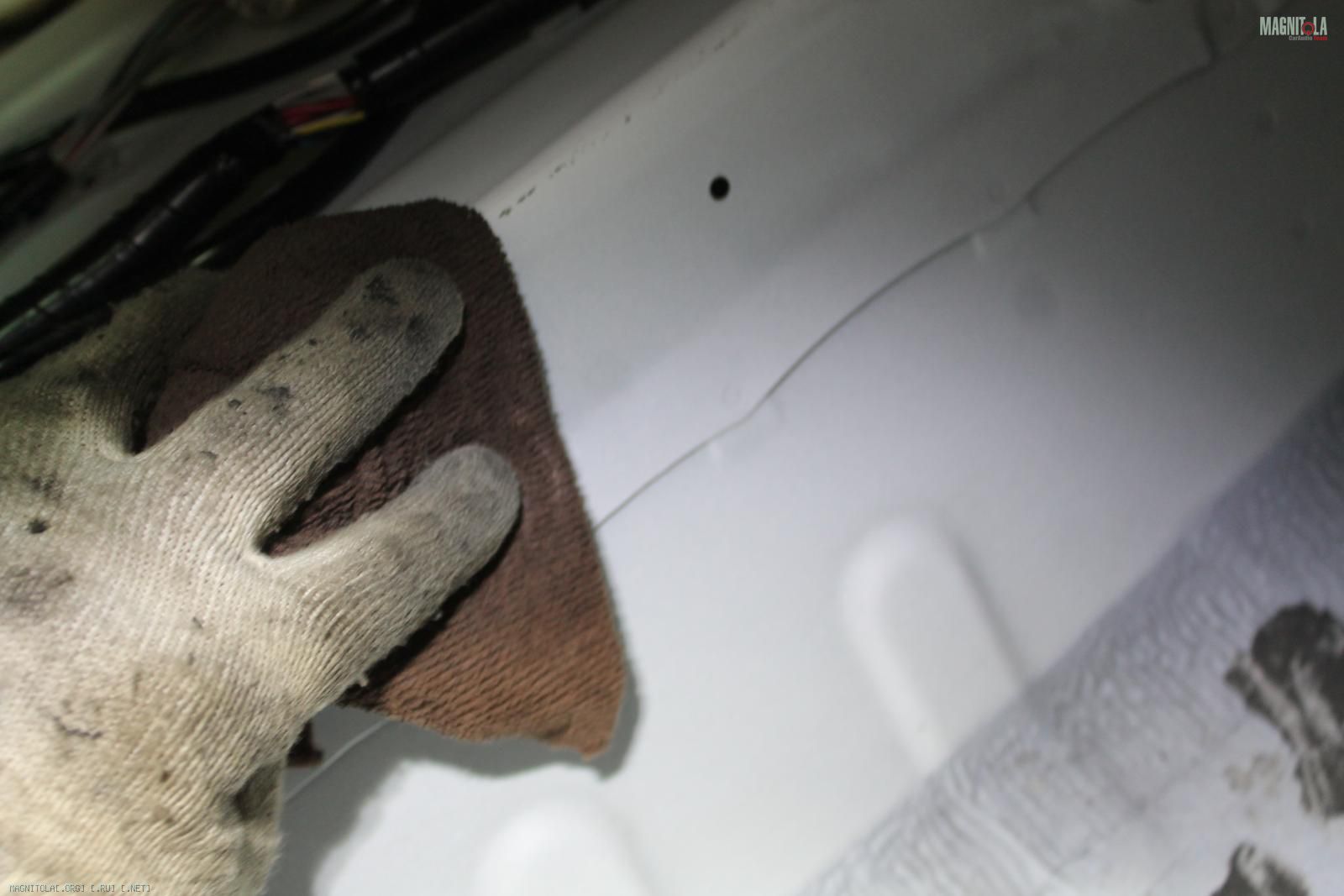

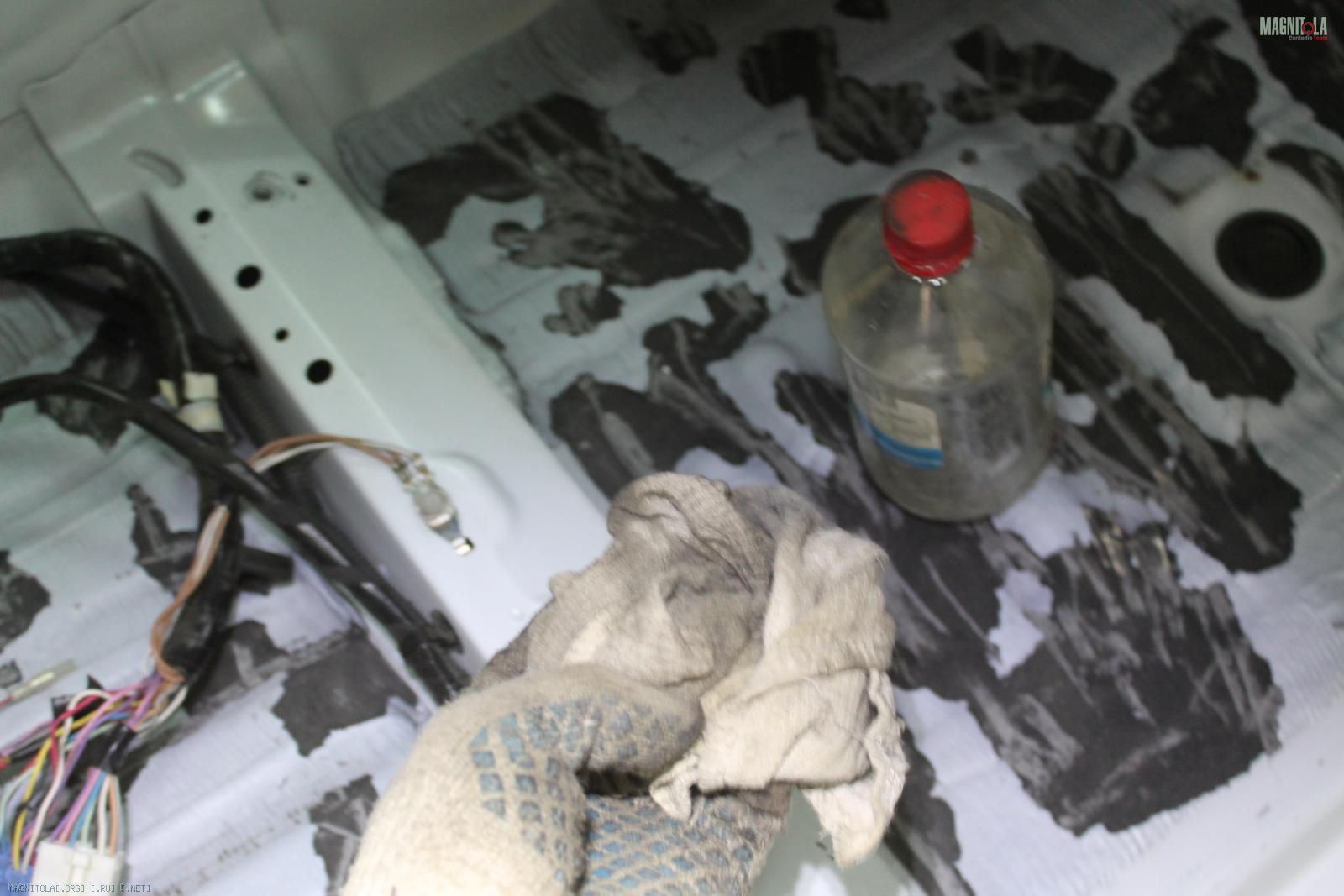

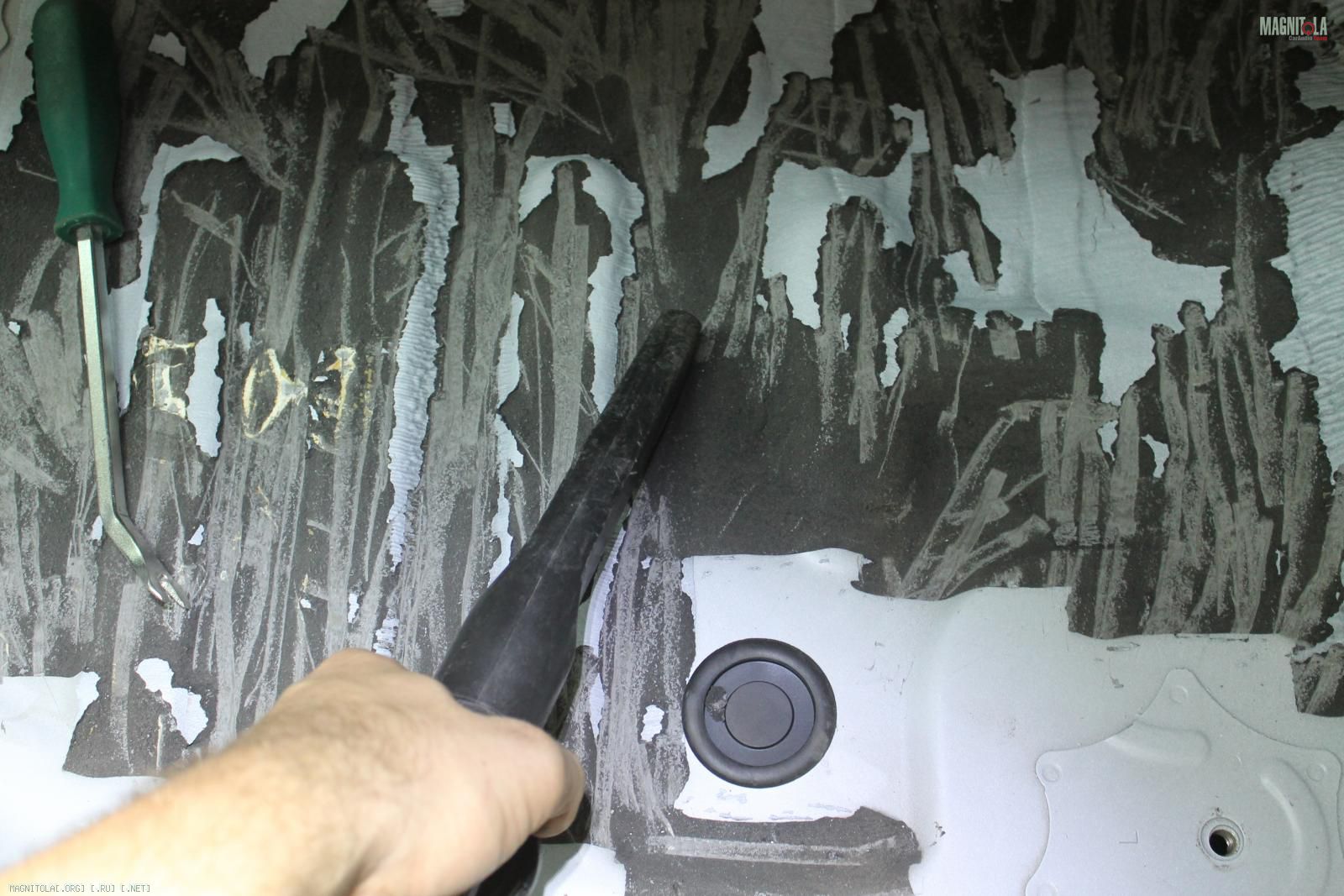

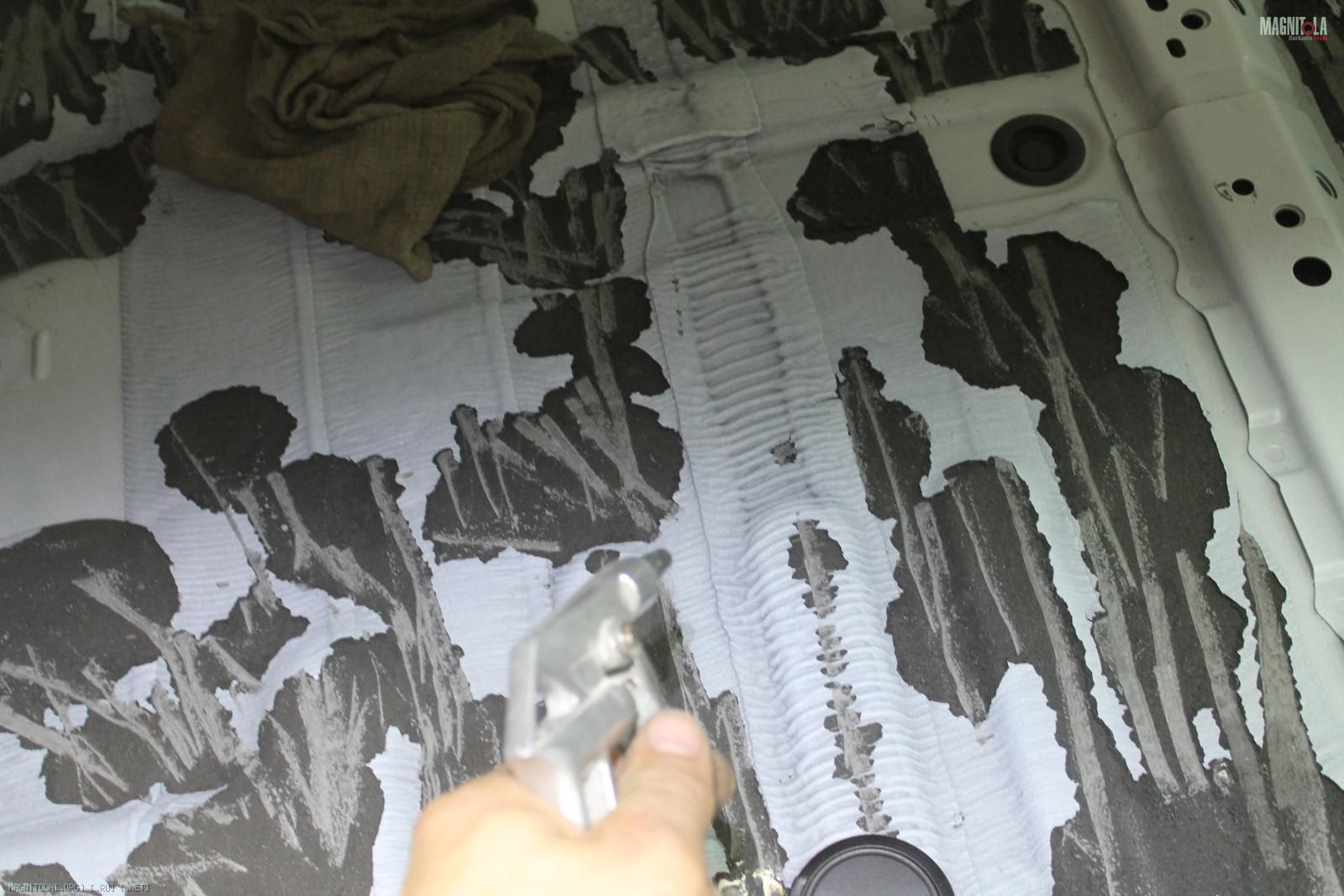

Пылесосом убираем крупные и мелкие остатки мусора....
Счищаем пыль...
Продуваем все сжатым воздухом...
Снова пылесос...
Приходимся по всем поверхностям очистителем...
Потом обезжириваем...
Опять пылесосим....
Вложение 1036856 Вложение 1036858 Вложение 1036862 Вложение 1036864 Вложение 1036866 Вложение 1036868 Вложение 1036870 Вложение 1036872 Вложение 1036874 Вложение 1036876 Вложение 1036878

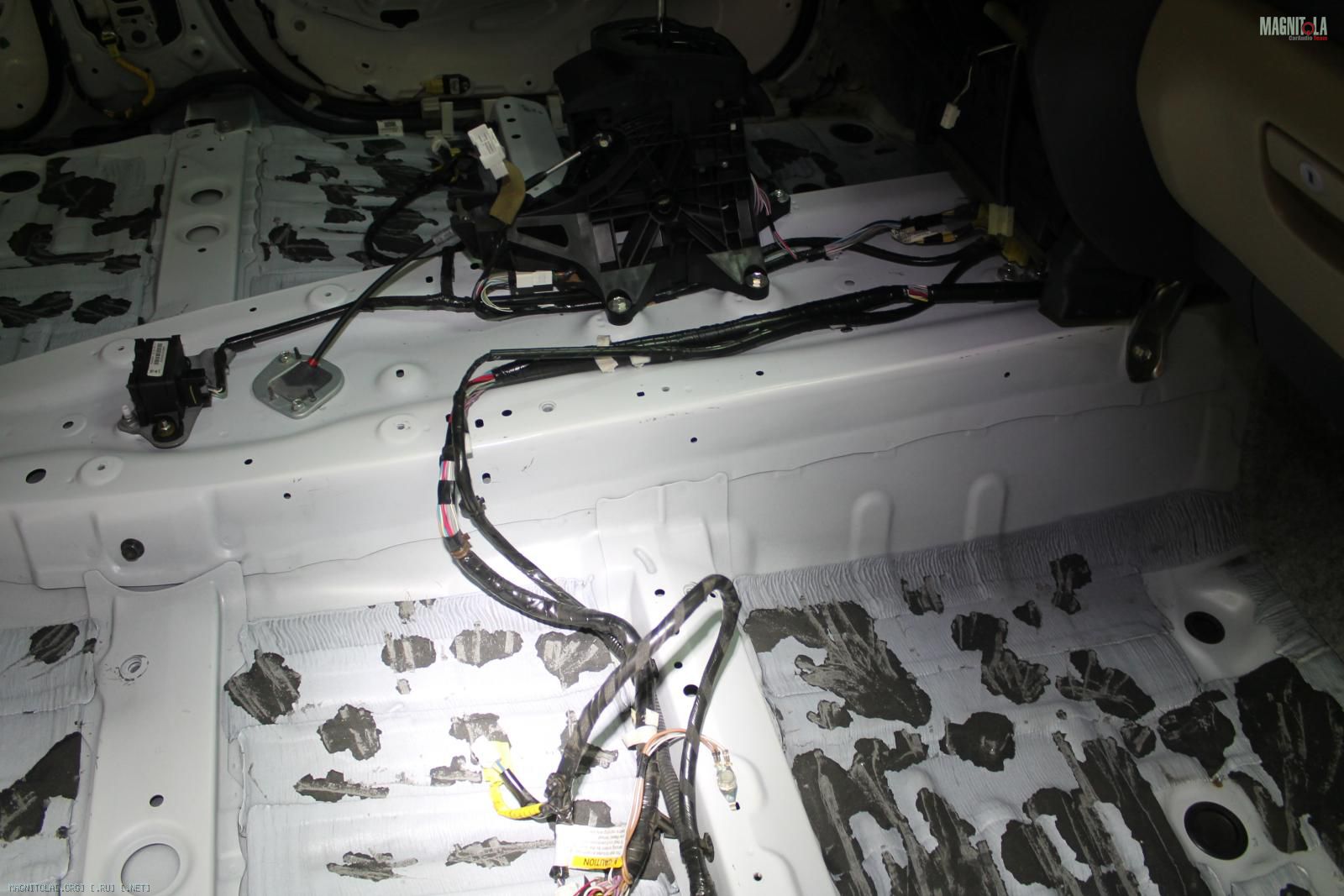

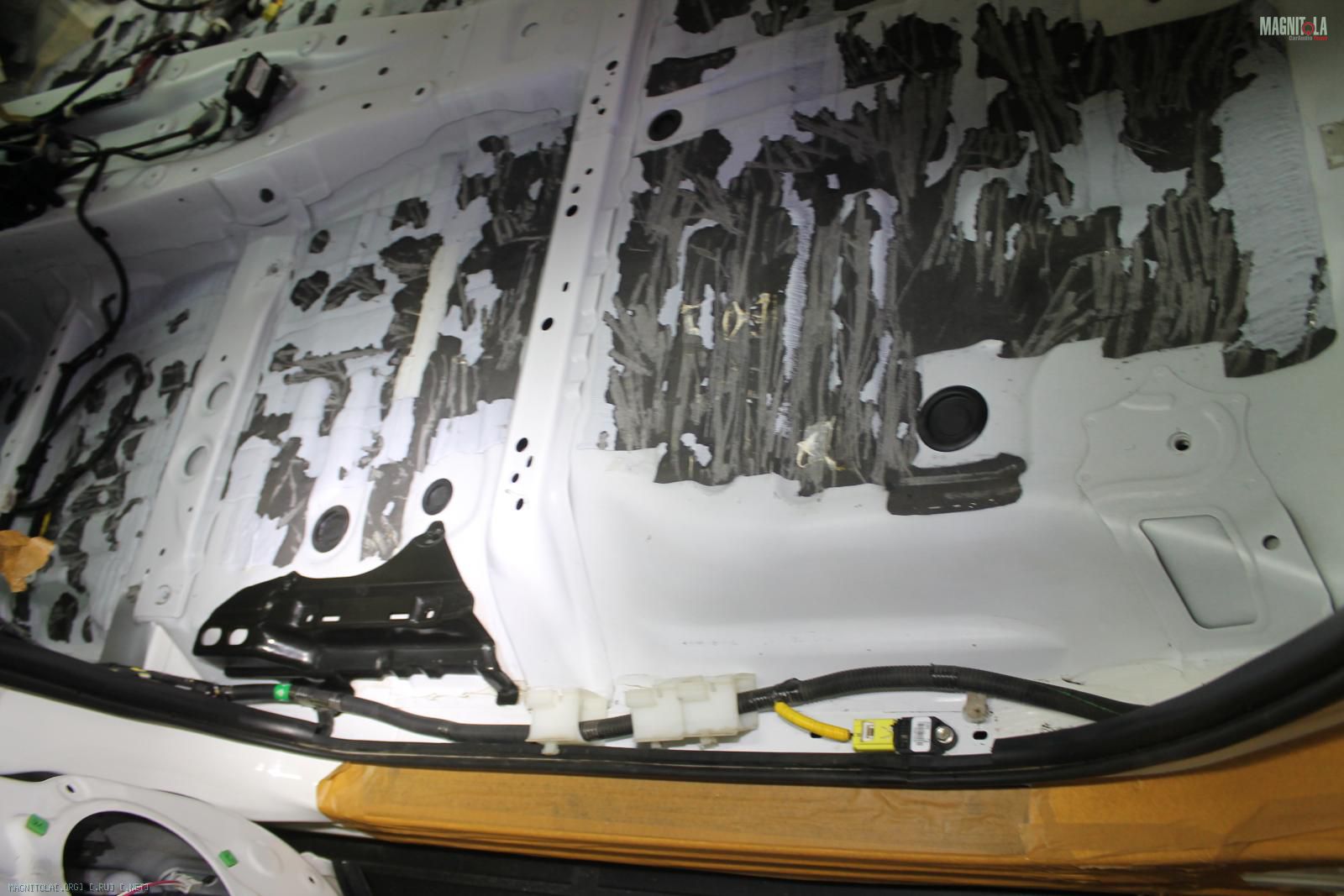

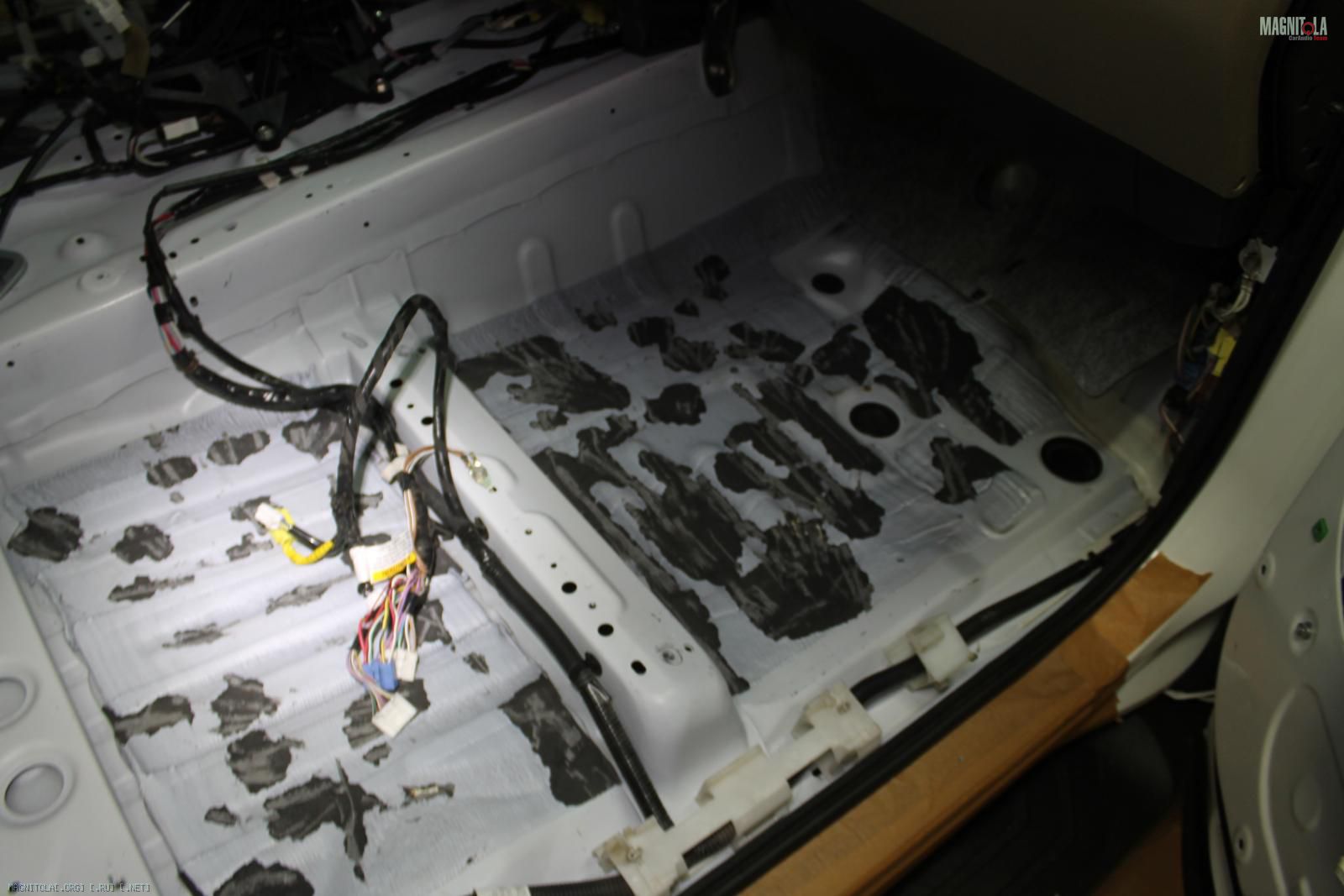

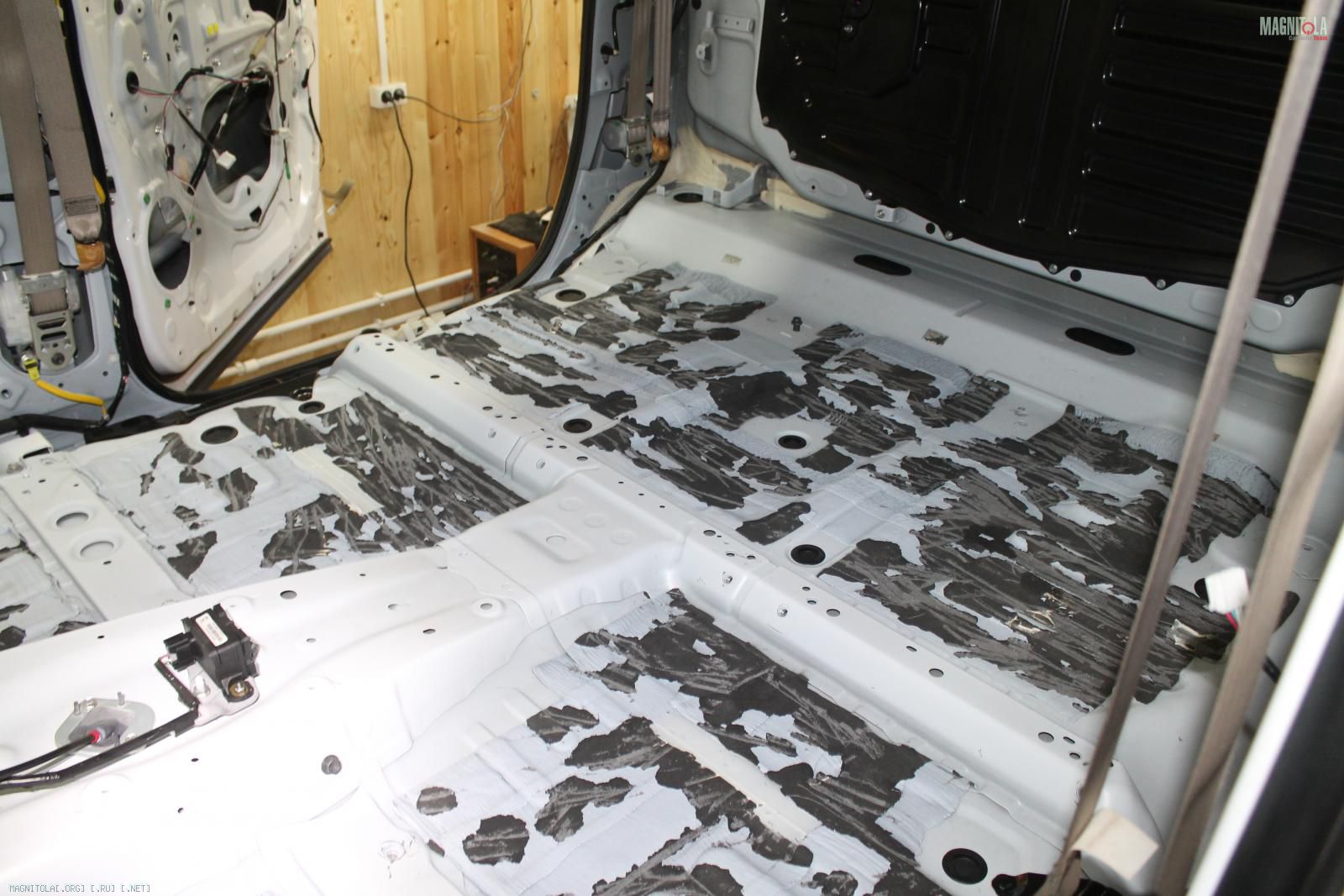

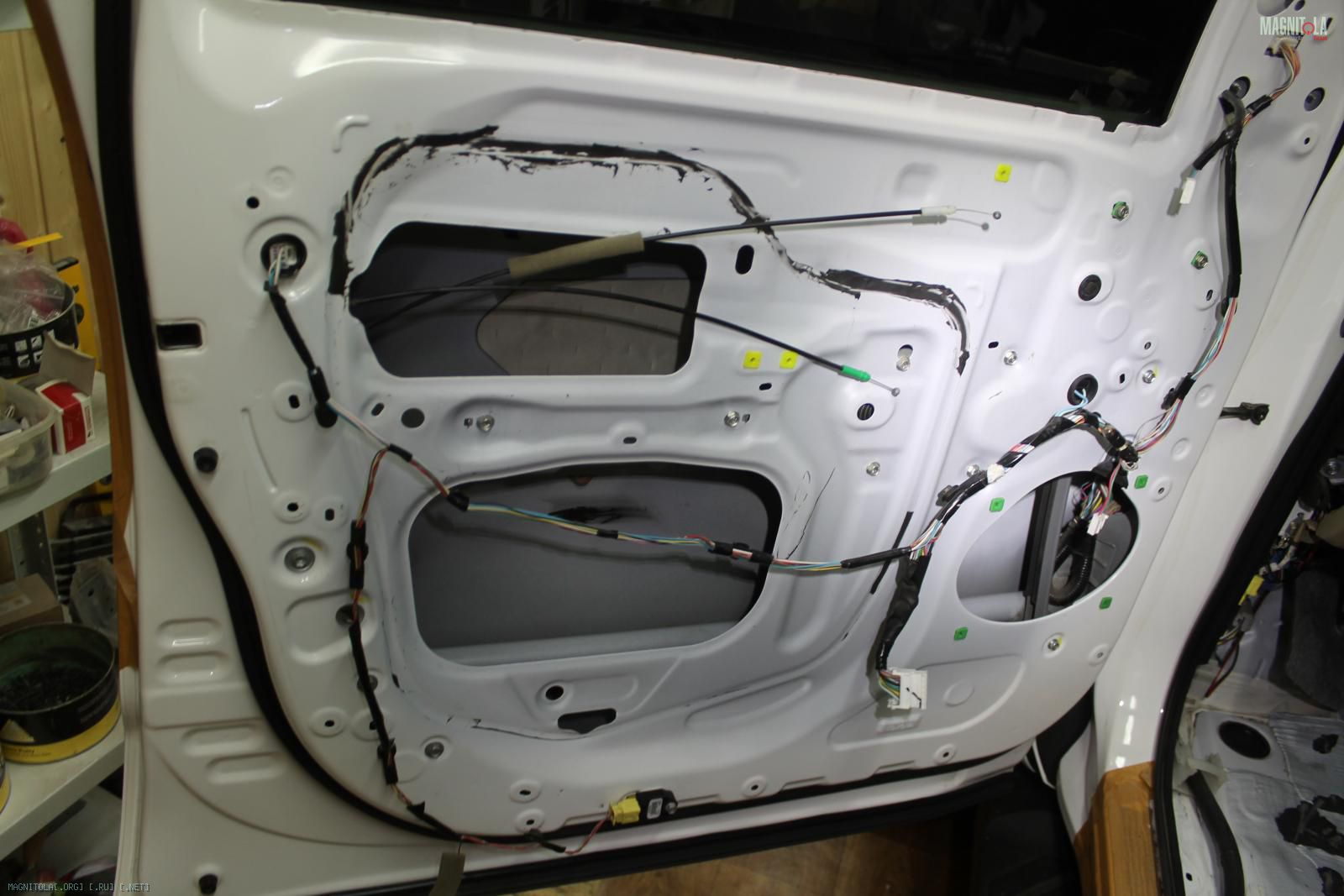

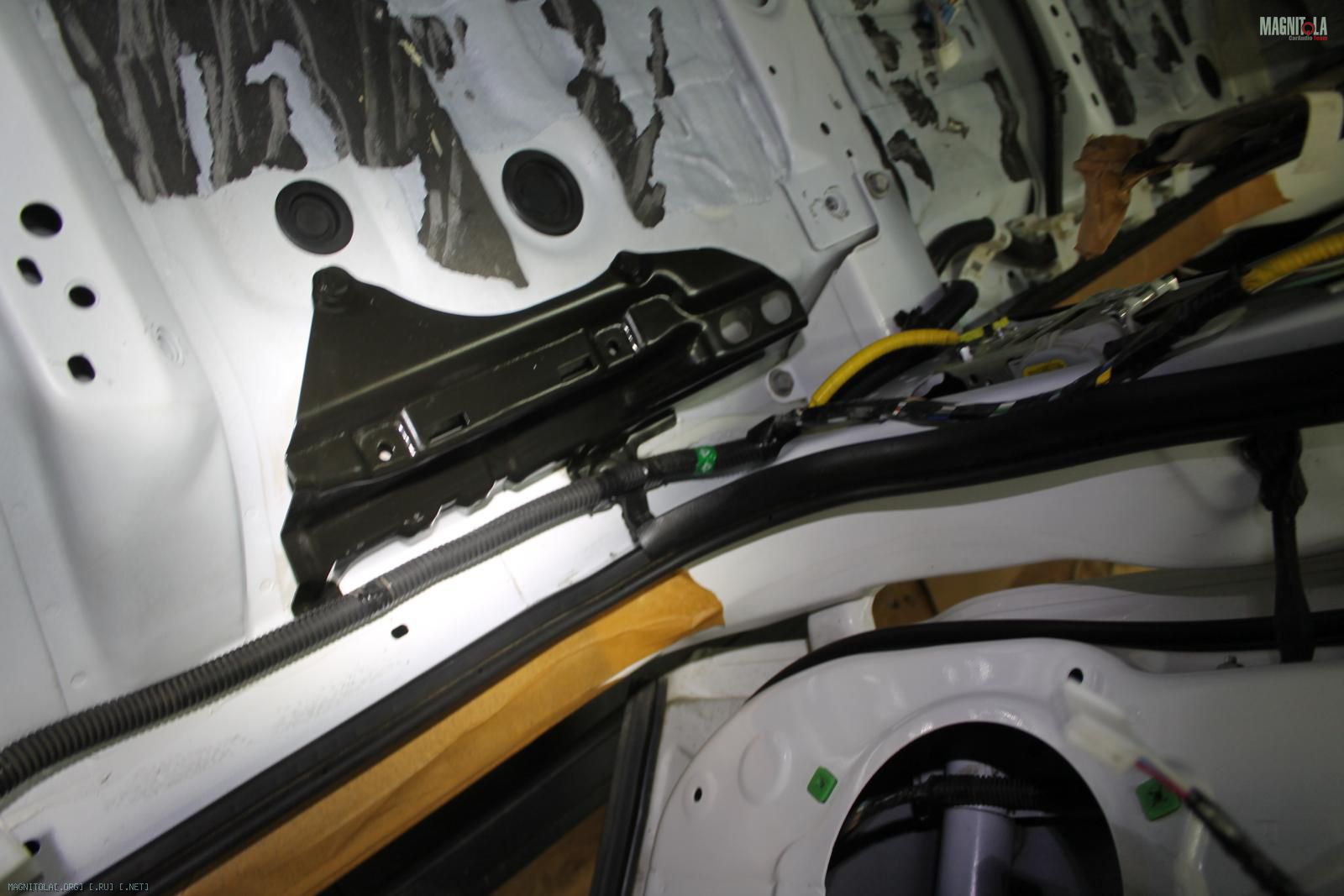

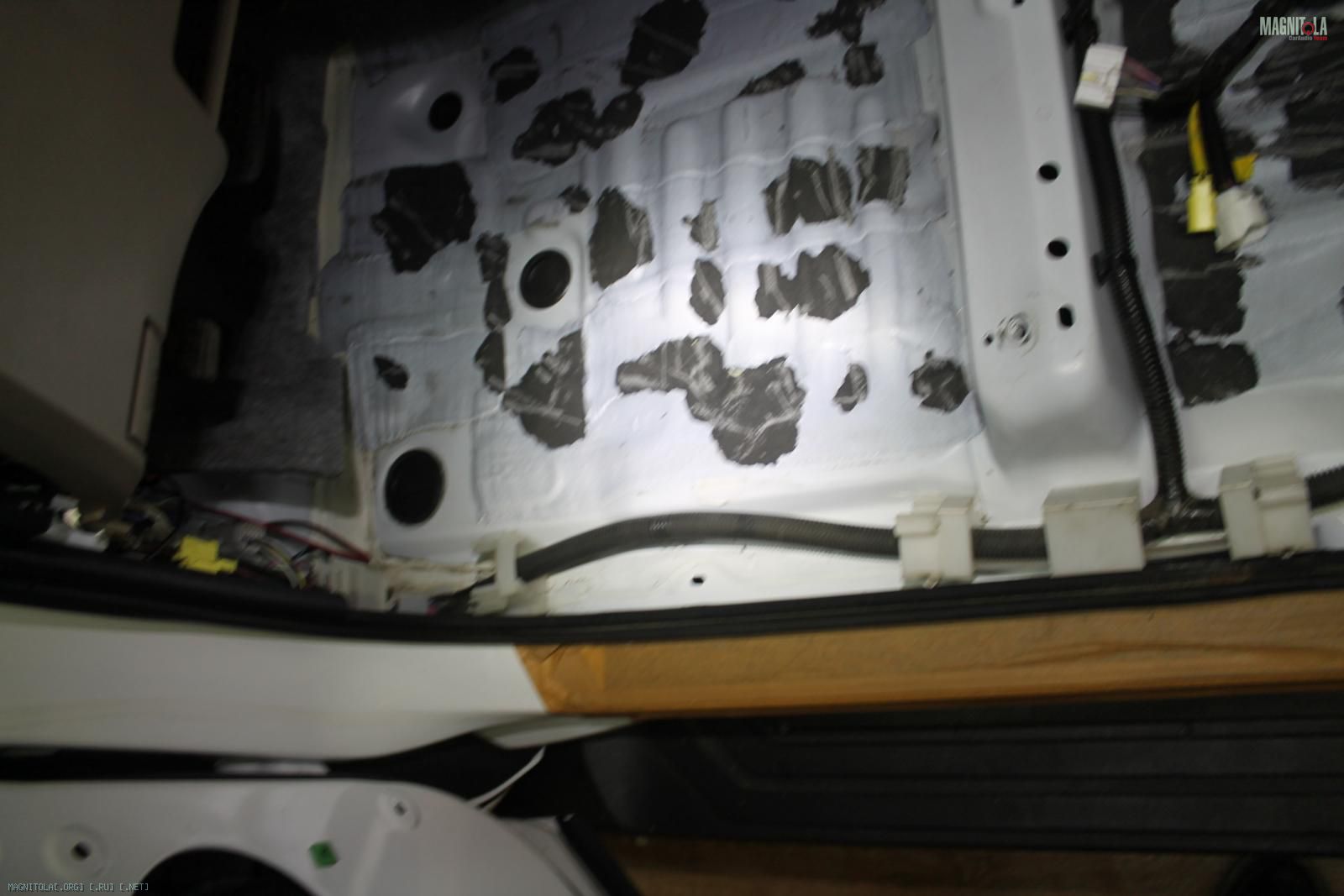

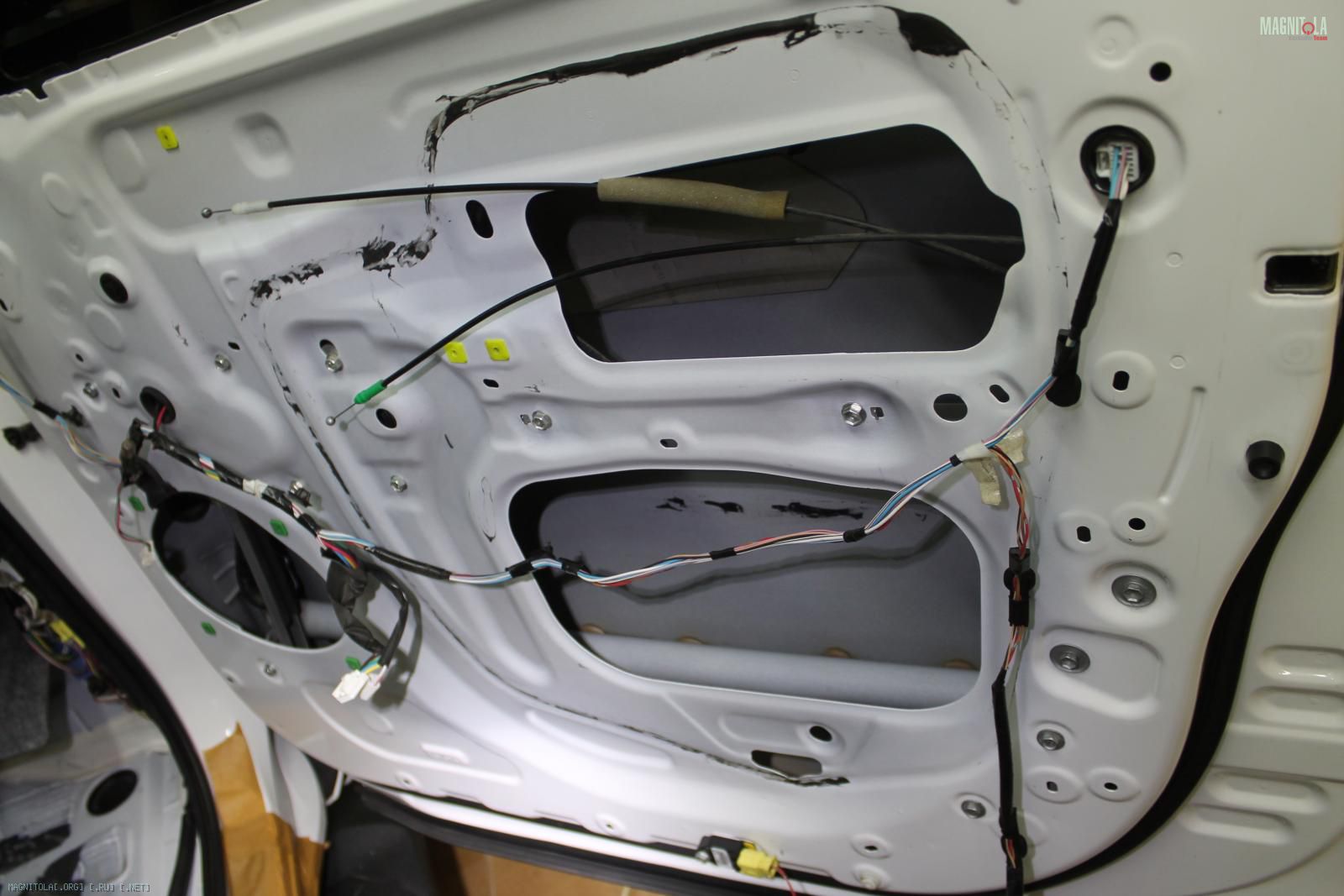

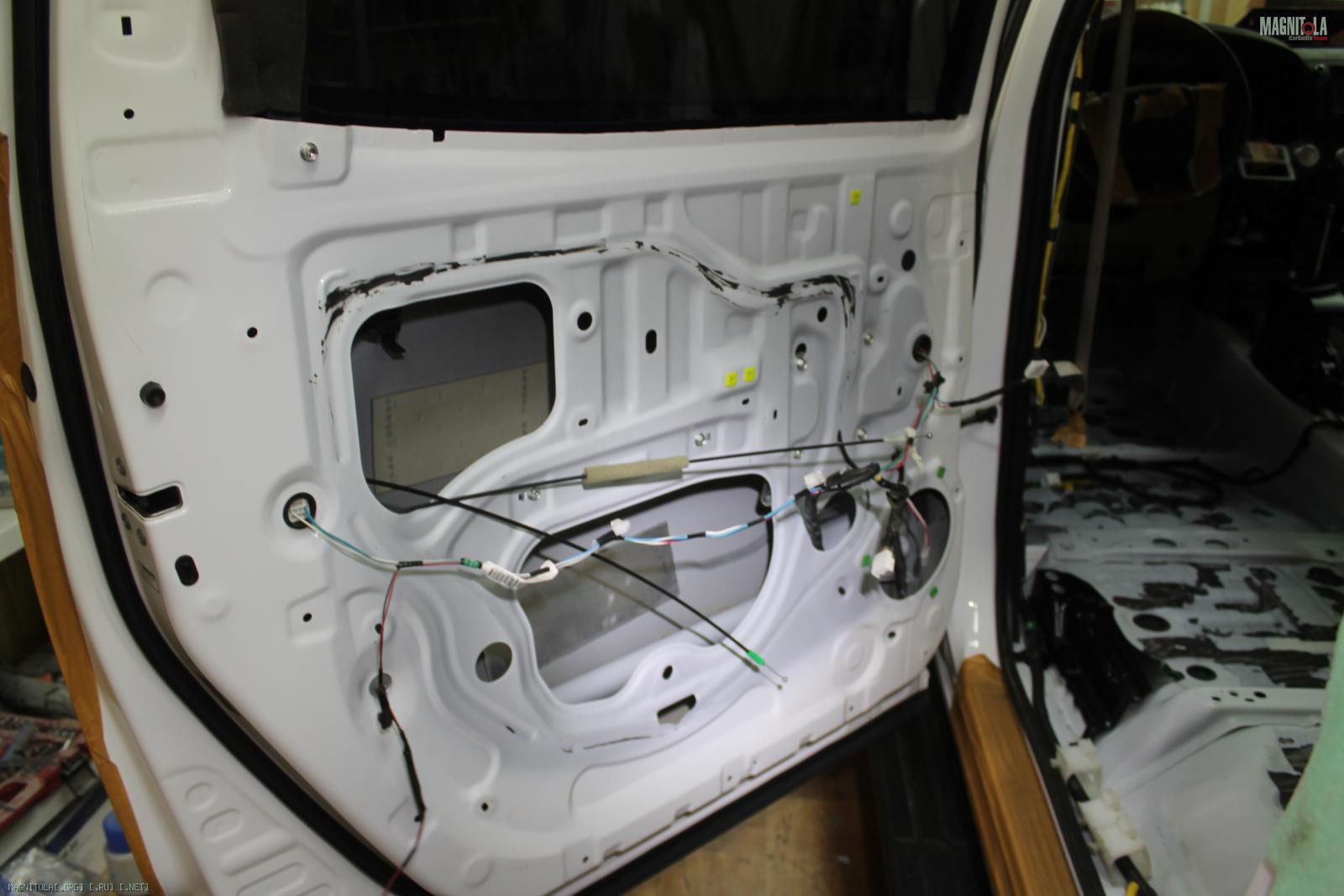

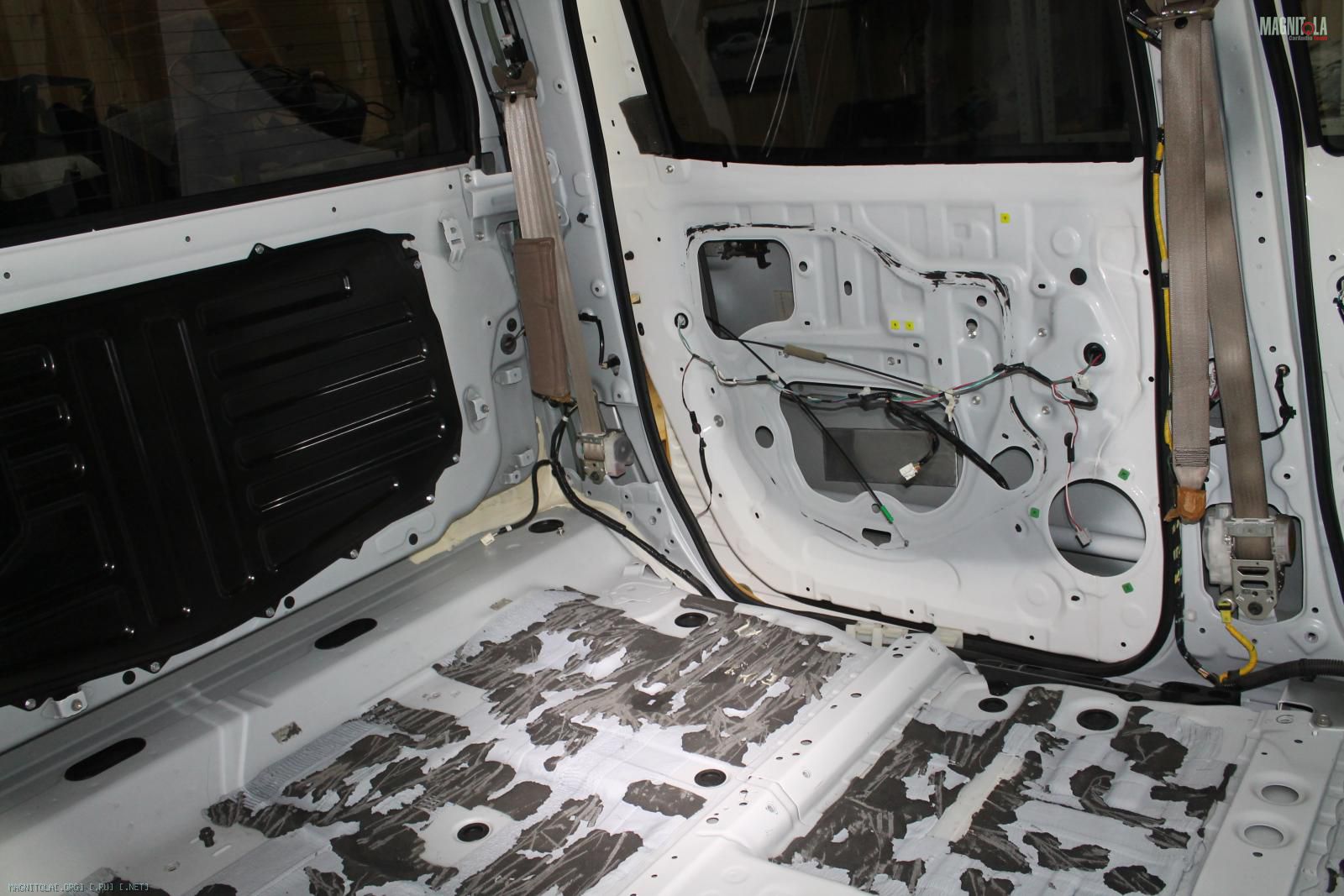

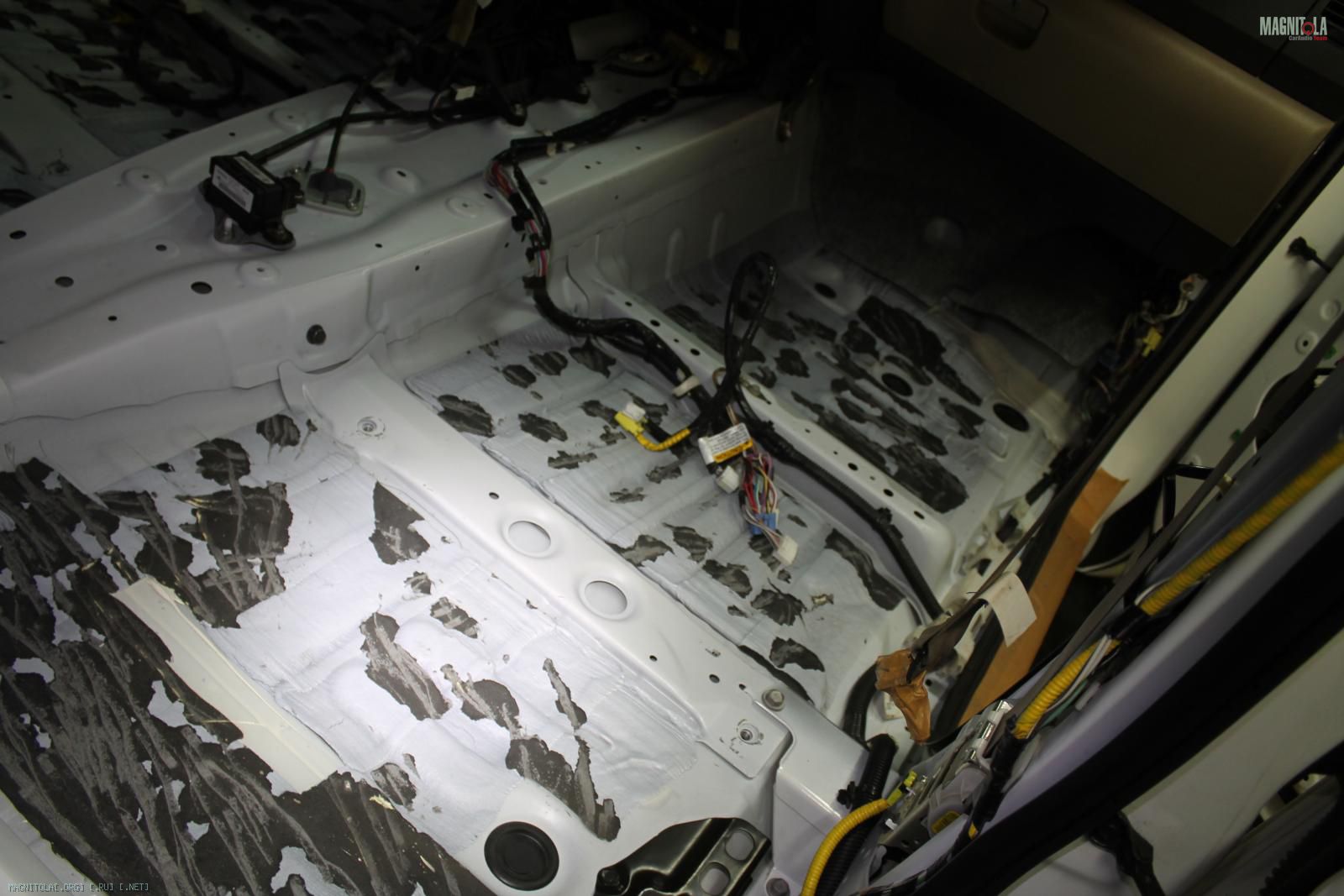

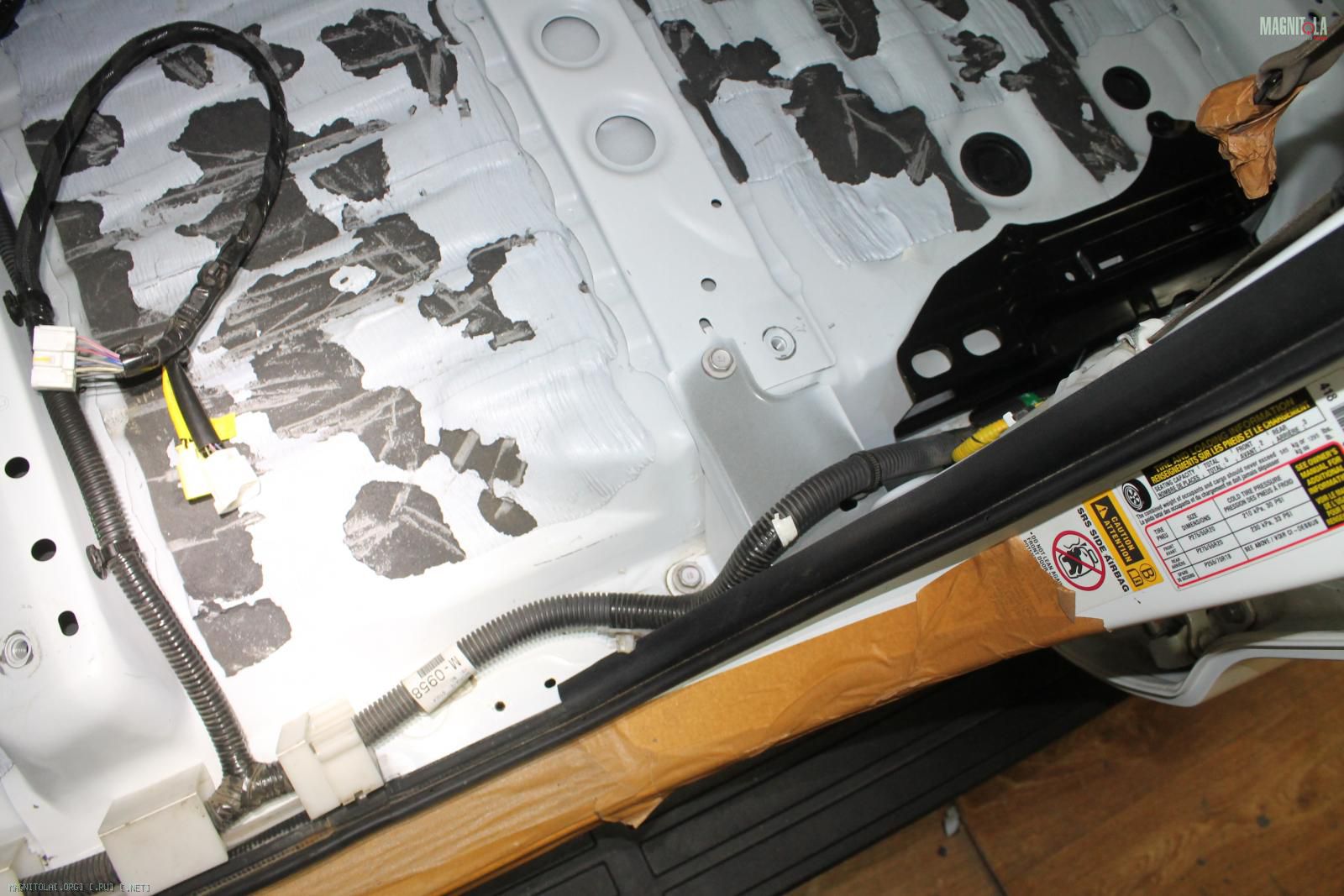

Итог очистки...
Вложение 1036880 Вложение 1036882 Вложение 1036884 Вложение 1036886 Вложение 1036888 Вложение 1036890 Вложение 1036892 Вложение 1036894 Вложение 1036896 Вложение 1036898 Вложение 1036900 Вложение 1036902 Вложение 1036904 Вложение 1036906 Вложение 1036908 Вложение 1036910 Вложение 1036912 Вложение 1036914

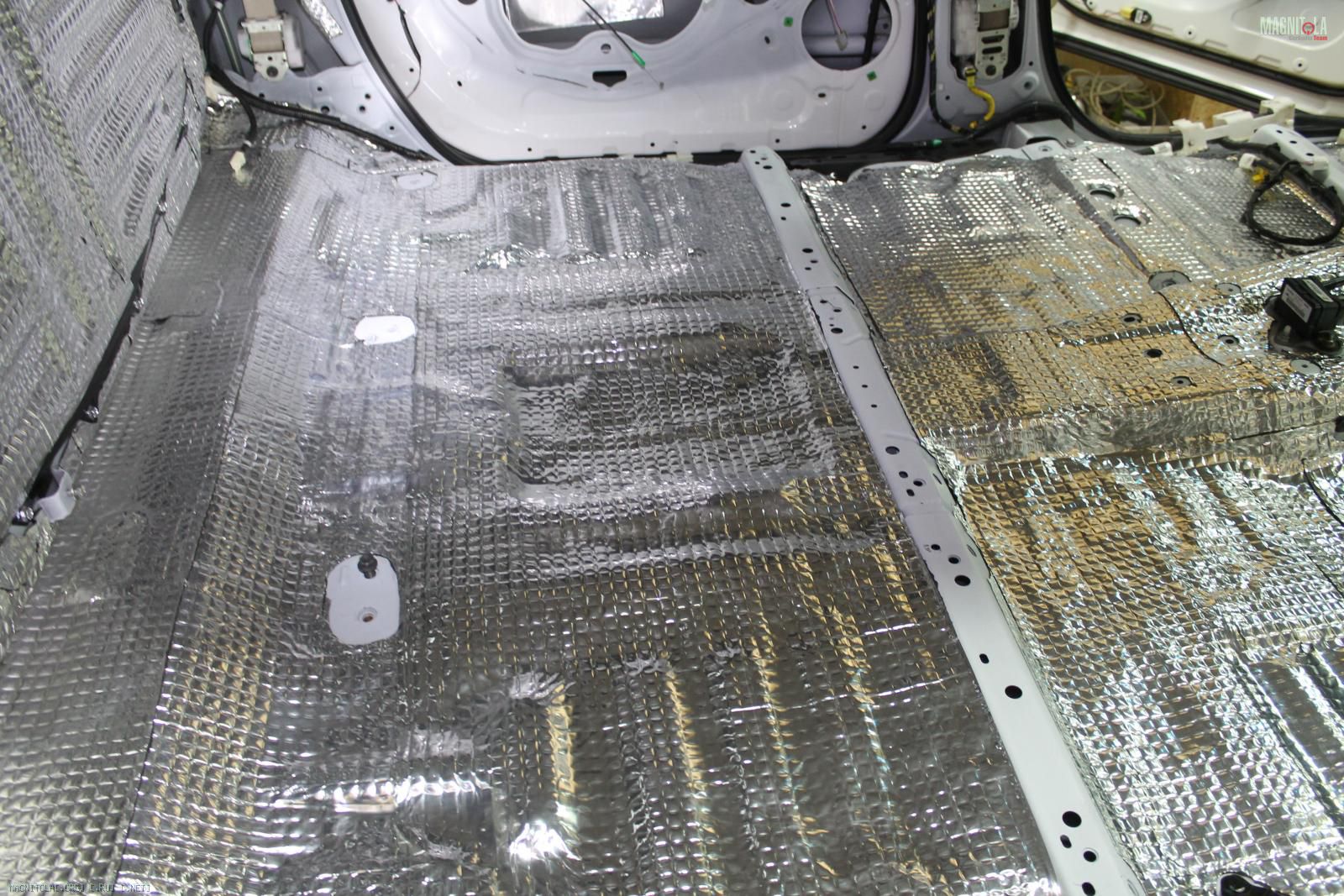

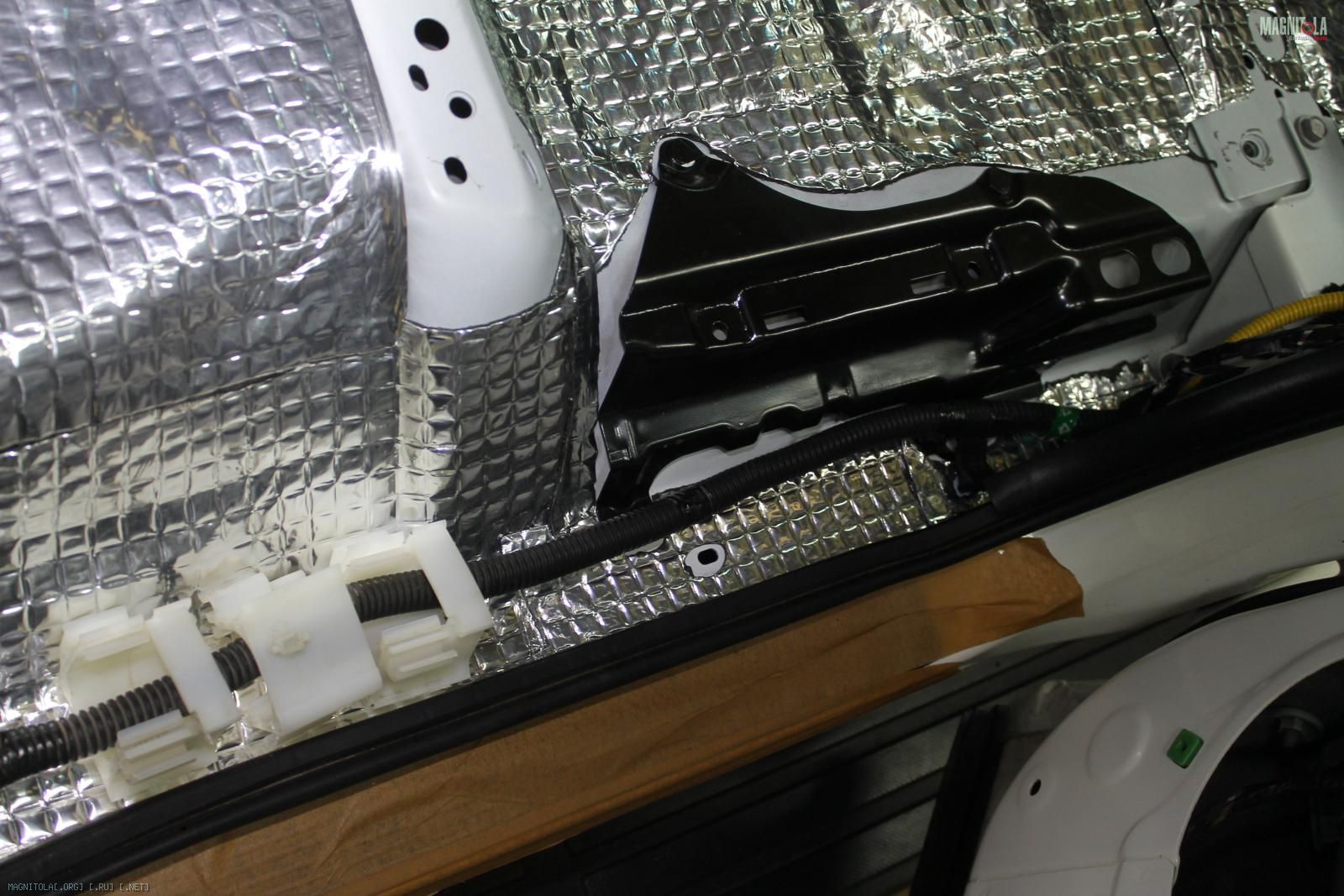

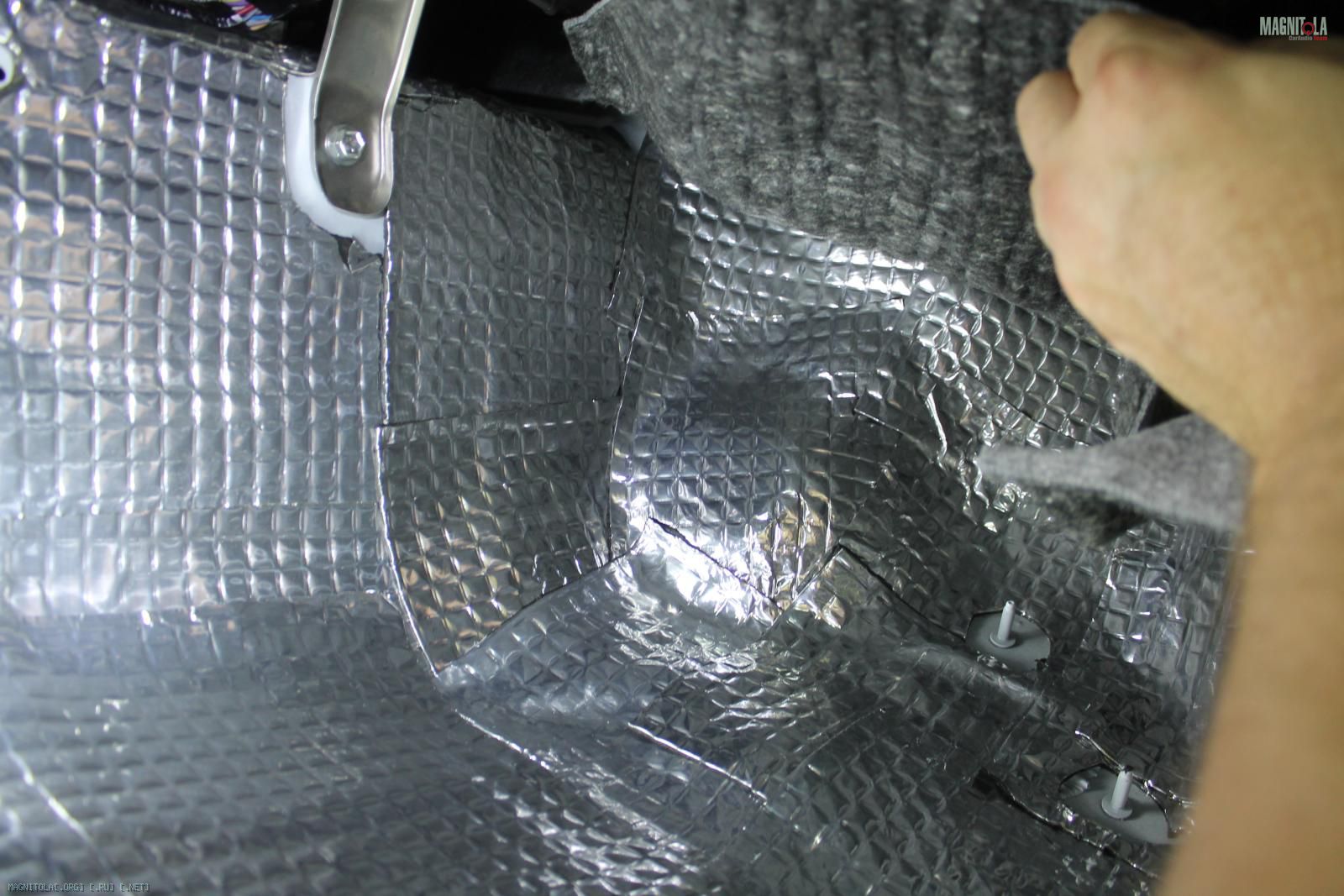

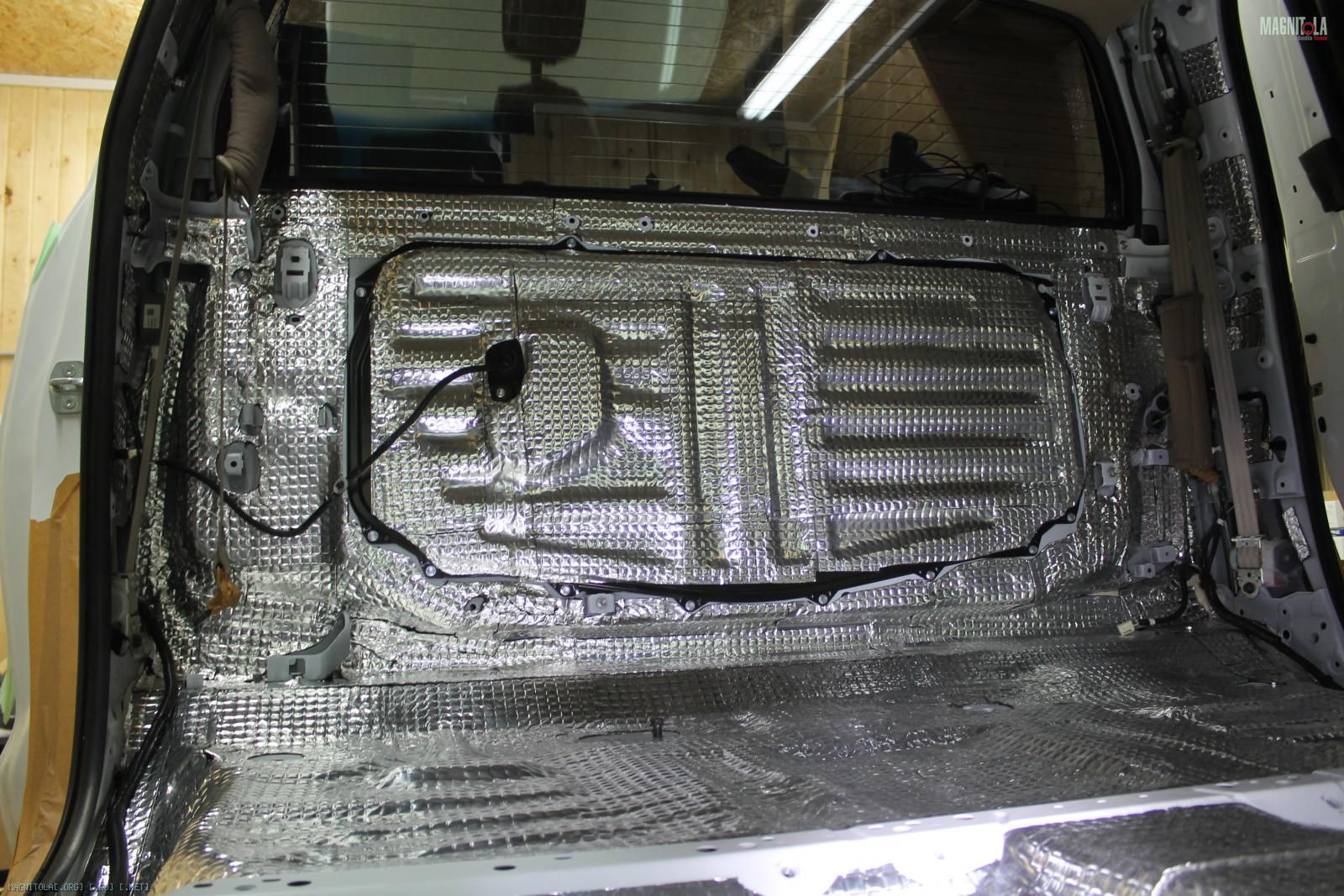

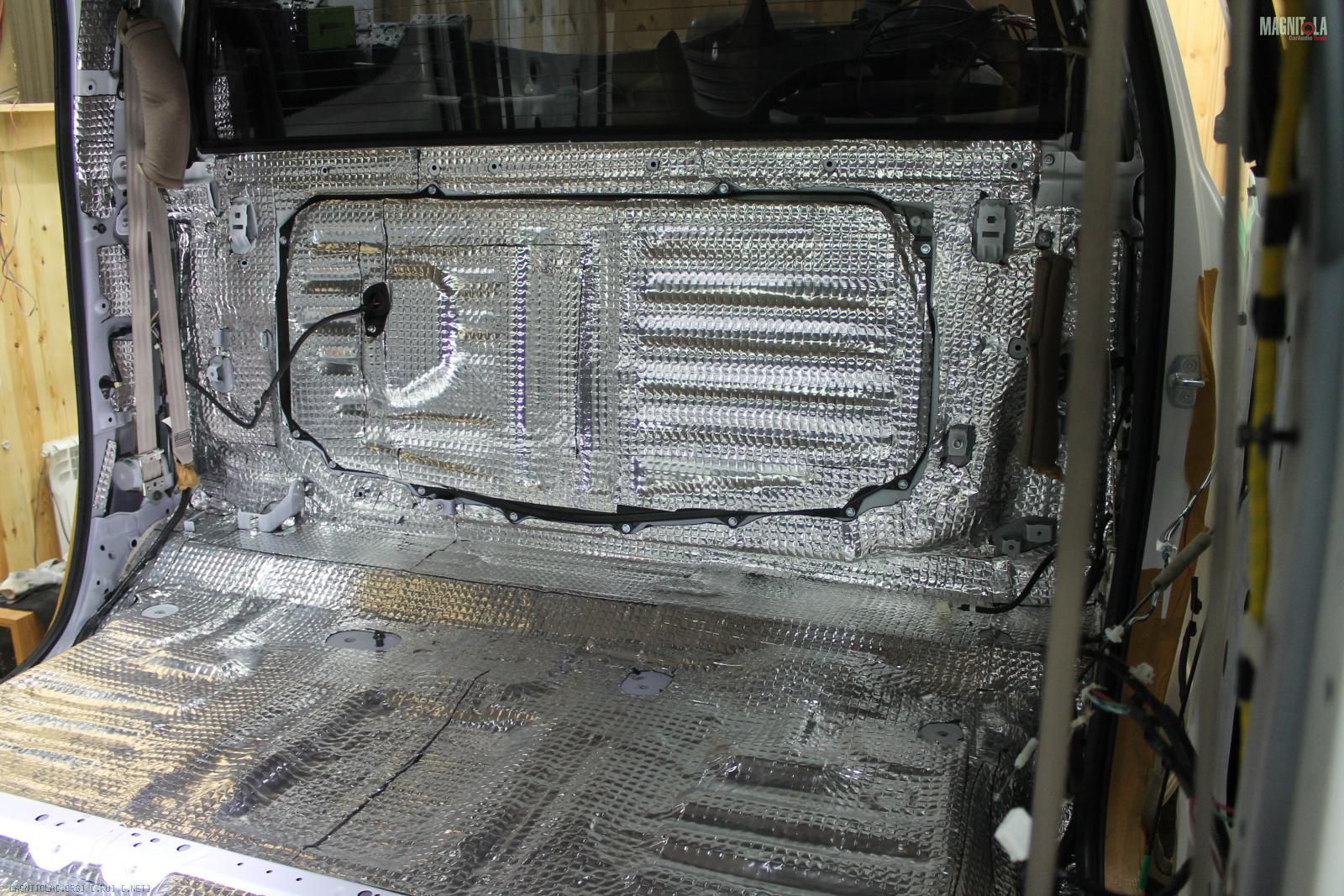

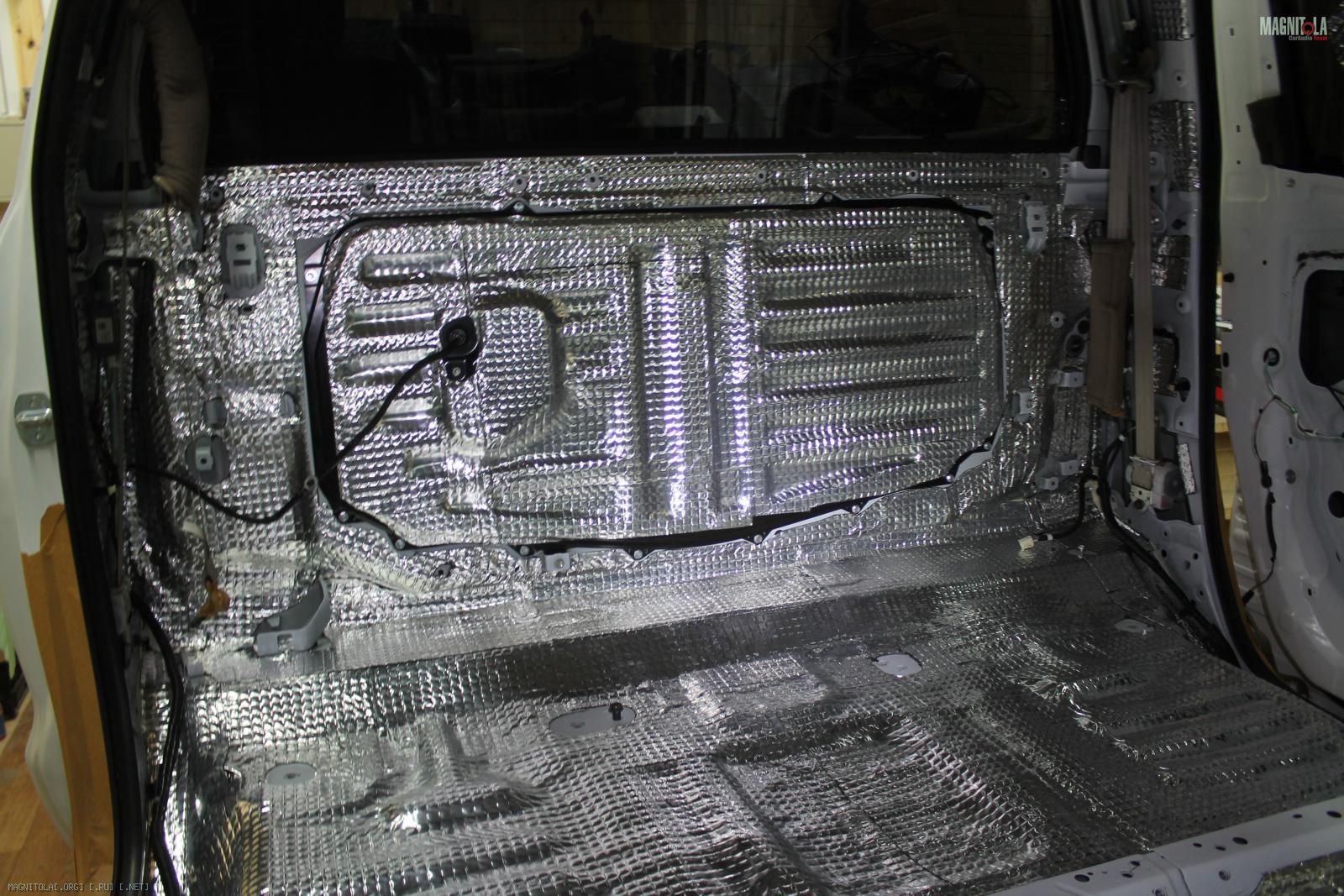

Наносим вибру...
Вибронагруженные зоны в 2-3 слоя...
Вложение 1036918 Вложение 1036920 Вложение 1036922 Вложение 1036924 Вложение 1036926 Вложение 1036928 Вложение 1036930 Вложение 1036932 Вложение 1036934 Вложение 1036936 Вложение 1036938 Вложение 1036940 Вложение 1036942 Вложение 1036944 Вложение 1036946
22.07.2016, 20:13
st220

Вложений: 48

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

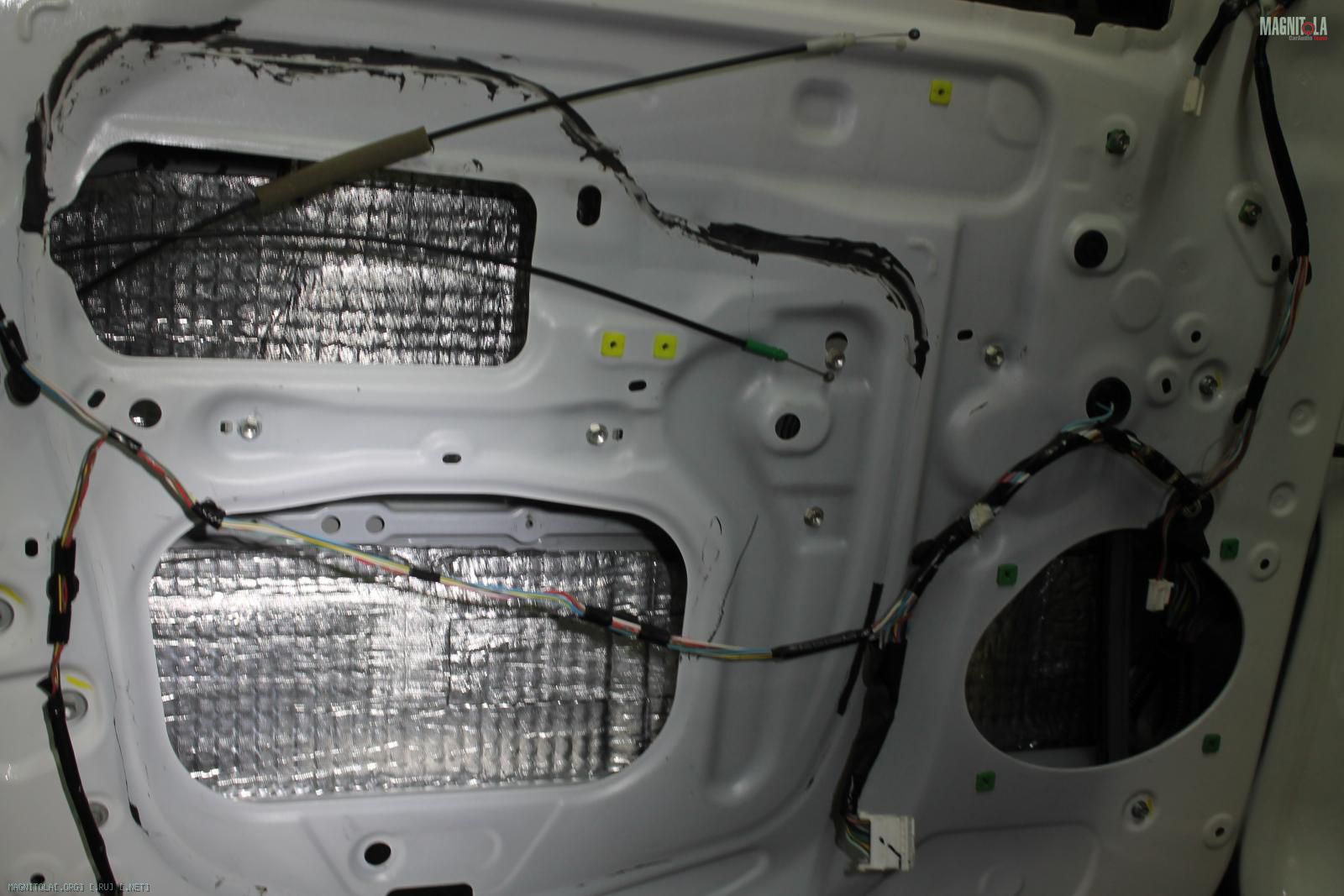

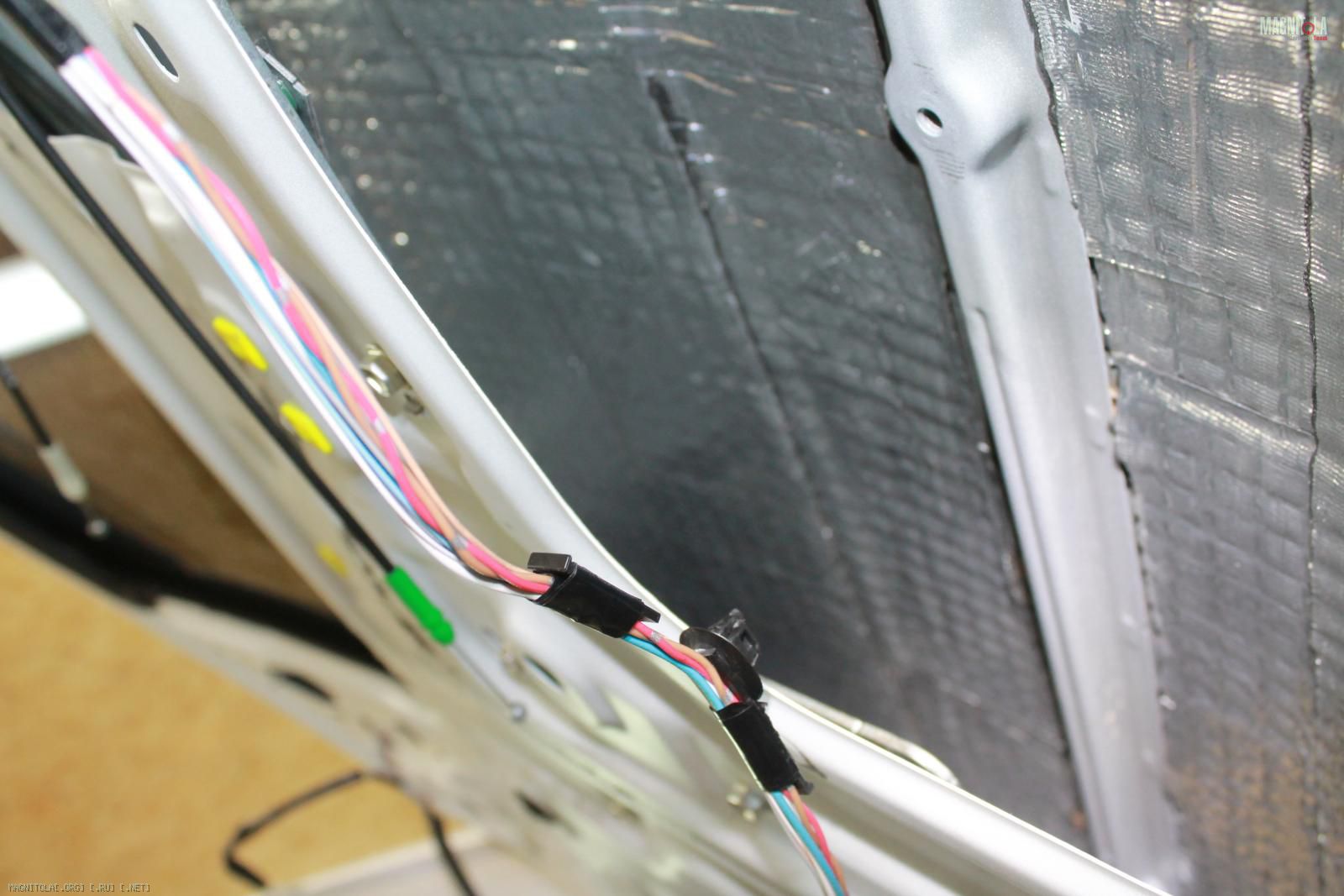

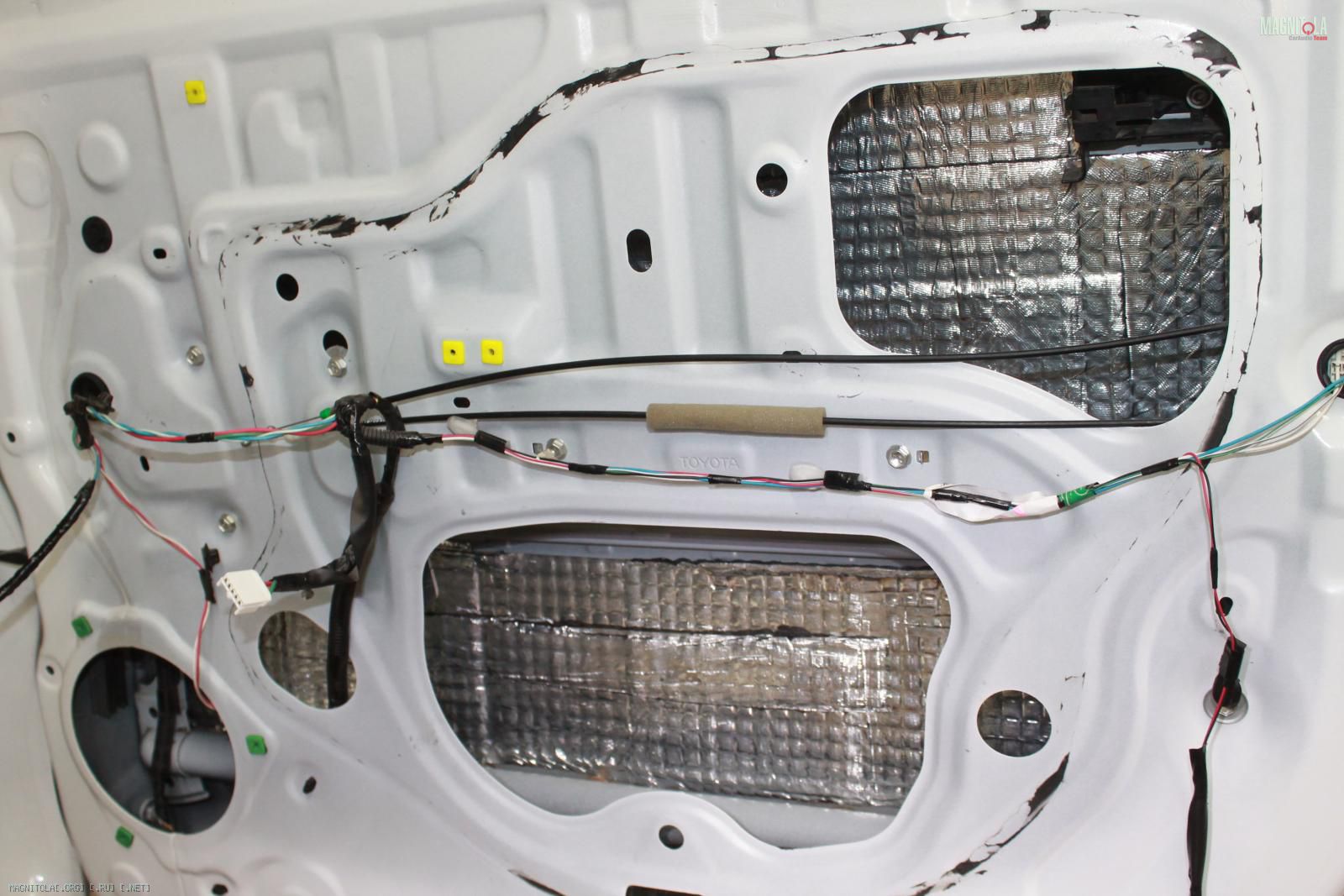

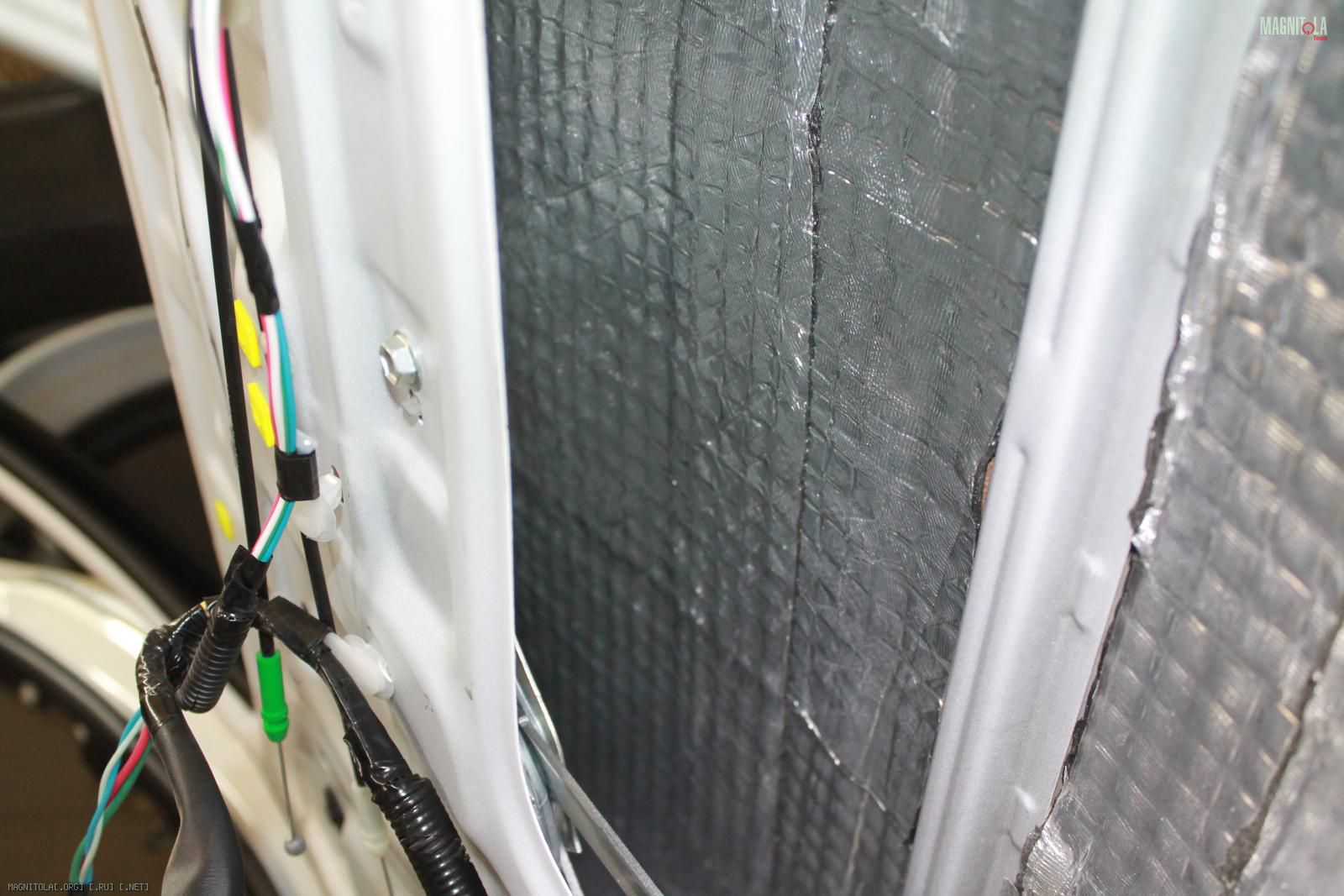

Двери...

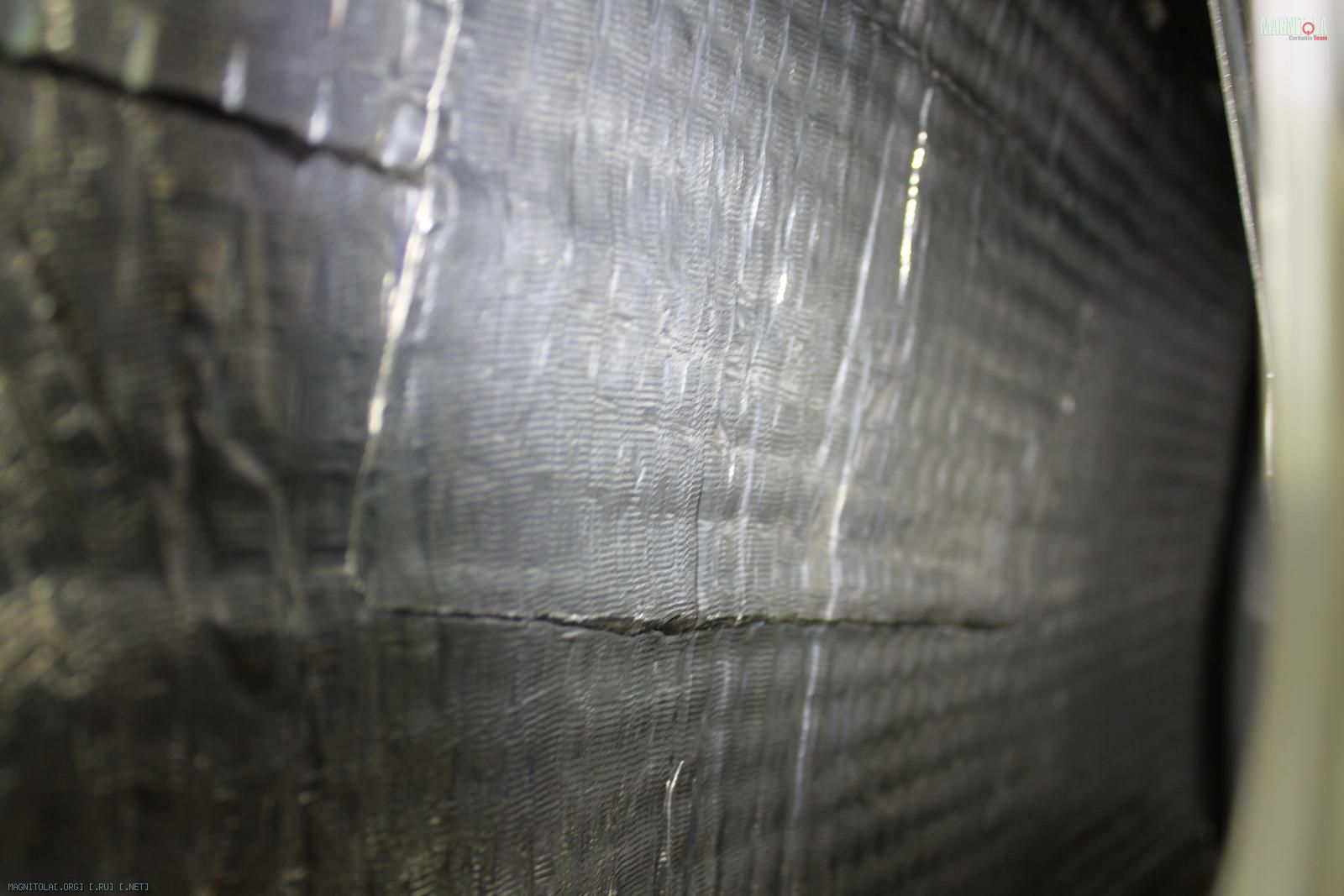

Наносим вибру в 2 слоя, местами в 3. Метал тонкий, площадь большая..

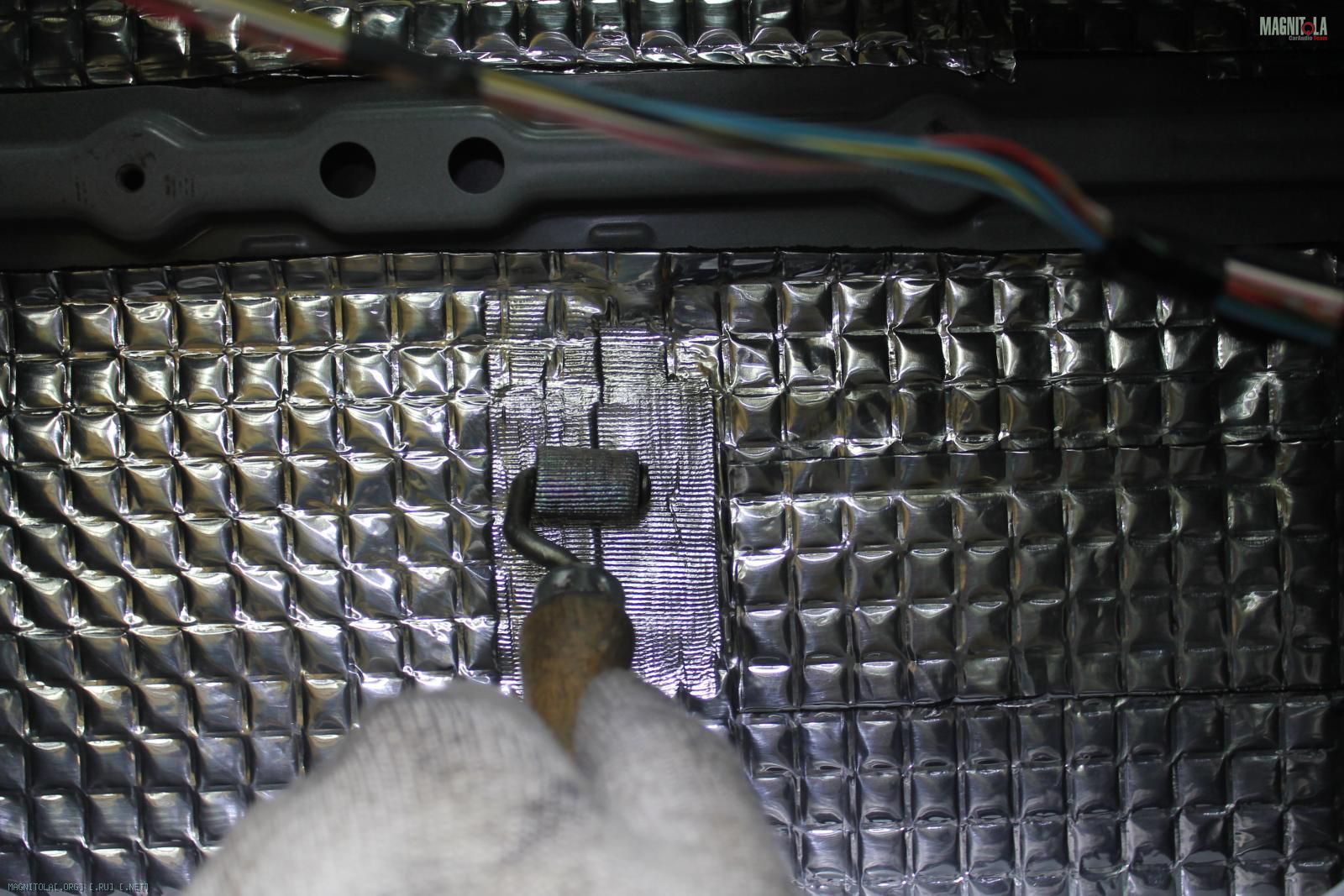

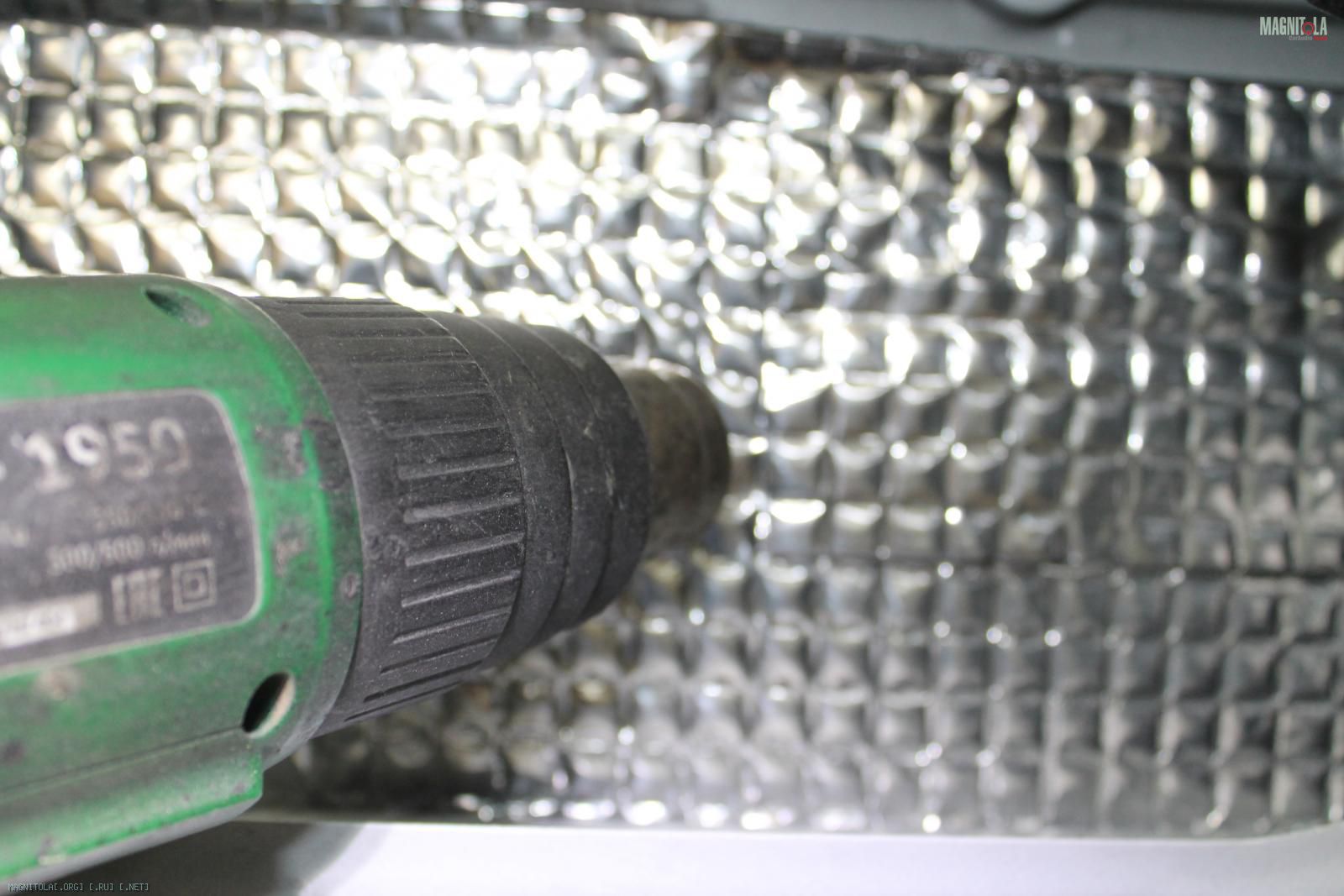

Греем.. прикатываем...
Вложение 1037046 Вложение 1037048 Вложение 1037050 Вложение 1037052 Вложение 1037054 Вложение 1037056 Вложение 1037058 Вложение 1037060 Вложение 1037062 Вложение 1037064 Вложение 1037066 Вложение 1037068 Вложение 1037070 Вложение 1037072

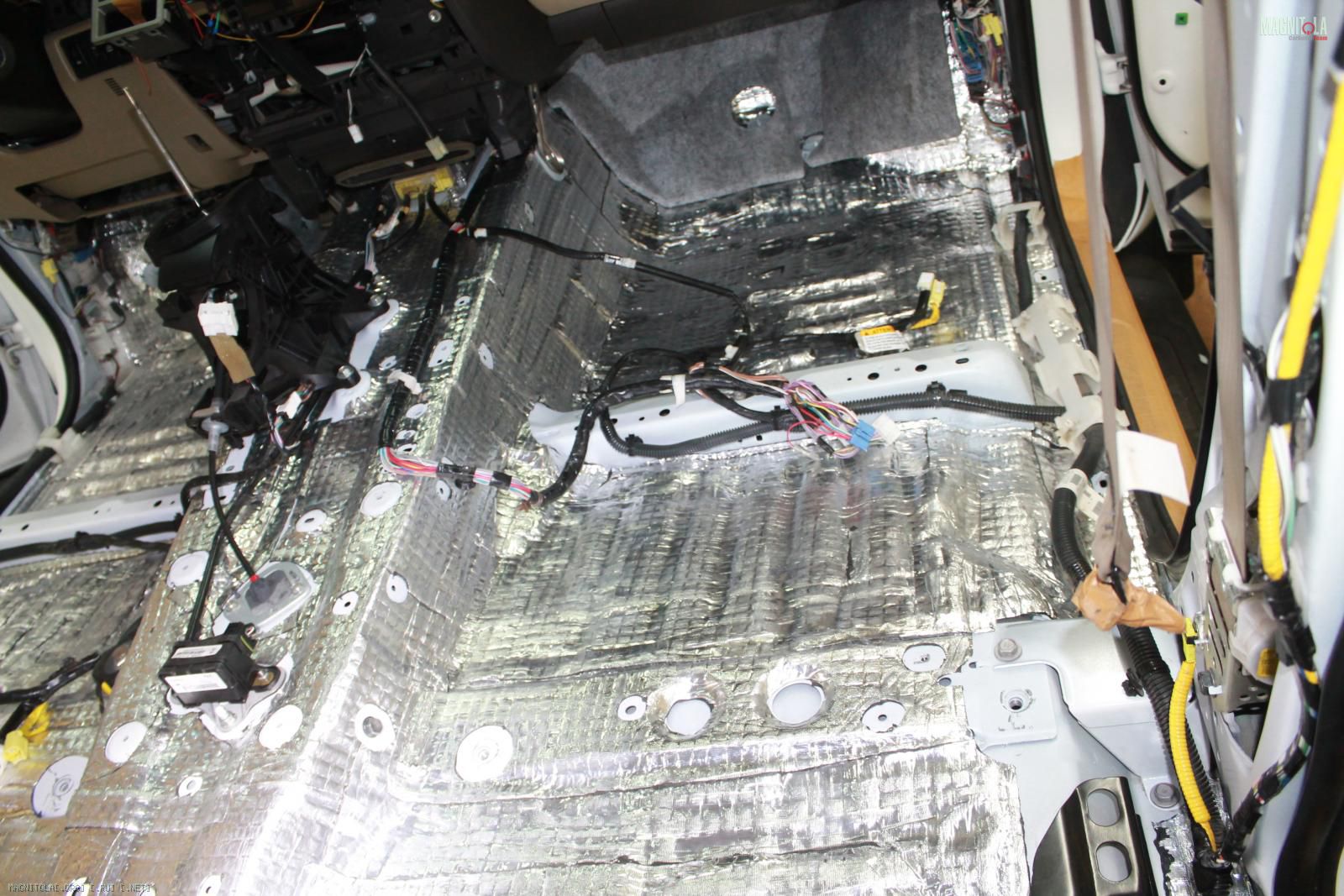

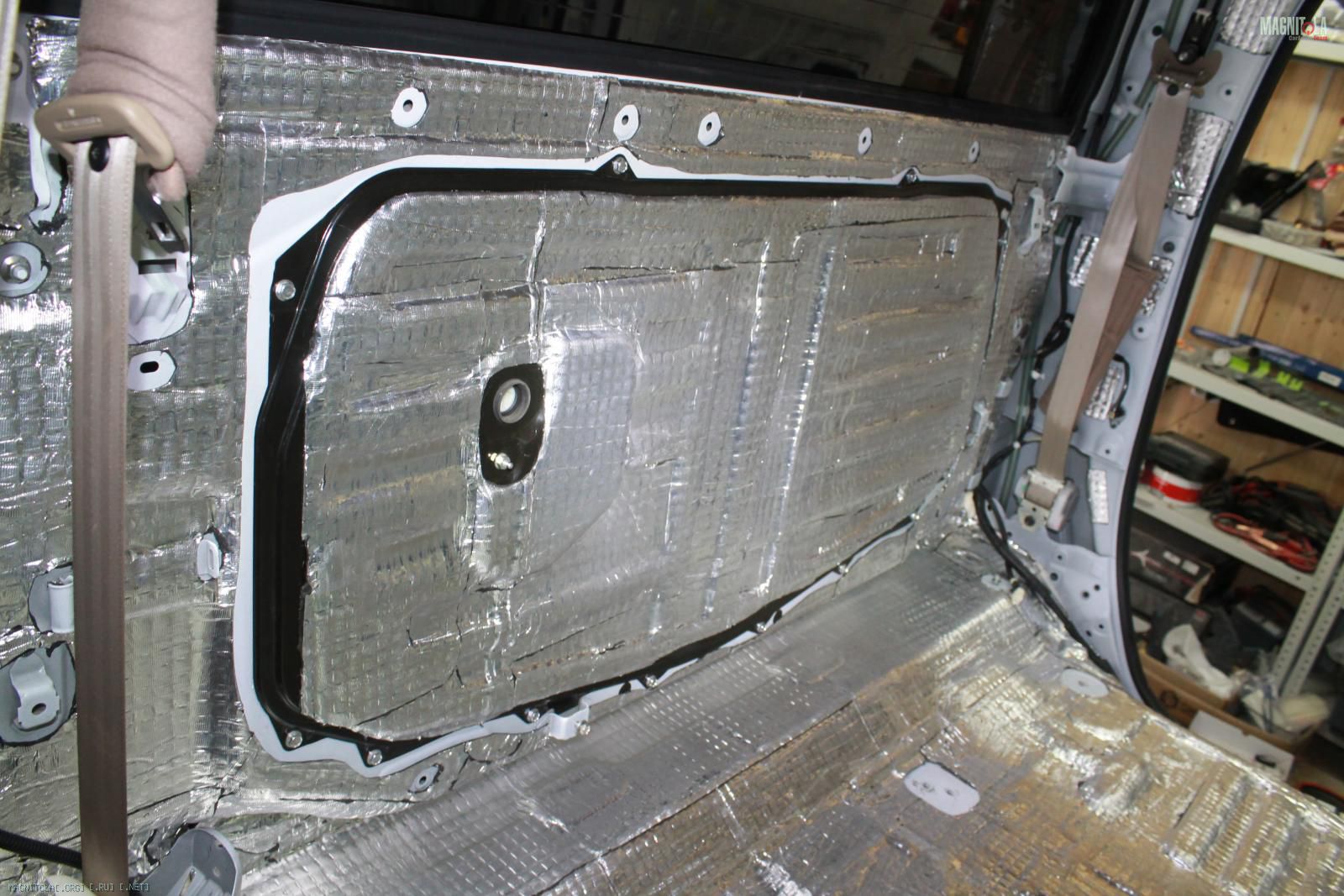

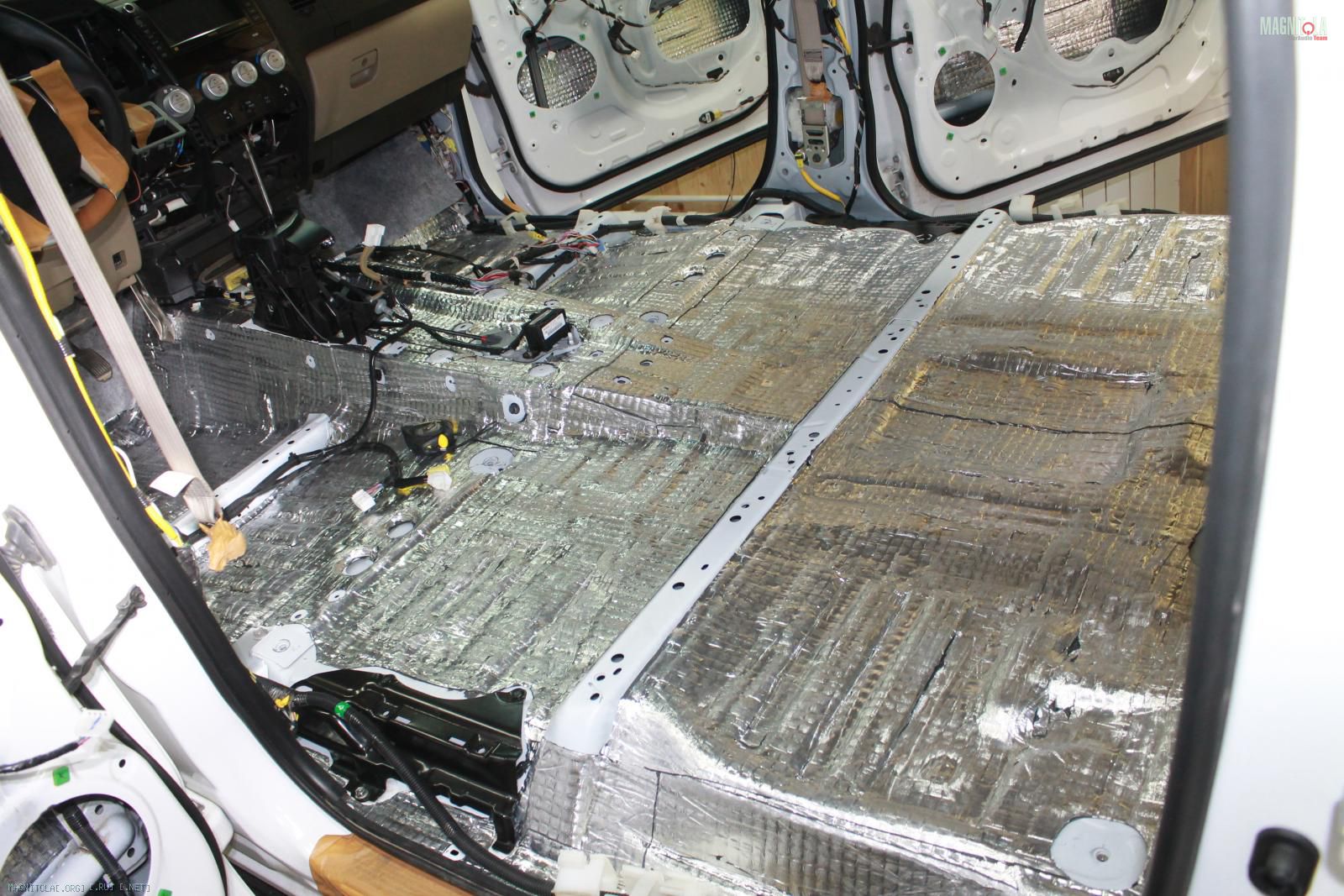

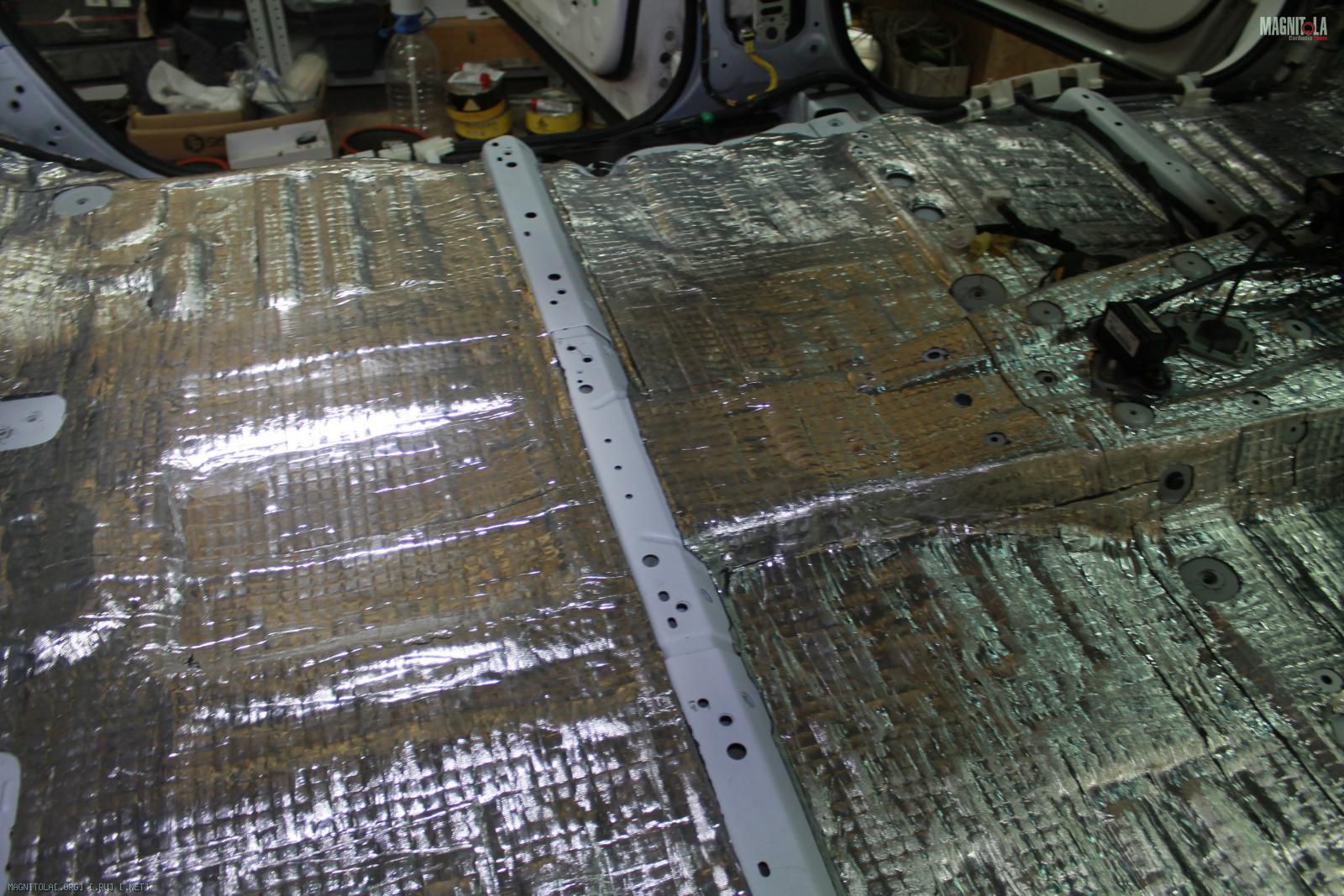

Пол, перегородка, арки...
Все греем и прикатываем...
Вложение 1037074 Вложение 1037076 Вложение 1037078 Вложение 1037080 Вложение 1037082 Вложение 1037084 Вложение 1037086 Вложение 1037088 Вложение 1037090 Вложение 1037092

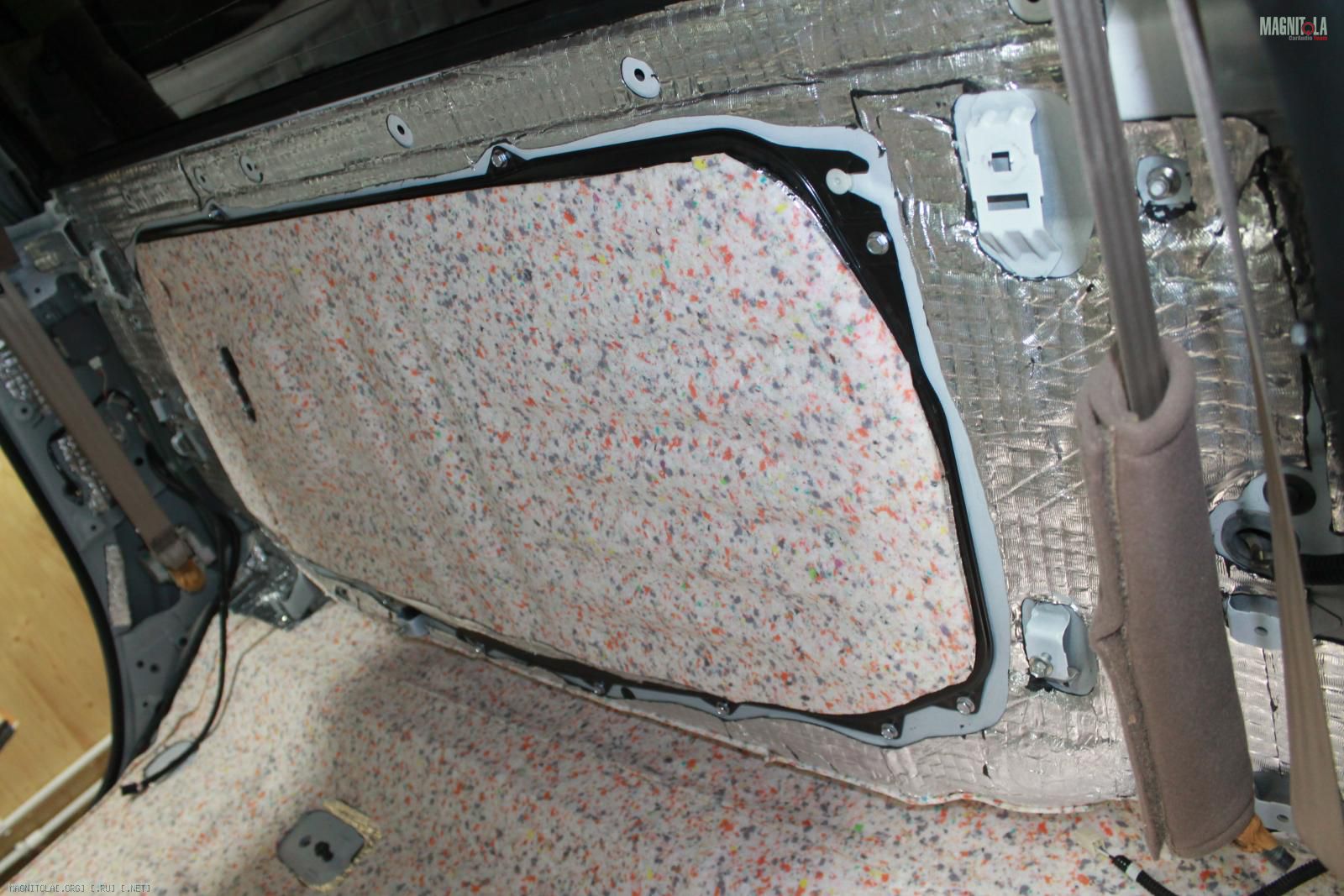

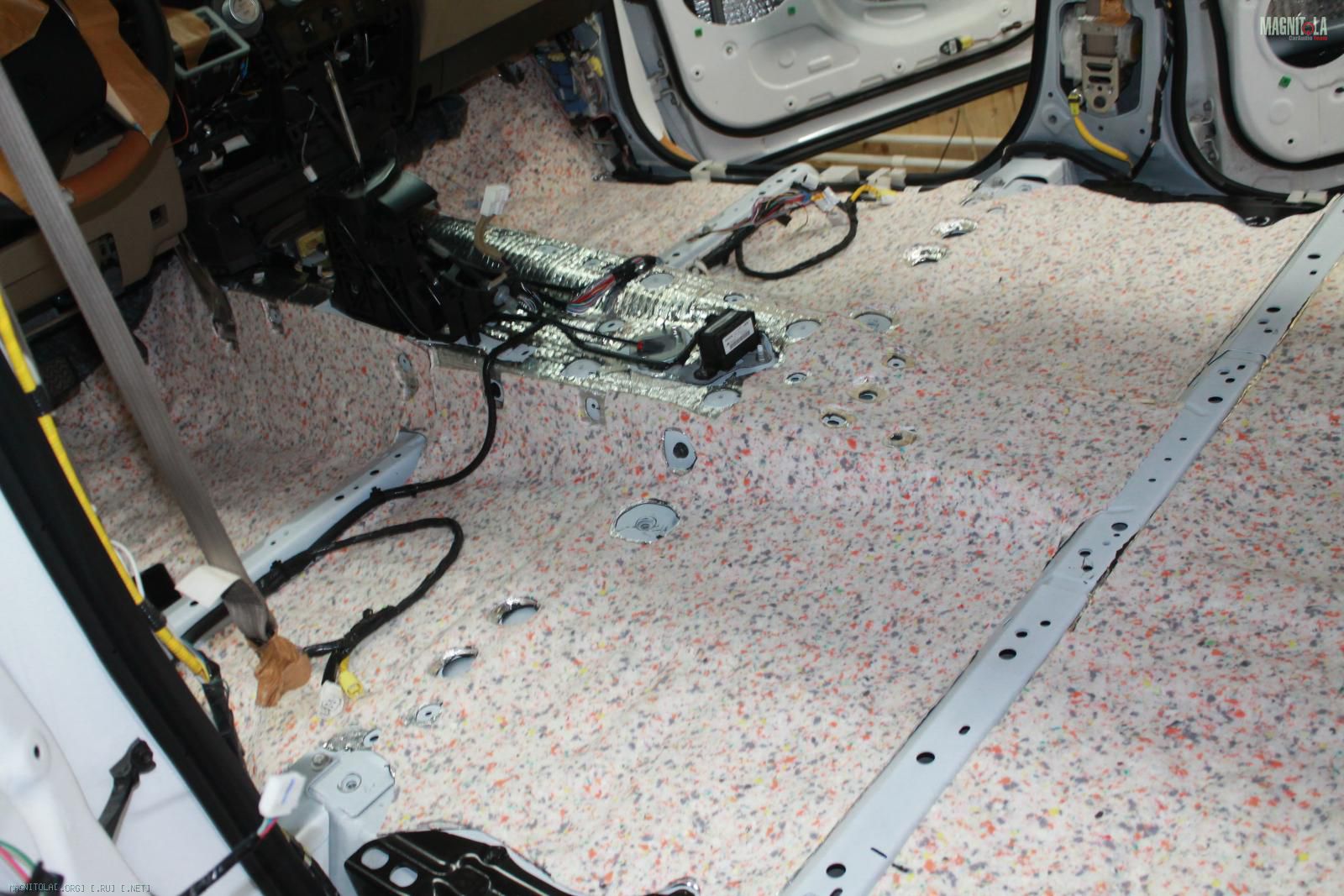

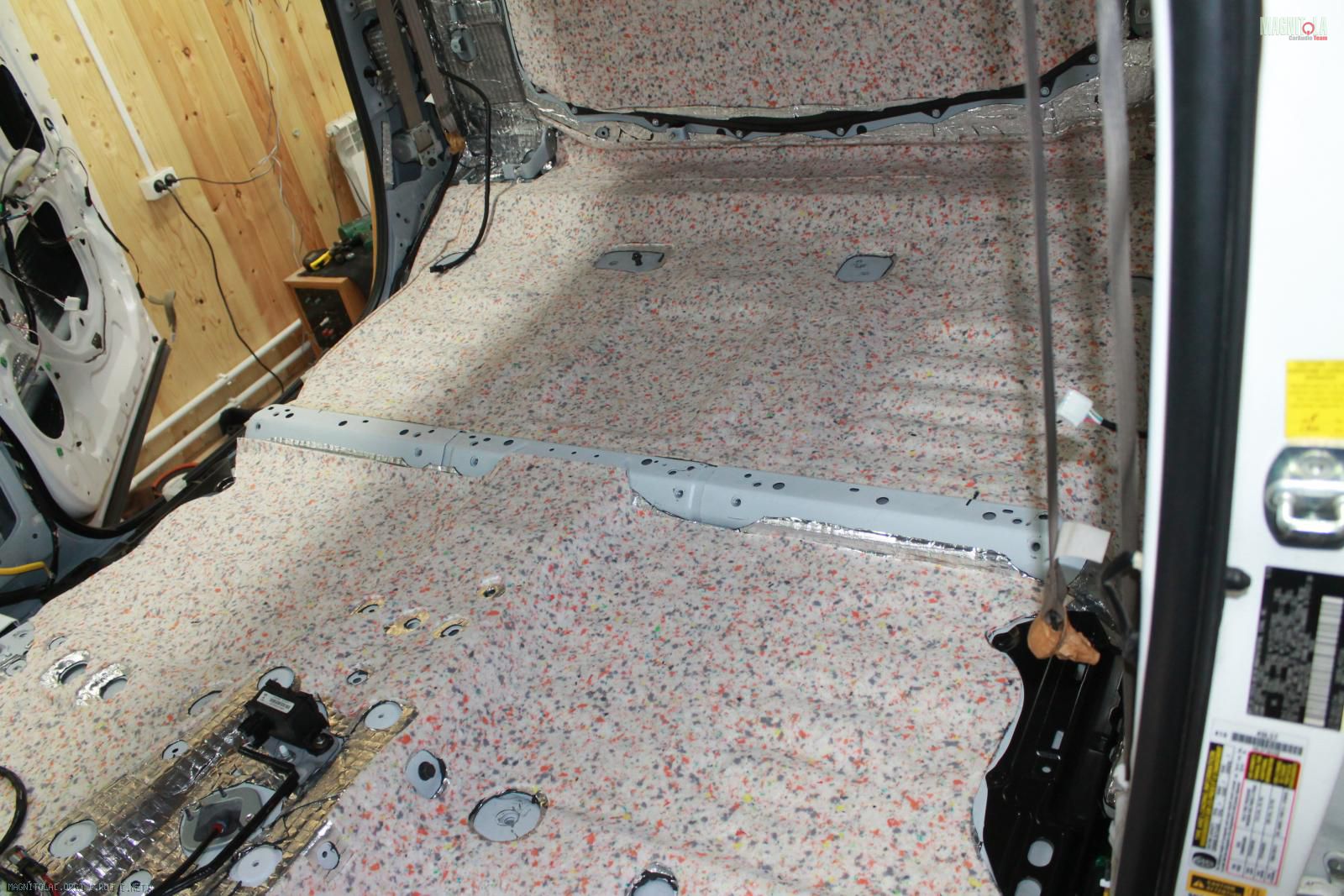

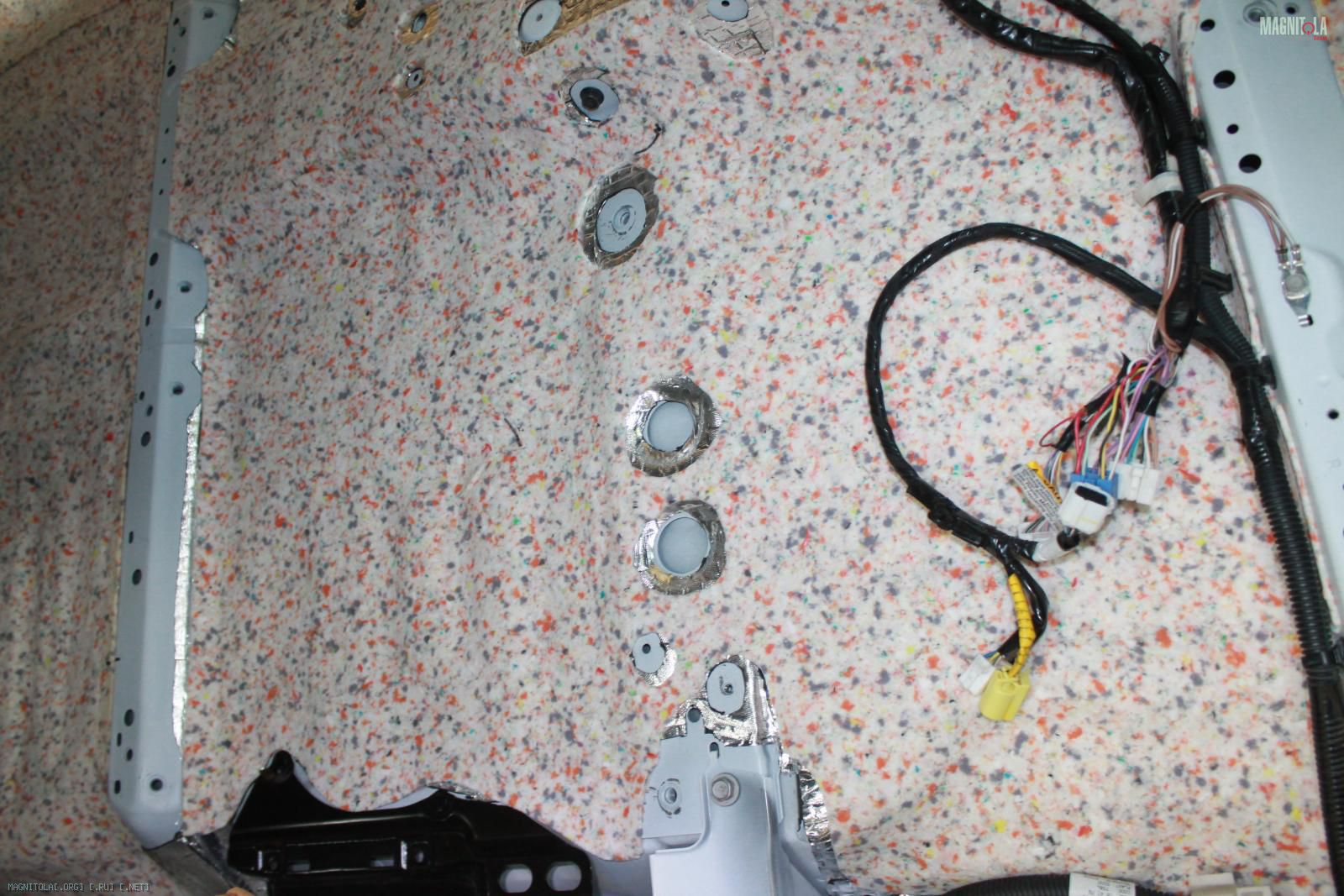

Второй слой айтон 4 мм.. цельными листами)
Вложение 1037094 Вложение 1037096 Вложение 1037098 Вложение 1037100 Вложение 1037102 Вложение 1037104 Вложение 1037106 Вложение 1037108 Вложение 1037110 Вложение 1037112 Вложение 1037114

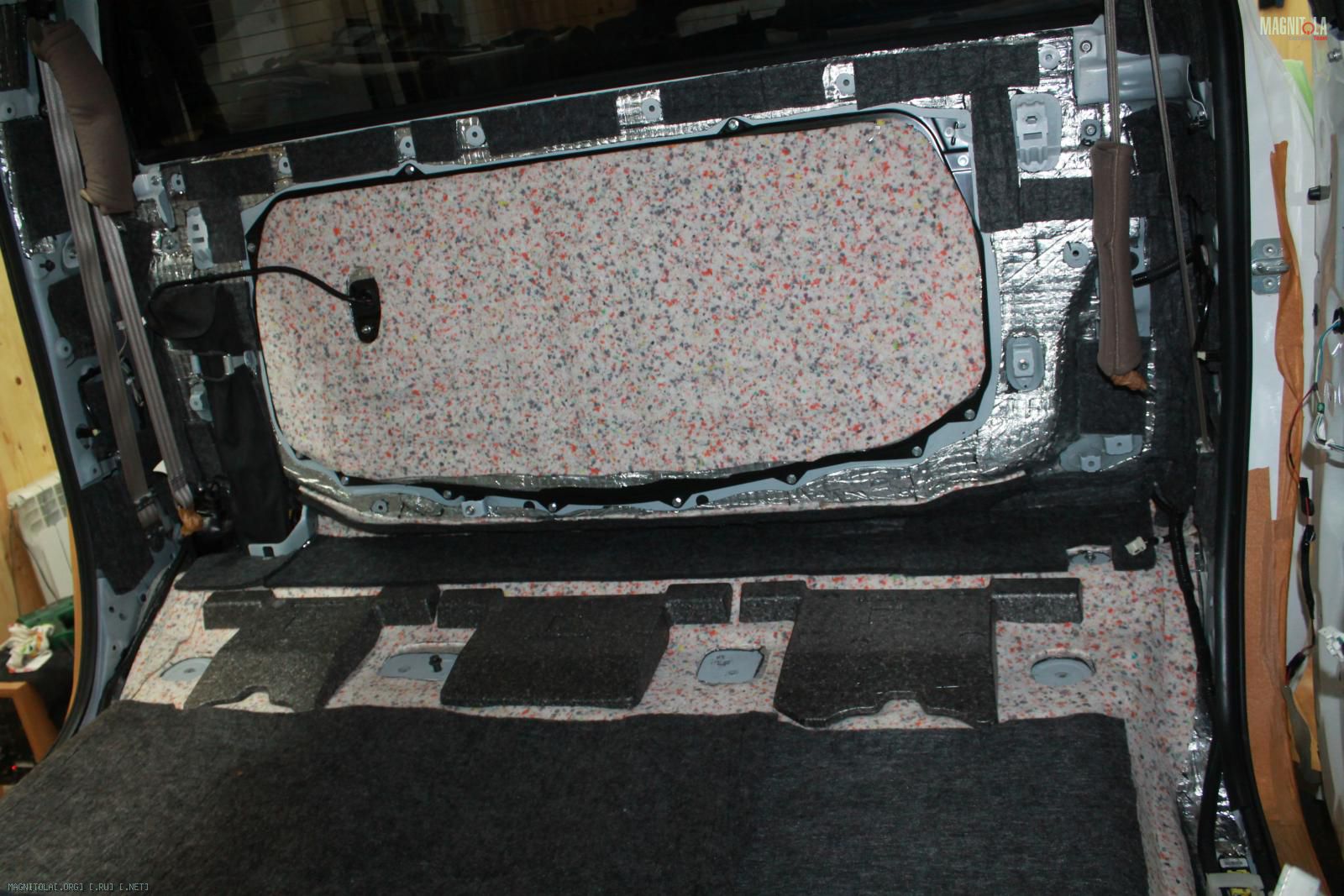

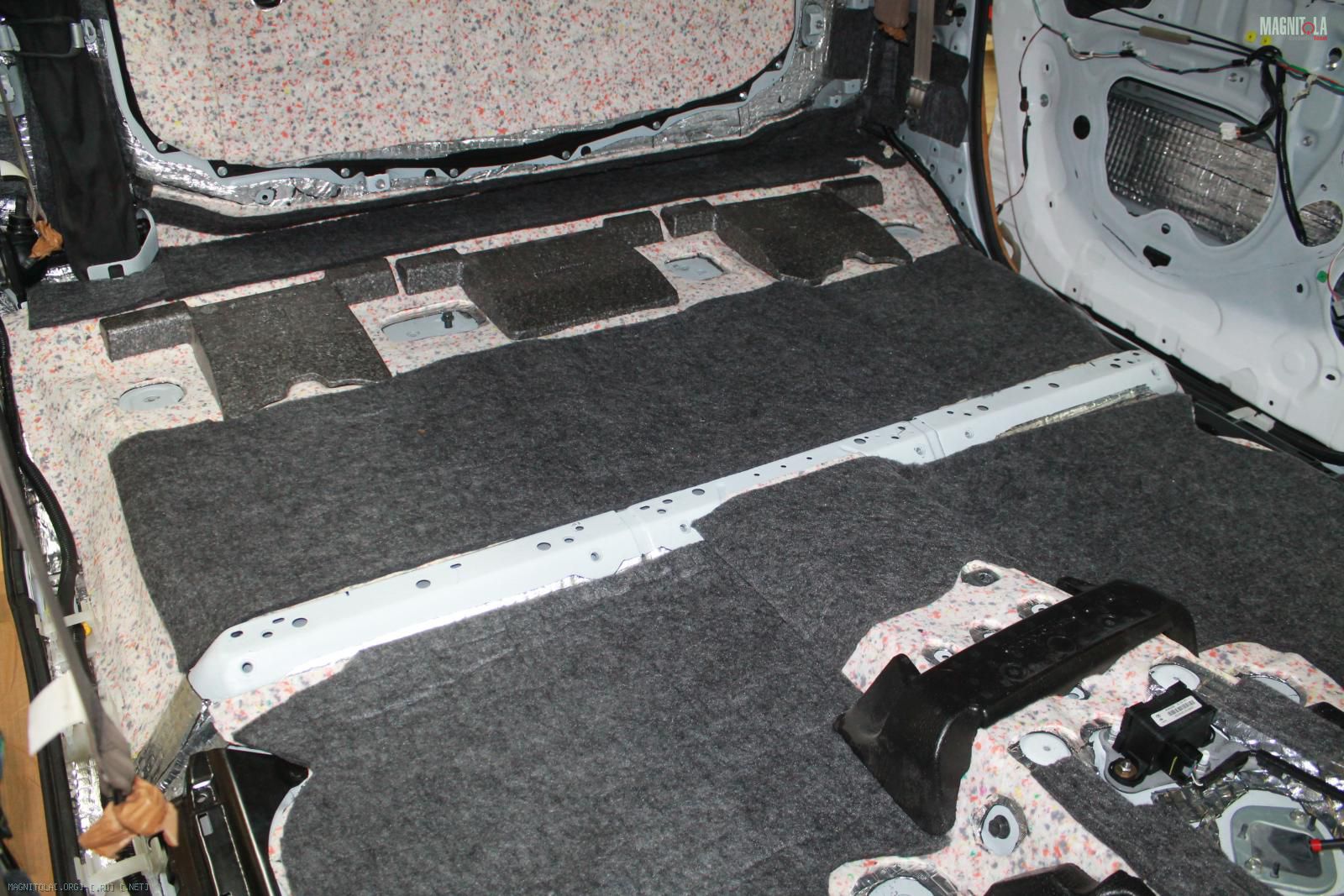

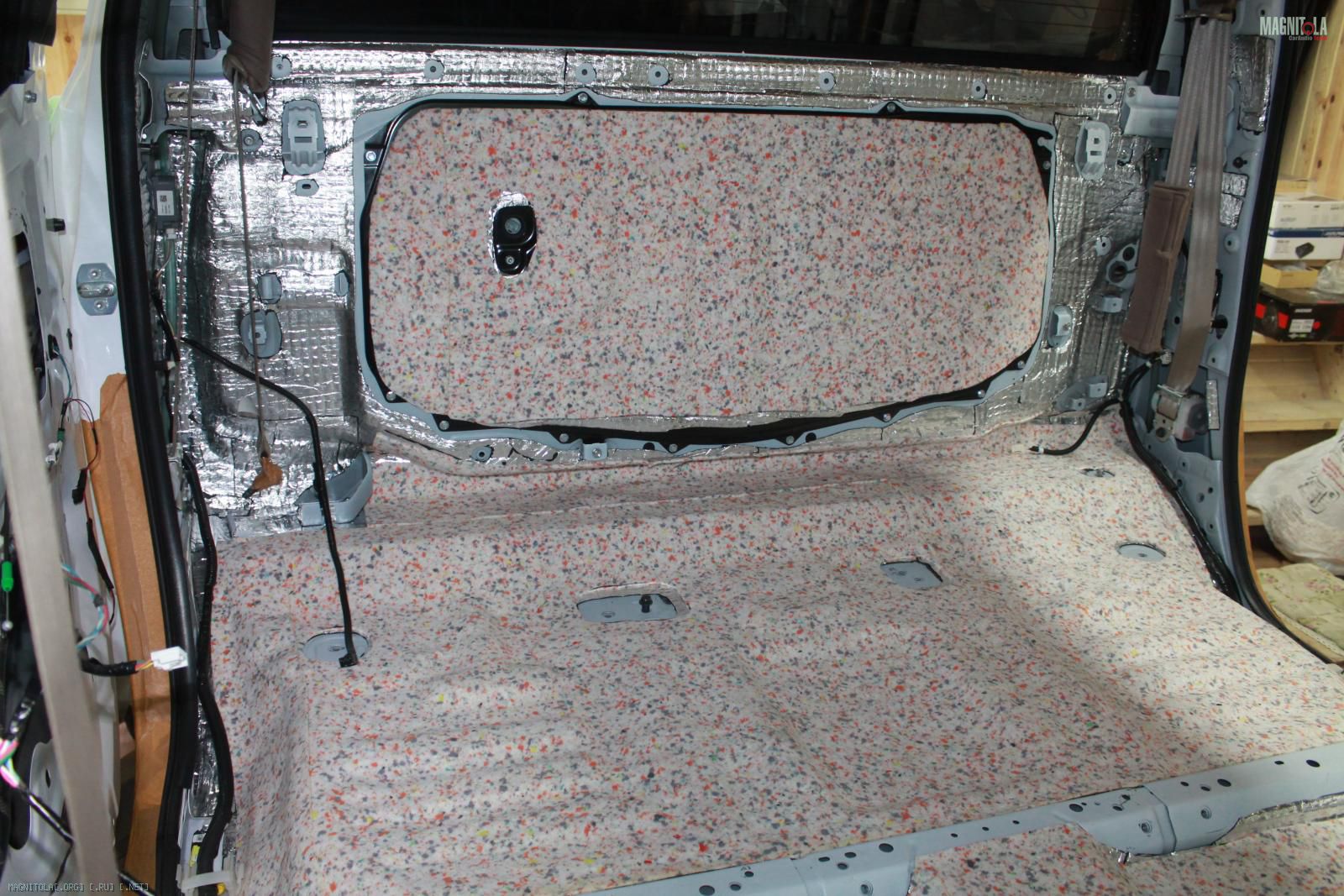

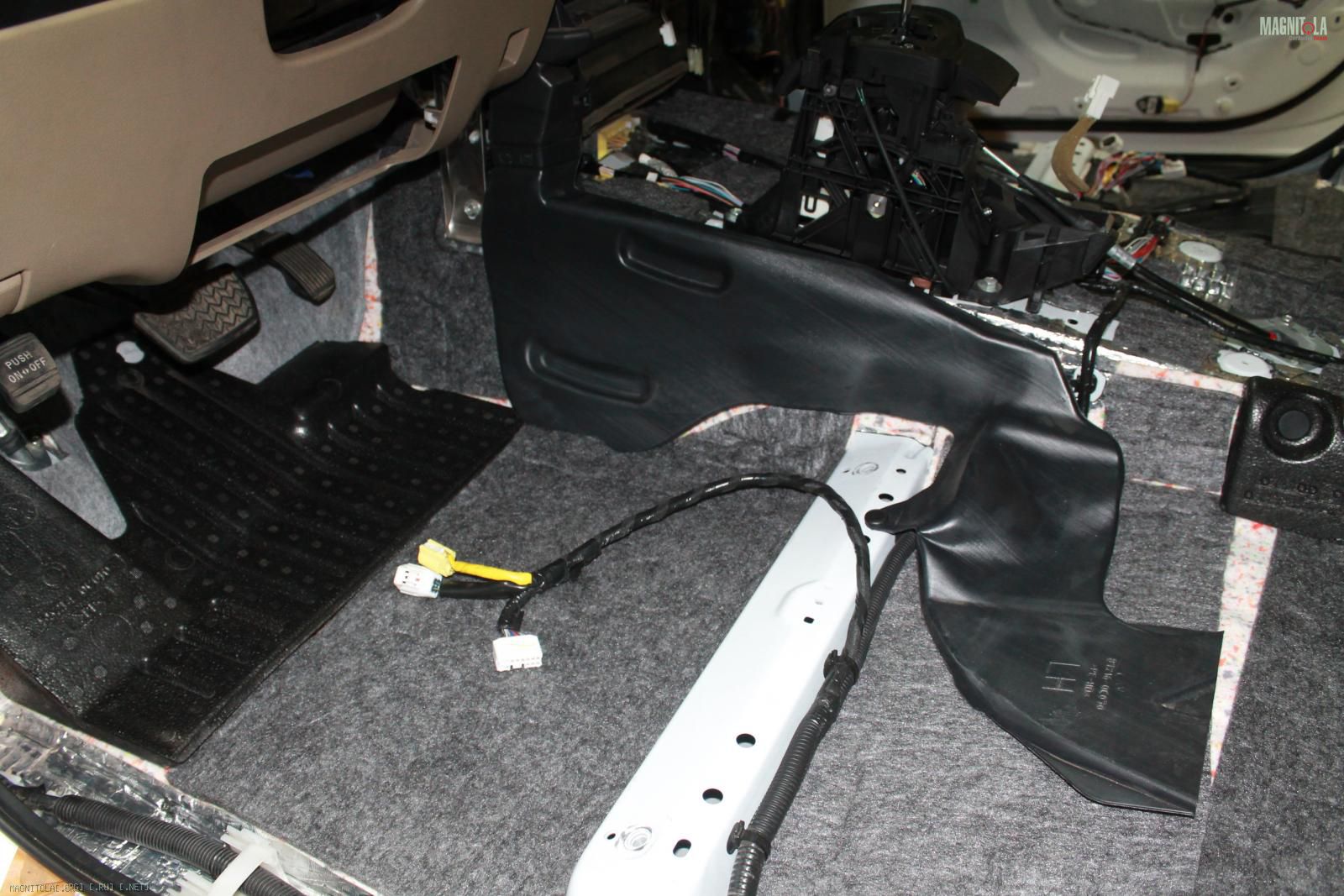

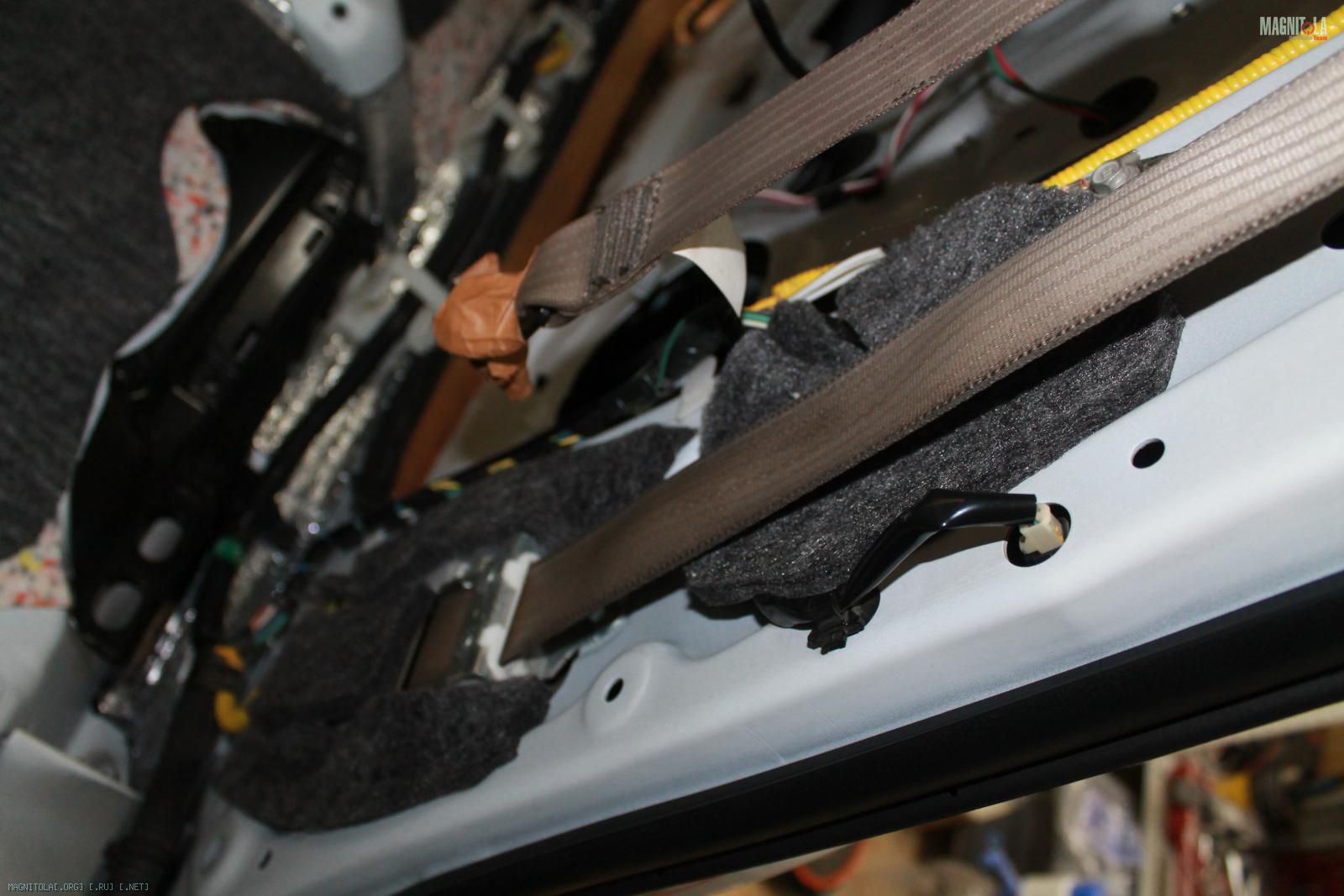

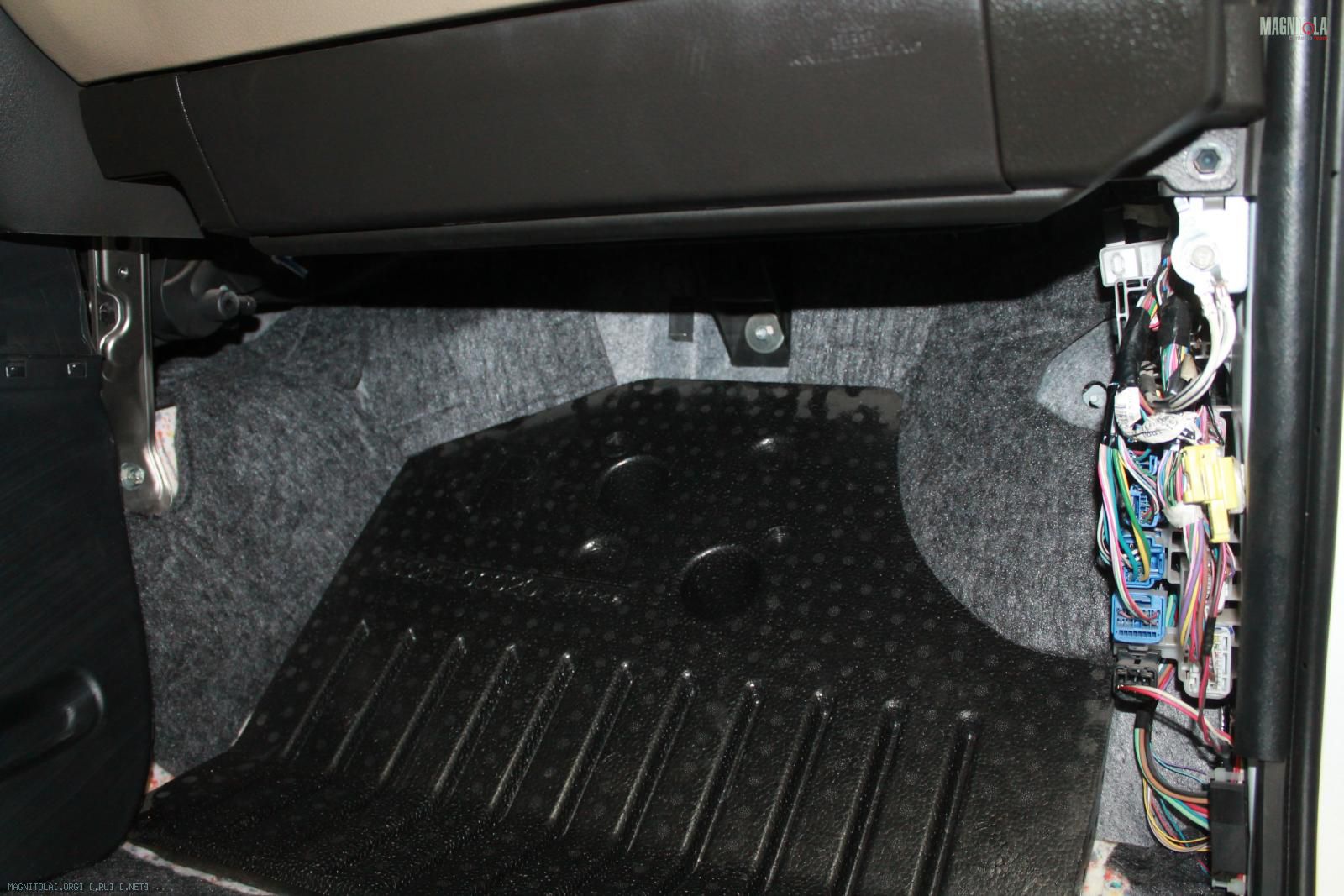

Третий слой войлок 2 см.... пол, арки, центральный тоннель, боковые и задние стойки
Вложение 1037116 Вложение 1037118 Вложение 1037120 Вложение 1037122 Вложение 1037124 Вложение 1037126 Вложение 1037128 Вложение 1037130 Вложение 1037132 Вложение 1037134 Вложение 1037136 Вложение 1037138 Вложение 1037140
23.07.2016, 22:03
st220

Вложений: 21

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

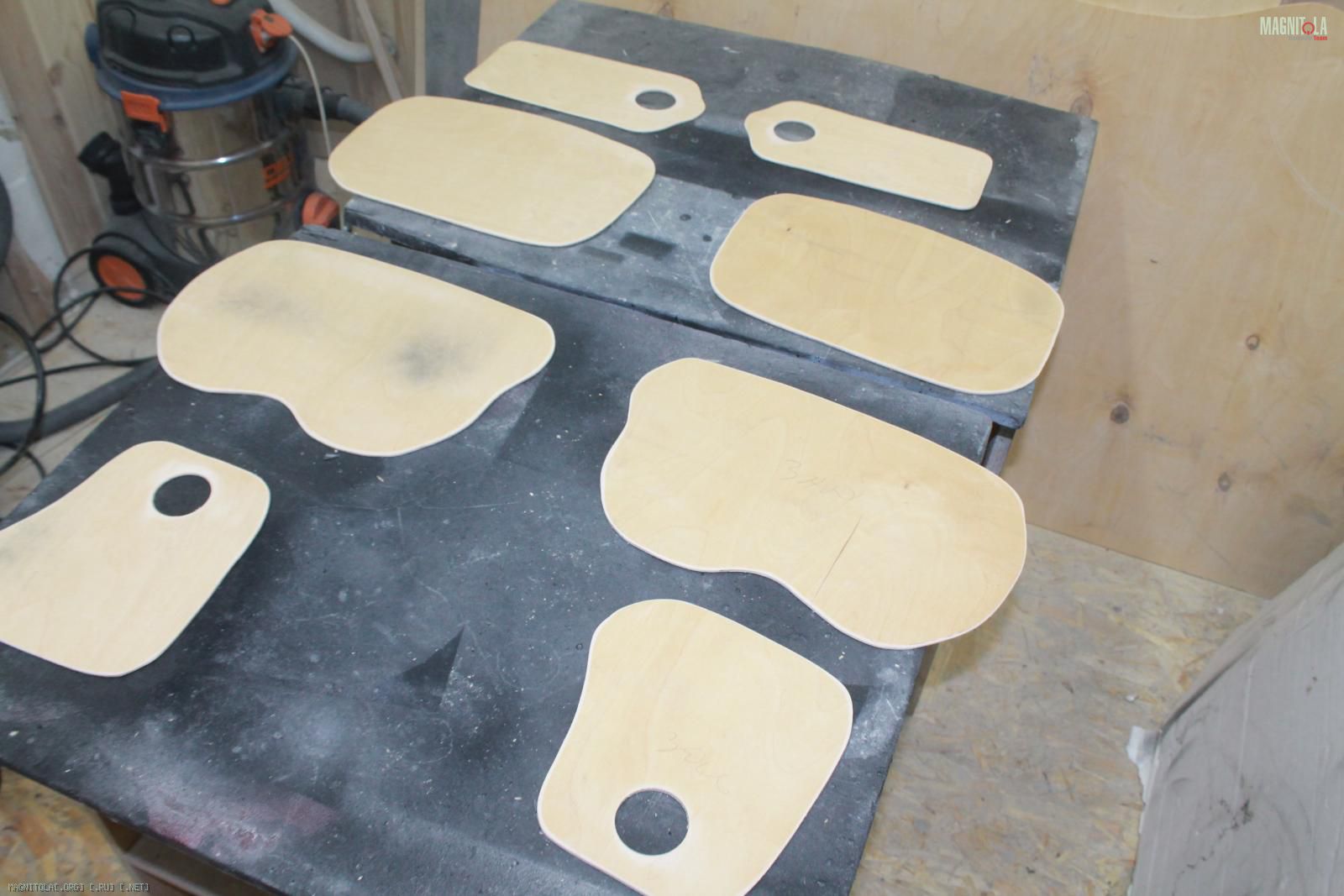

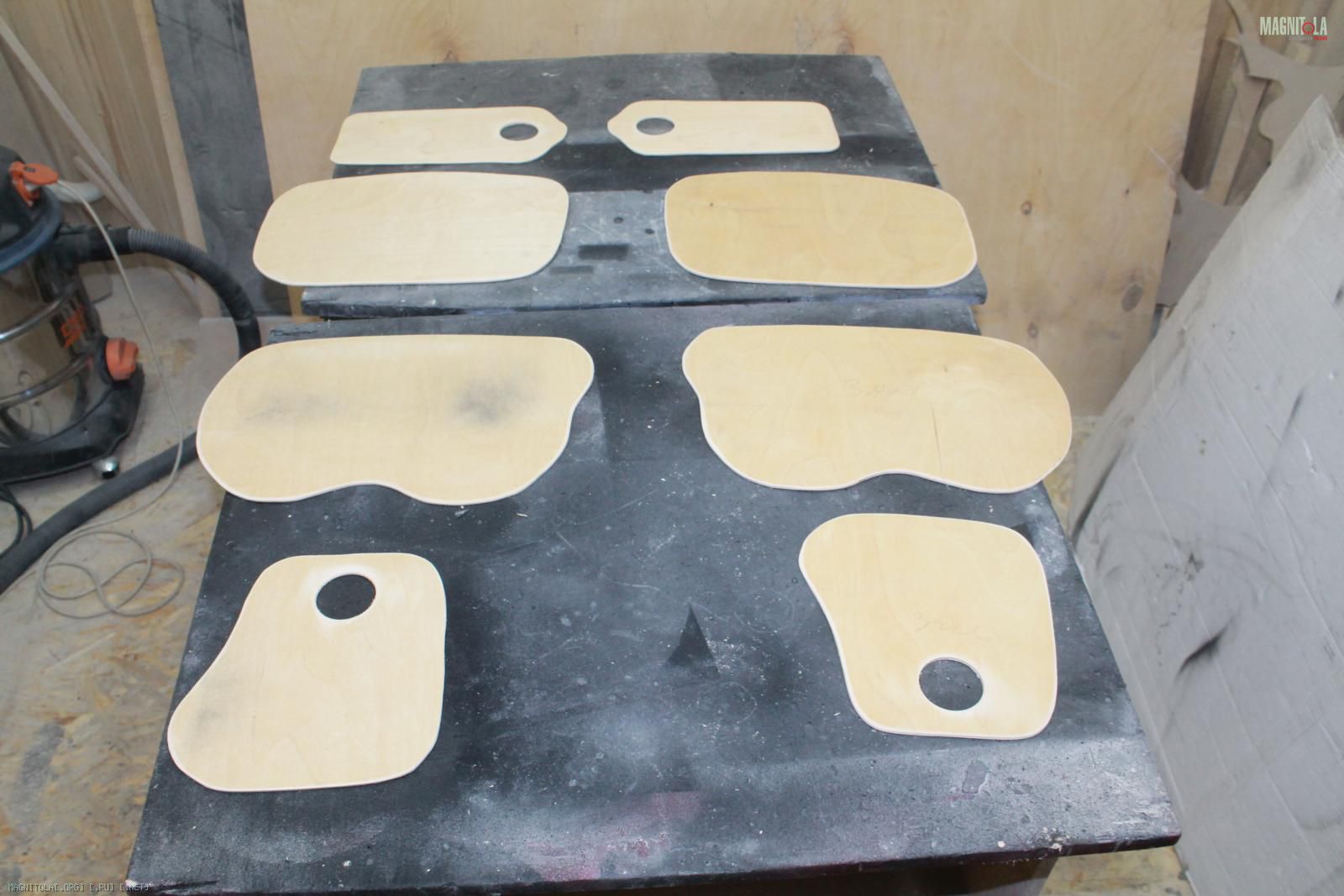

Изготовили и покрасили технологические заглушки для 4 дверей
Вложение 1037454 Вложение 1037456 Вложение 1037458

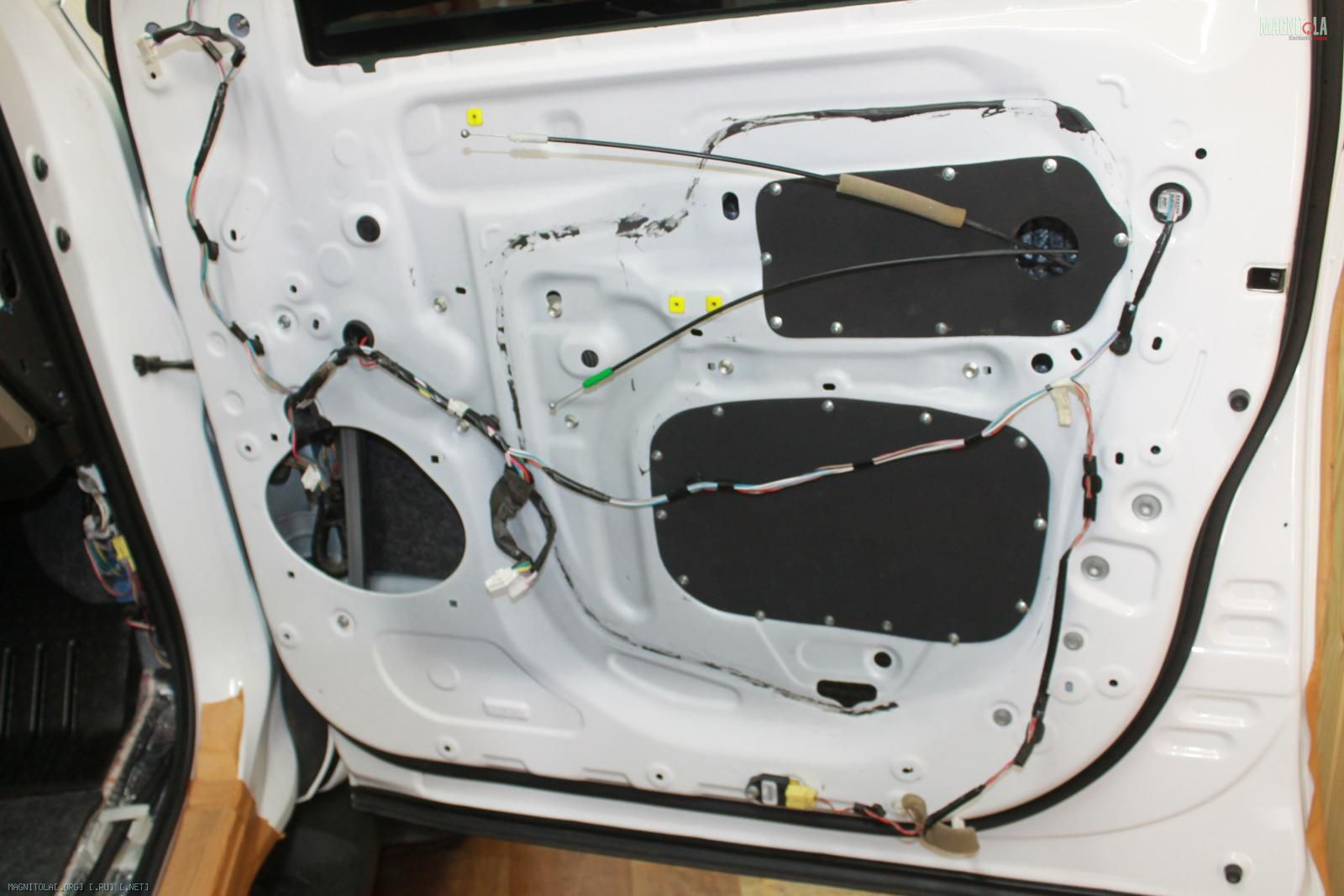

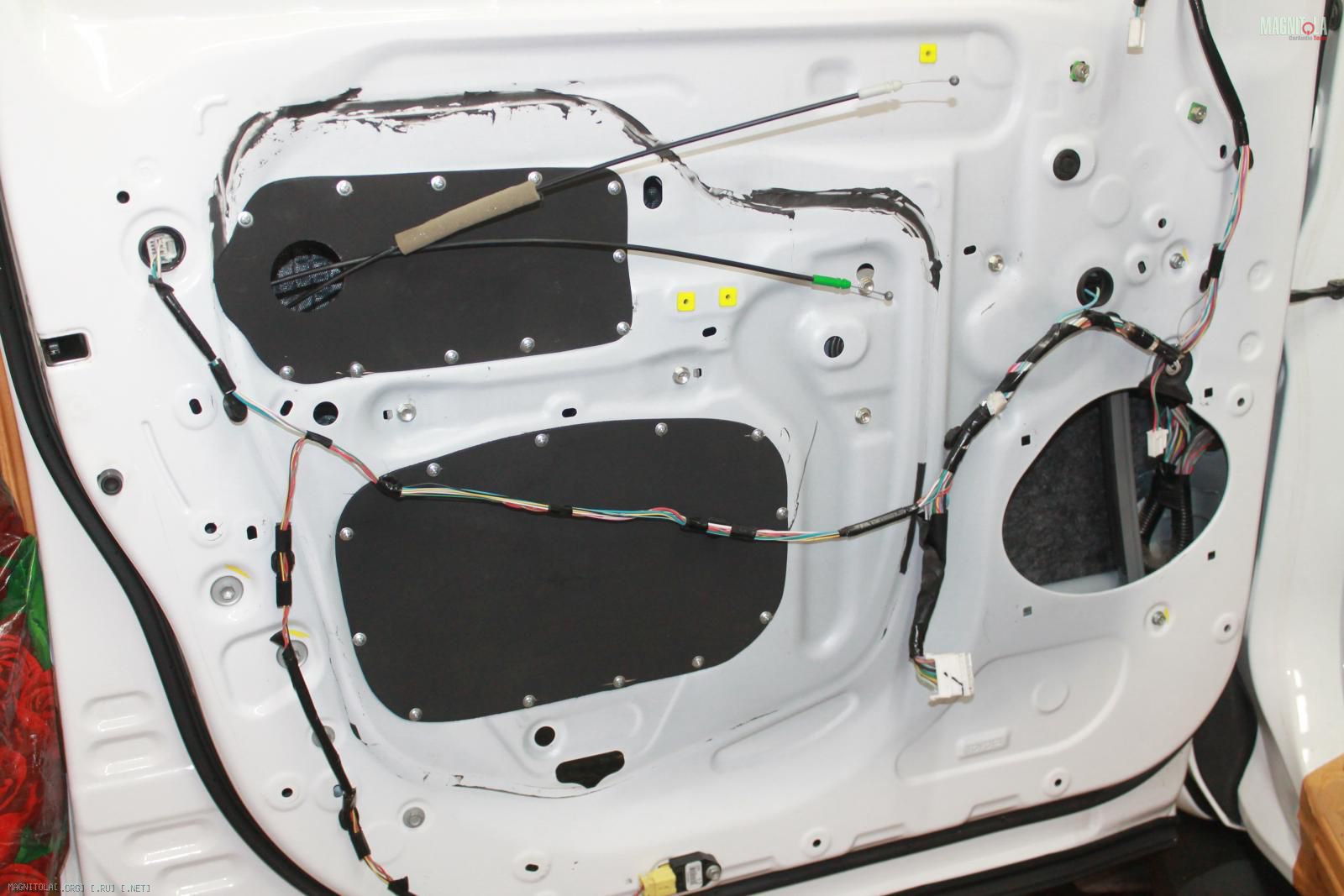

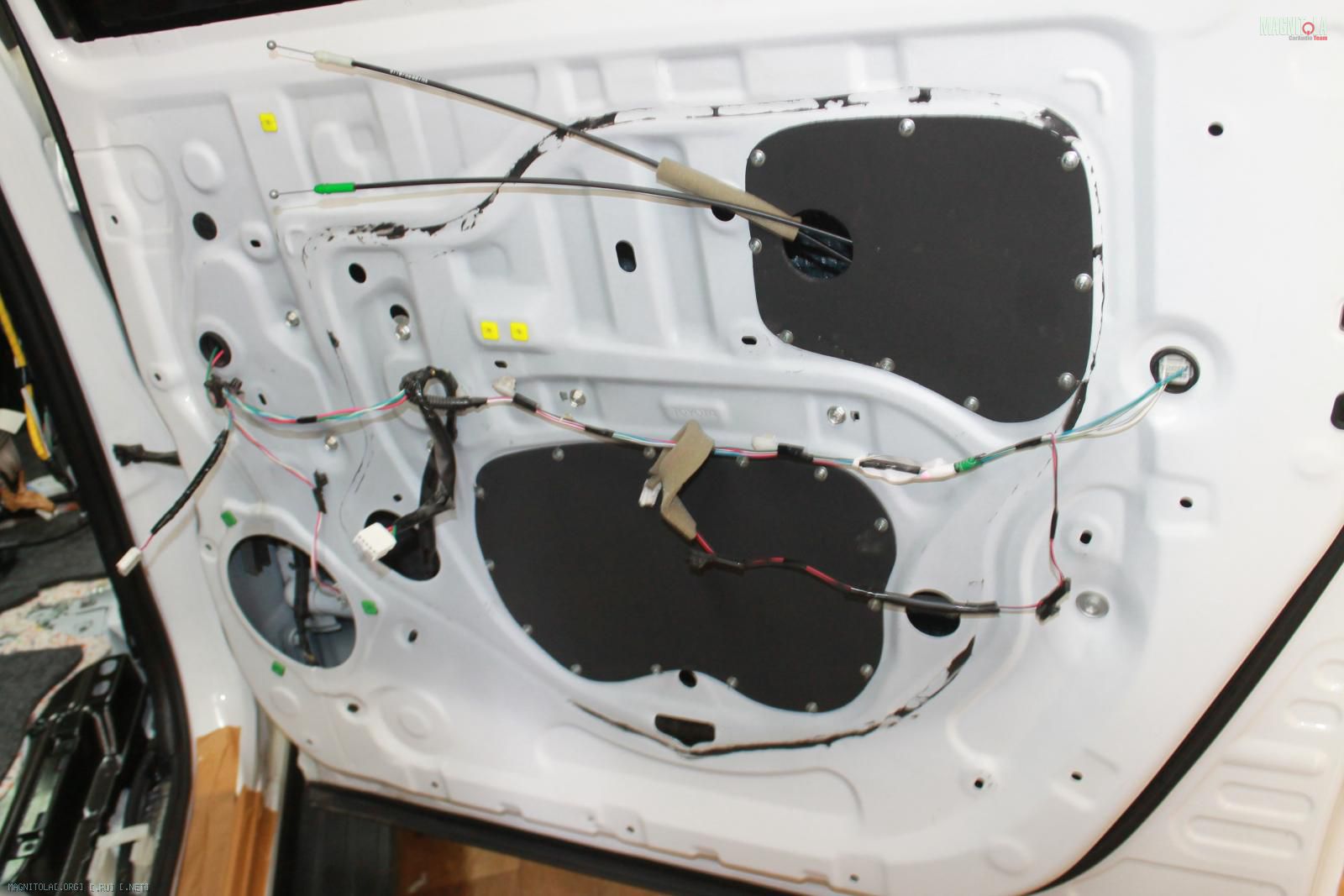

Установили заглушки для тех отверстий, для придания двери подобие ЗЯ
Вложение 1037460 Вложение 1037462 Вложение 1037464 Вложение 1037466

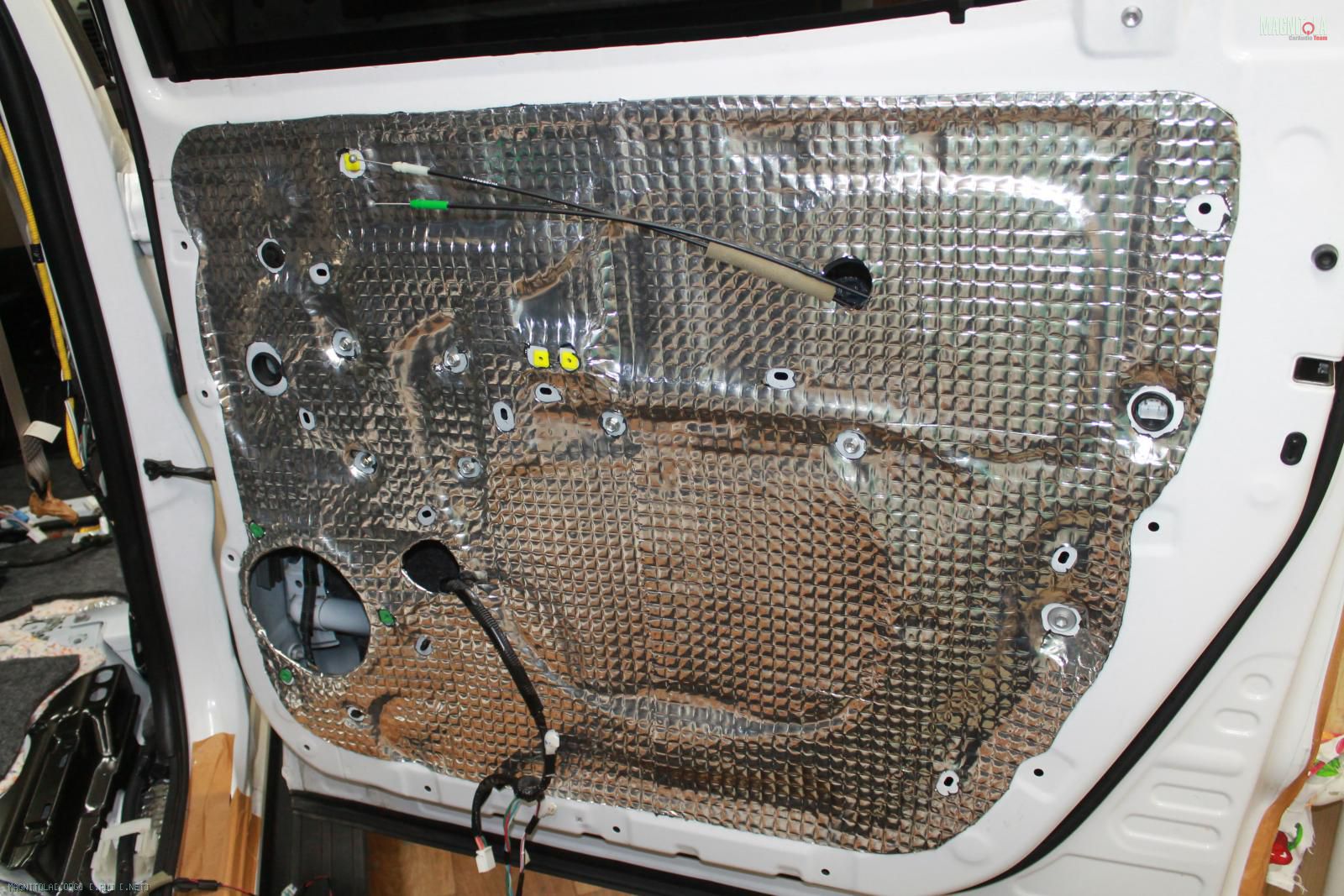

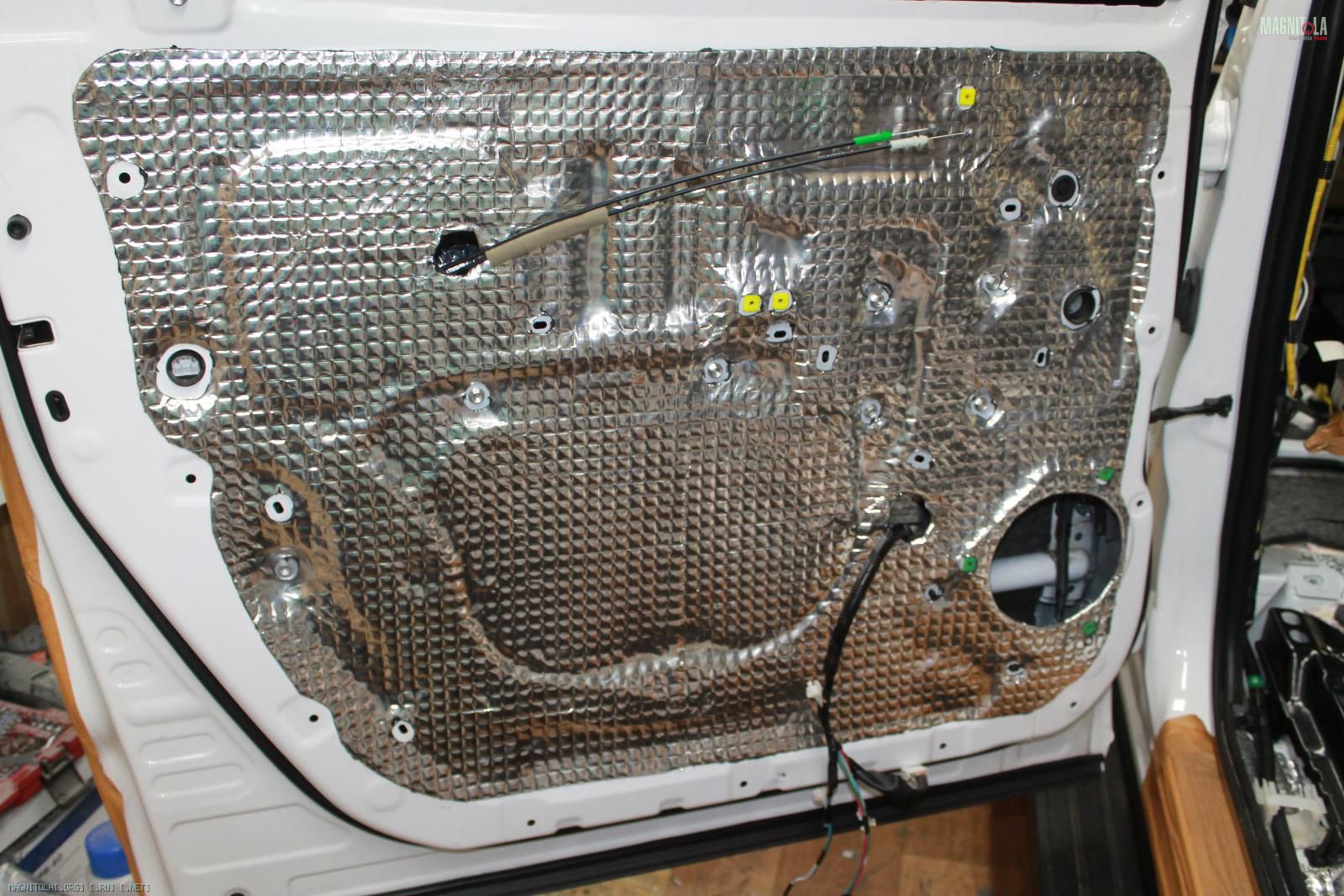

Наносим вибру цельными двумя листами....
Вложение 1037468 Вложение 1037470 Вложение 1037472 Вложение 1037474

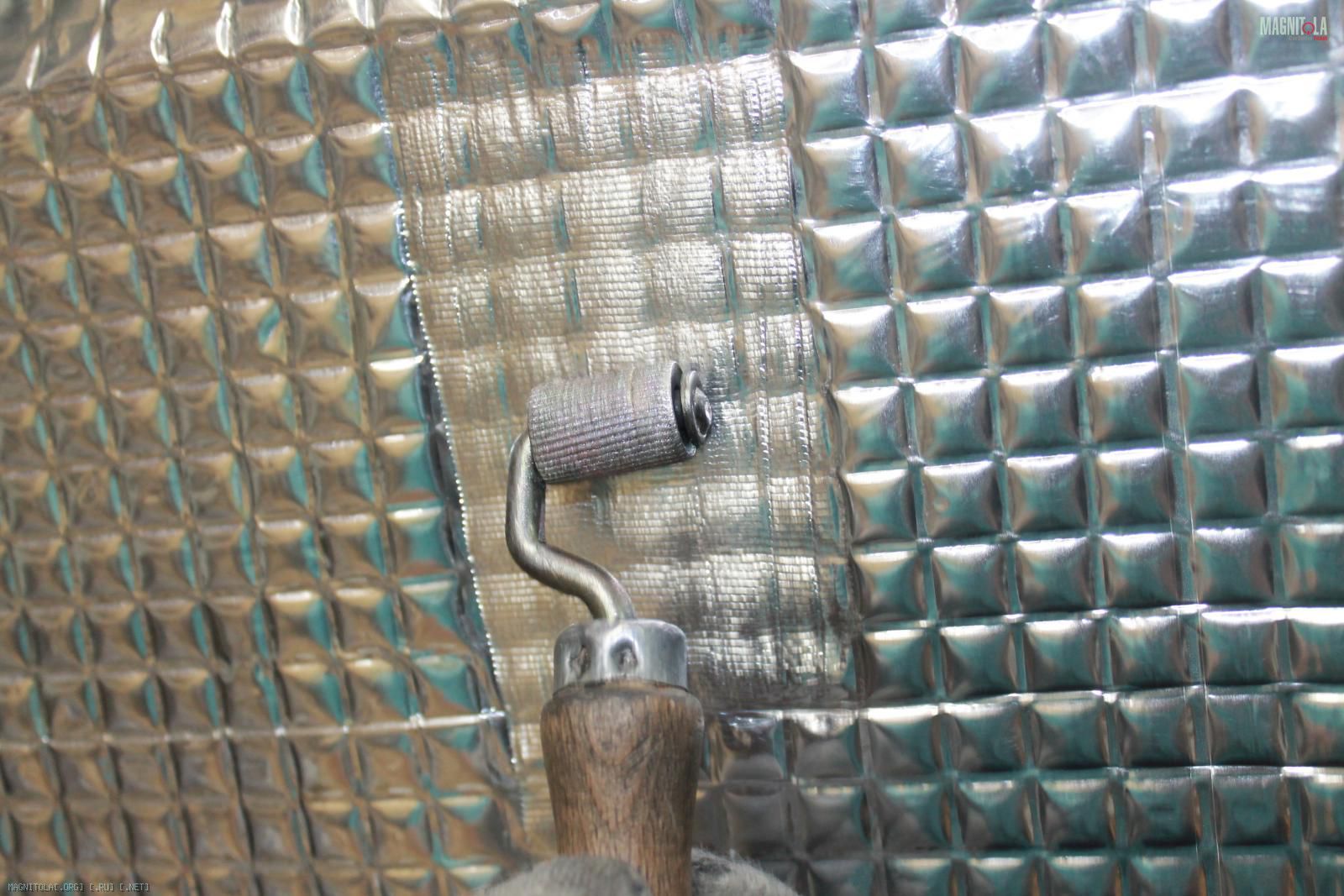

Греем, прикатываем...
Вложение 1037476 Вложение 1037478

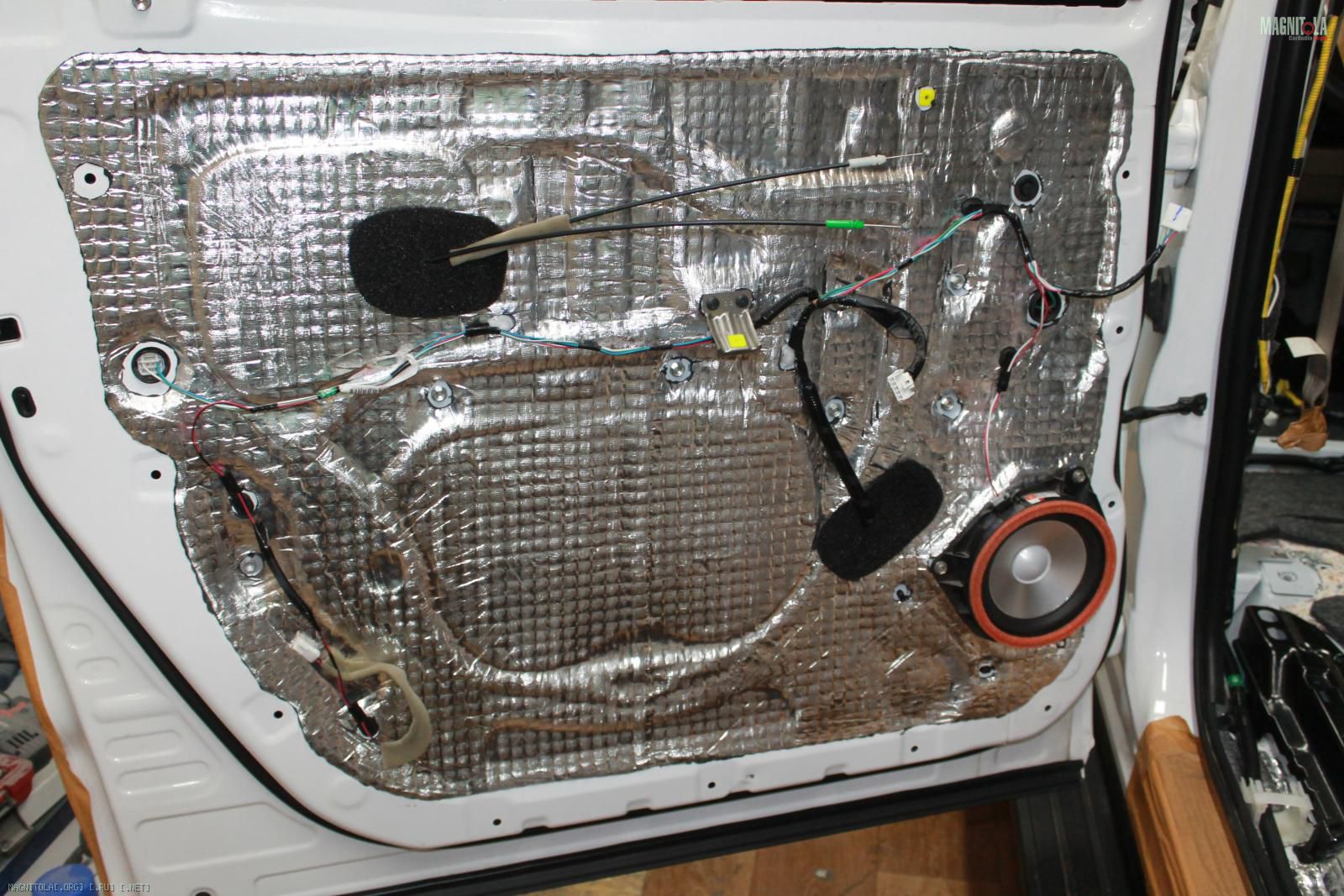

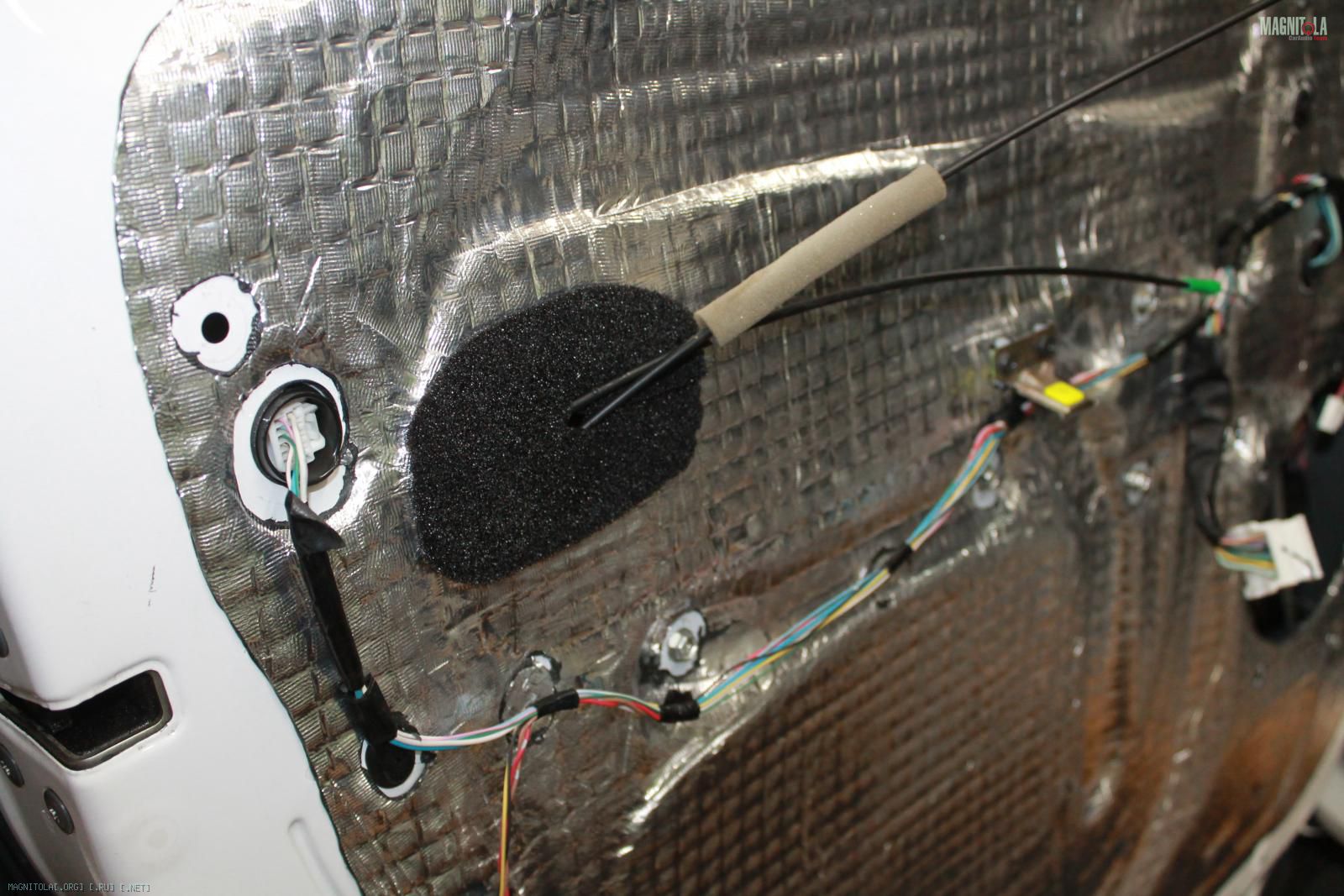

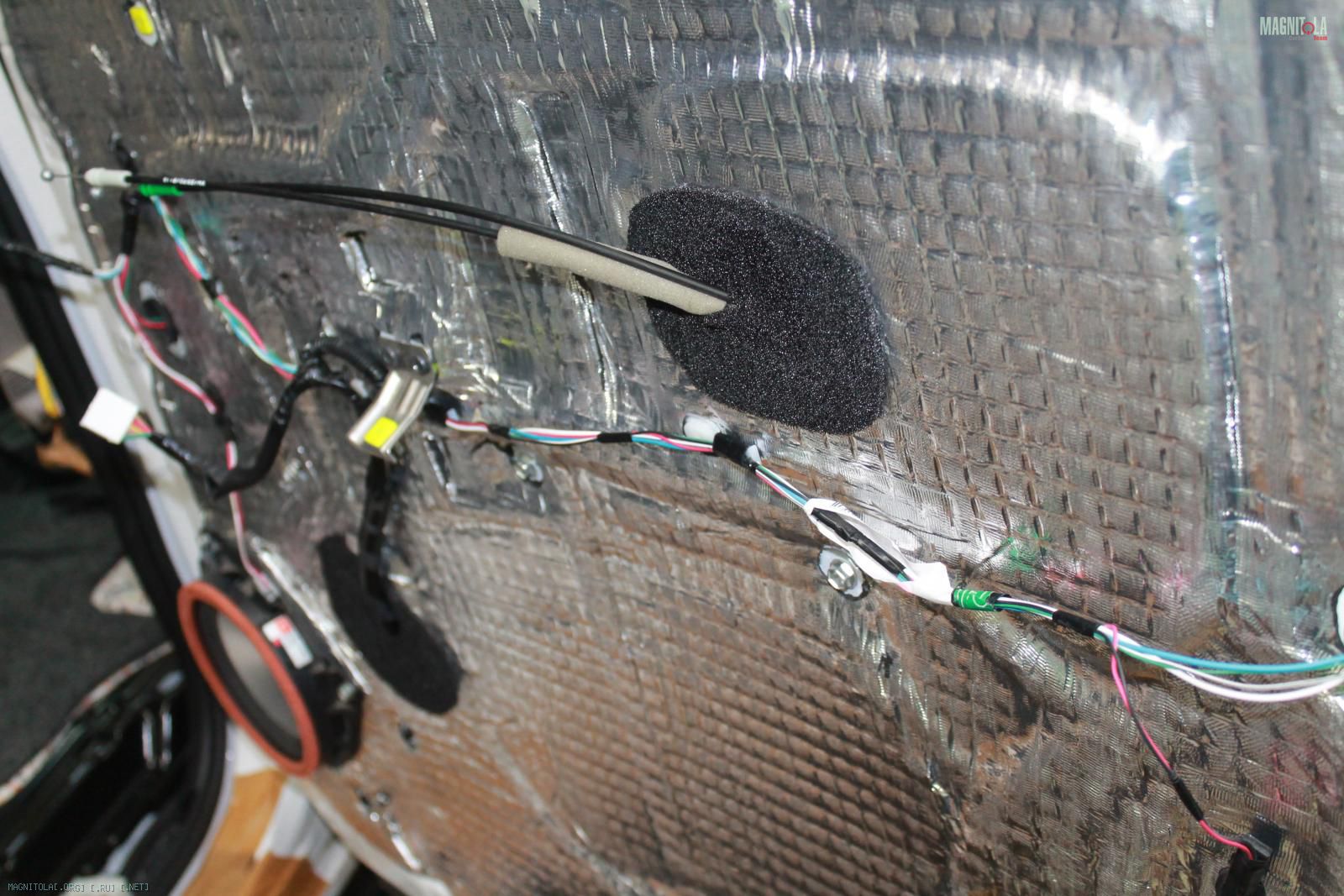

Итог- бронь двери...
Вложение 1037480 Вложение 1037482 Вложение 1037484 Вложение 1037486 Вложение 1037488 Вложение 1037490 Вложение 1037492 Вложение 1037494
