Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехала Audi S5 Sportback

Вложение 1246426 Вложение 1246428 Вложение 1246430 Вложение 1246432
02.10.2018, 23:40
st220

Вложений: 45

Re: Изготовление корпусов для сабвуферов, фальшпанелей

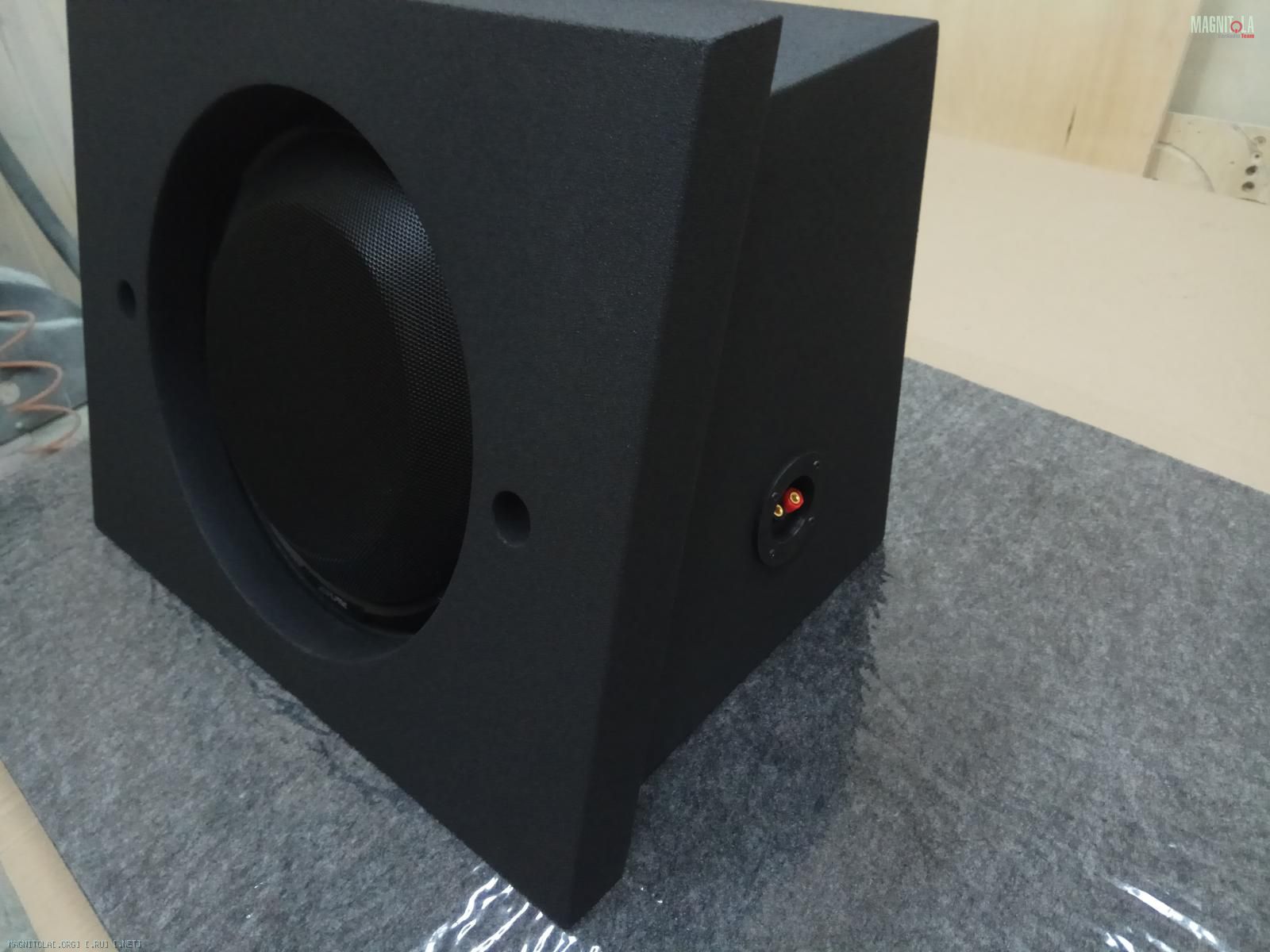

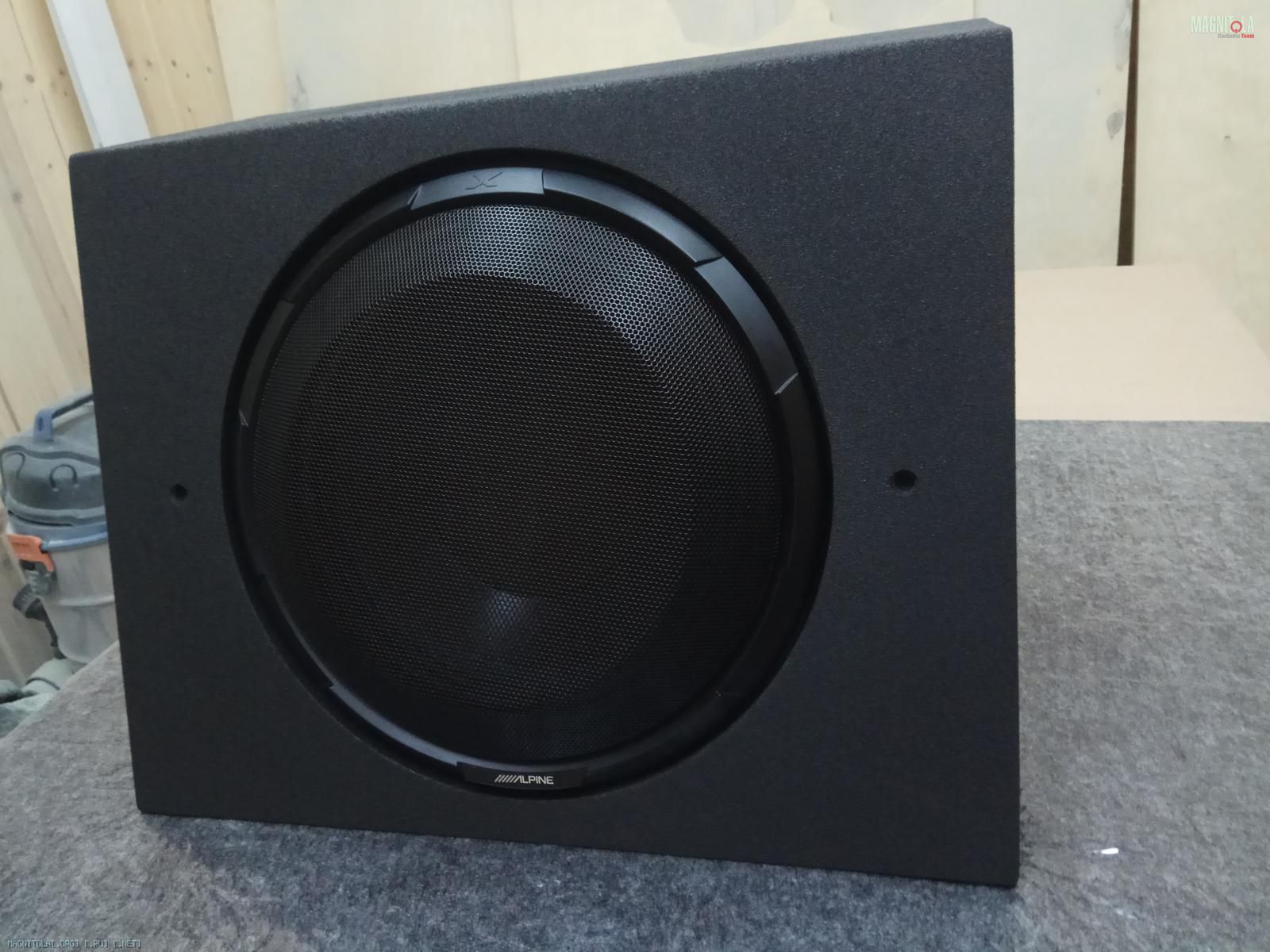

Alpine X-W12D4 в Audi A6C7

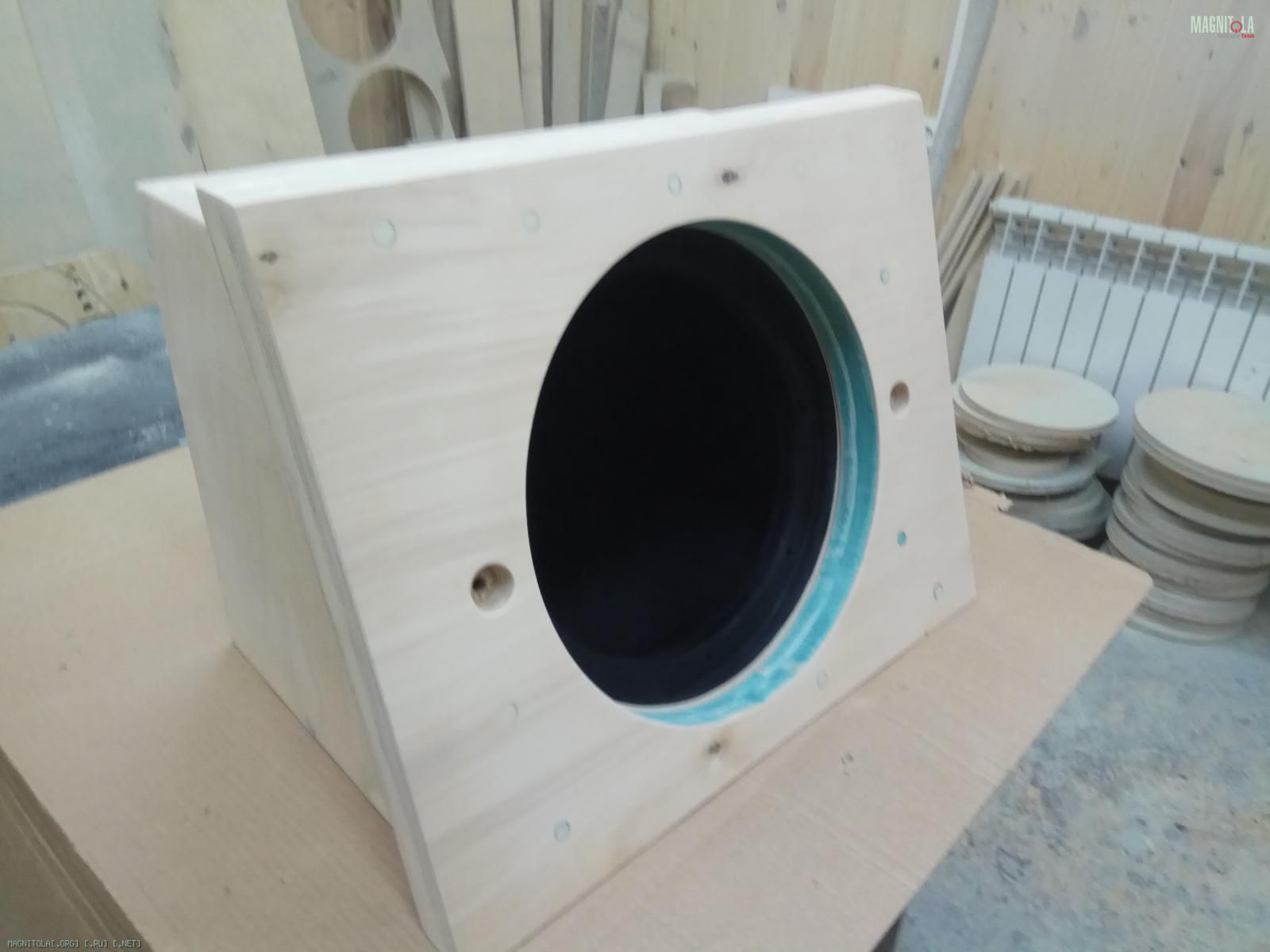

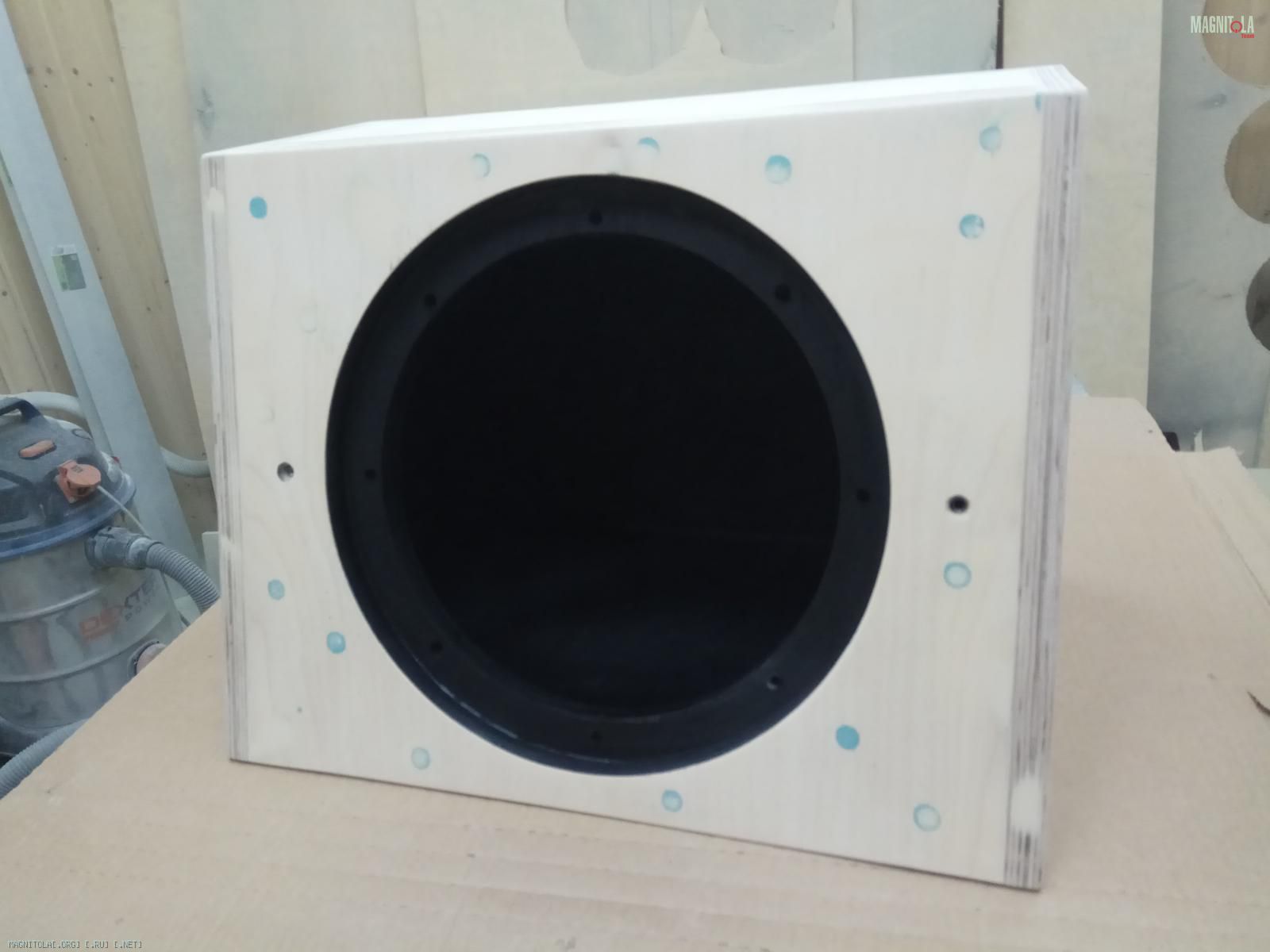

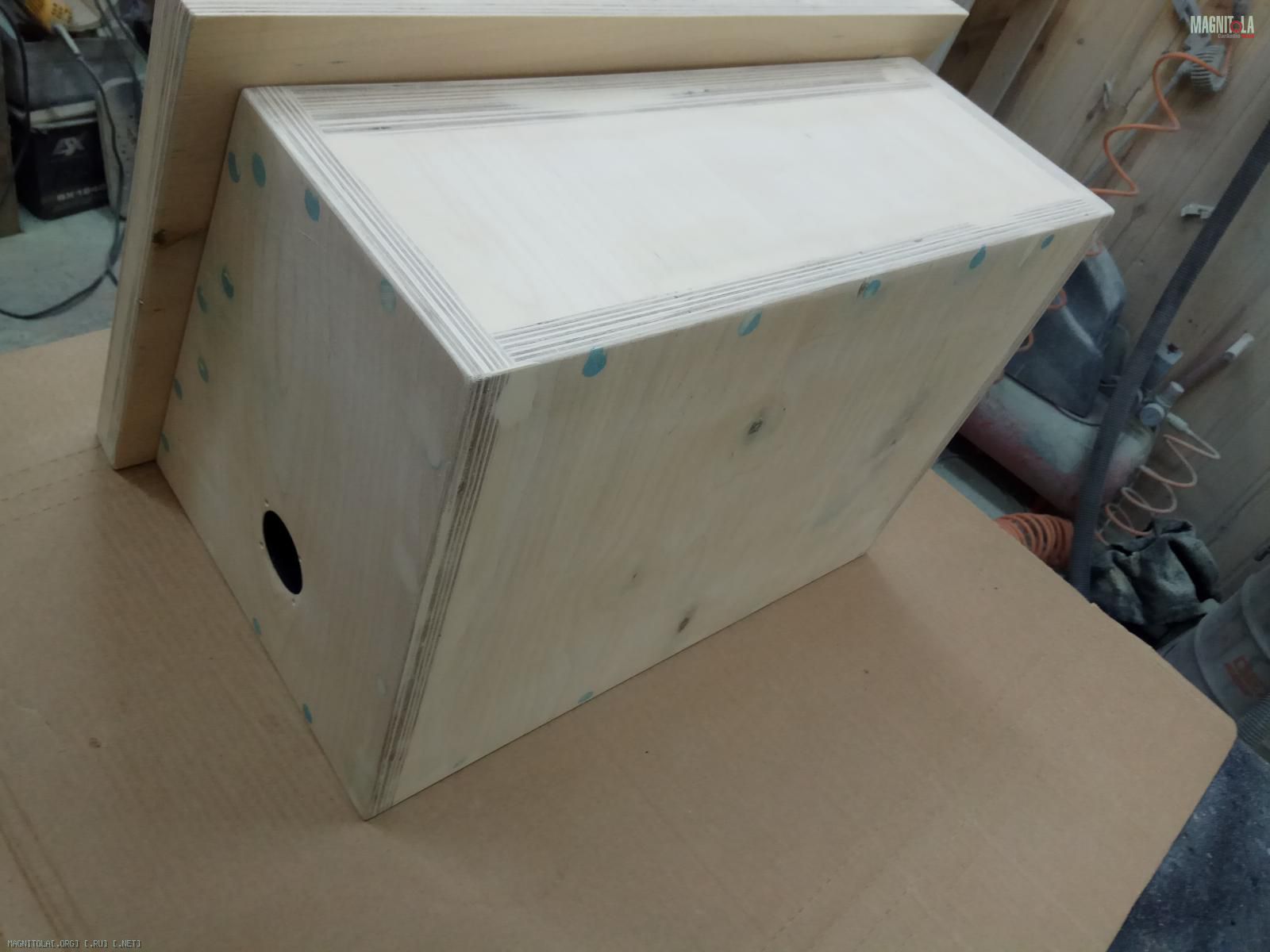

Корпус ЗЯ, стенки 22мм, лицевая 44мм.
Коллиматор 44мм для установки корпуса в лыжницу, крепление на два винта М6.

Вложение 1246548 Вложение 1246550 Вложение 1246552 Вложение 1246554 Вложение 1246556 Вложение 1246558 Вложение 1246560 Вложение 1246562 Вложение 1246564 Вложение 1246566 Вложение 1246568

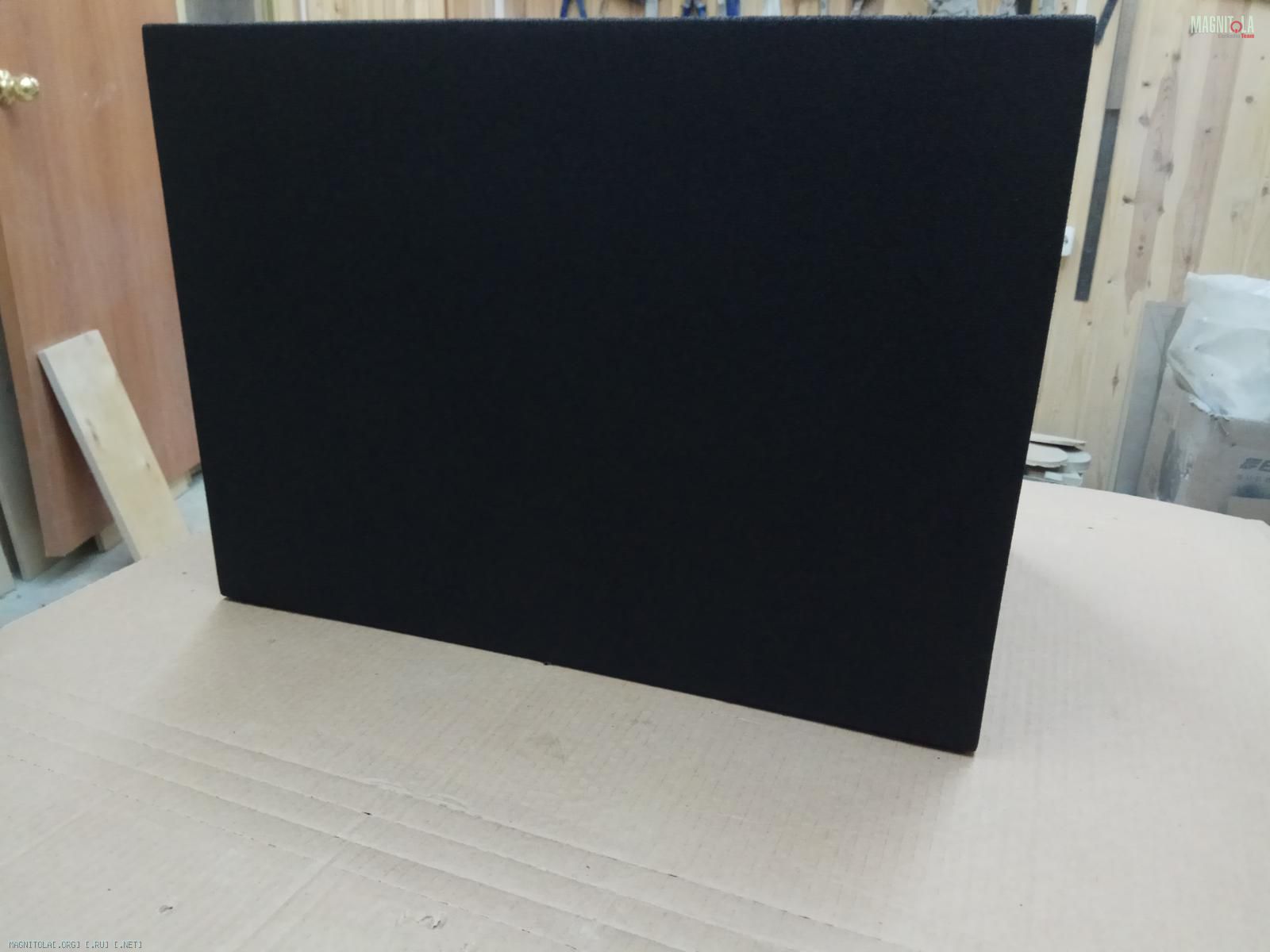

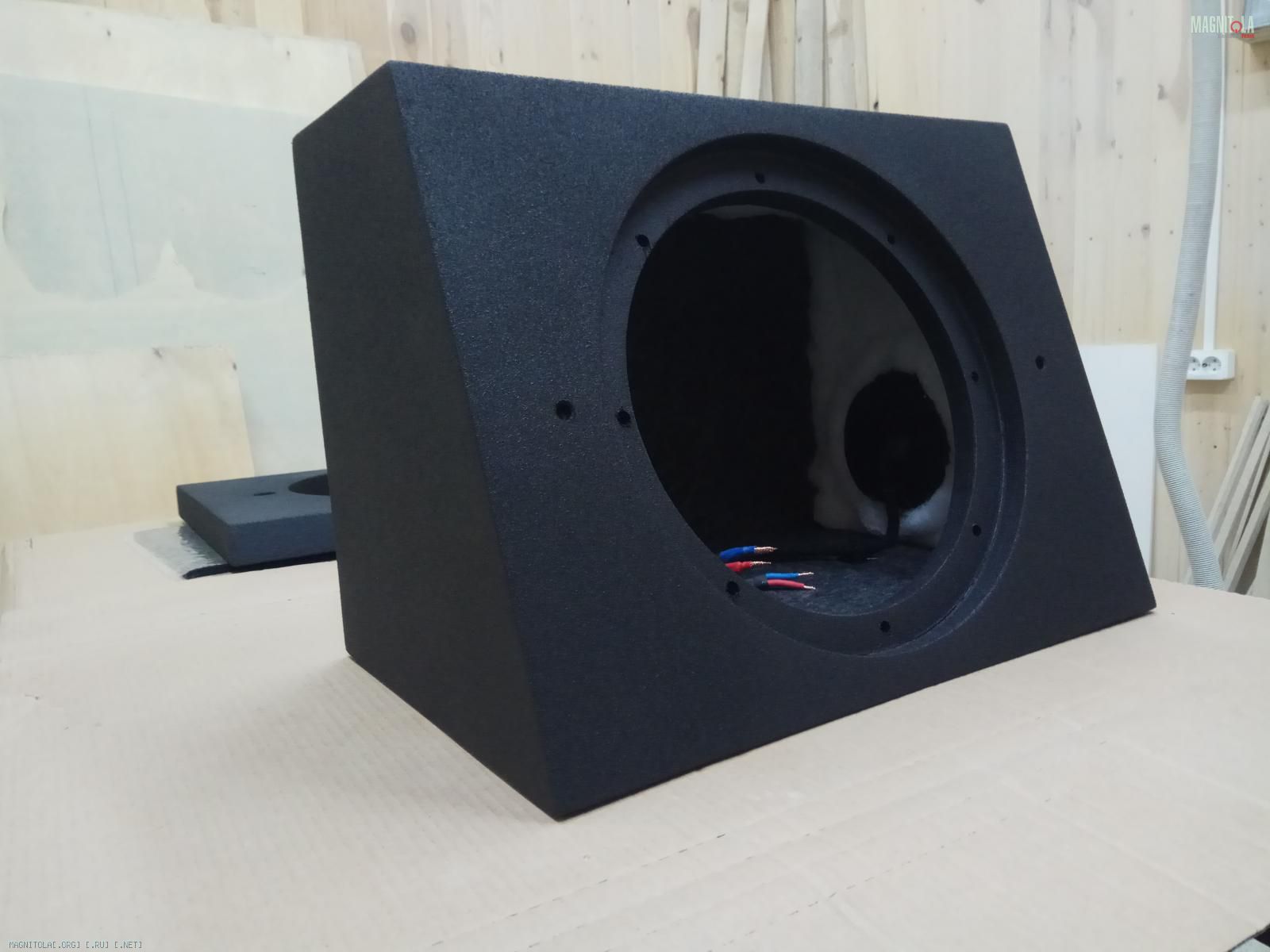

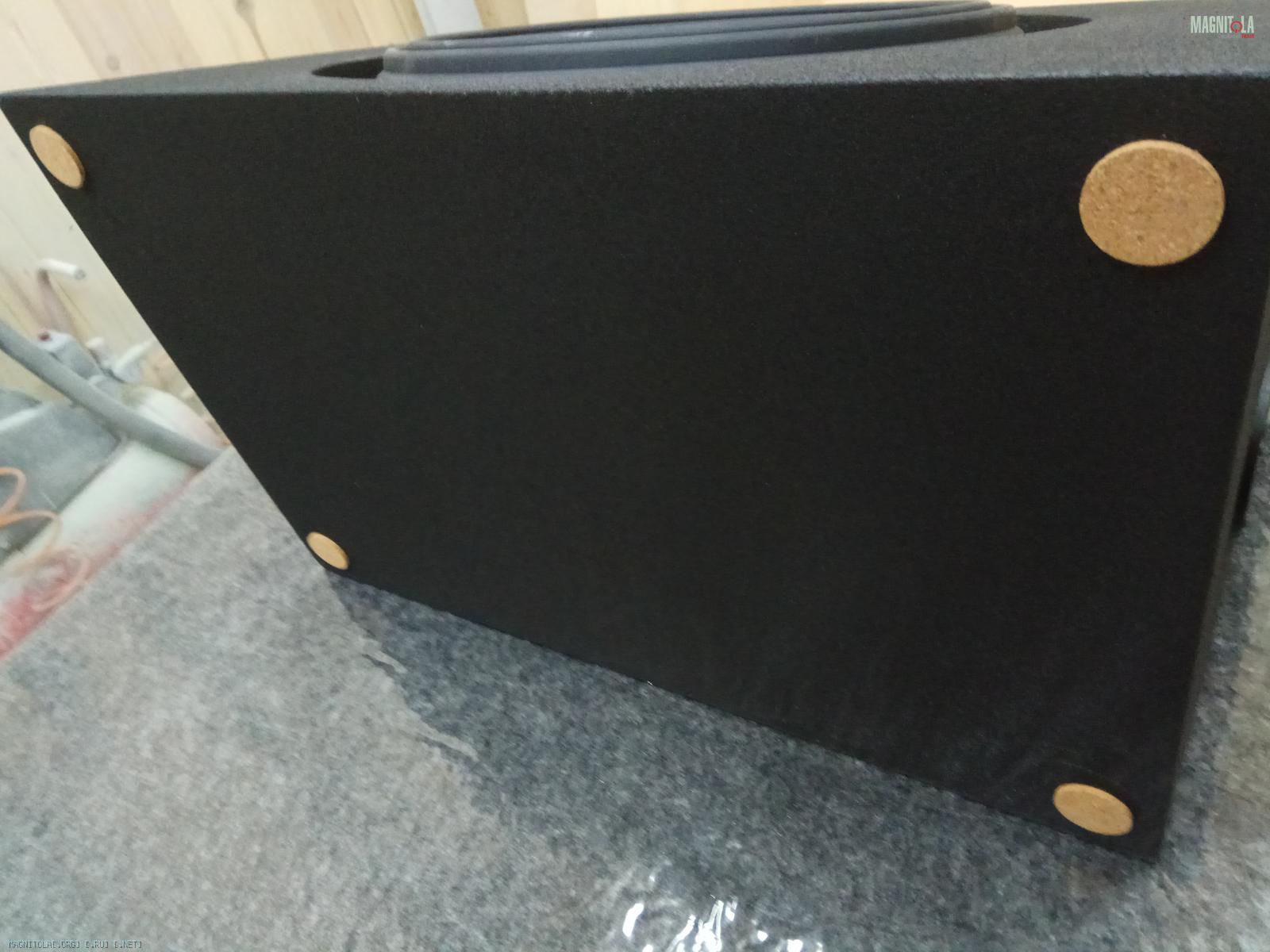

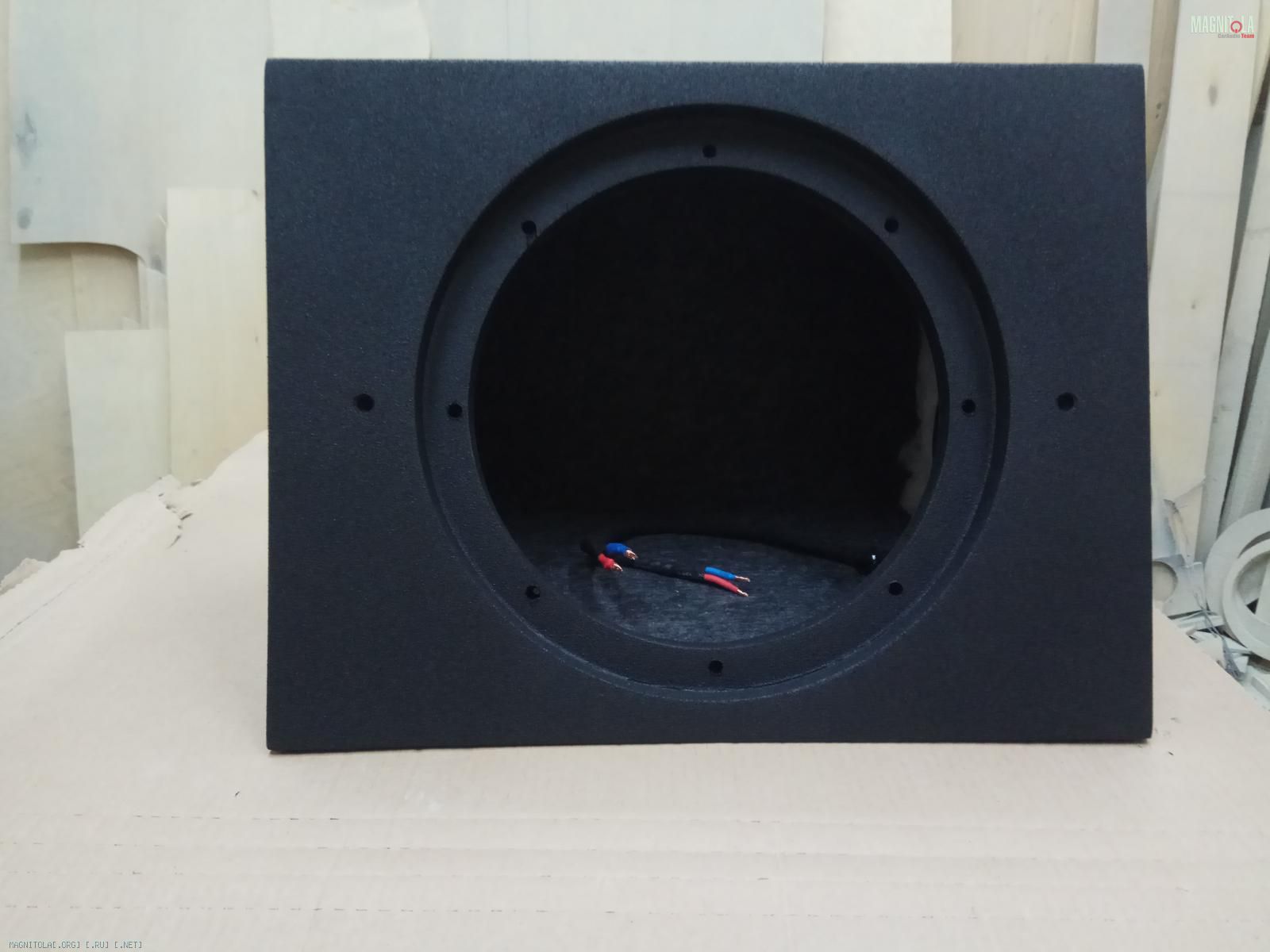

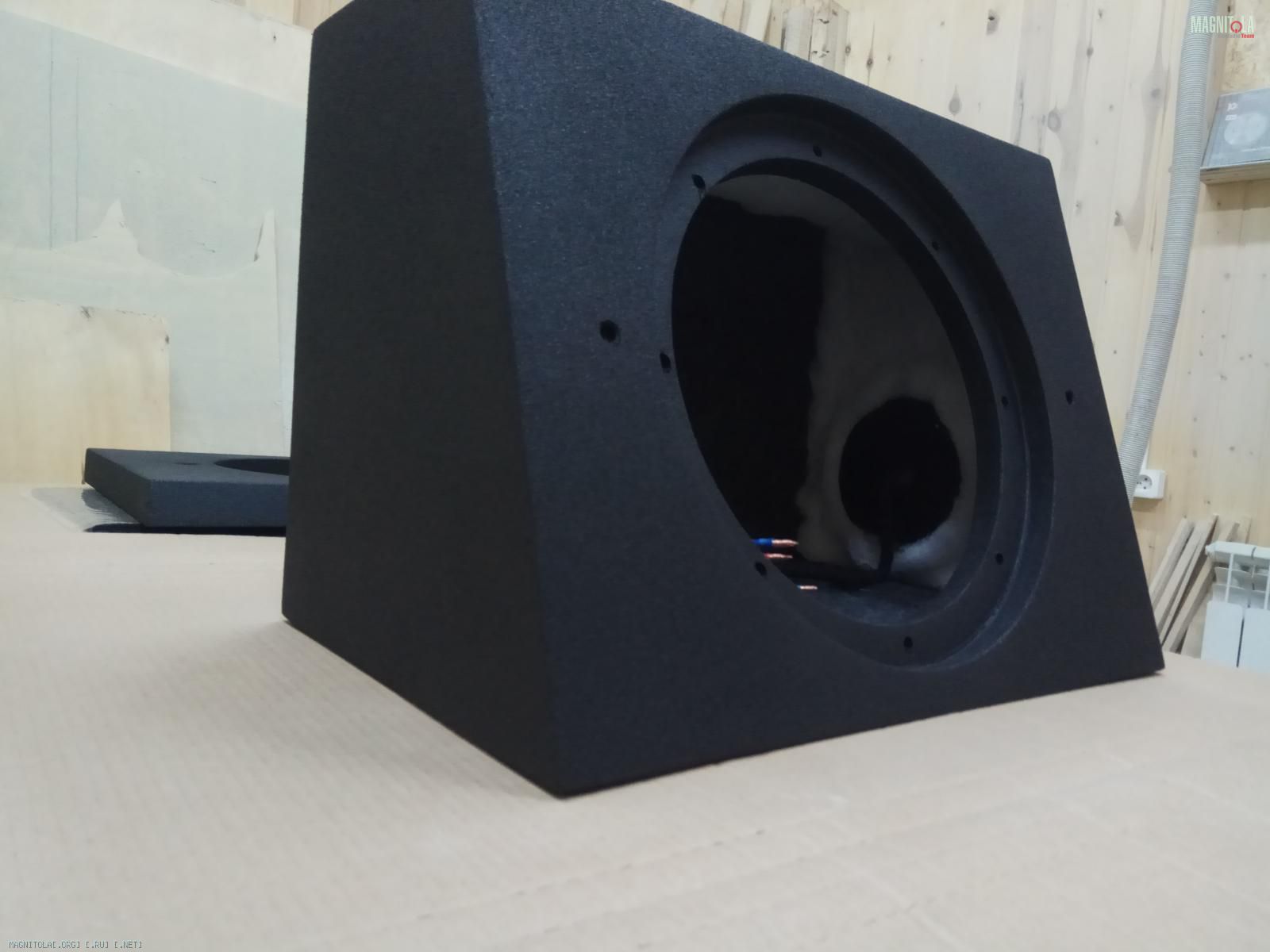

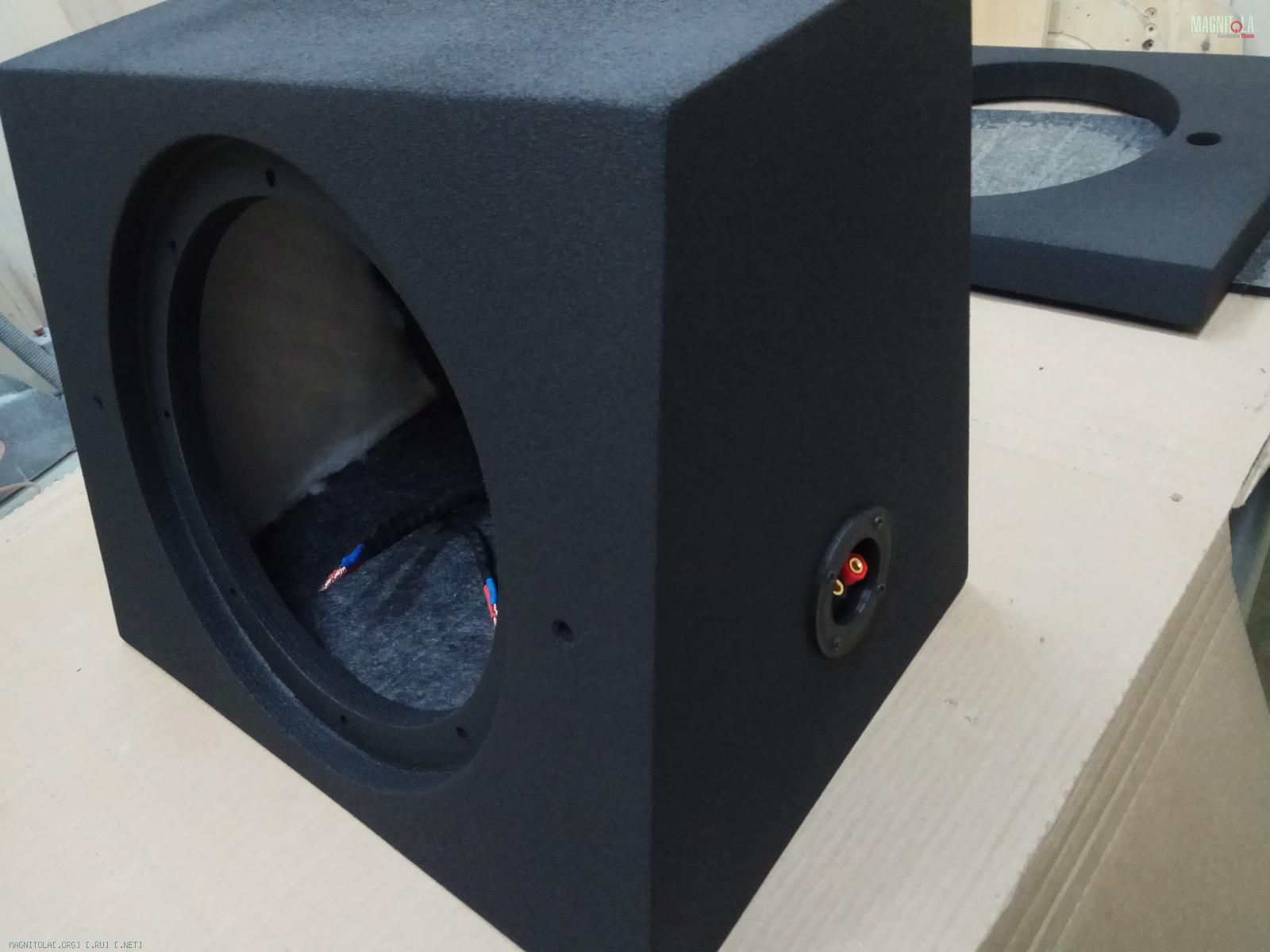

Покраска корпуса/коллиматора...
Терминал в усиленном варианте, саморезы под торкс.
Проводка 2*6мм2.

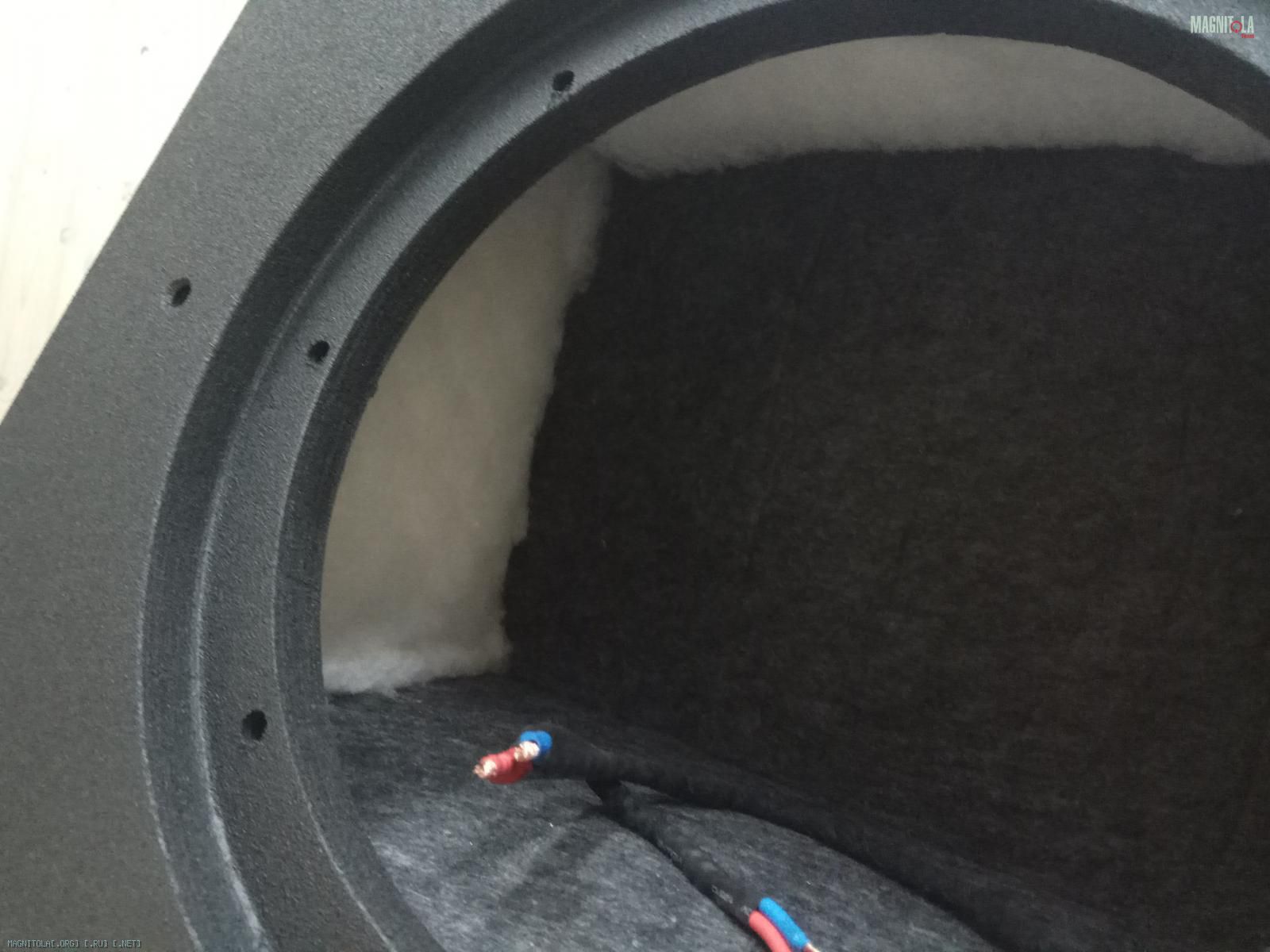

Акустическое демпфирование...
Вложение 1246570 Вложение 1246572 Вложение 1246574 Вложение 1246576 Вложение 1246578 Вложение 1246580 Вложение 1246582 Вложение 1246584 Вложение 1246586 Вложение 1246588 Вложение 1246590 Вложение 1246592 Вложение 1246594 Вложение 1246596 Вложение 1246598 Вложение 1246600

Крепление сабвуферного динамика на винты М5.
Устанавливаем...

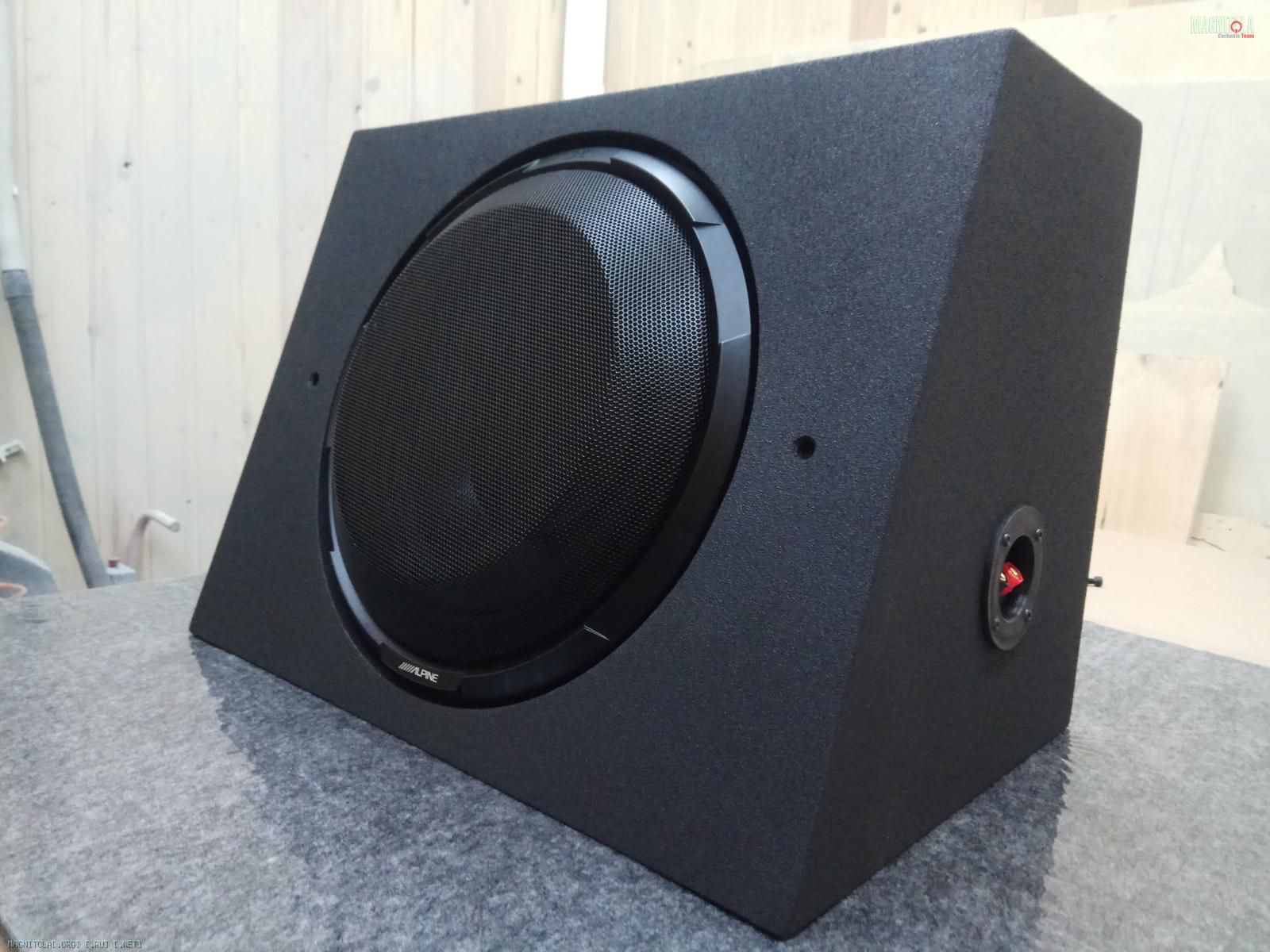

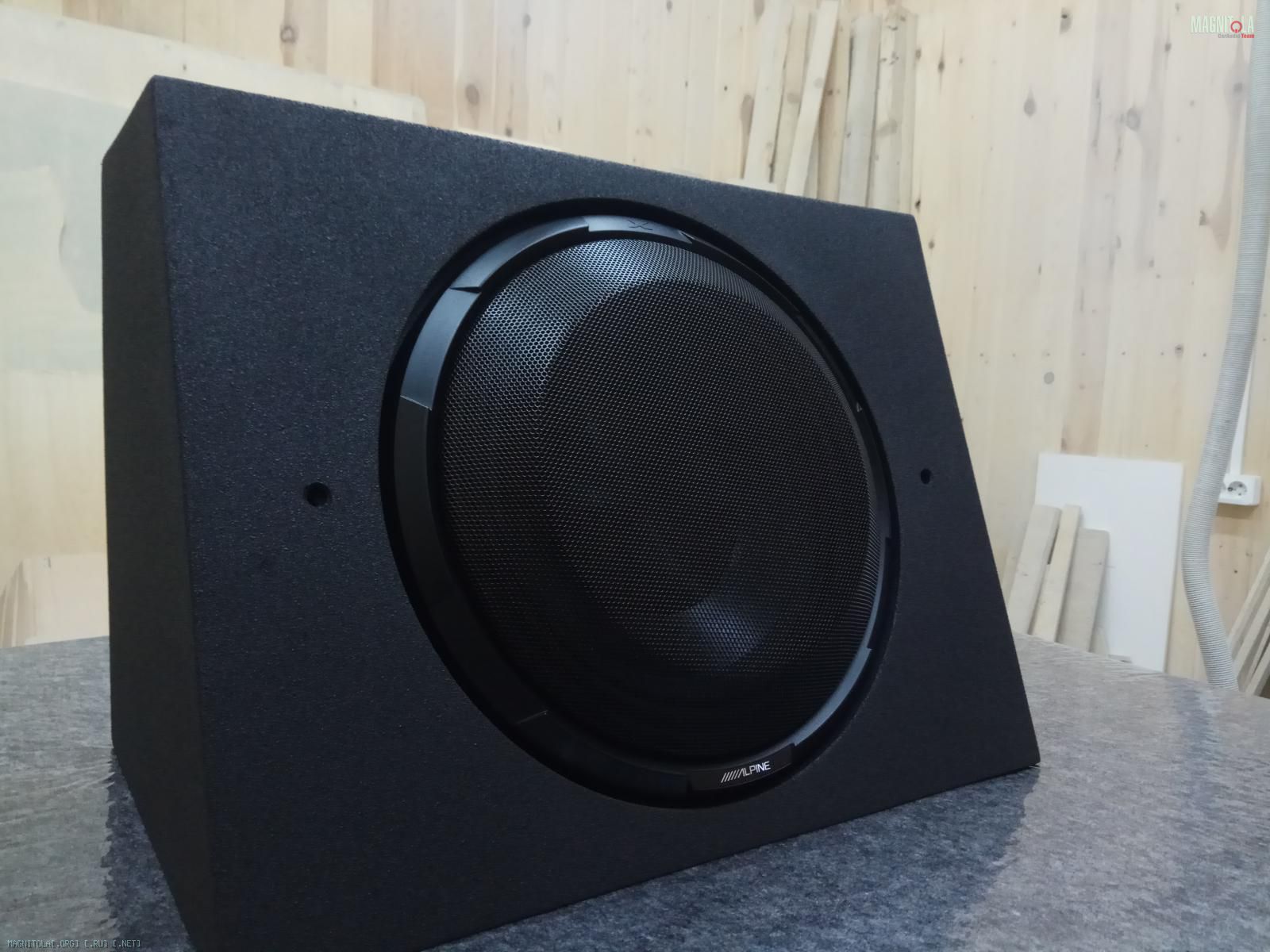

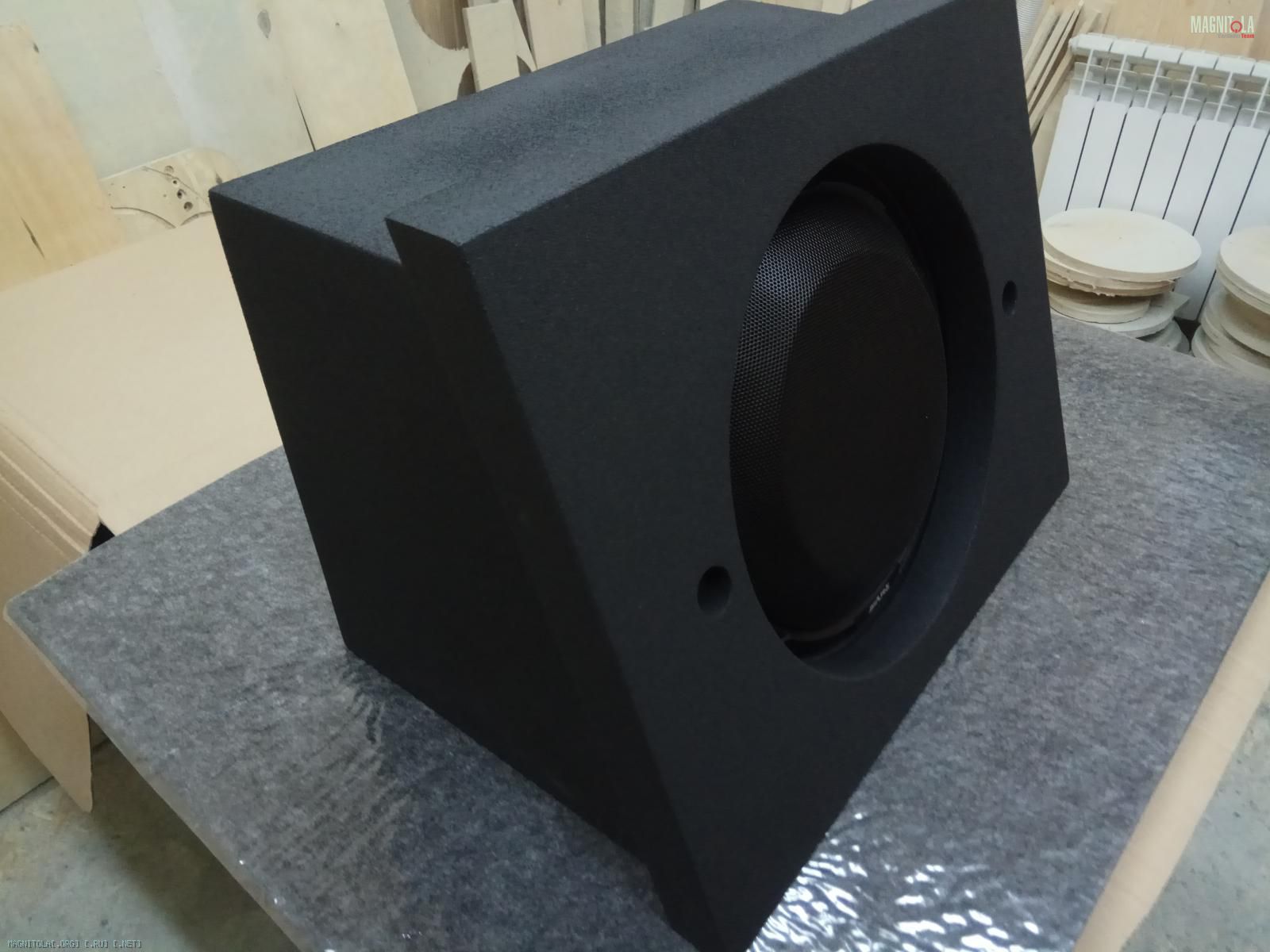

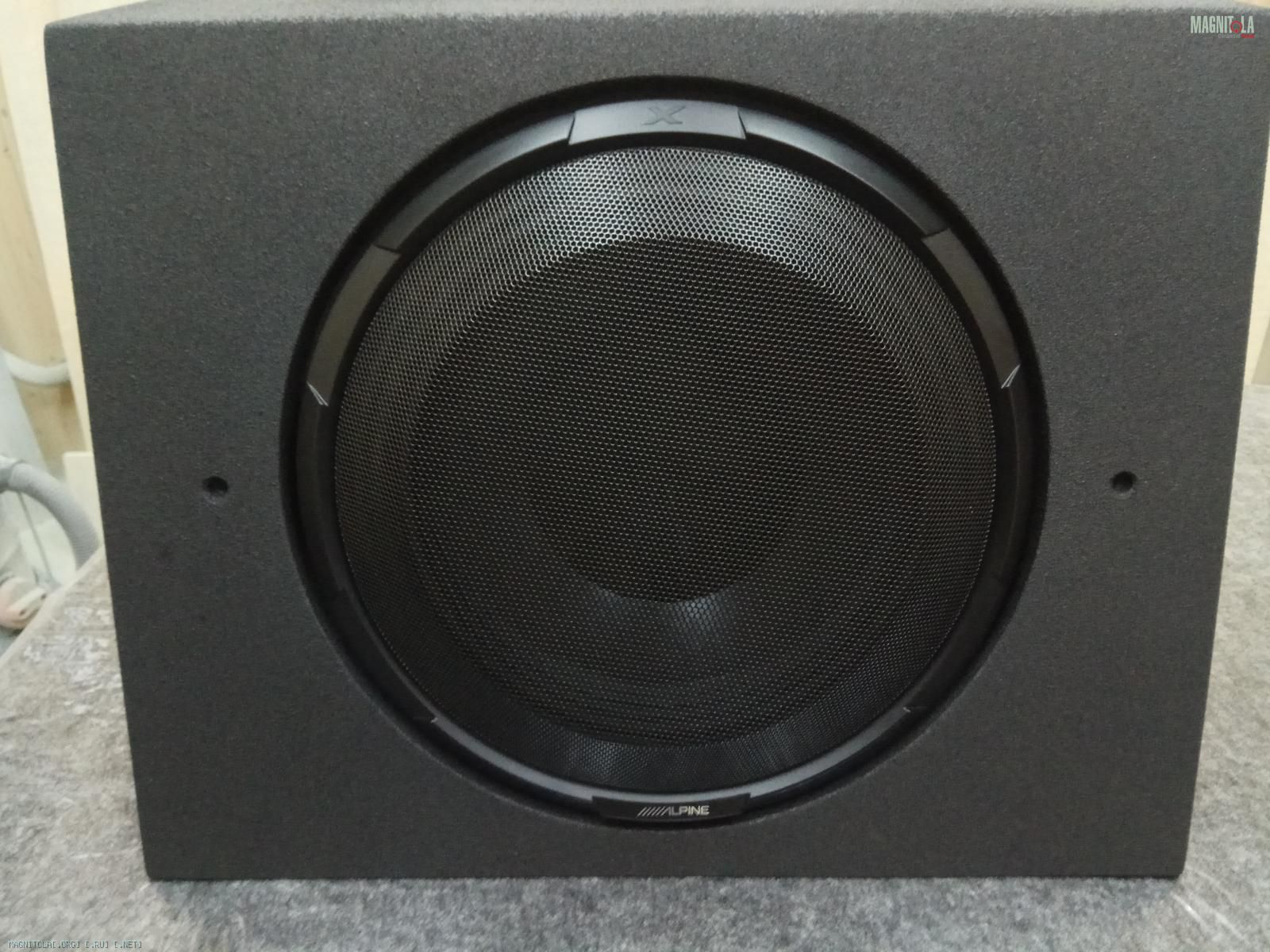

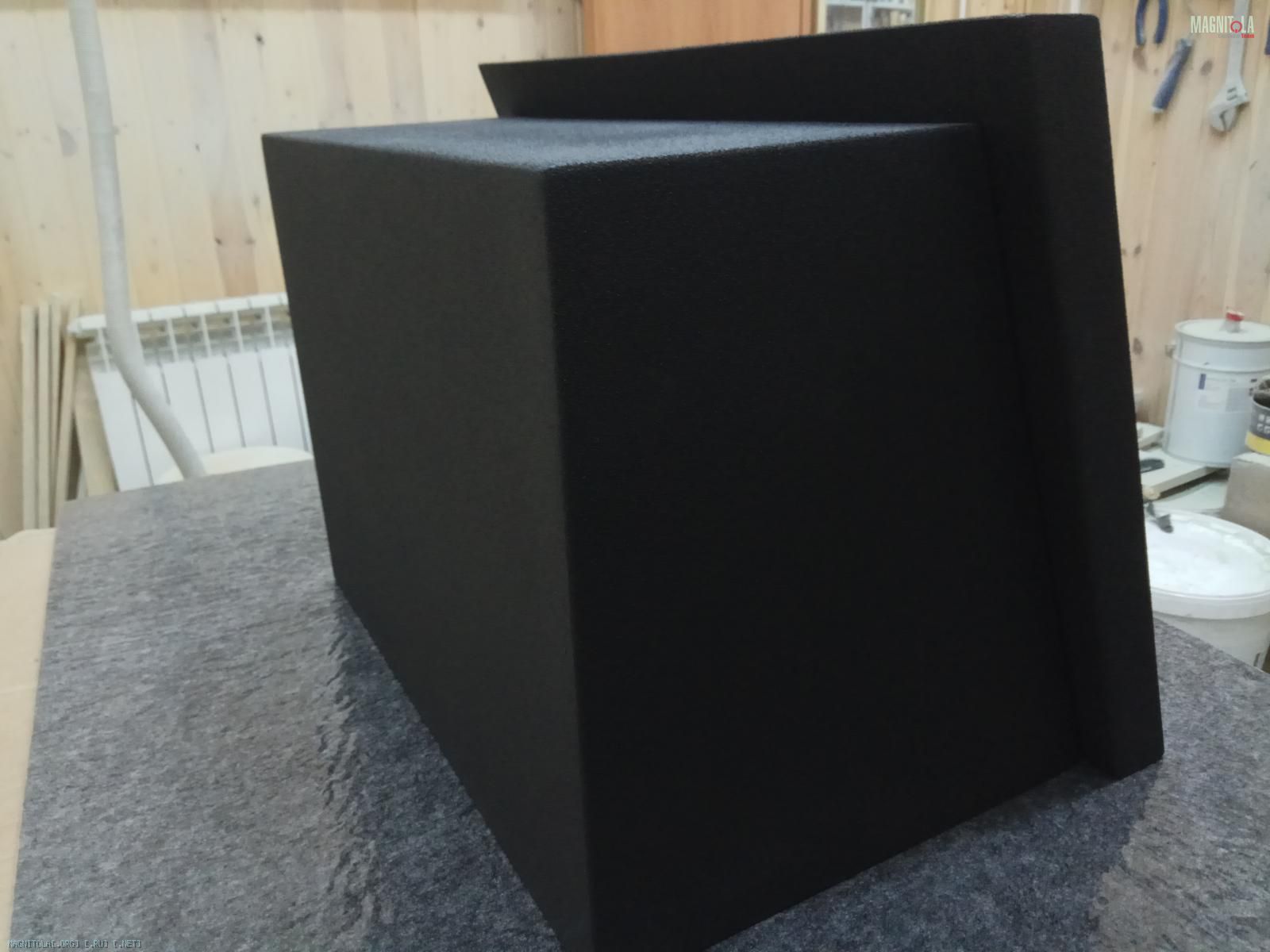

Итог...
Вложение 1246602 Вложение 1246604 Вложение 1246606 Вложение 1246608 Вложение 1246610 Вложение 1246612 Вложение 1246614 Вложение 1246616 Вложение 1246618 Вложение 1246620 Вложение 1246622 Вложение 1246624 Вложение 1246626 Вложение 1246628 Вложение 1246630 Вложение 1246632 Вложение 1246634 Вложение 1246636
03.10.2018, 21:00
st220

Вложений: 8

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Alpine X-W12D4 в Audi A6C7

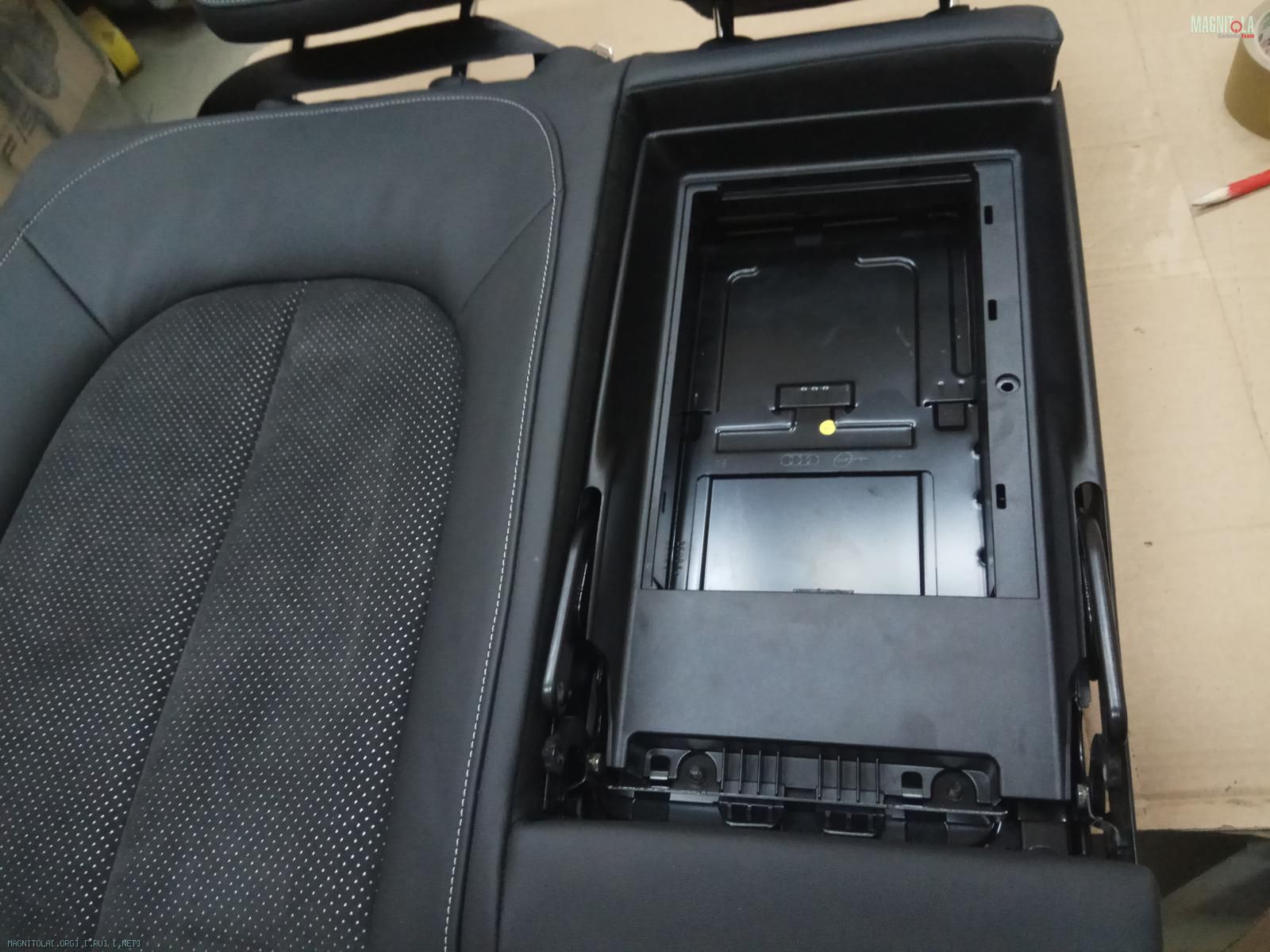

Снимаем сиденье, разбираем подлокотник..

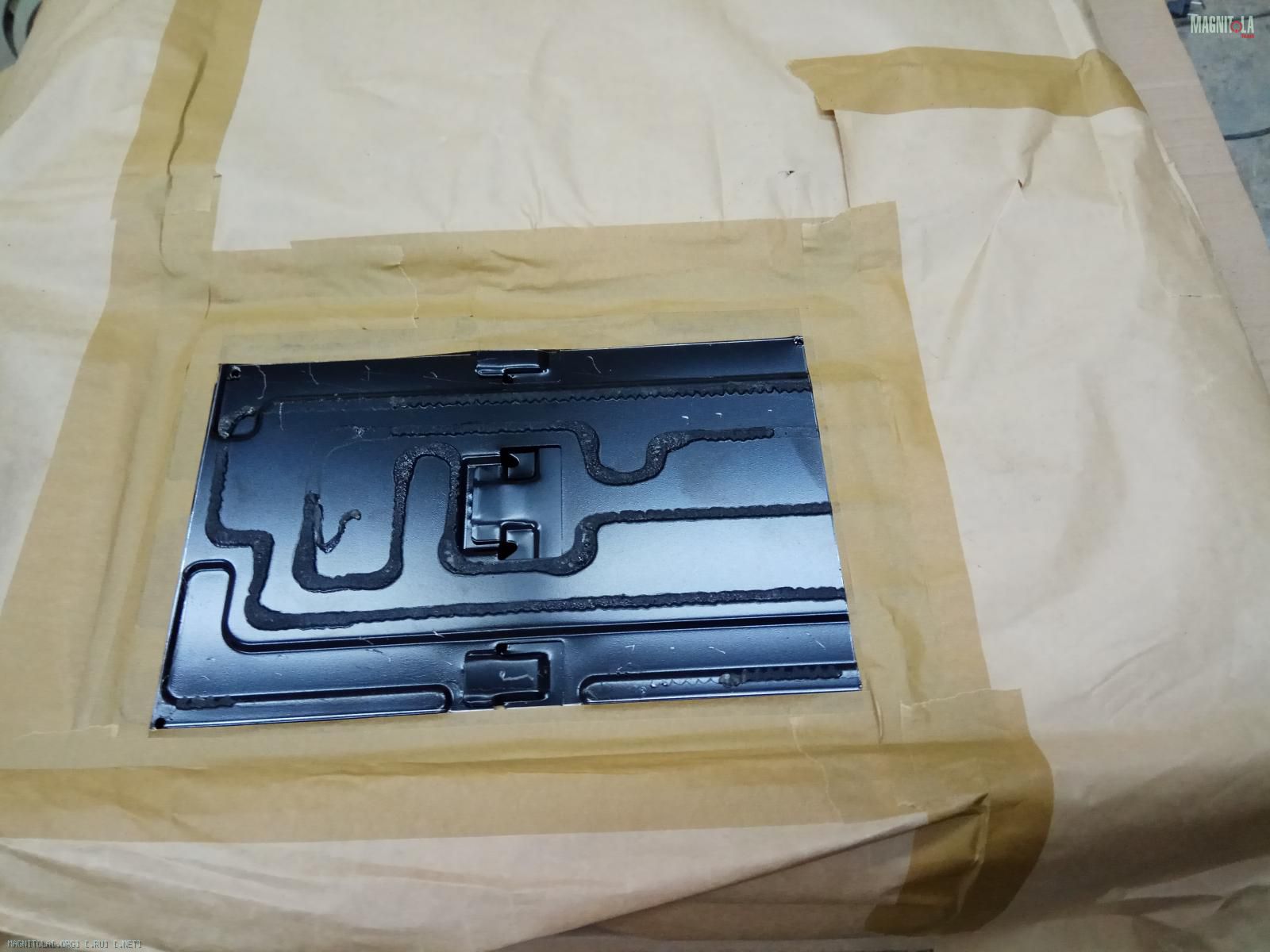

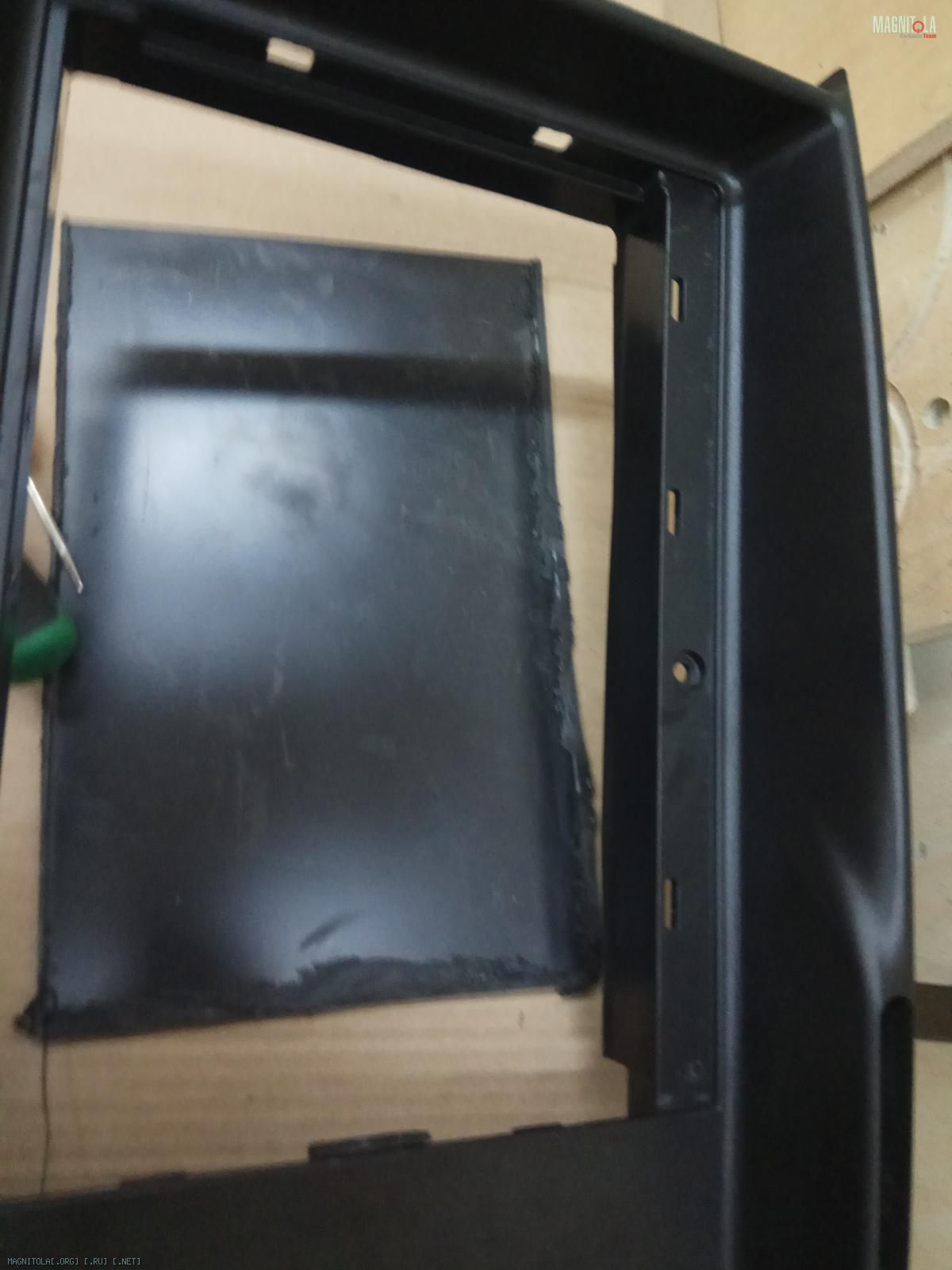

Выпиливаем сначала пластик...
Затем металлическую перегородку...
Итог...
Устанавливаем коллиматор на винты под шестигранник...

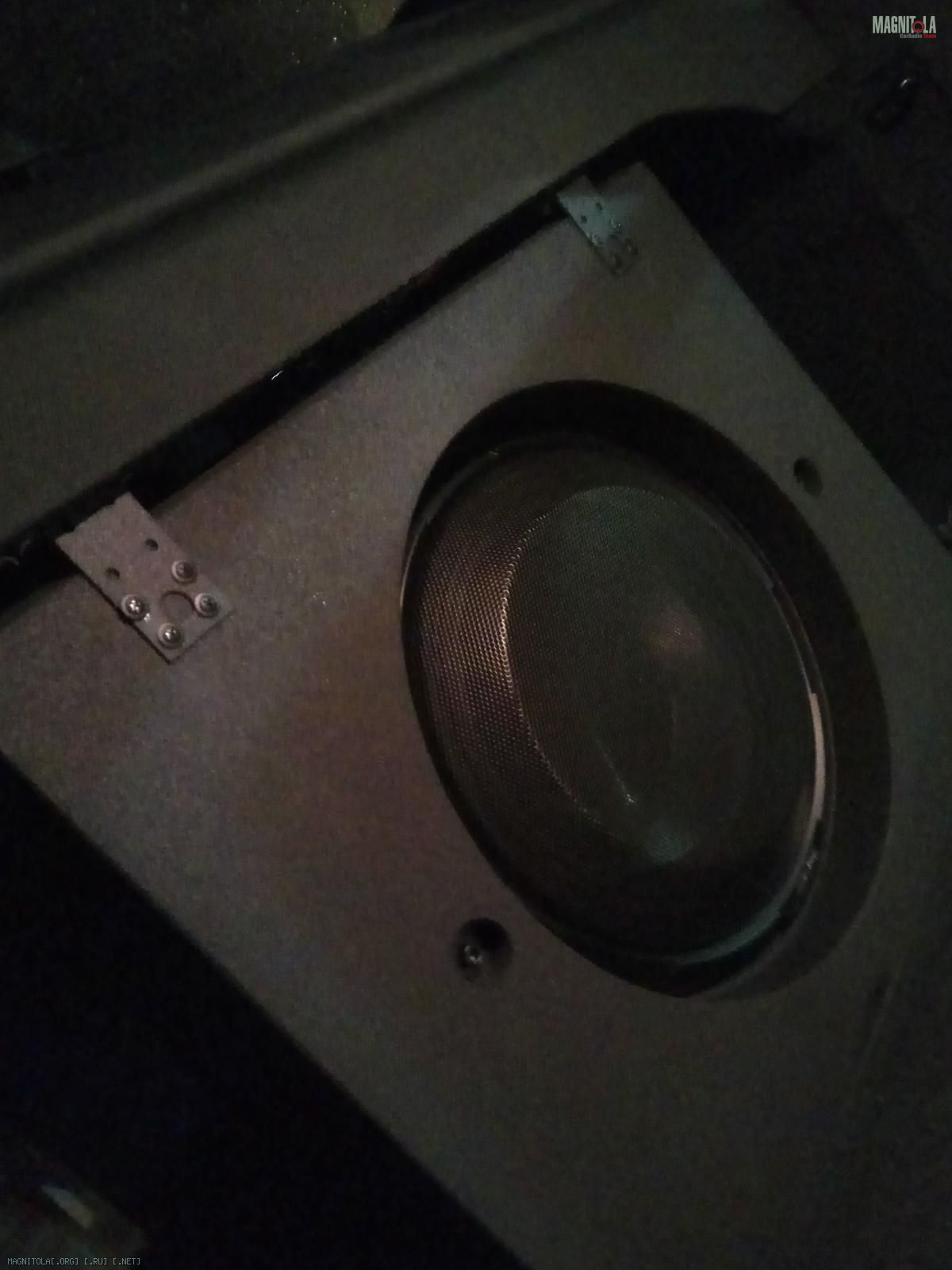

Крепим саб...

Вложение 1246754 Вложение 1246756 Вложение 1246758 Вложение 1246760 Вложение 1246762 Вложение 1246764 Вложение 1246766 Вложение 1246768
03.10.2018, 21:50
st220

Вложений: 40

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi S5 Sportback

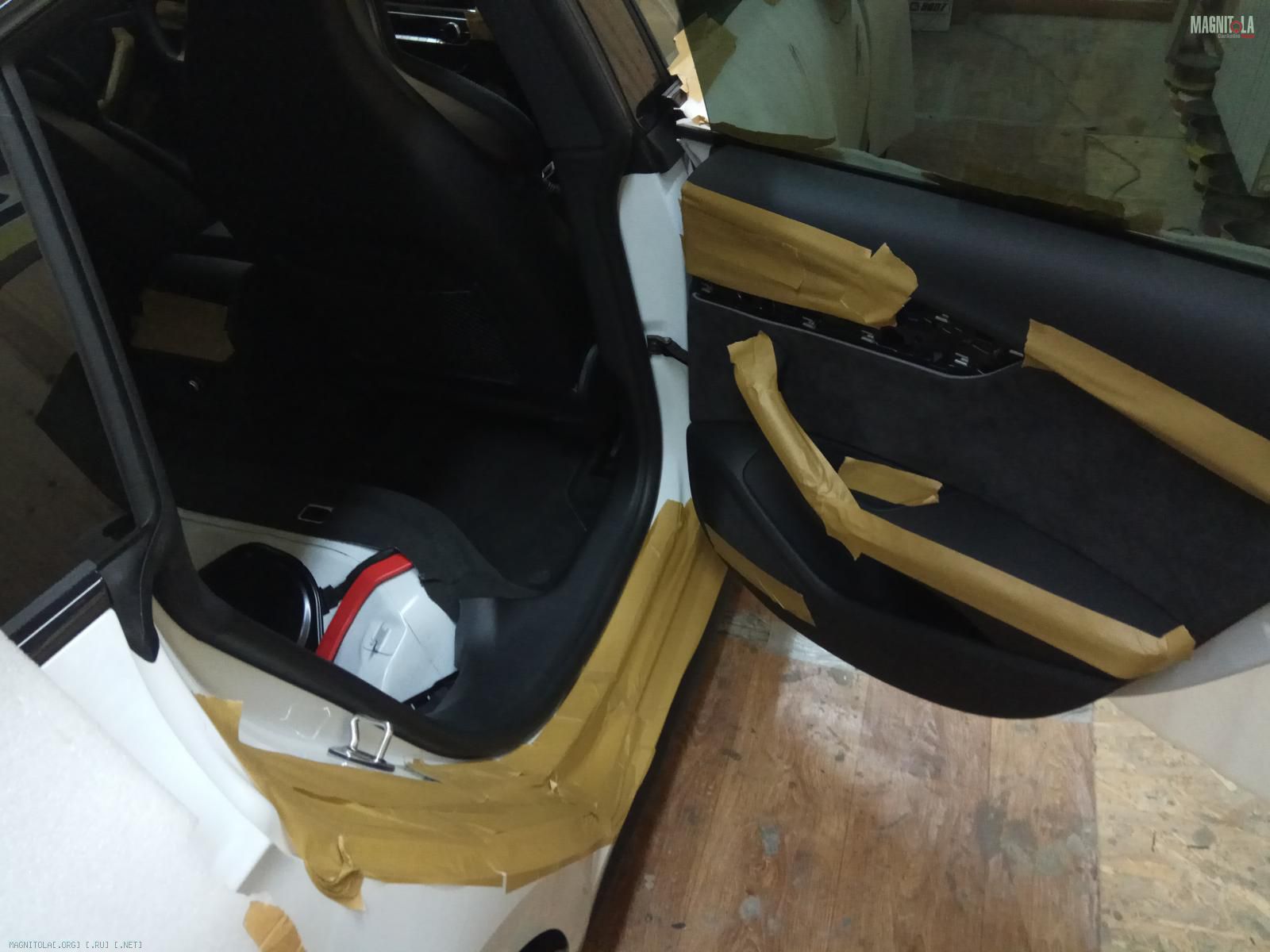

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".

Вложение 1246770 Вложение 1246772 Вложение 1246774 Вложение 1246776 Вложение 1246778 Вложение 1246780 Вложение 1246782 Вложение 1246784

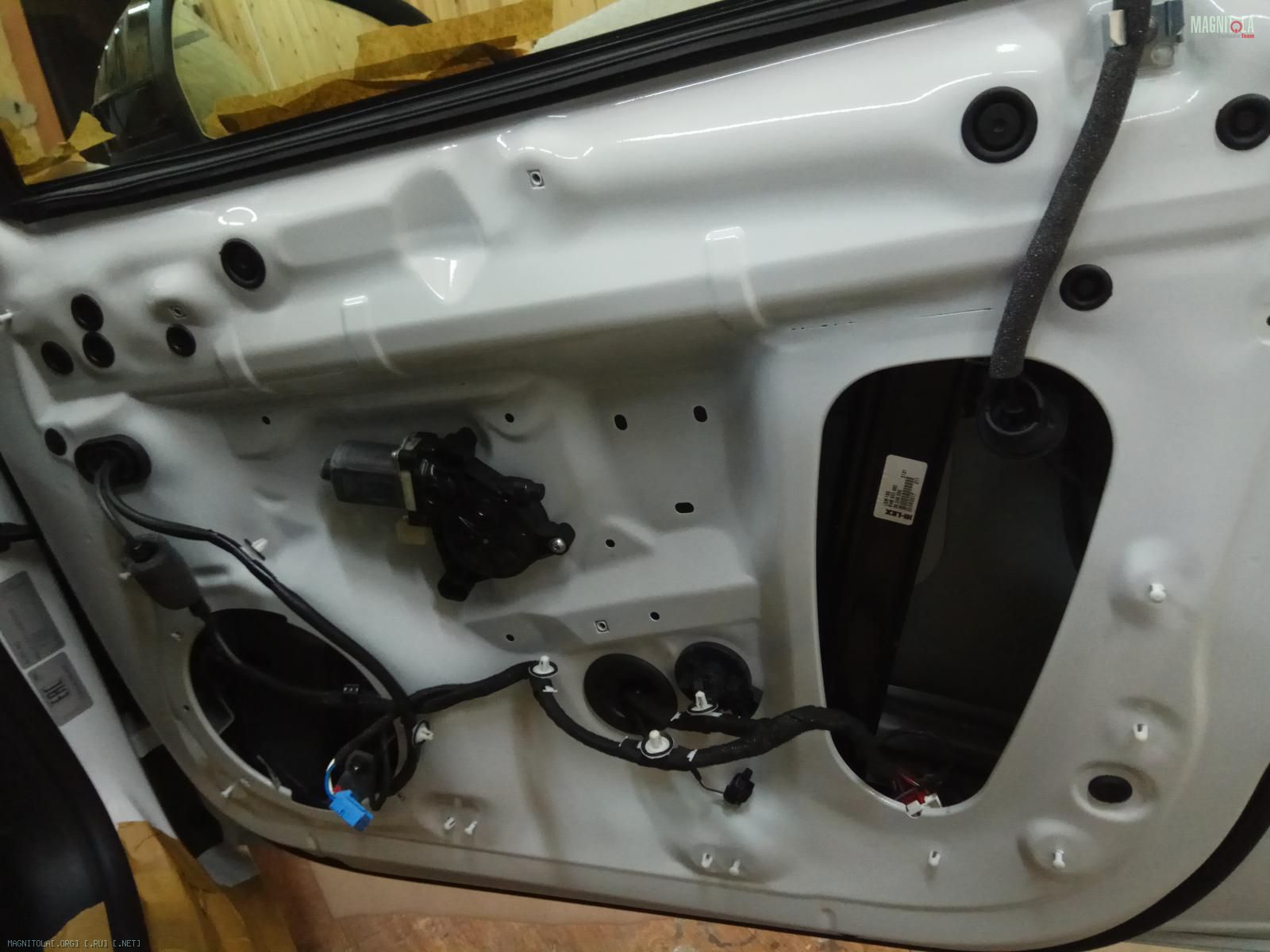

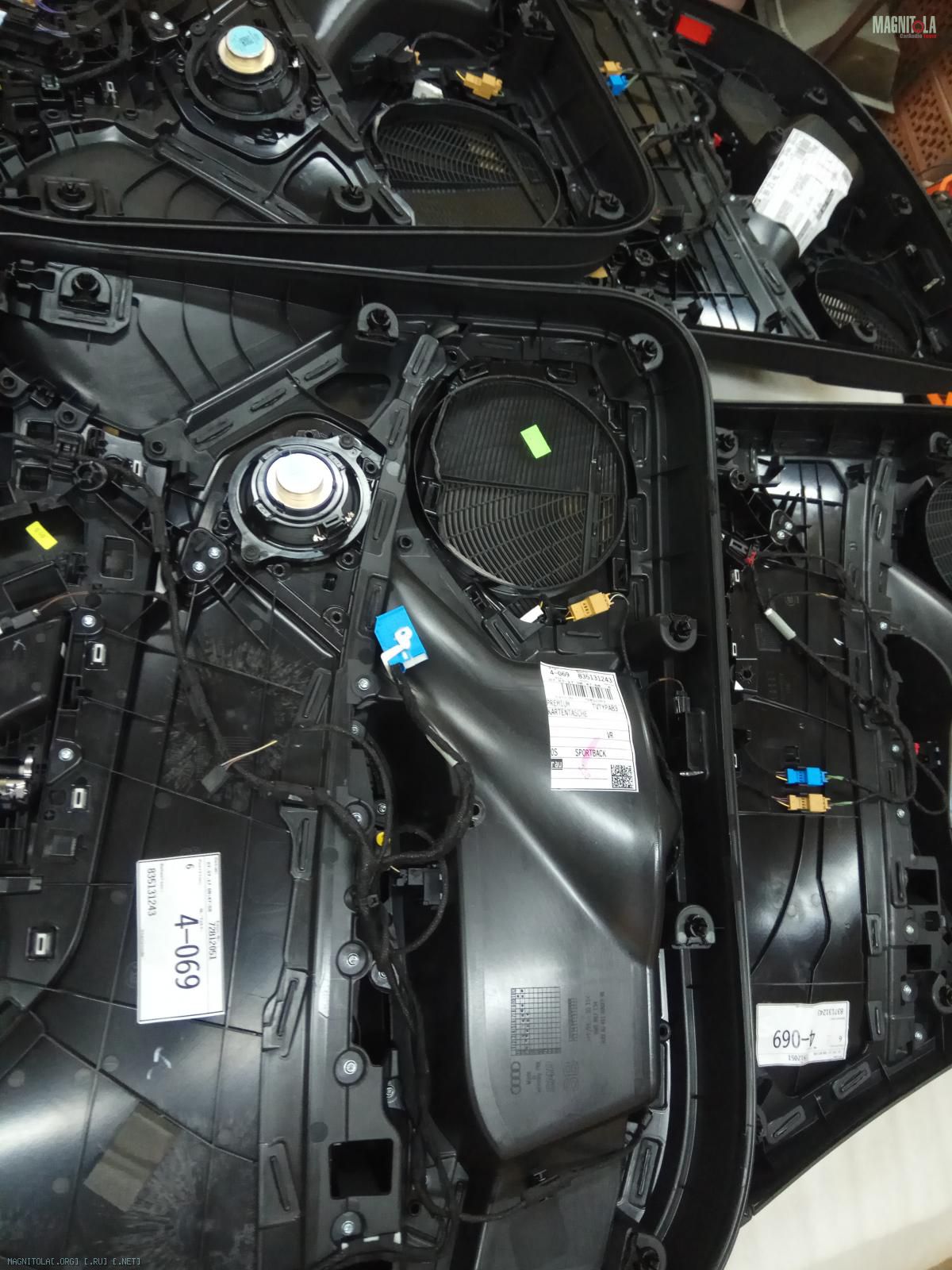

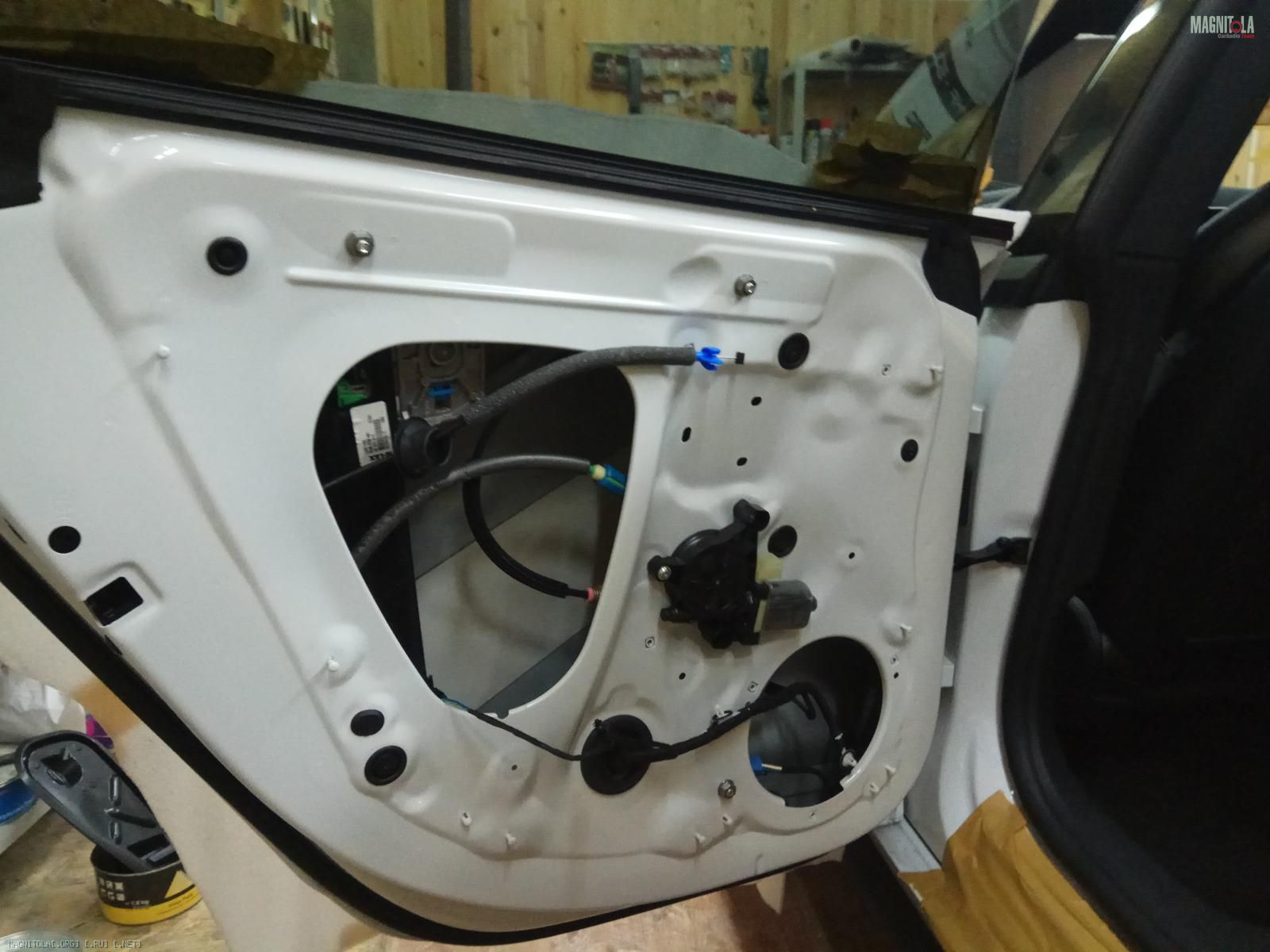

Разбираем двери...
Отсутствие шумоизоляции, как класс...
Вложение 1246786 Вложение 1246788 Вложение 1246790 Вложение 1246792 Вложение 1246794 Вложение 1246796 Вложение 1246798 Вложение 1246800

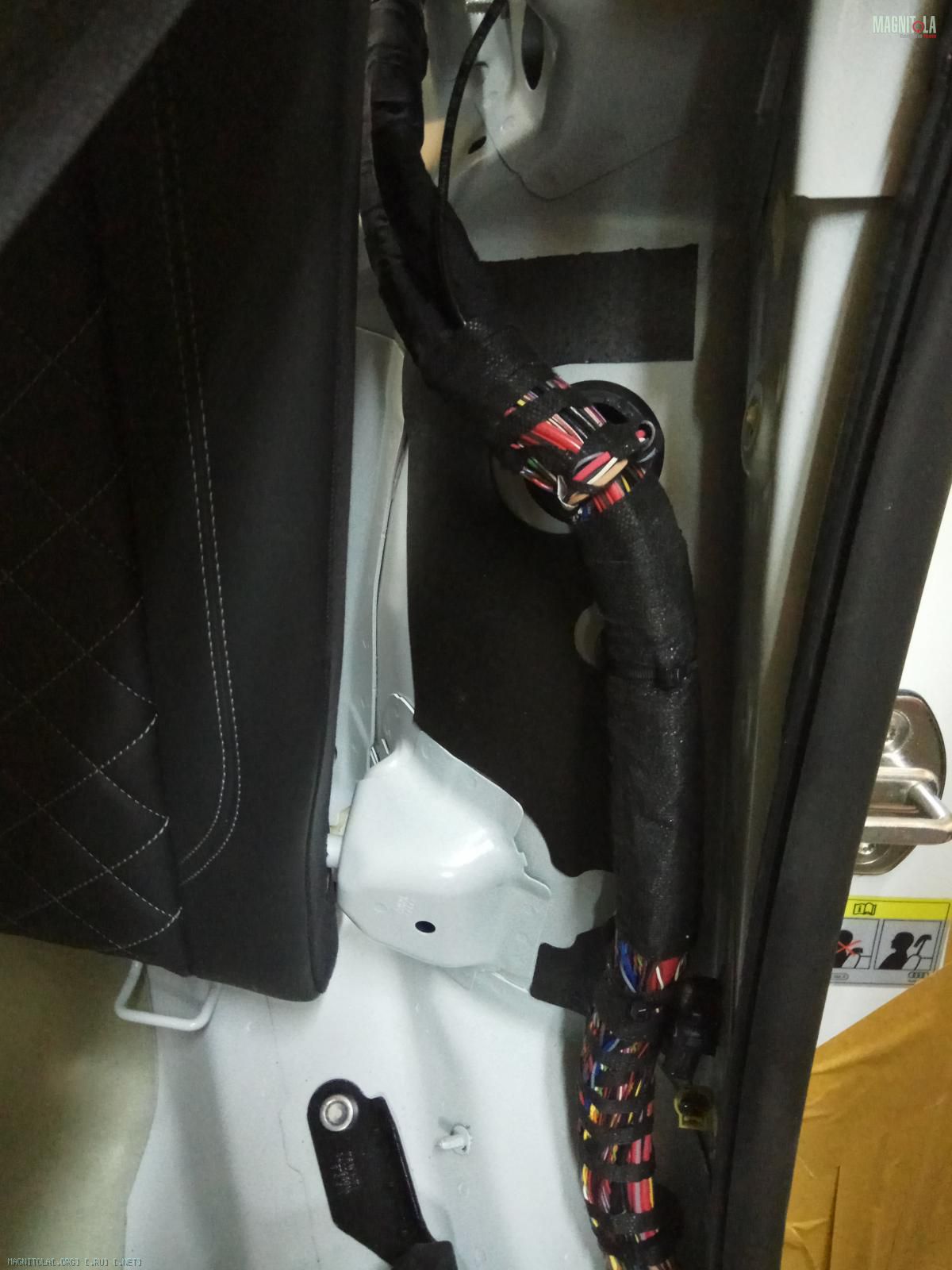

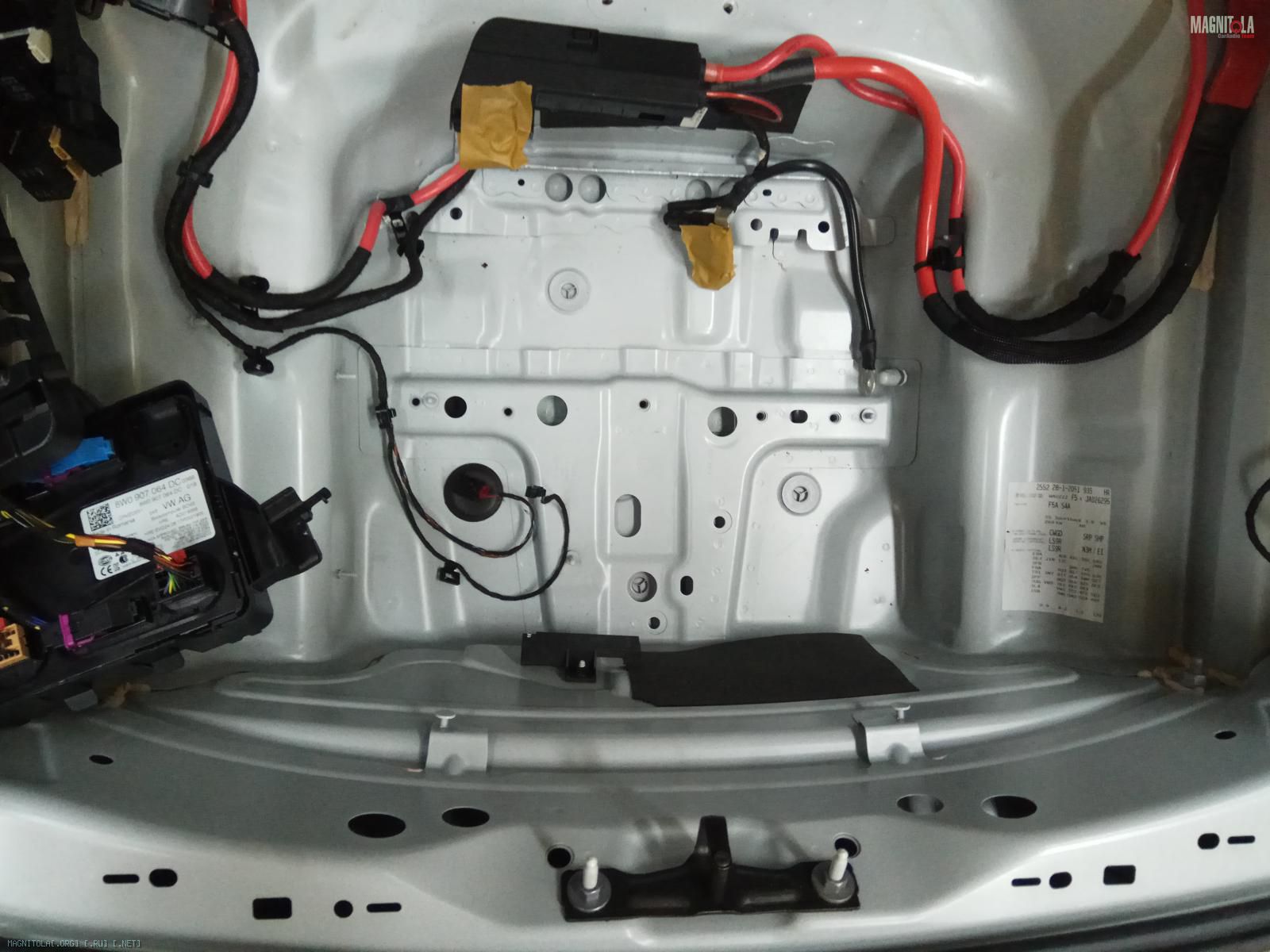

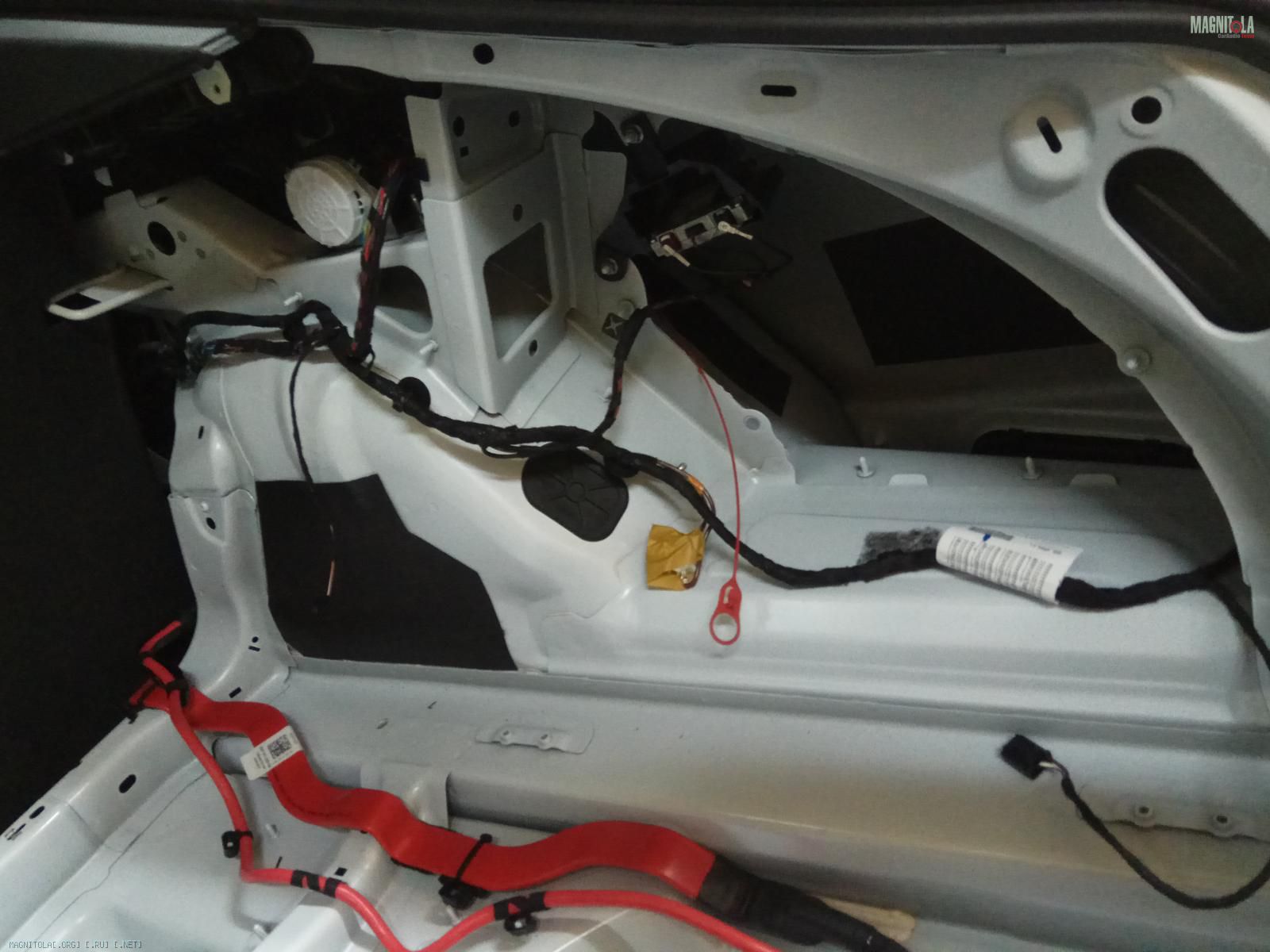

Разбираем багажник...
Вложение 1246802 Вложение 1246804 Вложение 1246806 Вложение 1246808 Вложение 1246810

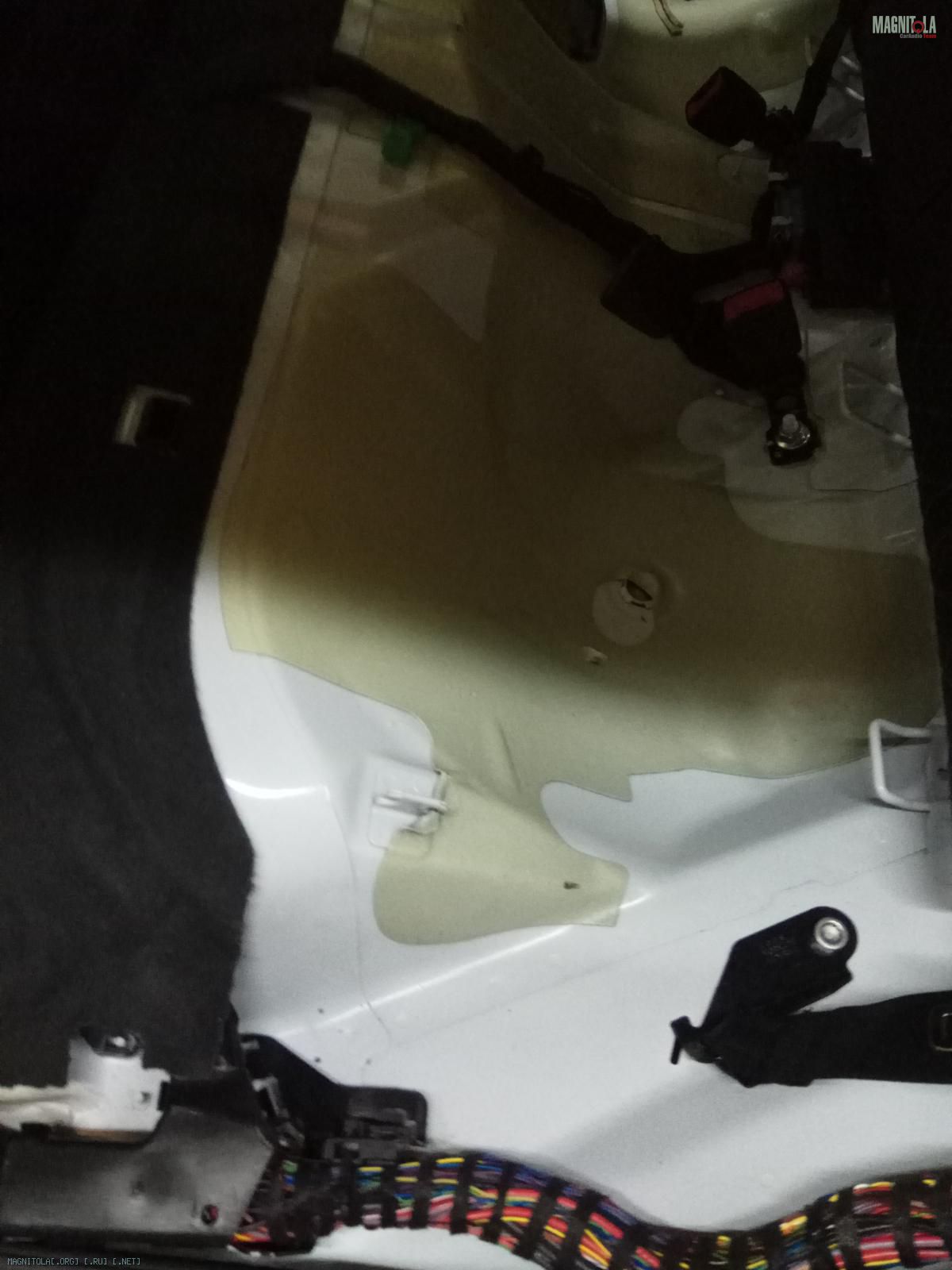

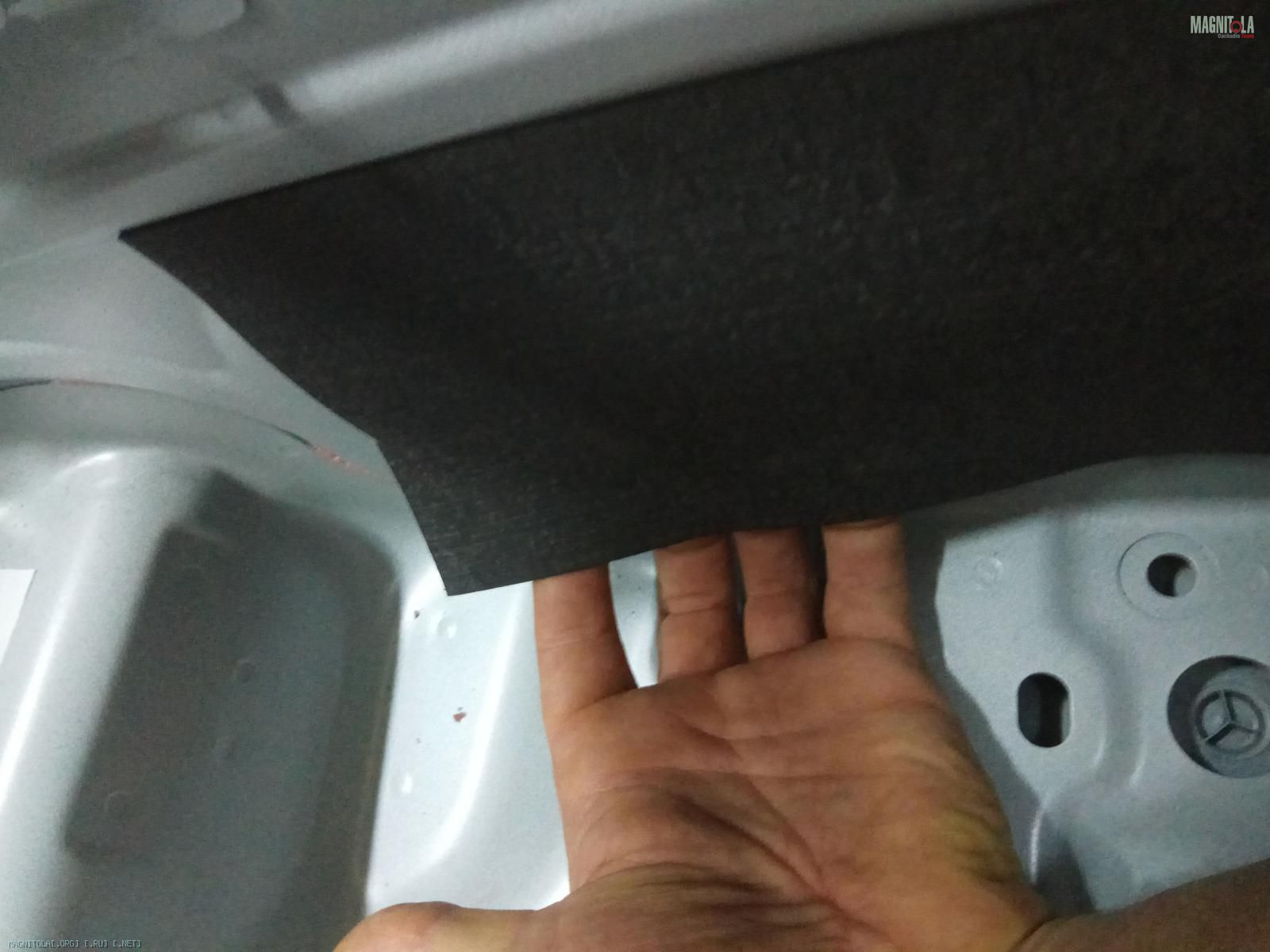

Так держится штатная шумоизоляция, даже не прижата, не прикатана..
Вложение 1246812 Вложение 1246814 Вложение 1246816 Вложение 1246818 Вложение 1246820 Вложение 1246822

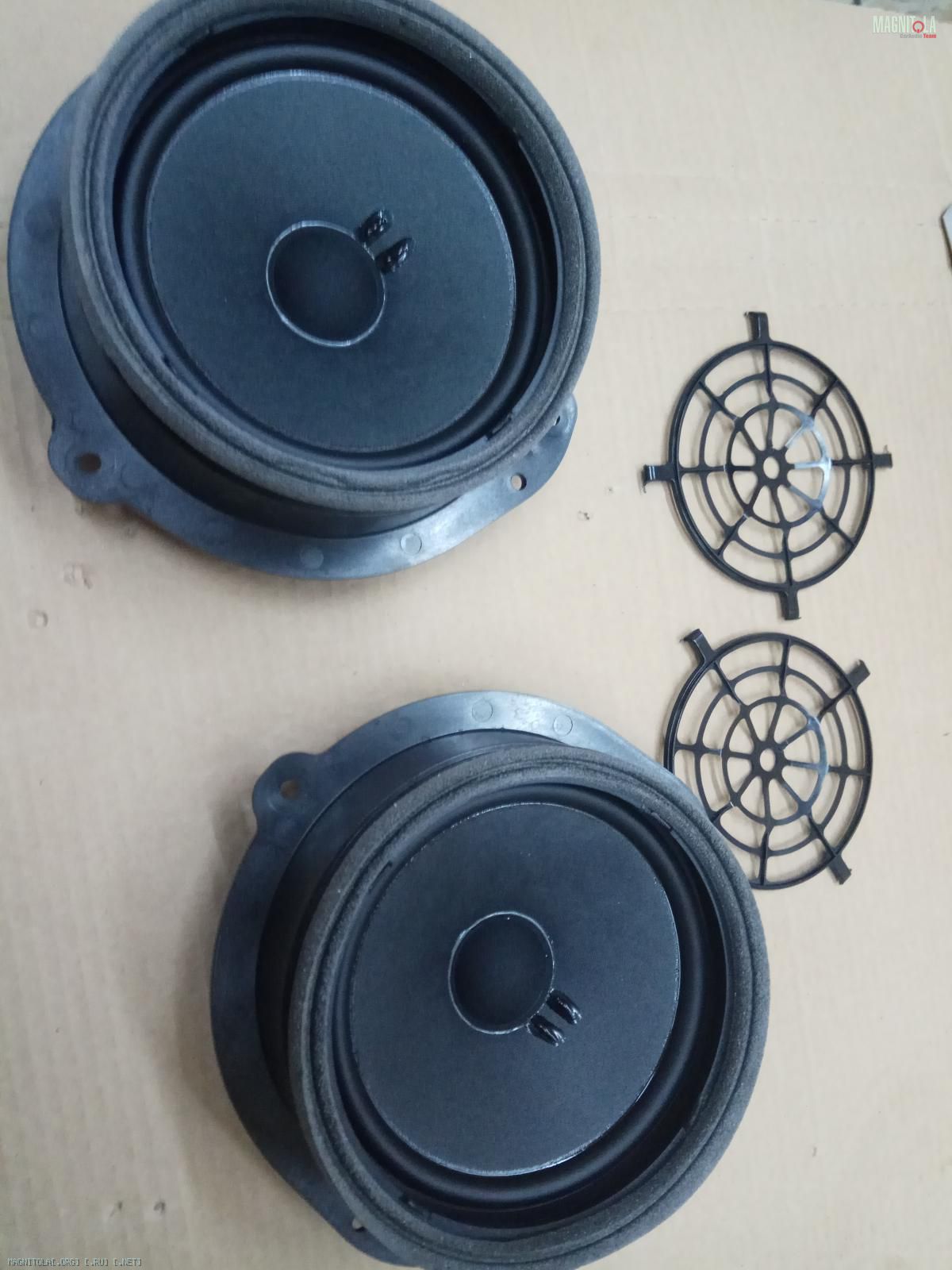

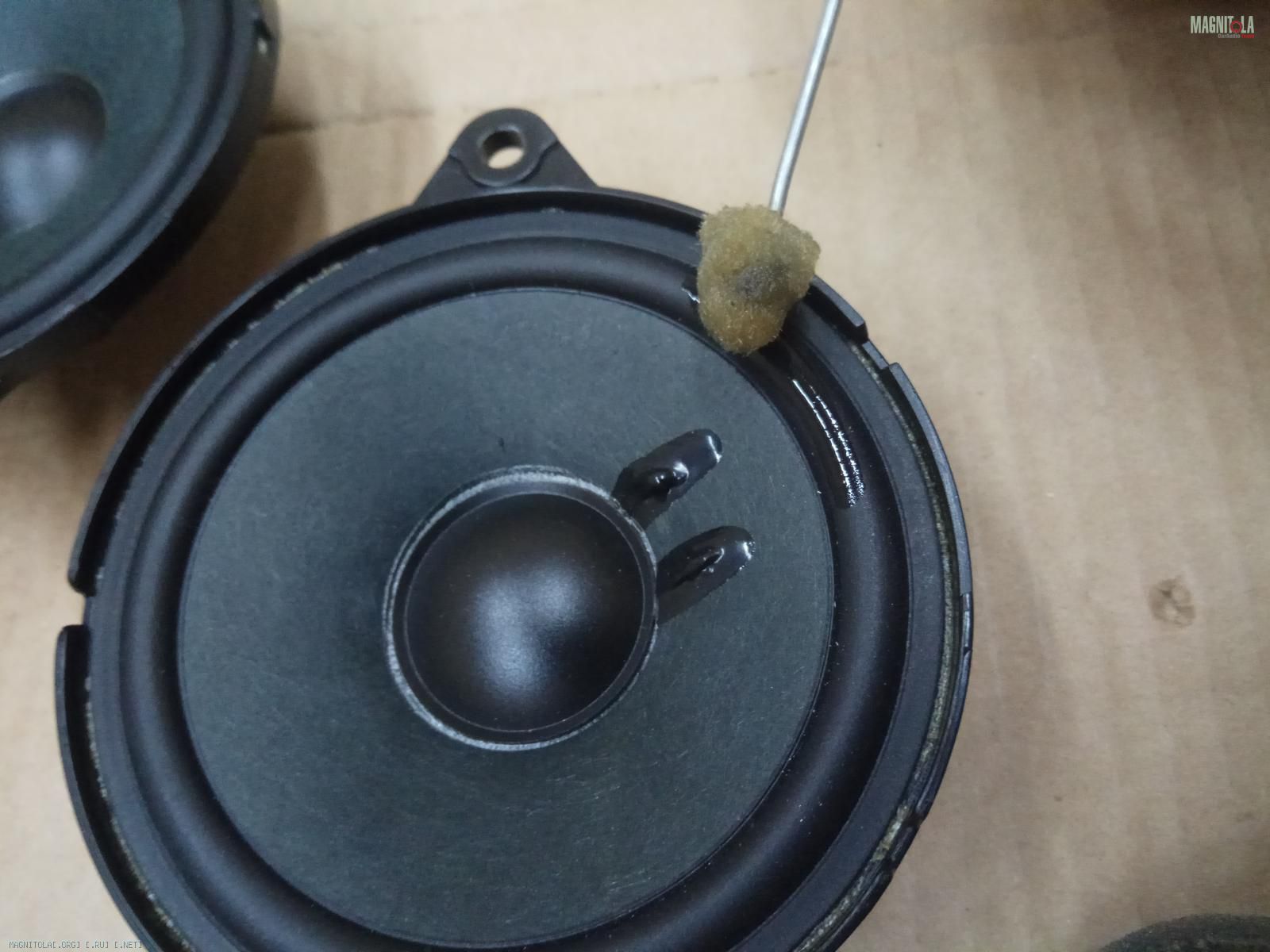

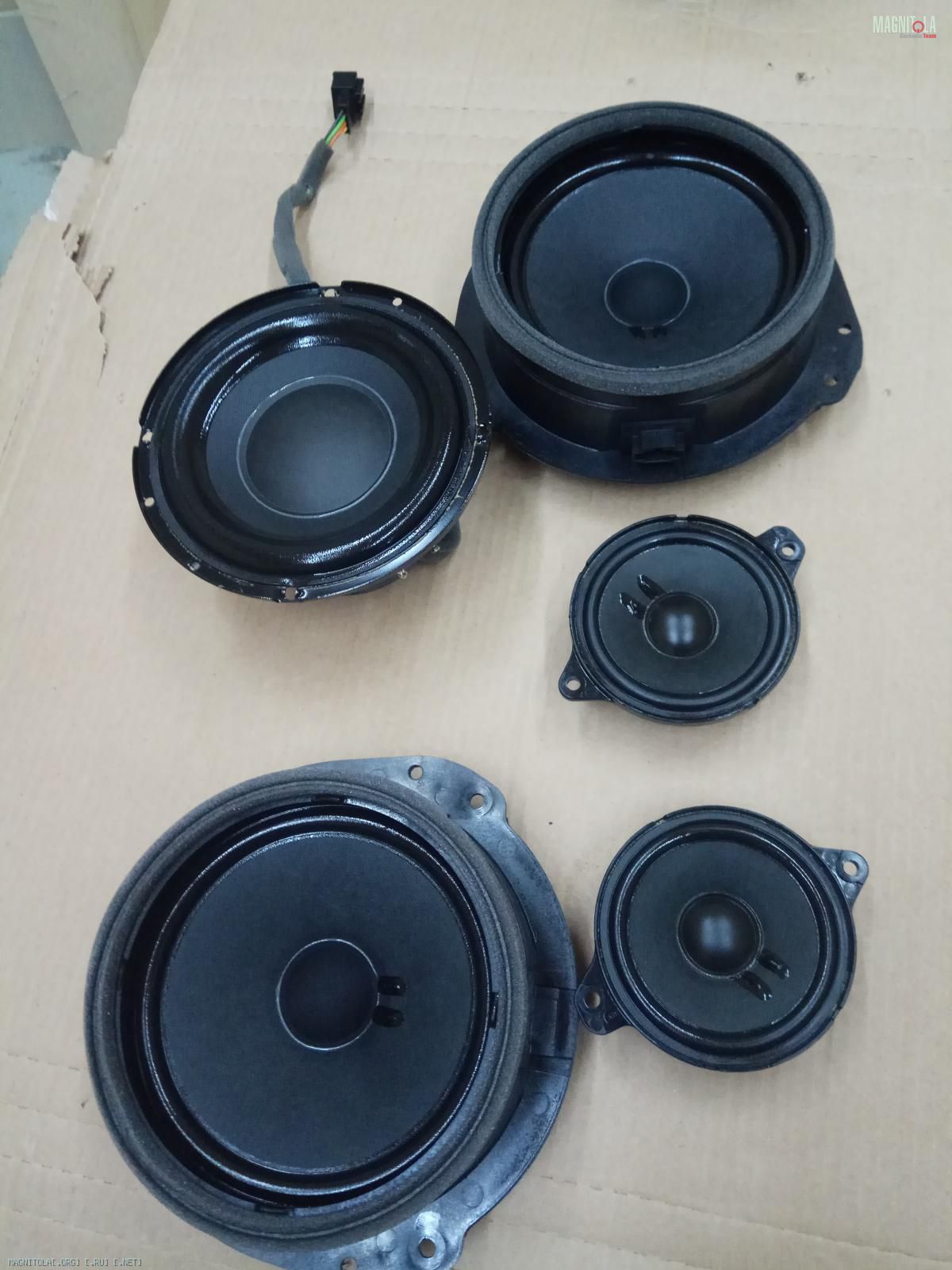

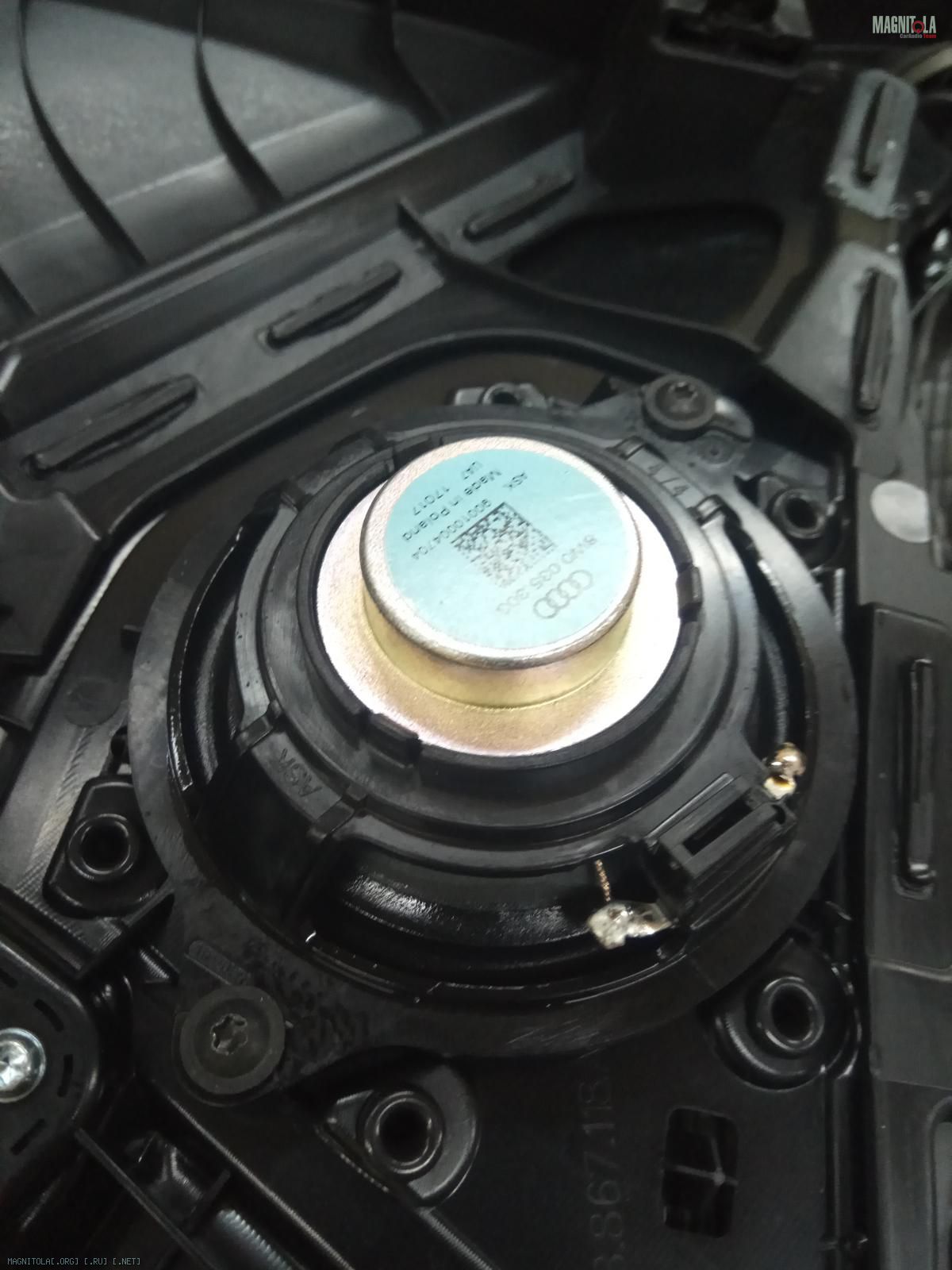

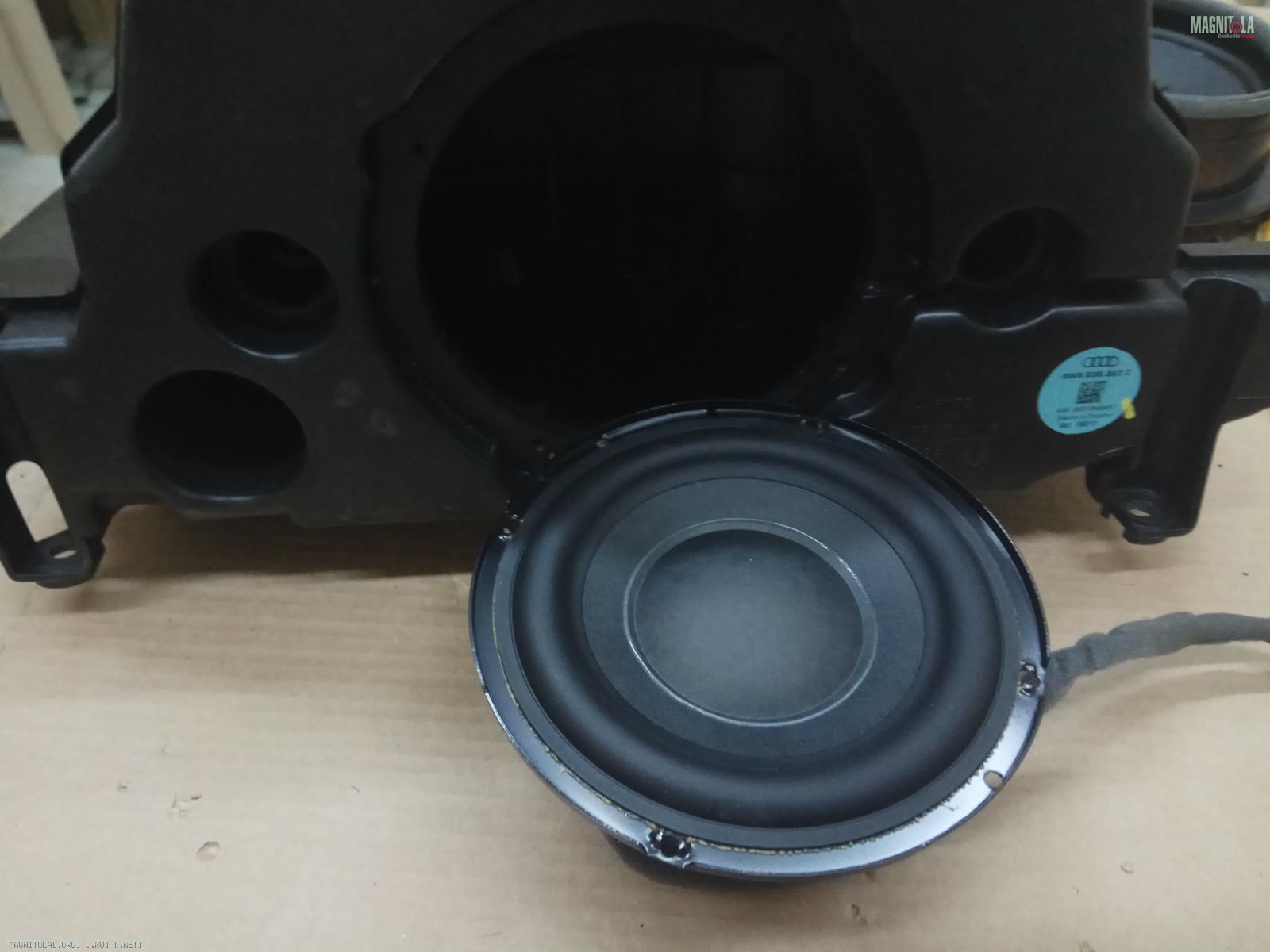

На тыловых мидбасах убираем паучковую сетку...
Вибрим пластиковую корзину...
Пропитываем подвесы спец жидкостью...

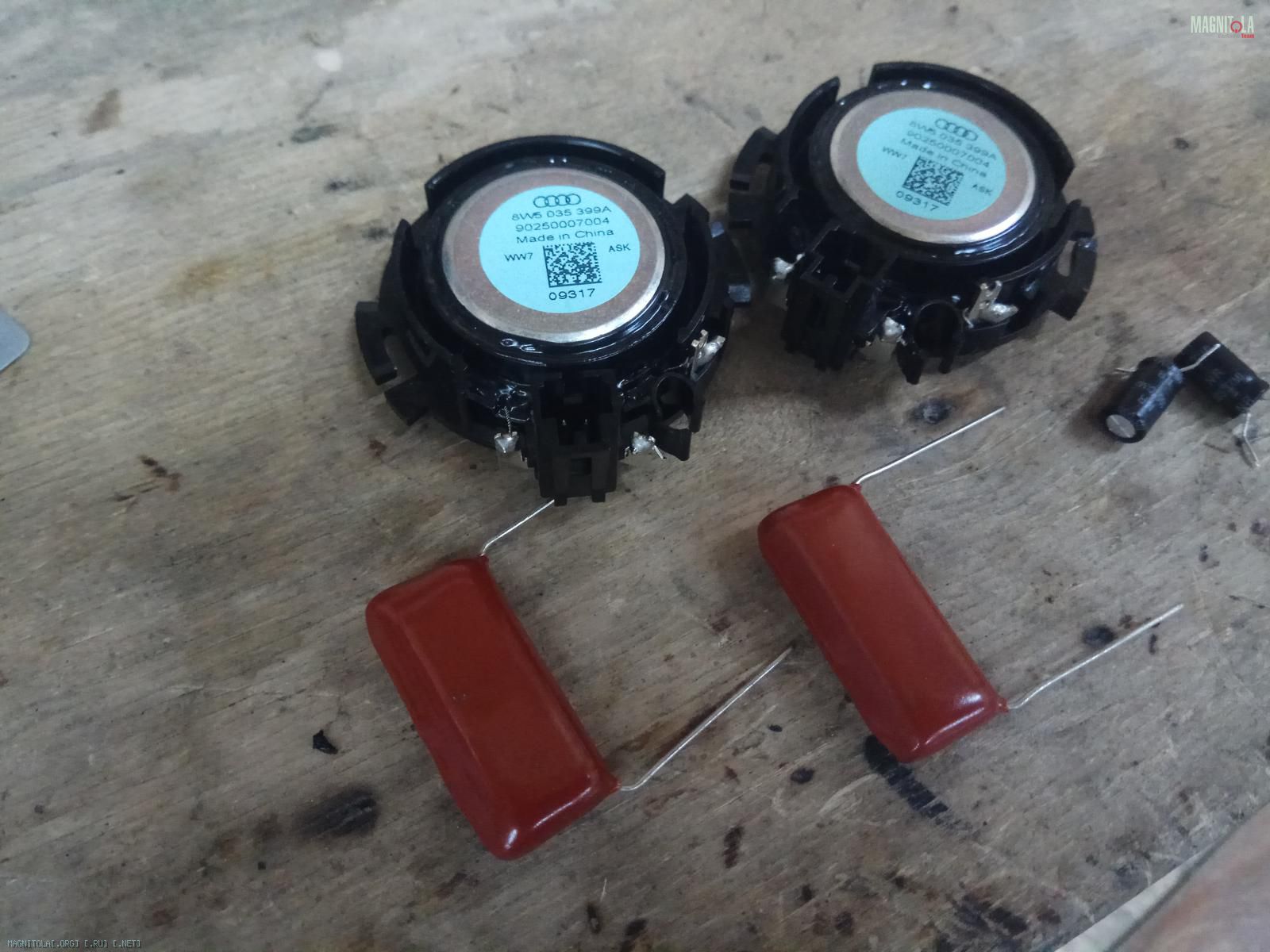

На тыловых ВЧ меняем электролиты на пленочные конденсаторы...
Вложение 1246824 Вложение 1246826 Вложение 1246828 Вложение 1246830 Вложение 1246832 Вложение 1246834 Вложение 1246836 Вложение 1246838 Вложение 1246840 Вложение 1246842 Вложение 1246844 Вложение 1246846 Вложение 1246848
04.10.2018, 22:07
st220

Вложений: 49

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi S5 Sportback

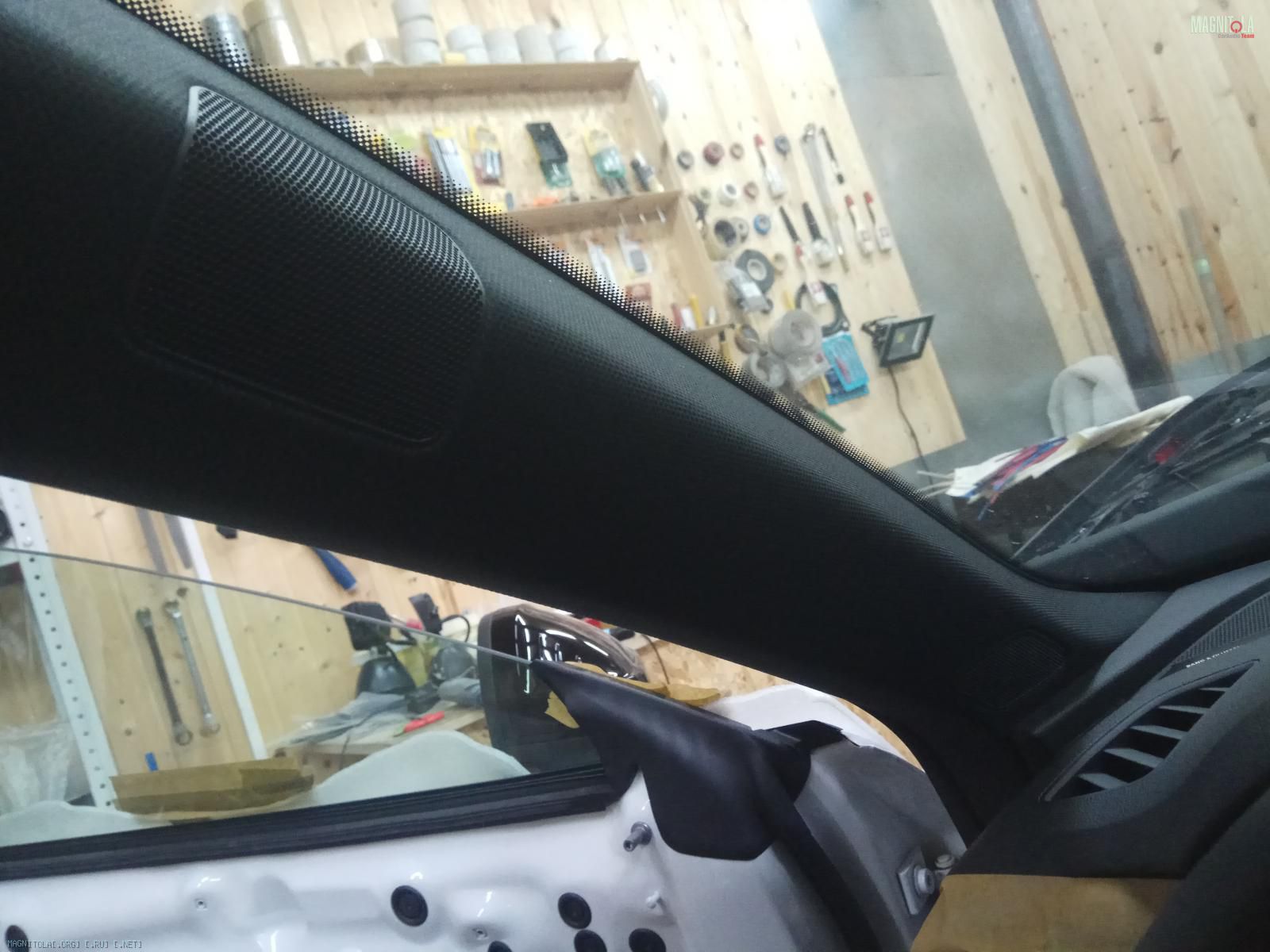

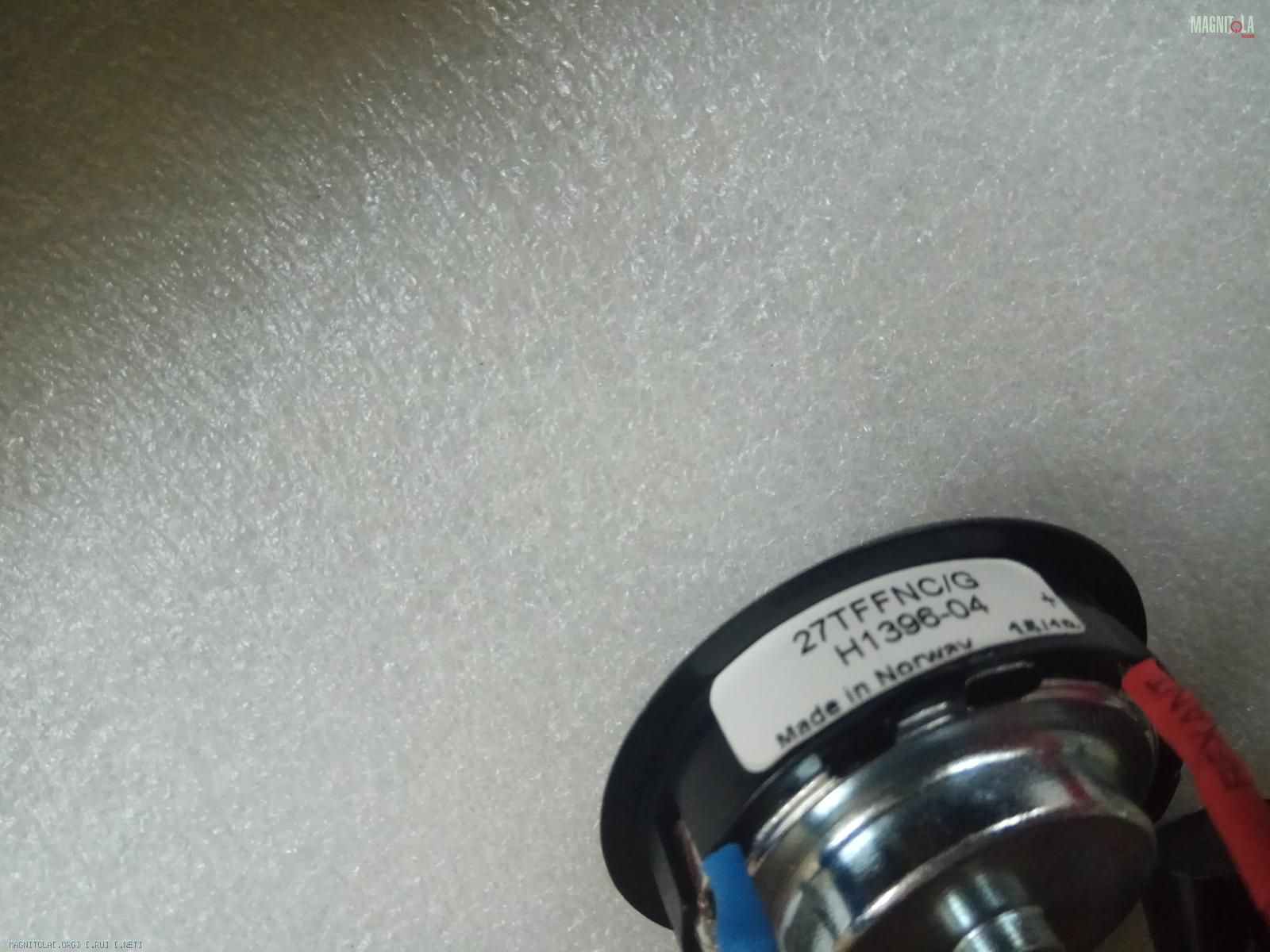

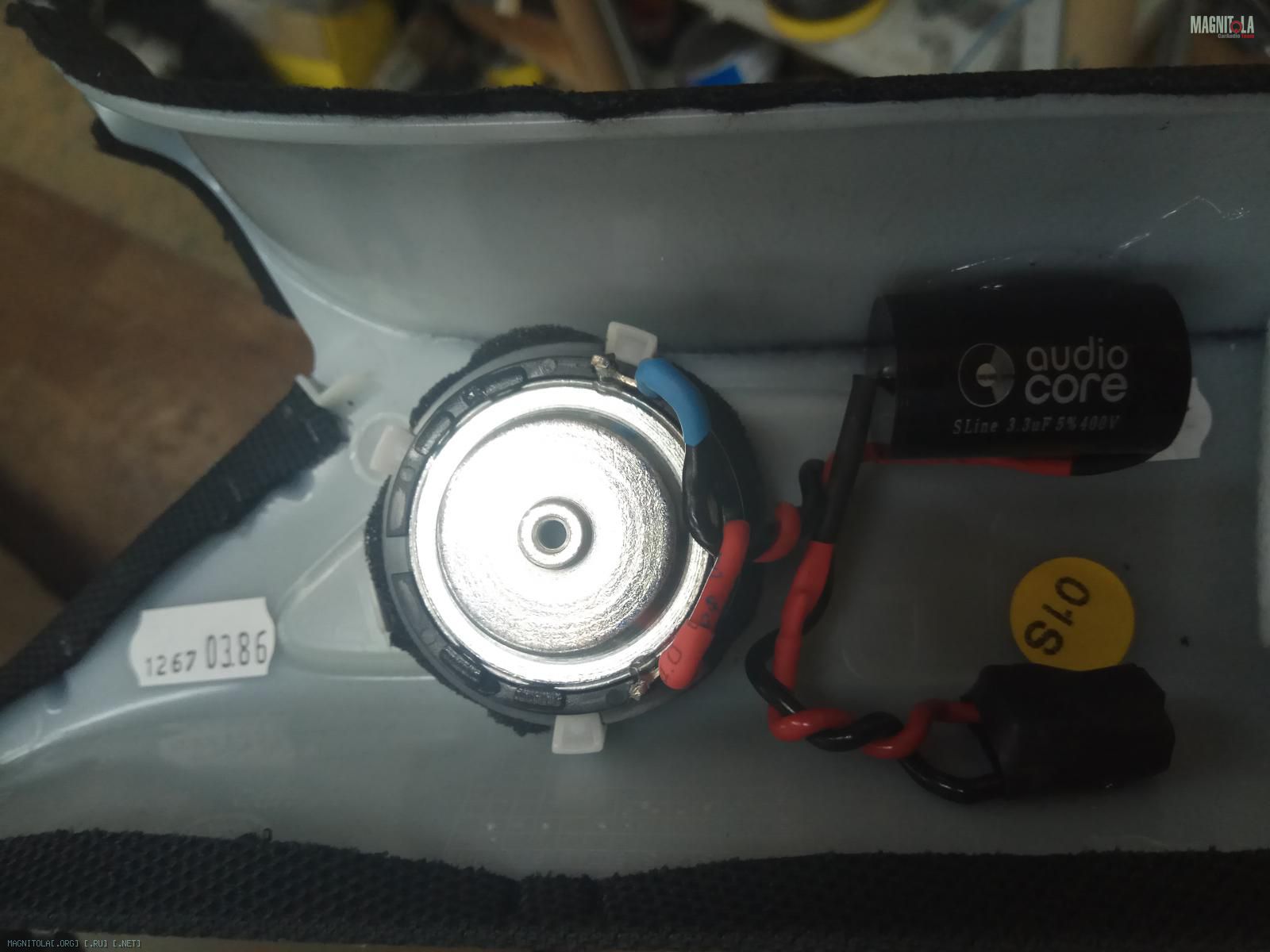

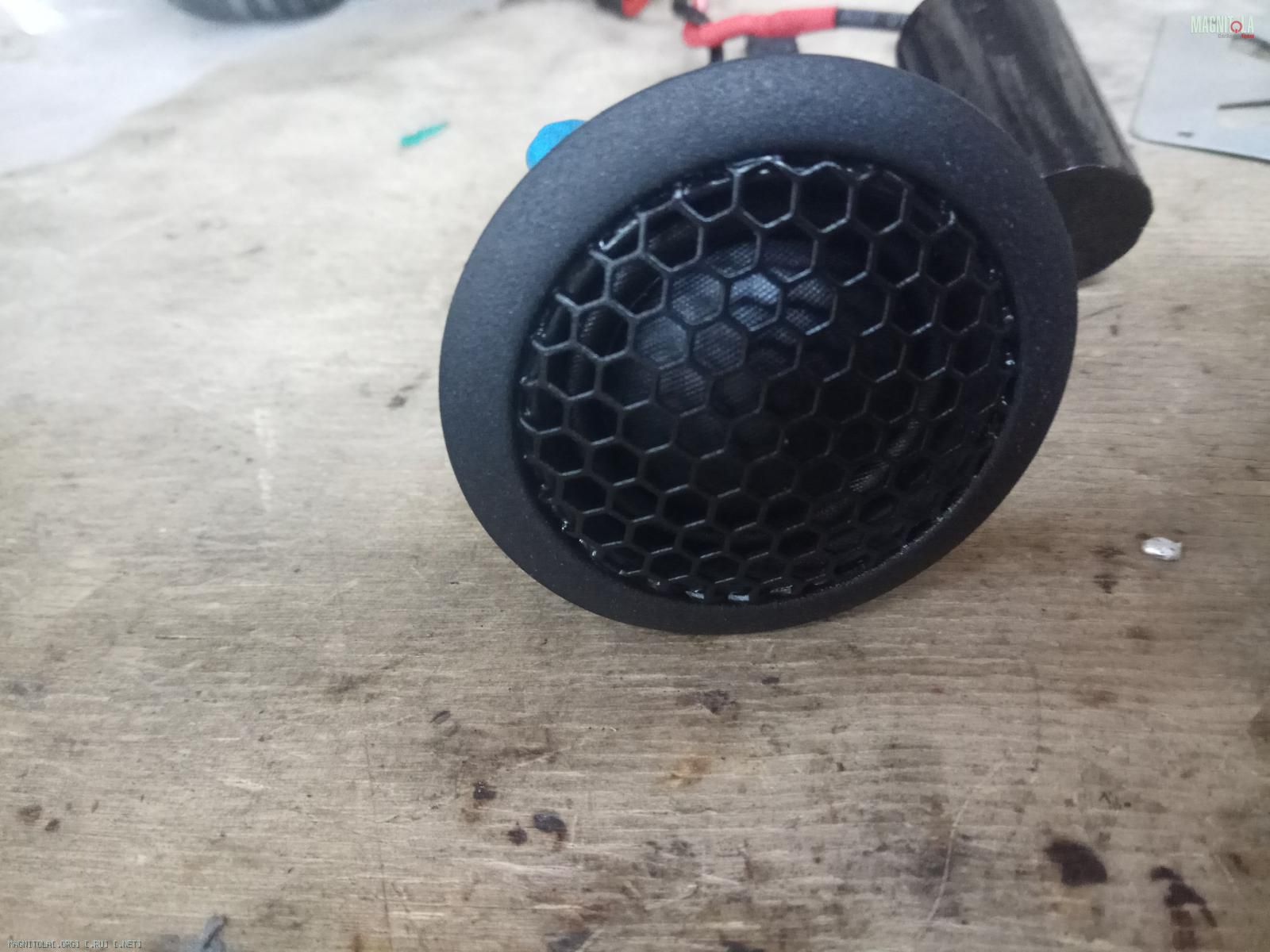

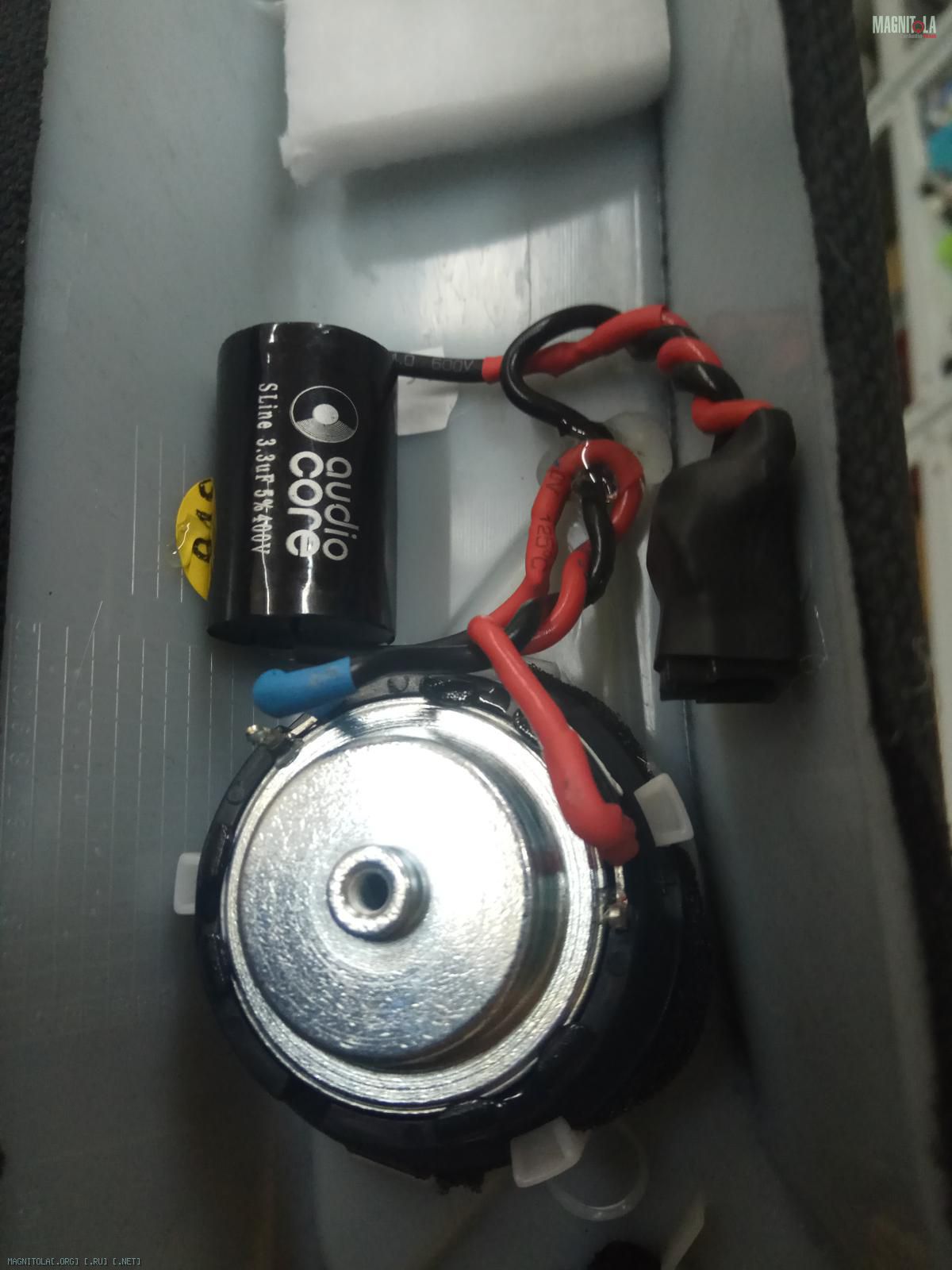

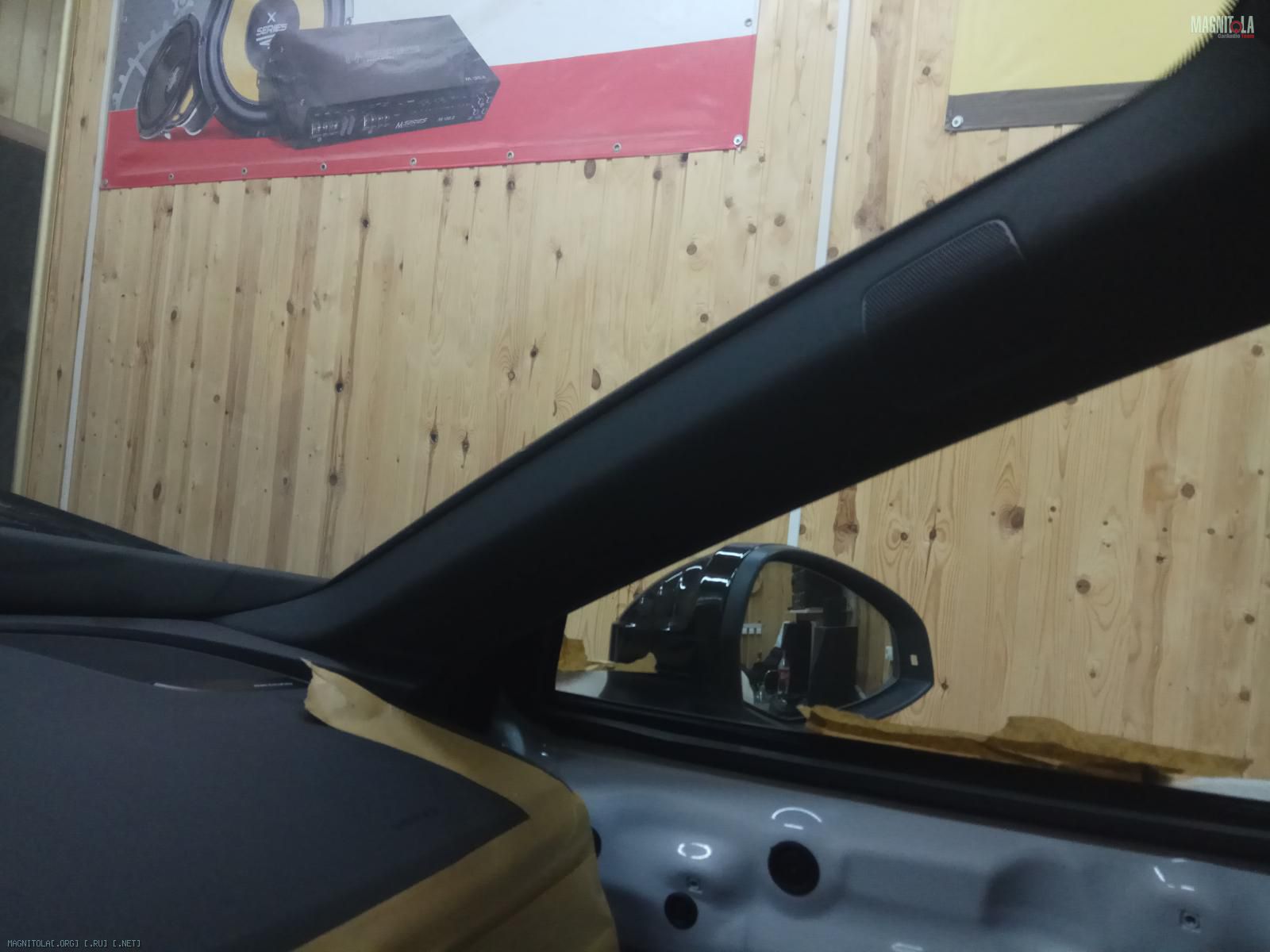

Меняем фронтальные ВЧ.
Устанавливаем пленочный конденсатор и штатный разъем.

Вложение 1246992 Вложение 1246994 Вложение 1246996 Вложение 1246998 Вложение 1247000 Вложение 1247002 Вложение 1247004

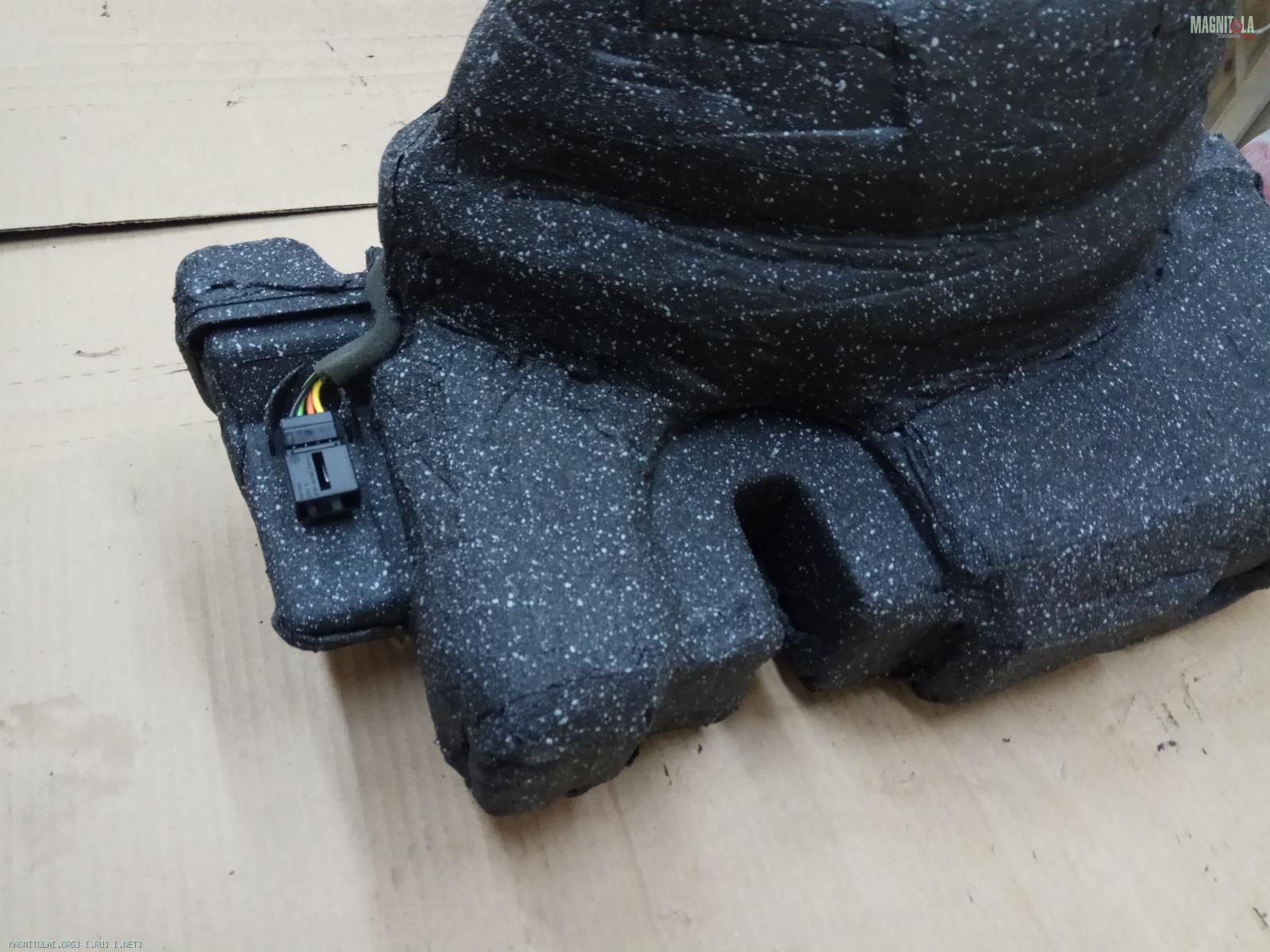

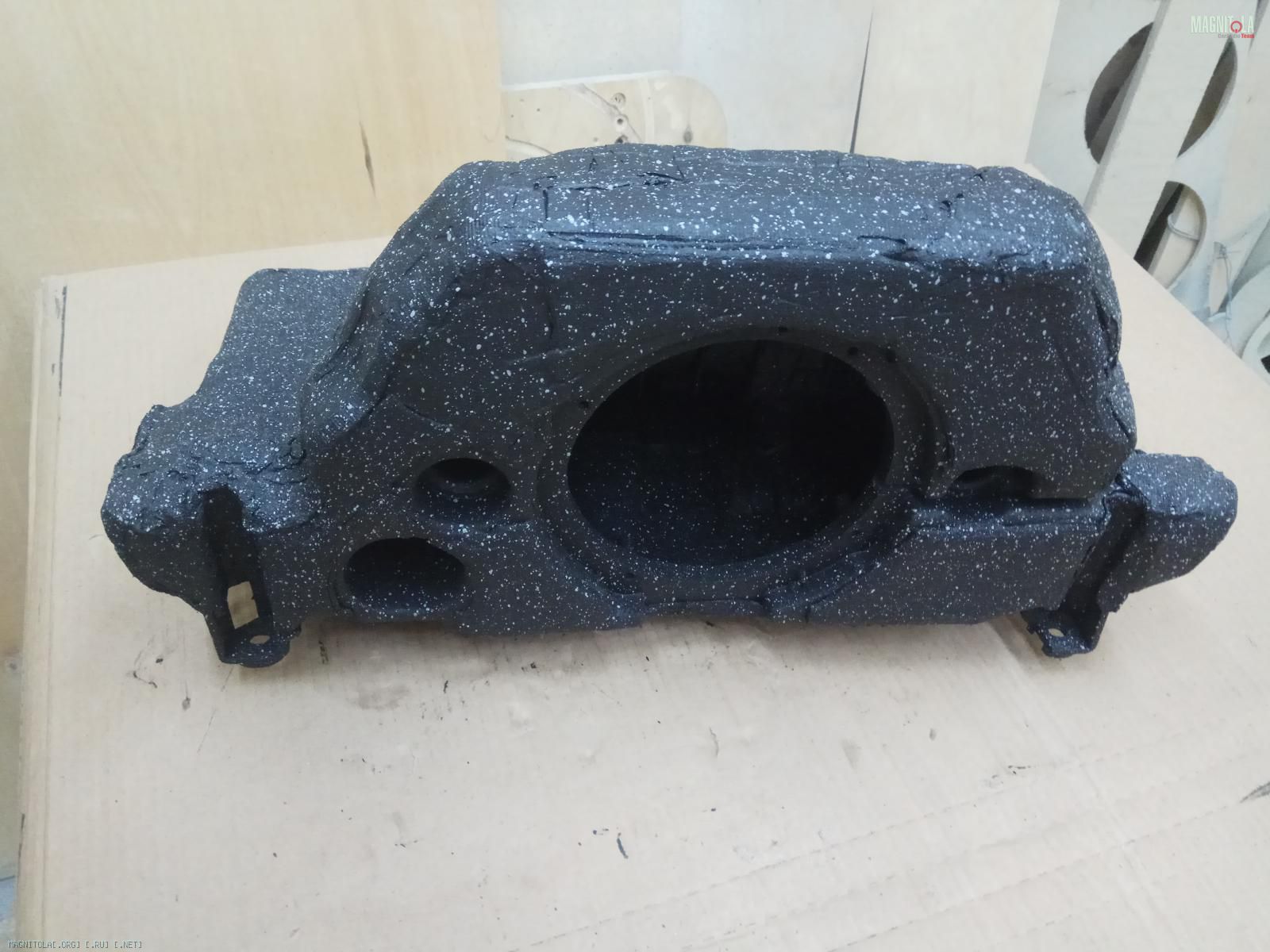

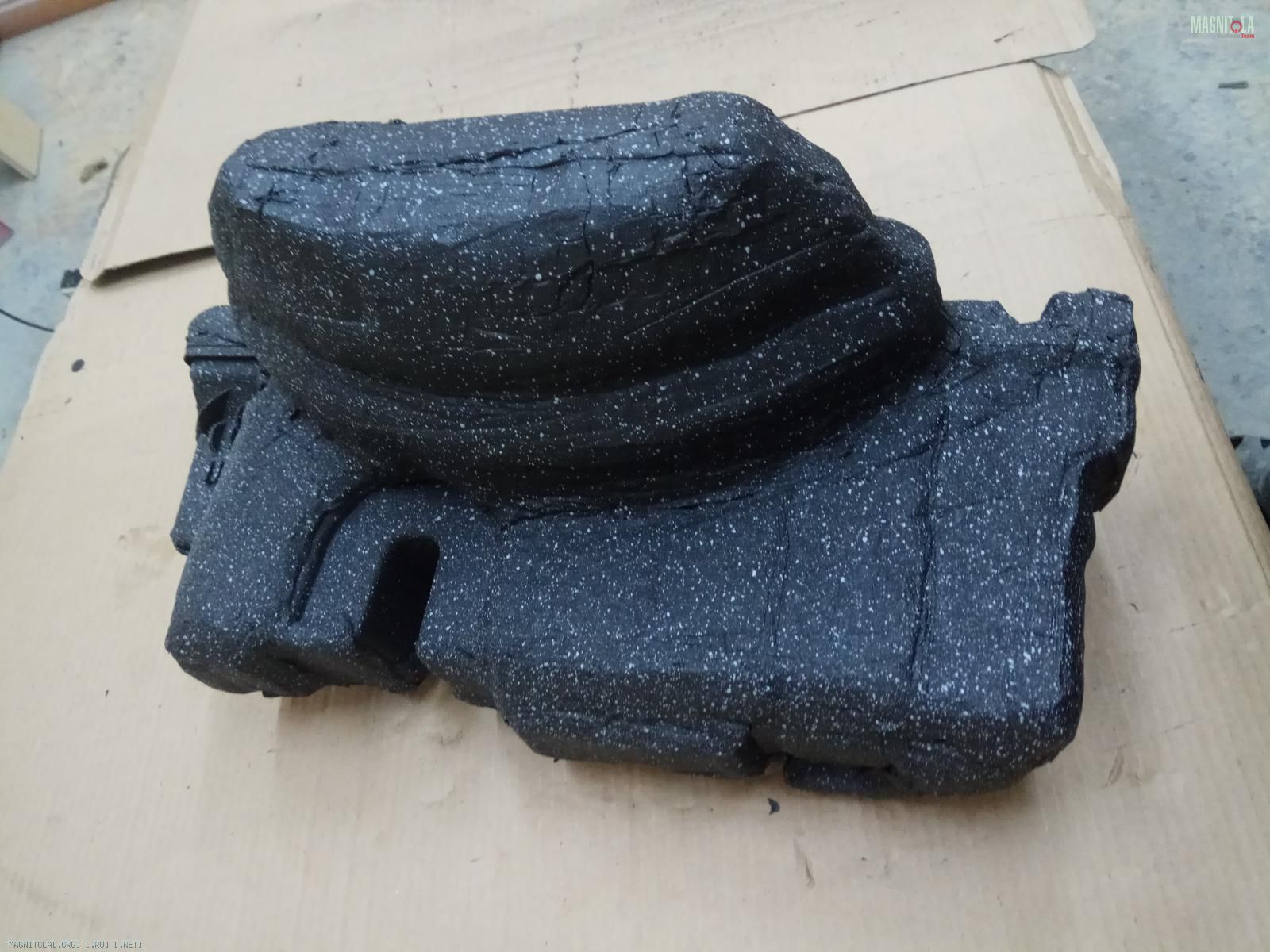

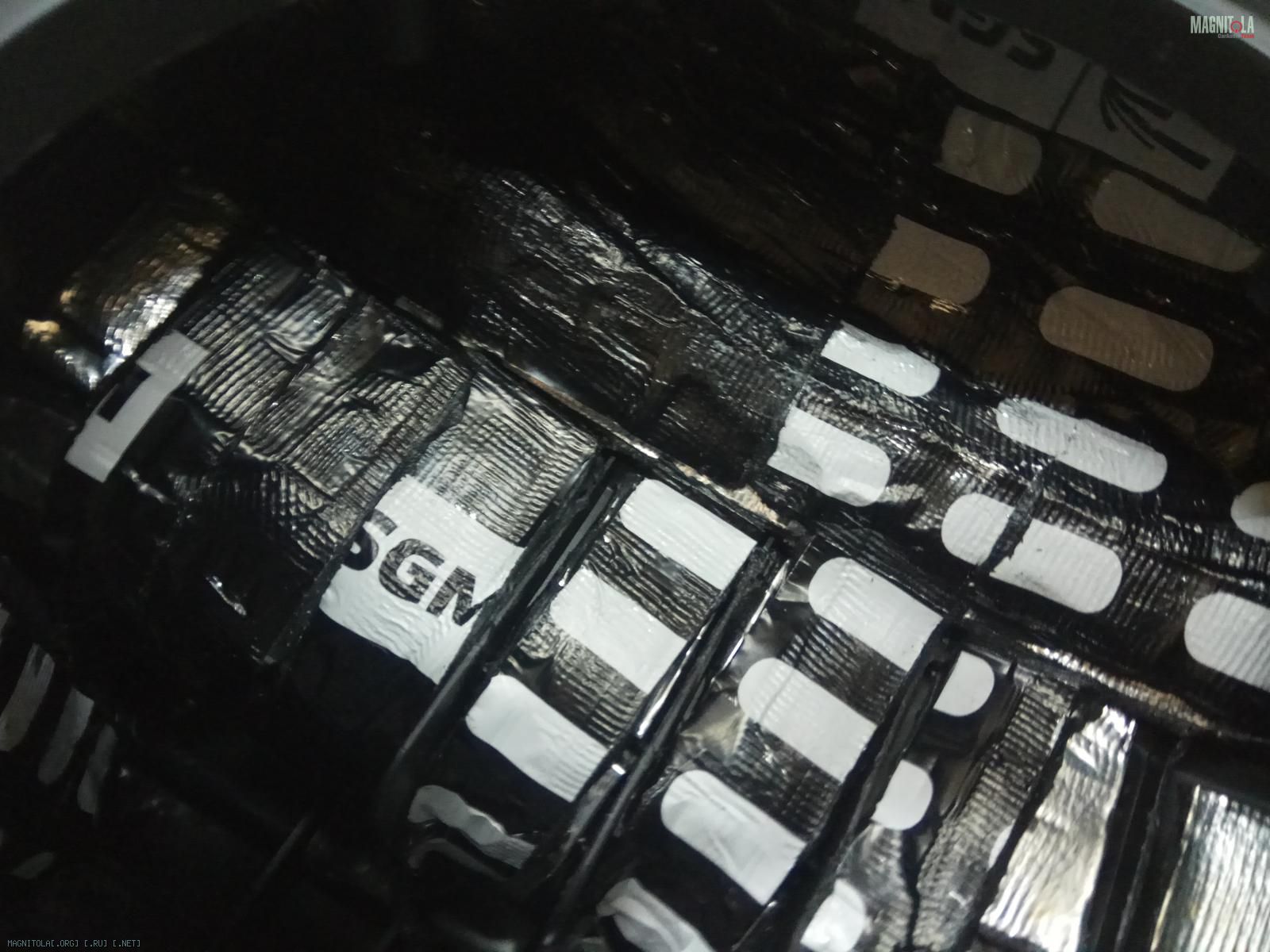

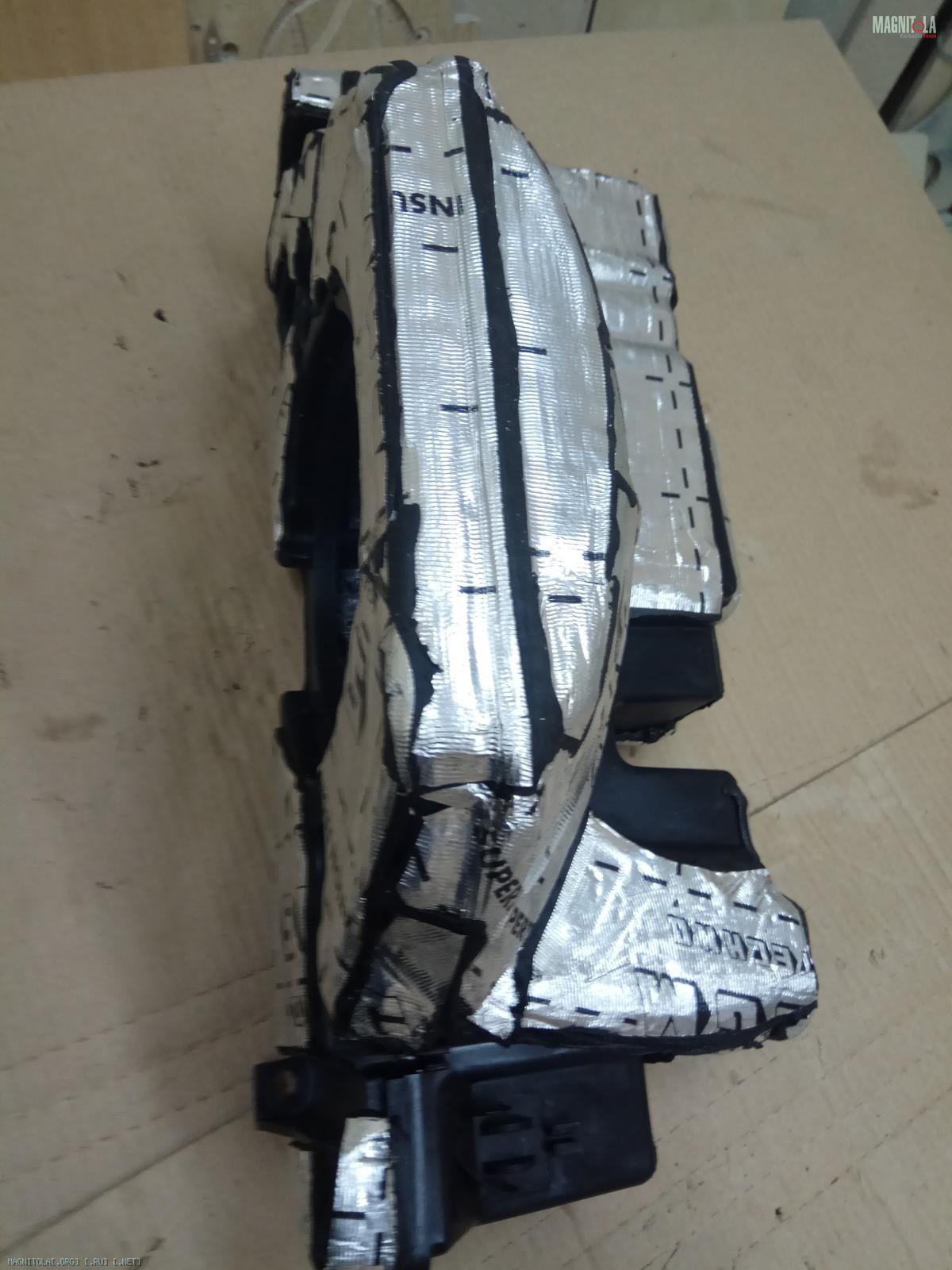

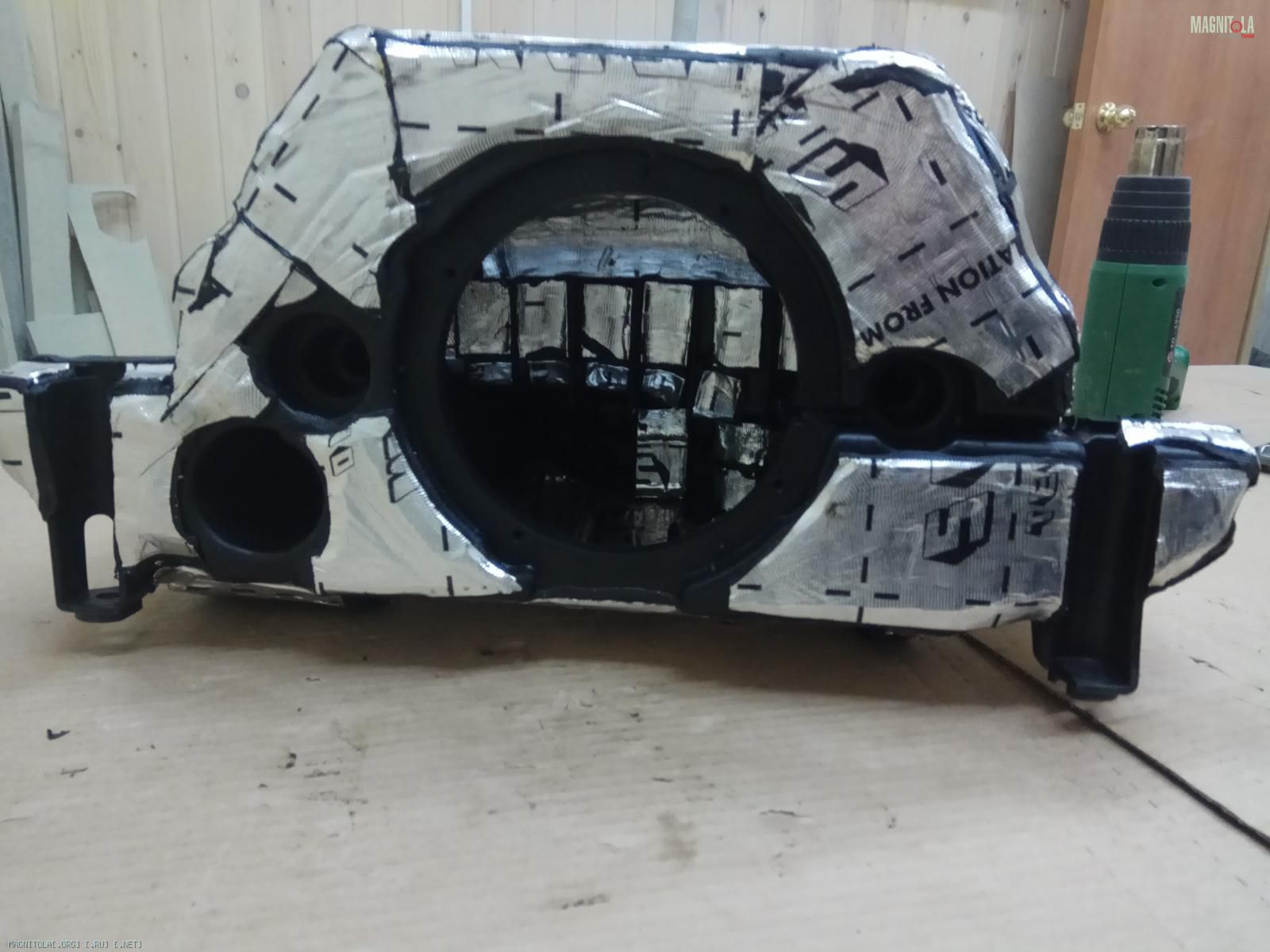

Штатный корпус сабвуфера проклеиваем жесткой СГМ броня 5мм...
Затем виброй 4мм...
Красим...

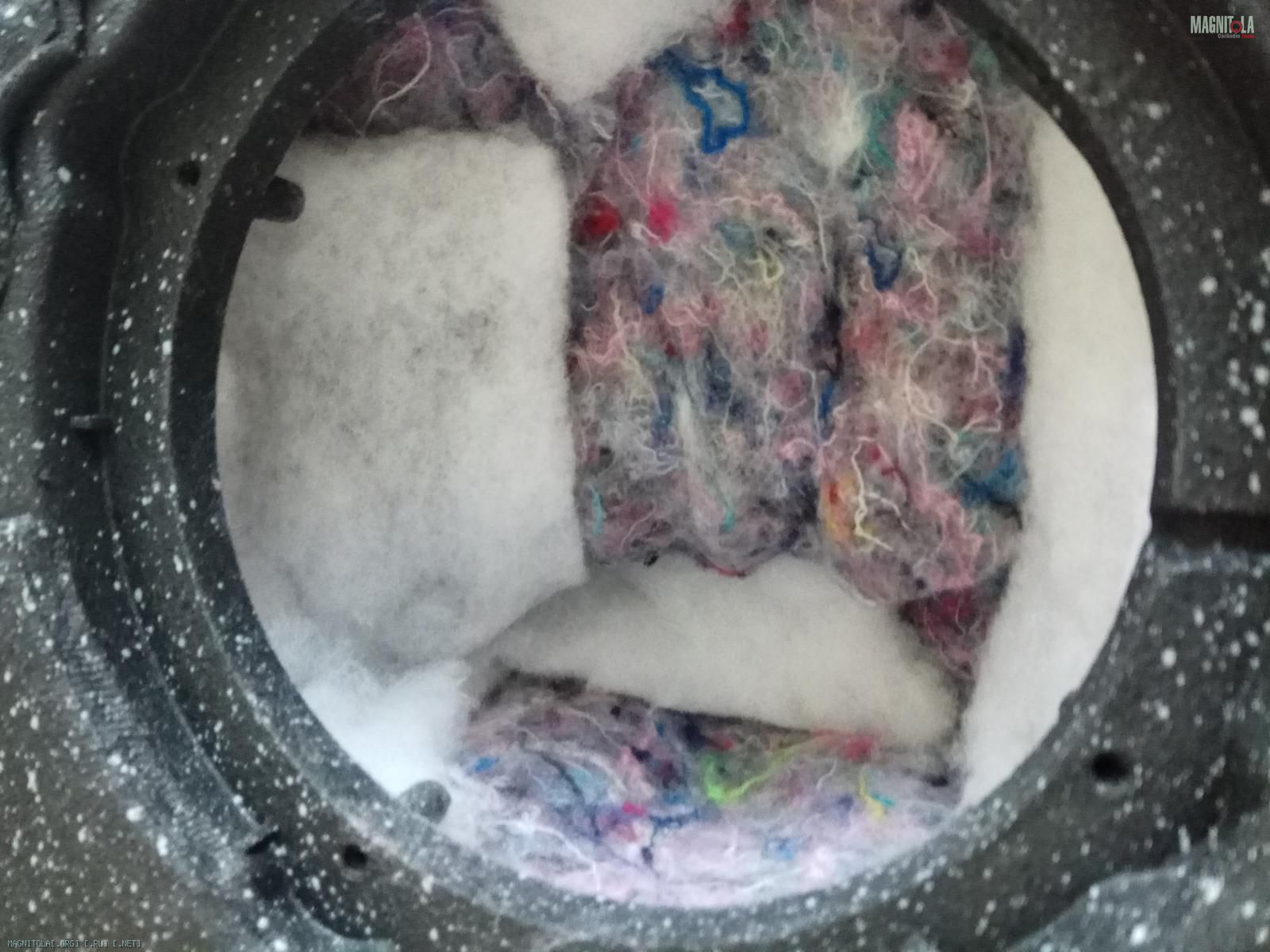

Акустическое демпфирование...
Итог, жесткий и тяжелый...
Вложение 1247006 Вложение 1247008 Вложение 1247010 Вложение 1247012 Вложение 1247014 Вложение 1247016 Вложение 1247018 Вложение 1247020 Вложение 1247022 Вложение 1247024 Вложение 1247026 Вложение 1247028 Вложение 1247030

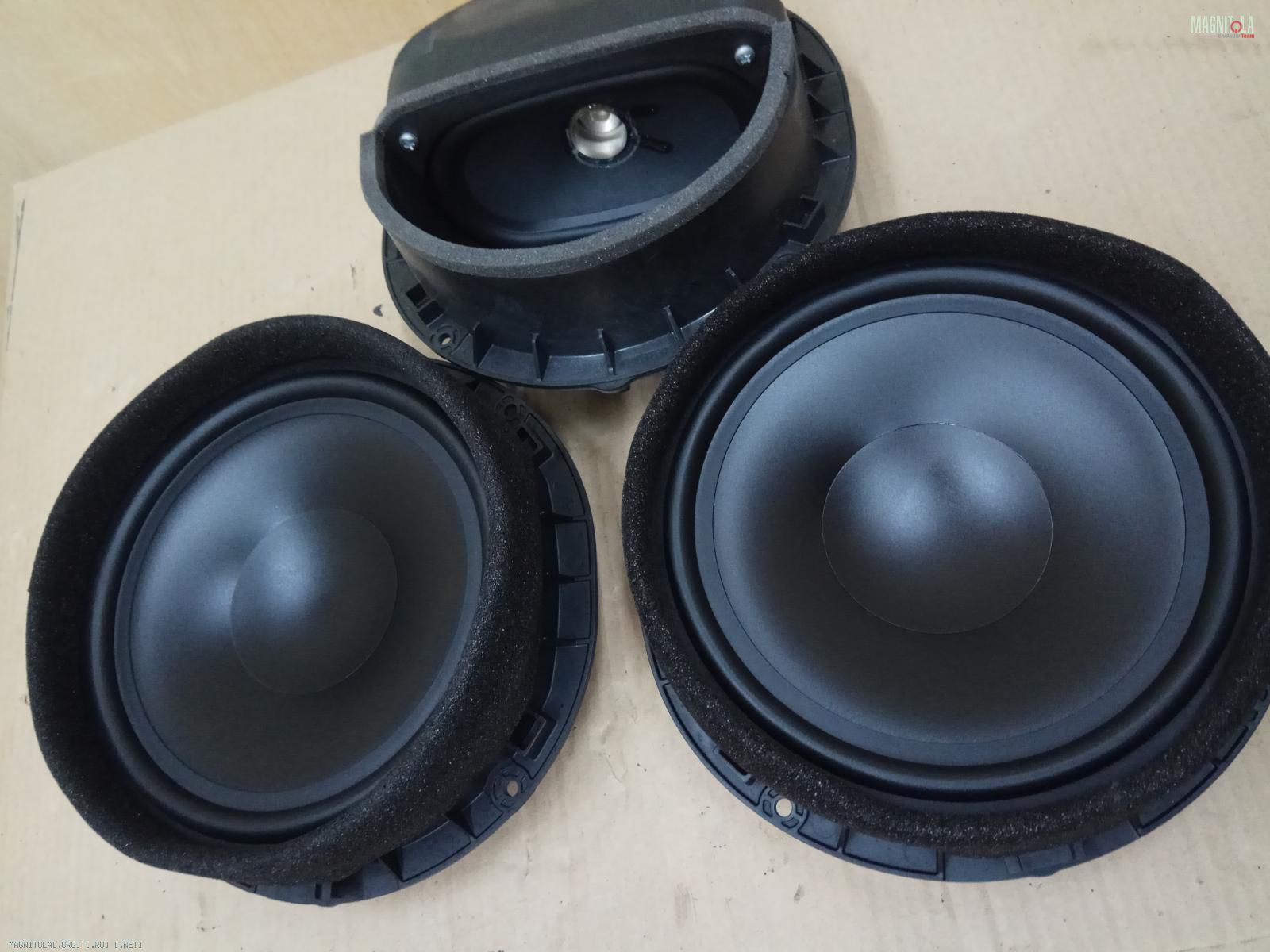

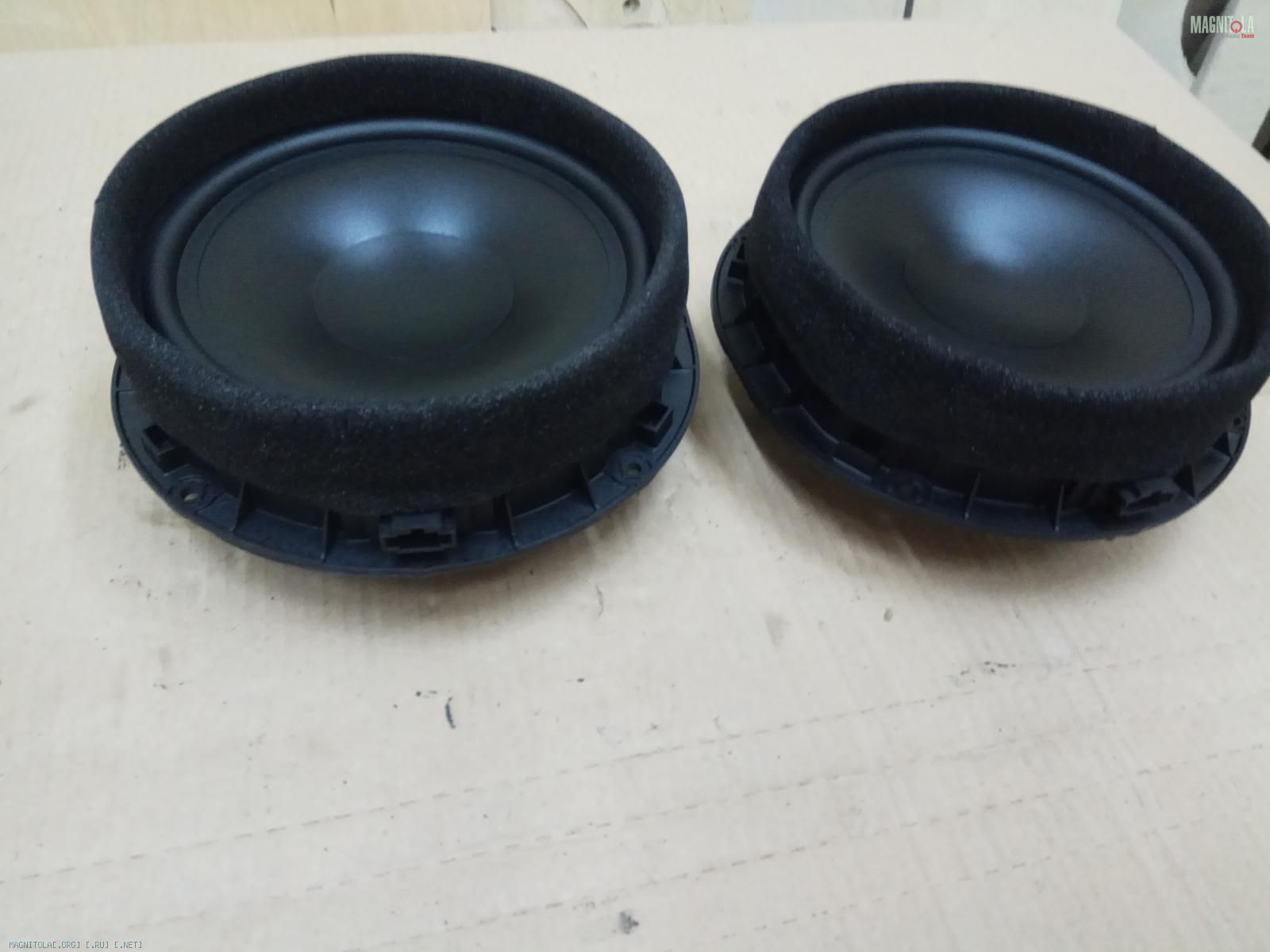

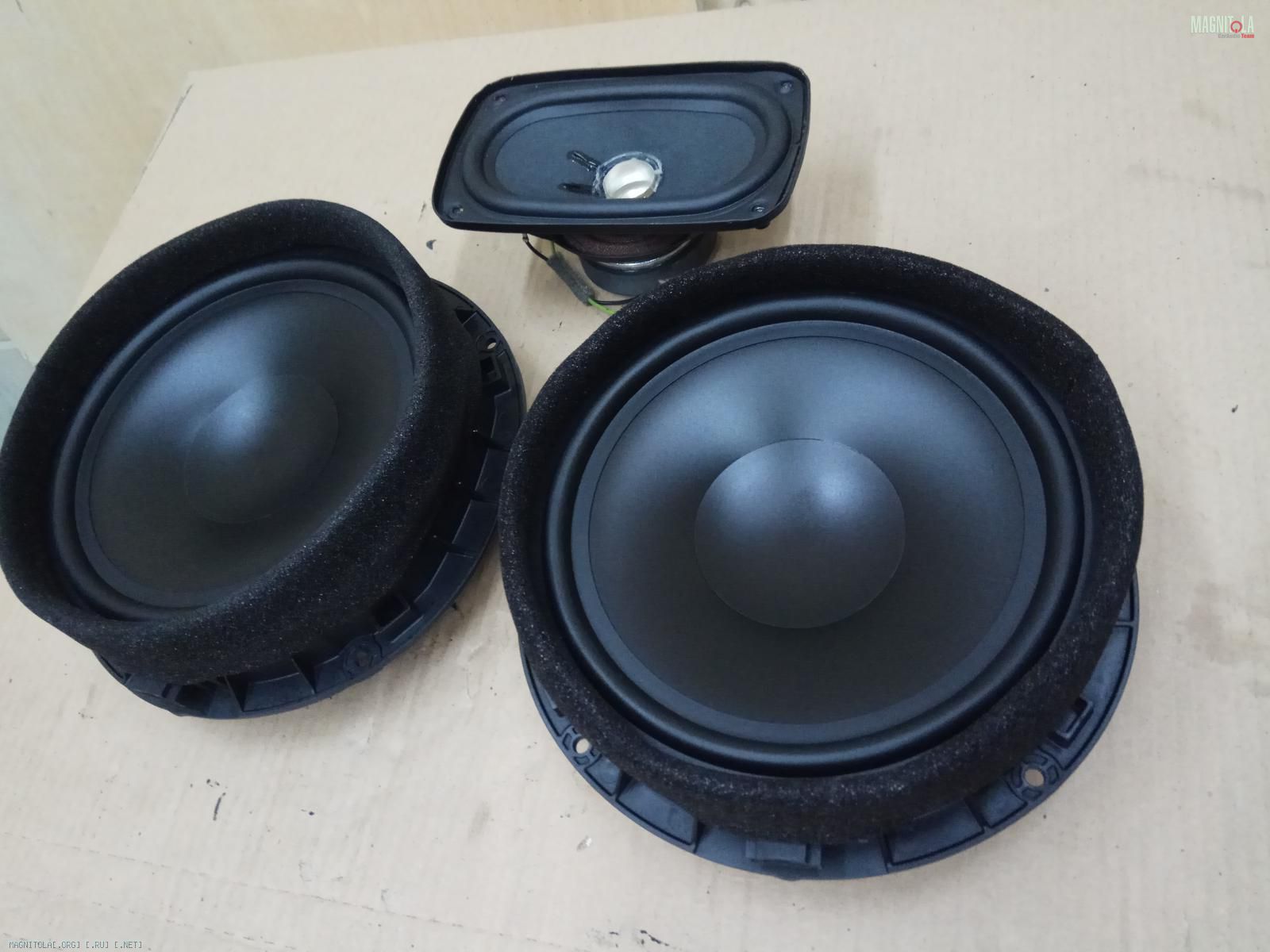

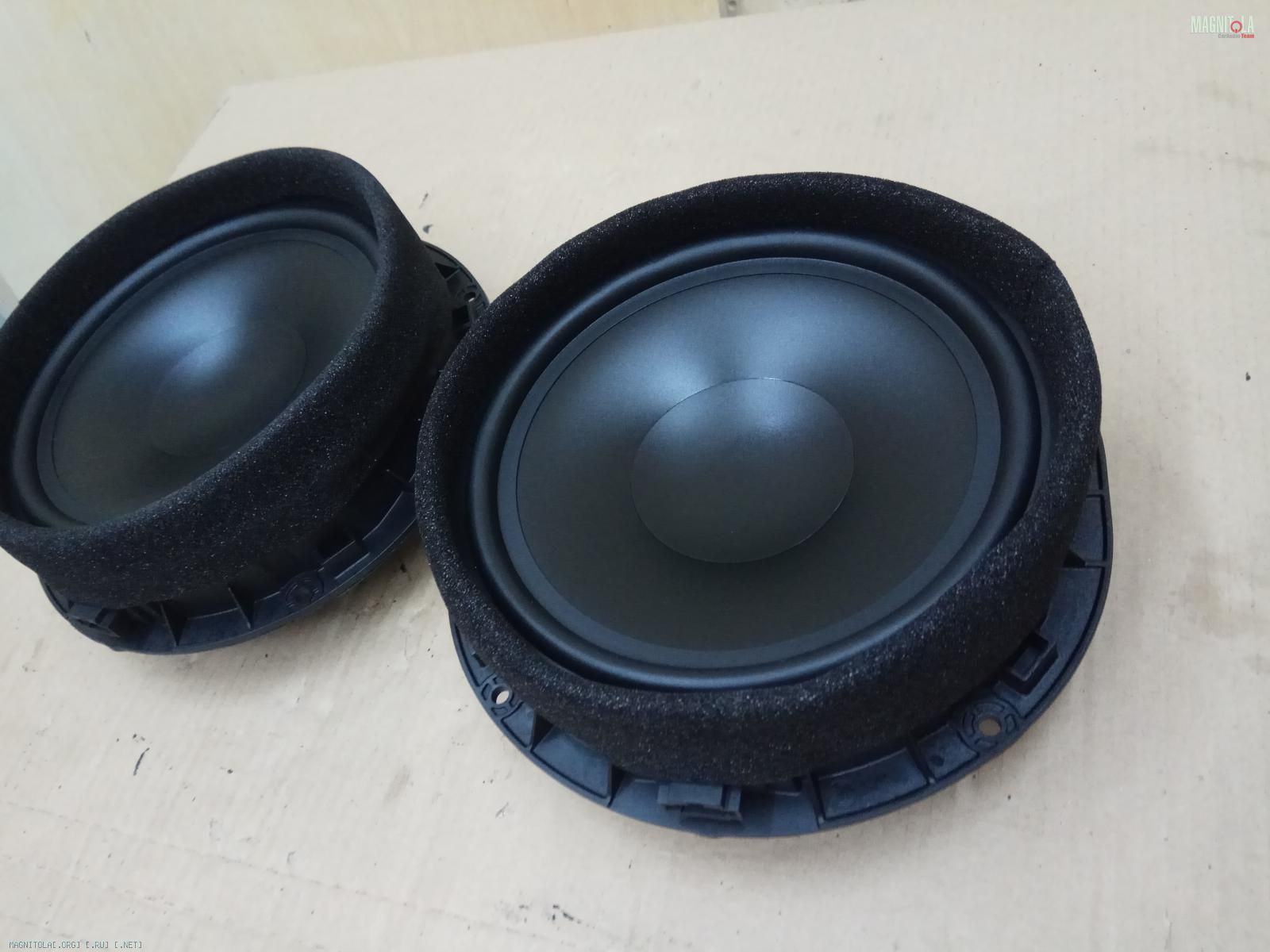

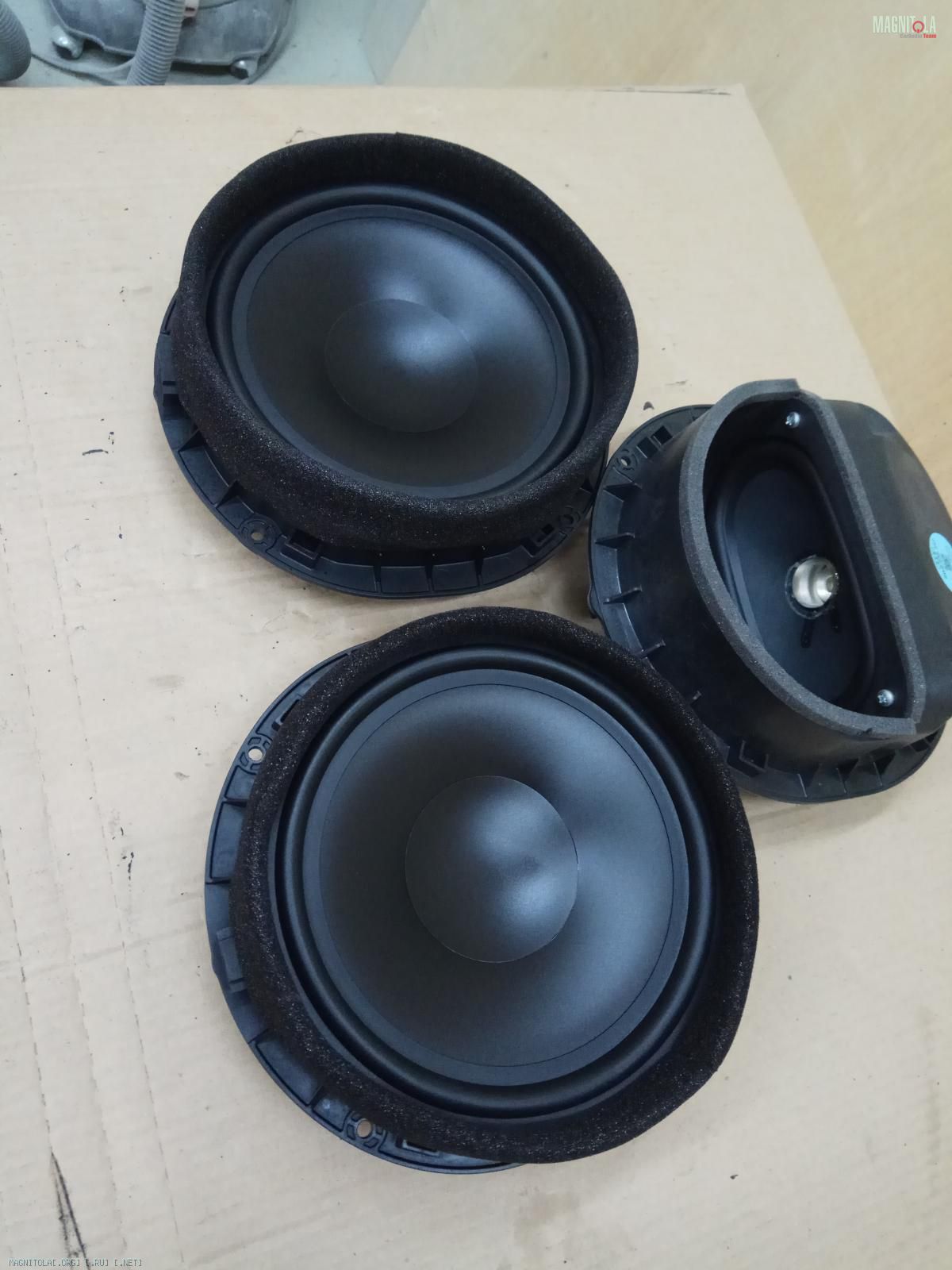

Мидбас KF Sound 9"...
В сравнении и мидбасом B&O
Вложение 1247032 Вложение 1247034 Вложение 1247036 Вложение 1247038 Вложение 1247040 Вложение 1247042 Вложение 1247044 Вложение 1247046

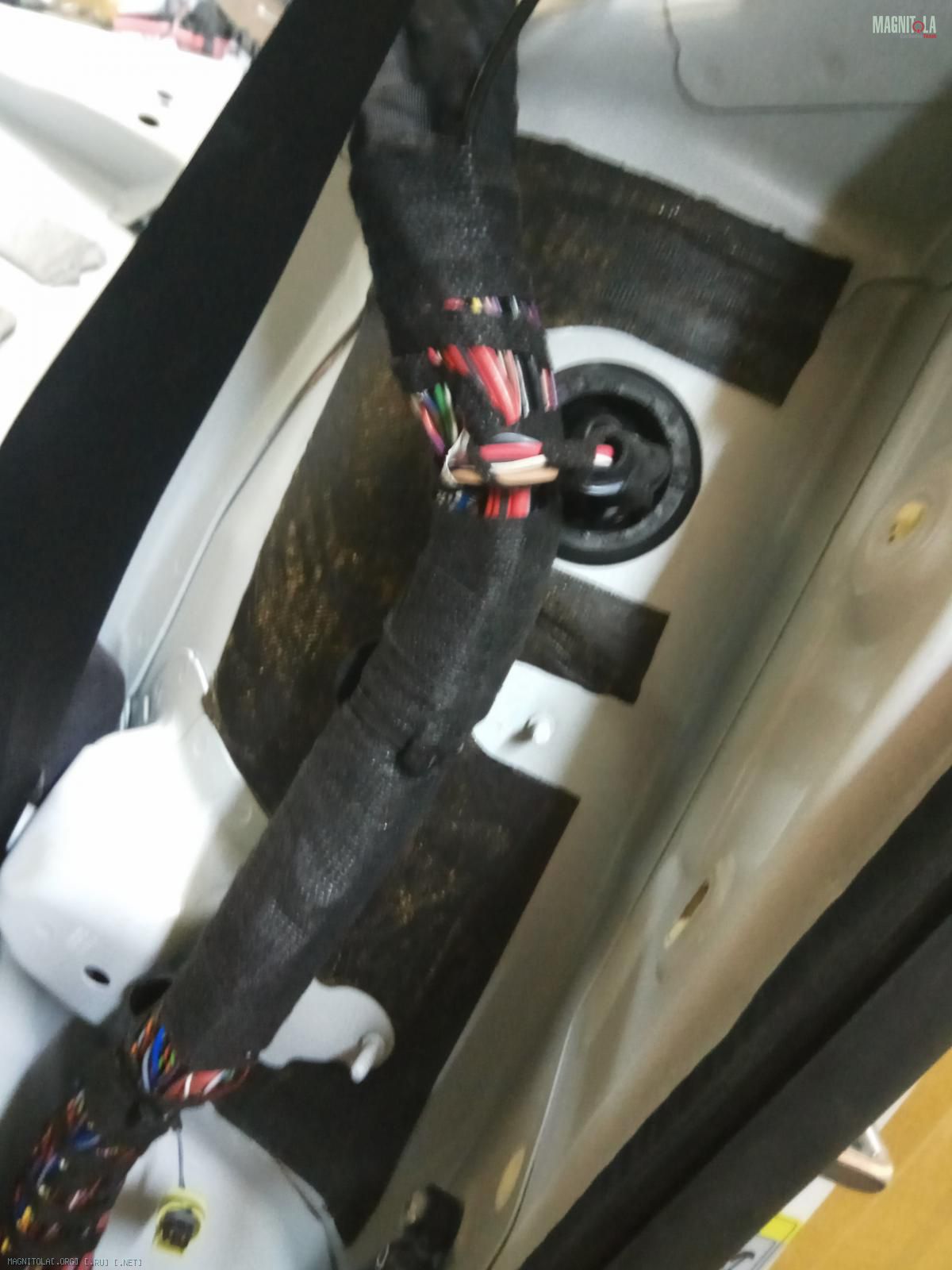

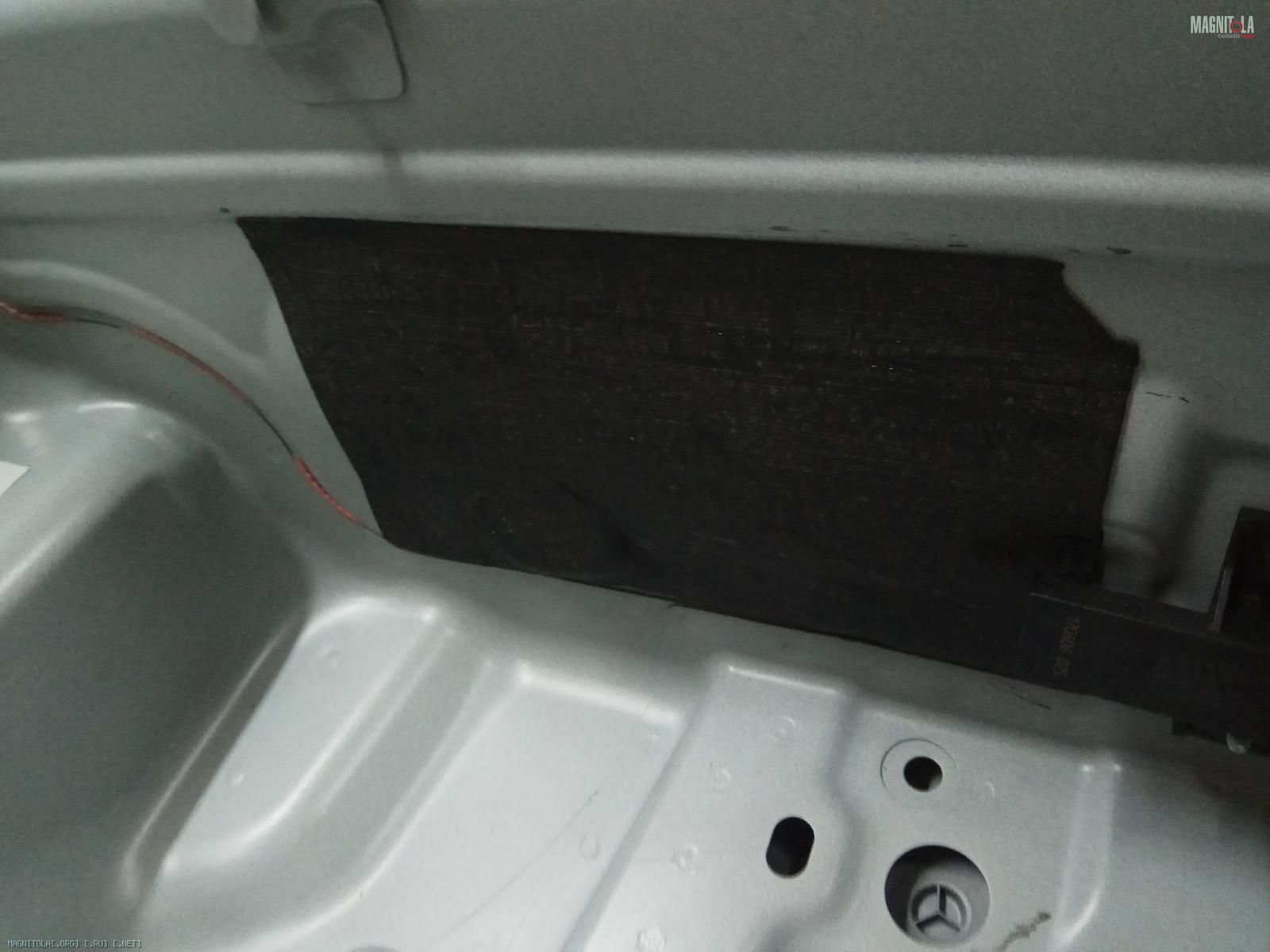

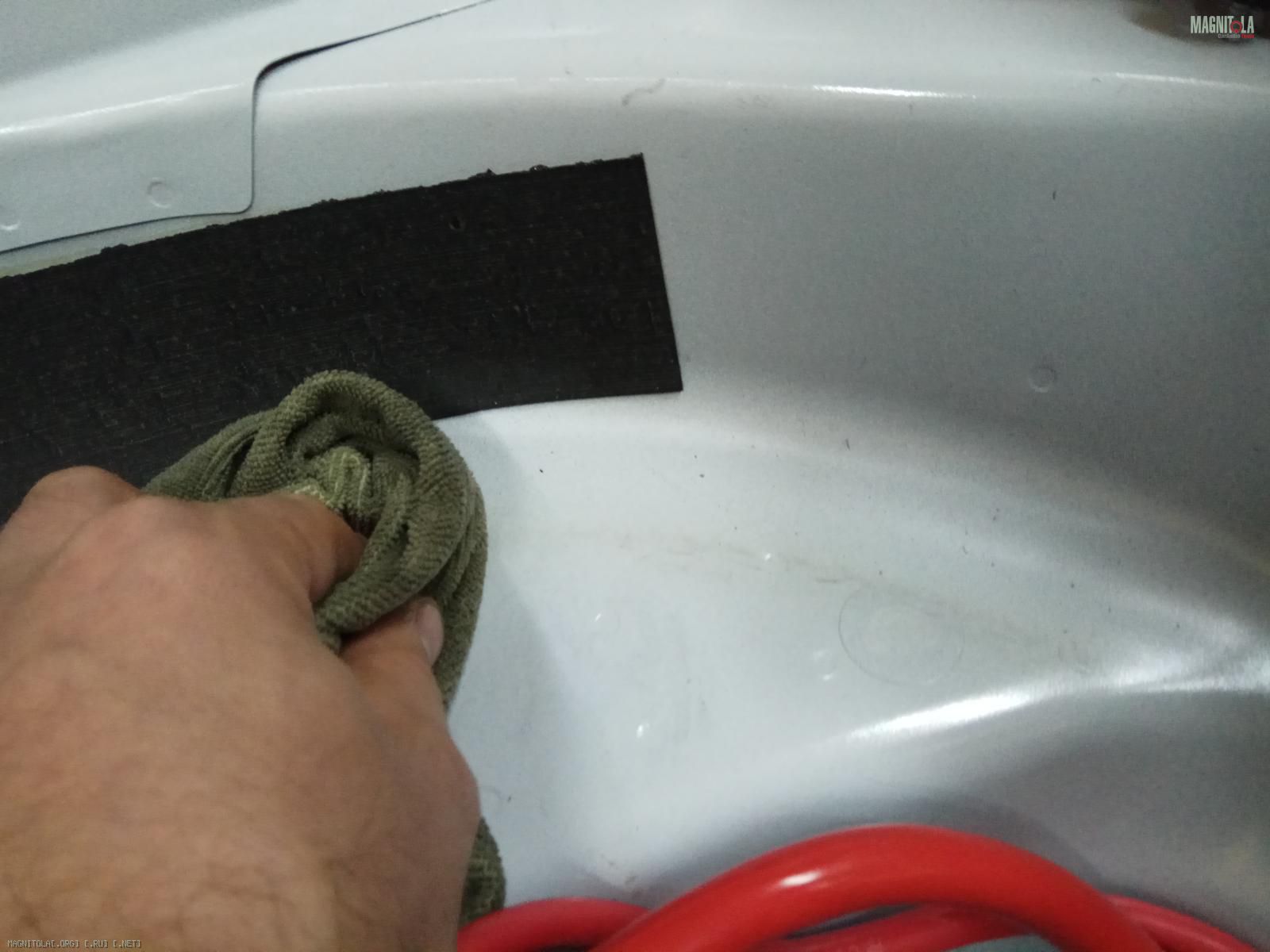

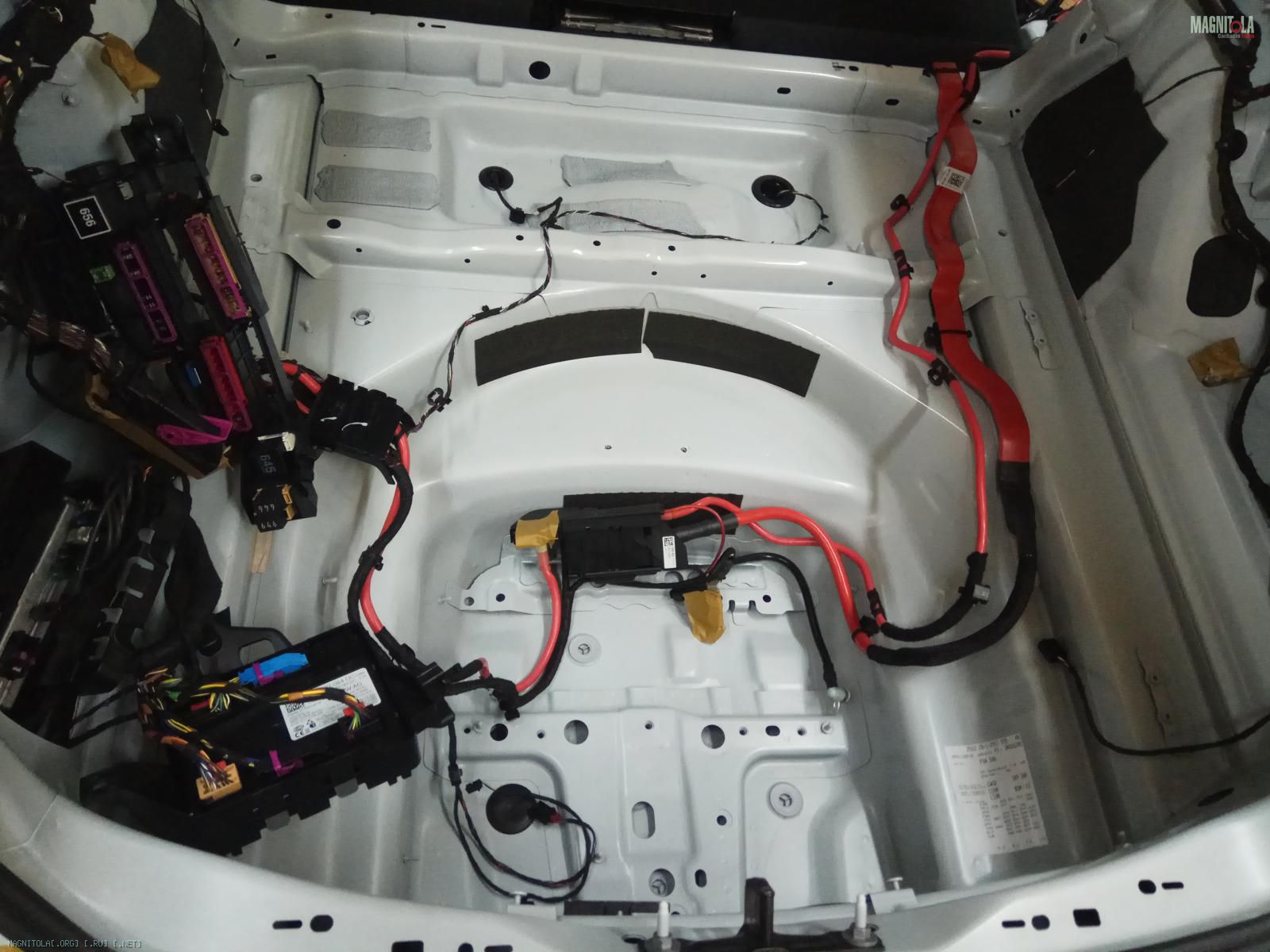

Очищаем, обезжириваем двери и багажник...

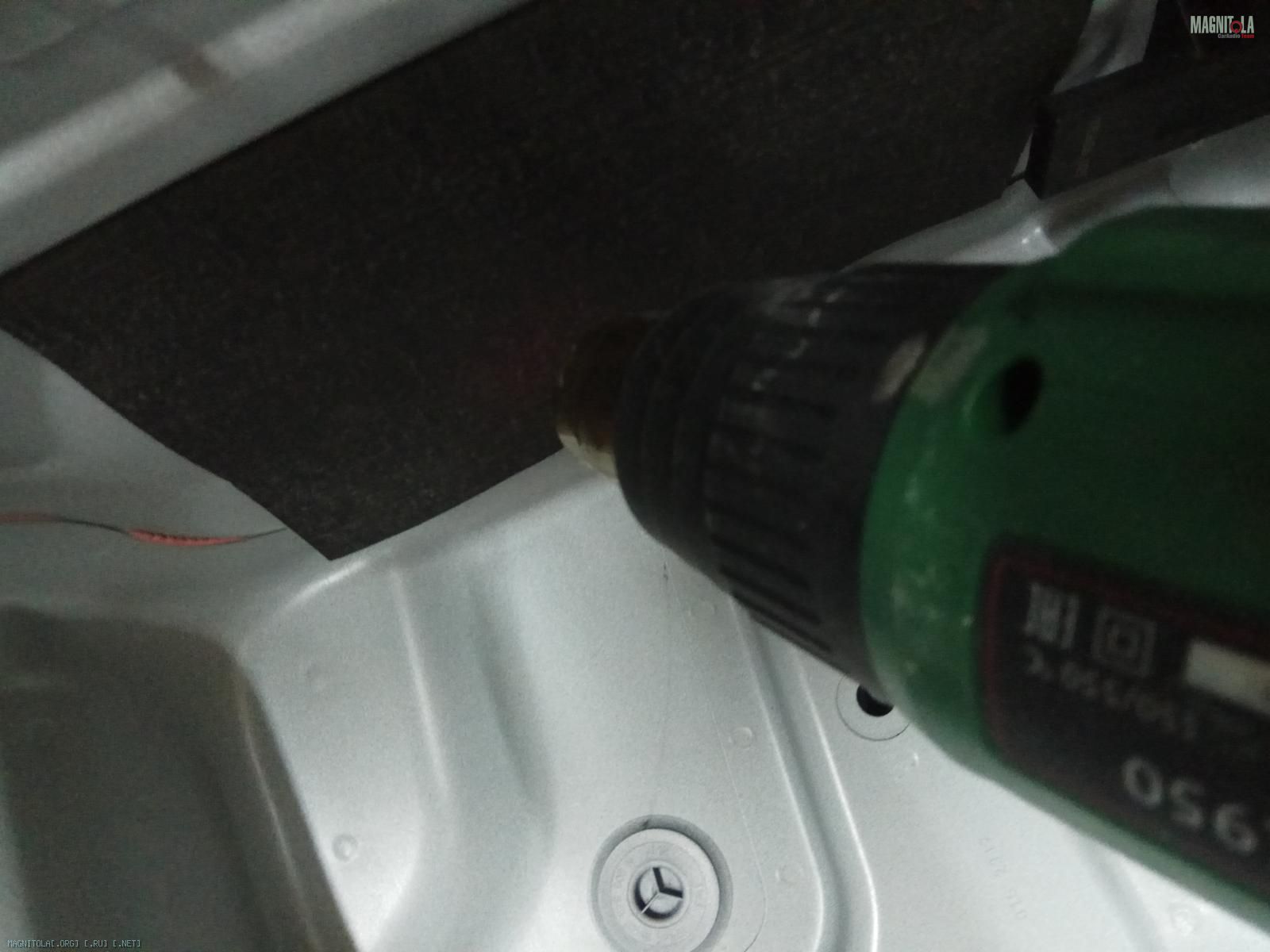

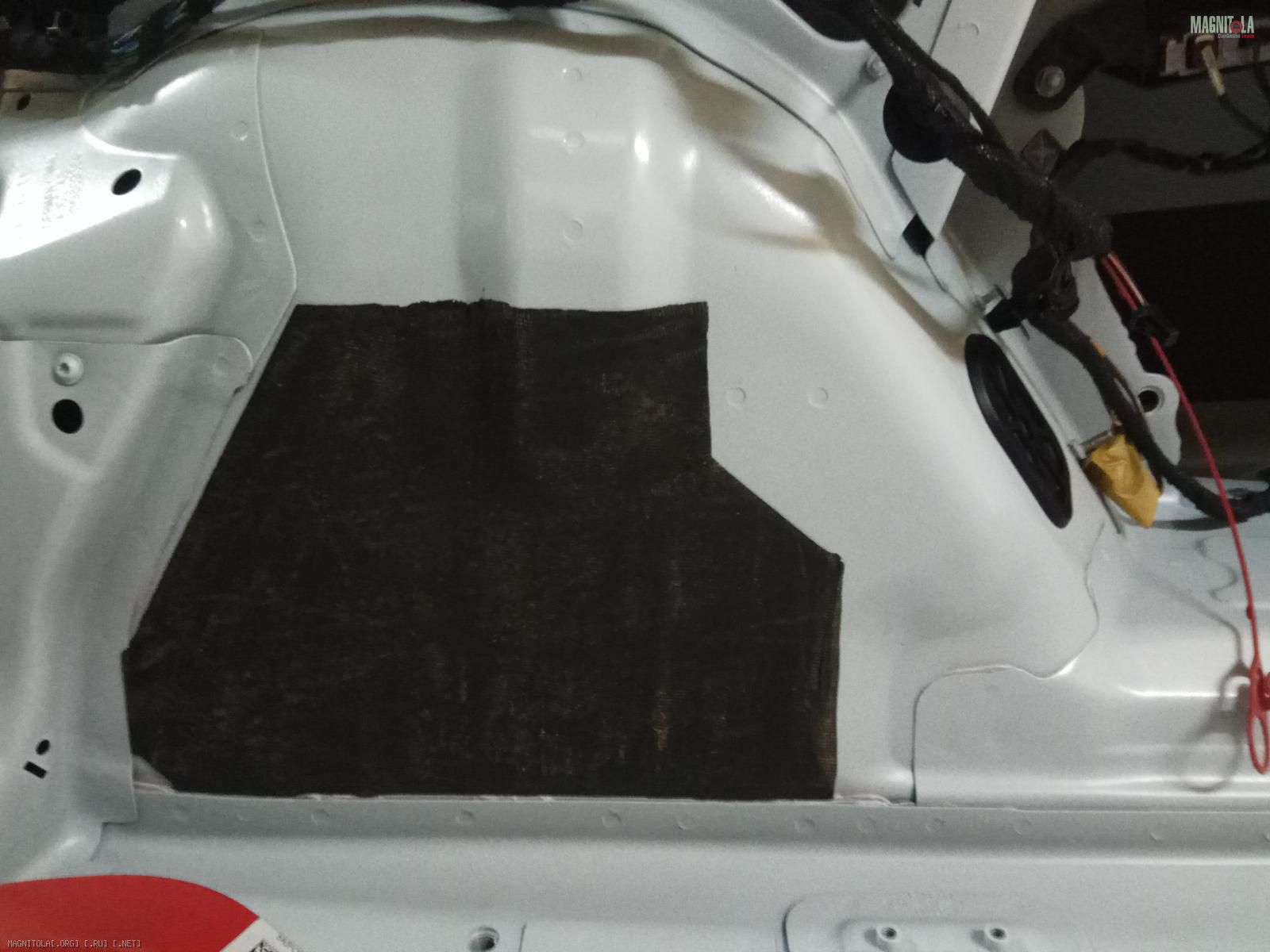

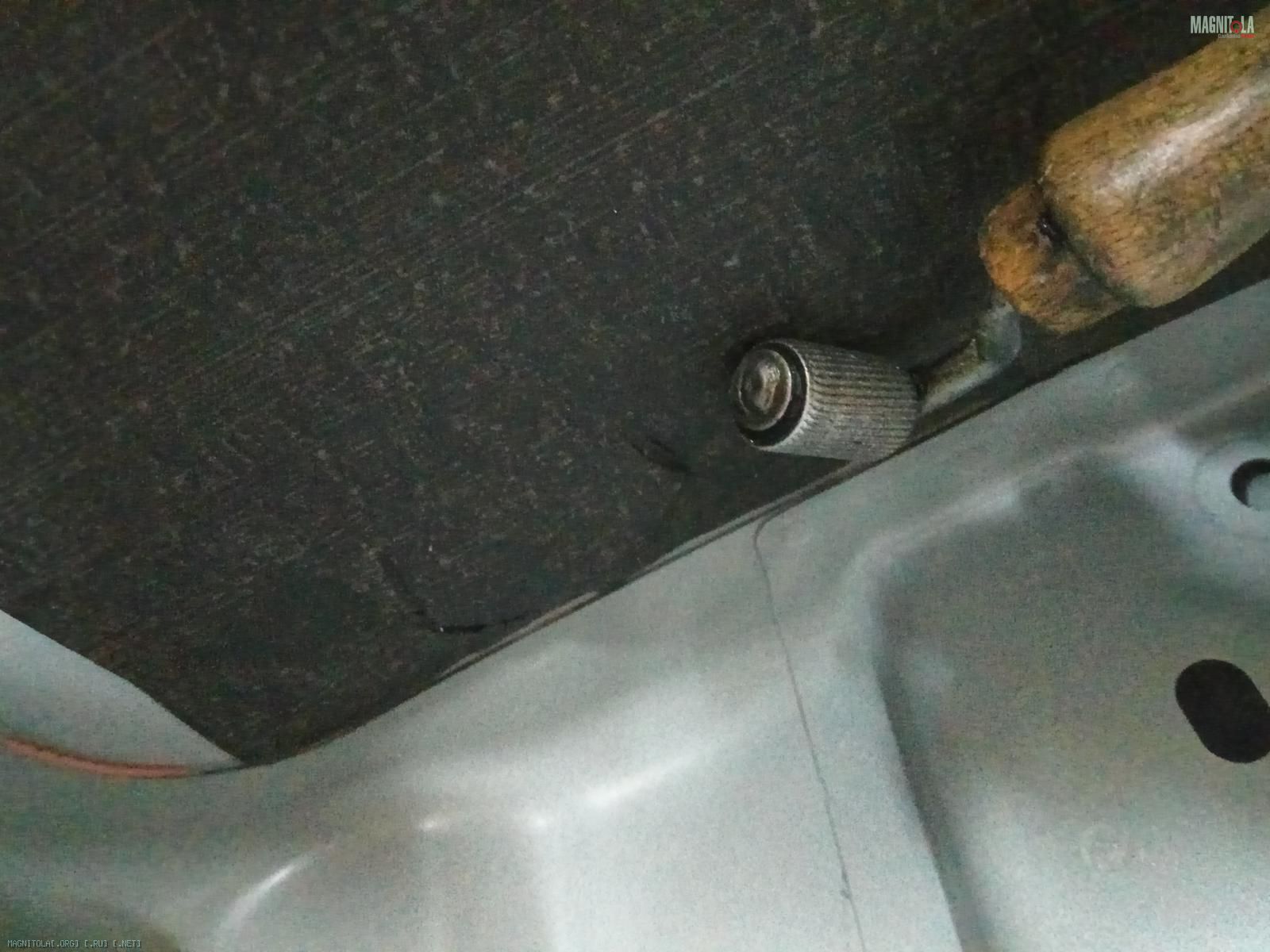

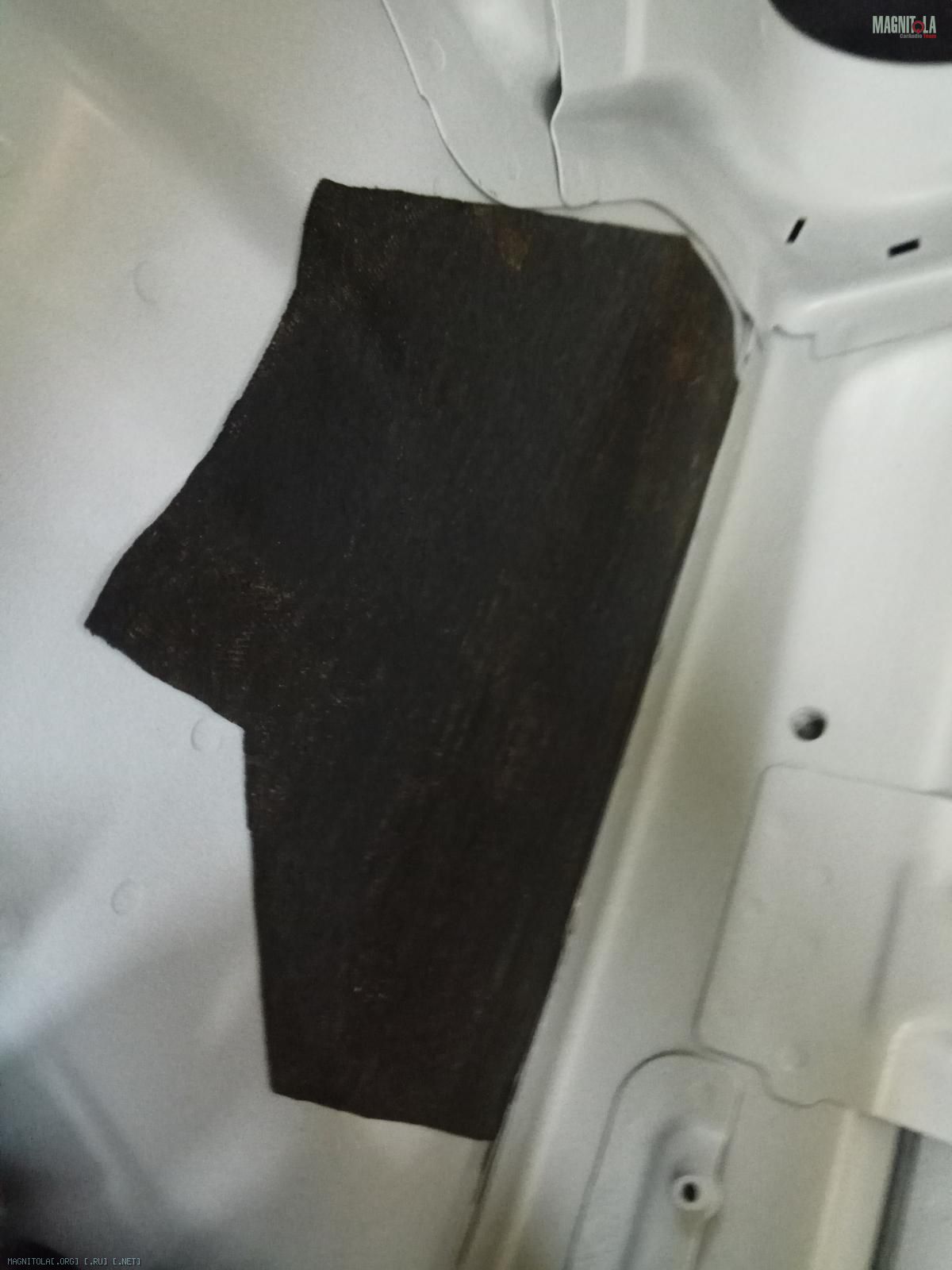

Штатный "визомат мп" греем и прикатываем...
Вложение 1247048 Вложение 1247050 Вложение 1247052 Вложение 1247054 Вложение 1247056 Вложение 1247058 Вложение 1247060 Вложение 1247062 Вложение 1247064 Вложение 1247066 Вложение 1247068 Вложение 1247070

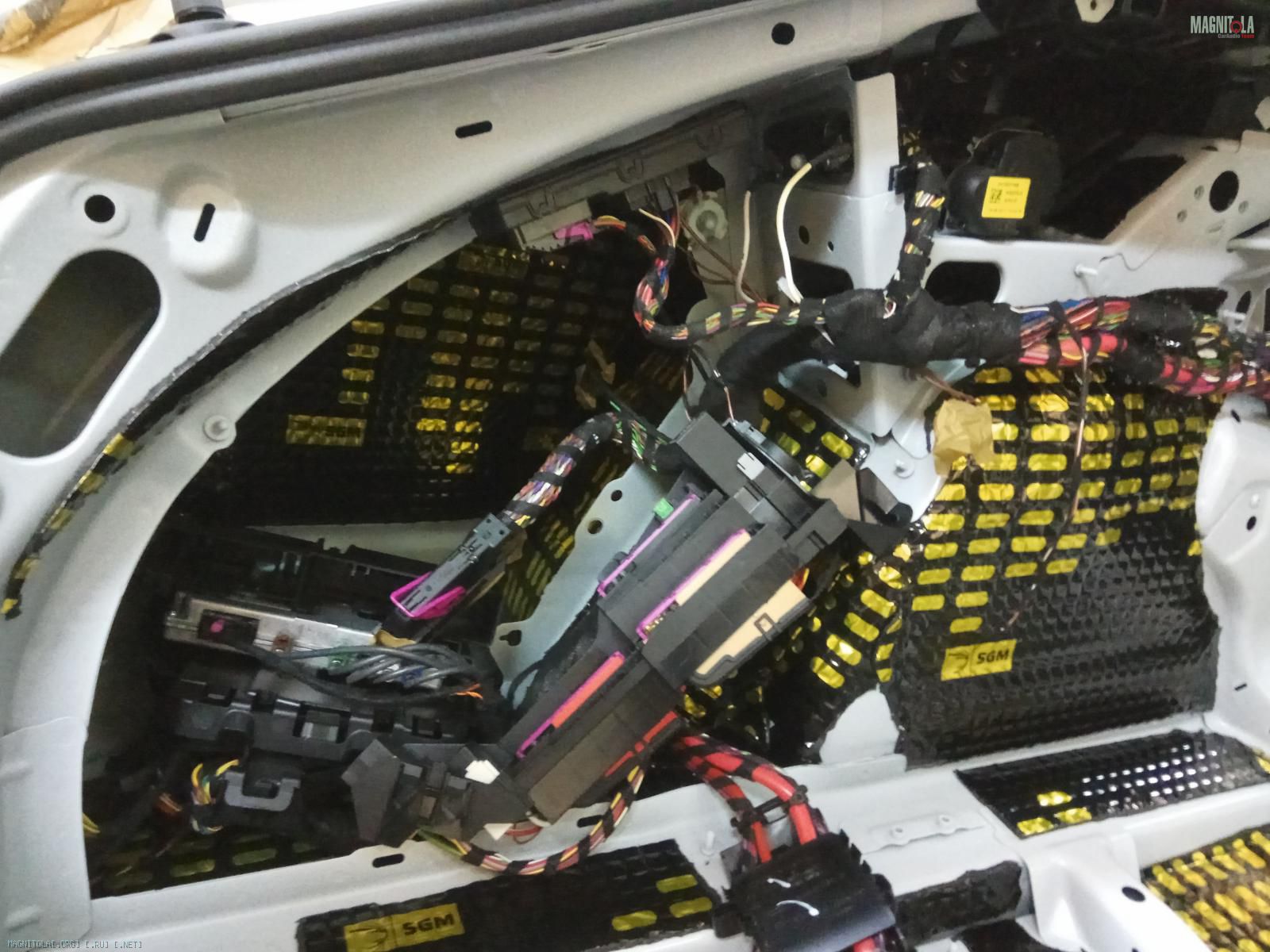

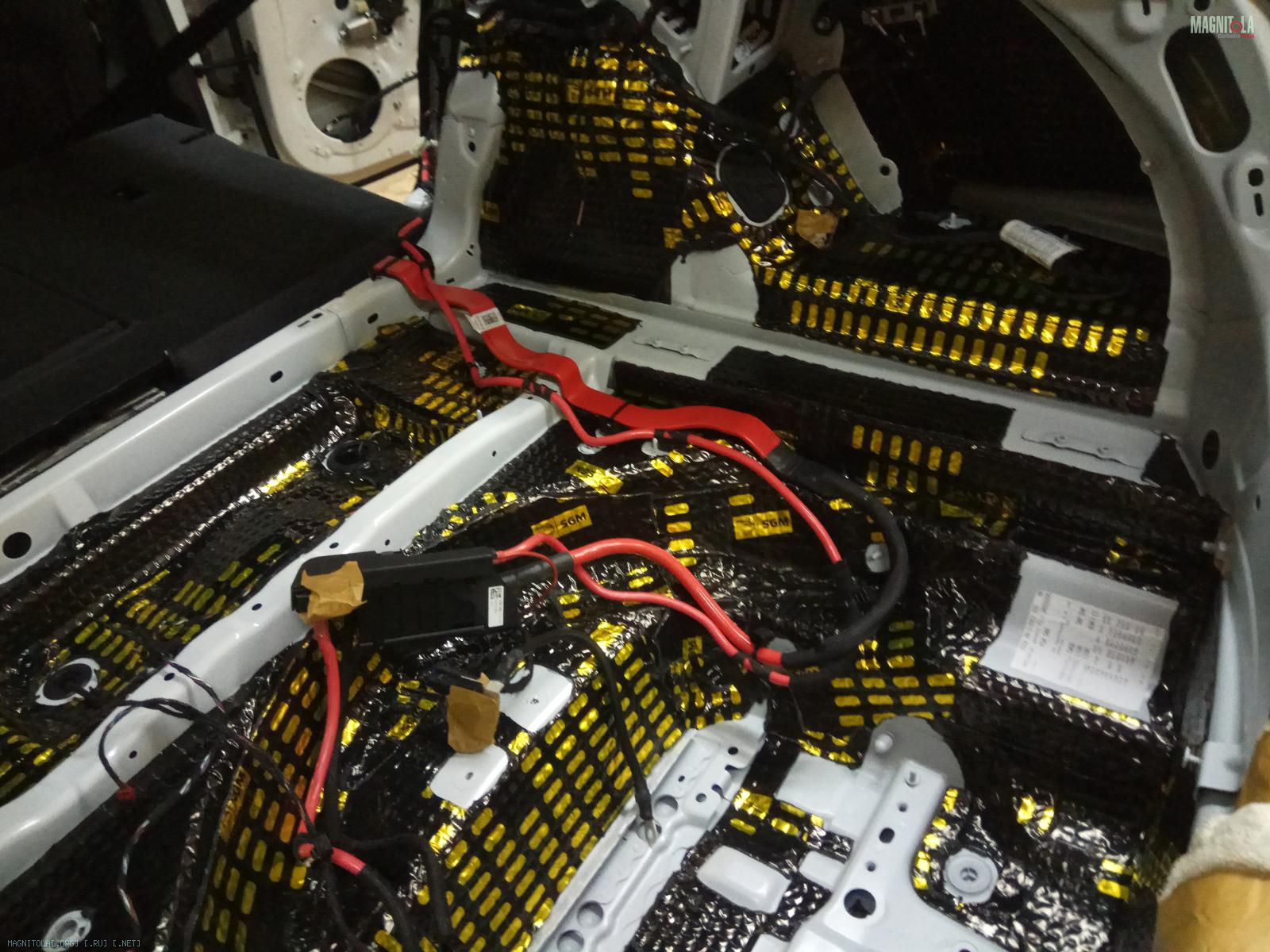

Наносим вибру 4мм...
Вложение 1247072 Вложение 1247074 Вложение 1247076 Вложение 1247078 Вложение 1247080 Вложение 1247082 Вложение 1247084 Вложение 1247086 Вложение 1247088
05.10.2018, 20:02
st220

Вложений: 23

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi S5 Sportback

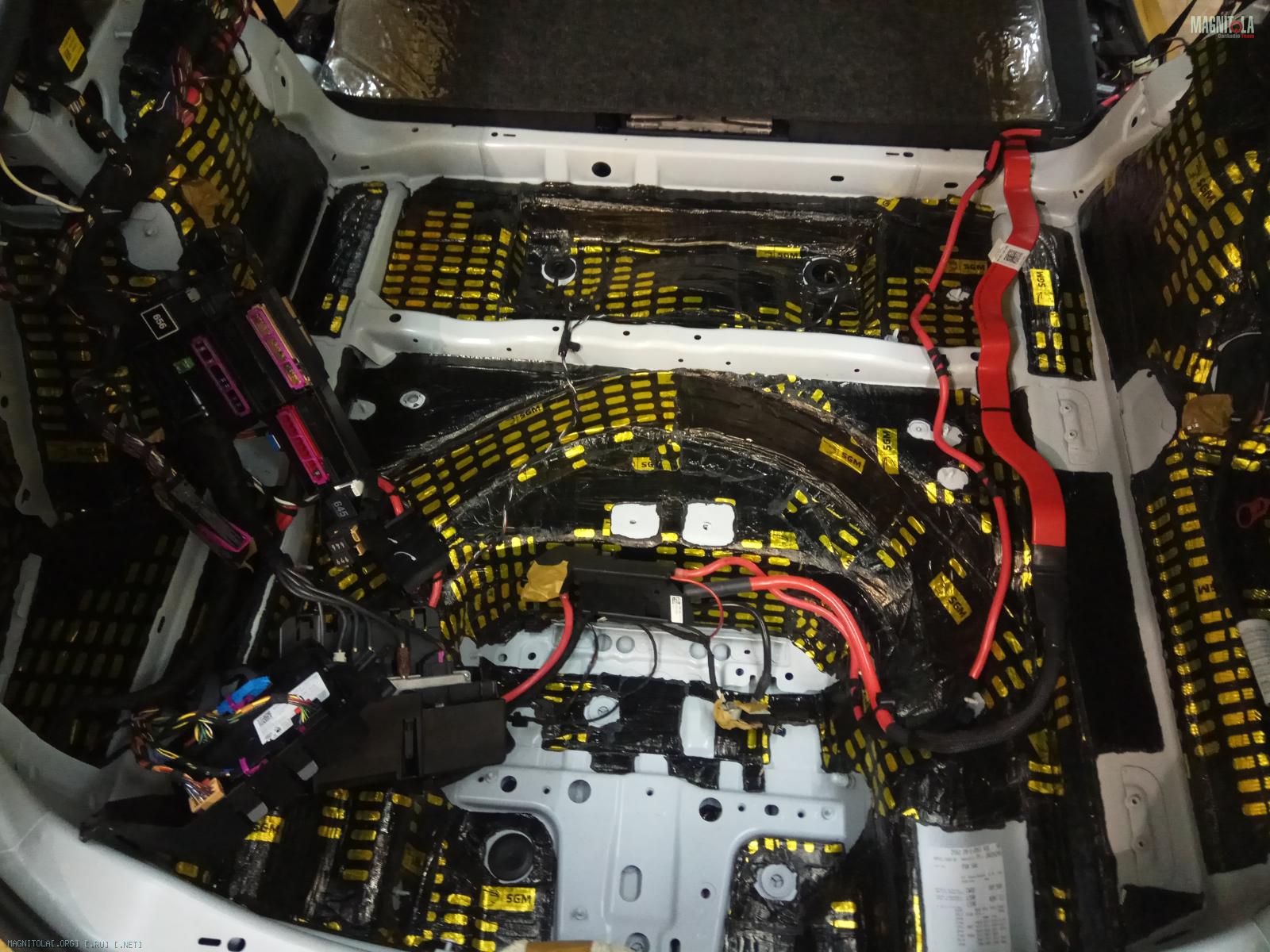

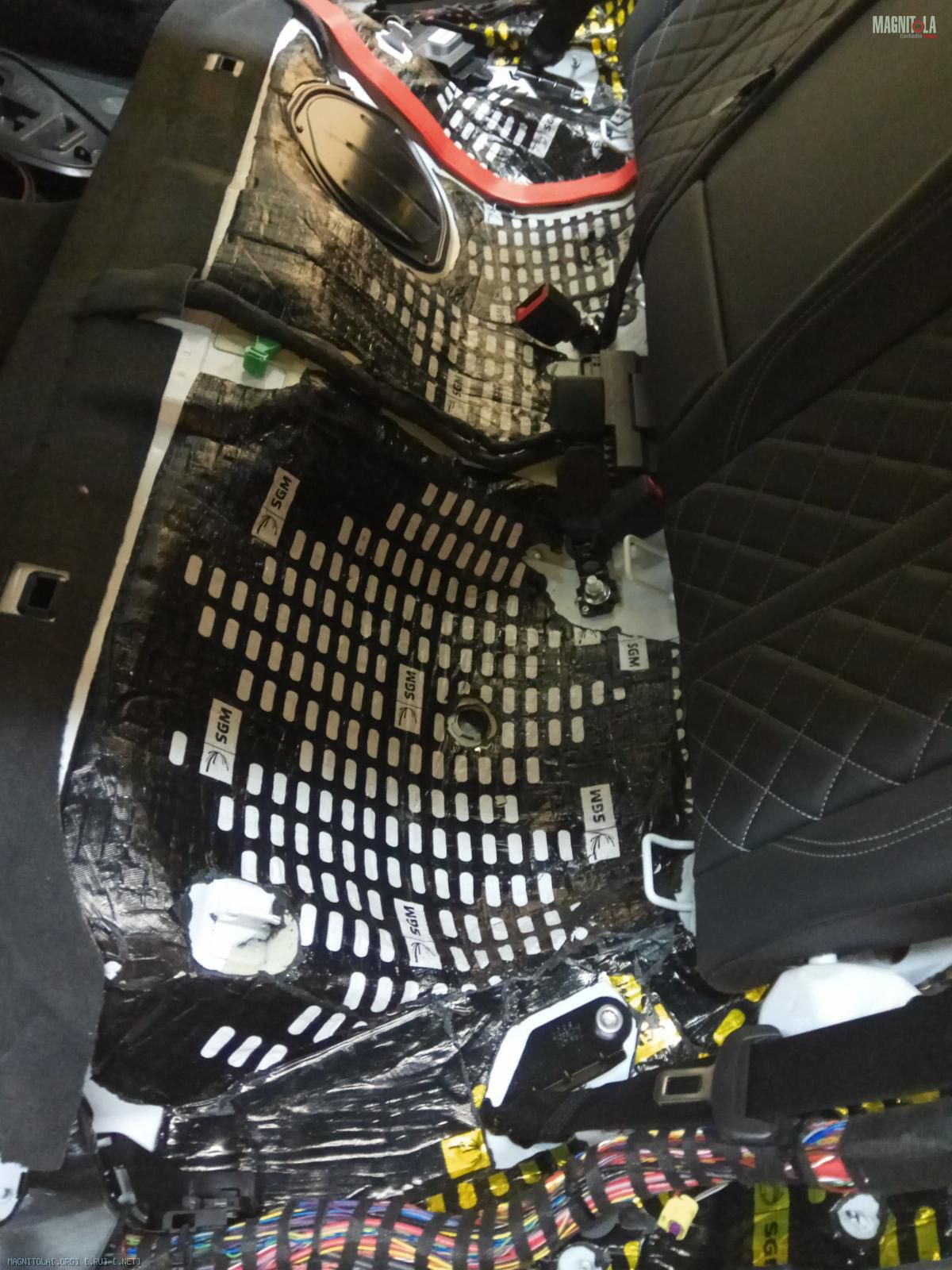

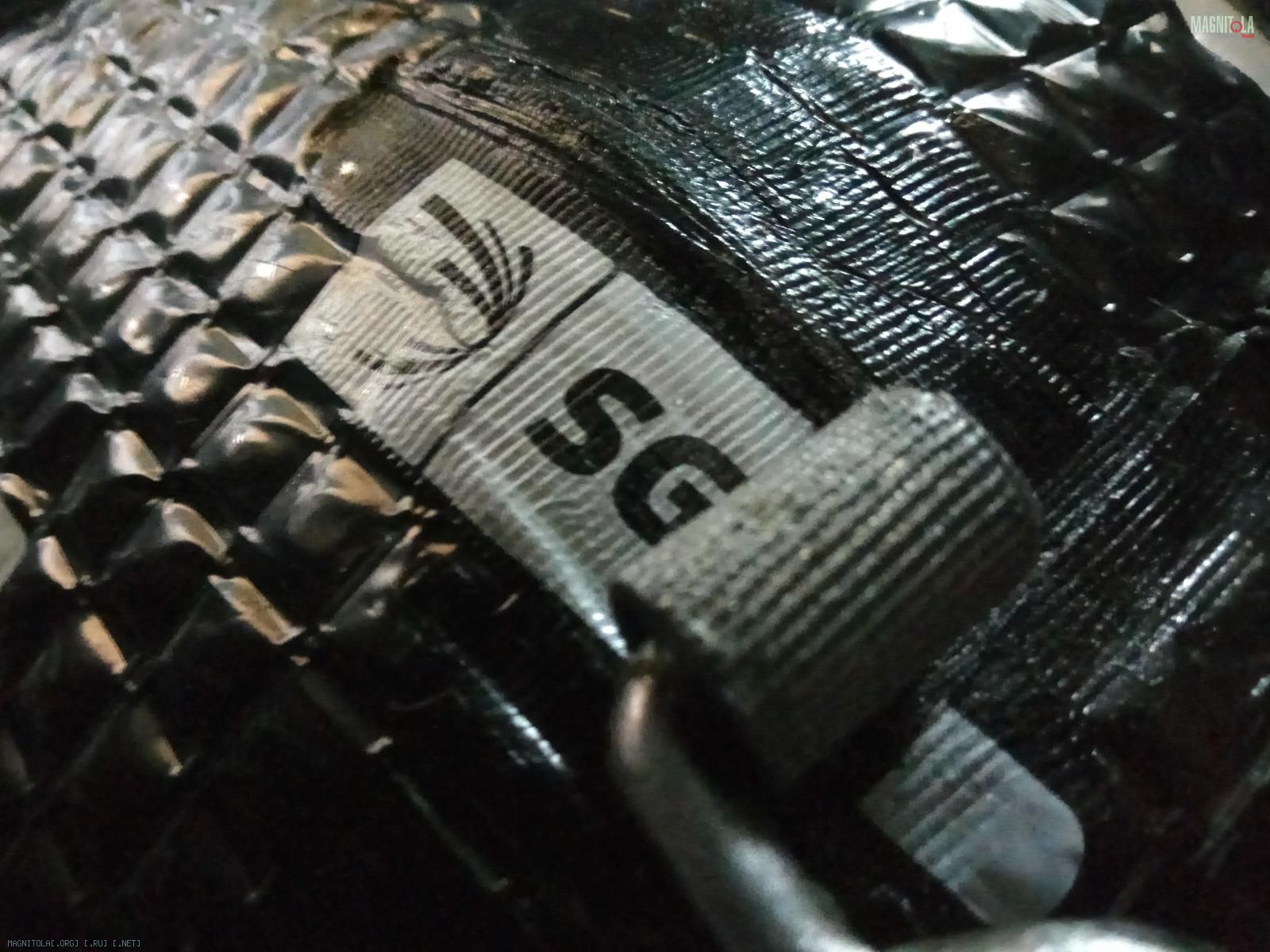

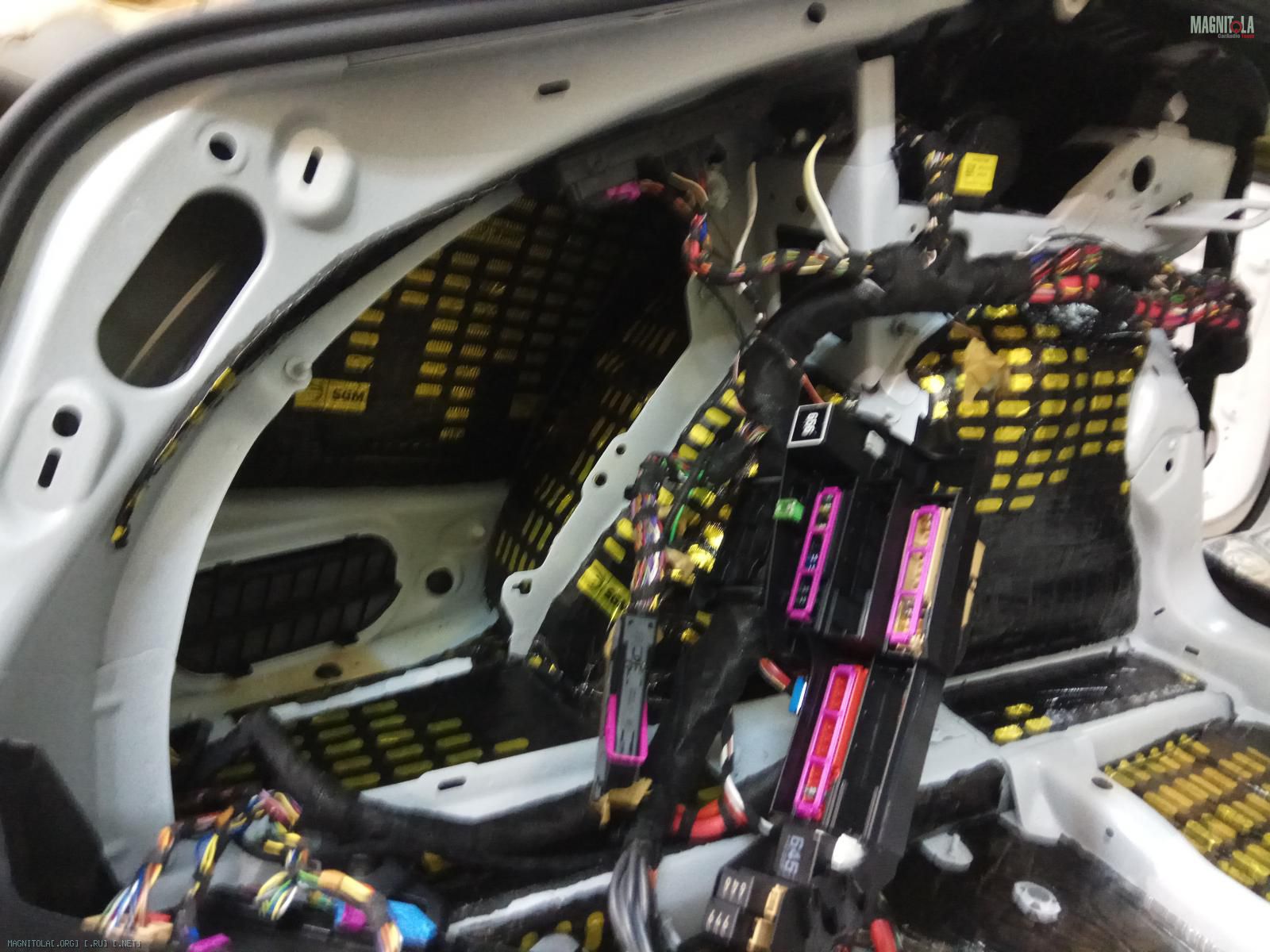

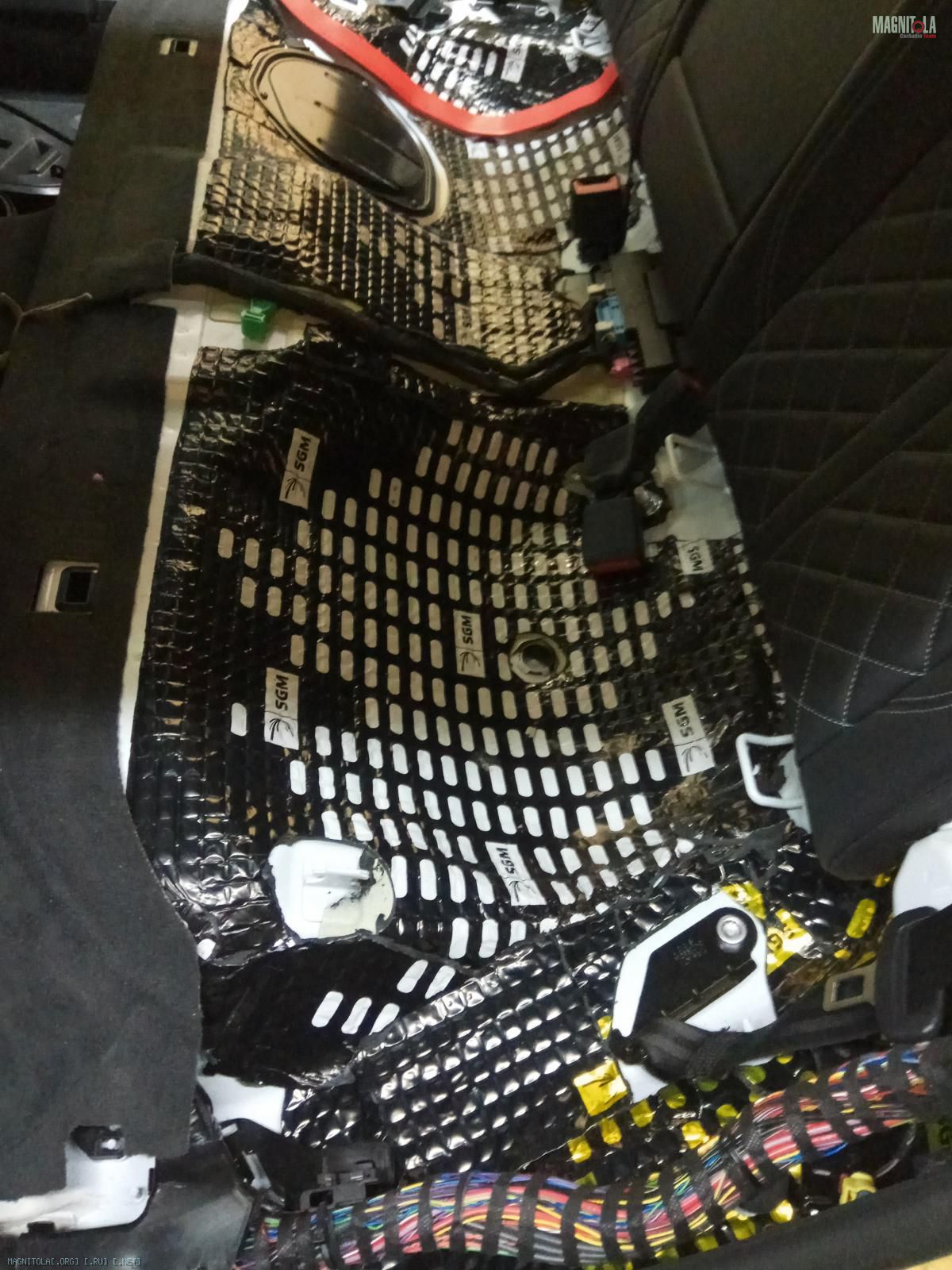

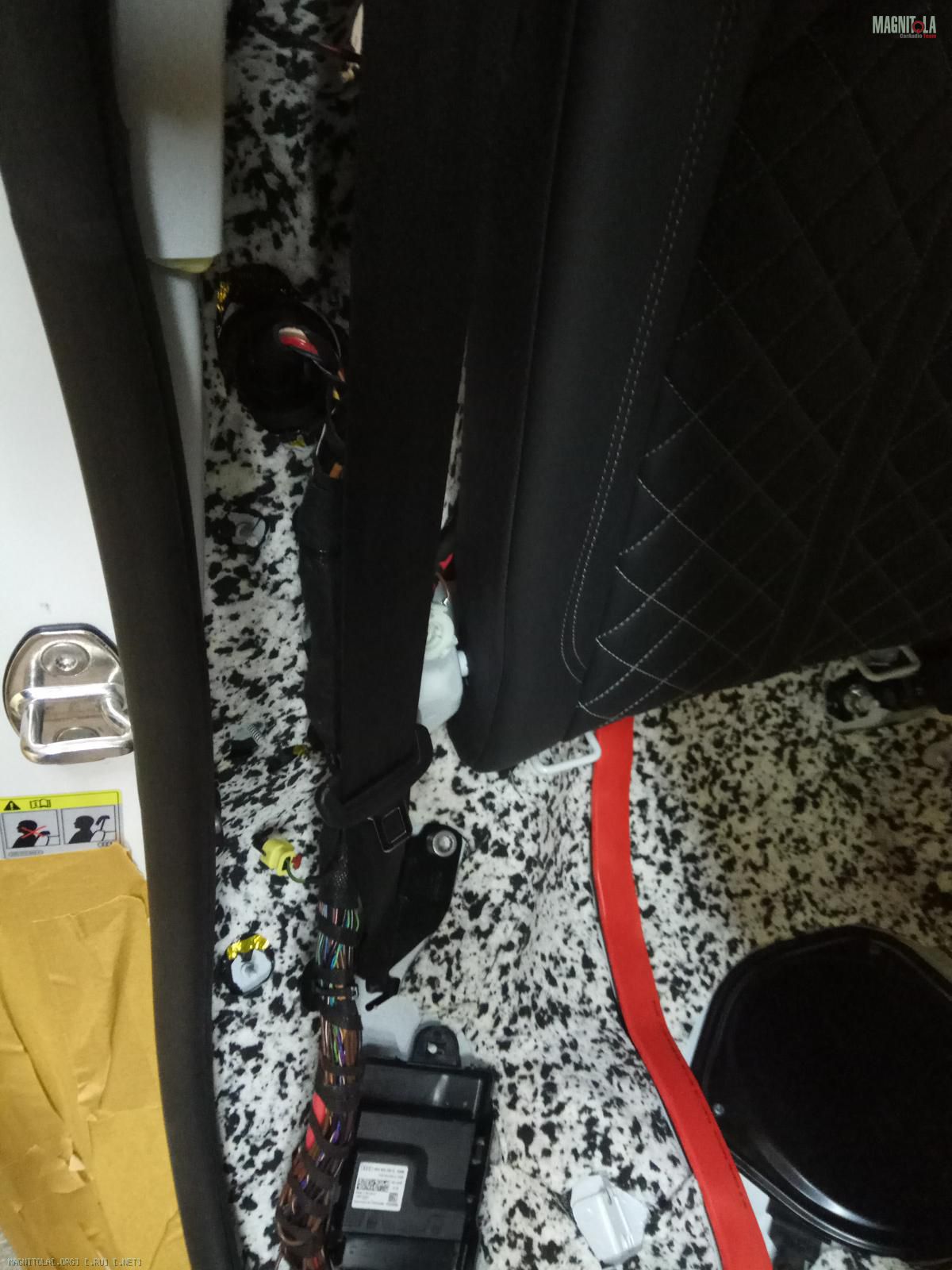

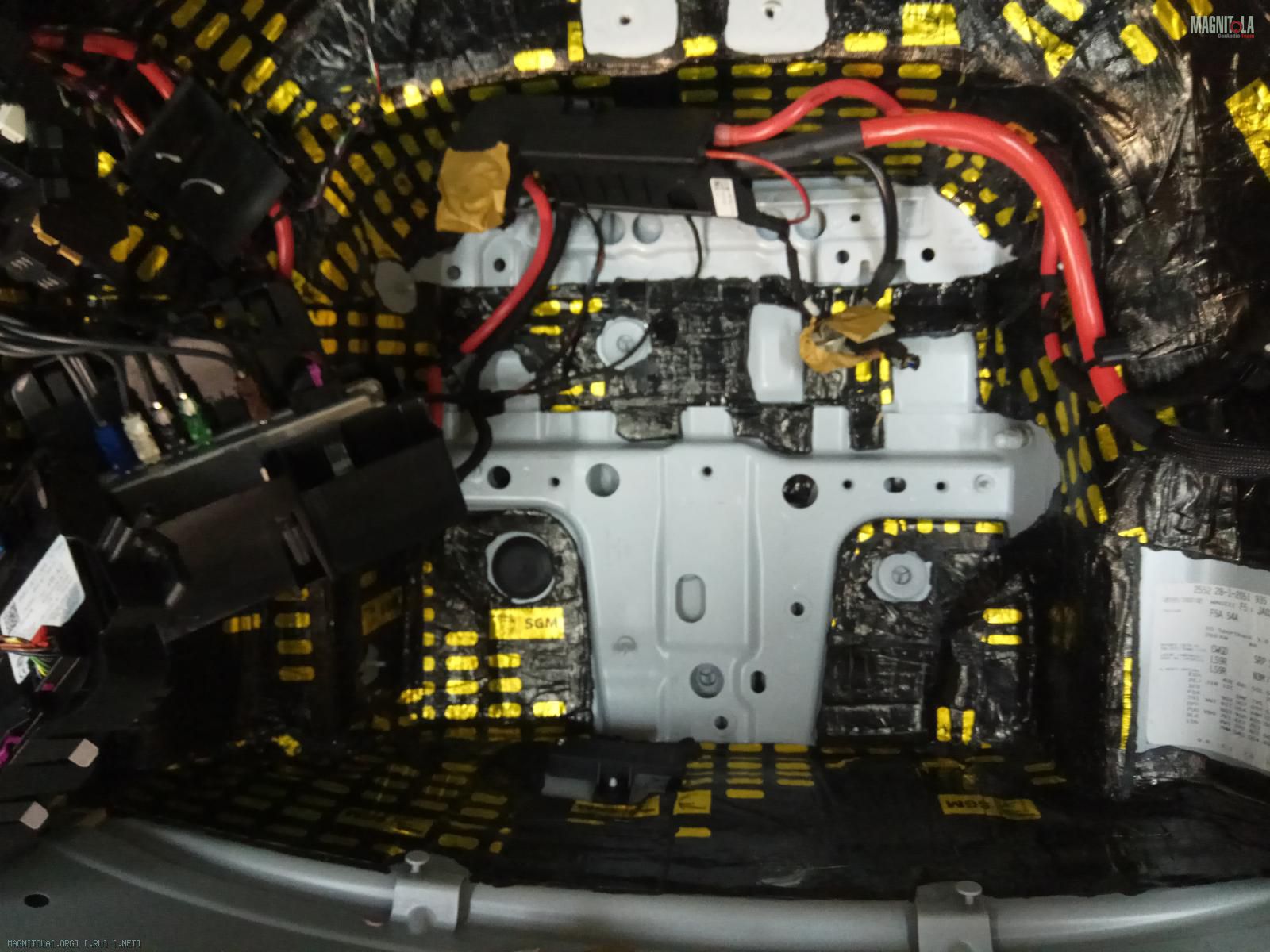

Наносим вибру 4мм за задним диваном...
Греем, тщательно все прикатываем...
После прикатки...

Вложение 1247138 Вложение 1247140 Вложение 1247142 Вложение 1247144 Вложение 1247146 Вложение 1247148 Вложение 1247150 Вложение 1247152 Вложение 1247154 Вложение 1247156

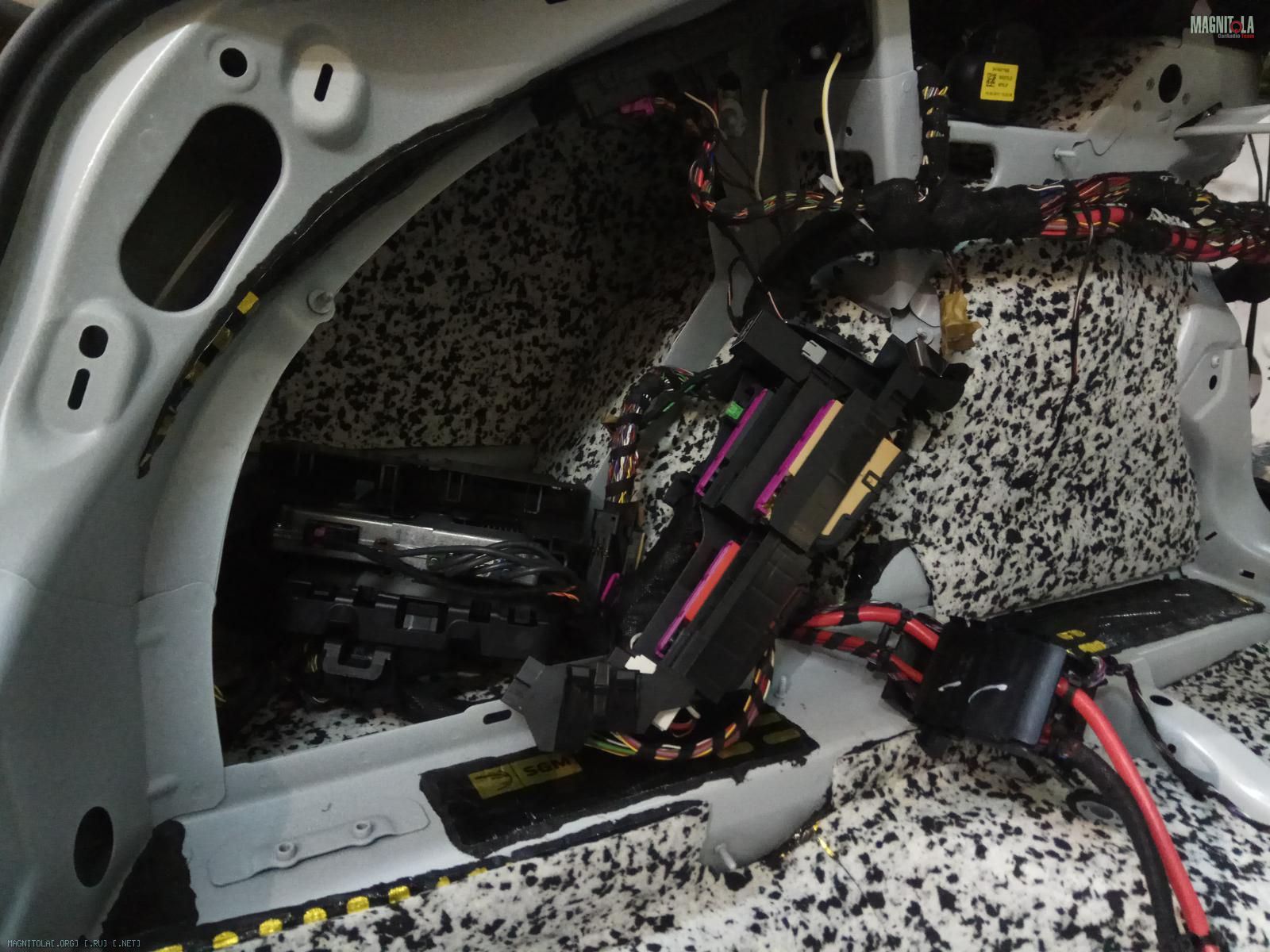

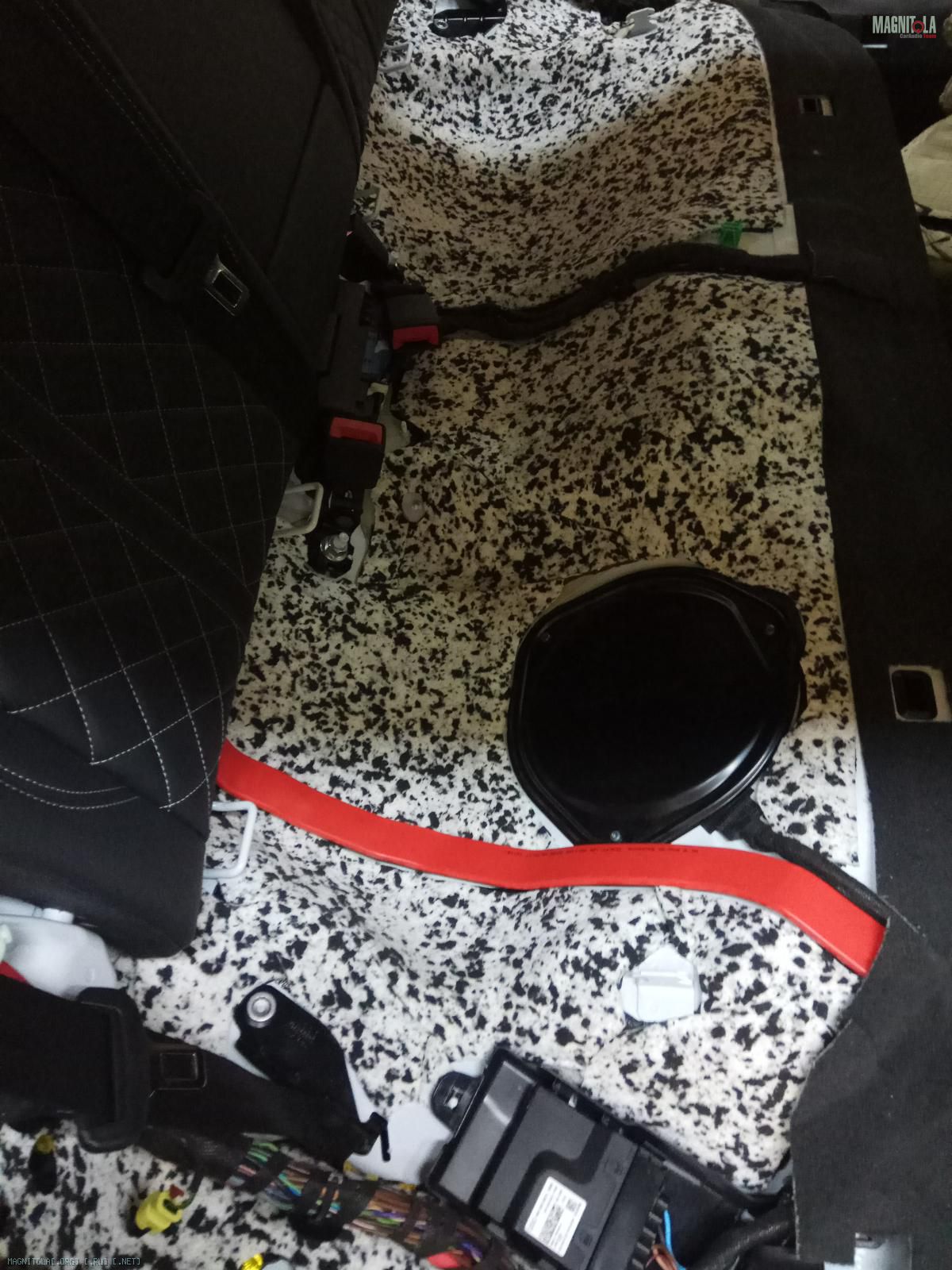

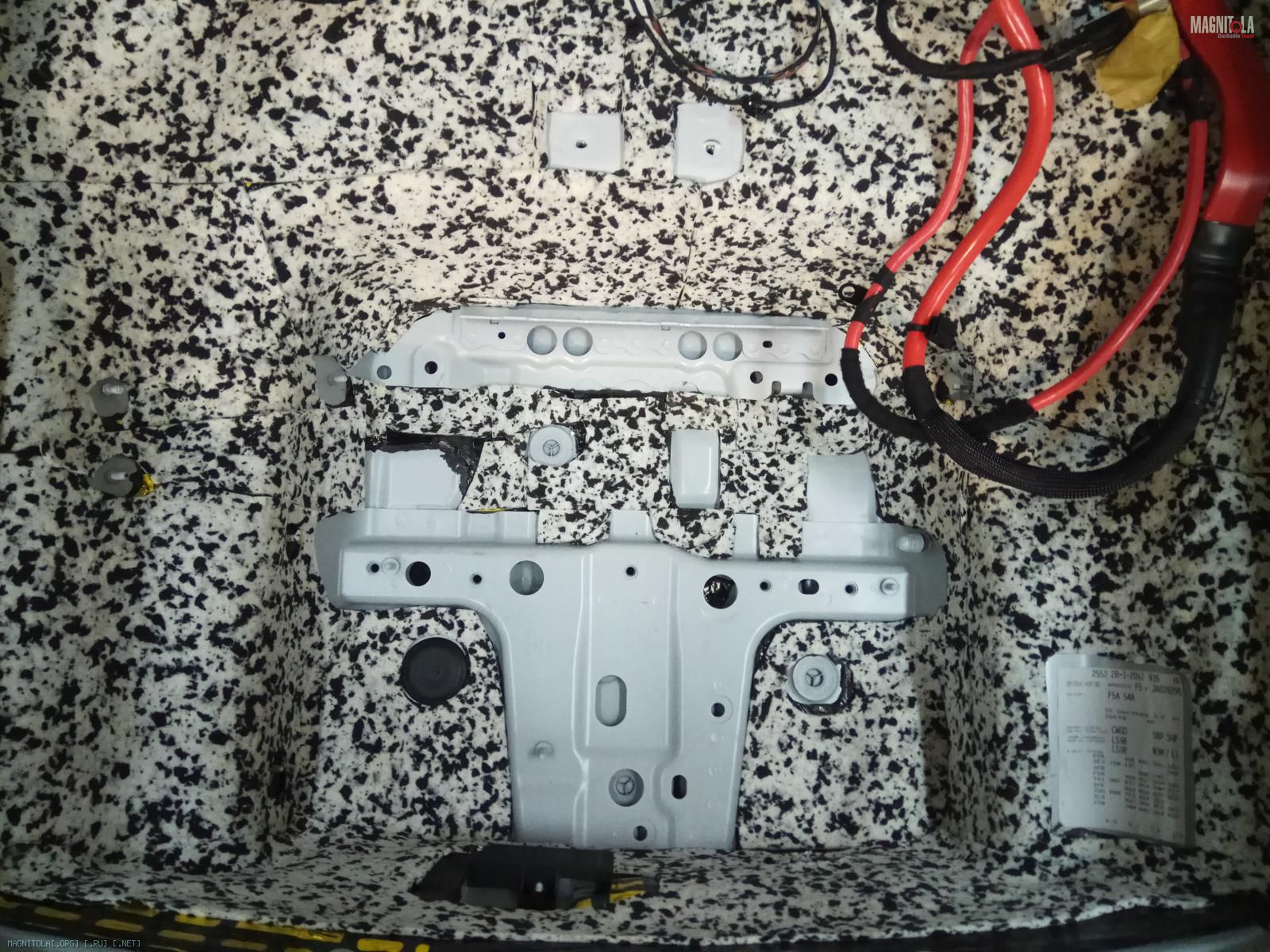

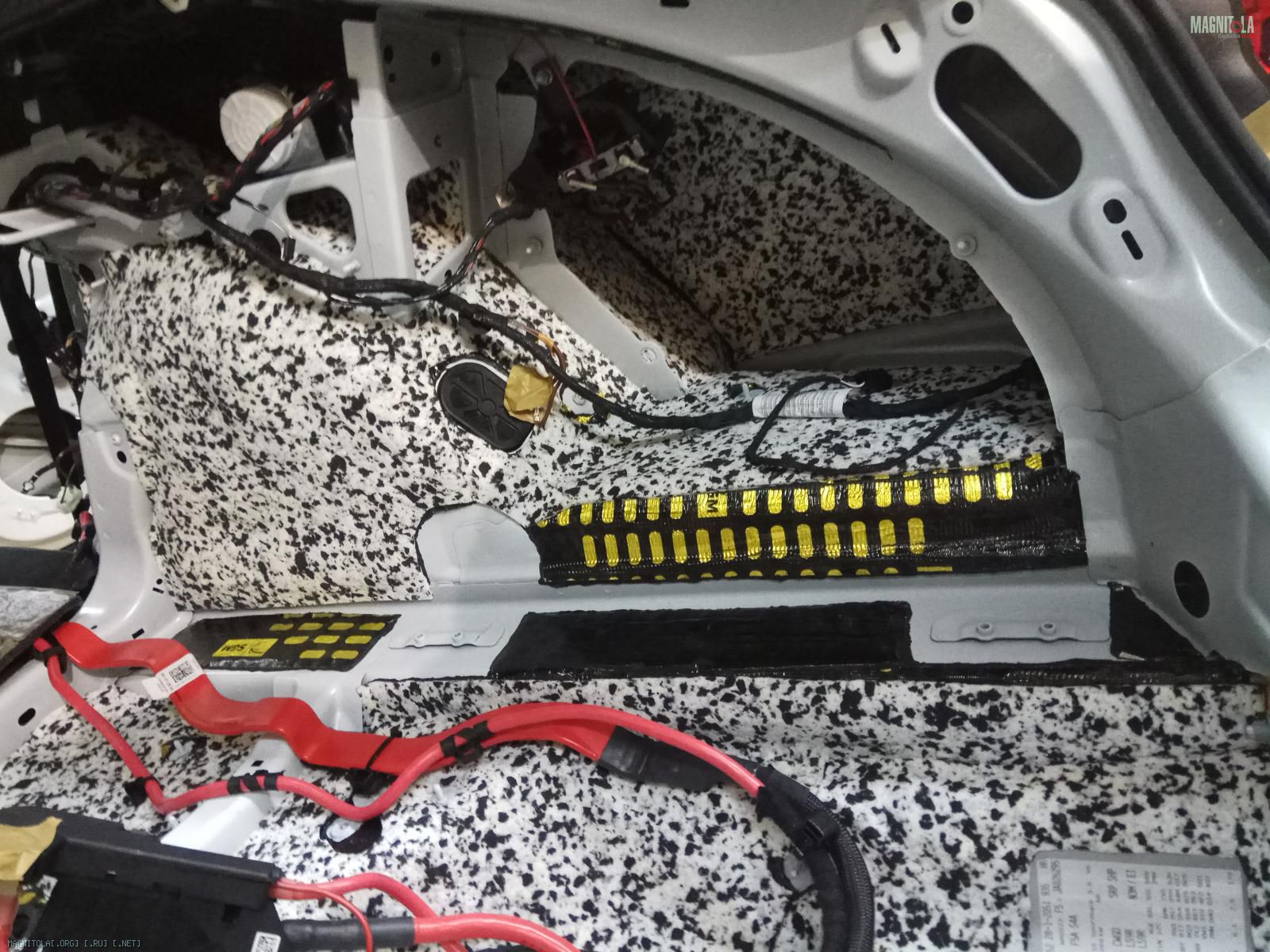

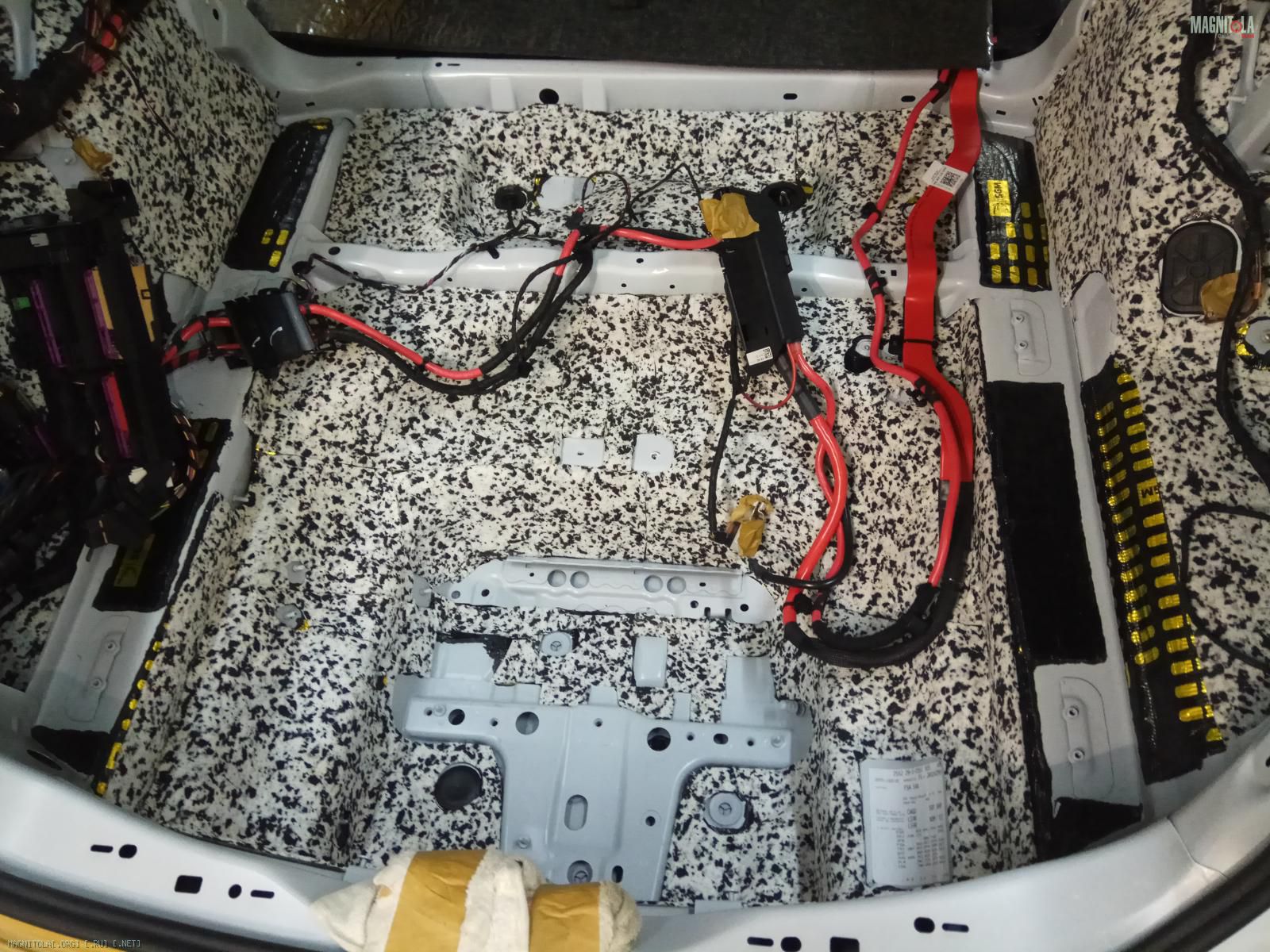

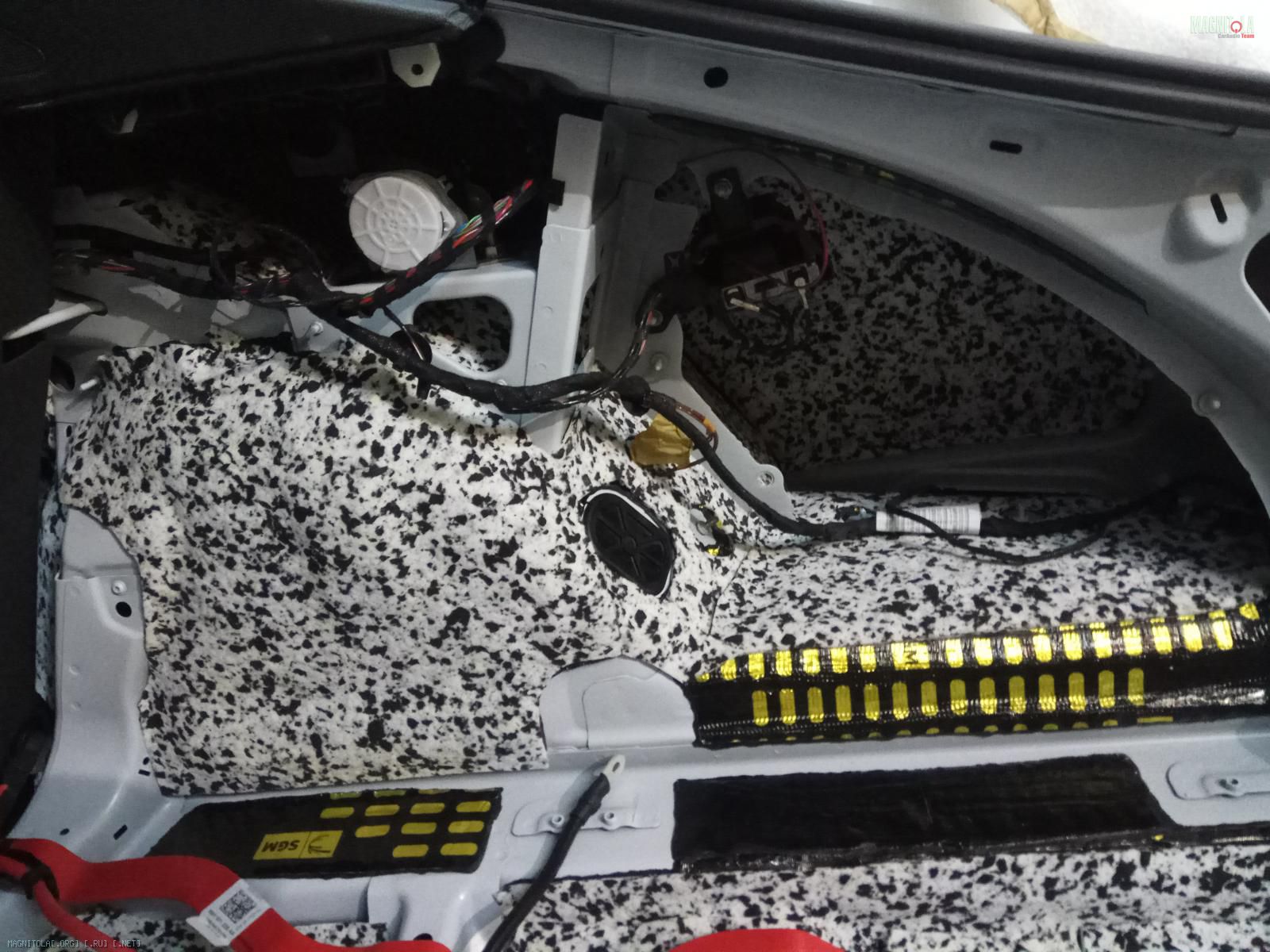

Второй слой, наносим шумопоглотитель блэктон...
После его прогреваем и прикатываем пластиковым валиком.
Вложение 1247158 Вложение 1247160 Вложение 1247162 Вложение 1247164 Вложение 1247166 Вложение 1247168 Вложение 1247170 Вложение 1247172 Вложение 1247174 Вложение 1247176 Вложение 1247178 Вложение 1247180 Вложение 1247182
06.10.2018, 20:44
st220

Вложений: 43

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi S5 Sportback

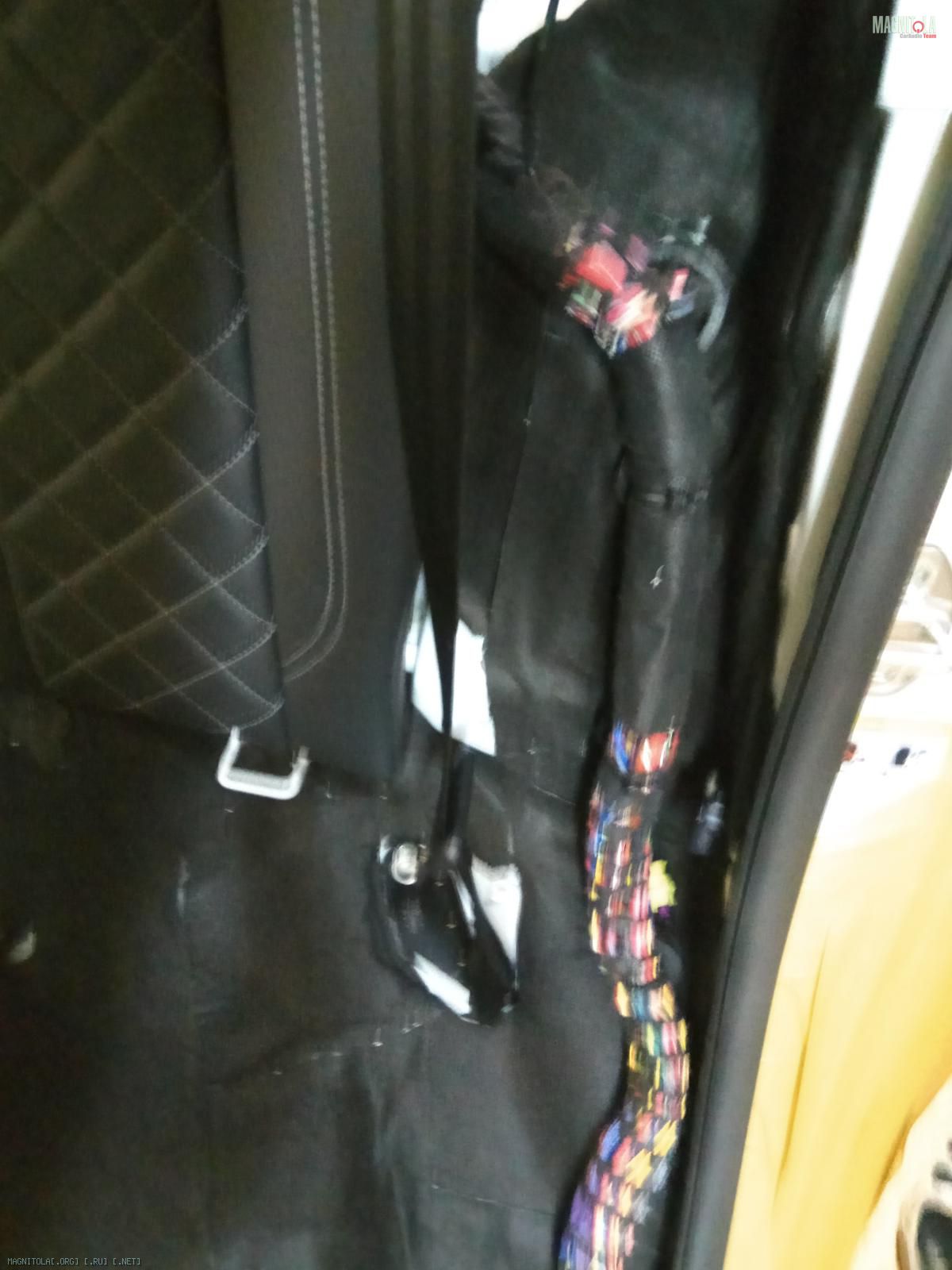

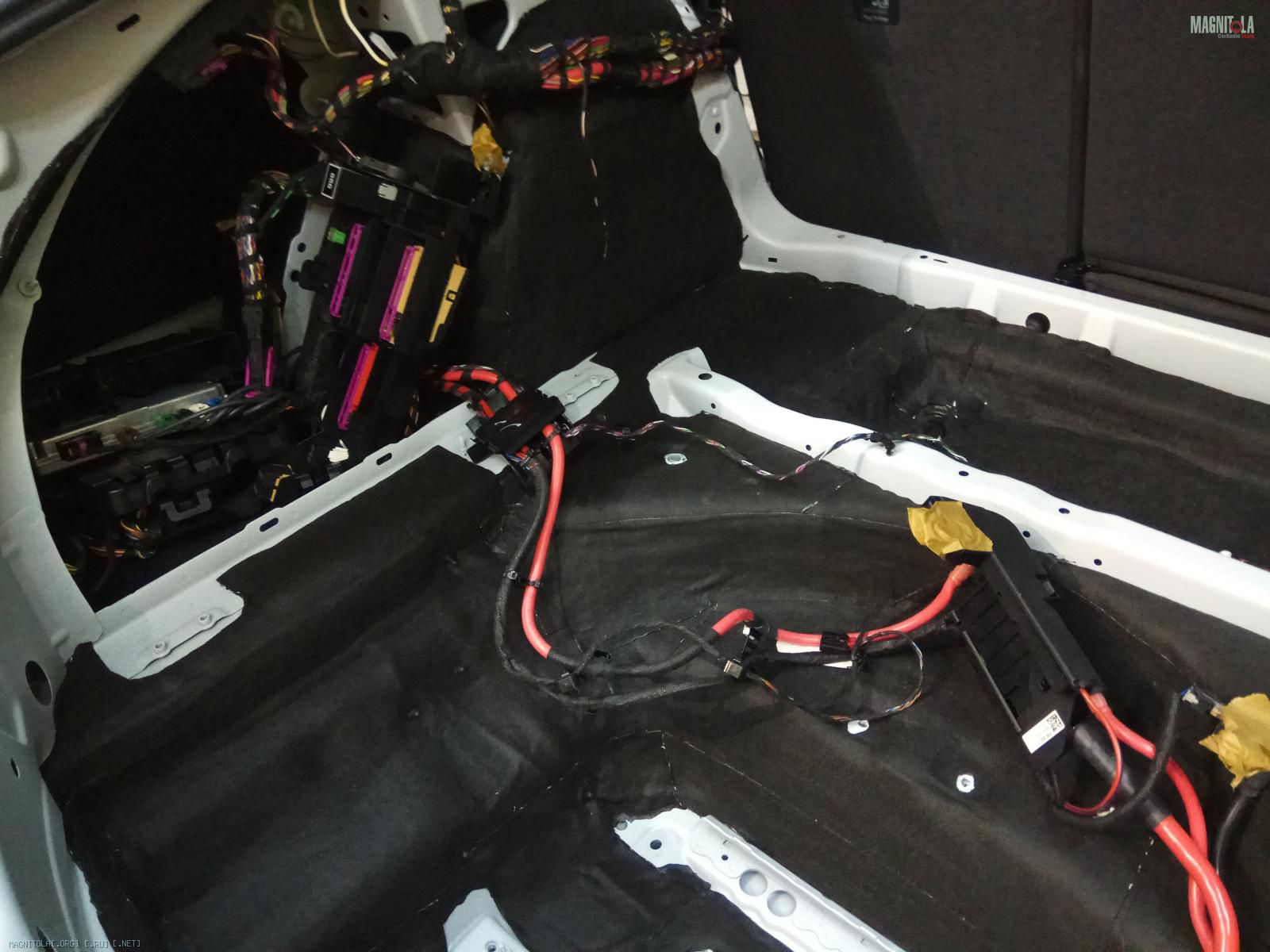

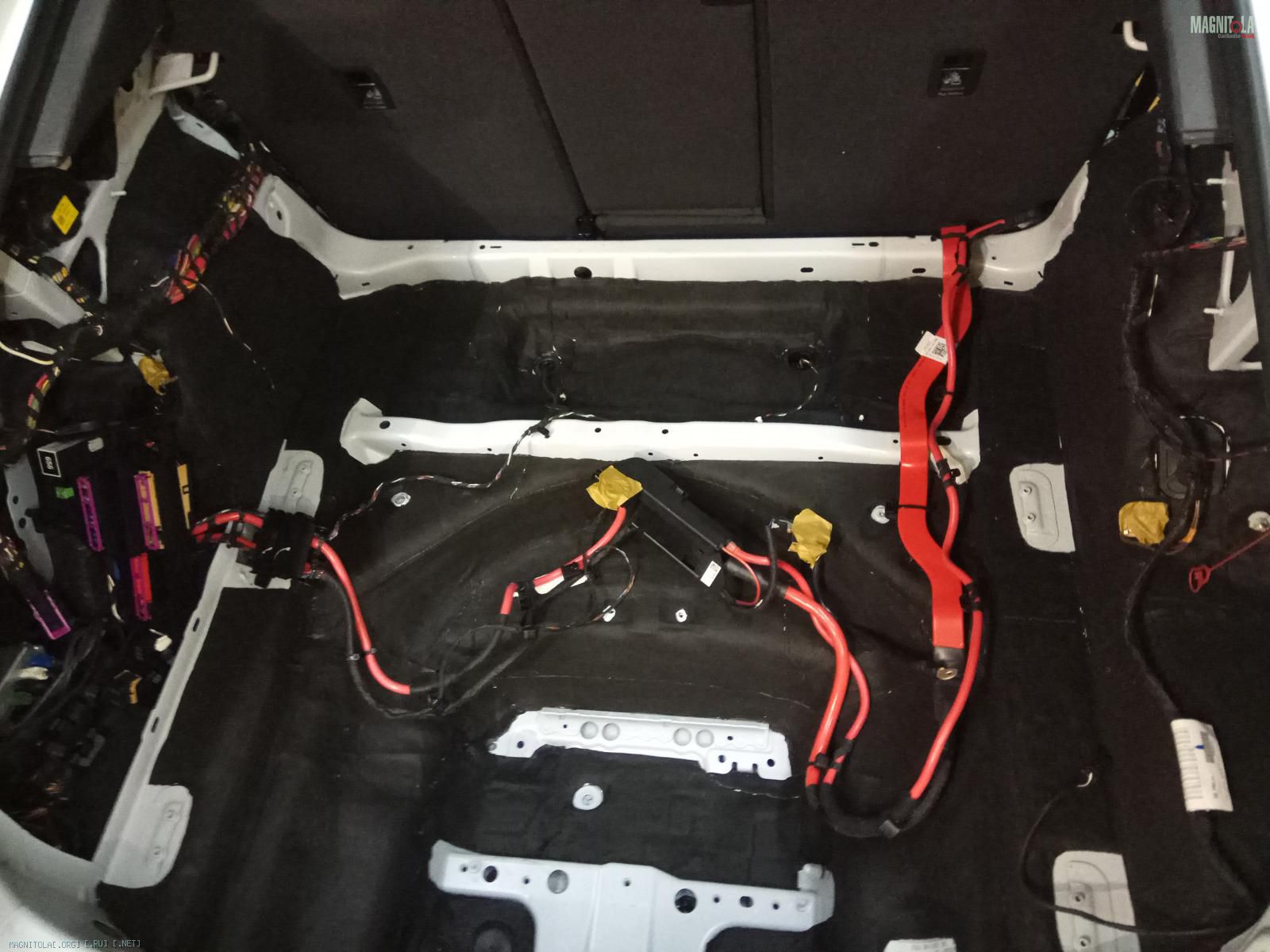

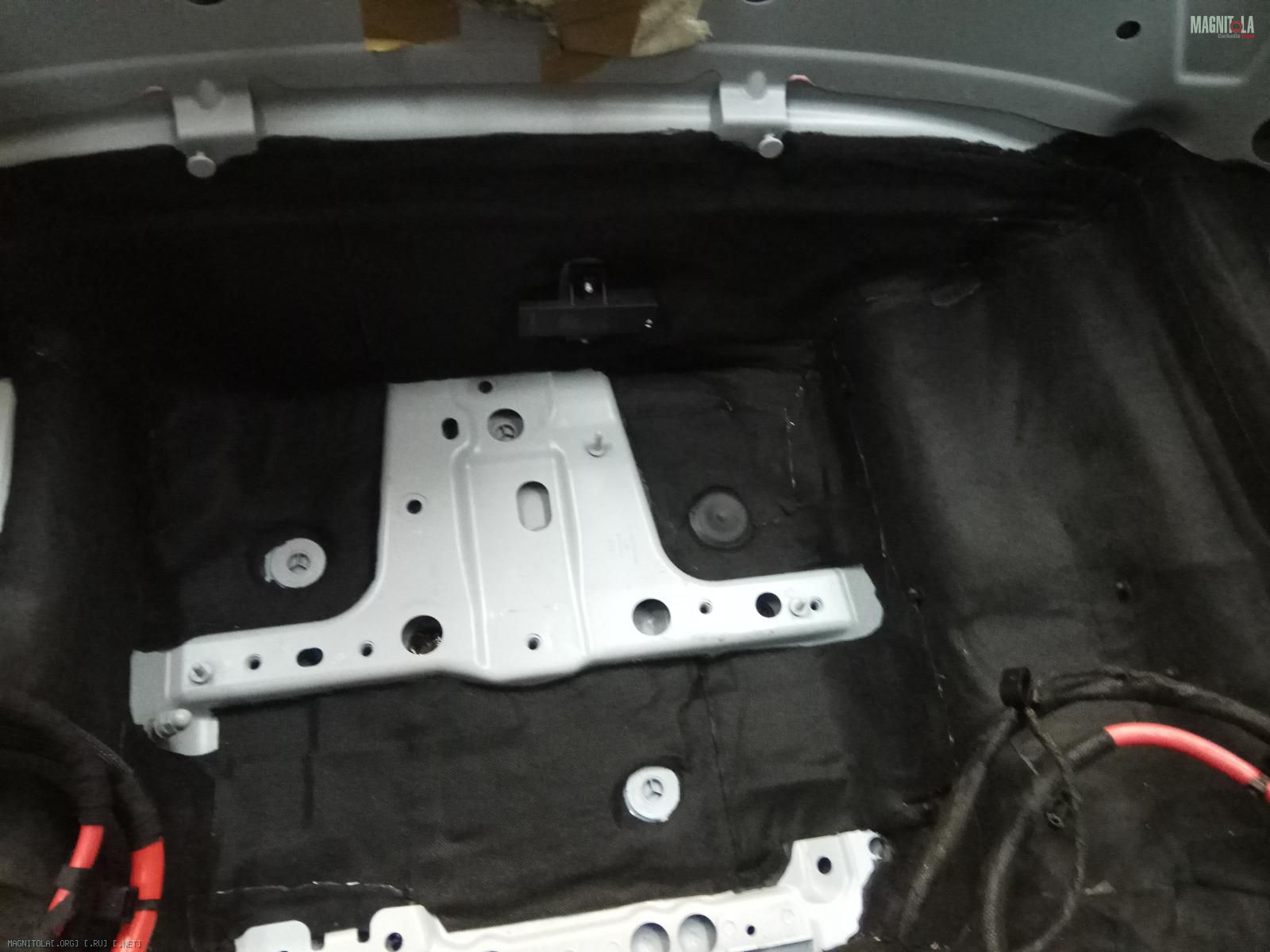

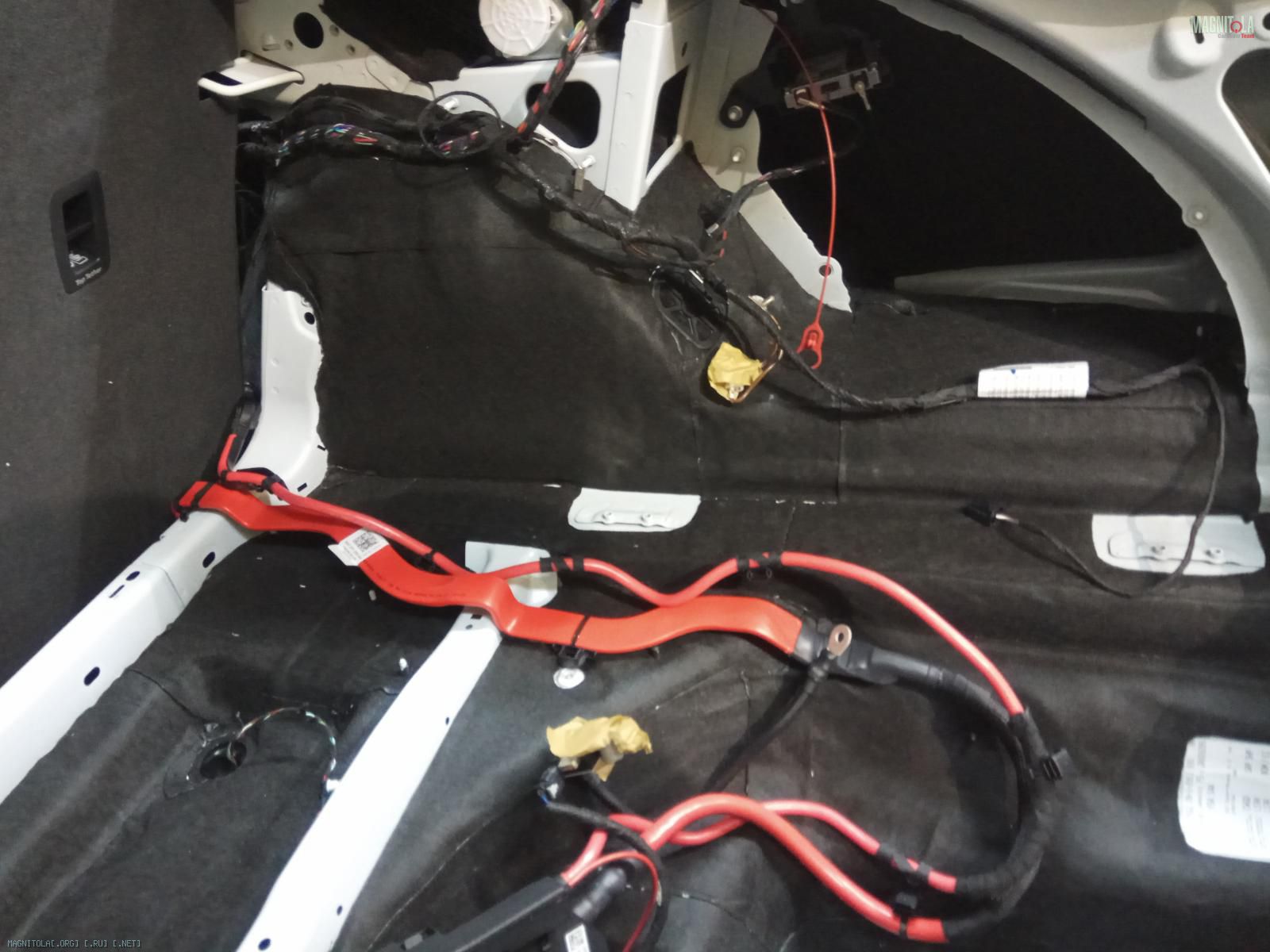

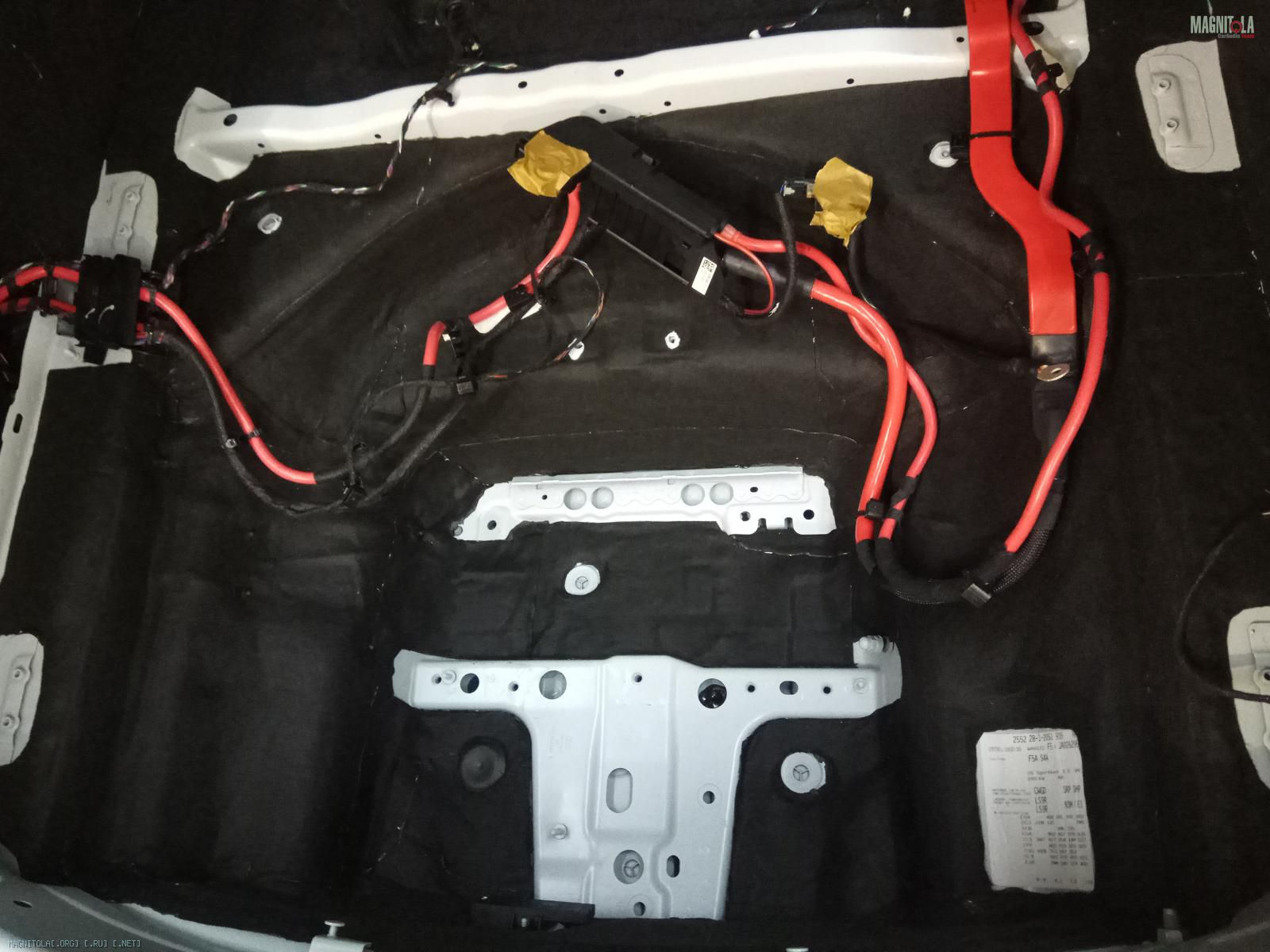

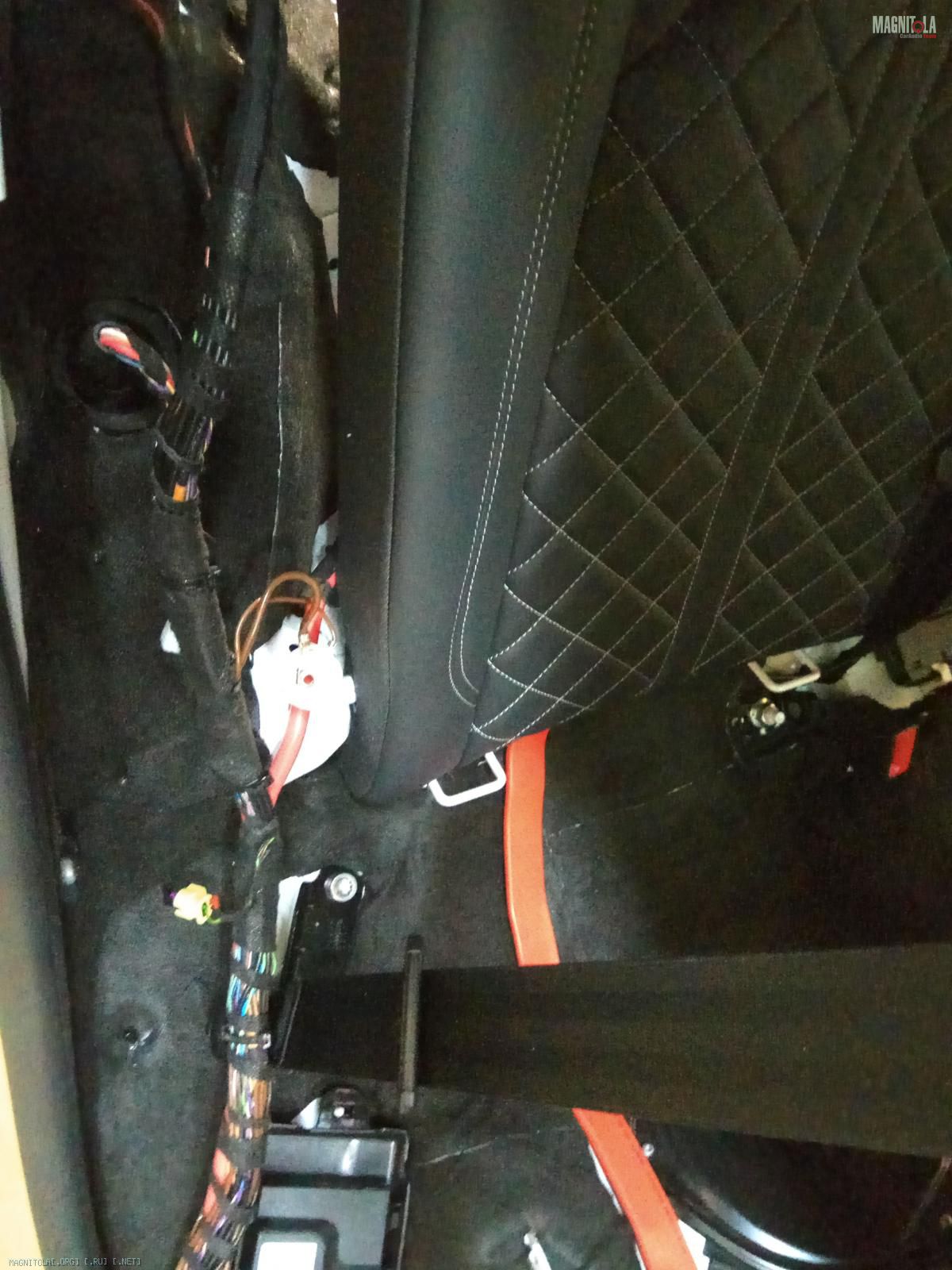

Третий слой блокатор шума..

Вложение 1247294 Вложение 1247296 Вложение 1247298 Вложение 1247300 Вложение 1247302 Вложение 1247304 Вложение 1247306 Вложение 1247308 Вложение 1247310

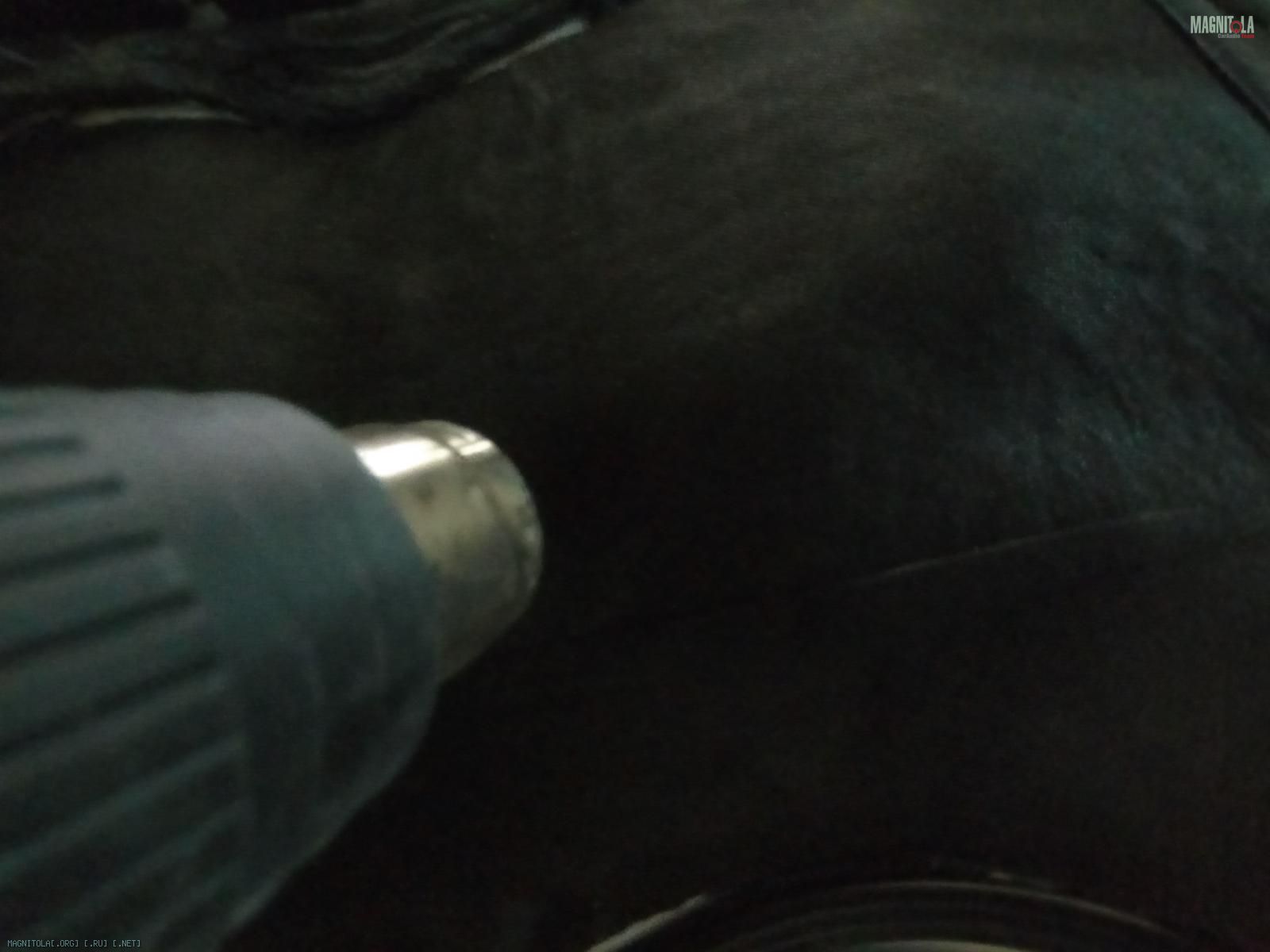

Его греем, прикатываем... получаем цельный и слитный "пирог".
Вложение 1247312 Вложение 1247314 Вложение 1247316 Вложение 1247318 Вложение 1247320

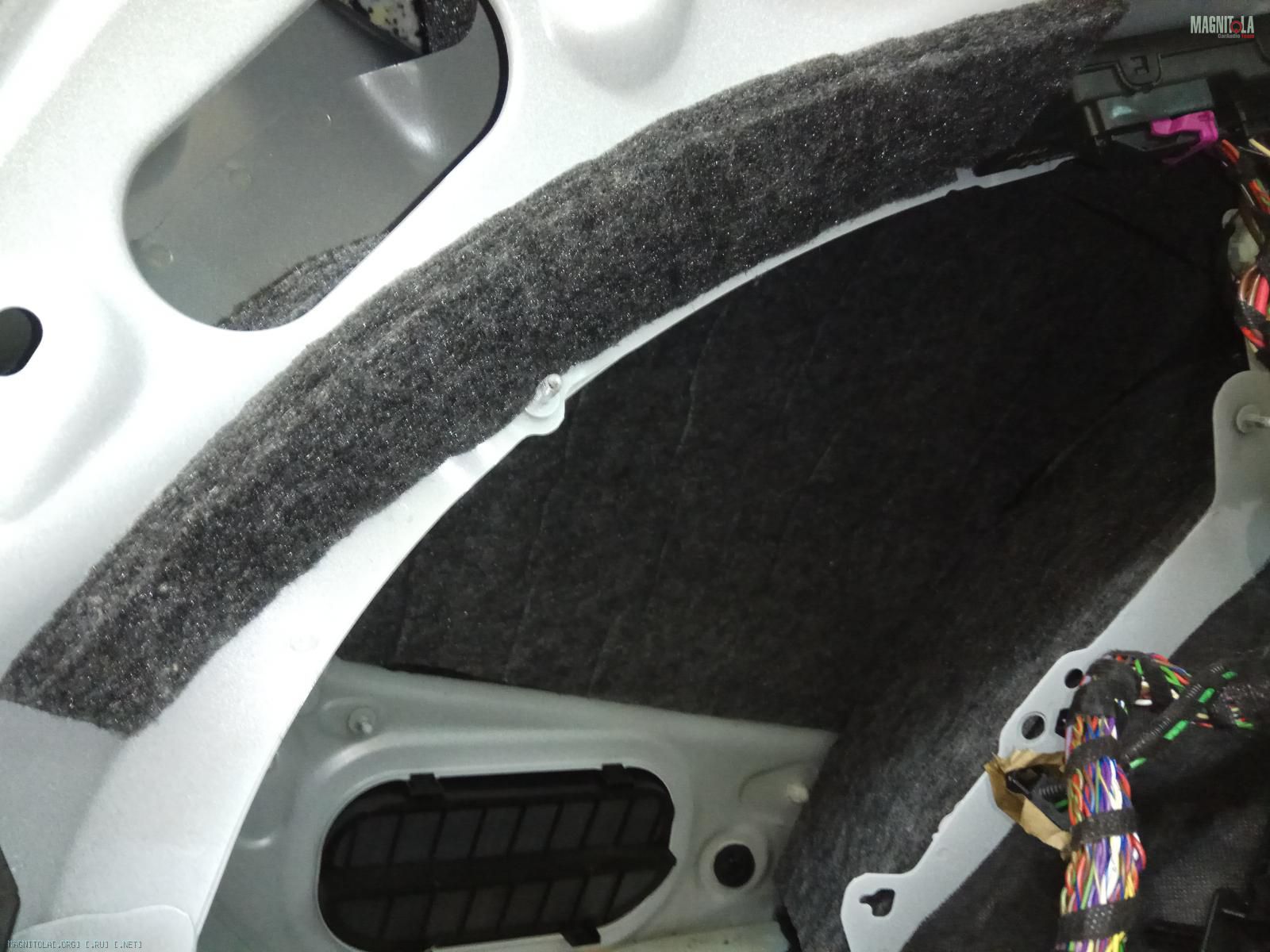

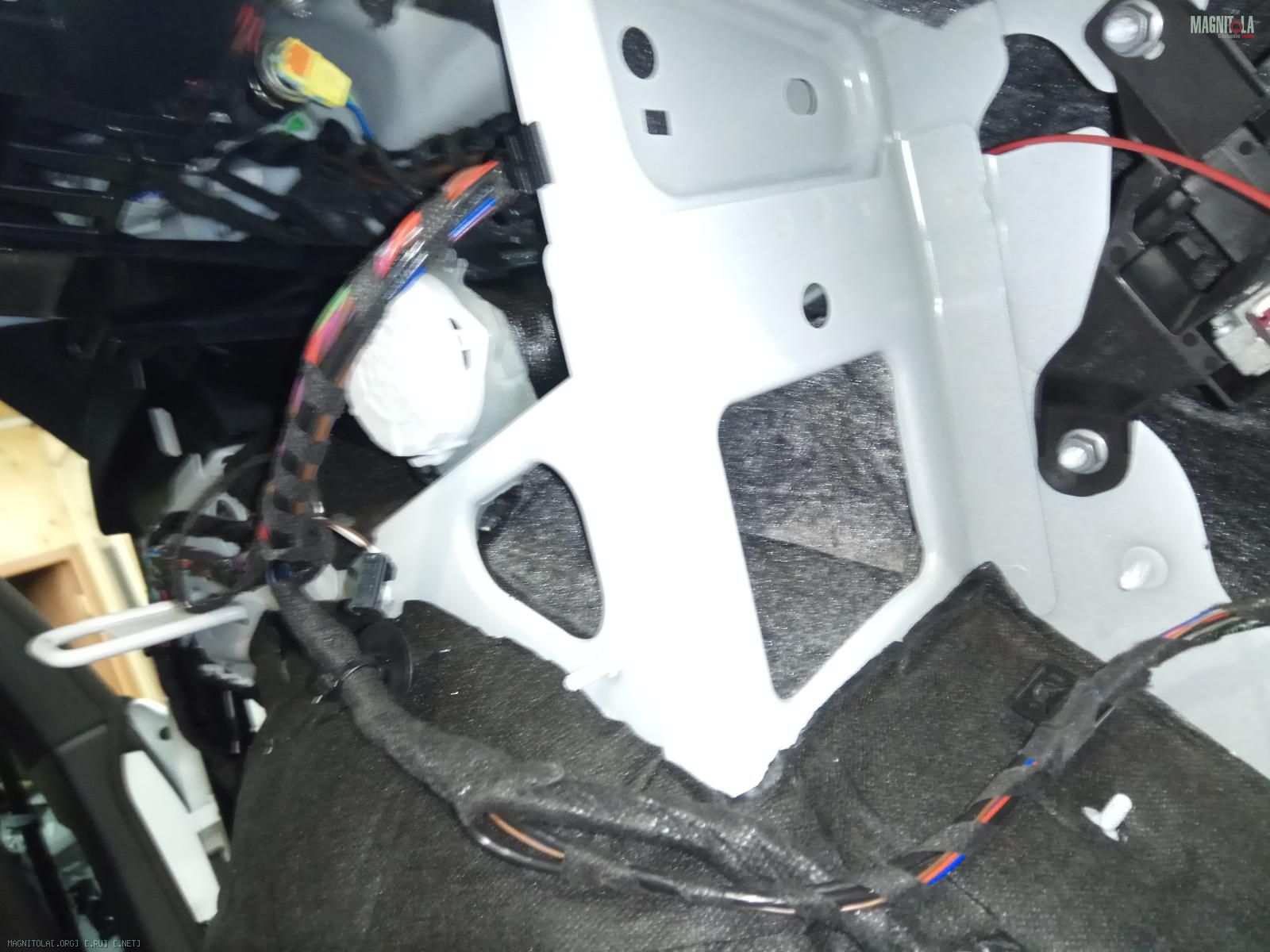

Четвертый слой войлок 10мм...
Затем укладываем штатные маты войлока и штатный блокатор на арки...
Вложение 1247322 Вложение 1247324 Вложение 1247326 Вложение 1247328 Вложение 1247330 Вложение 1247332

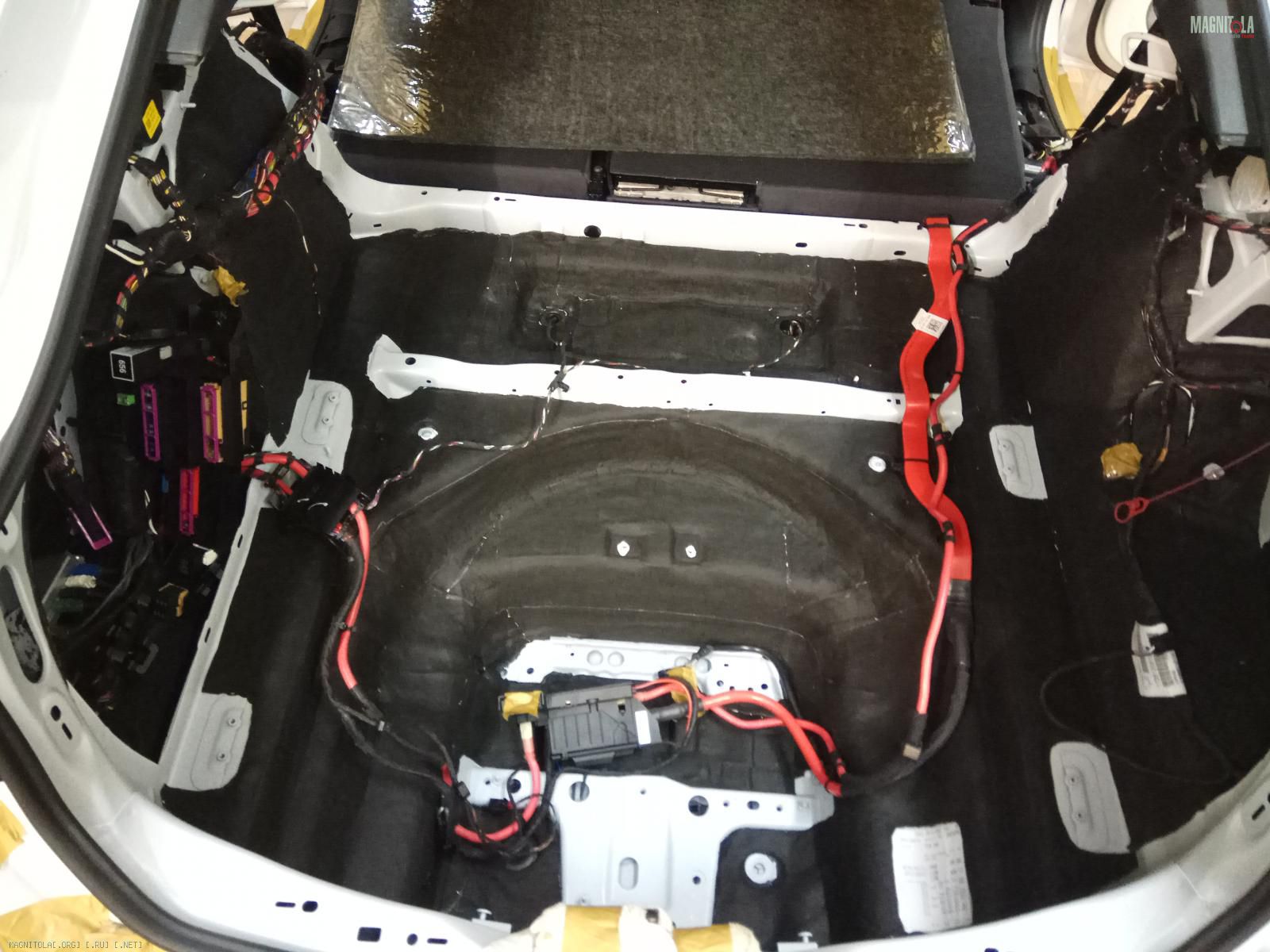

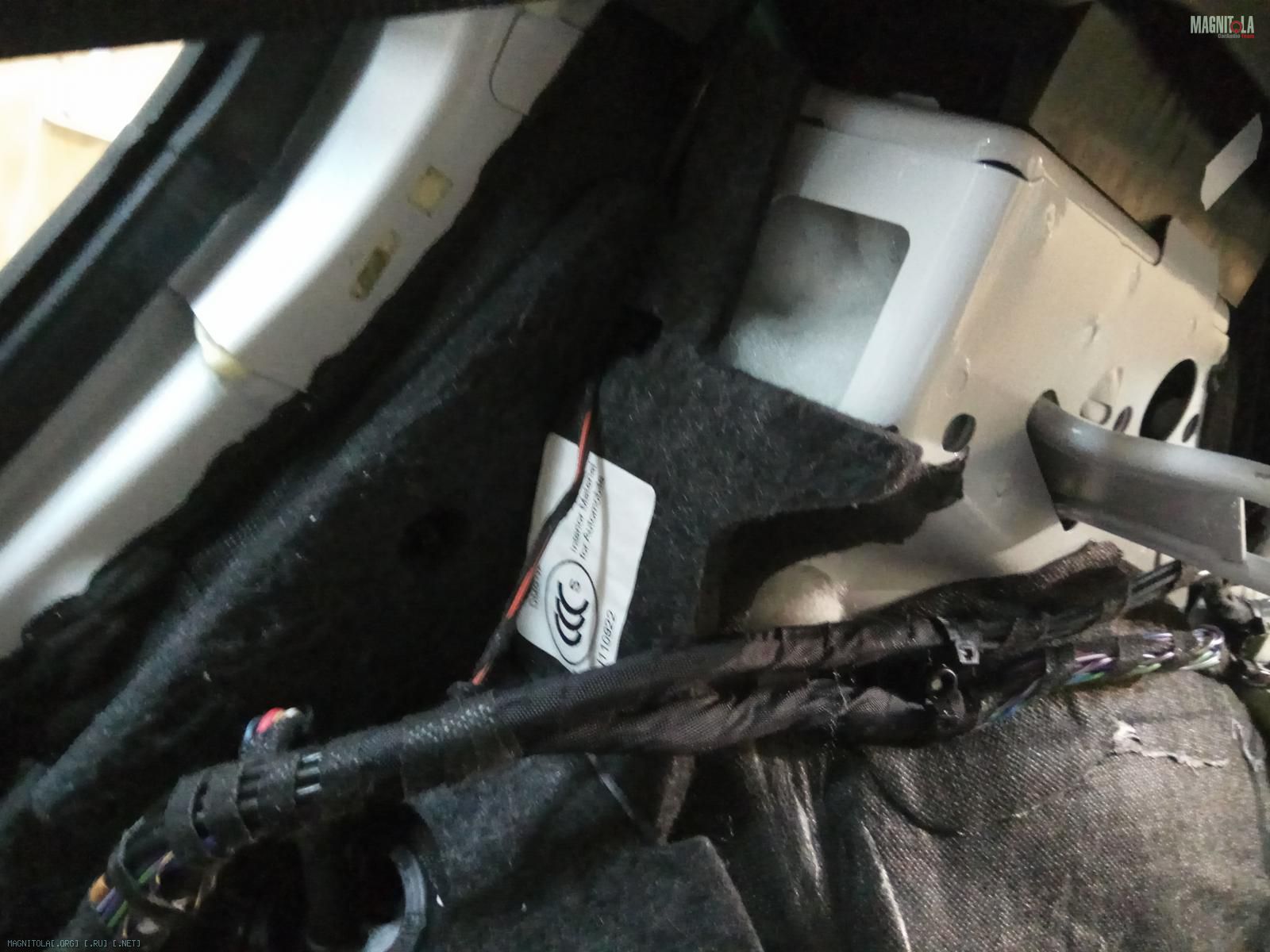

Пятый слой шумопоглотитель 60мм, укладываем в свободные места и во все полости.
Вложение 1247334 Вложение 1247336 Вложение 1247338 Вложение 1247340 Вложение 1247342 Вложение 1247344 Вложение 1247346

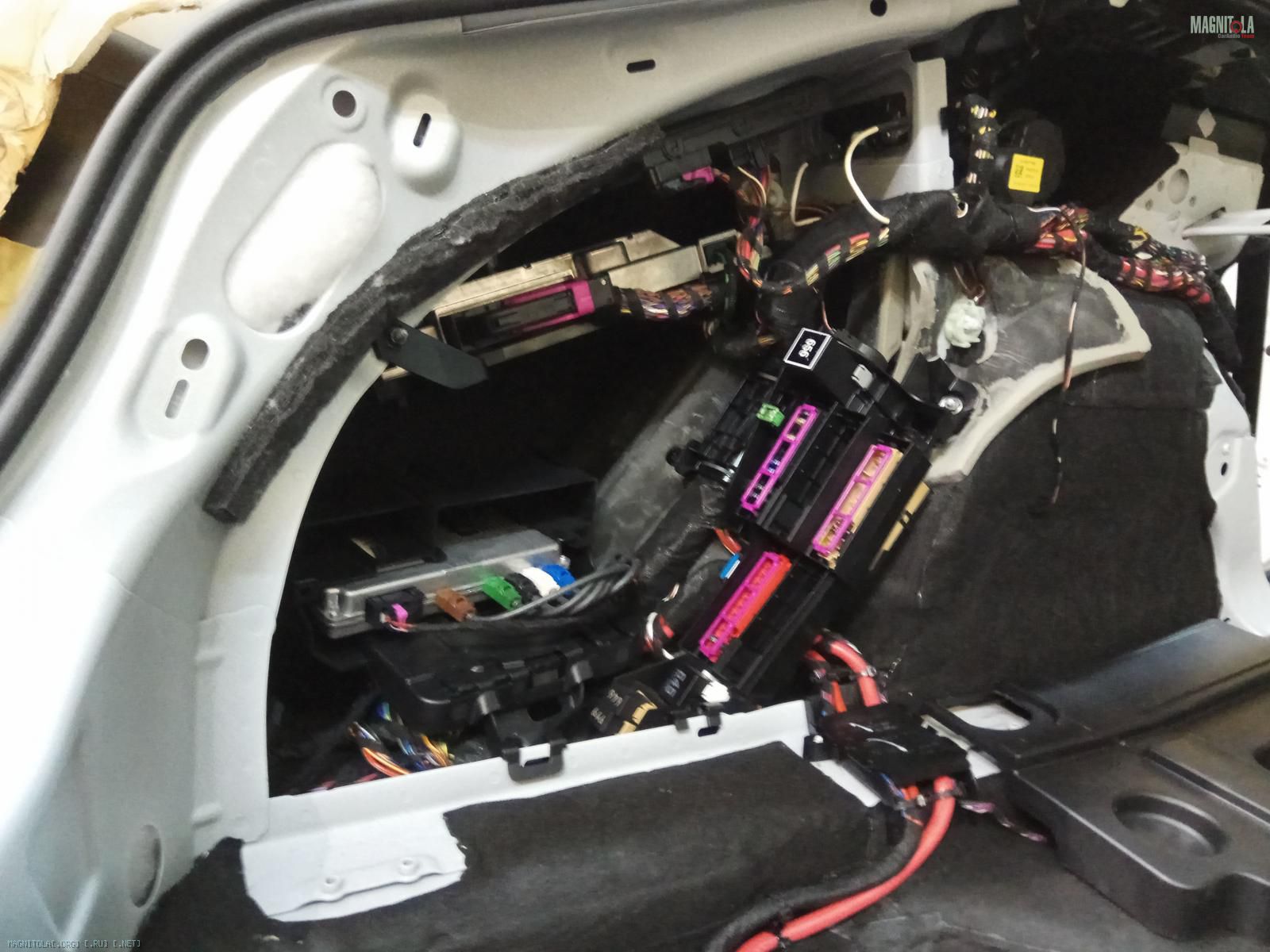

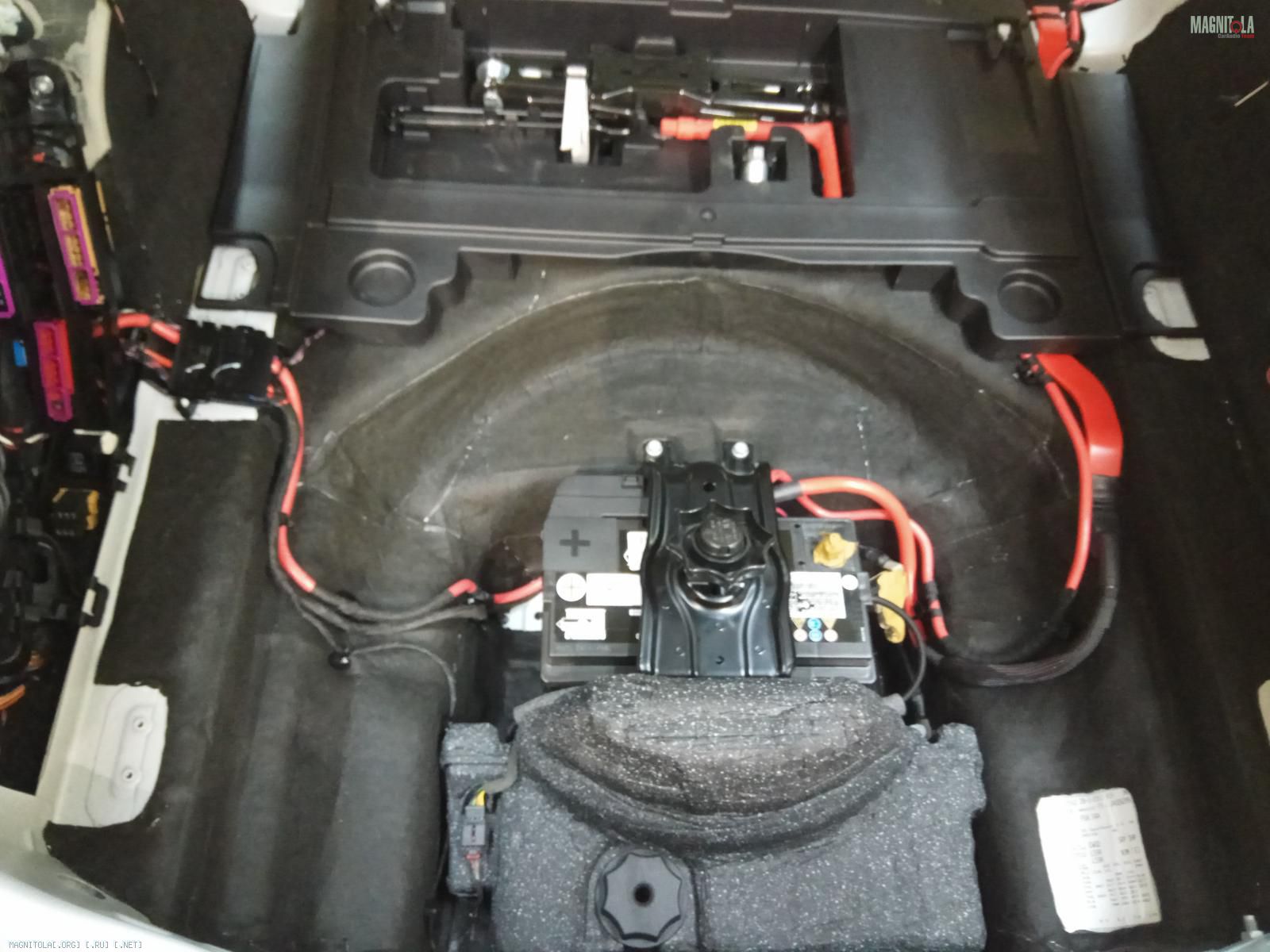

Устанавливаем все блоки, проводку...

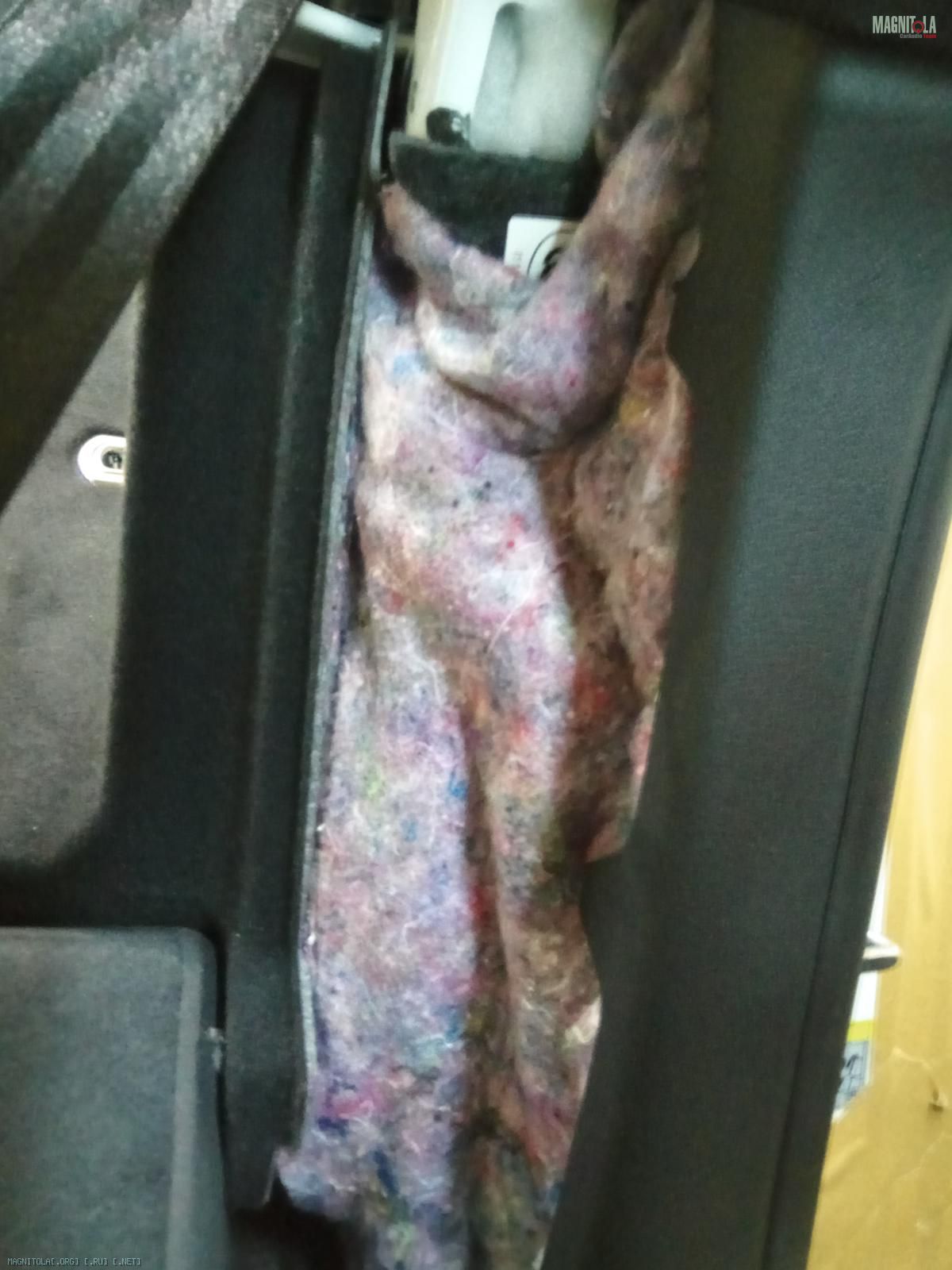

При сборке добавляем войлок на пластиковые детали, в свободные полости арок закладываем войлок Б250...

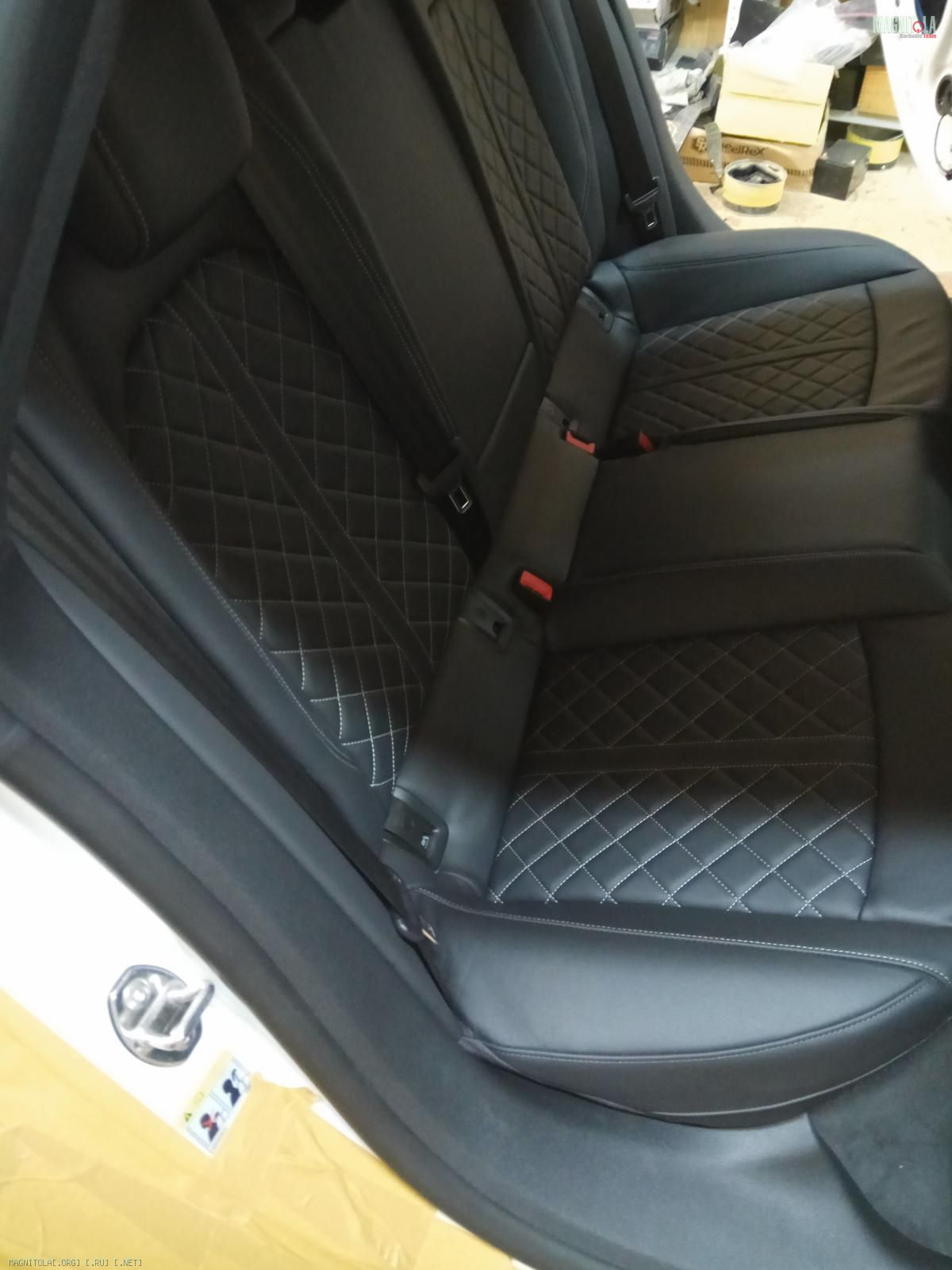

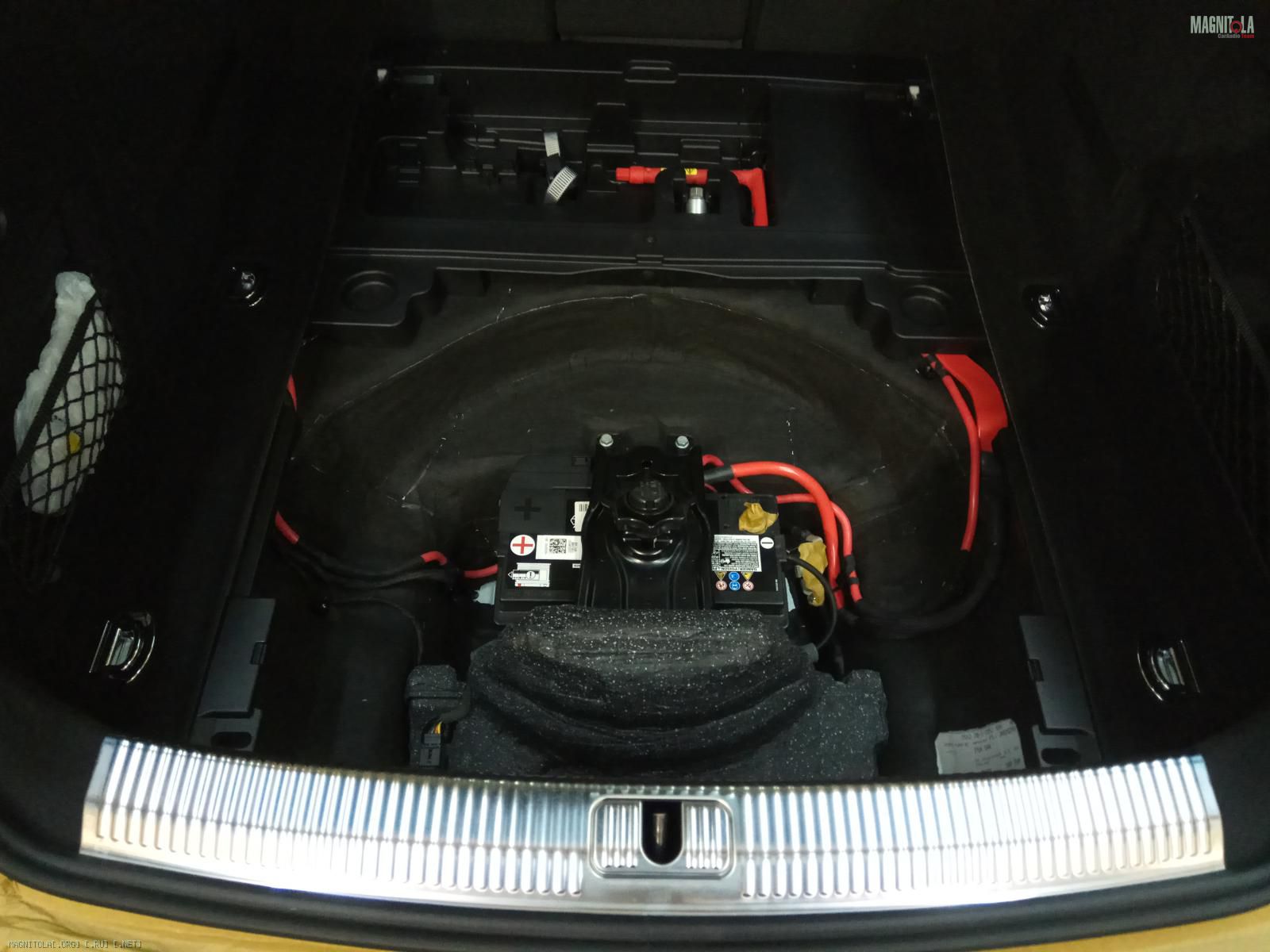

Итог...
Вложение 1247348 Вложение 1247350 Вложение 1247352 Вложение 1247354 Вложение 1247356 Вложение 1247358 Вложение 1247360 Вложение 1247362 Вложение 1247364

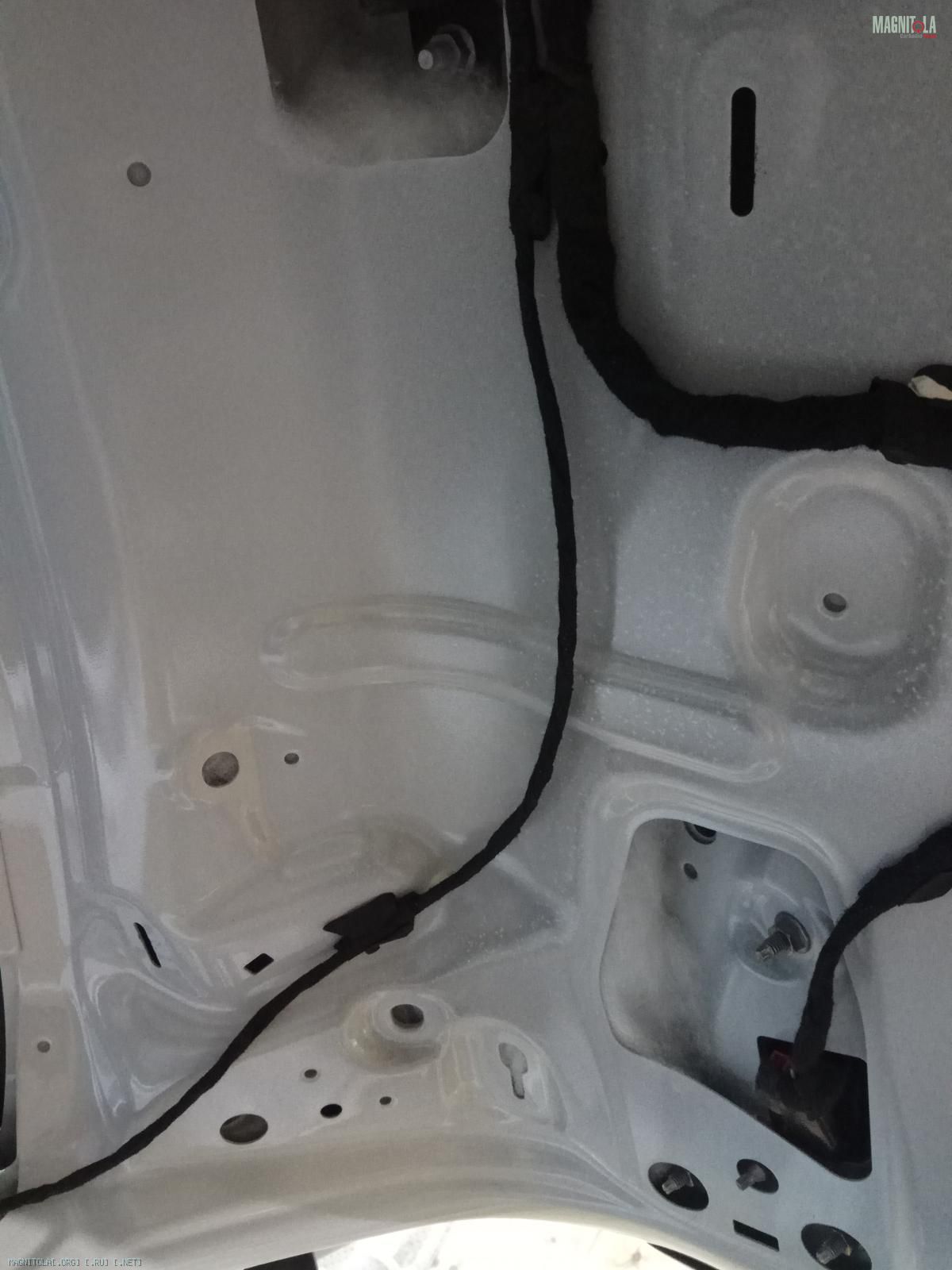

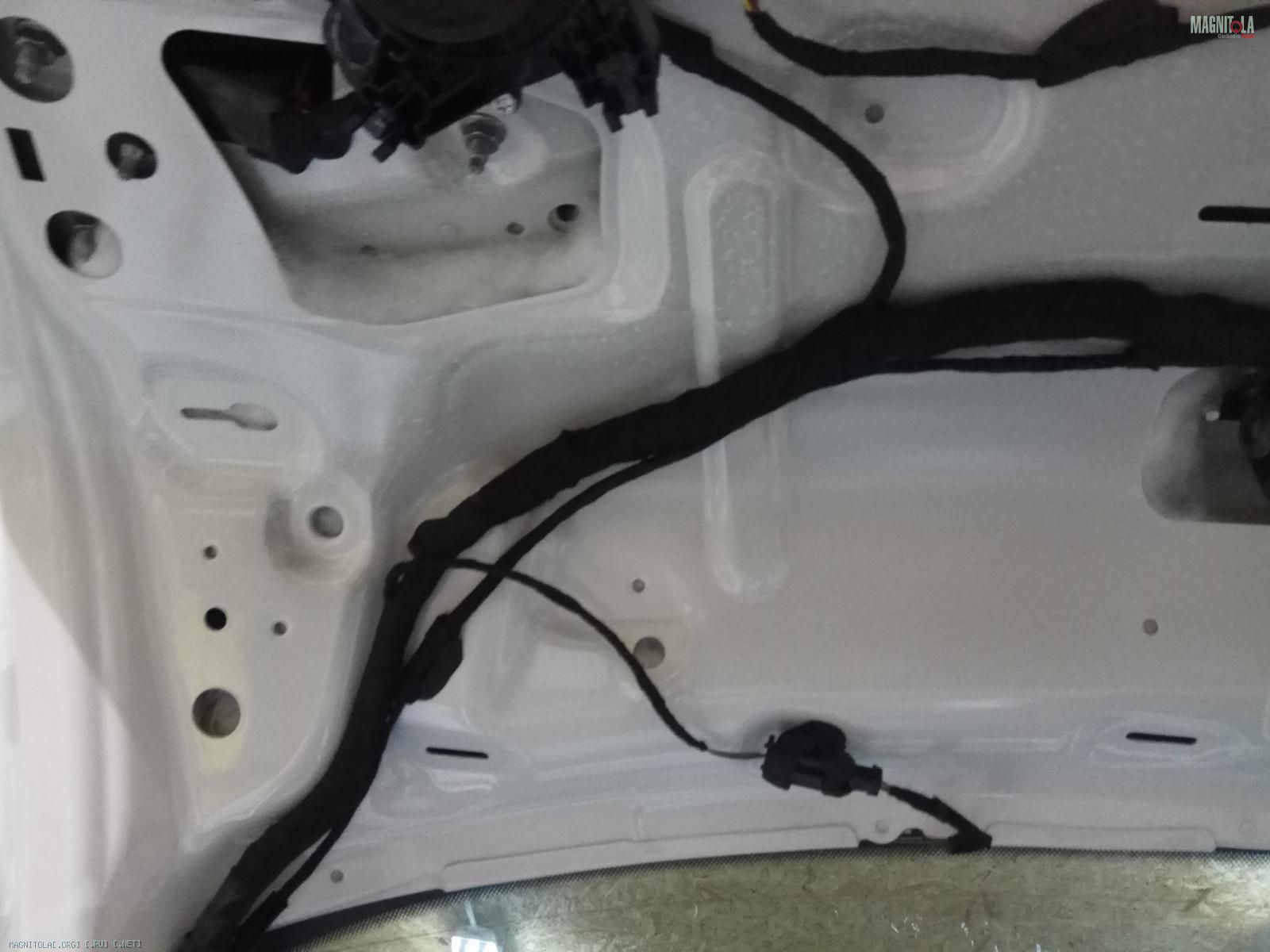

Пятая дверь...

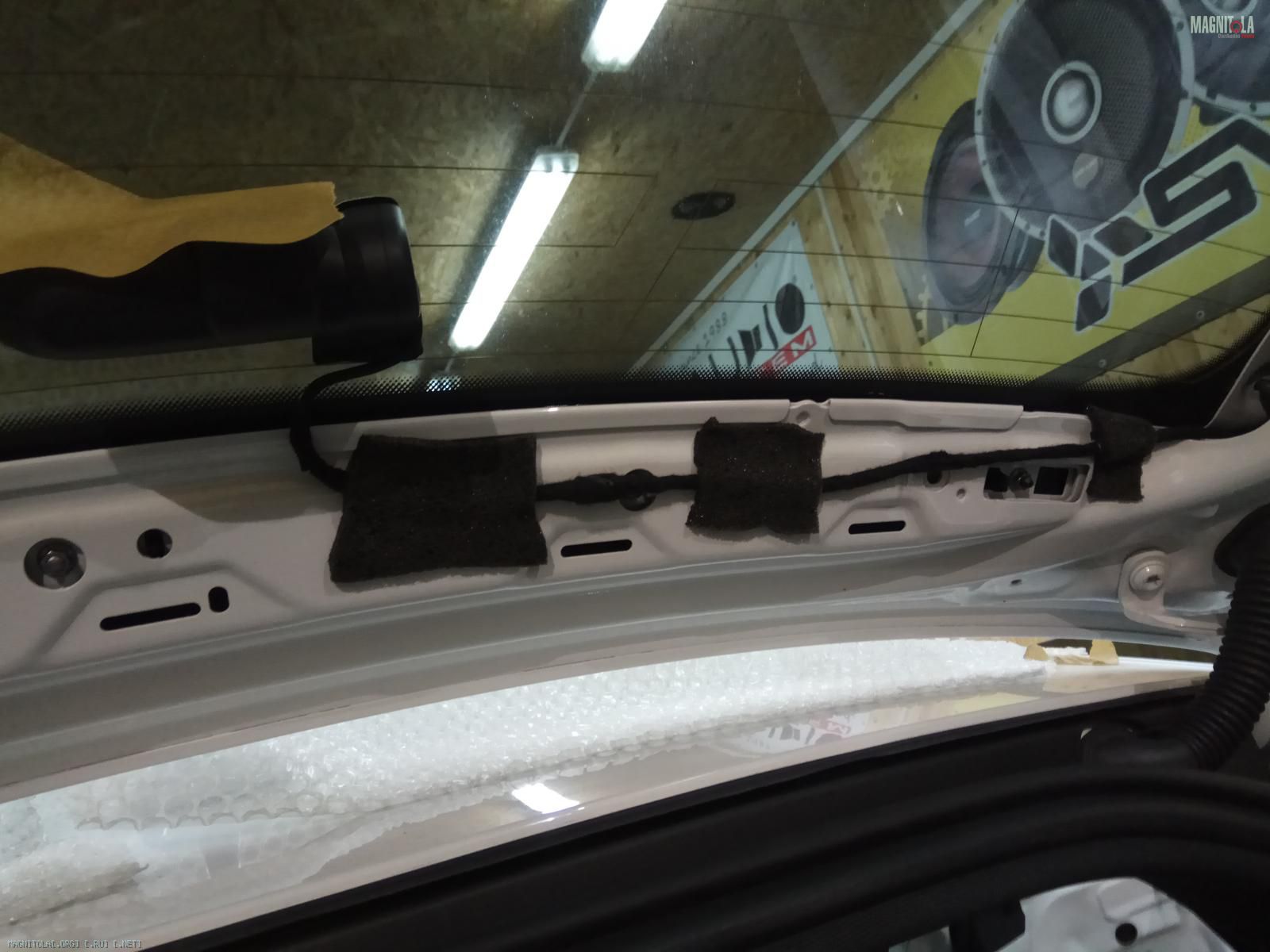

Как установлен парктроник... висячая-бремчащая проводка...
Вяжем проводку в мягкую изоленту, закрепляем...
Убираем сверчики, заполняем полости шумопоглощающим материалом...
Вложение 1247366 Вложение 1247368 Вложение 1247370 Вложение 1247372 Вложение 1247374 Вложение 1247376 Вложение 1247378
07.10.2018, 22:24
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi S5 Sportback

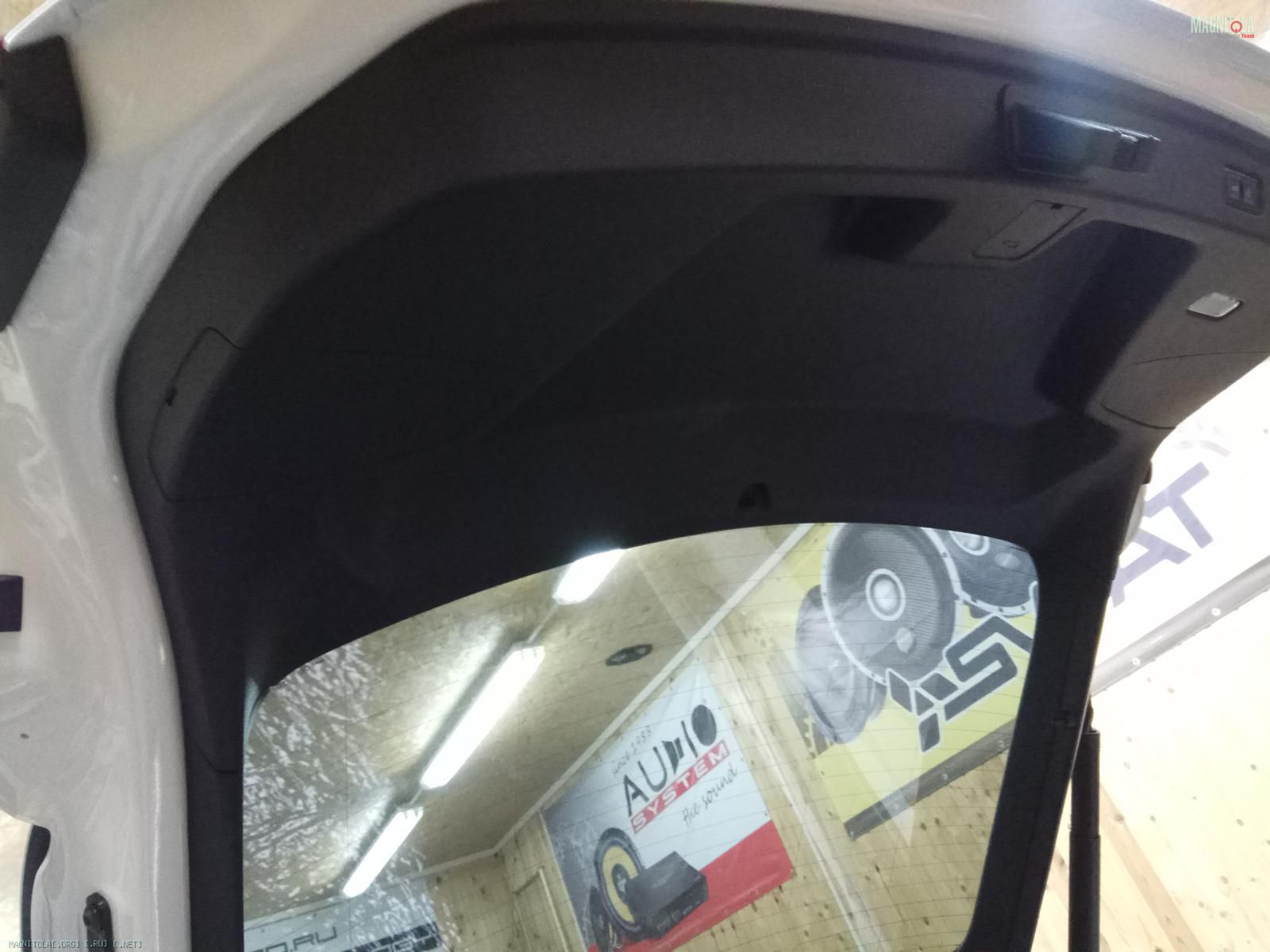

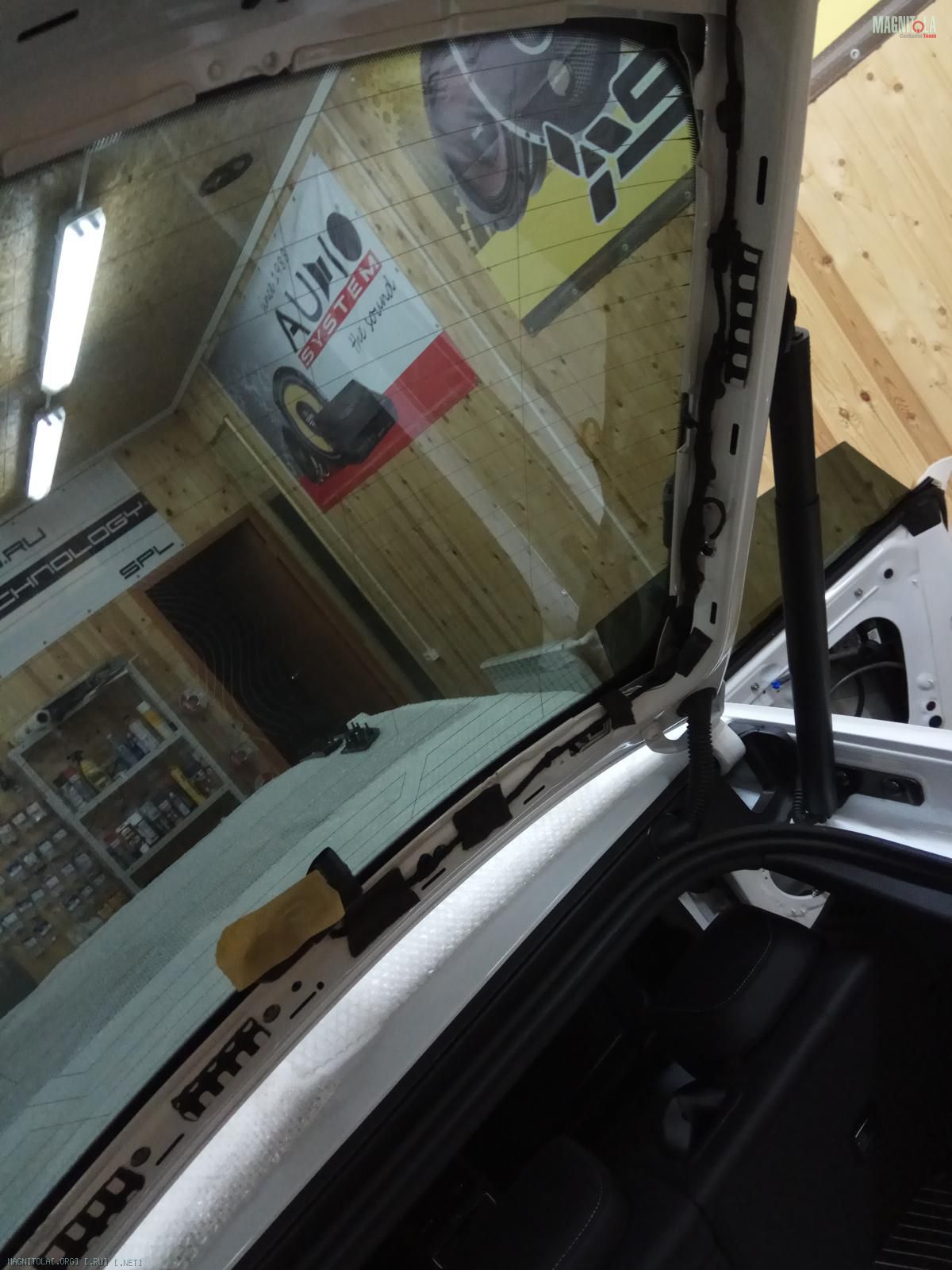

Пятая дверь.
Наносим вибру, греем, прикатываем...

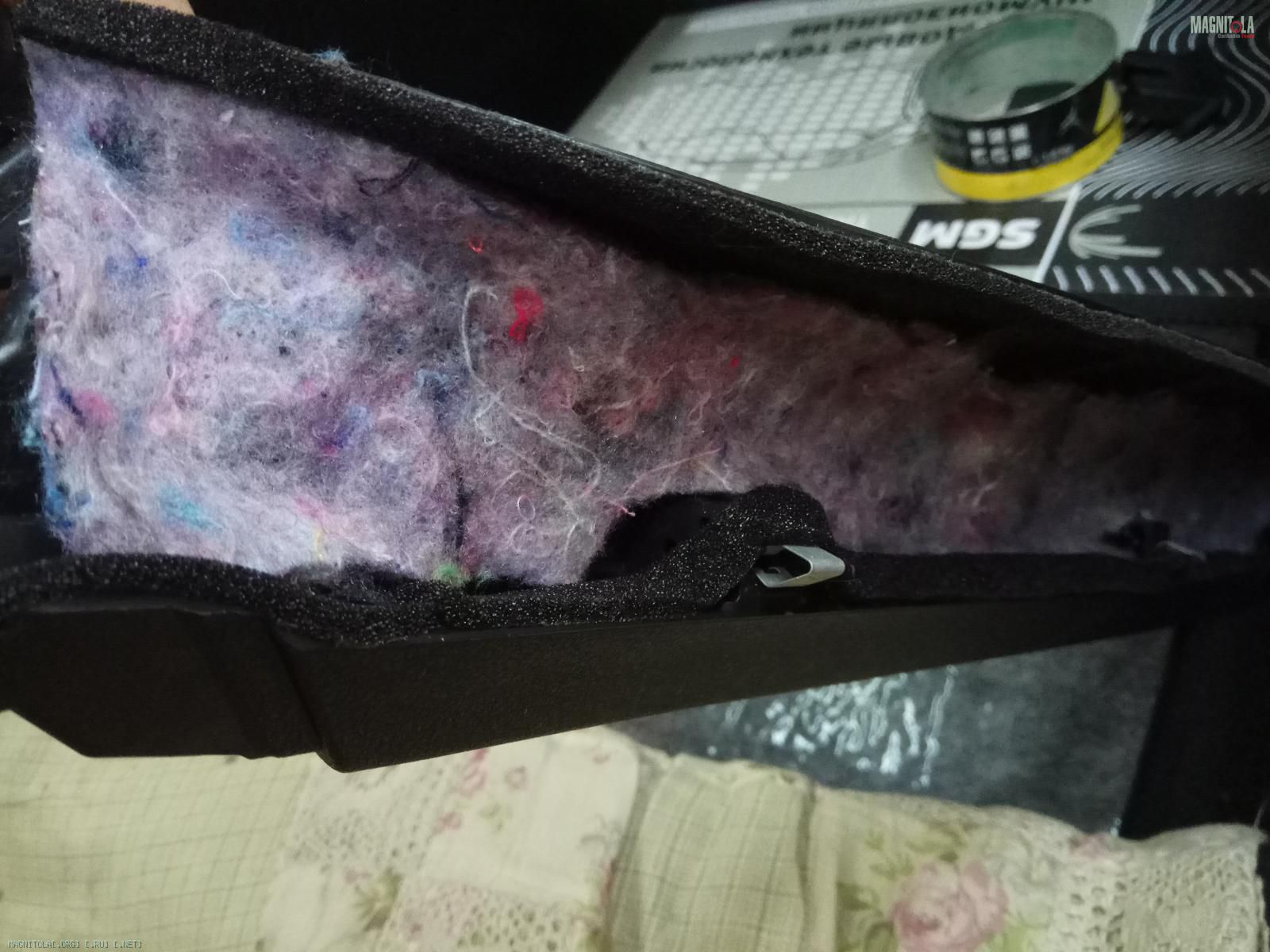

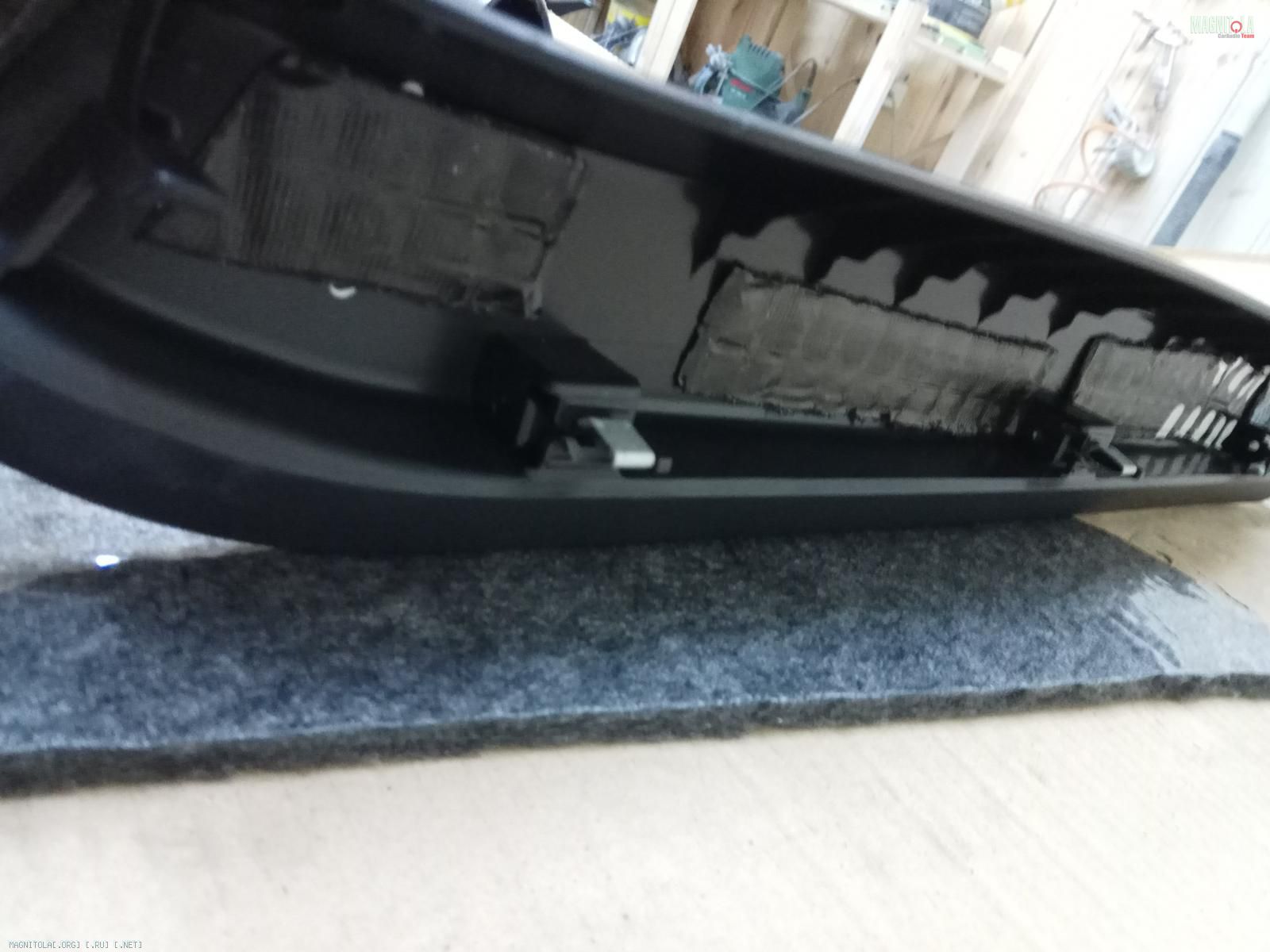

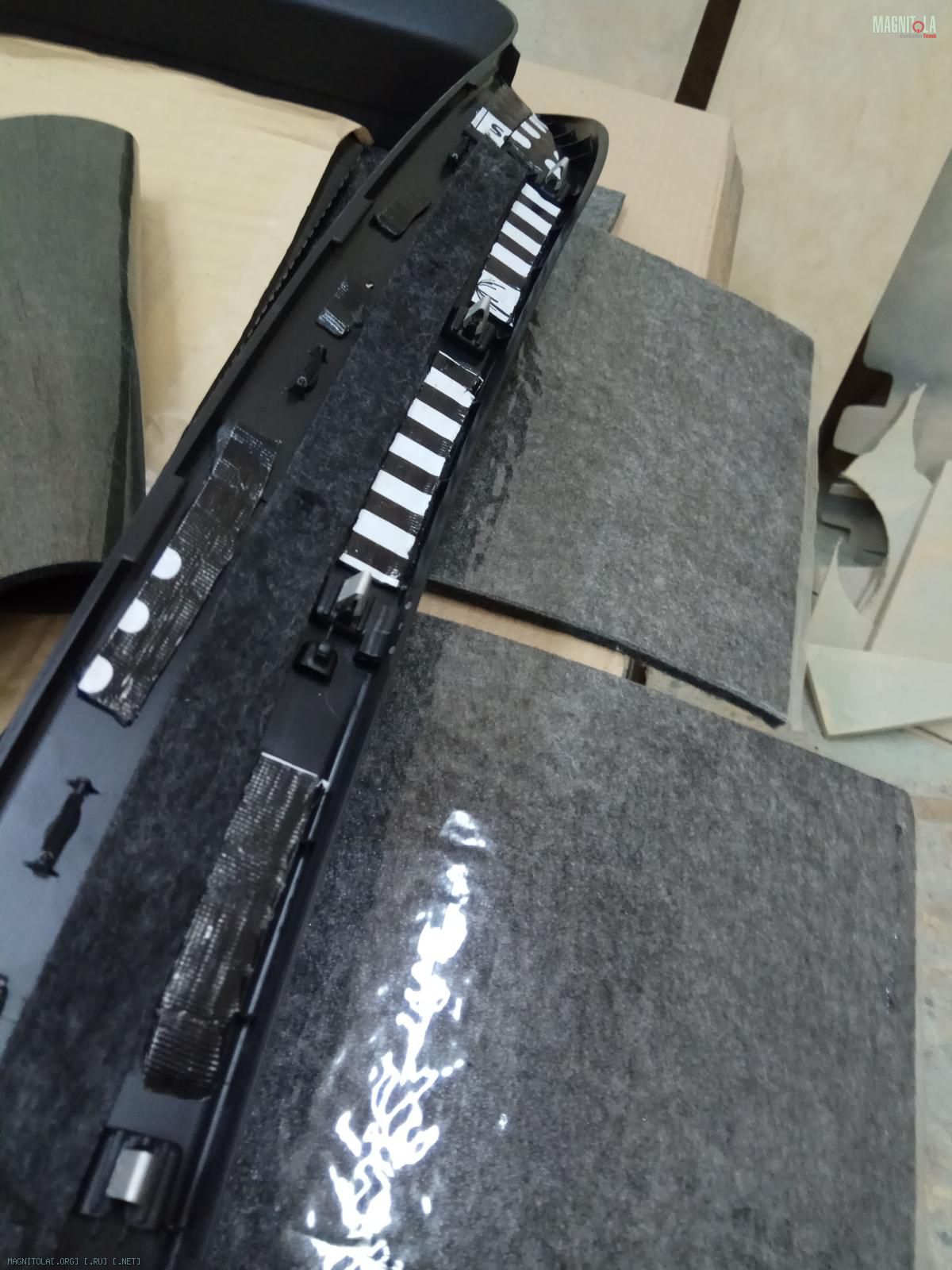

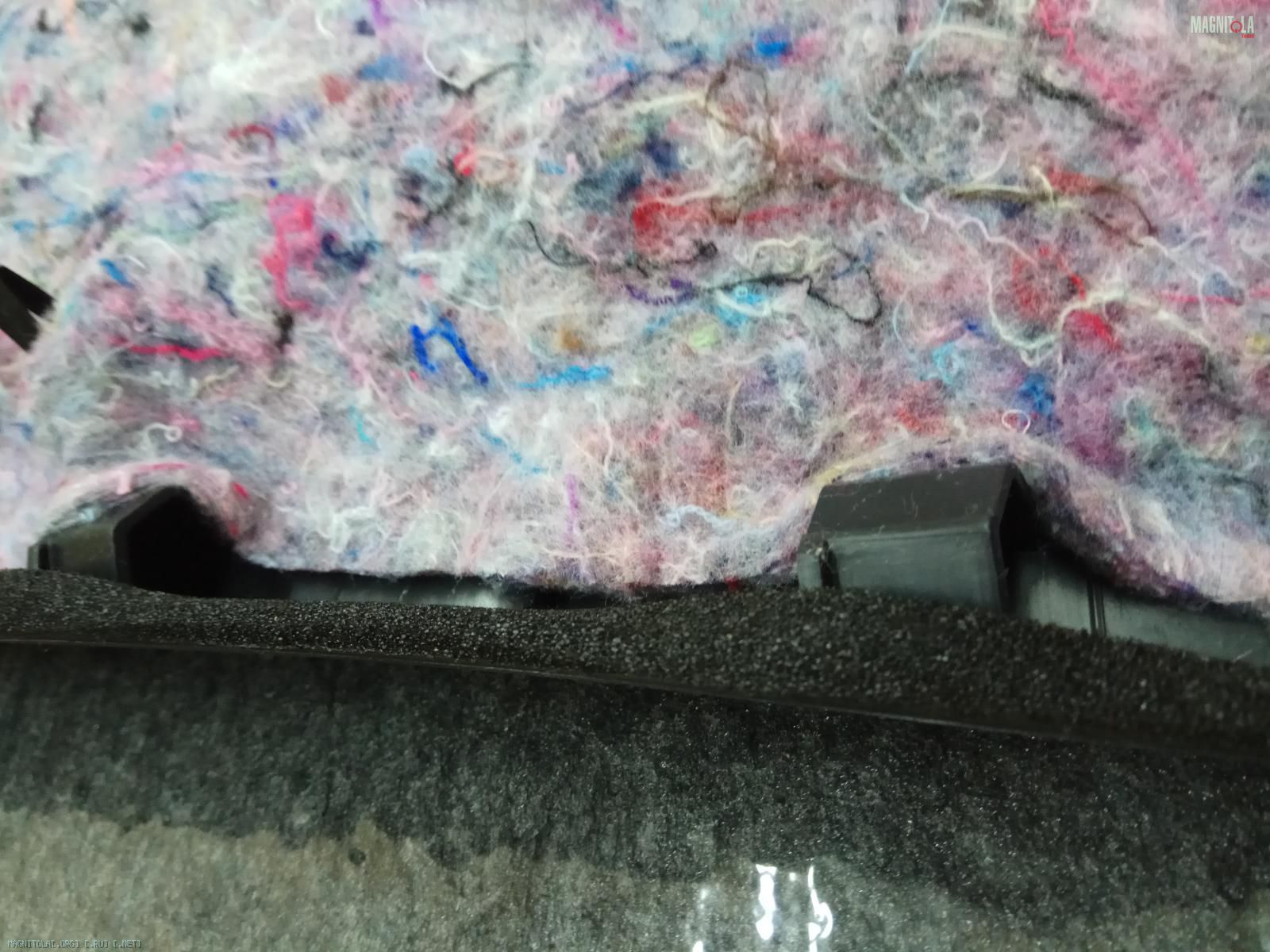

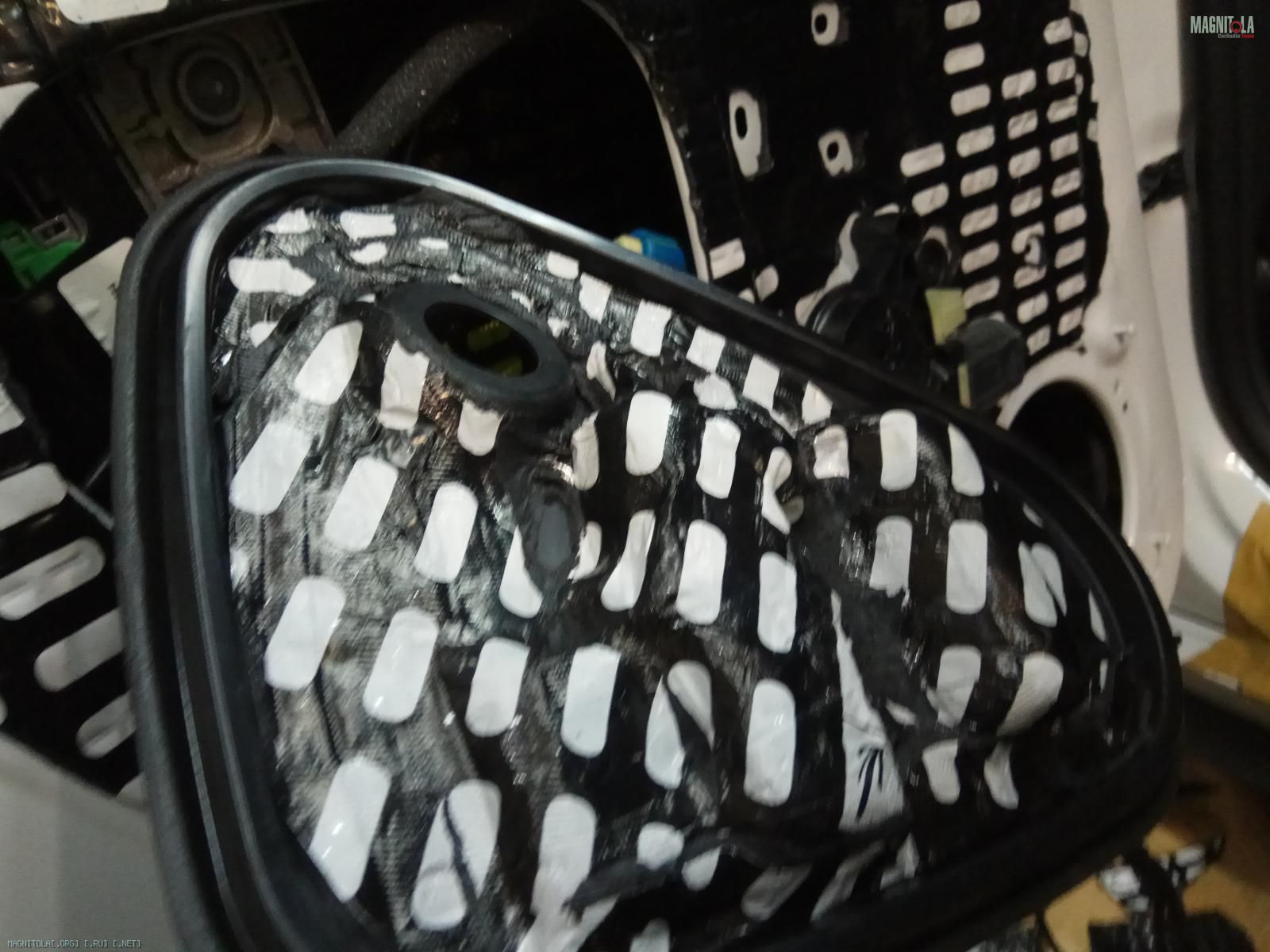

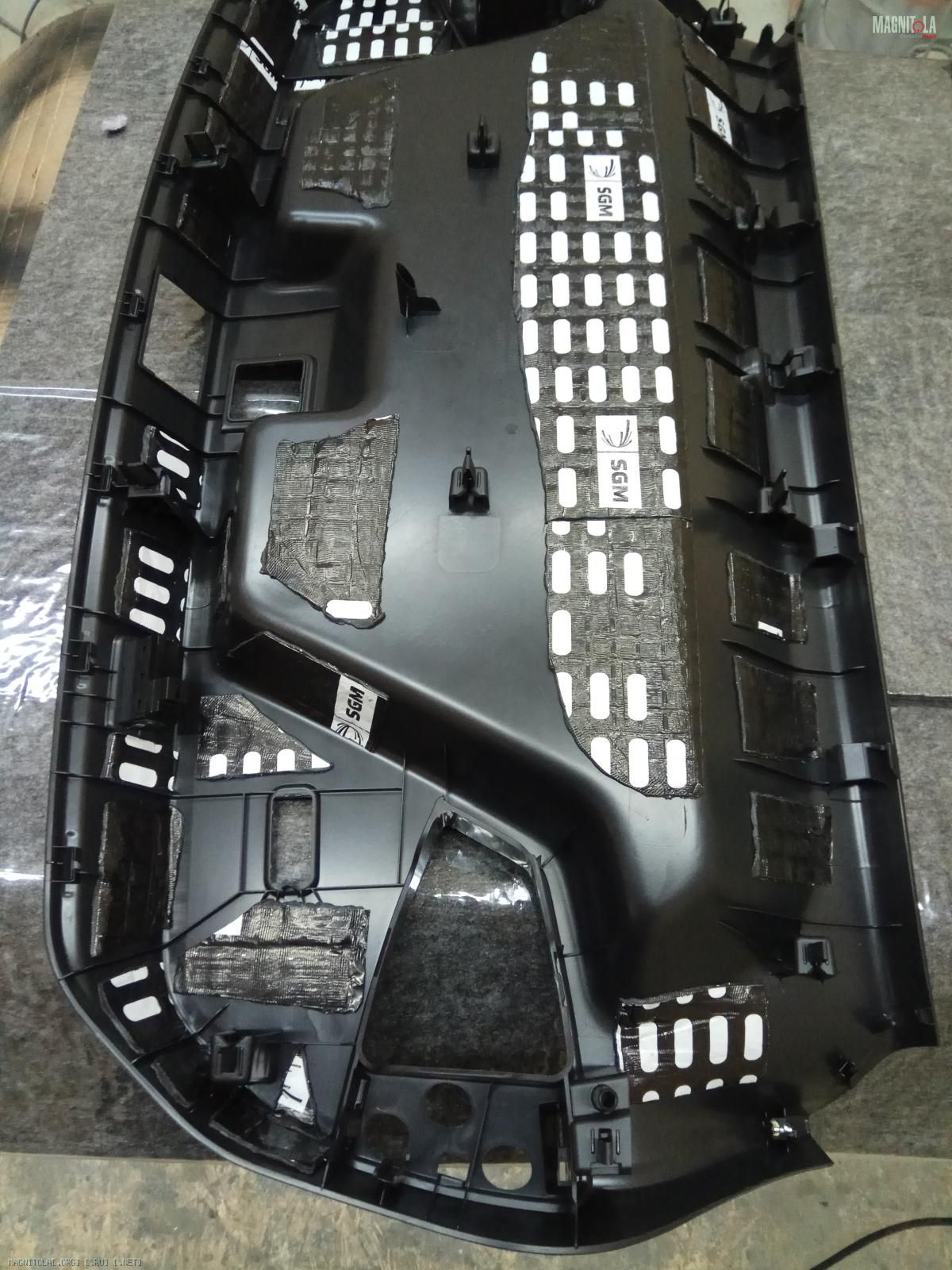

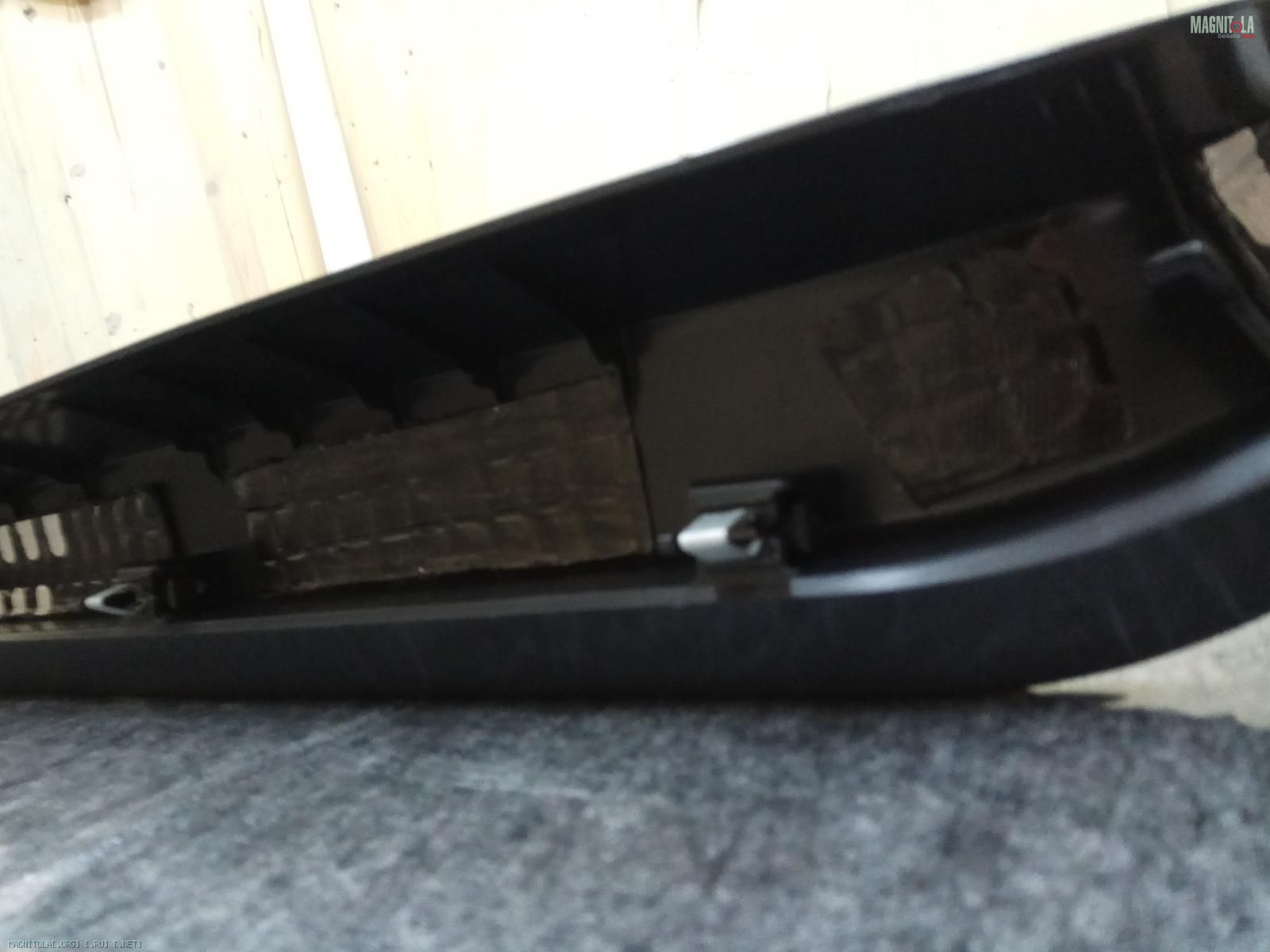

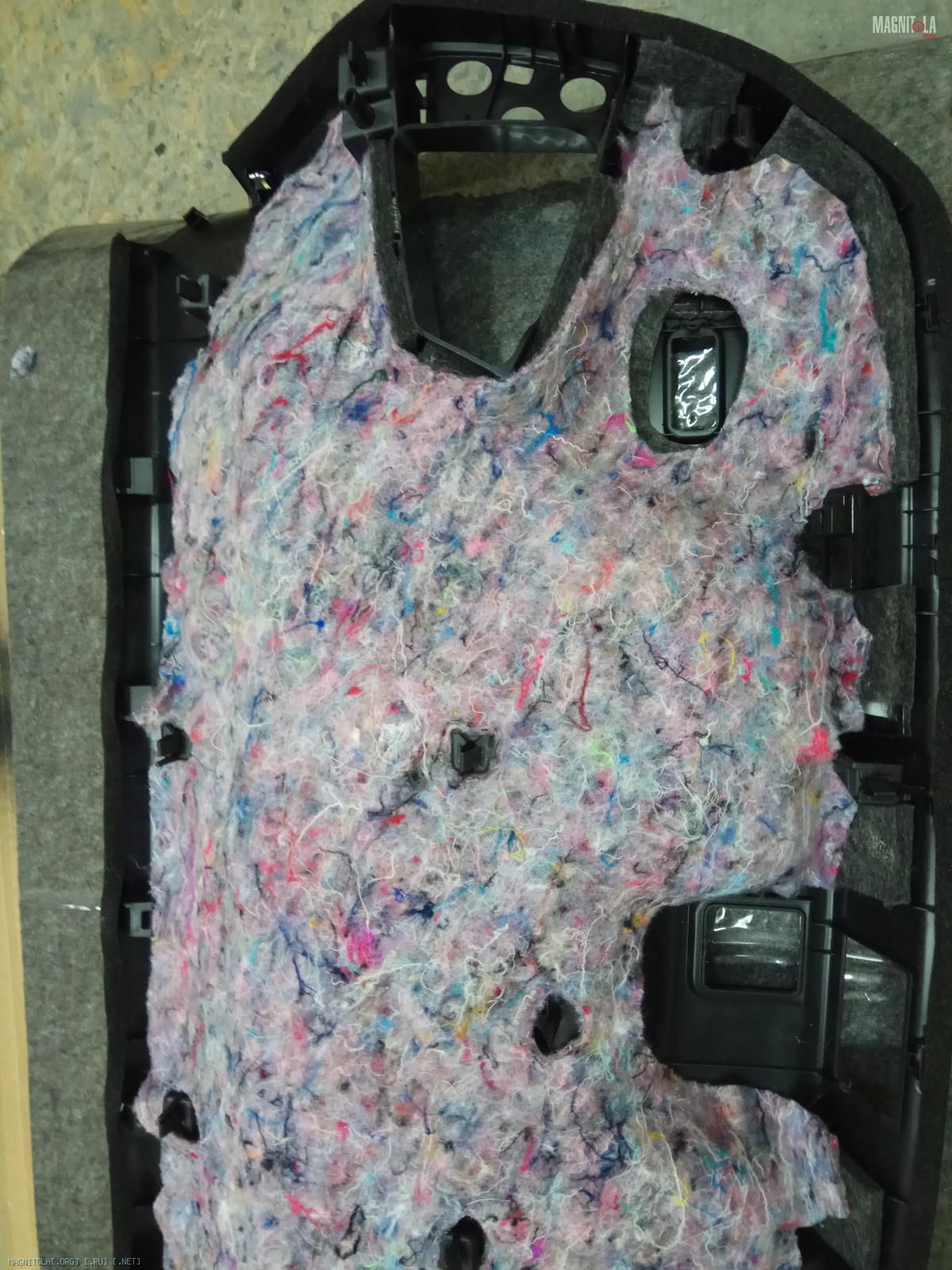

На пластиковые детали наносим вибру 4мм, войлок 10 мм, уплотнительную ленту по периметру

Вложение 1247518 Вложение 1247520 Вложение 1247522 Вложение 1247524 Вложение 1247526 Вложение 1247528 Вложение 1247530 Вложение 1247532 Вложение 1247534 Вложение 1247536 Вложение 1247538 Вложение 1247540 Вложение 1247542 Вложение 1247544 Вложение 1247546 Вложение 1247548 Вложение 1247550 Вложение 1247552 Вложение 1247554 Вложение 1247556

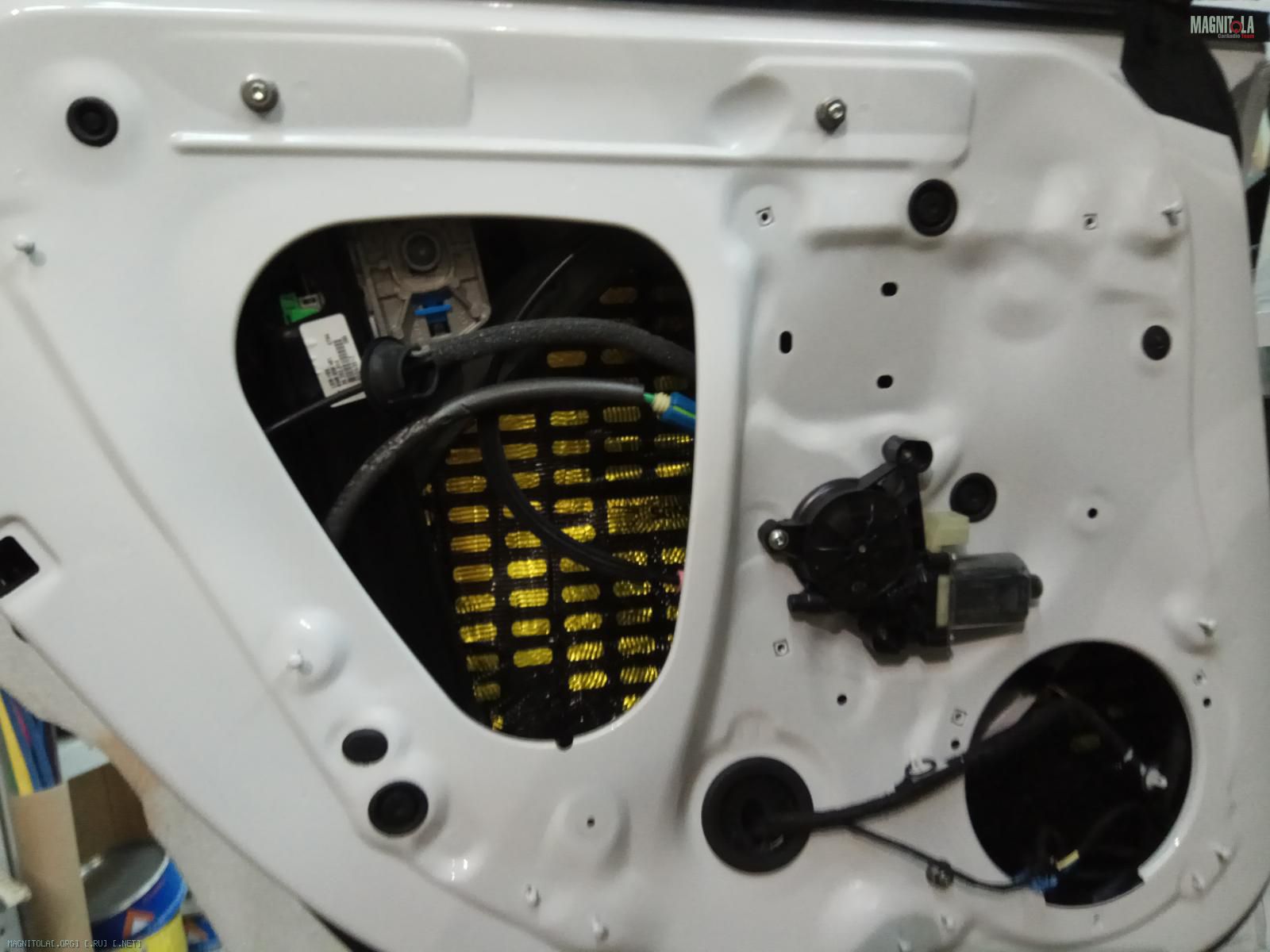

Наносим вибру 4 мм на внутренний метал, греем, прикатываем...
Заглушки вибрим с обратной стороны.
Вложение 1247558 Вложение 1247560 Вложение 1247562 Вложение 1247564 Вложение 1247566 Вложение 1247568 Вложение 1247570

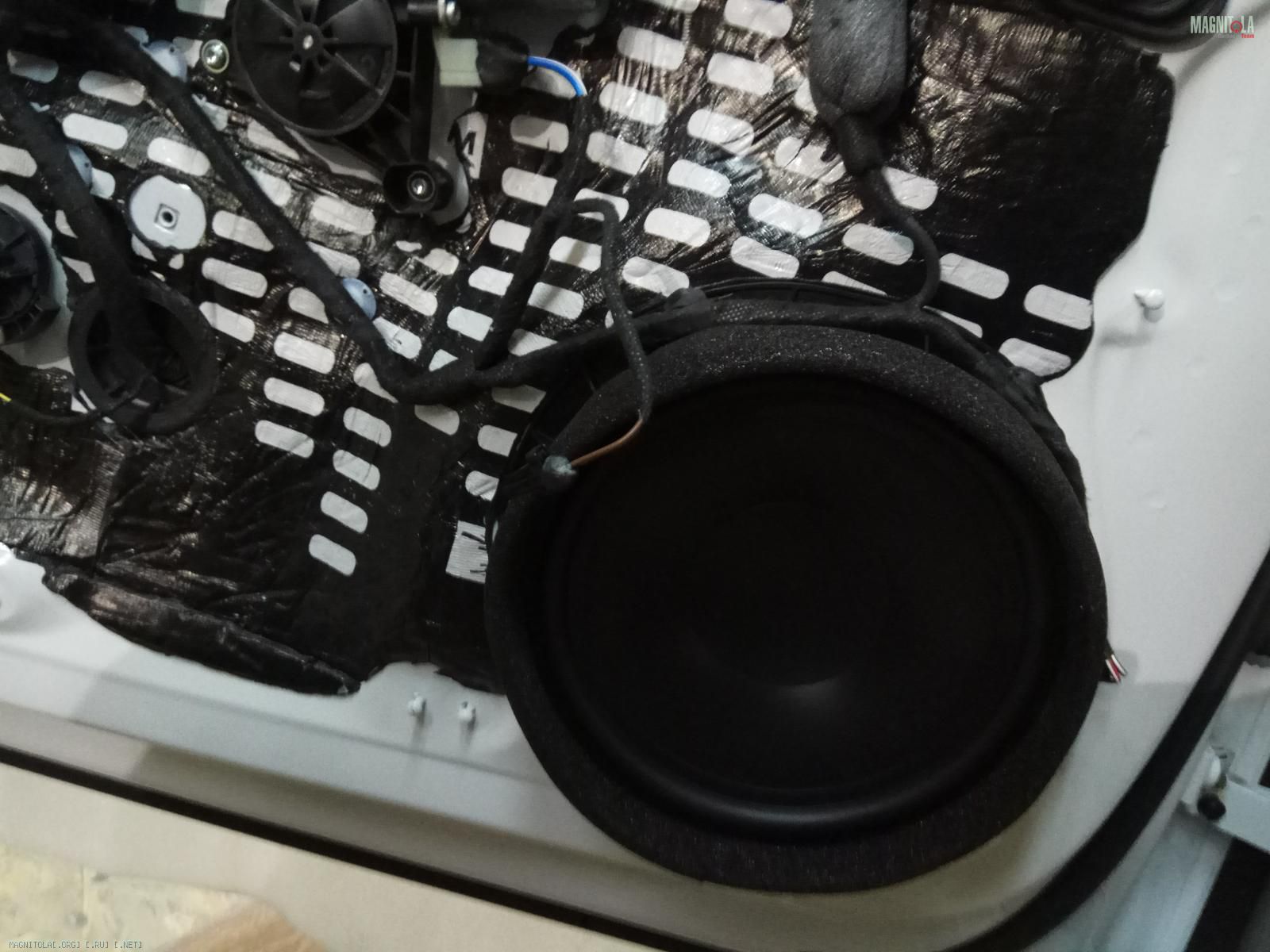

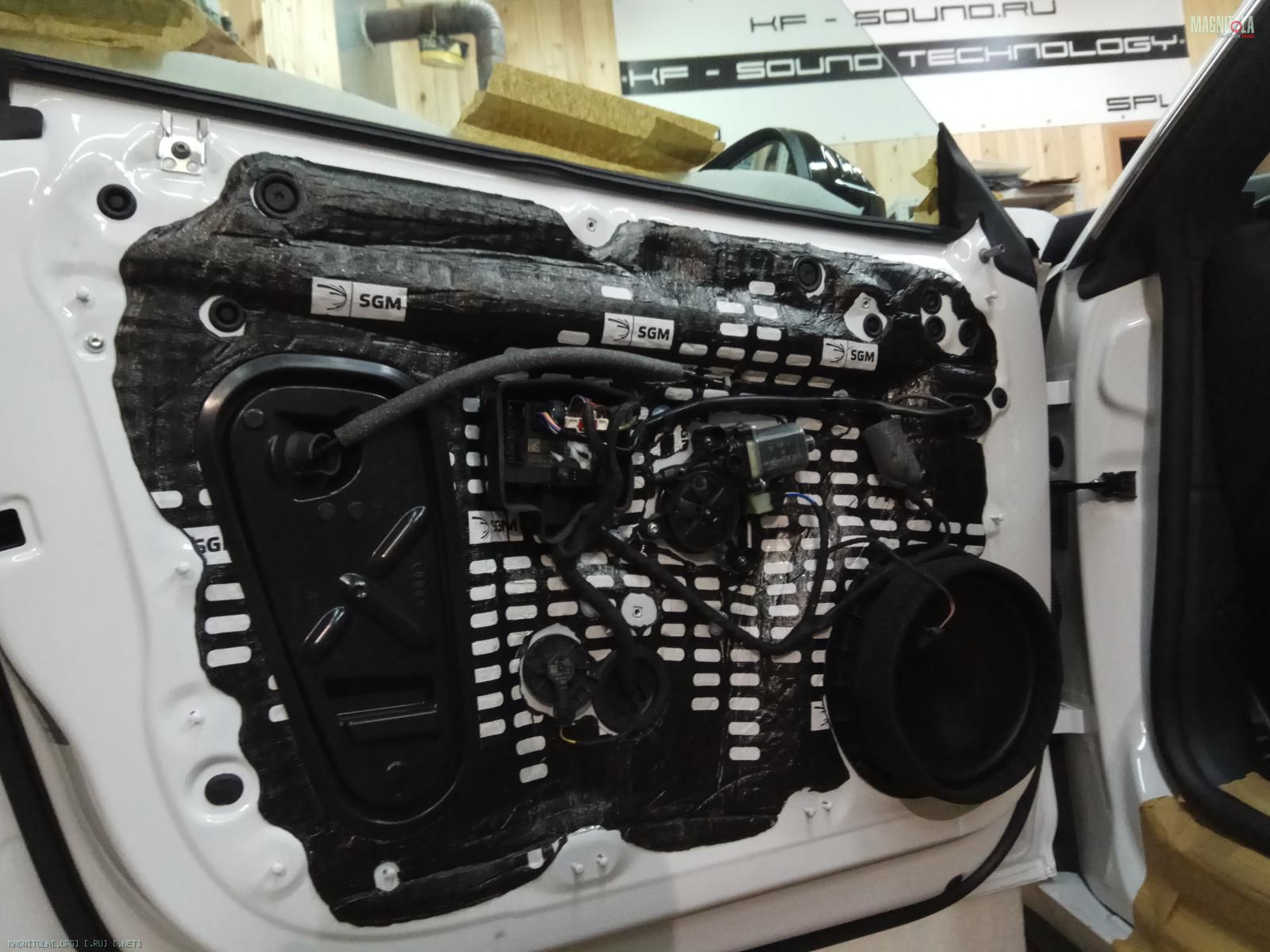

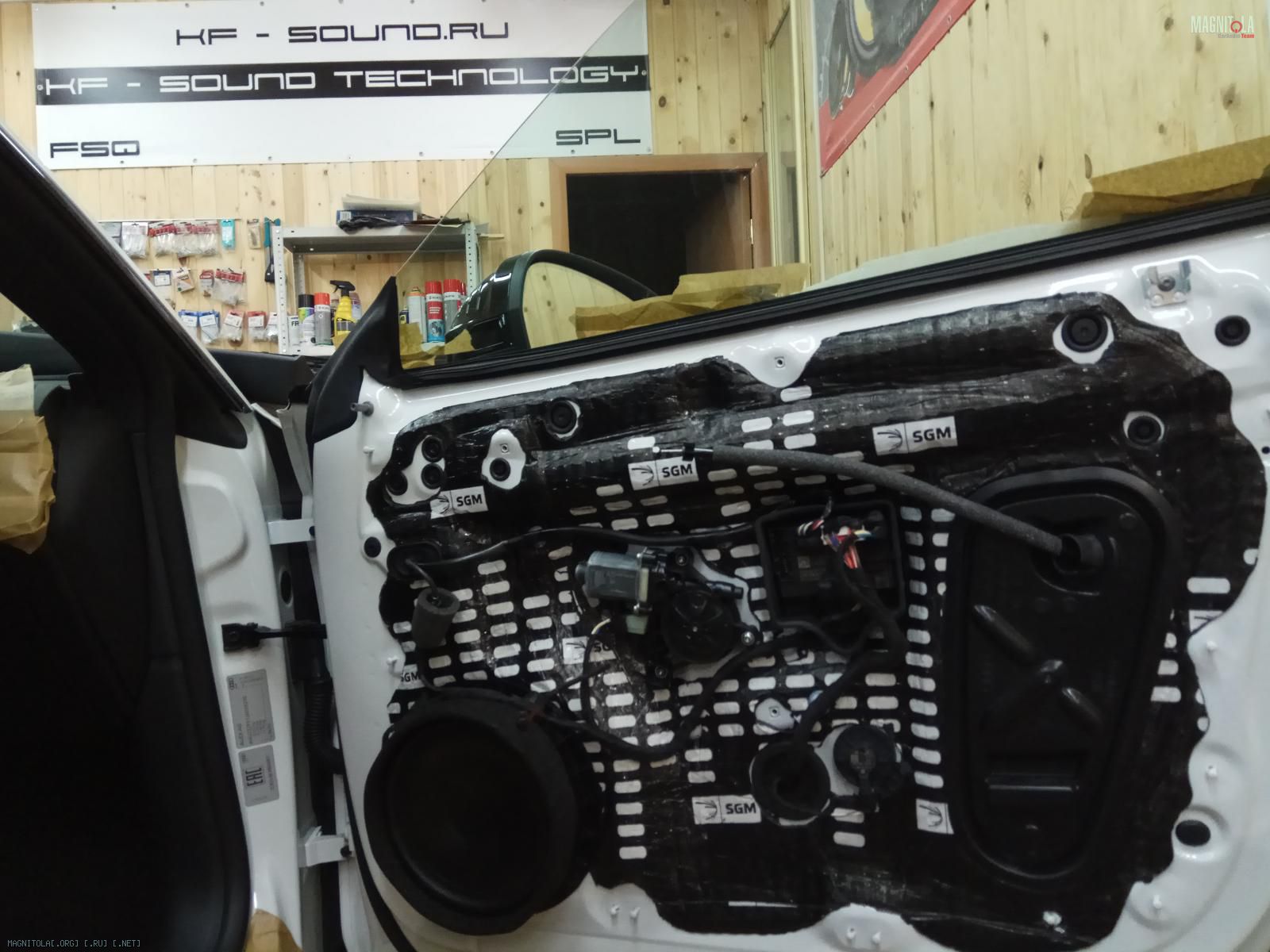

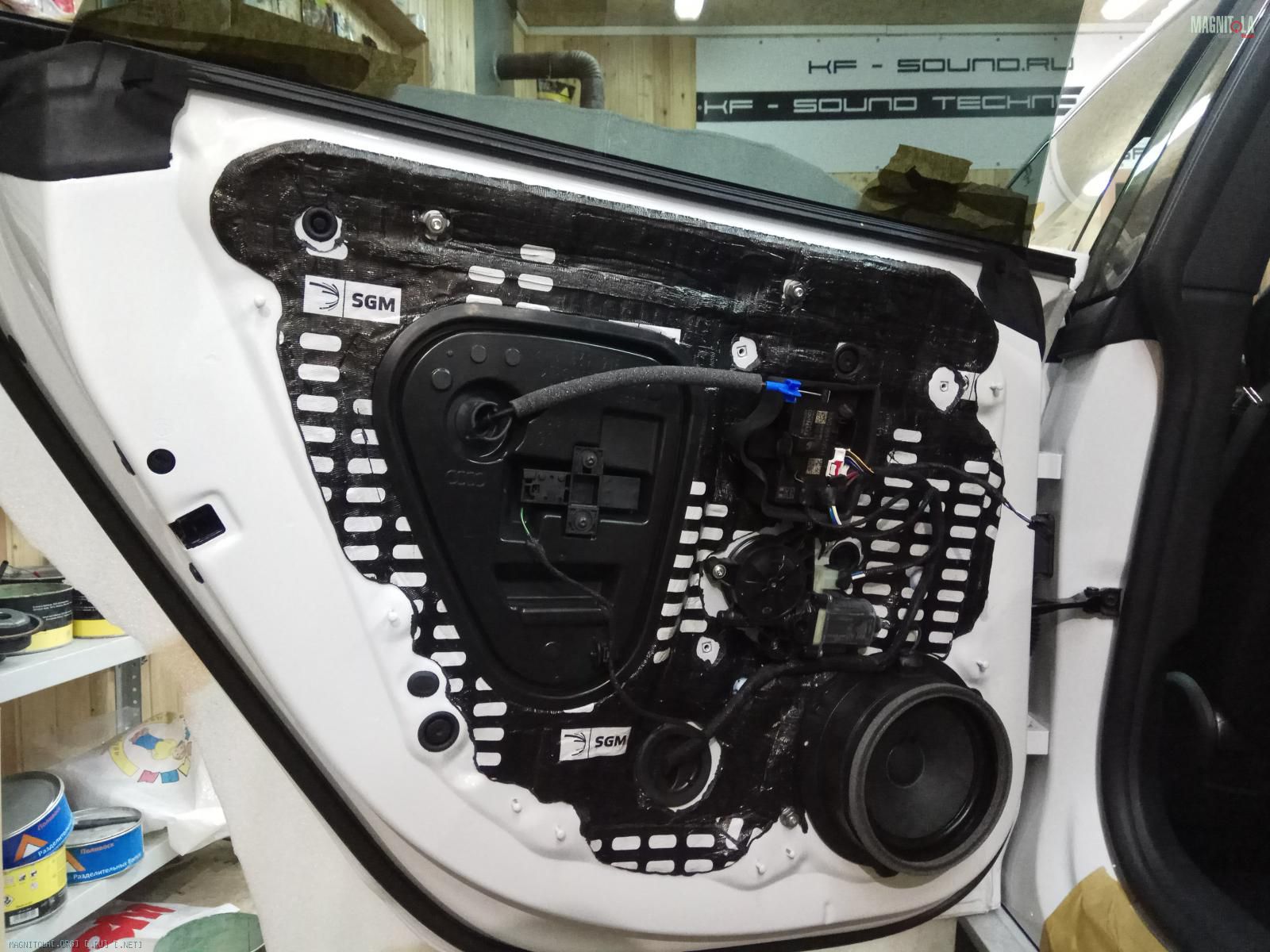

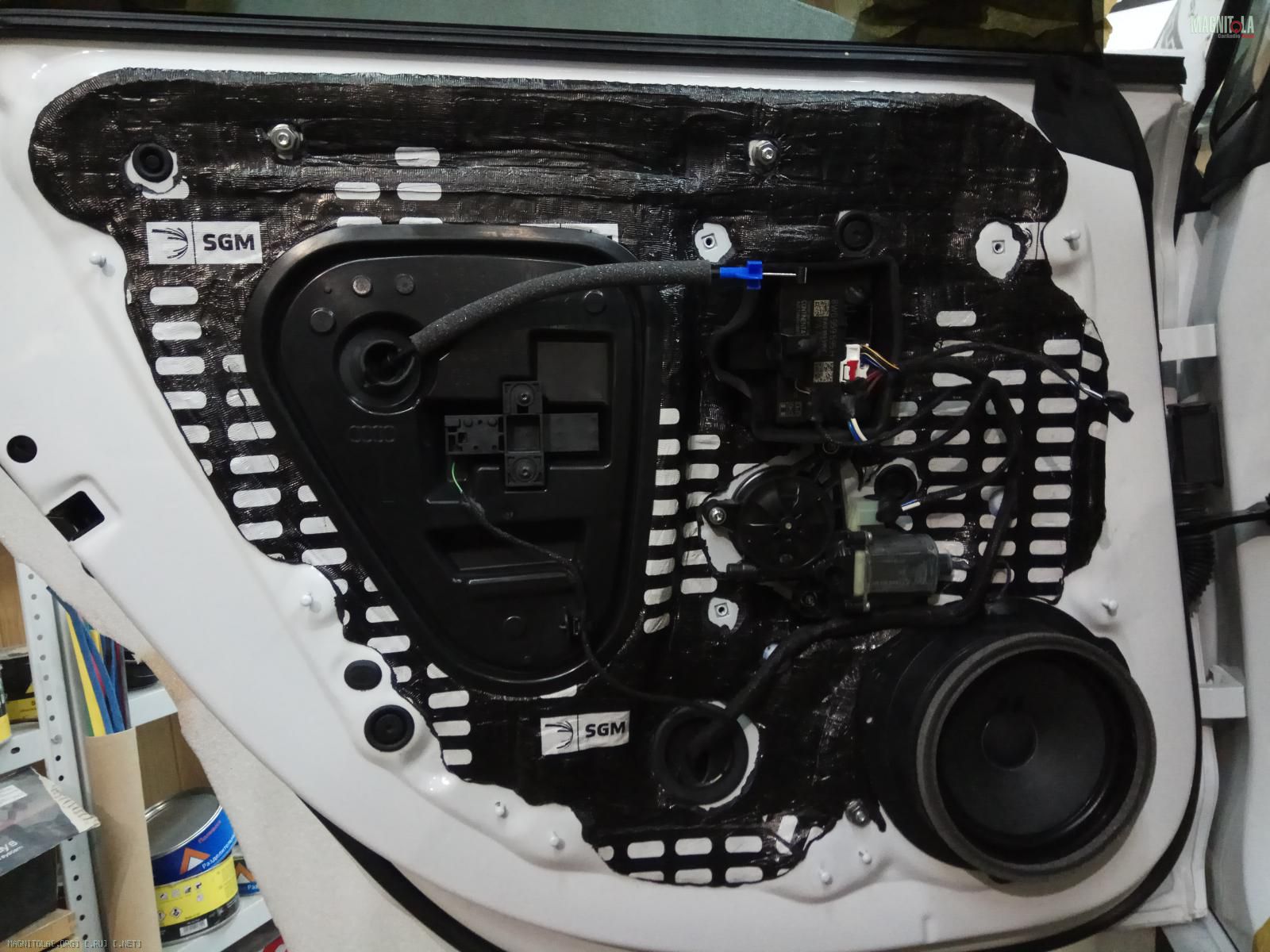

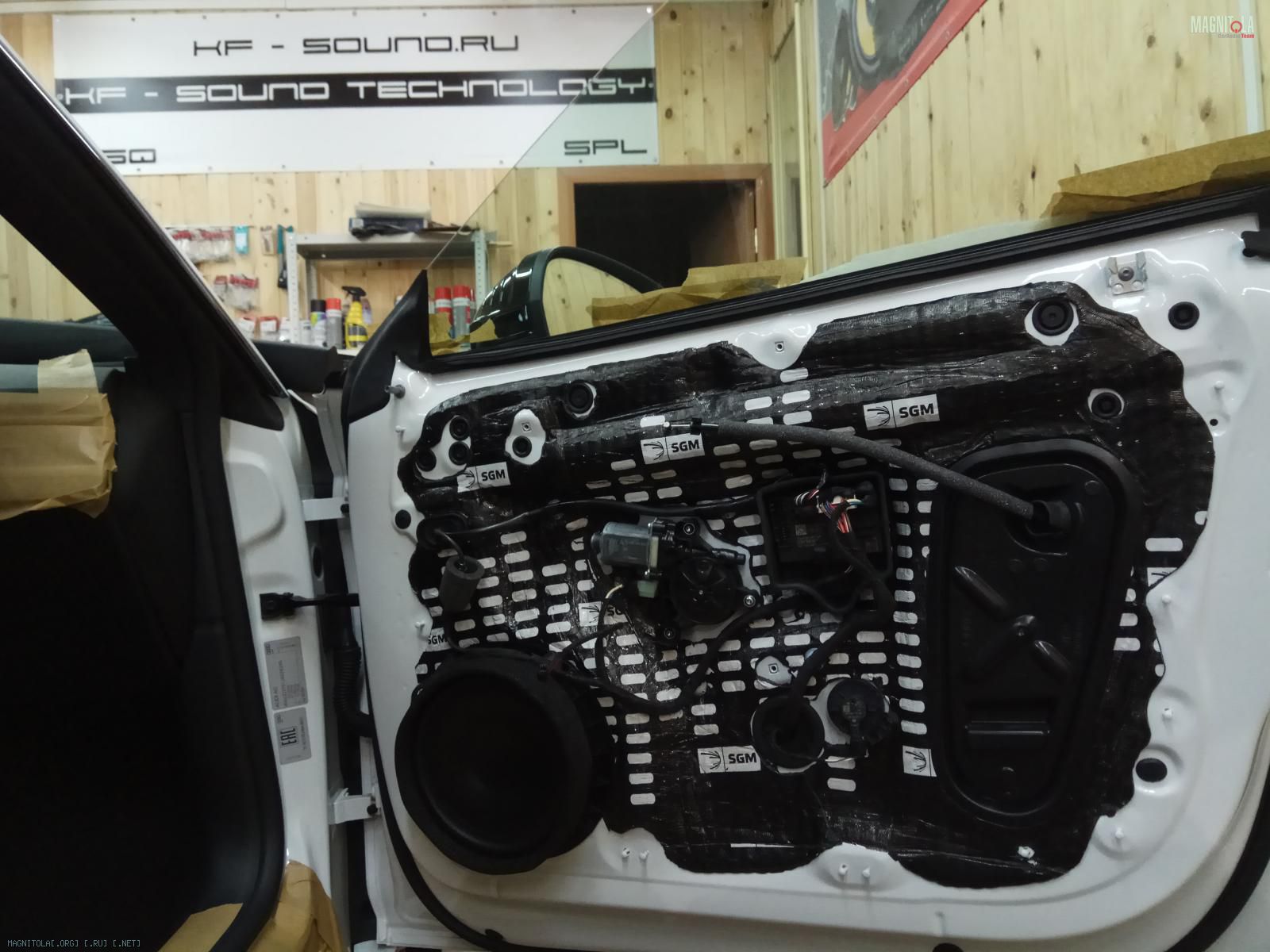

Наносим вибру 4 мм цельным листом, греем, прикатываем...

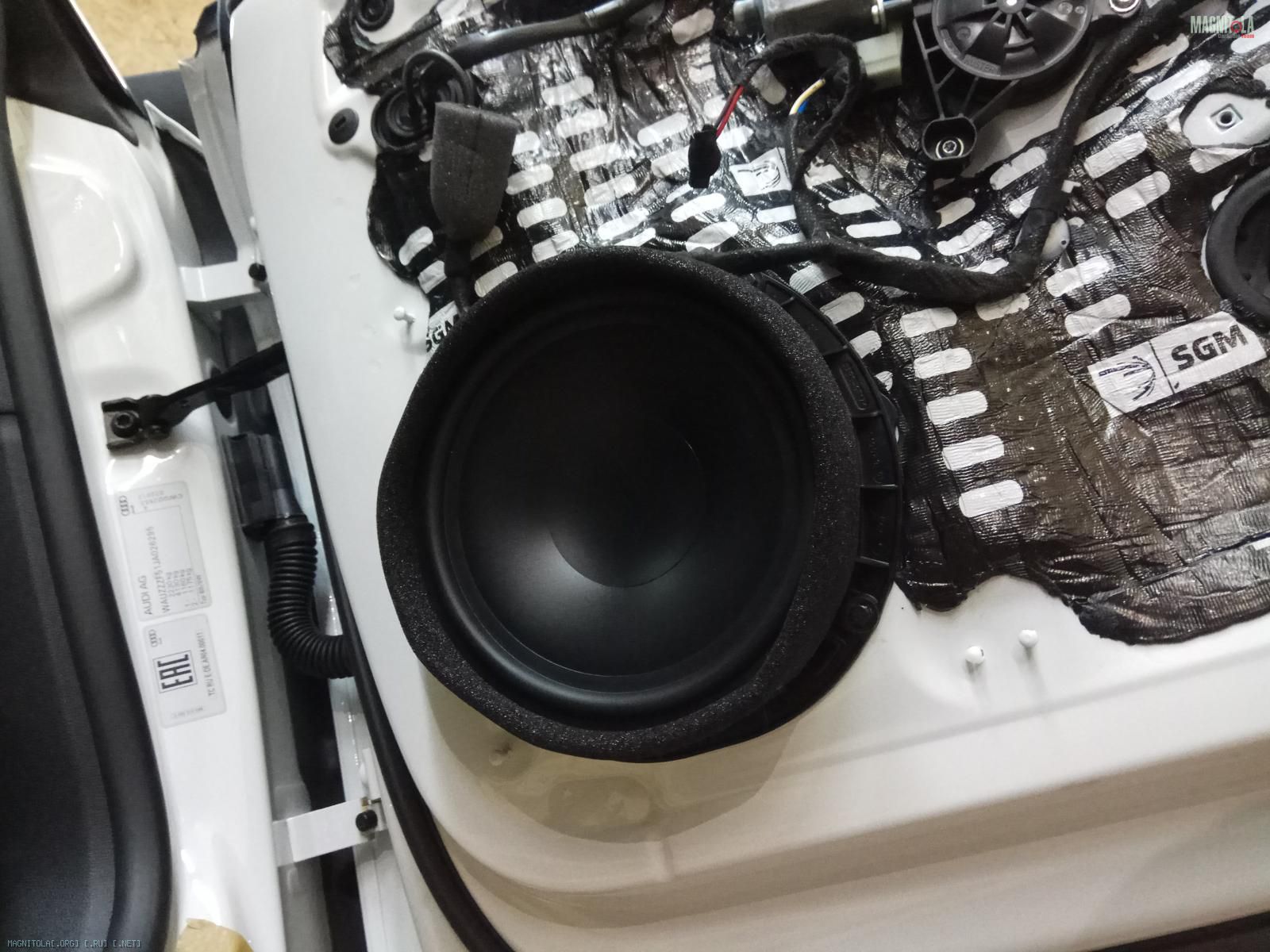

Устанавливаем проводку и мидбас...
Двери итог...
Вложение 1247572 Вложение 1247574 Вложение 1247576 Вложение 1247578 Вложение 1247580 Вложение 1247582 Вложение 1247584 Вложение 1247586 Вложение 1247588 Вложение 1247590 Вложение 1247592 Вложение 1247594
08.10.2018, 22:19
st220

Вложений: 67

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi S5 Sportback

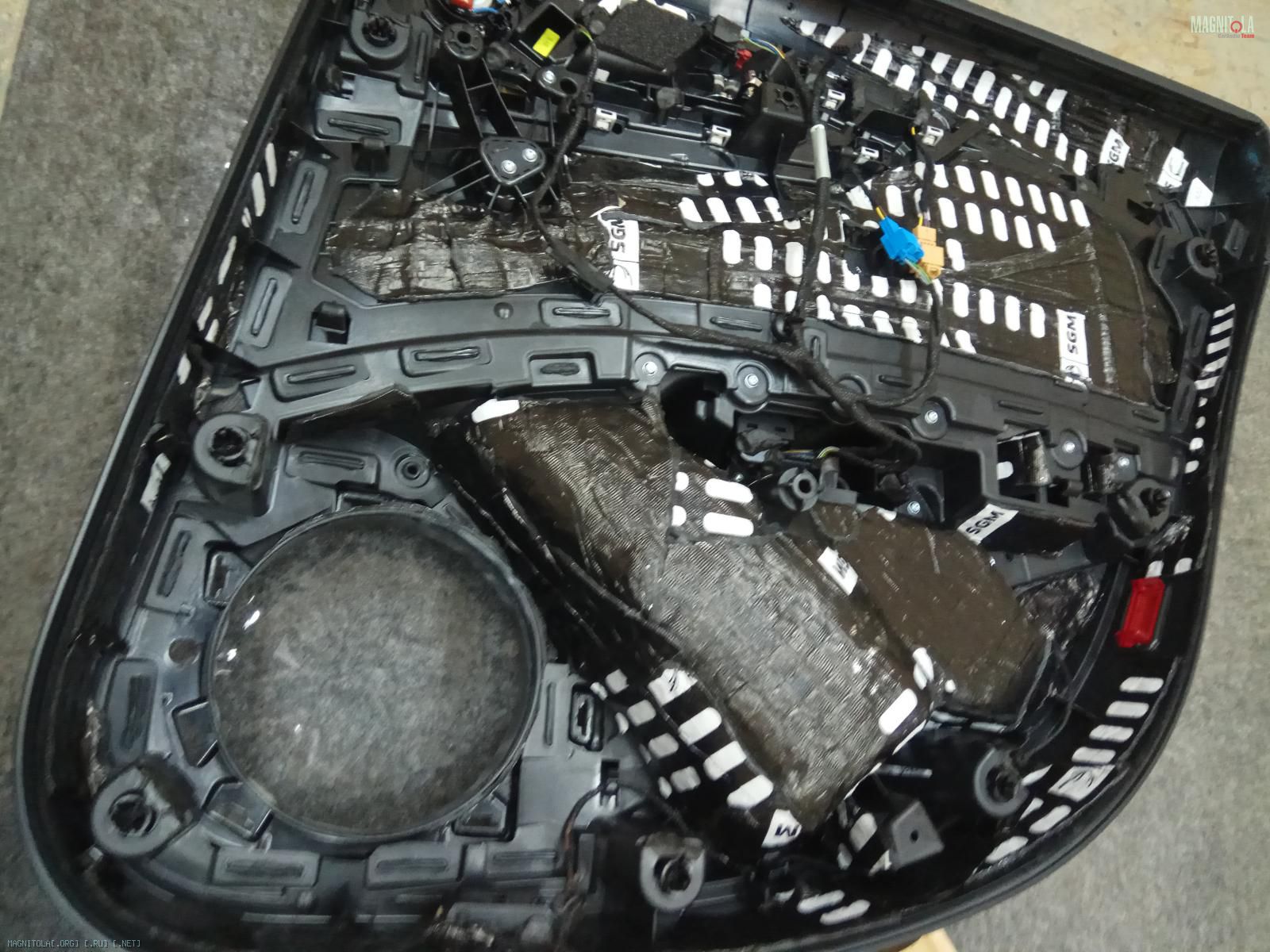

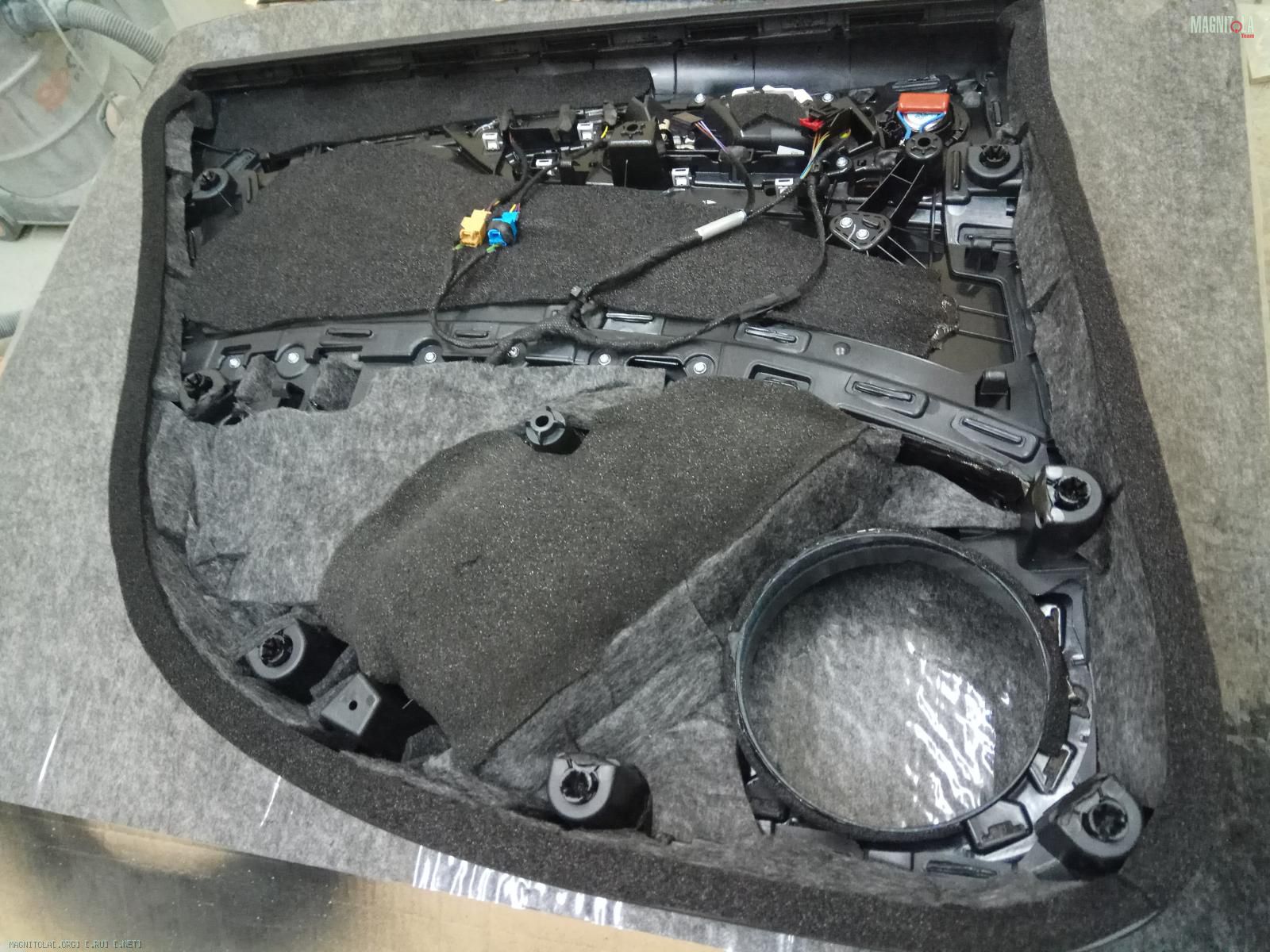

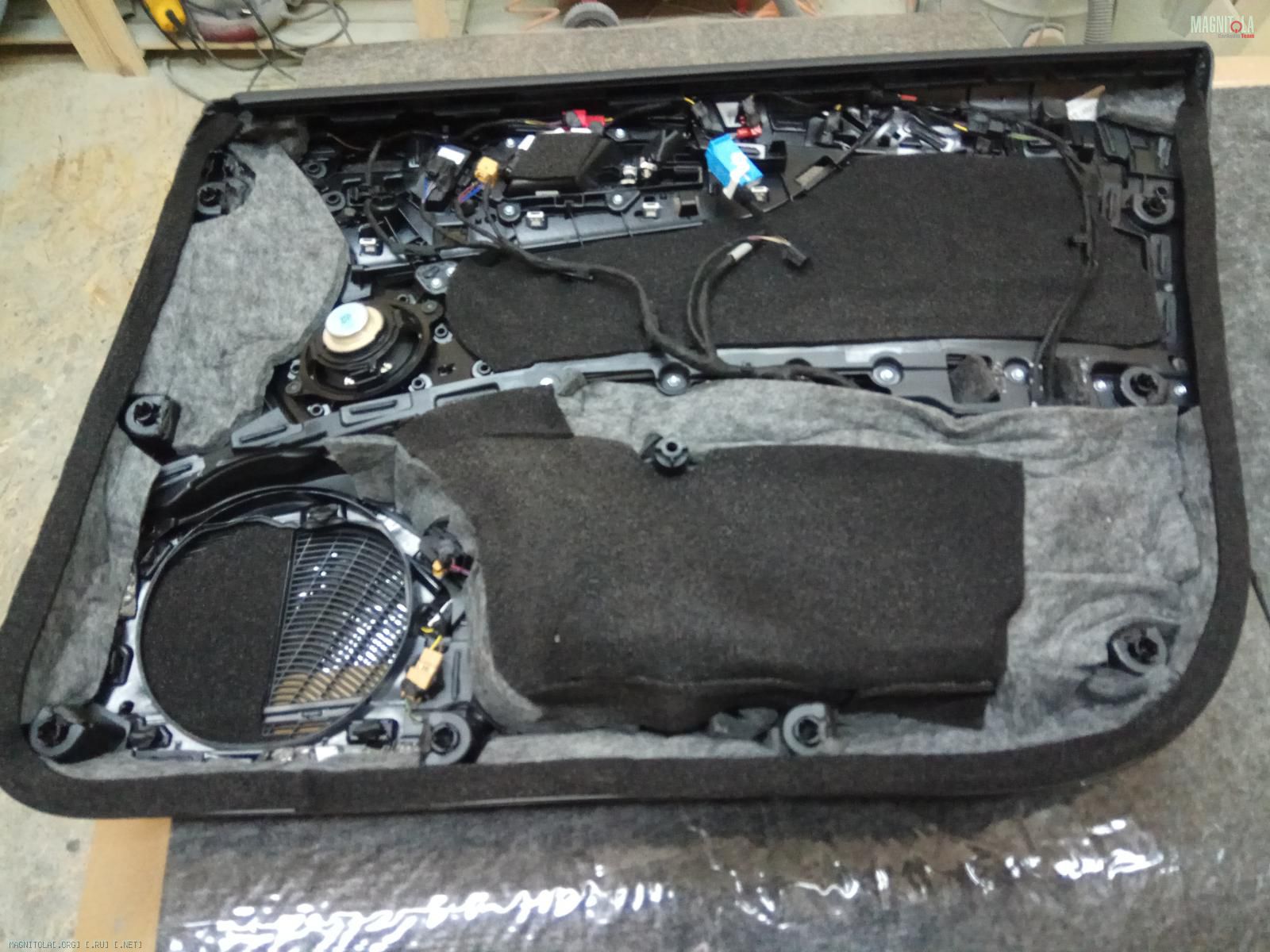

Карты дверей...
Наносим вибру 4мм, греем, прикатываем...

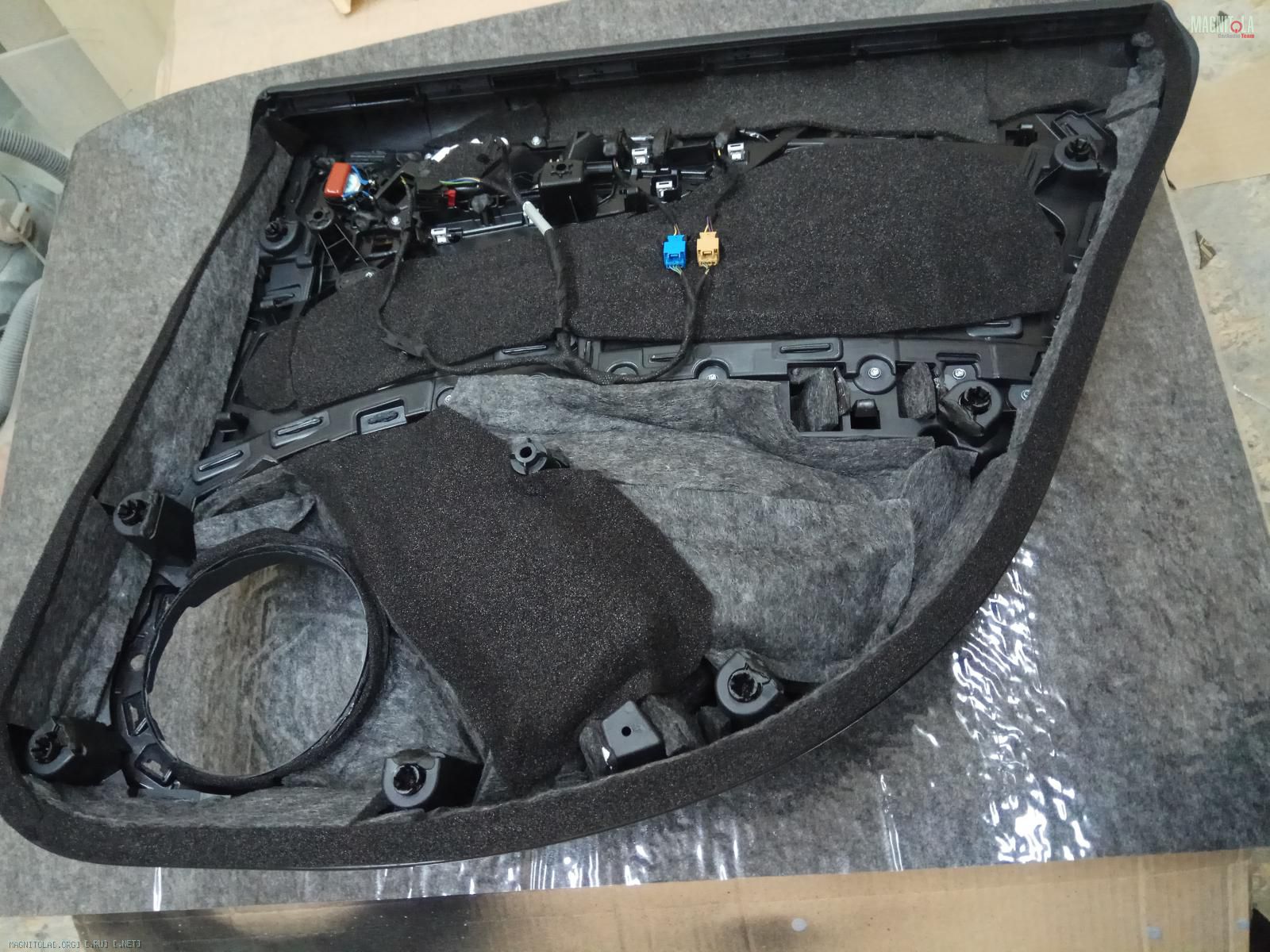

Наносим войлок, битопласт, уплотнительную ленту по периметру...

Вложение 1247844 Вложение 1247846 Вложение 1247848 Вложение 1247850 Вложение 1247852 Вложение 1247854 Вложение 1247856 Вложение 1247858 Вложение 1247860 Вложение 1247862 Вложение 1247864 Вложение 1247866 Вложение 1247868 Вложение 1247870

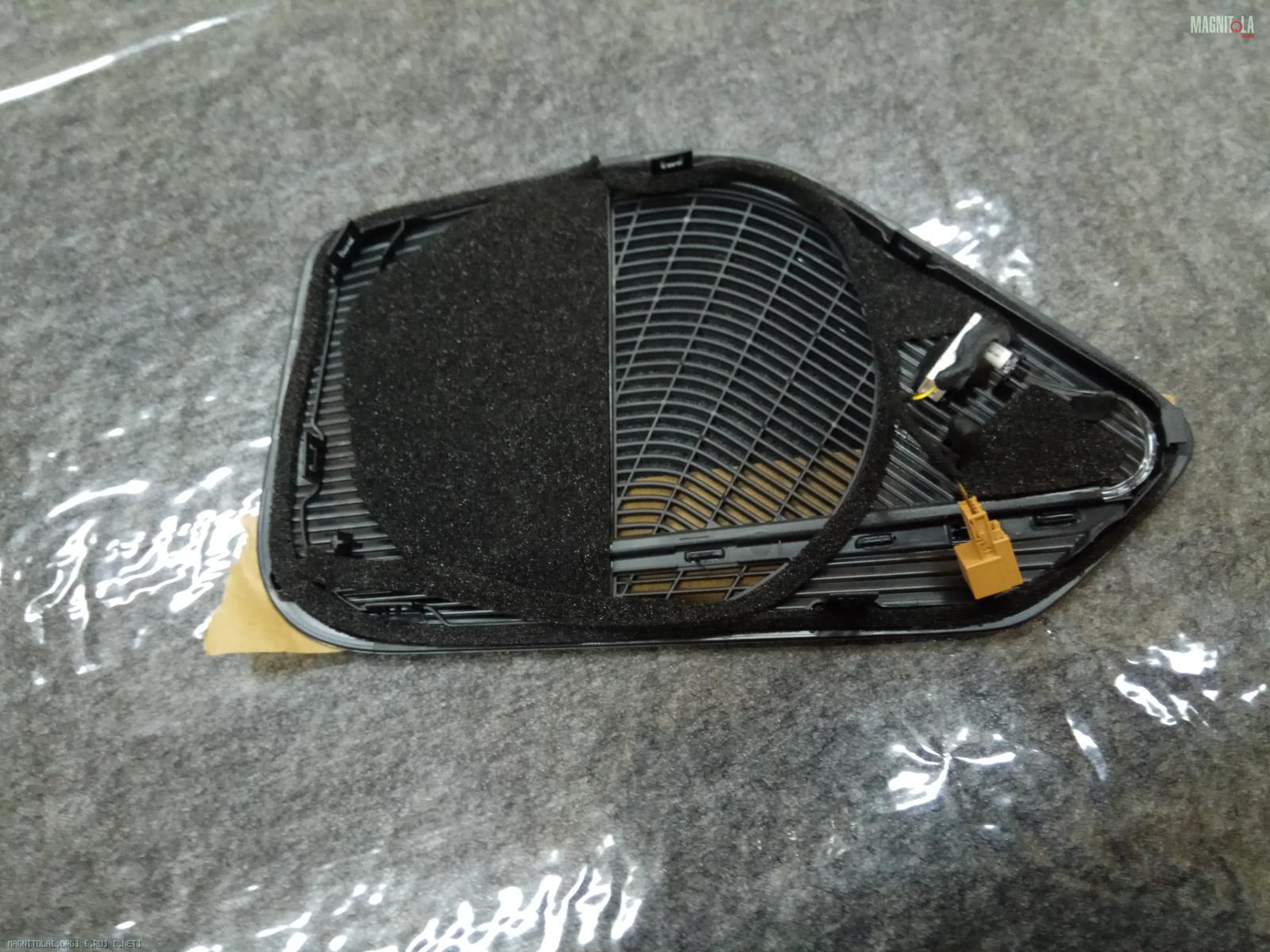

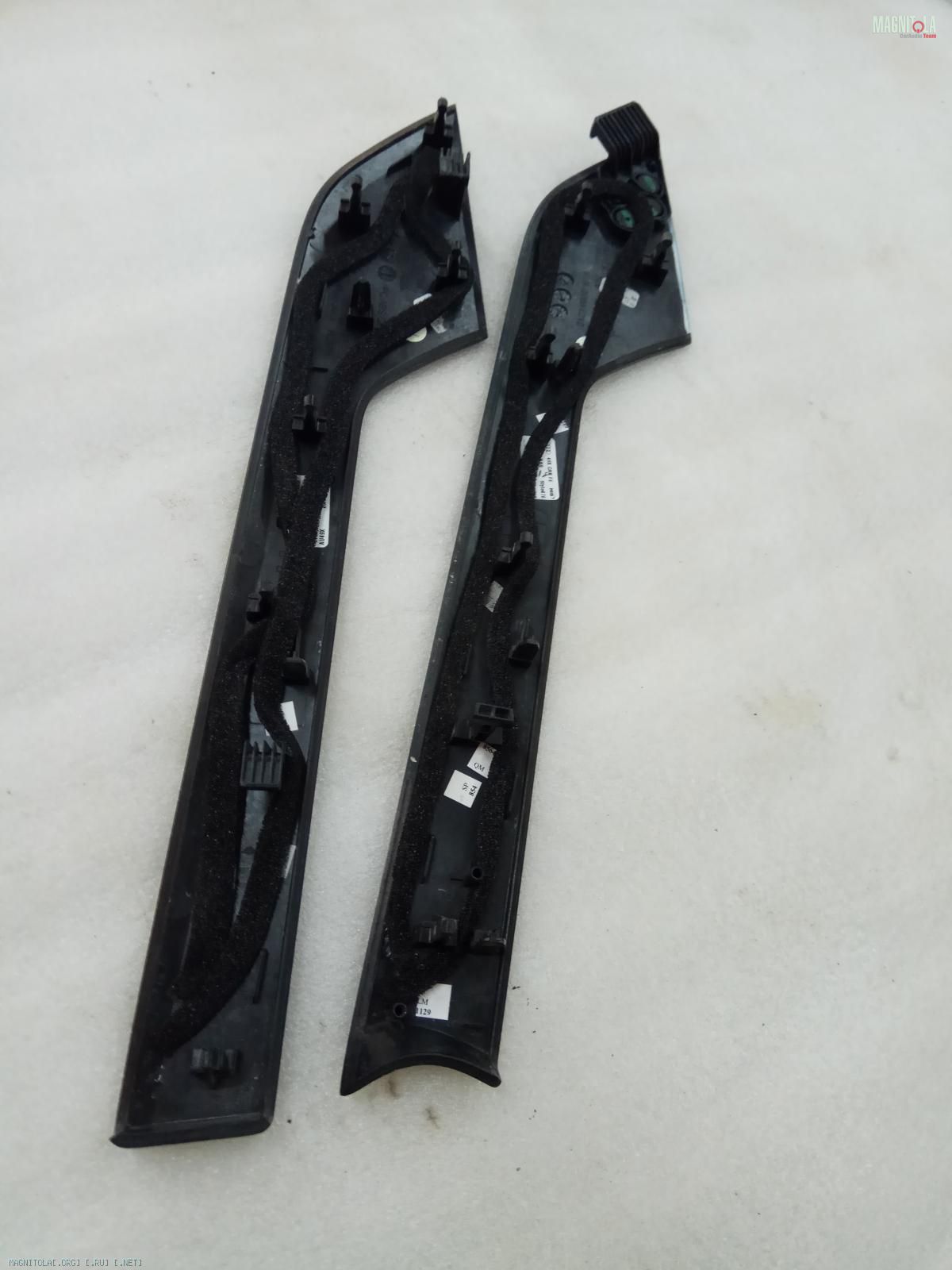

Проклеиваем, уплотняем все сетки и декоративные элементы двери...

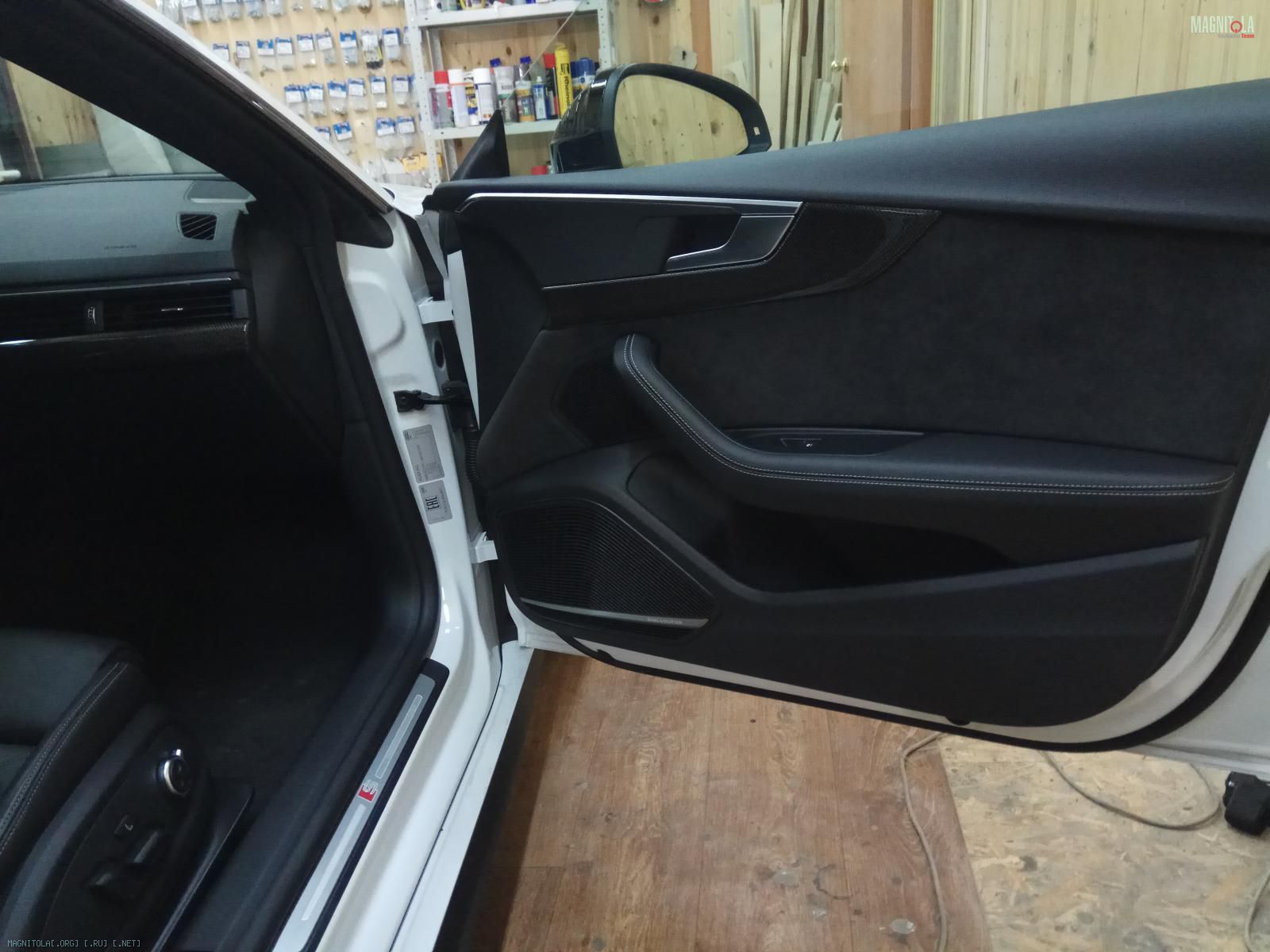

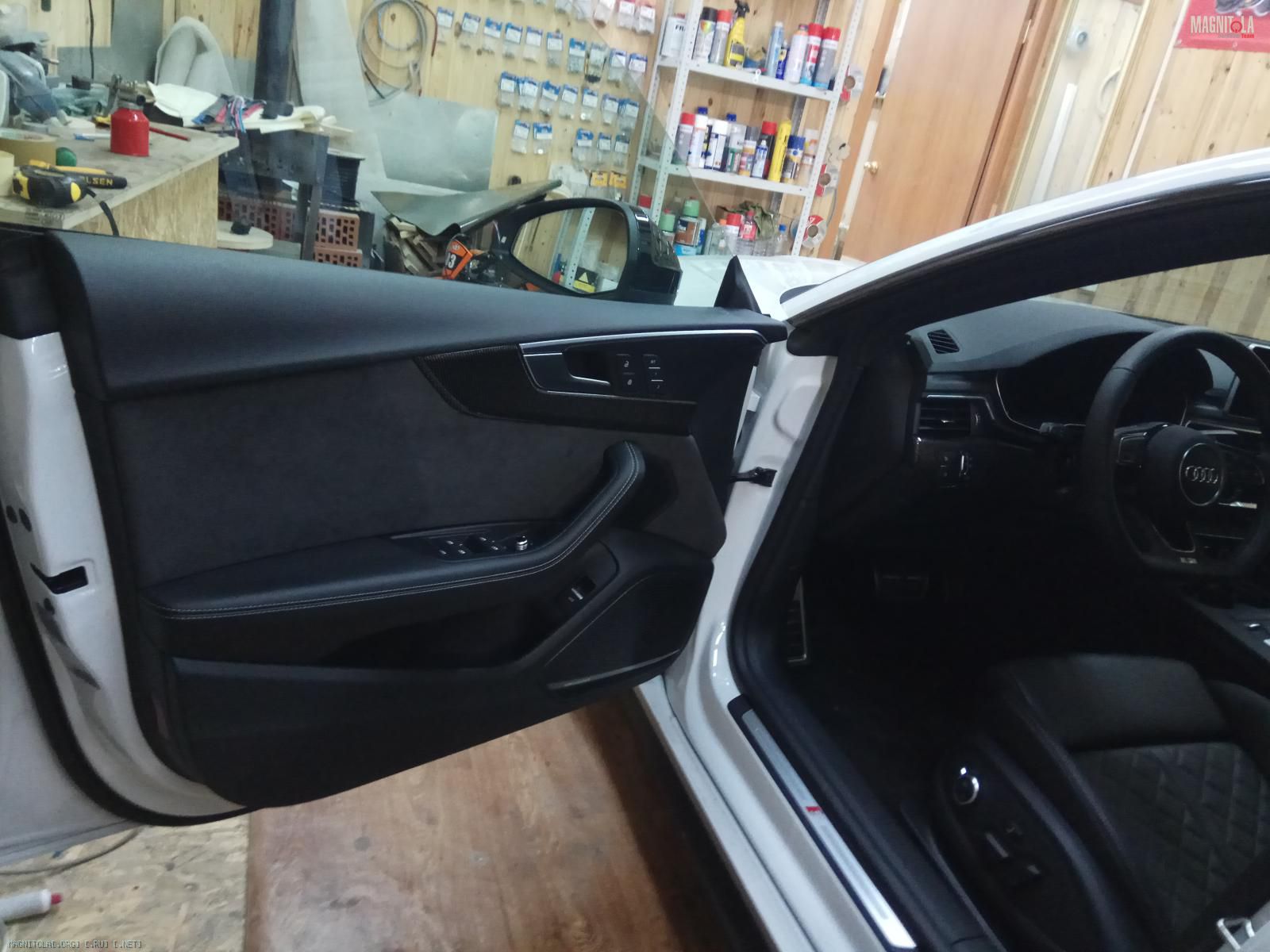

Собираем...
Вложение 1247872 Вложение 1247874 Вложение 1247876 Вложение 1247878 Вложение 1247880 Вложение 1247882 Вложение 1247884

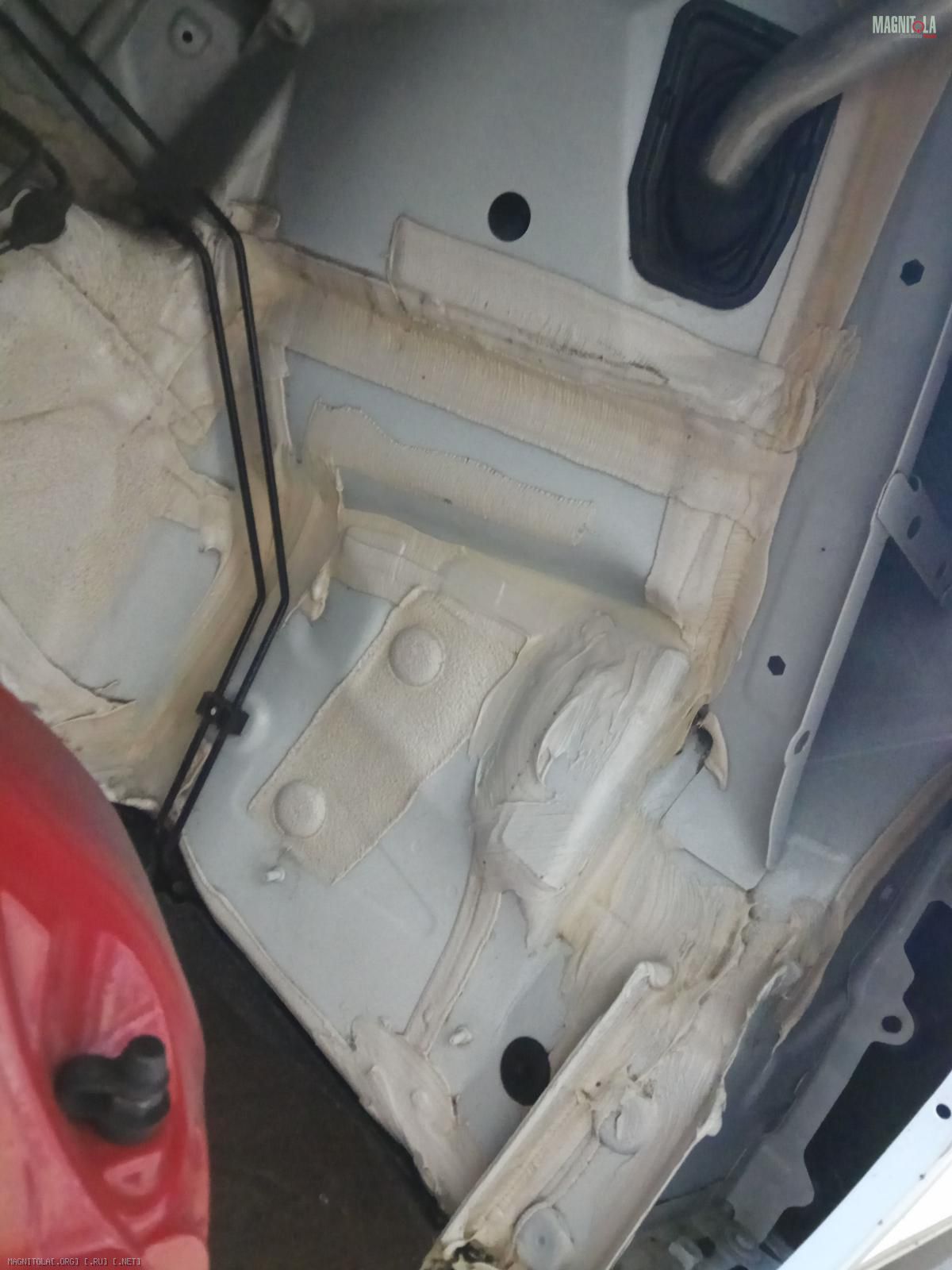

Передняя левая арка...
Ступица вся ржавая, пробег у машины 5ткм...
Очищаем, обезжириваем арки...
Наносим вибру 4мм, местами в два слоя...
Покрываем антигравийным составом...

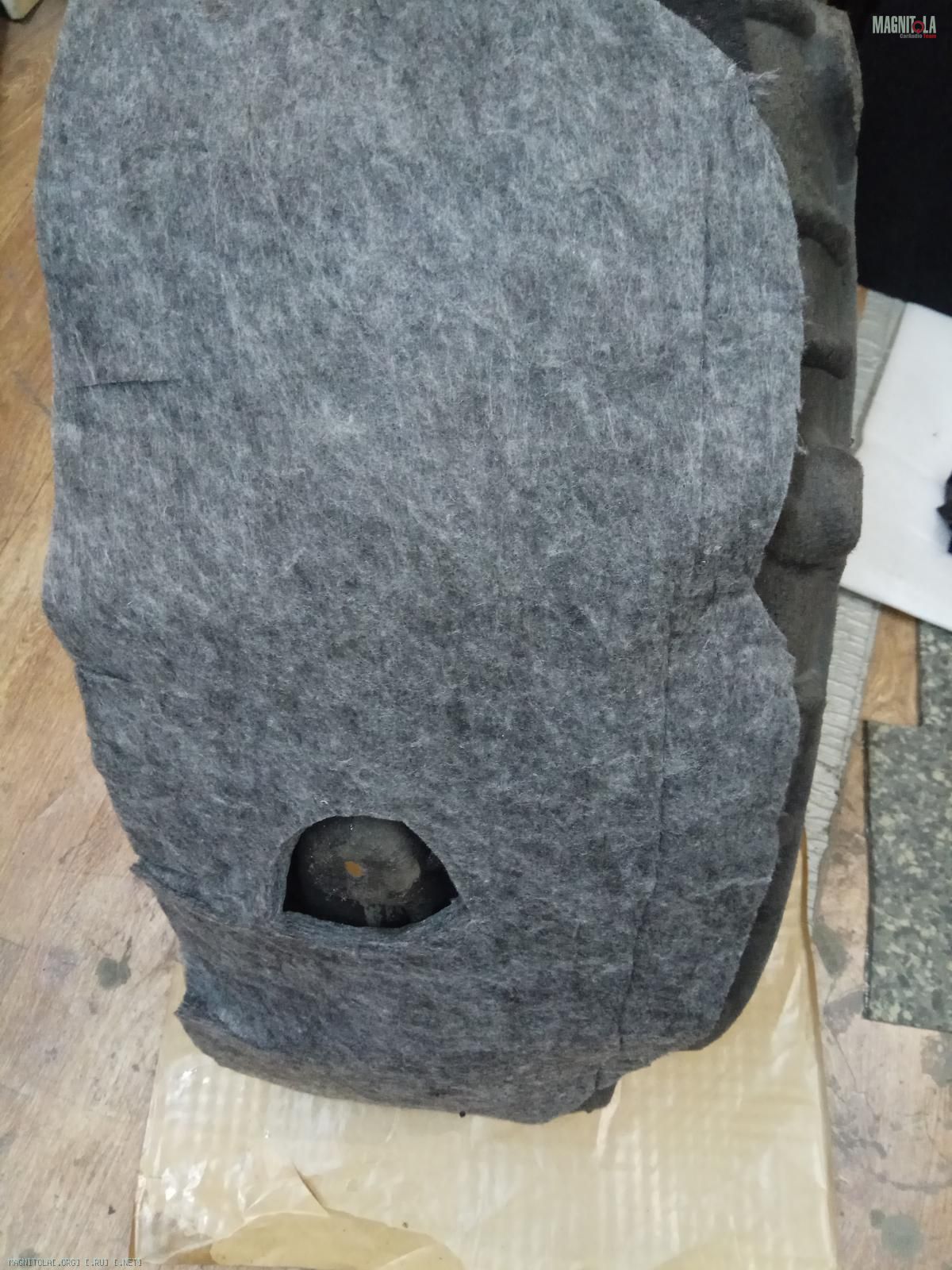

На войлочный подкрылок наносим, на влагостойкий клей, синтетический войлок...

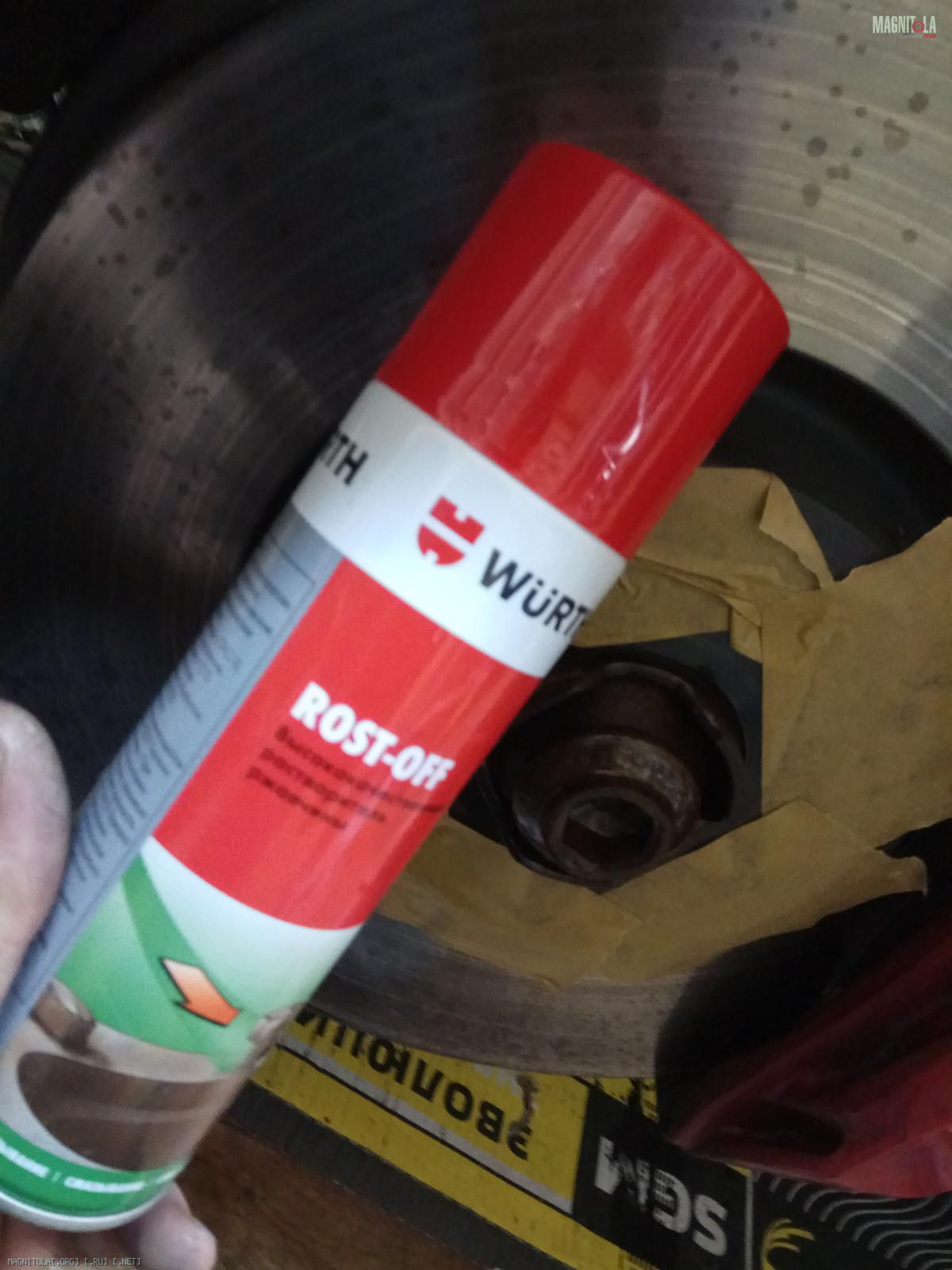

Удаляем ржавчину со ступицы, затем покрываем медной смазкой..
Вложение 1247886 Вложение 1247888 Вложение 1247890 Вложение 1247892 Вложение 1247894 Вложение 1247896 Вложение 1247898 Вложение 1247900 Вложение 1247902

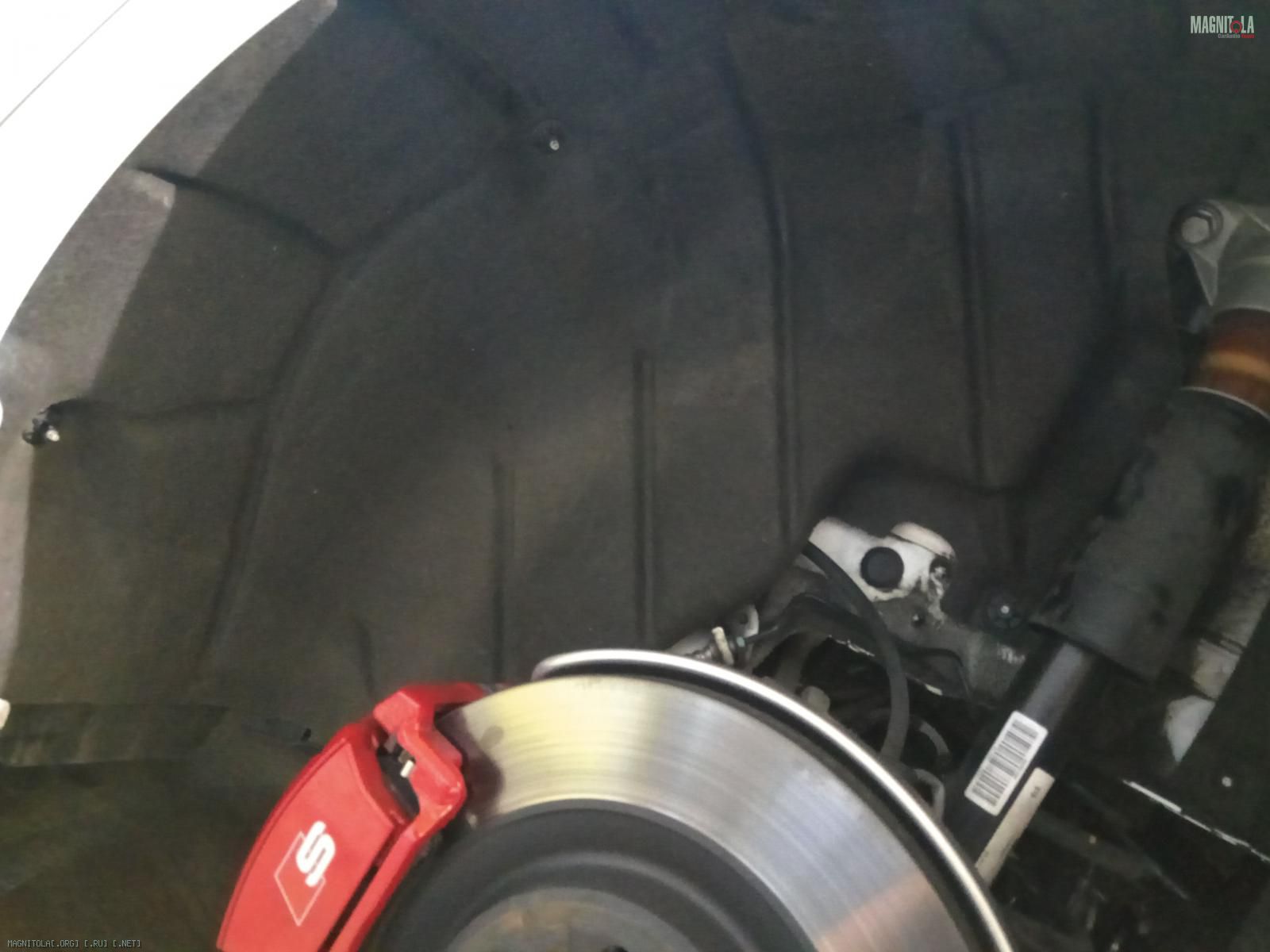

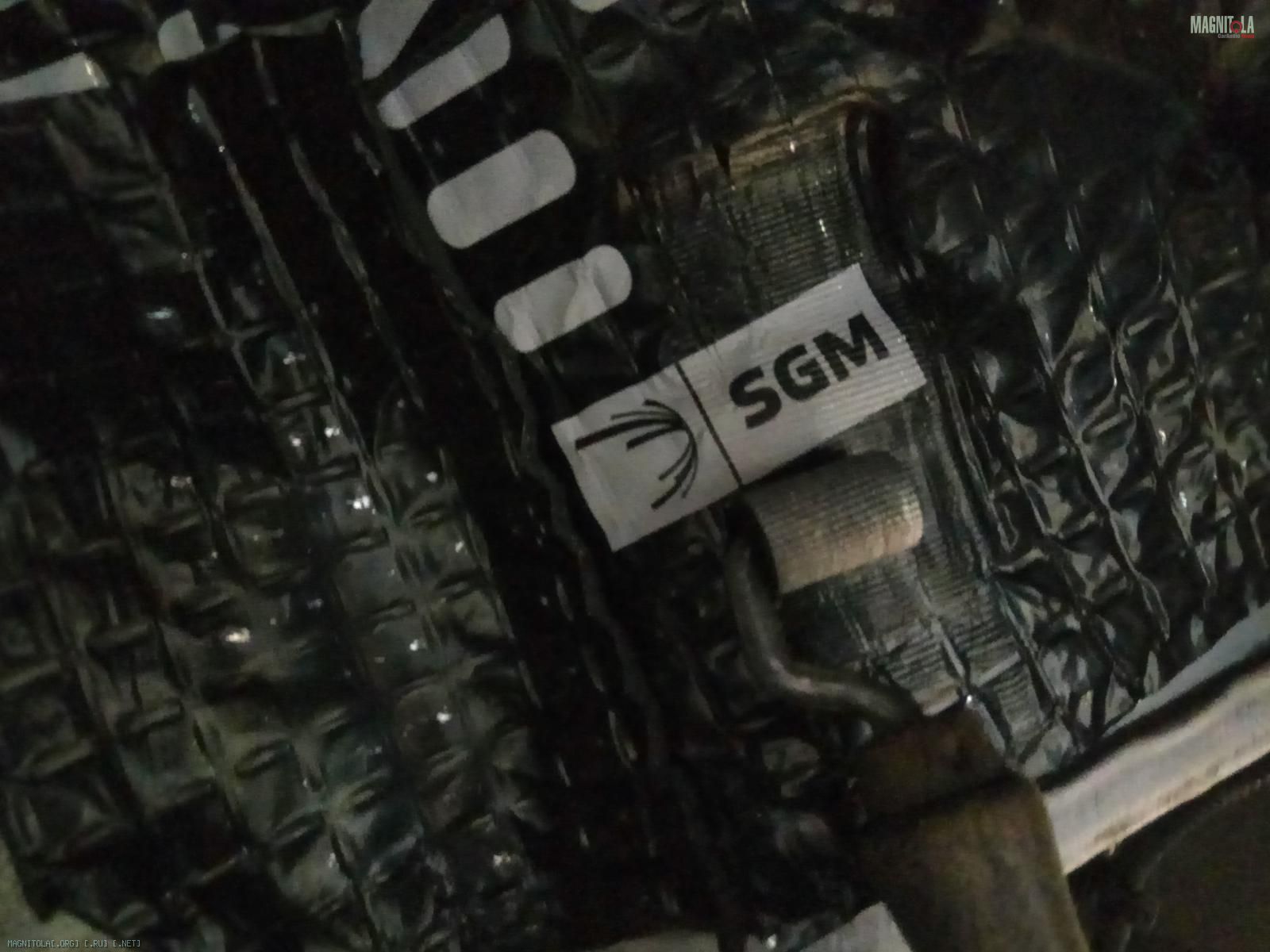

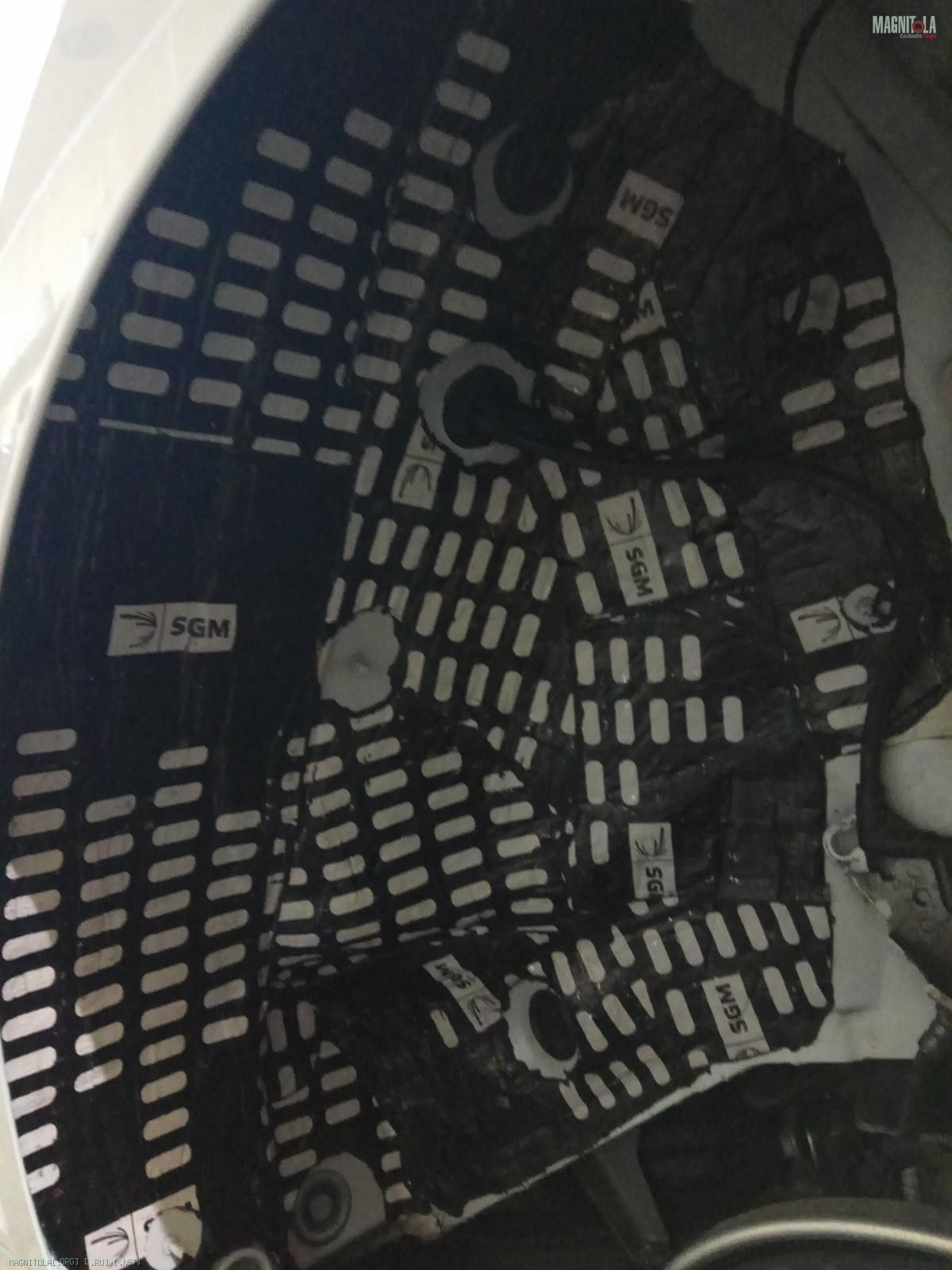

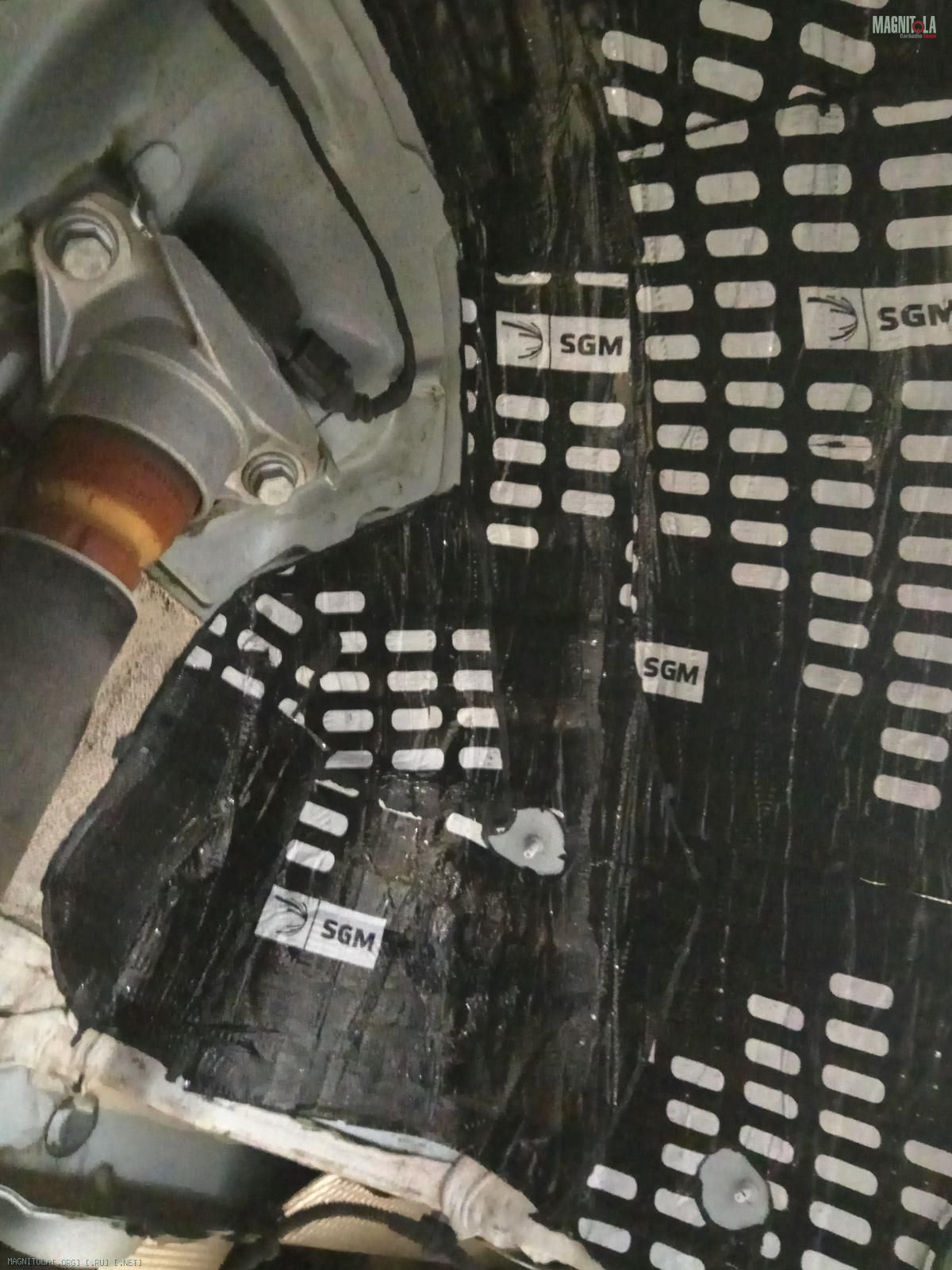

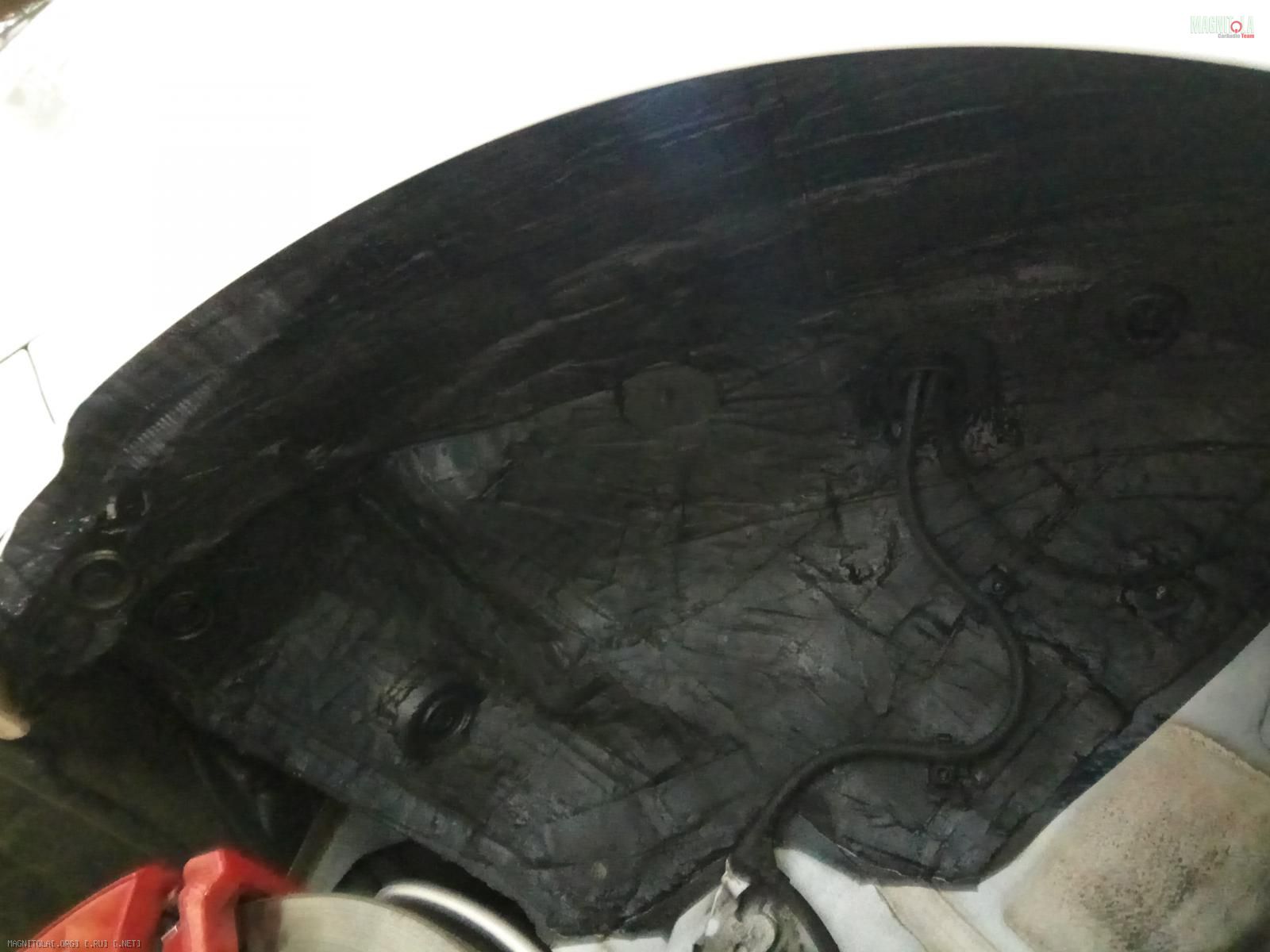

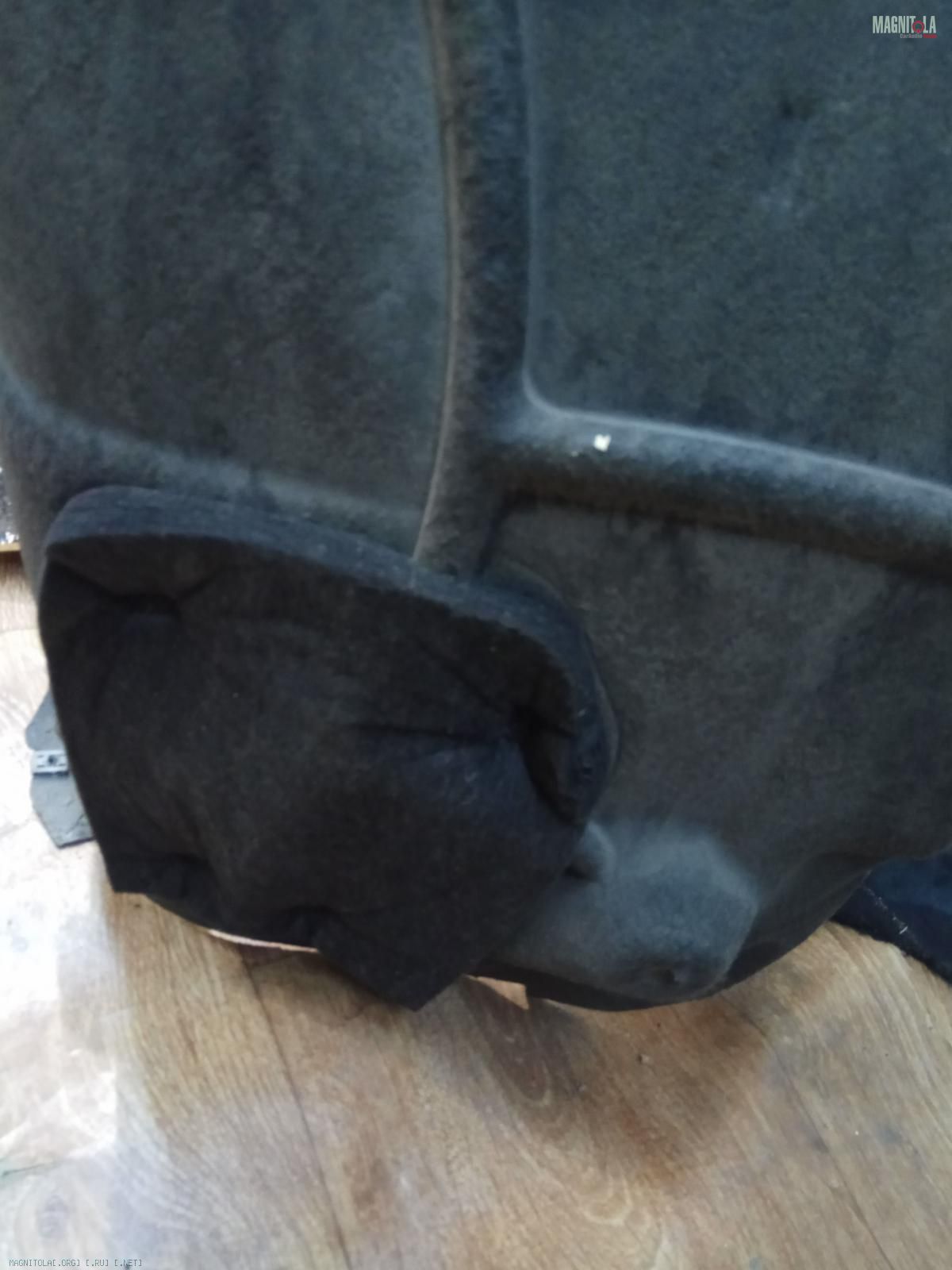

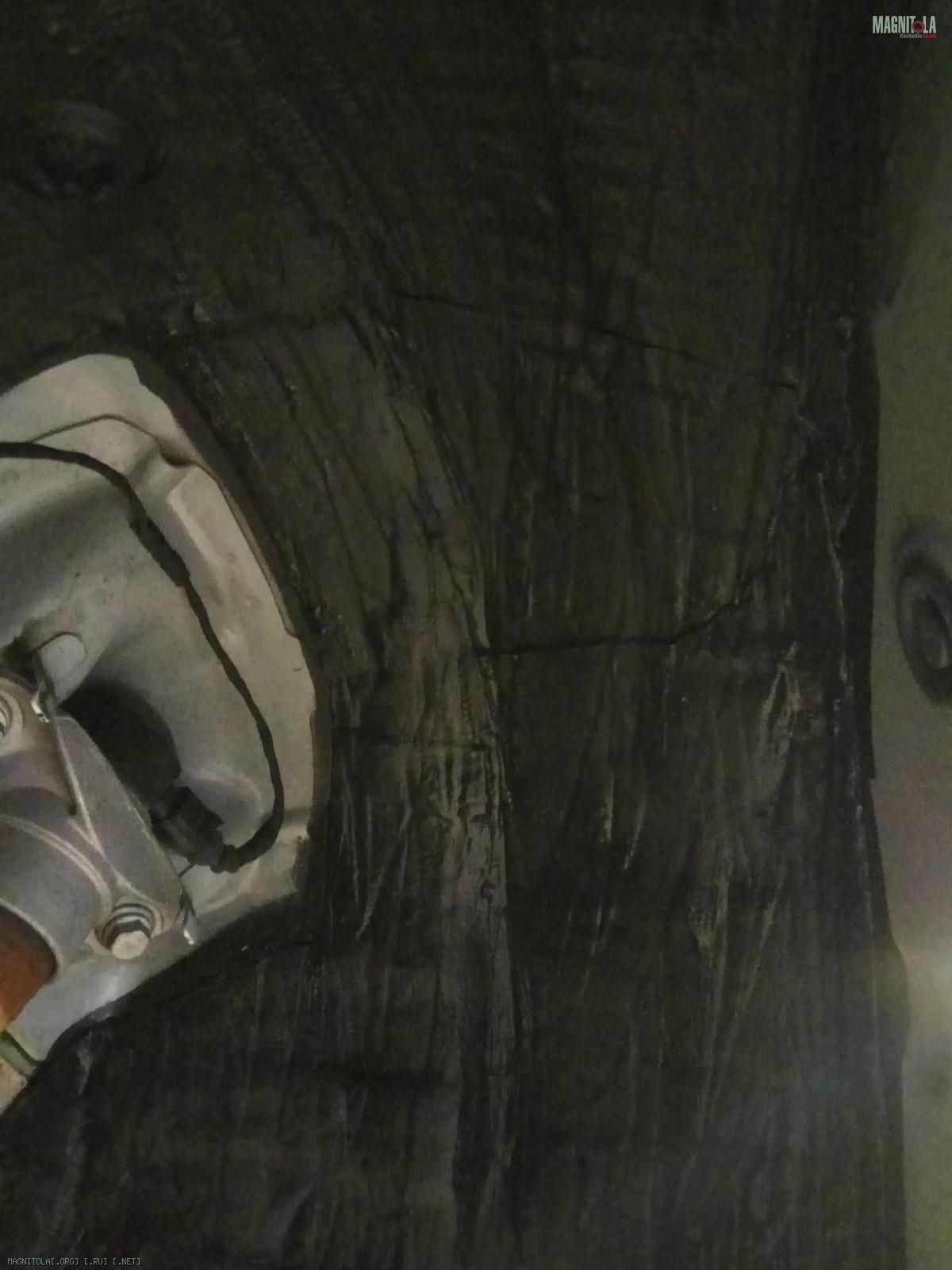

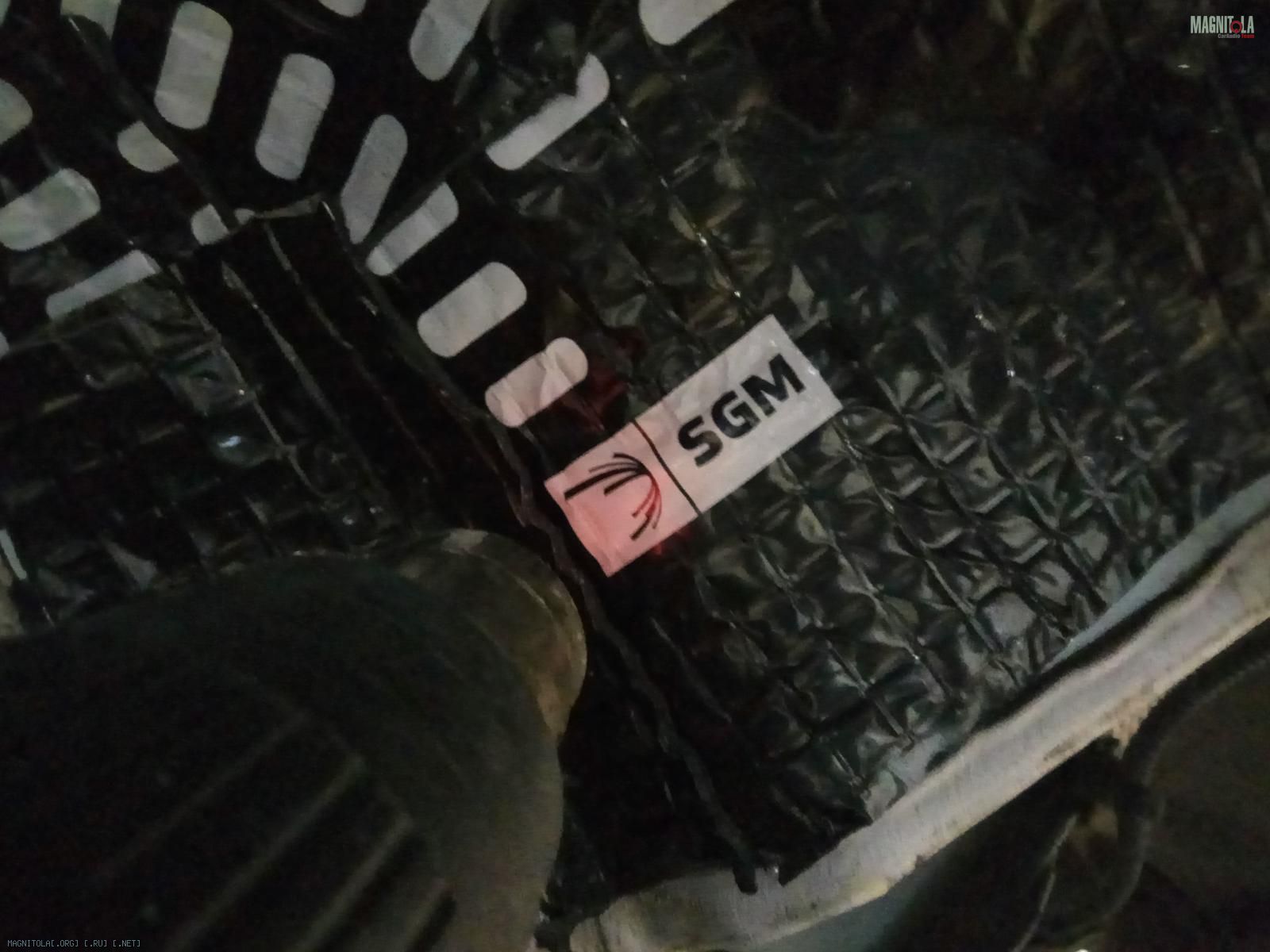

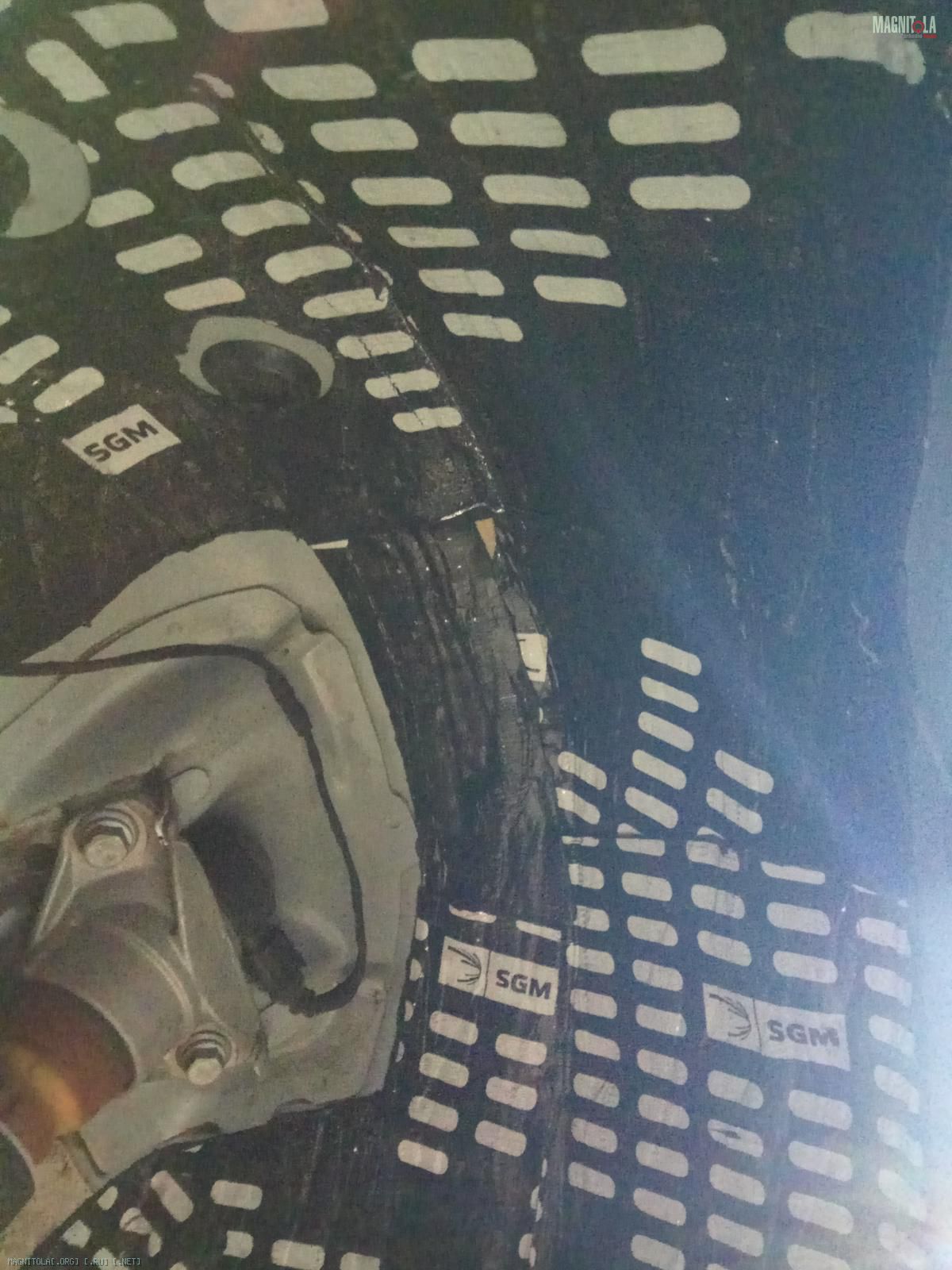

Задняя левая арка...
Заметьте стоковый синтетический войлок присутствует на спортбэках.
Вложение 1247904 Вложение 1247906 Вложение 1247908 Вложение 1247910 Вложение 1247912 Вложение 1247914 Вложение 1247916 Вложение 1247918 Вложение 1247920 Вложение 1247922 Вложение 1247924 Вложение 1247926 Вложение 1247928 Вложение 1247930 Вложение 1247932 Вложение 1247934 Вложение 1247936

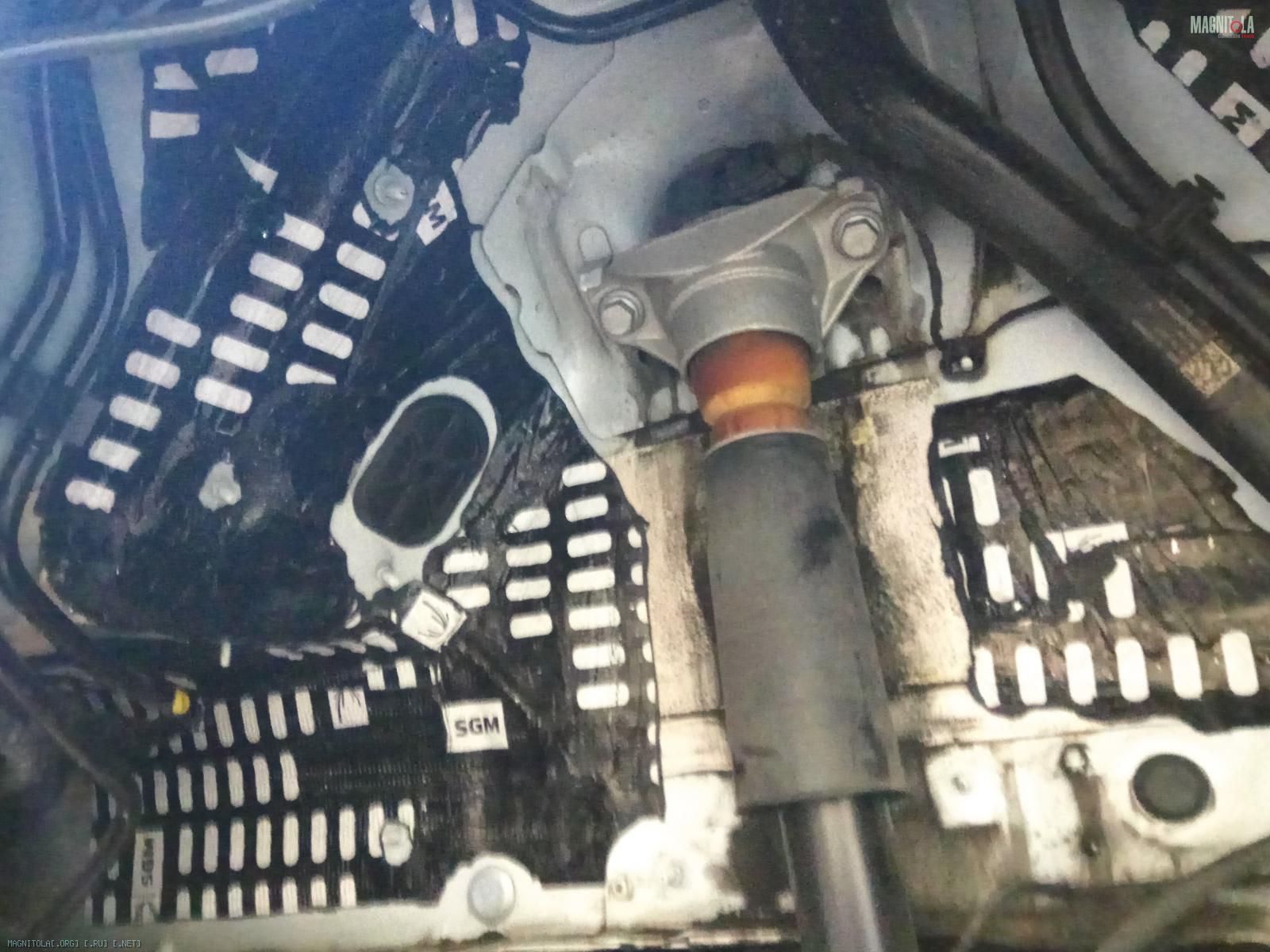

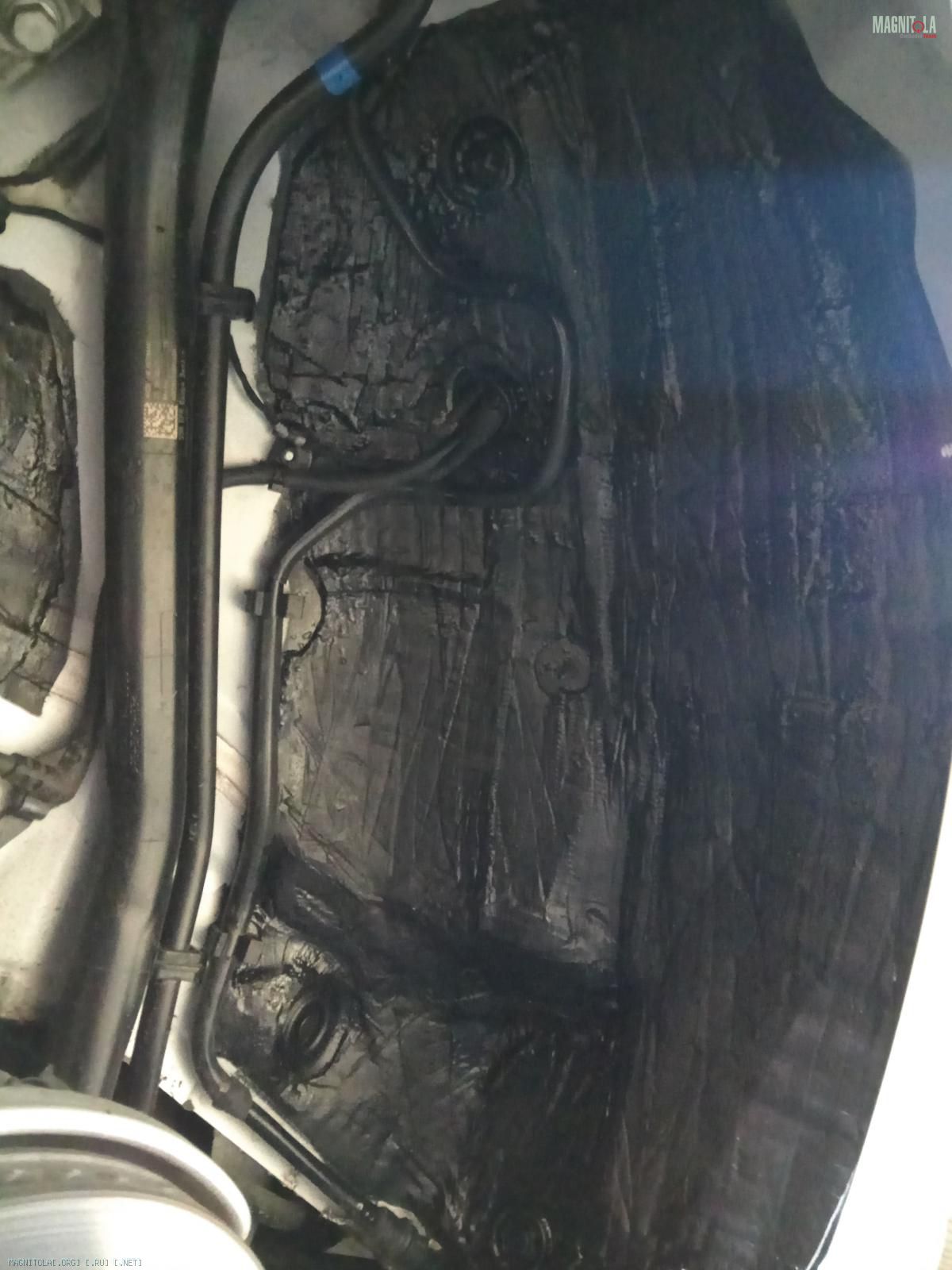

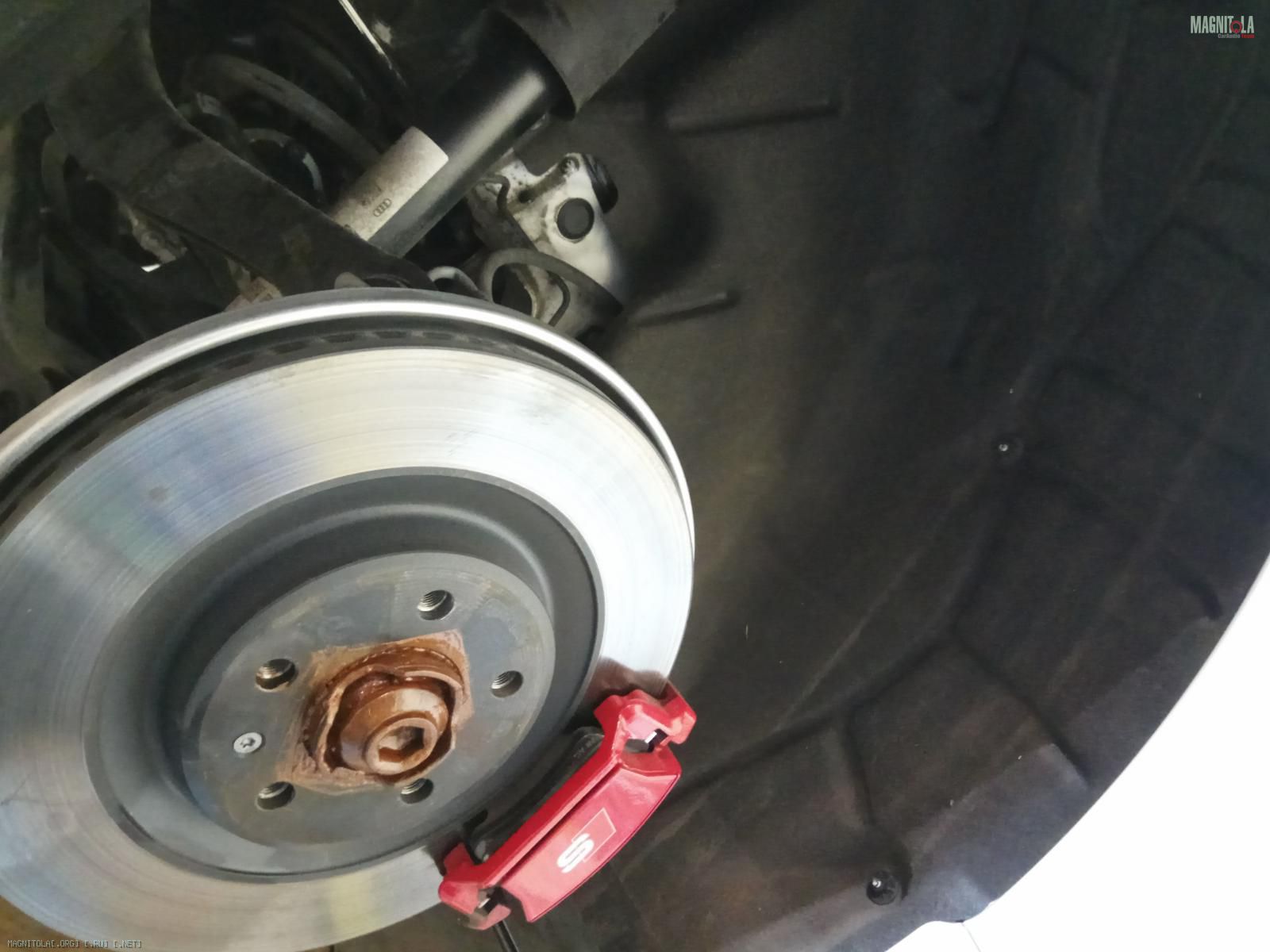

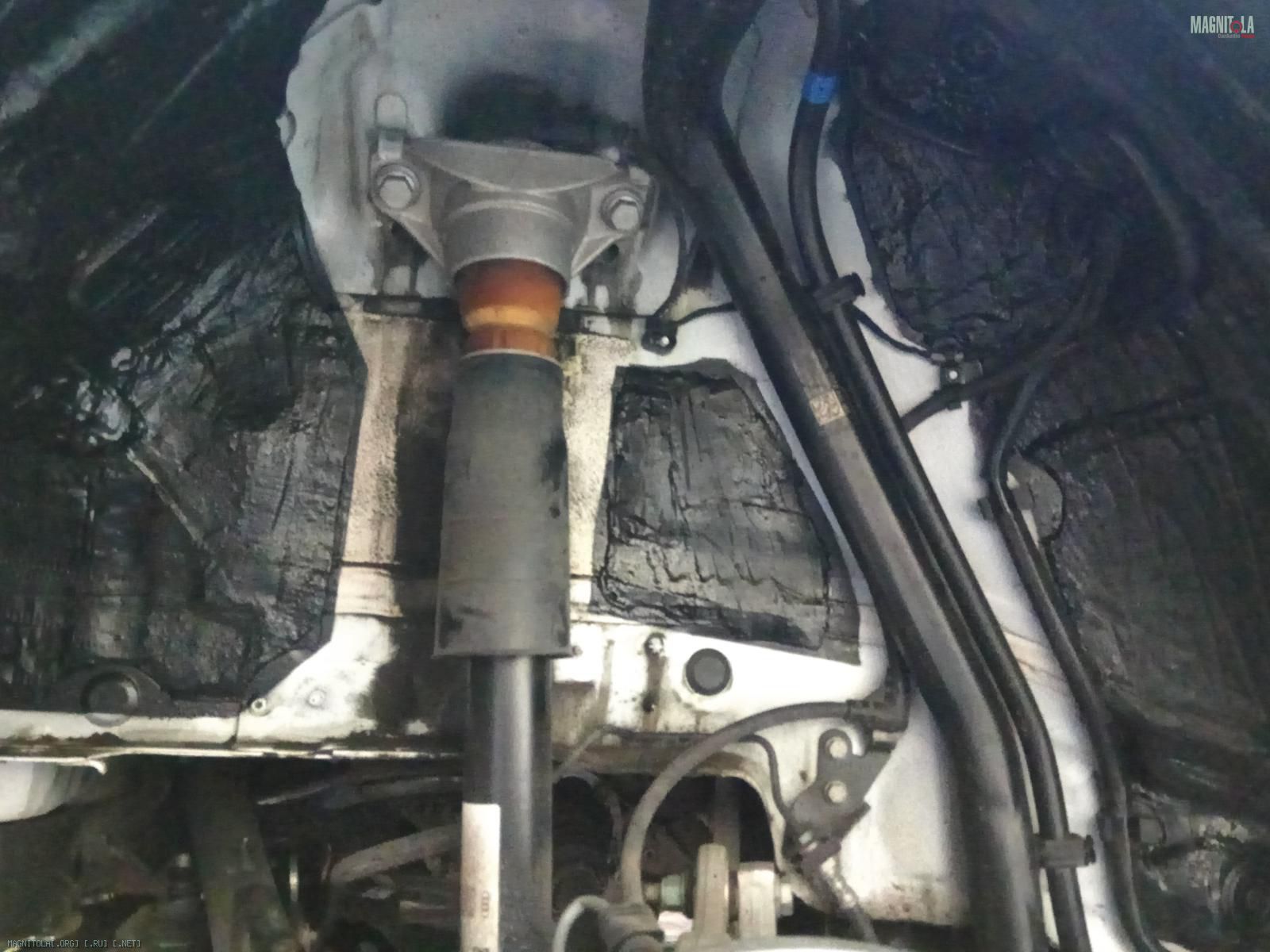

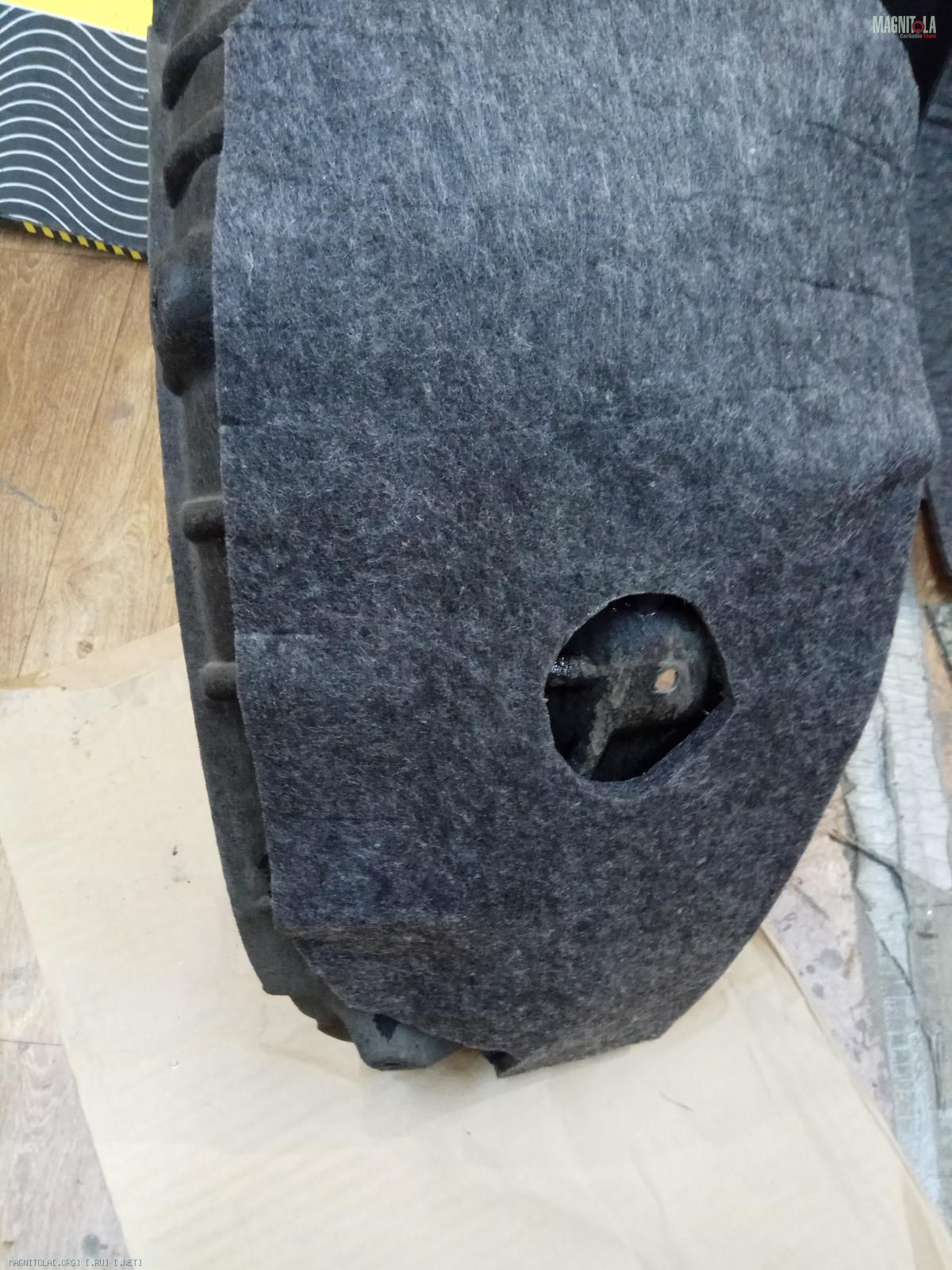

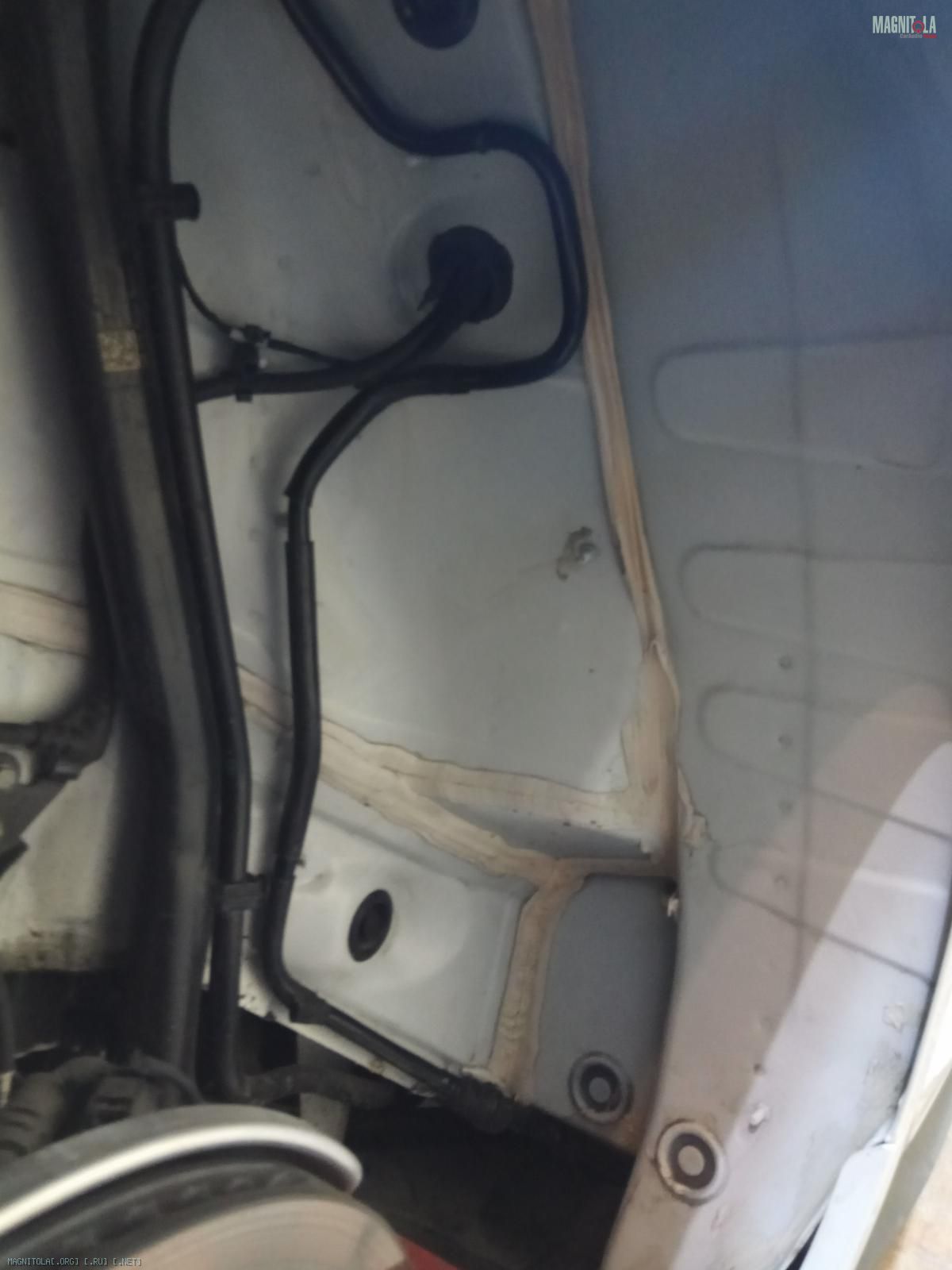

Задняя правая по аналогии...

Вложение 1247938 Вложение 1247940 Вложение 1247942 Вложение 1247944 Вложение 1247946 Вложение 1247948 Вложение 1247950 Вложение 1247952 Вложение 1247954

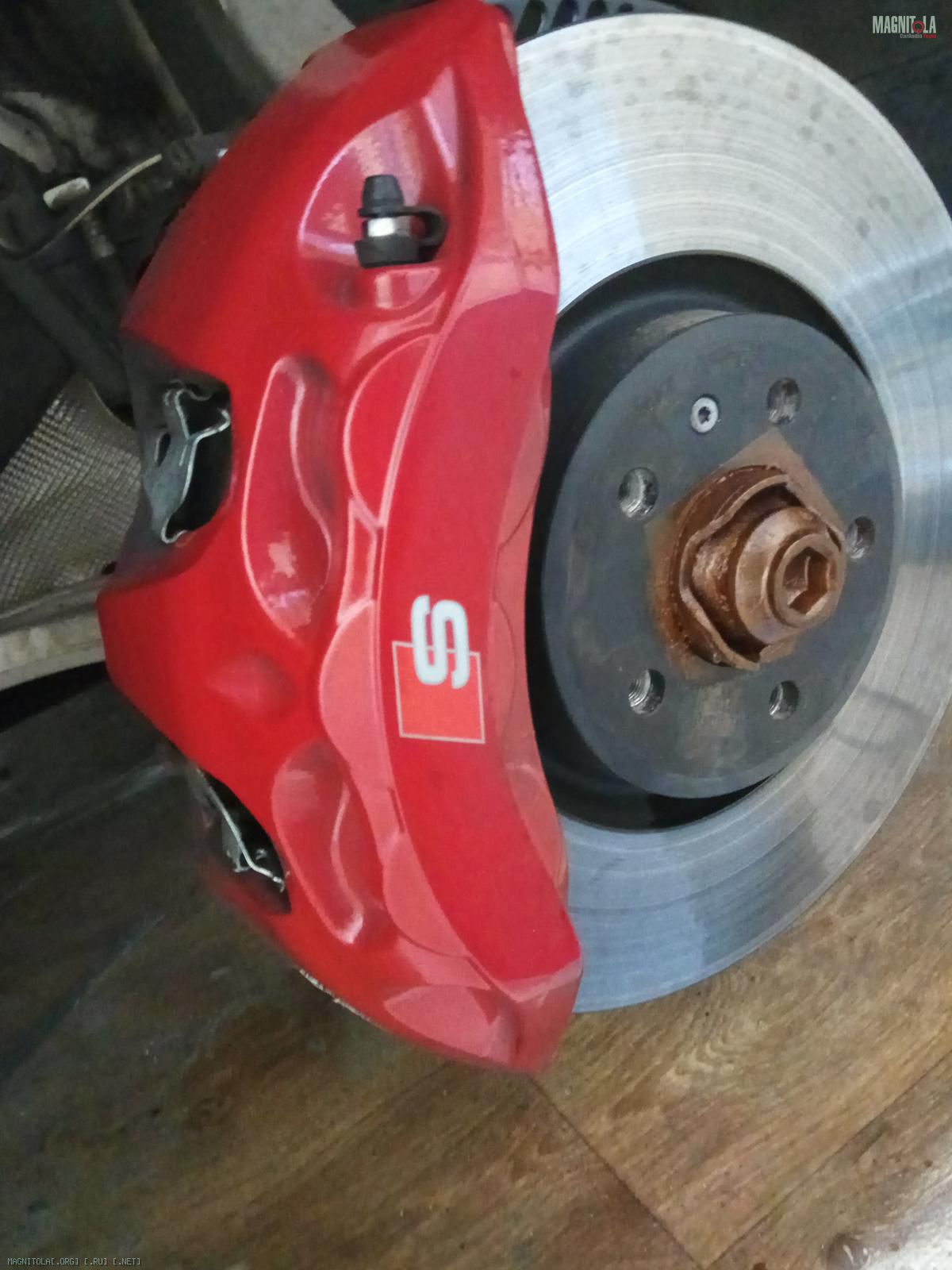

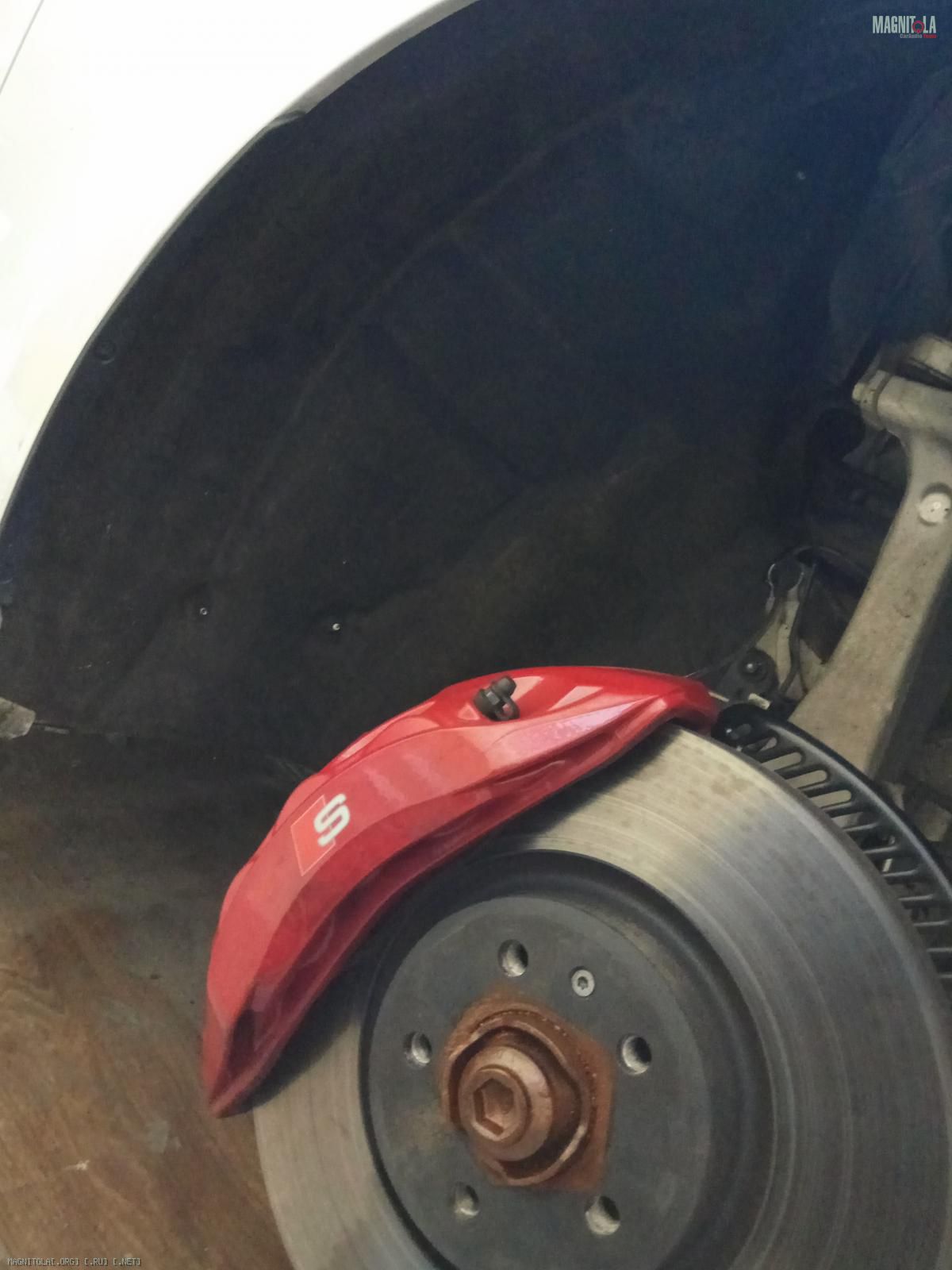

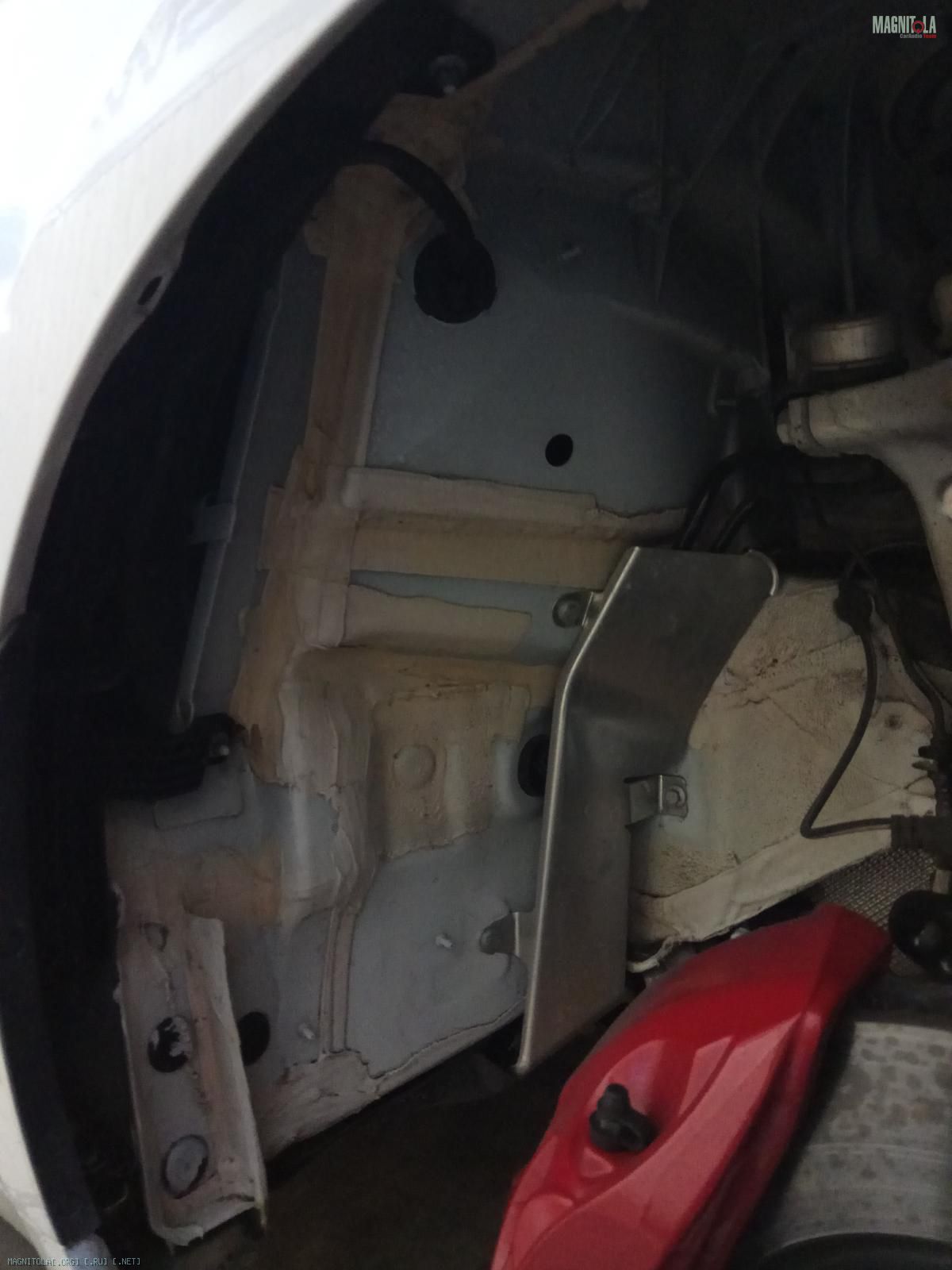

Передняя правая...

Вложение 1247956 Вложение 1247958 Вложение 1247960 Вложение 1247962 Вложение 1247964 Вложение 1247966

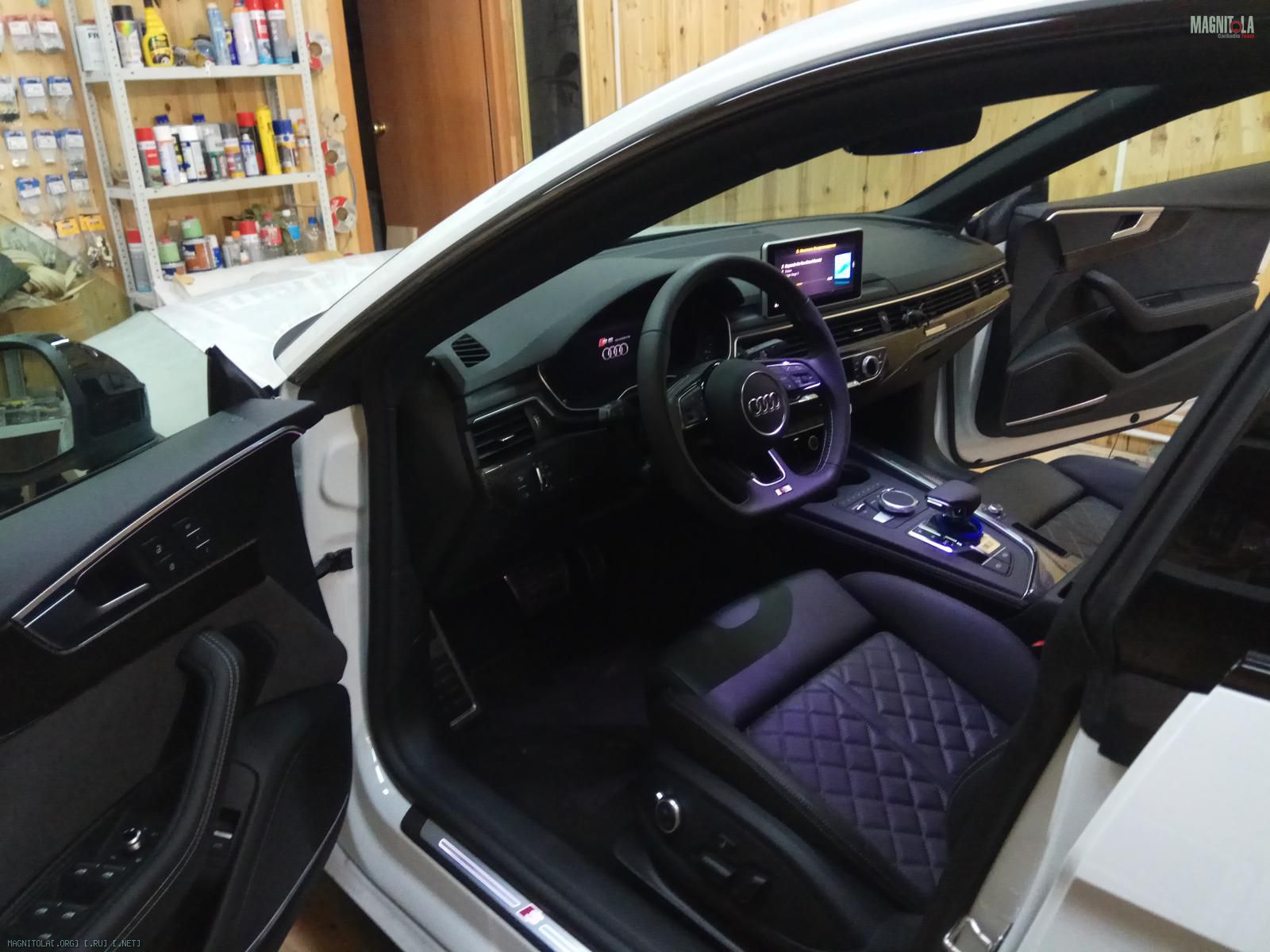

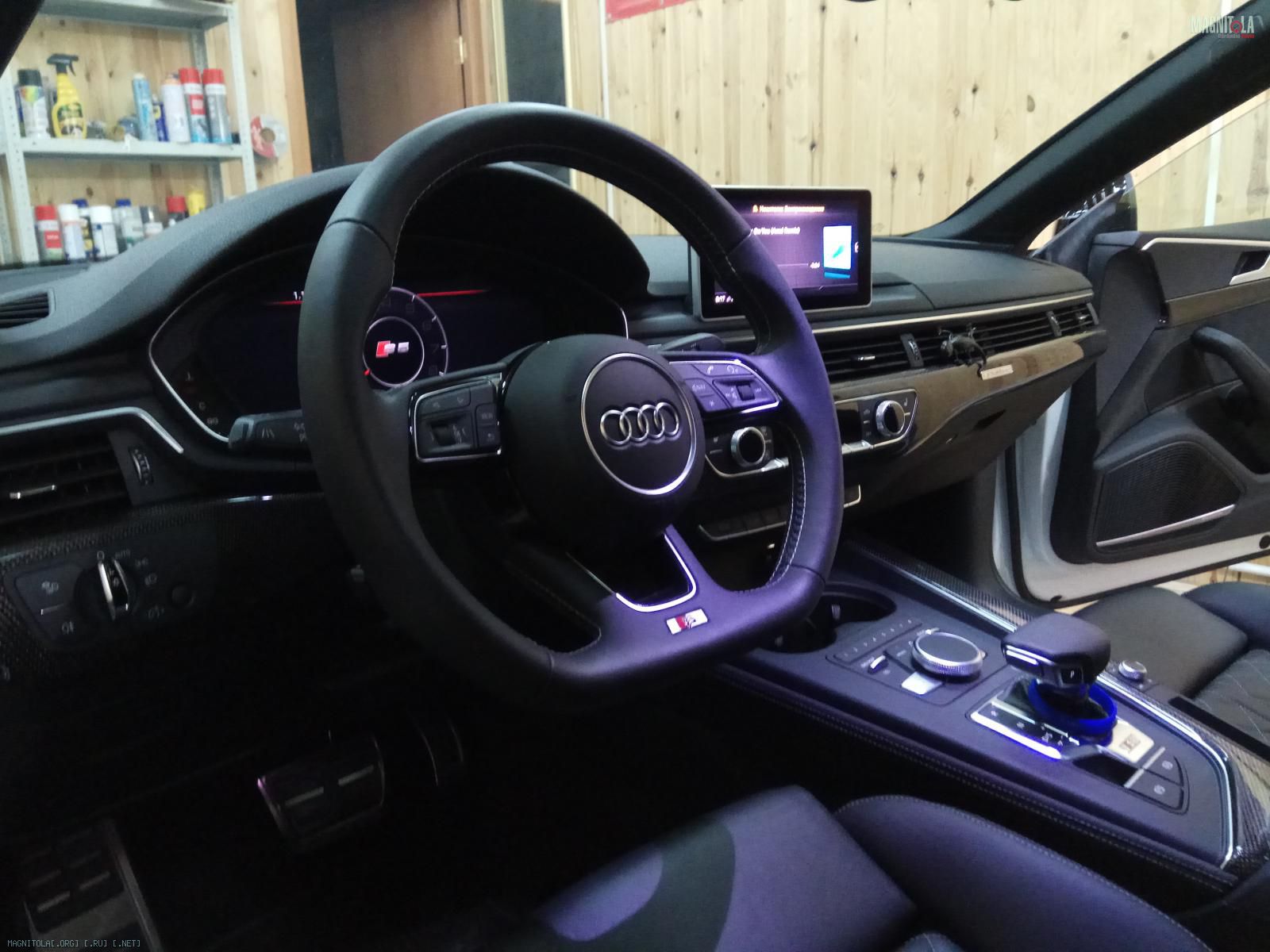

Собираем... запускаем систему, доделываем пару нюансов/хитростей, чтобы музыка еще лучше заиграла.
Вложение 1247968 Вложение 1247970

Ford Focus 3 хэчбэк

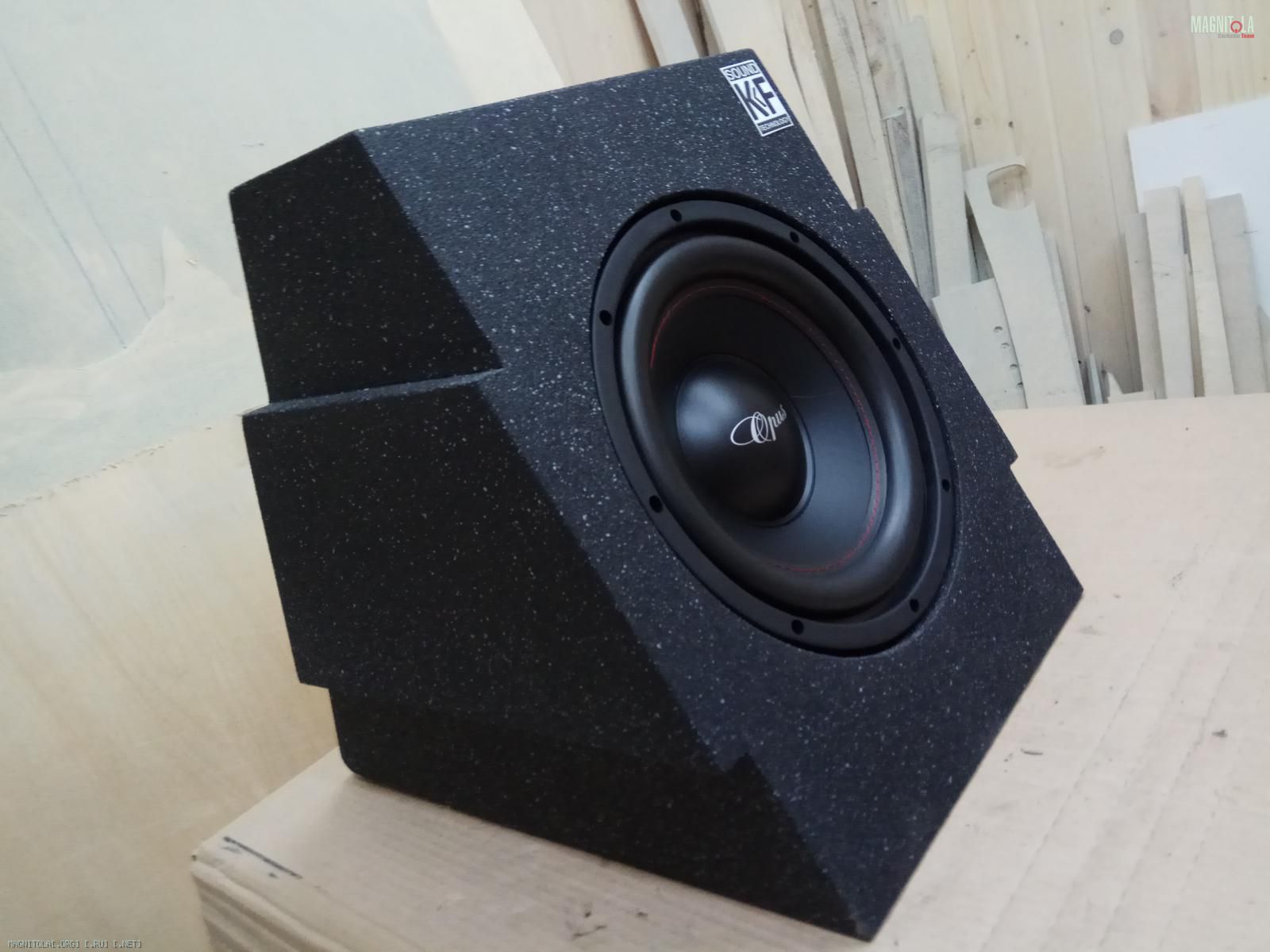

Корпус ЗЯ для Challenger Opus SD-250BX, стенки 19+22мм, терминал в усиленном варианте, саморезы под торкс, акустическое демпфирование, покраска.

Вложение 1247972 Вложение 1247974 Вложение 1247976
