Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

18.01.2017, 23:17
Kostiza

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Денег стоит)

Сильно?)
18.01.2017, 23:20
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Kostiza

Сильно?)

После бы не смог сменить Фокал на ЖЛ аудио:tongue:
18.01.2017, 23:22
Kostiza

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

После бы не смог сменить Фокал на ЖЛ аудио:tongue:

Вот это уже аргумент)))
19.01.2017, 22:33
st220

Вложений: 56

Re: Изготовление корпусов для сабвуферов, фальшпанелей

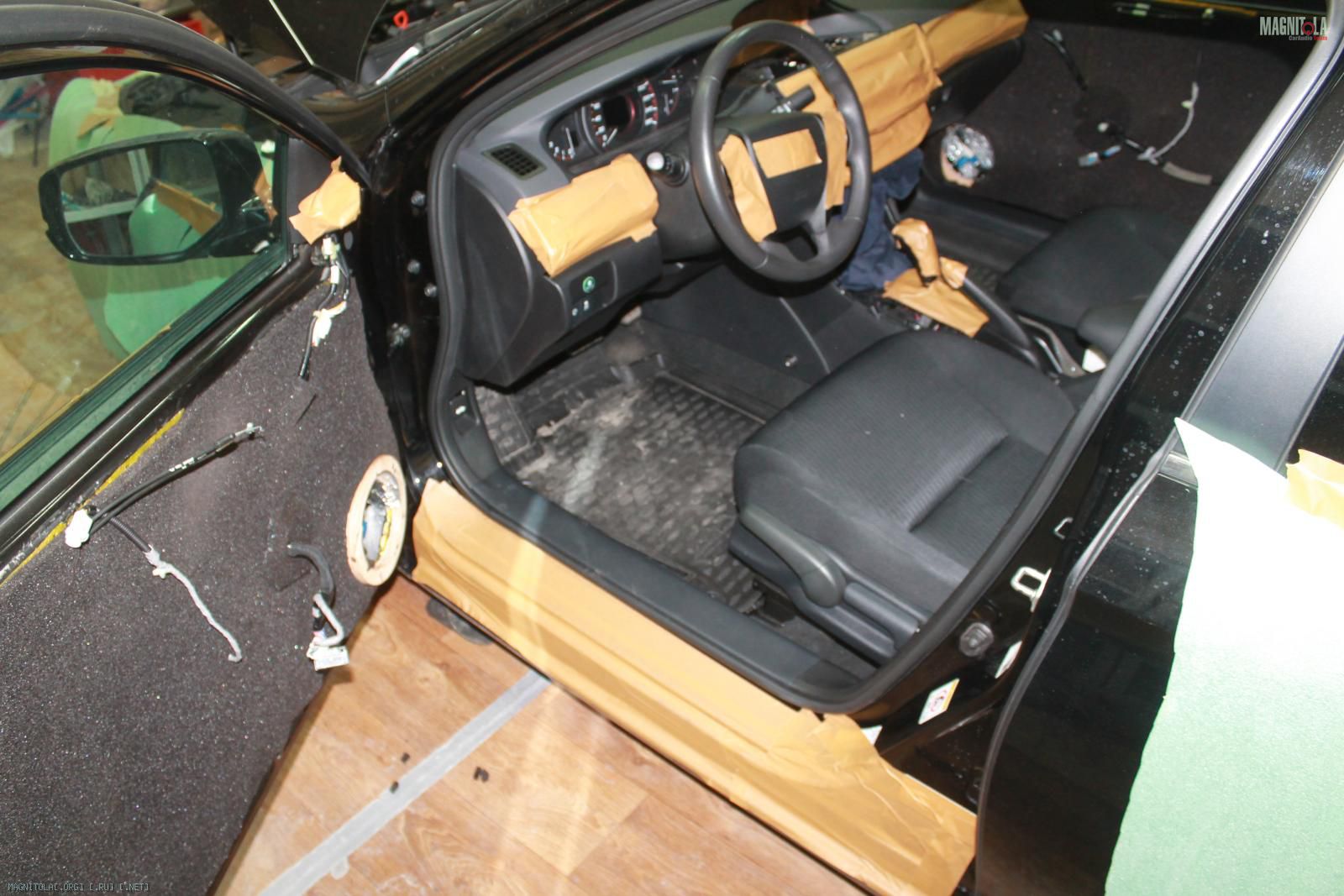

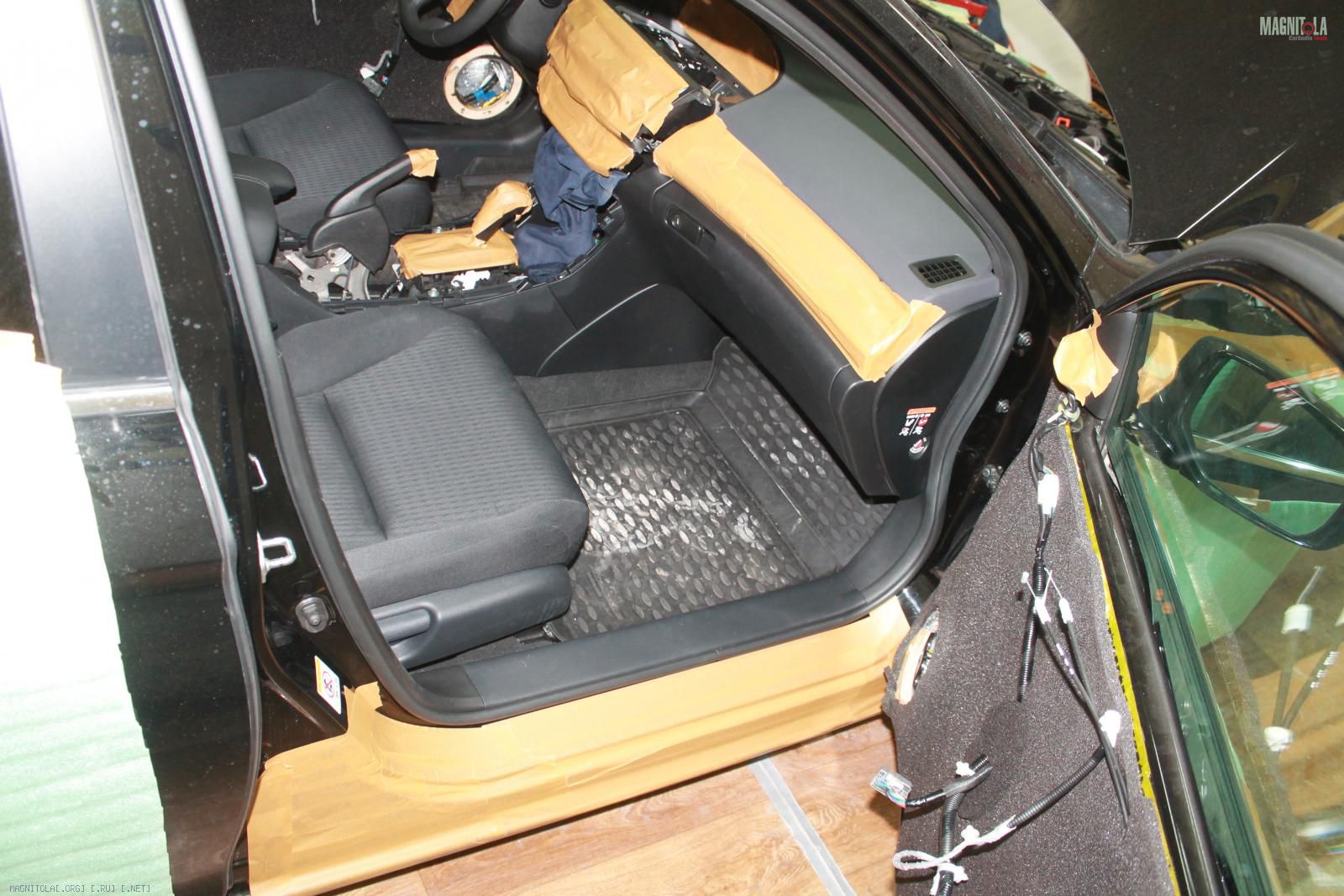

Honda Accord Sport

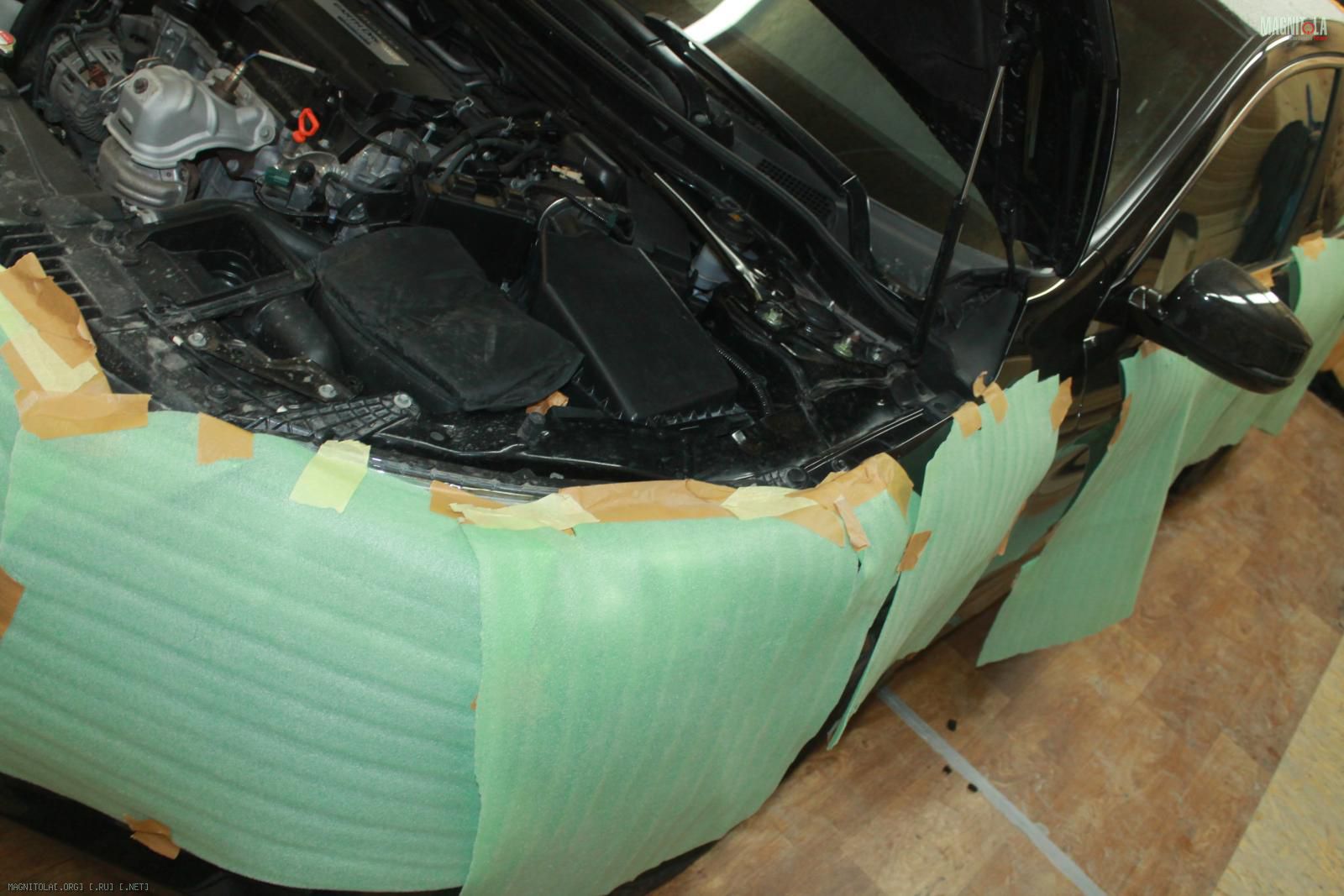

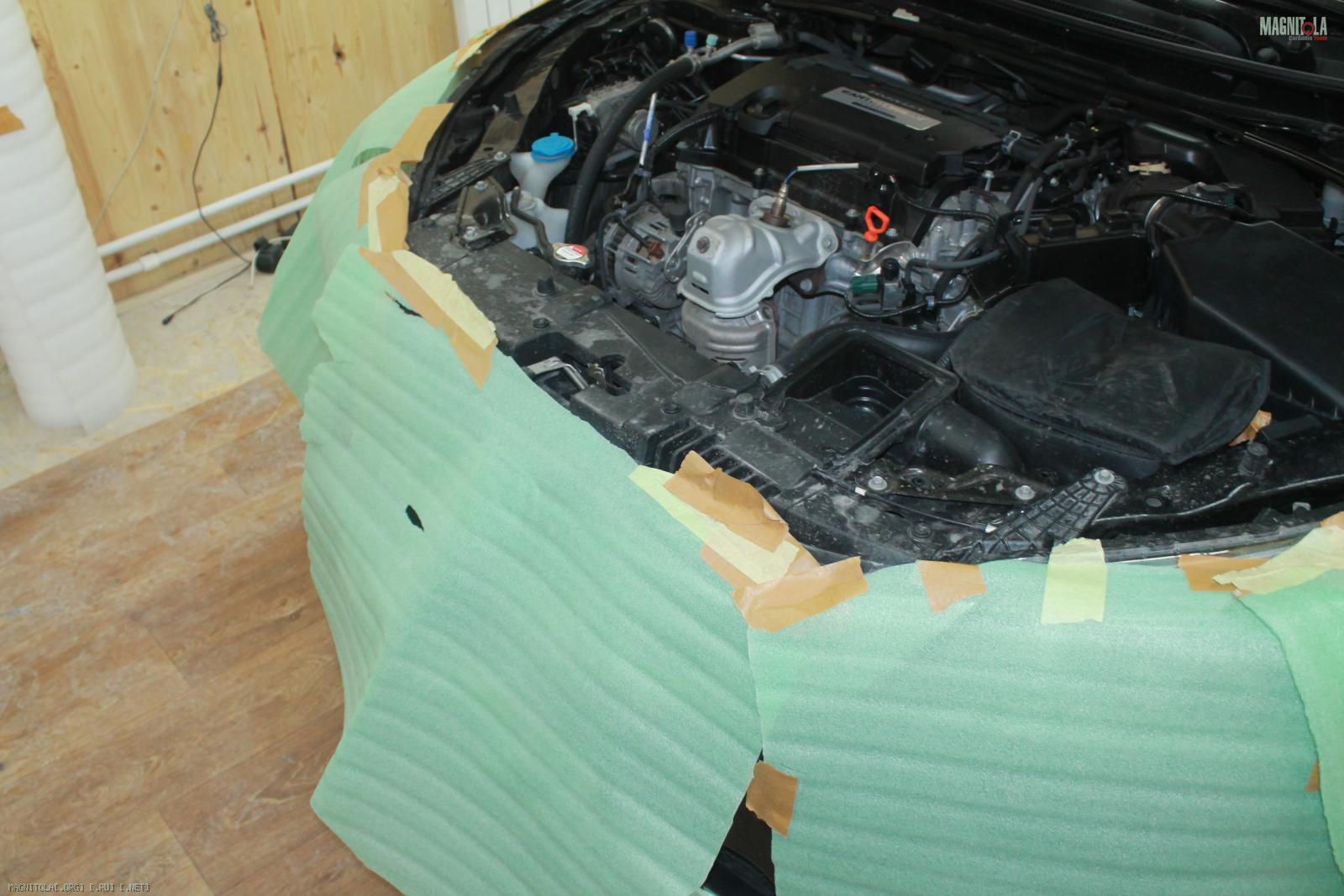

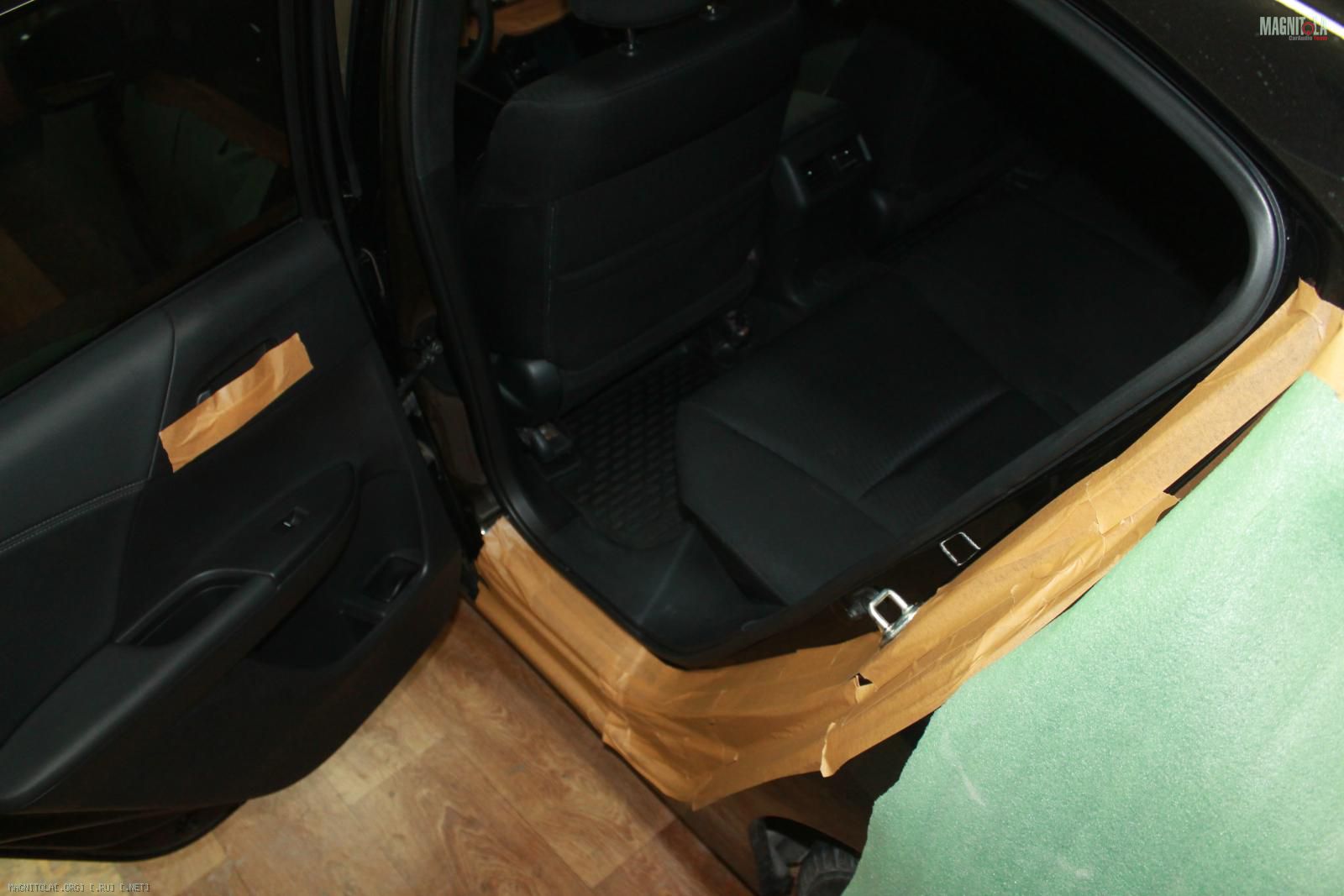

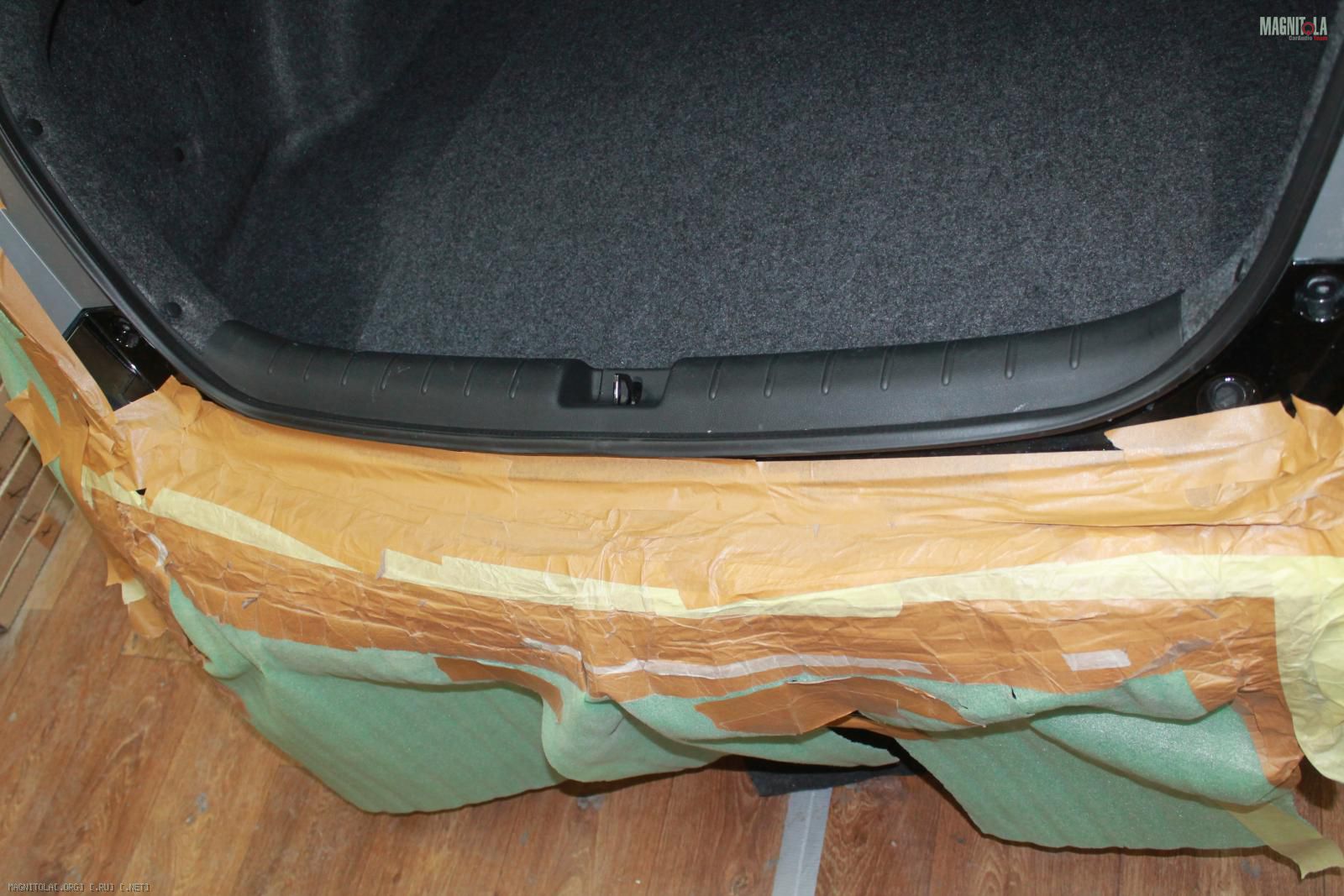

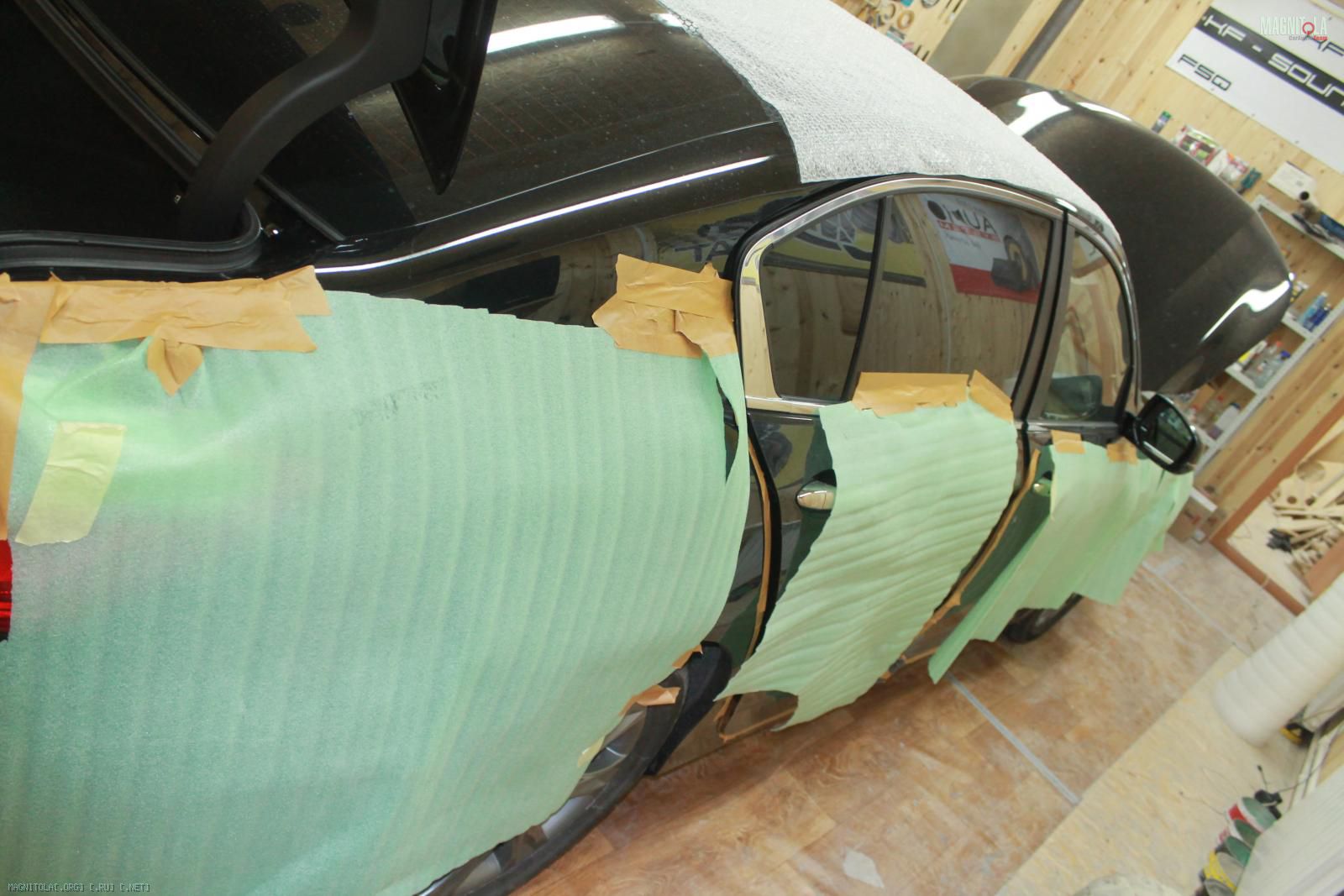

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
Вложение 1096474 Вложение 1096476 Вложение 1096478 Вложение 1096480 Вложение 1096482 Вложение 1096484 Вложение 1096486 Вложение 1096488 Вложение 1096490 Вложение 1096492 Вложение 1096494

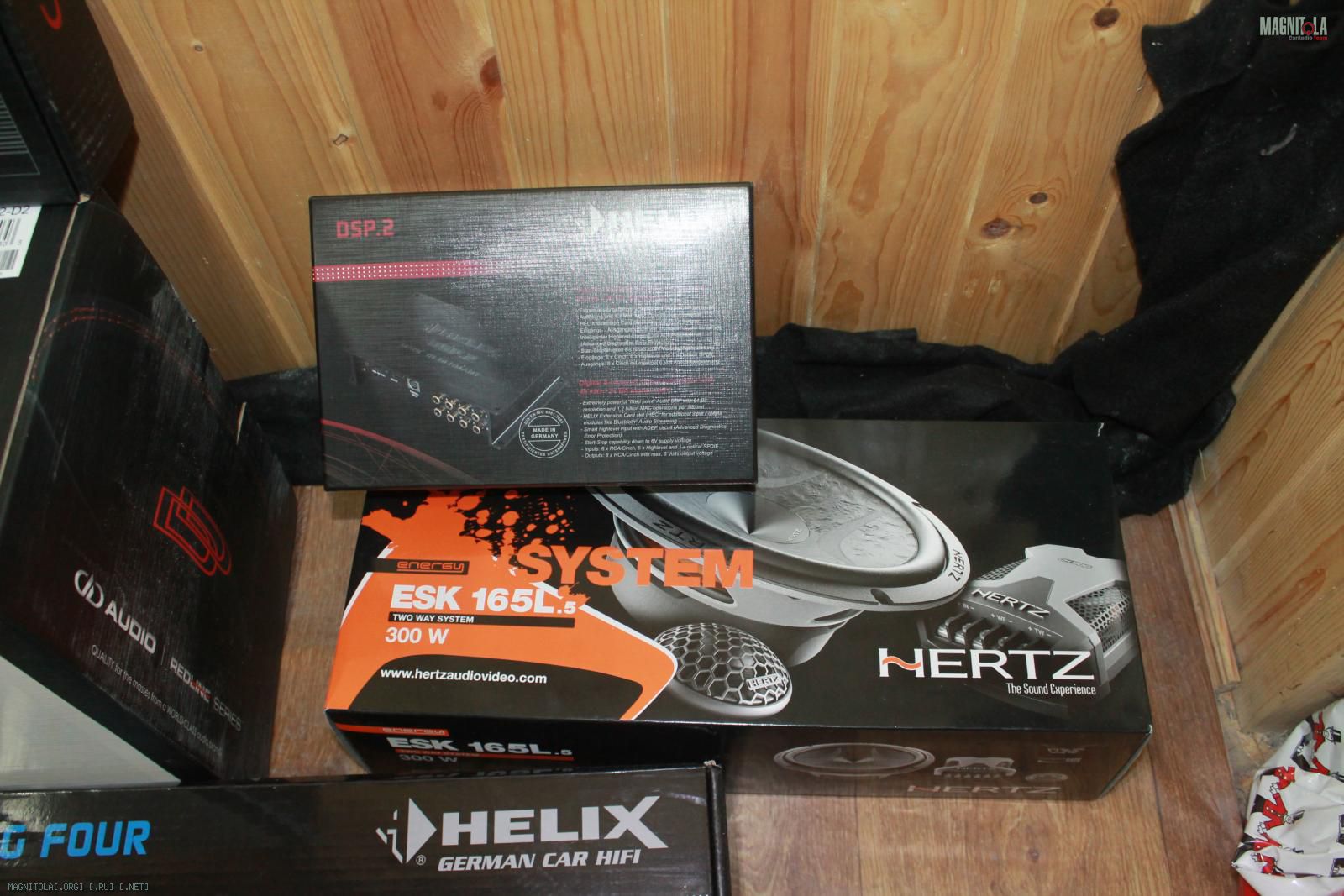

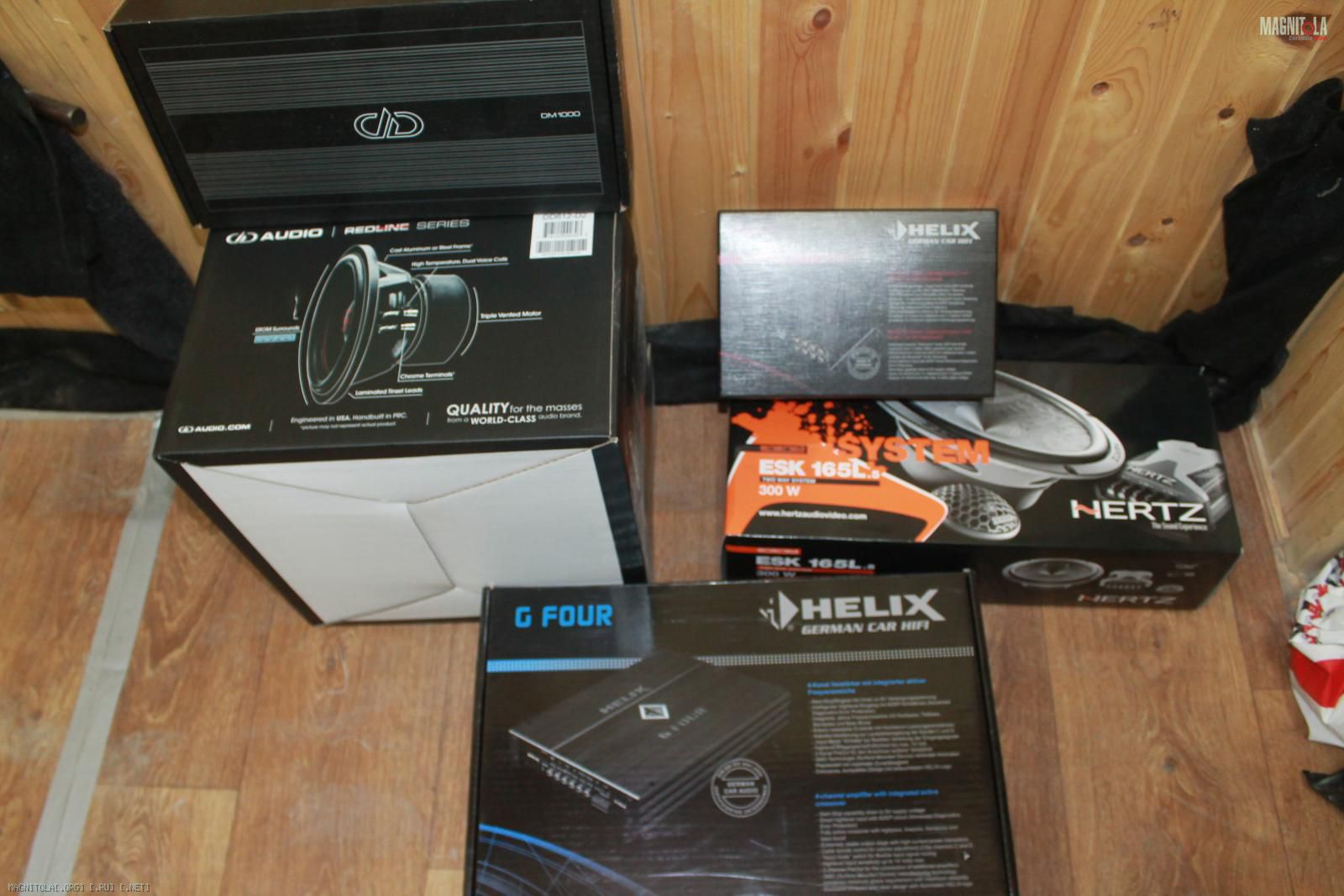

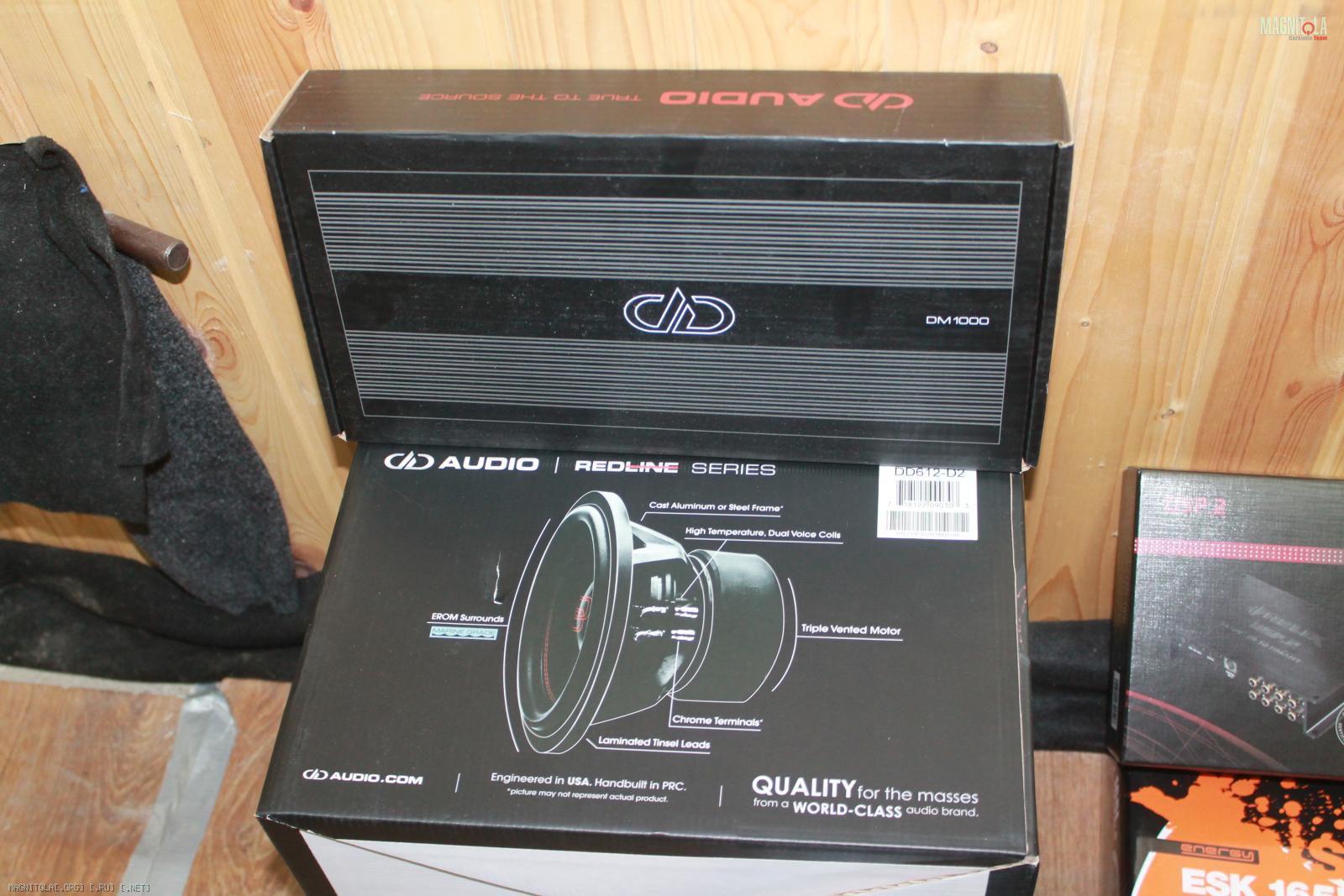

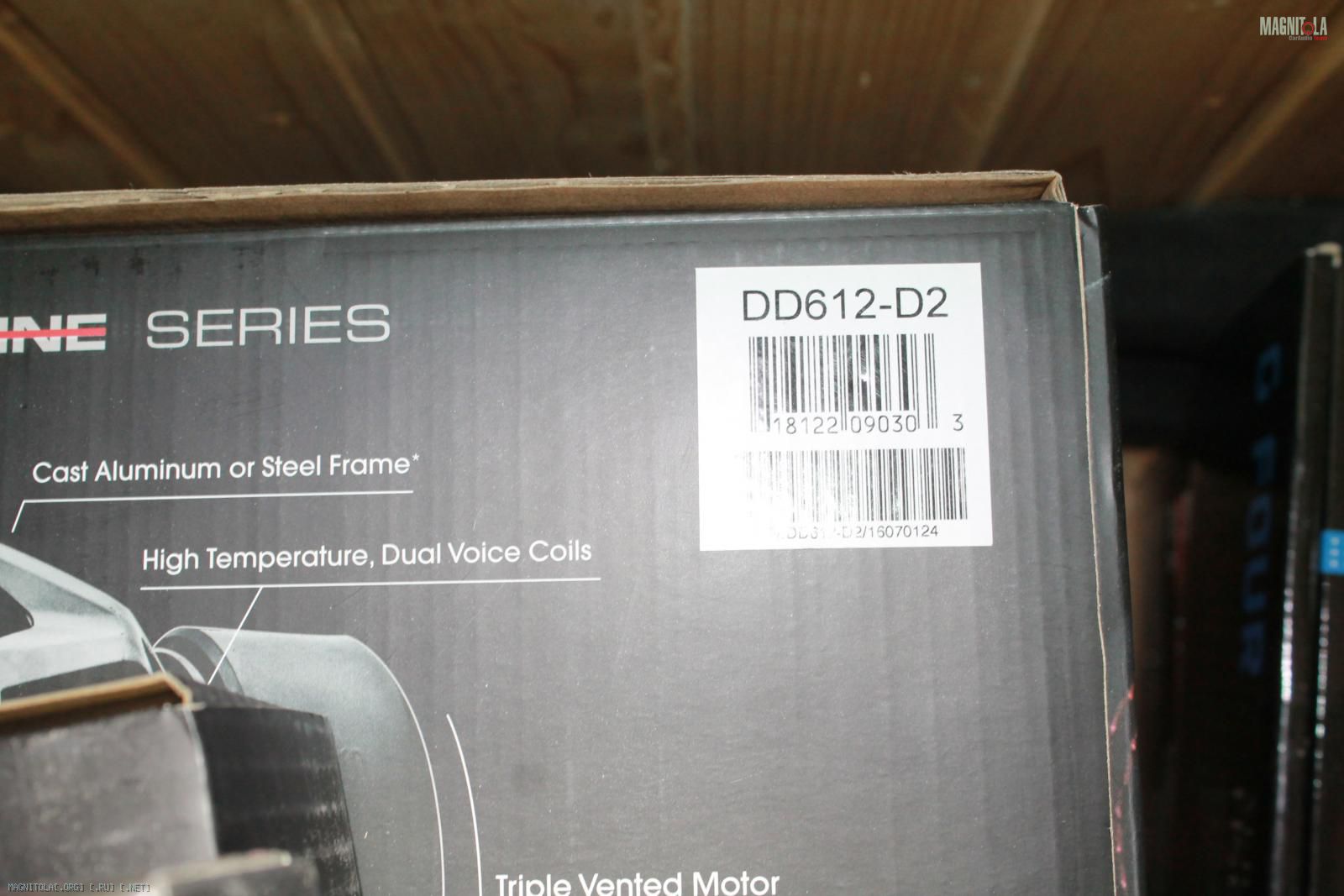

Компоненты...
Вложение 1096496 Вложение 1096498 Вложение 1096500 Вложение 1096502 Вложение 1096504

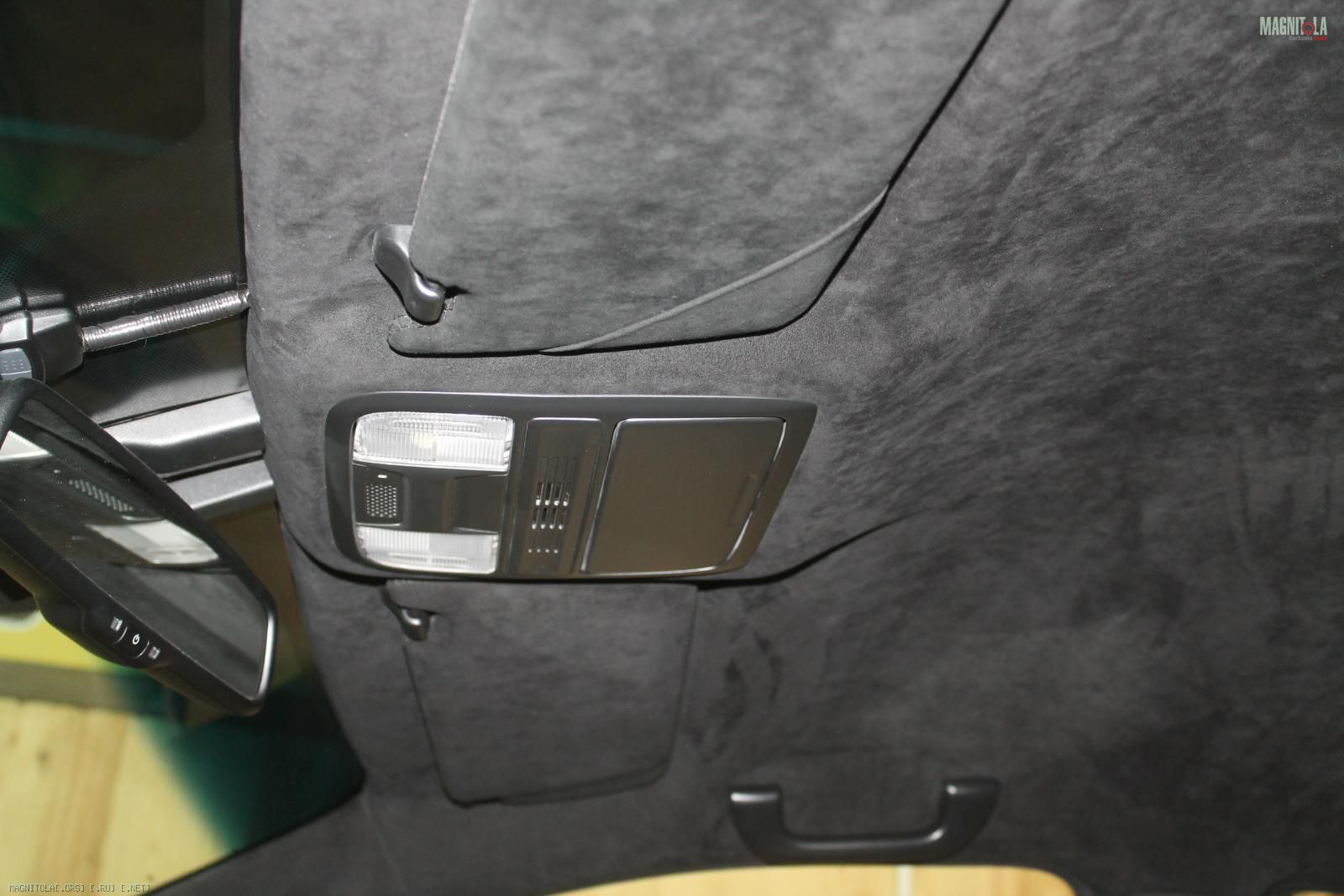

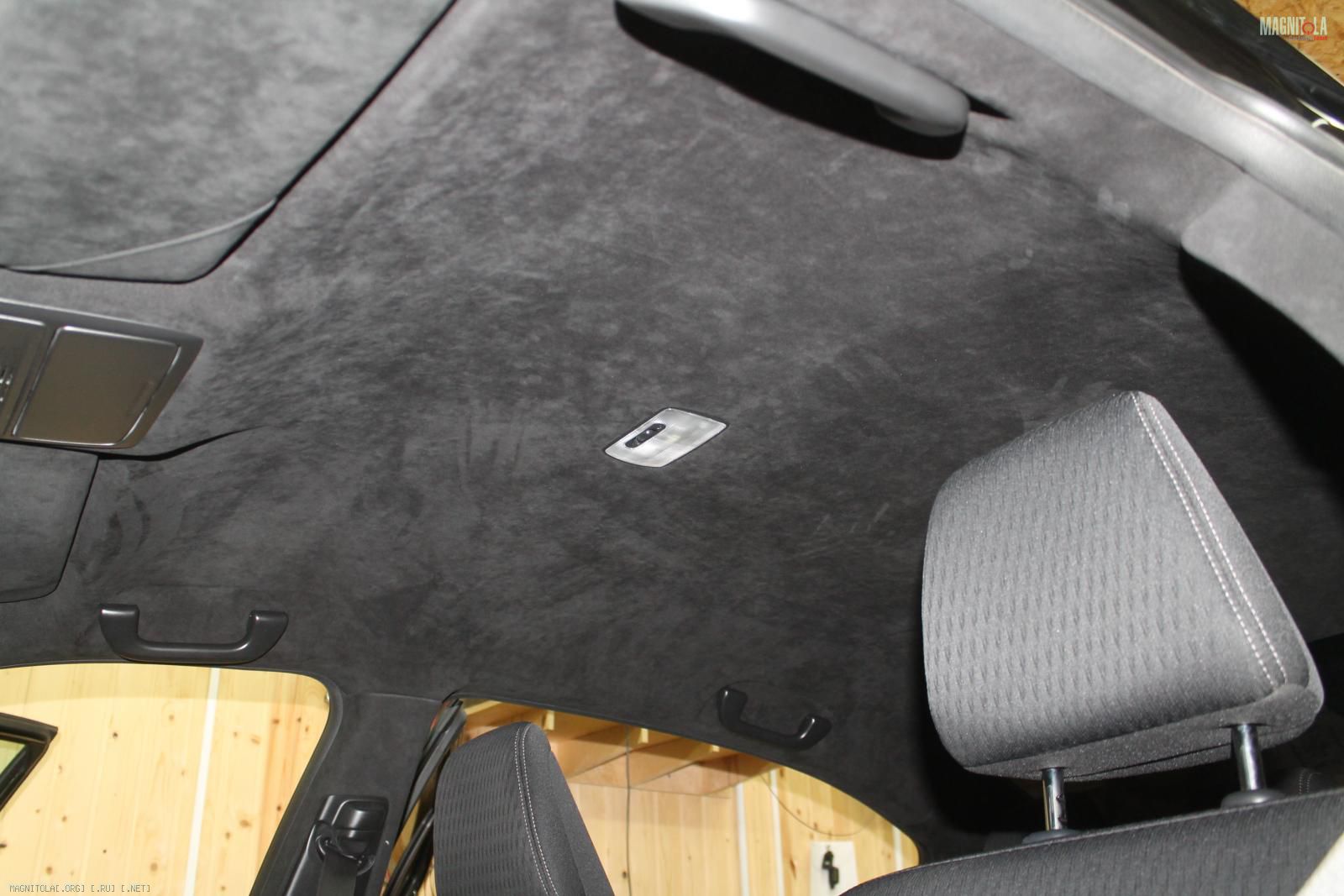

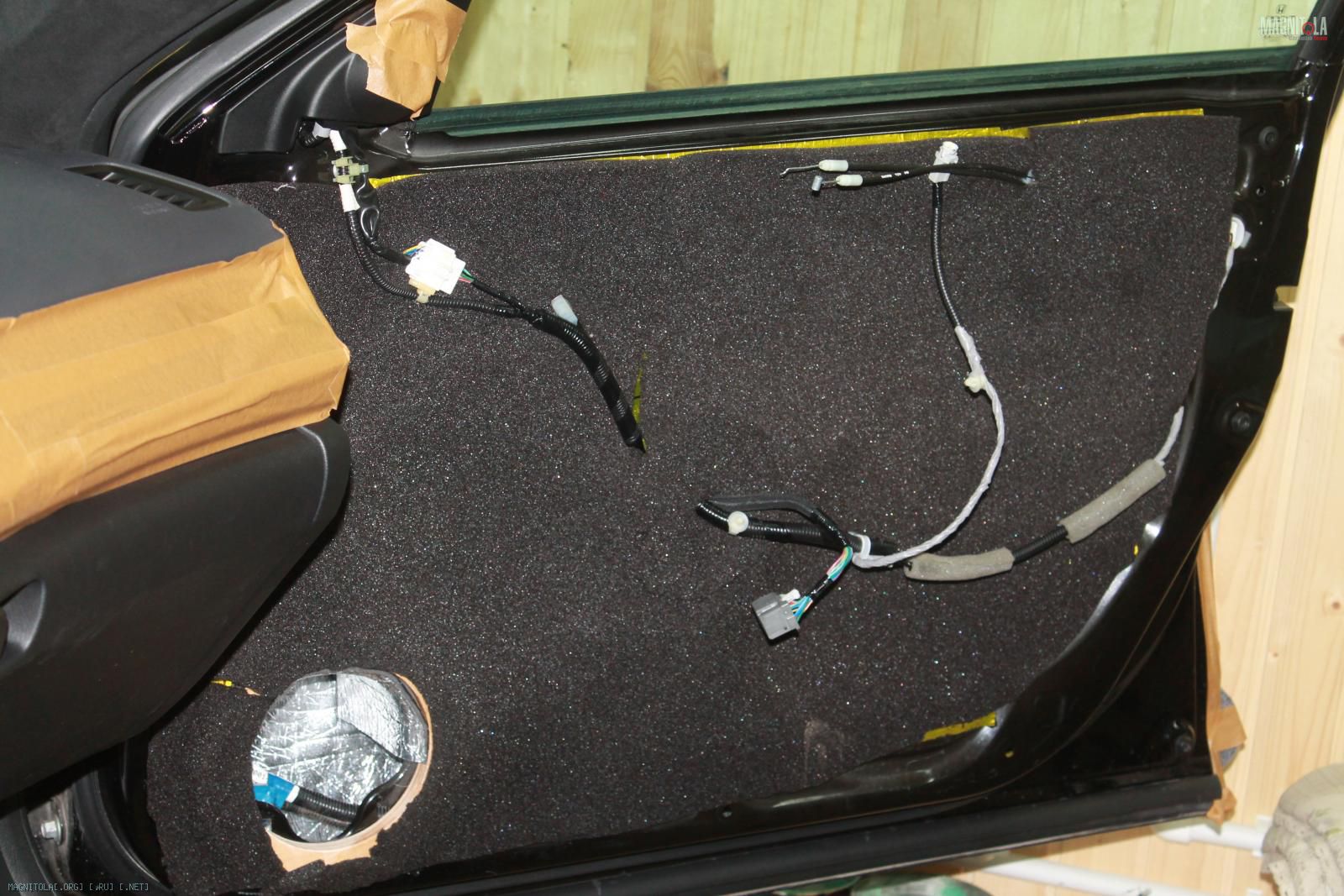

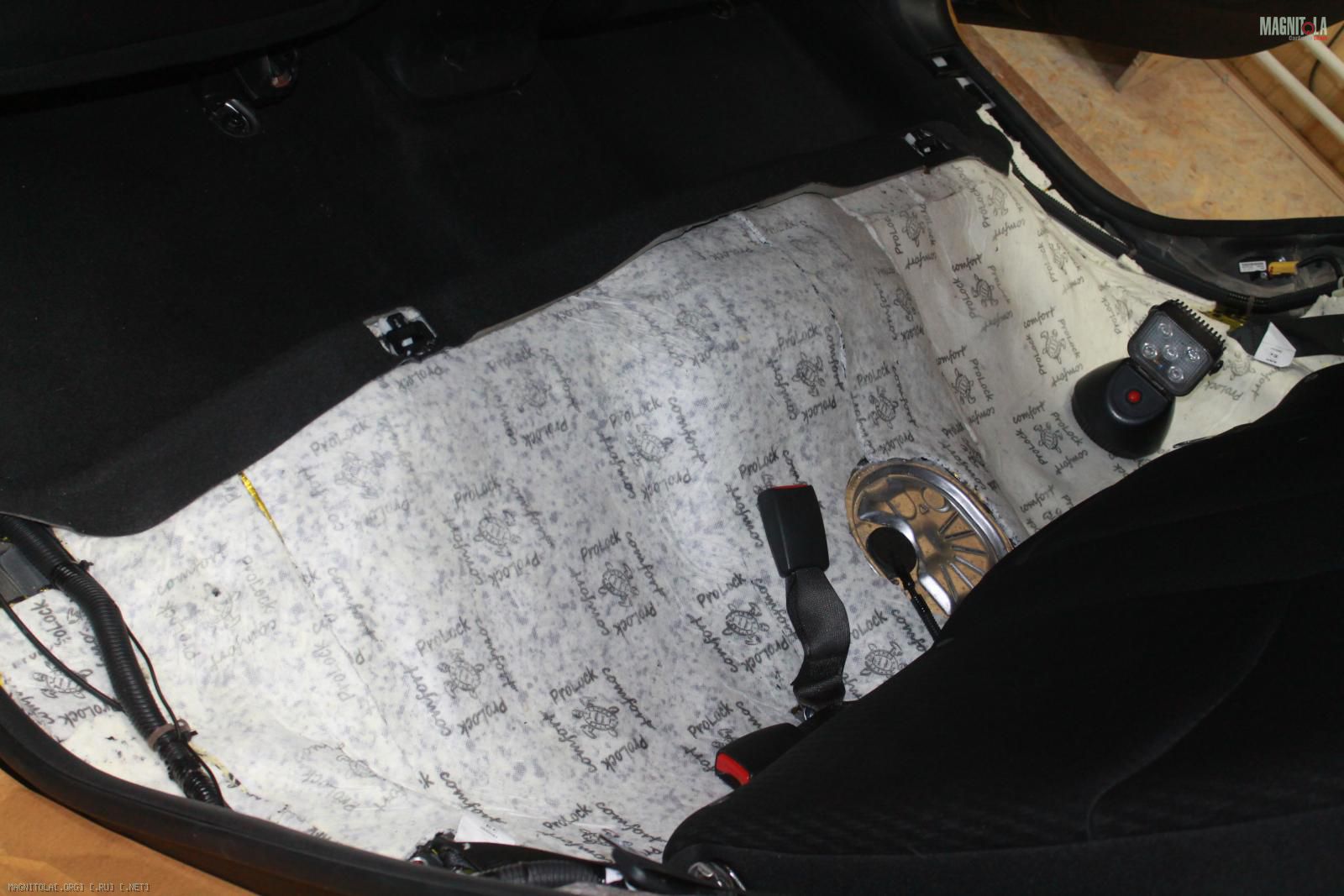

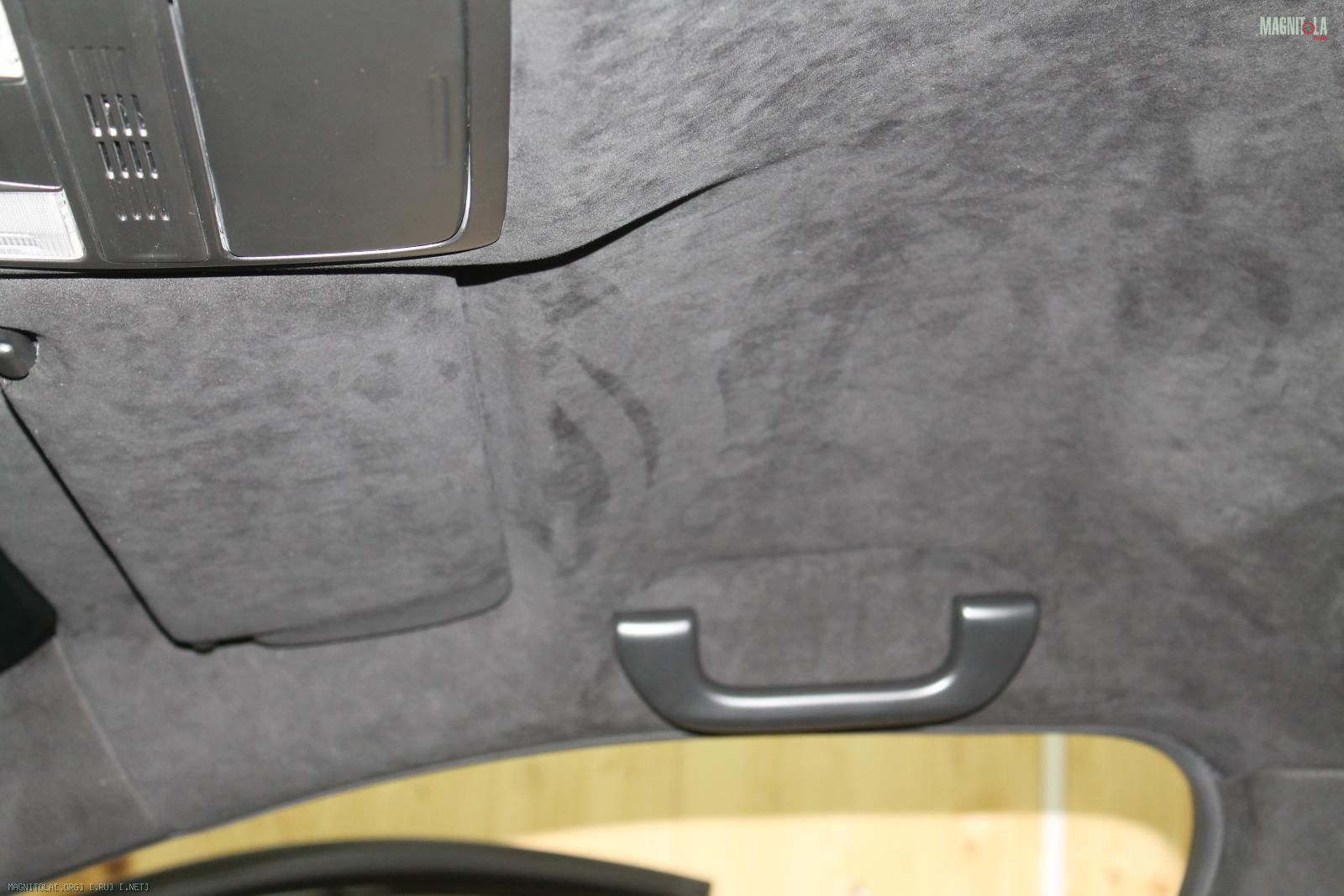

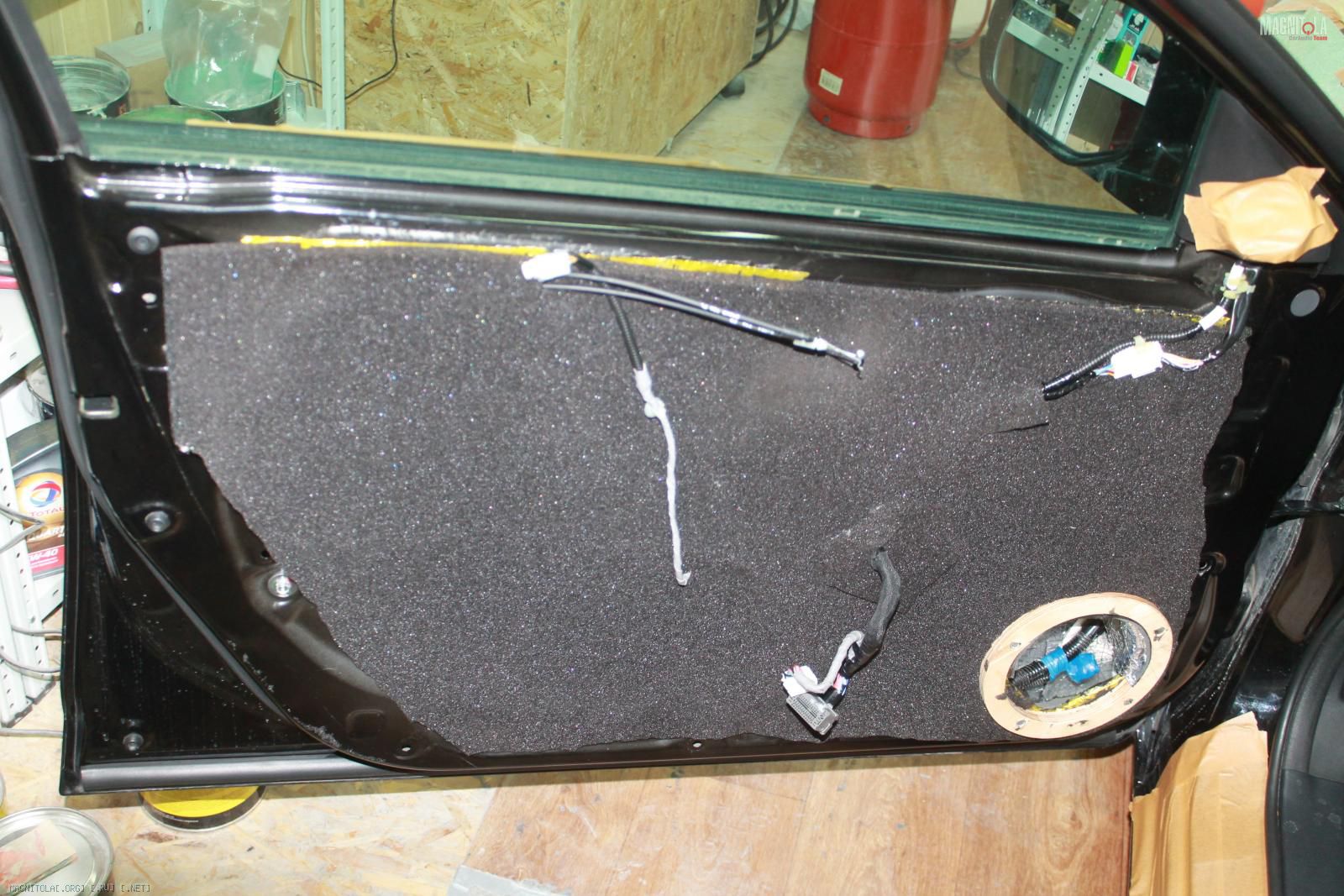

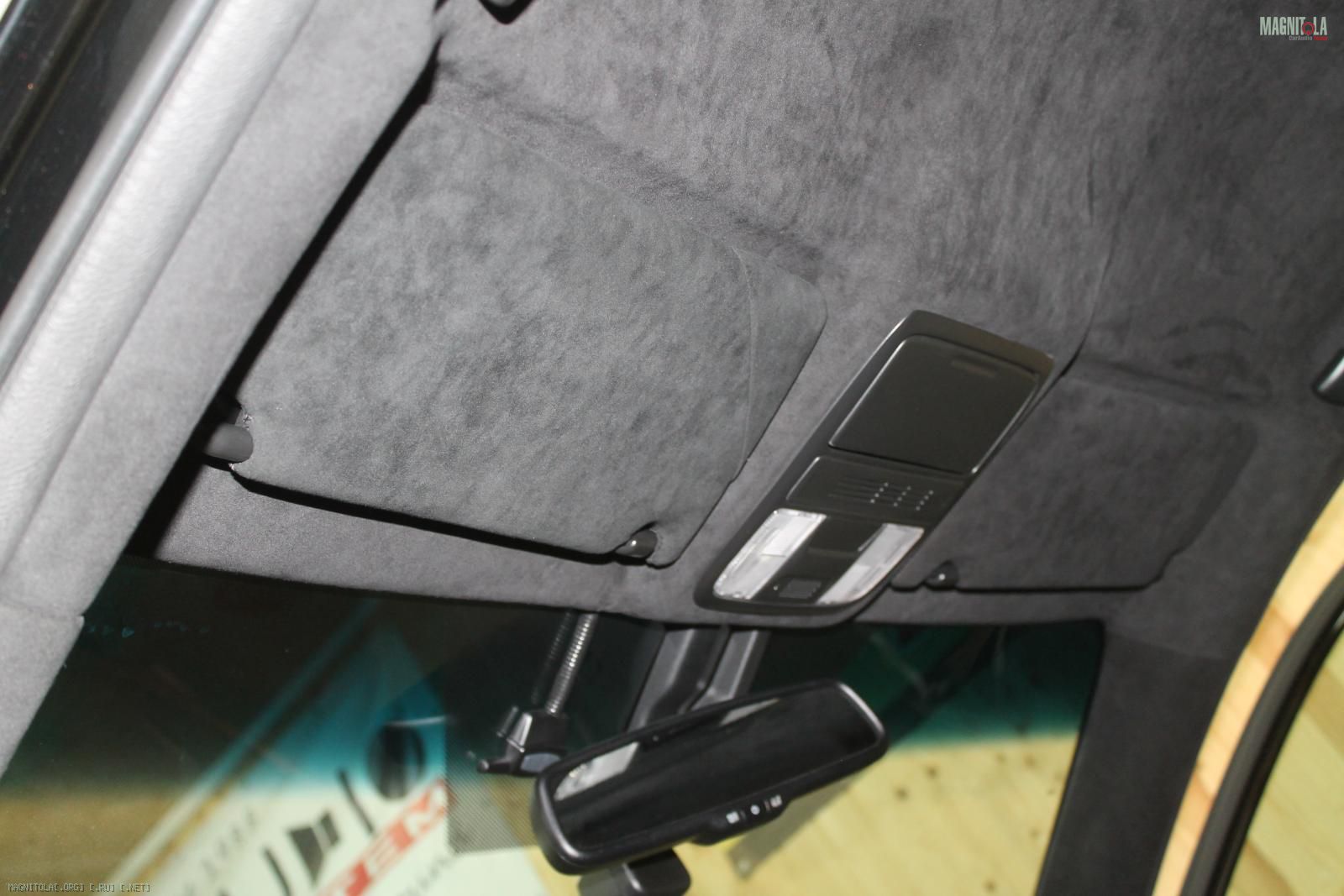

Клиент достаточно рукастый человек, самостоятельно сделал вибро-шумоизоляцию и перетянул потолок/перекрасил пластикhttps://vk.com/images/blank.gif
Вложение 1096506 Вложение 1096508 Вложение 1096510 Вложение 1096512 Вложение 1096514 Вложение 1096516 Вложение 1096518

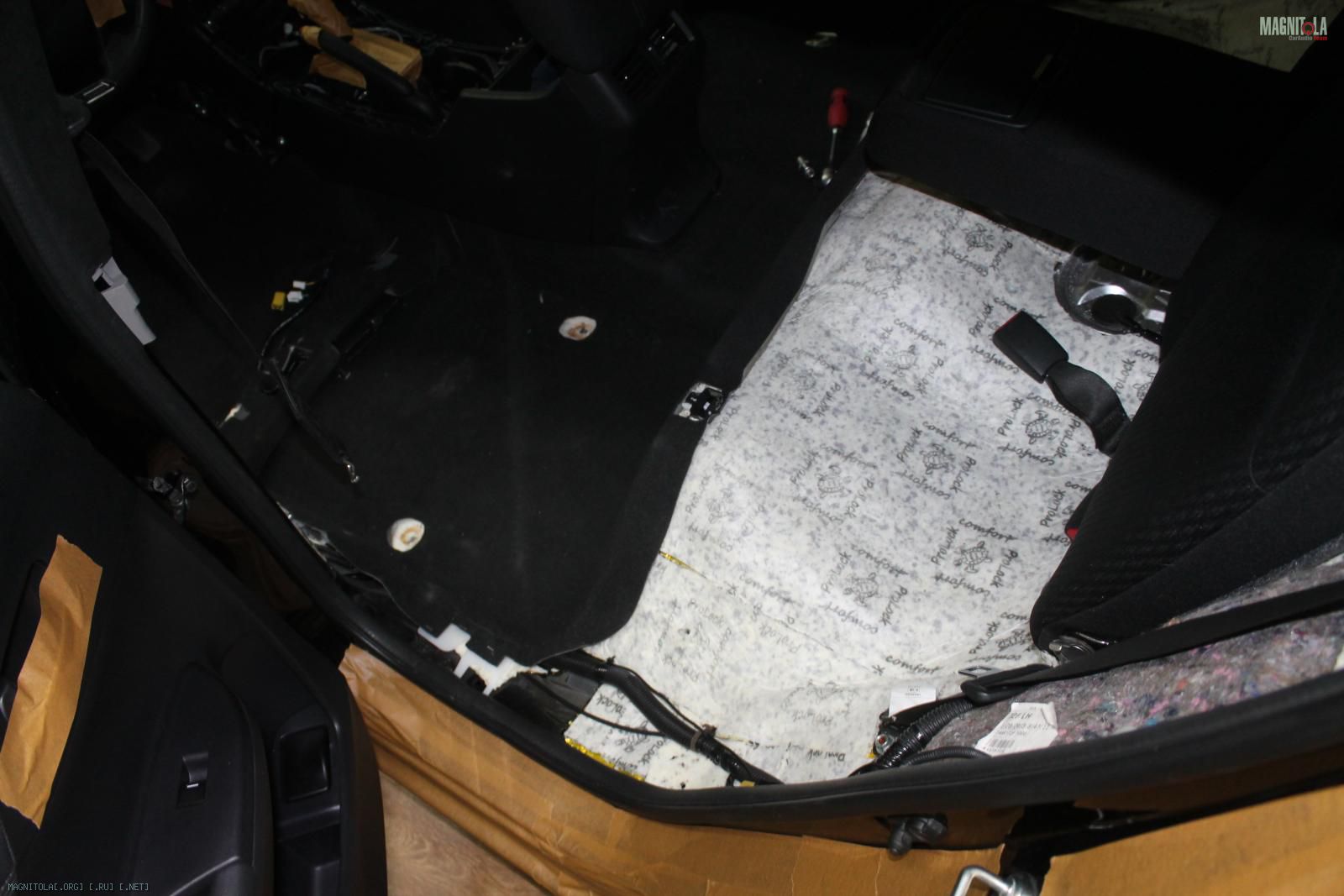

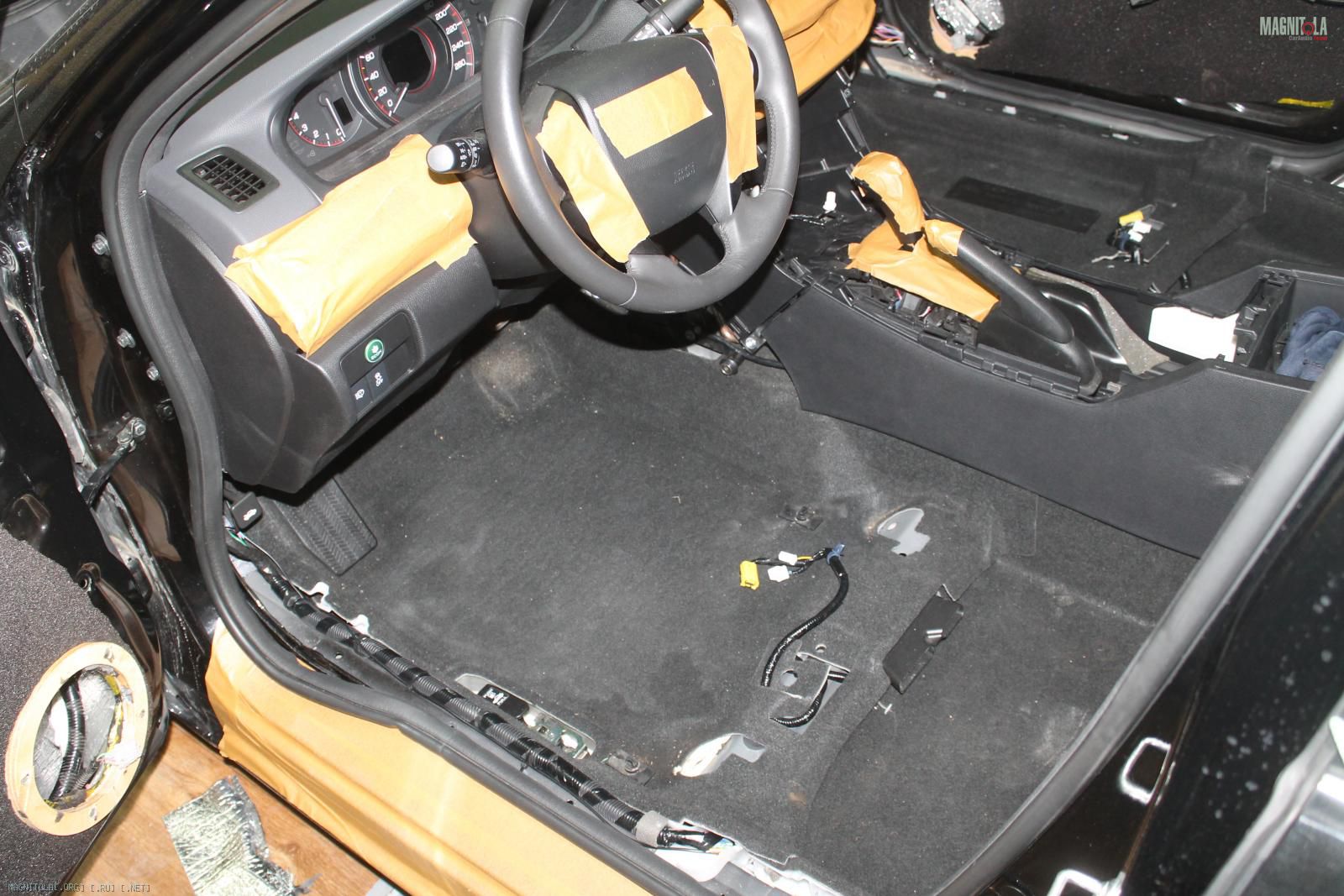

Разобрали салон
Вложение 1096520 Вложение 1096522 Вложение 1096524

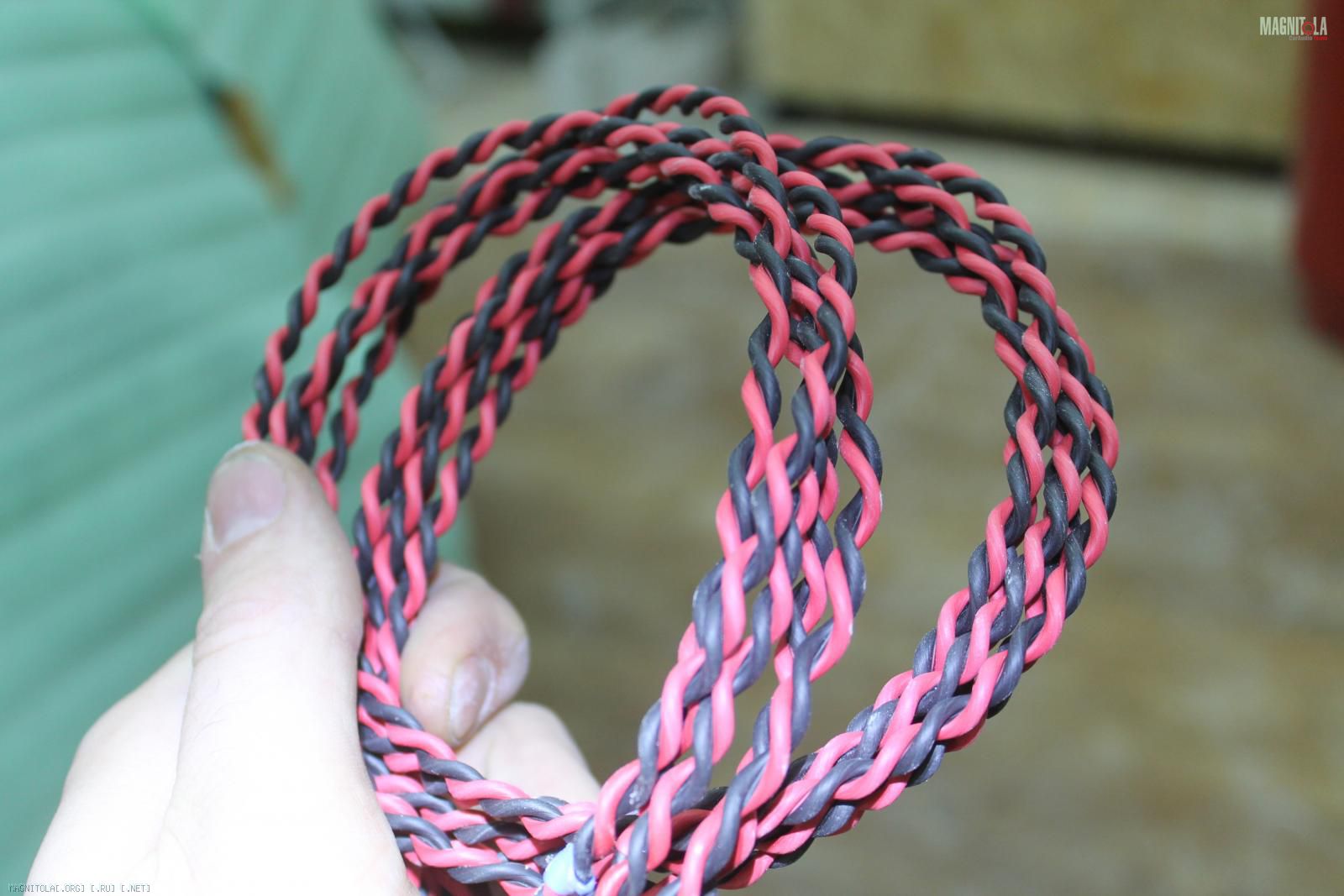

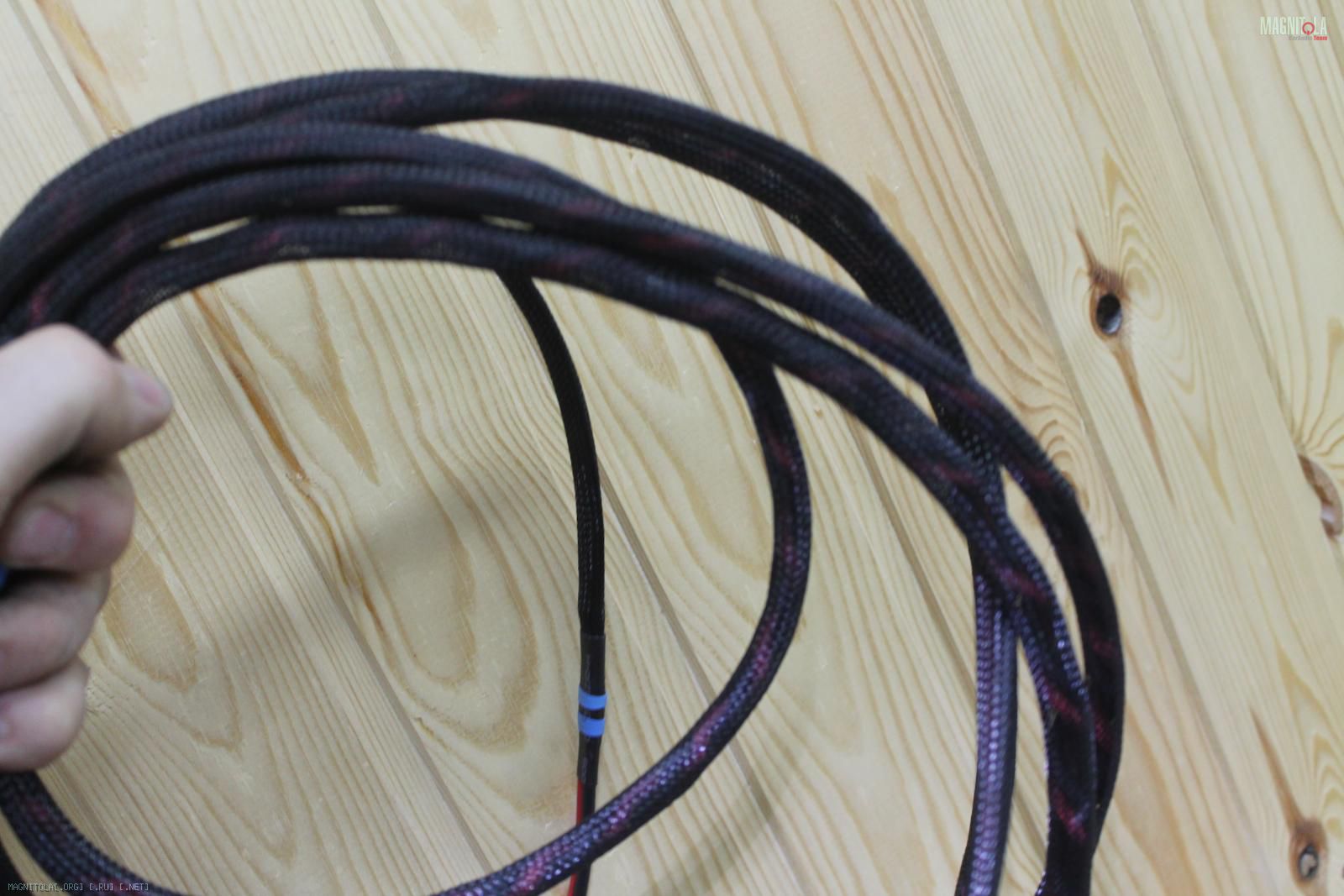

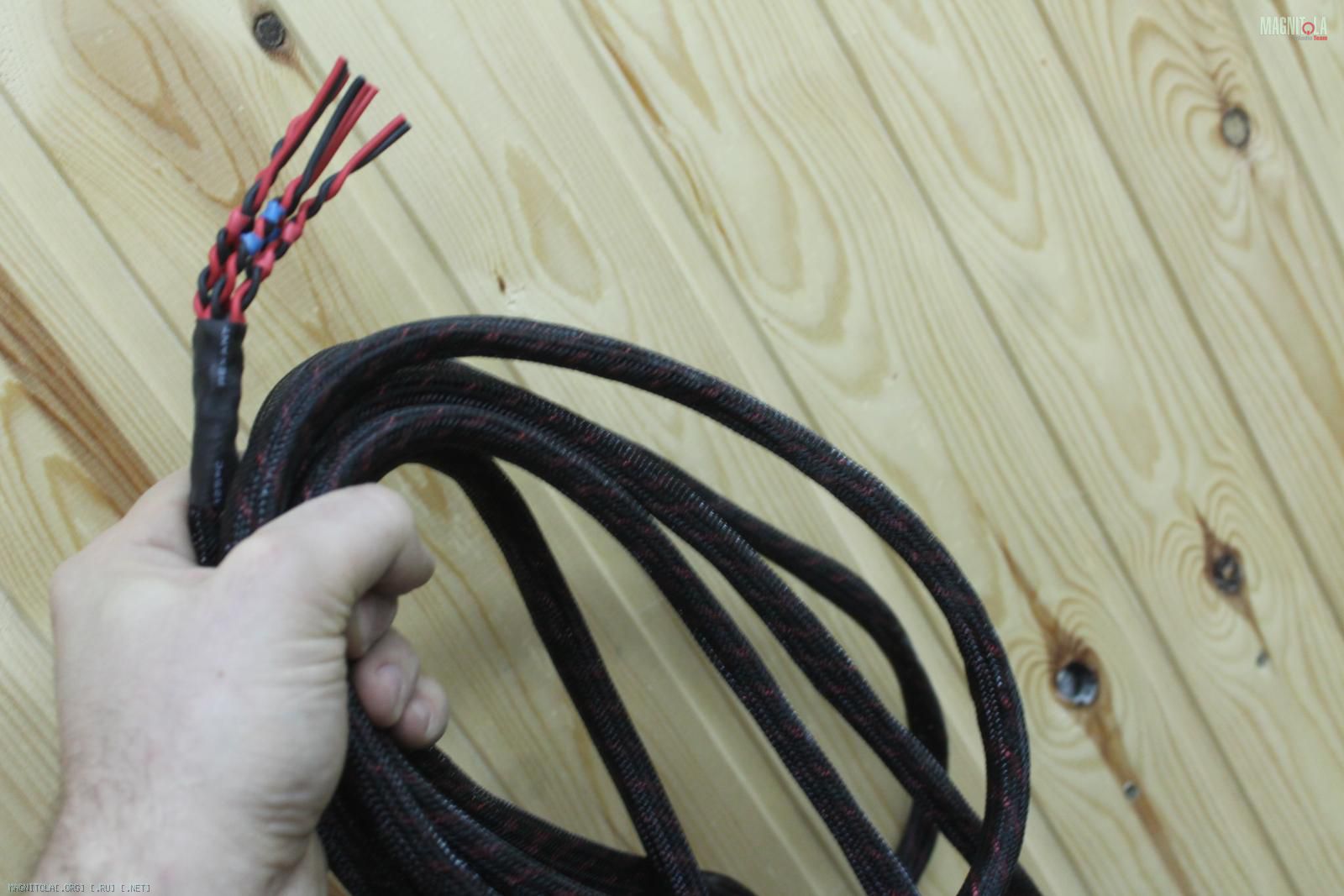

Связали в витую пару сигнальную и акустическую проводку, одели в змею
Вложение 1096528 Вложение 1096530 Вложение 1096532

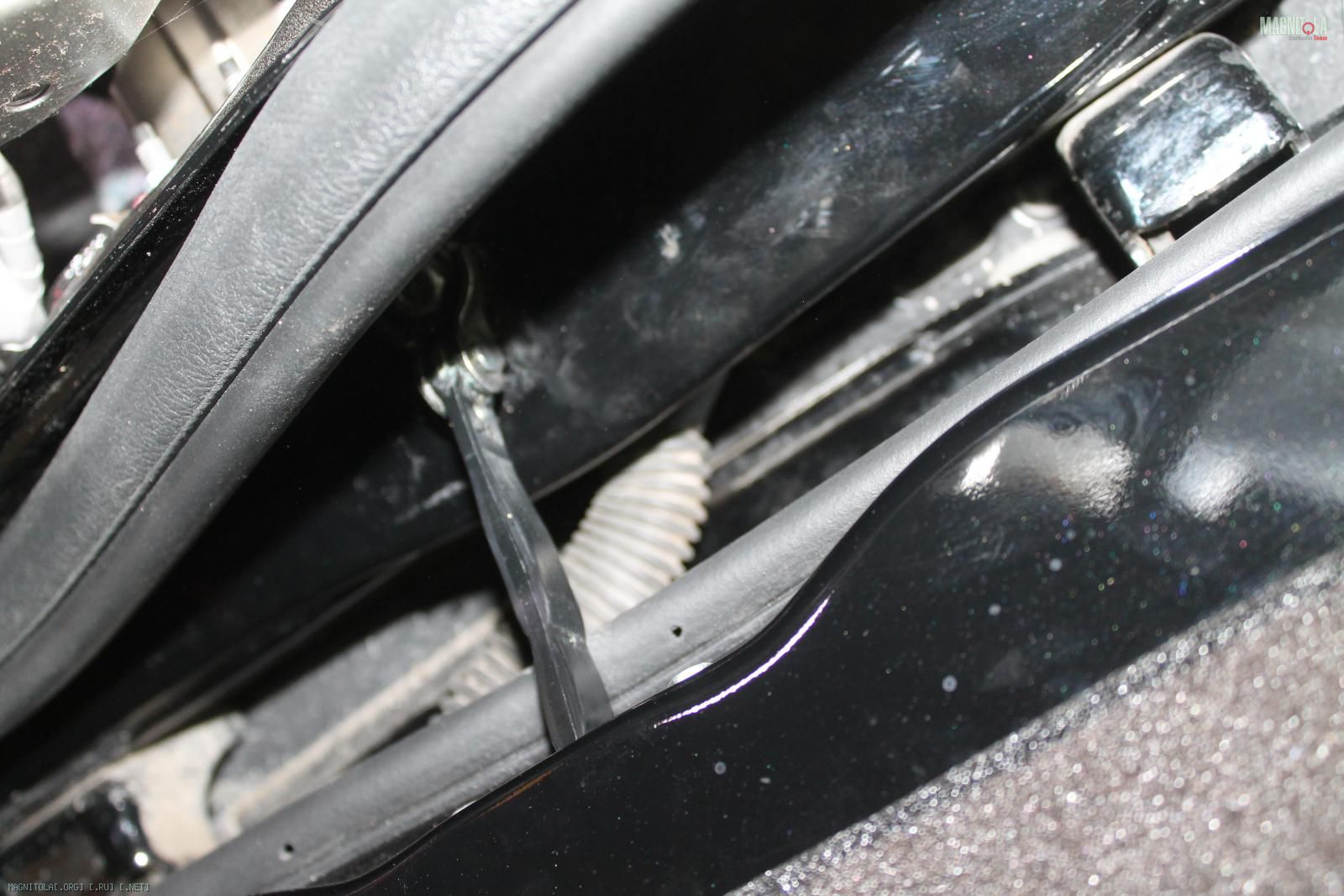

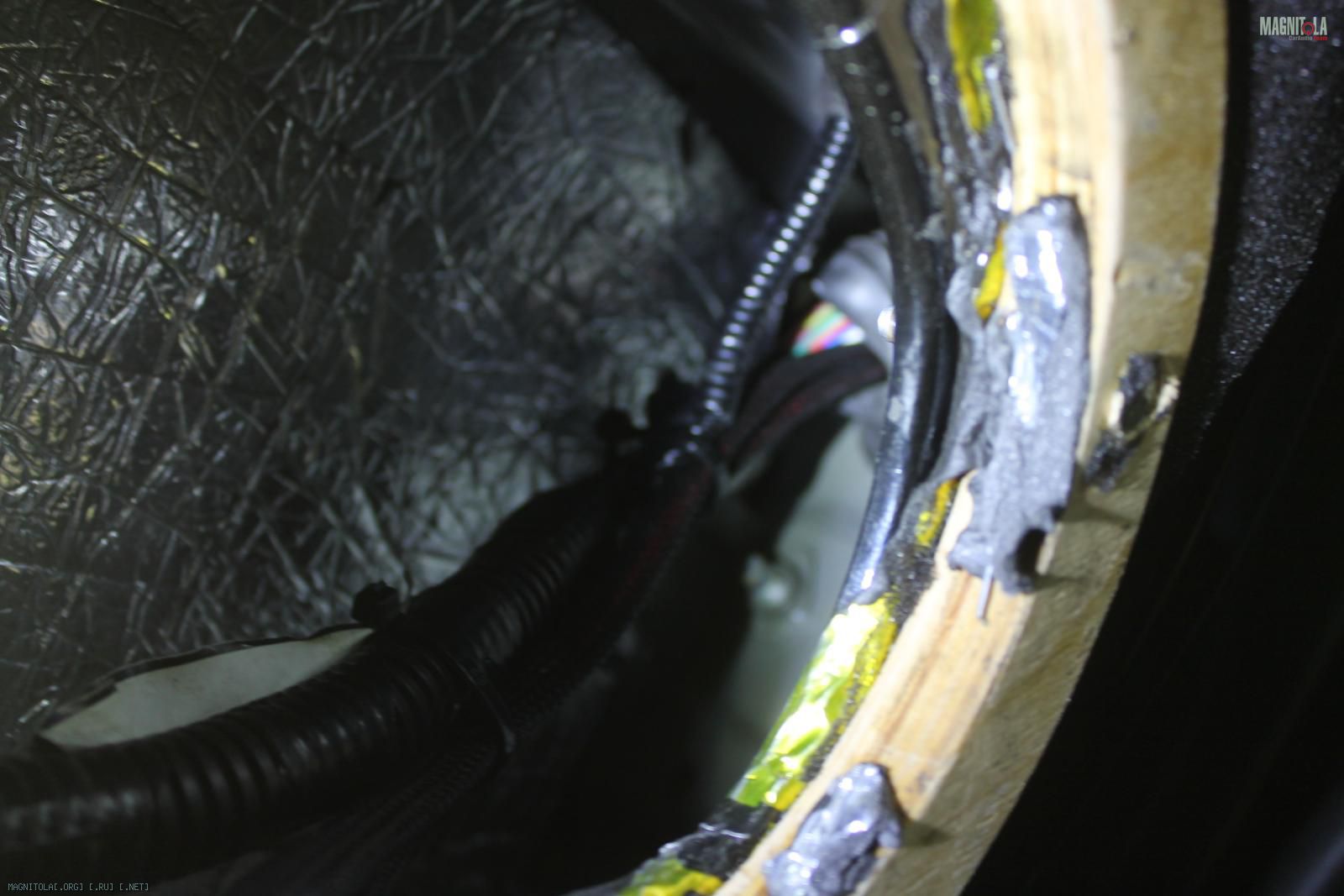

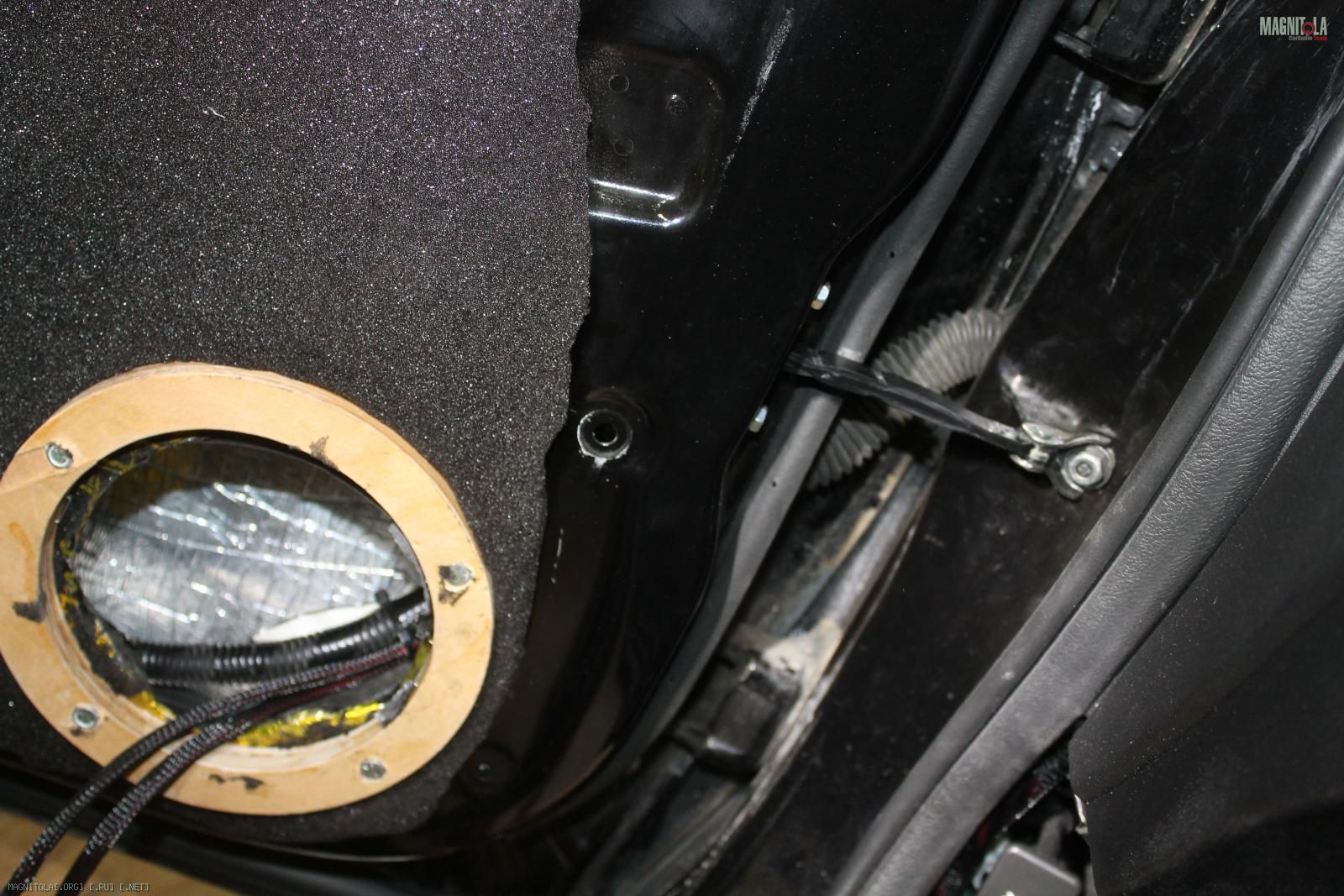

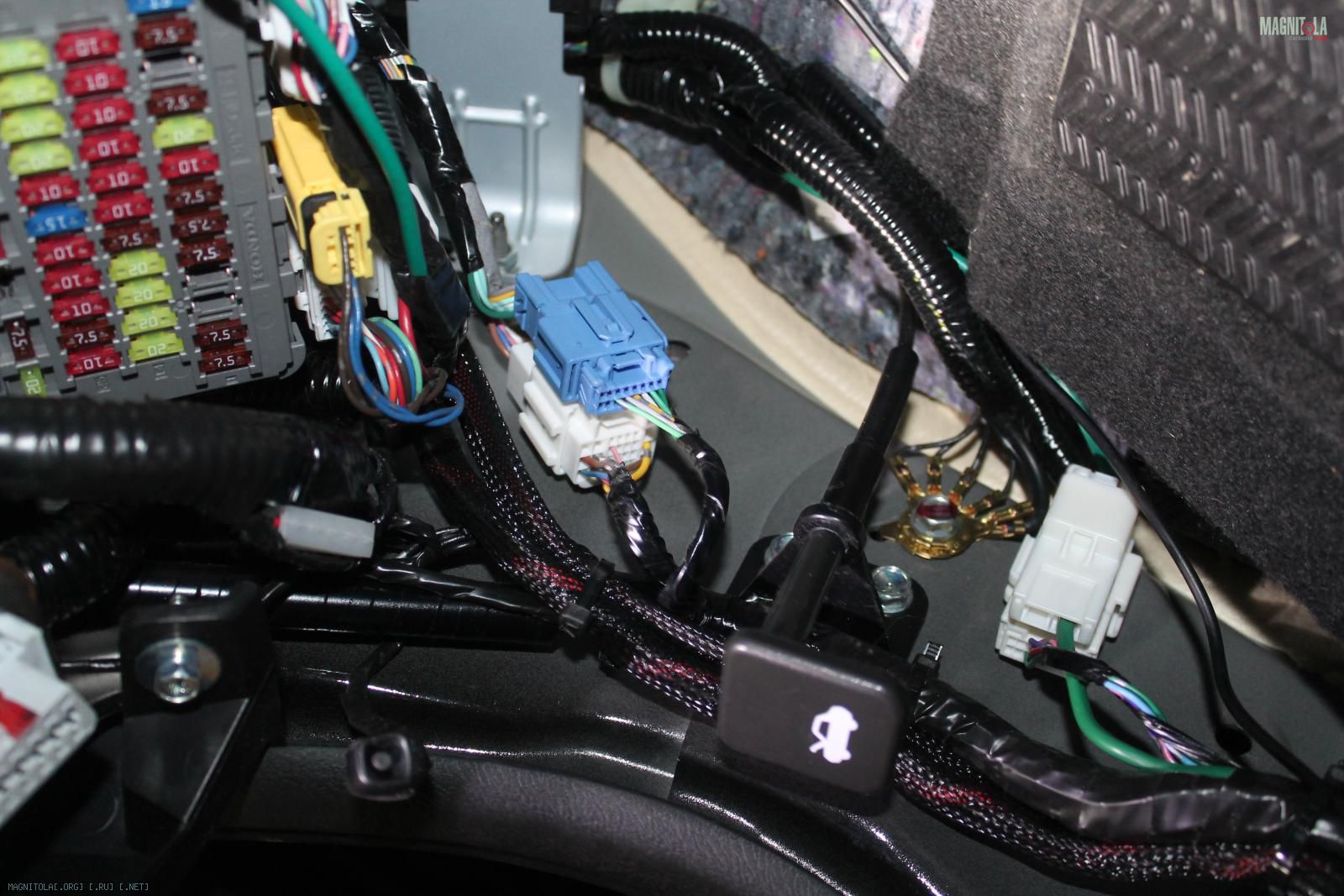

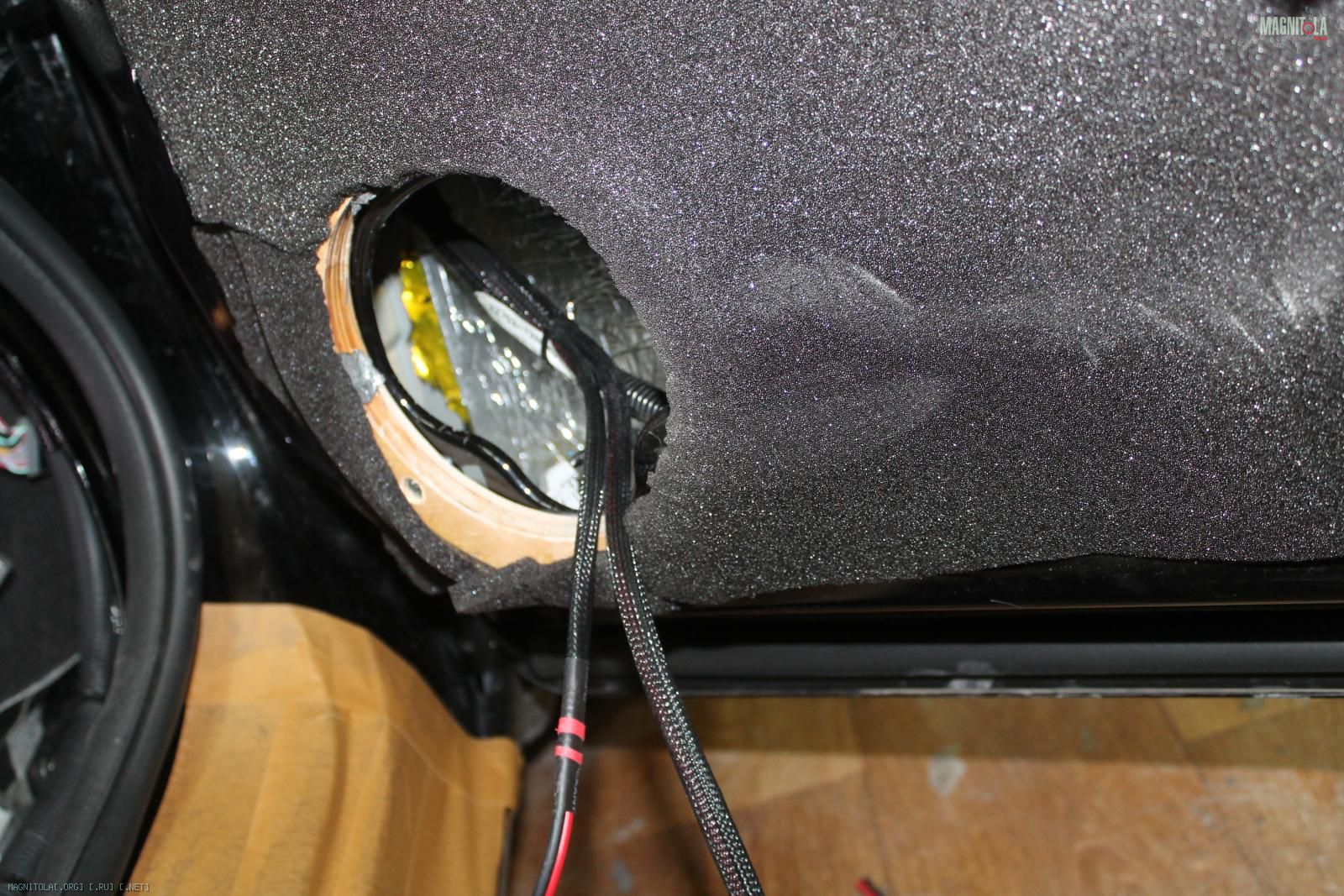

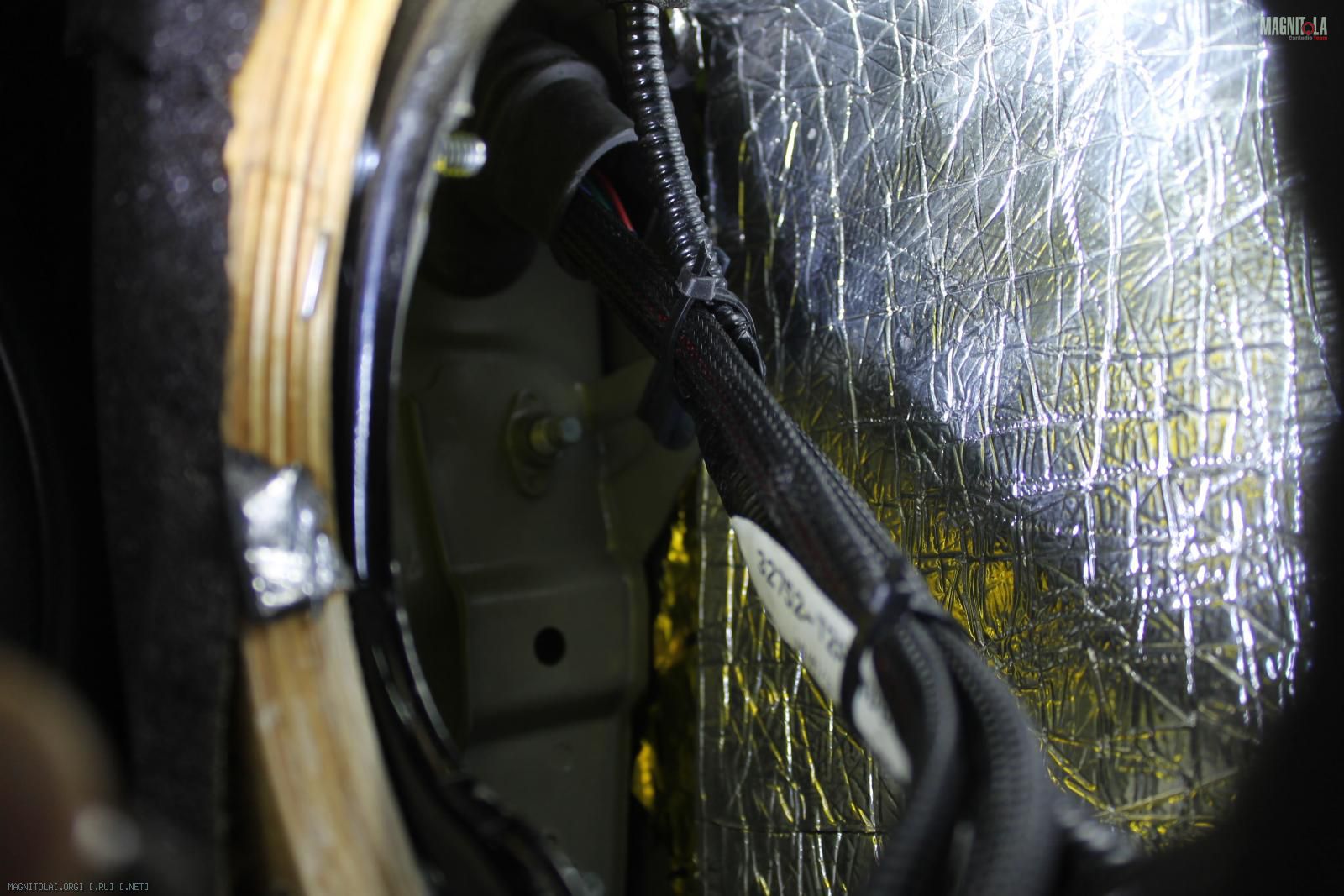

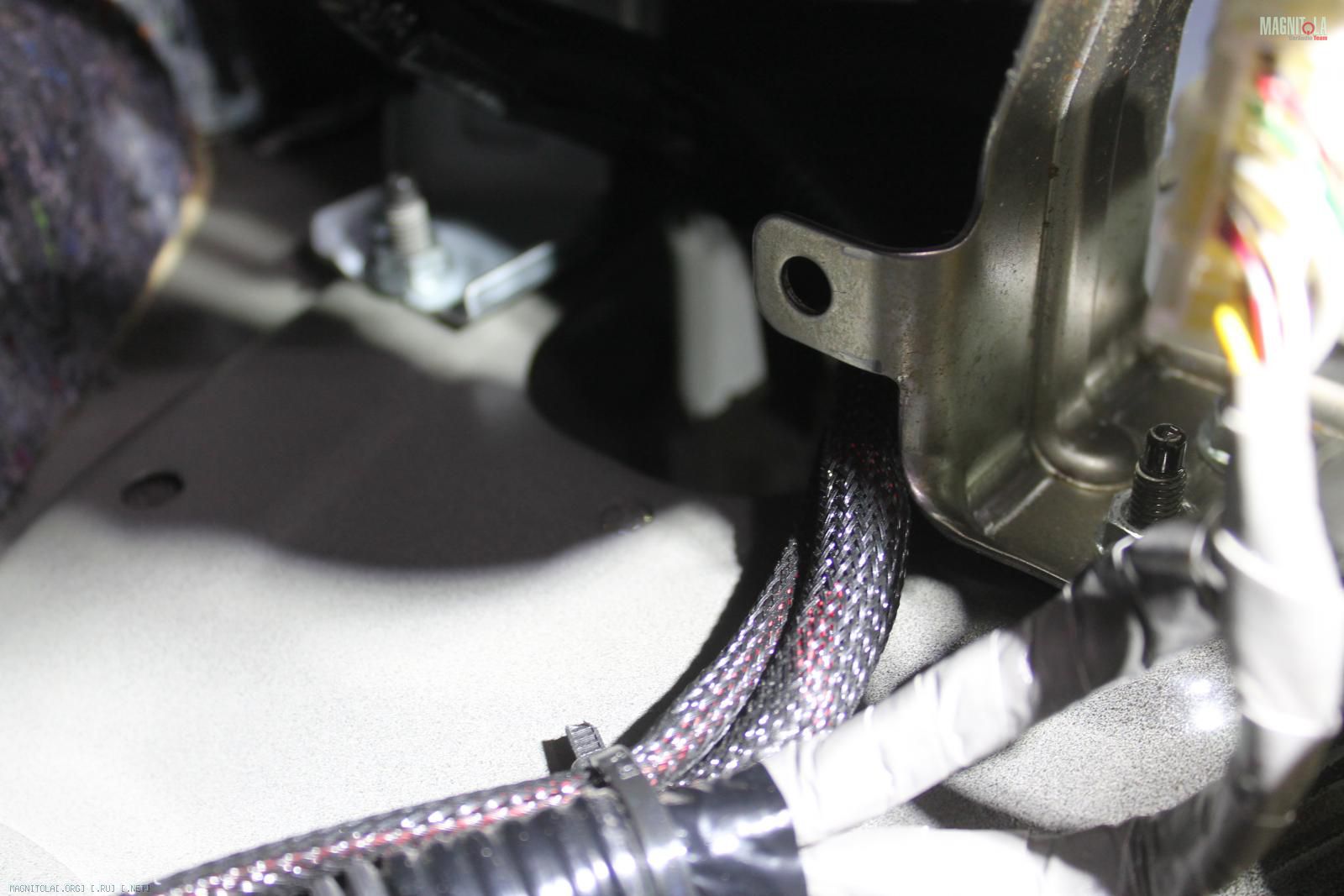

Протянули проводку в двери, для поканалки
Вложение 1096534 Вложение 1096536 Вложение 1096538 Вложение 1096540 Вложение 1096542 Вложение 1096544 Вложение 1096546

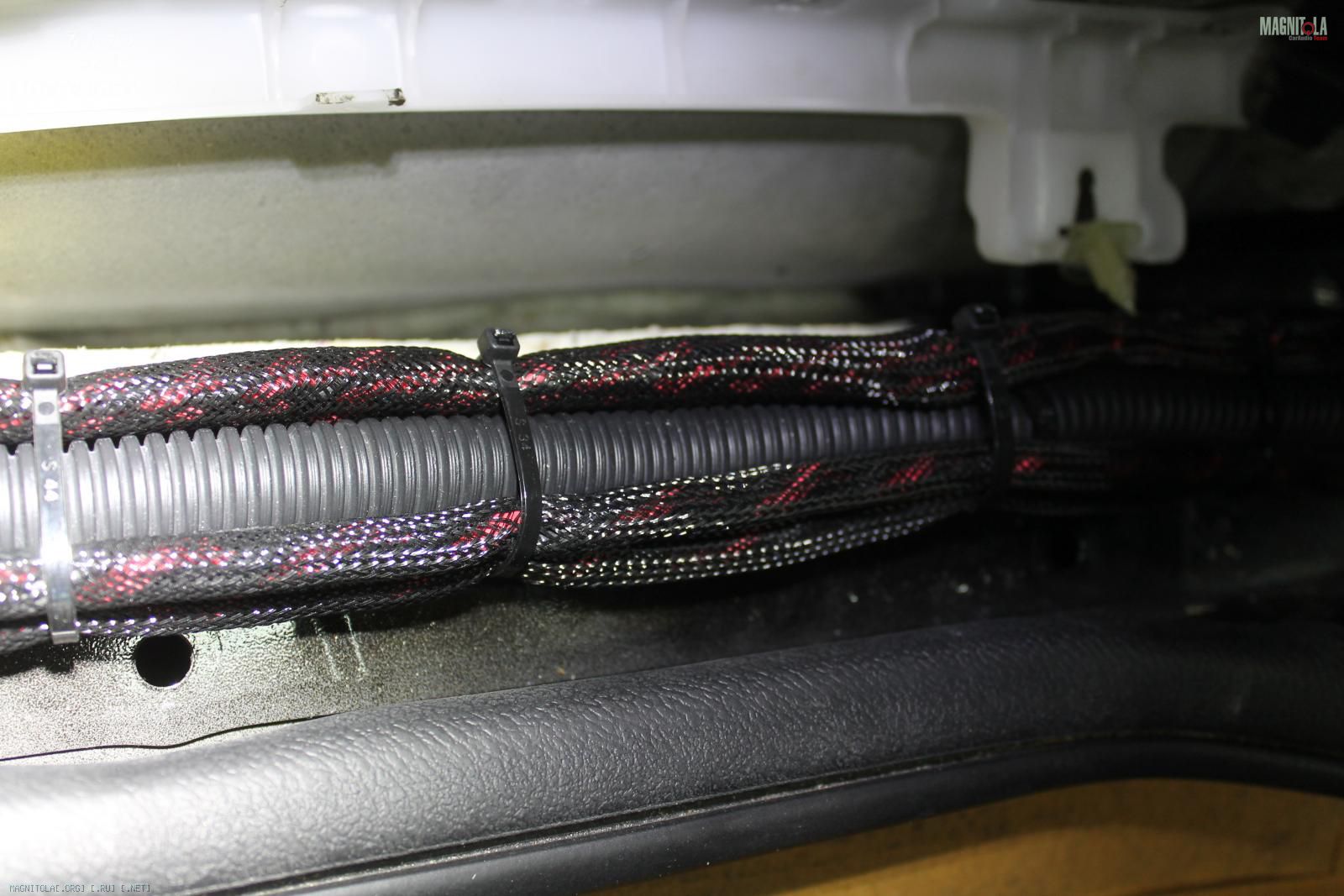

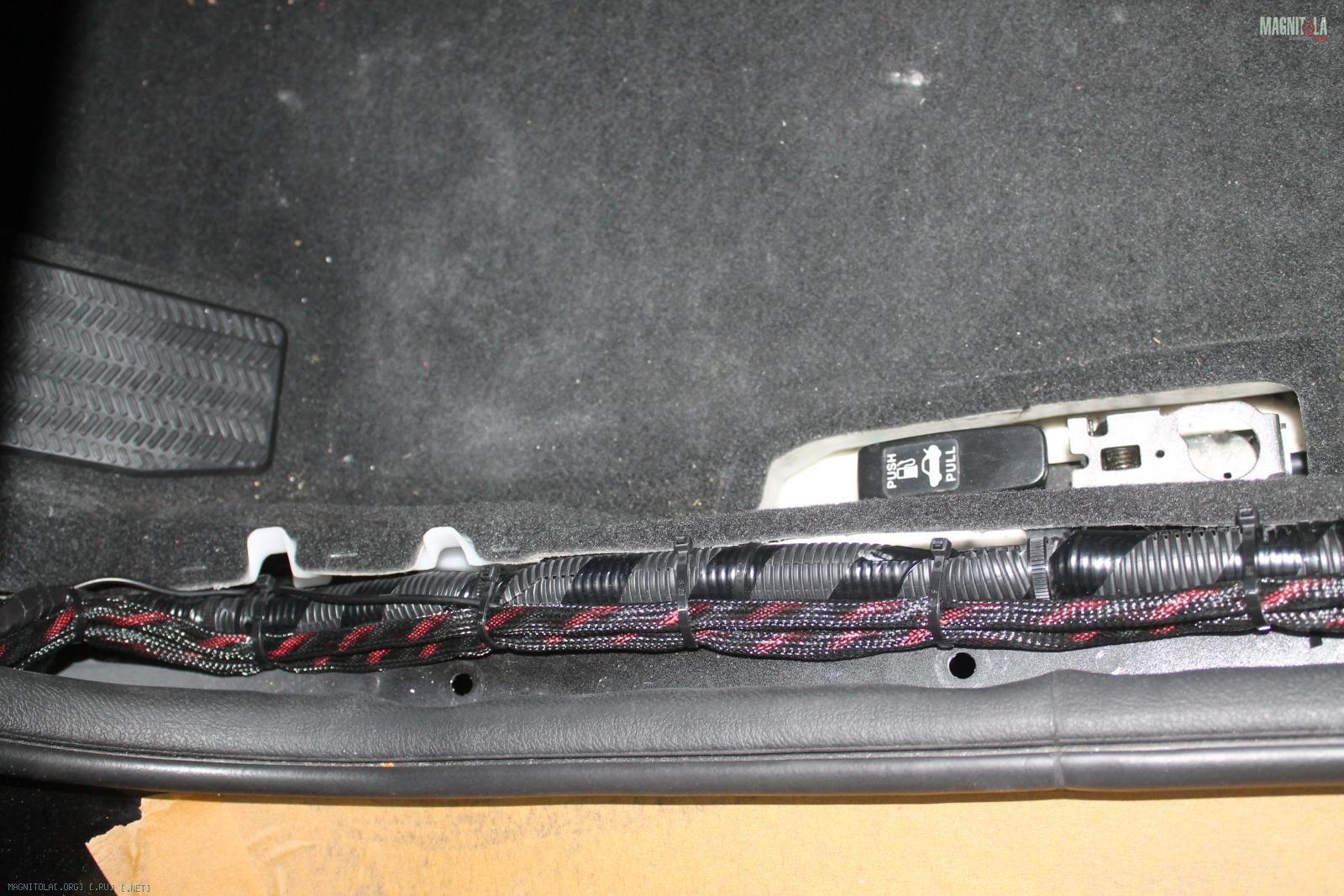

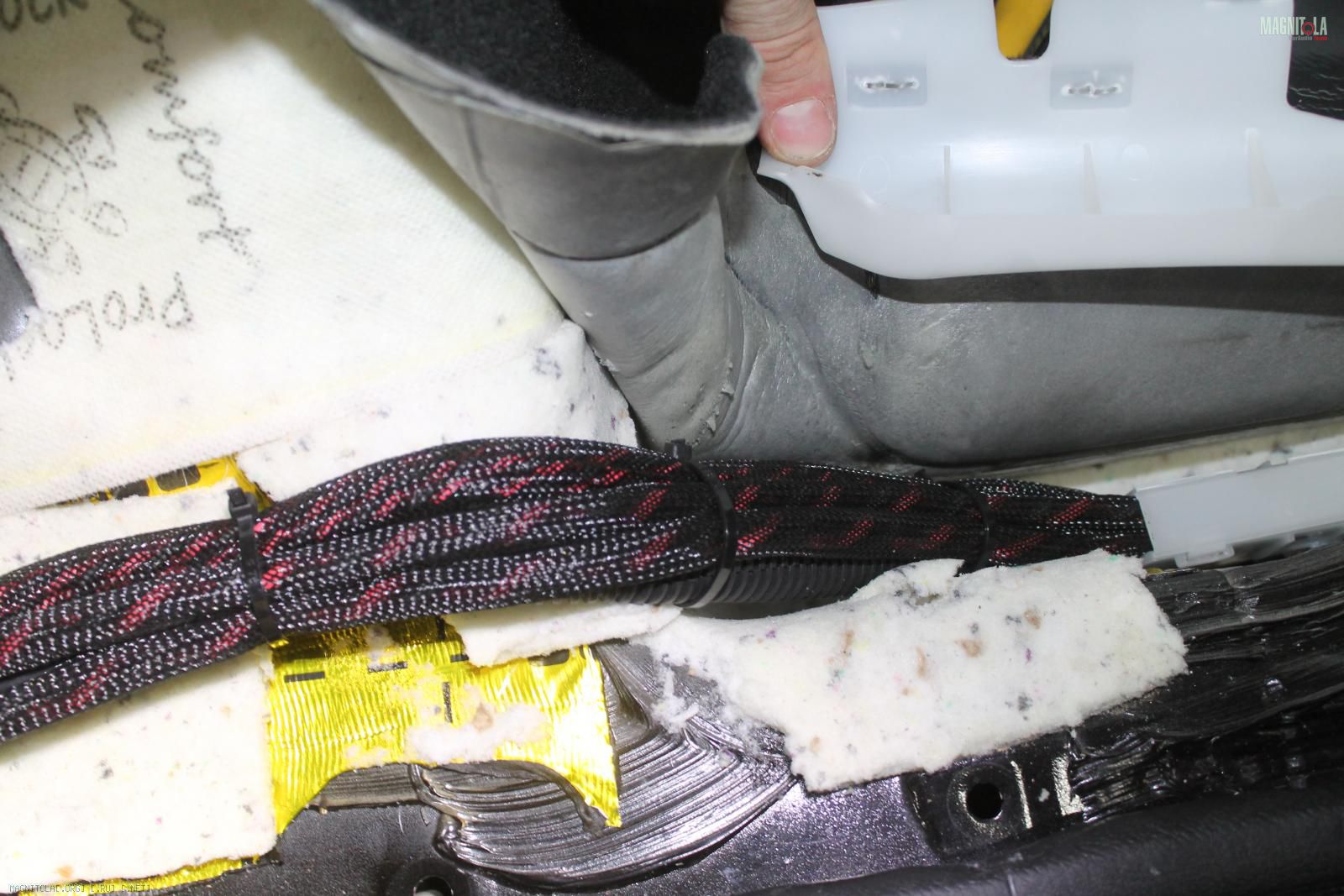

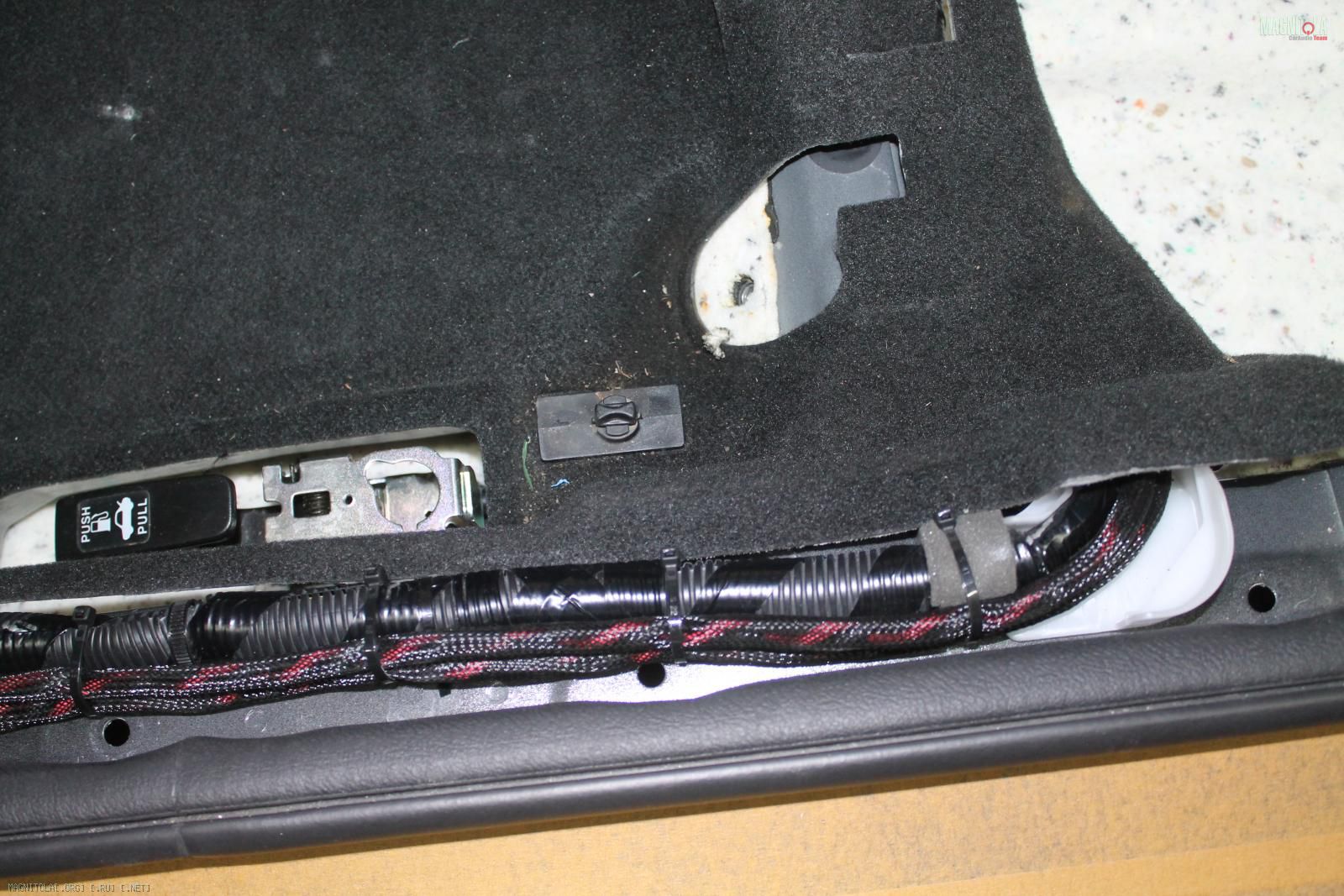

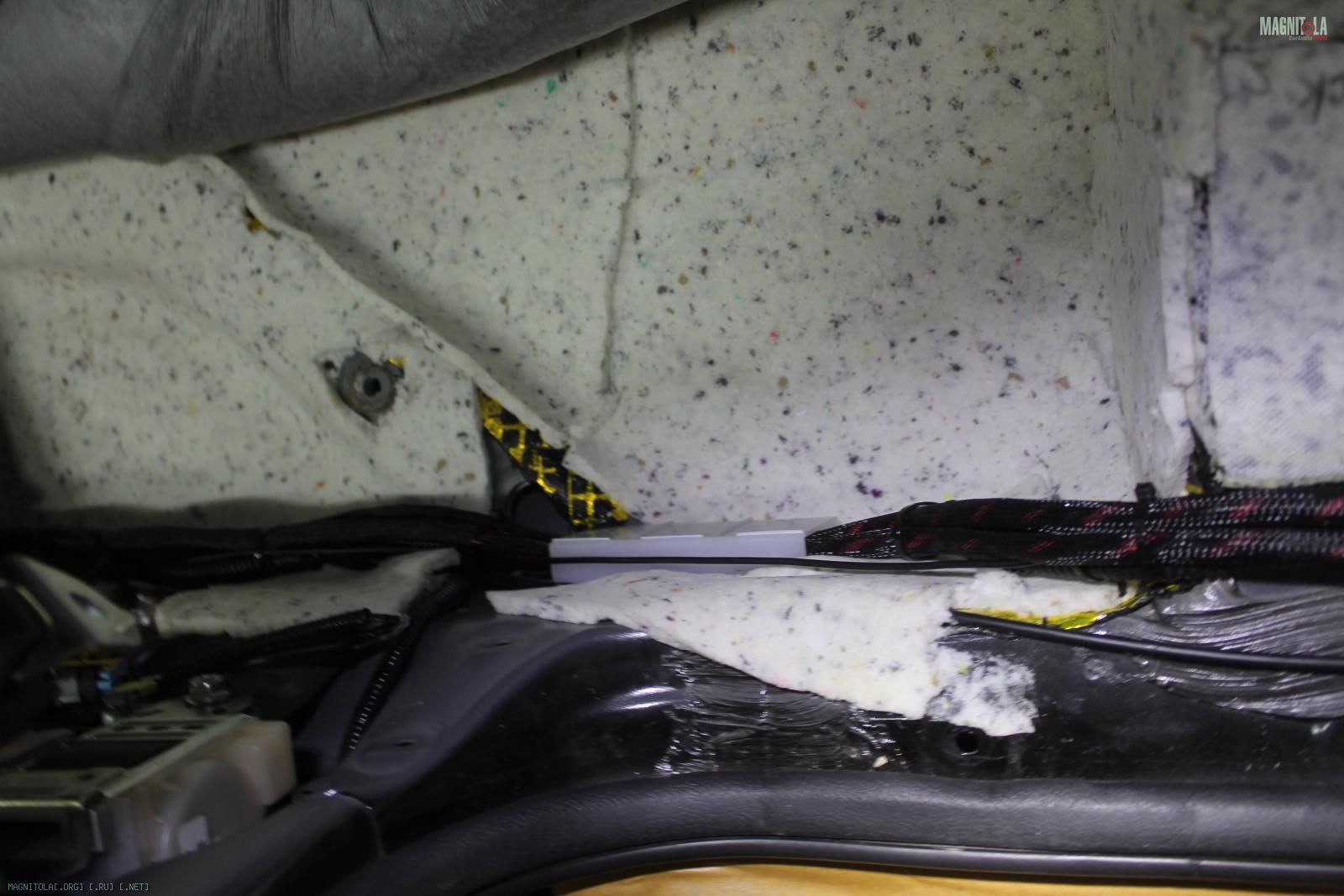

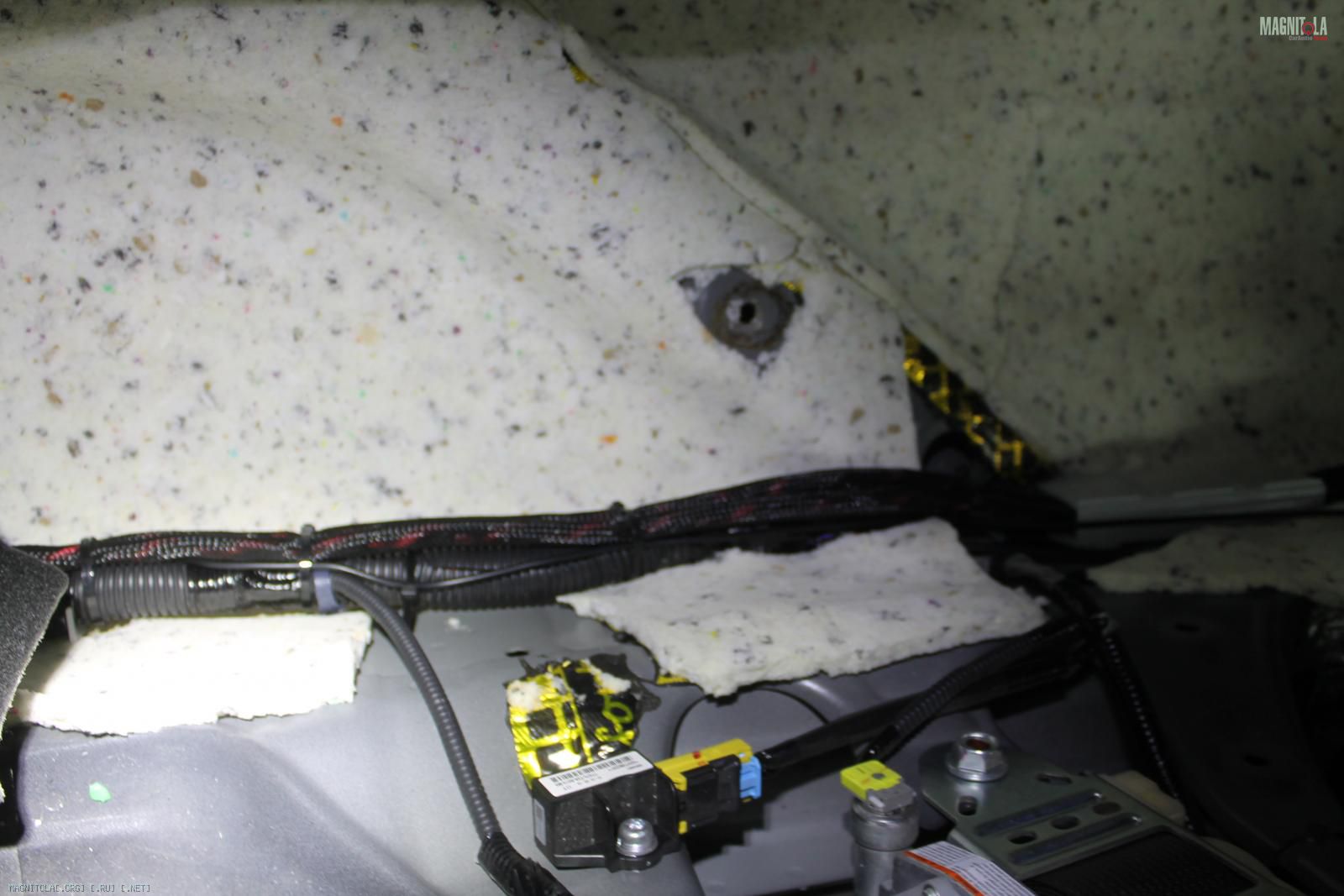

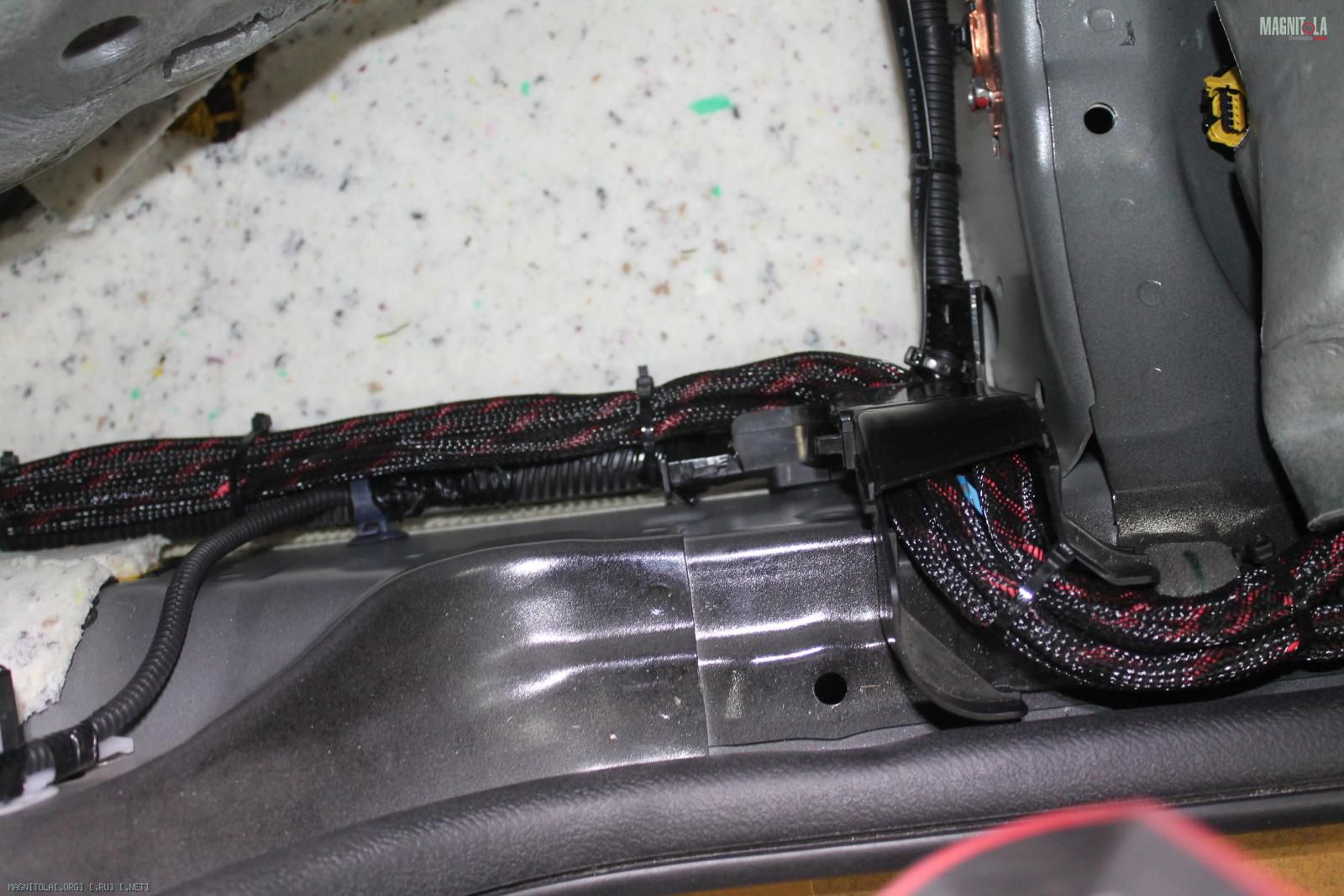

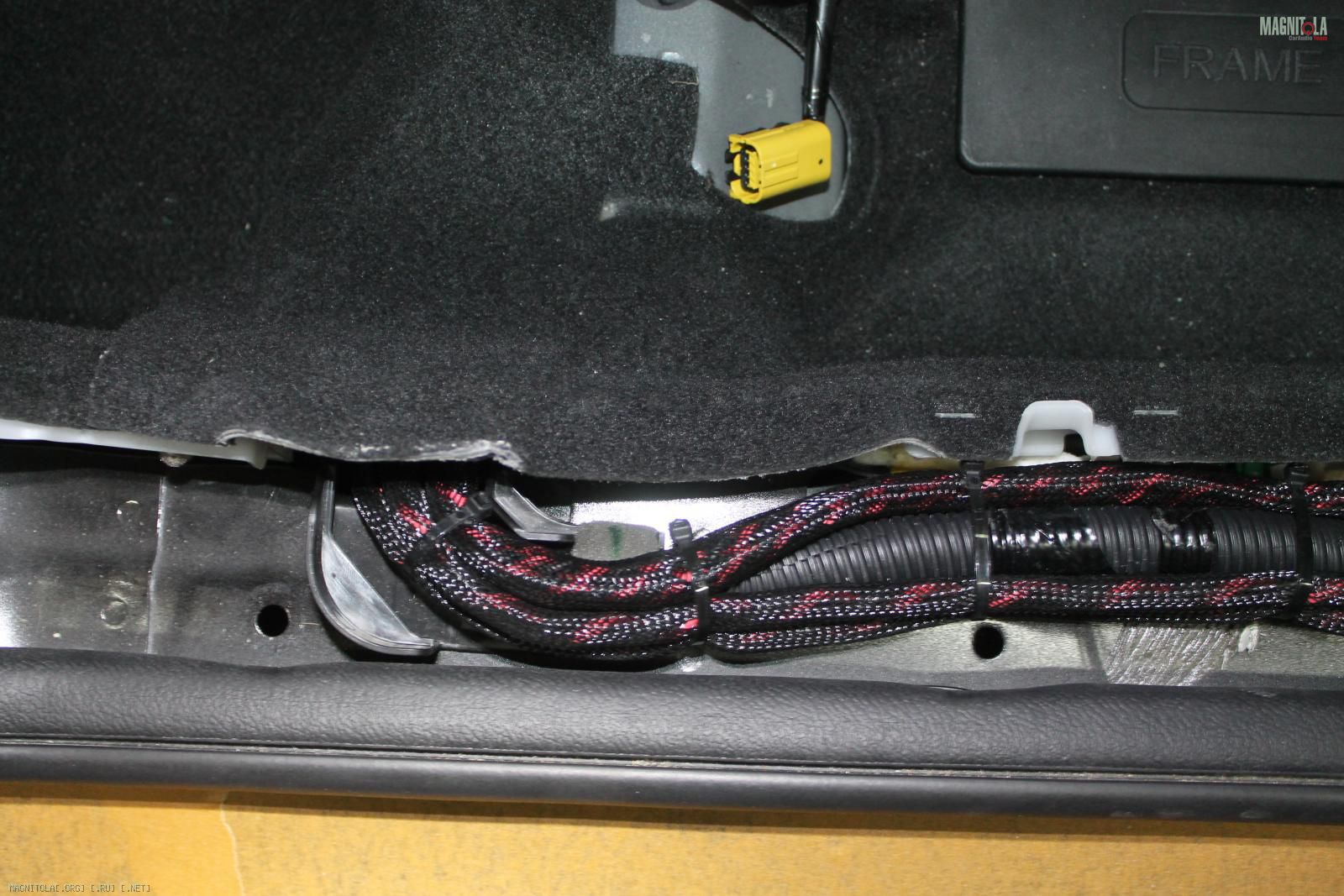

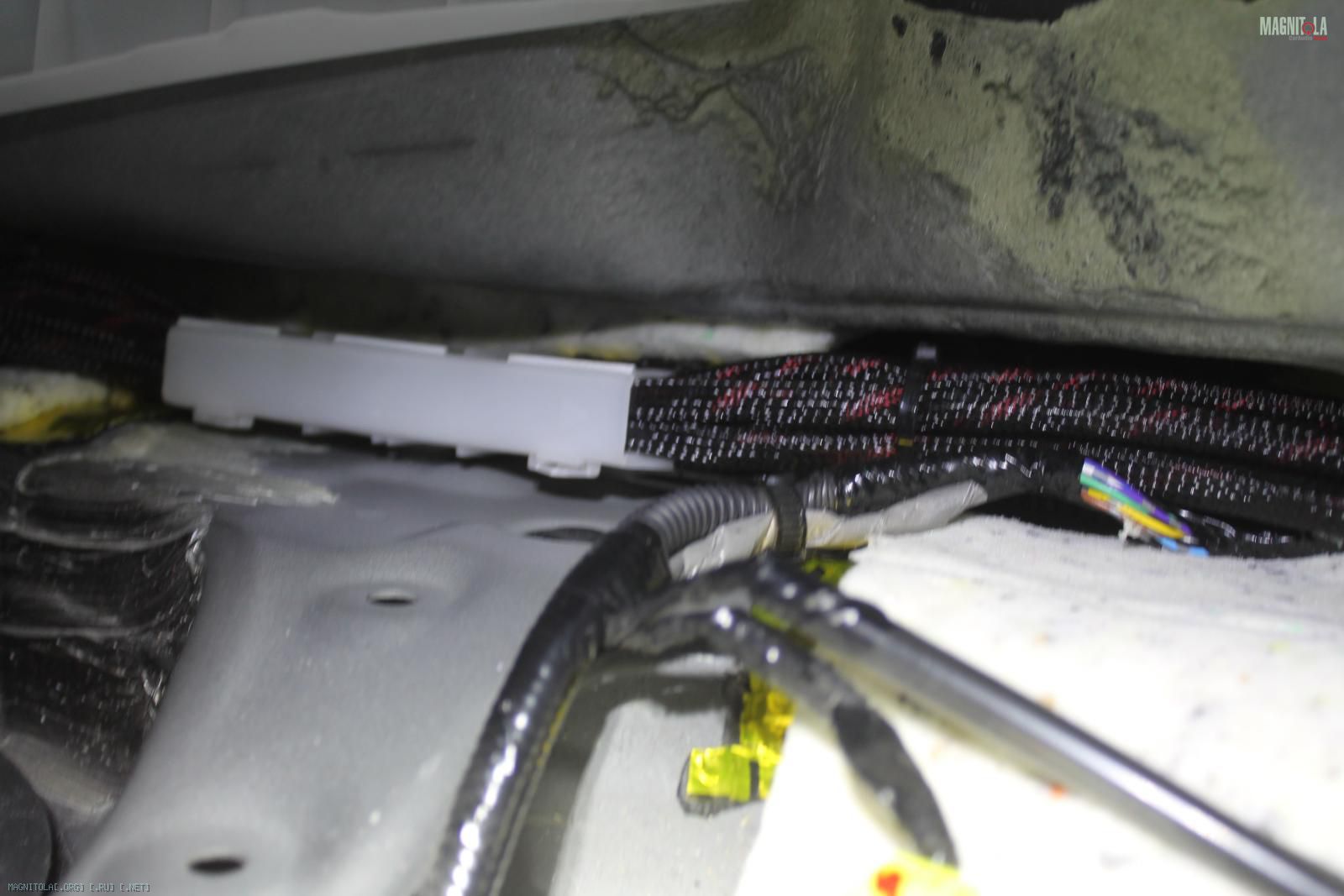

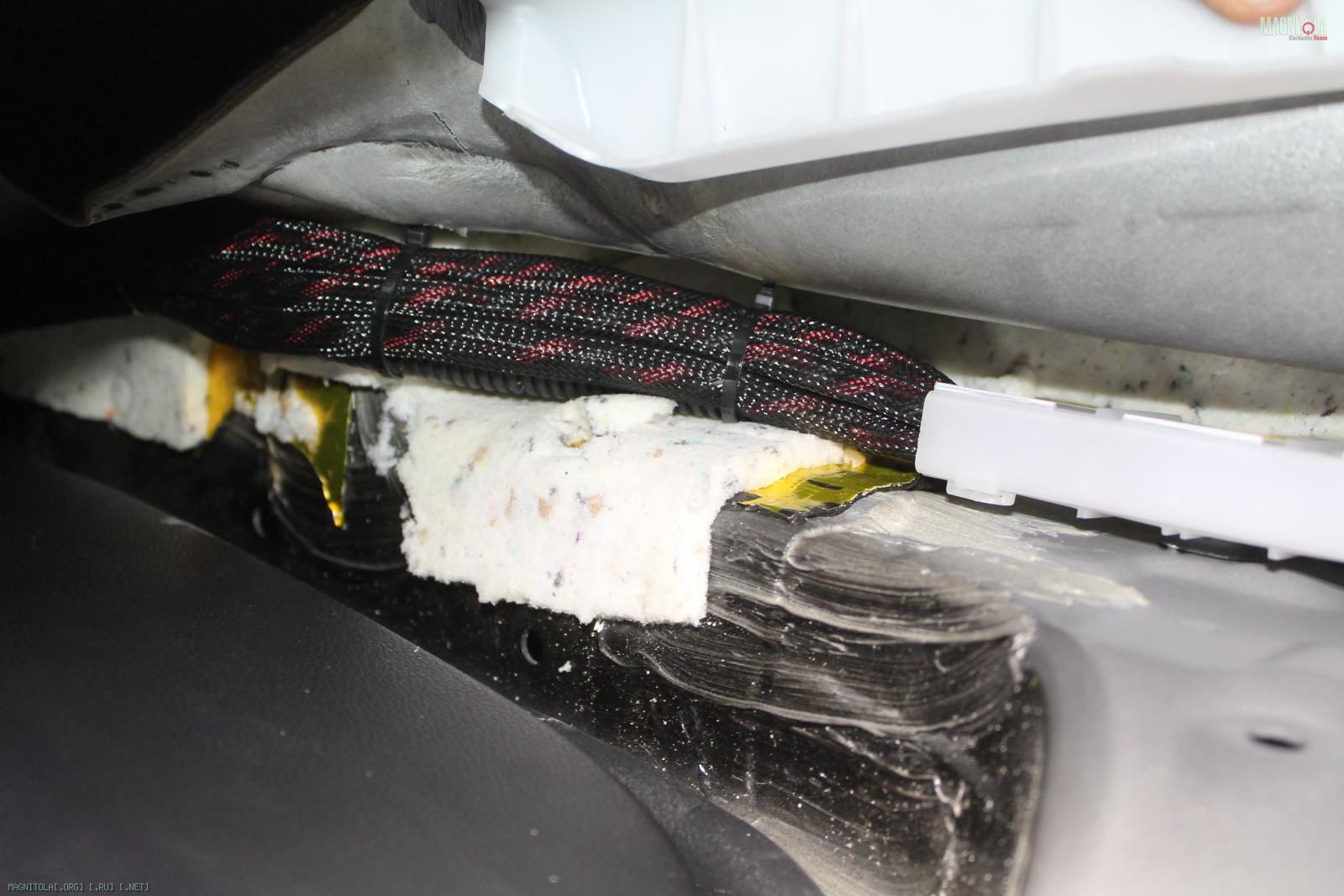

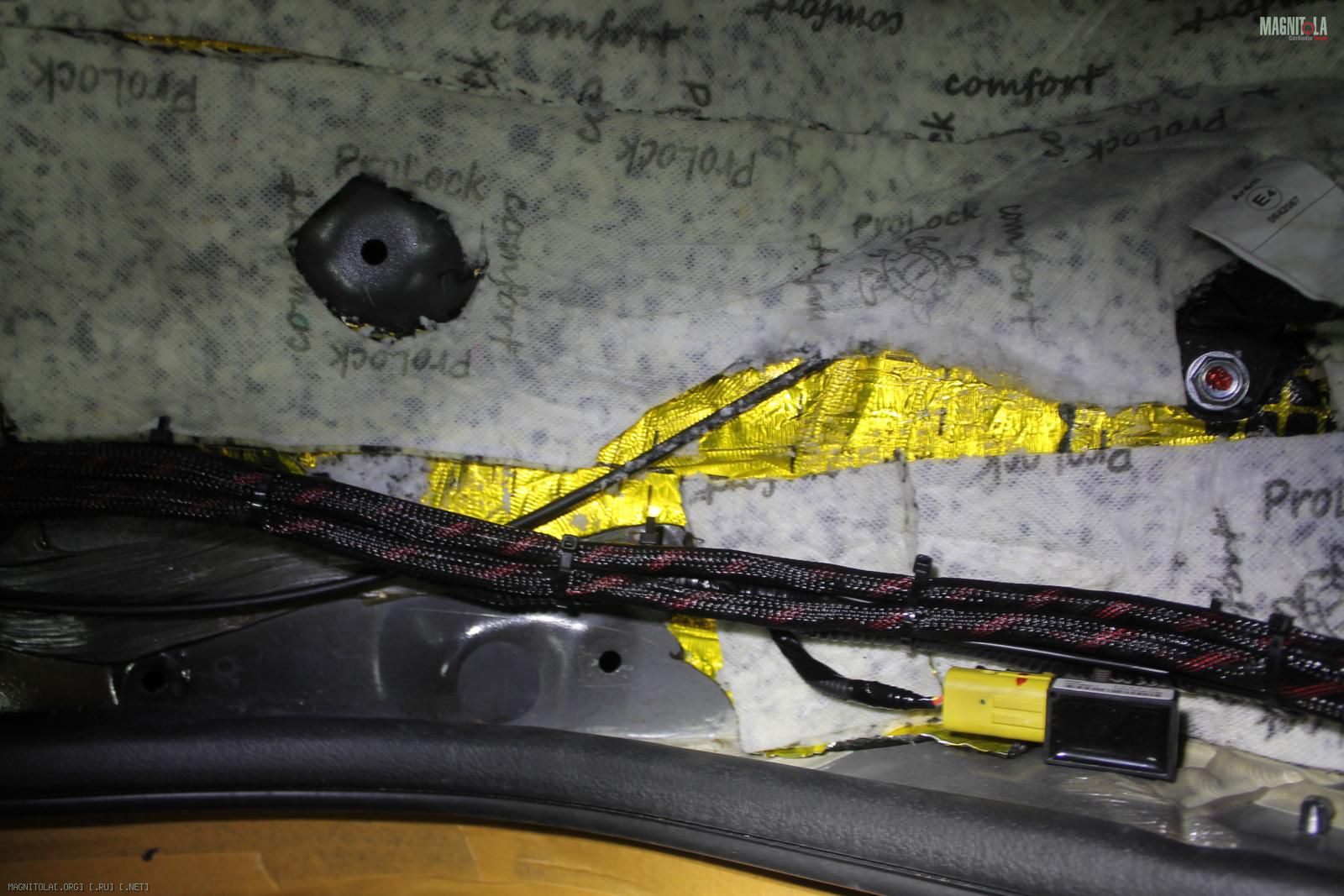

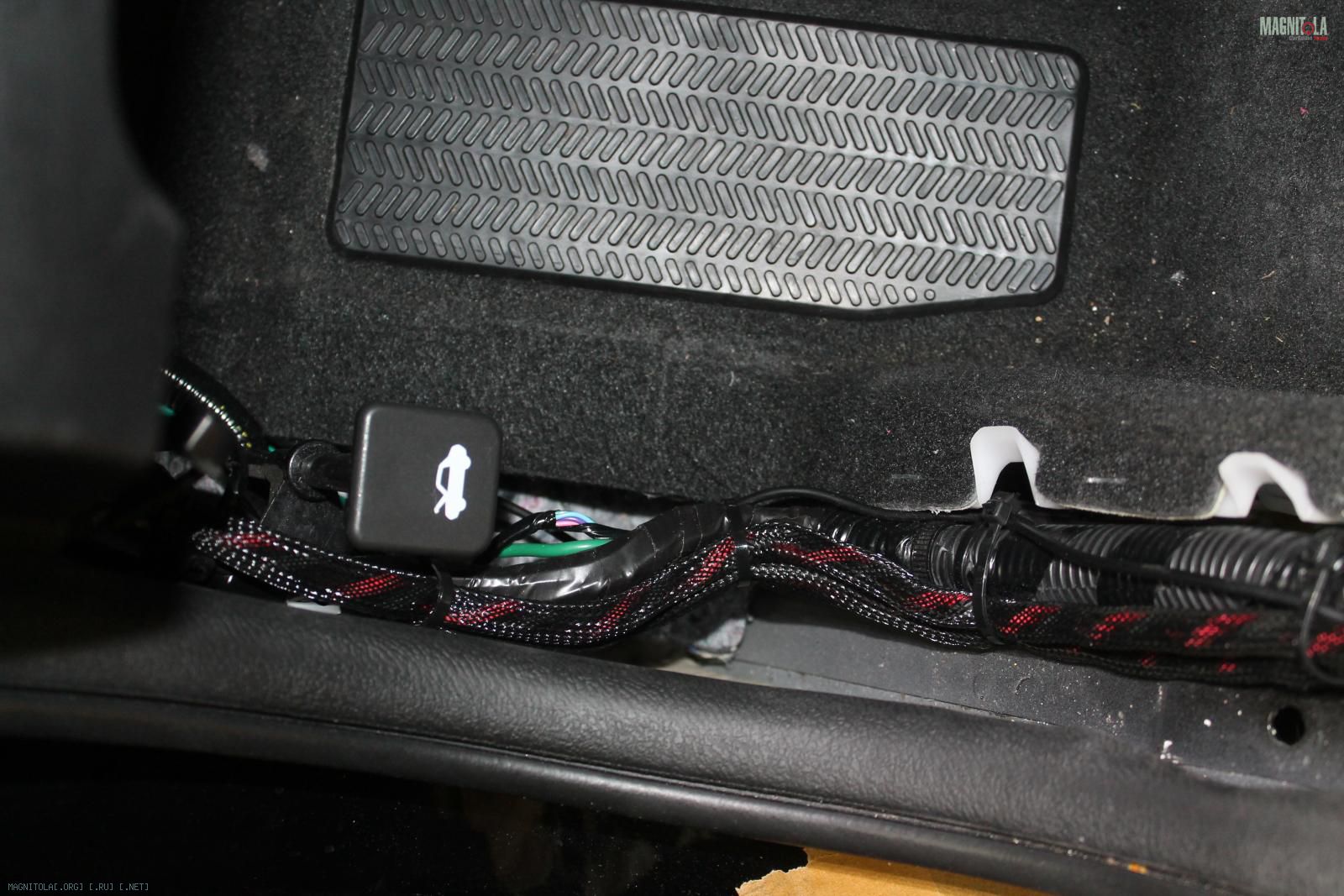

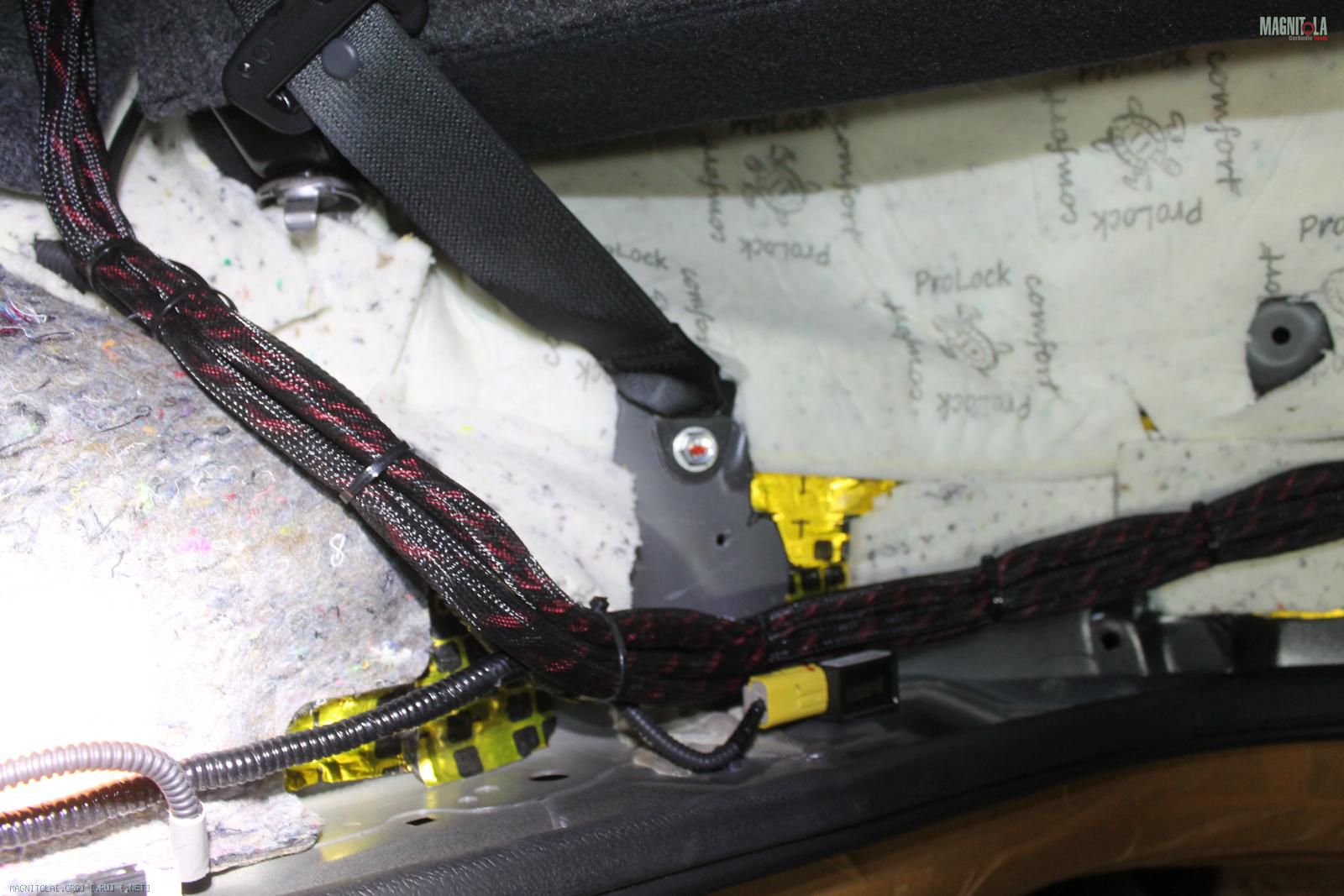

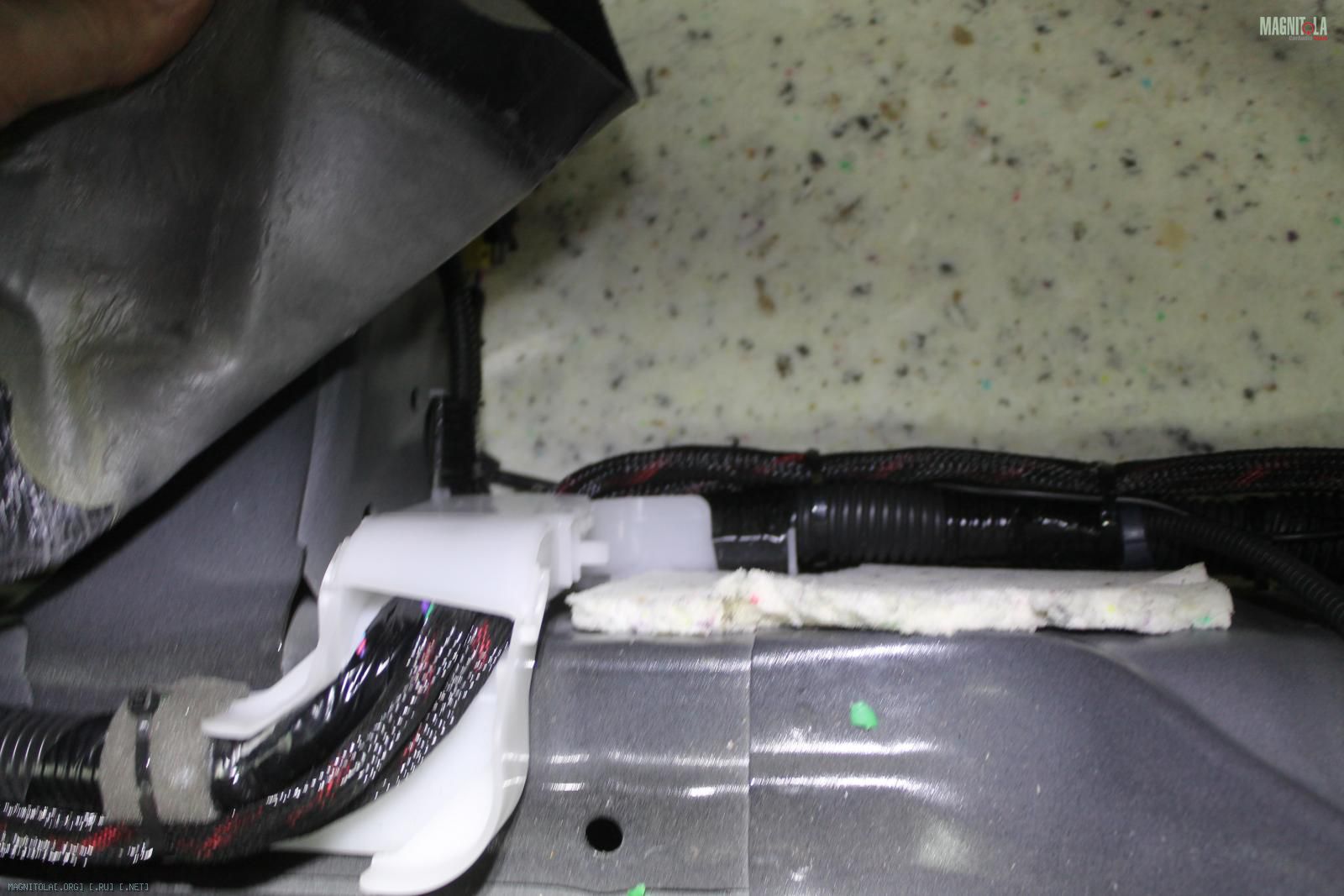

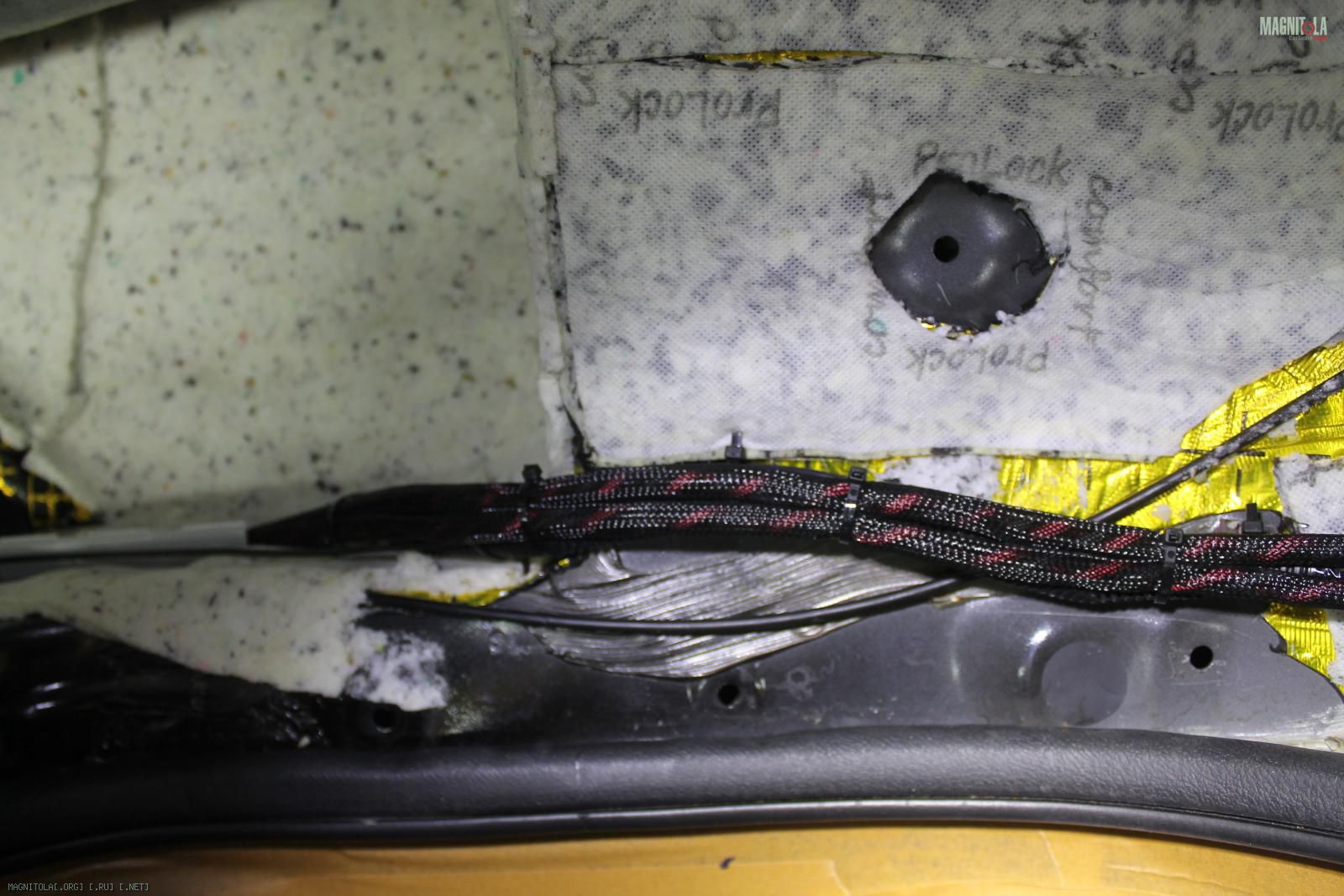

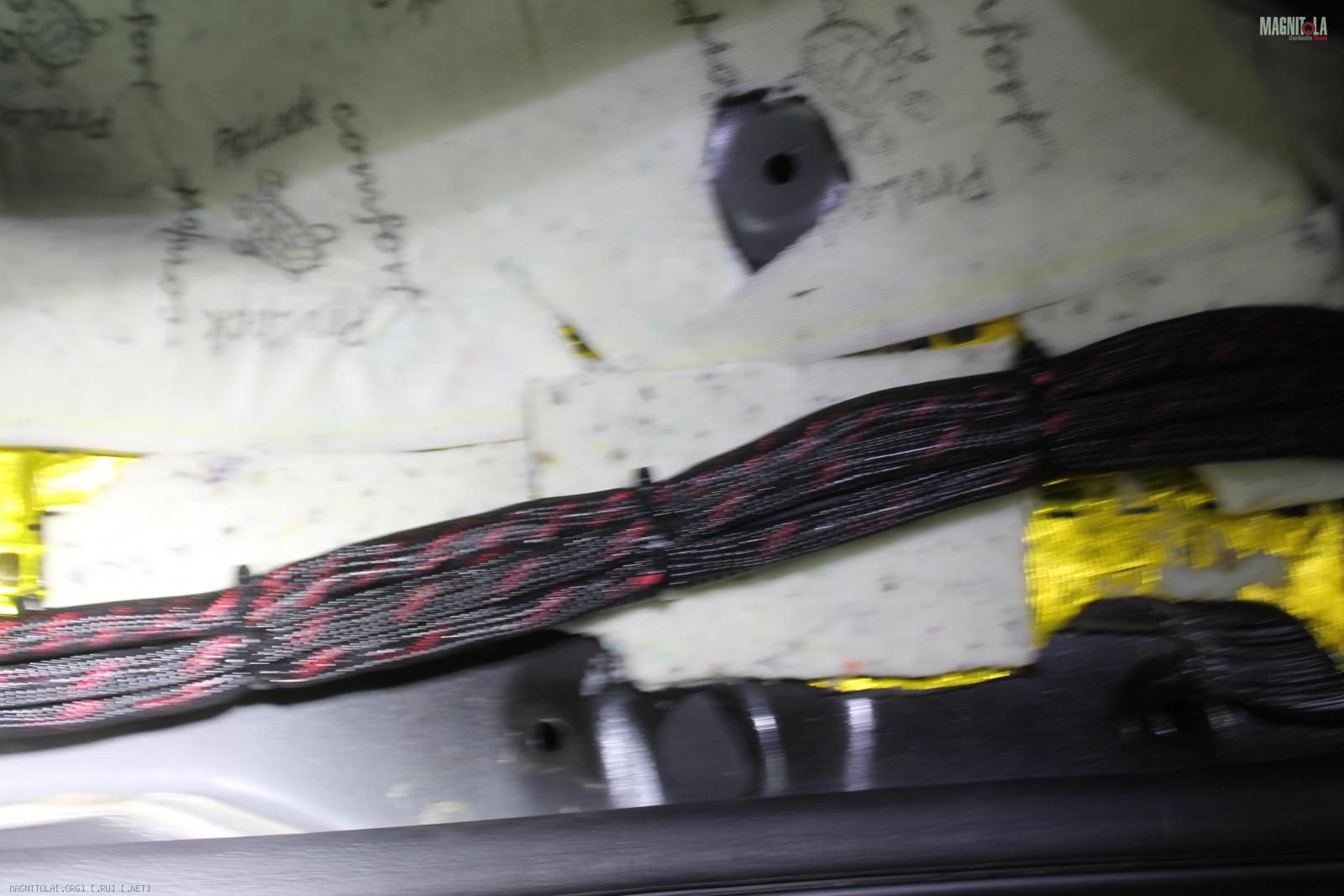

Протяжка, закрепление акустической проводки..
Вложение 1096548 Вложение 1096550 Вложение 1096552 Вложение 1096554 Вложение 1096556 Вложение 1096558 Вложение 1096560 Вложение 1096562 Вложение 1096564 Вложение 1096566 Вложение 1096568 Вложение 1096570 Вложение 1096572 Вложение 1096574 Вложение 1096576 Вложение 1096578 Вложение 1096580 Вложение 1096582 Вложение 1096584
20.01.2017, 23:58
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Honda Accord Sport

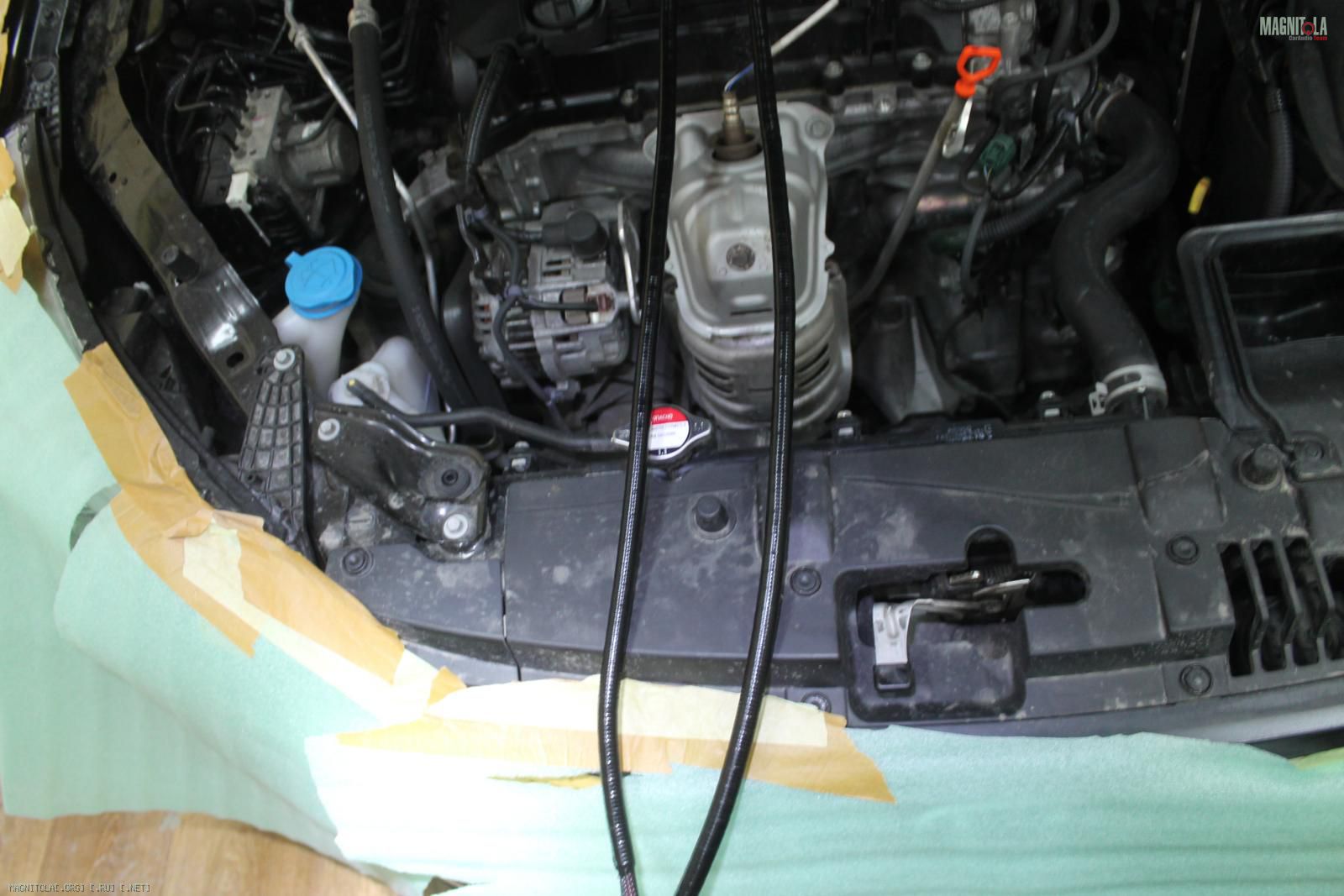

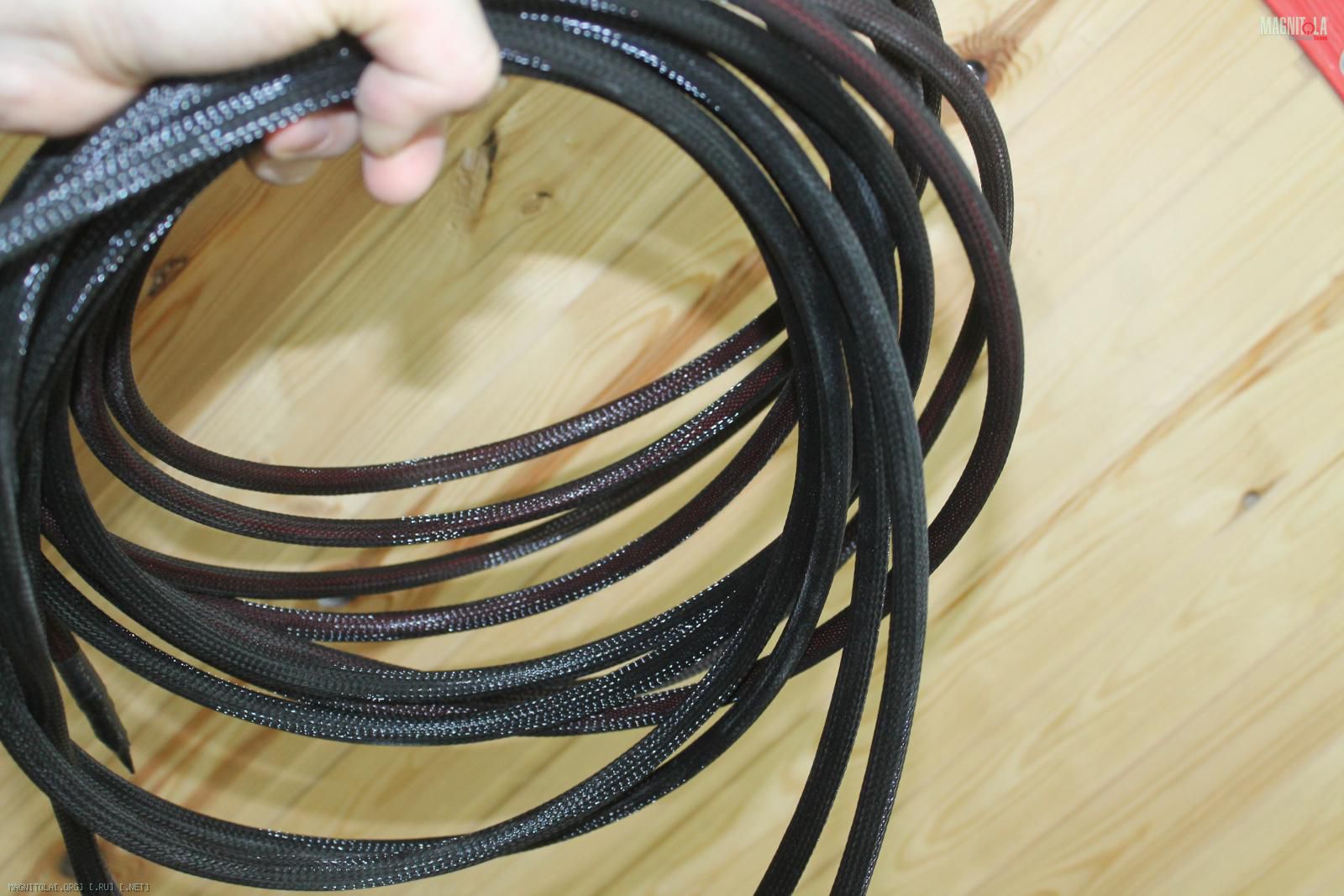

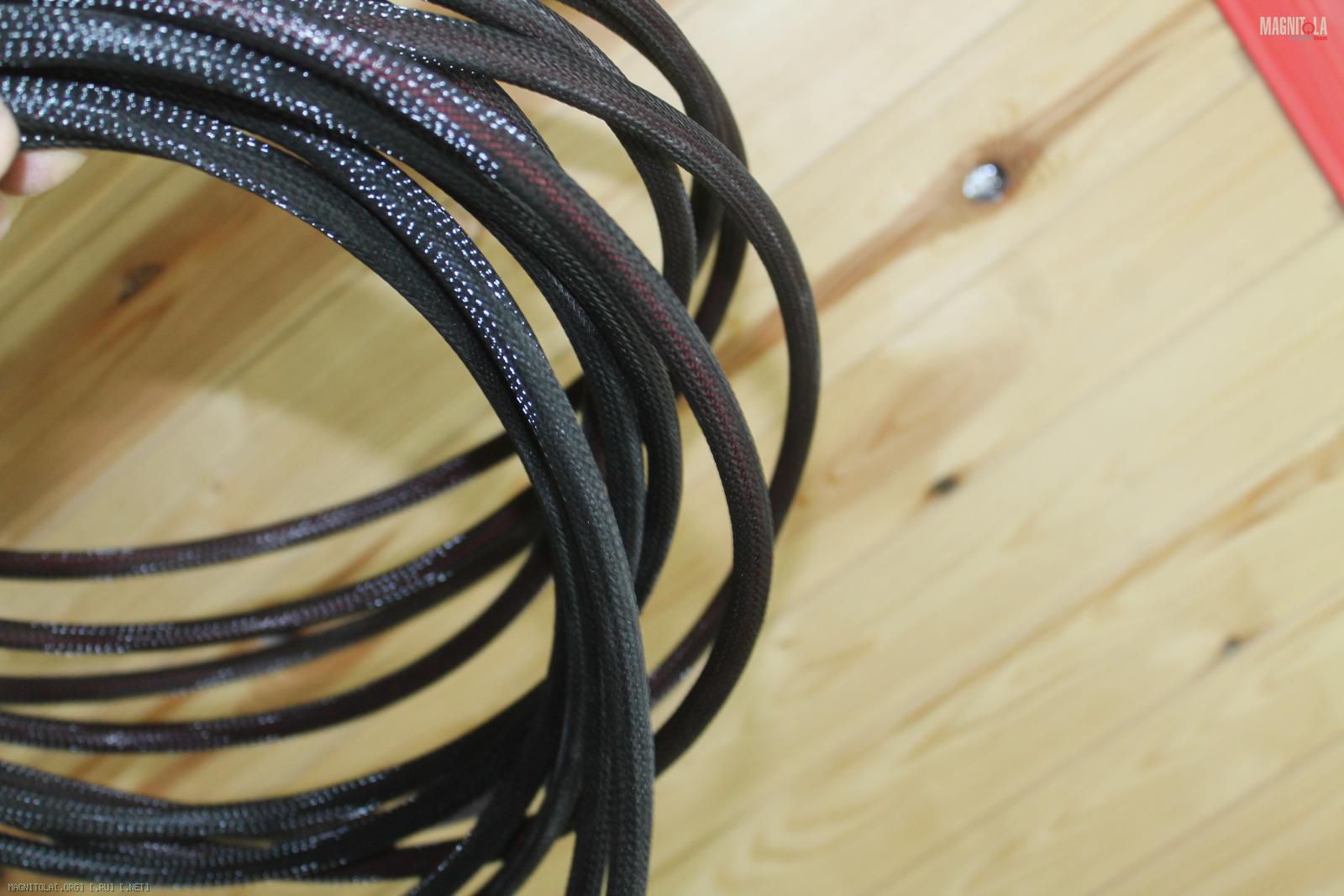

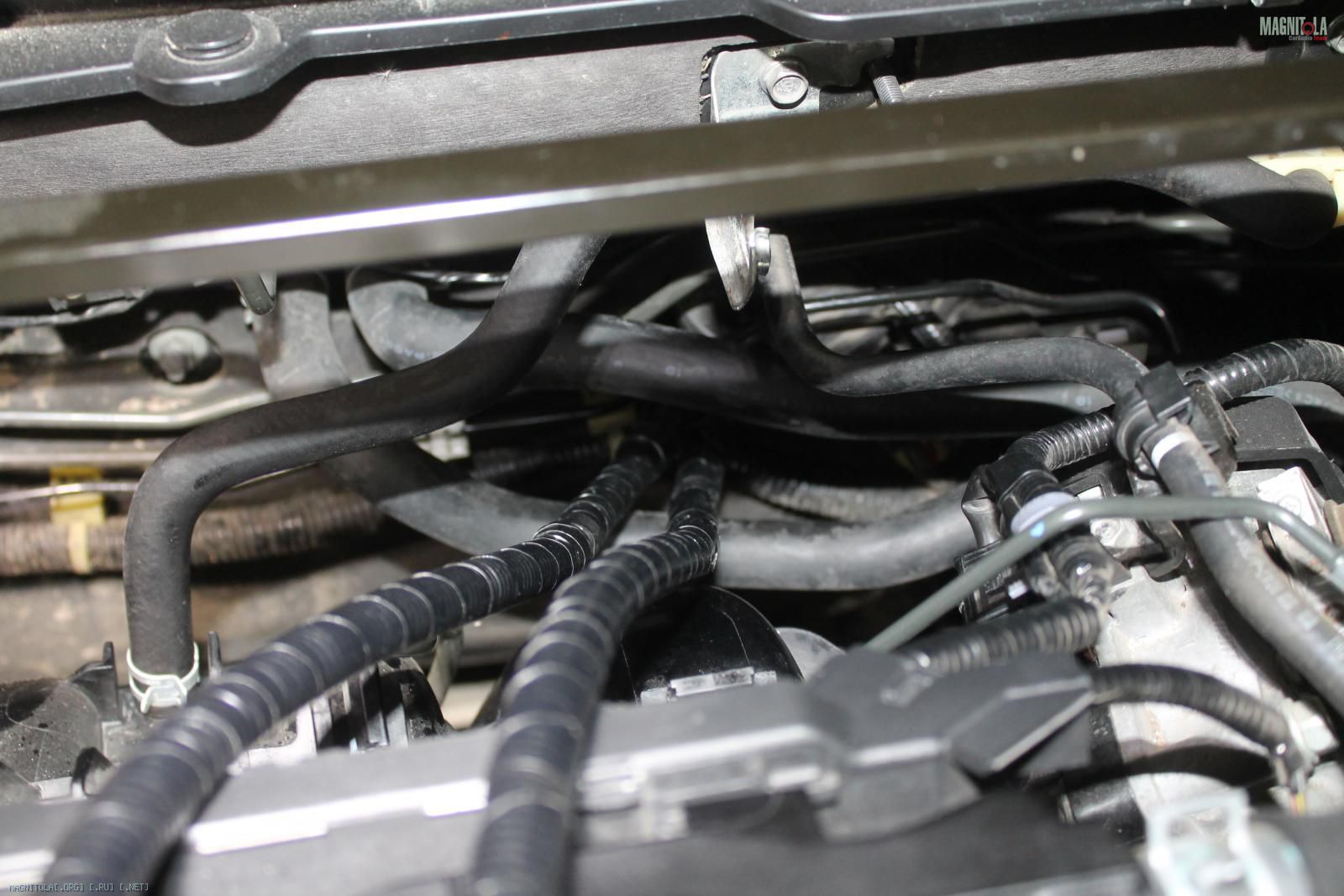

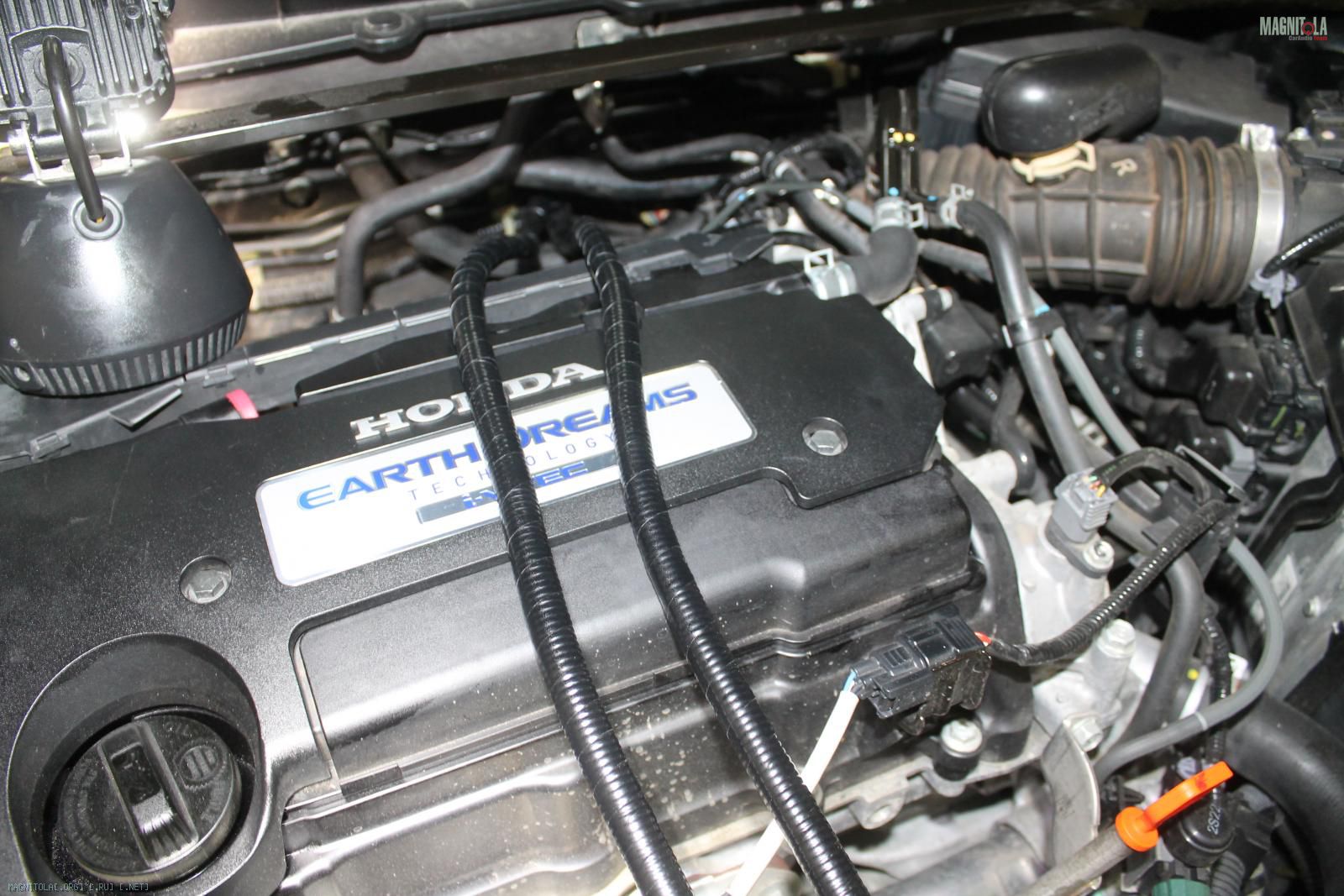

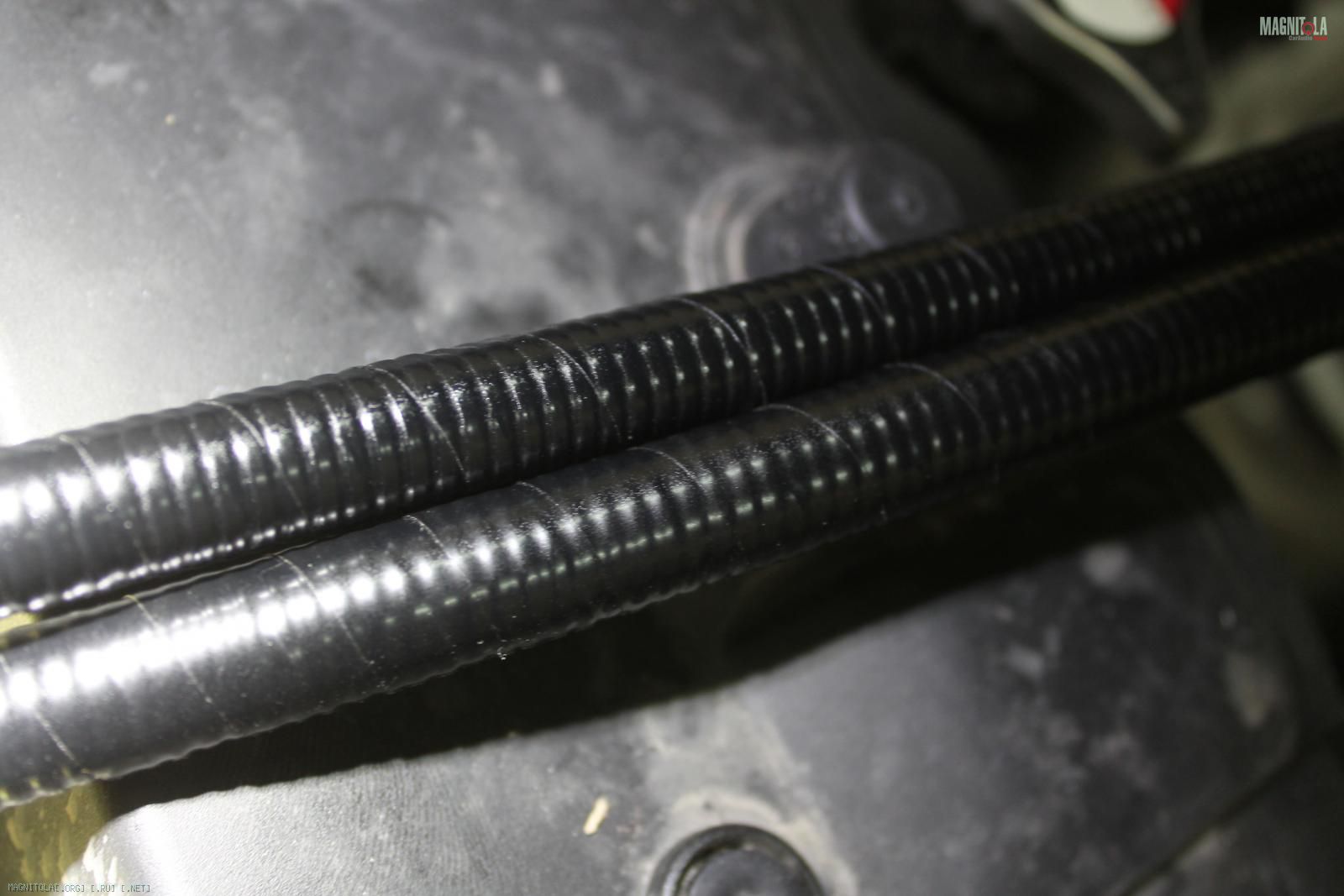

Силу одели в змею, в моторном отсеке- еще и в гофру с вязкой жгутов
Вложение 1096768 Вложение 1096770 Вложение 1096772 Вложение 1096774 Вложение 1096776 Вложение 1096778

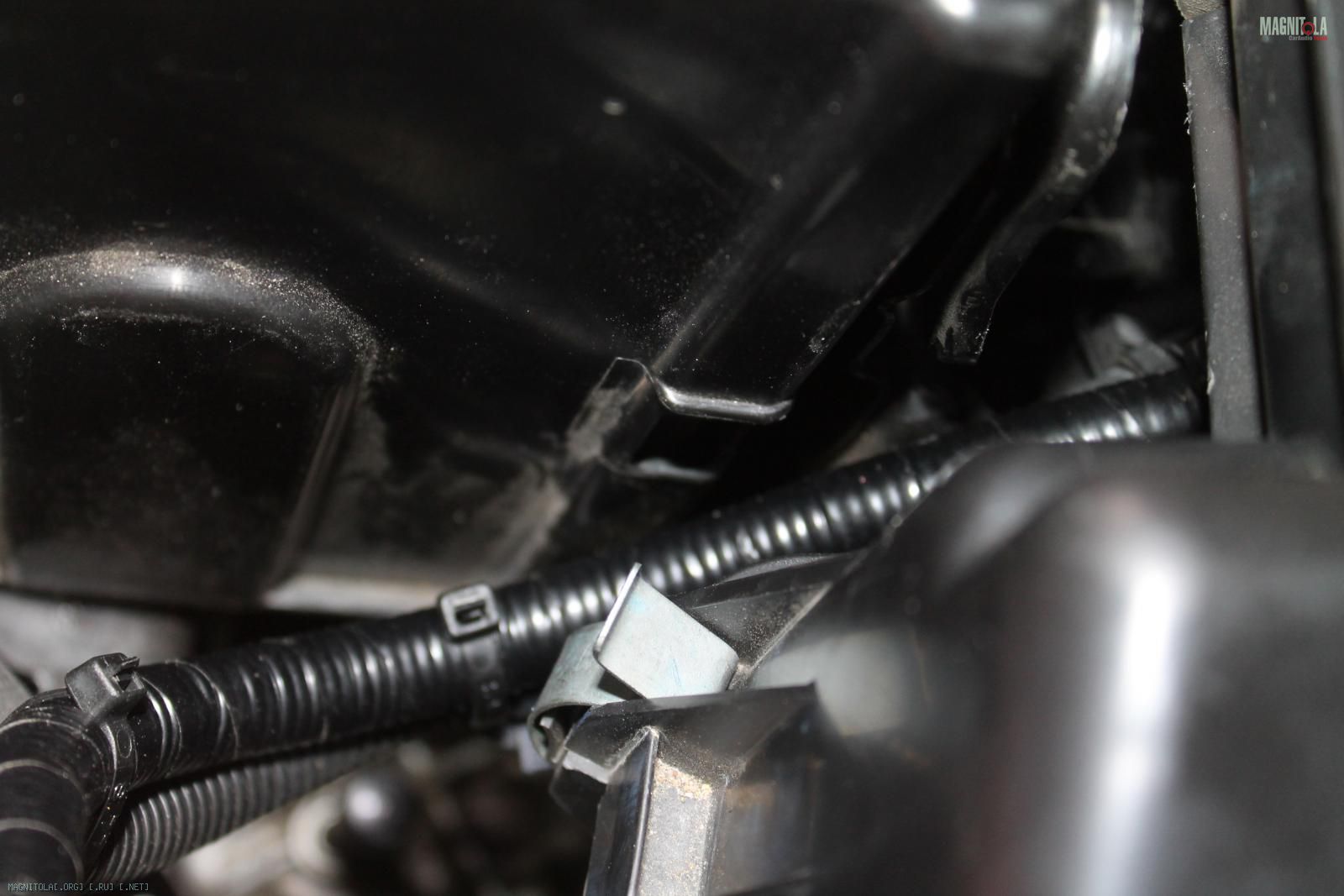

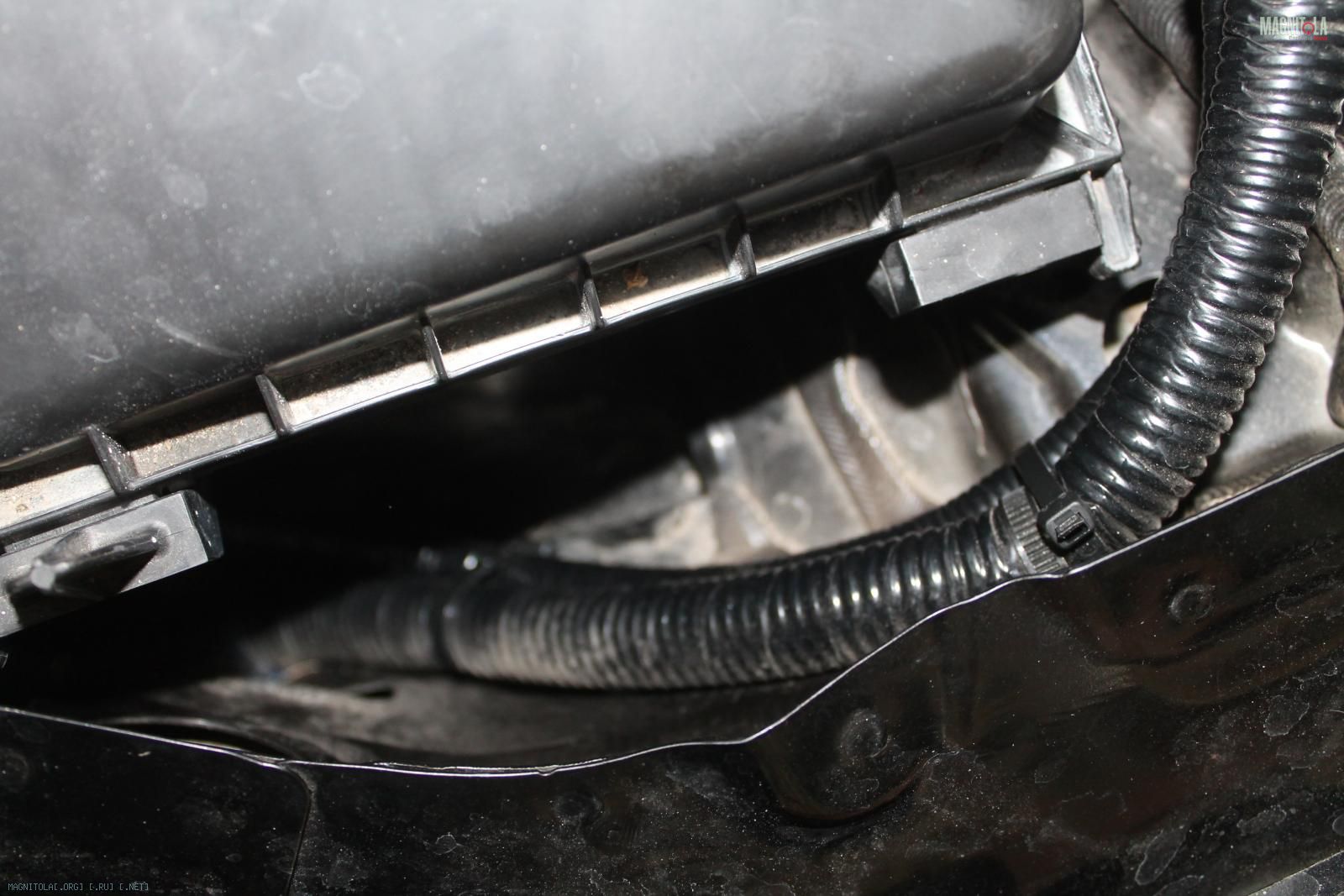

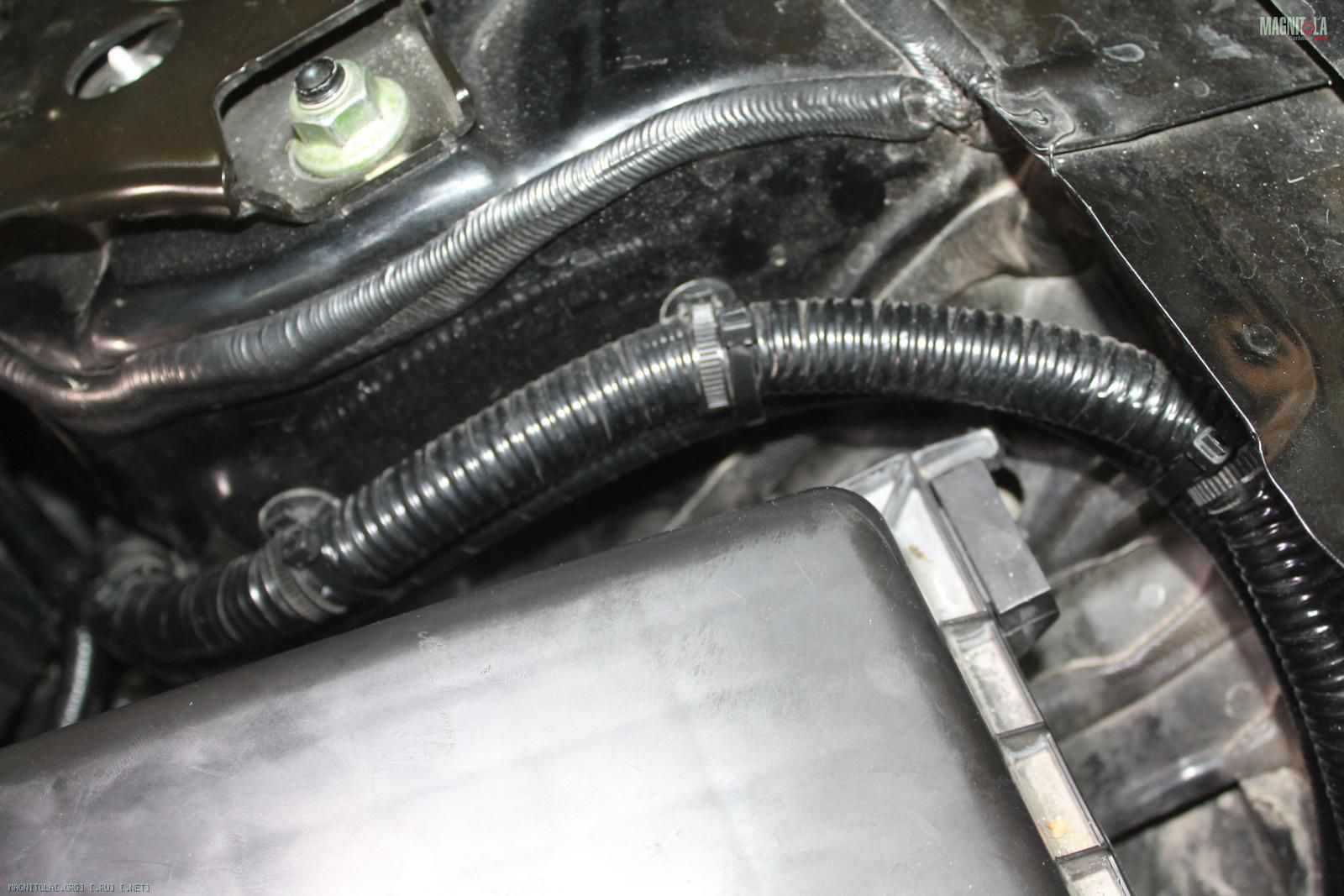

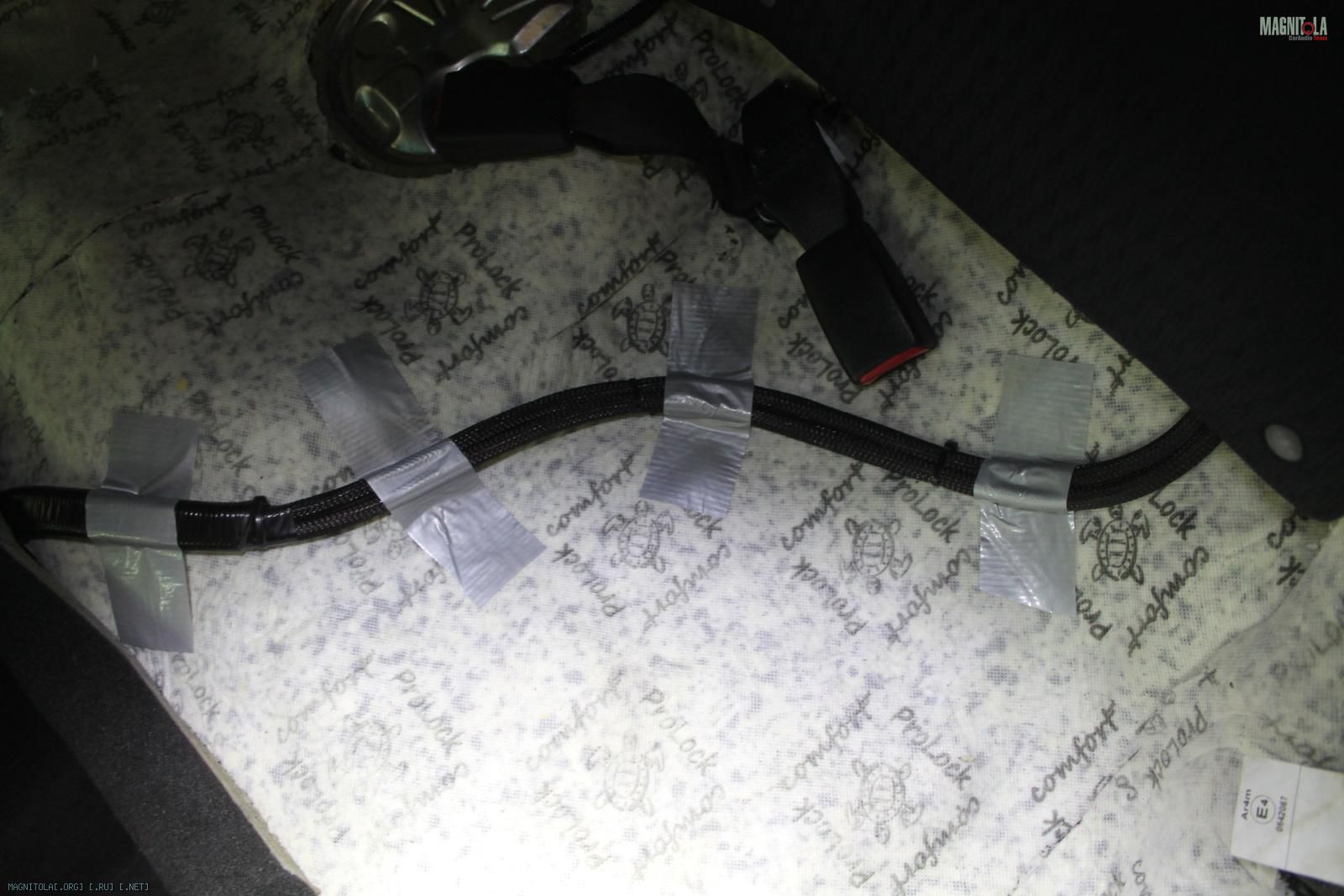

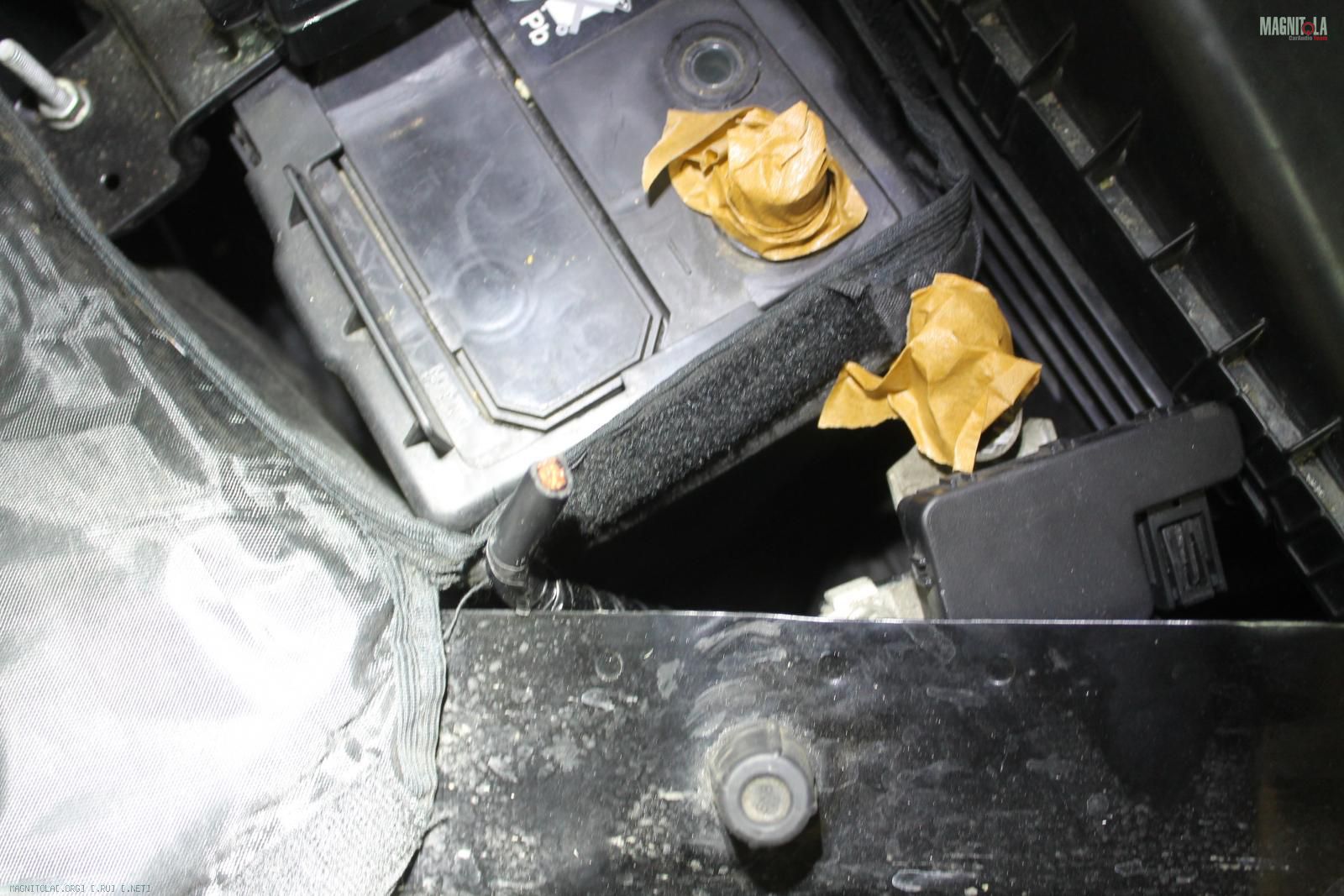

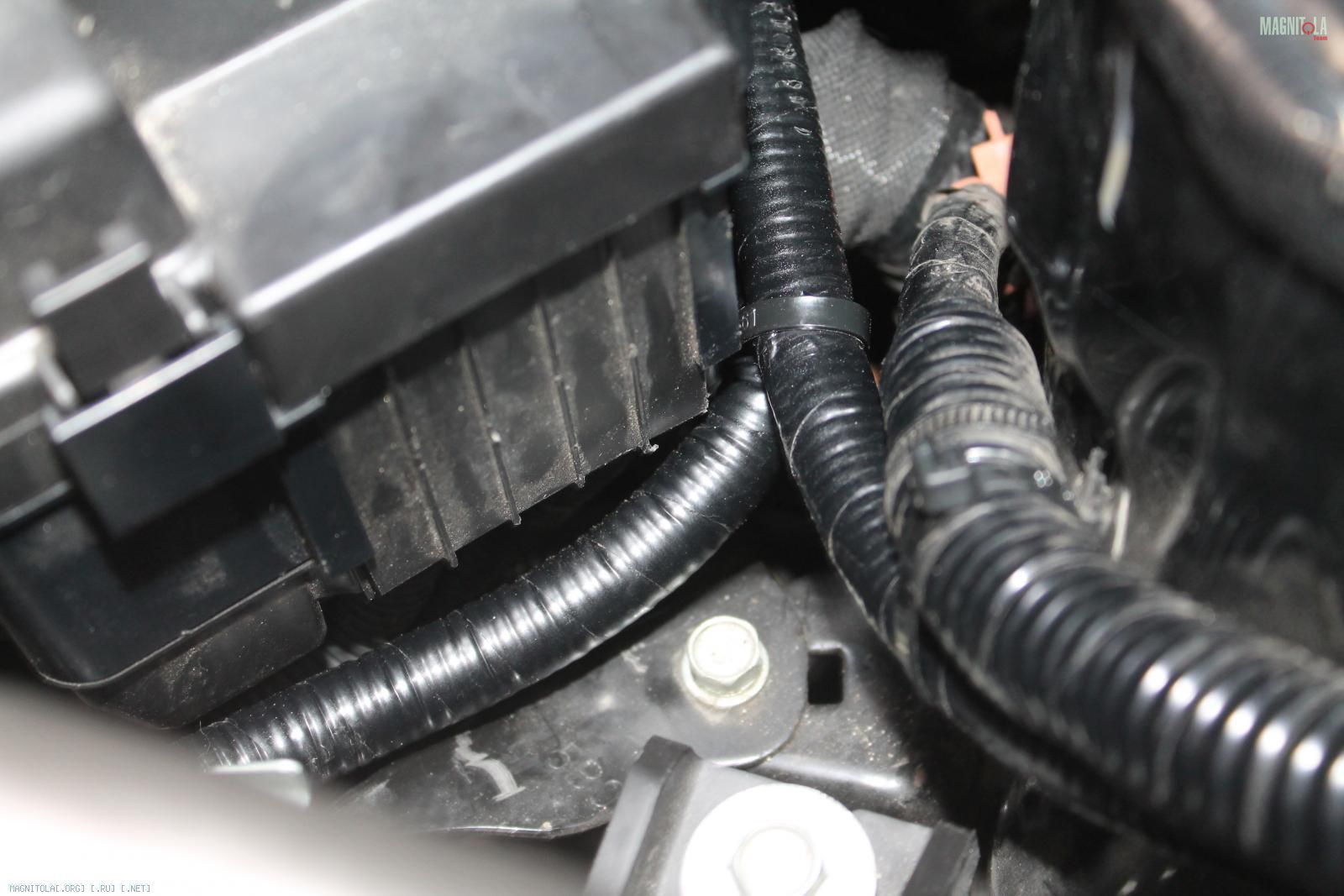

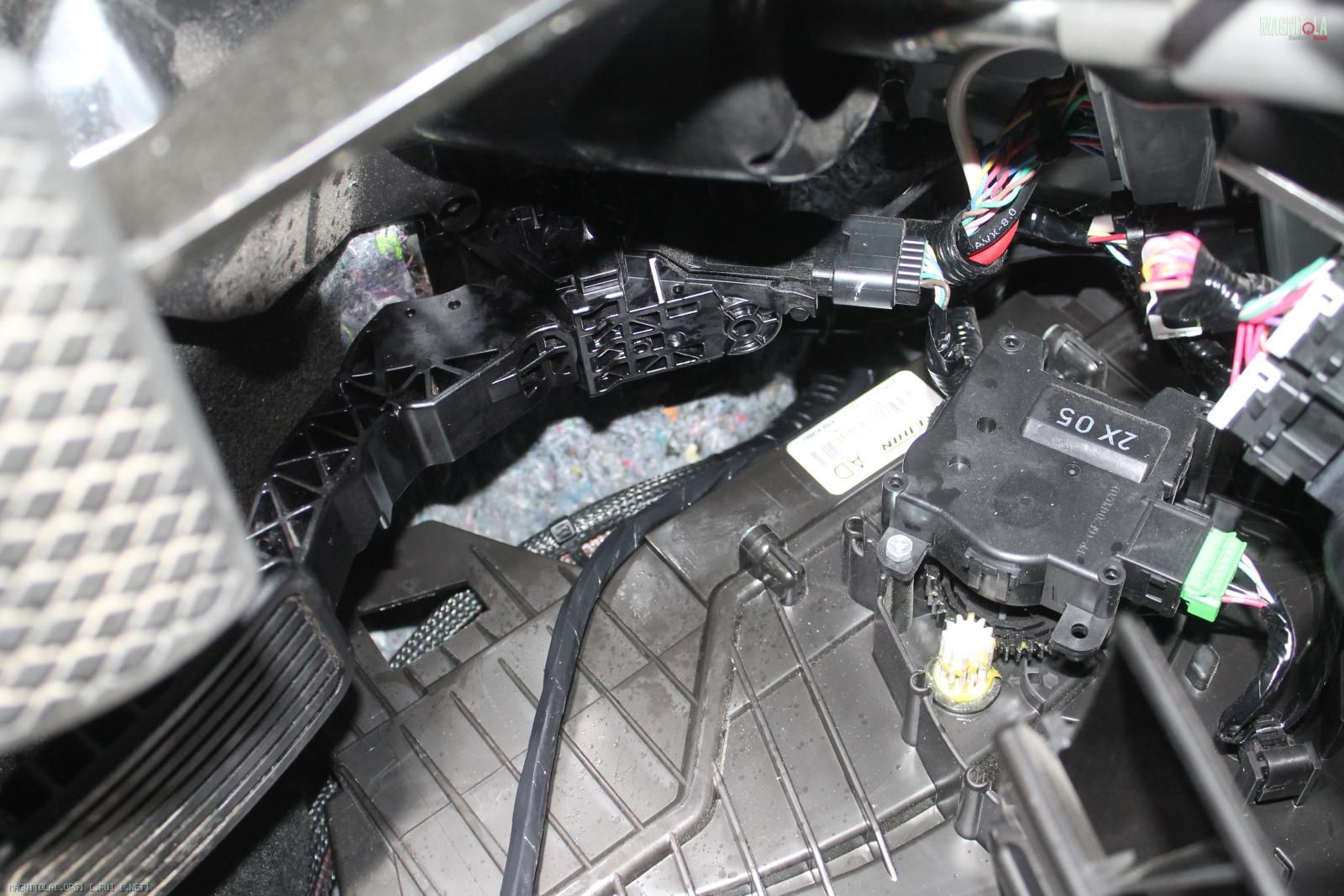

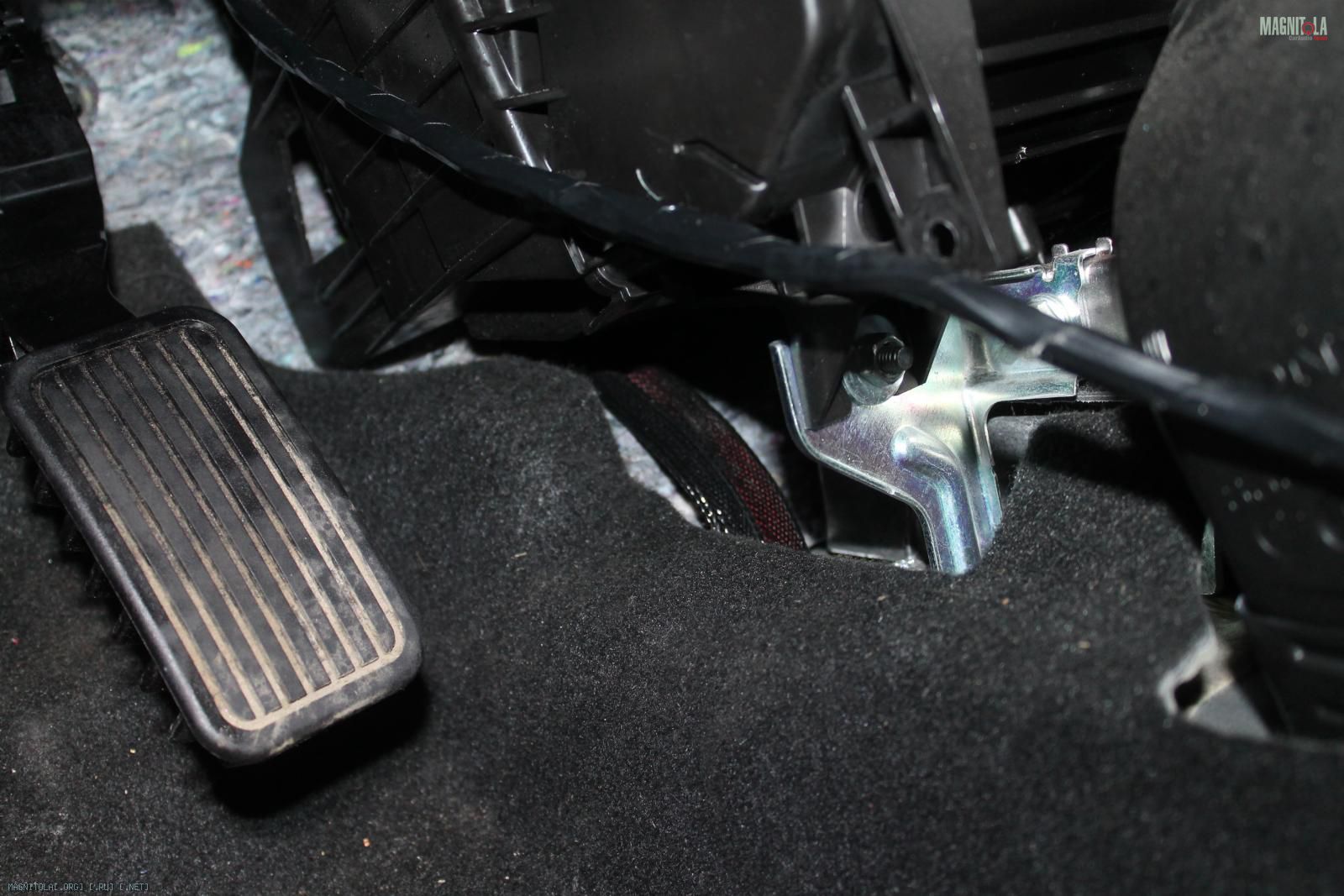

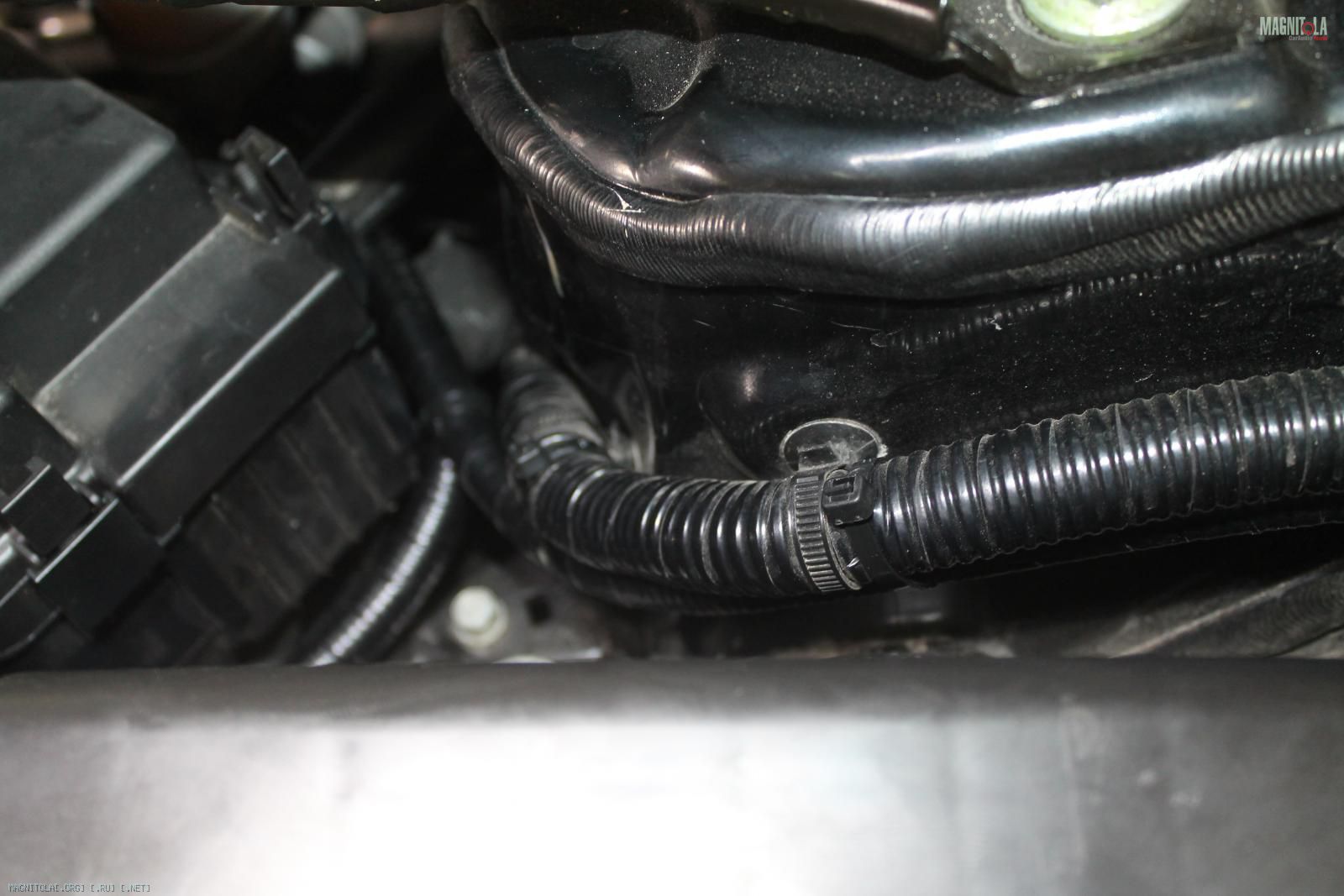

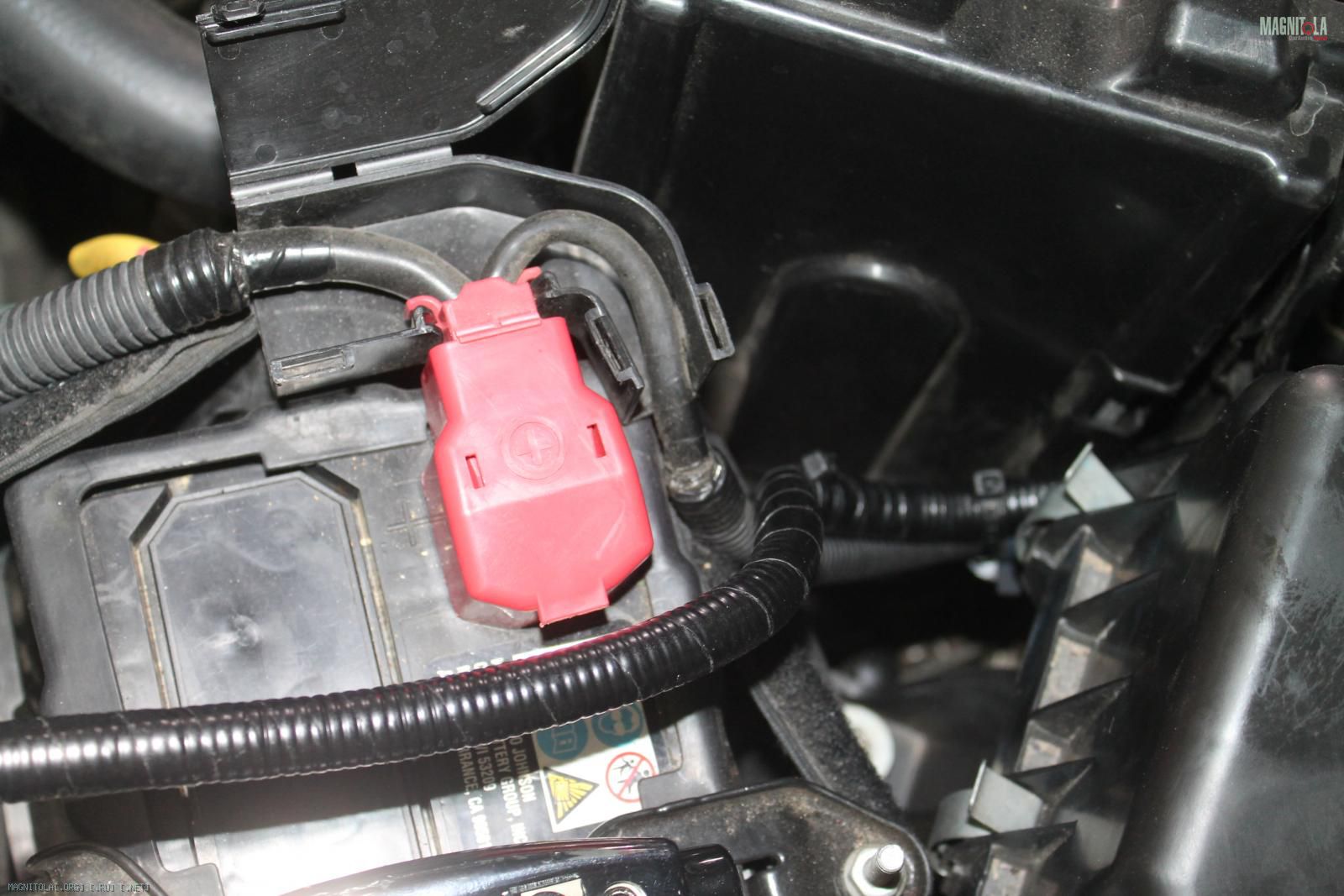

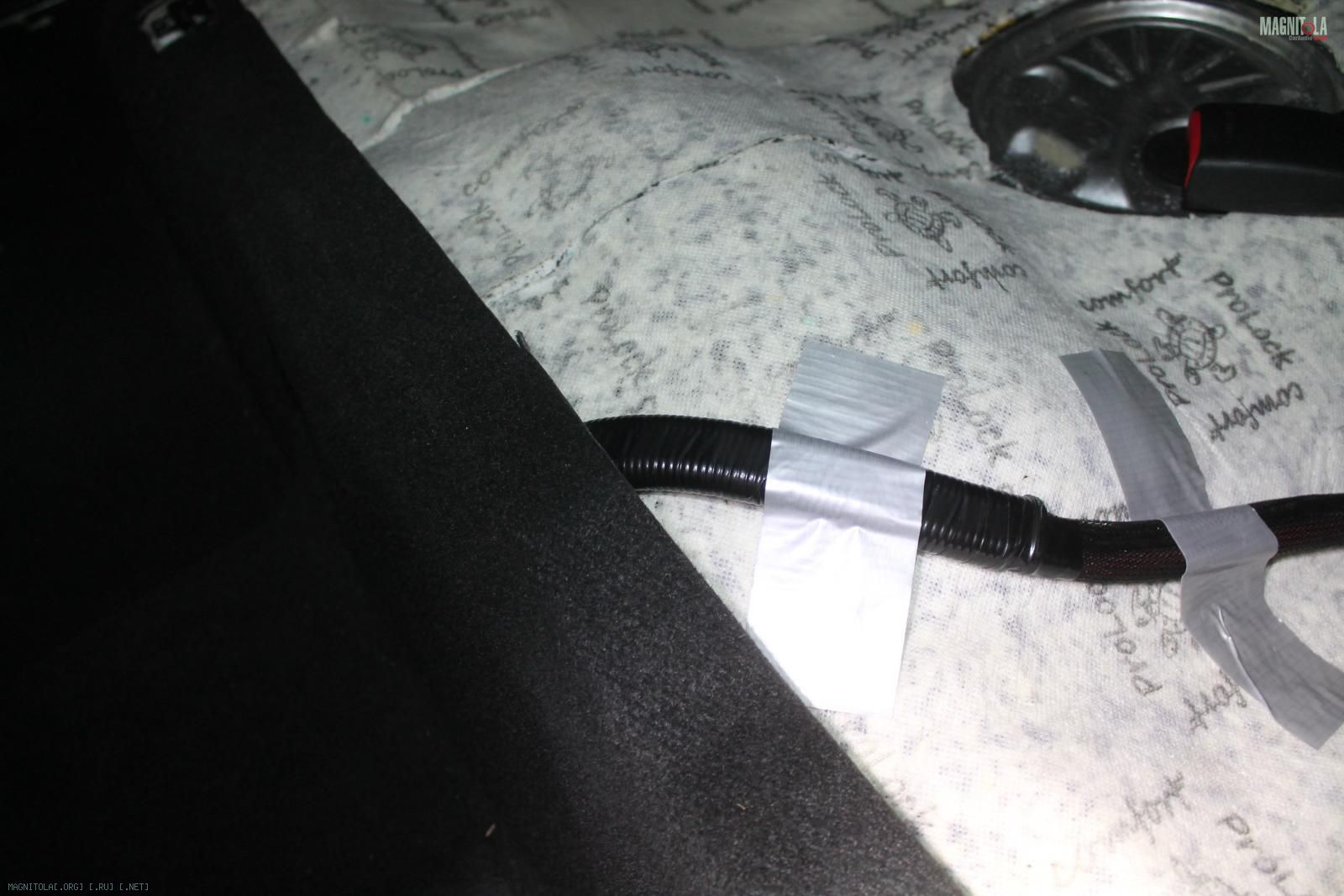

Протяжка, закрепление силовой проводки
Вложение 1096782 Вложение 1096784 Вложение 1096786 Вложение 1096788 Вложение 1096790 Вложение 1096792 Вложение 1096794 Вложение 1096796 Вложение 1096798 Вложение 1096800 Вложение 1096802 Вложение 1096804 Вложение 1096806

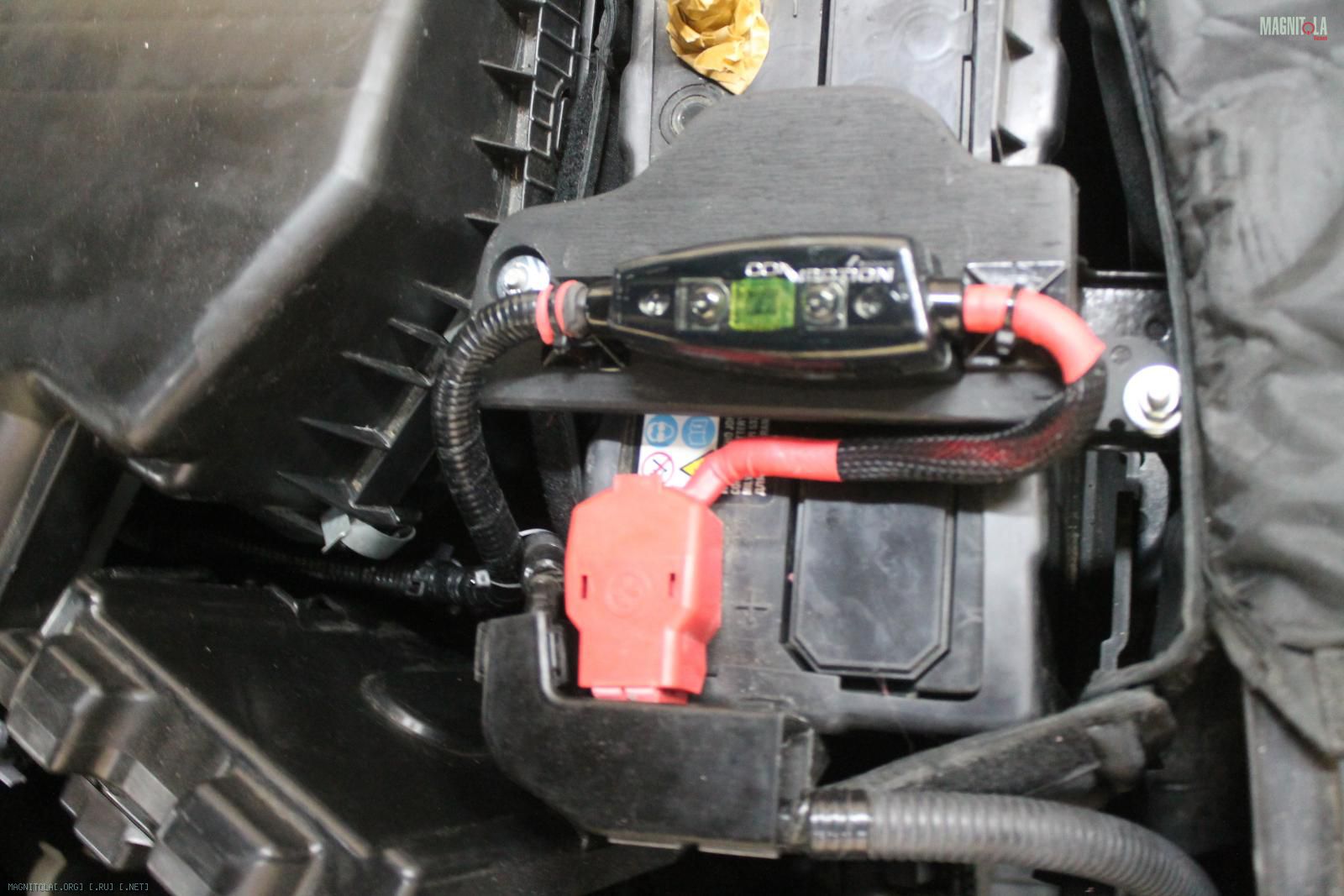

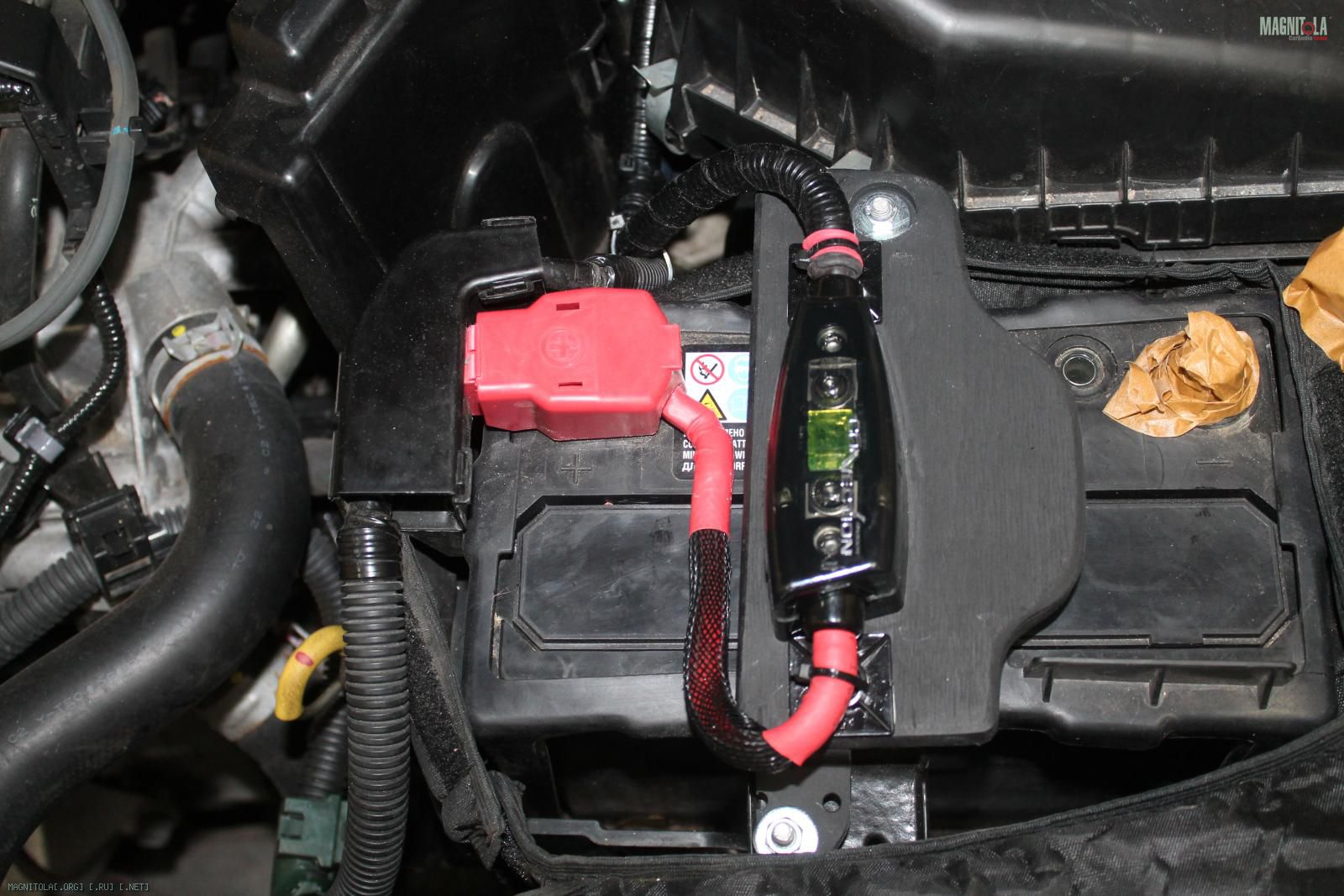

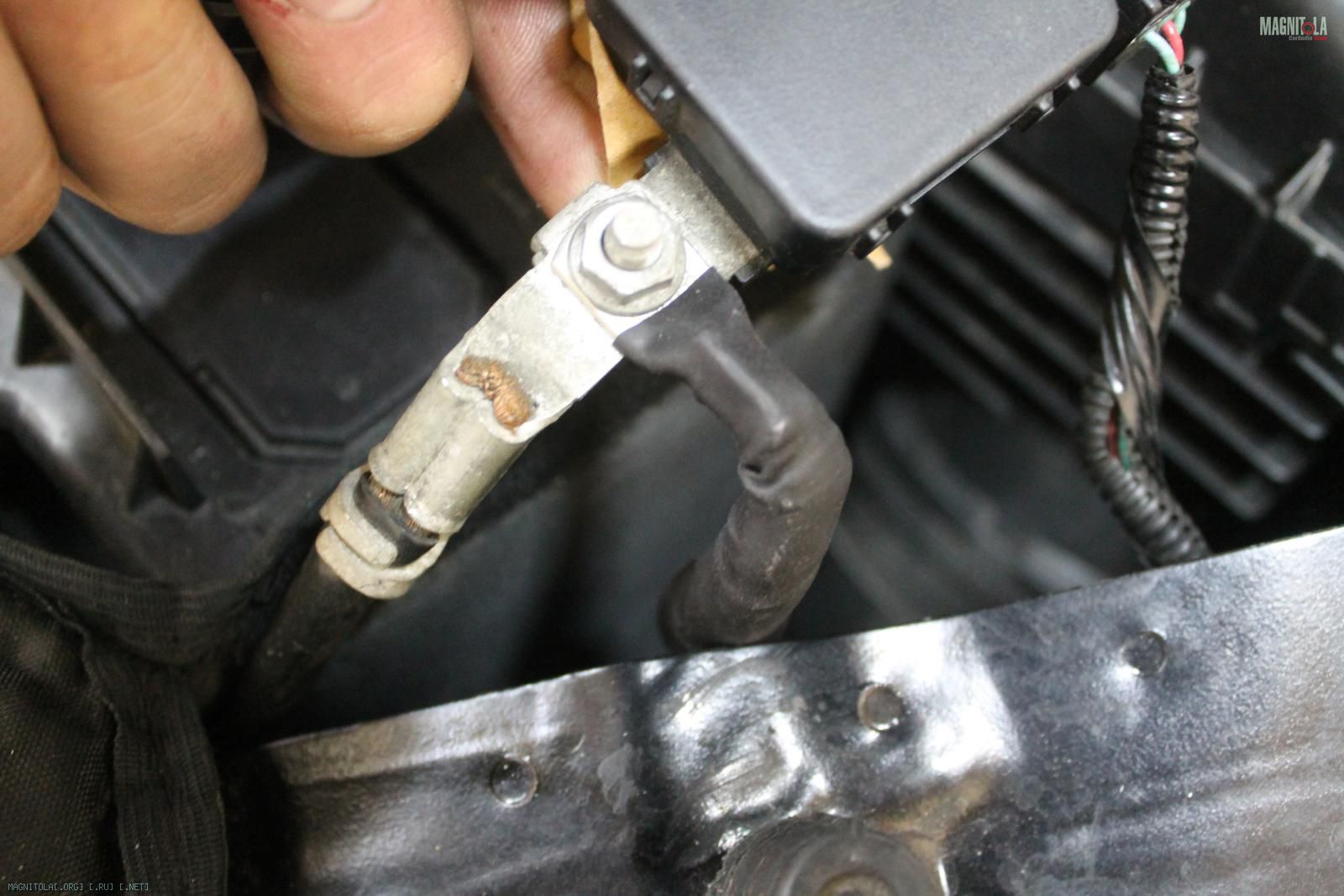

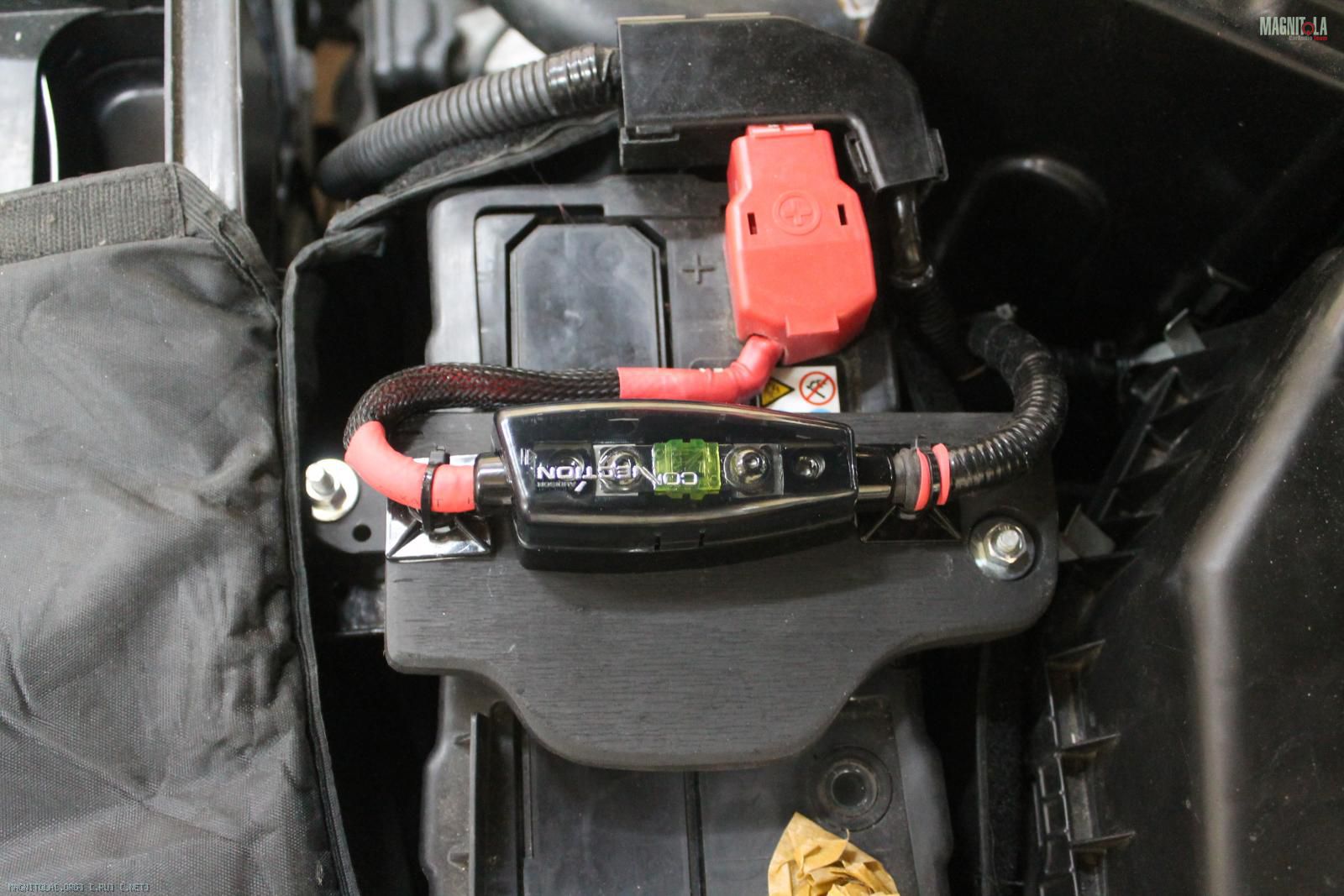

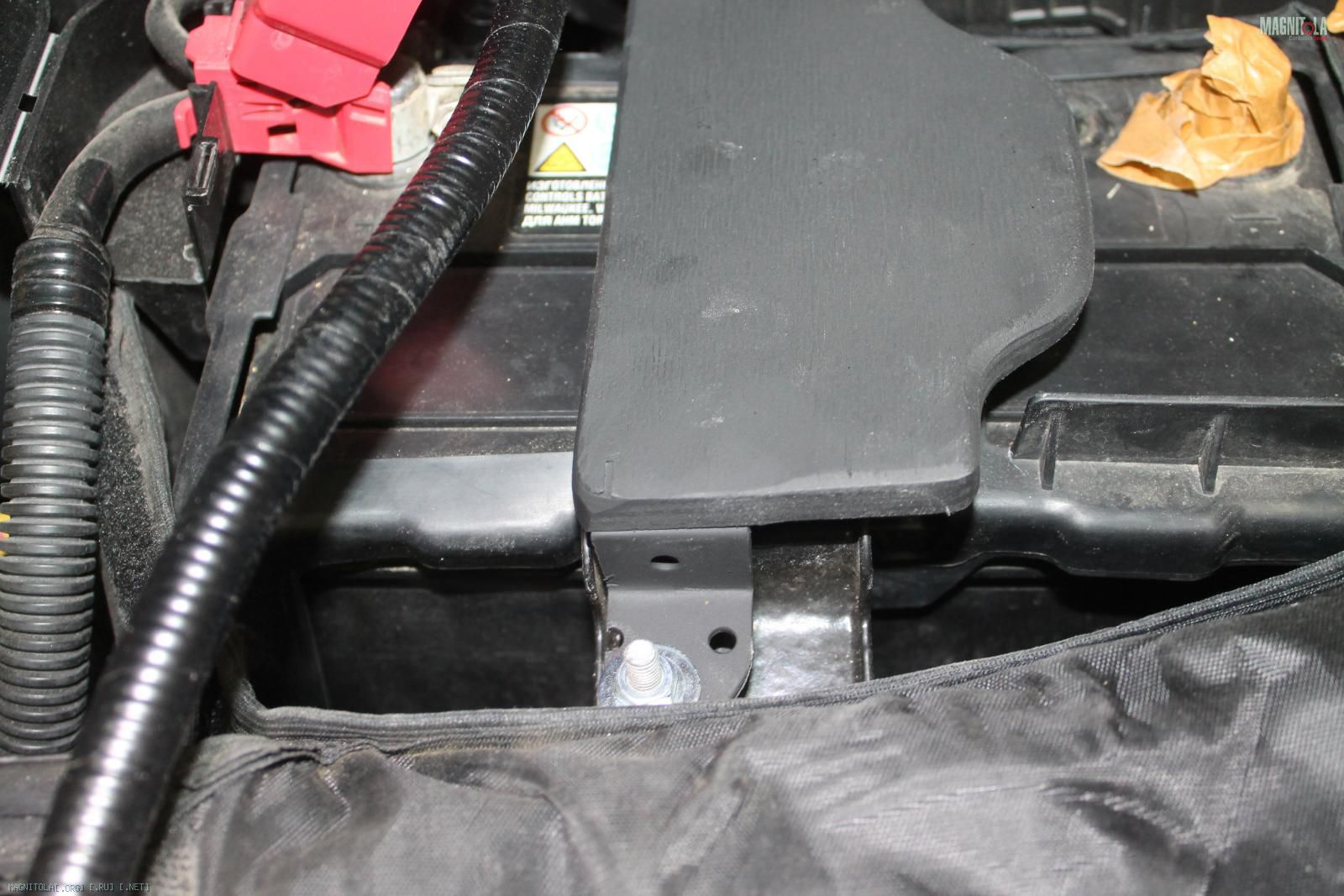

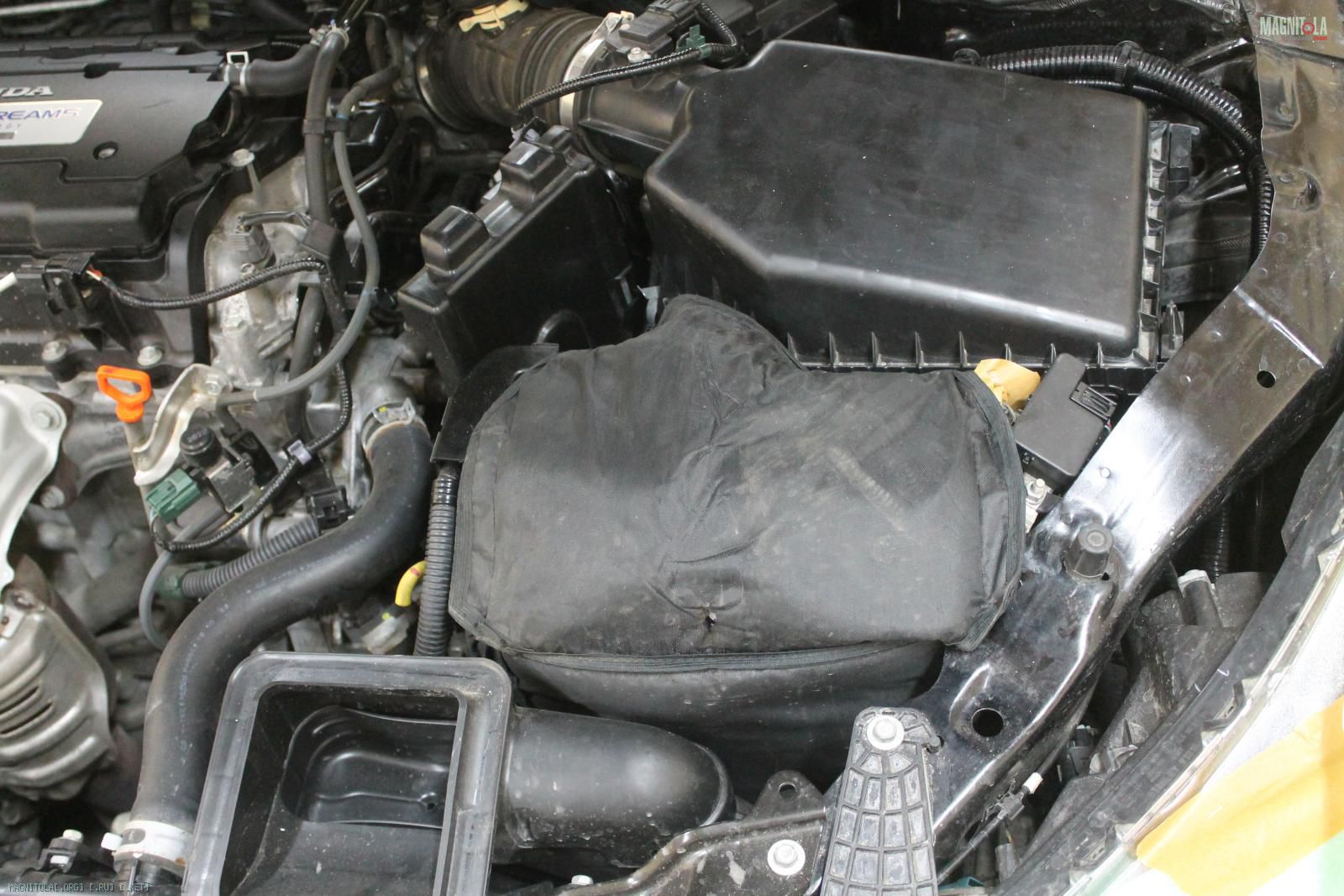

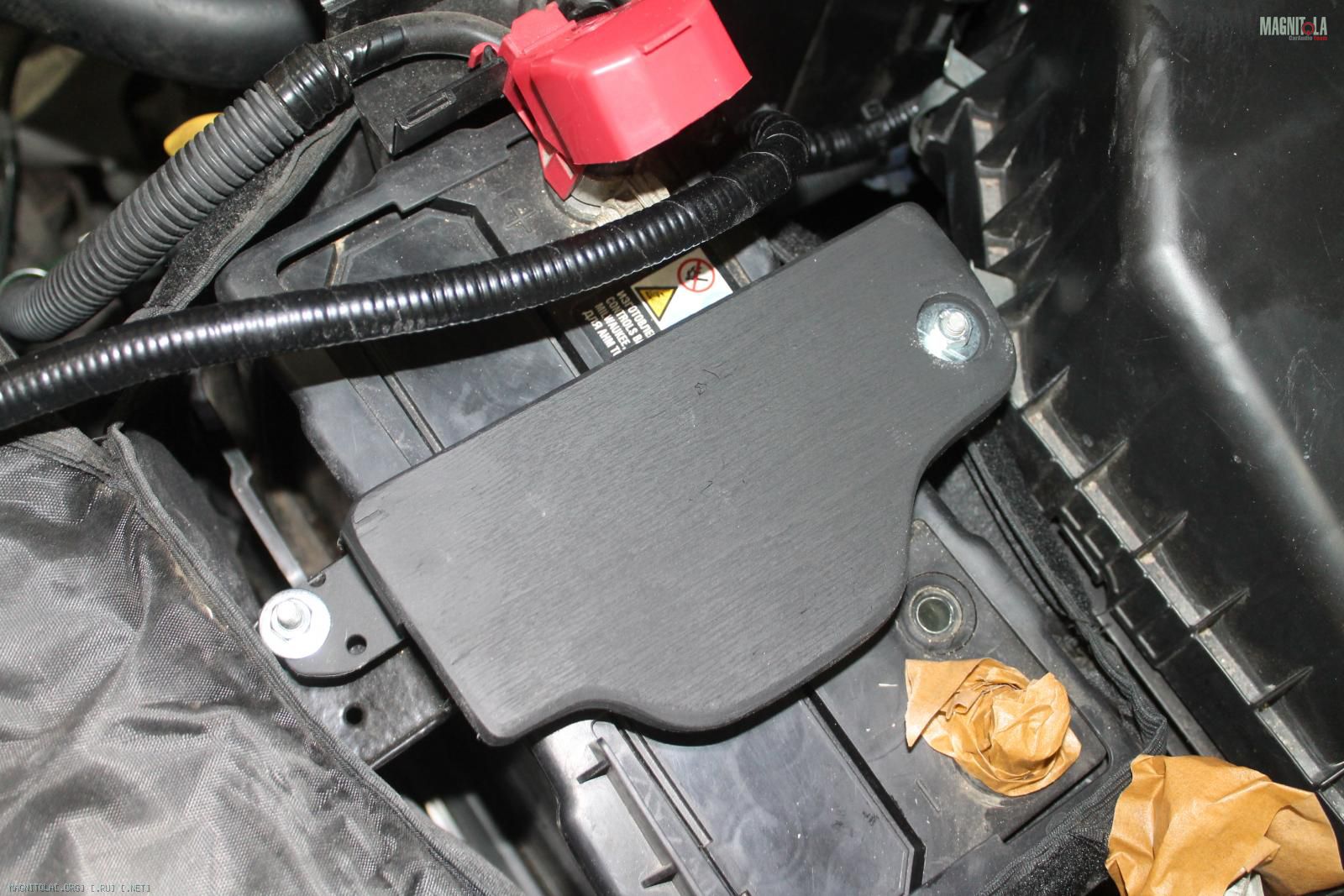

Полочка под предохранитель...
Вложение 1096808 Вложение 1096810 Вложение 1096812 Вложение 1096814 Вложение 1096816 Вложение 1096818 Вложение 1096820 Вложение 1096822 Вложение 1096824
22.01.2017, 00:19
st220

Вложений: 23

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Honda Accord Sport

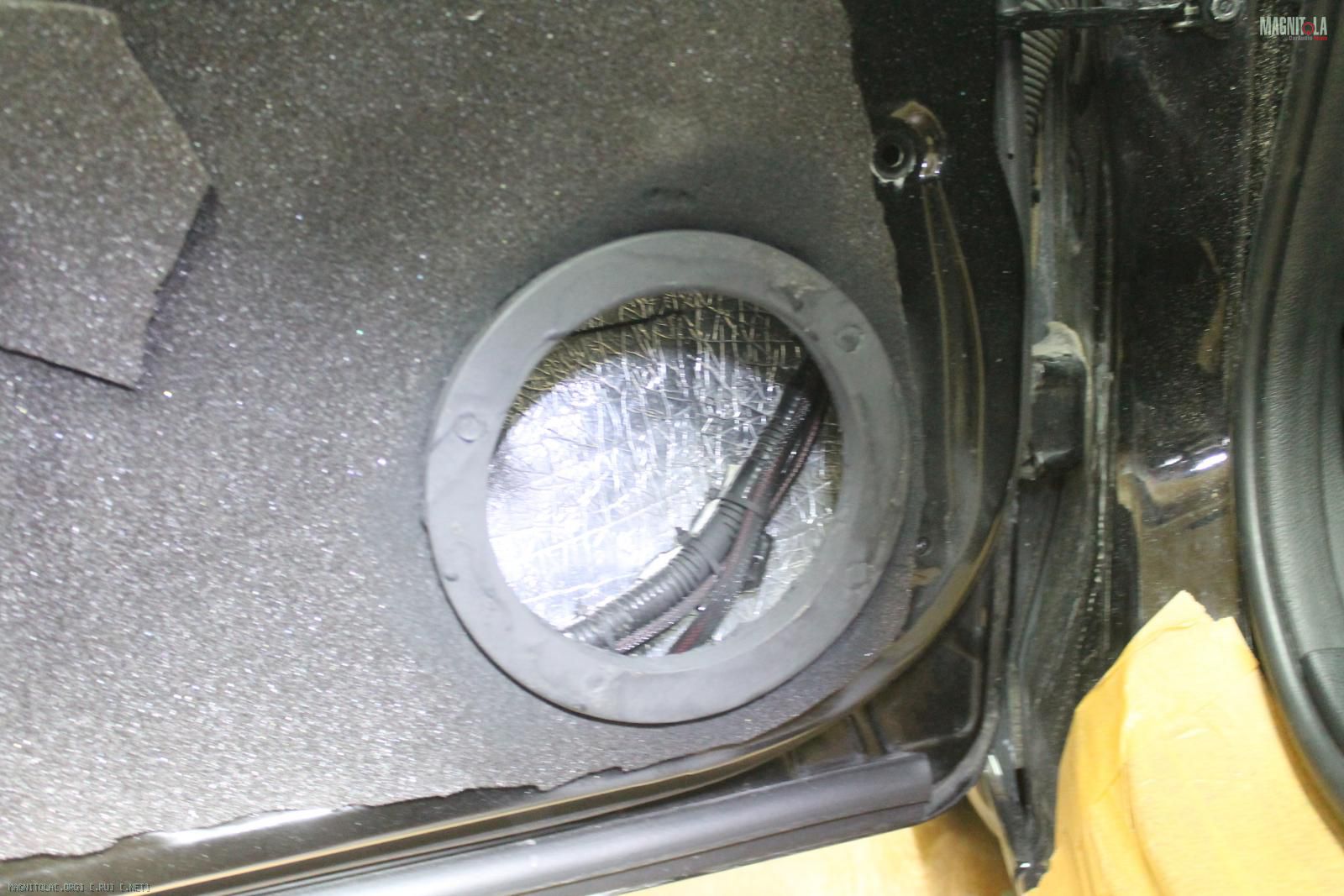

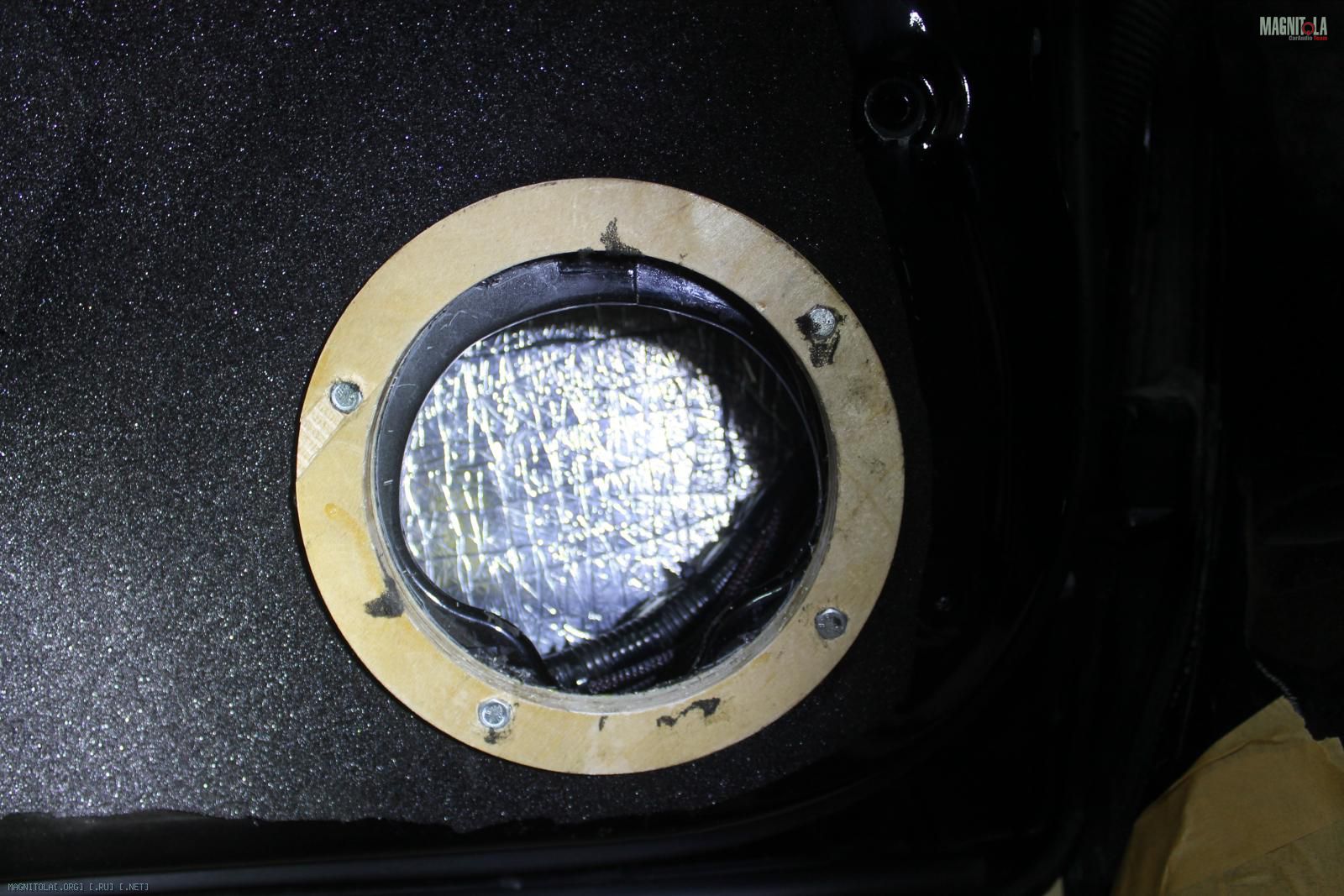

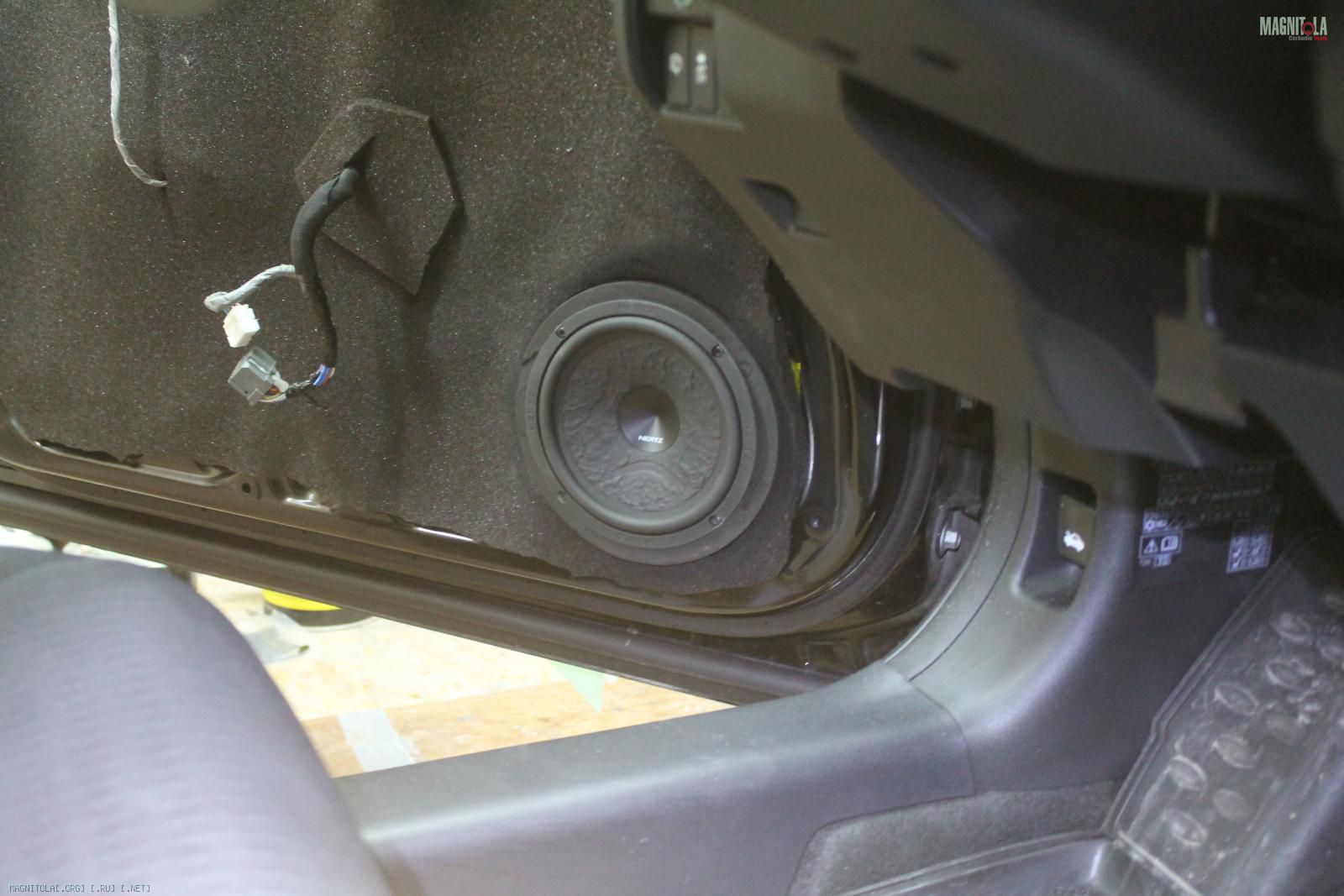

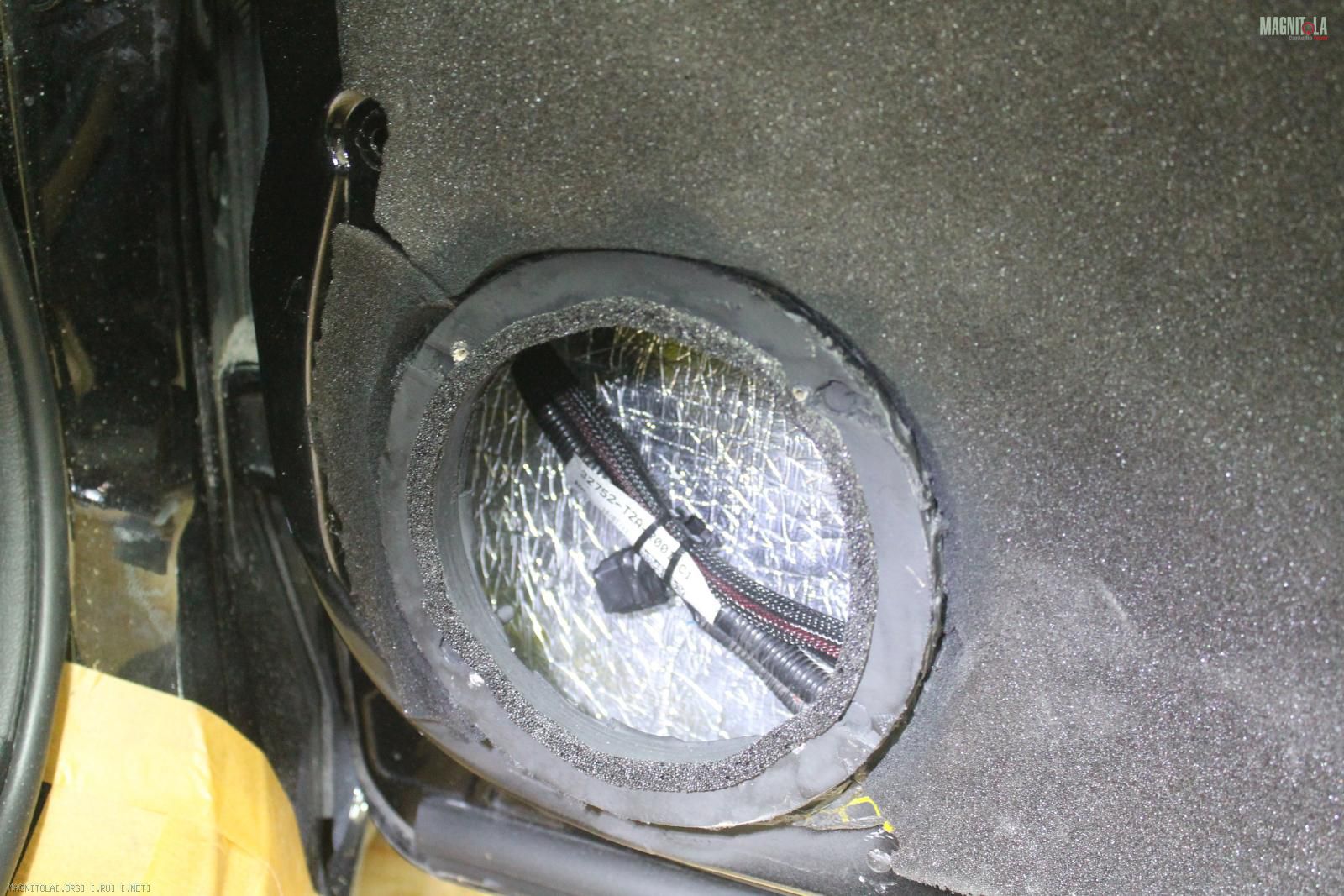

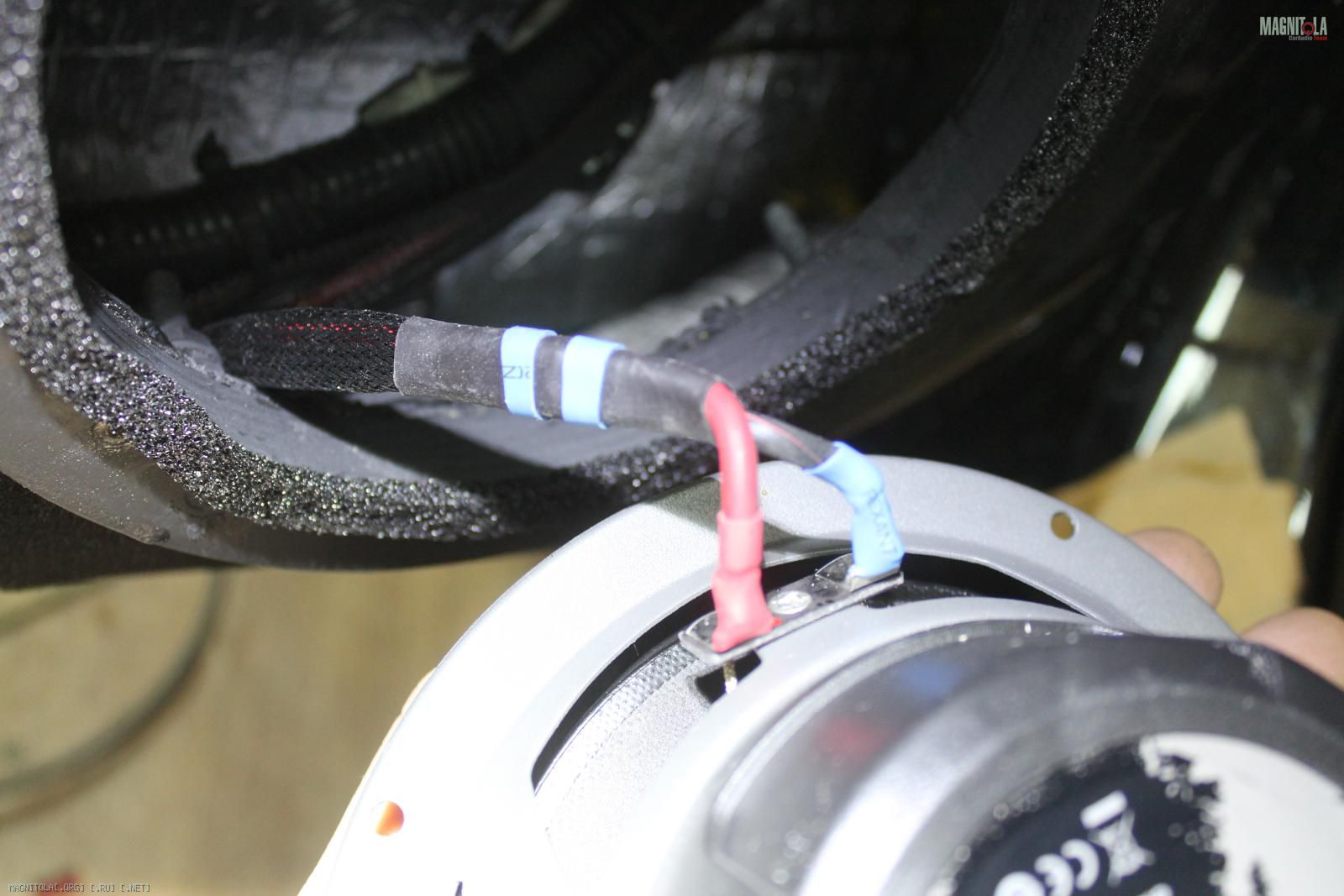

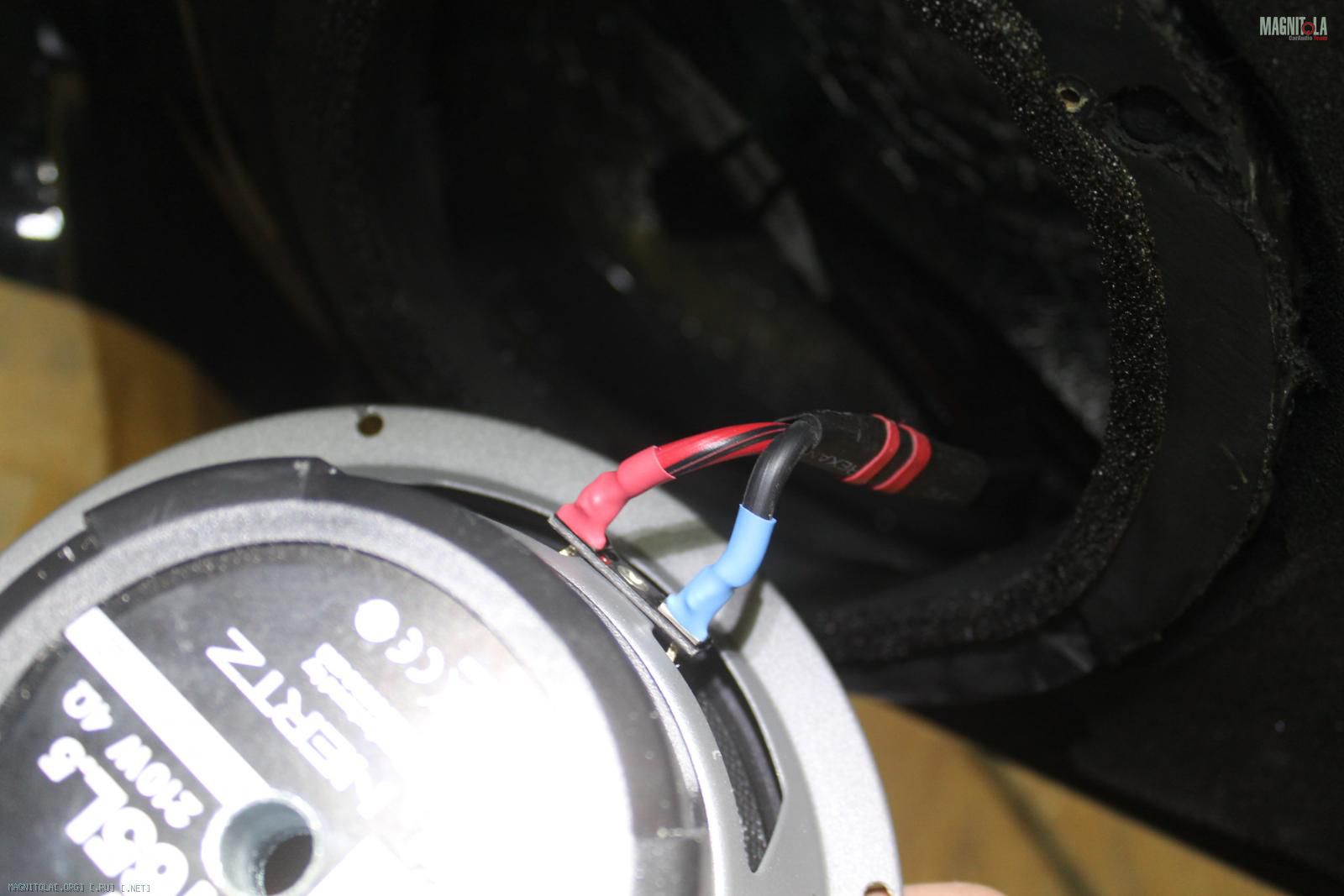

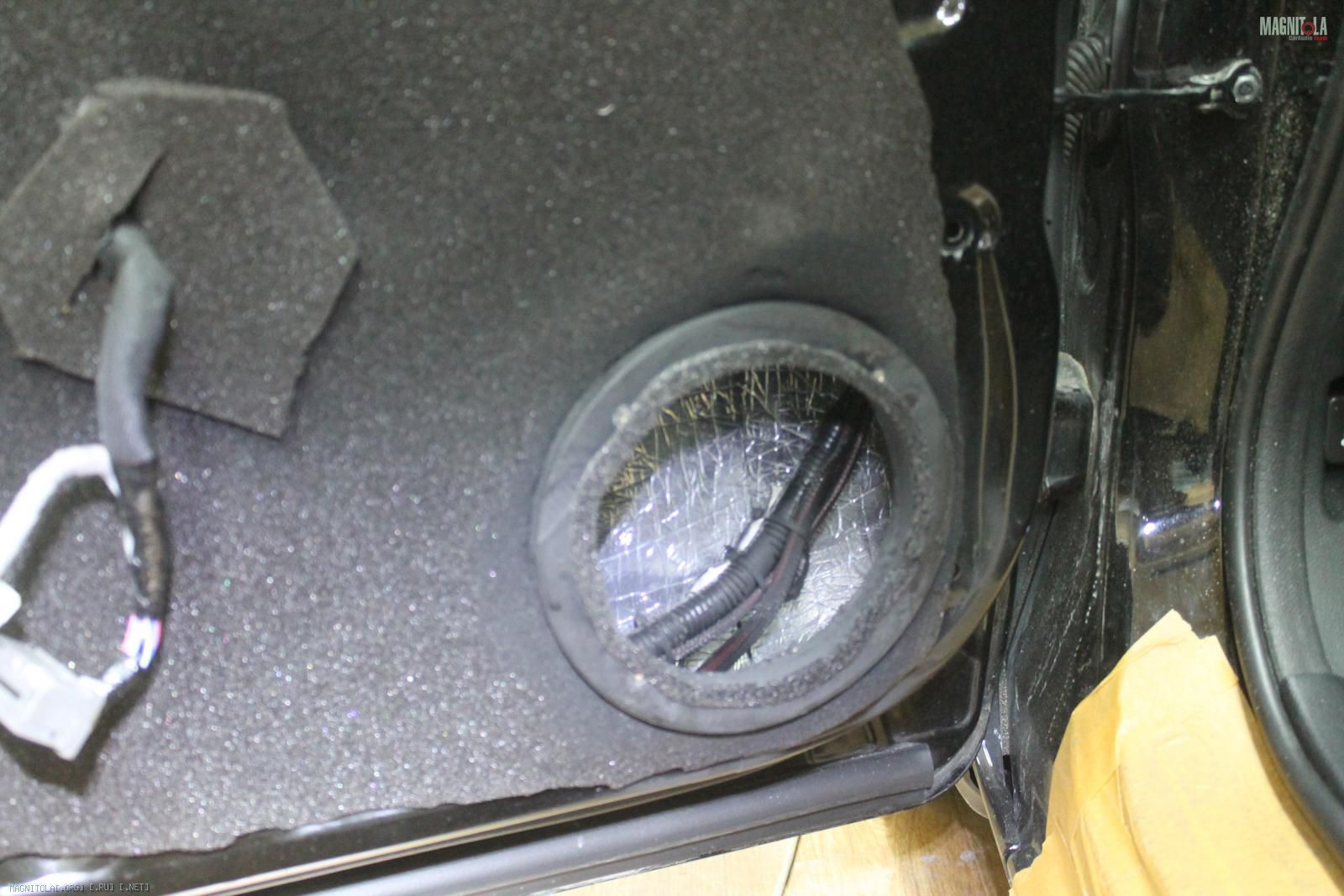

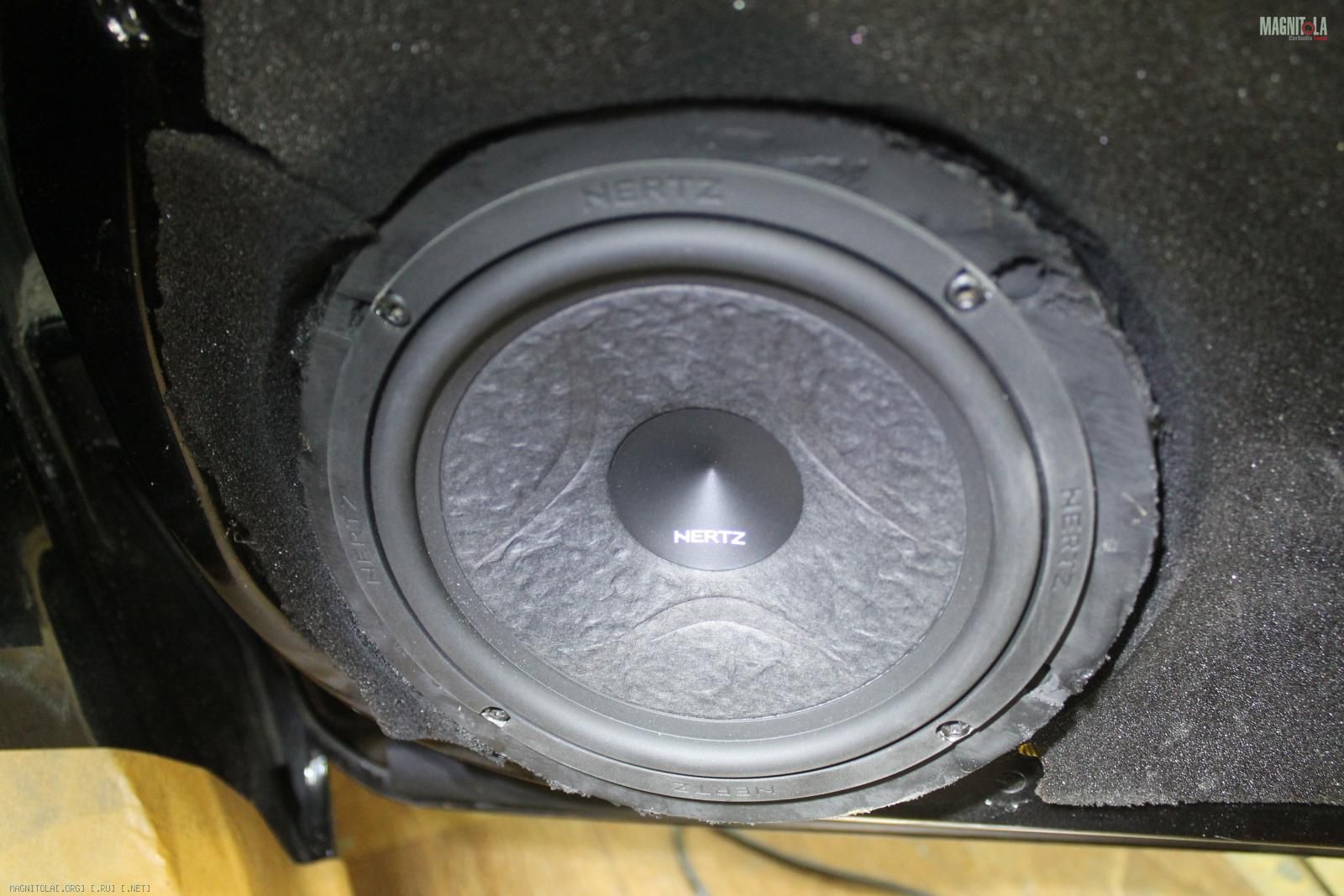

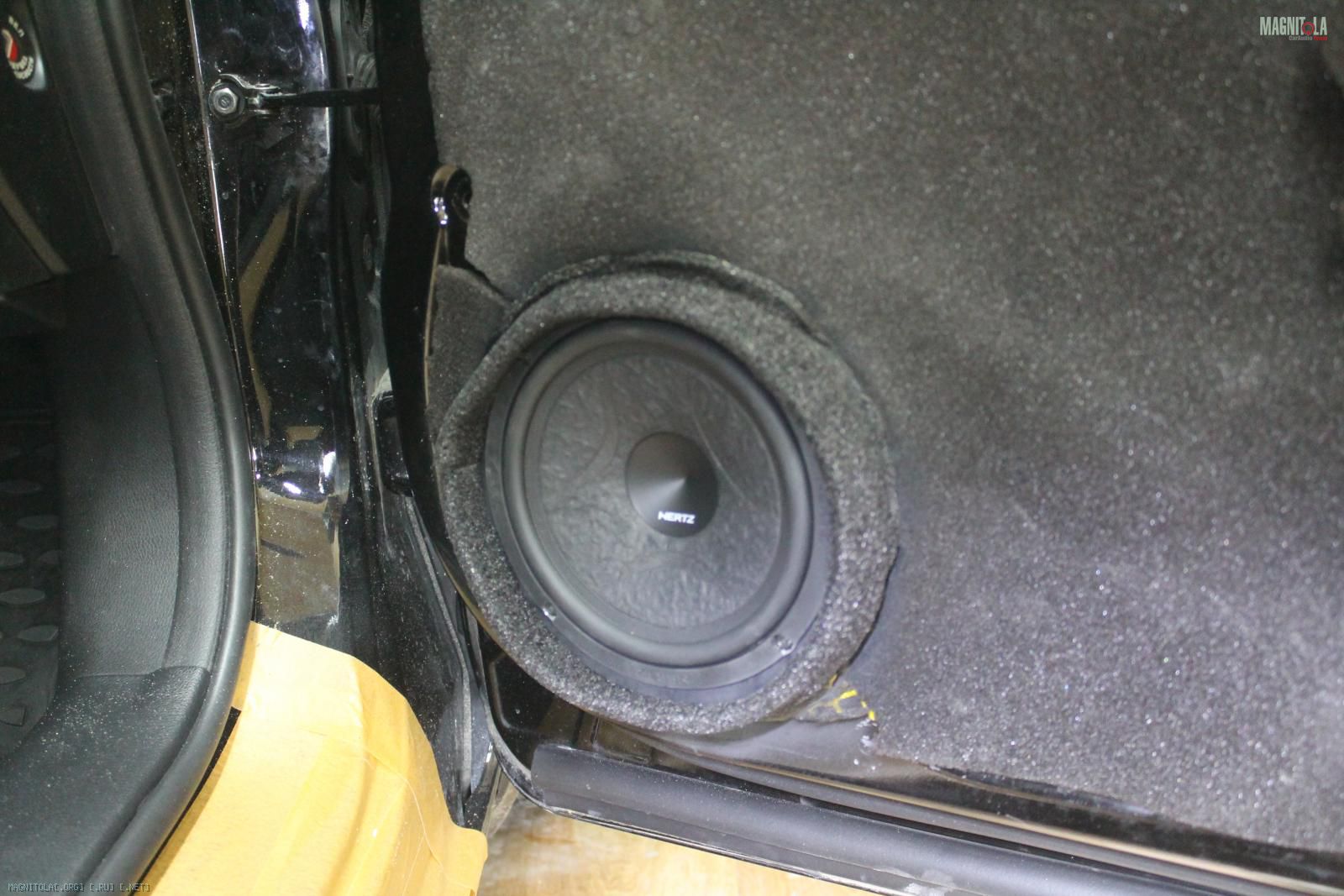

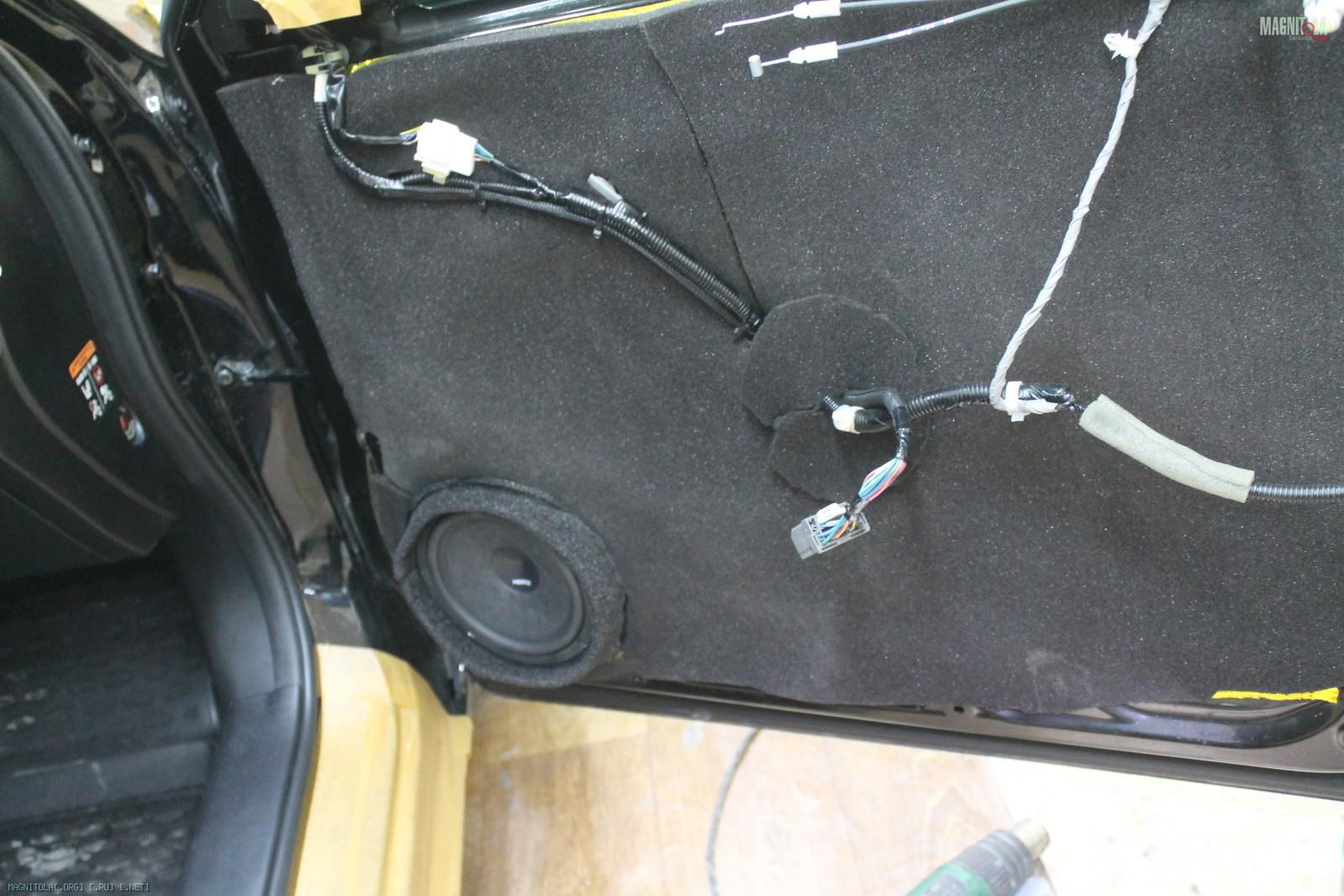

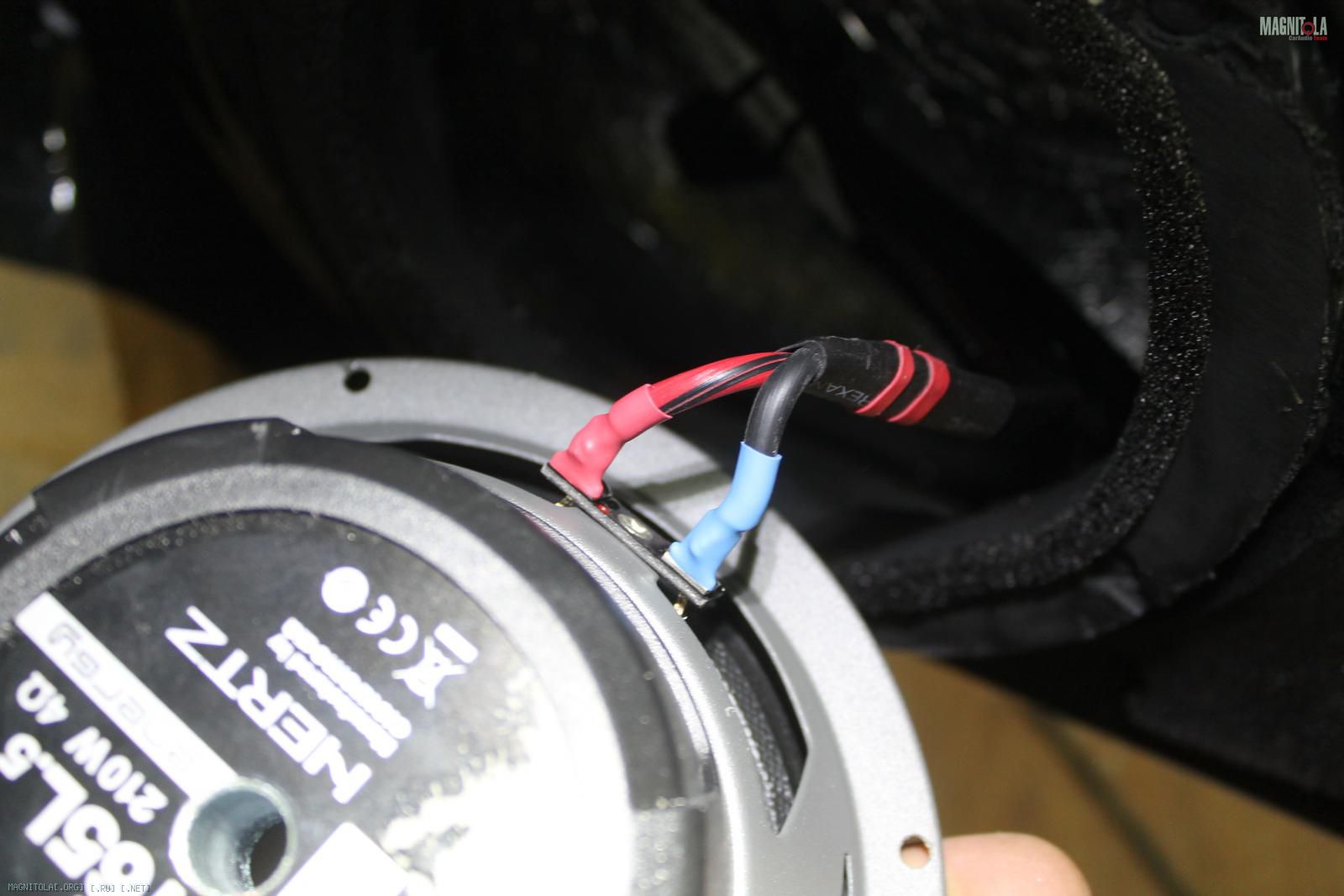

Отпилили лишний метал... покрасили кольца, уплотнительные кольца из битопласта, подключение мидбаса
Вложение 1097024 Вложение 1097026 Вложение 1097028 Вложение 1097030 Вложение 1097032 Вложение 1097034 Вложение 1097036 Вложение 1097038 Вложение 1097040

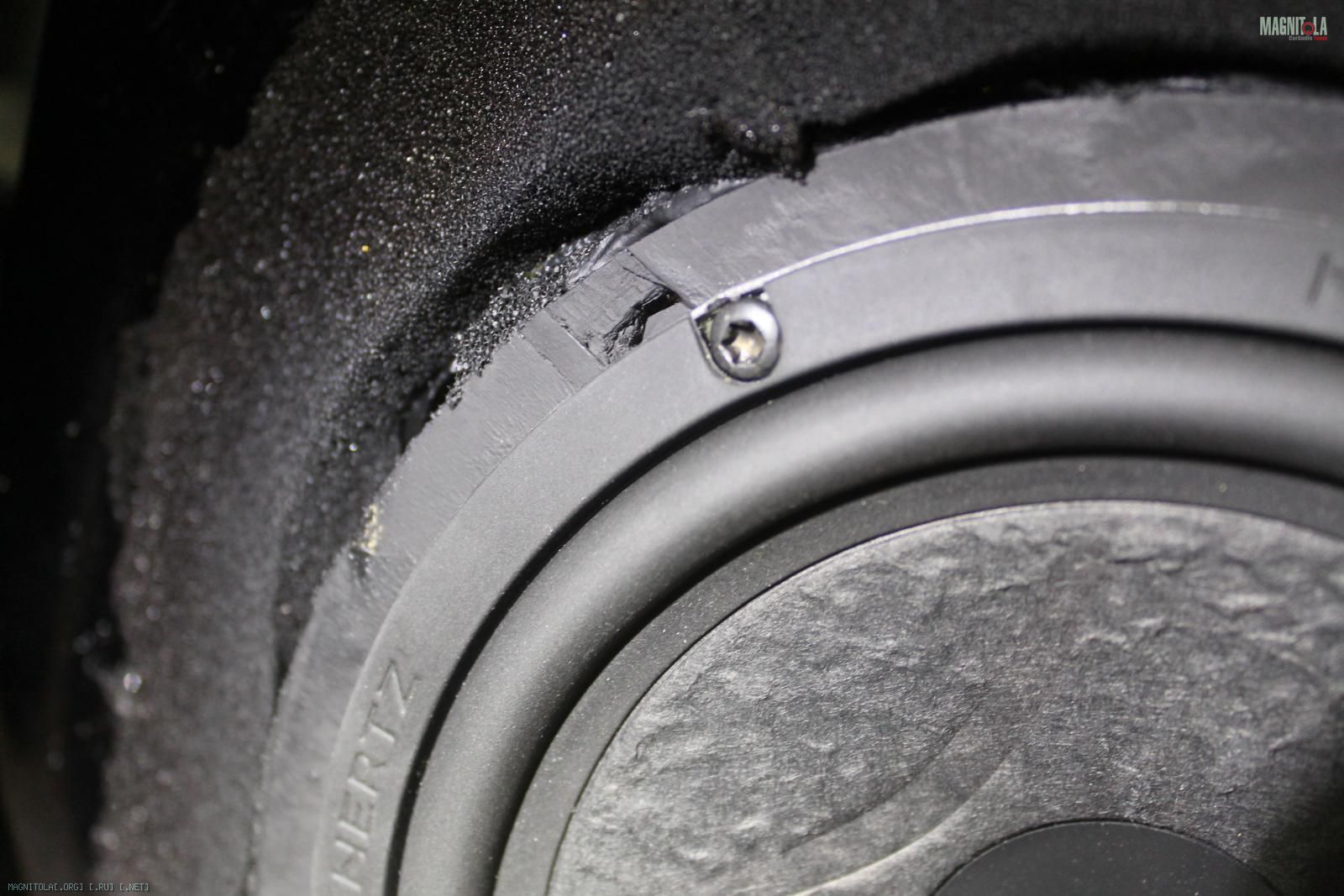

Саморезы под торкс..
Волноотвод из битопласта
Вложение 1097042 Вложение 1097044 Вложение 1097046 Вложение 1097048 Вложение 1097050 Вложение 1097052 Вложение 1097054

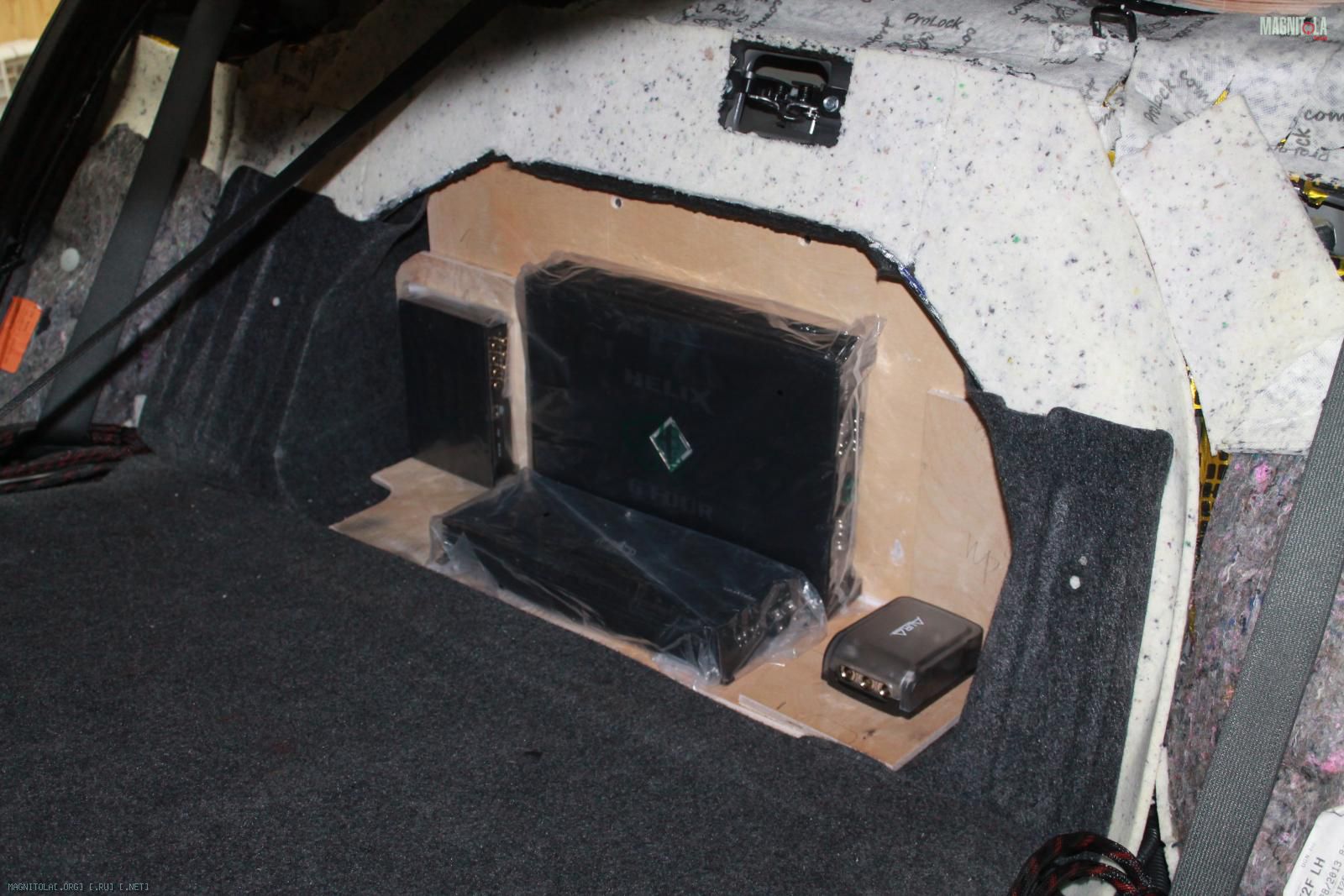

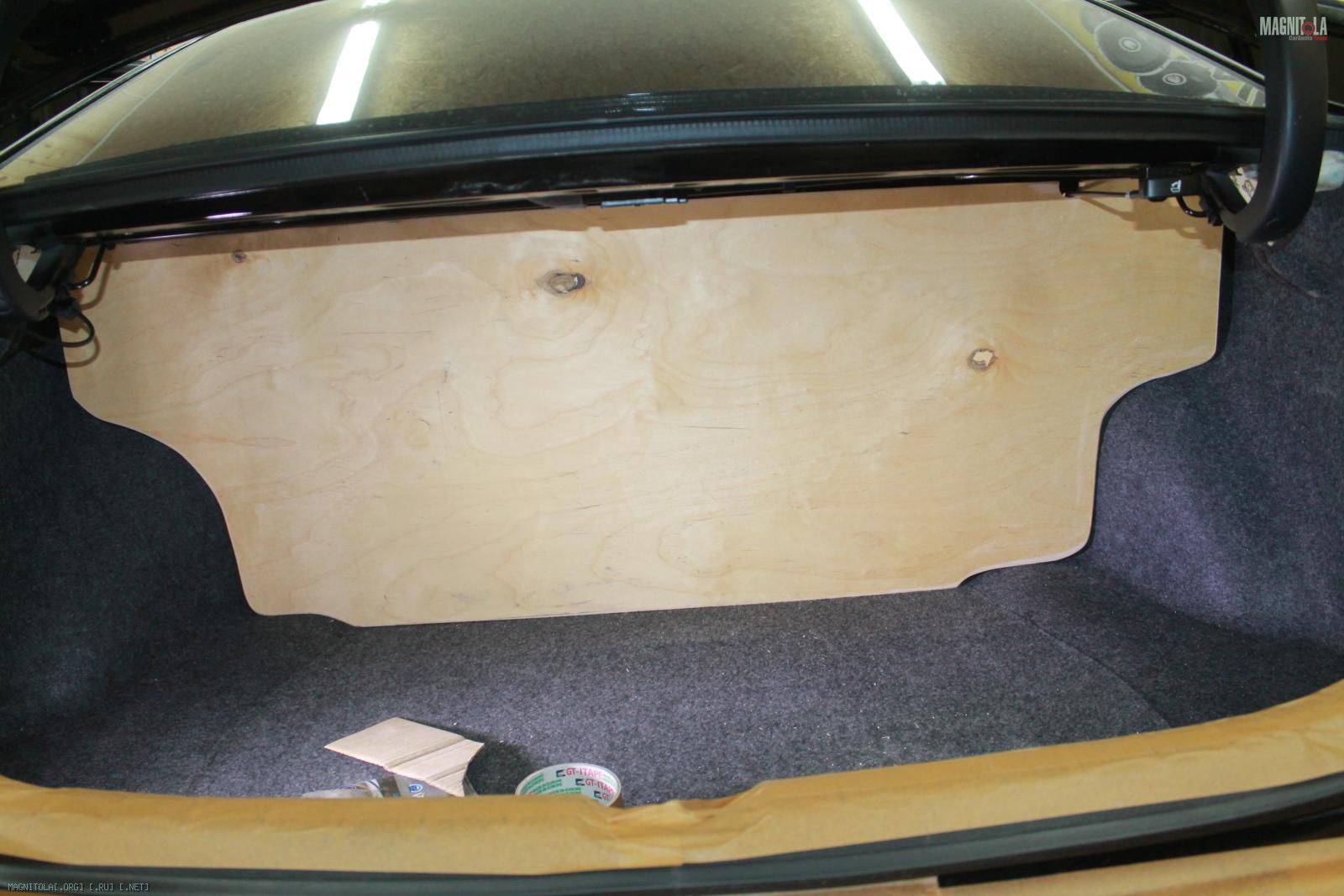

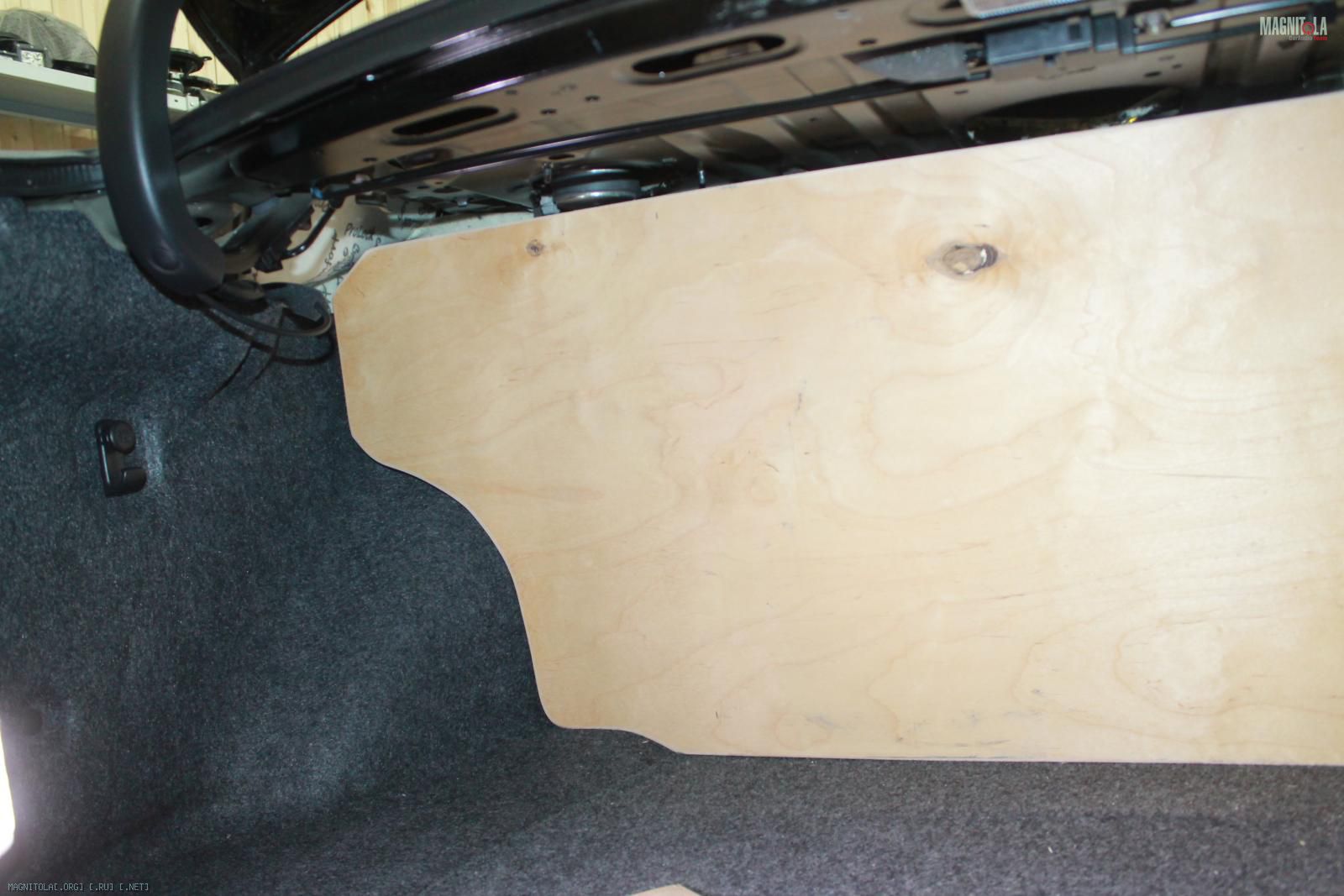

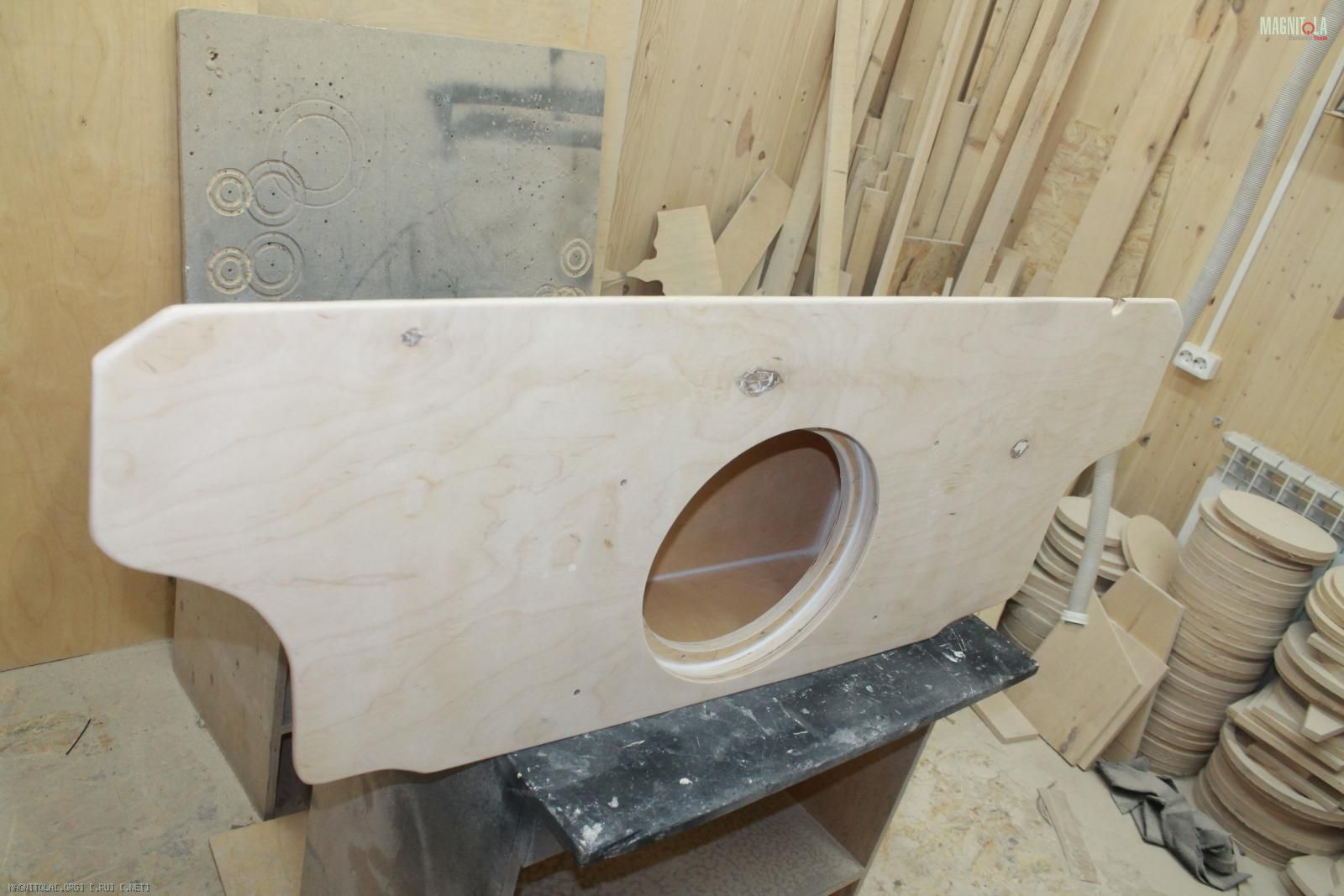

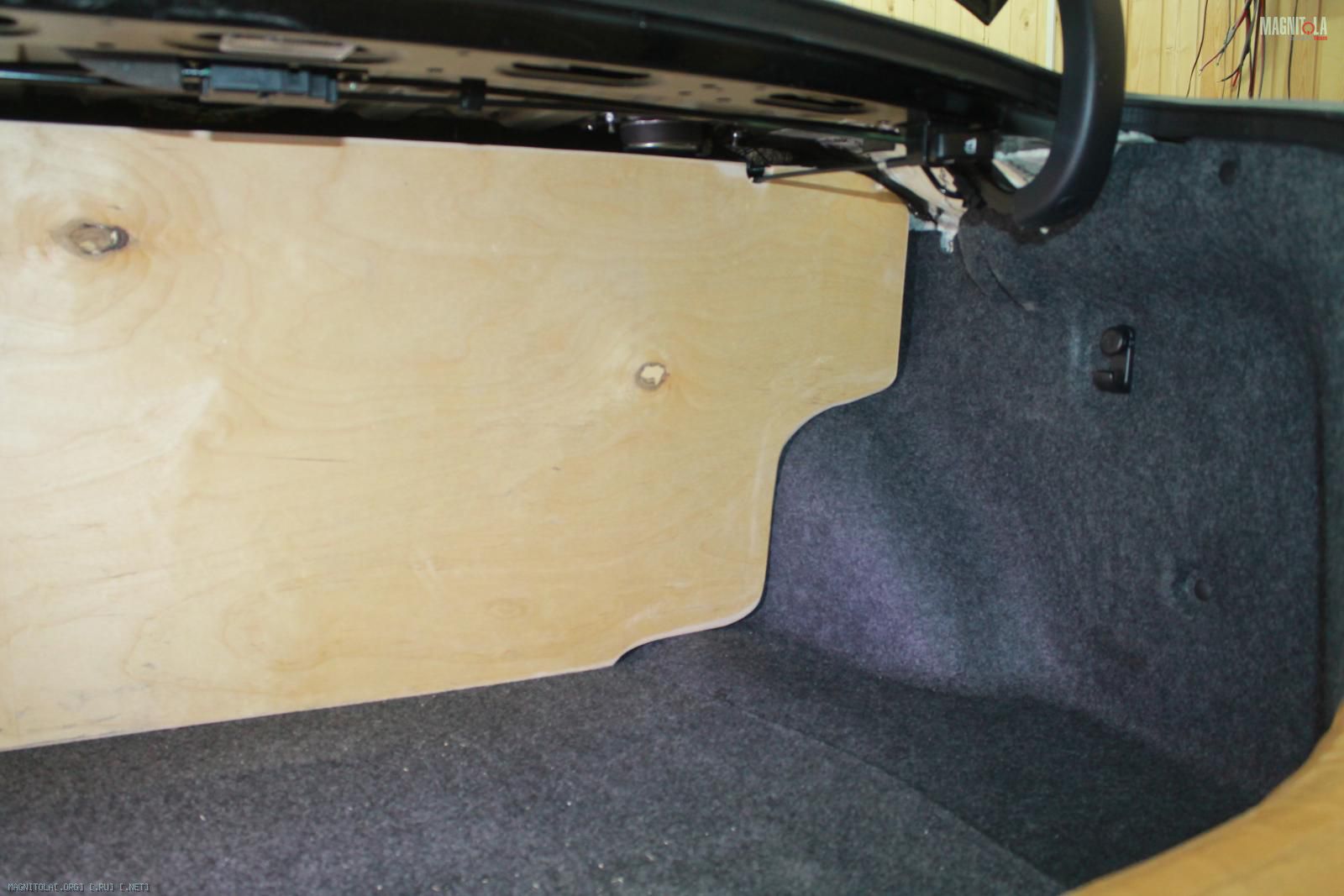

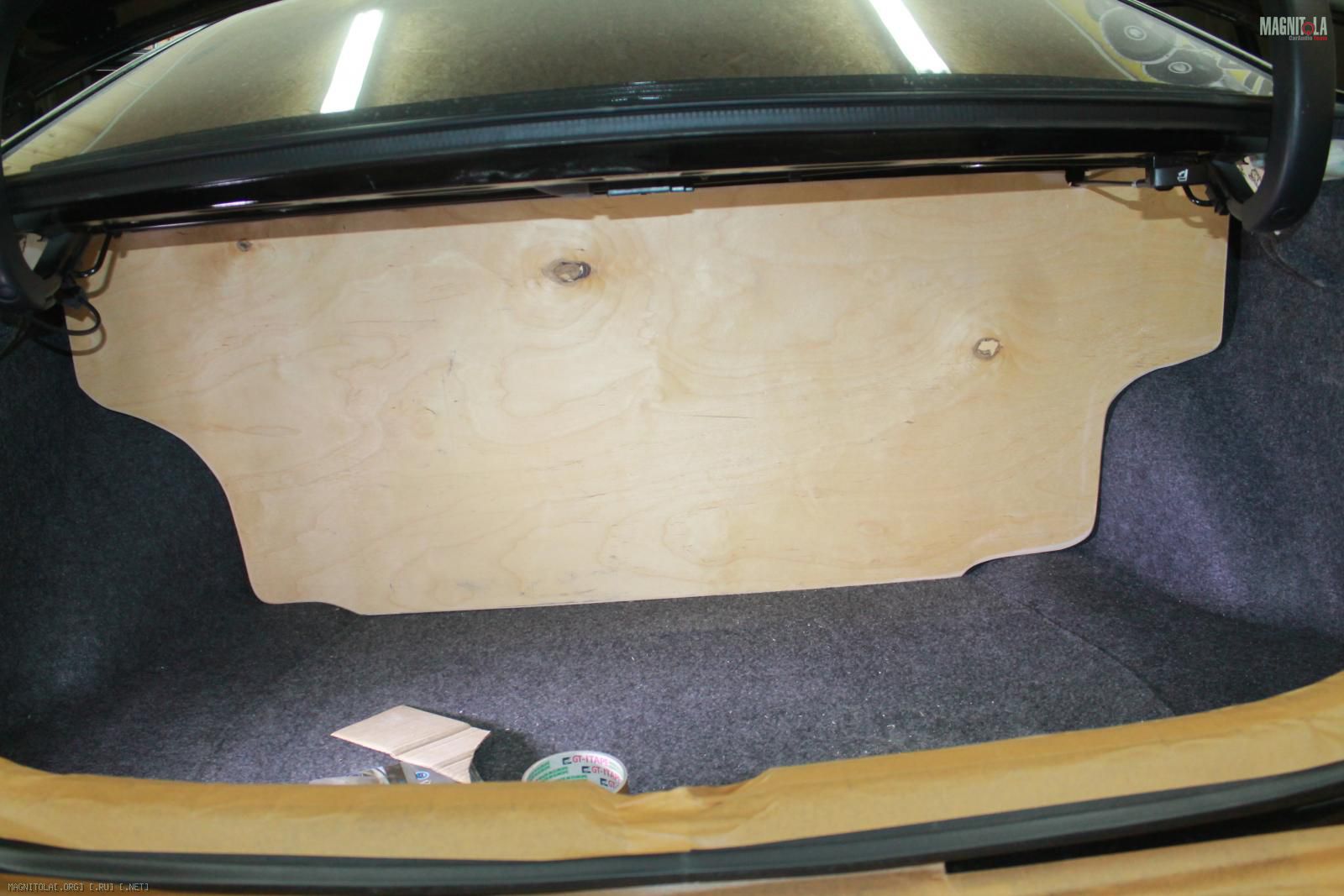

Начало изготовления фальшпанели под усилители, корпуса и декоративной фальшпанели.

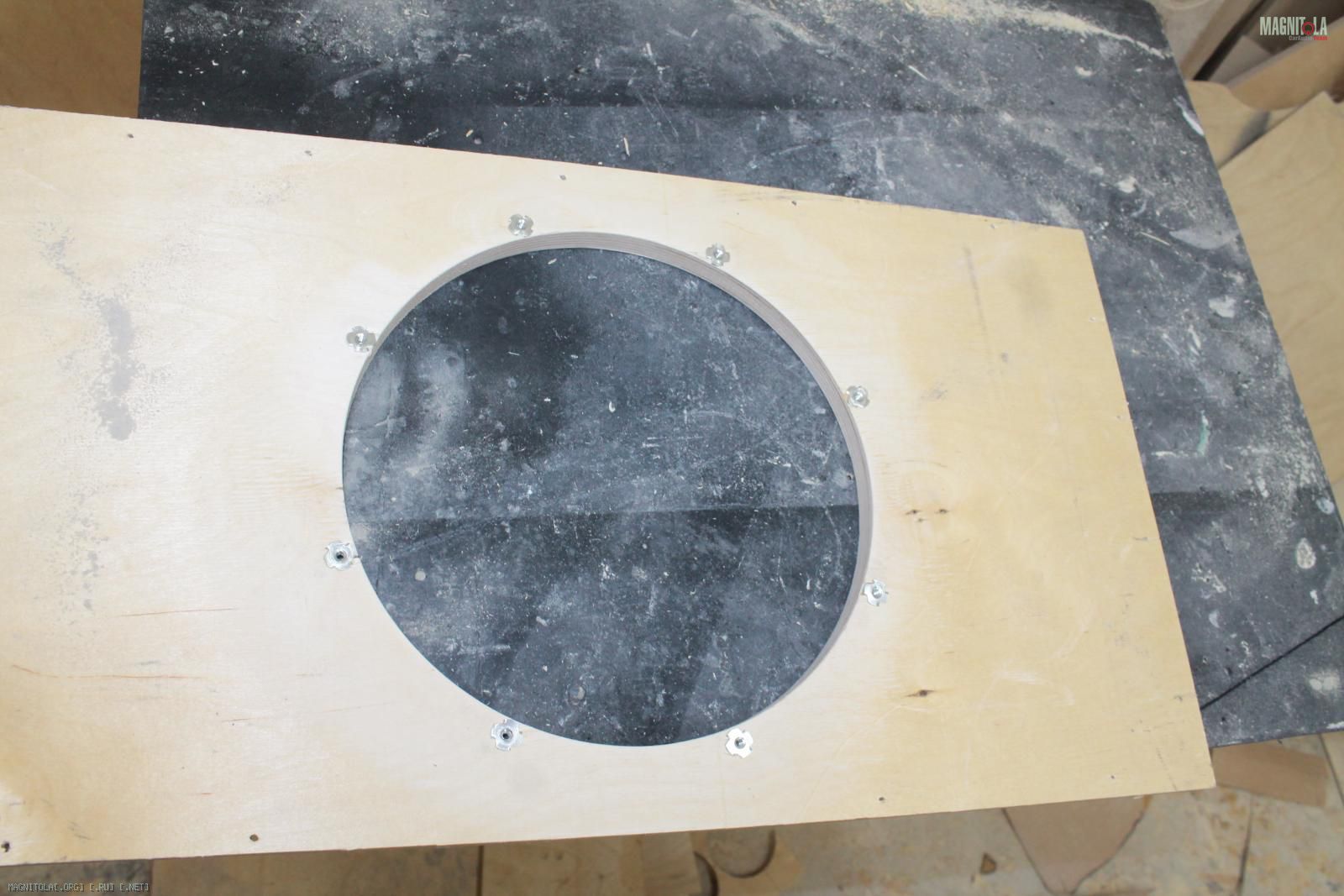

Крепление сабвуферного динамика на закладные гайки М4
Вложение 1097056 Вложение 1097058 Вложение 1097060 Вложение 1097062 Вложение 1097064 Вложение 1097066 Вложение 1097068
22.01.2017, 23:43
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Honda Accord Sport

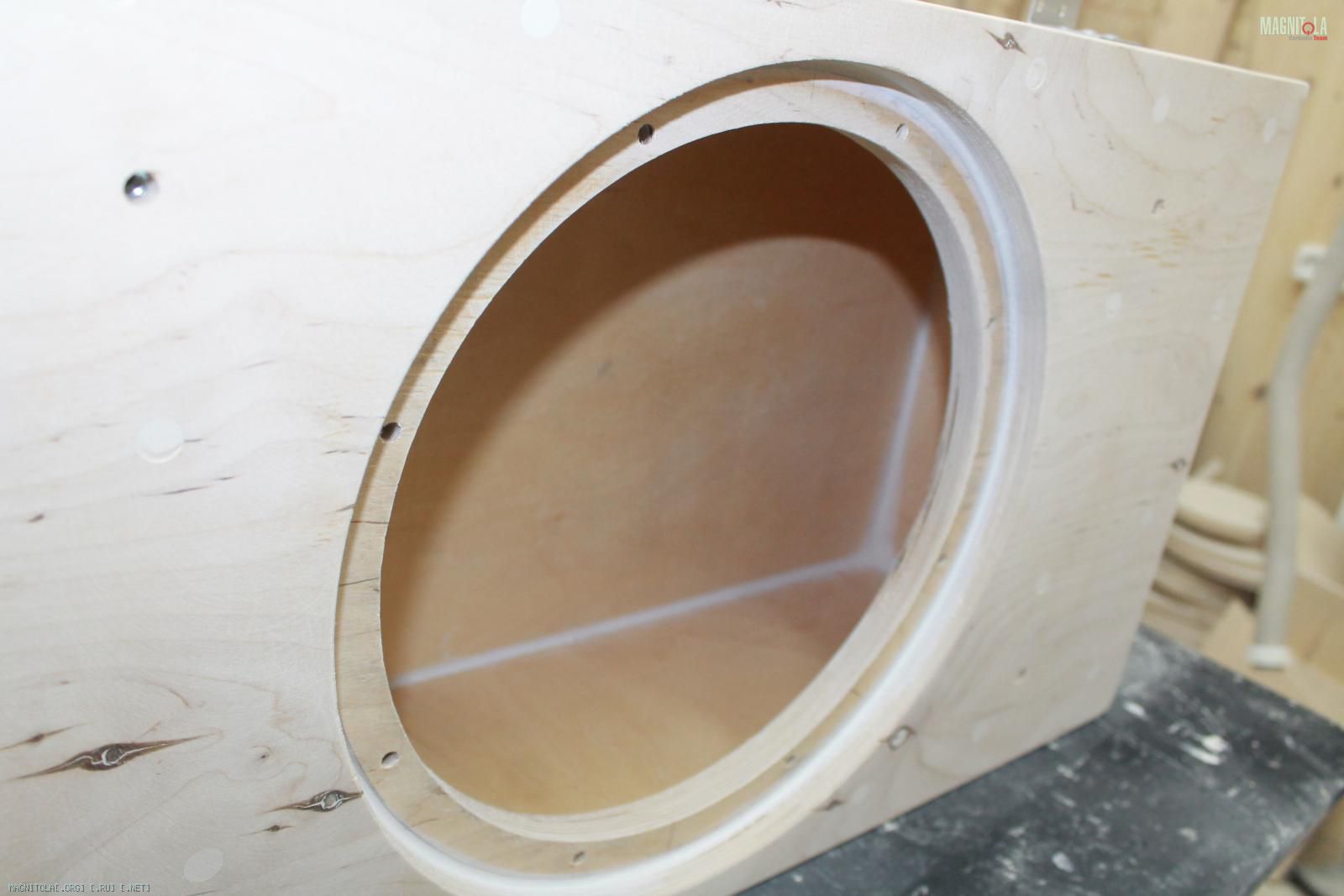

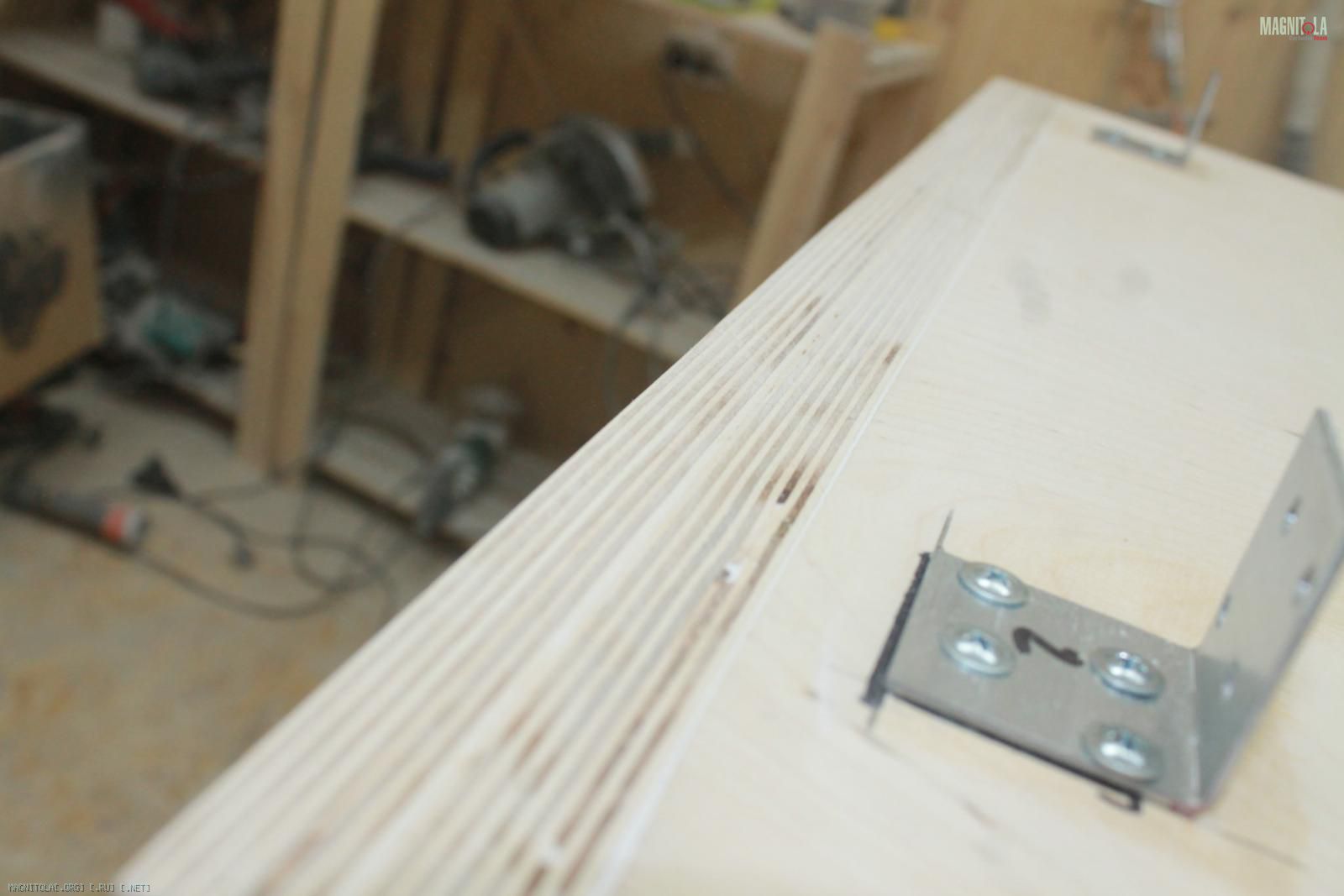

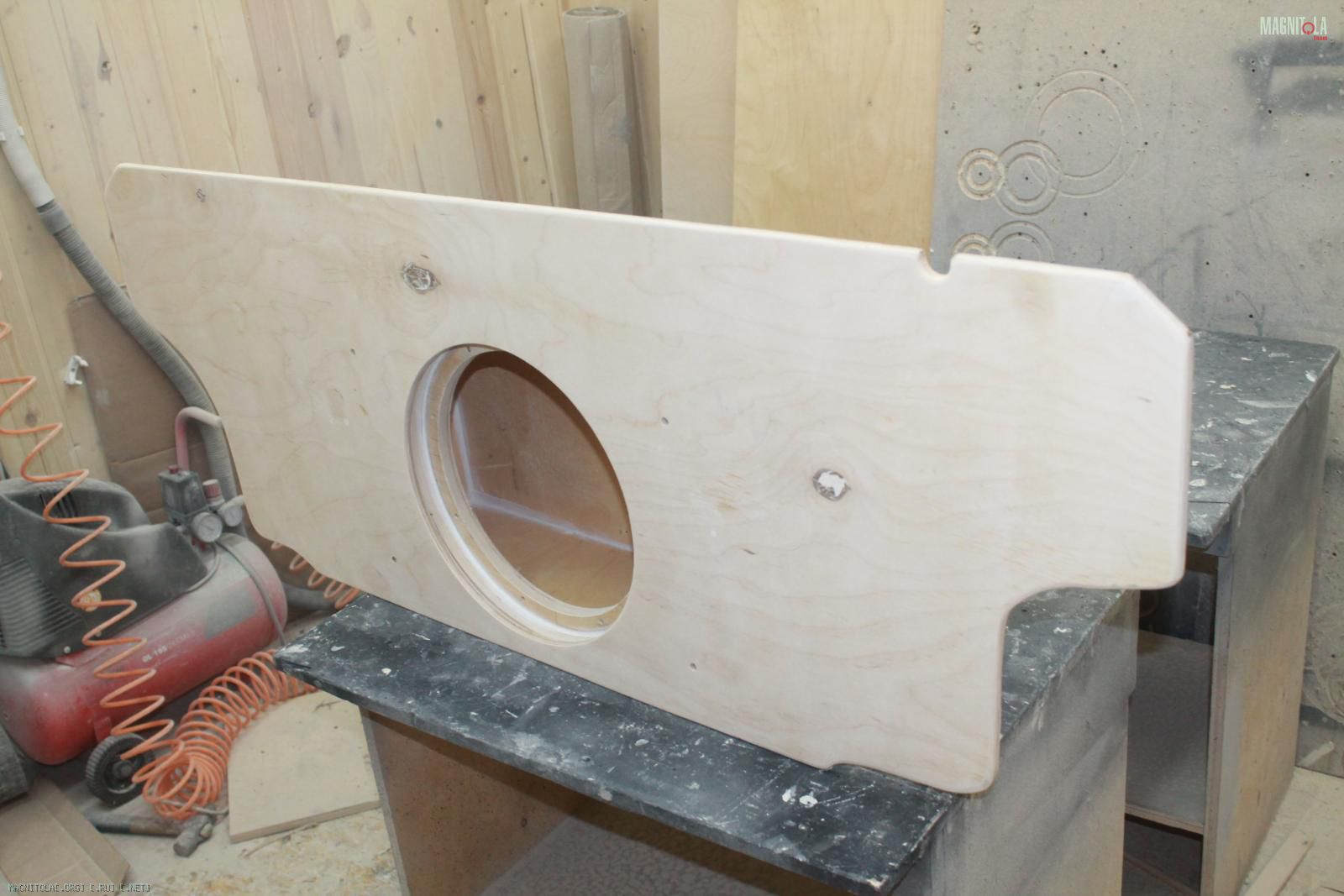

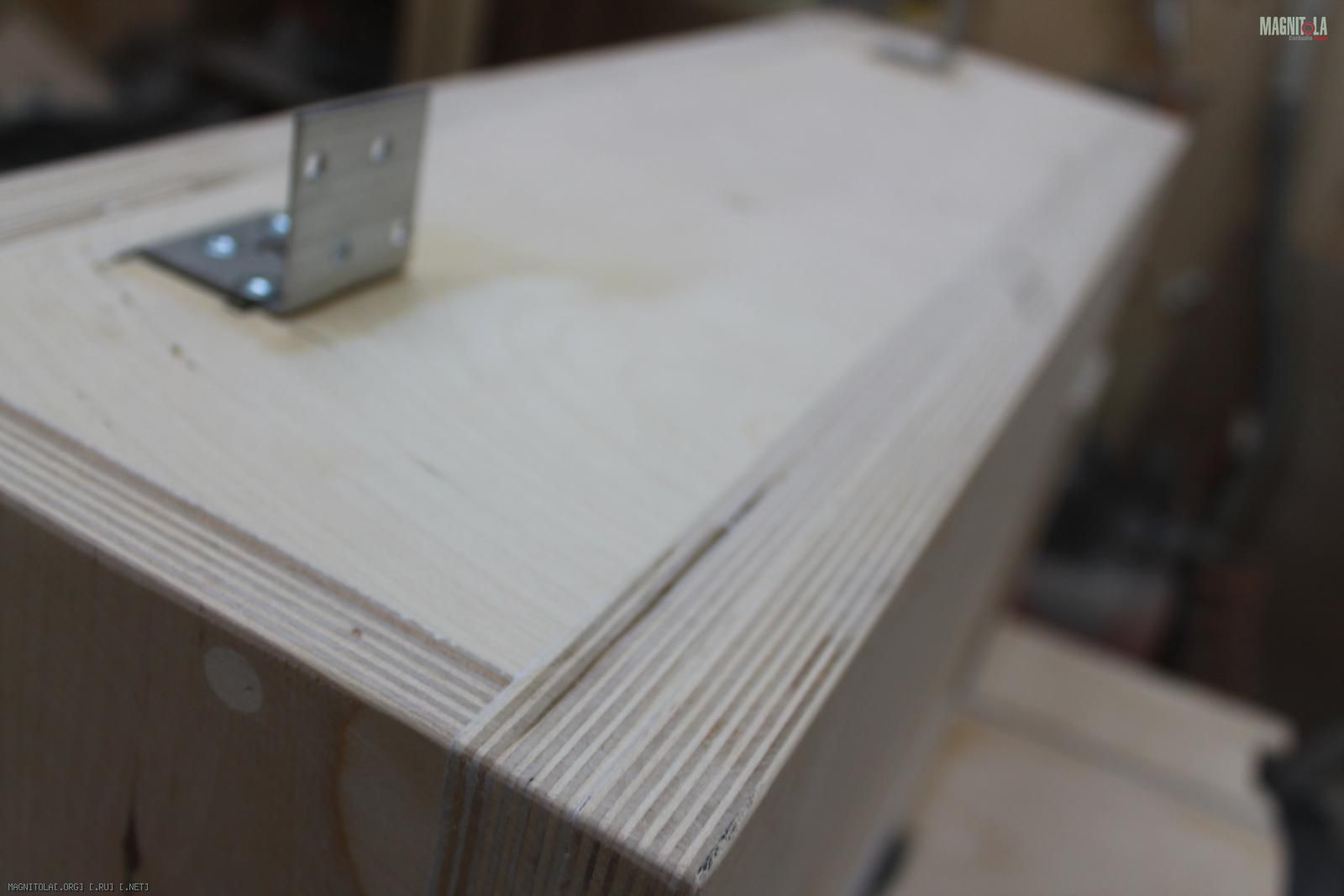

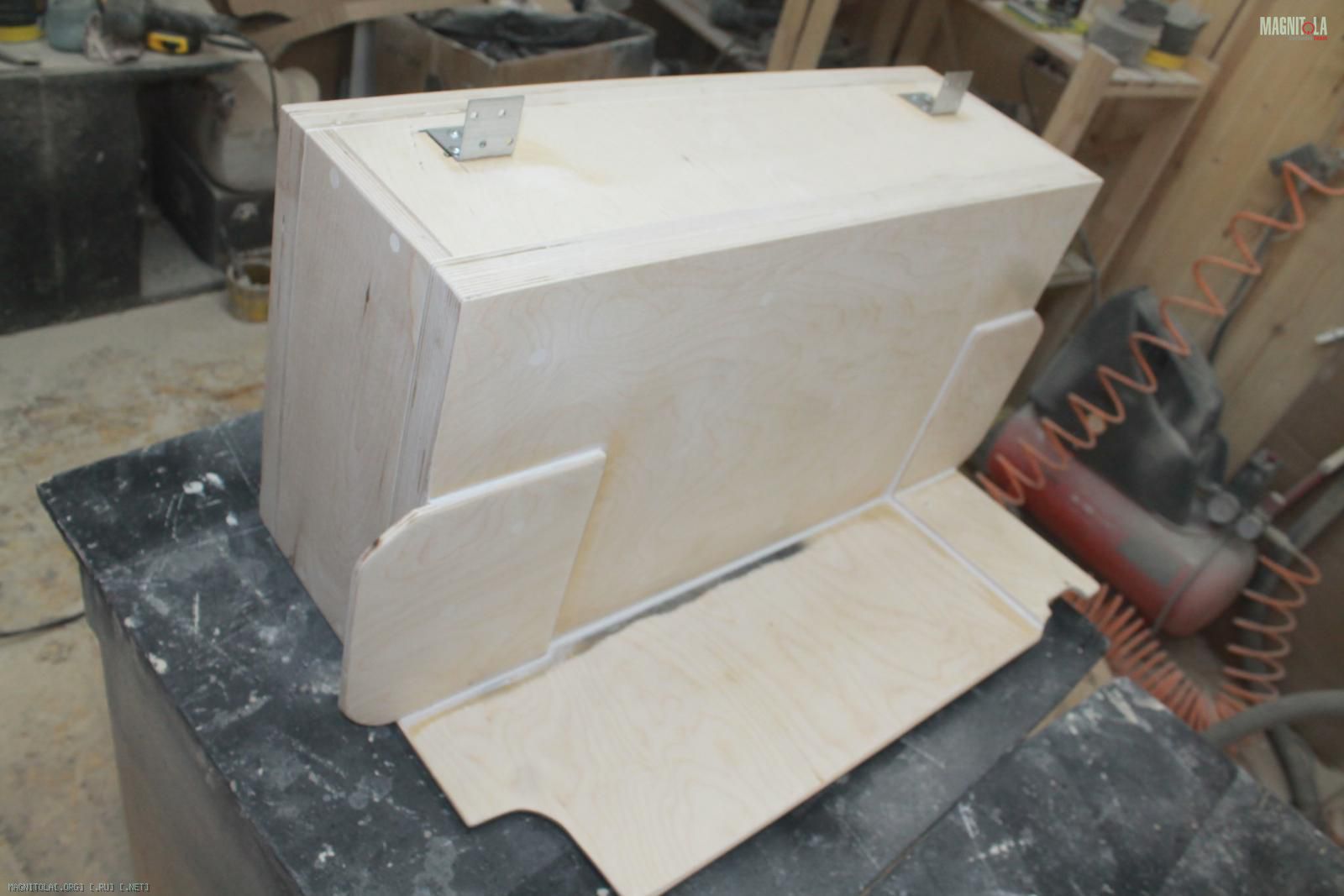

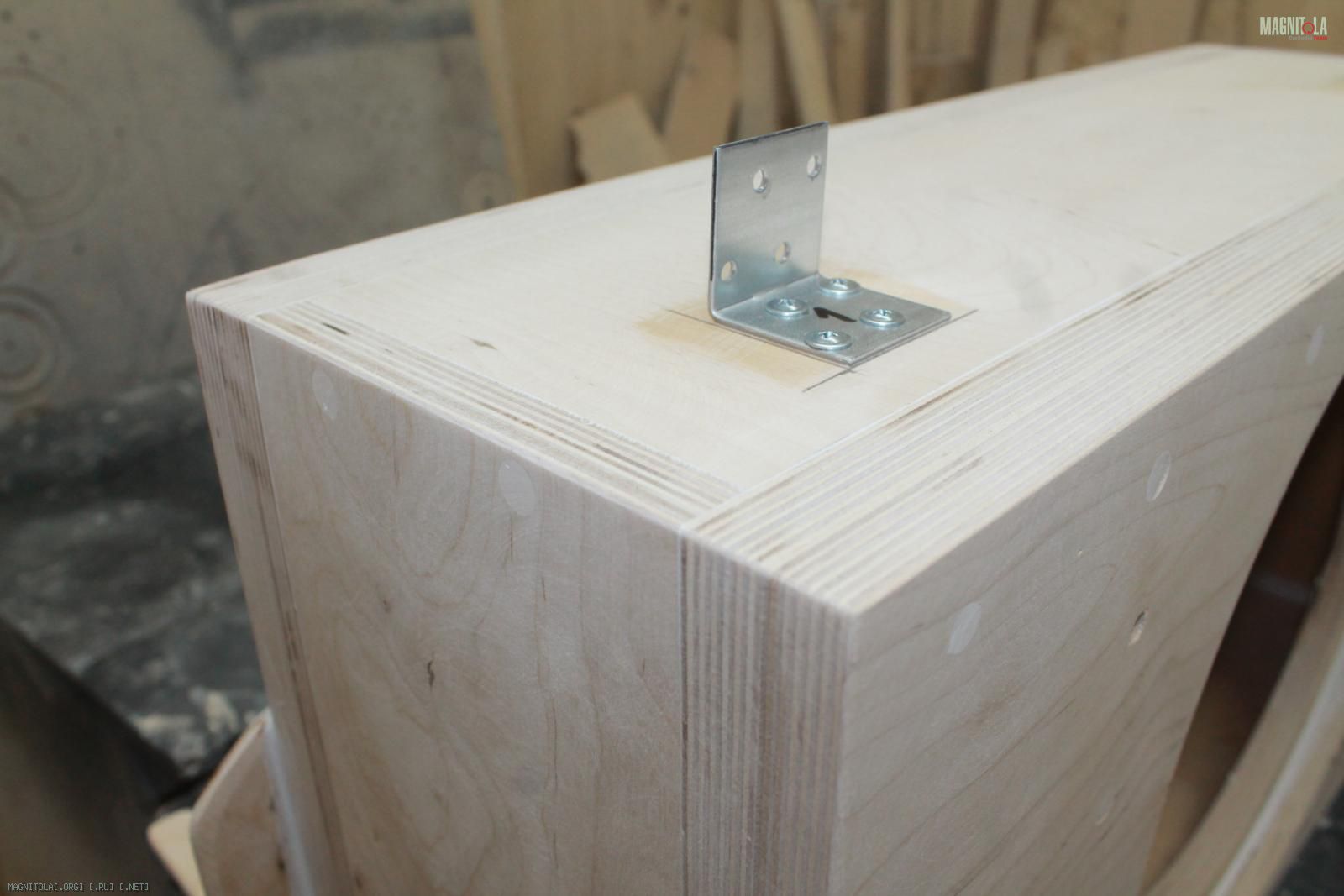

Корпус под саб DD612 D2, ЗЯ, 32л, стенки 19мм, лицо и тыл 38мм

Вложение 1097248 Вложение 1097250 Вложение 1097252 Вложение 1097254 Вложение 1097256 Вложение 1097258 Вложение 1097260 Вложение 1097262

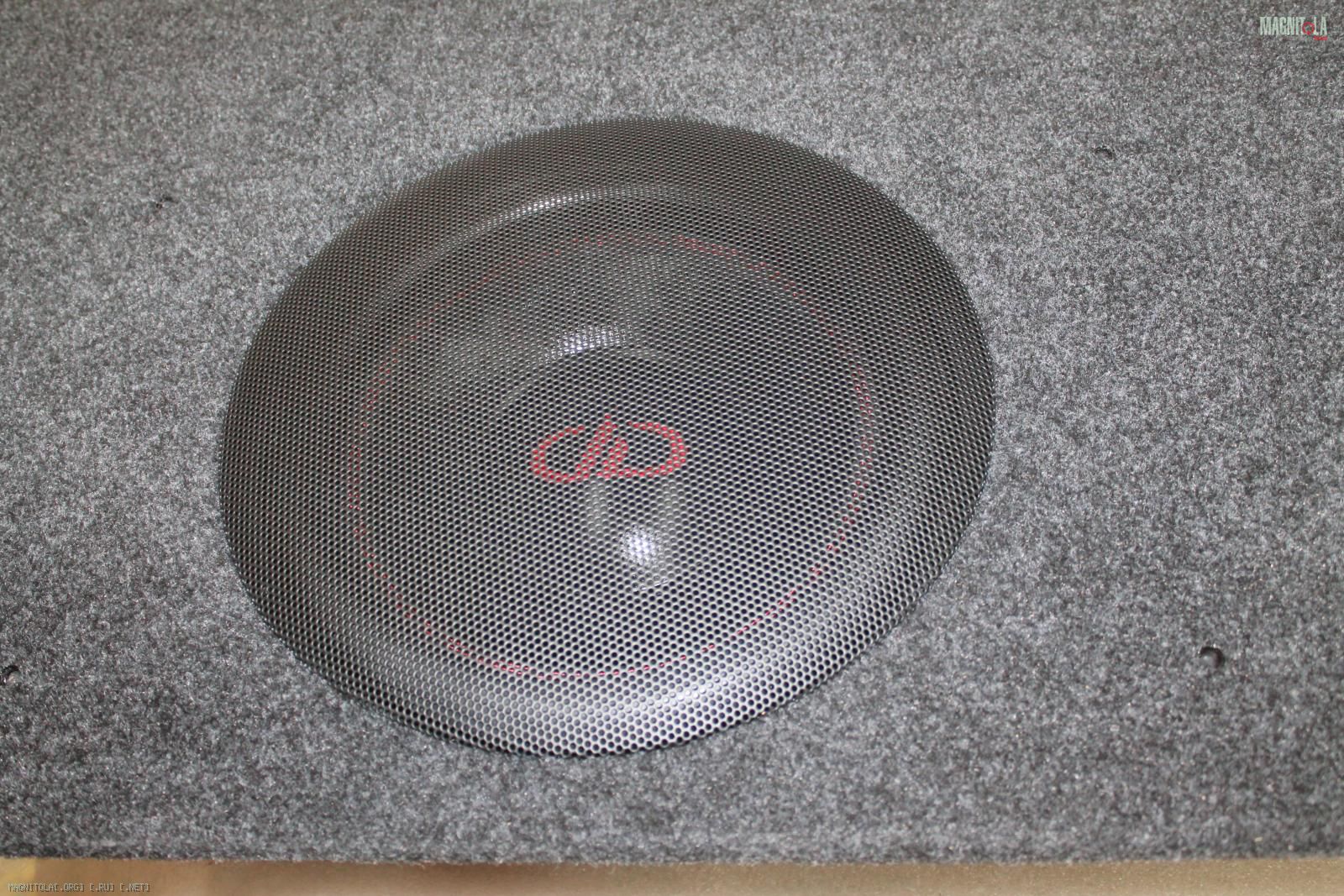

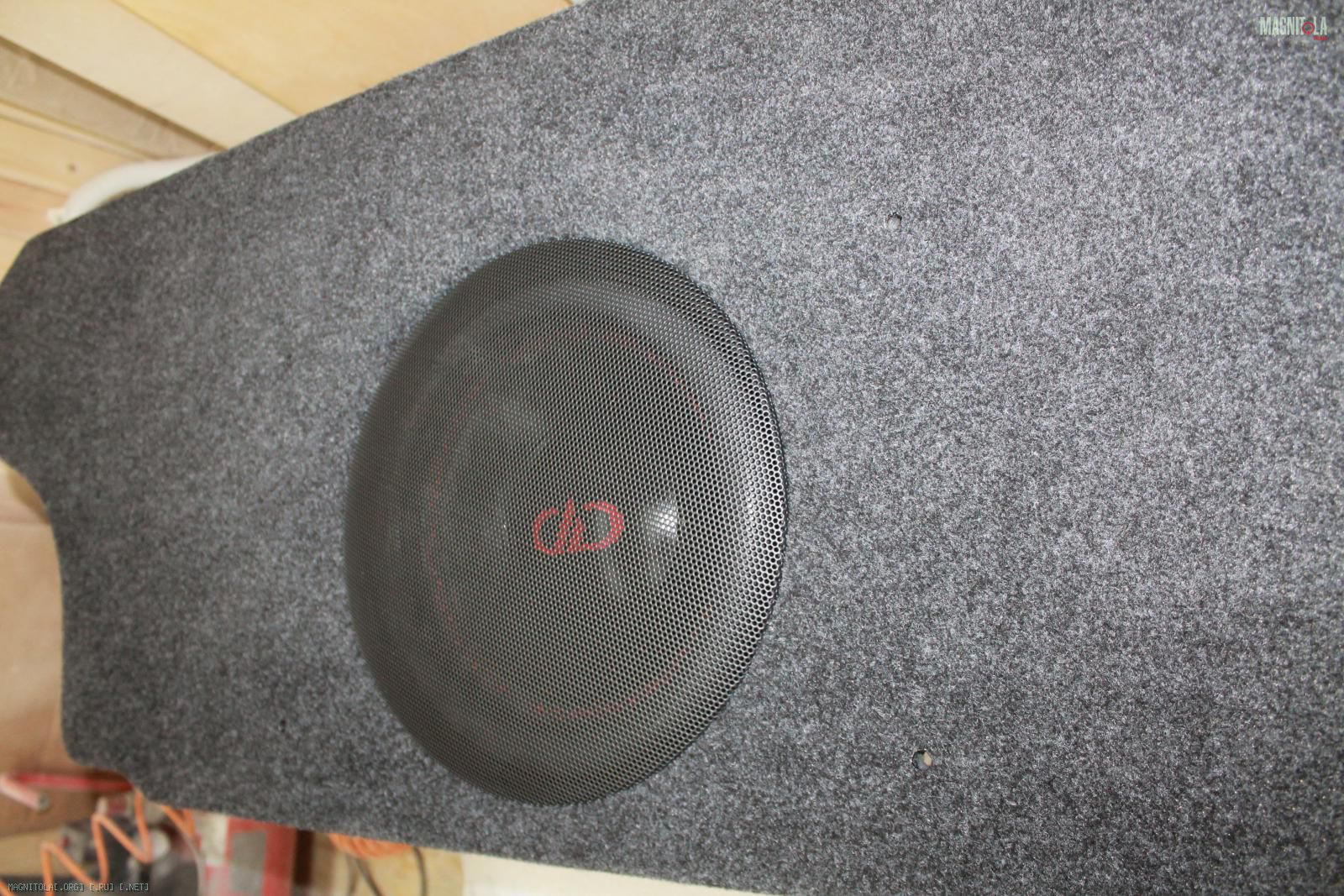

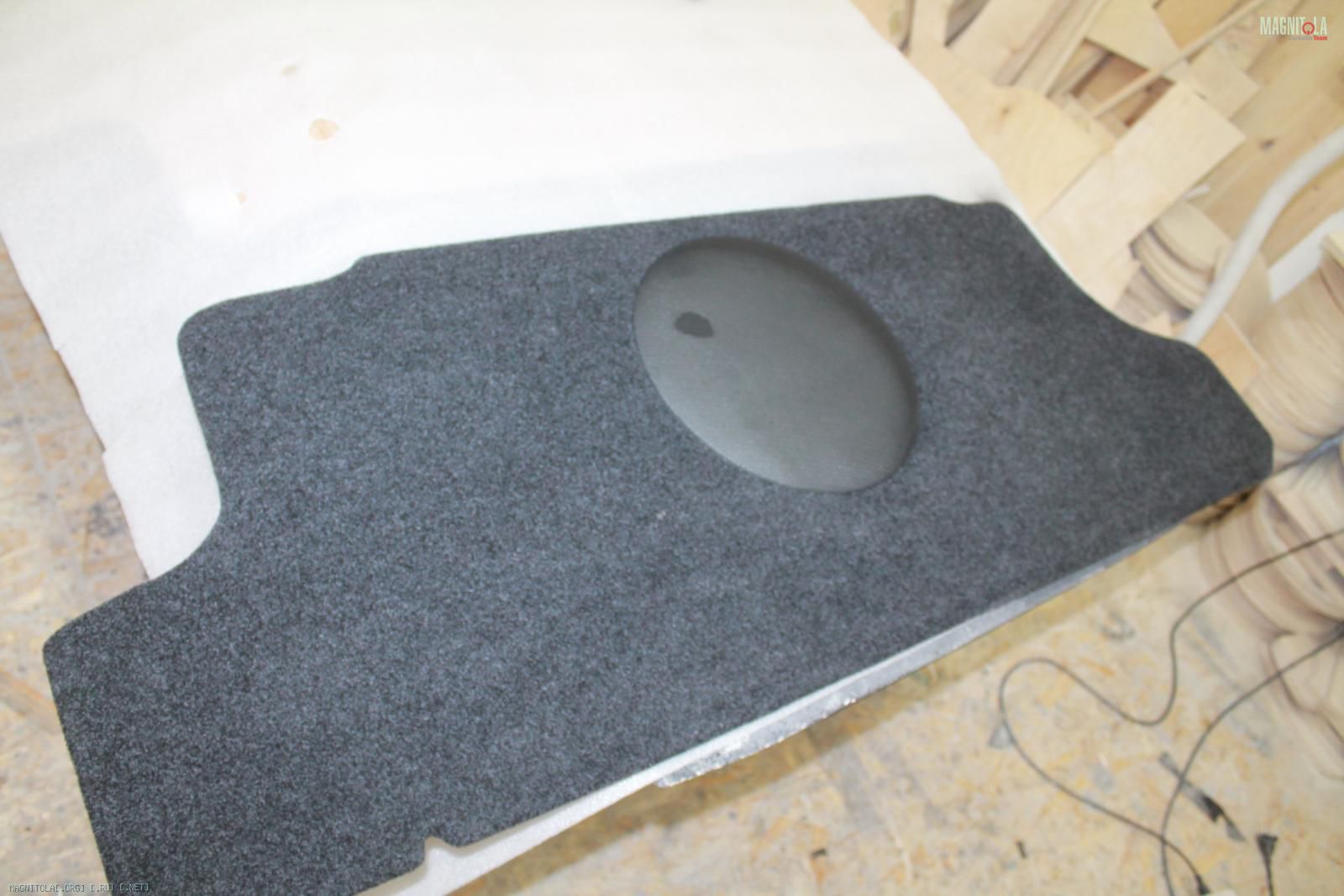

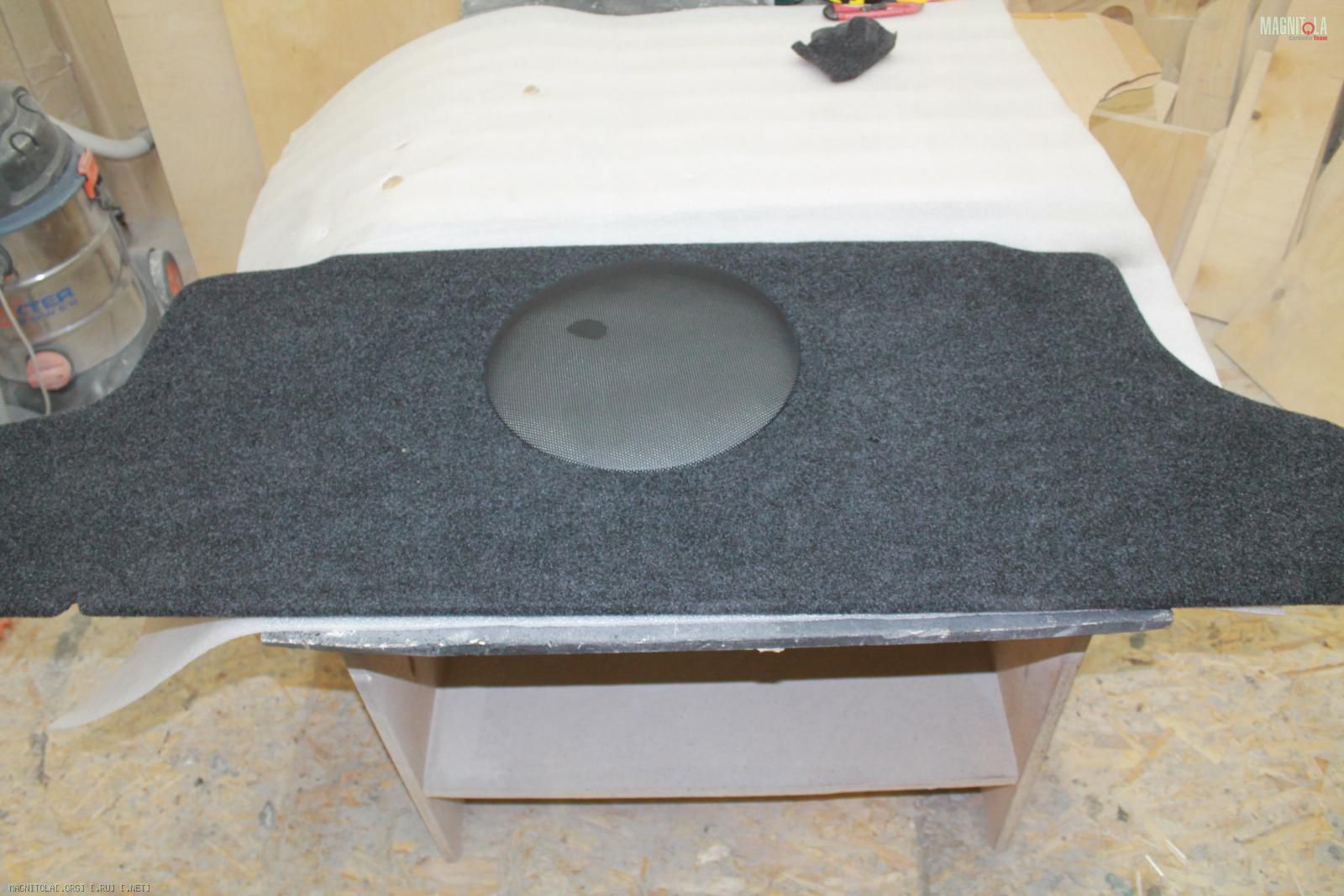

Декоративная фальшпанель с интегрированным грилем.
Вложение 1097264 Вложение 1097266 Вложение 1097268 Вложение 1097270

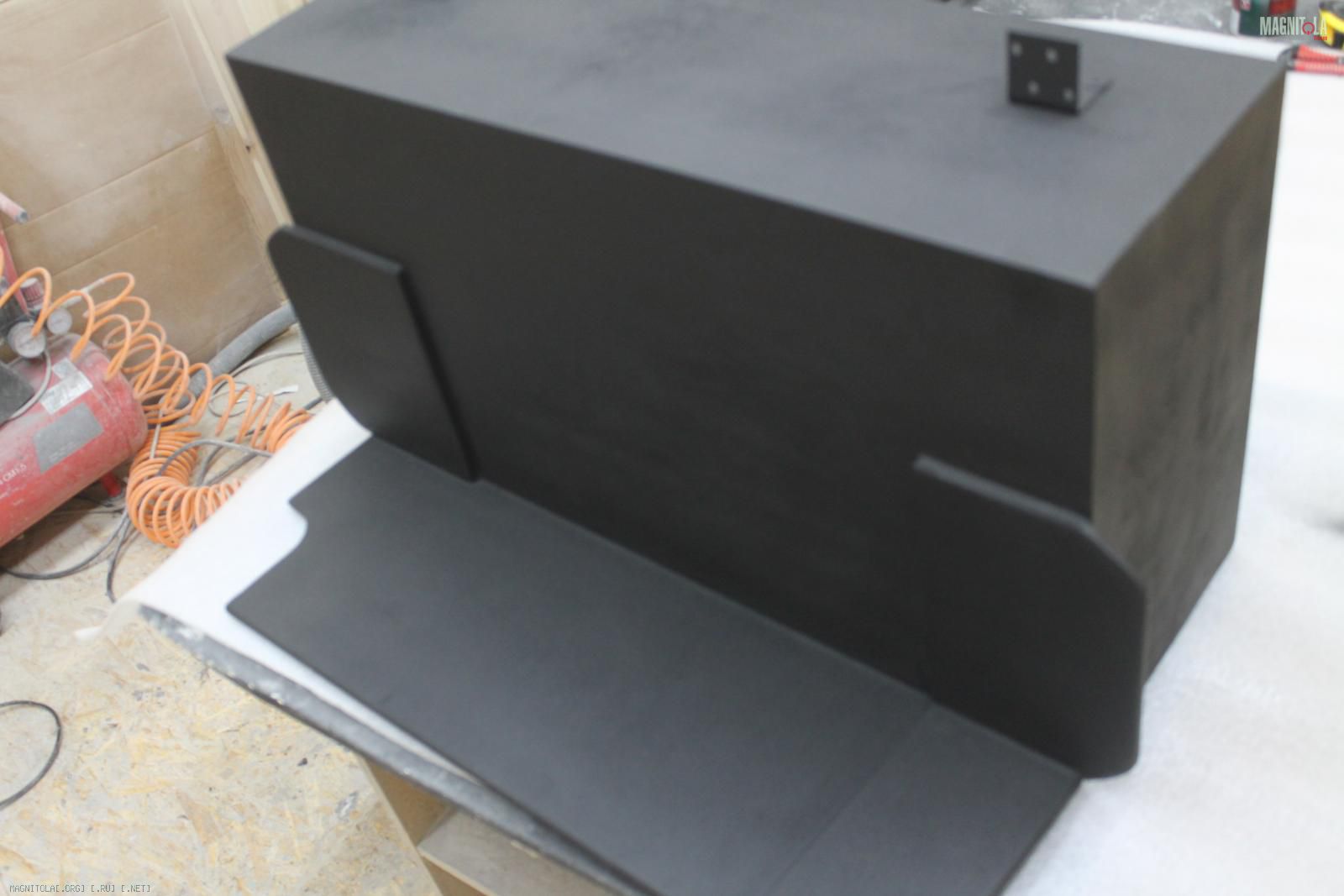

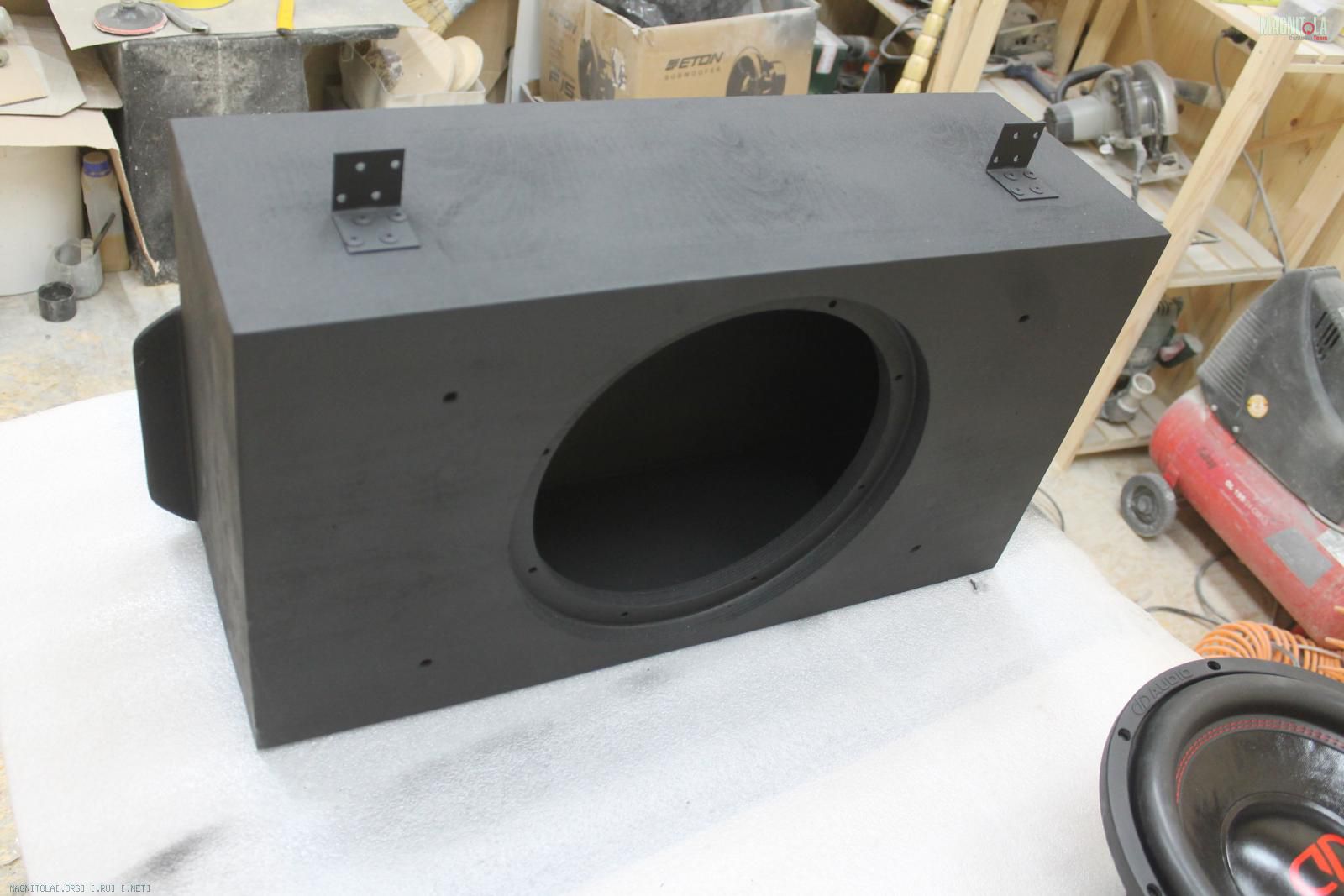

Выкрашенный короб...
Вложение 1097272 Вложение 1097274

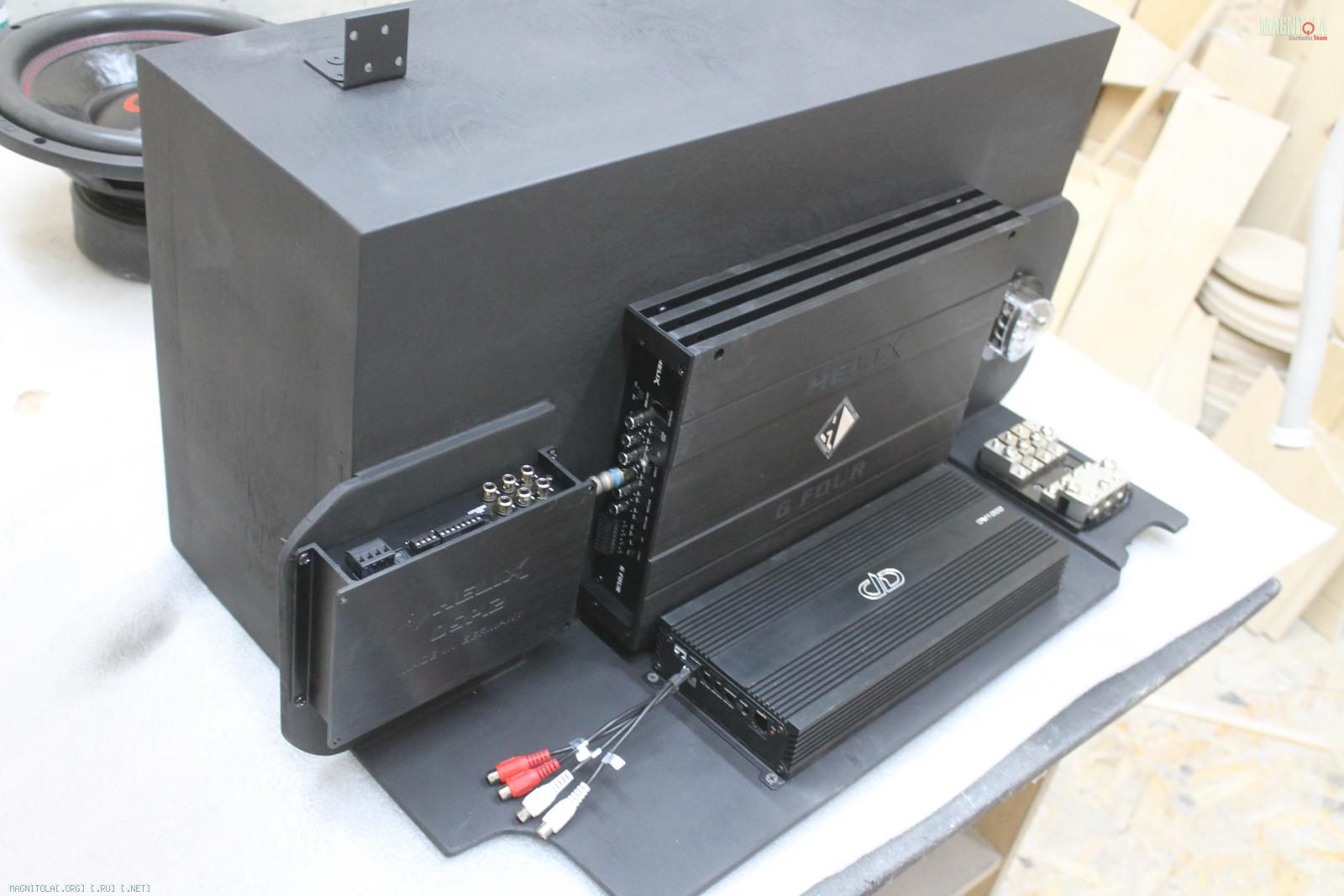

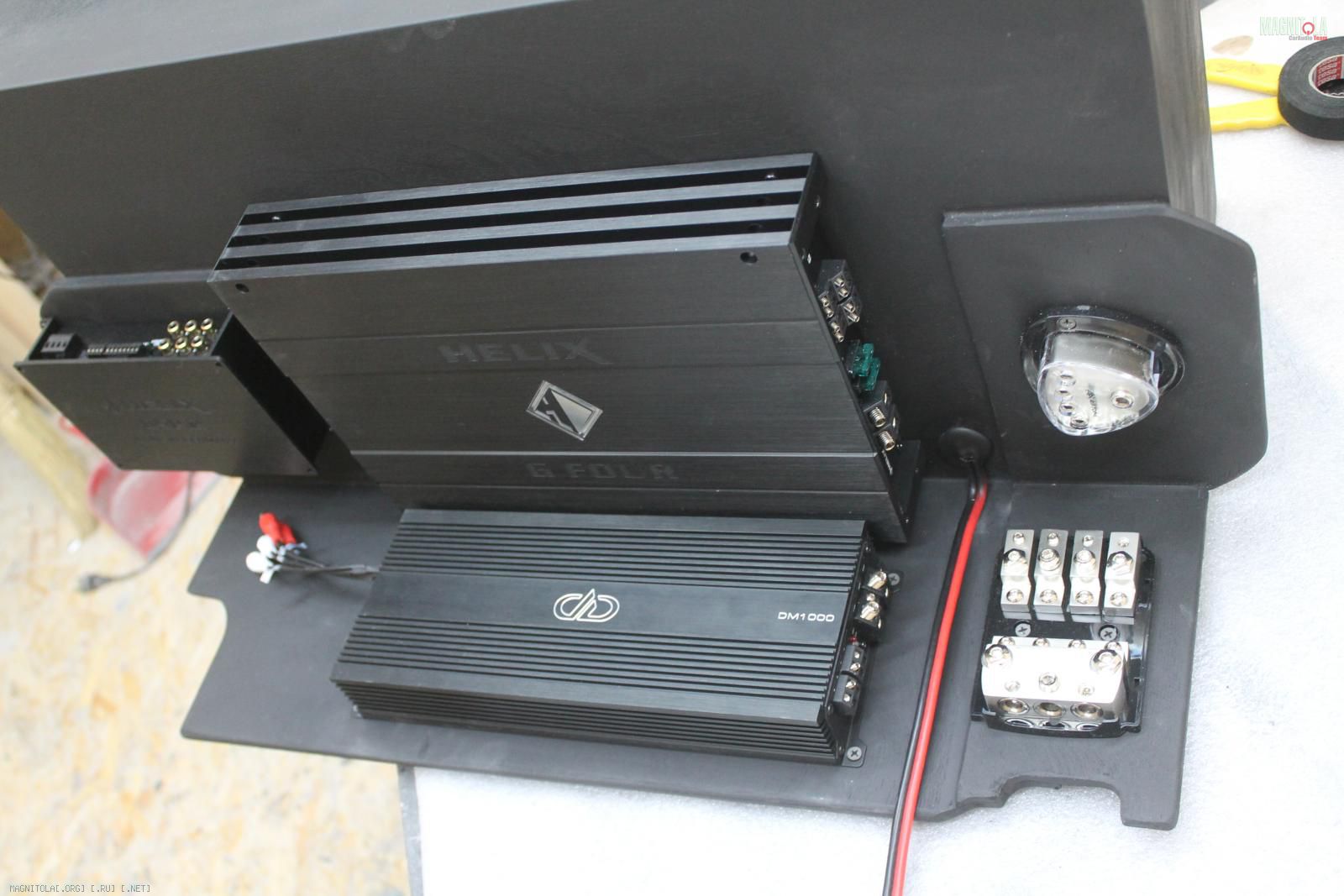

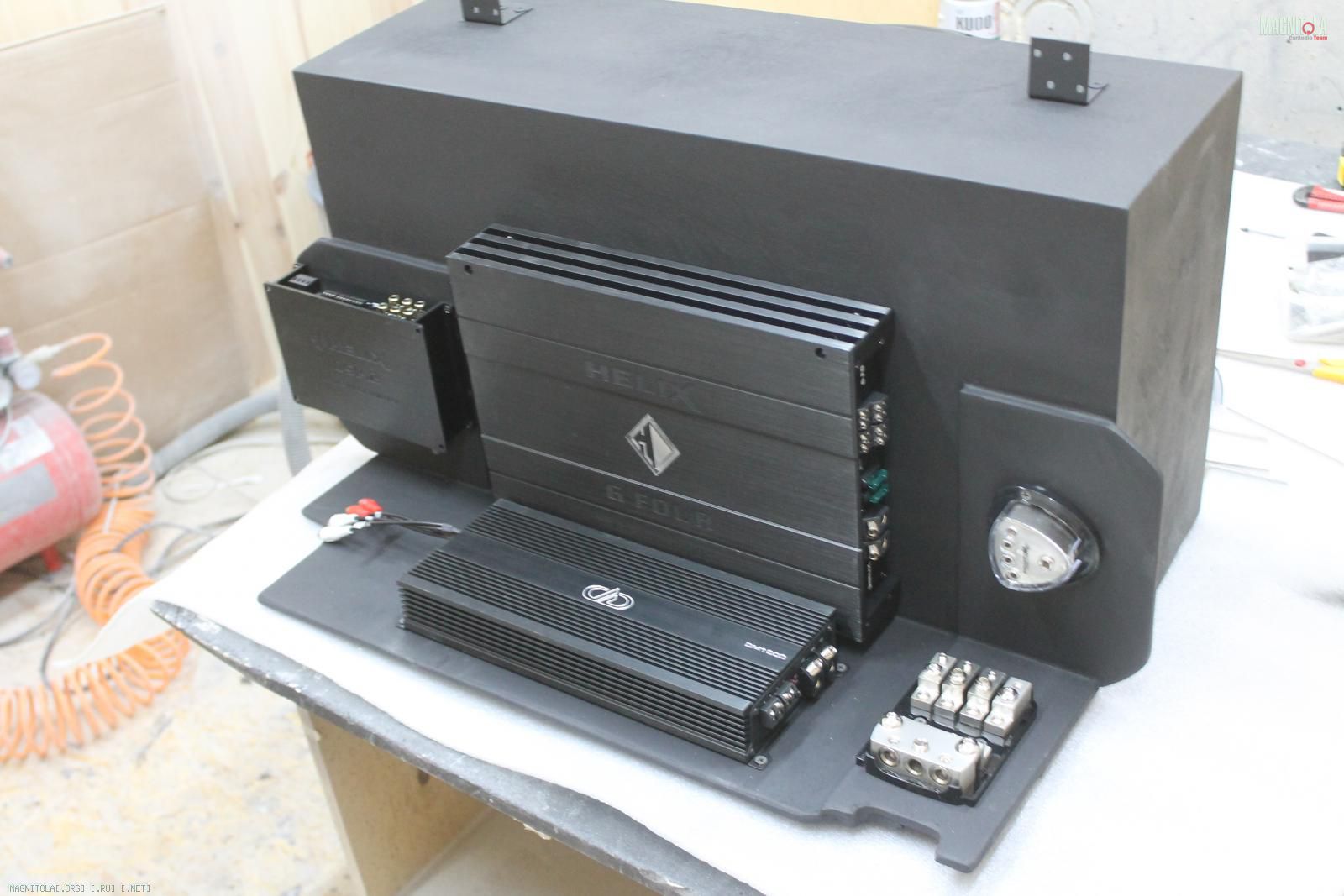

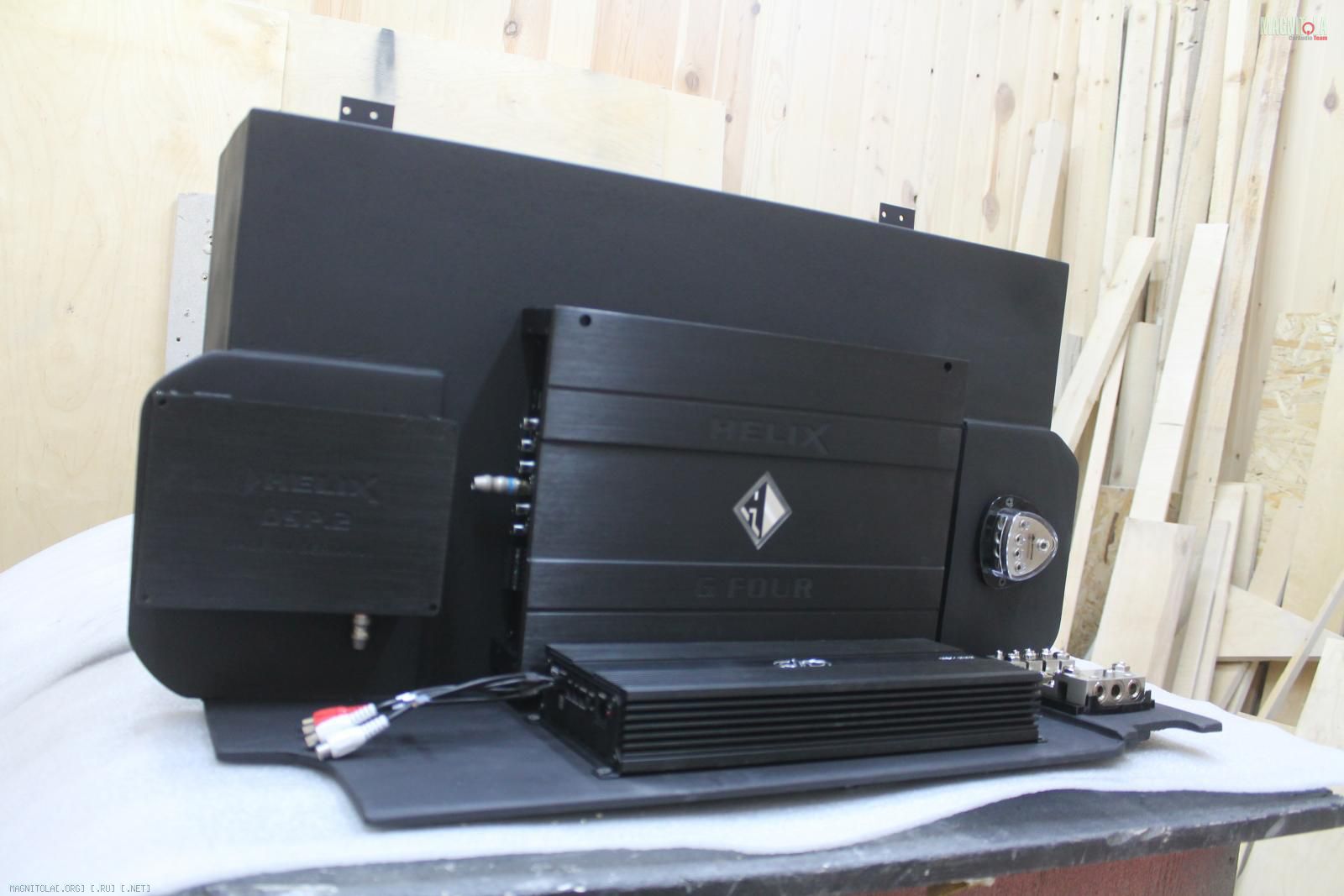

Размещение компонентов...
Вложение 1097276 Вложение 1097278 Вложение 1097280 Вложение 1097282 Вложение 1097284

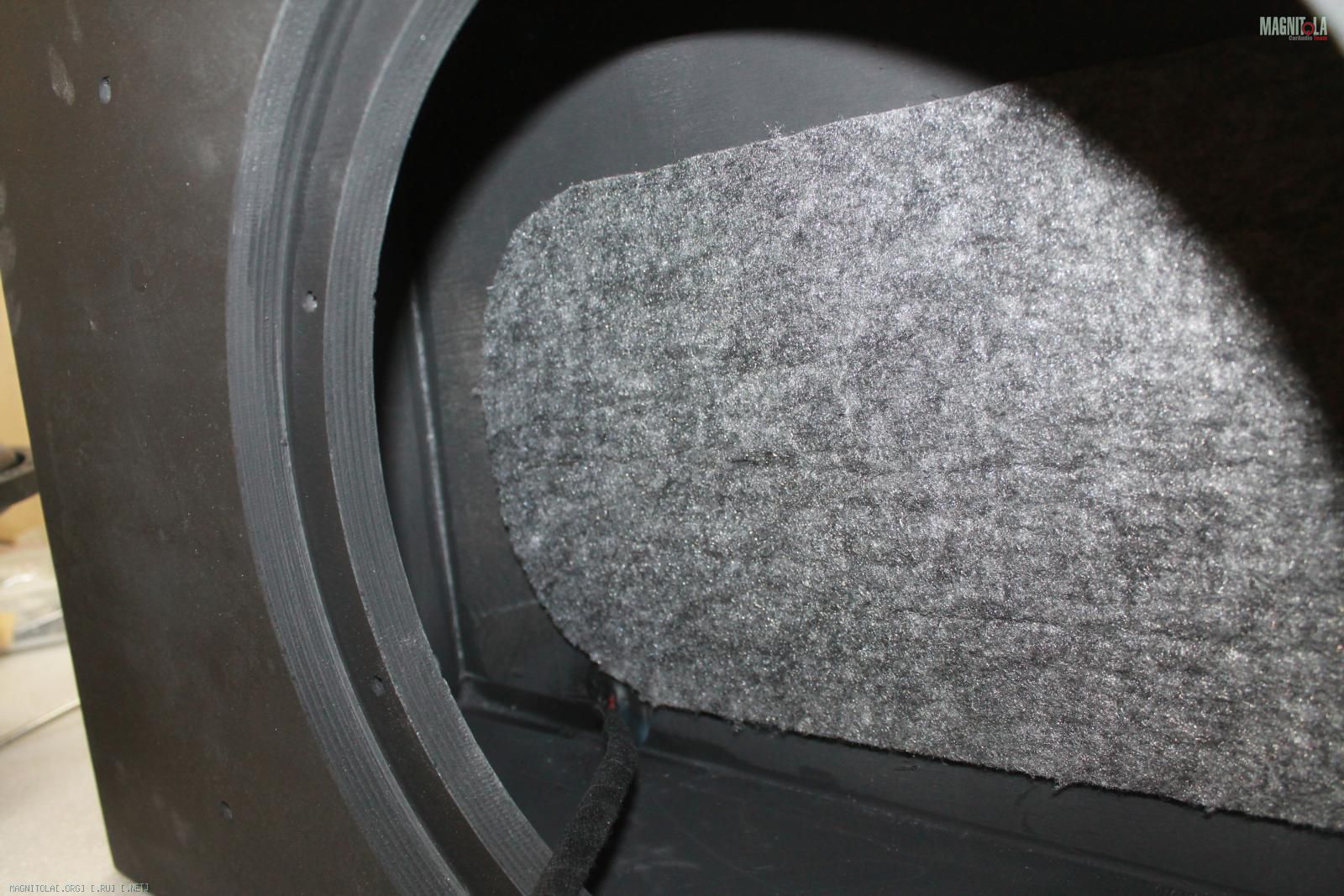

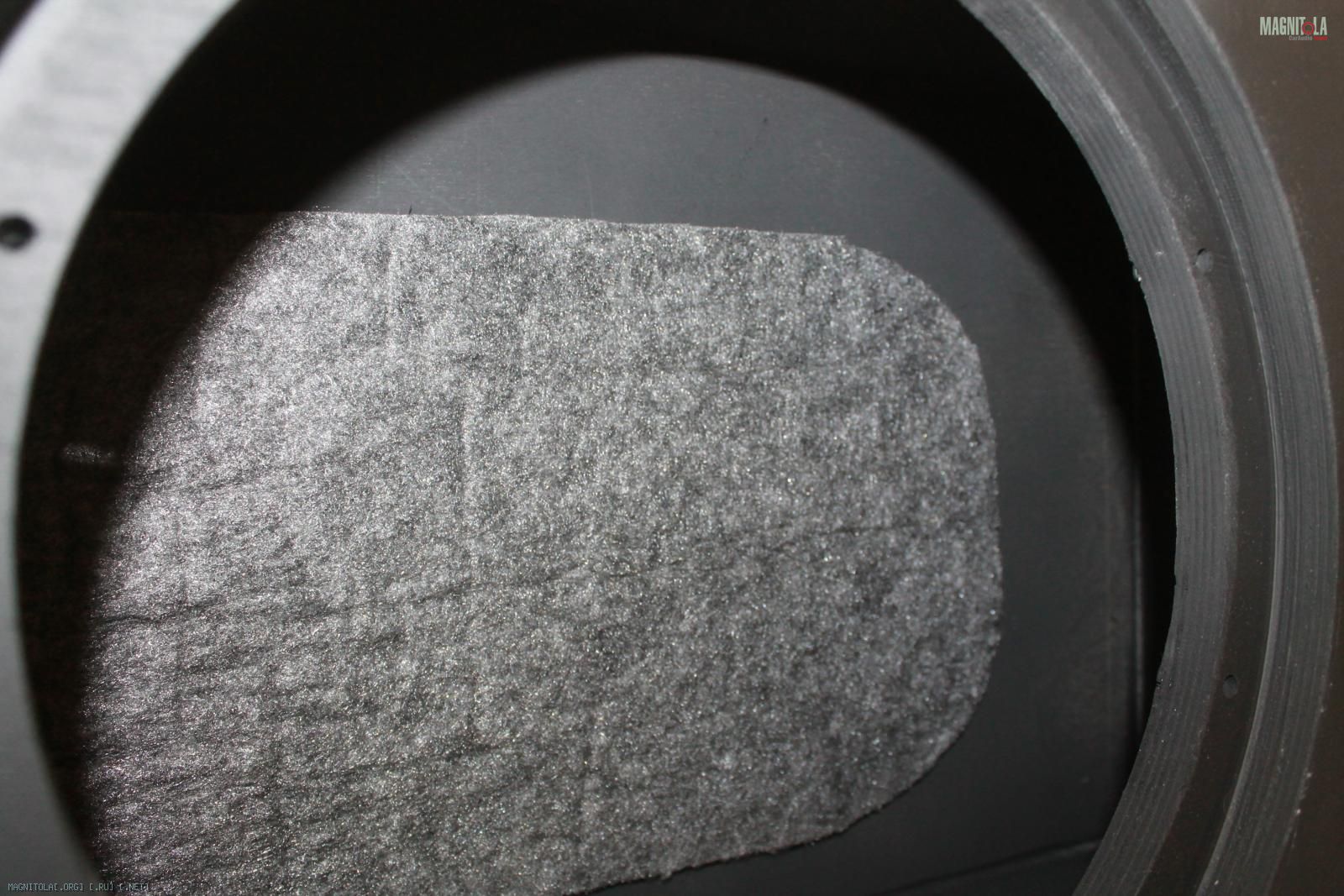

Акустическое демпфирование...

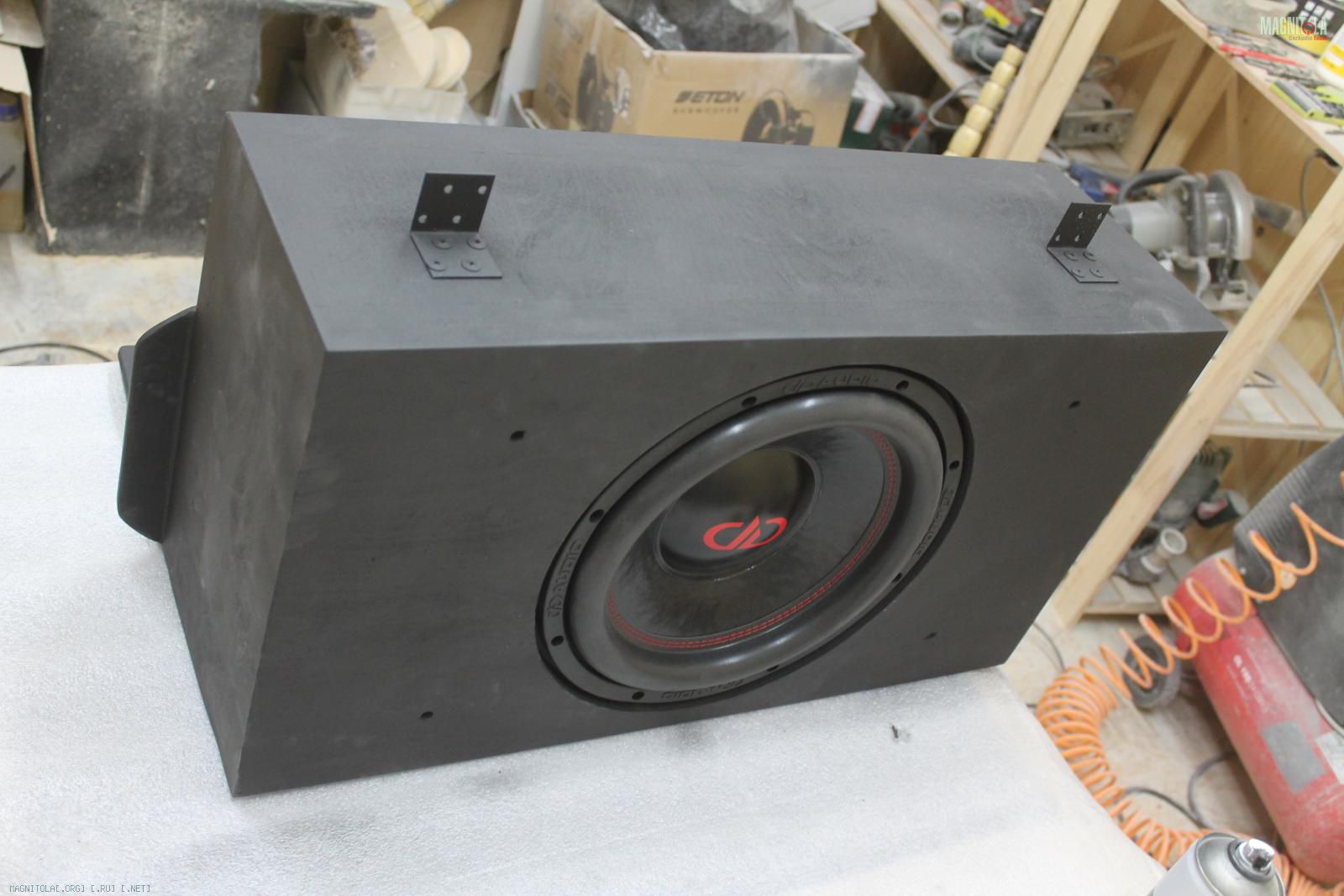

Крепление сабвуферного динамика на 8шт винтов М4
Вложение 1097286 Вложение 1097288 Вложение 1097290 Вложение 1097292

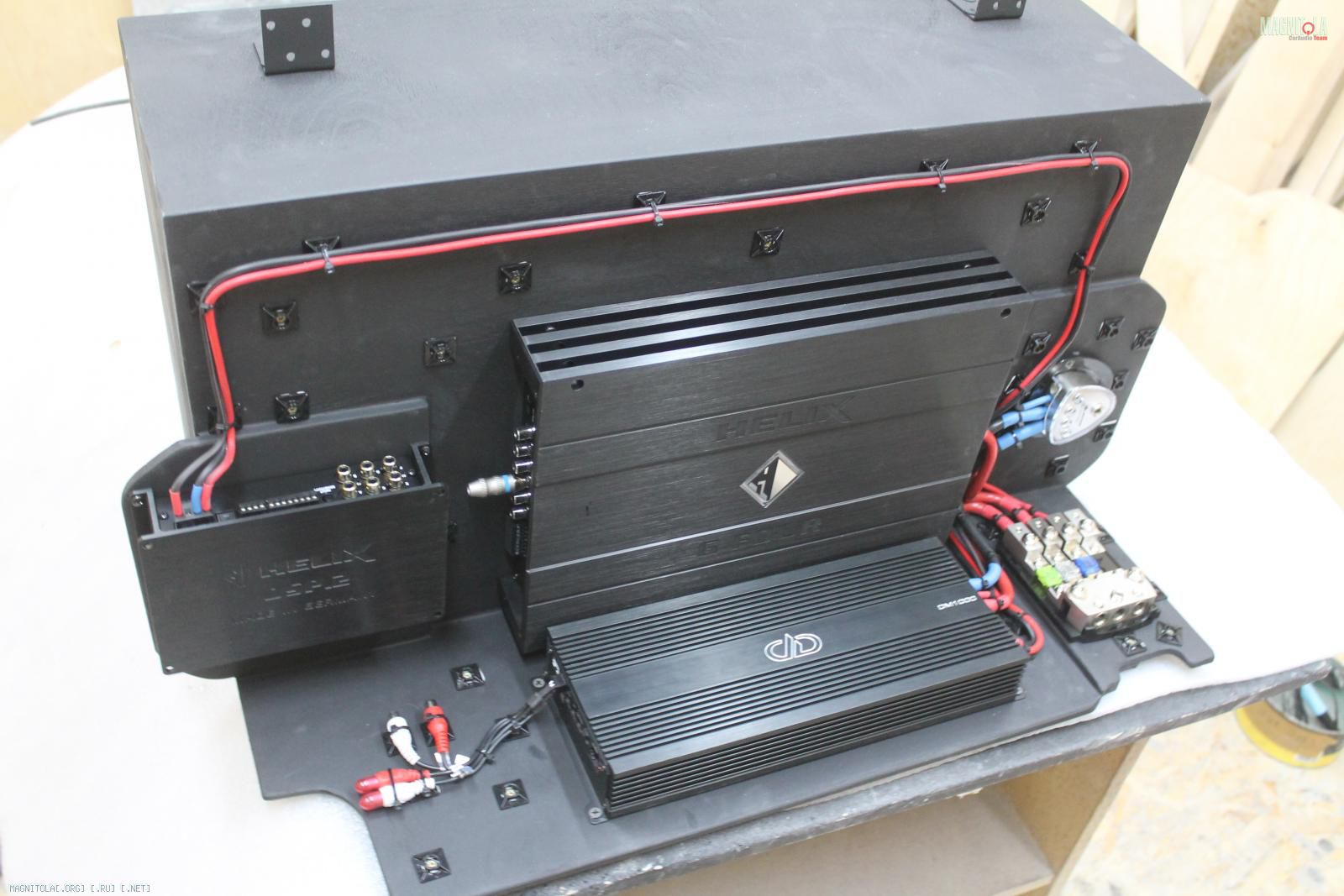

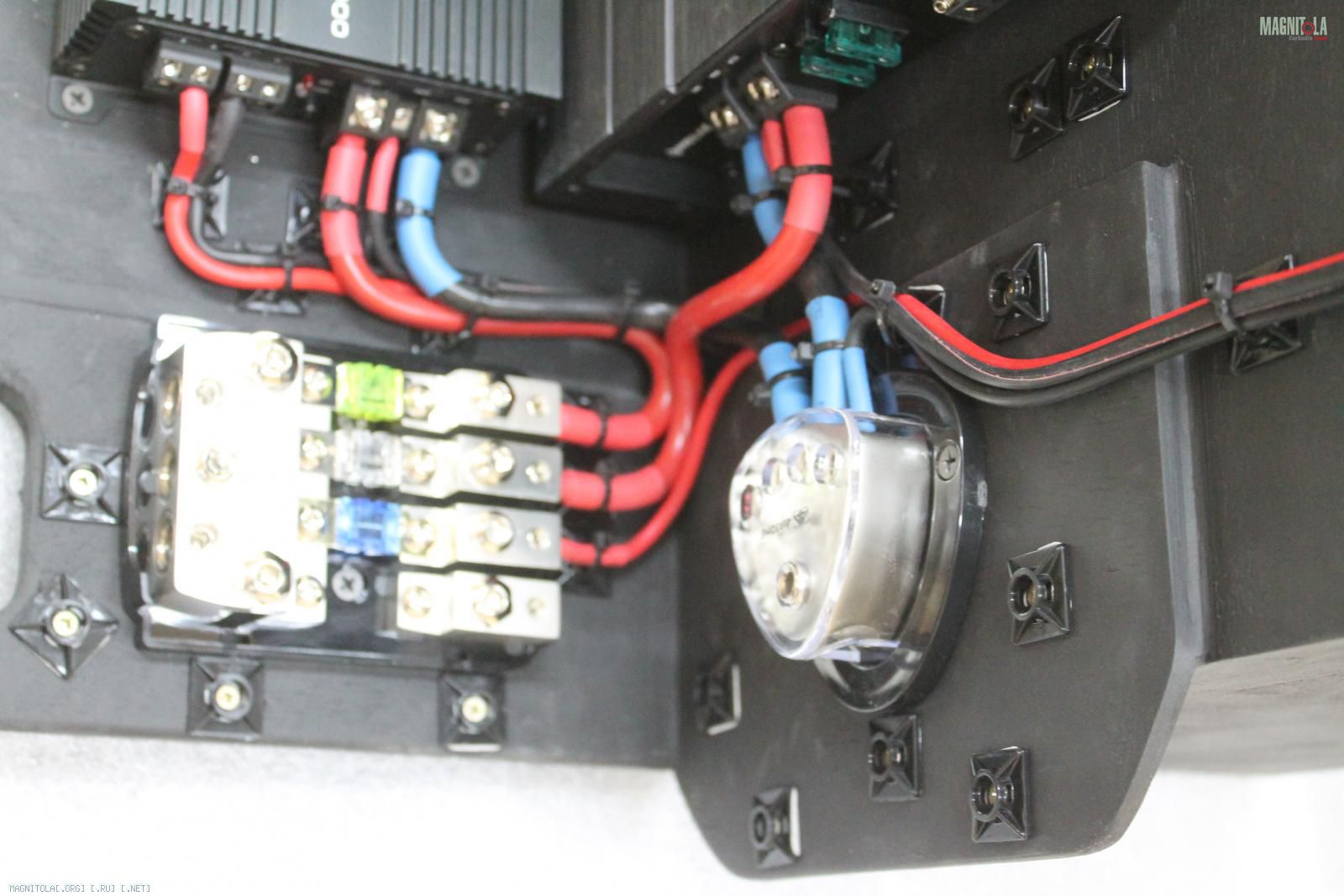

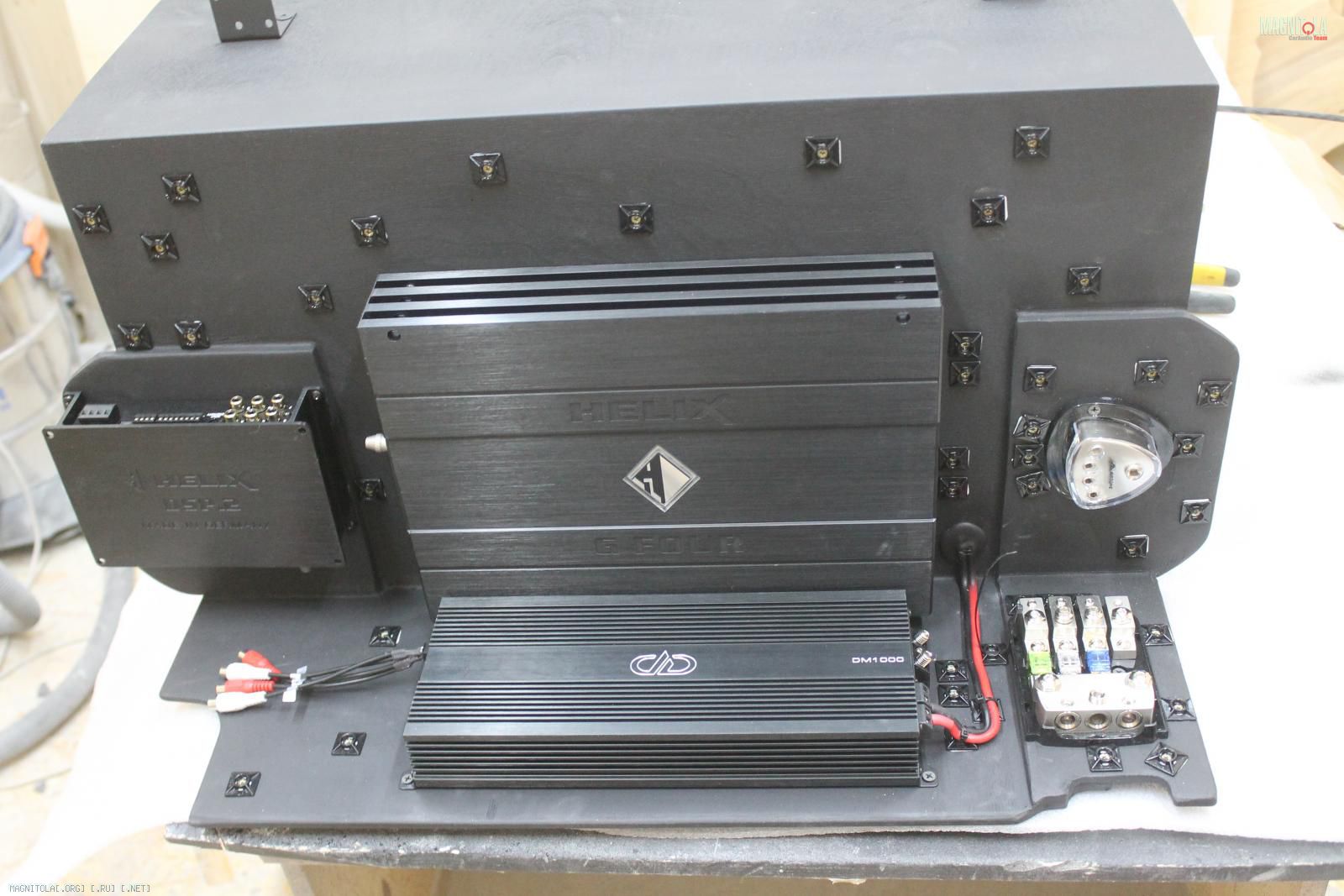

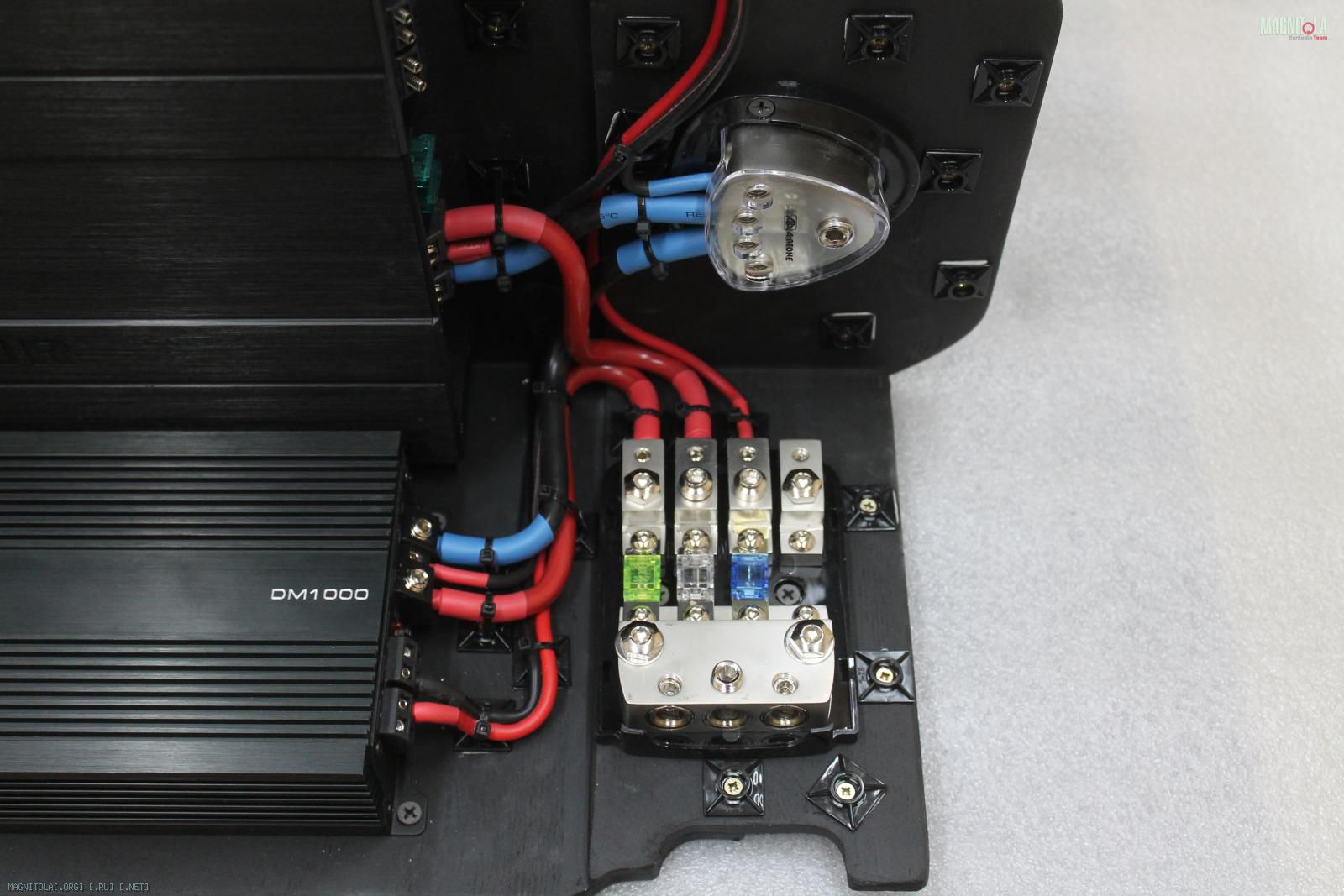

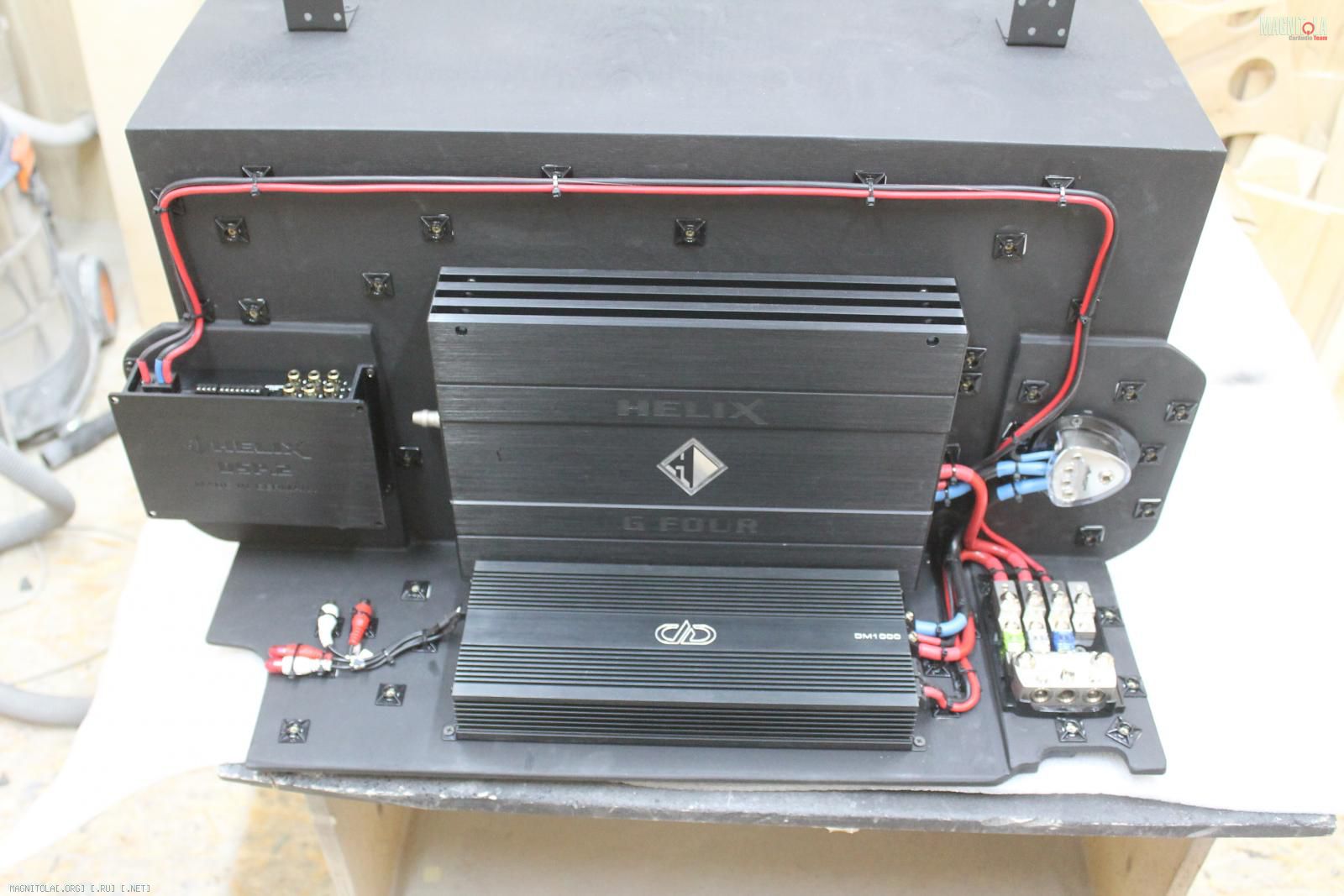

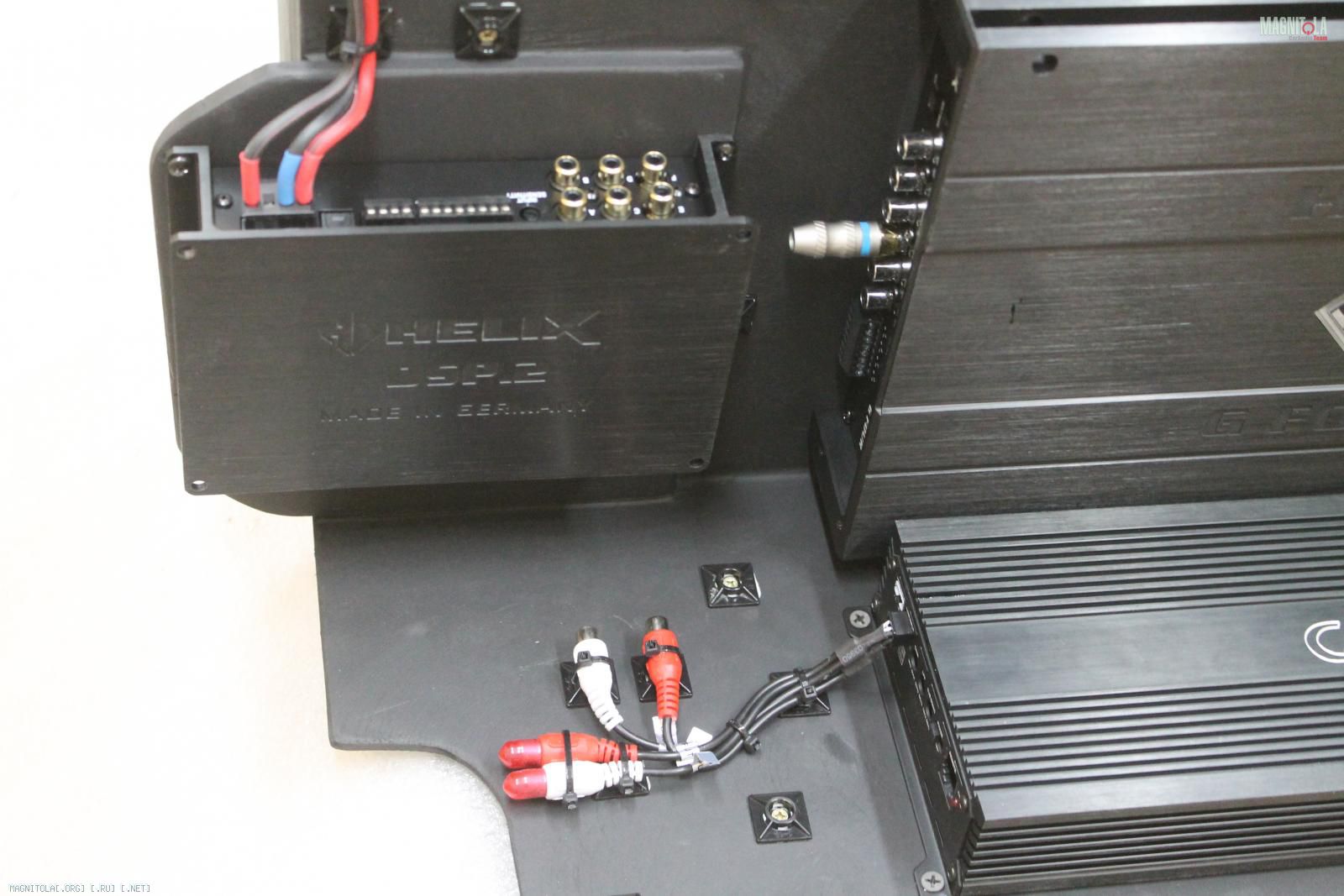

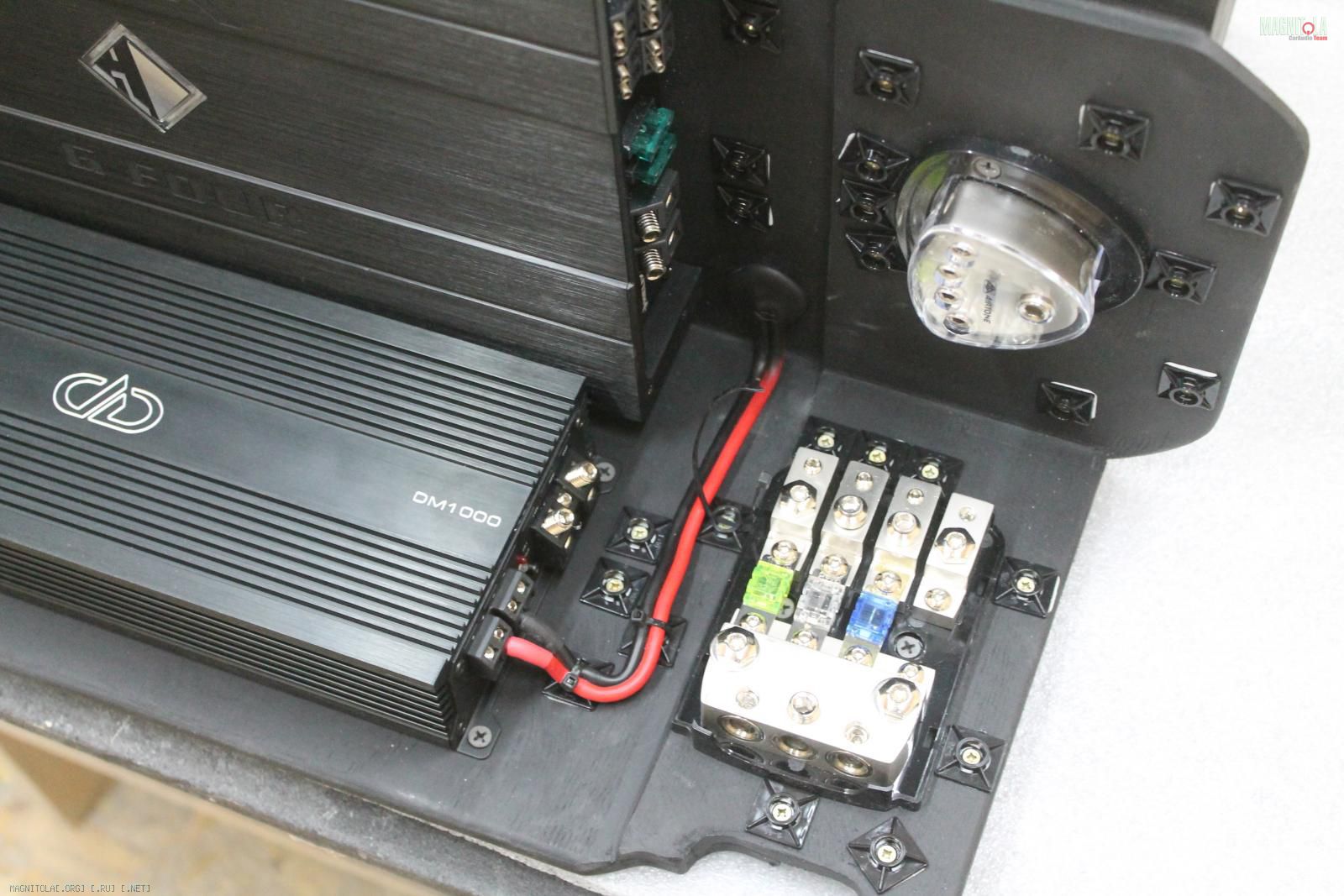

Разводка, подключение...
Вложение 1097294 Вложение 1097296 Вложение 1097298 Вложение 1097300 Вложение 1097302 Вложение 1097304 Вложение 1097306 Вложение 1097308
23.01.2017, 01:36
Pit

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Прикольно - у хеликса и ДД разъемы вроде как одинаковые))
23.01.2017, 01:46
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Pit

Прикольно - у хеликса и ДД разъемы вроде как одинаковые))

Я тоже заметил, но у ДД они более "корявые", углы плохо отлиты и пластик похуже
23.01.2017, 22:58
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Honda Accord Sport

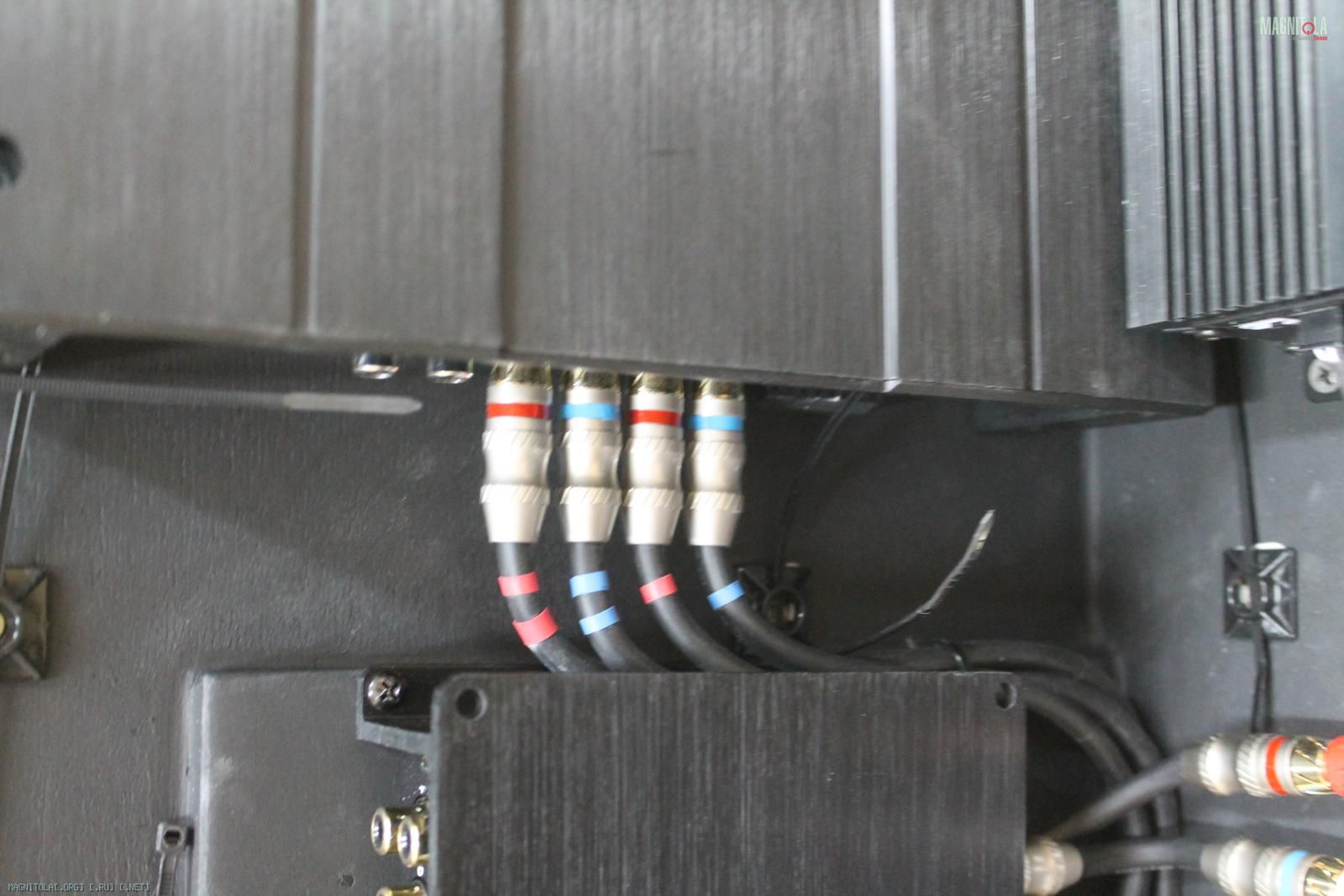

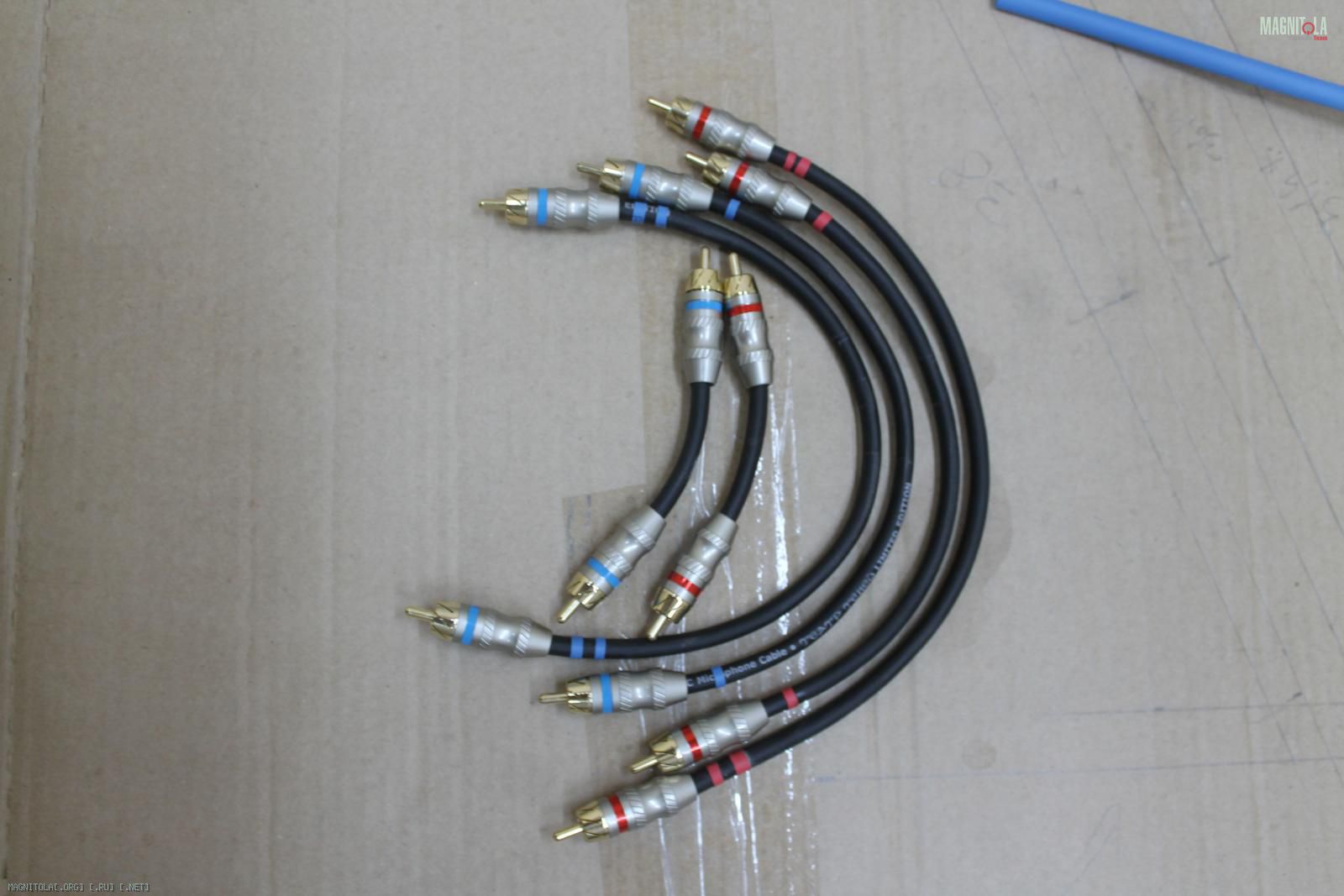

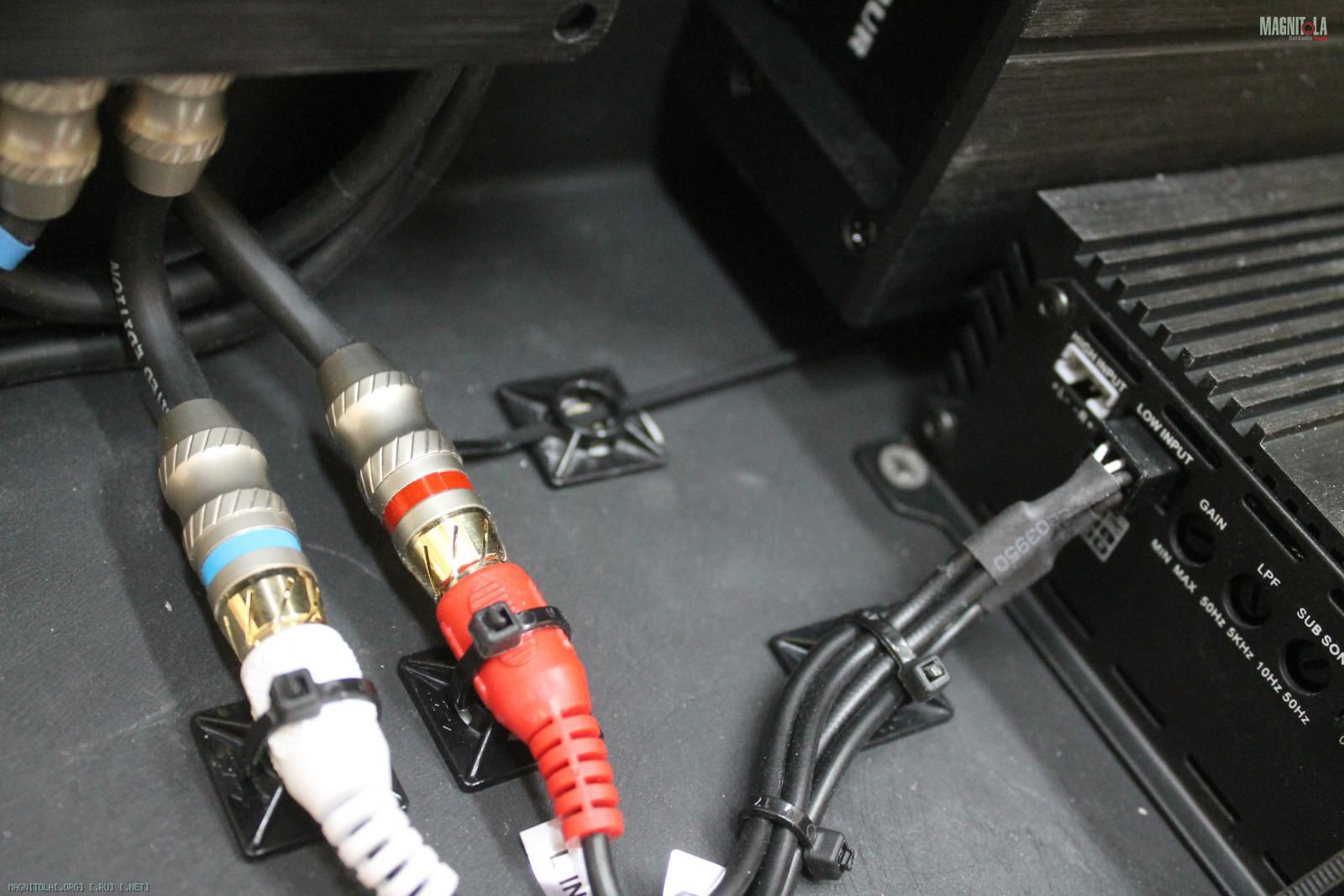

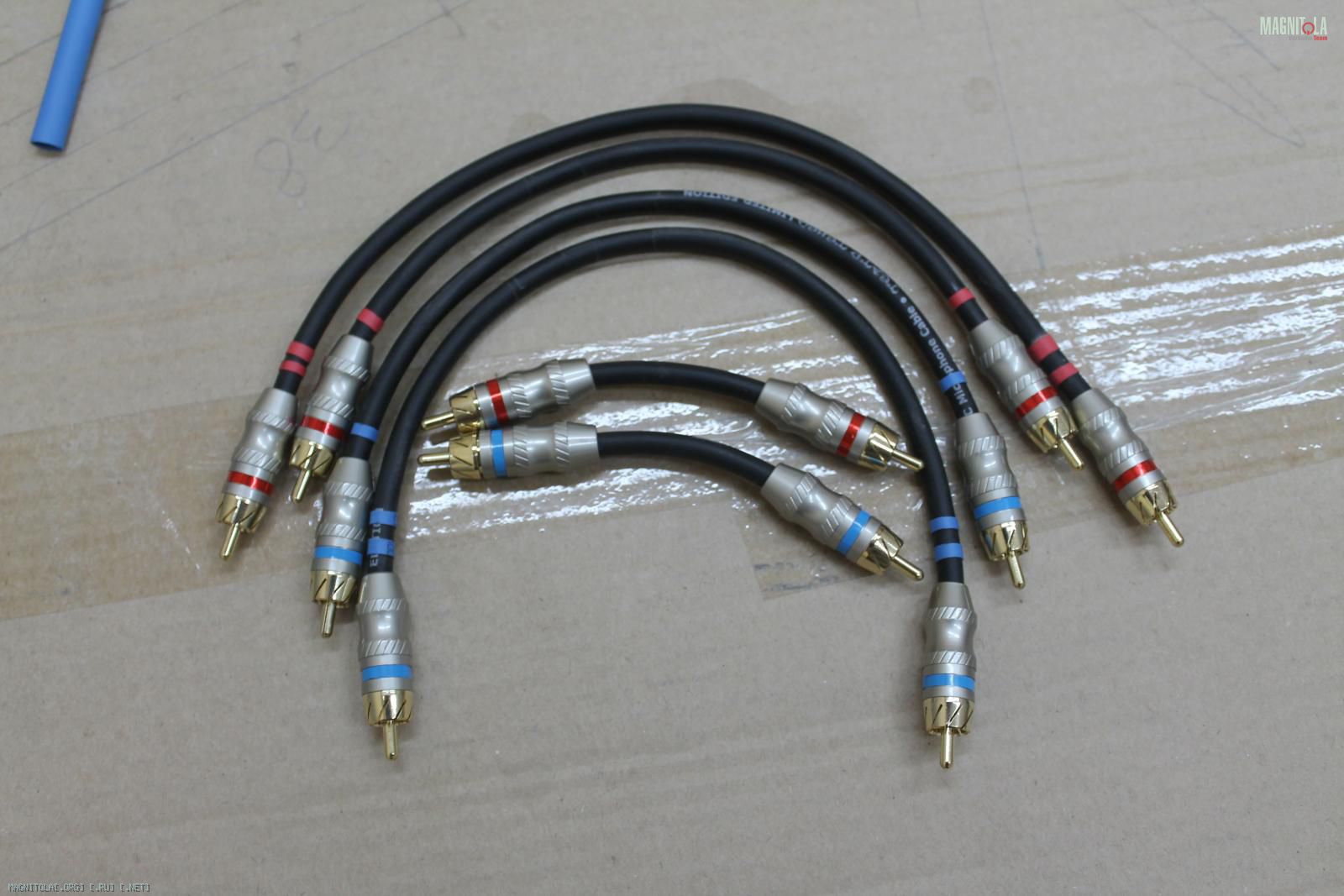

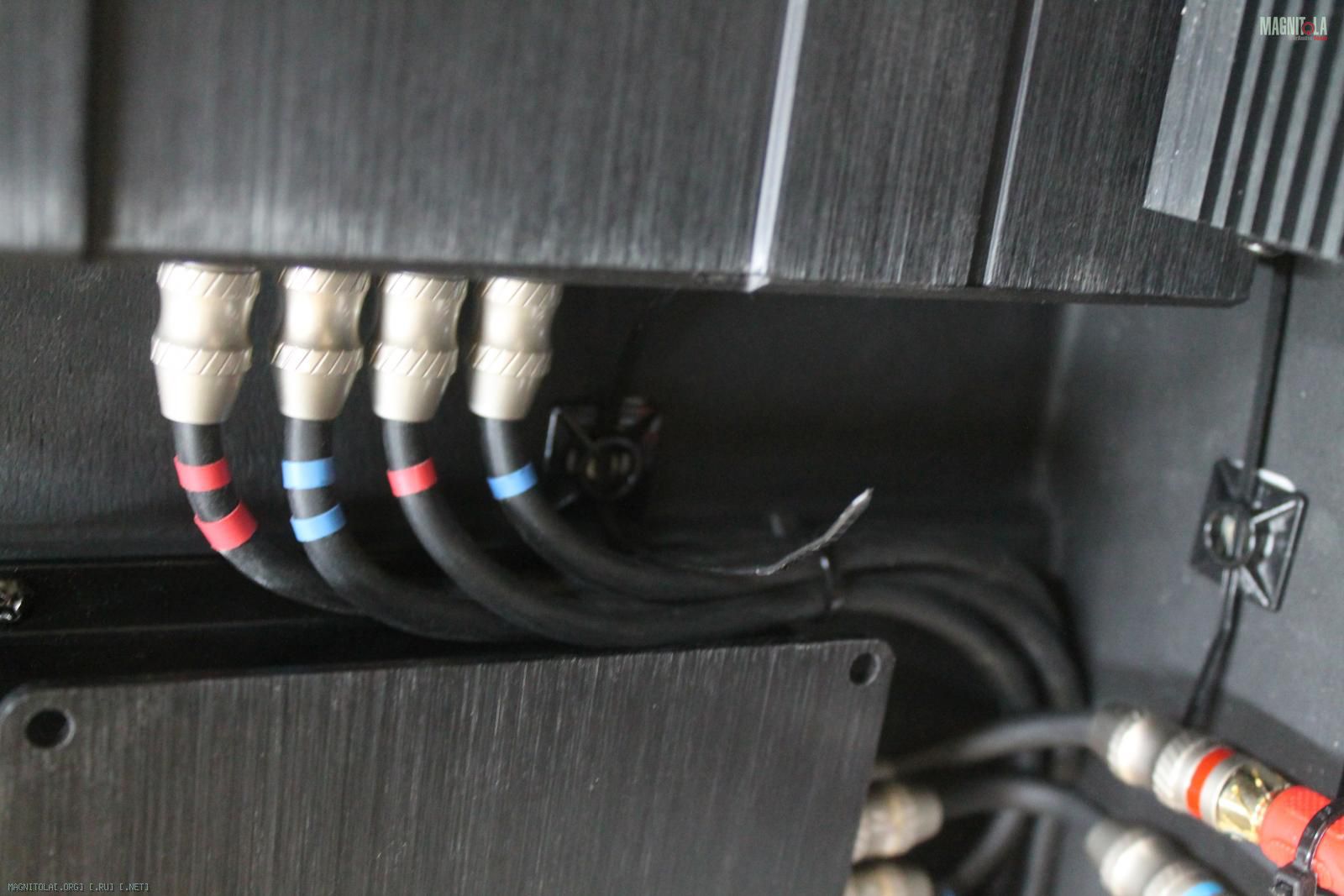

Спаяли межблоки...
Вложение 1097616 Вложение 1097618 Вложение 1097620 Вложение 1097622 Вложение 1097624

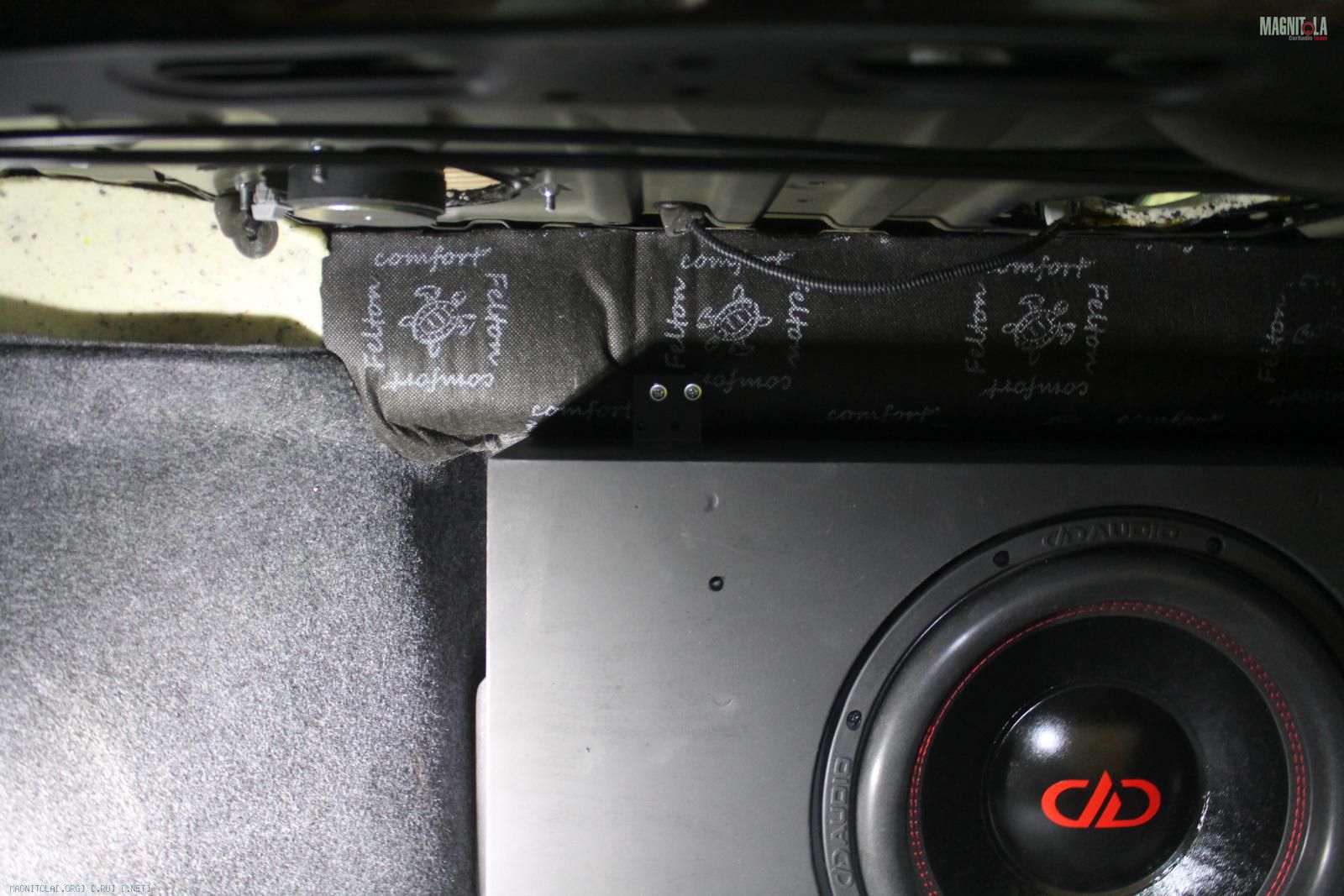

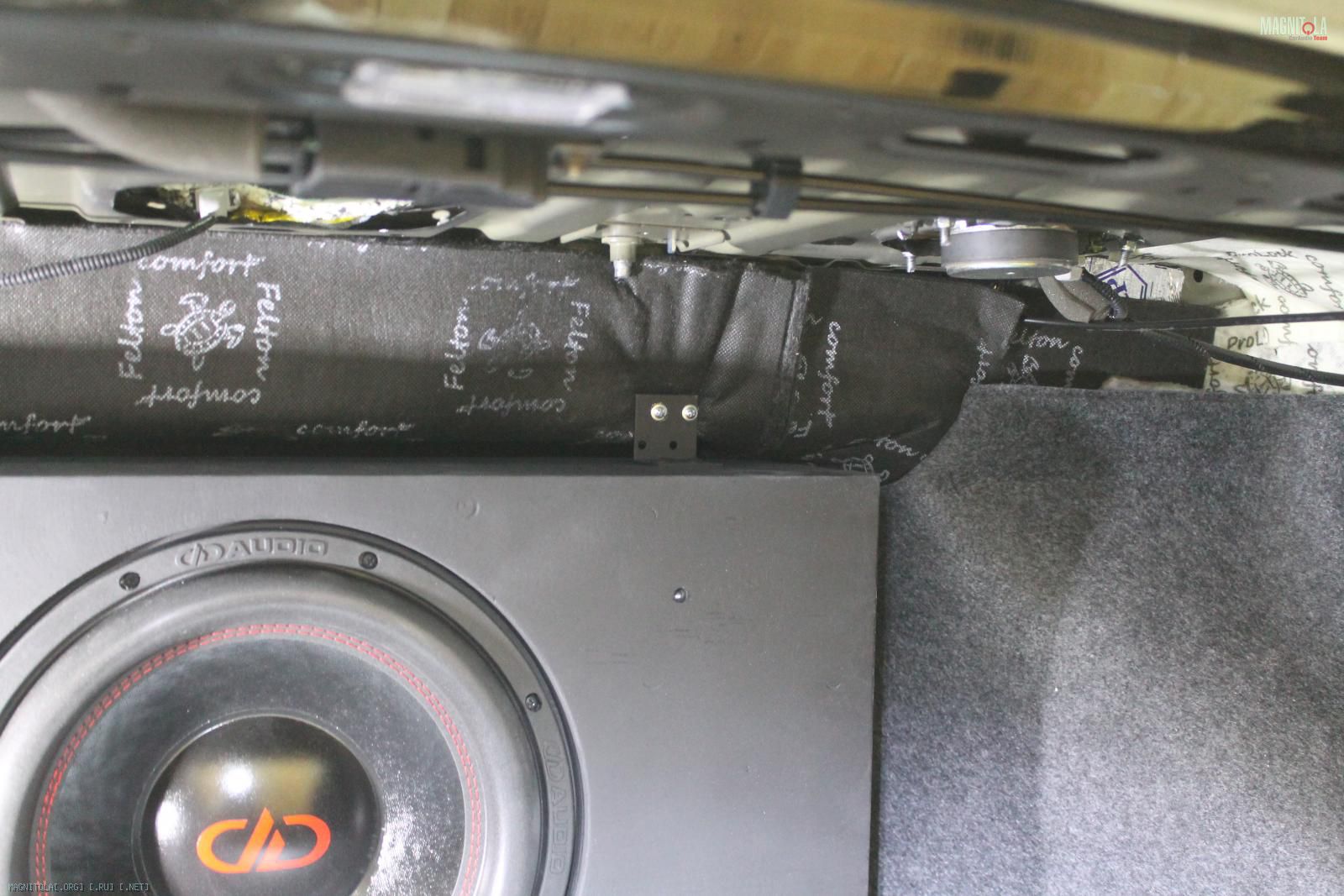

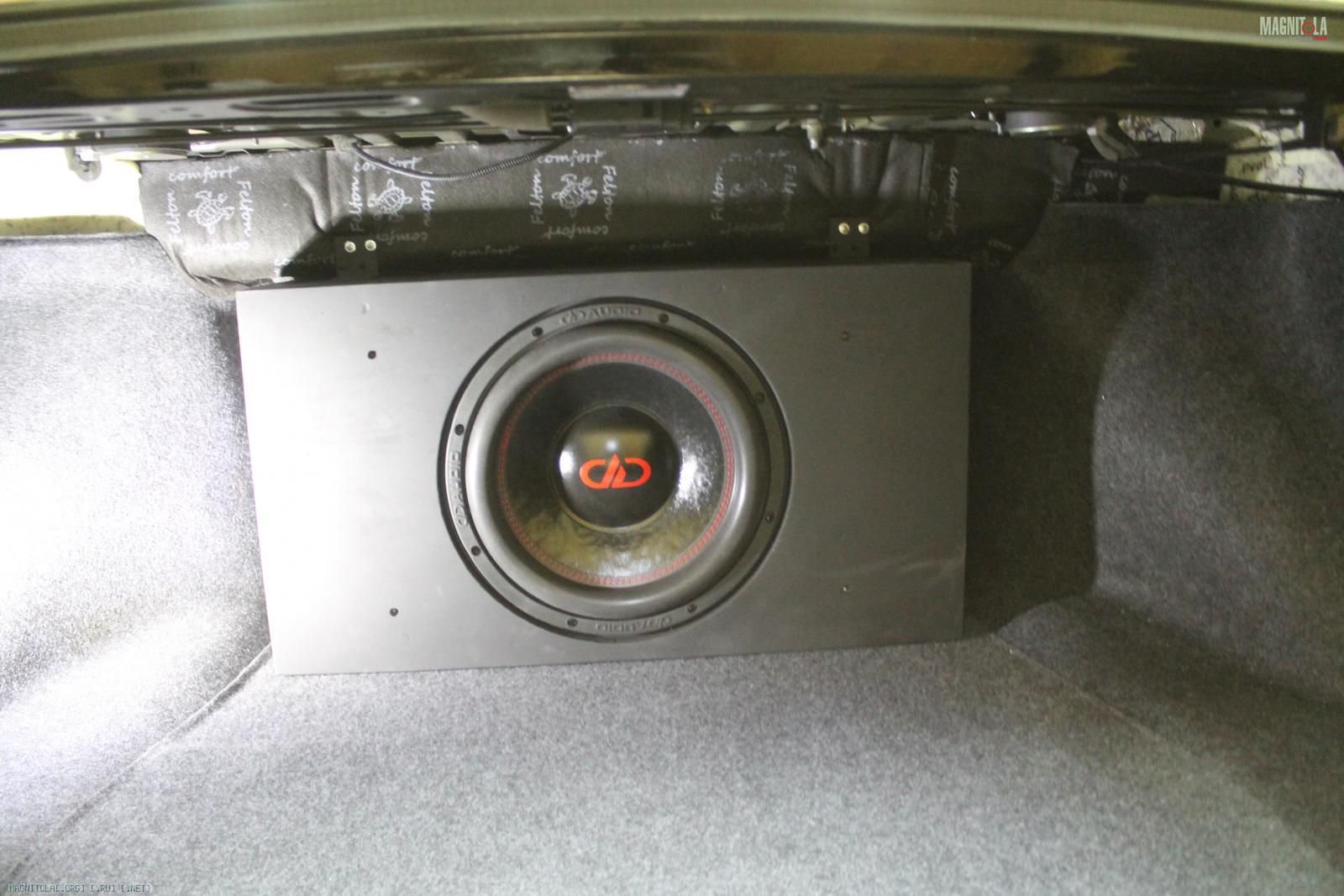

Крепление корпуса...
Вложение 1097626 Вложение 1097628 Вложение 1097630

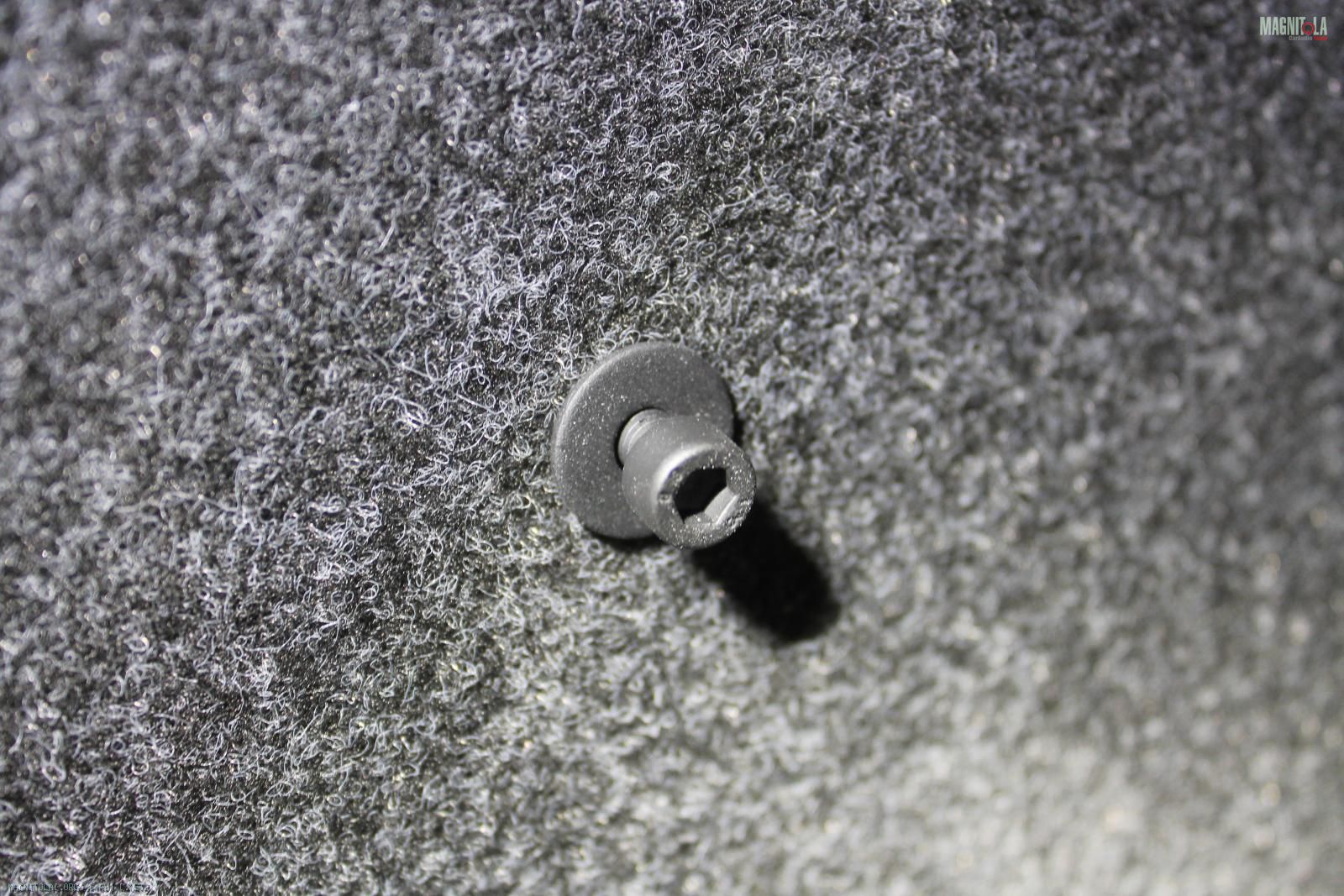

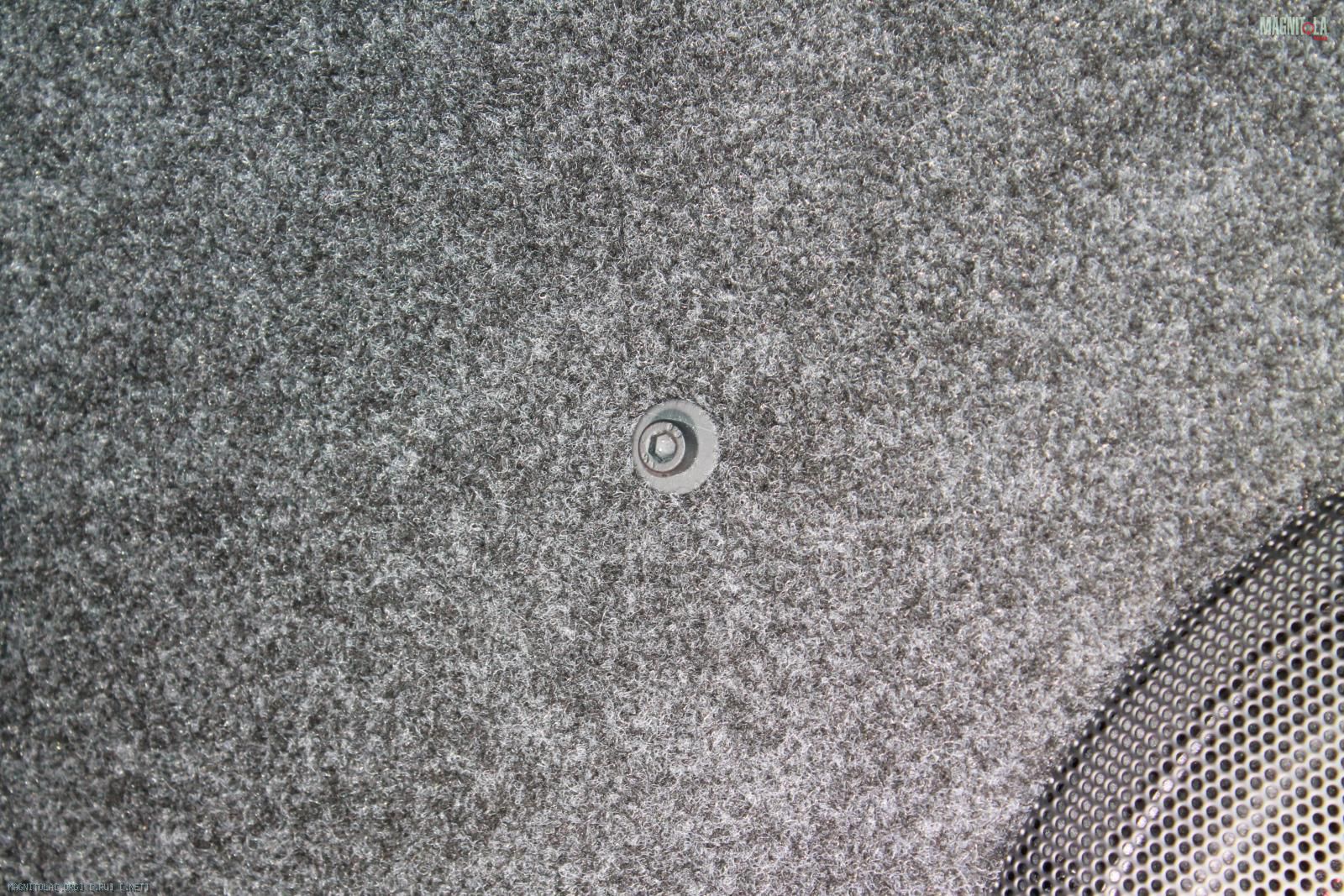

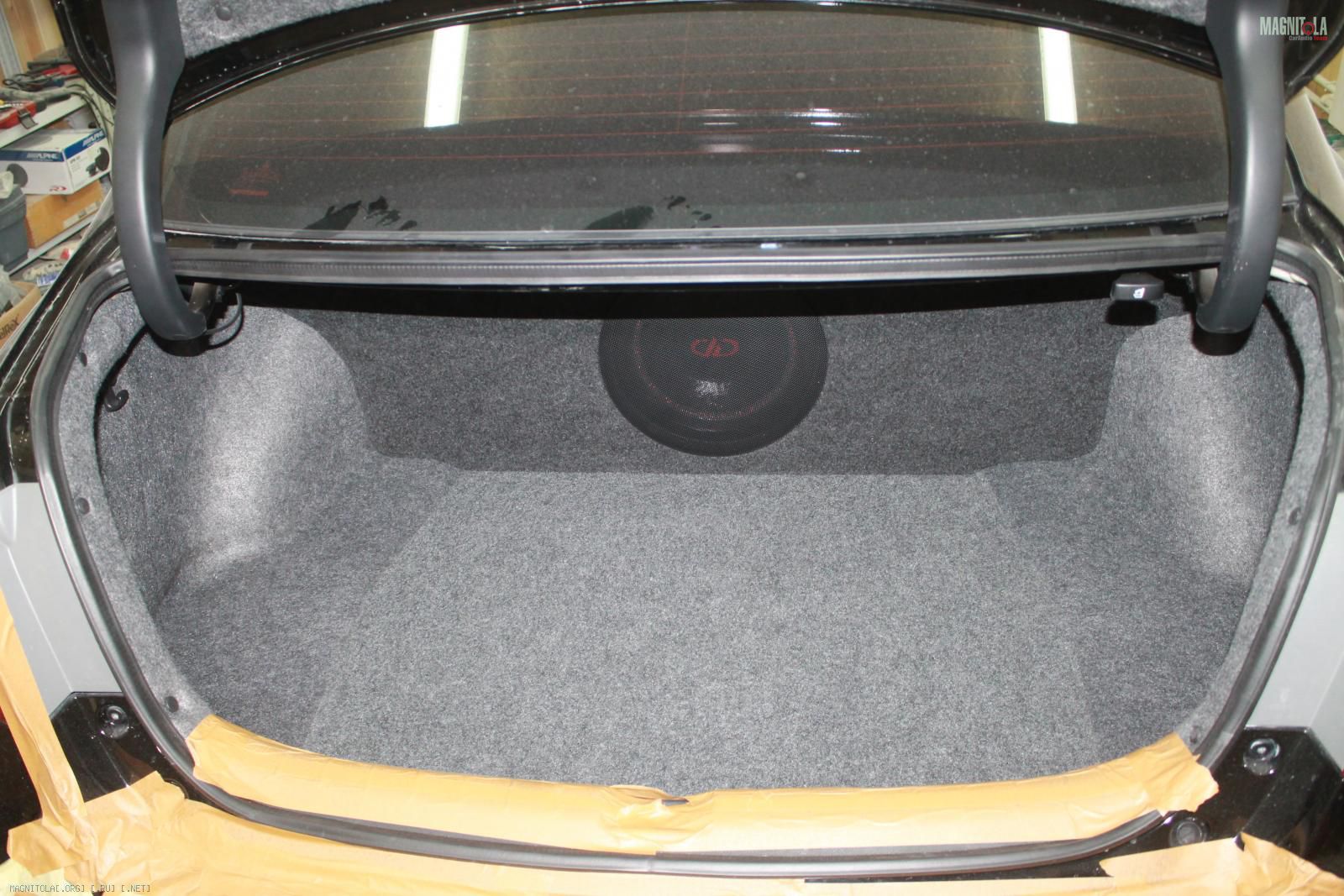

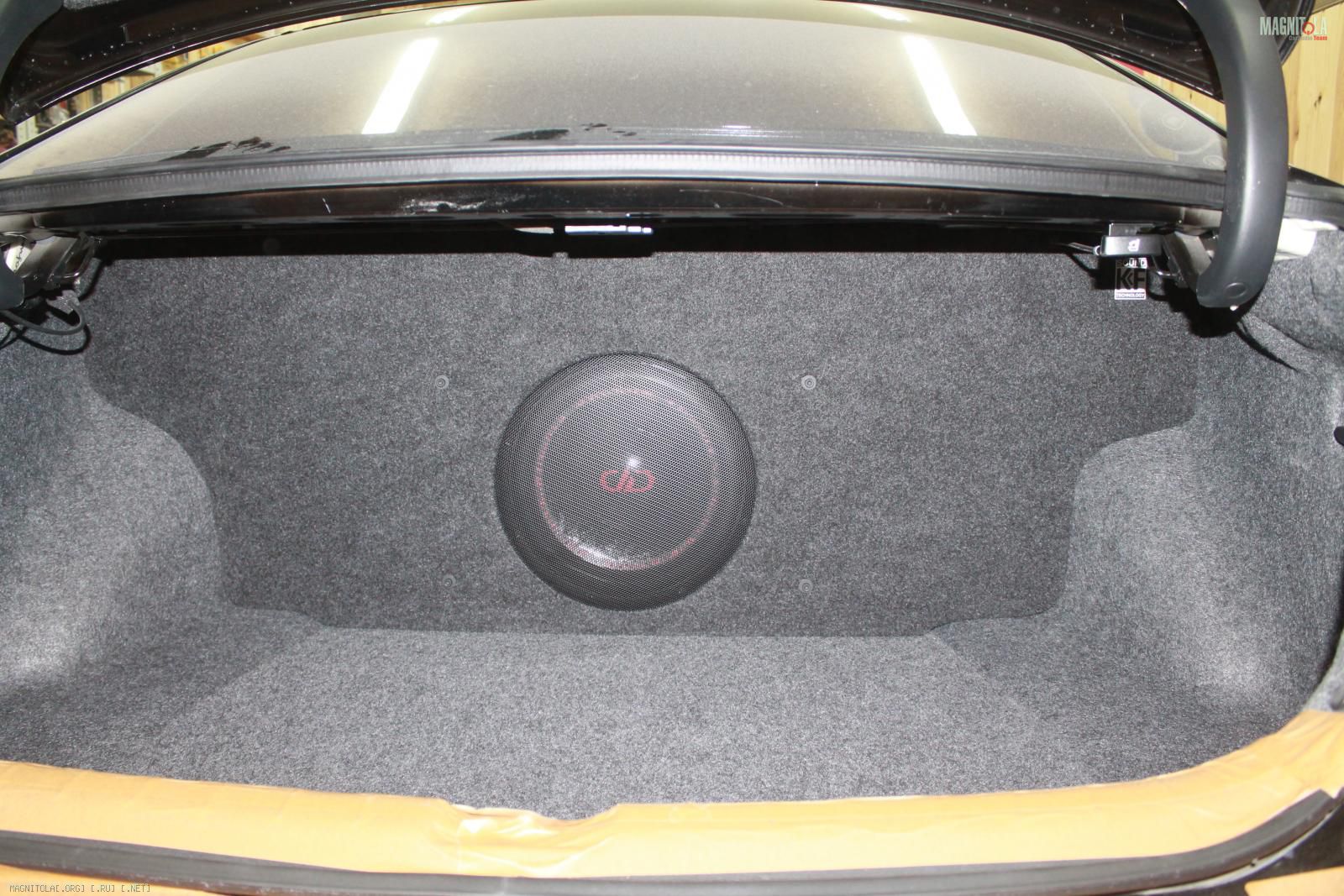

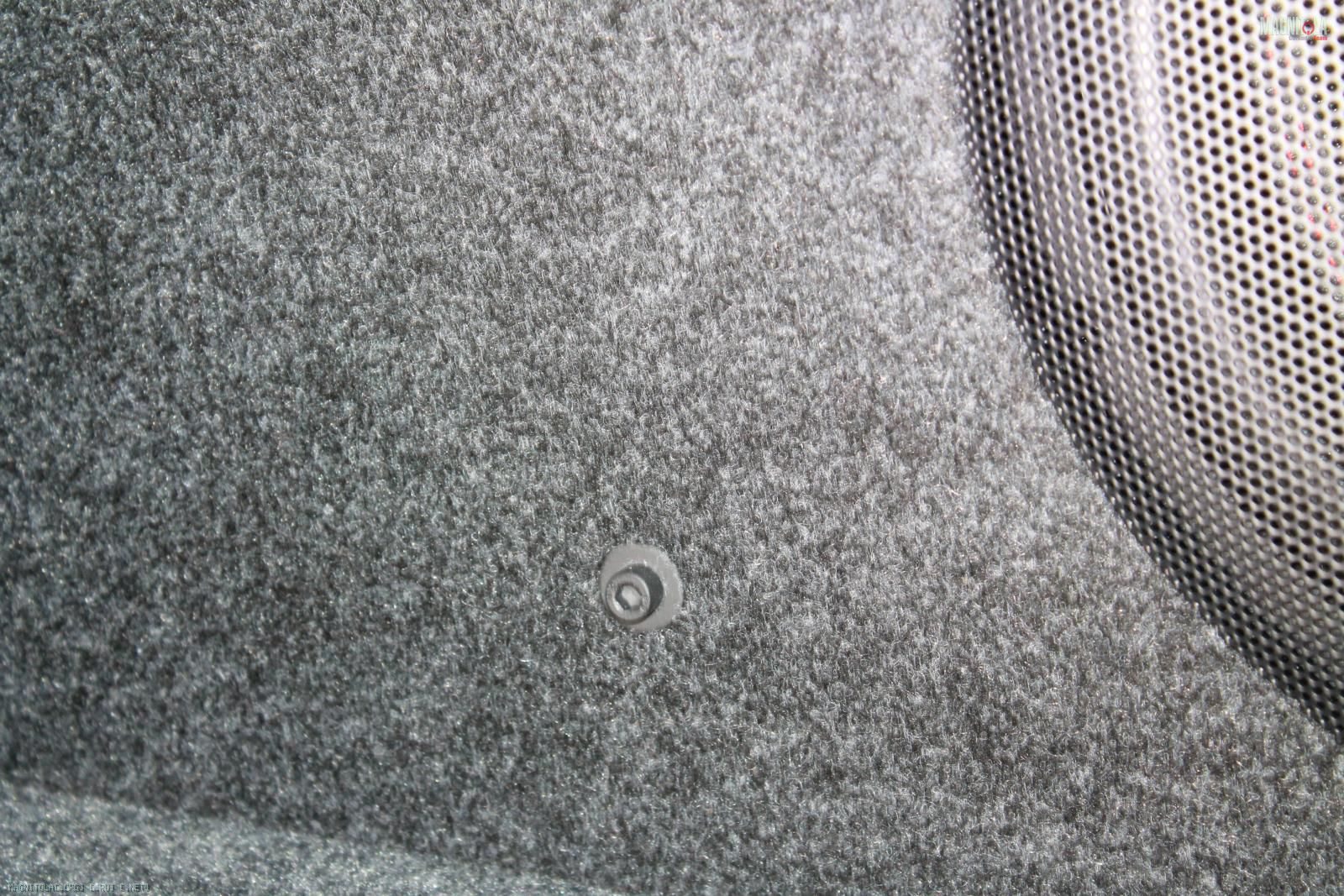

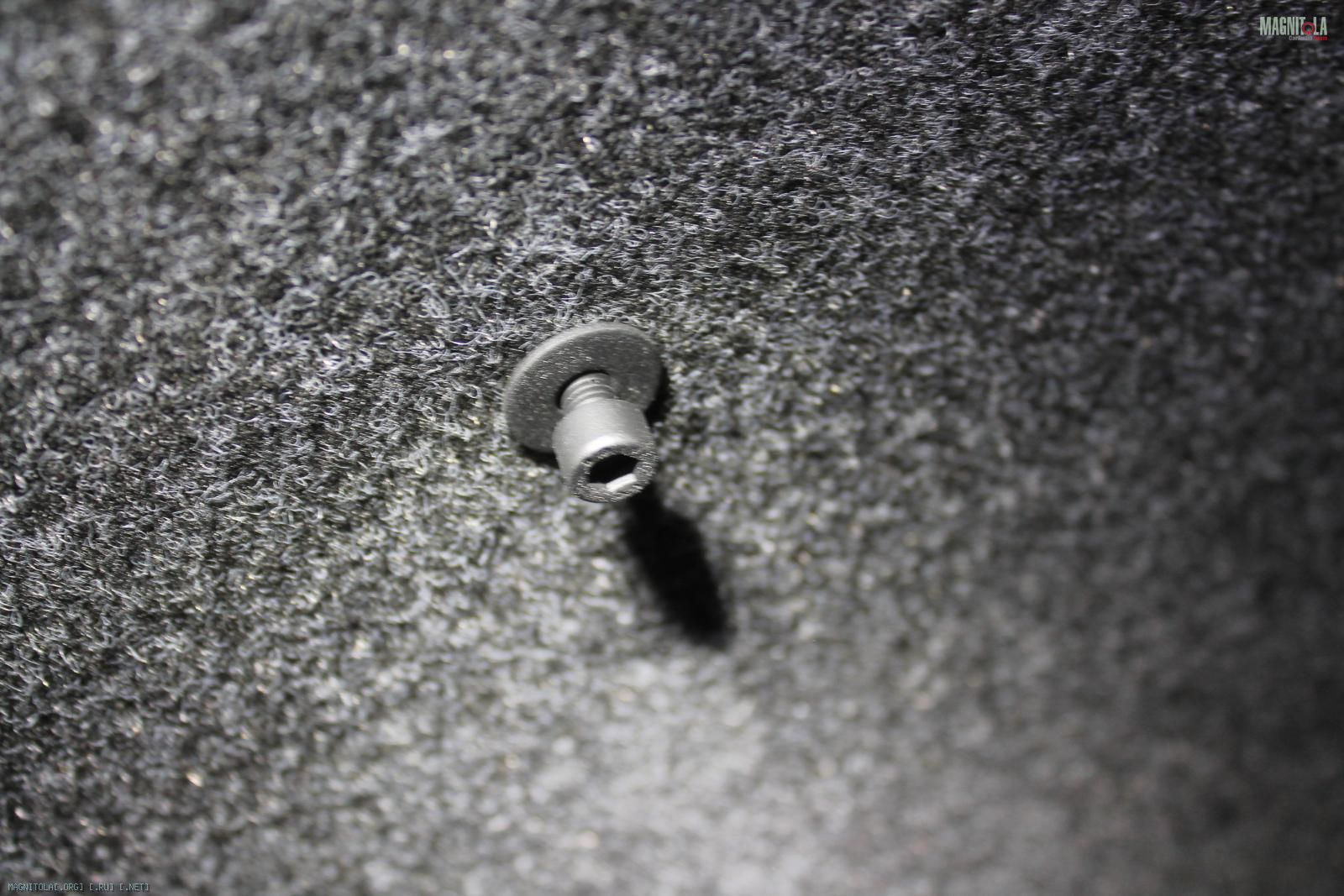

Декоративная фальшпанель крепится на четырех болтах под шестигранник.
Вложение 1097632 Вложение 1097634 Вложение 1097636 Вложение 1097638

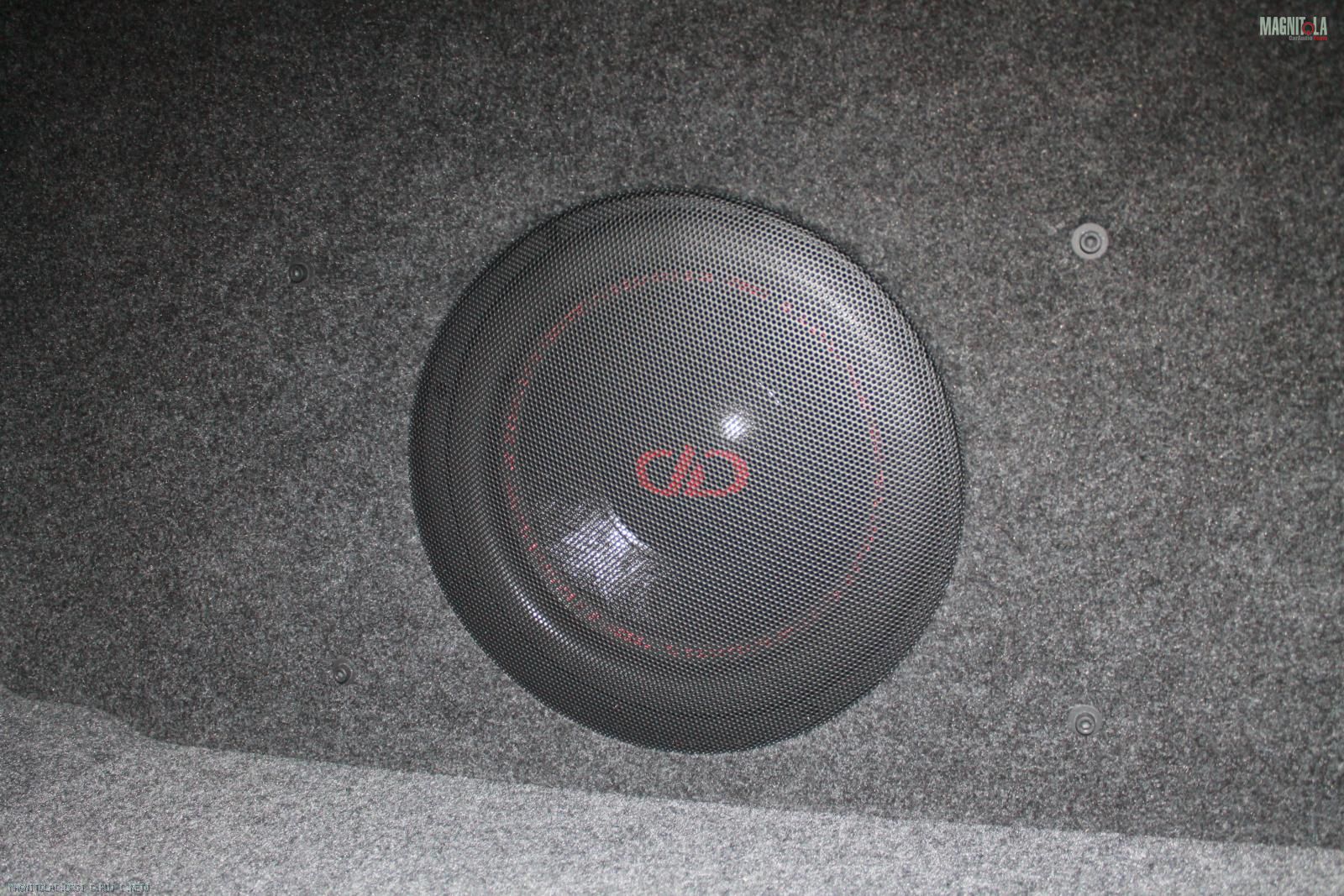

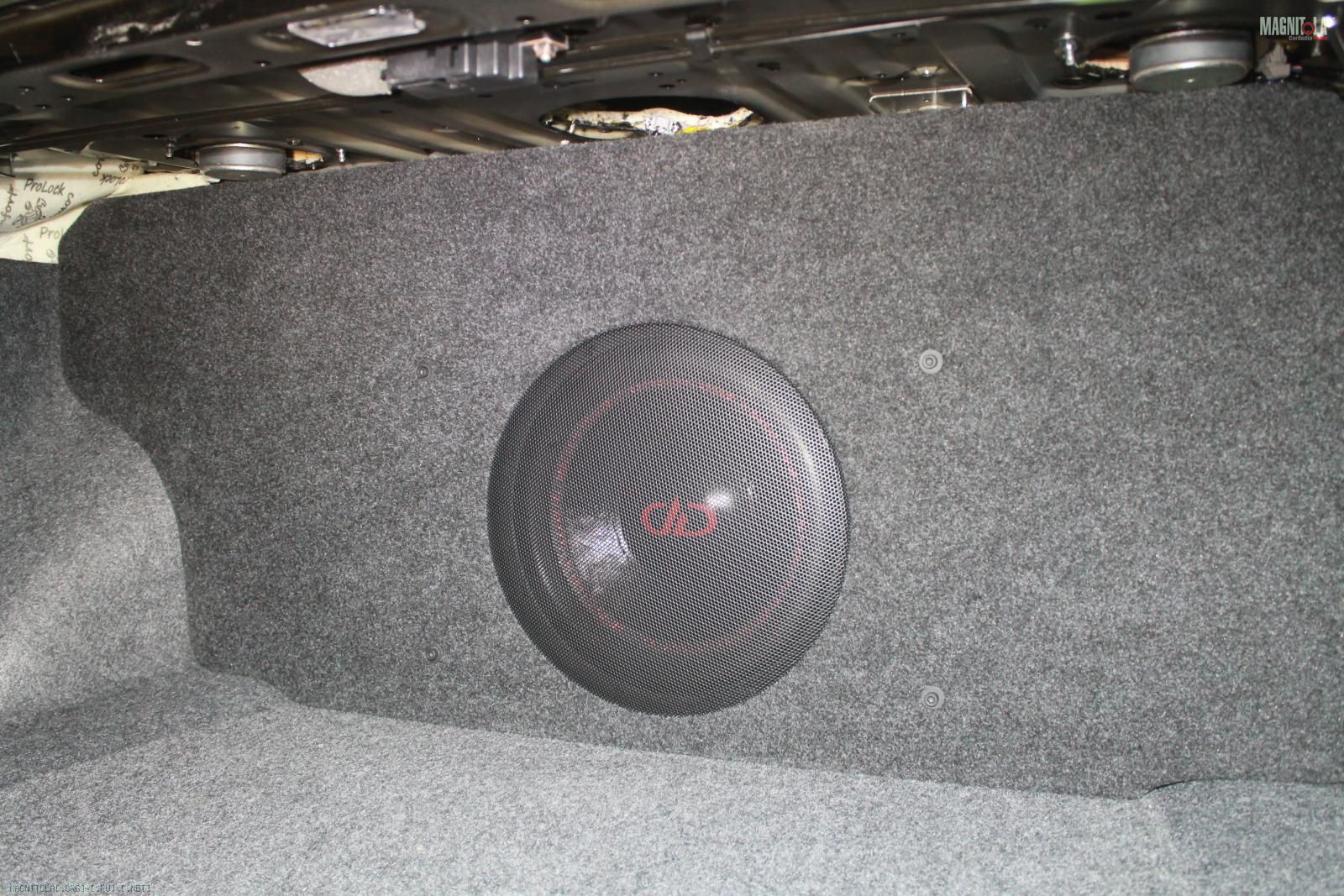

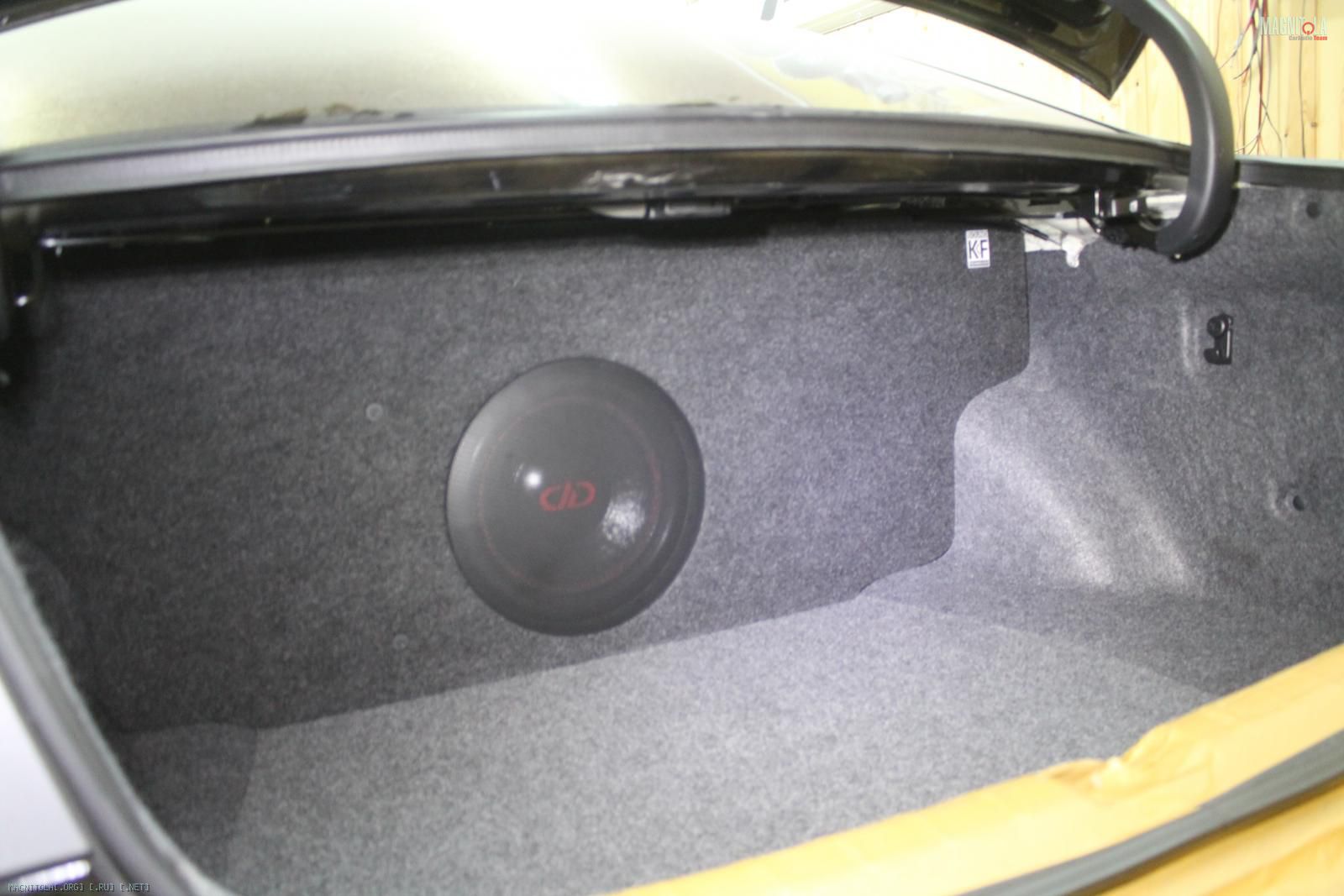

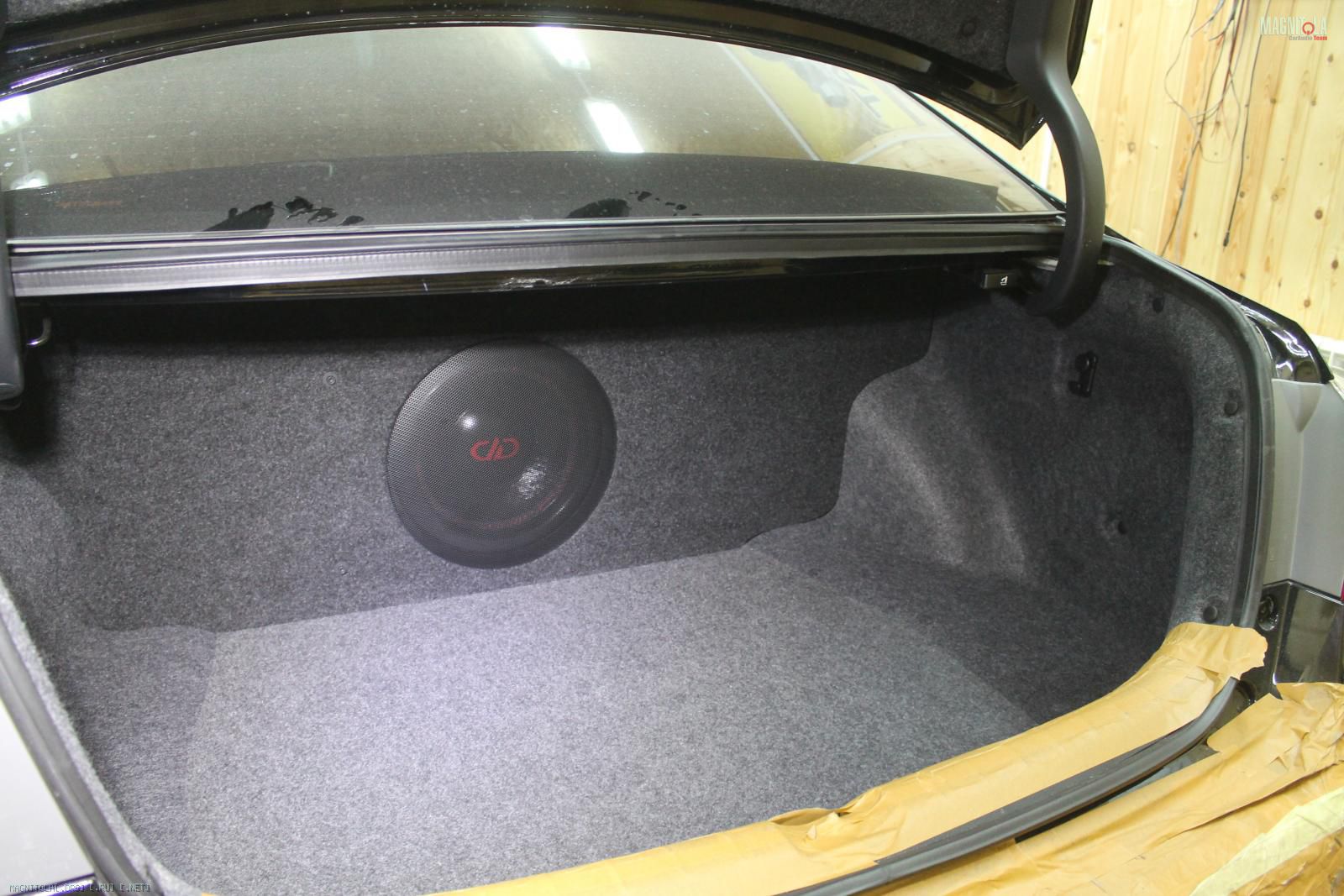

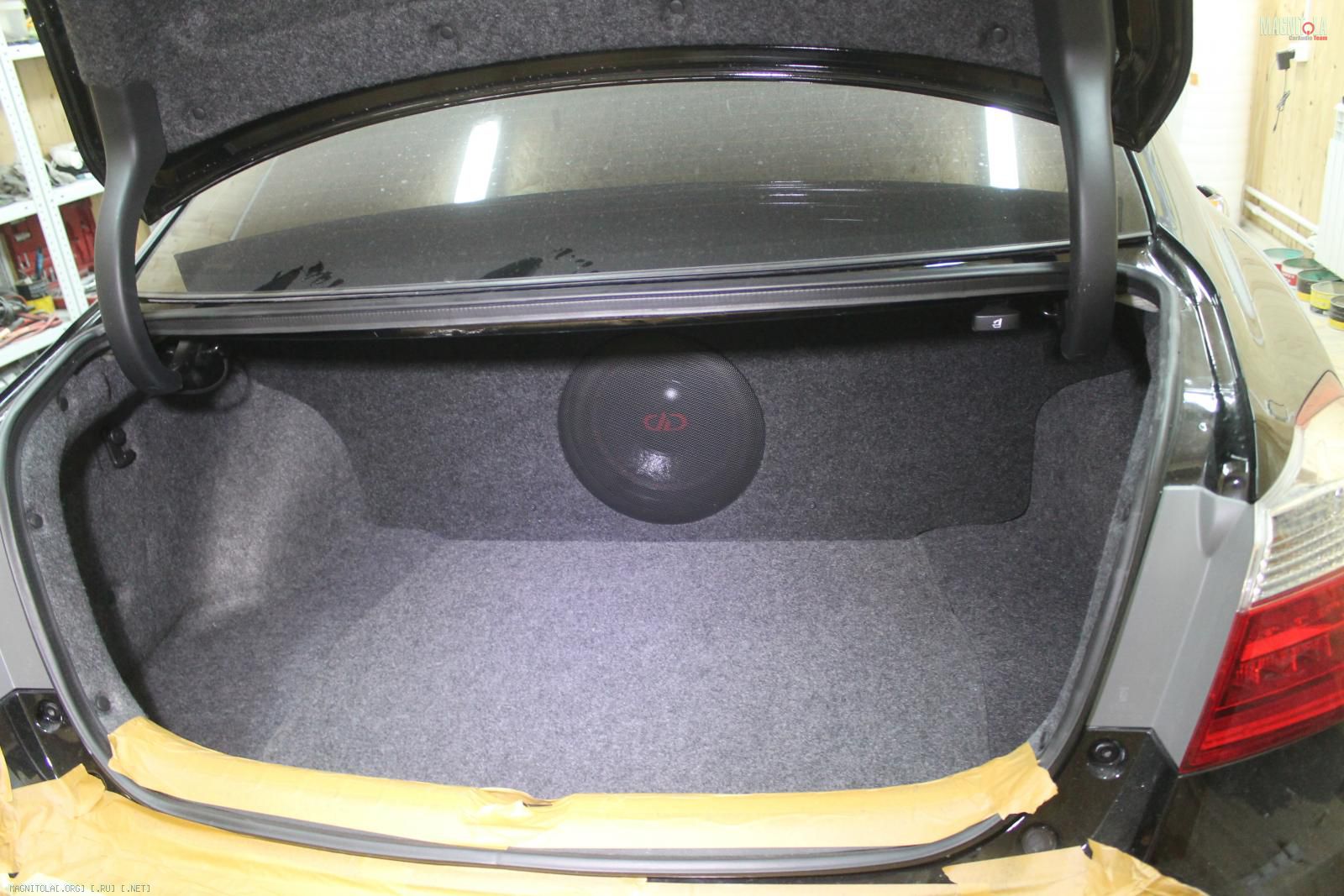

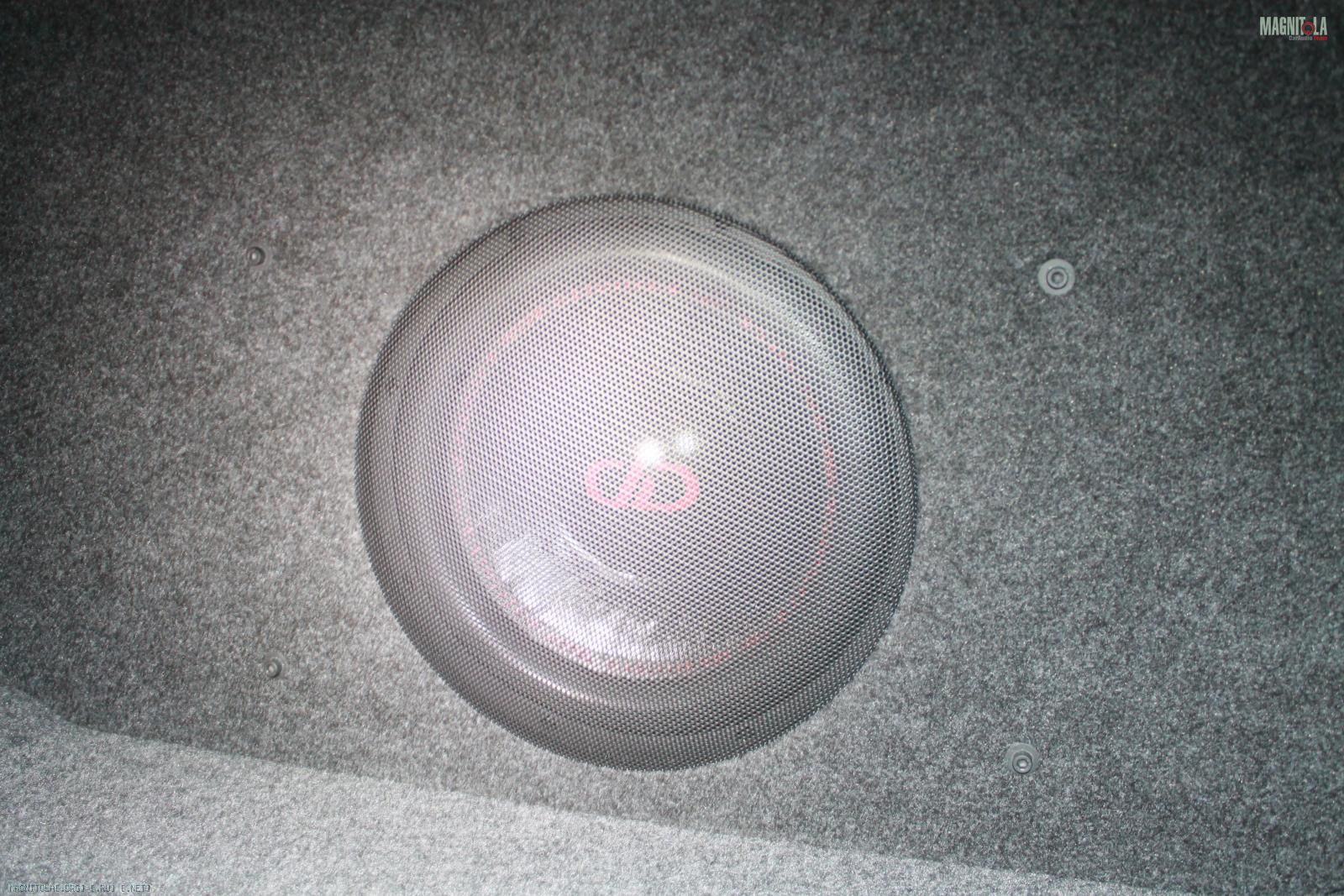

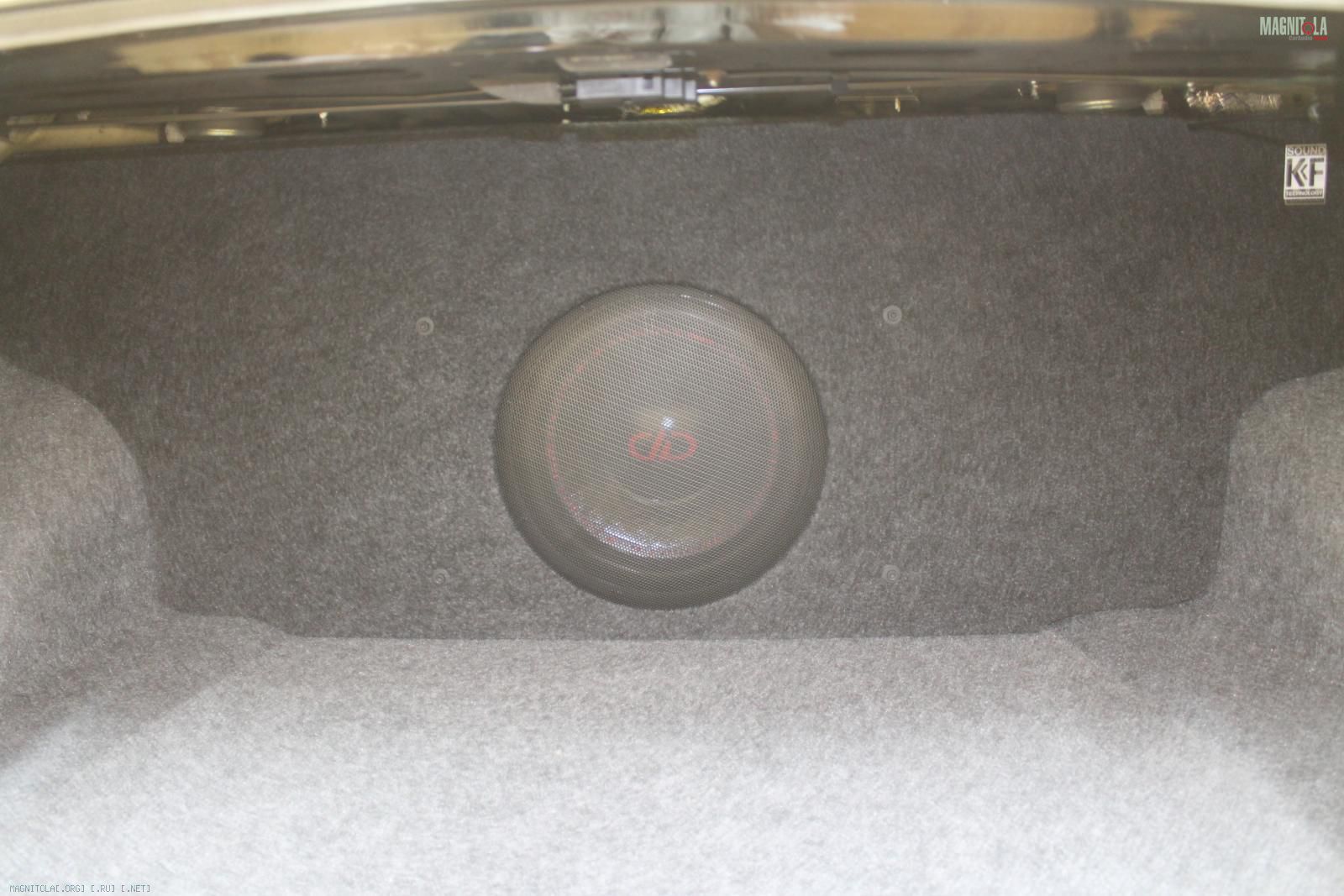

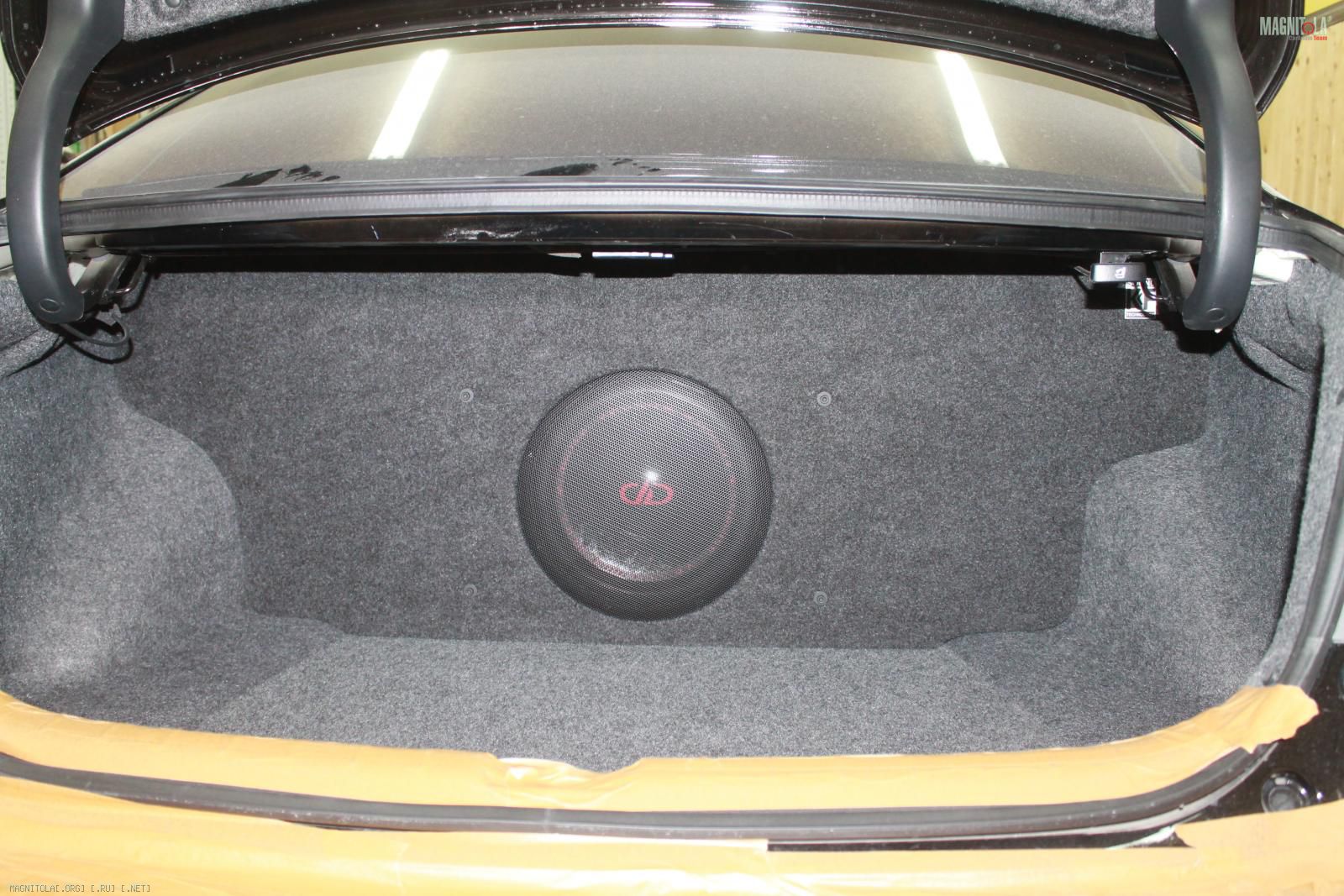

Фальшпанель итог...
Вложение 1097640 Вложение 1097642 Вложение 1097644 Вложение 1097646 Вложение 1097648 Вложение 1097650 Вложение 1097652 Вложение 1097654 Вложение 1097656 Вложение 1097658 Вложение 1097660

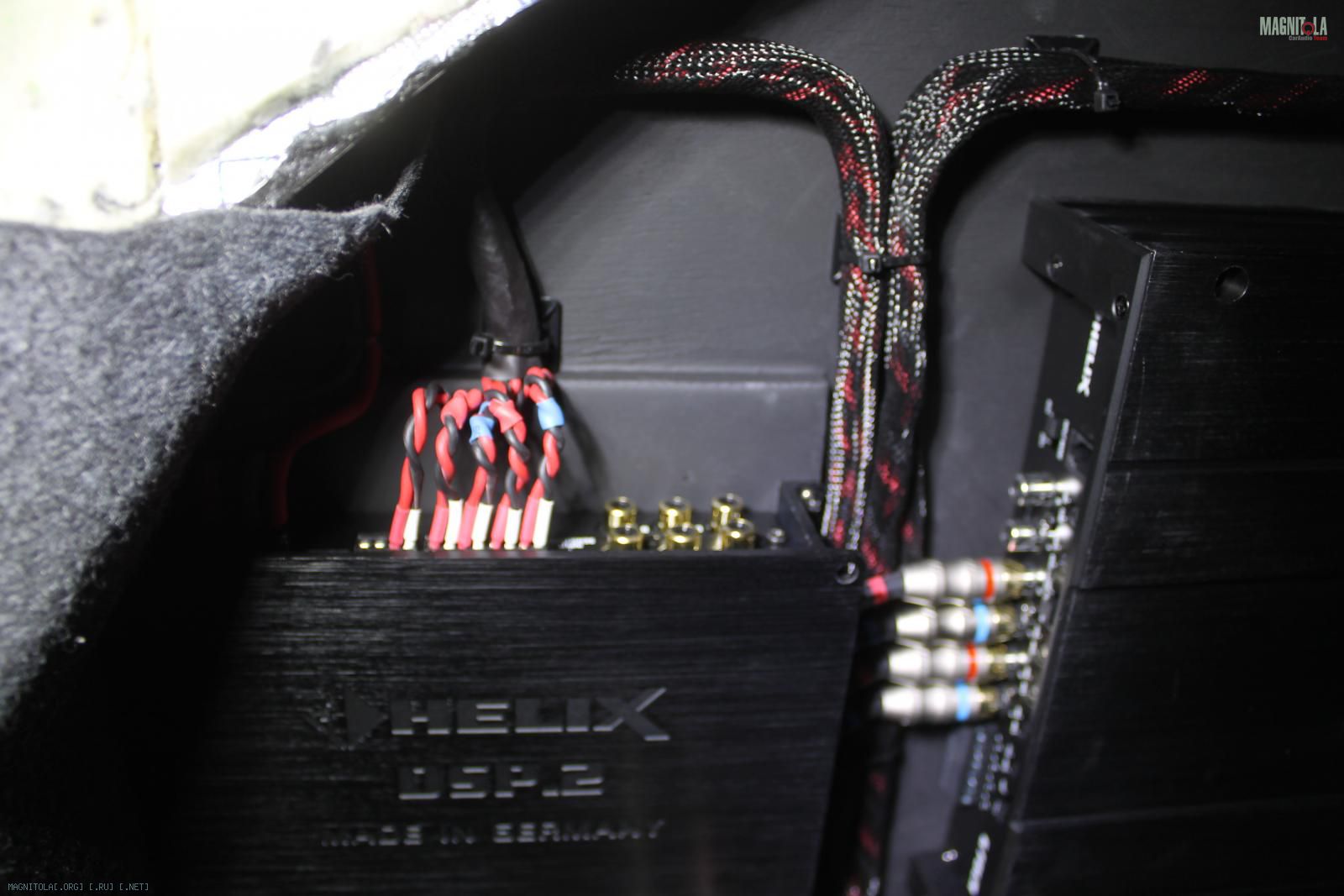

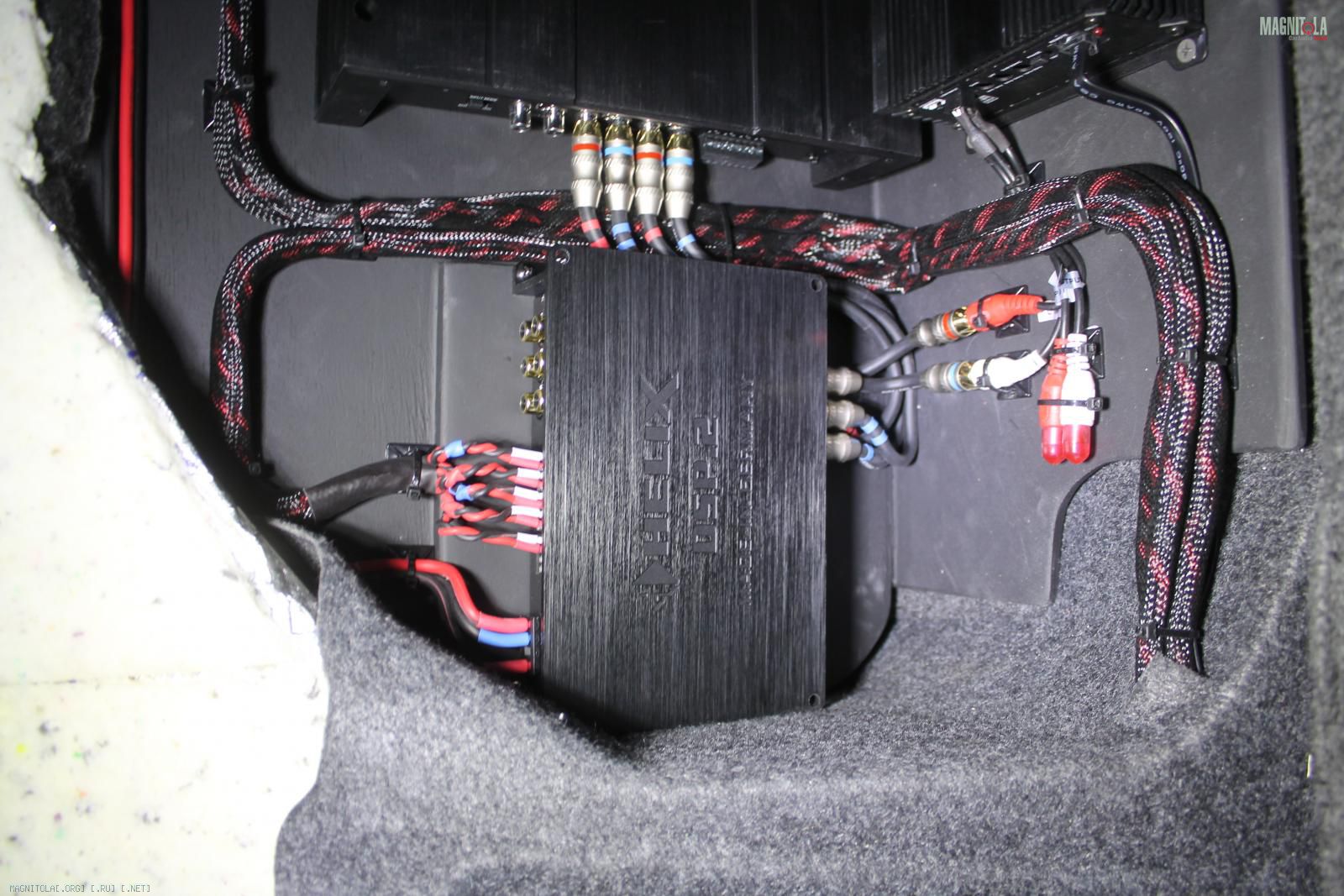

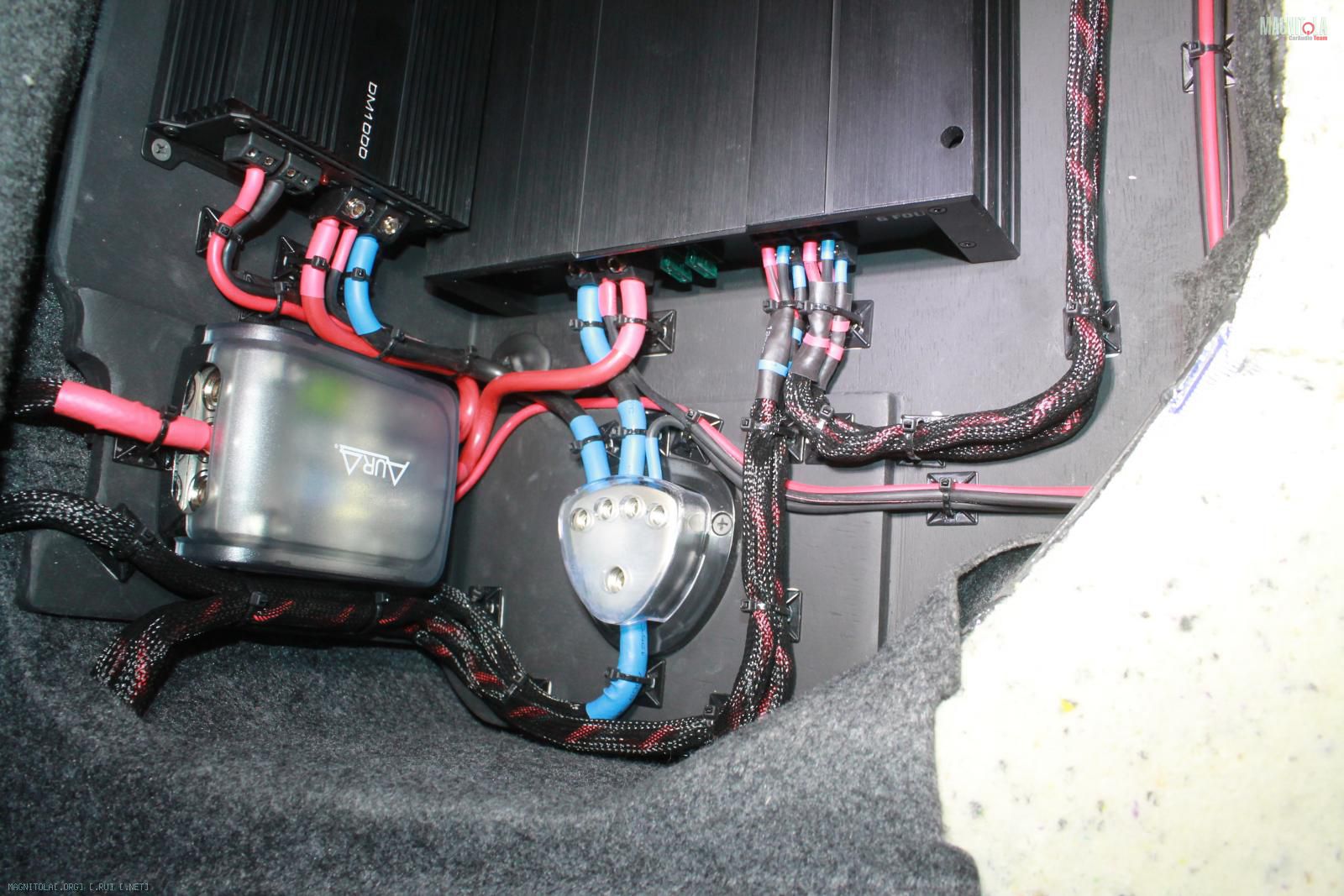

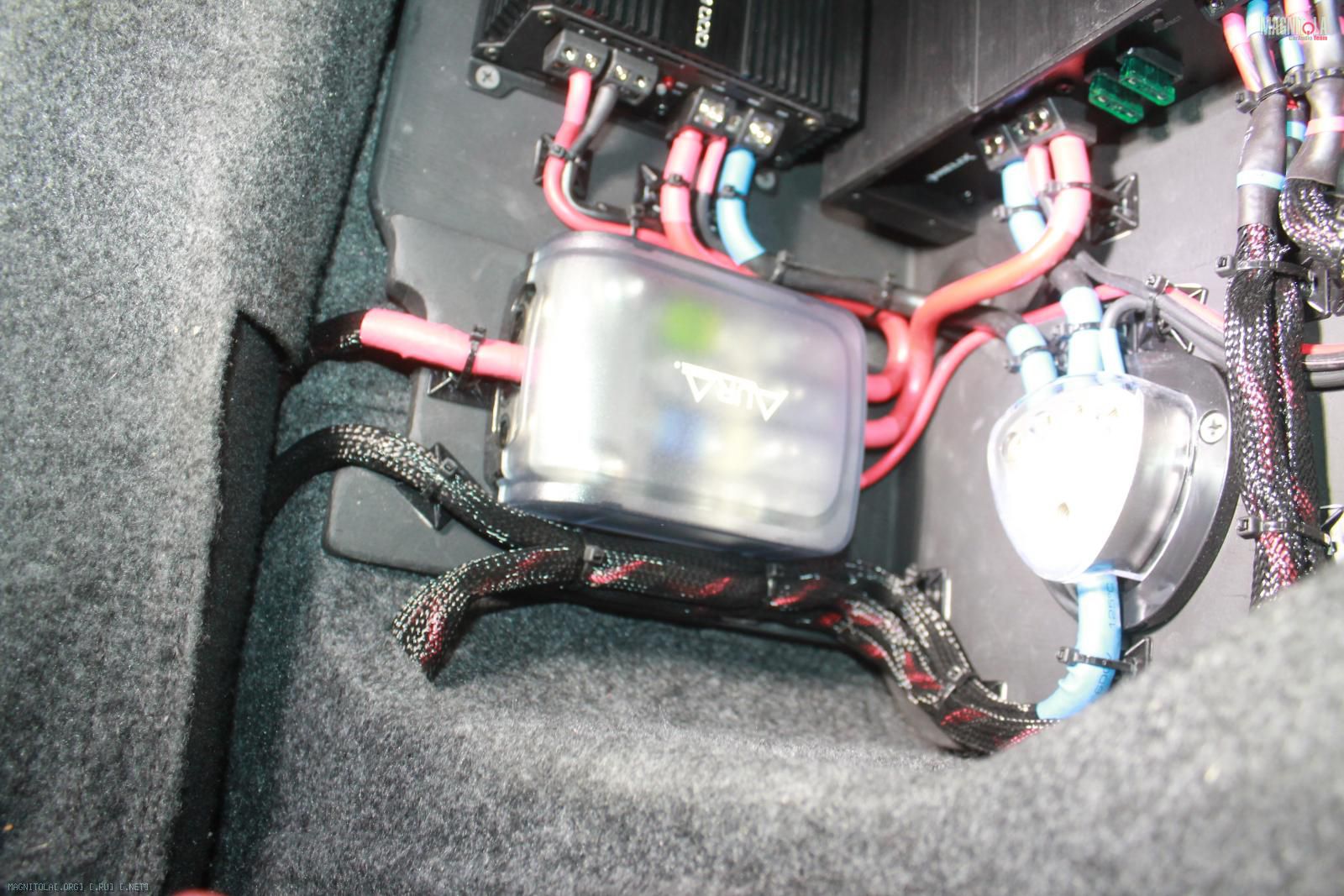

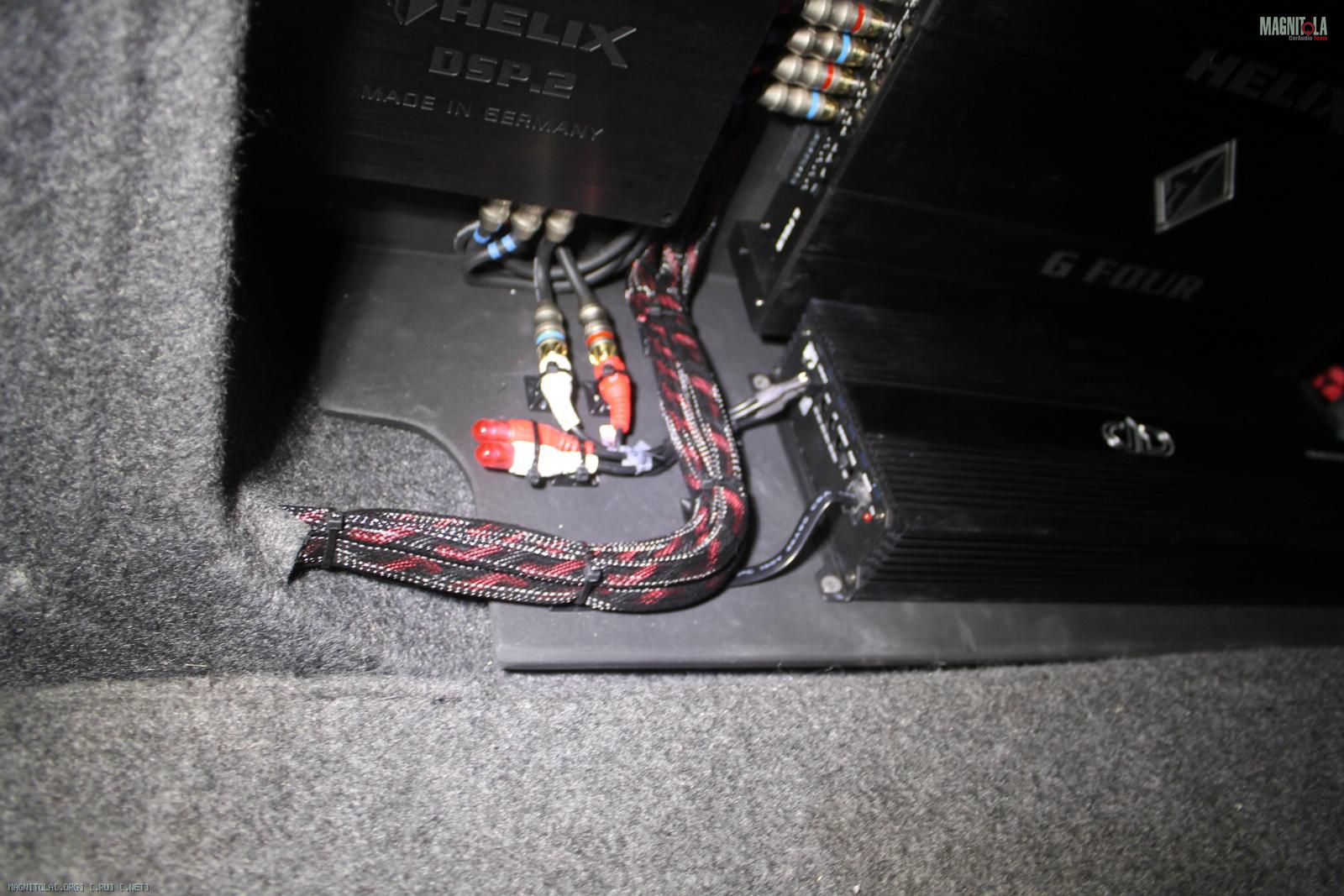

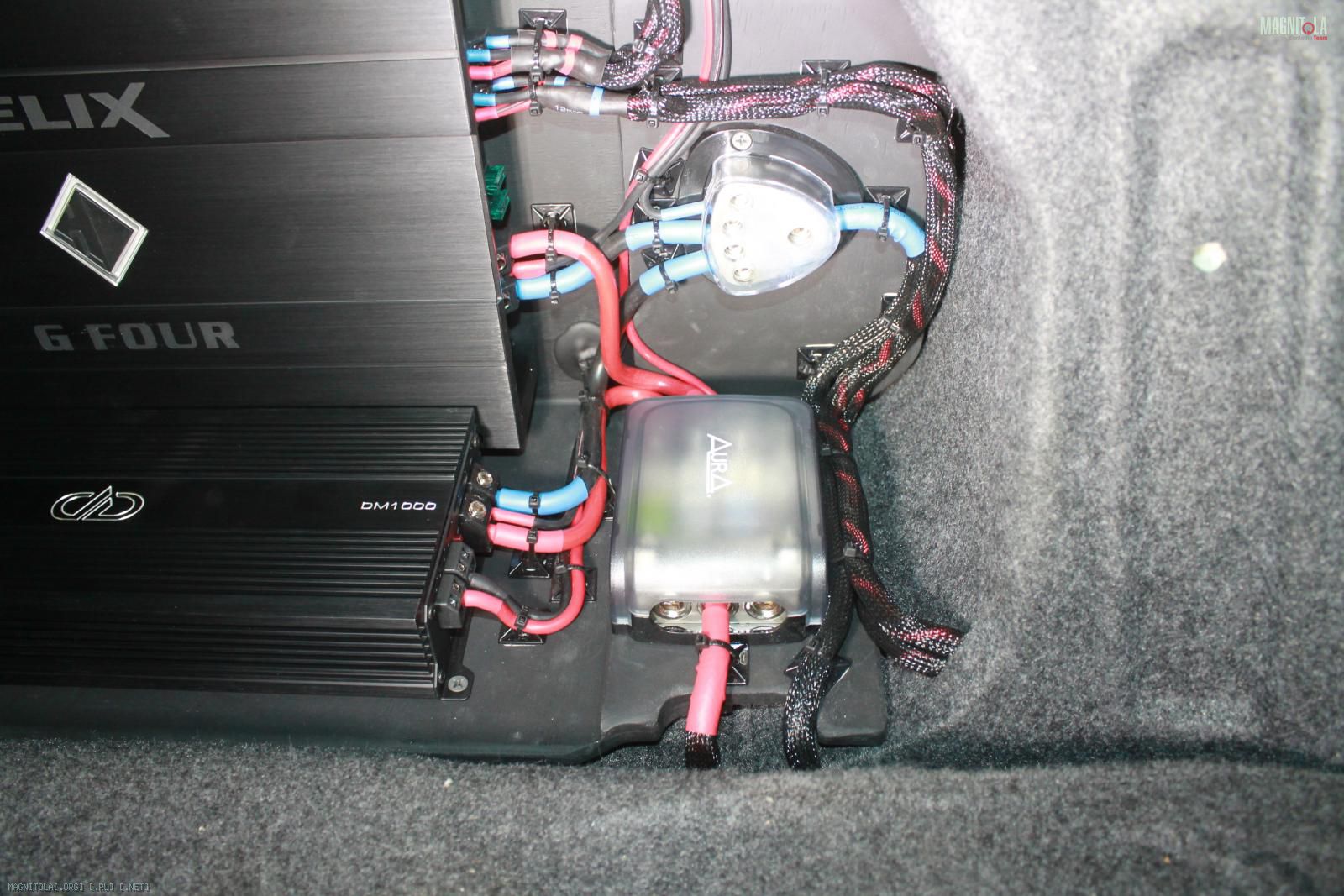

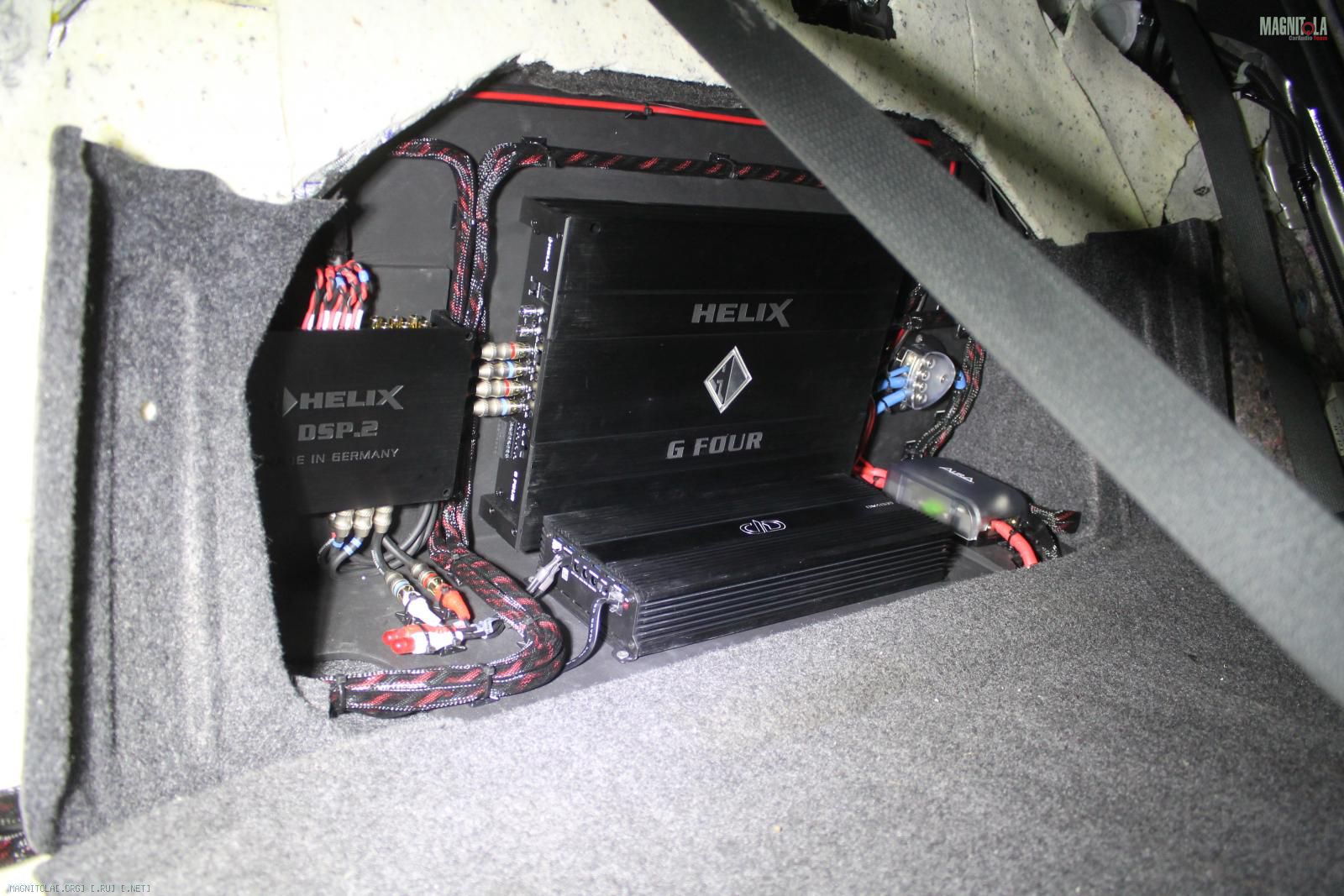

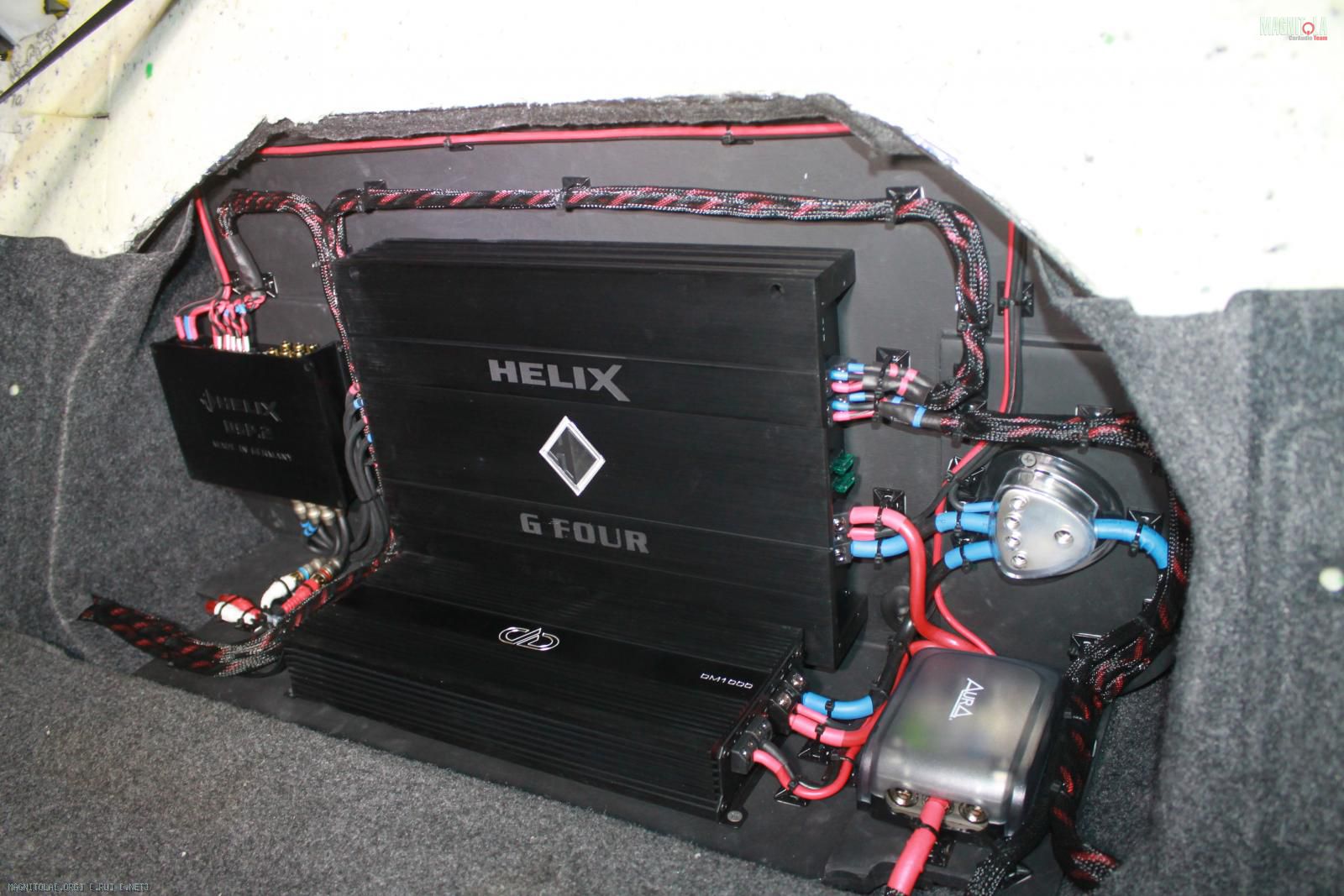

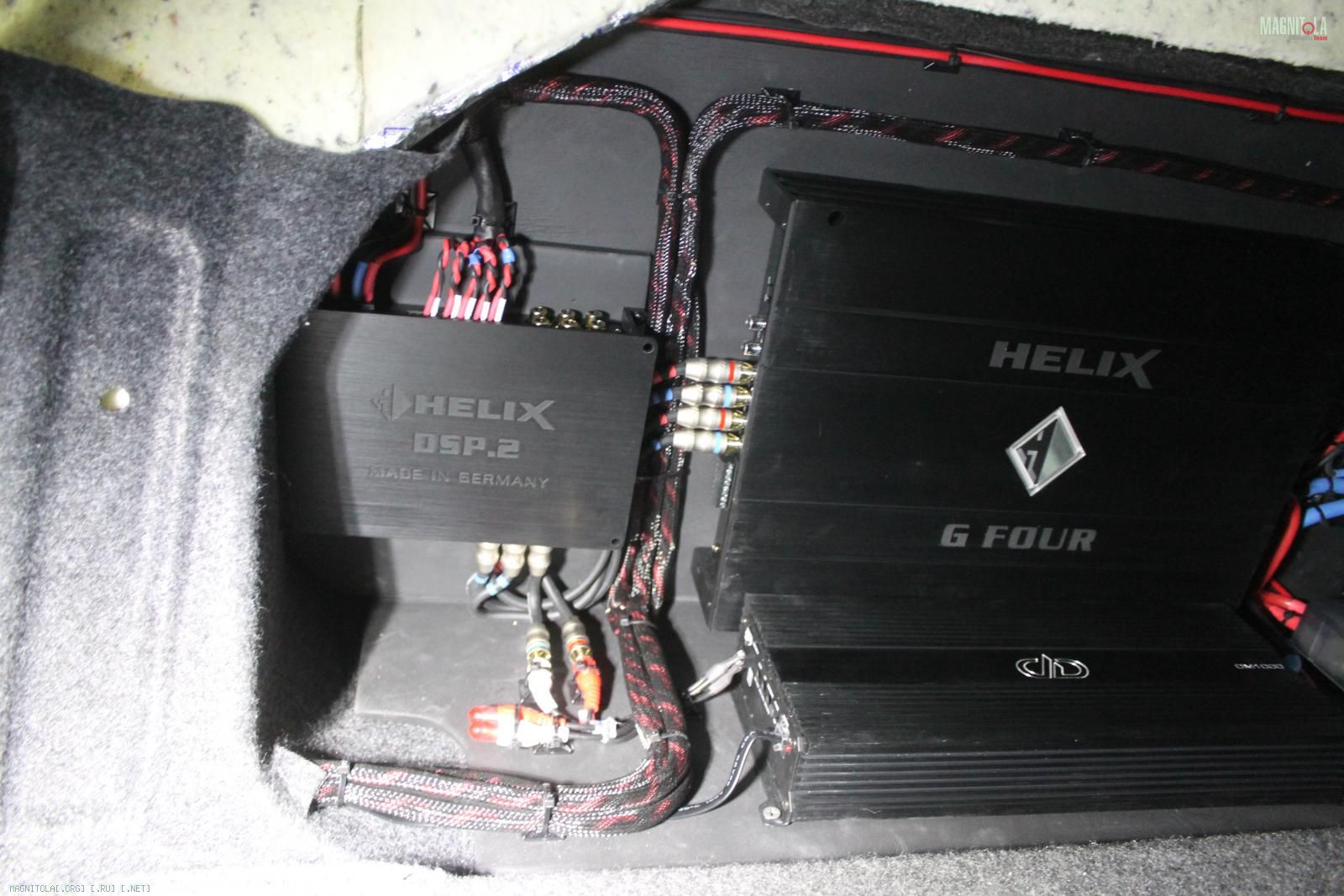

Разводка, подключение...
Вложение 1097662 Вложение 1097664 Вложение 1097666 Вложение 1097668 Вложение 1097670 Вложение 1097672 Вложение 1097674 Вложение 1097676 Вложение 1097678 Вложение 1097680 Вложение 1097682 Вложение 1097684

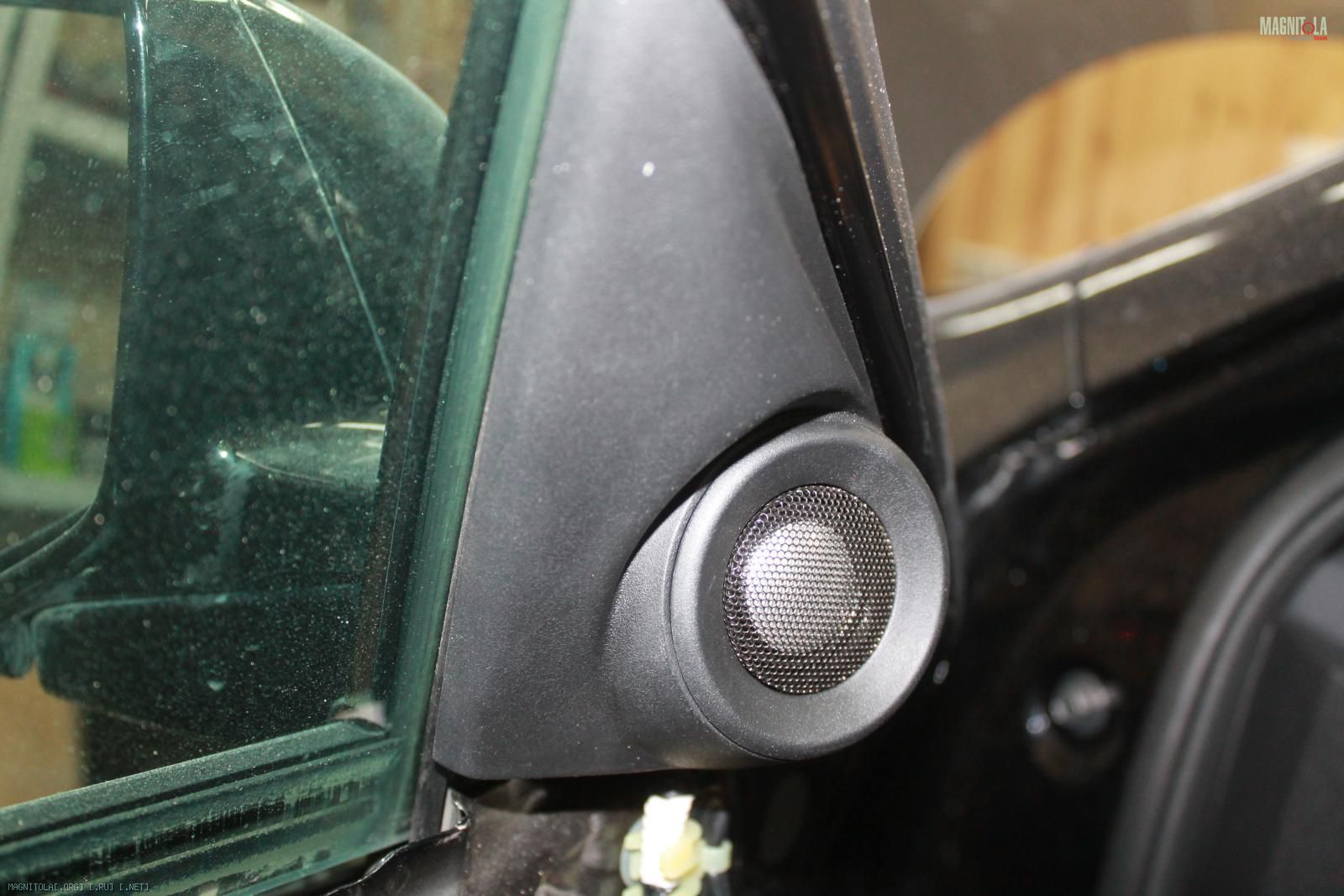

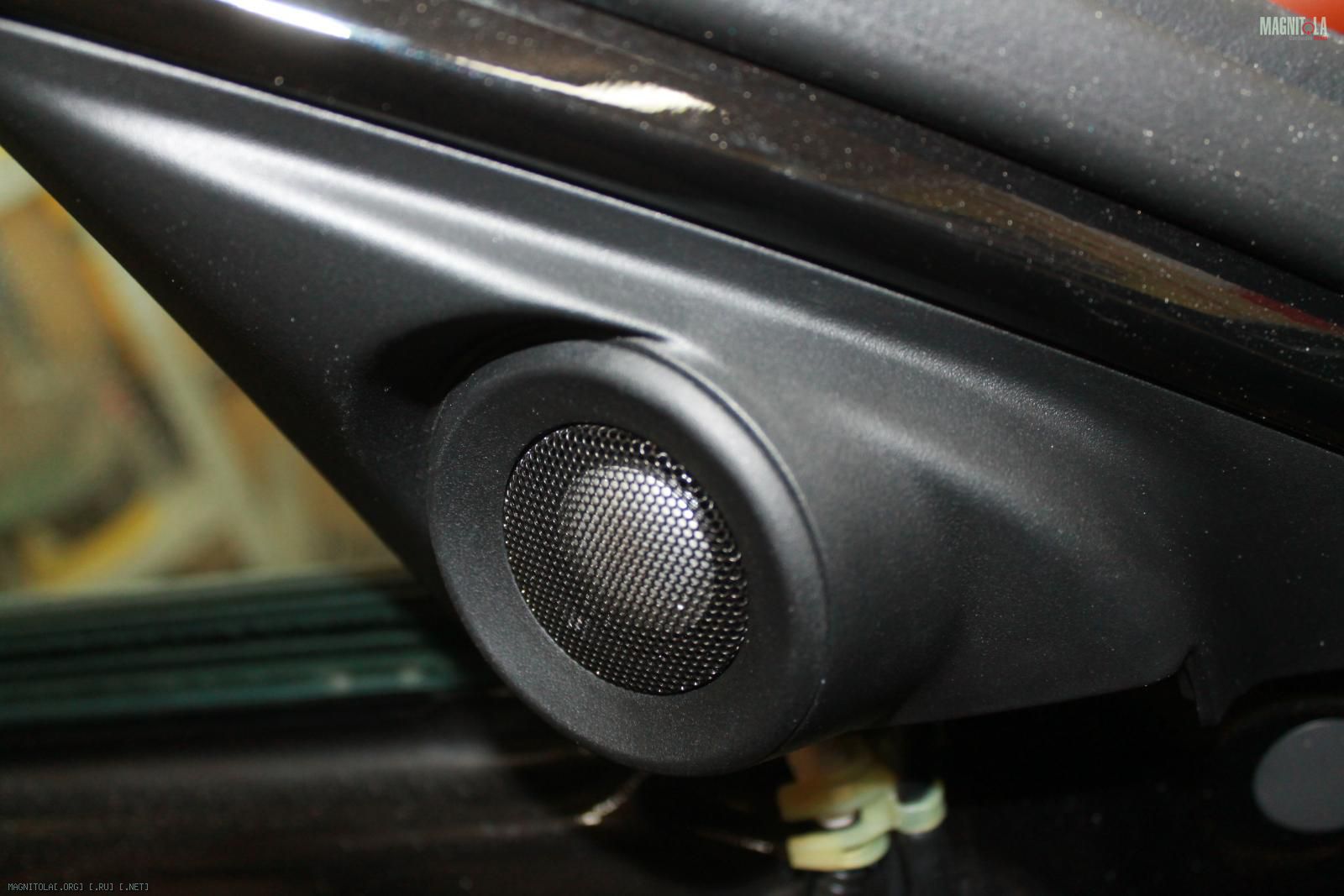

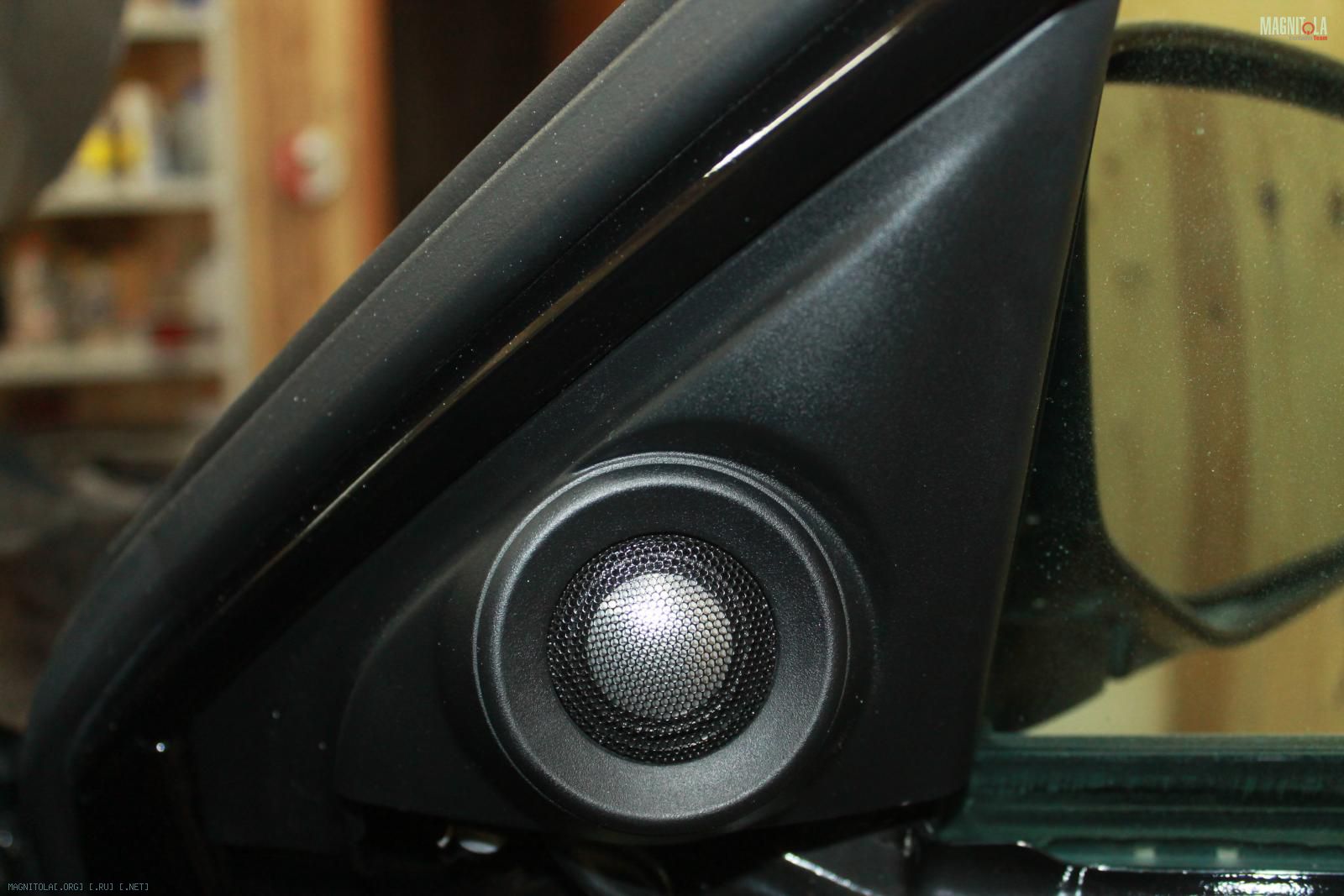

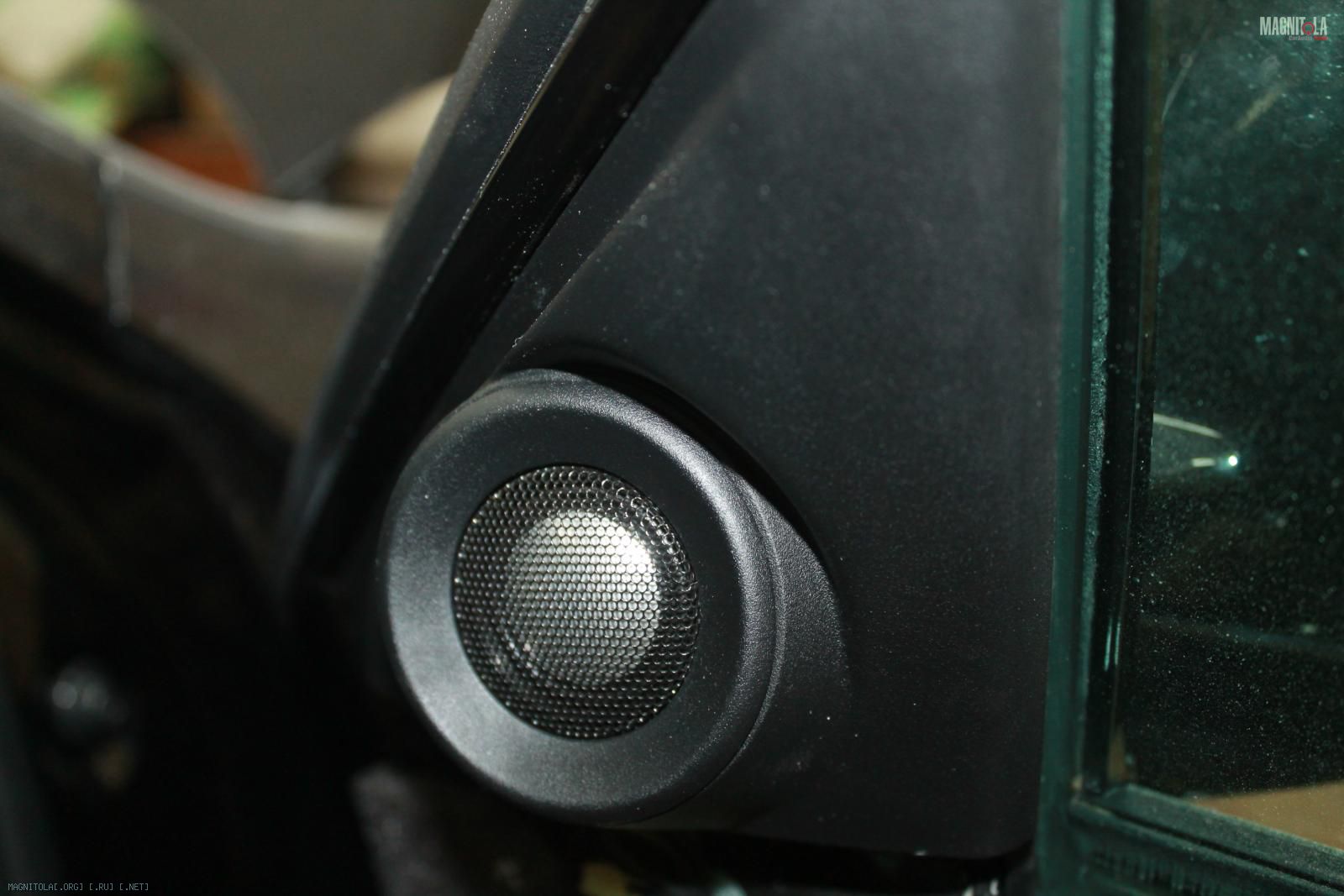

ВЧ оставили штатные... оч достойные.. герцы курят в сторонке
Вложение 1097686 Вложение 1097688 Вложение 1097690 Вложение 1097692
