Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

05.02.2017, 01:19
st220

Вложений: 63

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 2.0 TFSI Quattro silver

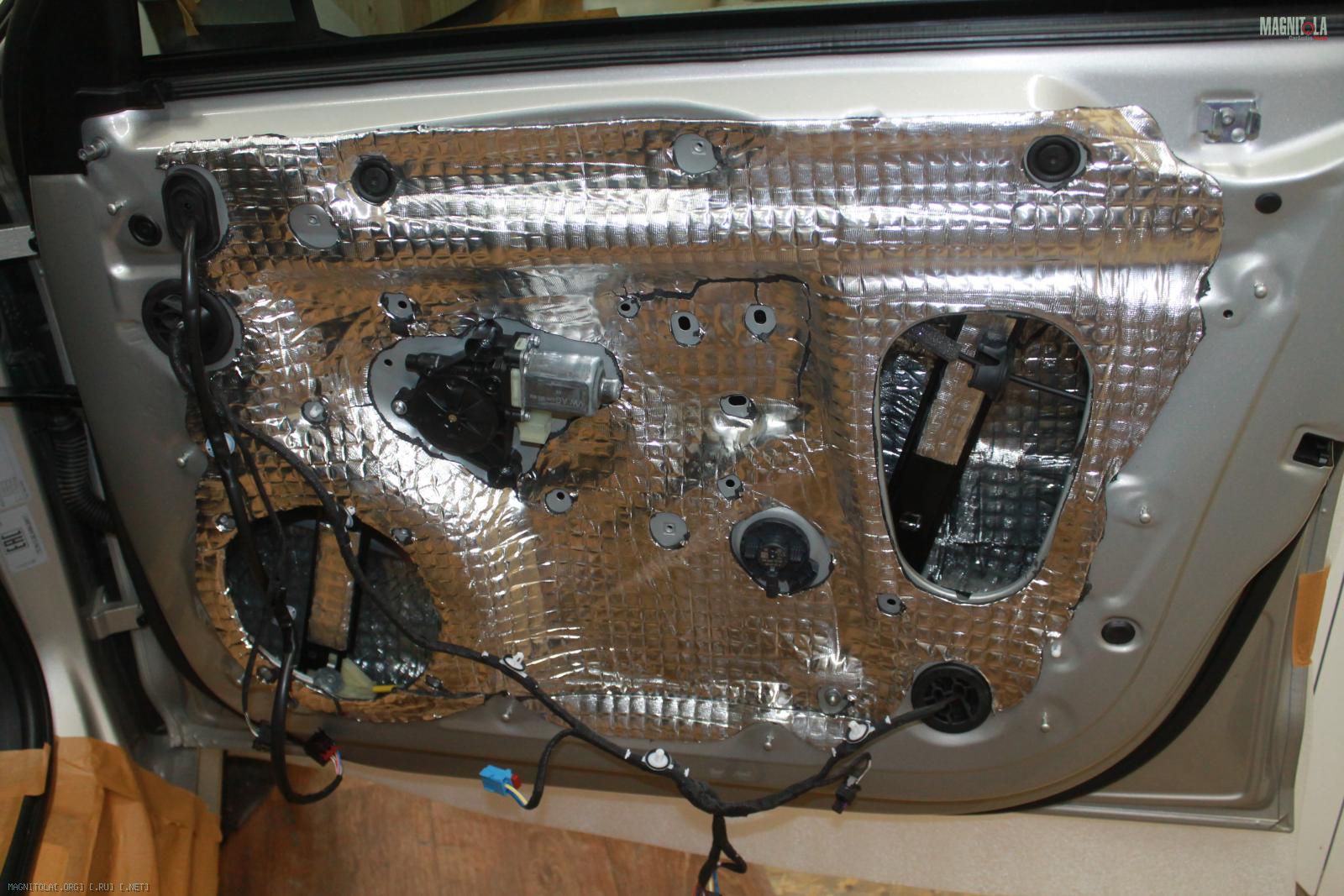

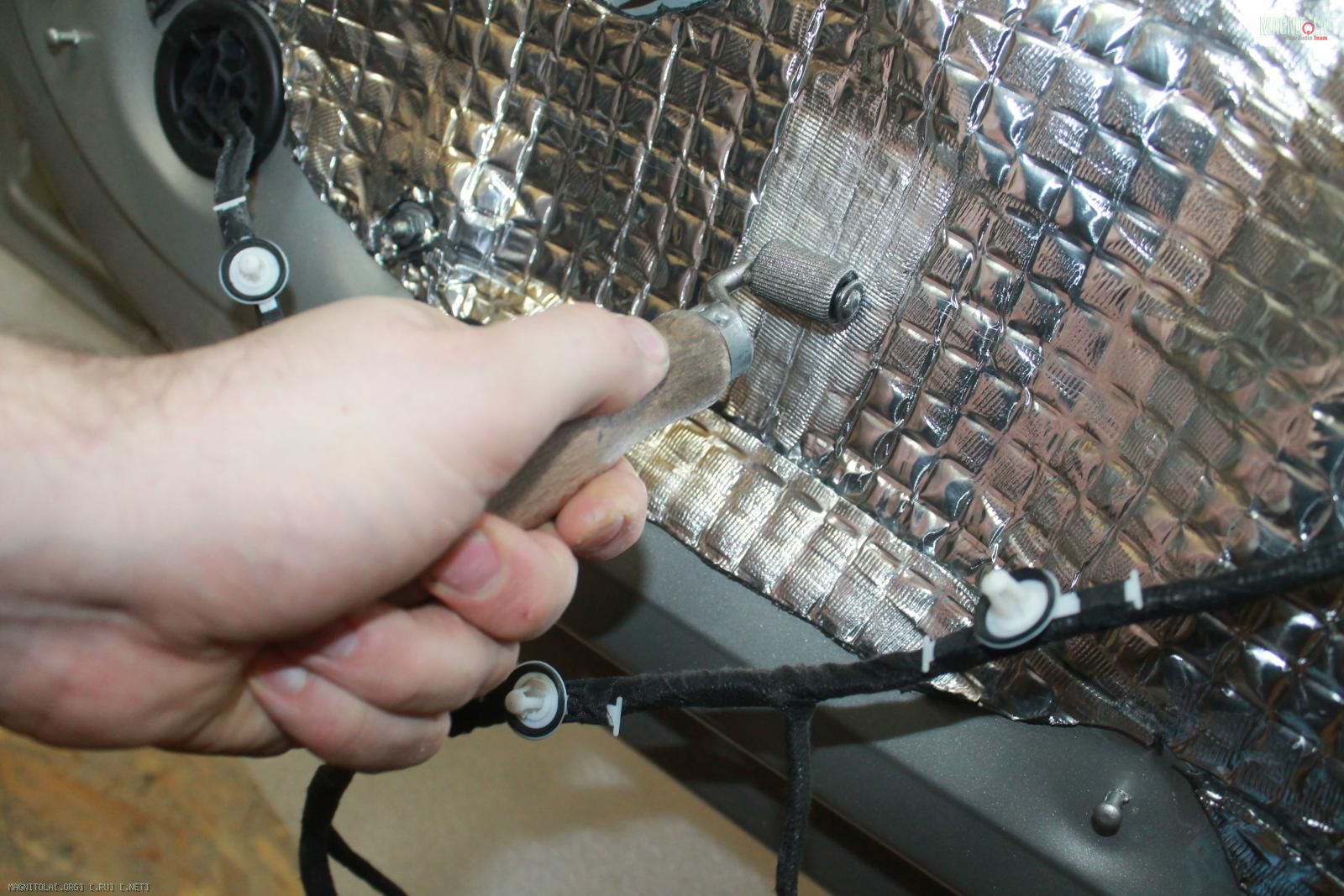

Наносим вибру 4 мм цельным листом, греем, прикатываем
Вложение 1101926 Вложение 1101928 Вложение 1101930 Вложение 1101932 Вложение 1101934 Вложение 1101936

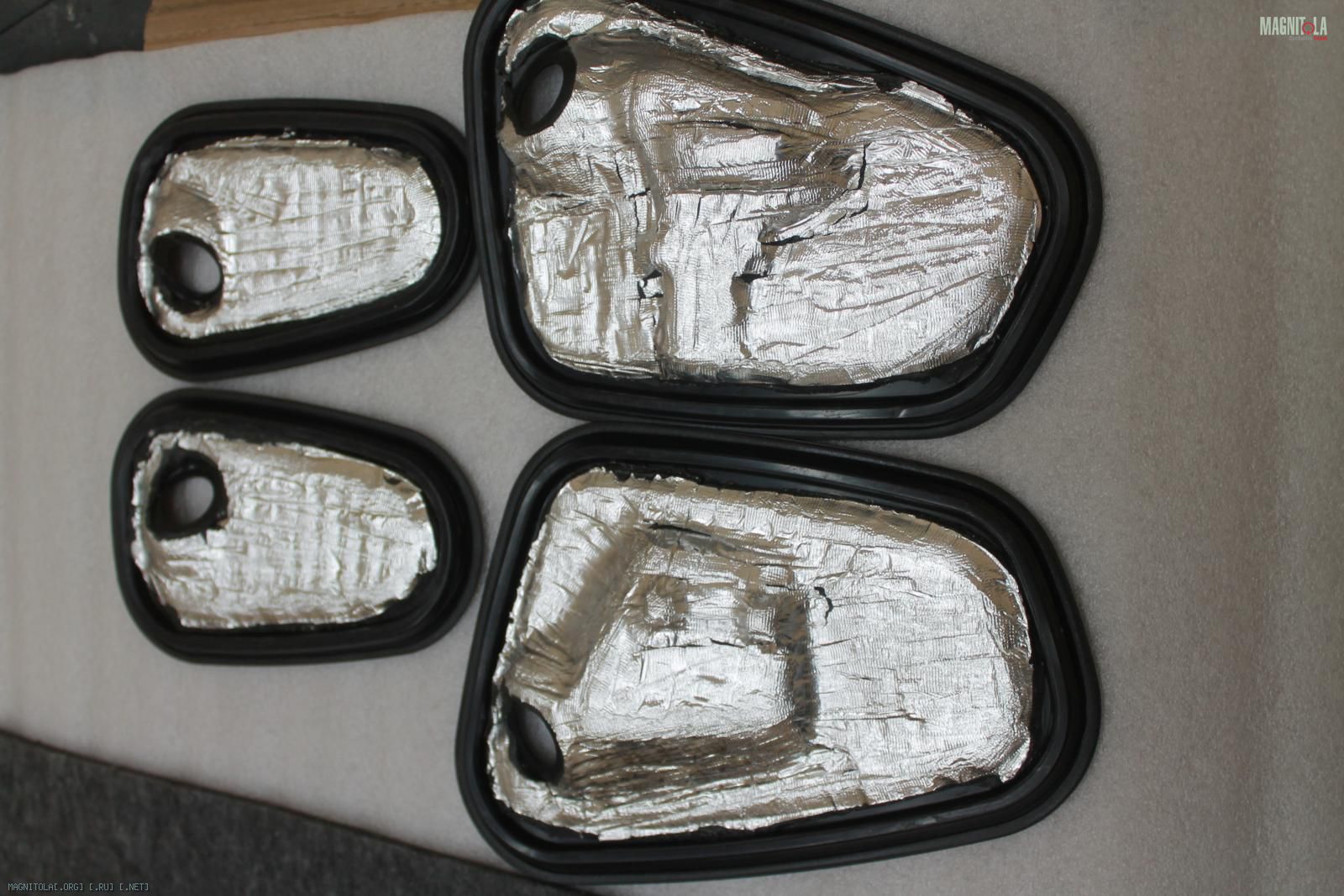

Очищаем пластиковые заглушки, наносим вибру с обратной стороны, греем, прикатываем..

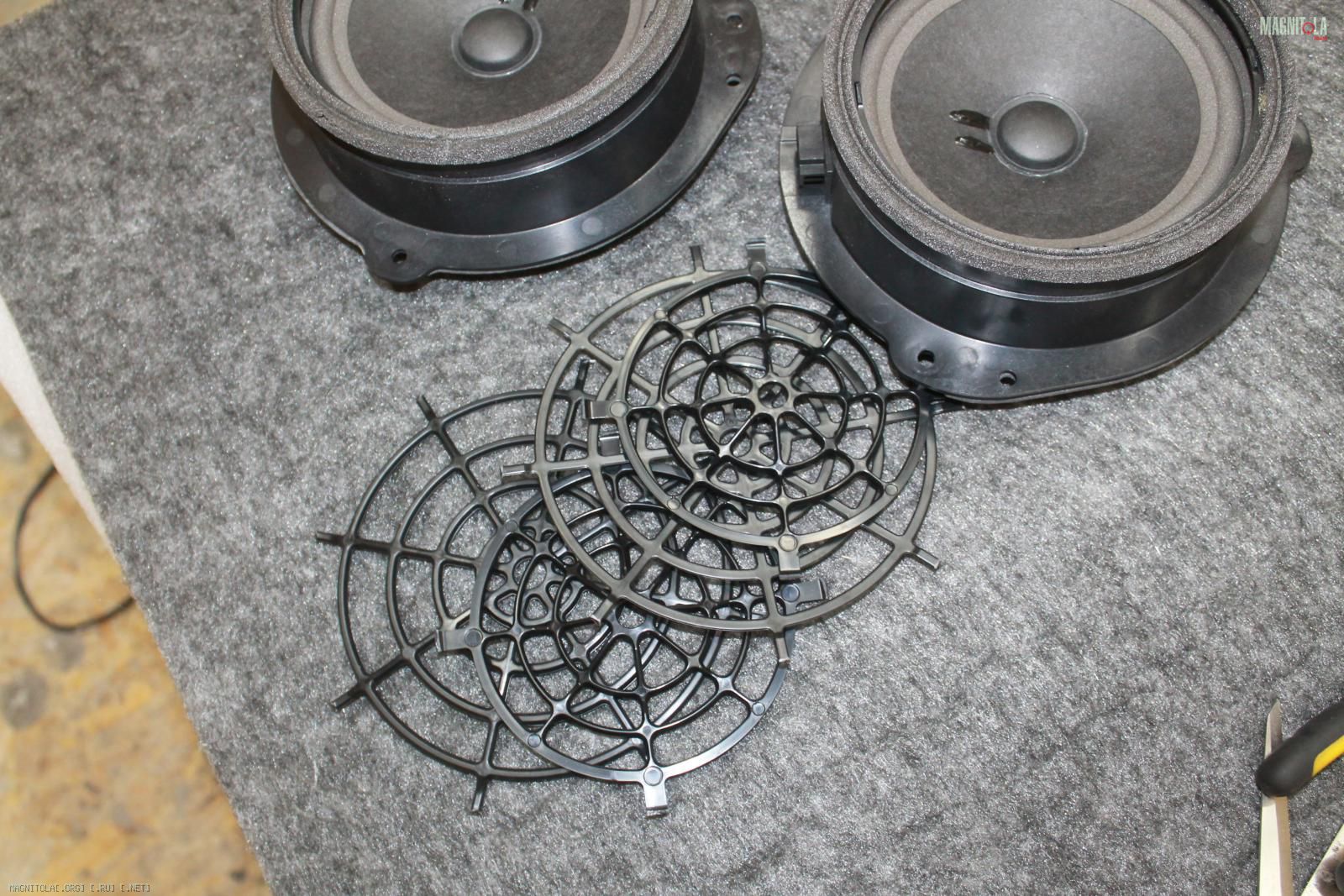

Снимаем паучковую сетку с динамиков, убираем призвуки корзины
Вложение 1101938 Вложение 1101940 Вложение 1101942 Вложение 1101944 Вложение 1101946

Дверки итог!!!
Вложение 1101948 Вложение 1101950 Вложение 1101952 Вложение 1101954

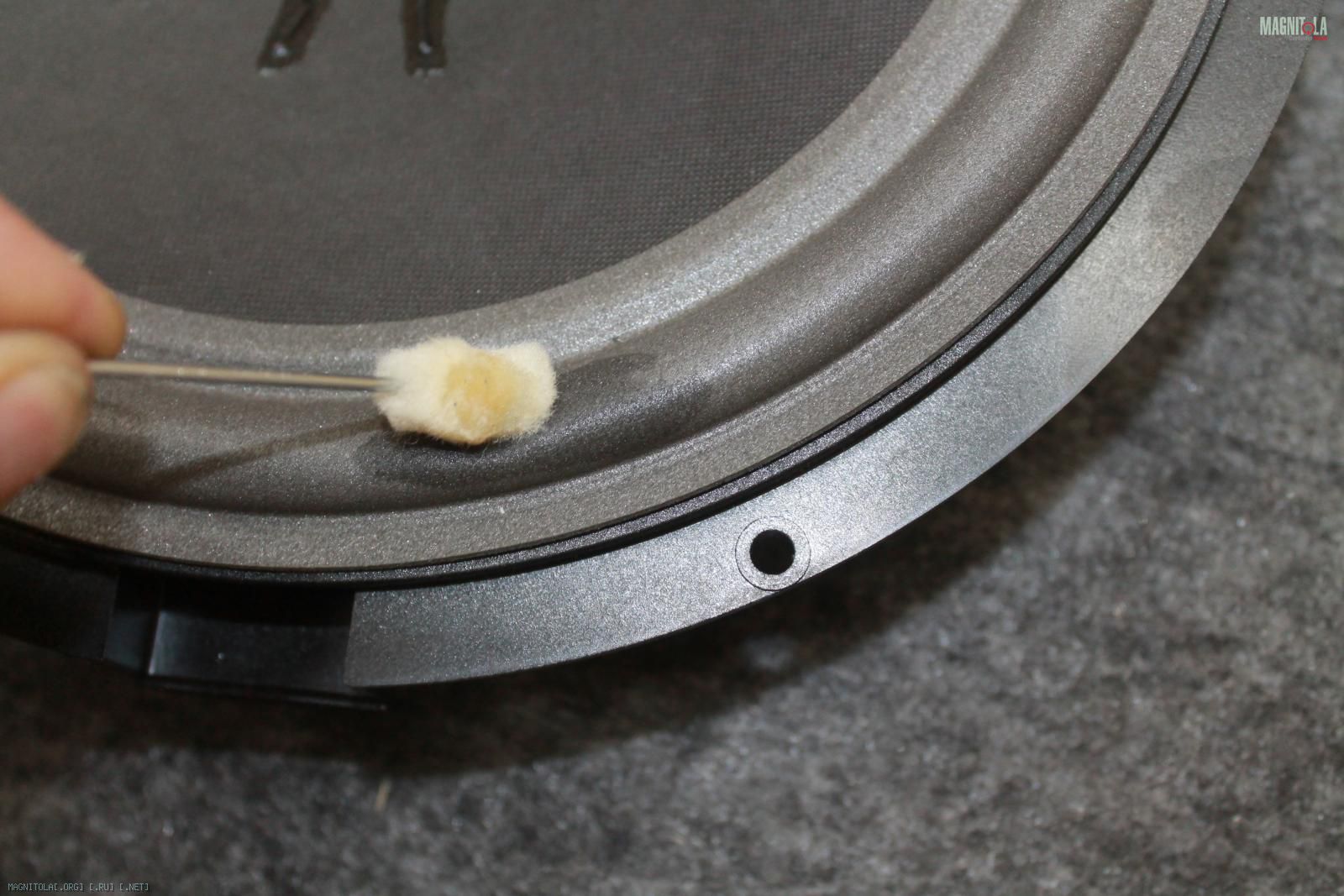

Делаем более эластичными подвесы штатной АС
Вложение 1101956 Вложение 1101958 Вложение 1101960 Вложение 1101962 Вложение 1101964

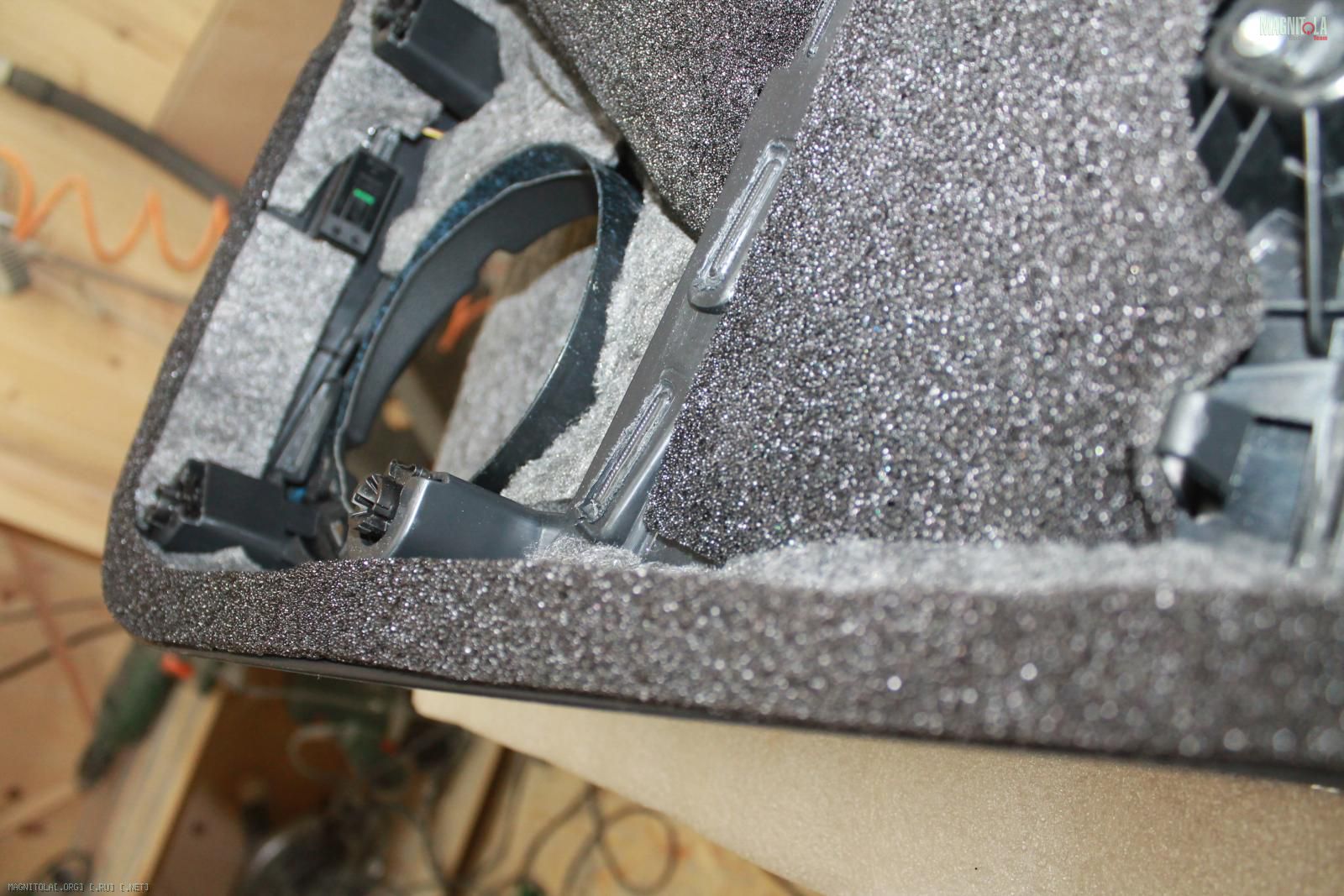

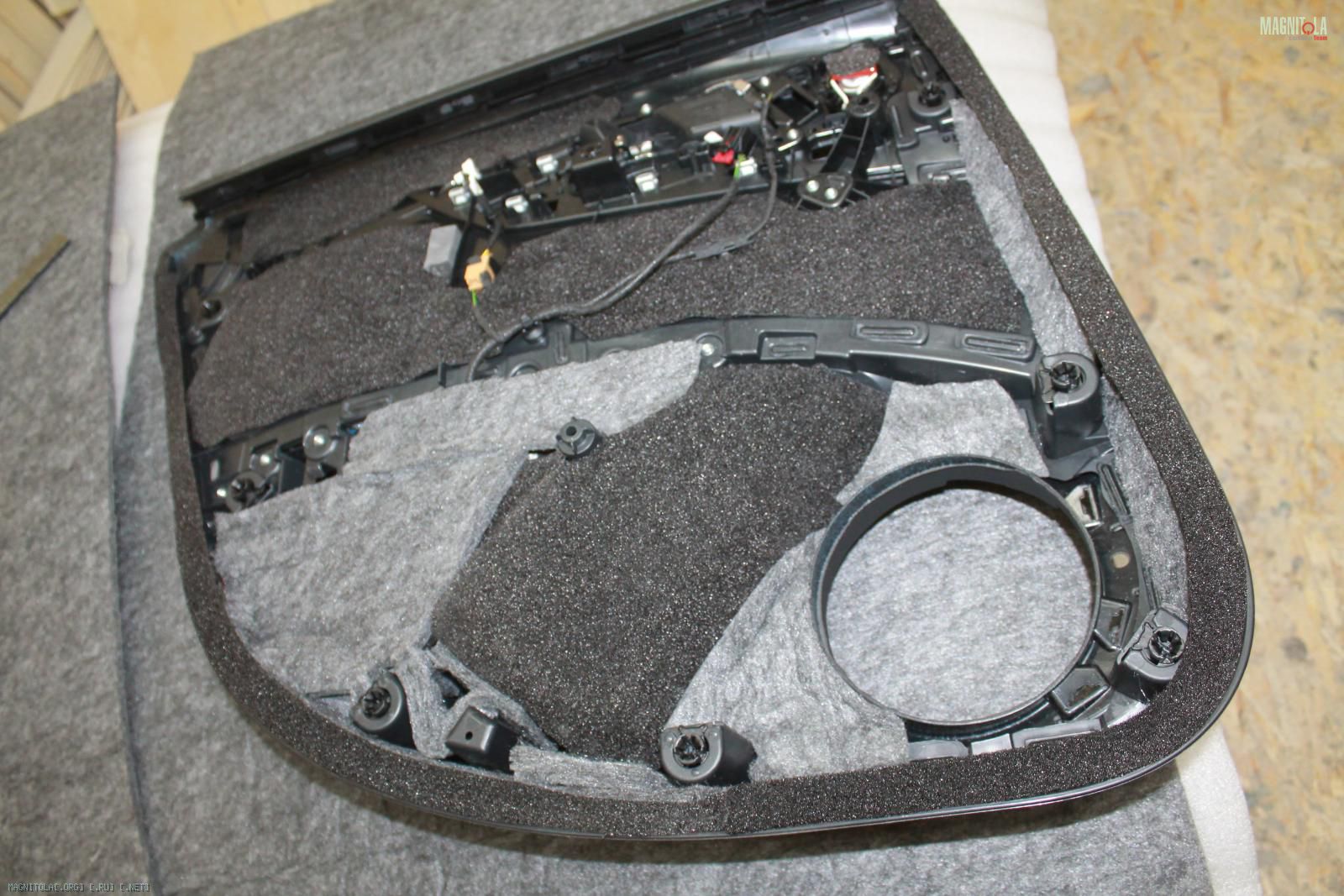

Карты дверей... Правая задняя
Вложение 1101966 Вложение 1101968 Вложение 1101970 Вложение 1101972 Вложение 1101974 Вложение 1101976 Вложение 1101978

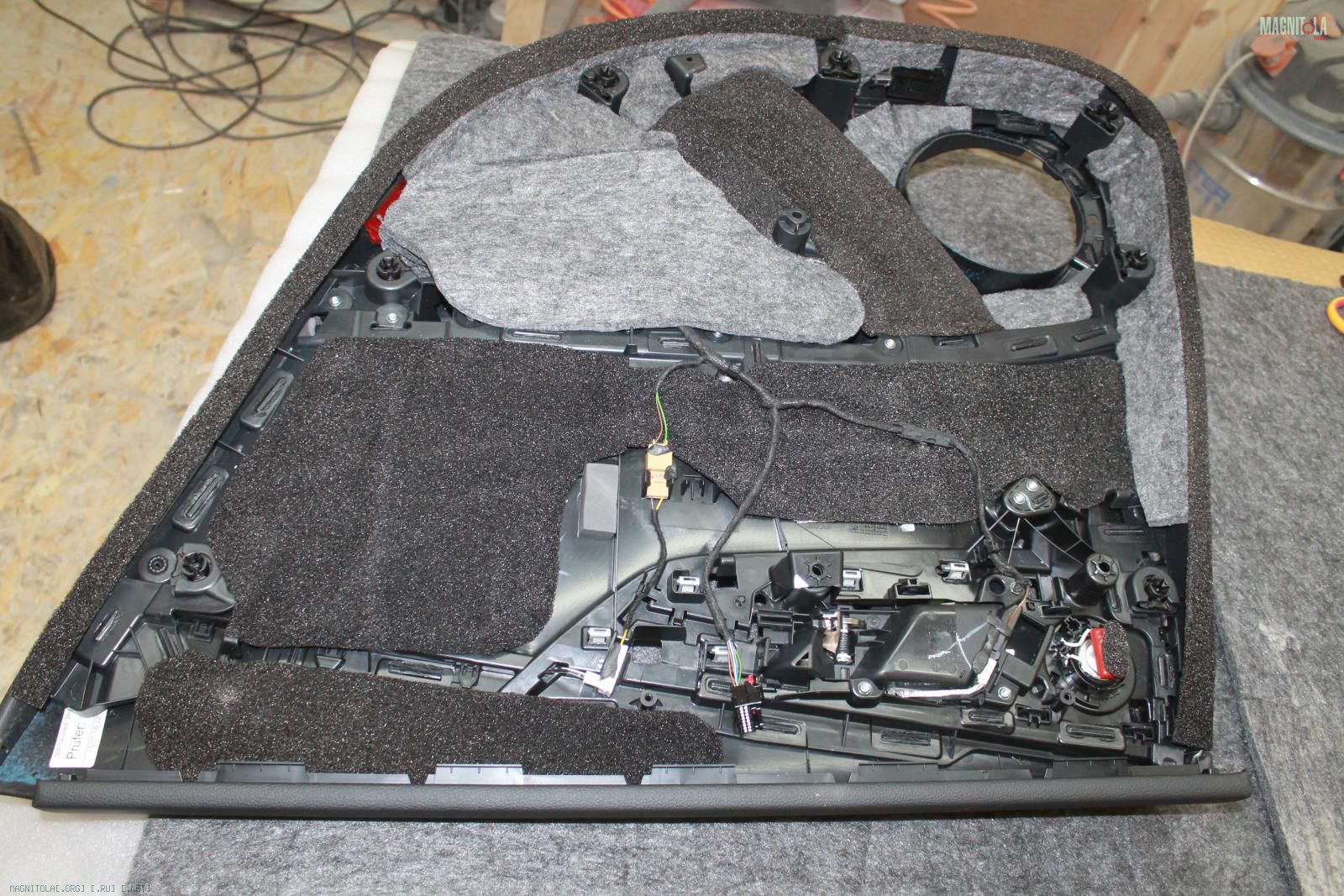

Карты дверей... Левая задняя
Вложение 1101980 Вложение 1101982 Вложение 1101984 Вложение 1101986 Вложение 1101988

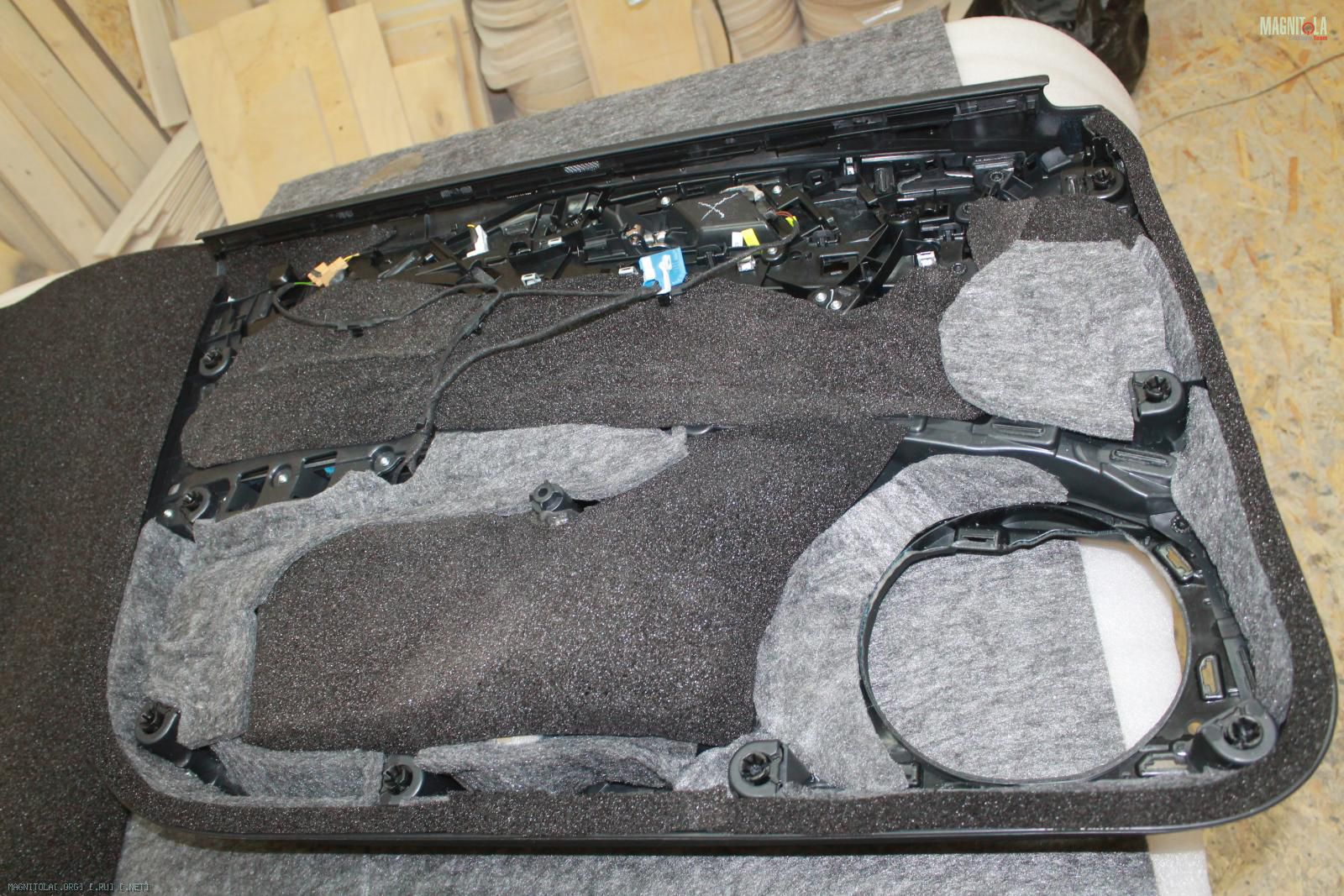

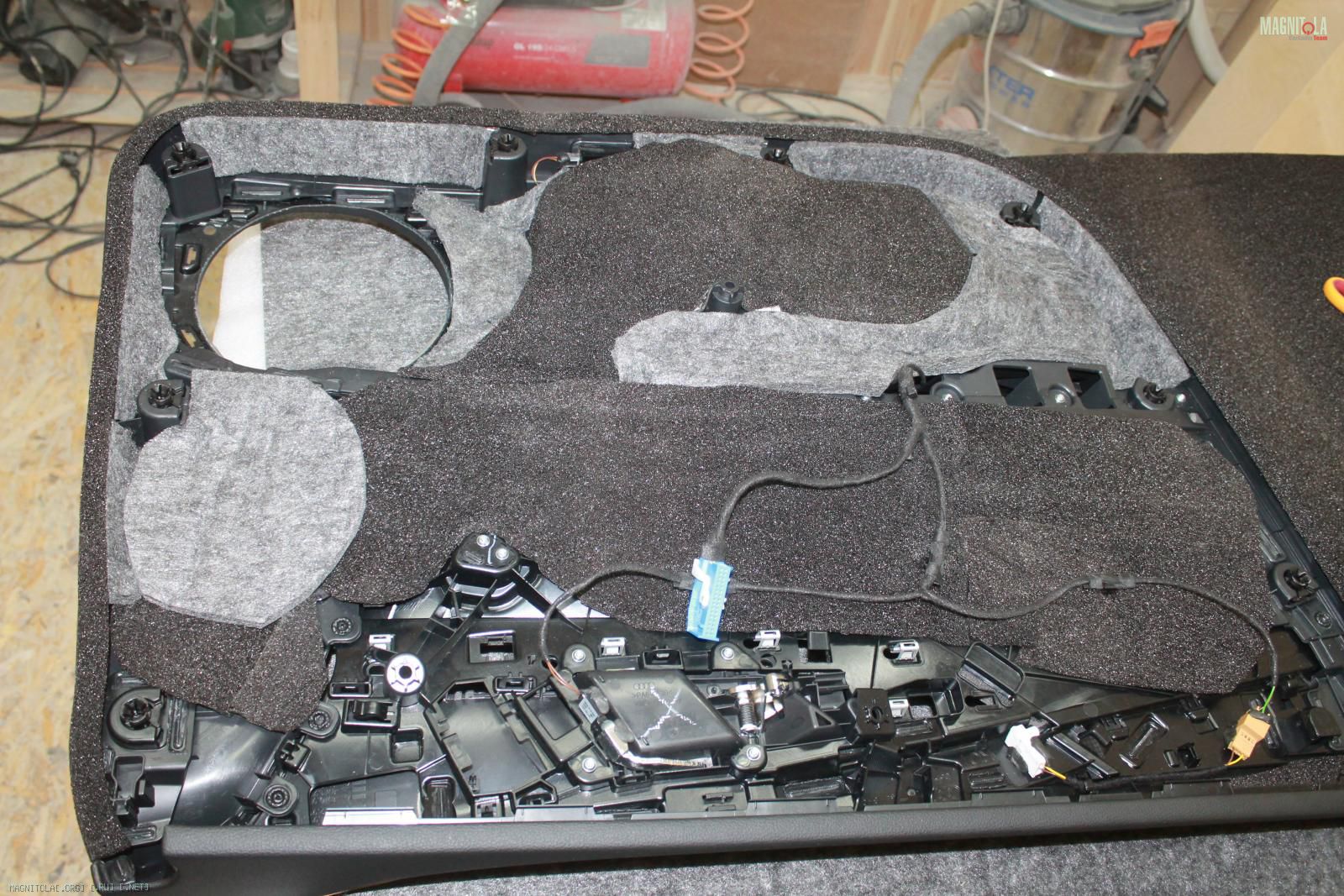

Карты дверей... Правая передняя
Вложение 1101990 Вложение 1101992 Вложение 1101994

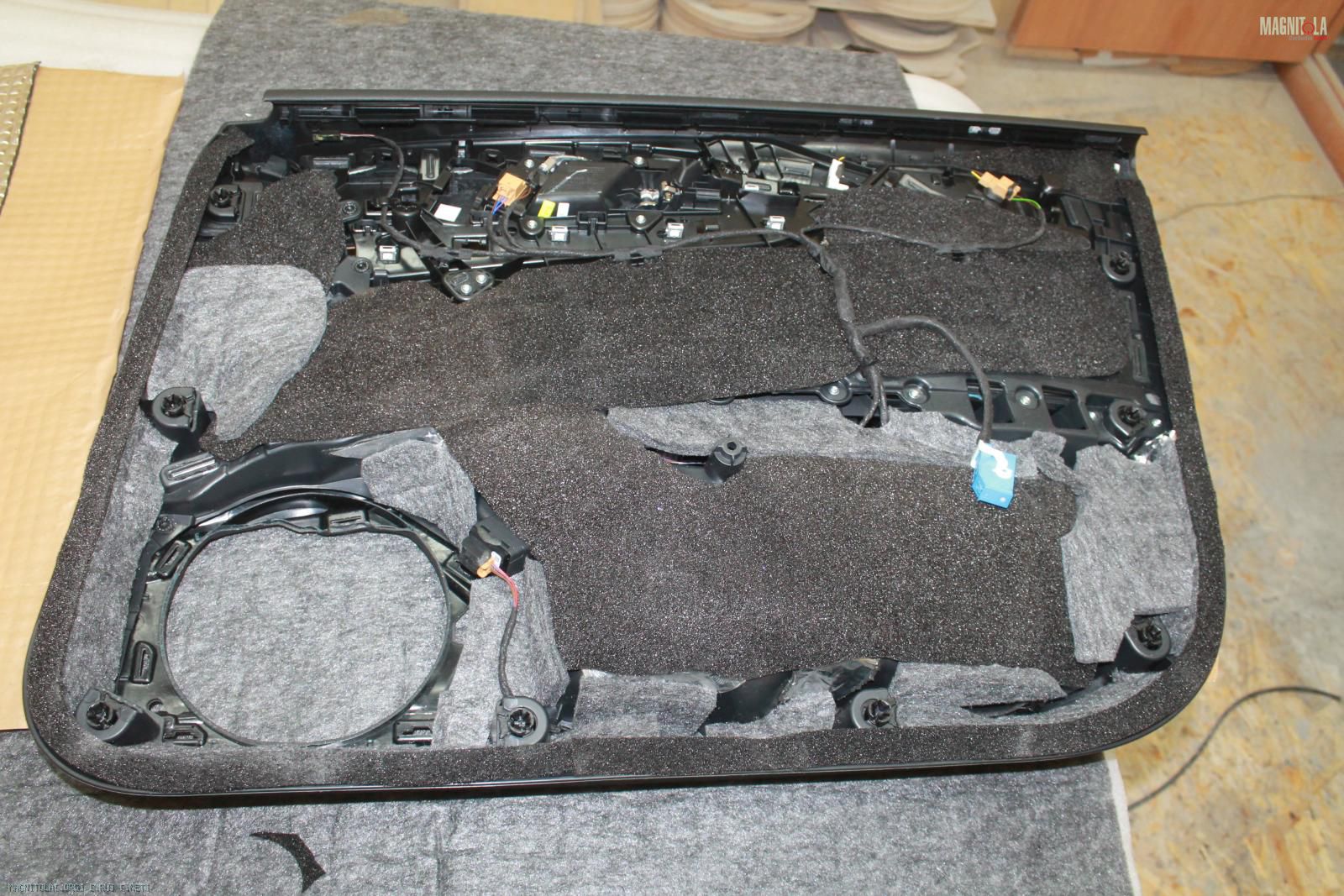

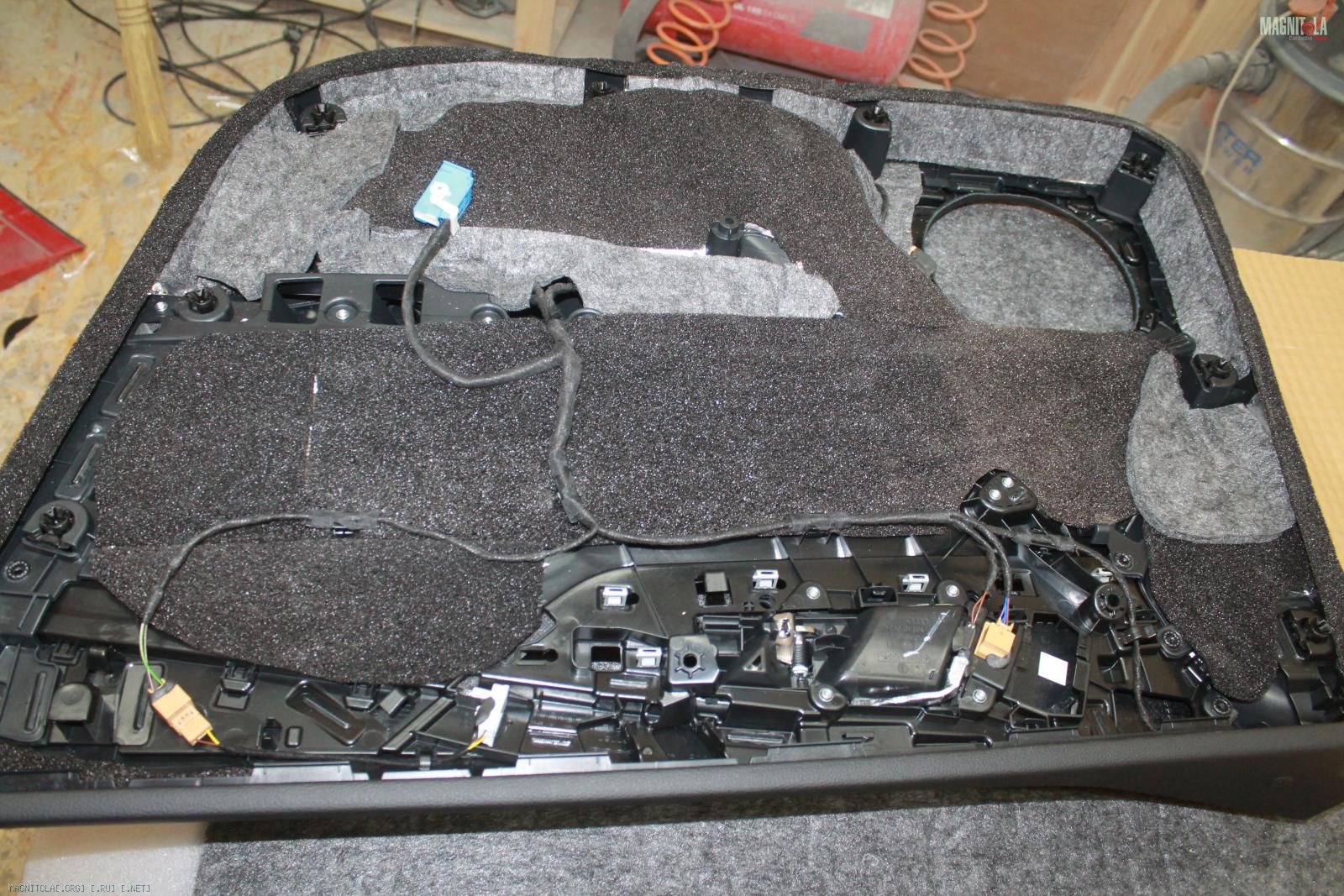

Карты дверей... Левая передняя
Вложение 1101996 Вложение 1101998 Вложение 1102000 Вложение 1102002 Вложение 1102004 Вложение 1102006

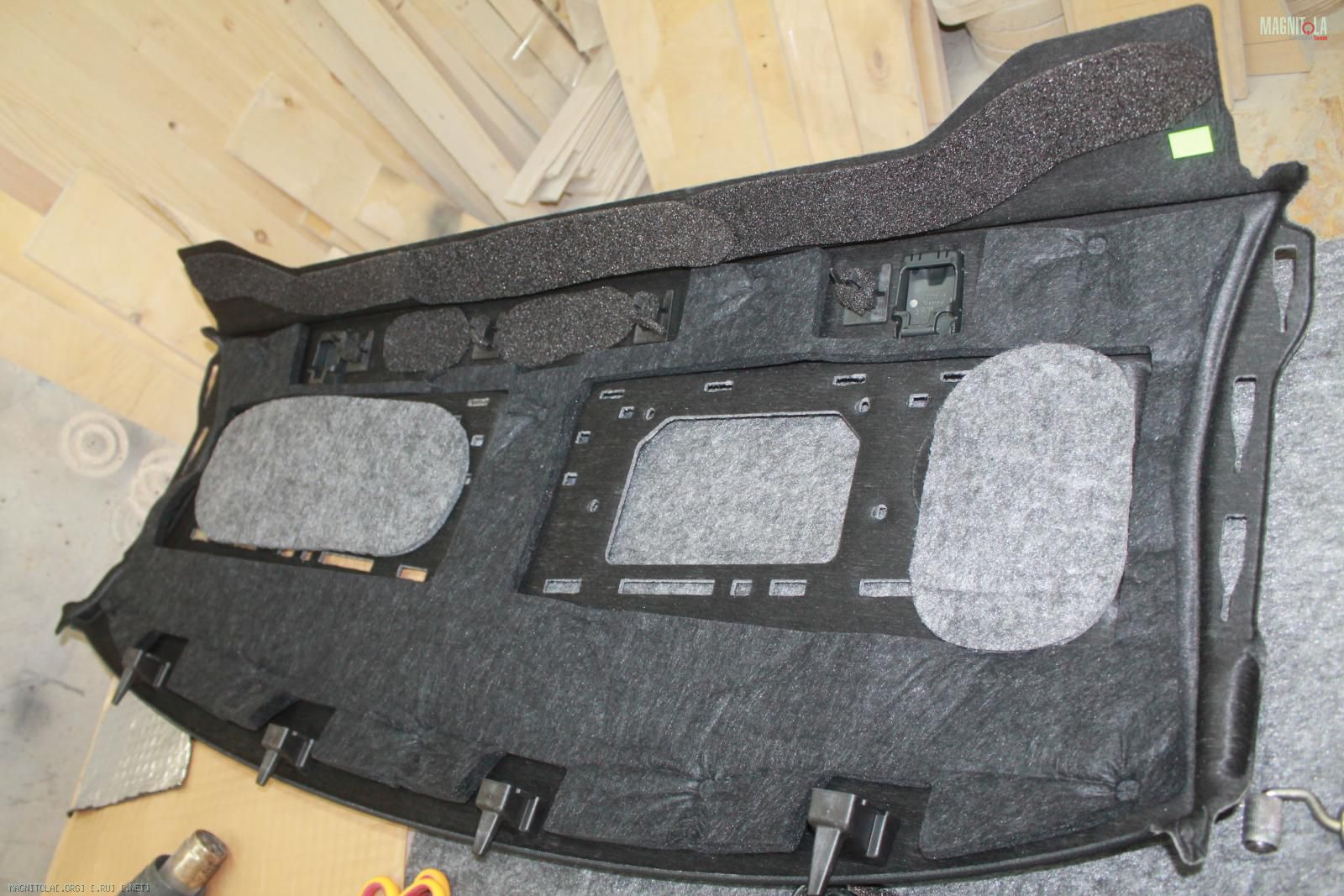

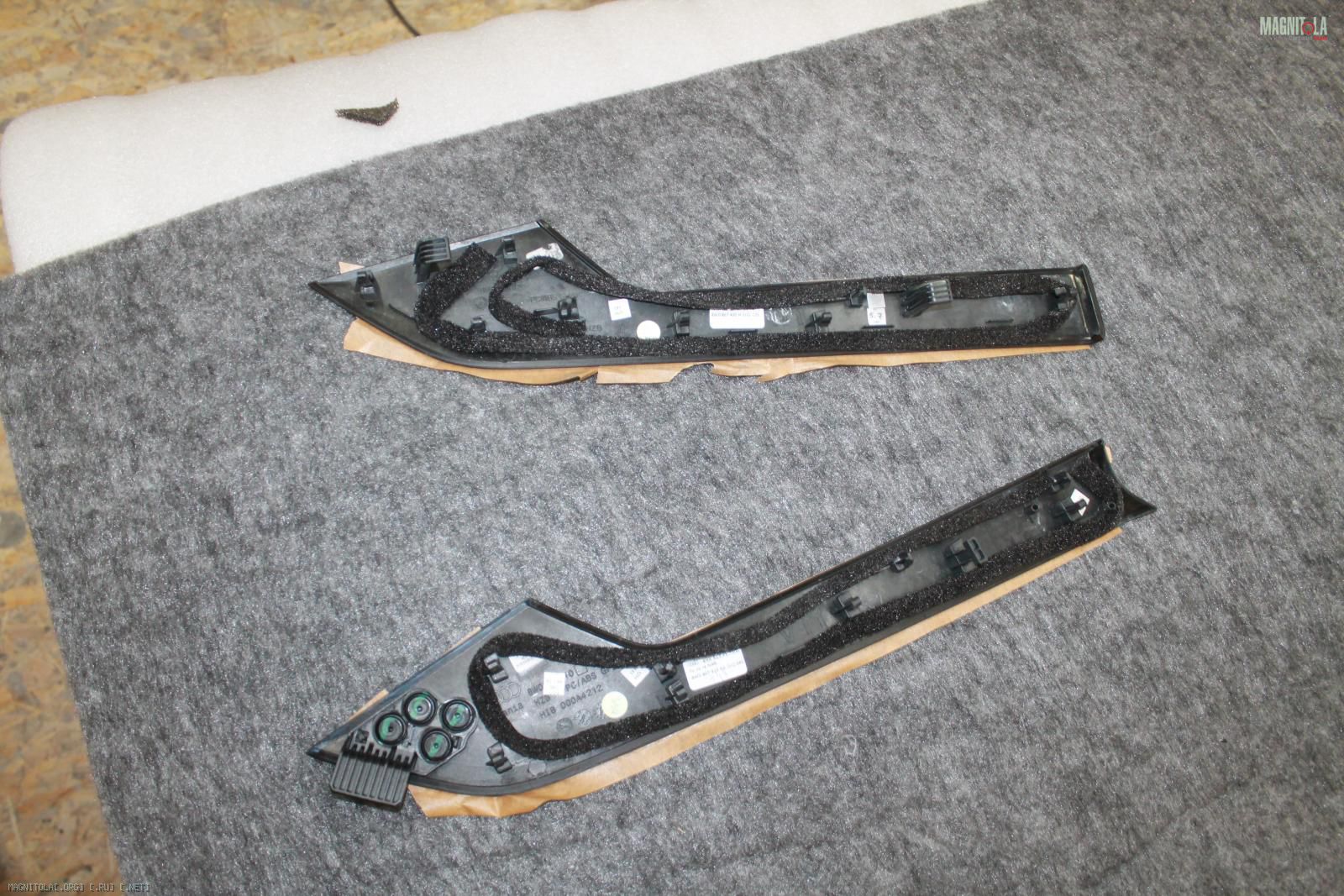

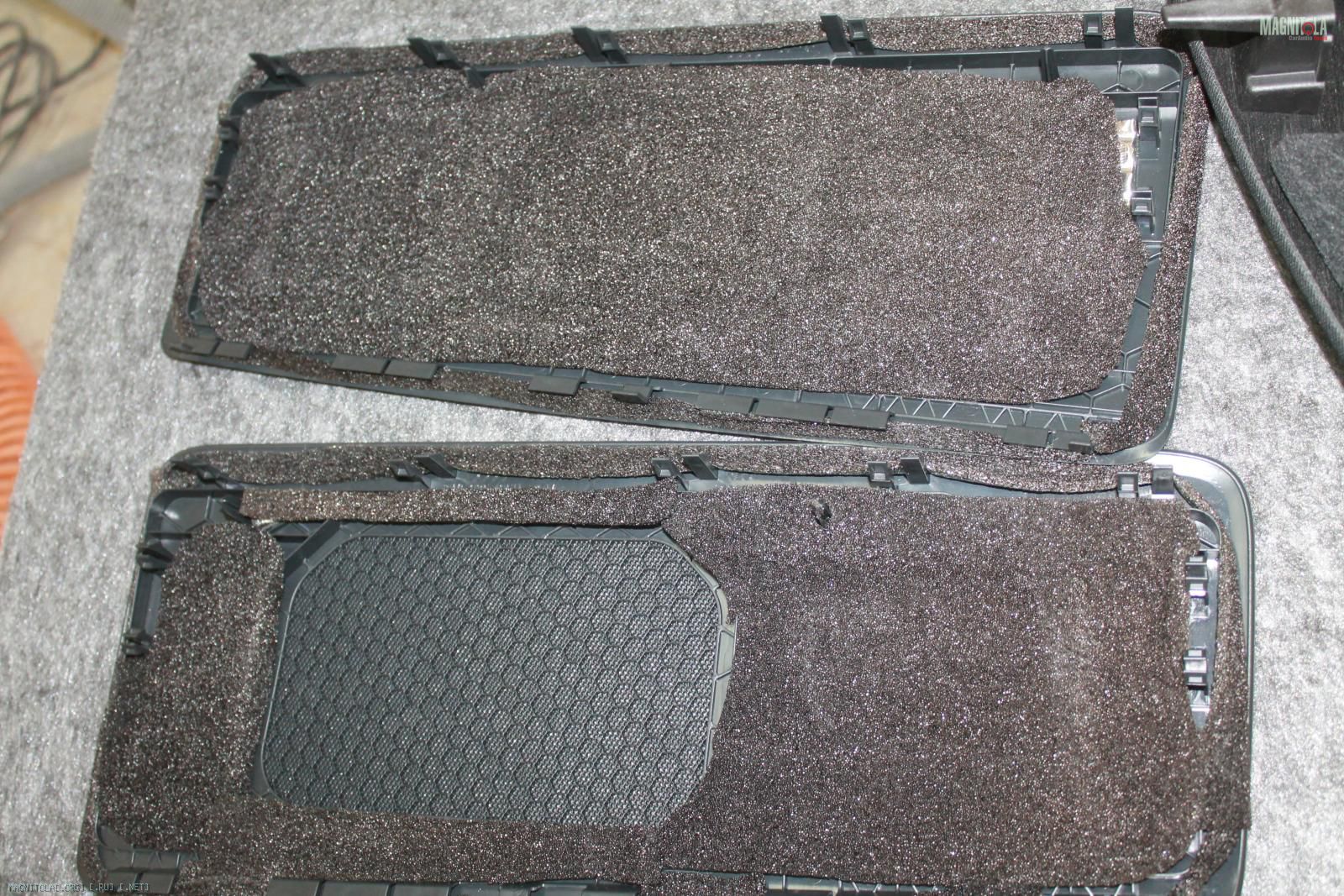

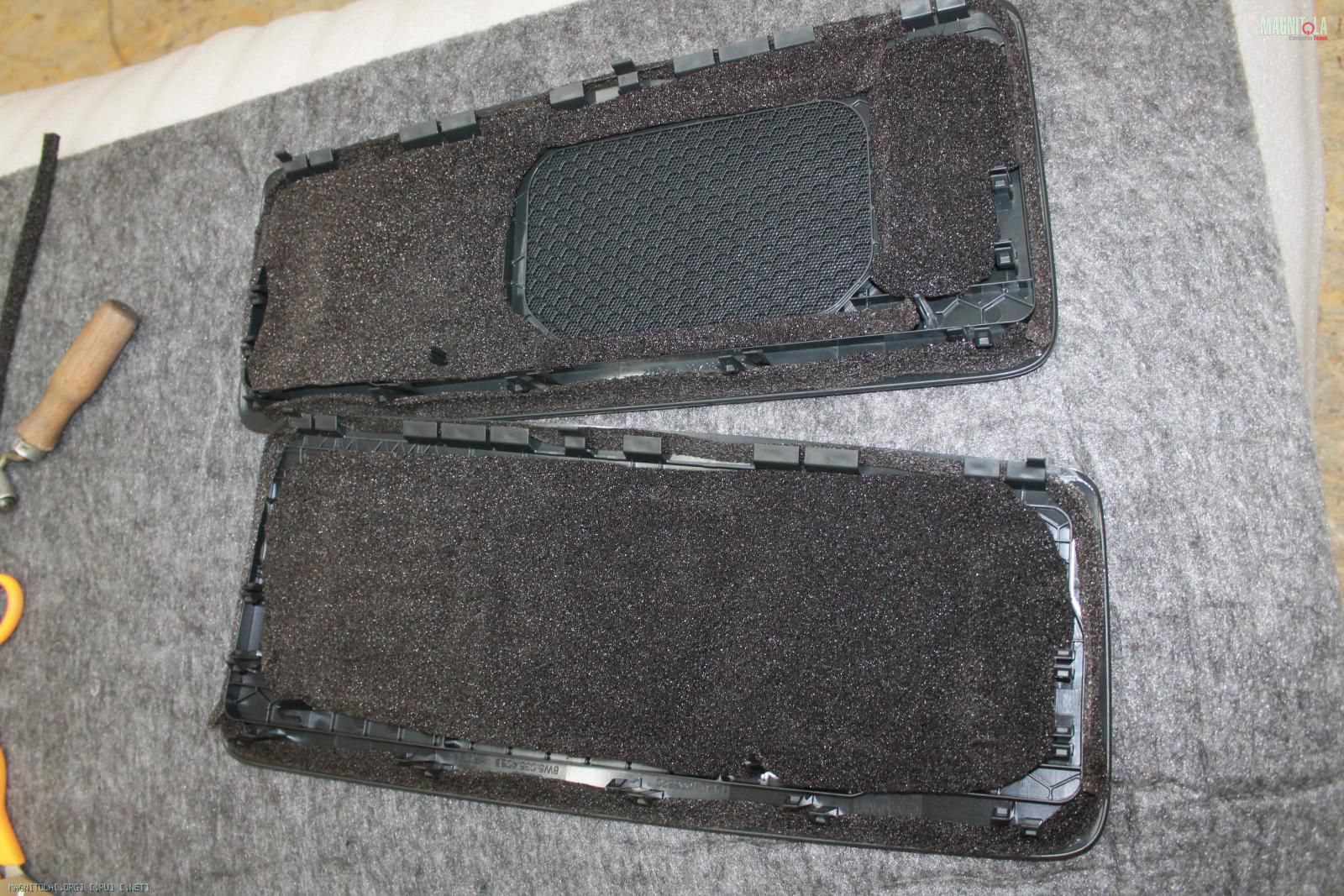

Уплотнение элементов дверей, полки...
Вложение 1102008 Вложение 1102010 Вложение 1102012 Вложение 1102014 Вложение 1102016 Вложение 1102018 Вложение 1102020 Вложение 1102022

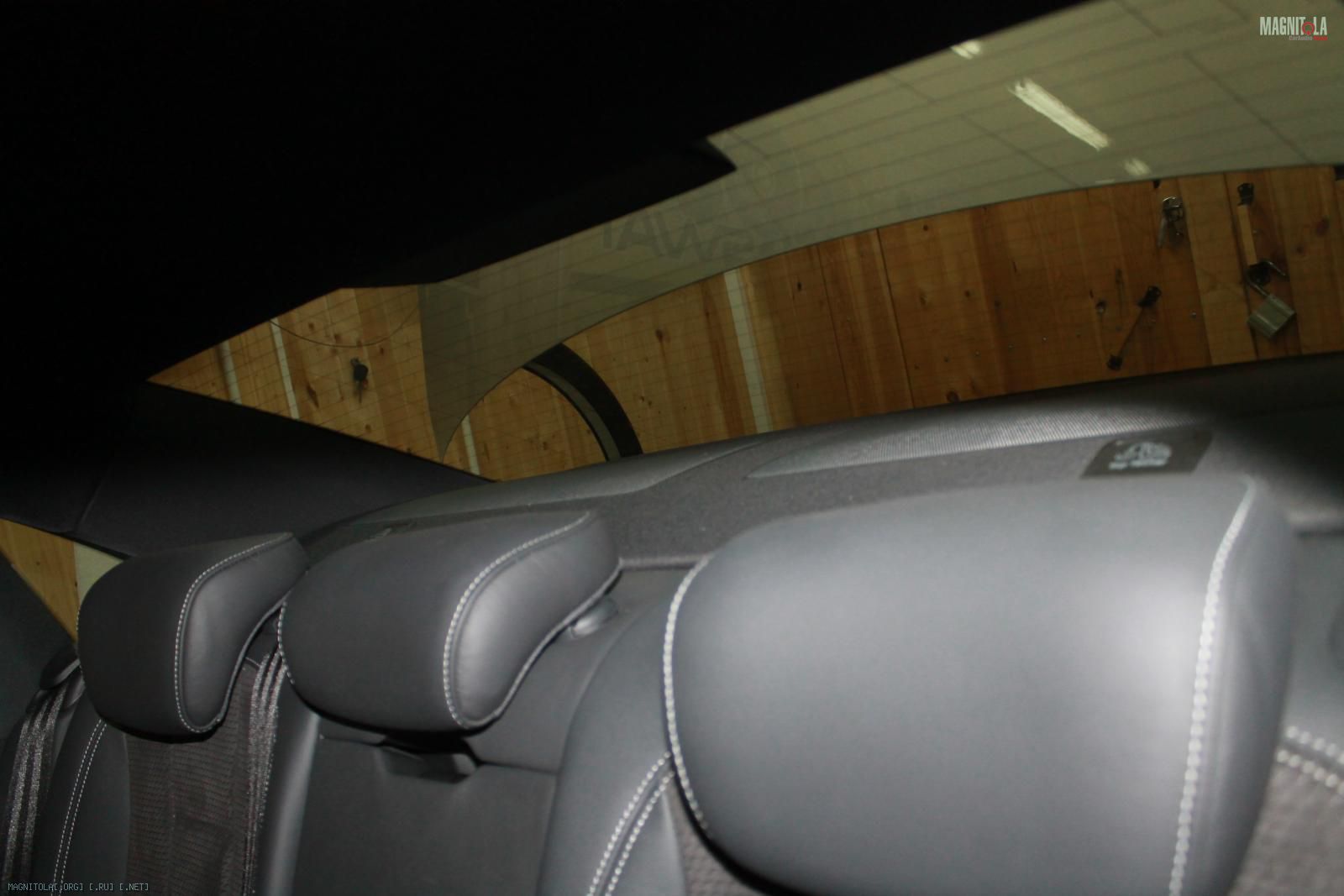

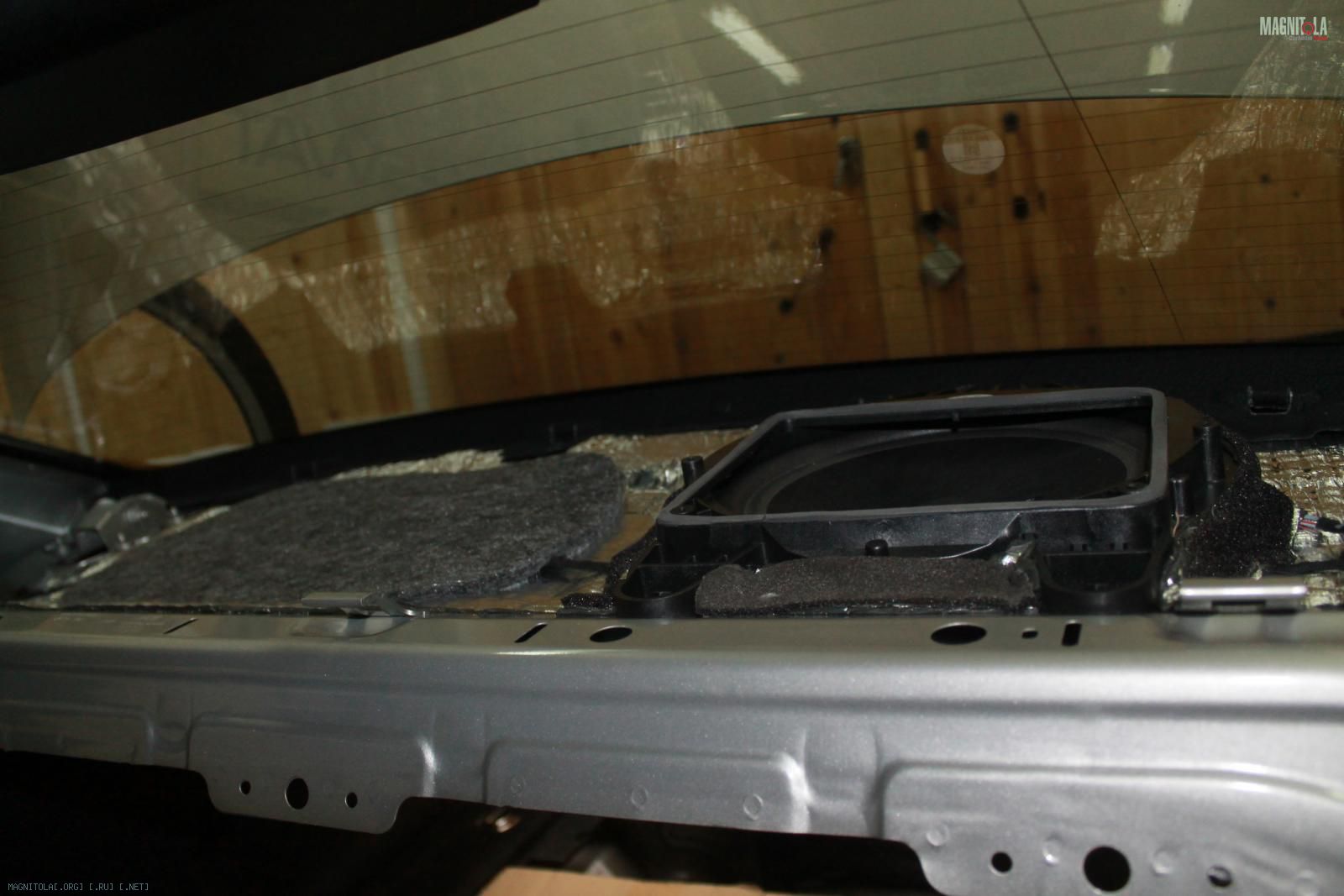

Полка с сабом итог...
Вложение 1102024 Вложение 1102026 Вложение 1102028 Вложение 1102030 Вложение 1102032

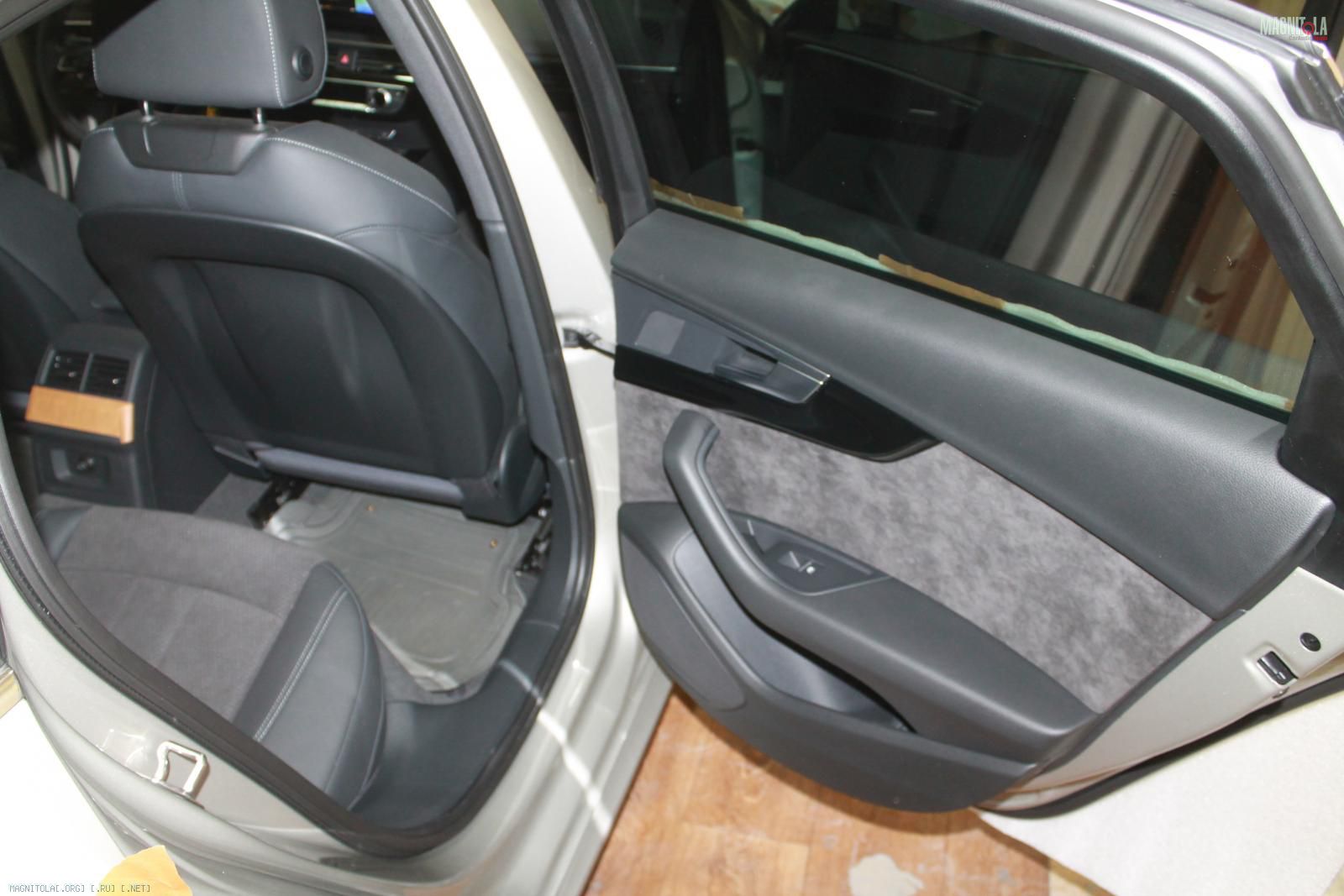

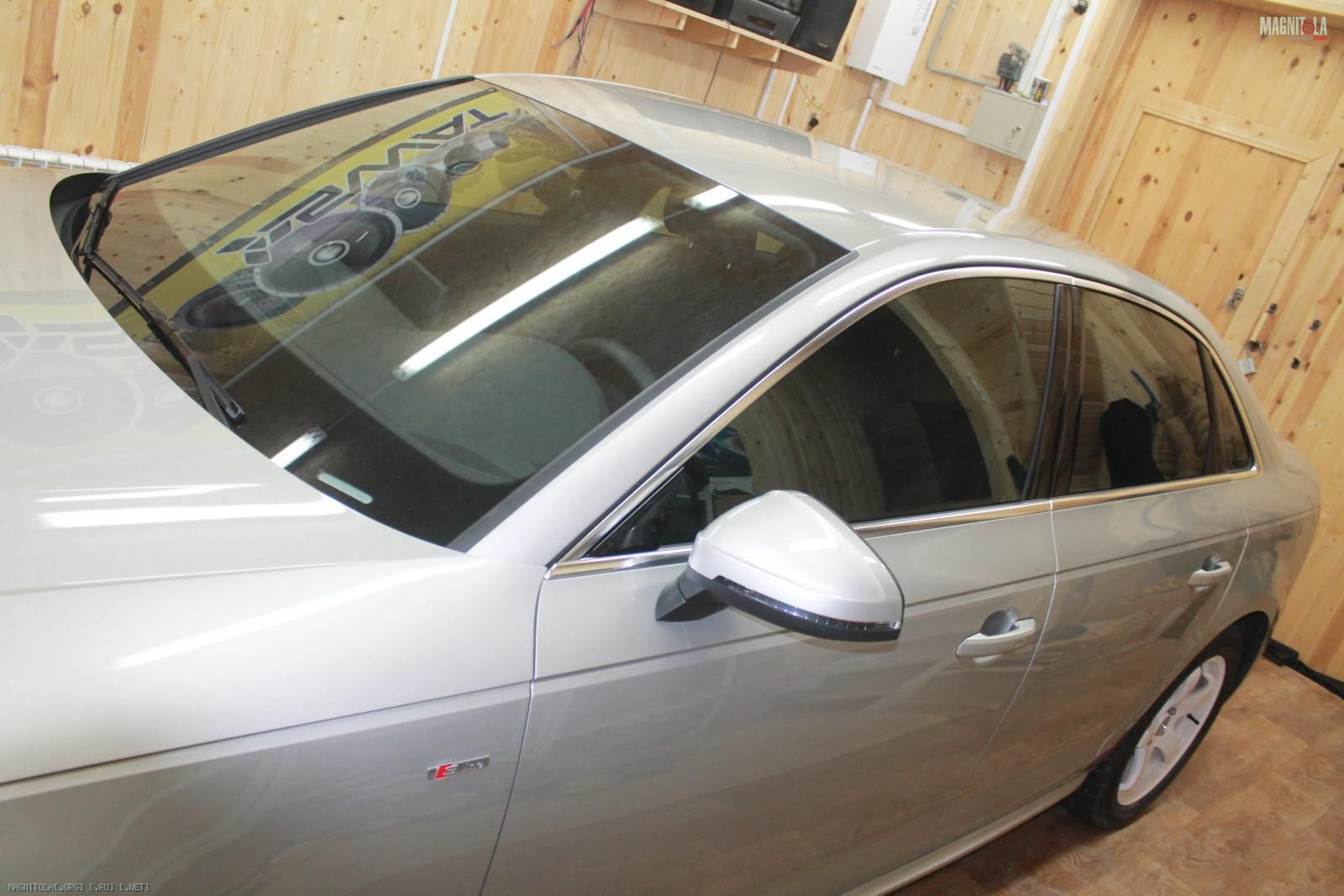

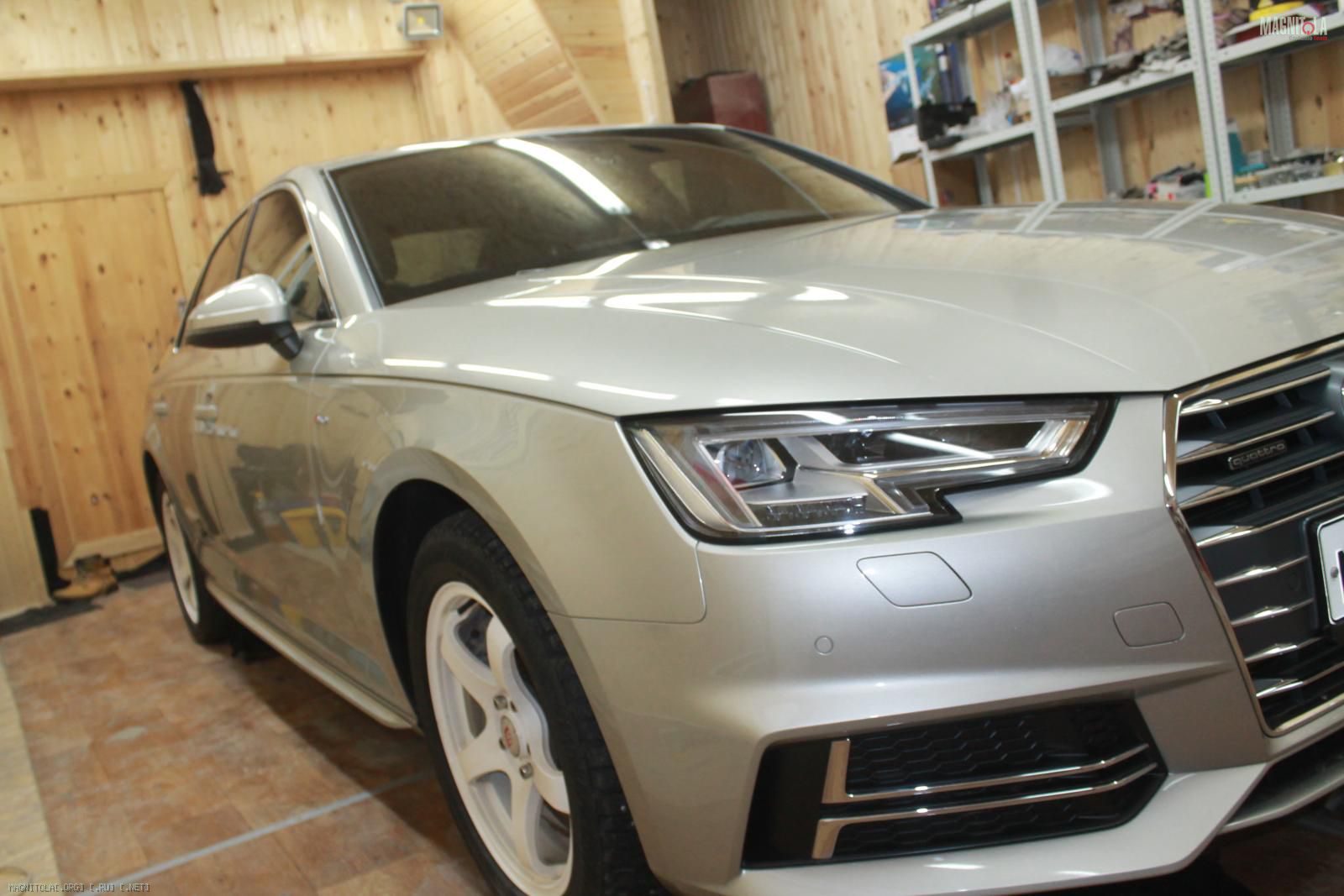

Собрали карты дверей.. подготовили авто к сдаче клиенту
Вложение 1102034 Вложение 1102036 Вложение 1102038 Вложение 1102040 Вложение 1102042 Вложение 1102044 Вложение 1102046 Вложение 1102048 Вложение 1102050
Доработанная штатка все-таки бомба!
08.02.2017, 23:33
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В отпуске до 11.02, затем продолжим
13.02.2017, 23:17
st220

Вложений: 168

Re: Изготовление корпусов для сабвуферов, фальшпанелей

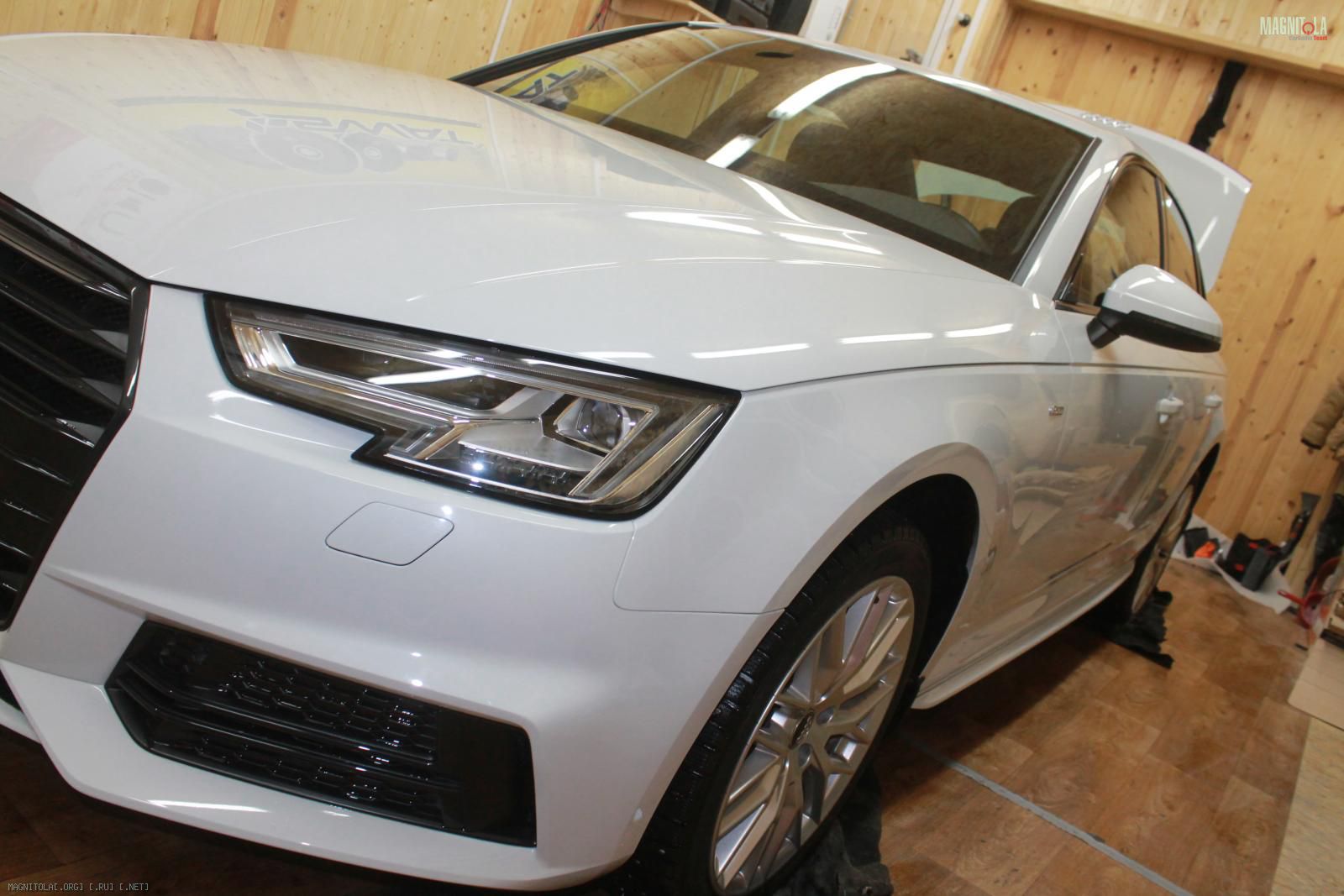

В KF-Sound Technology приехала Audi A4 2.0T Quattro

Вложение 1103658 Вложение 1103660 Вложение 1103662 Вложение 1103664

Отключение питания... после разбор салона...
Вложение 1103666 Вложение 1103668

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

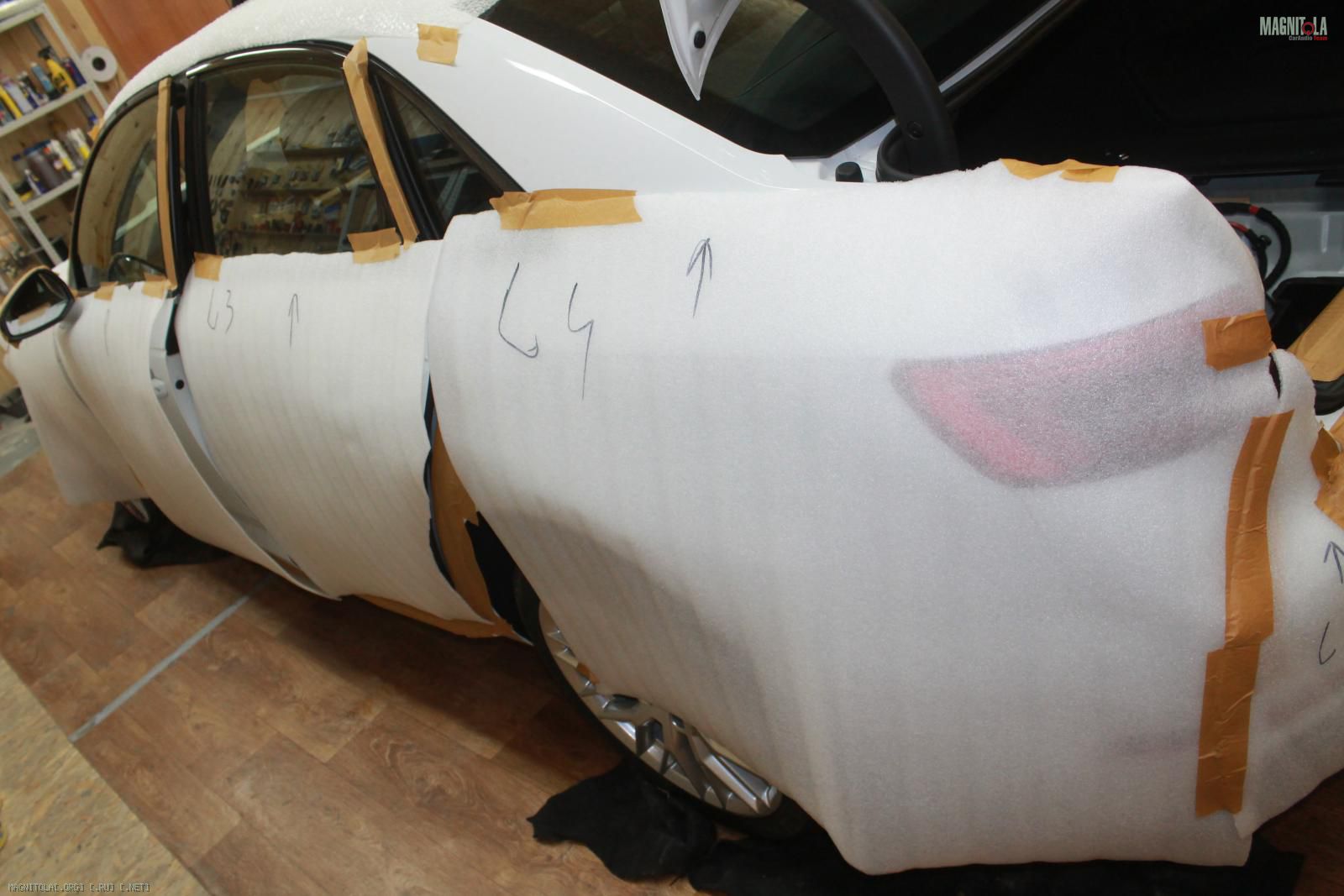

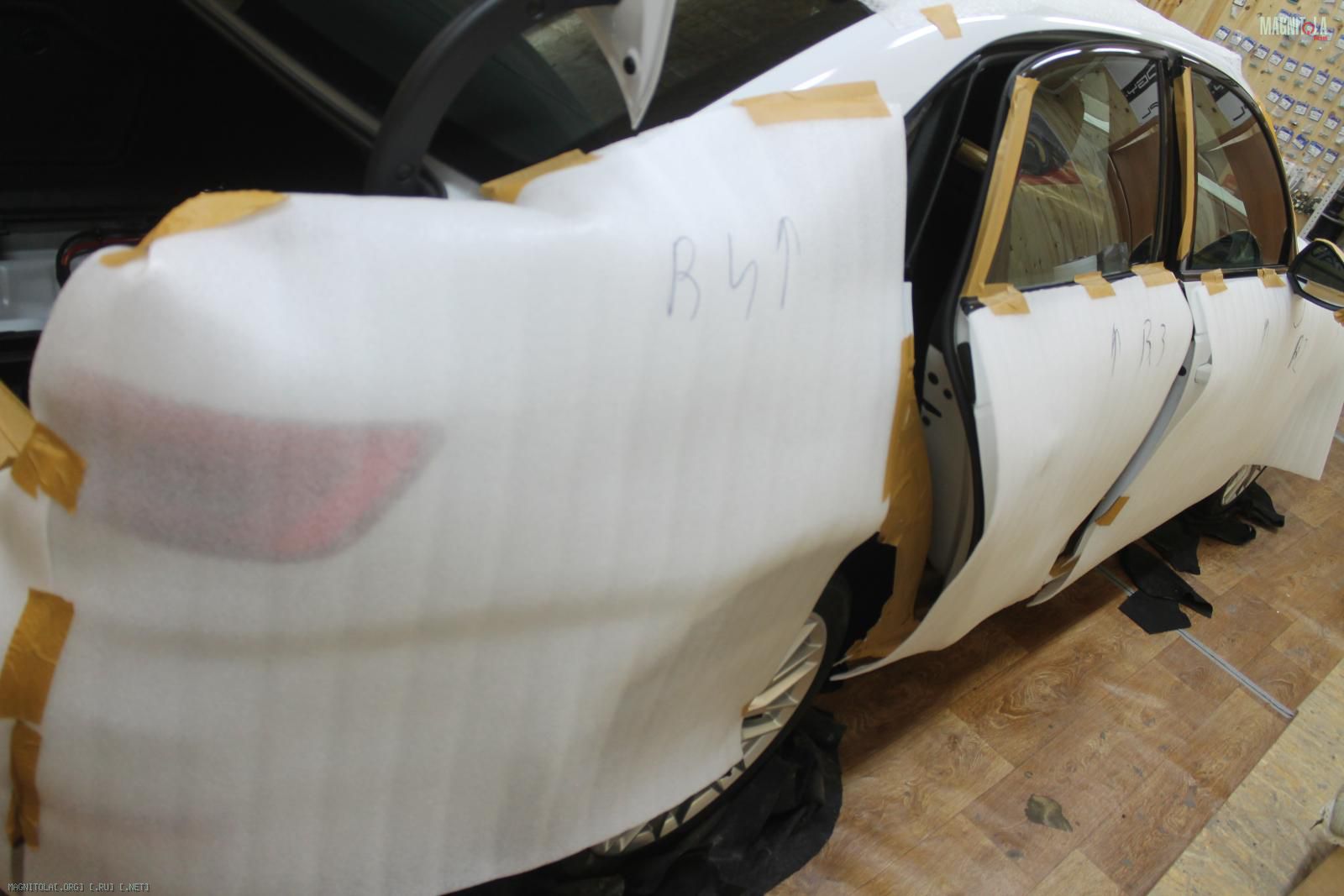

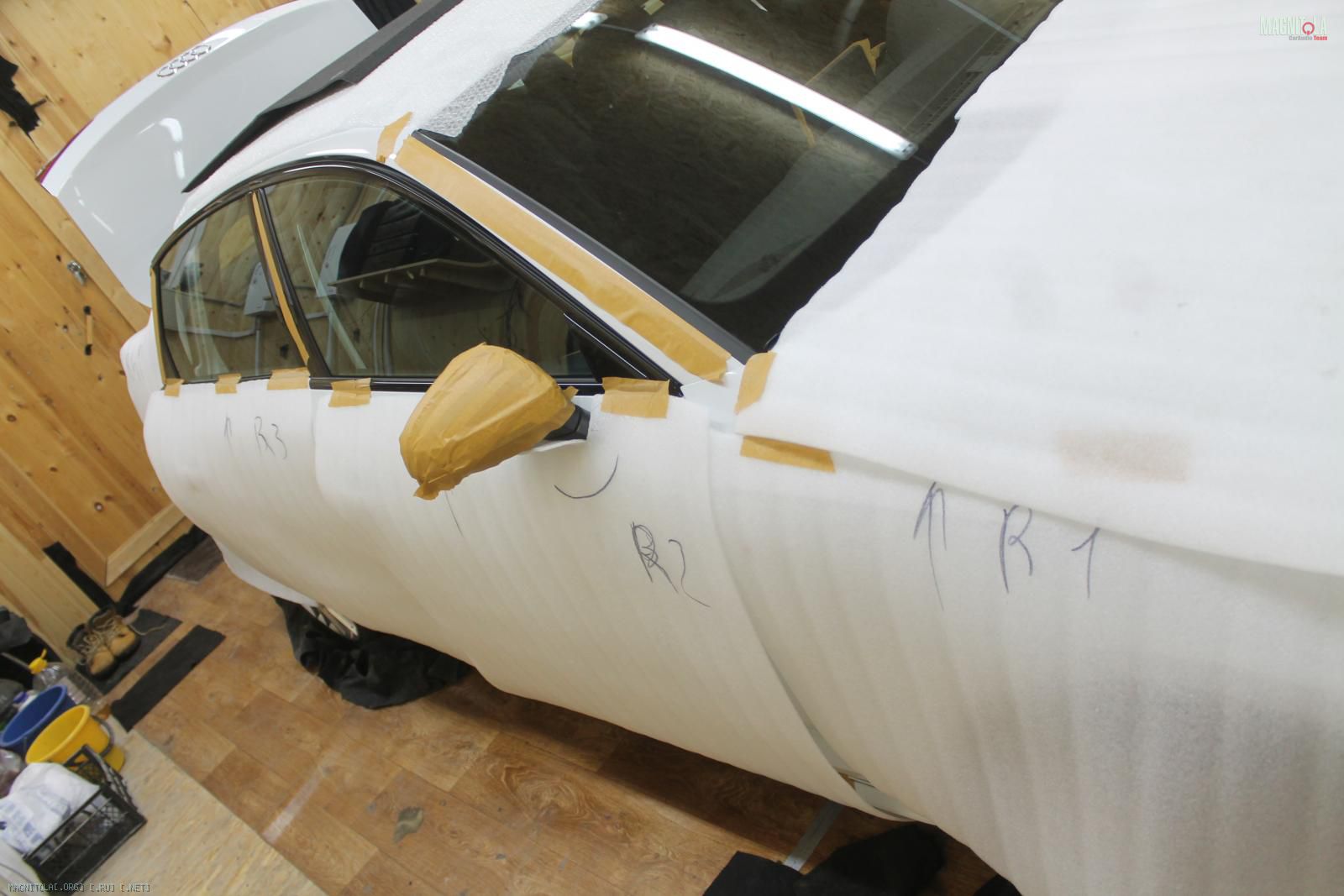

"Защита кузова"
Вложение 1103670 Вложение 1103672 Вложение 1103674 Вложение 1103676 Вложение 1103678 Вложение 1103680 Вложение 1103682

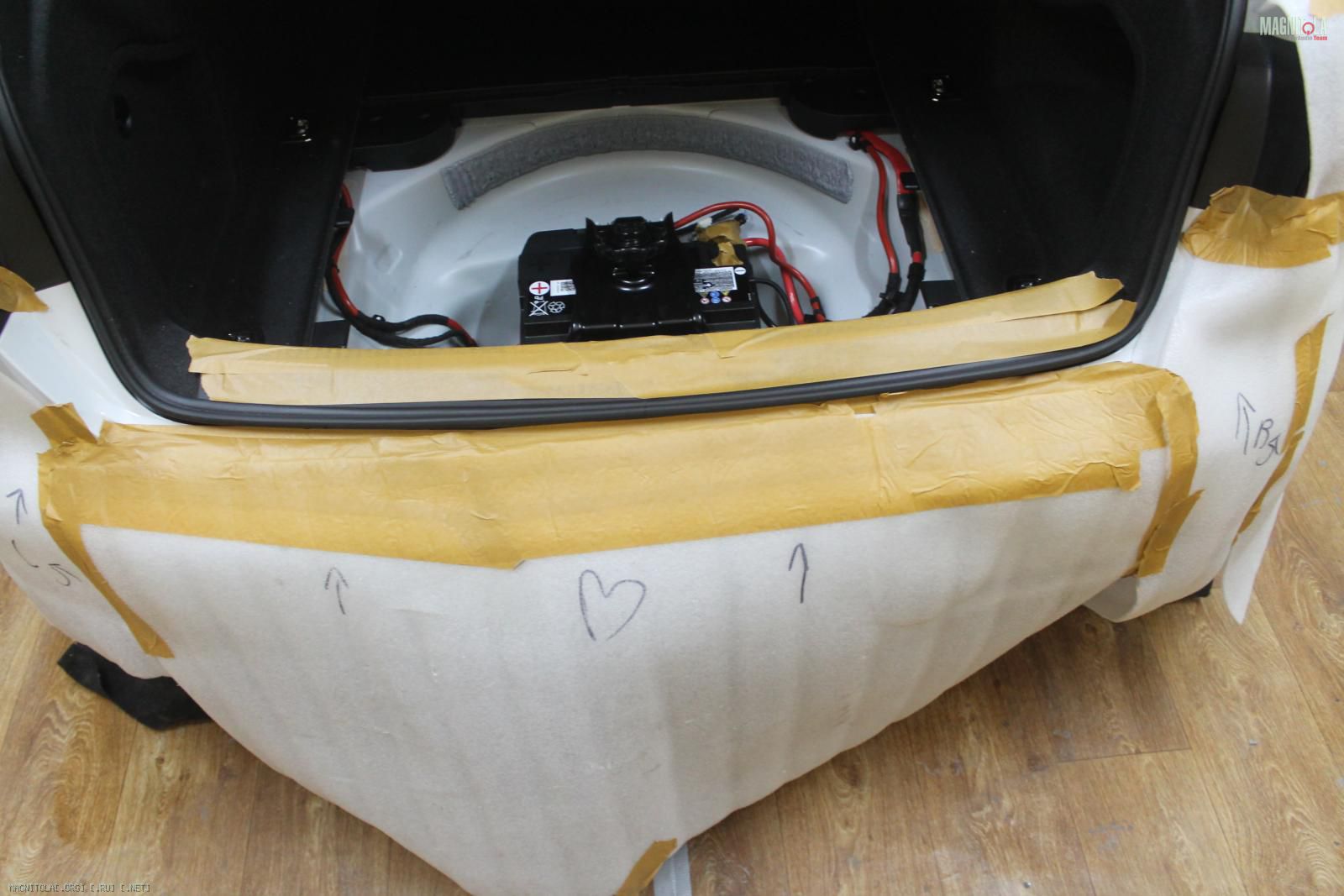

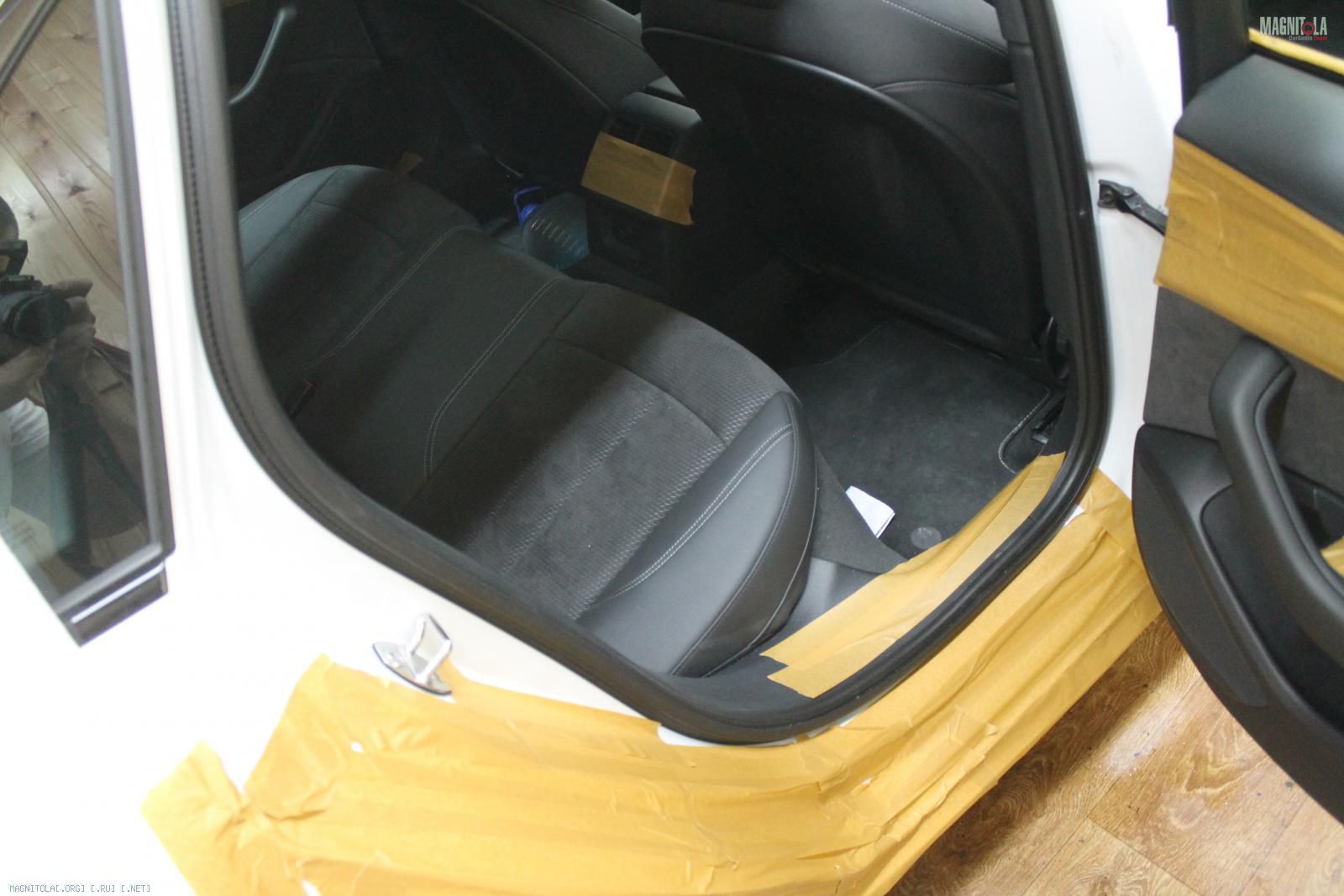

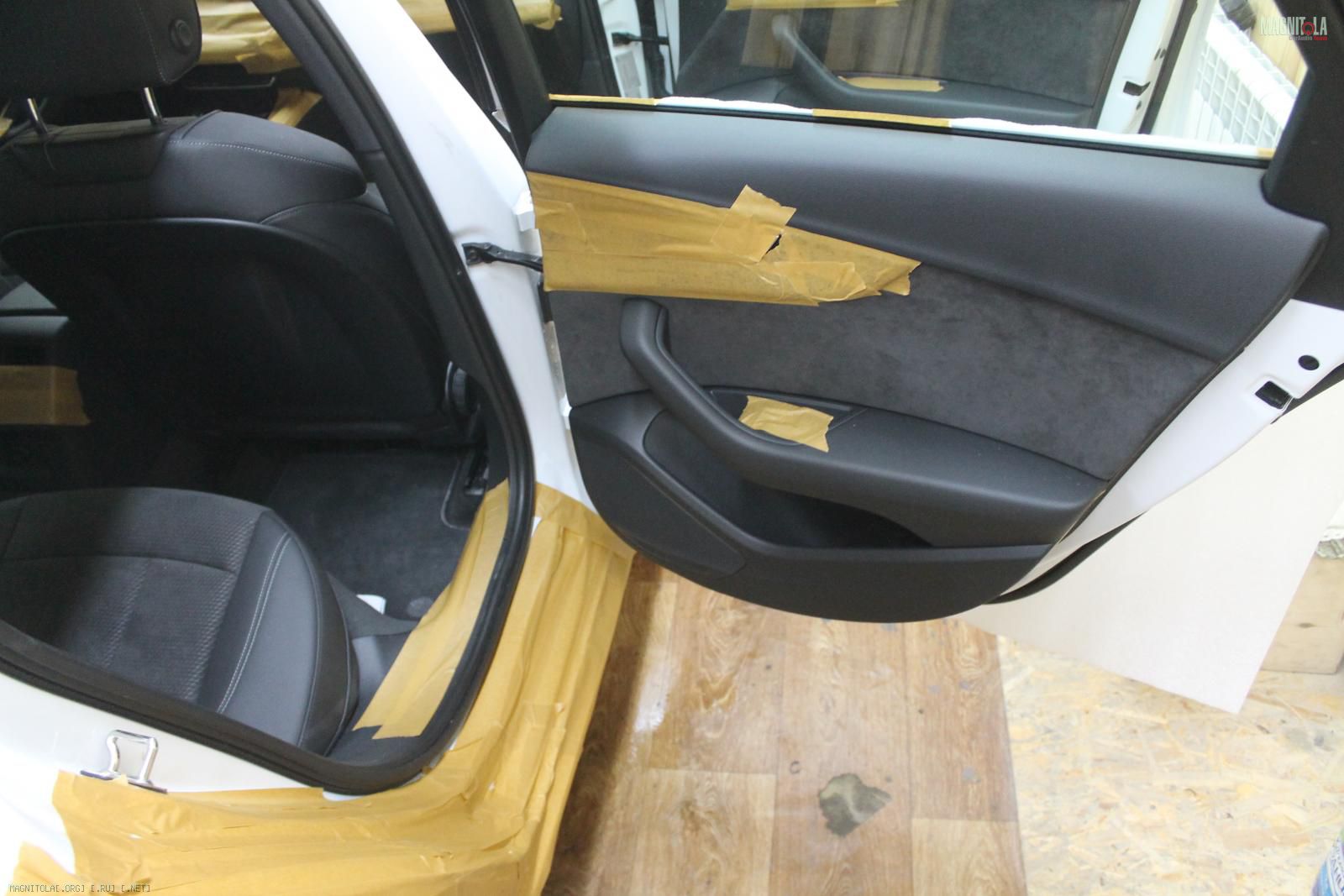

"Защита салона"
Вложение 1103686 Вложение 1103688 Вложение 1103690 Вложение 1103692 Вложение 1103694 Вложение 1103696 Вложение 1103698 Вложение 1103700 Вложение 1103702

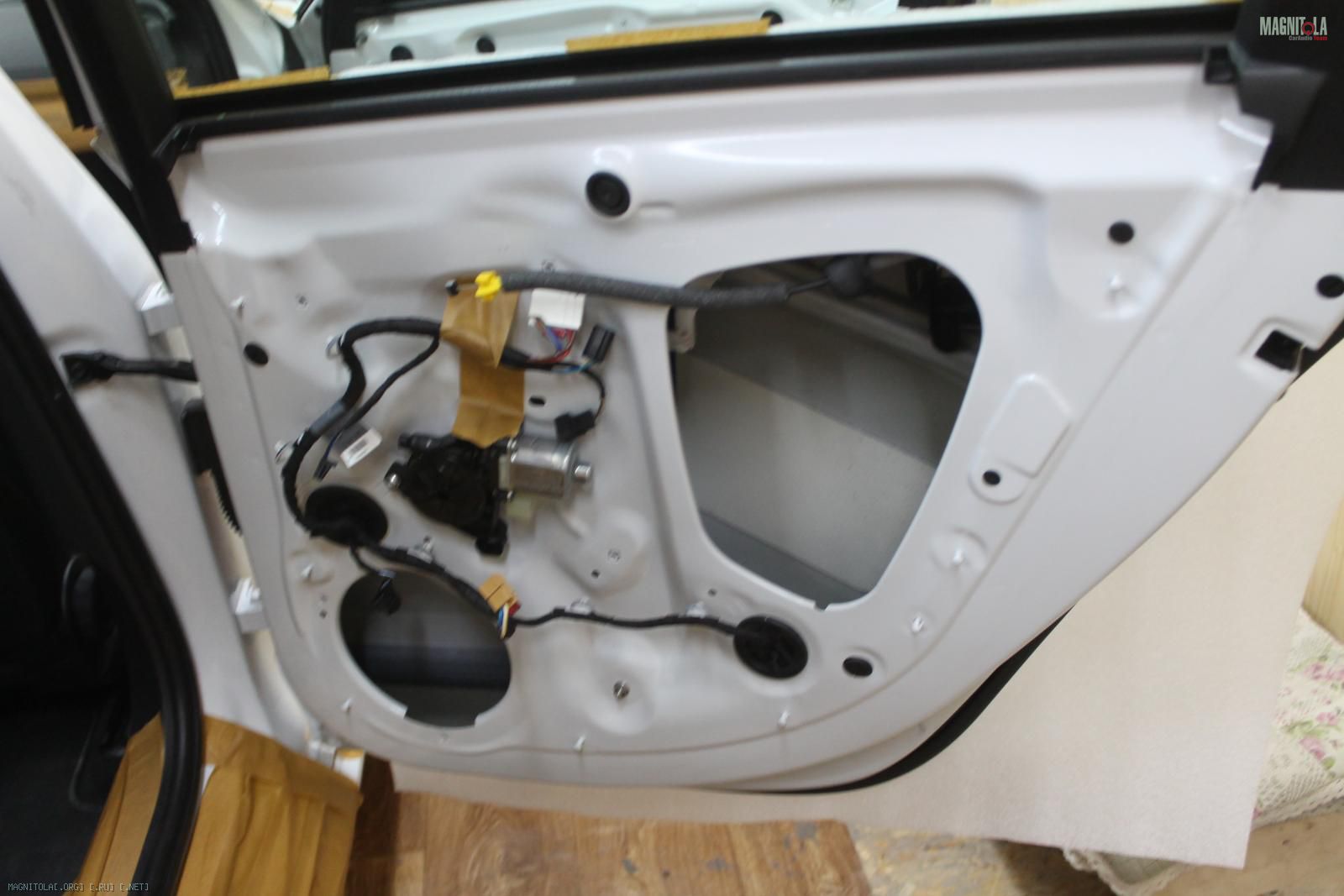

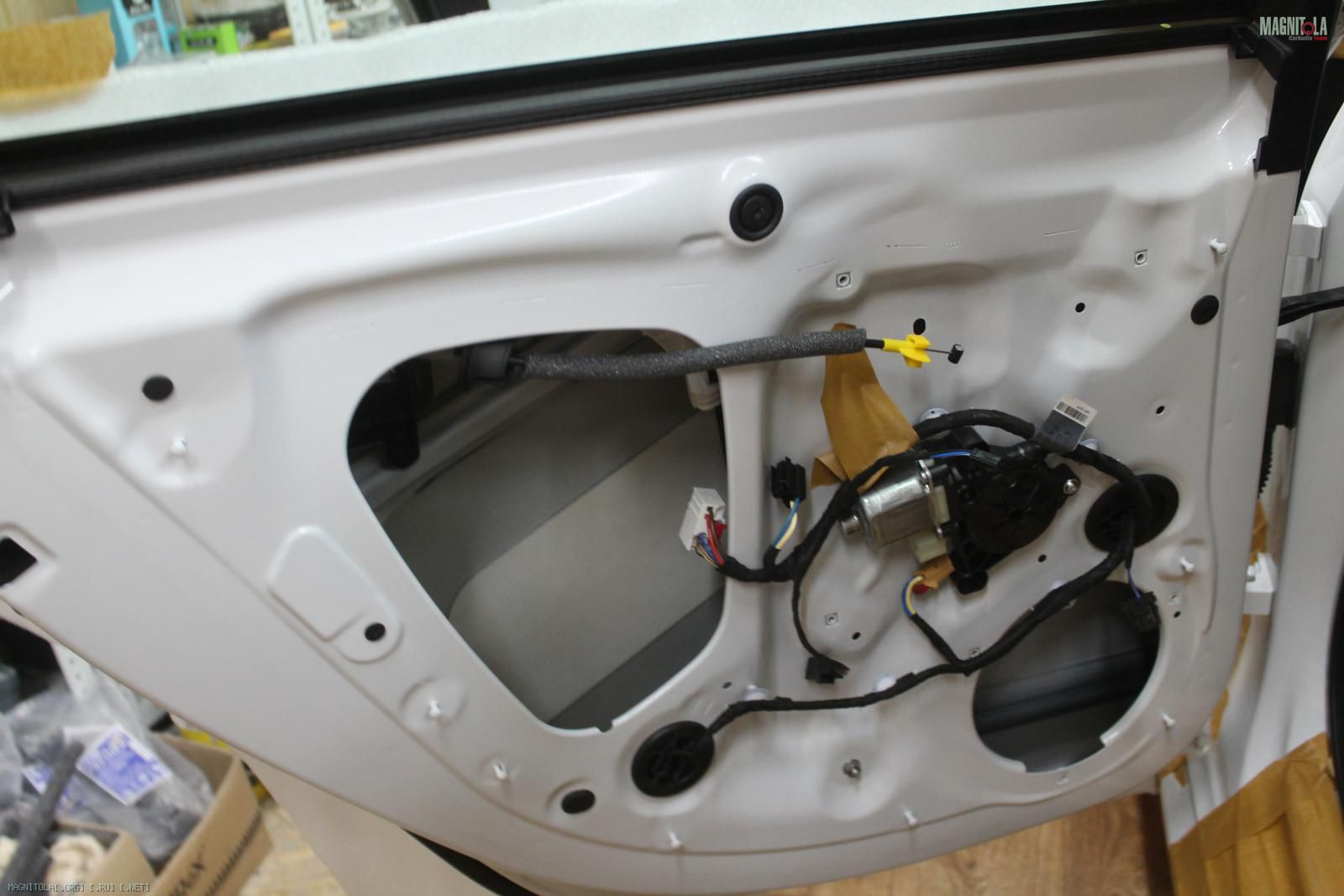

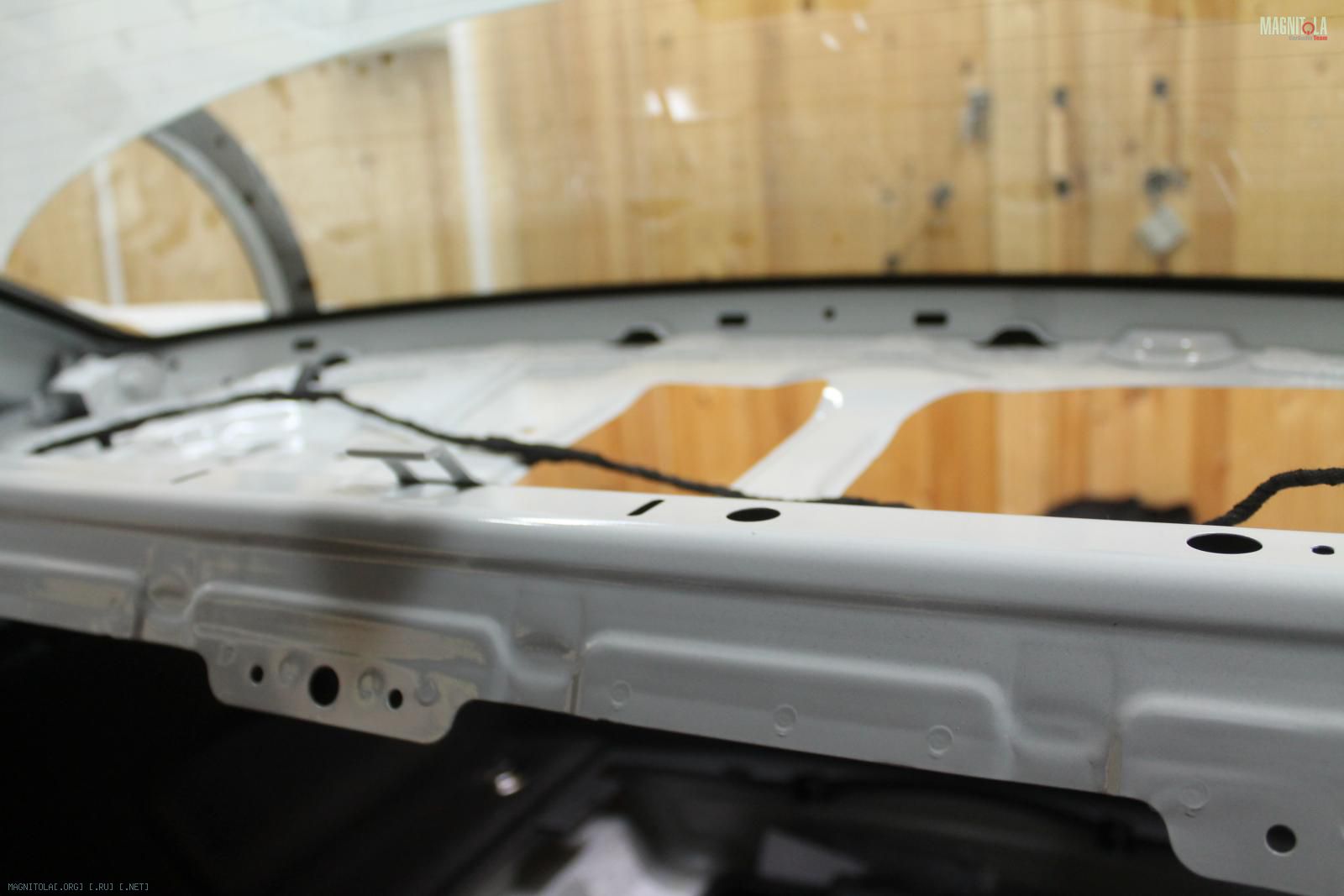

Разобрали двери и заднюю полку...

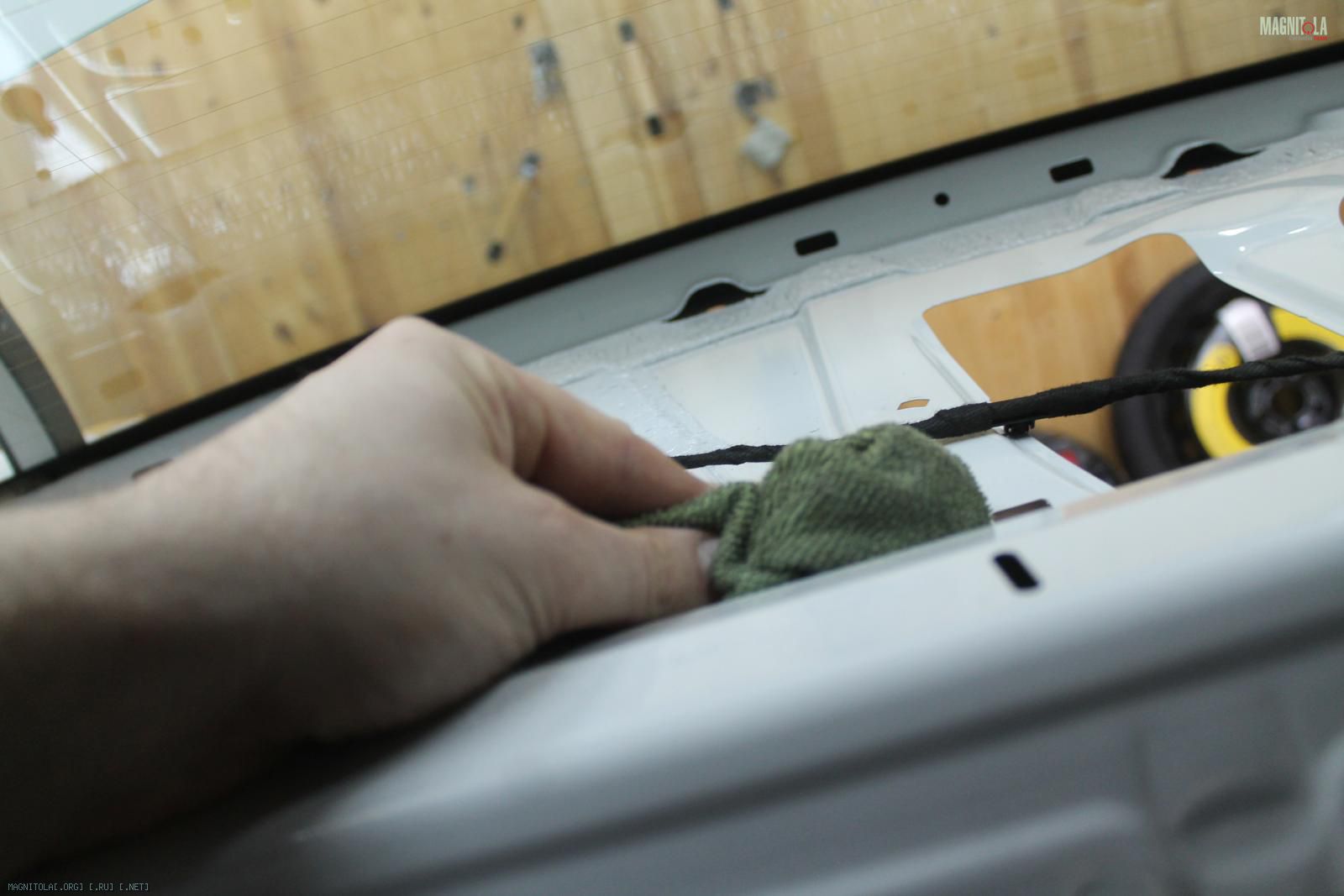

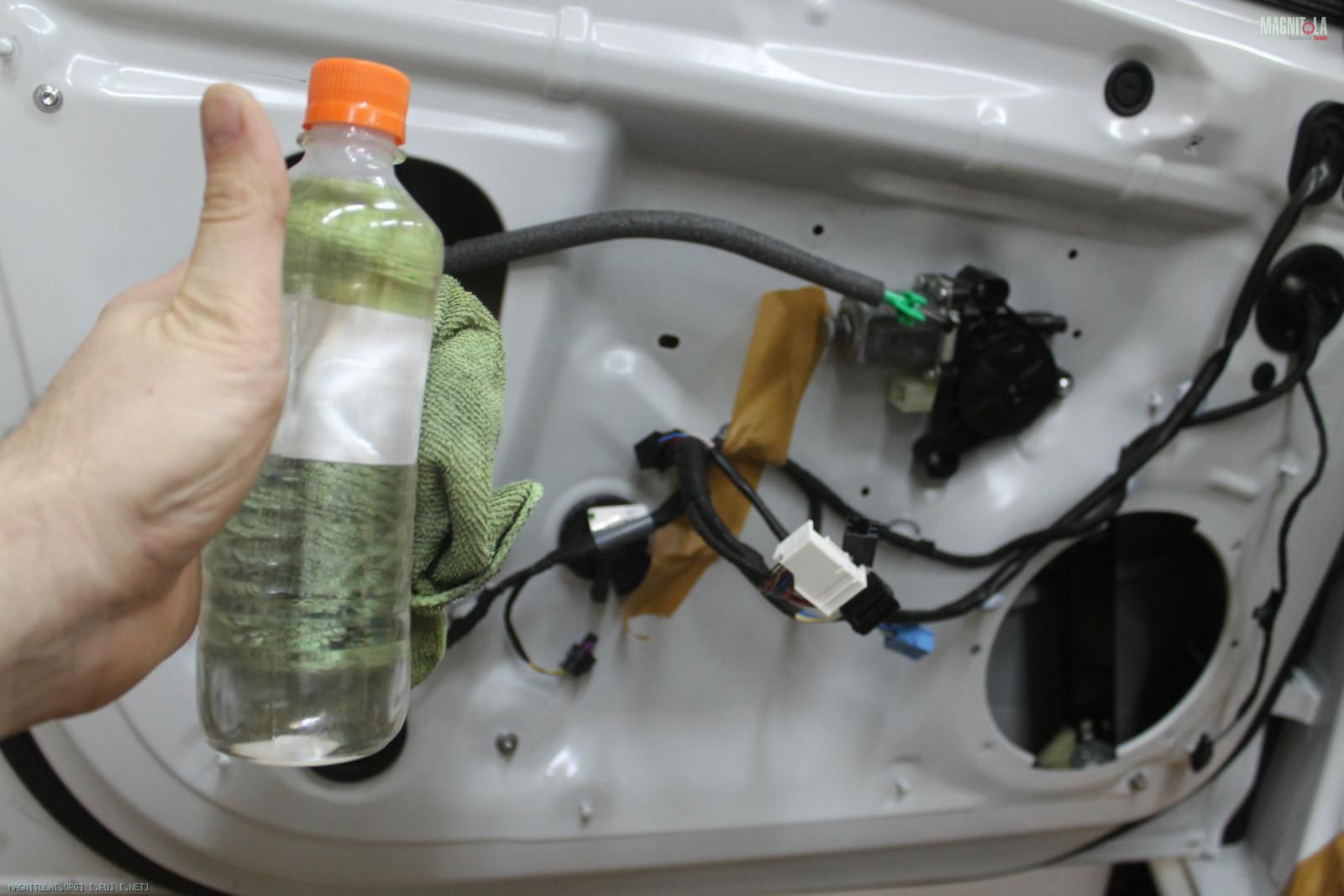

Очищаем, обезжириваем..
Вложение 1103704 Вложение 1103706 Вложение 1103708 Вложение 1103710 Вложение 1103712 Вложение 1103714 Вложение 1103716 Вложение 1103718 Вложение 1103720 Вложение 1103722 Вложение 1103724 Вложение 1103726 Вложение 1103728 Вложение 1103730 Вложение 1103732

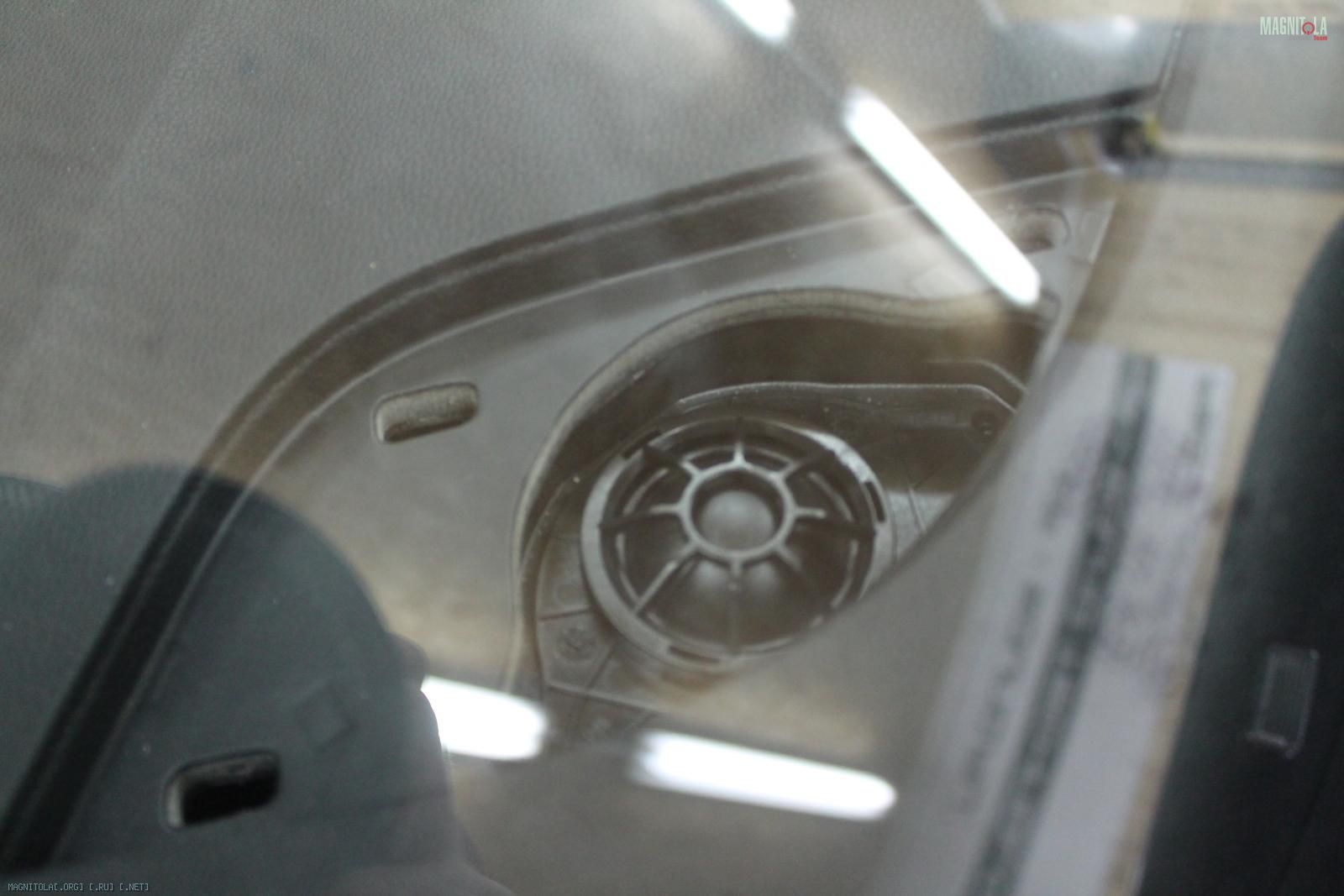

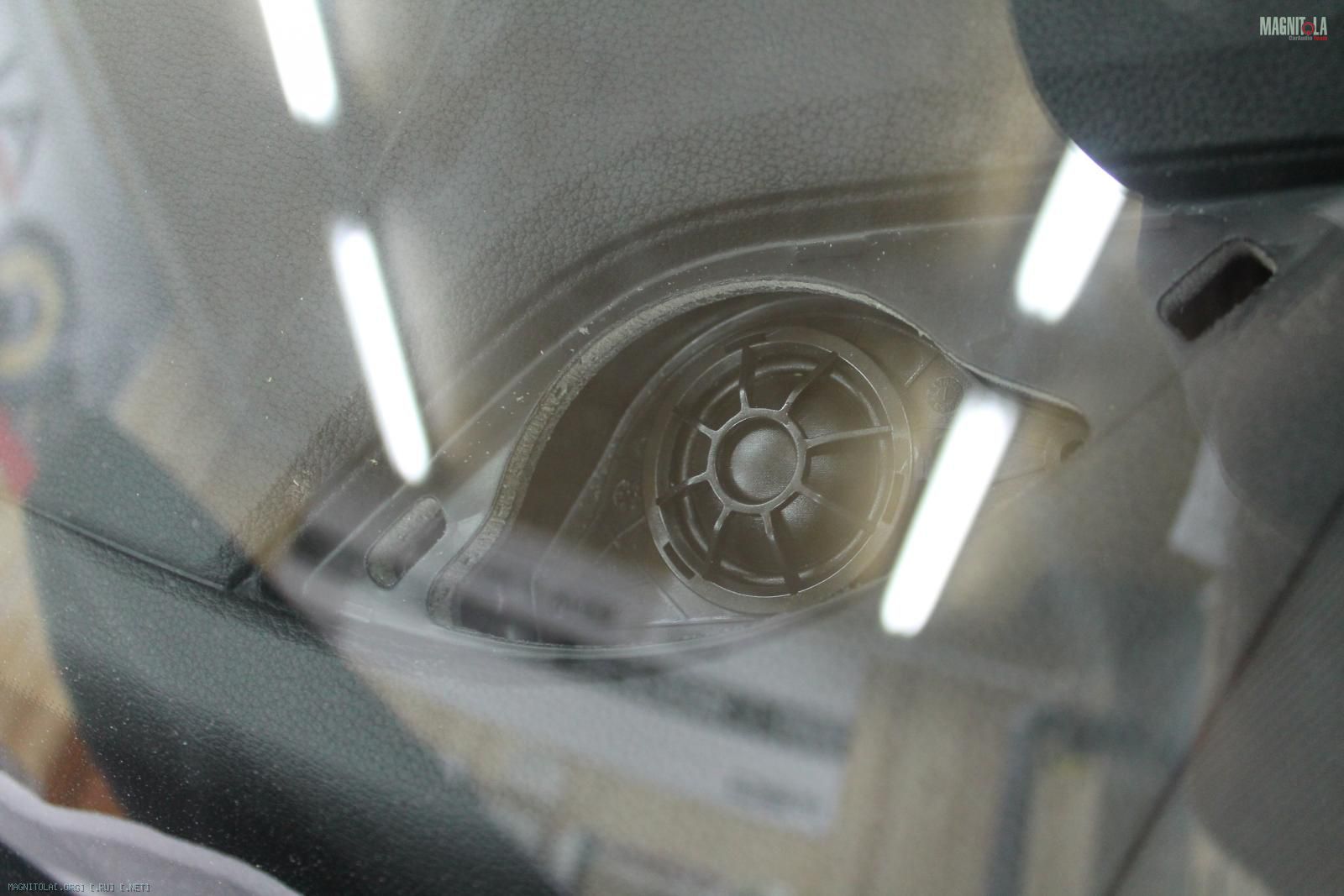

Меняем на ВЧ конденсаторы на пленочные....
Убираем паучковую сетку с мидбасов...

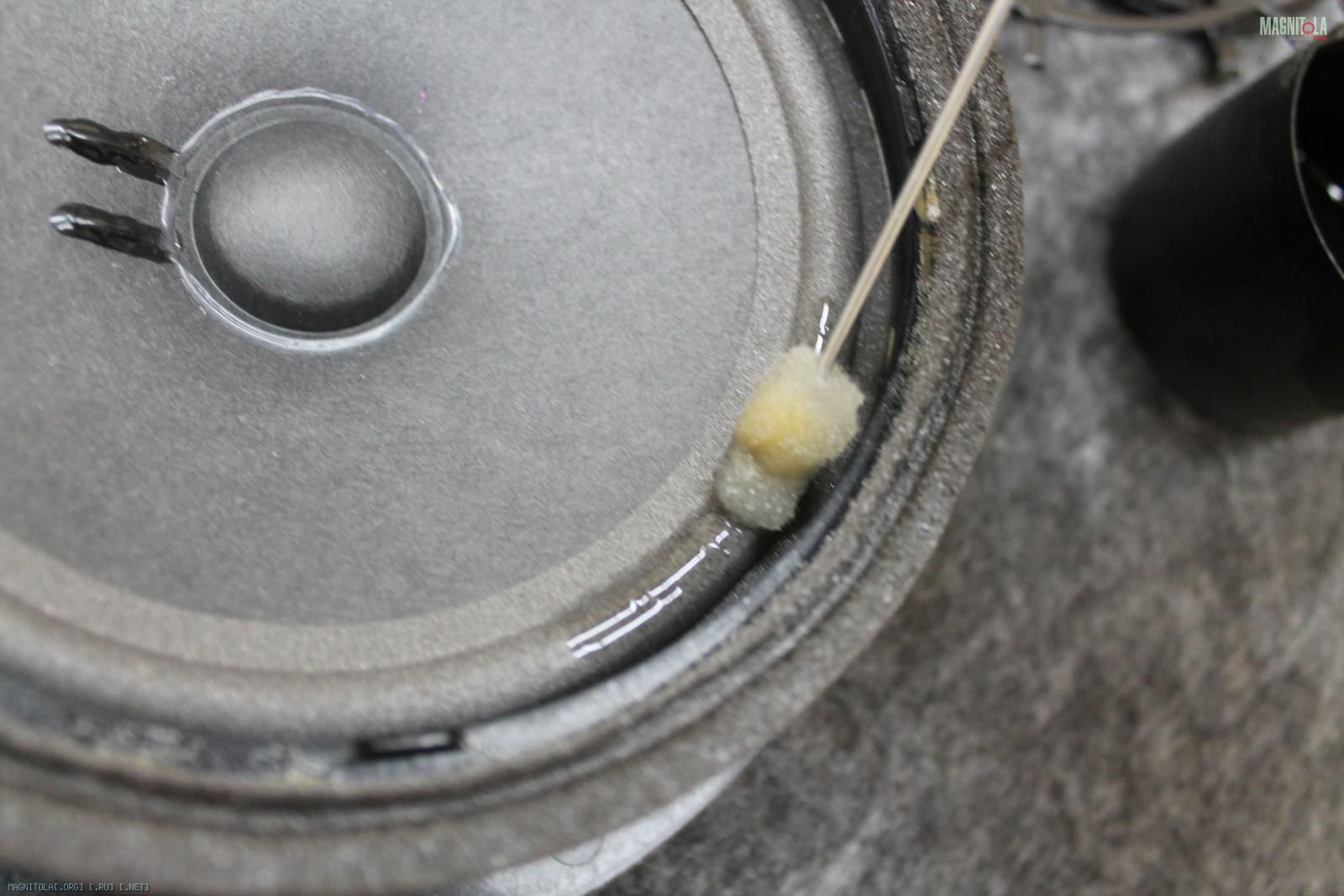

Делаем более эластичными подвесы штатной АС..
Вложение 1103734 Вложение 1103736 Вложение 1103738 Вложение 1103740 Вложение 1103742 Вложение 1103744 Вложение 1103746 Вложение 1103748 Вложение 1103750

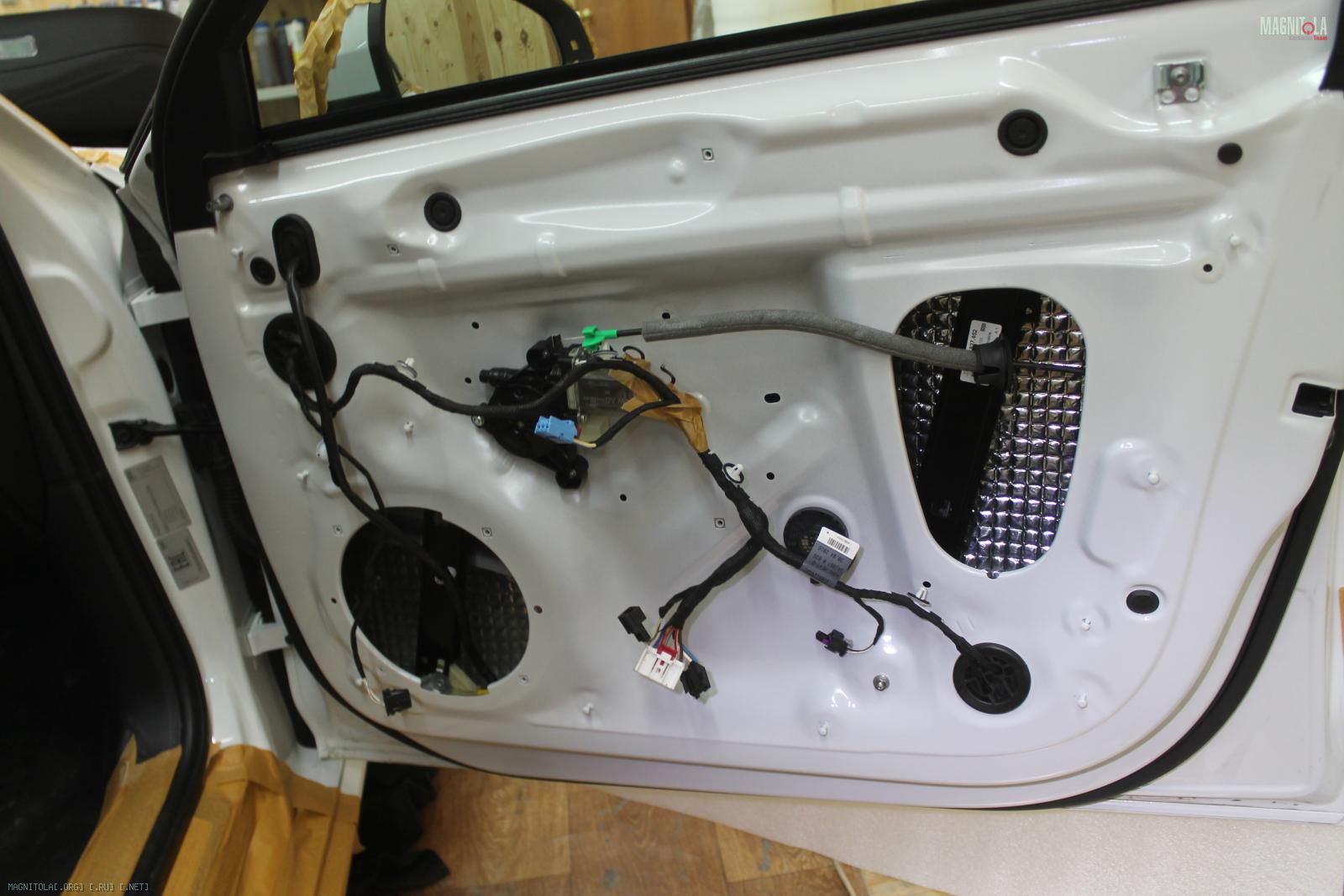

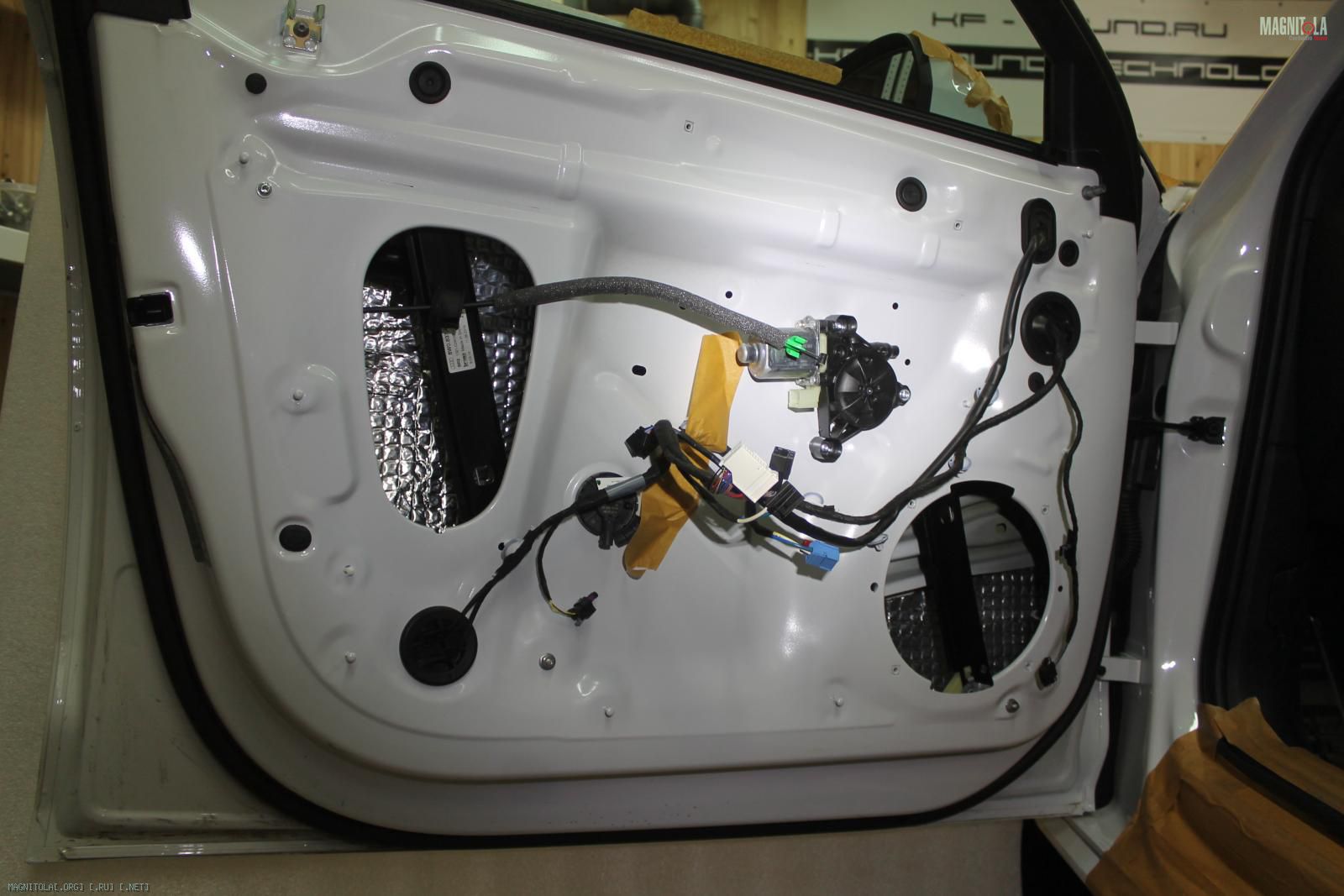

Наносим вибру 4 мм, греем, прикатываем...
Вложение 1103752 Вложение 1103754 Вложение 1103756 Вложение 1103758 Вложение 1103760 Вложение 1103762 Вложение 1103764 Вложение 1103766 Вложение 1103768 Вложение 1103770 Вложение 1103772 Вложение 1103774 Вложение 1103776 Вложение 1103778

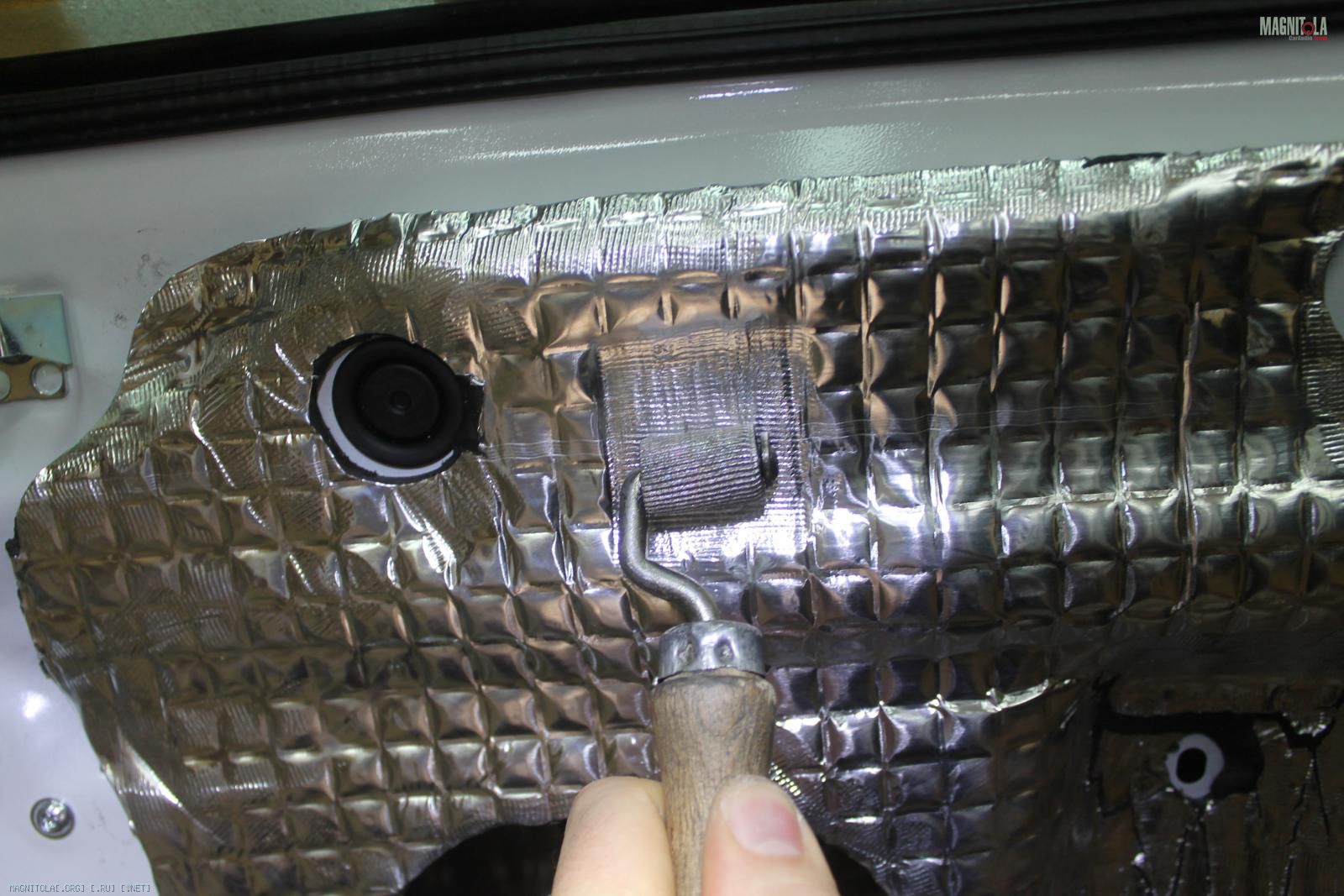

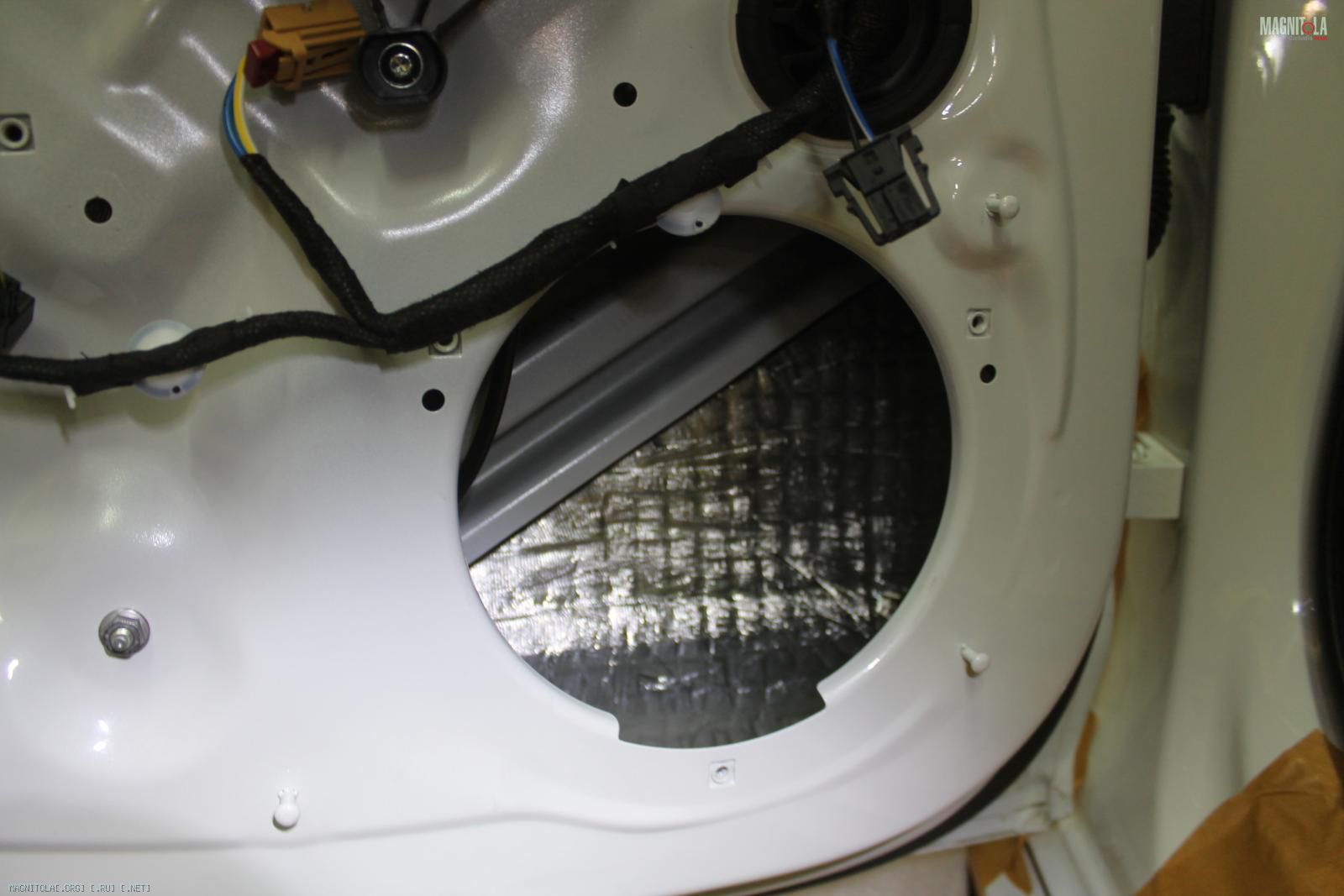

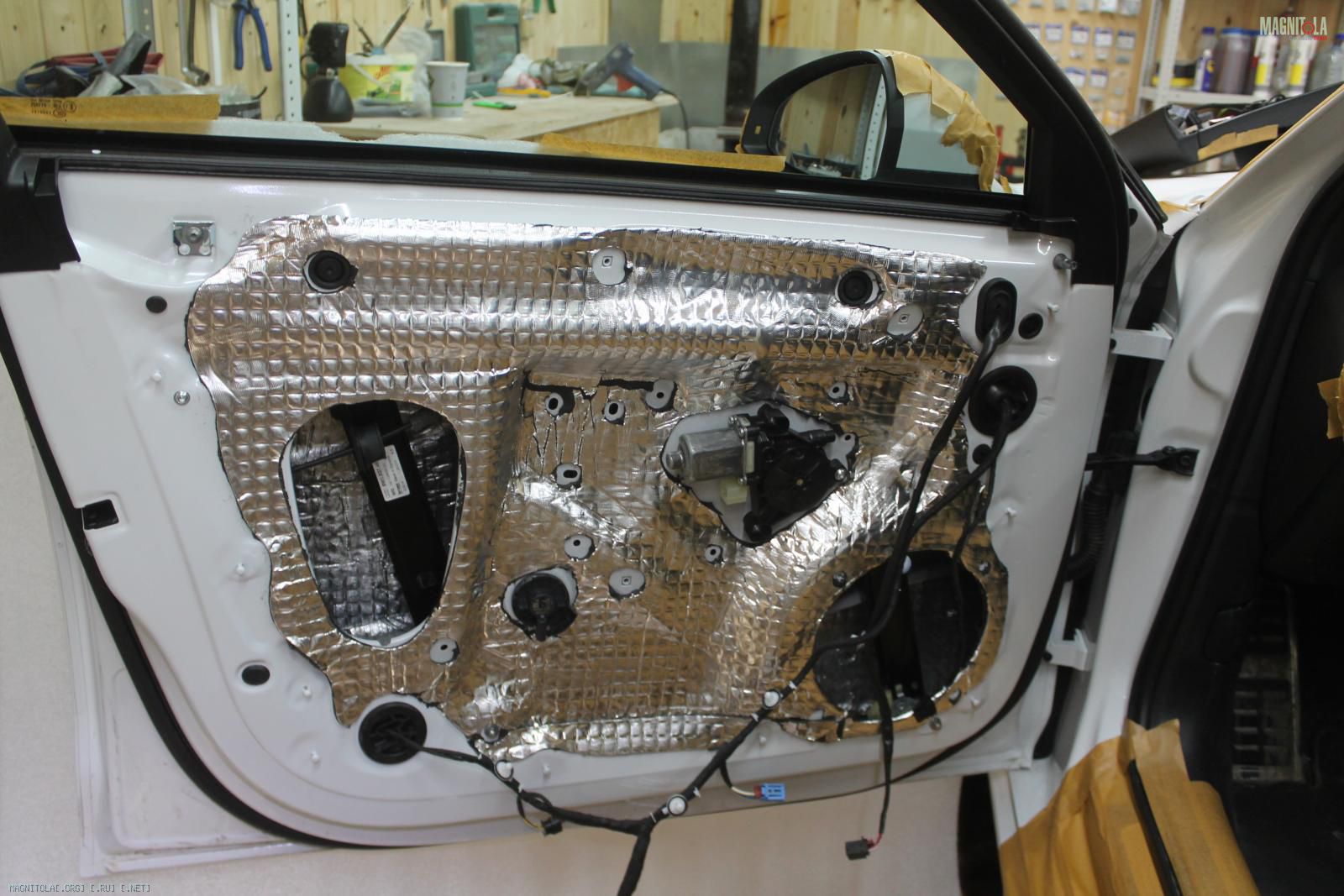

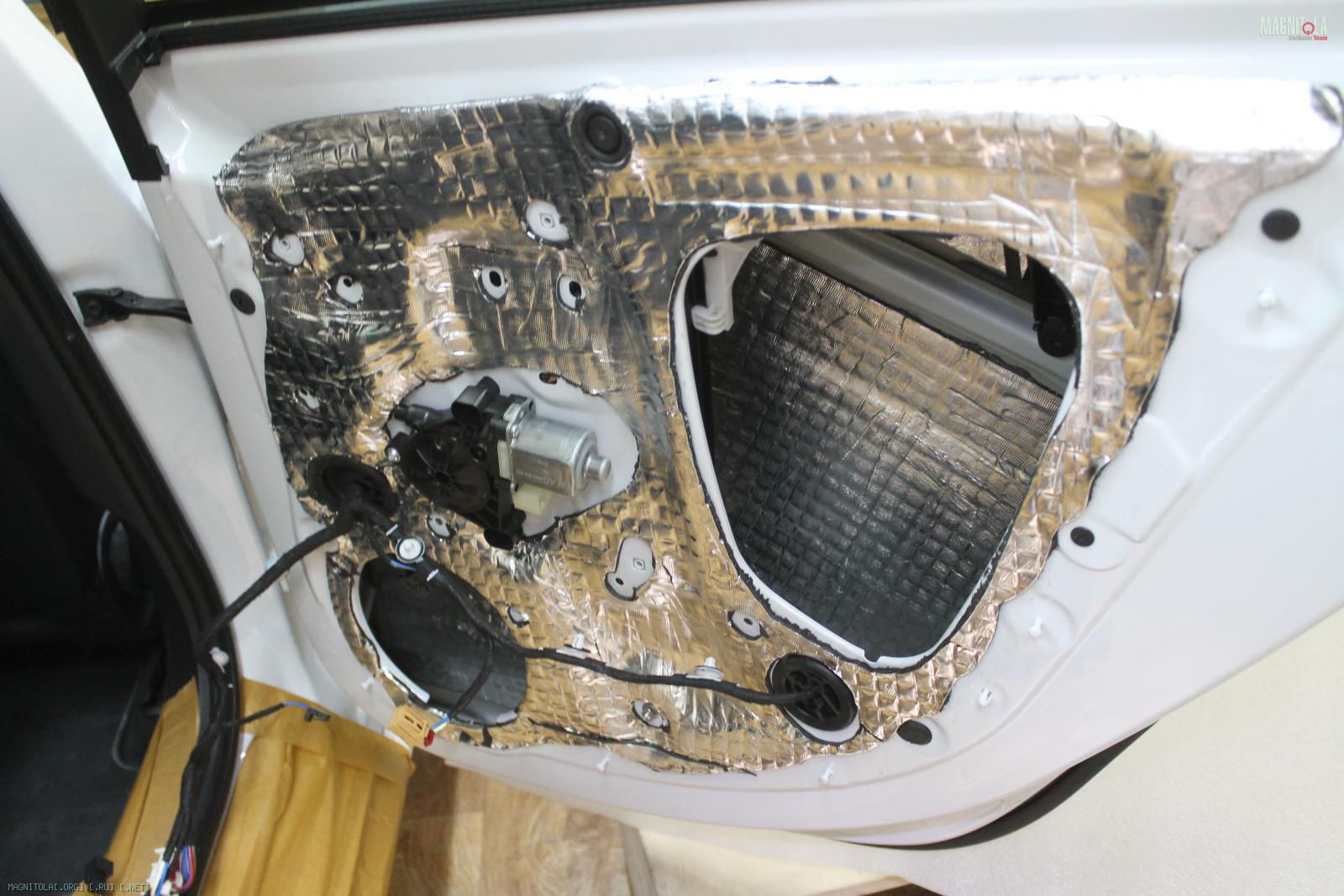

Наносим цельным листом вибру, на лицевую сторону метала... греем, прикатываем..
Вложение 1103780 Вложение 1103782 Вложение 1103784 Вложение 1103786 Вложение 1103788 Вложение 1103790

Убираем призвуки корзины у мидбасов...
Вложение 1103792

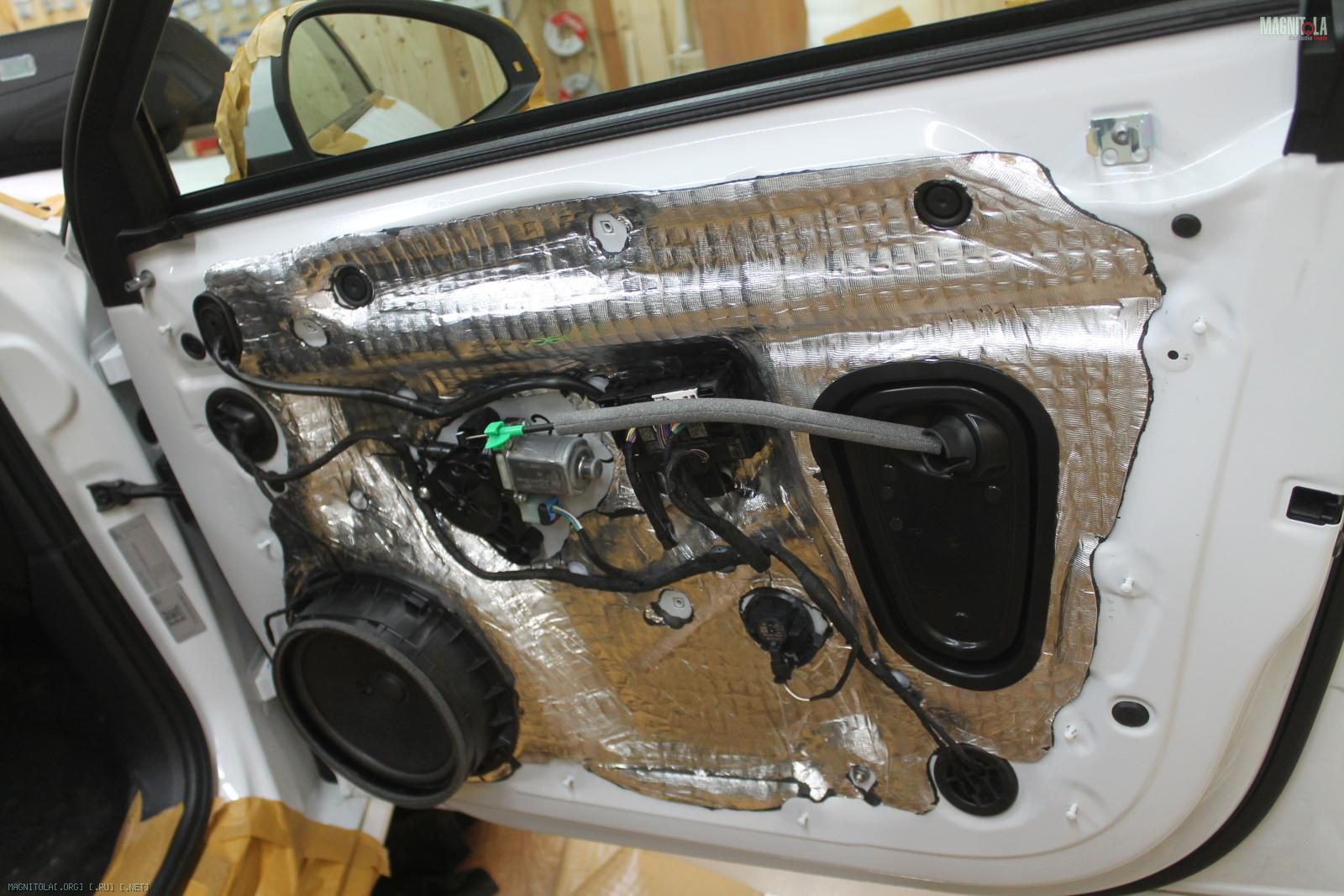

Двери итог...
Вложение 1103794 Вложение 1103796 Вложение 1103798 Вложение 1103800

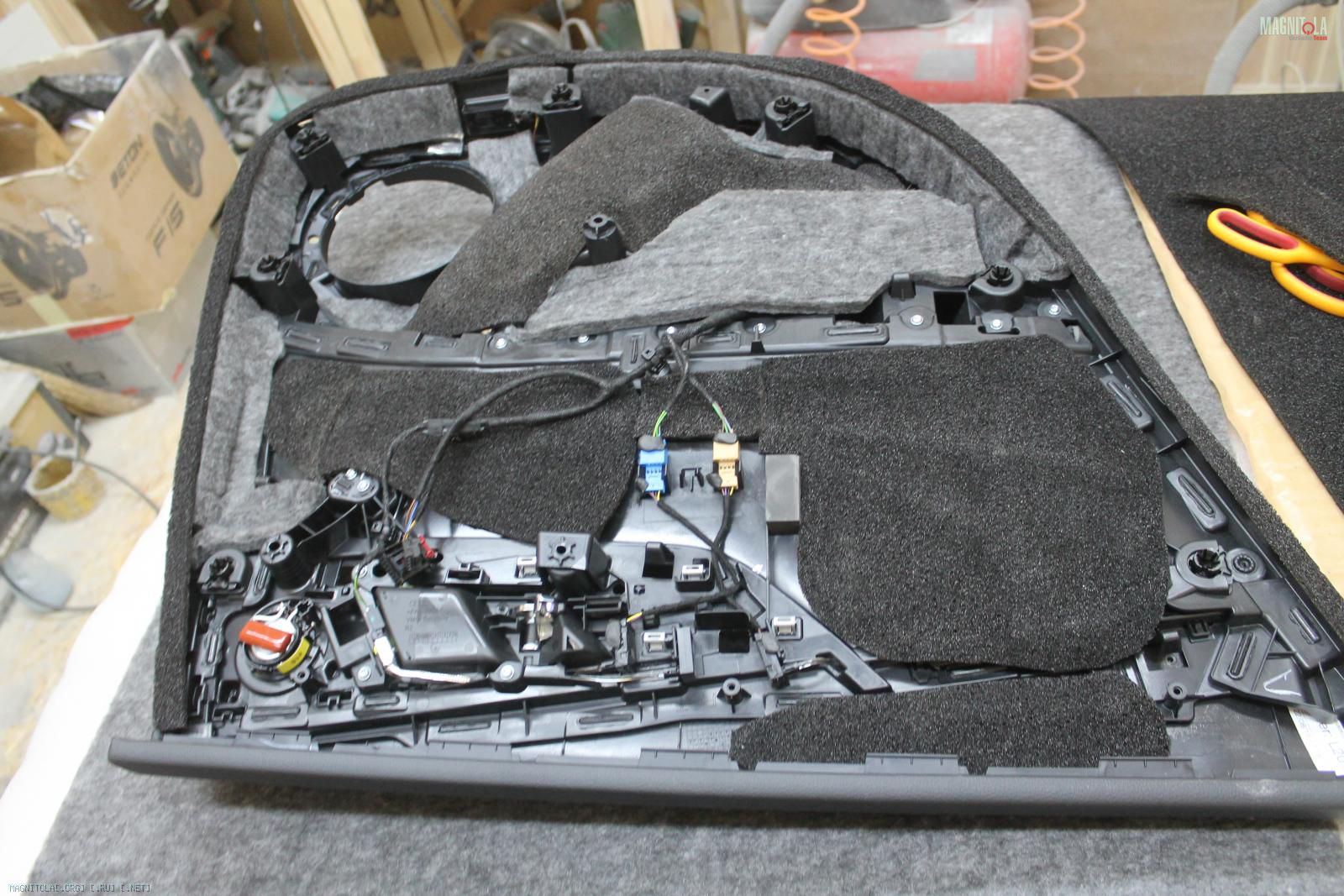

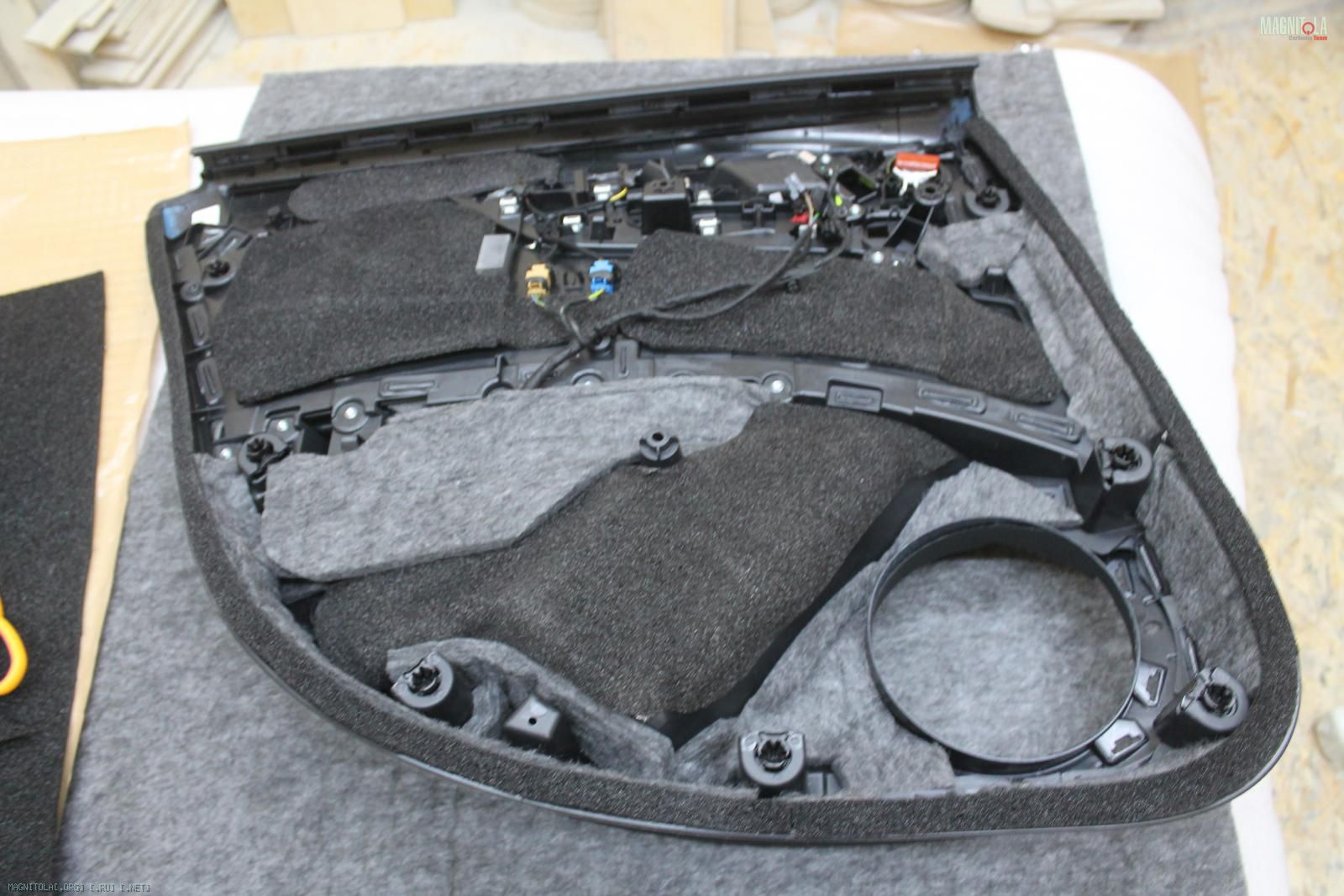

Карты дверей...
Правая задняя
Вложение 1103802 Вложение 1103804 Вложение 1103806 Вложение 1103808

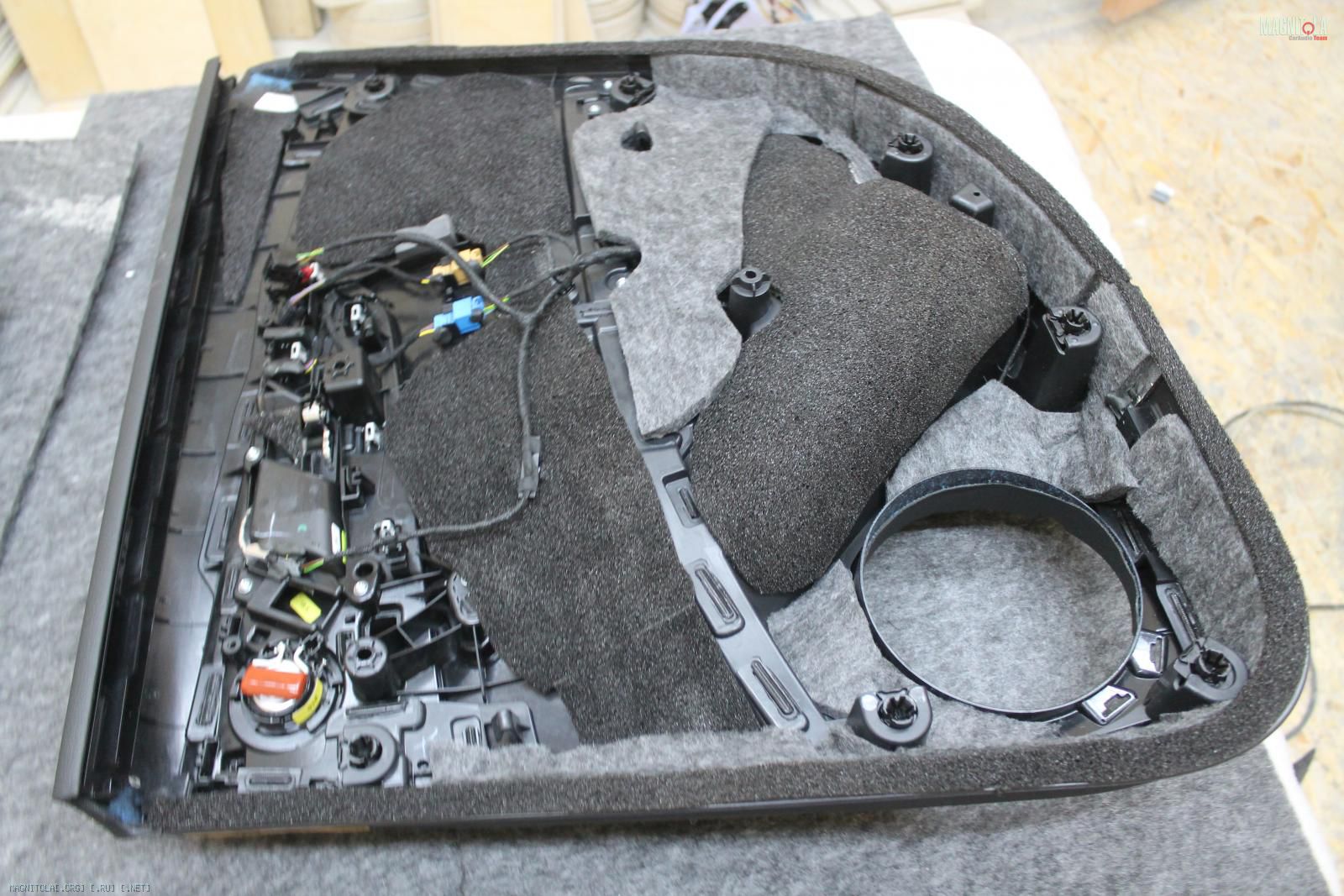

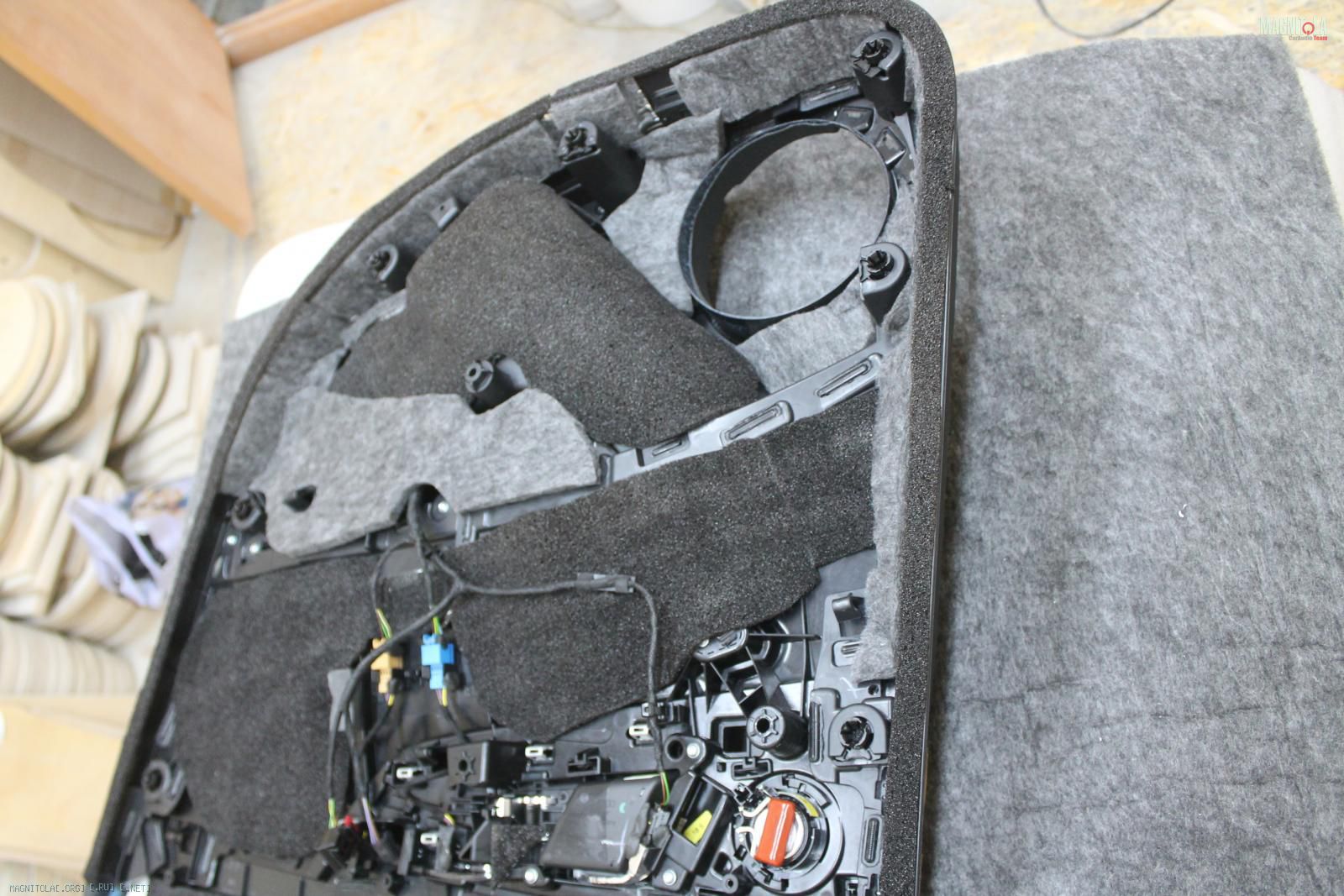

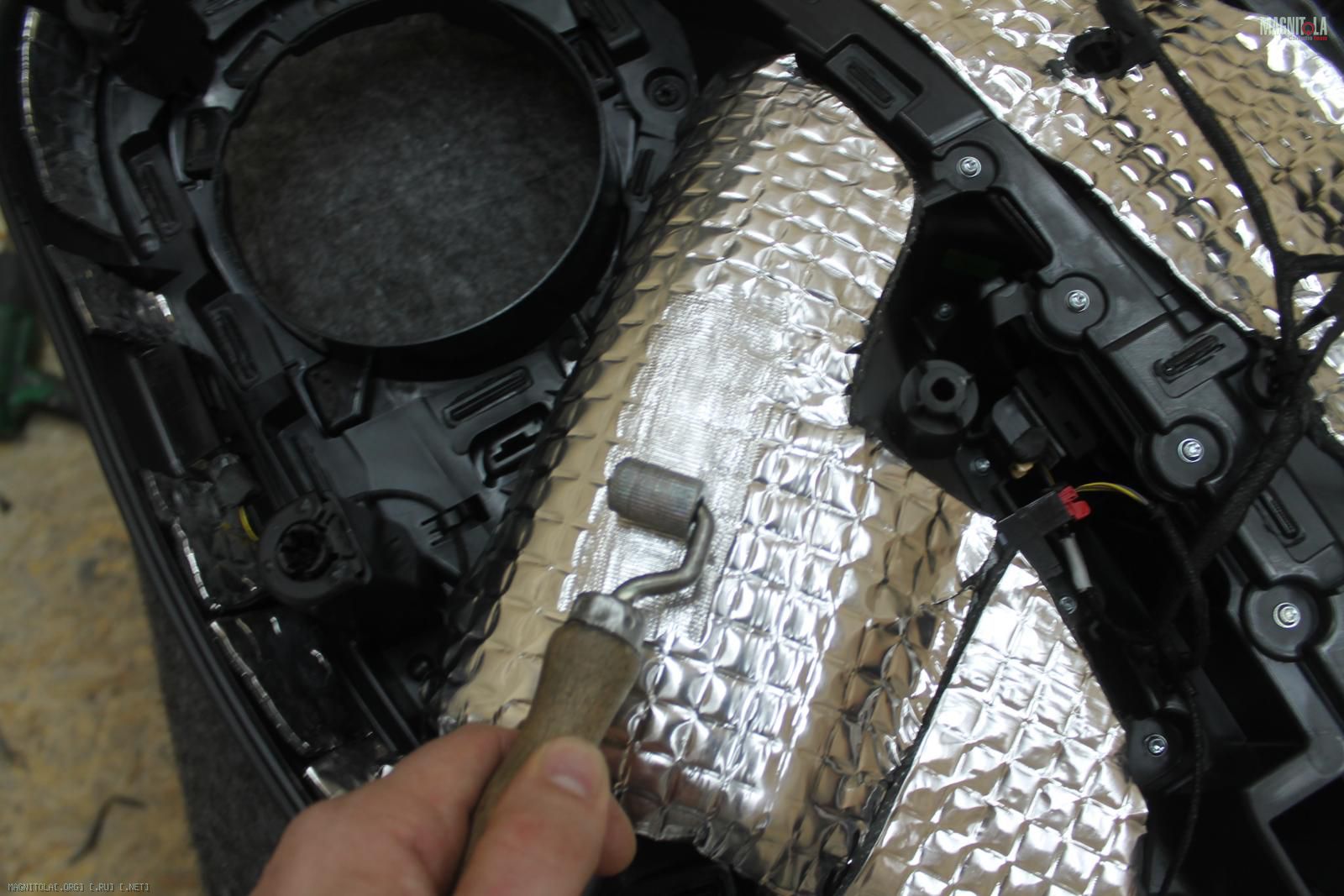

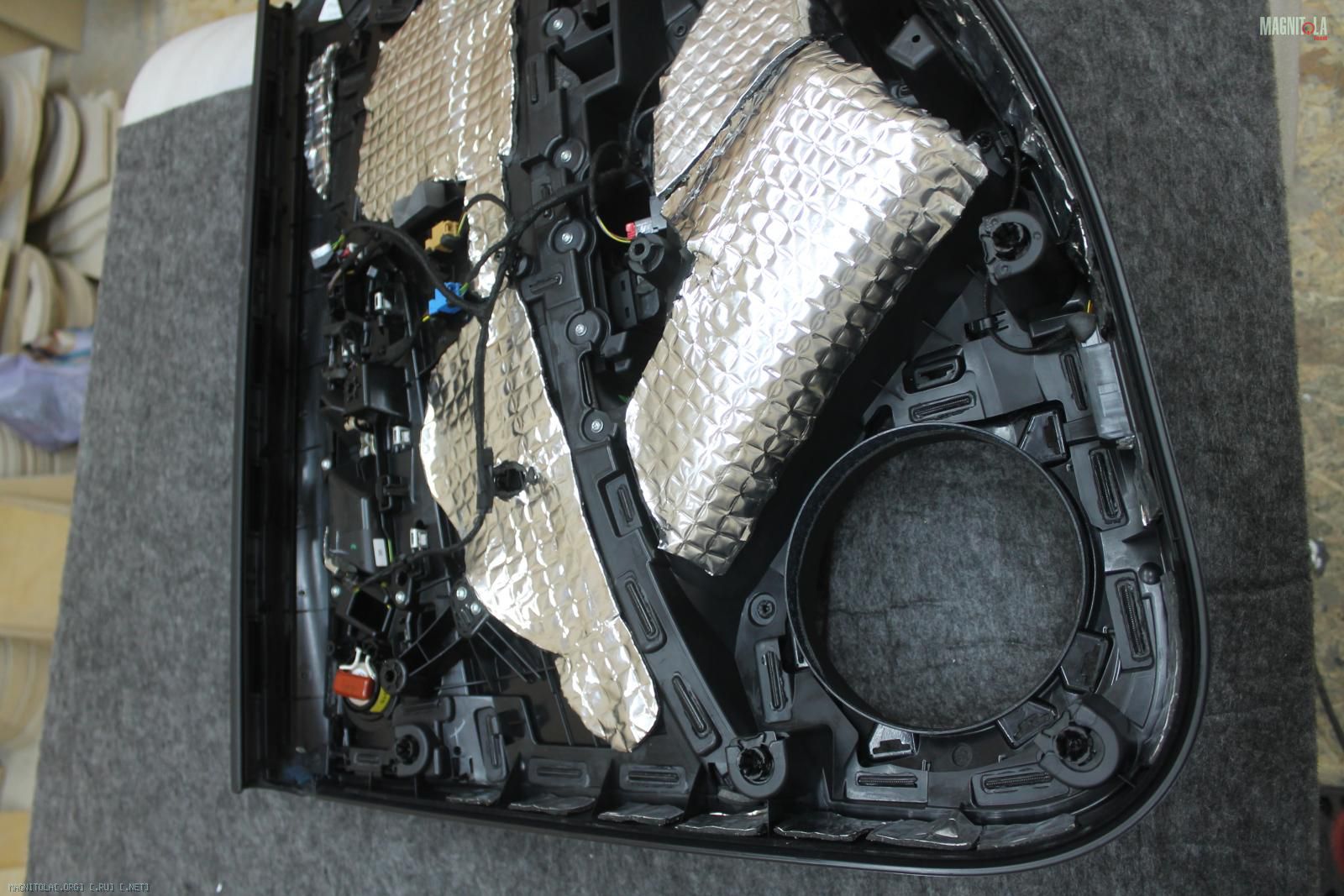

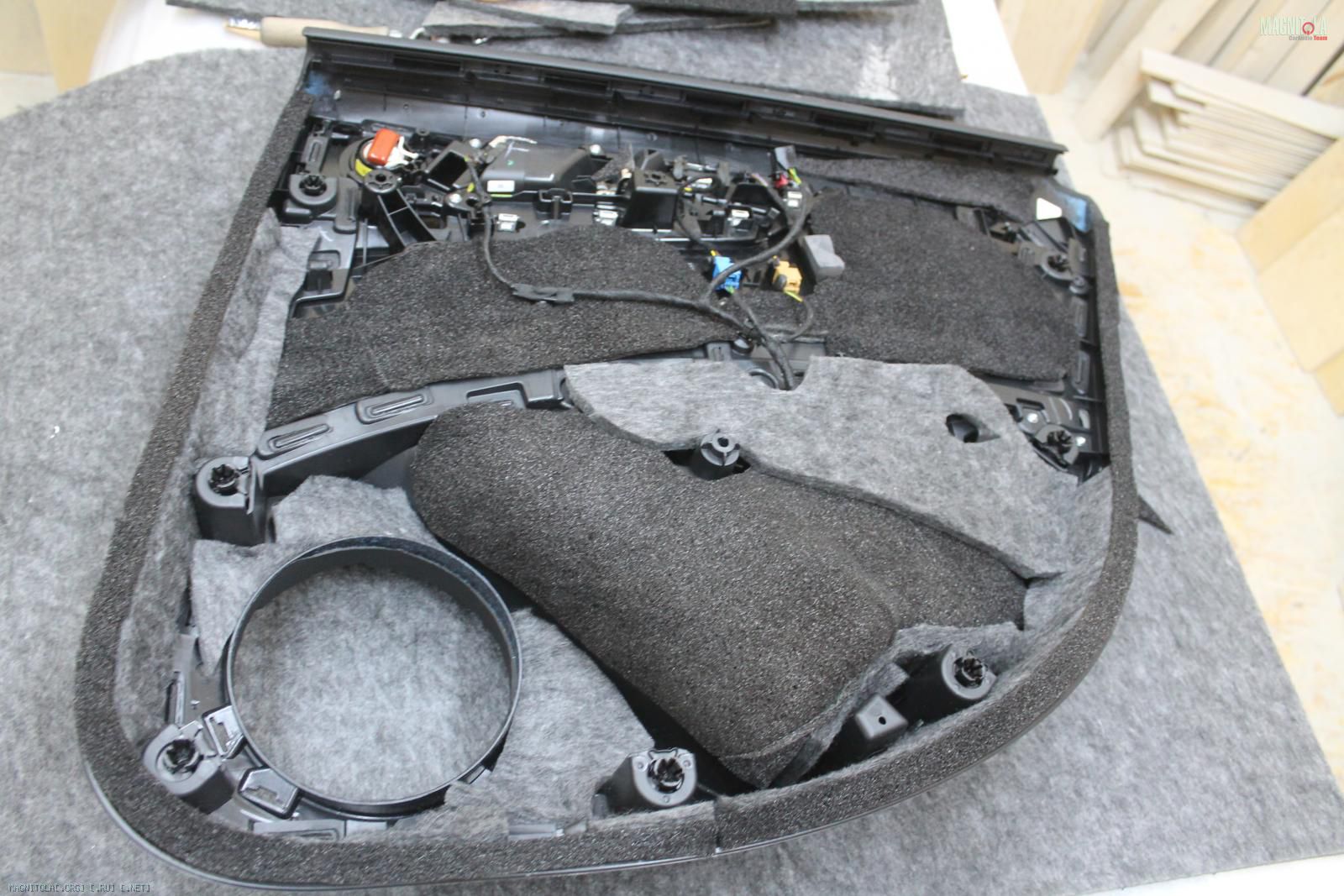

Левая задняя
Вложение 1103810 Вложение 1103812 Вложение 1103814 Вложение 1103816 Вложение 1103818 Вложение 1103820 Вложение 1103822 Вложение 1103824 Вложение 1103826

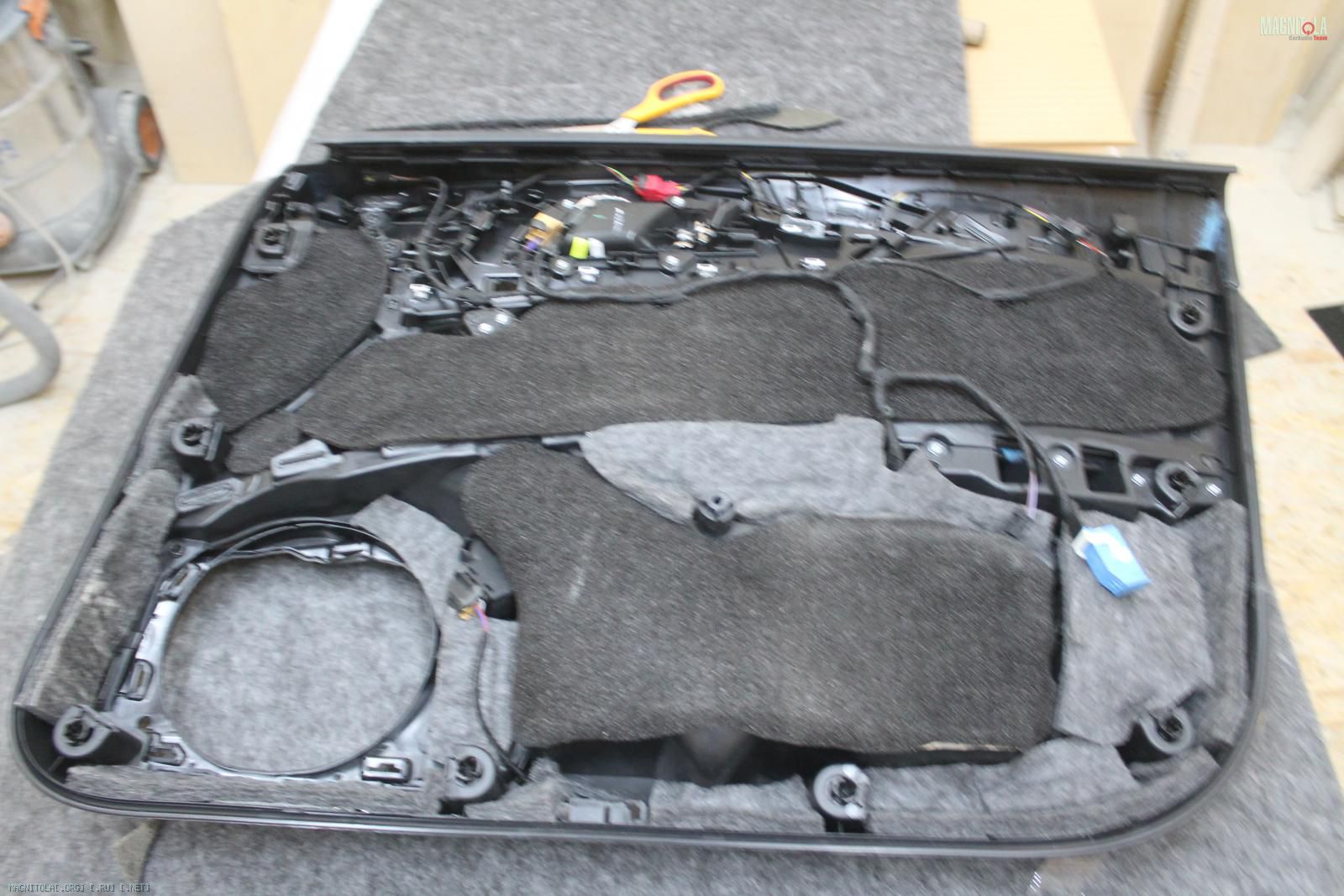

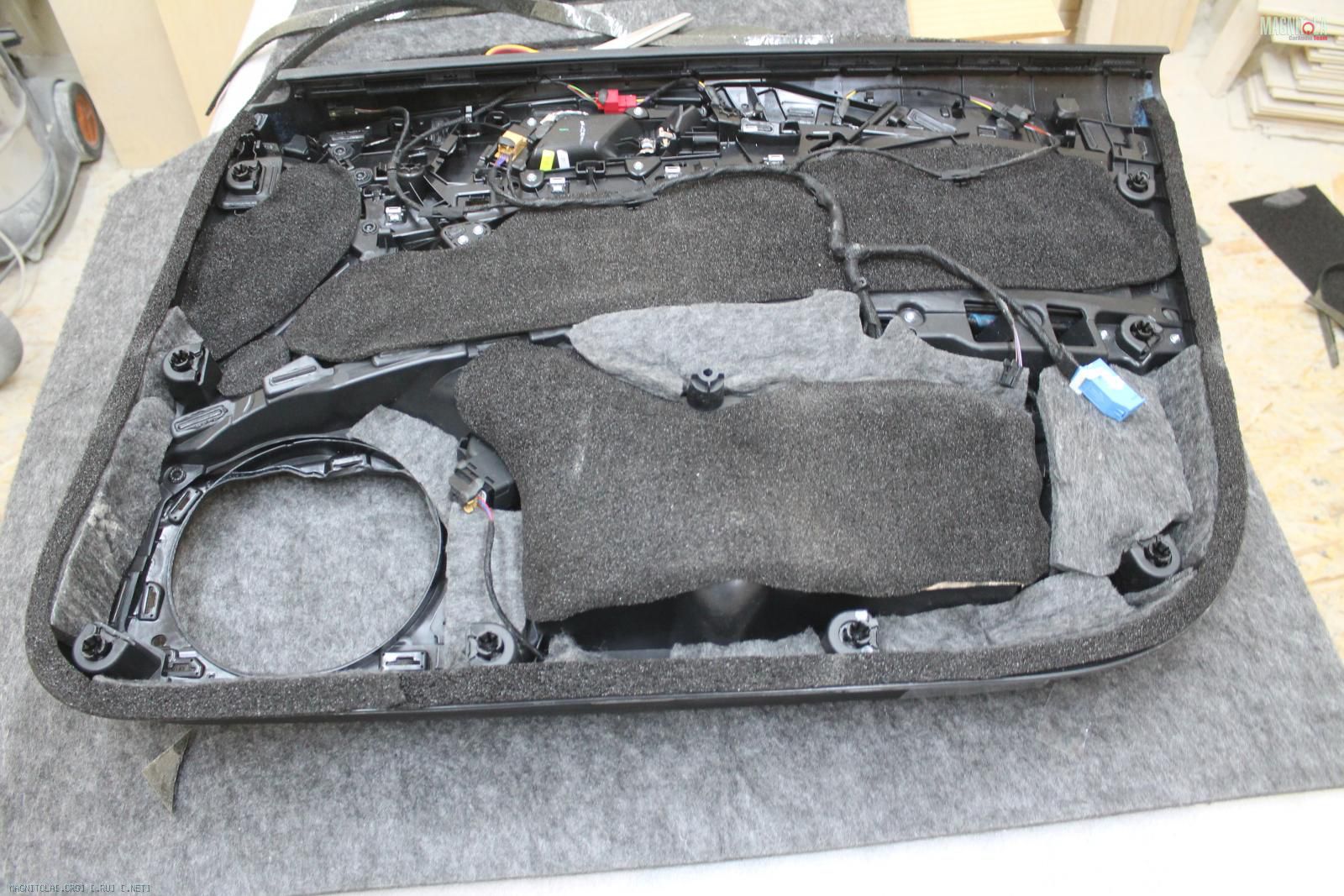

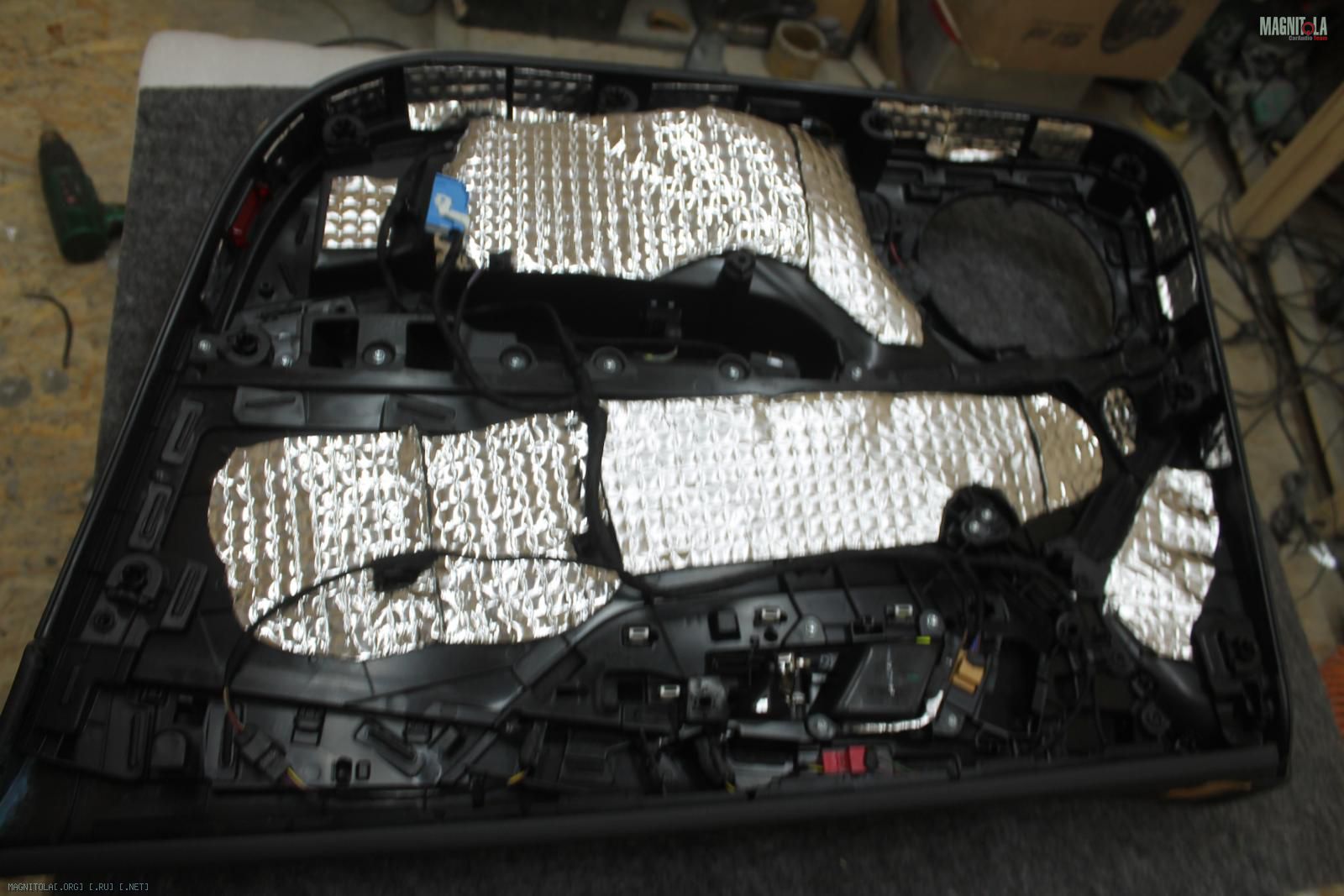

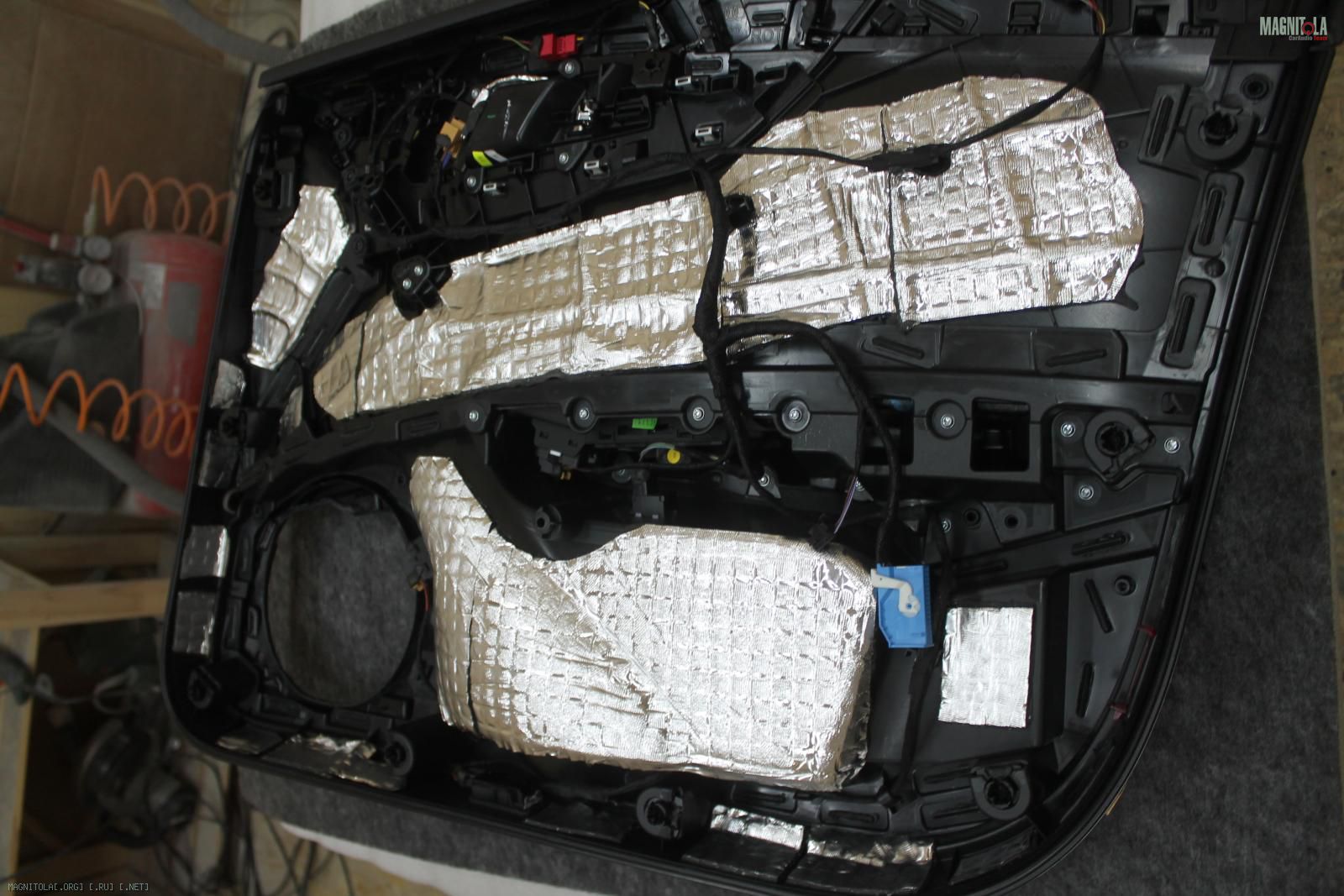

Передняя левая
Вложение 1103828 Вложение 1103830 Вложение 1103832 Вложение 1103834 Вложение 1103836 Вложение 1103838

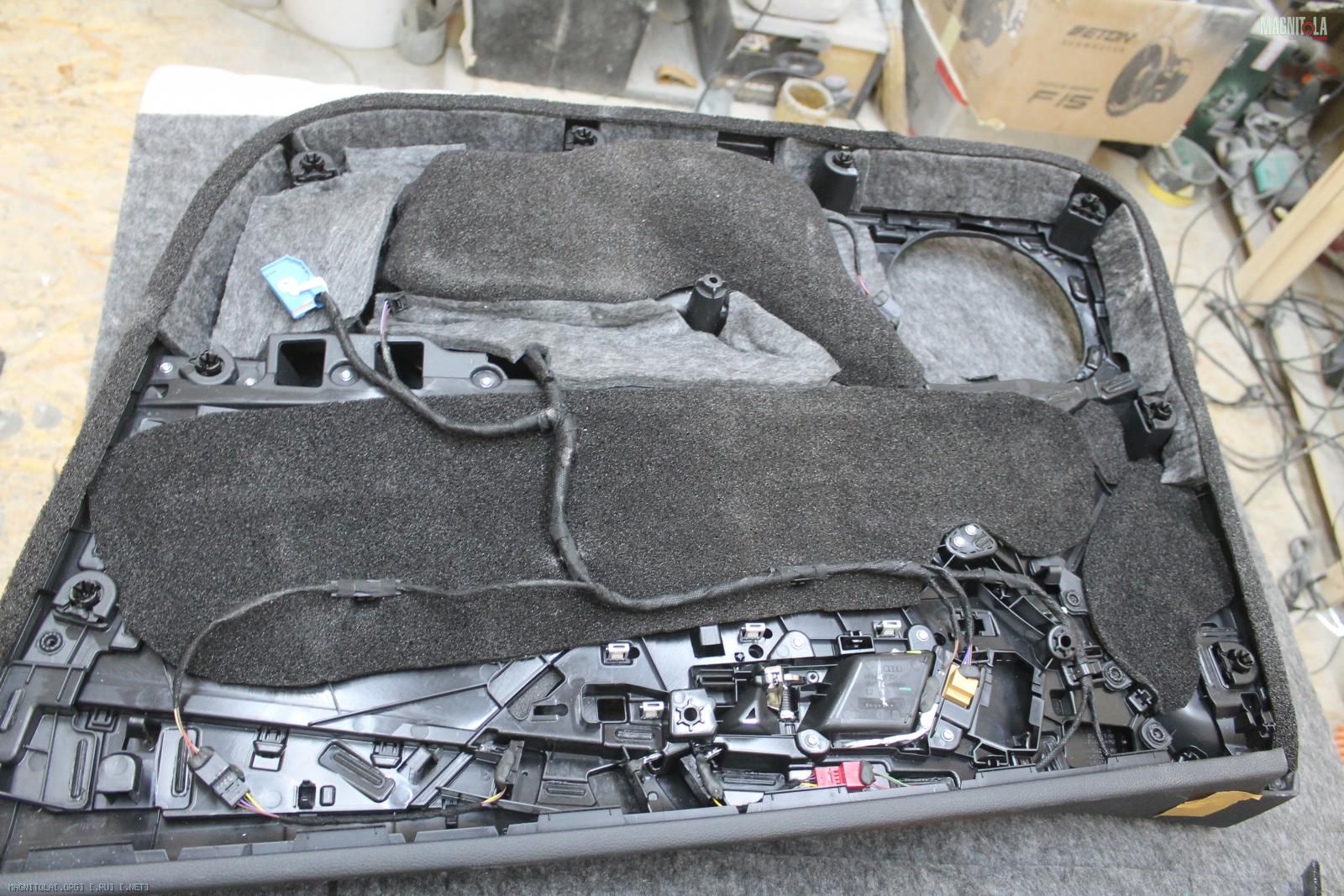

Правая передняя...
Вложение 1103840 Вложение 1103842 Вложение 1103844 Вложение 1103846

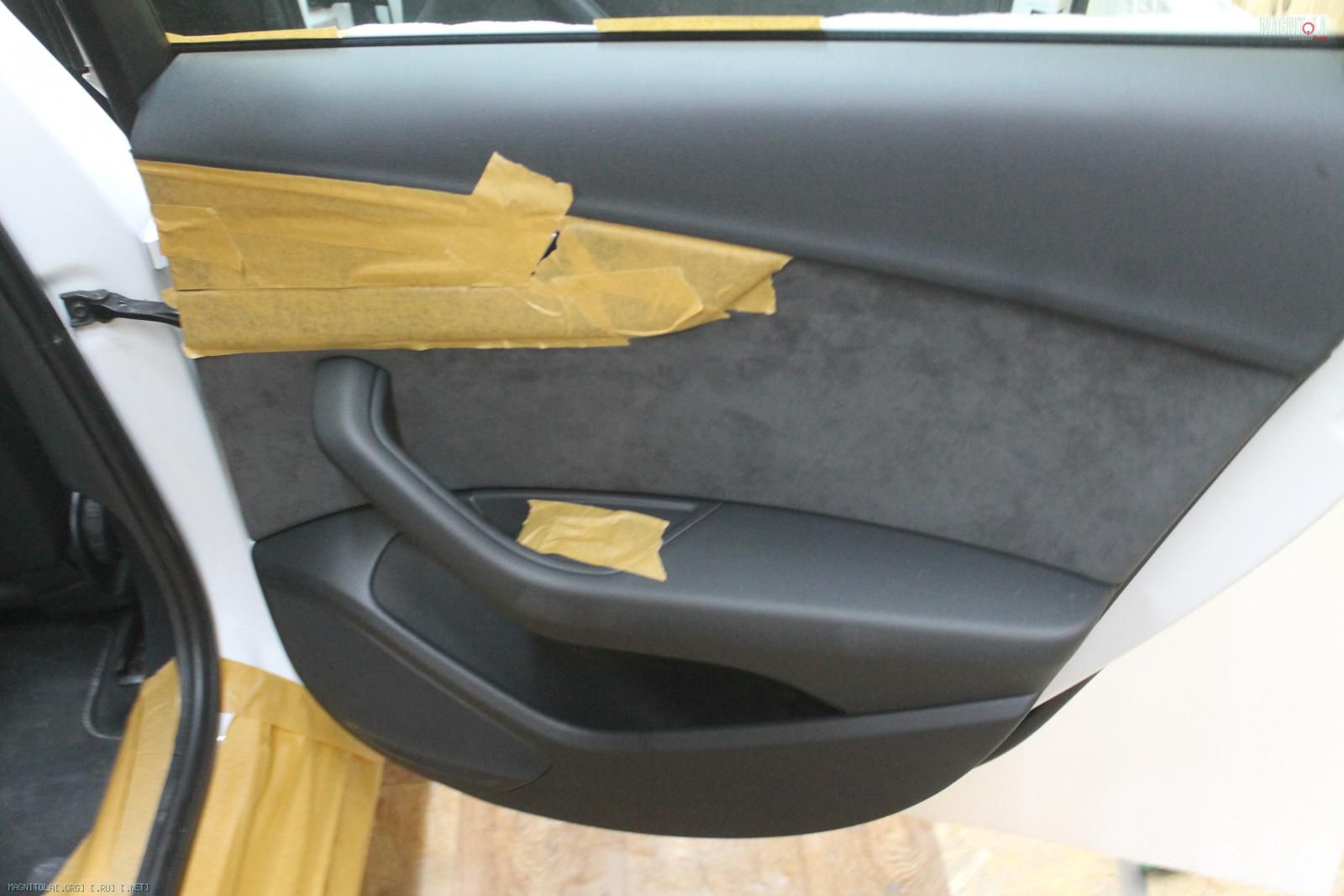

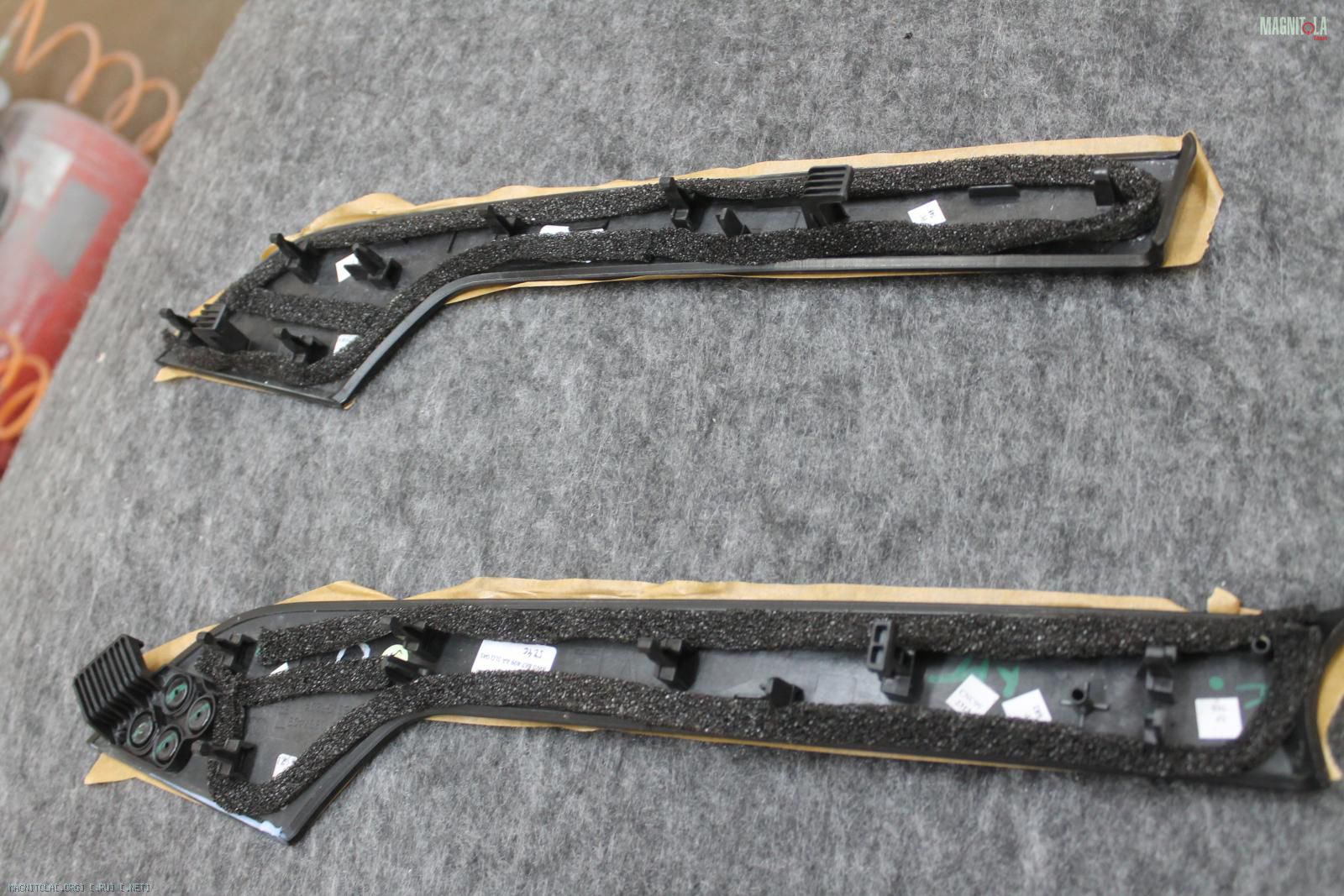

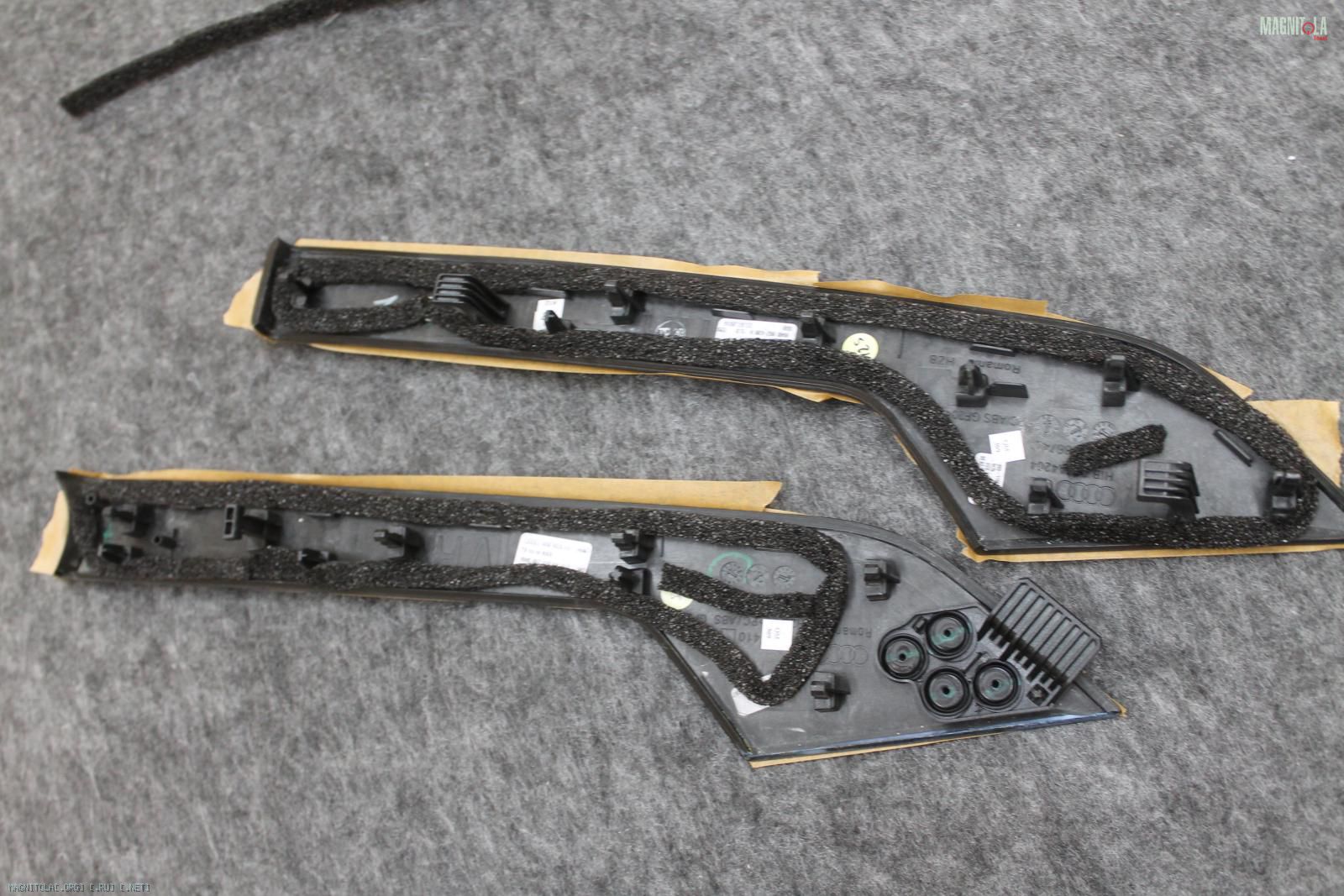

Все пластиковые детали и сетки проклеиваются битопластом... двери собраны
Вложение 1103848 Вложение 1103850 Вложение 1103852 Вложение 1103854 Вложение 1103856 Вложение 1103858 Вложение 1103860 Вложение 1103862

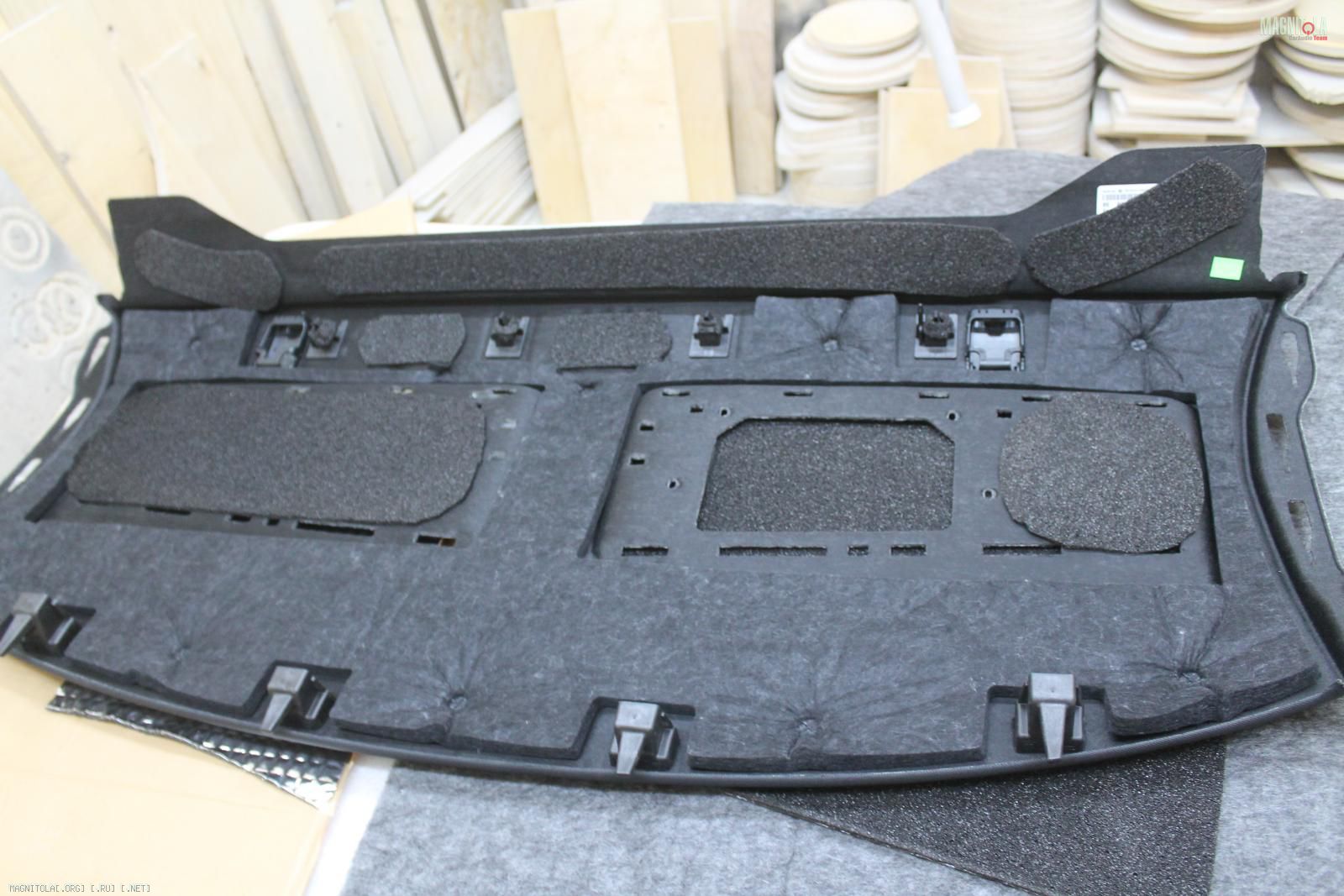

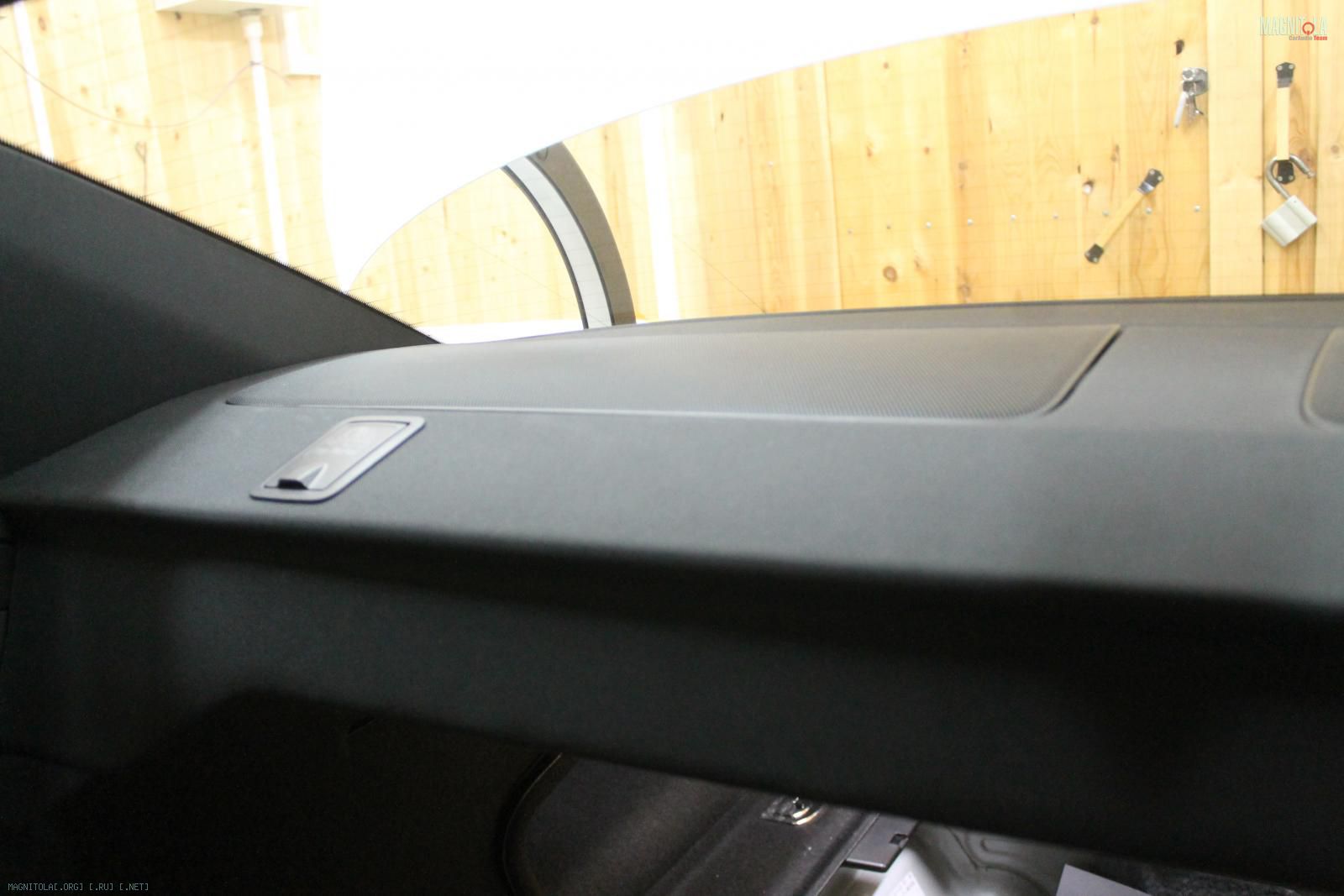

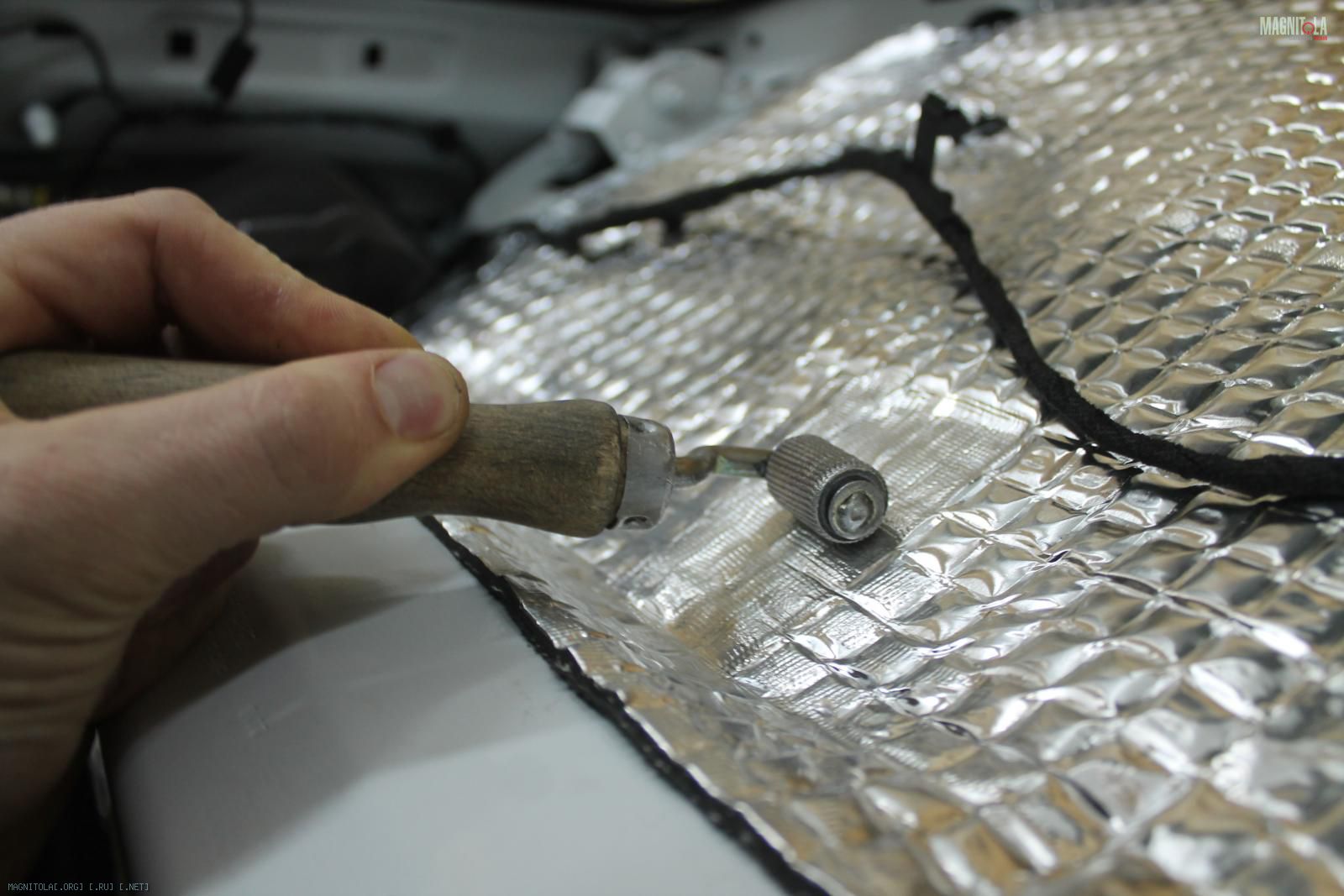

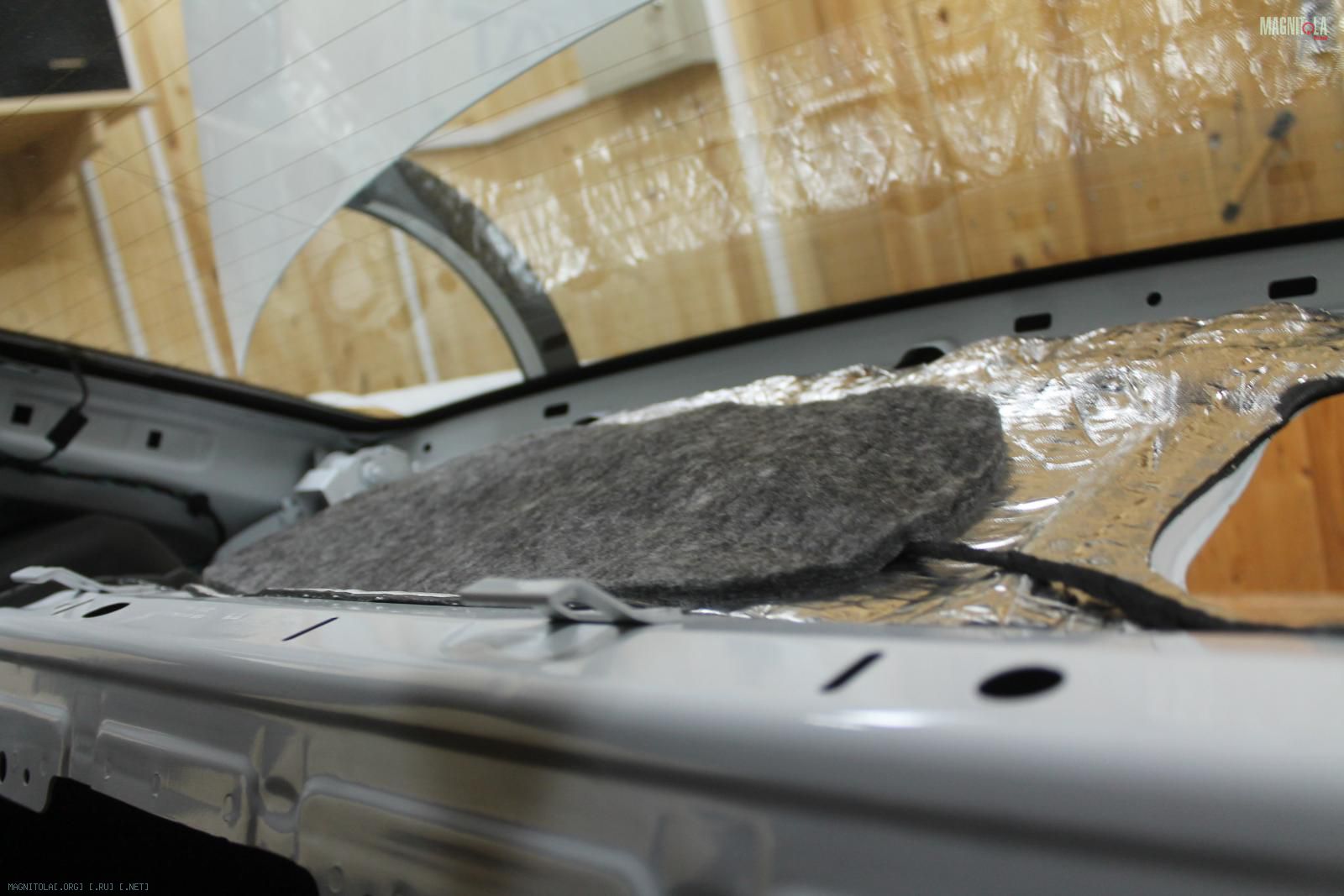

Виброизоляция задней полки, наносим вибру 4 мм в два слоя, греем, прикатываем... затем звукопоглотитель войлок 10 мм.

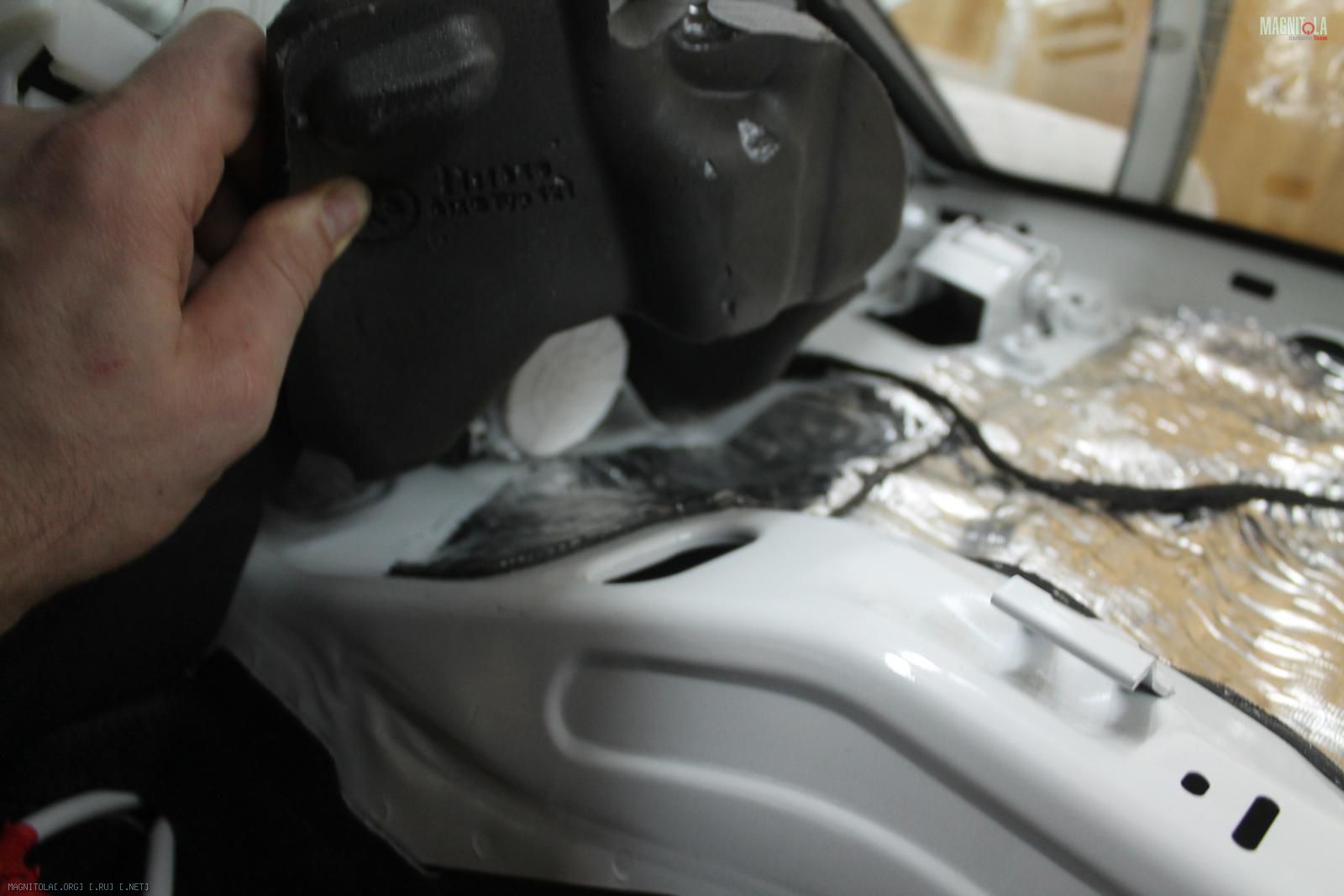

Уплотнение элементов полки...
Вложение 1103864 Вложение 1103866 Вложение 1103868 Вложение 1103870 Вложение 1103872 Вложение 1103874 Вложение 1103876 Вложение 1103878 Вложение 1103880 Вложение 1103882 Вложение 1103884 Вложение 1103886 Вложение 1103888 Вложение 1103890 Вложение 1103892 Вложение 1103894 Вложение 1103896 Вложение 1103898

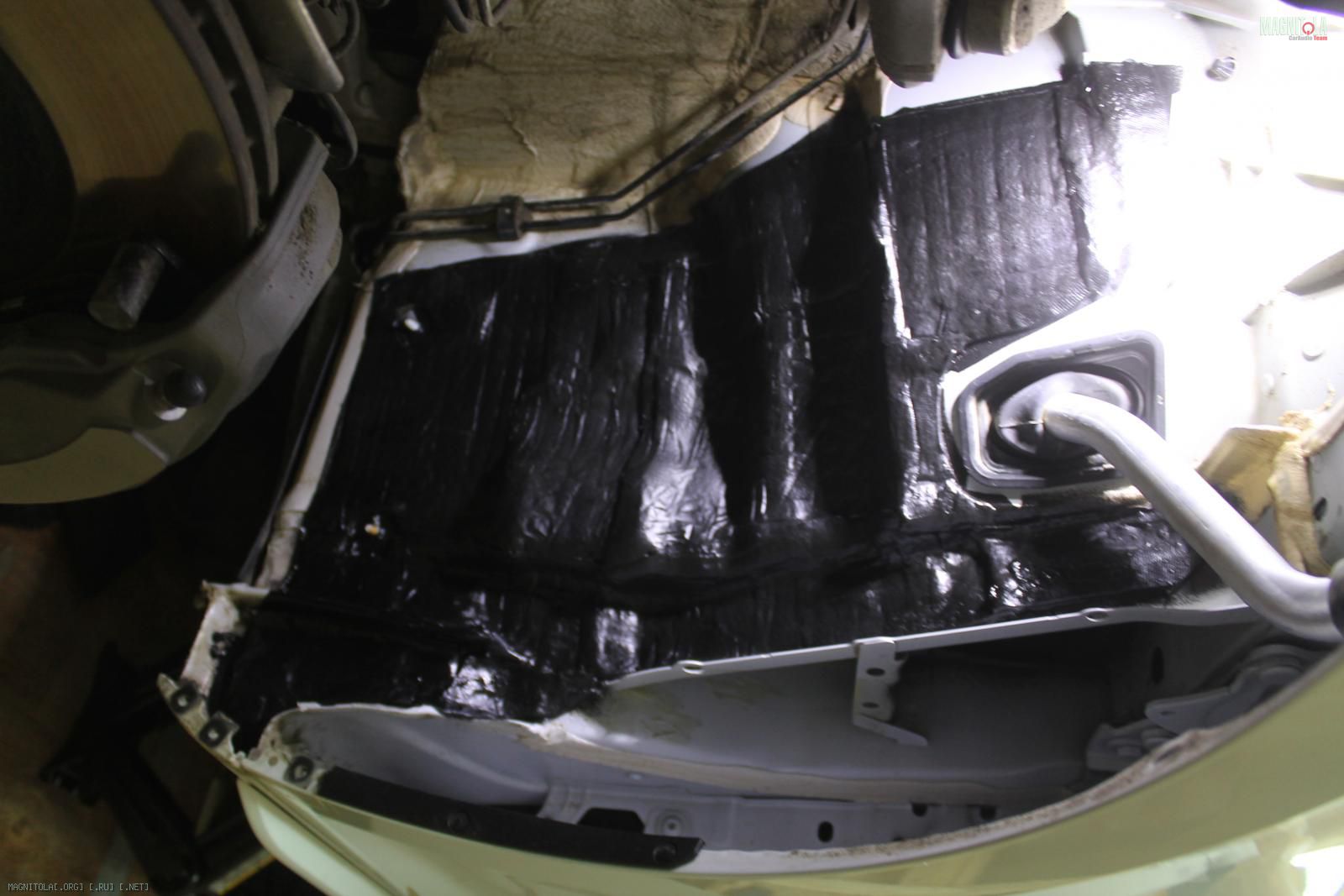

Виброизоляция арок...

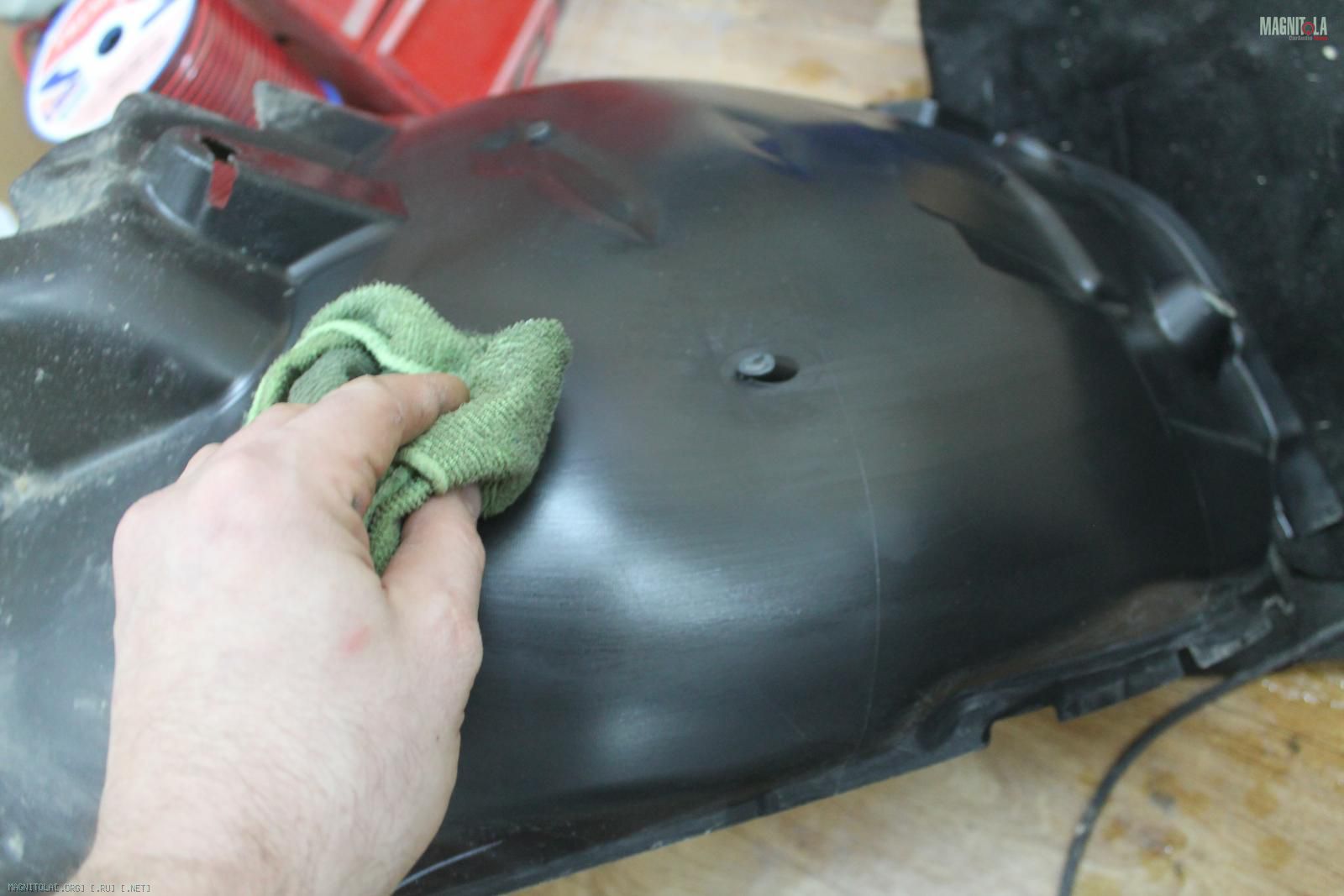

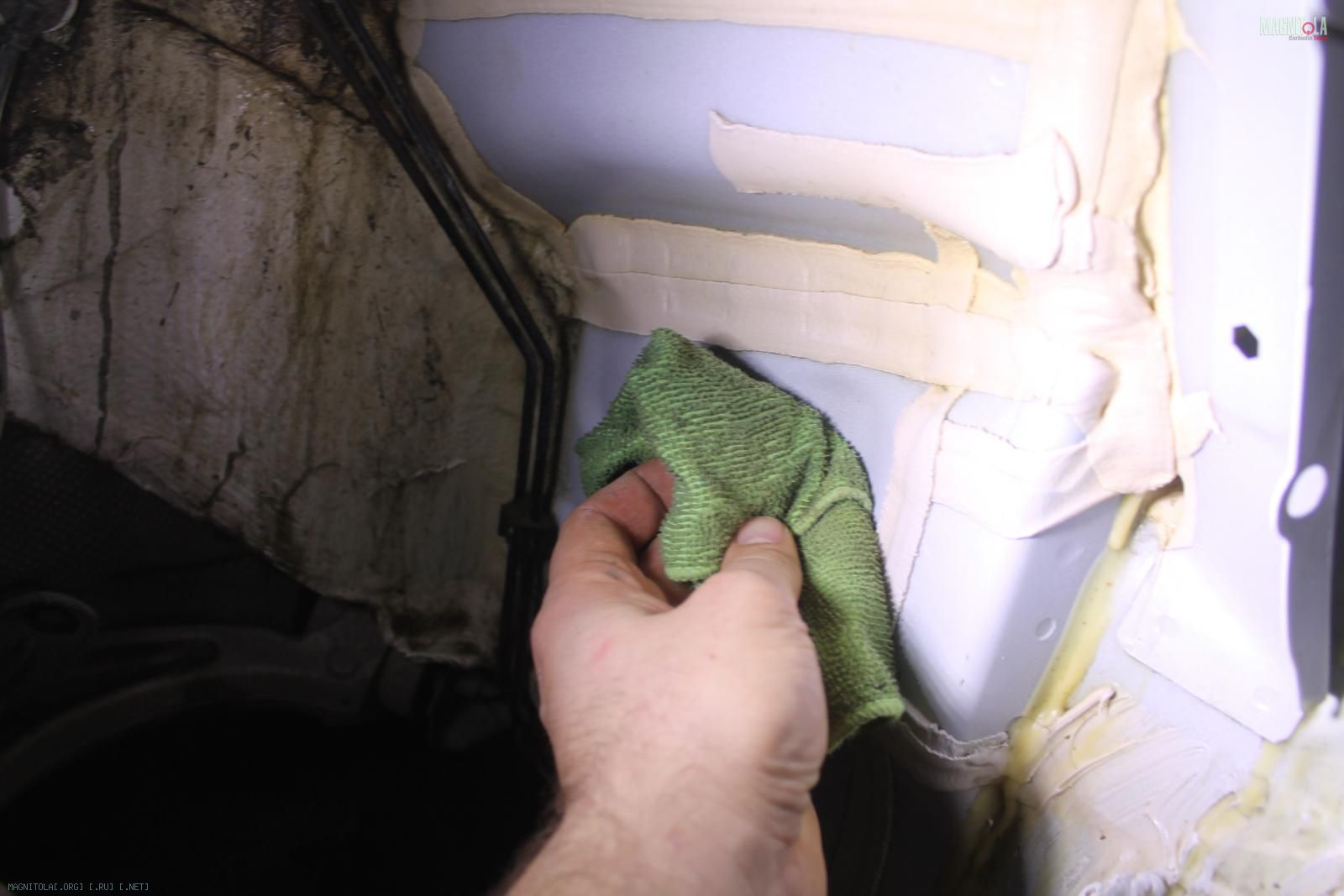

Очищаем, обезжириваем...

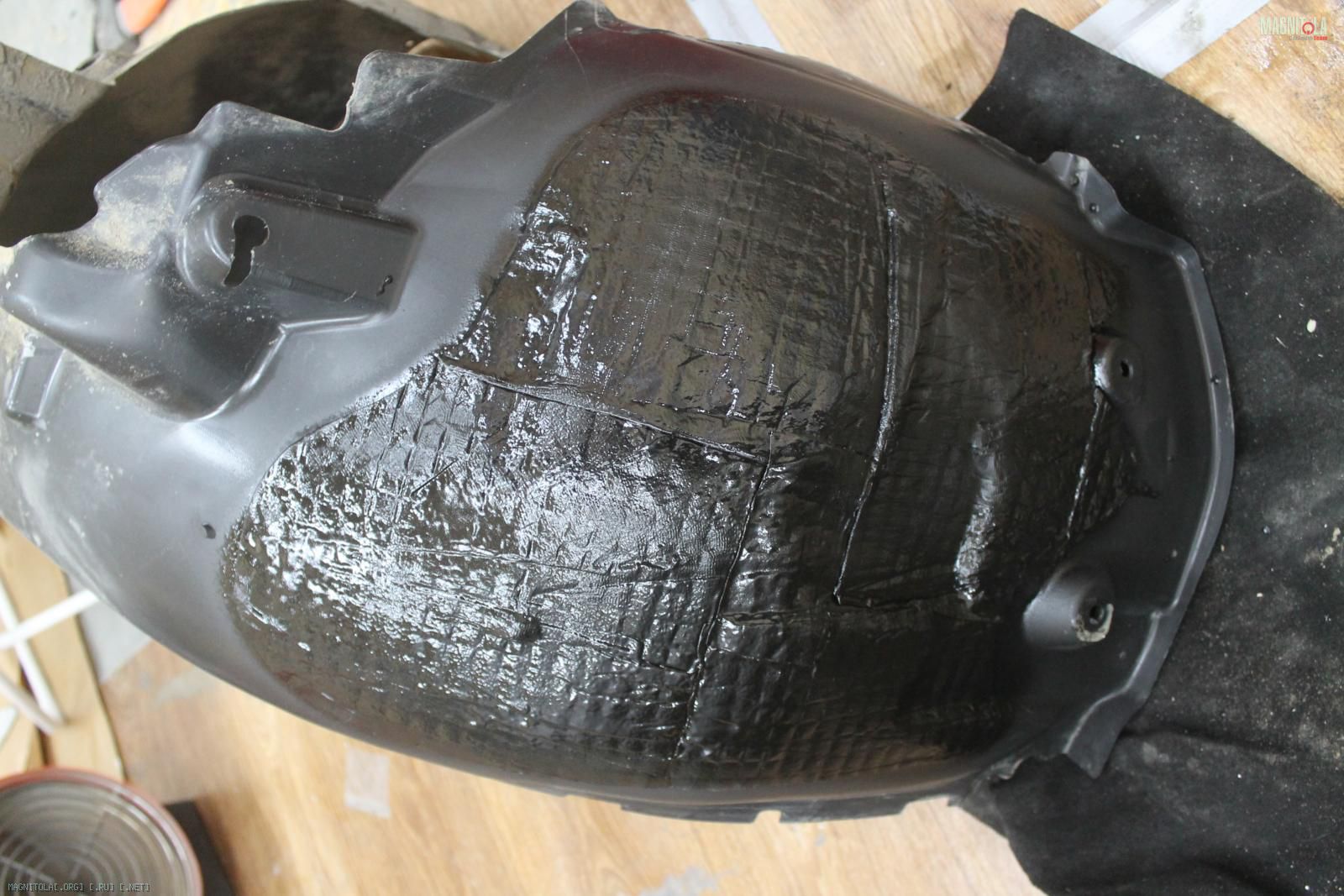

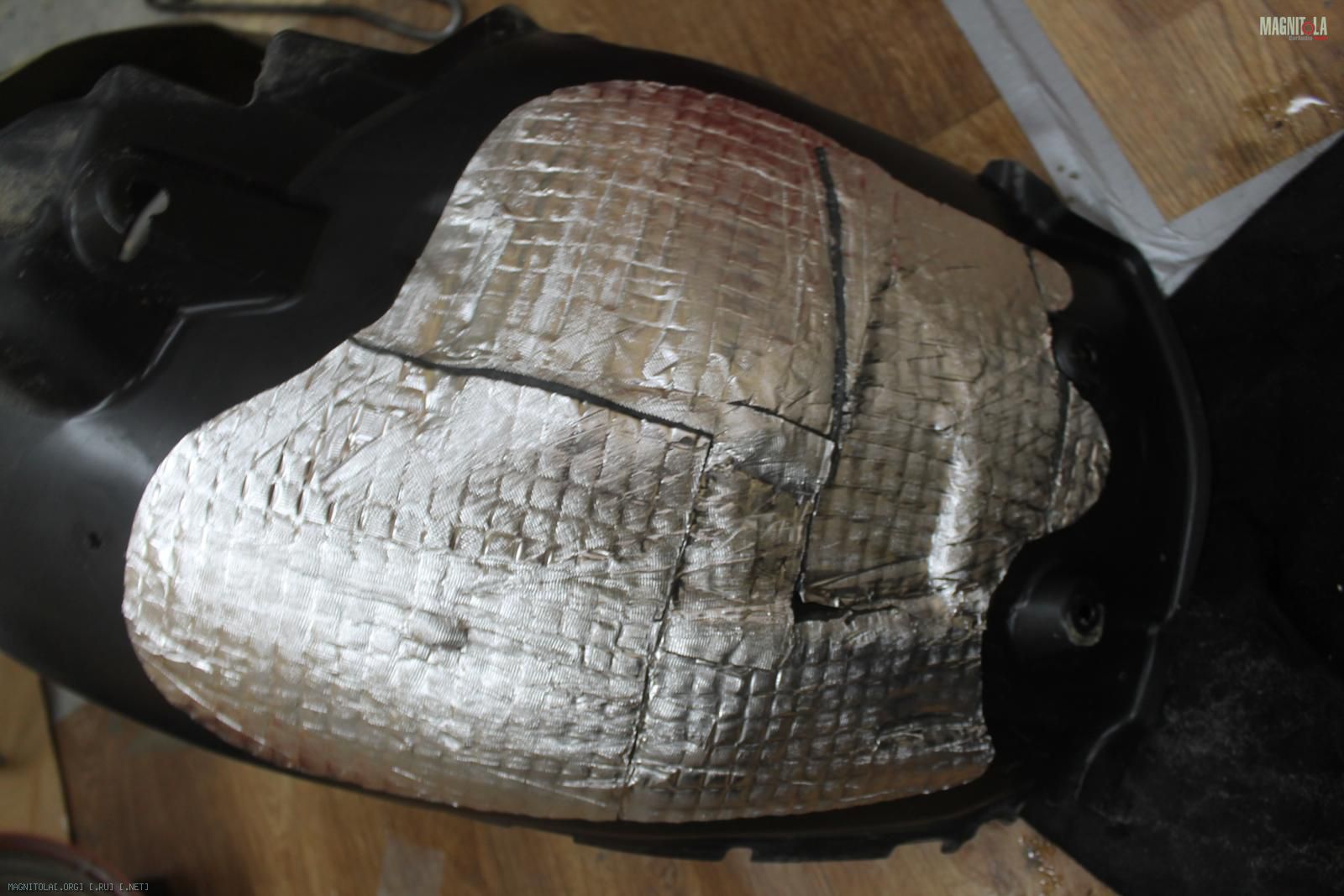

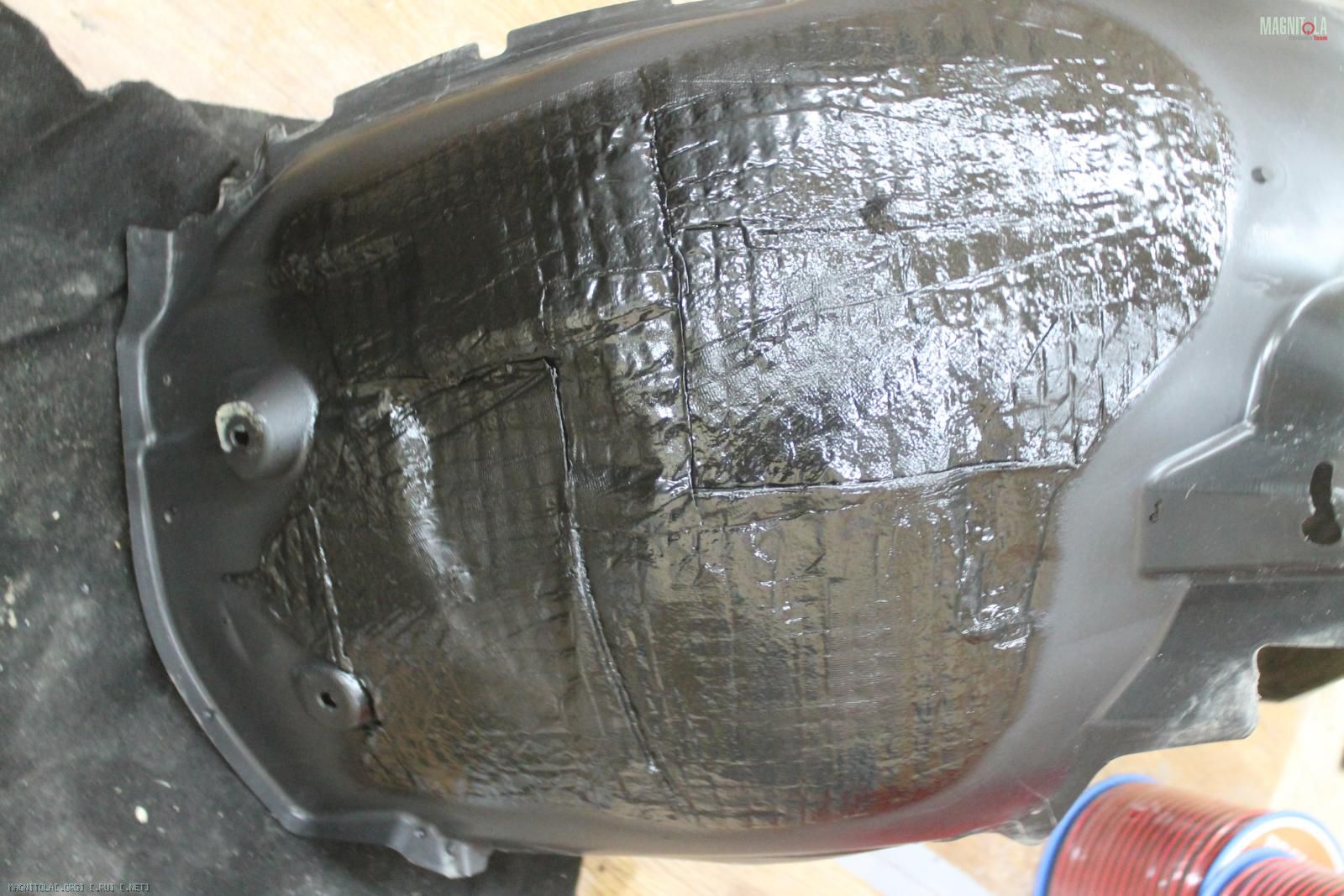

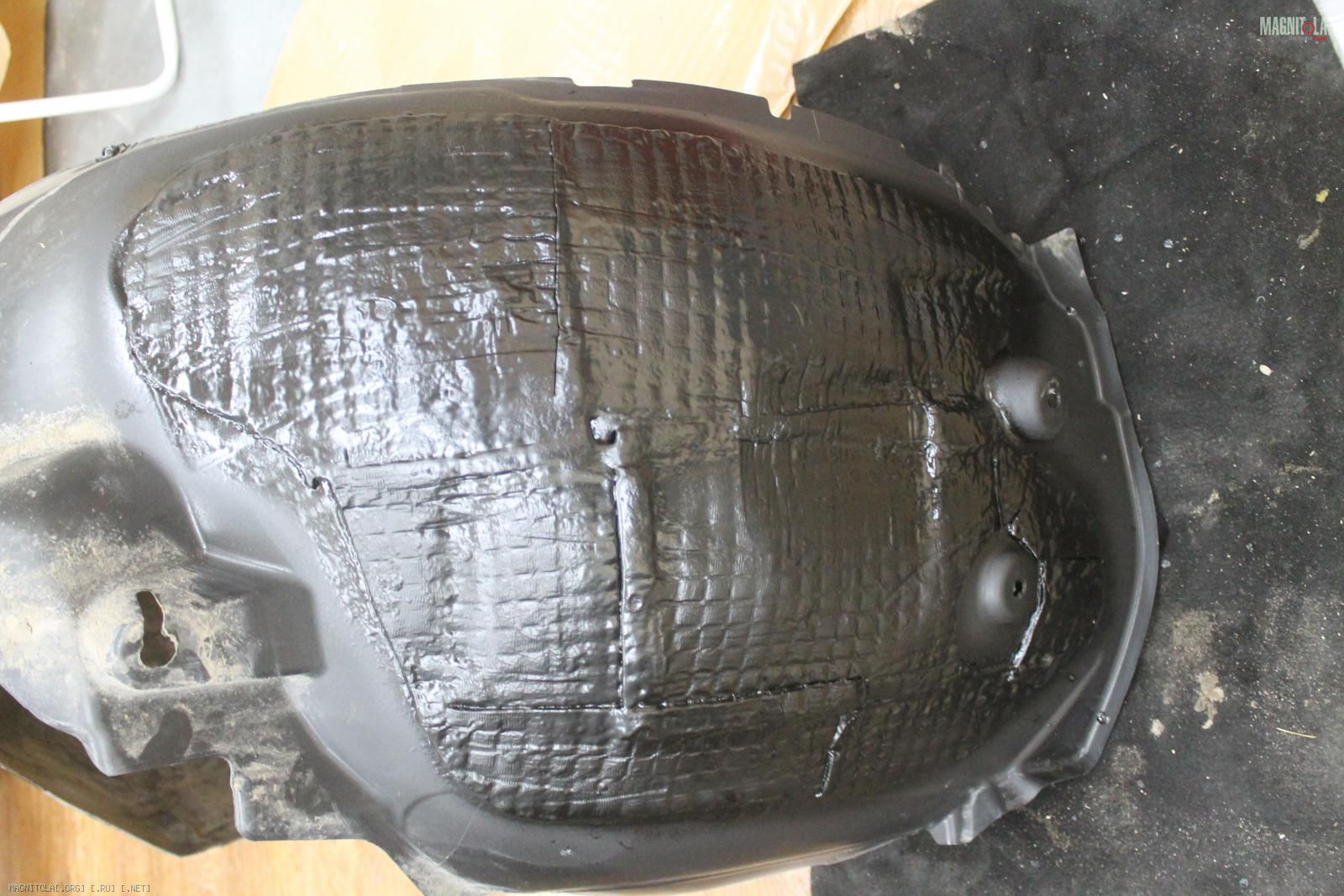

Наносим вибру 4 мм на метал и подкрылок, греем, прикатываем... покрываем антигравием... собираем...
Вложение 1103900 Вложение 1103902 Вложение 1103904 Вложение 1103906 Вложение 1103908 Вложение 1103910 Вложение 1103912 Вложение 1103914 Вложение 1103916 Вложение 1103918

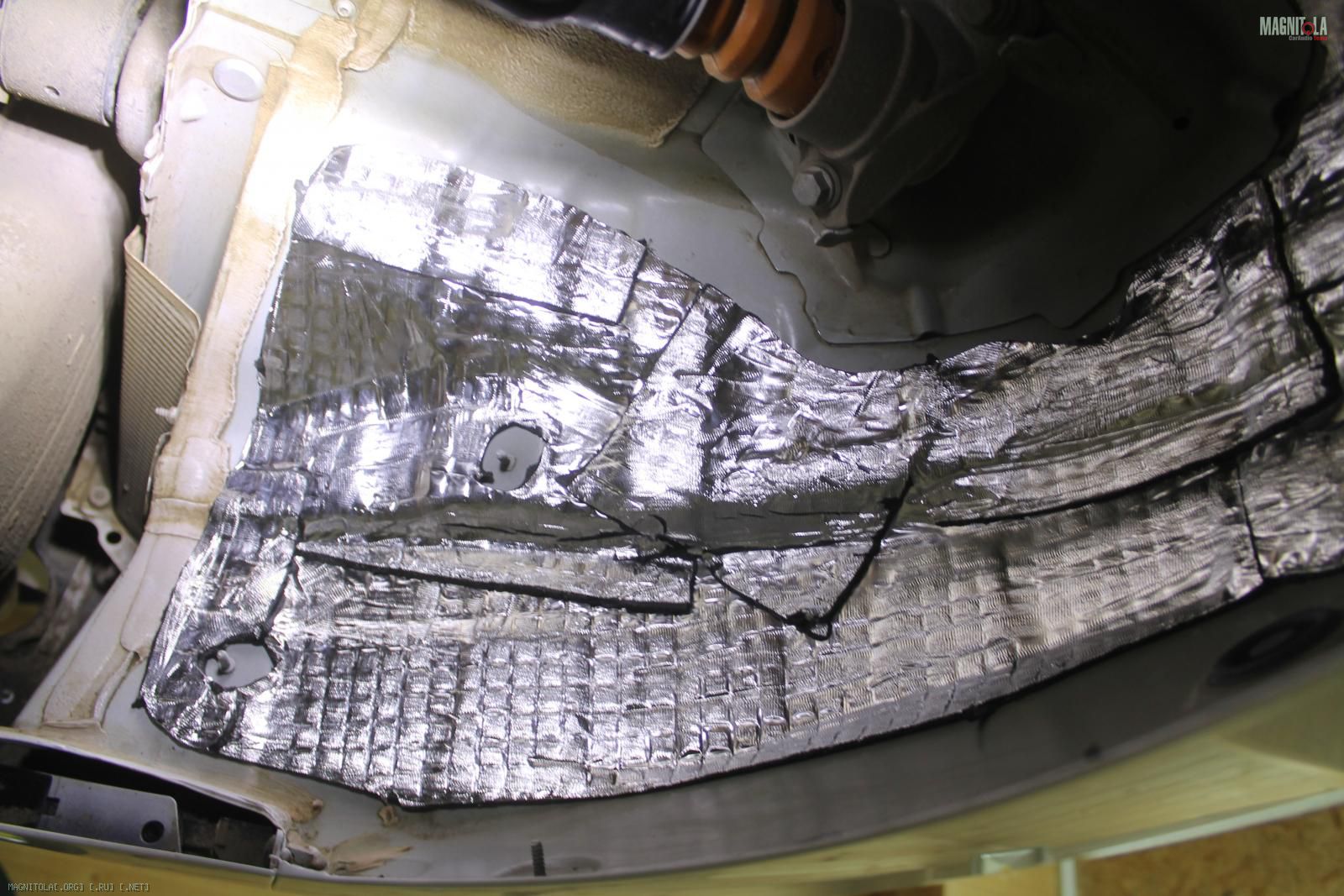

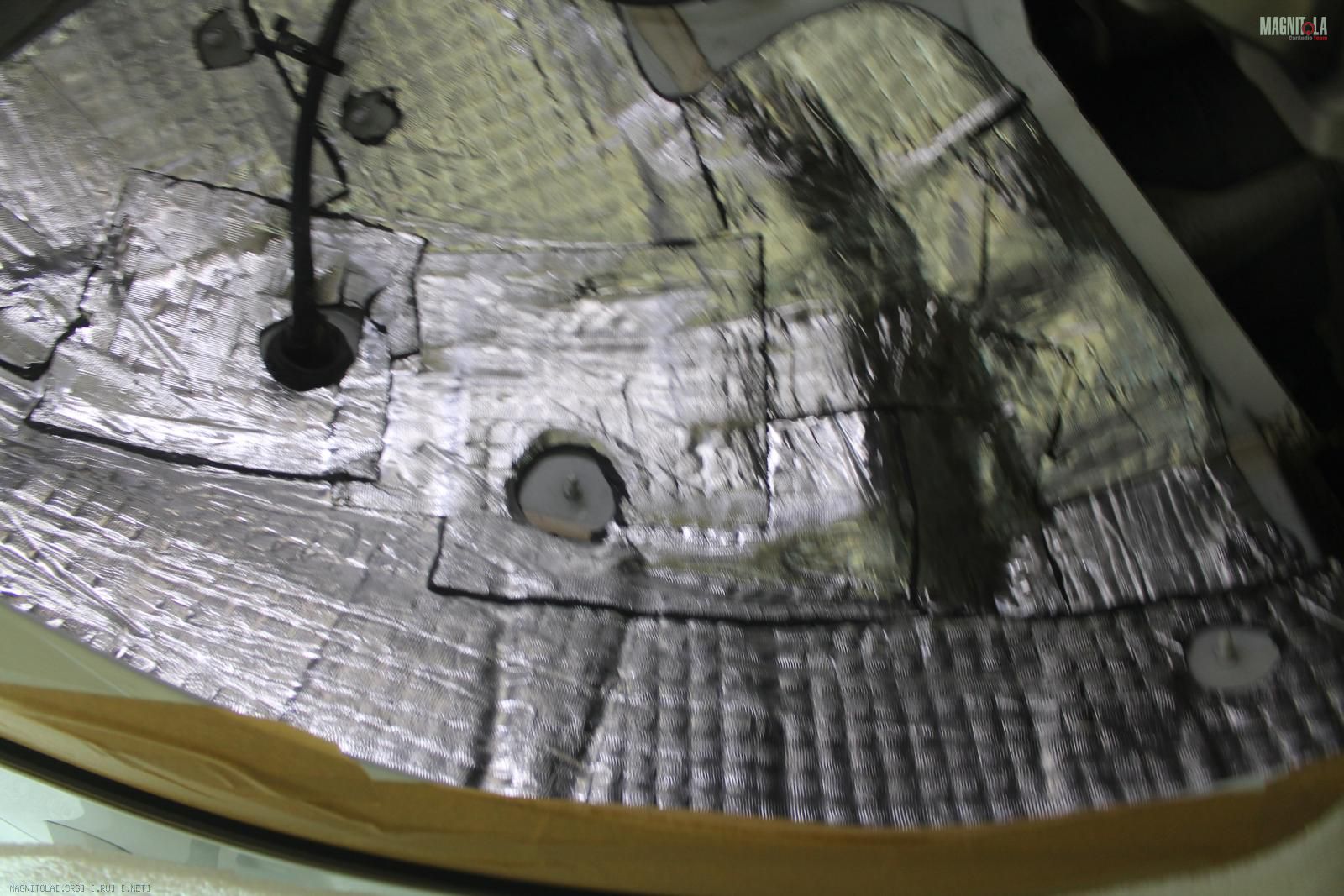

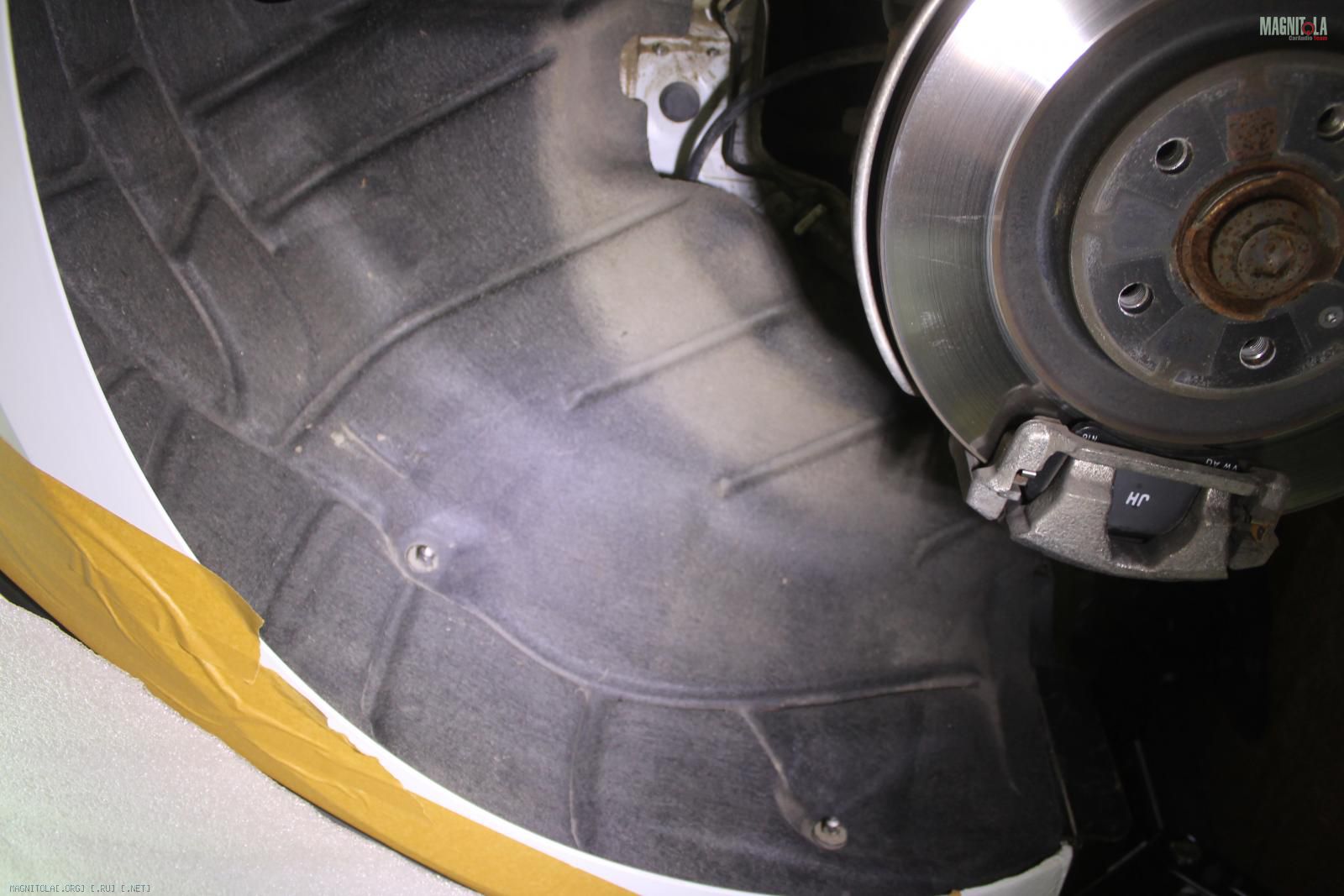

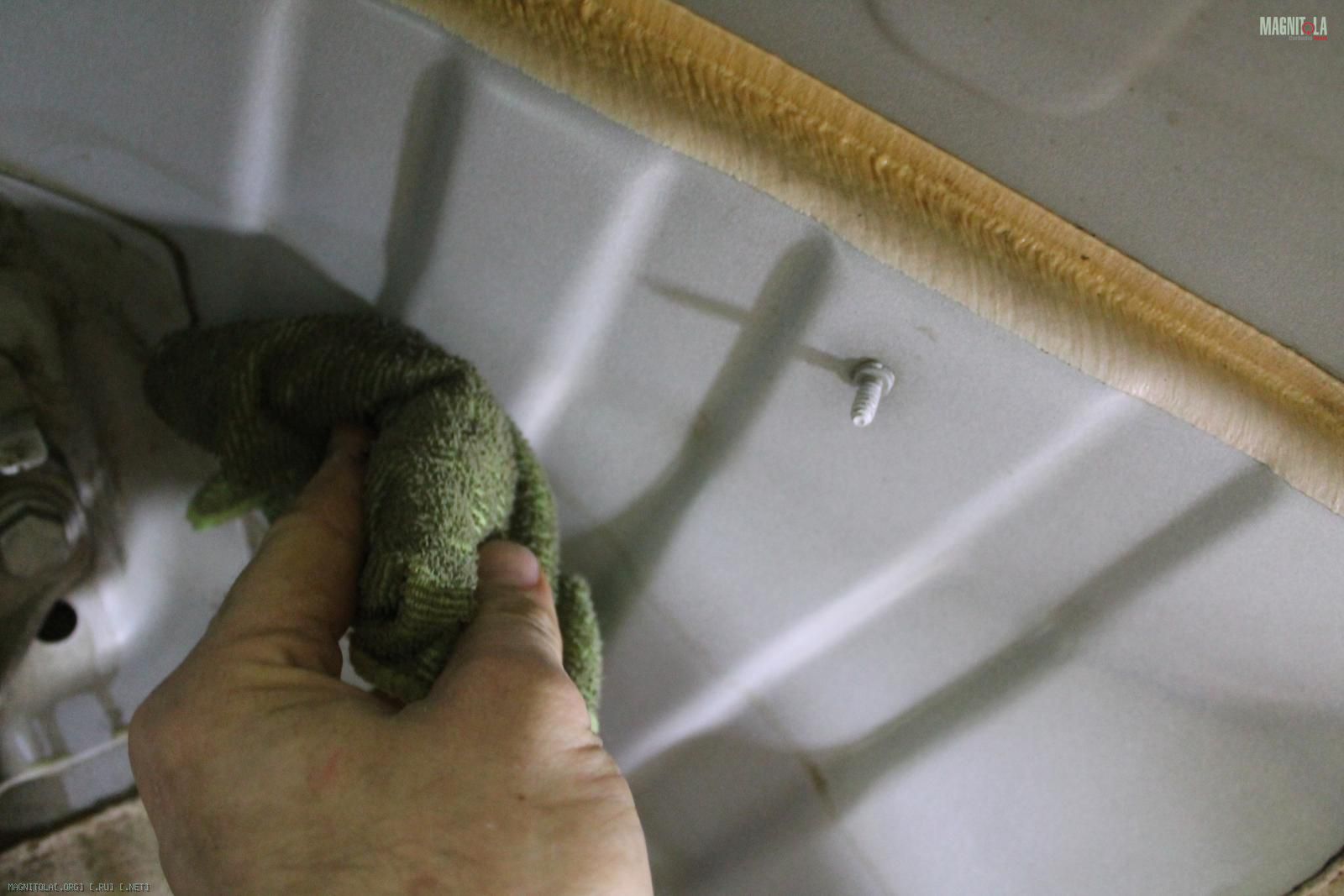

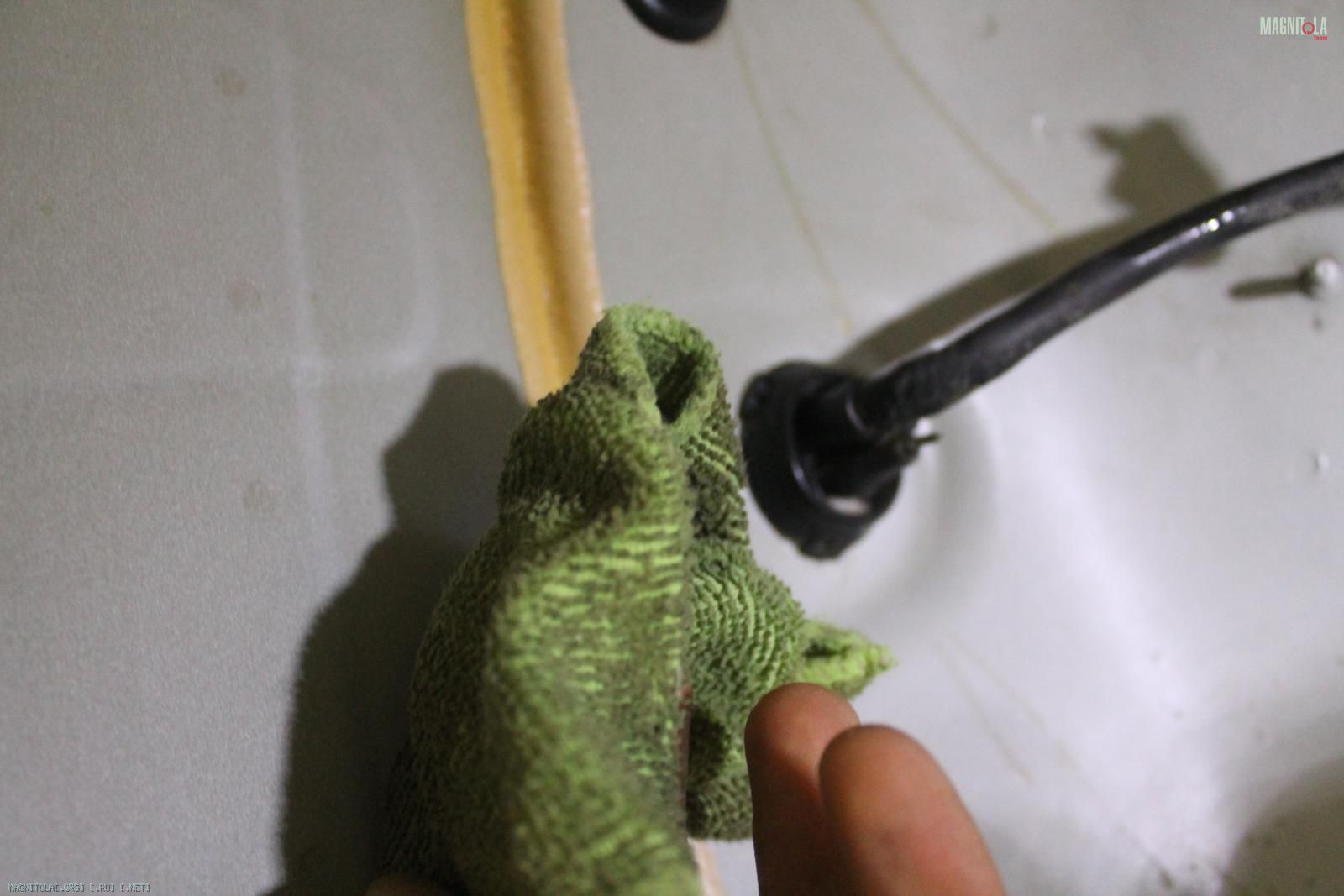

Задняя левая..
Вложение 1103920 Вложение 1103922 Вложение 1103924 Вложение 1103926 Вложение 1103928 Вложение 1103930 Вложение 1103932 Вложение 1103934 Вложение 1103936 Вложение 1103938 Вложение 1103940 Вложение 1103942 Вложение 1103944

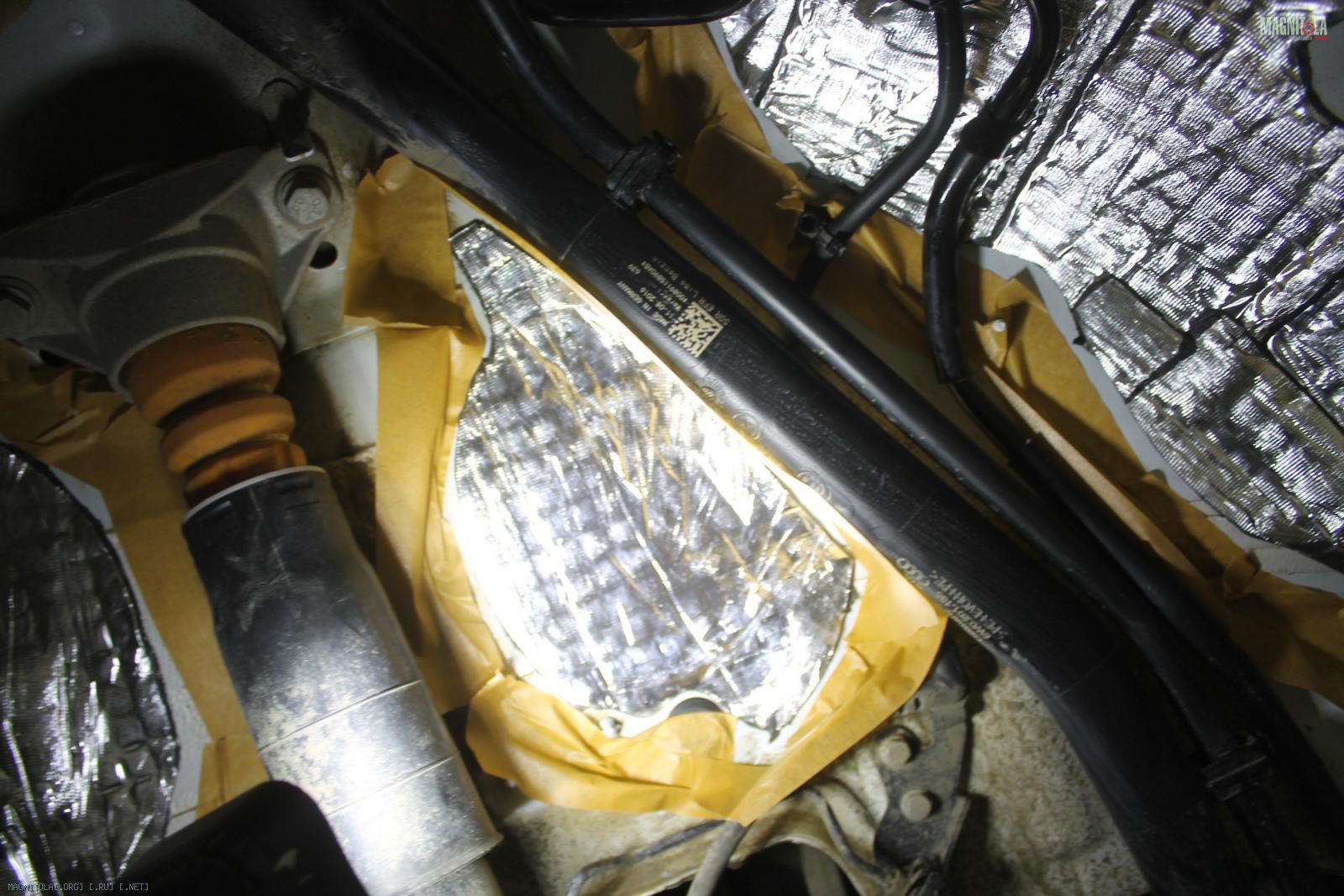

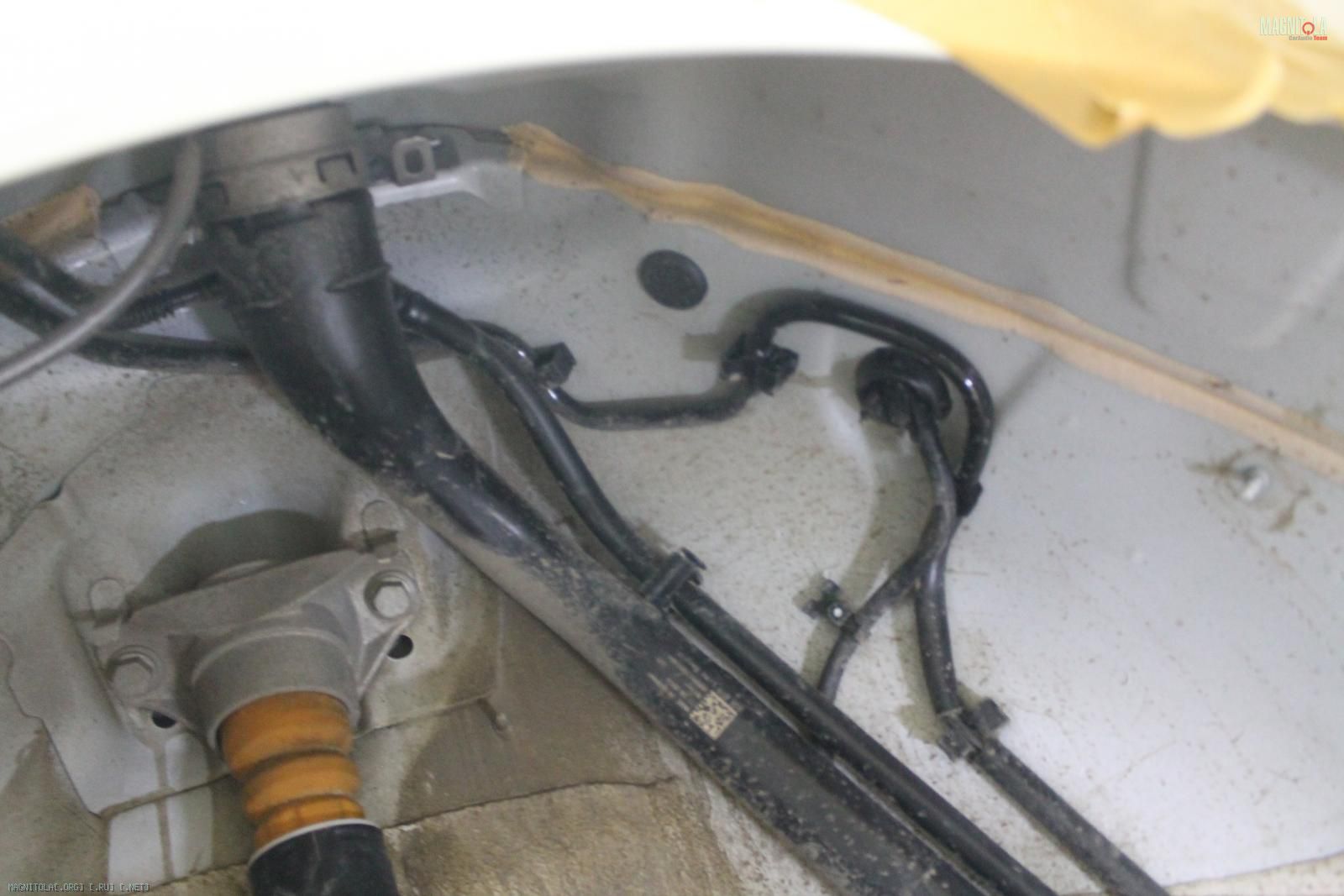

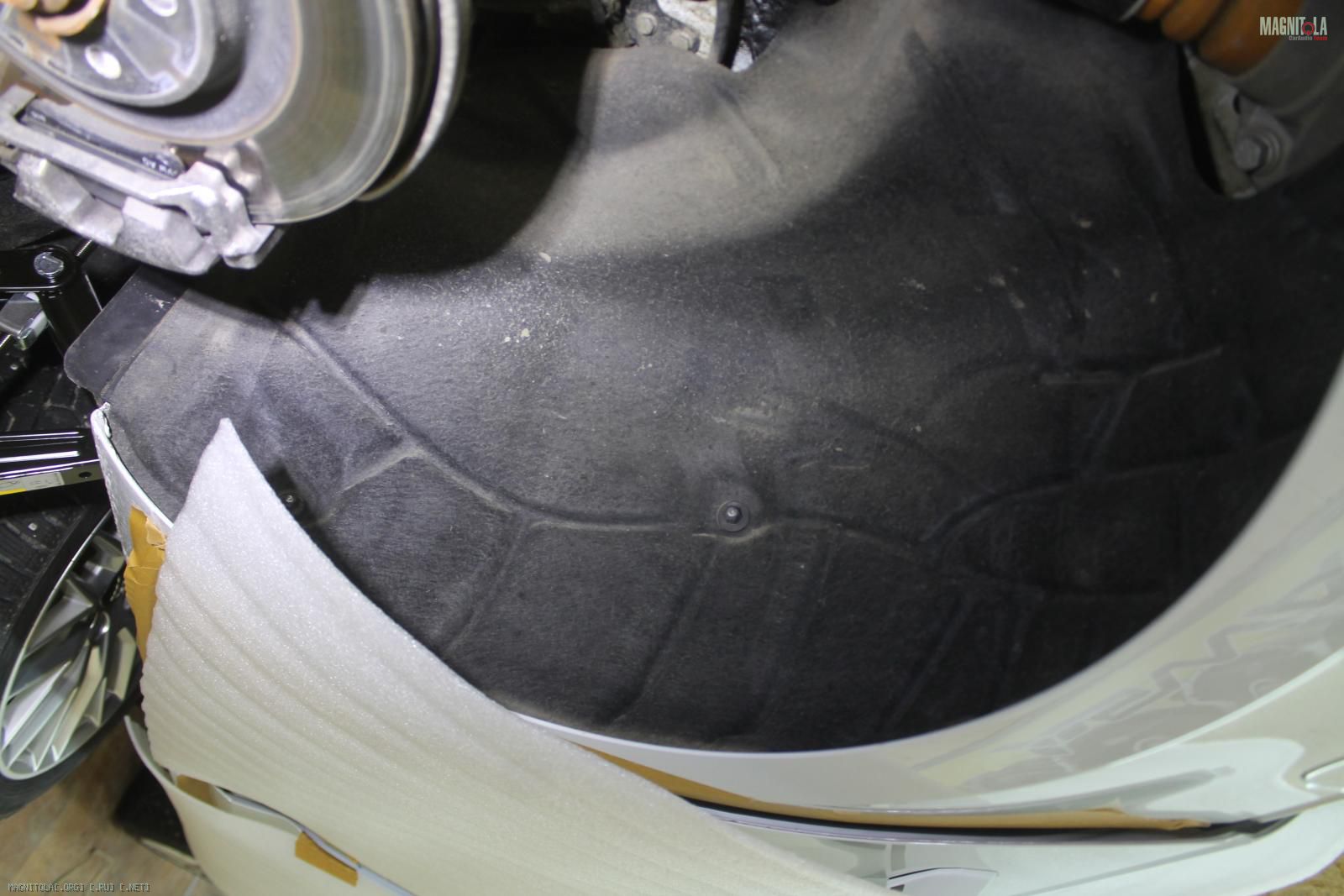

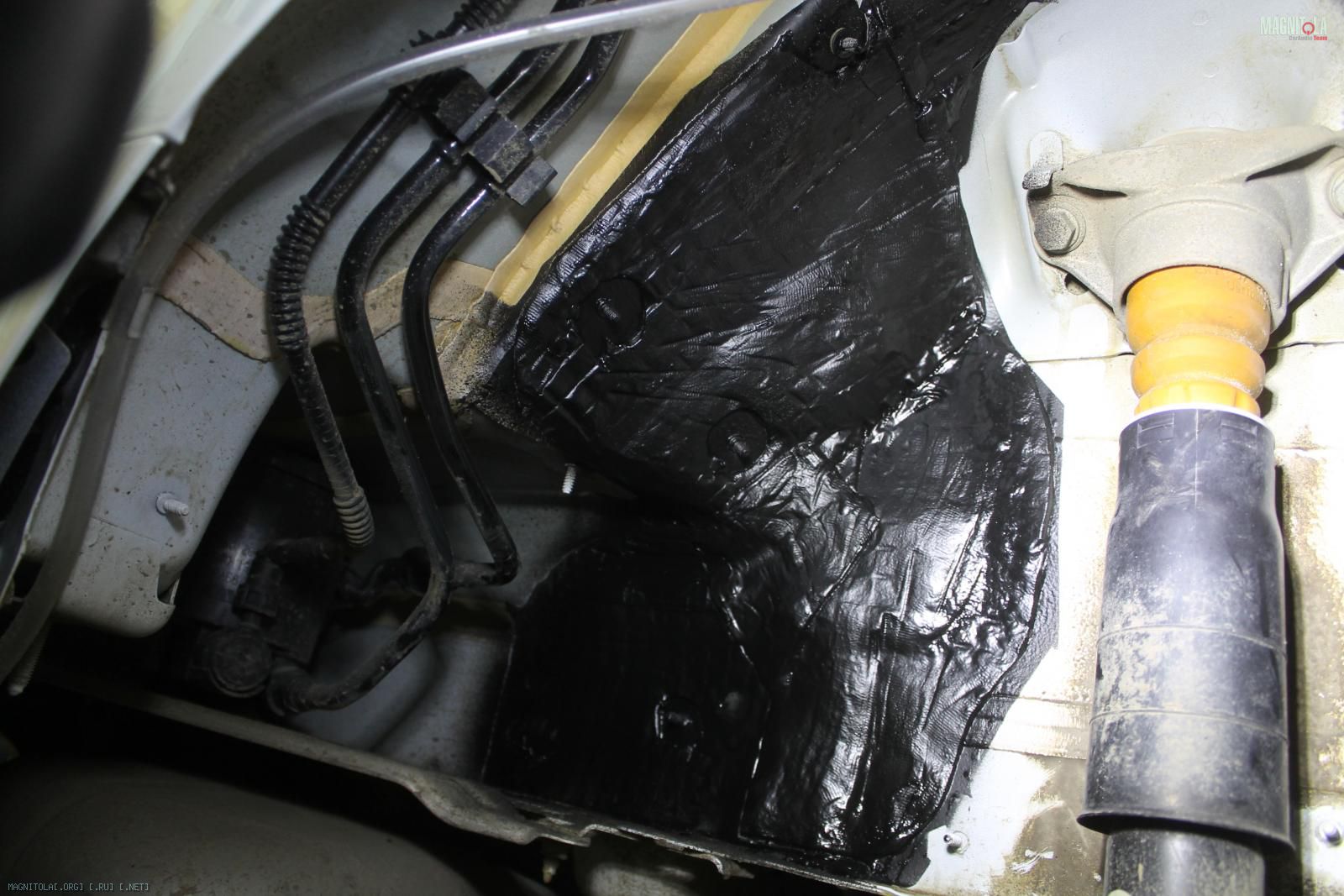

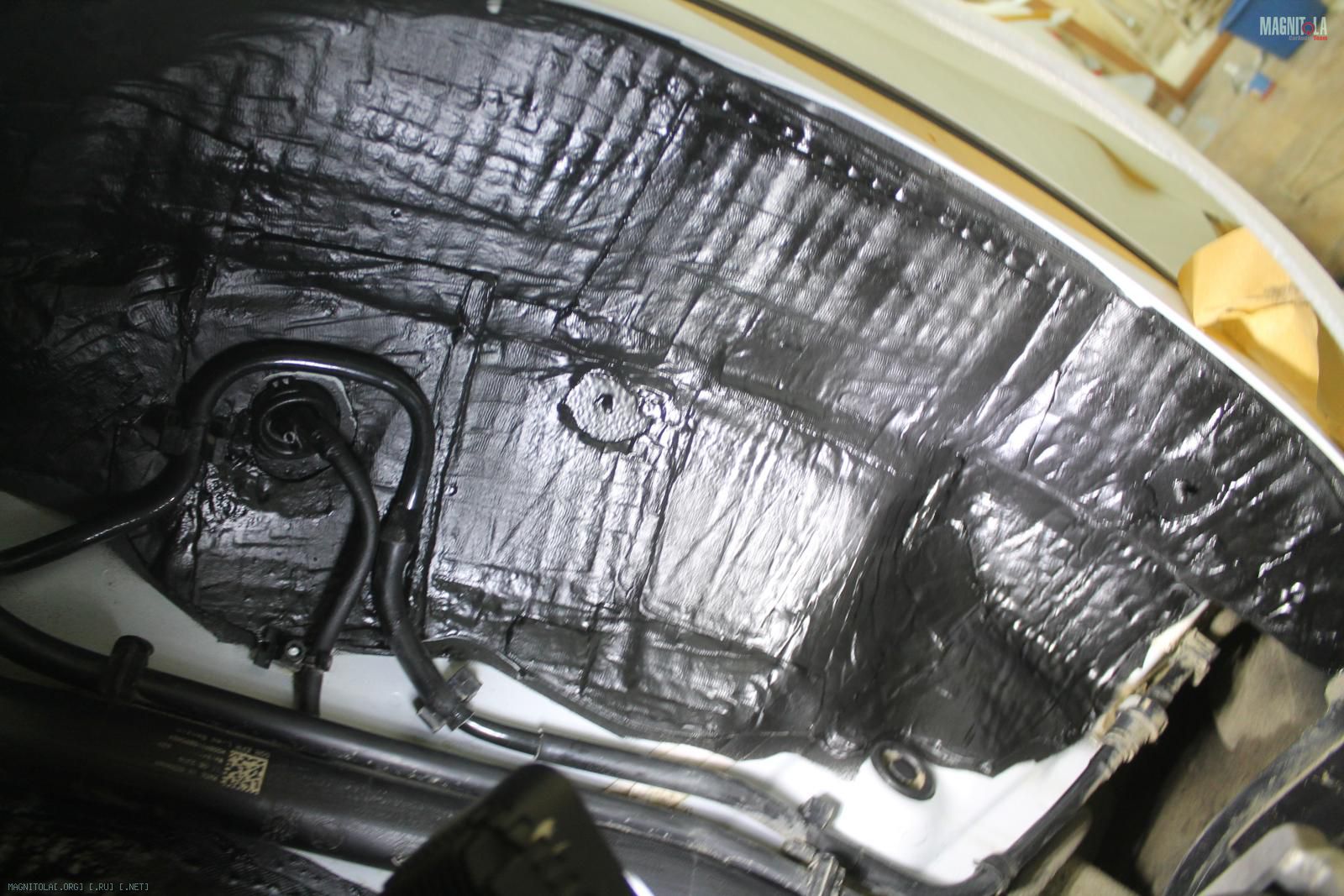

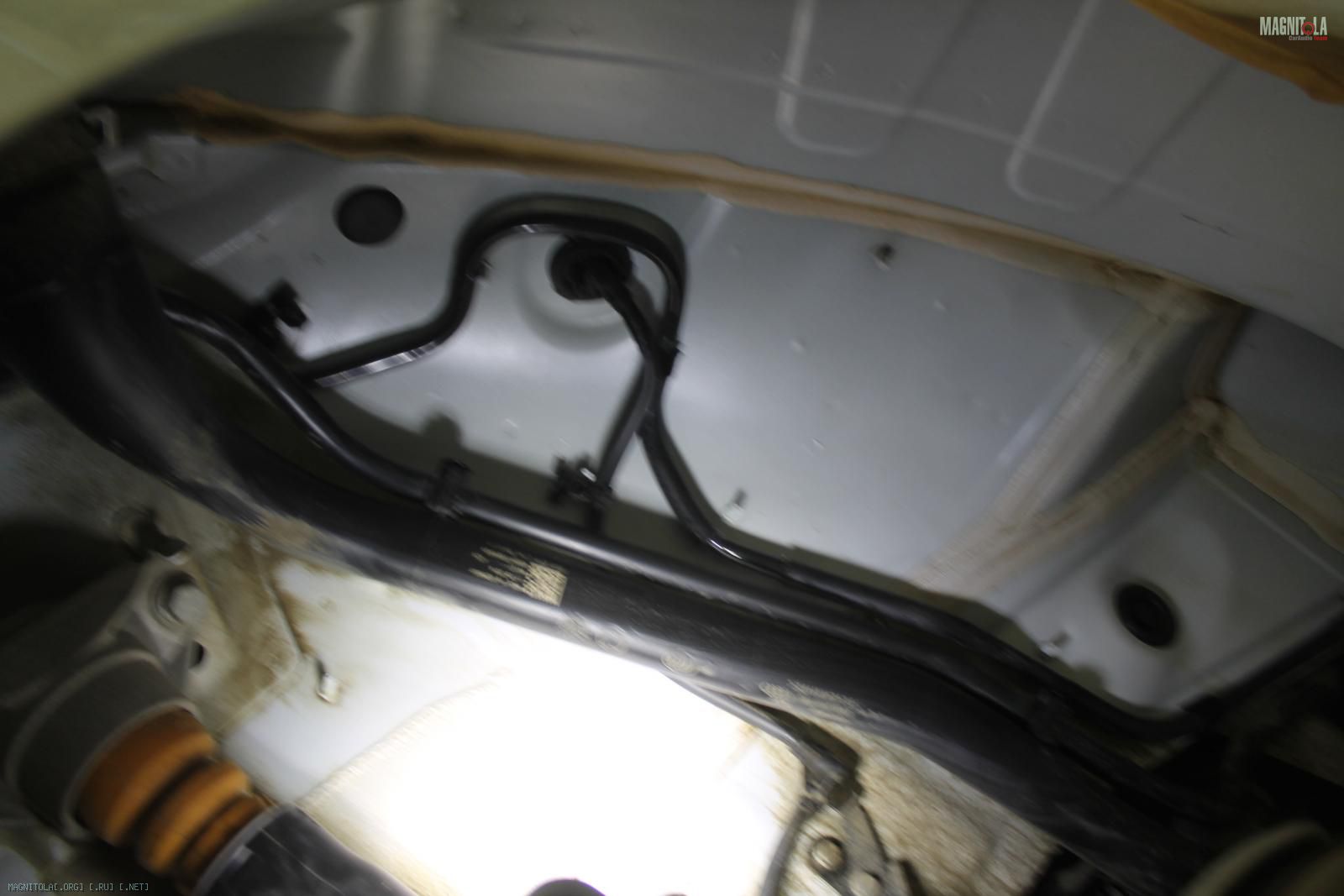

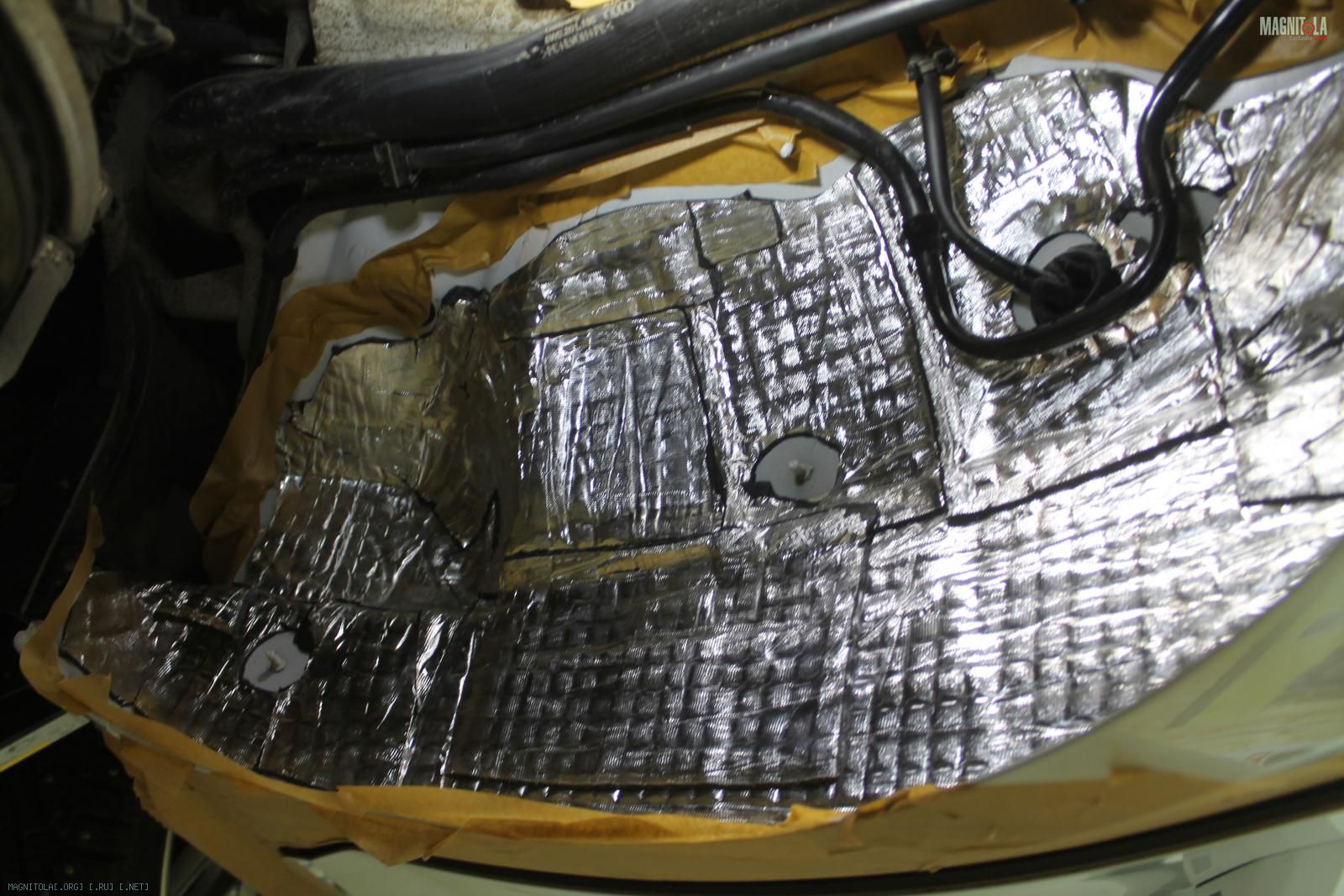

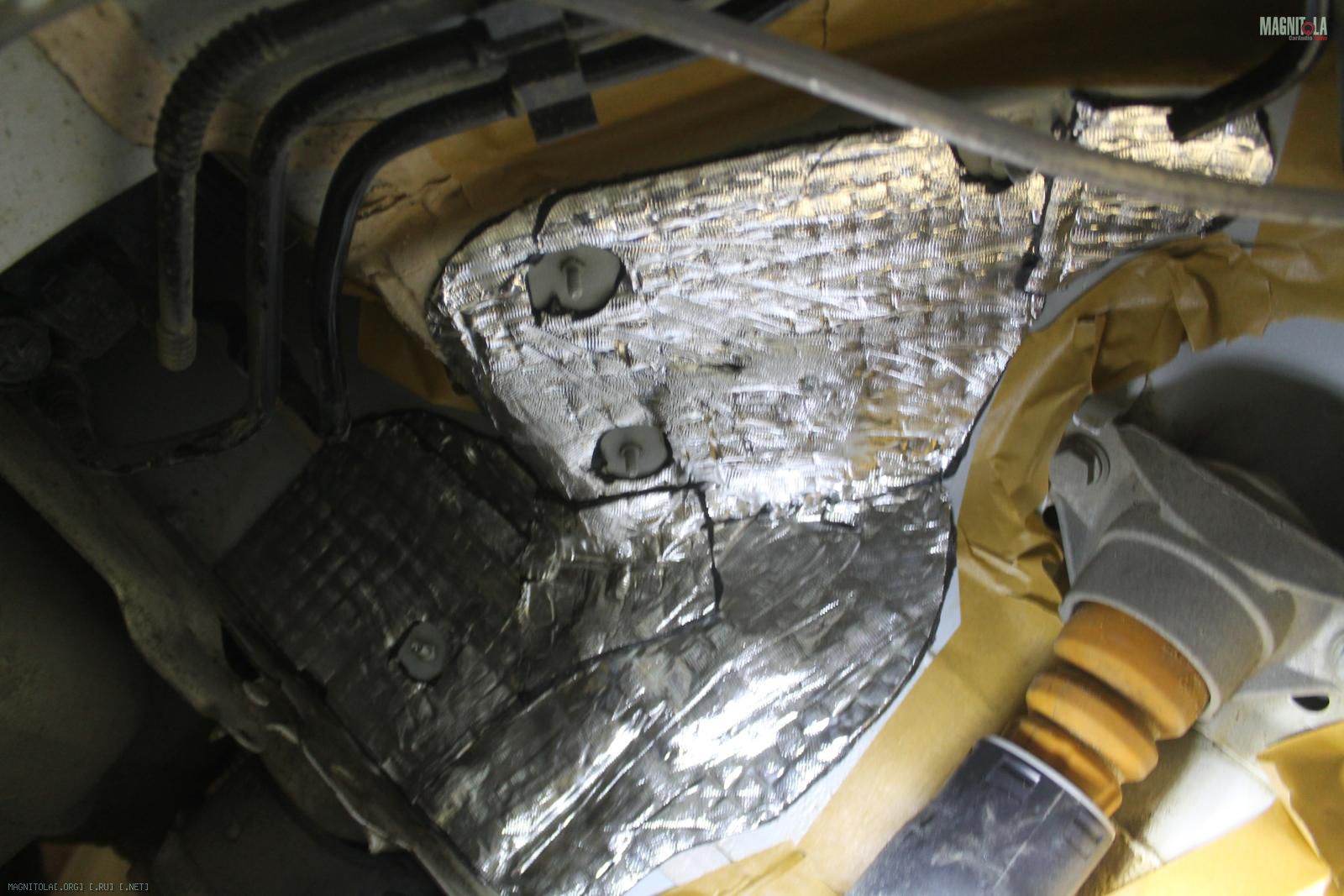

Задняя правая
Вложение 1103946 Вложение 1103948 Вложение 1103950 Вложение 1103952 Вложение 1103954 Вложение 1103956 Вложение 1103958 Вложение 1103960 Вложение 1103962 Вложение 1103964 Вложение 1103966 Вложение 1103968 Вложение 1103970 Вложение 1103972 Вложение 1103974 Вложение 1103976 Вложение 1103978 Вложение 1103980

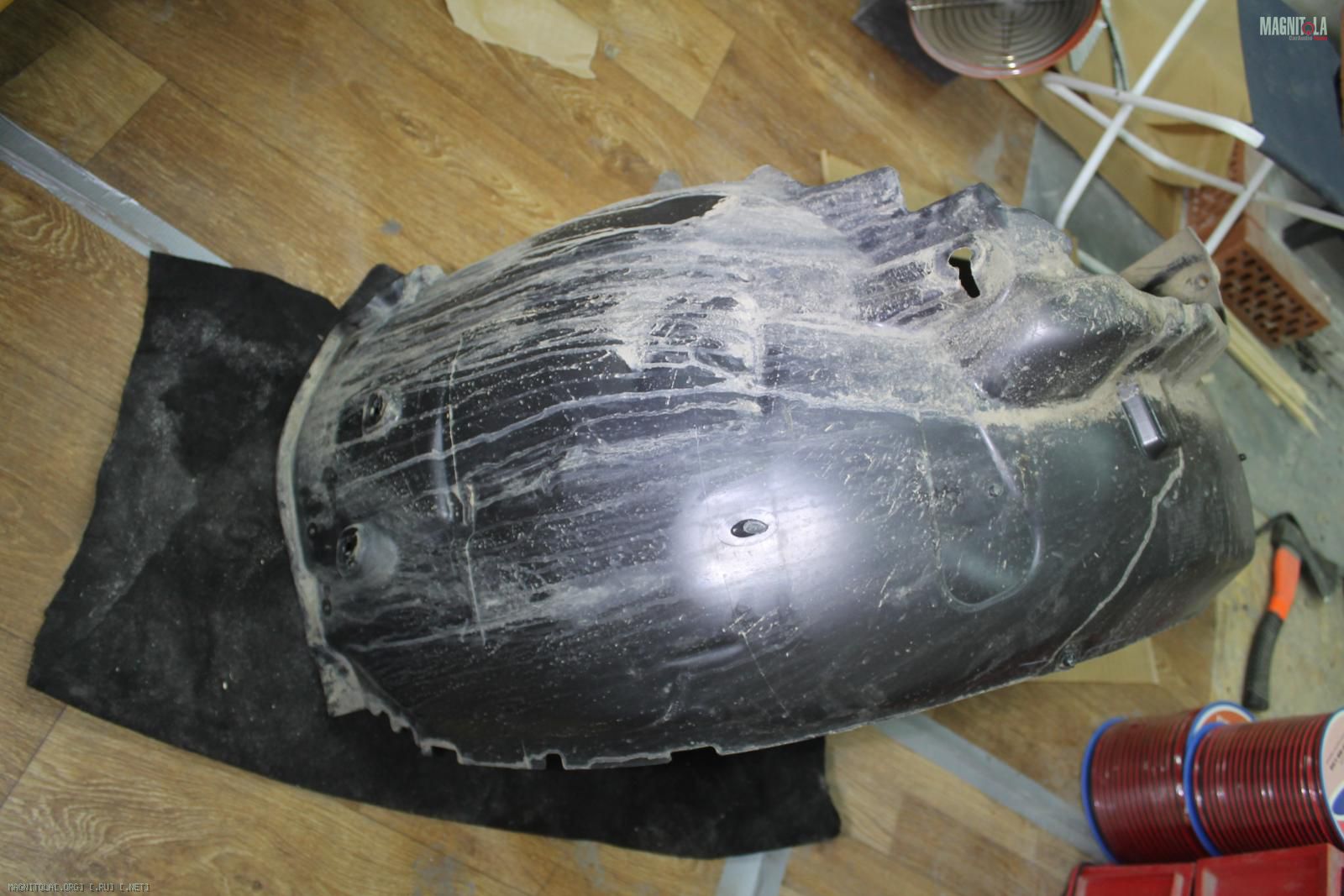

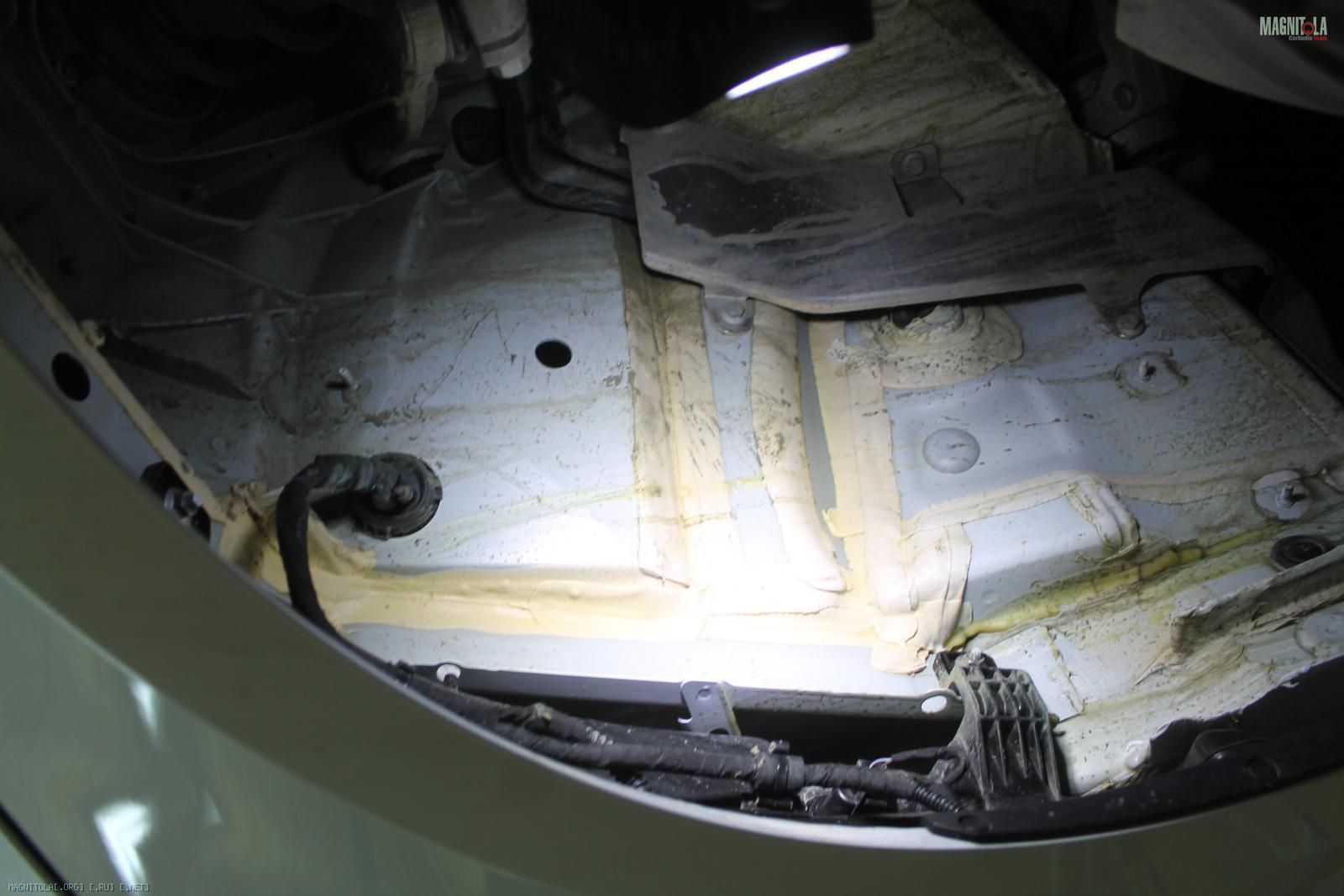

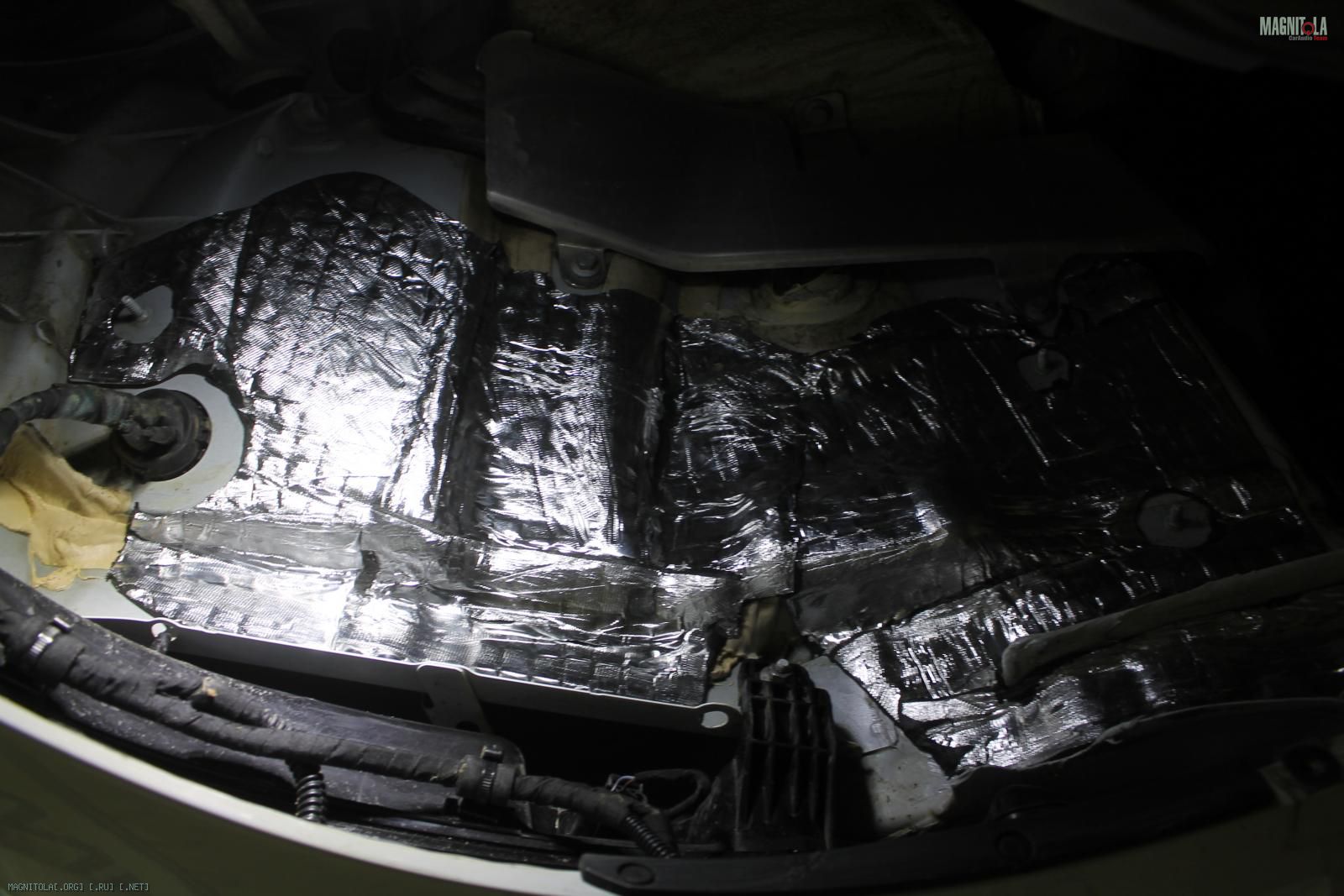

Передняя правая
Вложение 1103982 Вложение 1103984 Вложение 1103986 Вложение 1103988 Вложение 1103990 Вложение 1103992
13.02.2017, 23:19
st220

Вложений: 4

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехал Volkswagen Amarok

Вложение 1103994 Вложение 1103996 Вложение 1103998 Вложение 1104000
13.02.2017, 23:57
slavka1010

Re: Изготовление корпусов для сабвуферов, фальшпанелей

st220, Костя, обработка подвесов мидбасов жижей помогает?
14.02.2017, 07:58
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от slavka1010

st220, Костя, обработка подвесов мидбасов жижей помогает?

Как не странно да)
15.02.2017, 00:26
podisha

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Как не странно да)

А что это за чудо-жижа? И всем она помогает или только штаткам?
16.02.2017, 00:29
st220

Вложений: 53

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

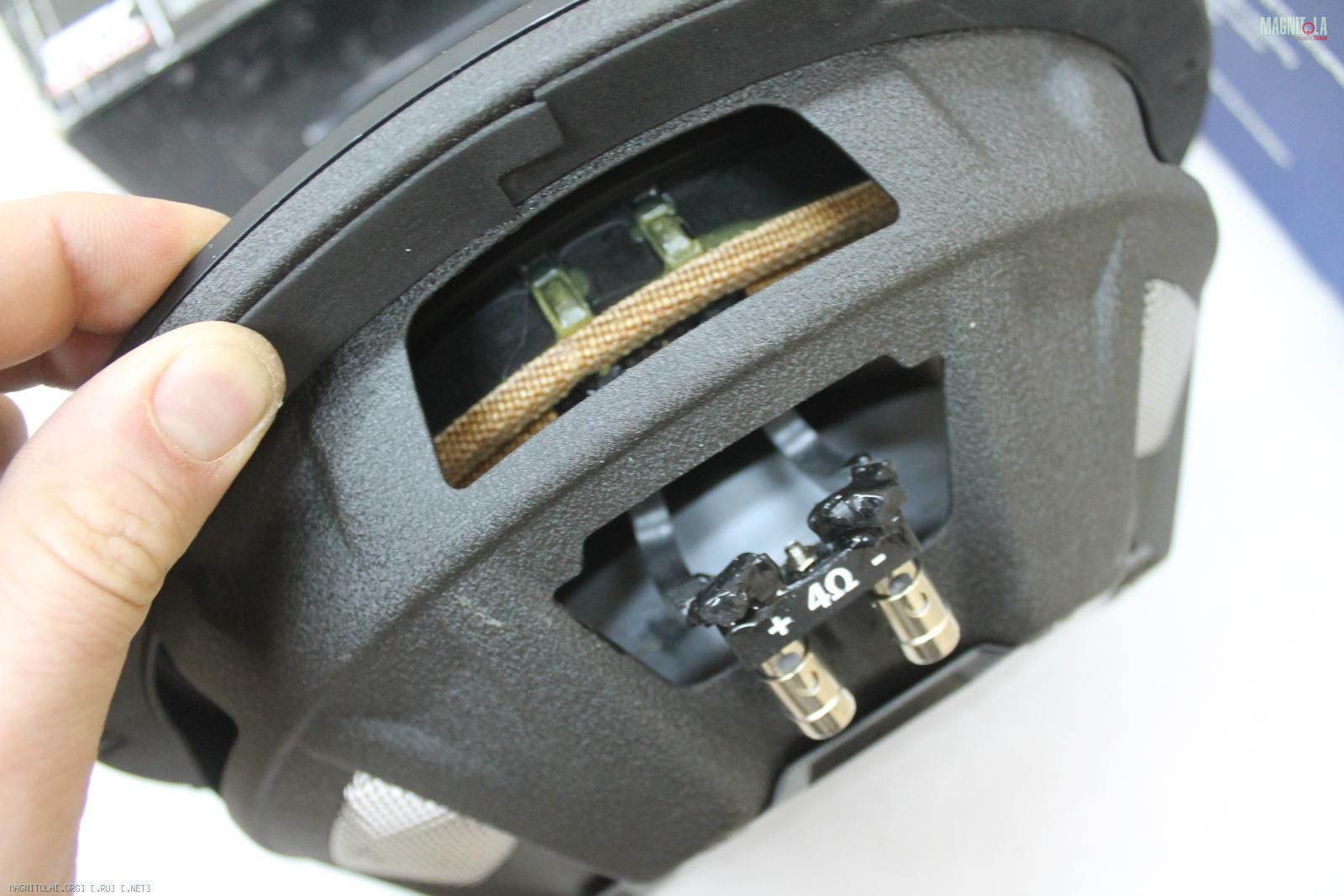

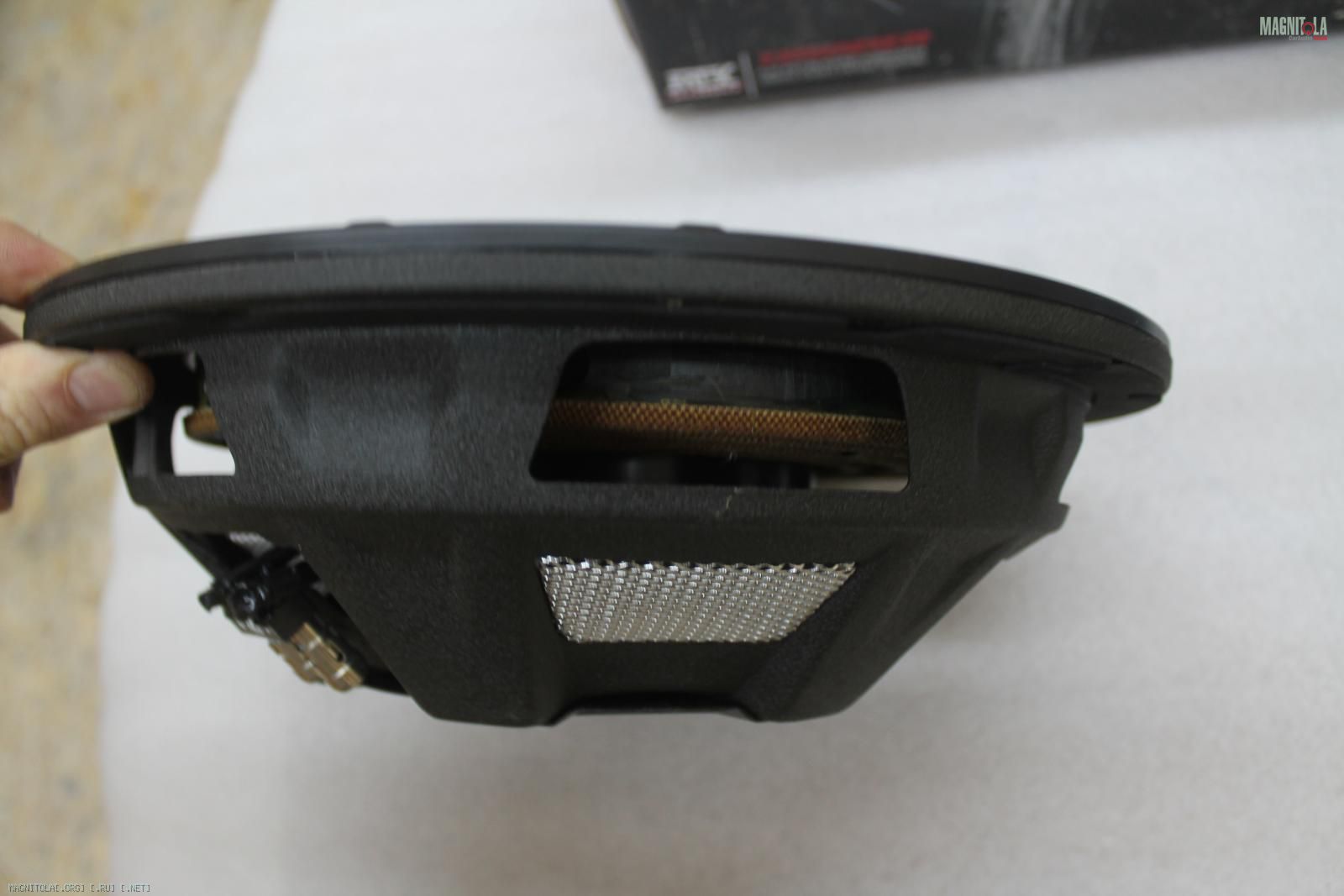

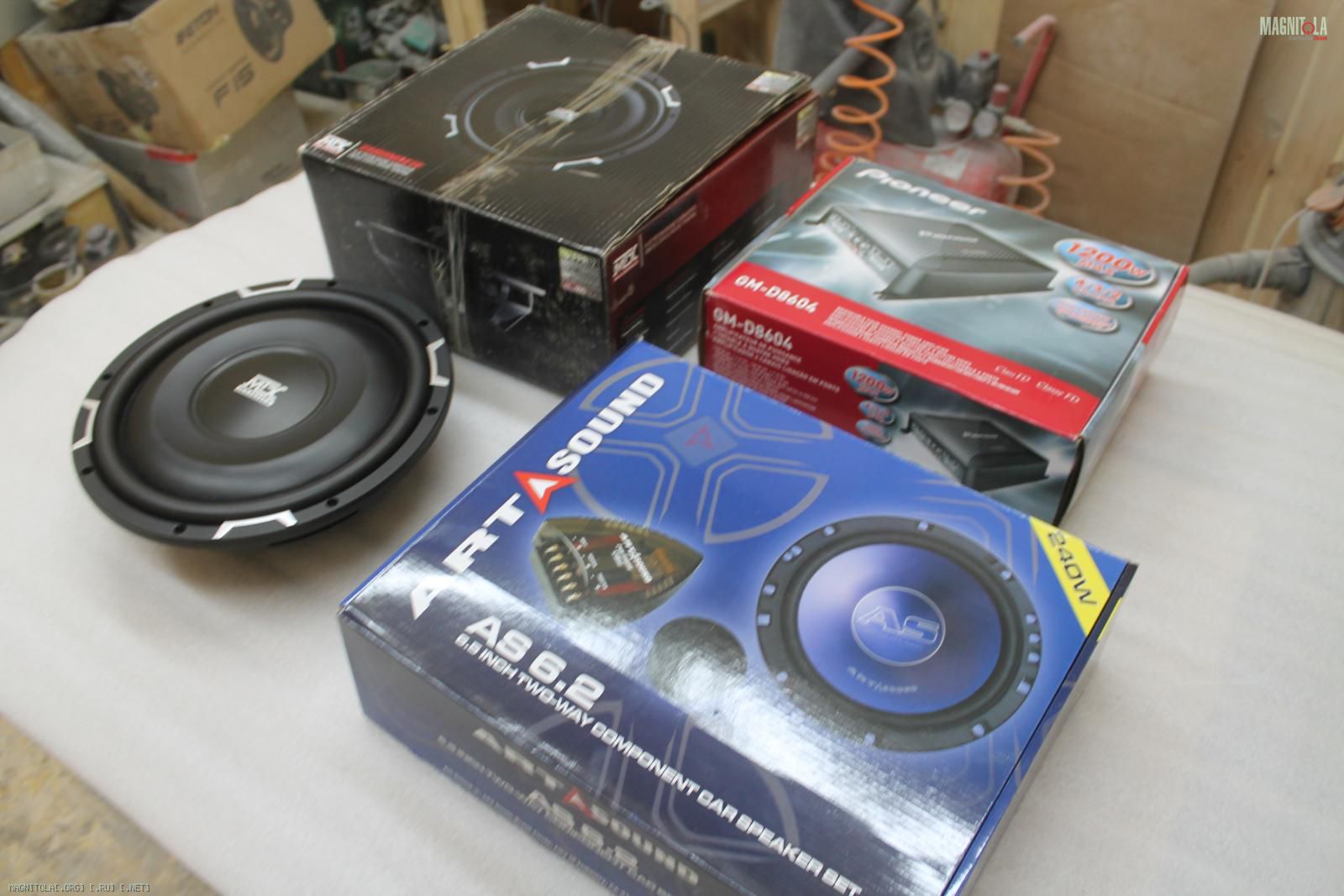

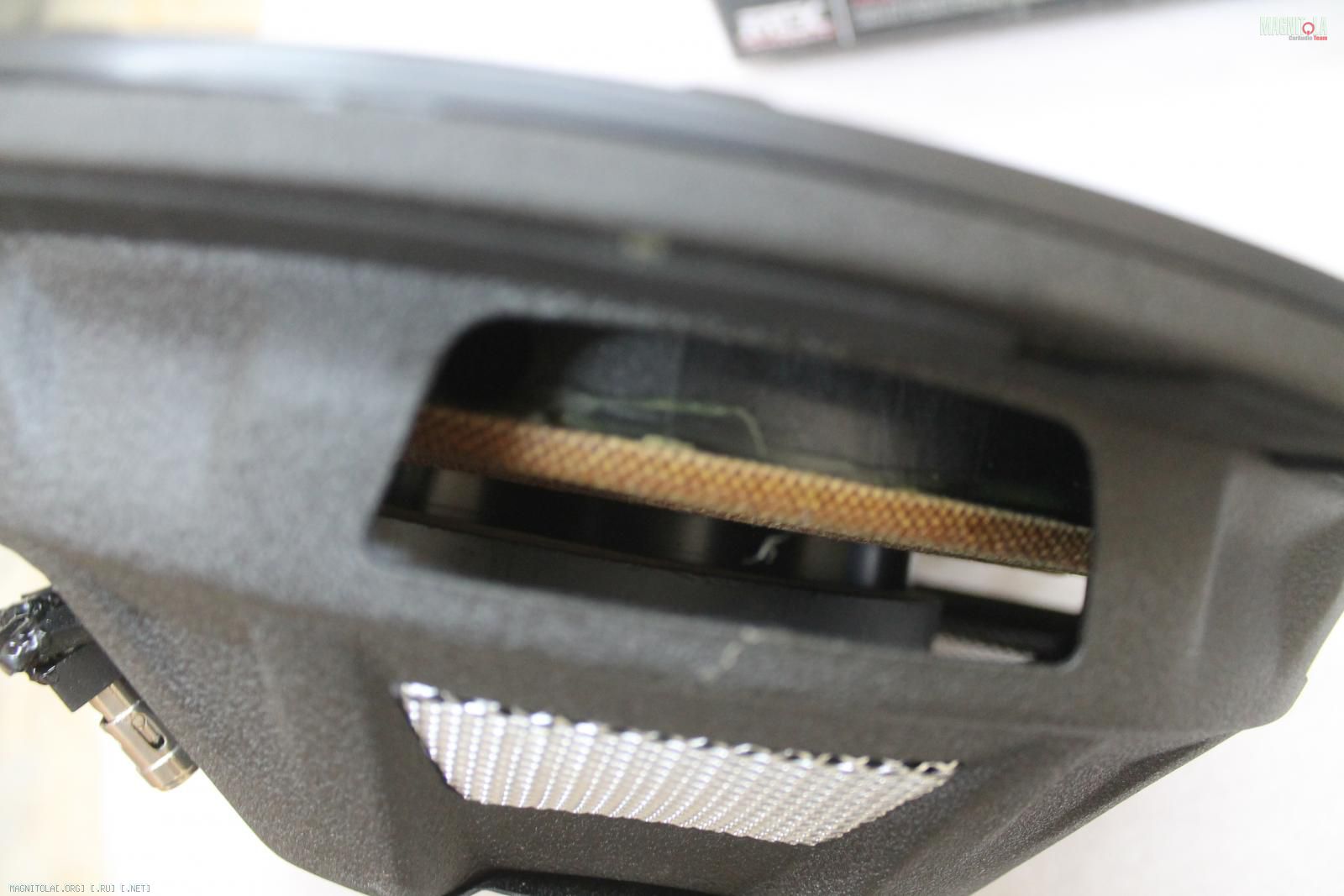

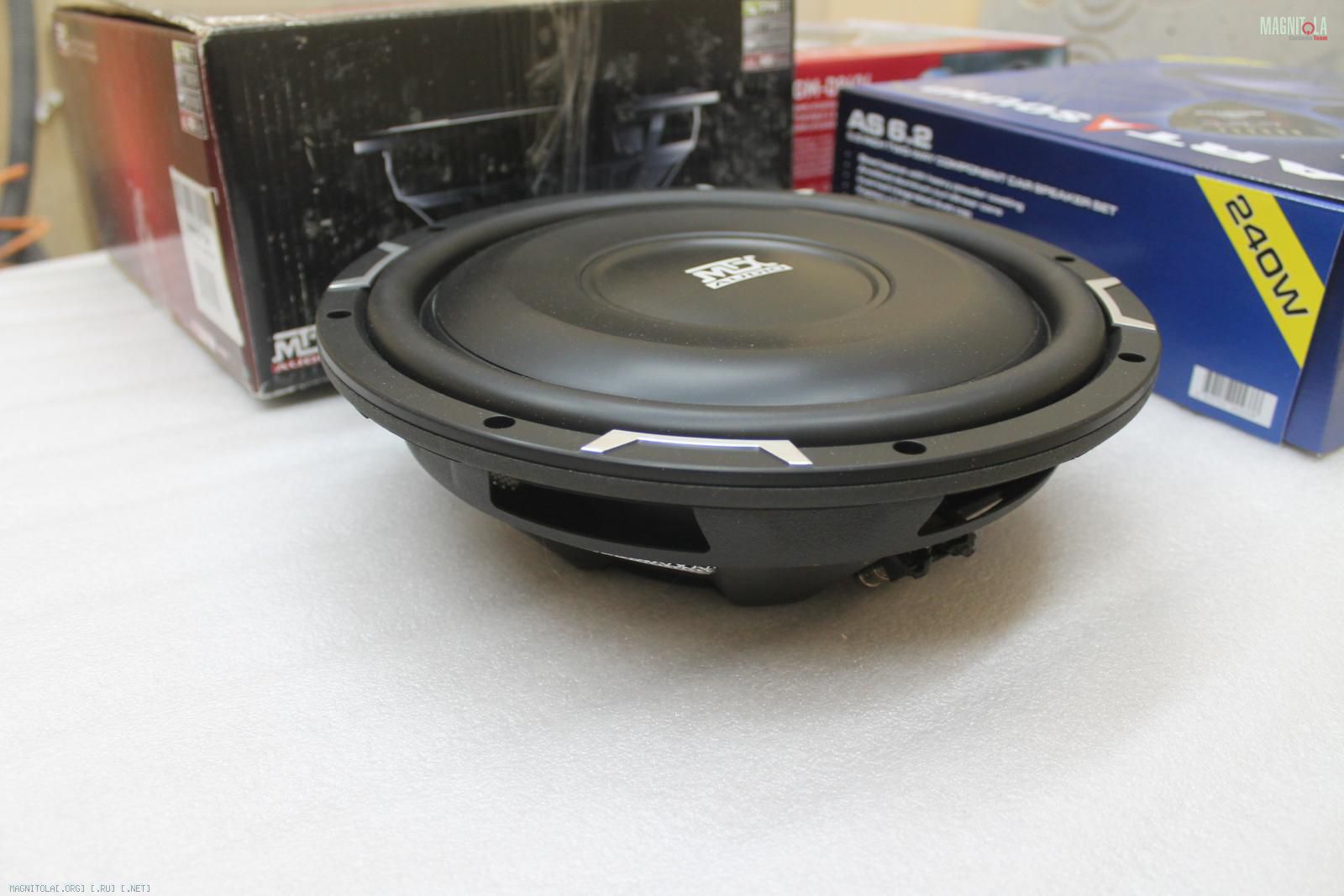

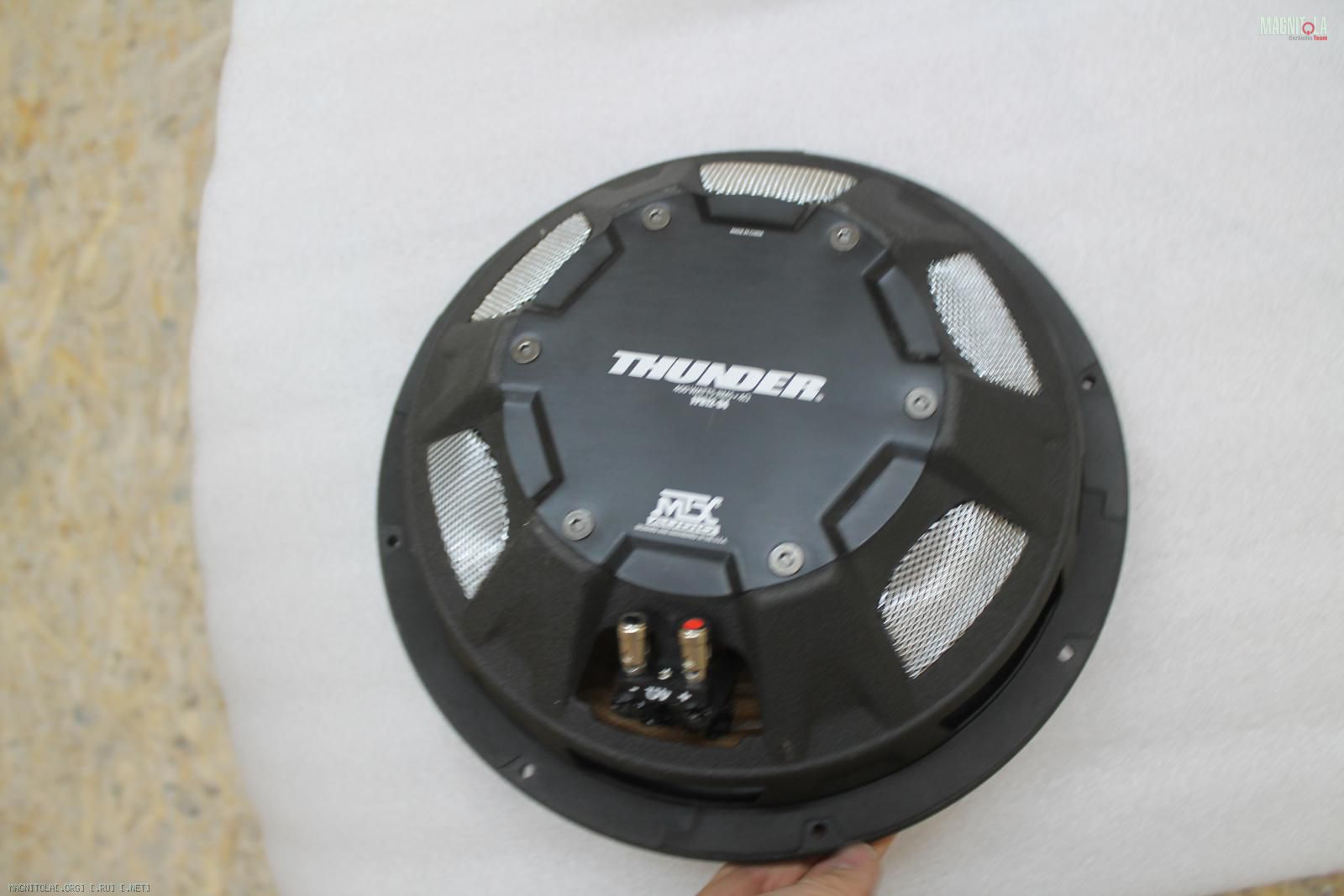

Компоненты..... конструкция саба просто космическая...
Вложение 1104532 Вложение 1104534 Вложение 1104536 Вложение 1104538 Вложение 1104540 Вложение 1104542 Вложение 1104544

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

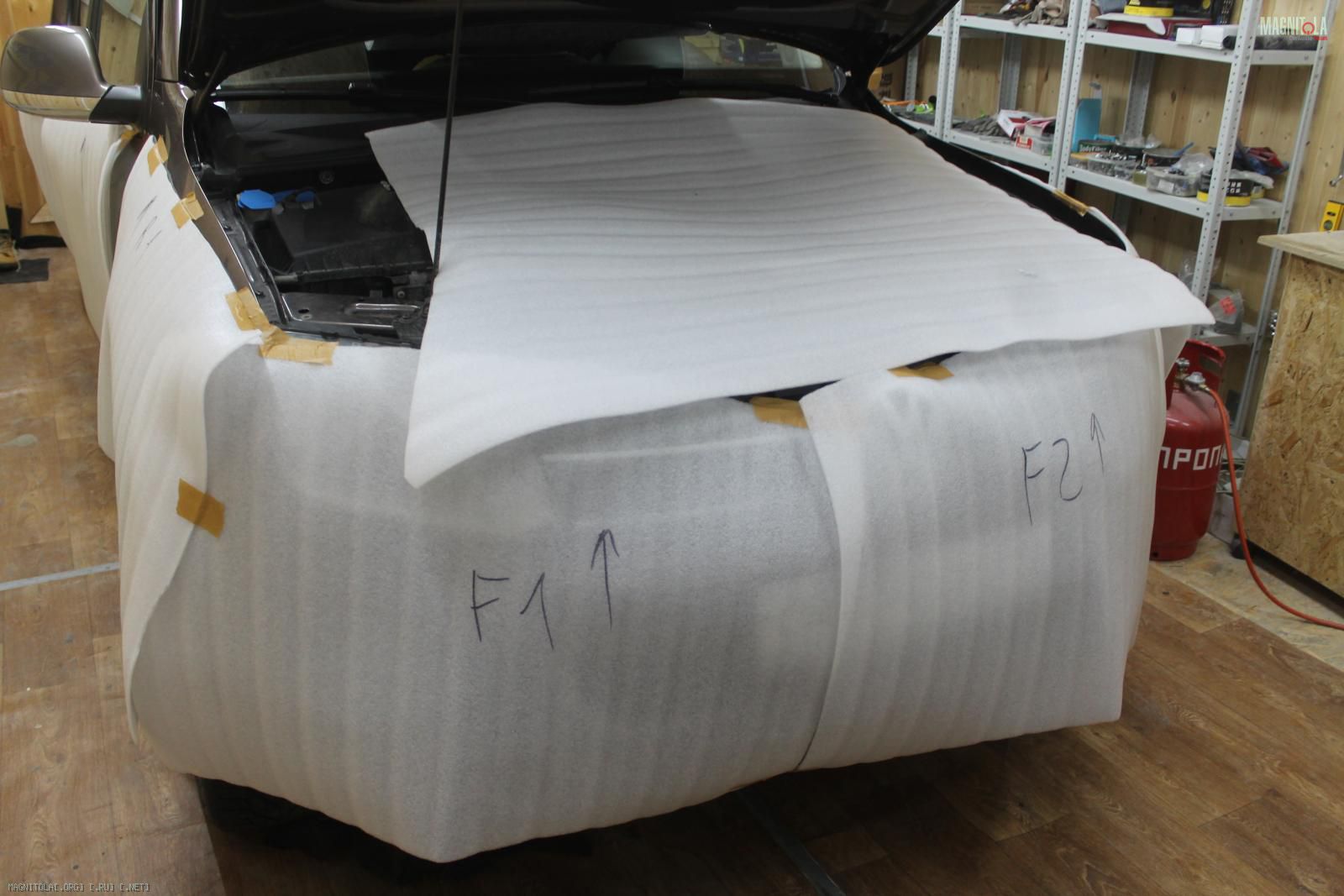

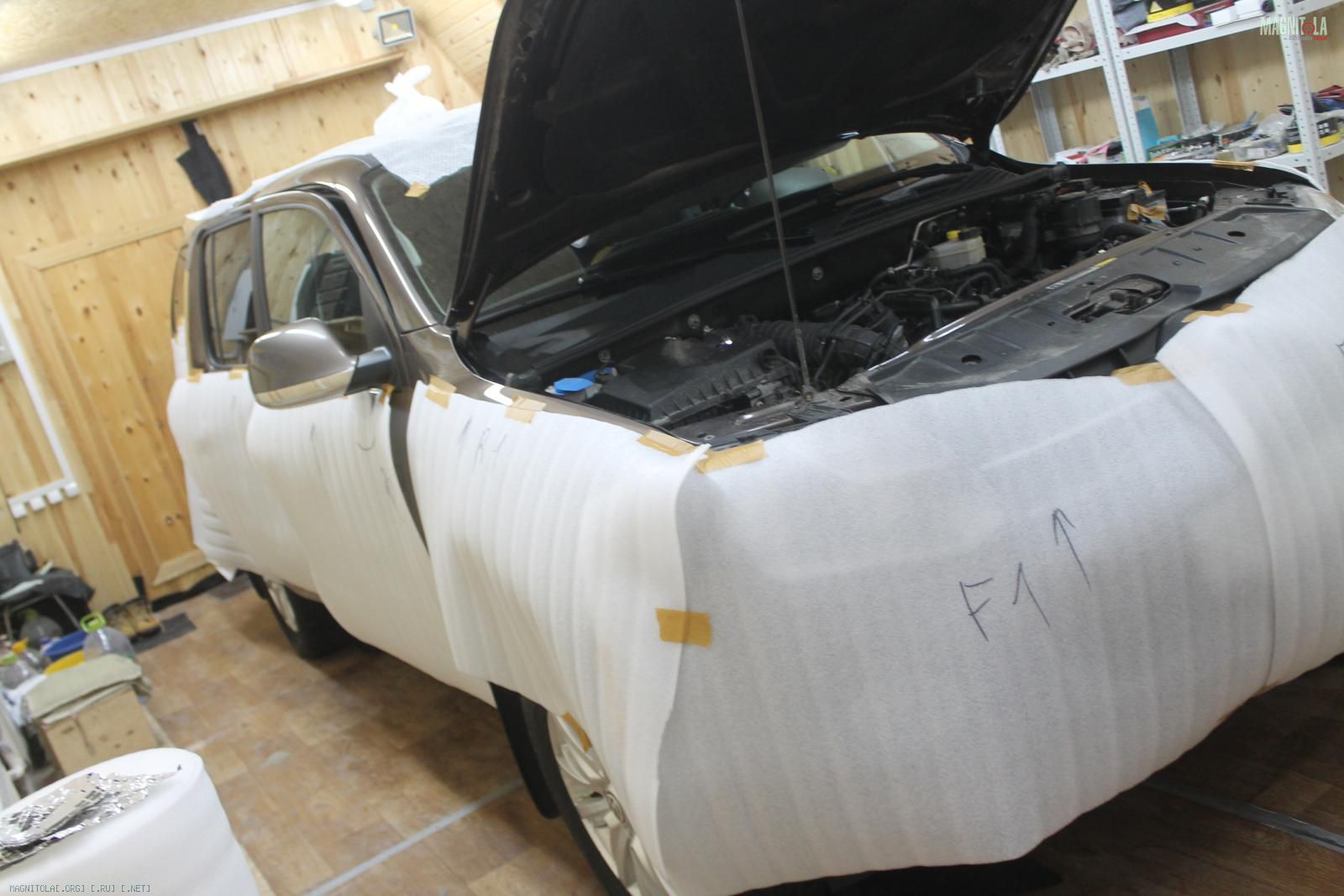

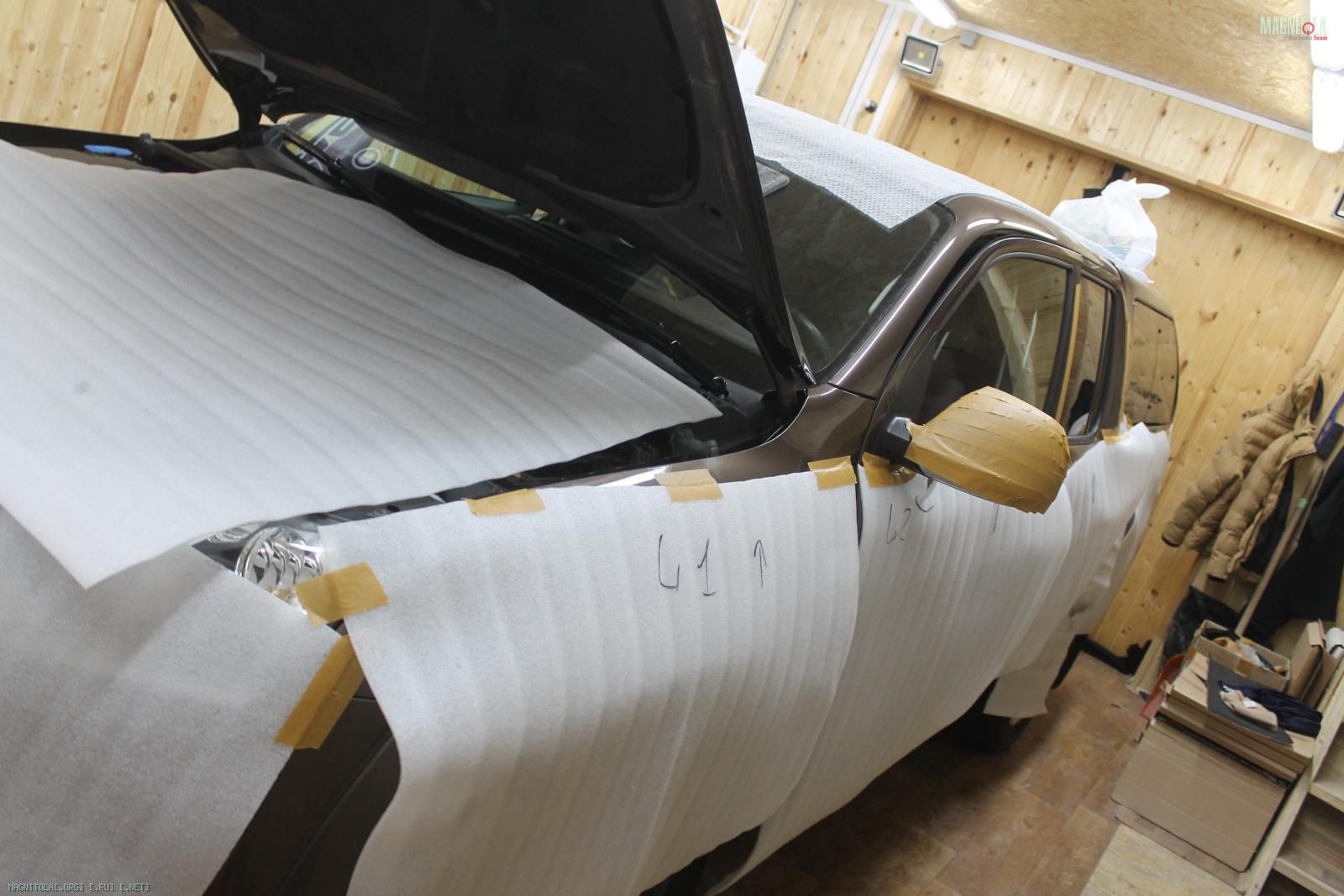

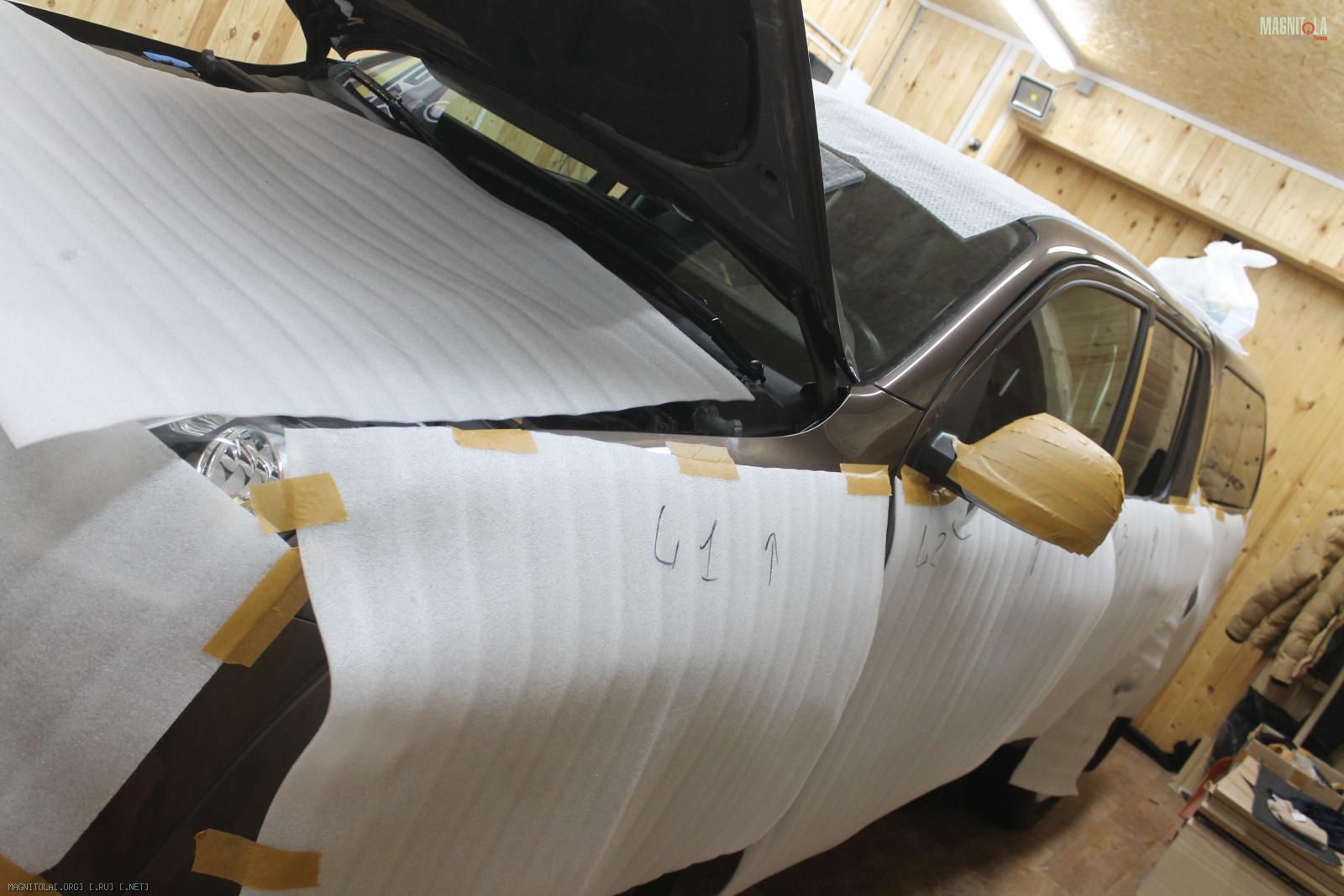

"Защита кузова"
Вложение 1104546 Вложение 1104548 Вложение 1104550 Вложение 1104552 Вложение 1104554

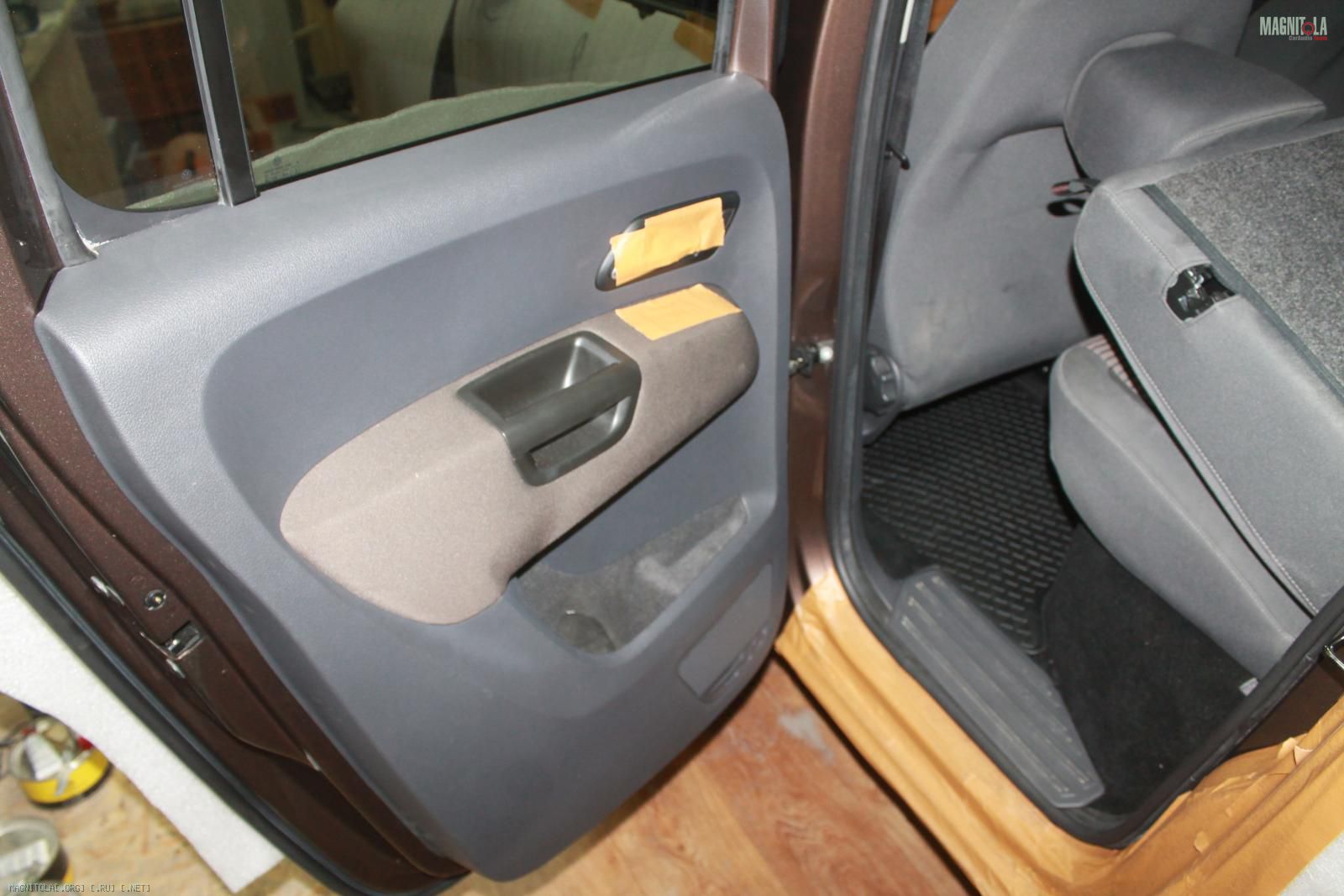

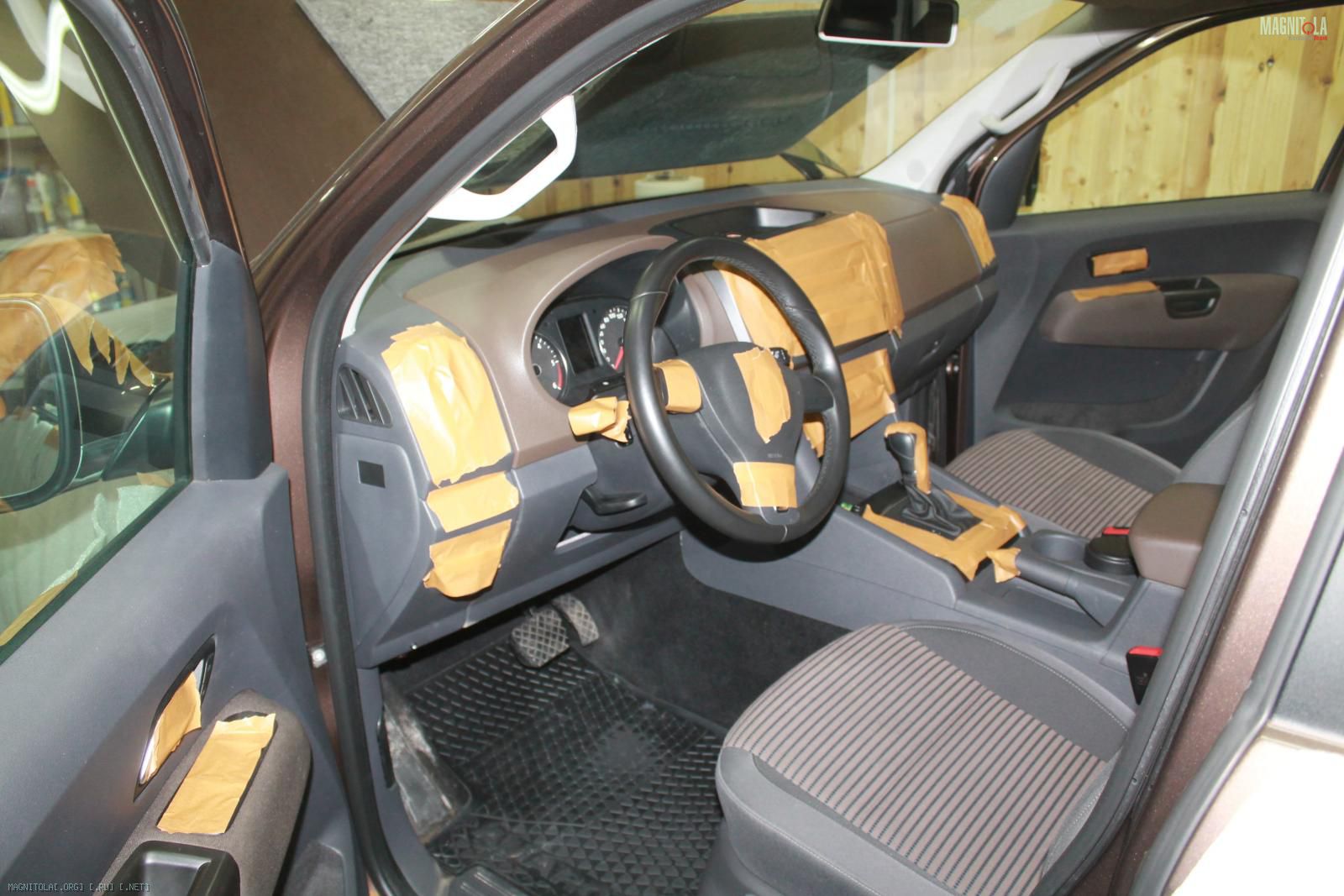

"Защита салона"
Вложение 1104556 Вложение 1104558 Вложение 1104560 Вложение 1104562 Вложение 1104564 Вложение 1104566 Вложение 1104568

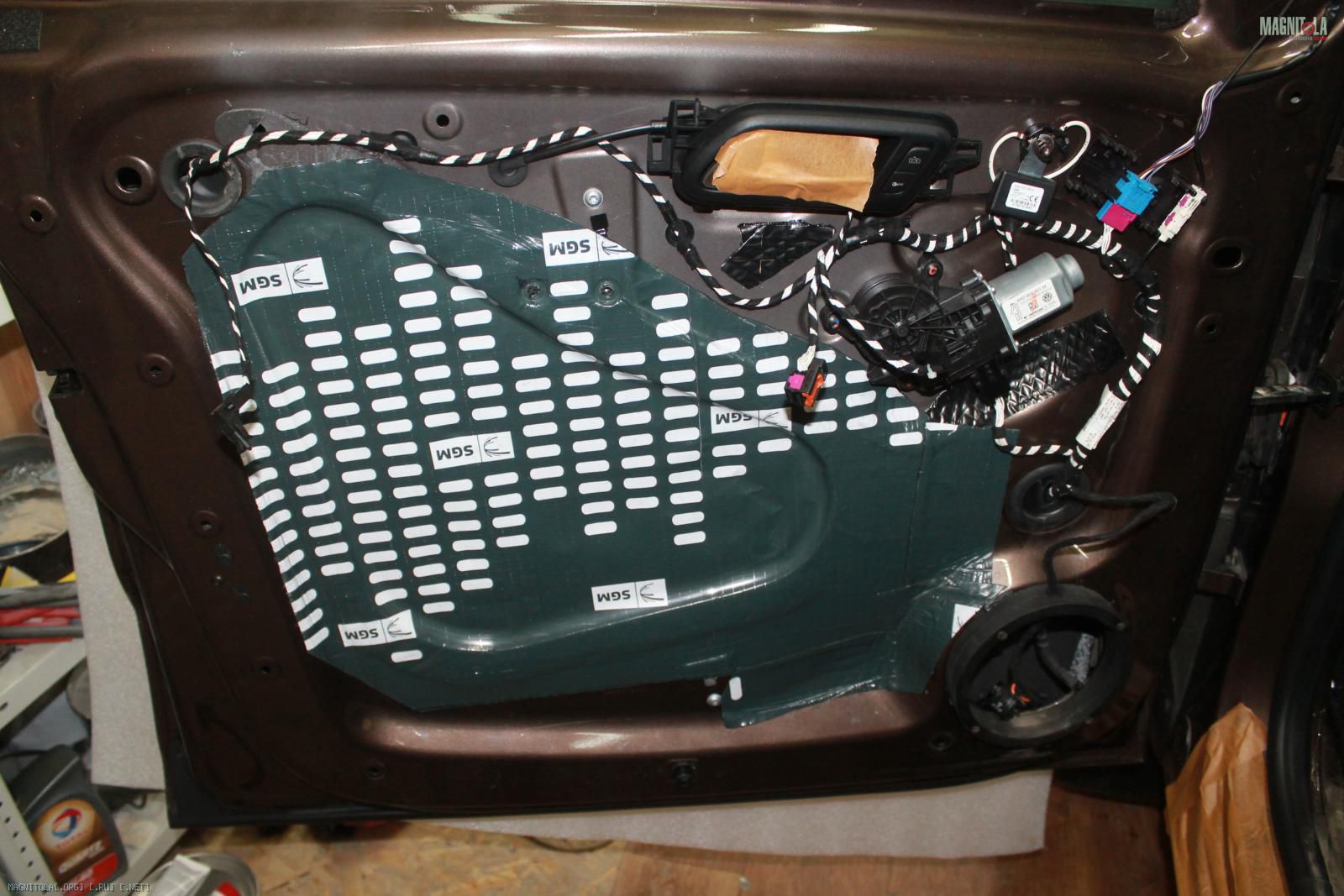

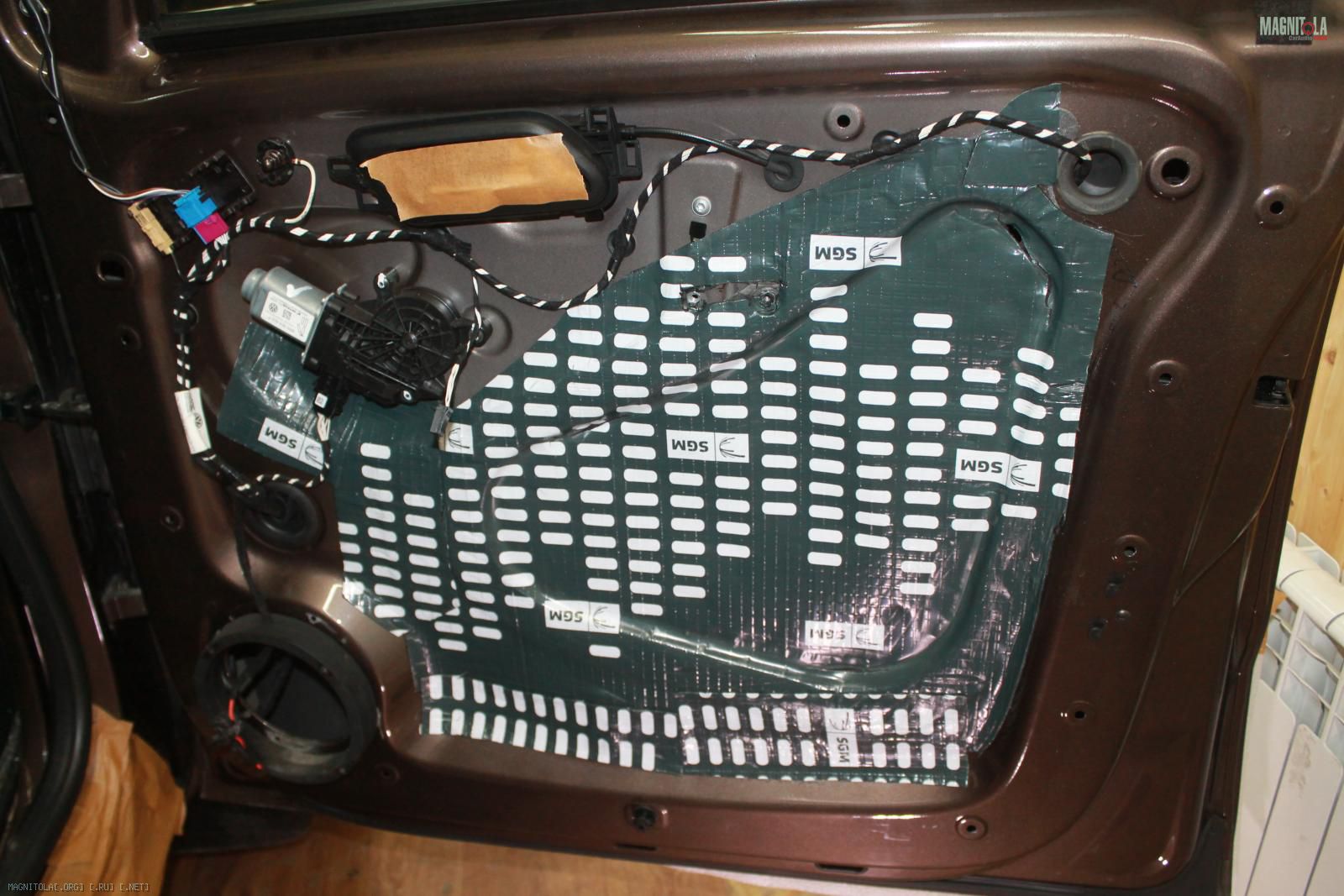

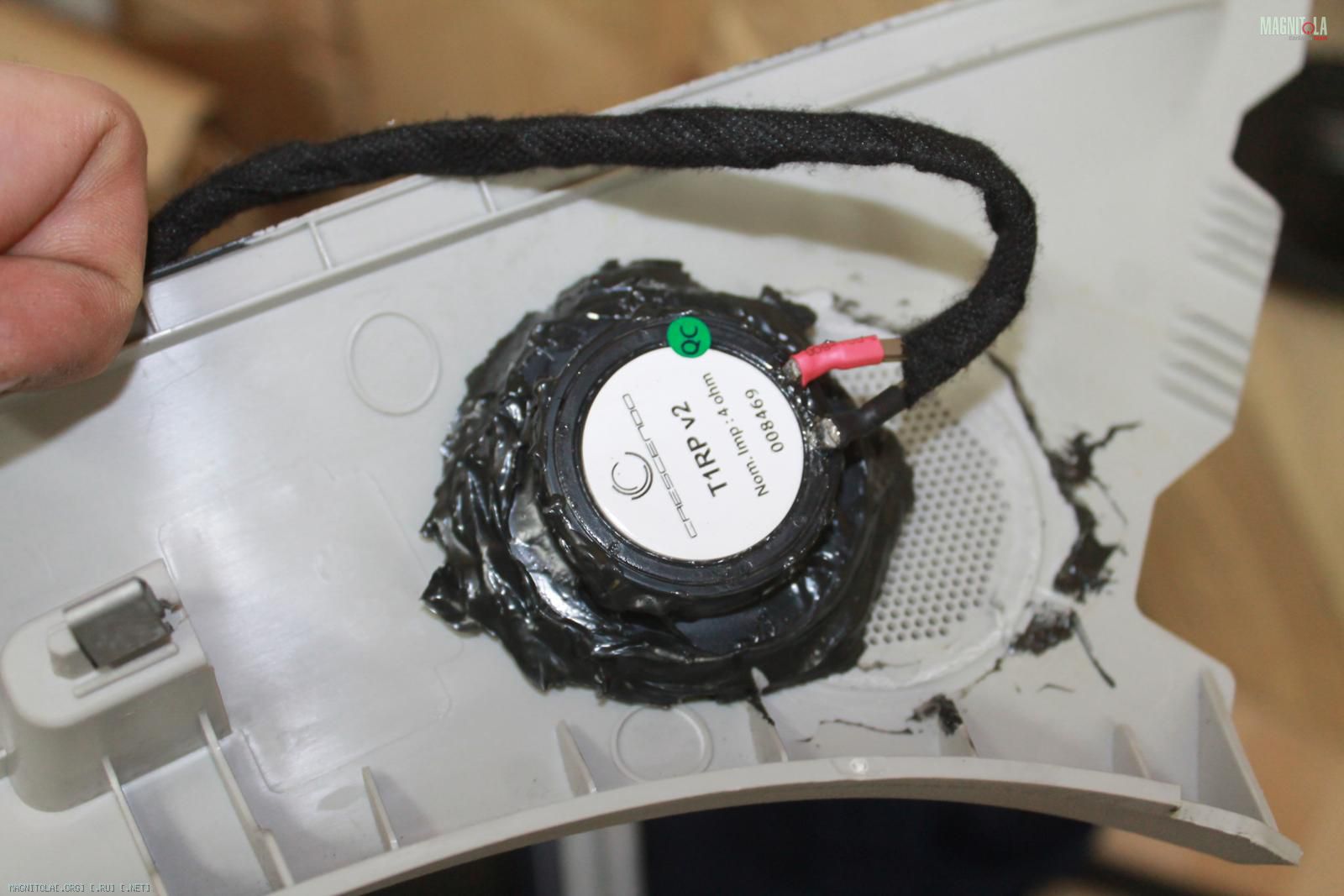

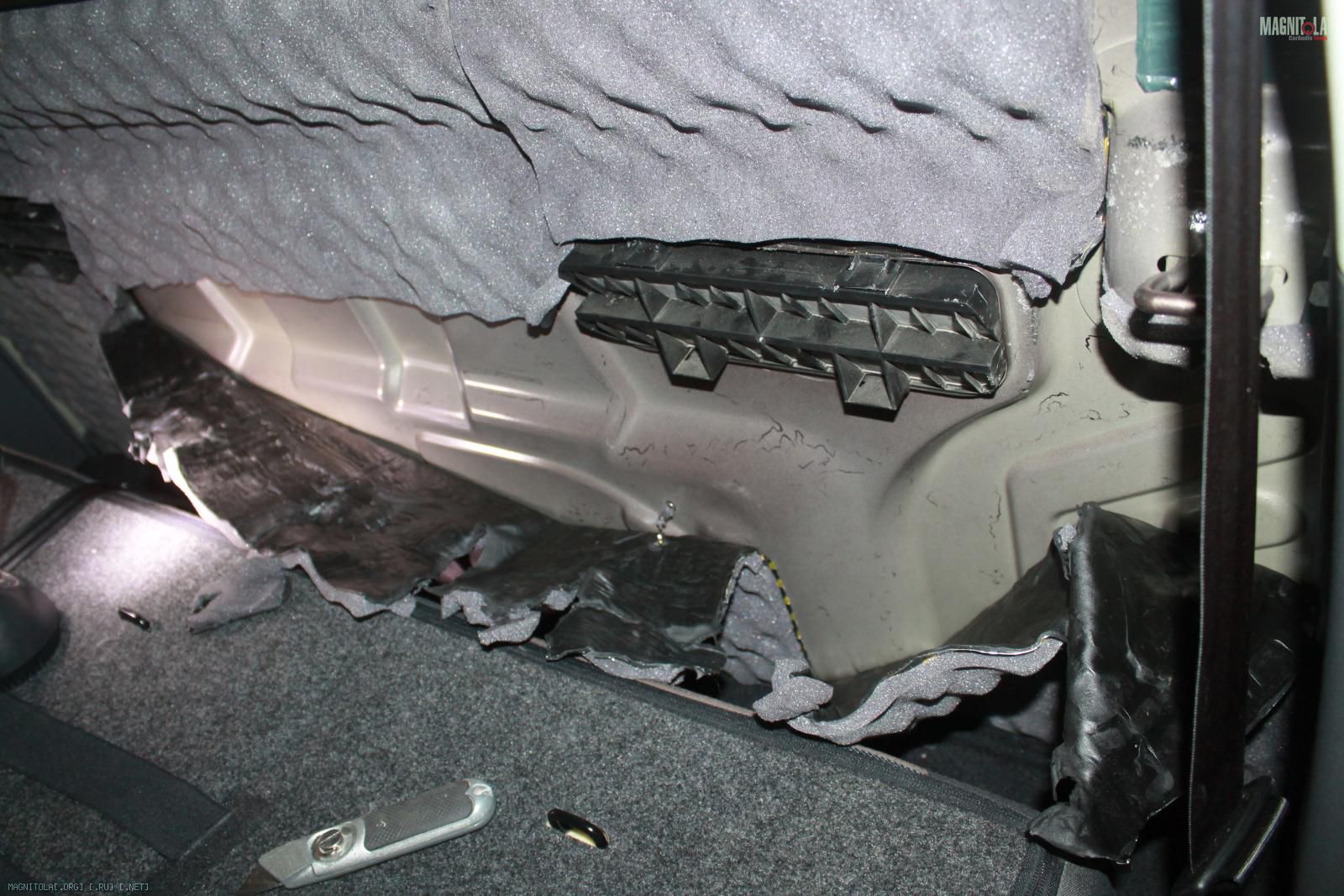

Что имеем....

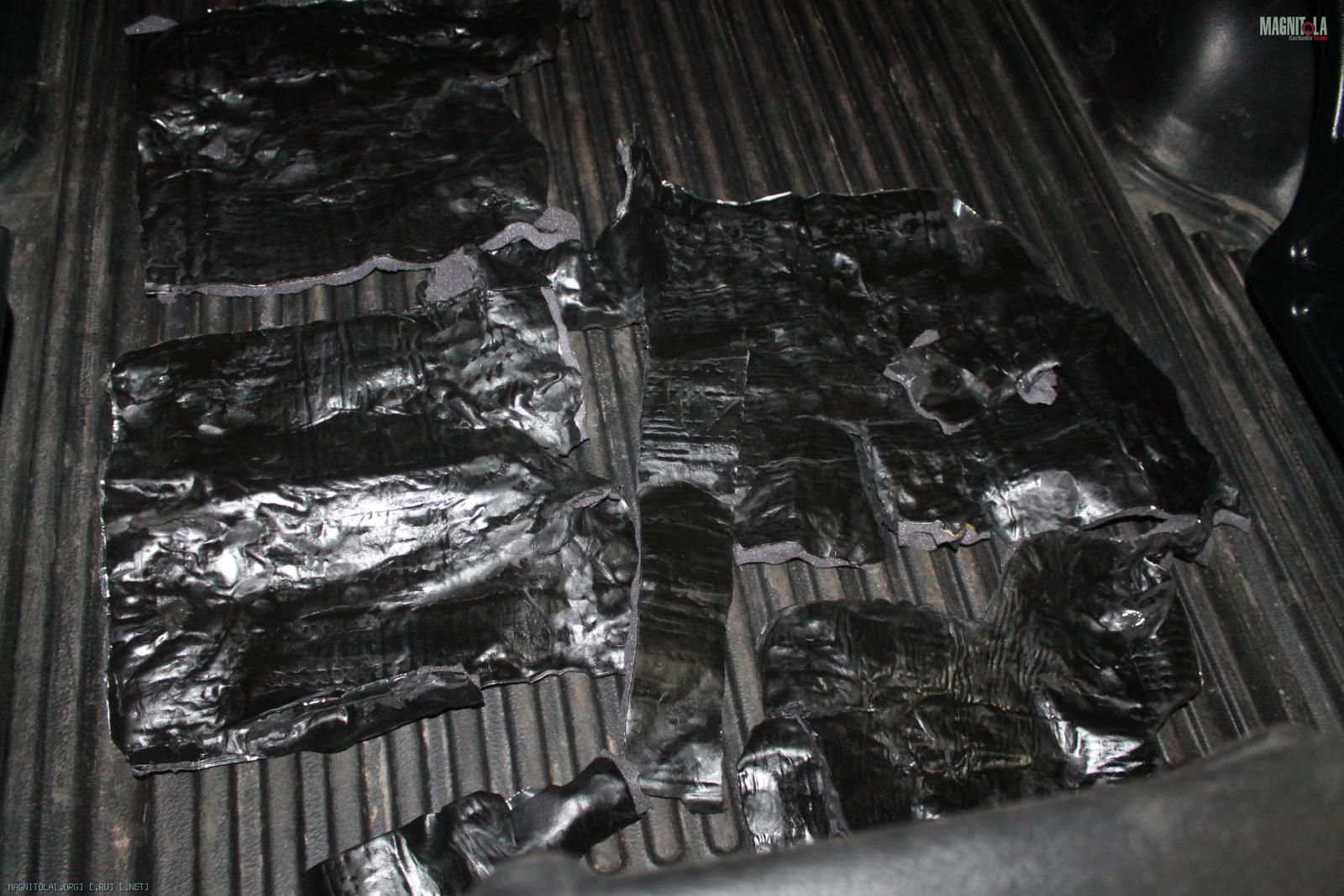

Вибра отлетает от металла легким движение руки... делали мастера пару дней назад...
Вложение 1104570 Вложение 1104572 Вложение 1104574 Вложение 1104576 Вложение 1104578 Вложение 1104580 Вложение 1104582 Вложение 1104584 Вложение 1104586

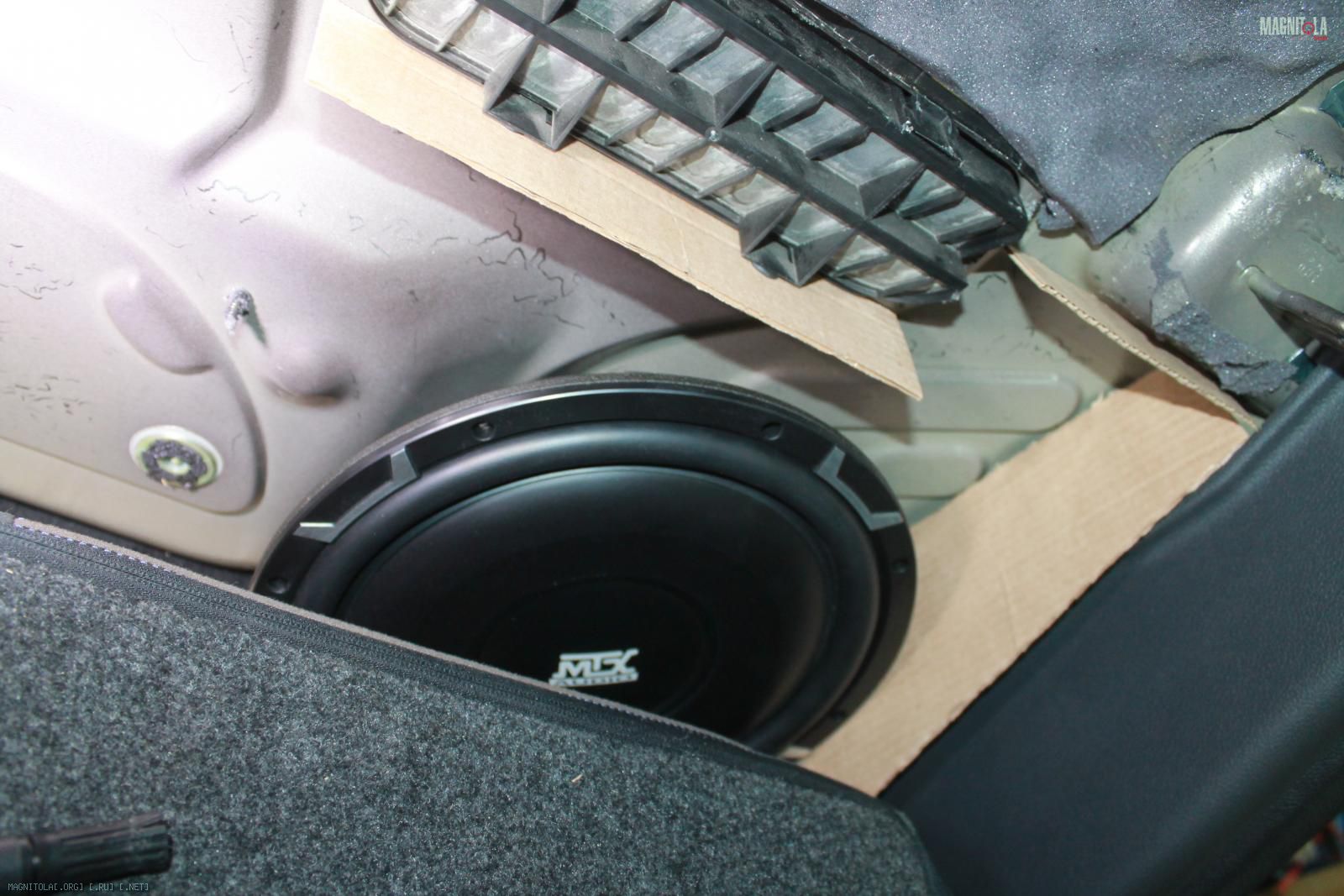

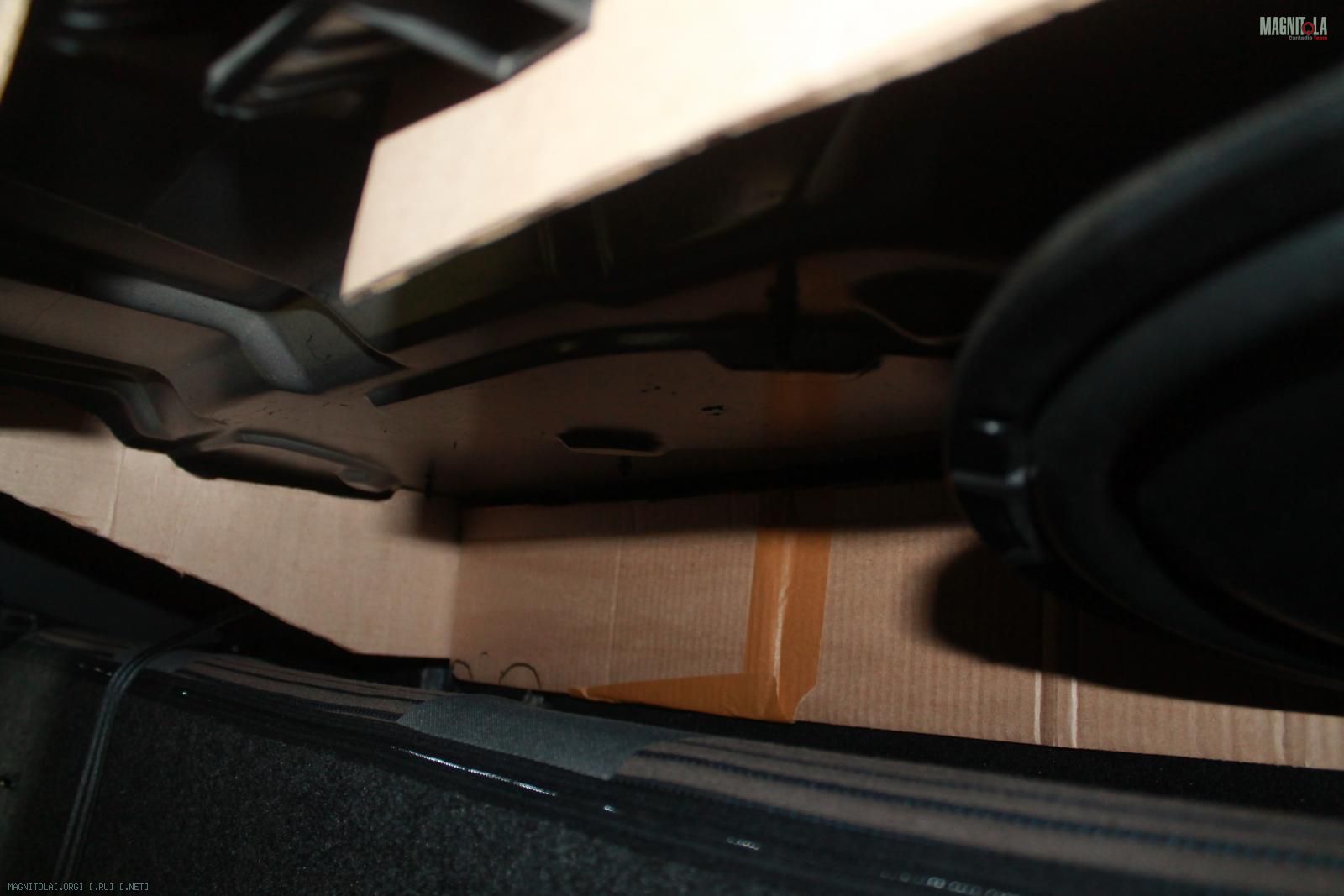

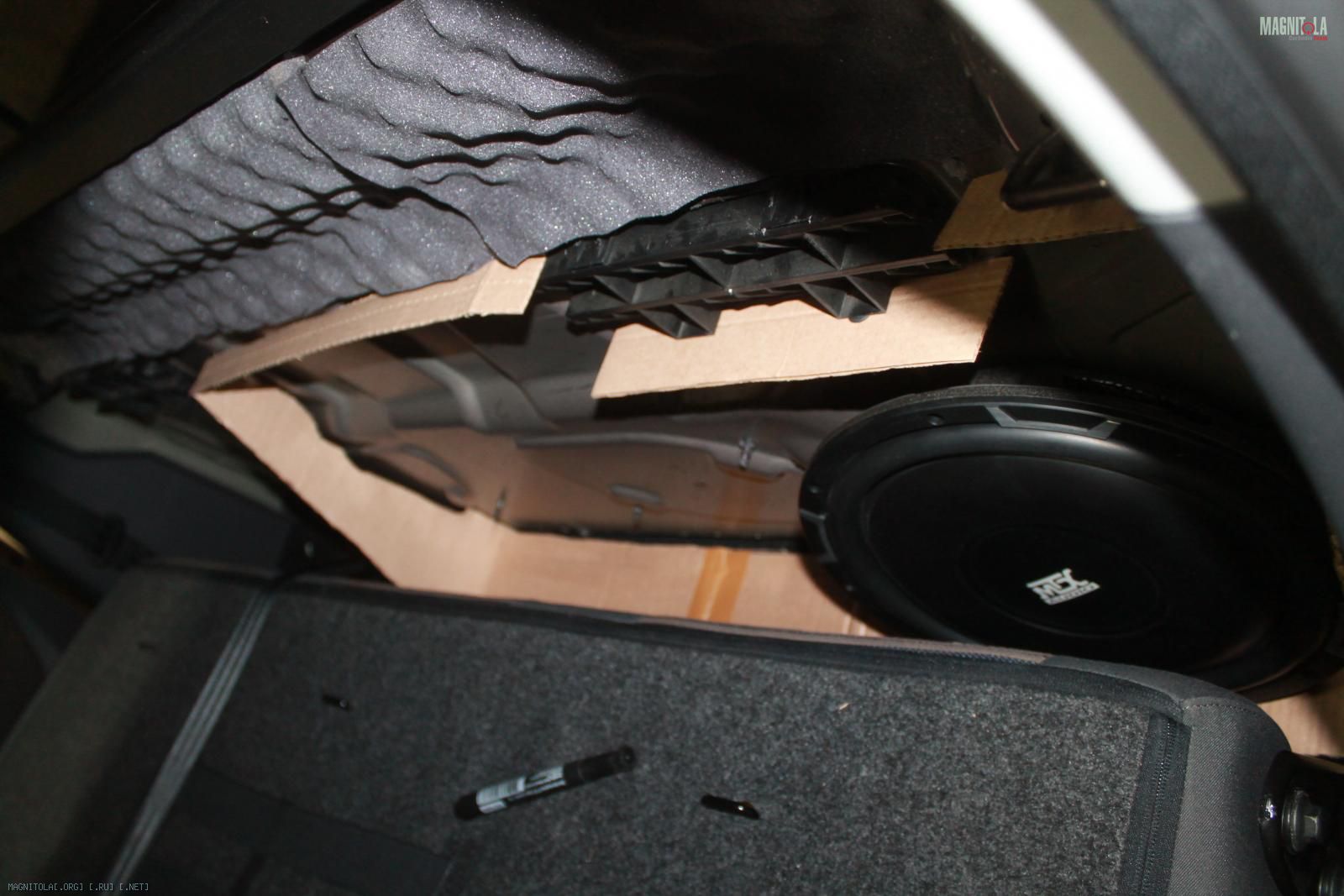

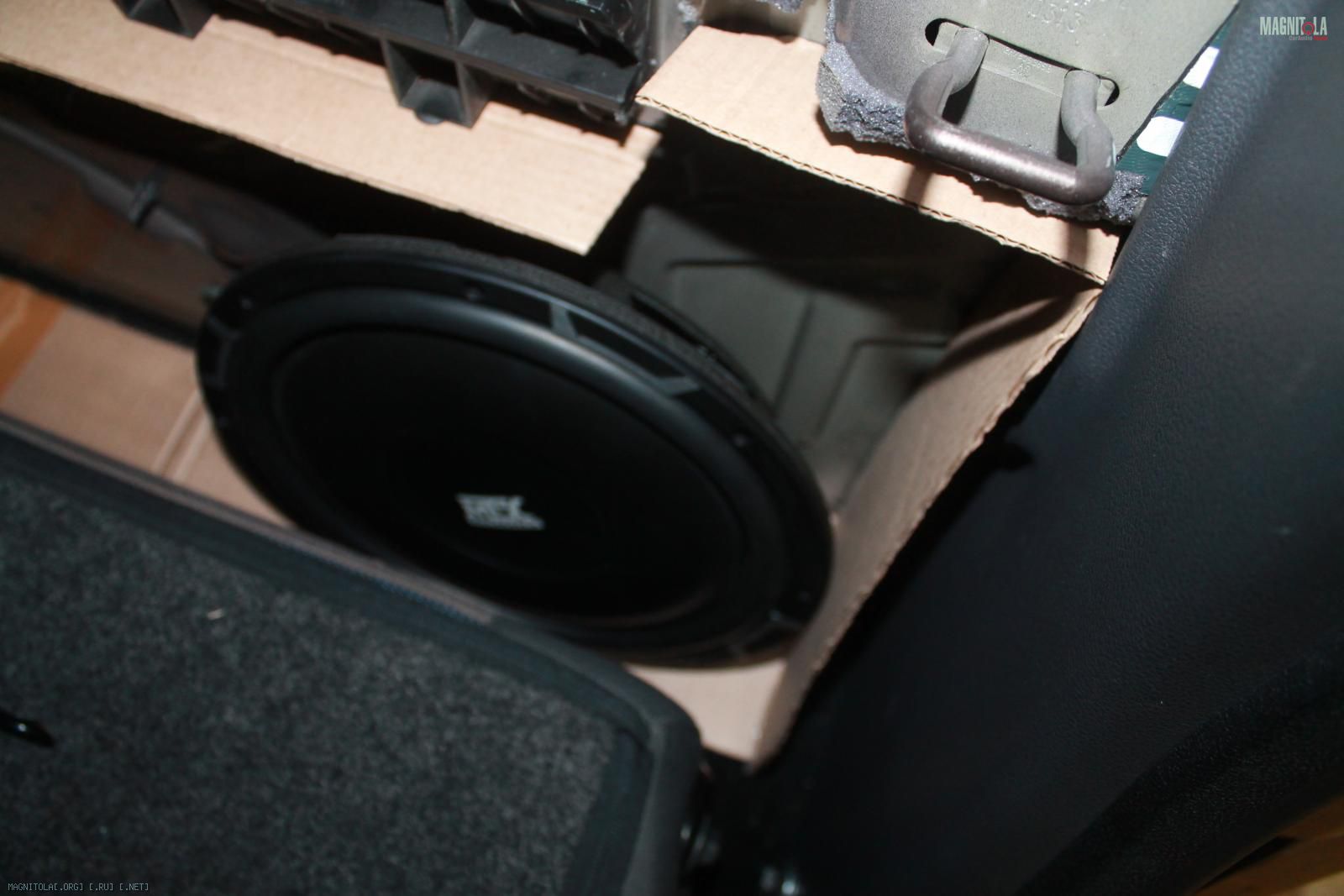

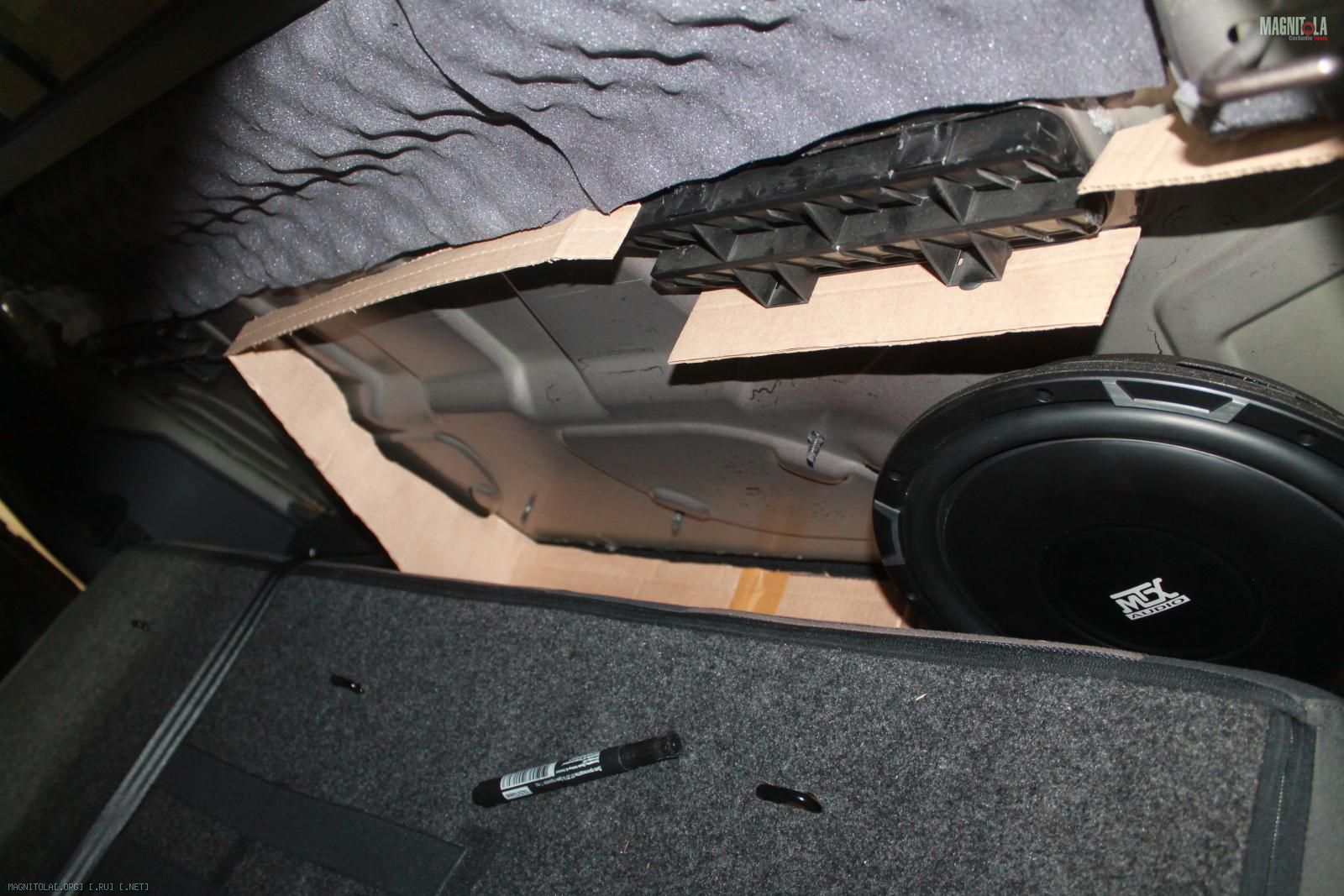

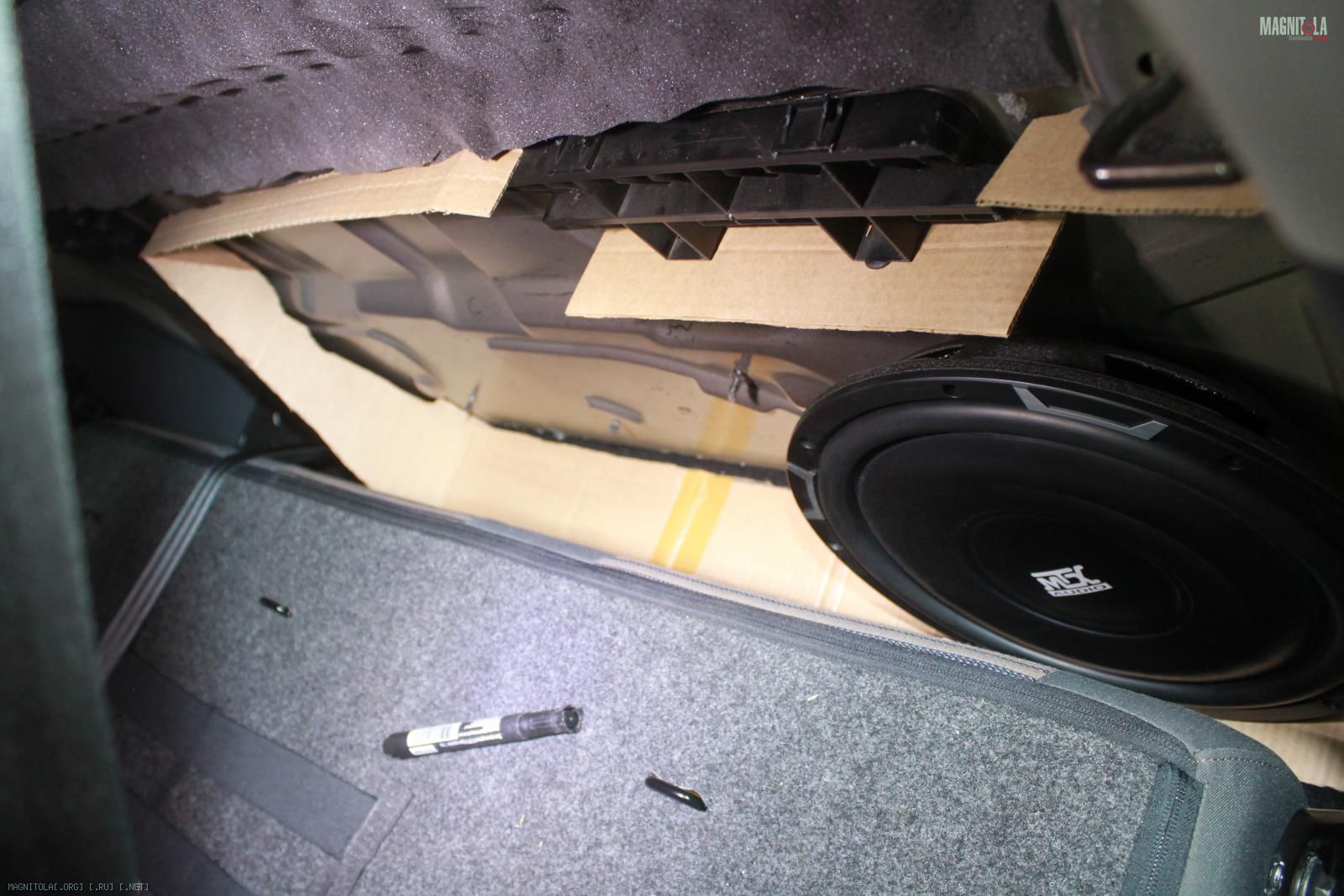

Начало проектирования стелса под 12" с сохранение штатного функционала
Вложение 1104588 Вложение 1104590 Вложение 1104592 Вложение 1104594 Вложение 1104596 Вложение 1104598 Вложение 1104600

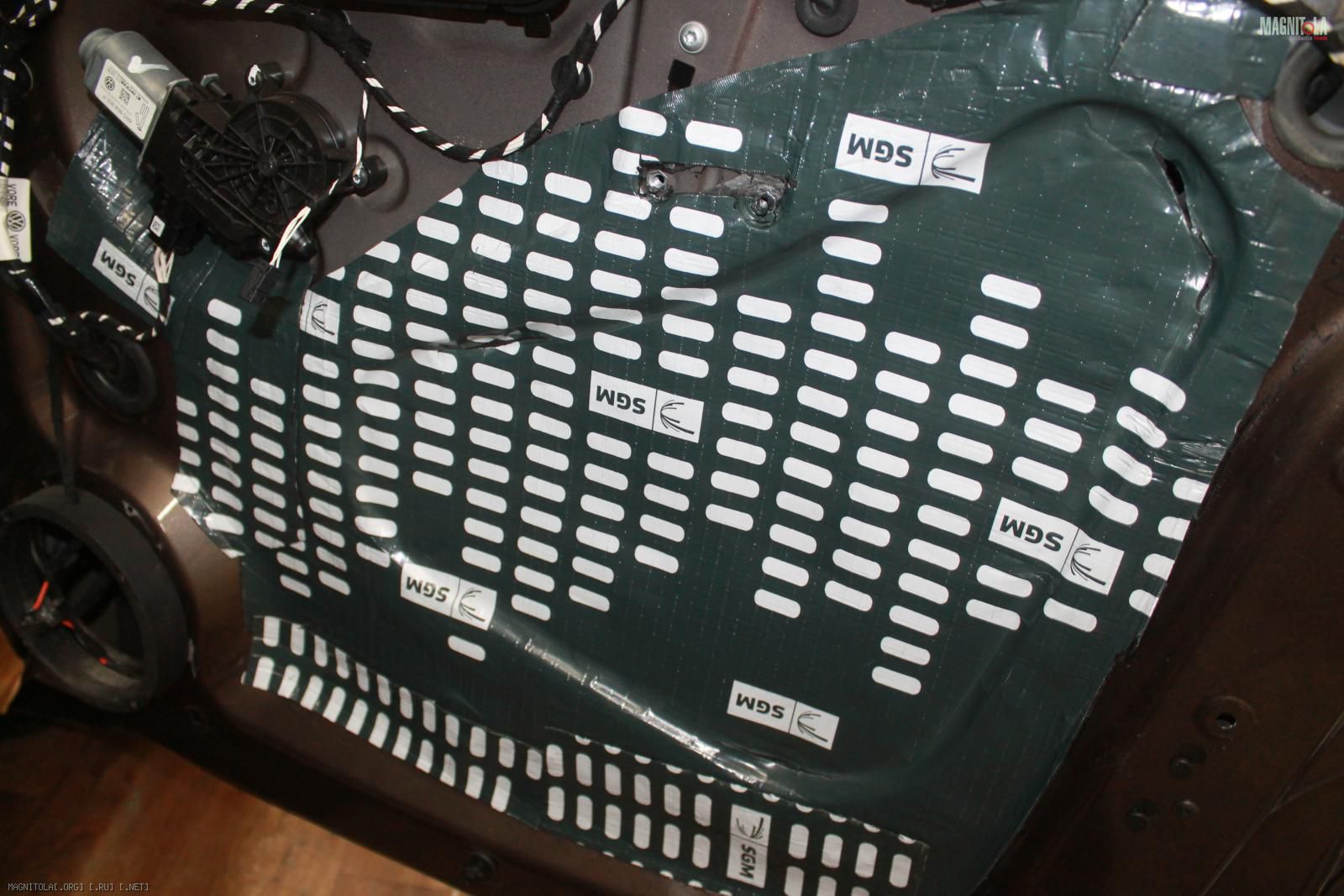

От формировали вибру для изготовления заглушек из стелопластика... позже ее снимем
Вложение 1104602 Вложение 1104604

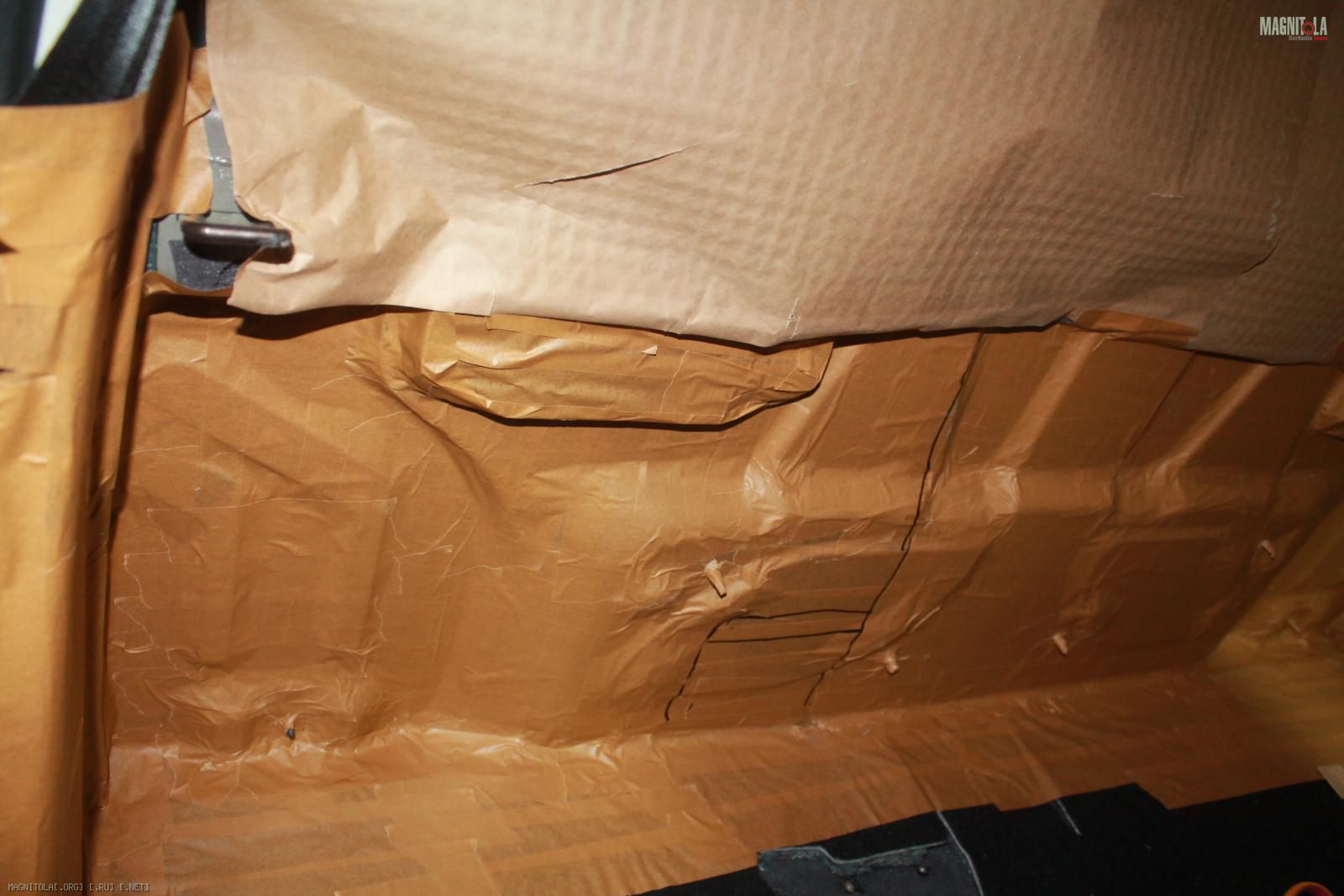

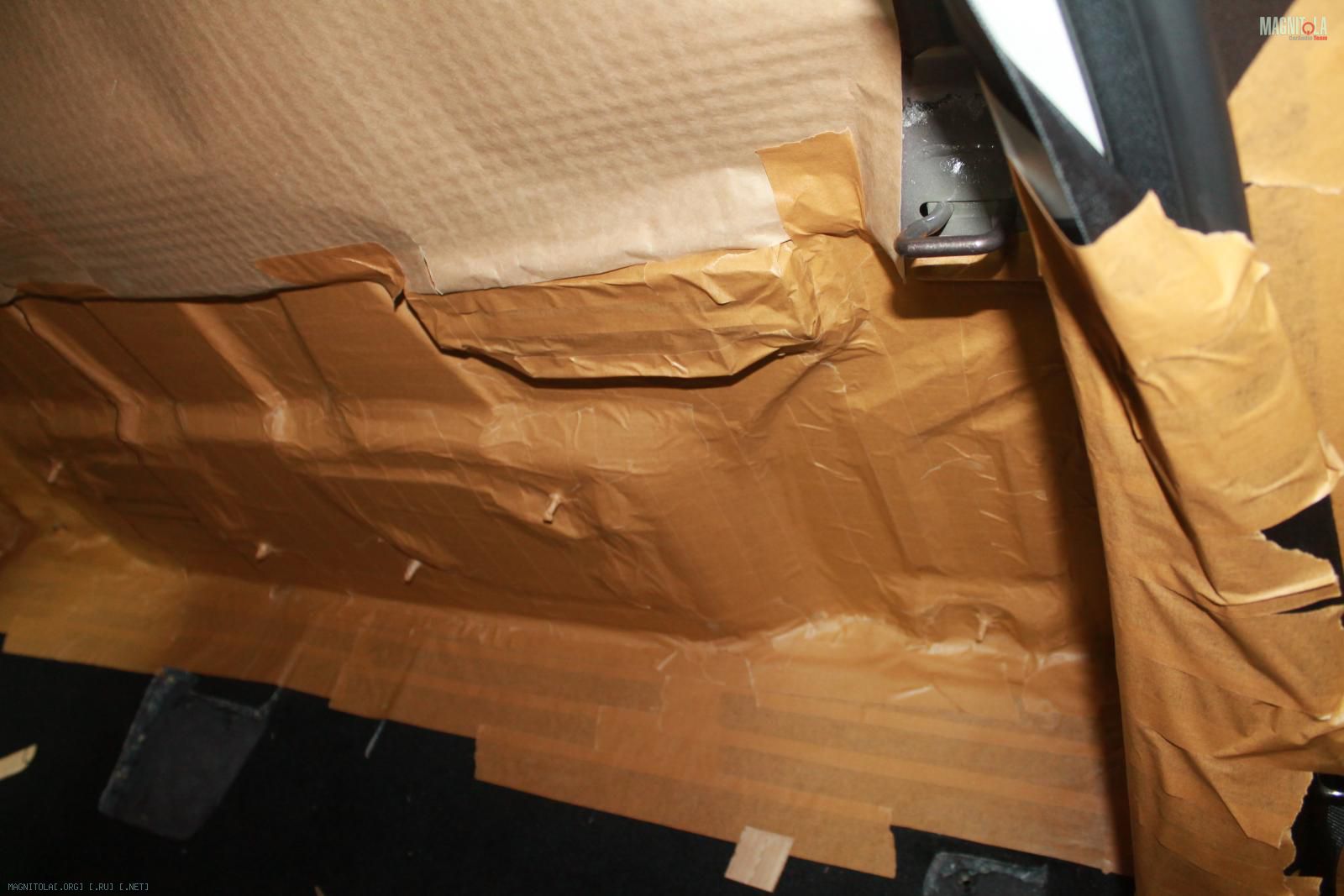

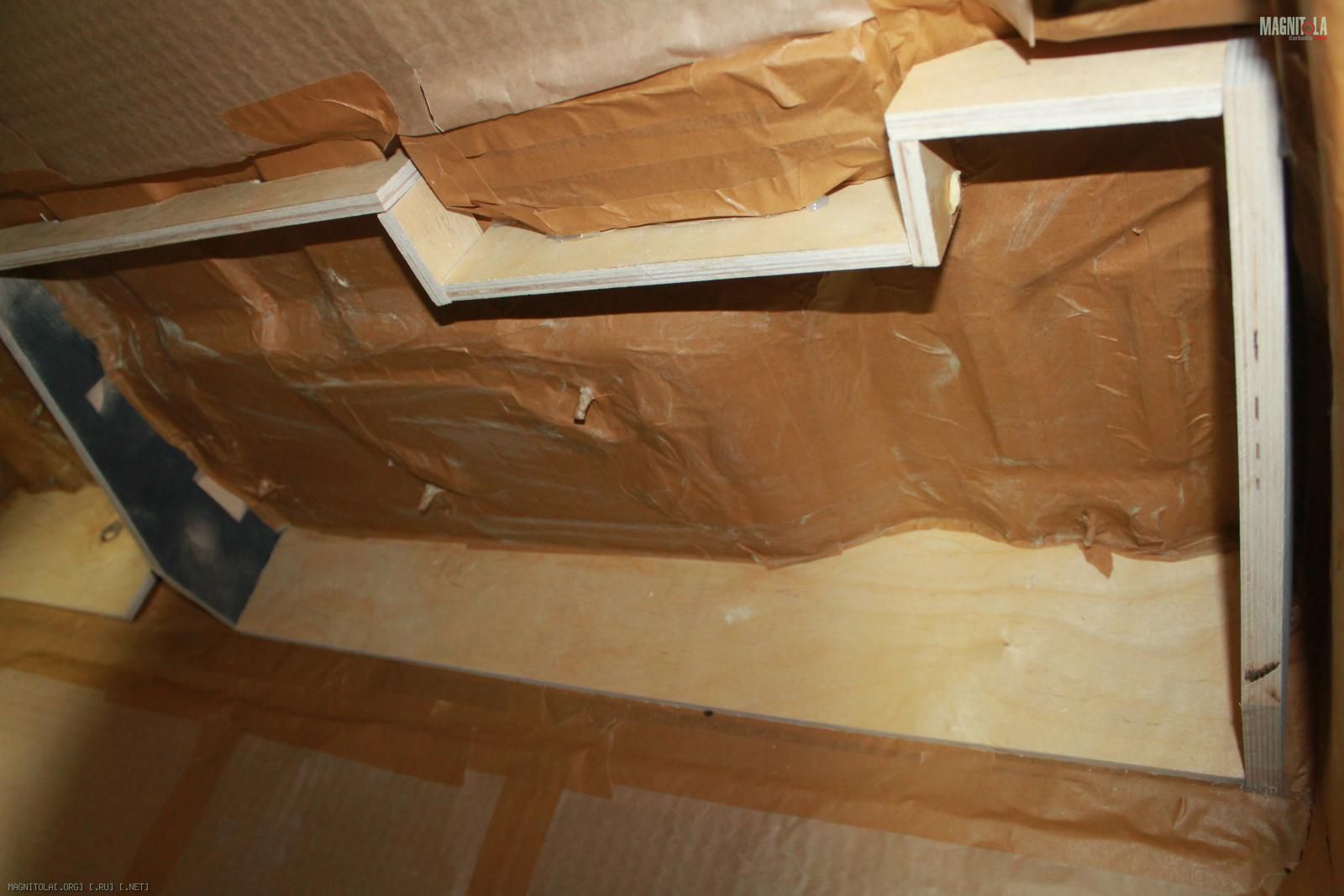

Подготовка к изготовлению стелса и панели для усилителя
Вложение 1104606 Вложение 1104608 Вложение 1104610 Вложение 1104612 Вложение 1104614 Вложение 1104616 Вложение 1104618 Вложение 1104620 Вложение 1104622 Вложение 1104624

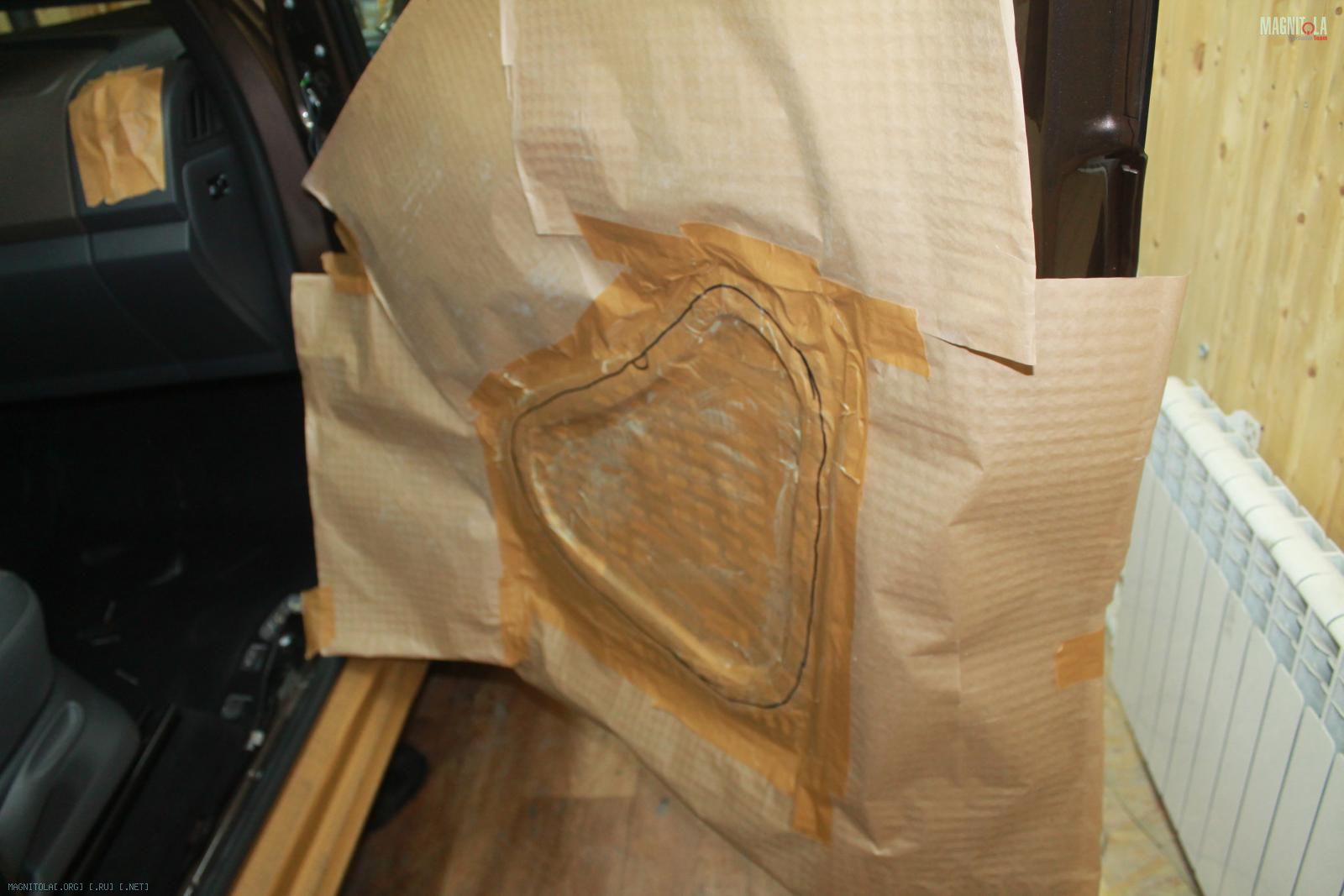

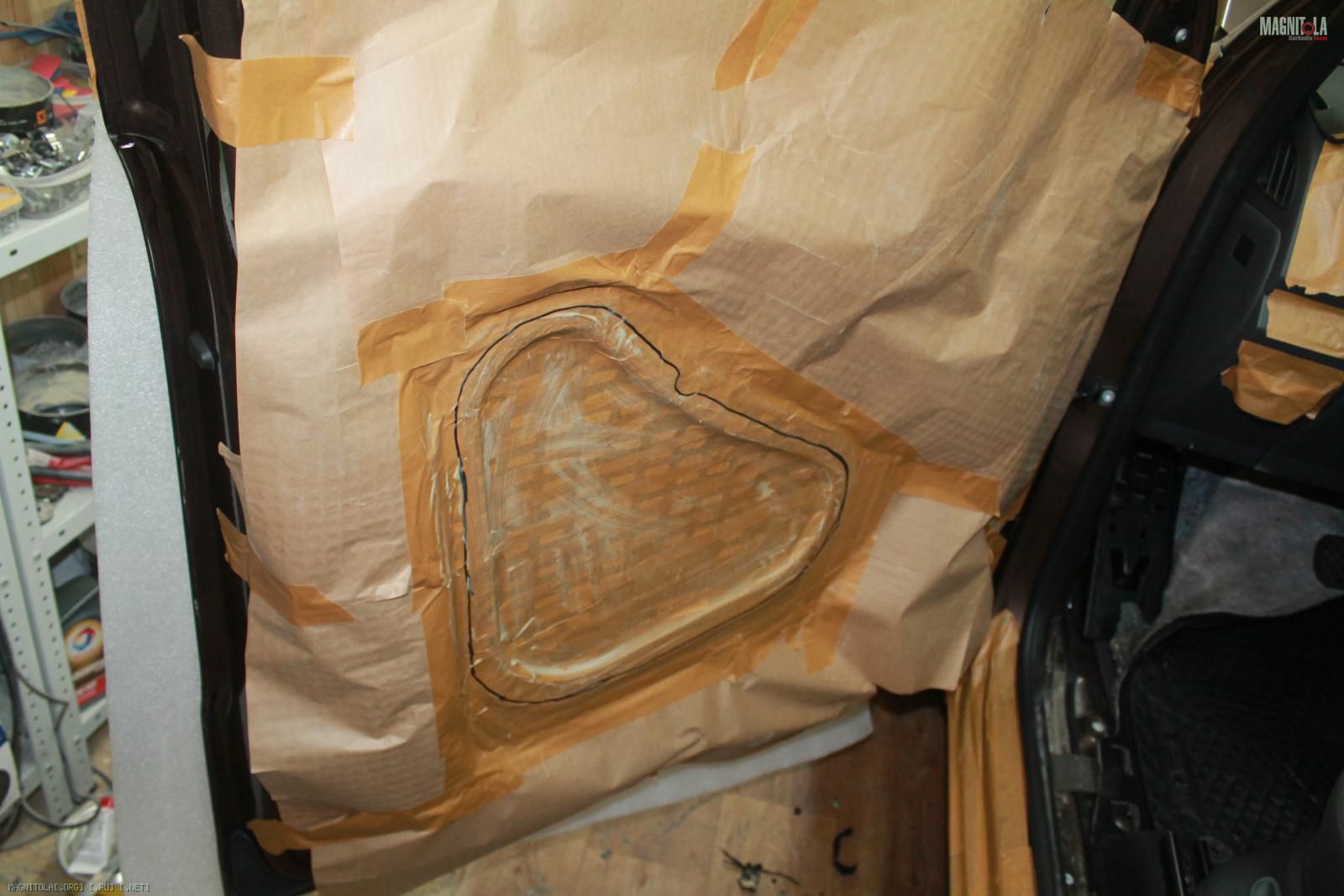

Подготовка к изготовлению заглушек тех отверстий двери
Вложение 1104626 Вложение 1104628 Вложение 1104636
17.02.2017, 00:47
st220

Вложений: 26

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

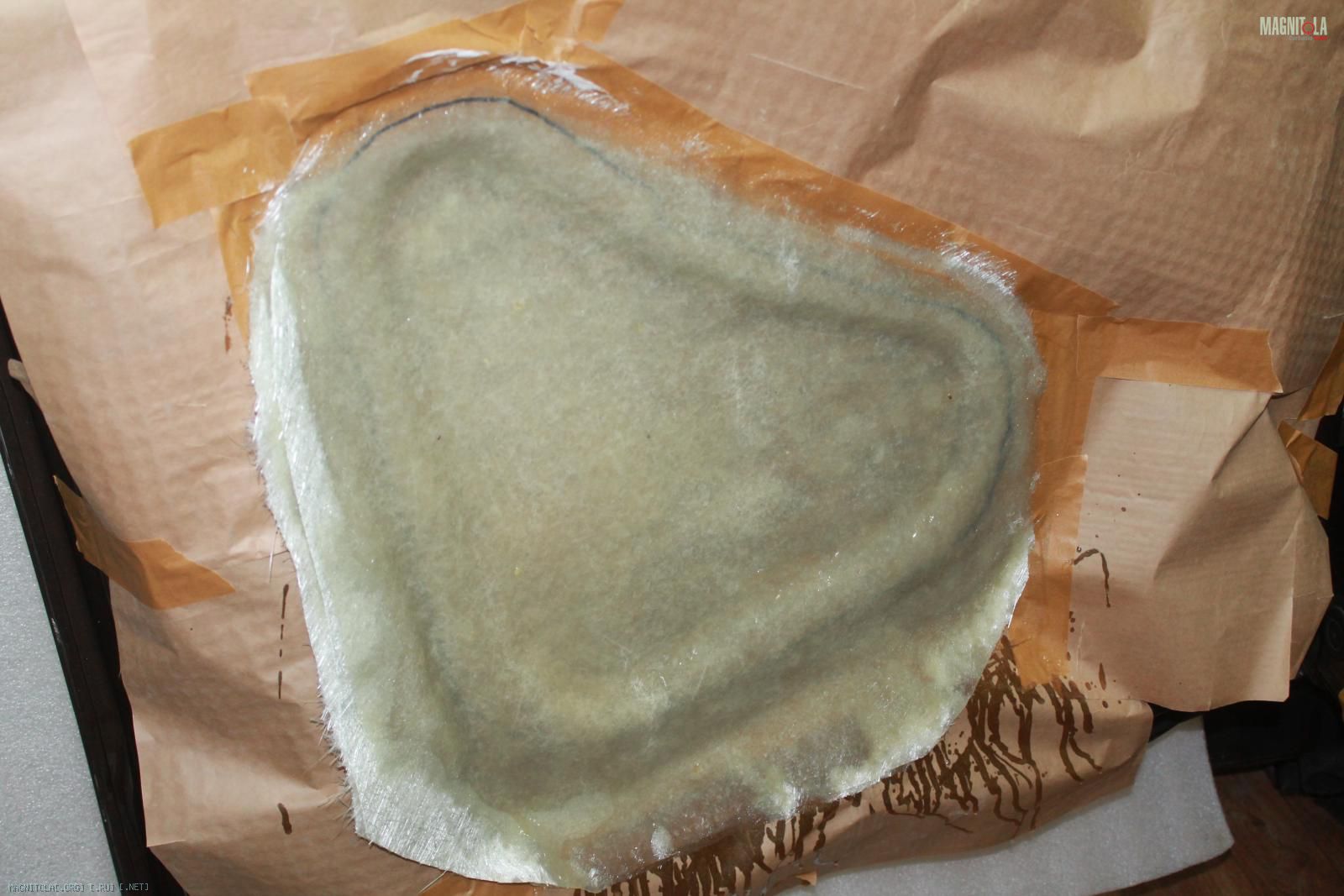

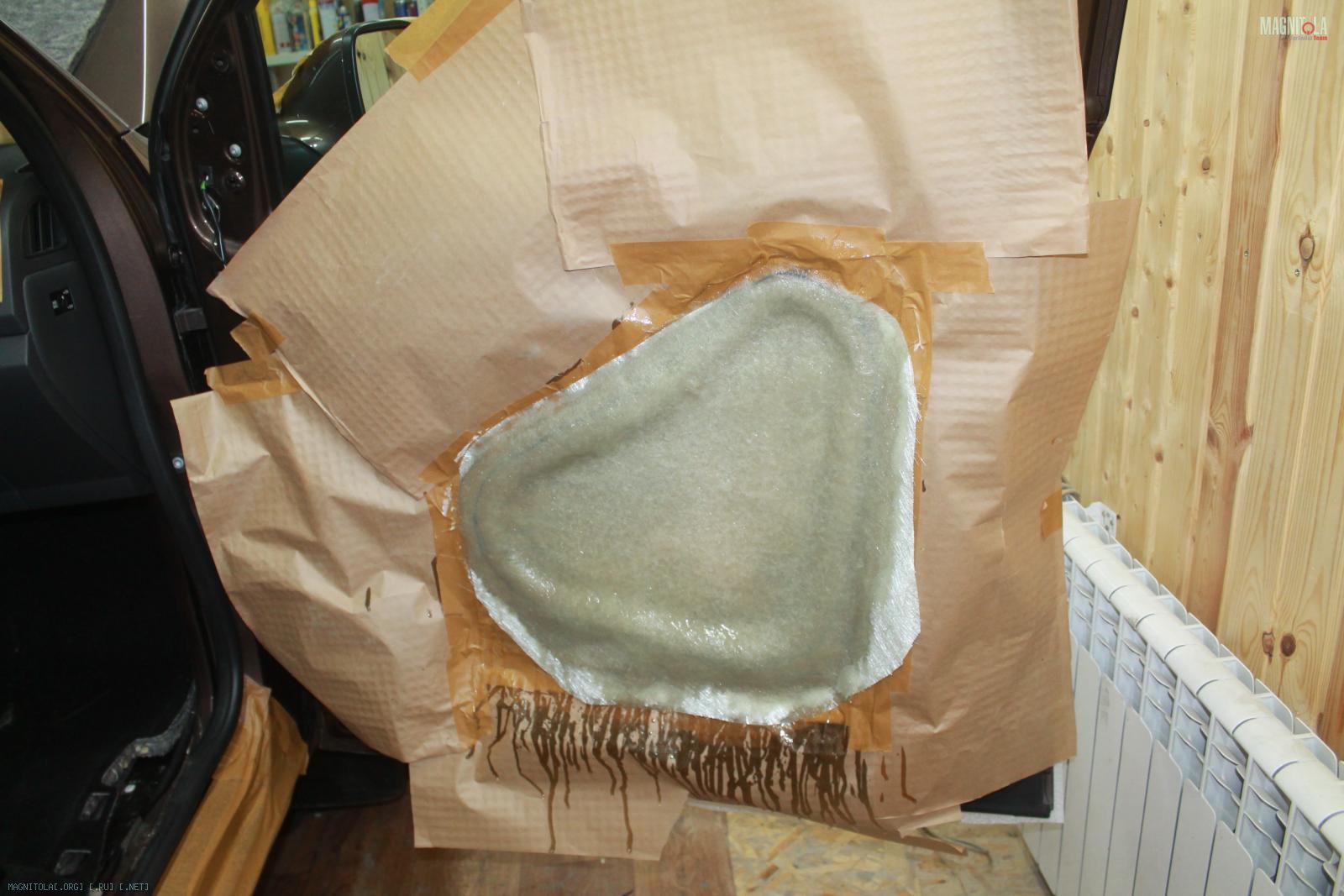

Заглушки для тех отверстий из стеклопластика, 3 слоя р600
Вложение 1104992 Вложение 1104994 Вложение 1104996 Вложение 1104998 Вложение 1105000 Вложение 1105002

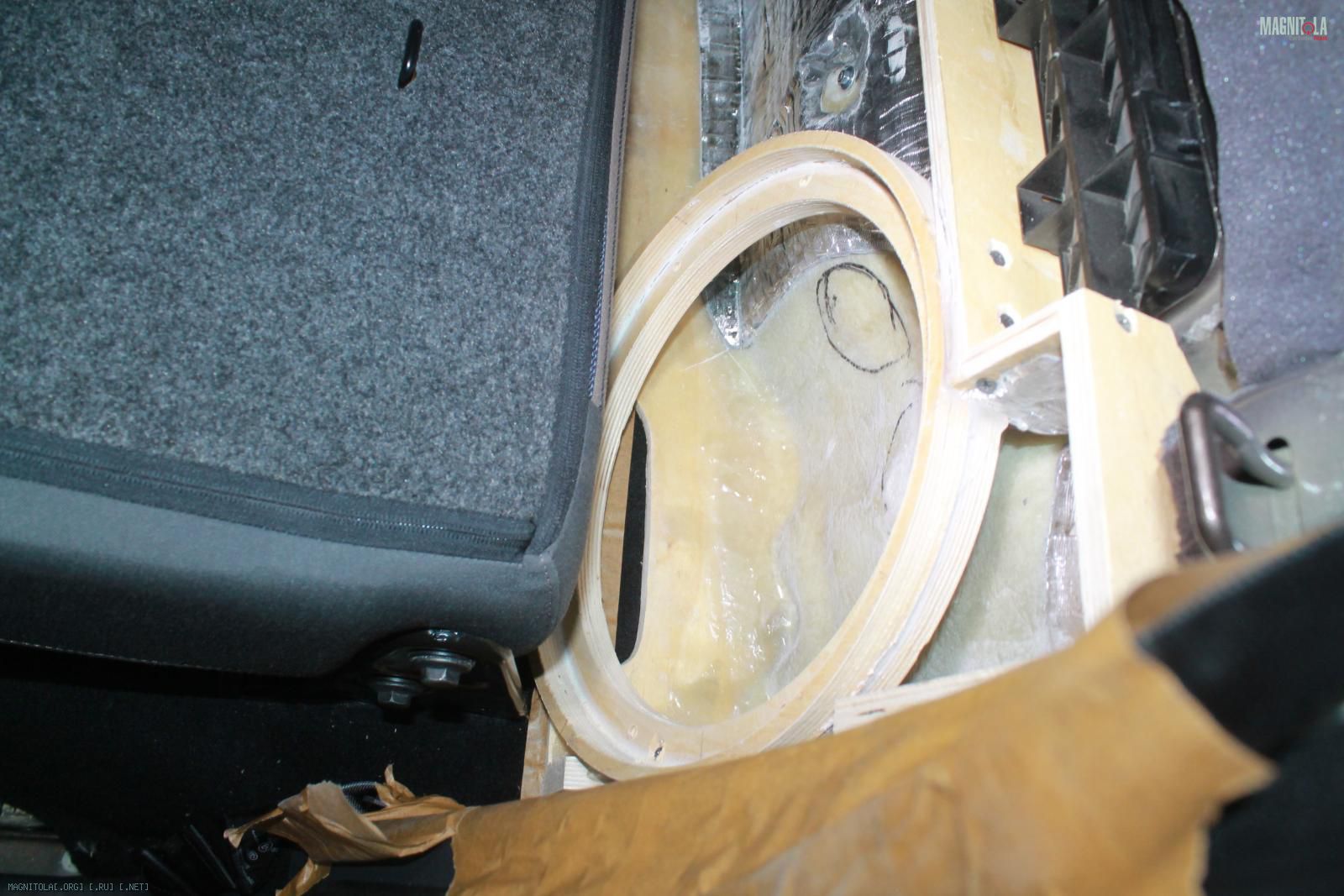

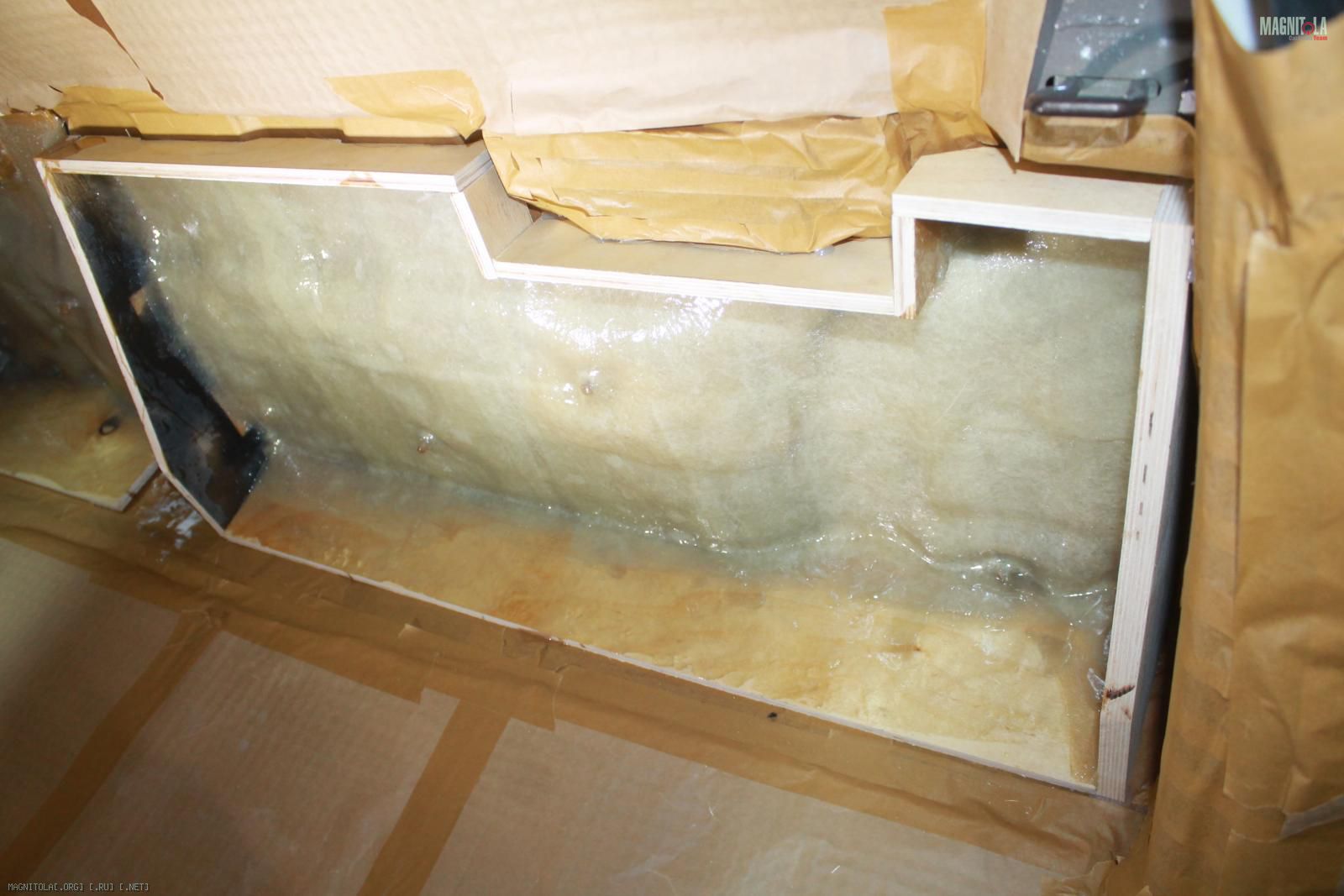

Процесс изготовления корпуса стелса под 12" и полочки под усилители и штатное хозяйство
Вложение 1105004 Вложение 1105006 Вложение 1105008 Вложение 1105010 Вложение 1105012 Вложение 1105014 Вложение 1105016 Вложение 1105018

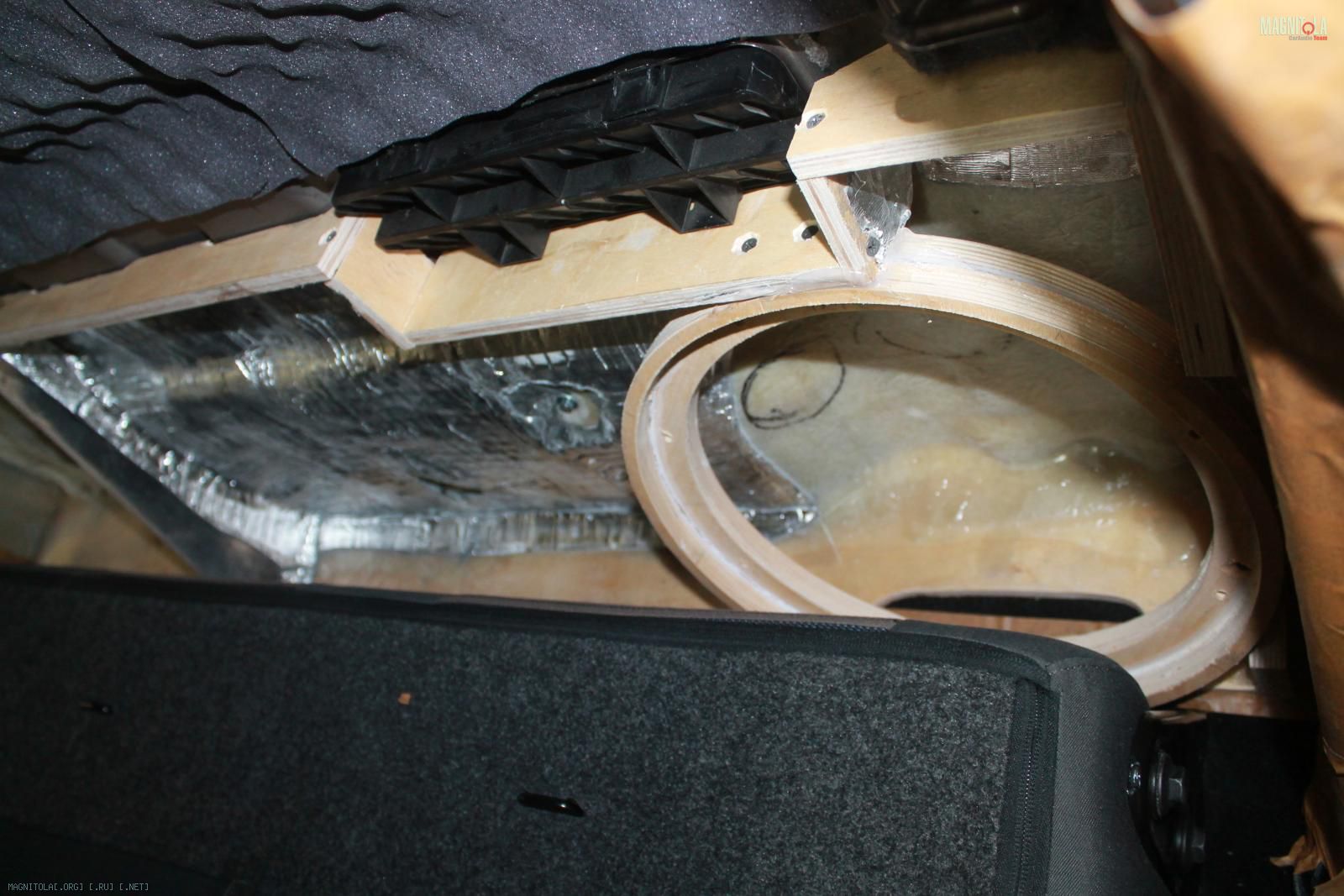

Все в притирочку))
Вложение 1105020 Вложение 1105022 Вложение 1105024 Вложение 1105026 Вложение 1105028

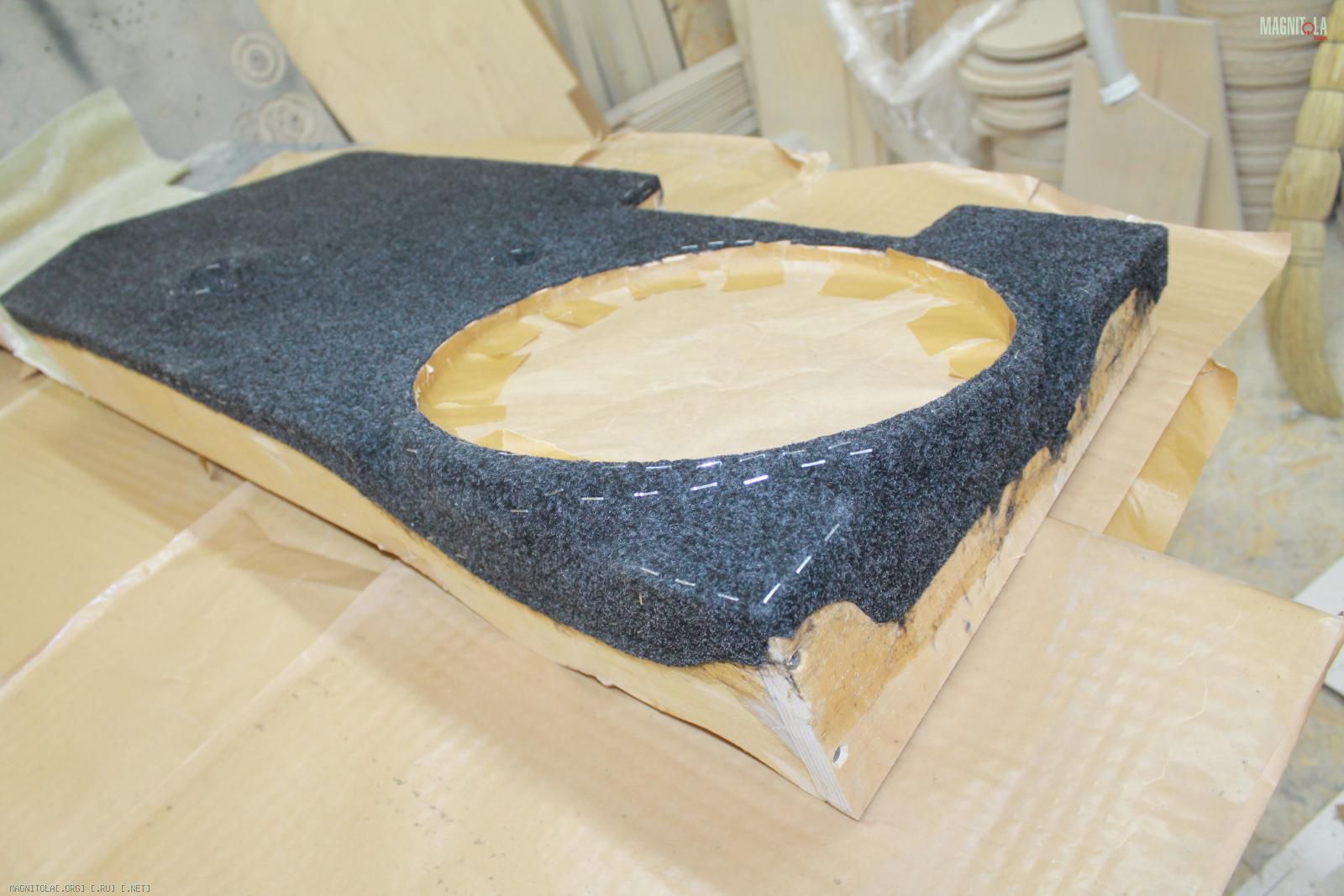

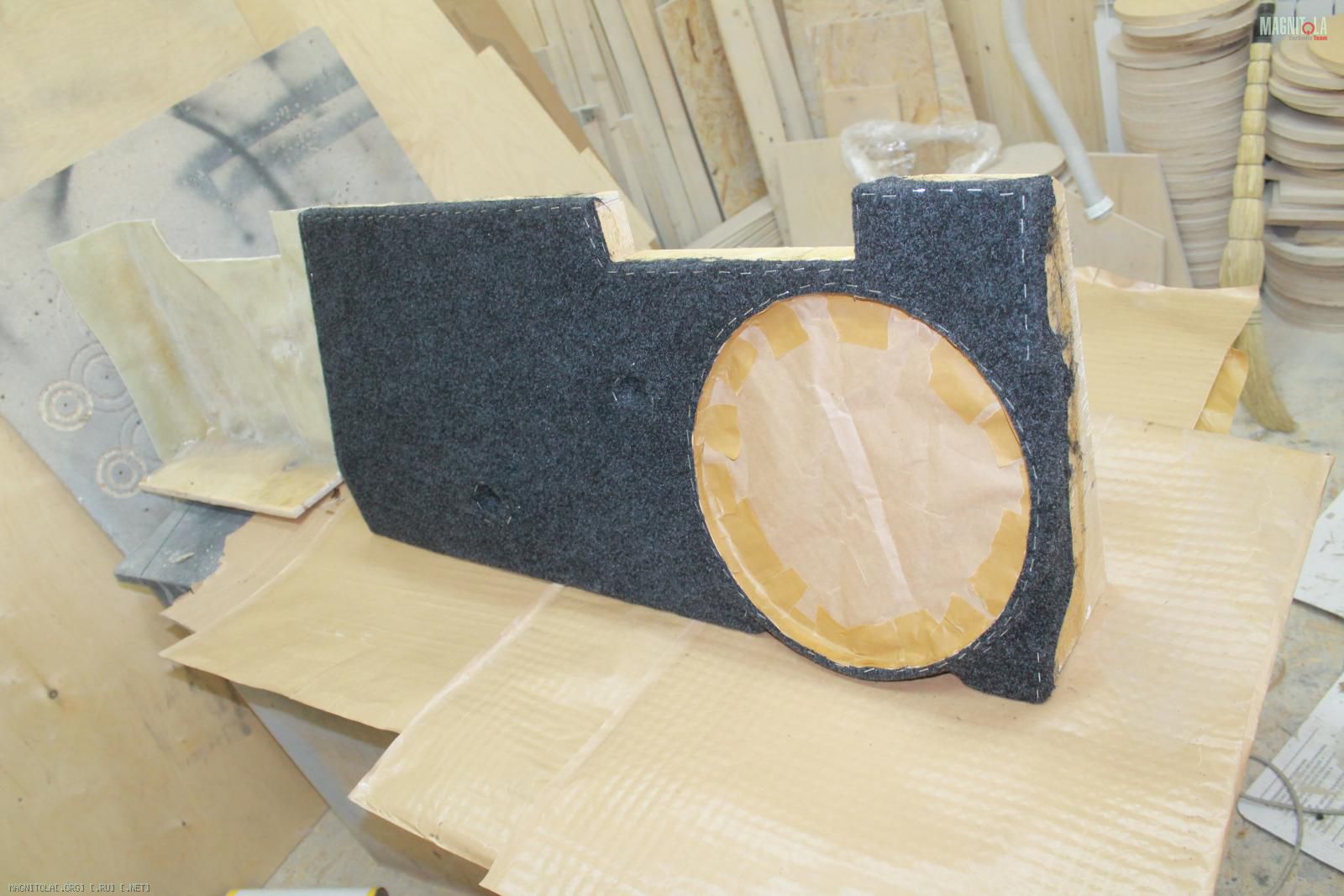

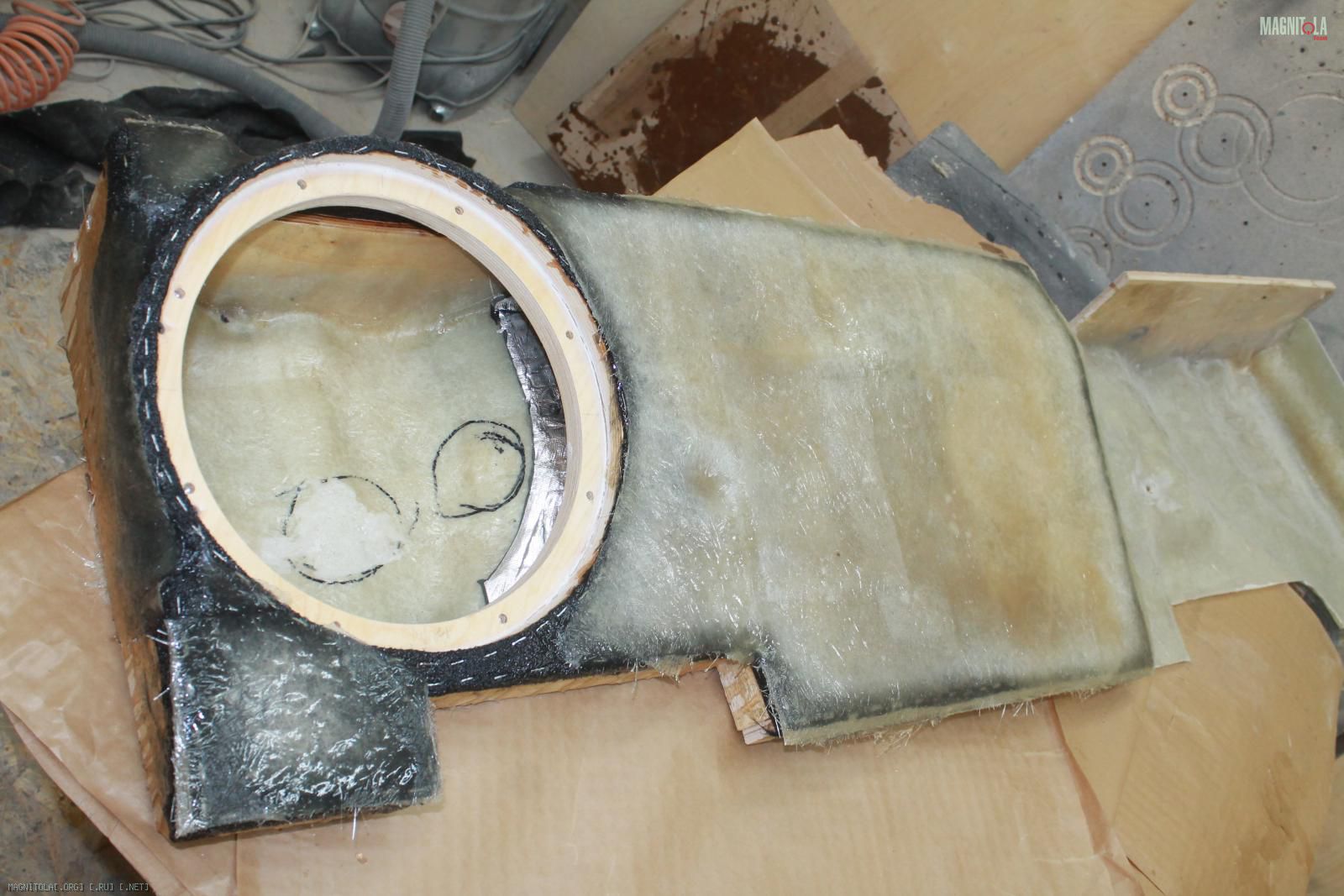

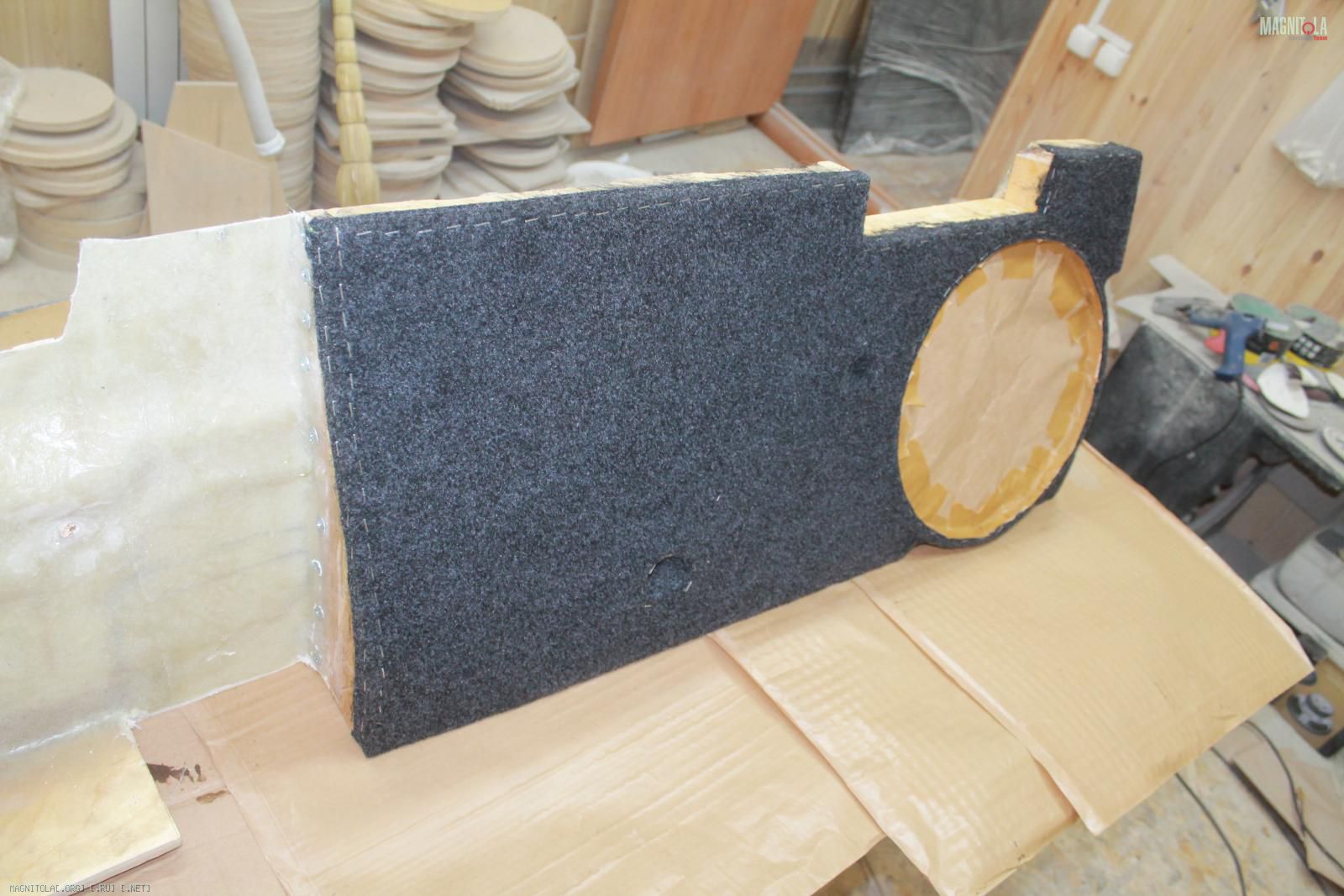

Изготовление фронтальной стенки..
Вложение 1105030 Вложение 1105032 Вложение 1105034 Вложение 1105036 Вложение 1105038 Вложение 1105040 Вложение 1105042
17.02.2017, 23:45
st220

Вложений: 47

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

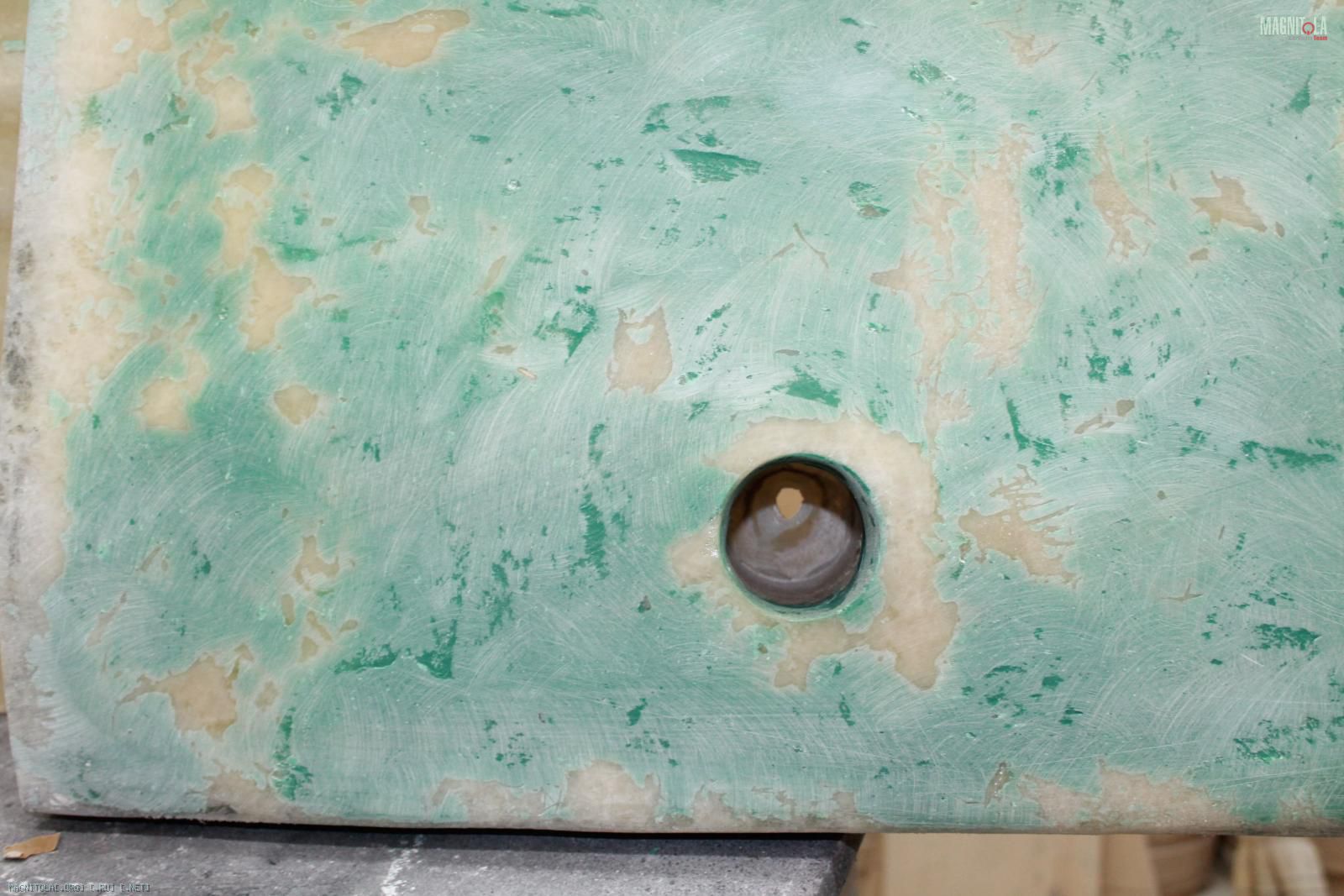

Саб/полочка под усилитель/места для штатных деталей...
Крепление в 5-ти штатных точках м6

Вложение 1105218 Вложение 1105220 Вложение 1105222 Вложение 1105224 Вложение 1105226 Вложение 1105228 Вложение 1105230 Вложение 1105232 Вложение 1105234

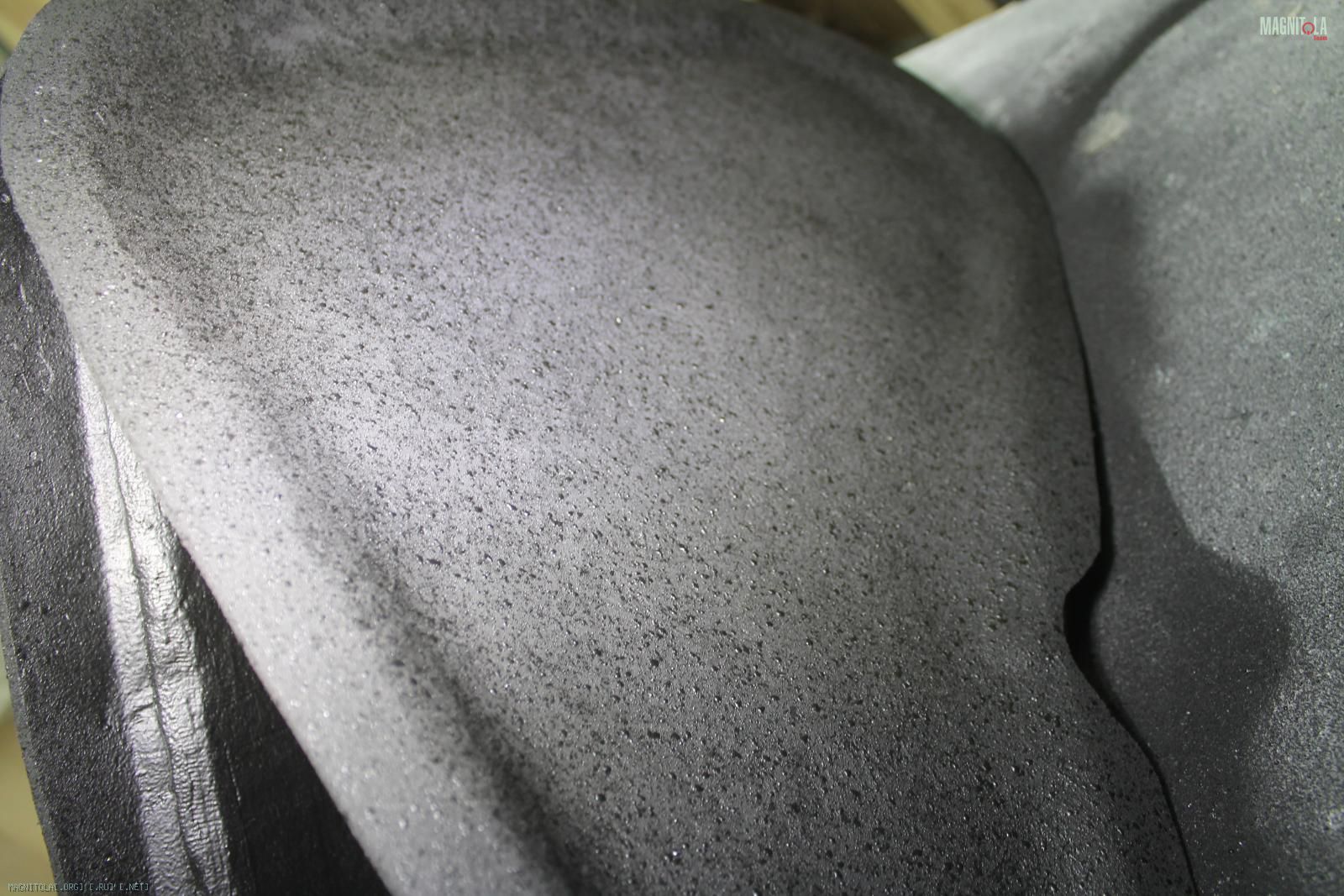

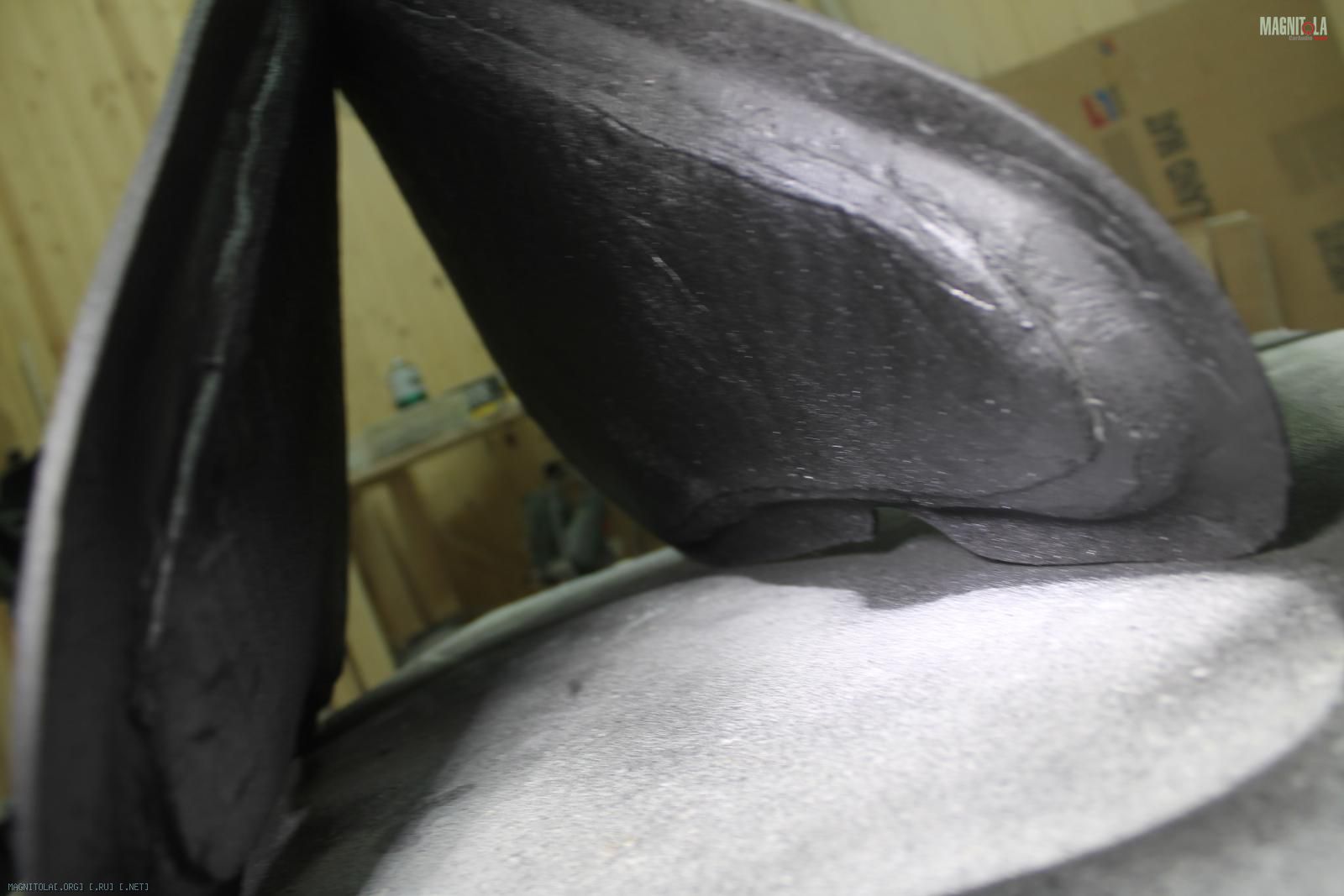

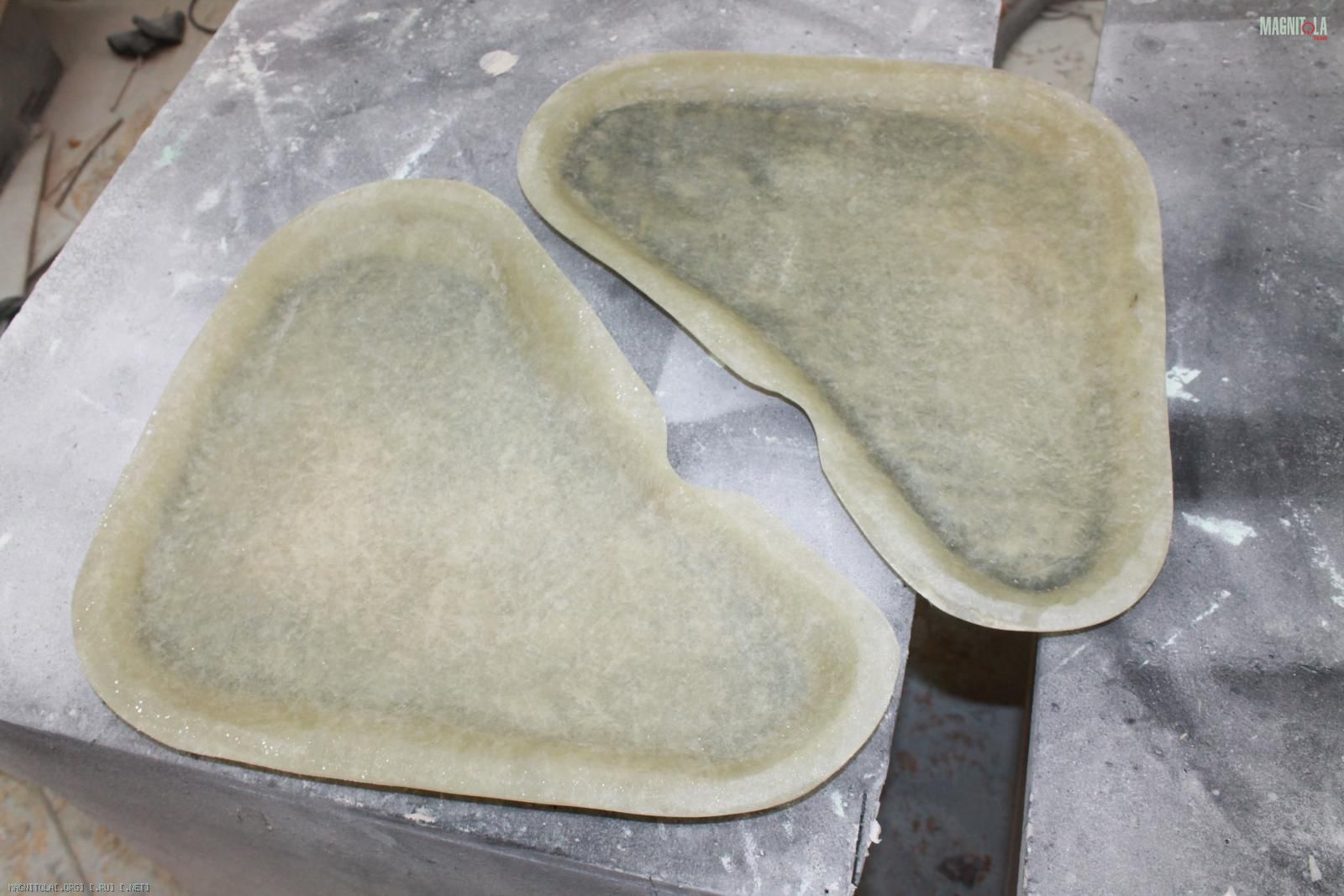

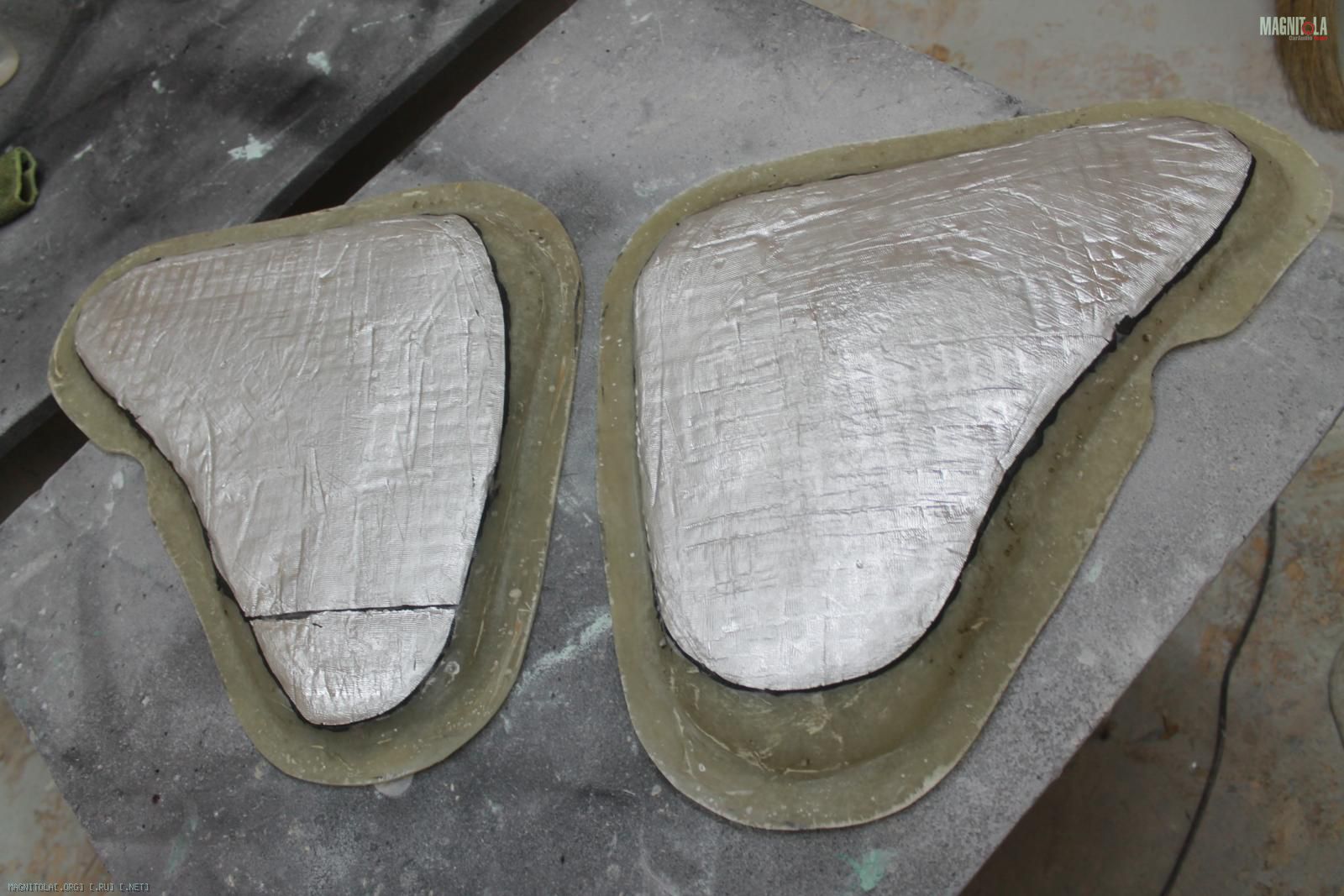

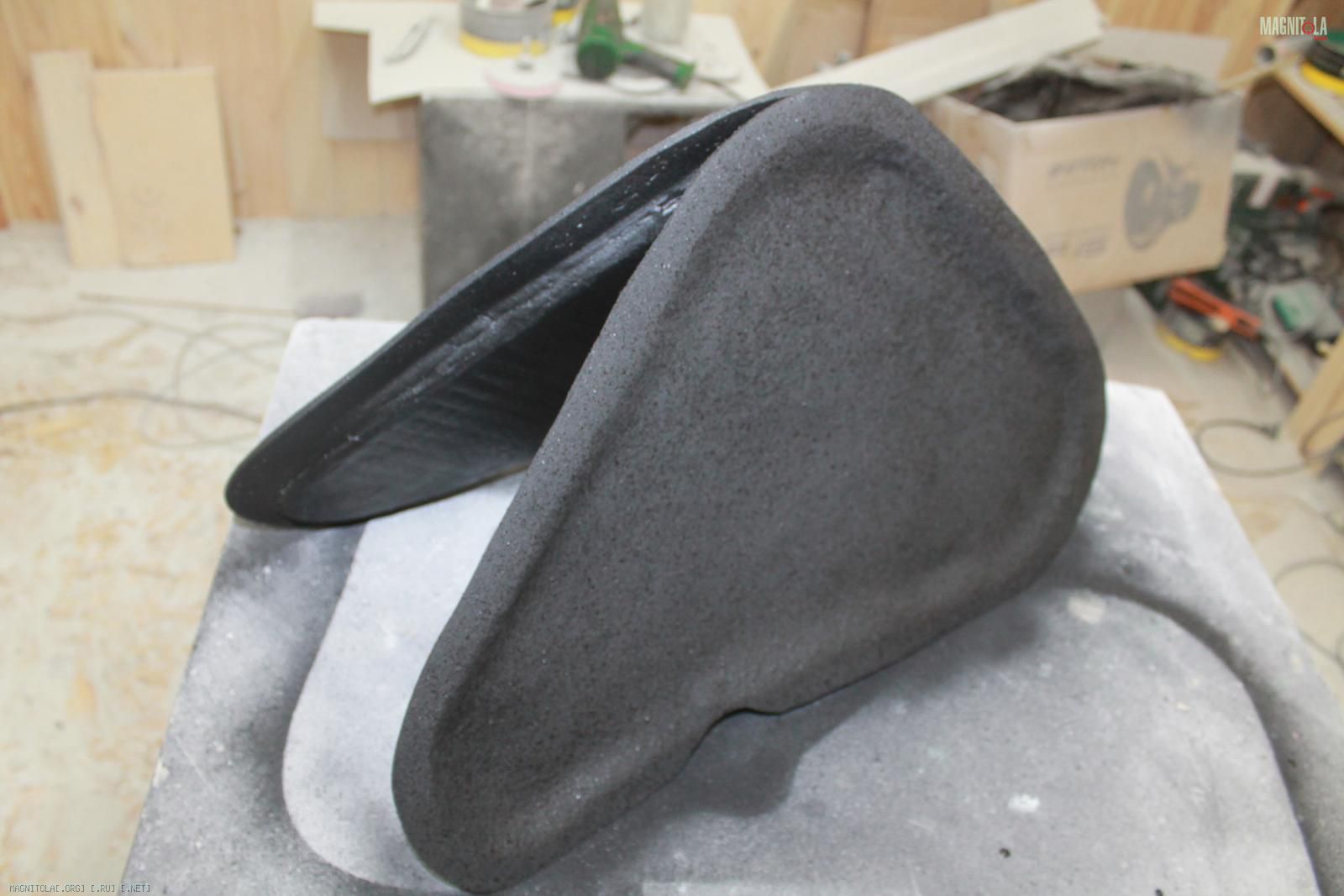

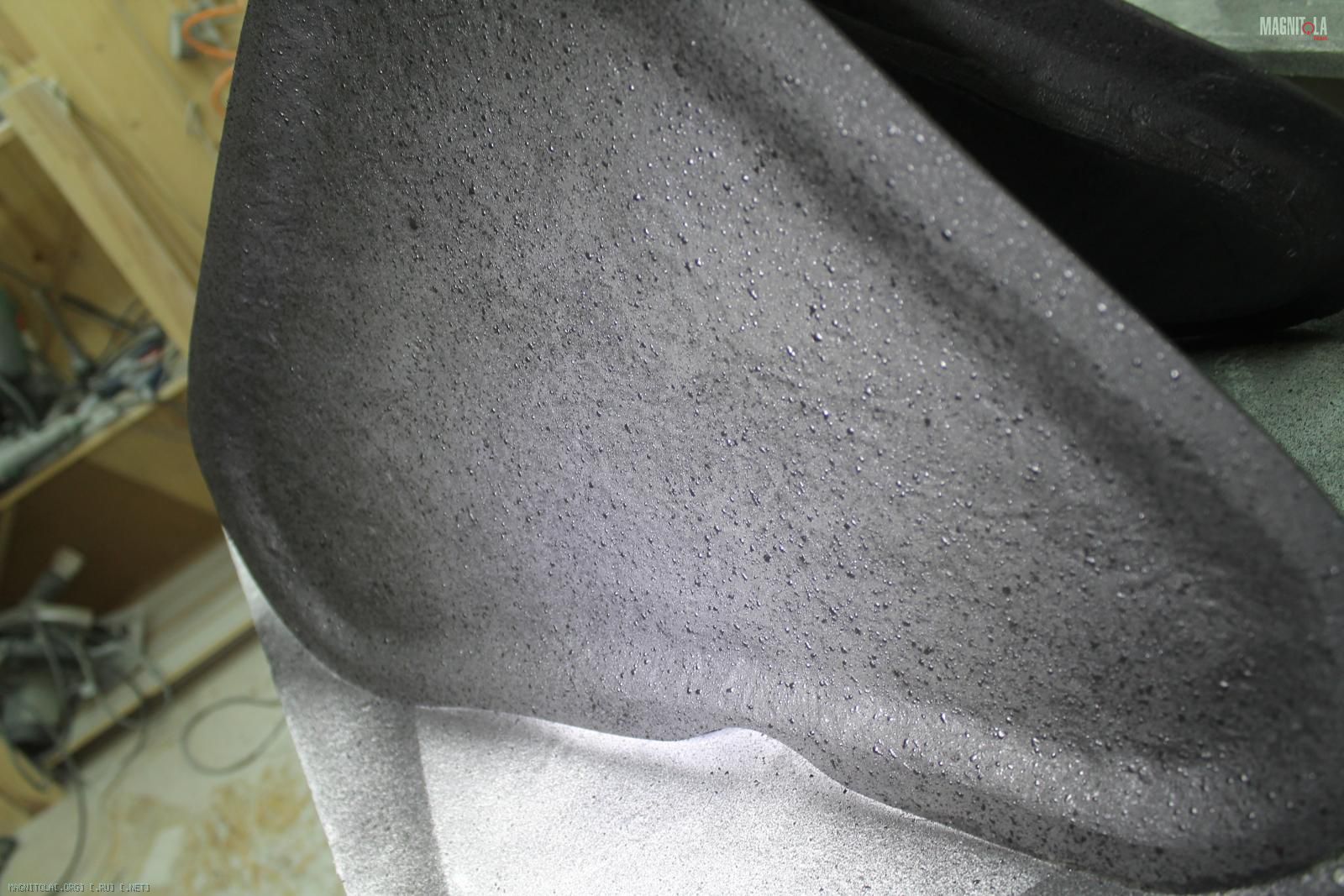

Заглушки для тех отверстий дверей...
С обратной стороны нанесена вибра 4 мм
Вложение 1105236 Вложение 1105238 Вложение 1105240 Вложение 1105242 Вложение 1105244 Вложение 1105246 Вложение 1105248 Вложение 1105250 Вложение 1105252 Вложение 1105254 Вложение 1105256 Вложение 1105258 Вложение 1105260

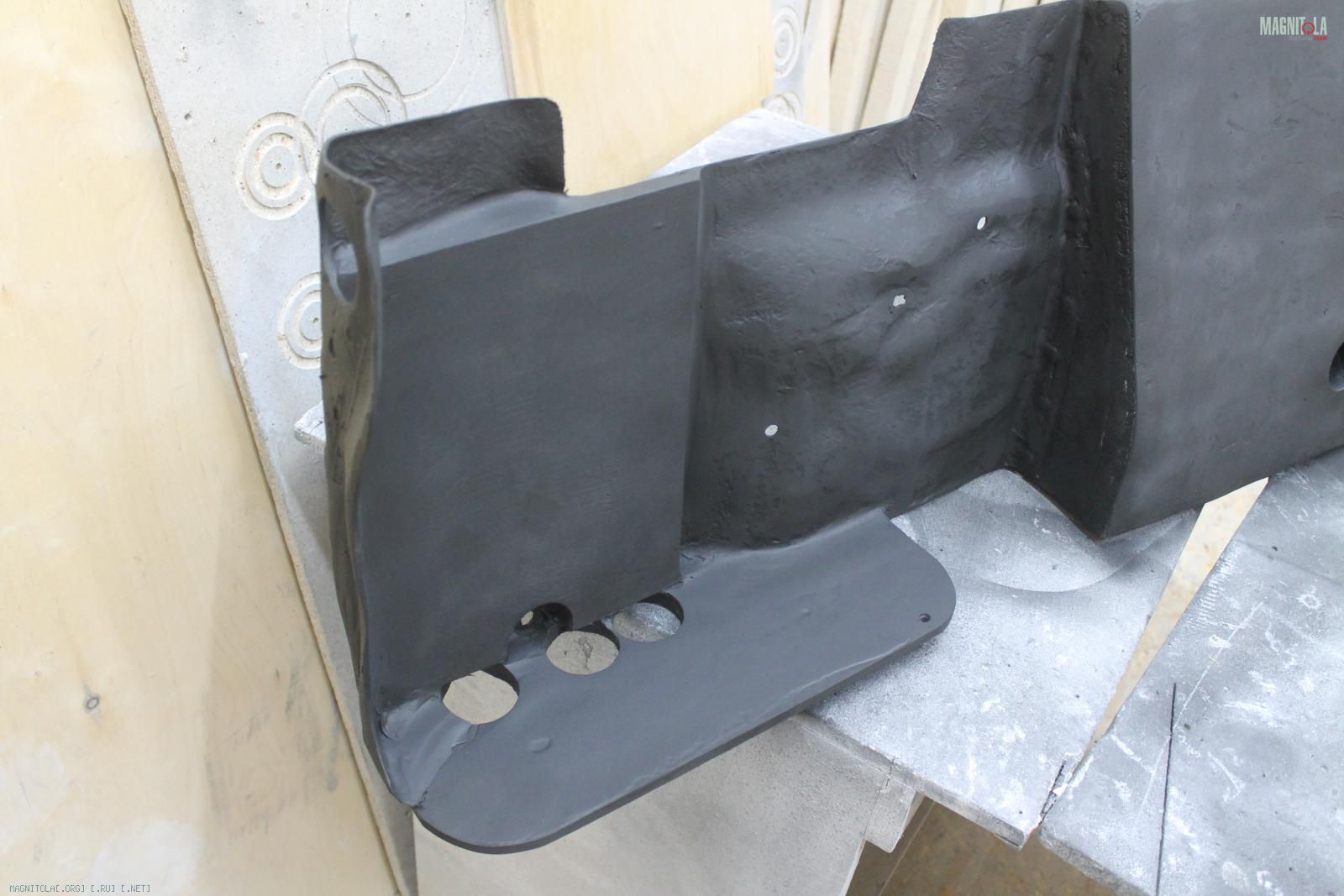

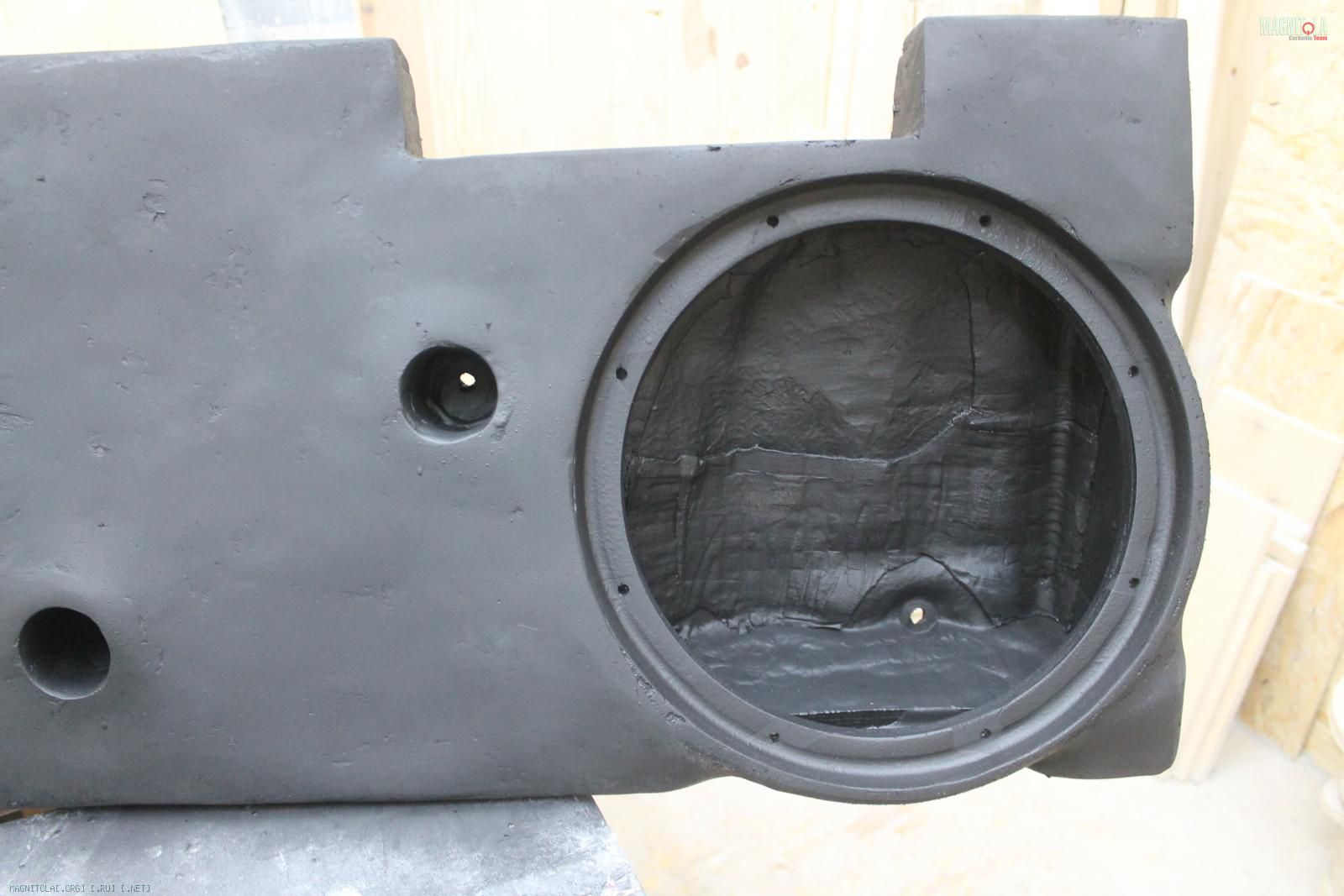

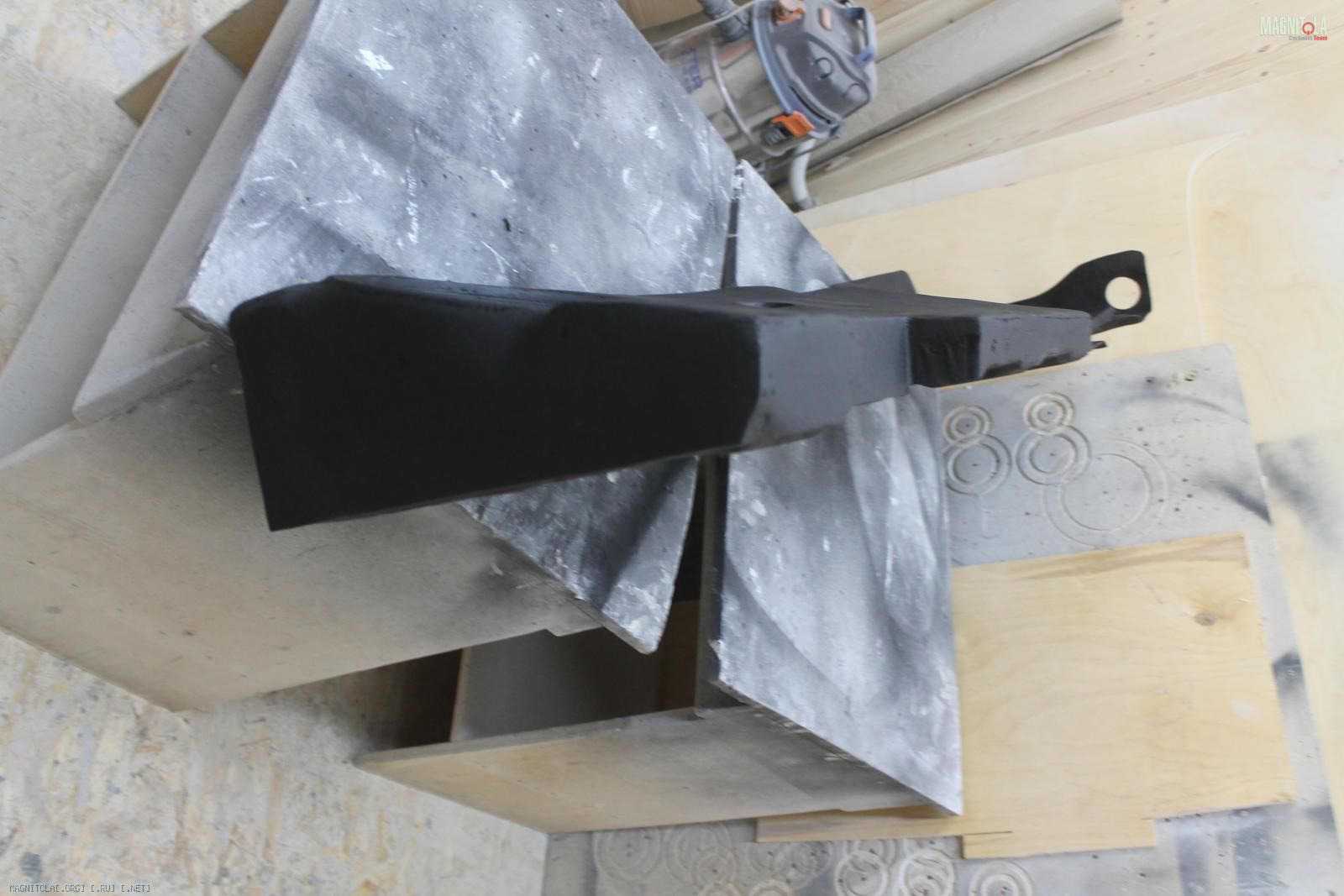

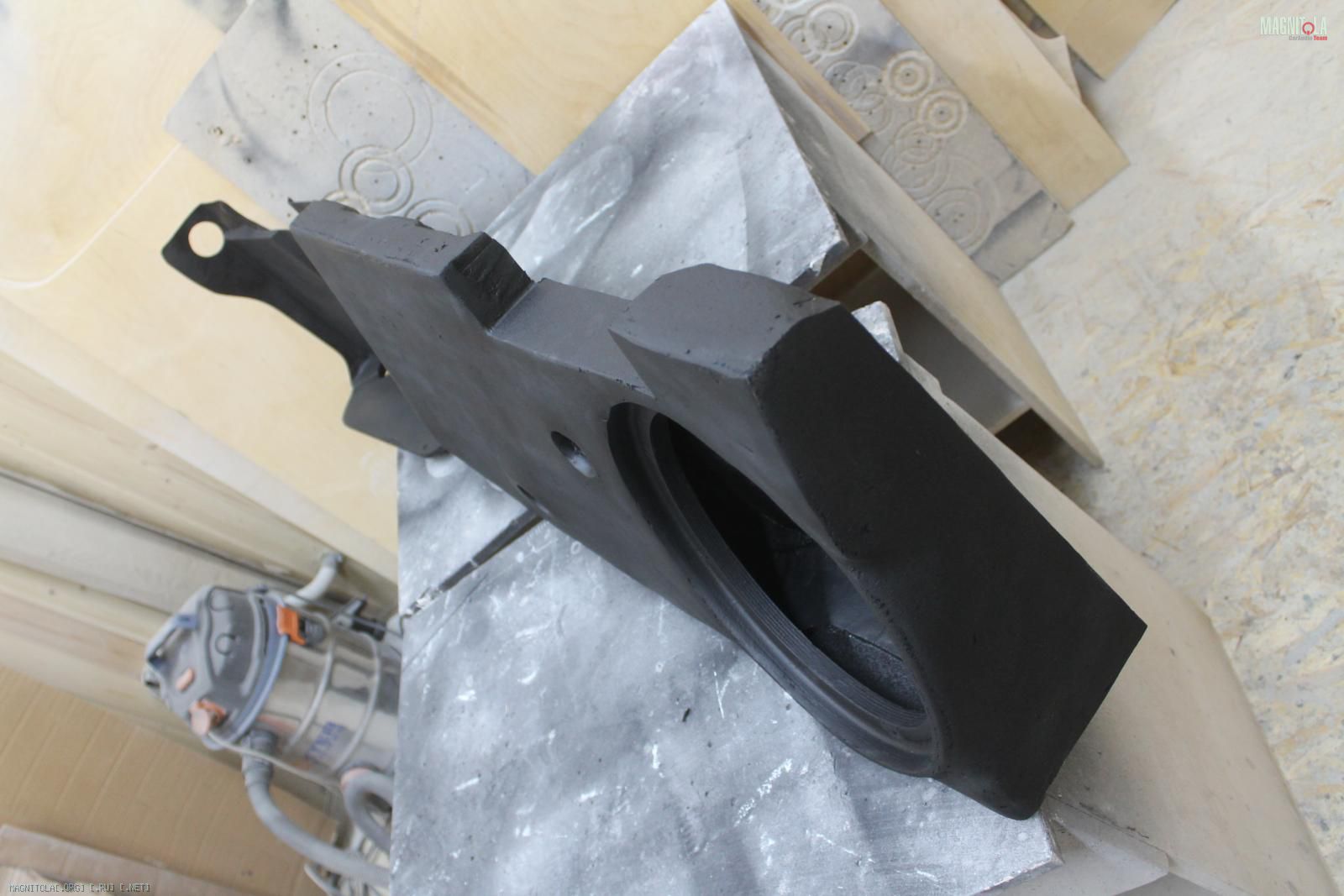

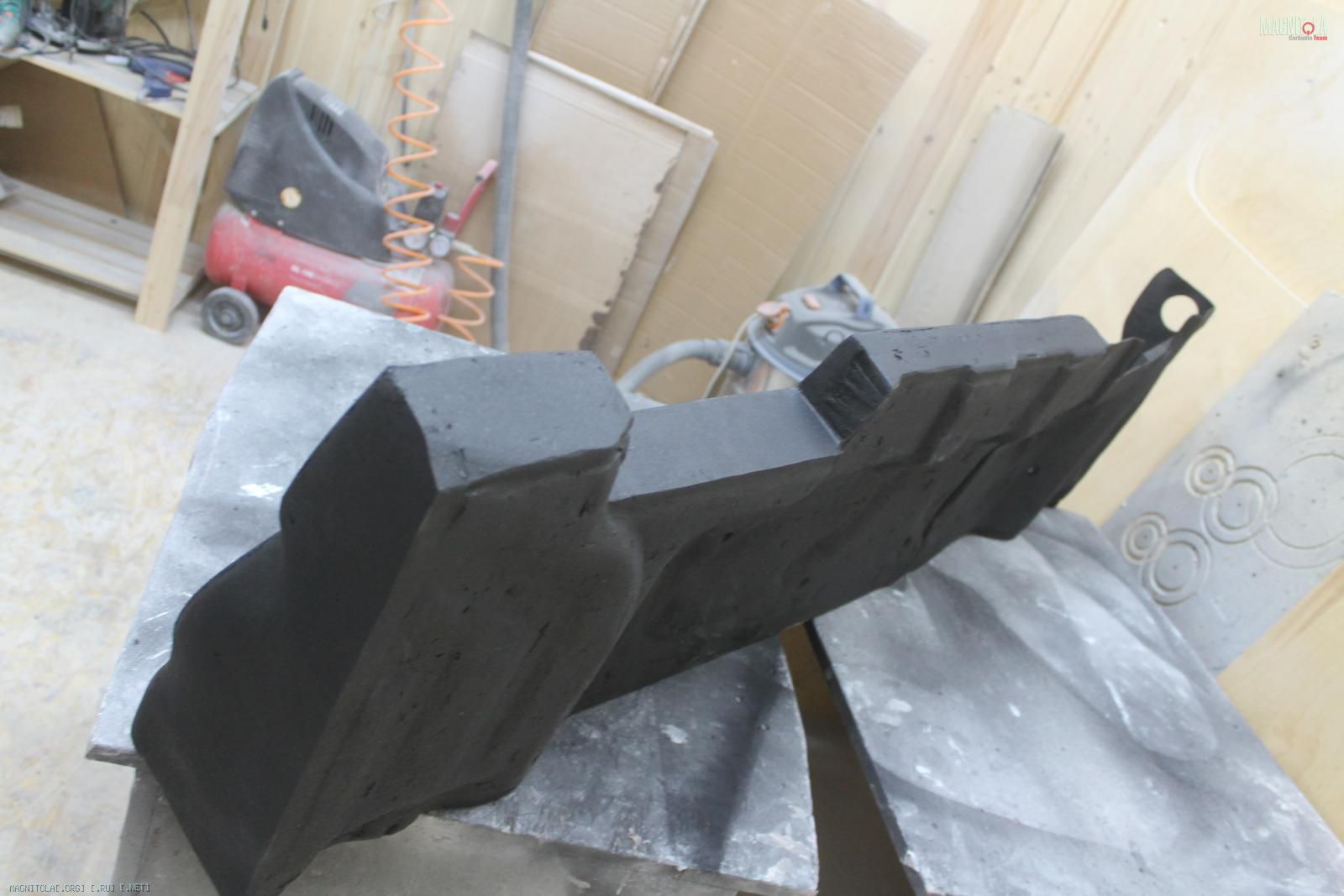

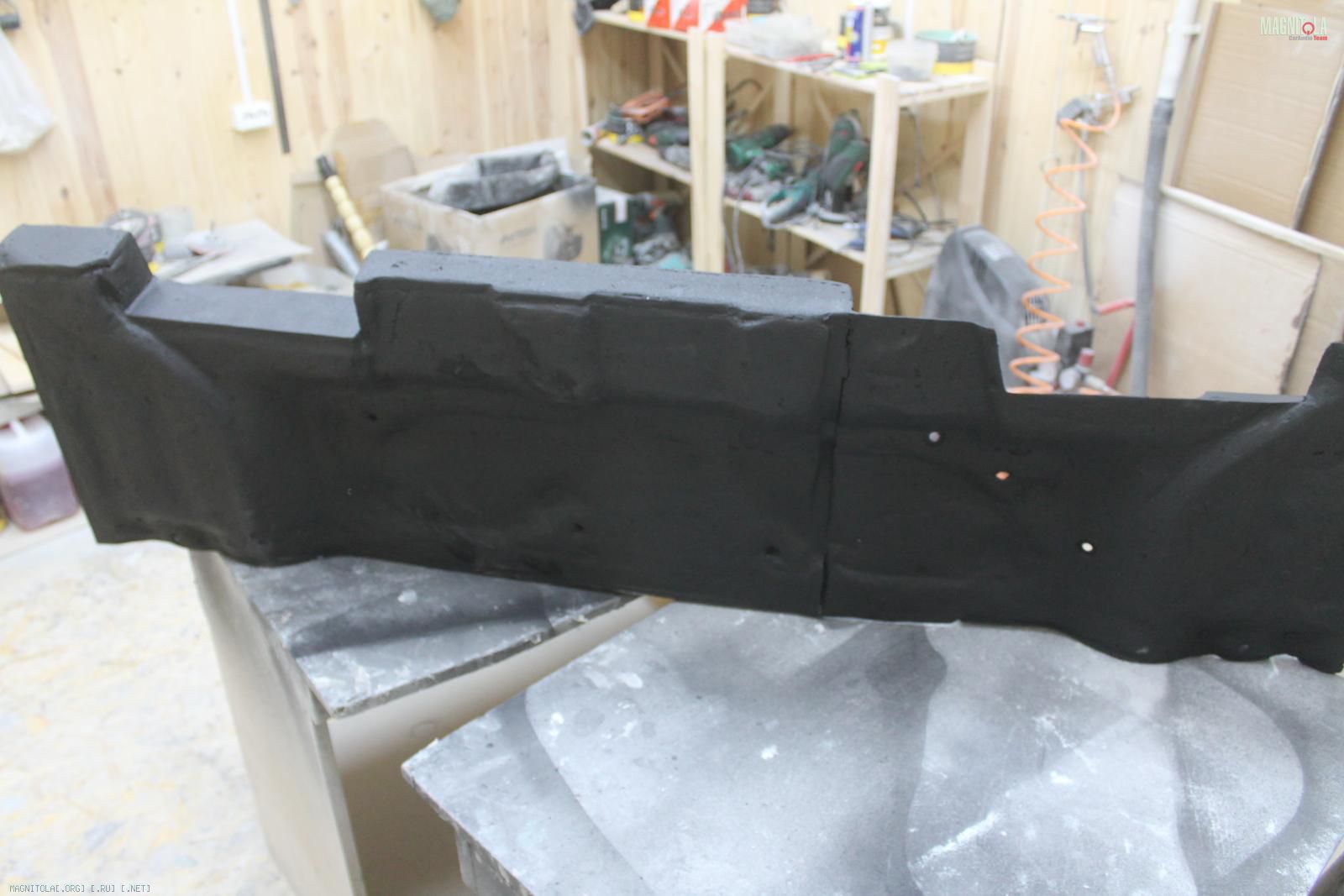

Прокрасили корпус черным грунтом
Вложение 1105262 Вложение 1105264 Вложение 1105266 Вложение 1105268 Вложение 1105270 Вложение 1105272 Вложение 1105274 Вложение 1105276 Вложение 1105278 Вложение 1105280

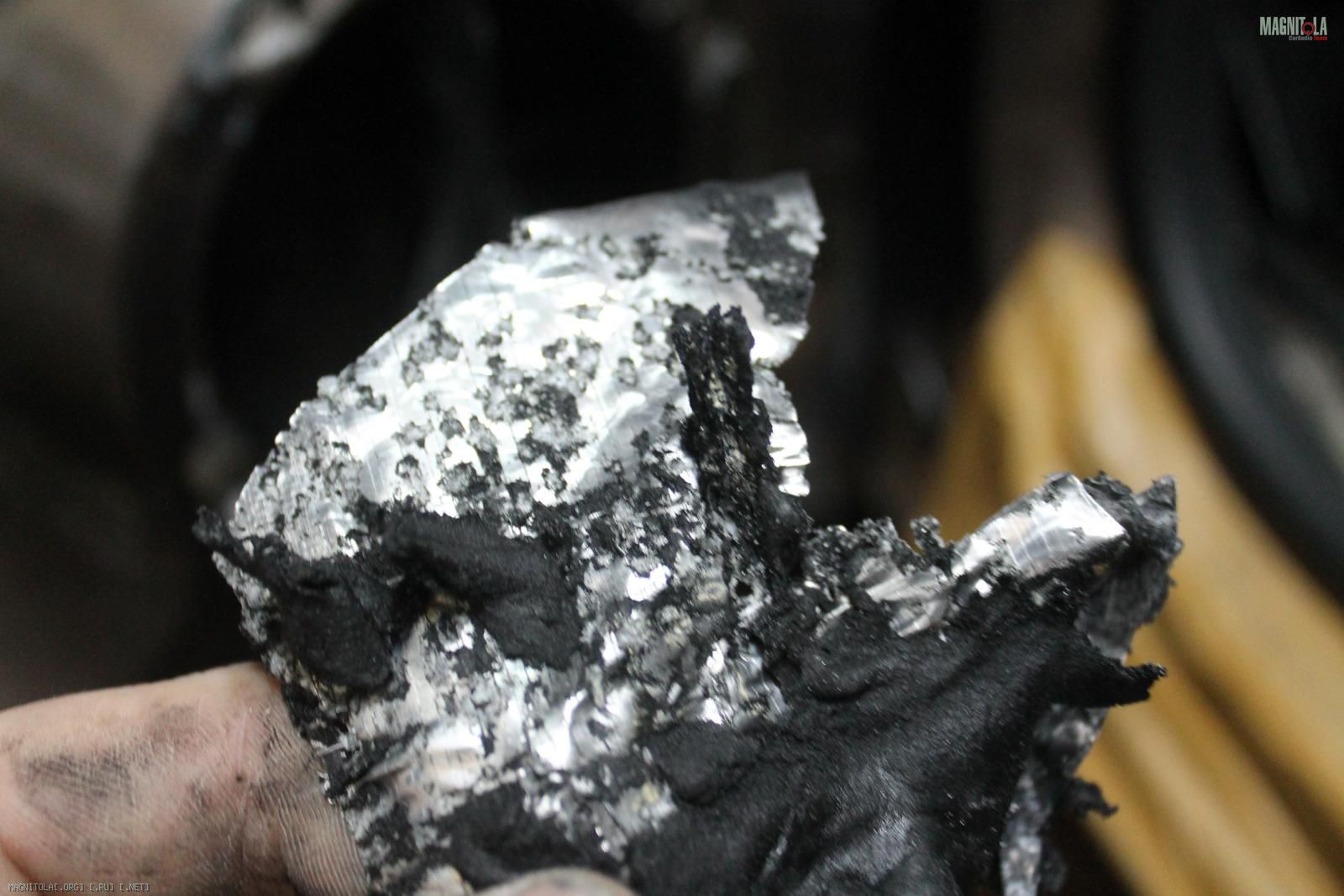

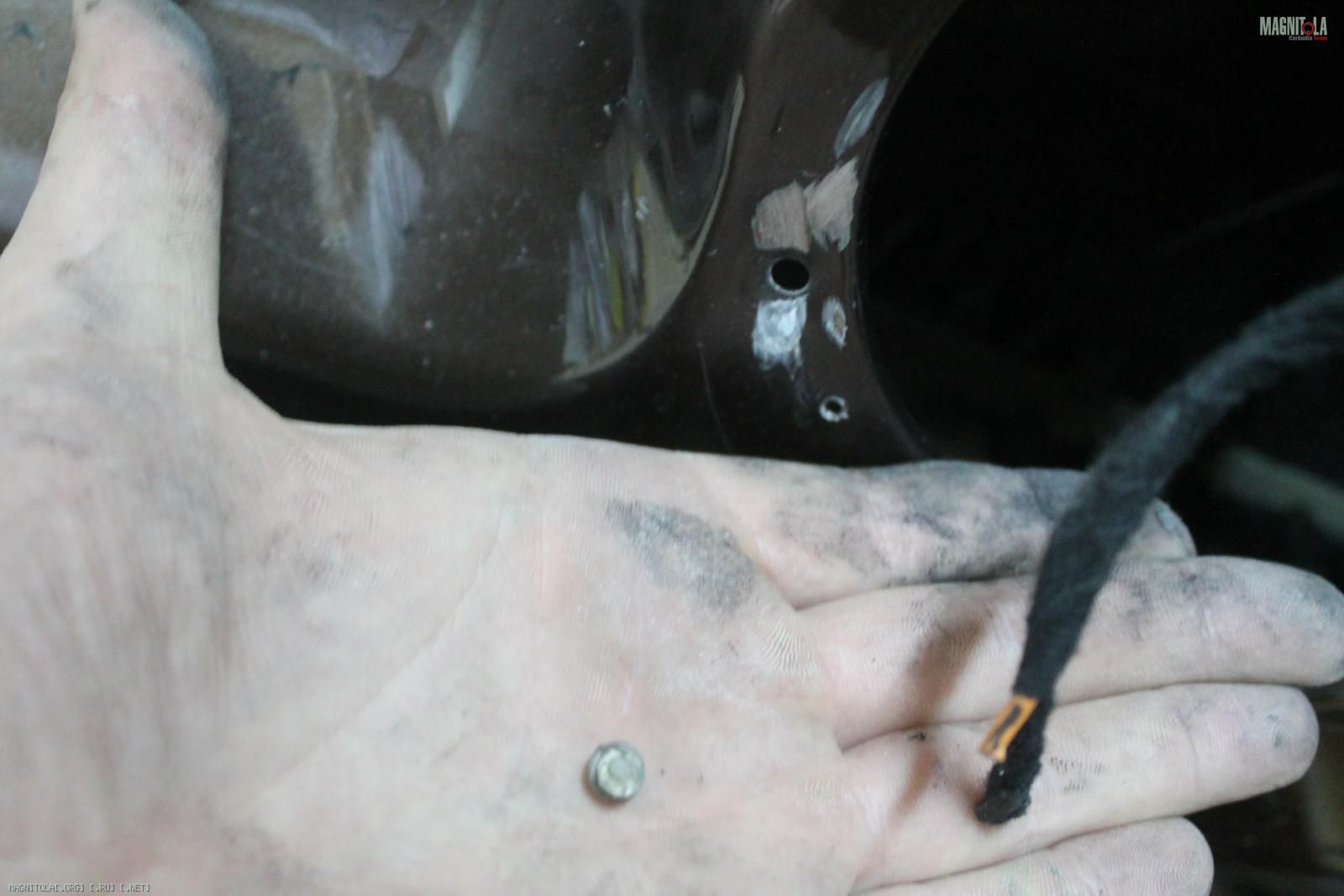

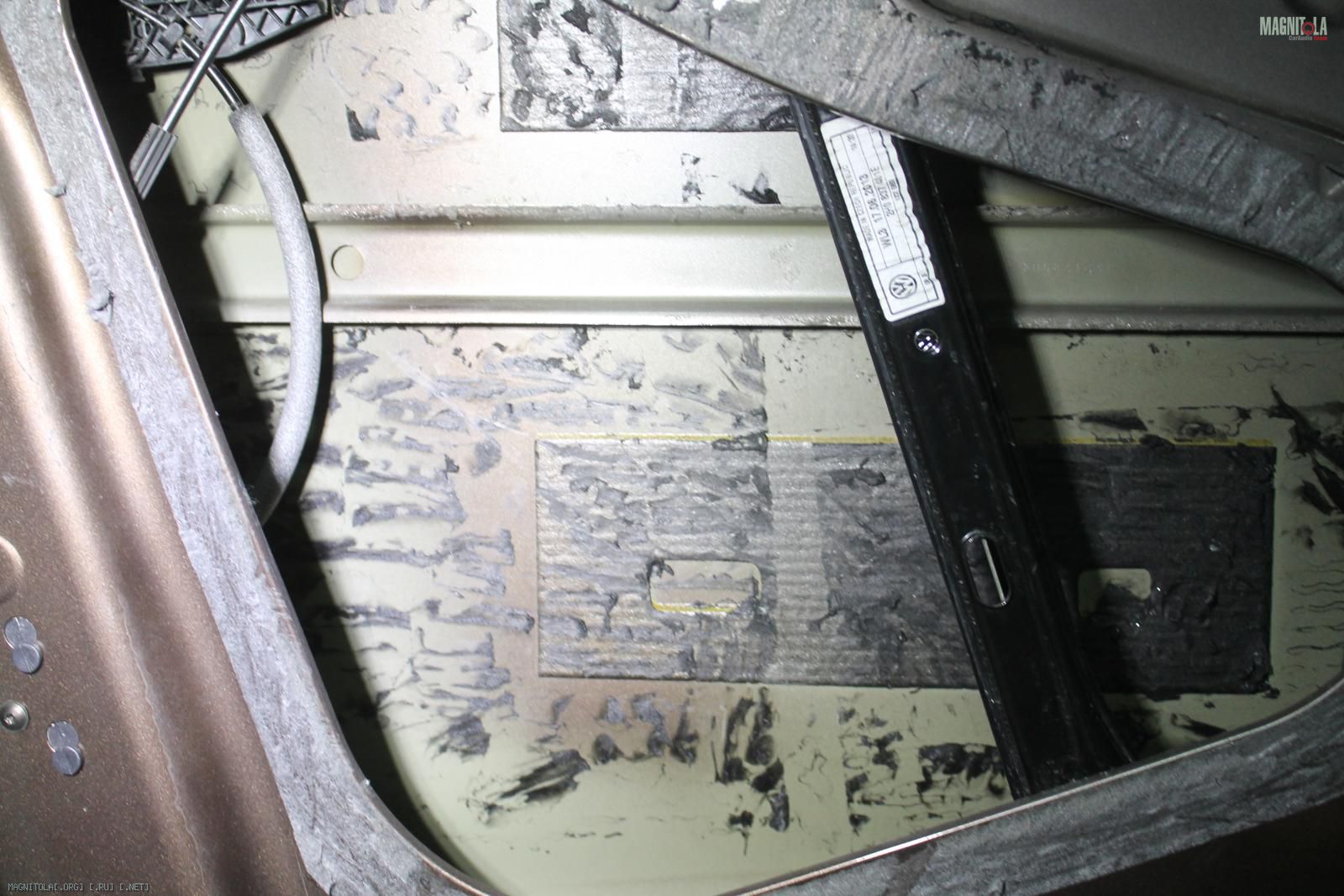

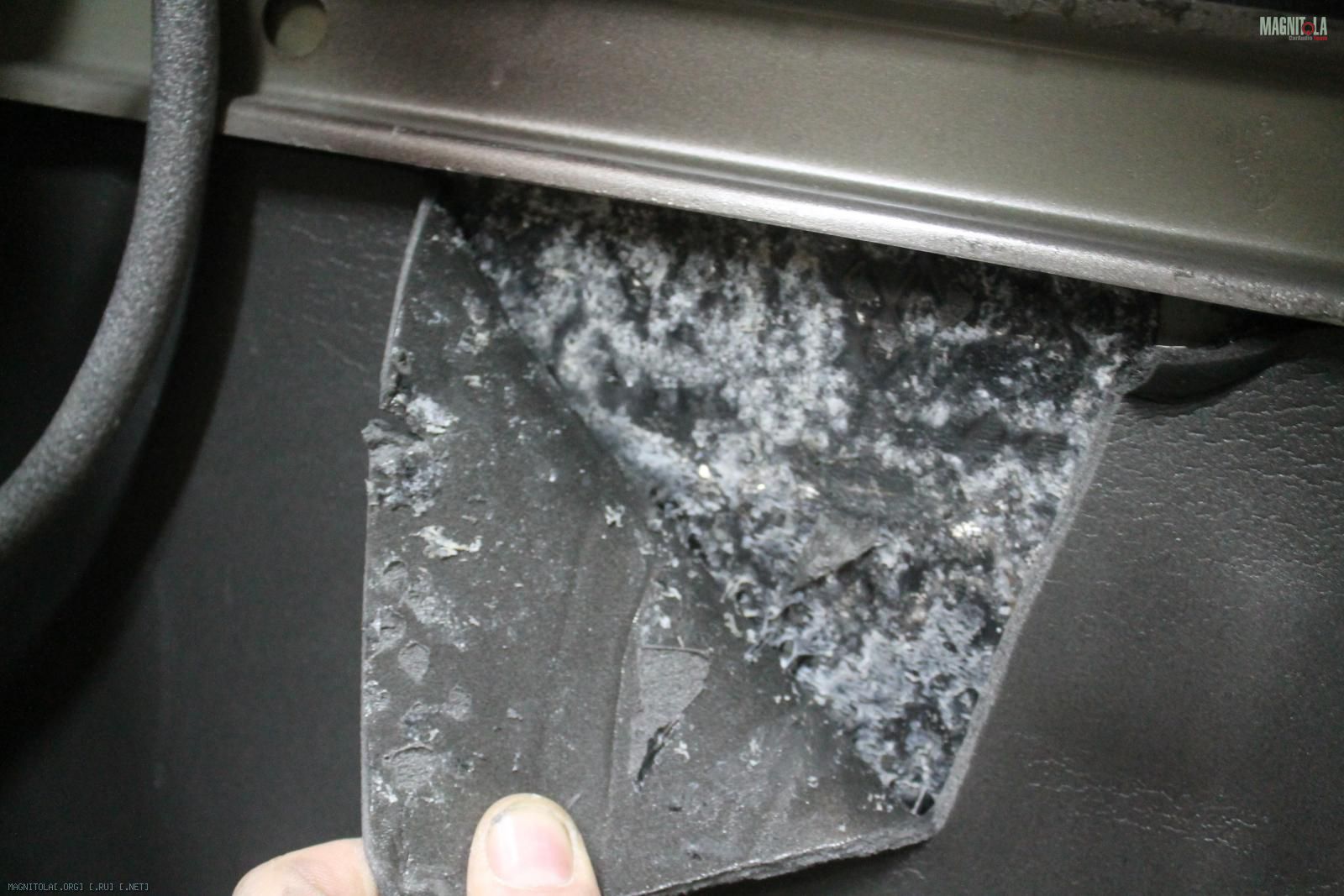

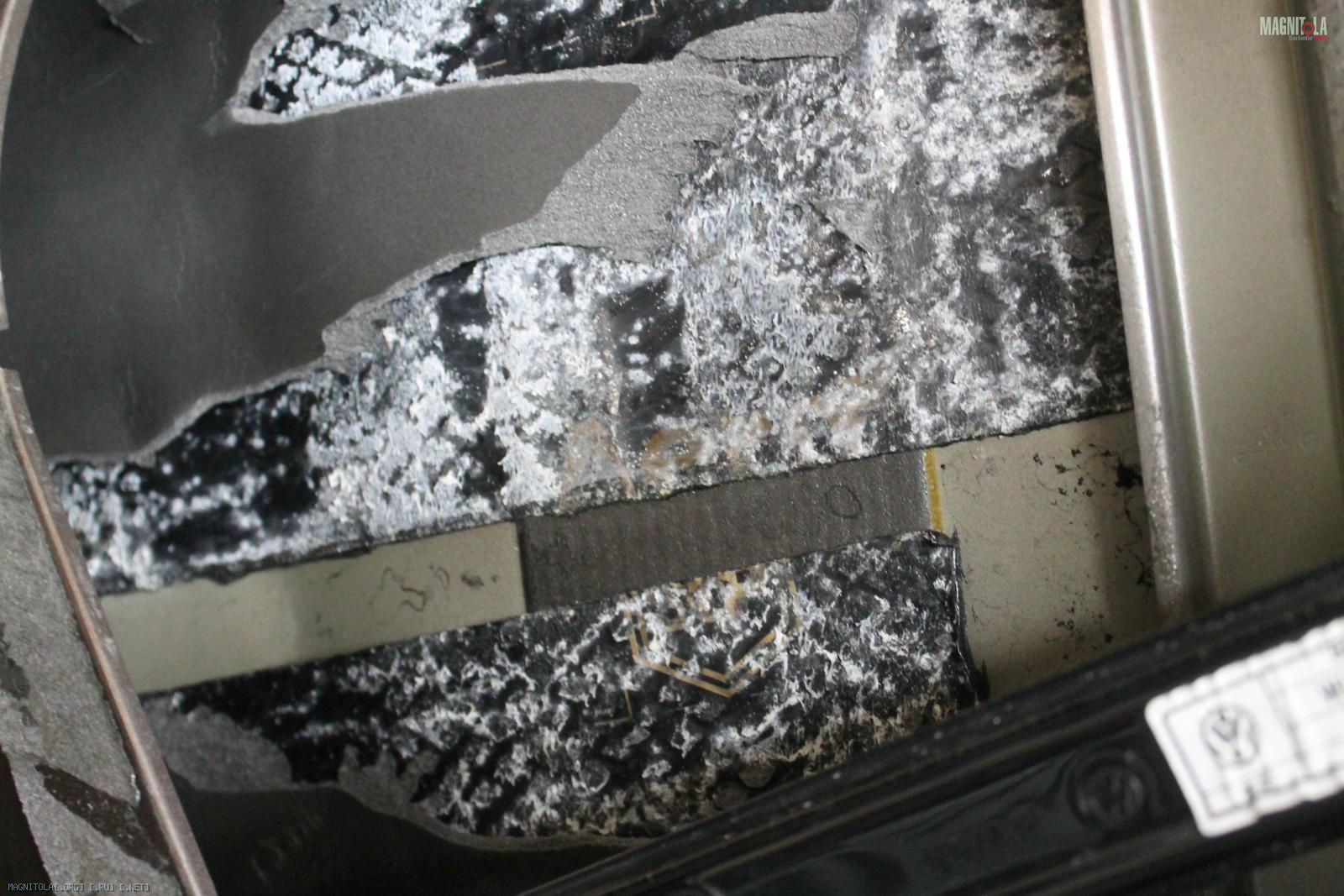

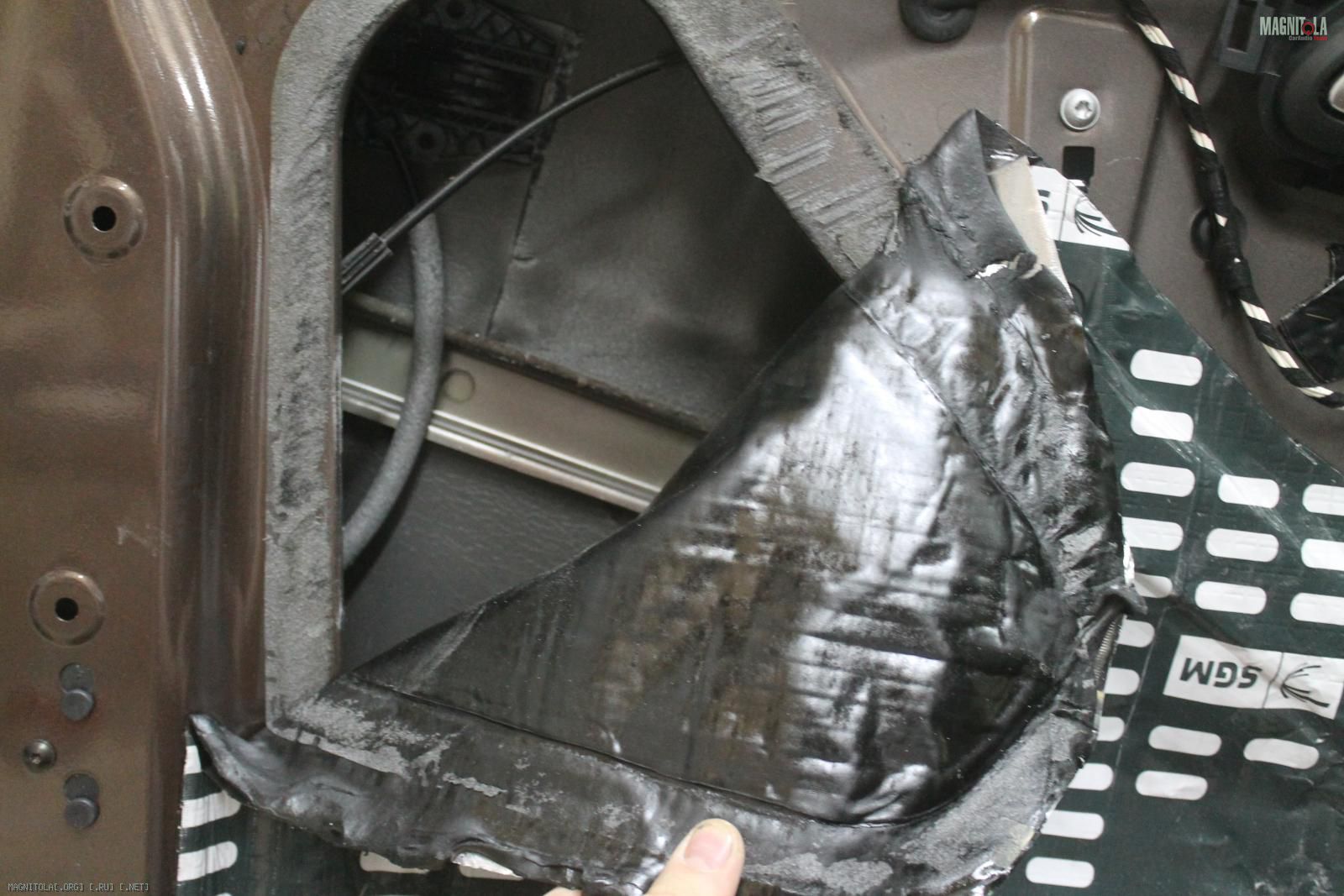

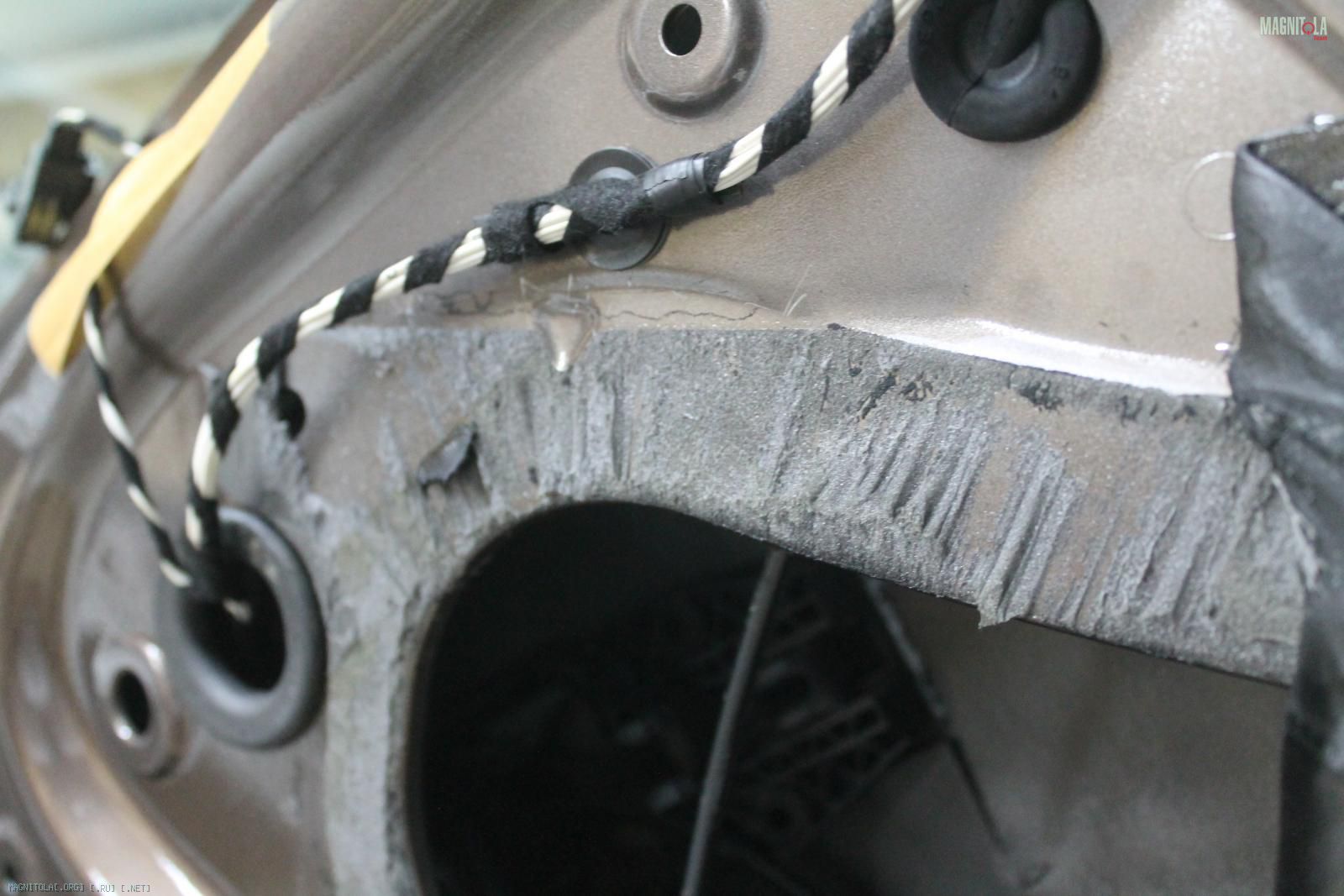

Как не надо шумить двери....
Свежим спленом заклеена прогнившая вибра, алюминиевый лист в коррозии, вибра в непонятном разъеденном виде...
Полный ахтунг... все сдираем...
Вложение 1105282 Вложение 1105284 Вложение 1105286 Вложение 1105288 Вложение 1105290 Вложение 1105292 Вложение 1105294 Вложение 1105296 Вложение 1105298

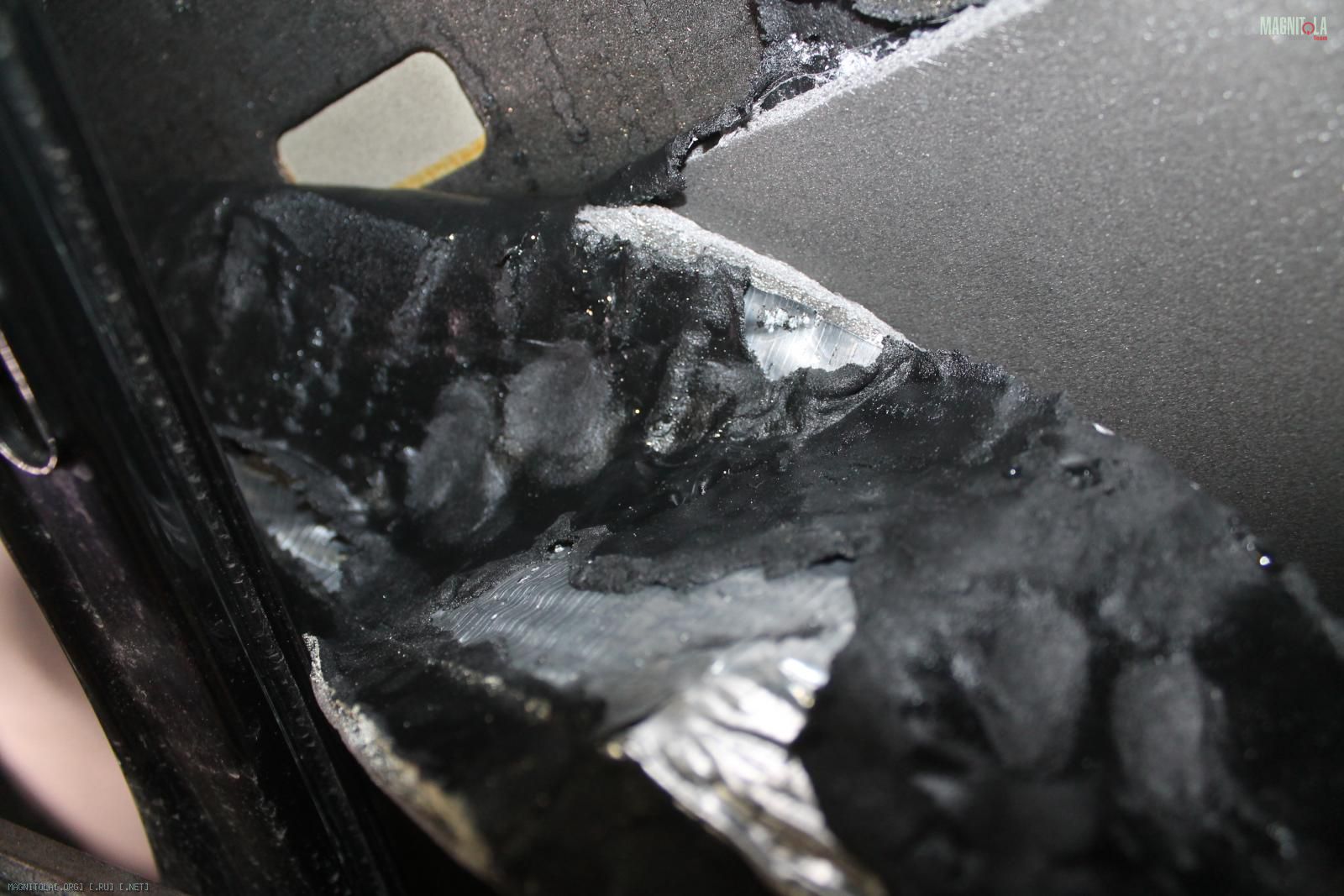

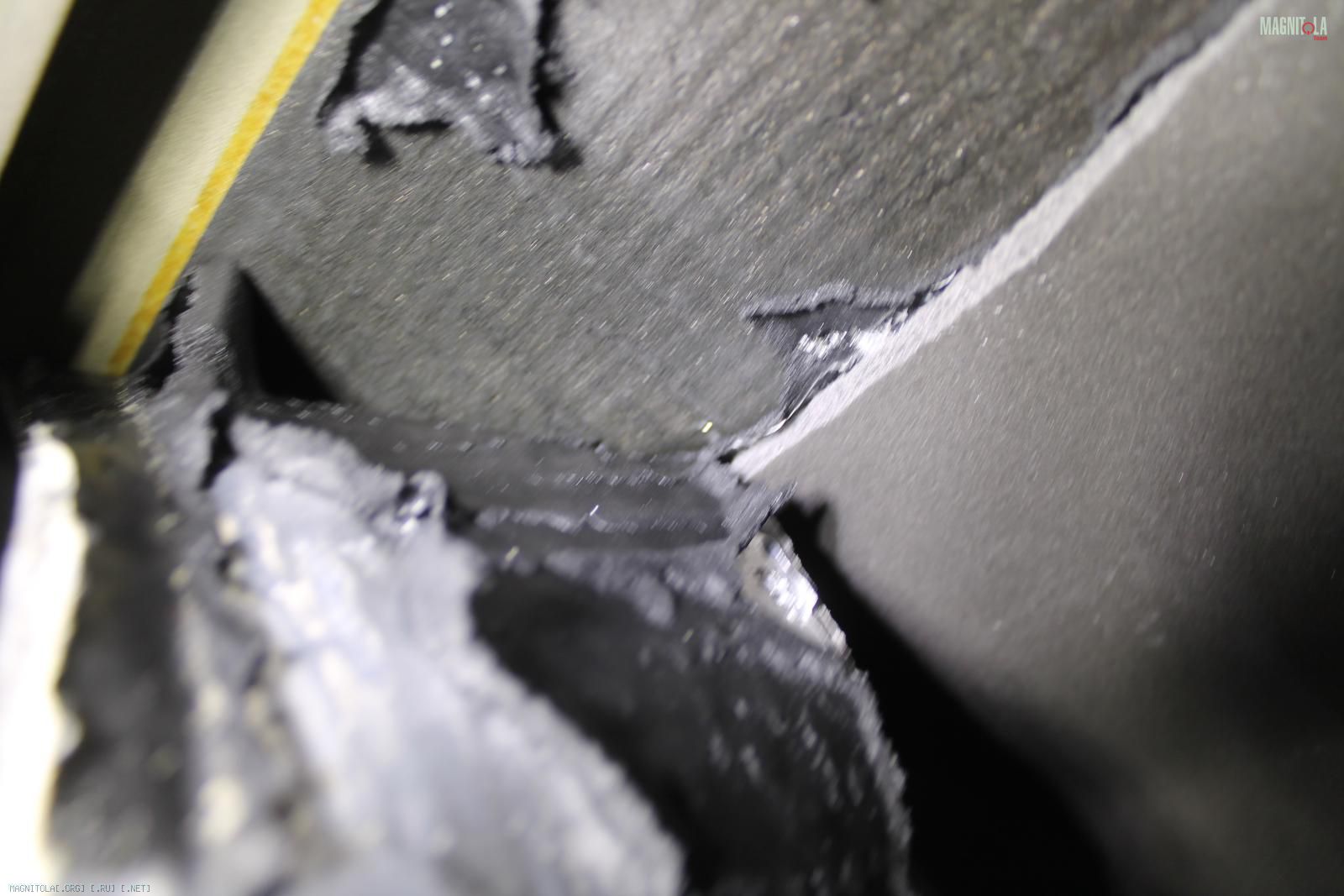

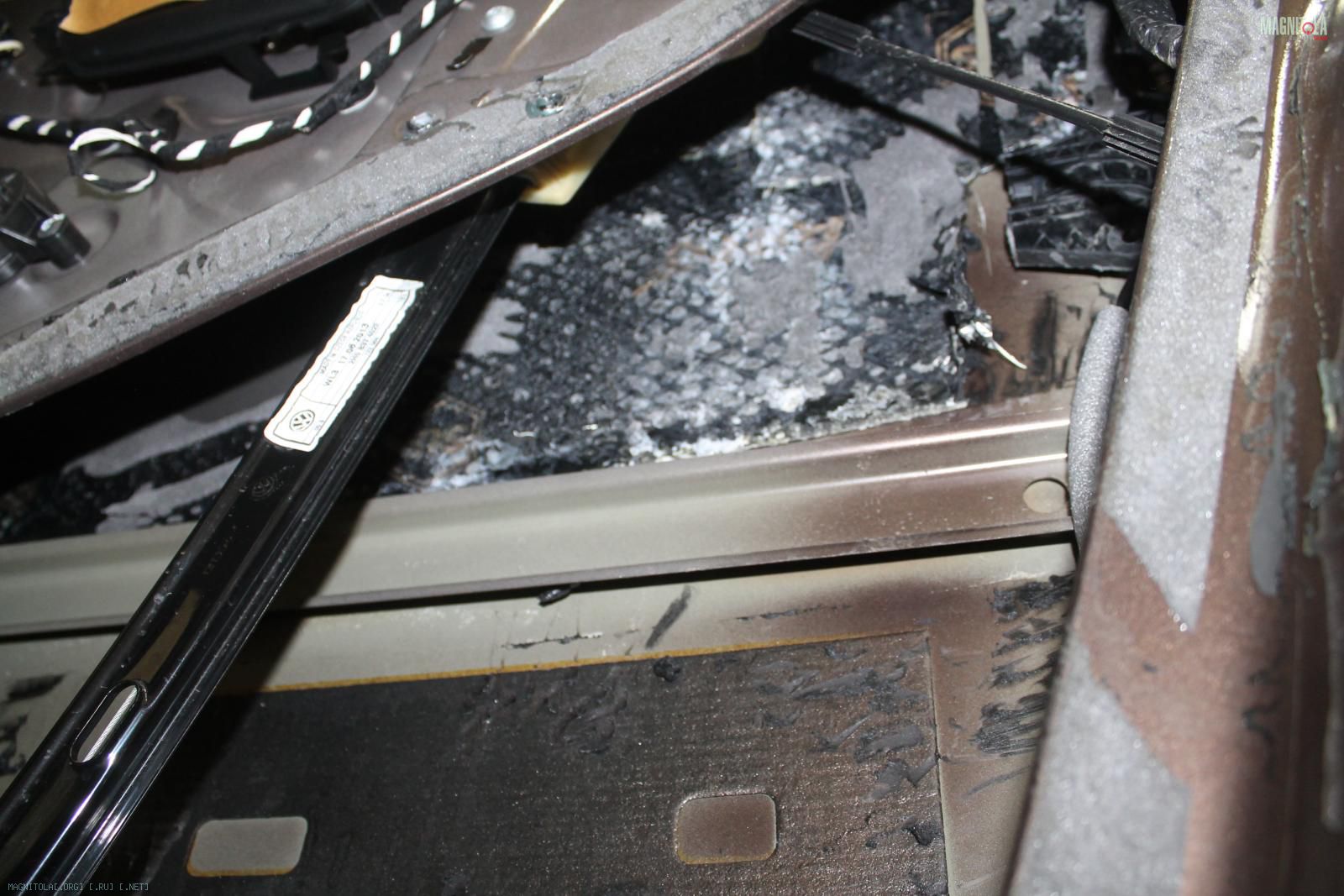

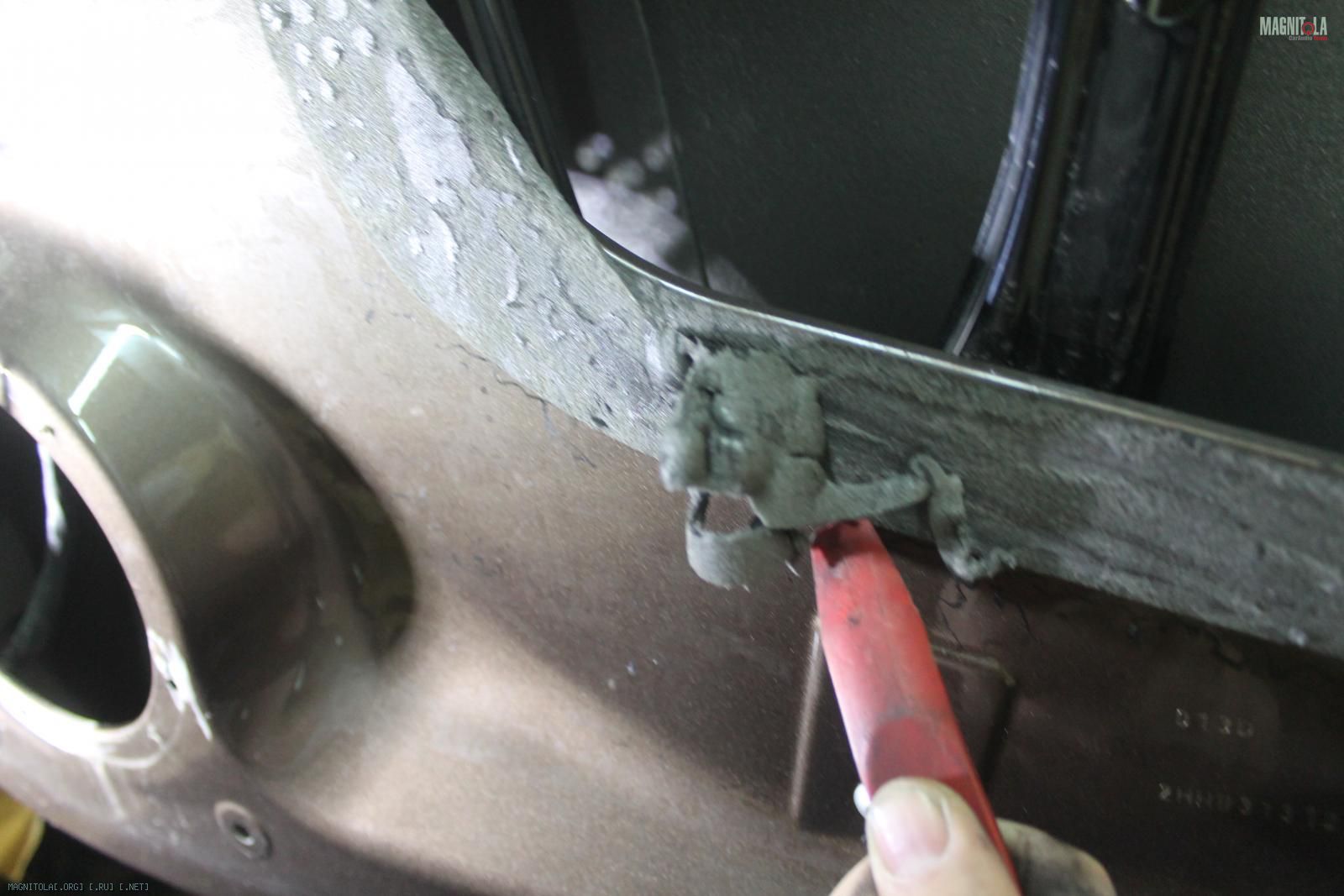

Под виброй куча неприкатанных мест и как итог- вода...
Вложение 1105300 Вложение 1105302 Вложение 1105304 Вложение 1105306 Вложение 1105308 Вложение 1105310
