С ауди что будет?
Audi A4 2.0 TFSI Quattro

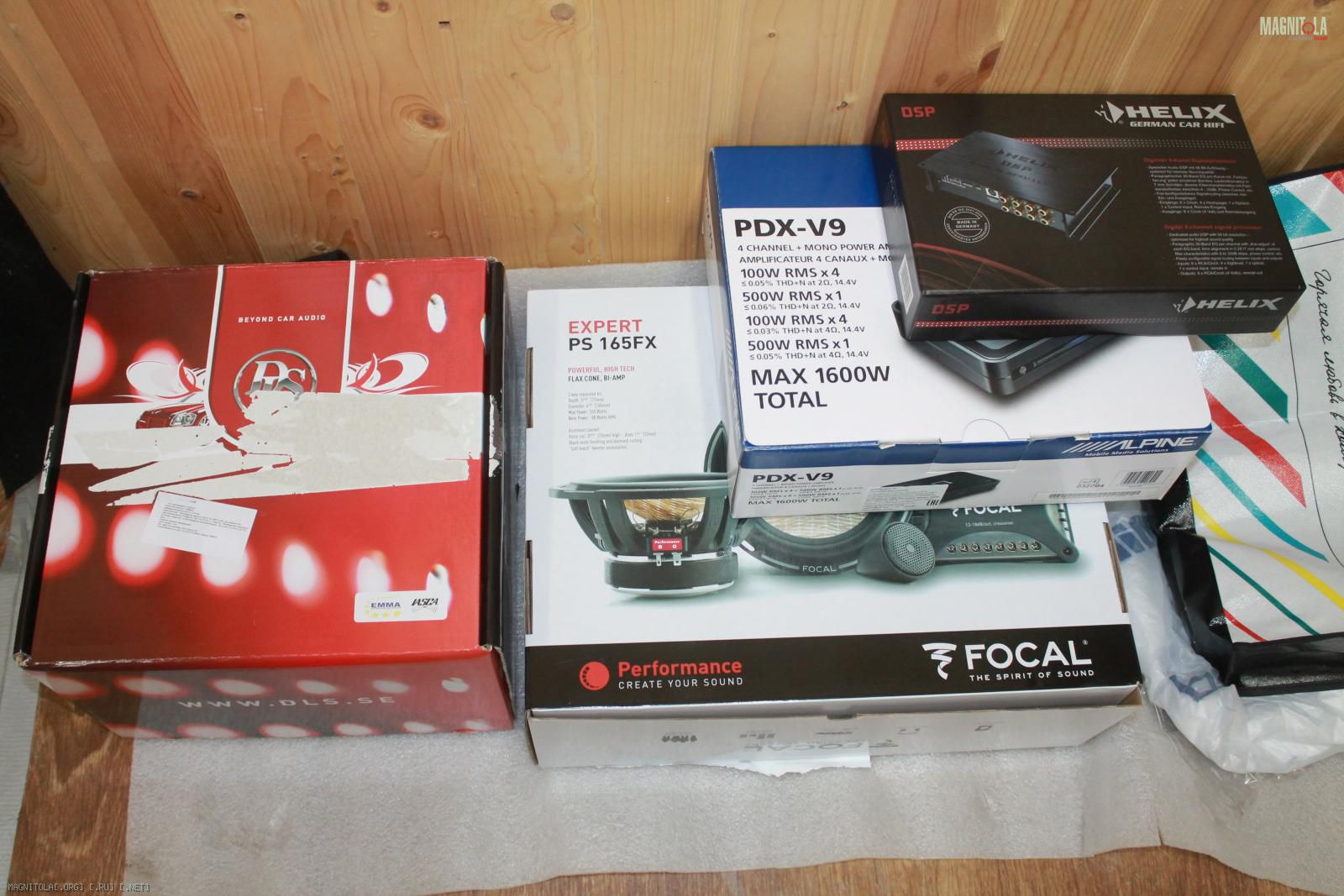

Компоненты...
Отключение питания... после разбор салона
Вложение 1099262Вложение 1099264Вложение 1099266
В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

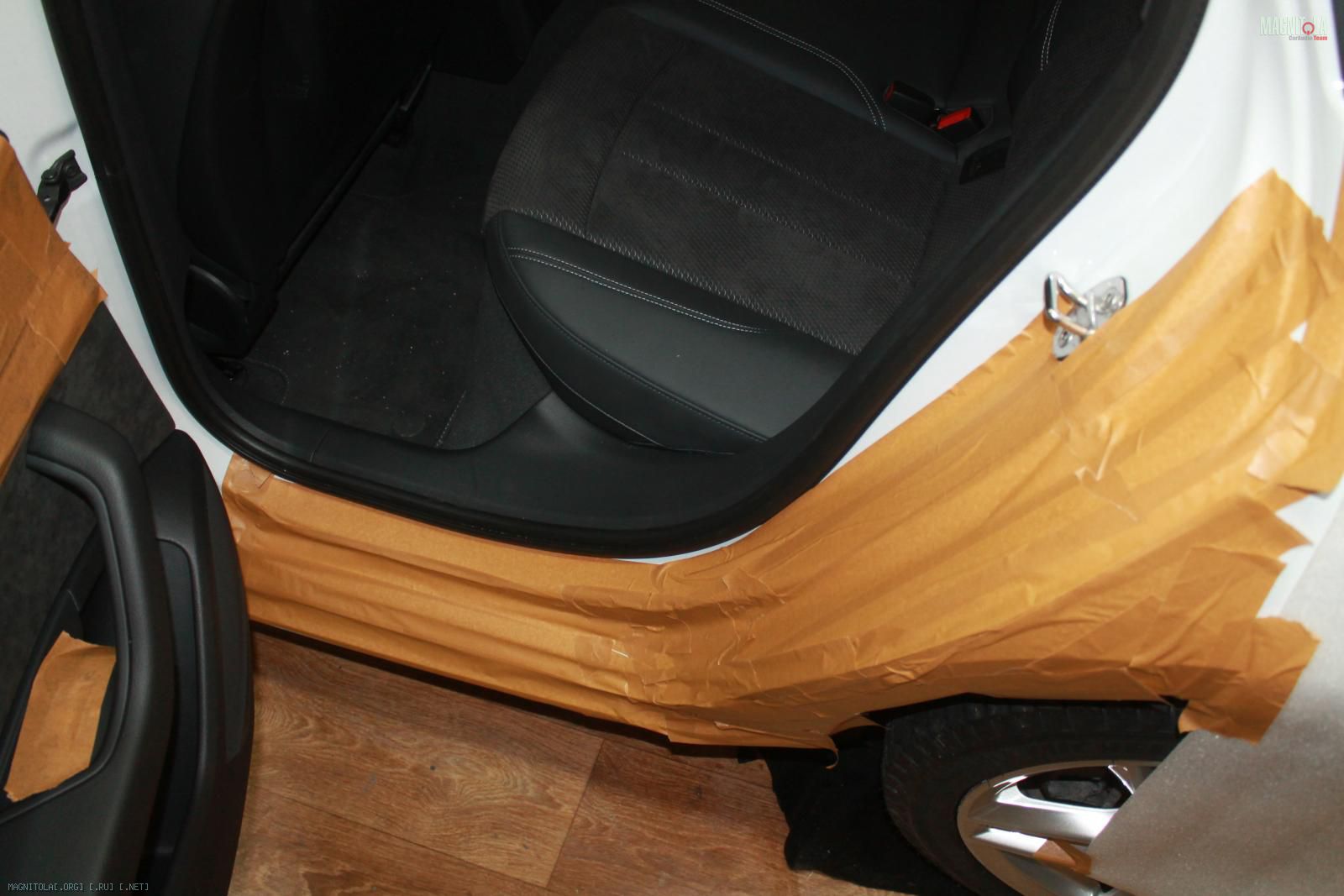

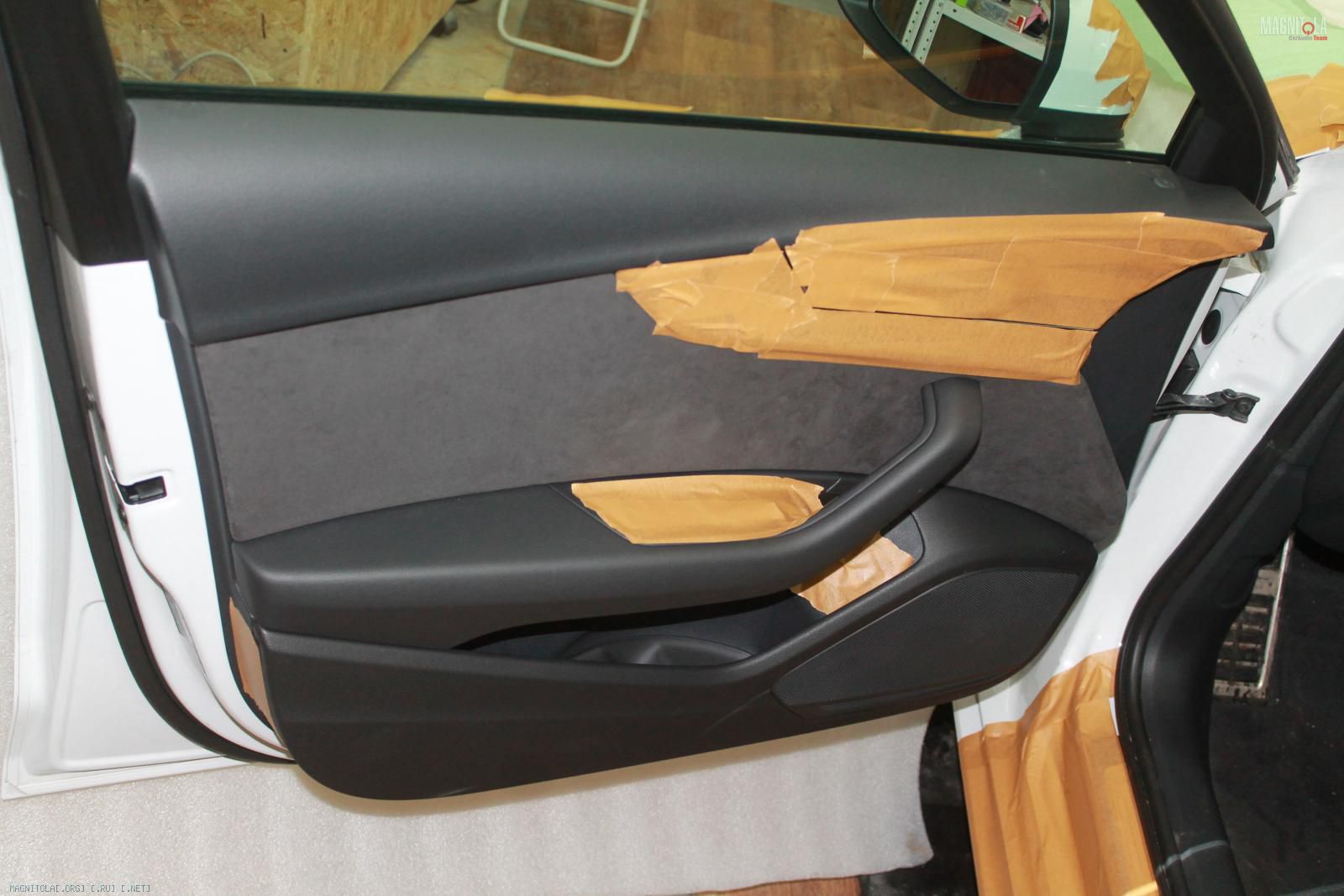

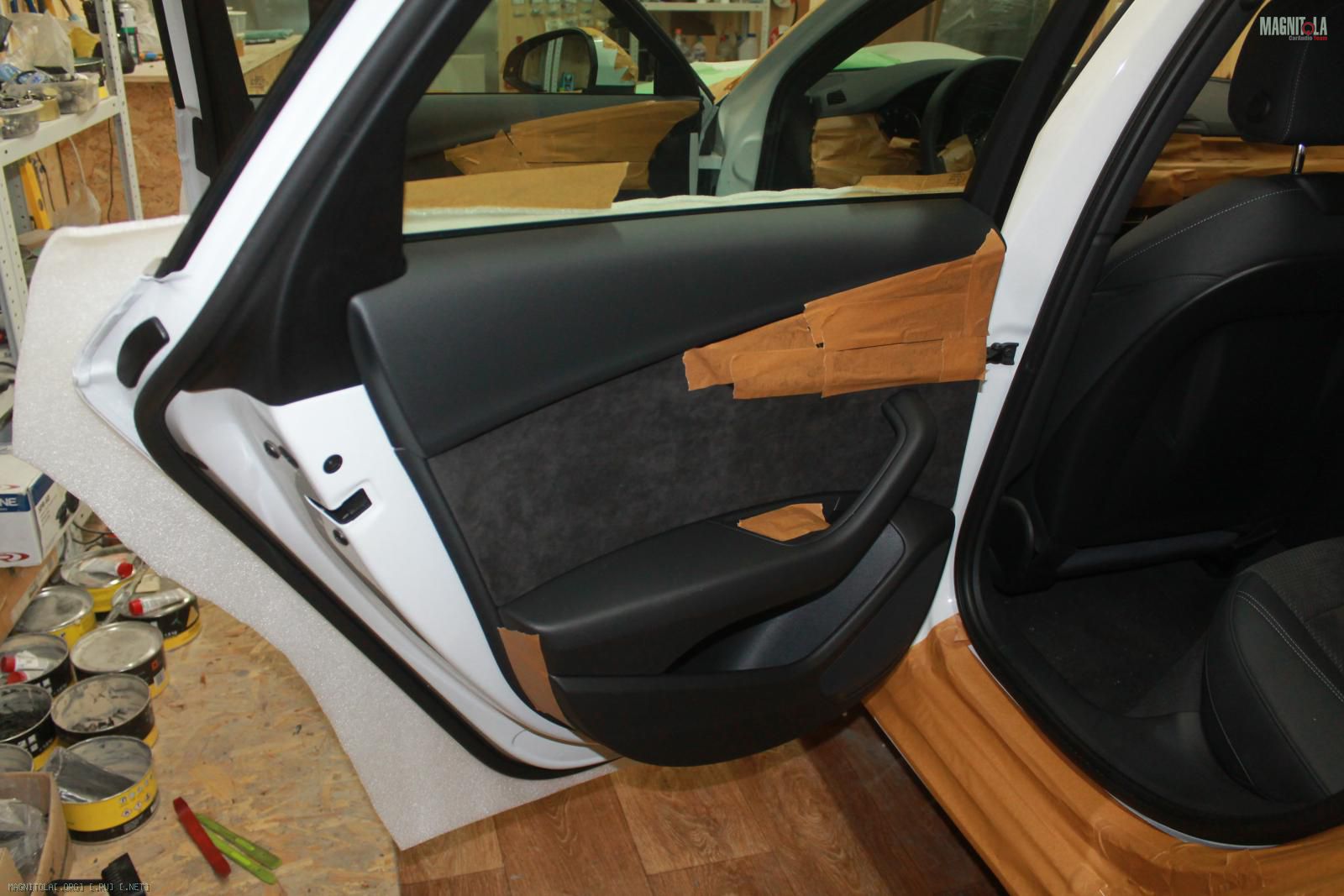

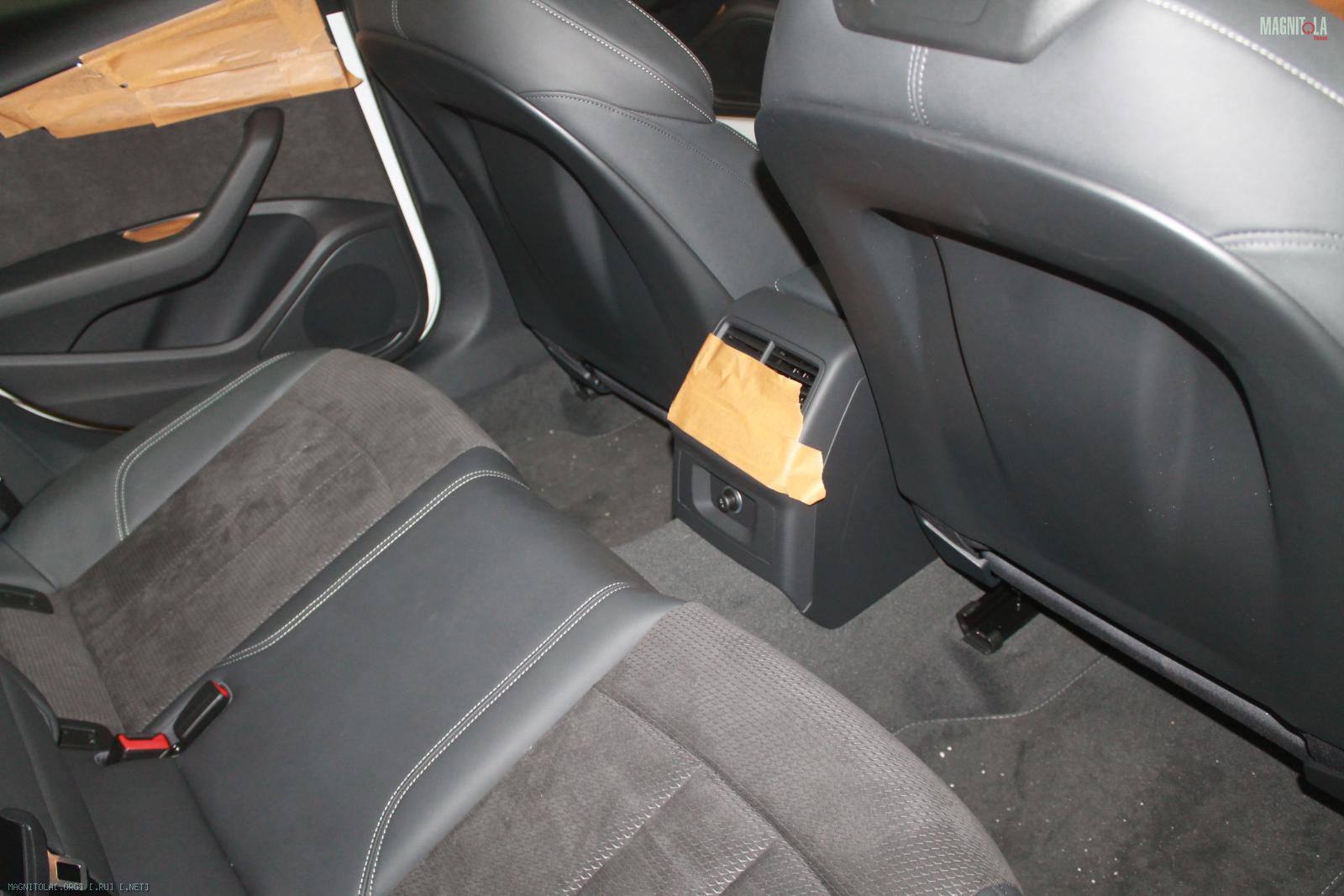

"Защита салона"
Вложение 1099268Вложение 1099270Вложение 1099272Вложение 1099274Вложение 1099278Вложение 1099280Вложение 1099282Вложение 1099284Вложение 1099286

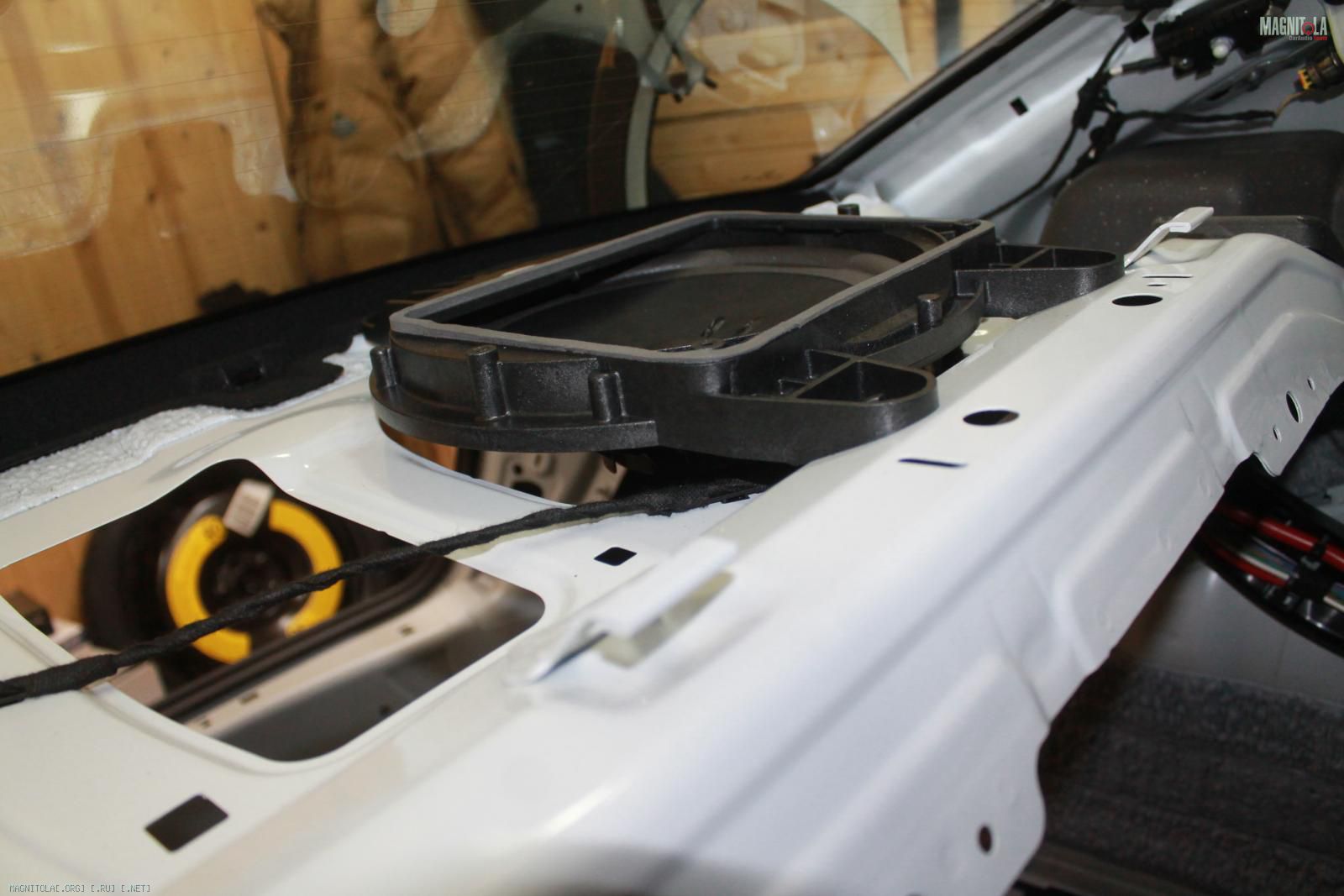

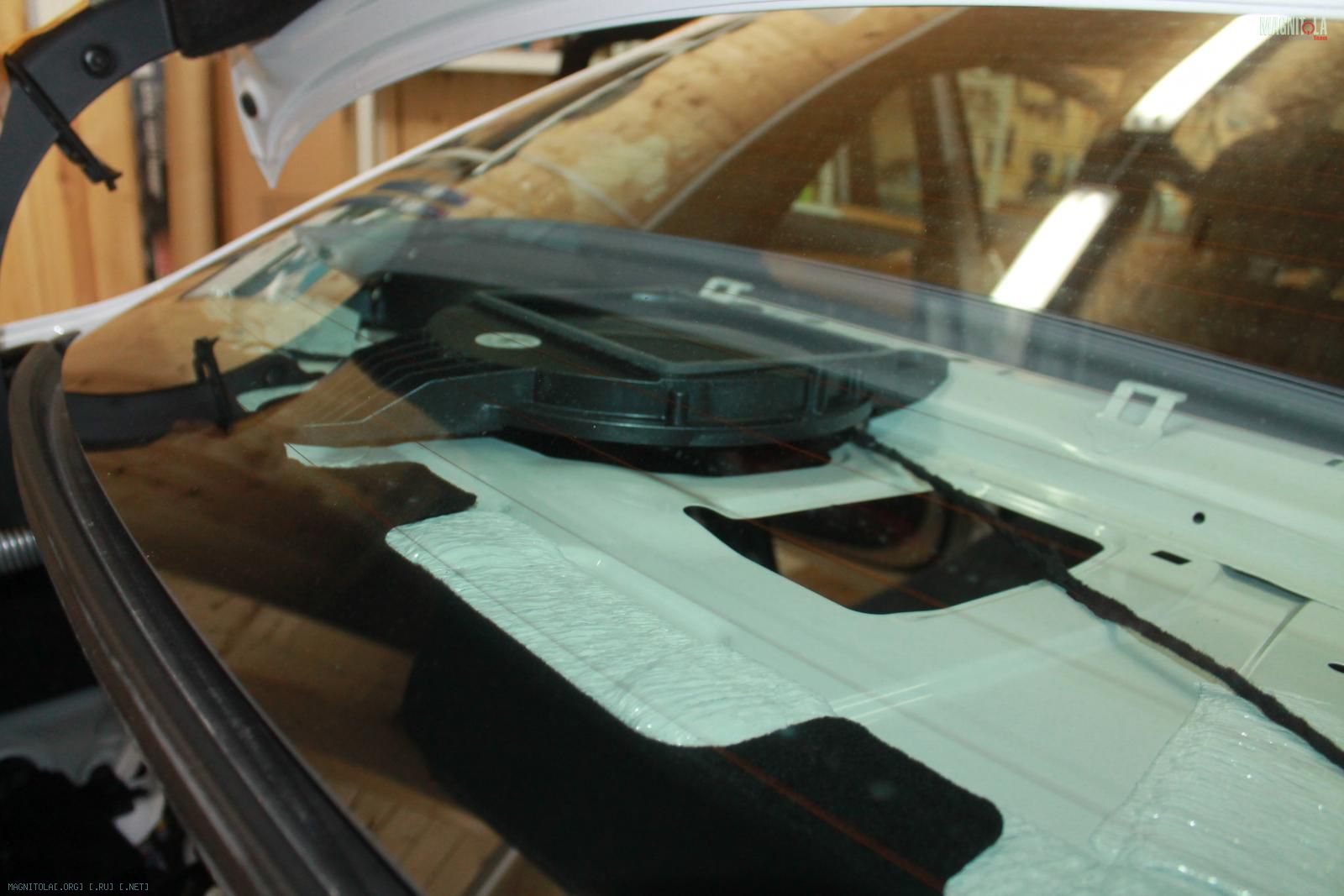

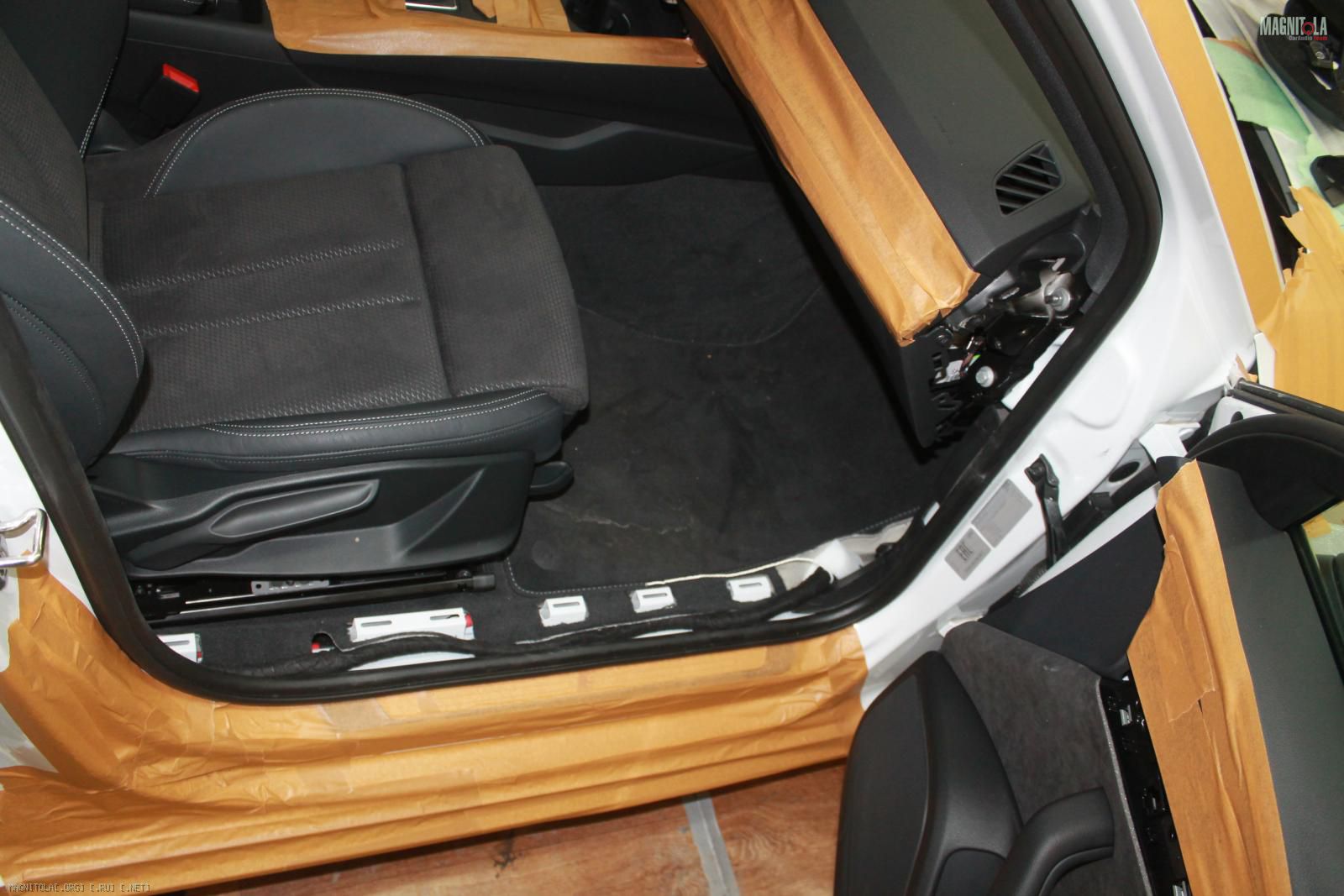

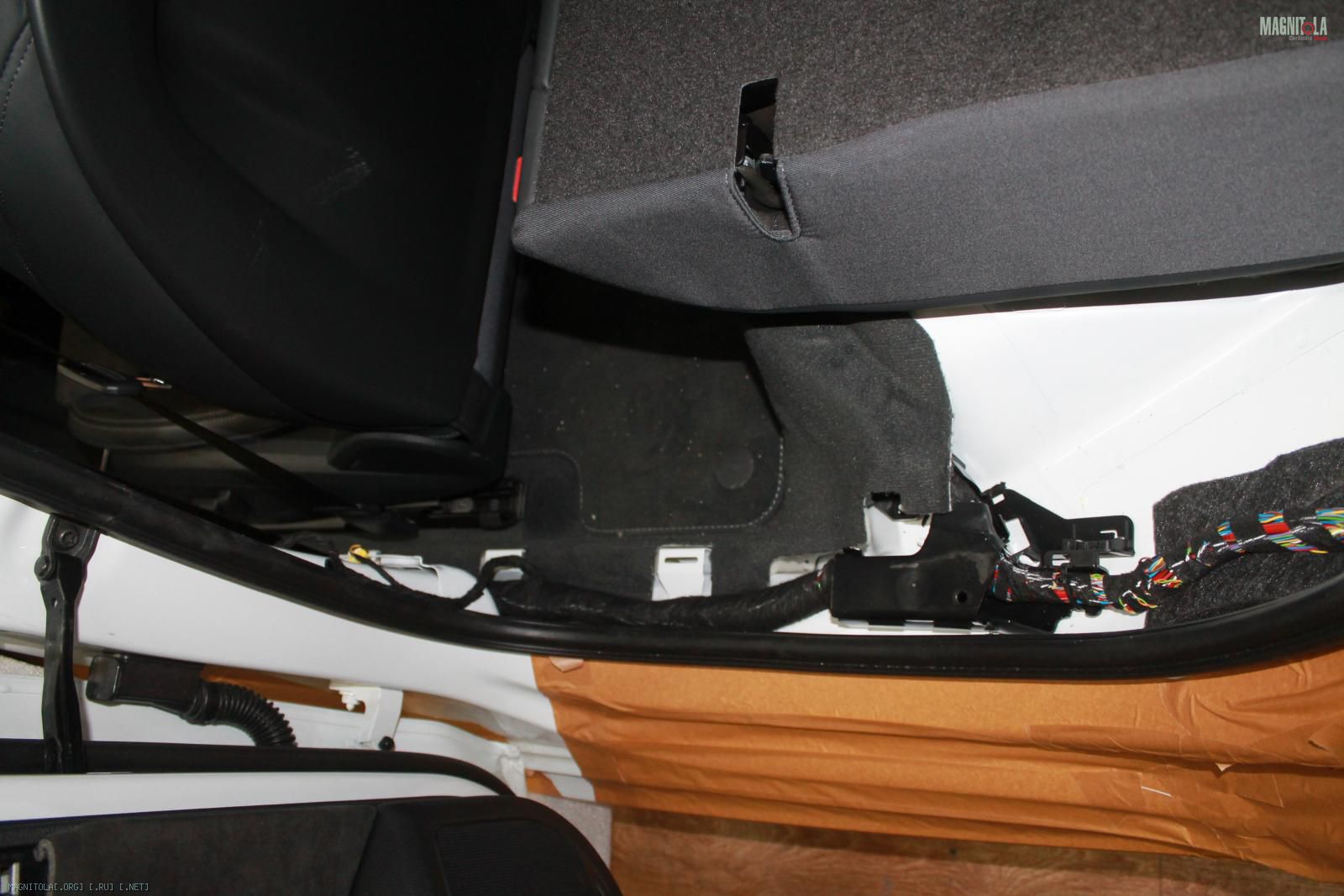

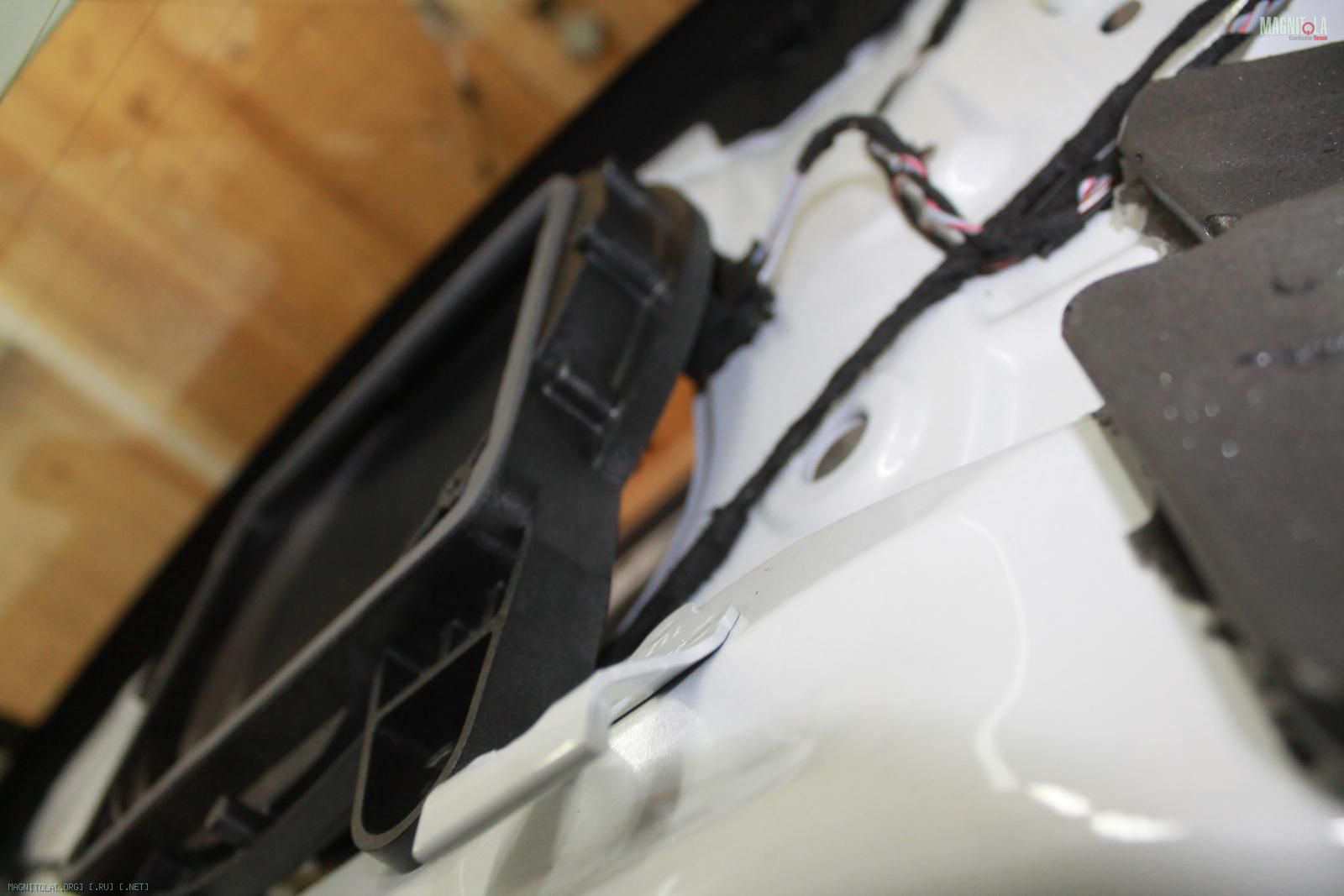

Разобрали салон...
Вложение 1099288Вложение 1099290Вложение 1099292Вложение 1099294Вложение 1099296Вложение 1099298Вложение 1099300Вложение 1099302Вложение 1099304Вложение 1099306

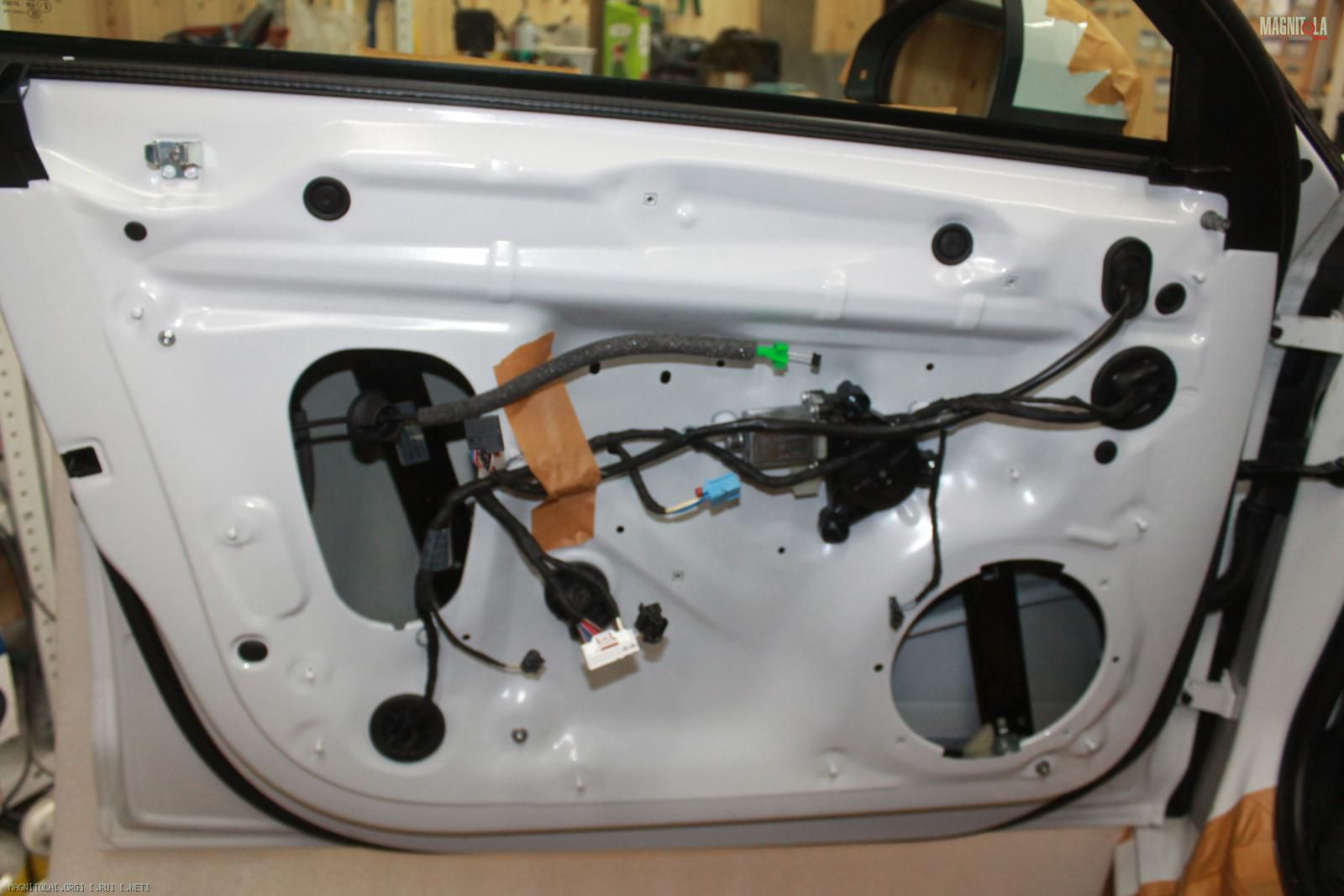

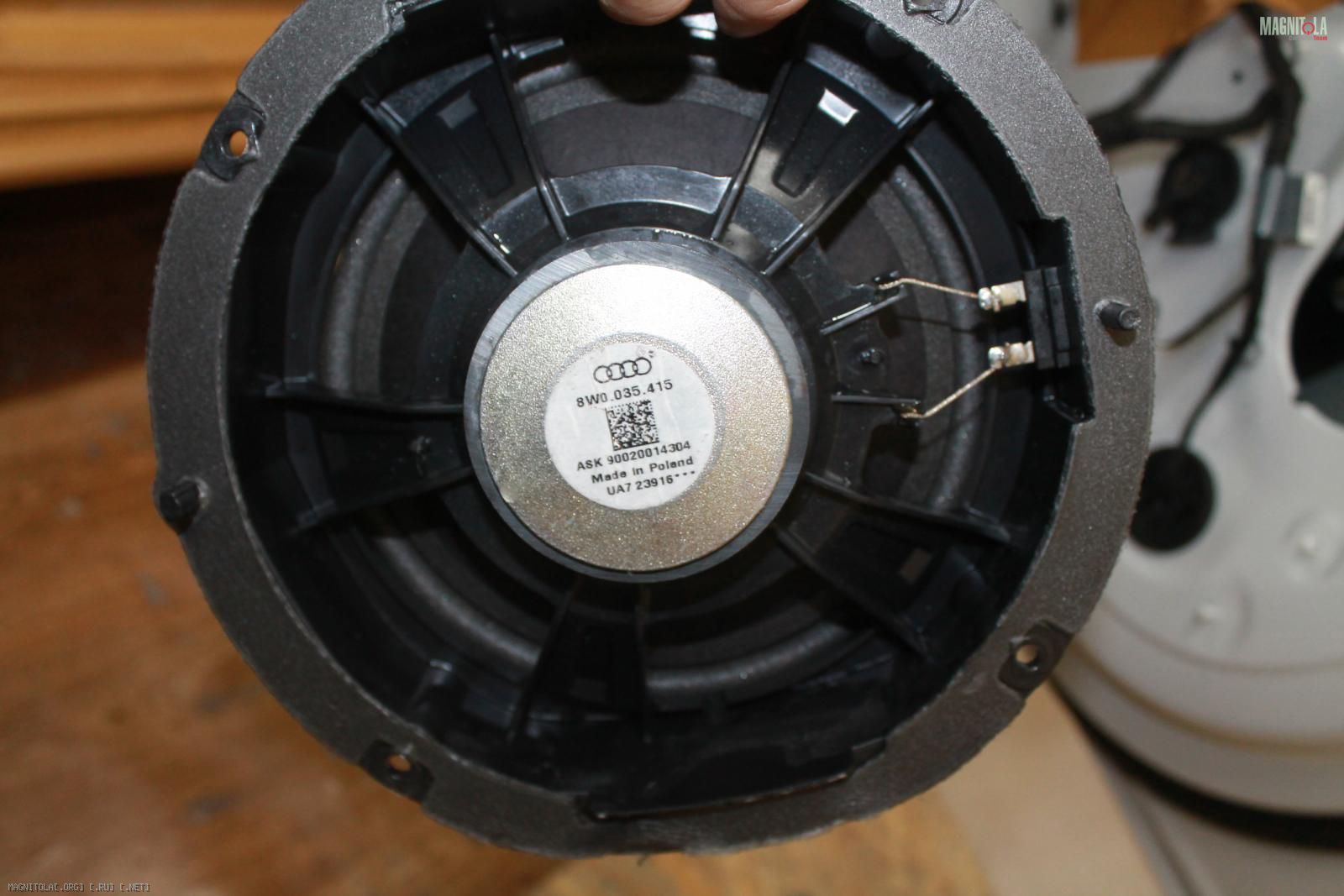

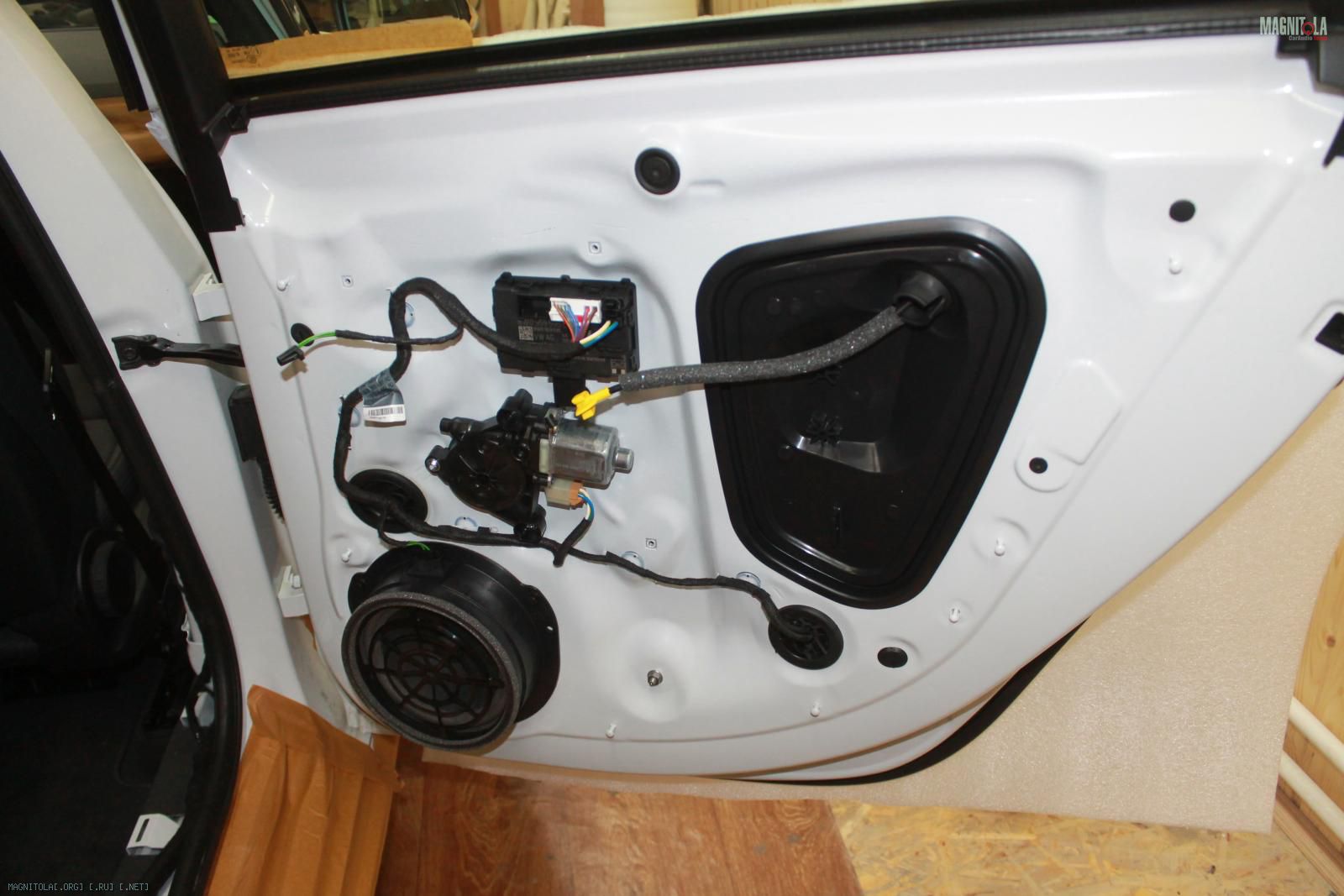

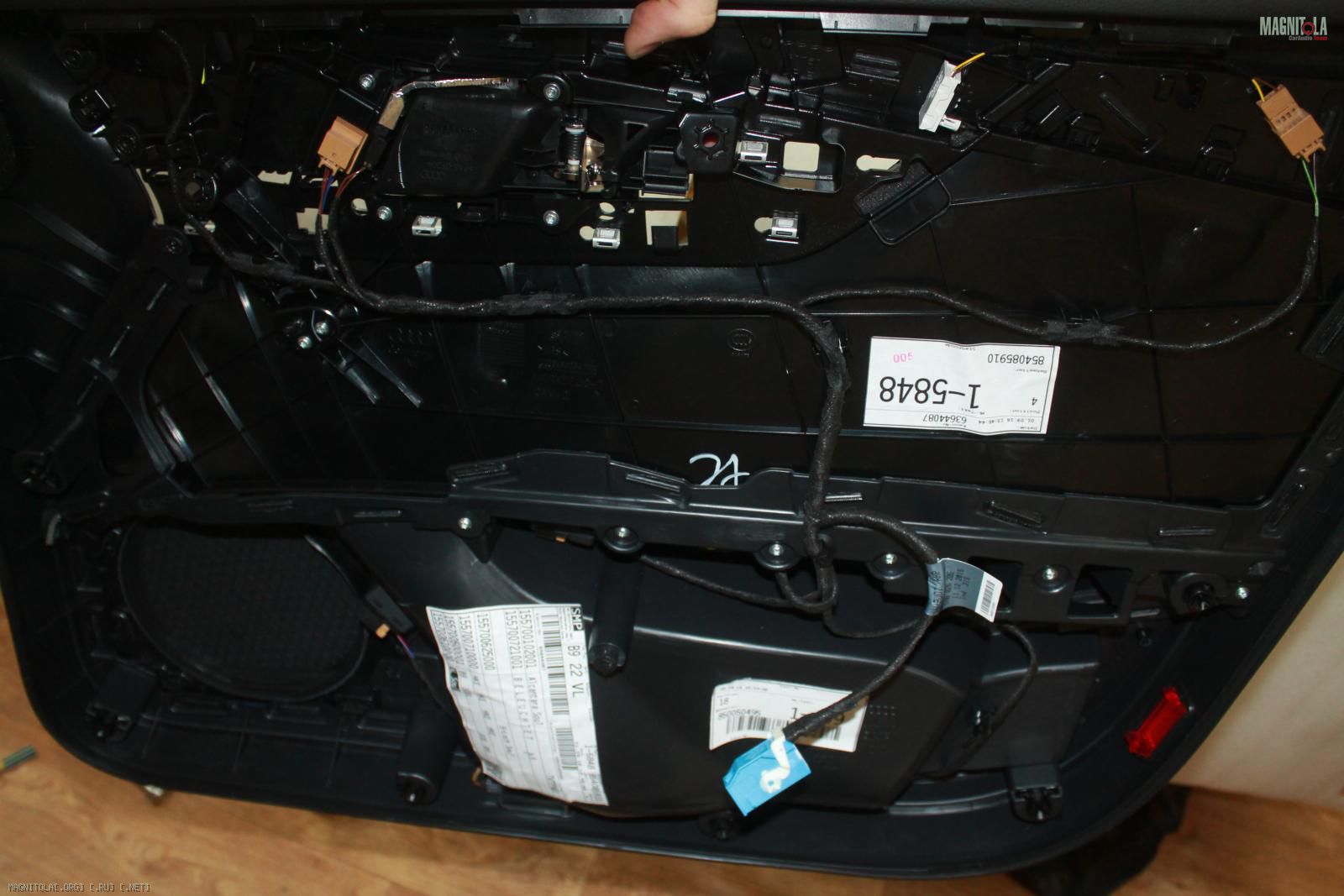

Разобрали двери... все как всегда...
Снимаем проводку с клипс, заглушки и управляющий модуль..
Вложение 1099308Вложение 1099310Вложение 1099312Вложение 1099314Вложение 1099316Вложение 1099318Вложение 1099320Вложение 1099322Вложение 1099324Вложение 1099326Вложение 1099328Вложение 1099330

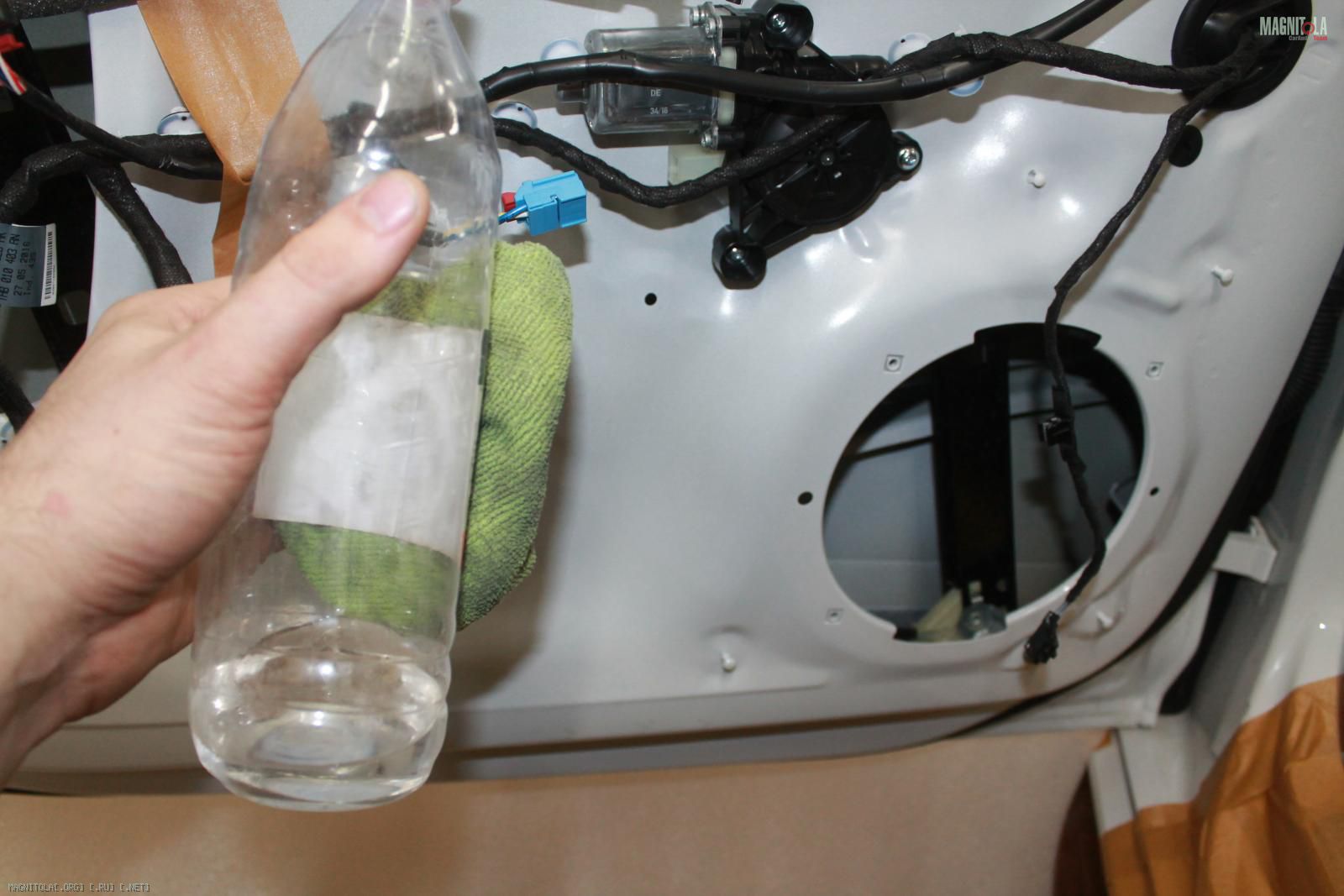

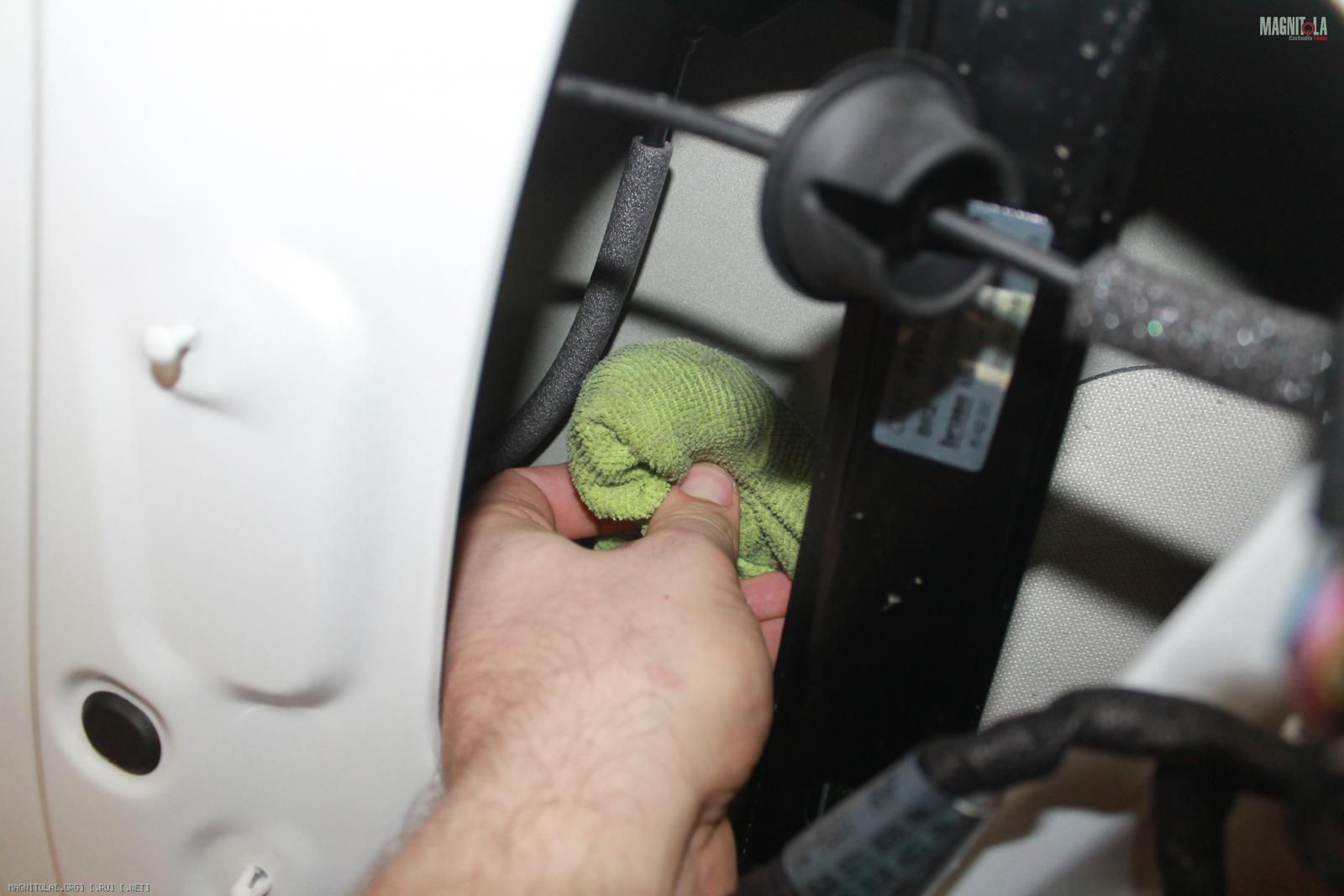

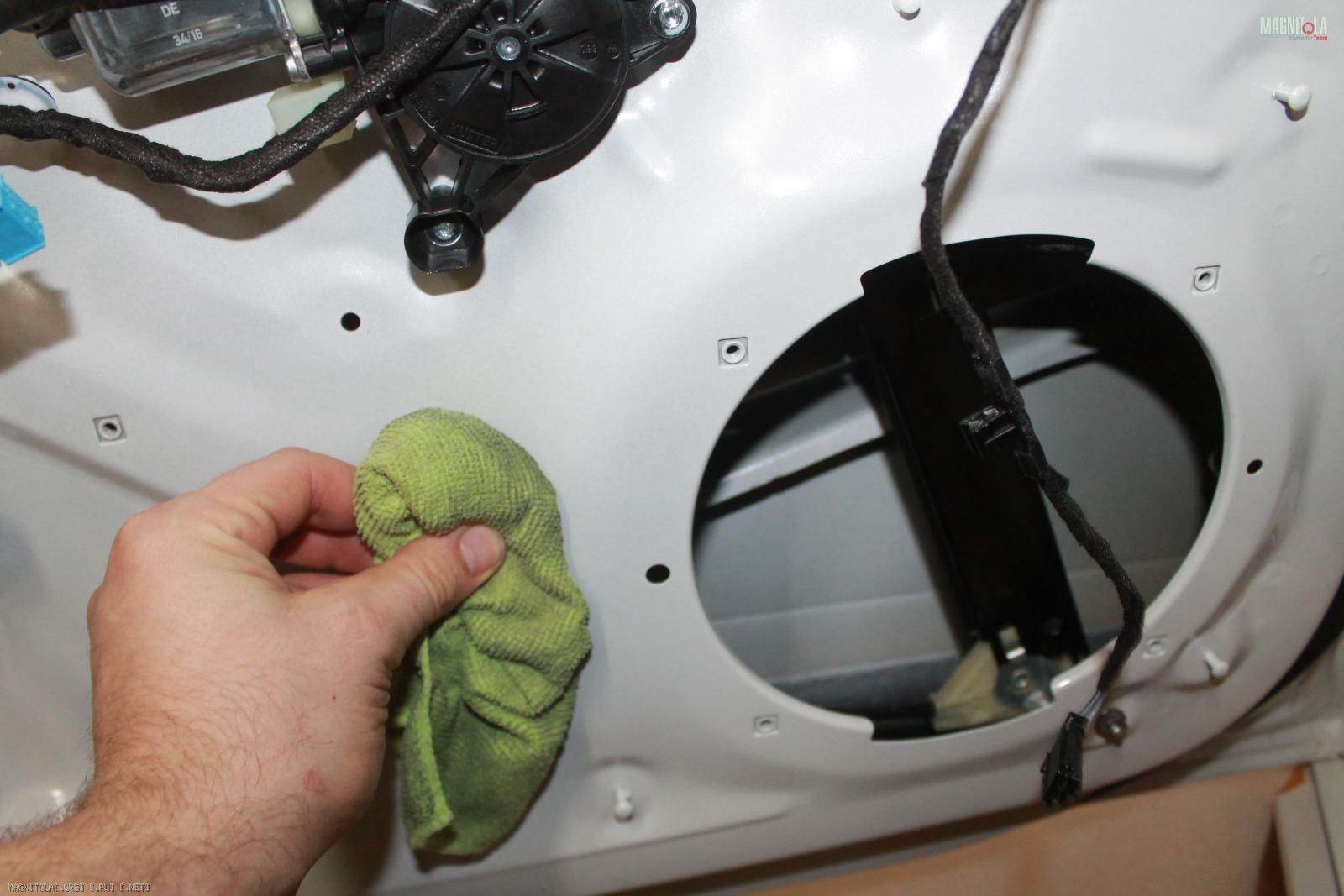

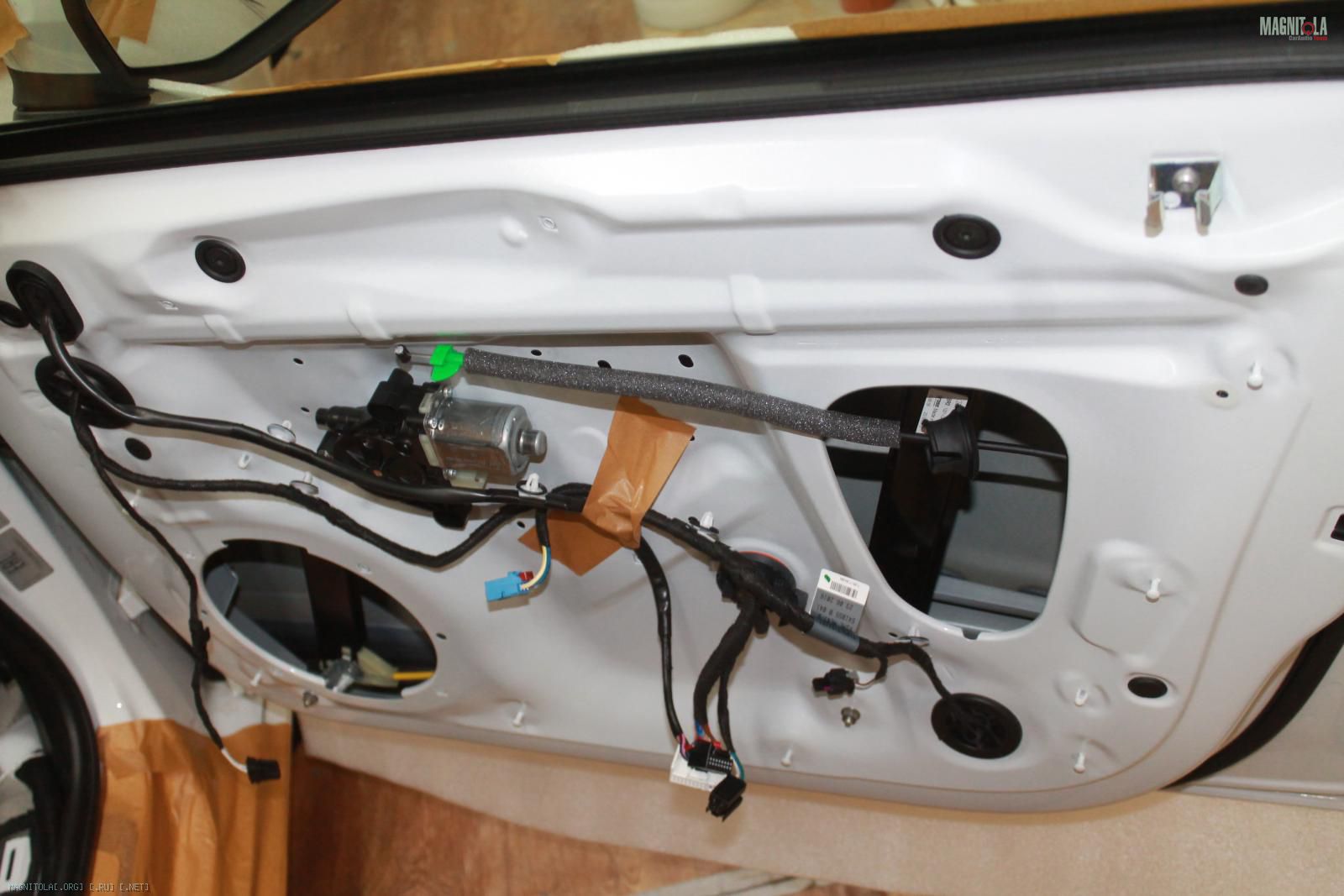

Очищаем/обезжириваем двери и заднюю полку
Вложение 1099332Вложение 1099334Вложение 1099336Вложение 1099338Вложение 1099340Вложение 1099342Вложение 1099344Вложение 1099346

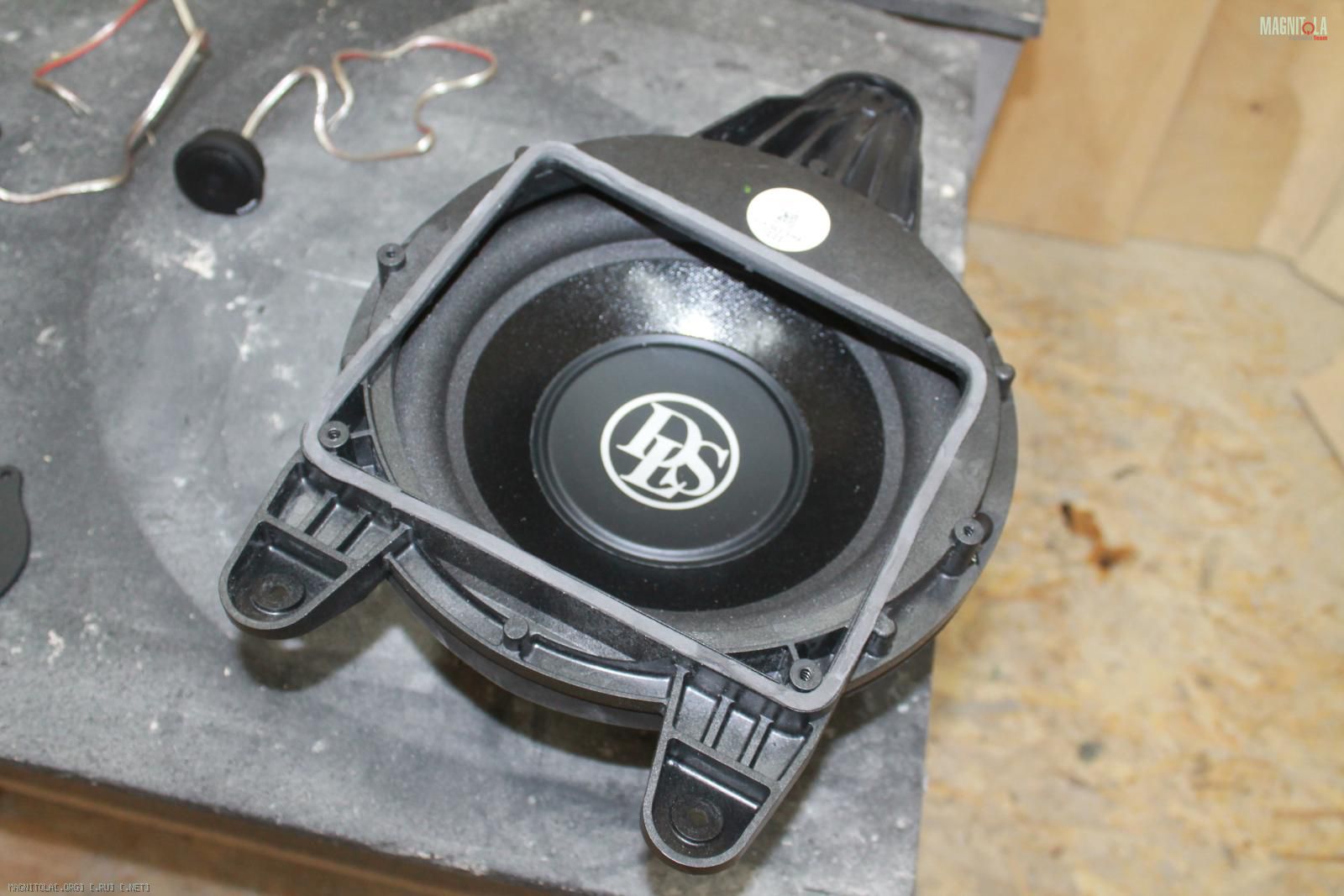

Фриаир саб DLS oa10d, доработка и крепление на штатное место...
Доработки должны быть минимальны и основаны на штатных местах, и без доп дырок, и т.д.
Вложение 1099348Вложение 1099350Вложение 1099352Вложение 1099354Вложение 1099356Вложение 1099358Вложение 1099360Вложение 1099362Вложение 1099364Вложение 1099366Вложение 1099368Вложение 1099370

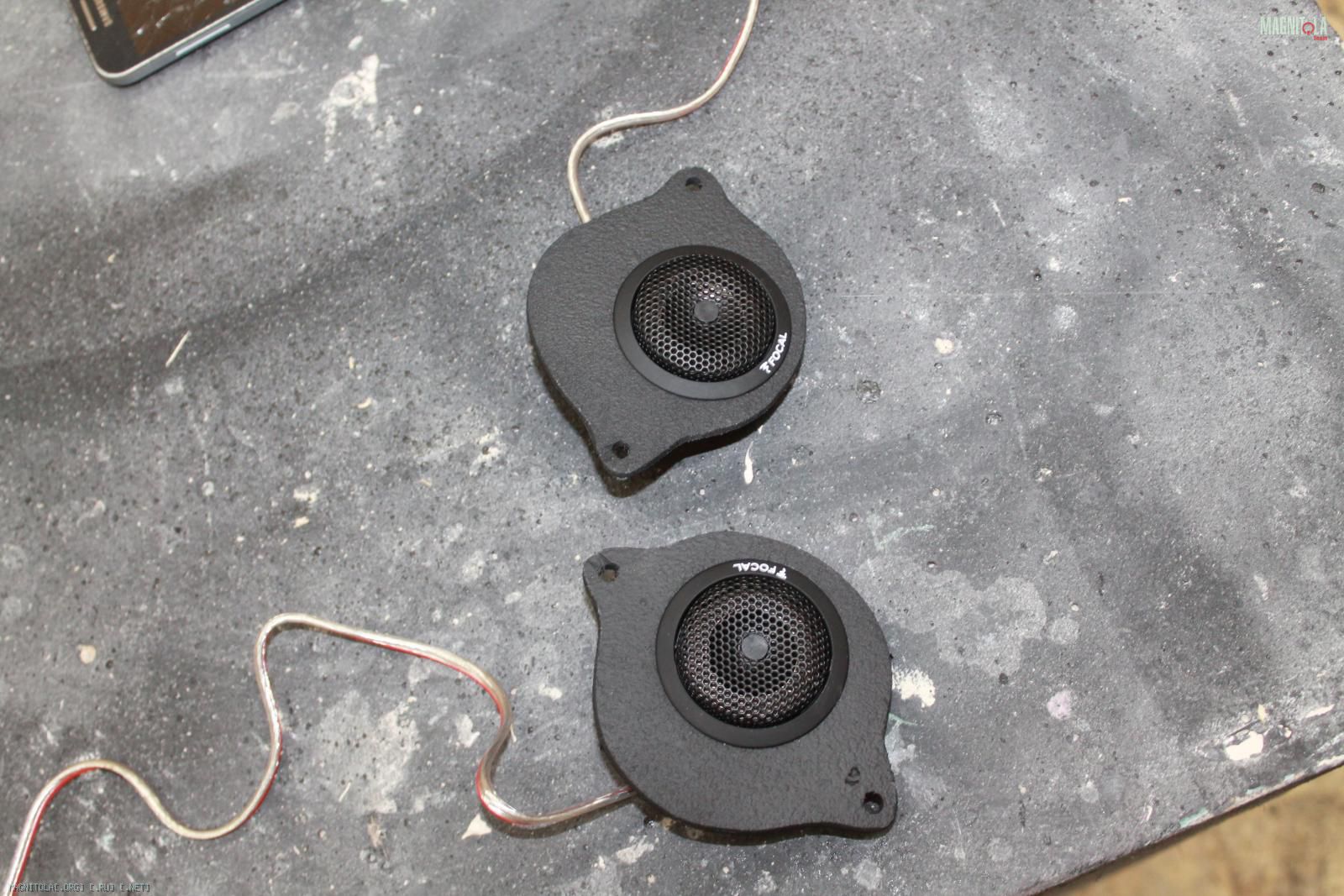

Изготовили проставочные кольца под ВЧ
Вложение 1099372Вложение 1099374Вложение 1099376
Audi A4 2.0 TFSI Quattro

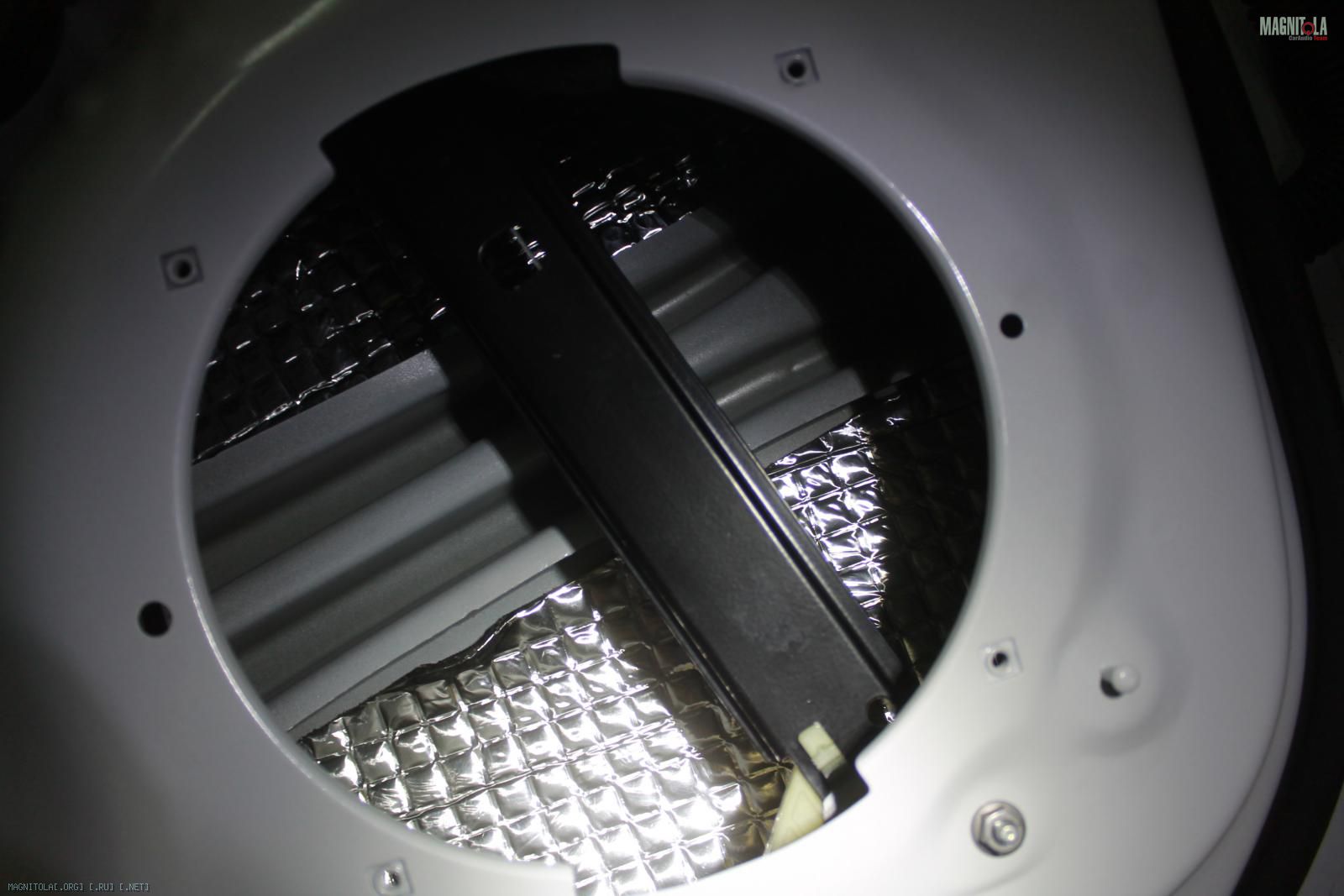

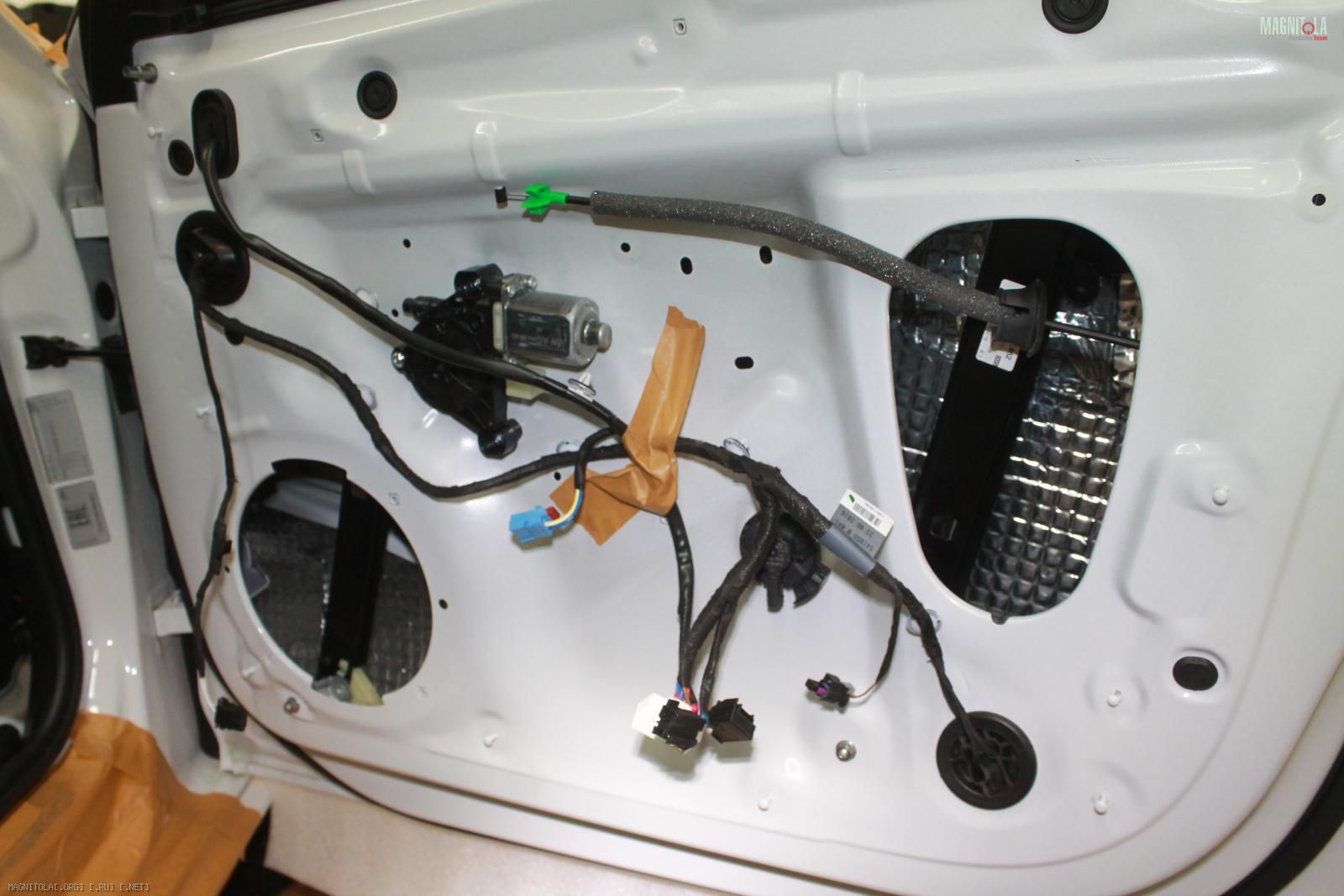

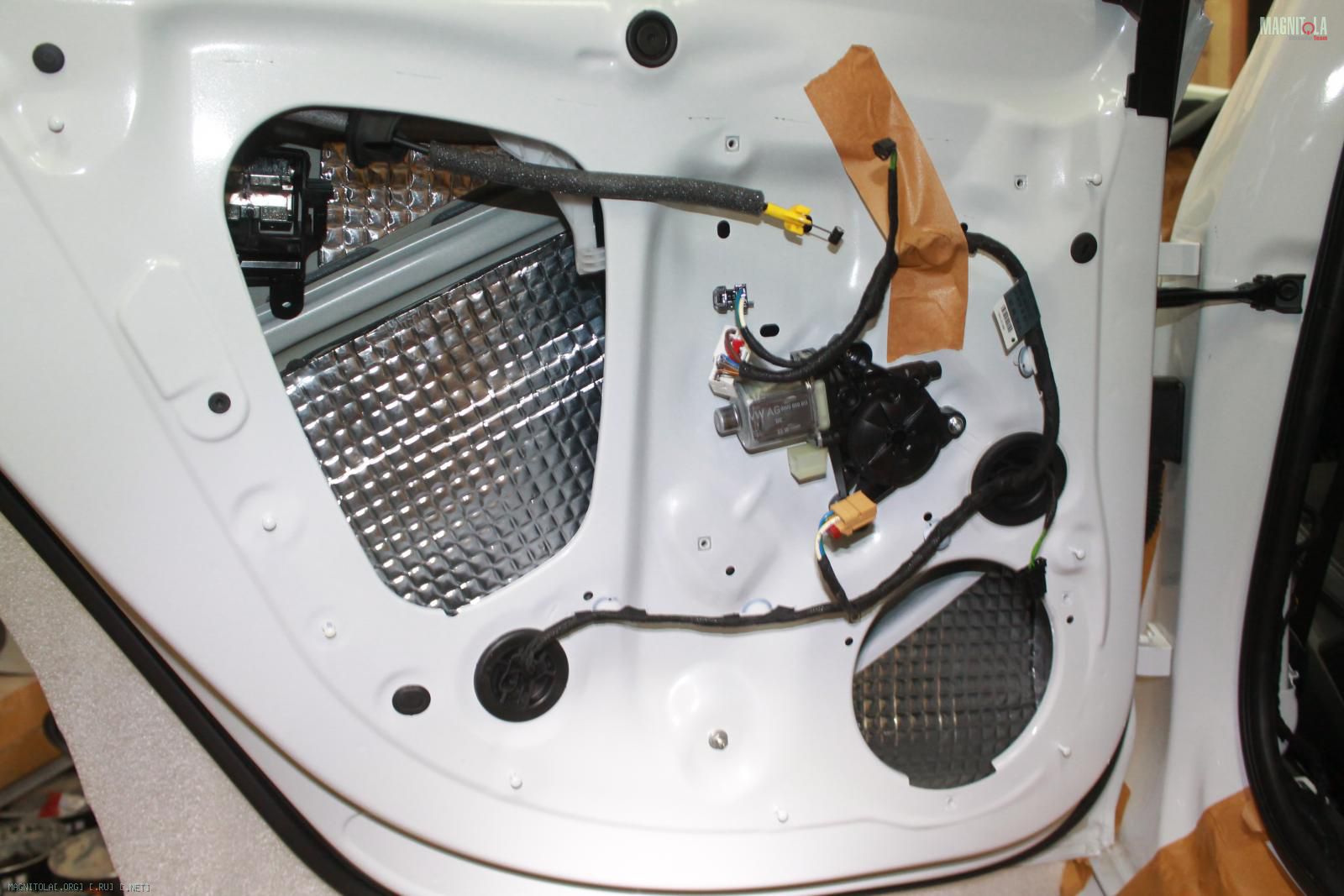

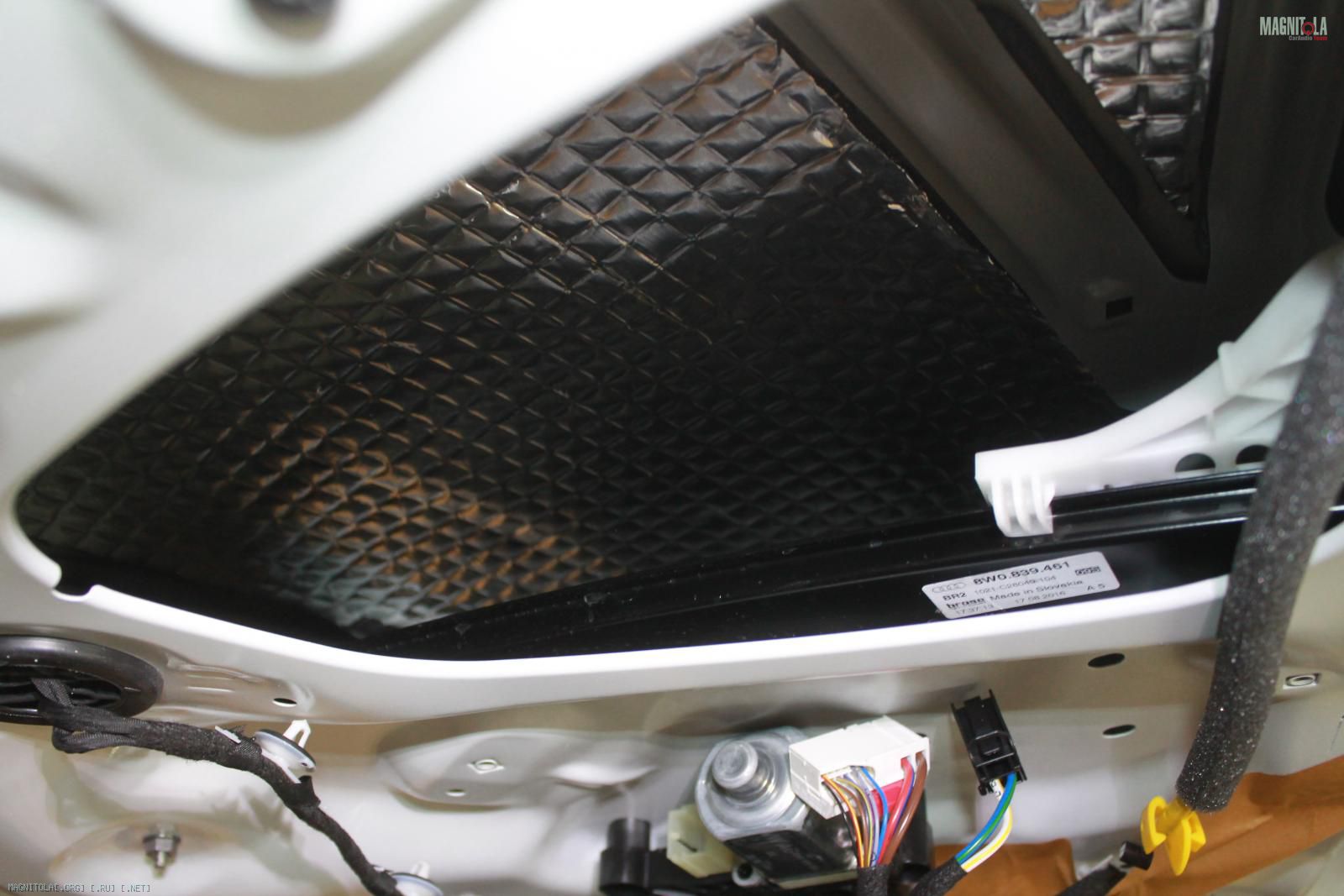

Наносим вибру 4 мм на внутренний метал..
Вложение 1099758Вложение 1099760Вложение 1099762Вложение 1099764Вложение 1099766Вложение 1099768Вложение 1099770Вложение 1099772

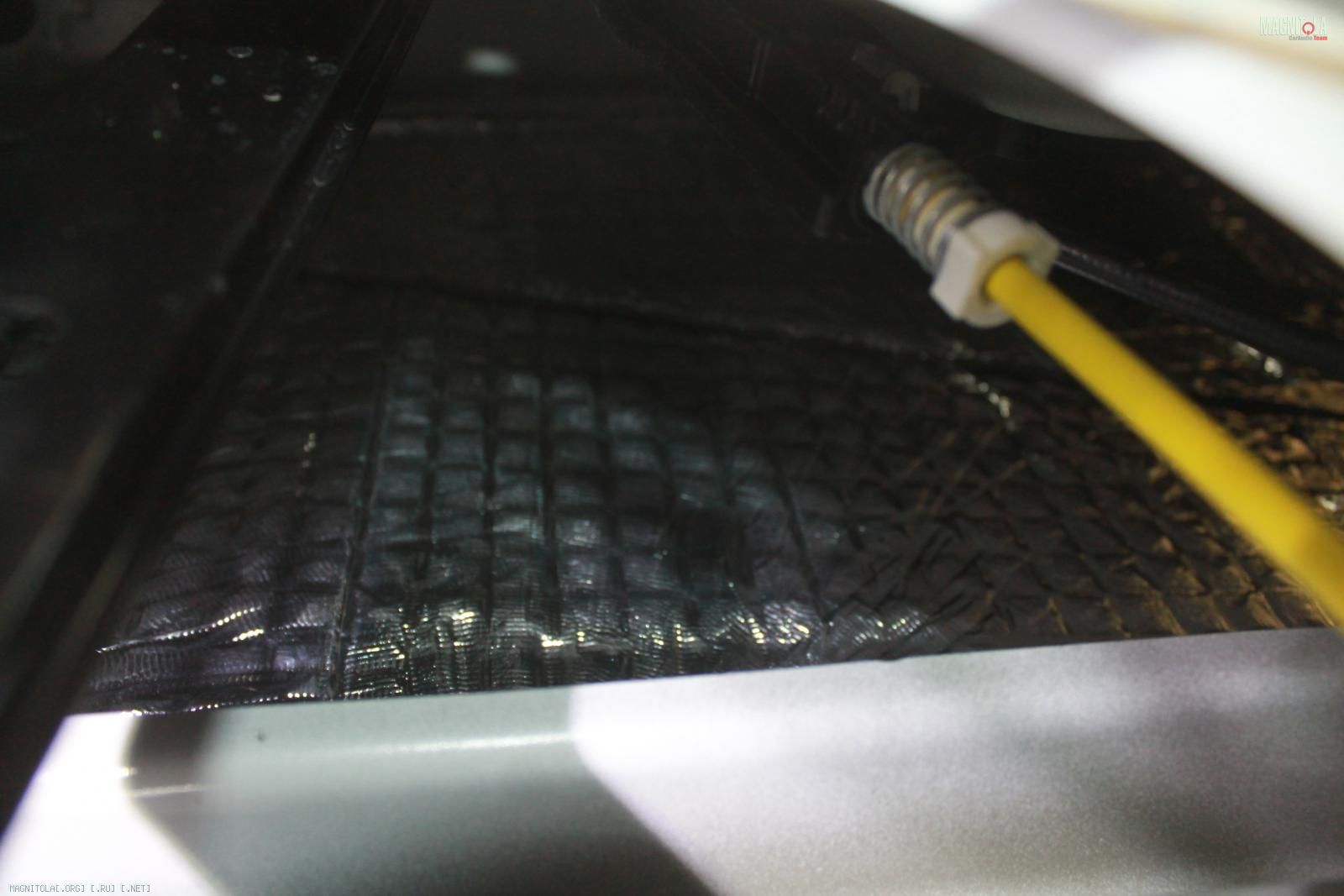

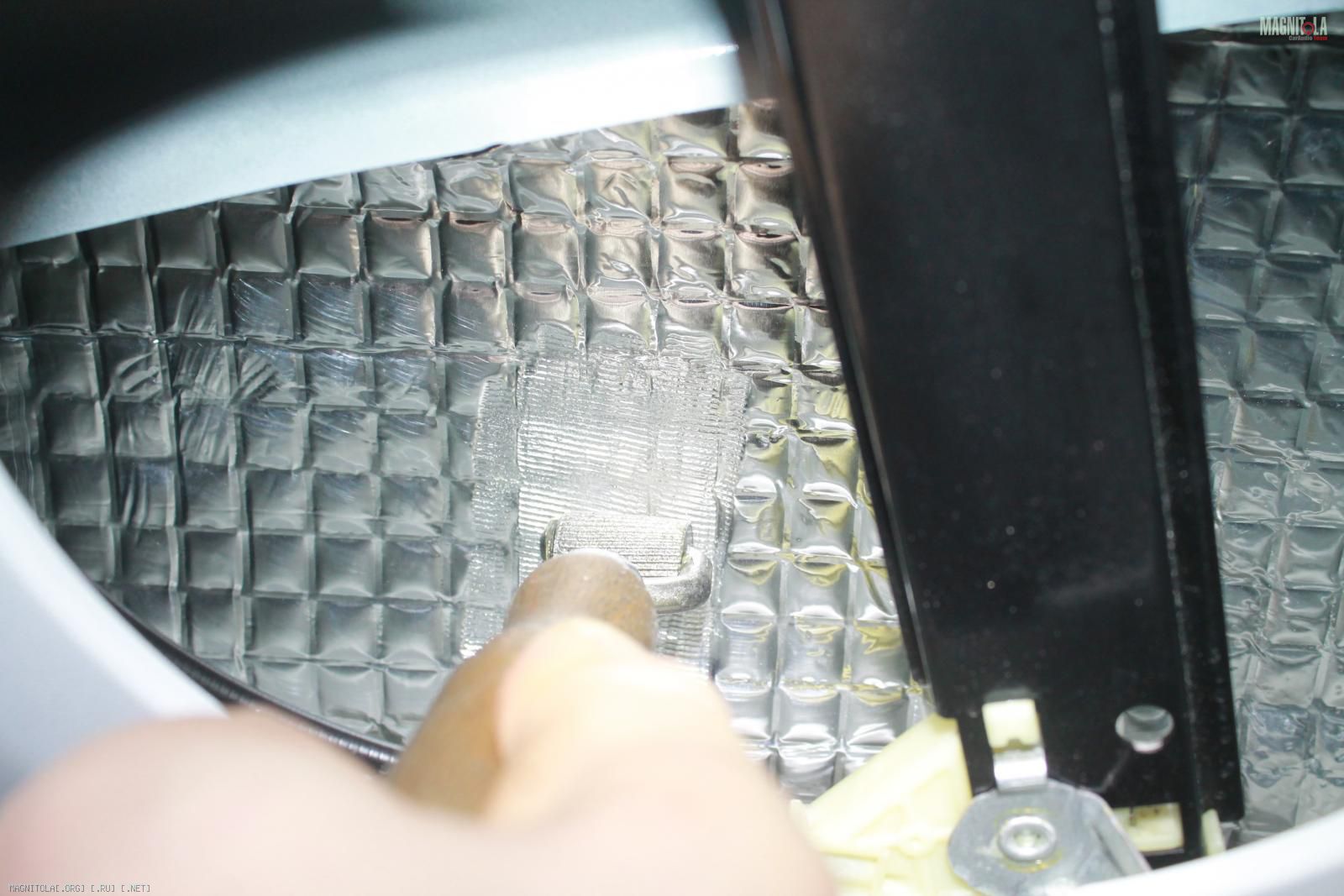

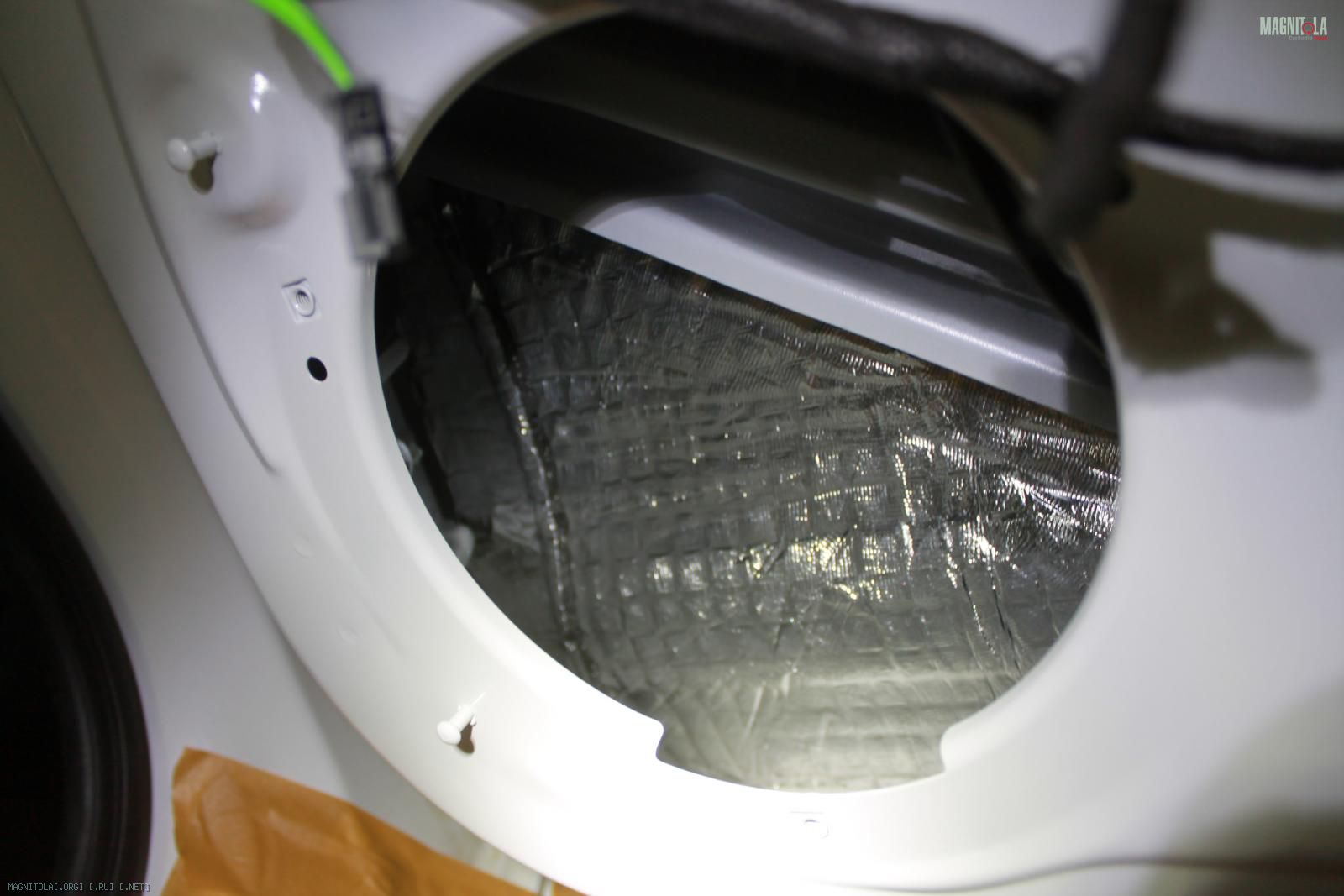

Греем, прикатываем... итог...
Вложение 1099774Вложение 1099776Вложение 1099778Вложение 1099780Вложение 1099782Вложение 1099784Вложение 1099786Вложение 1099788Вложение 1099790Вложение 1099792Вложение 1099794Вложение 1099796Вложение 1099798

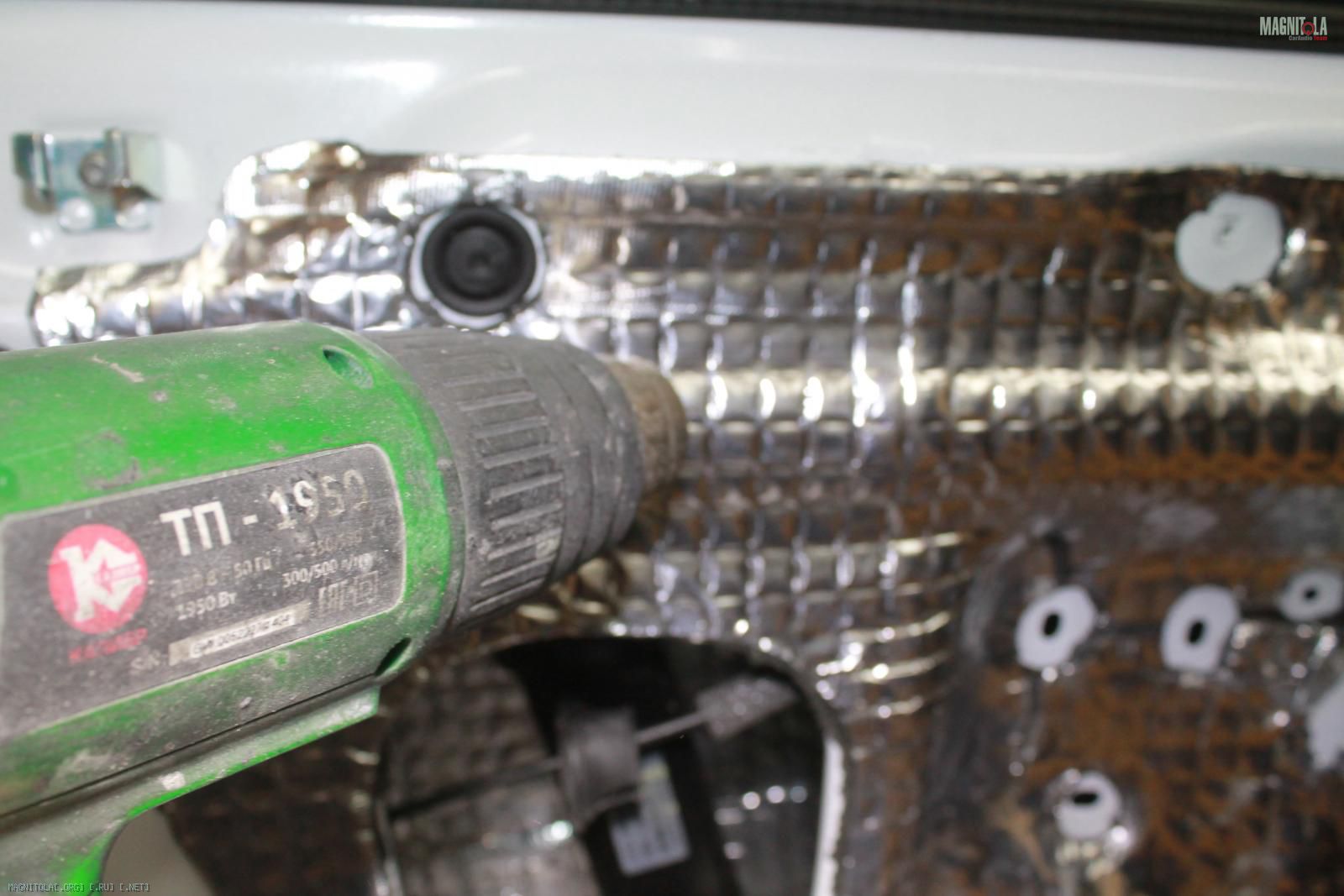

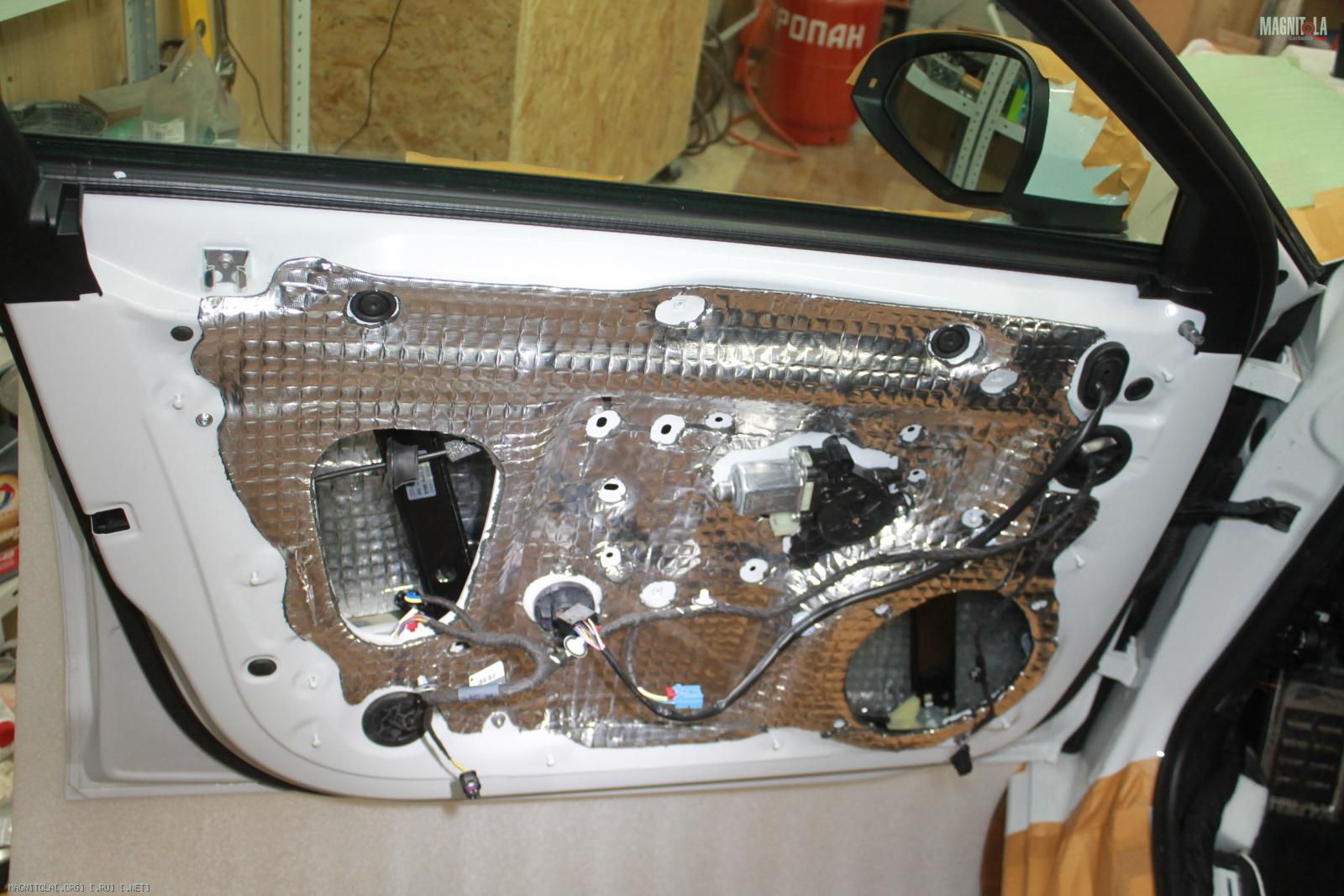

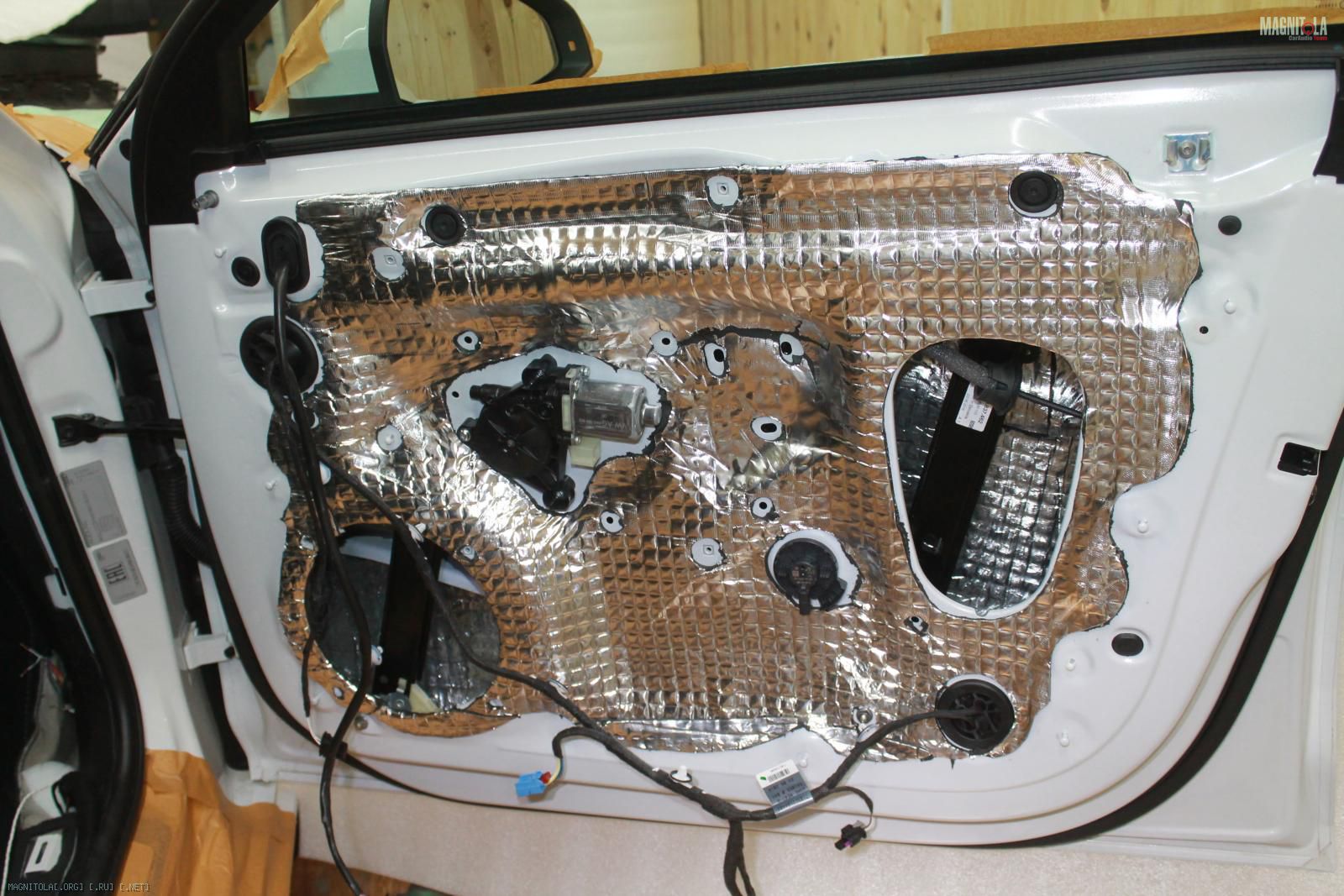

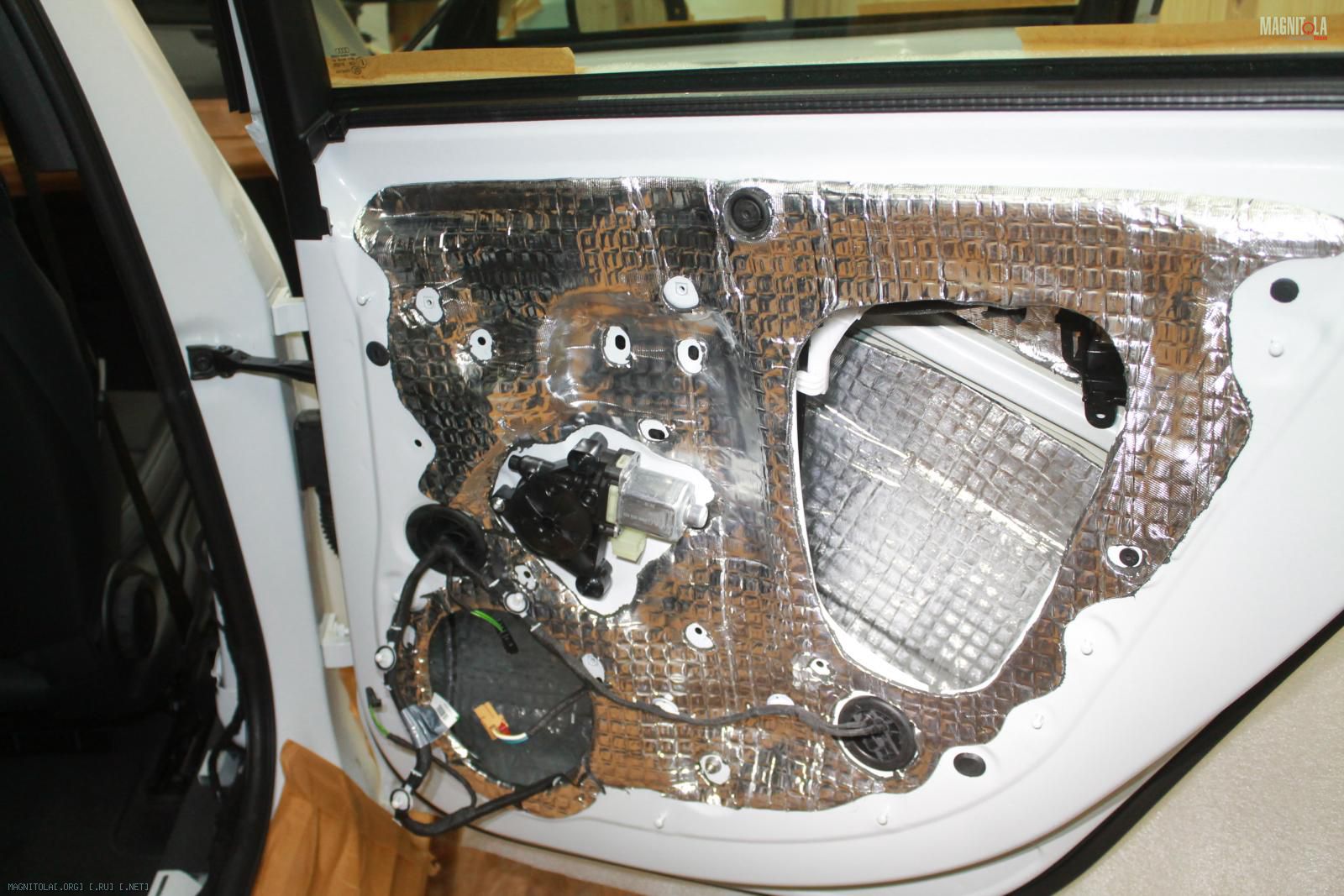

Наносим вибру 4 мм цельным листом... греем, прикатываем...
Вложение 1099800Вложение 1099802Вложение 1099804Вложение 1099806Вложение 1099808Вложение 1099810

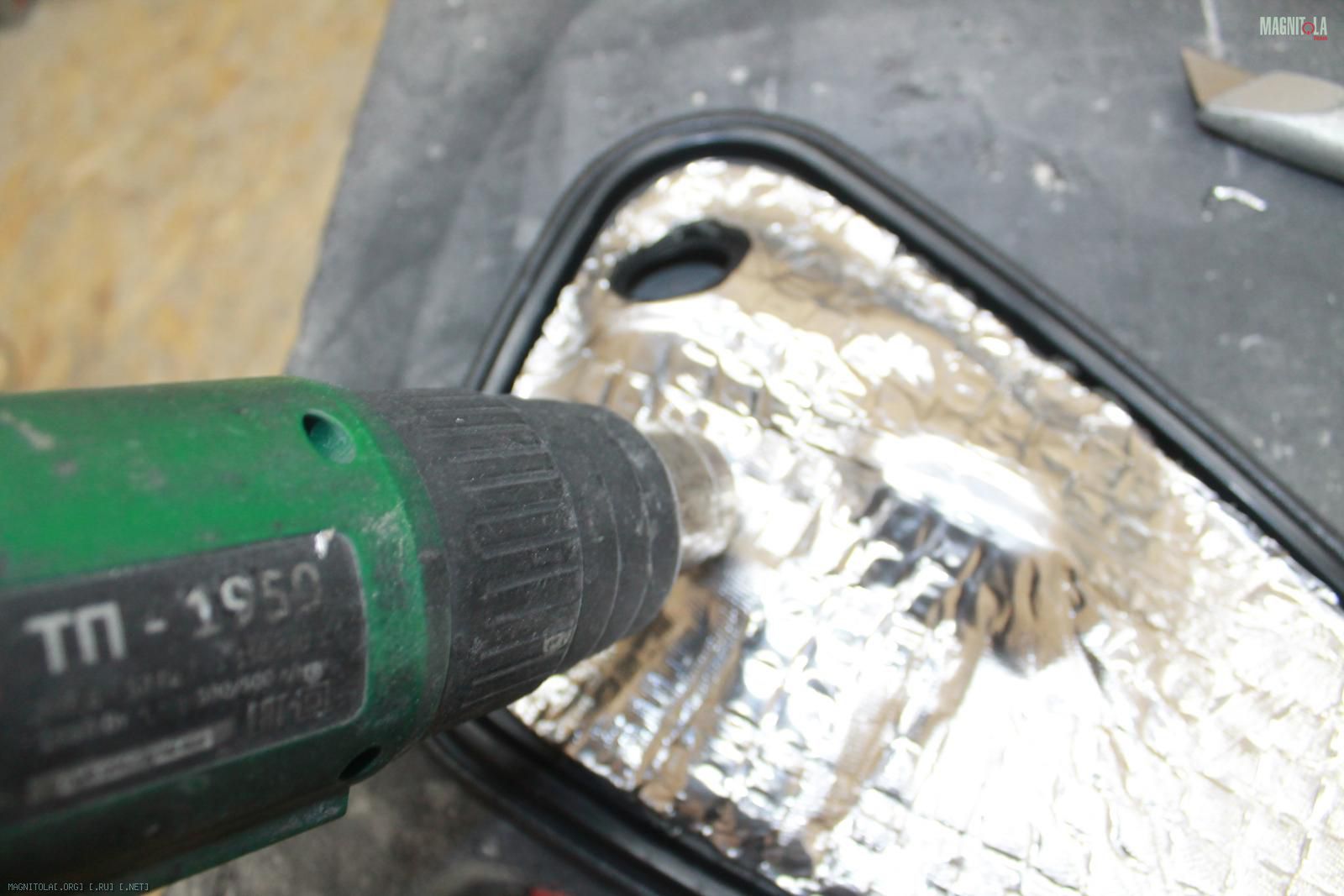

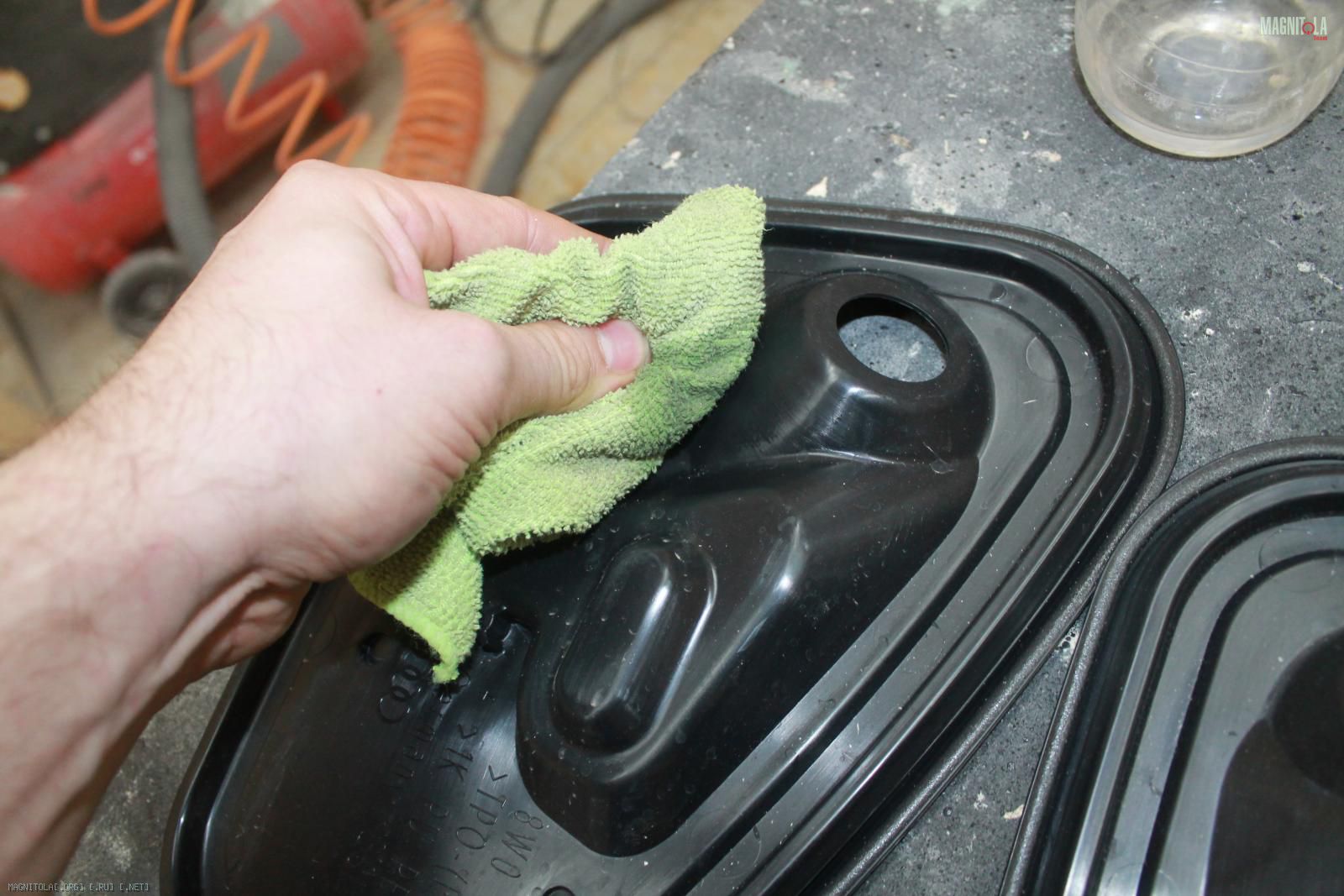

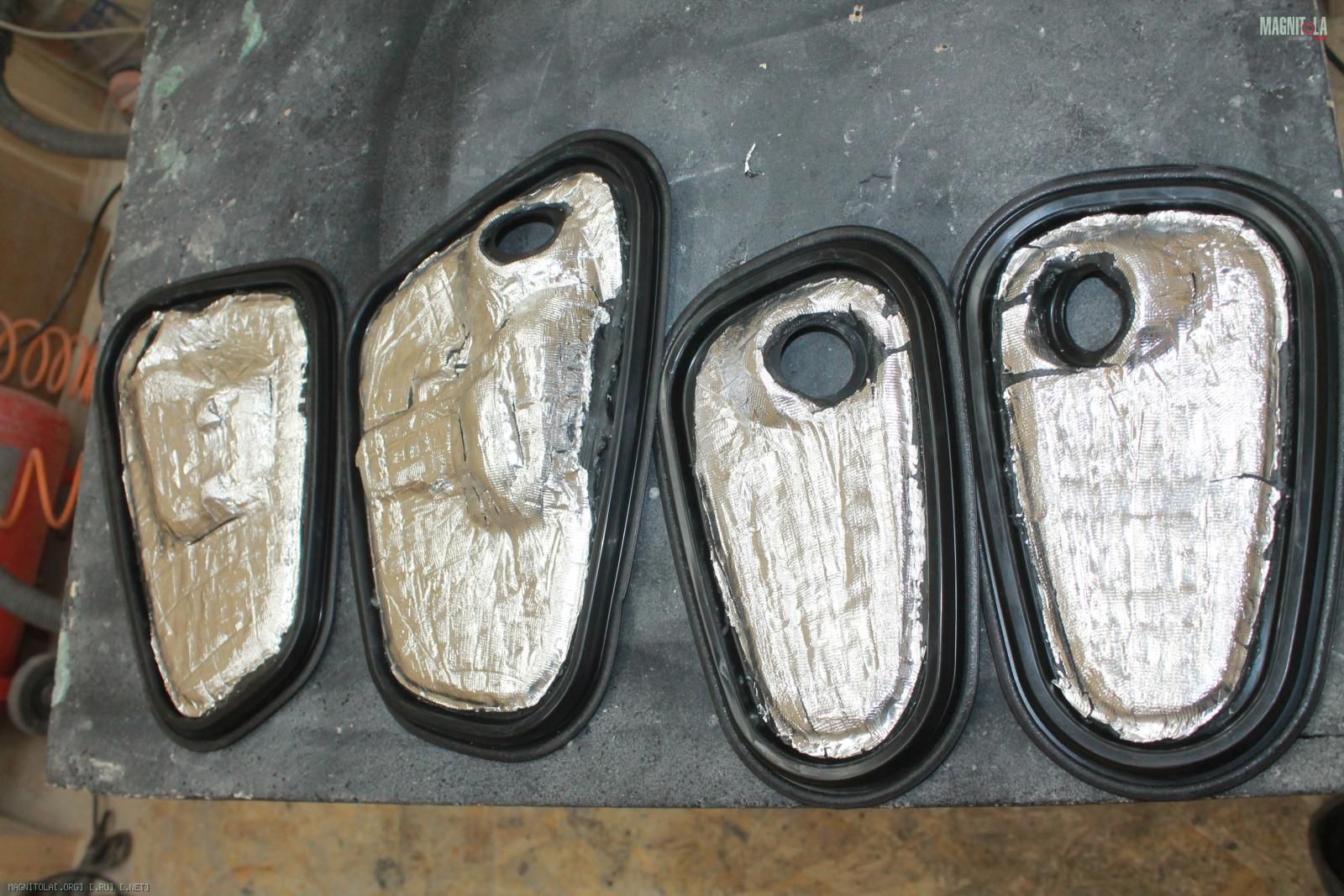

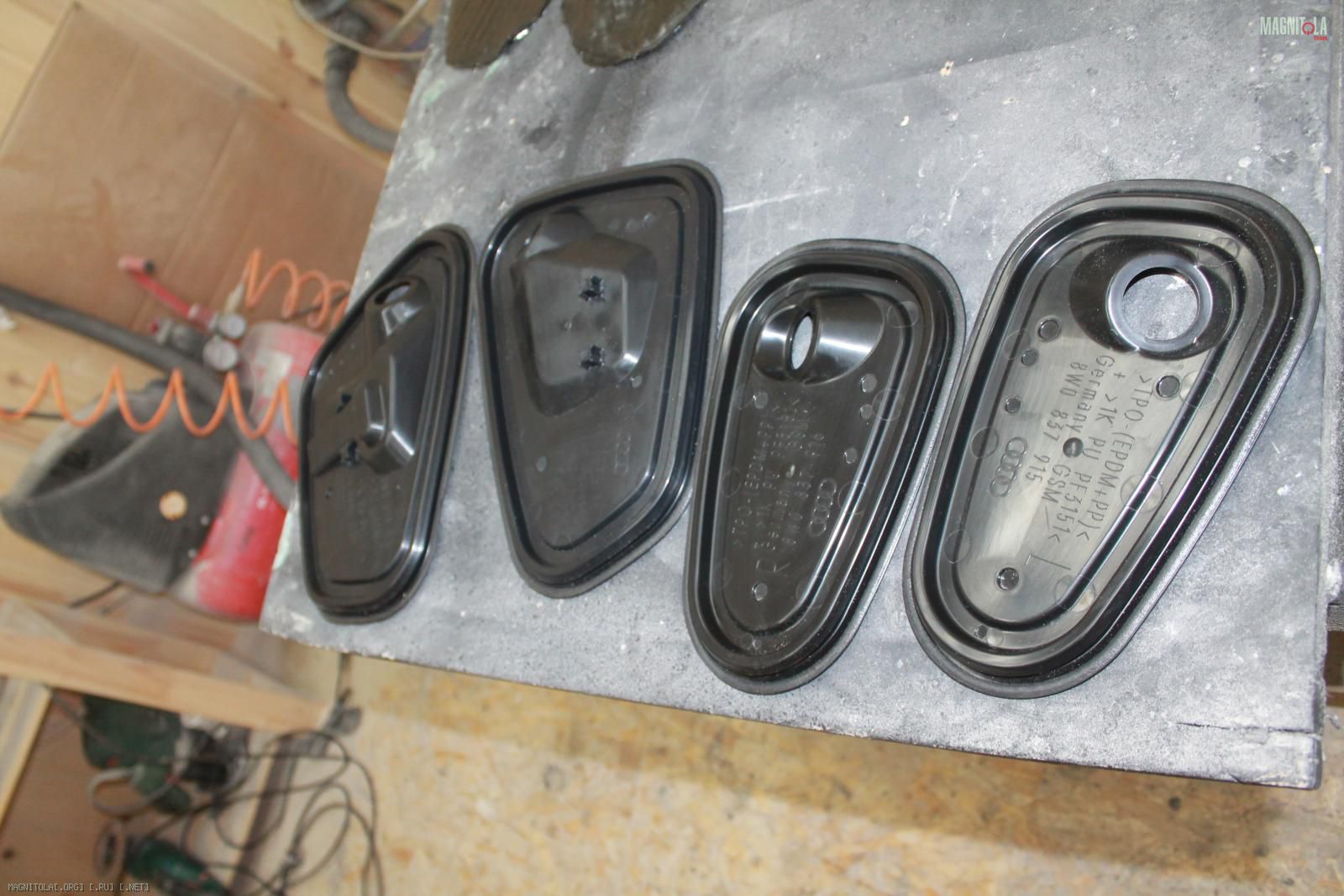

Очищаем, обезжириваем пластиковые заглушки... наносим вибру с тыльной стороны, греем, прикатываем...
Вложение 1099812Вложение 1099814Вложение 1099816Вложение 1099818Вложение 1099820Вложение 1099822Вложение 1099824

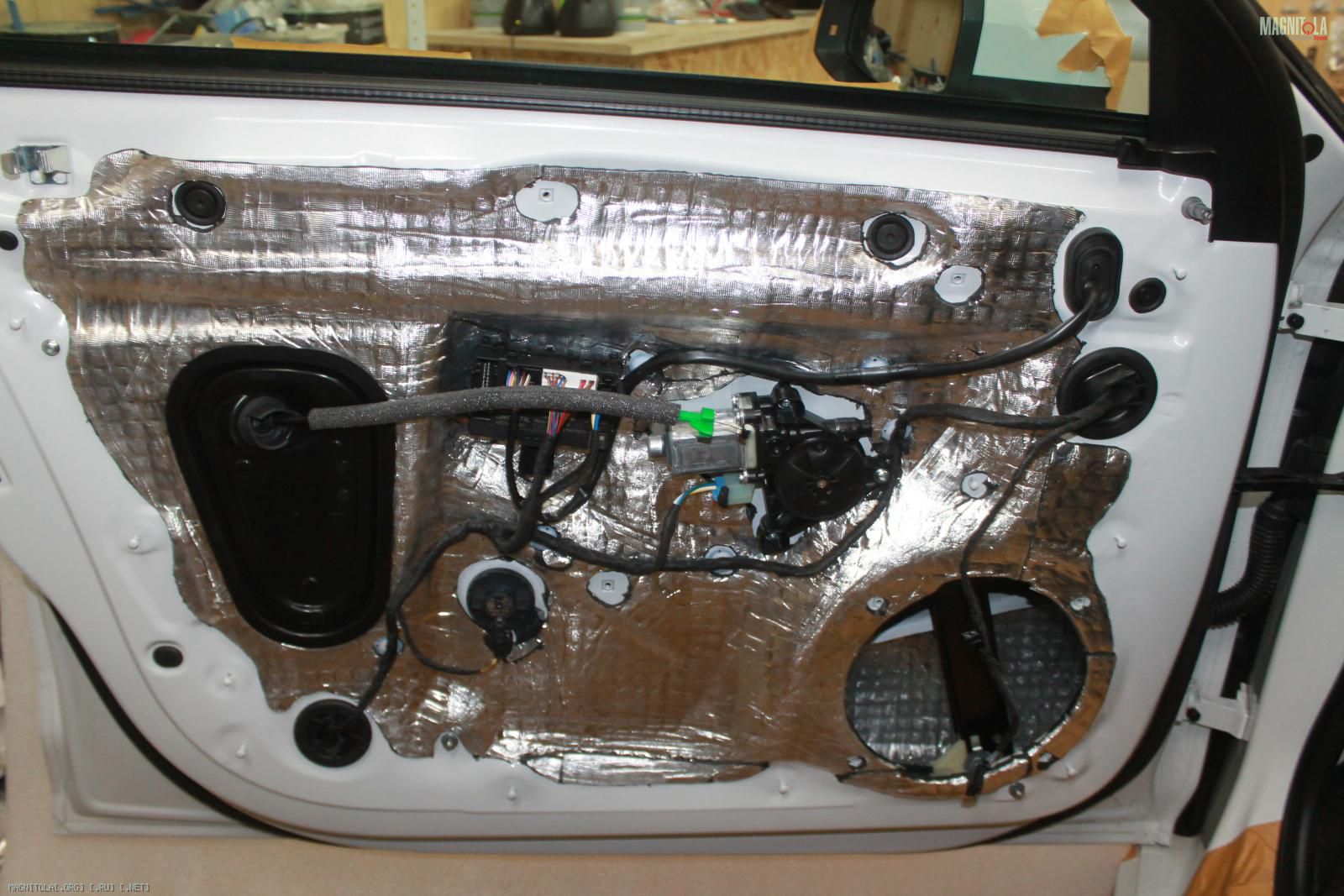

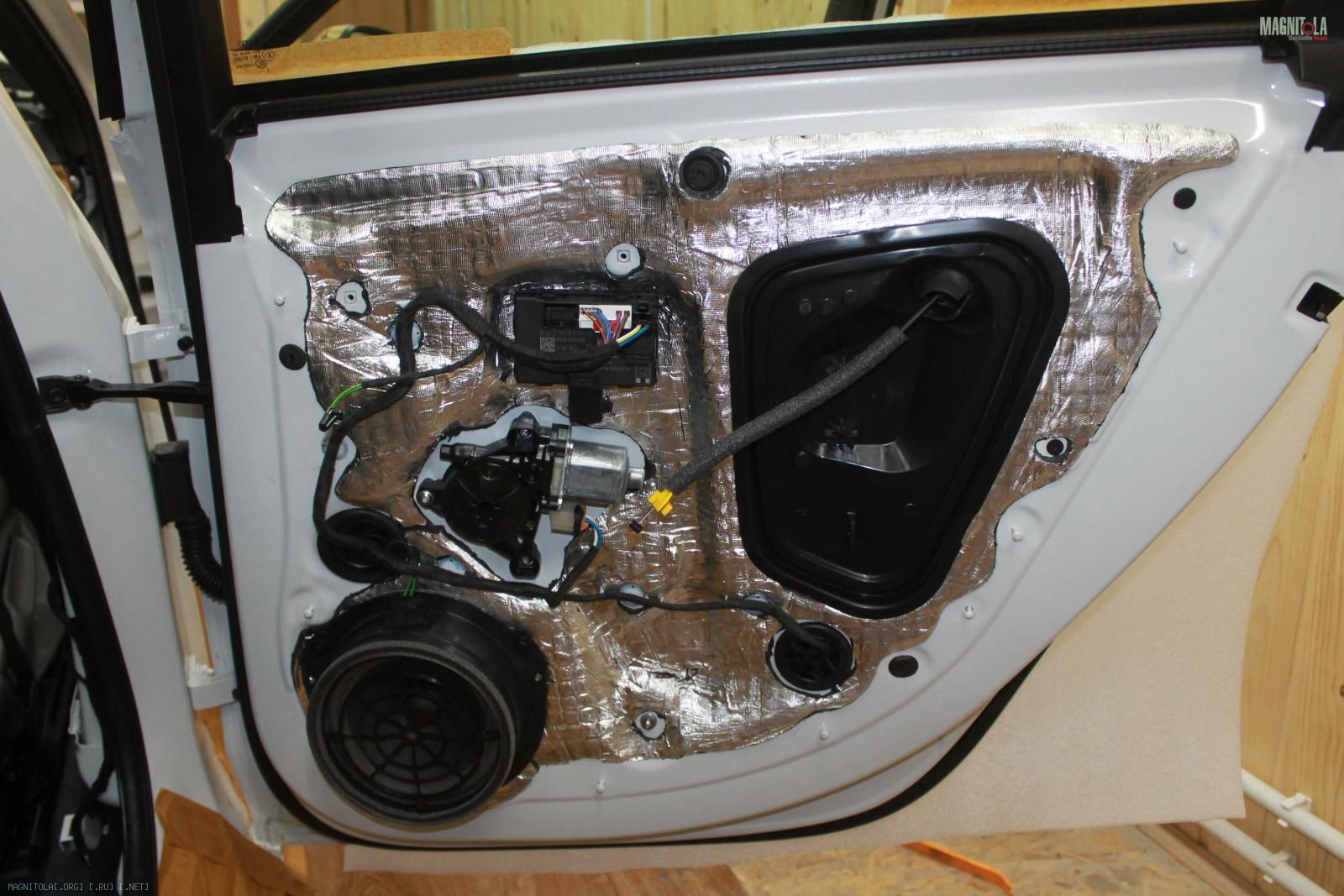

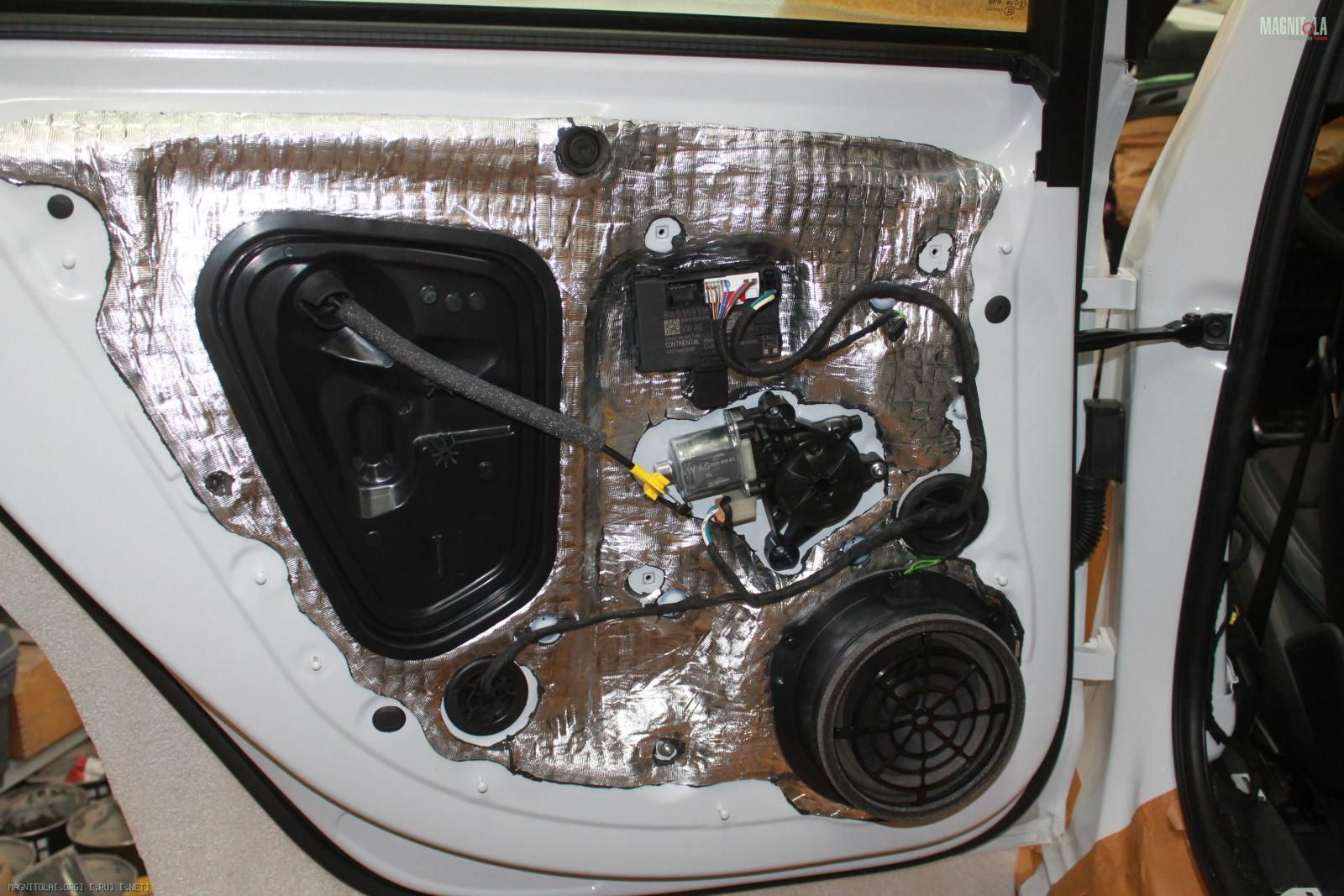

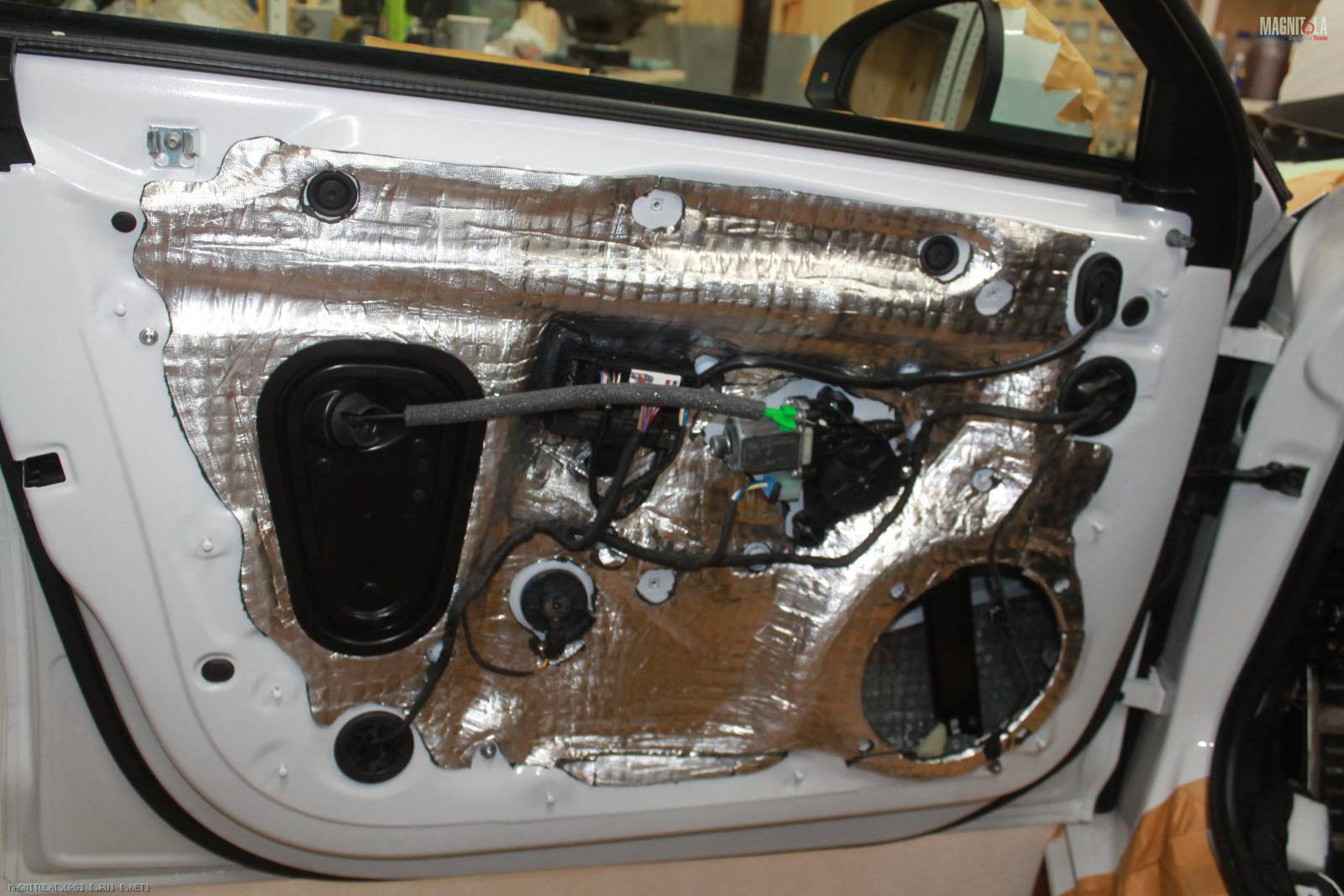

Двери итог....
Вложение 1099826Вложение 1099828Вложение 1099830Вложение 1099832Вложение 1099834Вложение 1099836Вложение 1099838Вложение 1099840

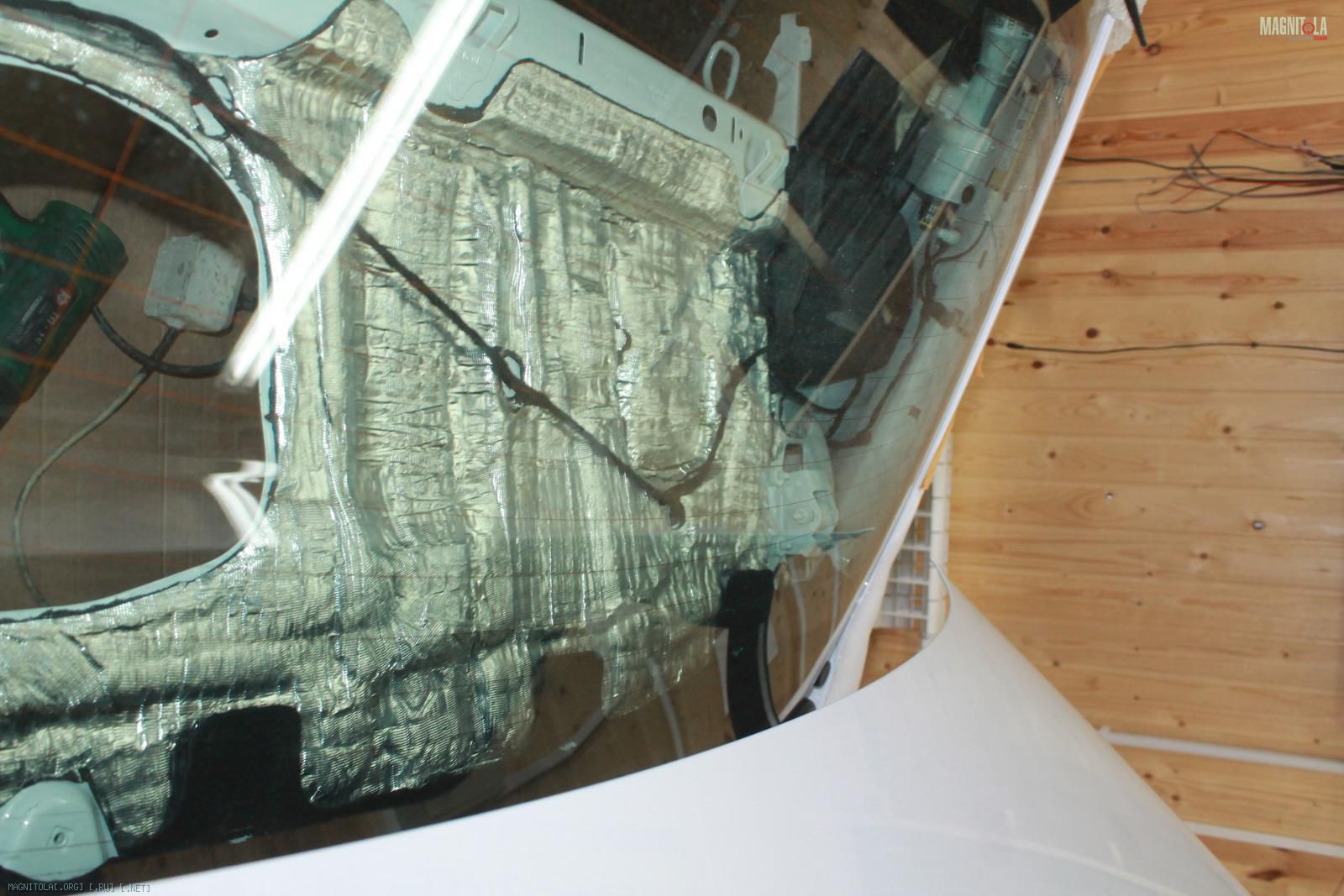

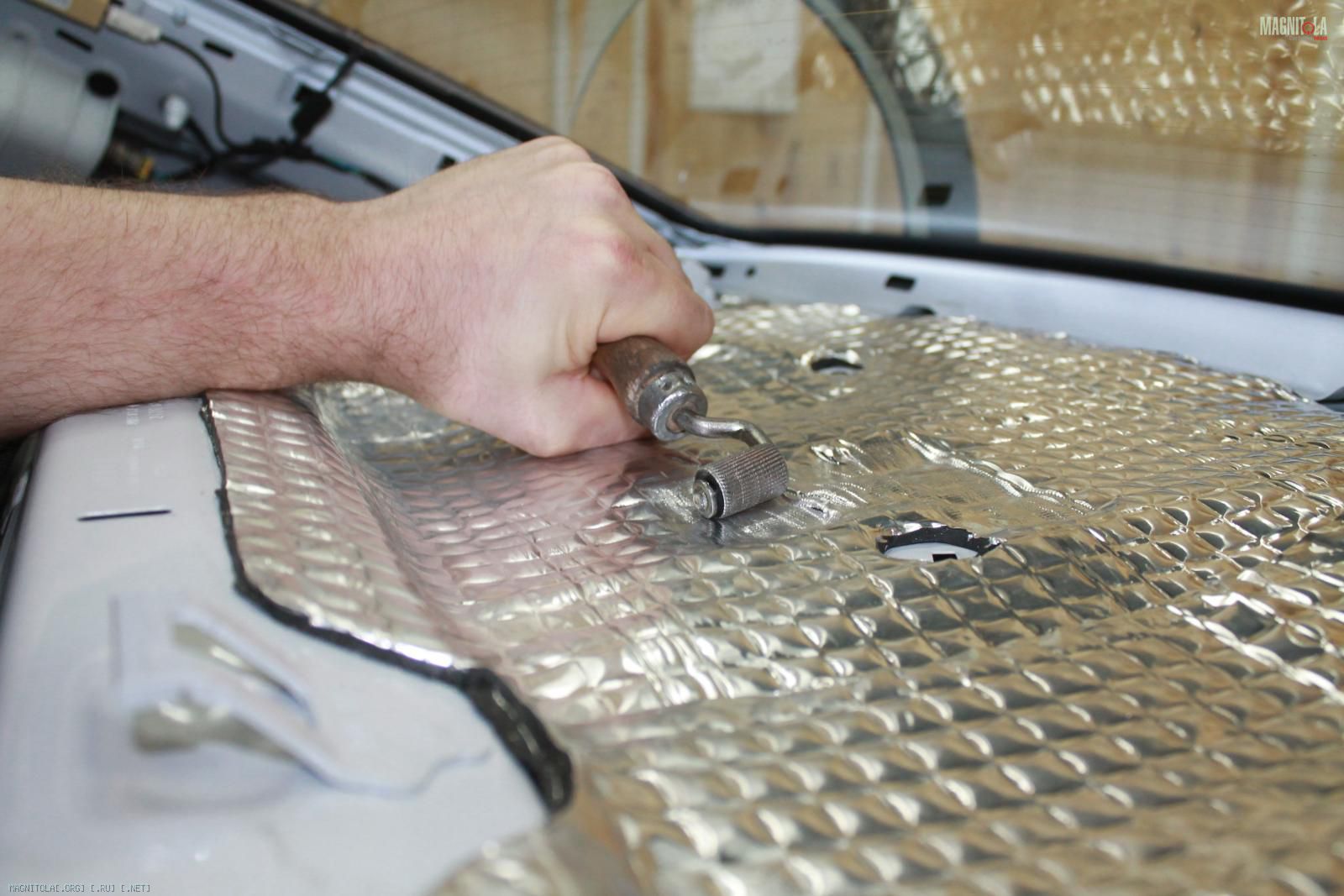

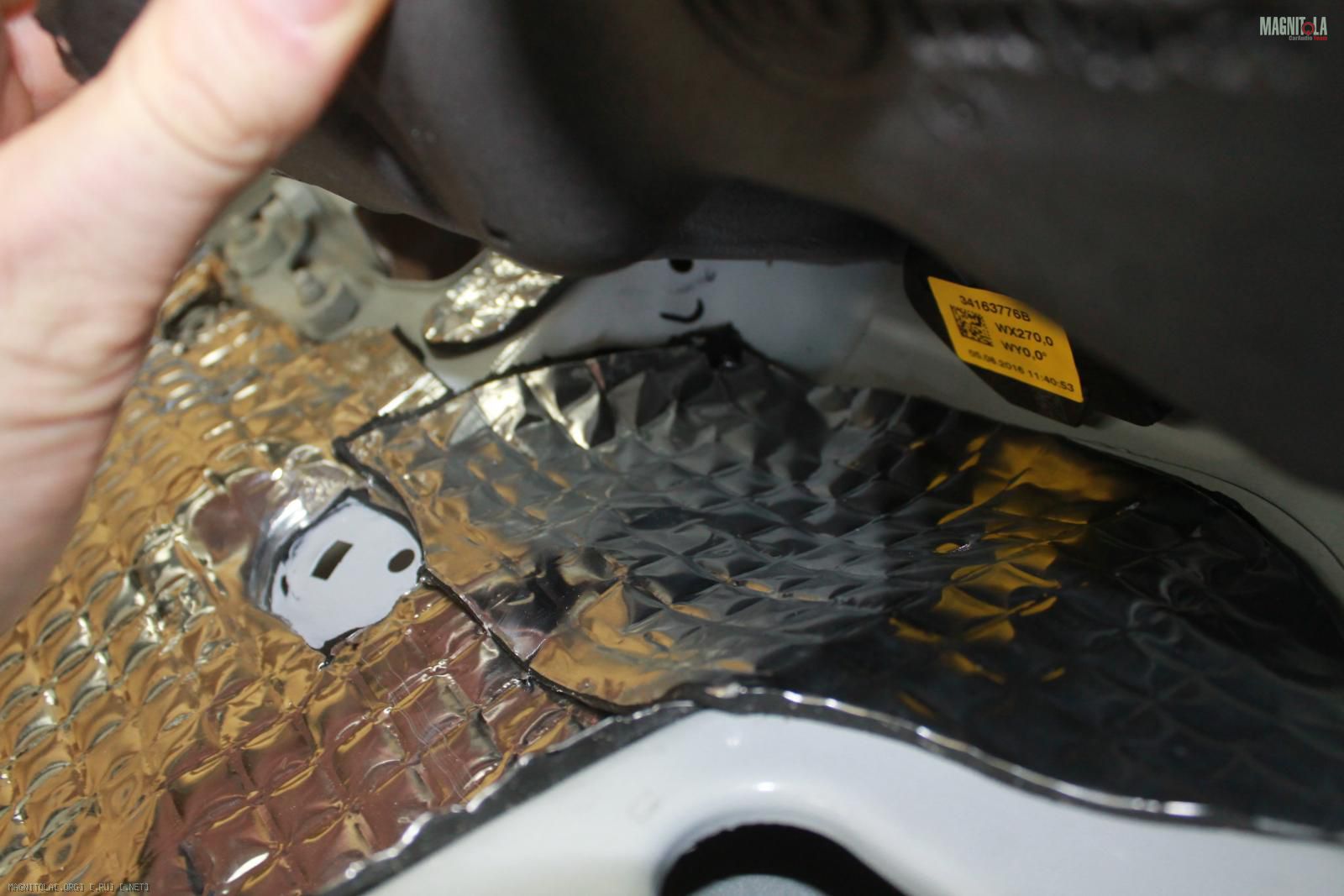

Наносим вибру 4мм в два слоя, цельными листами на заднюю полку... греем.. прикатываем.
Вложение 1099842Вложение 1099844Вложение 1099846Вложение 1099848Вложение 1099850Вложение 1099852Вложение 1099854Вложение 1099856Вложение 1099858

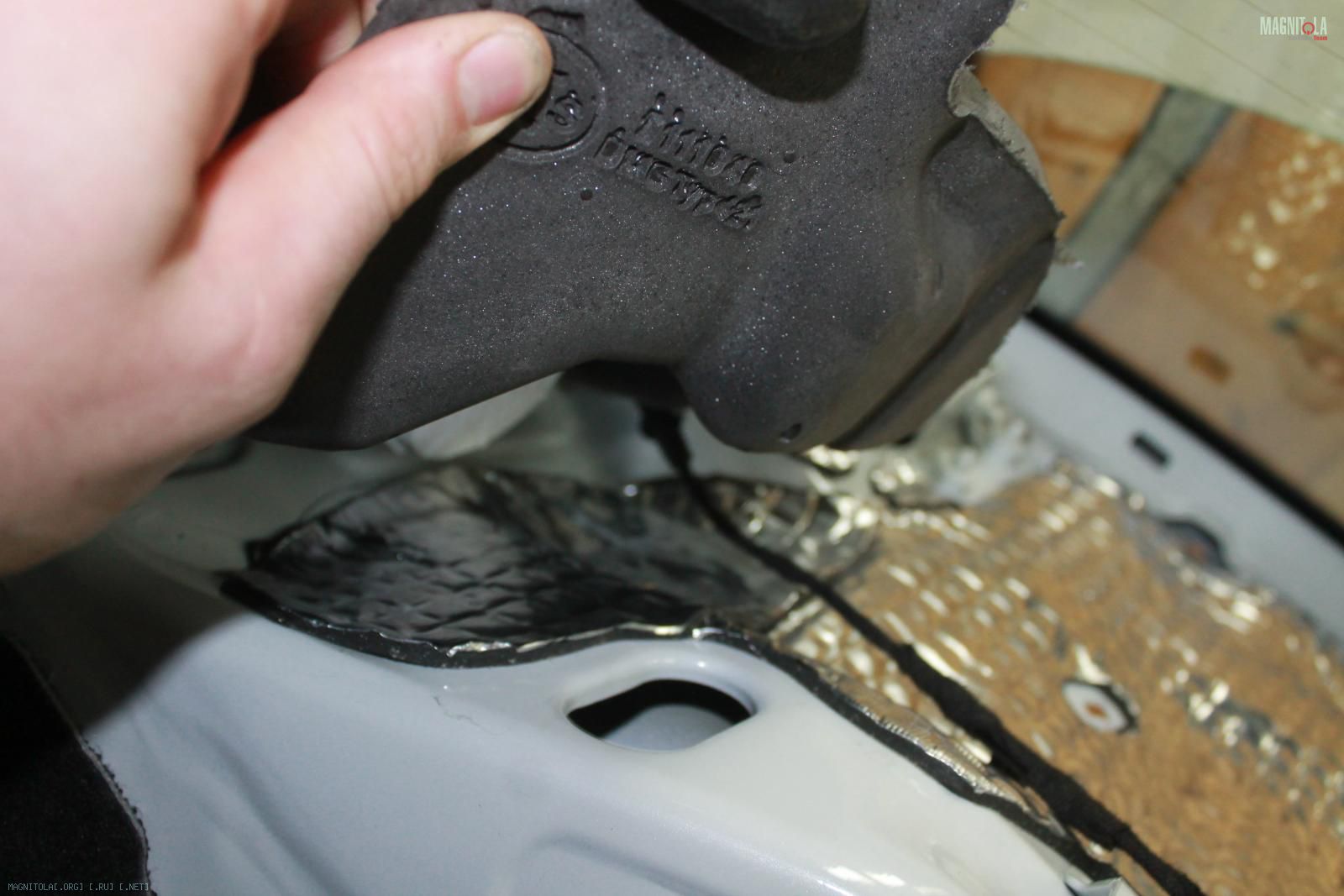

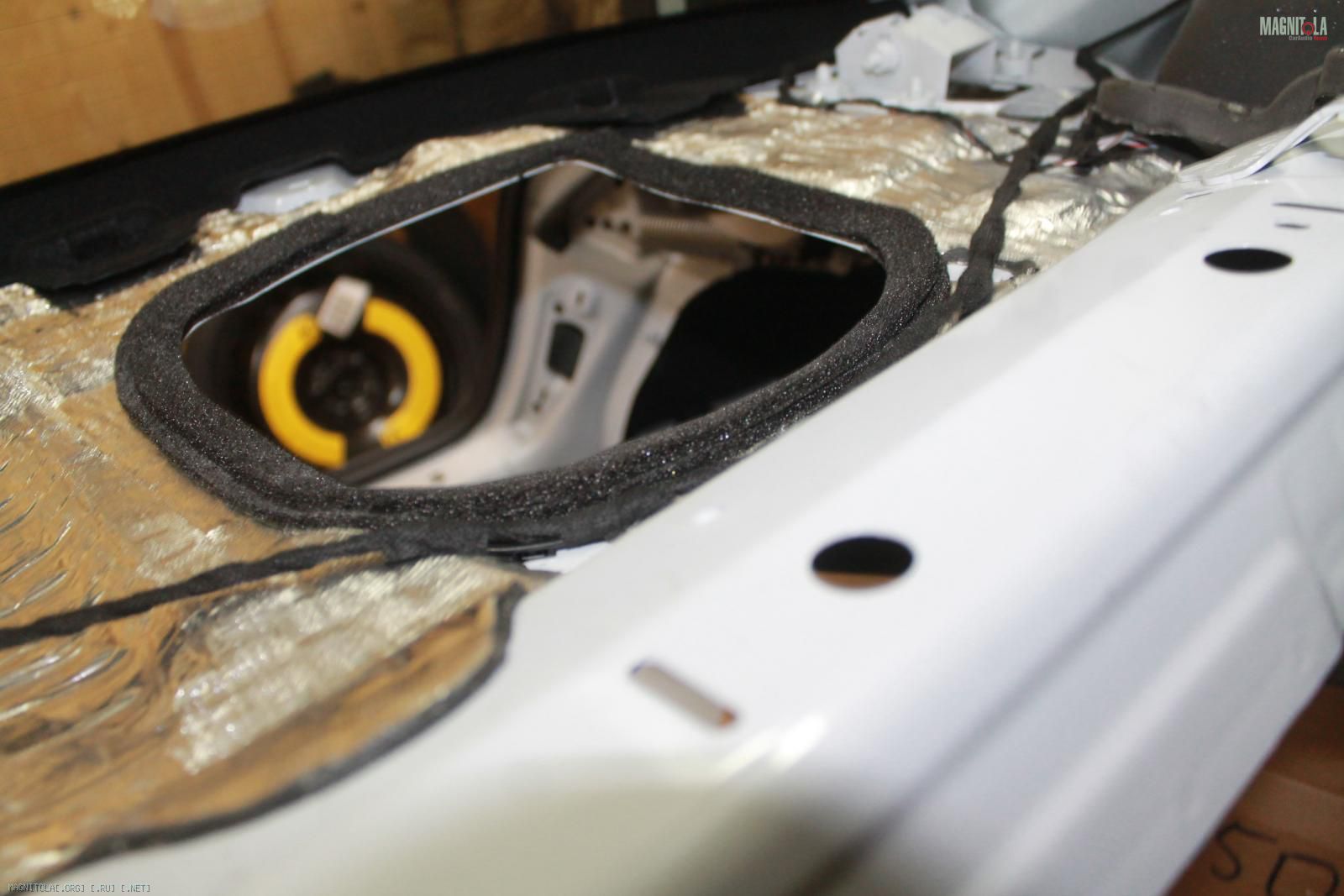

Полка итог... уплотнитель из битопласта...
Вложение 1099860Вложение 1099862Вложение 1099864Вложение 1099866Вложение 1099868Вложение 1099870Вложение 1099872Вложение 1099874Вложение 1099876

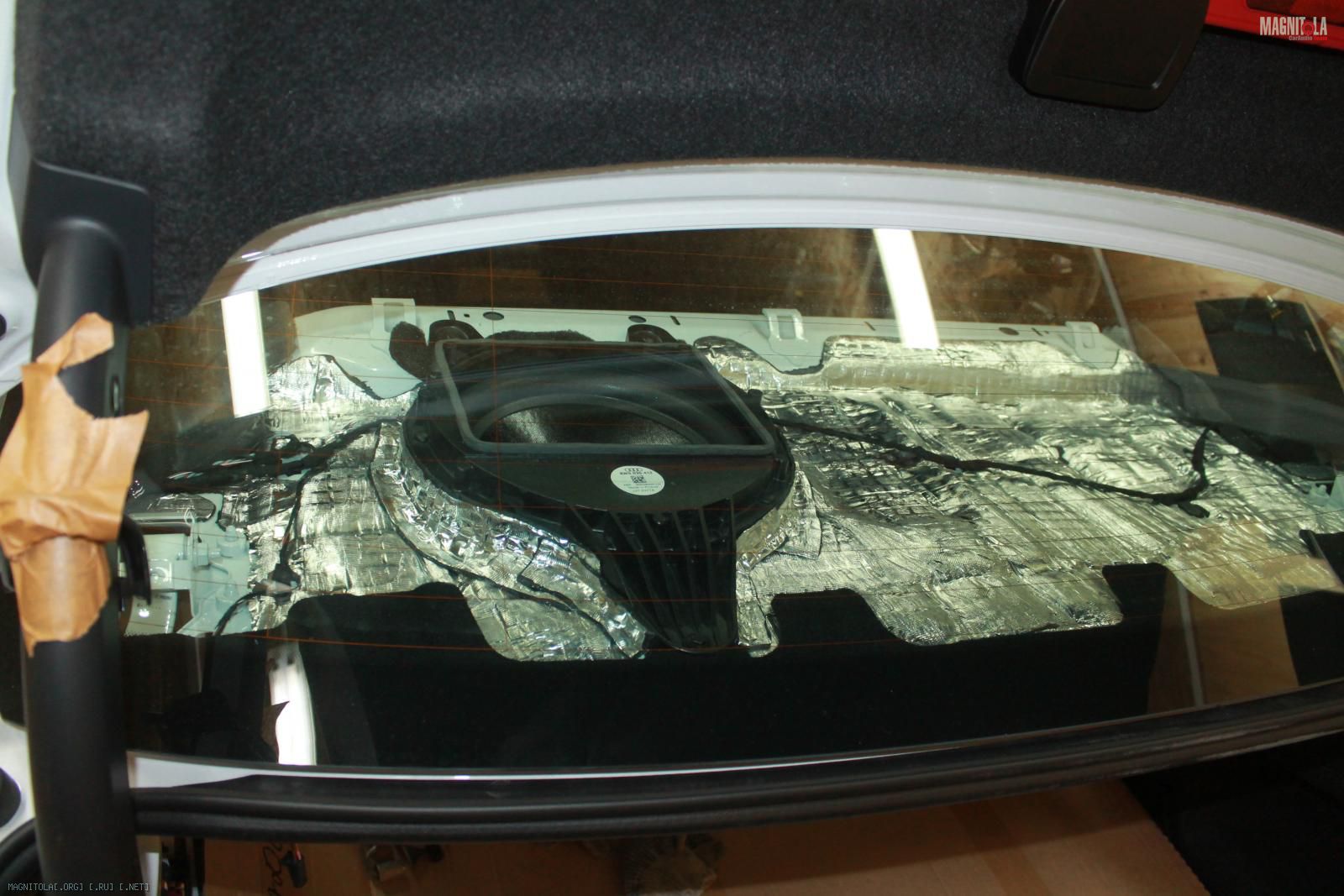

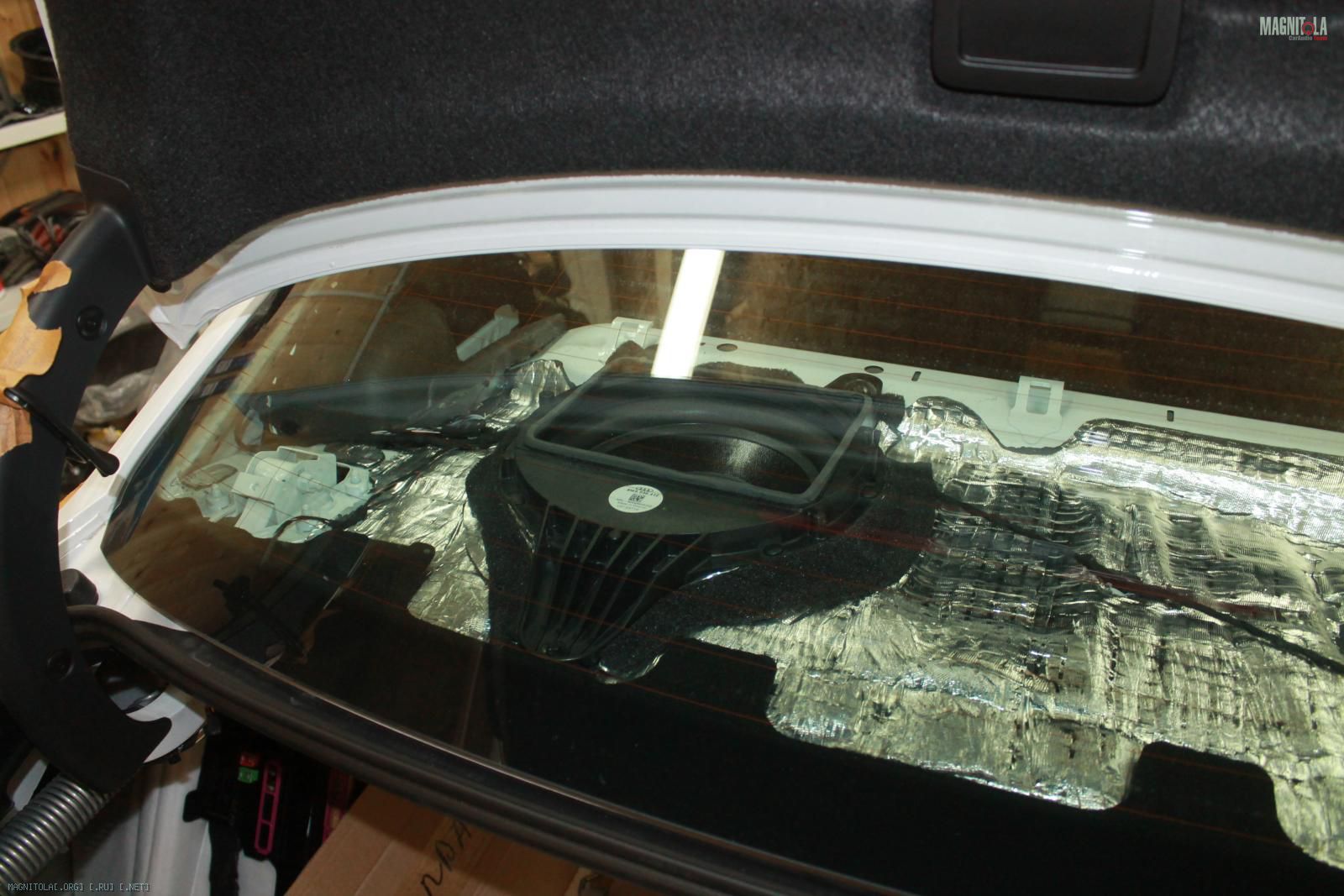

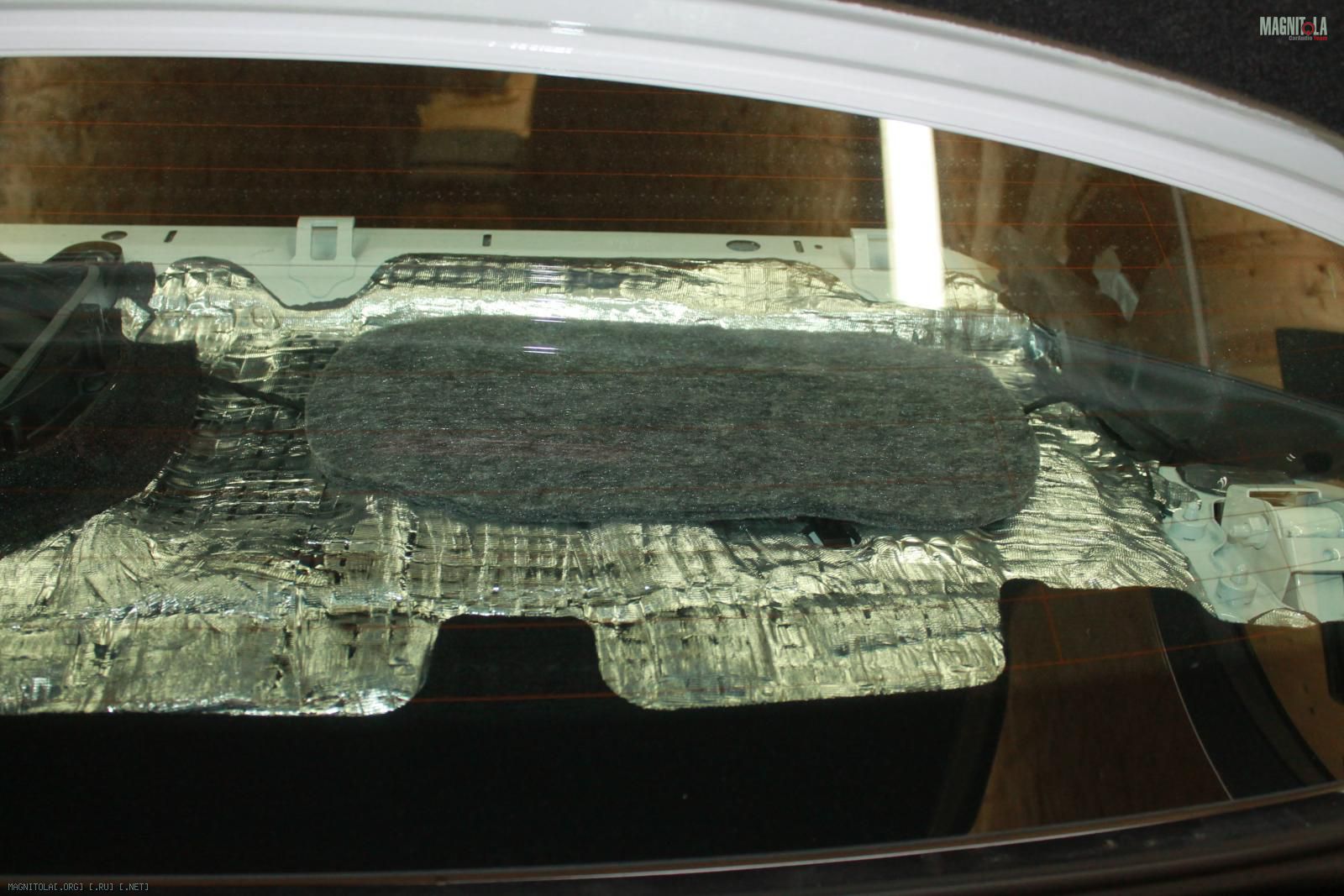

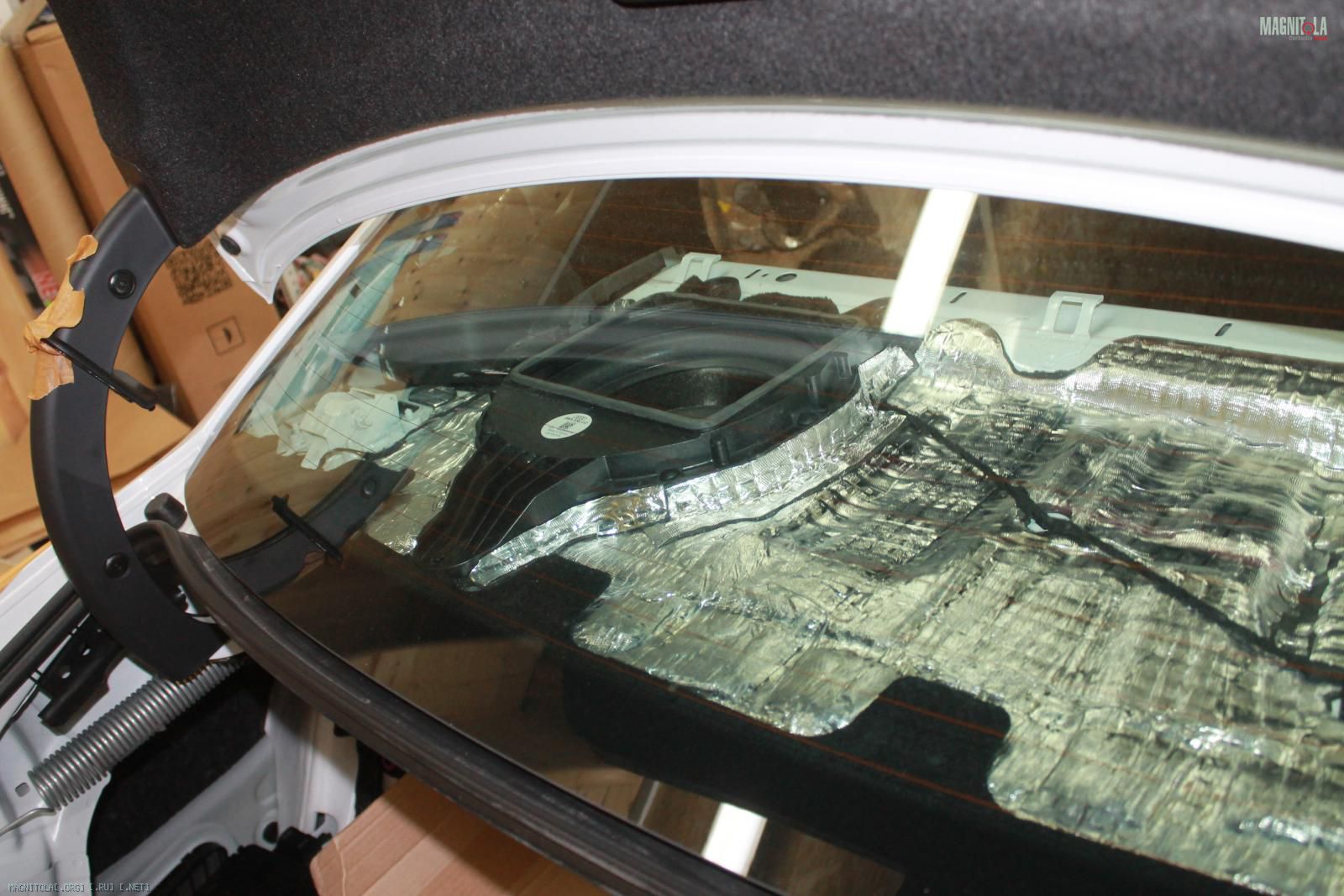

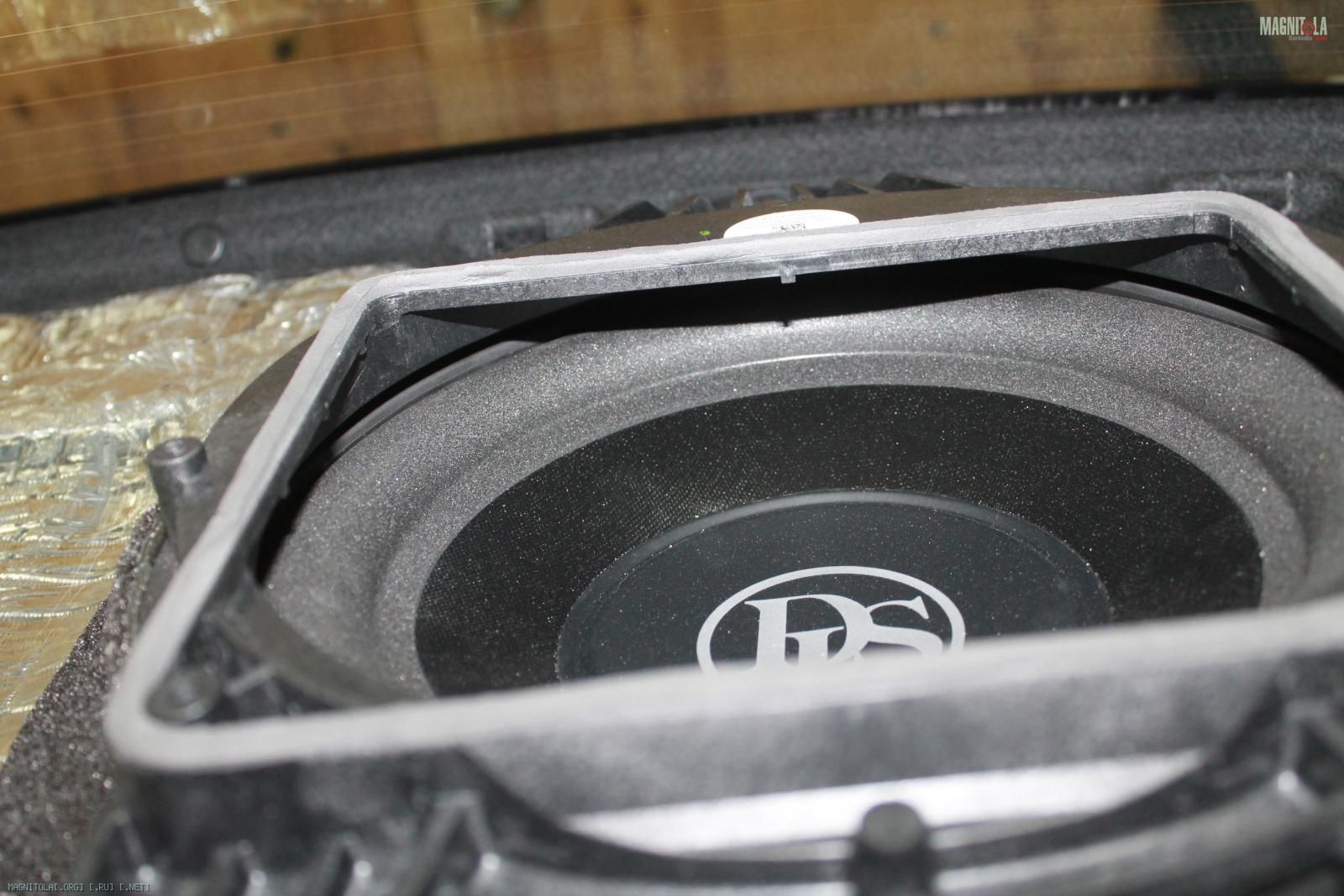

Установка фриаир саба...
Кстати ауди придумало грамотное штатное решение... саб на плотной опоре с коллиматором, вибро-развязан с металлической полкой, т.е. двумя местами крепится в основной балке-распорке кузова, и третьим болтом к усиленному ребру жесткости у стекла, в итоге хлипкая металлическая полка, почти не причем...))
Вложение 1099878Вложение 1099880Вложение 1099882Вложение 1099884Вложение 1099886Вложение 1099888Вложение 1099890

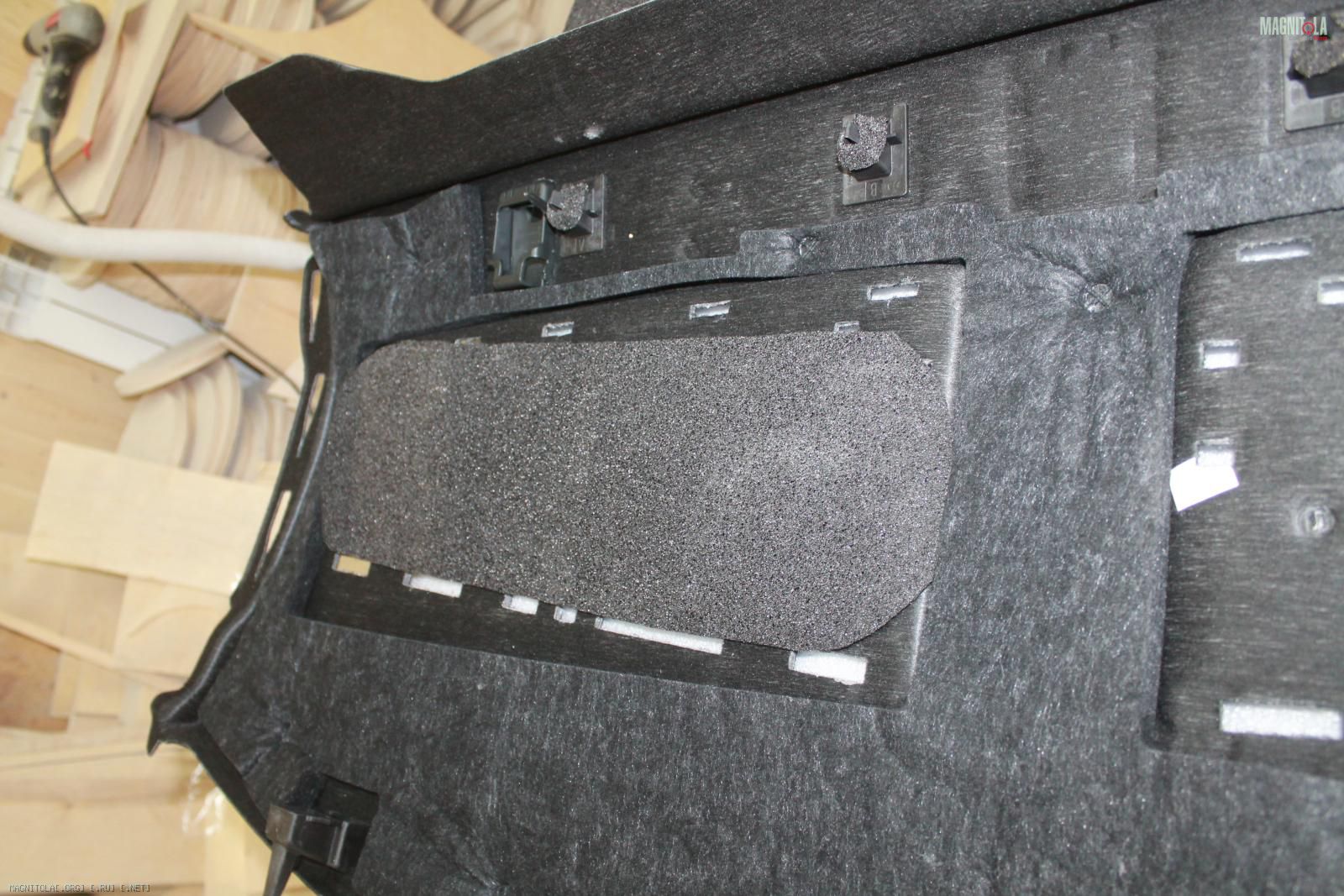

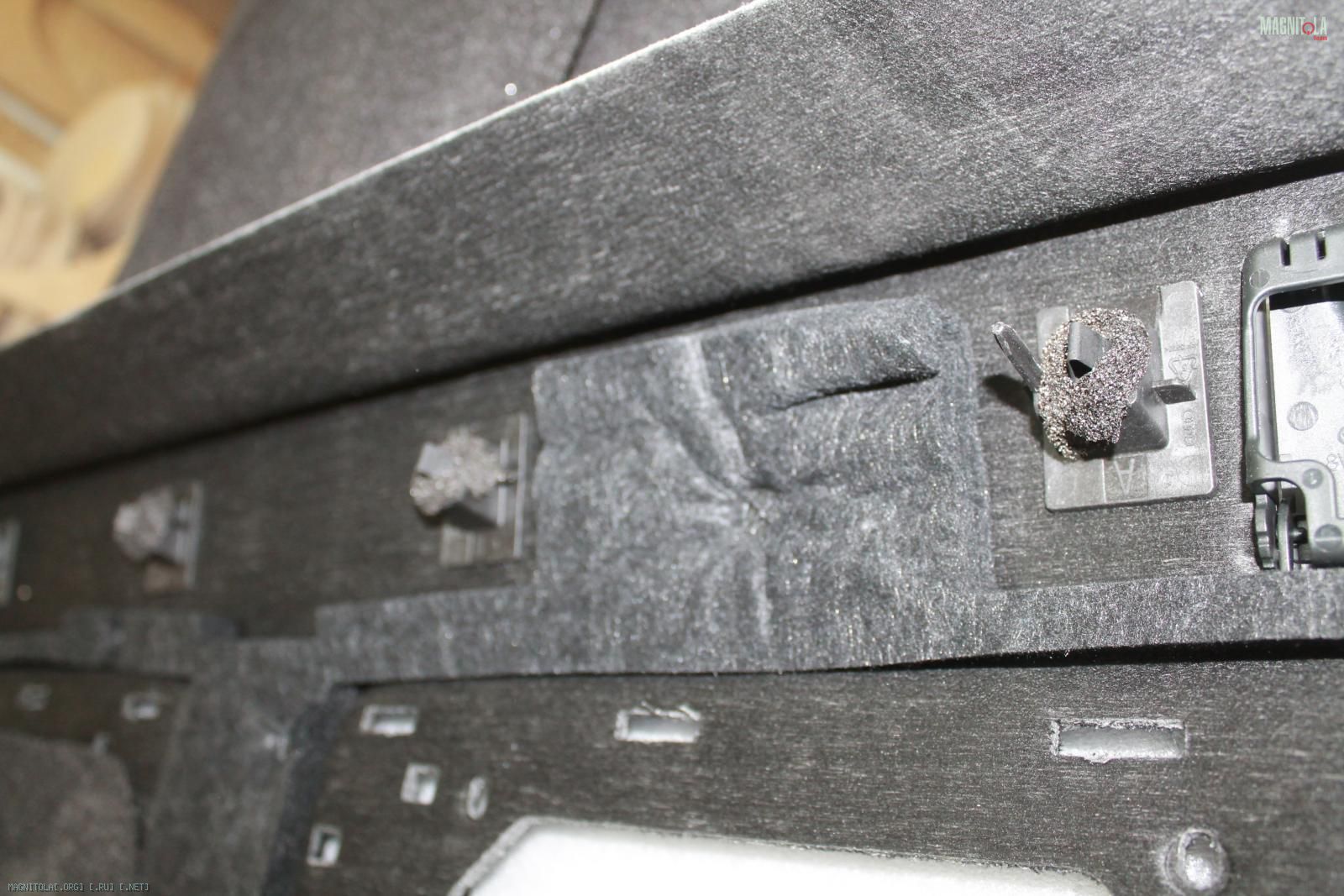

Утяжеляем штатные сетки, уплотняем битопластом...
Вложение 1099892Вложение 1099894Вложение 1099896Вложение 1099898Вложение 1099900

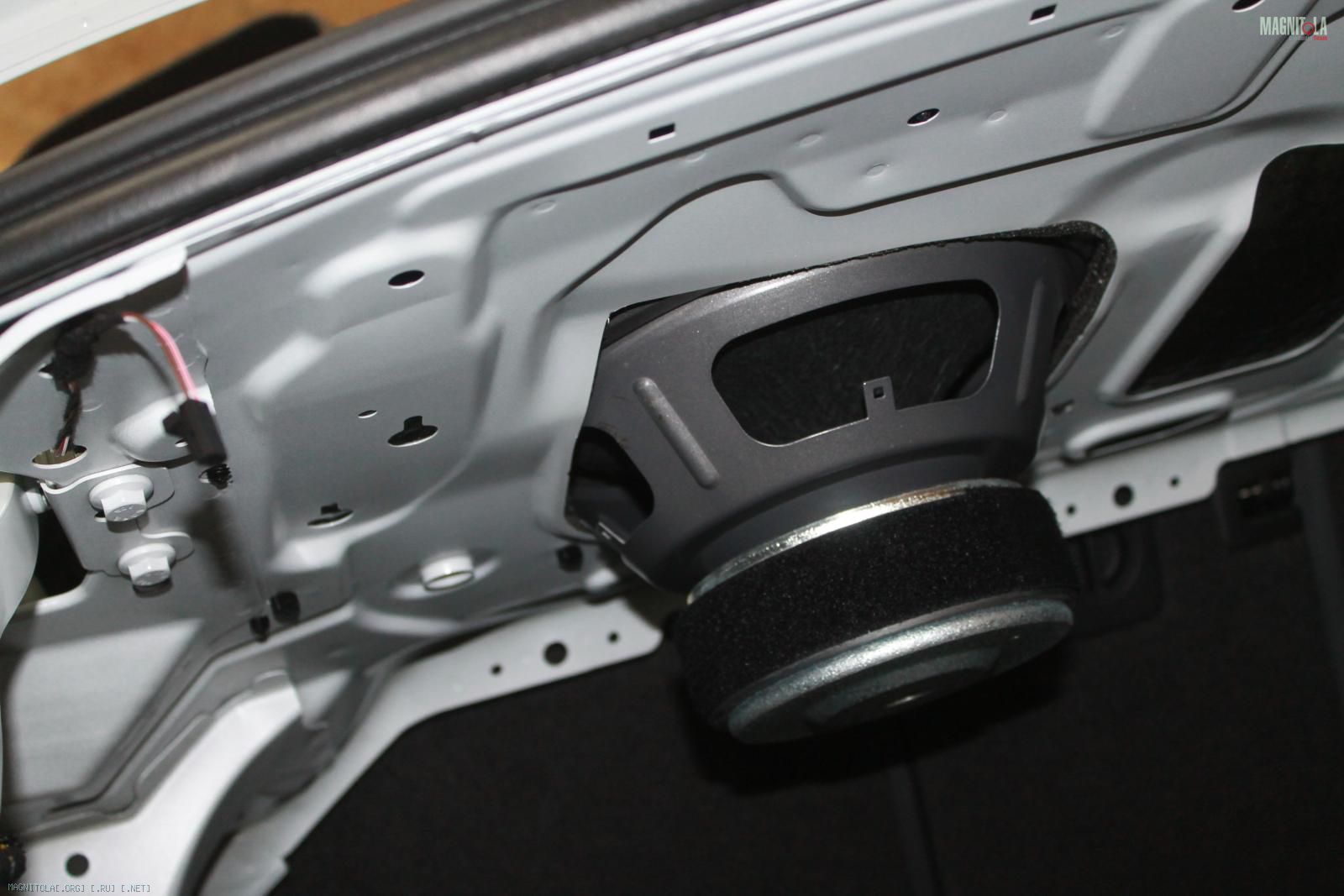

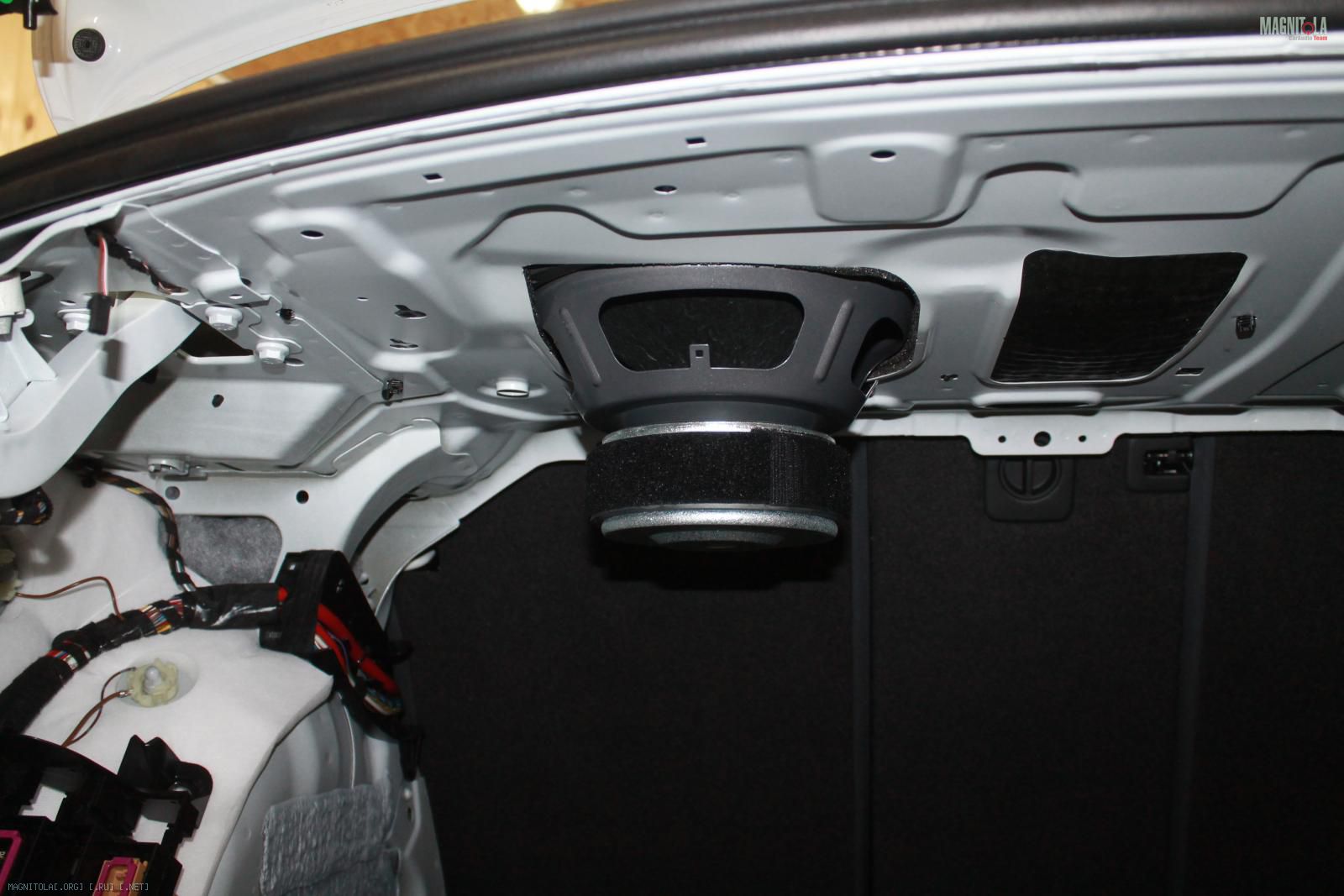

Вид сабвуфера снизу... почти полный сток...
Вложение 1099902Вложение 1099904Вложение 1099906Вложение 1099908Вложение 1099910
Audi A4 2.0 TFSI Quattro

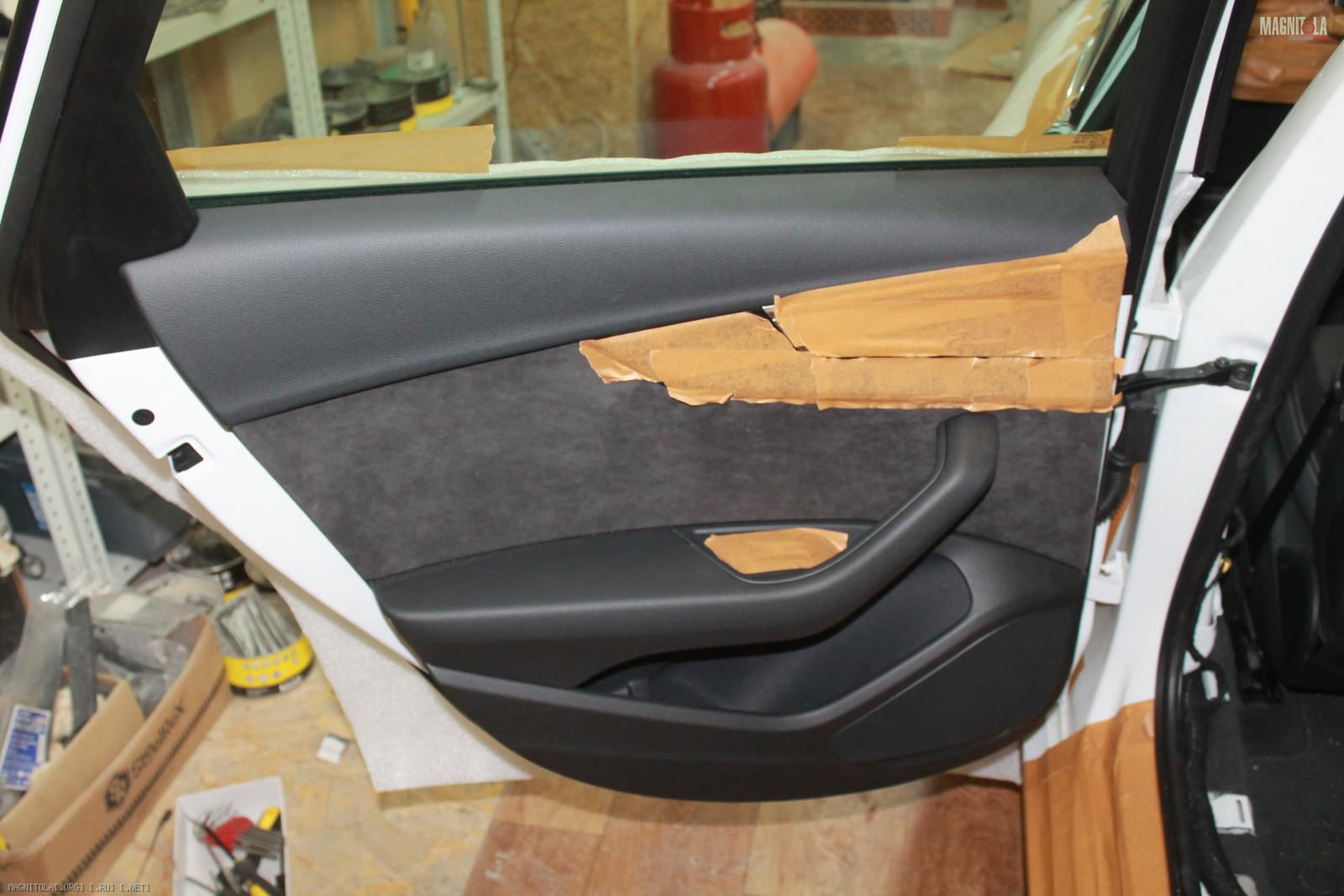

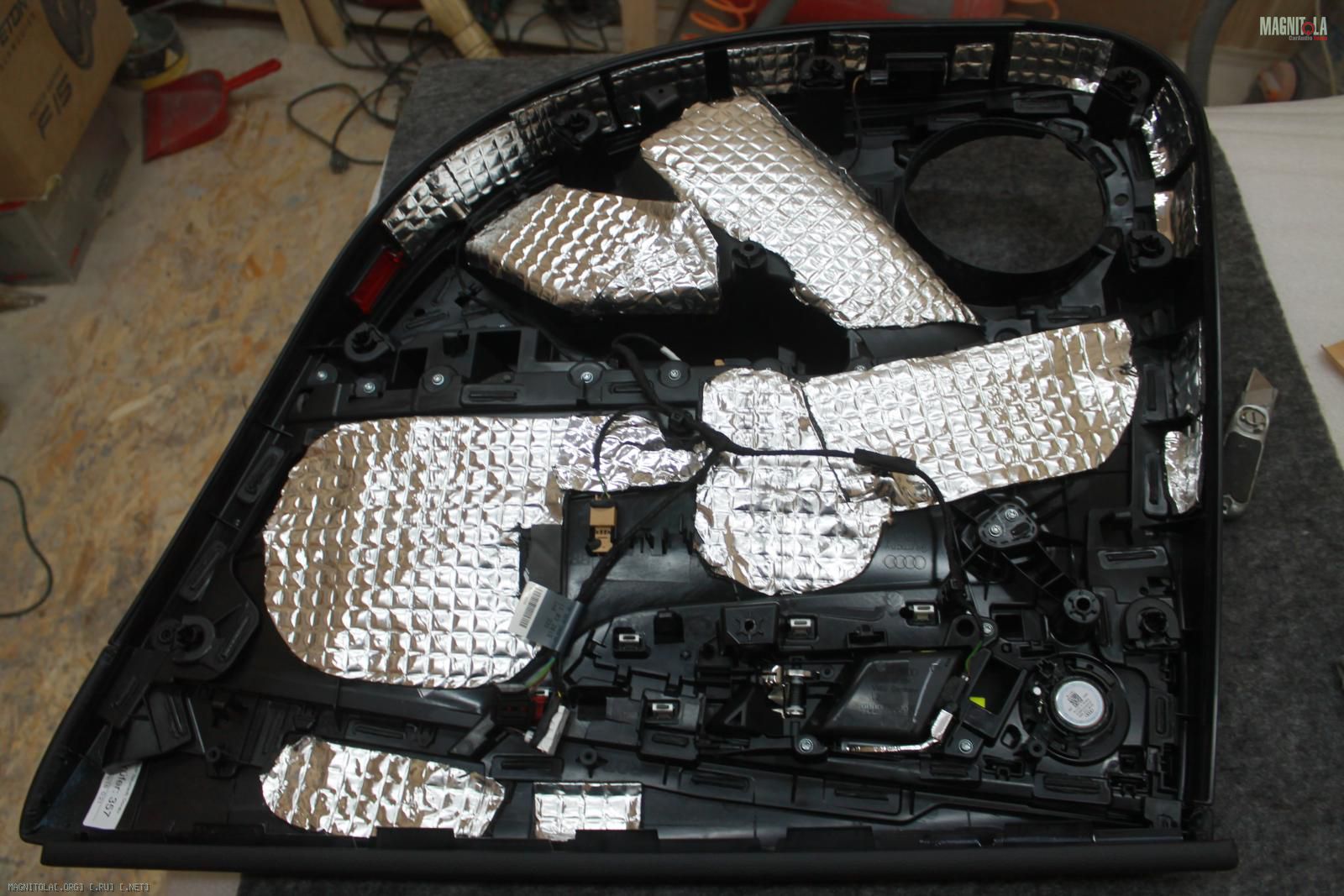

Карты дверей...

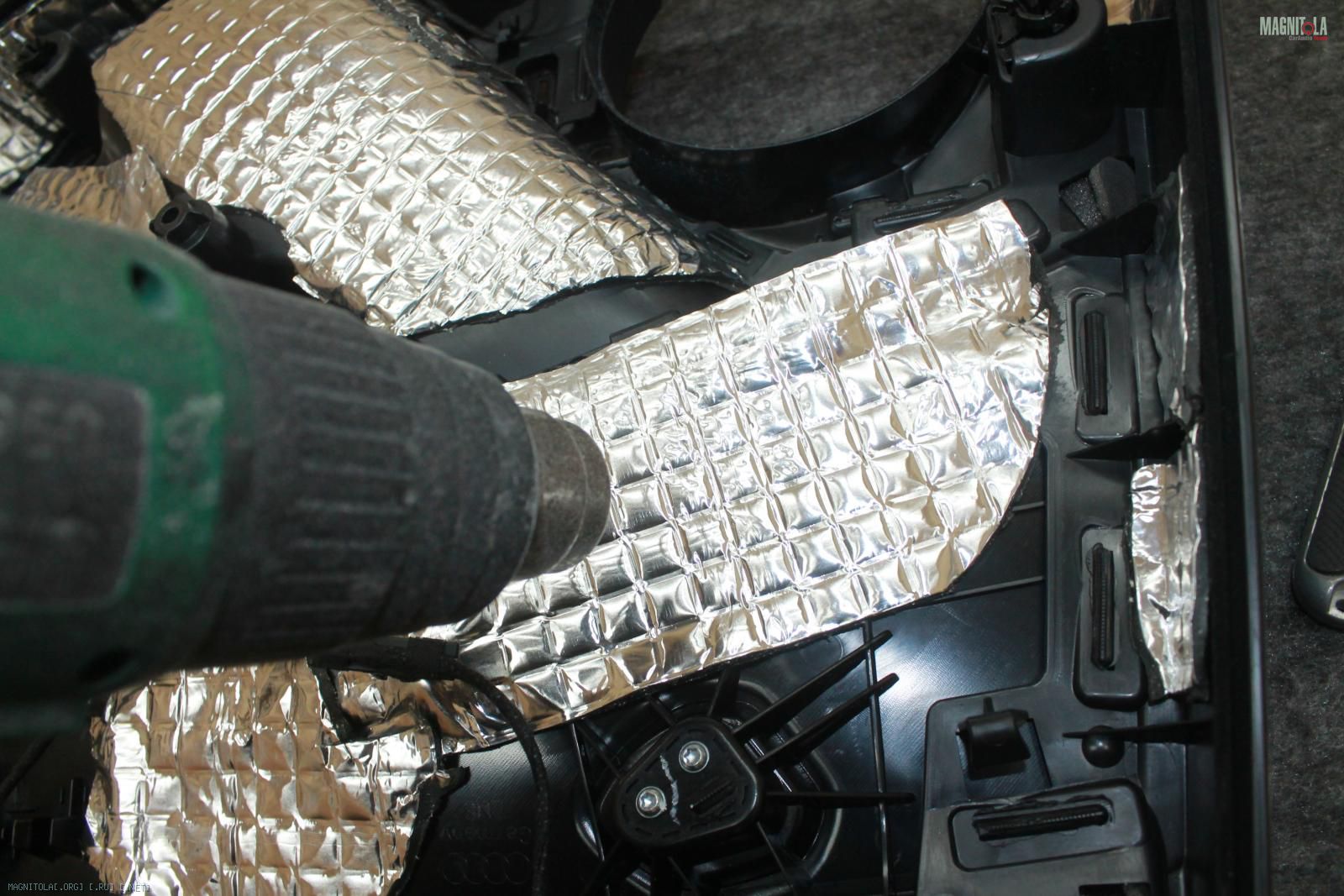

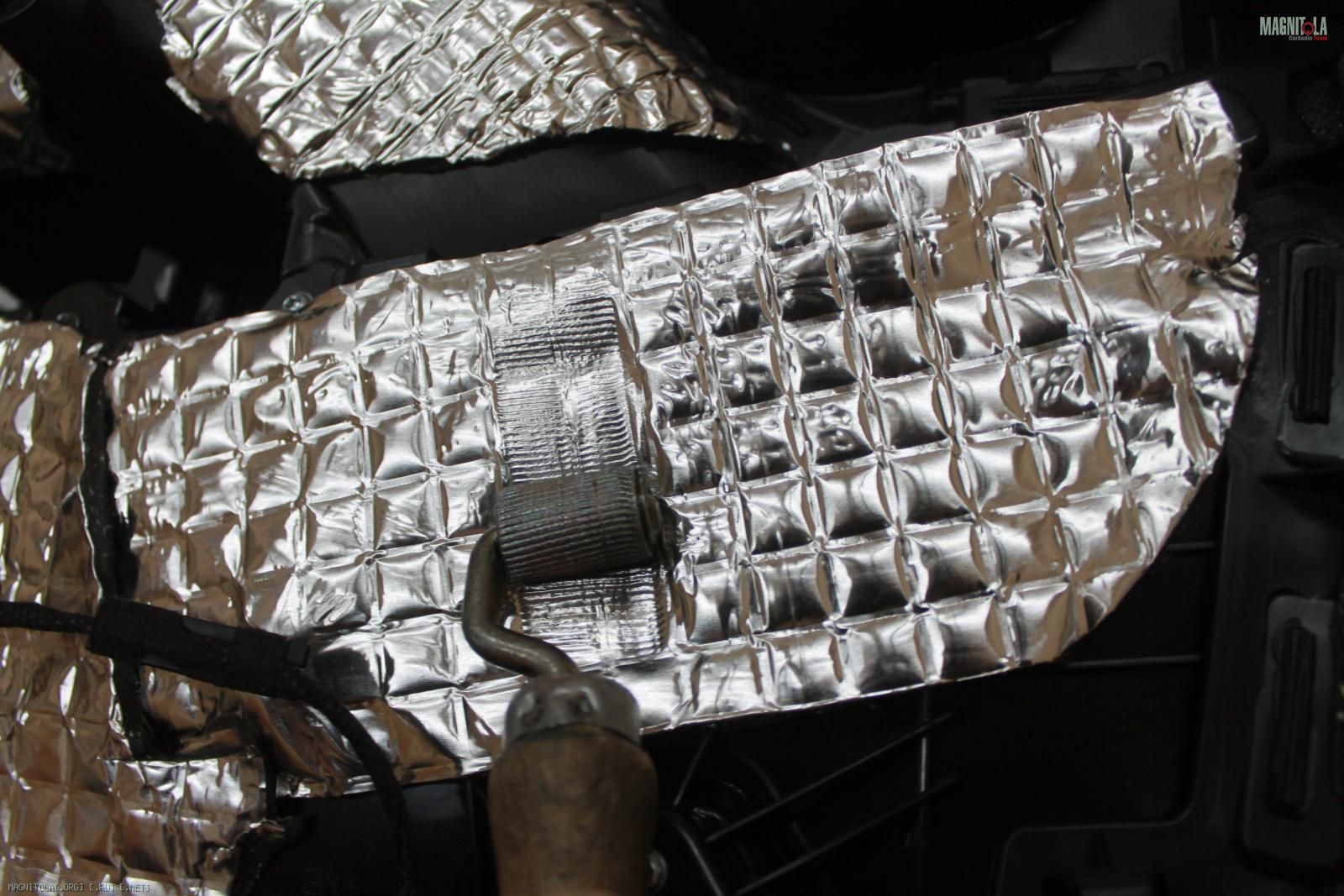

Наносим вибру 4 мм, греем, прикатываем..
Наносим битопласт 5 мм и войлок 10мм..

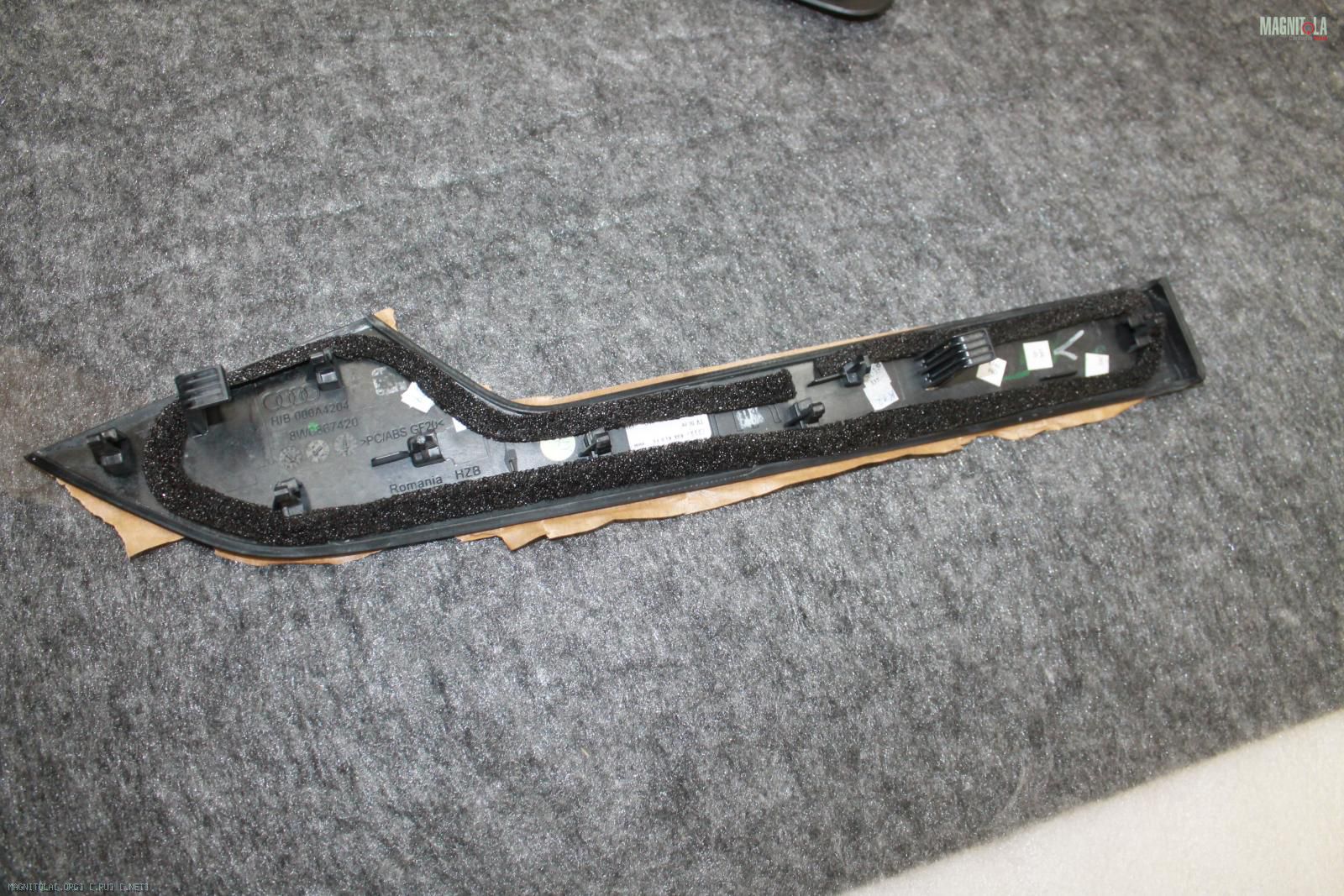

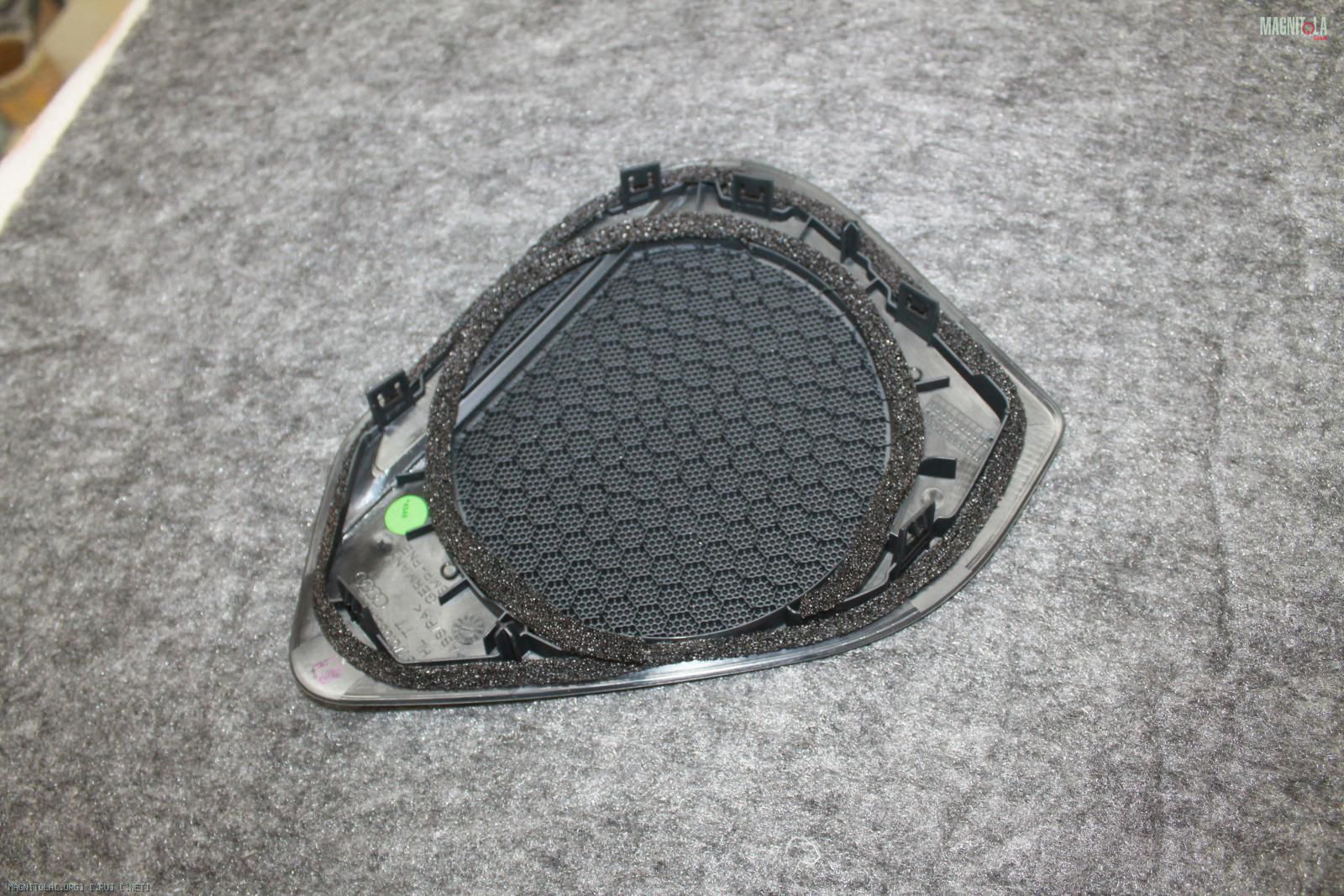

Уплотнительные ленты из битопласта на карту дверей, сетку и декоративные элементы дверей
Вложение 1100146Вложение 1100148Вложение 1100150Вложение 1100152Вложение 1100154Вложение 1100156Вложение 1100158Вложение 1100160Вложение 1100162Вложение 1100164Вложение 1100166Вложение 1100168Вложение 1100170Вложение 1100172

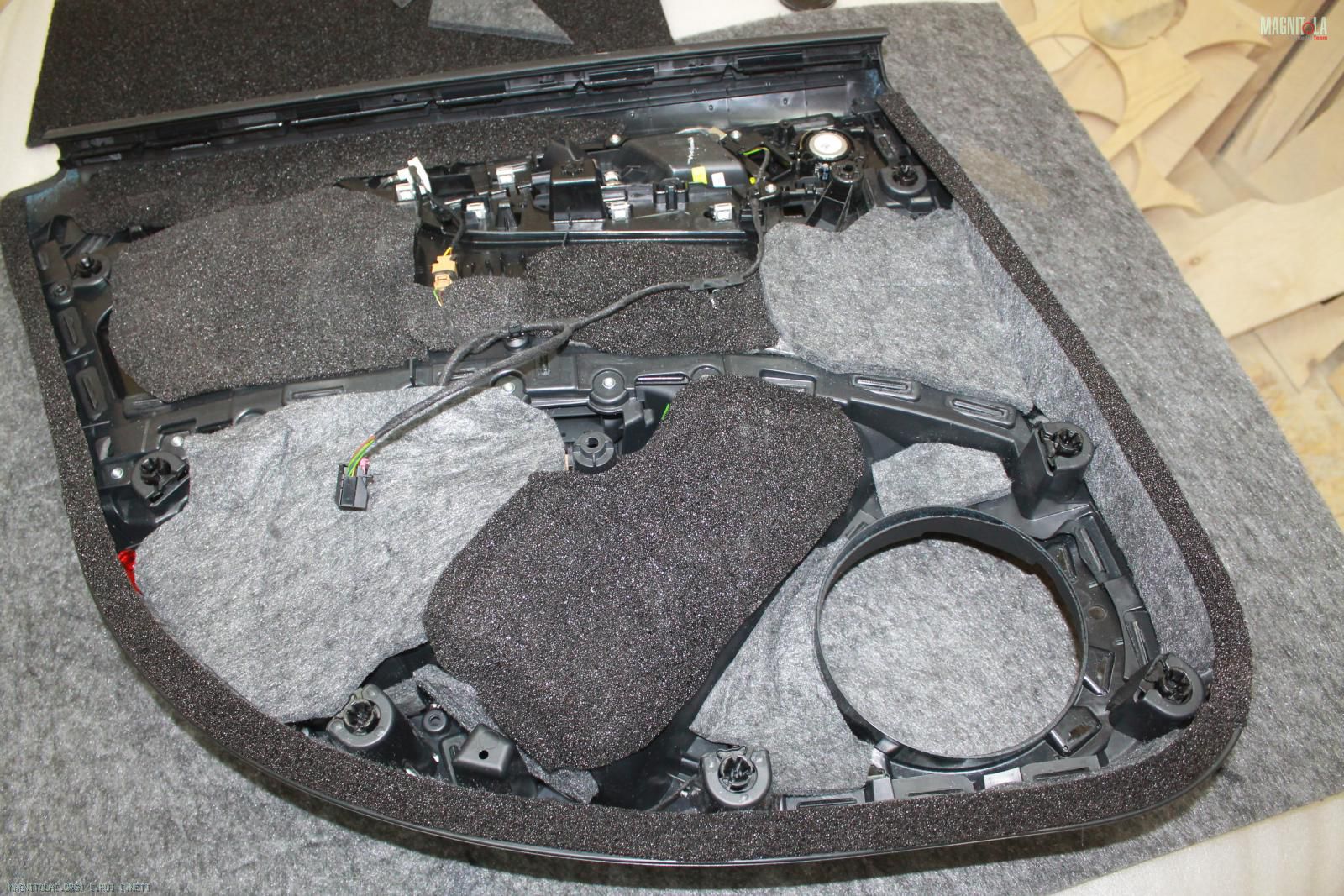

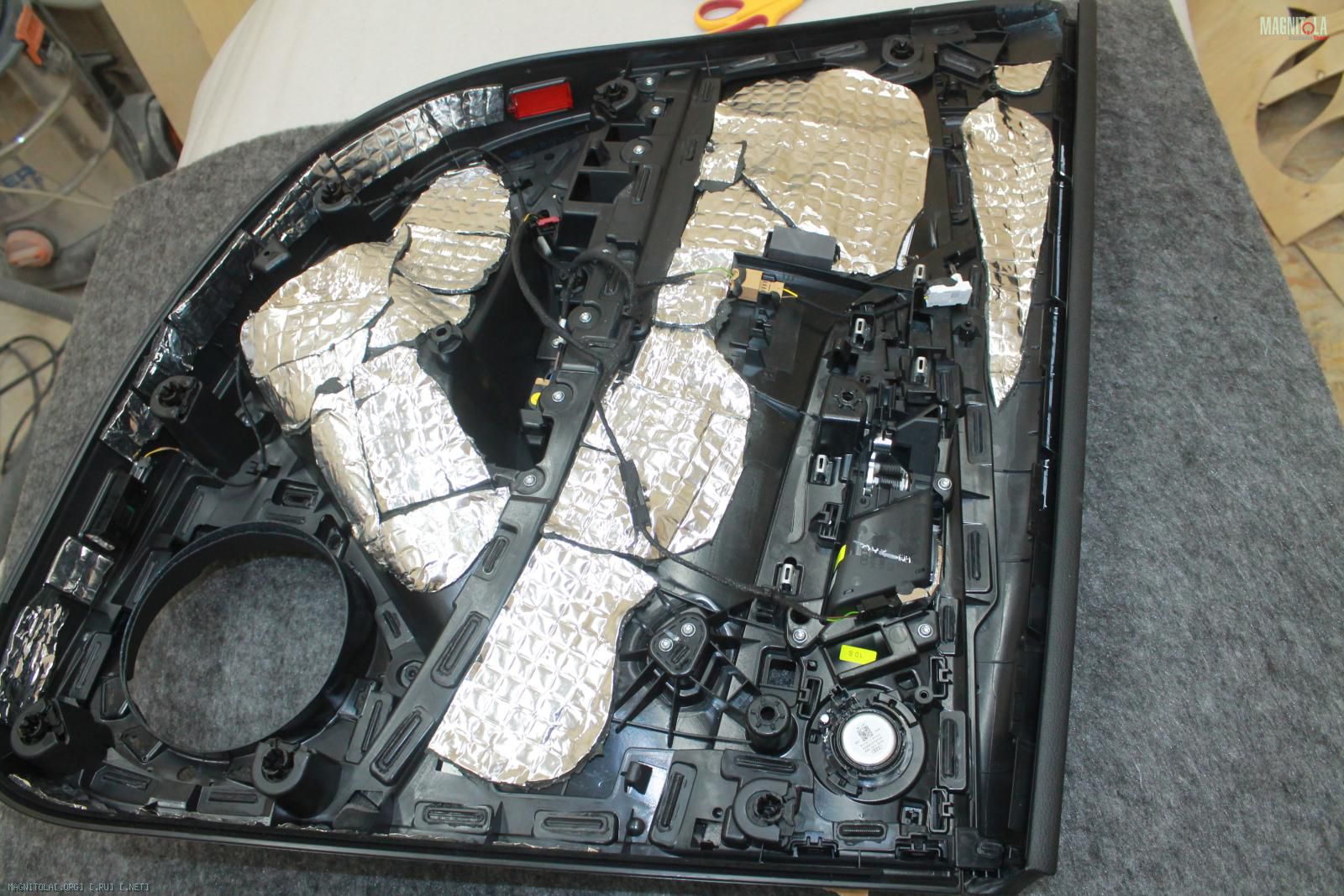

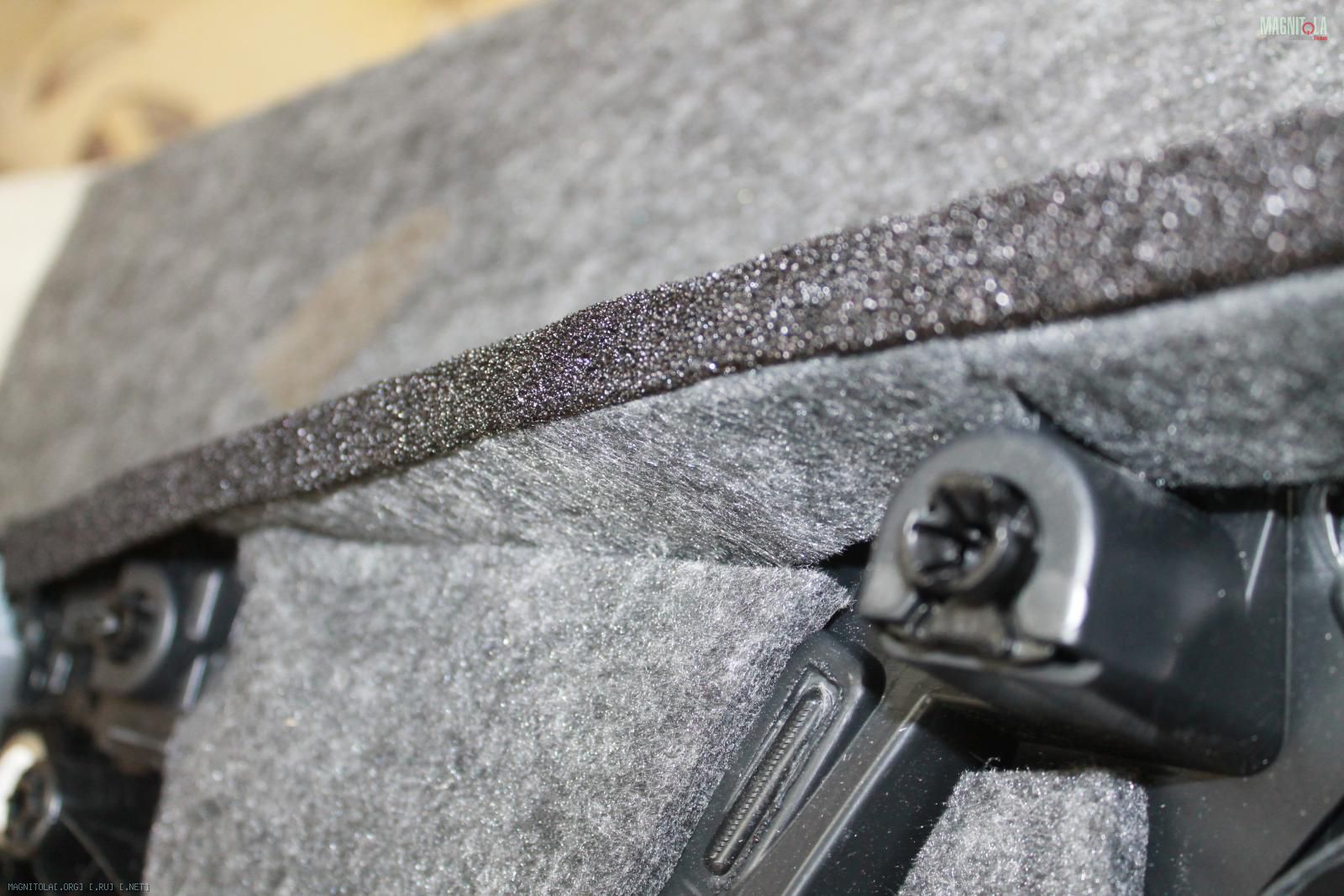

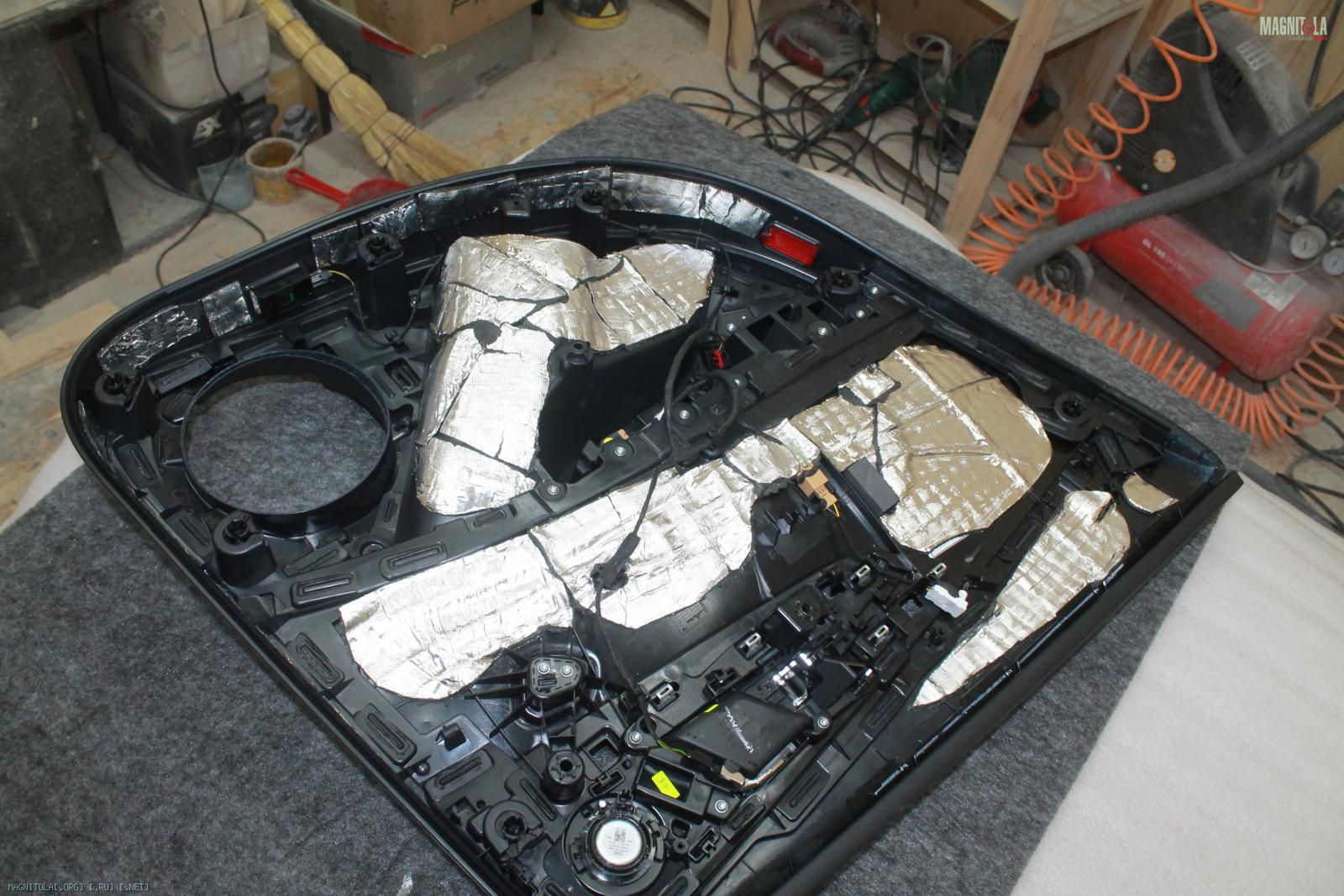

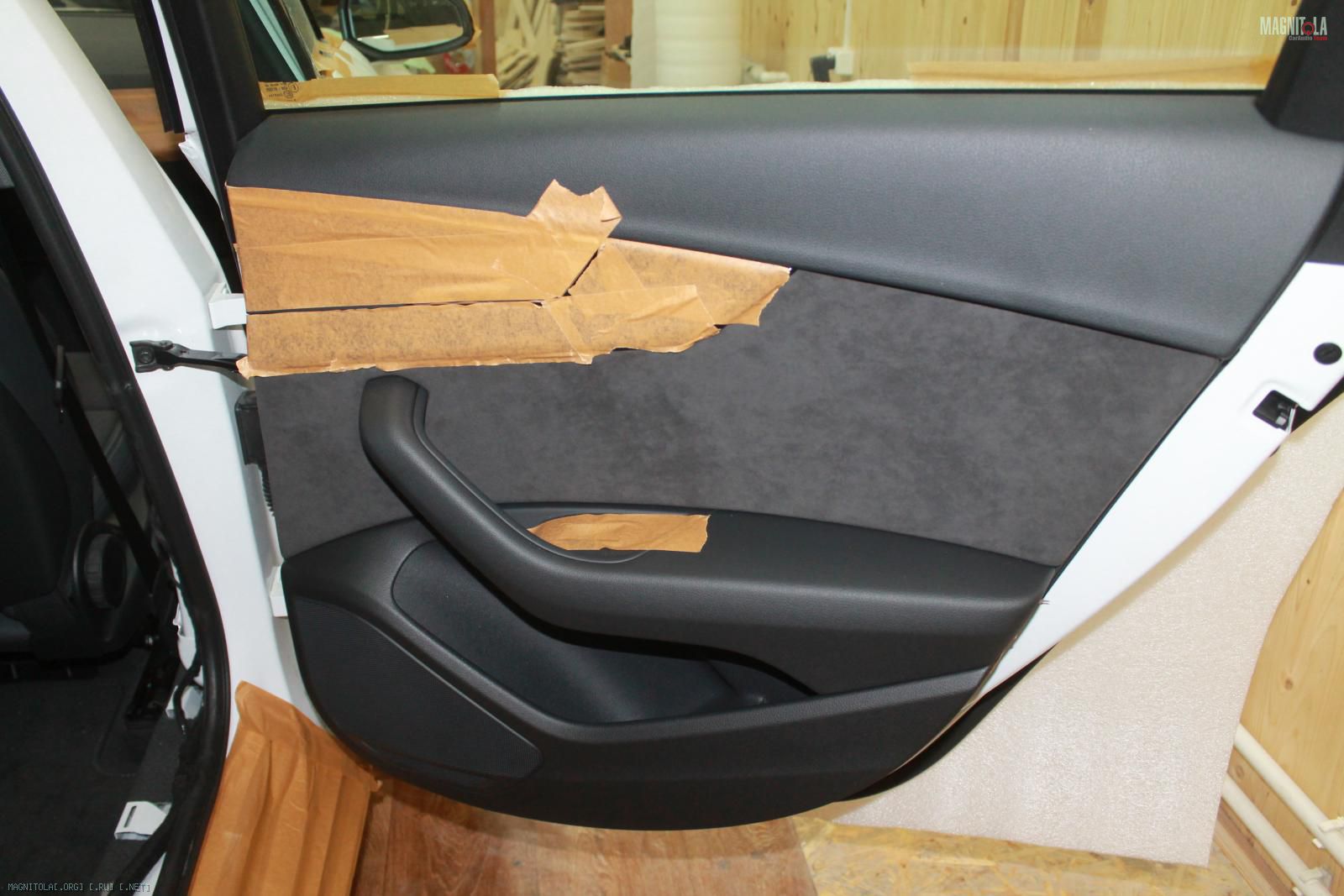

Правая карта по той же технологии..
Вложение 1100174Вложение 1100176Вложение 1100178Вложение 1100180Вложение 1100182Вложение 1100184Вложение 1100186Вложение 1100188Вложение 1100190

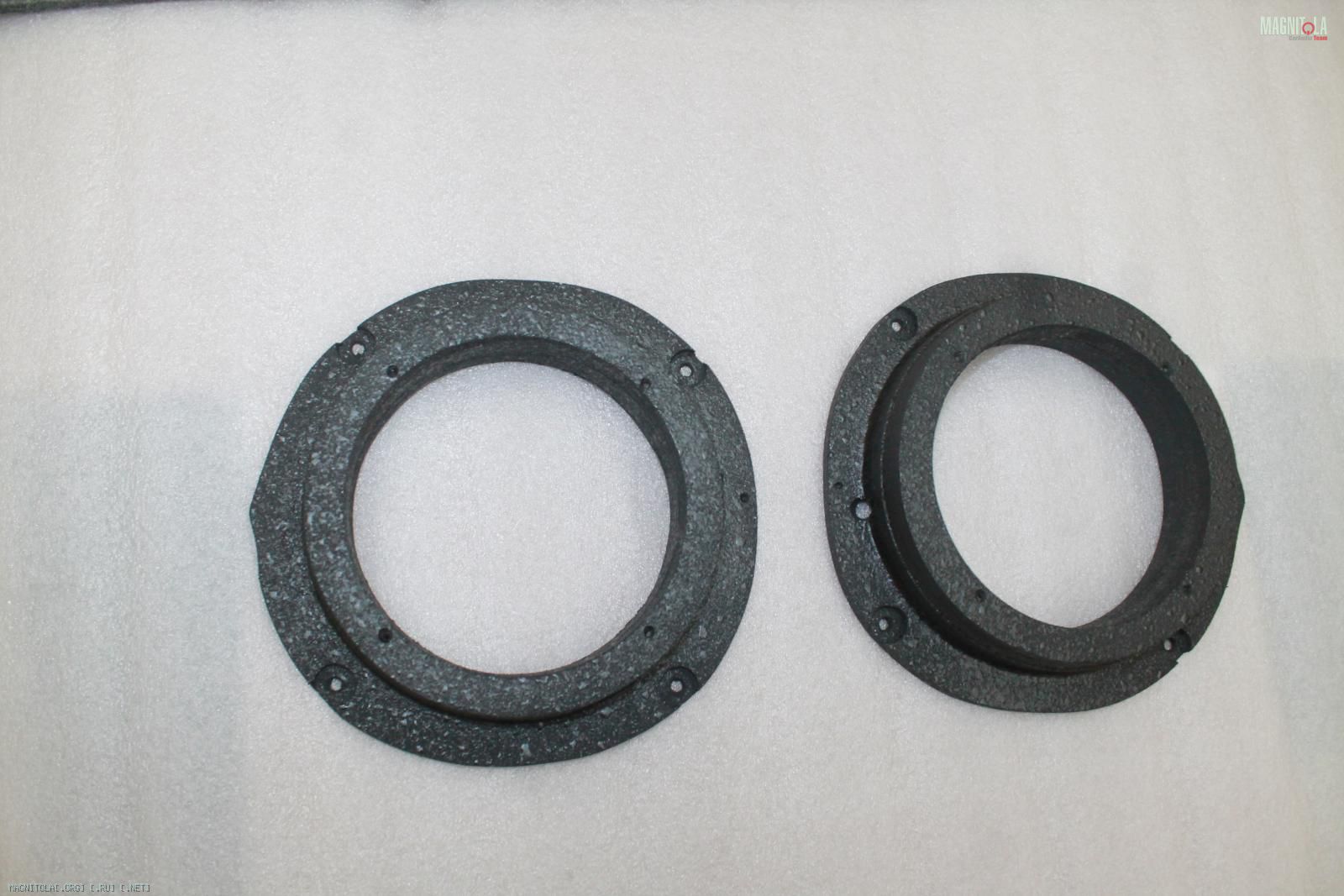

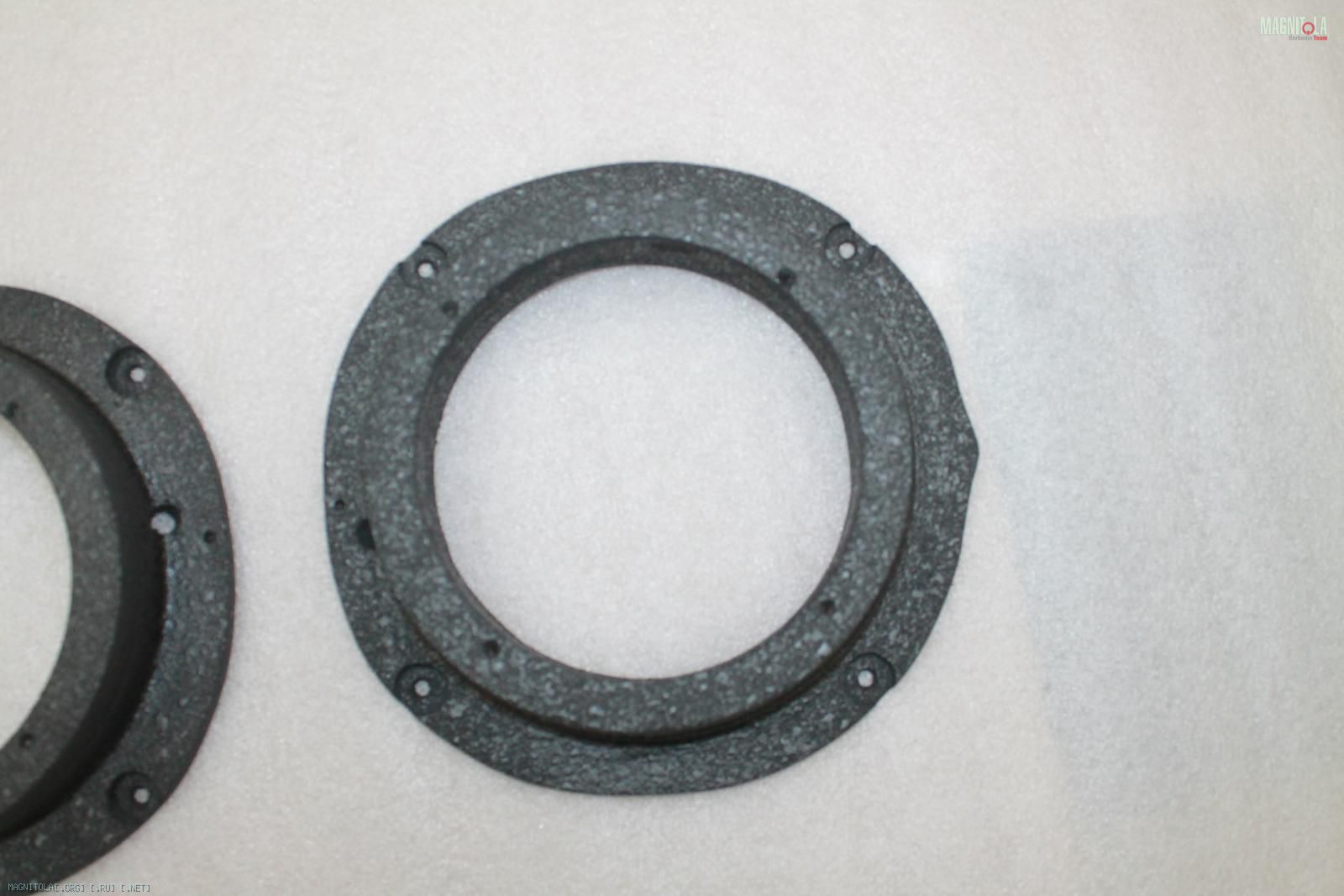

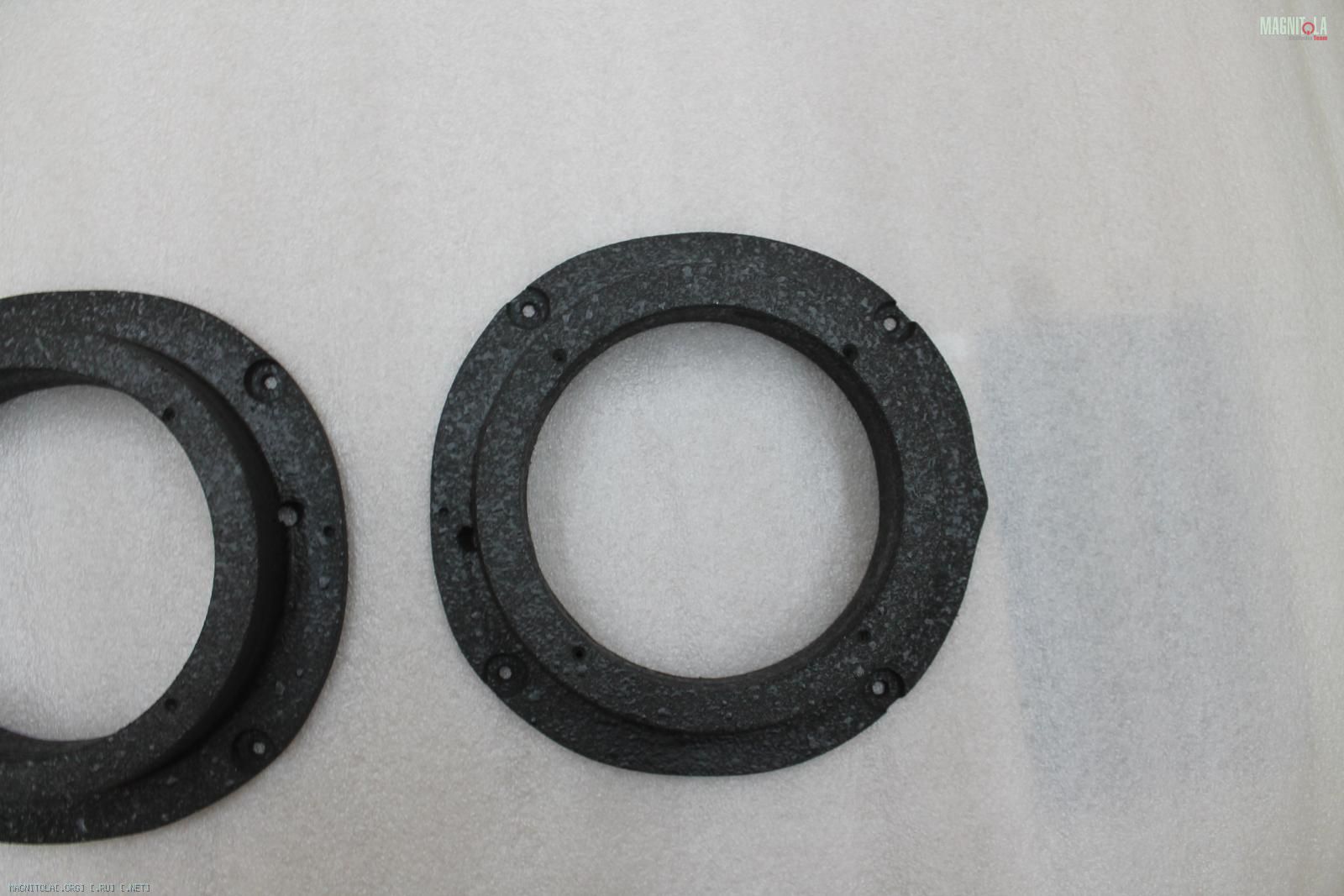

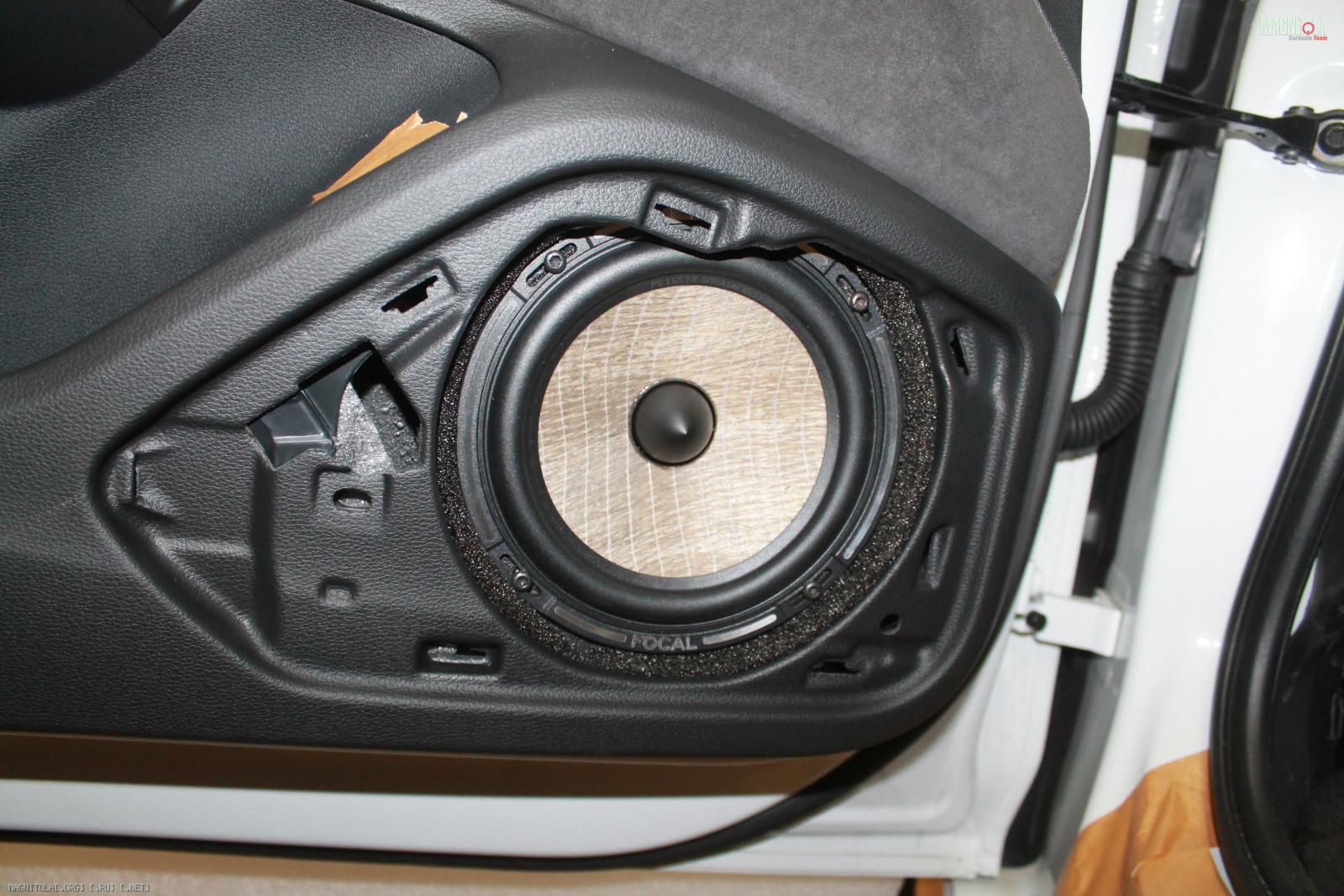

Проставочные кольца под мидбас
Вложение 1100192Вложение 1100194Вложение 1100196Вложение 1100198Вложение 1100200Вложение 1100202Вложение 1100204

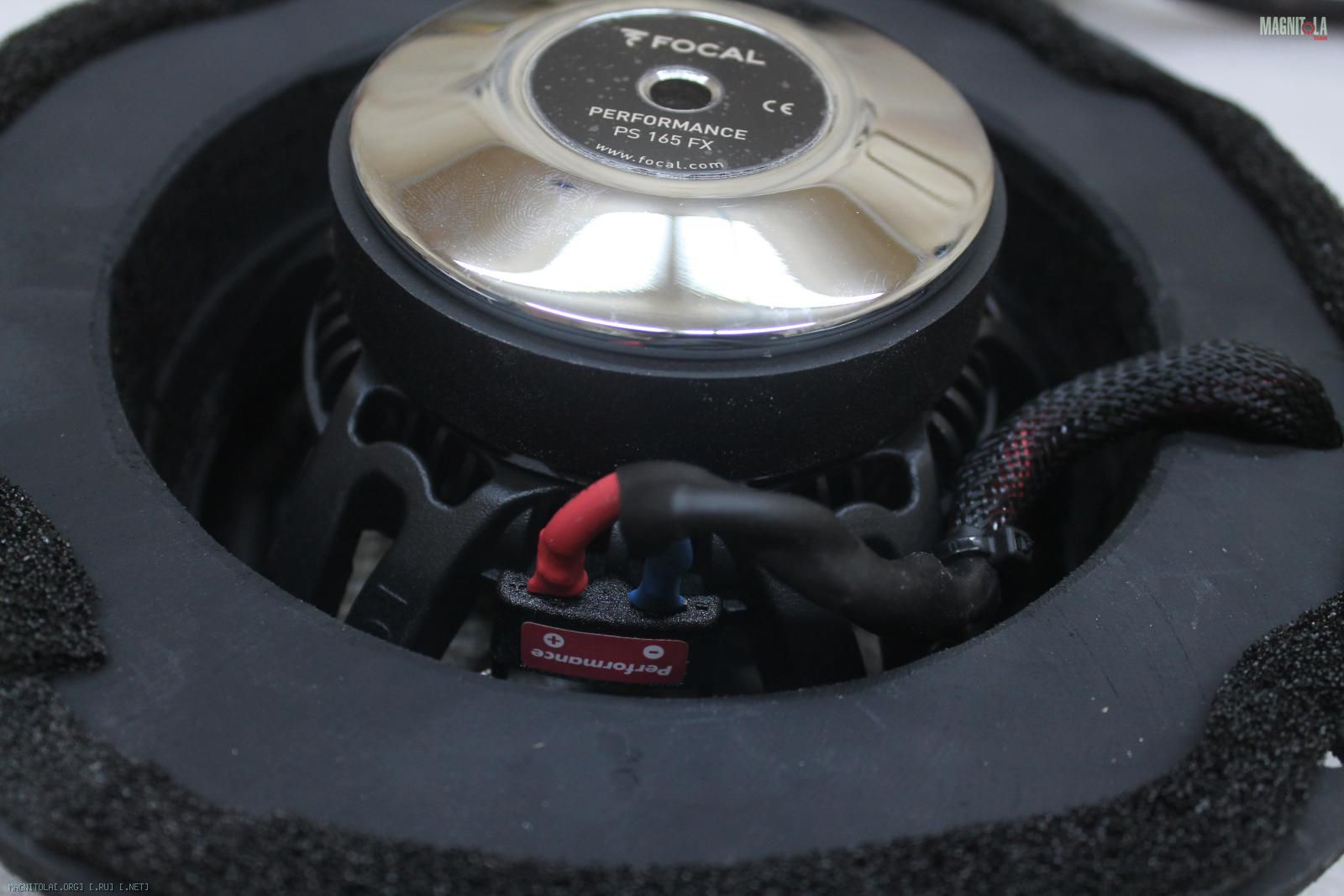

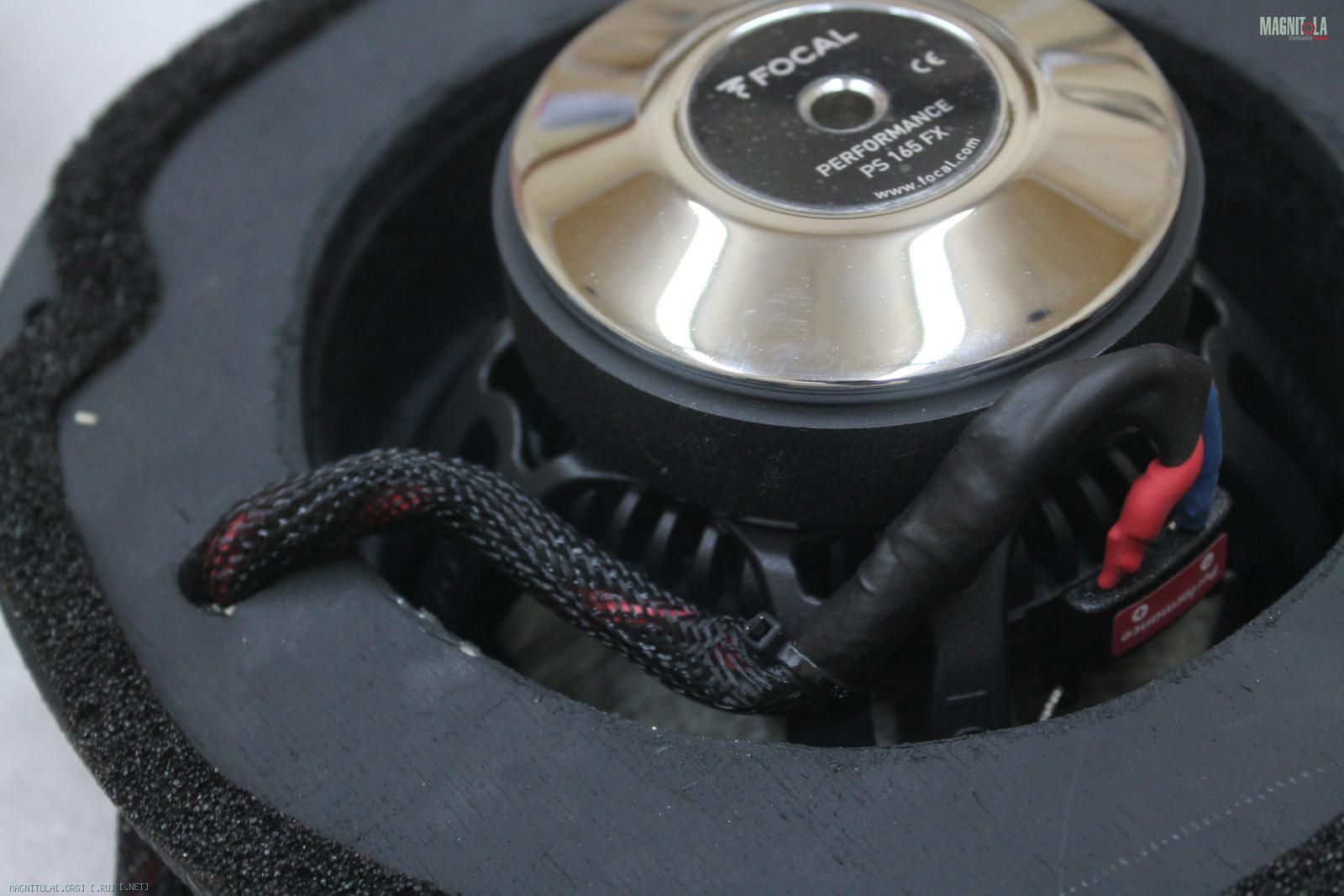

Крепление проводки мидбаса
Вложение 1100206Вложение 1100208Вложение 1100210Вложение 1100212

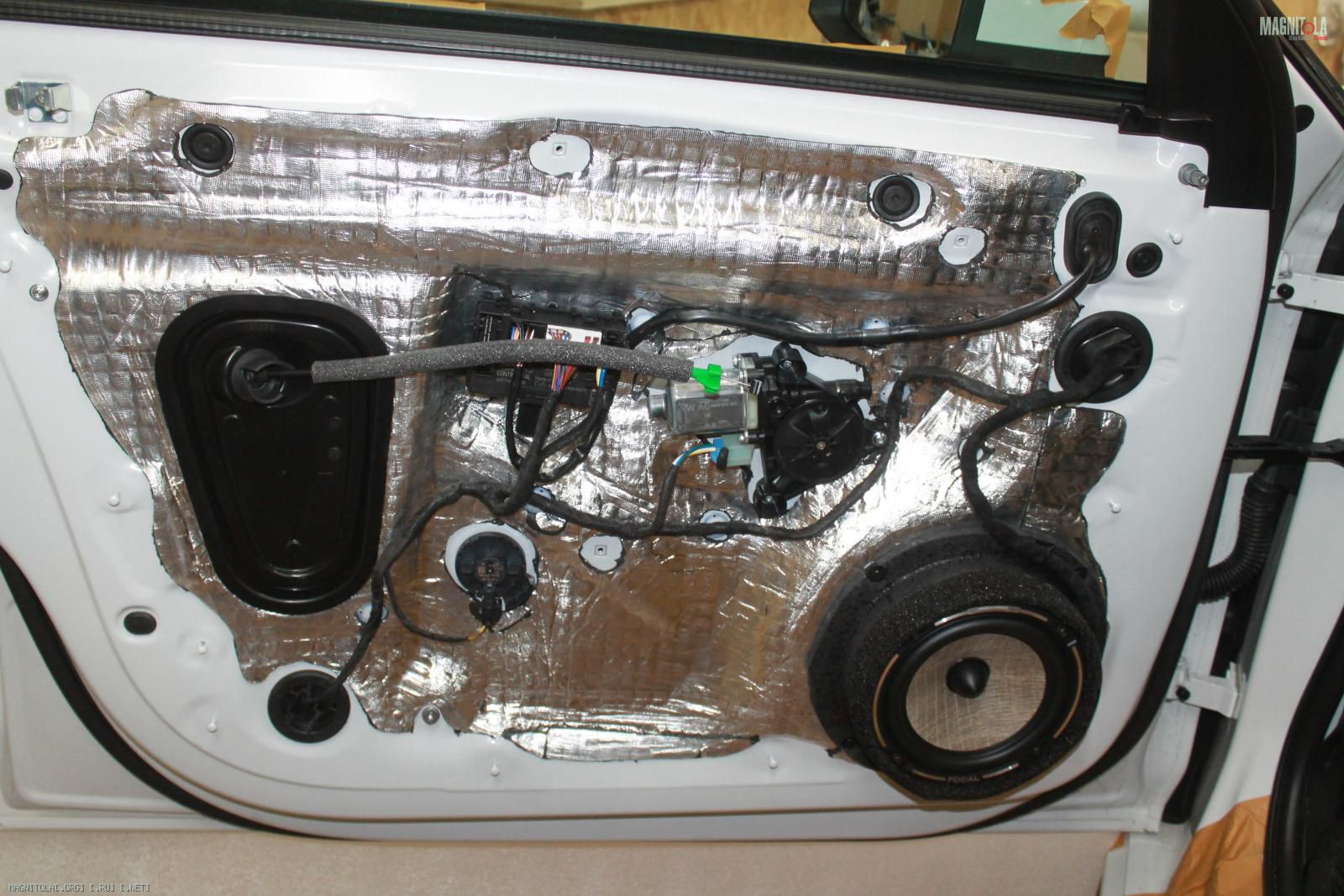

Крепление проставочных колец на штатные боты м5...
Саморезы под торкс..
Волноотвод из битопласта..
Вложение 1100214Вложение 1100216Вложение 1100218Вложение 1100220Вложение 1100222Вложение 1100224Вложение 1100226Вложение 1100228Вложение 1100230Вложение 1100232
Audi A4 2.0 TFSI Quattro

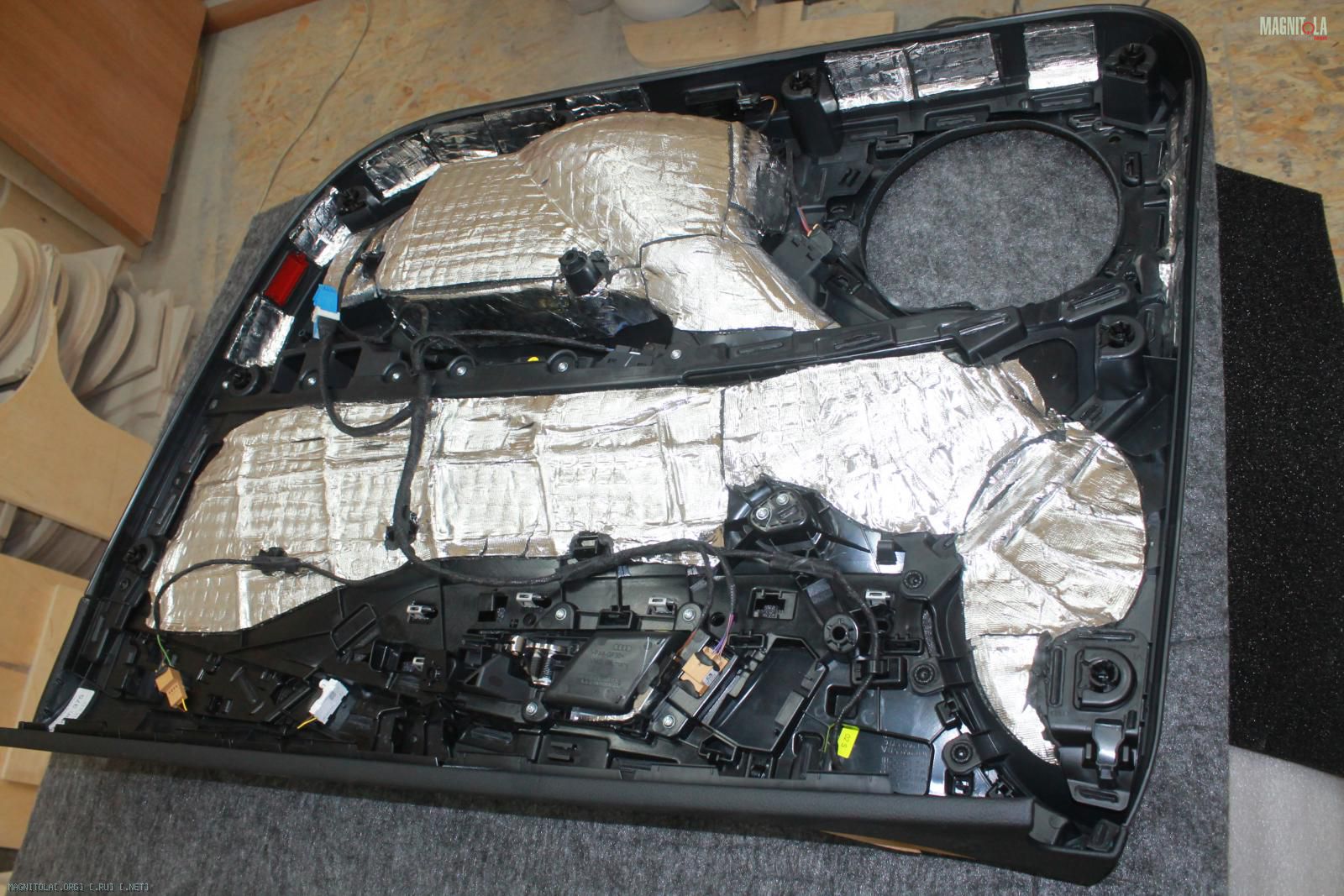

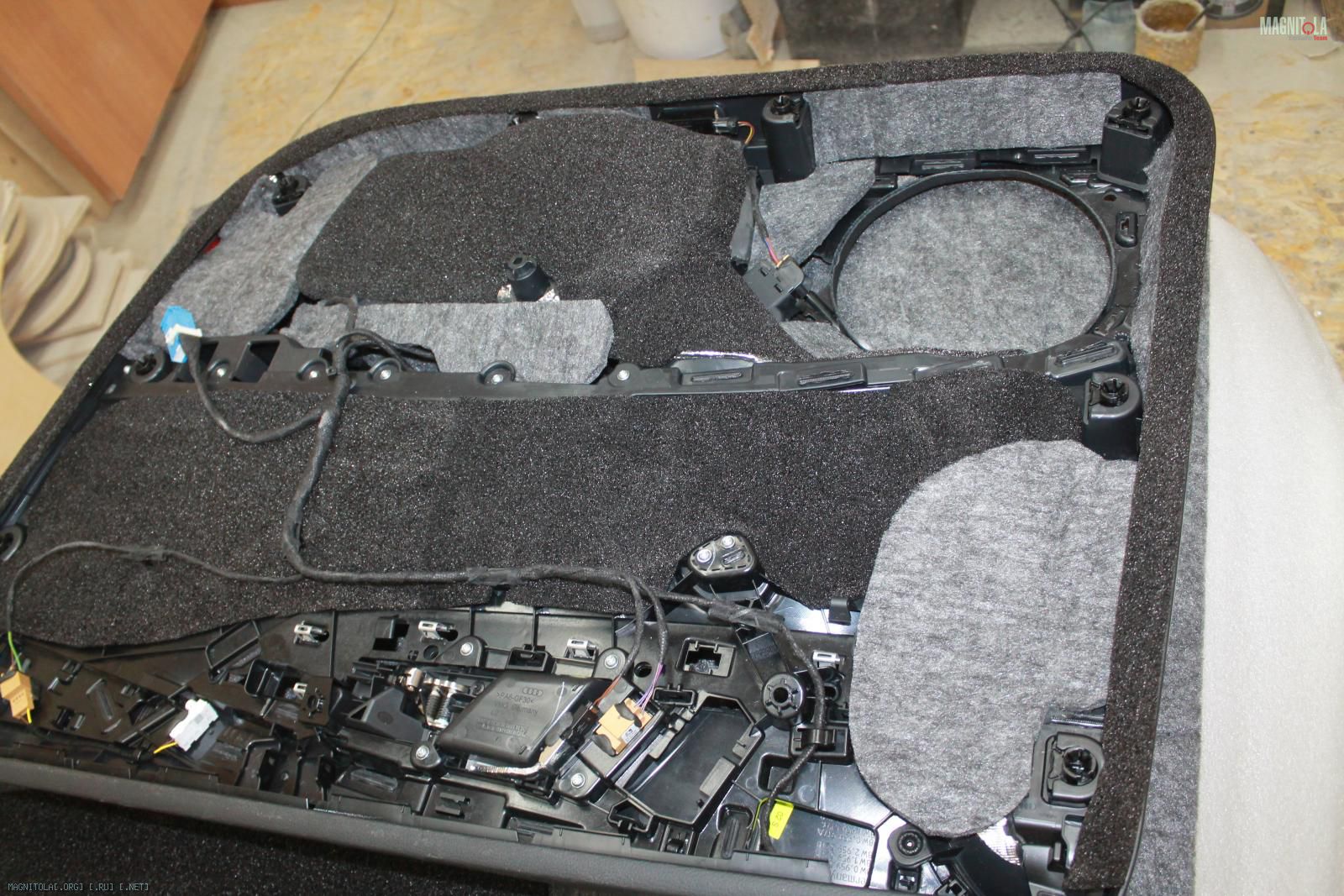

Передние карты дверей...
Наносим вибру 4 мм, греем, прикатываем..

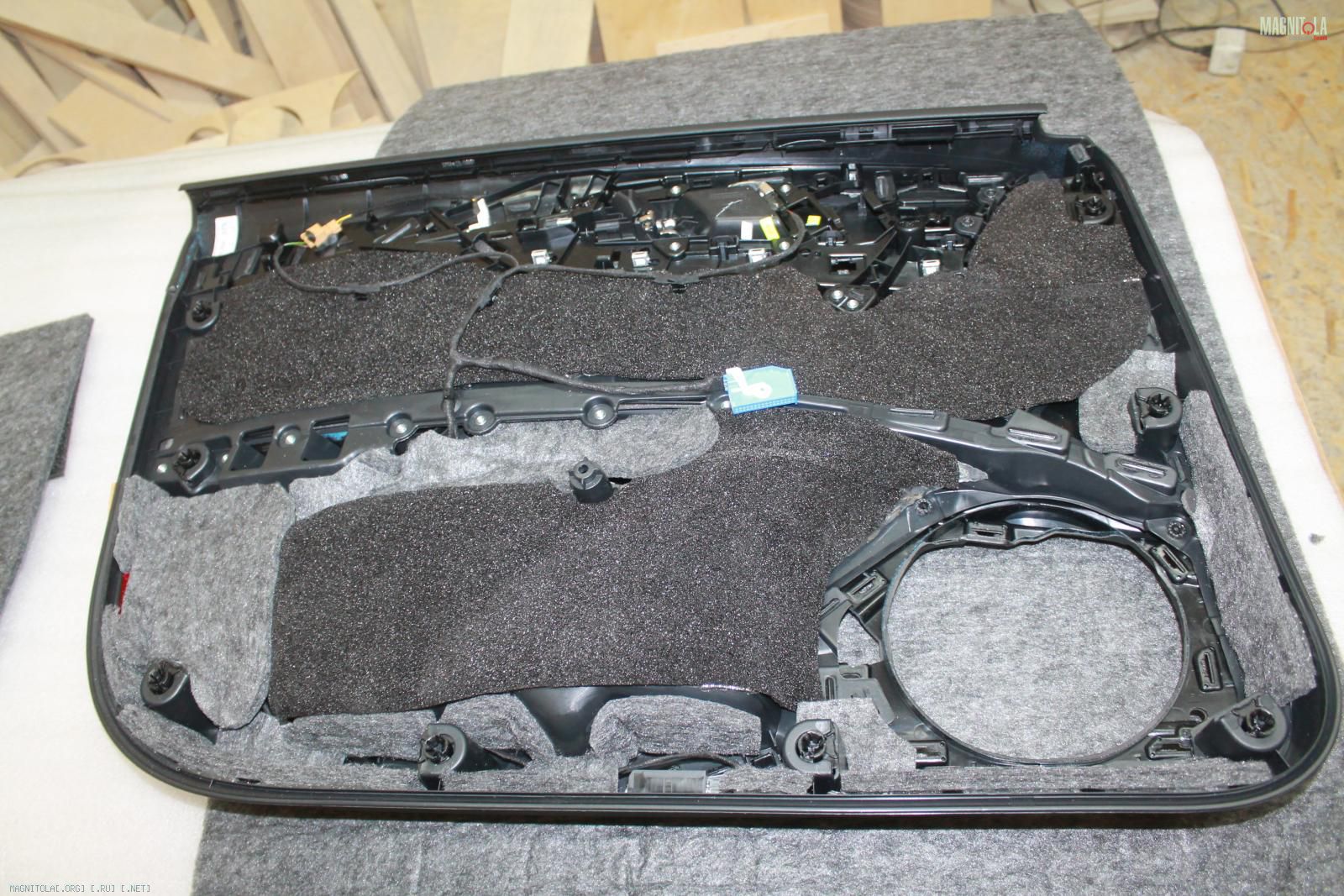

Наносим битопласт 5 мм и войлок 10мм..

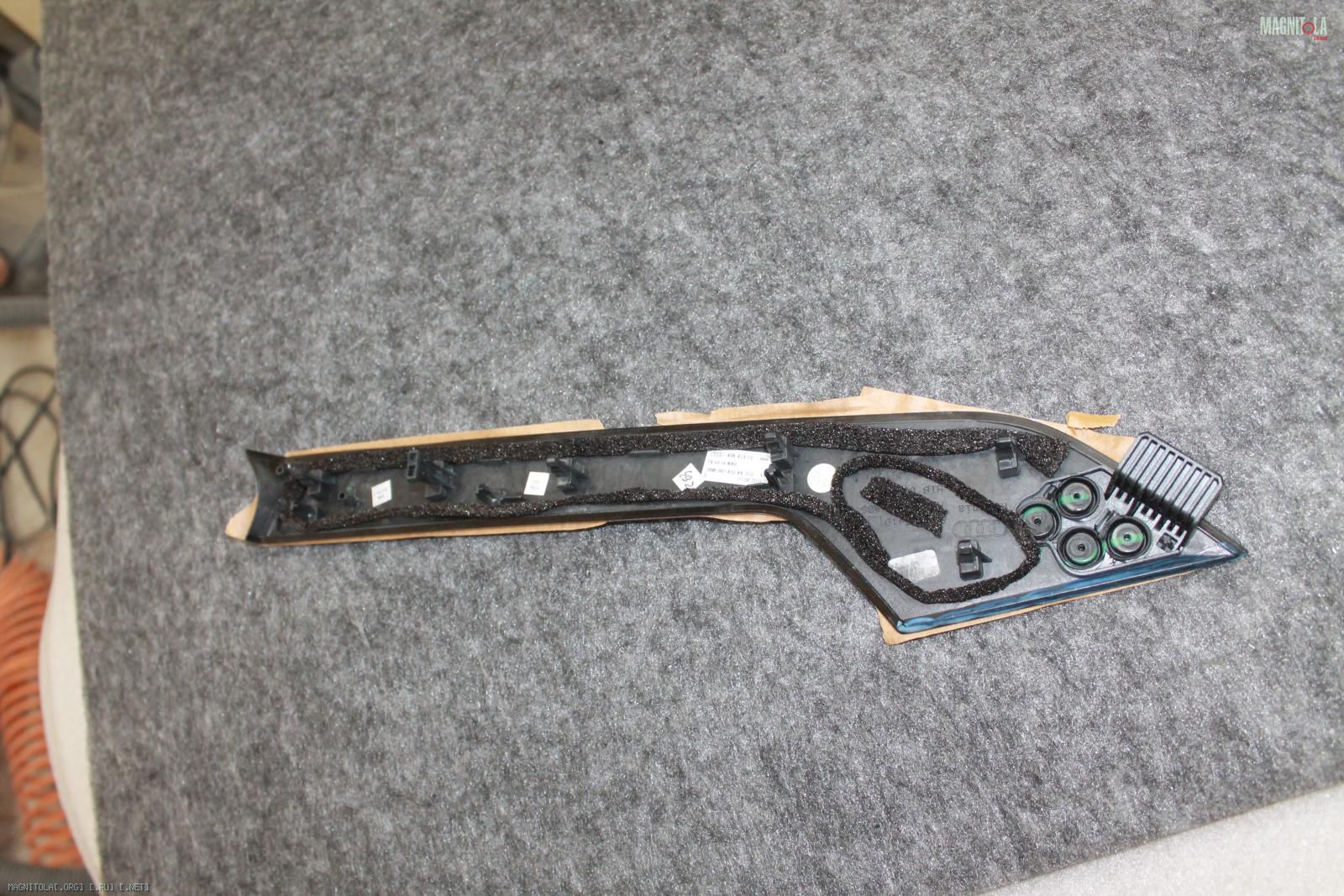

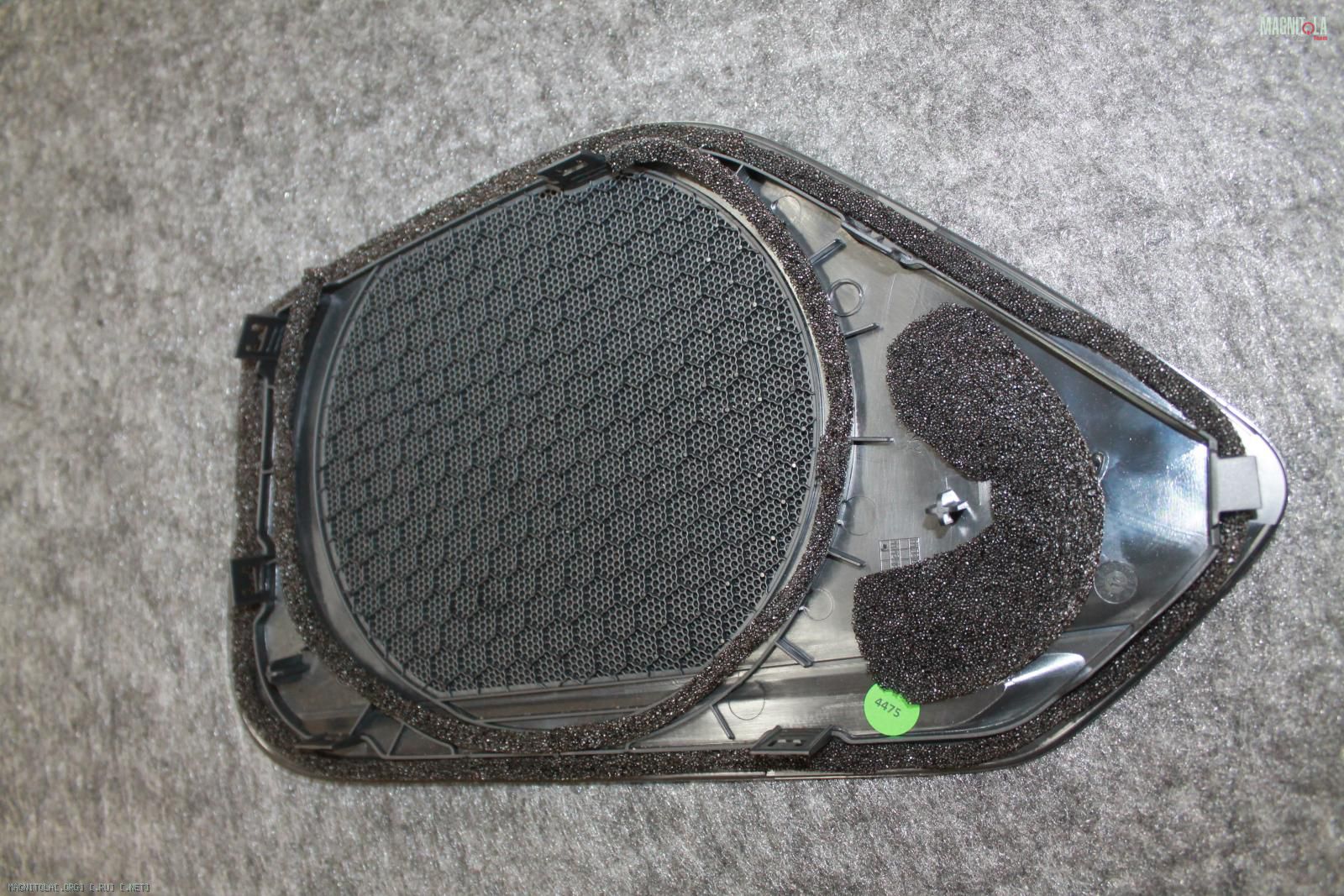

Уплотнительные ленты из битопласта на карту дверей, сетку и декоративные элементы дверей
Вложение 1100456Вложение 1100458Вложение 1100460Вложение 1100462Вложение 1100464Вложение 1100466Вложение 1100468Вложение 1100470Вложение 1100472Вложение 1100474Вложение 1100476Вложение 1100478Вложение 1100480Вложение 1100482

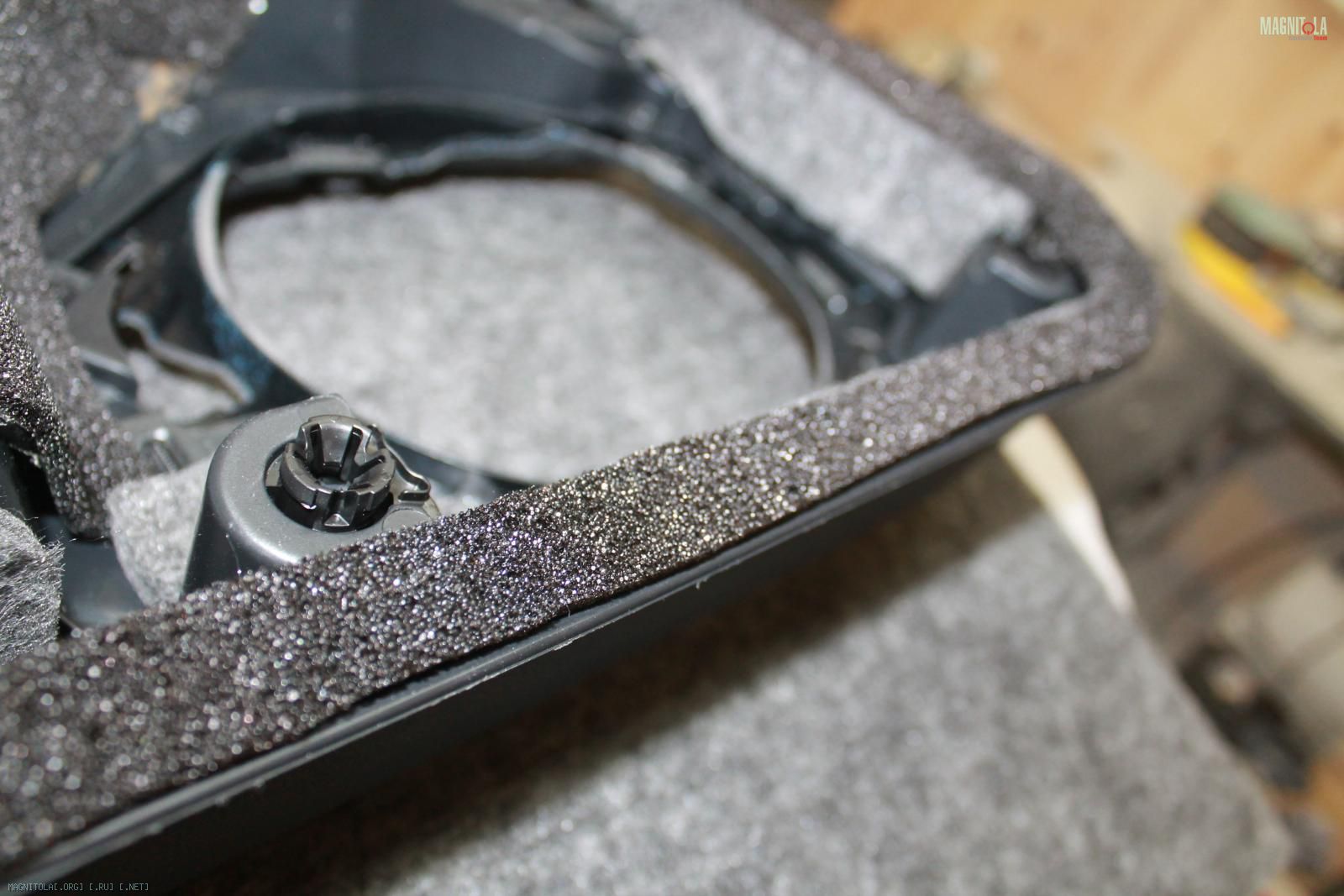

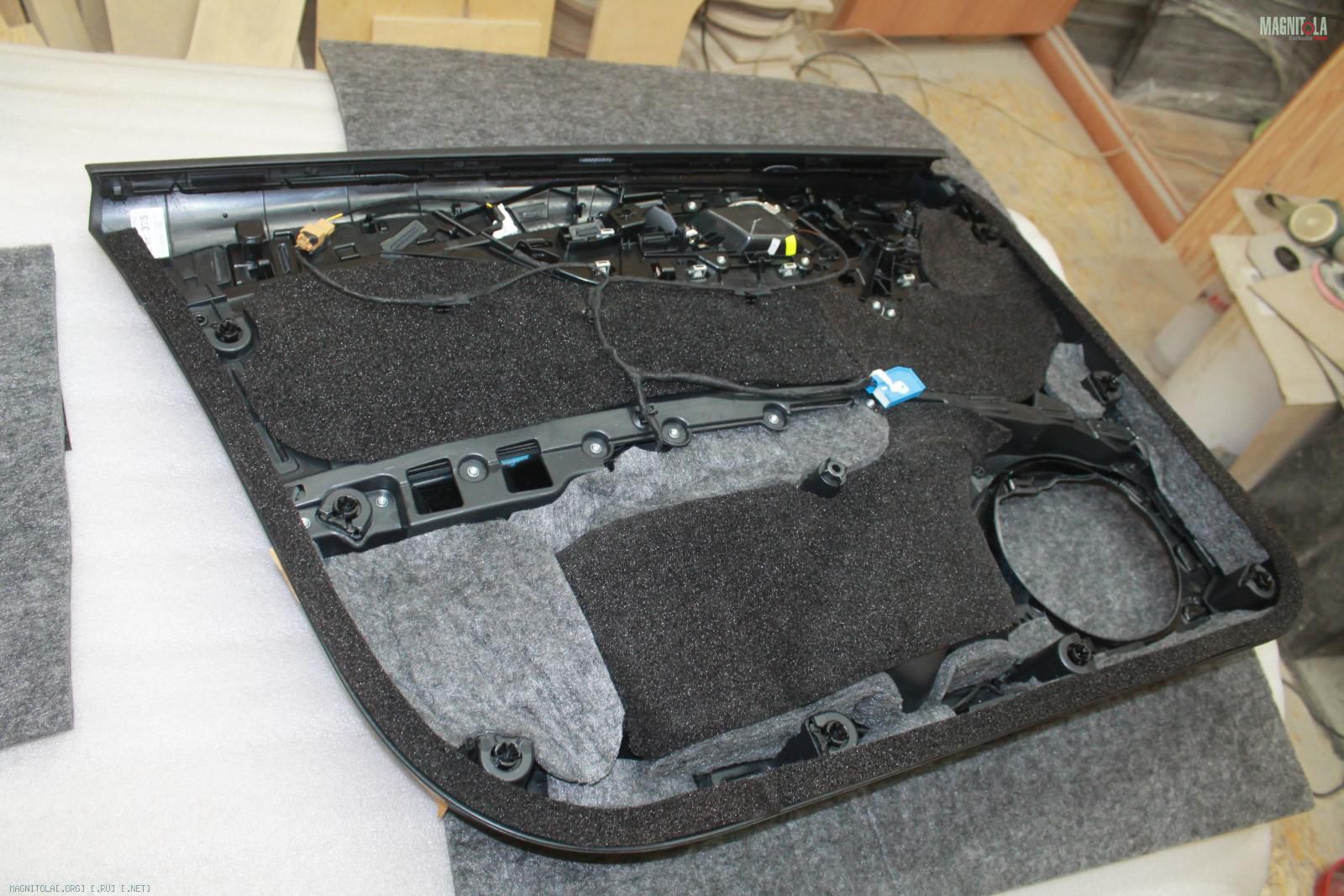

Правая карта по той же технологии..
Вложение 1100484Вложение 1100486Вложение 1100488Вложение 1100490Вложение 1100492Вложение 1100494Вложение 1100496Вложение 1100498Вложение 1100500Вложение 1100502Вложение 1100504Вложение 1100506

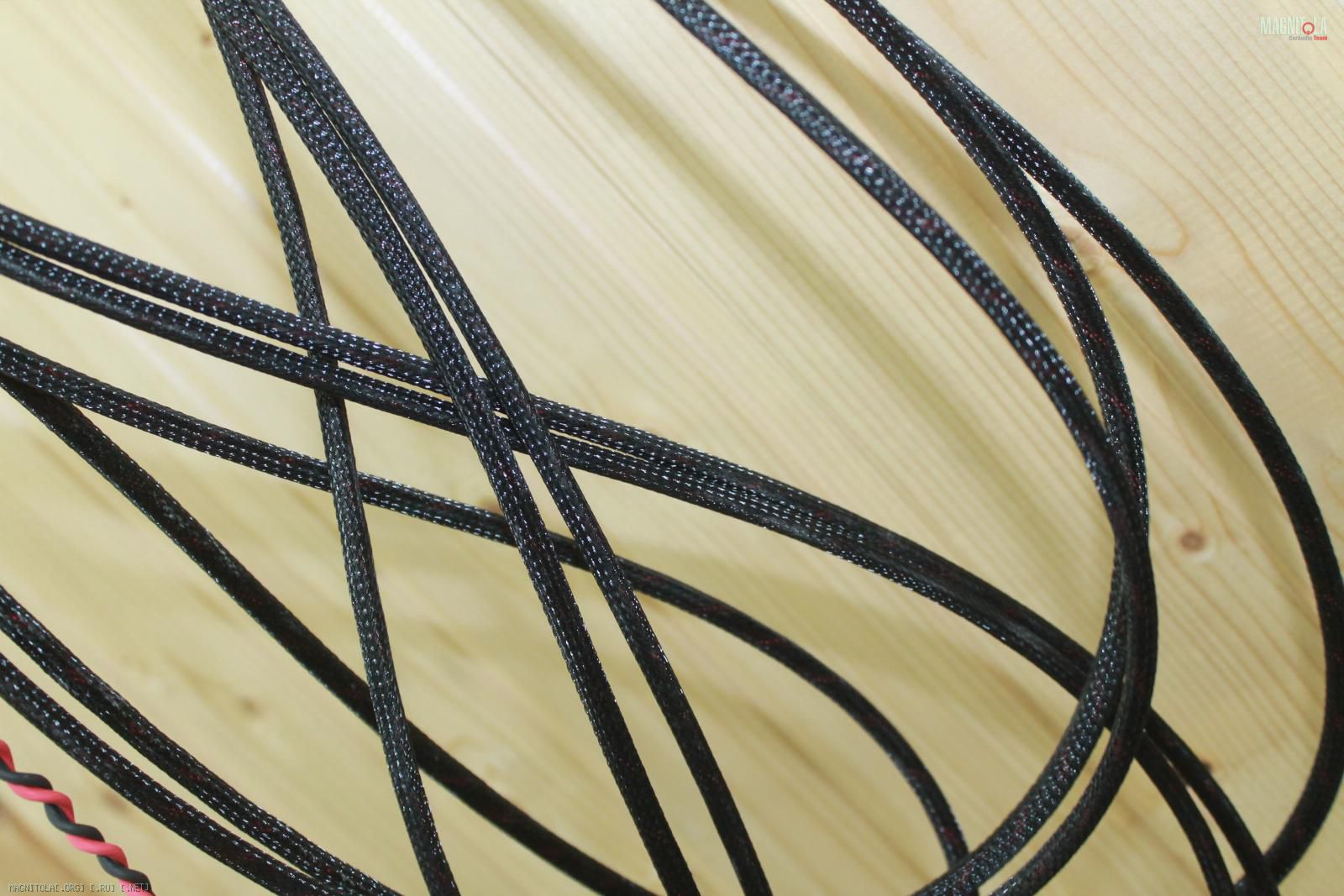

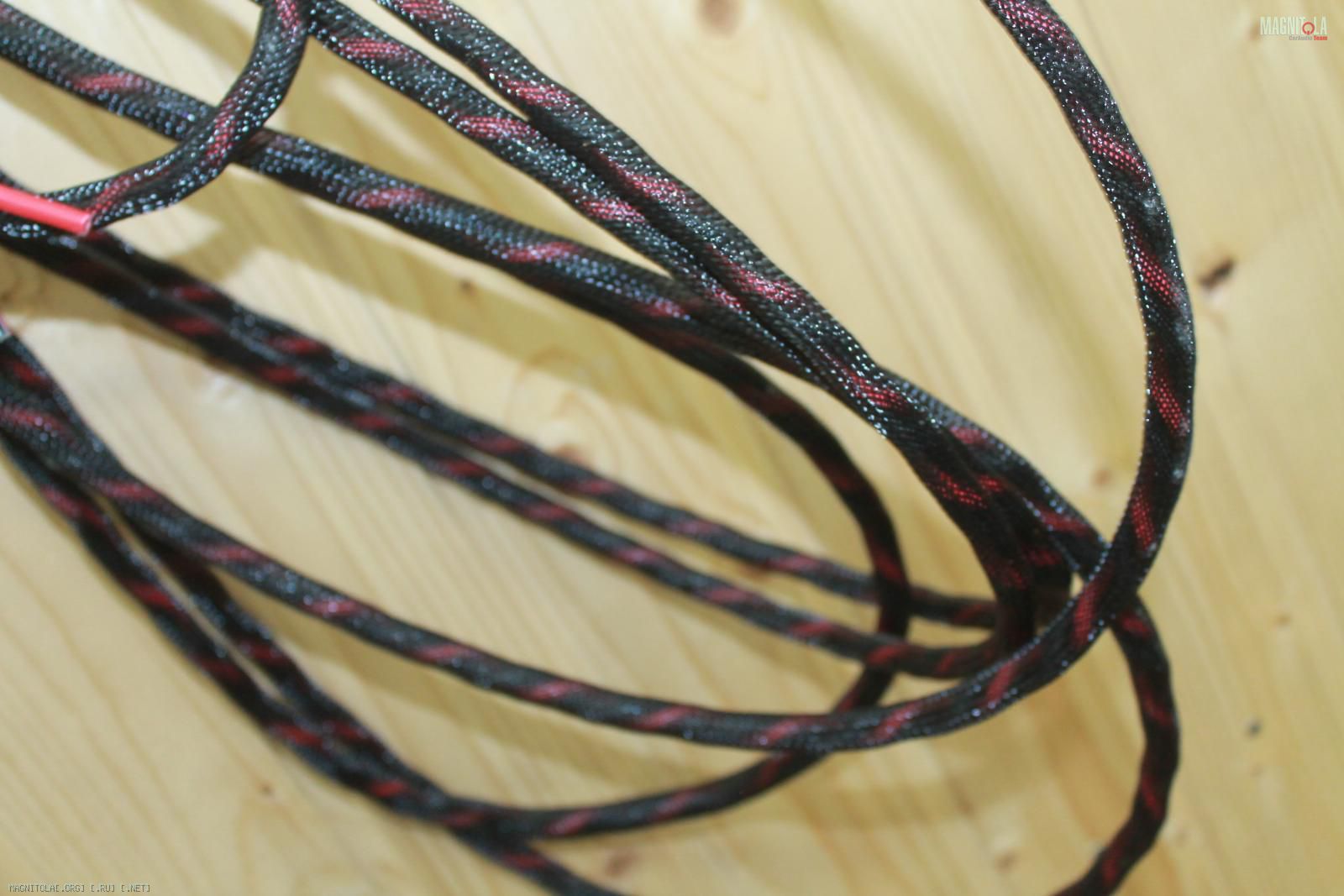

Связали витую пару... одеваем проводку в змею
Вложение 1100508Вложение 1100510Вложение 1100512Вложение 1100514

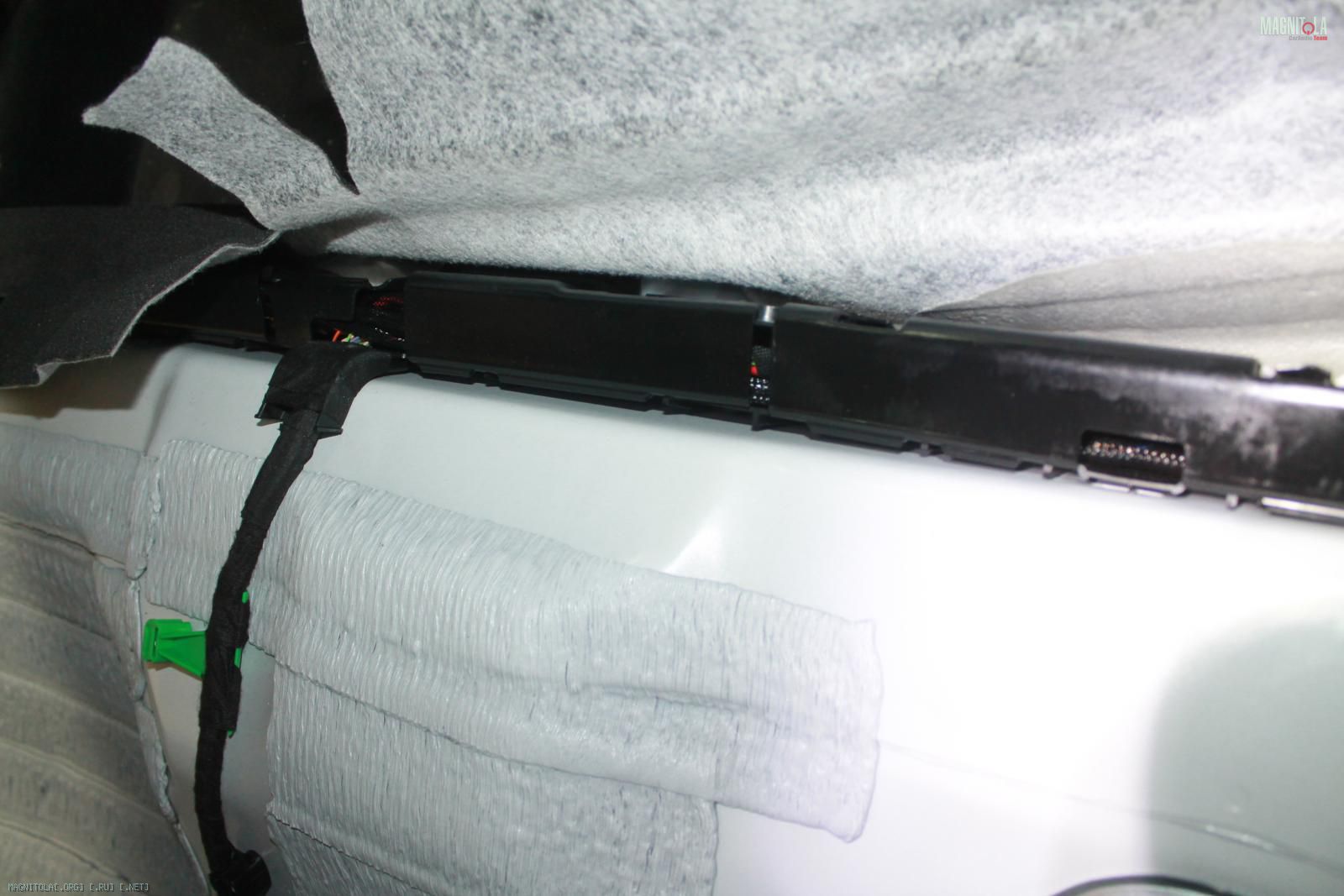

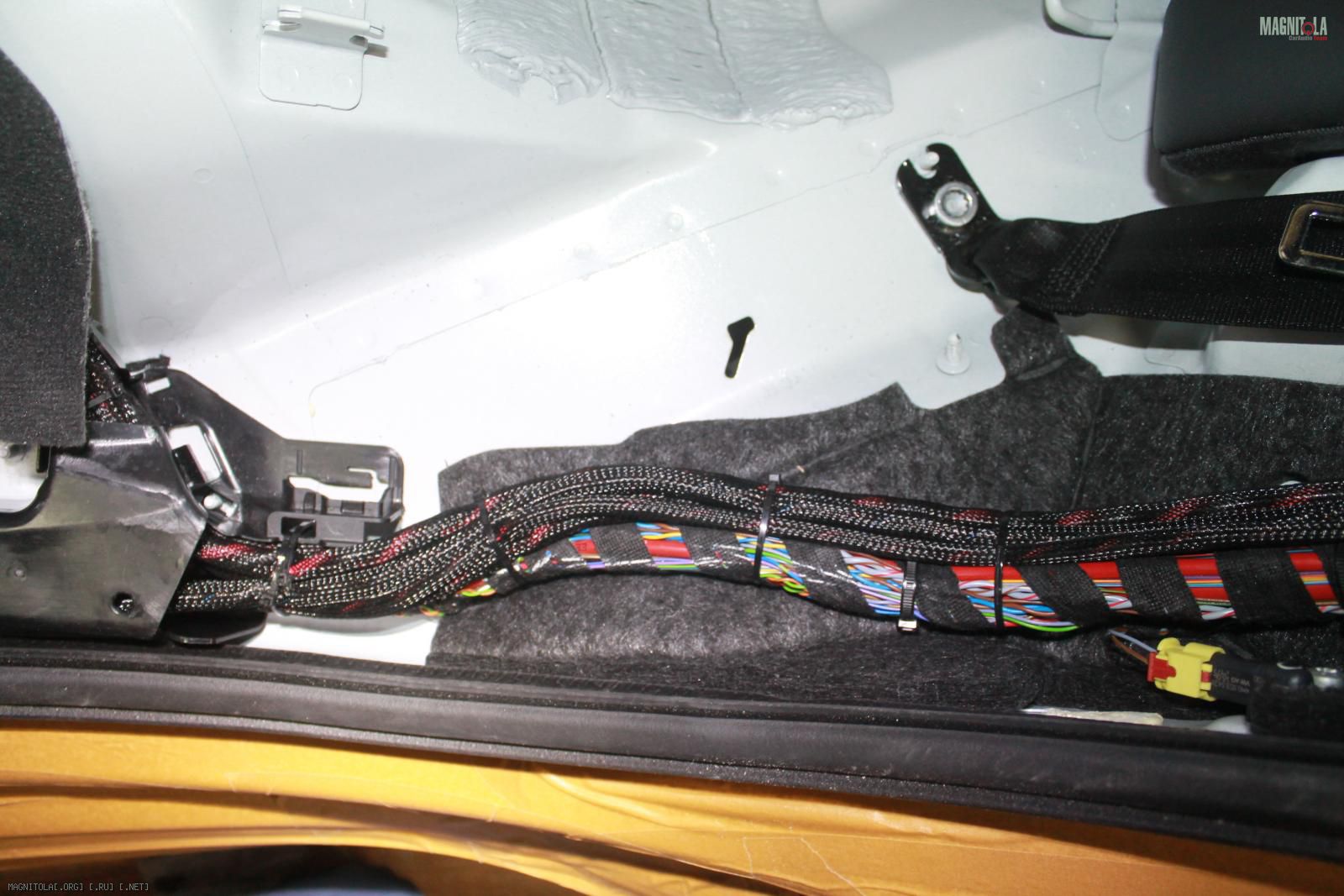

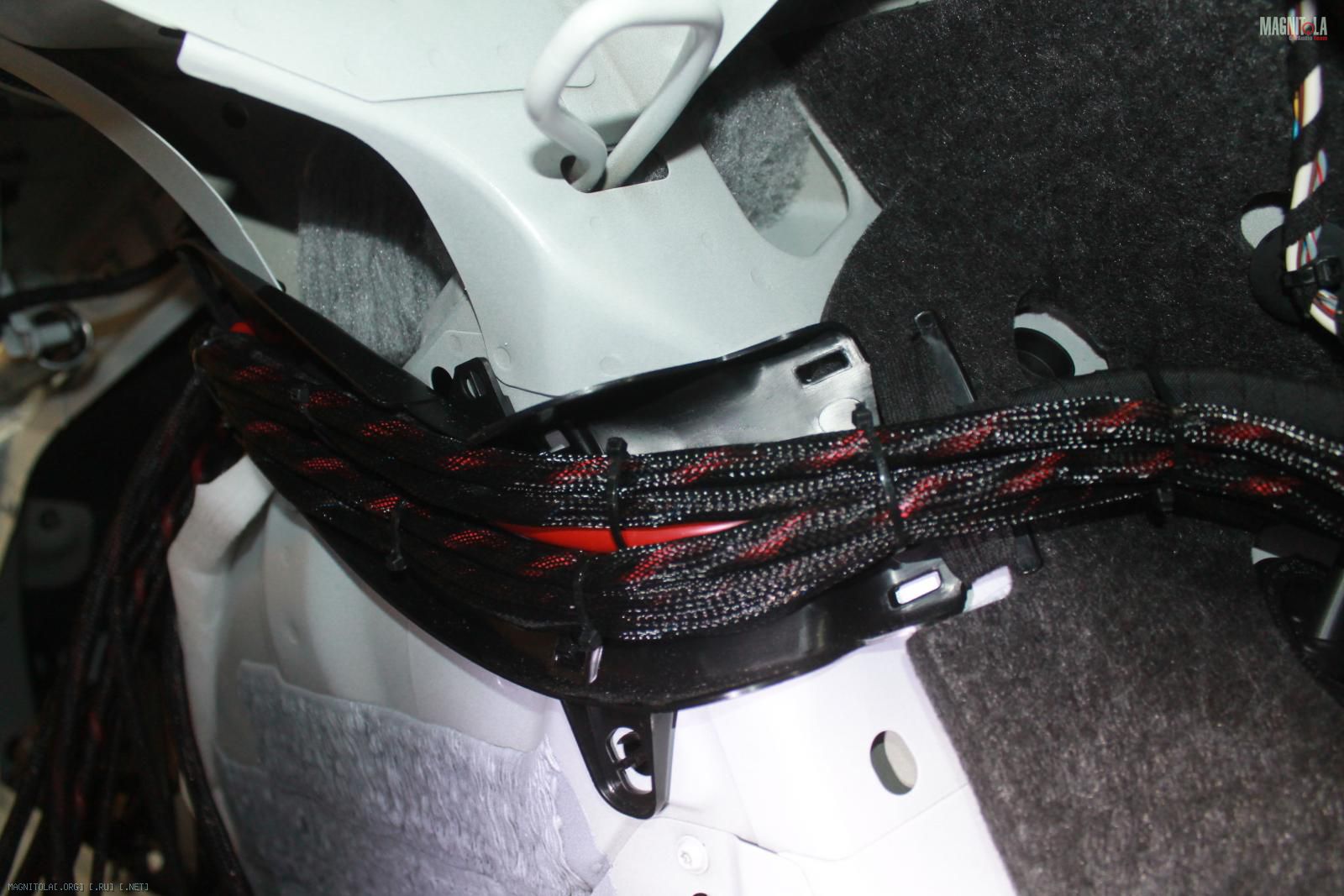

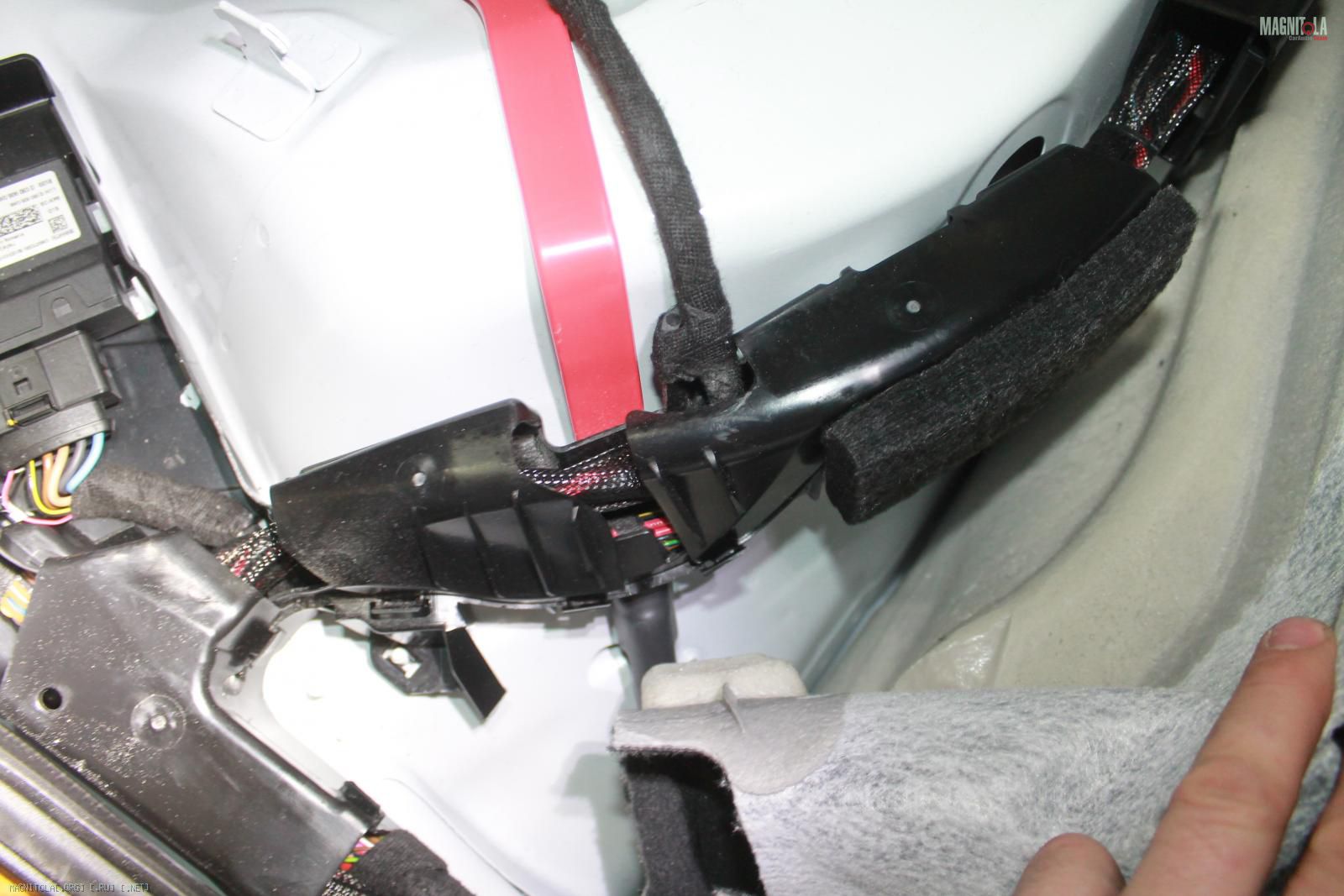

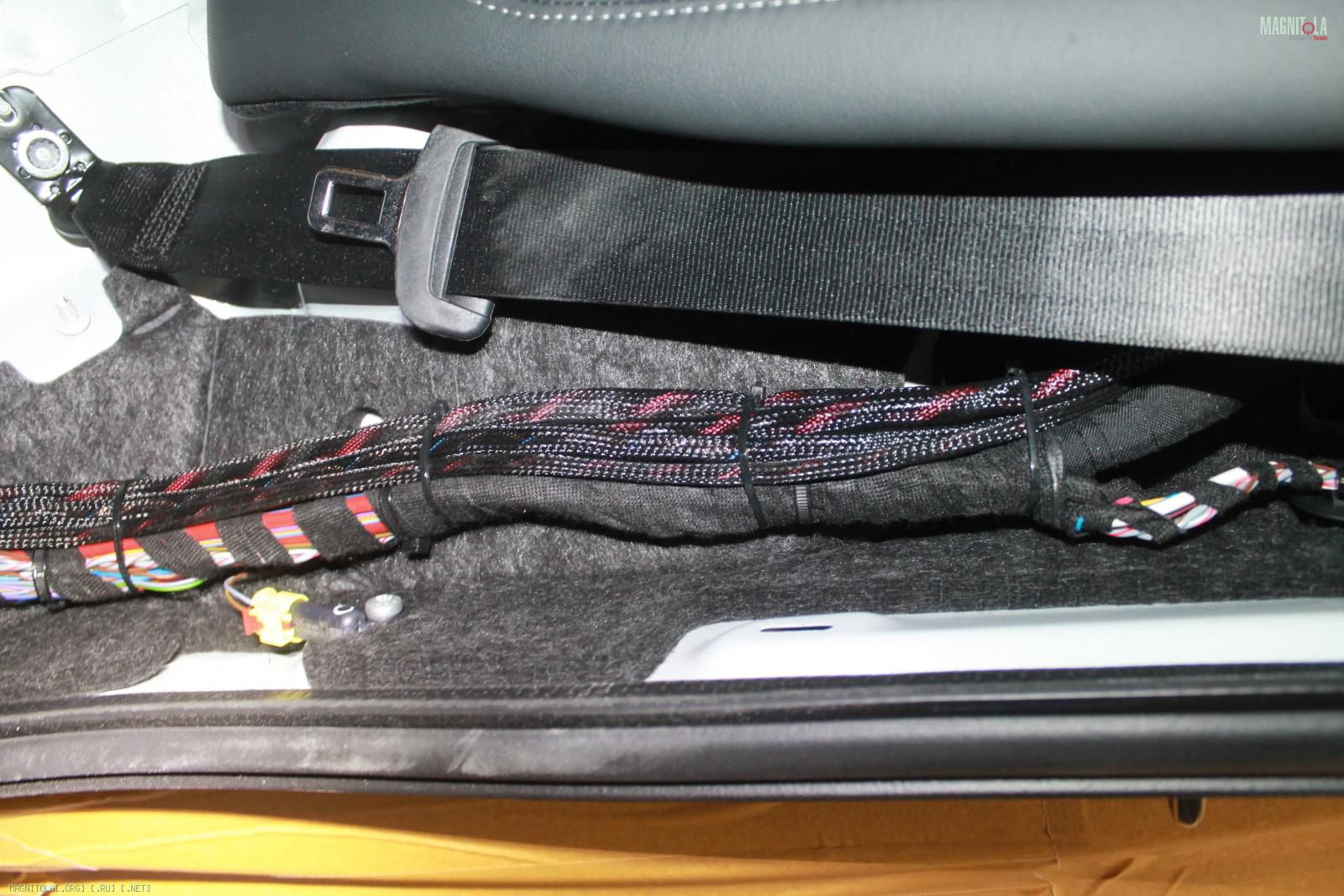

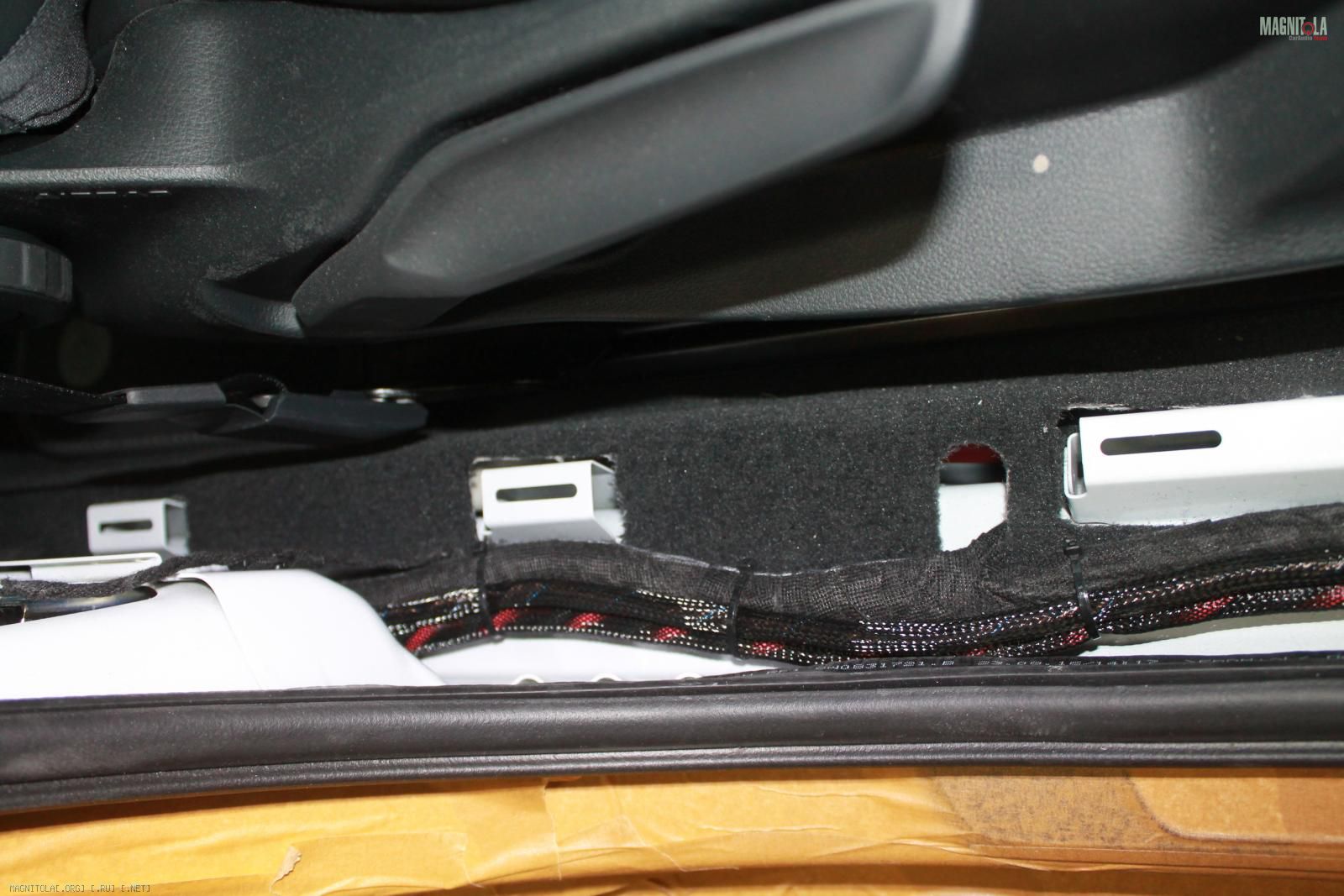

Протяжка/закрепление проводки
Вложение 1100516Вложение 1100518Вложение 1100520Вложение 1100522Вложение 1100524Вложение 1100526Вложение 1100528Вложение 1100530Вложение 1100532Вложение 1100534Вложение 1100536Вложение 1100538Вложение 1100540Вложение 1100542Вложение 1100544Вложение 1100546Вложение 1100548Вложение 1100550Вложение 1100552Вложение 1100554

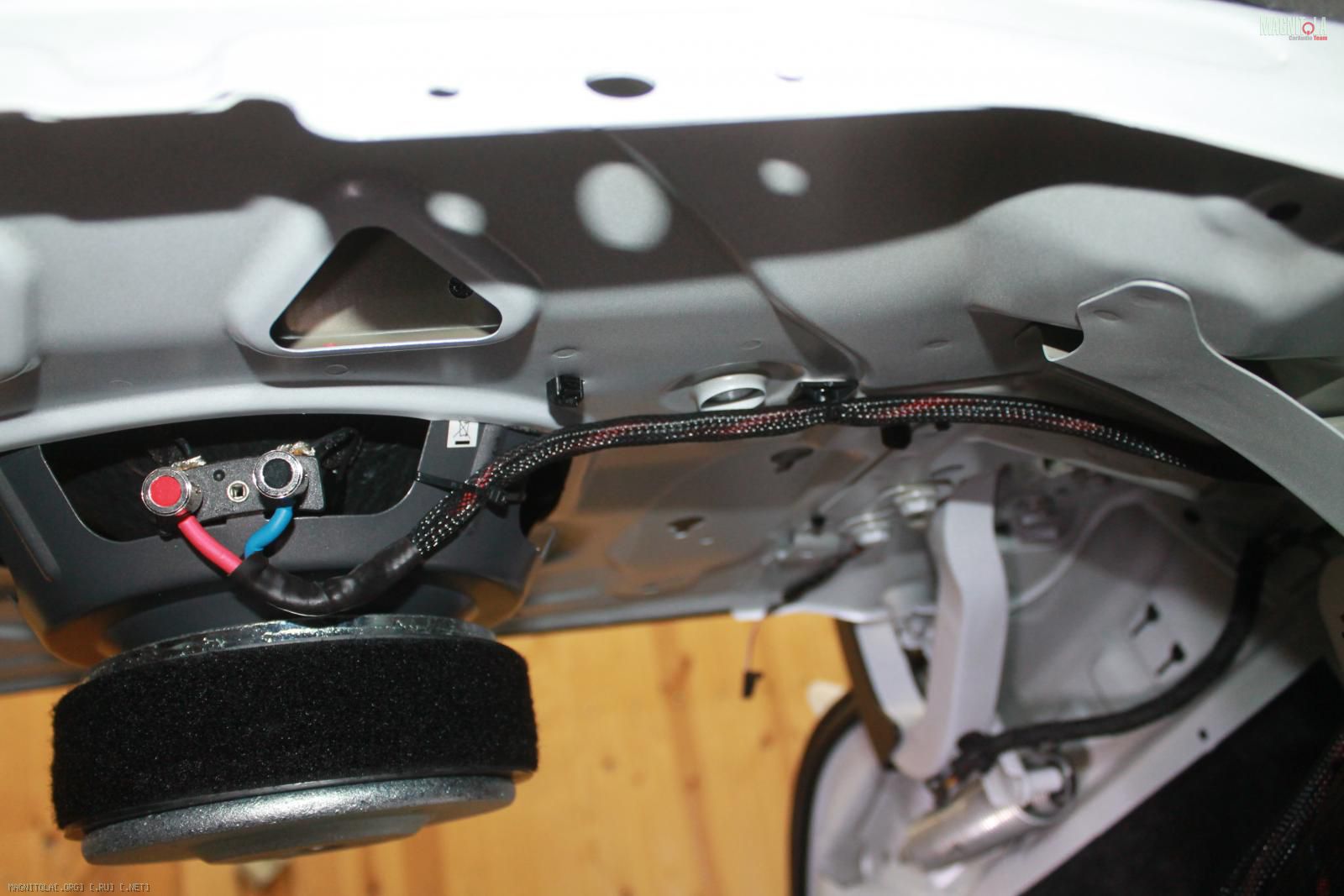

Крепление проводки для сабвуфера...
Вложение 1100556Вложение 1100558

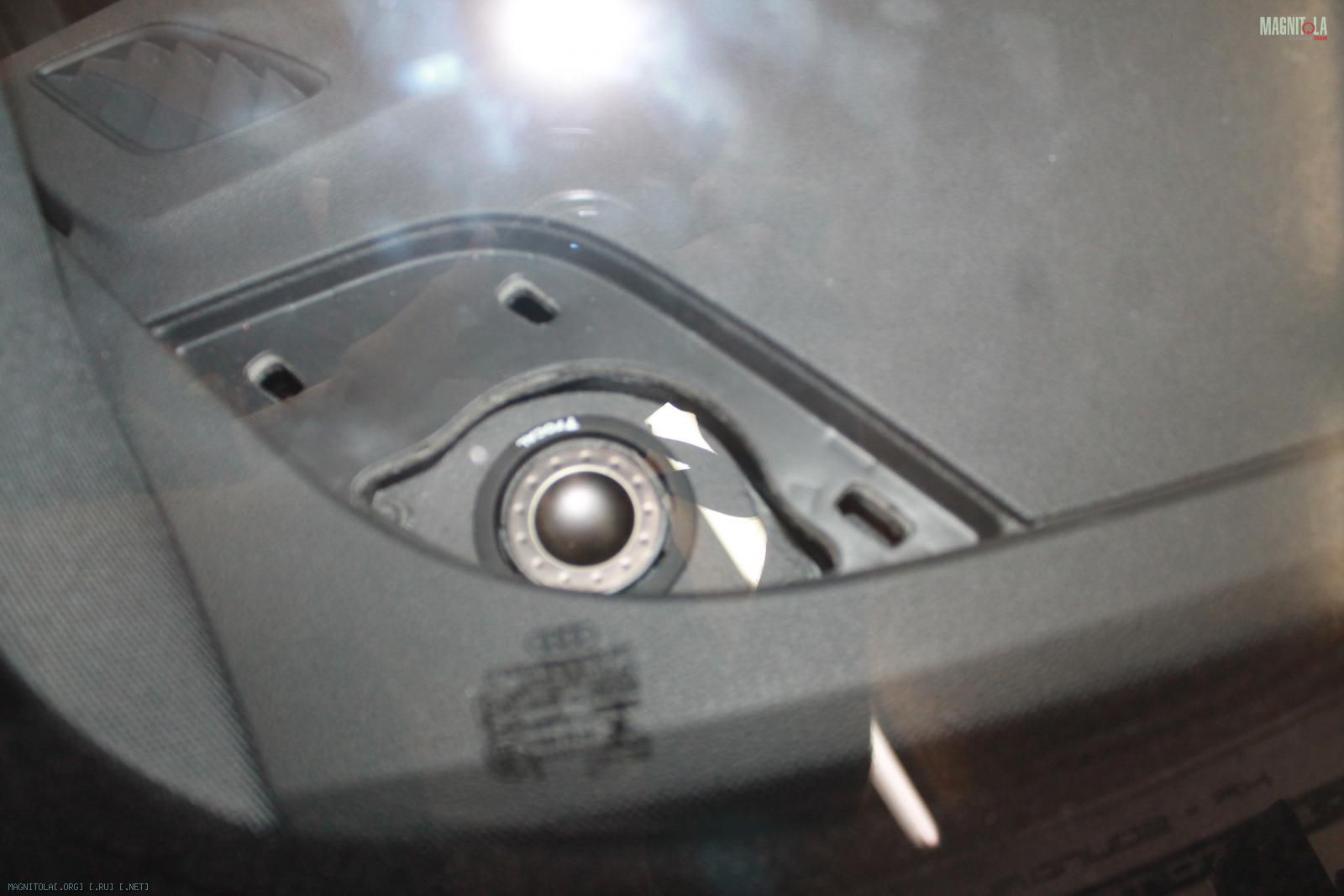

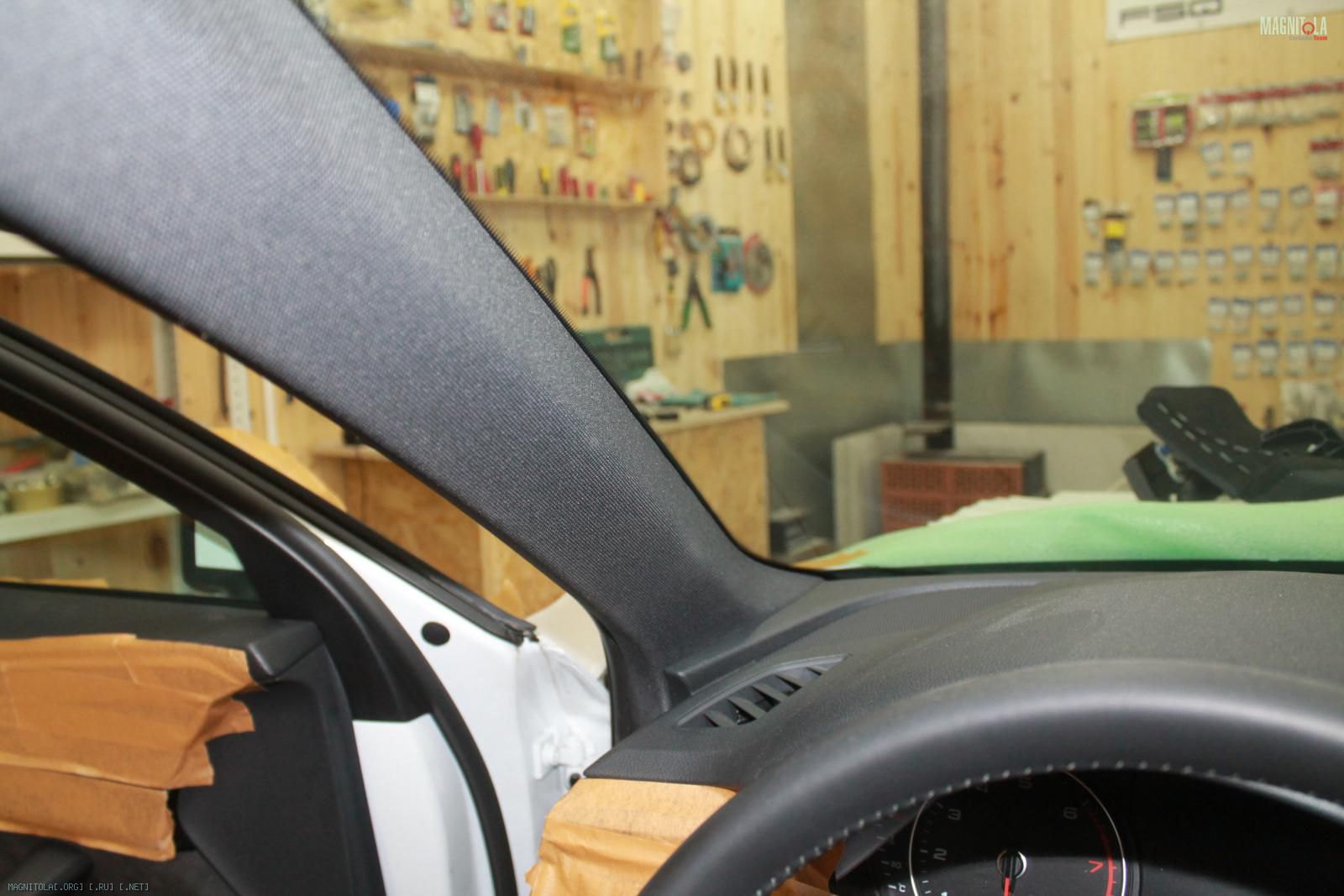

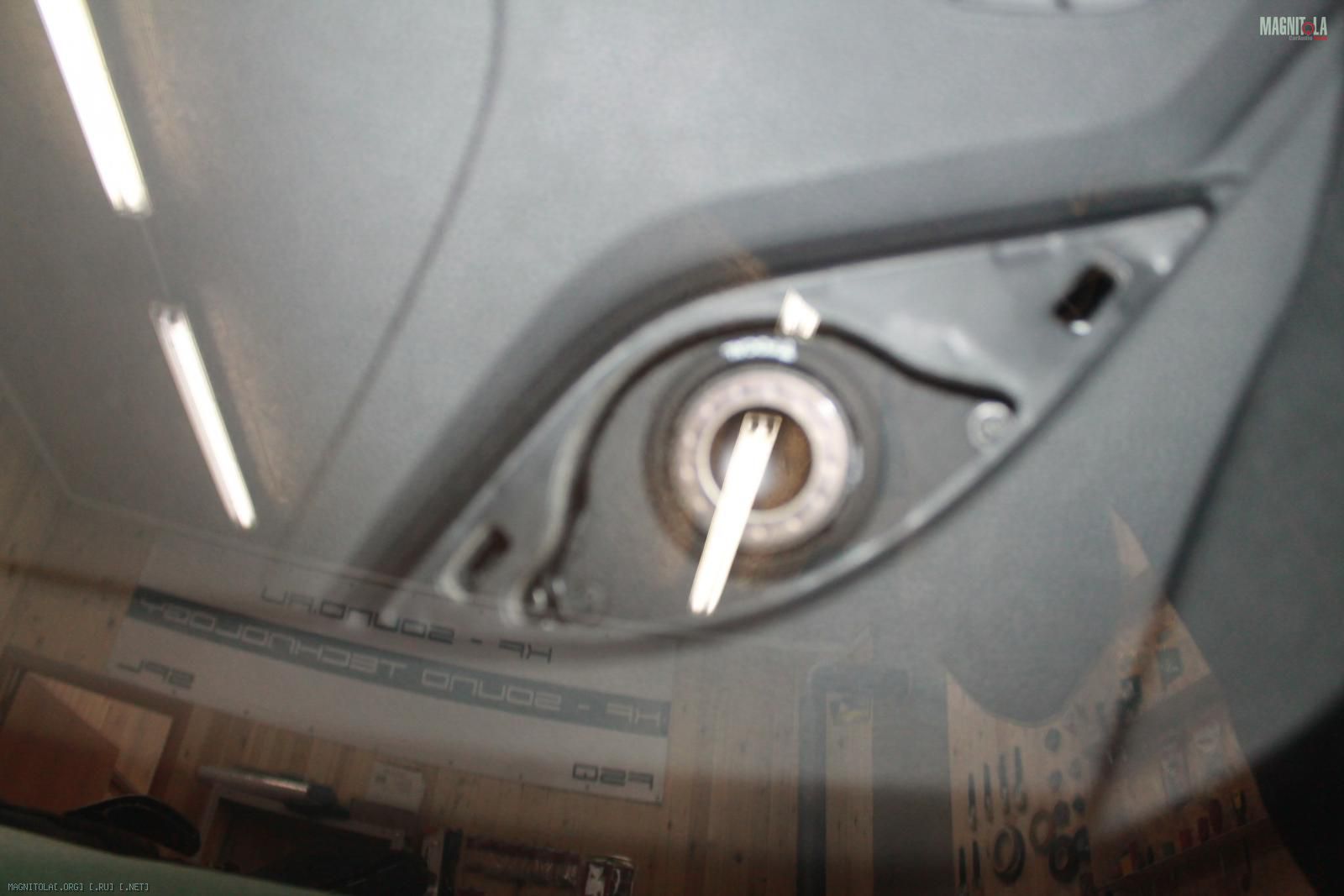

ВЧ в штатные места...
Вложение 1100560Вложение 1100562Вложение 1100564Вложение 1100566Вложение 1100568Вложение 1100570

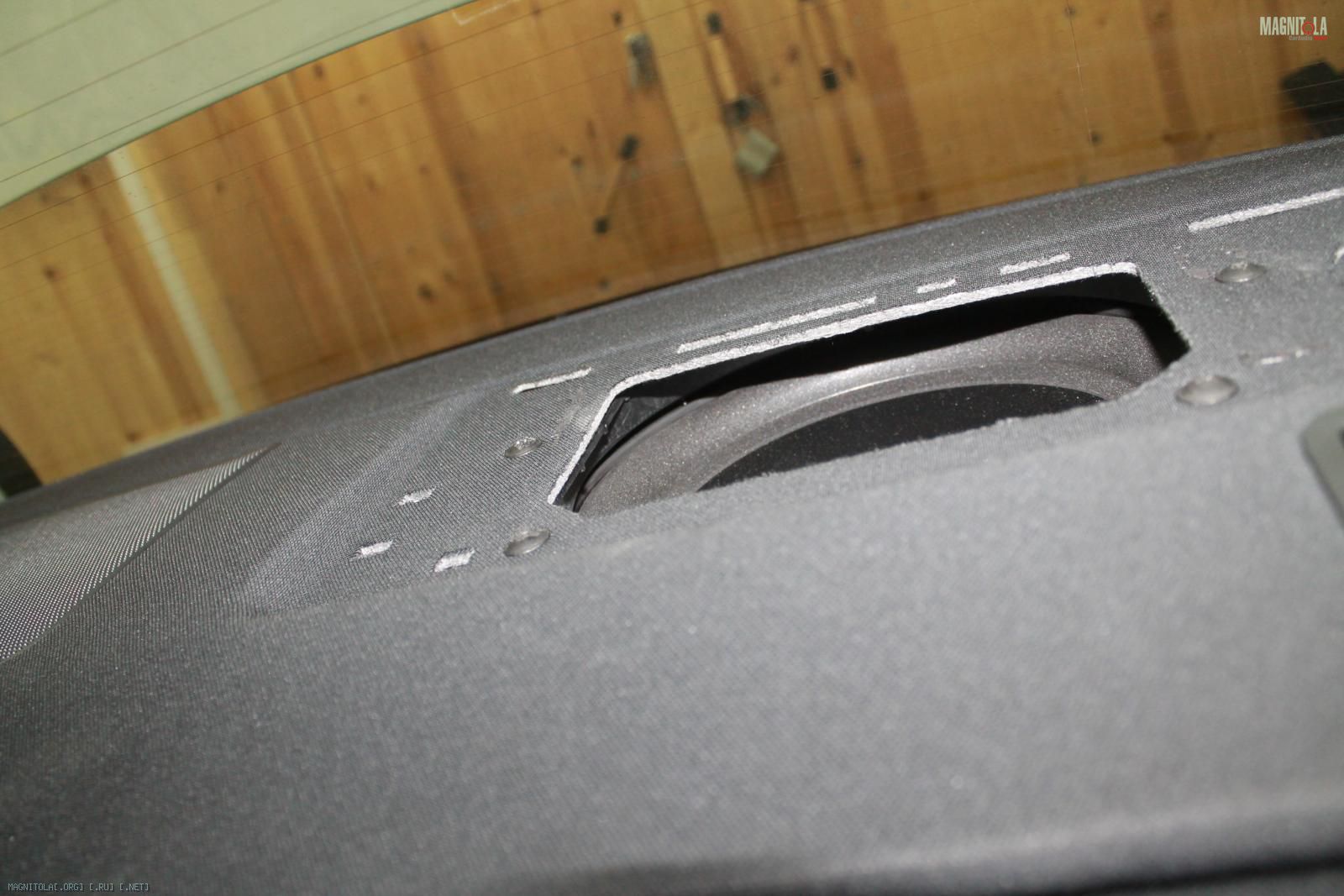

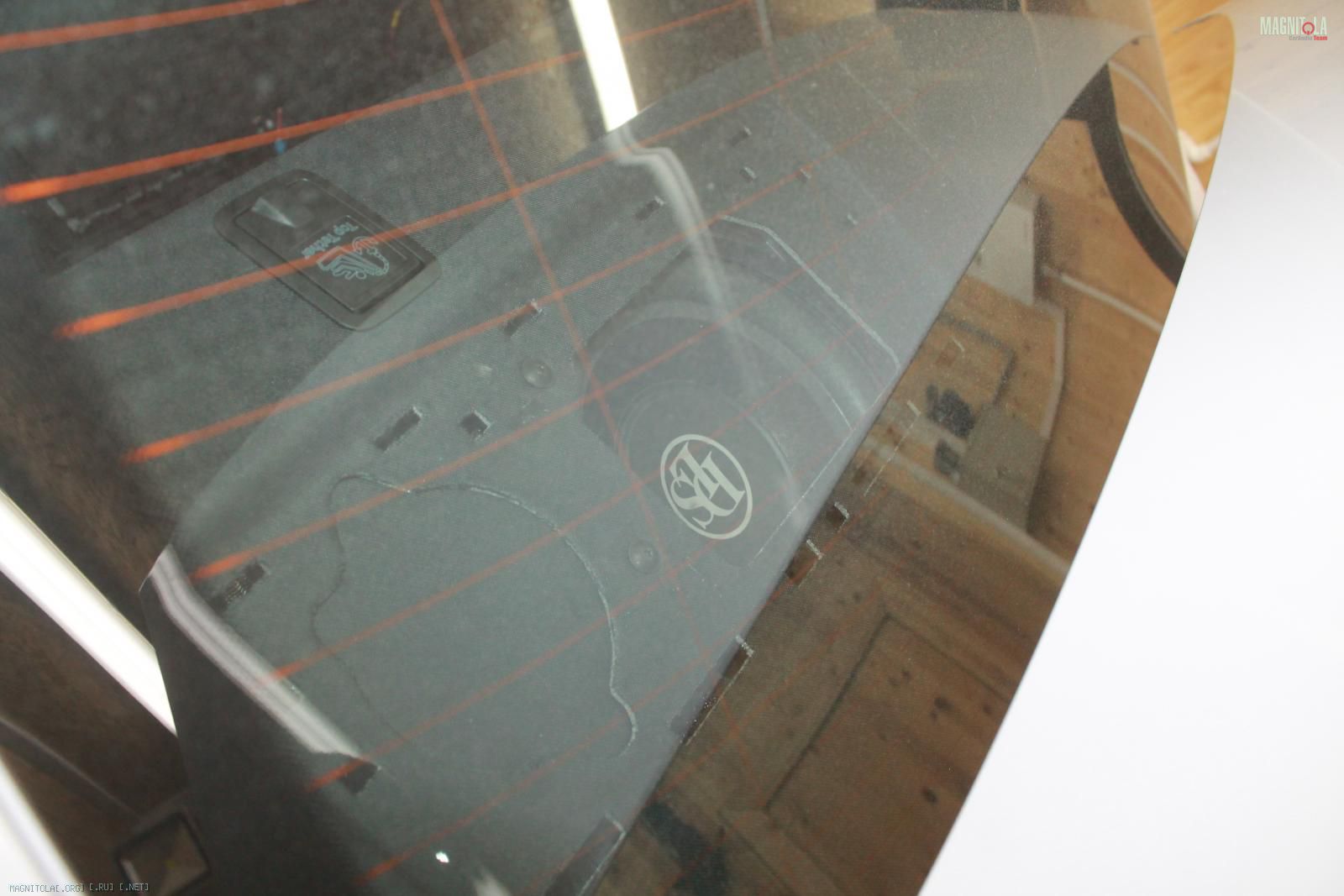

Полка на месте...
Вложение 1100572Вложение 1100574Вложение 1100576

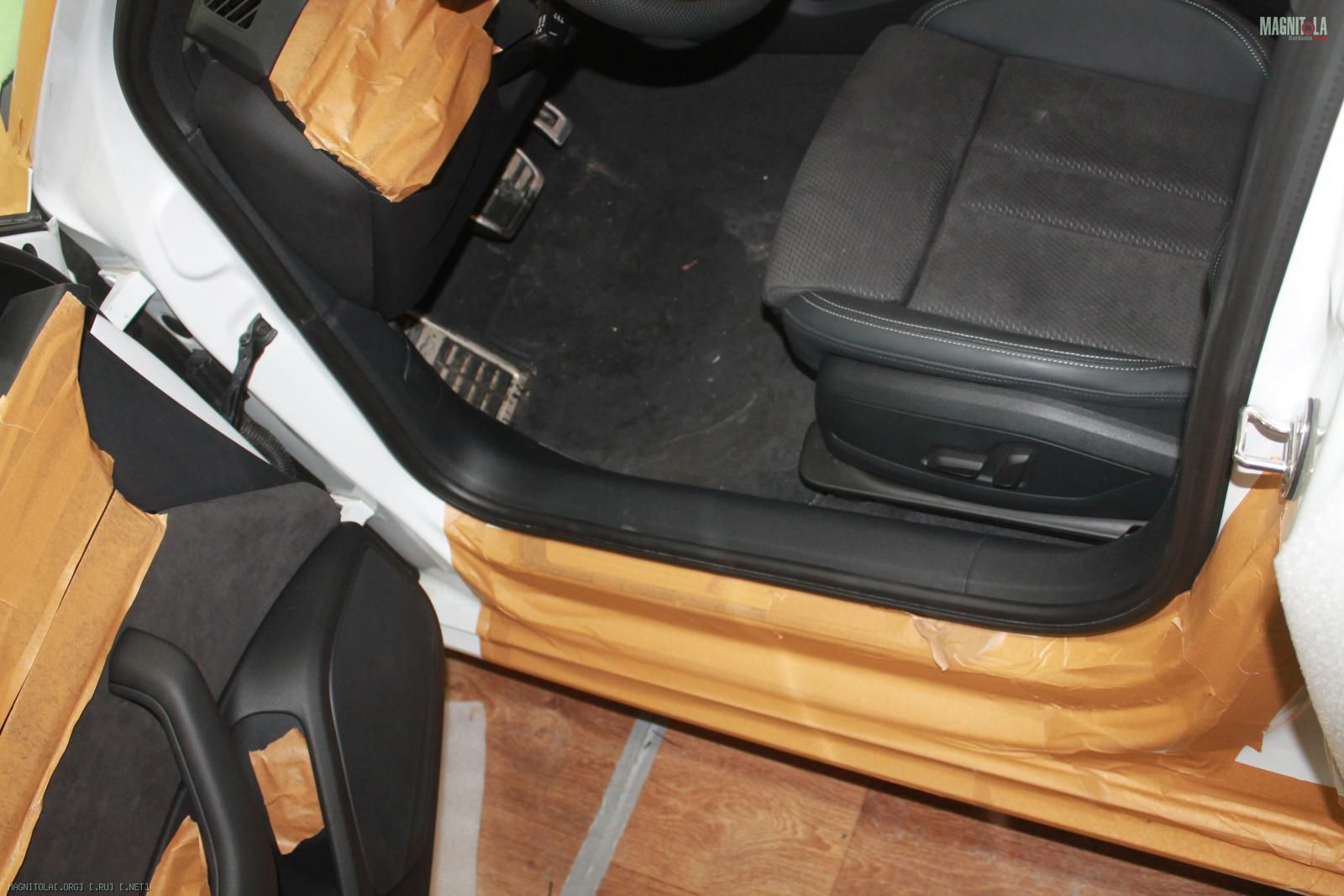

Собрали салон...
Вложение 1100578Вложение 1100580Вложение 1100582Вложение 1100584Вложение 1100586

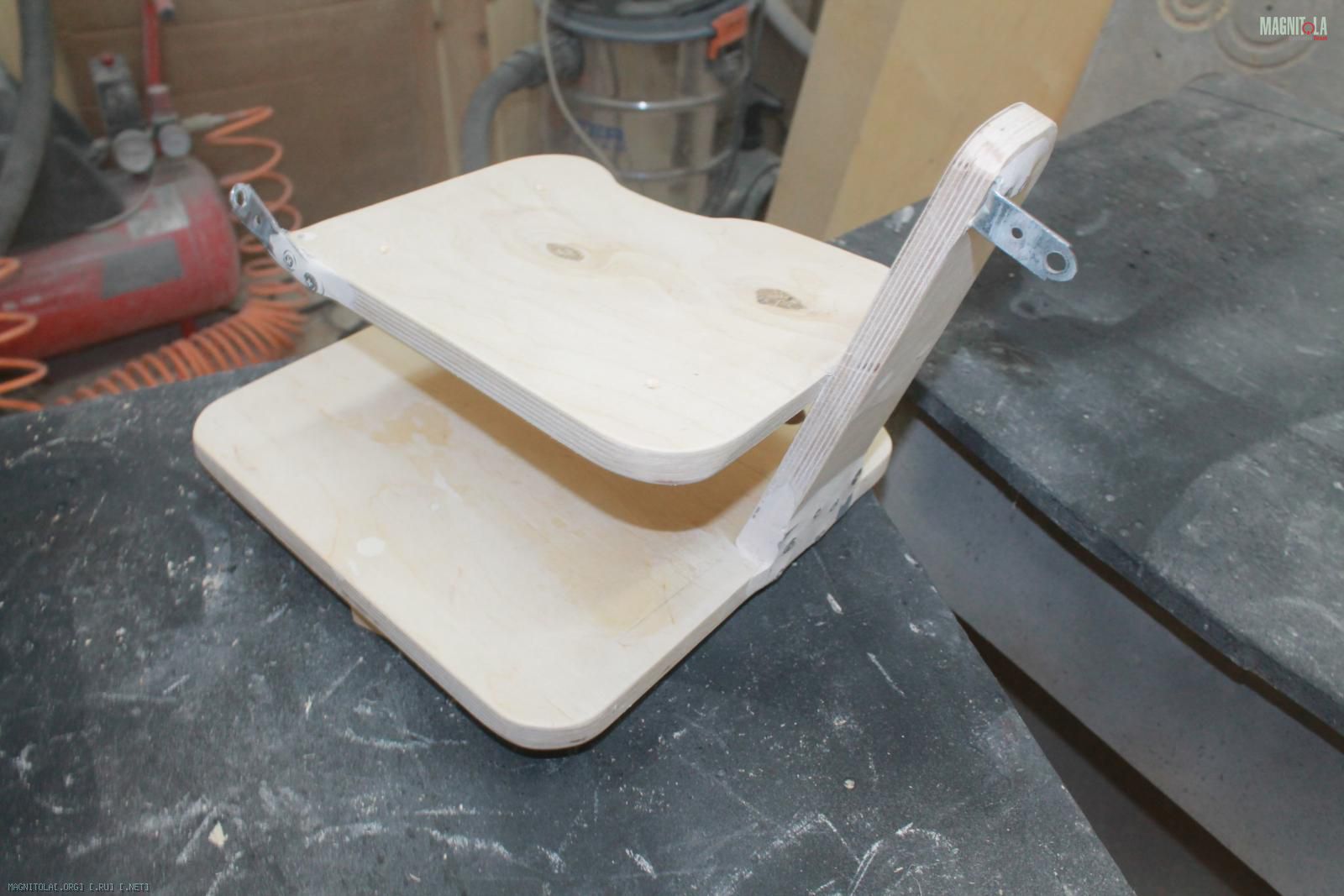

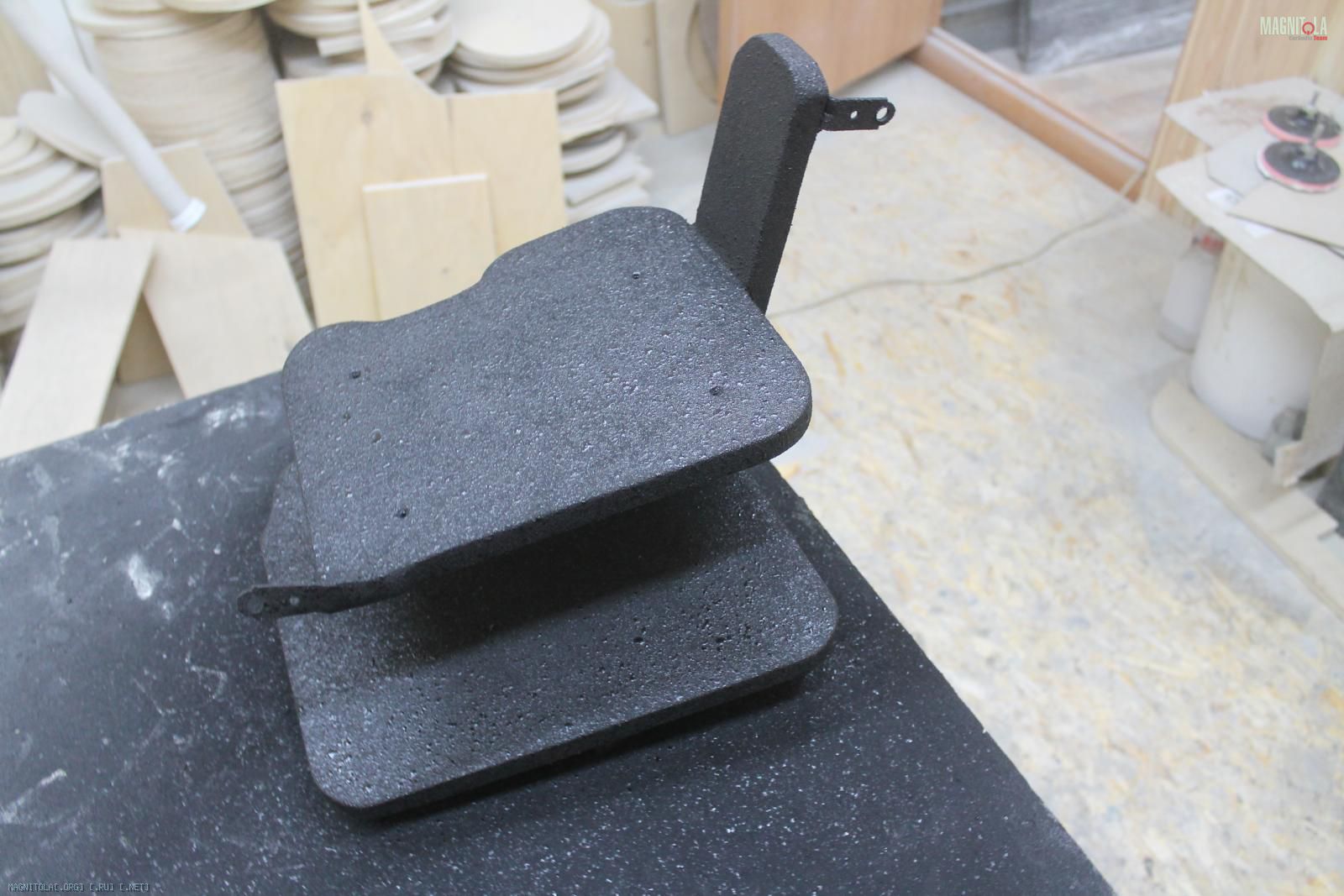

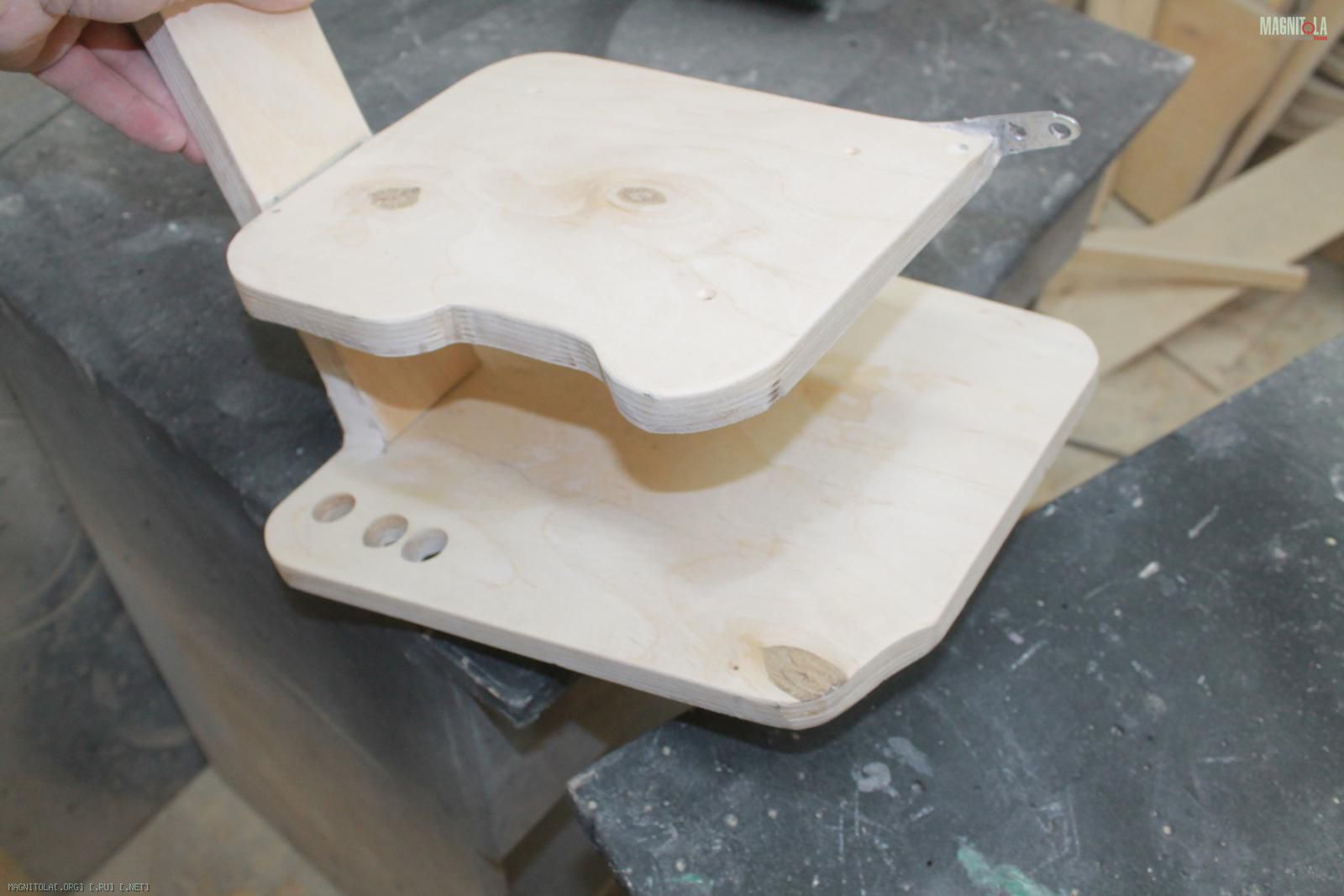

Собрали салон...
Вложение 1100588Вложение 1100590Вложение 1100592Вложение 1100594Вложение 1100596Вложение 1100598Вложение 1100600Вложение 1100602Вложение 1100604Вложение 1100606
Audi A4 2.0 TFSI Quattro

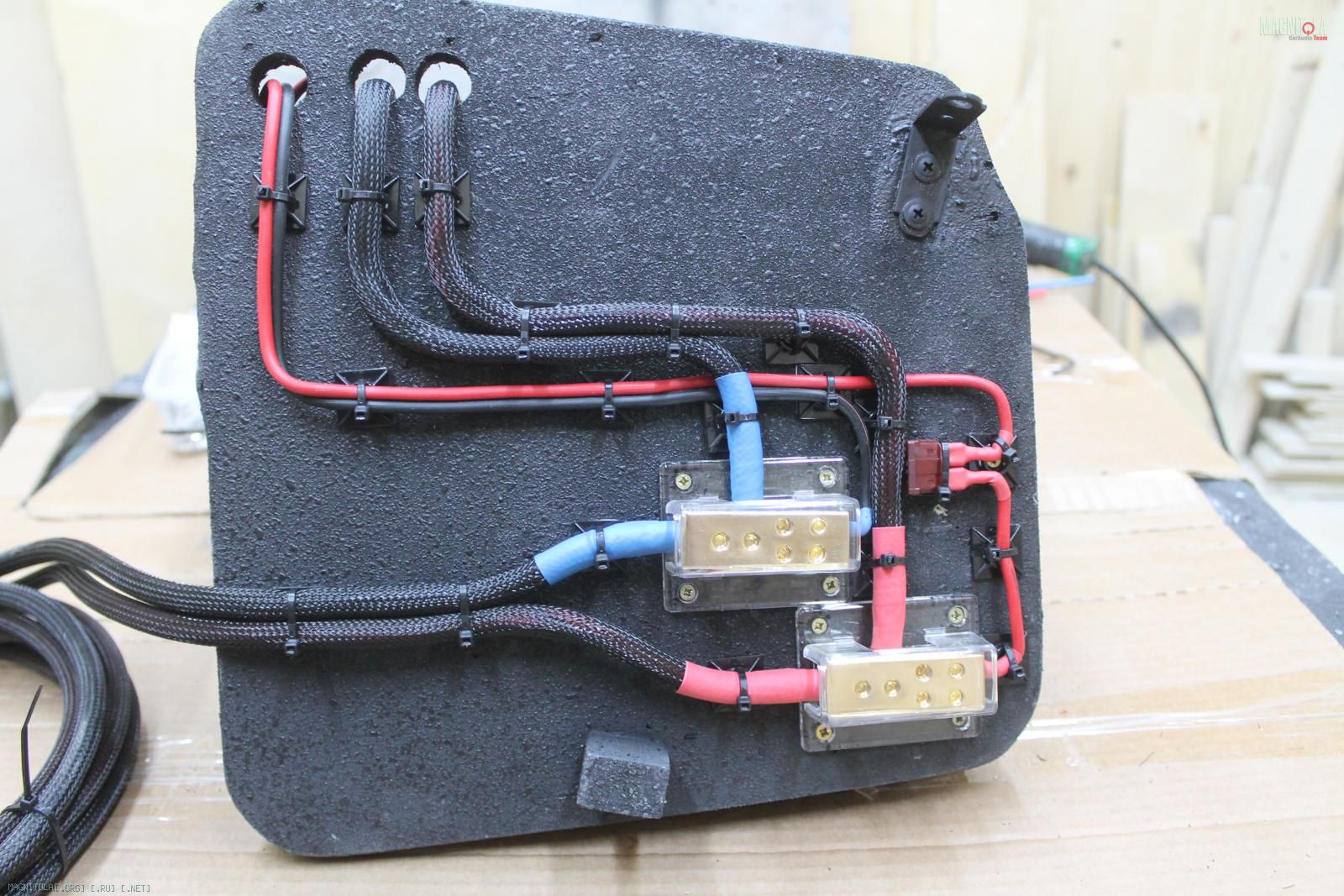

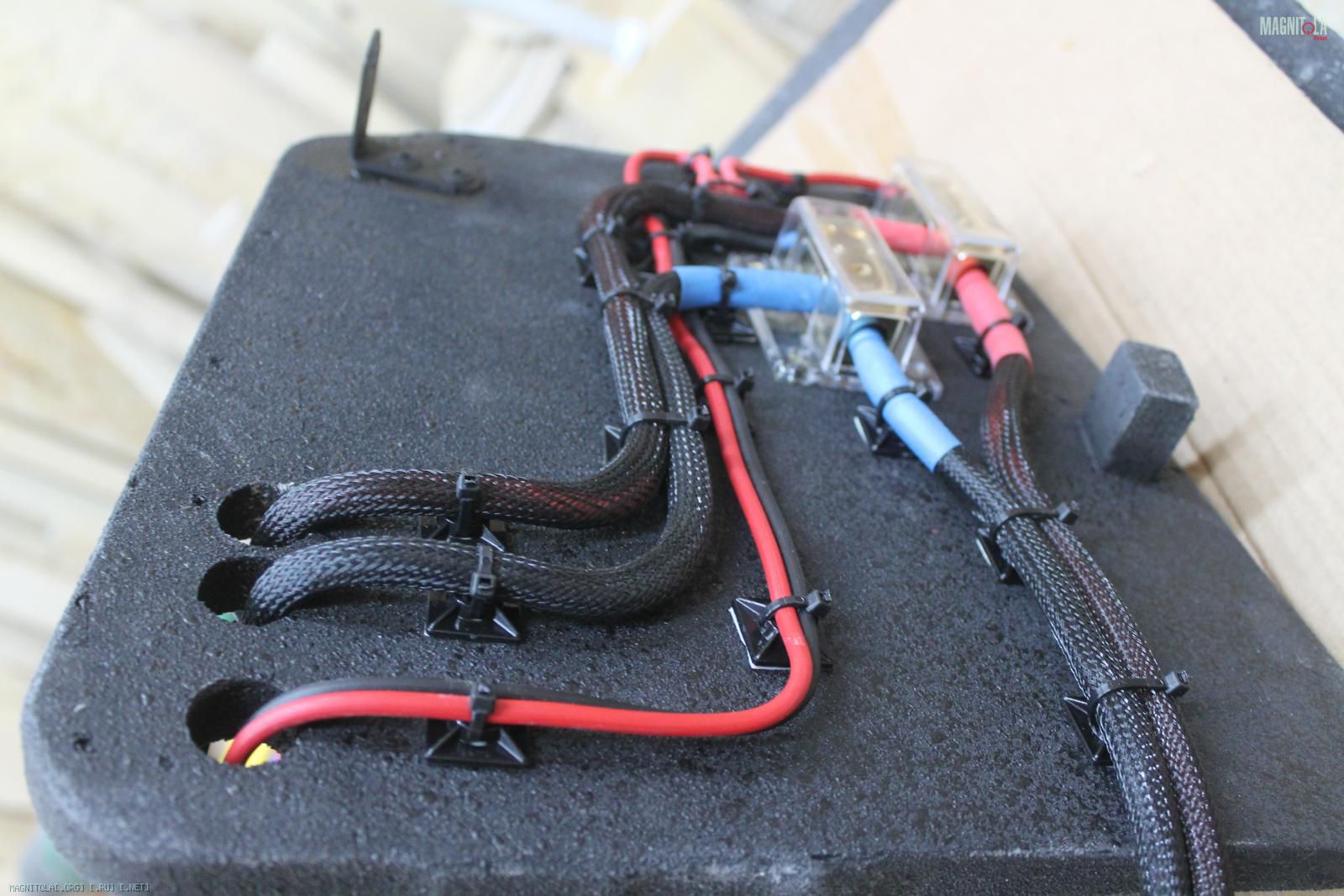

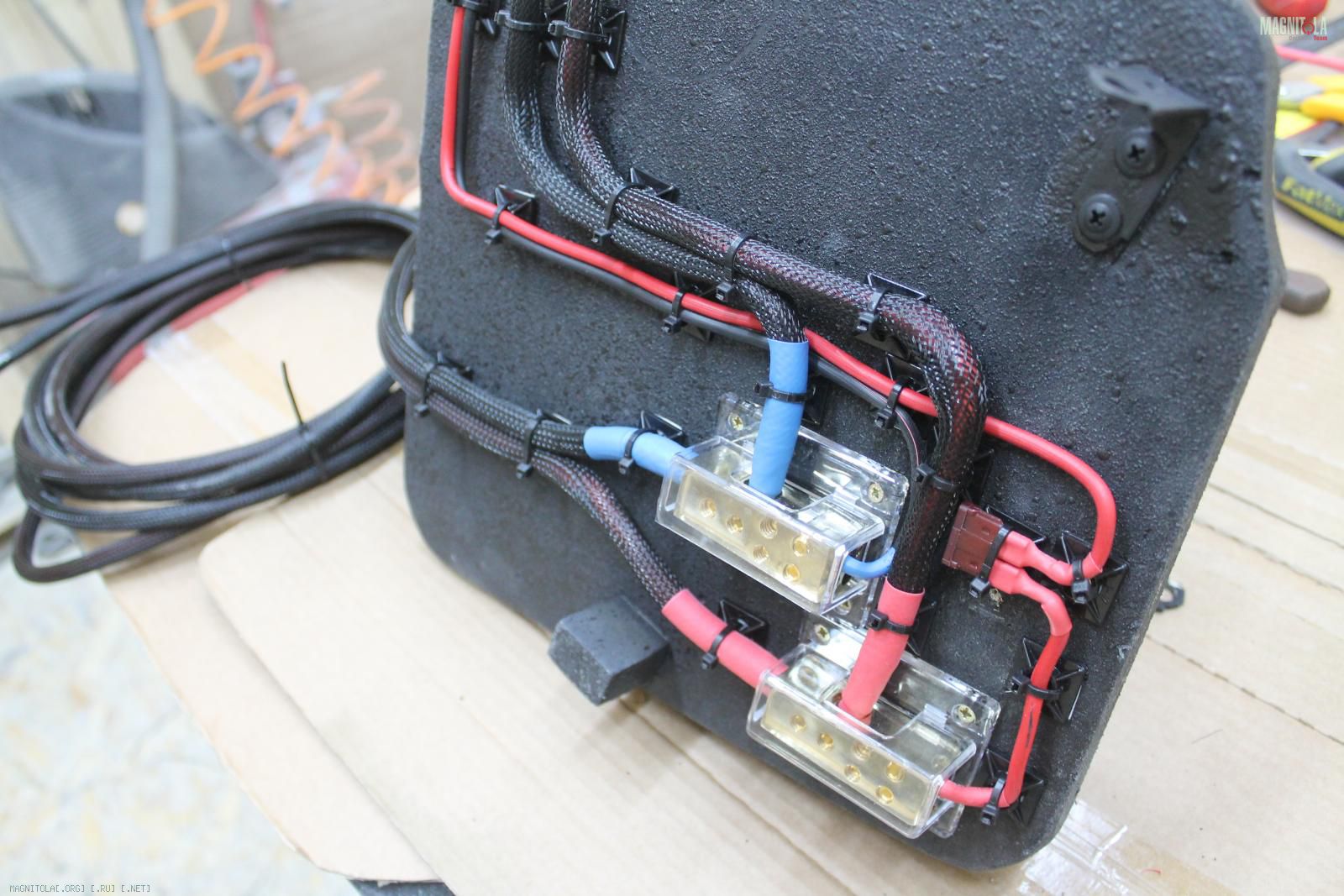

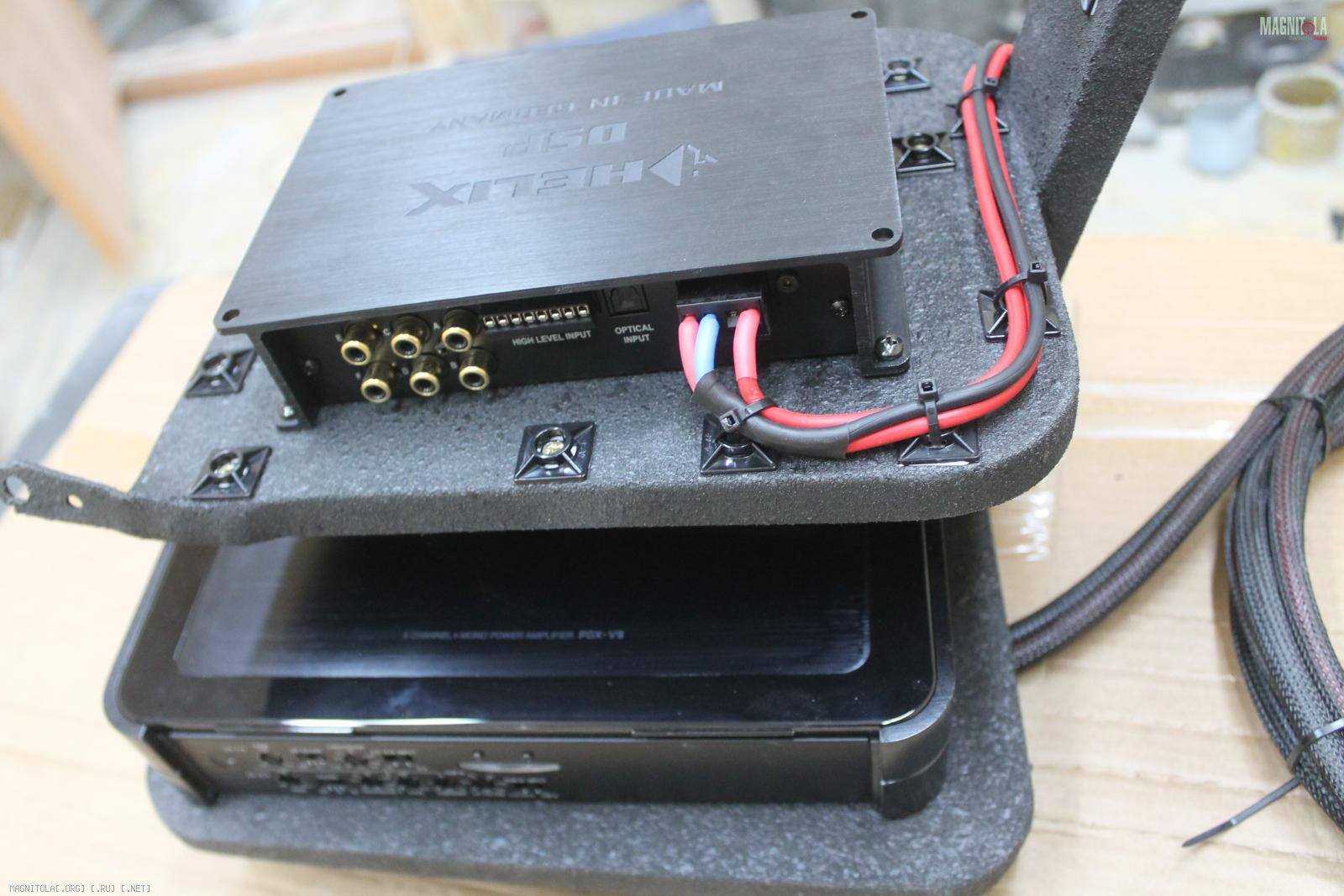

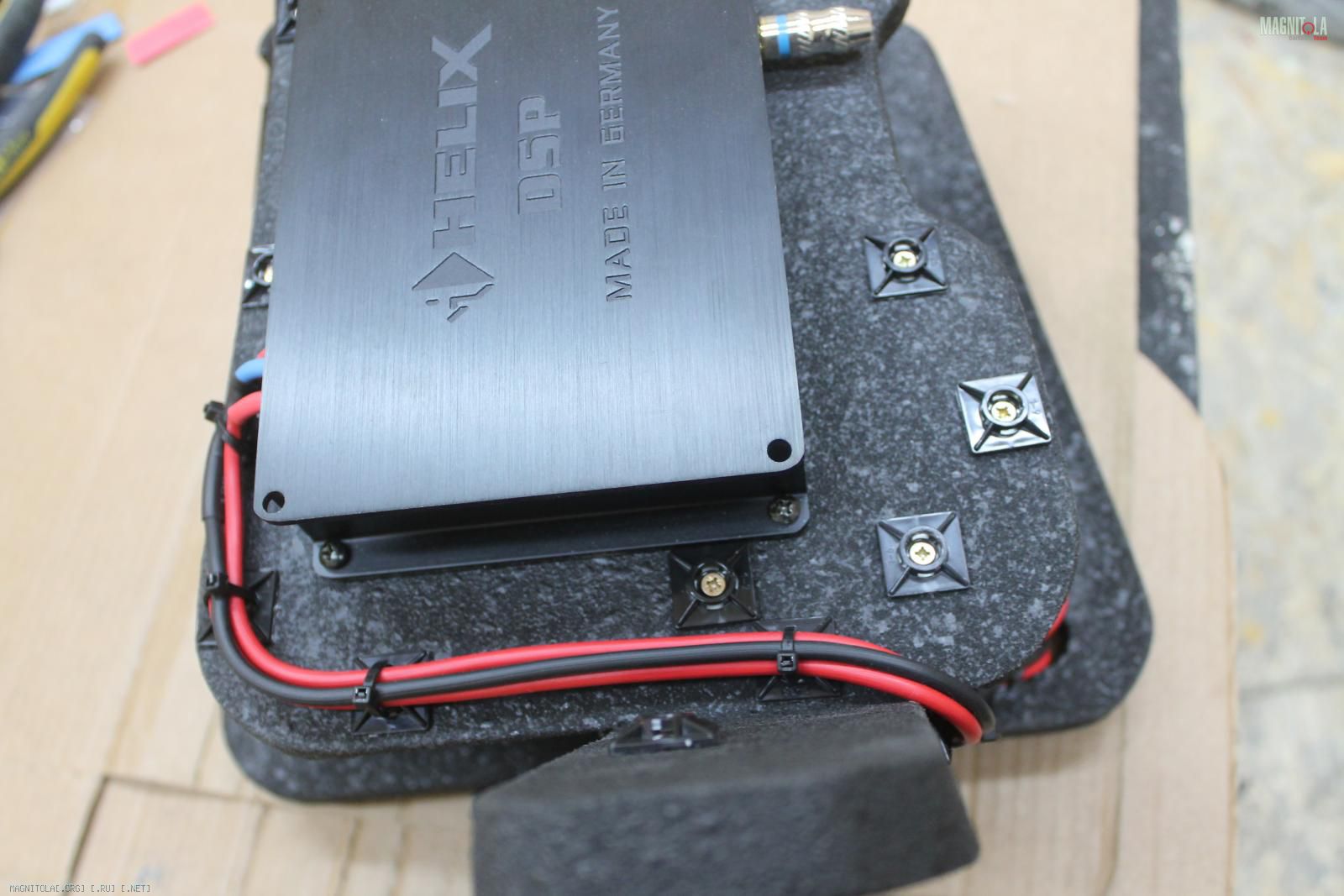

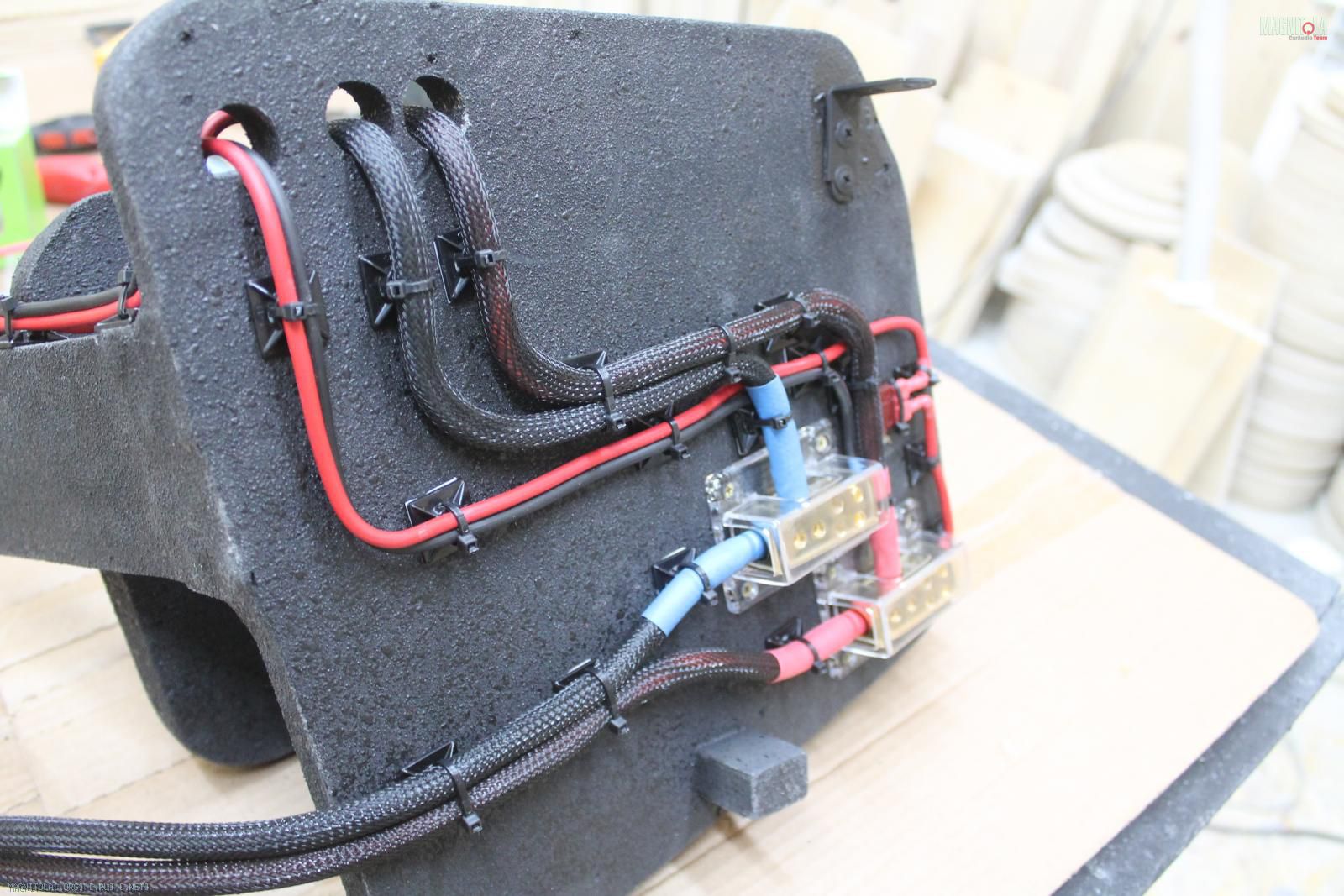

Разводка/подключение...
Вложение 1100910Вложение 1100912Вложение 1100914Вложение 1100916Вложение 1100918Вложение 1100920Вложение 1100922Вложение 1100924Вложение 1100926Вложение 1100928

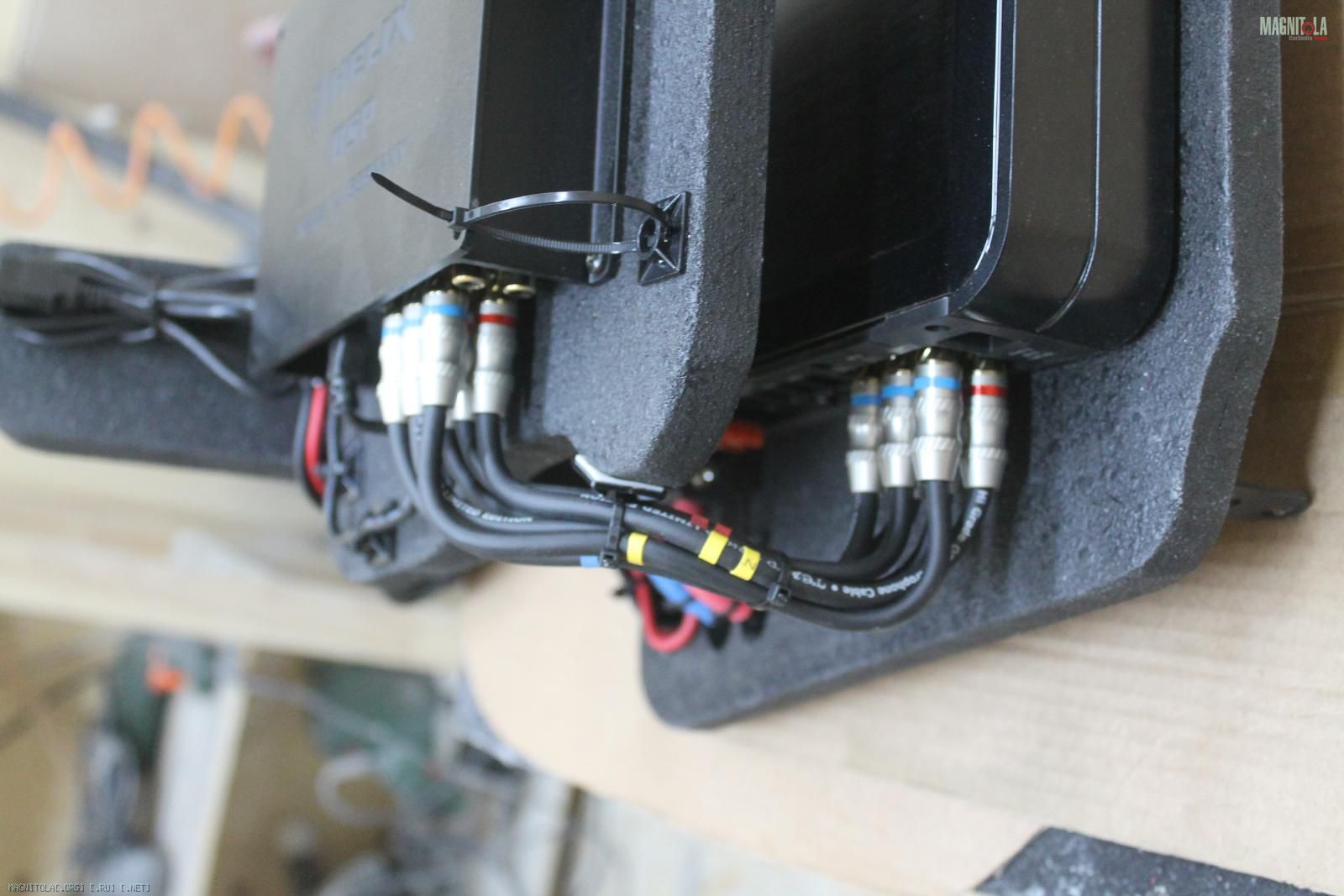

Спаяли межблоки...
Вложение 1100930Вложение 1100932Вложение 1100934Вложение 1100936
Подключение...

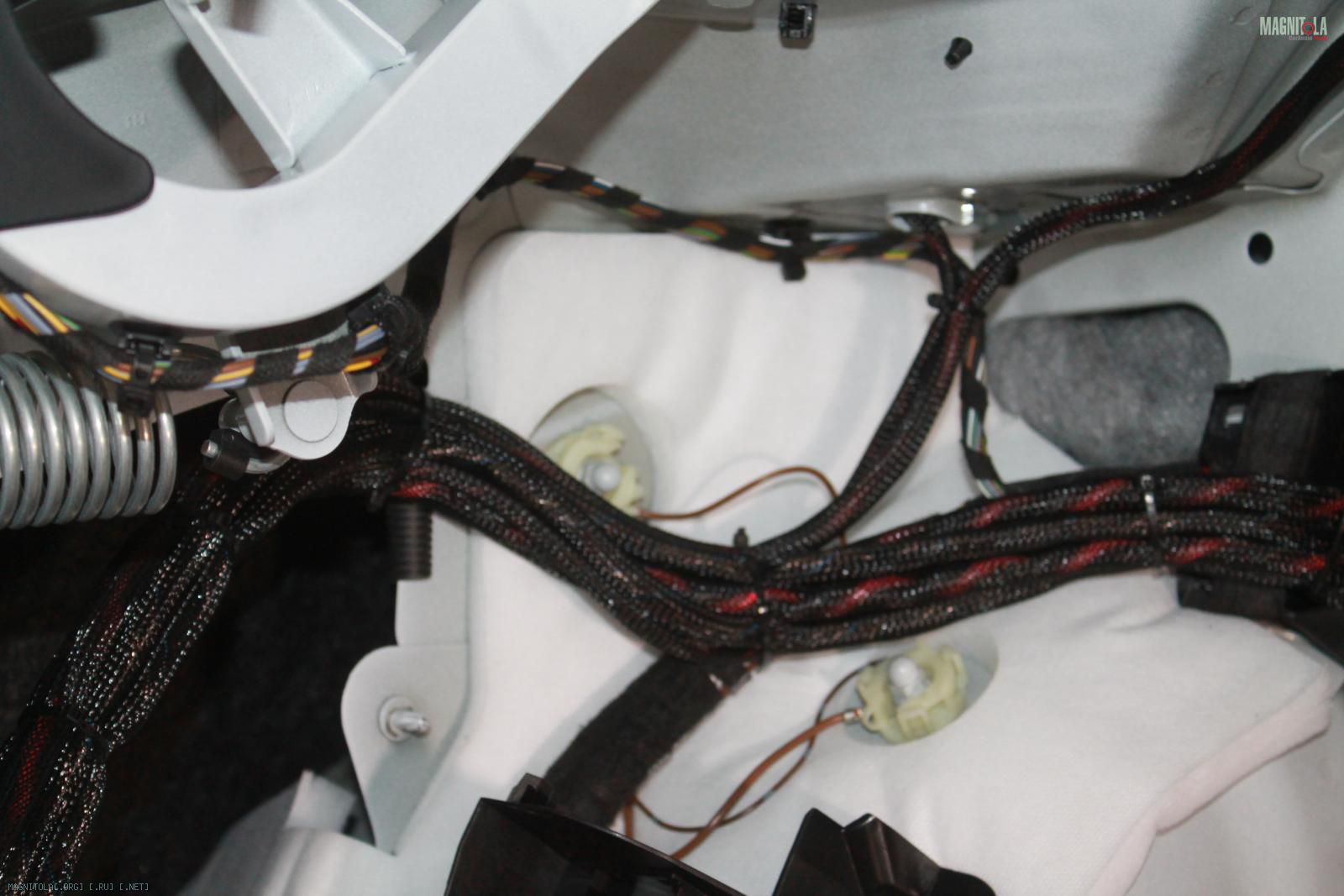

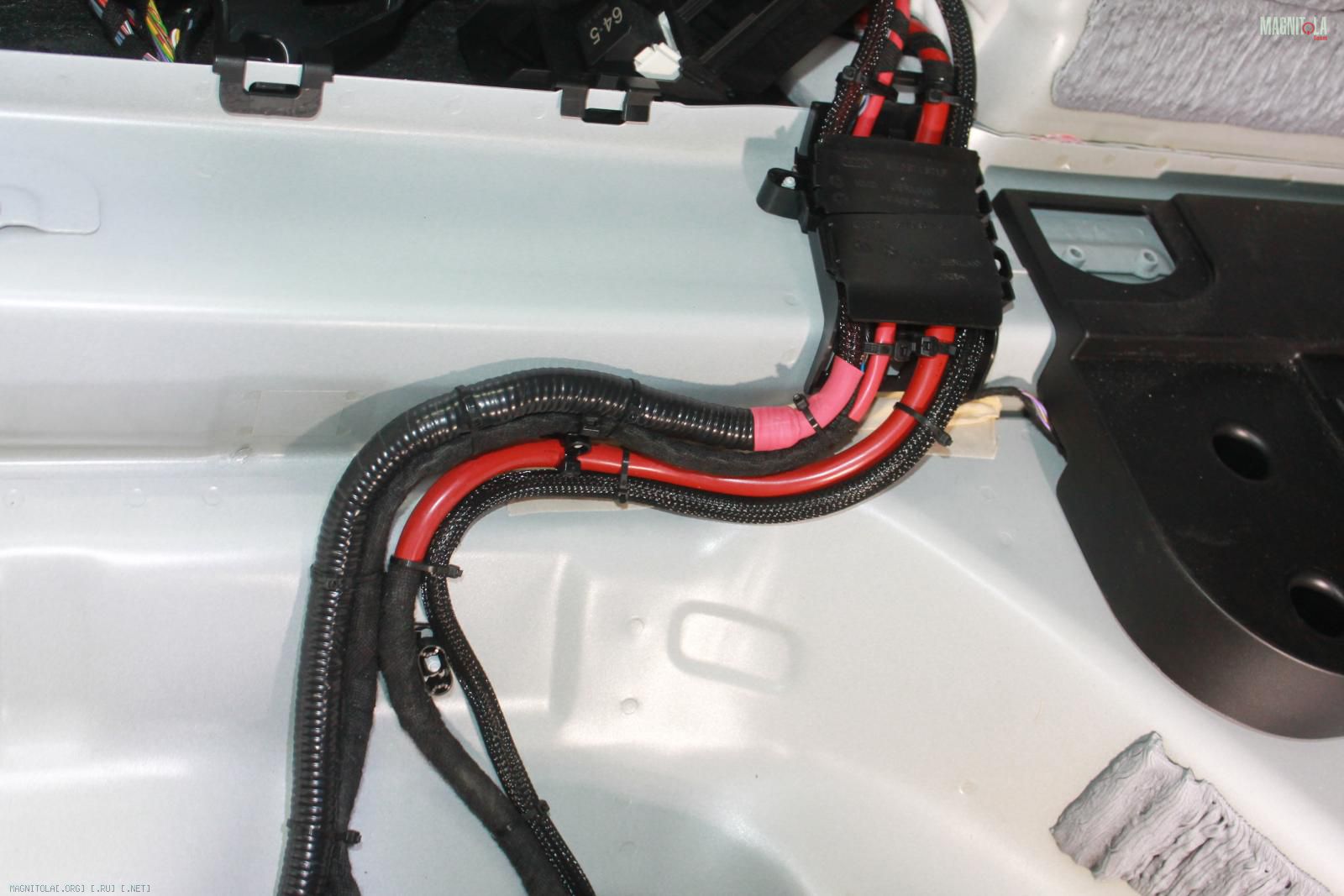

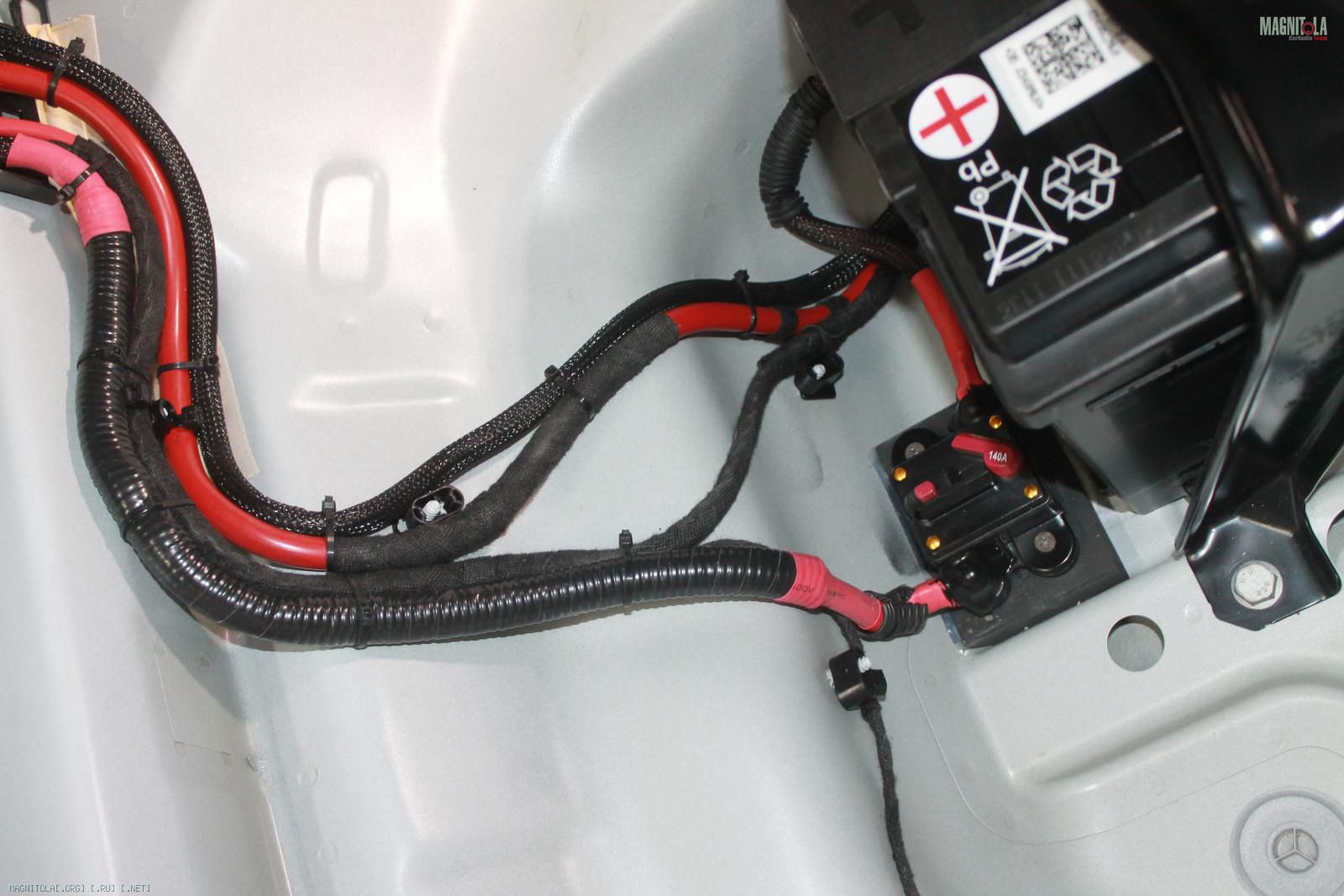

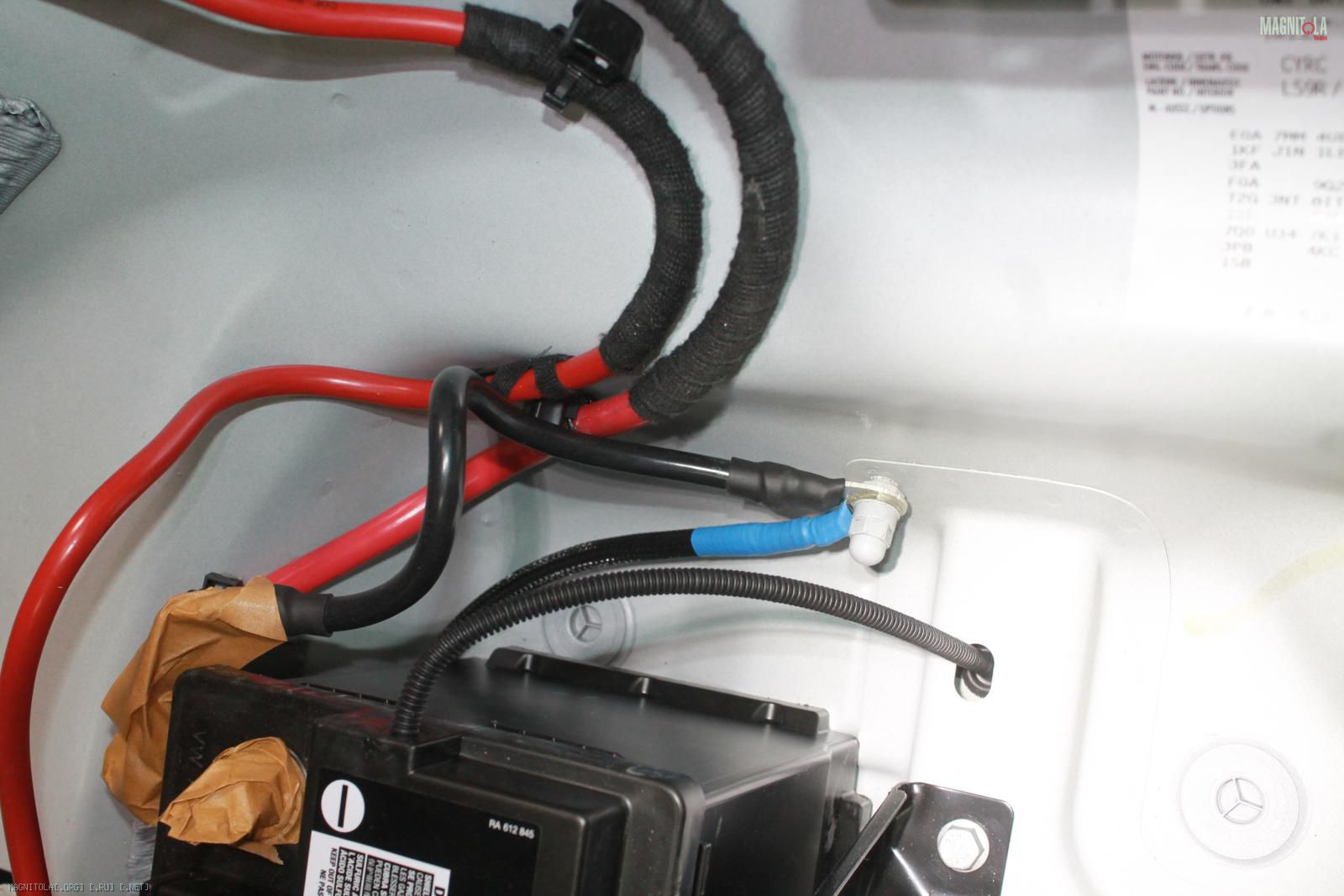

Силовая проводка... предохранитель...
Вложение 1100938Вложение 1100940Вложение 1100942Вложение 1100944Вложение 1100946Вложение 1100948Вложение 1100950Вложение 1100952Вложение 1100954

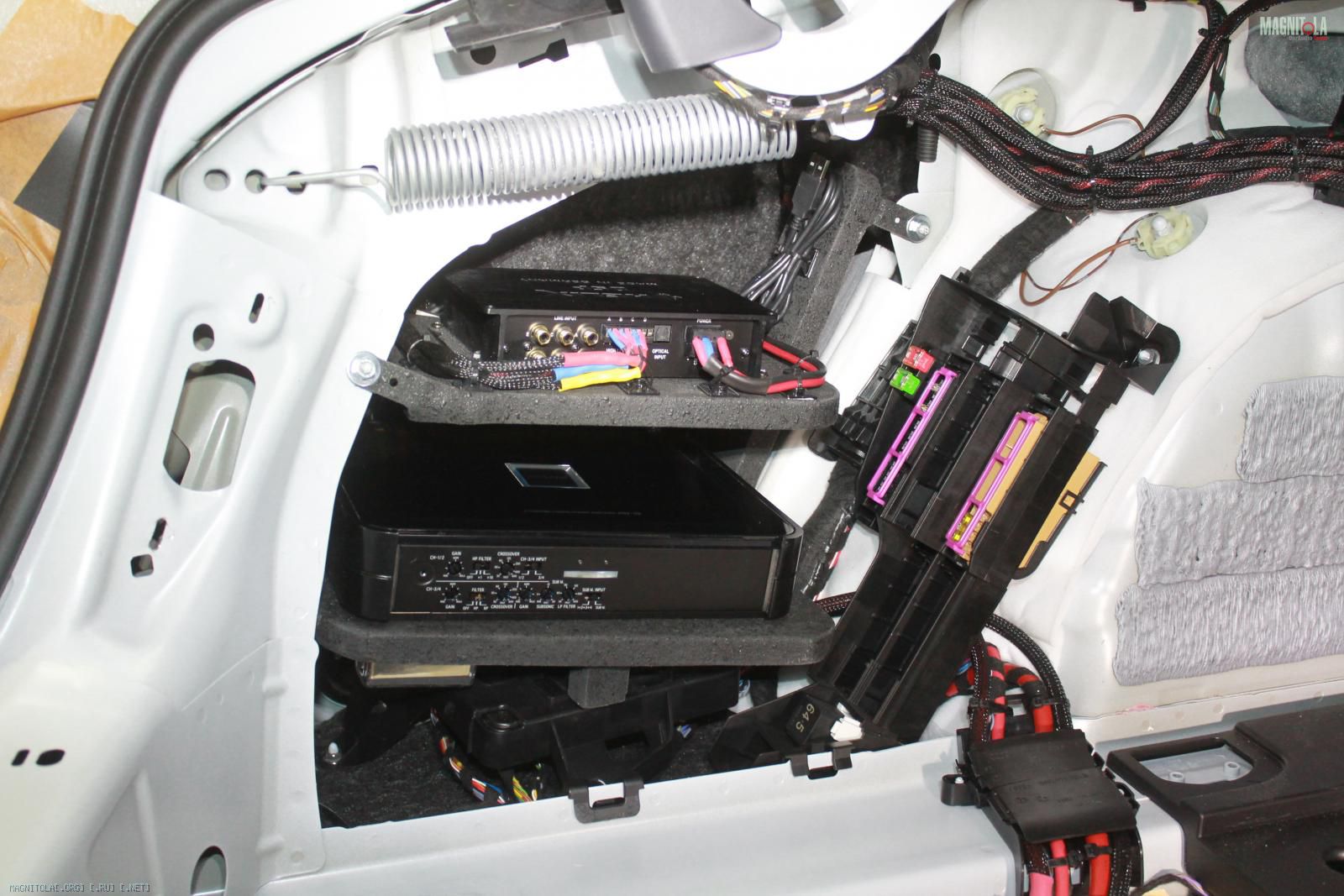

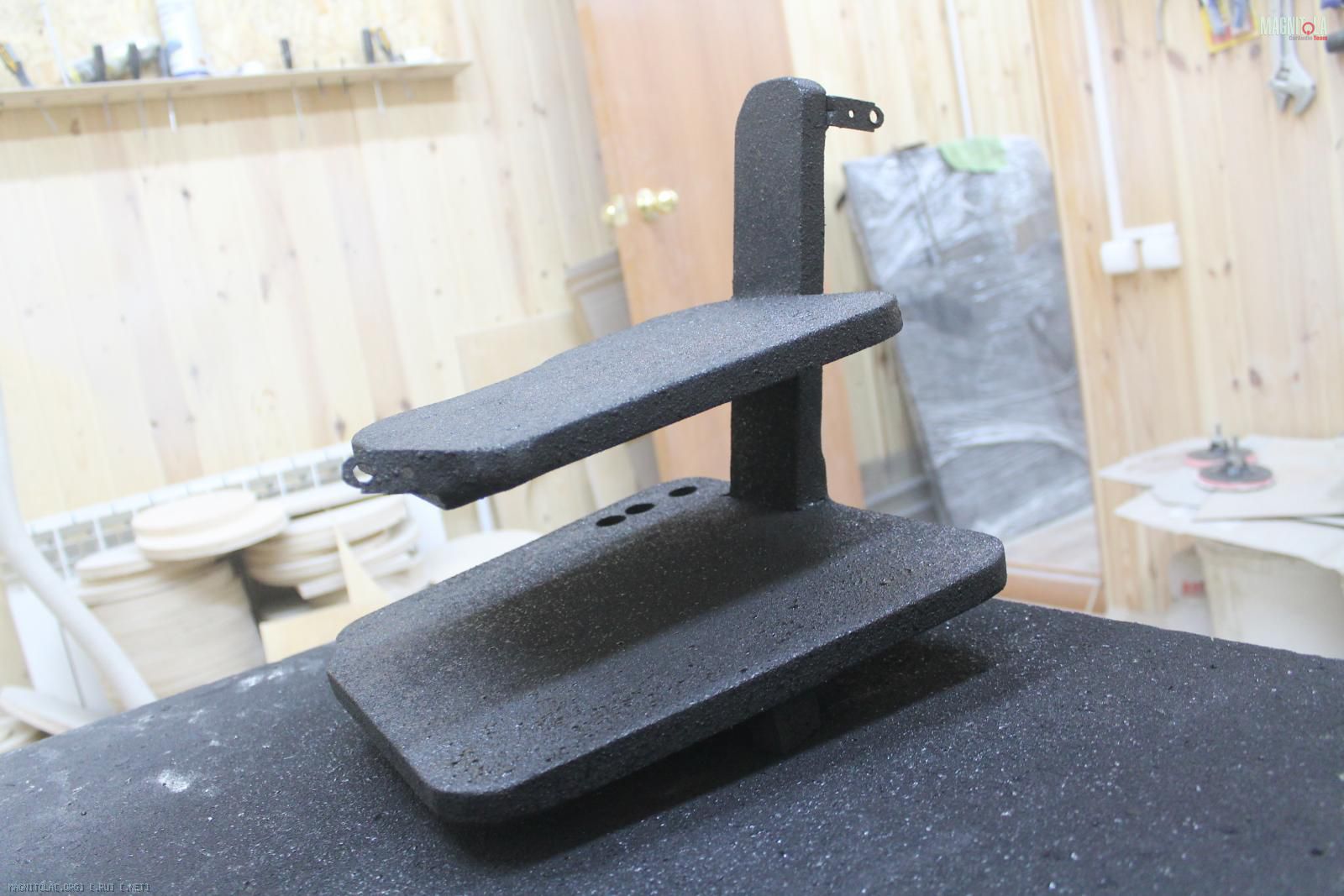

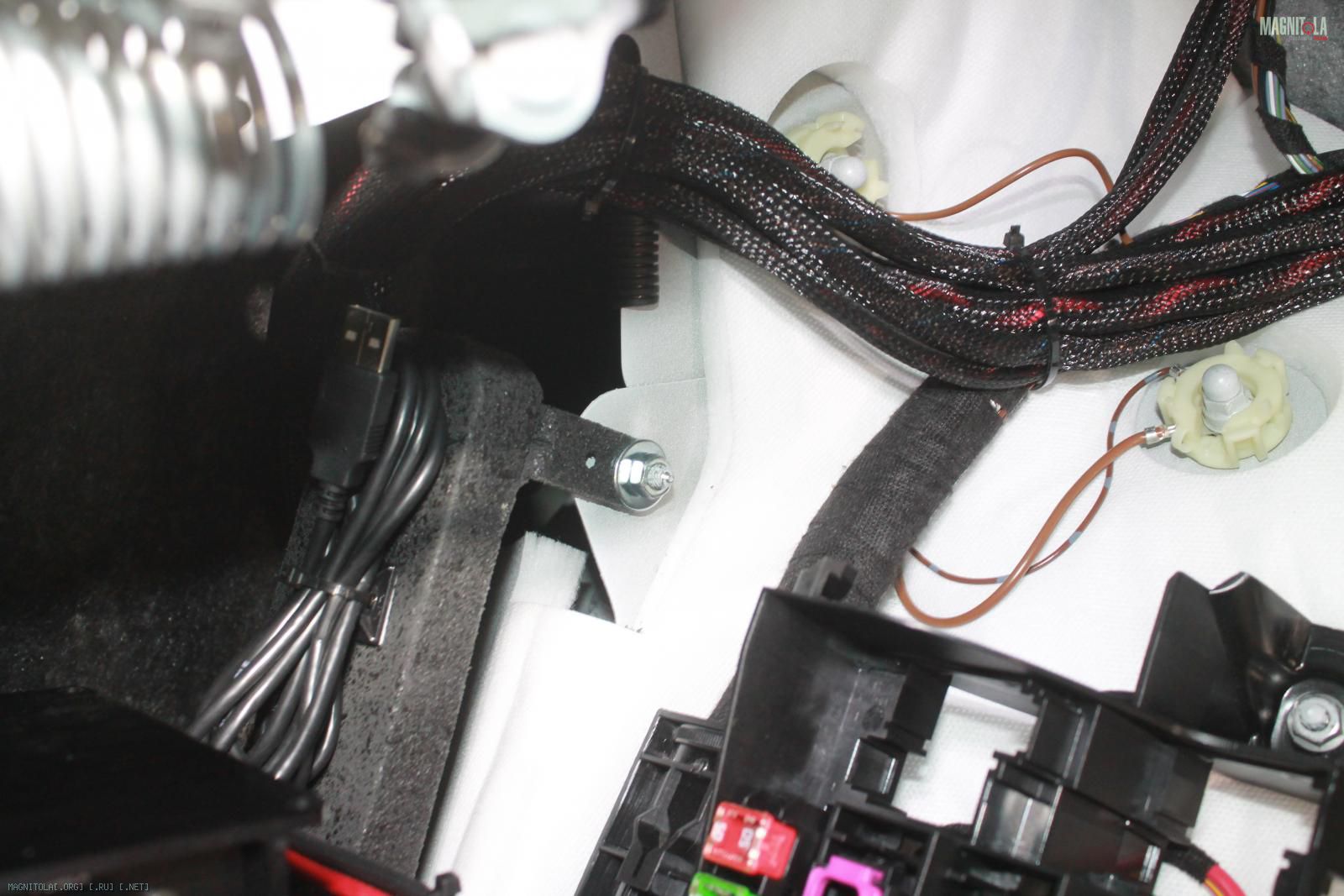

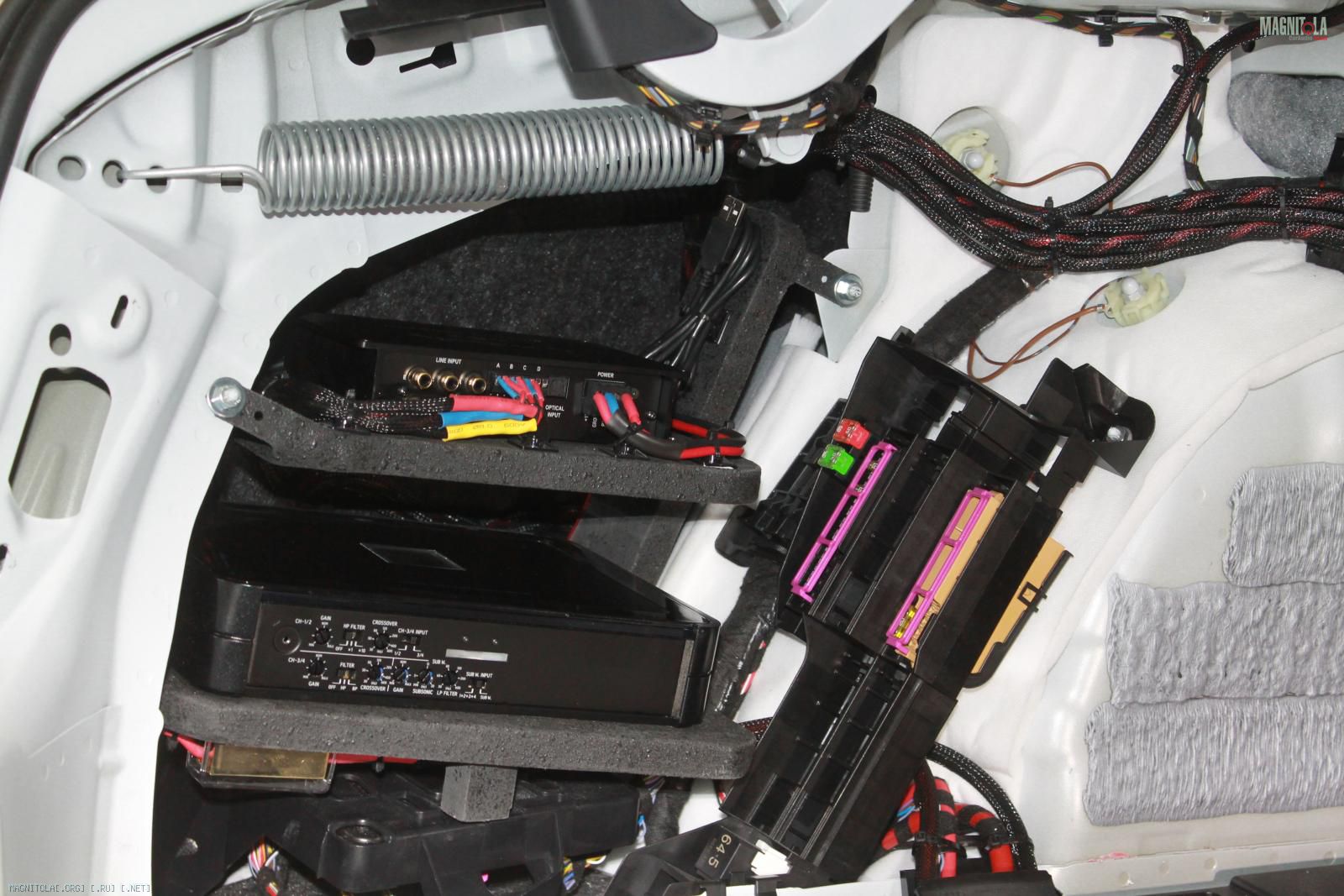

Крепление полочки на трех штатных местах крепления М6...
Итог...
Вложение 1100956Вложение 1100958Вложение 1100960Вложение 1100962Вложение 1100964Вложение 1100966Вложение 1100968Вложение 1100970Вложение 1100972Вложение 1100974Вложение 1100976
Audi A4 2.0 TFSI Quattro

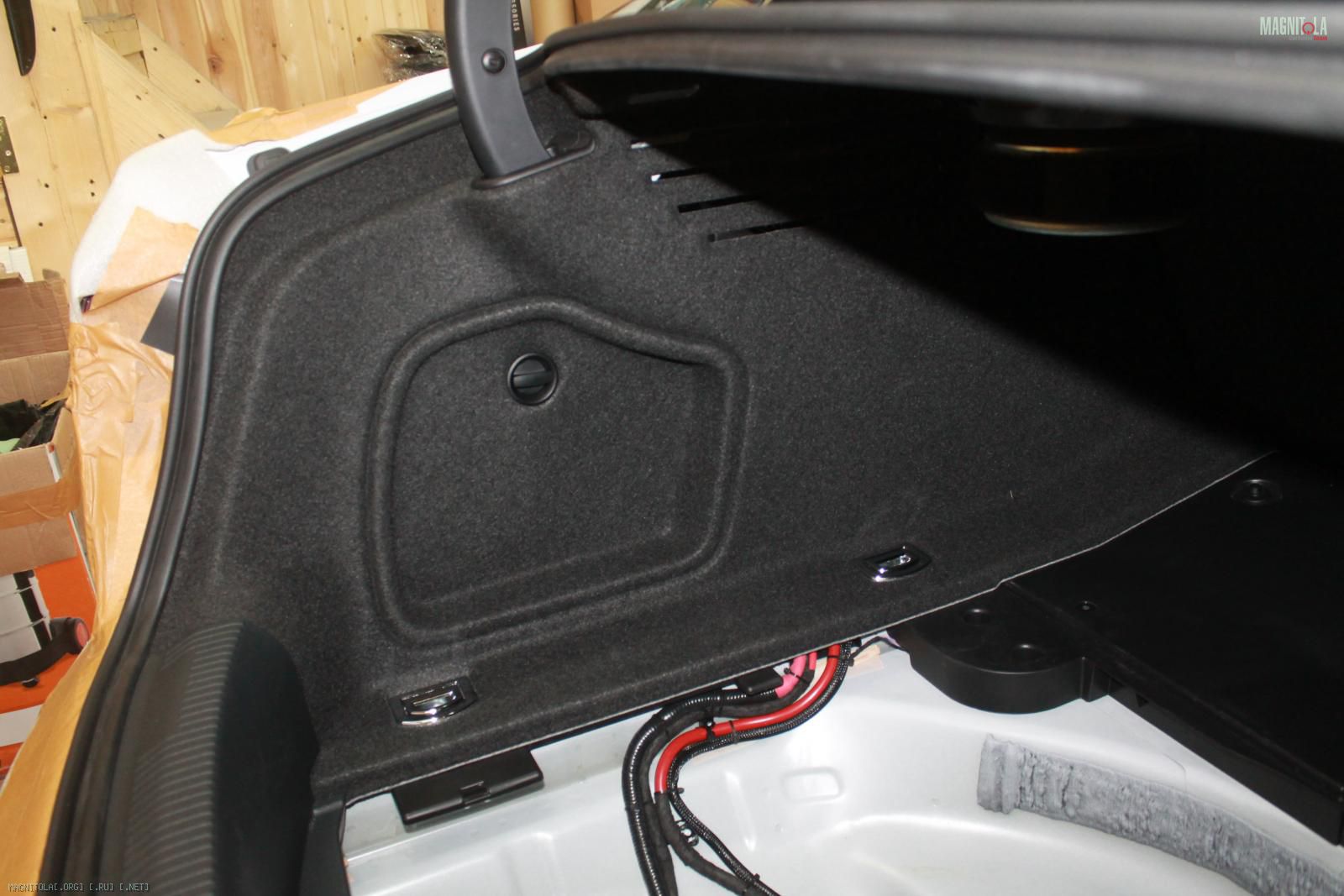

Уси в левой нише... все полный сток!
Вложение 1101234Вложение 1101236Вложение 1101238
Настроил систему величайший гуру Аркадий, причем так как надо клиенту, для успокоения души)

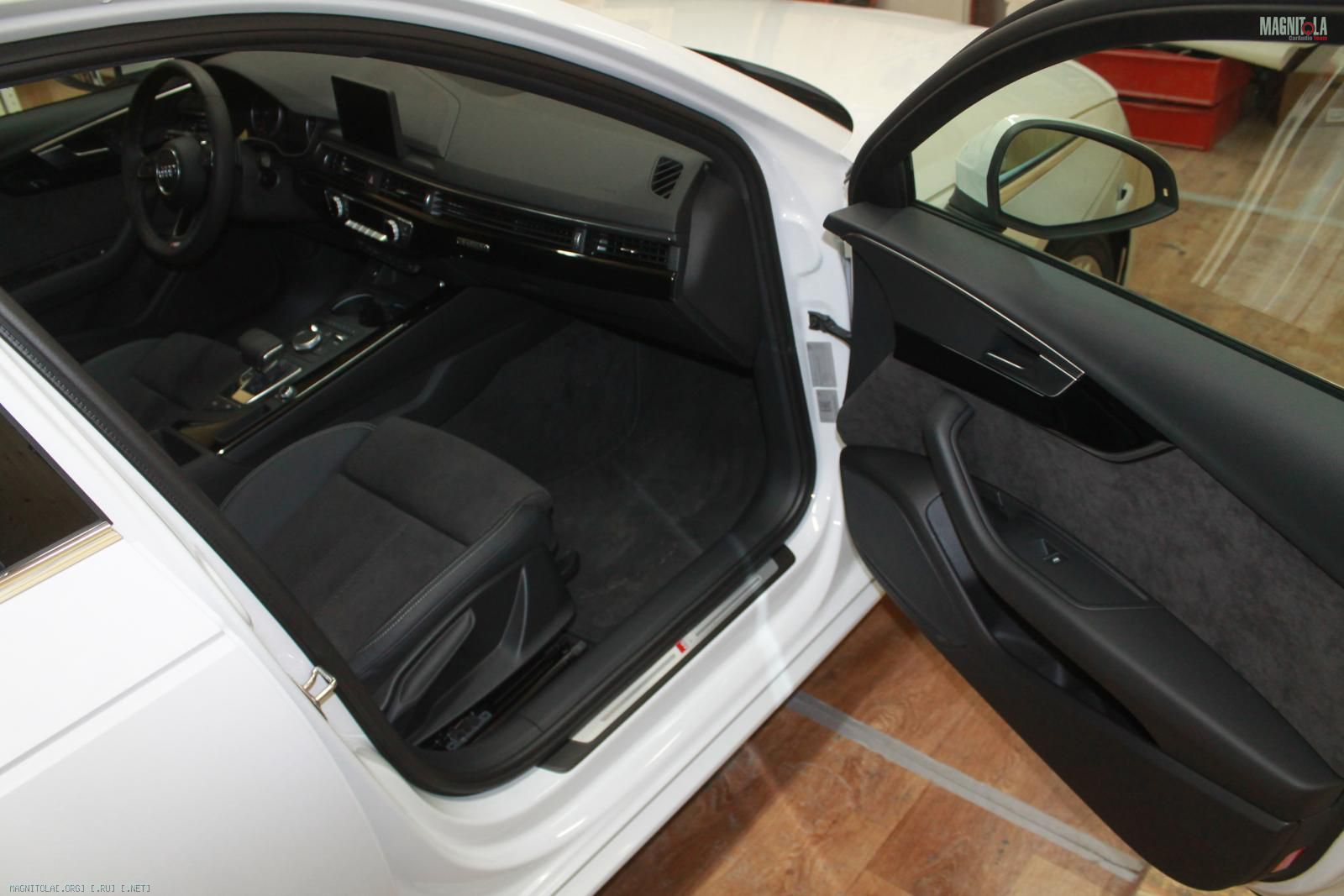

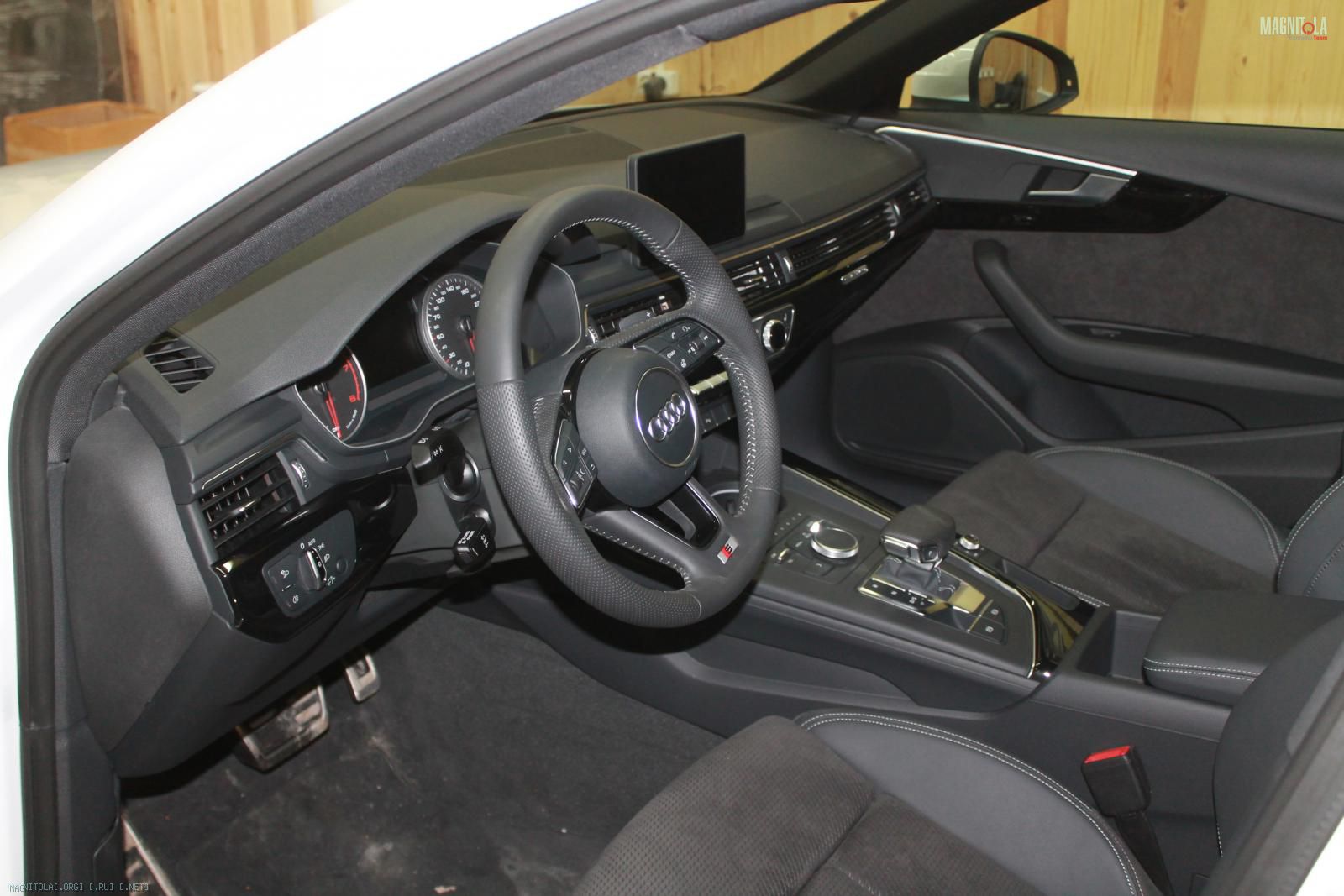

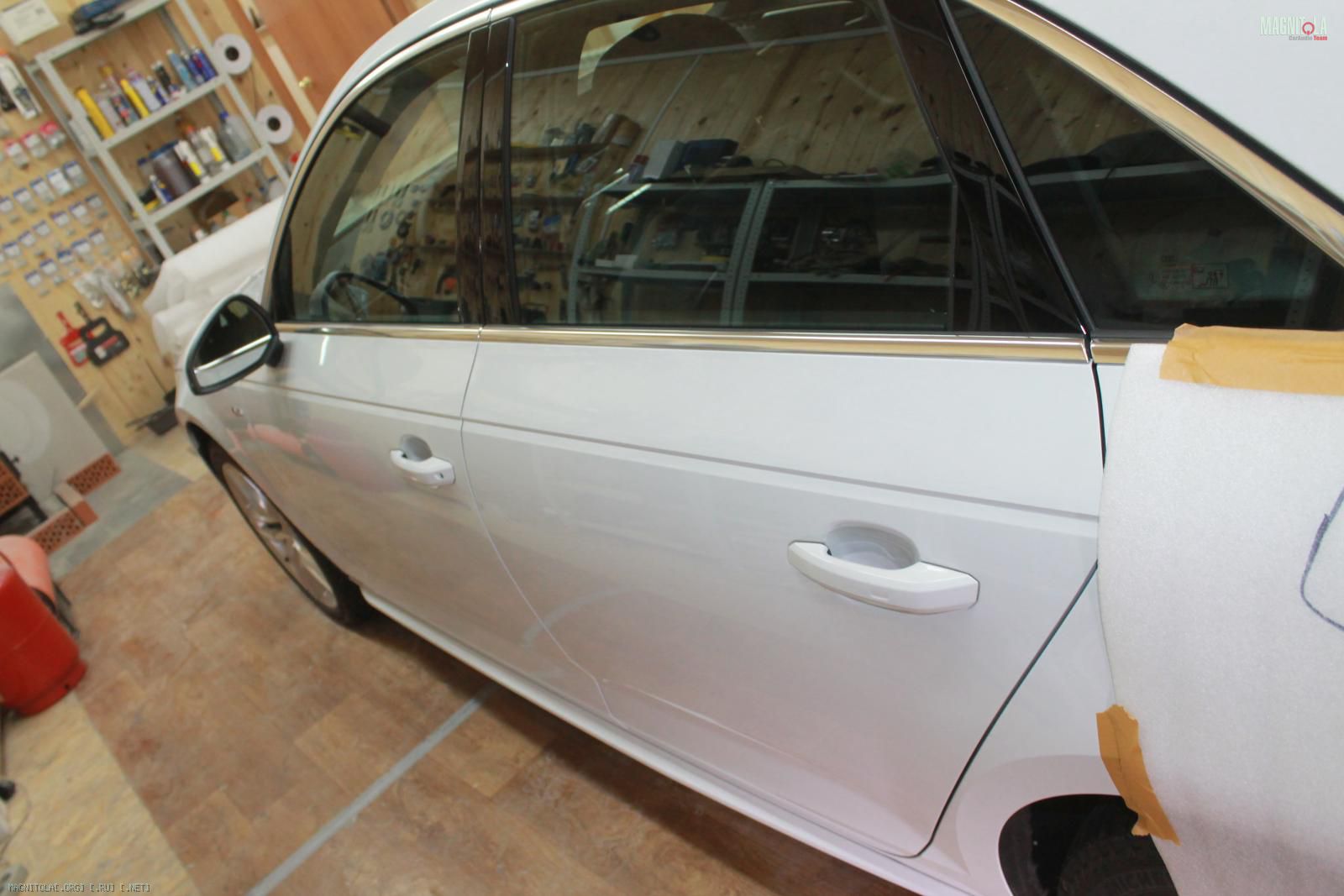

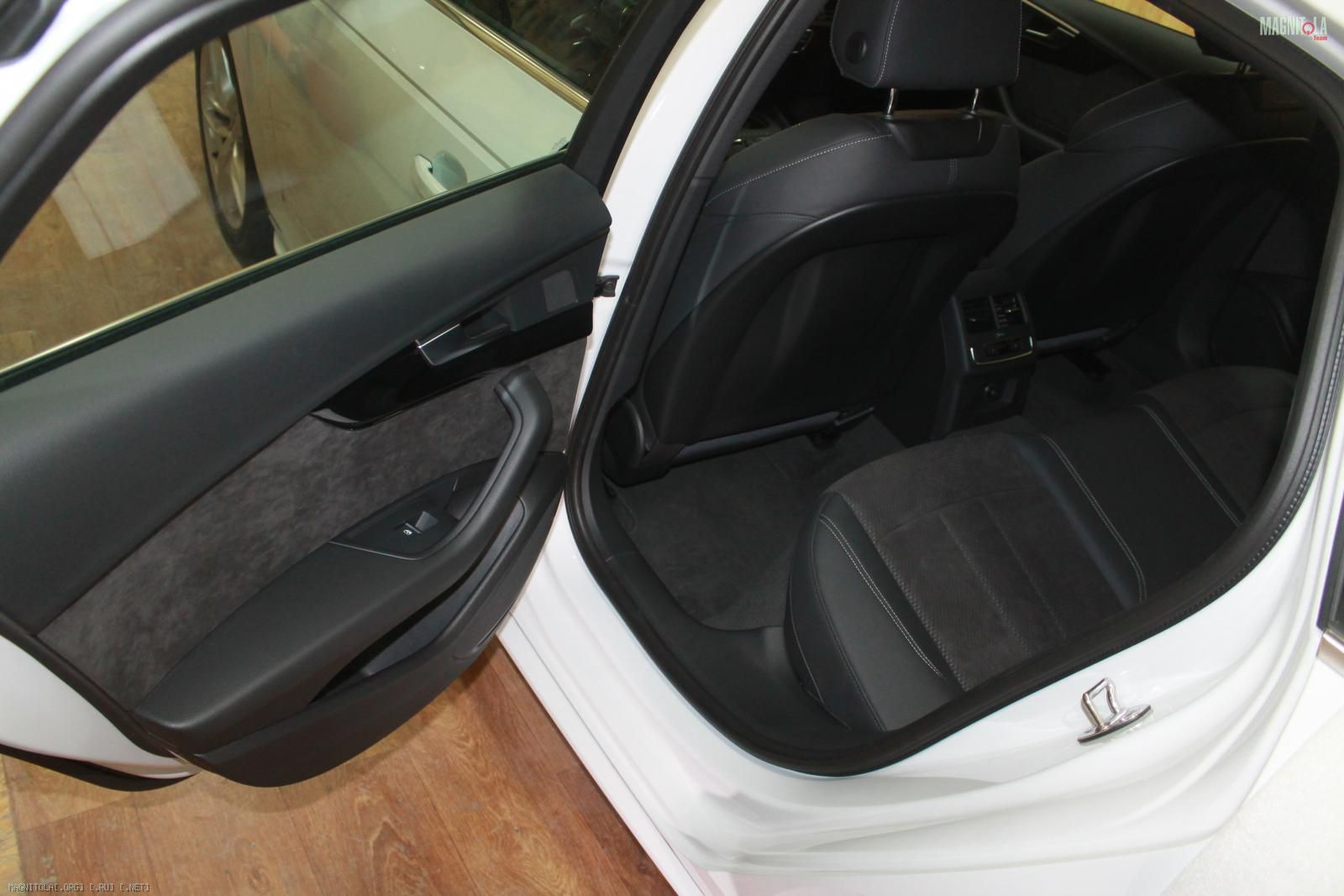

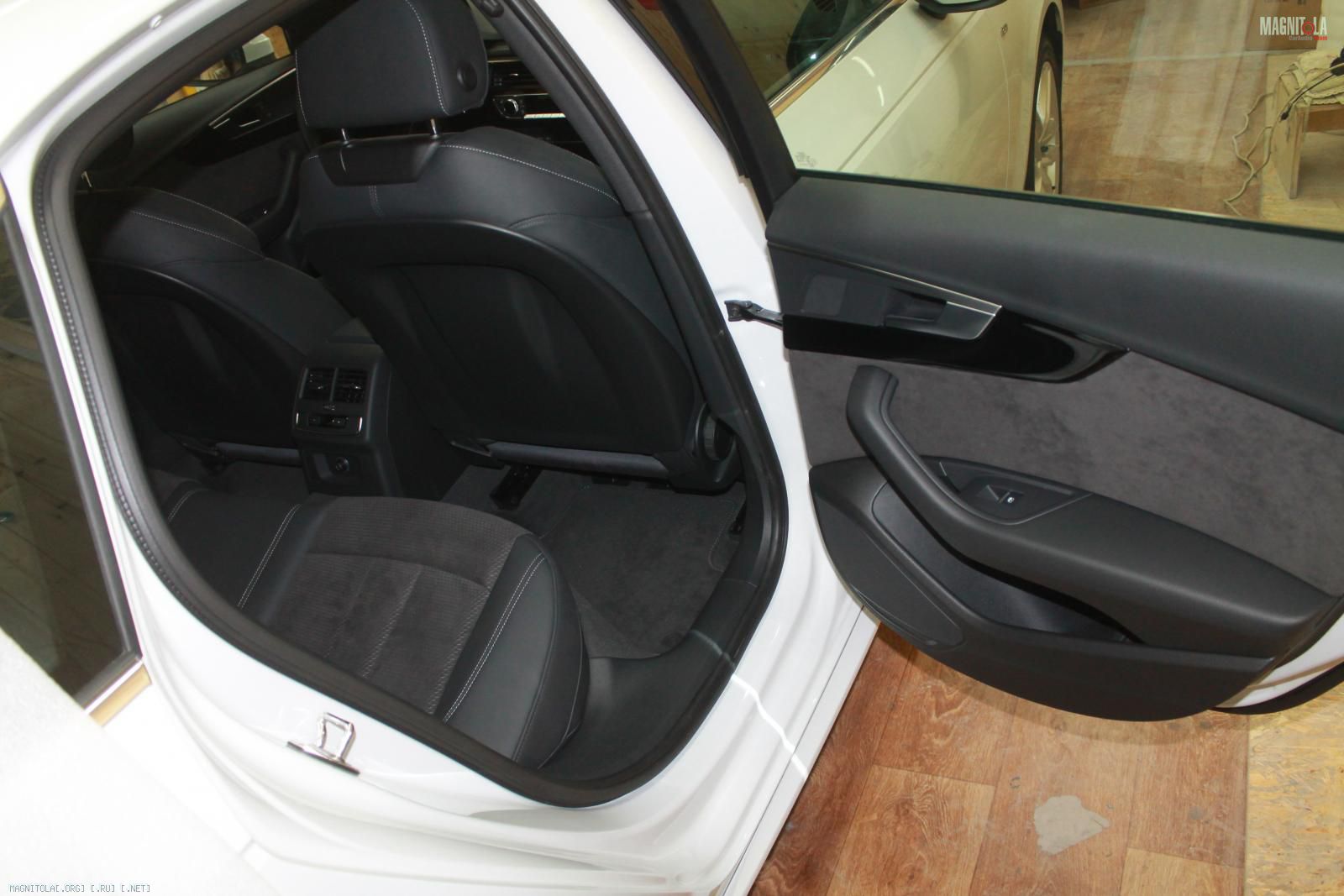

Передали клиенту девственный авто (с пробегом 1500км) без единой помарочки
Вложение 1101240Вложение 1101242Вложение 1101244Вложение 1101246Вложение 1101248Вложение 1101250Вложение 1101252

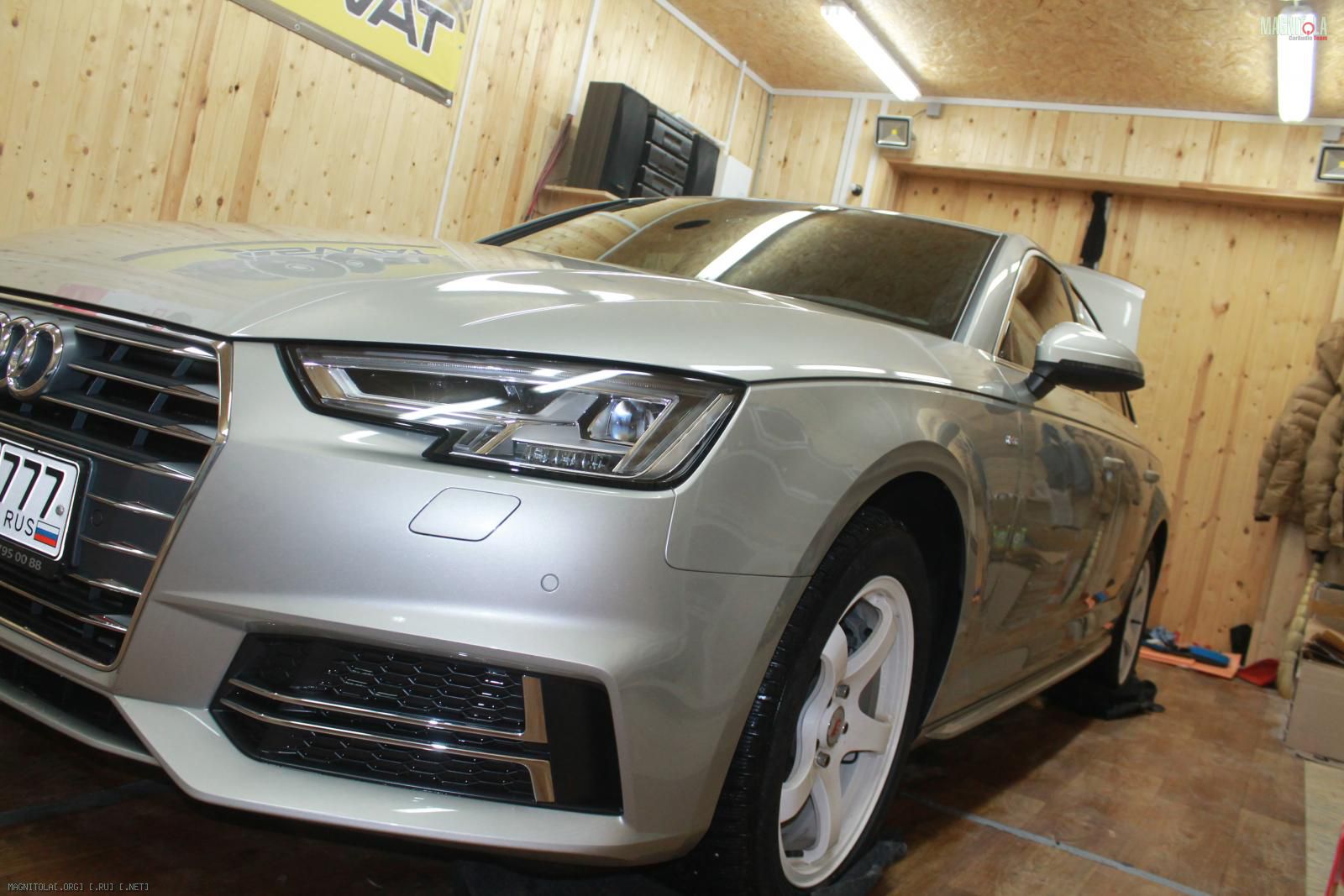

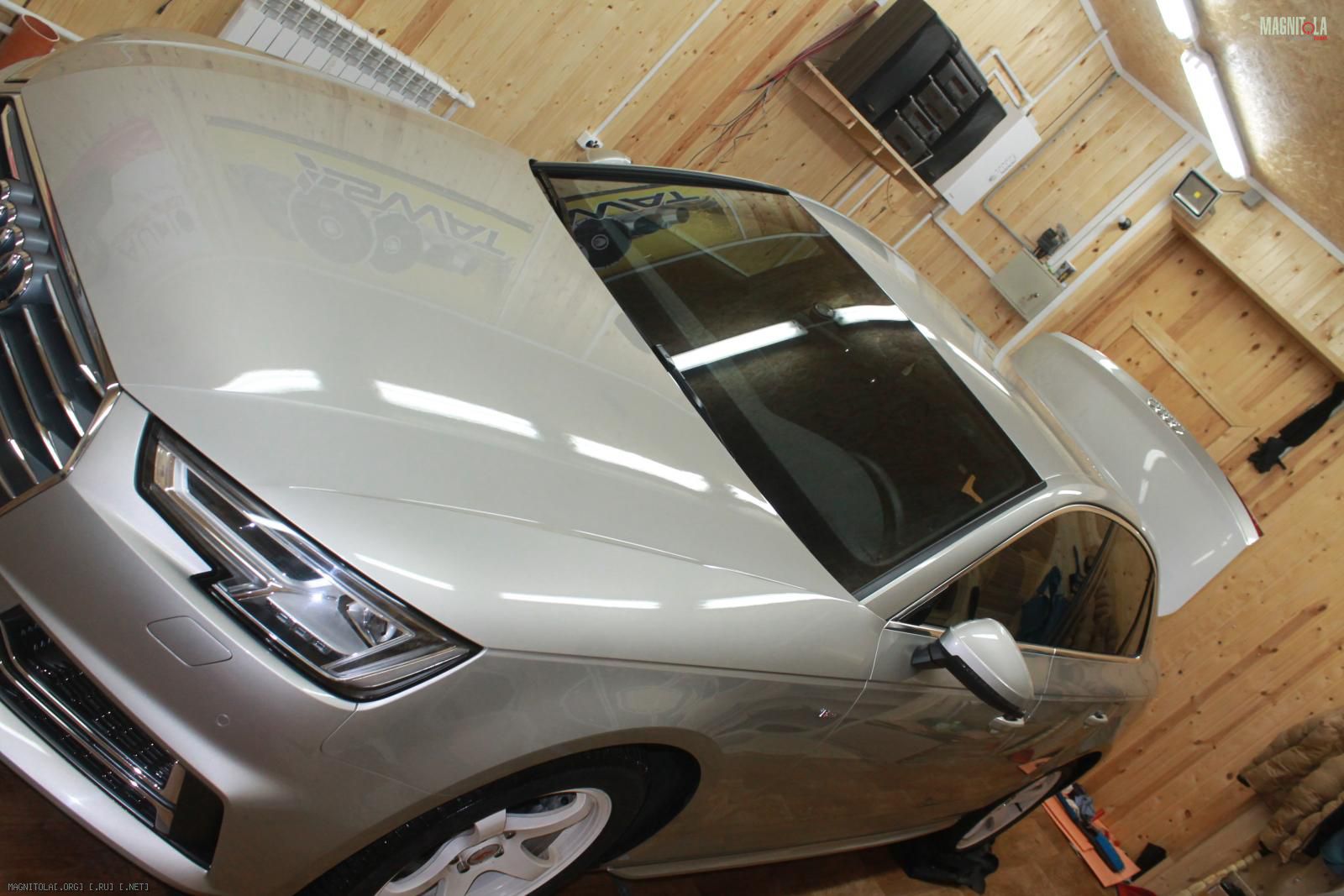

В KF-Sound Technology приехала Audi A4 2.0 TFSI Quattro silver
Вложение 1101610Вложение 1101612Вложение 1101614Вложение 1101616Вложение 1101618
Вот так тонируют новое авто... два пистона не защелкнуты...
Вложение 1101620Вложение 1101622
Отключение питания... после разбор салона...
Вложение 1101624
В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

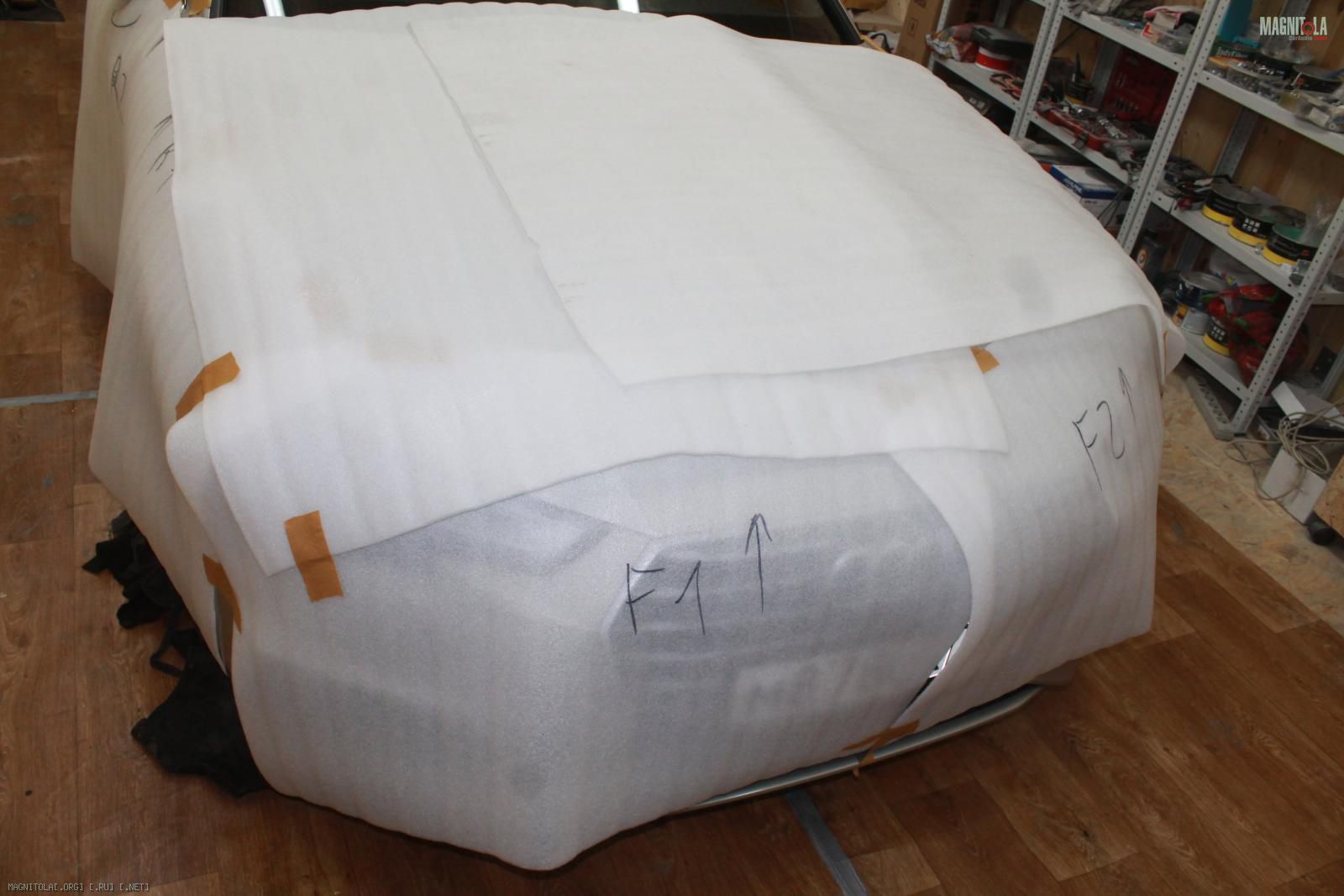

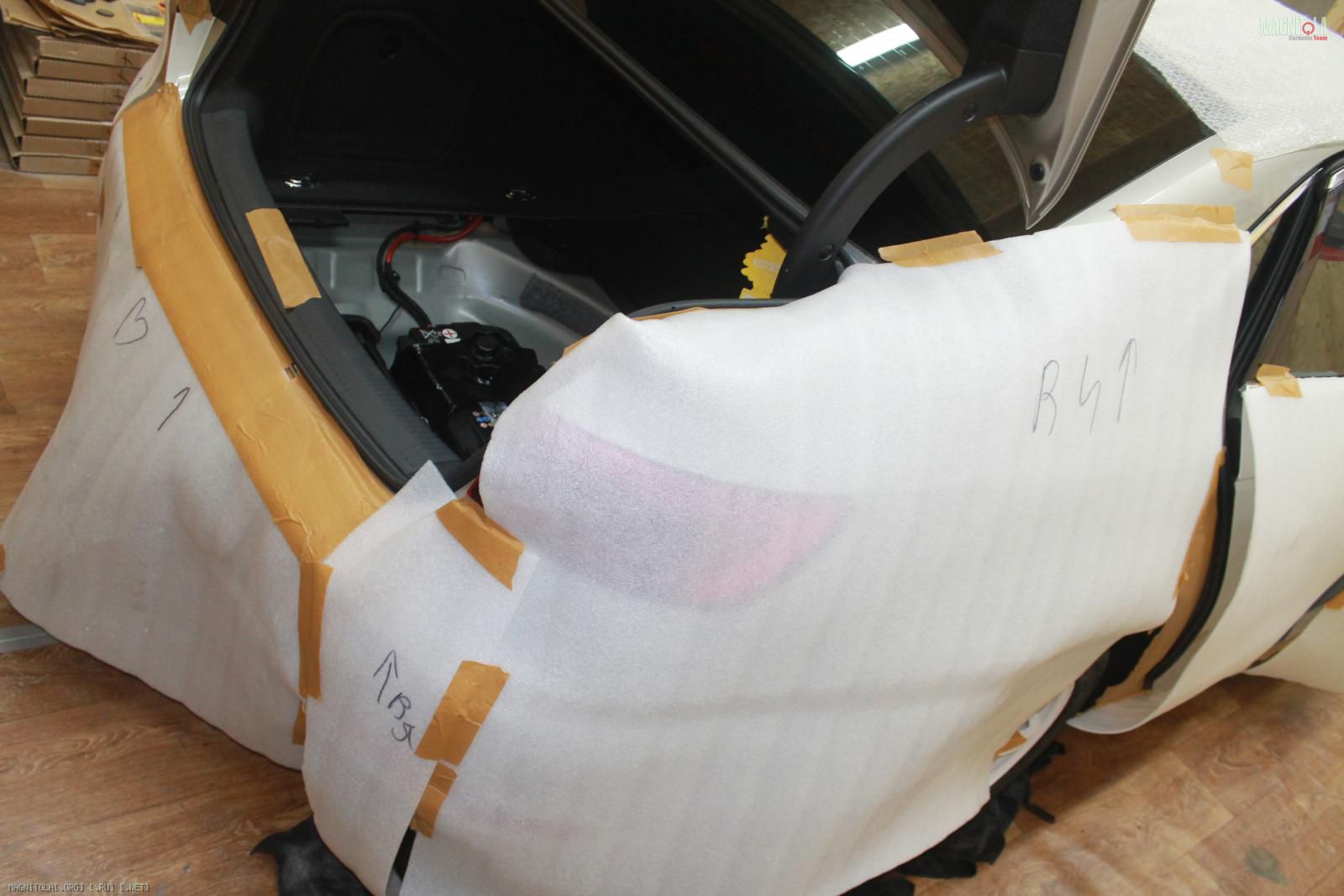

"Защита кузова"
Вложение 1101626Вложение 1101628Вложение 1101630Вложение 1101632Вложение 1101634

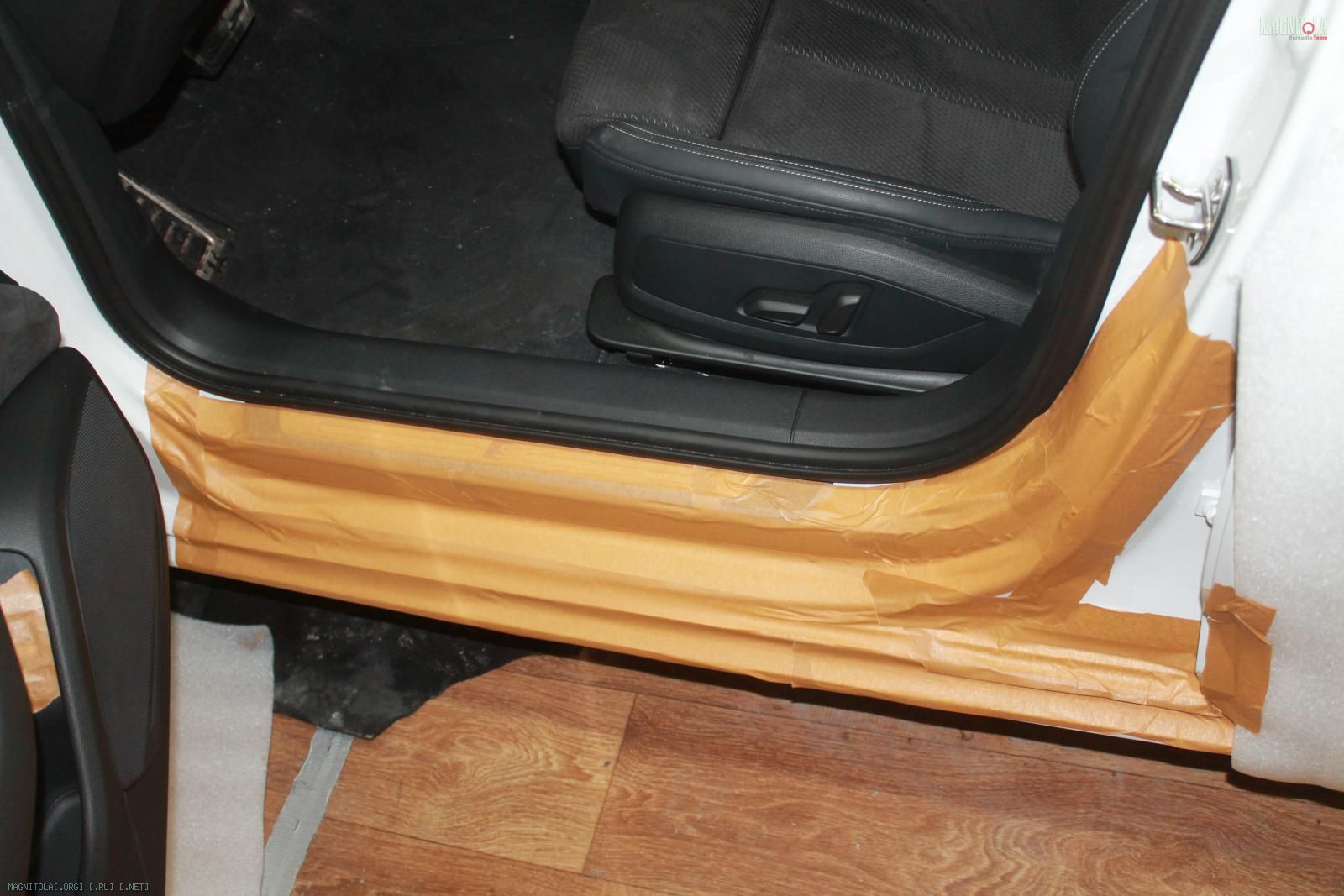

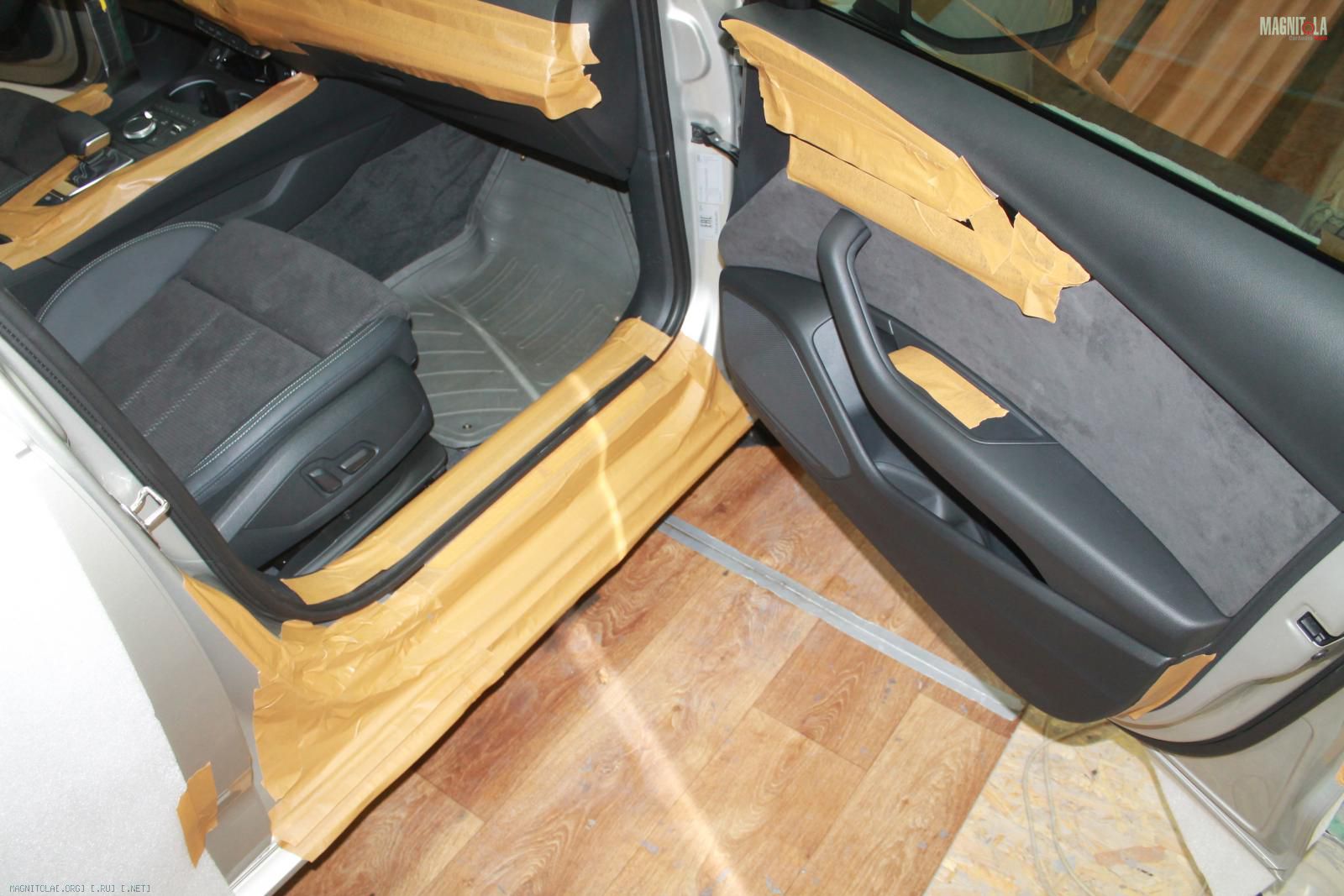

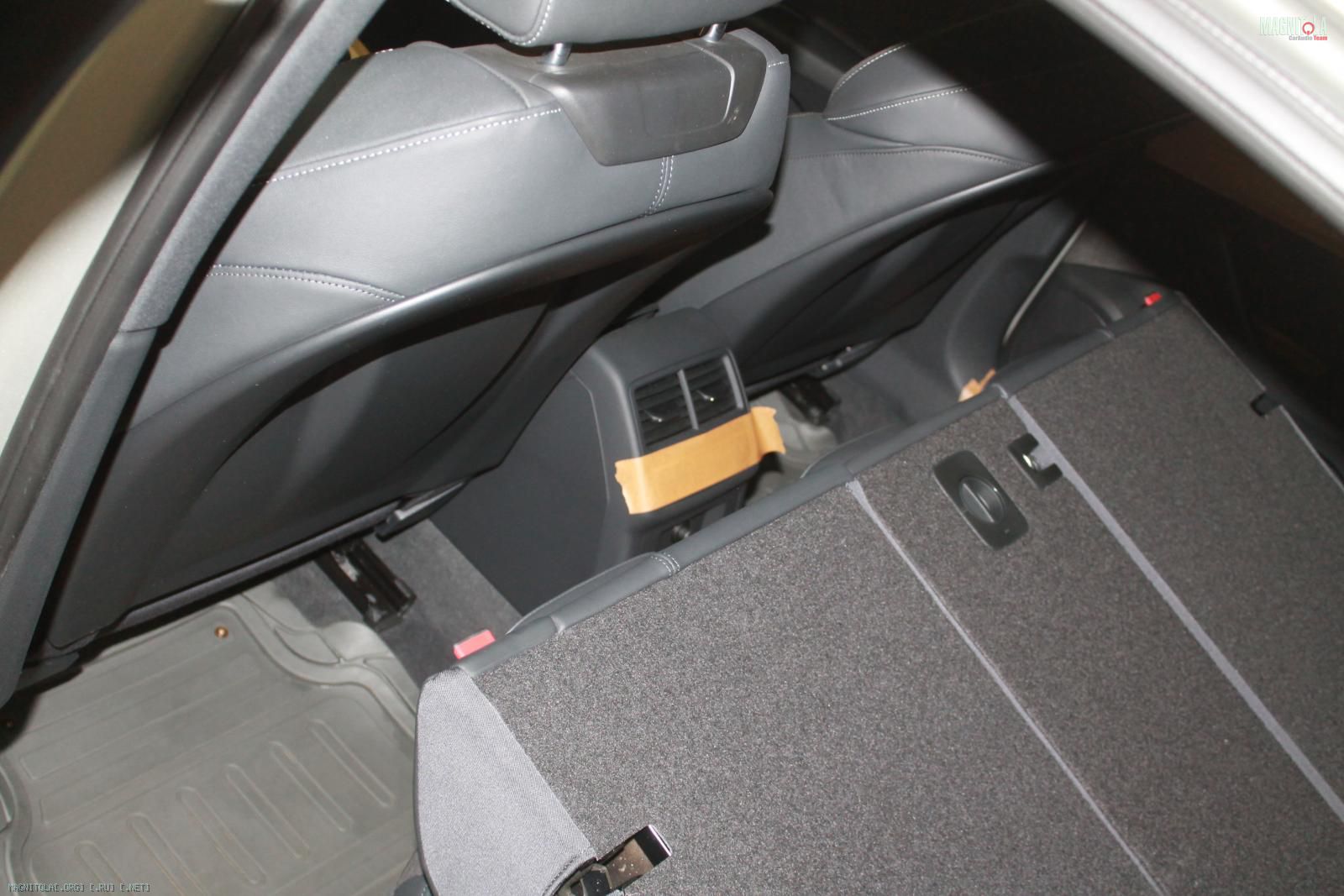

"Защита салона"
Вложение 1101636Вложение 1101638Вложение 1101640Вложение 1101642Вложение 1101644Вложение 1101646Вложение 1101648

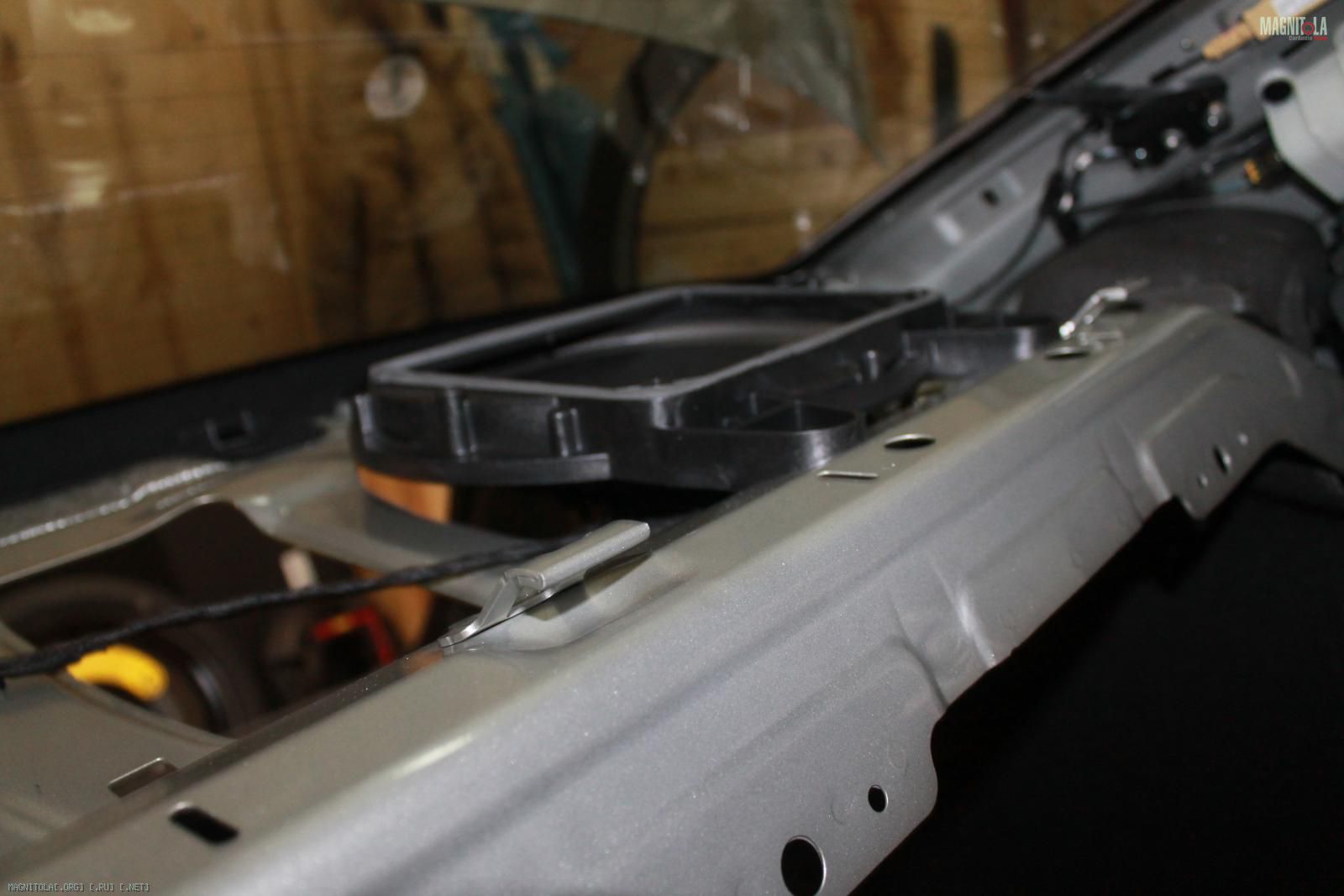

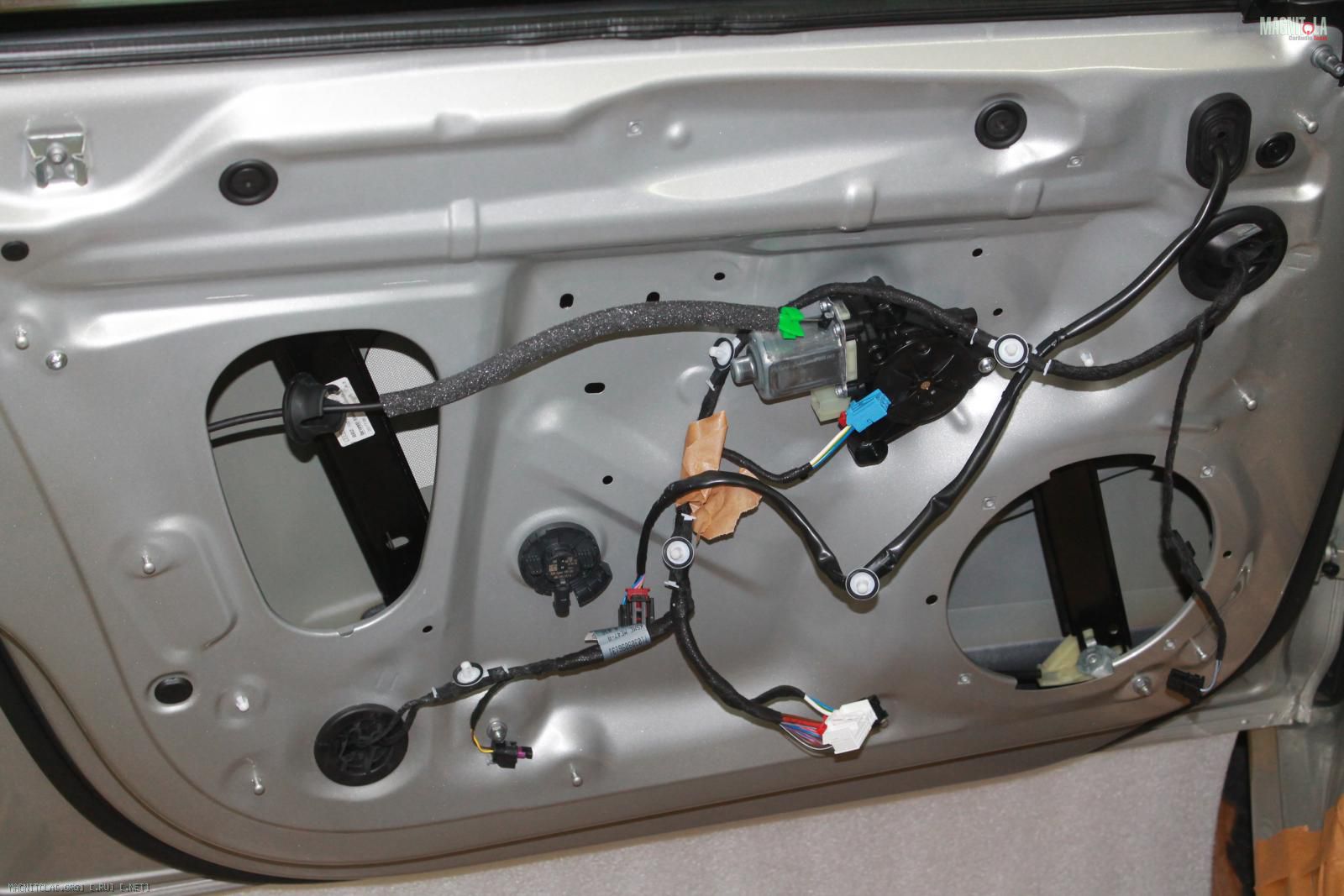

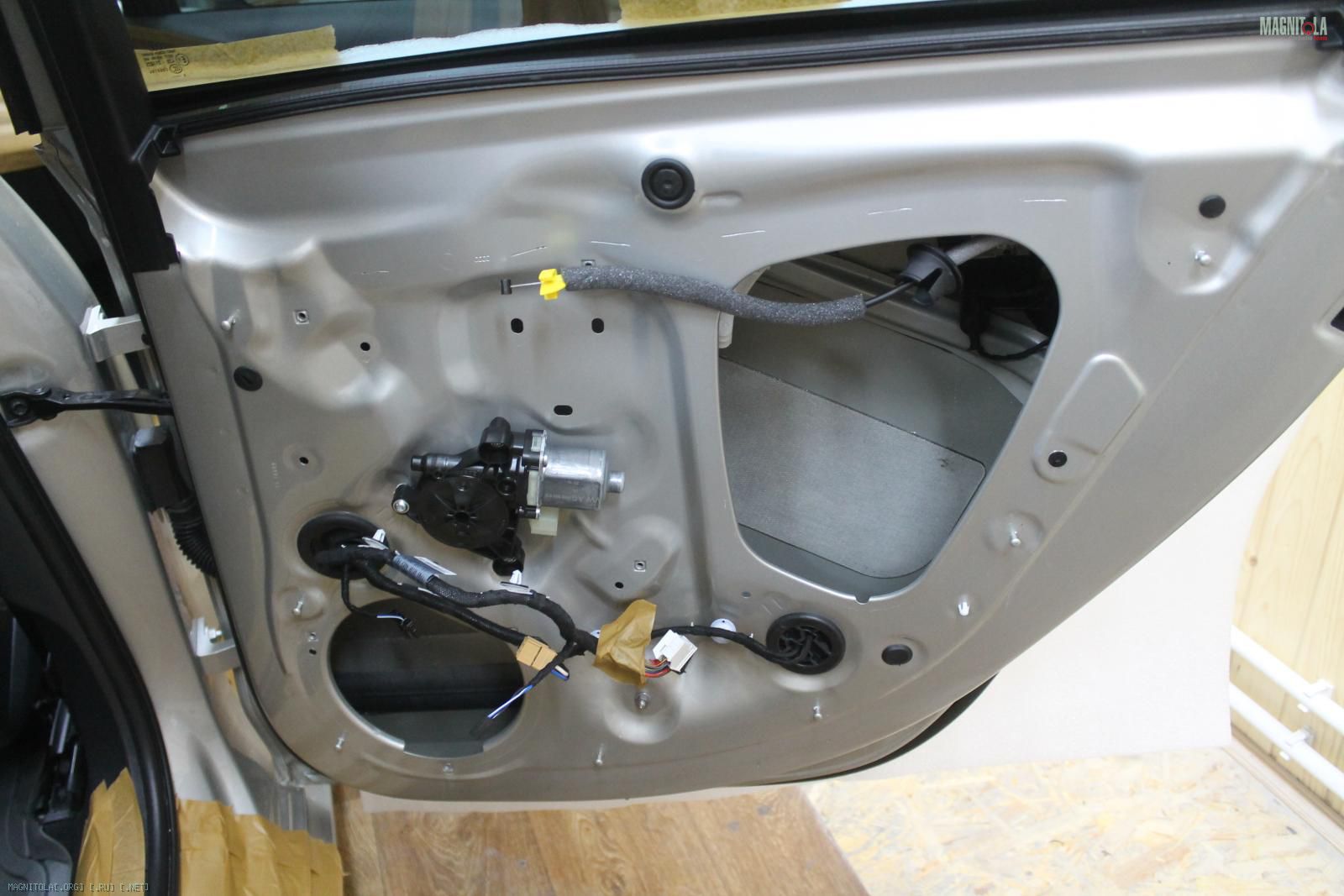

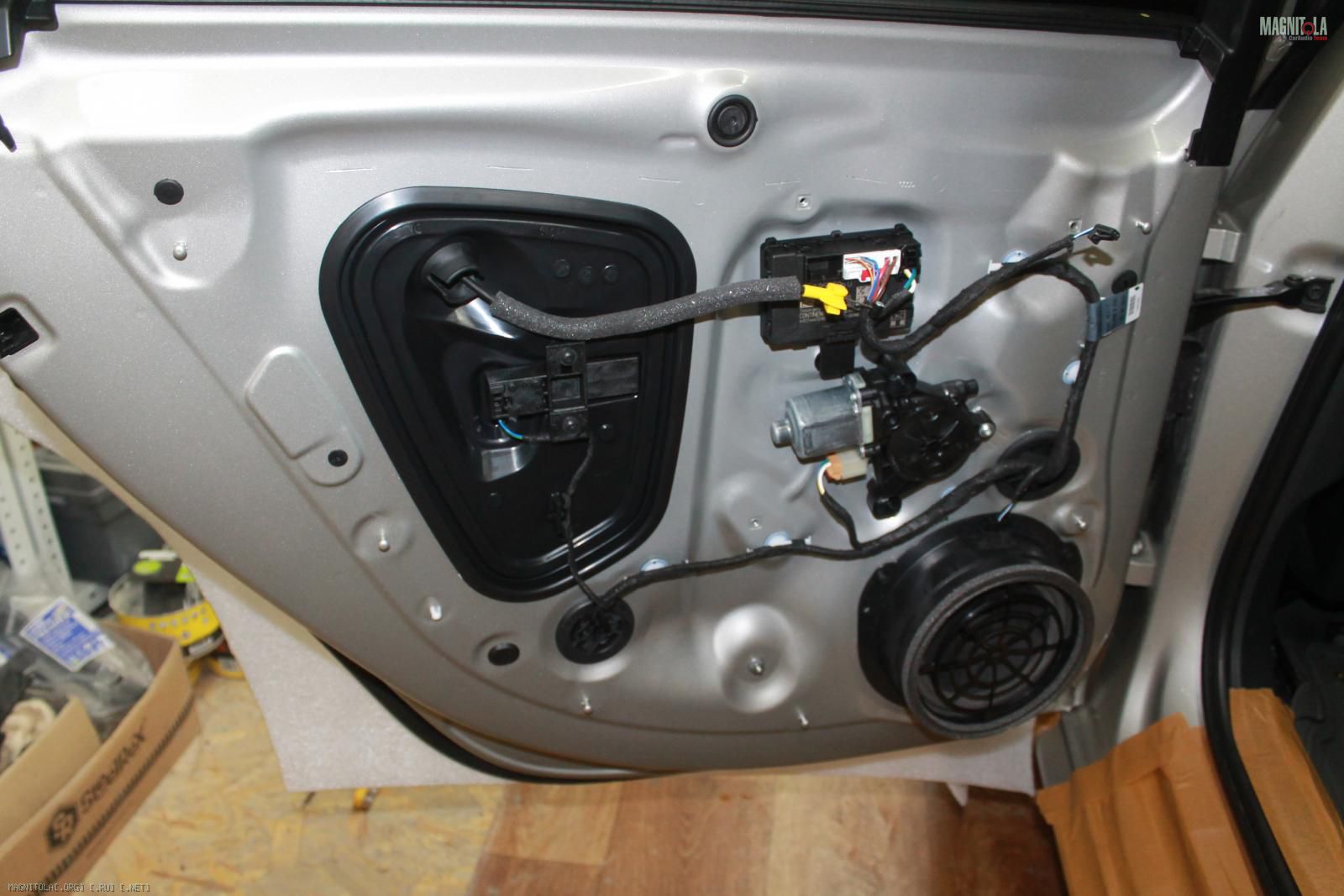

Разобрали заднюю полку, все двери...
Вложение 1101650Вложение 1101652Вложение 1101654Вложение 1101656Вложение 1101658Вложение 1101660Вложение 1101662Вложение 1101664Вложение 1101666

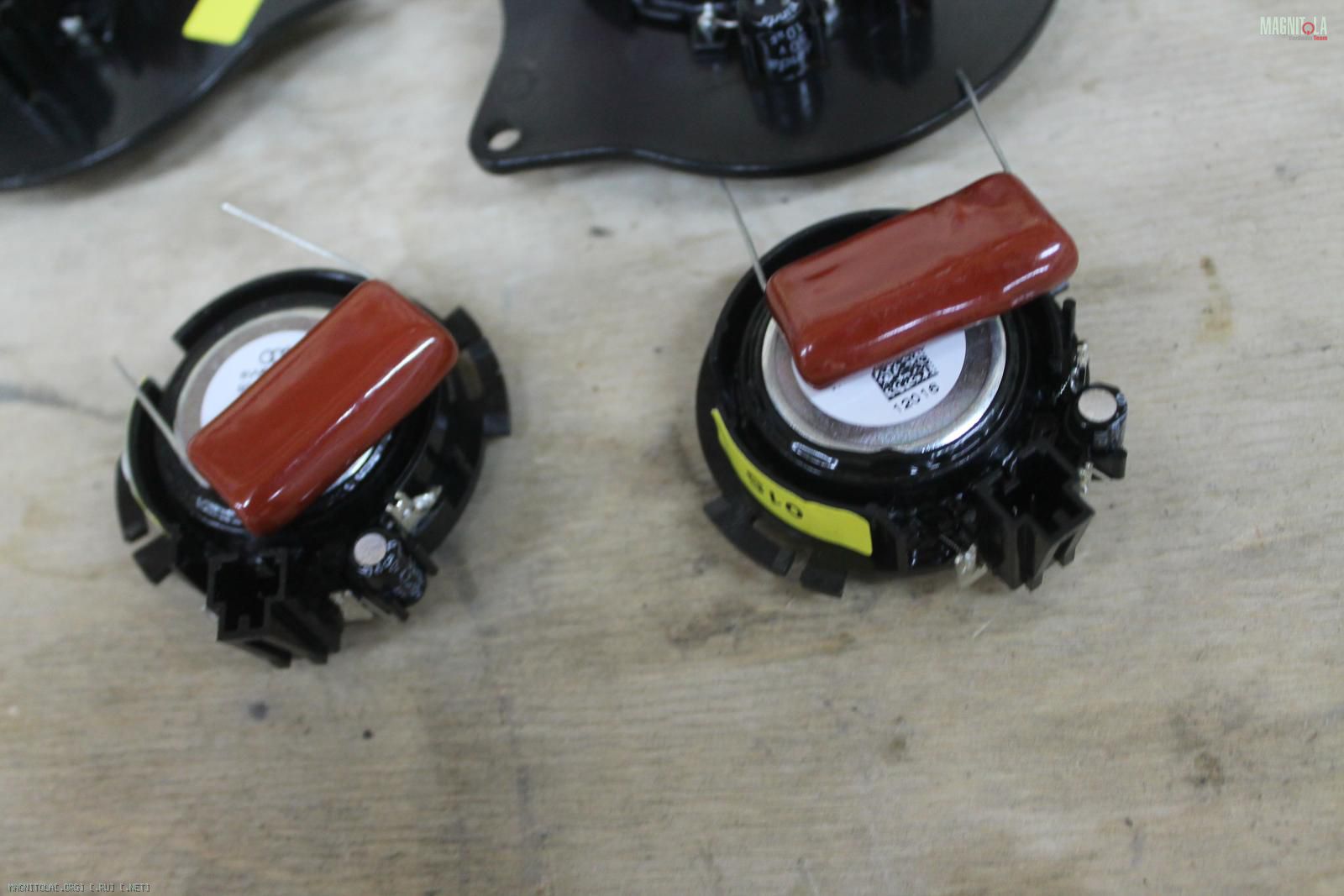

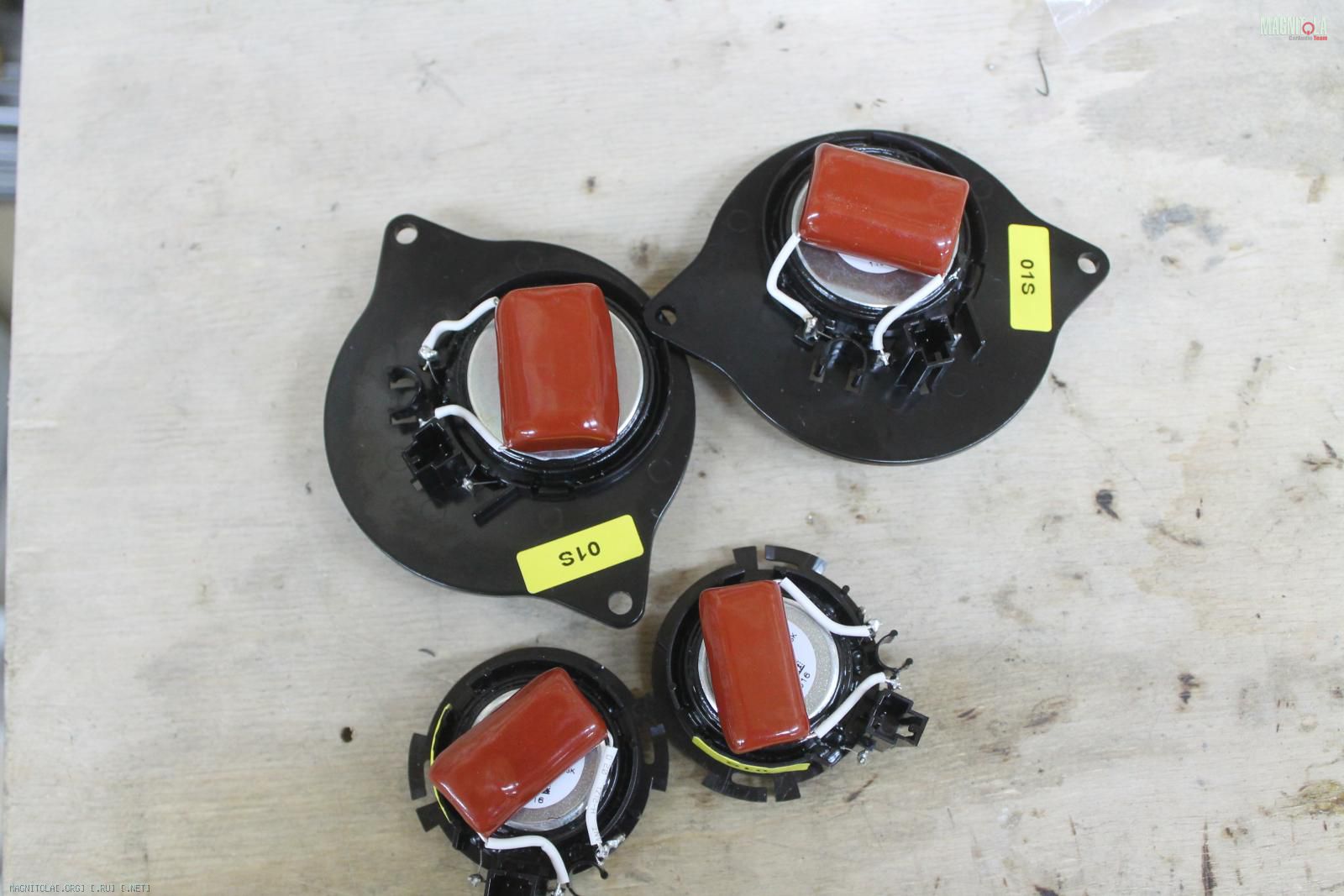

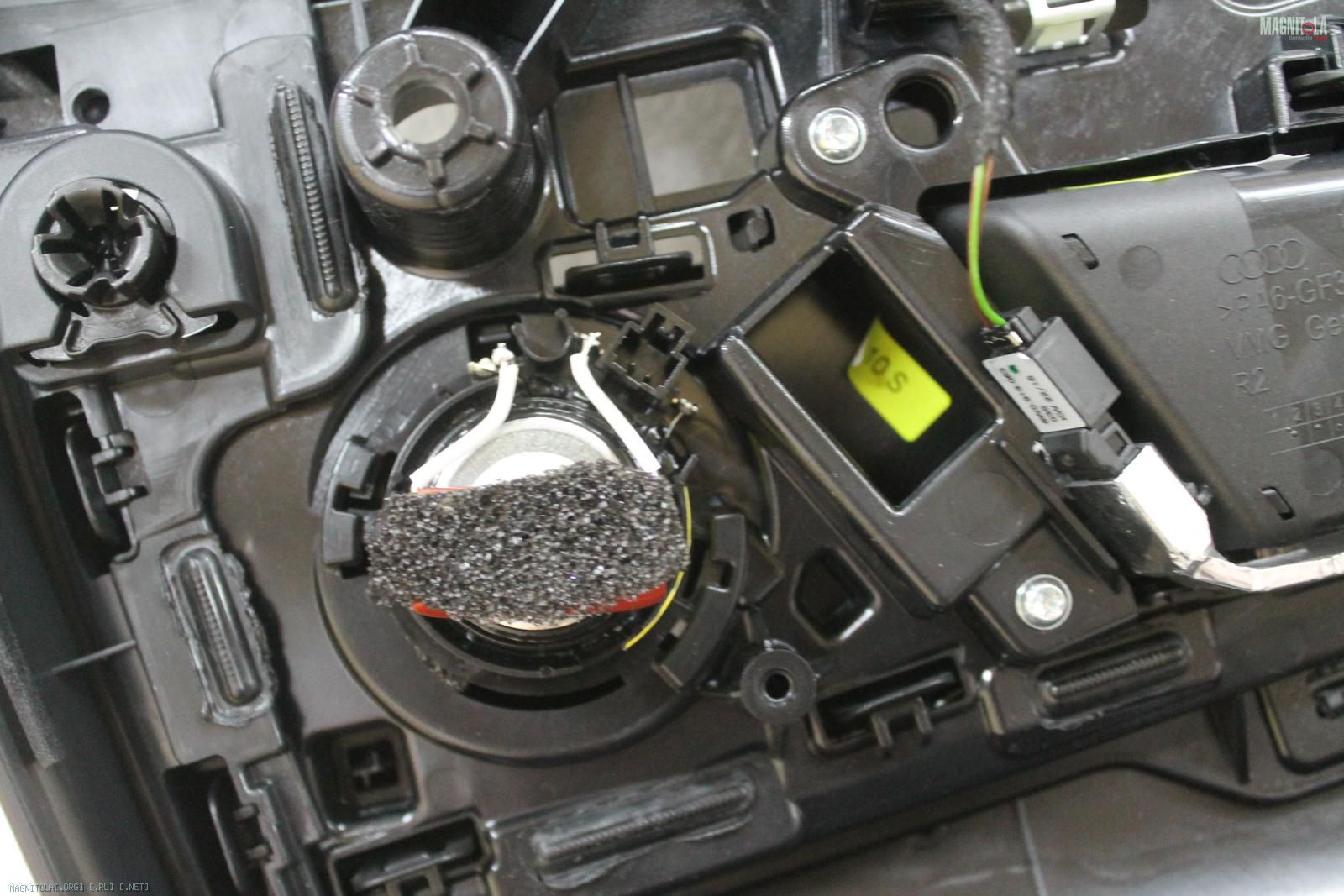

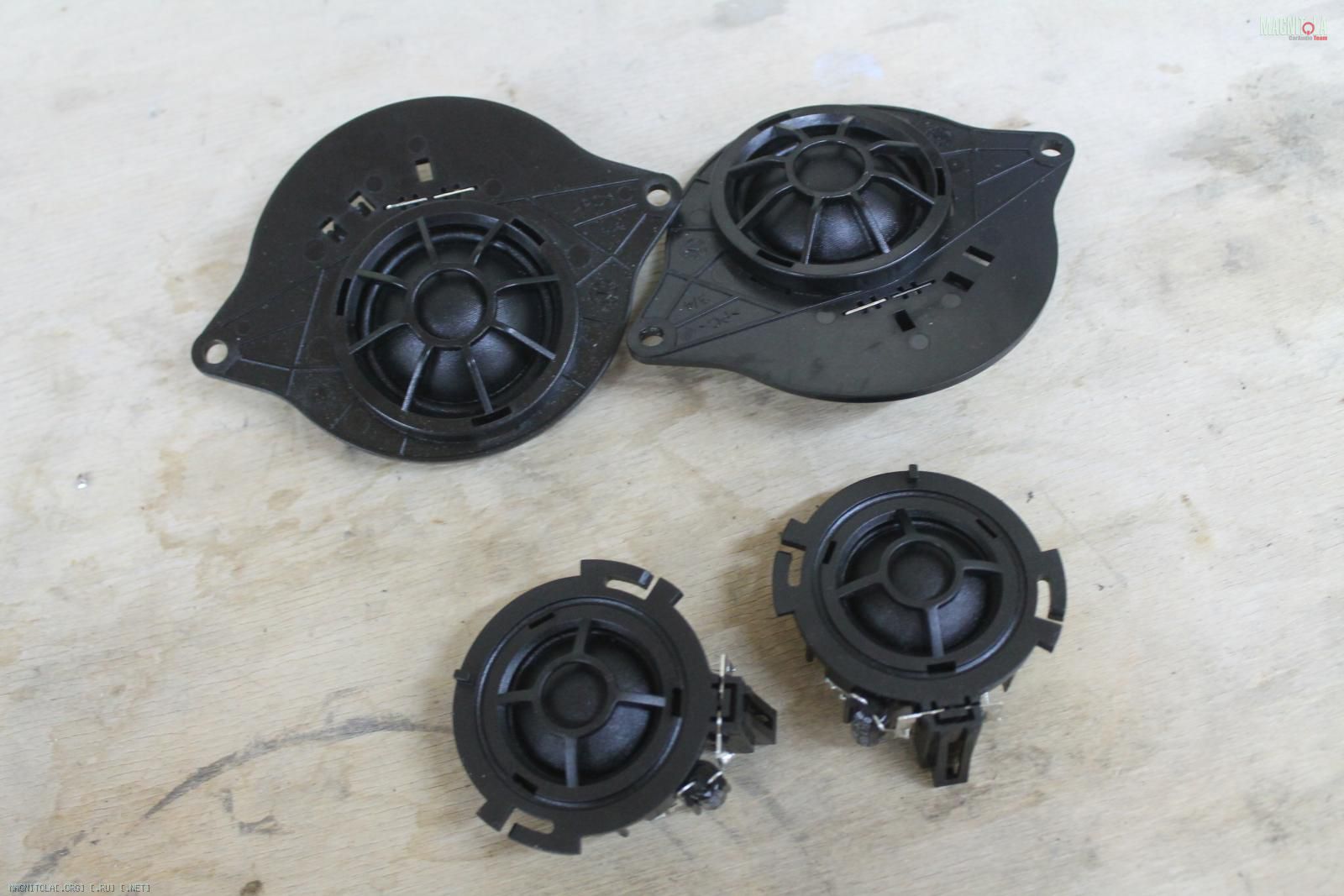

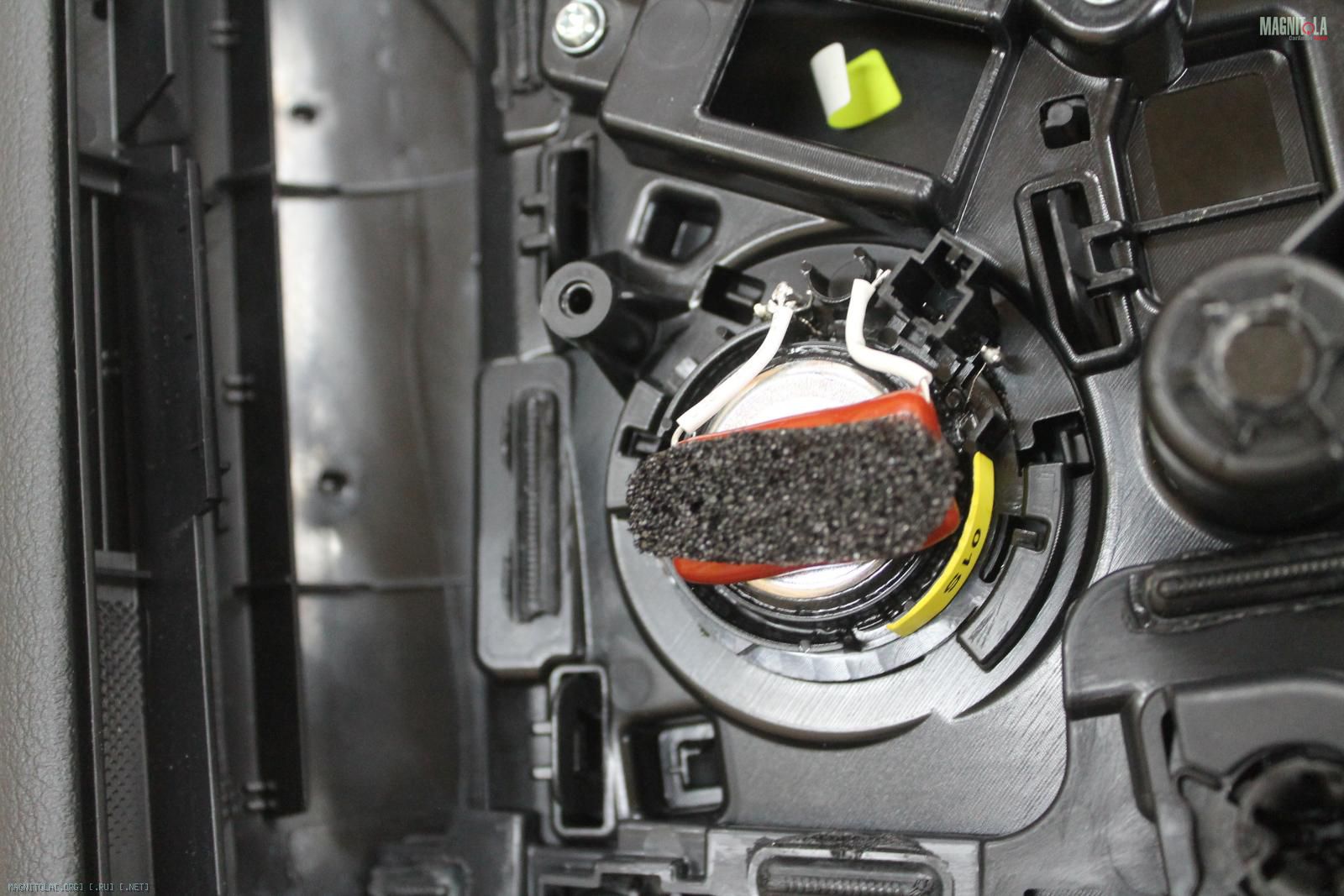

Штатные ВЧ...
Меняем штатные электролиты на пленочные конденсаторы...
Вложение 1101668Вложение 1101670Вложение 1101672Вложение 1101674Вложение 1101676Вложение 1101678Вложение 1101680Вложение 1101682Вложение 1101684

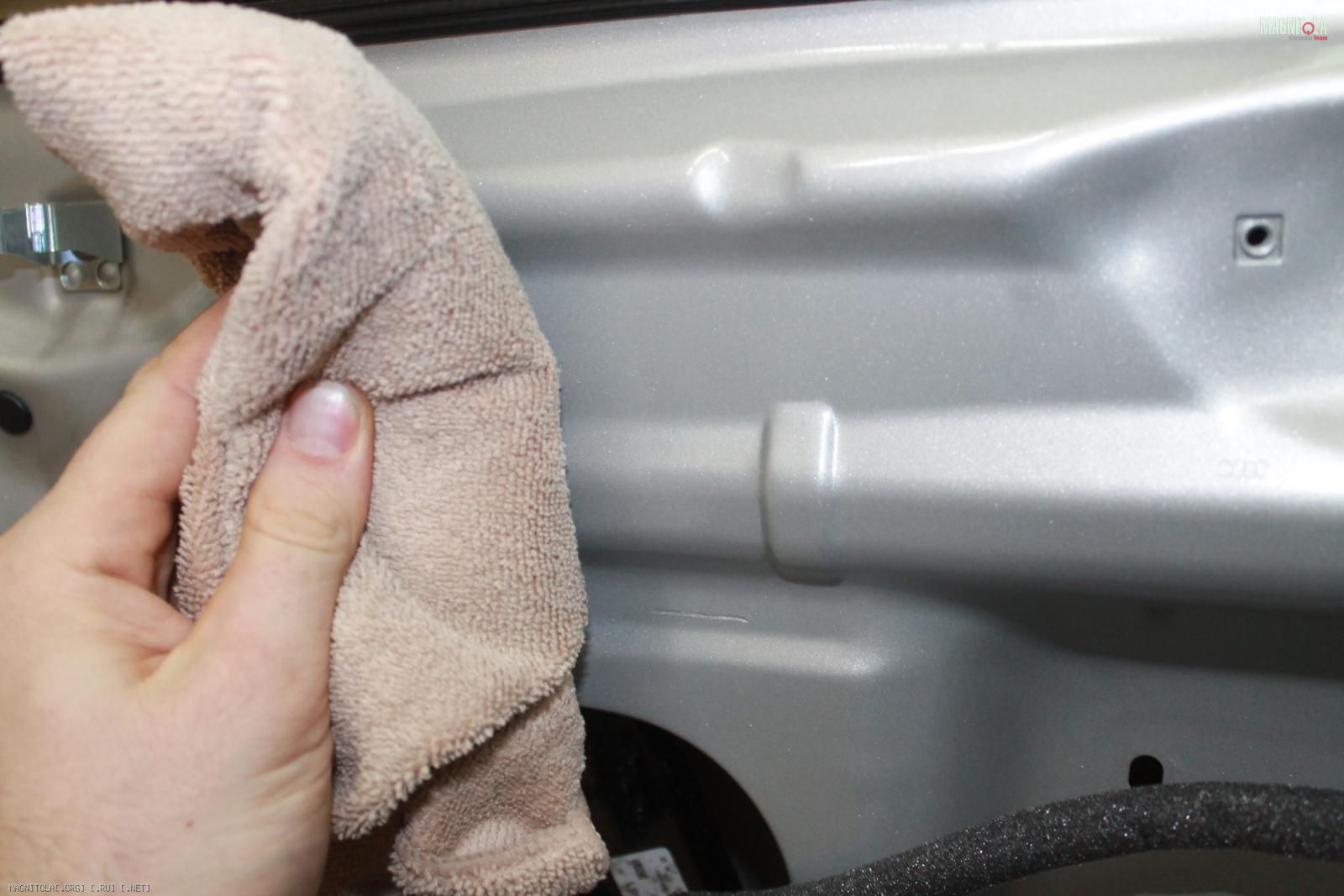

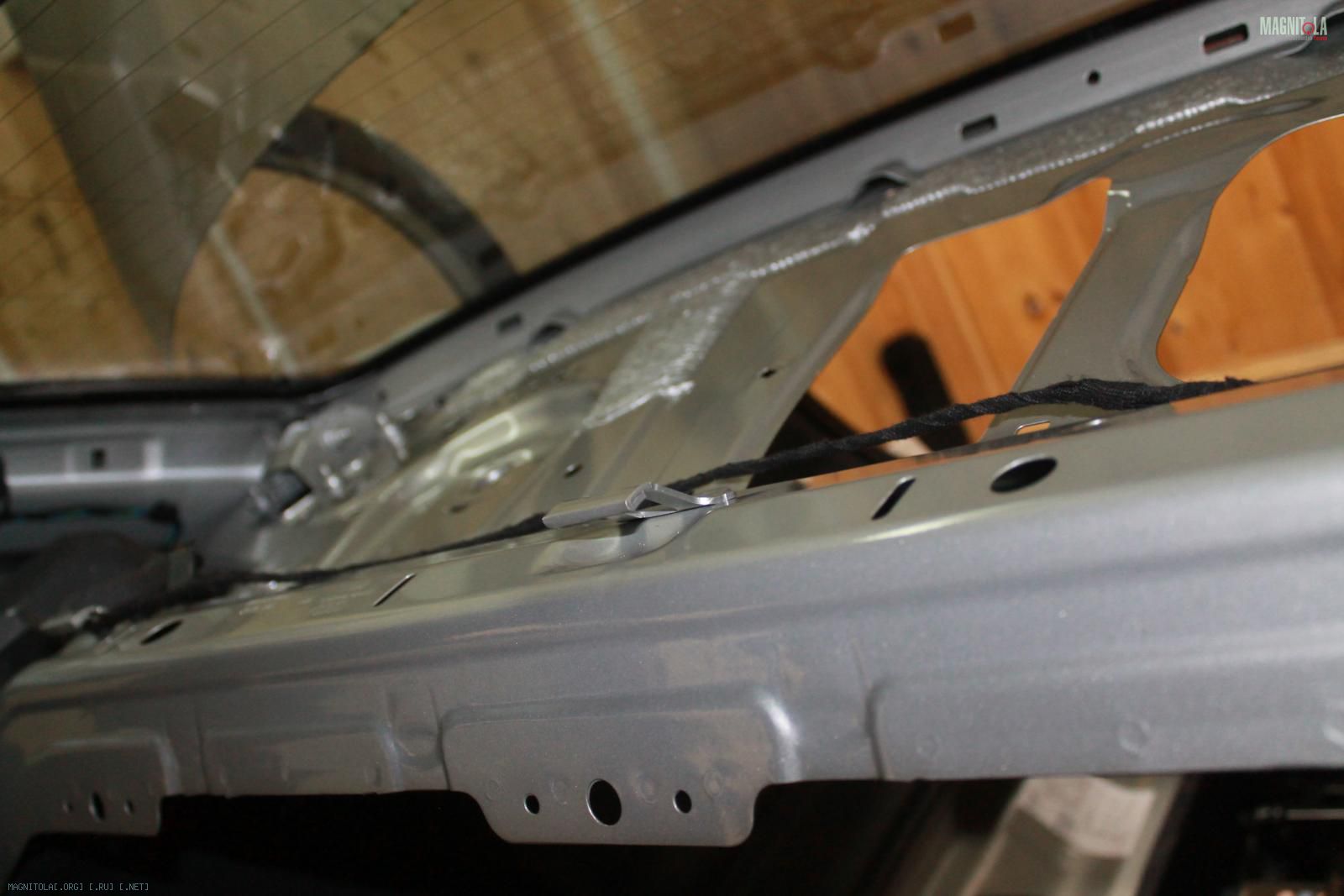

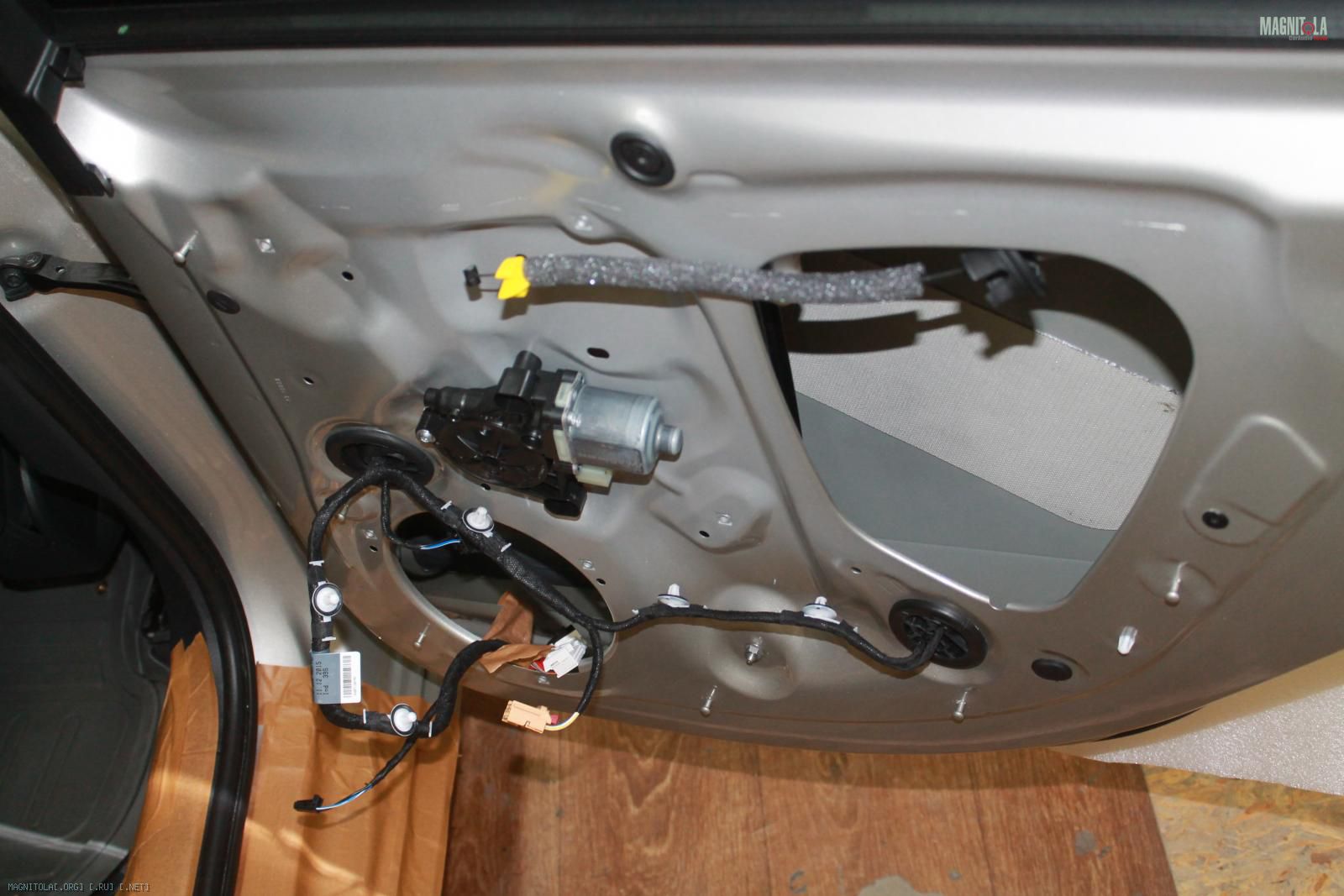

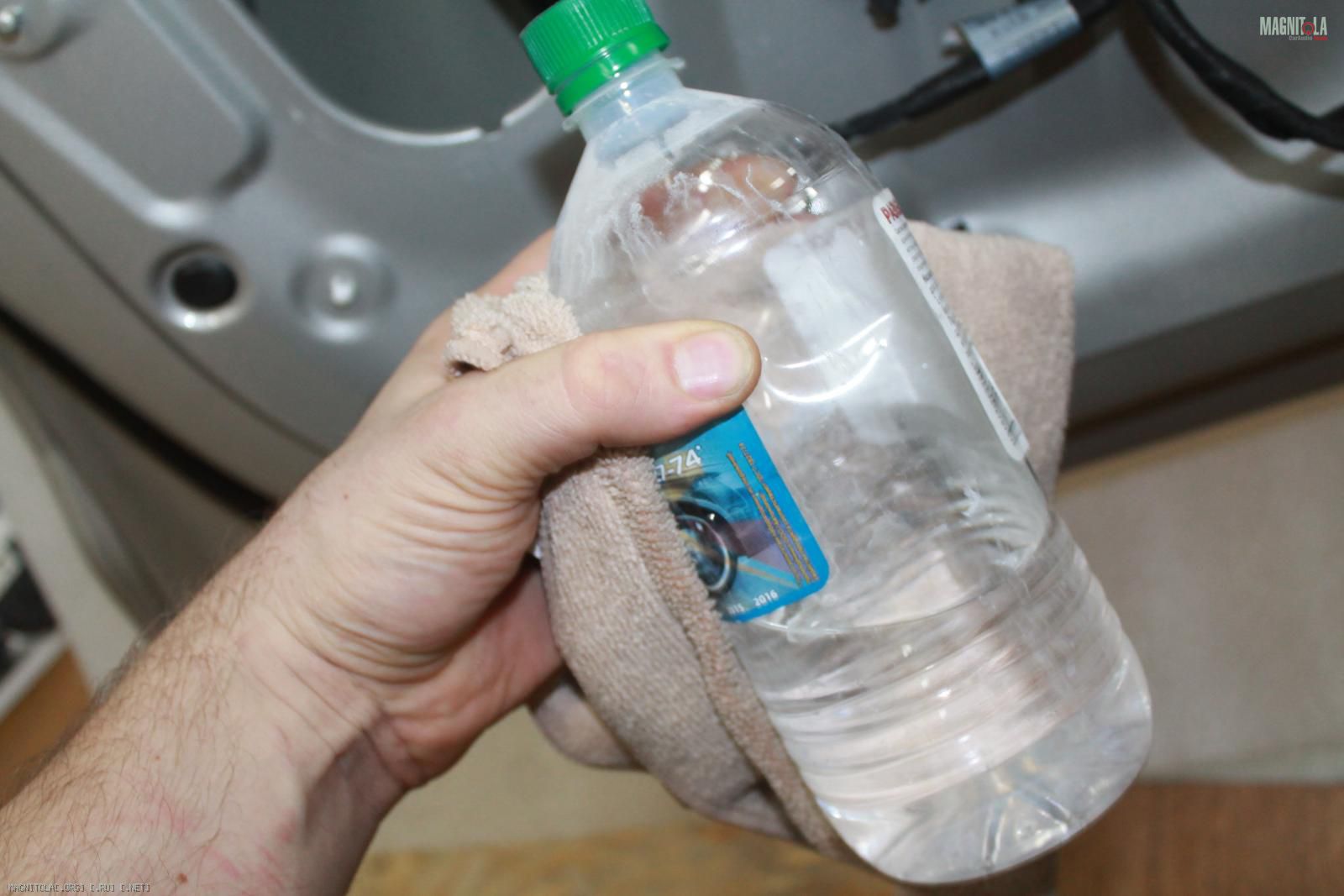

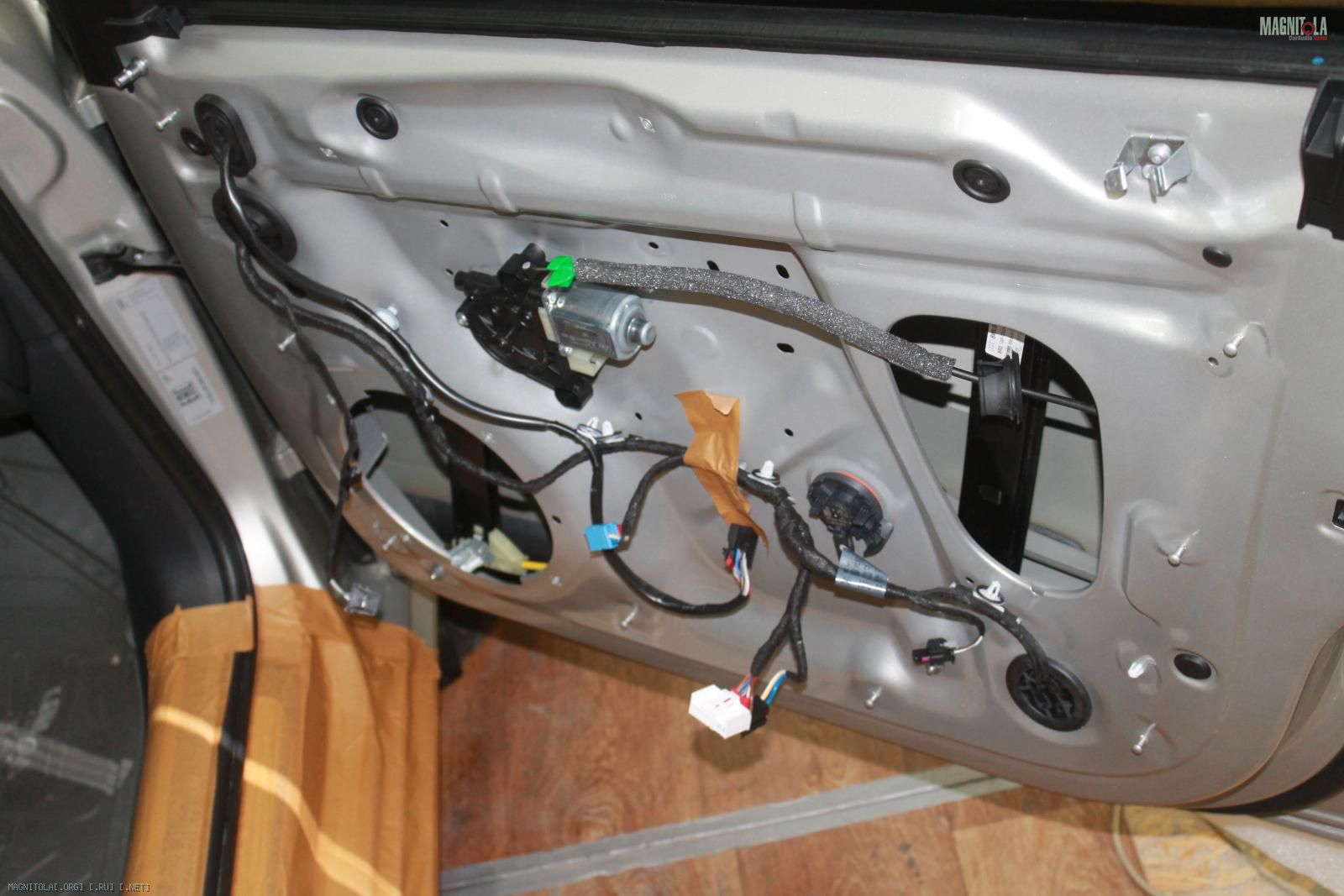

Очищаем, обезжириваем двери и заднюю полку
Вложение 1101686Вложение 1101688Вложение 1101690Вложение 1101692Вложение 1101694Вложение 1101696Вложение 1101698Вложение 1101700

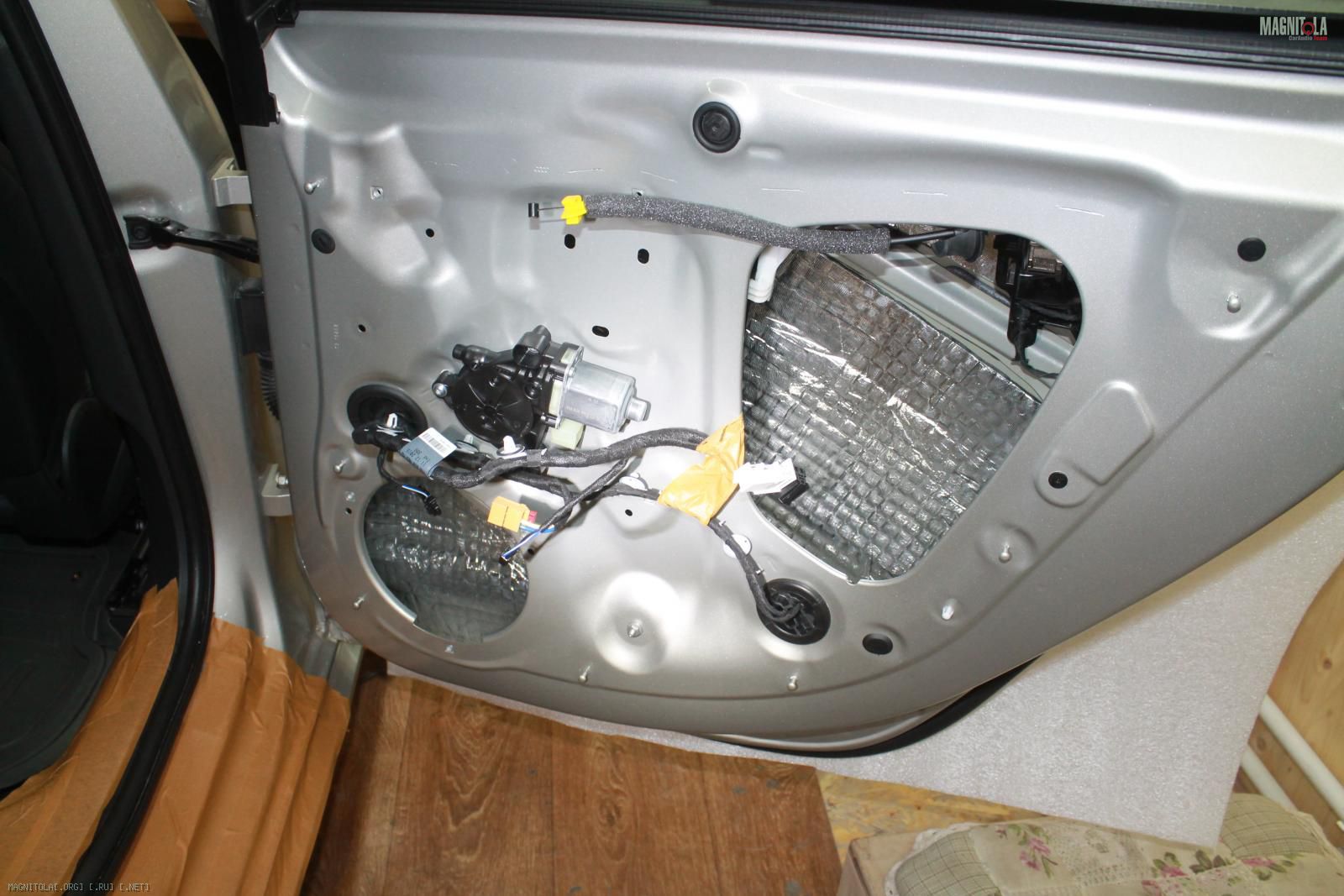

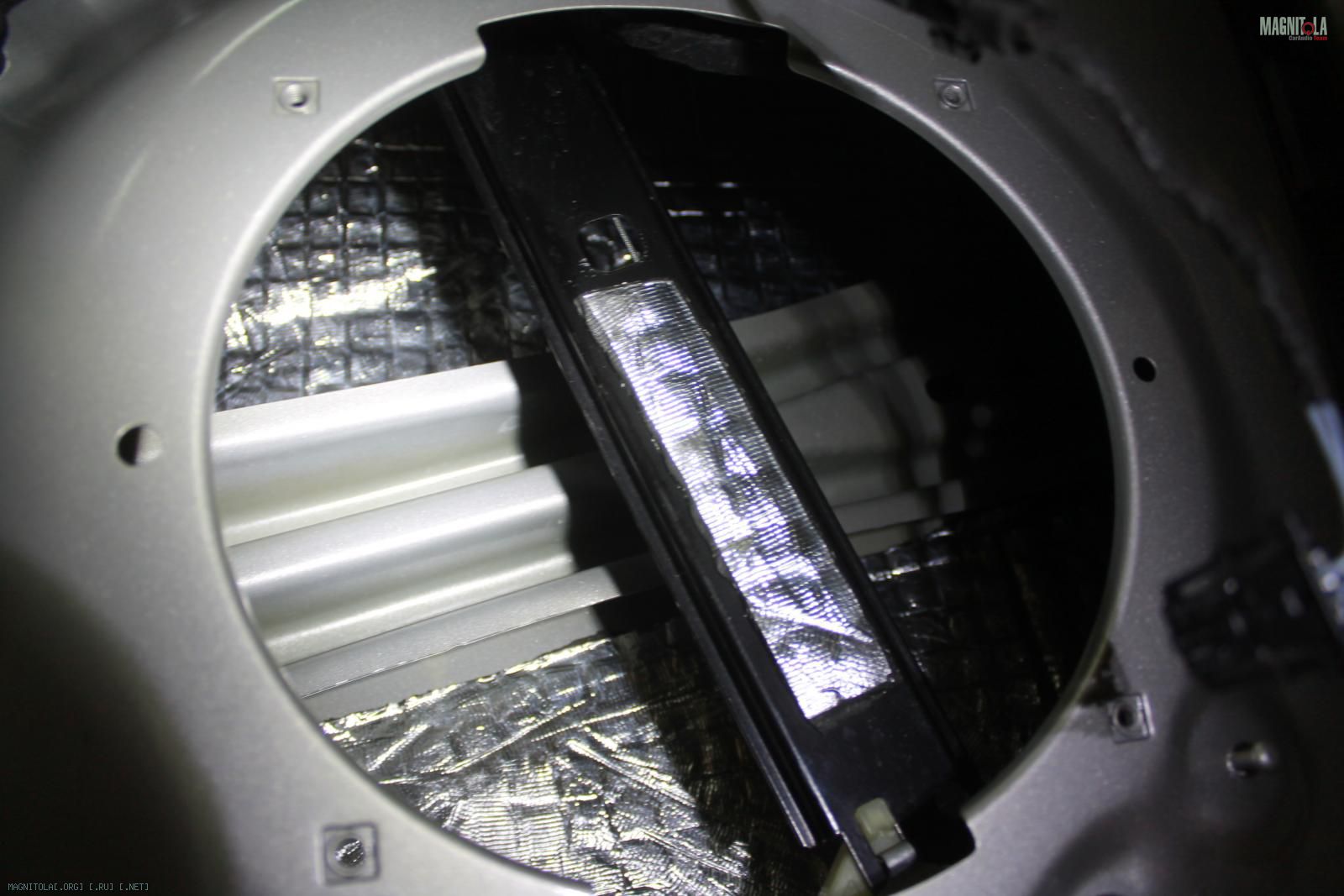

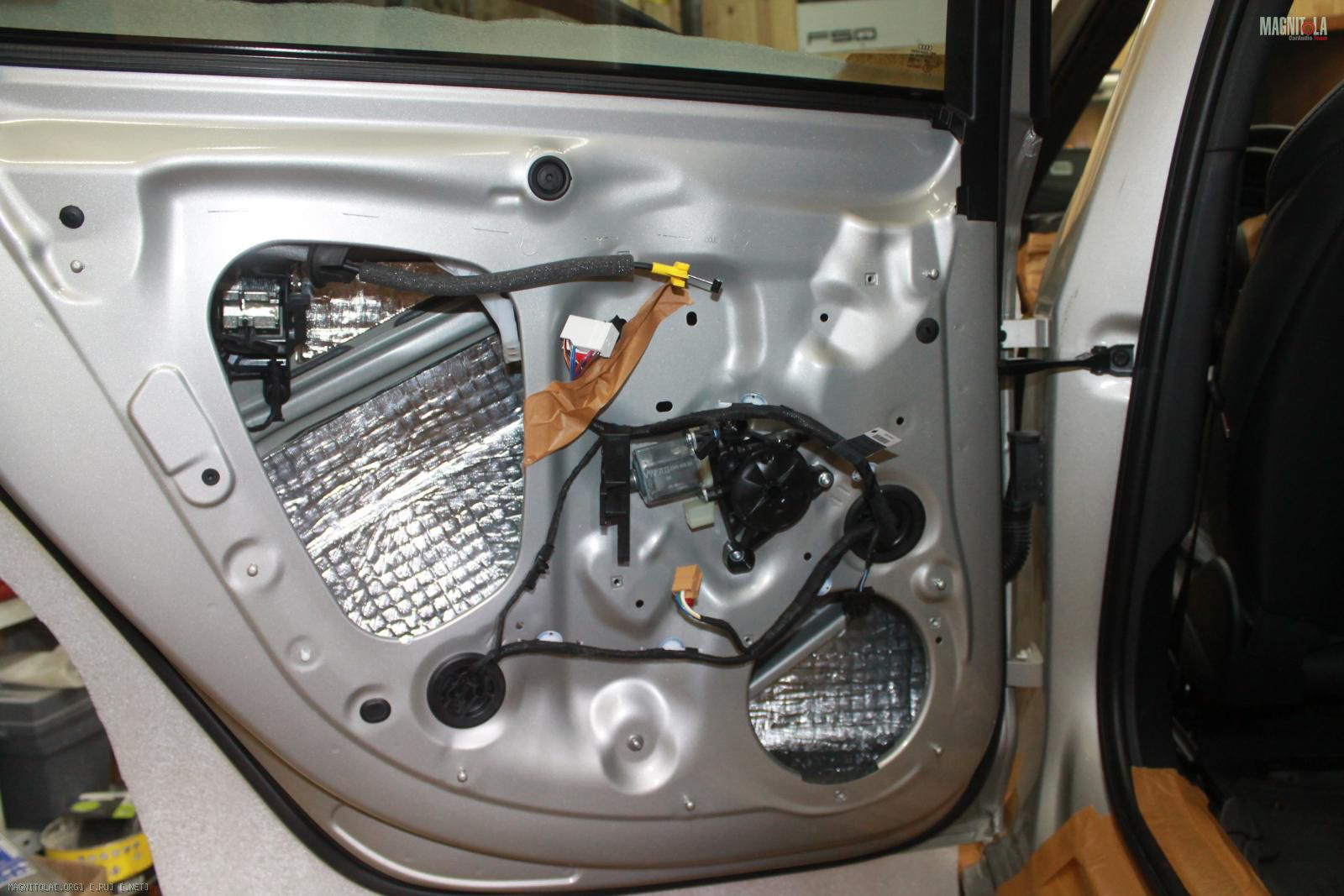

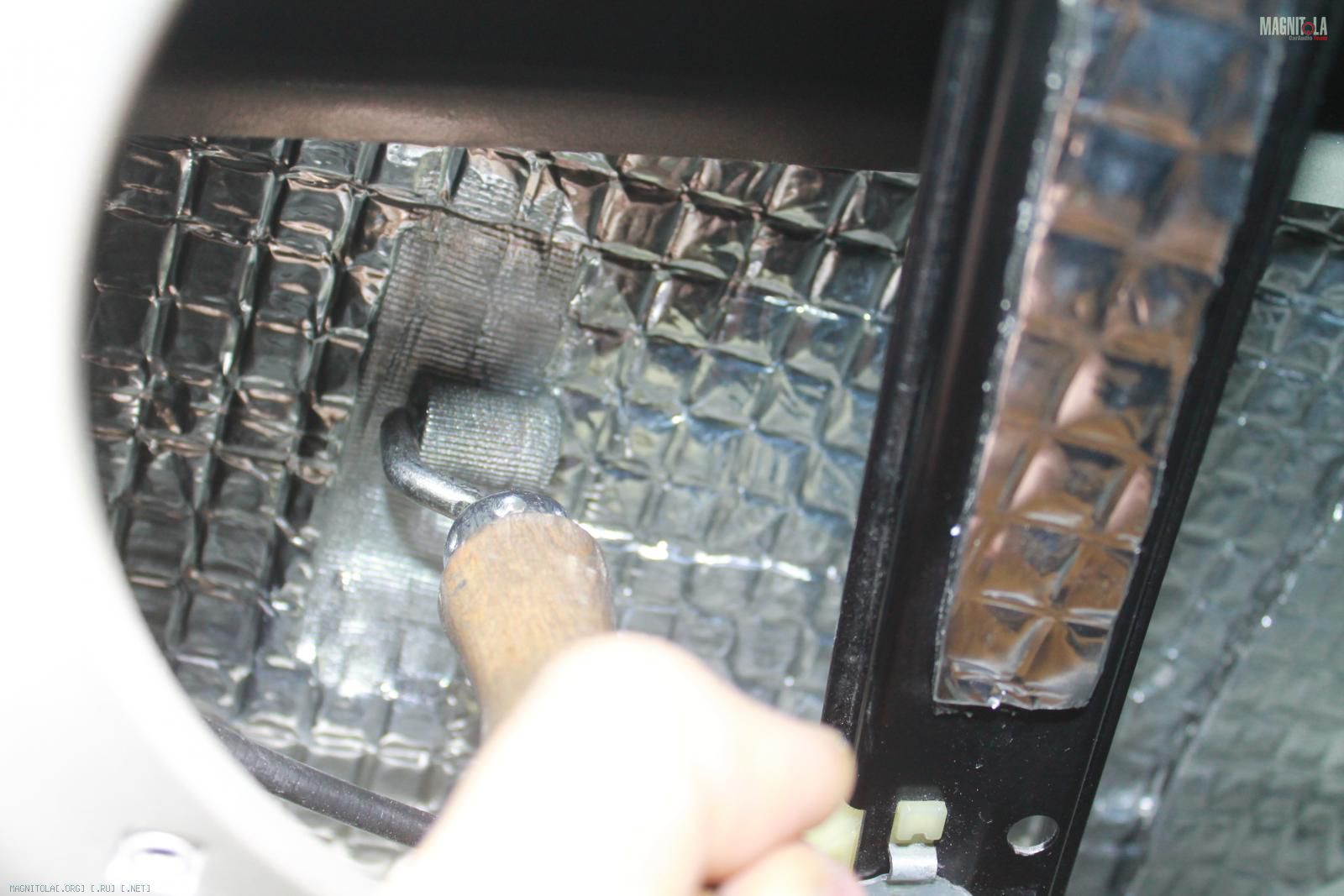

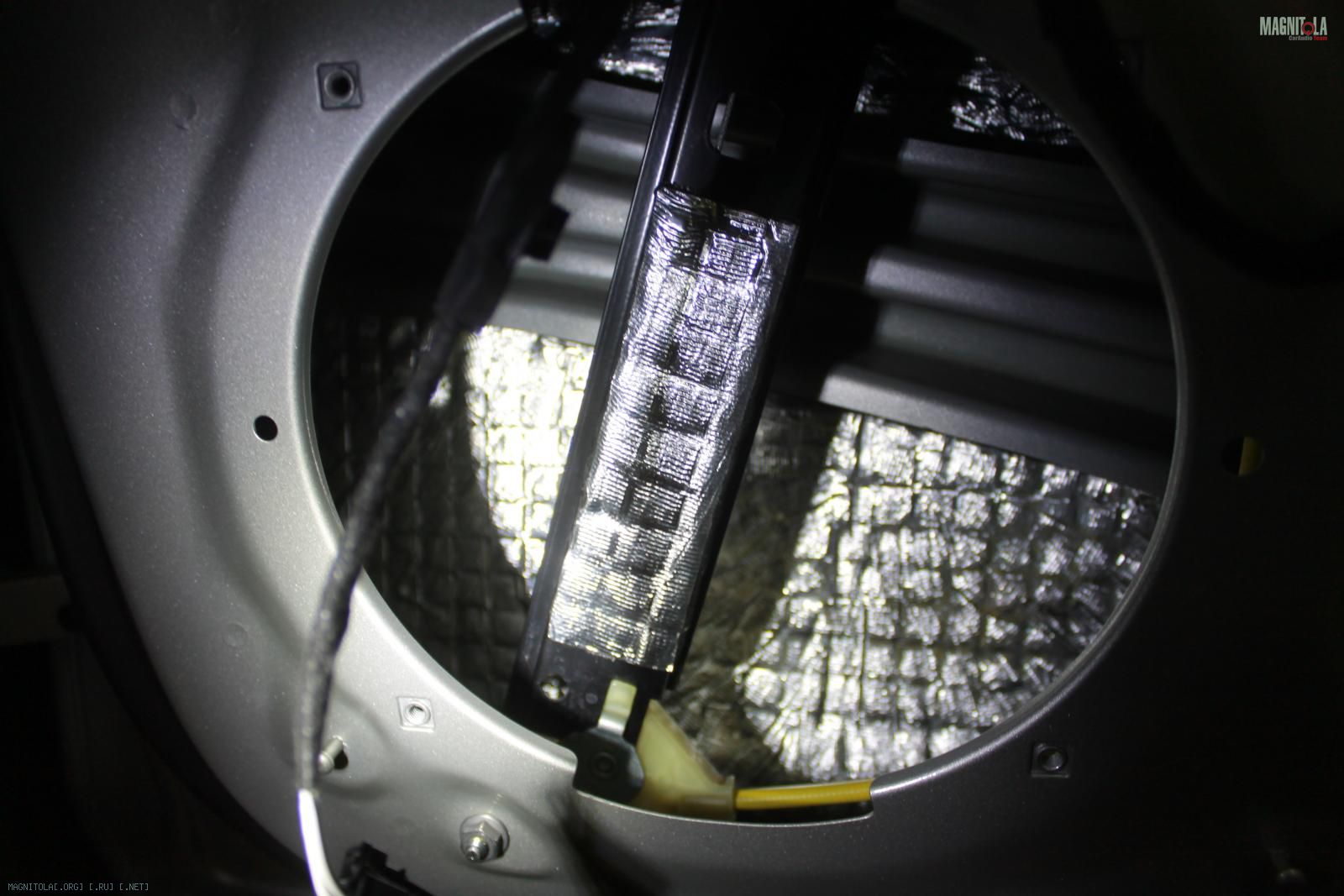

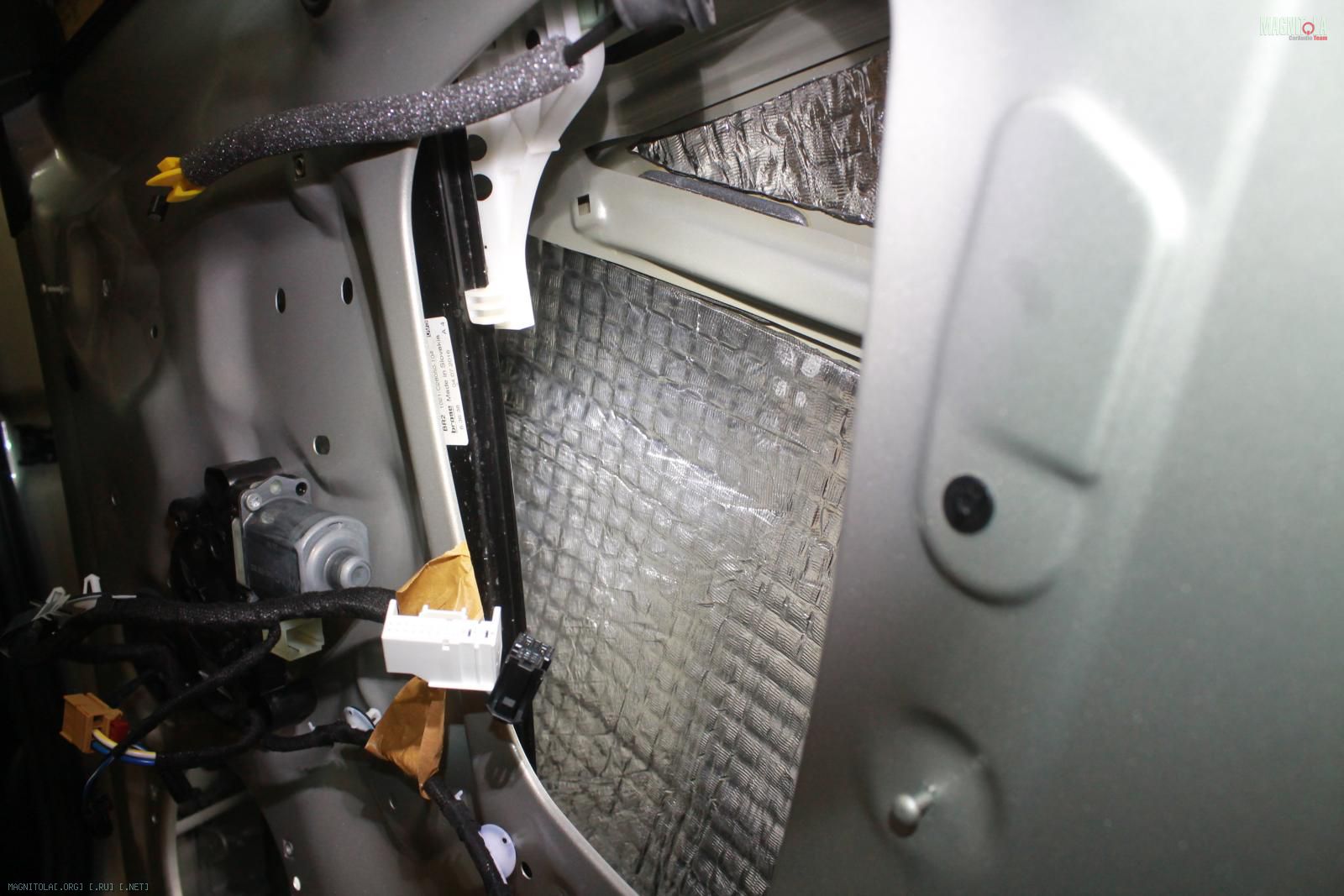

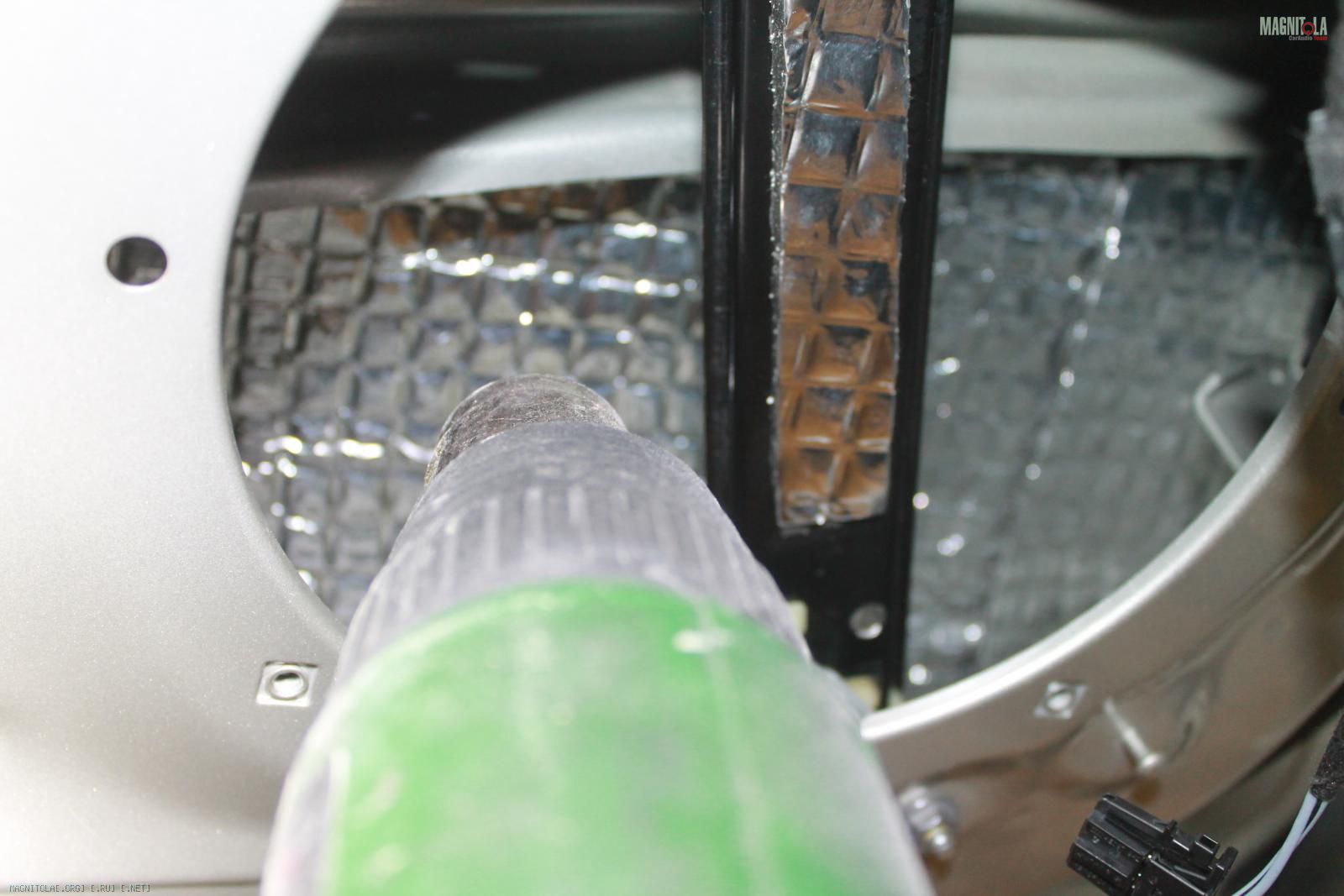

Наносим вибру 4 мм, греем, прикатываем... итог..
Вложение 1101702Вложение 1101704Вложение 1101706Вложение 1101708Вложение 1101710Вложение 1101712Вложение 1101714Вложение 1101716Вложение 1101718Вложение 1101720Вложение 1101722Вложение 1101724Вложение 1101726Вложение 1101728

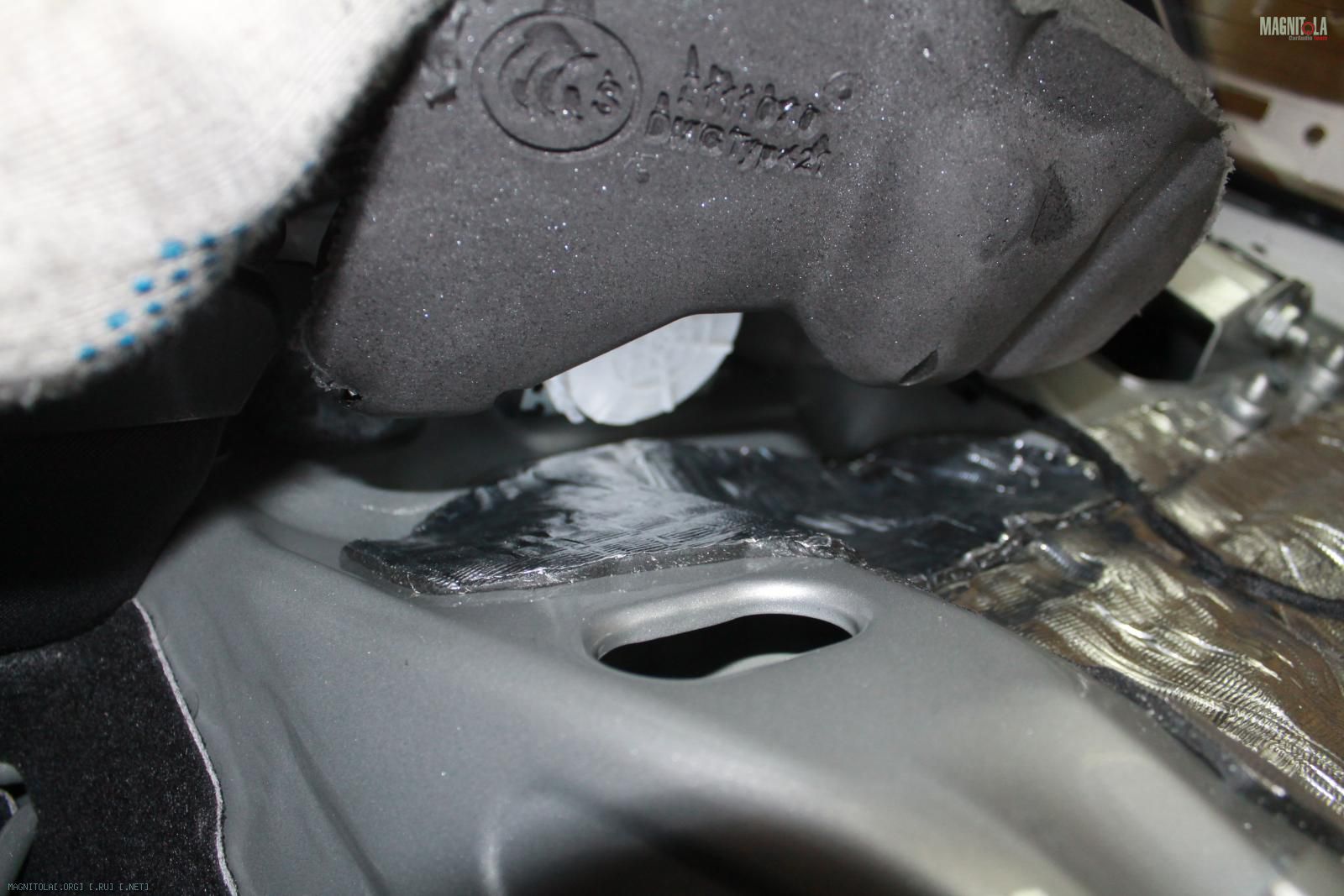

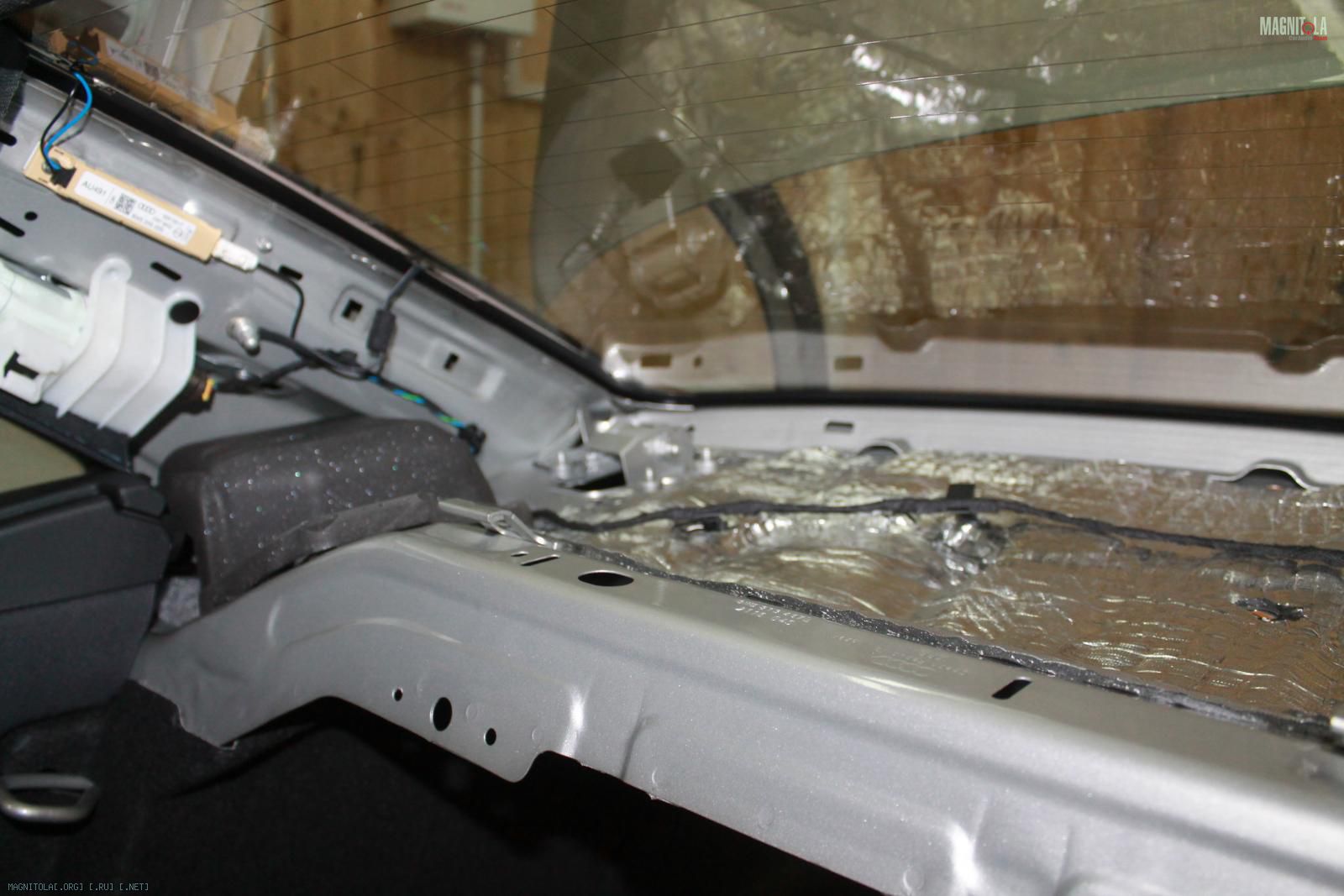

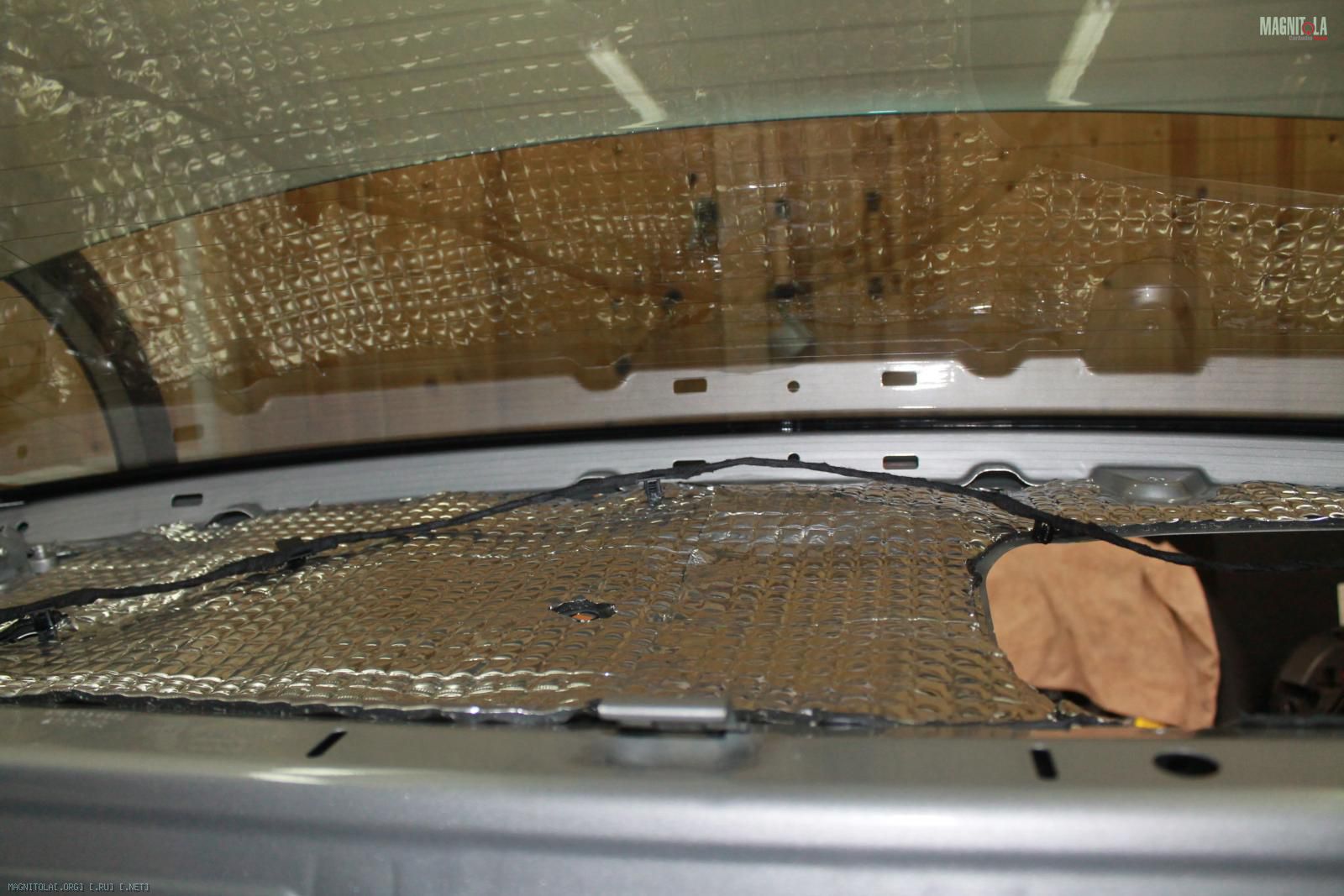

Виброизоляция задней полки, наносим вибру 4 мм в два слоя, греем, прикатываем... затем звукопоглотитель войлок 10 мм
Вложение 1101730Вложение 1101732Вложение 1101734Вложение 1101736Вложение 1101738Вложение 1101740Вложение 1101742Вложение 1101744Вложение 1101746Вложение 1101748Вложение 1101750Вложение 1101752
