Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

19.02.2017, 00:32
st220

Вложений: 64

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

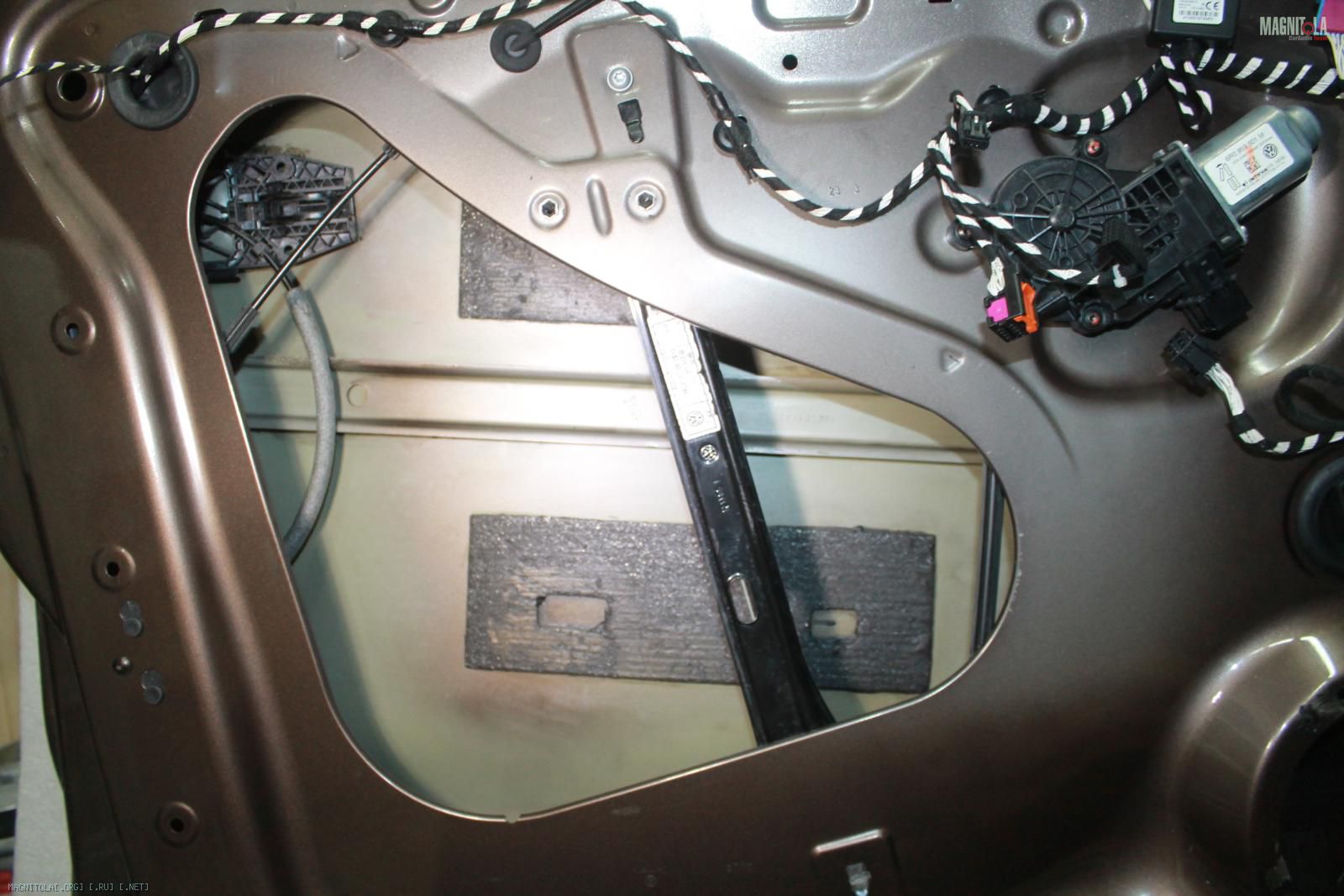

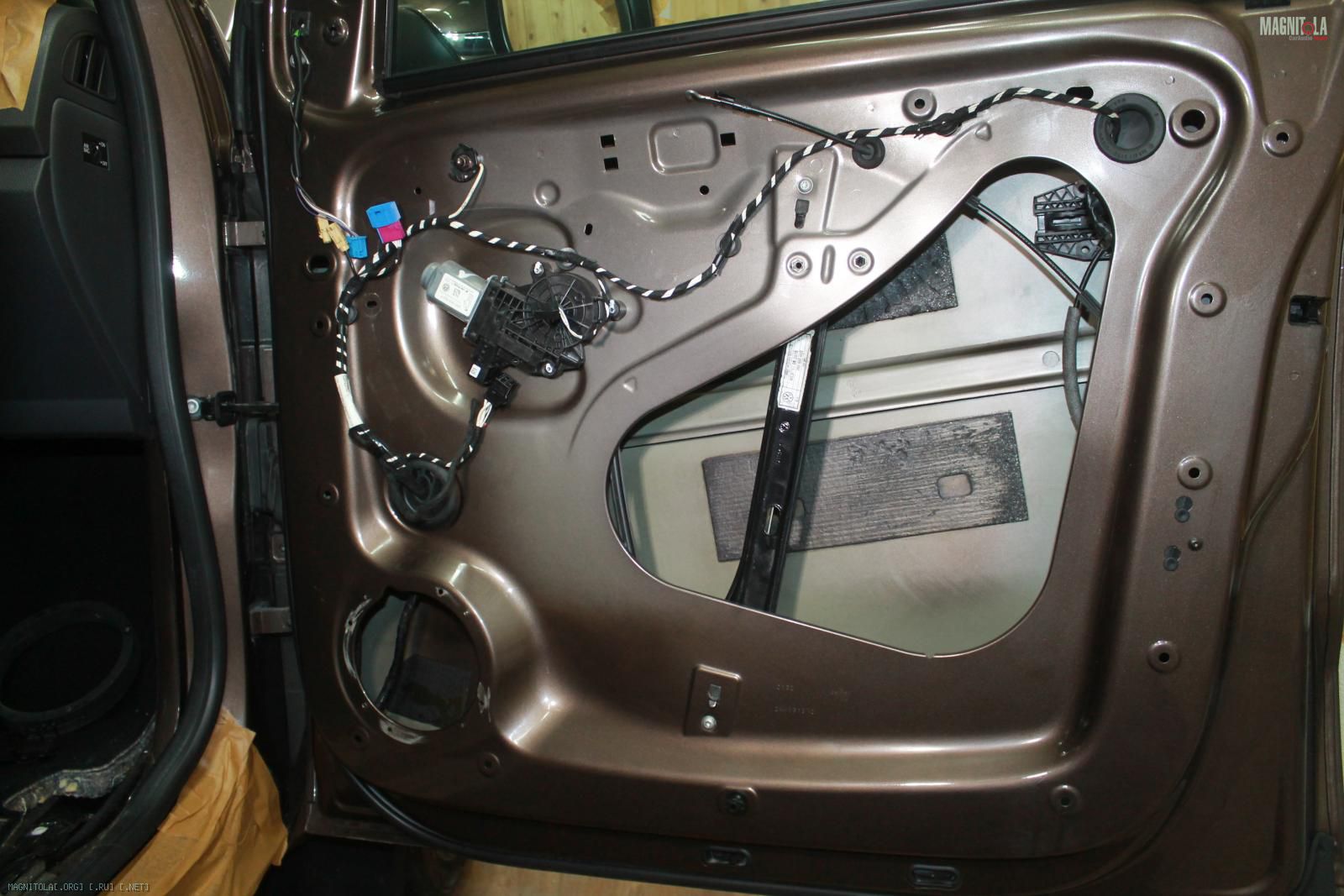

Двери...., после 5-часового "отмывания"
Вложение 1105558 Вложение 1105560 Вложение 1105562 Вложение 1105564 Вложение 1105566 Вложение 1105568 Вложение 1105570 Вложение 1105572

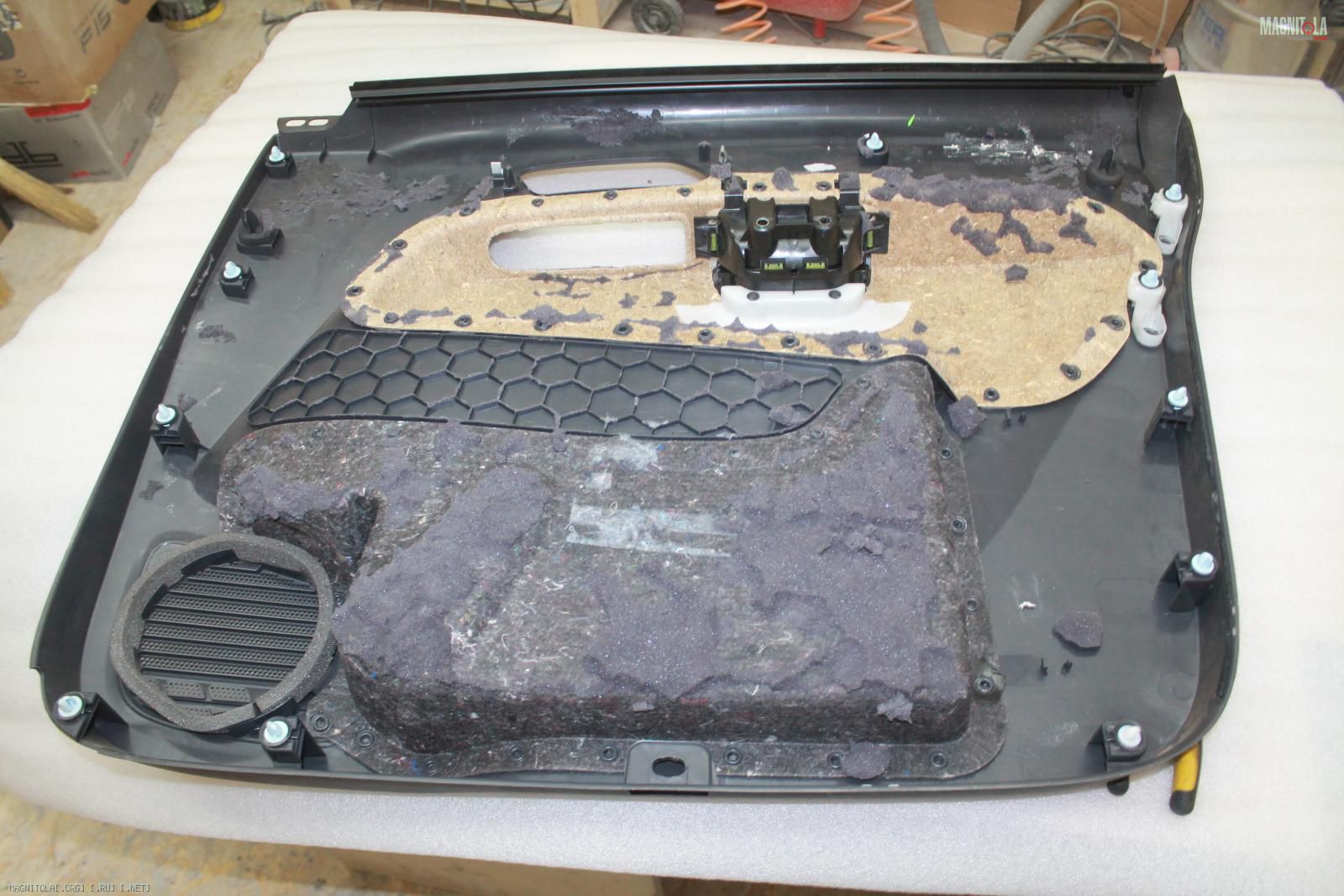

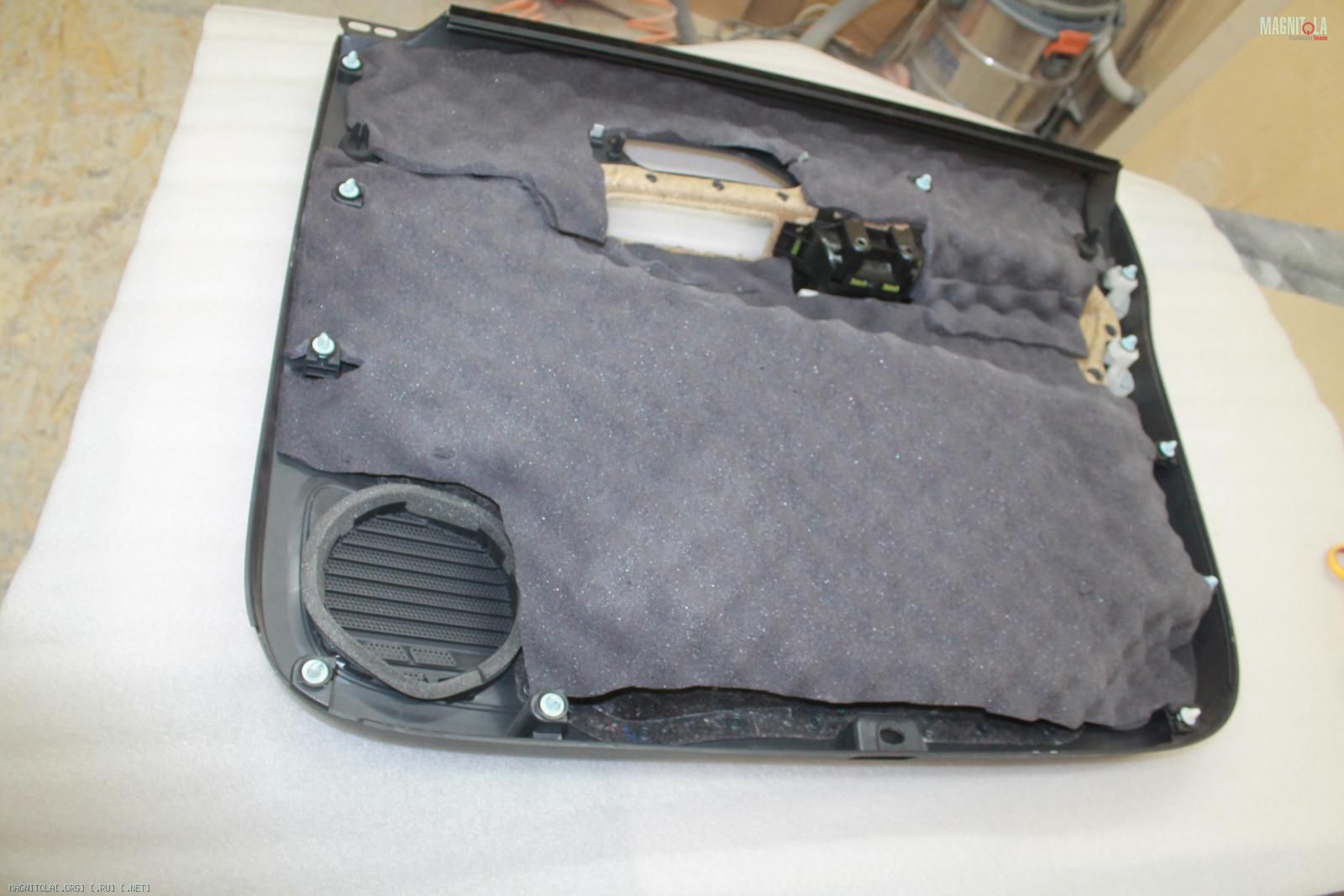

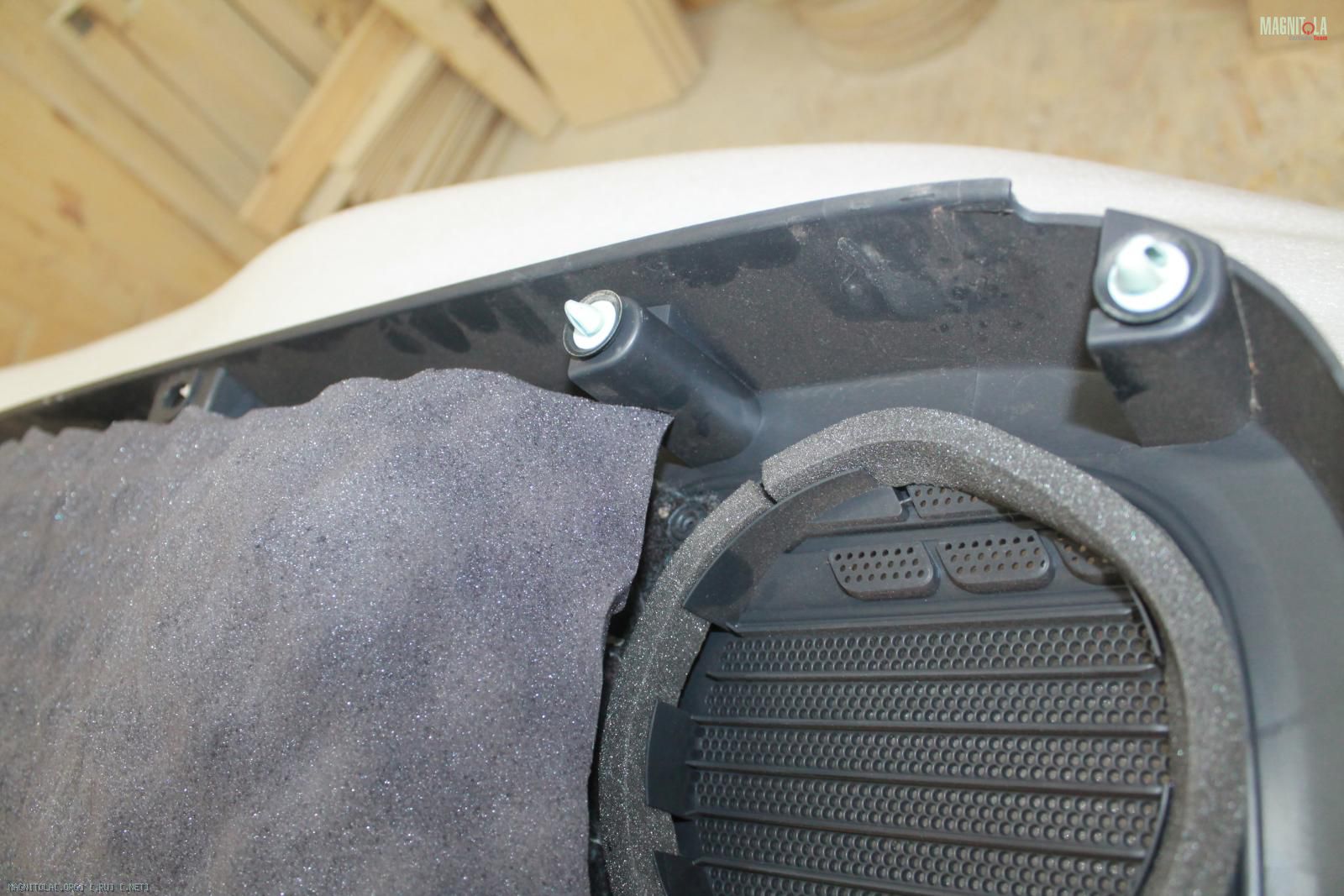

Карты дверей... снимаем "волну", хорошо что приклеена была на пыль и грязь.. а то вообще нее не снять....
Вложение 1105574 Вложение 1105576 Вложение 1105578 Вложение 1105580 Вложение 1105582 Вложение 1105584

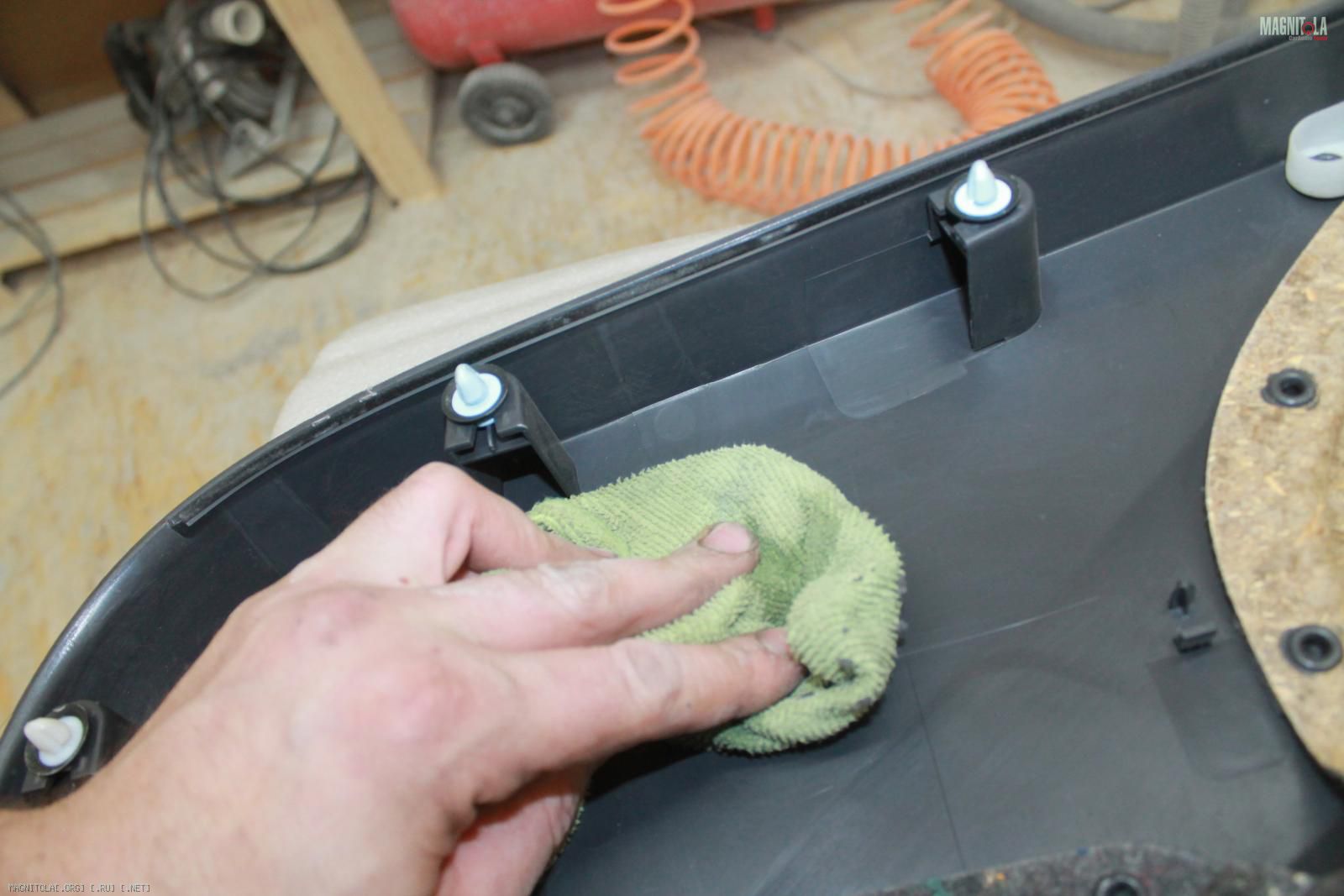

Очищаем, обезжириваем карты дверей...

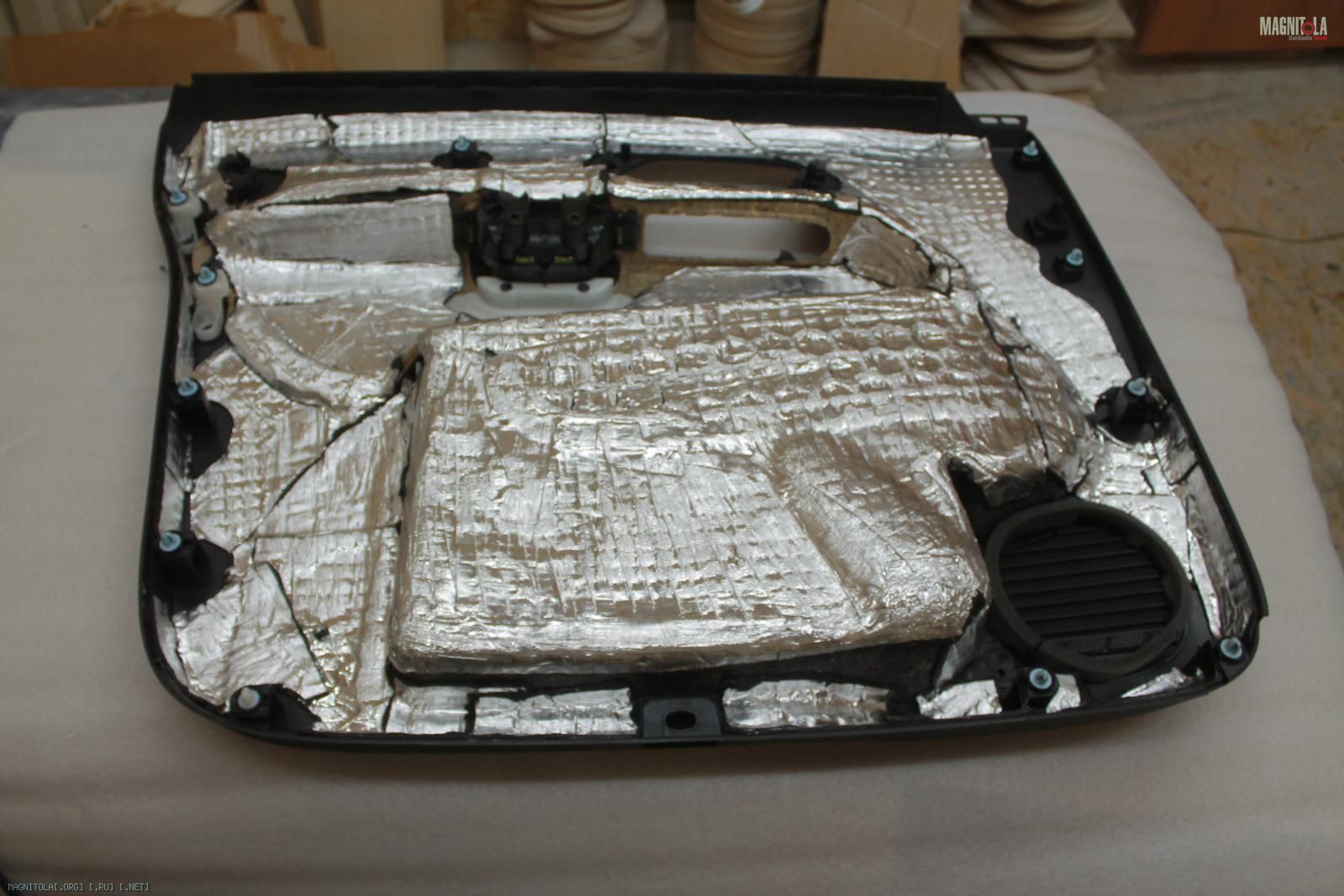

Наносим вибру 4мм два листа, греем, прикатываем...
Вложение 1105586 Вложение 1105588 Вложение 1105590 Вложение 1105592 Вложение 1105594 Вложение 1105596 Вложение 1105598 Вложение 1105600 Вложение 1105602 Вложение 1105604 Вложение 1105606 Вложение 1105608

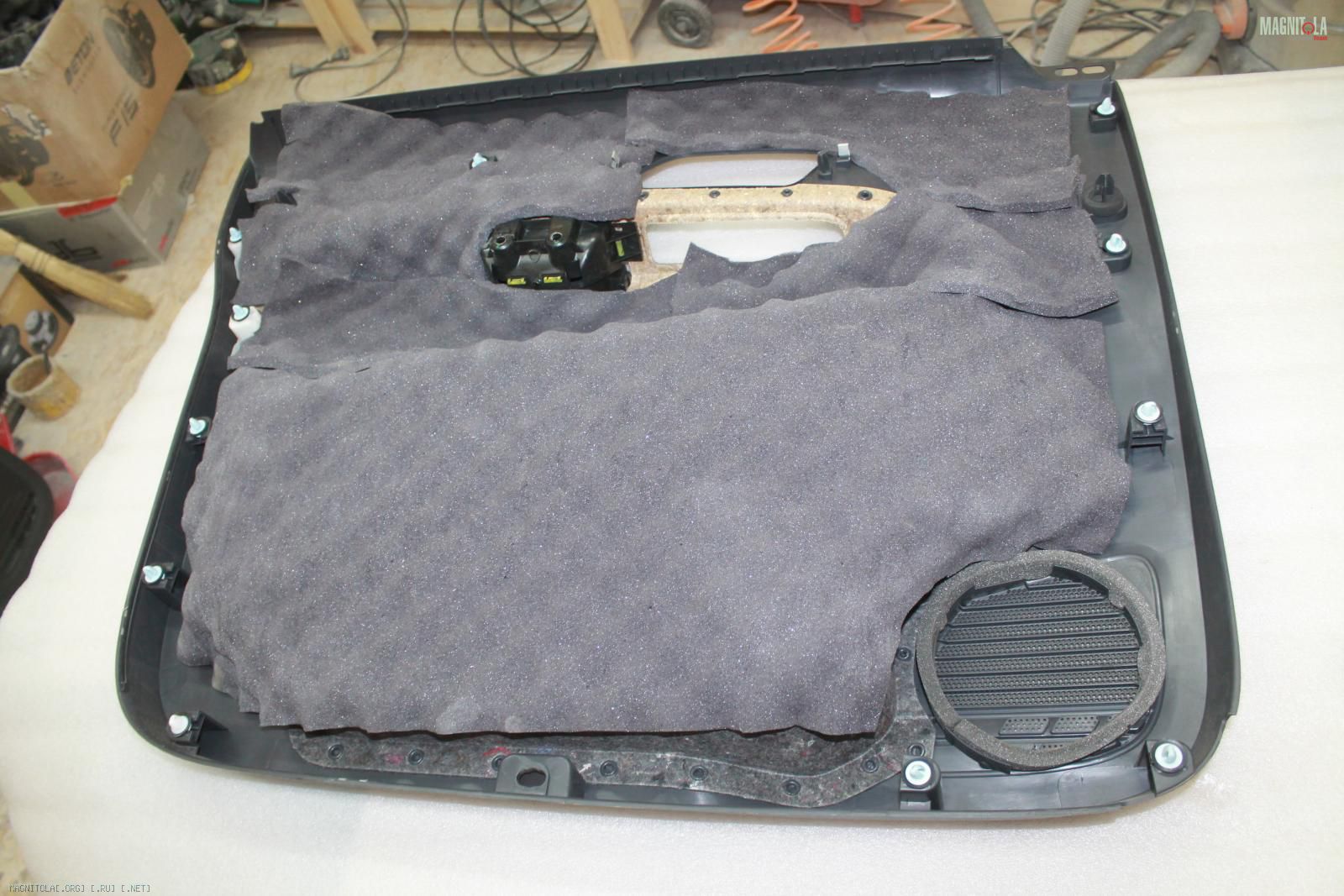

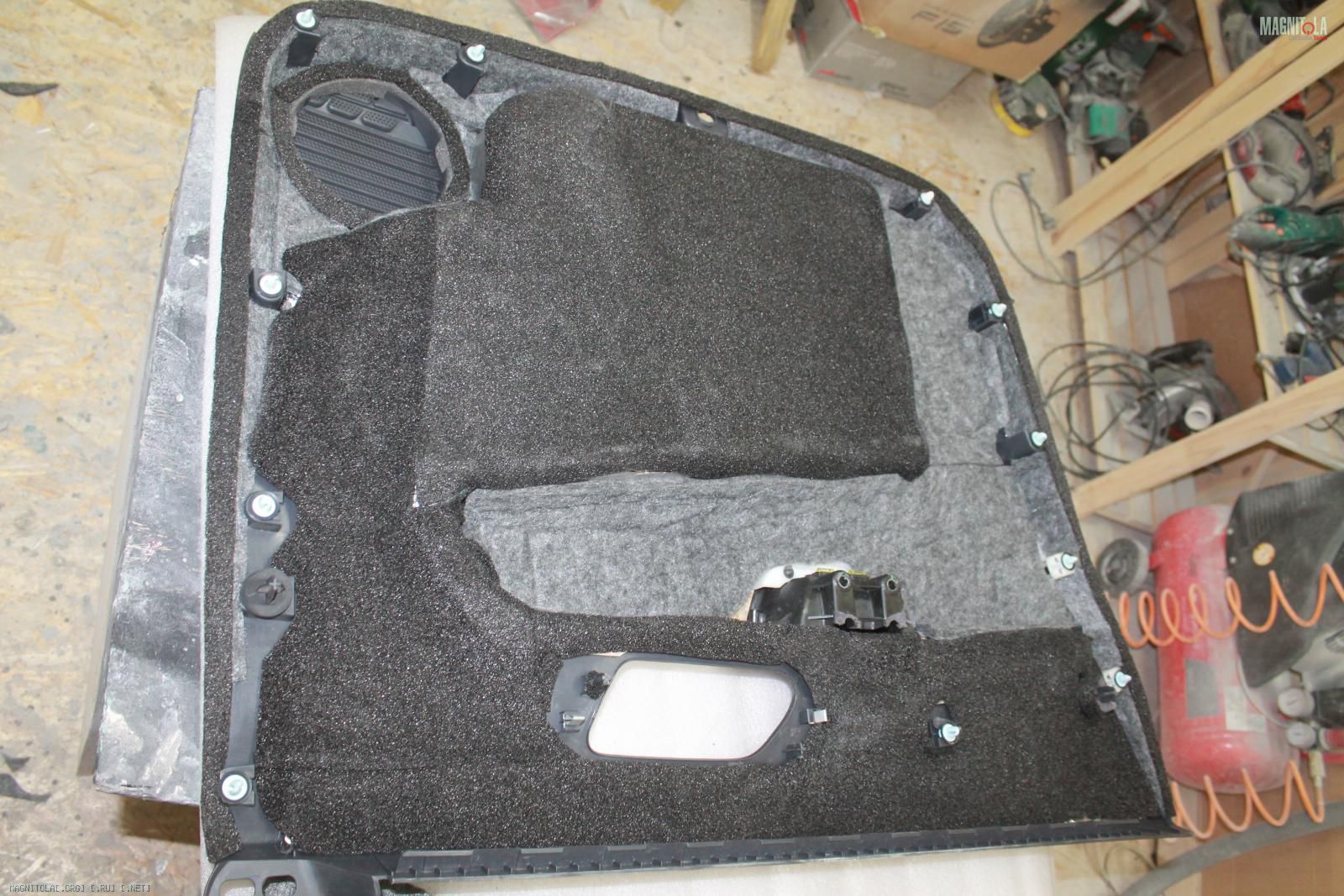

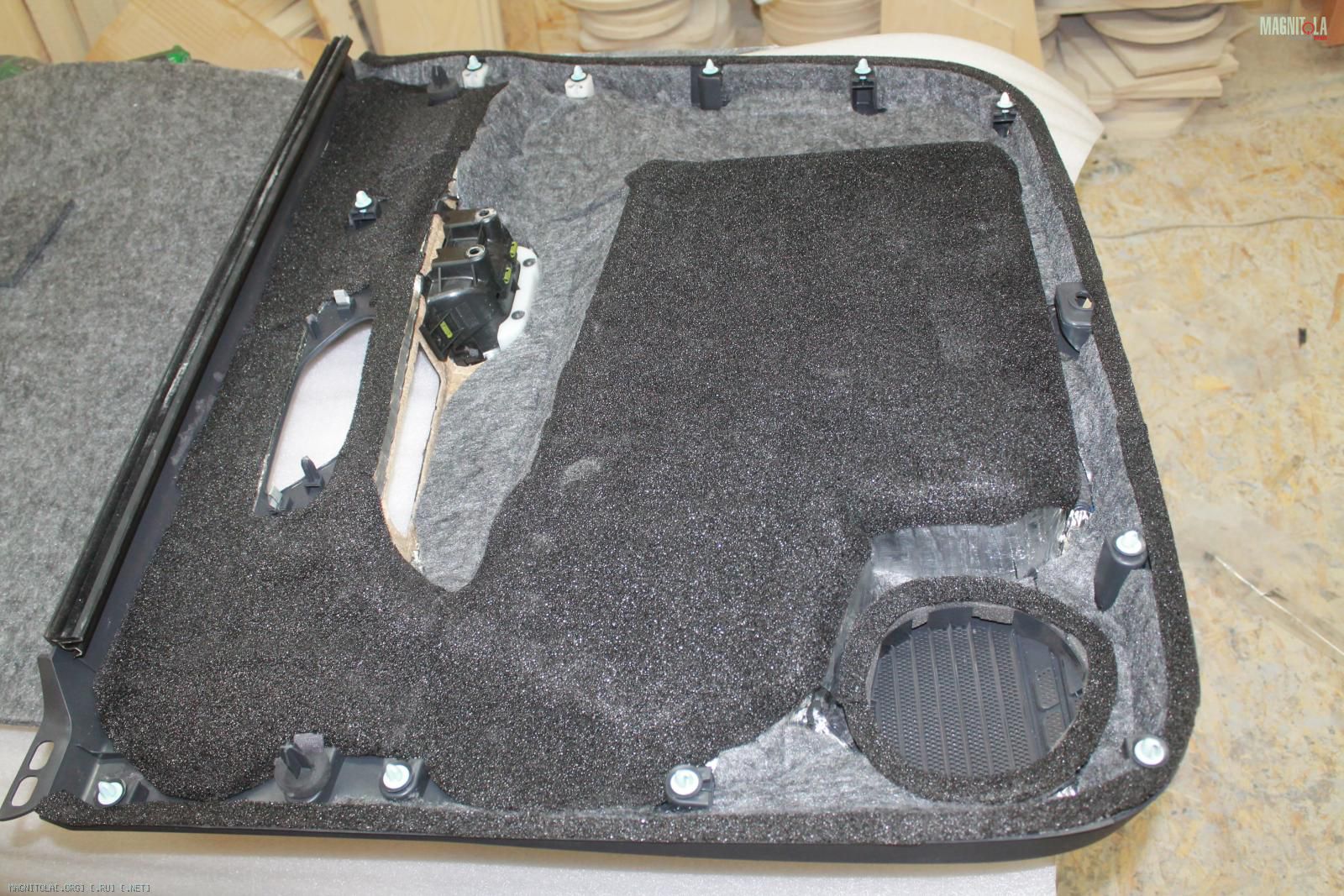

Наносим войлок и битопласт, уплотнительную ленту по периметру карты...
Вложение 1105610 Вложение 1105612 Вложение 1105614 Вложение 1105616 Вложение 1105618 Вложение 1105620 Вложение 1105622 Вложение 1105624

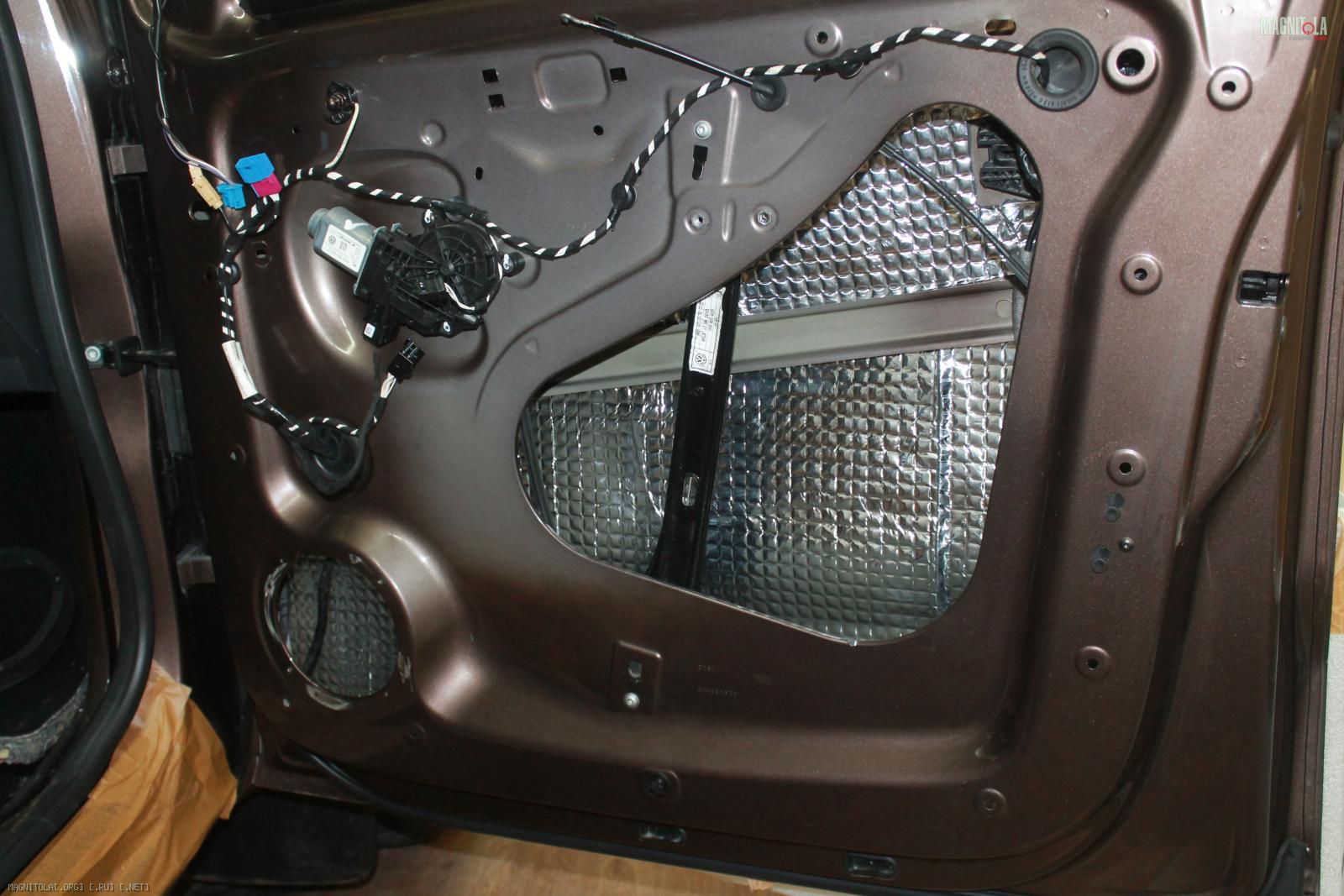

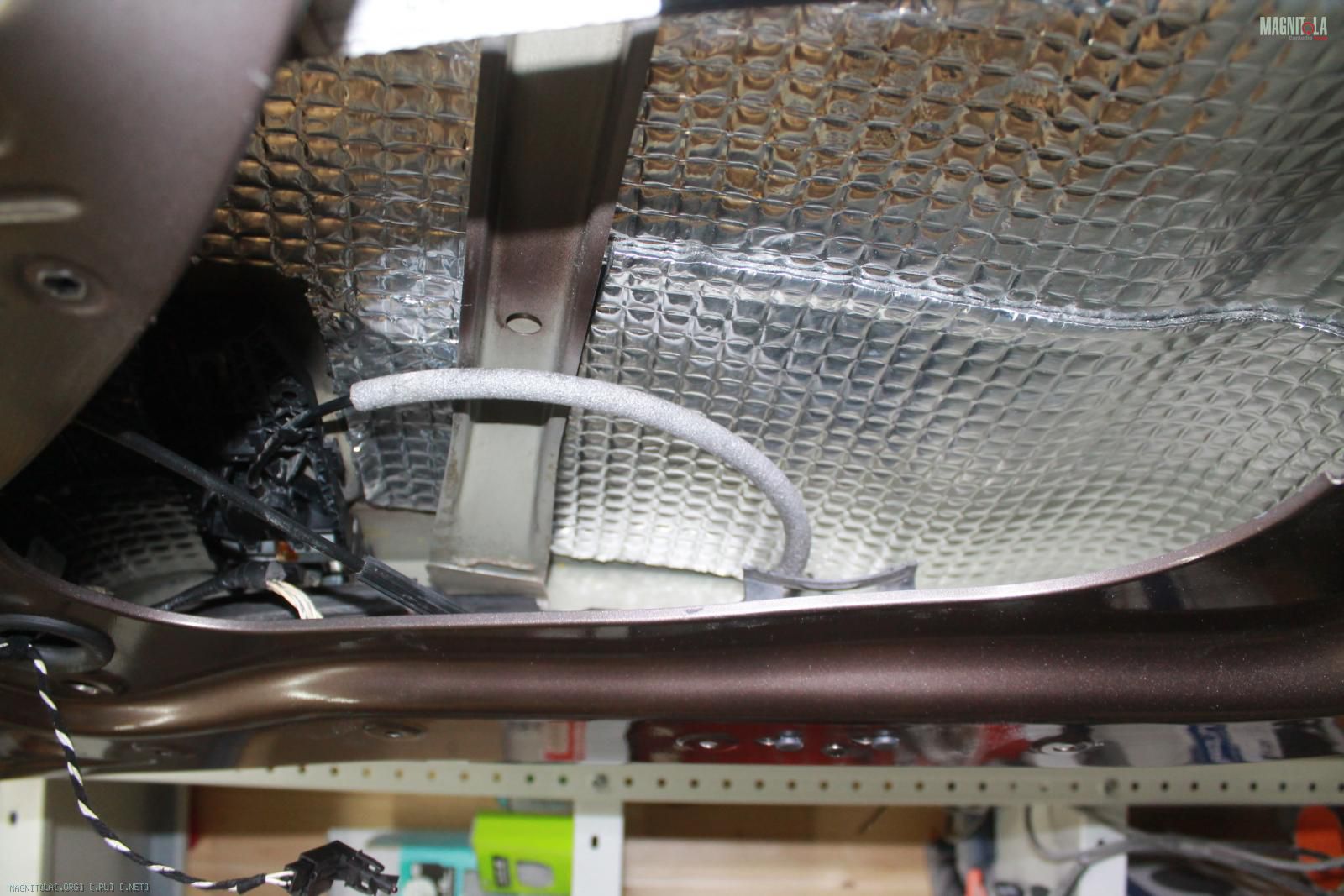

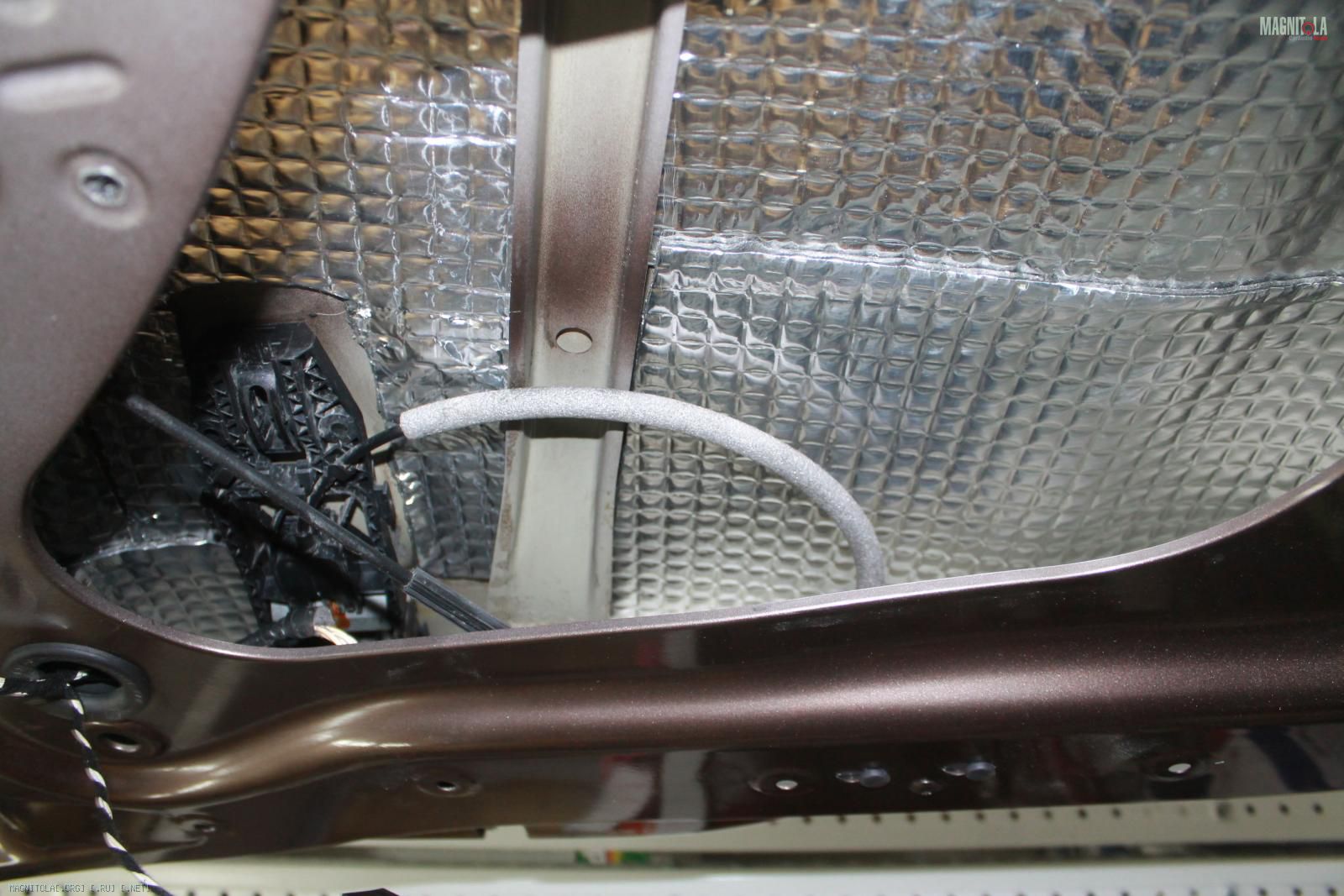

Наносим вибру 4 мм цельными листами, на внутреннюю сторону металла
Вложение 1105626 Вложение 1105628 Вложение 1105630 Вложение 1105632 Вложение 1105634 Вложение 1105636 Вложение 1105638 Вложение 1105640 Вложение 1105642

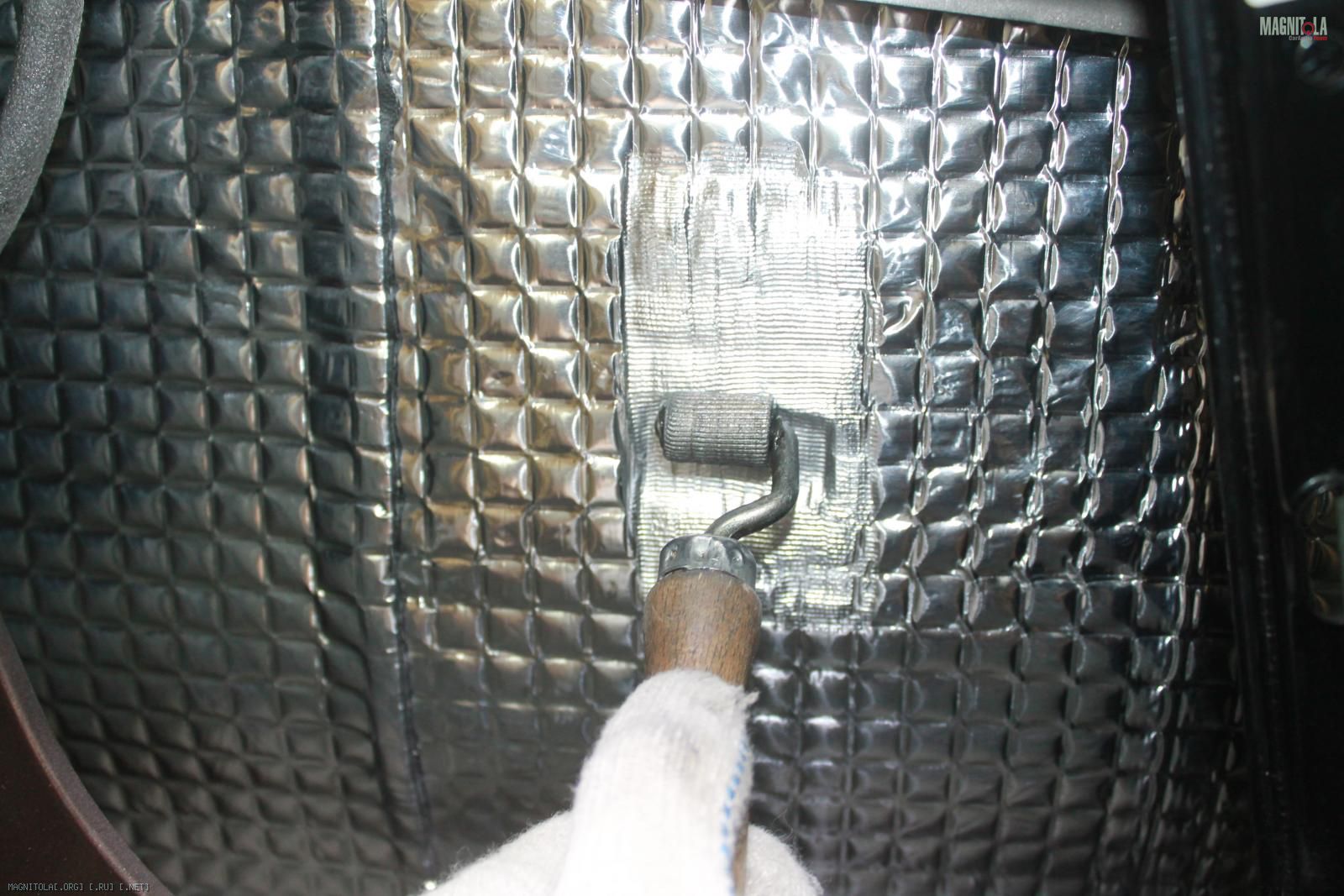

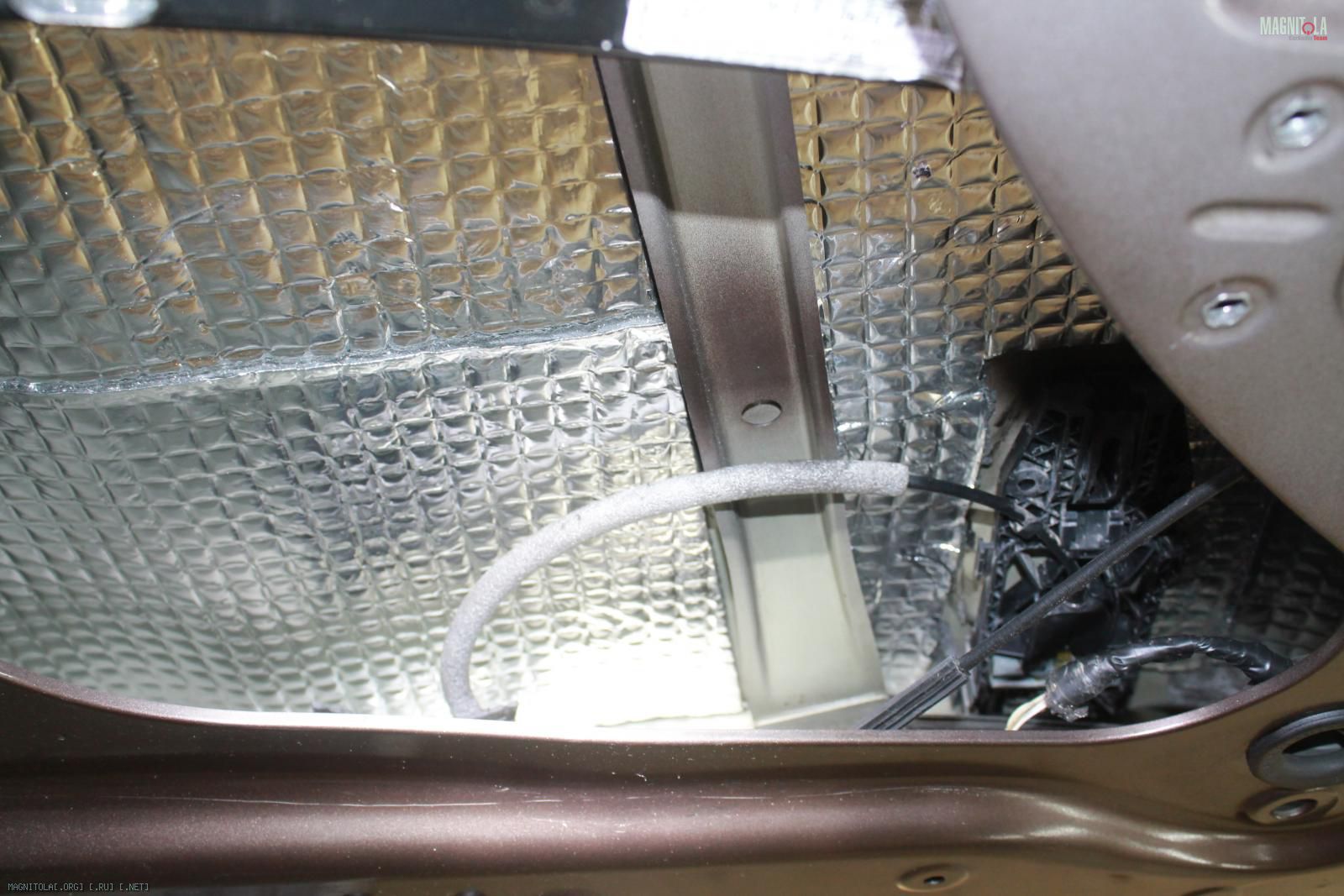

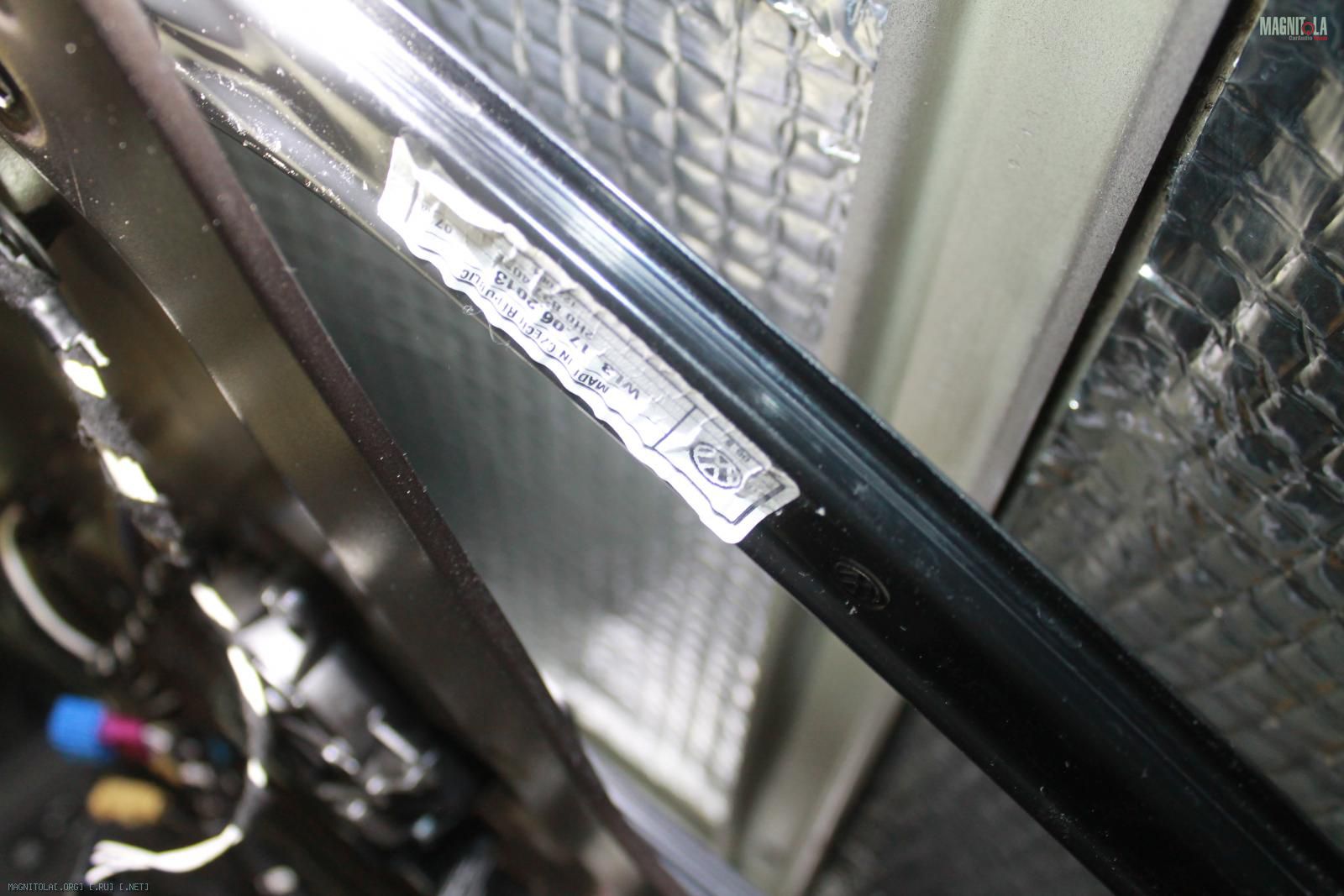

Греем, прикатываем, итог..
Вложение 1105644 Вложение 1105646 Вложение 1105648 Вложение 1105650 Вложение 1105652 Вложение 1105654 Вложение 1105656 Вложение 1105658 Вложение 1105660 Вложение 1105662 Вложение 1105664

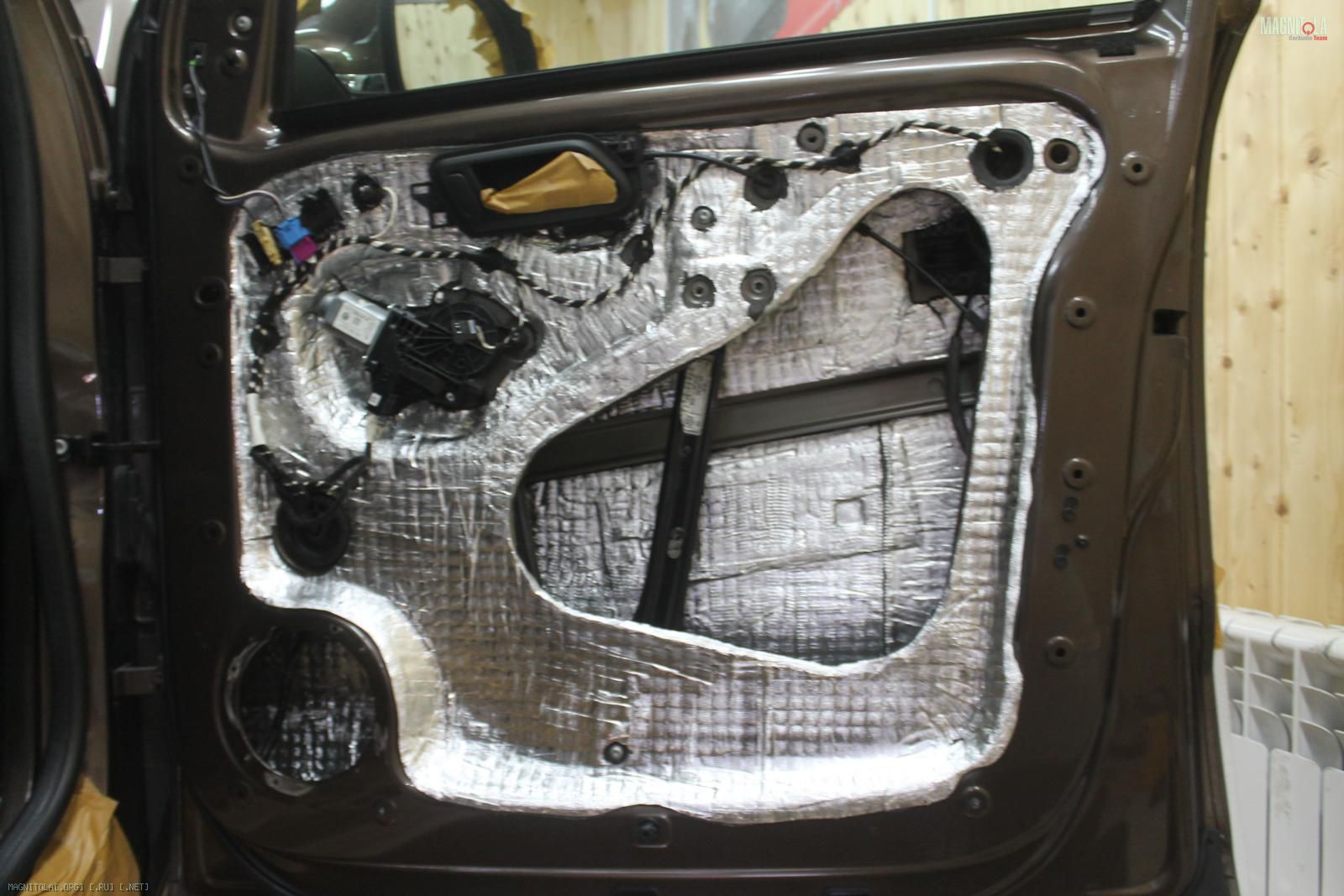

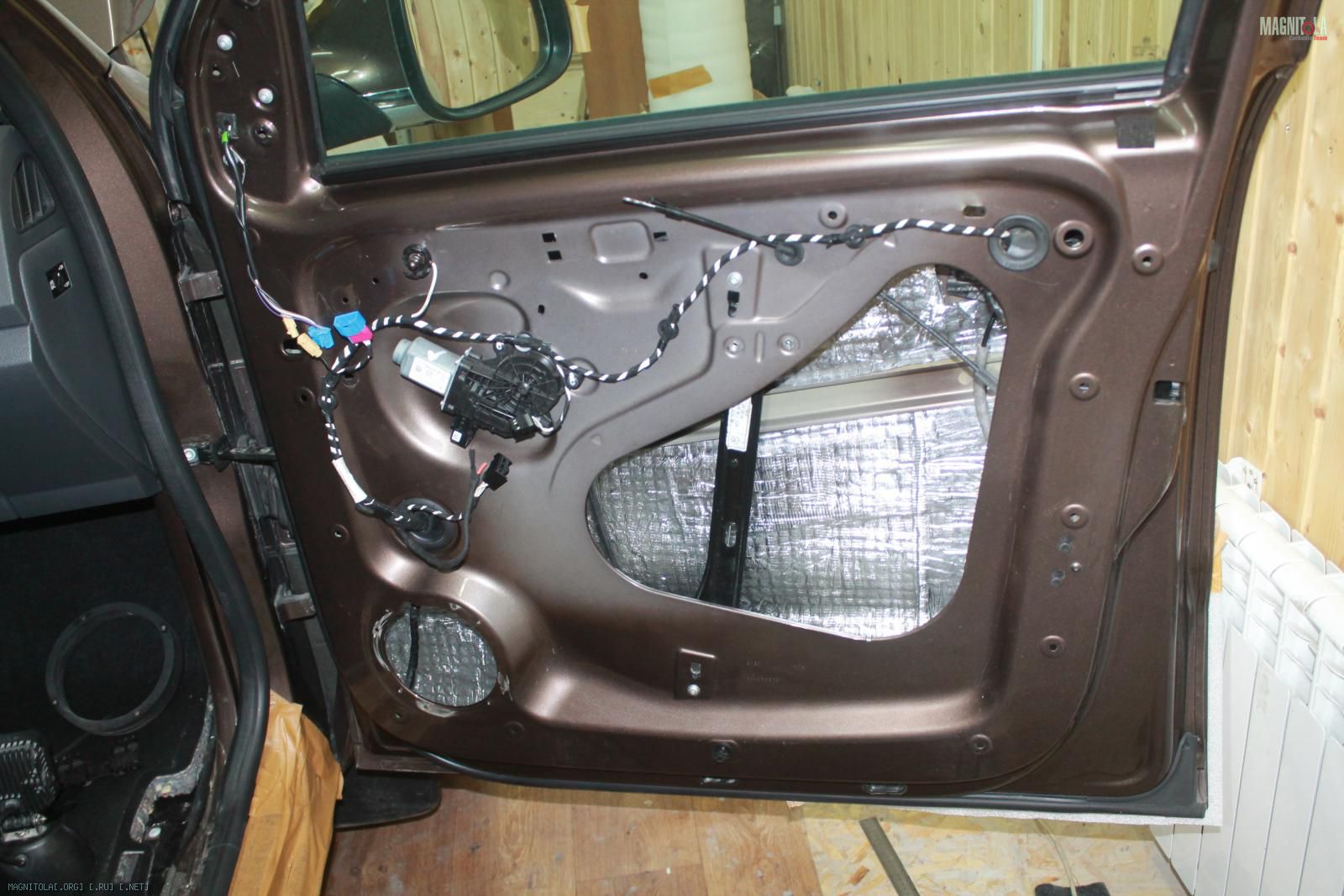

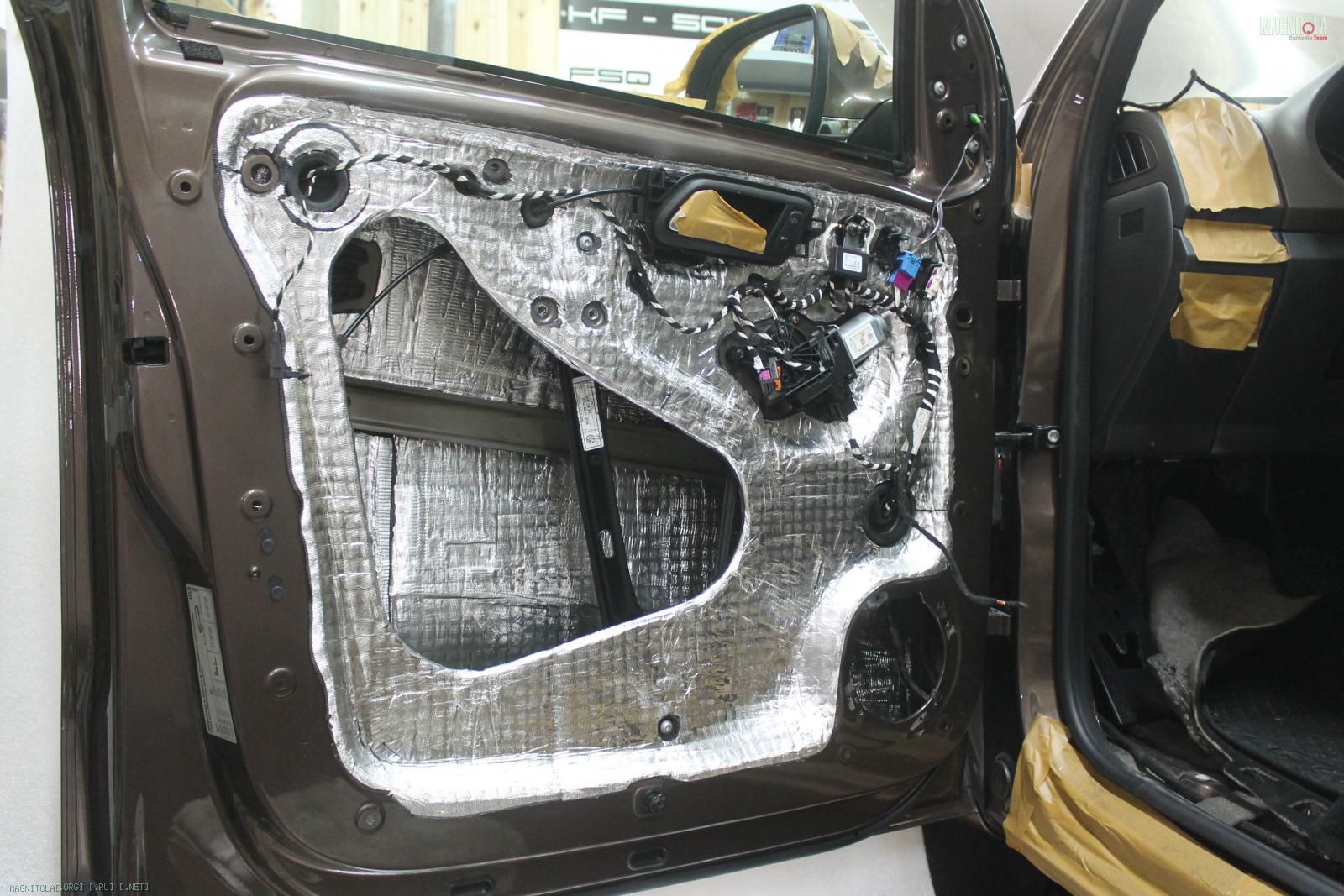

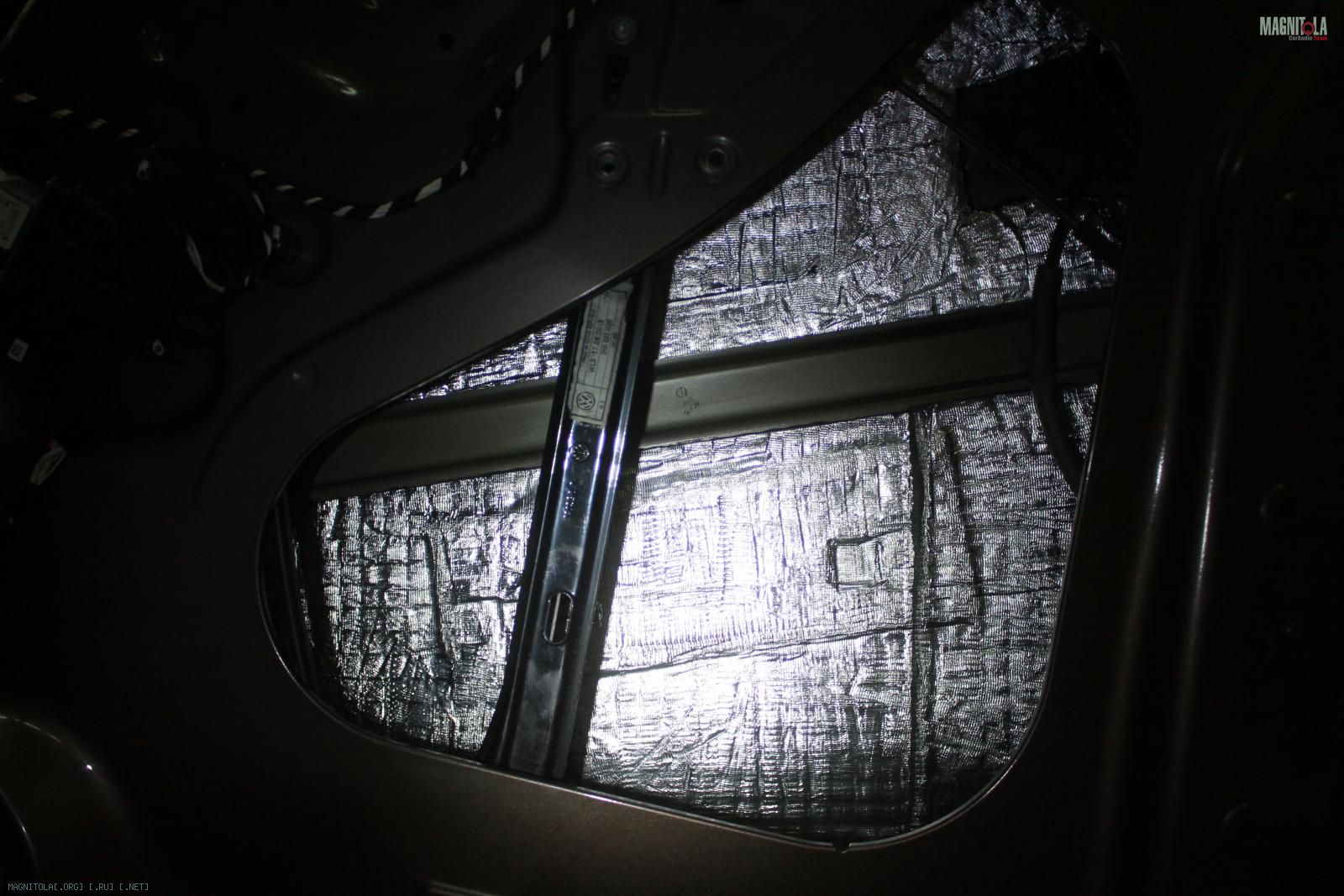

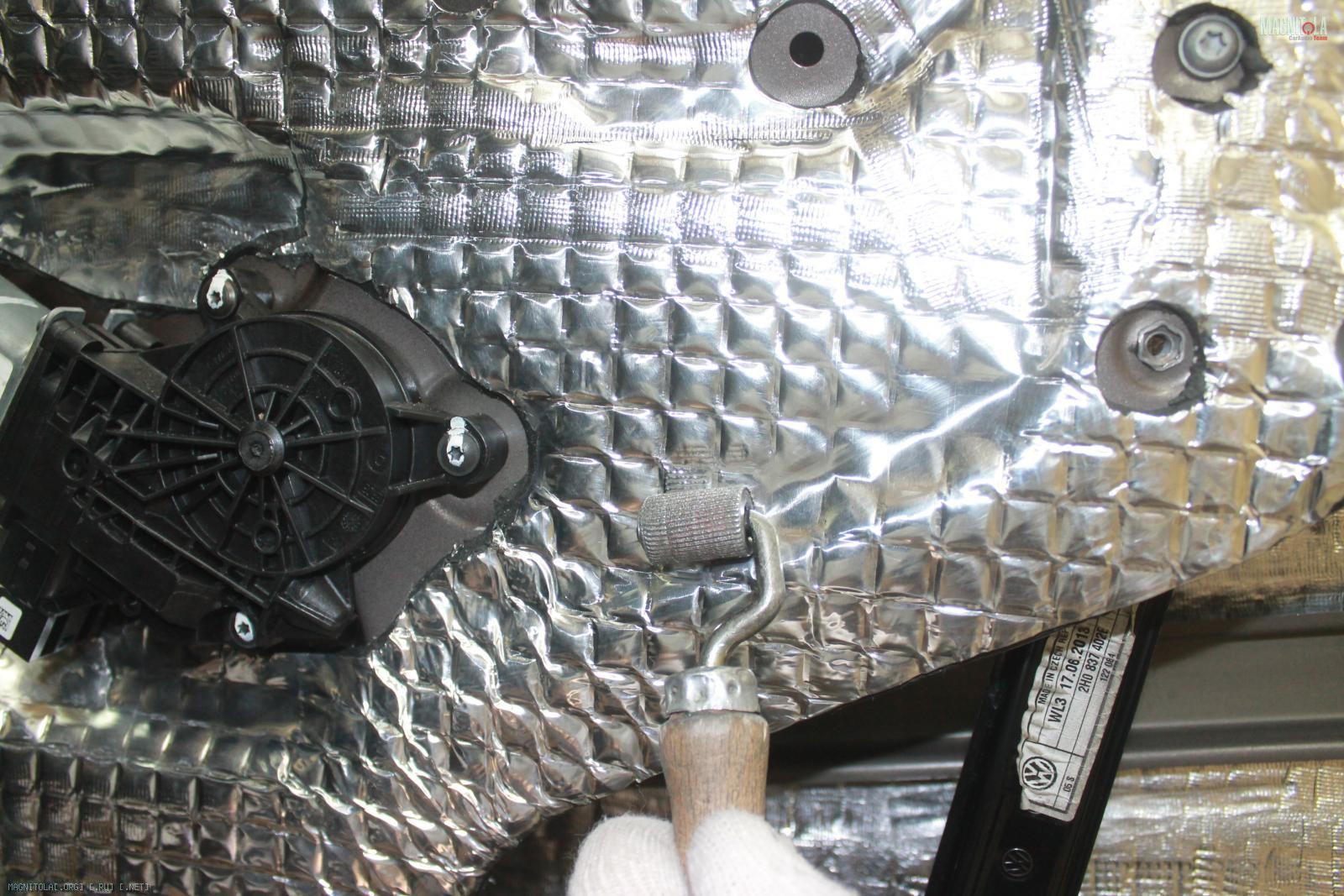

Наносим вибру 4мм на лицевую сторону металла, цельными, двумя листами... греем, прикатываем
Вложение 1105666 Вложение 1105668 Вложение 1105670 Вложение 1105672 Вложение 1105674 Вложение 1105676 Вложение 1105678 Вложение 1105680 Вложение 1105682 Вложение 1105684
19.02.2017, 22:56
st220

Вложений: 53

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

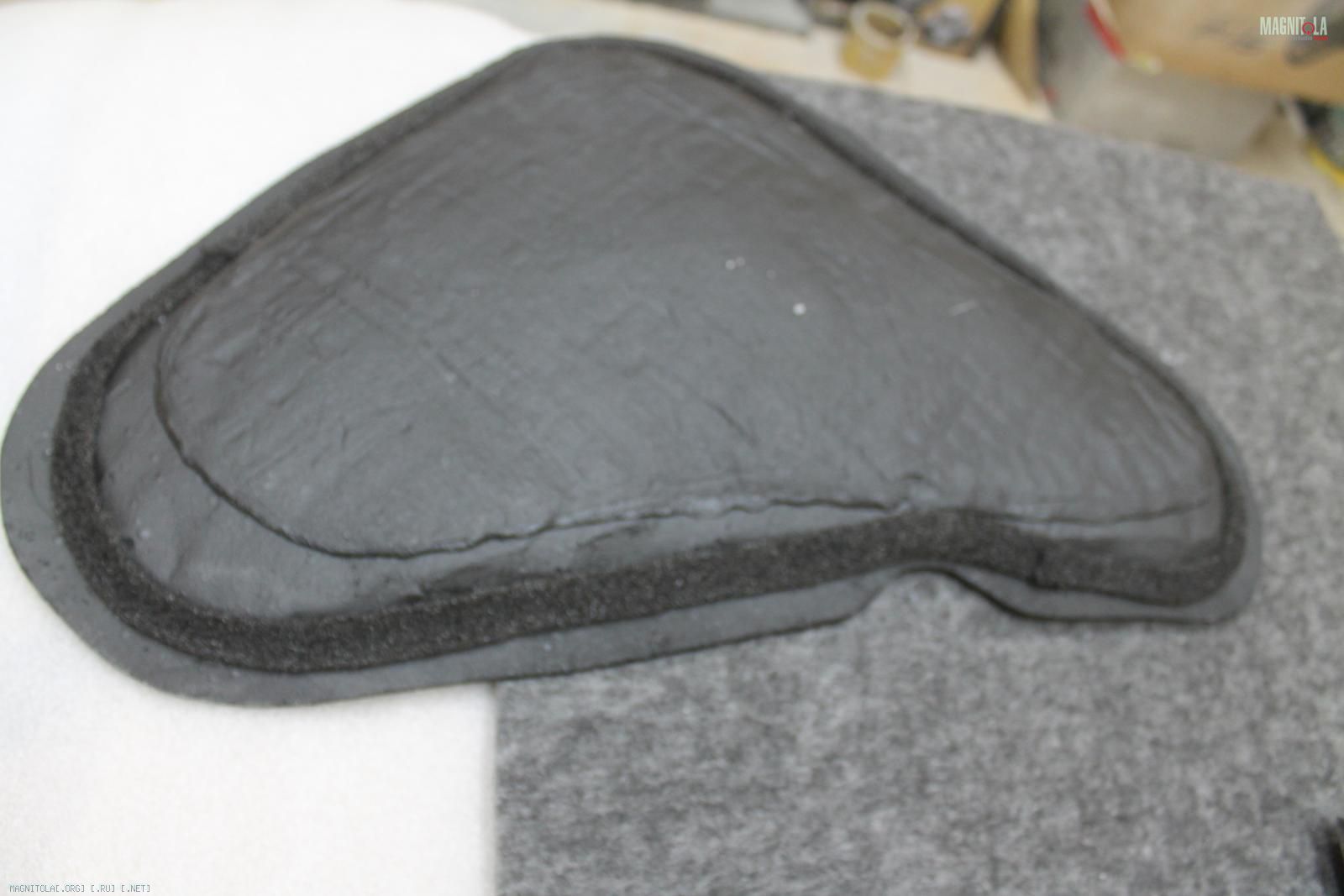

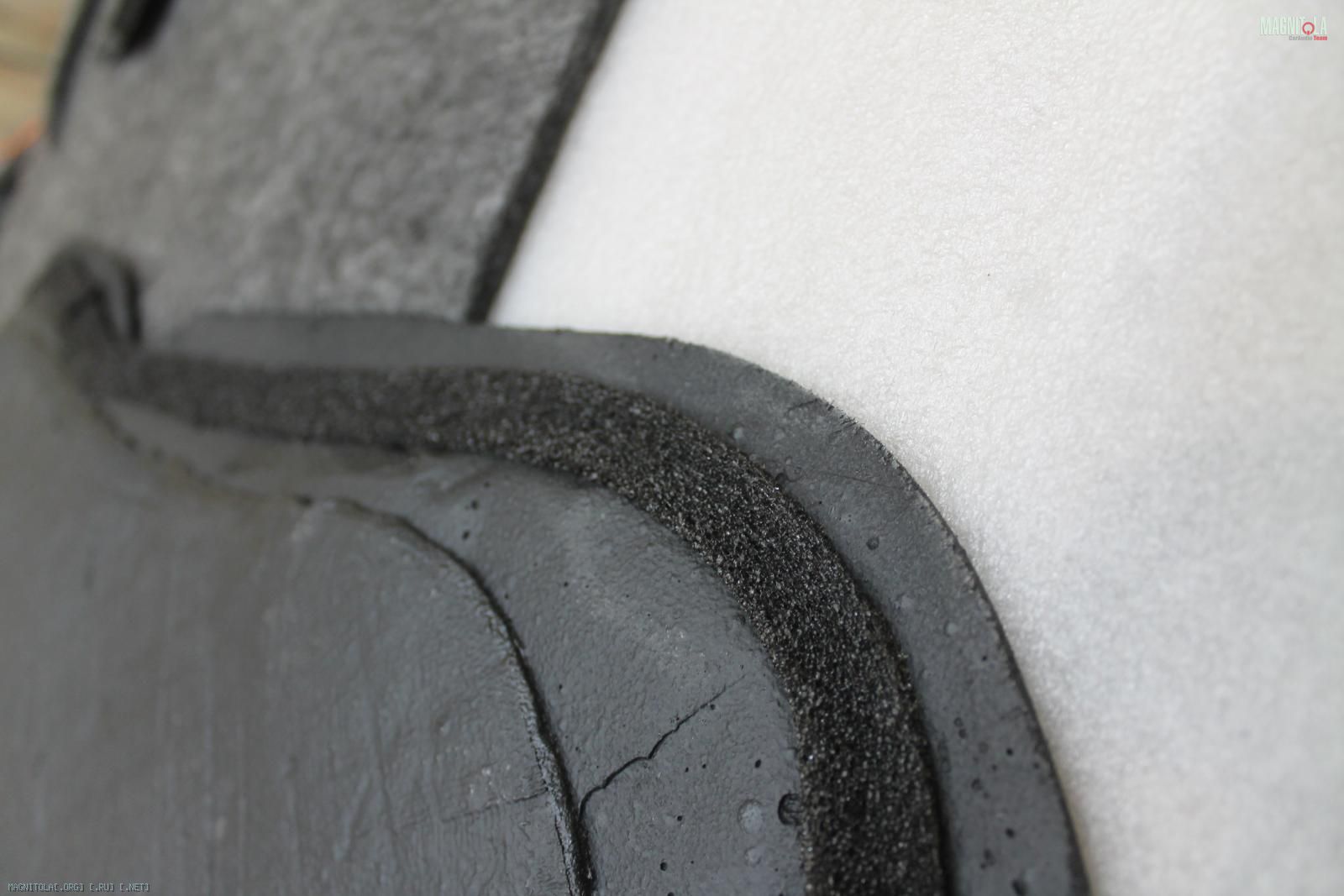

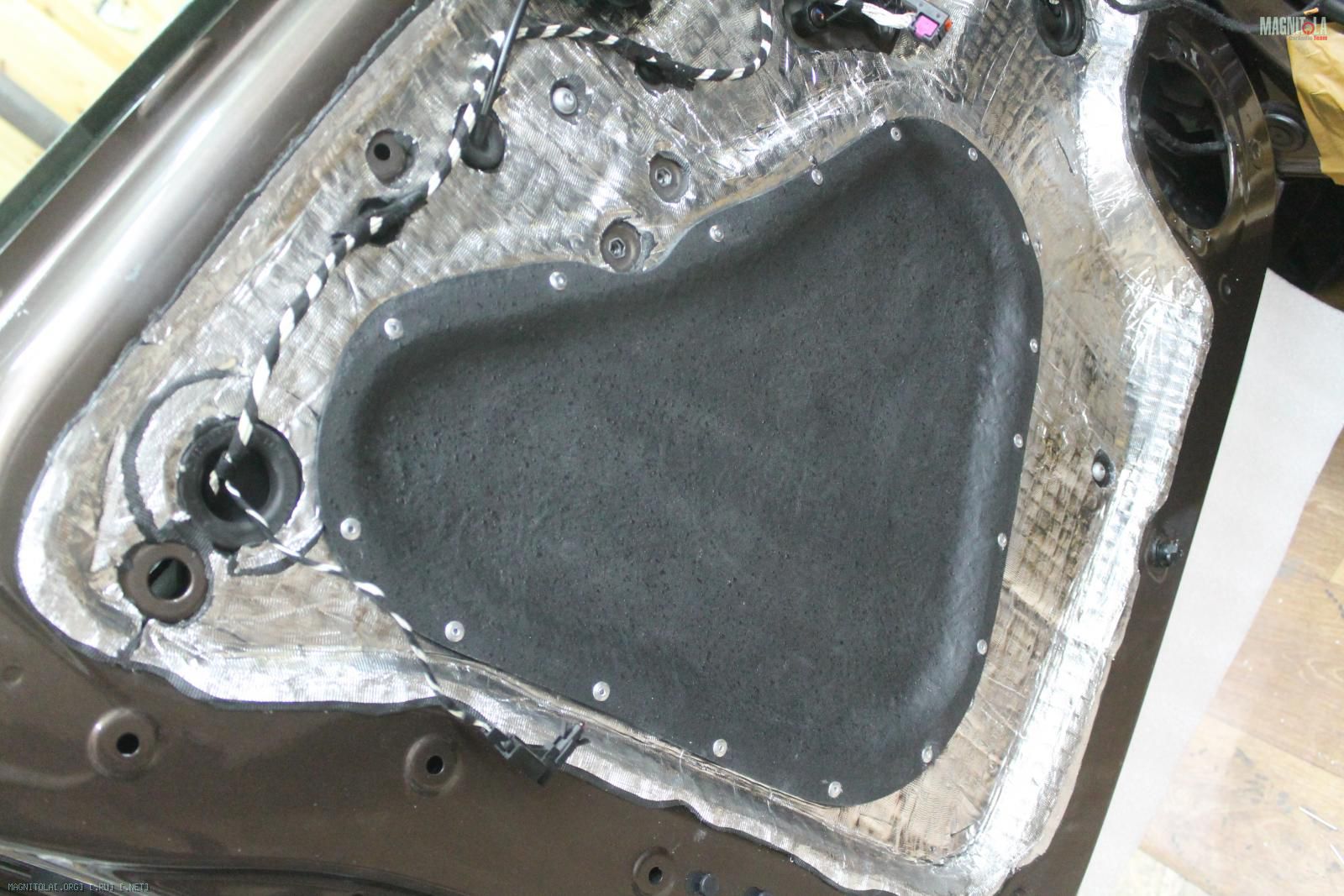

Уплотнительная лента из битопласта...

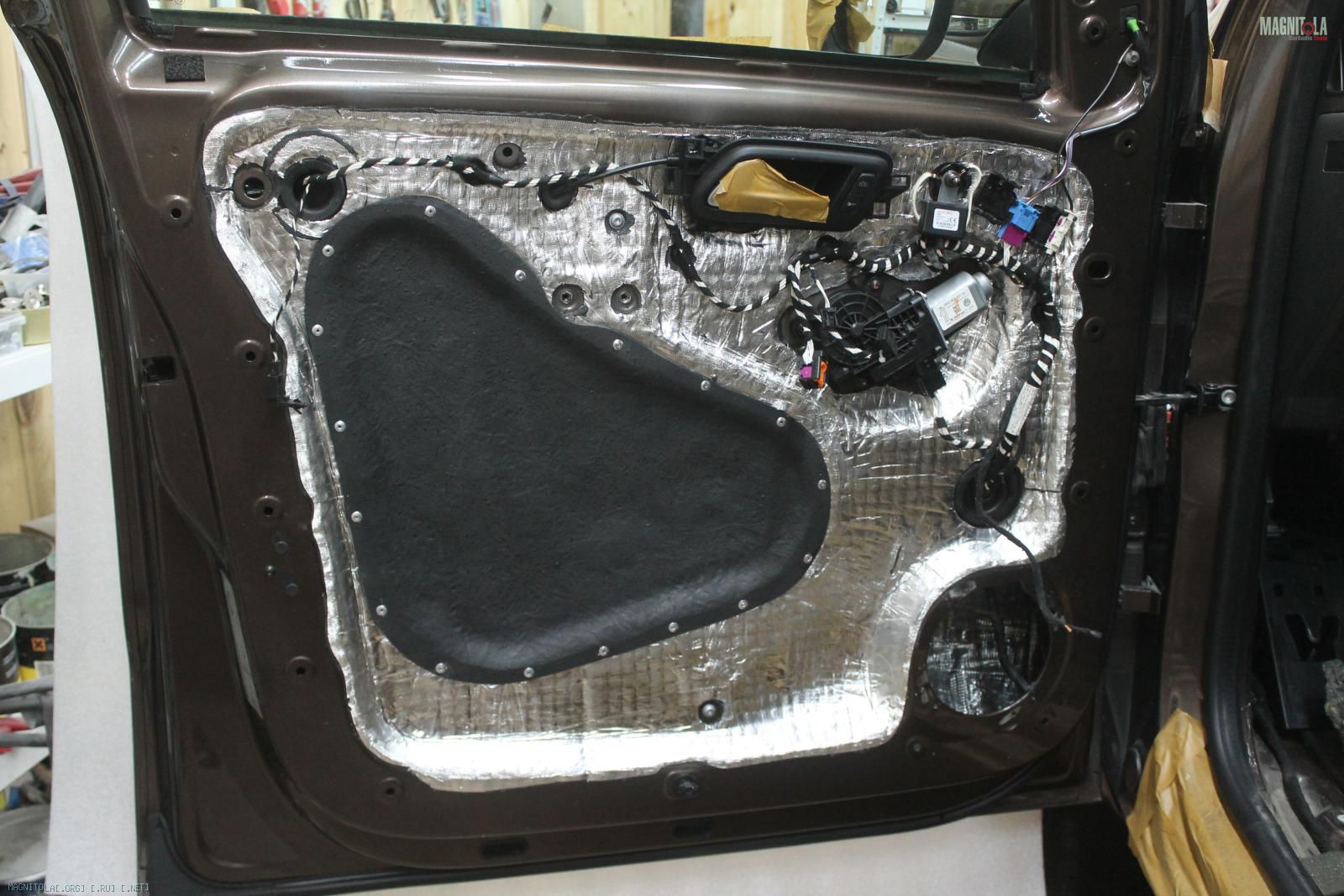

Устанавливаем заглушки на заклепки

Вложение 1105924 Вложение 1105926 Вложение 1105928 Вложение 1105930 Вложение 1105932 Вложение 1105934 Вложение 1105936 Вложение 1105938 Вложение 1105940 Вложение 1105942 Вложение 1105944

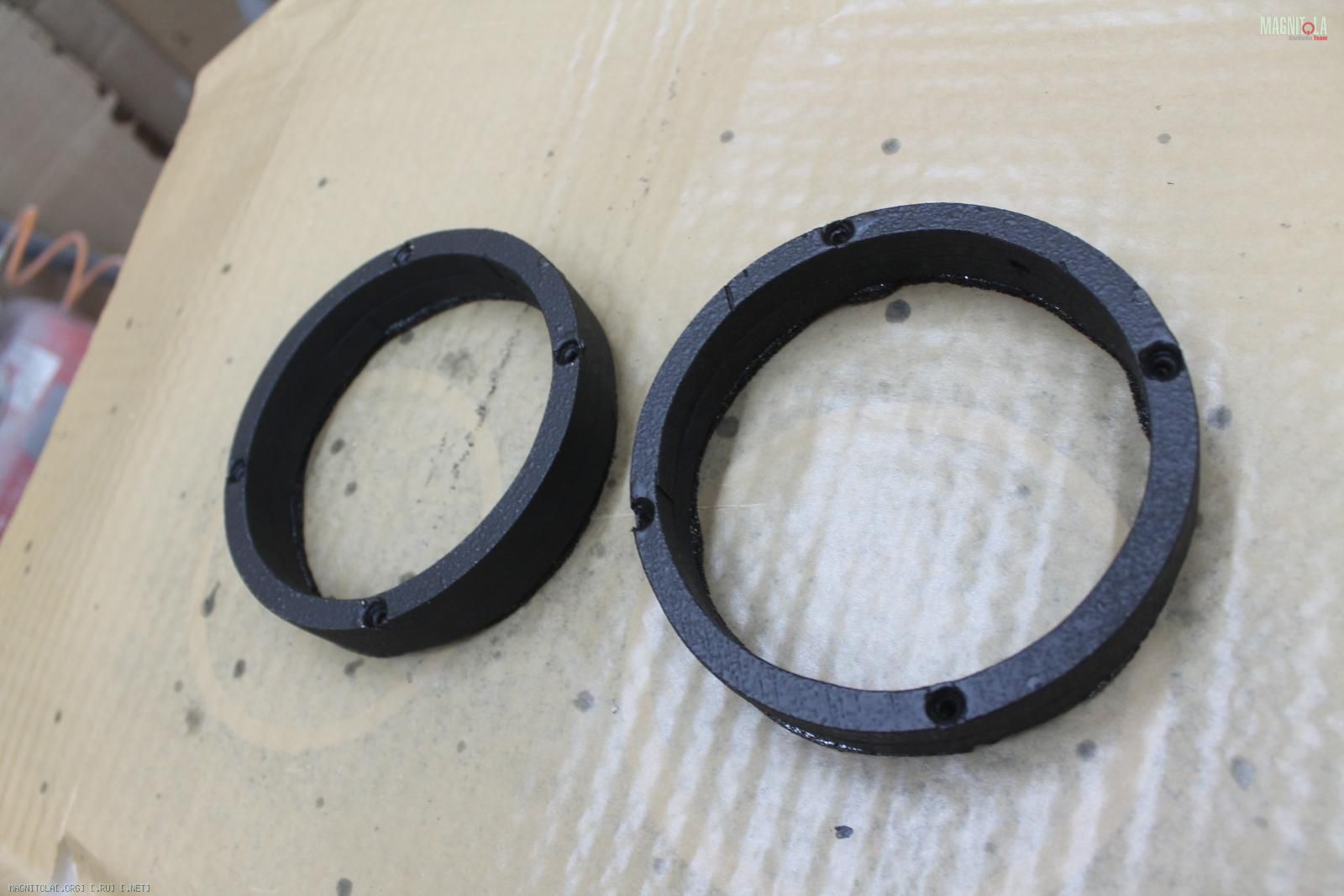

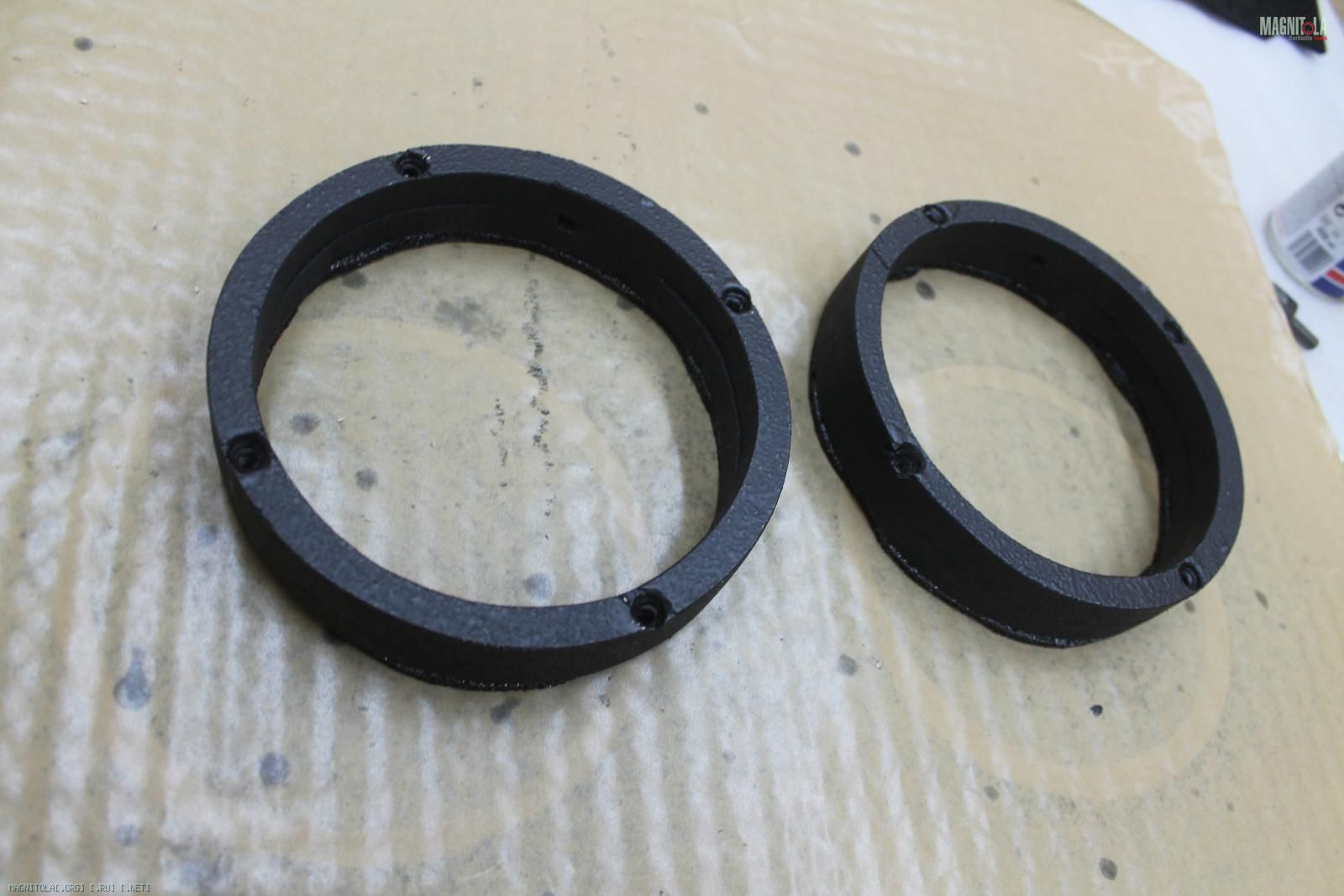

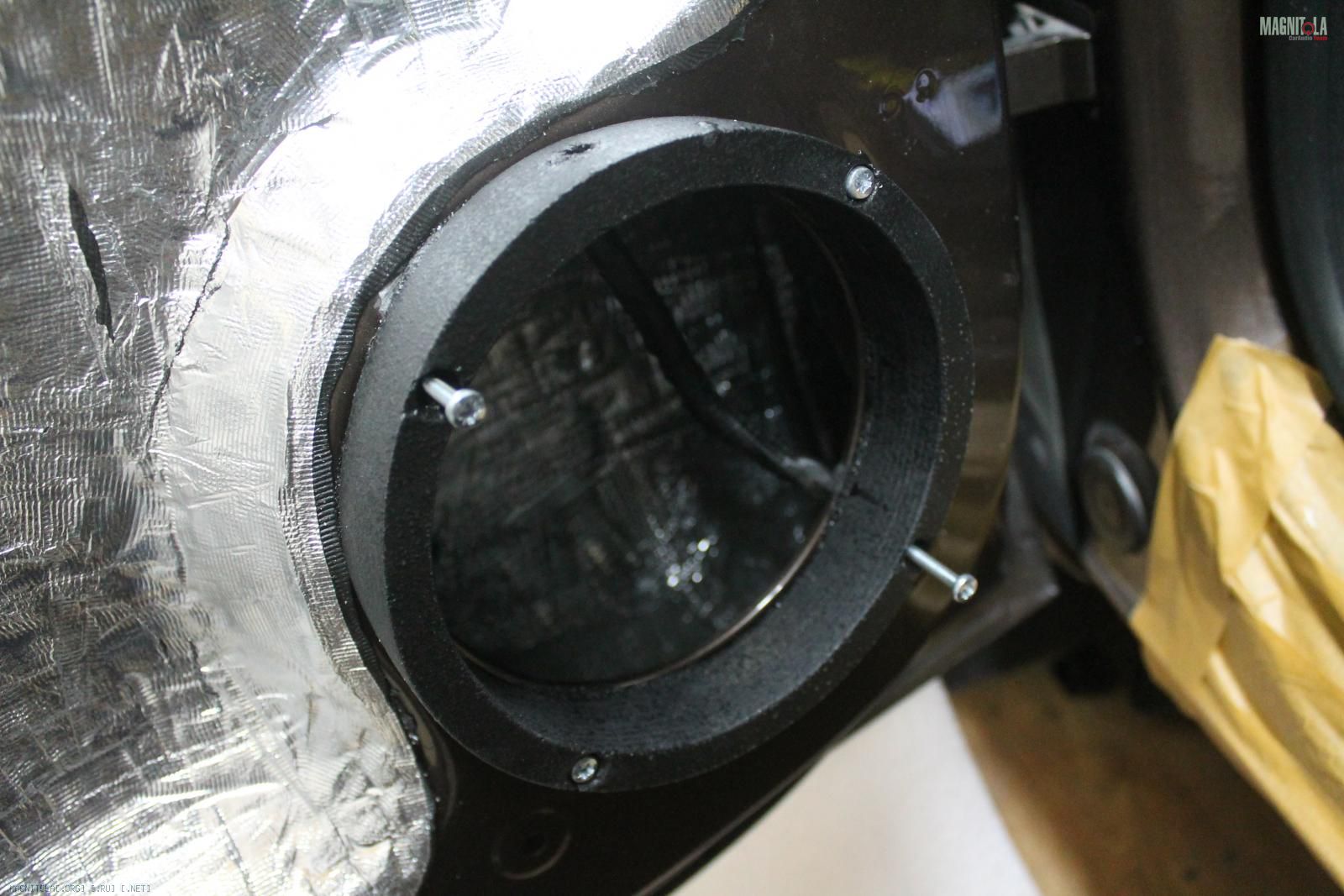

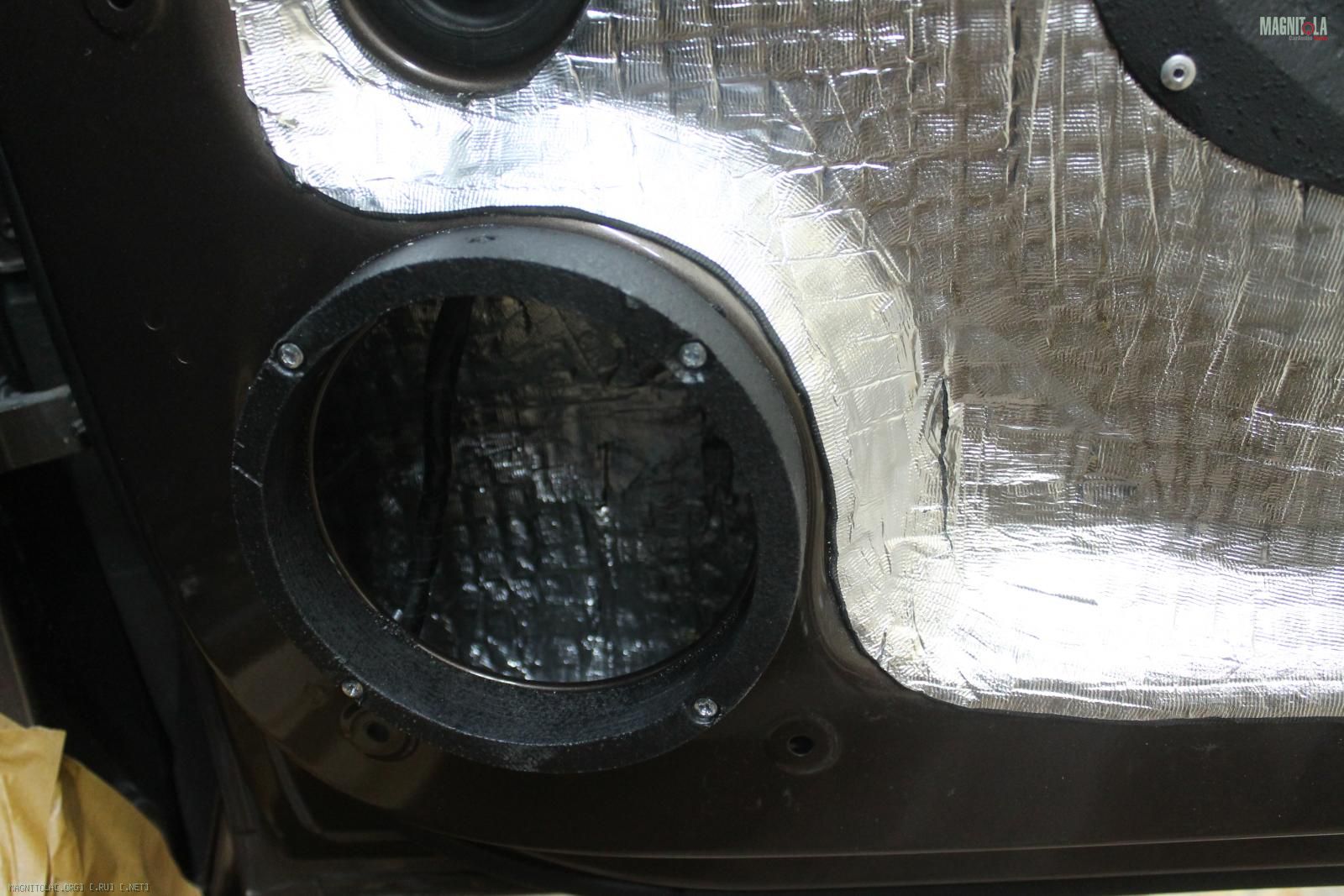

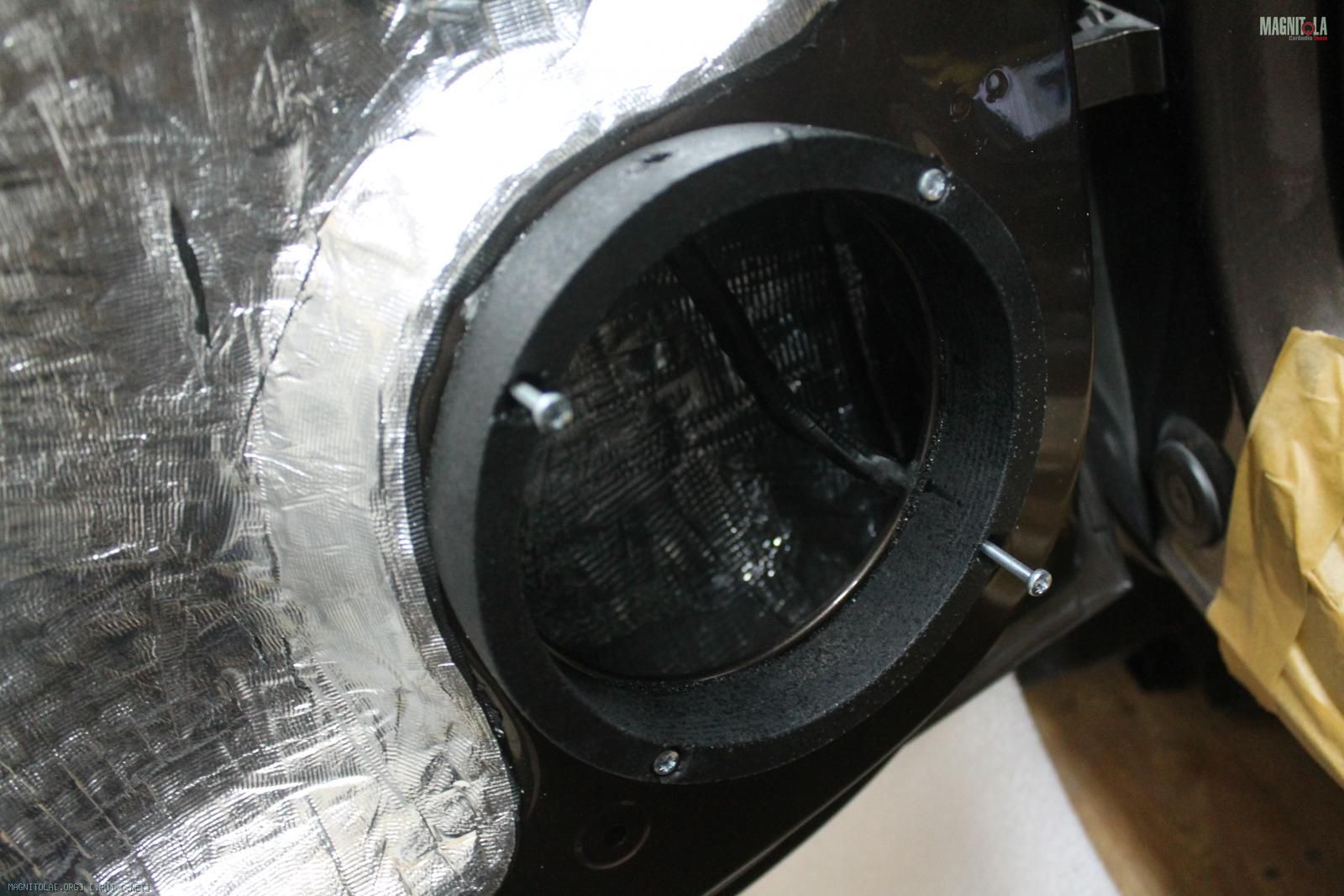

Напилили колечки под мидбасы...

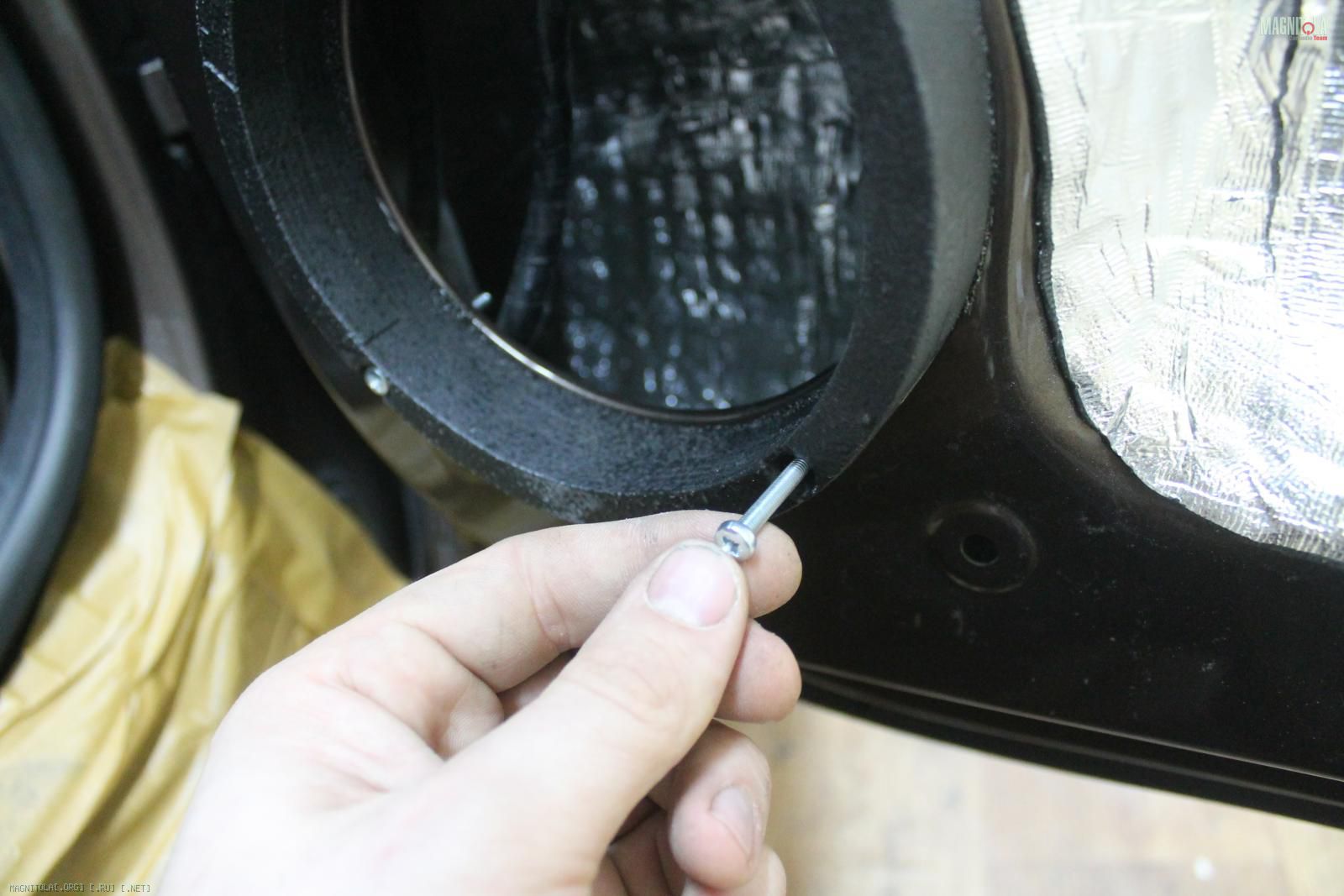

Установка на винты м4, 4 шт, в штатные места
Вложение 1105946 Вложение 1105948 Вложение 1105950 Вложение 1105952 Вложение 1105954 Вложение 1105956 Вложение 1105958 Вложение 1105960

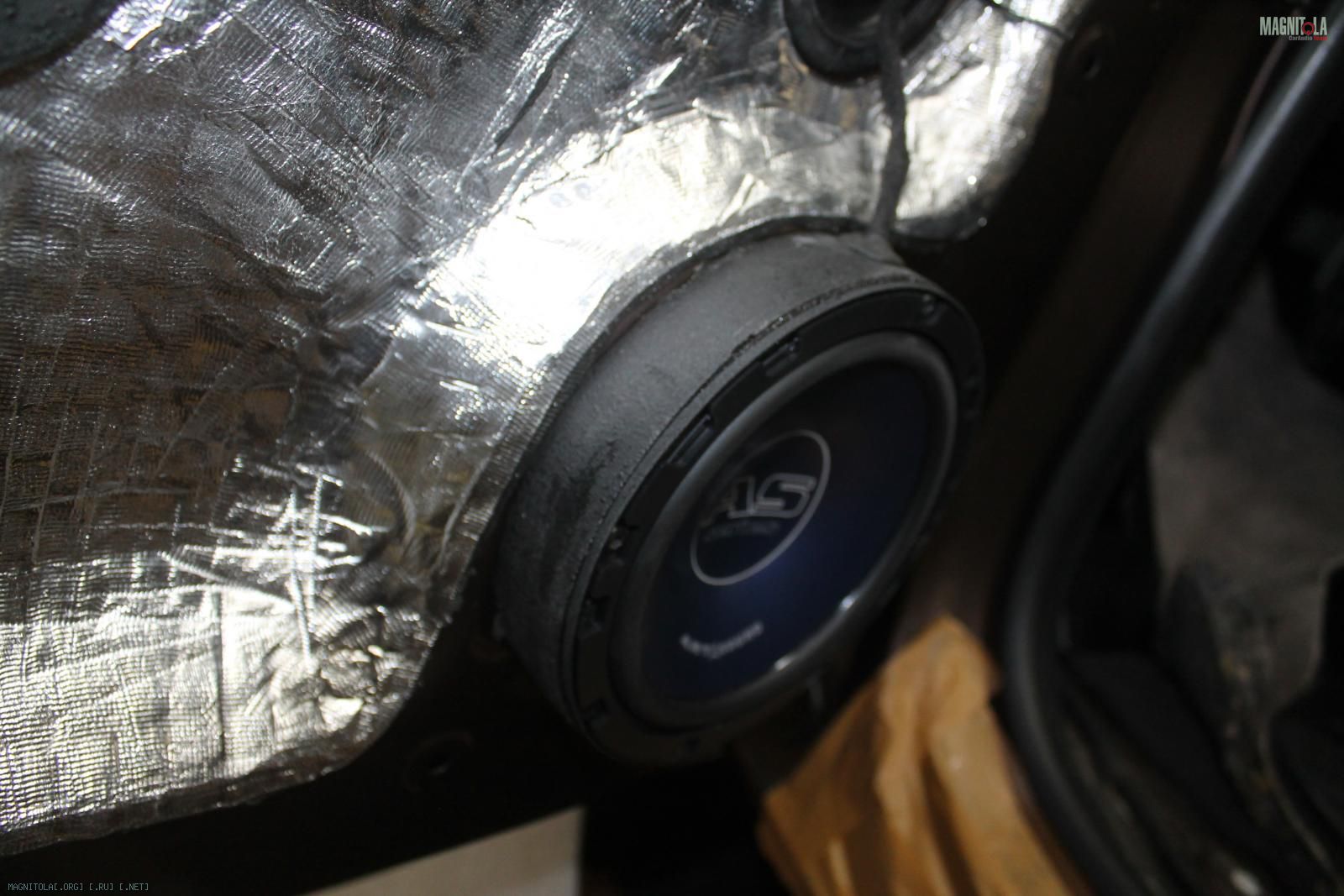

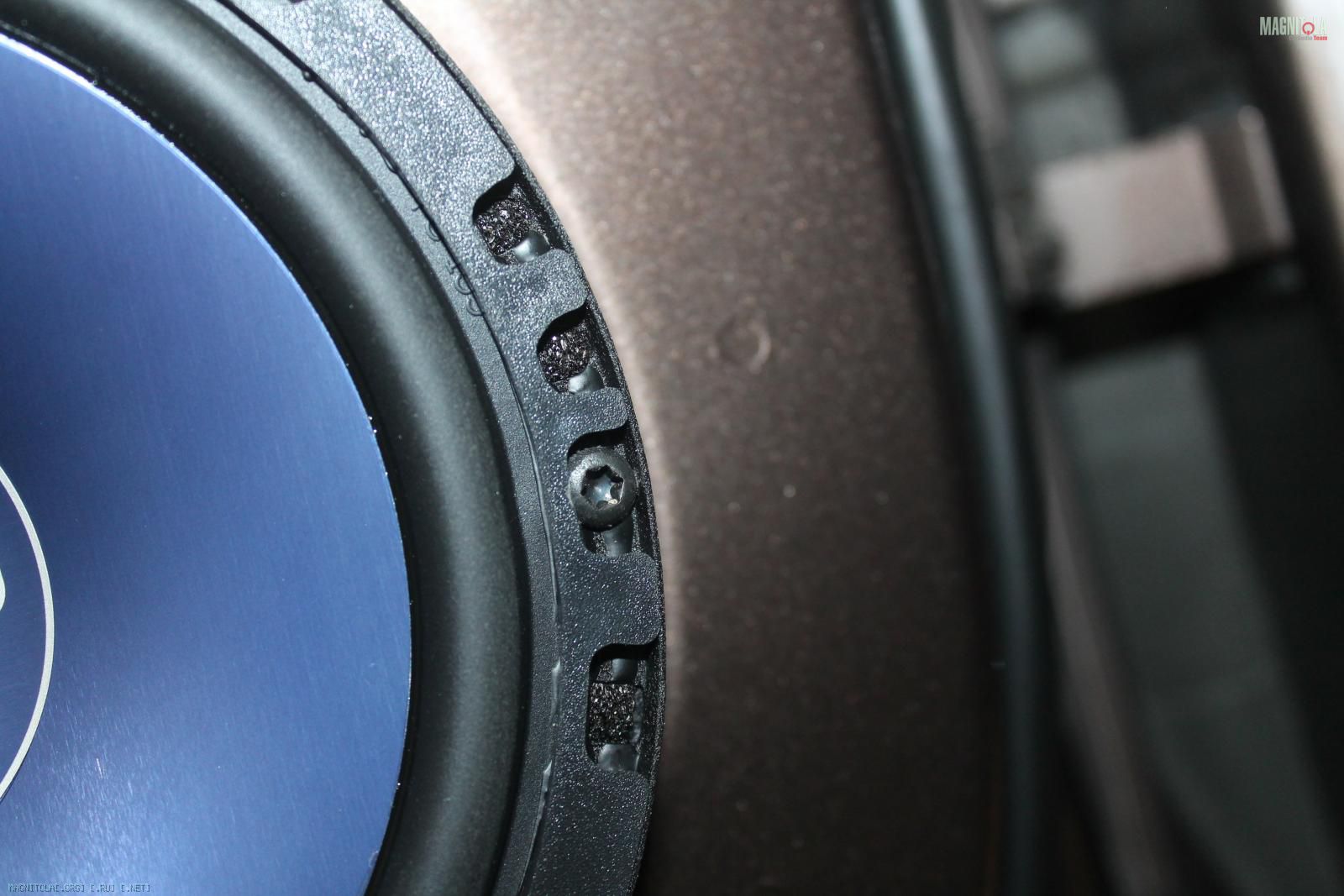

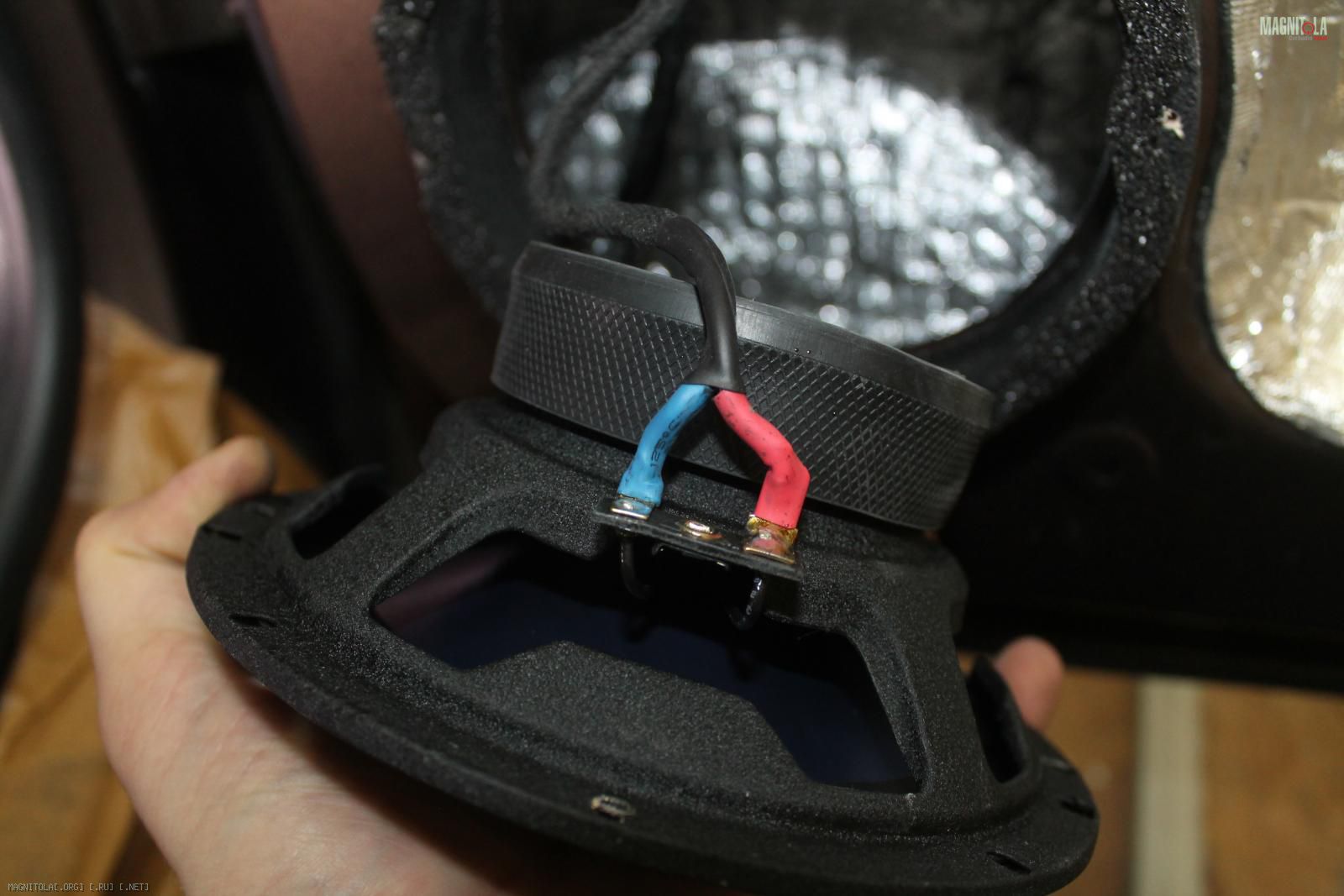

Подключение, установка мидбаса..
Саморезы под торкс...
Двери итог..
Вложение 1105962 Вложение 1105964 Вложение 1105966 Вложение 1105968 Вложение 1105970 Вложение 1105972 Вложение 1105974 Вложение 1105976 Вложение 1105978 Вложение 1105980 Вложение 1105982 Вложение 1105984

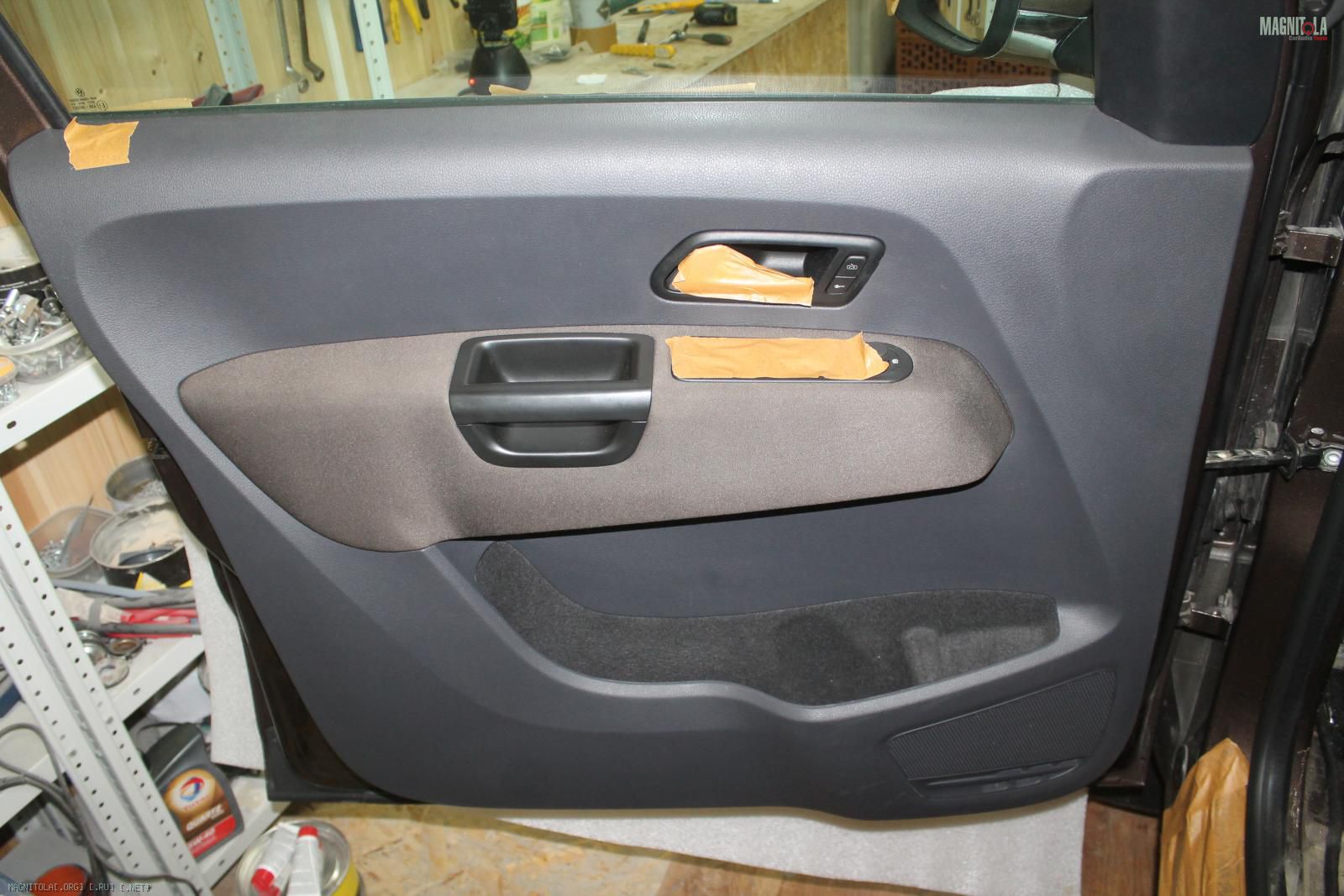

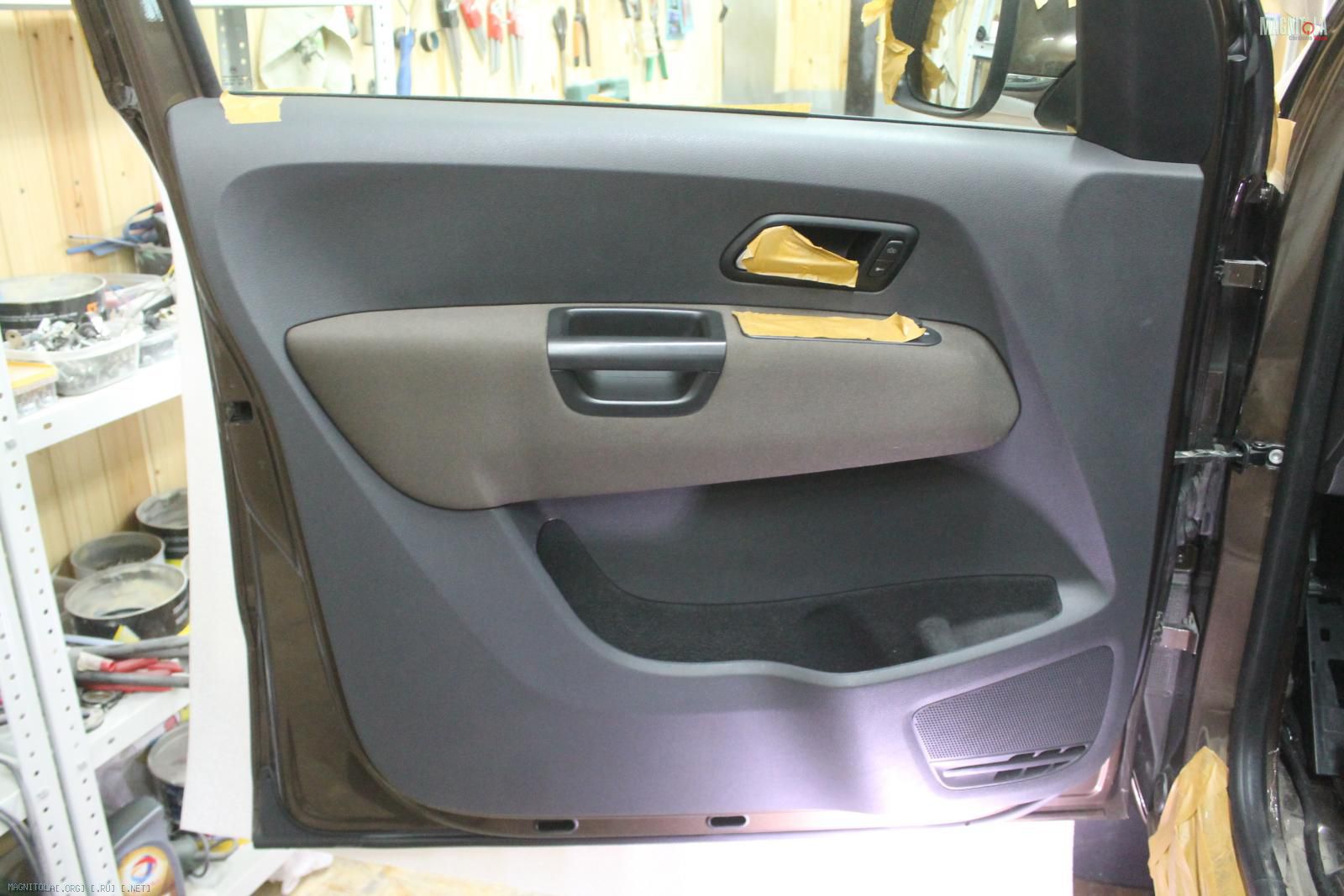

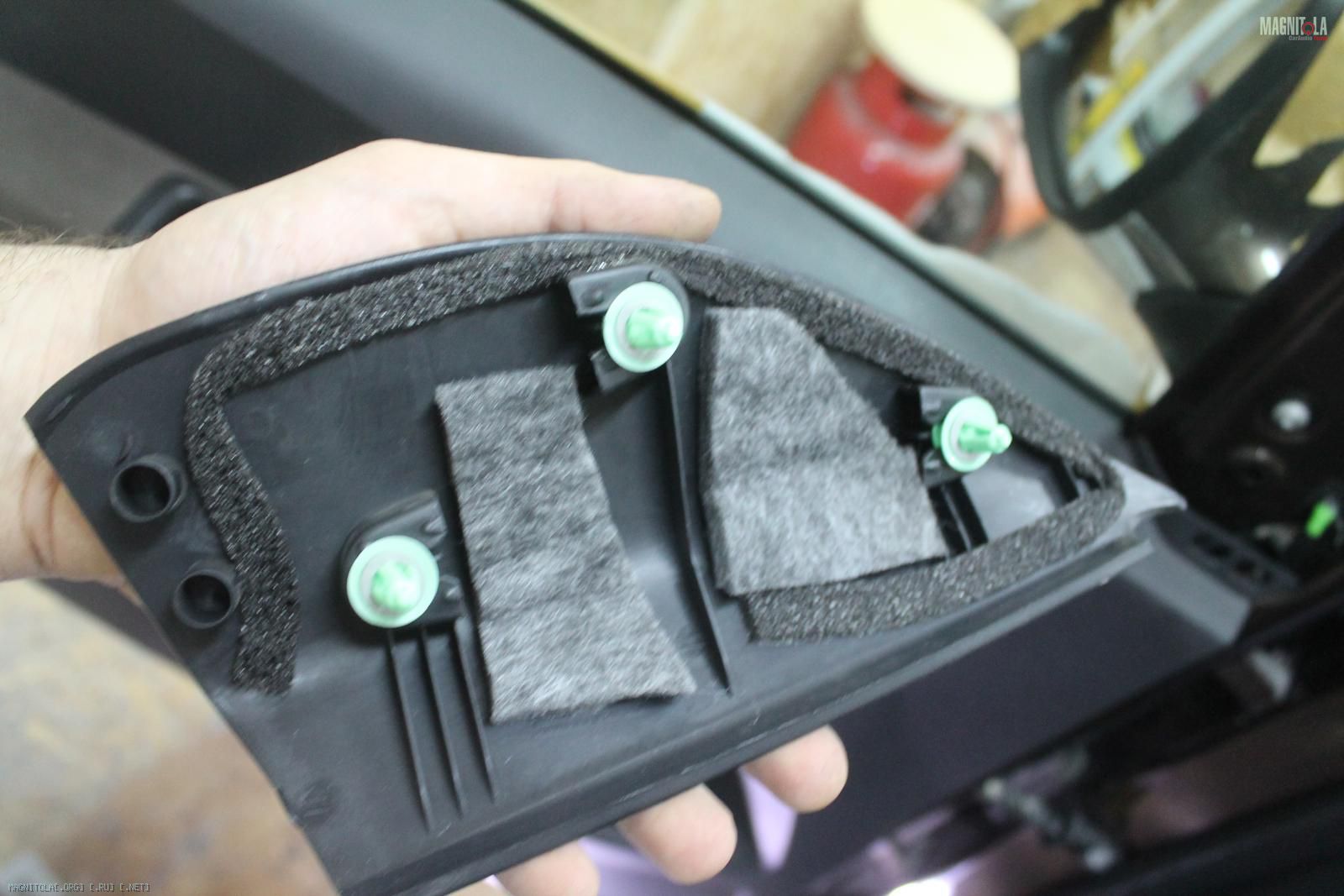

Уплотняем все пластиковые детали, собираем двери...
Вложение 1105986 Вложение 1105988 Вложение 1105990 Вложение 1105992 Вложение 1105994 Вложение 1105996

Сын тестирует Амарок
Вложение 1105998 Вложение 1106000 Вложение 1106002

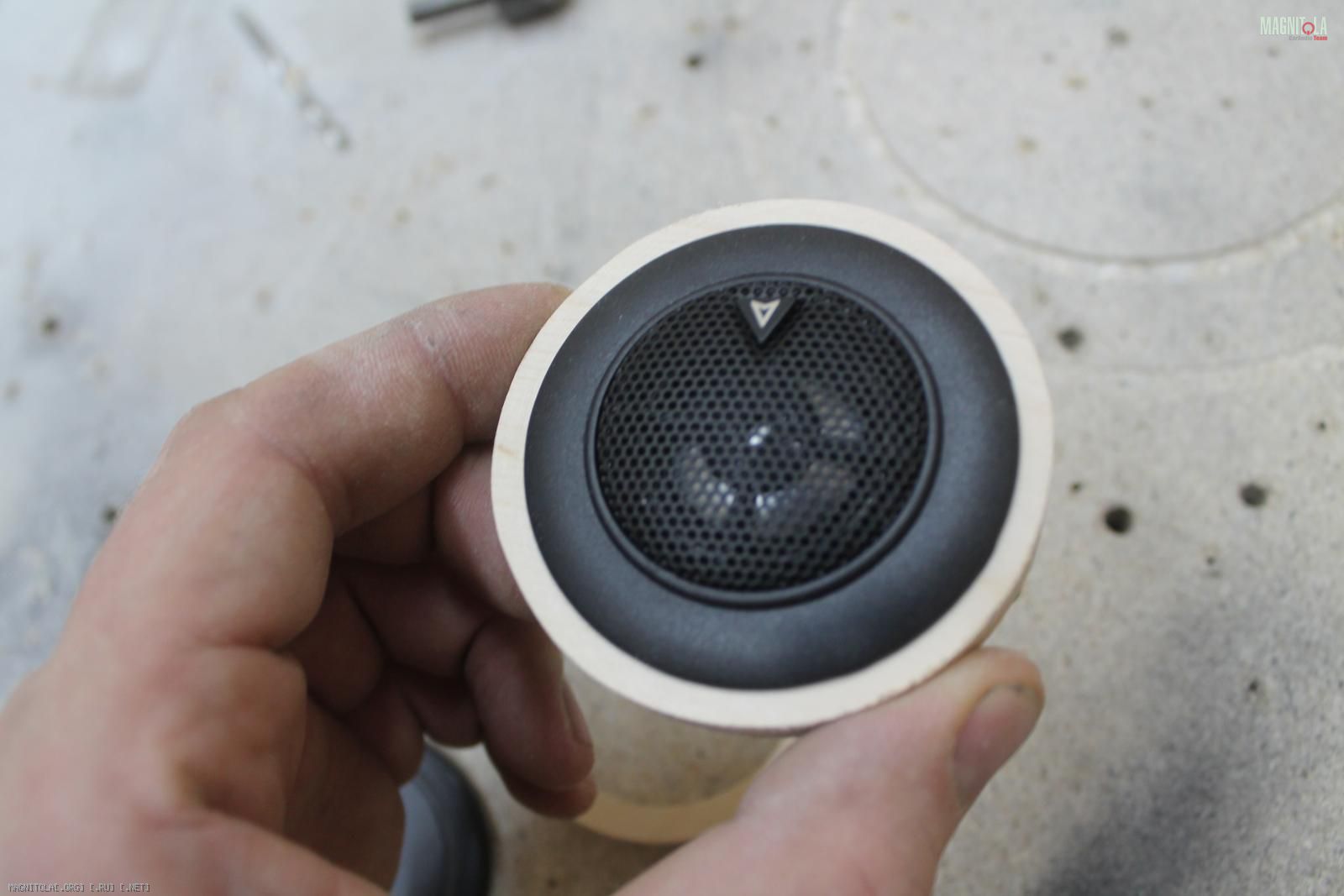

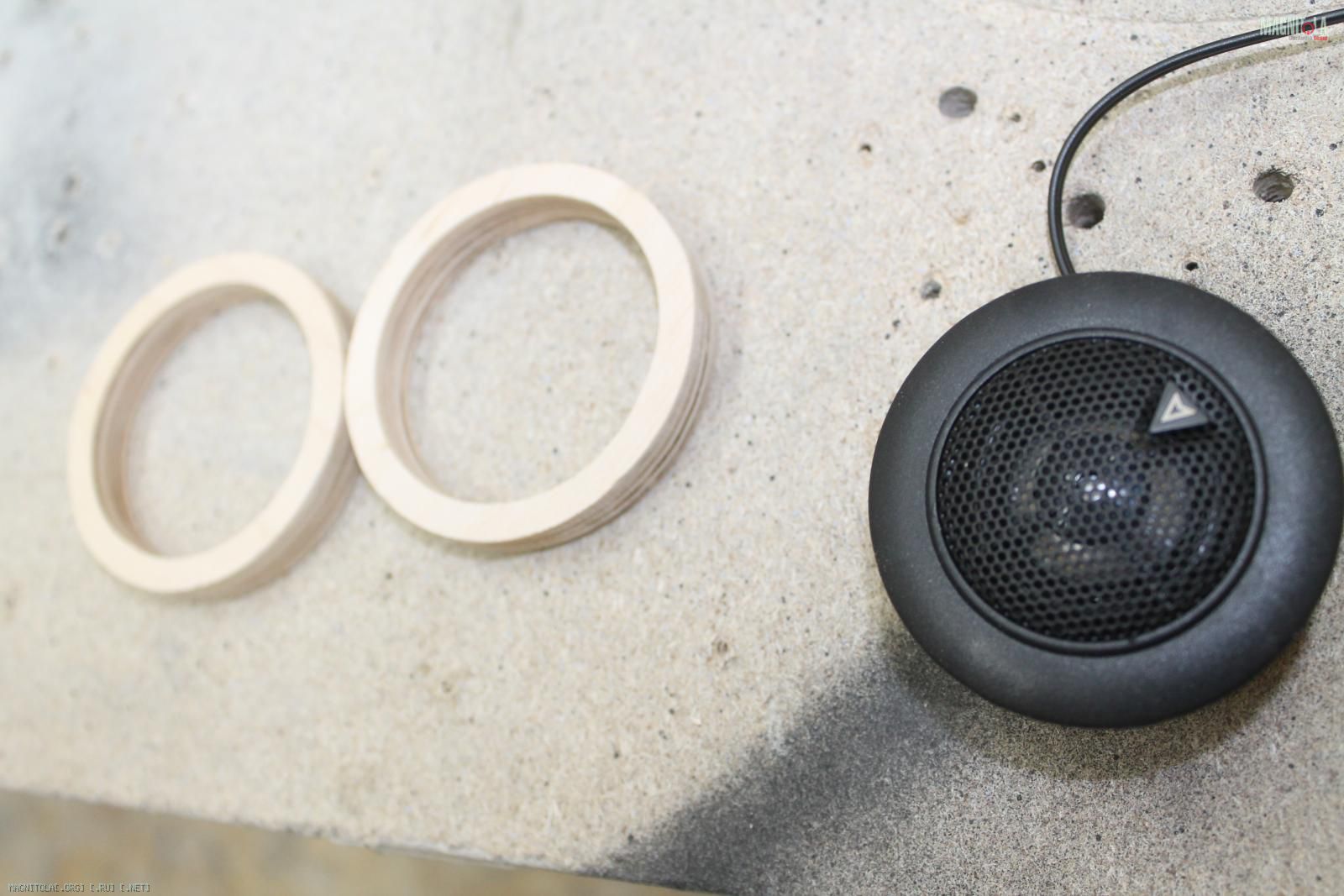

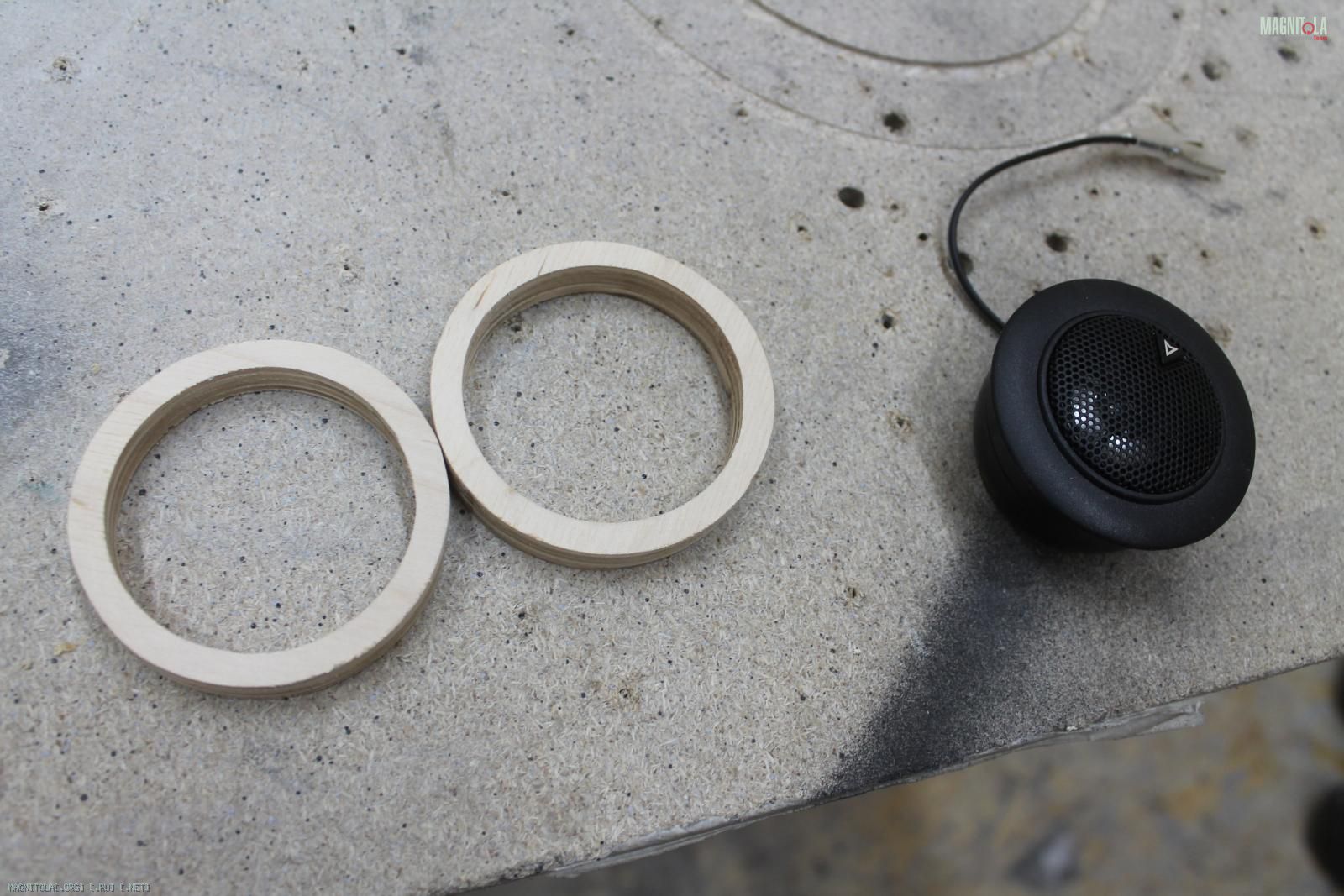

Напилили колечки под ВЧ

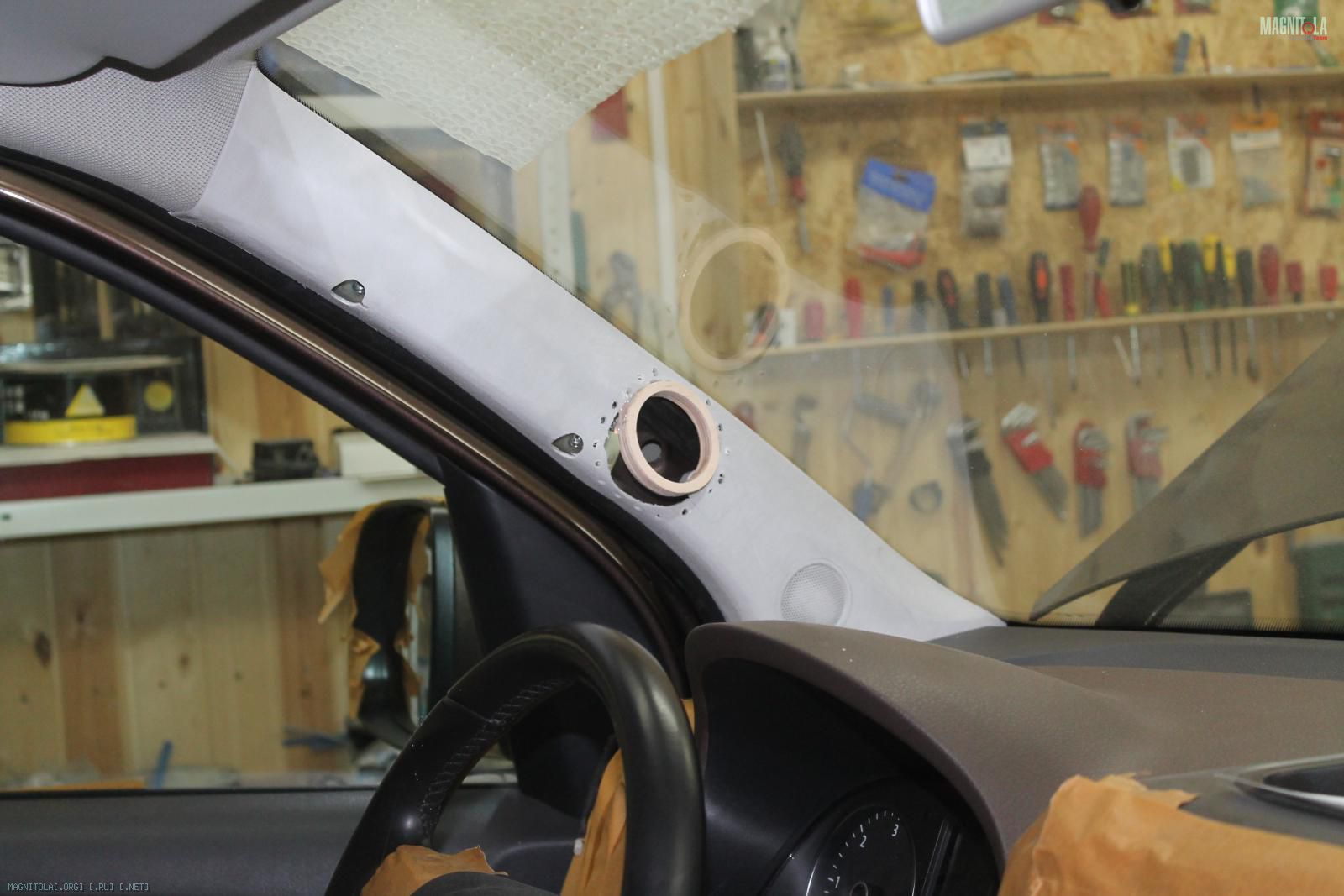

Выставили направление...

Вложение 1106004 Вложение 1106006 Вложение 1106008 Вложение 1106010 Вложение 1106012 Вложение 1106014 Вложение 1106016

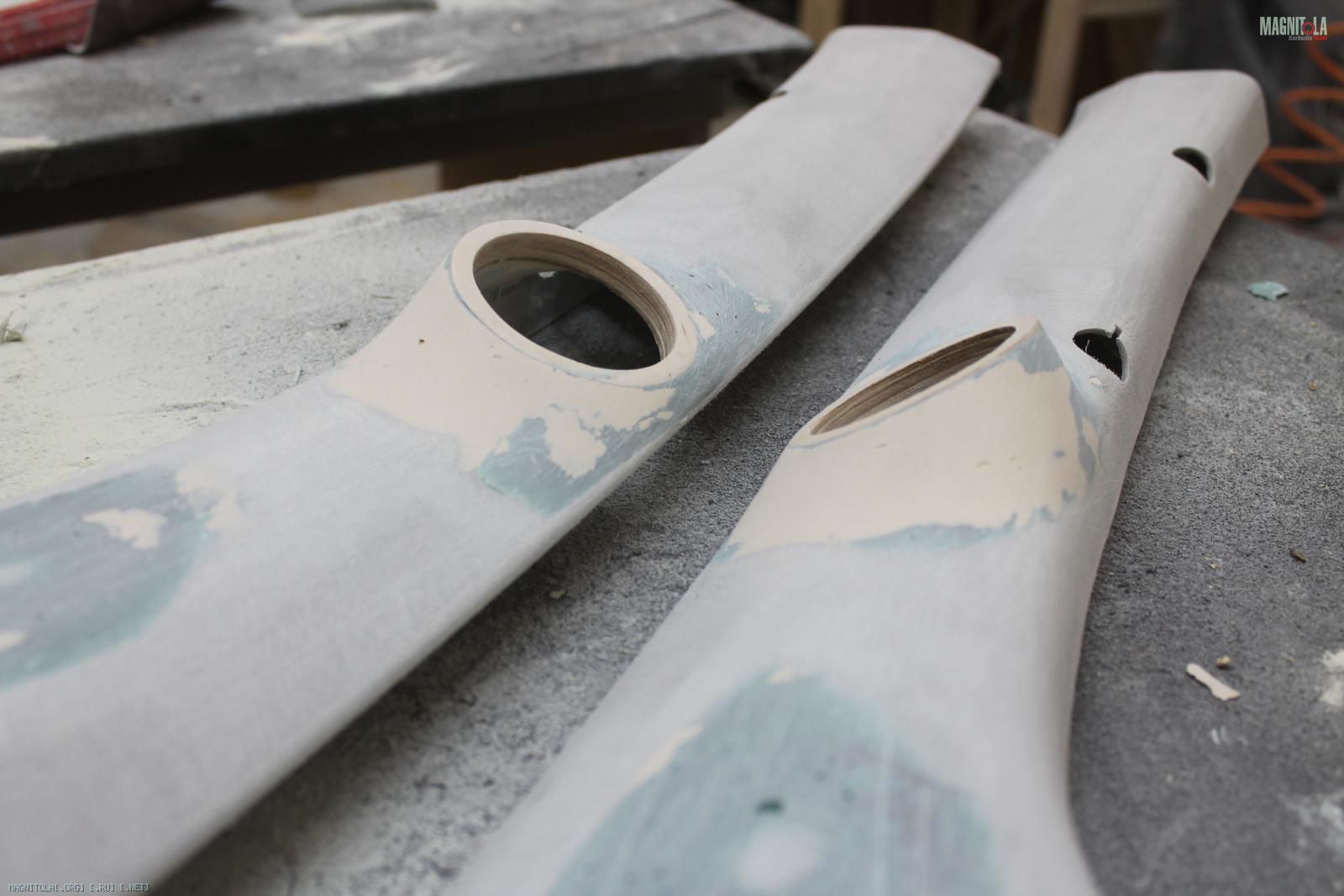

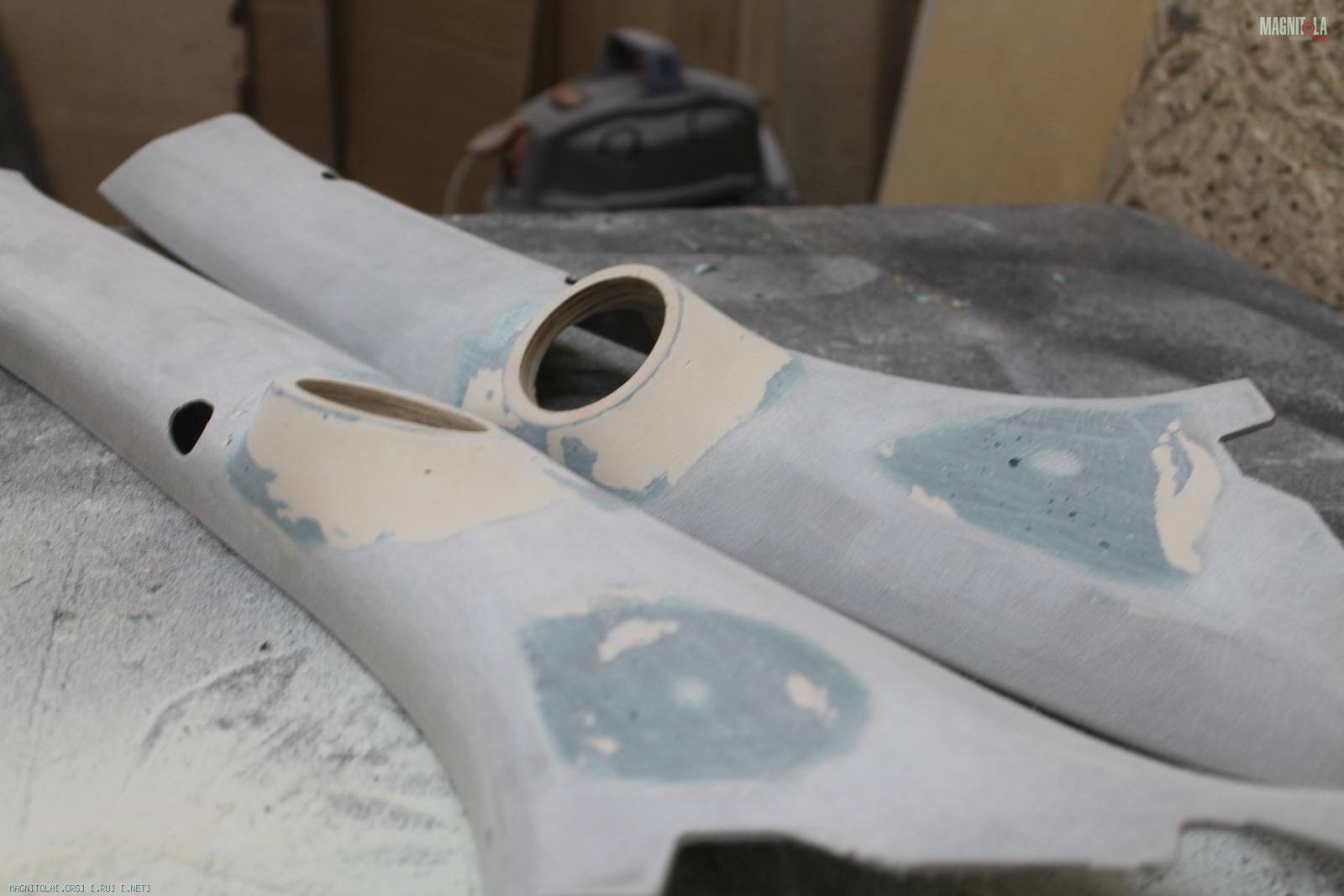

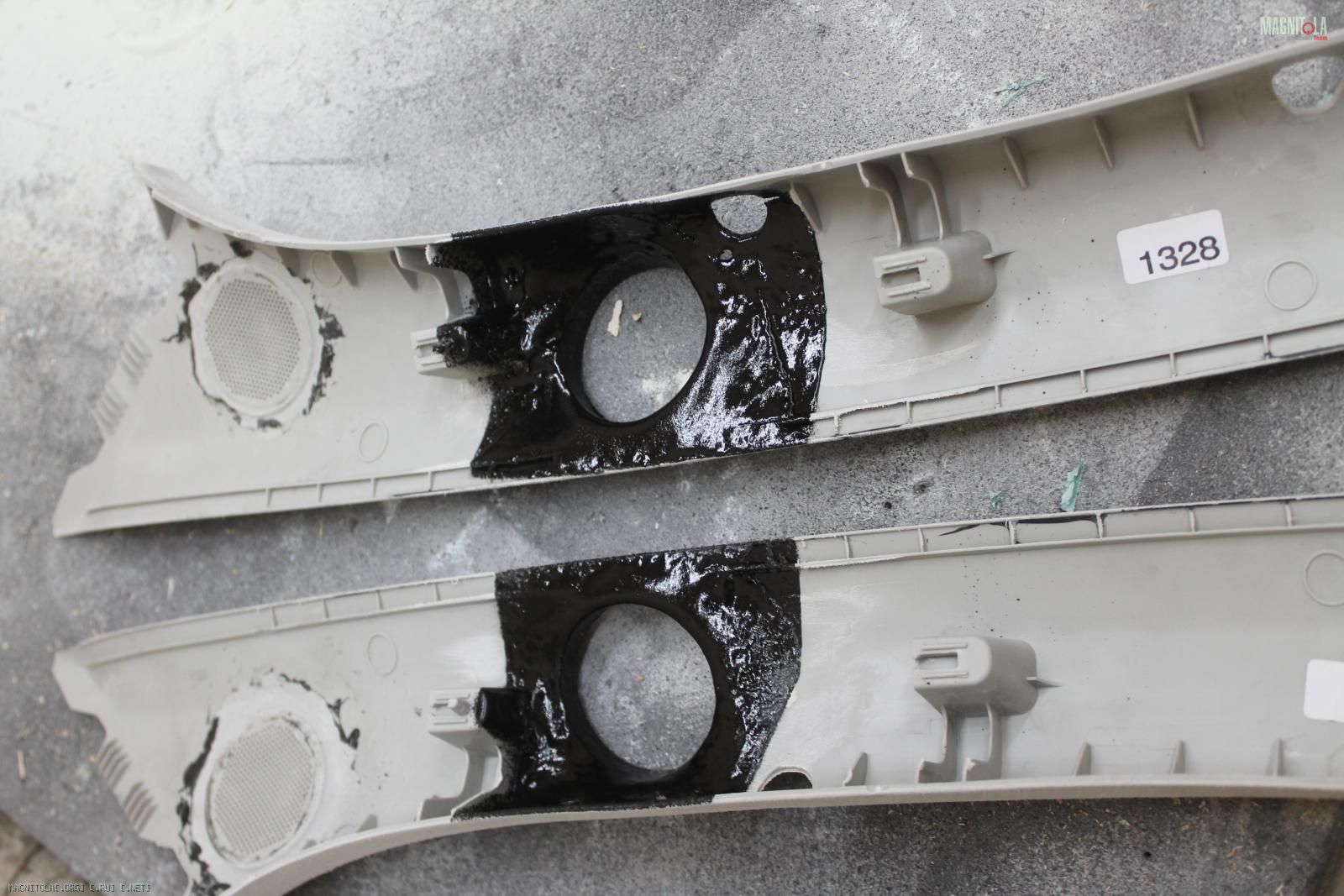

Стойки под ВЧ
Вложение 1106018 Вложение 1106020 Вложение 1106022 Вложение 1106024 Вложение 1106026 Вложение 1106028
20.02.2017, 23:16
st220

Вложений: 36

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

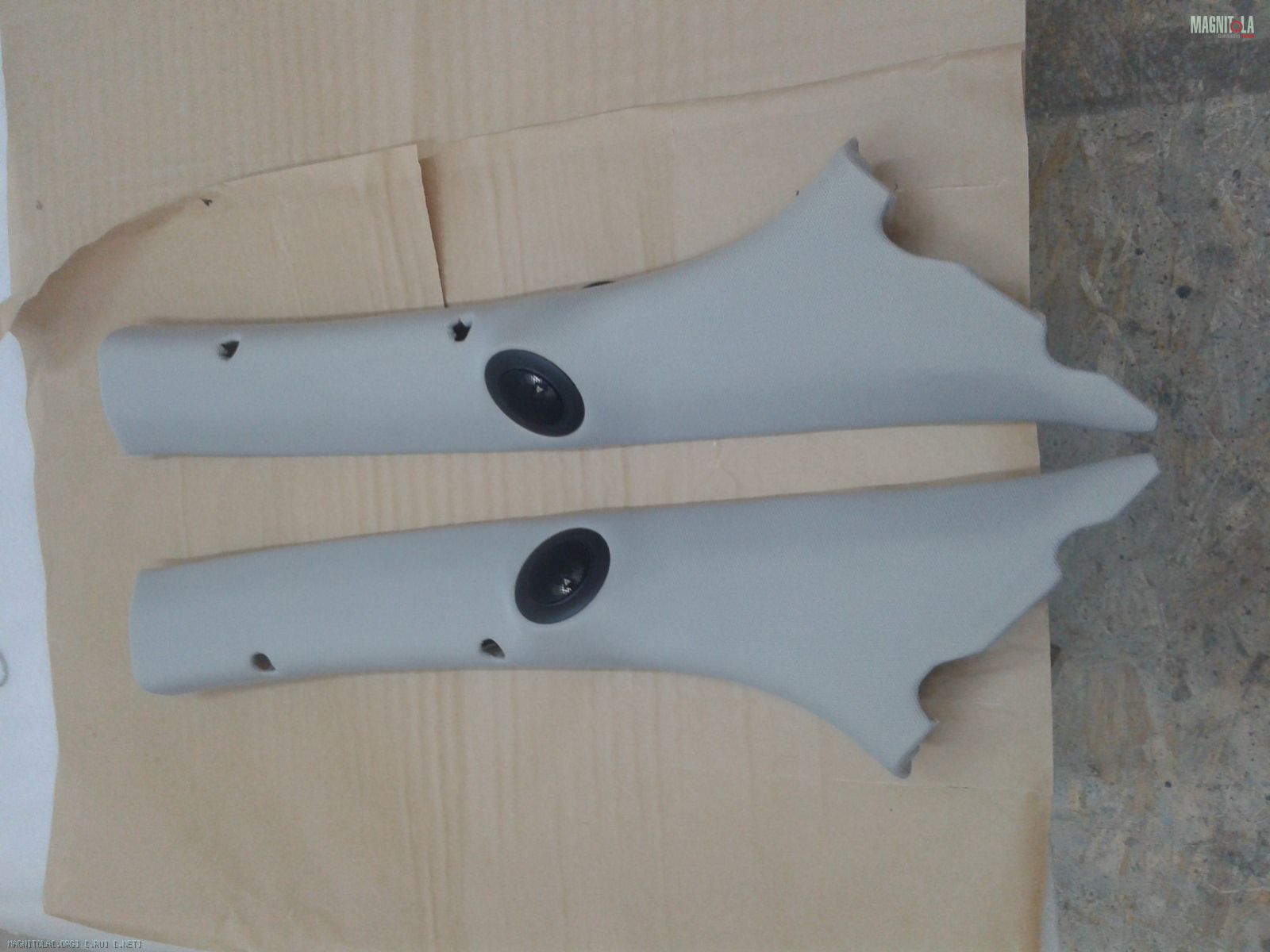

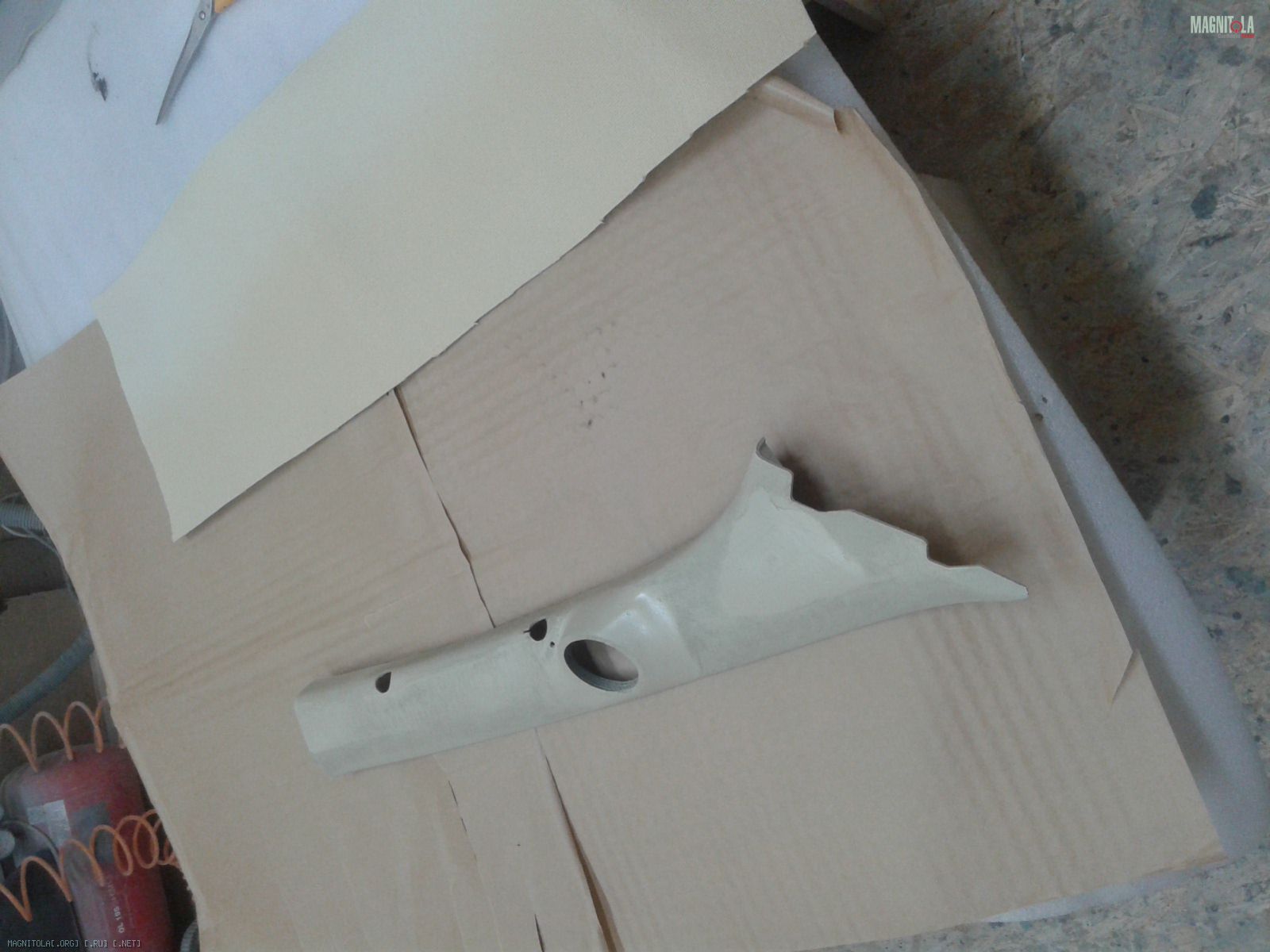

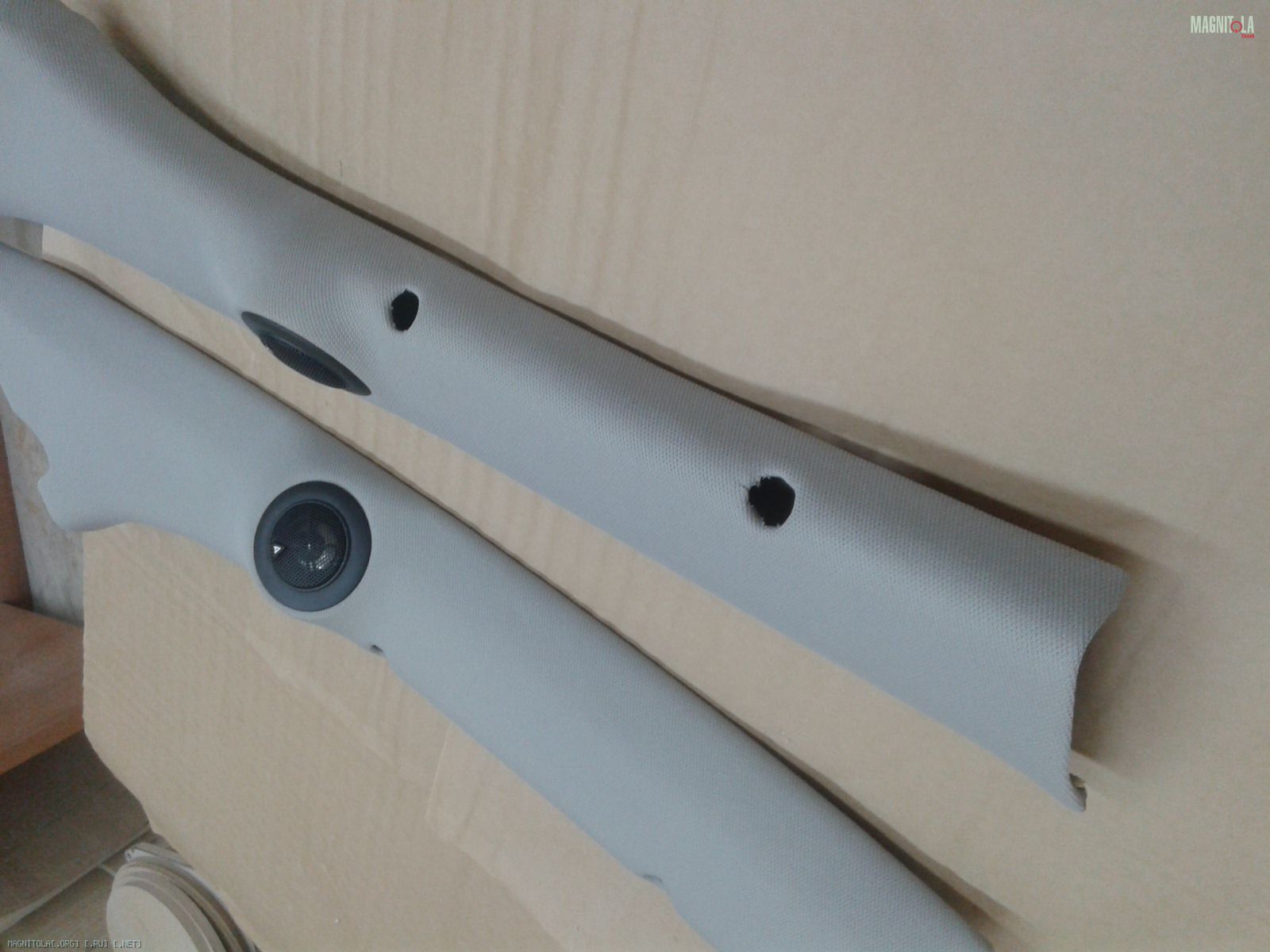

Стойки под ВЧ, обтяжка в потолочную ткань...

Вложение 1106320 Вложение 1106322 Вложение 1106324 Вложение 1106326 Вложение 1106328 Вложение 1106330 Вложение 1106332 Вложение 1106334 Вложение 1106336 Вложение 1106338 Вложение 1106340

Вязка проводки в косу, одеваем все в змеиную кожу...

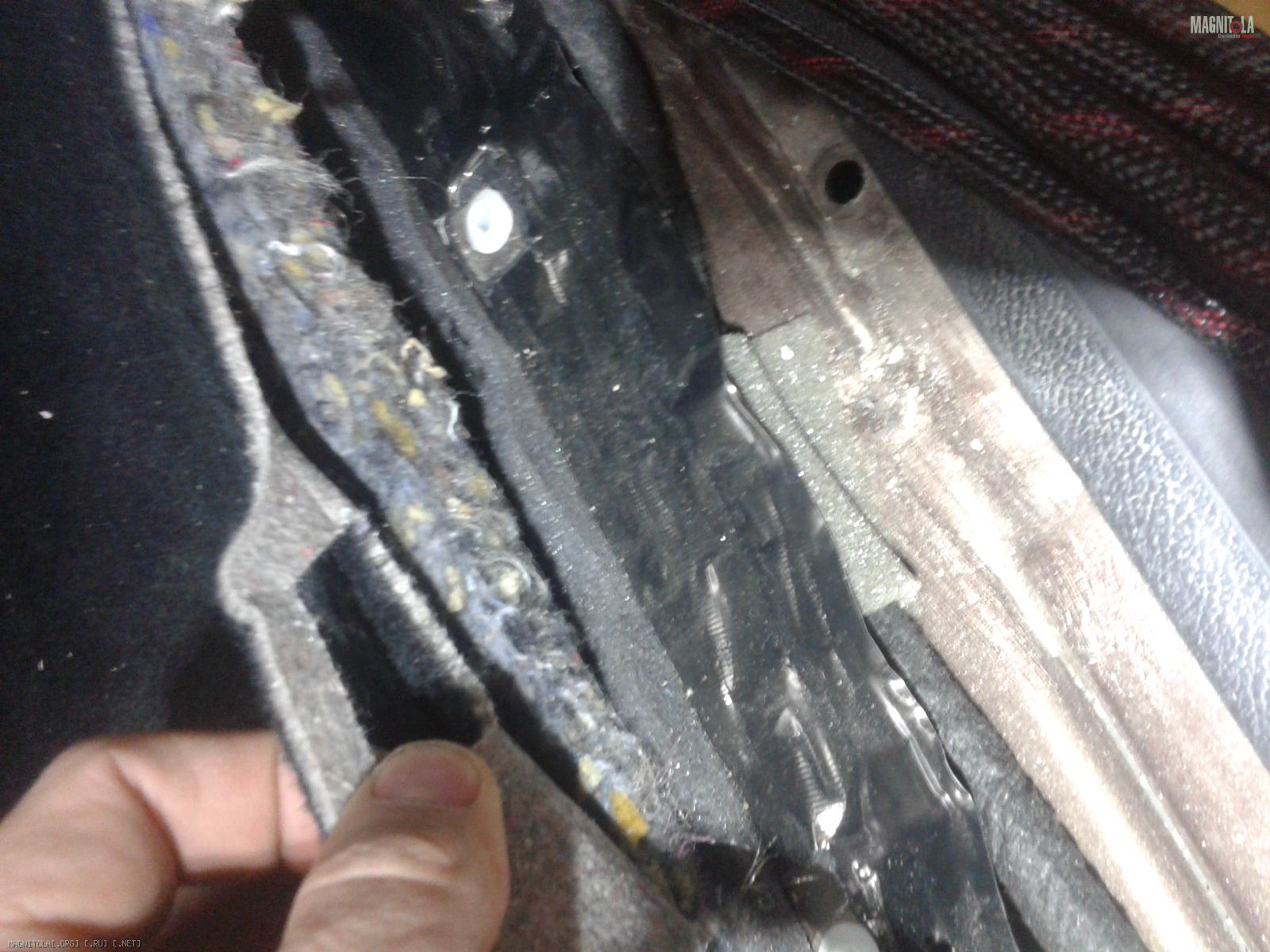

Как делали "качественно" шумоизоляцию пола... отрезали все торчащее и не нужное...
Вложение 1106342 Вложение 1106344 Вложение 1106346 Вложение 1106348

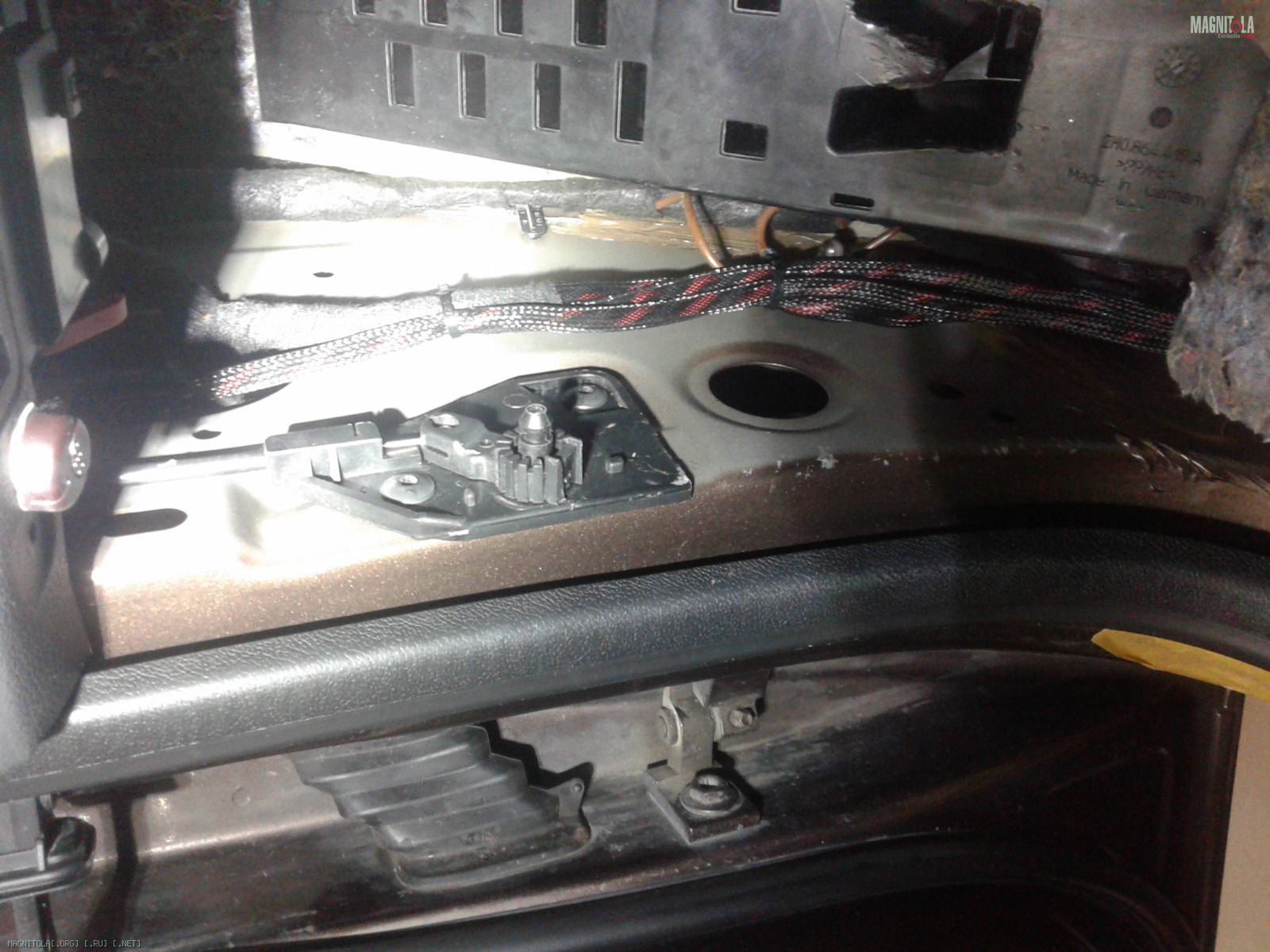

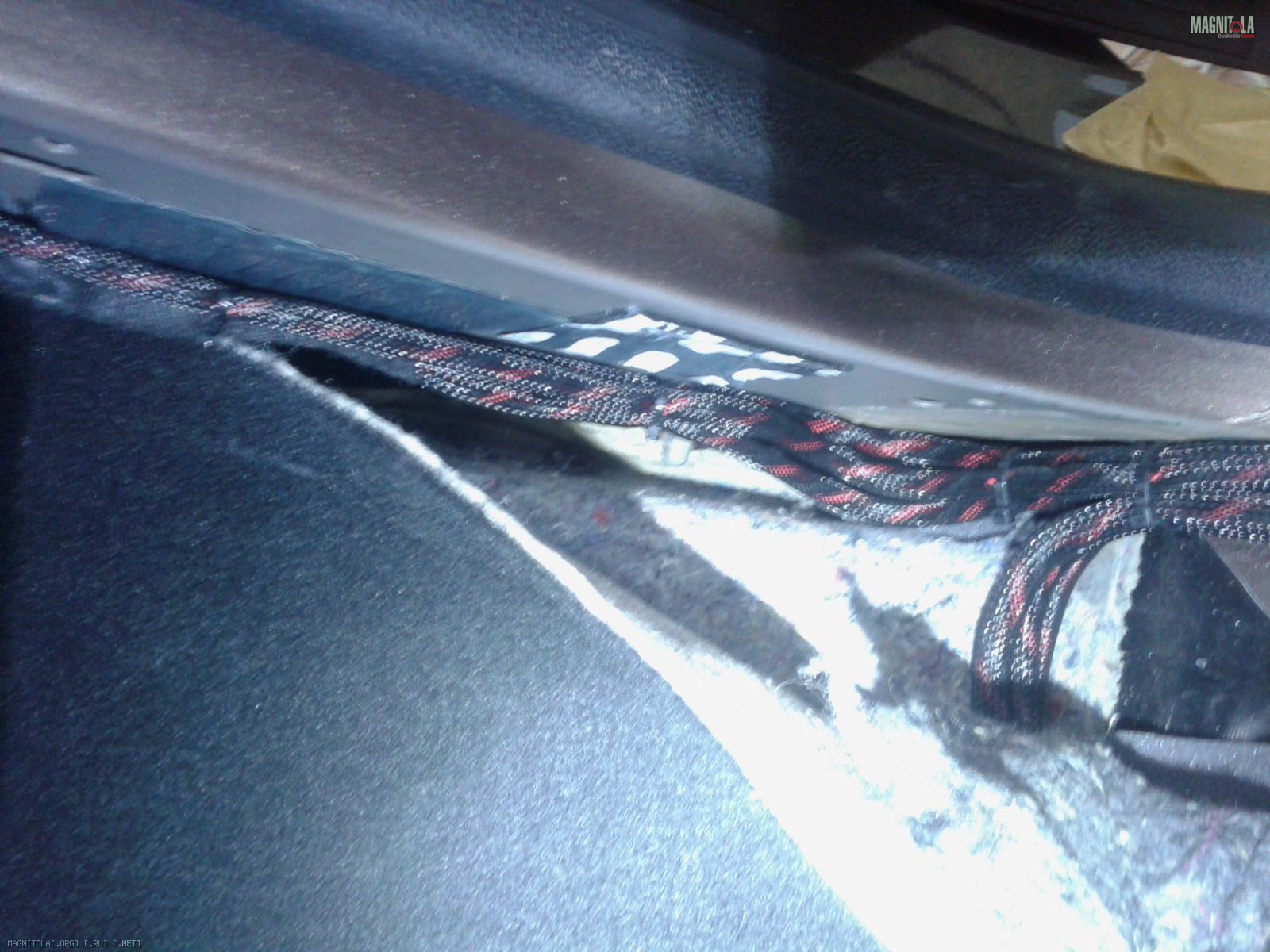

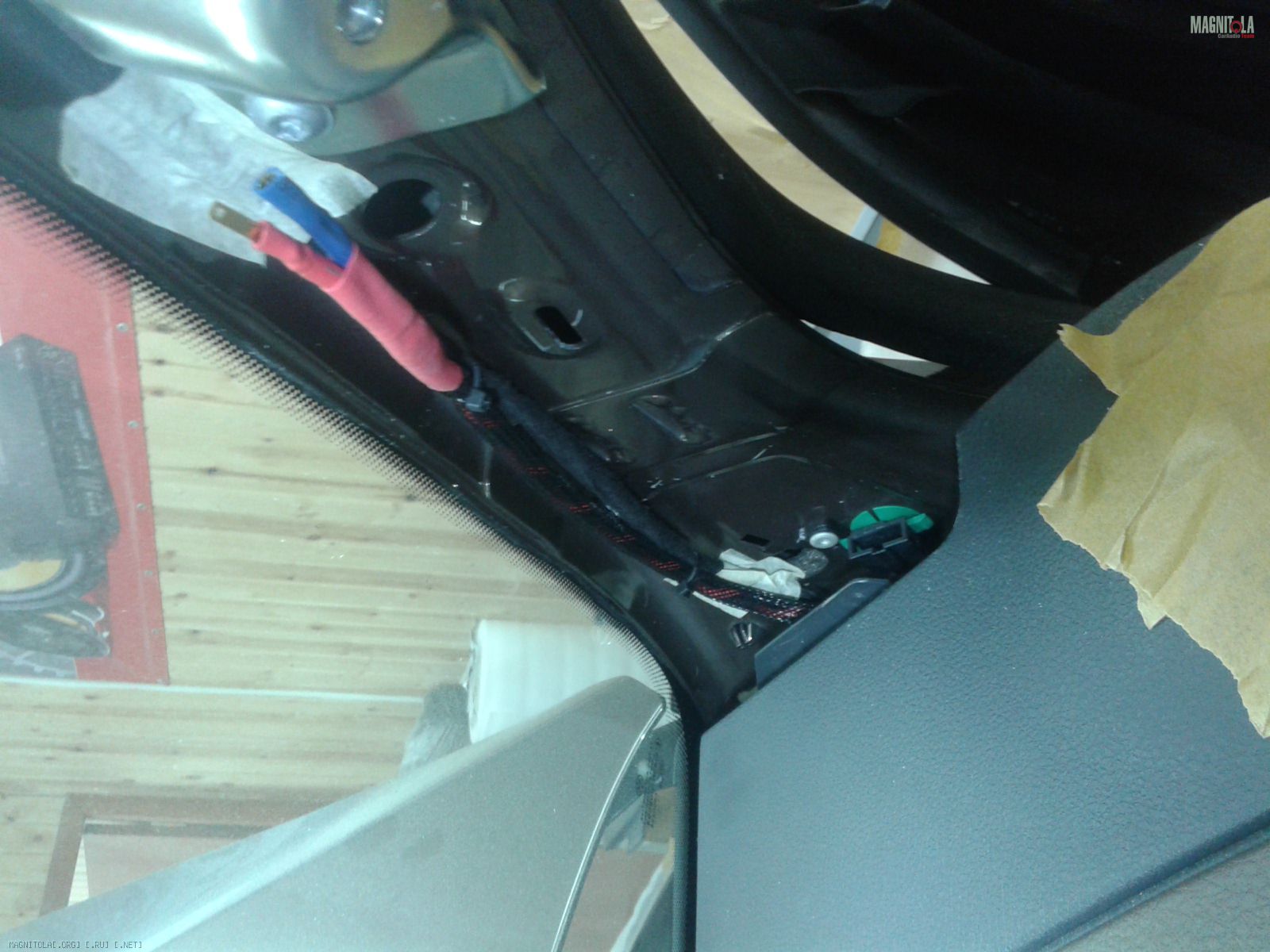

Протяжка закрепление акустической и сигнальной проводки..
Вложение 1106350 Вложение 1106352 Вложение 1106354 Вложение 1106356 Вложение 1106358 Вложение 1106360 Вложение 1106362 Вложение 1106364 Вложение 1106366 Вложение 1106368 Вложение 1106370

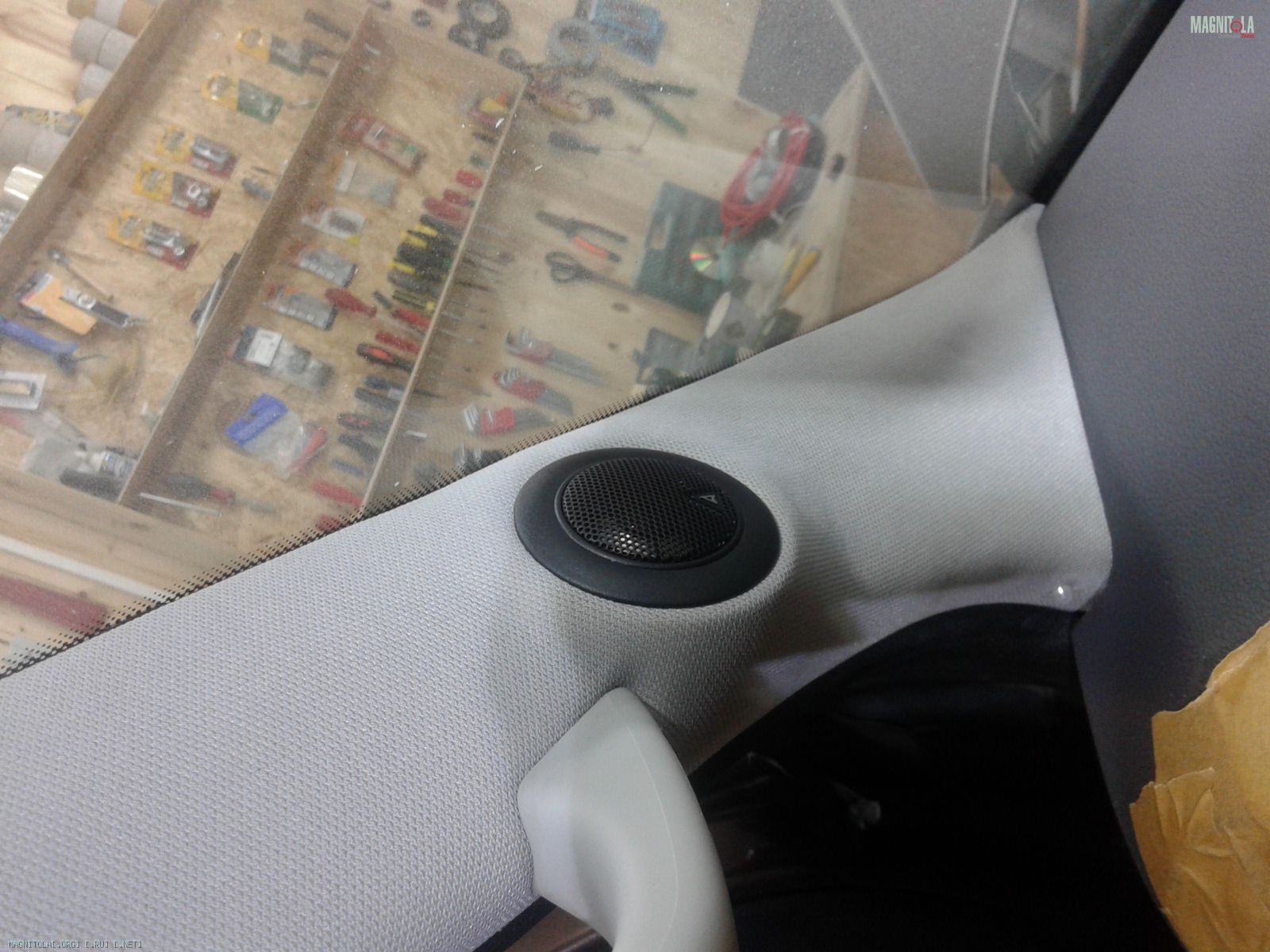

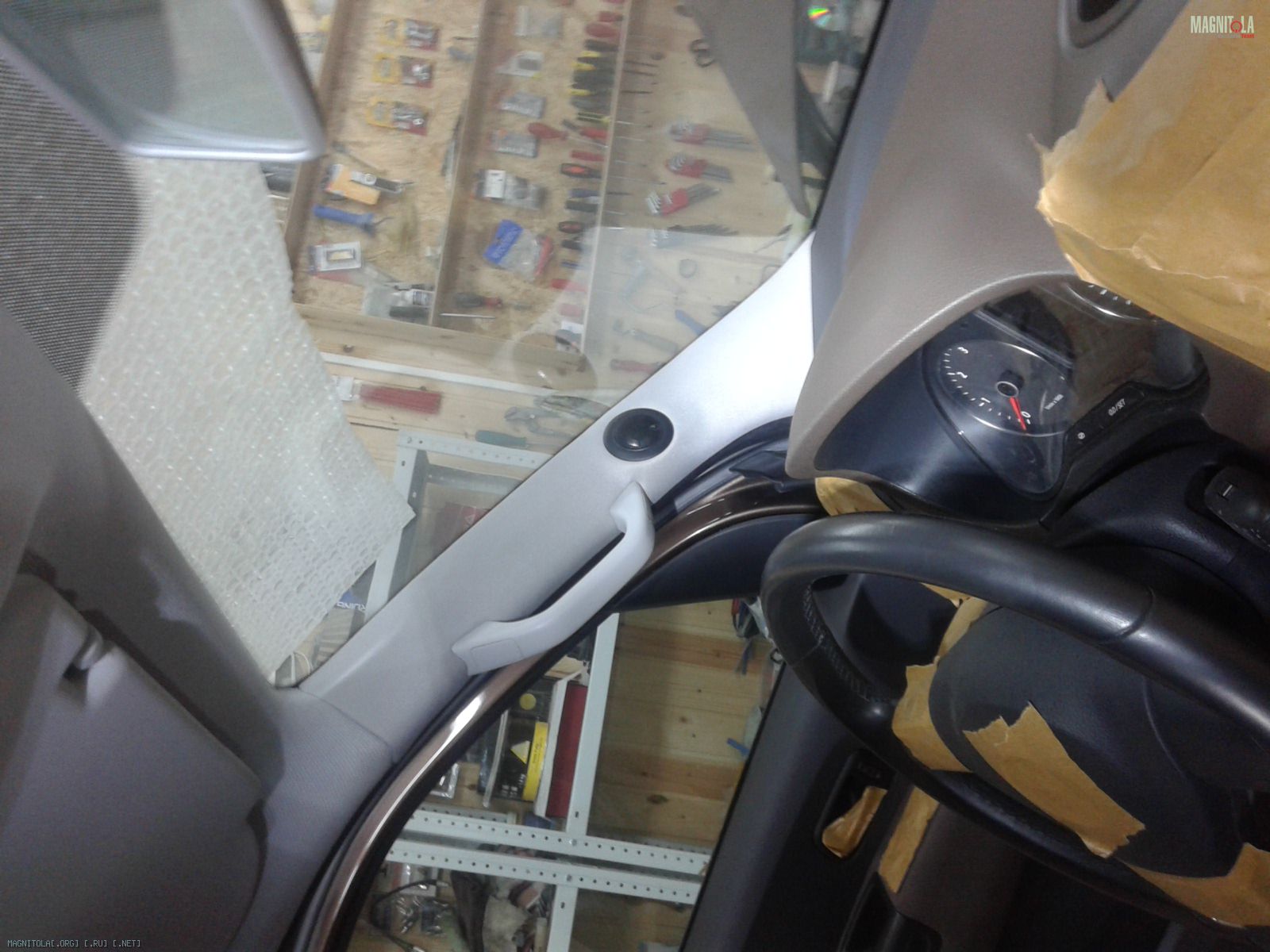

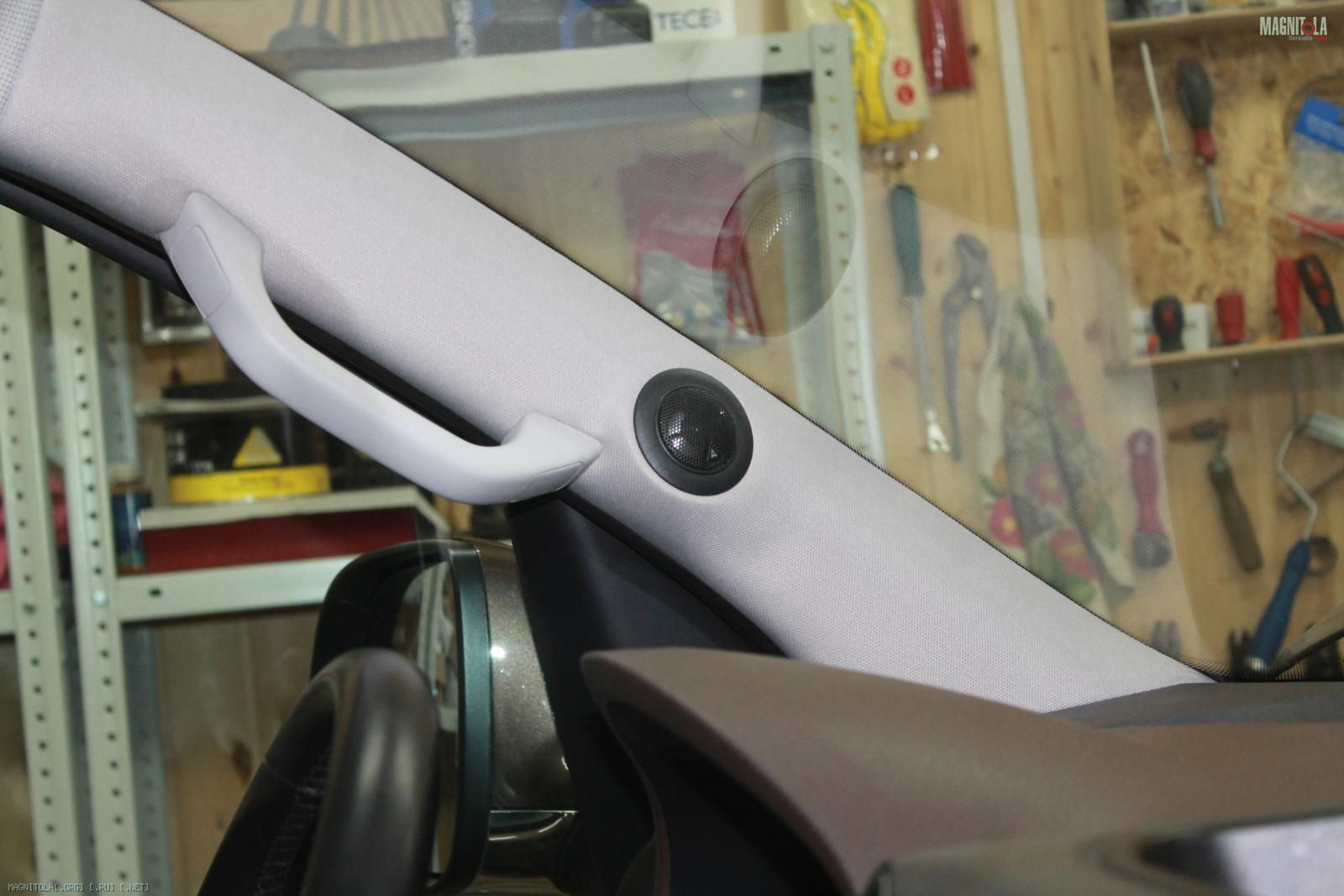

Стойки под ВЧ на своих местах
Вложение 1106372 Вложение 1106374 Вложение 1106376 Вложение 1106378 Вложение 1106380 Вложение 1106382 Вложение 1106384 Вложение 1106386 Вложение 1106388 Вложение 1106390
22.02.2017, 00:56
st220

Вложений: 47

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

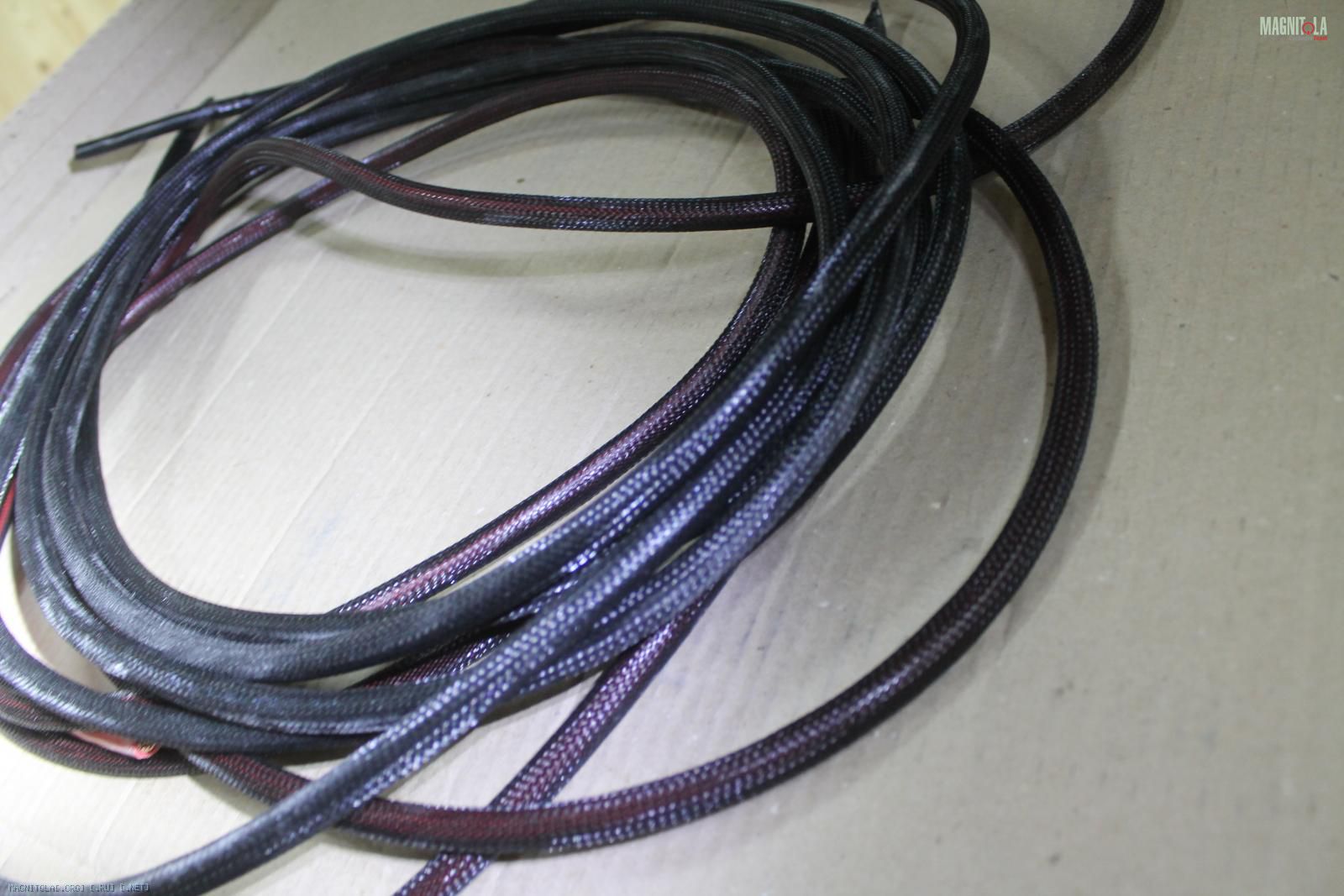

Одеваем силовую проводку в змею...
Вложение 1106594 Вложение 1106596

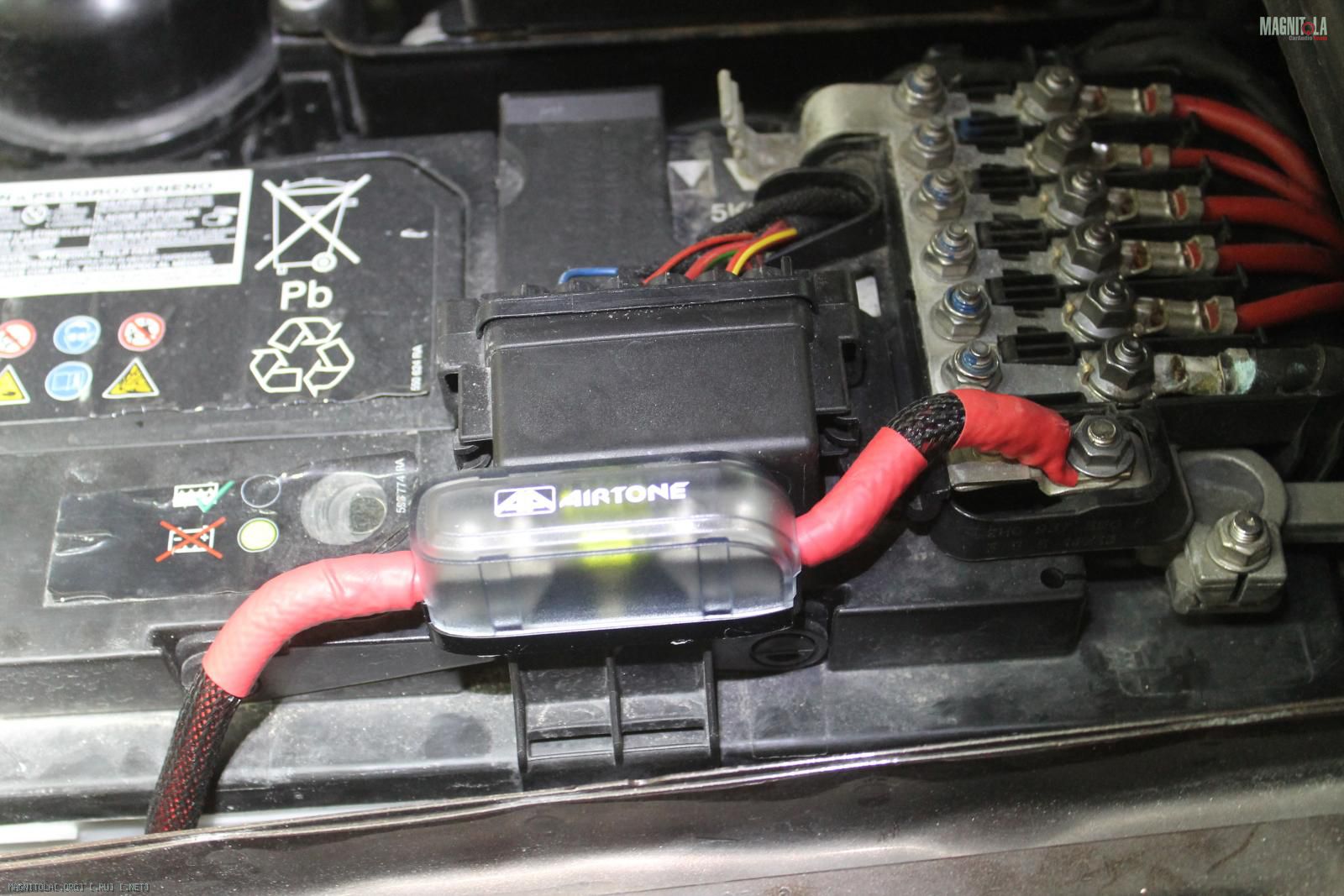

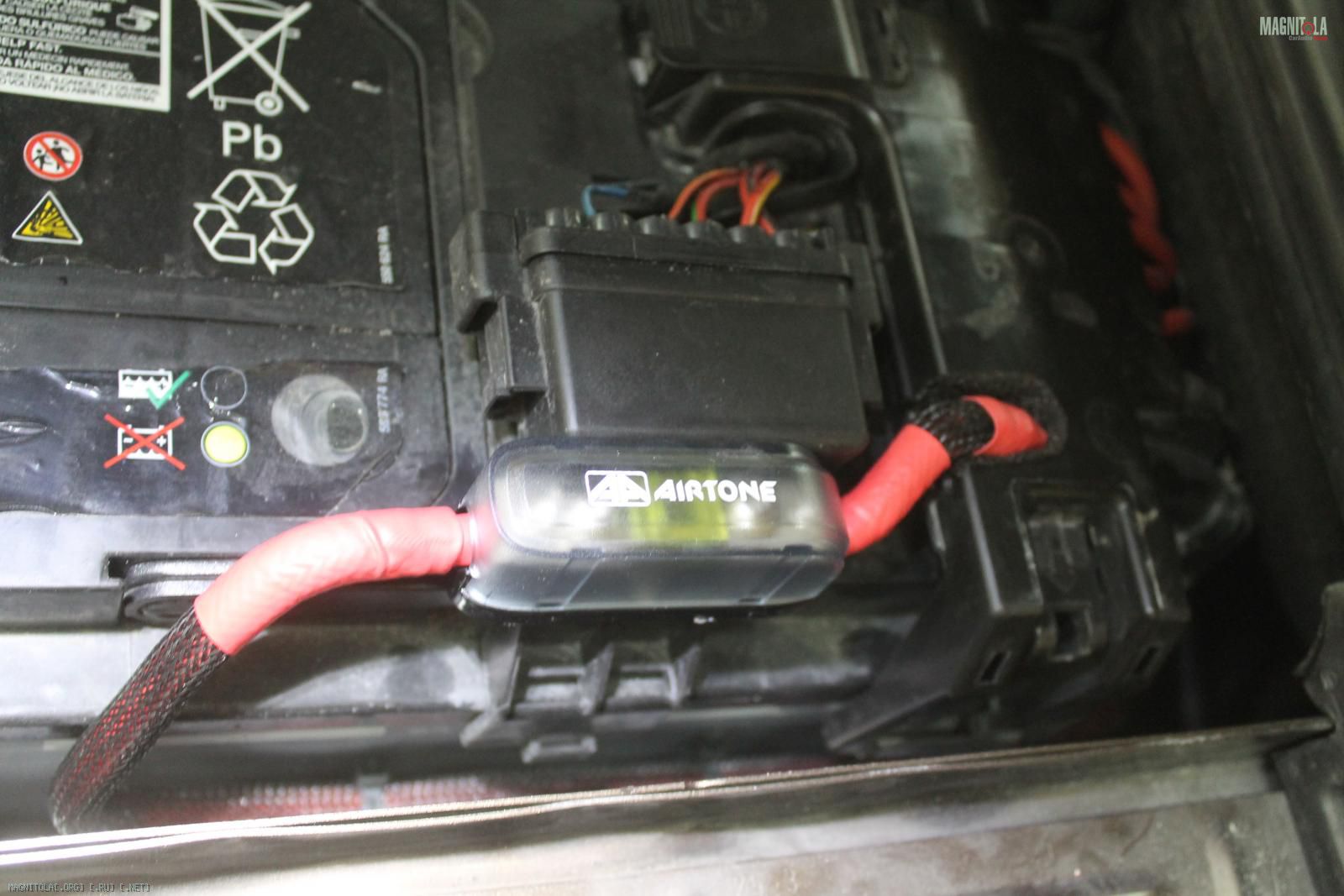

Предохранитель, силовая проводка под капотом...
Вложение 1106598 Вложение 1106600 Вложение 1106602 Вложение 1106604 Вложение 1106606 Вложение 1106608 Вложение 1106610

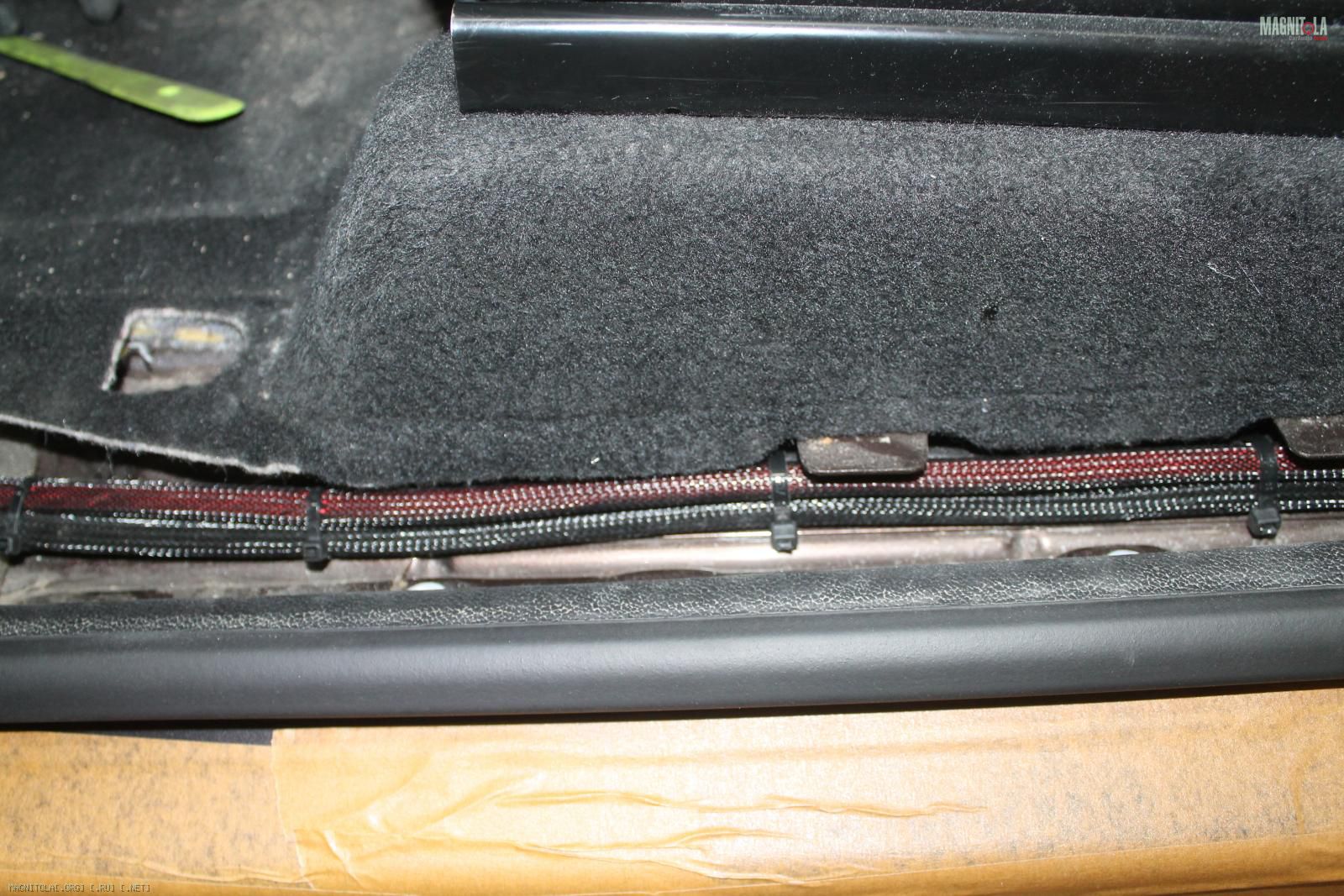

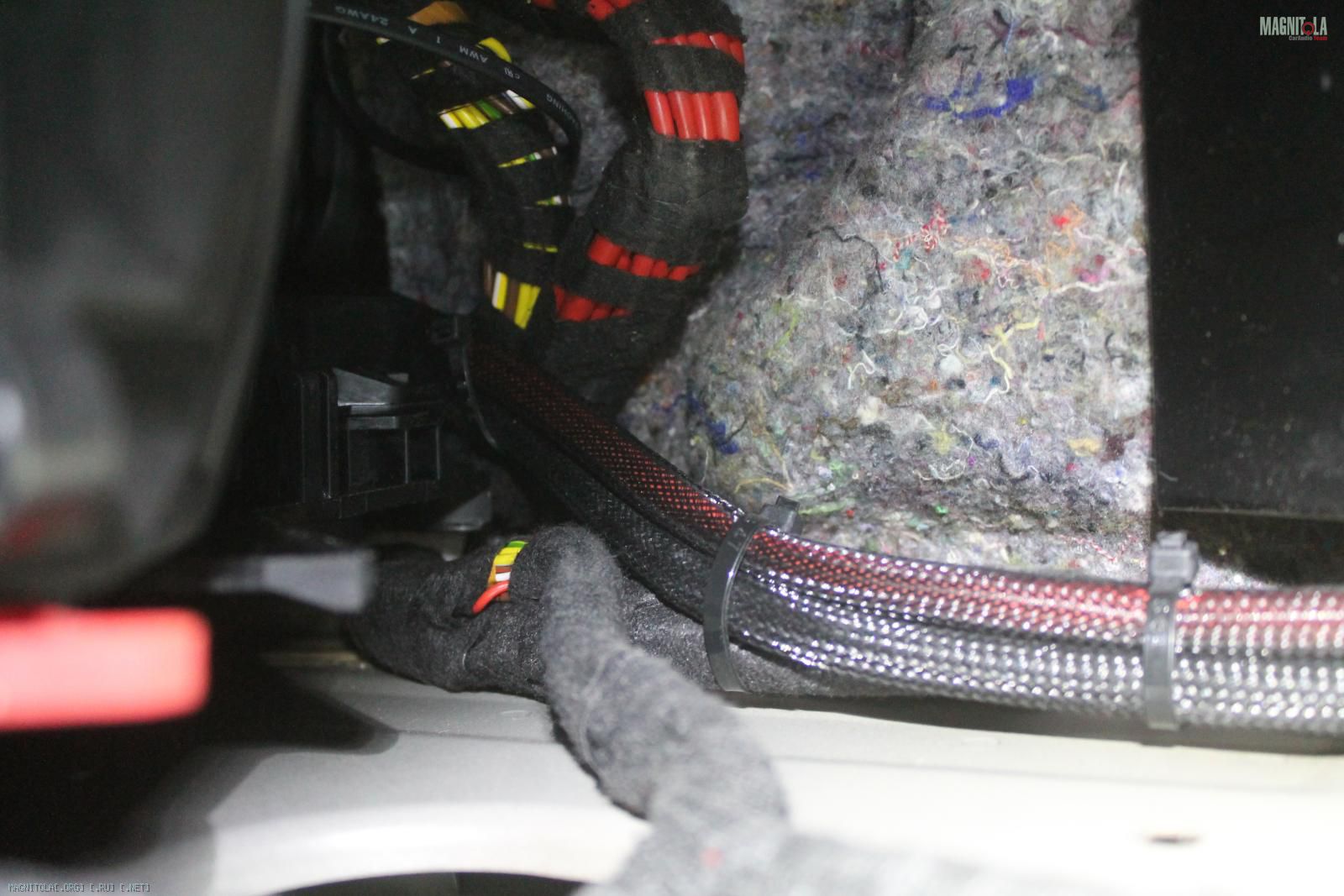

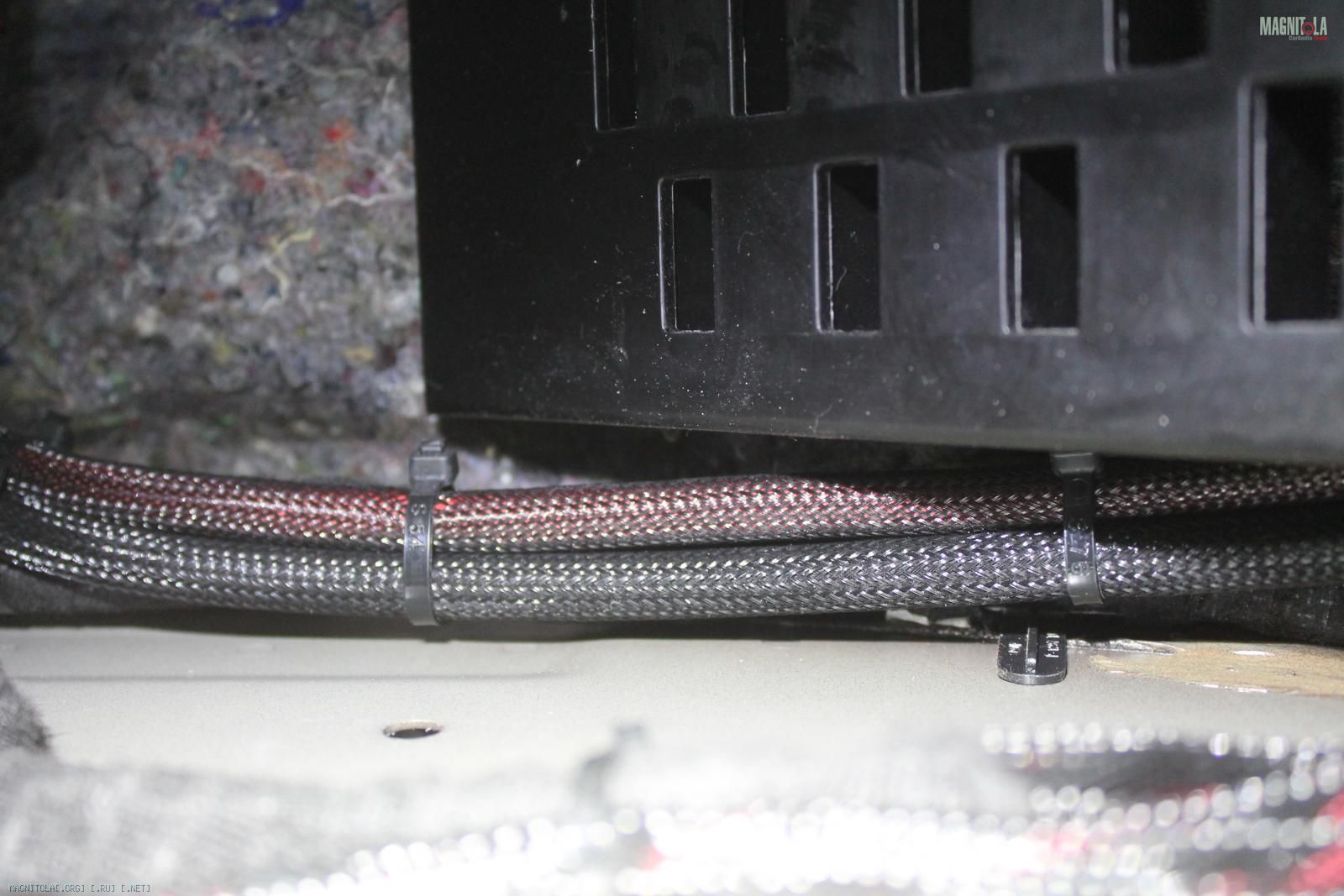

Протяжка, закрепление силовой проводки..
Вложение 1106612 Вложение 1106614 Вложение 1106616 Вложение 1106618 Вложение 1106620 Вложение 1106622 Вложение 1106624 Вложение 1106626

Обтянули карпетом...

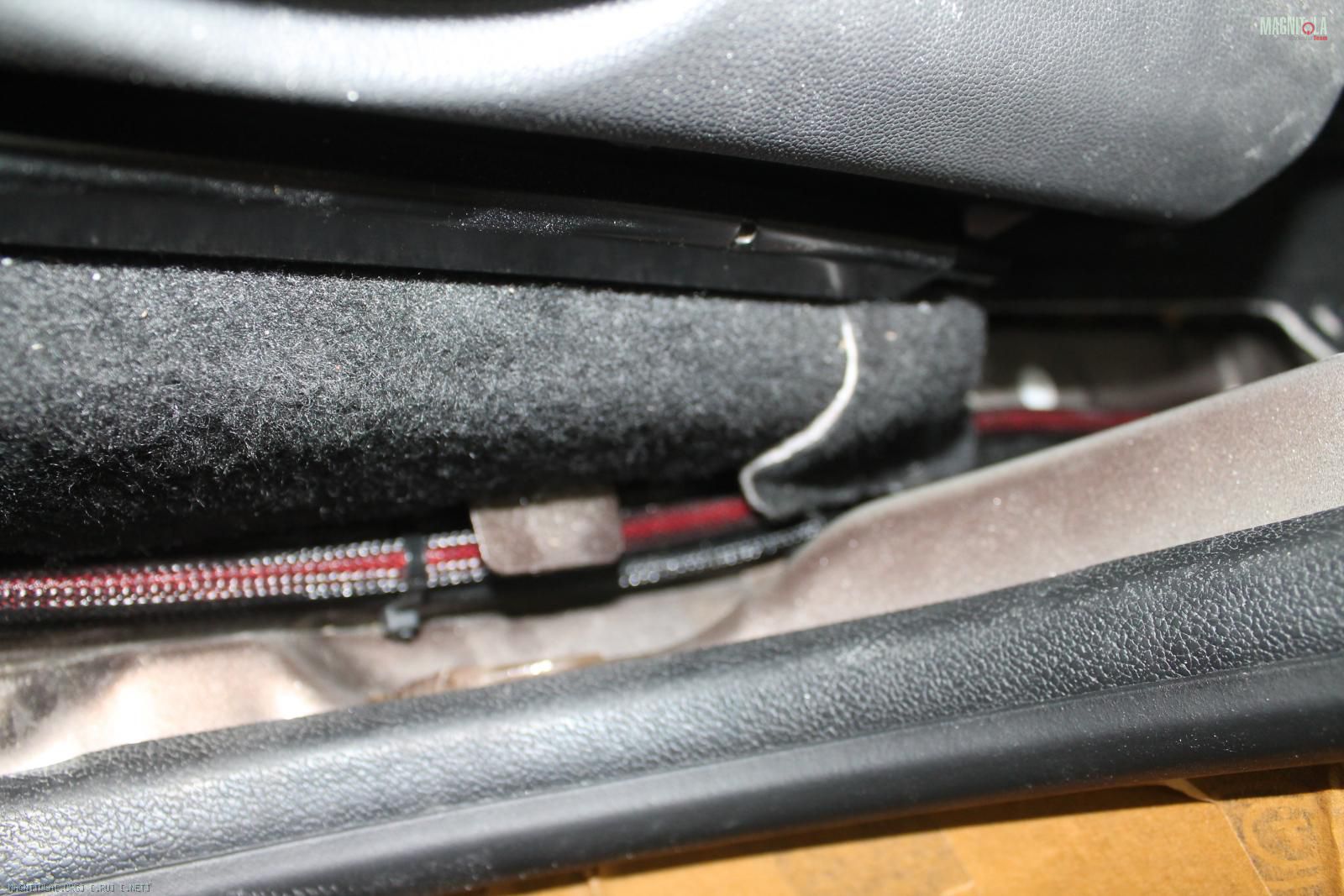

Крепление корпуса/фальшпанели в штатные места, пятью гайками м5...
Акустическое демпфирование корпуса войлоком...
Вложение 1106628 Вложение 1106630 Вложение 1106632 Вложение 1106634 Вложение 1106636 Вложение 1106638

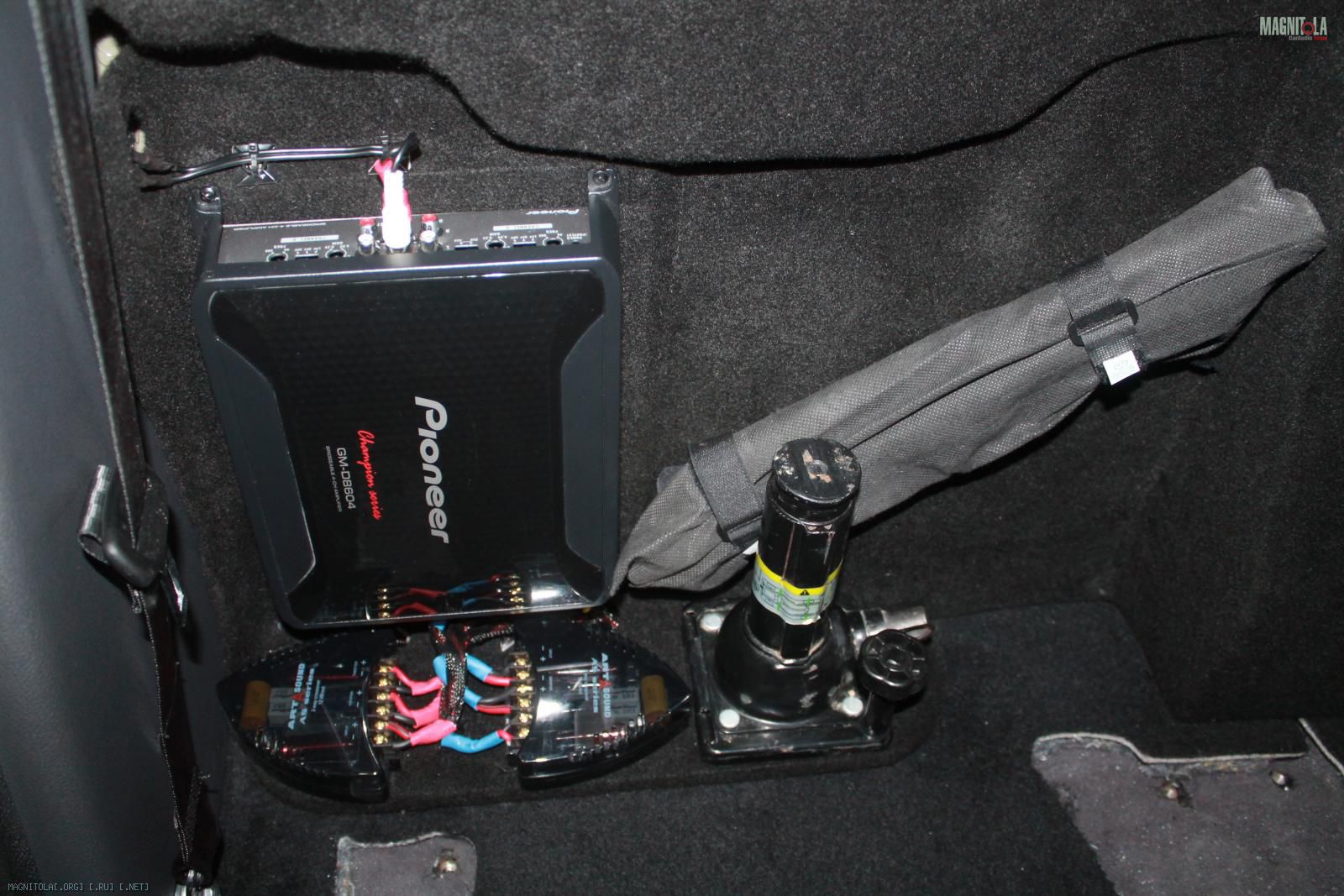

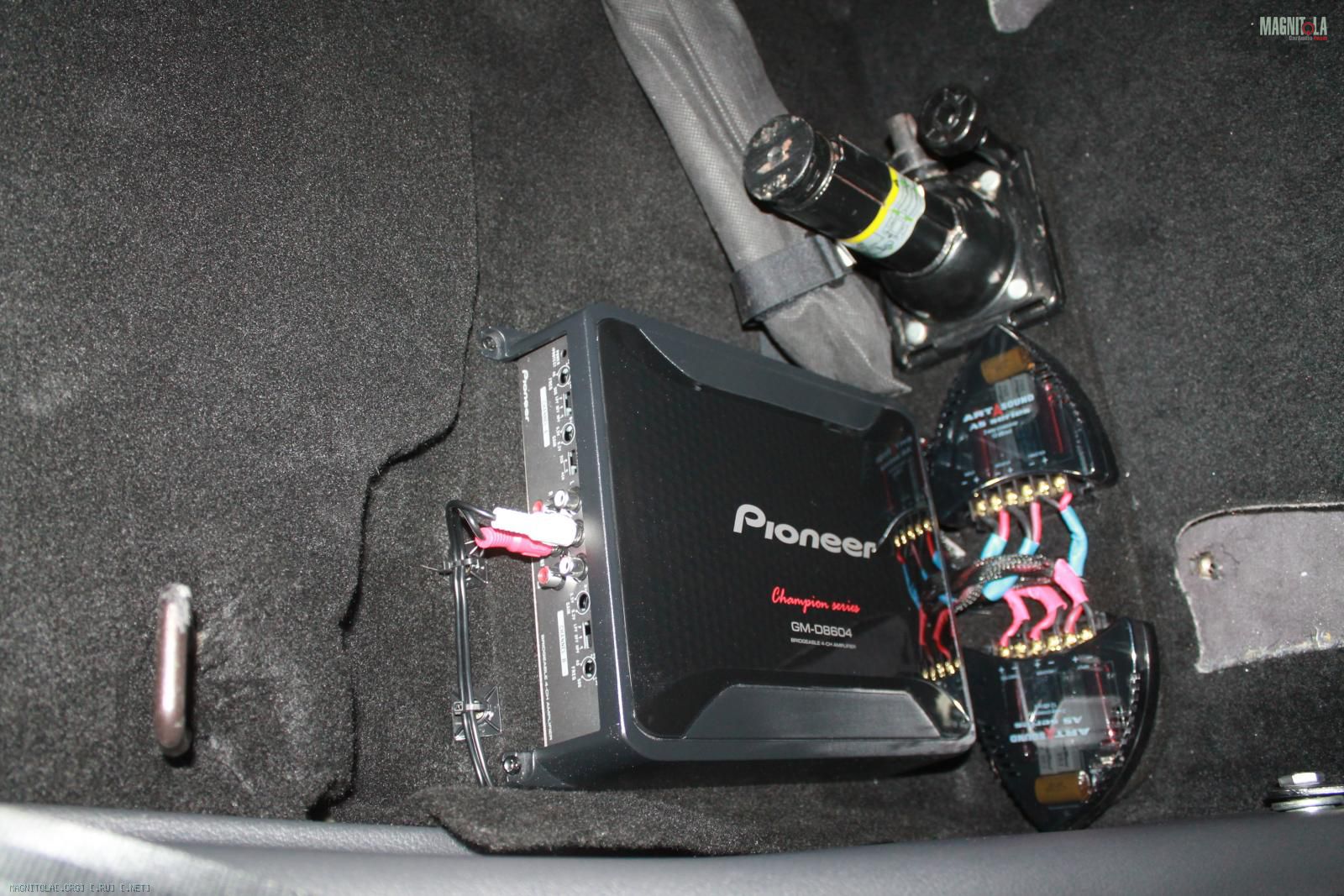

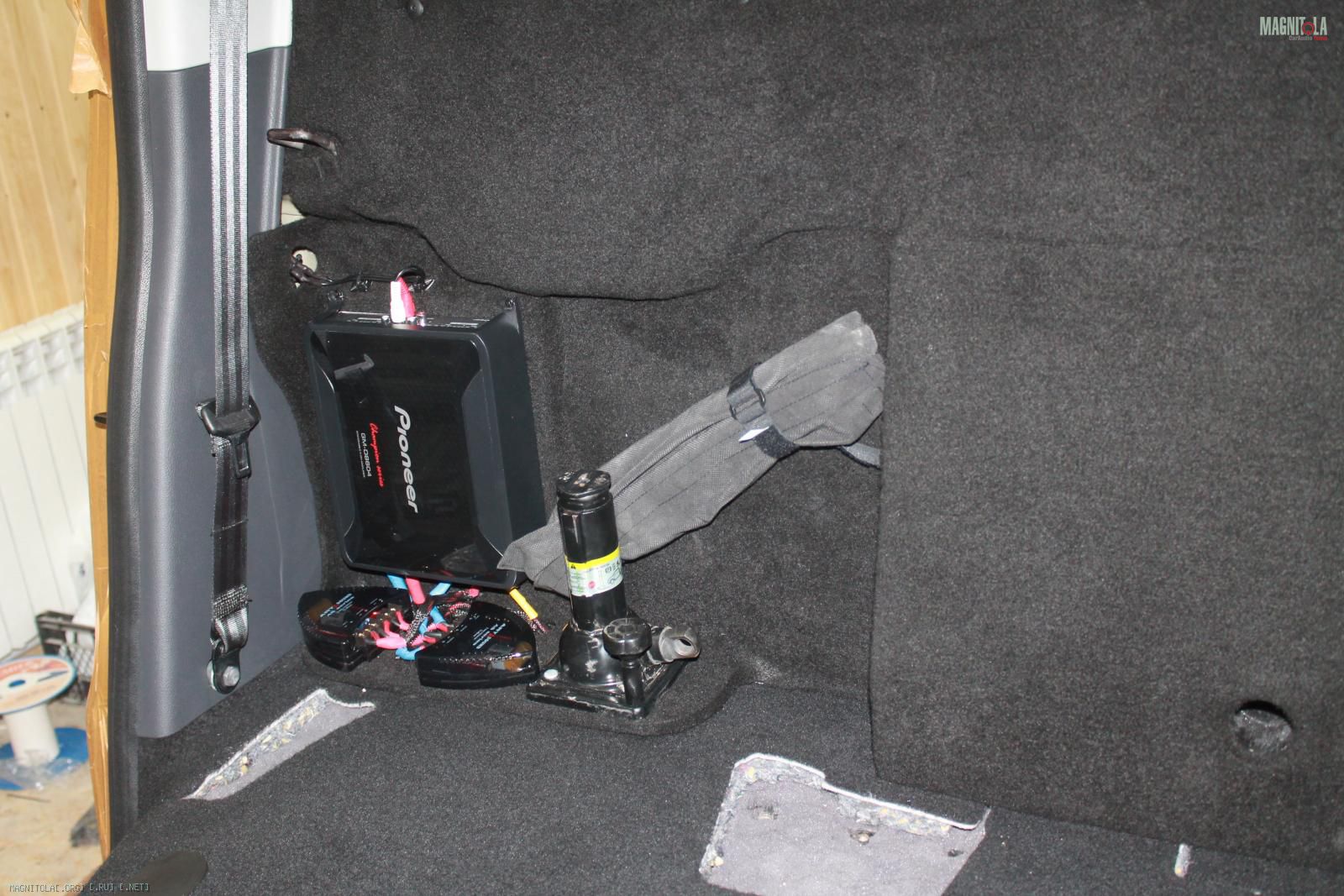

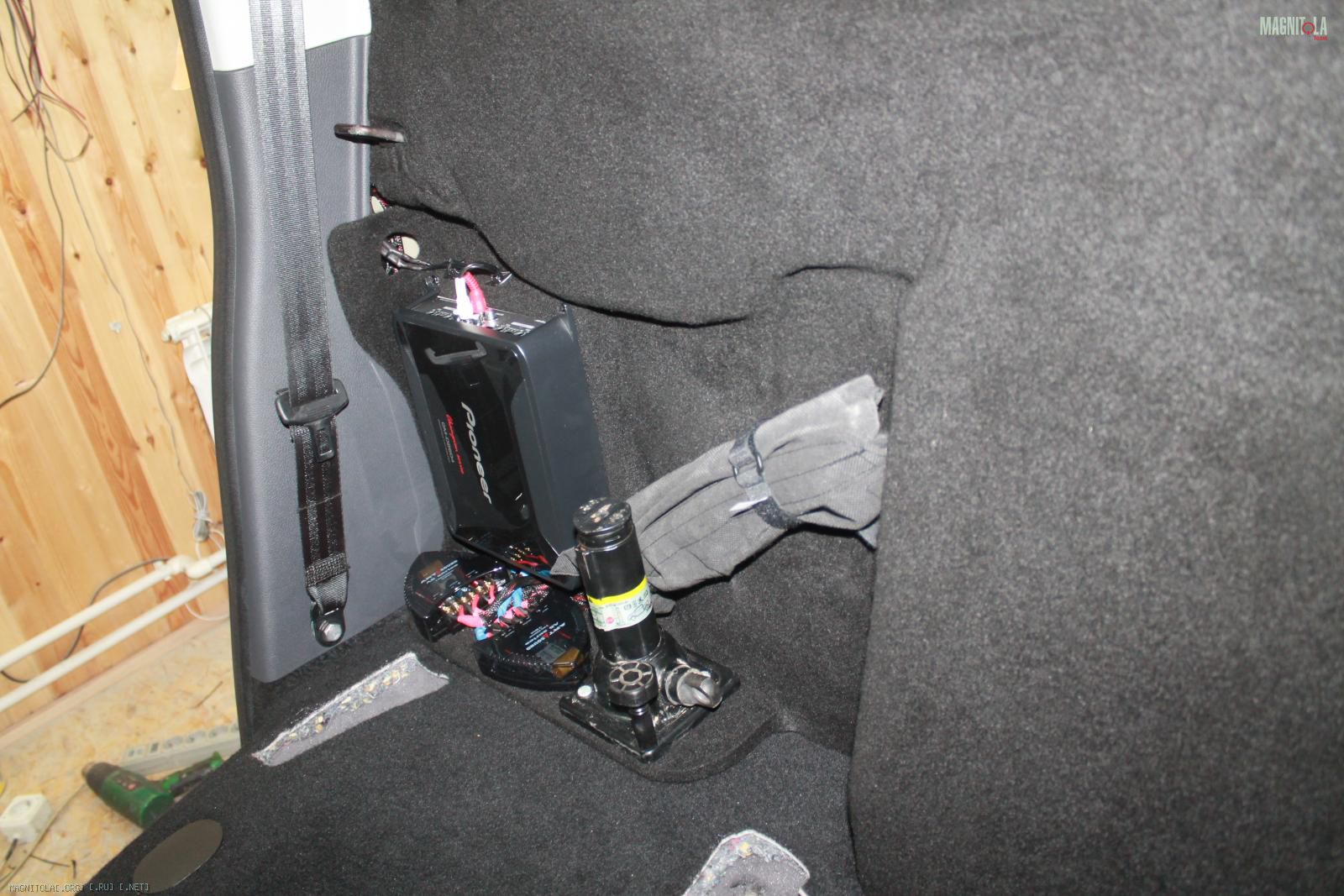

Усилитель, кроссоверы... штатный домкрат и ключи.. все на своих местах..
Вложение 1106640 Вложение 1106642 Вложение 1106644 Вложение 1106646 Вложение 1106648 Вложение 1106650

Крепление сабвуферного динамика на восемь м5 под шестигранник...
Вложение 1106652 Вложение 1106654 Вложение 1106656

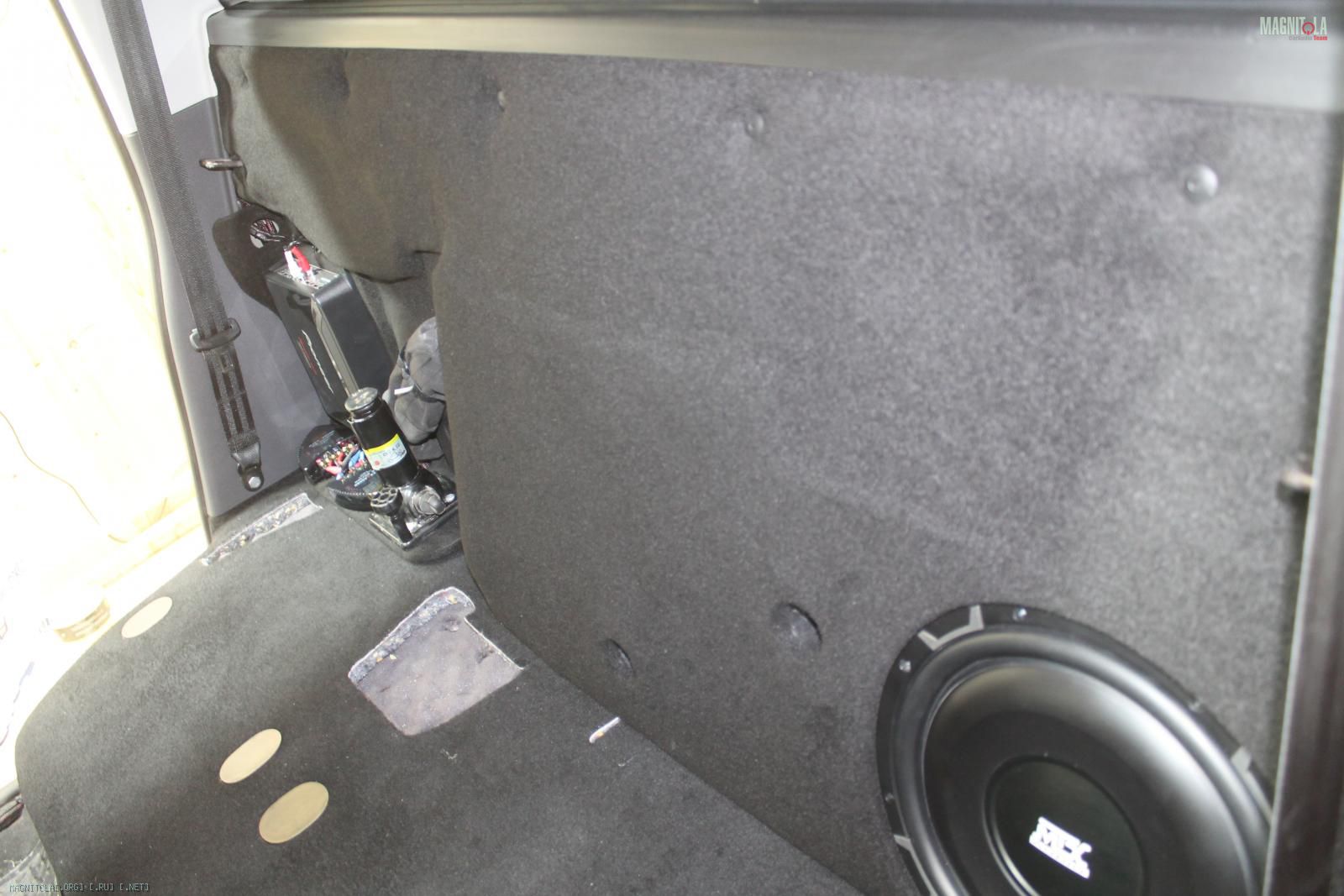

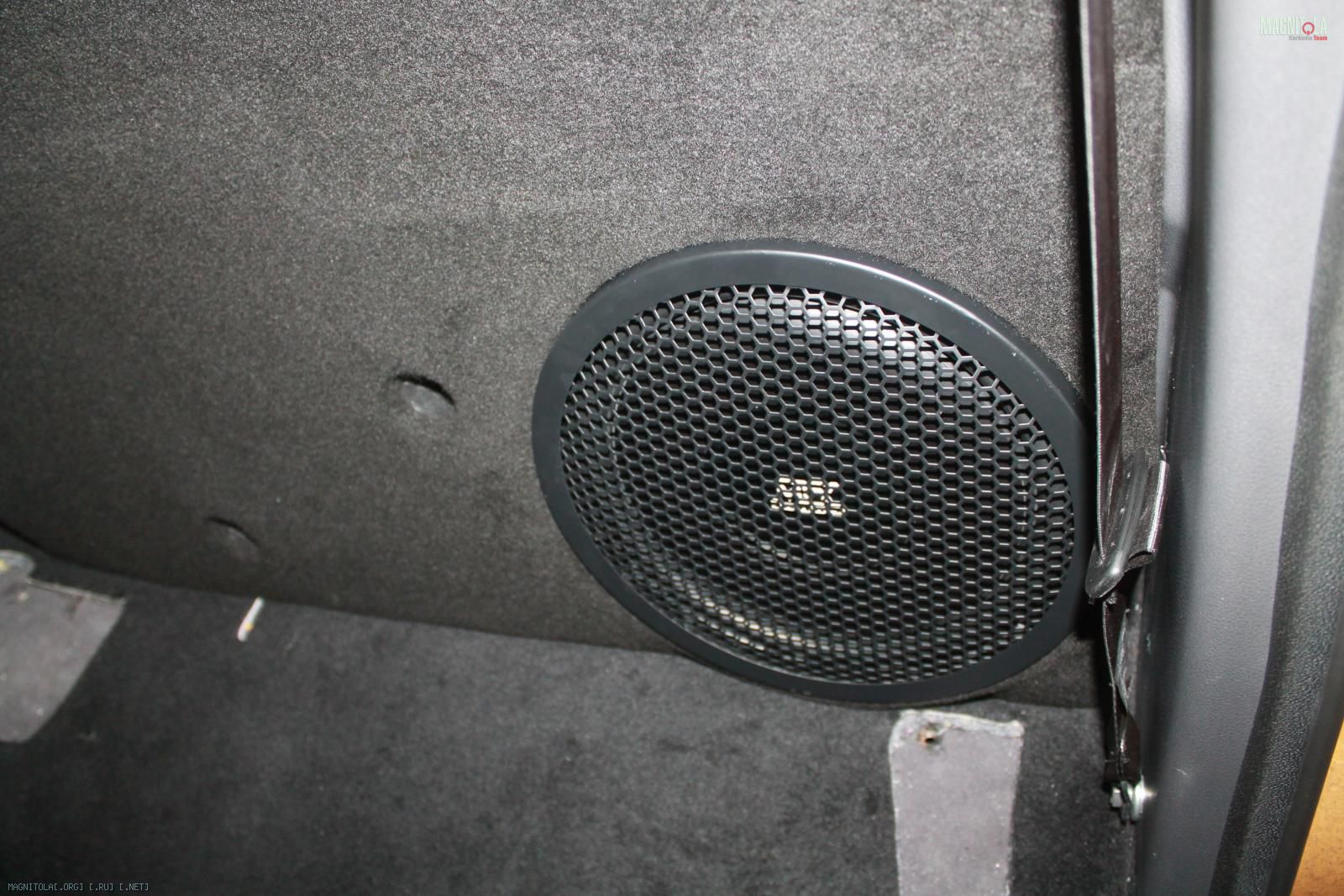

Итог...
Вложение 1106658 Вложение 1106660 Вложение 1106662 Вложение 1106664 Вложение 1106666 Вложение 1106668 Вложение 1106670 Вложение 1106672 Вложение 1106674 Вложение 1106676 Вложение 1106678 Вложение 1106680 Вложение 1106682 Вложение 1106684 Вложение 1106686
23.02.2017, 02:02
st220

Вложений: 66

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

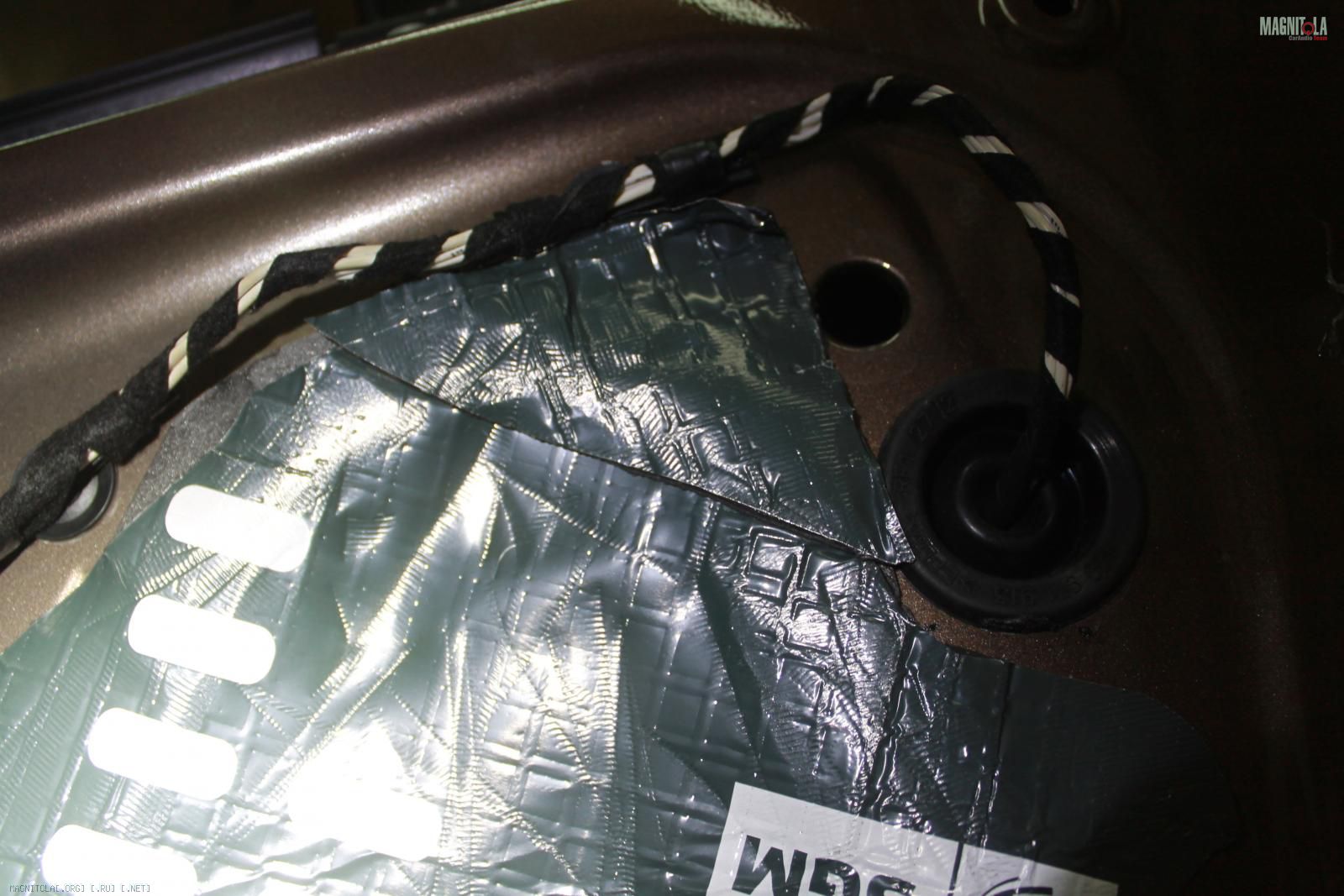

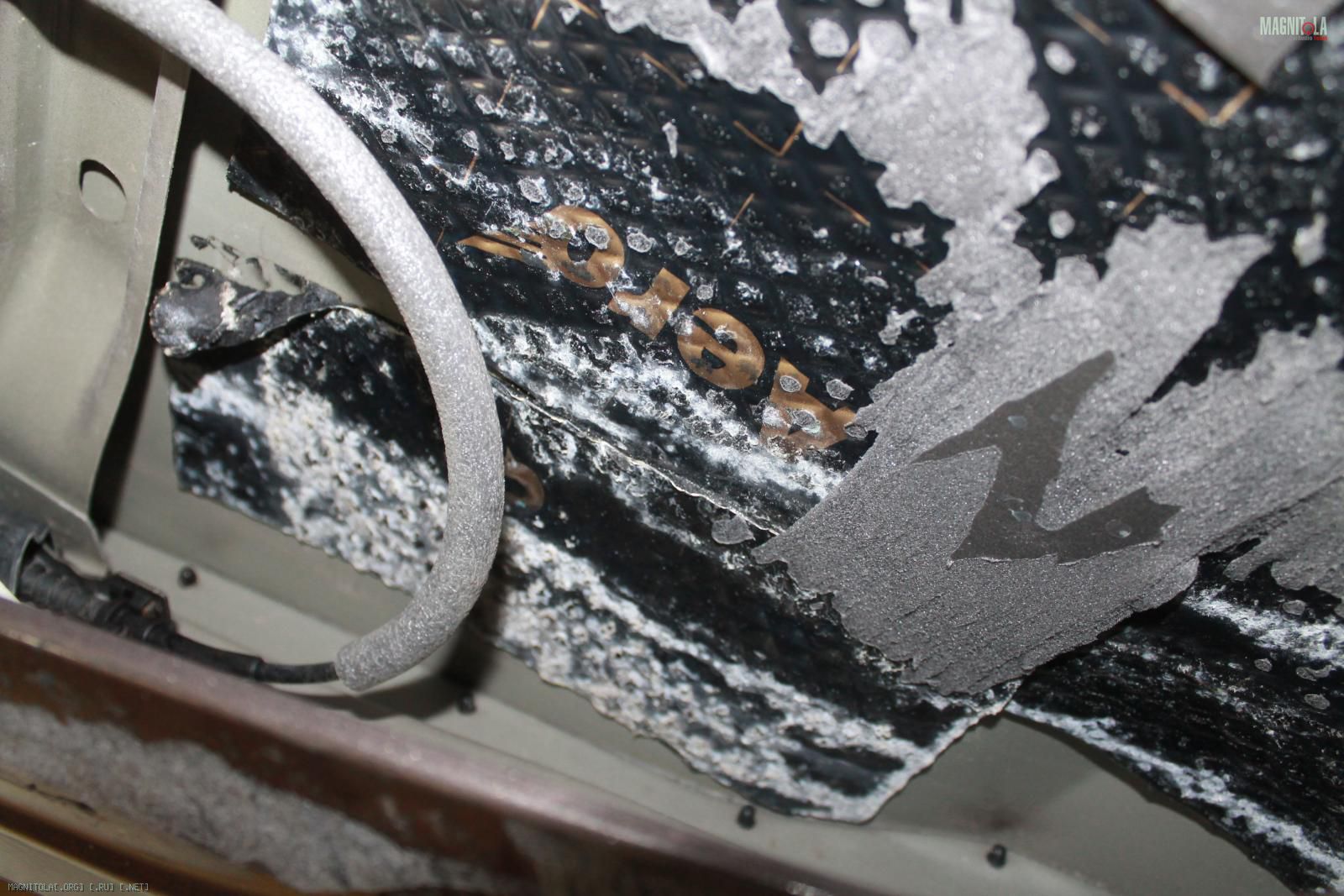

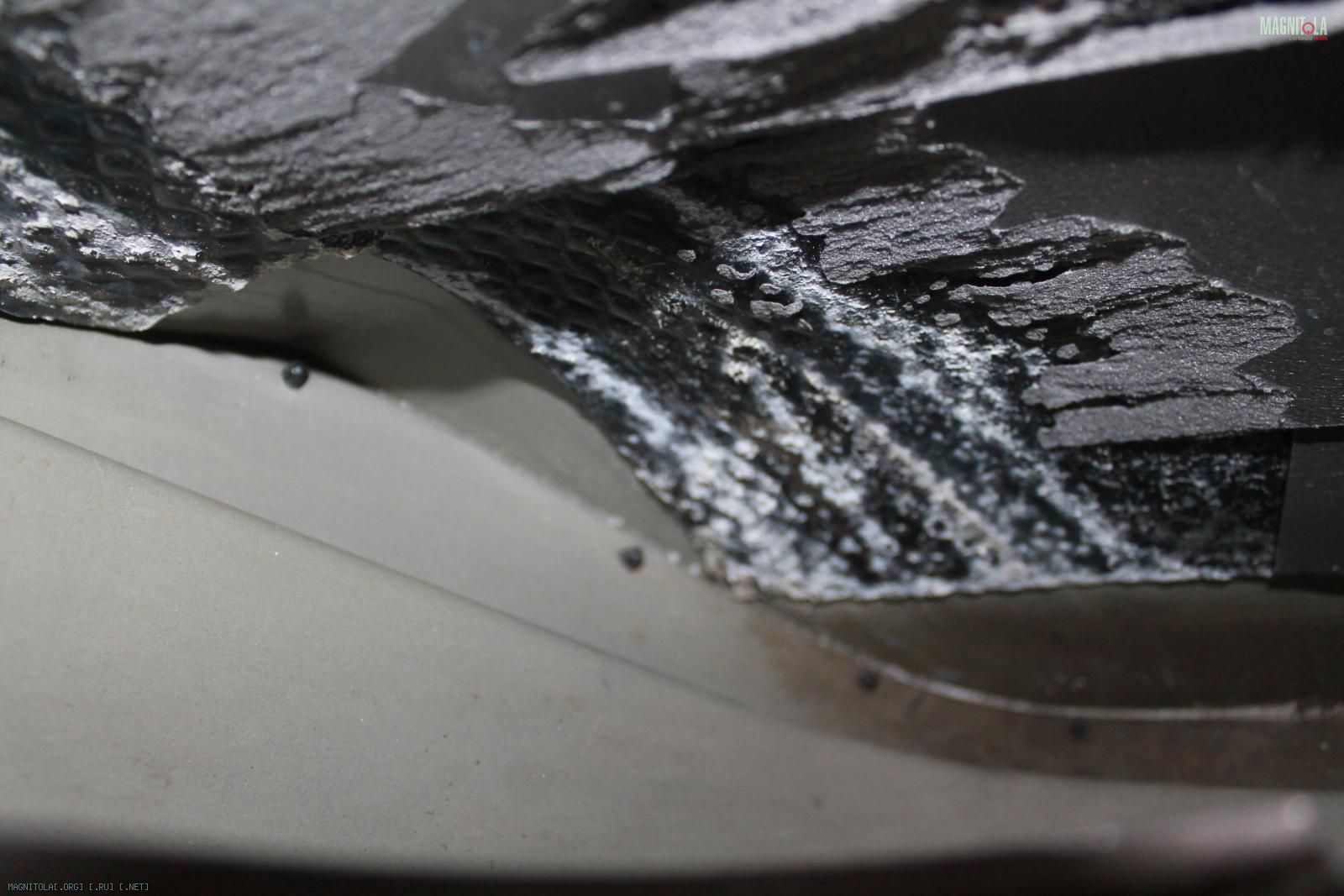

Учитесь делать "шумку", быстро и за дорого!

Вложение 1106810 Вложение 1106812 Вложение 1106814 Вложение 1106816 Вложение 1106818 Вложение 1106822 Вложение 1106824 Вложение 1106826 Вложение 1106828 Вложение 1106830 Вложение 1106832 Вложение 1106834 Вложение 1106836

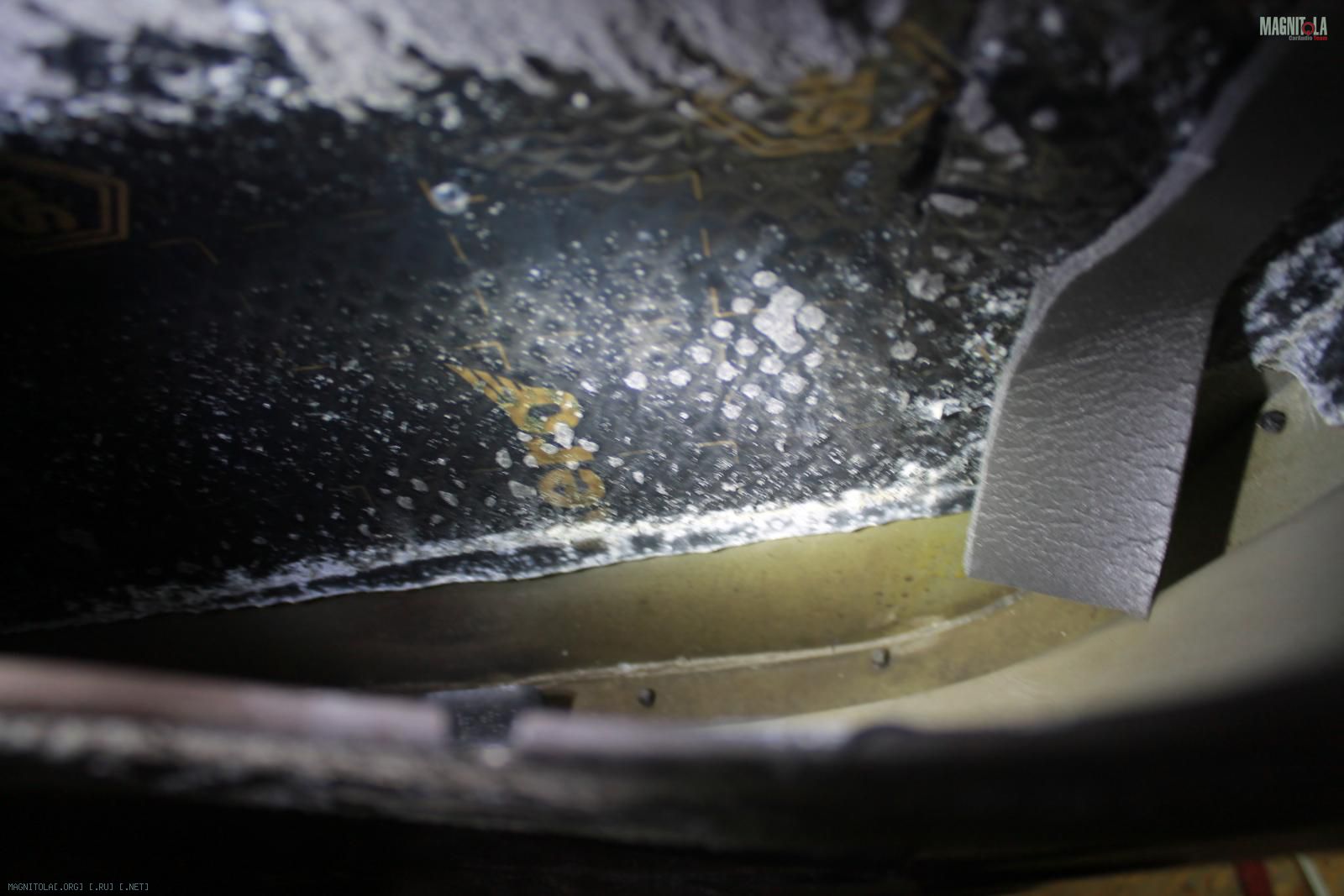

Сняли все "произведение искусства"...
Вложение 1106838 Вложение 1106840 Вложение 1106842 Вложение 1106844 Вложение 1106846

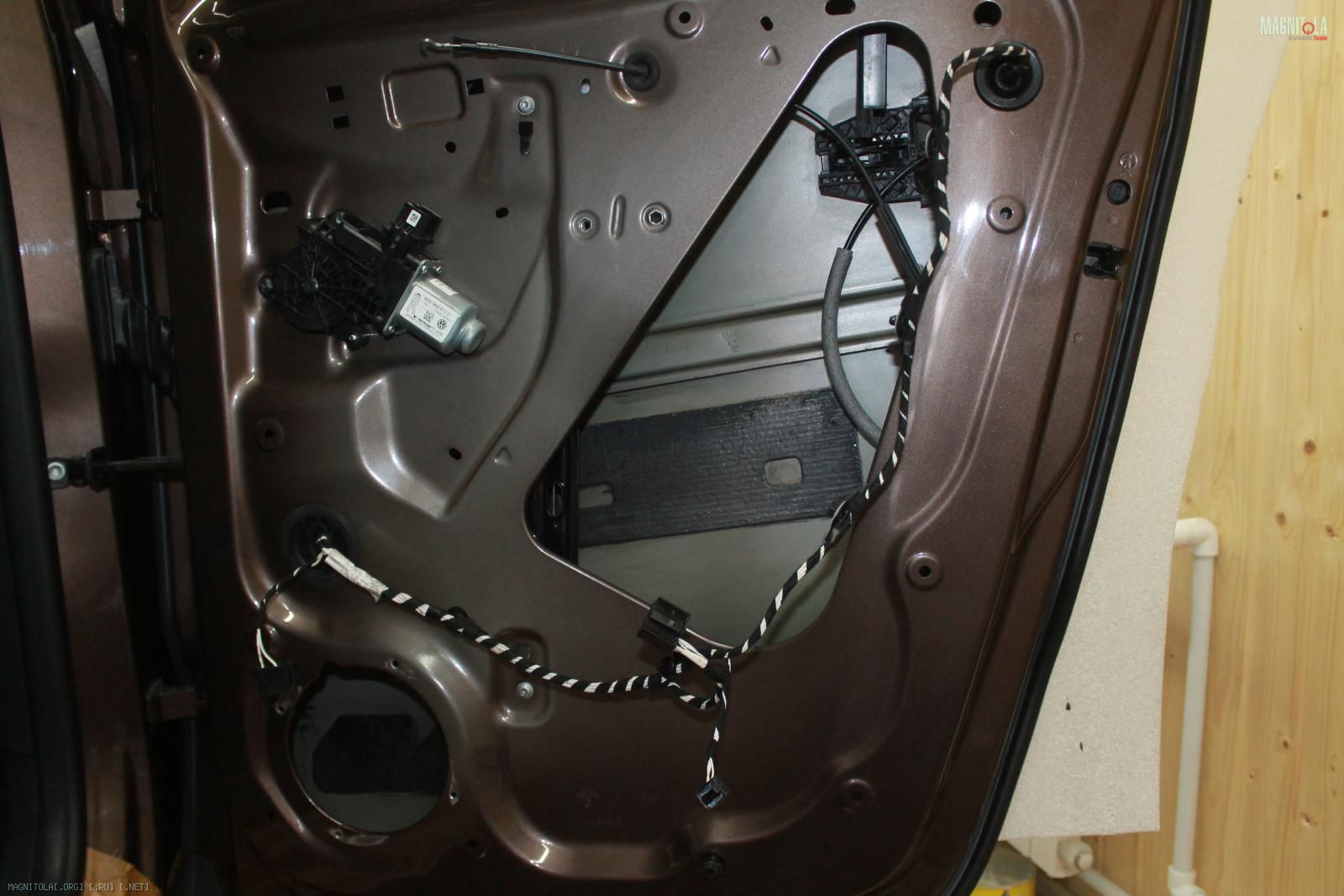

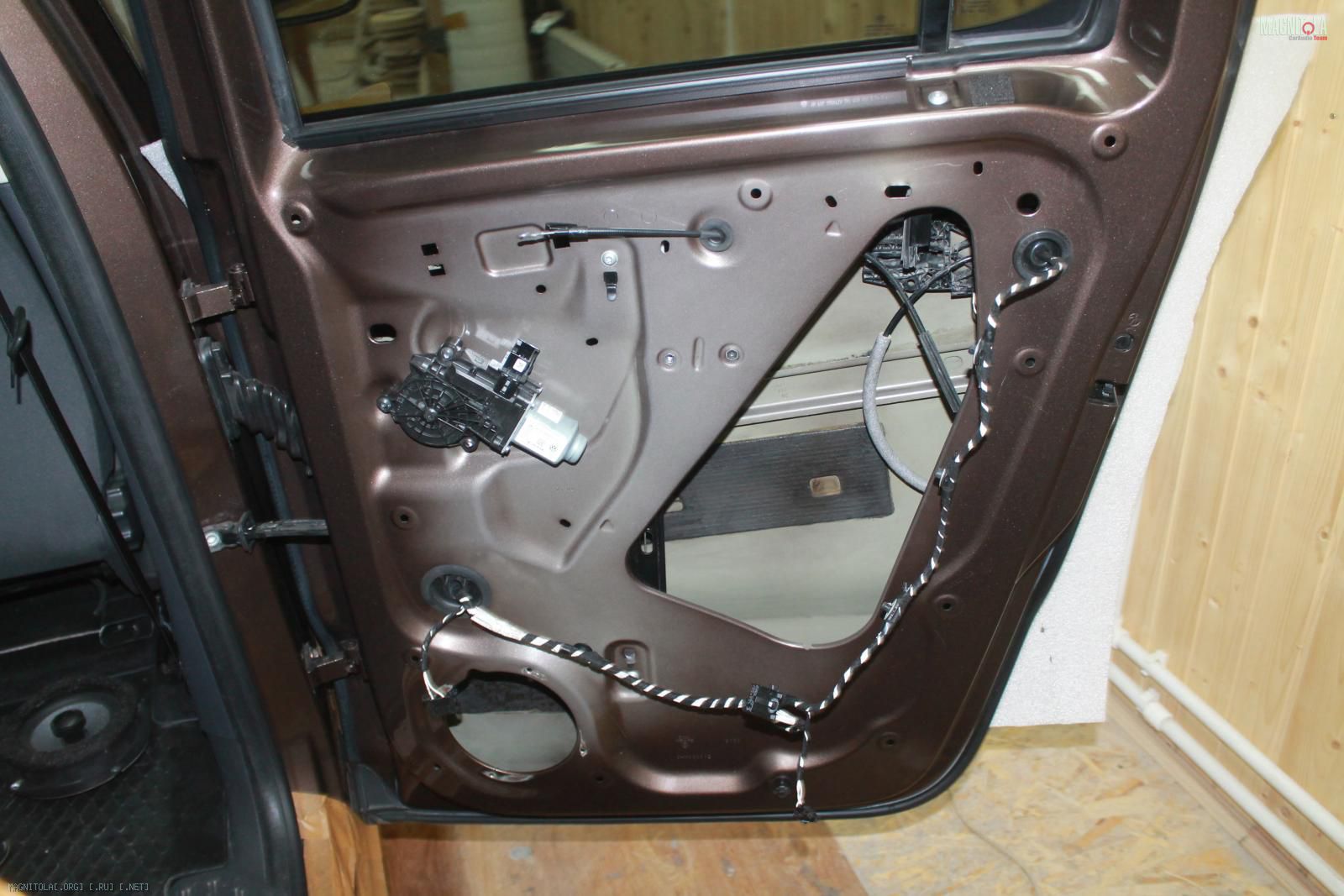

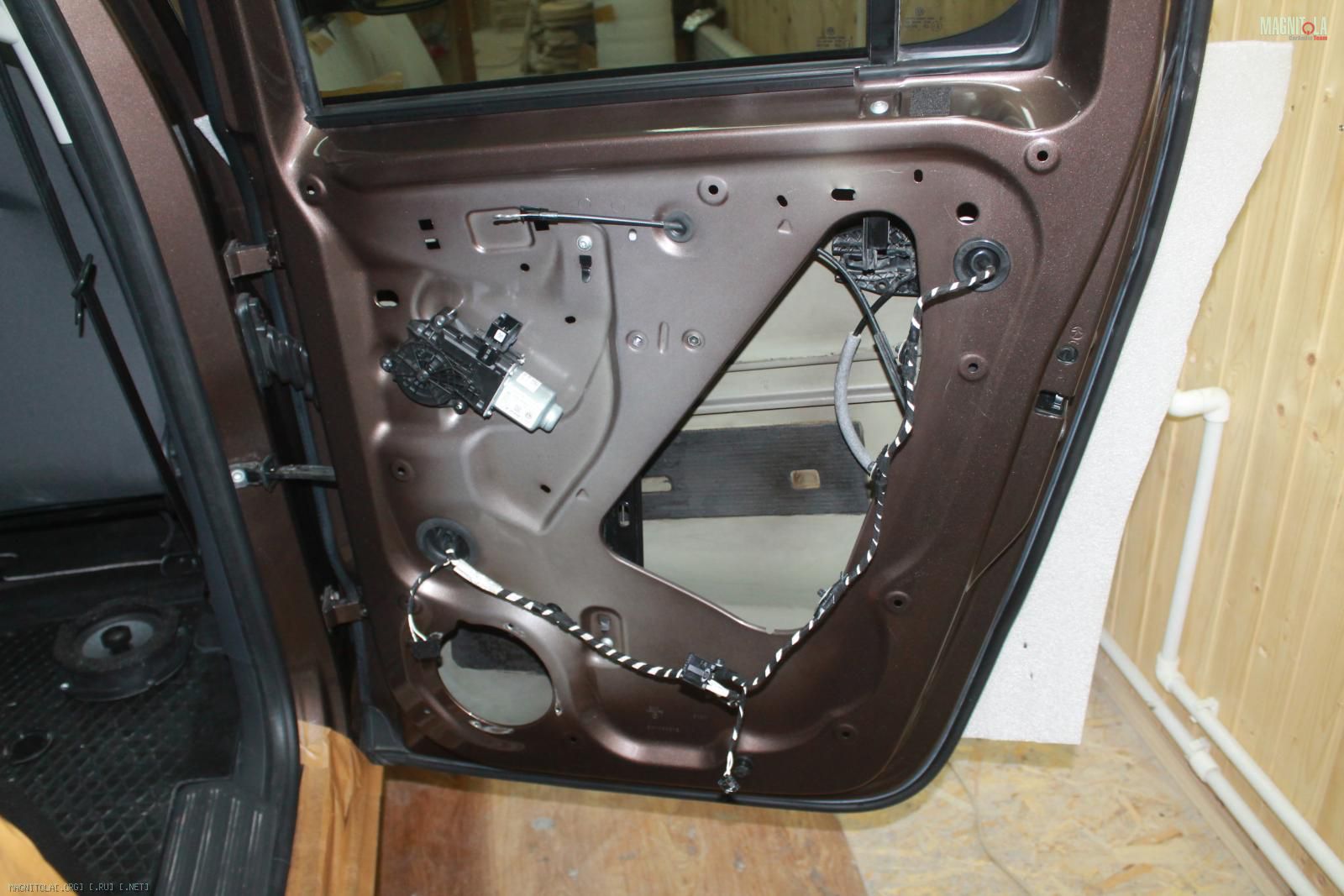

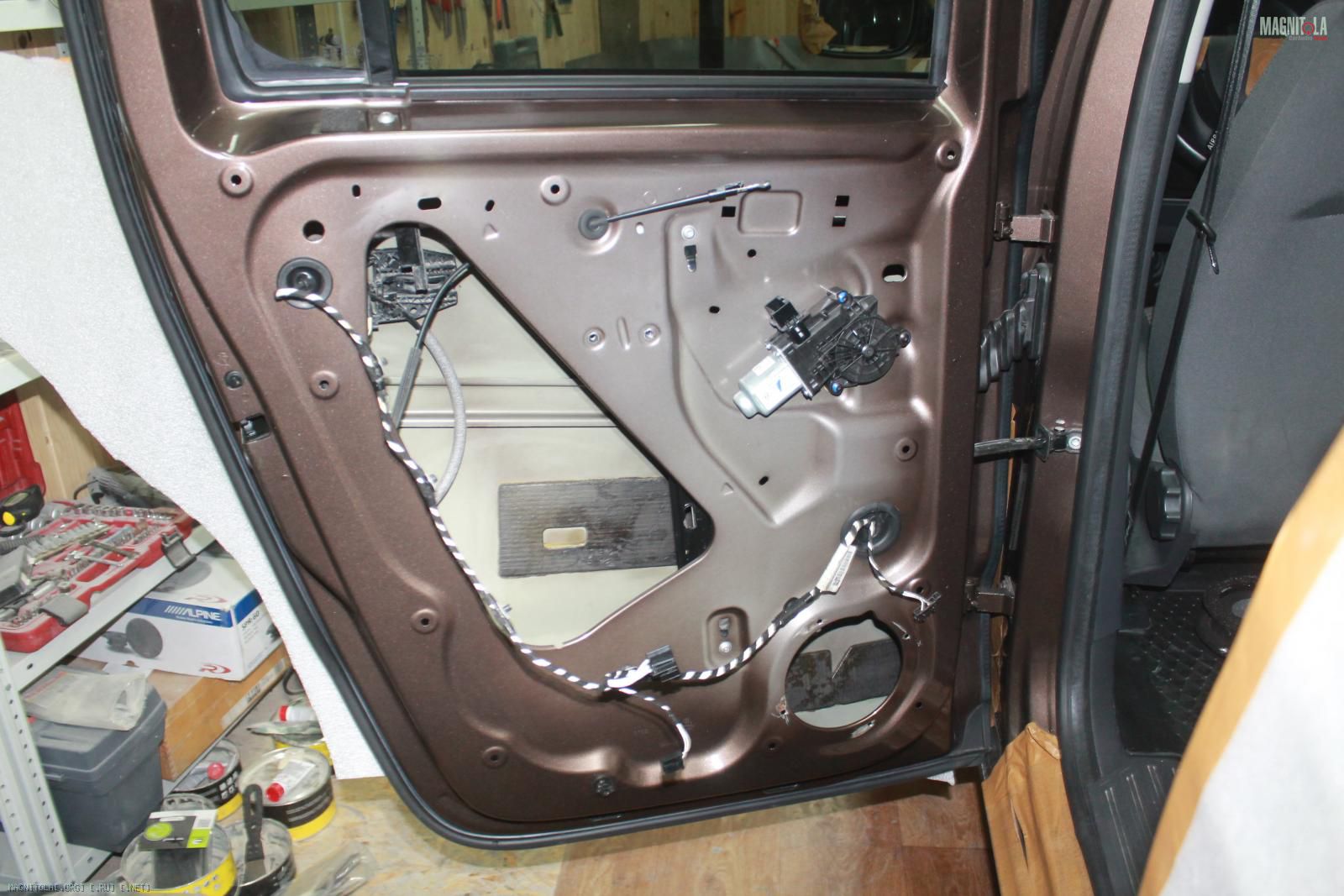

Подготовили должным образом двери...
Вложение 1106848 Вложение 1106850 Вложение 1106852 Вложение 1106854 Вложение 1106856 Вложение 1106858

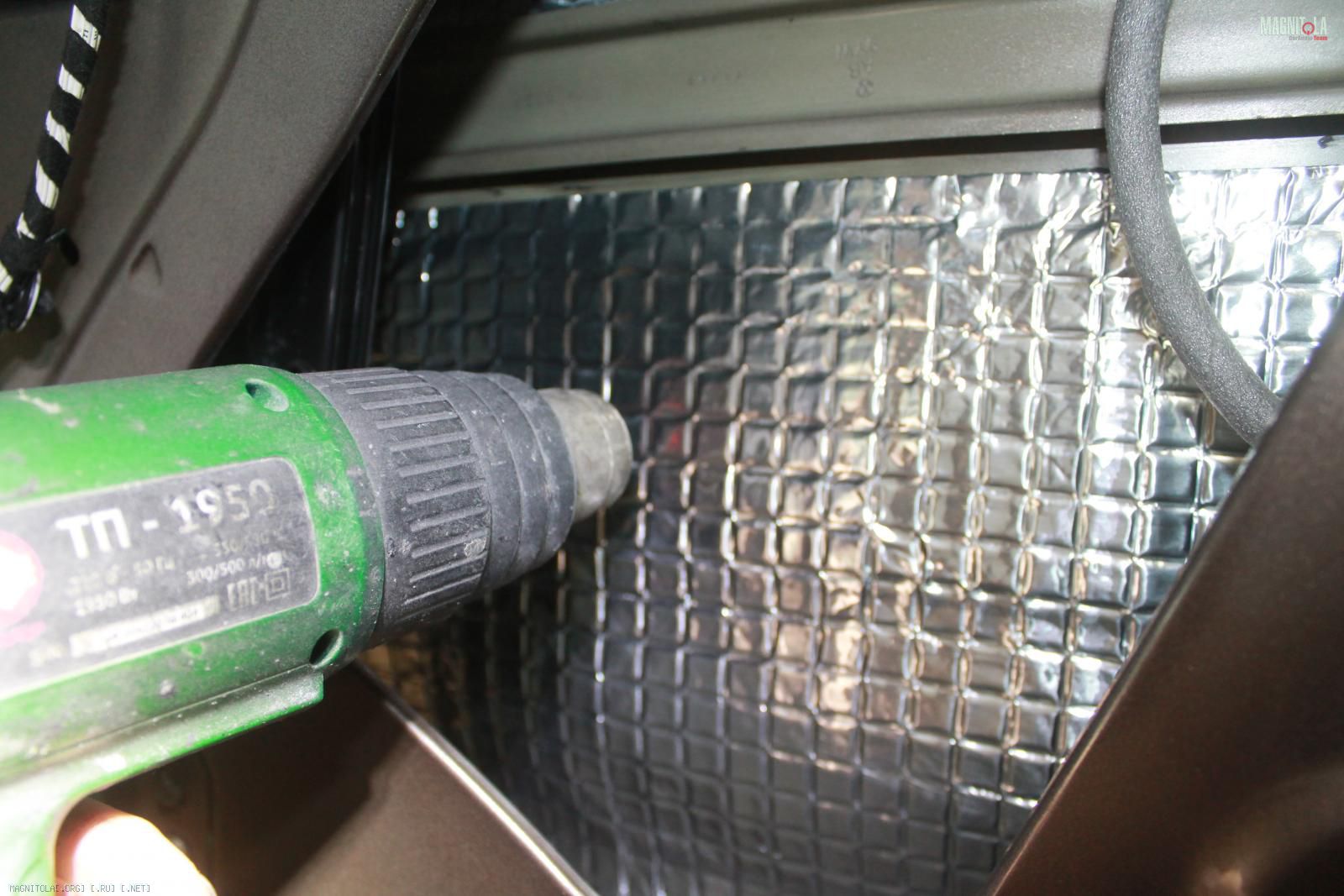

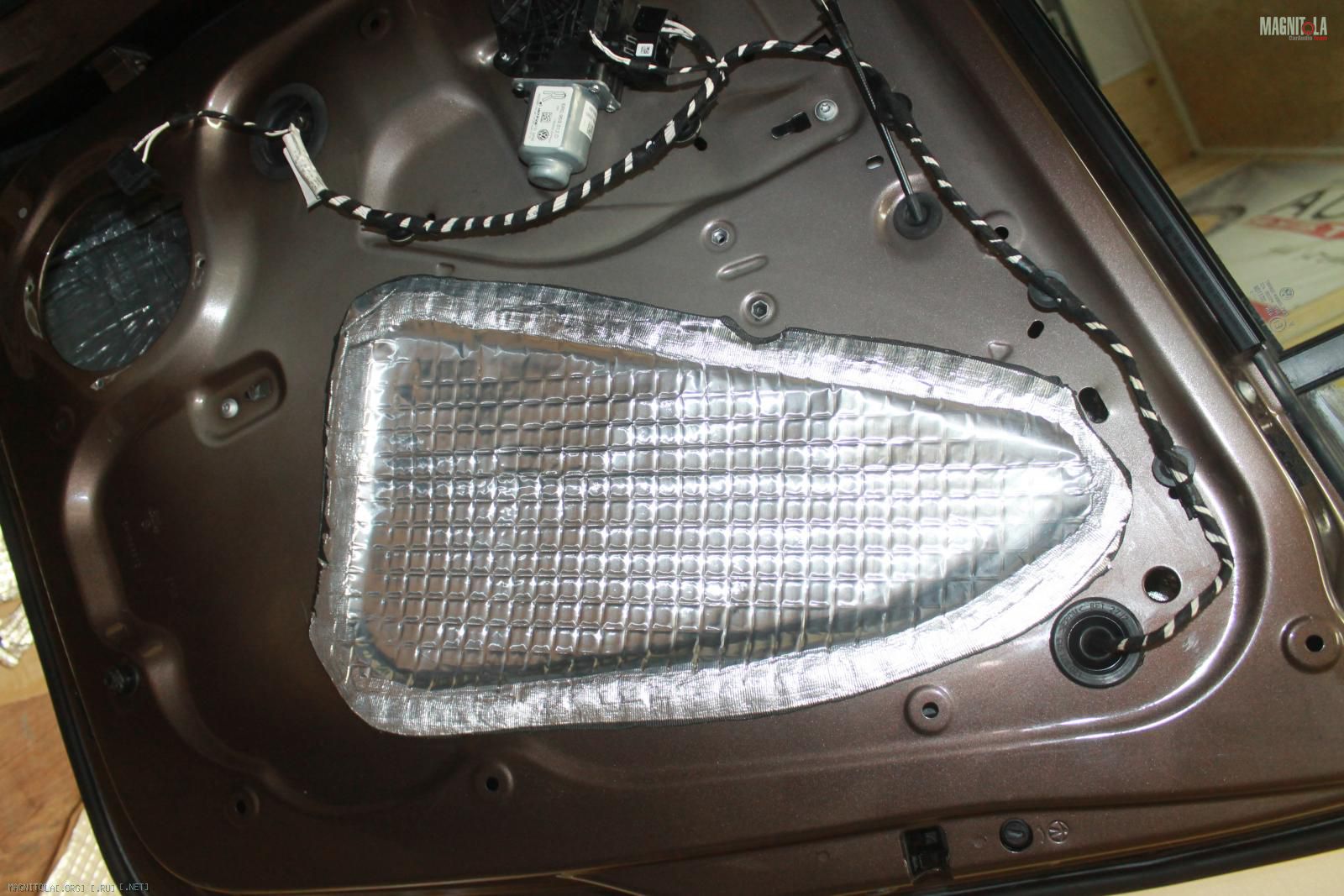

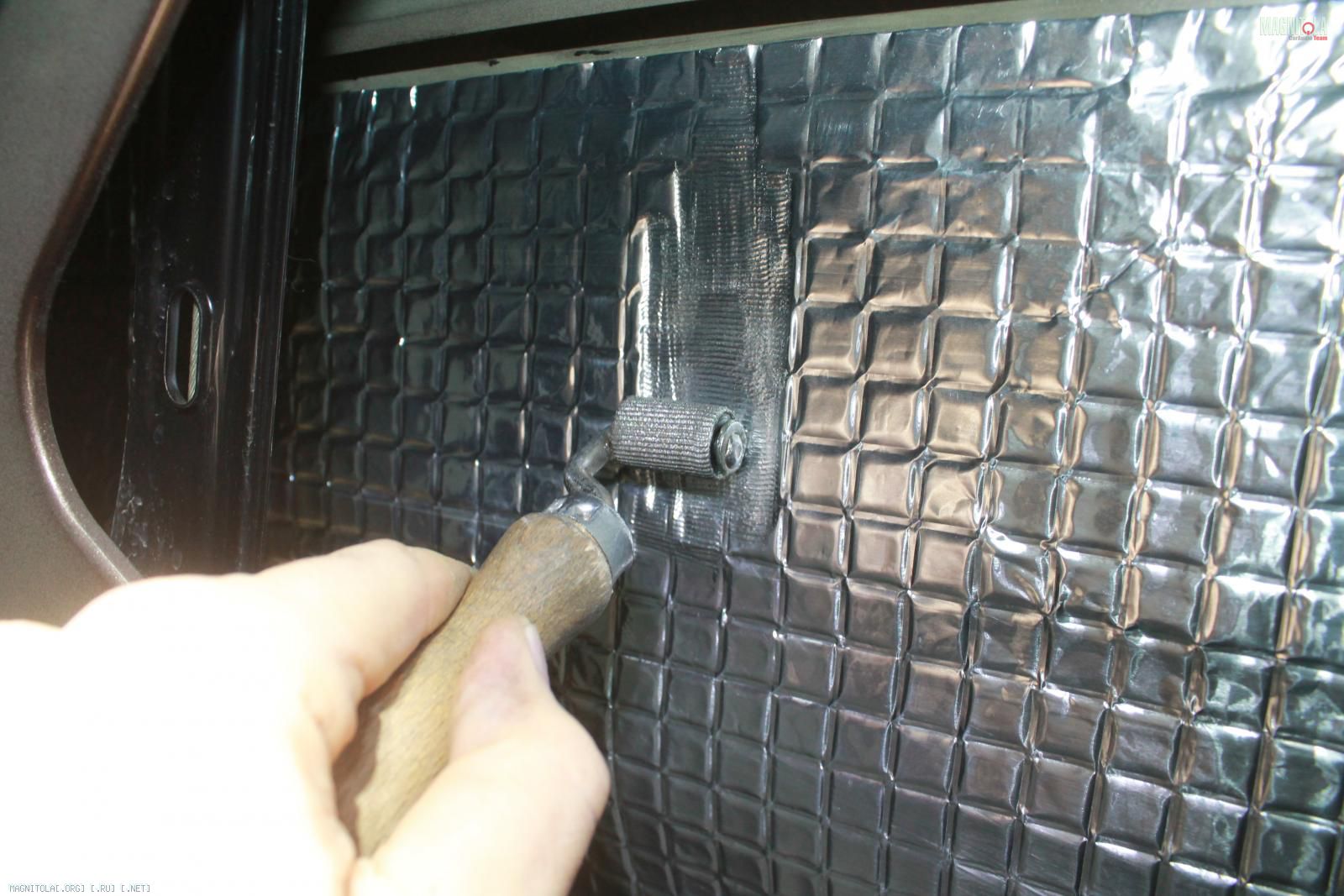

Наносим вибру на внутренний слой метала, цельным листом.... Греем, прикатываем...
Вложение 1106860 Вложение 1106862 Вложение 1106864 Вложение 1106866 Вложение 1106868 Вложение 1106870 Вложение 1106872 Вложение 1106876

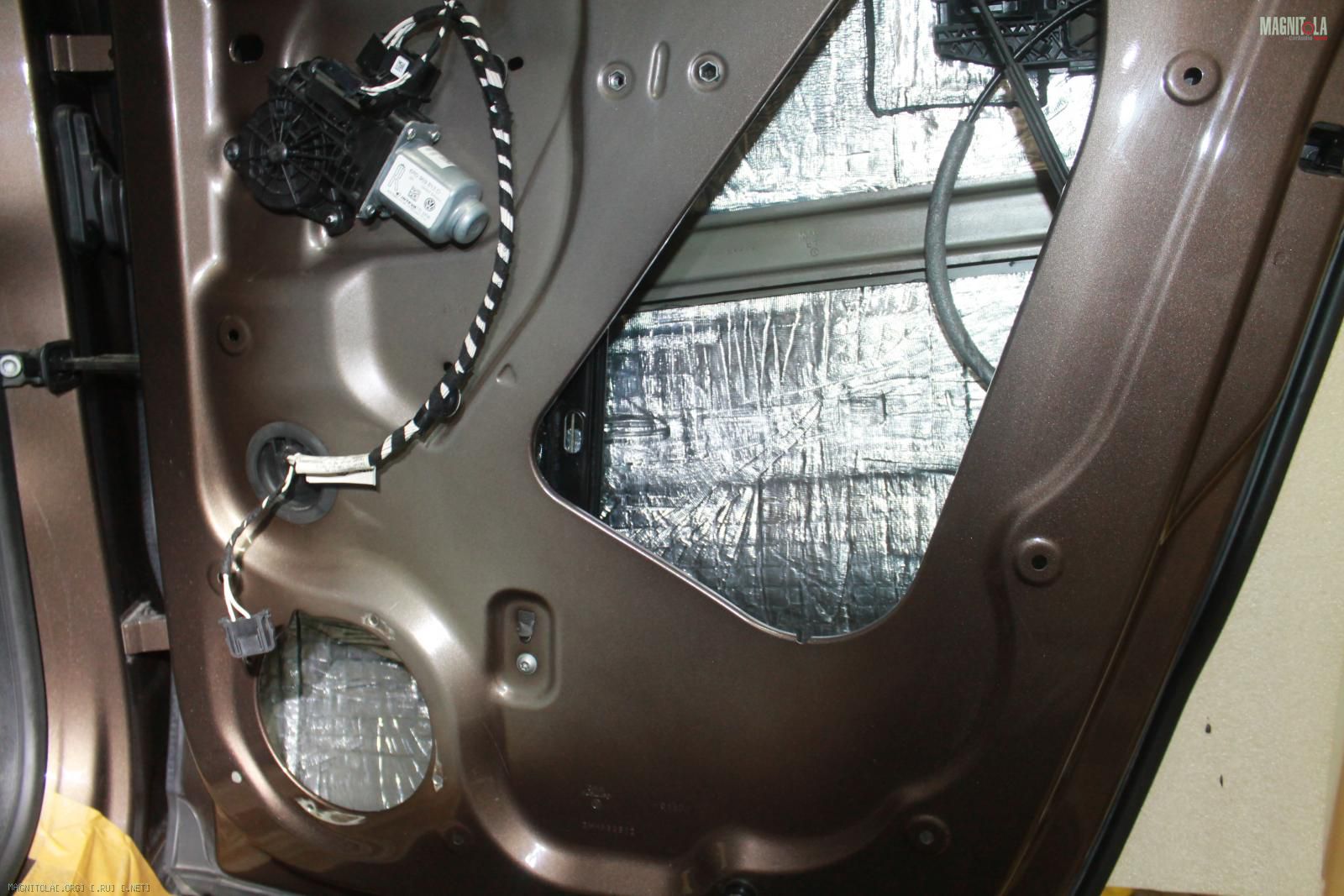

Прикатанная вибра...

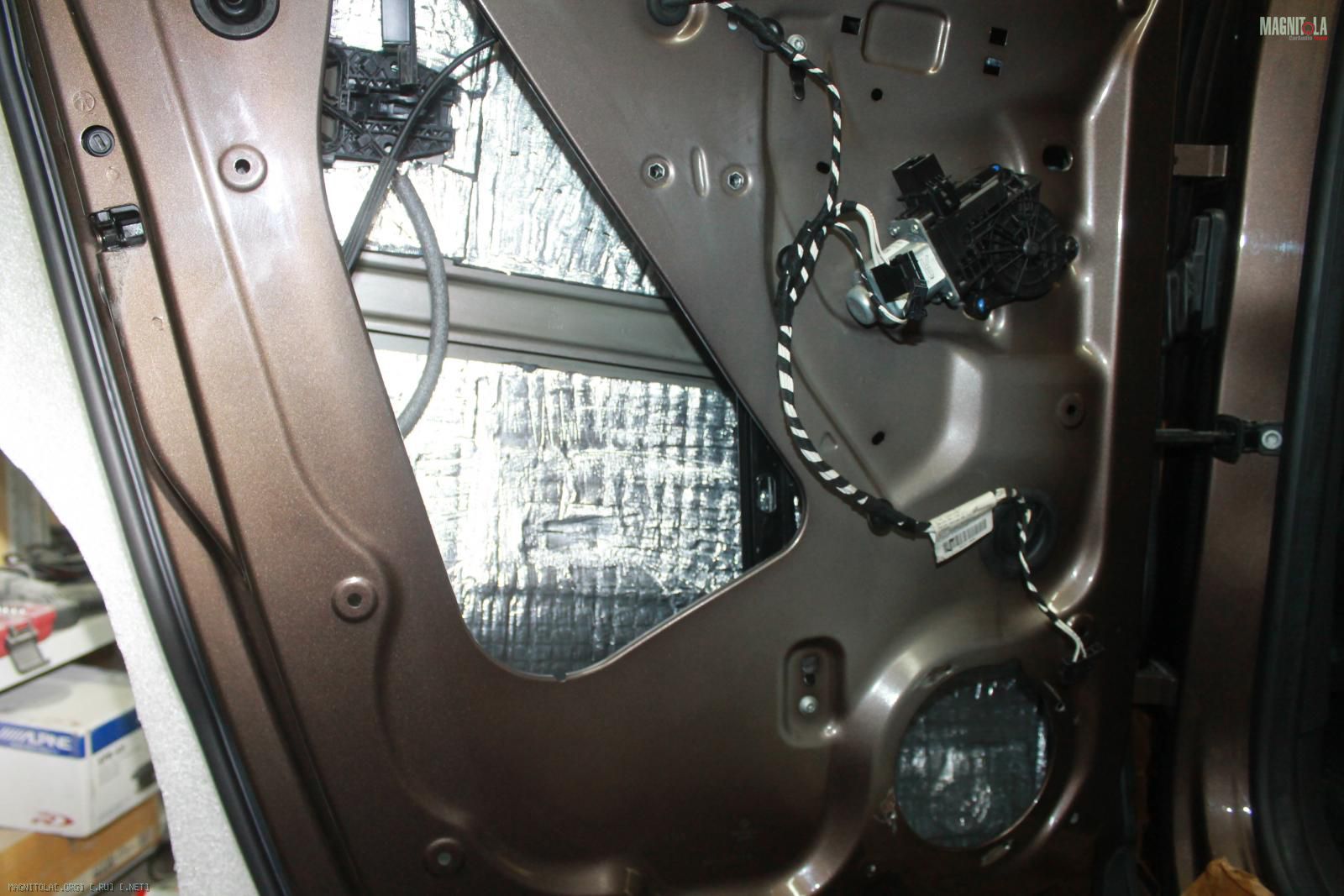

Закрываем тех отверстие первым слоем... тыл использоваться в система не будет, а если будет то в качестве минимальной подзвучки... поэтому со стеклопластиком тут не работаем...
Вложение 1106878 Вложение 1106880 Вложение 1106882 Вложение 1106884 Вложение 1106888 Вложение 1106890 Вложение 1106892 Вложение 1106894 Вложение 1106896

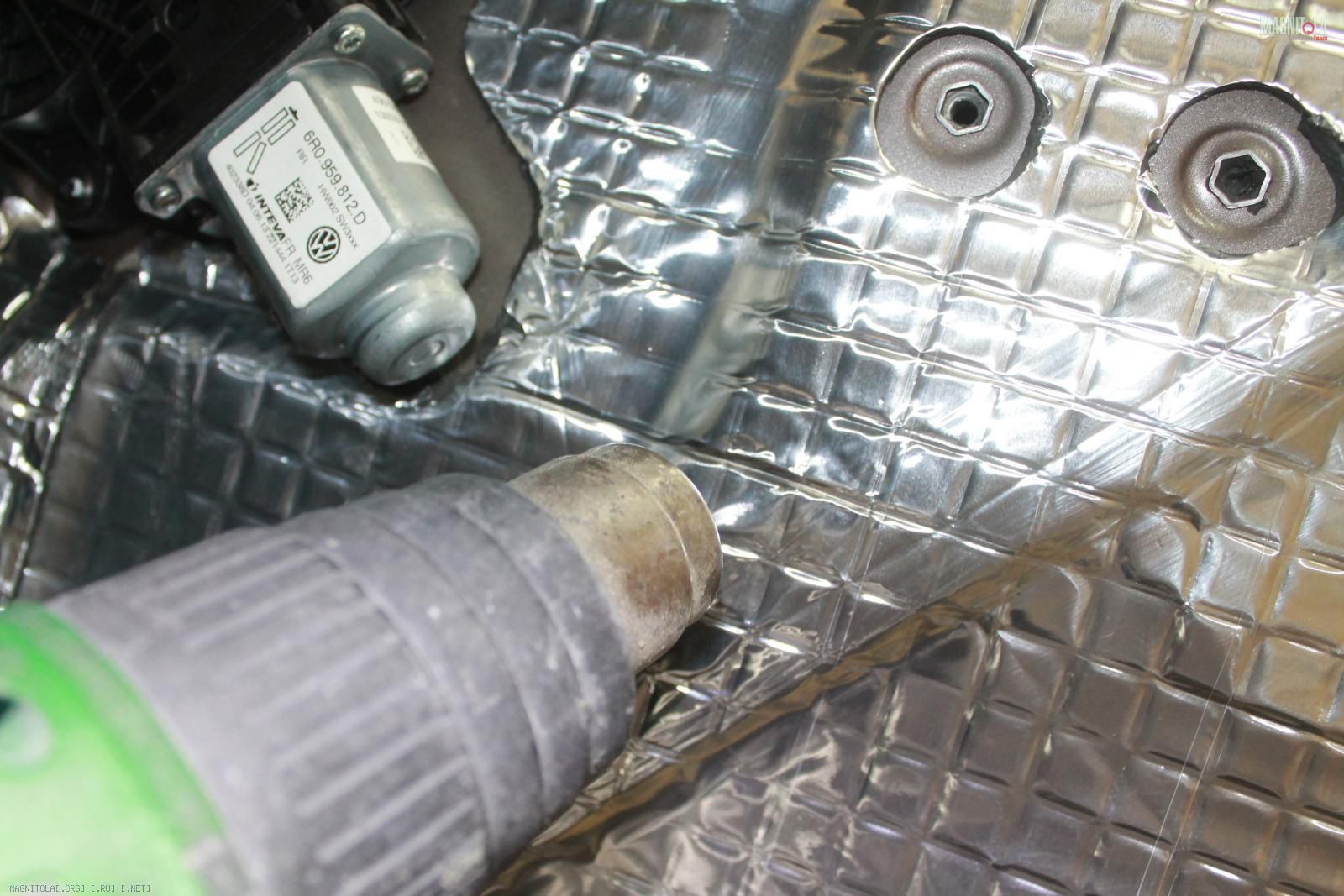

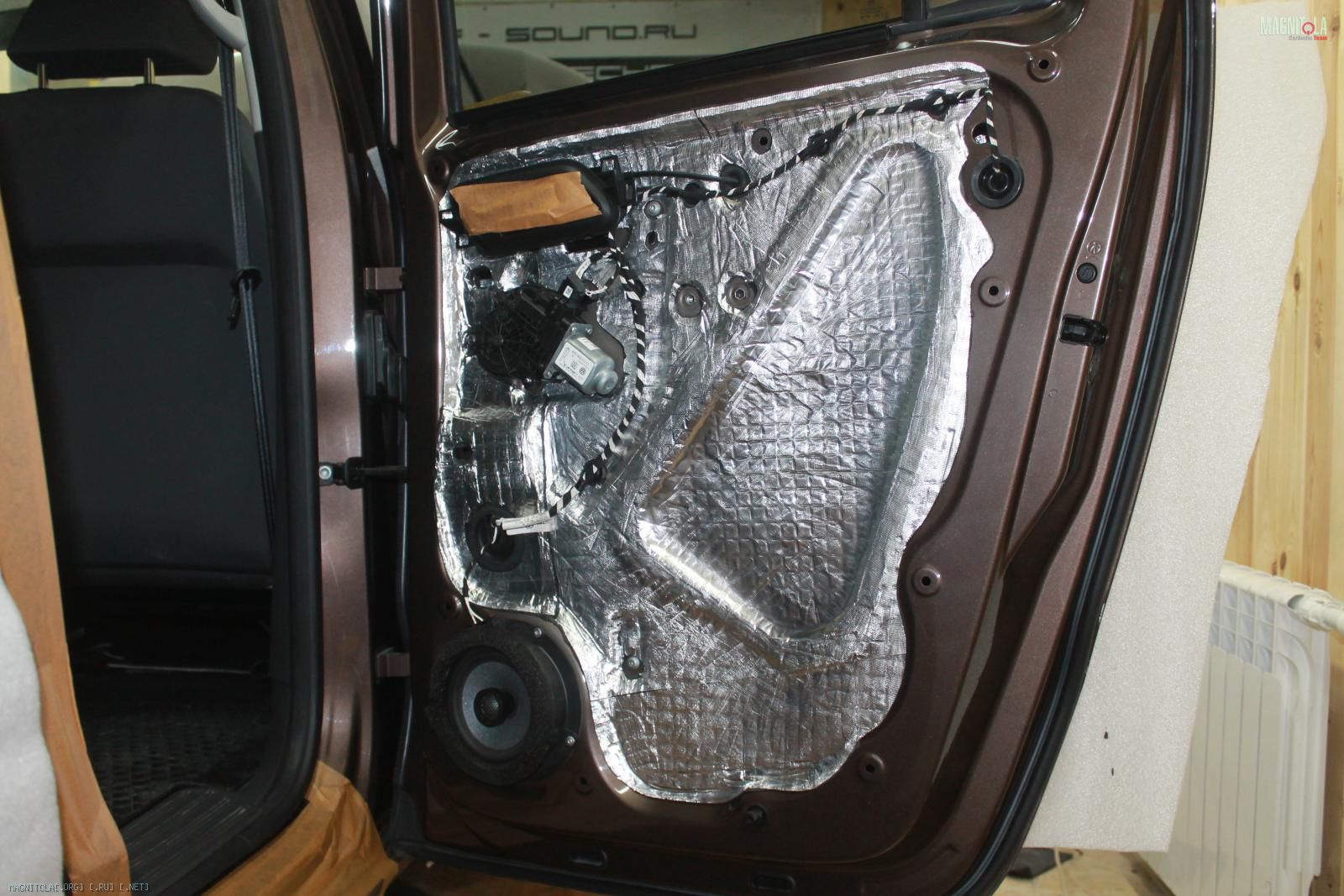

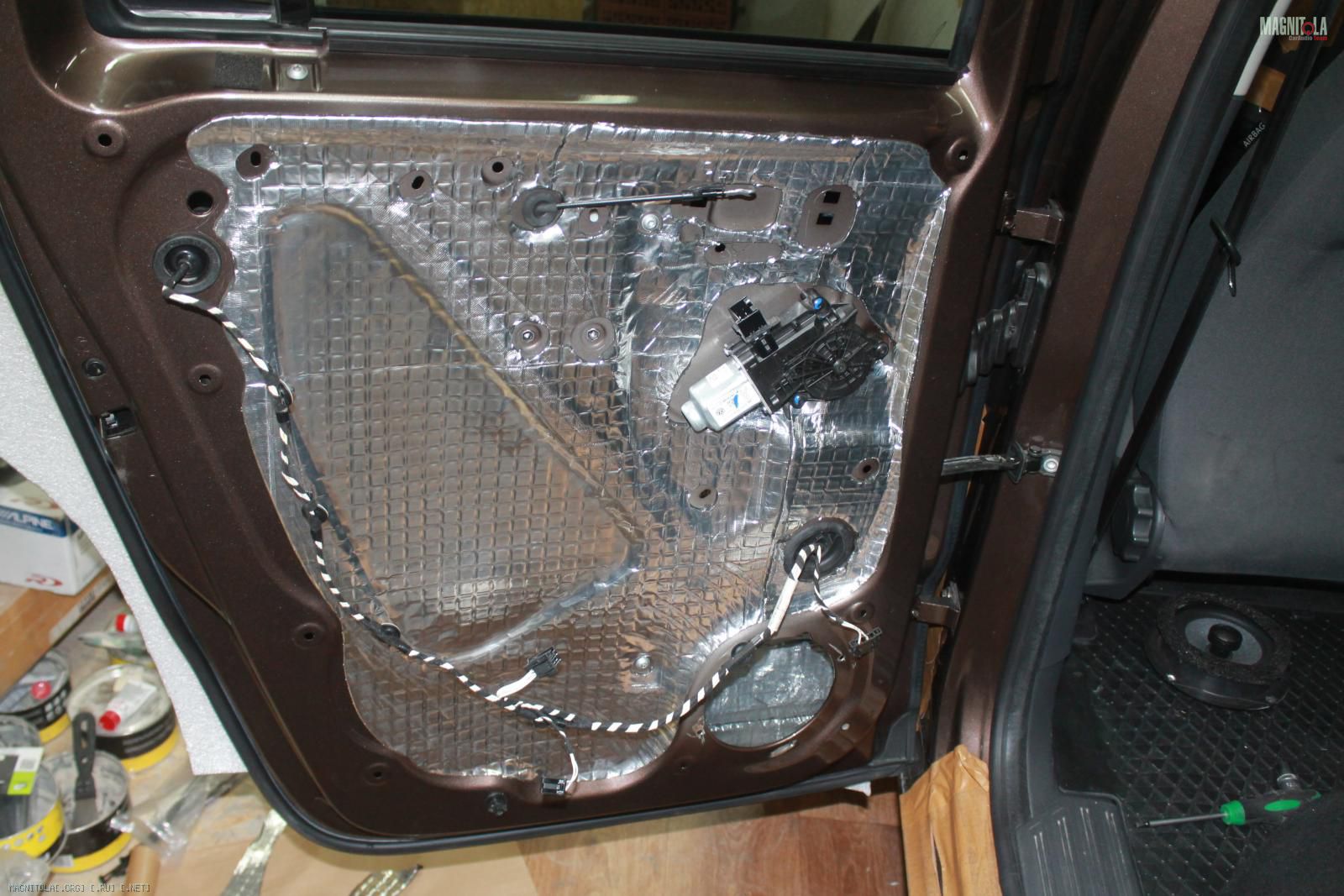

Наносим вибру цельным листом... греем... прикатываем..
Итог...
Вложение 1106898 Вложение 1106900 Вложение 1106902 Вложение 1106904 Вложение 1106908 Вложение 1106910 Вложение 1106912 Вложение 1106914 Вложение 1106916 Вложение 1106918

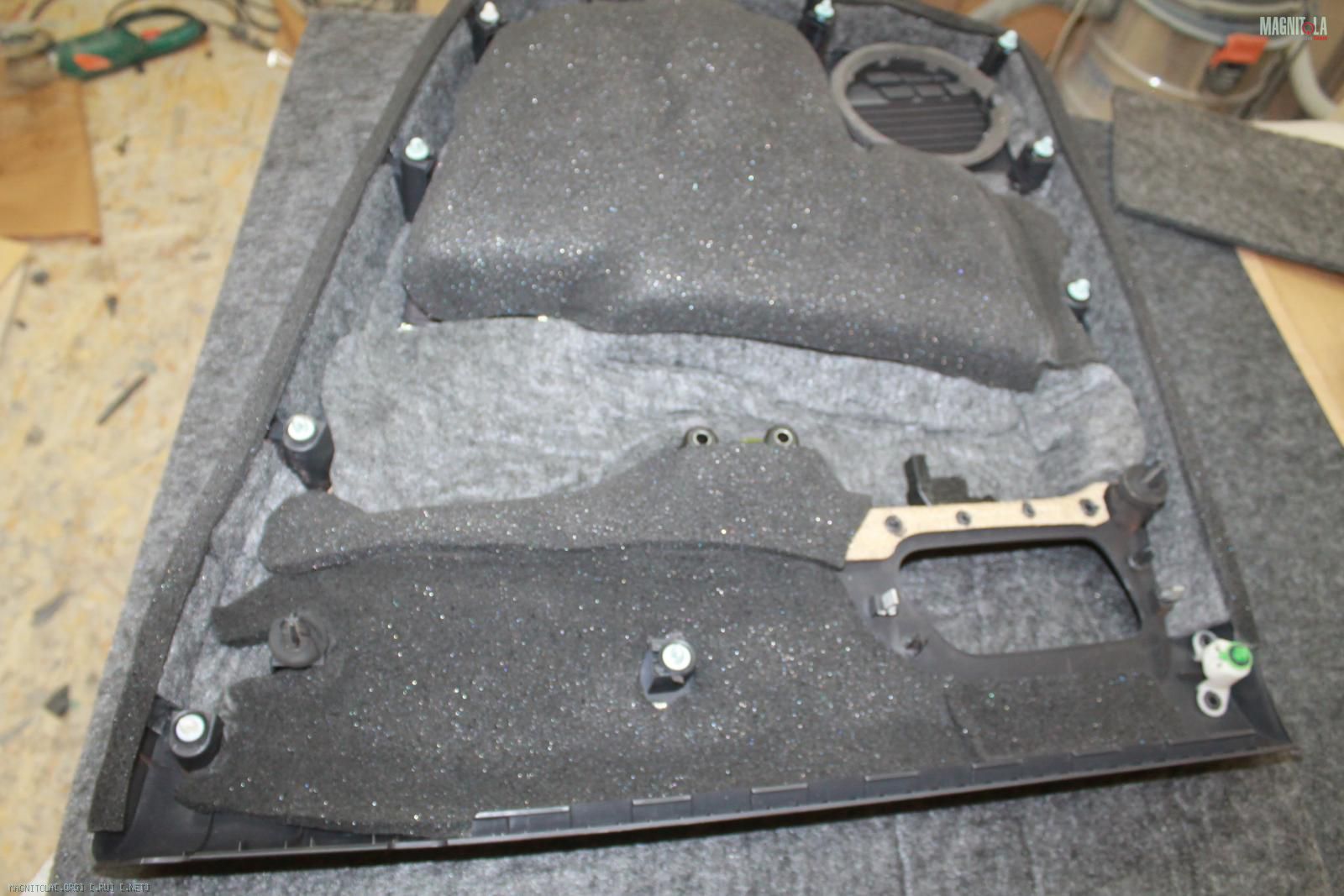

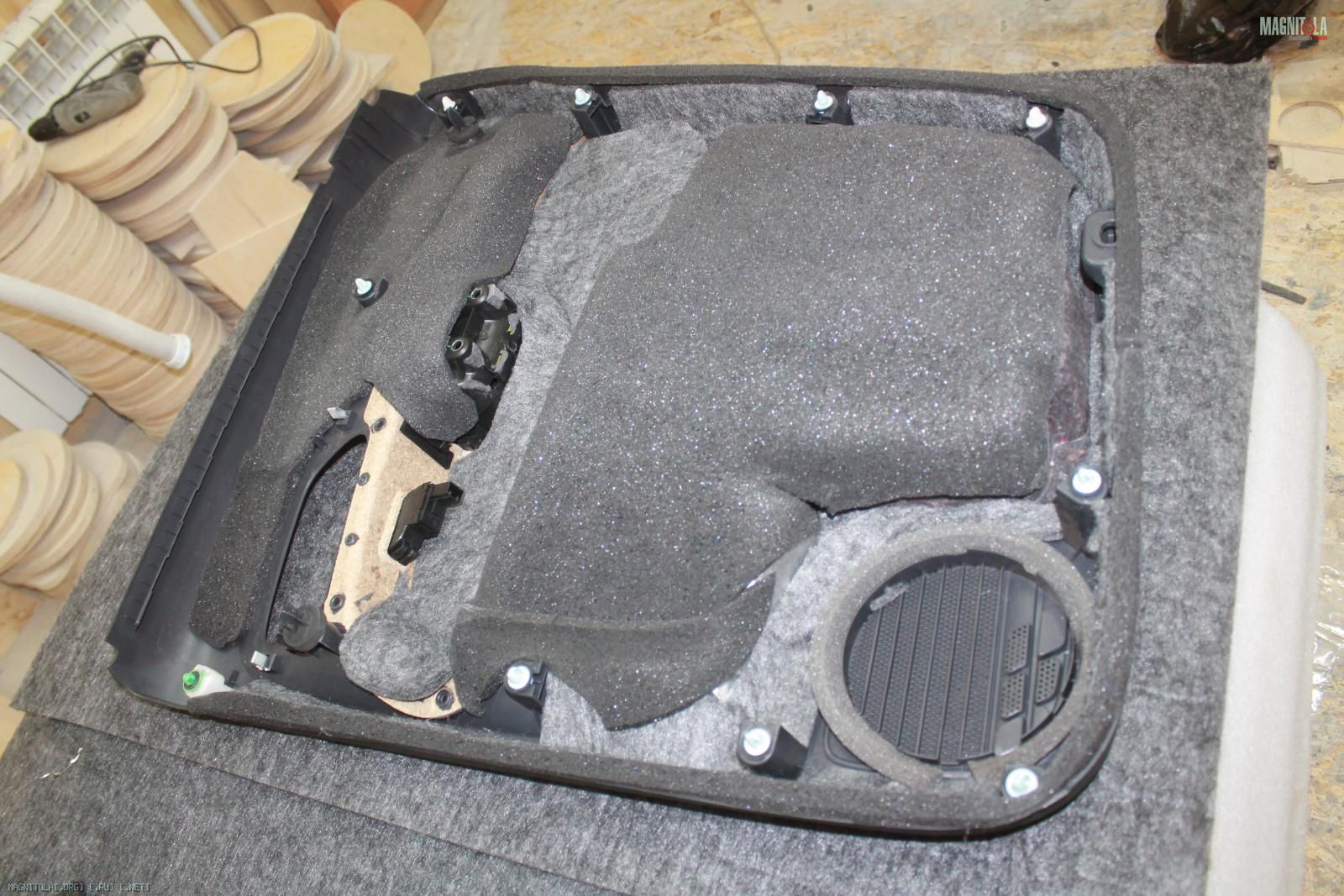

Карты дверей...
Снимаем "волну" по клеенную на пыль и грязь...

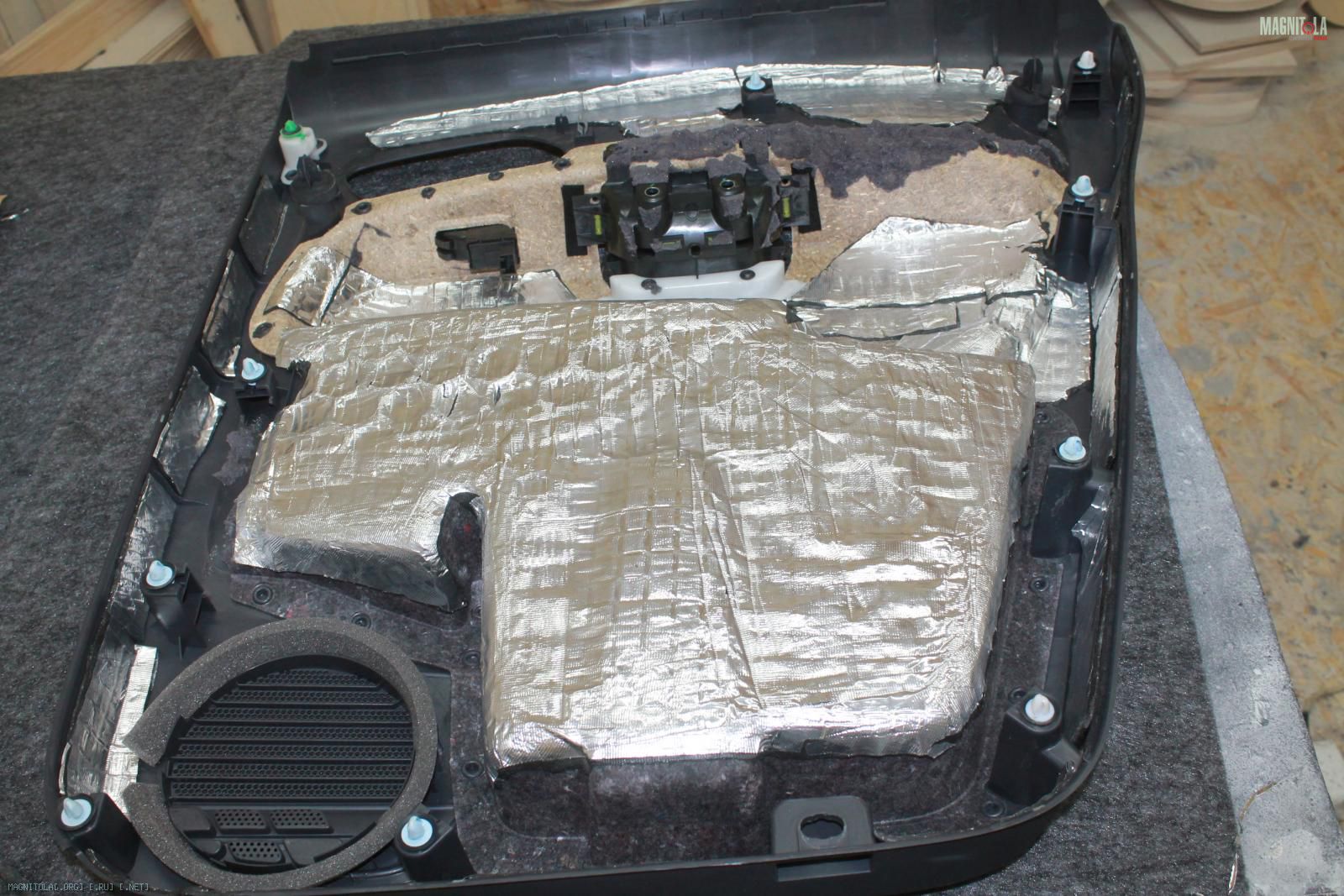

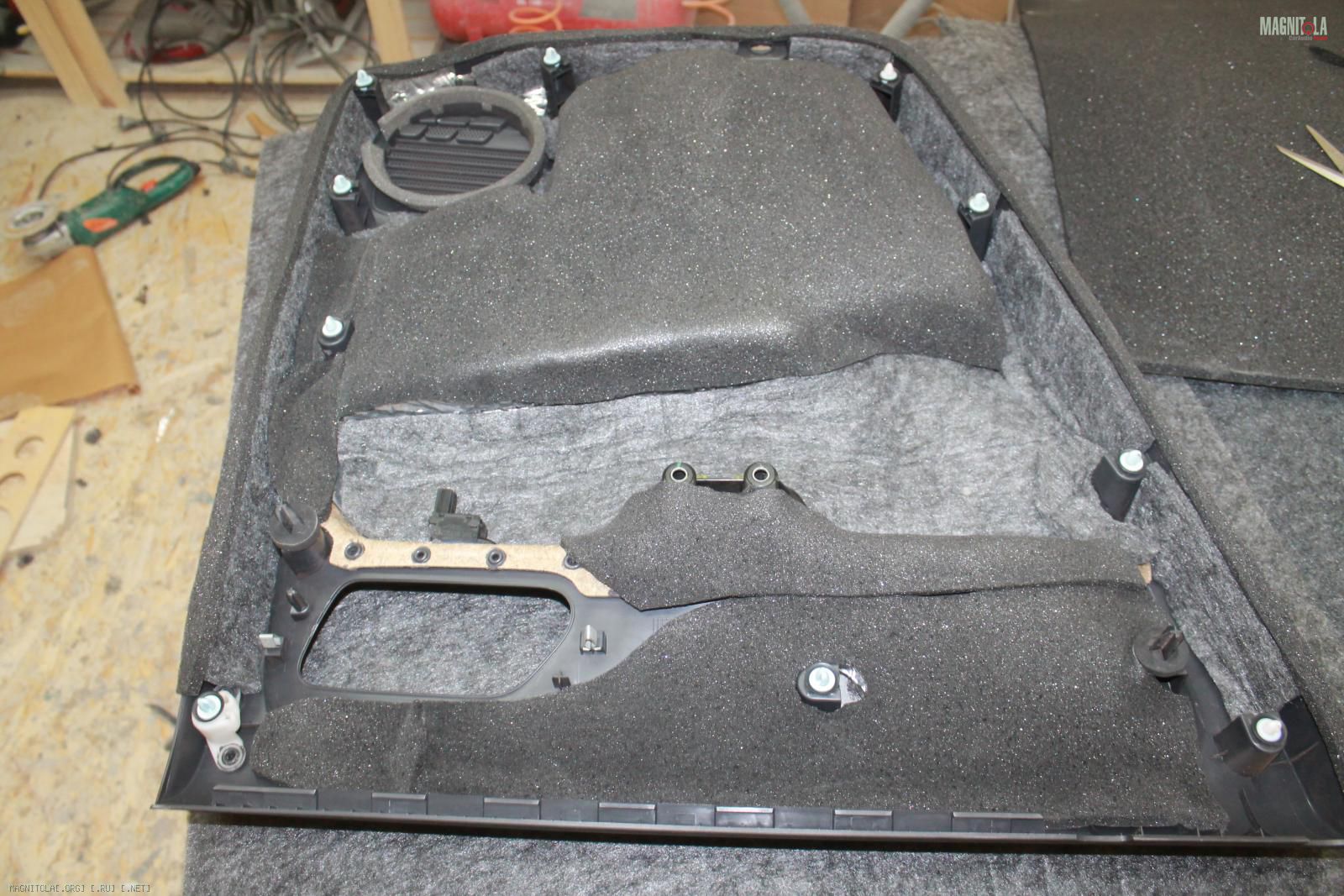

Очищаем, обезжириваем... наносим вибру, греем, прикатываем... наносим битопласт, войлок... уплотнительную ленту по периметру карты..
Вложение 1106920 Вложение 1106922 Вложение 1106924 Вложение 1106926 Вложение 1106928 Вложение 1106930 Вложение 1106932 Вложение 1106934 Вложение 1106936 Вложение 1106938 Вложение 1106940 Вложение 1106942 Вложение 1106944 Вложение 1106946 Вложение 1106948
23.02.2017, 19:05
st220

Вложений: 28

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Amarok

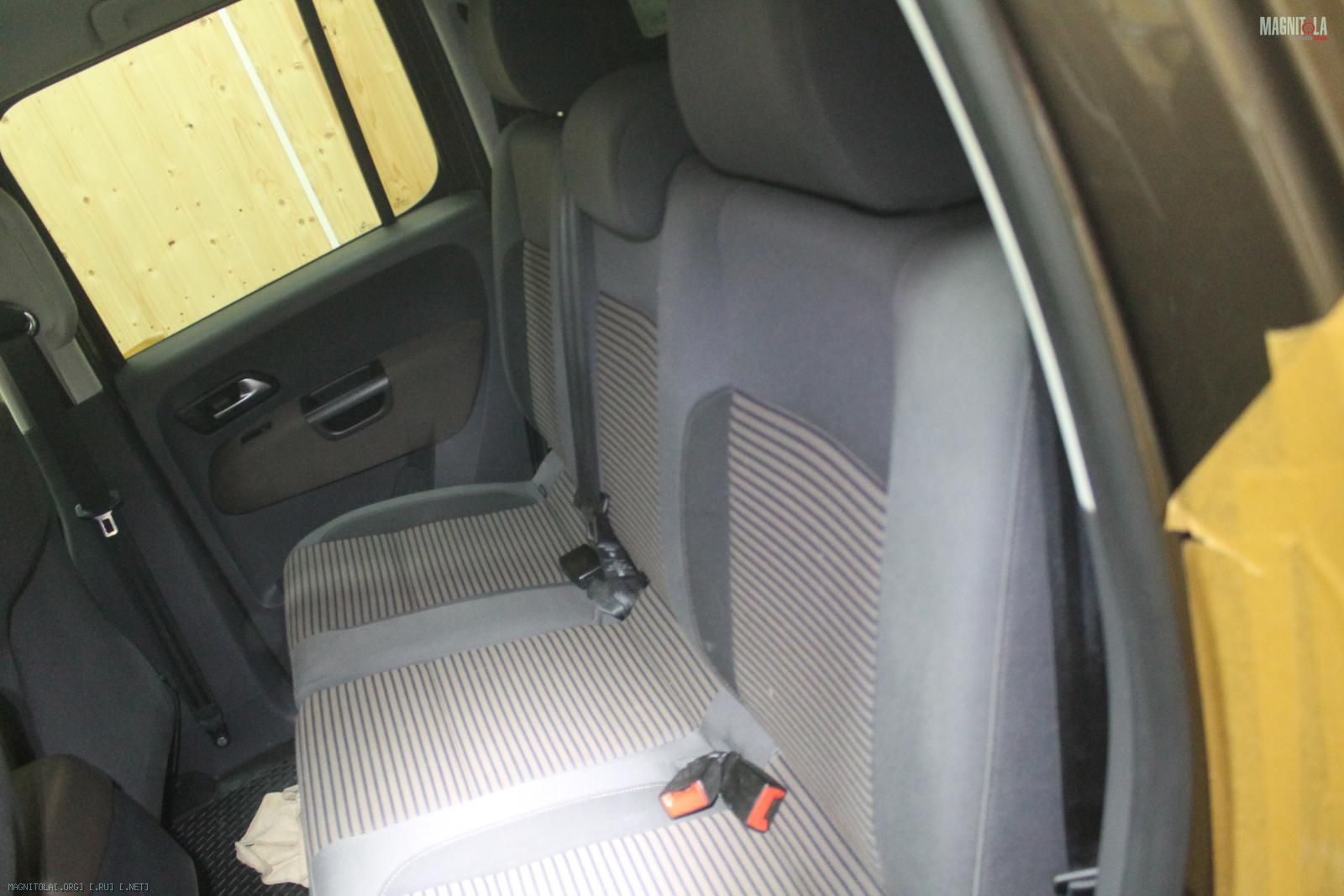

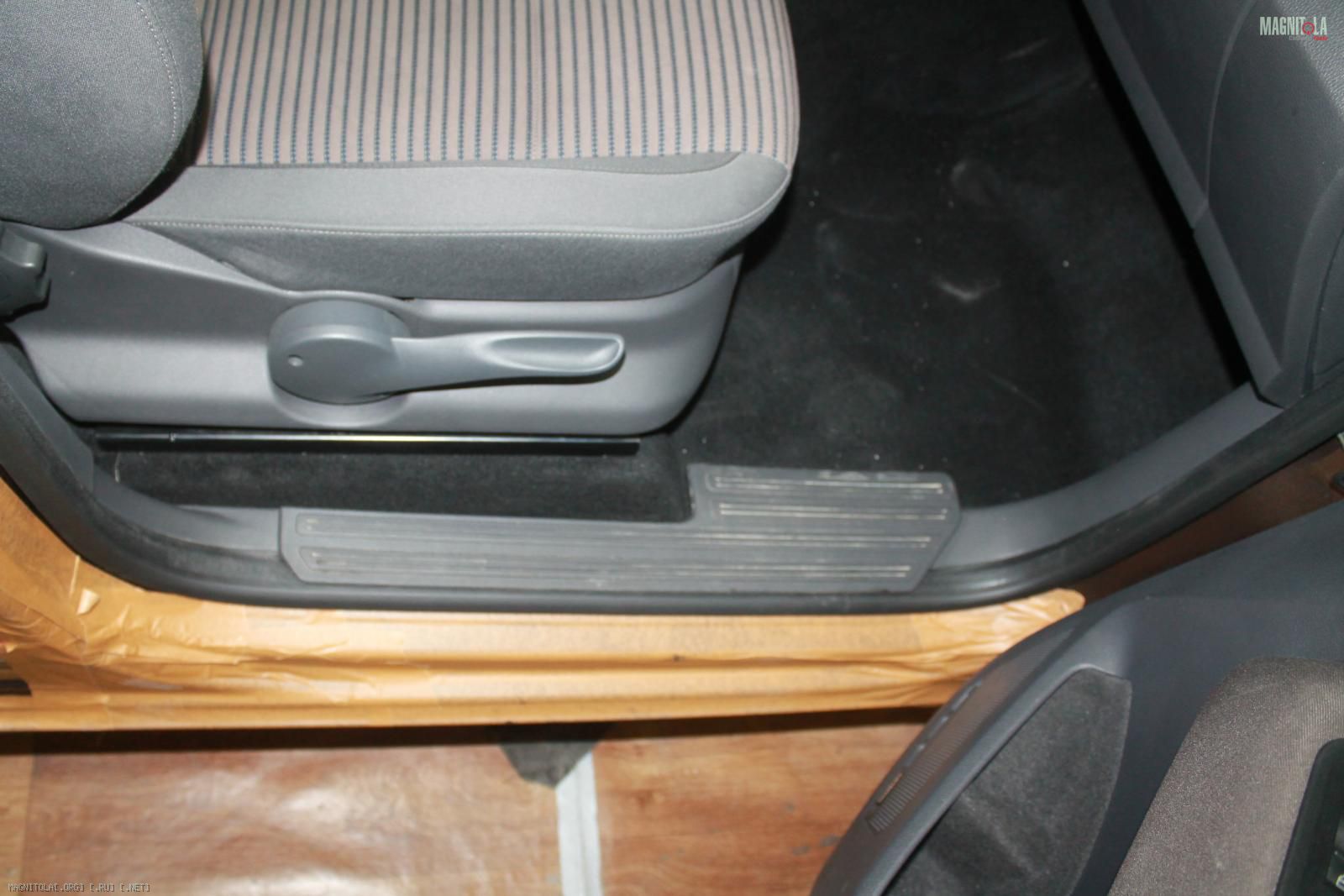

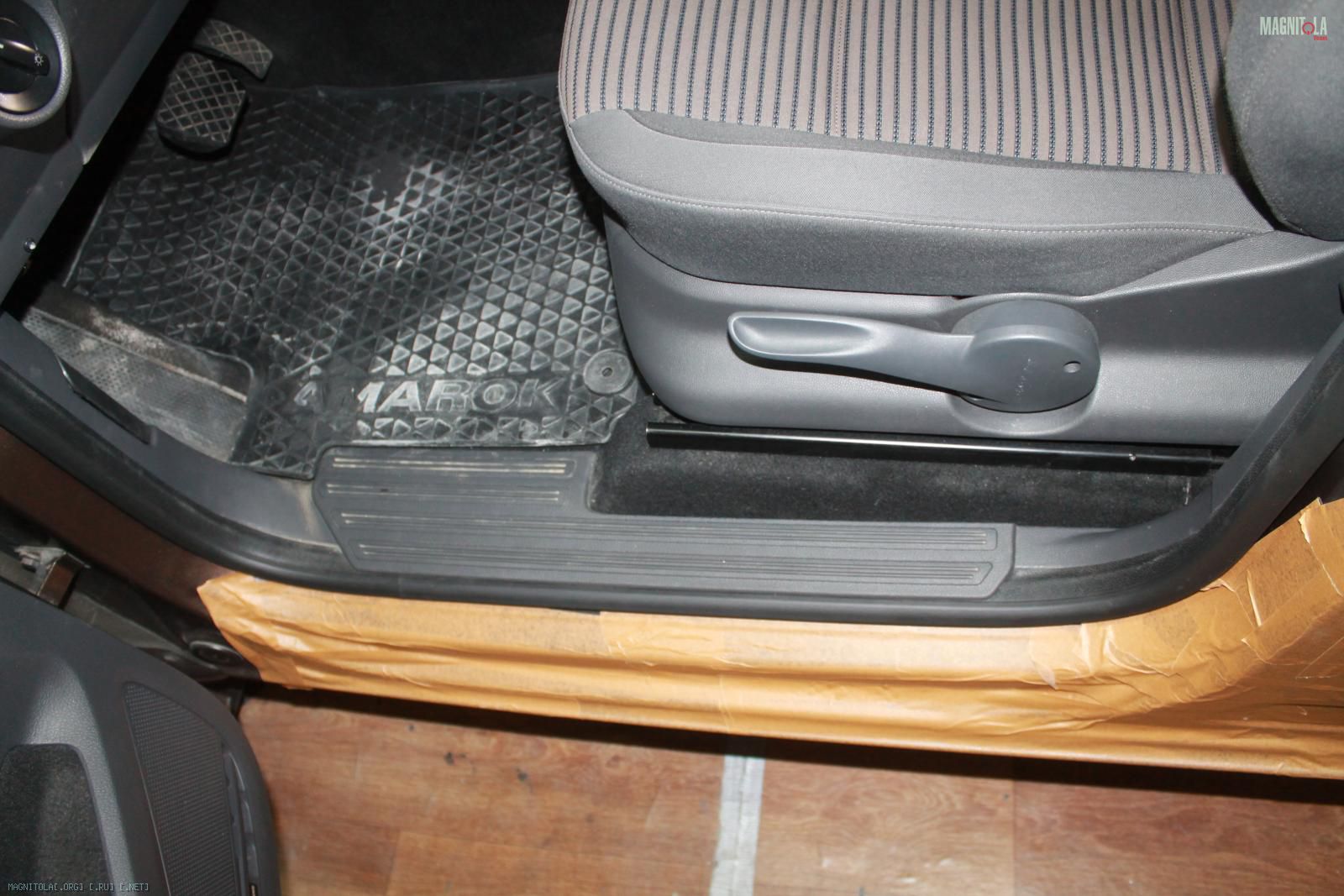

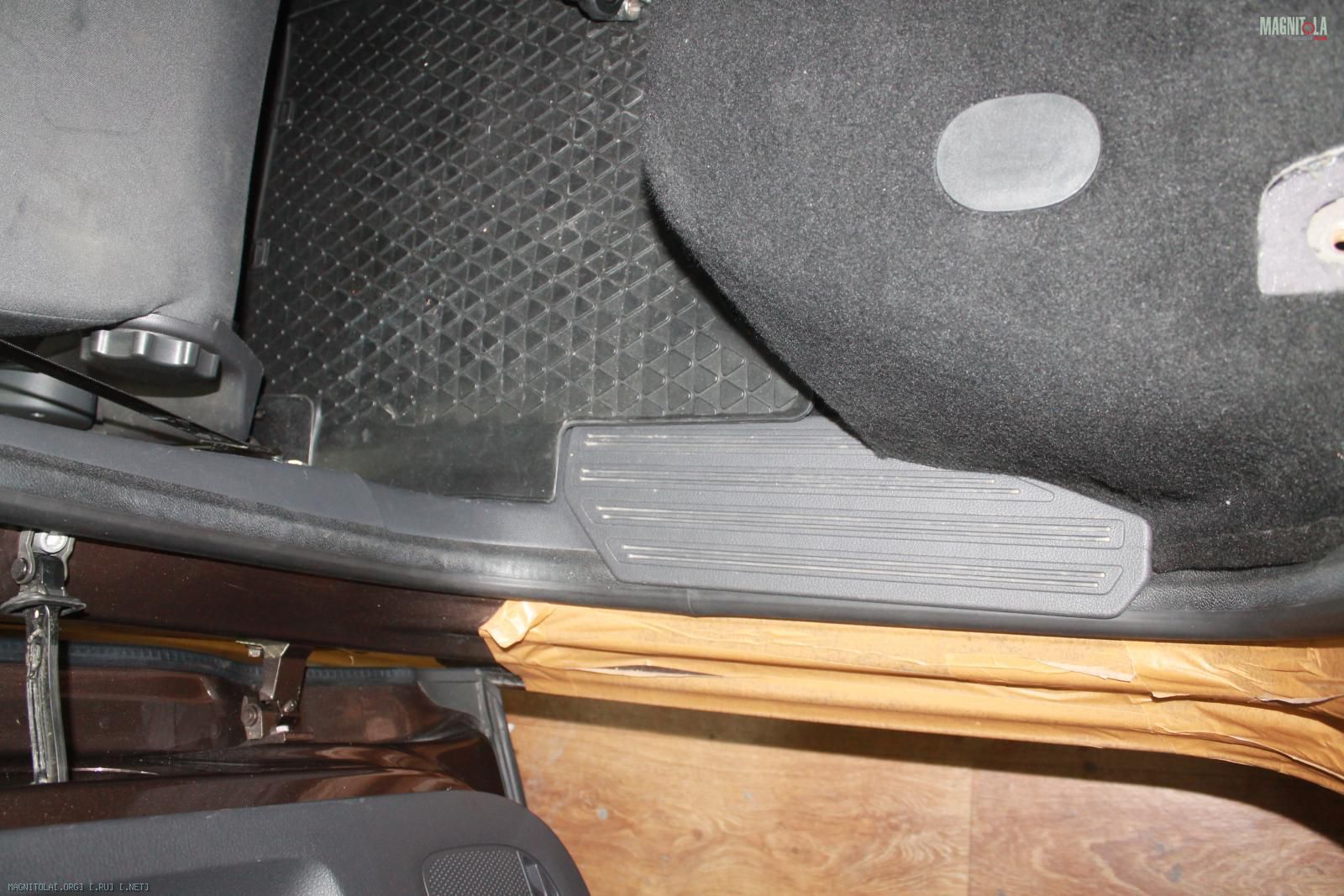

Собрали салон..
Вложение 1107108 Вложение 1107110 Вложение 1107112 Вложение 1107114 Вложение 1107116

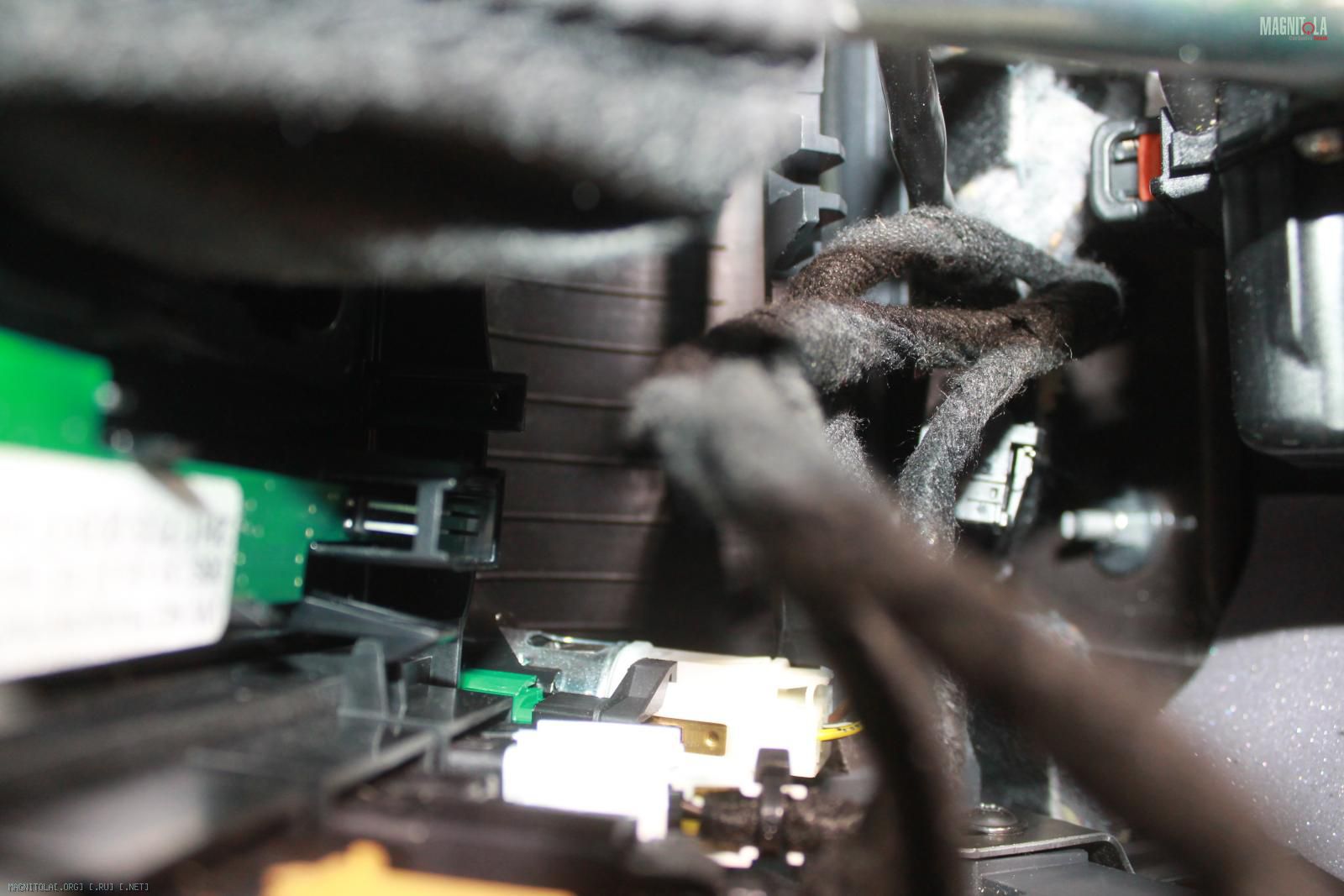

Вставили забытые разъемы за "профессиональными шумоизоляторщиками"
Вложение 1107118 Вложение 1107120 Вложение 1107122 Вложение 1107124 Вложение 1107126

Сабвуфер..
Вложение 1107128 Вложение 1107130 Вложение 1107132 Вложение 1107134 Вложение 1107136 Вложение 1107138 Вложение 1107140 Вложение 1107142

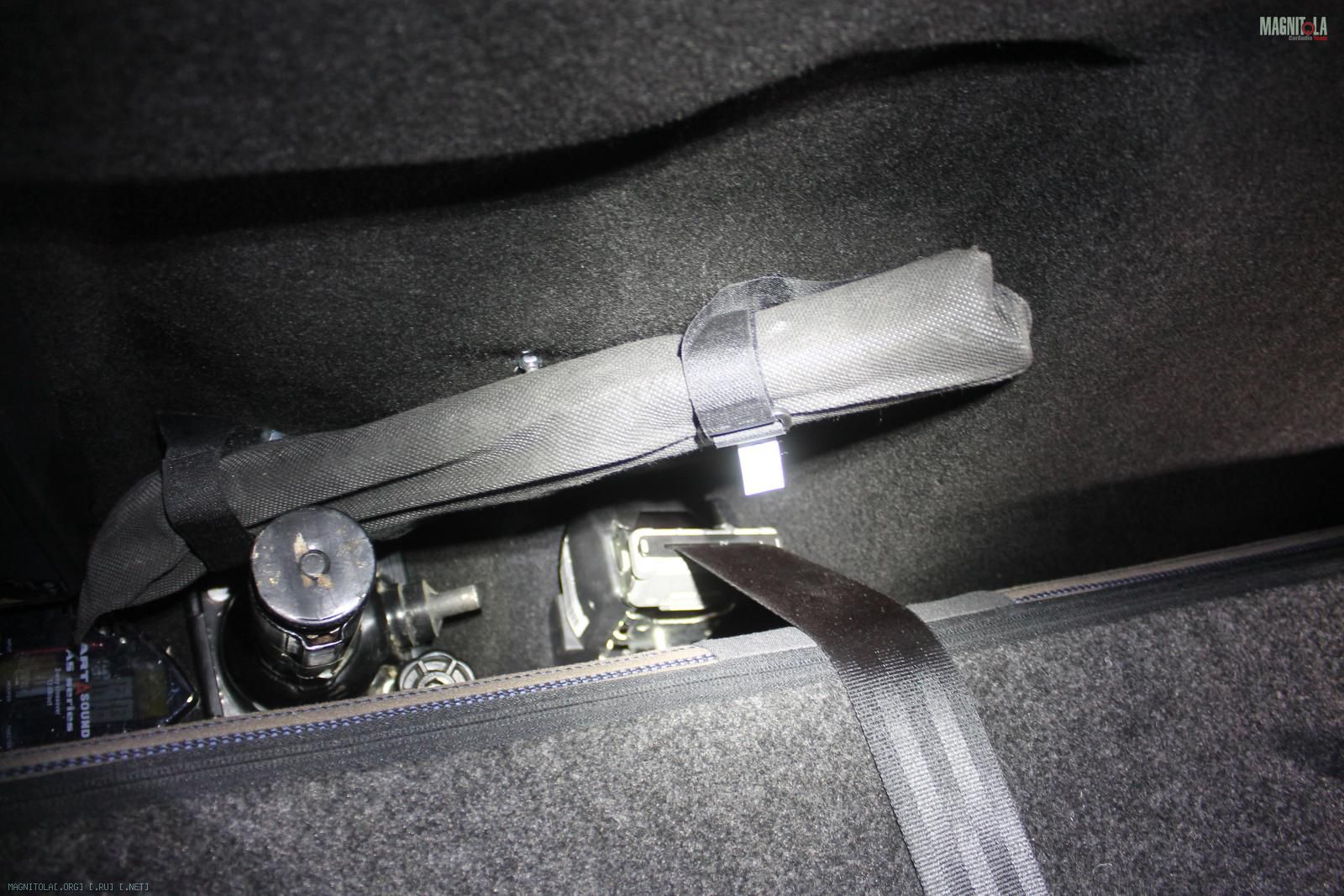

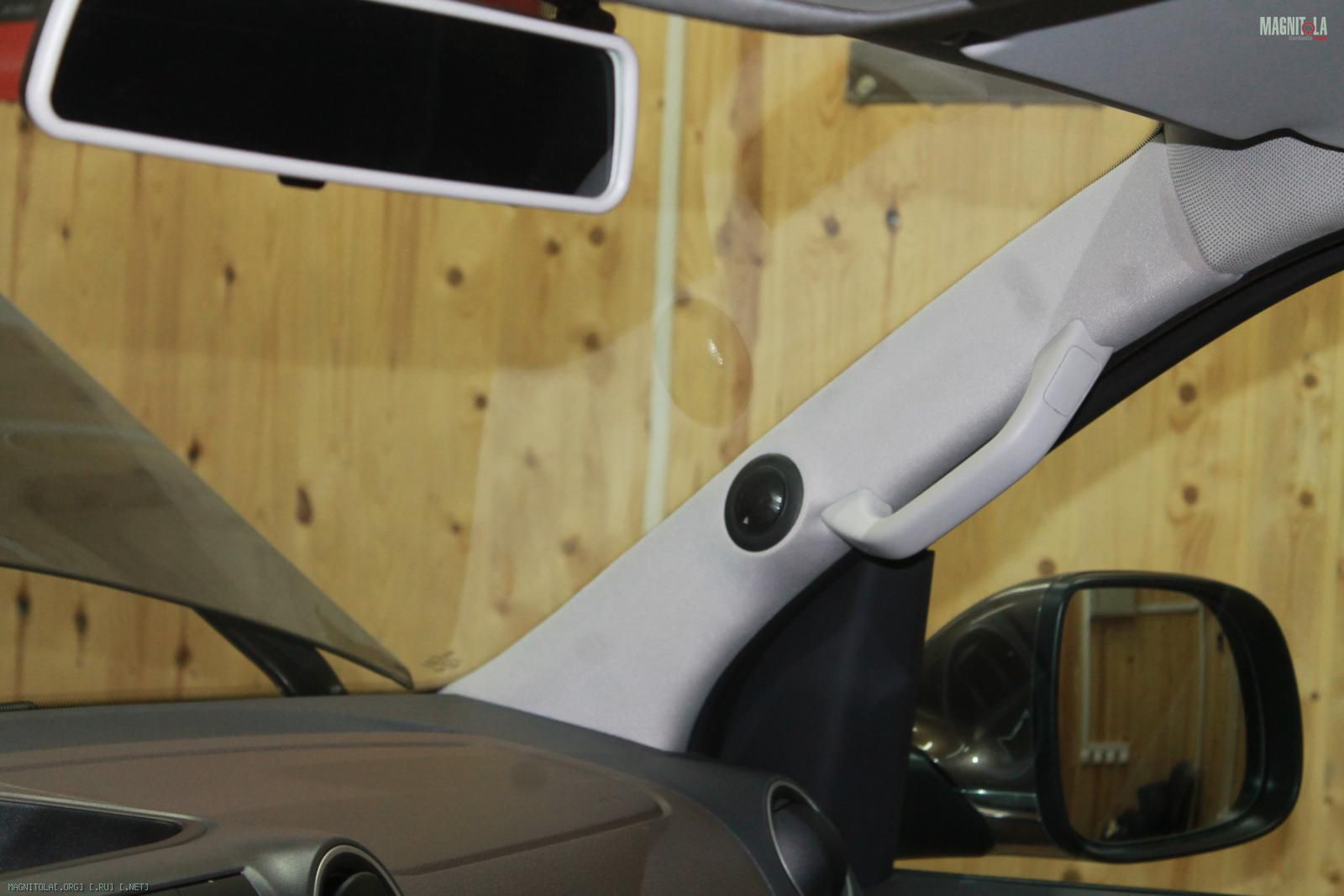

Итог...
Вложение 1107144 Вложение 1107146 Вложение 1107148 Вложение 1107150 Вложение 1107152 Вложение 1107154 Вложение 1107156 Вложение 1107158 Вложение 1107160 Вложение 1107162
24.02.2017, 22:08
st220

Вложений: 23

Re: Изготовление корпусов для сабвуферов, фальшпанелей

BMW 5 F10

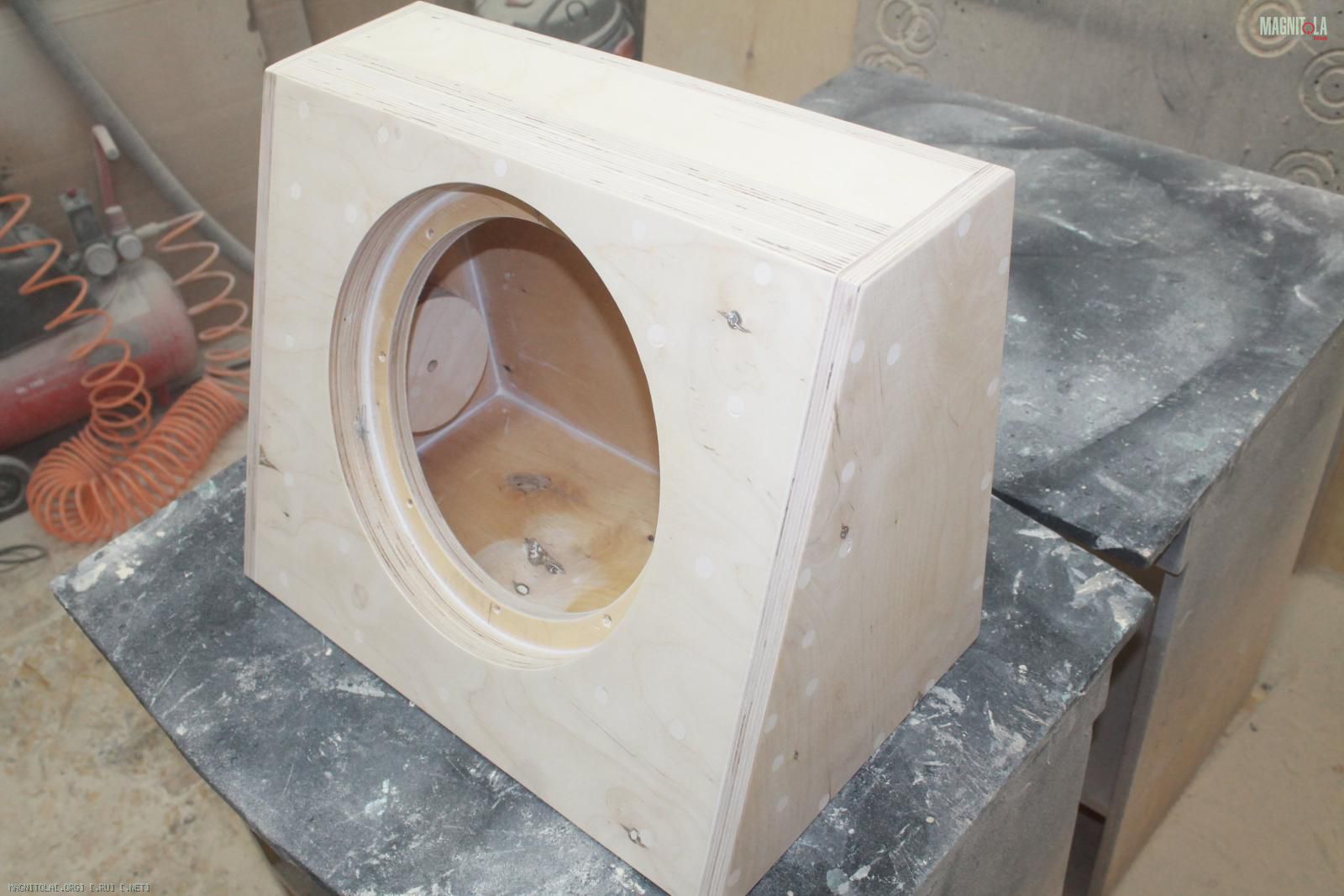

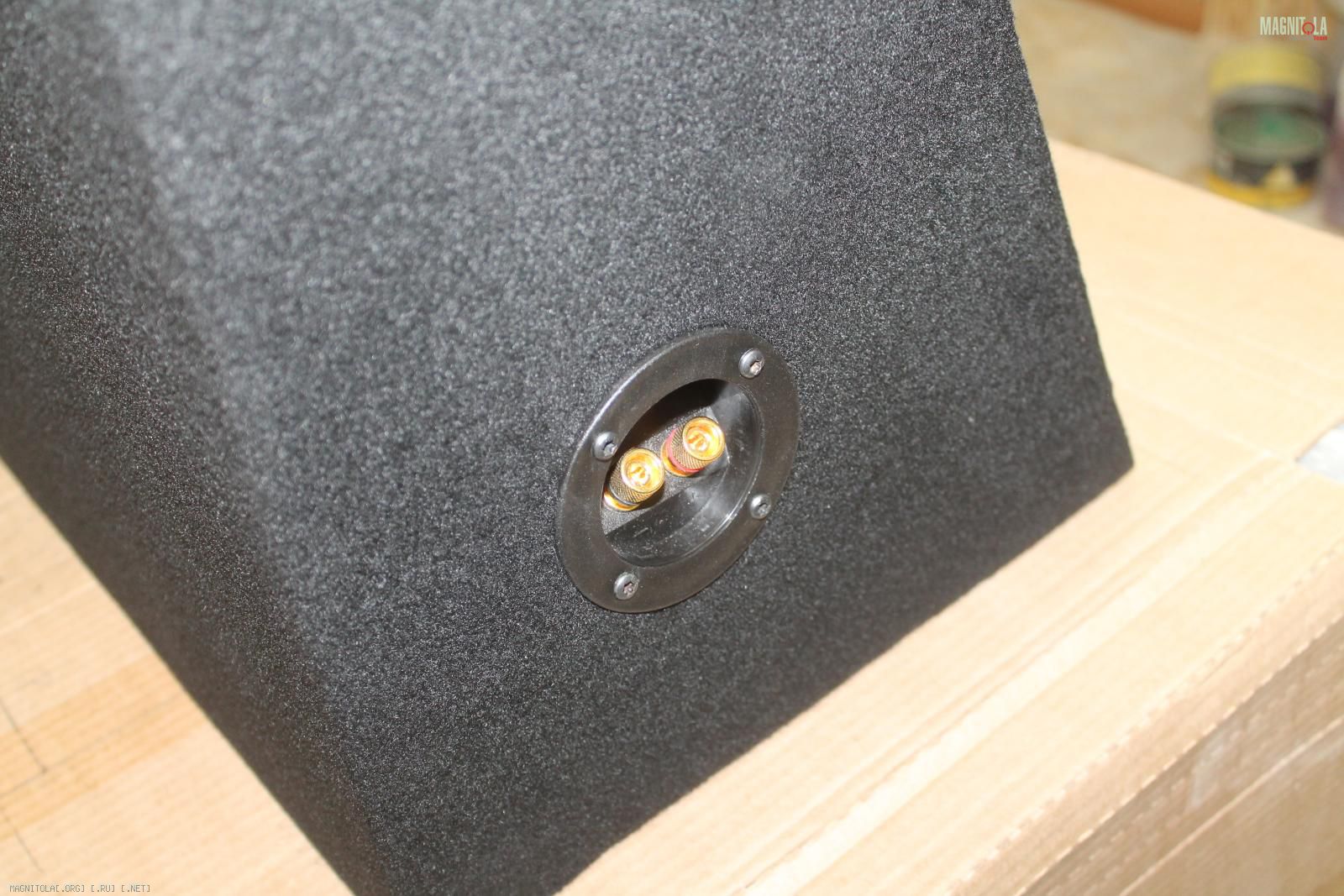

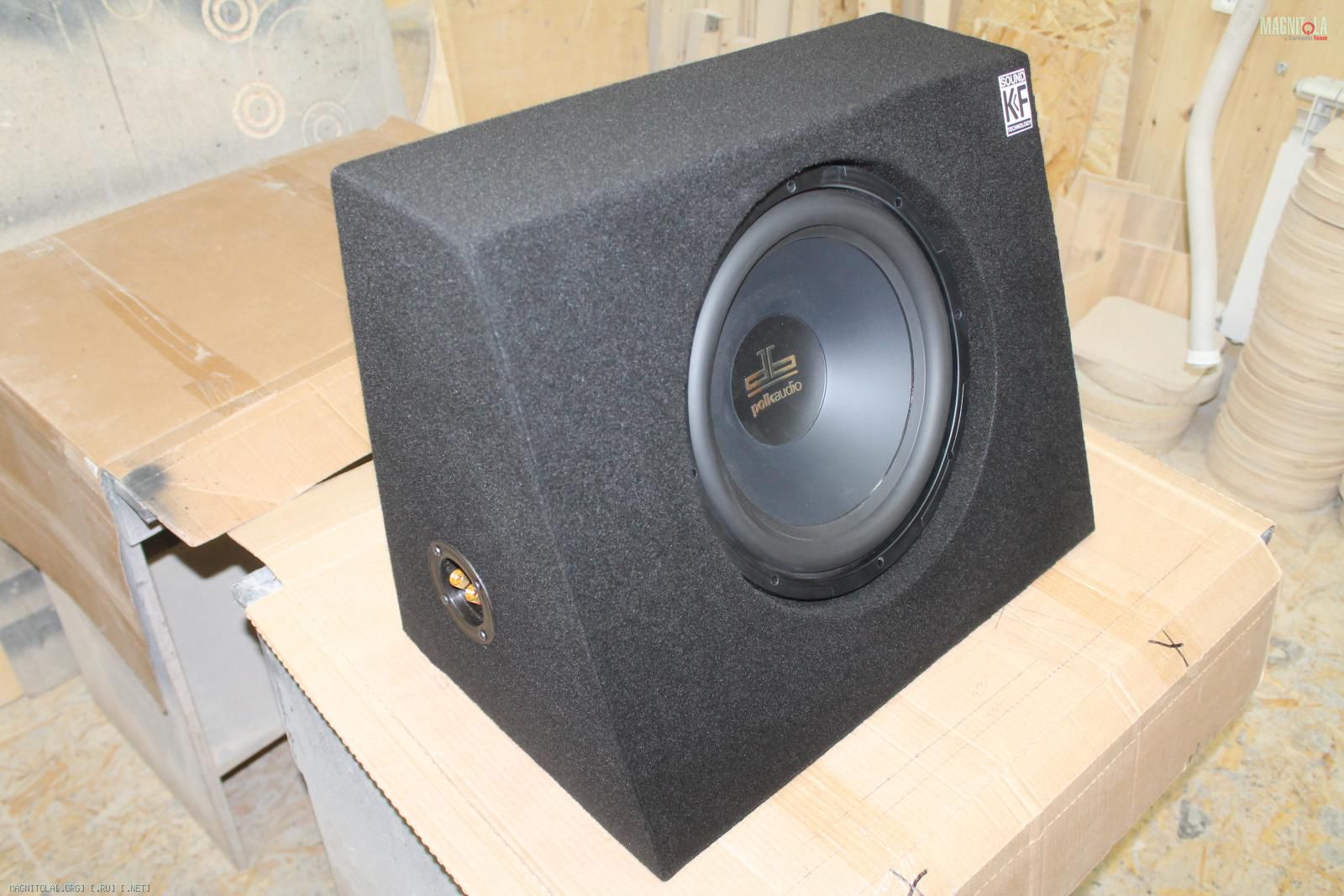

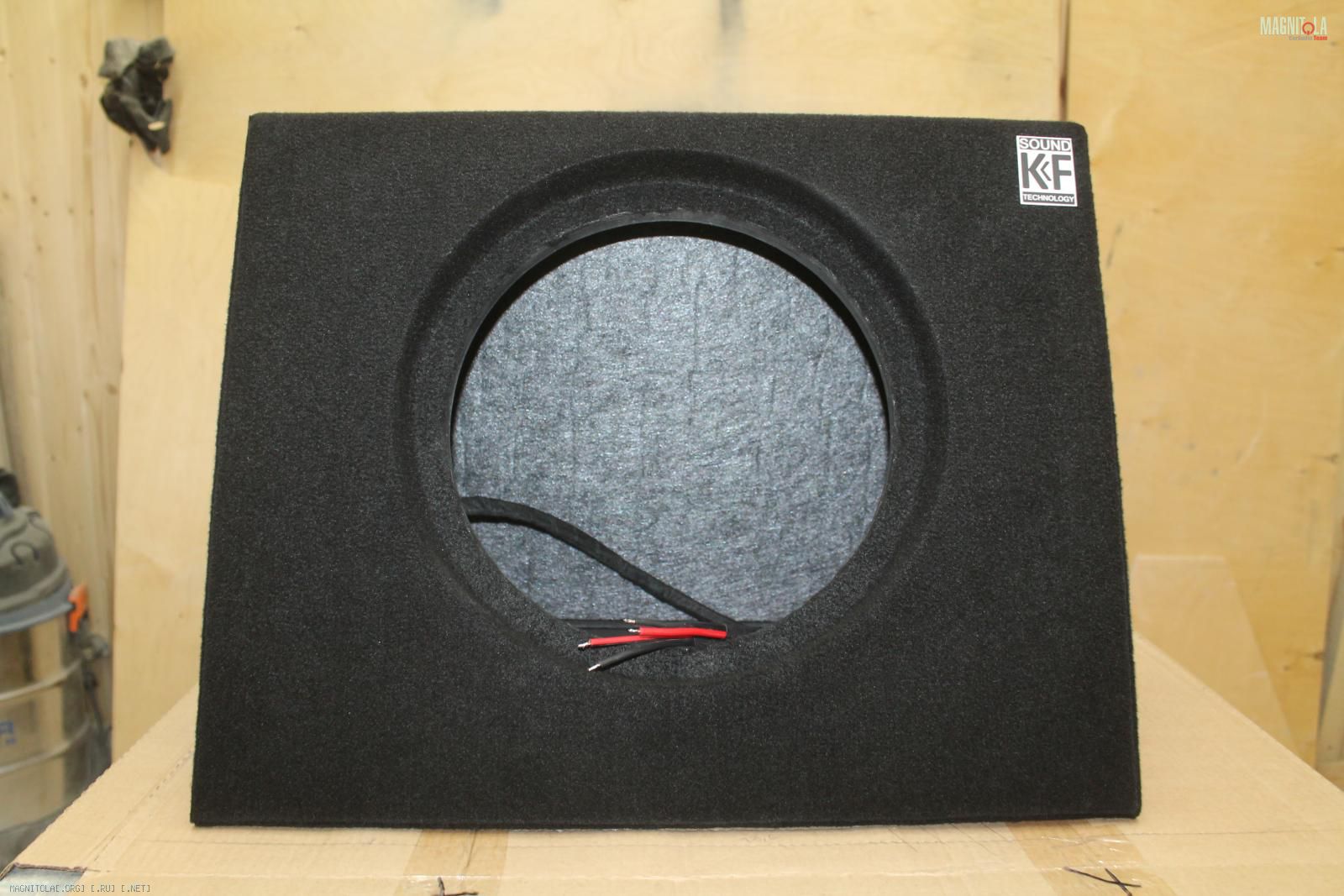

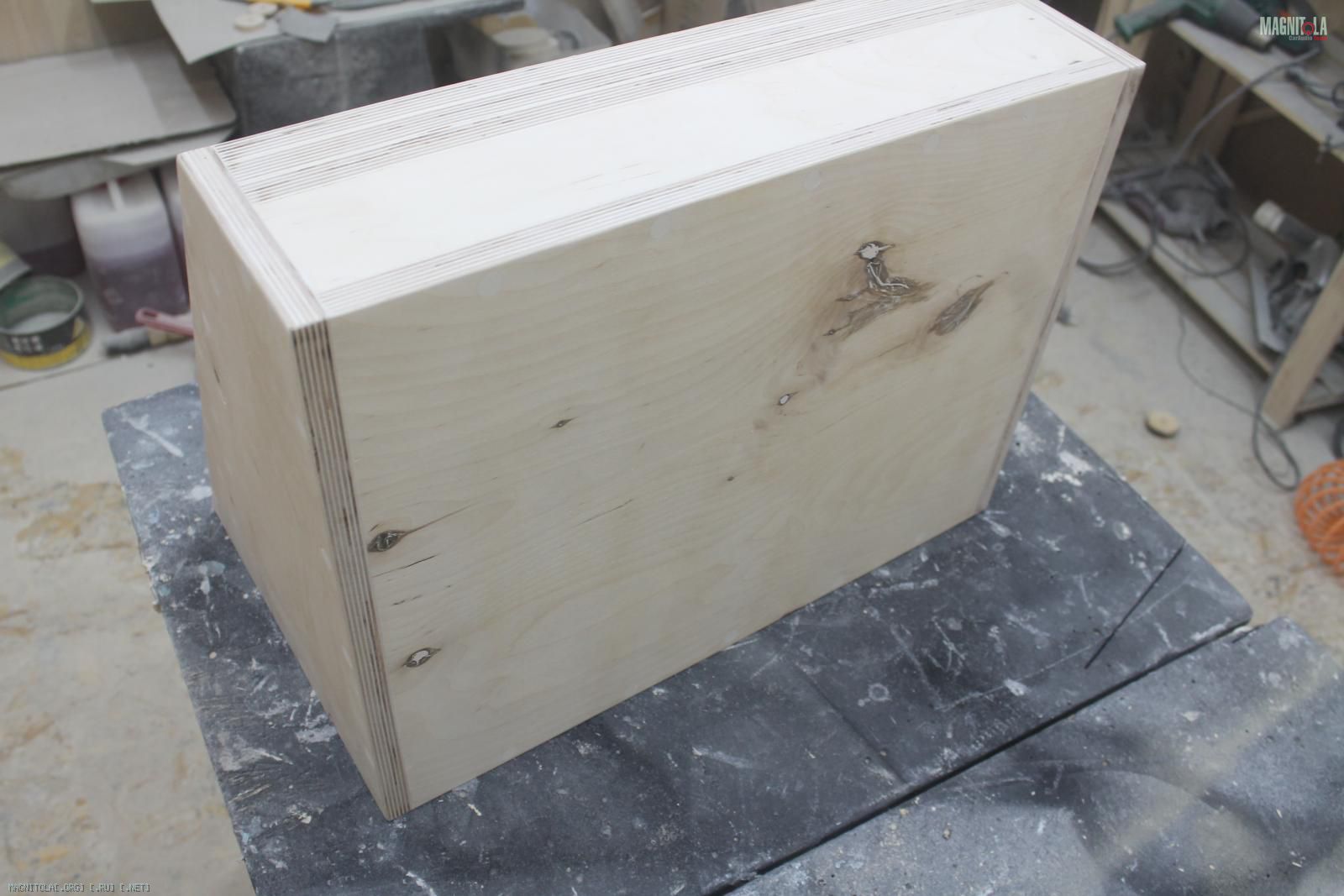

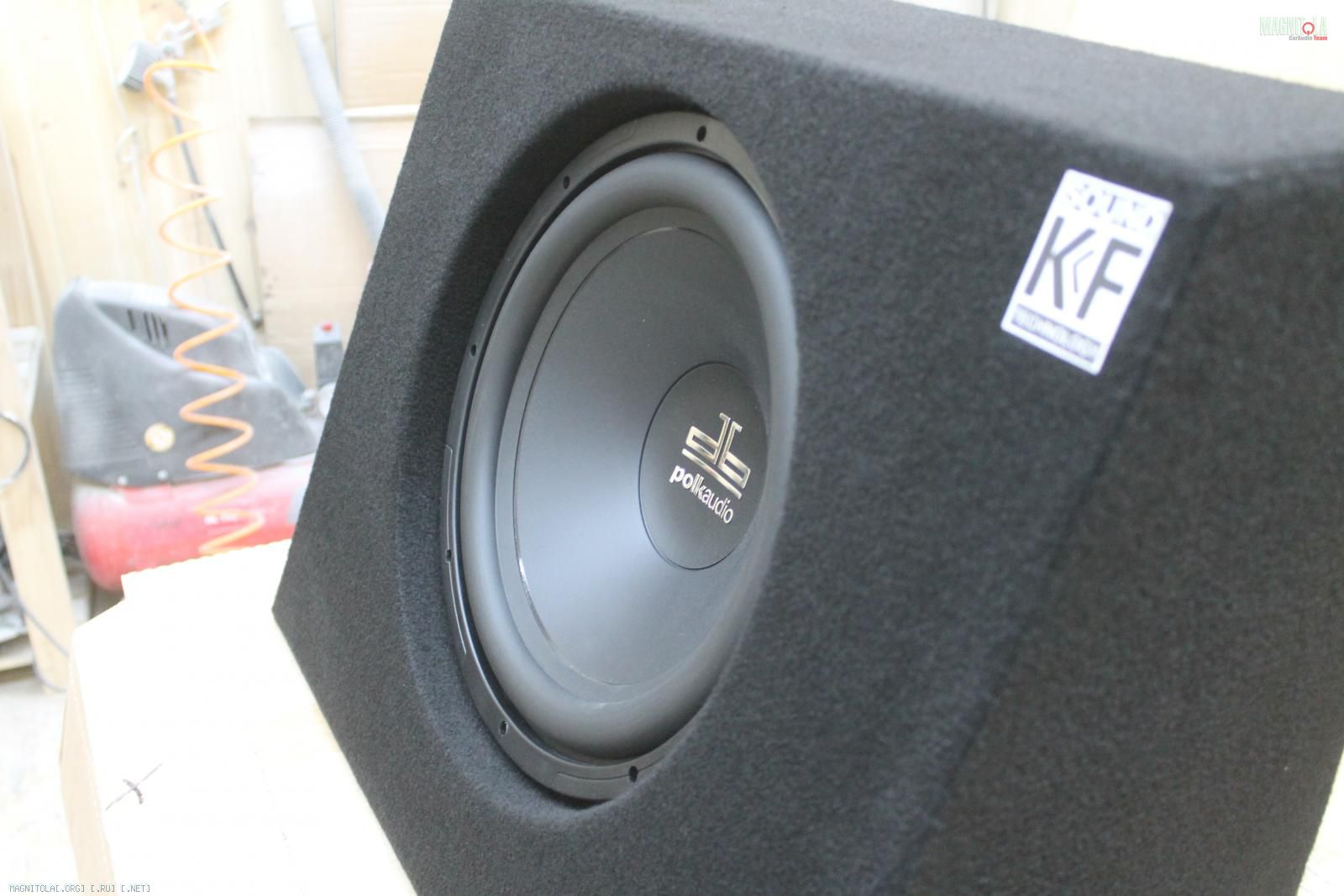

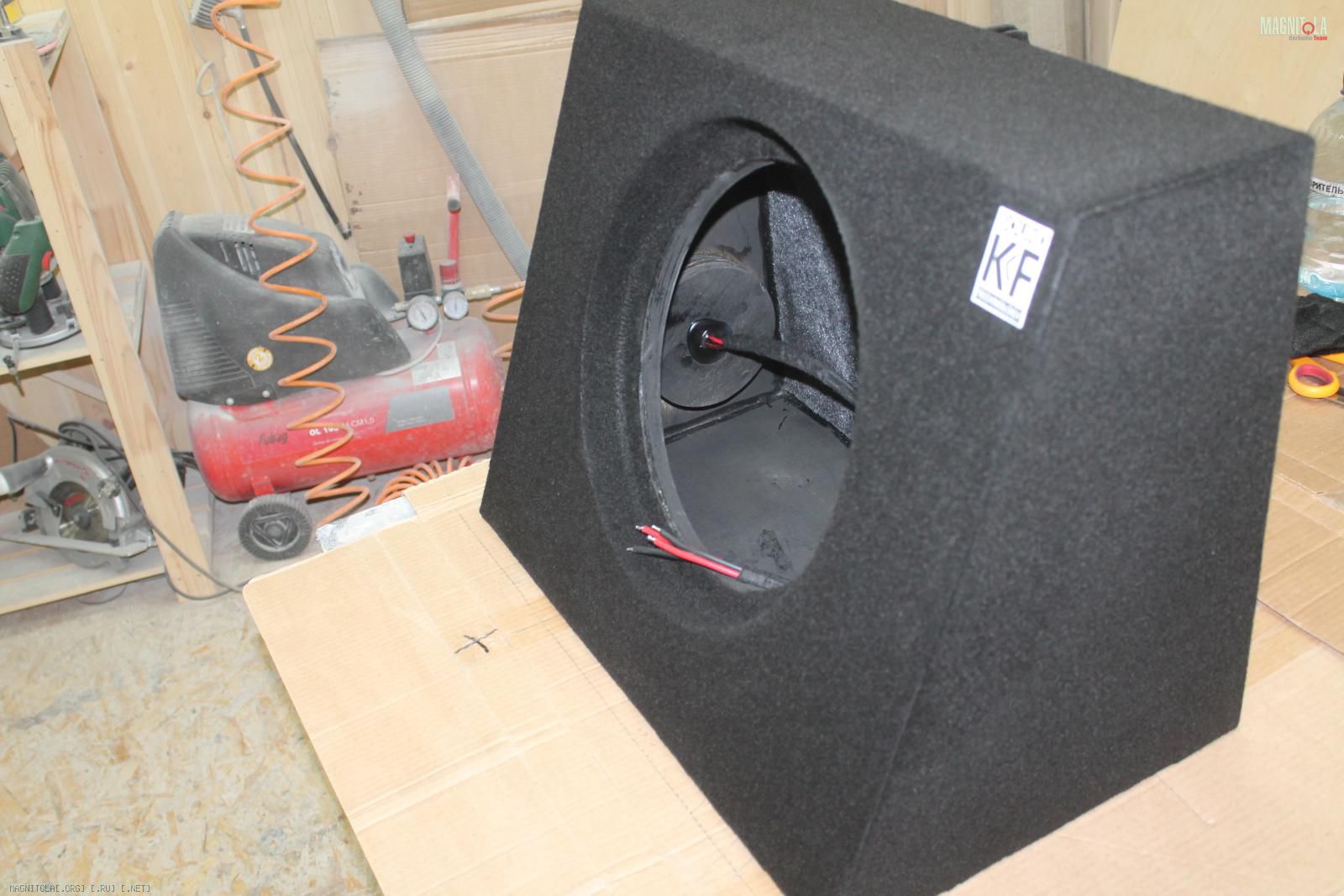

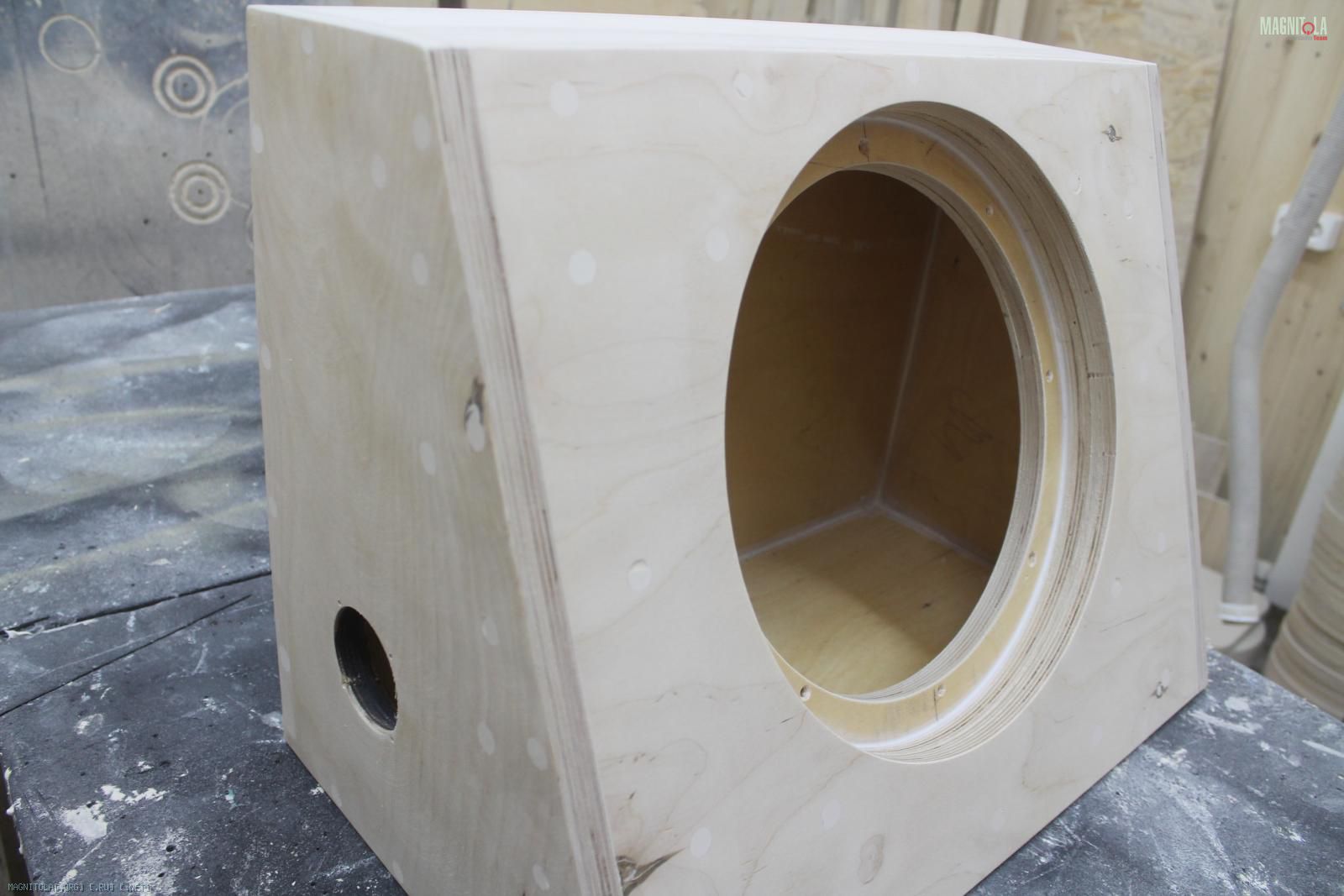

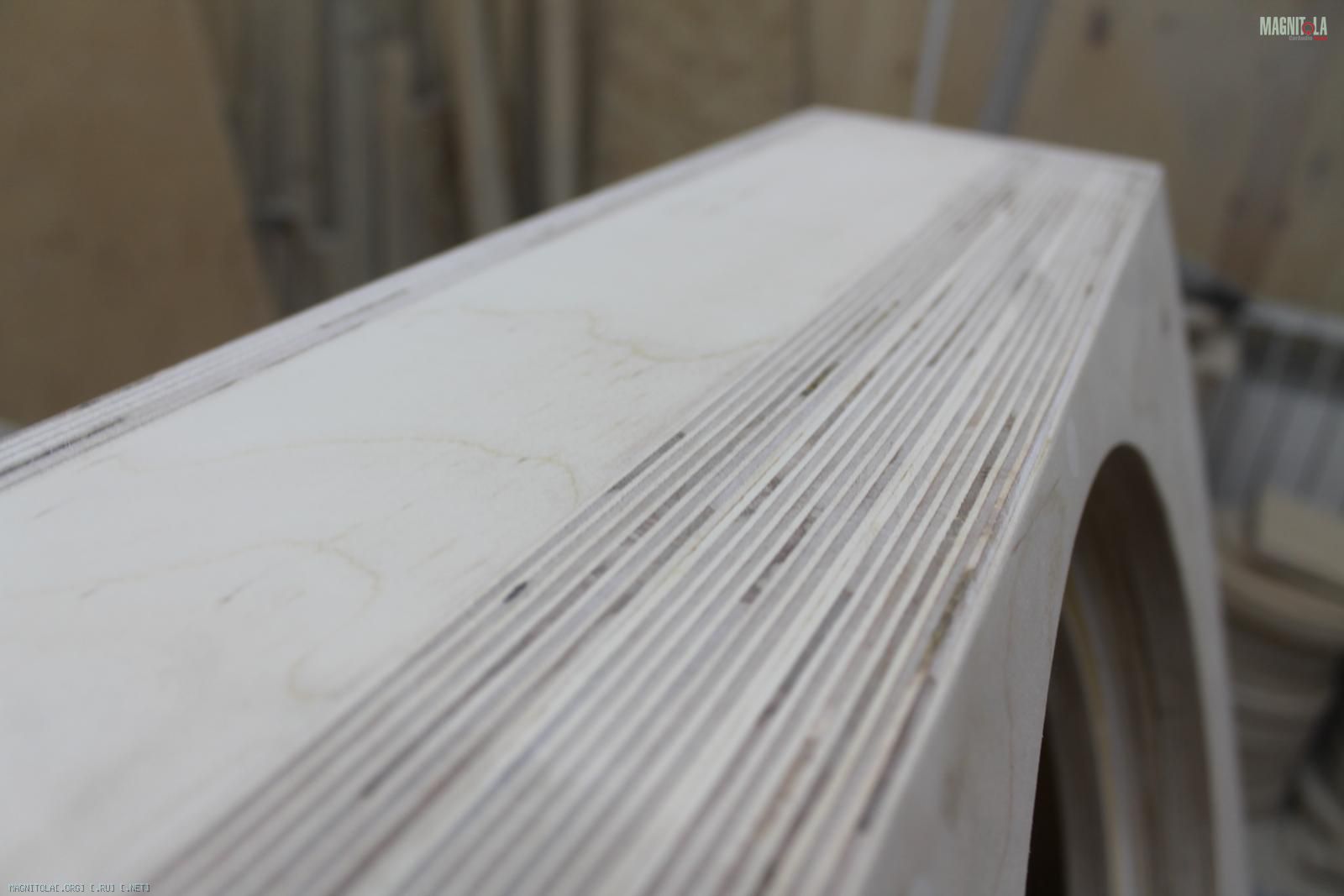

корпус для PolkAudio DB1240, ЗЯ, 28л, стенки 19мм, лицо57мм, акустическое демпфирование, терминал в усиленном варианте, саморезы под торкс

Вложение 1107340 Вложение 1107342 Вложение 1107344 Вложение 1107346 Вложение 1107348 Вложение 1107350 Вложение 1107352 Вложение 1107354 Вложение 1107356 Вложение 1107358 Вложение 1107360 Вложение 1107362 Вложение 1107364 Вложение 1107366 Вложение 1107368 Вложение 1107370 Вложение 1107372 Вложение 1107374 Вложение 1107376 Вложение 1107378 Вложение 1107380 Вложение 1107382 Вложение 1107384
26.02.2017, 01:56
st220

Вложений: 91

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехал BMW 5 F10

Вложение 1107674 Вложение 1107676 Вложение 1107678 Вложение 1107680 Вложение 1107682

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

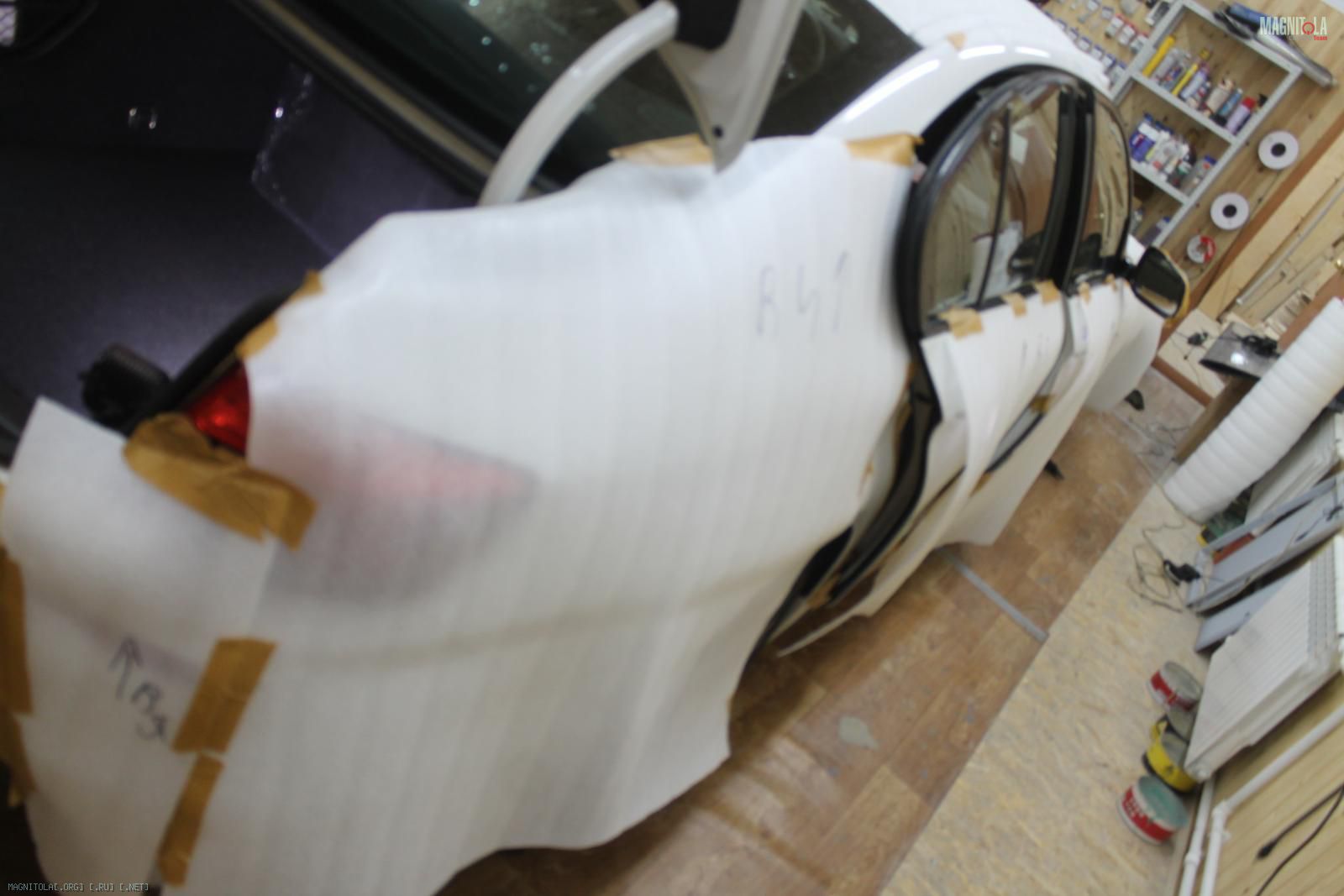

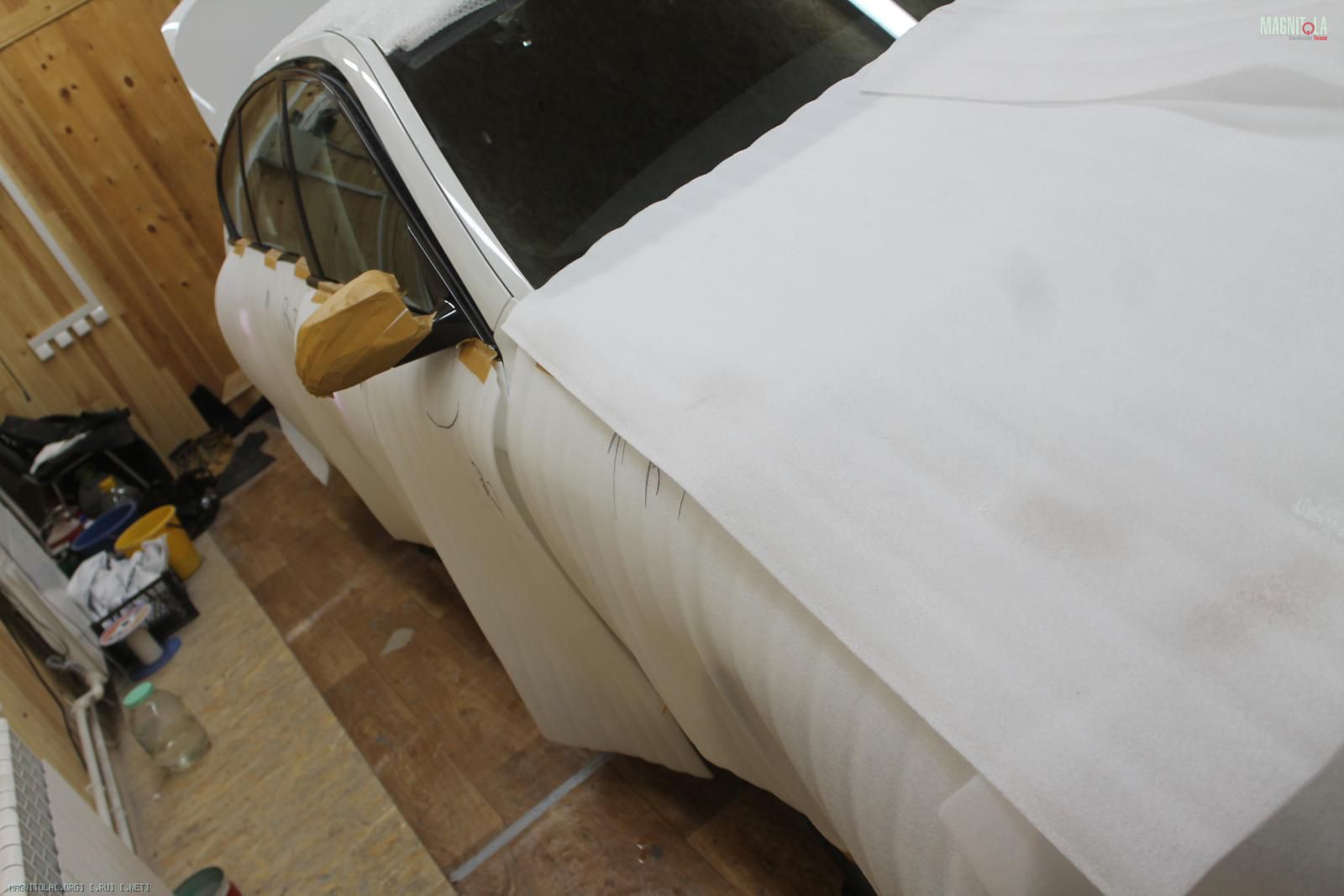

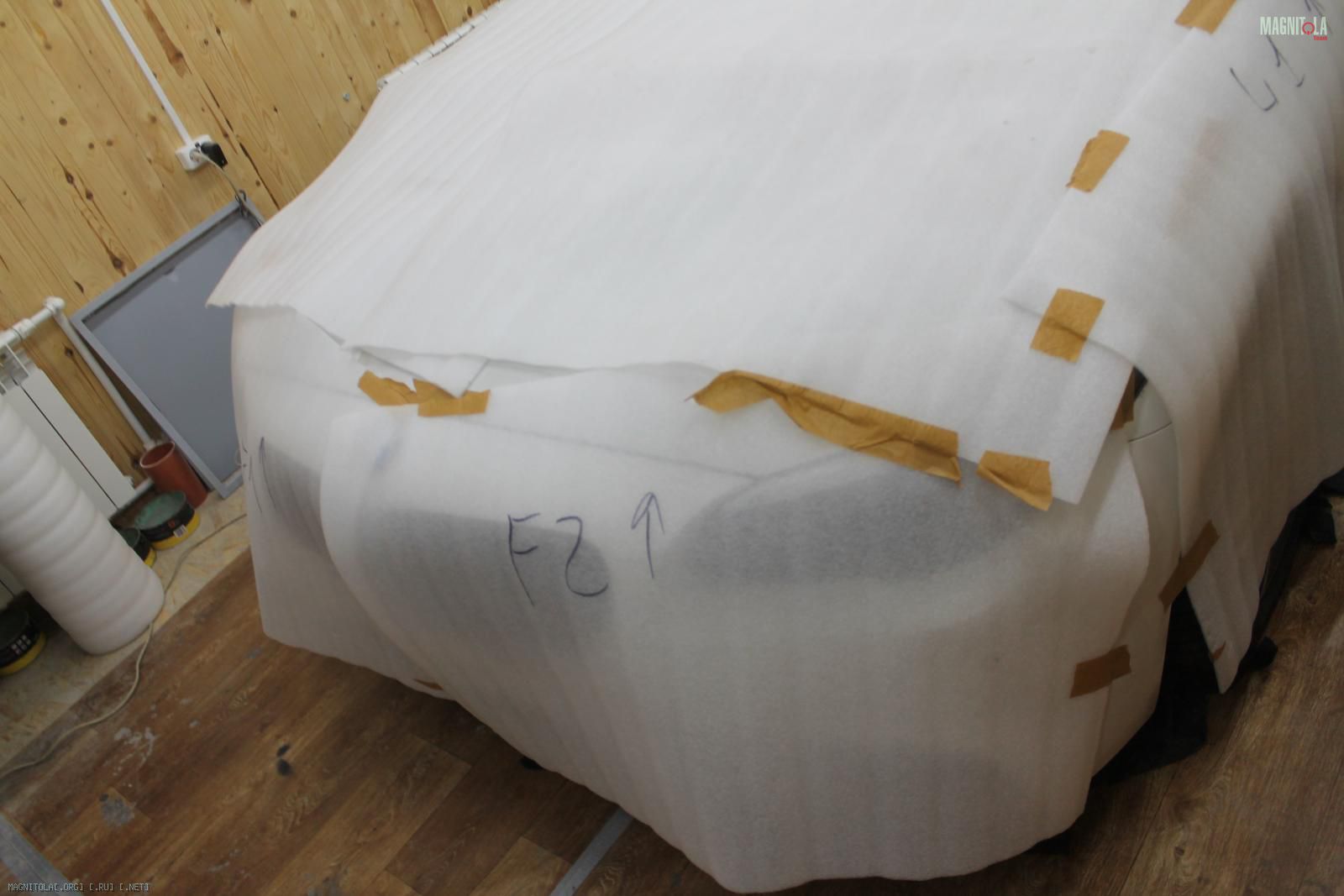

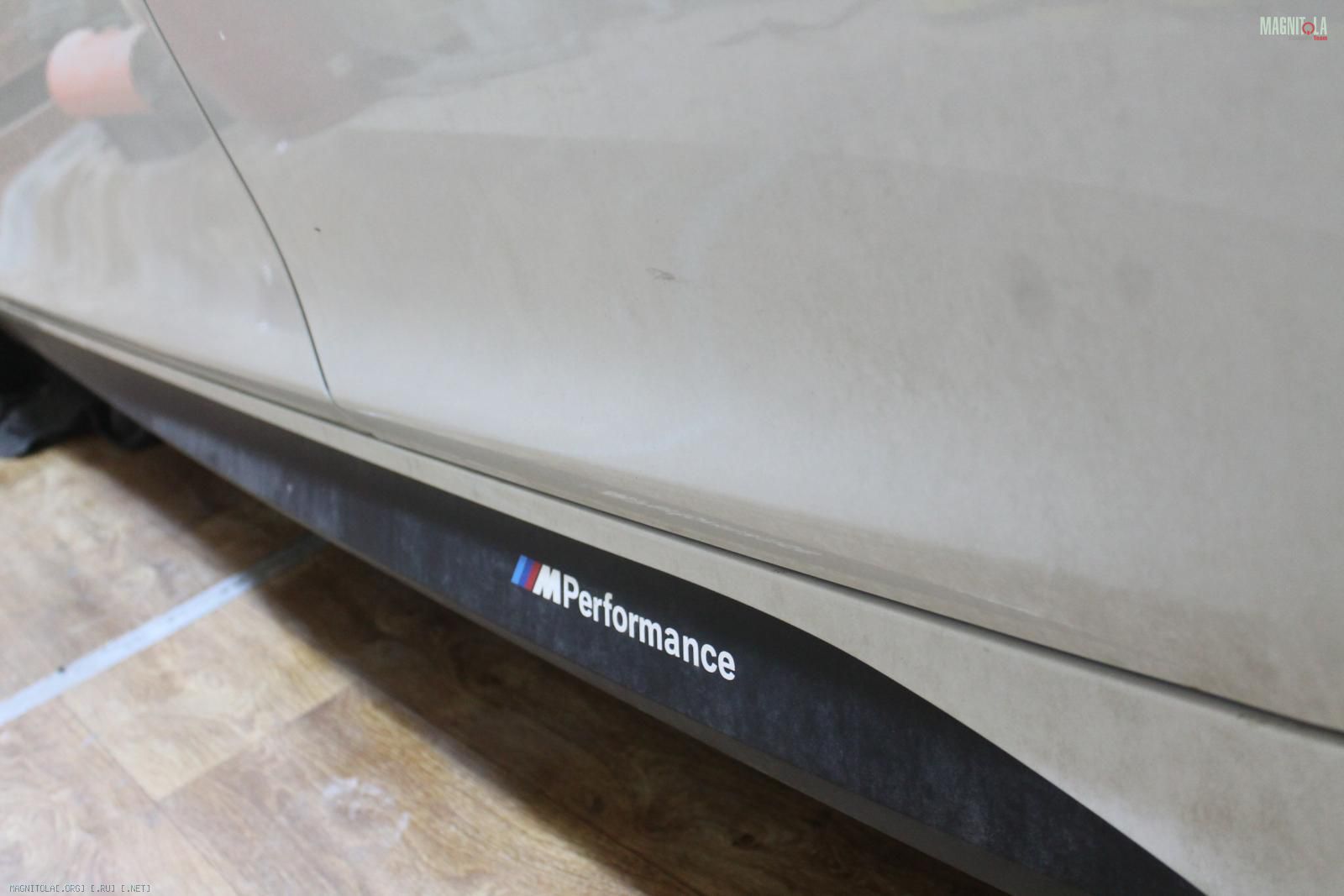

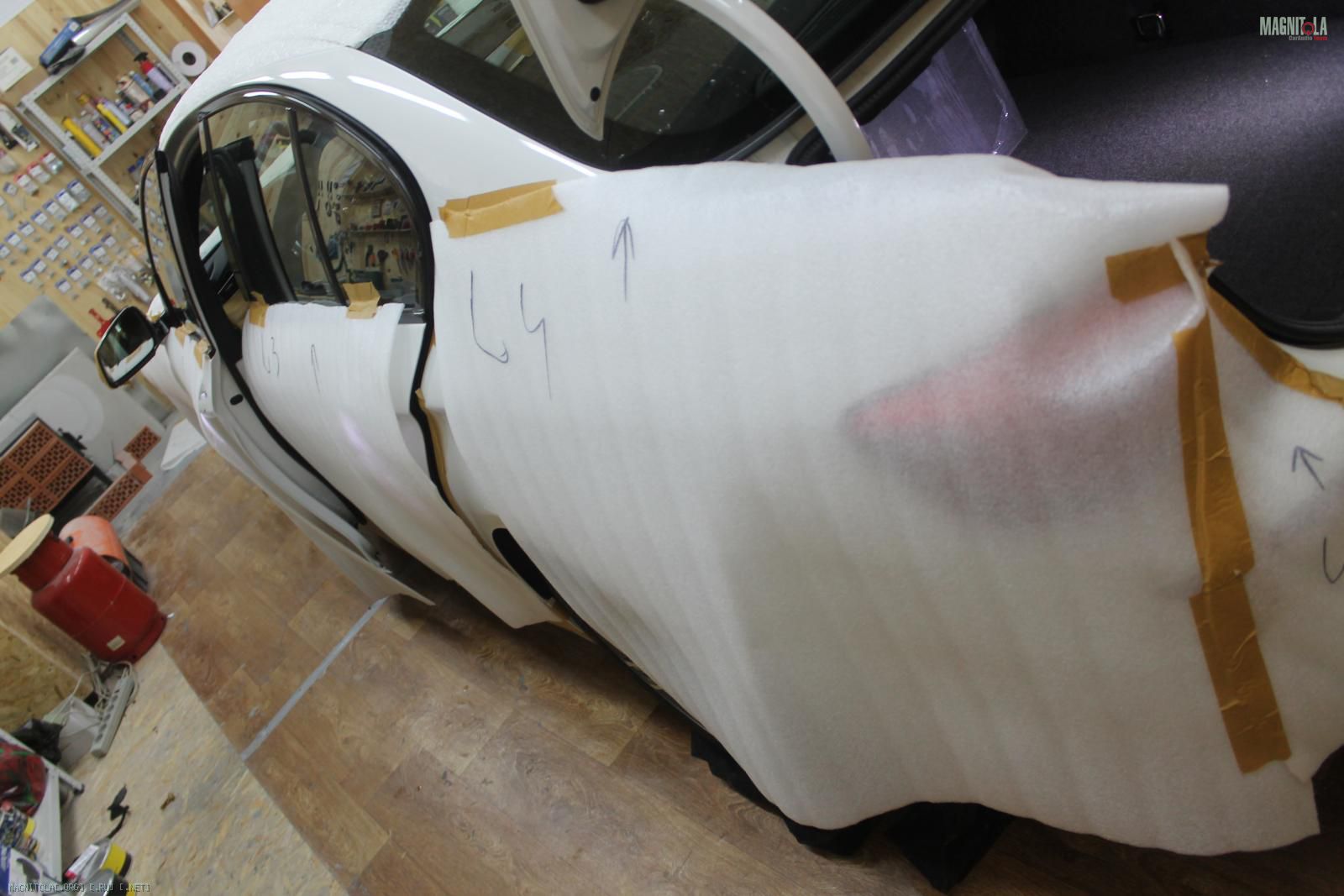

"Защита кузова"
Вложение 1107684 Вложение 1107686 Вложение 1107688 Вложение 1107690 Вложение 1107692 Вложение 1107694 Вложение 1107696

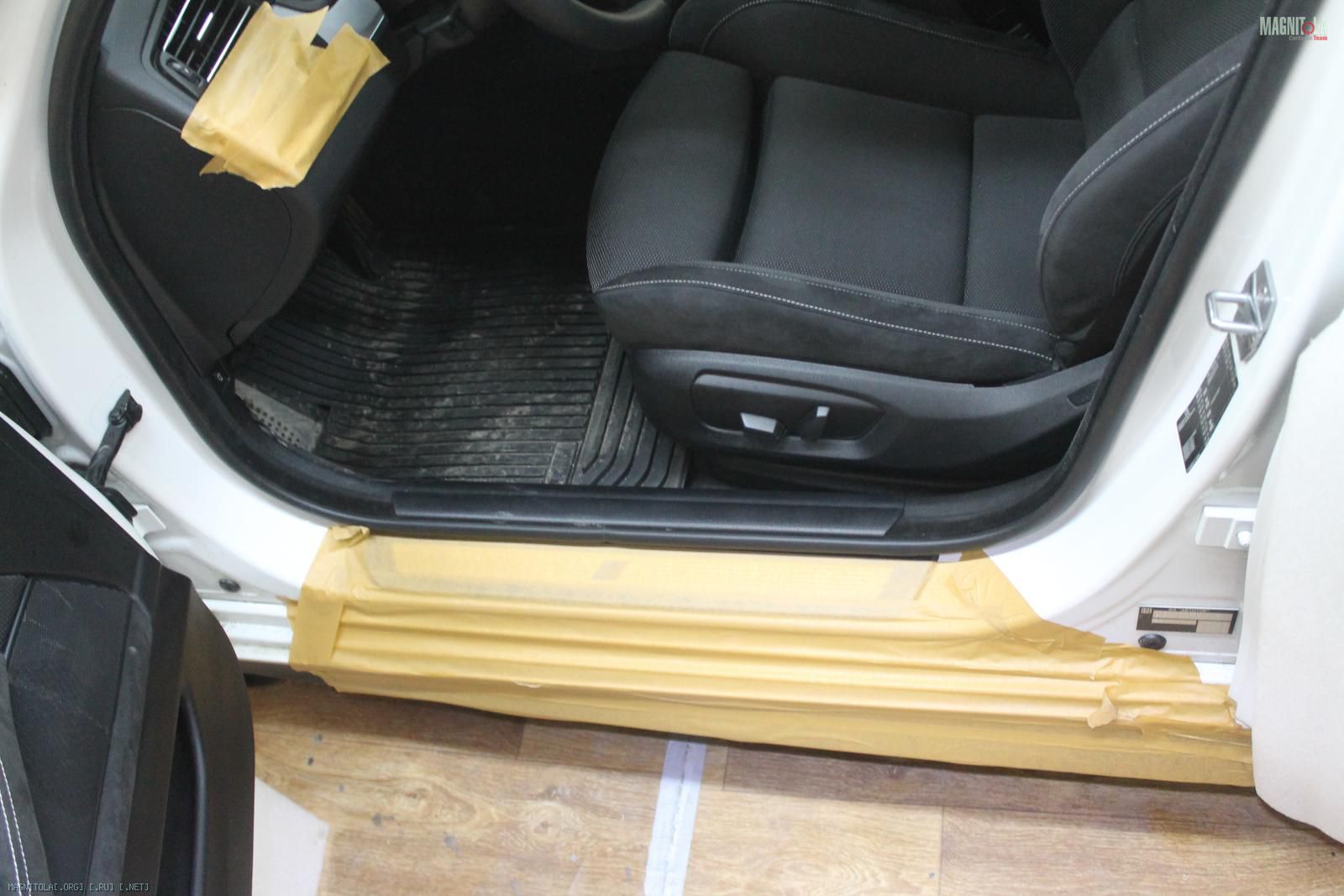

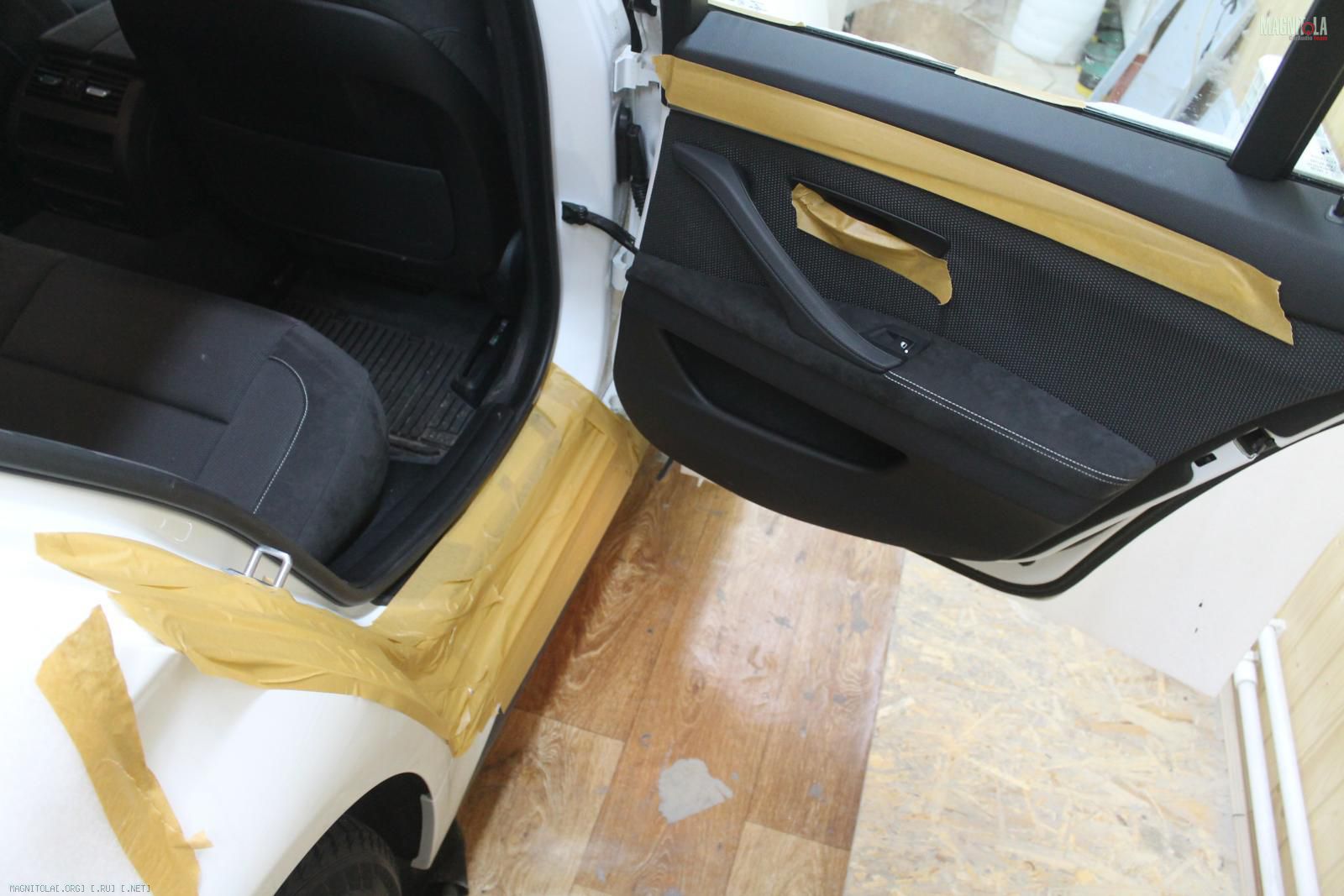

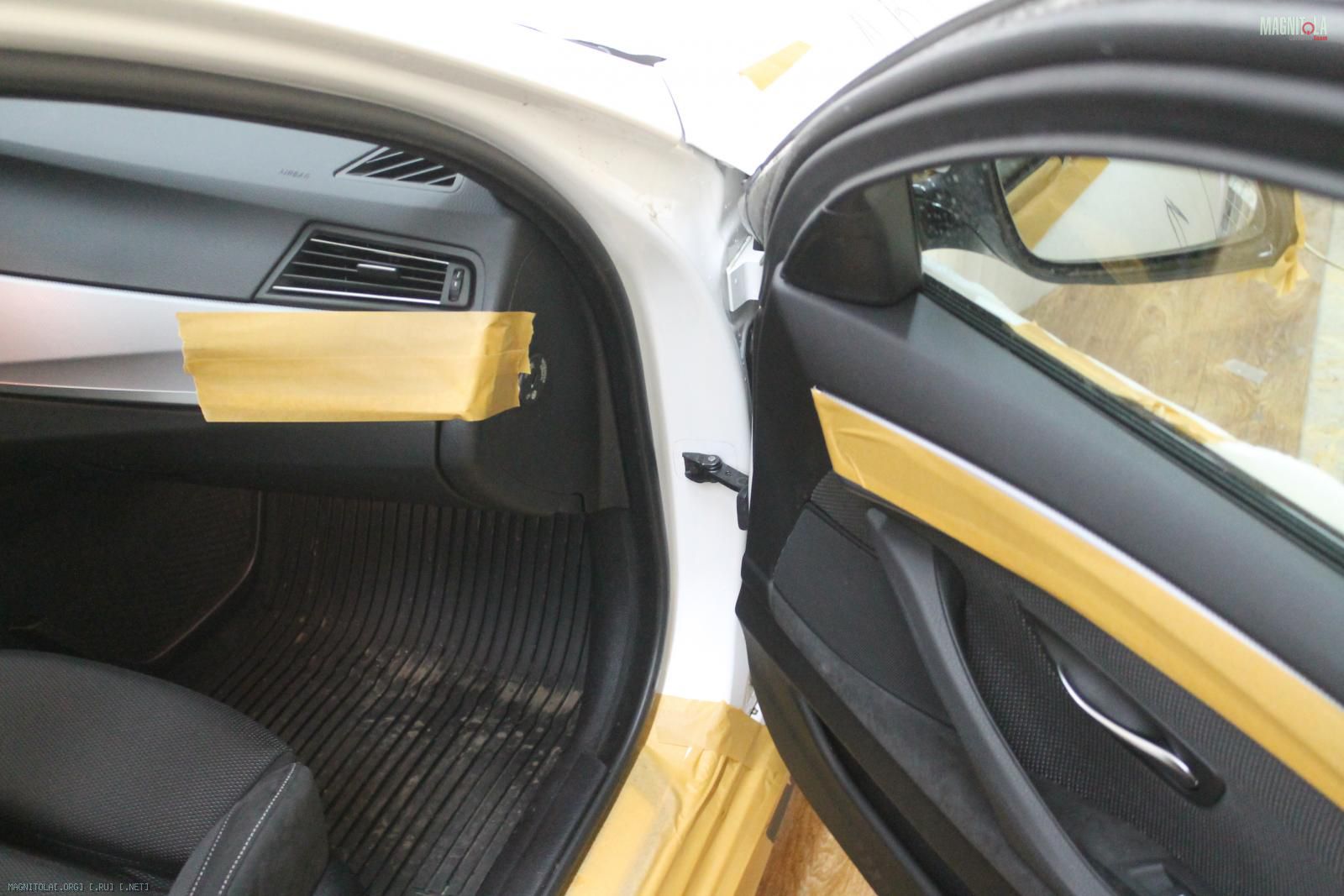

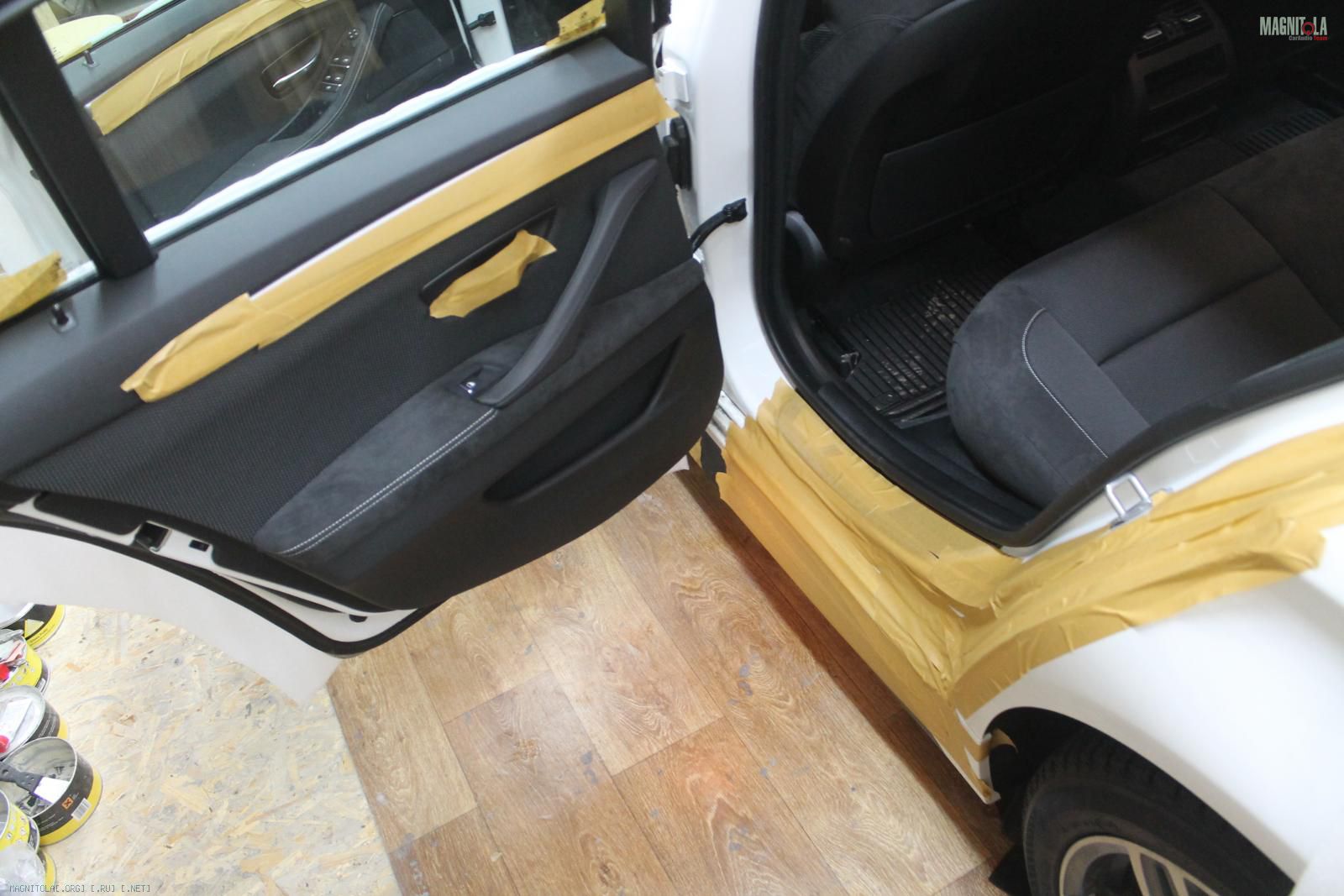

"Защита салона"
Вложение 1107698 Вложение 1107700 Вложение 1107702 Вложение 1107704 Вложение 1107706 Вложение 1107708 Вложение 1107710

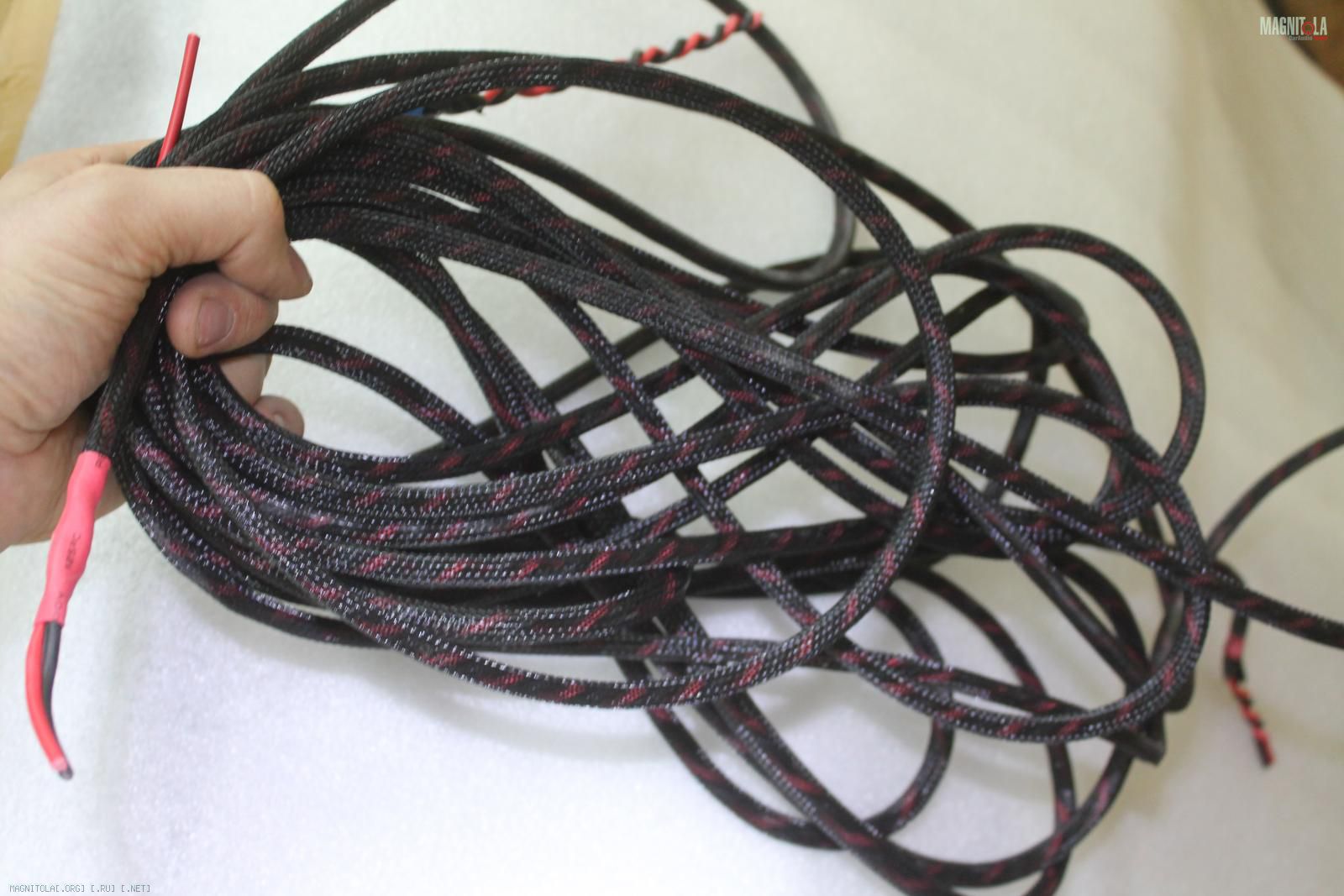

Связали витую пару для сигального проводки и одели в змею
Вложение 1107712 Вложение 1107714

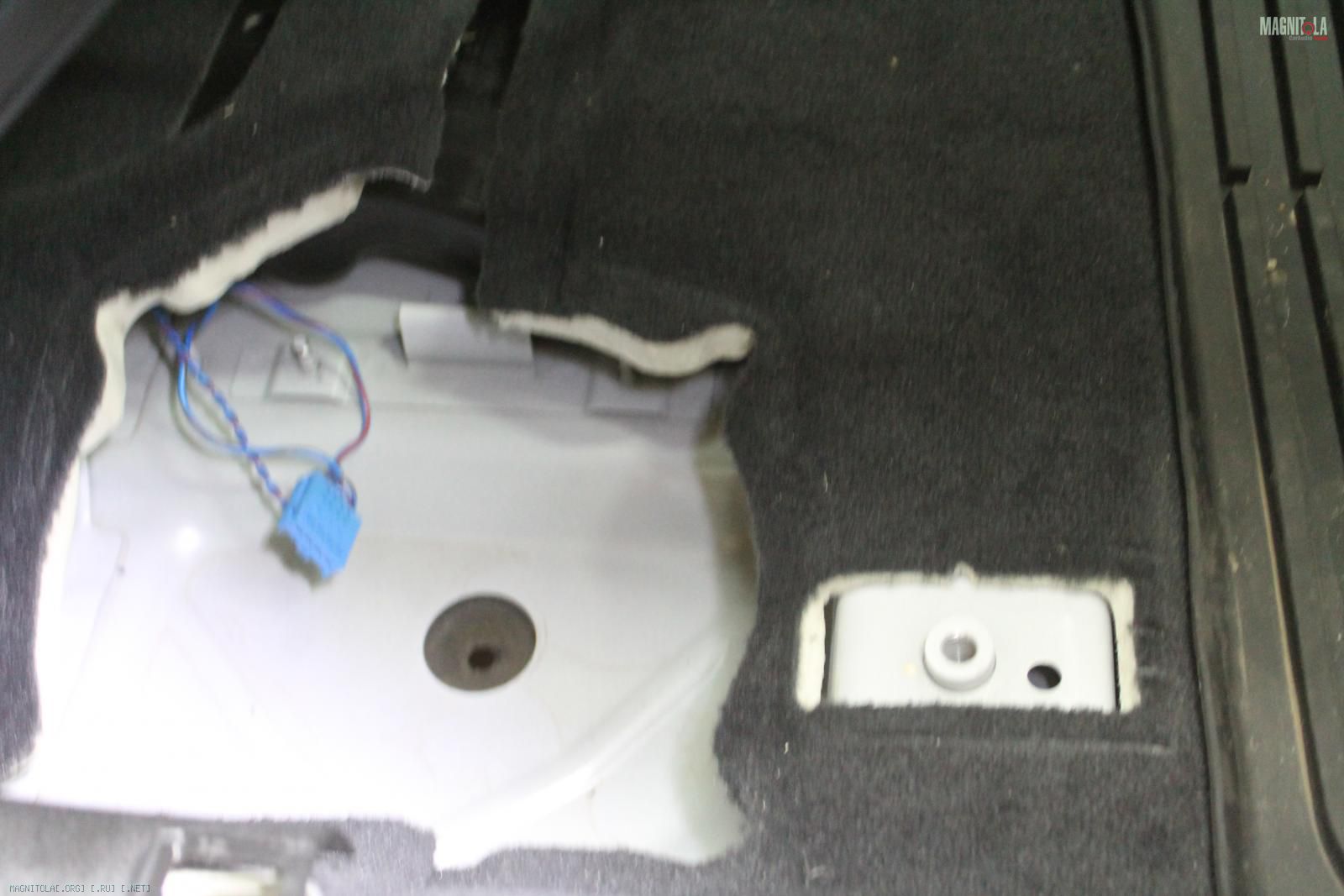

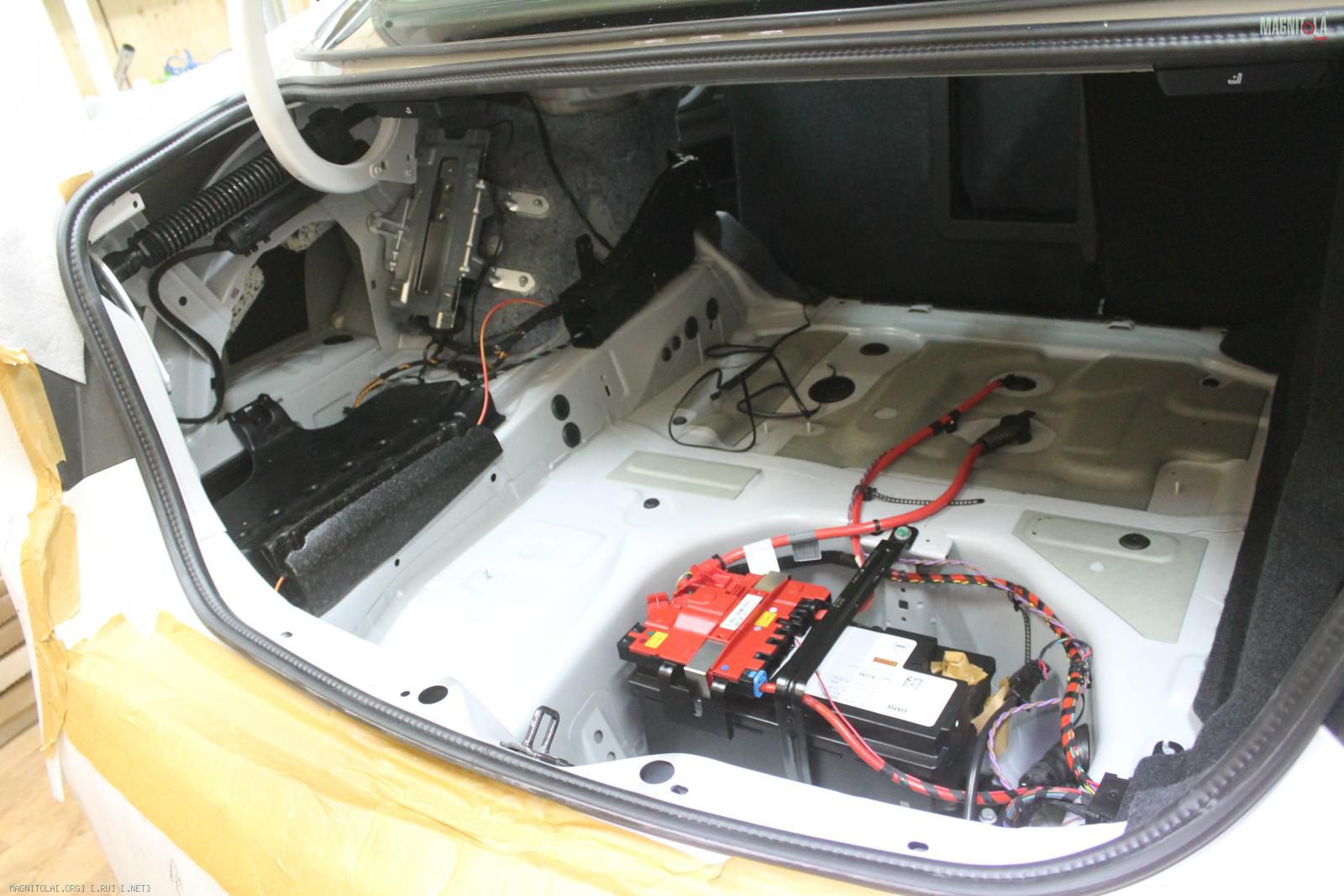

Разобрали салон...
Вложение 1107716 Вложение 1107718 Вложение 1107720 Вложение 1107722 Вложение 1107724 Вложение 1107726 Вложение 1107728 Вложение 1107730

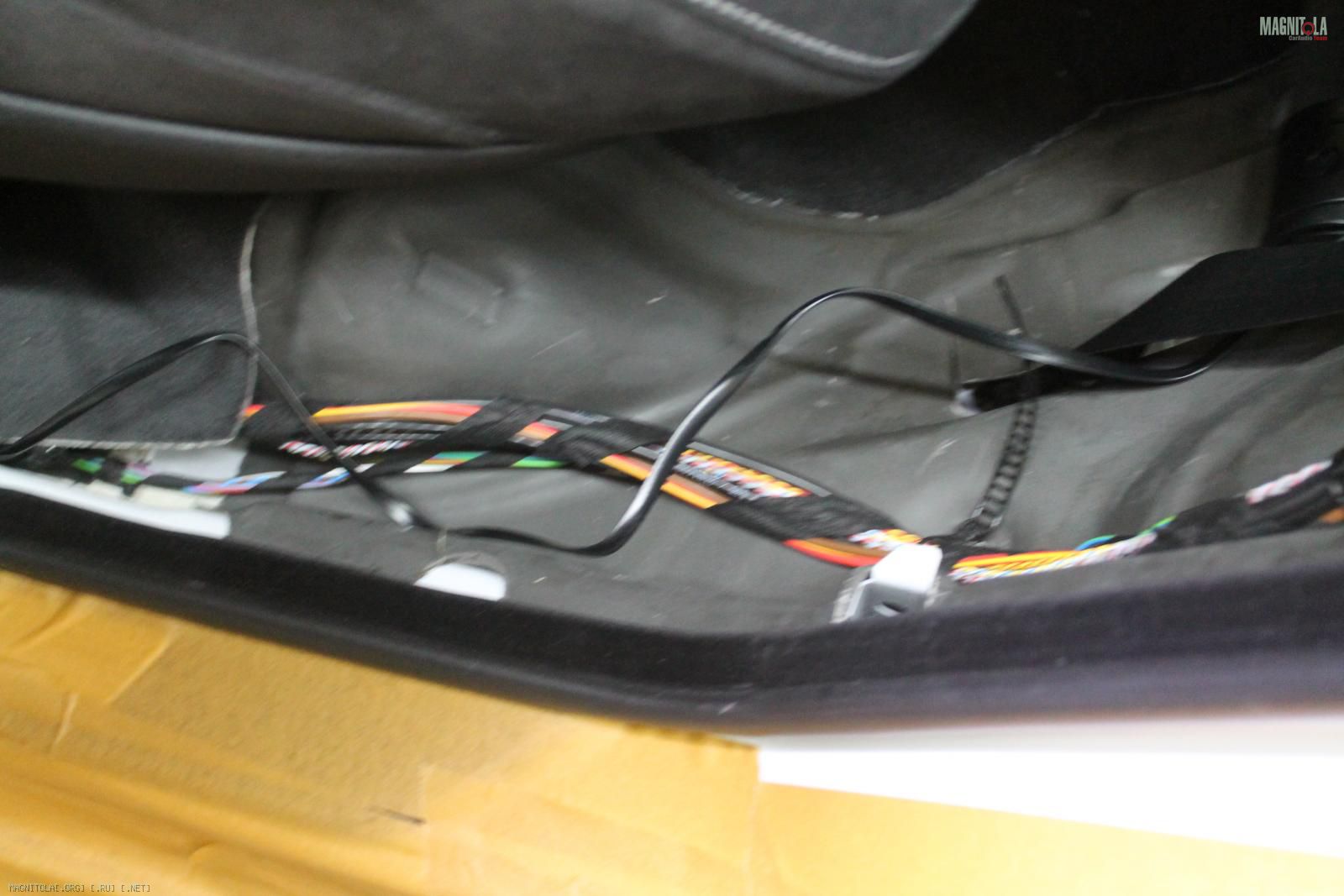

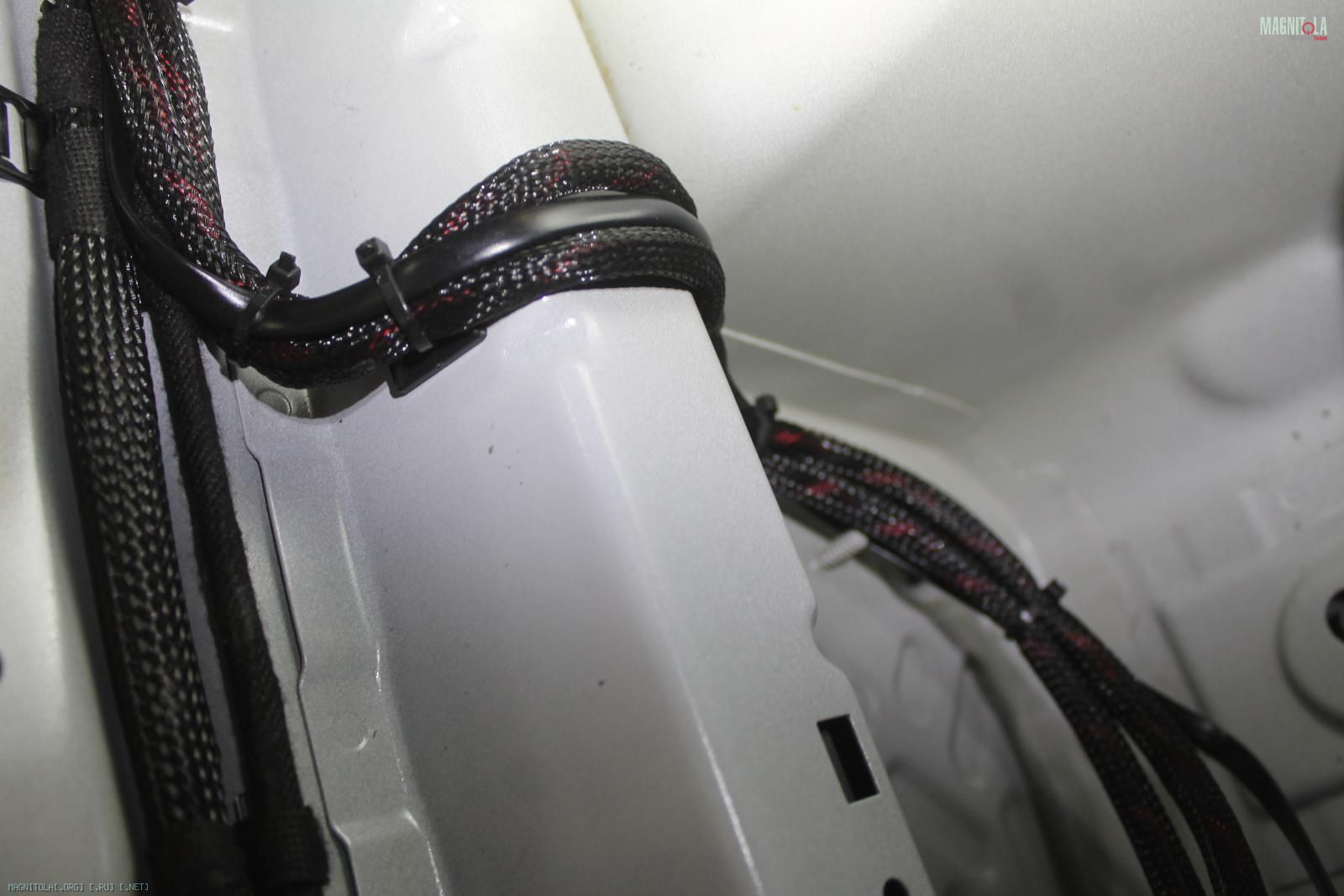

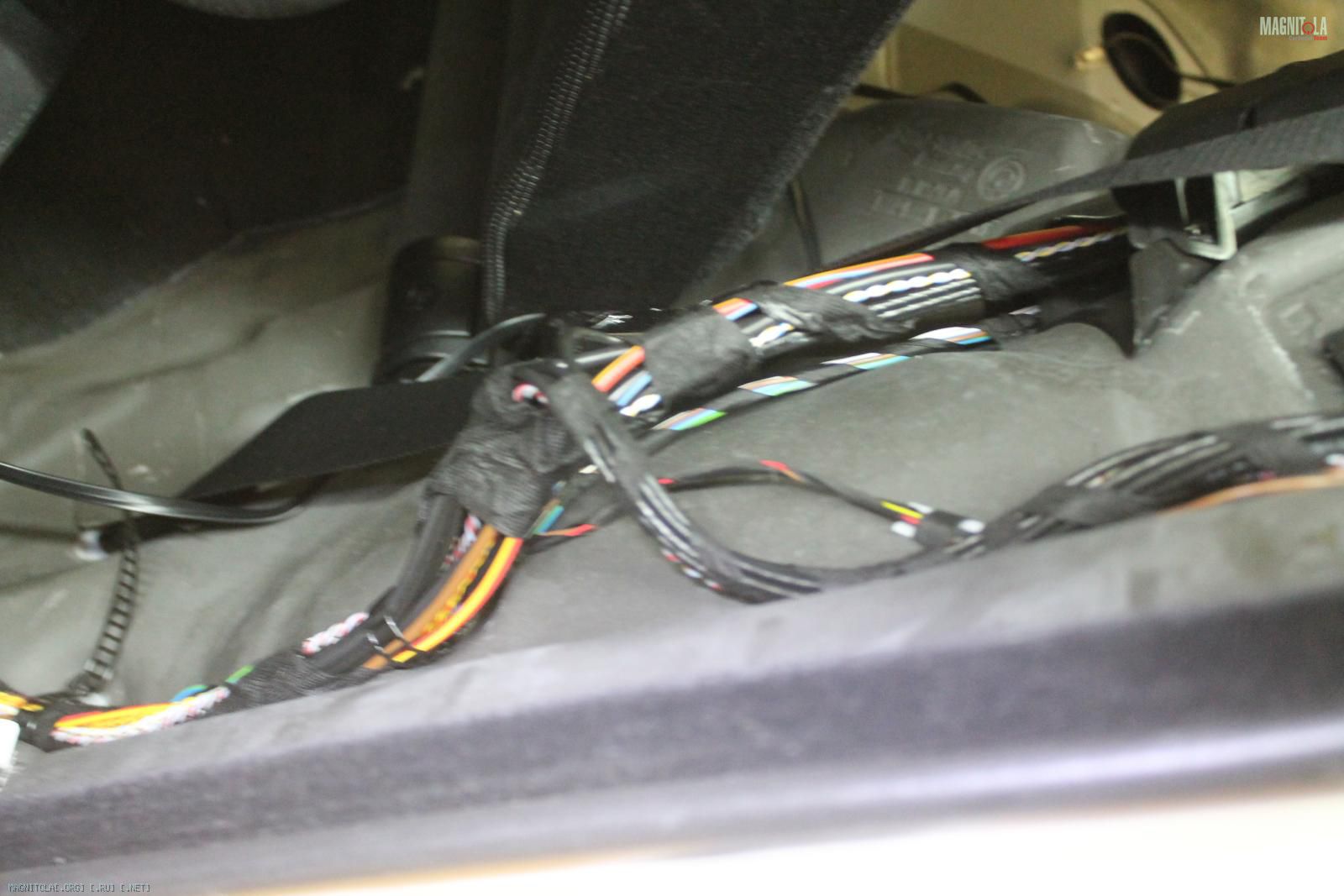

Протяжка закрепление проводки...
Вложение 1107732 Вложение 1107734 Вложение 1107736 Вложение 1107738 Вложение 1107740 Вложение 1107742 Вложение 1107744 Вложение 1107746 Вложение 1107748

И сразу собрали салон...
Вложение 1107750 Вложение 1107752 Вложение 1107754 Вложение 1107756

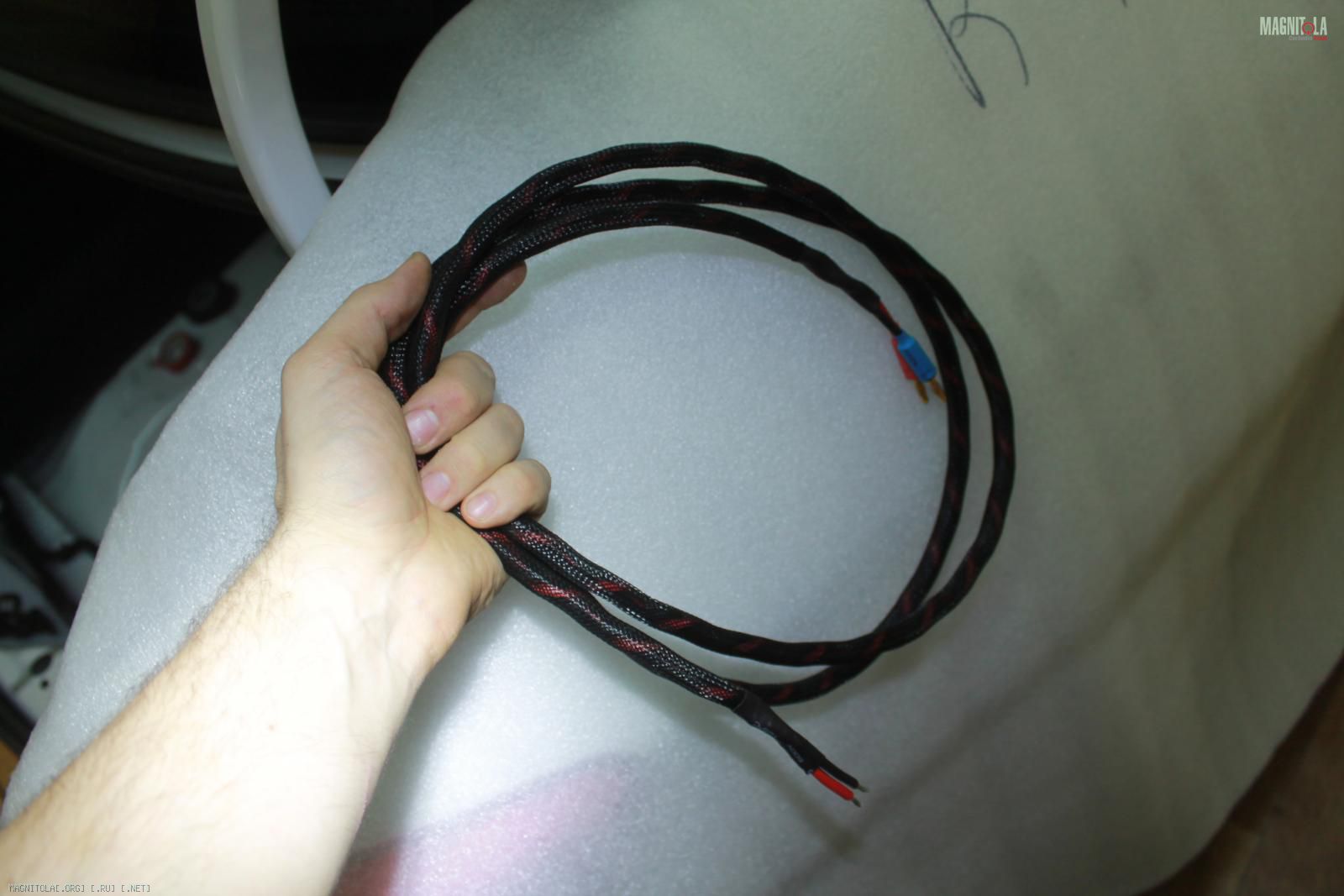

Проводка на саб с "бананами"..
Одели силовую проводку в змею...

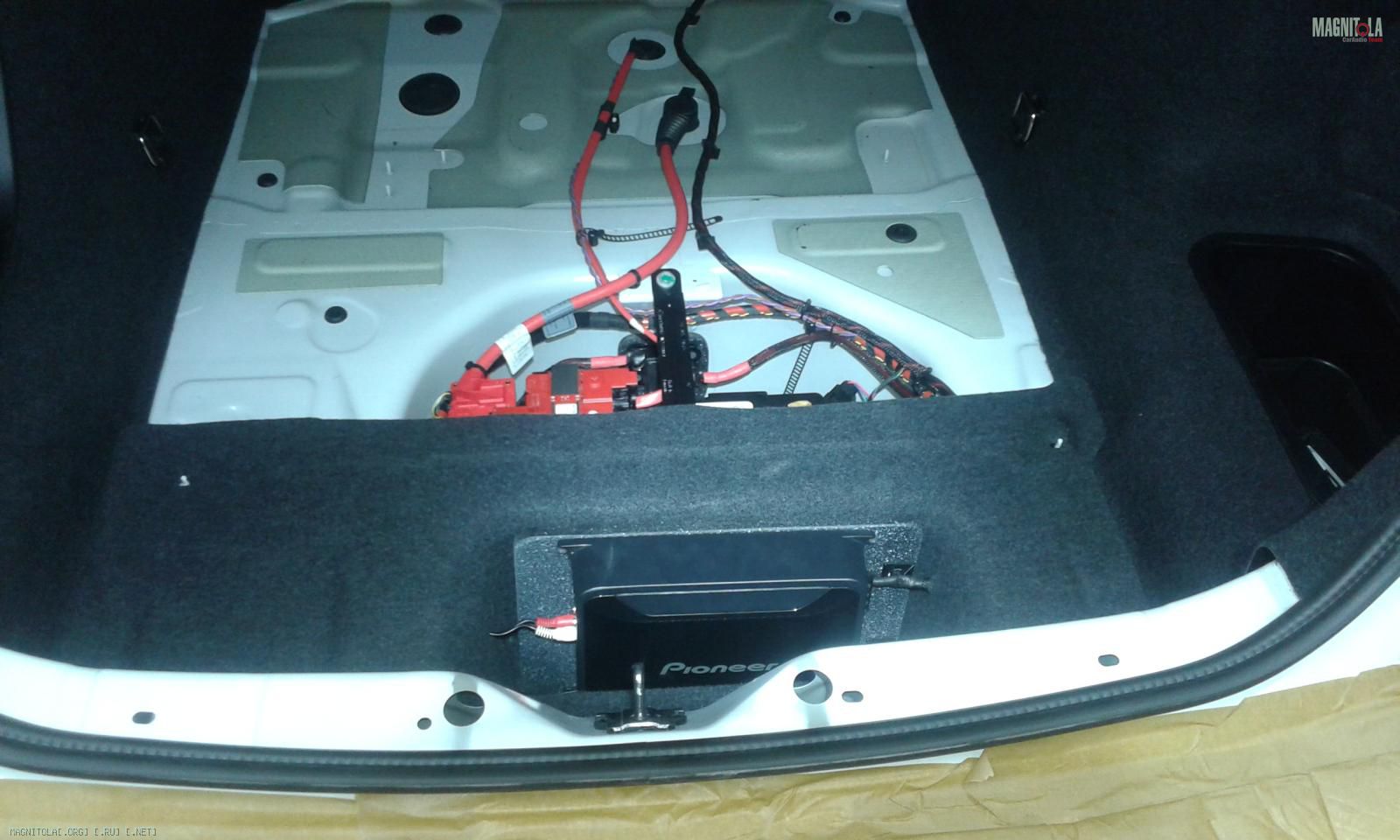

Изготовили полочку под усилитель и держатель для предохранителя... крепление в штатное место М6....
Протяжка/закрепление силовой проводки..
Вложение 1107758 Вложение 1107760 Вложение 1107762 Вложение 1107764 Вложение 1107766 Вложение 1107768 Вложение 1107770 Вложение 1107772 Вложение 1107774 Вложение 1107776 Вложение 1107778

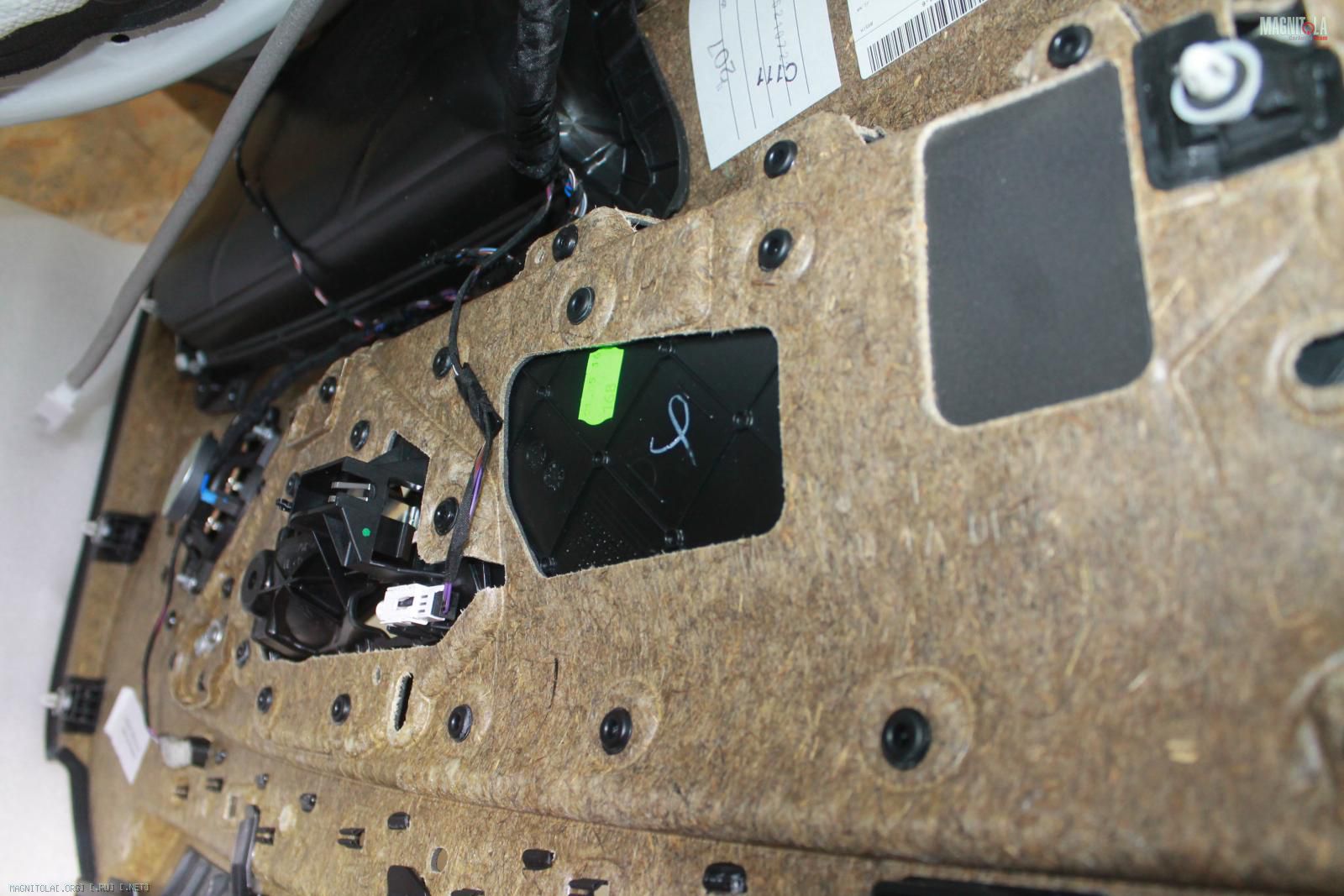

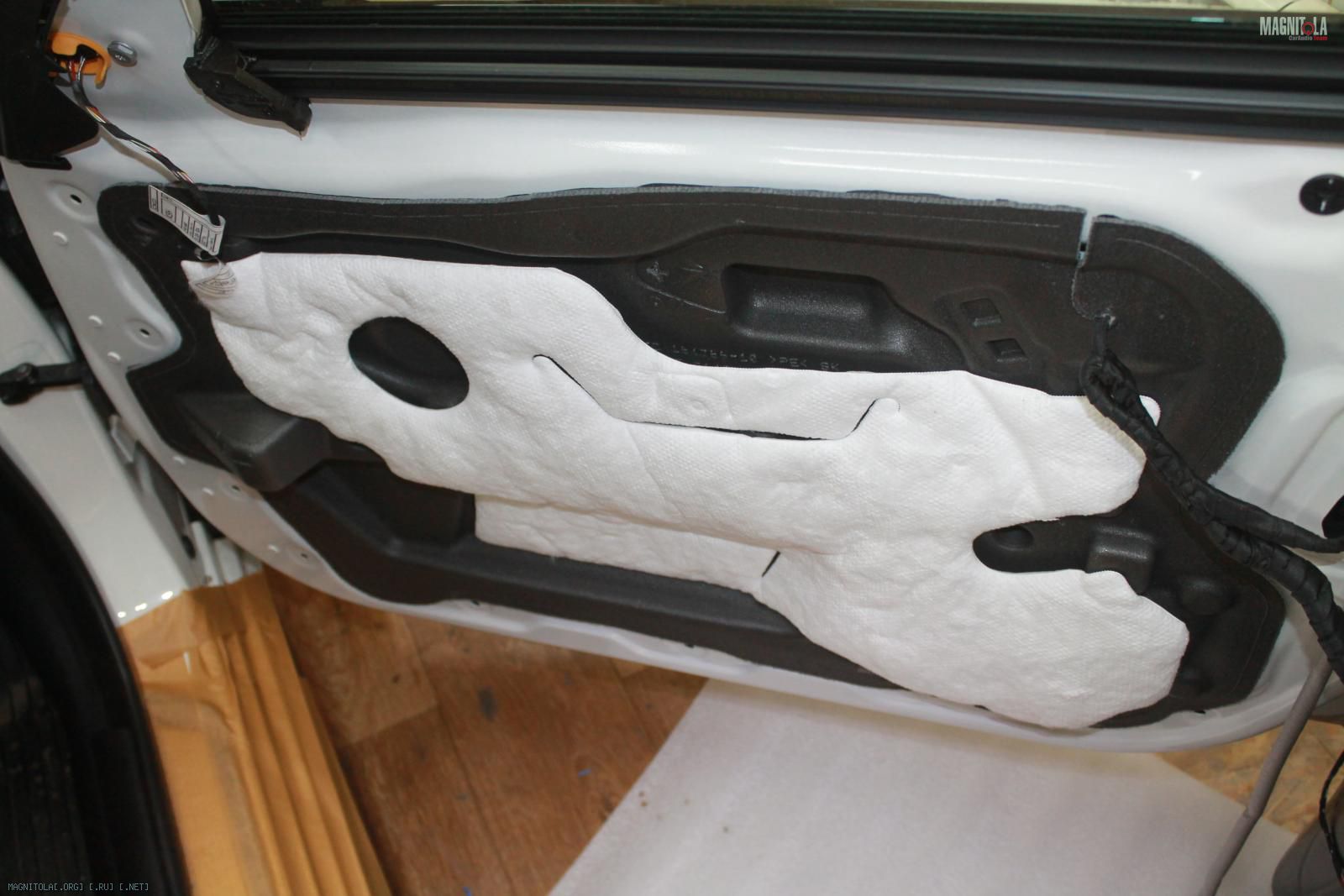

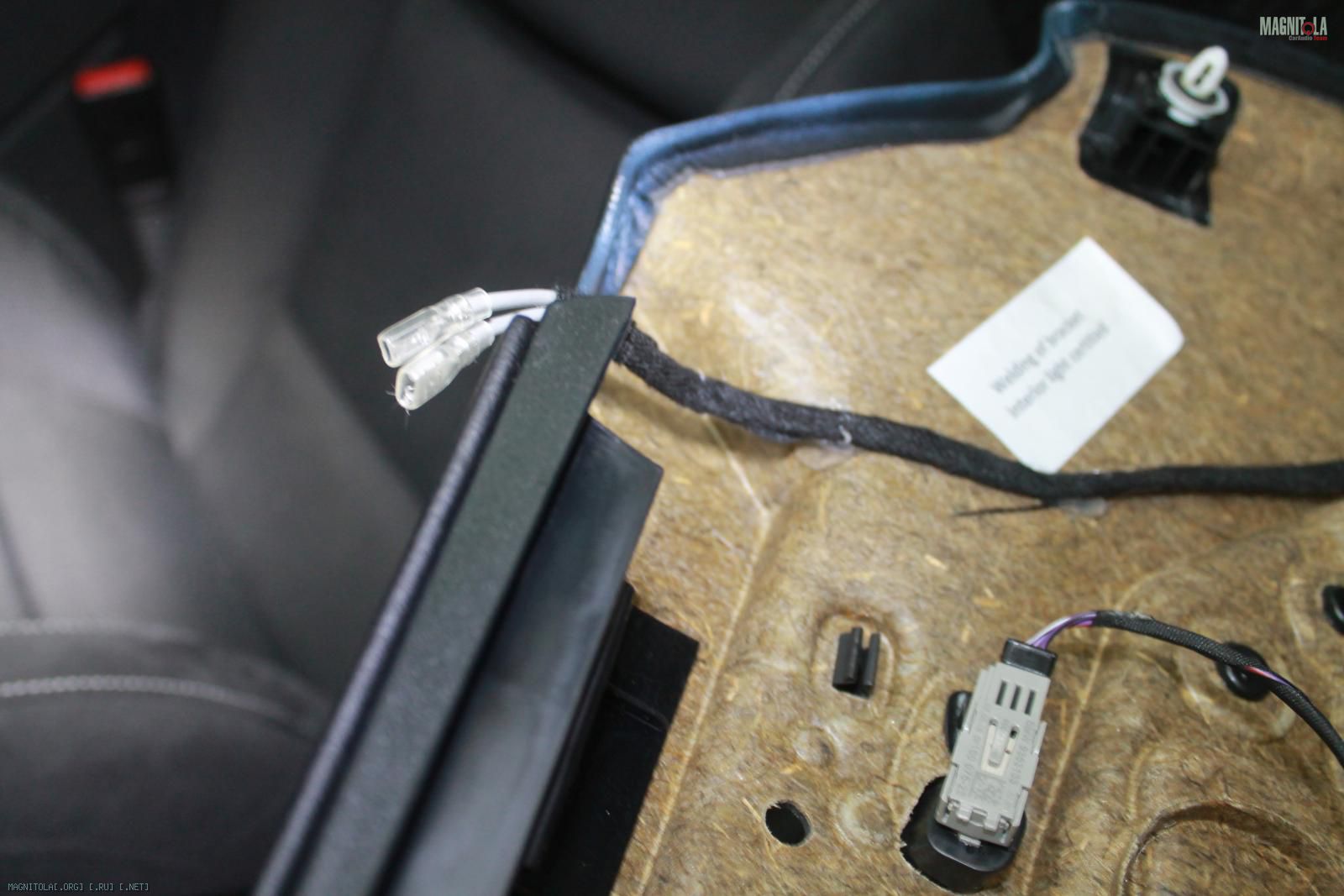

В "штатке", клиенту не хватает баса и ВЧ, поэтому разбираем двери... Устанавливаем кроссовер для ВЧ, прокладываем проводку в штатном стиле...
Вложение 1107780 Вложение 1107782 Вложение 1107784 Вложение 1107786 Вложение 1107788 Вложение 1107790 Вложение 1107792 Вложение 1107794

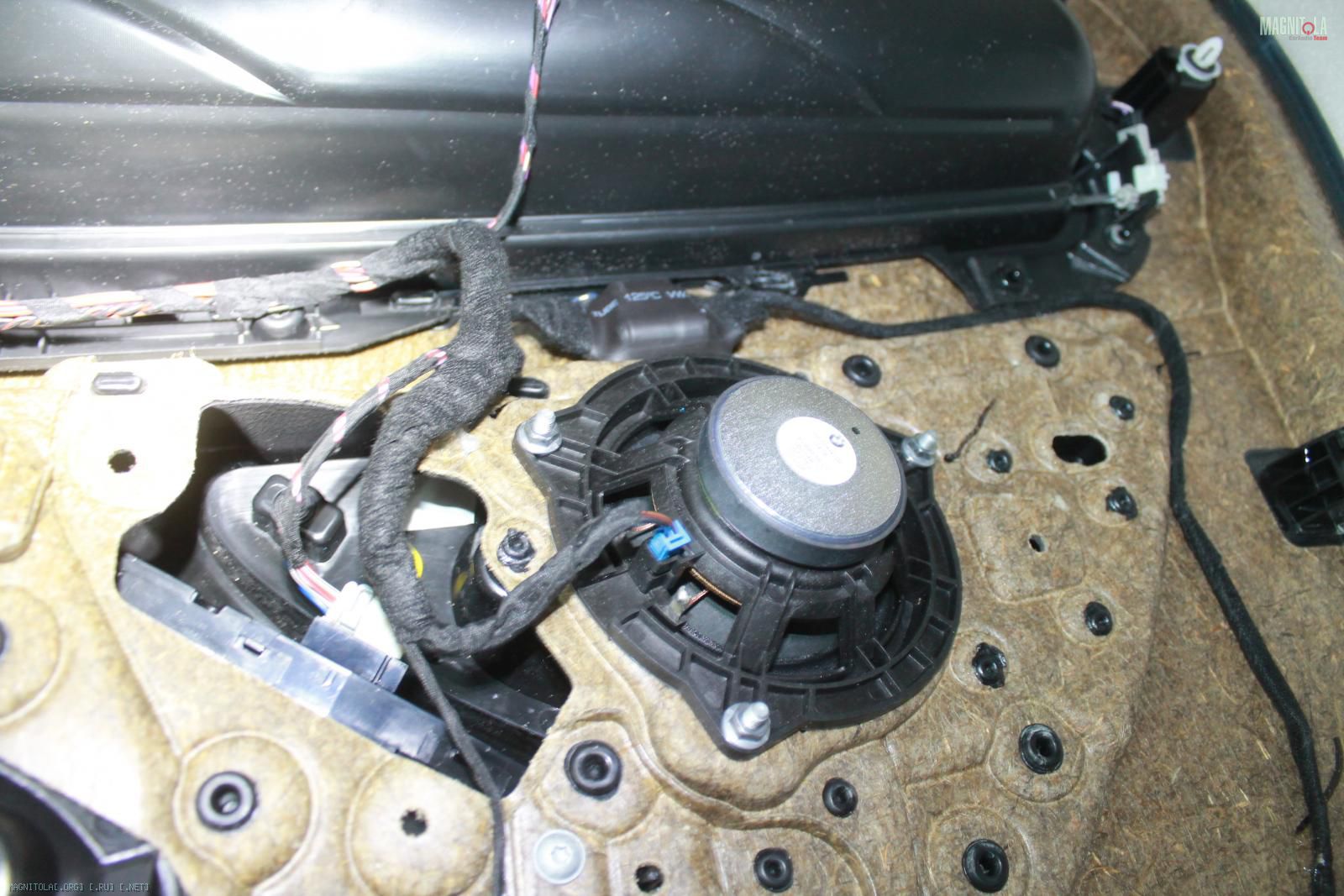

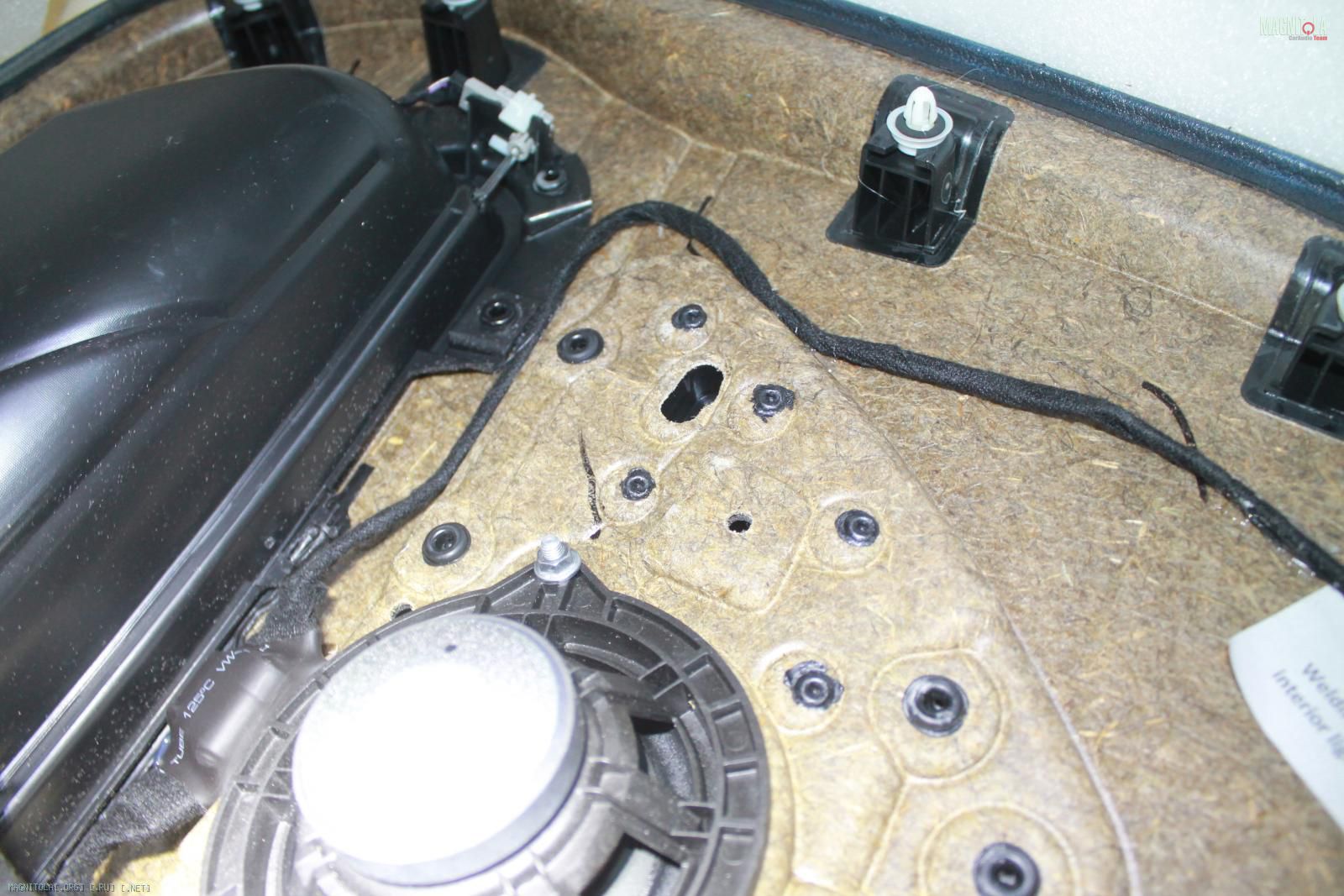

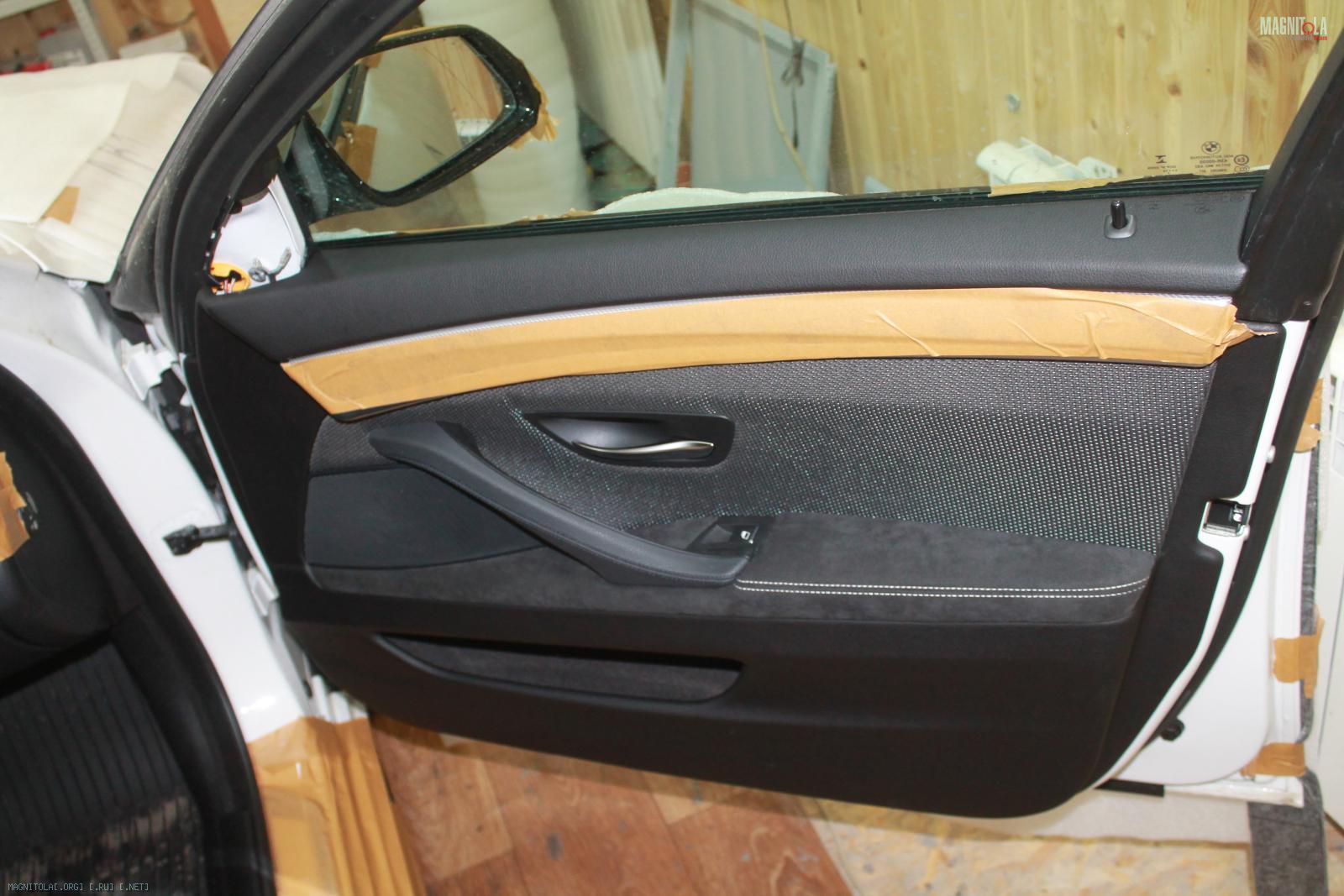

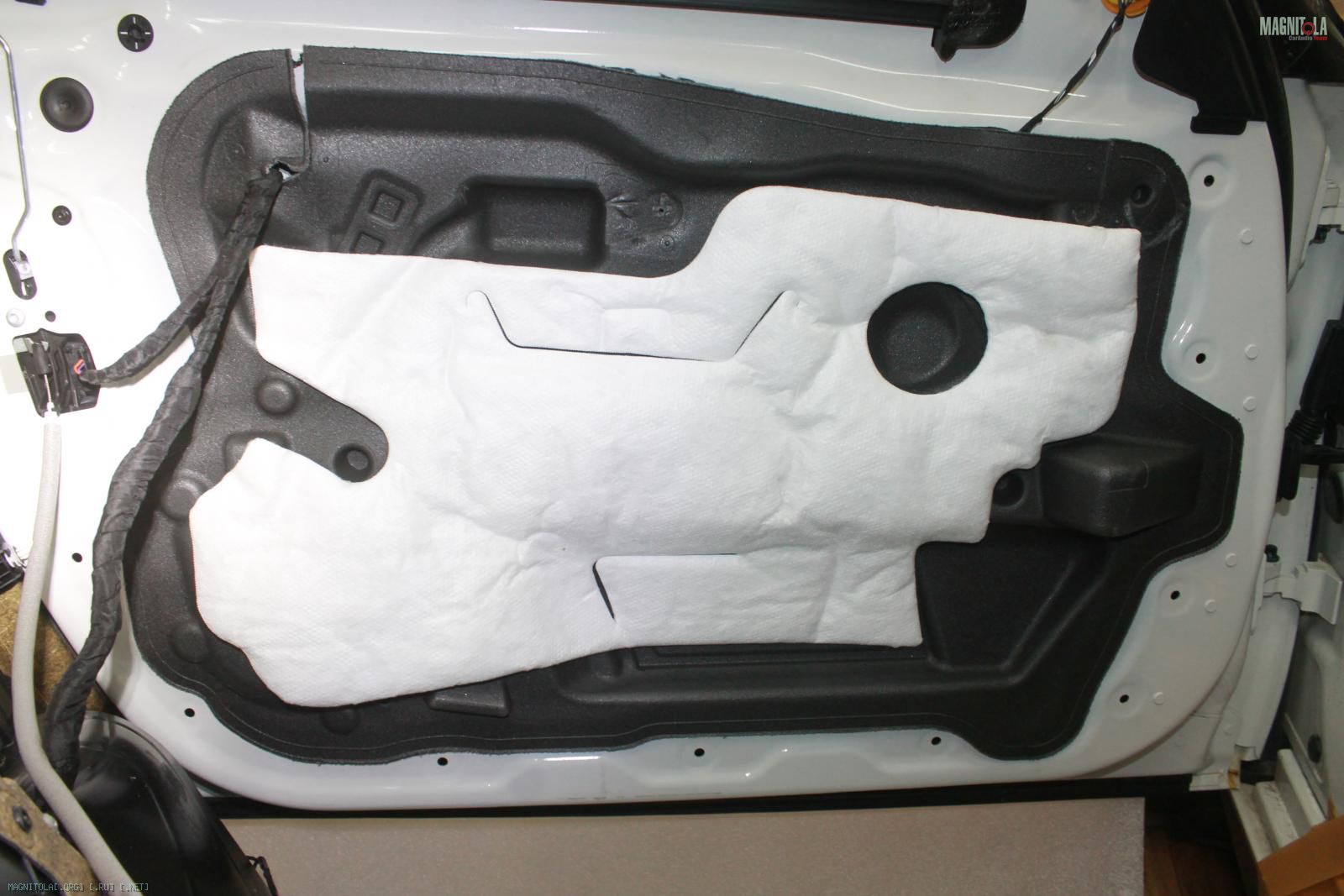

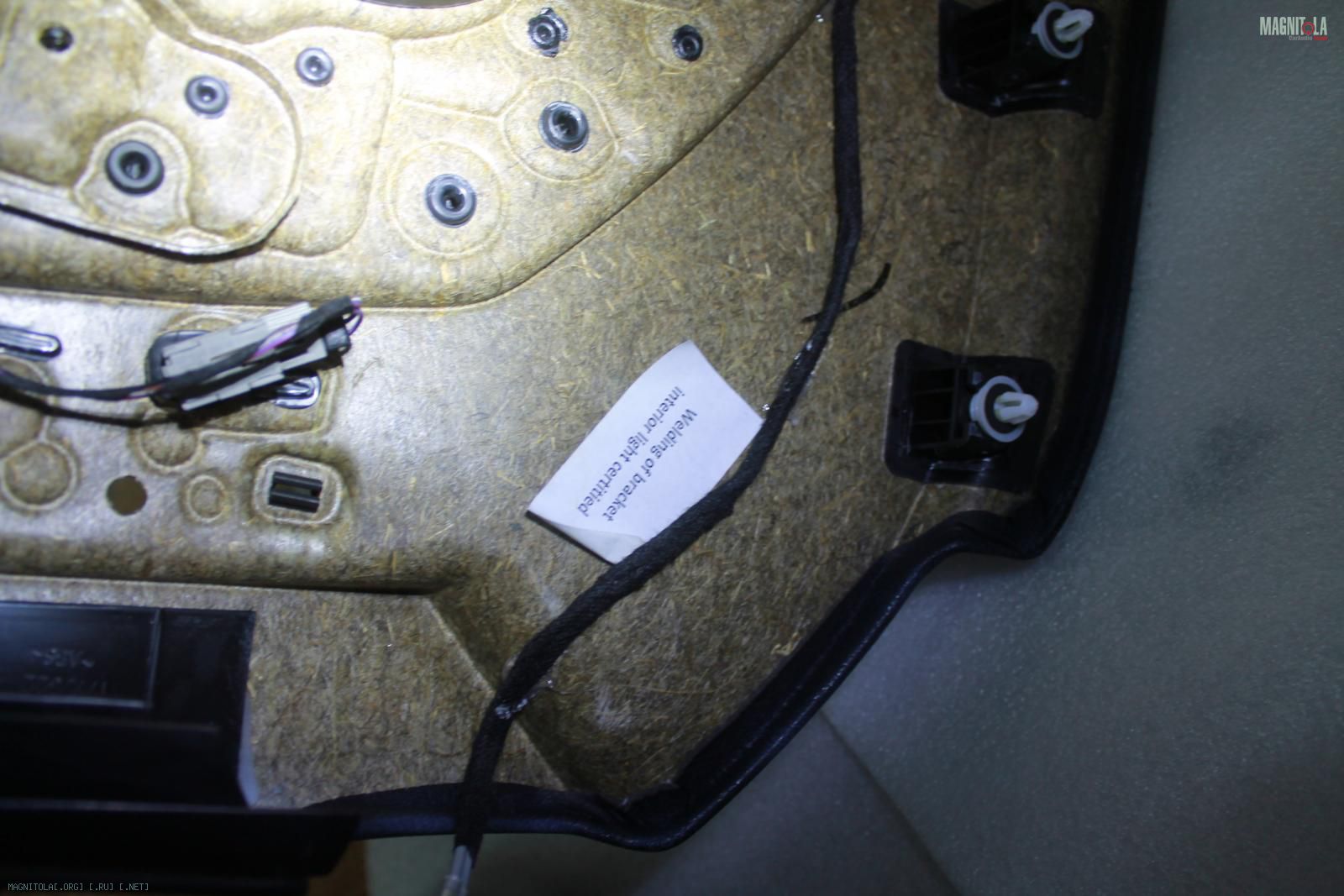

Левая дверь
Вложение 1107796 Вложение 1107798 Вложение 1107800 Вложение 1107802 Вложение 1107804 Вложение 1107806 Вложение 1107808 Вложение 1107810

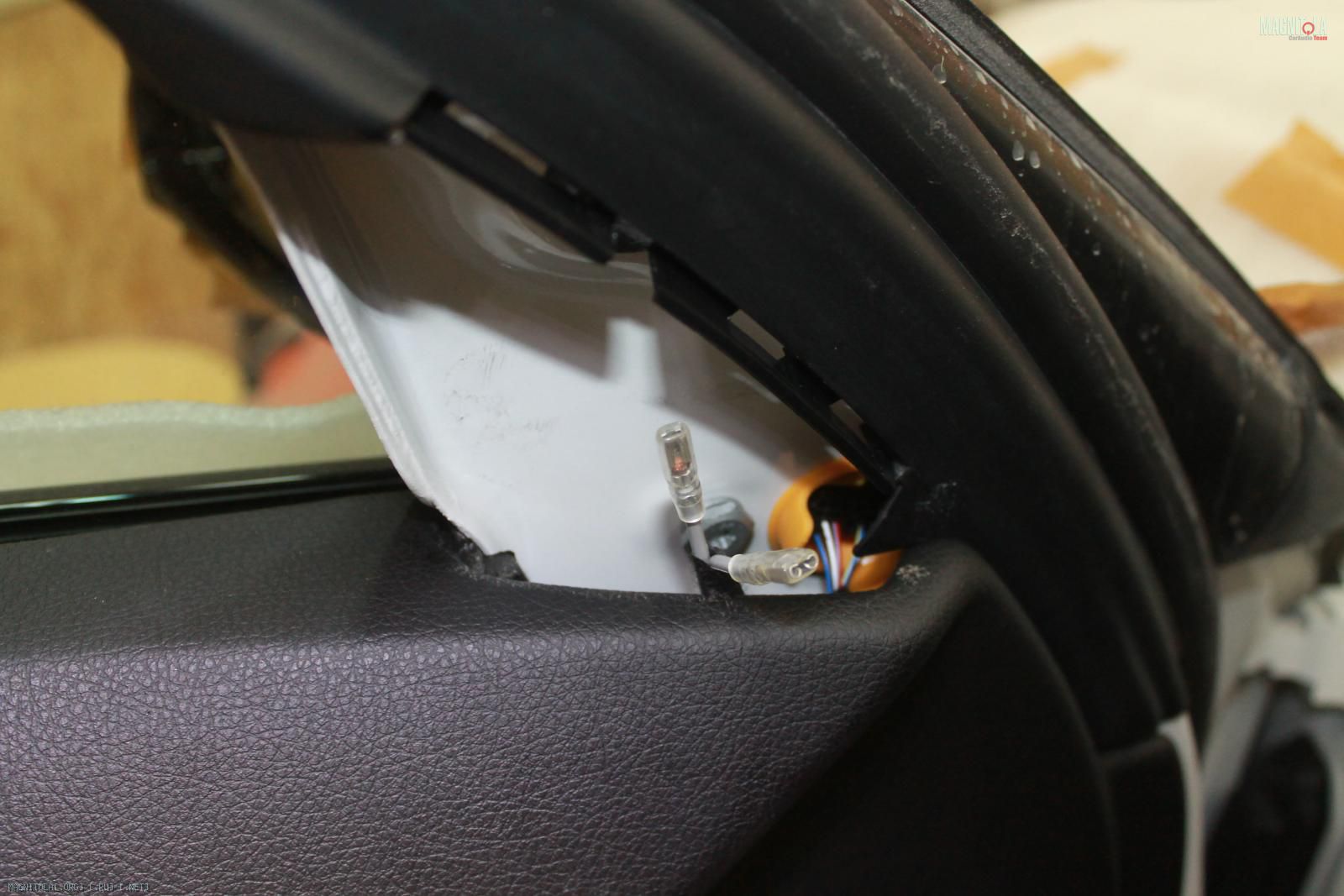

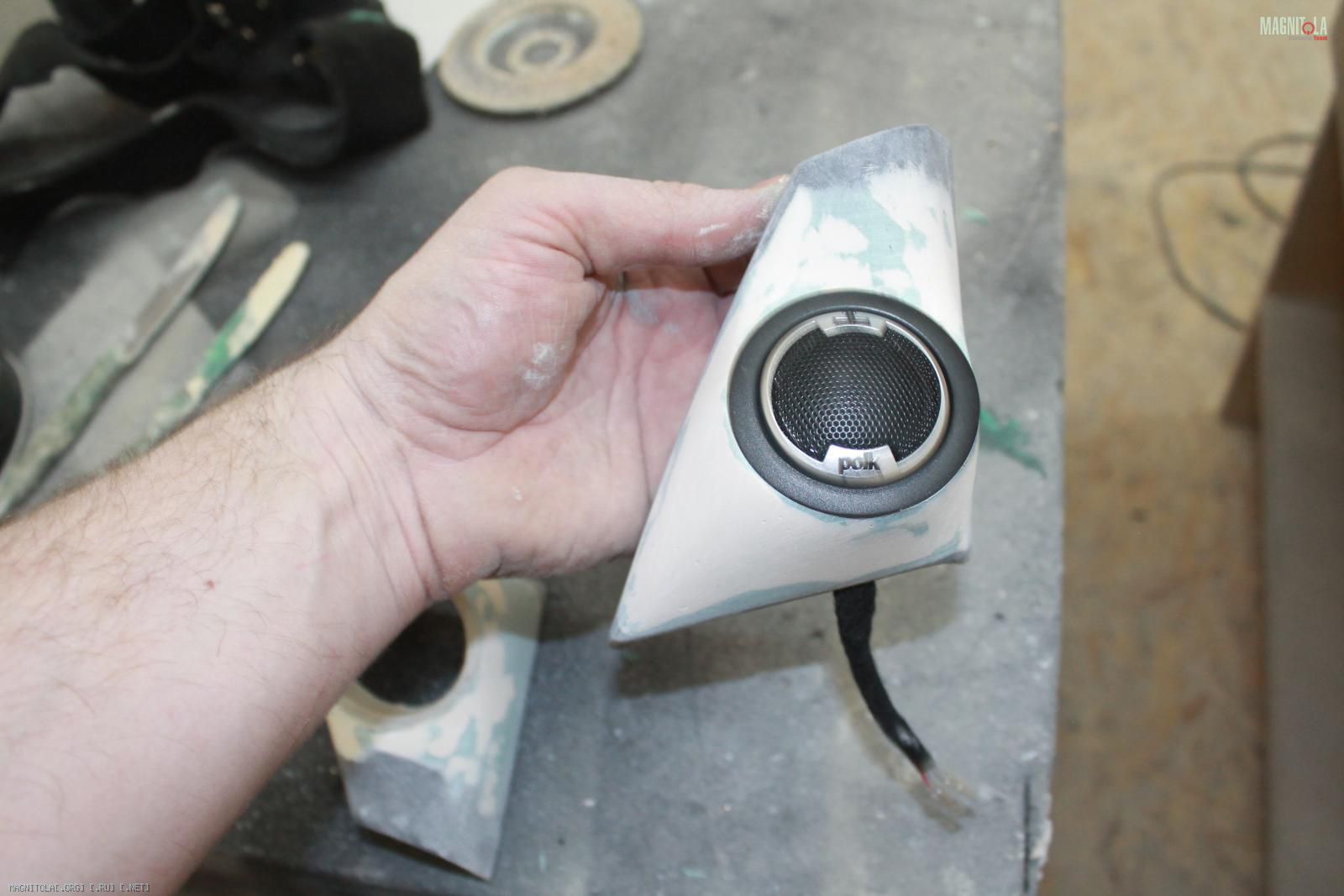

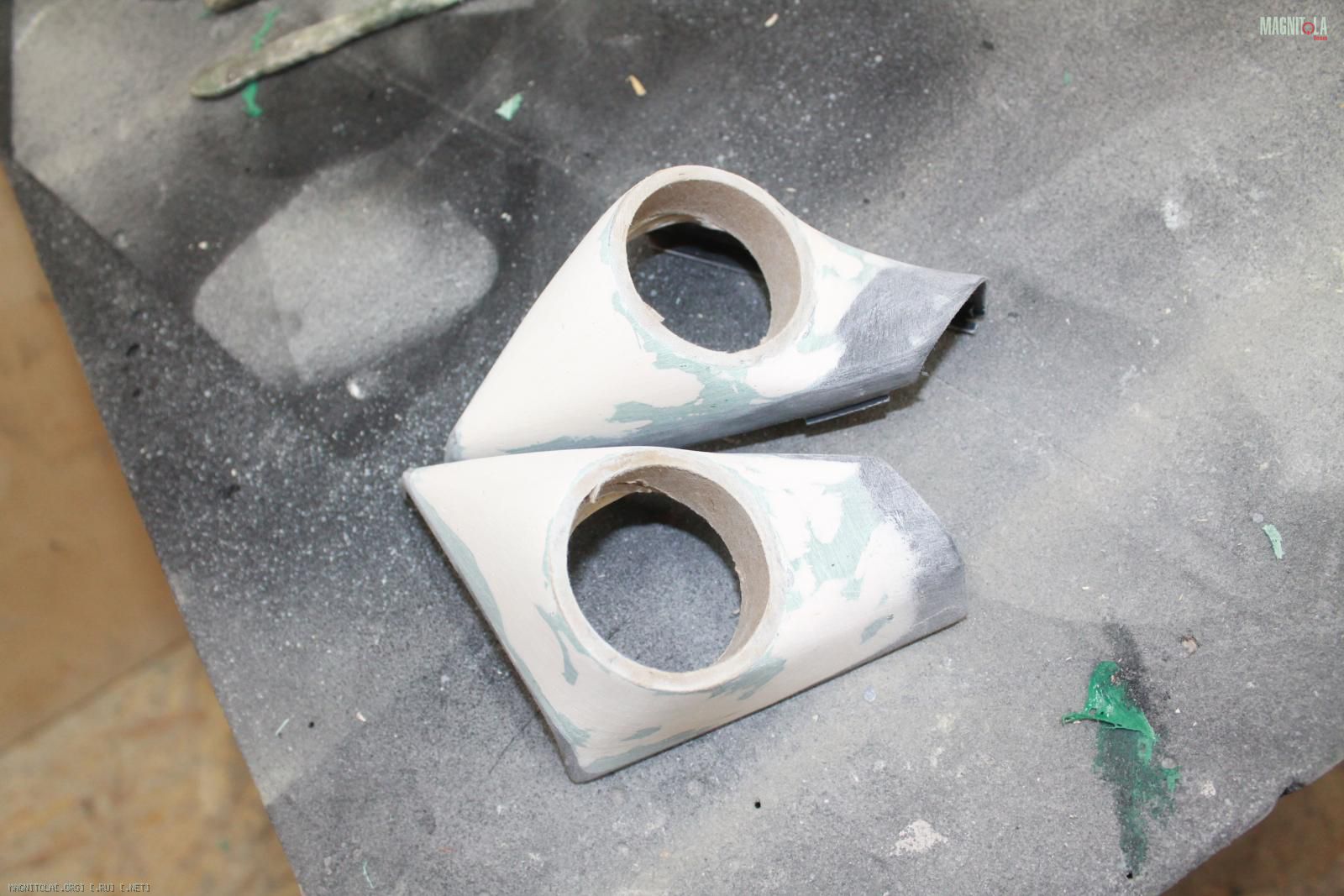

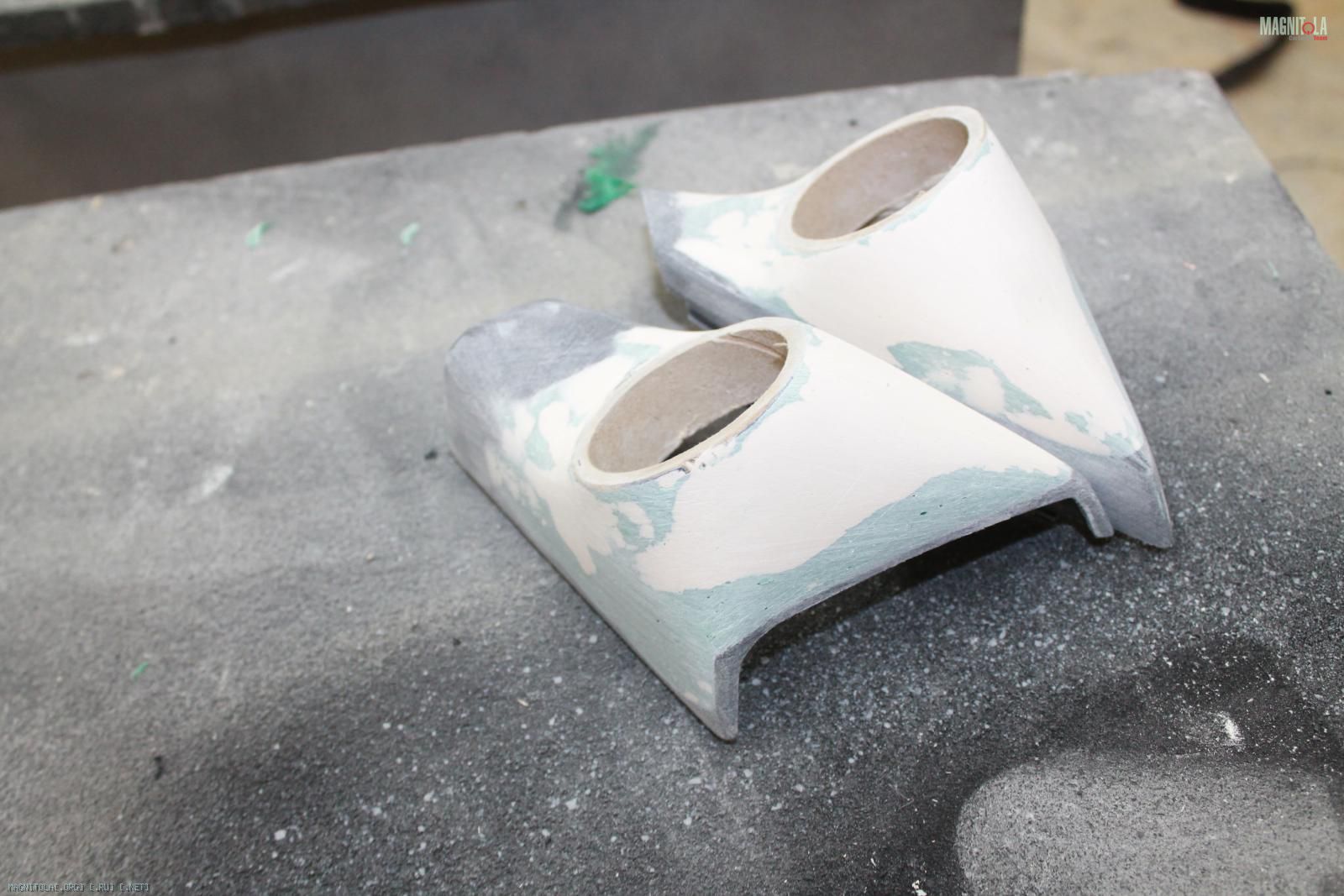

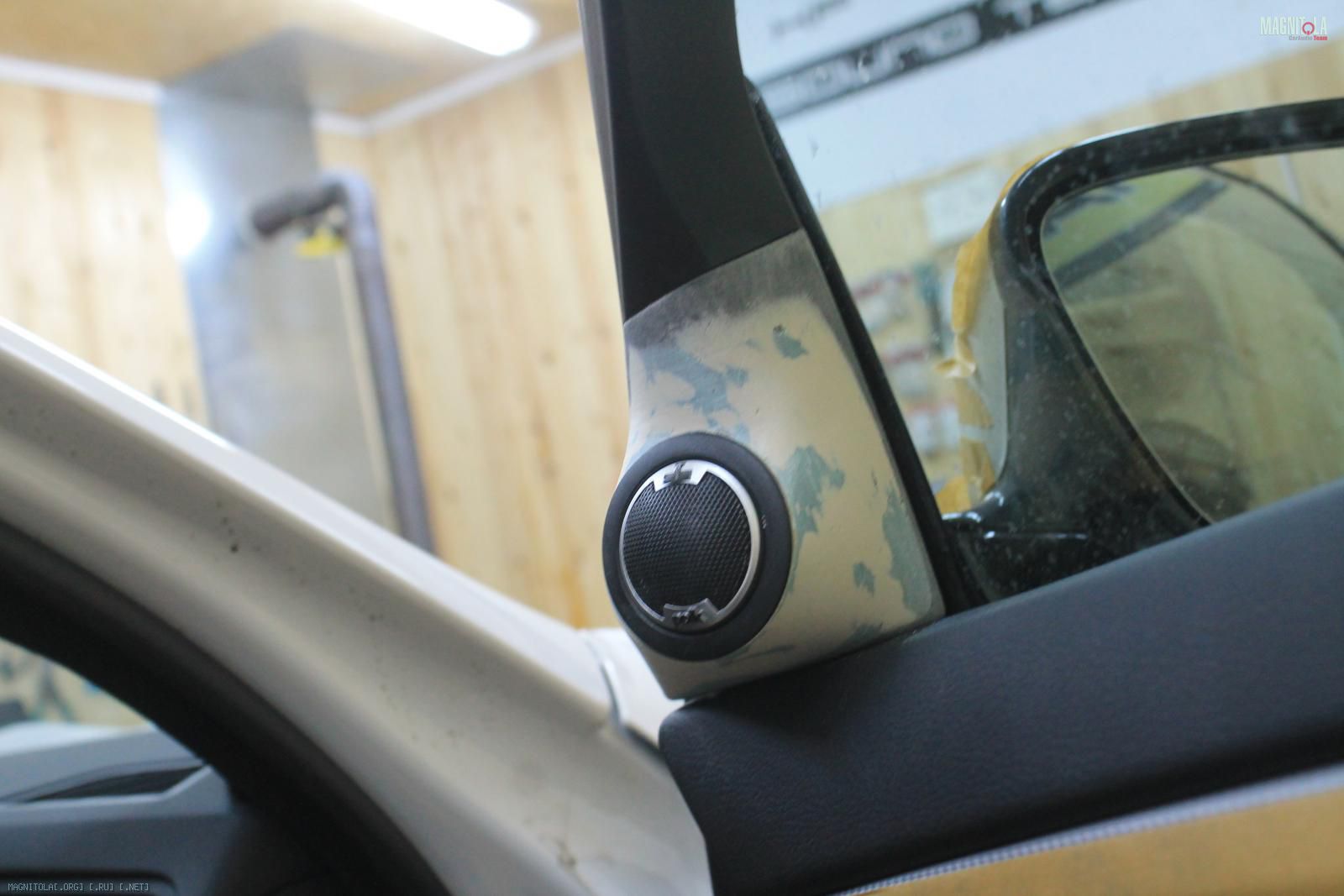

Выставляем направление ВЧ, изготавливаем подиумы...
Вложение 1107812 Вложение 1107814 Вложение 1107816 Вложение 1107818 Вложение 1107820 Вложение 1107822 Вложение 1107824 Вложение 1107826 Вложение 1107828 Вложение 1107830 Вложение 1107832 Вложение 1107834 Вложение 1107836 Вложение 1107838 Вложение 1107840 Вложение 1107842 Вложение 1107844 Вложение 1107846 Вложение 1107848

Усилитель на саб...
Вложение 1107850 Вложение 1107852 Вложение 1107854
26.02.2017, 01:58
st220

Вложений: 11

Re: Изготовление корпусов для сабвуферов, фальшпанелей

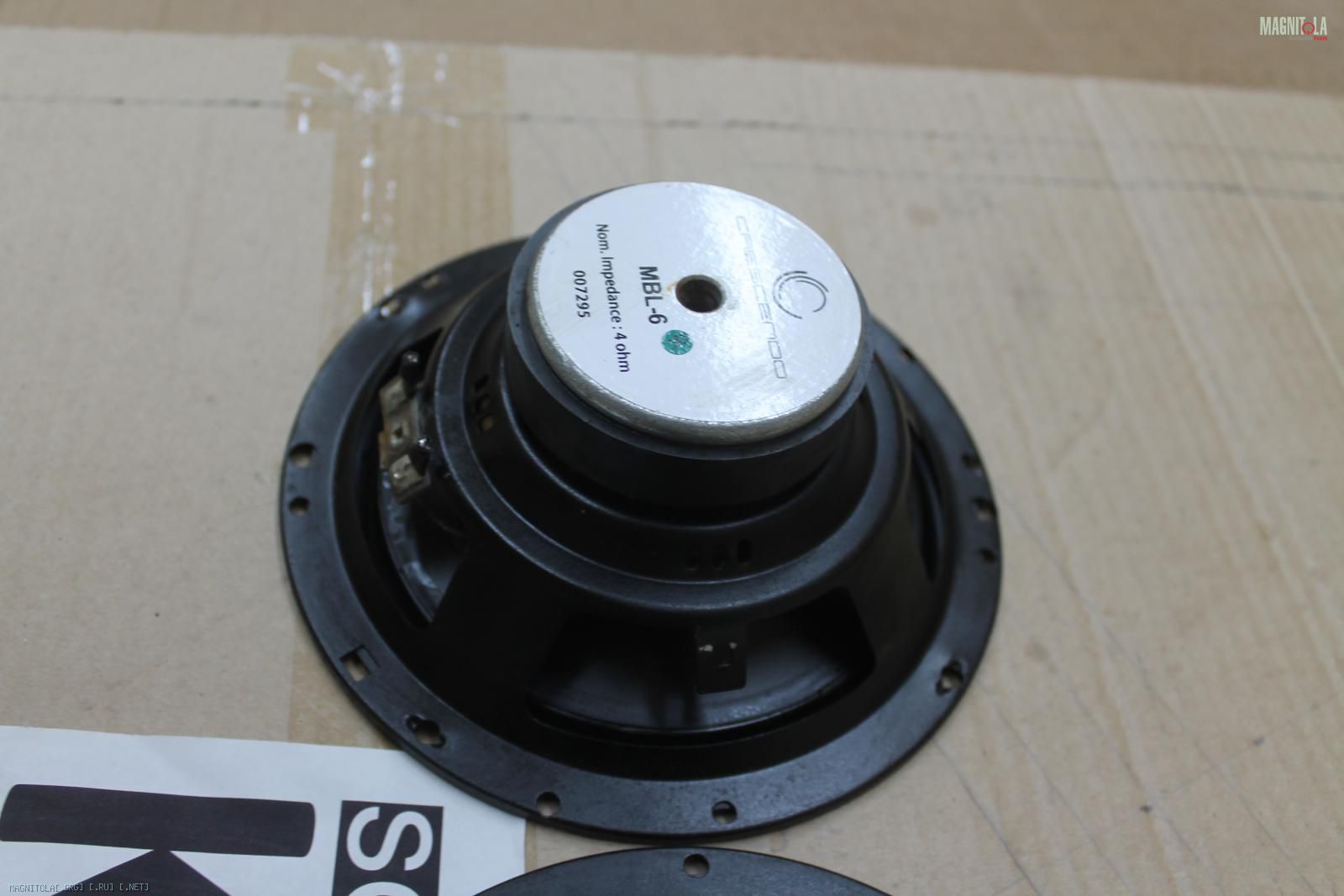

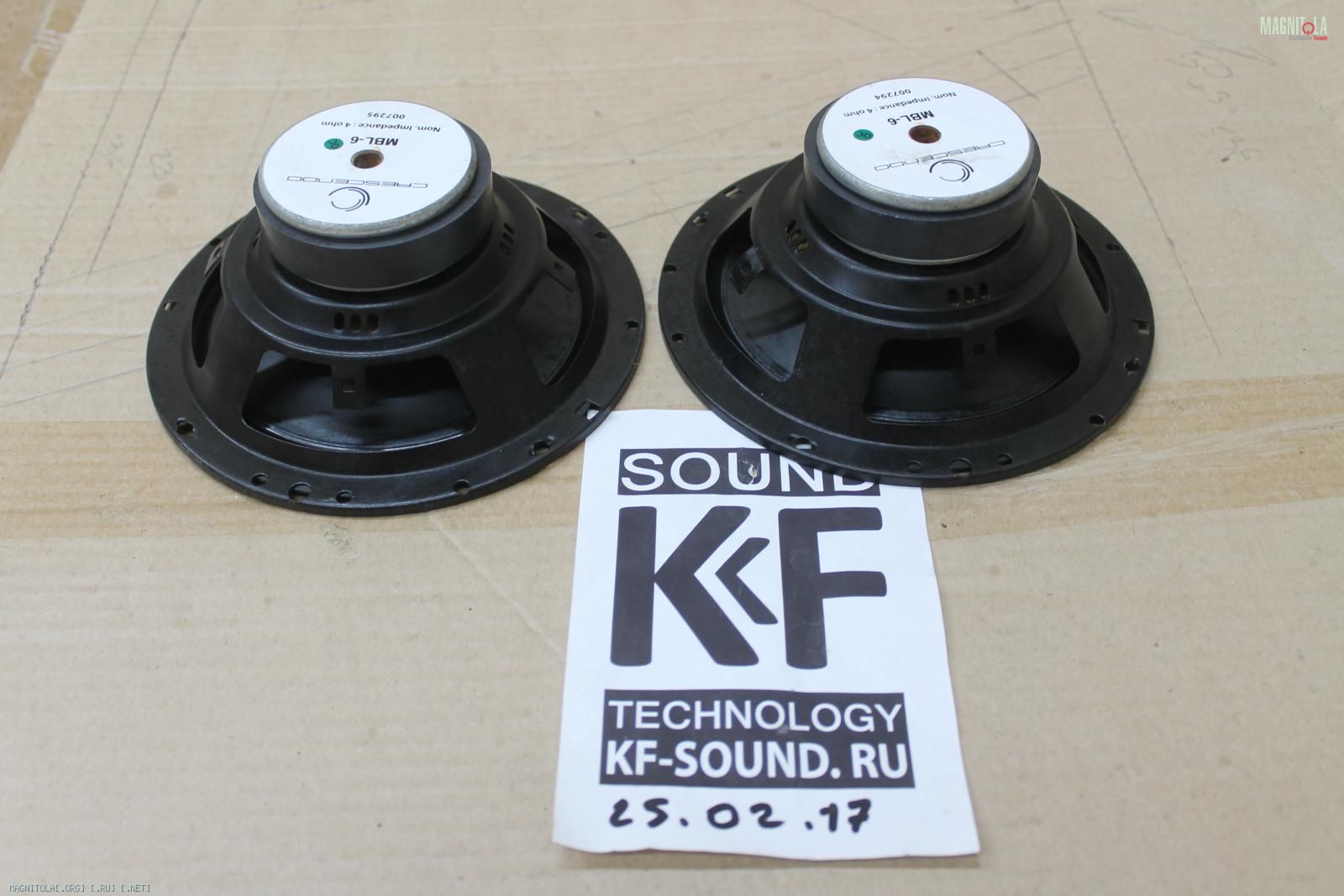

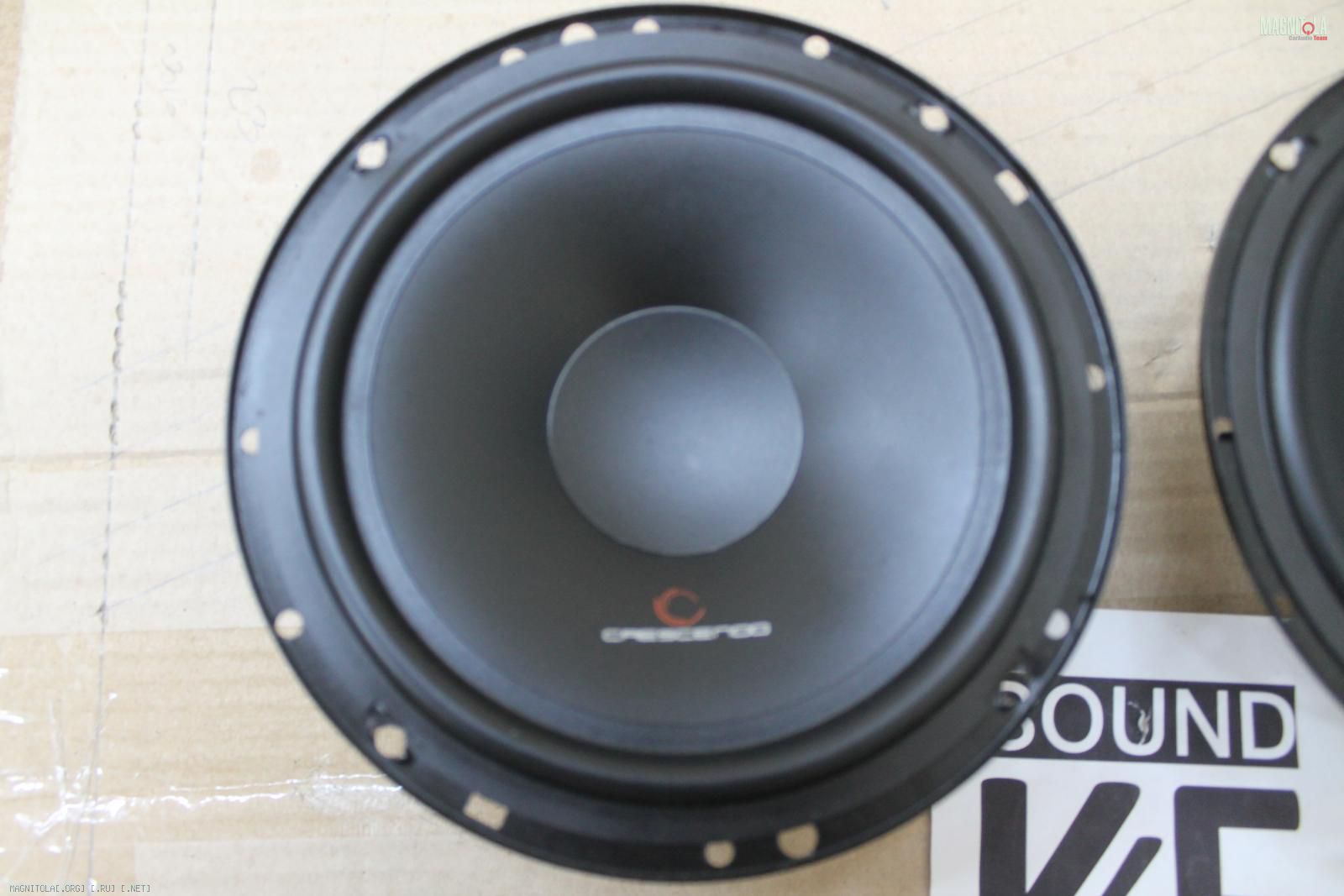

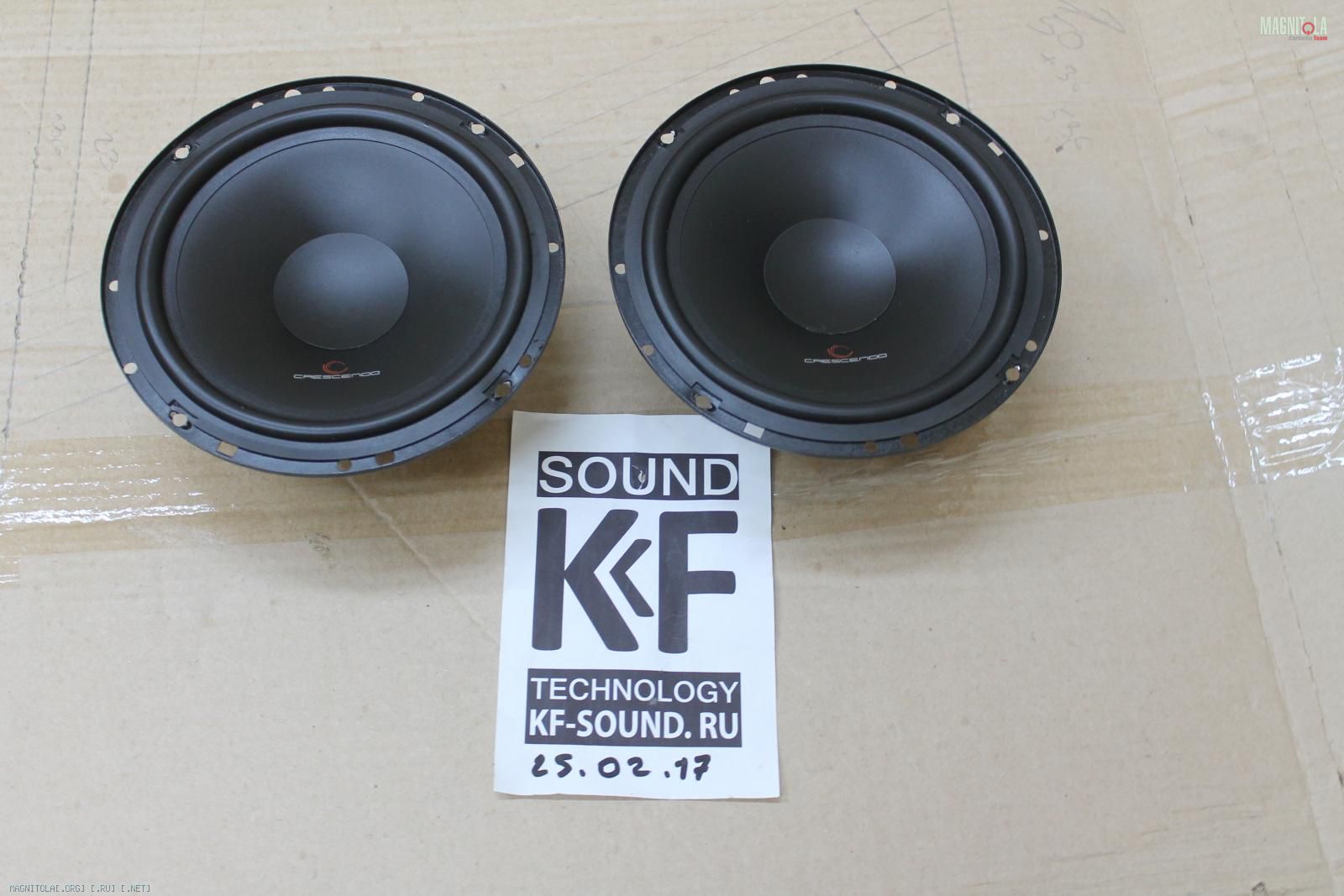

В продаже мидбасы крещендо, 2тр
Может кому надо... ВЧ проданы...

Вложение 1107856 Вложение 1107858 Вложение 1107860 Вложение 1107862 Вложение 1107864 Вложение 1107866 Вложение 1107868 Вложение 1107870 Вложение 1107872 Вложение 1107874 Вложение 1107876
27.02.2017, 22:17
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

BMW 5 F10

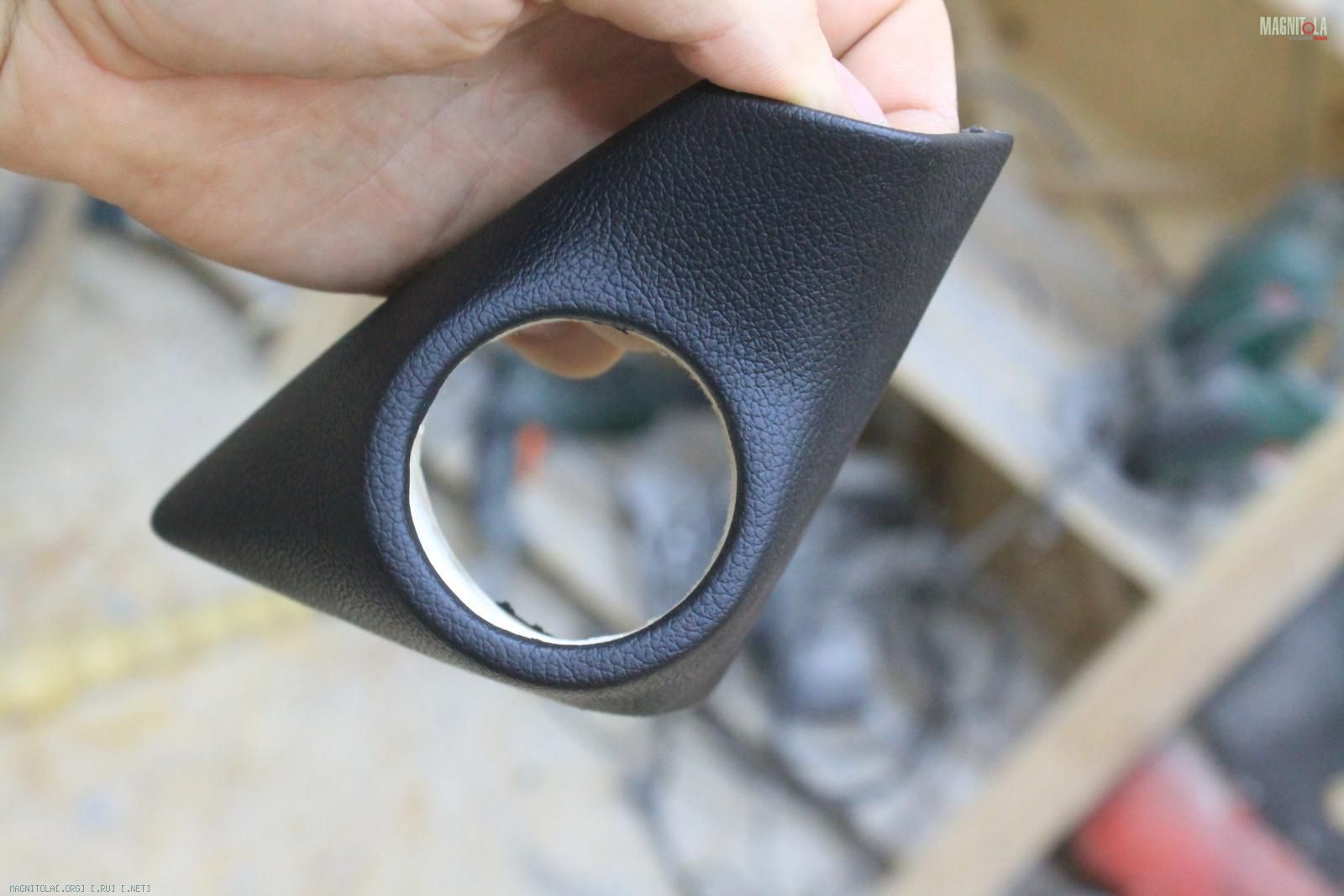

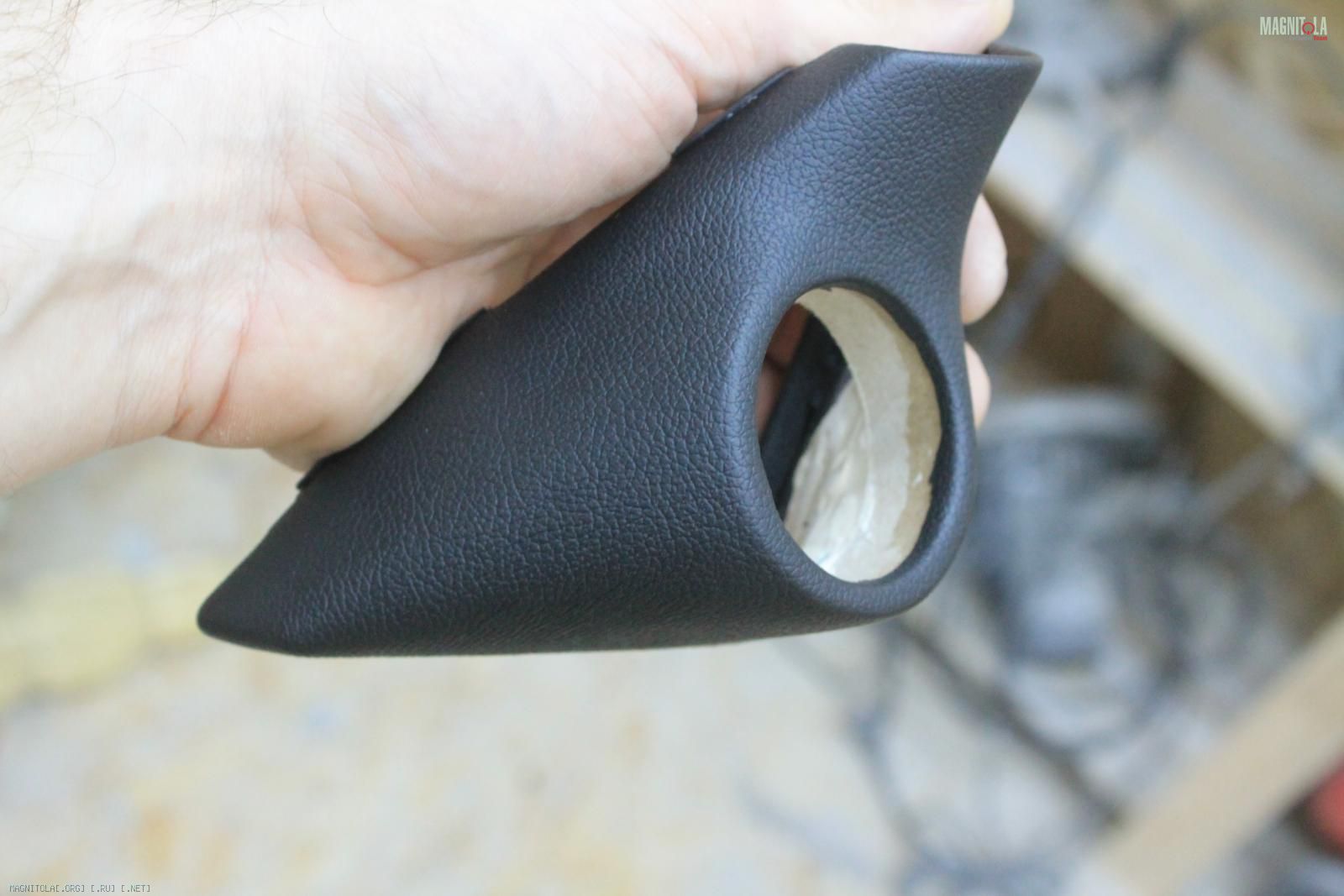

Обтягиваем...
Вложение 1108468 Вложение 1108470 Вложение 1108472 Вложение 1108474

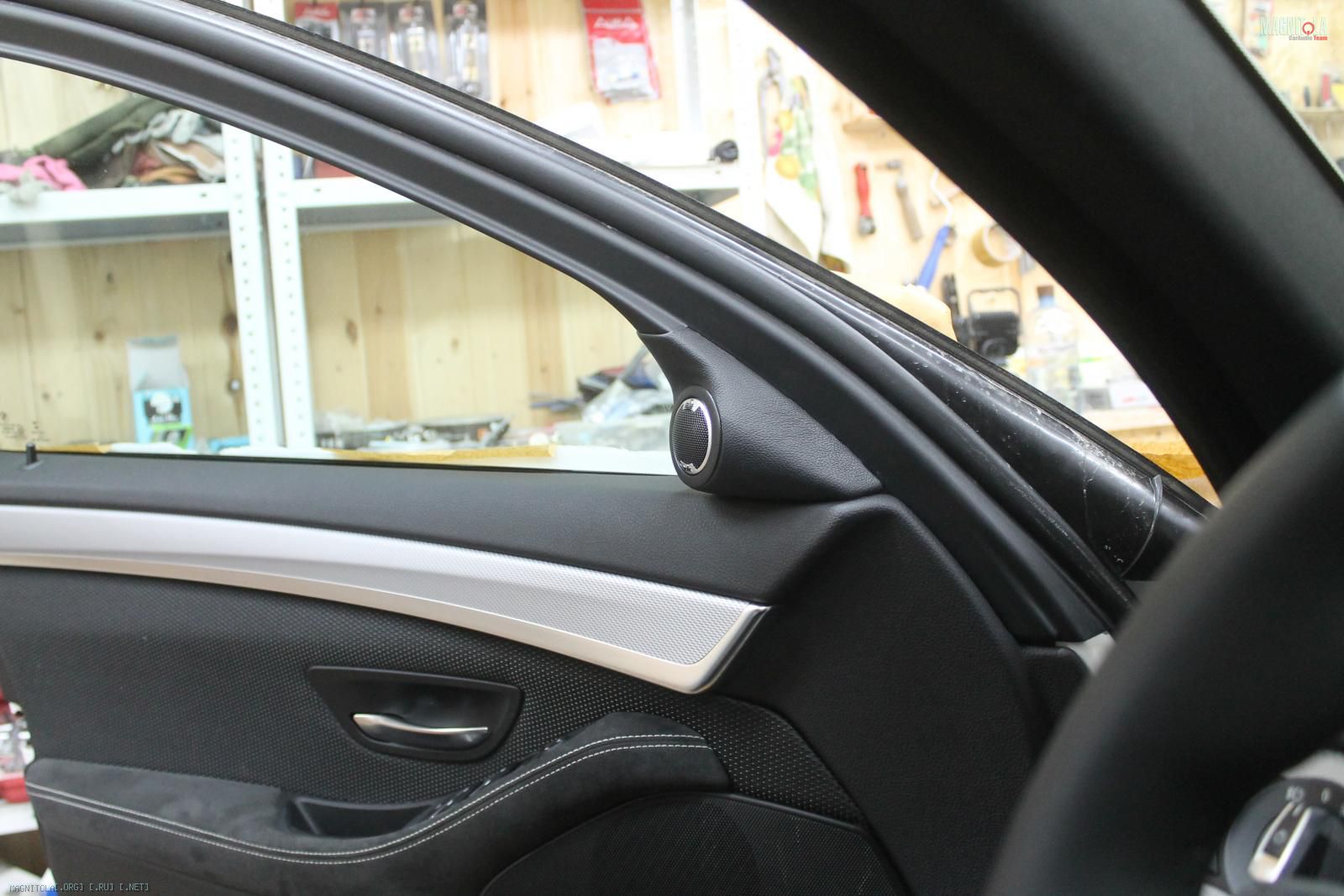

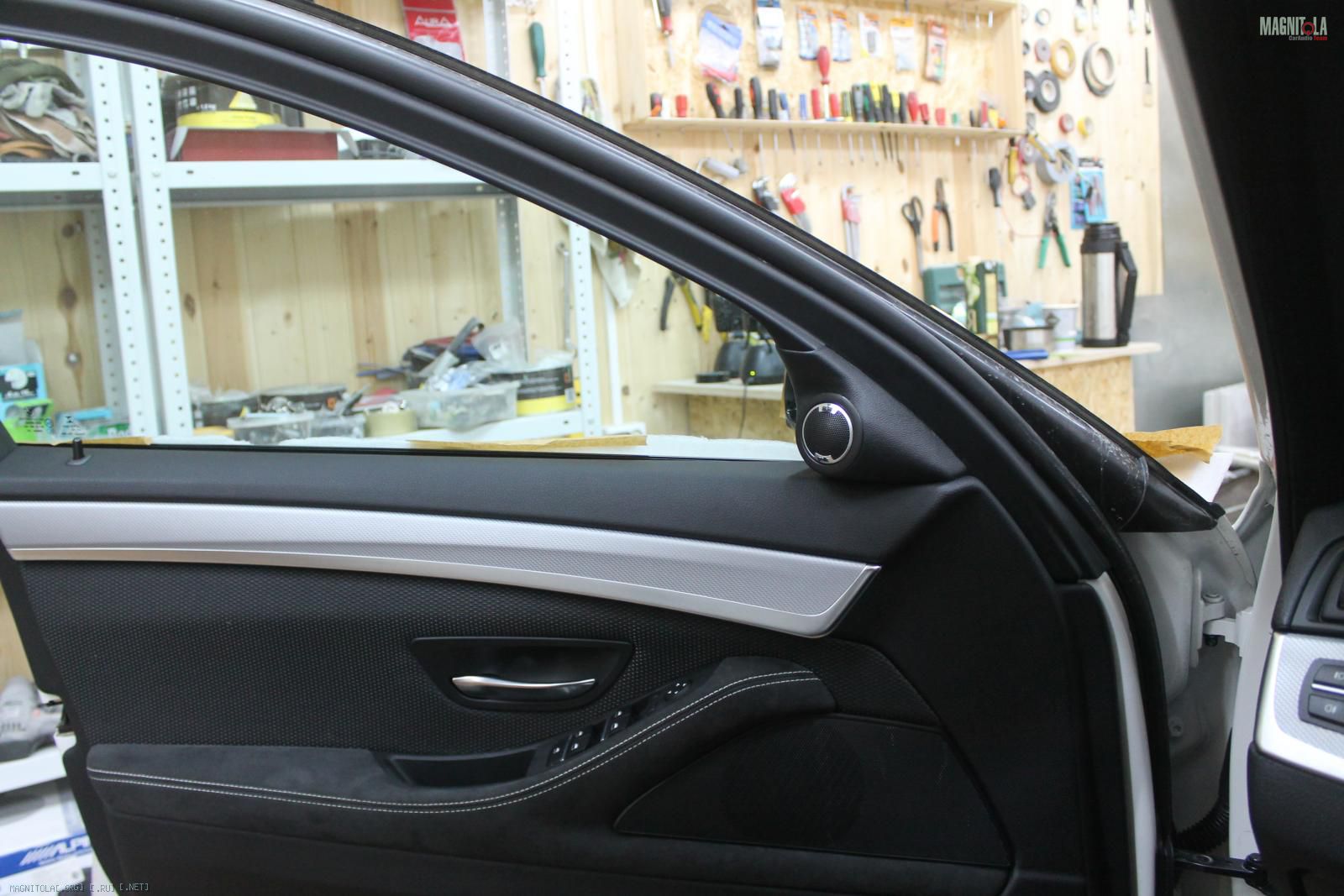

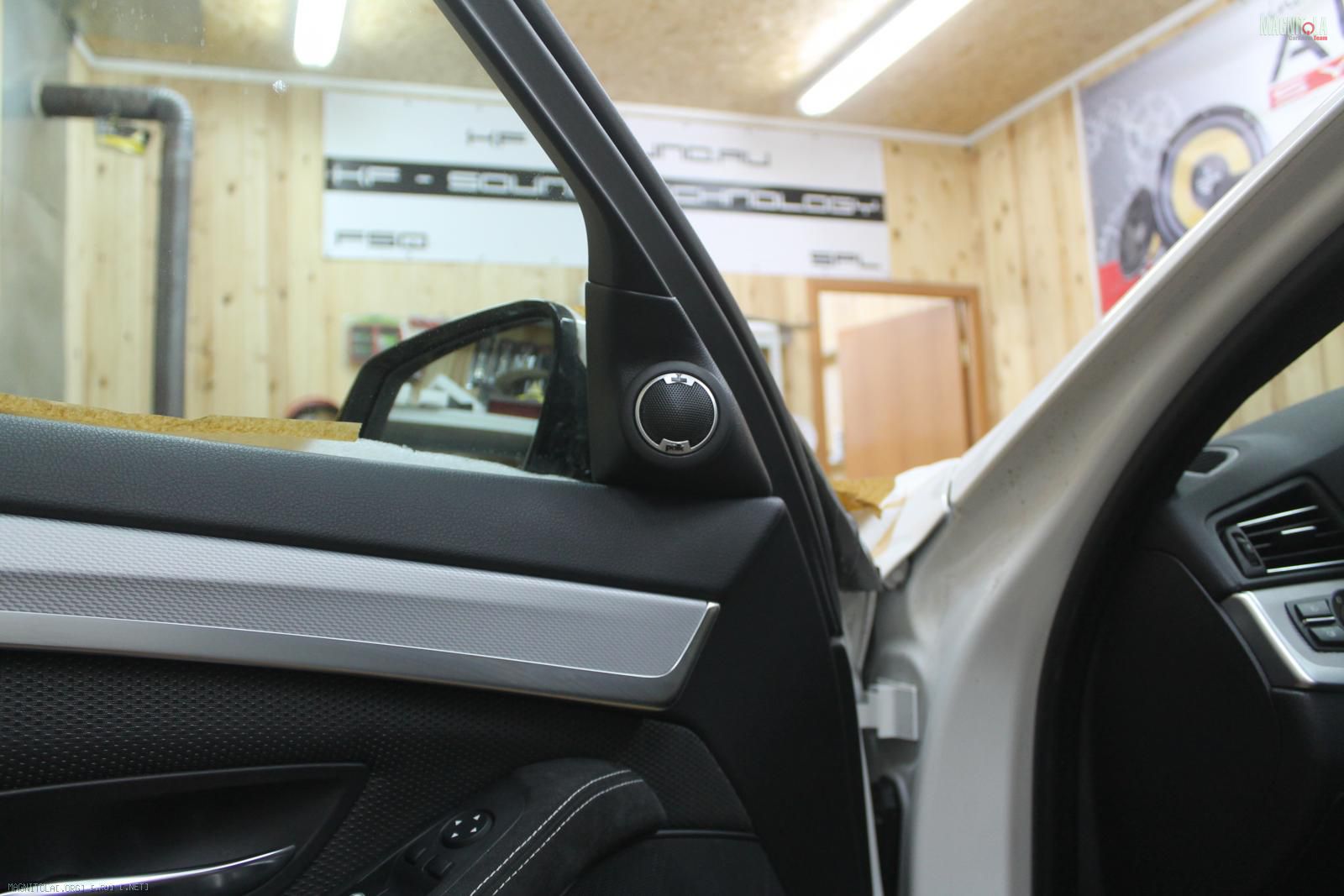

Подиумы под ВЧ в уголки итог...
Вложение 1108476 Вложение 1108478 Вложение 1108480 Вложение 1108482 Вложение 1108484 Вложение 1108486 Вложение 1108488 Вложение 1108490 Вложение 1108492 Вложение 1108494 Вложение 1108496 Вложение 1108498 Вложение 1108500 Вложение 1108502 Вложение 1108504 Вложение 1108506

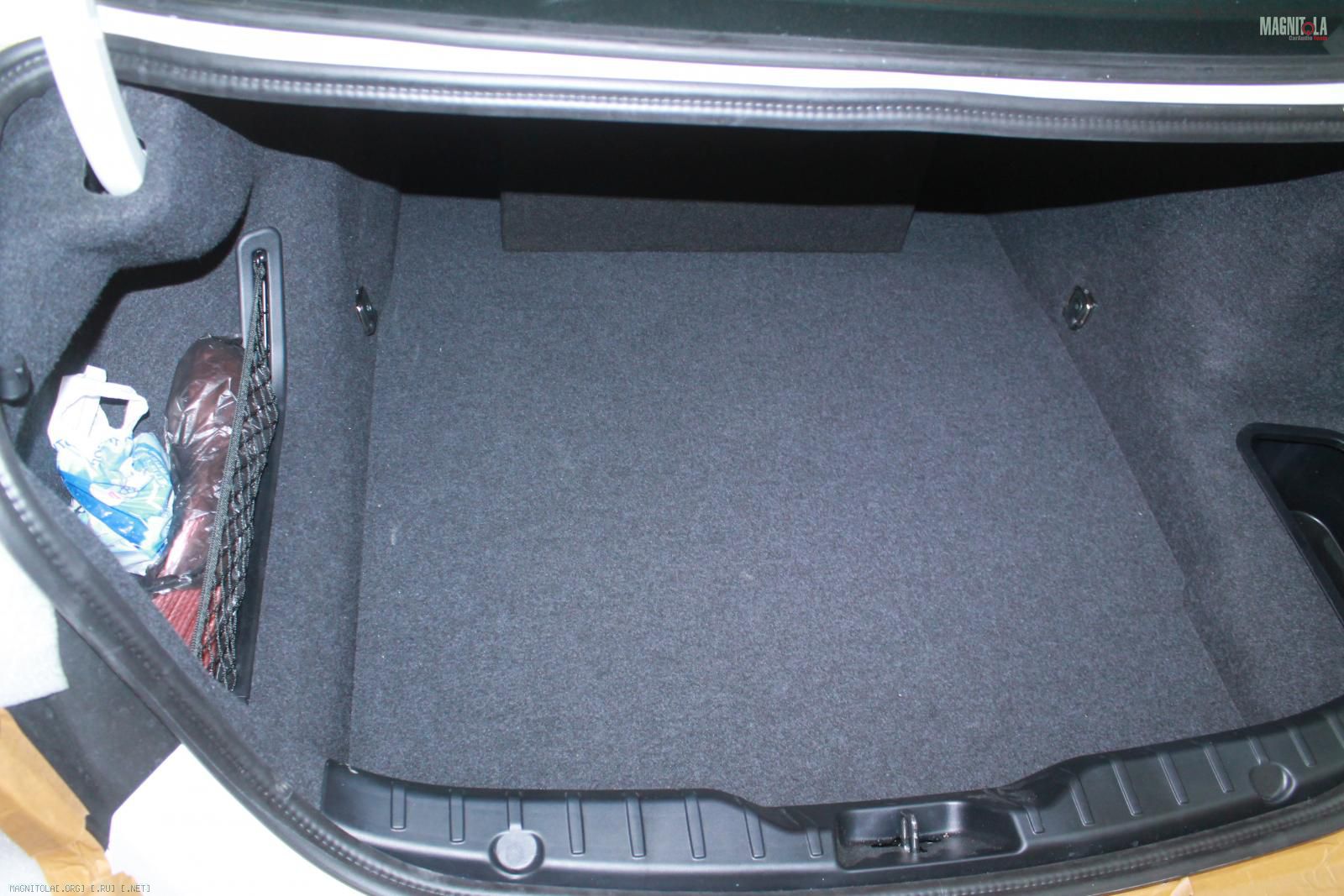

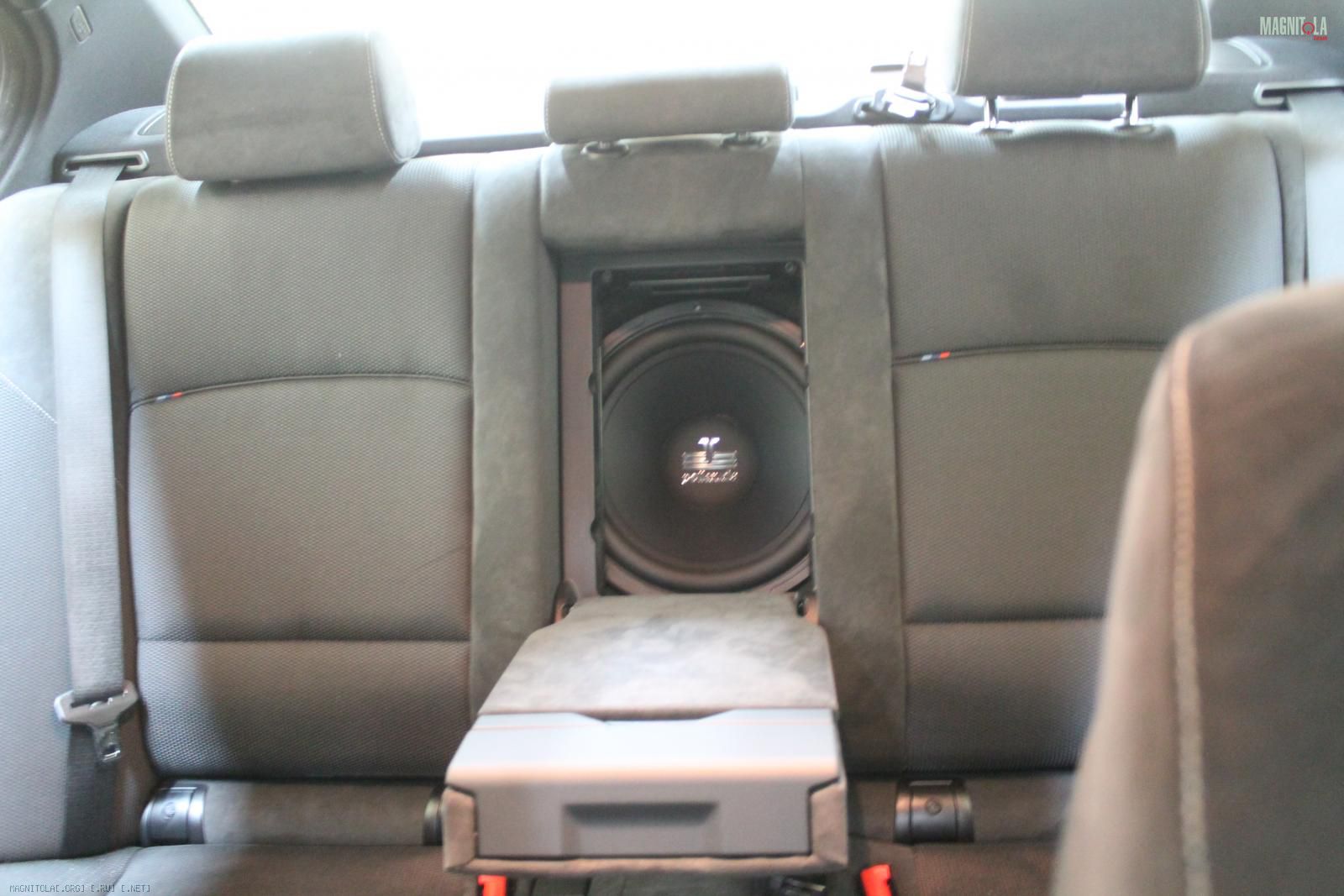

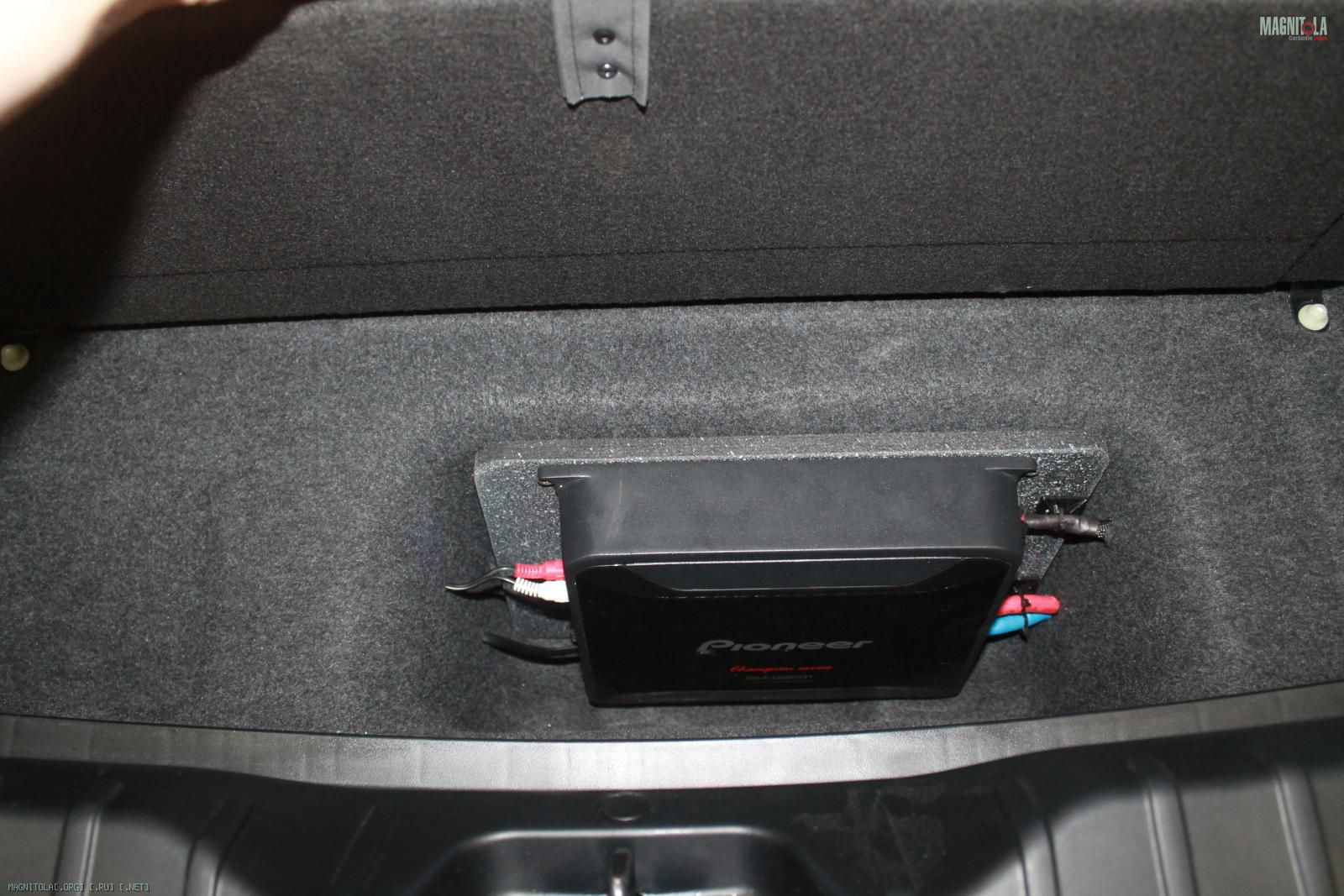

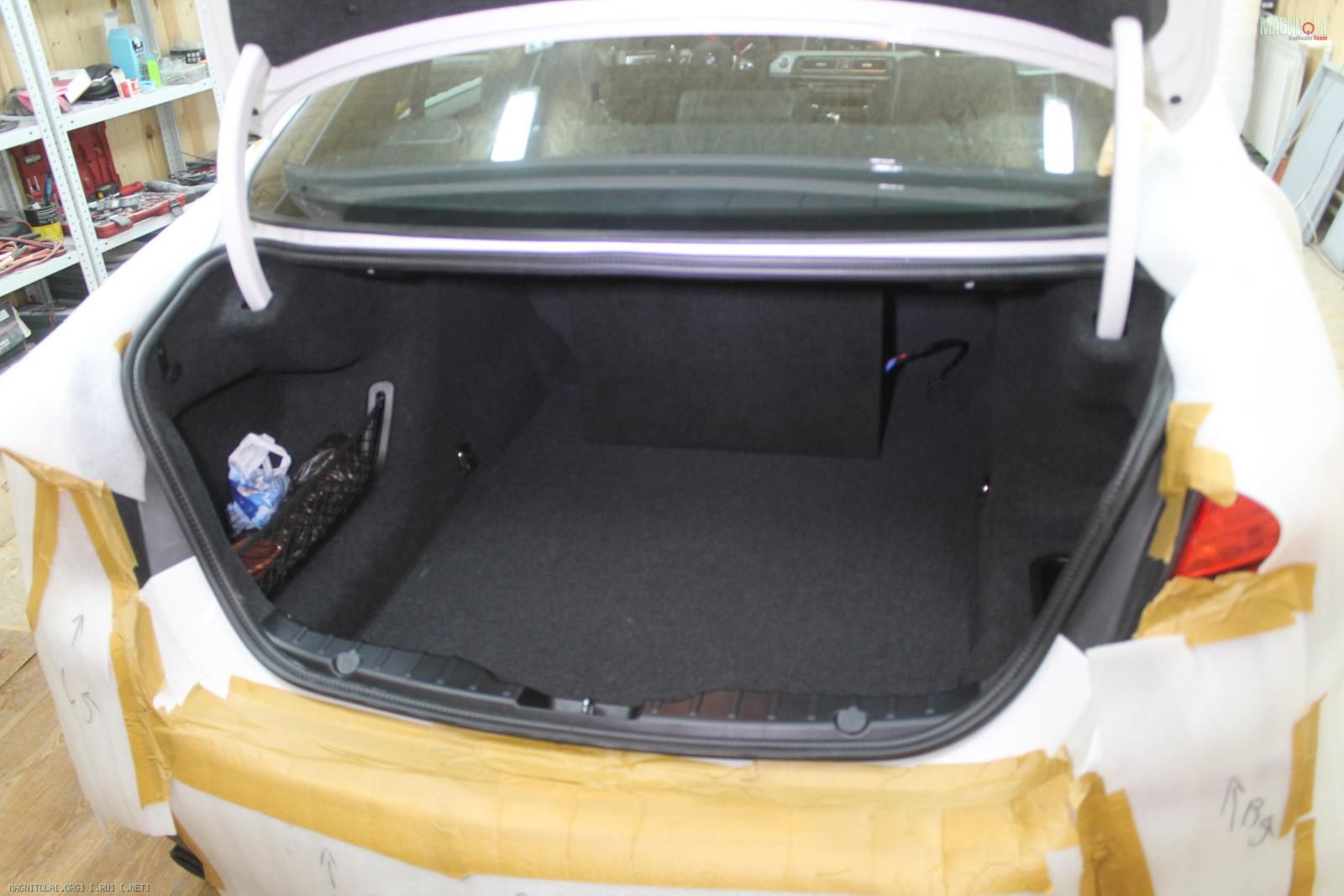

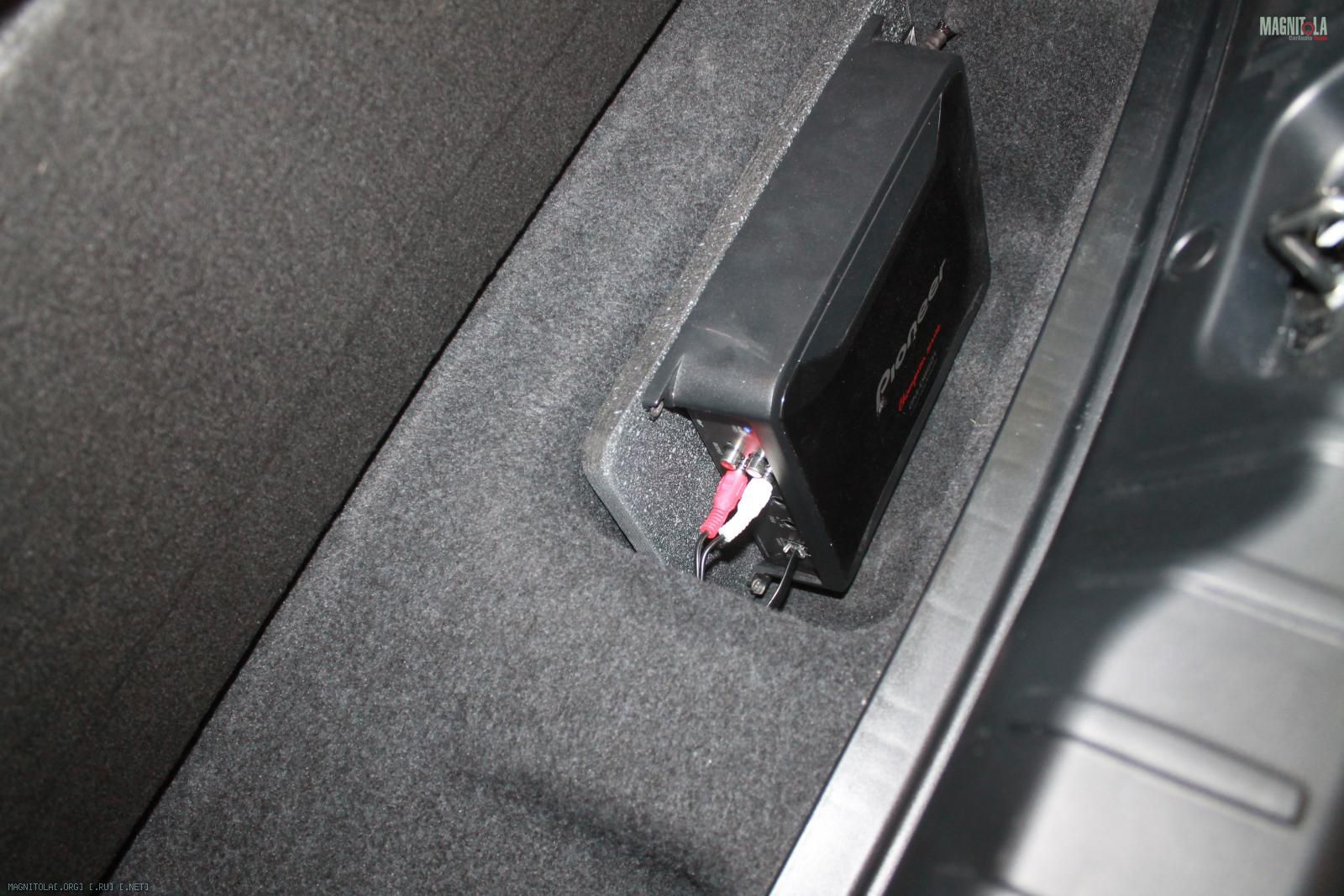

Сабвуфер в подлокотник, усилитель под фальшполом
Вложение 1108508 Вложение 1108510 Вложение 1108512 Вложение 1108514 Вложение 1108516 Вложение 1108518 Вложение 1108520 Вложение 1108522 Вложение 1108524
ВЧ улучшили, бас добавили, клиент счастлив)
