Re: Изготовление корпусов для сабвуферов, фальшпанелей

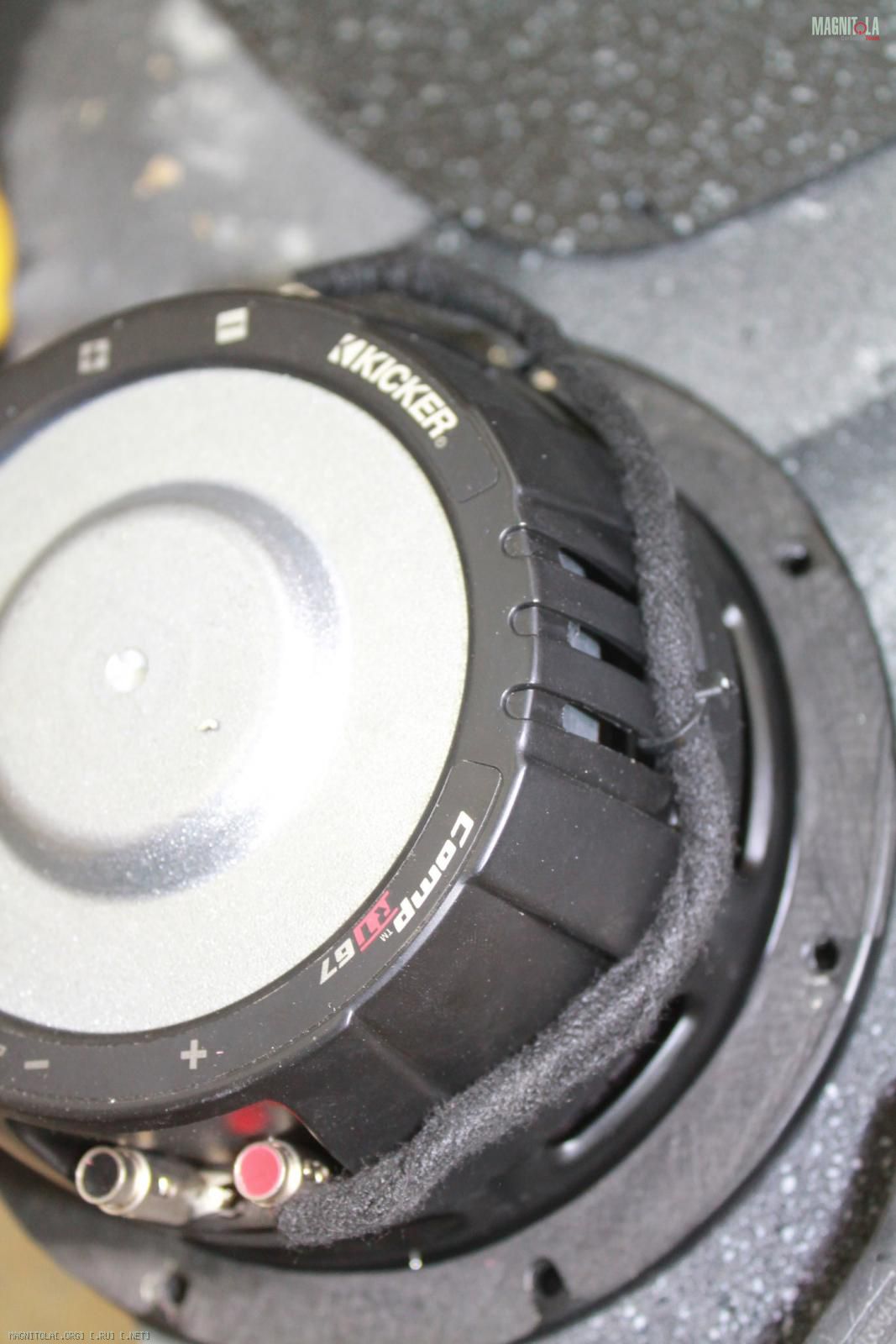

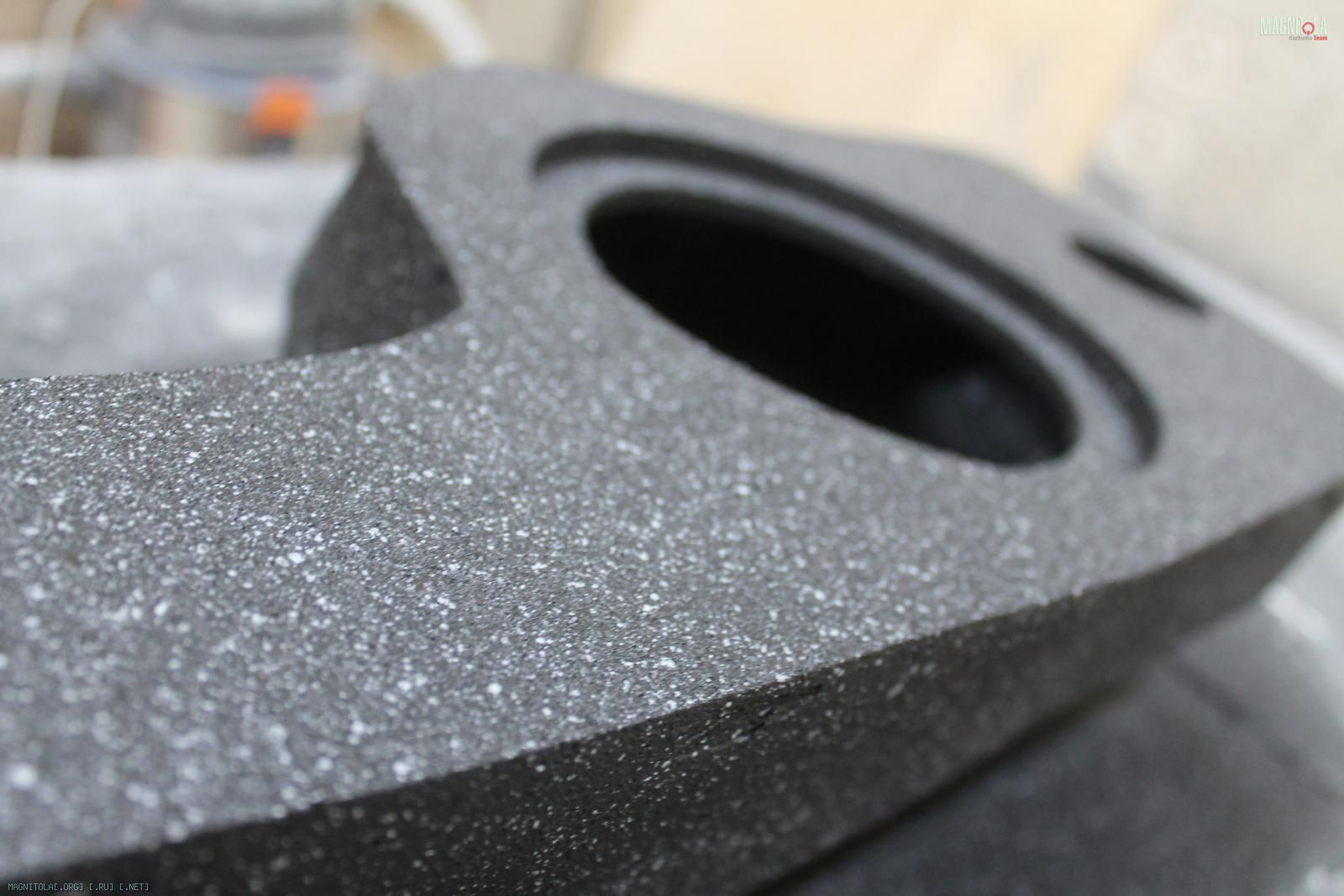

Продается стелс в крыло LC Prado 120 с сабвуферным динамиком Kicker CWRT672.
Вложение 1123854 Вложение 1123856 Вложение 1123858 Вложение 1123860 Вложение 1123862 Вложение 1123864 Вложение 1123866
05.04.2017, 22:27
mohov_a

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Продается стелс в крыло LC Prado 120 с сабвуферным динамиком Kicker CWRT672.
Вложение 1123854 Вложение 1123856 Вложение 1123858 Вложение 1123860 Вложение 1123862 Вложение 1123864 Вложение 1123866

Не знаю как этот, но 10-ка этой серии - огонь!
07.04.2017, 22:16
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Land Cruiser Prado 120

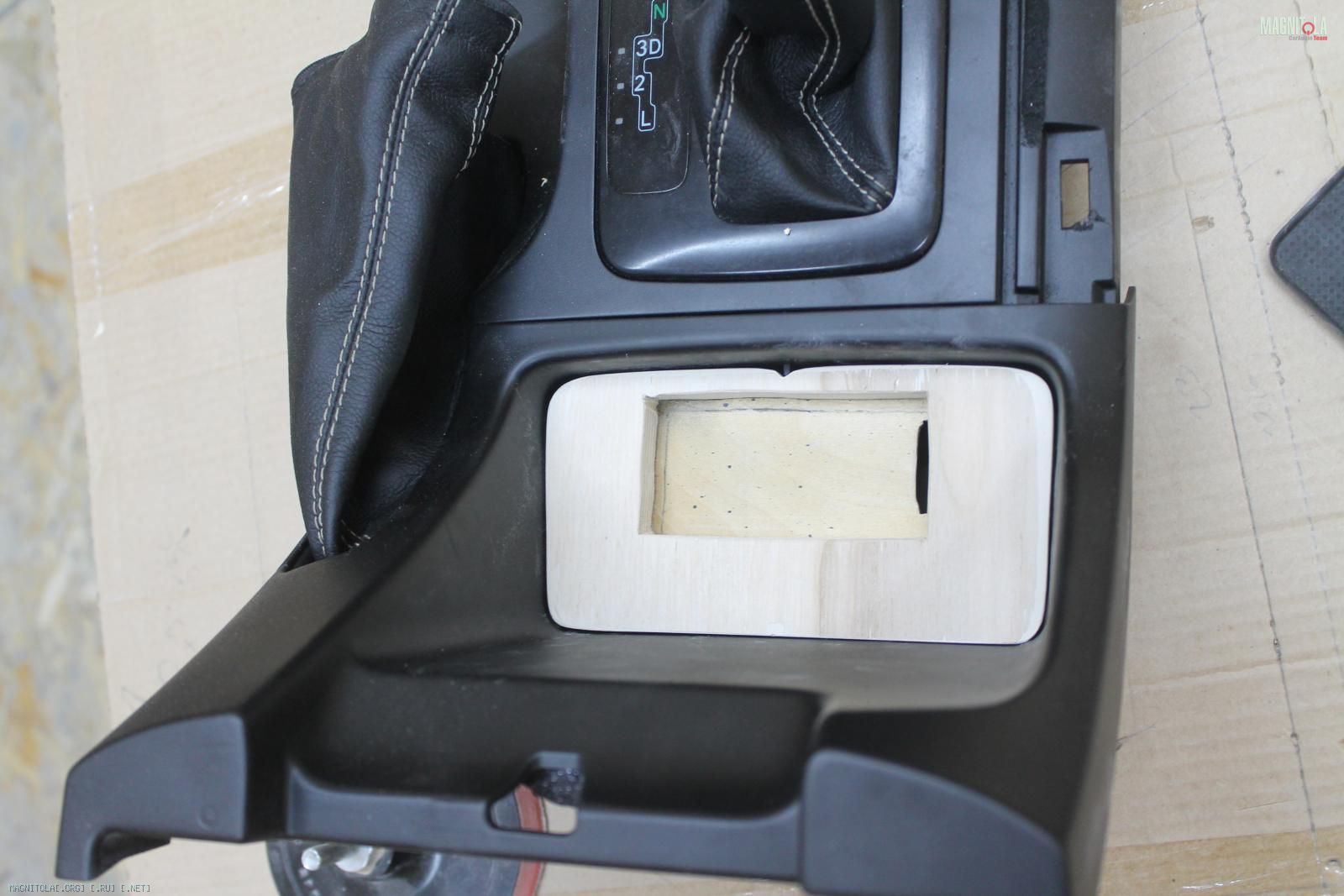

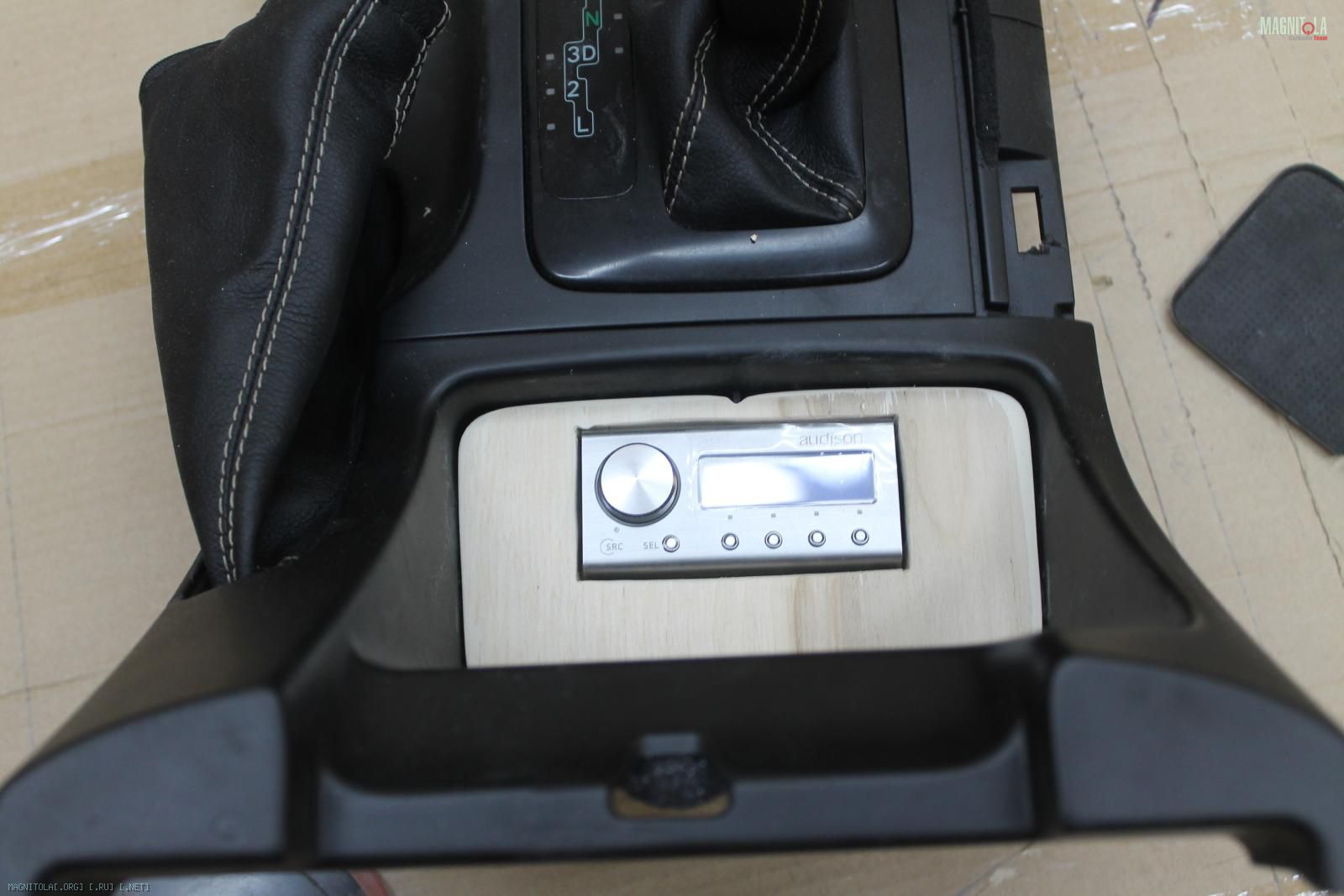

Процесс изготовления панельки под рукс Audison
Вложение 1124264 Вложение 1124266 Вложение 1124268 Вложение 1124270

Параллельно снимаем псевдо "алькантару", да еще по клеенную на клей моментhttps://vk.com/images/emoji/D83DDE15.png https://vk.com/images/blank.gif https://vk.com/images/emoji/D83DDE48.png

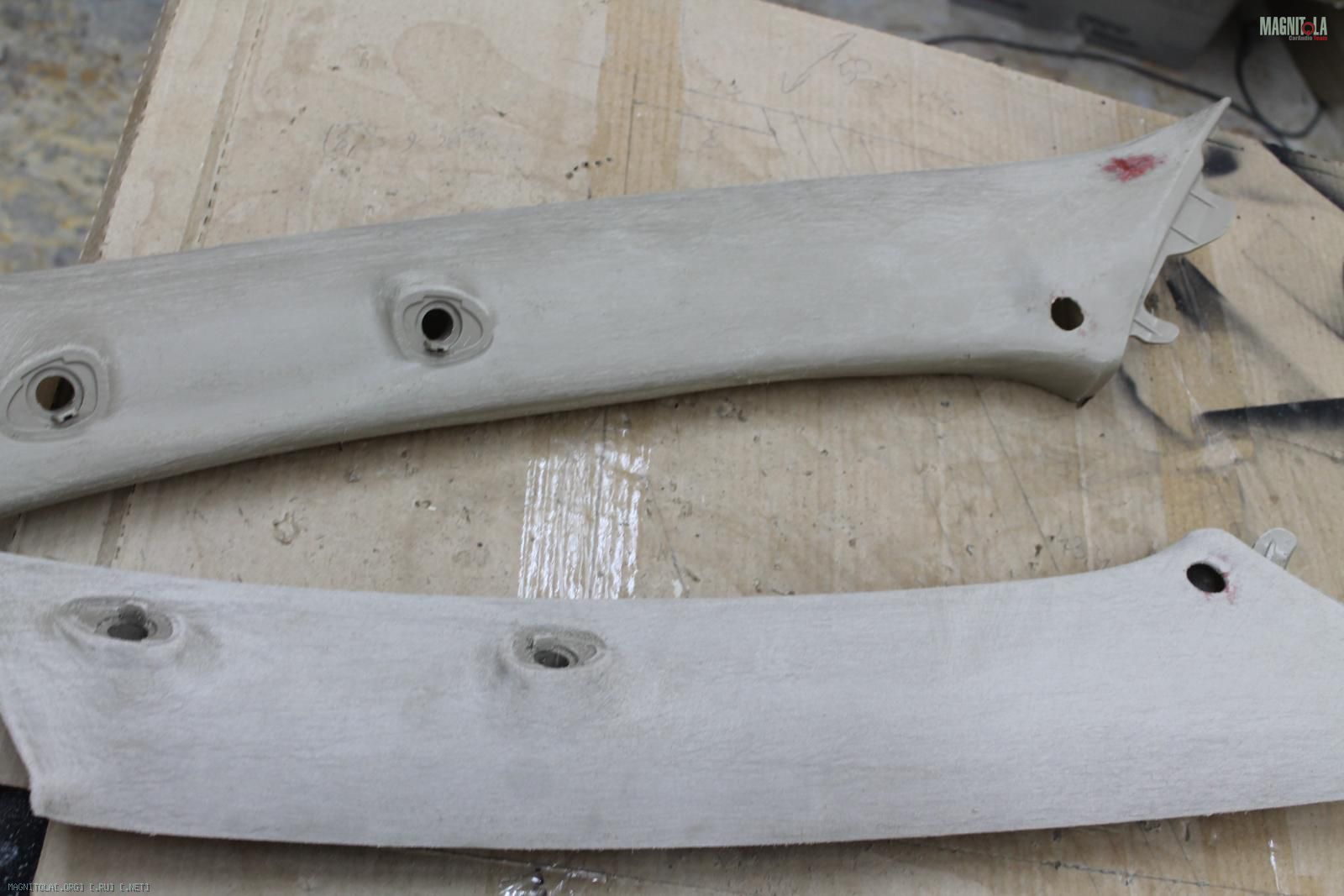

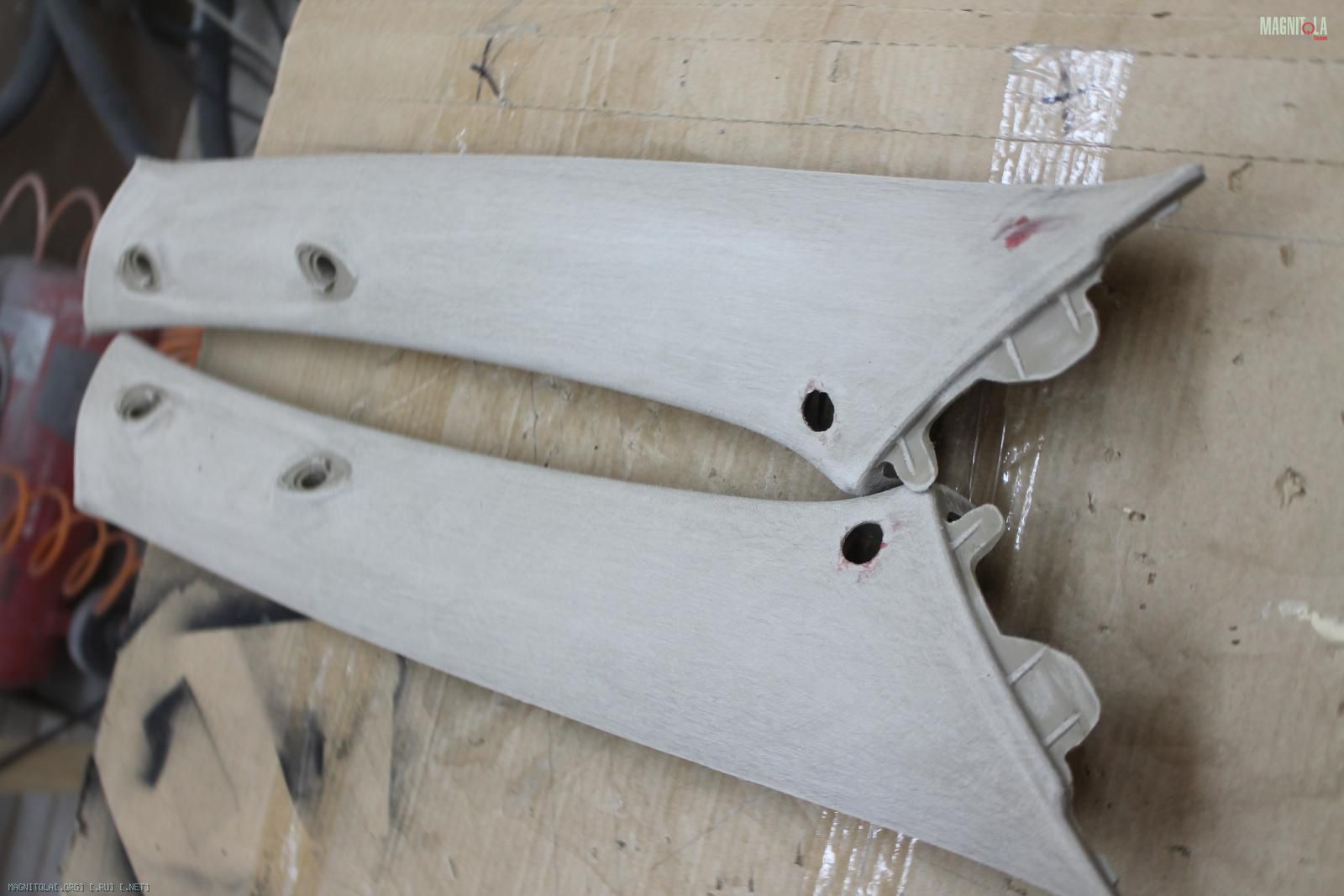

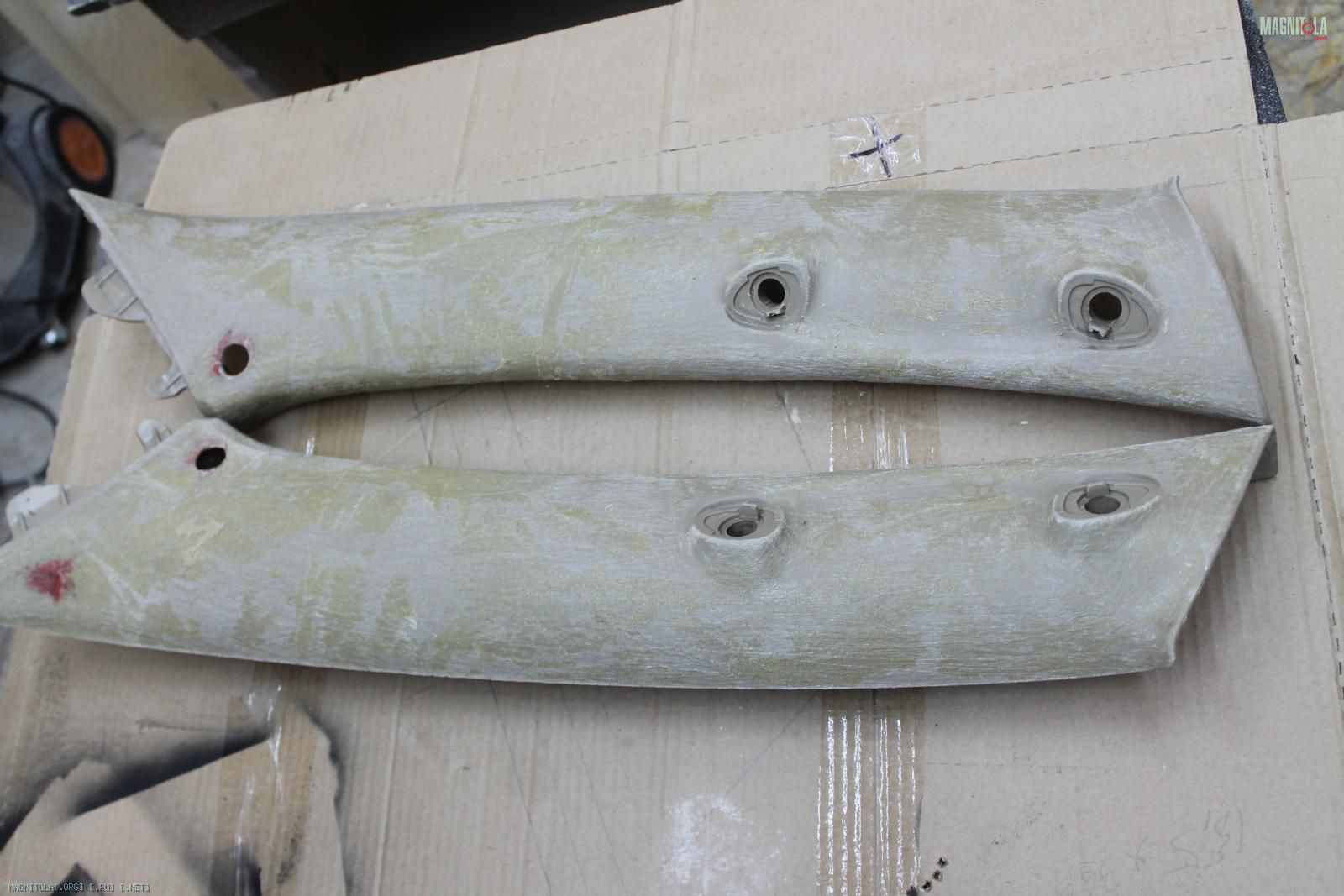

Тщательно вышкуриваем поверхность, снимая штатный рельефный слой...
Вложение 1124272 Вложение 1124274 Вложение 1124276 Вложение 1124278 Вложение 1124280 Вложение 1124282 Вложение 1124284 Вложение 1124286 Вложение 1124288

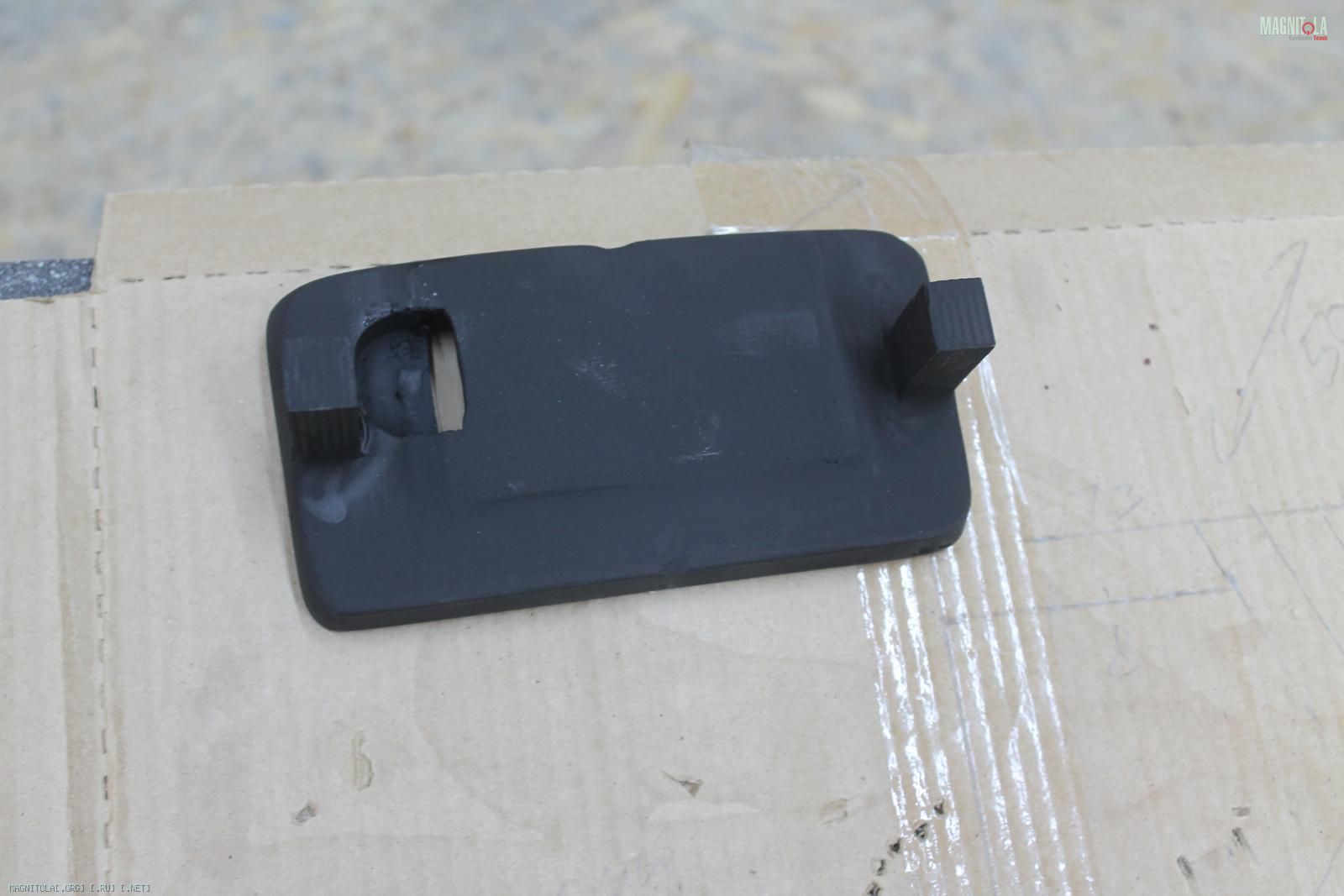

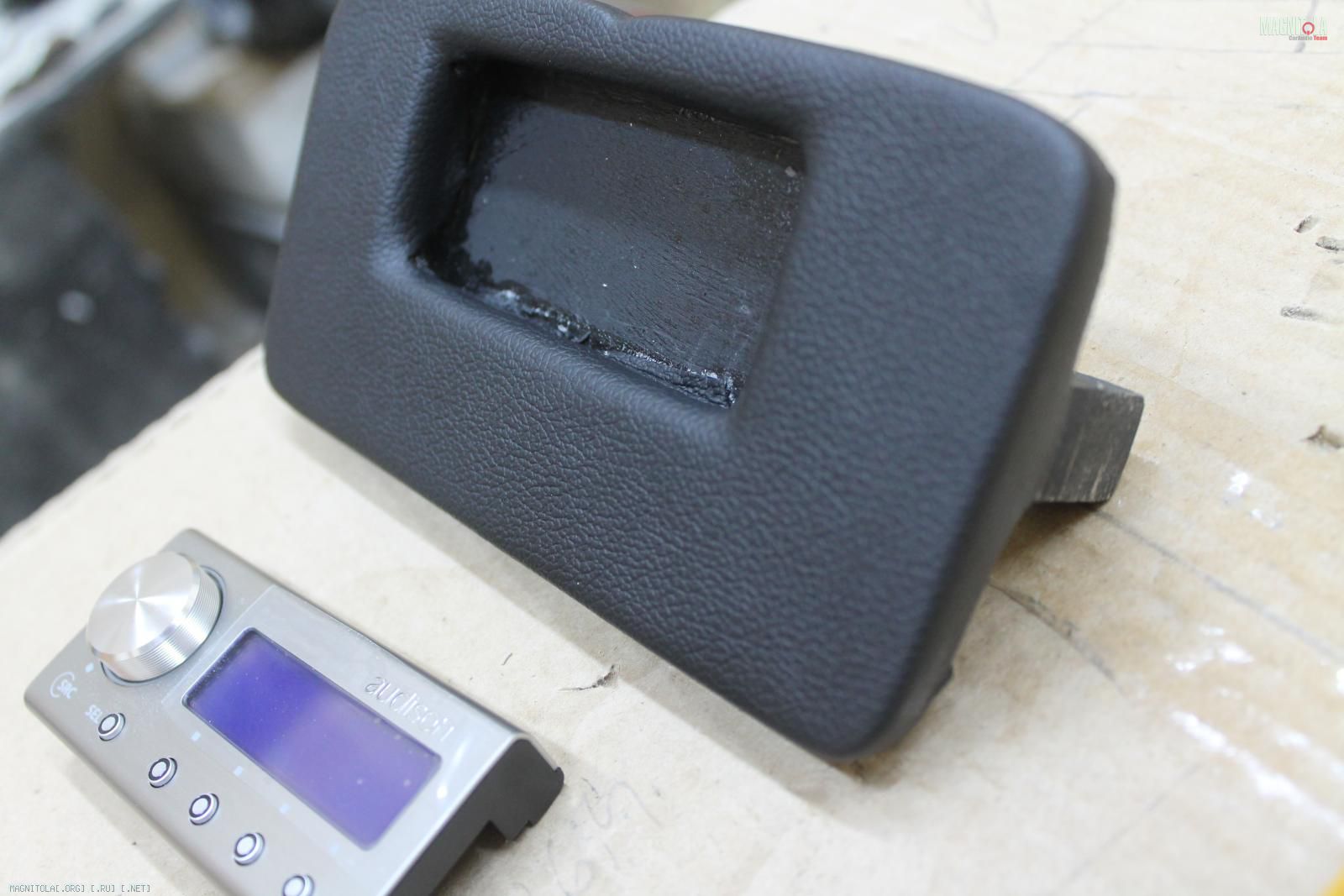

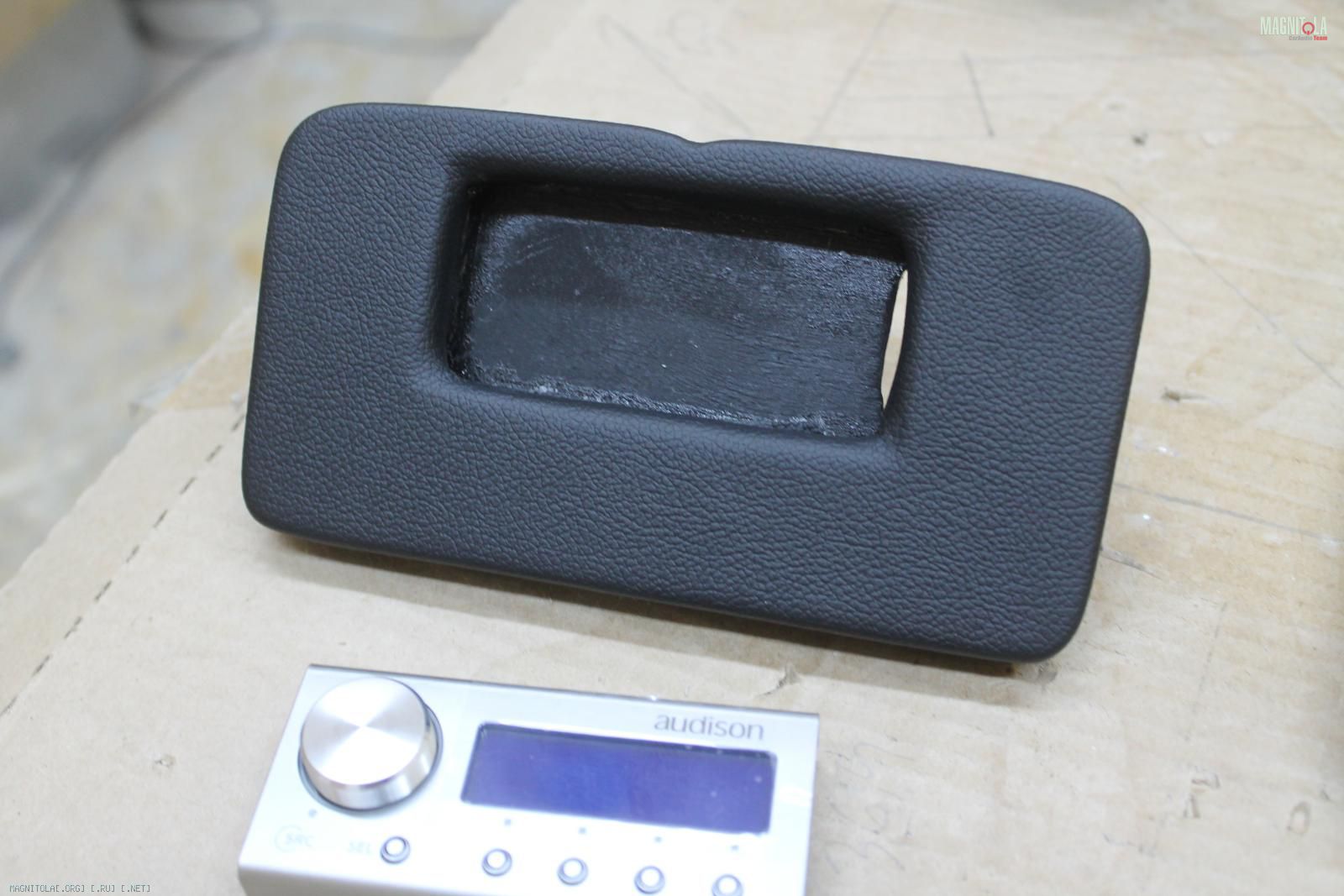

Обтягиваем панельку в качественный кожзам...
Вложение 1124290 Вложение 1124292 Вложение 1124294 Вложение 1124296

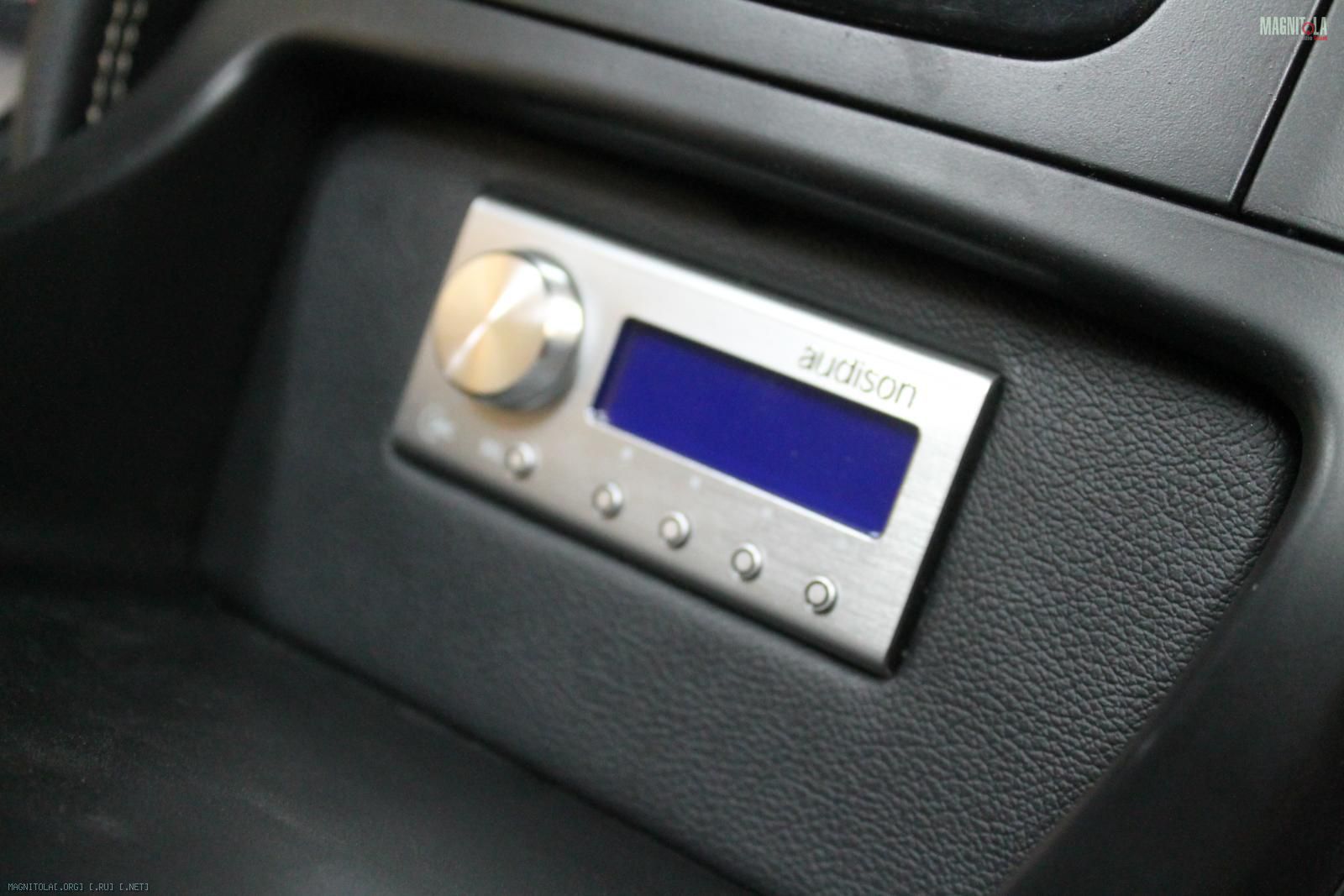

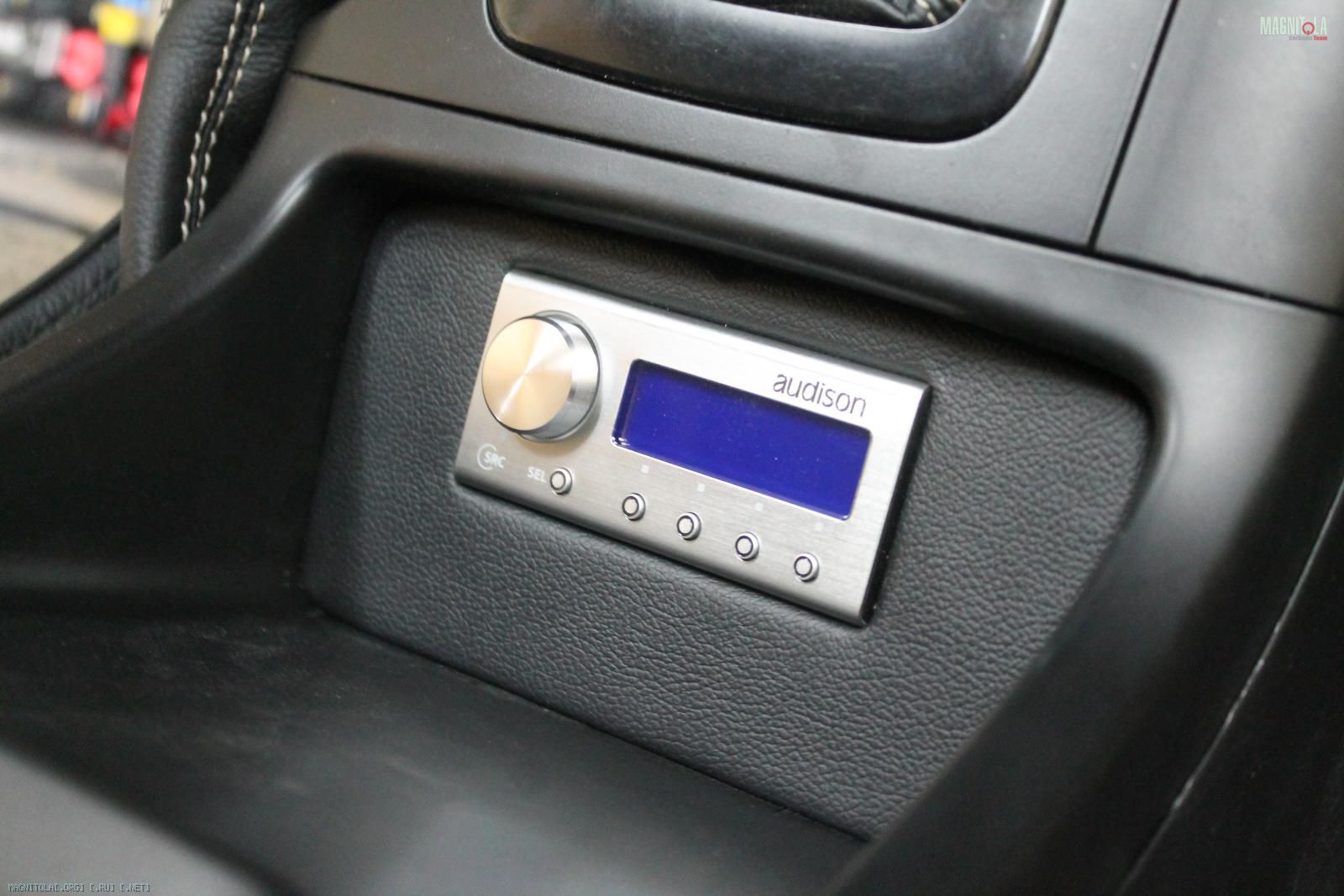

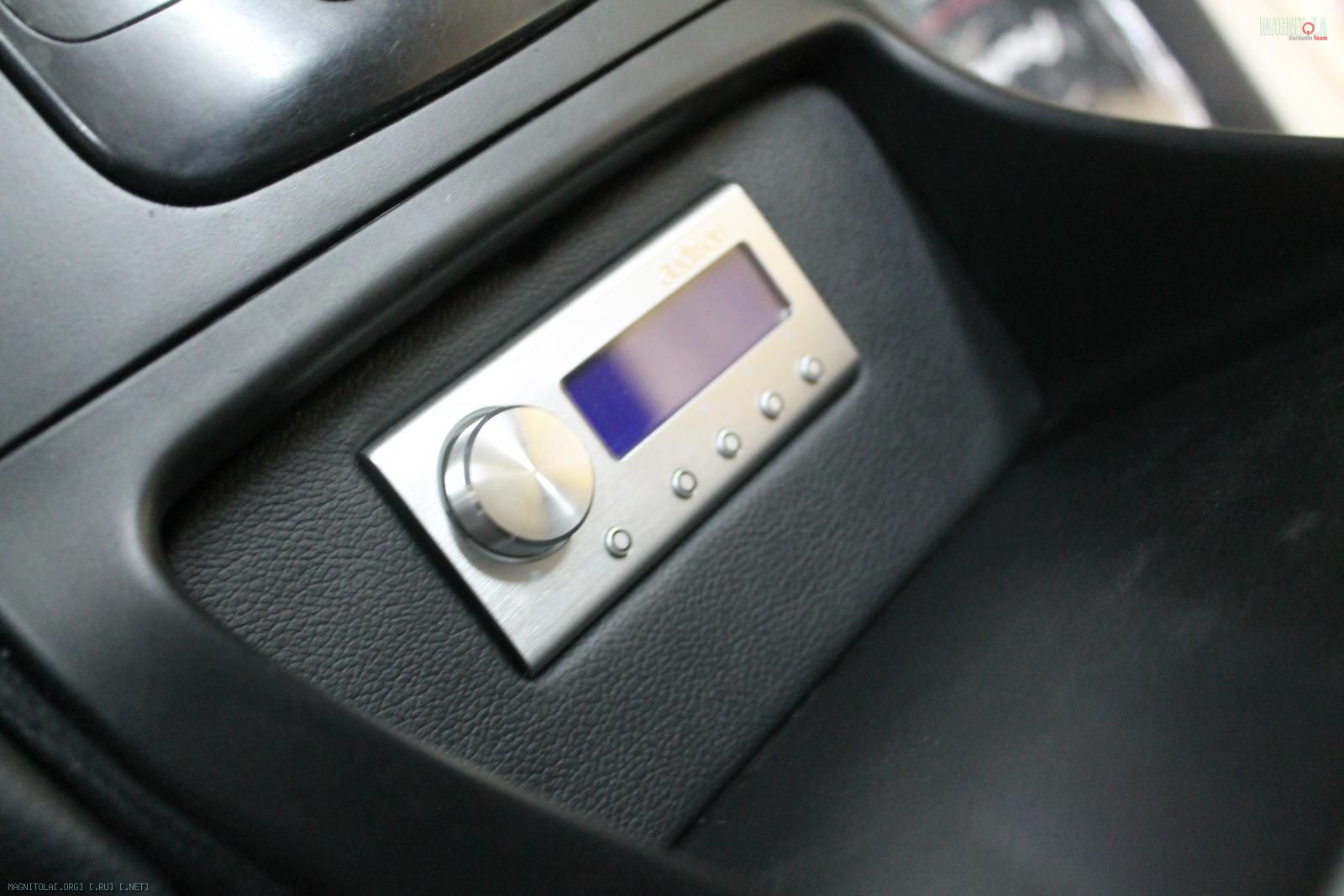

Итог.. панелька в центральном тоннеле...
Вложение 1124298 Вложение 1124300 Вложение 1124302 Вложение 1124304 Вложение 1124306 Вложение 1124308 Вложение 1124310 Вложение 1124312 Вложение 1124314

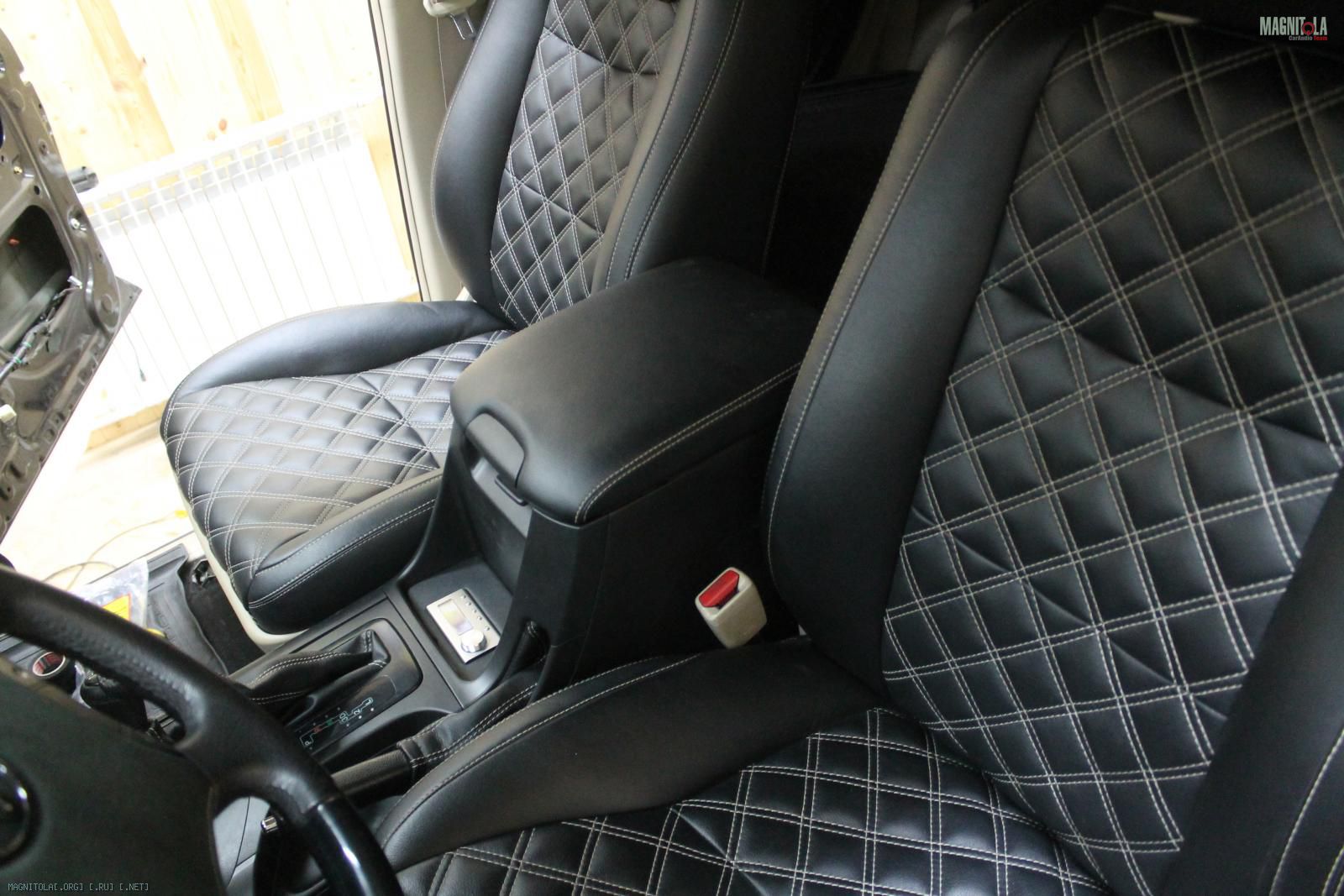

Установили передние сиденья...
Вложение 1124316 Вложение 1124318 Вложение 1124320 Вложение 1124322 Вложение 1124324
08.04.2017, 23:35
st220

Вложений: 62

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Land Cruiser Prado 120

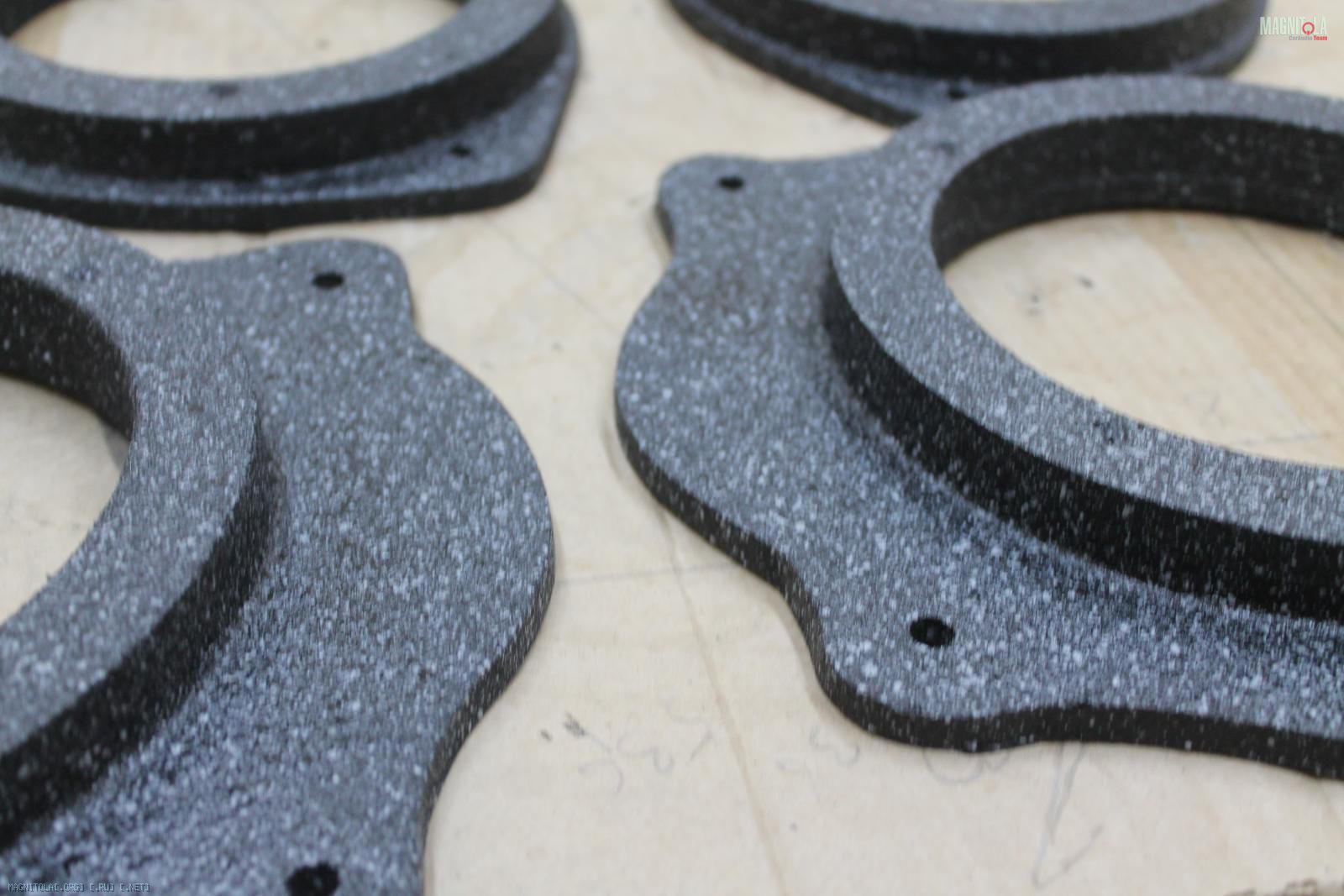

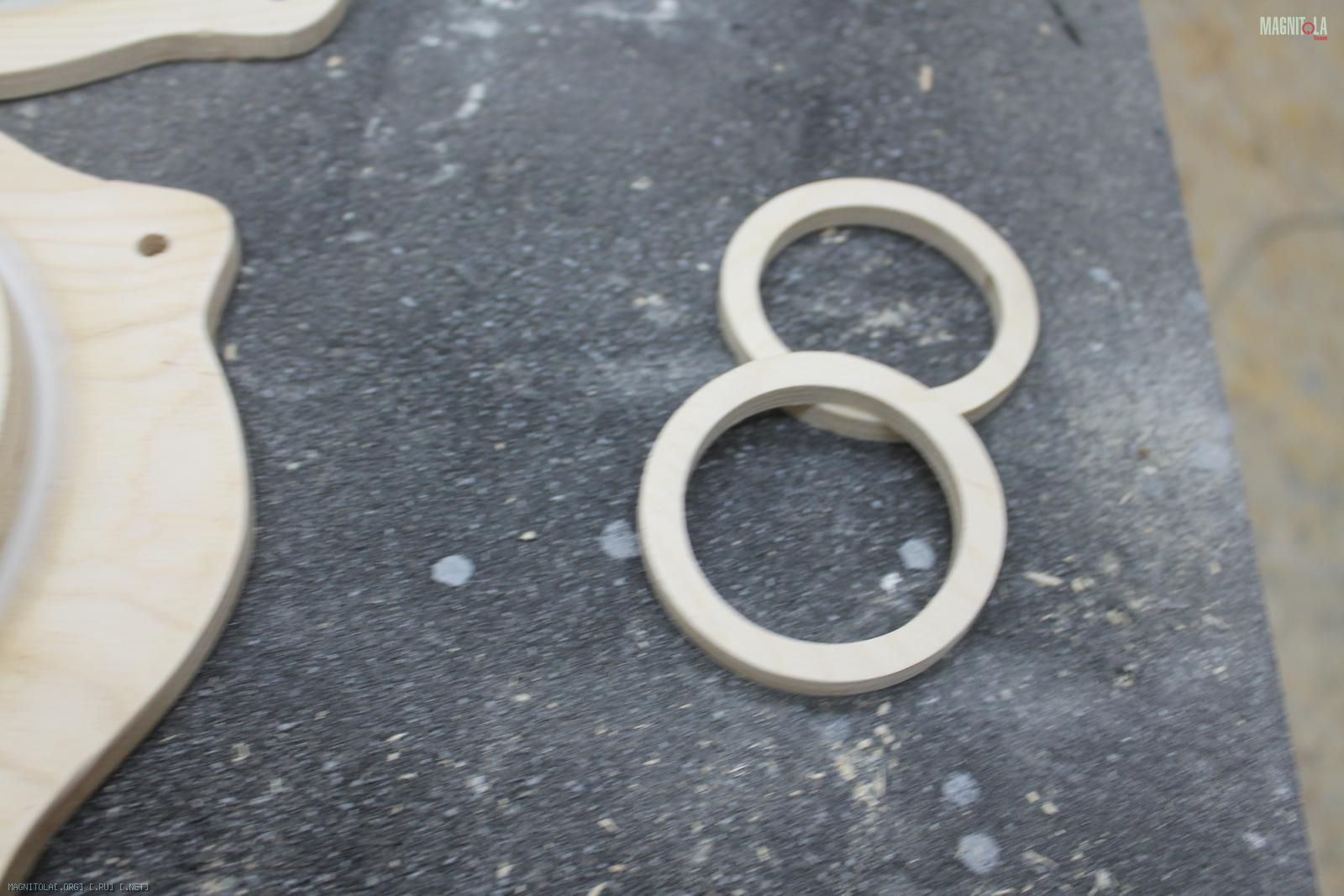

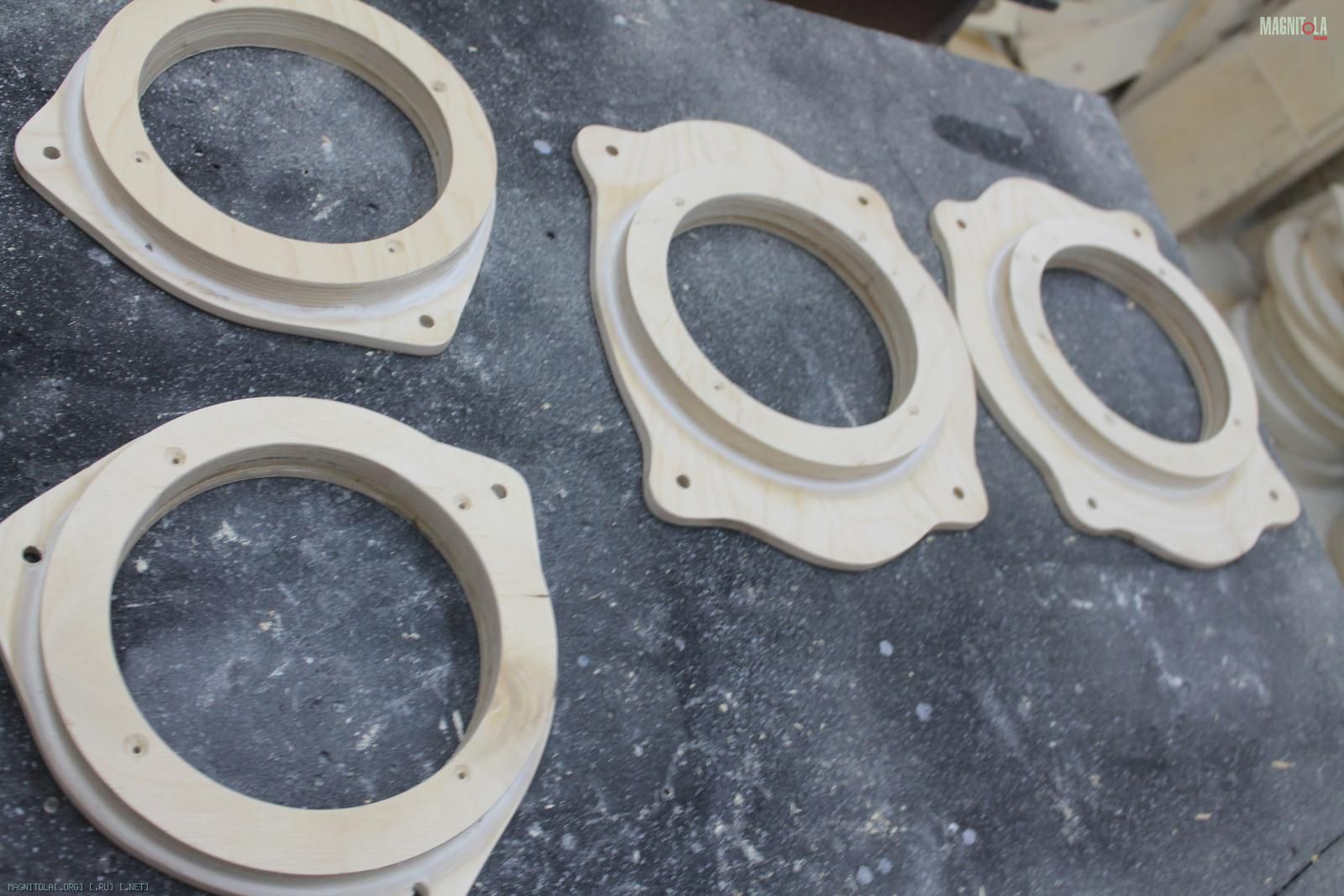

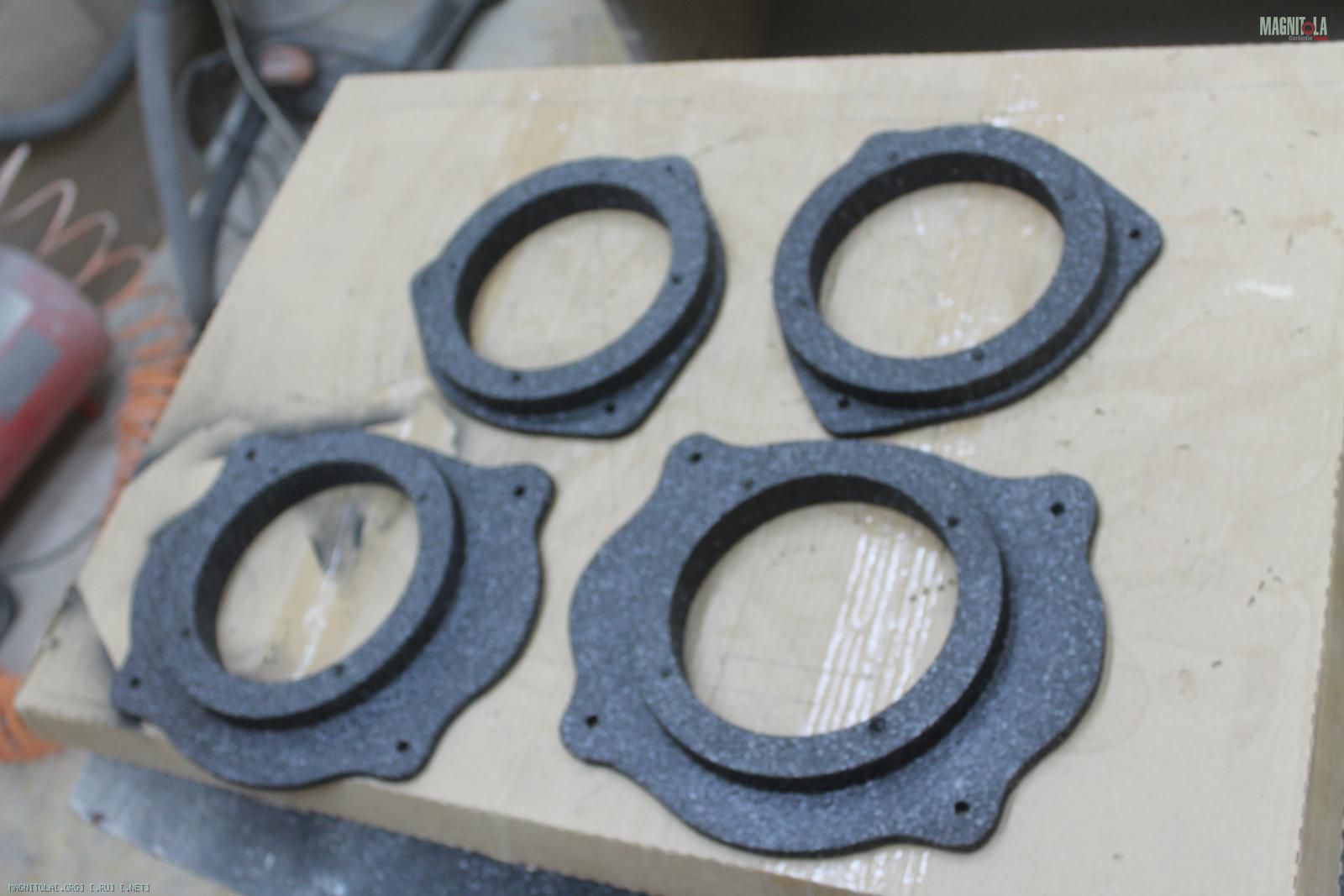

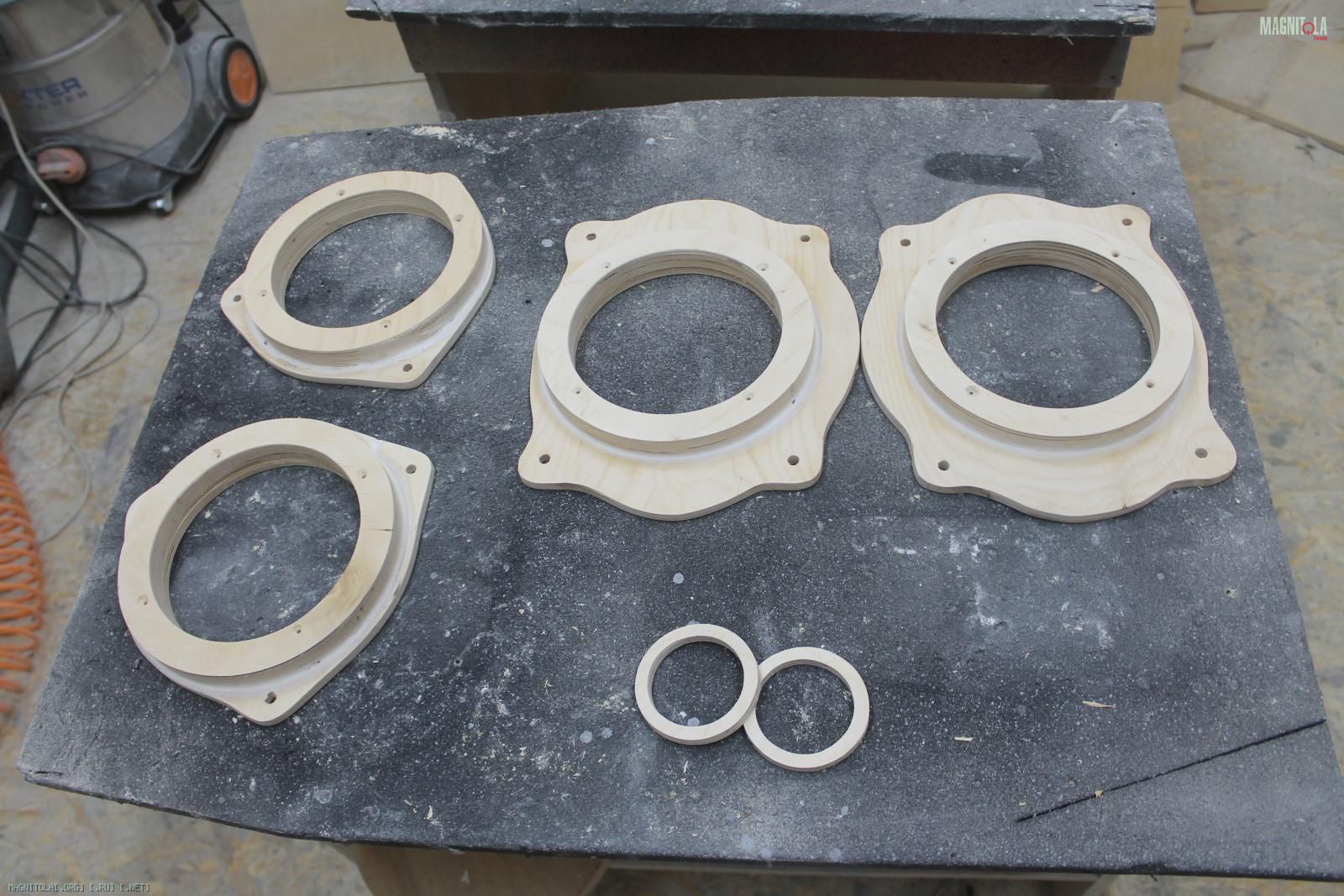

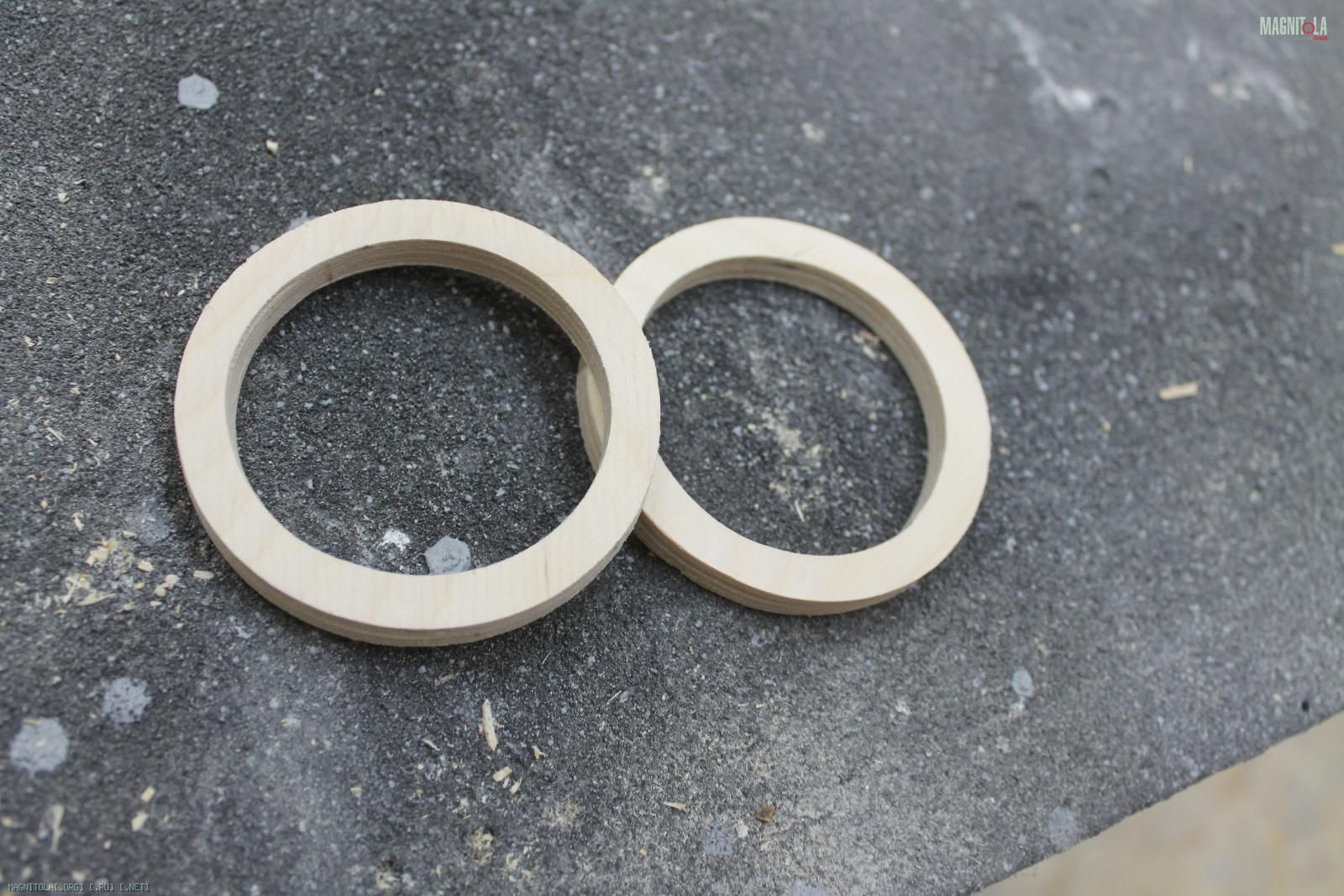

Напилили простовочные кольца под мидбасы и ВЧ... покрасили их...

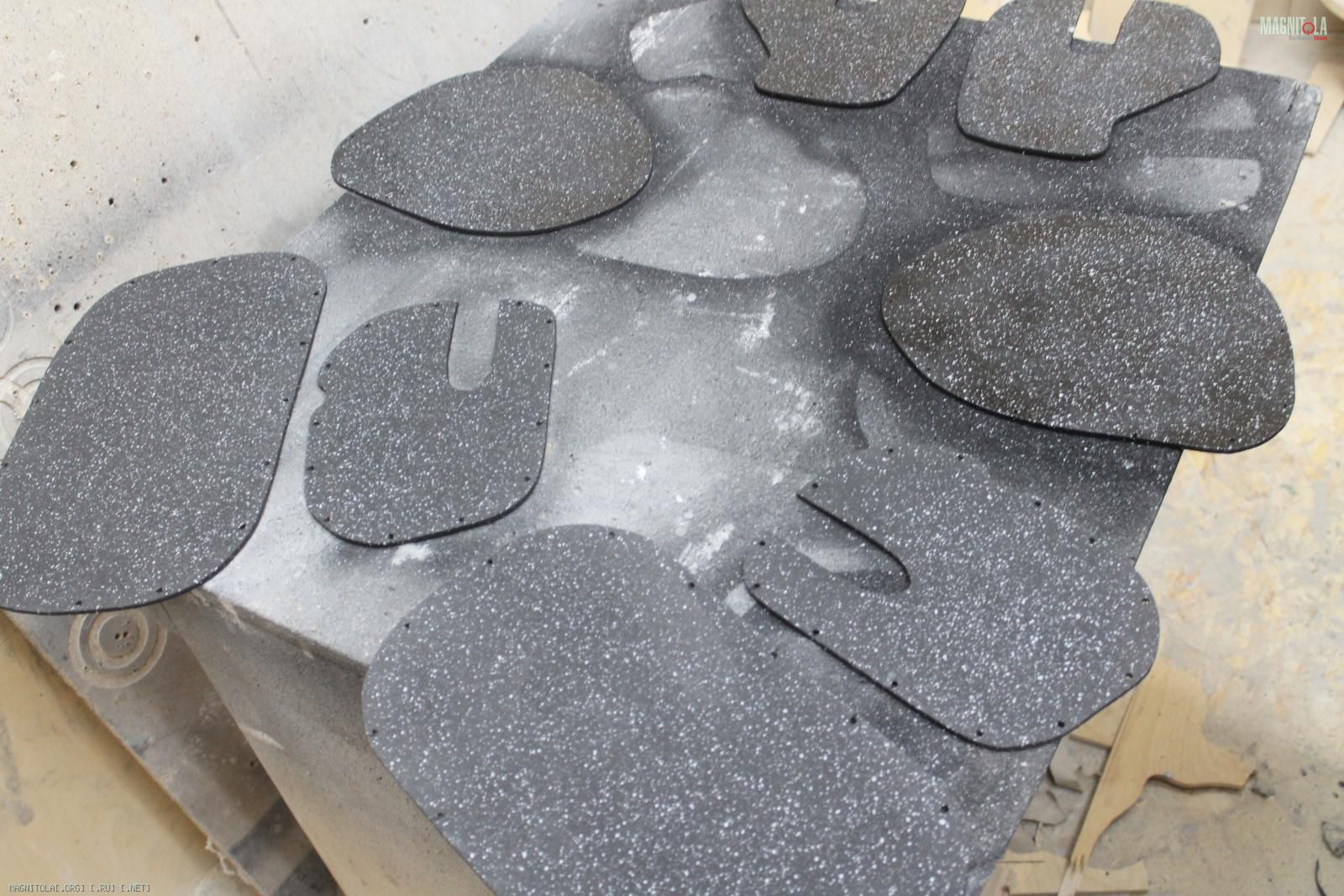

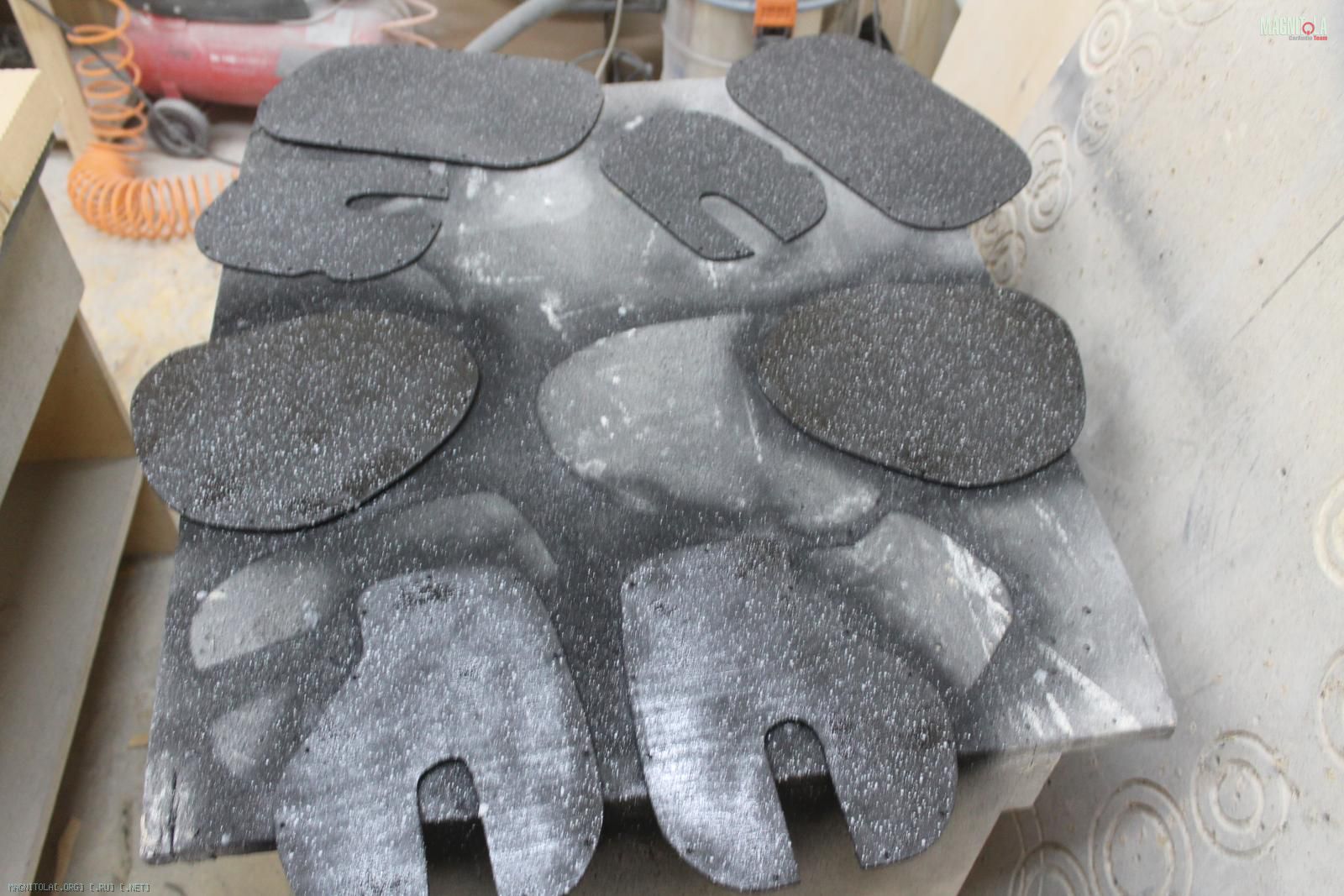

Изготовили/покрасили заглушки для тех. отверстий дверей
Вложение 1124512 Вложение 1124514 Вложение 1124516 Вложение 1124518 Вложение 1124520 Вложение 1124522 Вложение 1124524 Вложение 1124526 Вложение 1124528 Вложение 1124530

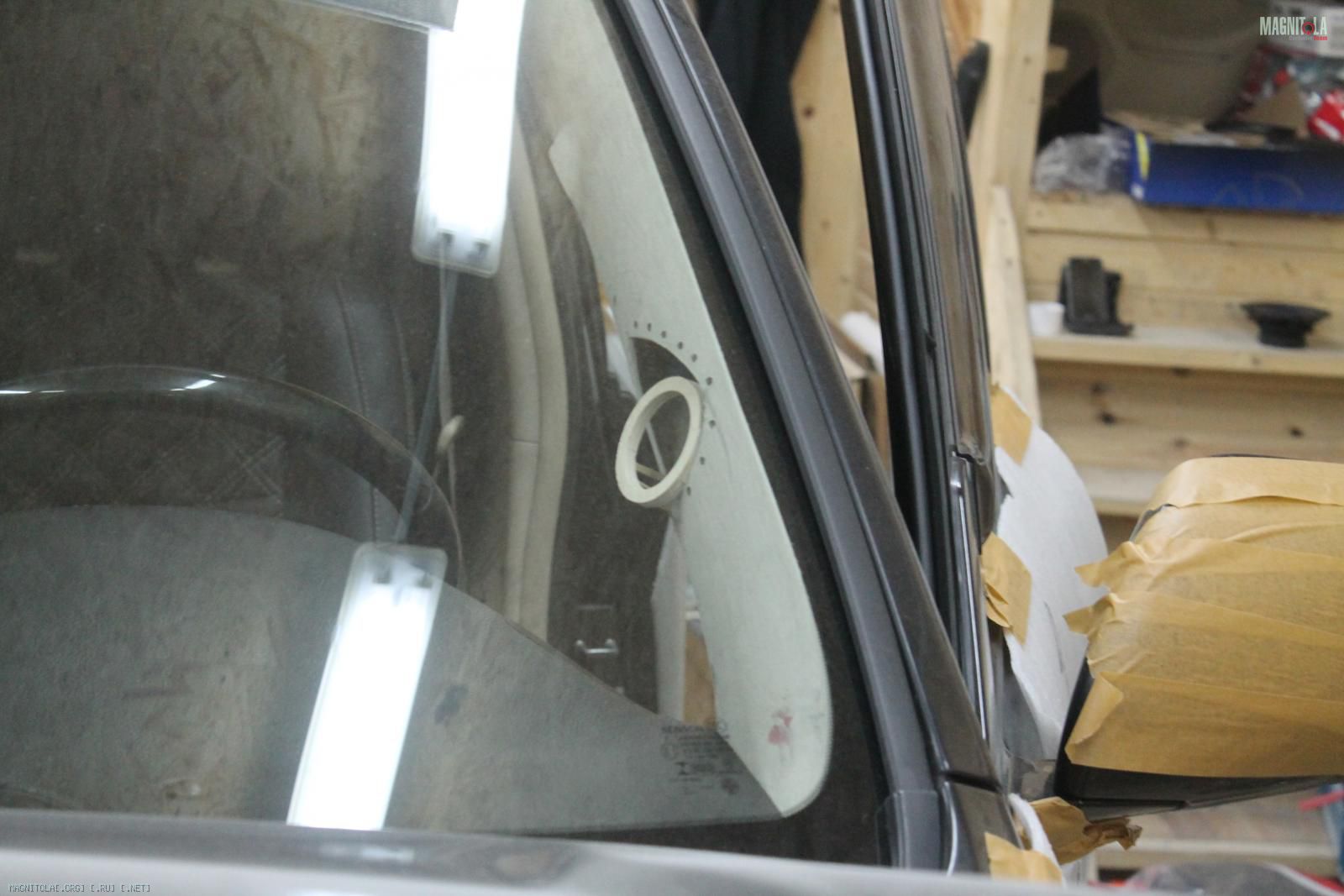

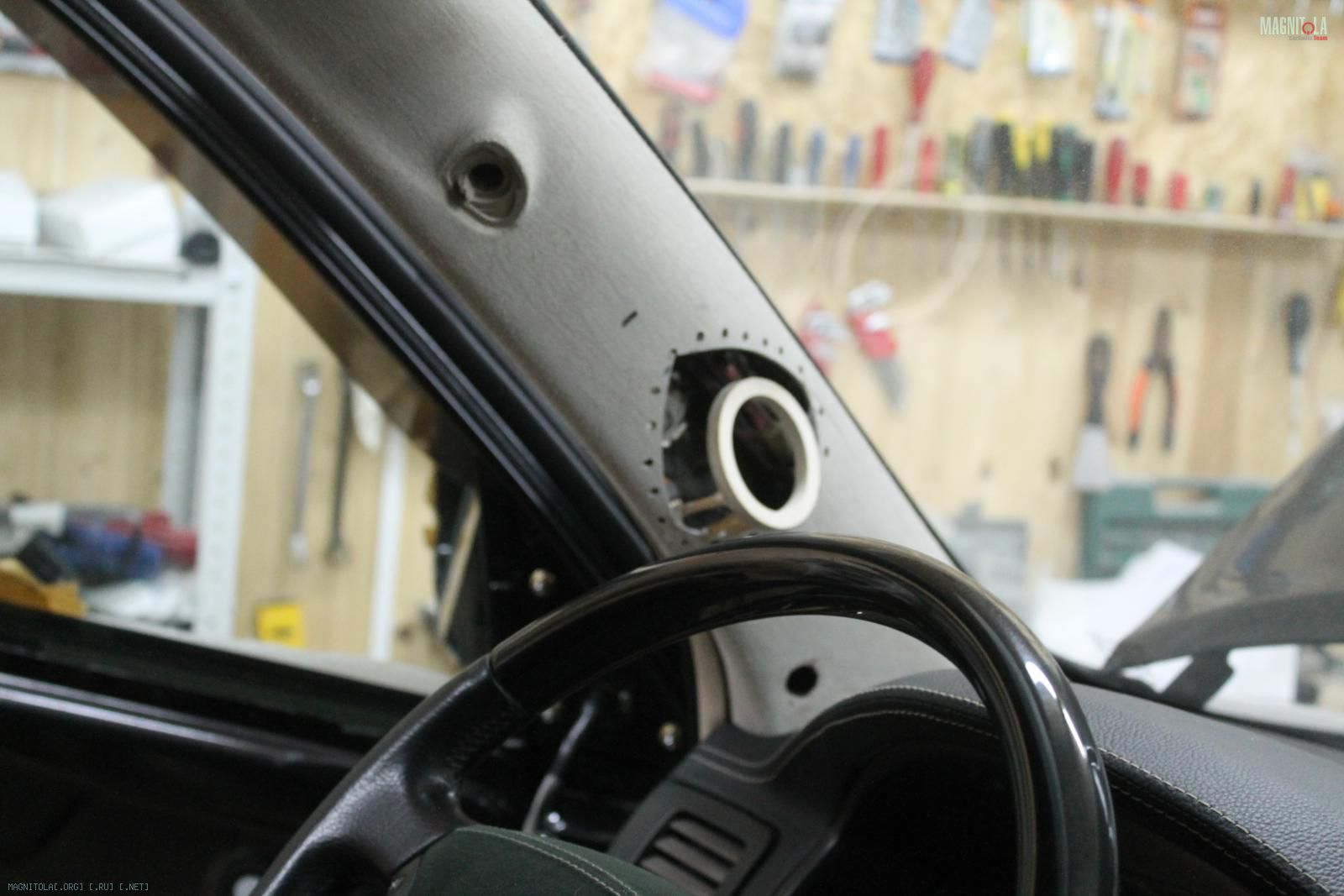

Выставили направление ВЧ, на отражение от лобового стекла...
Вложение 1124532 Вложение 1124534 Вложение 1124536 Вложение 1124538

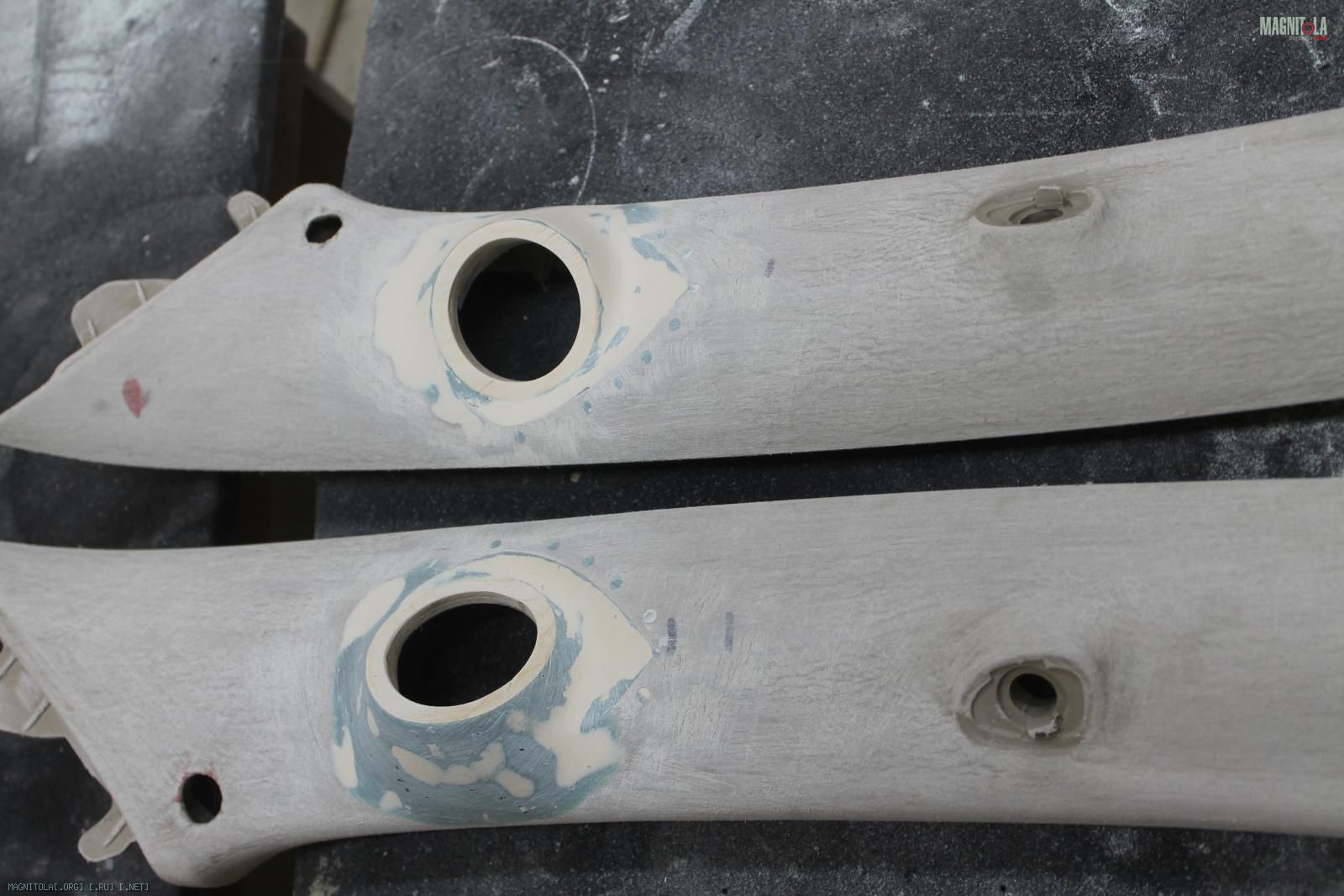

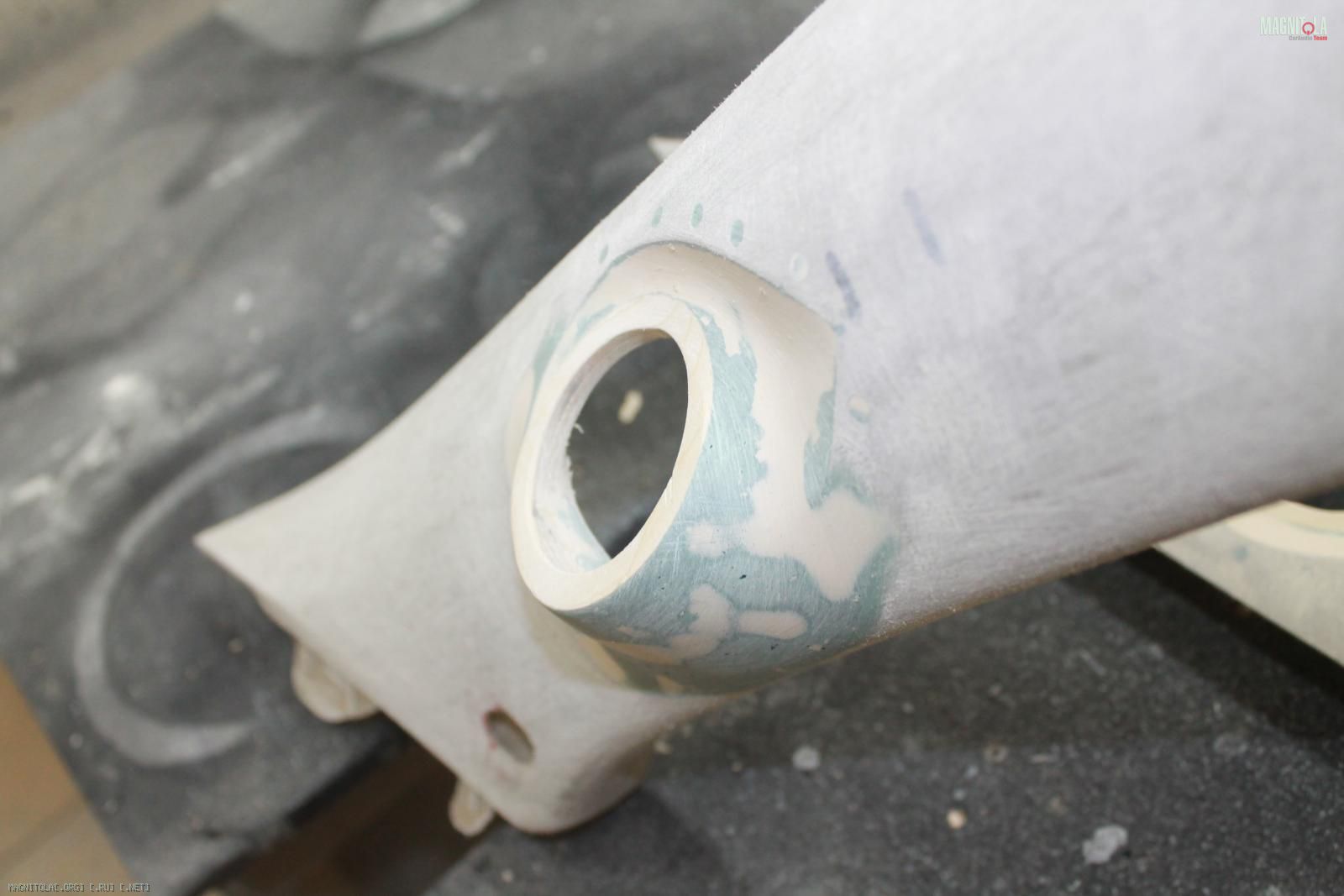

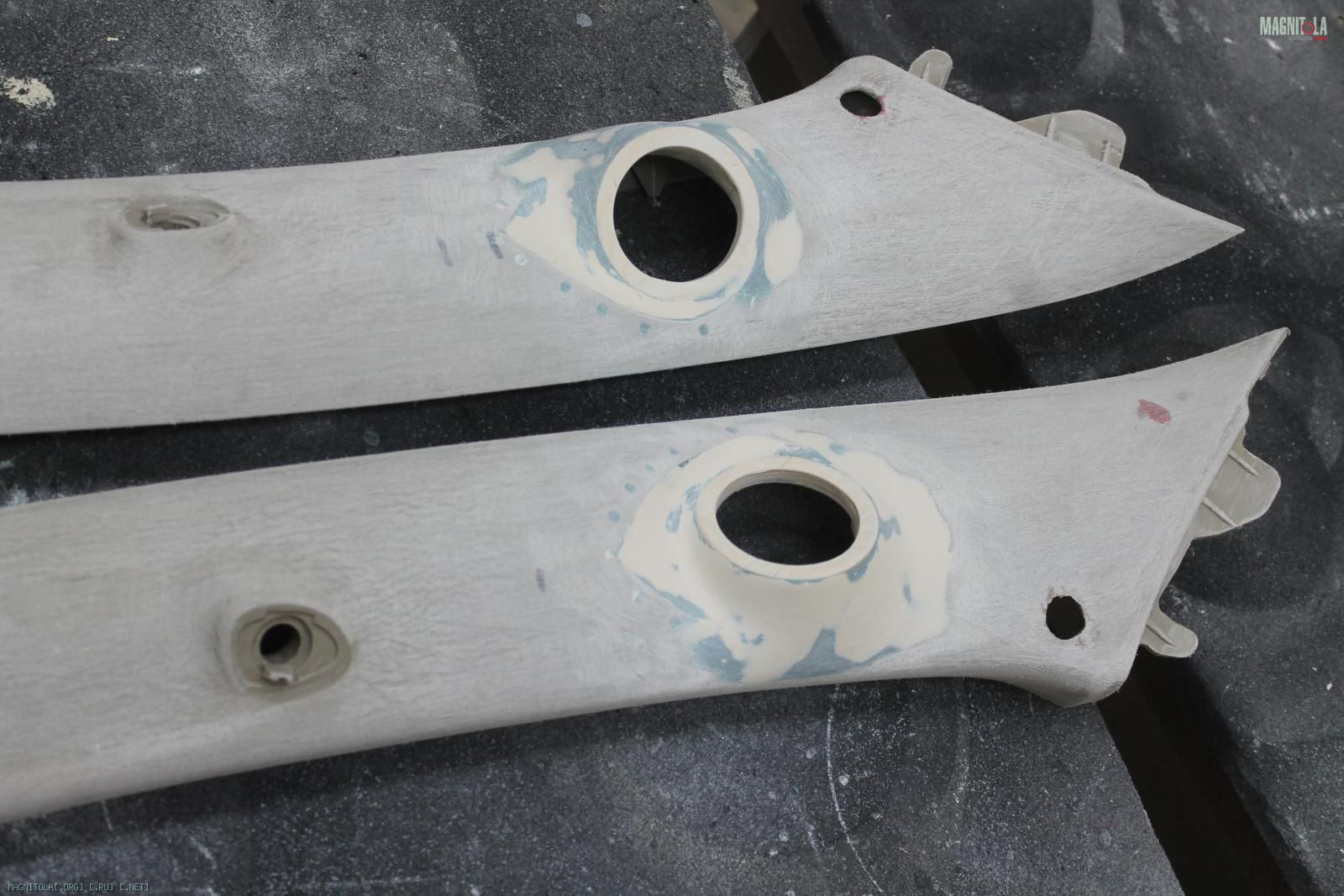

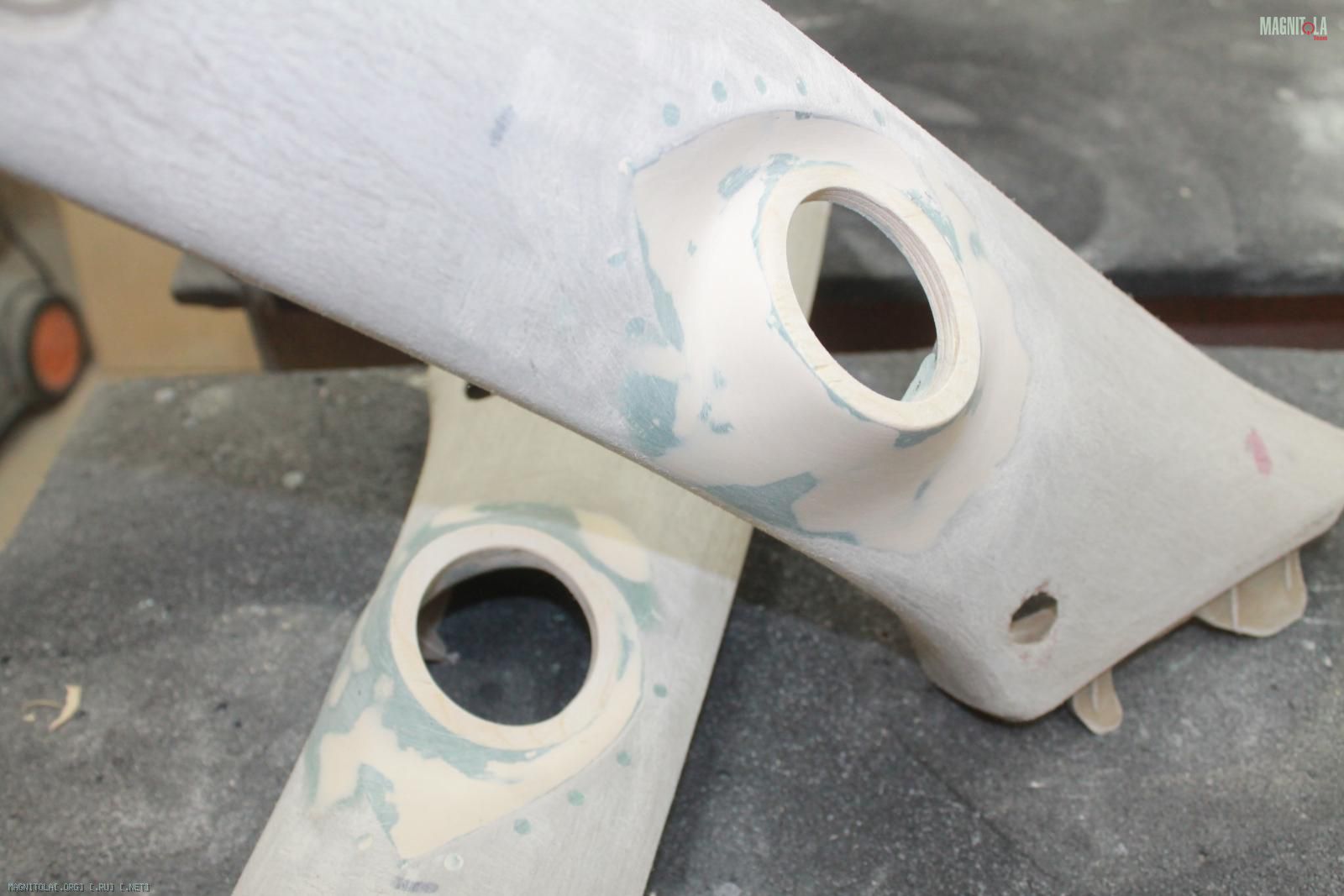

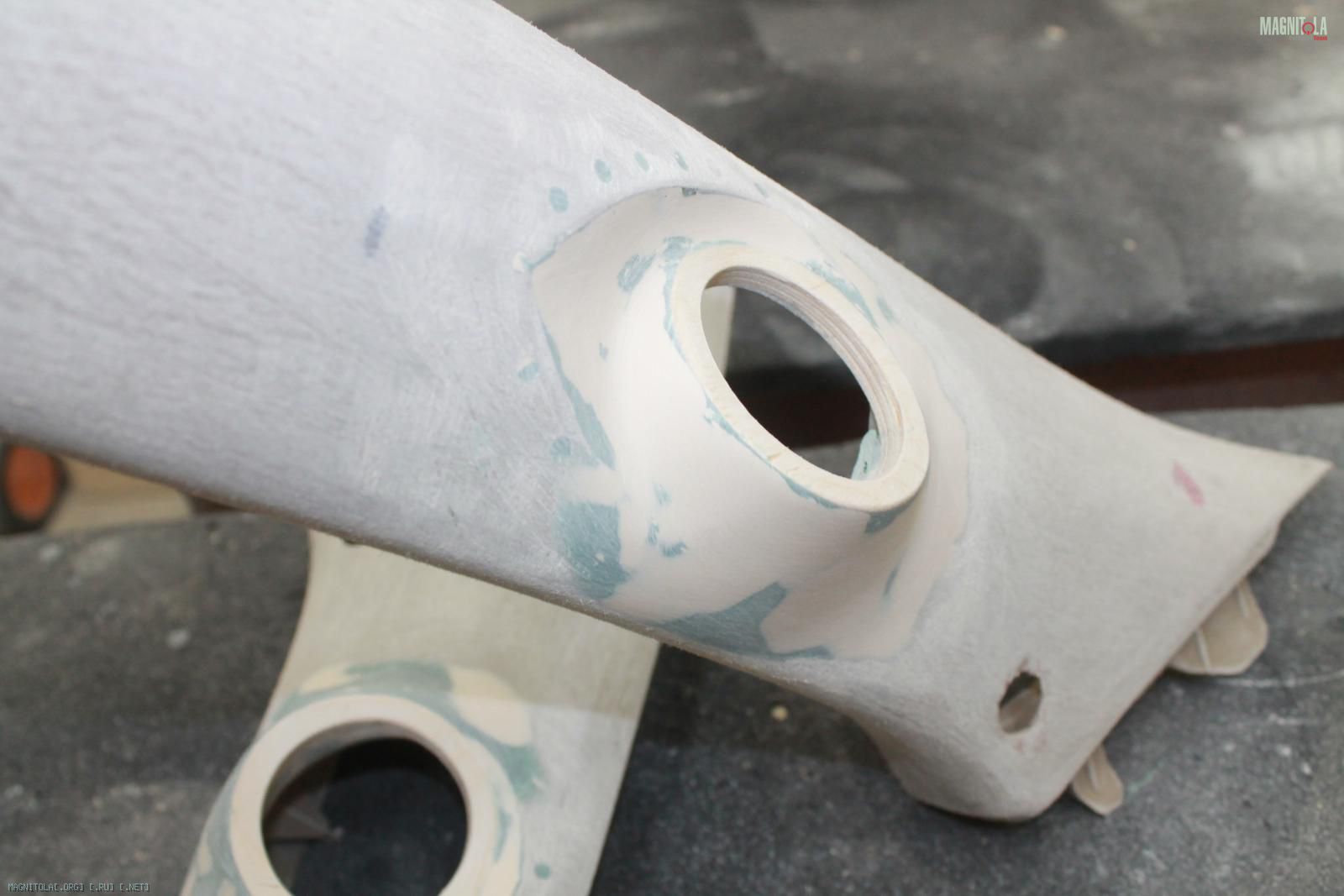

Процесс изготовления стоек под ВЧ...
Вложение 1124540 Вложение 1124542 Вложение 1124544 Вложение 1124546 Вложение 1124548 Вложение 1124550 Вложение 1124552

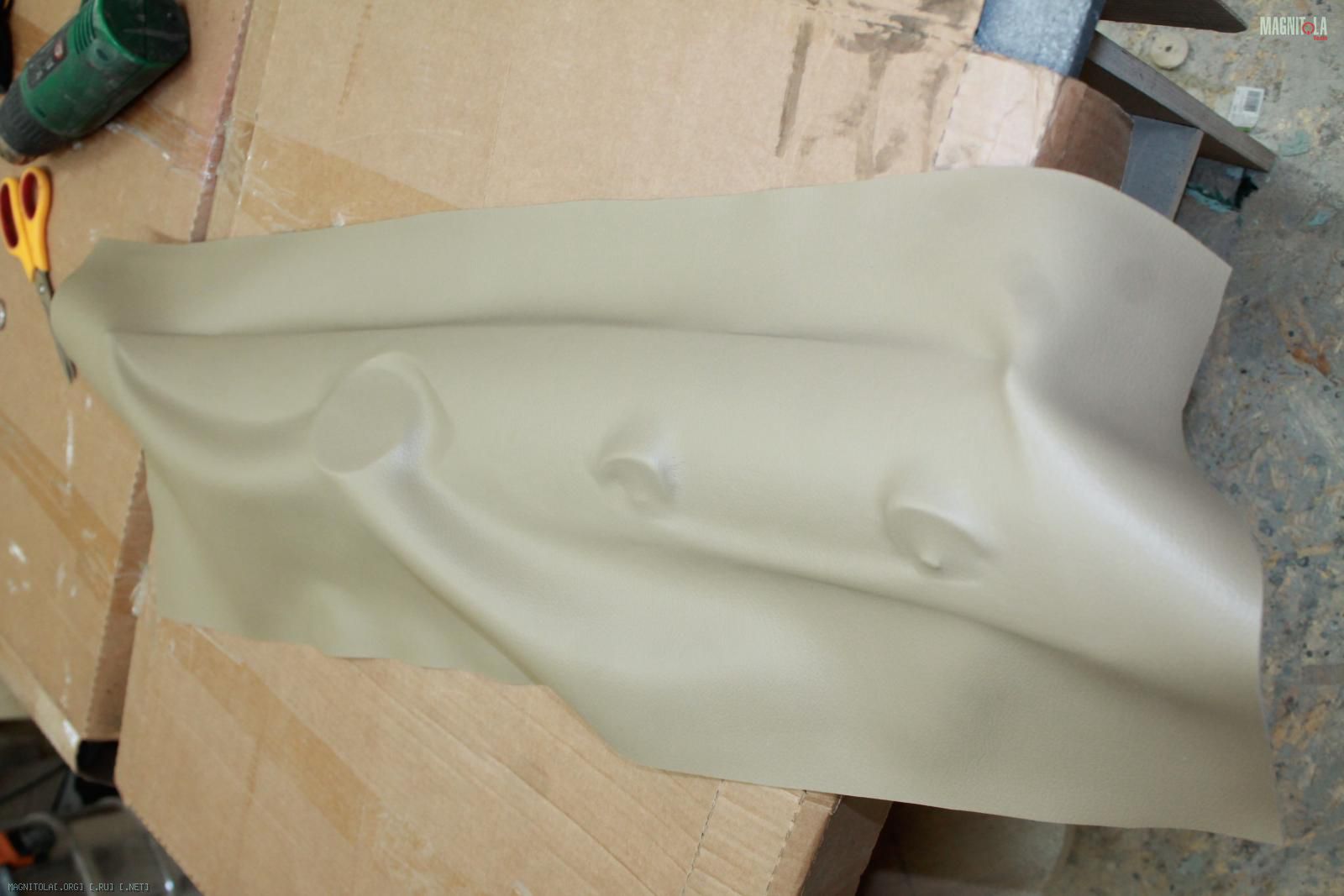

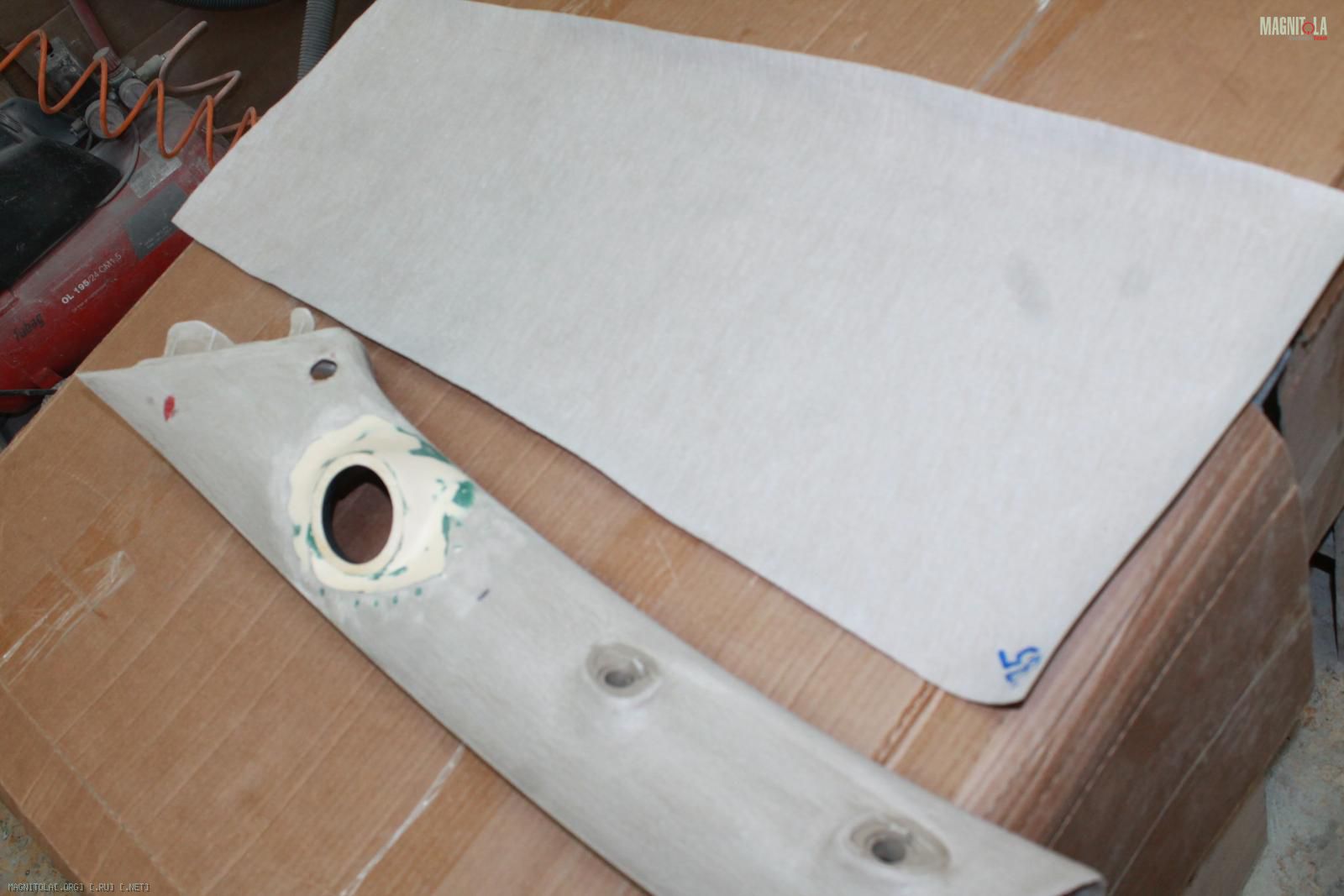

Процесс обтяжки...
Вложение 1124554 Вложение 1124556

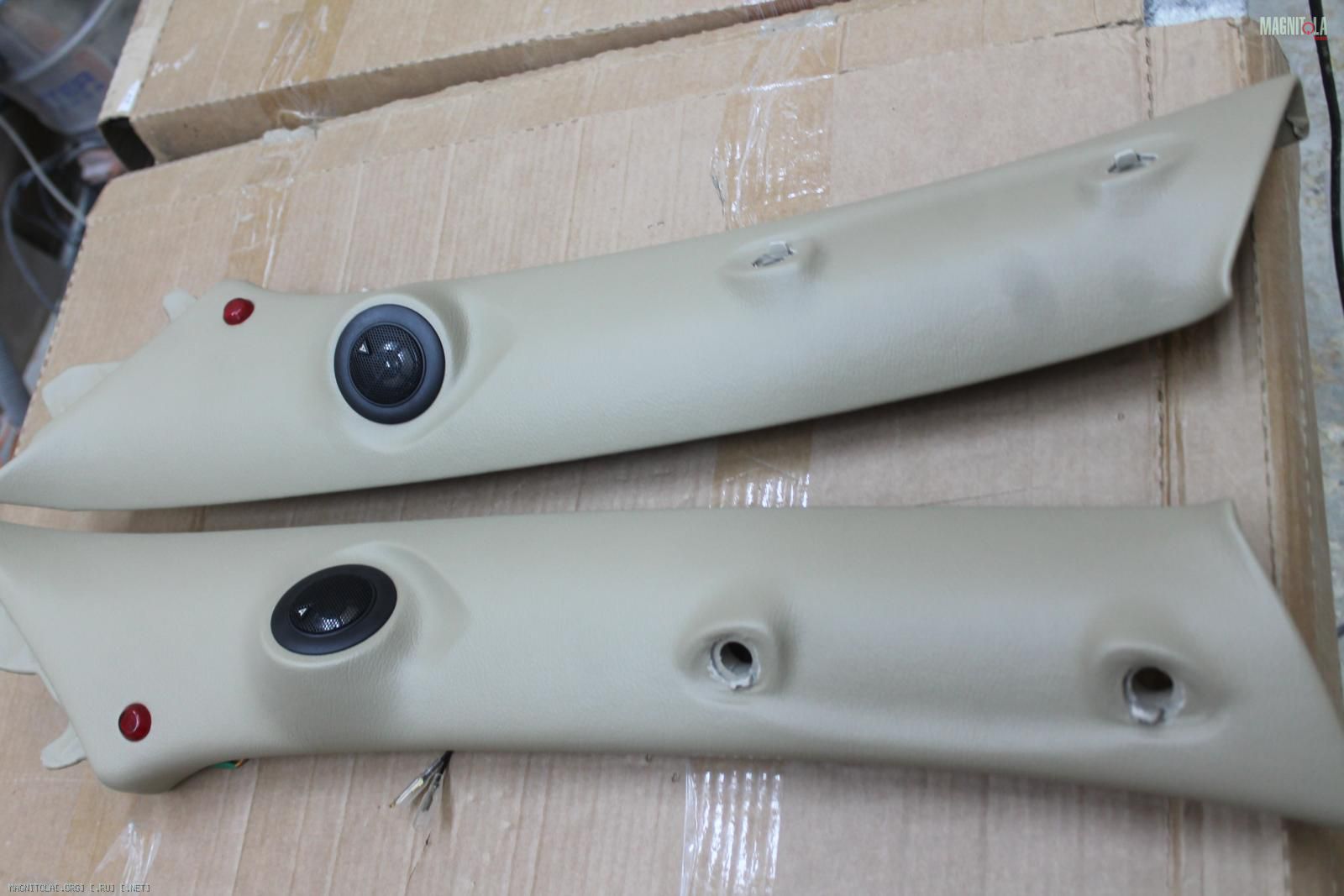

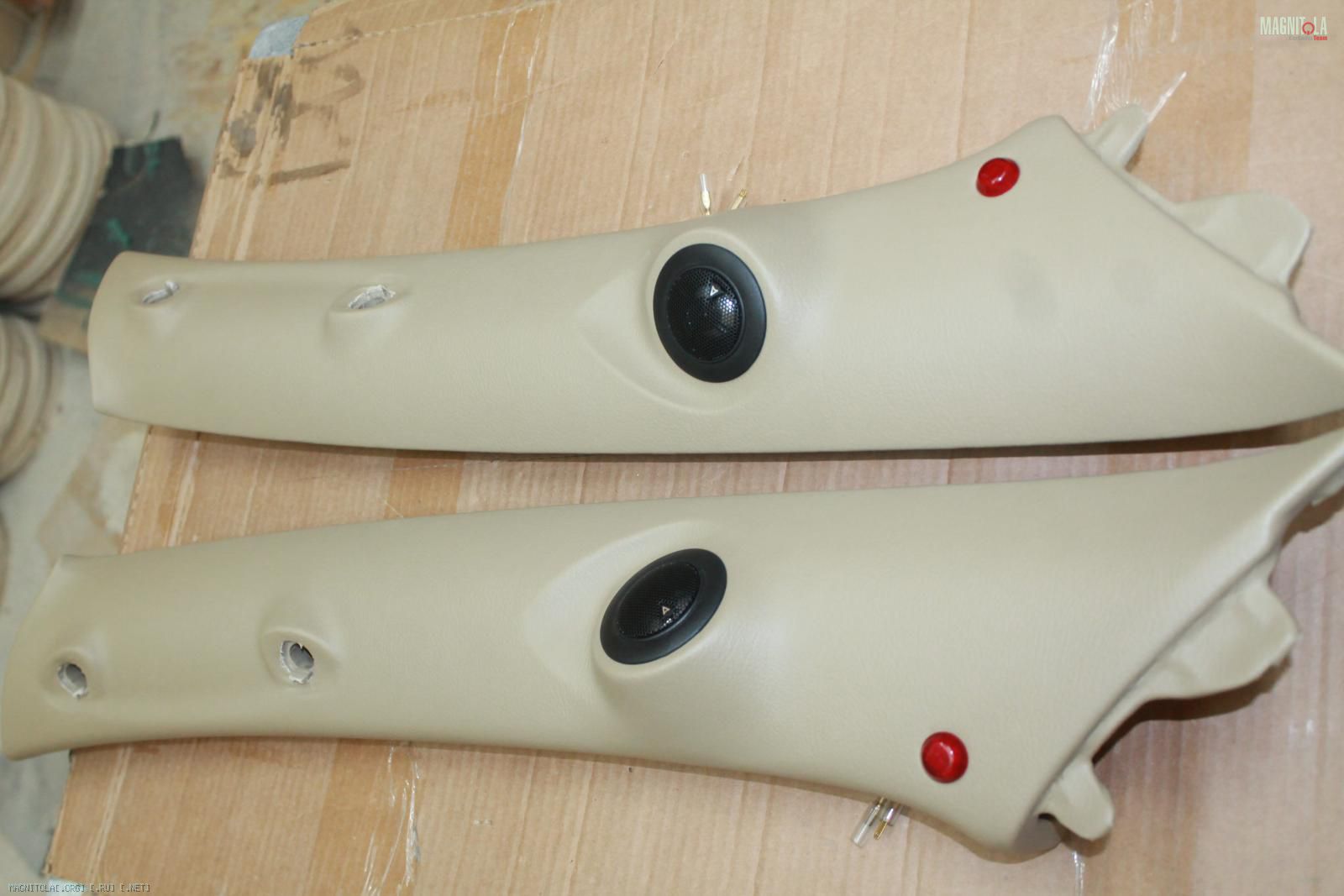

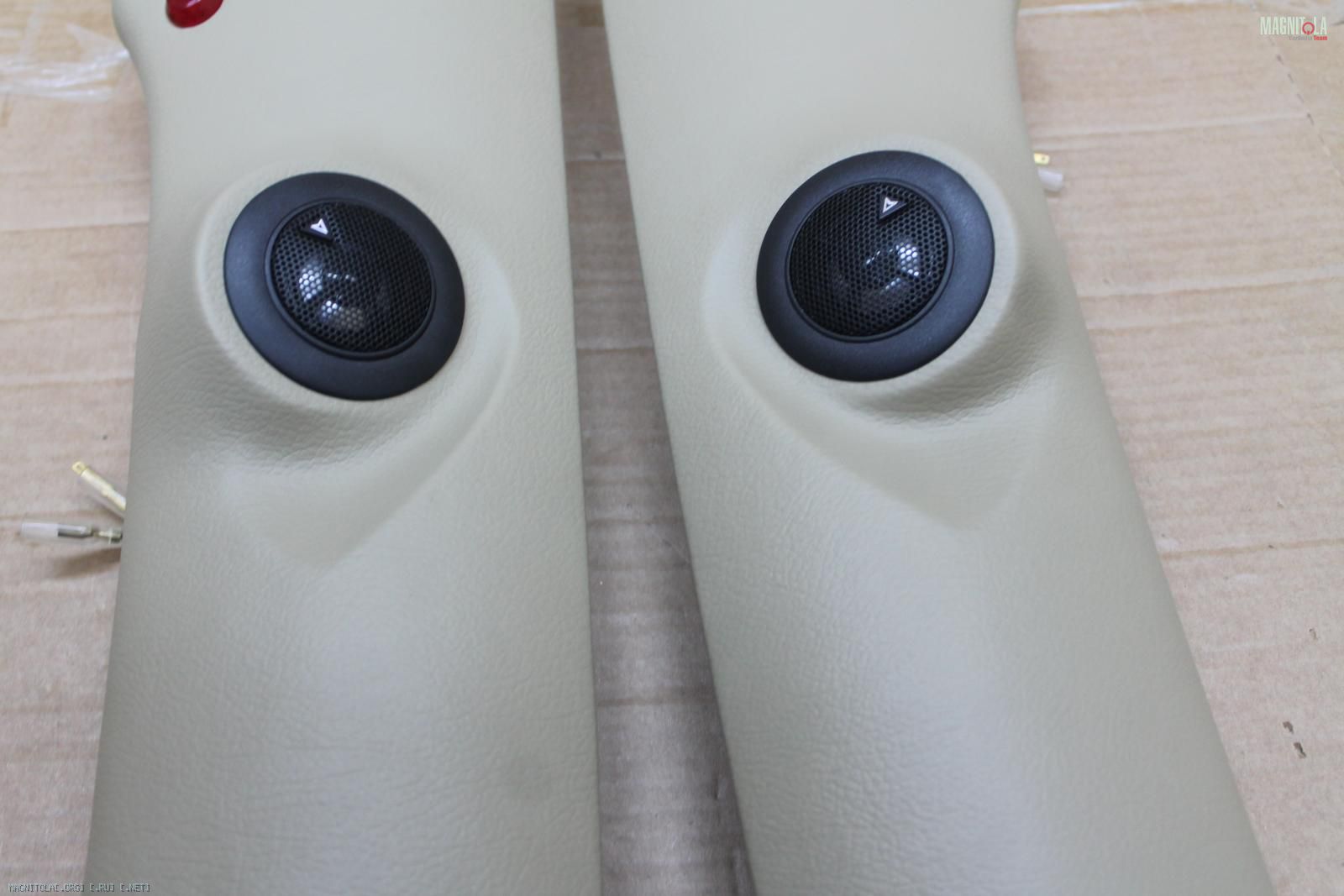

Стойки после обтяжки...
Вложение 1124558 Вложение 1124560 Вложение 1124562 Вложение 1124564 Вложение 1124566 Вложение 1124568 Вложение 1124570 Вложение 1124572 Вложение 1124574 Вложение 1124576 Вложение 1124578 Вложение 1124580 Вложение 1124582 Вложение 1124584 Вложение 1124586

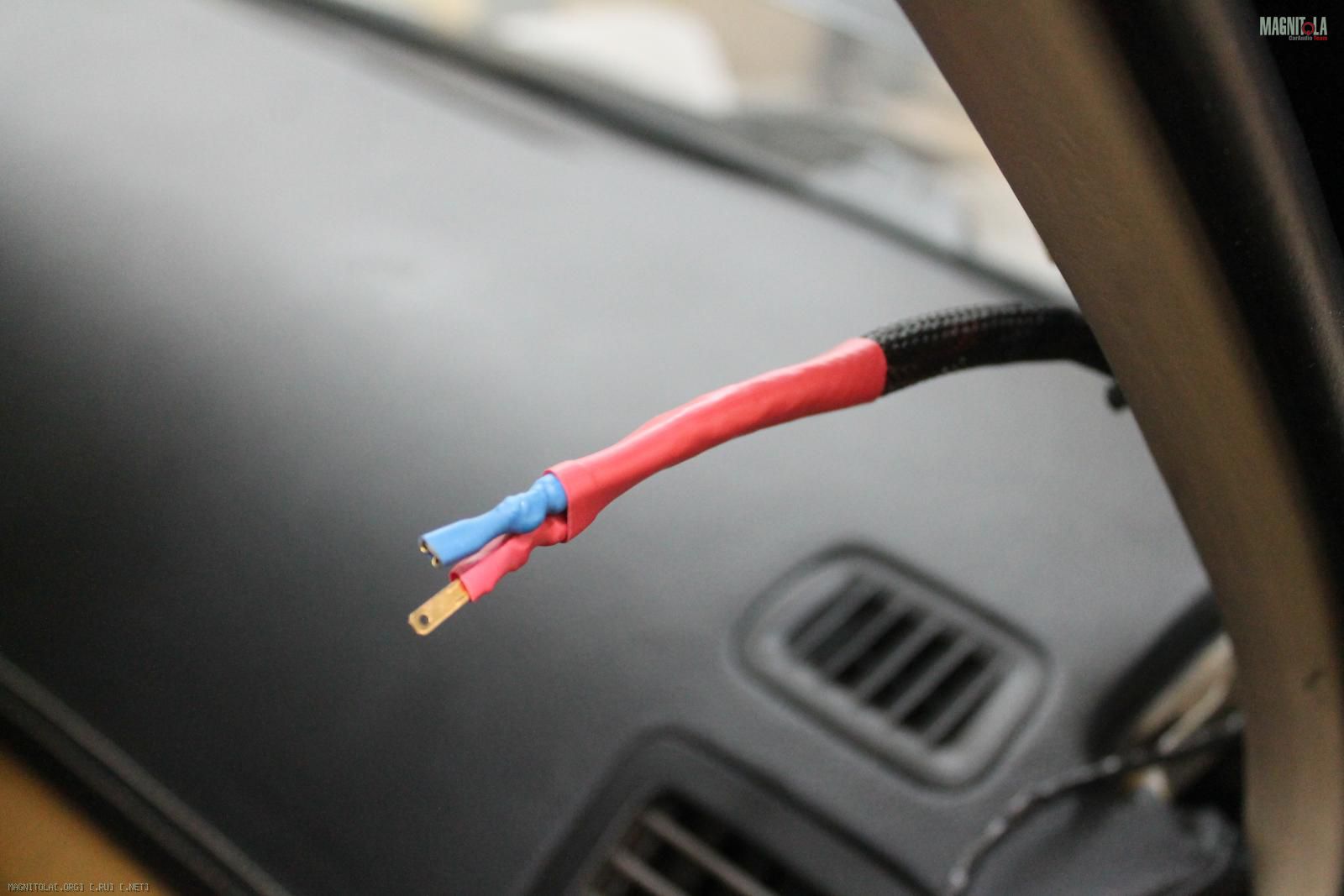

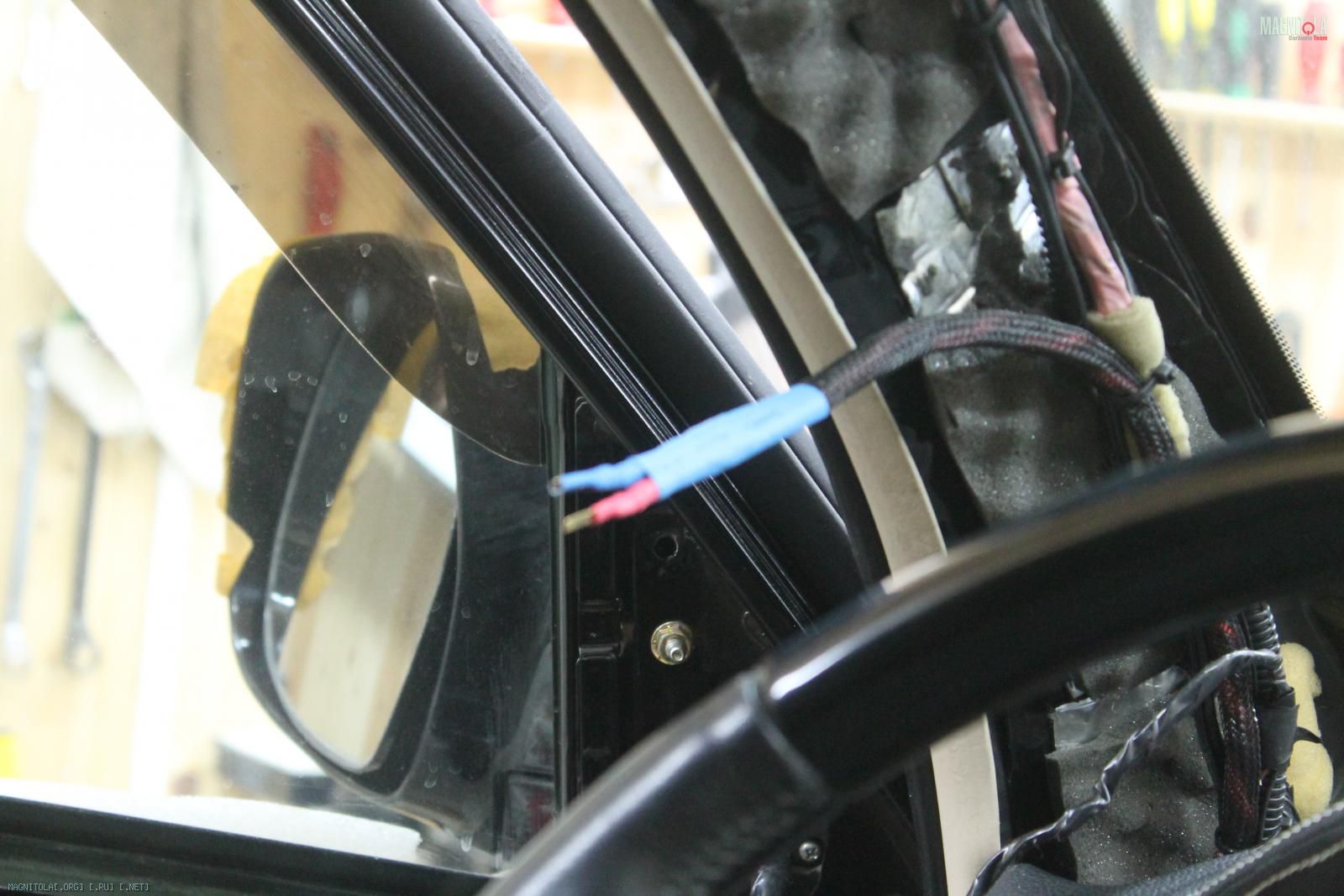

Лопаточки подключения ВЧ...
Вложение 1124588 Вложение 1124590

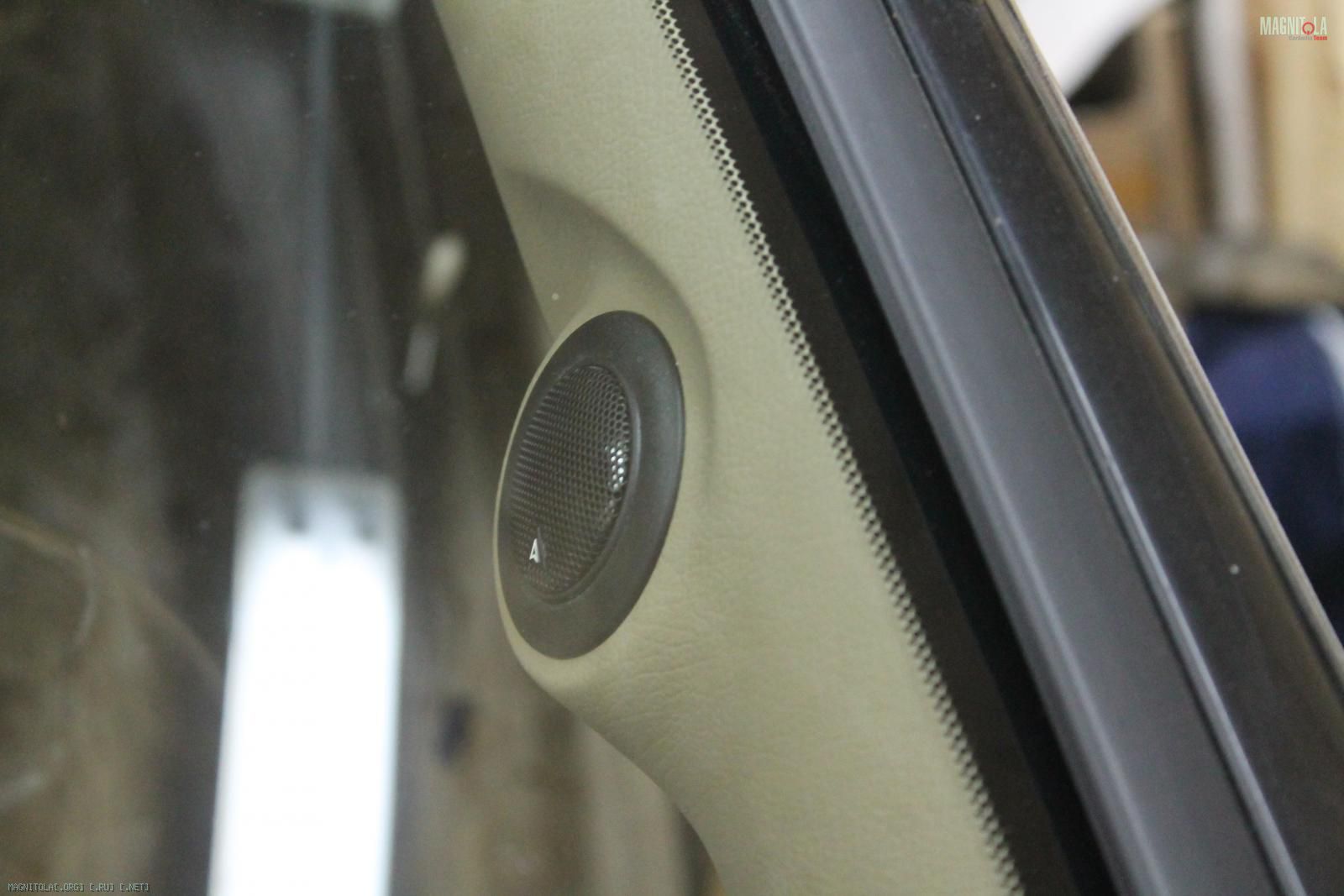

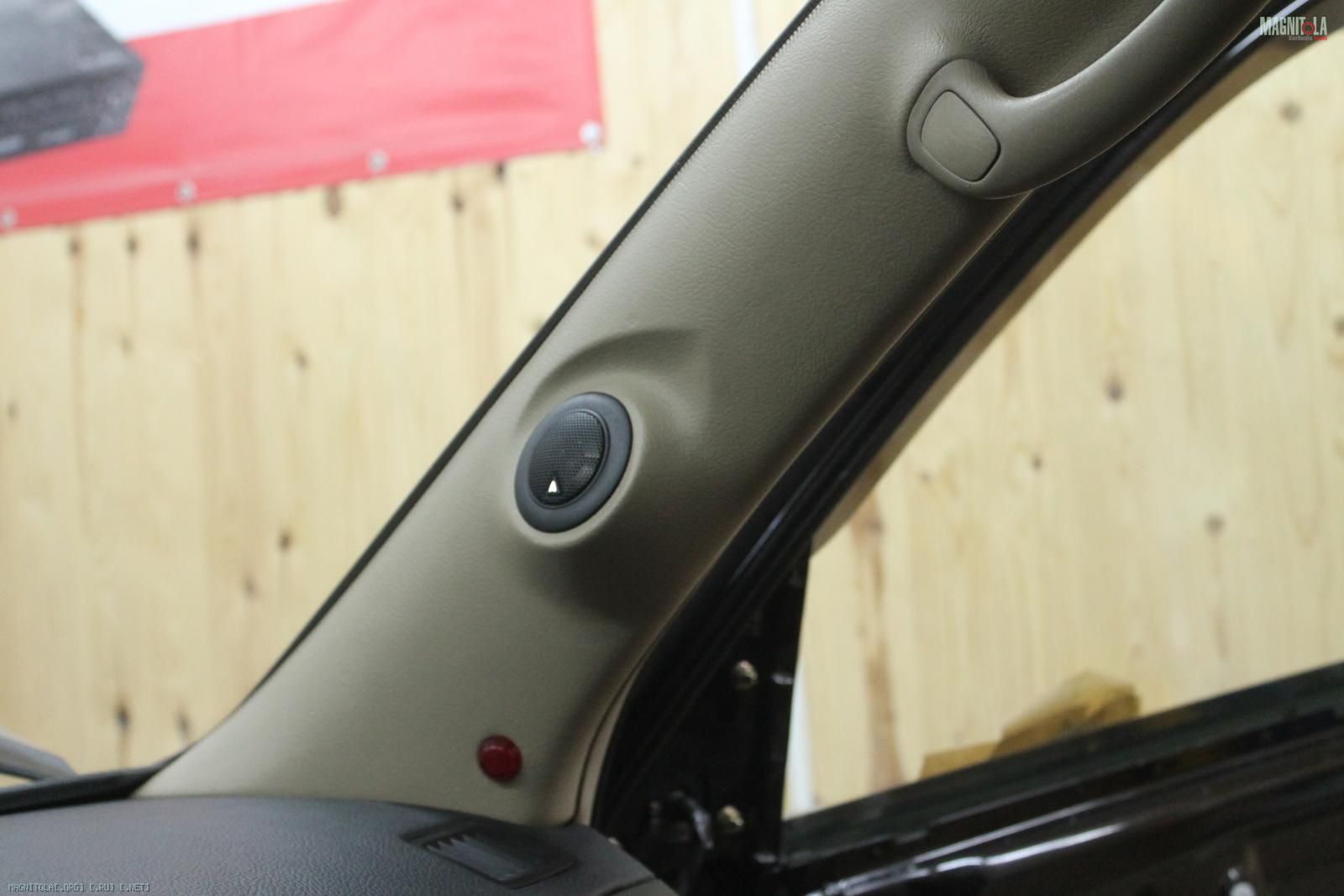

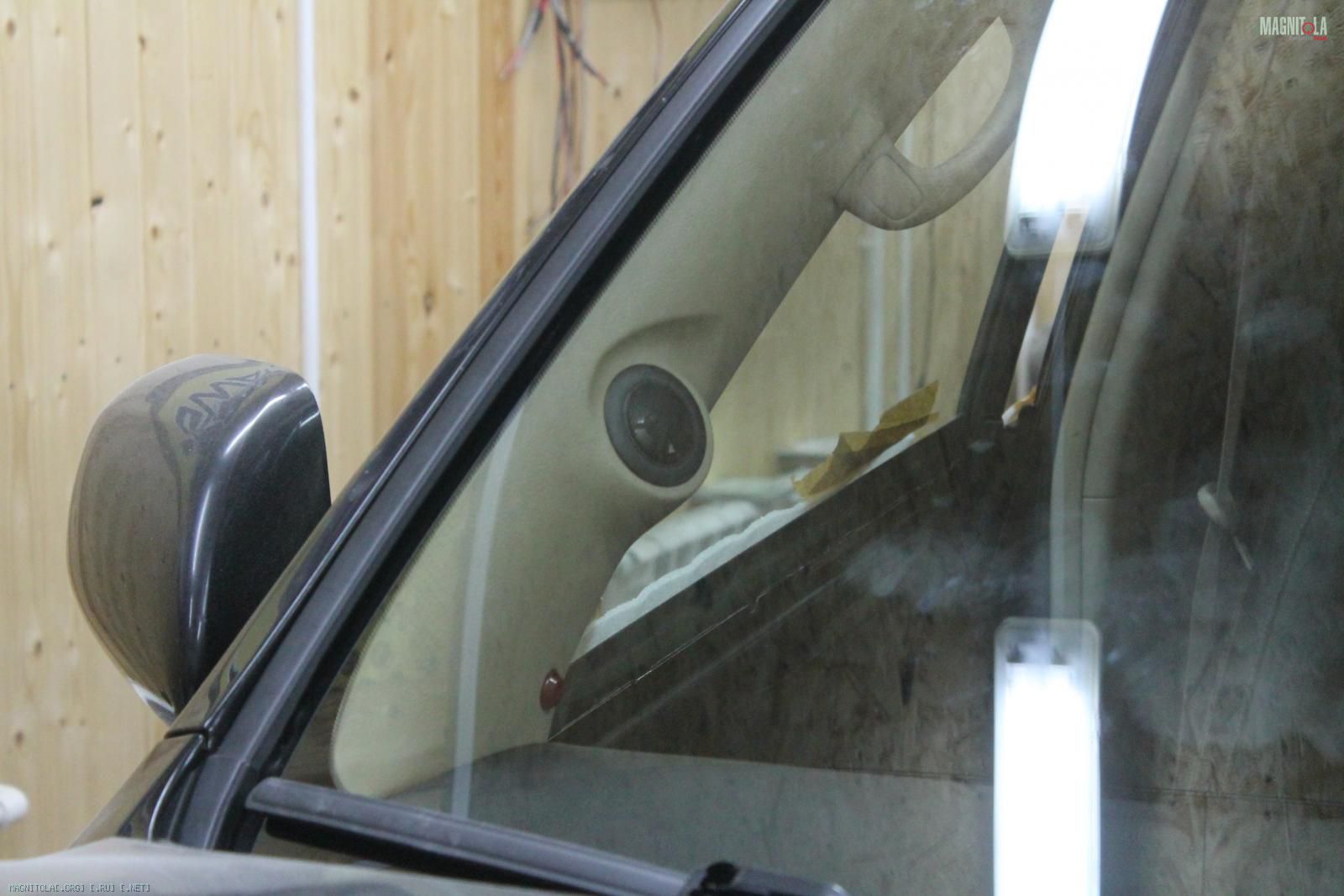

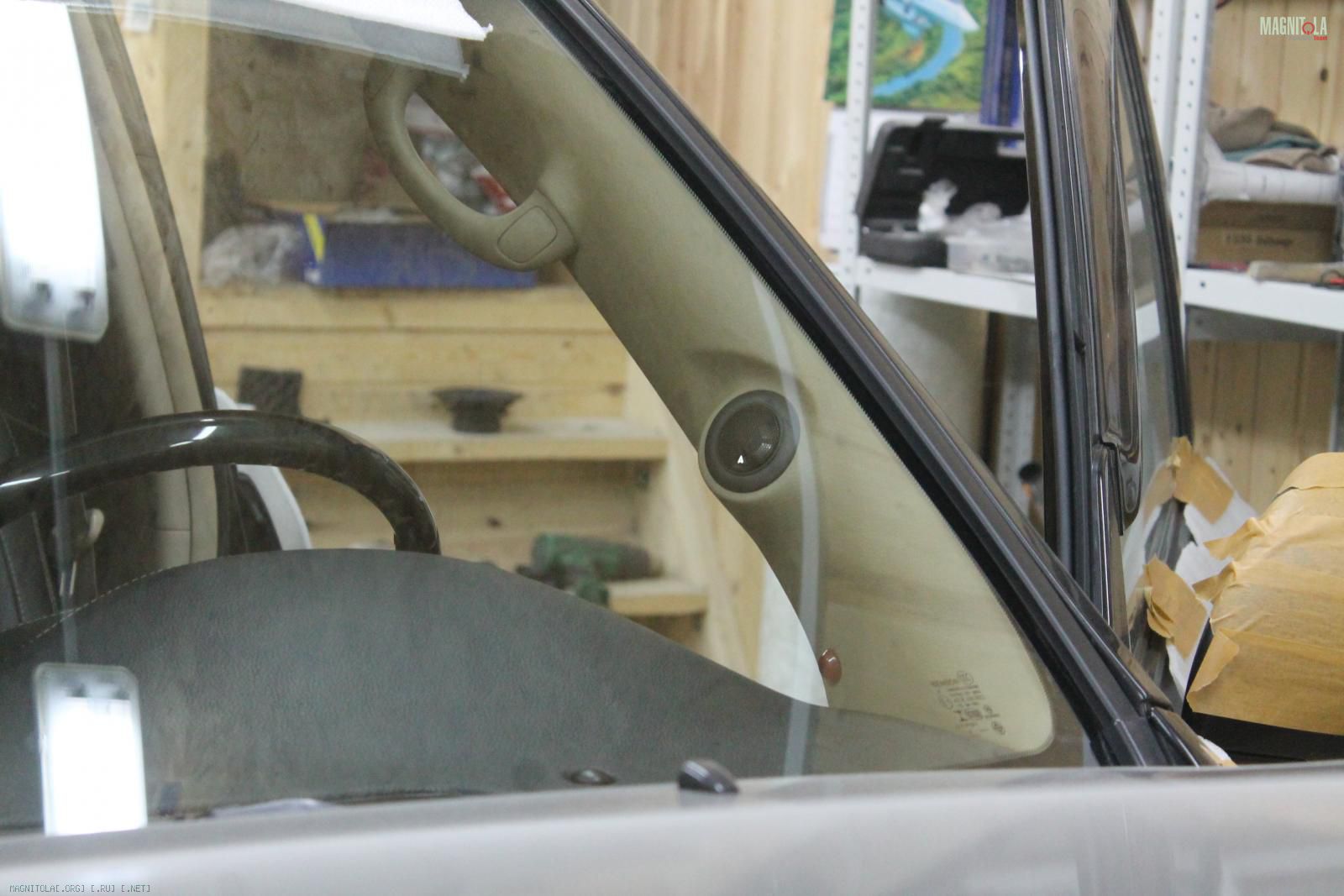

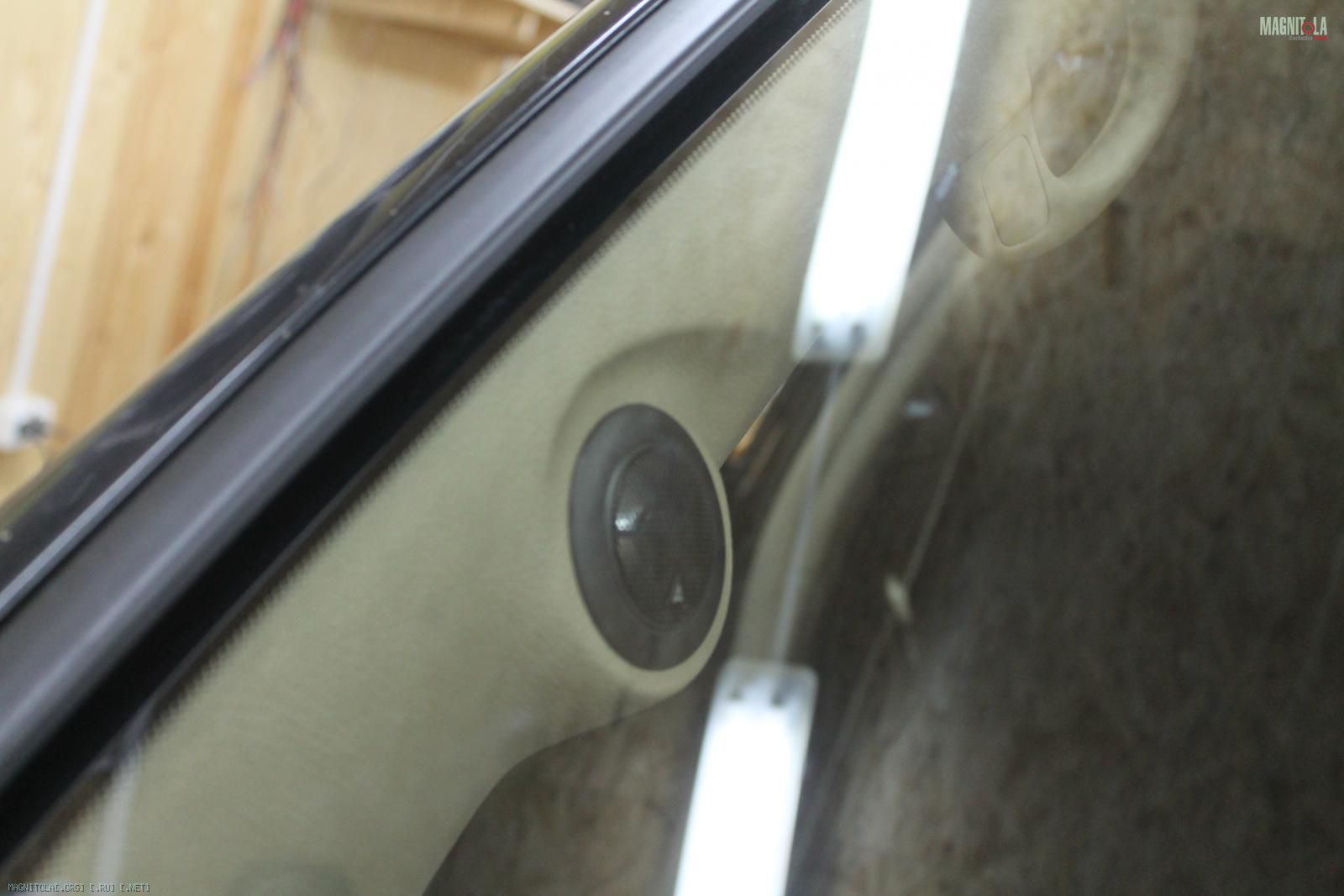

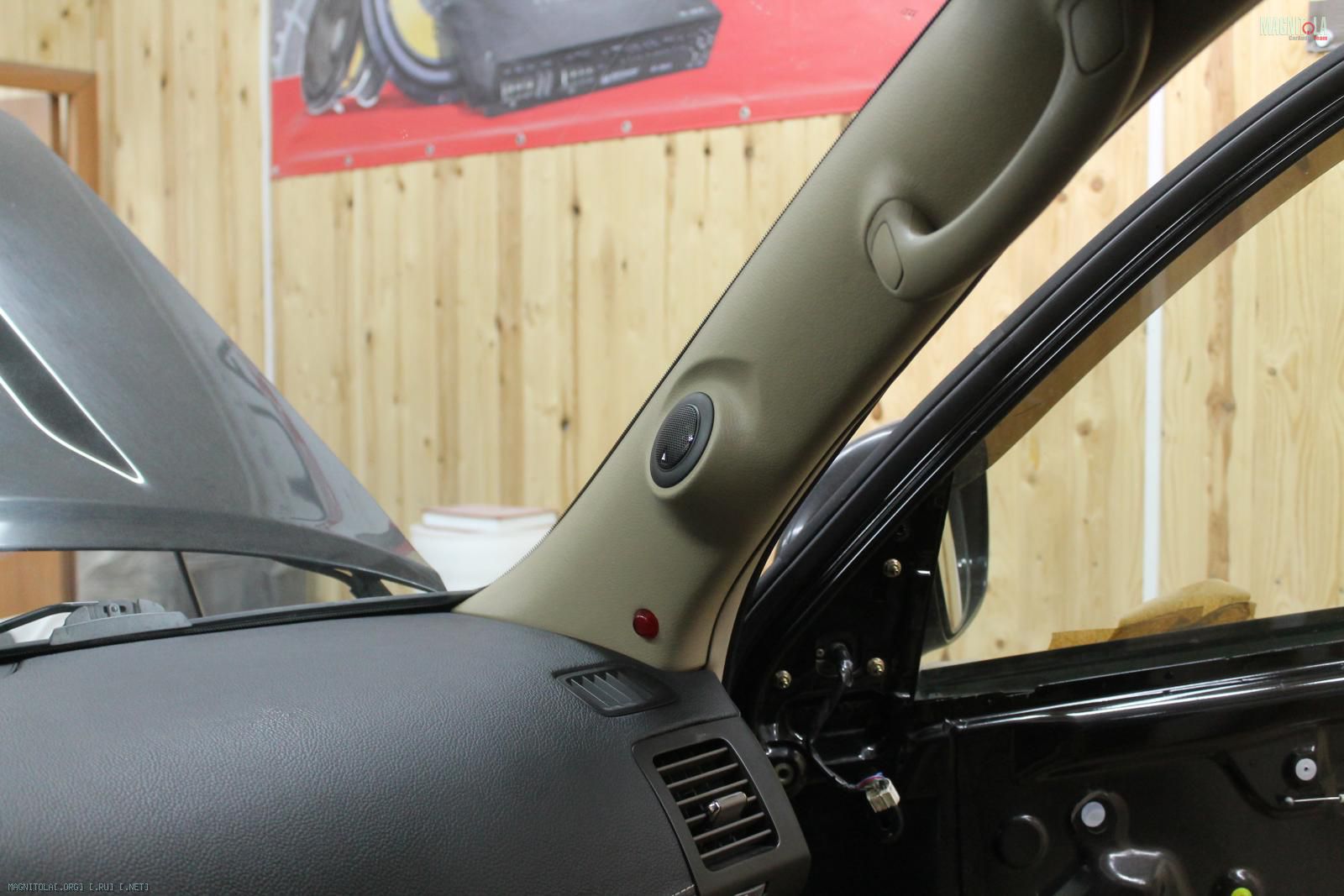

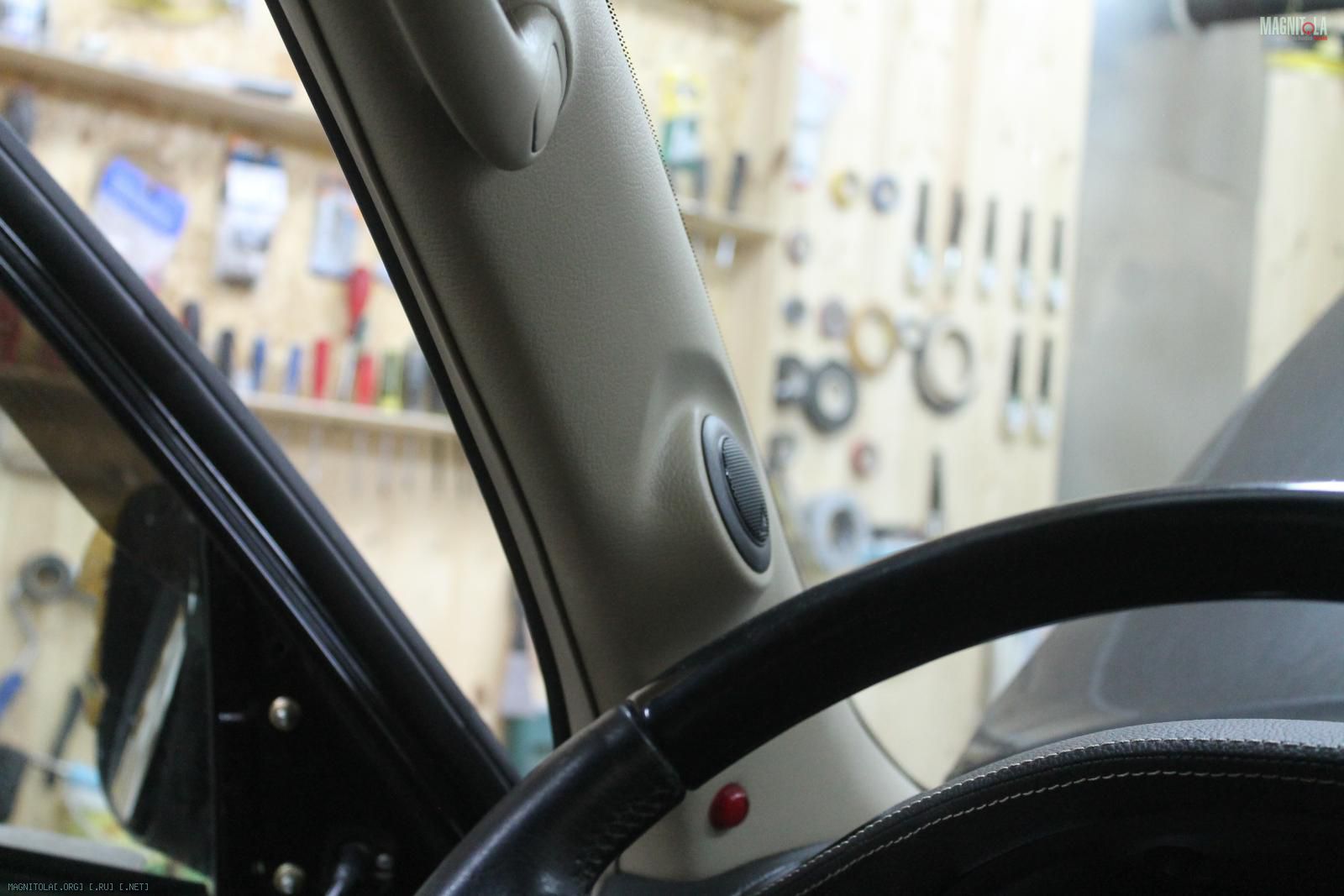

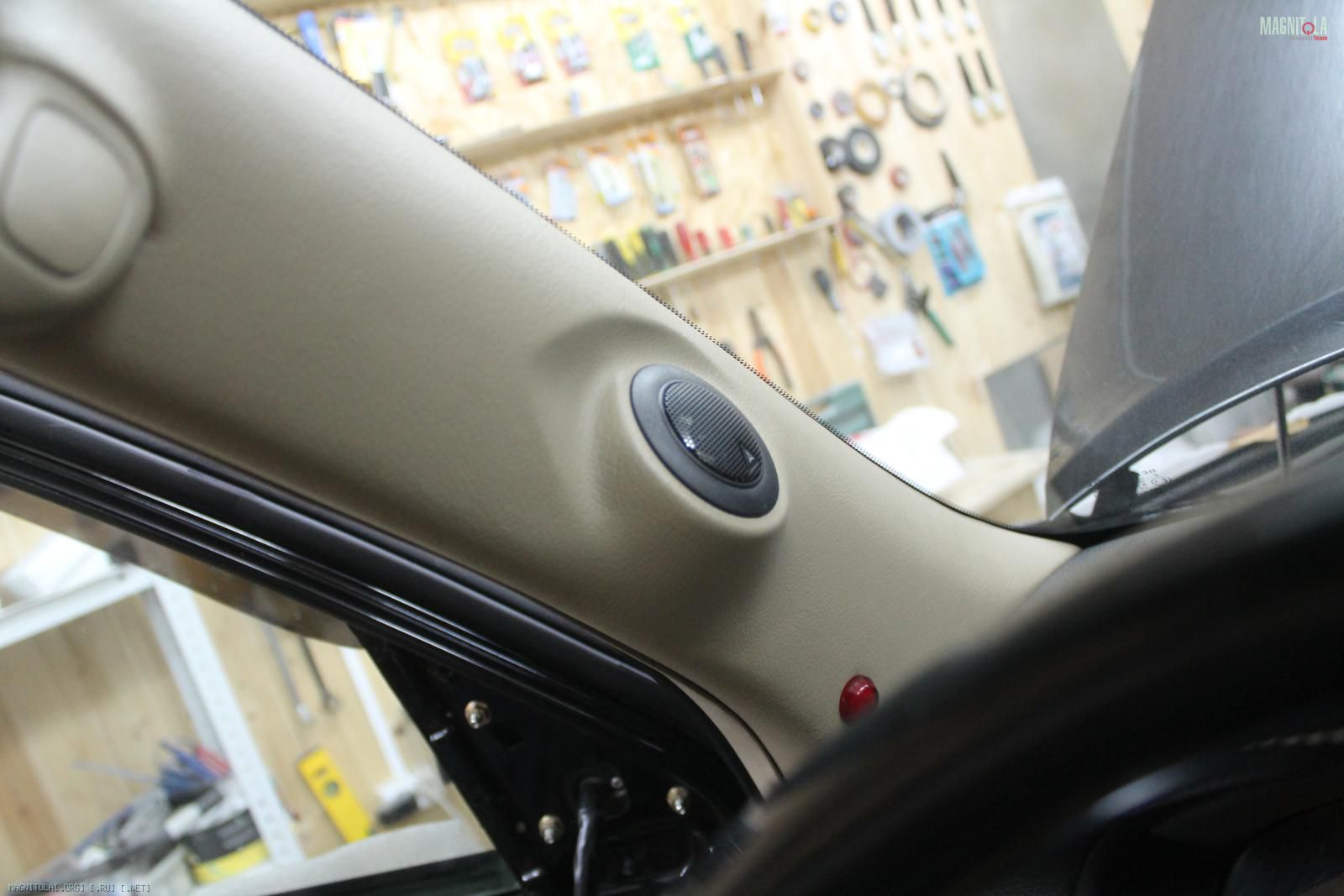

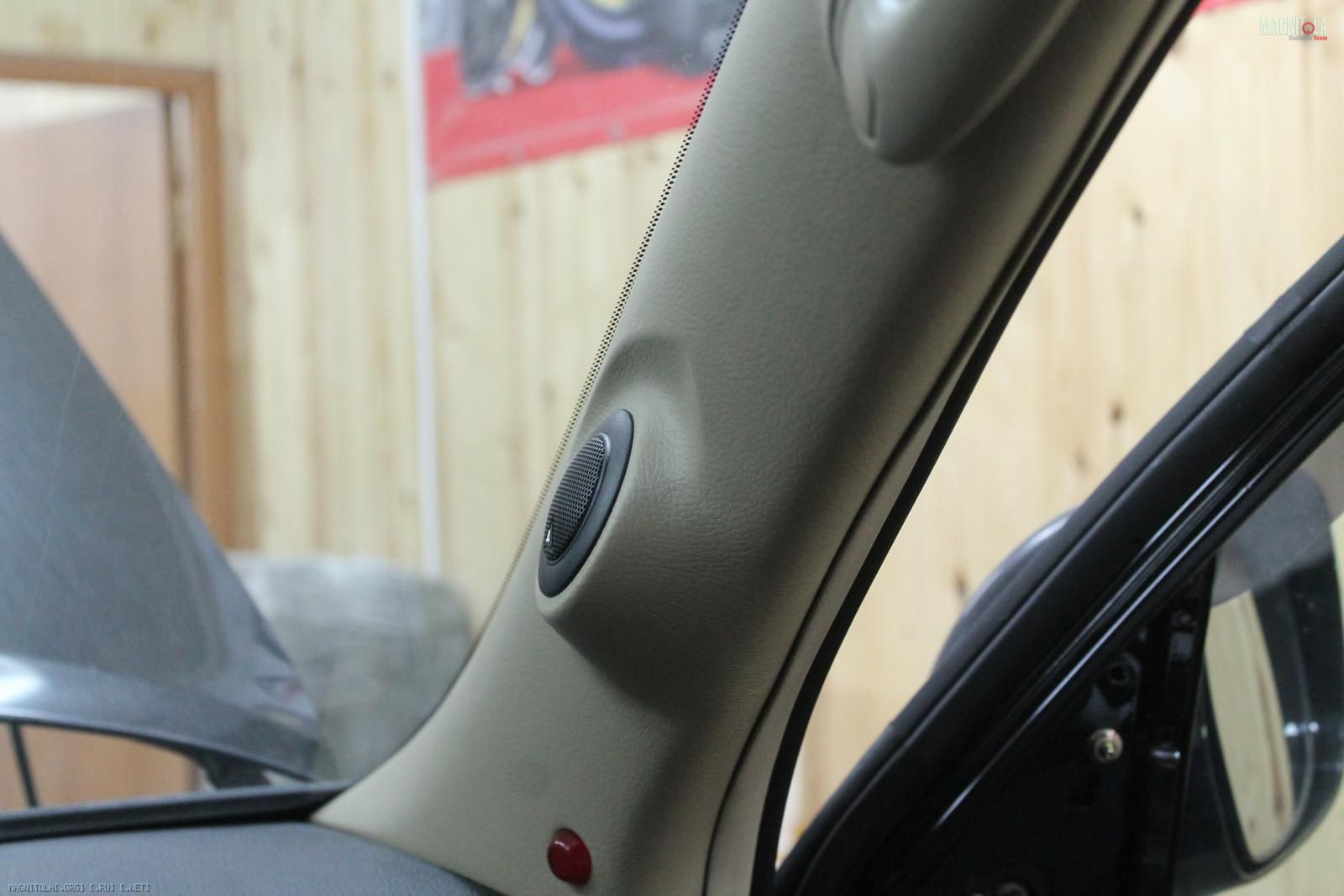

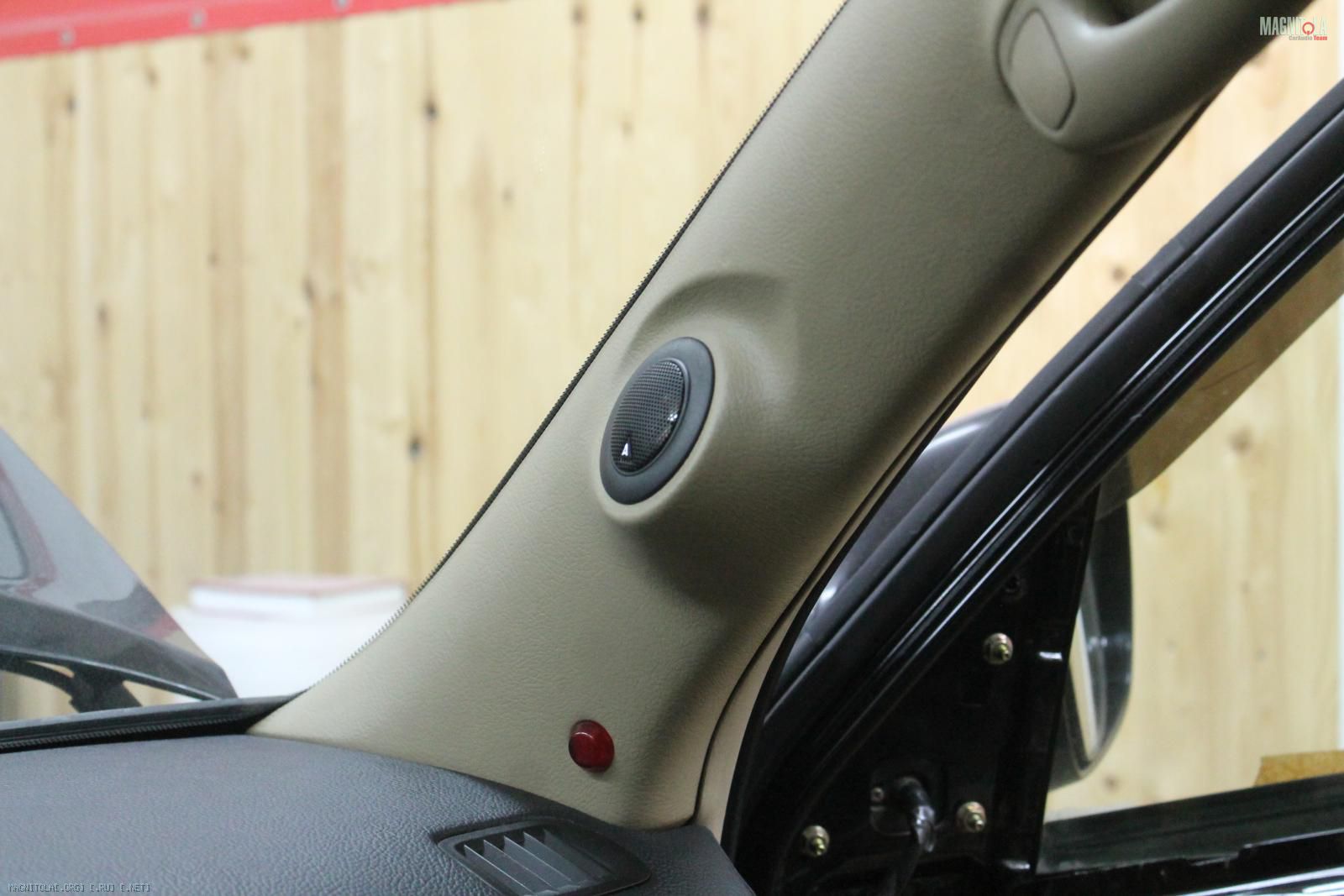

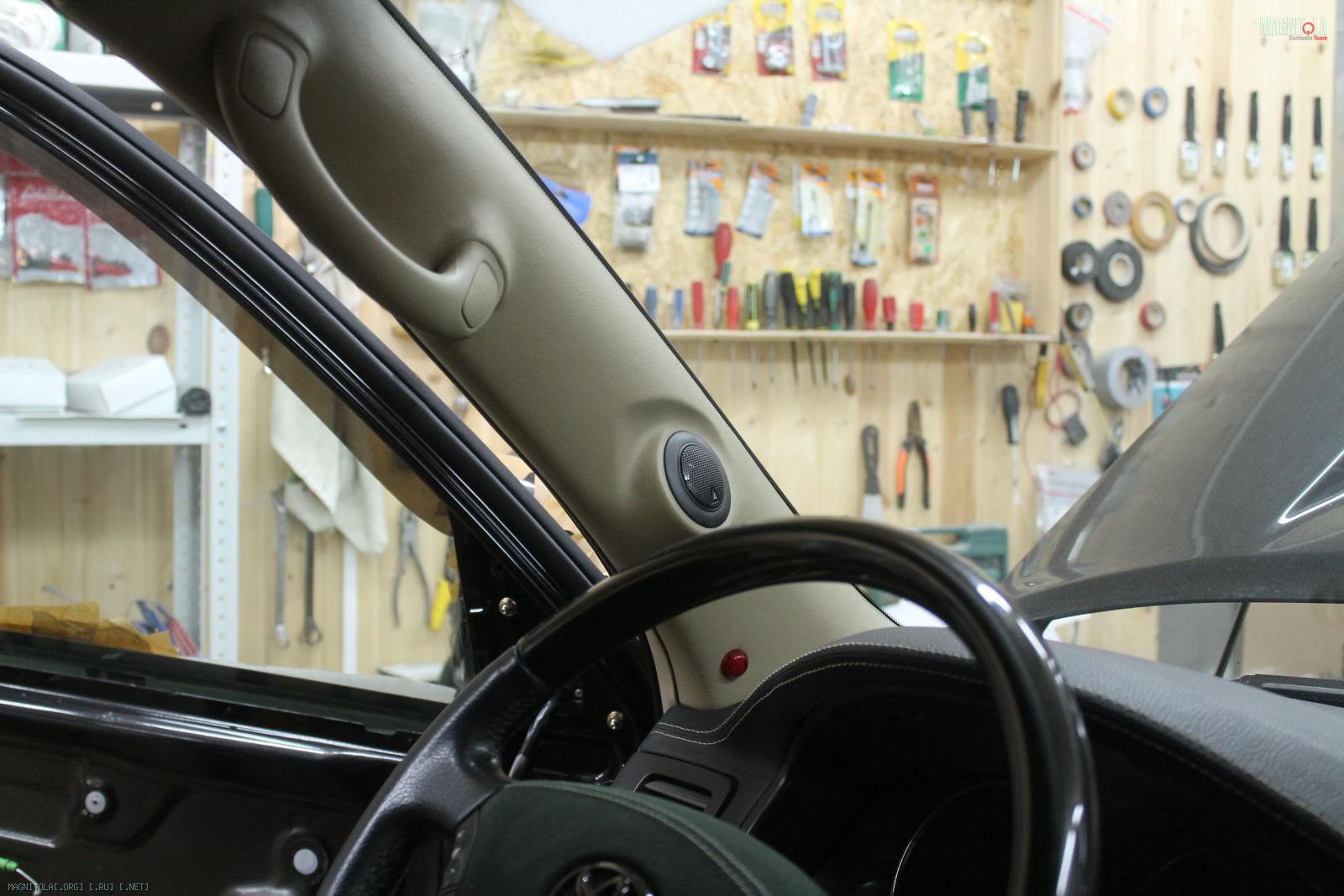

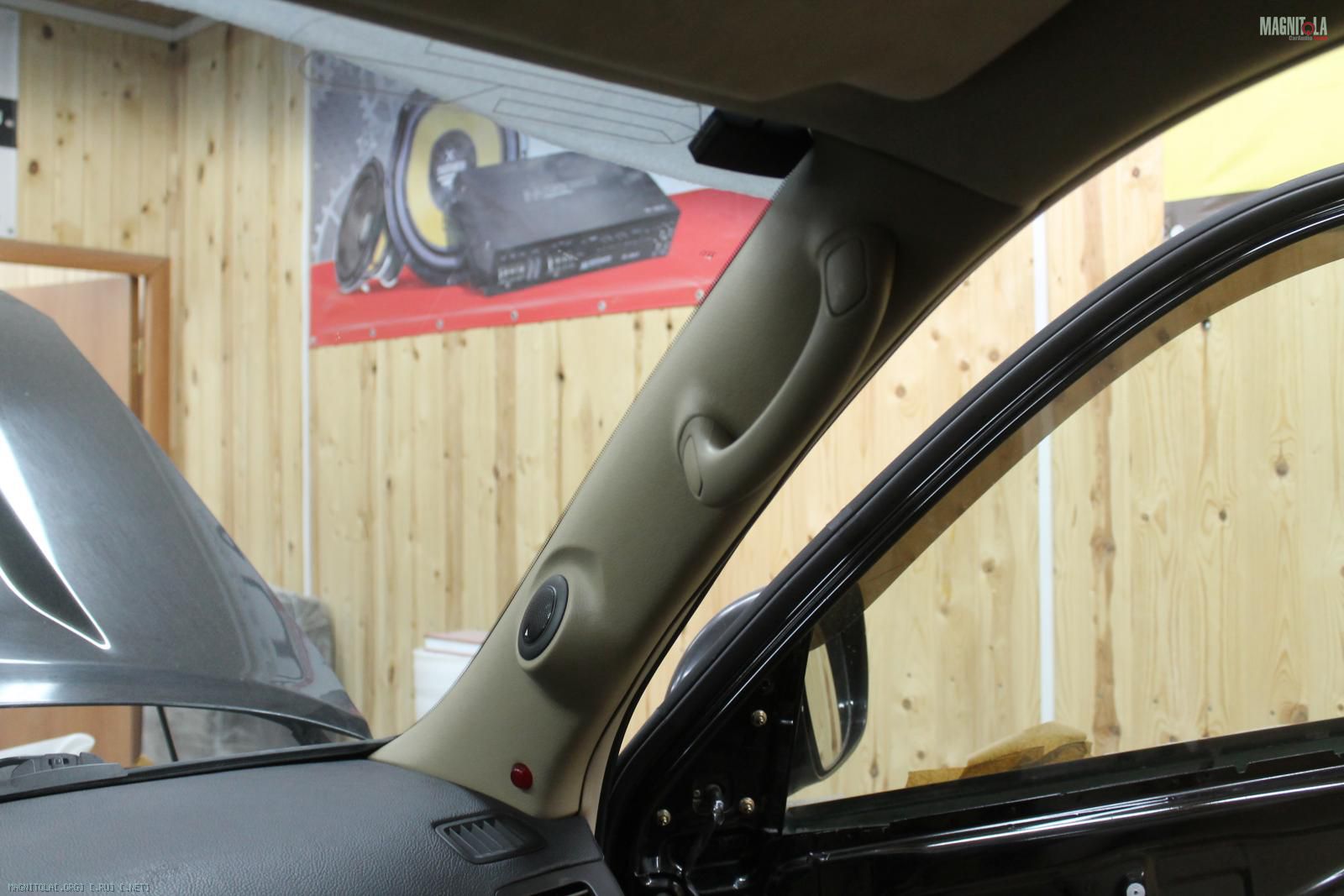

Стойки итог...
Вложение 1124592 Вложение 1124594 Вложение 1124596 Вложение 1124598 Вложение 1124600 Вложение 1124602 Вложение 1124604 Вложение 1124606 Вложение 1124608 Вложение 1124610 Вложение 1124612 Вложение 1124614 Вложение 1124616 Вложение 1124618 Вложение 1124620 Вложение 1124622 Вложение 1124624 Вложение 1124626 Вложение 1124628 Вложение 1124630 Вложение 1124632 Вложение 1124634
09.04.2017, 22:45
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Land Cruiser Prado 120

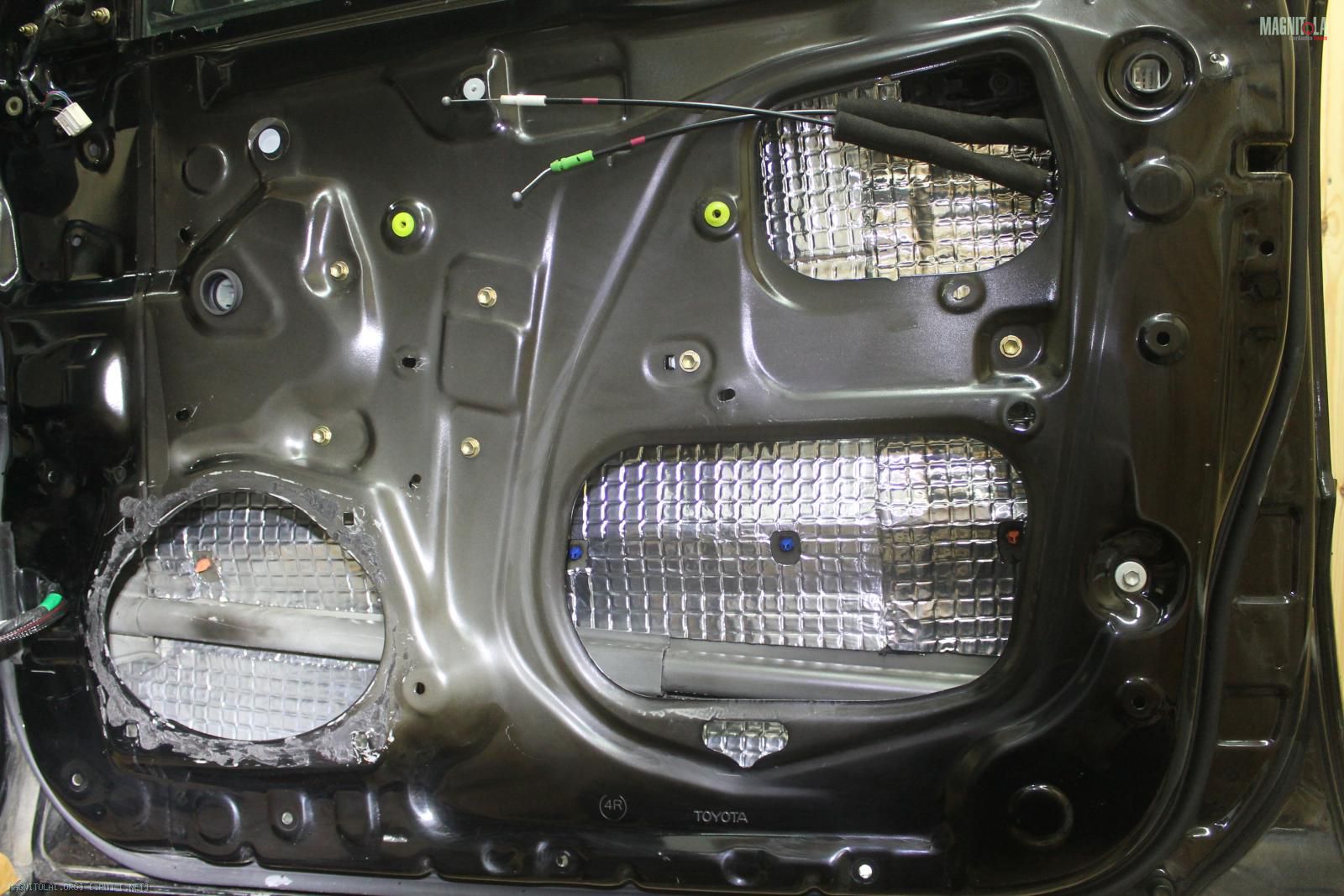

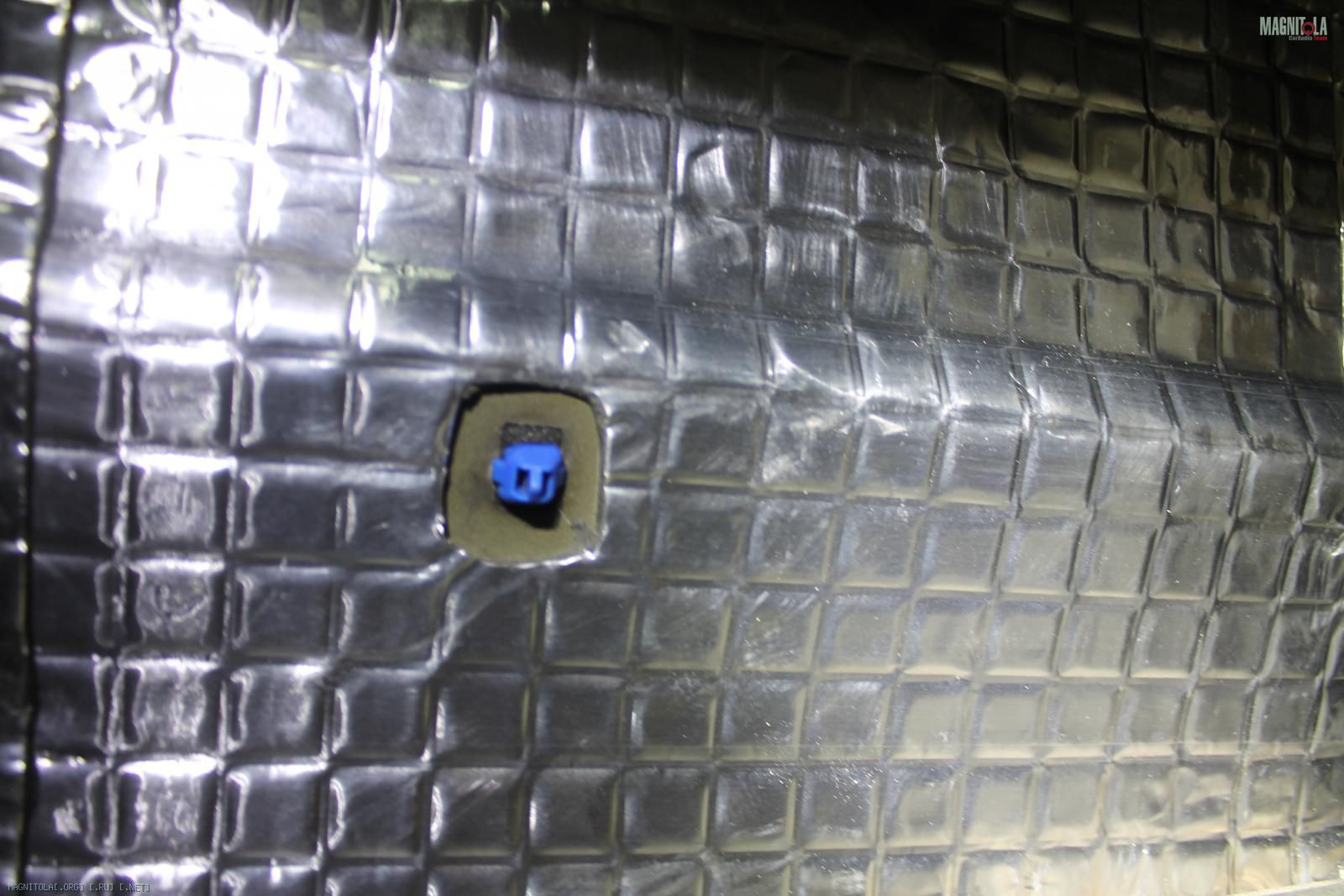

Наносим вибру на внутренний слой металла...
Греем, тщательно прикатываем...
Вложение 1124854 Вложение 1124856 Вложение 1124858 Вложение 1124860 Вложение 1124862 Вложение 1124864 Вложение 1124866 Вложение 1124868 Вложение 1124870

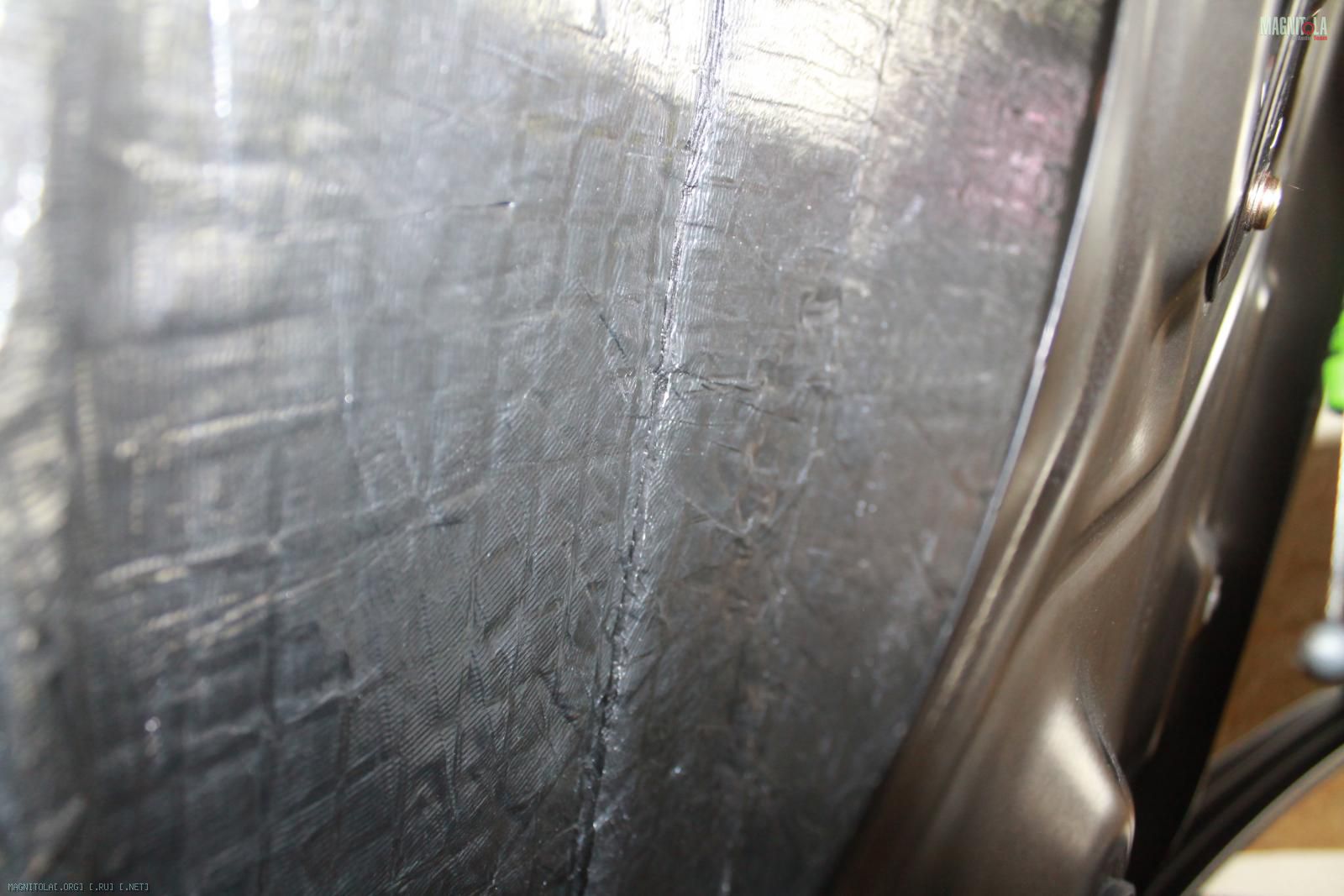

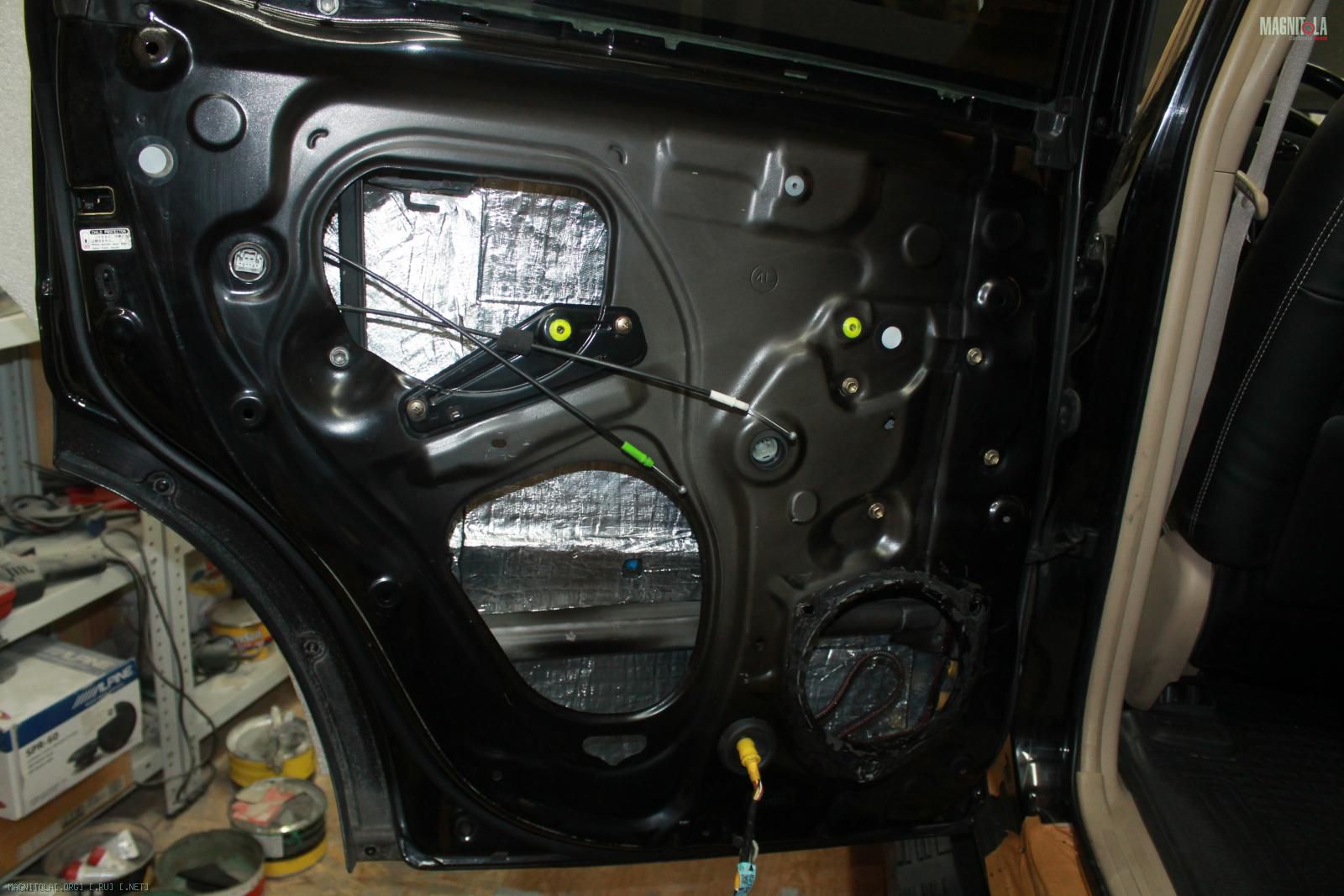

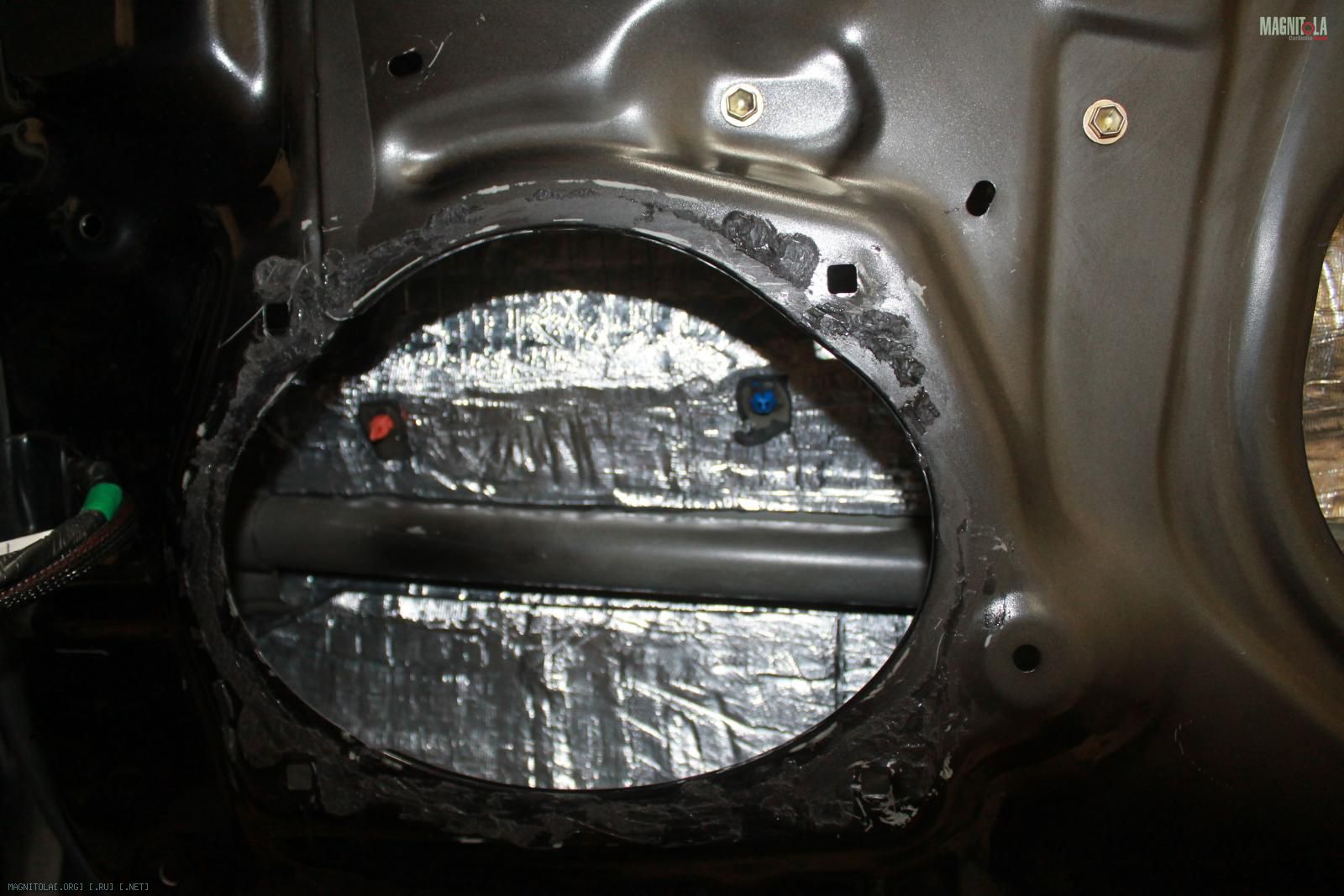

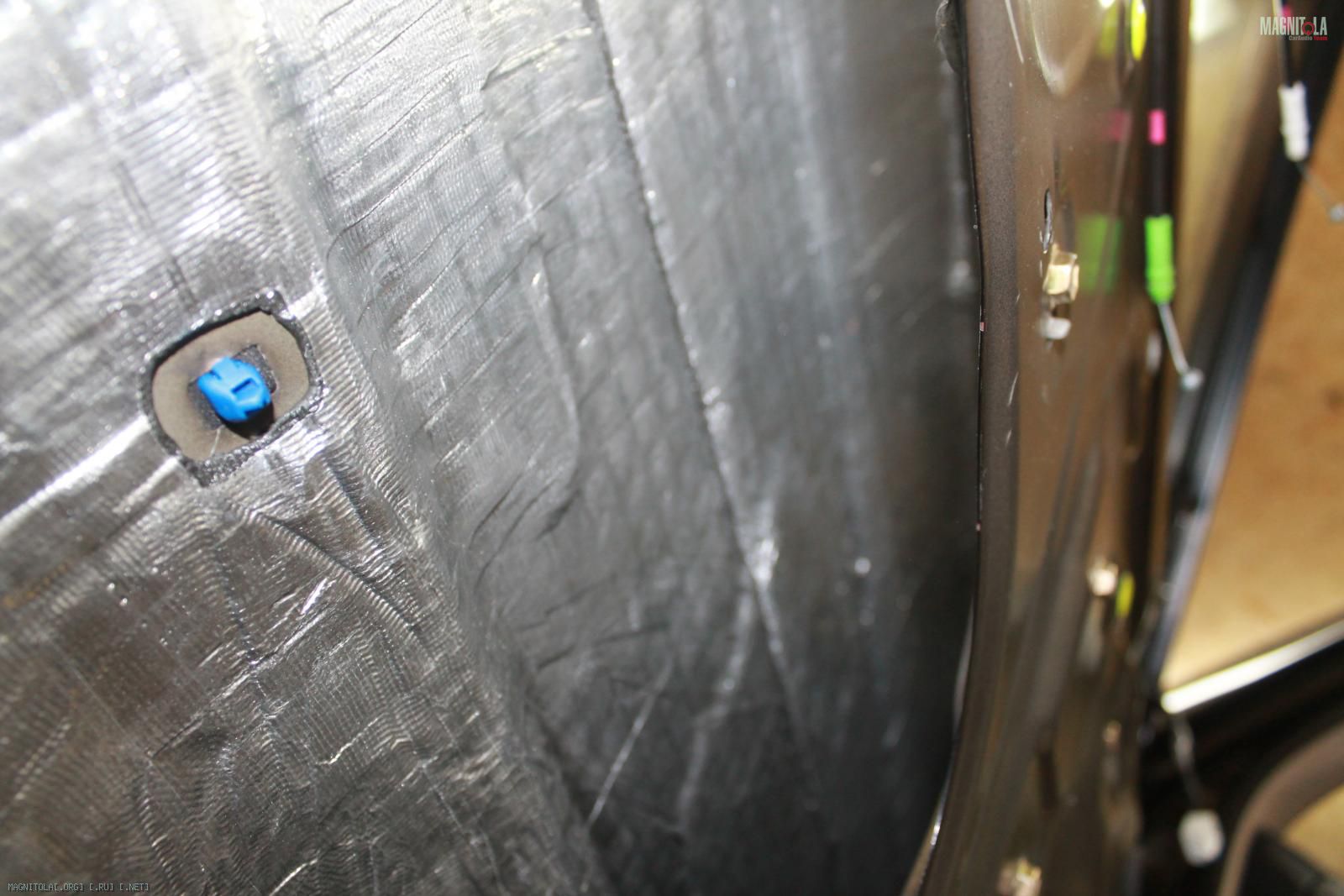

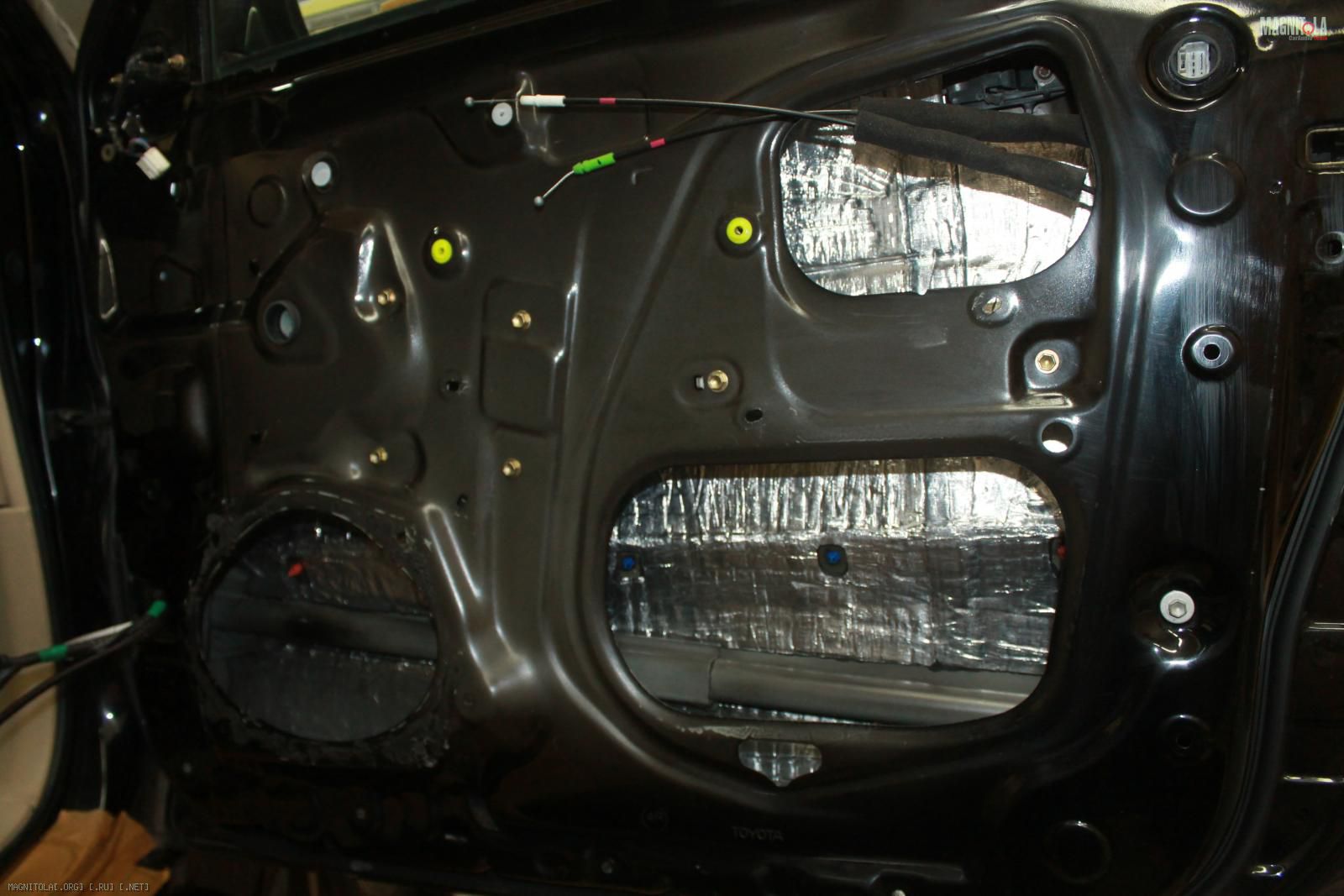

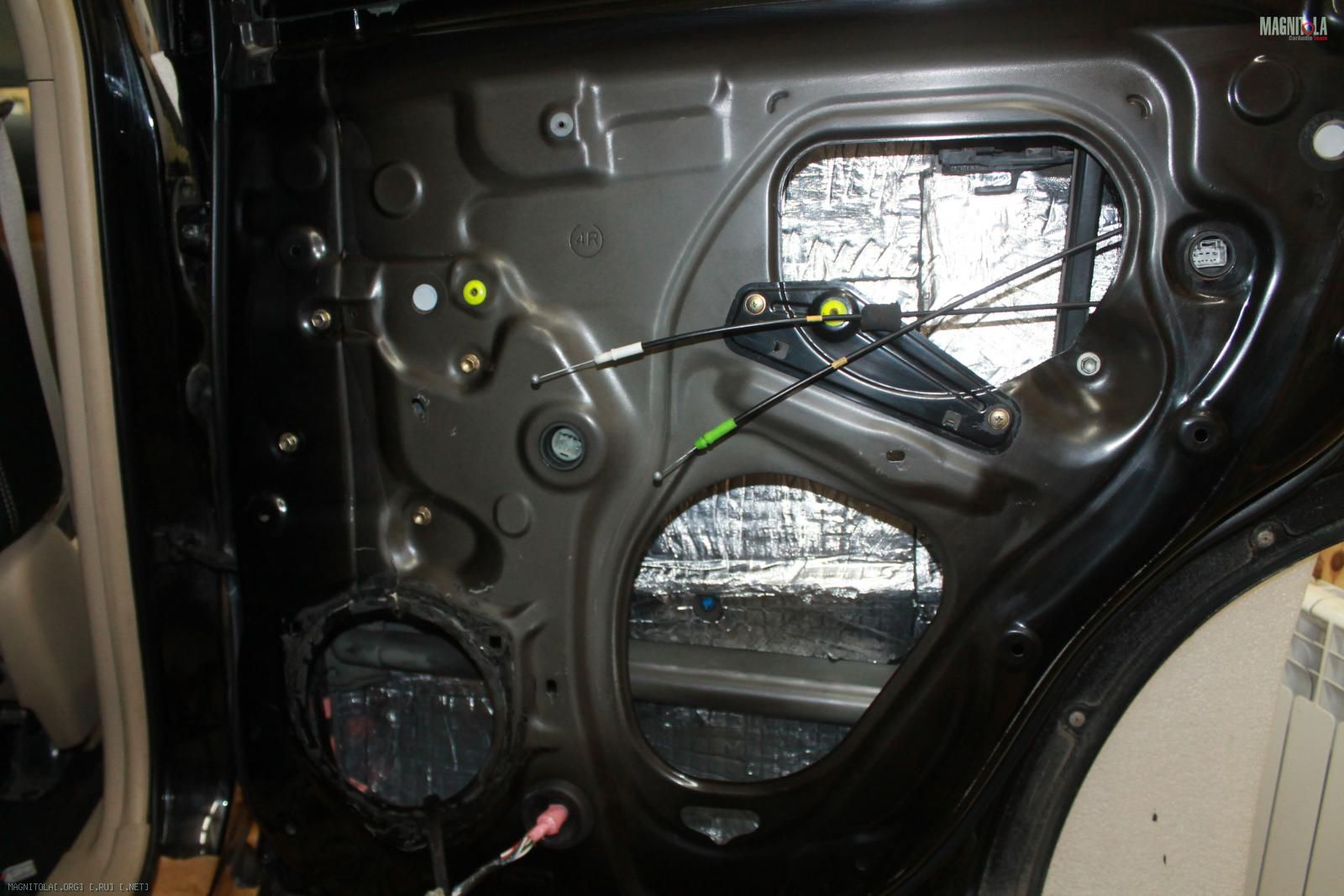

Итог прикатки...
Вложение 1124872 Вложение 1124874 Вложение 1124876 Вложение 1124878 Вложение 1124880 Вложение 1124882 Вложение 1124884 Вложение 1124886 Вложение 1124888 Вложение 1124890

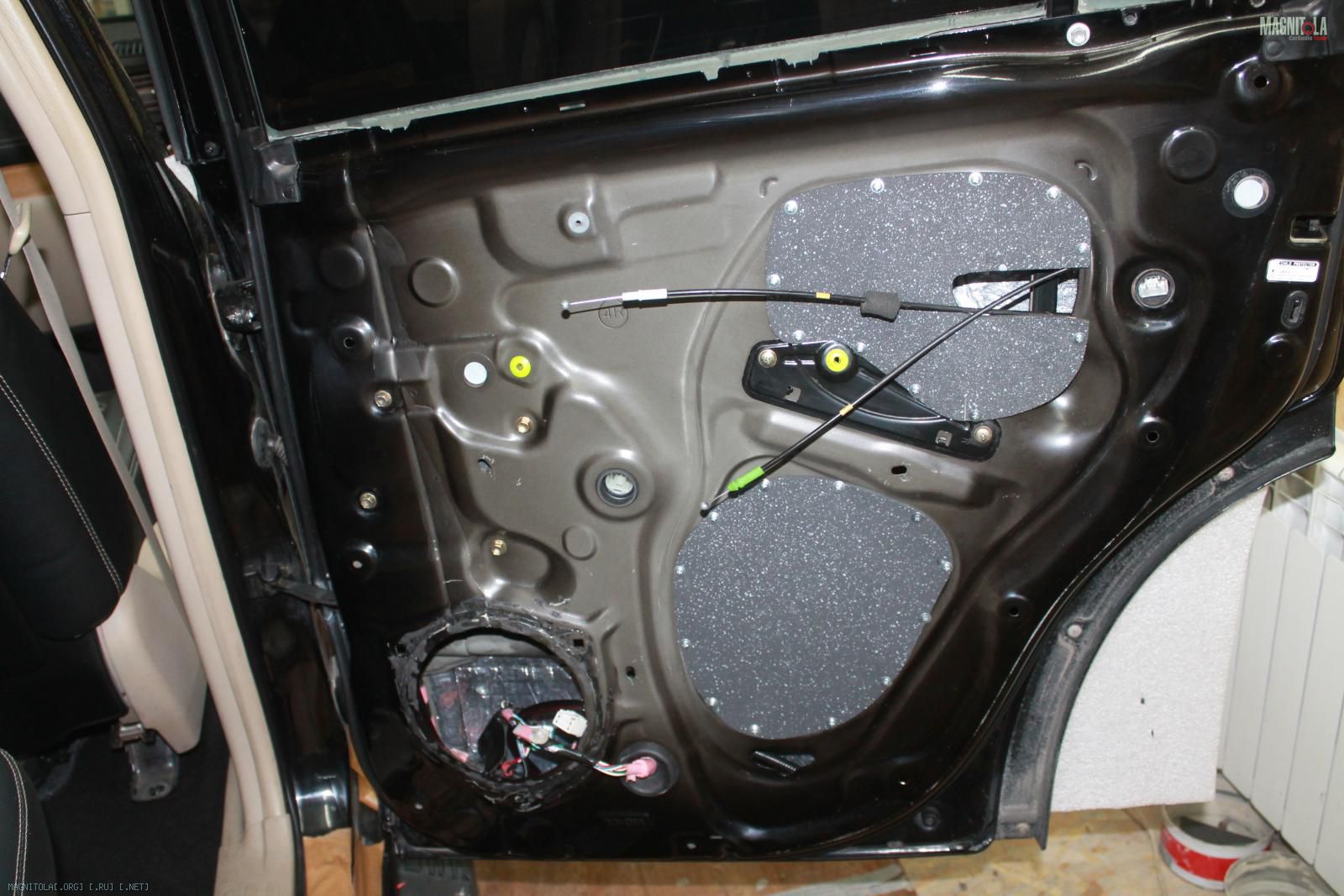

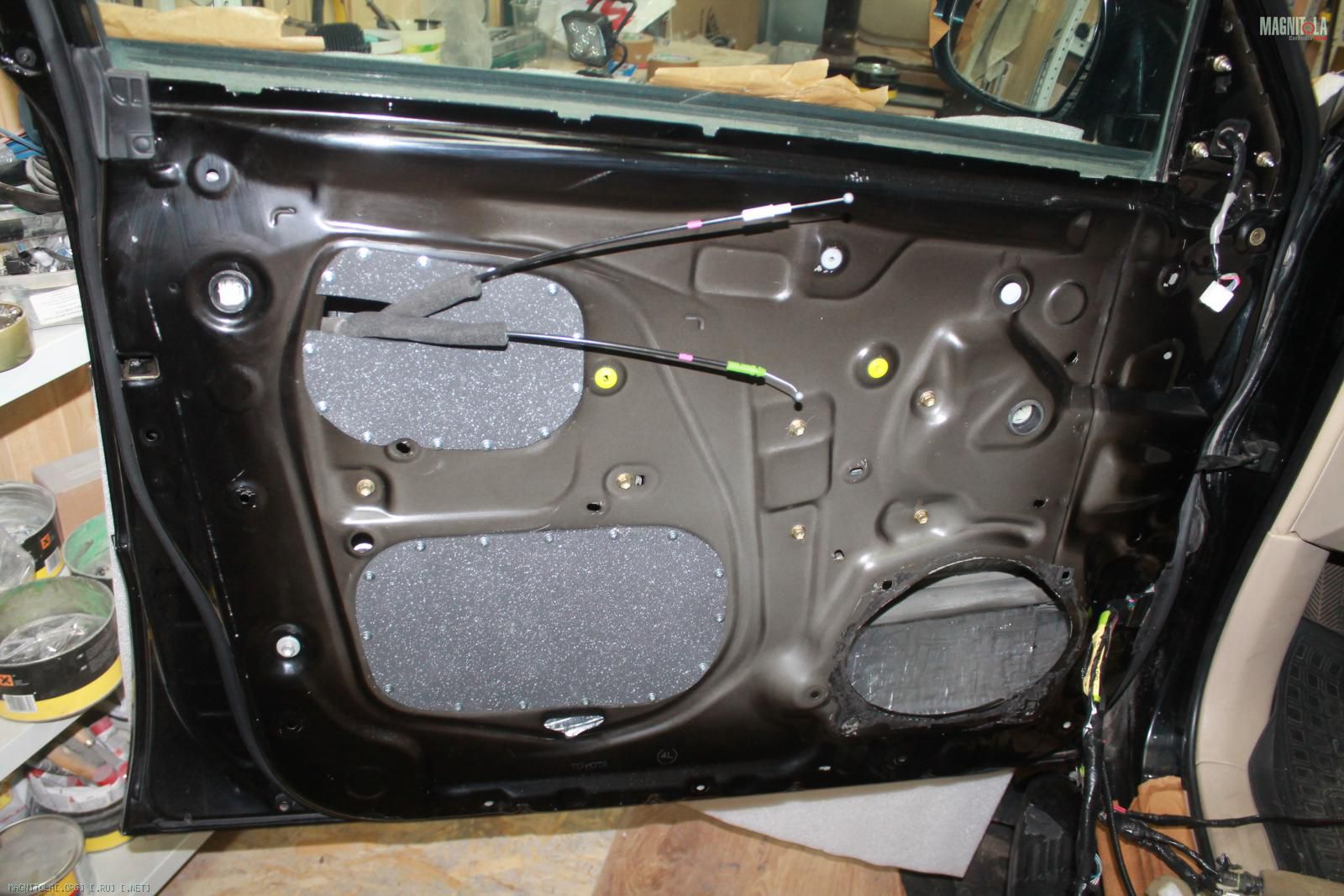

Зашиваем тех отверстия двери...
Вложение 1124892 Вложение 1124894 Вложение 1124896 Вложение 1124898

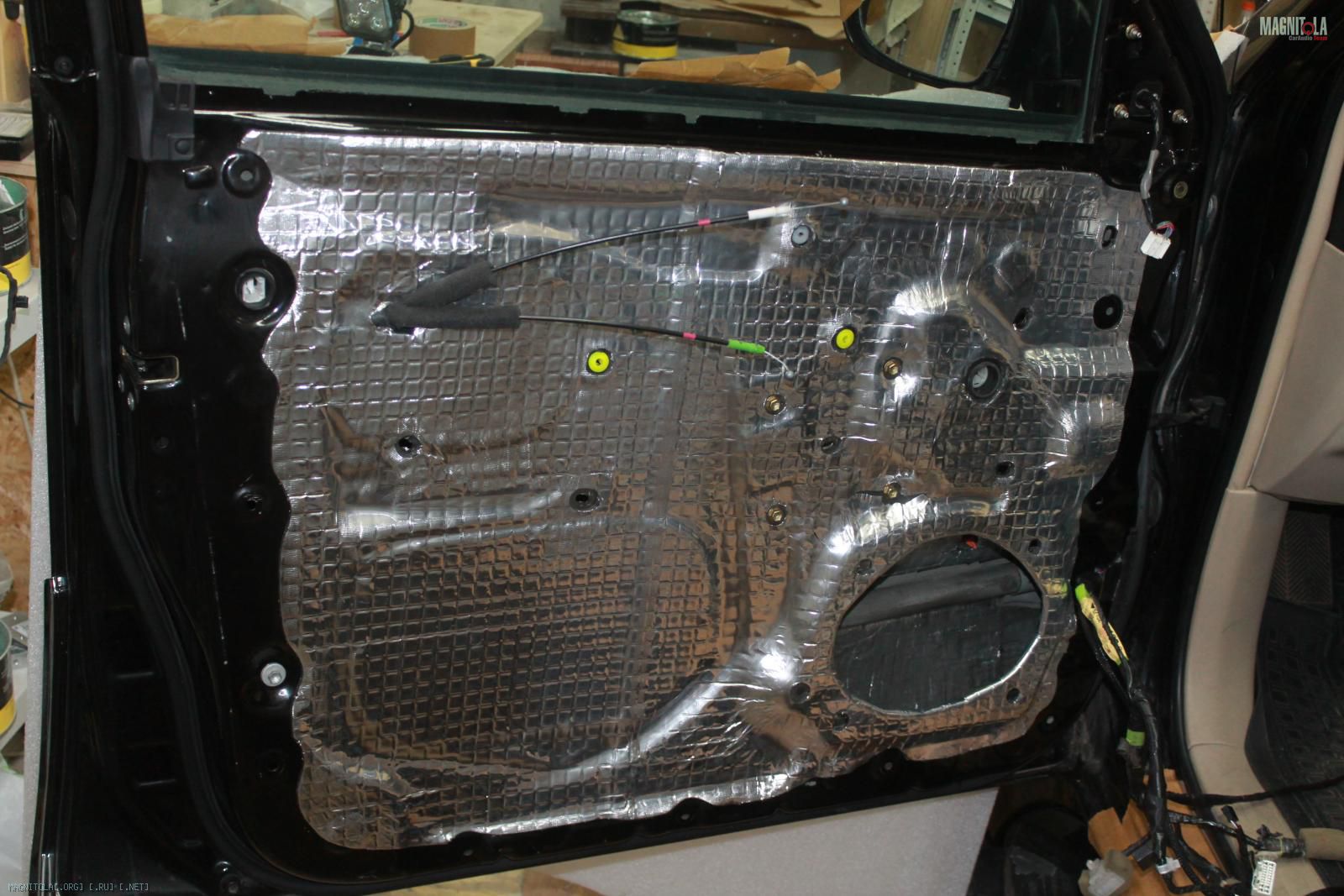

Наносим вибру цельными, двумя листами... греем, прикатываем..
Вложение 1124900 Вложение 1124902 Вложение 1124904 Вложение 1124906 Вложение 1124908 Вложение 1124910

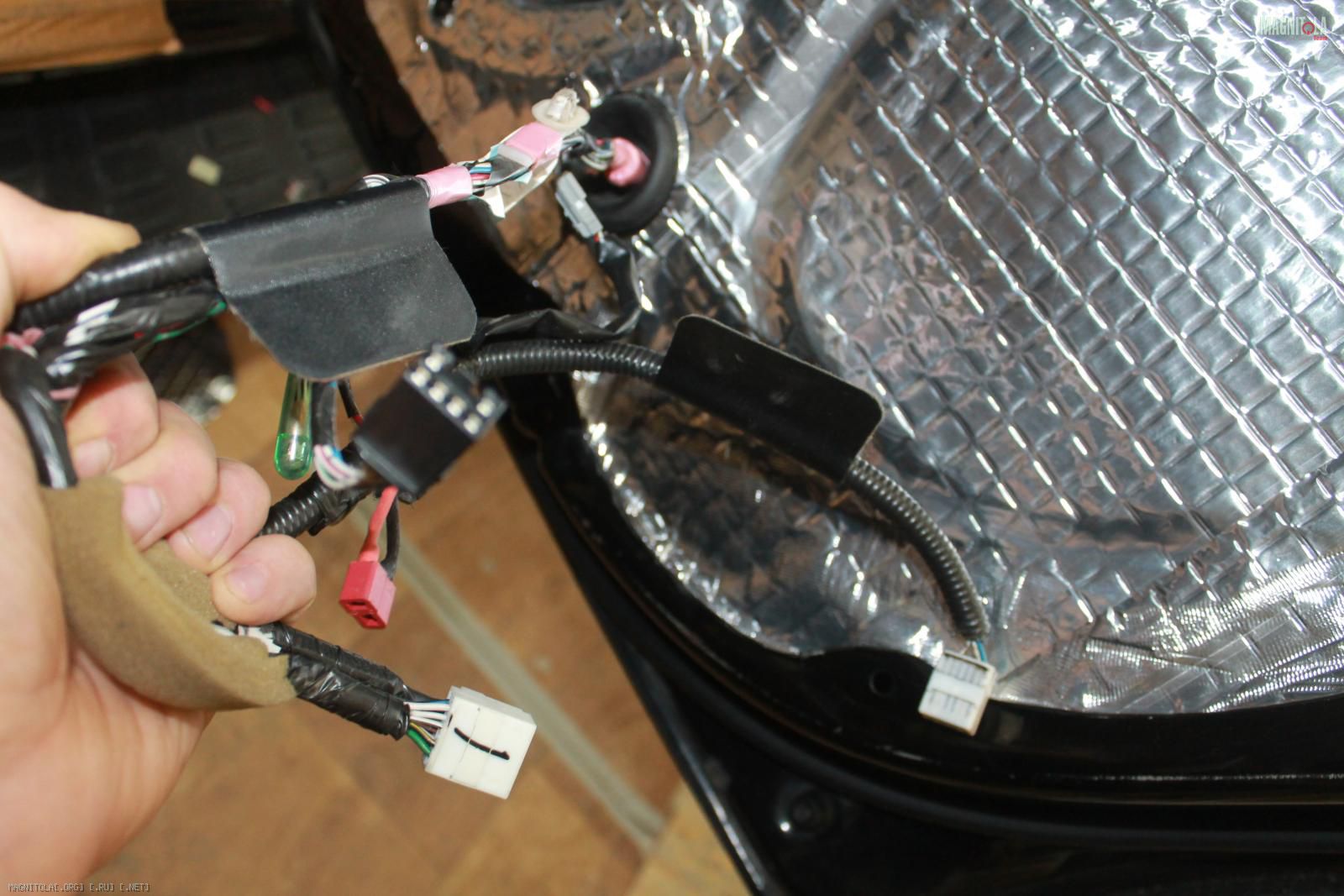

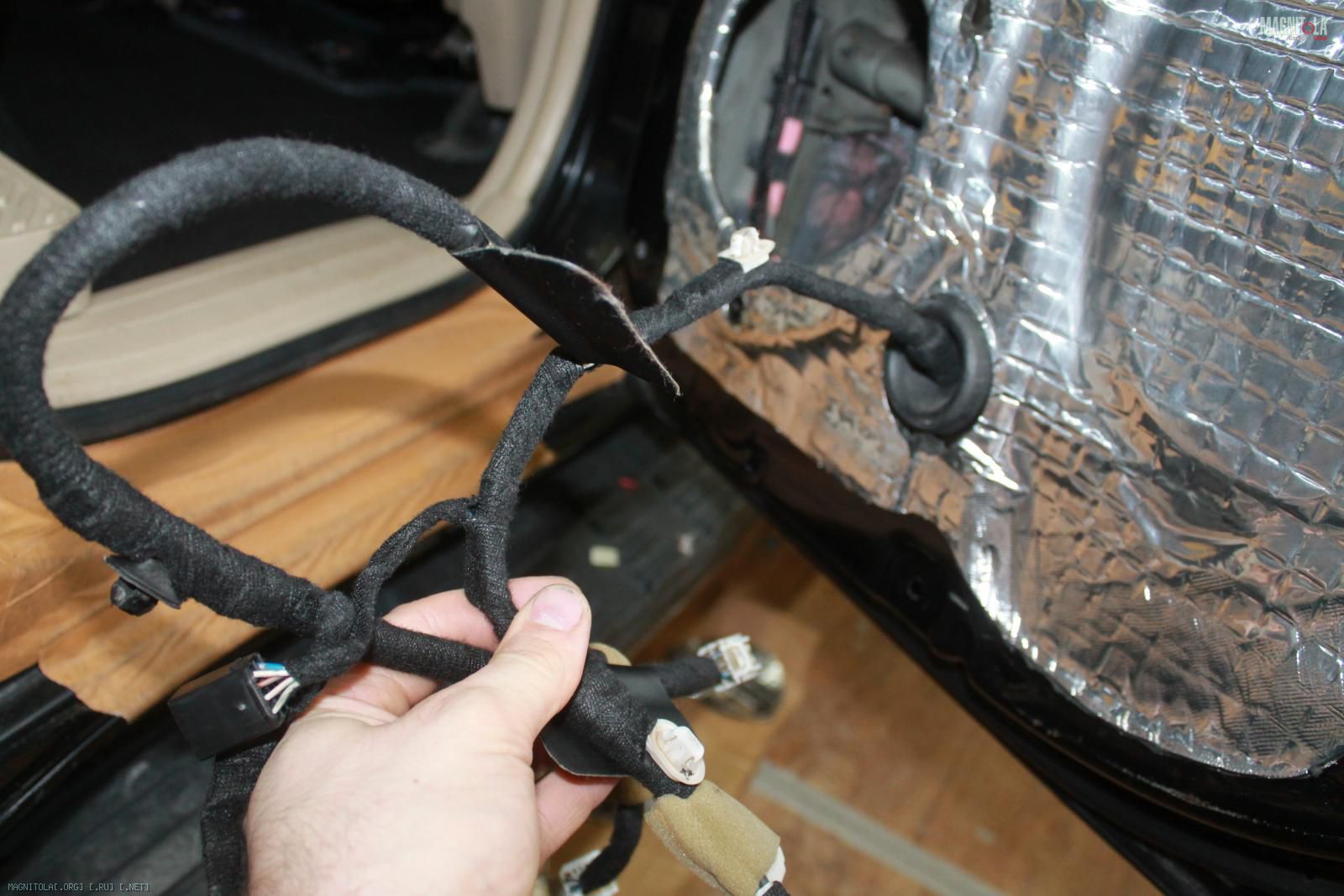

Делаем из японца- немца... обвязываем штатную проводку в мягкую изоленту Tesa....
Вложение 1124912 Вложение 1124914 Вложение 1124916 Вложение 1124918

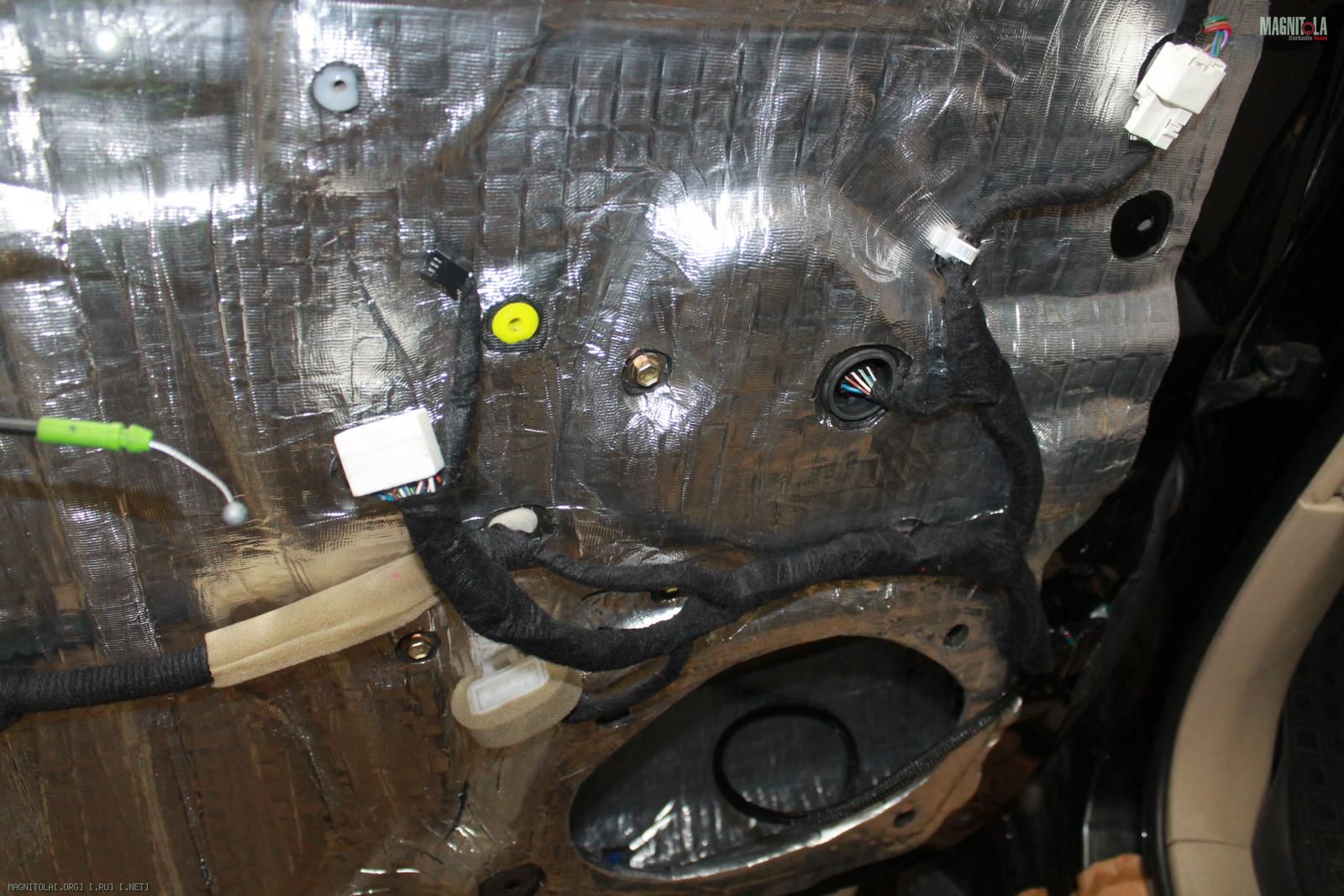

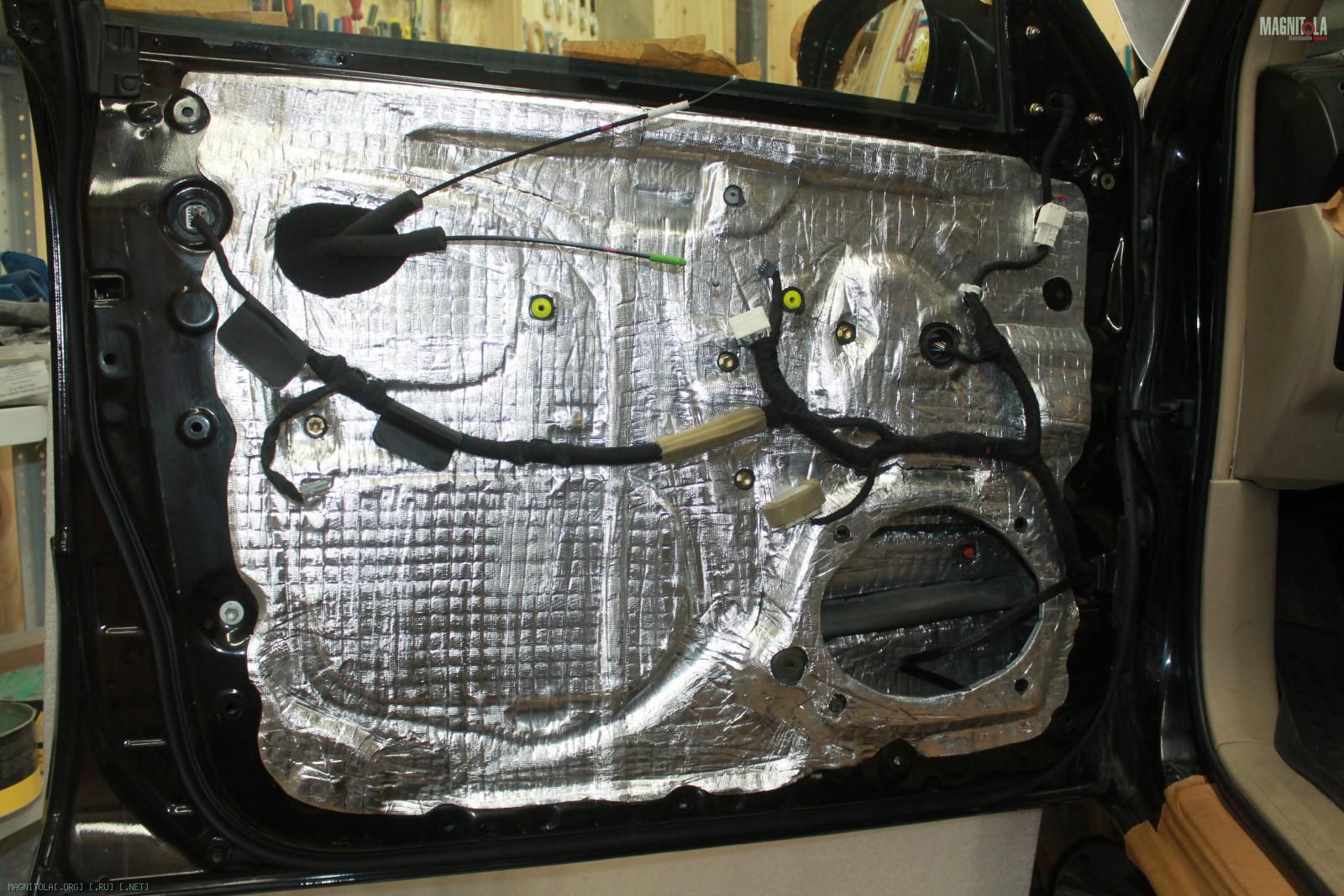

Двери итог...
Вложение 1124920 Вложение 1124922 Вложение 1124924 Вложение 1124926 Вложение 1124930
11.04.2017, 01:52
st220

Вложений: 85

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Land Cruiser Prado 120

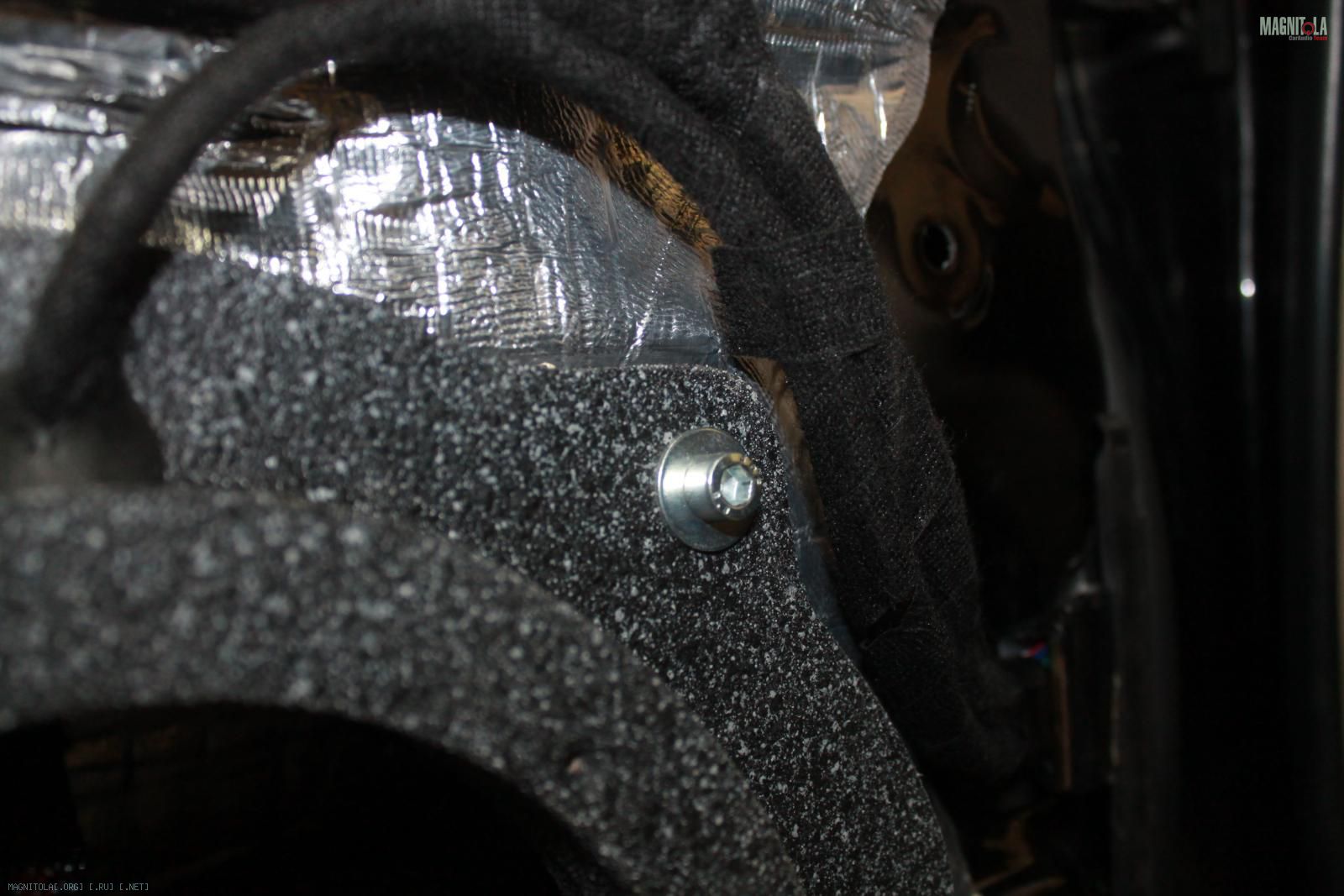

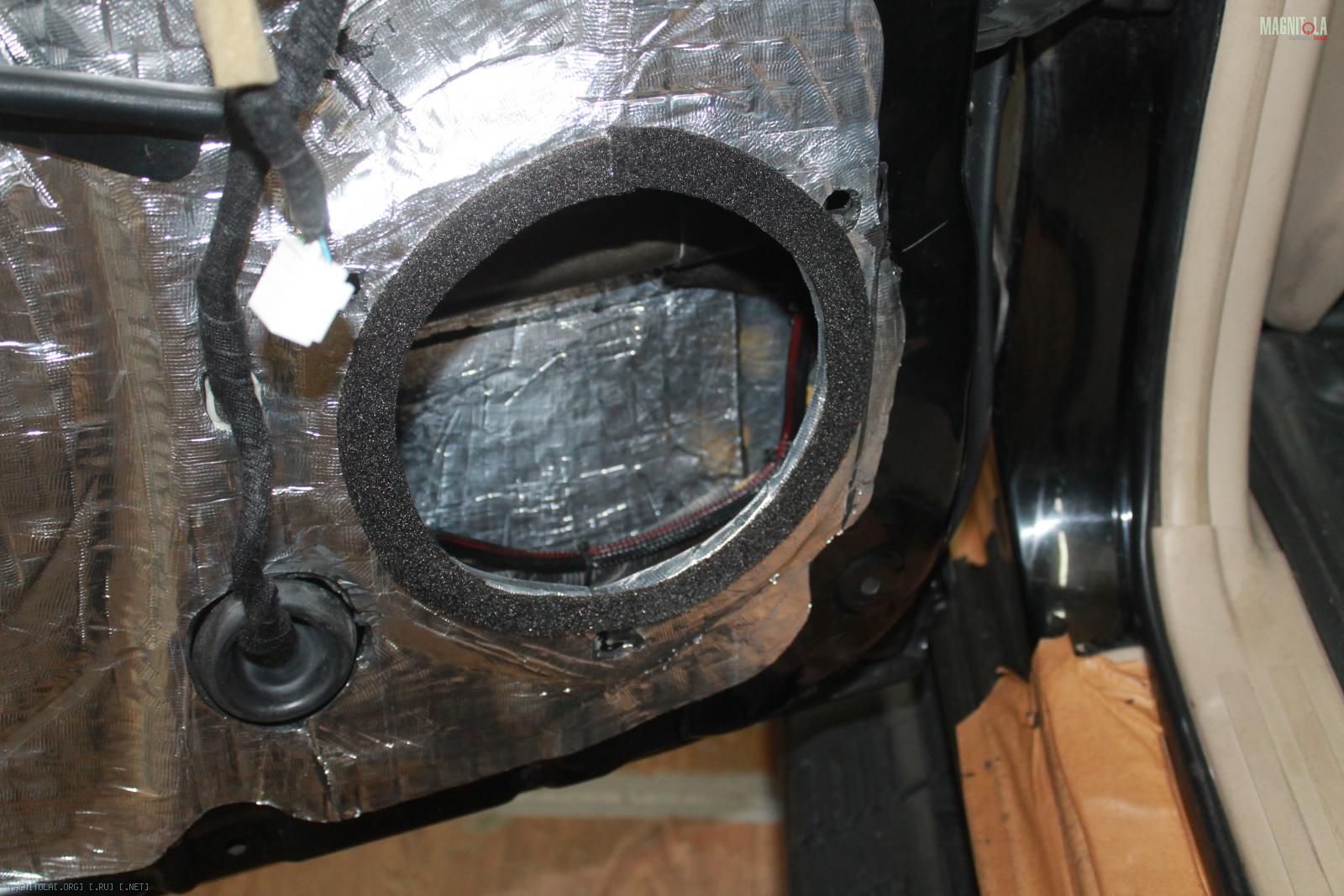

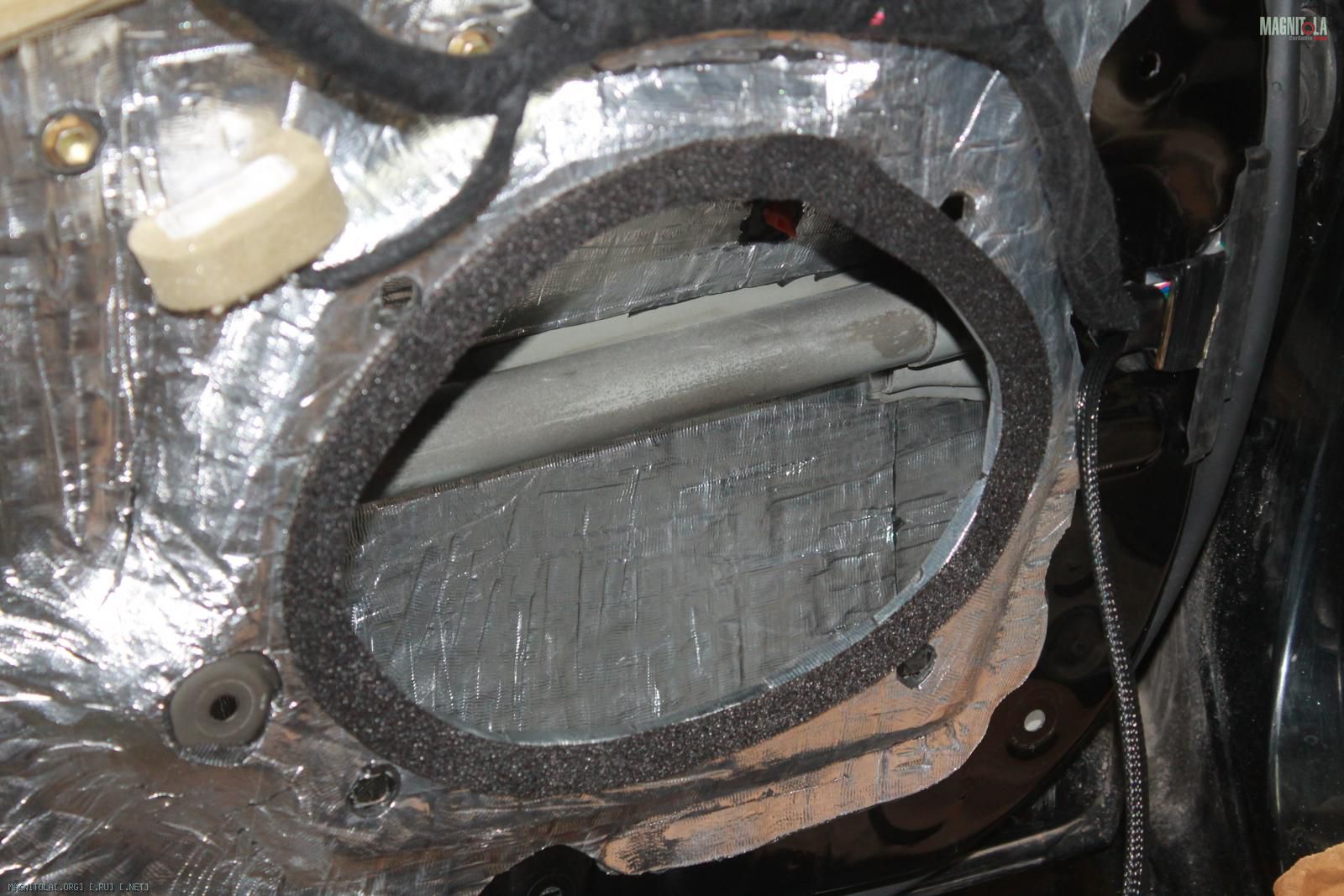

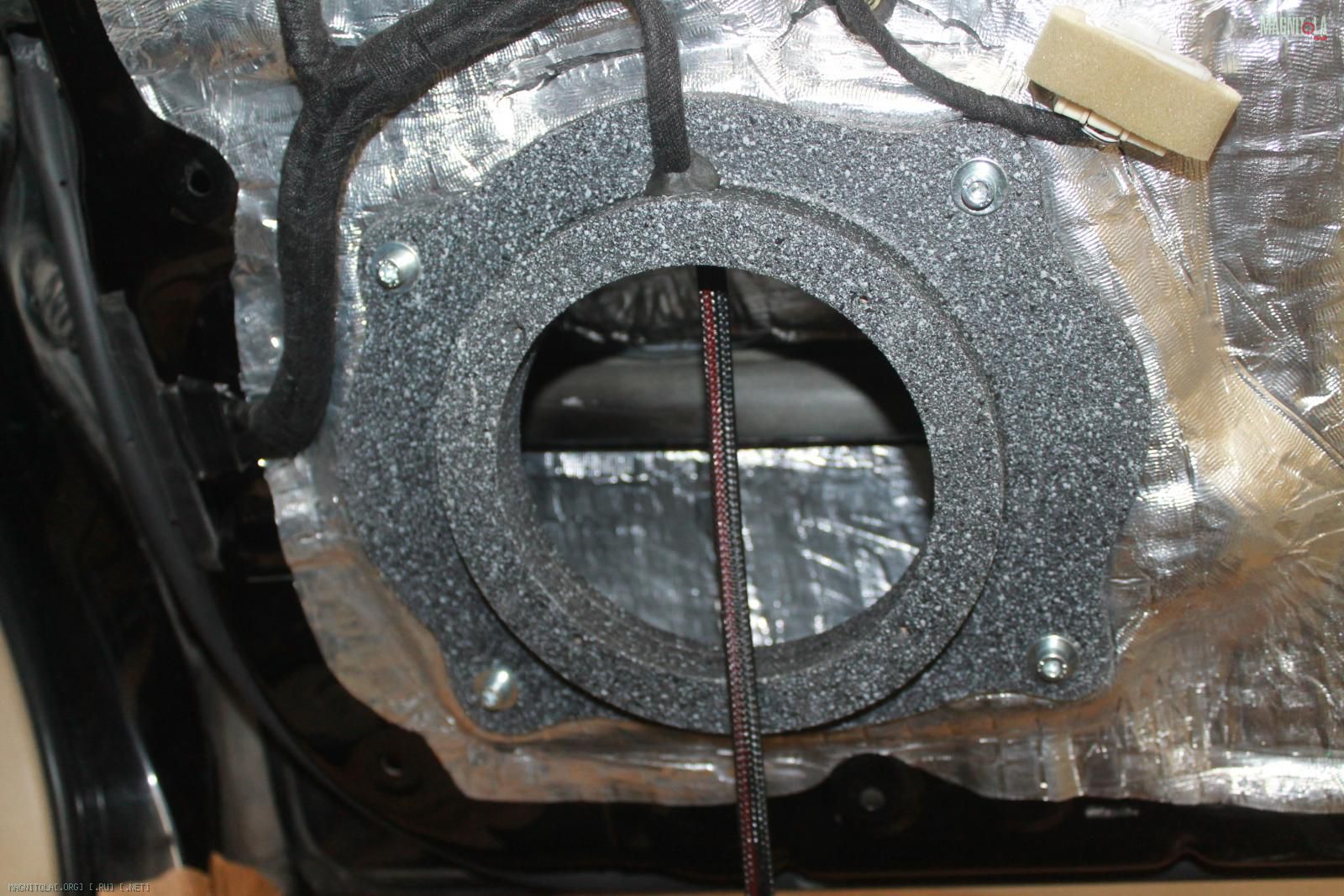

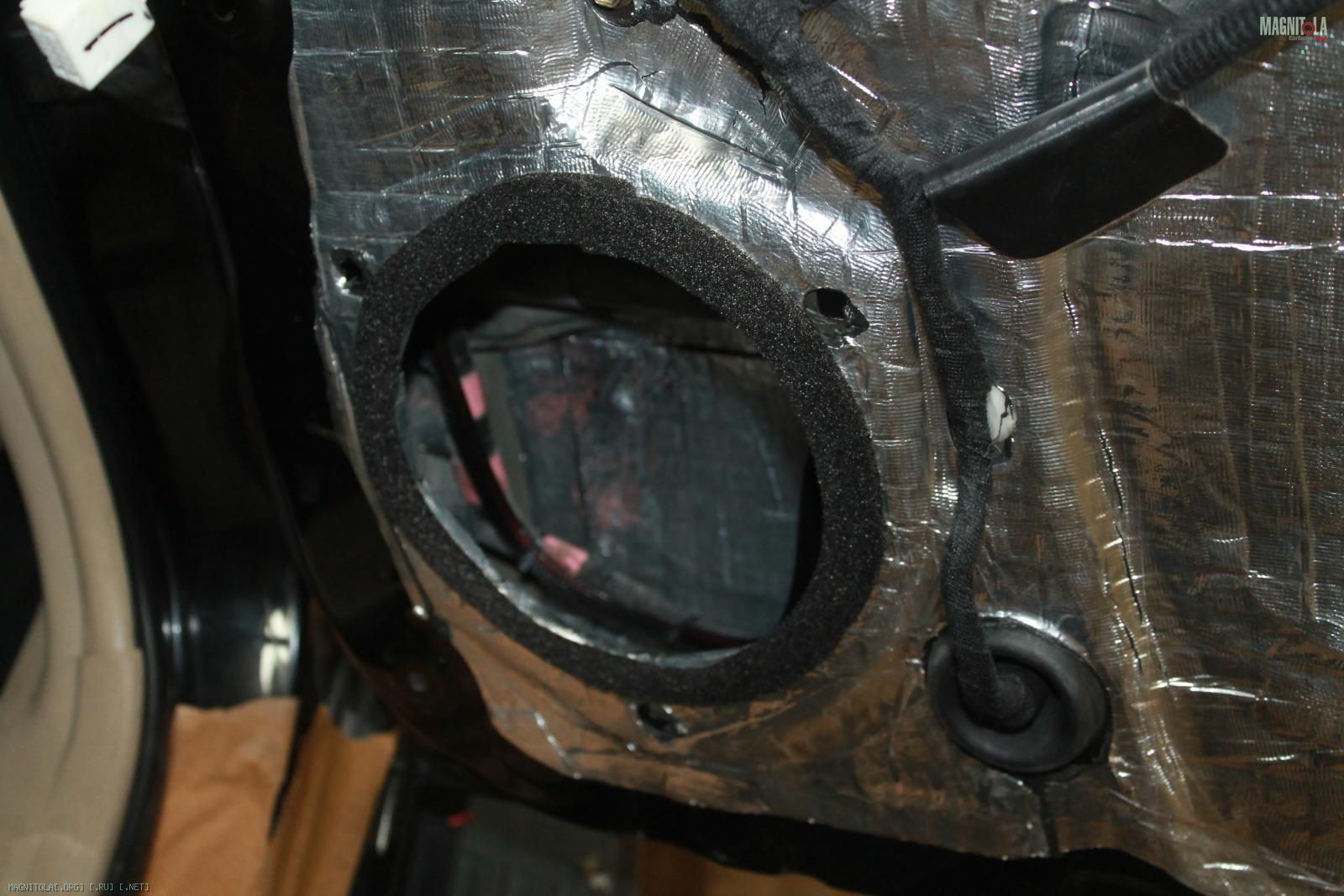

Уплотнительное кольцо из битопласта...

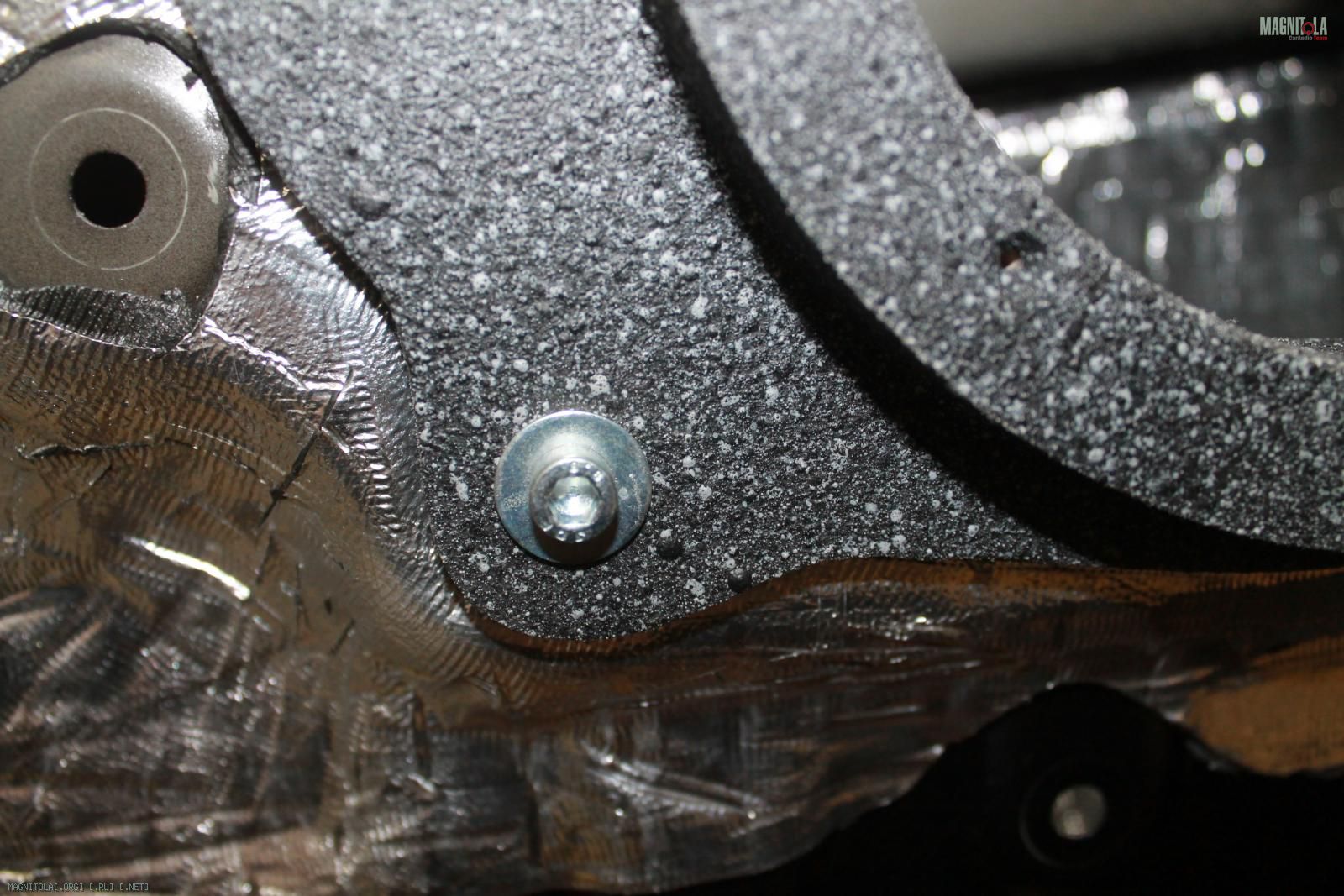

Крепление проставочных колец на болты под шестигранник м6
Вложение 1125076 Вложение 1125078 Вложение 1125080 Вложение 1125082 Вложение 1125084 Вложение 1125086 Вложение 1125088 Вложение 1125090 Вложение 1125092 Вложение 1125094 Вложение 1125096 Вложение 1125098

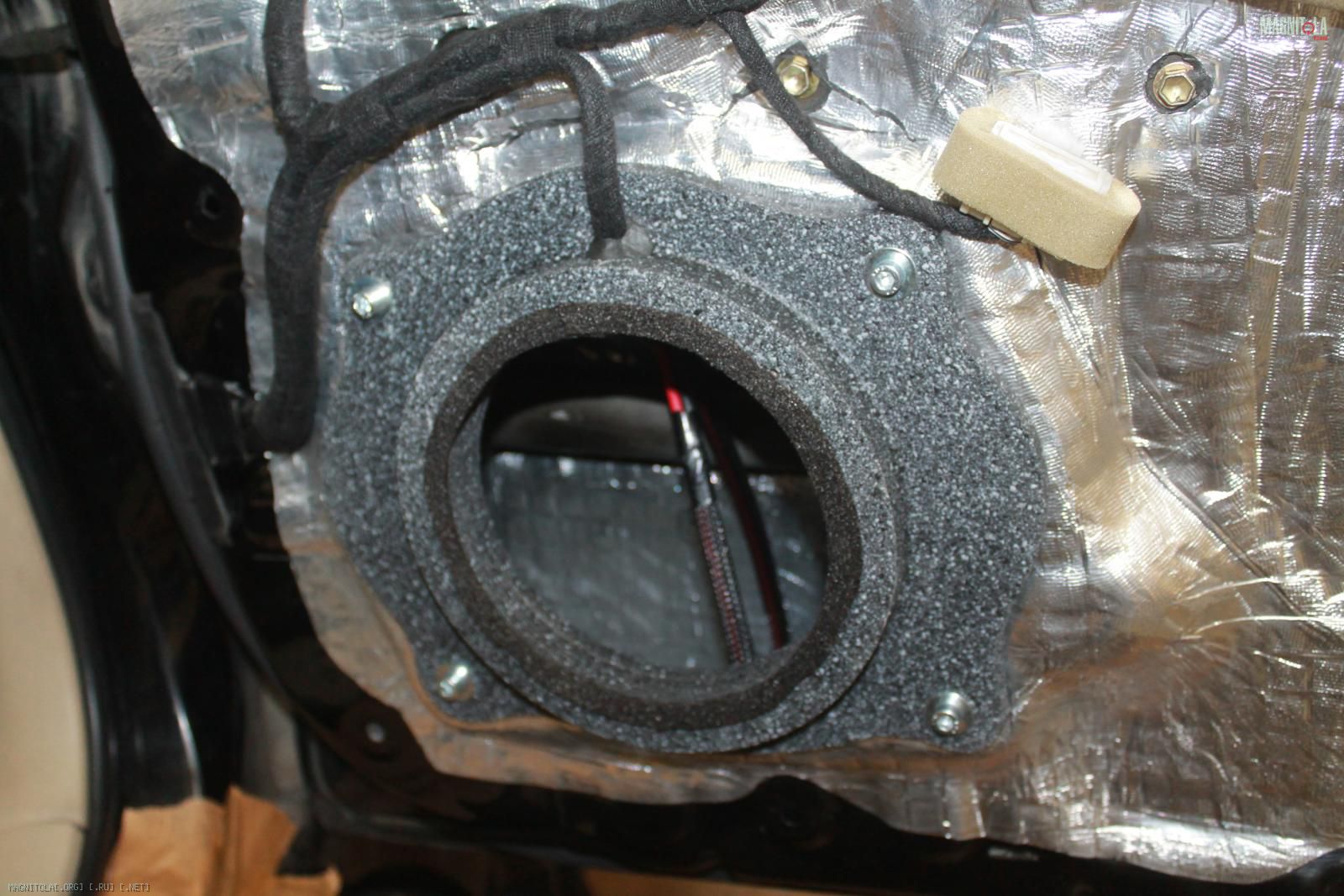

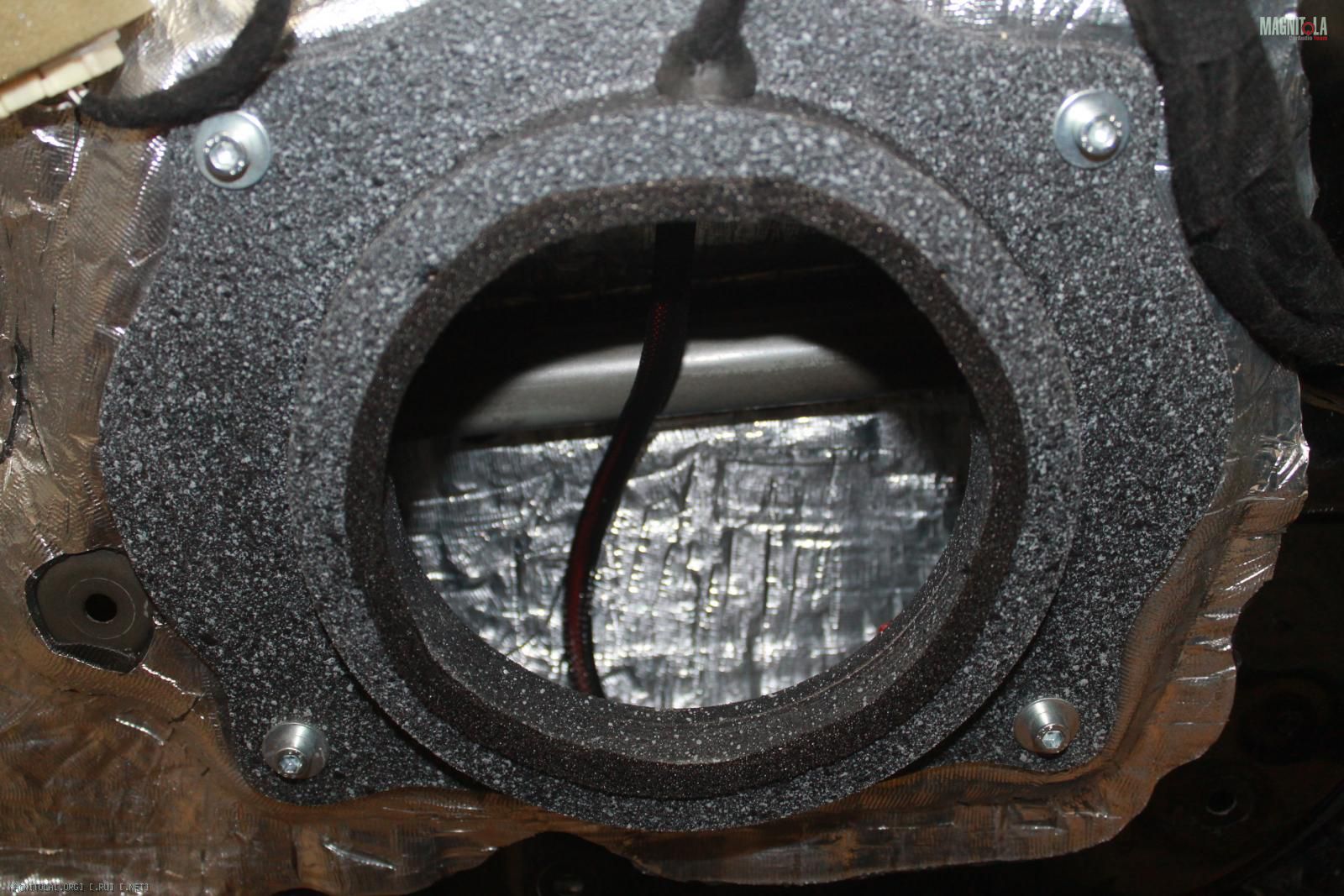

Уплотнительное кольцо...

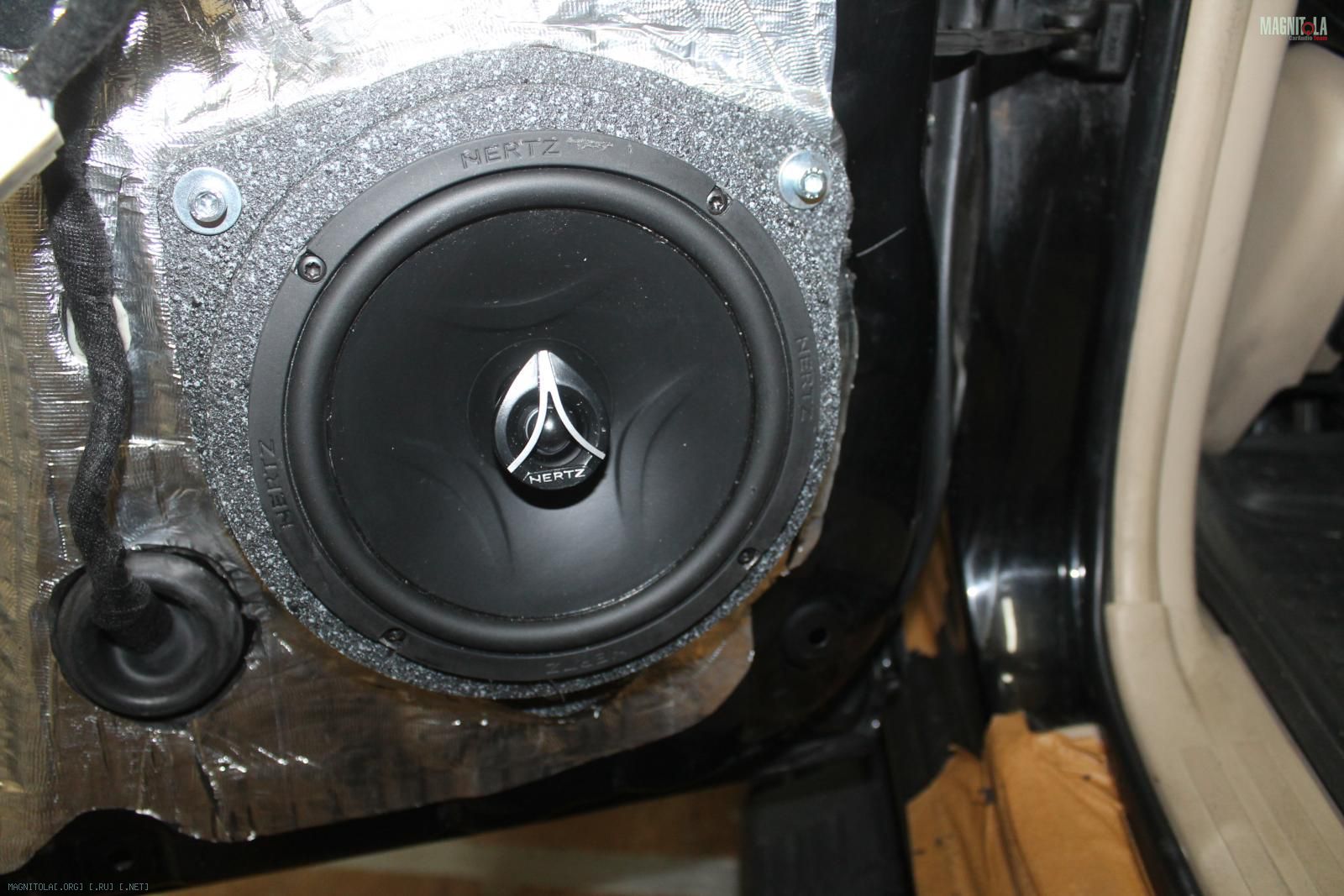

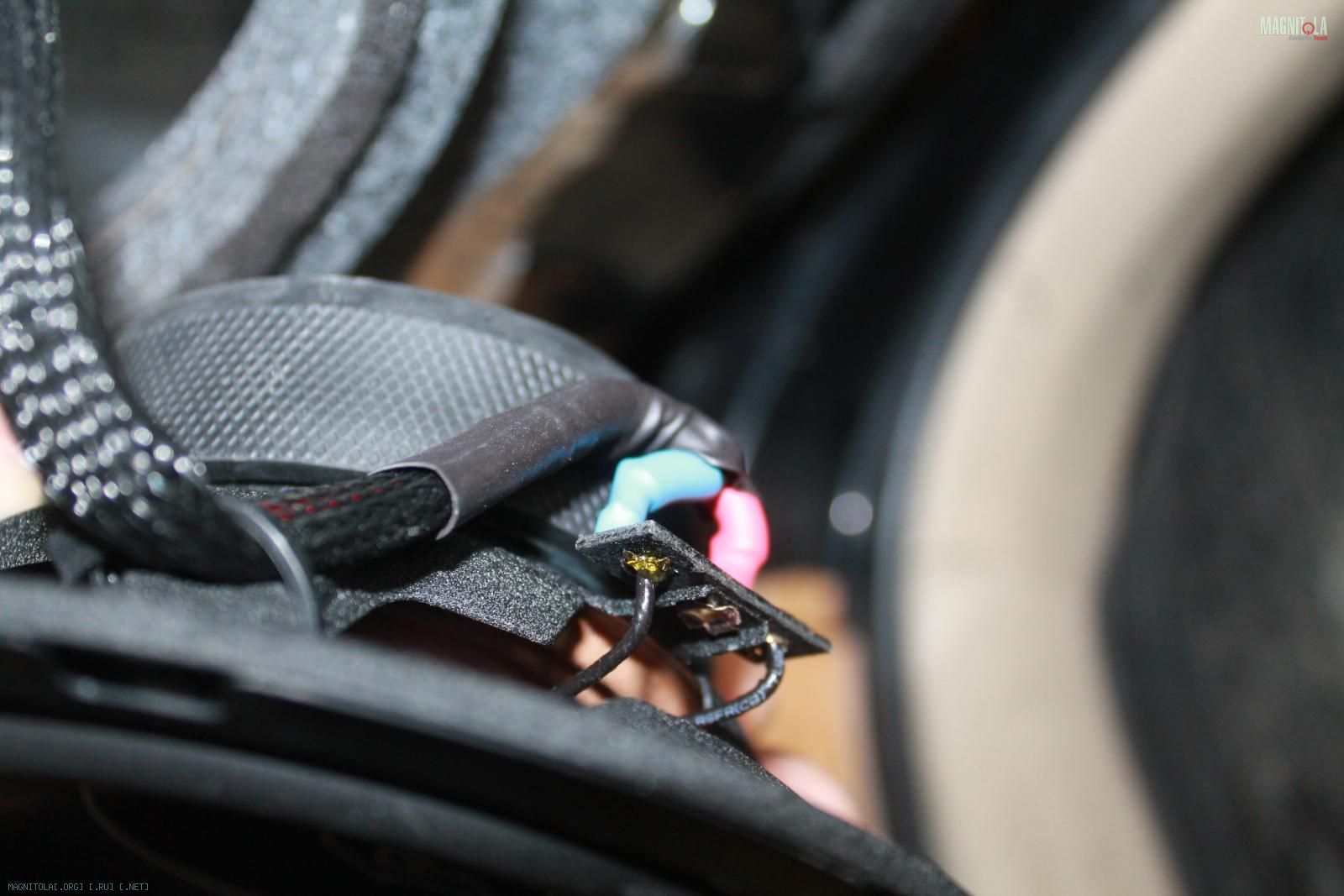

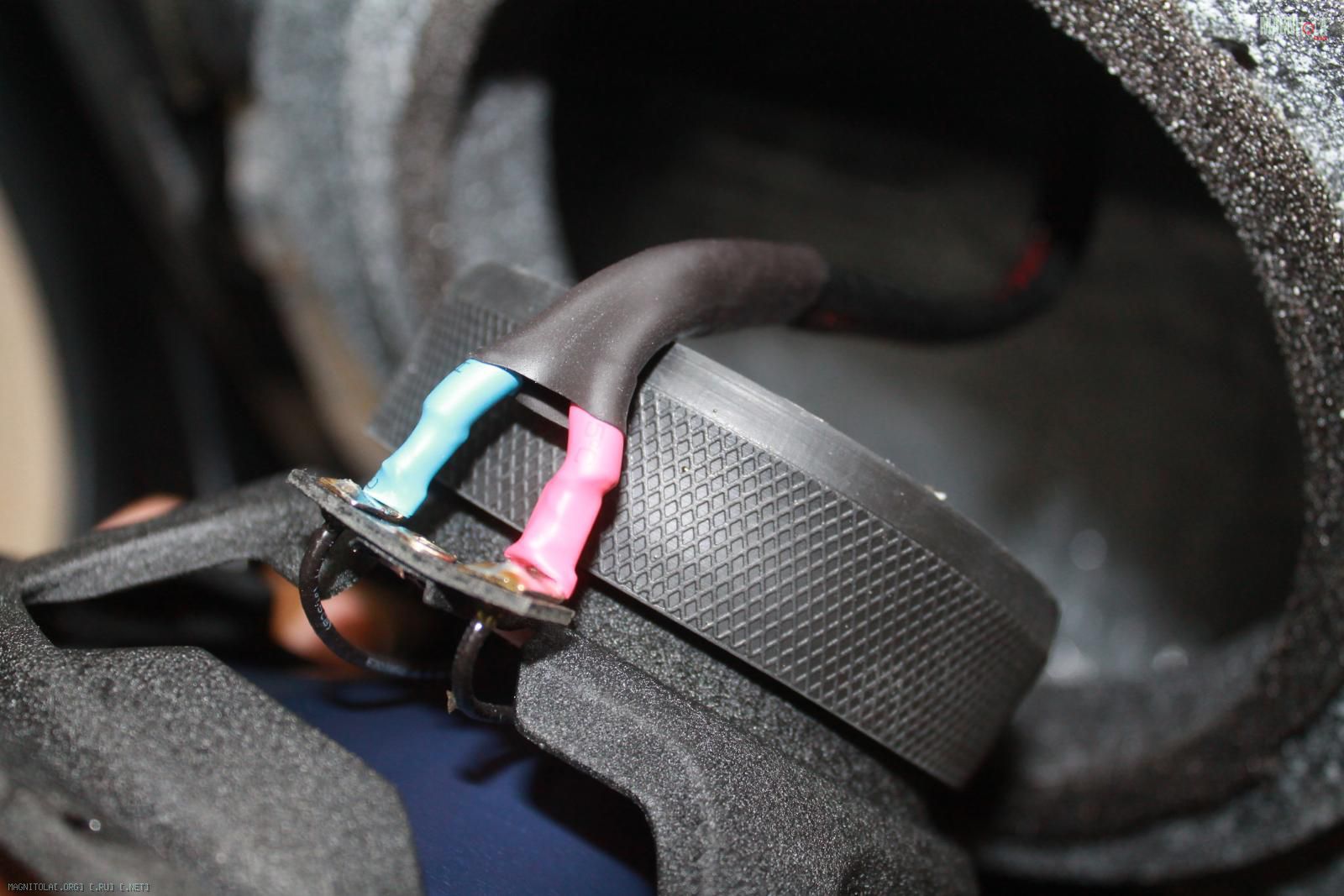

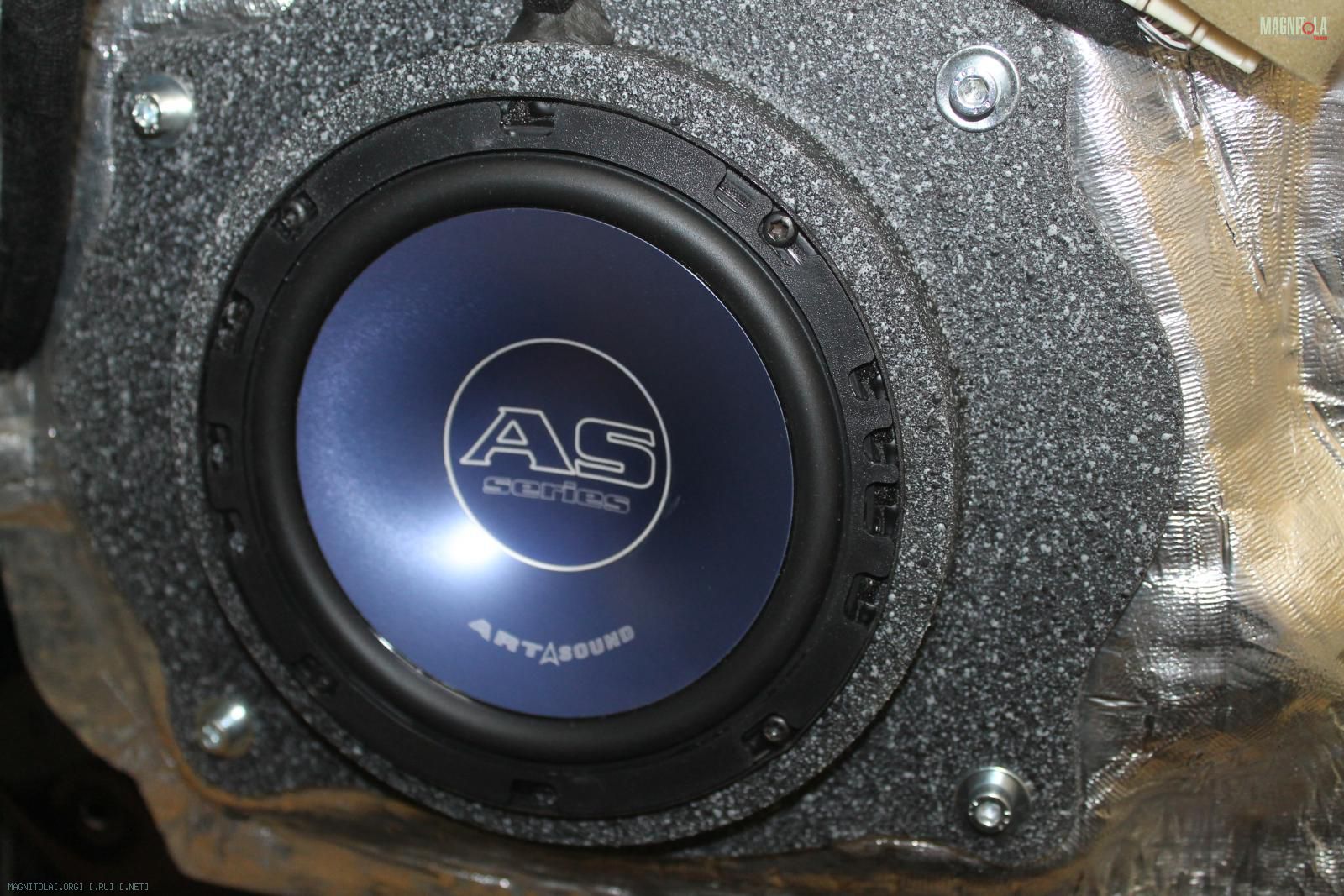

Подключение мидбаса...
Крепление мидбаса саморезами под торкс...
Вложение 1125100 Вложение 1125102 Вложение 1125104 Вложение 1125106 Вложение 1125108 Вложение 1125110 Вложение 1125112 Вложение 1125114 Вложение 1125116 Вложение 1125118 Вложение 1125120 Вложение 1125122 Вложение 1125124 Вложение 1125126 Вложение 1125128

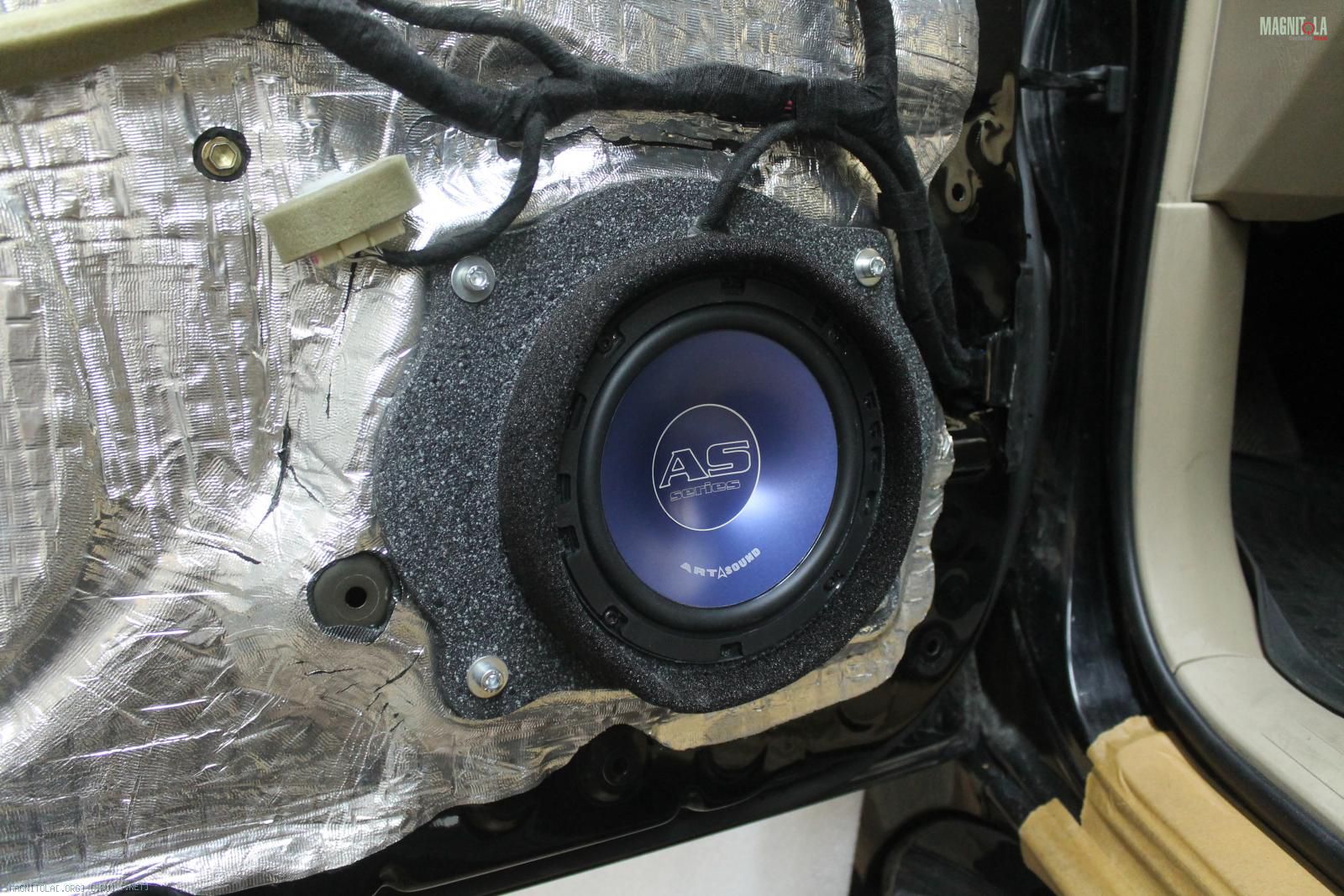

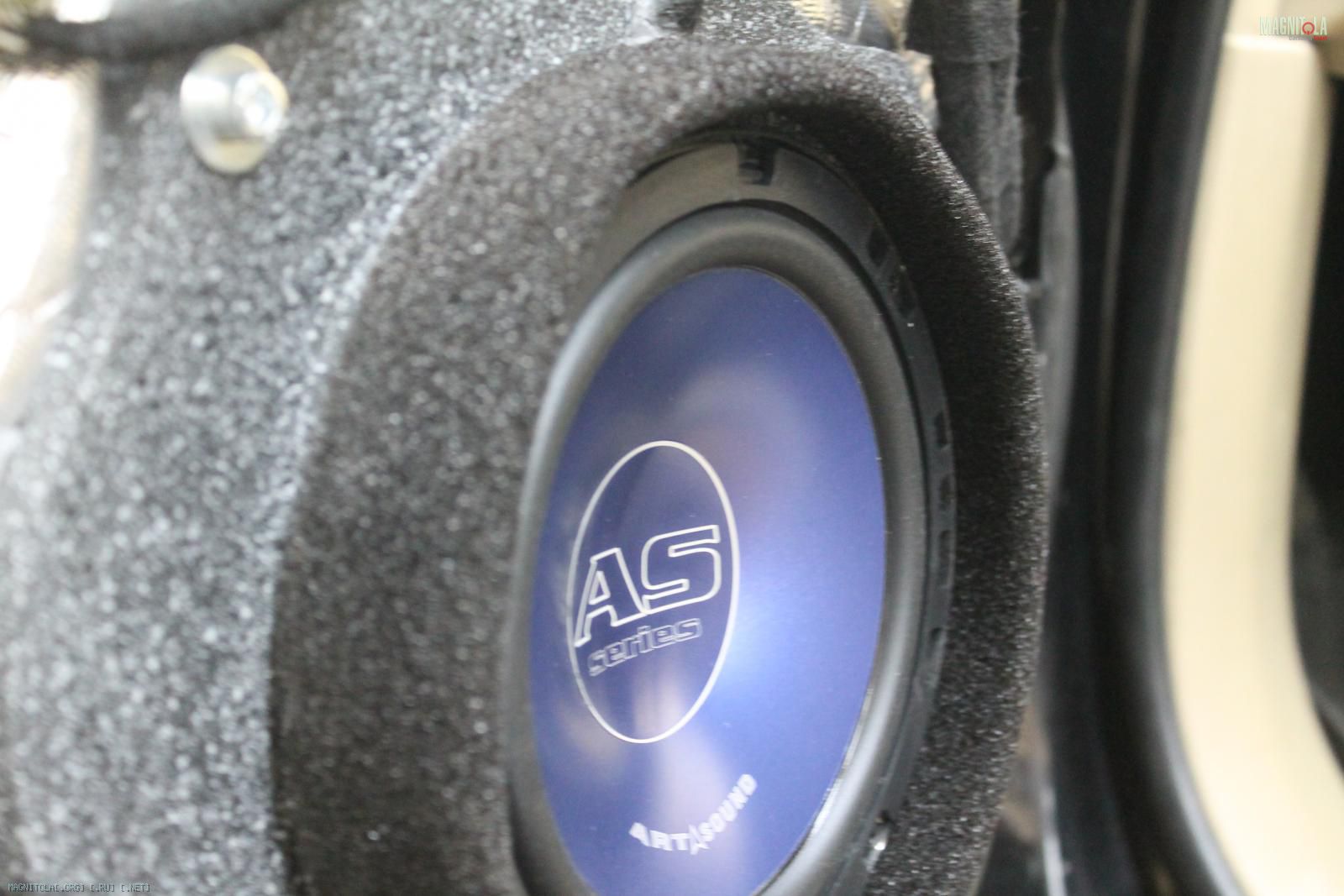

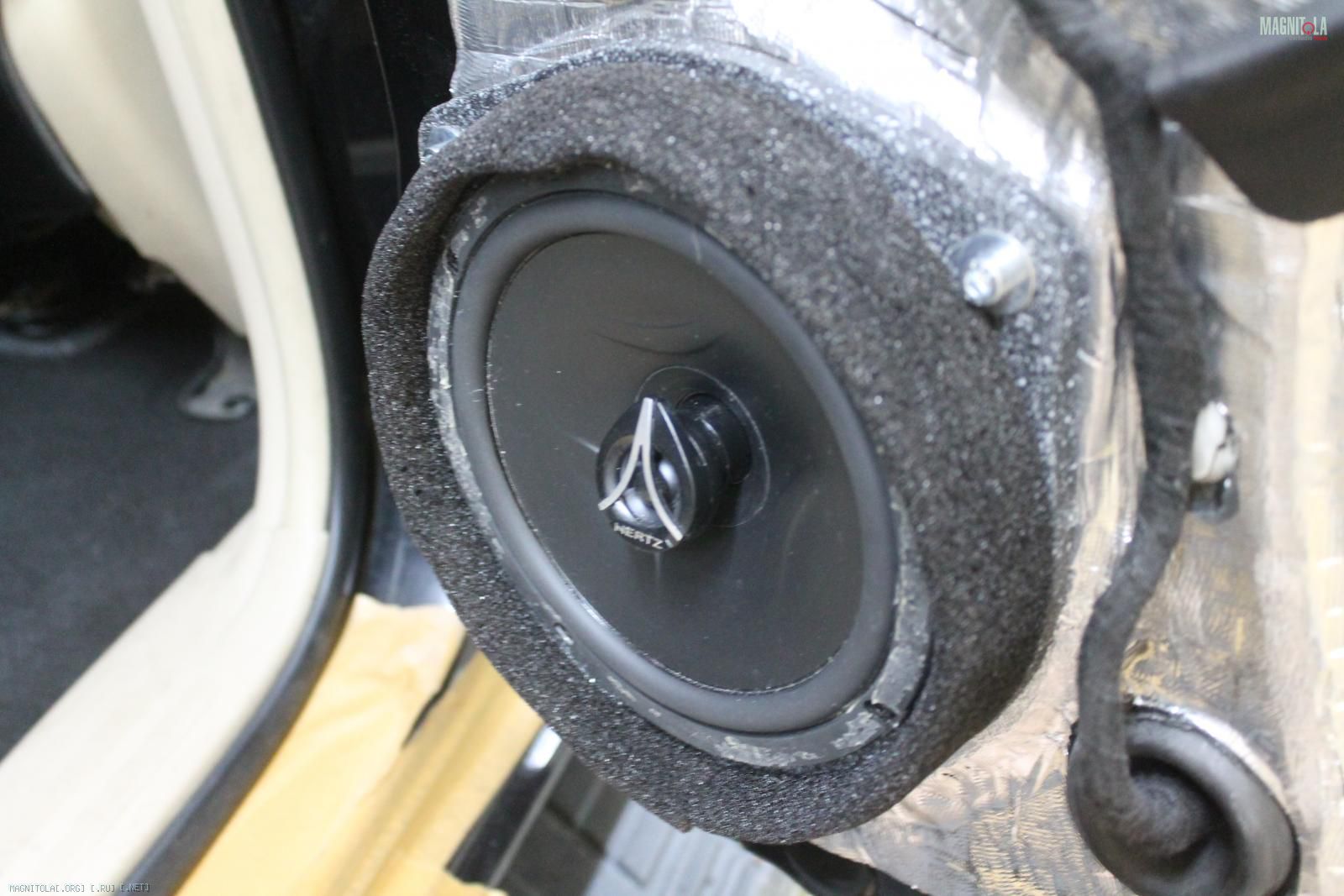

Волноотвод...
Вложение 1125130 Вложение 1125132 Вложение 1125134 Вложение 1125136 Вложение 1125138

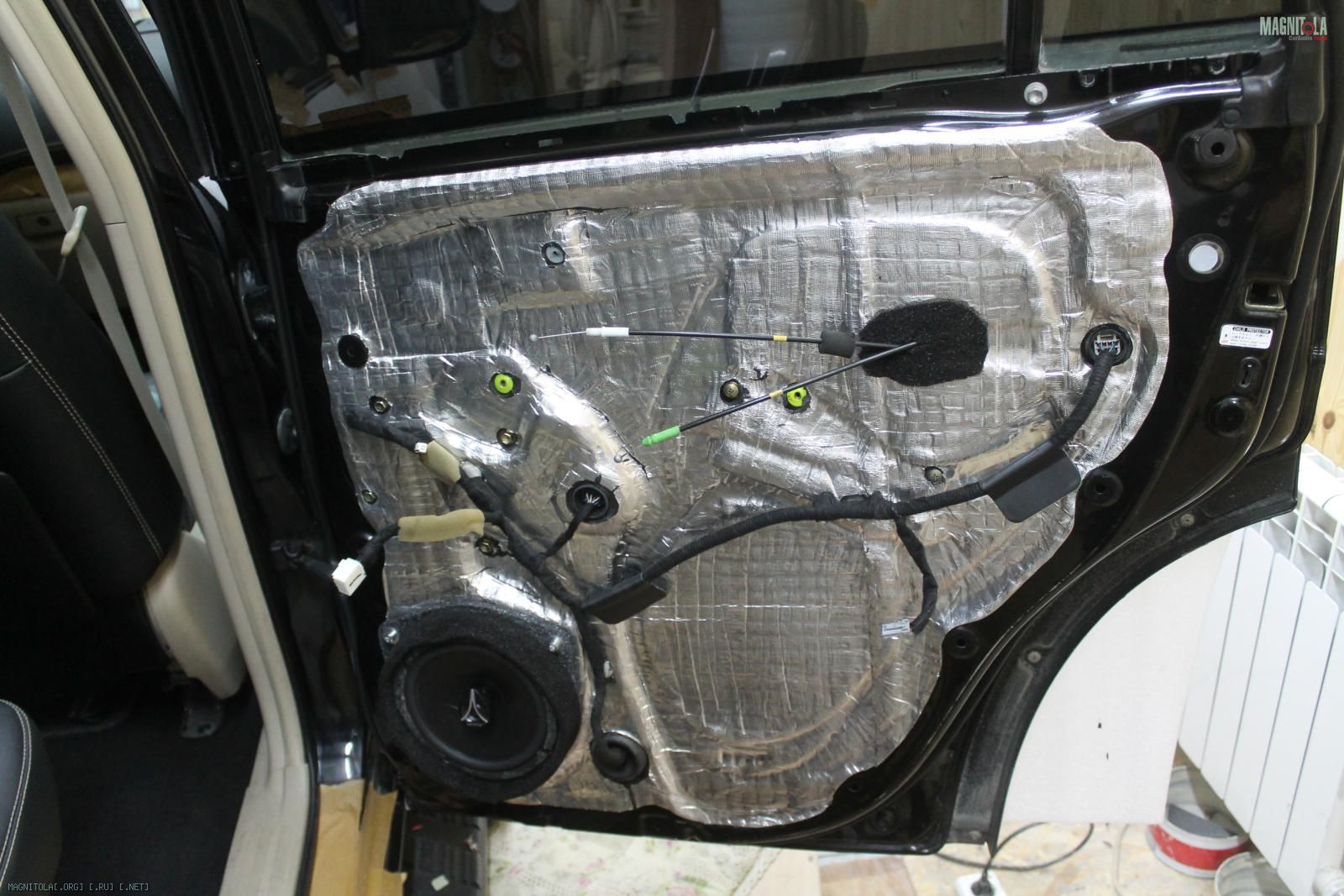

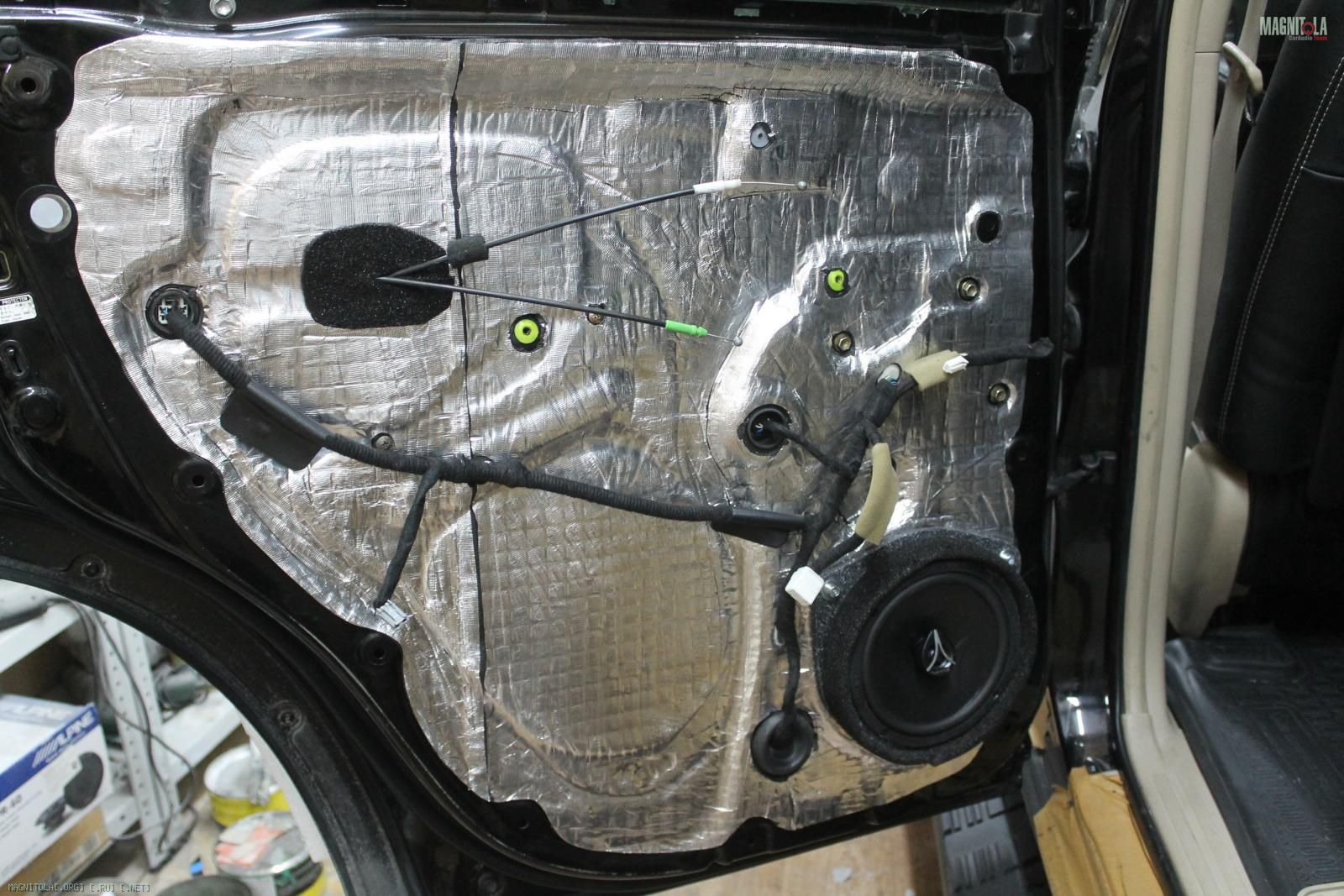

Двери итог...
Вложение 1125140 Вложение 1125142 Вложение 1125144 Вложение 1125146

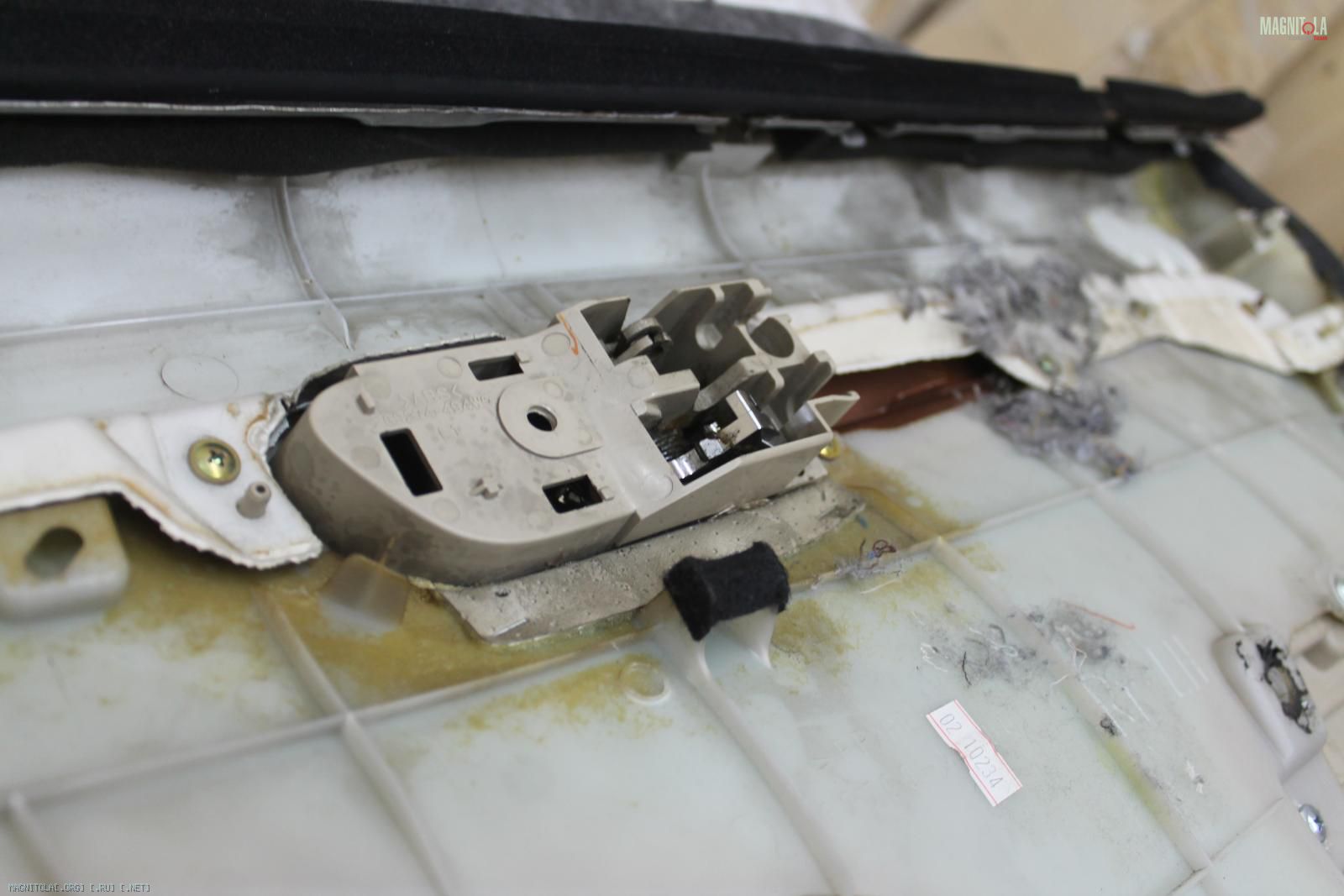

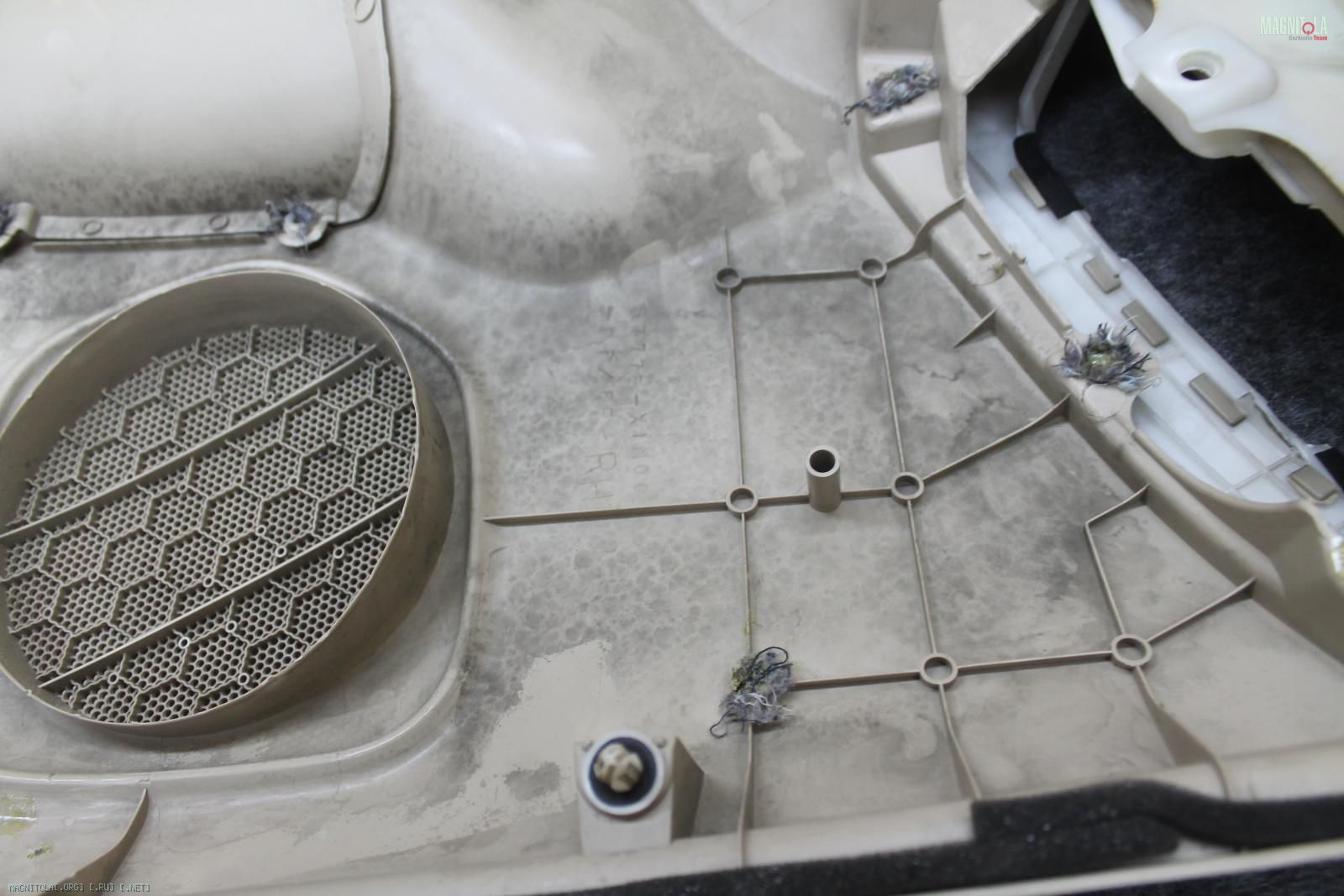

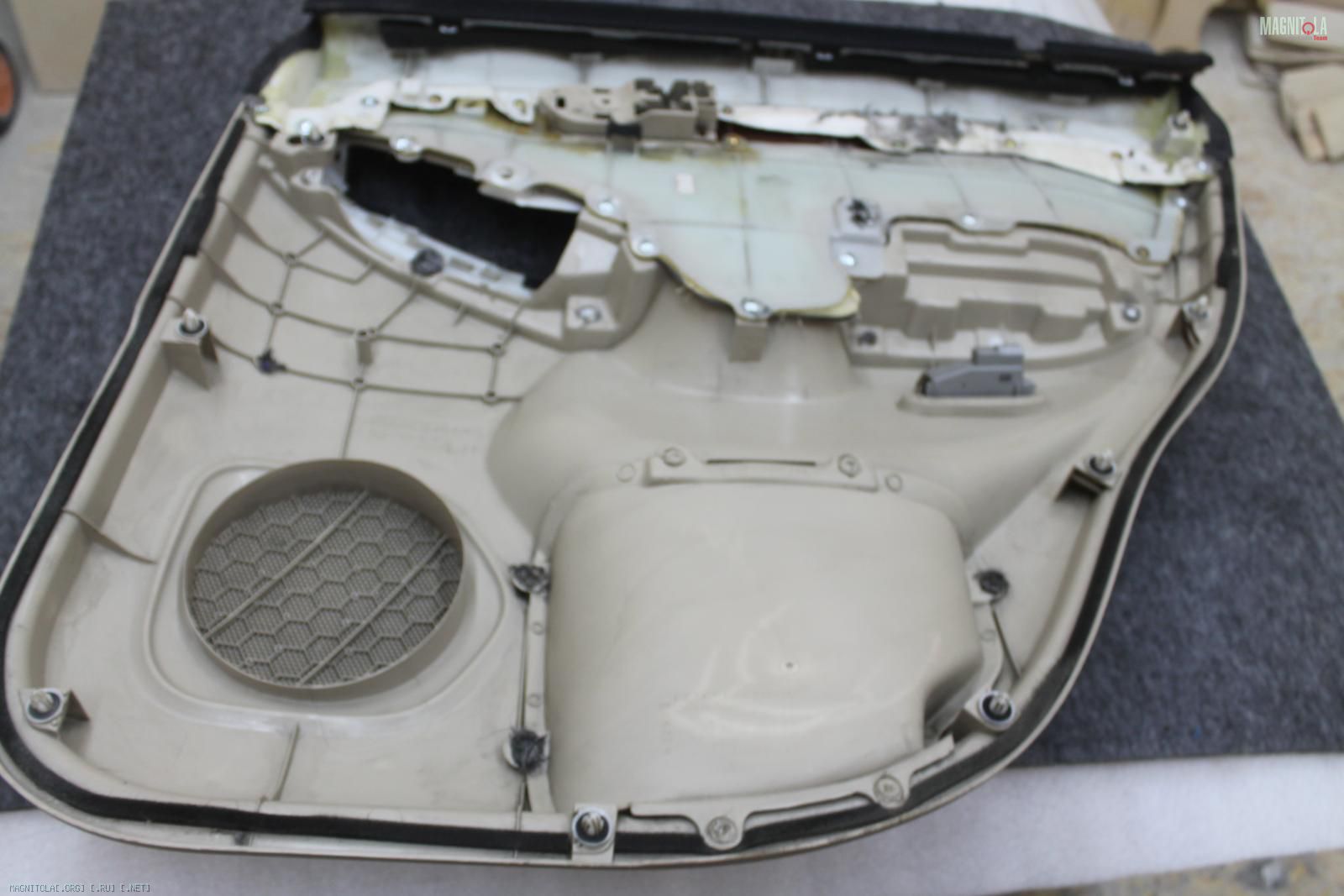

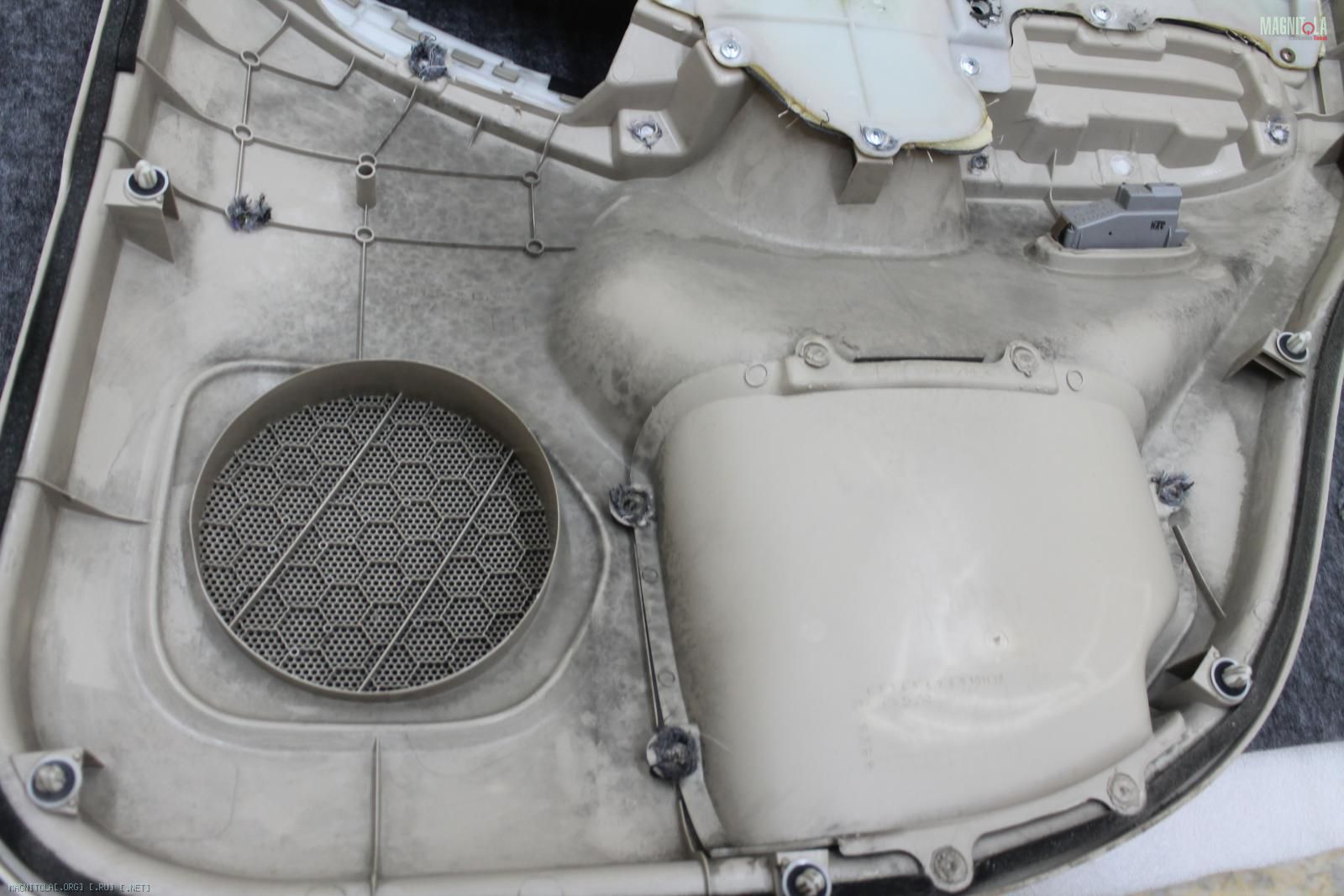

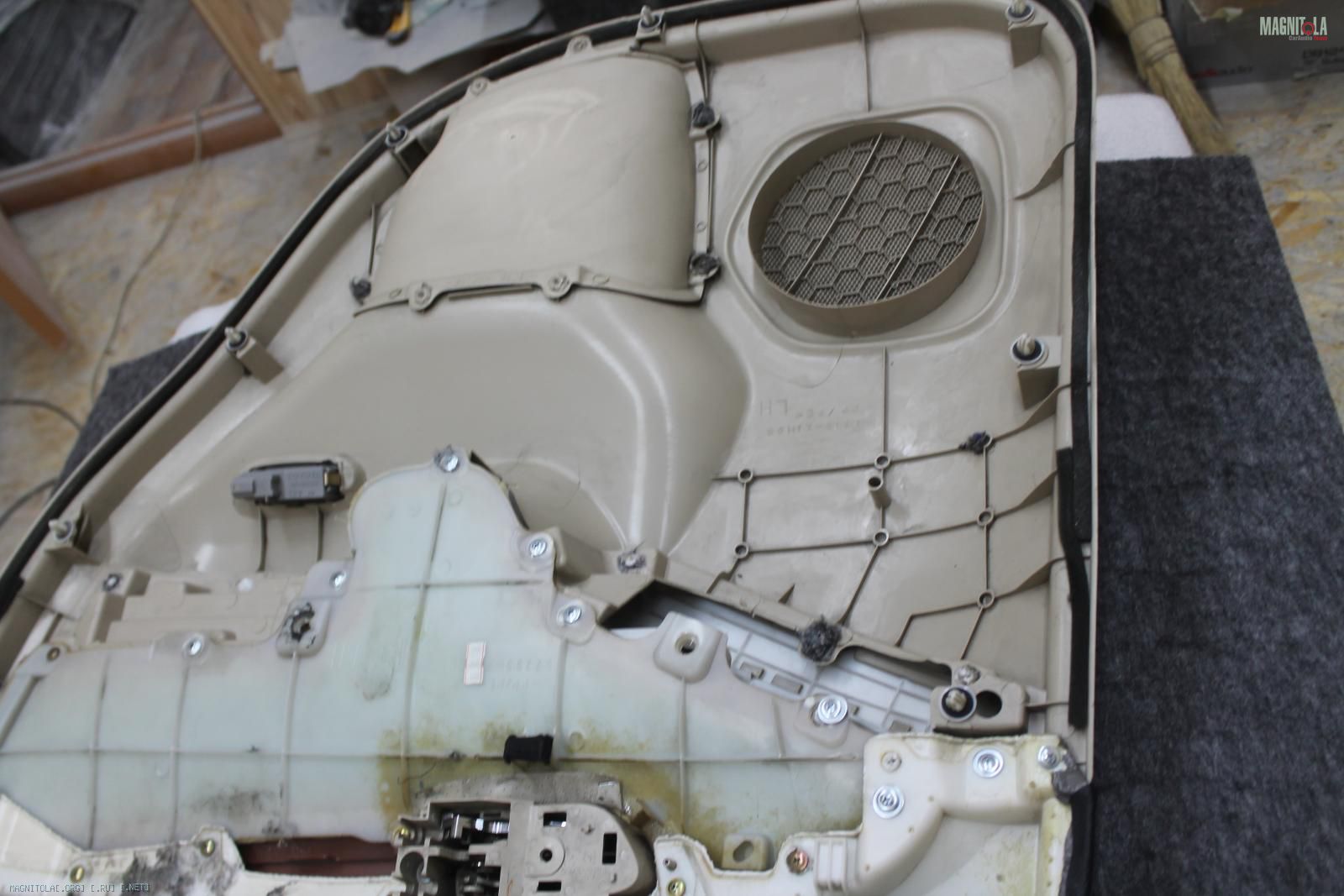

Карты задних дверей.
Снимаем предыдущую шумоизоляцию(кстати по клеенную на гору пыли) и штатный полусгнивший войлок..
Очищаем/обезжириваем...
Вложение 1125148 Вложение 1125150 Вложение 1125152 Вложение 1125154 Вложение 1125156 Вложение 1125158 Вложение 1125160 Вложение 1125162 Вложение 1125164

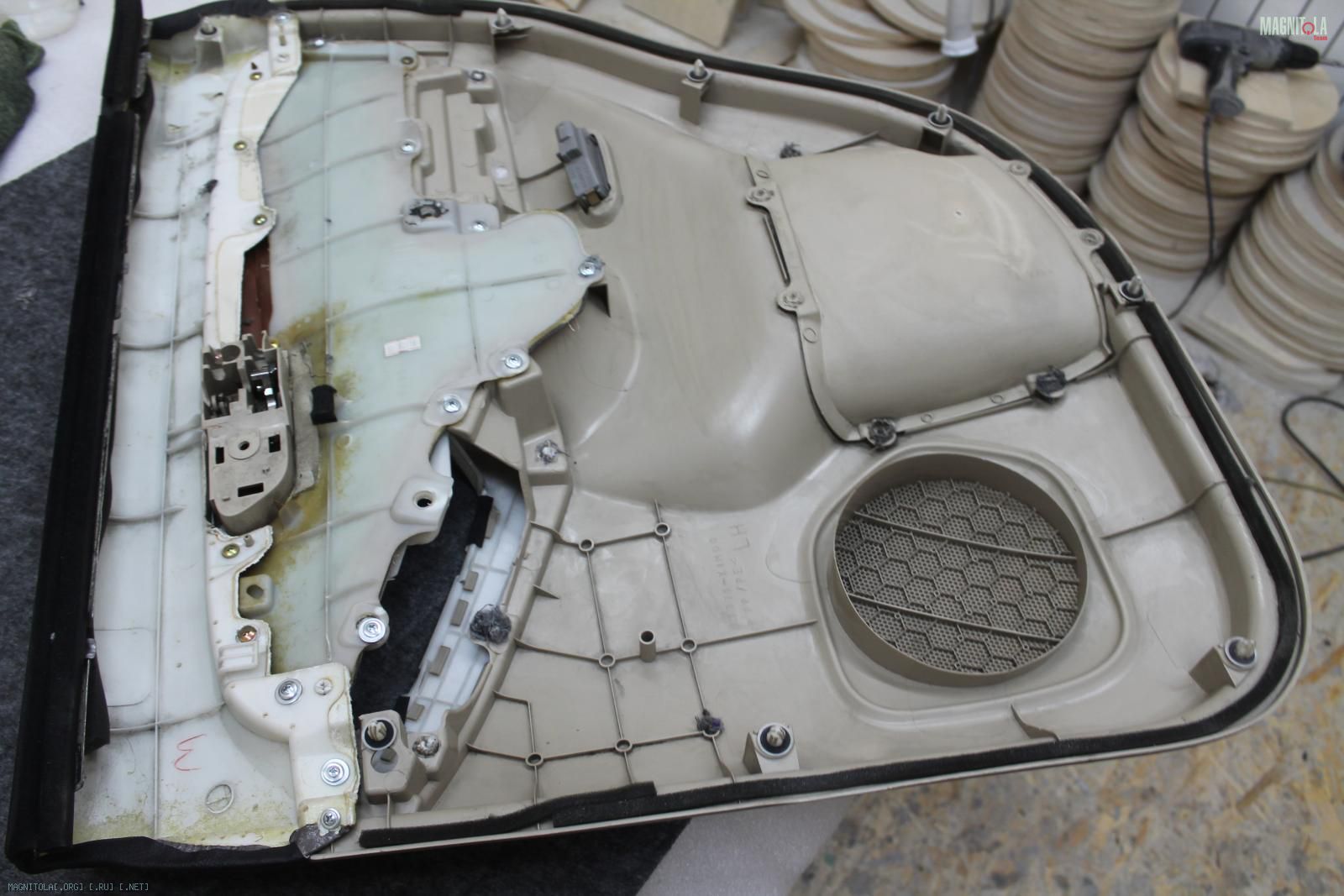

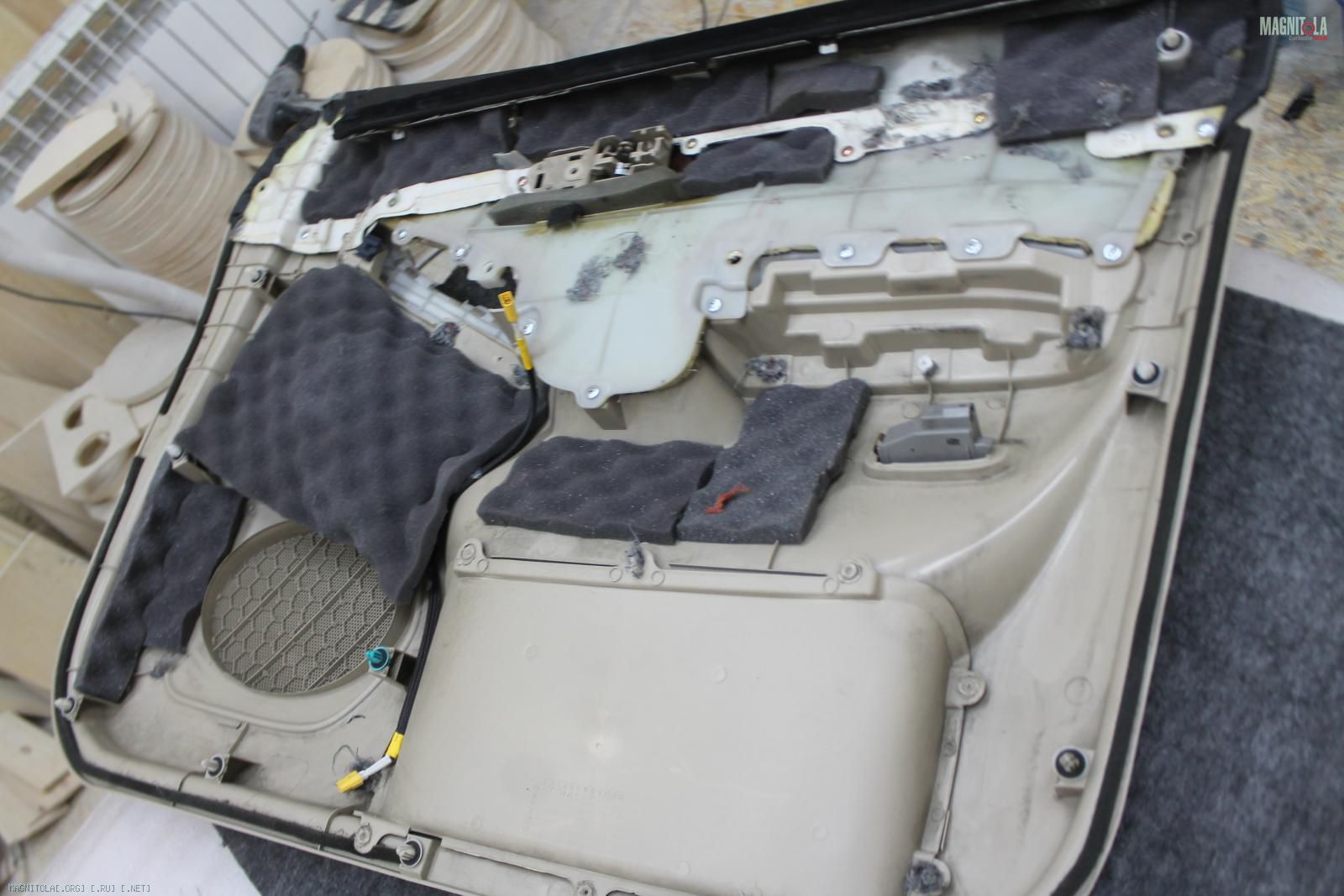

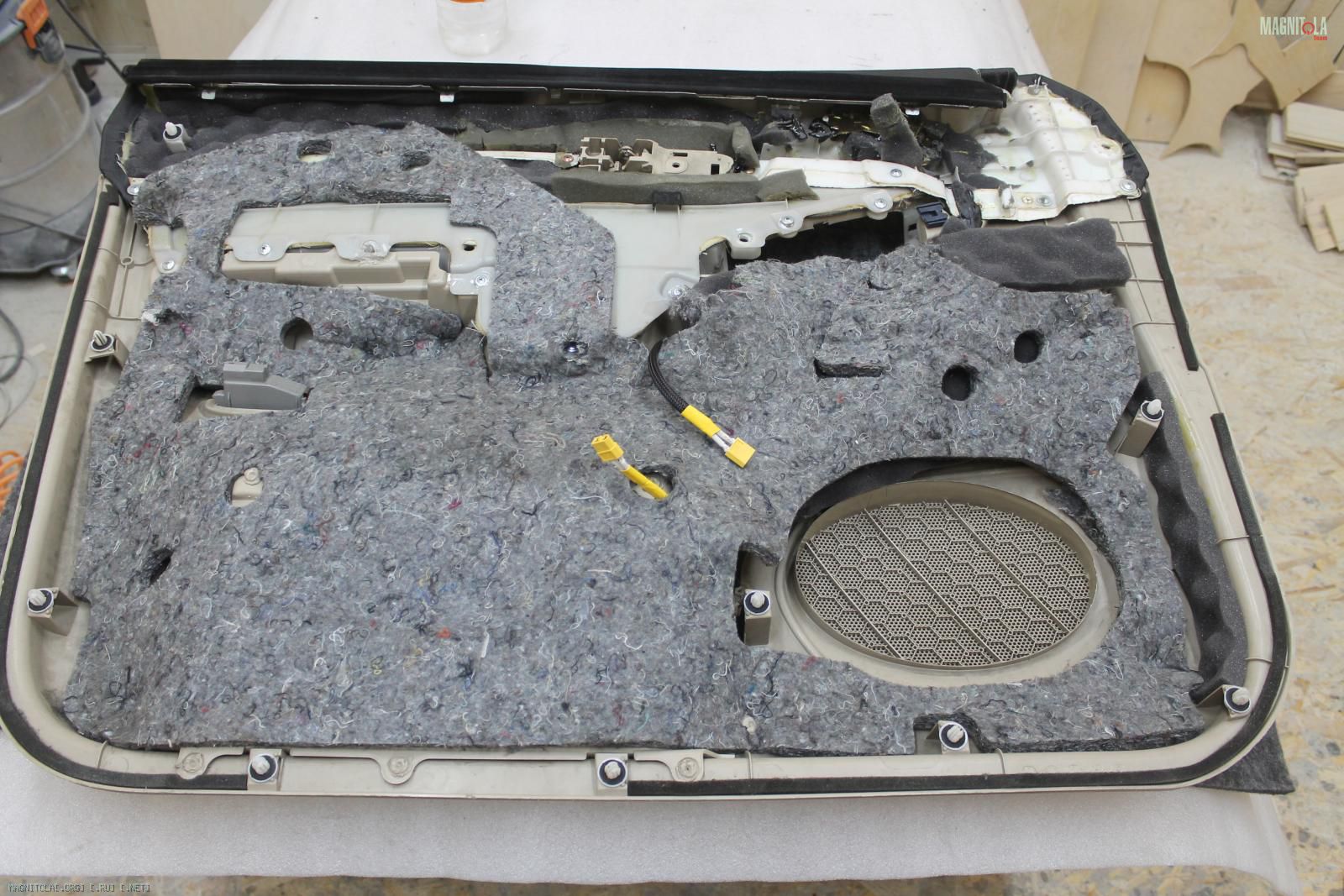

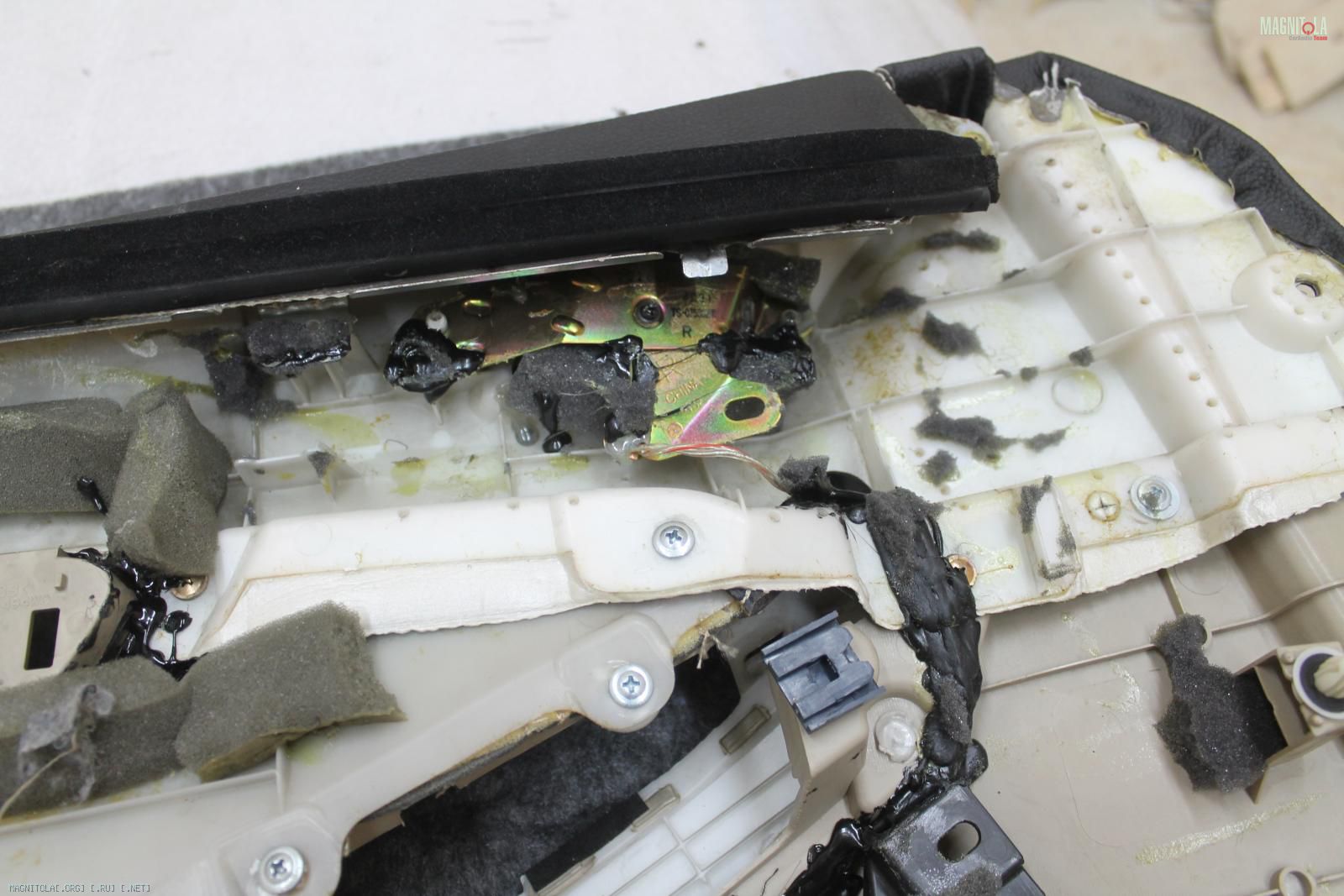

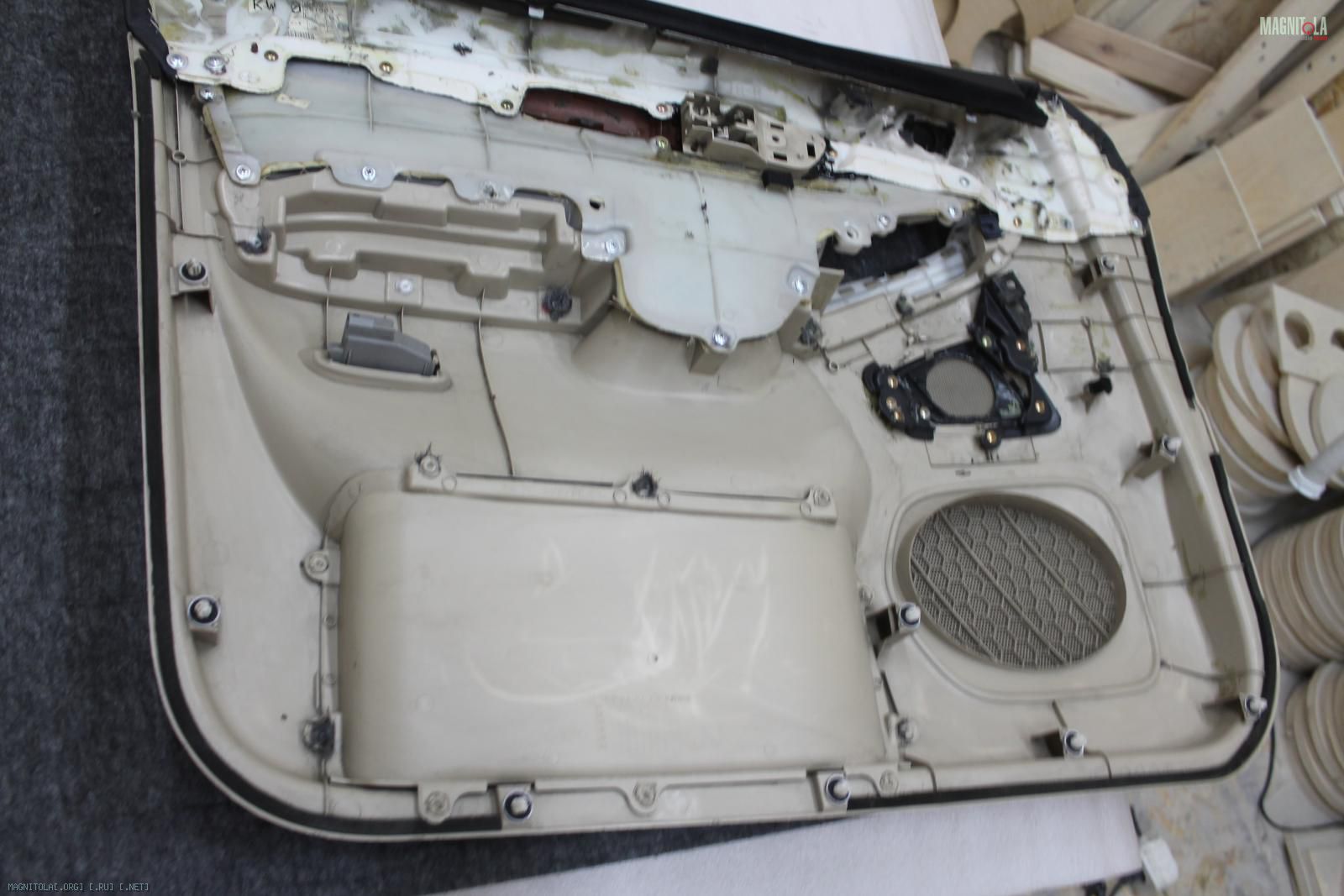

Передние двери....

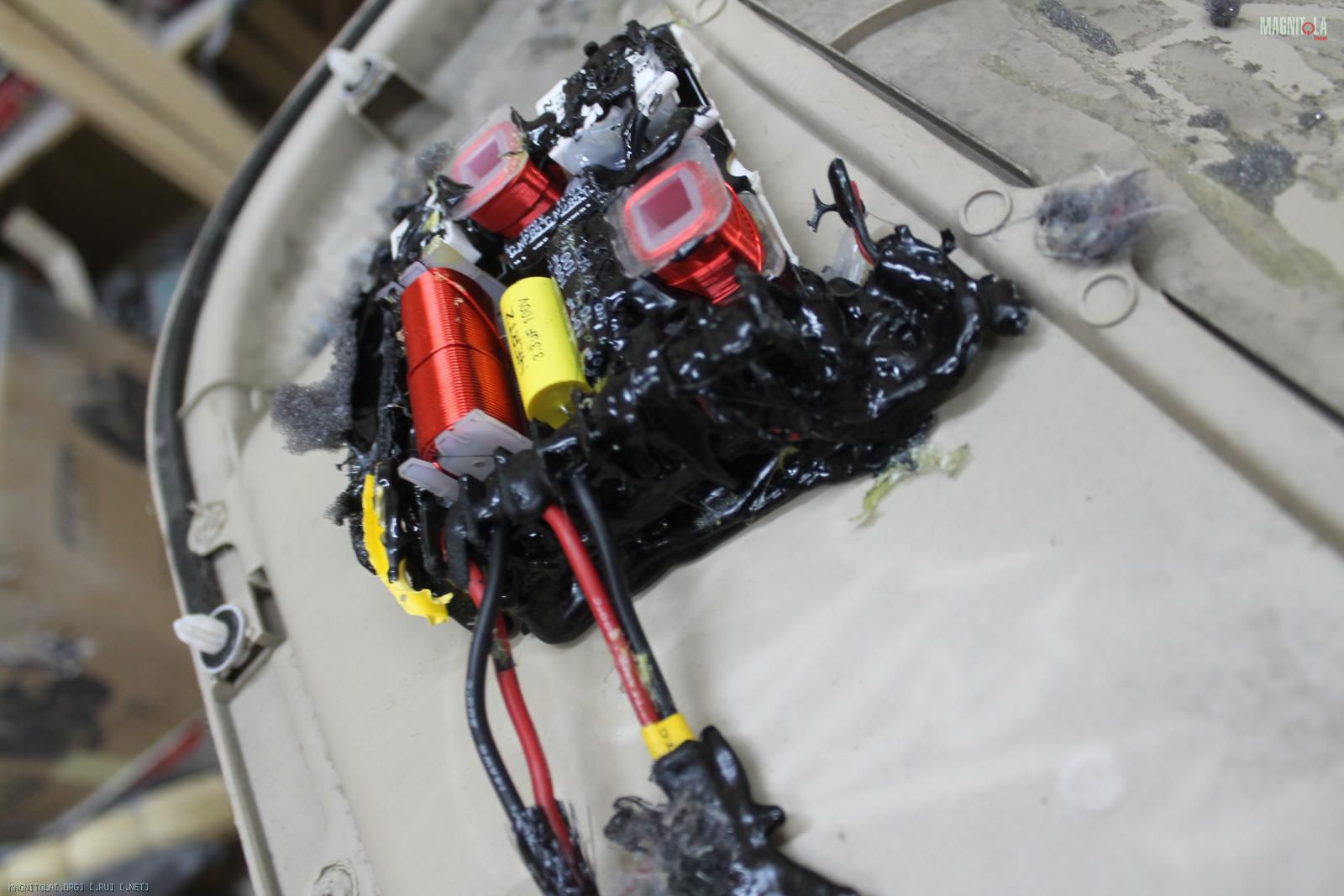

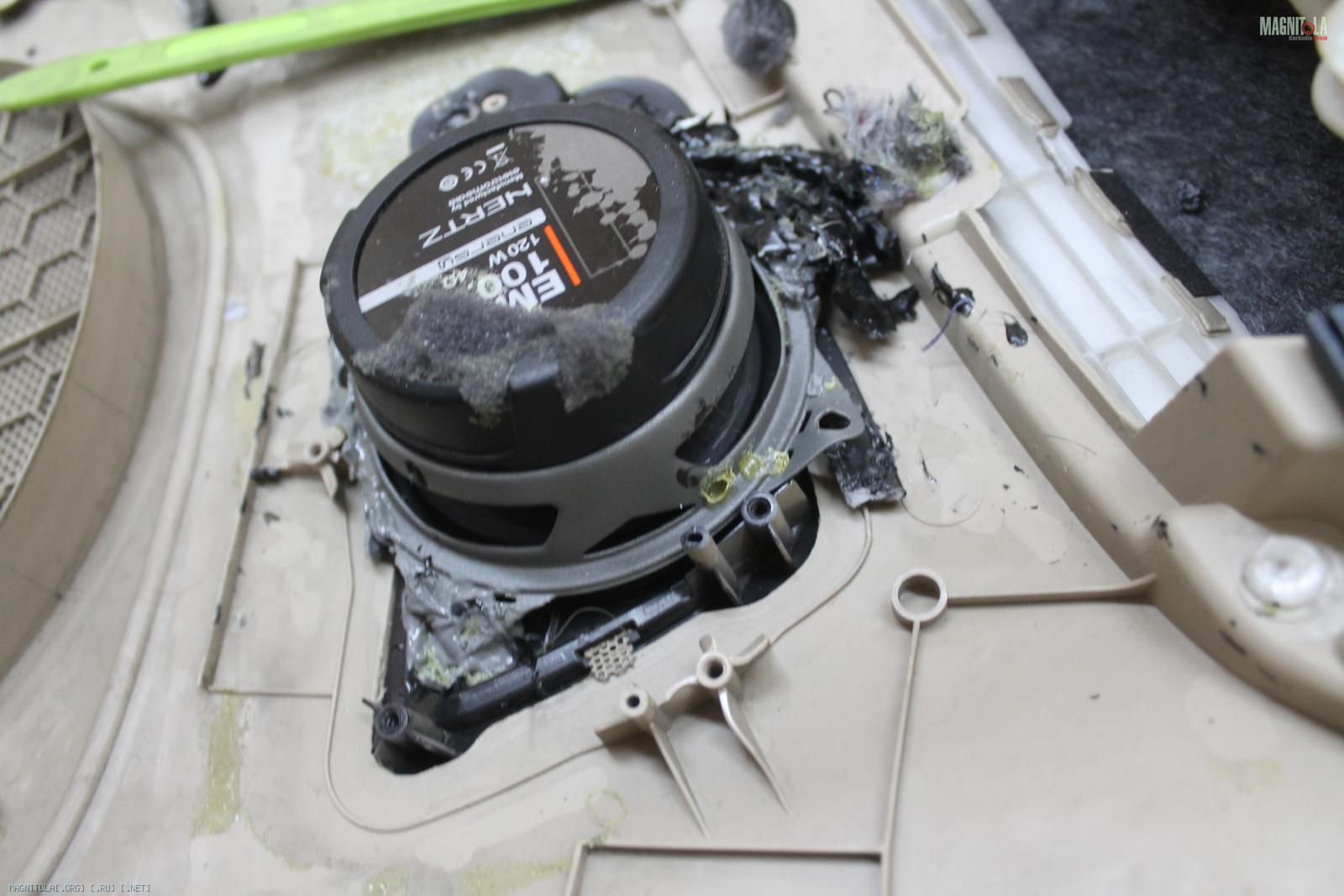

Тоже самое... плюс стараемся аккуратно демонтировать СЧ-ВЧ и кросс...
Вложение 1125166 Вложение 1125168 Вложение 1125170 Вложение 1125172 Вложение 1125174 Вложение 1125176 Вложение 1125178 Вложение 1125180 Вложение 1125182 Вложение 1125184 Вложение 1125186 Вложение 1125188

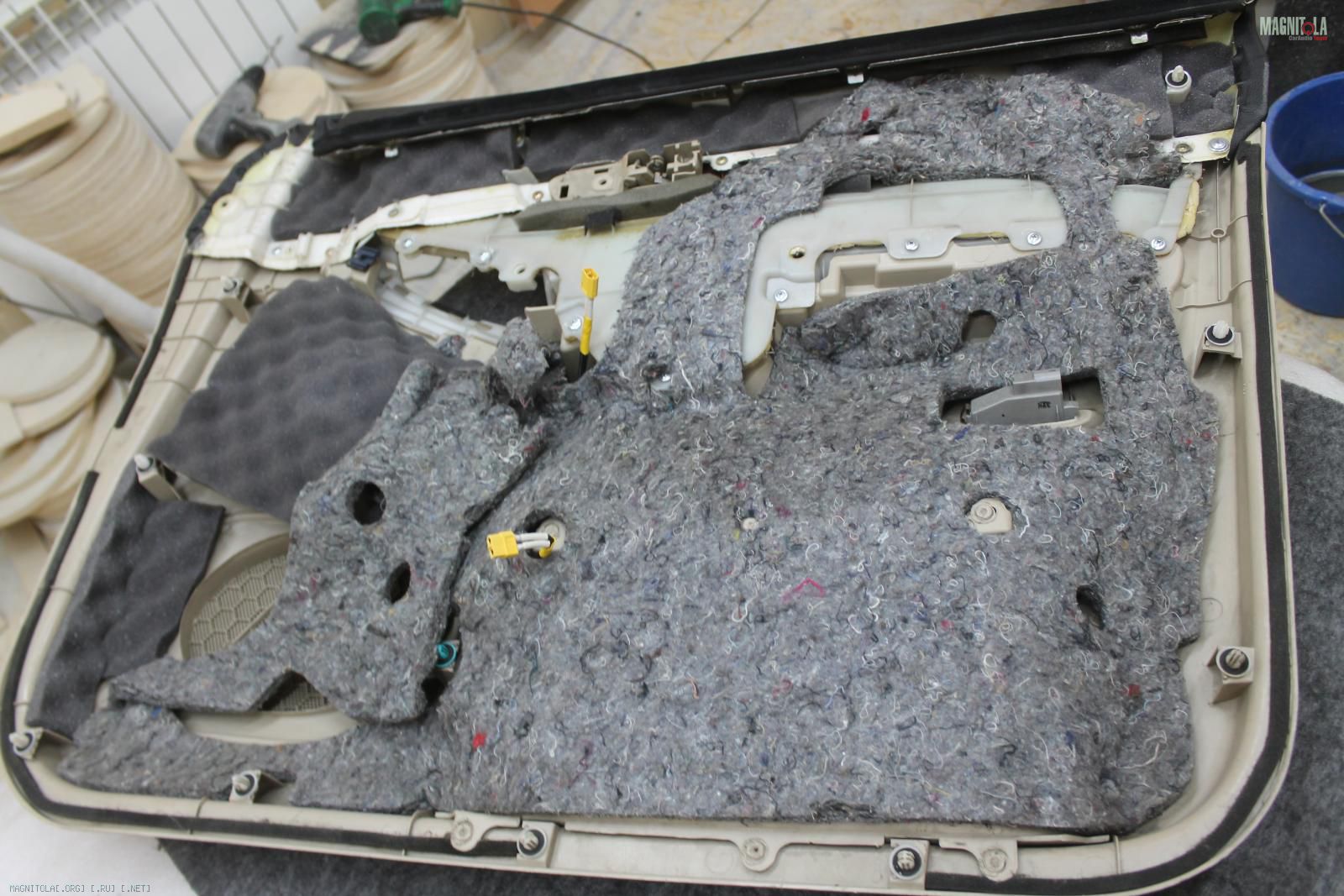

....https://vk.com/images/emoji/D83DDE48.png https://vk.com/images/emoji/D83DDE48.png https://vk.com/images/emoji/D83DDE48.png
Вложение 1125190 Вложение 1125192 Вложение 1125194 Вложение 1125196

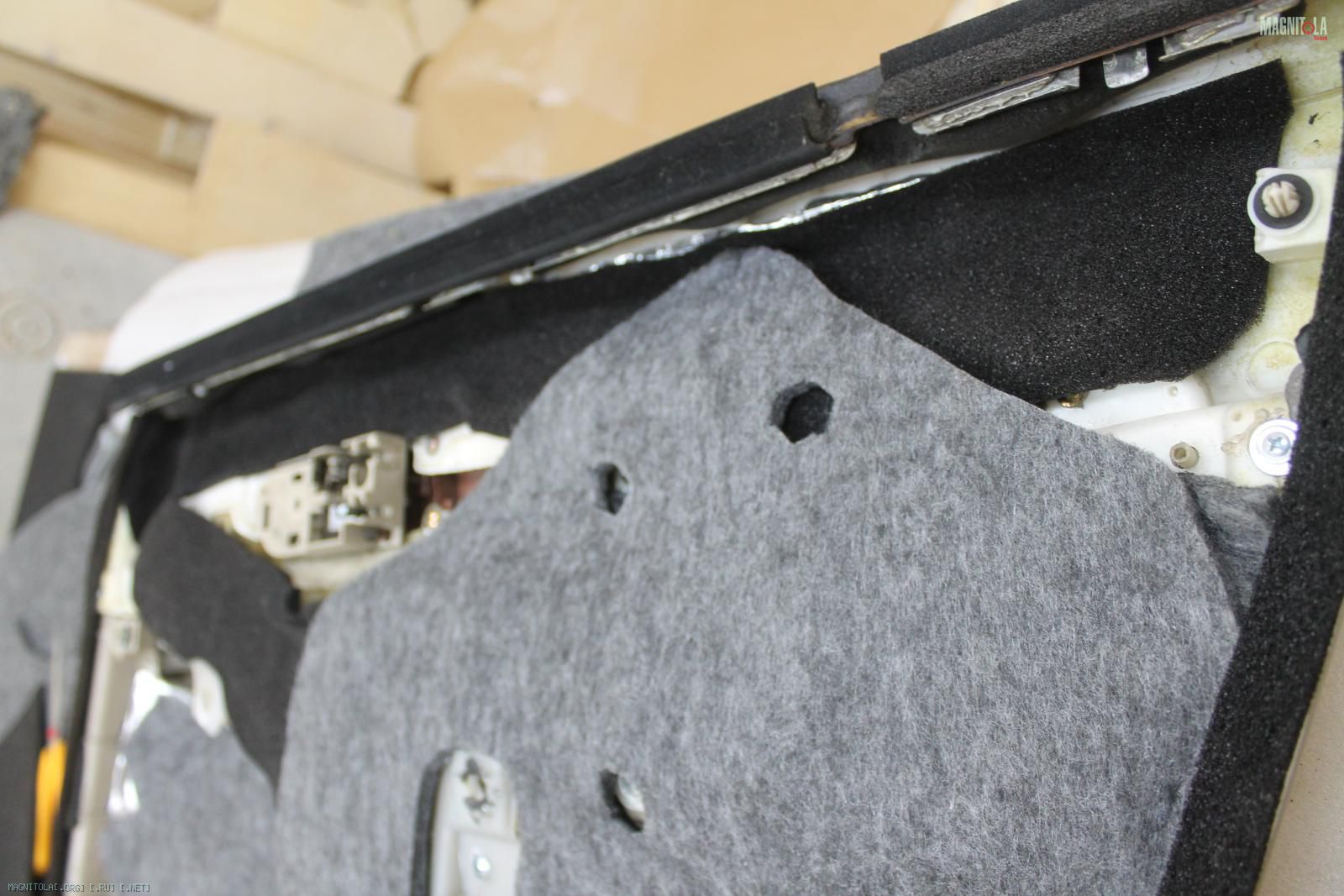

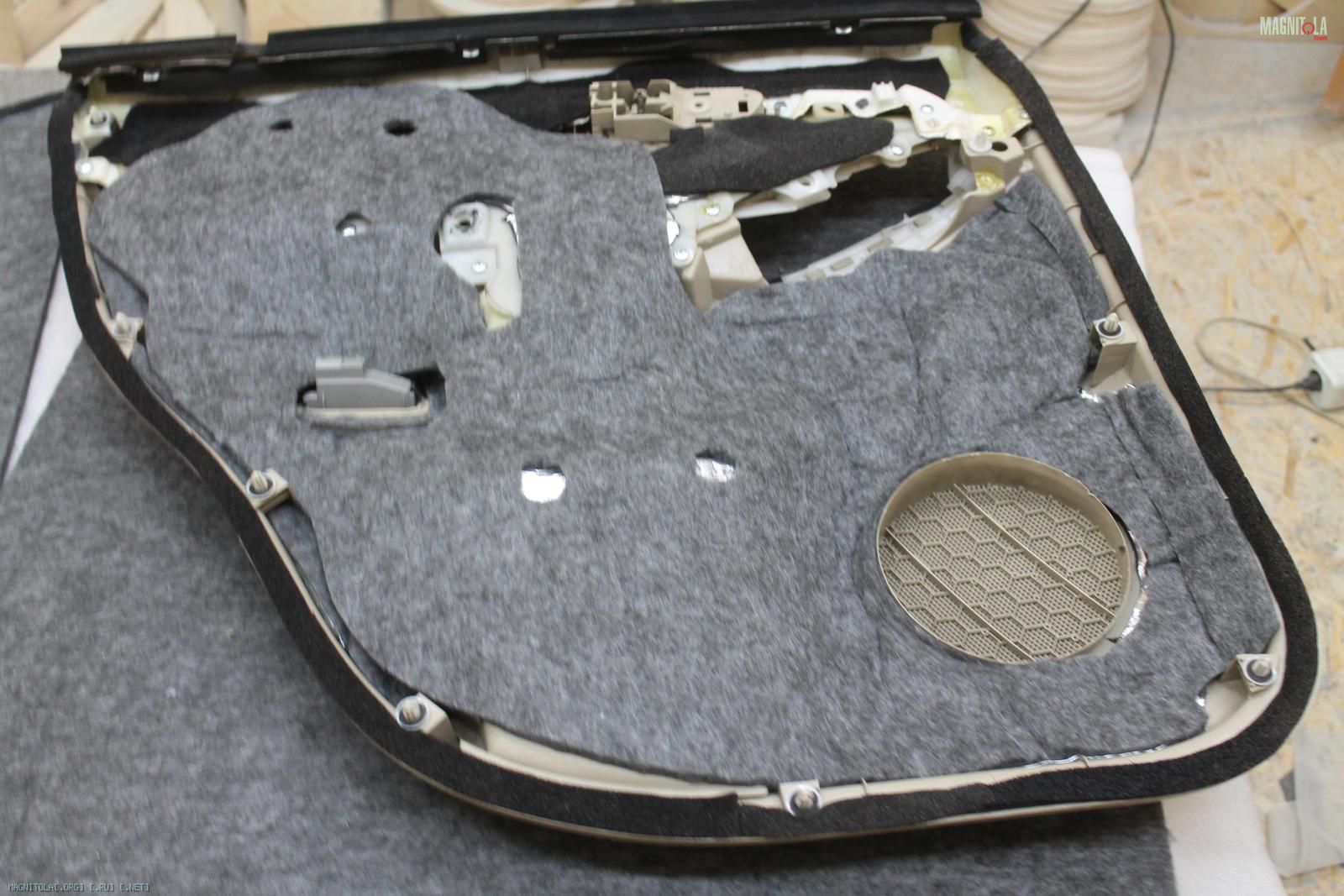

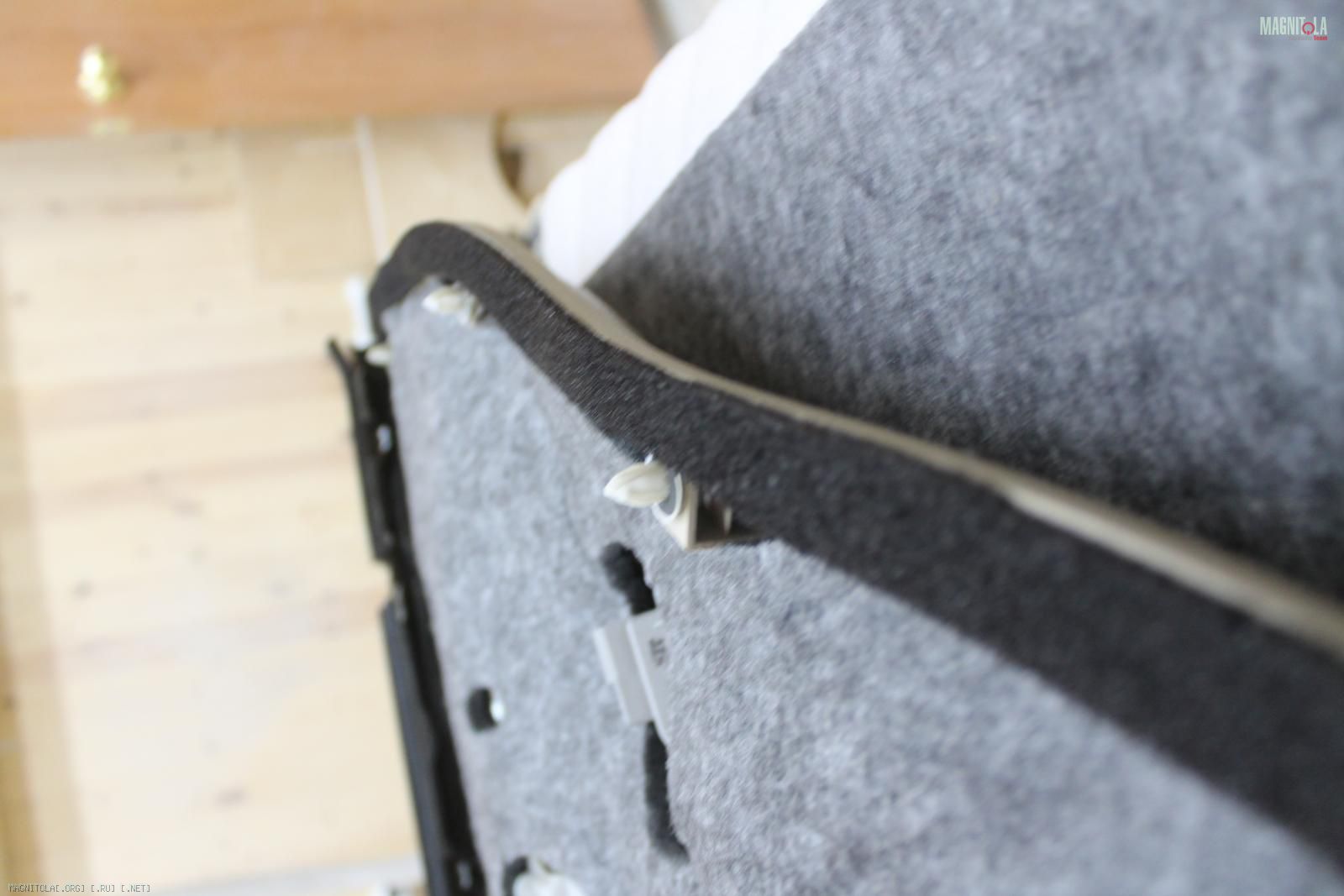

Задние карты...
Наносим вибру... греем, прикатываем...

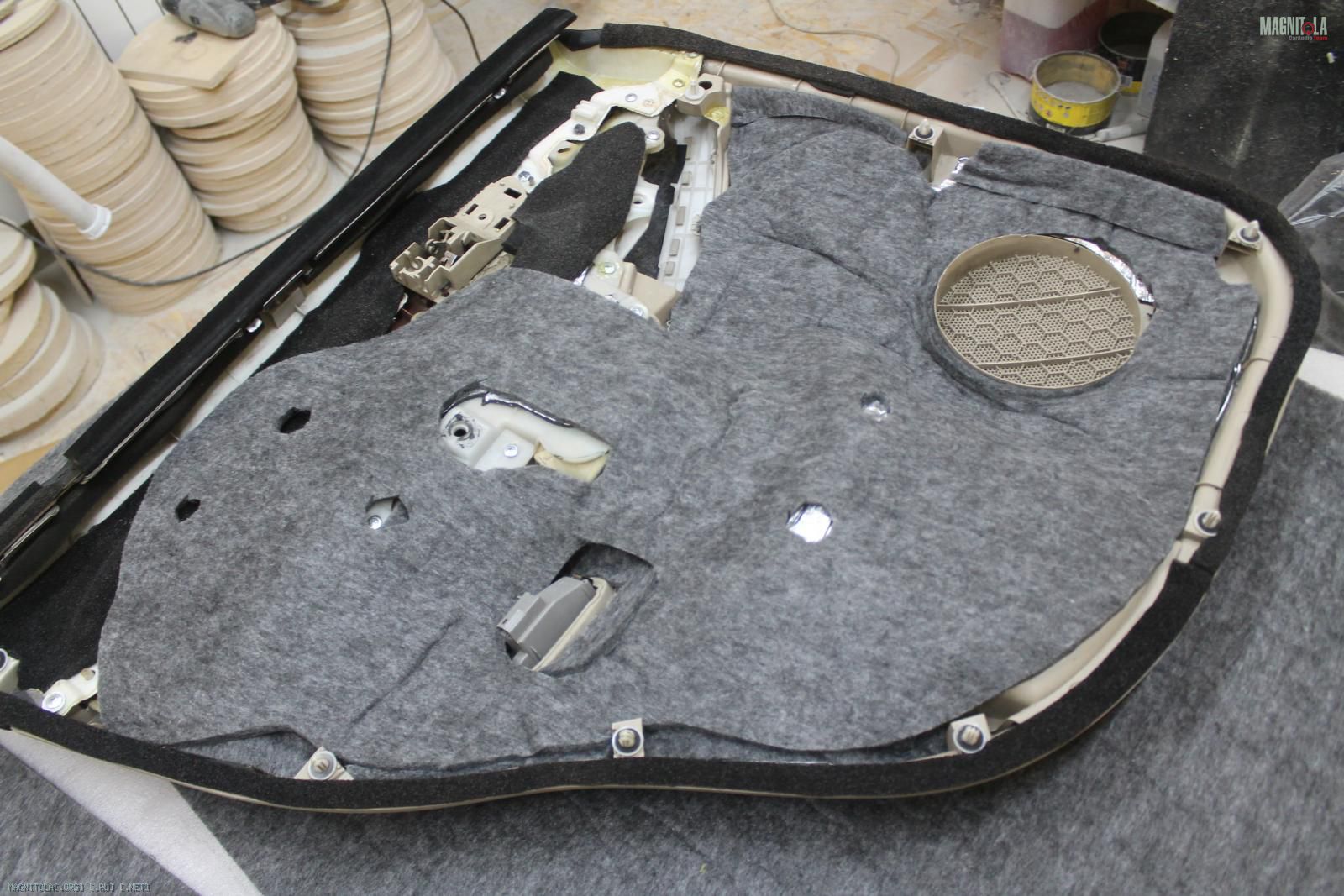

Место штатного войлока наносим новый 10 миллиметровый, битопласт 5мм и уплотнительную ленту по контуру карты...
Вложение 1125198 Вложение 1125200 Вложение 1125202 Вложение 1125204 Вложение 1125206 Вложение 1125208 Вложение 1125210 Вложение 1125212 Вложение 1125214

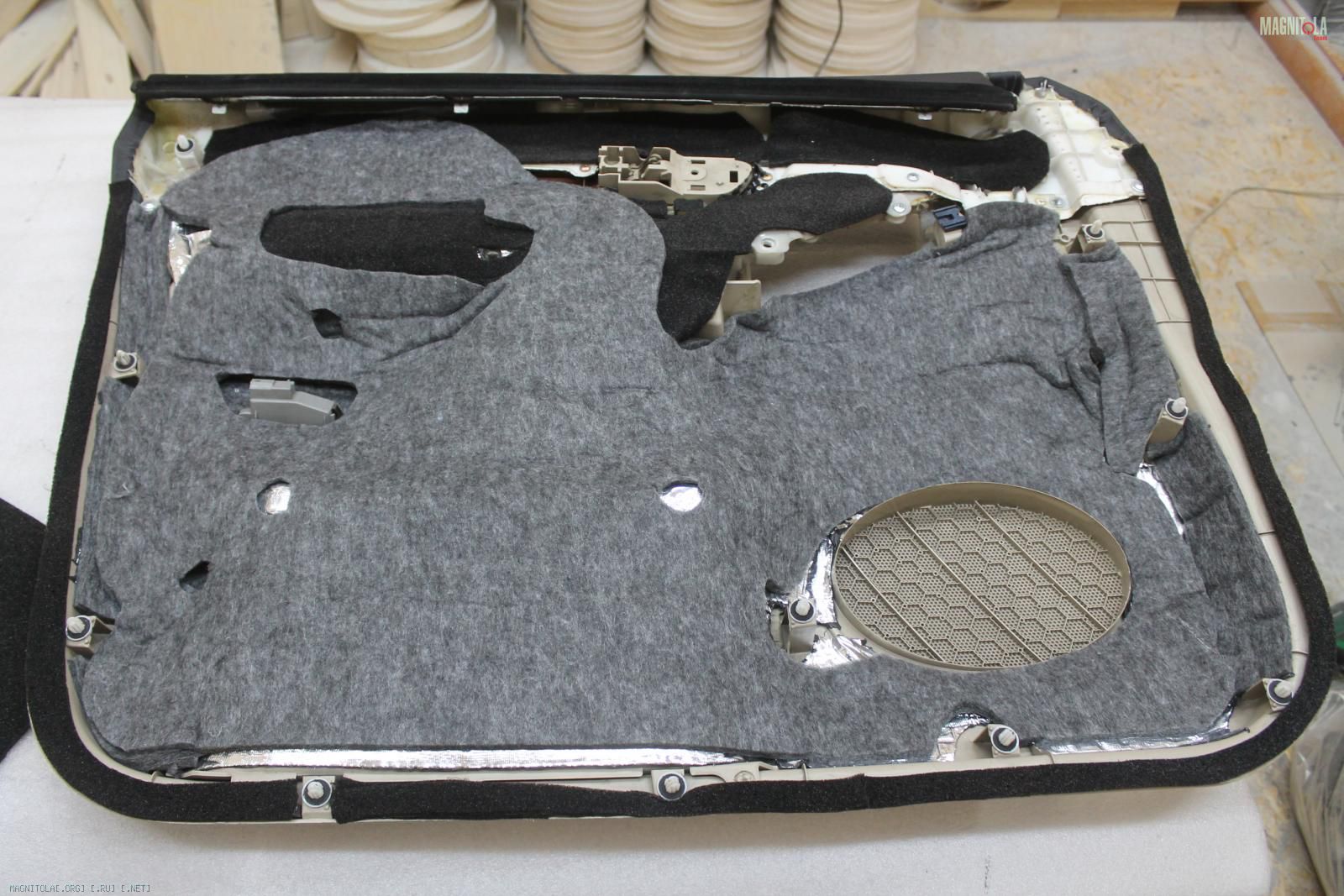

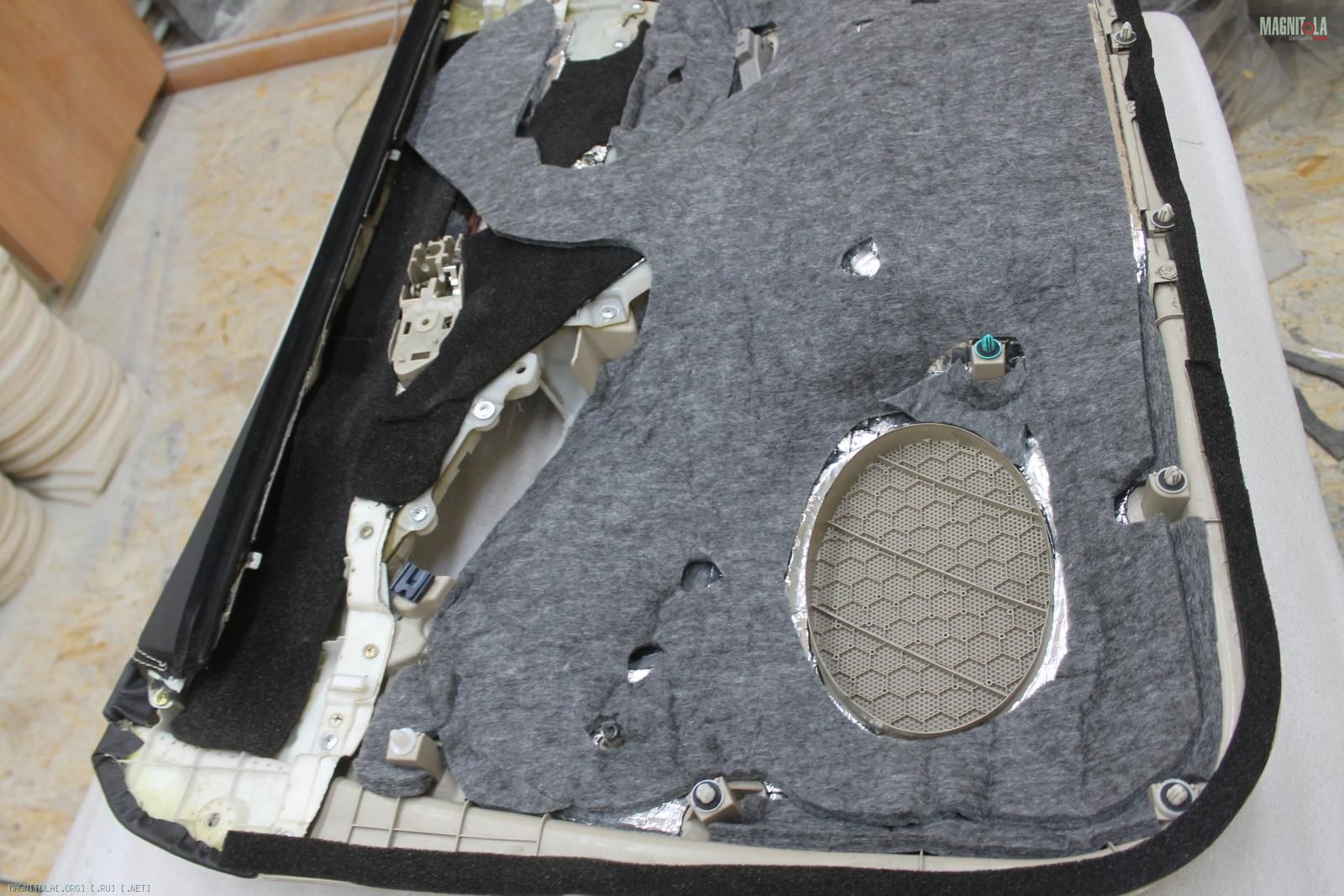

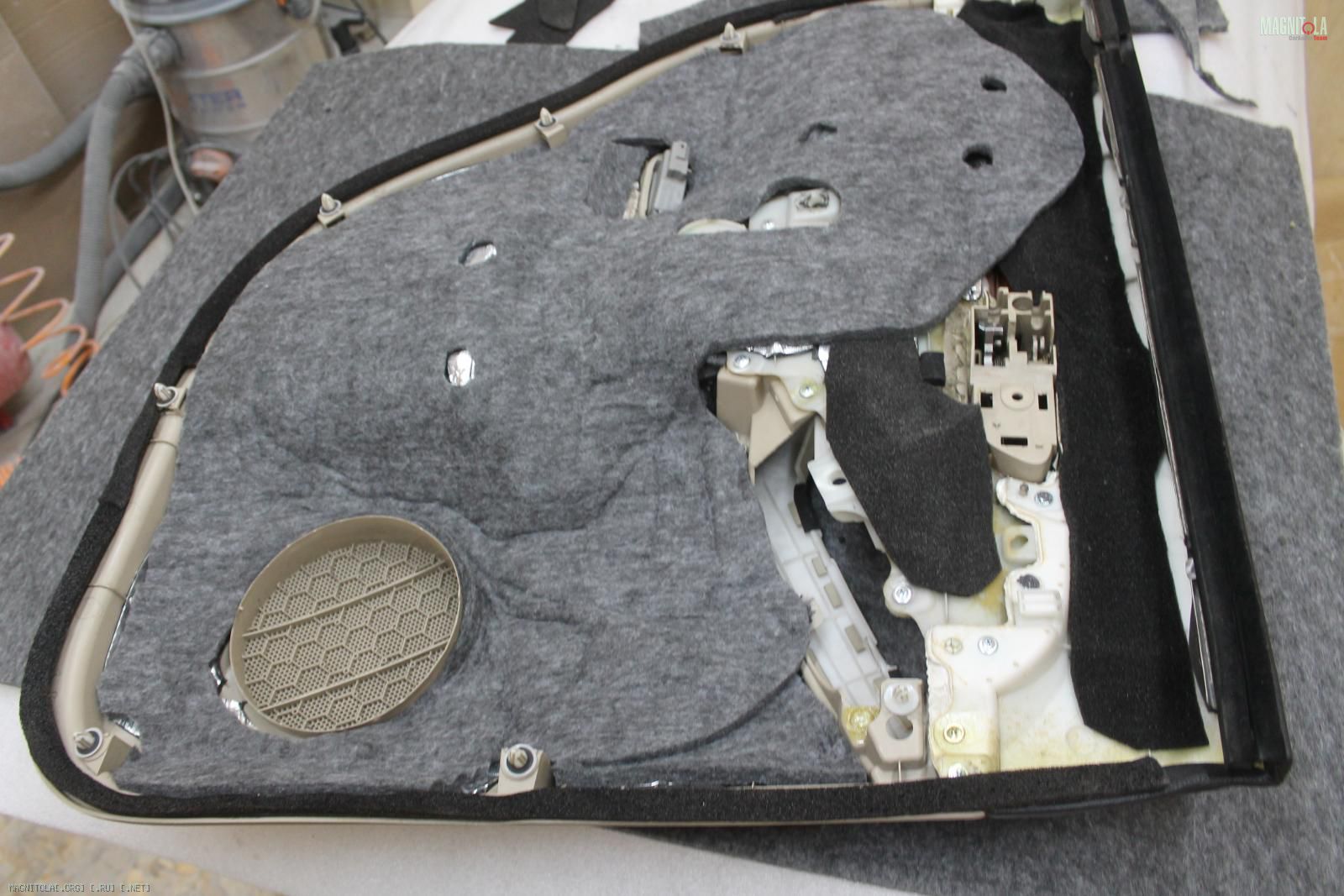

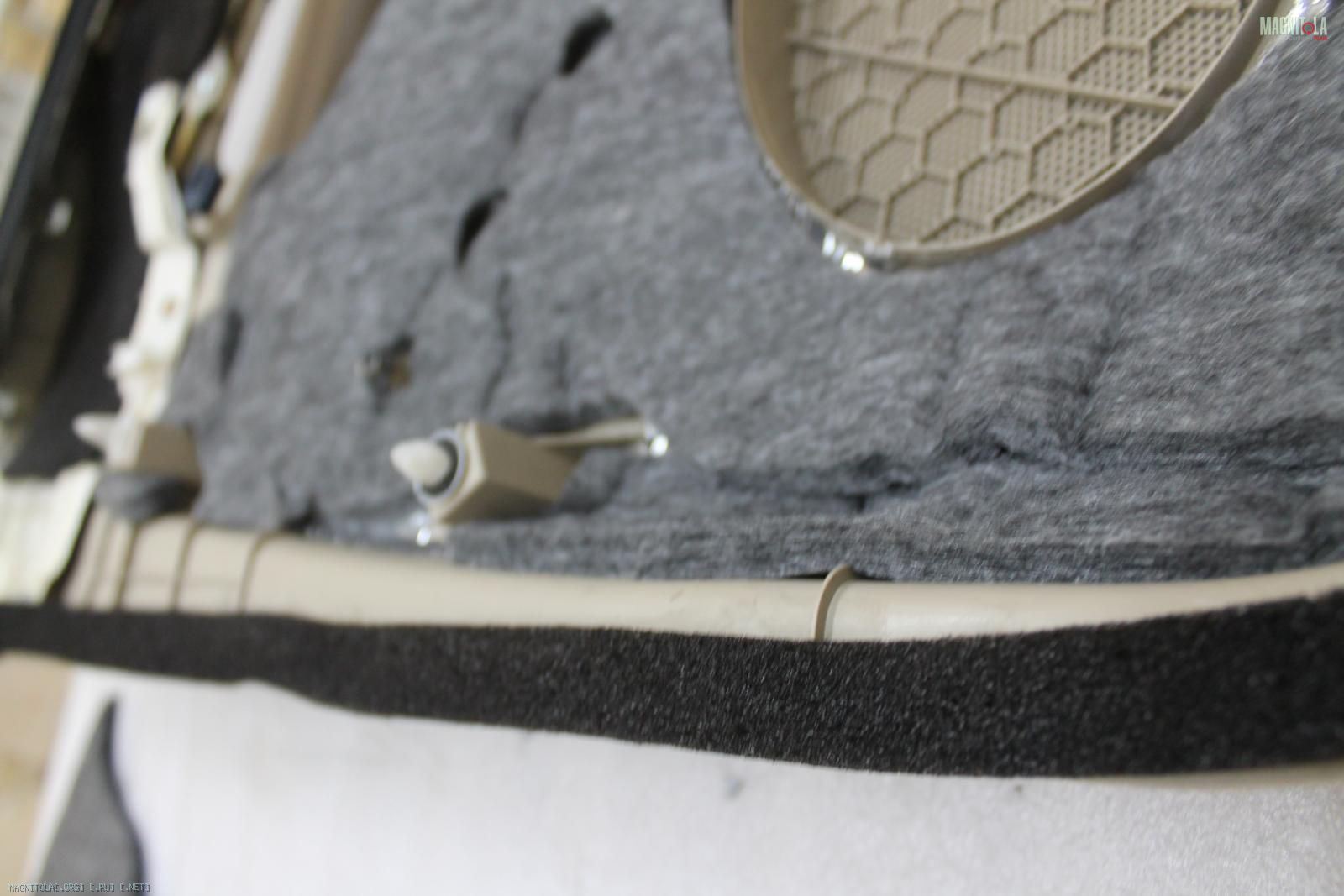

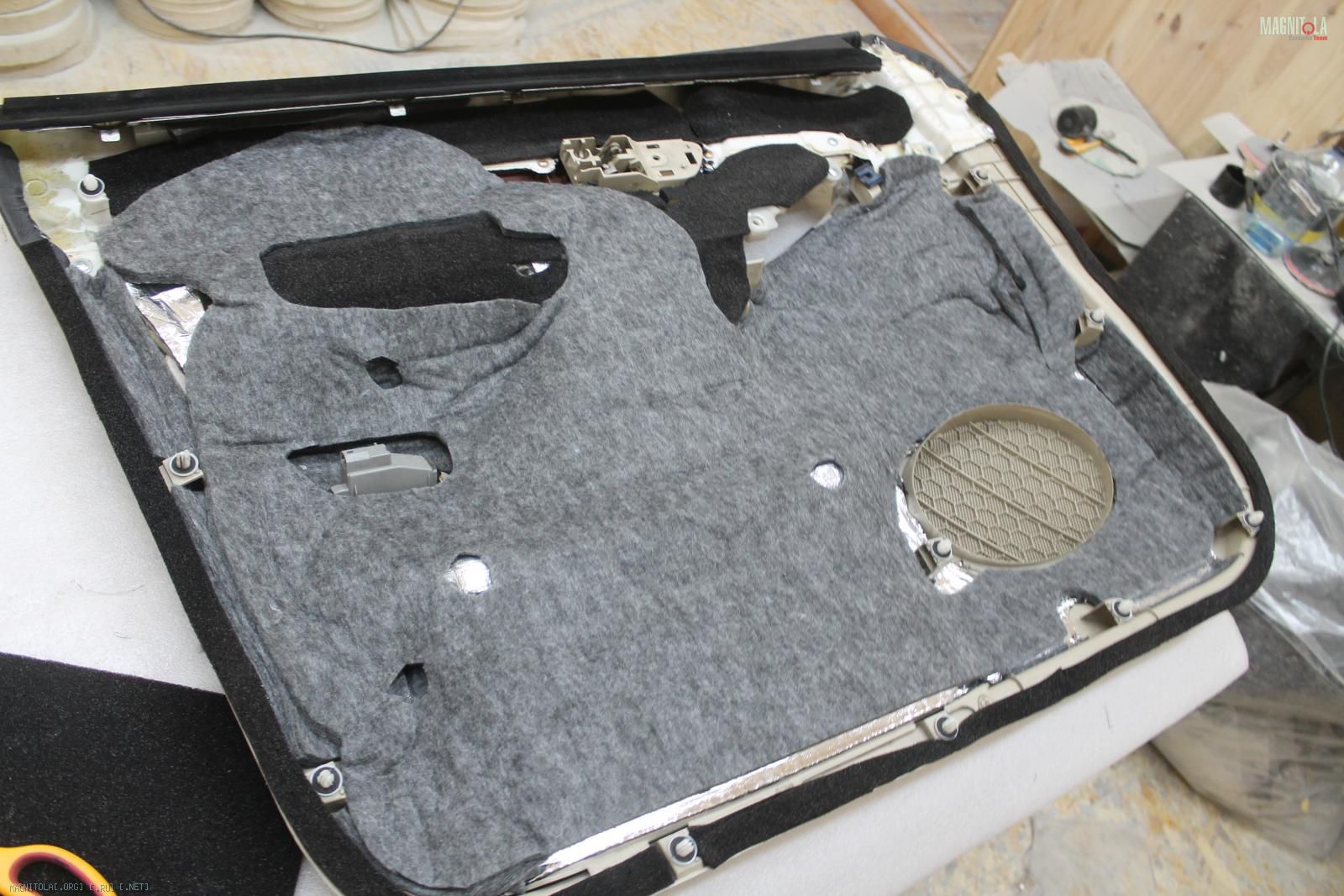

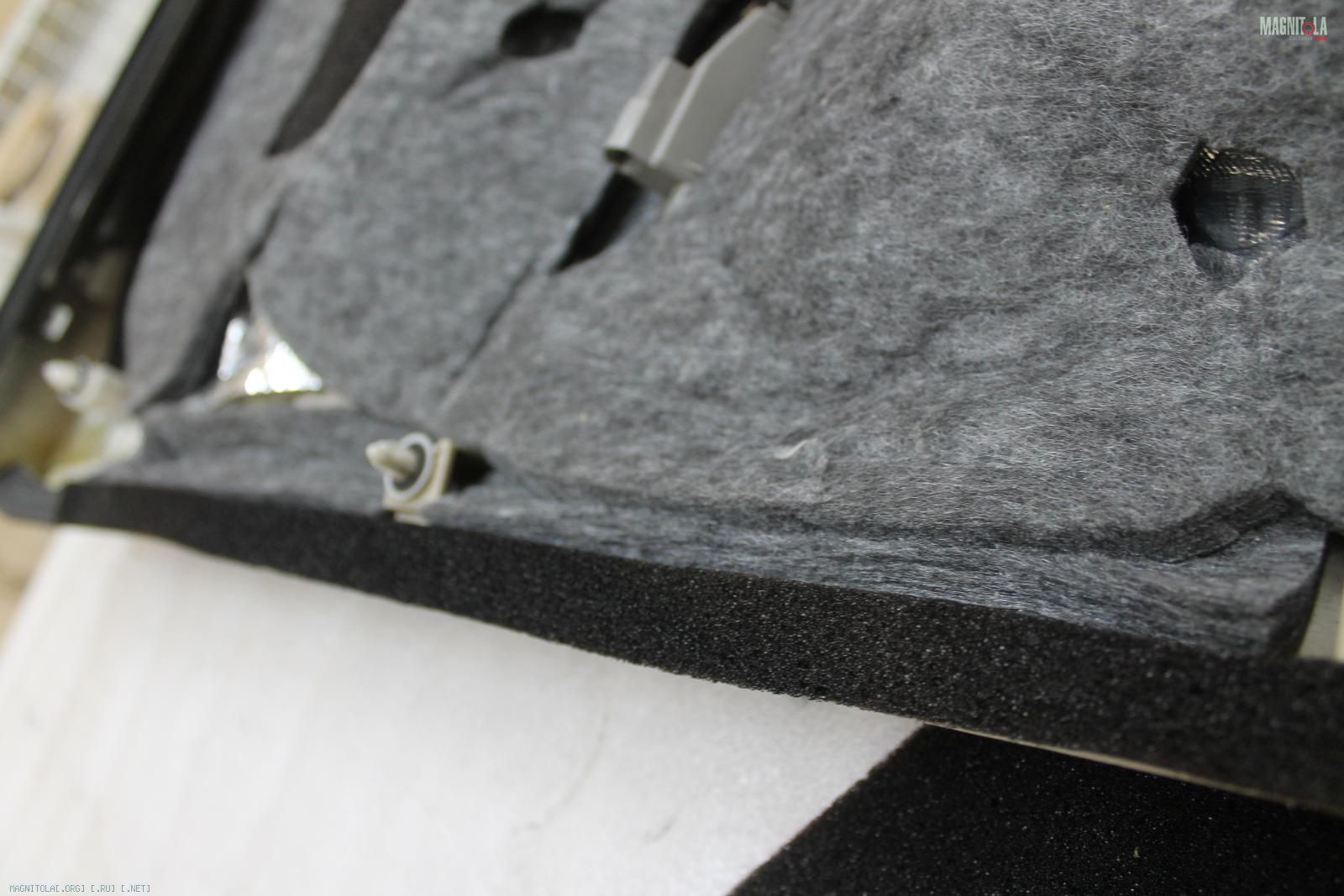

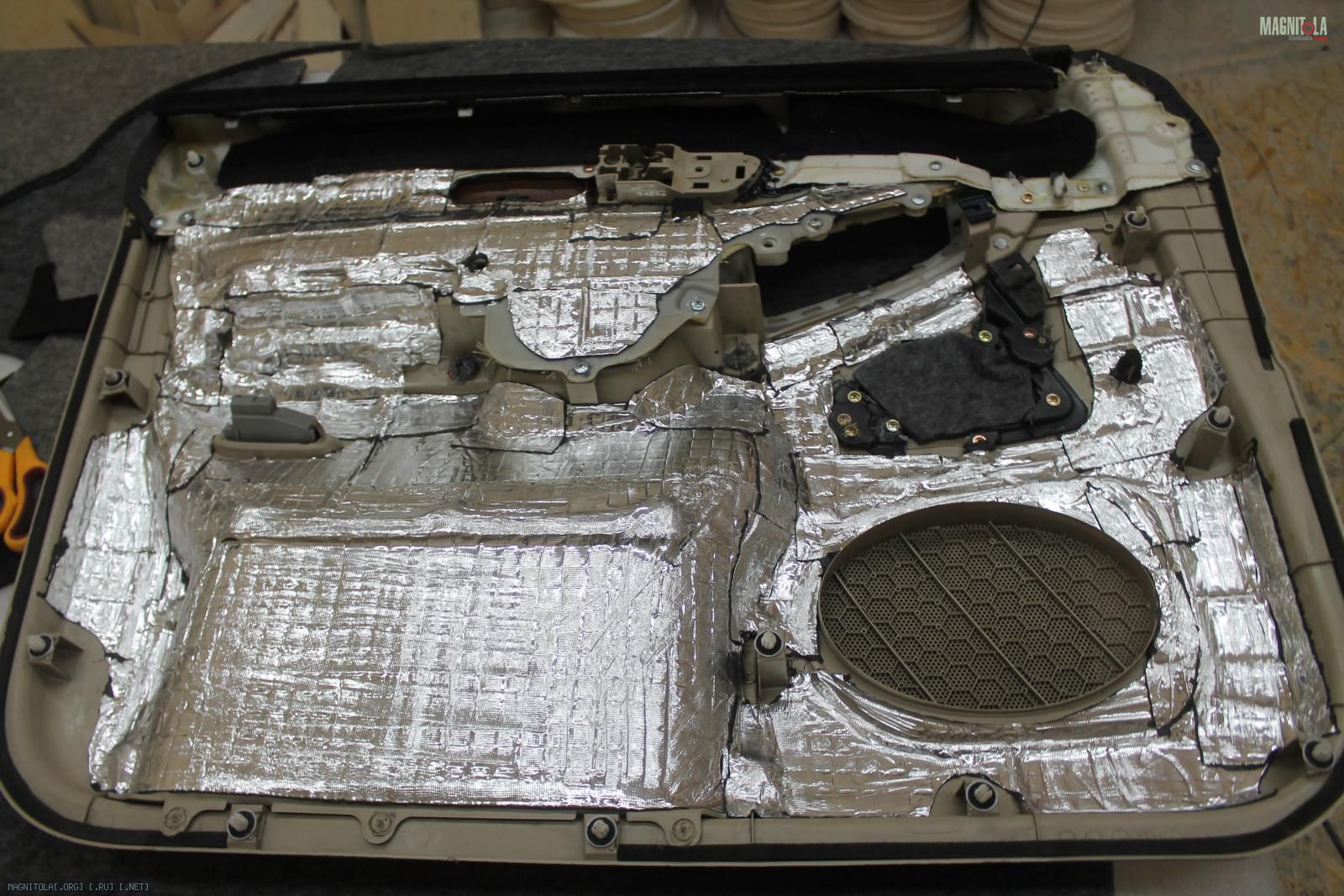

Передние карты...
По той же технологии....
Вложение 1125216 Вложение 1125218 Вложение 1125220 Вложение 1125222 Вложение 1125224 Вложение 1125226 Вложение 1125228 Вложение 1125230 Вложение 1125232

Двери итог...
Будут радовать хозяина чистотой и красотой не только снаружи, но и внутри двери.
Вложение 1125234 Вложение 1125236 Вложение 1125238 Вложение 1125240 Вложение 1125242 Вложение 1125244
11.04.2017, 07:59
st220

Вложений: 5

Re: Изготовление корпусов для сабвуферов, фальшпанелей

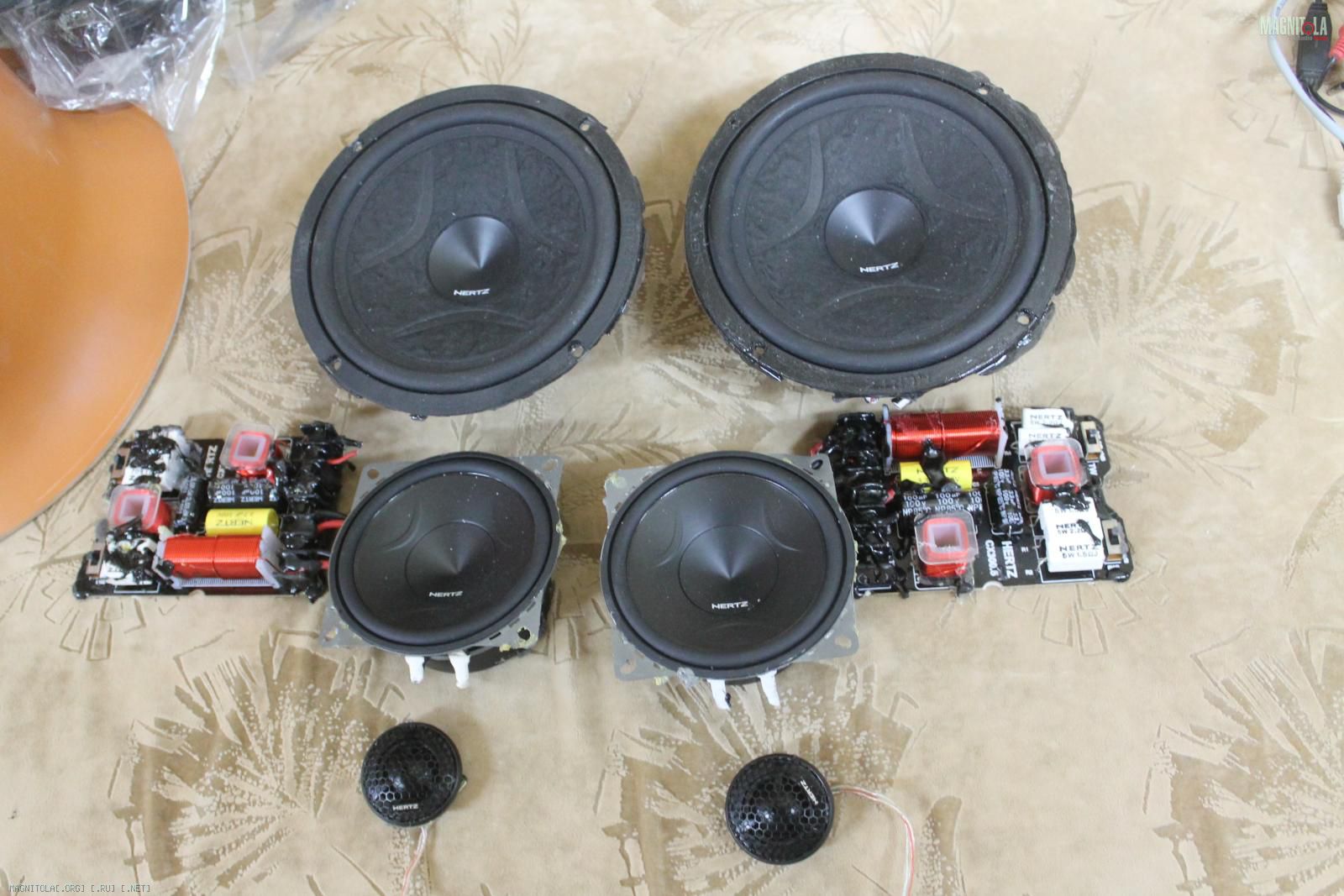

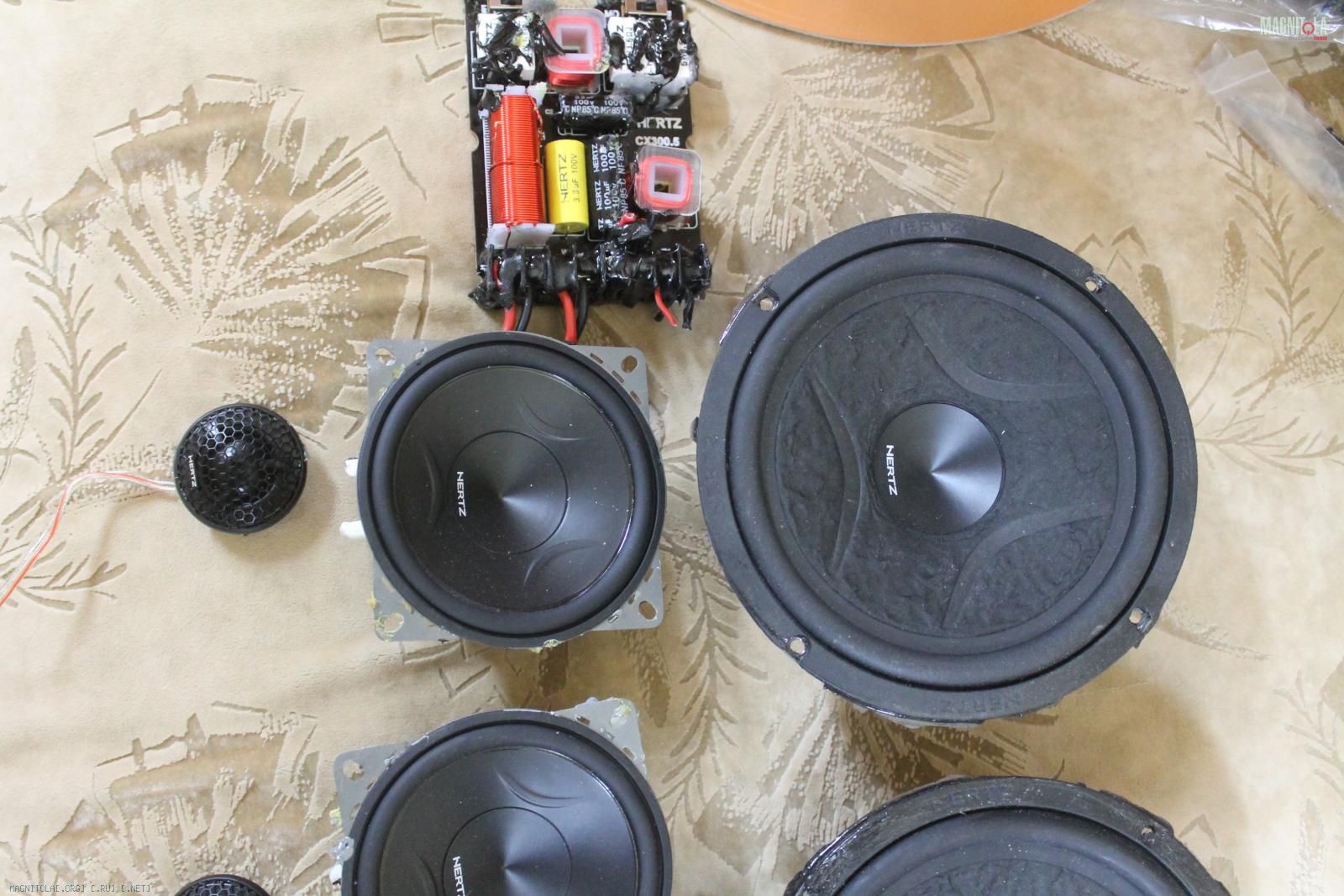

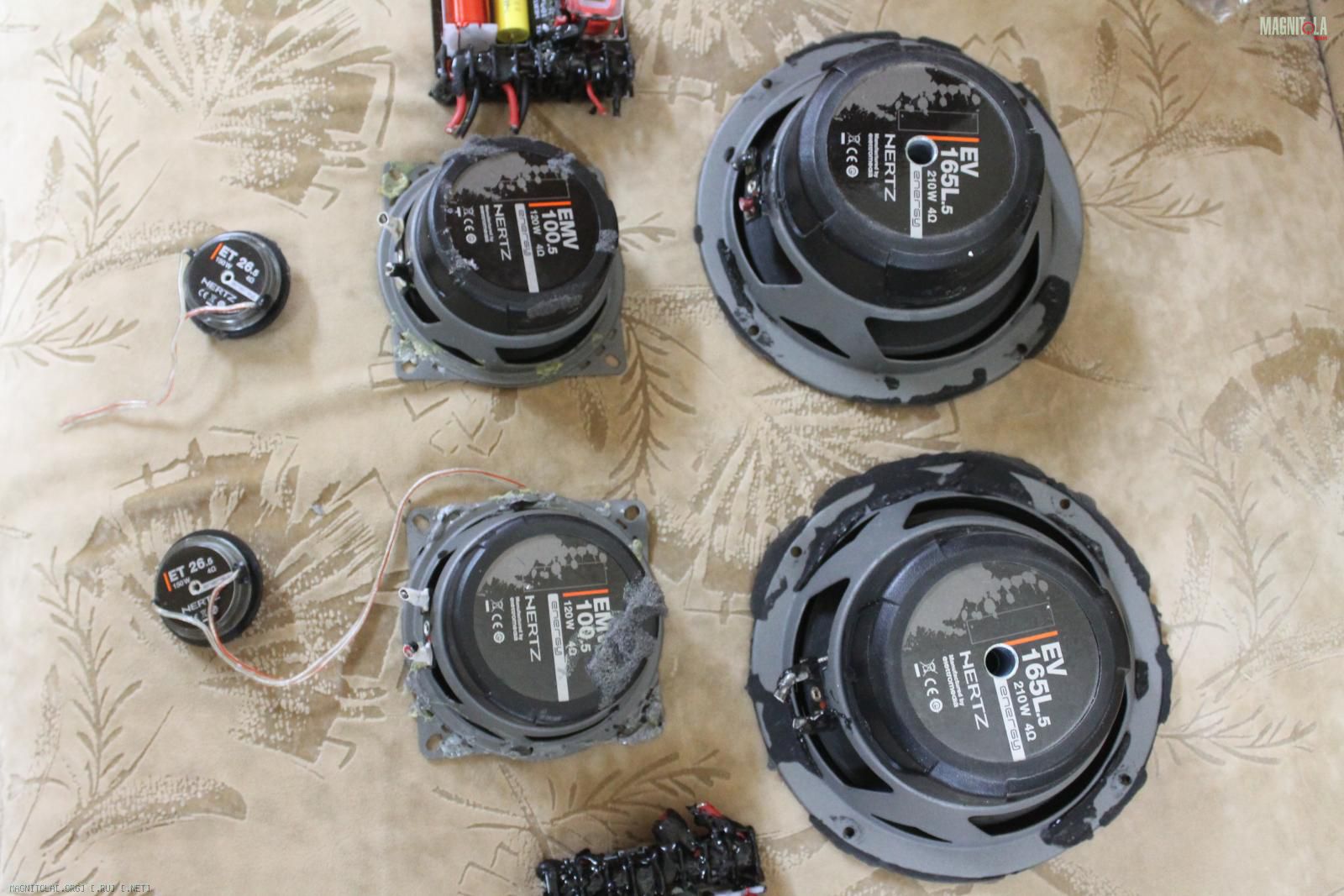

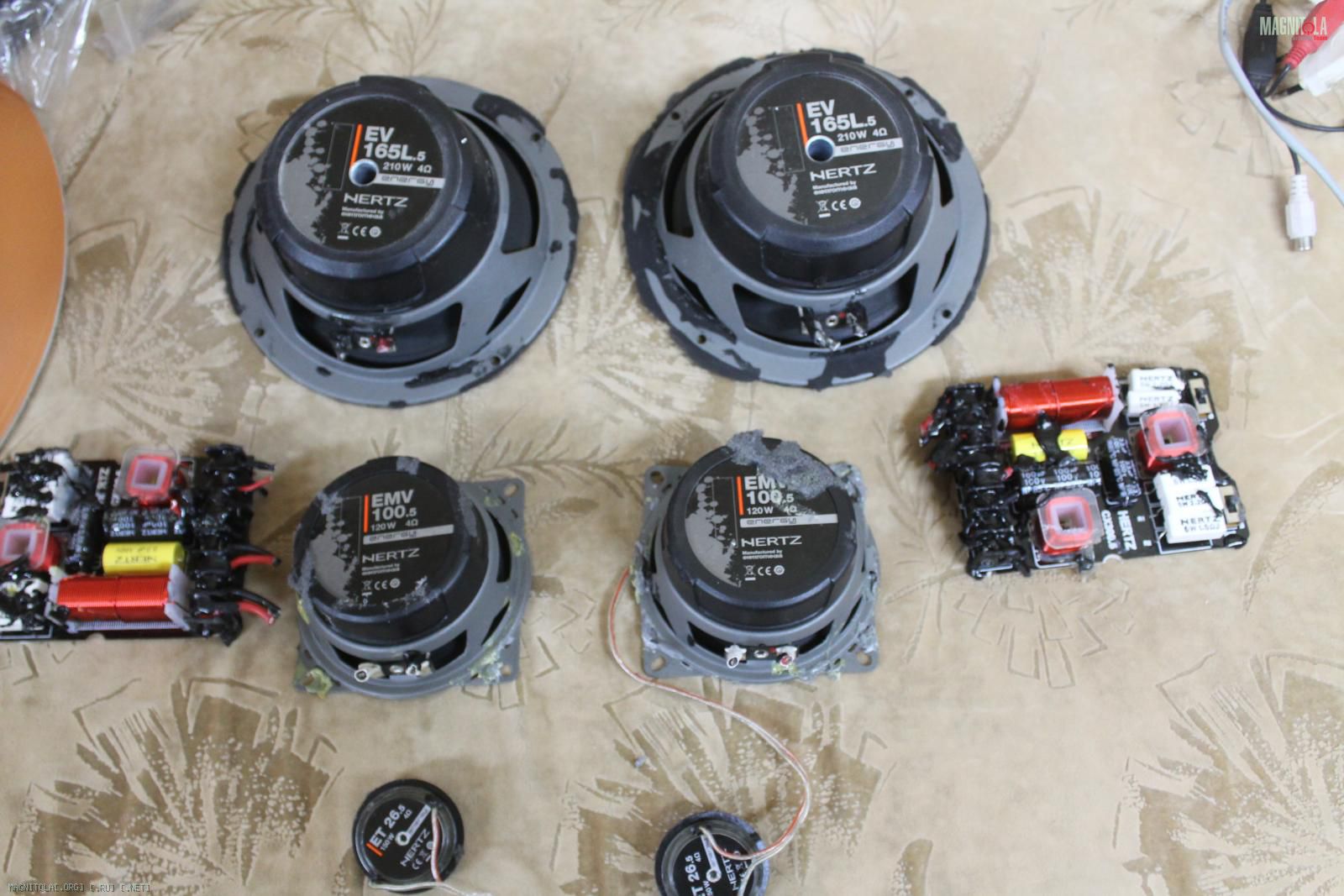

Кстати в продаже комплект трехполоски - Hertz ESK 163L.5, с нынешнего прадо 120, бу 2 мес, следы установки... 7000руб, подробные фото сегодня, кому надо упакую и в этот четверг могу отправить по России
Вложение 1125772 Вложение 1125774 Вложение 1125776 Вложение 1125778 Вложение 1125780
11.04.2017, 23:30
st220

Вложений: 45

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Land Cruiser Prado 120

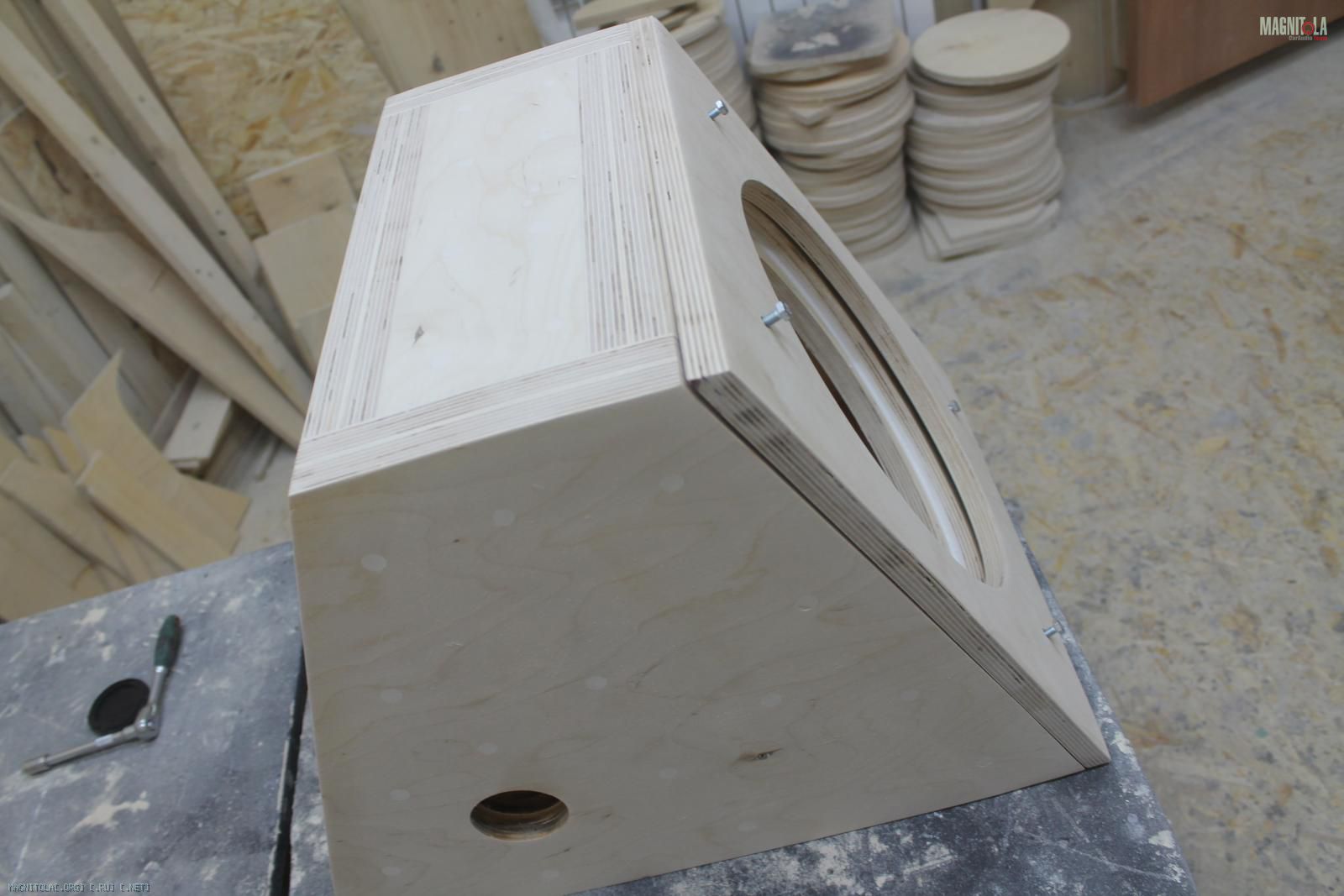

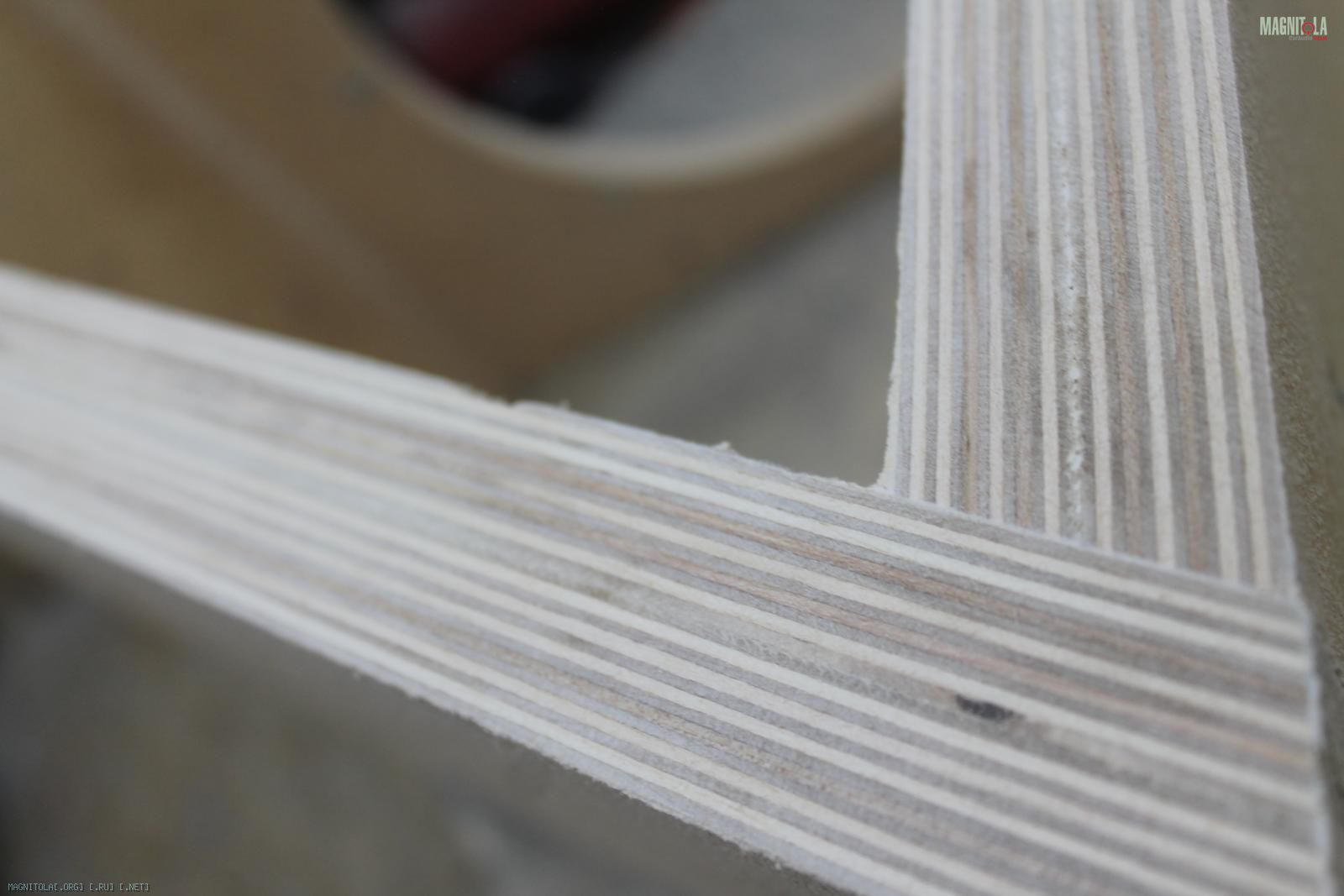

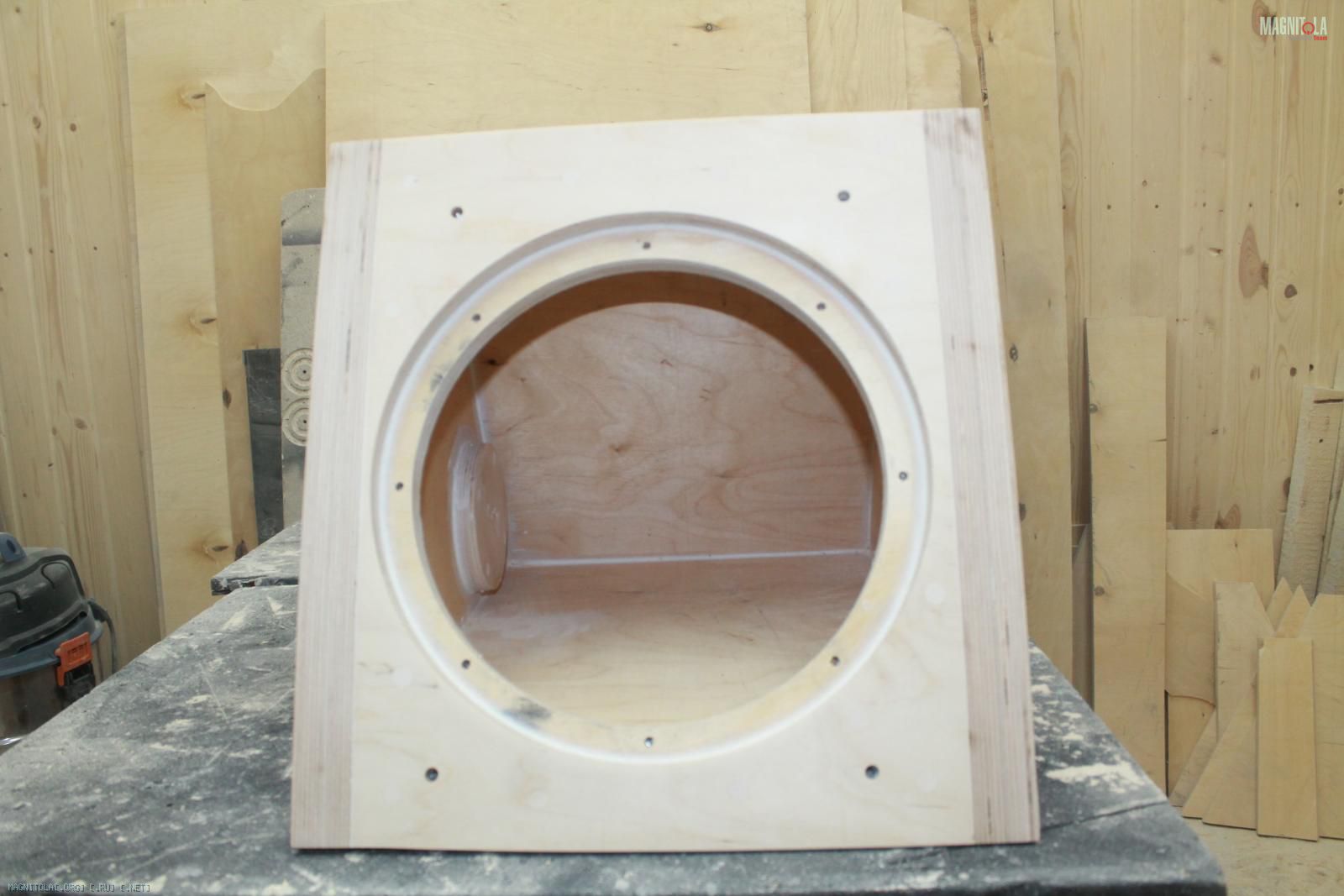

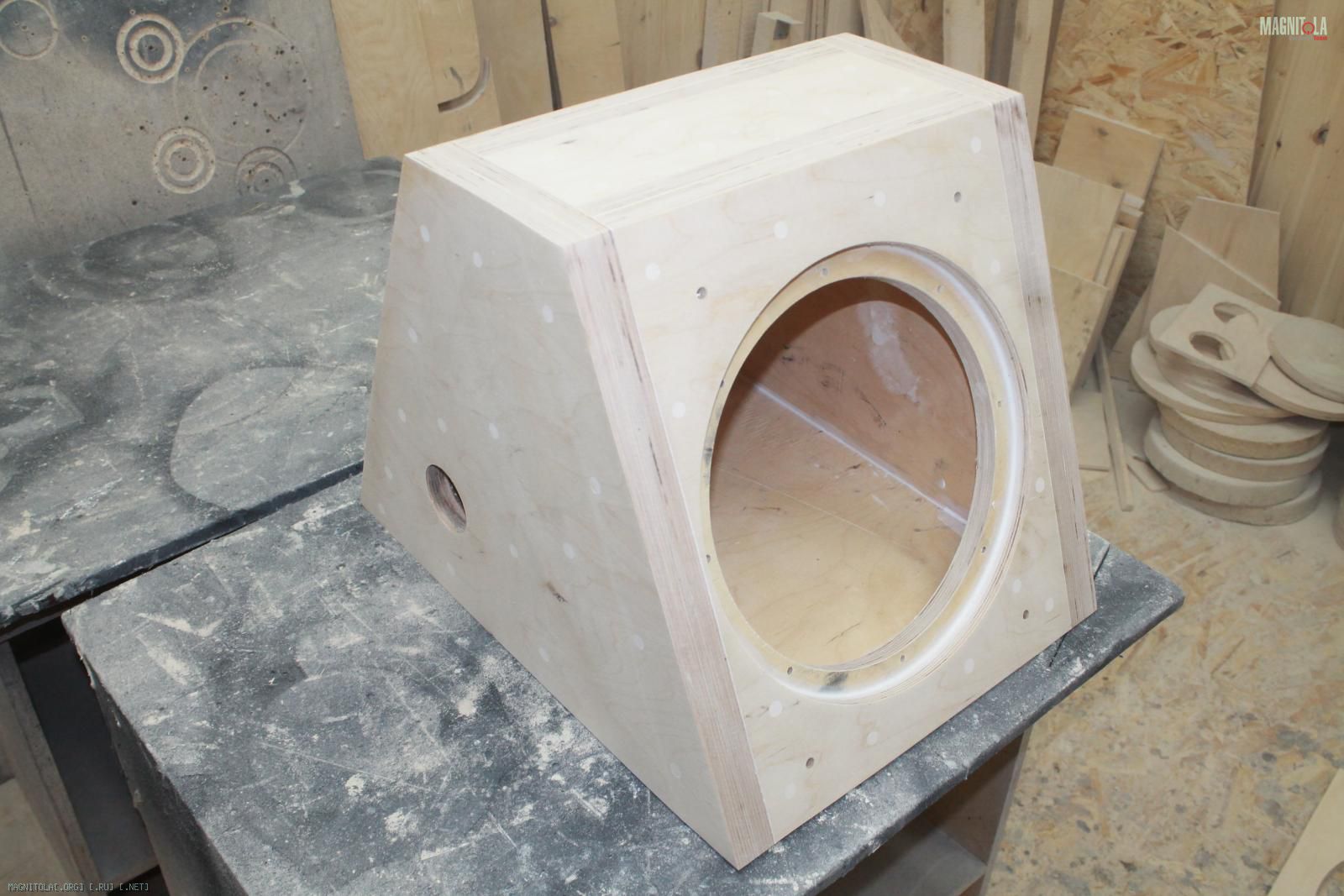

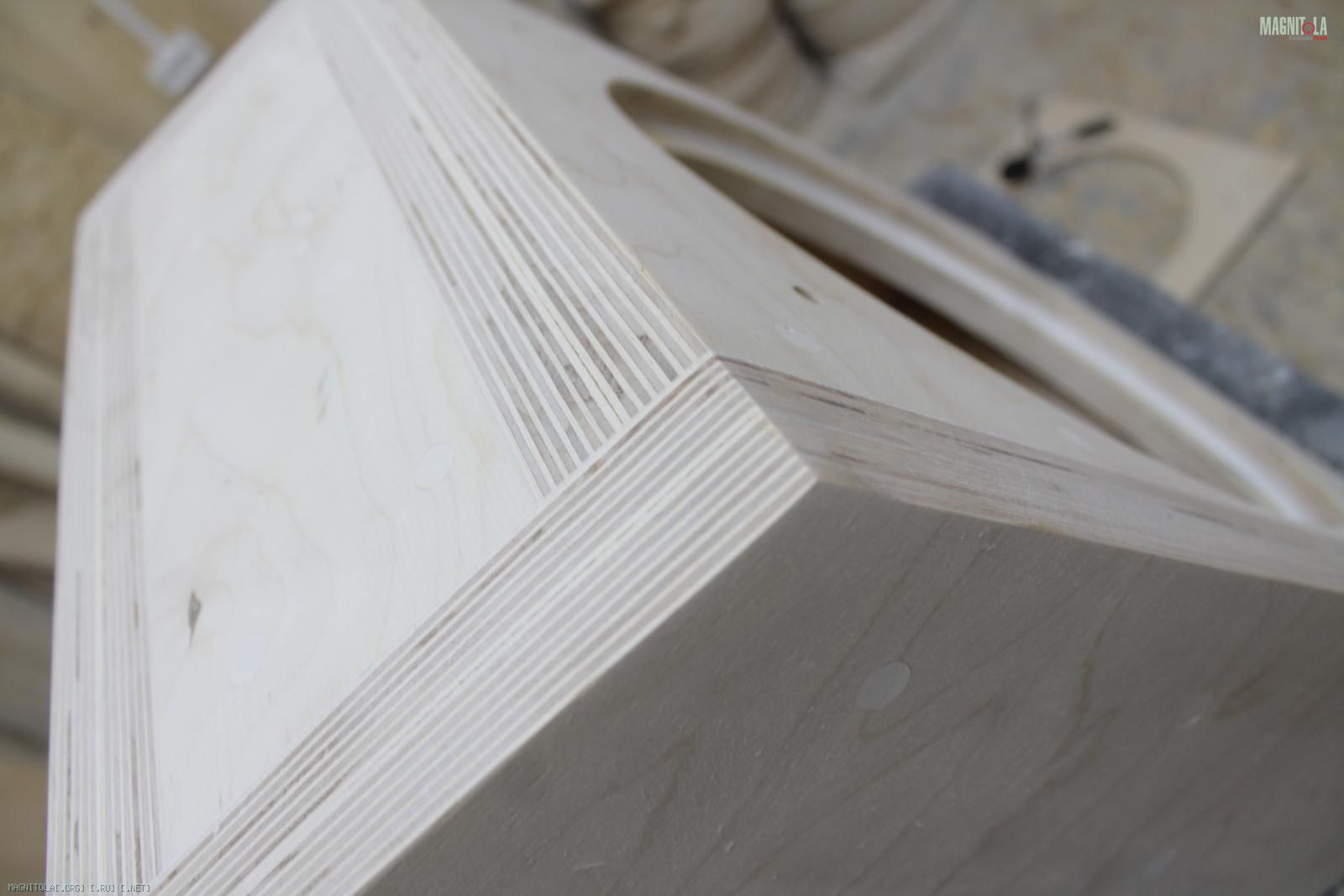

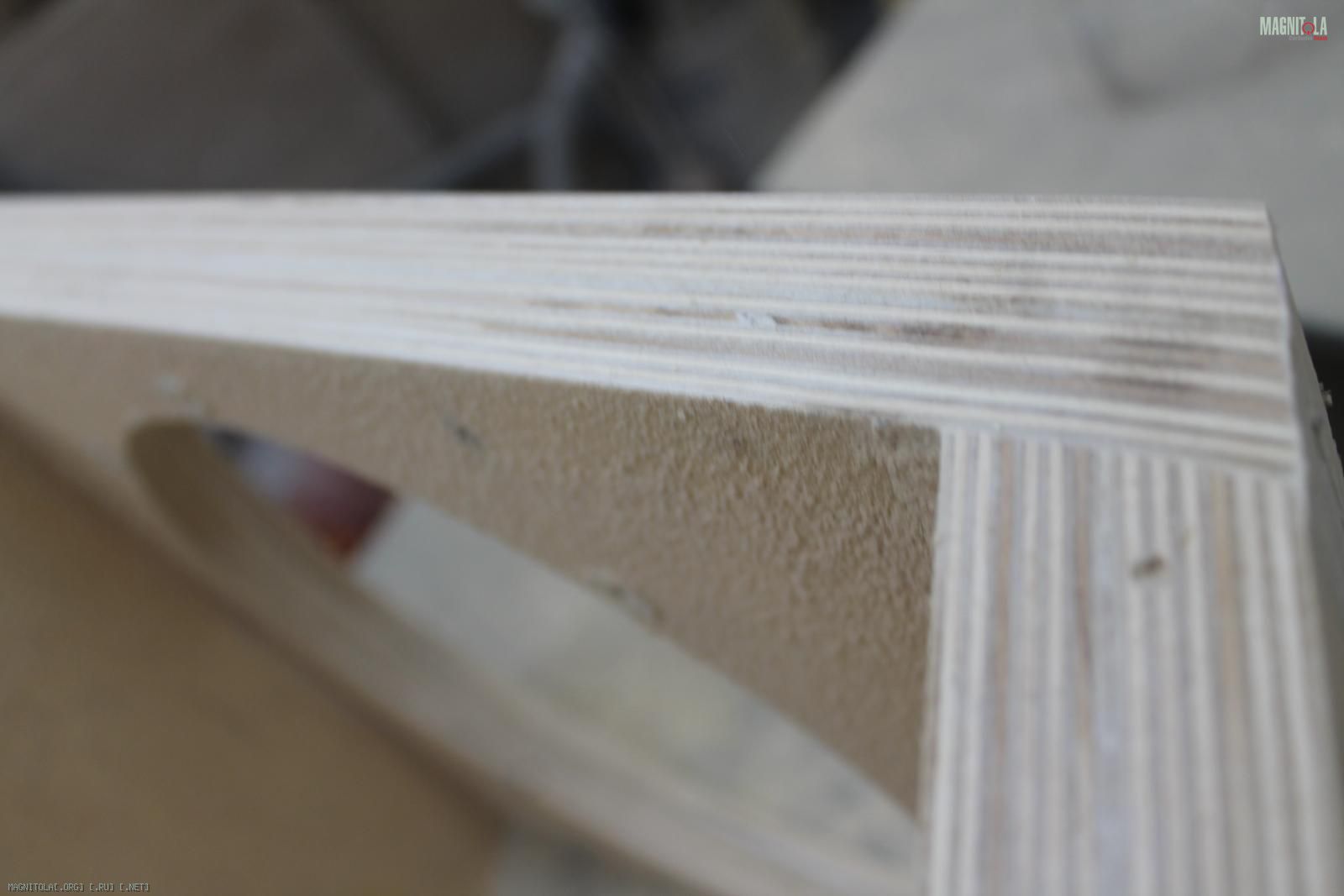

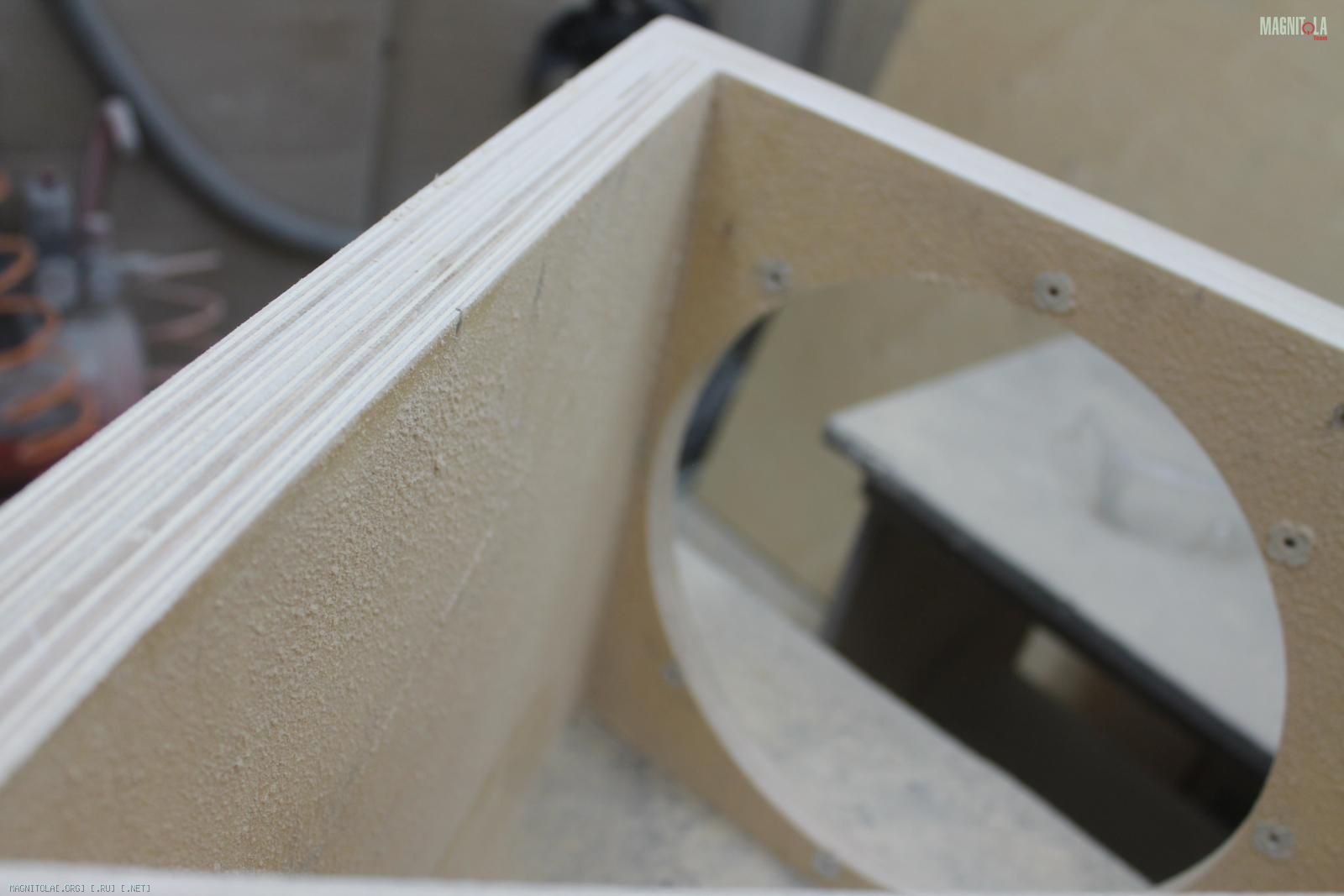

Изготовление корпуса под PolkAudio DB1240dvc

Вложение 1125784 Вложение 1125786 Вложение 1125788 Вложение 1125790 Вложение 1125792 Вложение 1125794 Вложение 1125796 Вложение 1125798 Вложение 1125800 Вложение 1125802 Вложение 1125804 Вложение 1125806 Вложение 1125808 Вложение 1125810 Вложение 1125812 Вложение 1125814 Вложение 1125816 Вложение 1125818 Вложение 1125820

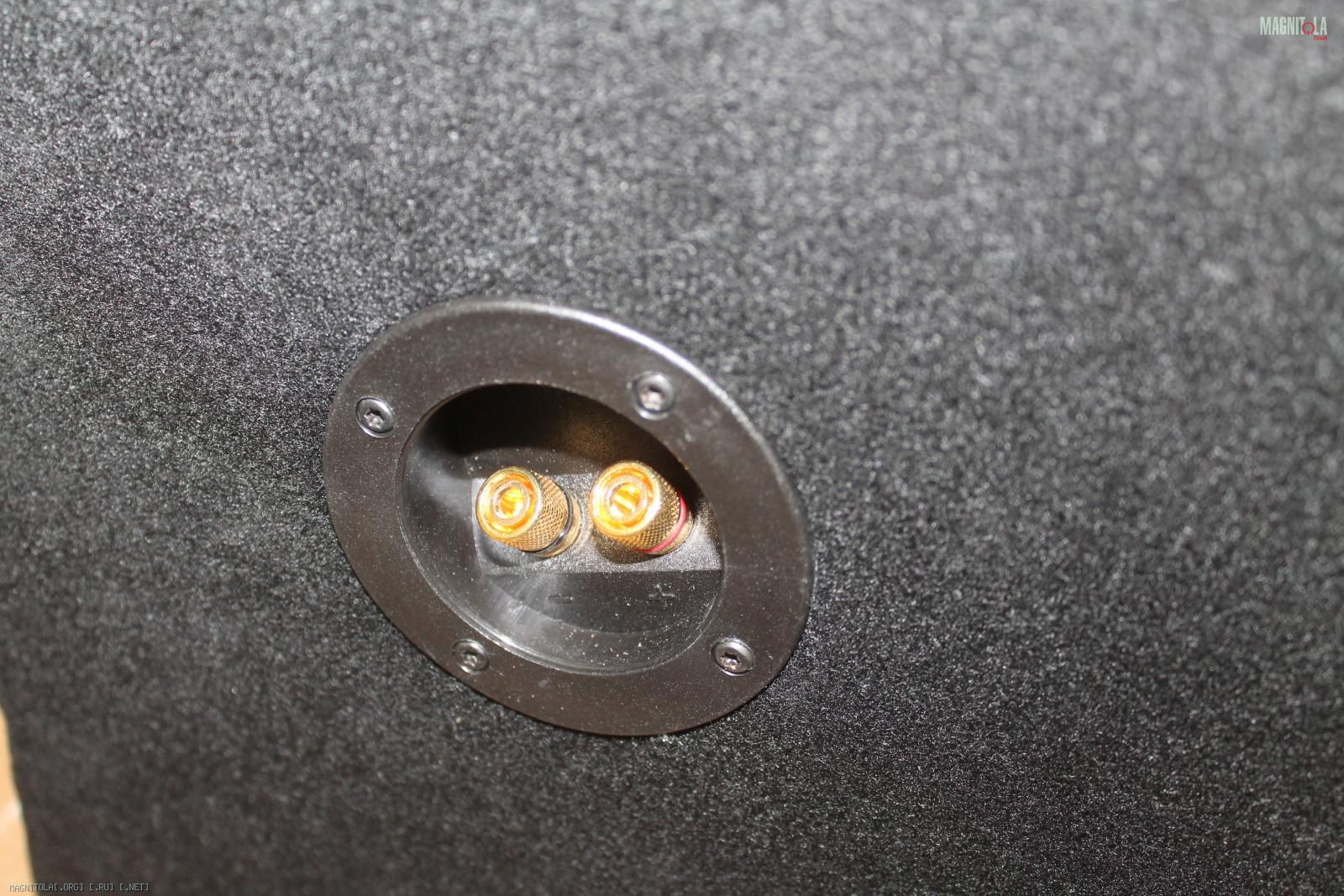

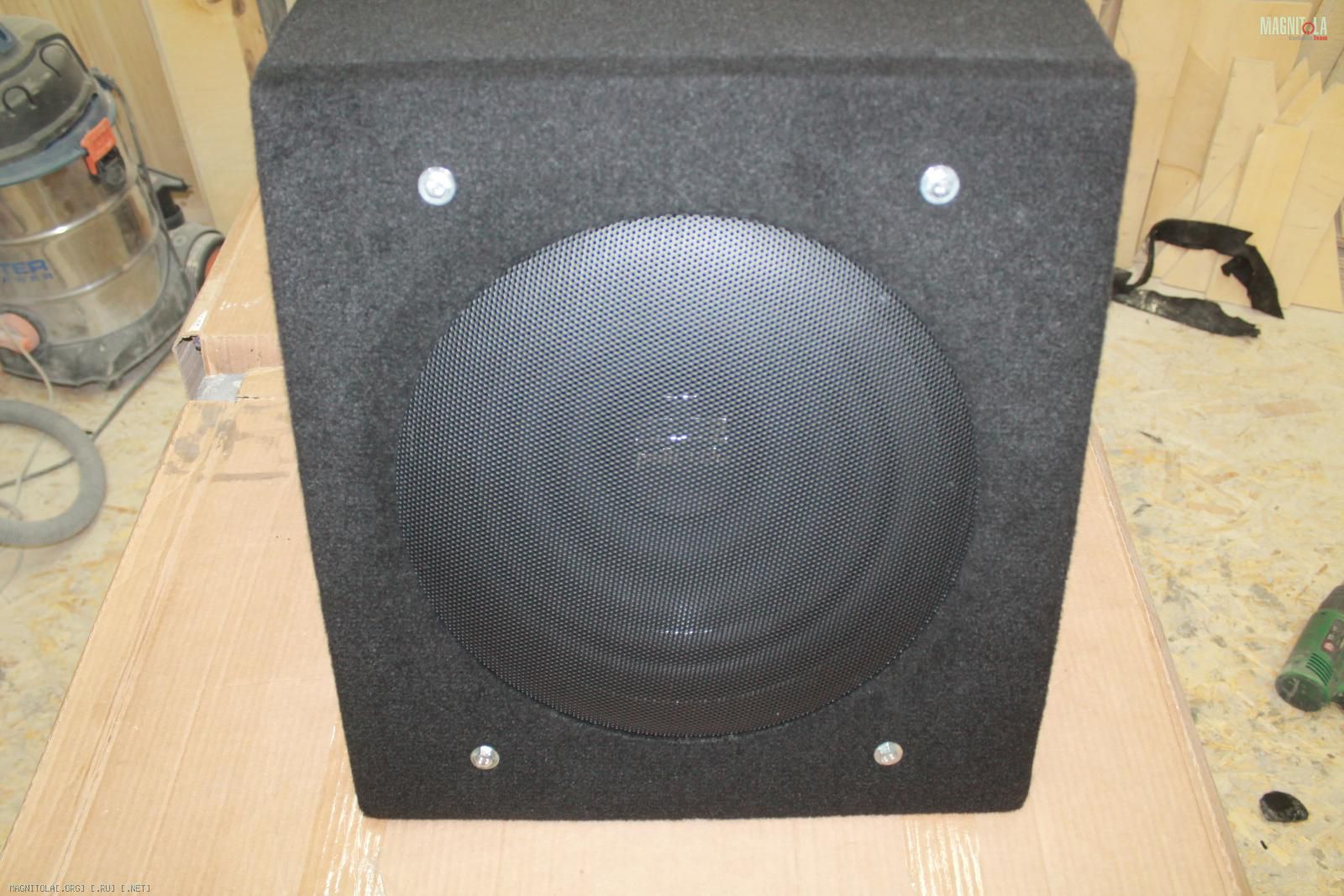

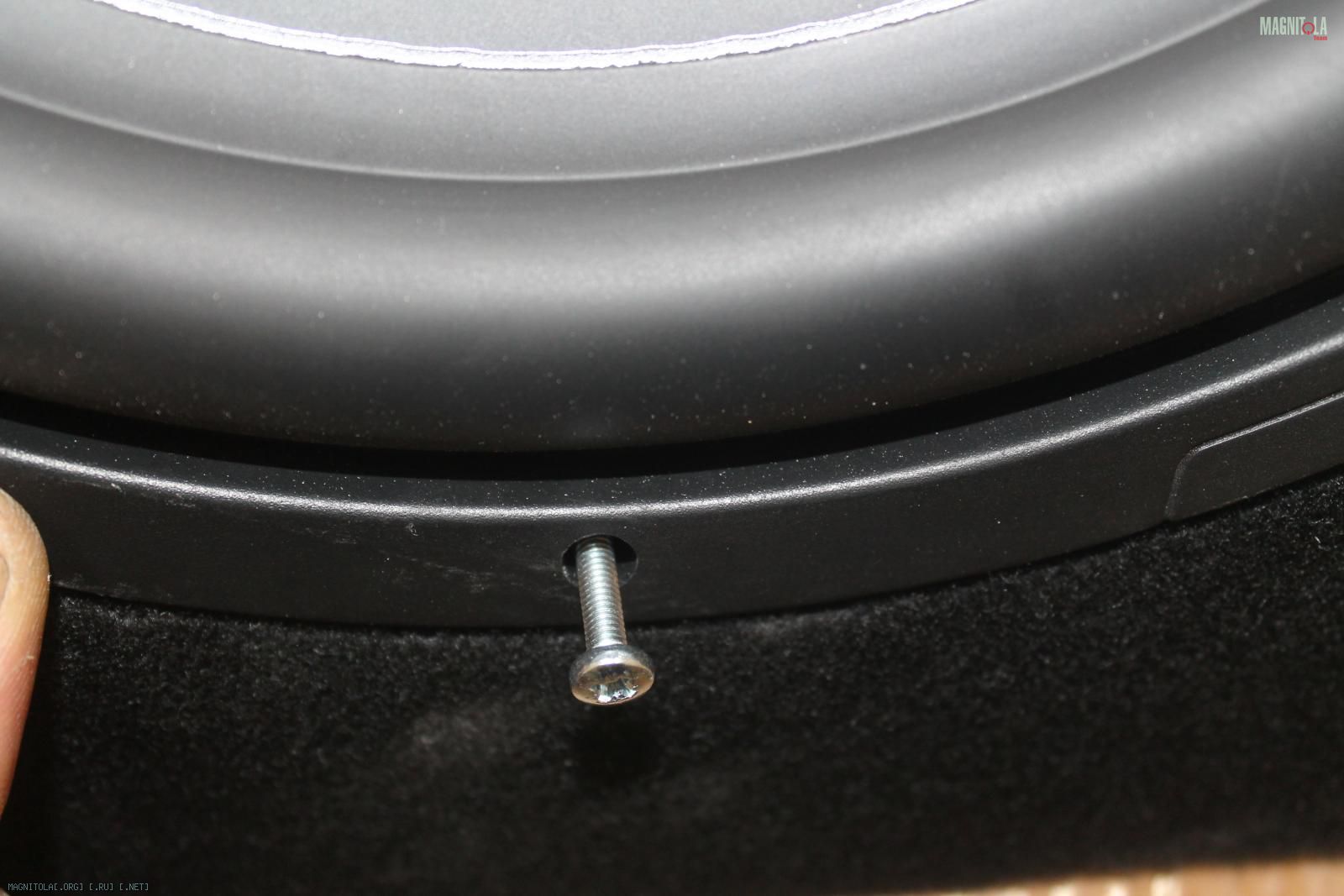

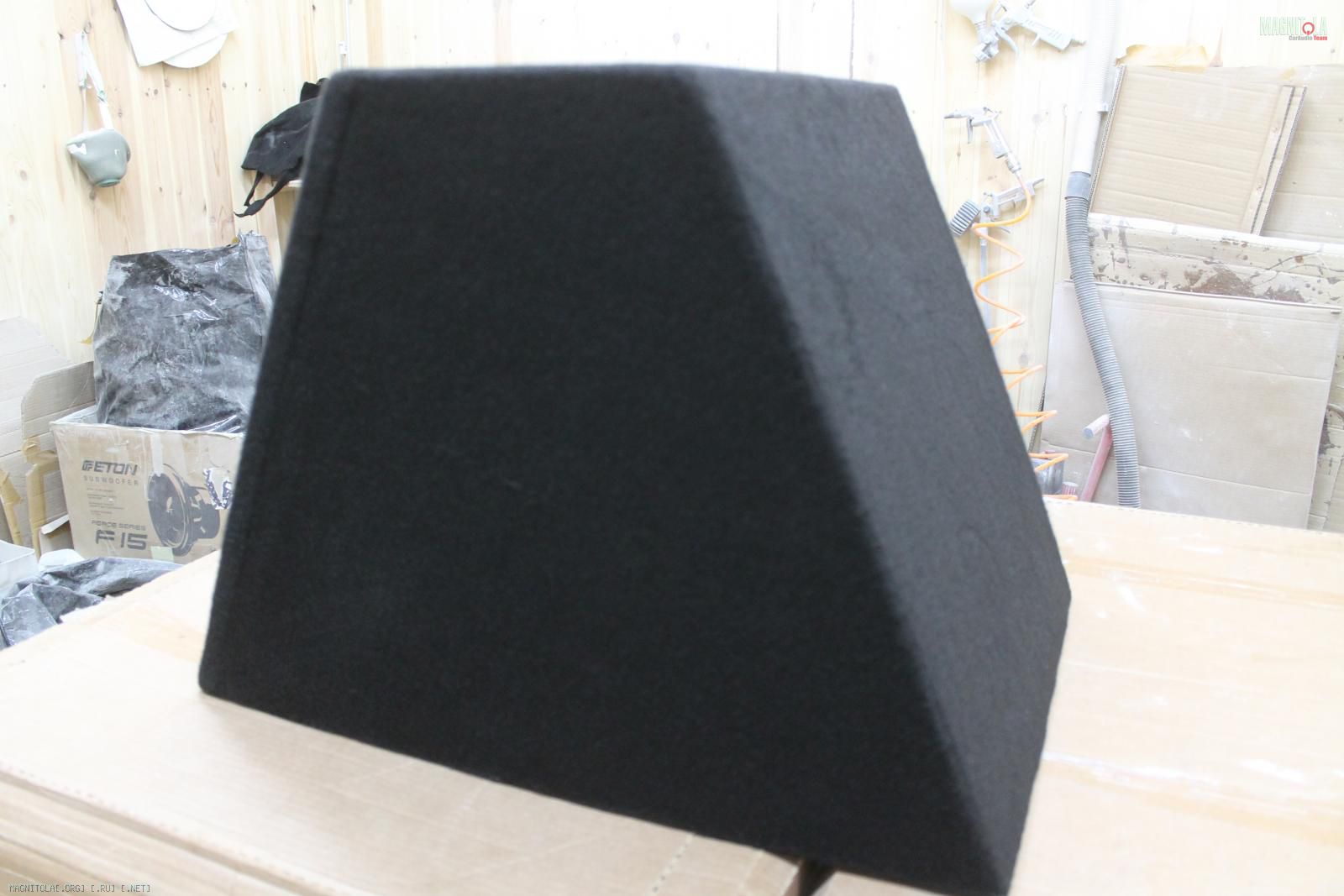

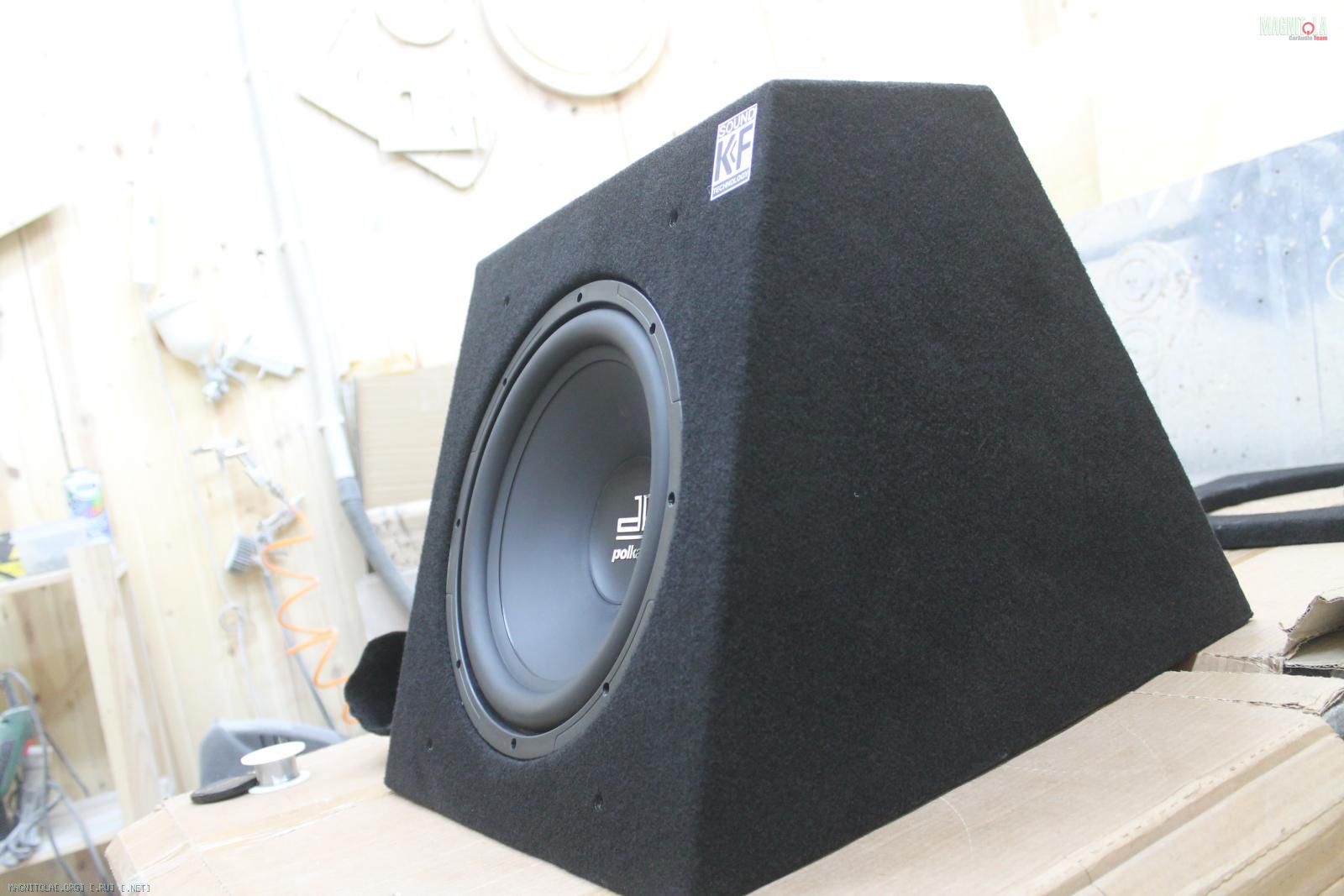

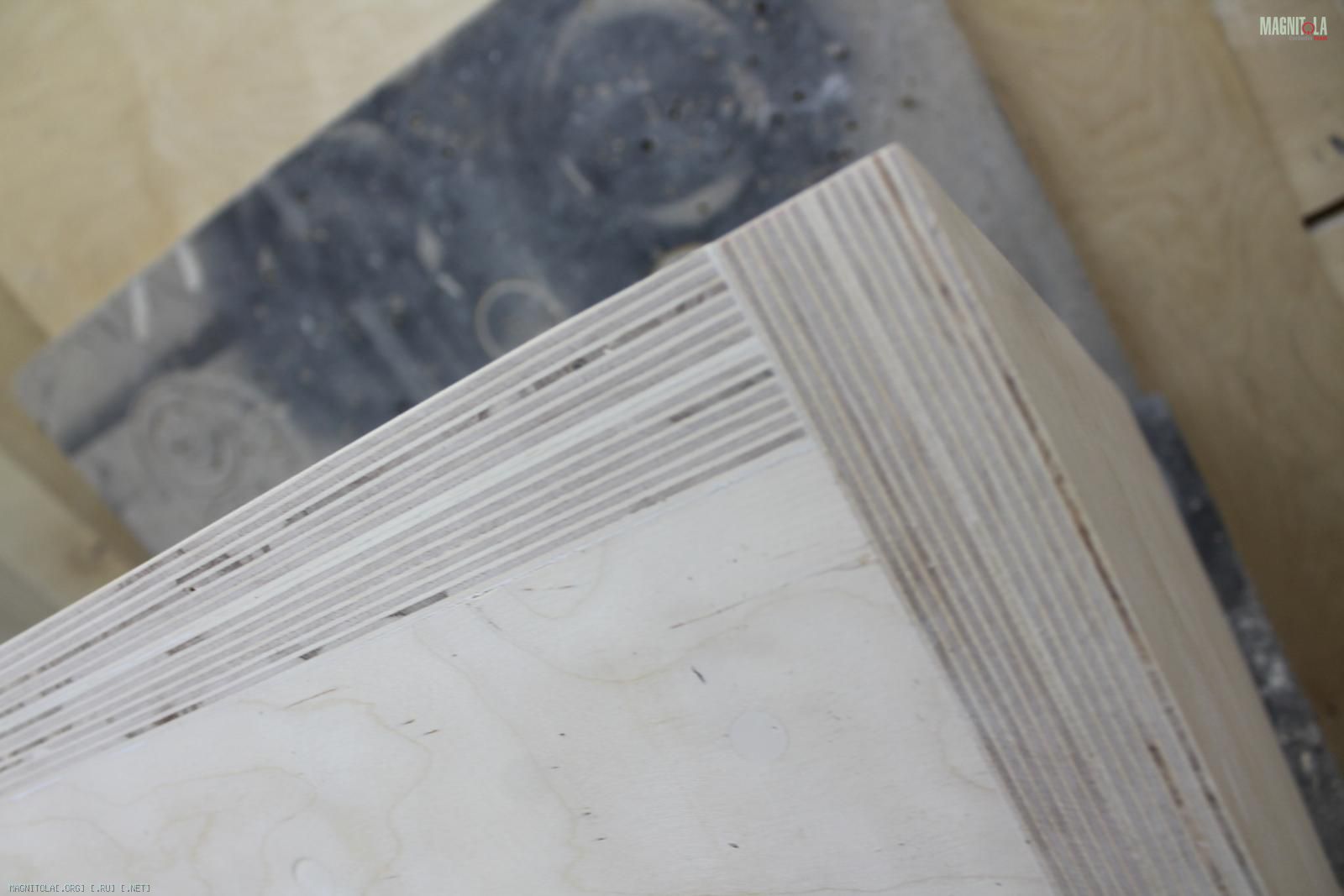

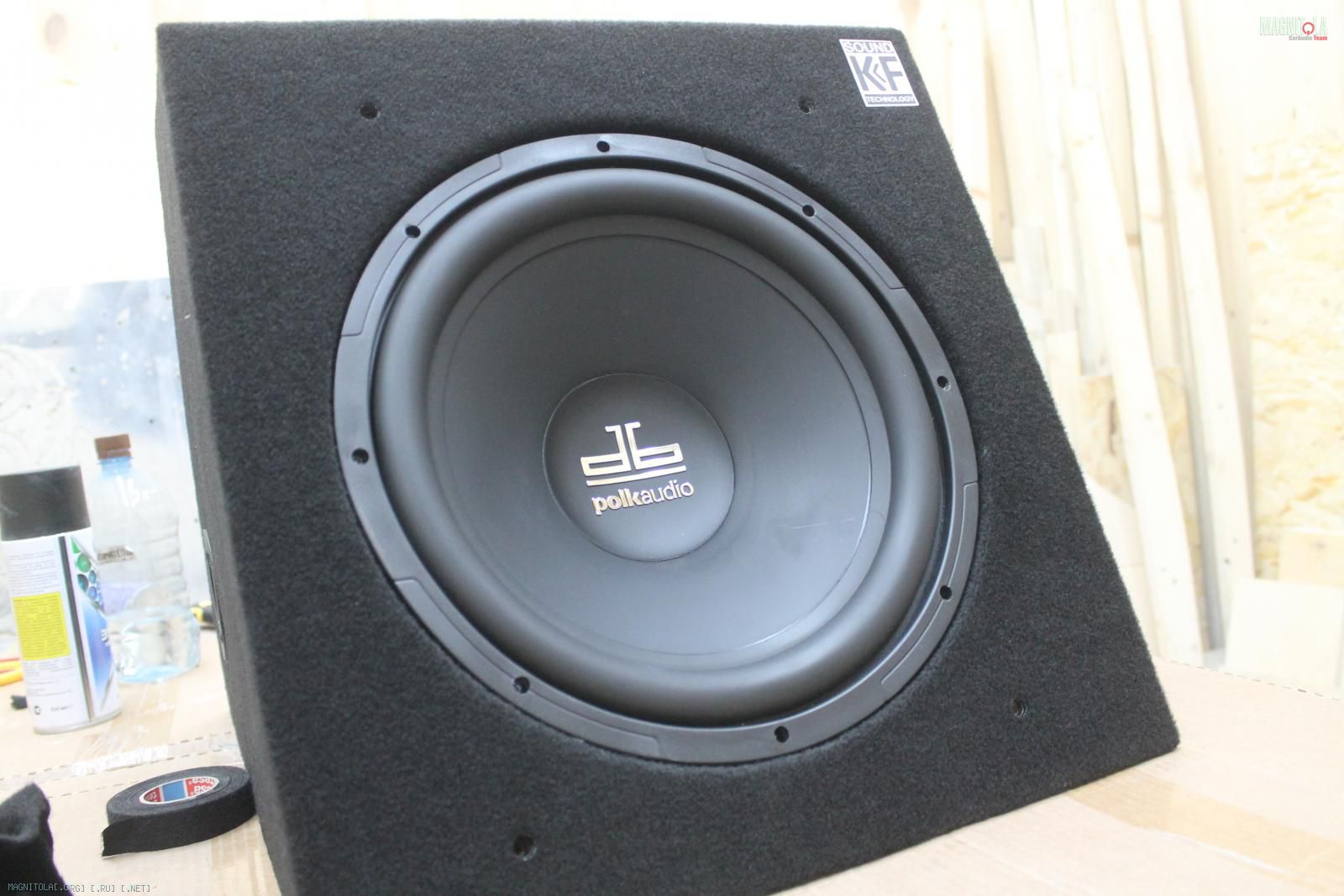

Корпус под PolkAudio DB1240dvc, ЗЯ, 28л, стенки 38мм, лицо 57мм, крепление динамика на винты м4, акустическое демпфирование, терминал в усиленном варианте, саморезы под торкс, лицевая панель с грилем-сеткой за подлицо
Вложение 1125822 Вложение 1125824 Вложение 1125826 Вложение 1125828 Вложение 1125830 Вложение 1125832 Вложение 1125834 Вложение 1125836 Вложение 1125838 Вложение 1125840 Вложение 1125842 Вложение 1125844 Вложение 1125846 Вложение 1125848 Вложение 1125850 Вложение 1125852 Вложение 1125854 Вложение 1125856

Быстросъемные бананы...

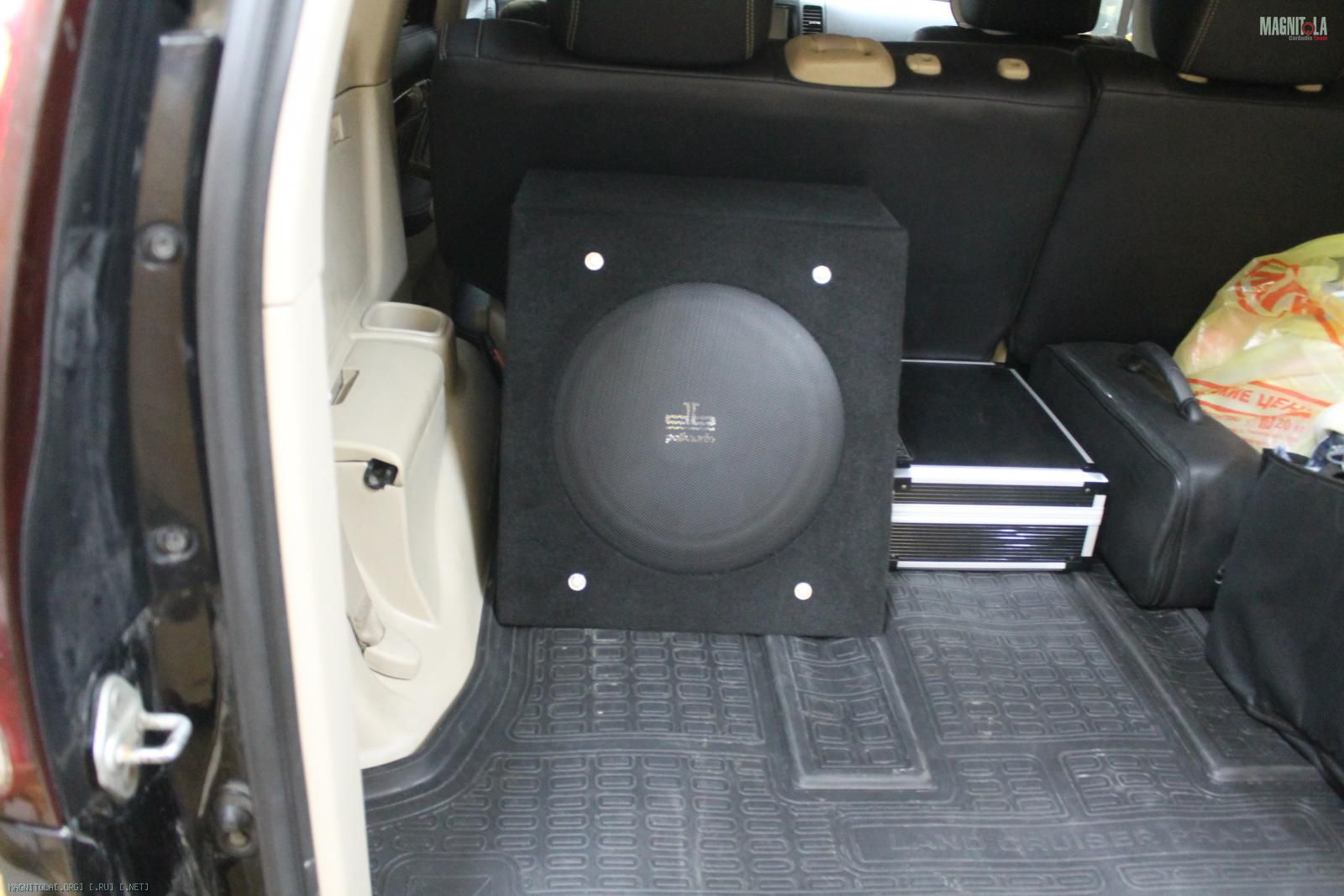

Саб в багажнике...
Вложение 1125858 Вложение 1125860 Вложение 1125862 Вложение 1125864

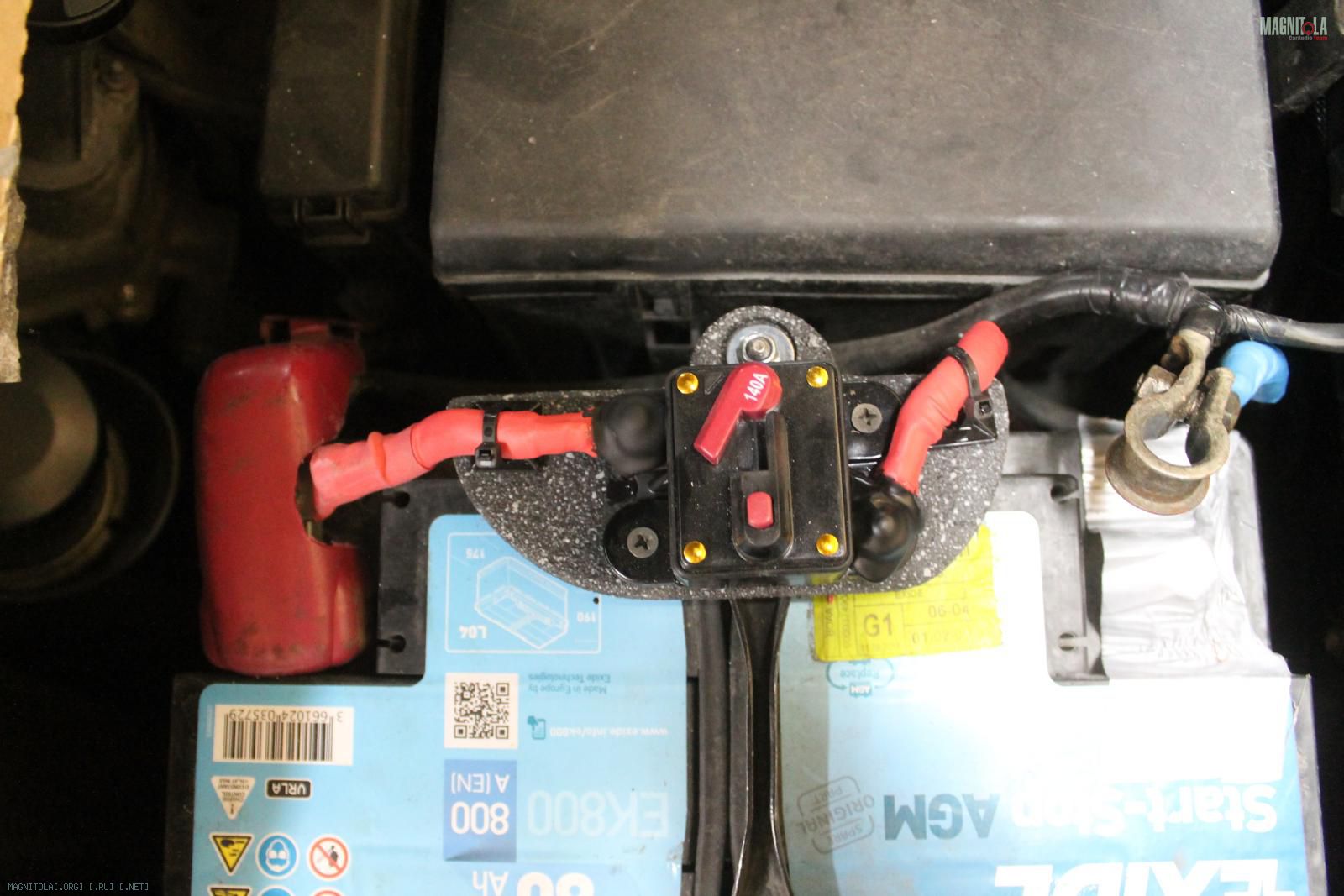

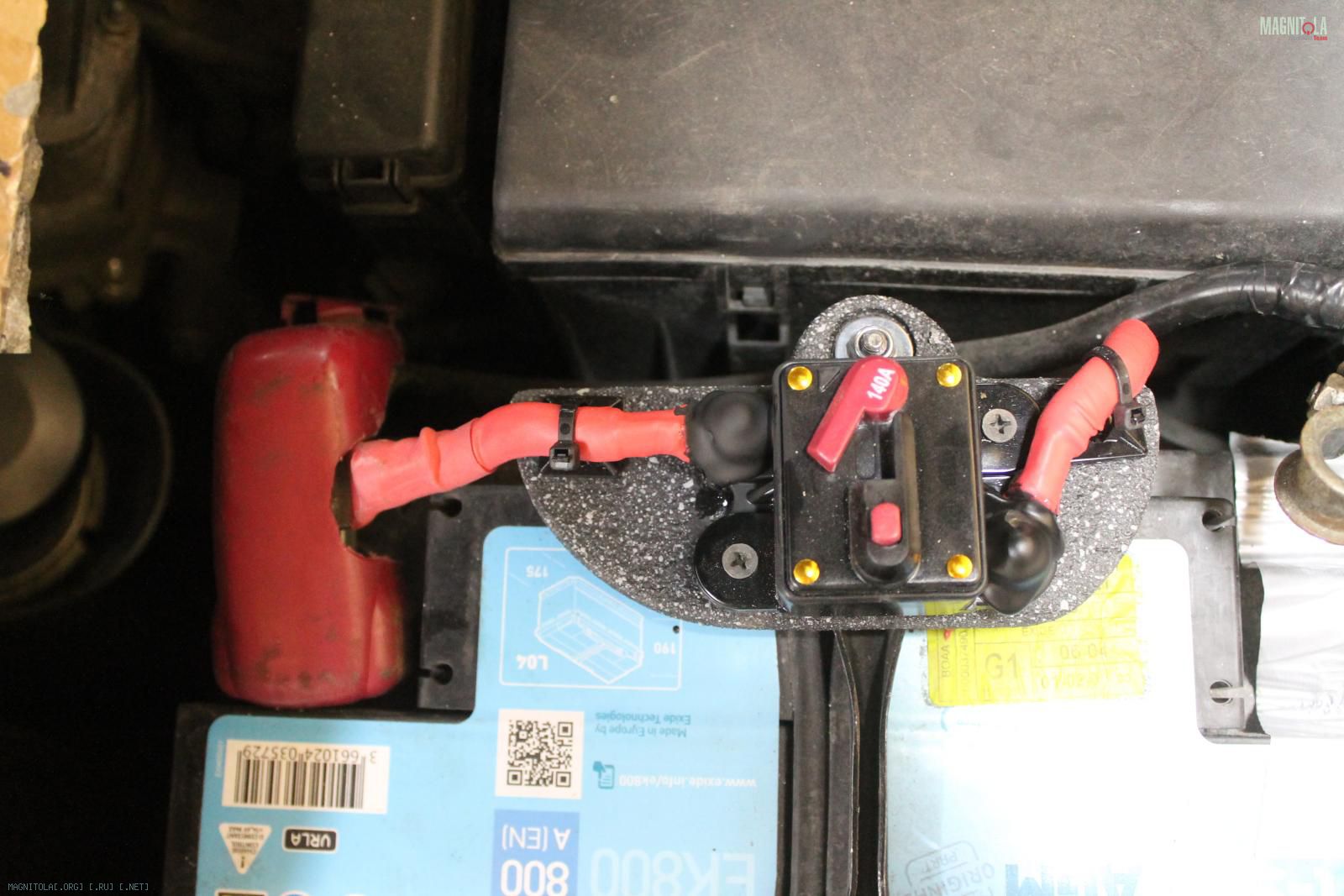

Сила, предохранитель под капотом...
Вложение 1125866 Вложение 1125868 Вложение 1125870 Вложение 1125872
12.04.2017, 17:16
st220

Вложений: 38

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Land Cruiser Prado 120

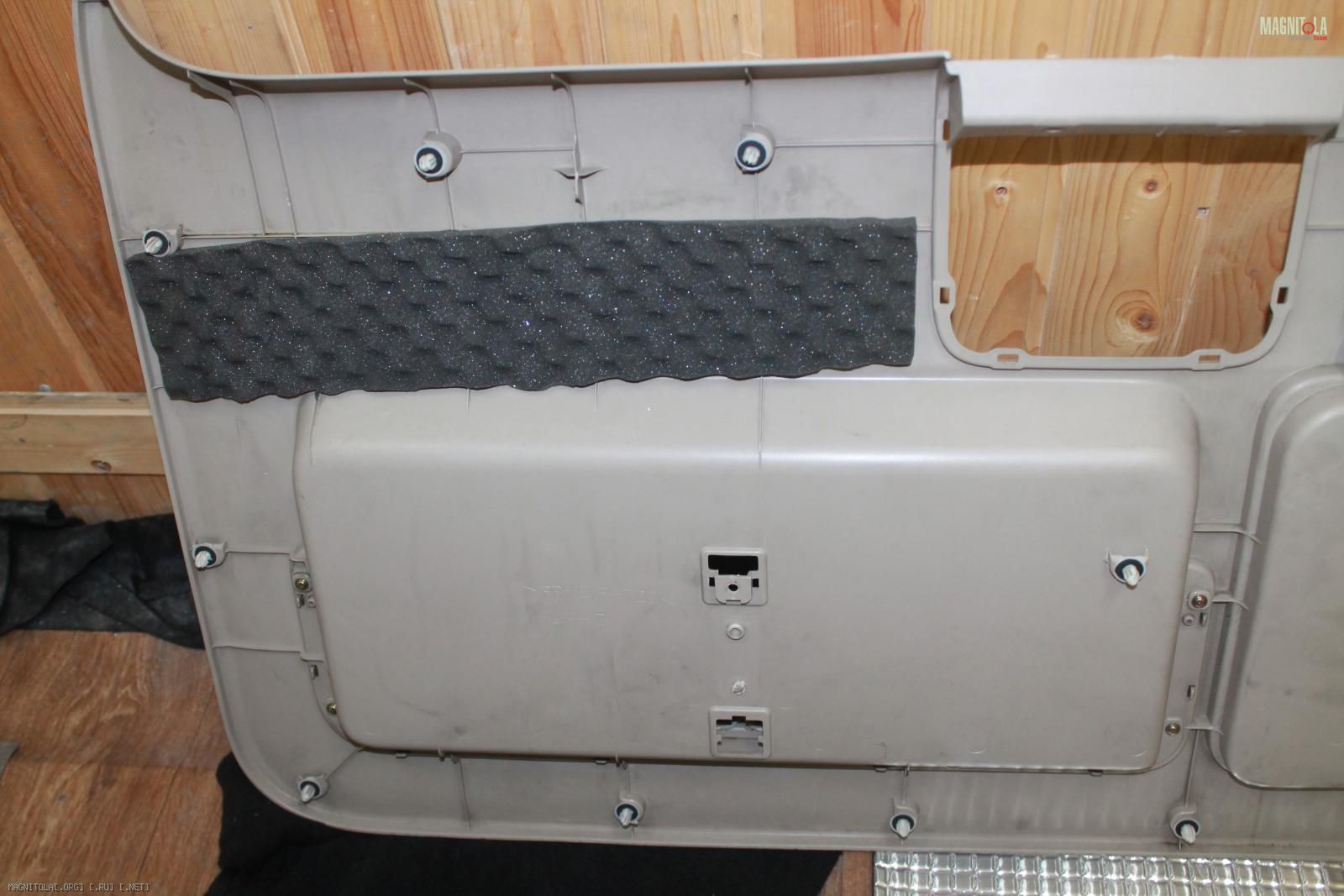

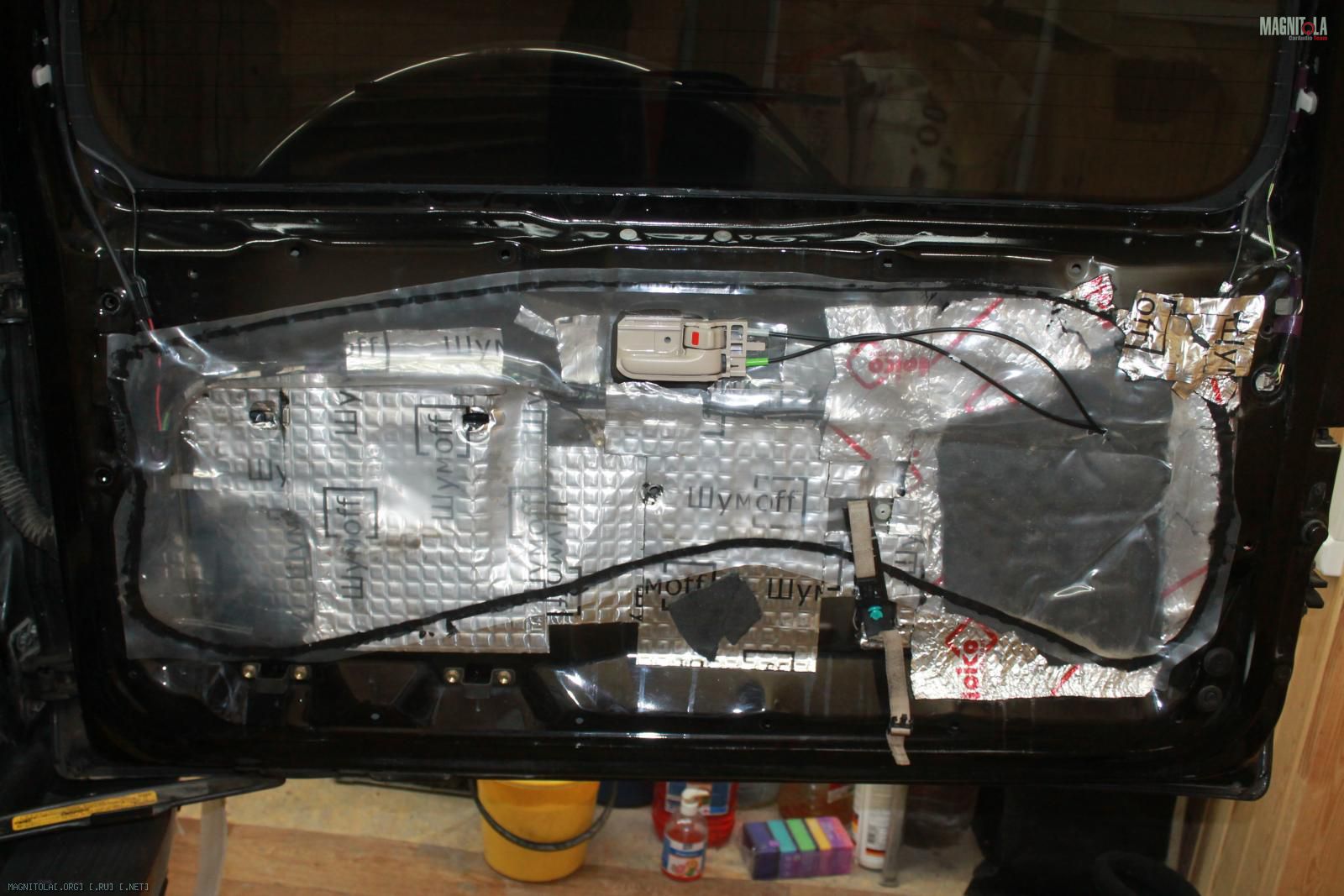

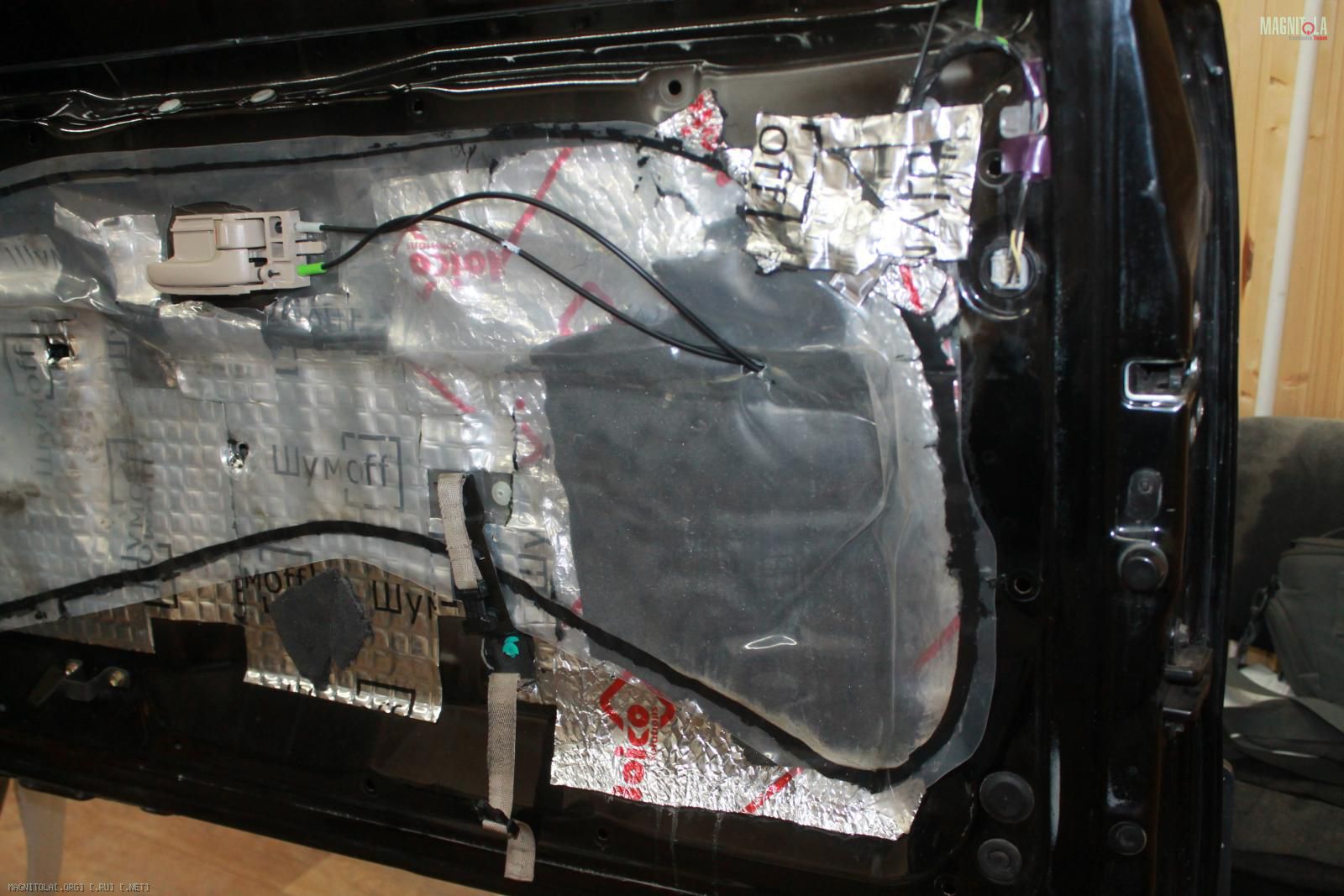

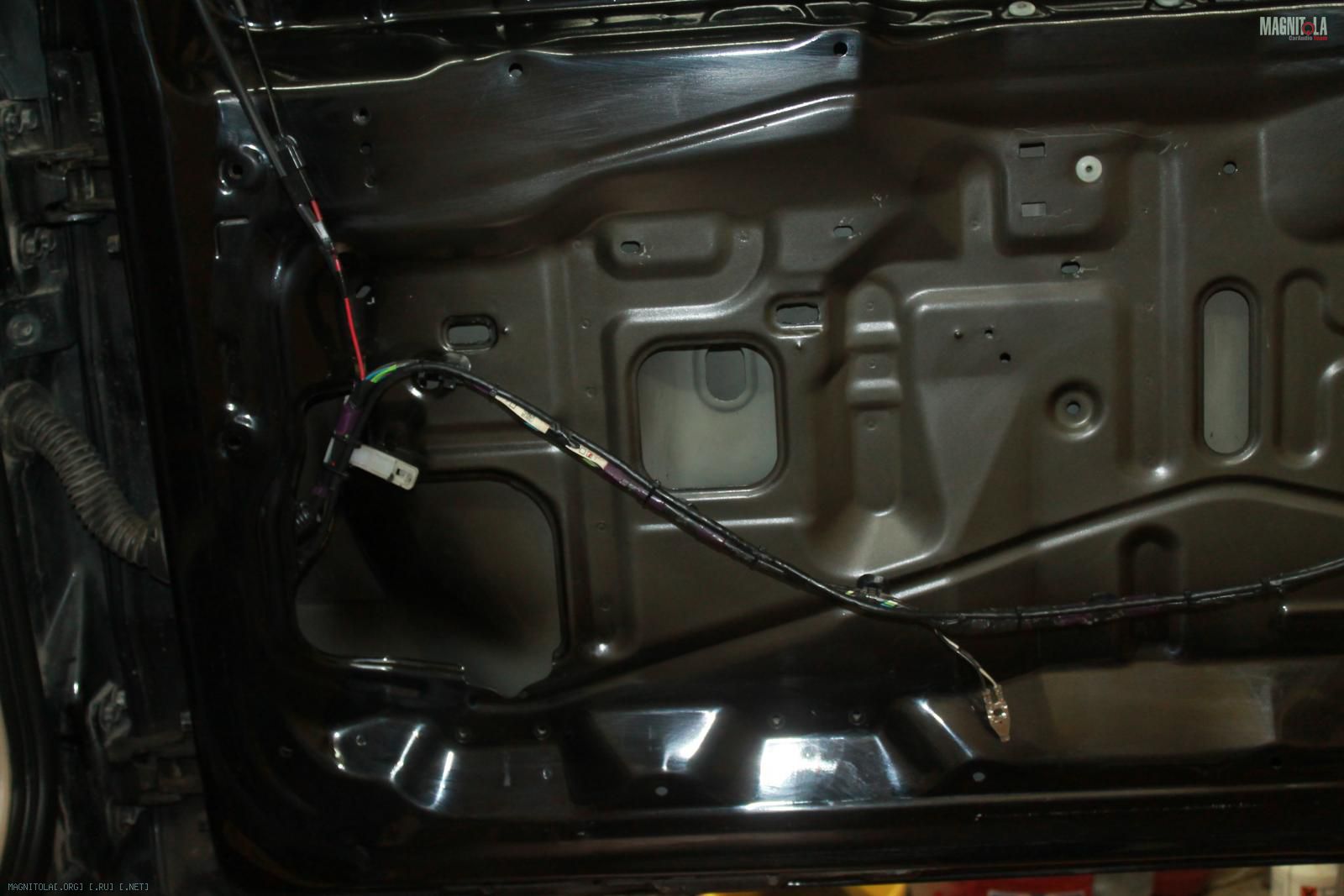

Пятая дверь...что было...
Вложение 1126010 Вложение 1126012 Вложение 1126014 Вложение 1126016 Вложение 1126018 Вложение 1126020 Вложение 1126022 Вложение 1126024

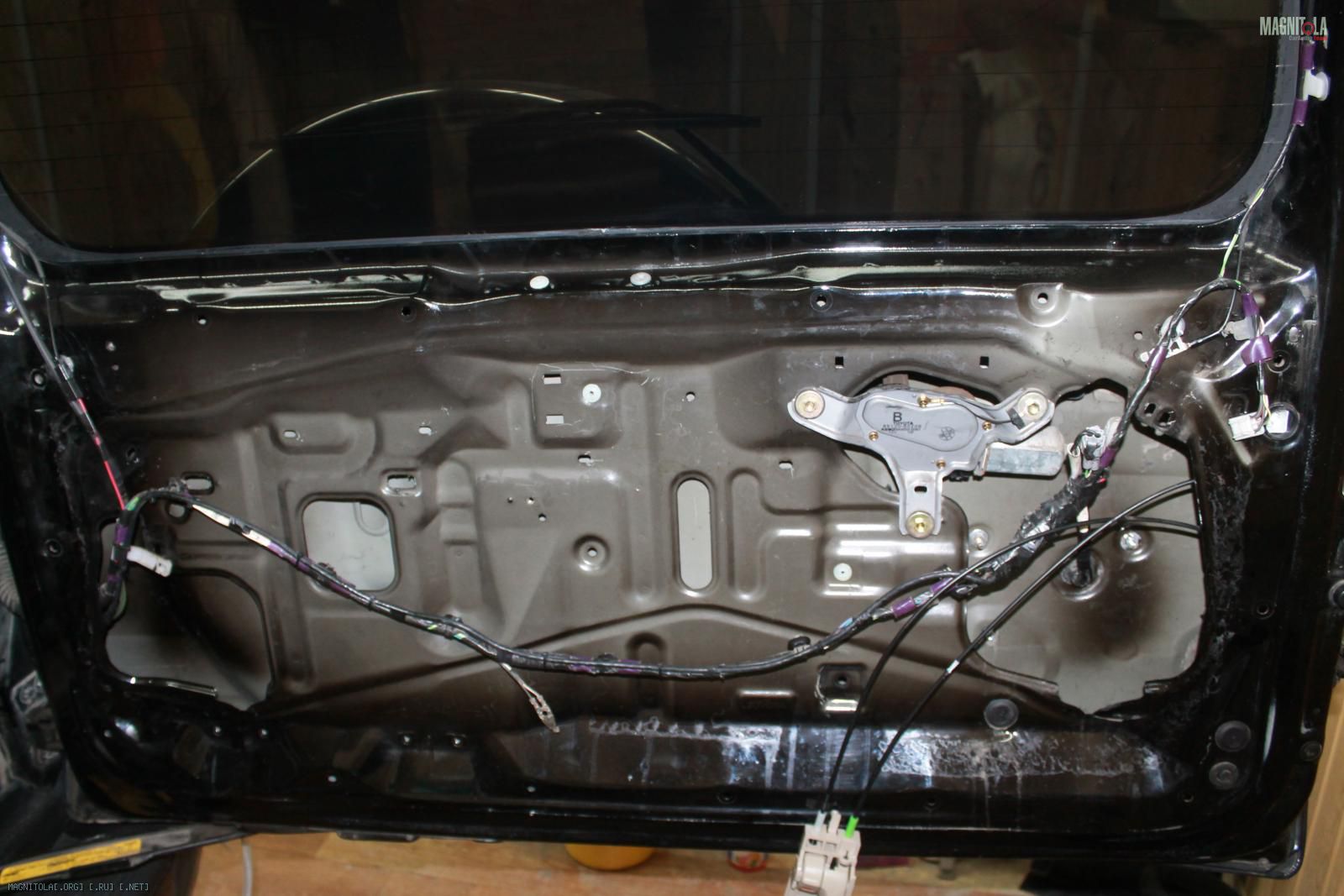

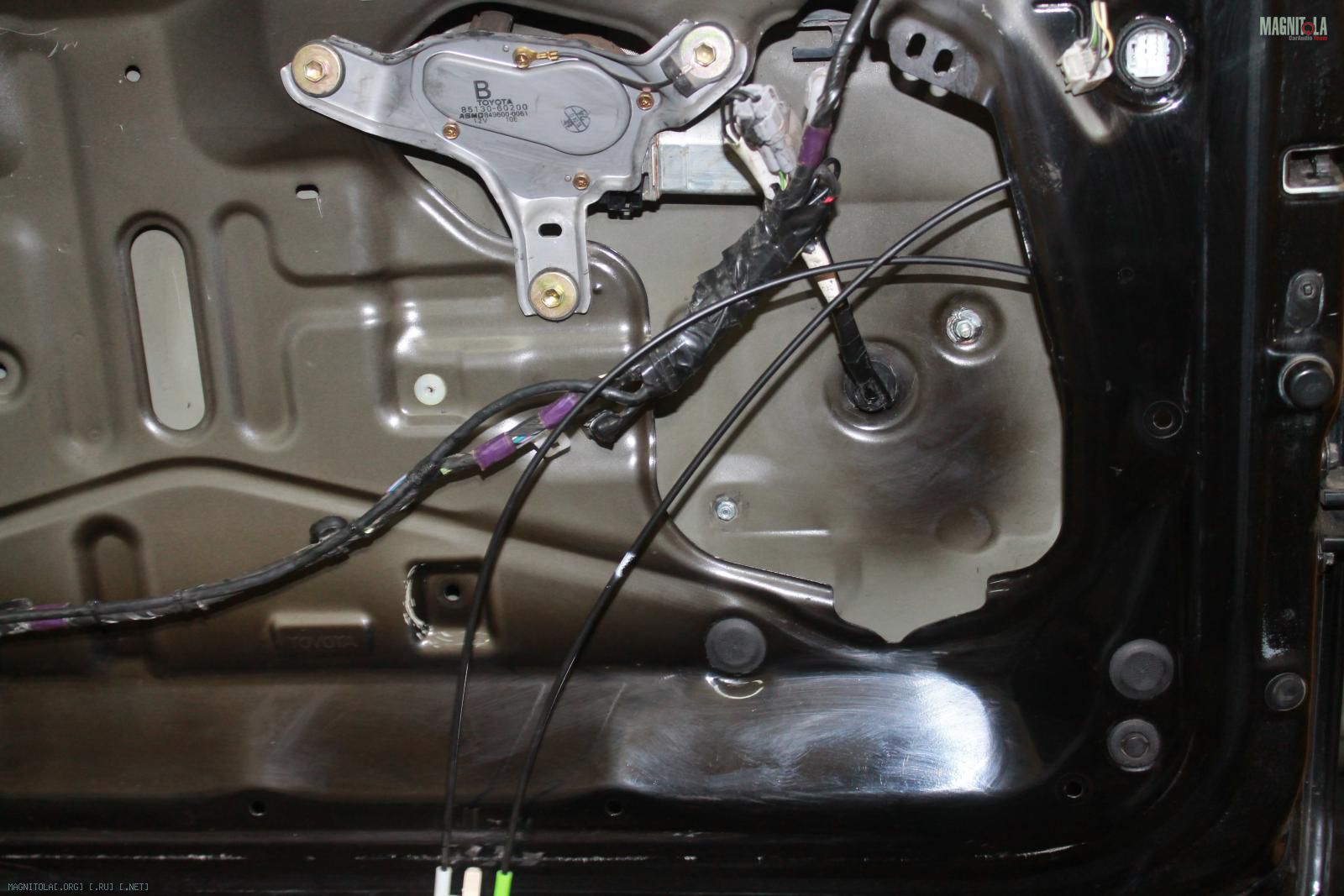

Снимаем, очищаем, обезжириваем..

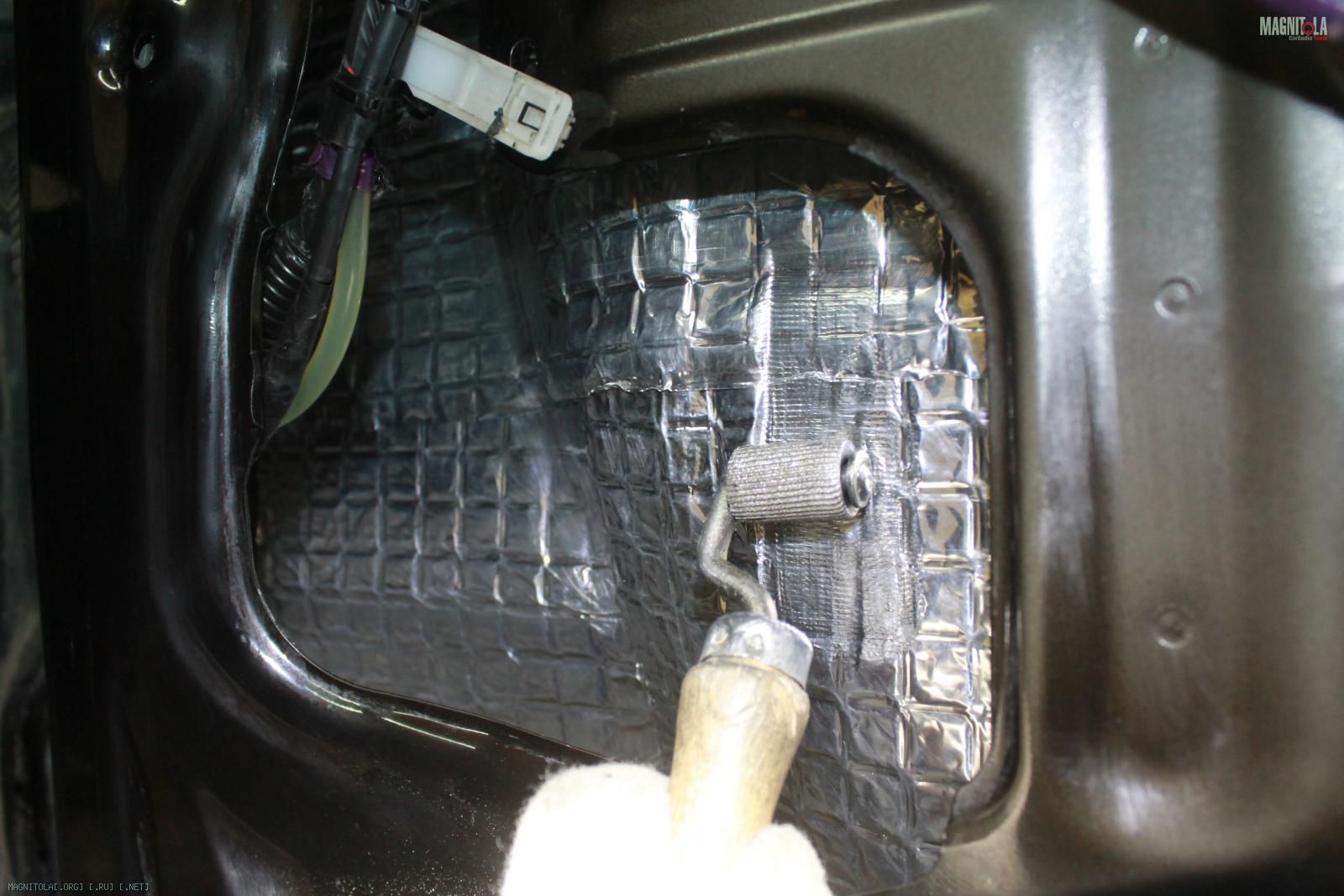

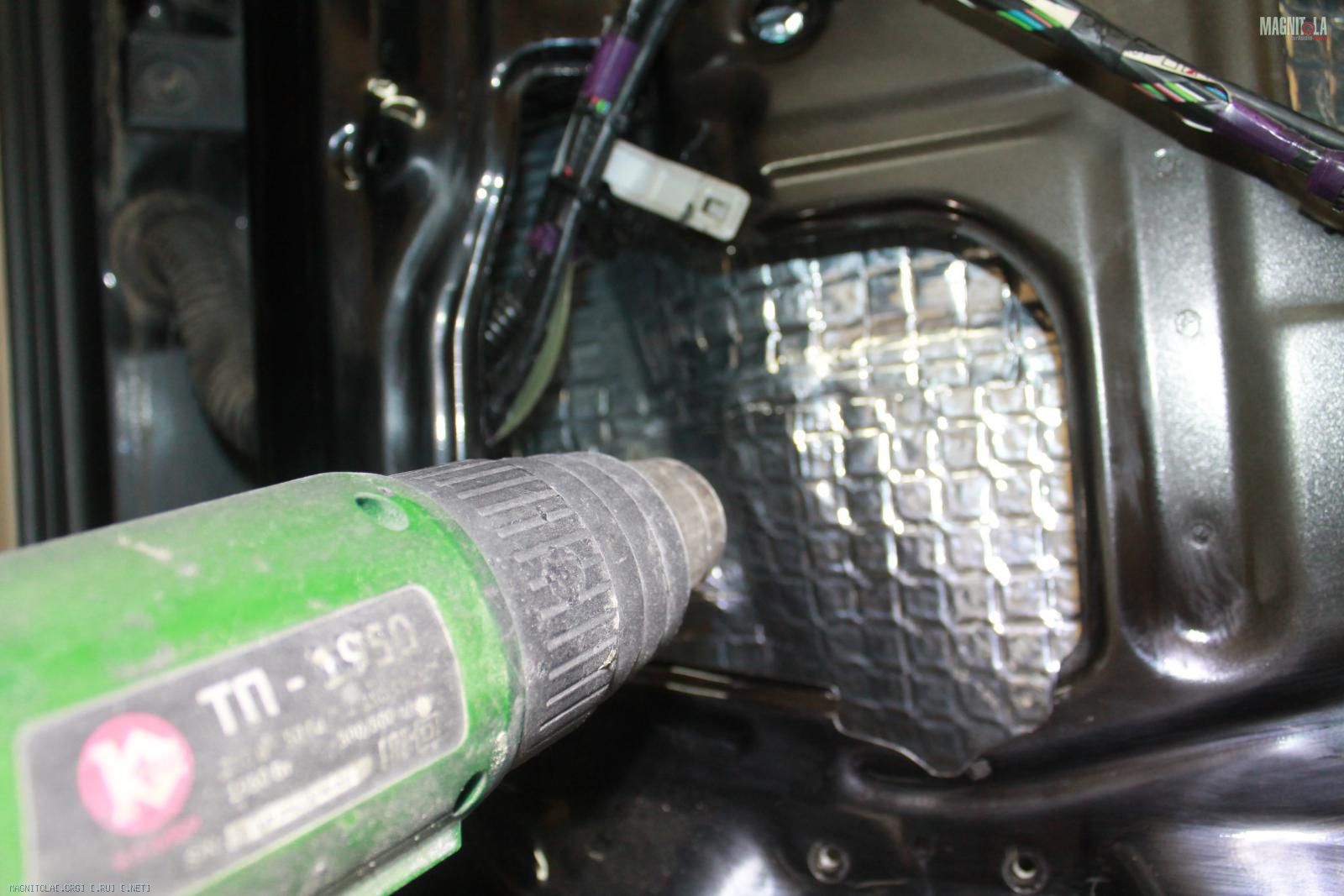

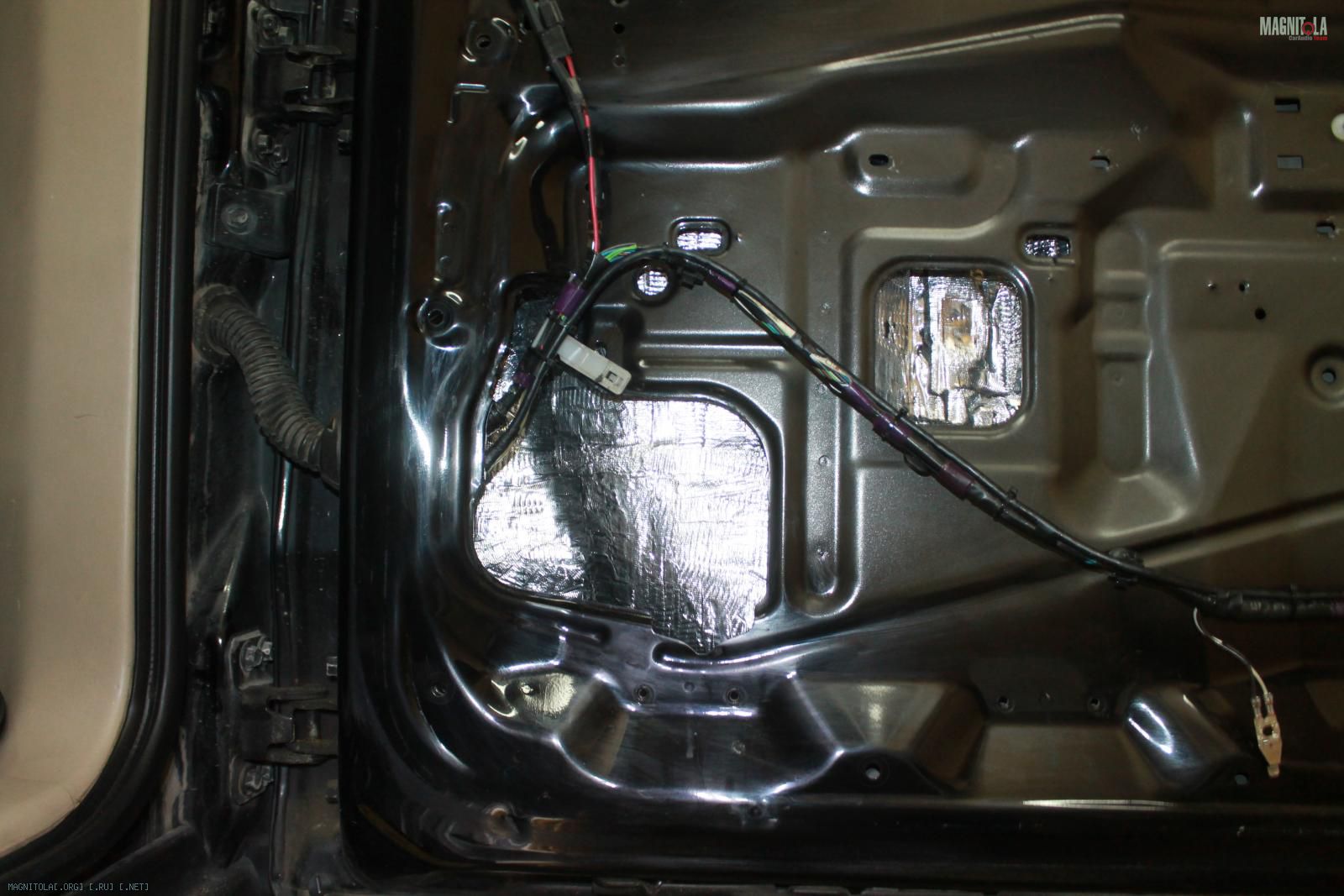

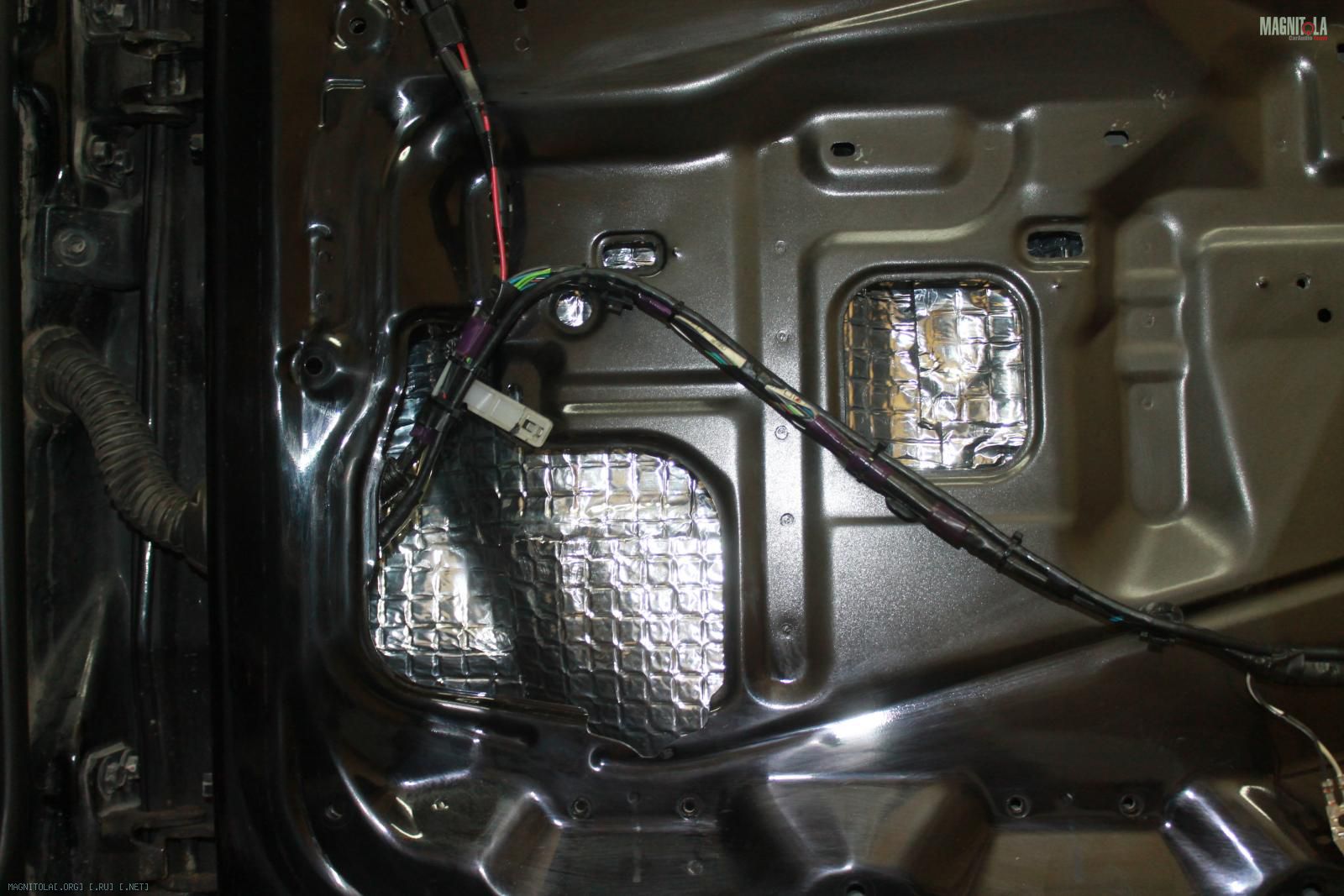

Наносим вибру на внутренний металл, греем, прикатываем...
Вложение 1126026 Вложение 1126028 Вложение 1126030 Вложение 1126032 Вложение 1126034 Вложение 1126036 Вложение 1126038 Вложение 1126040 Вложение 1126042 Вложение 1126044 Вложение 1126046

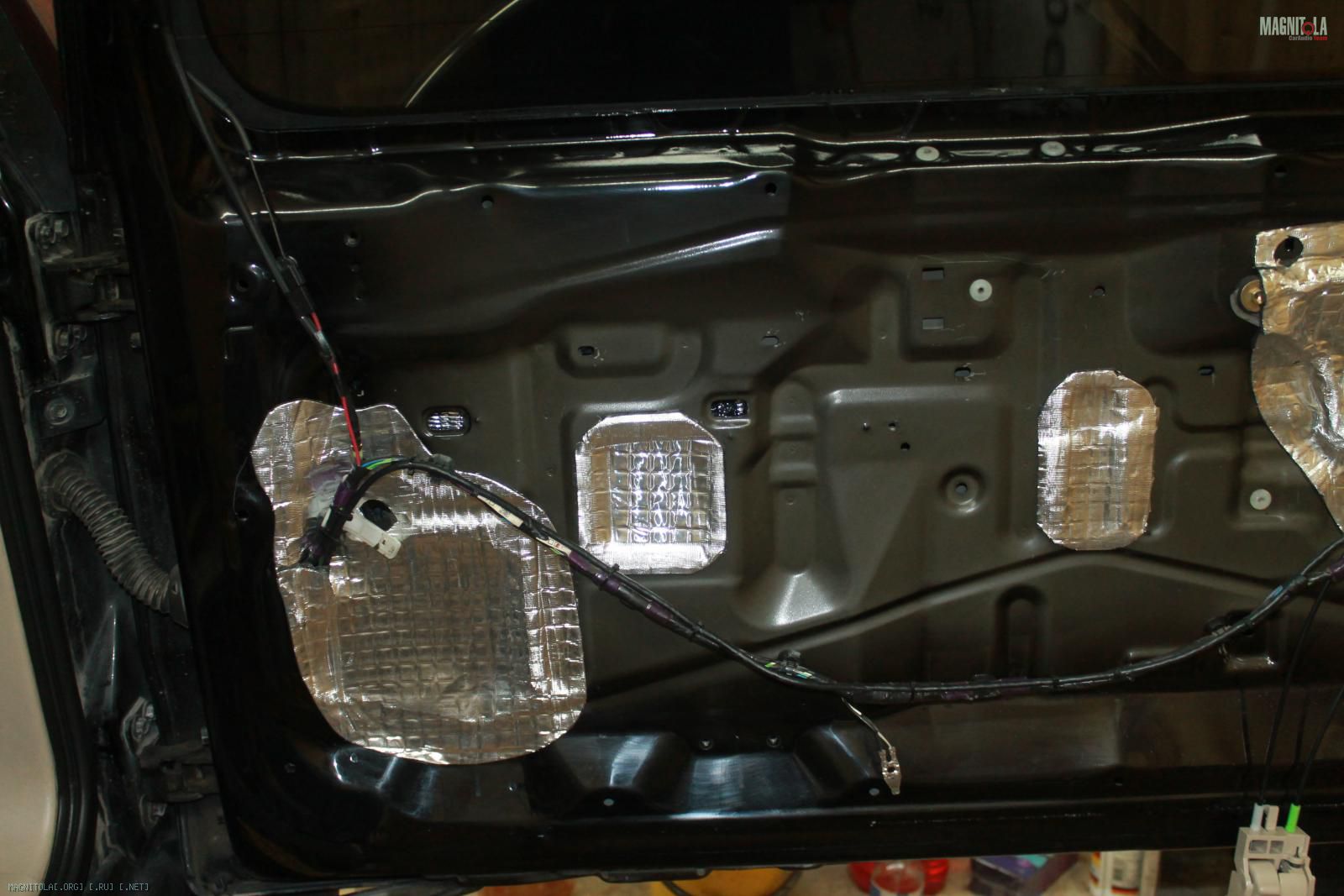

Закрываем тех отверстия двери...

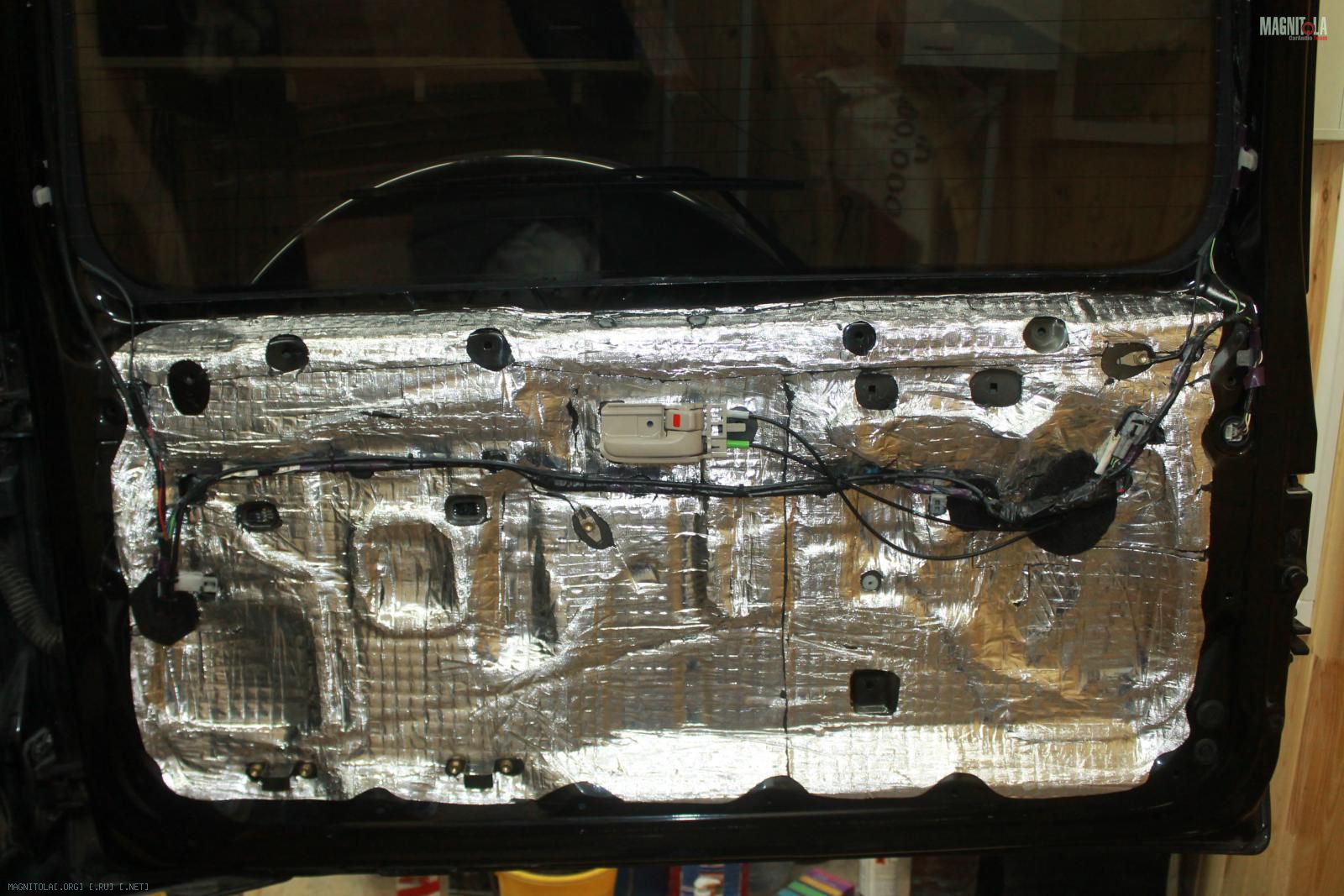

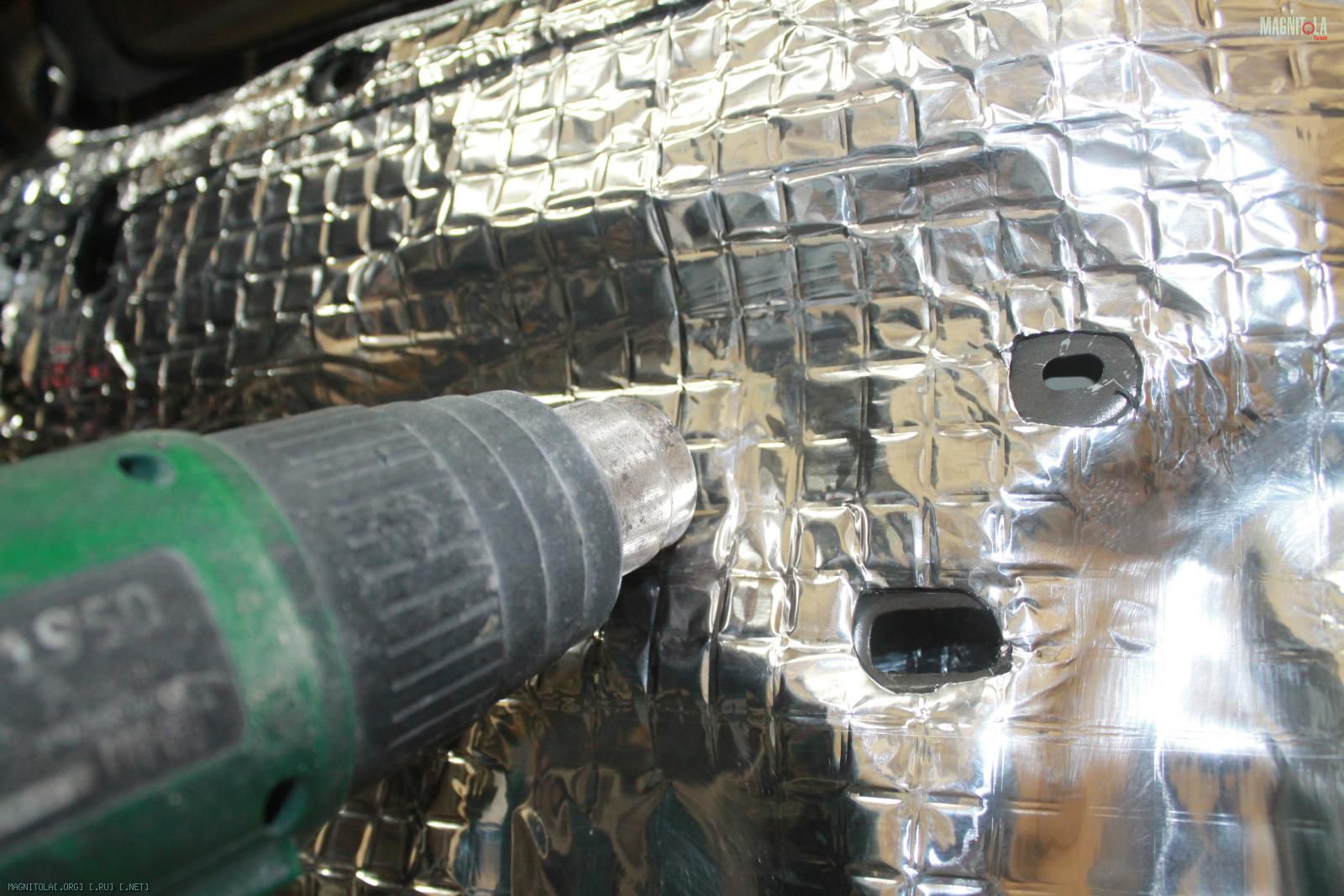

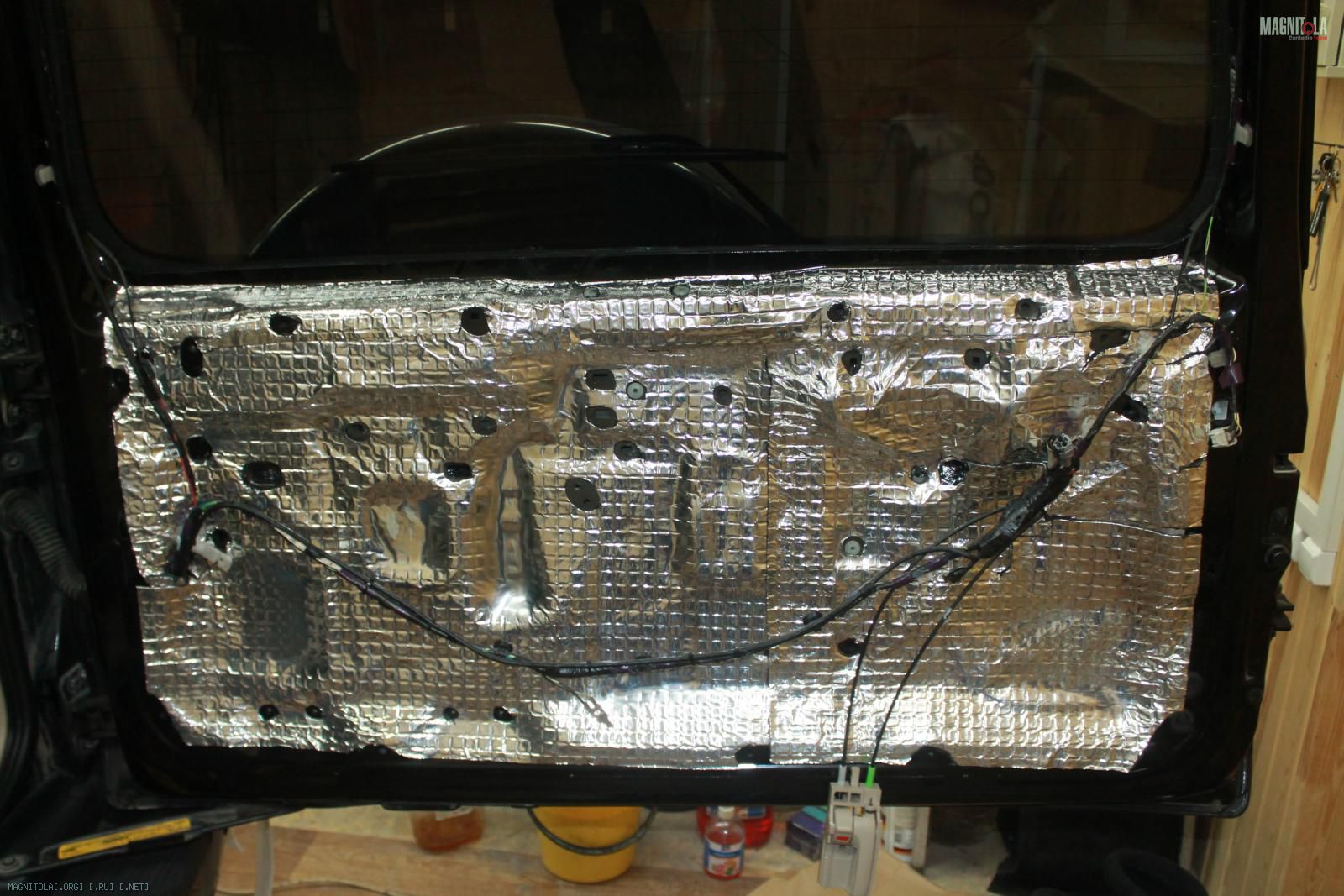

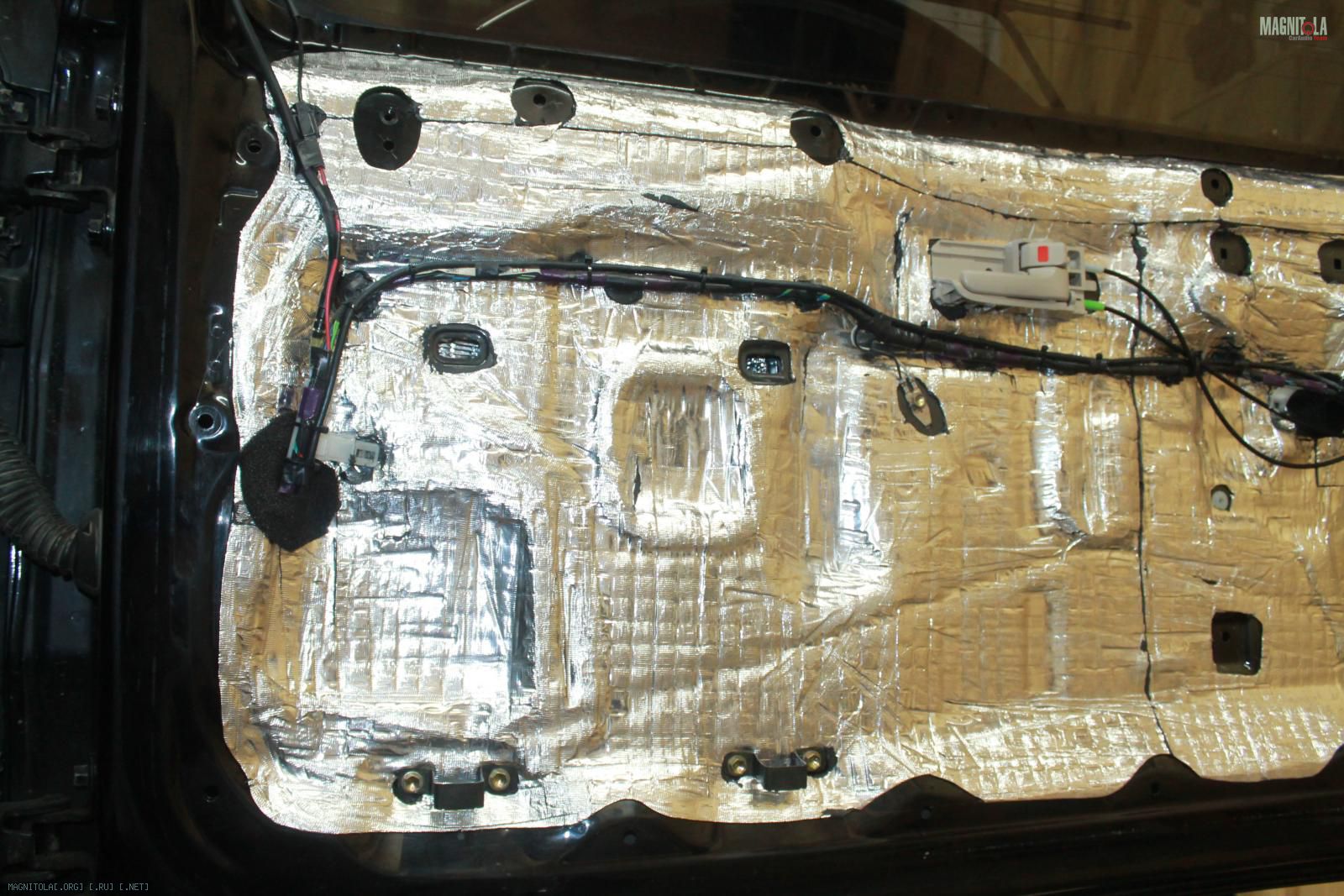

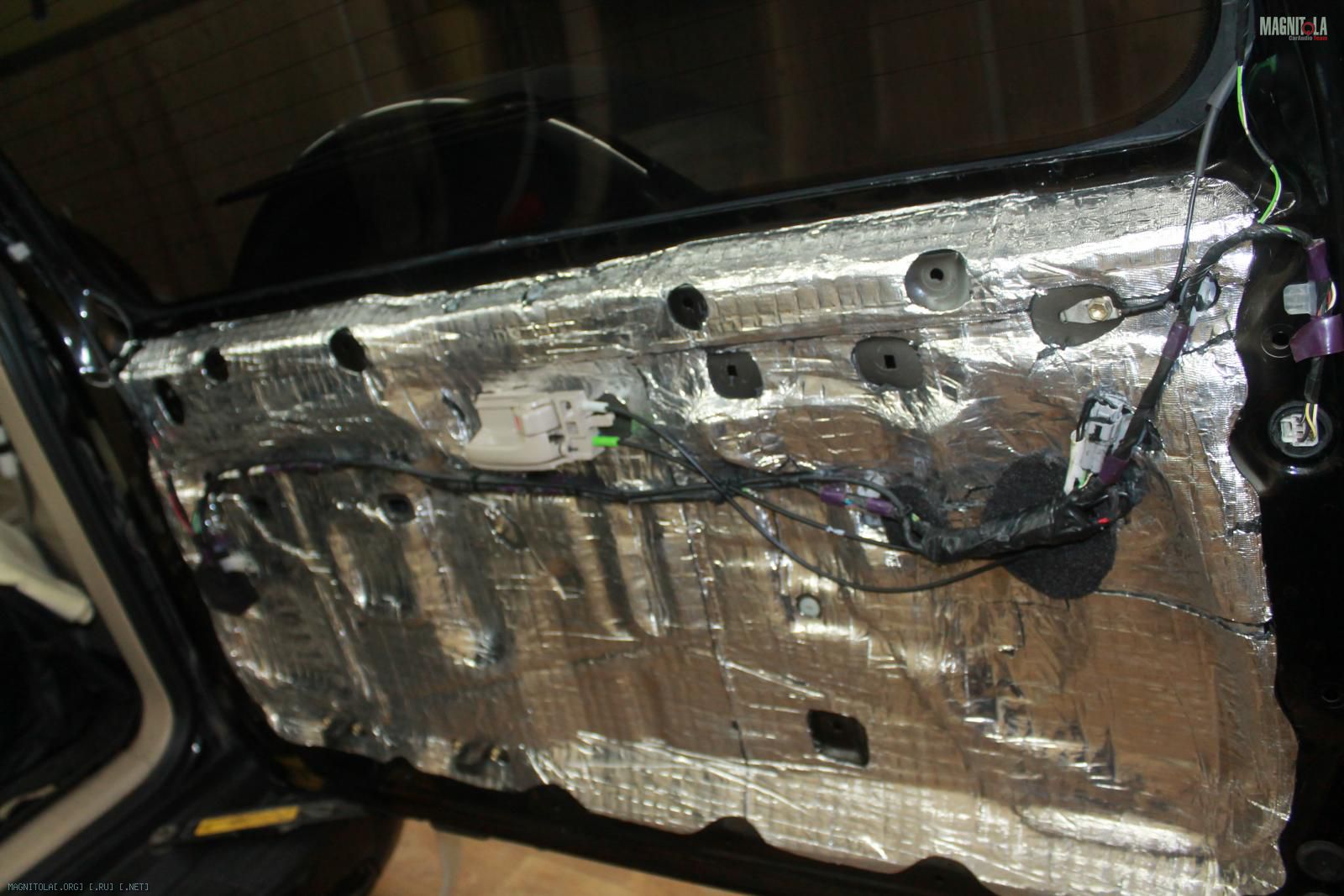

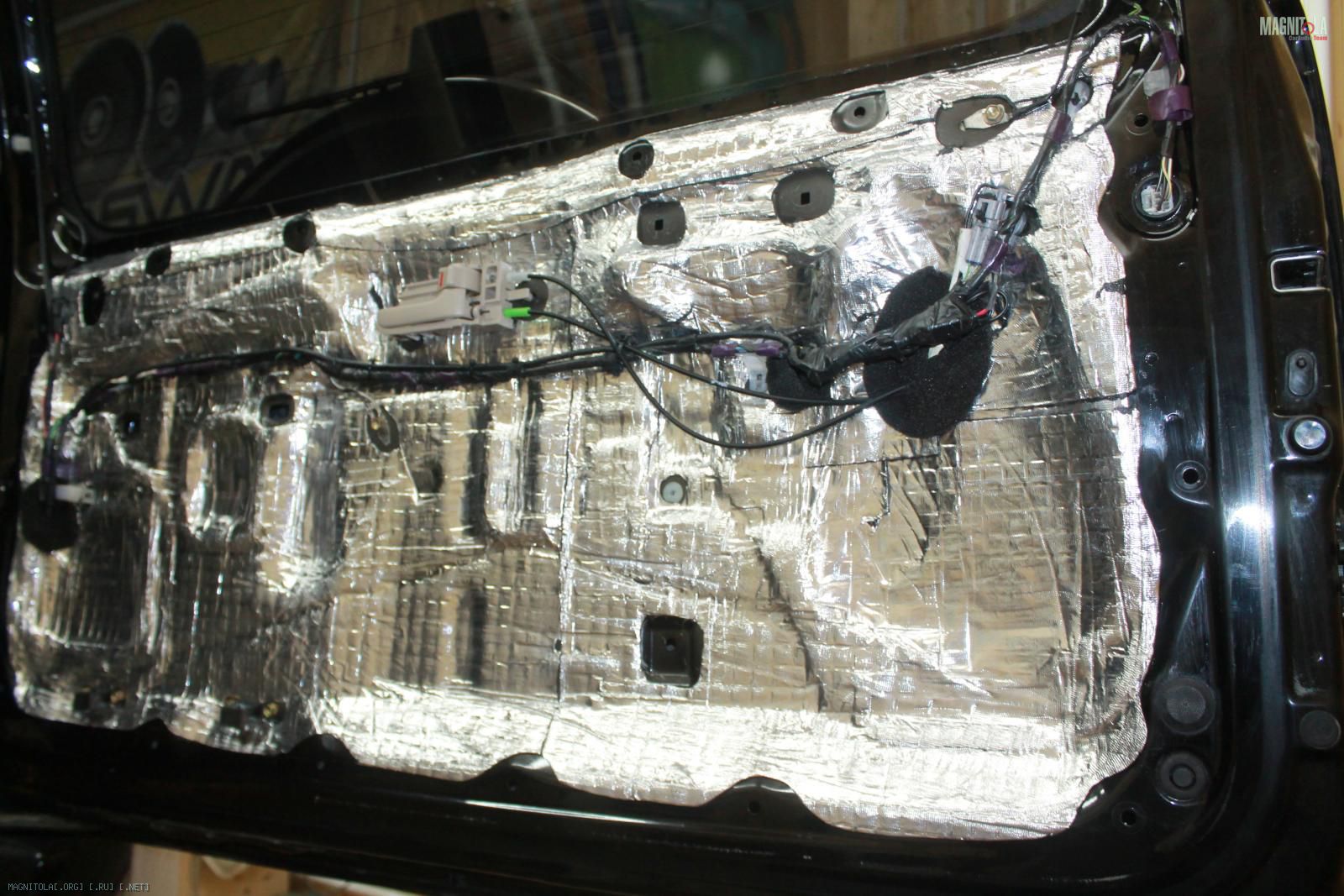

Затем цельными двумя листами наносим вибру, греем, прикатываем...
Вложение 1126048 Вложение 1126050 Вложение 1126052 Вложение 1126054 Вложение 1126056 Вложение 1126058 Вложение 1126060 Вложение 1126062 Вложение 1126064

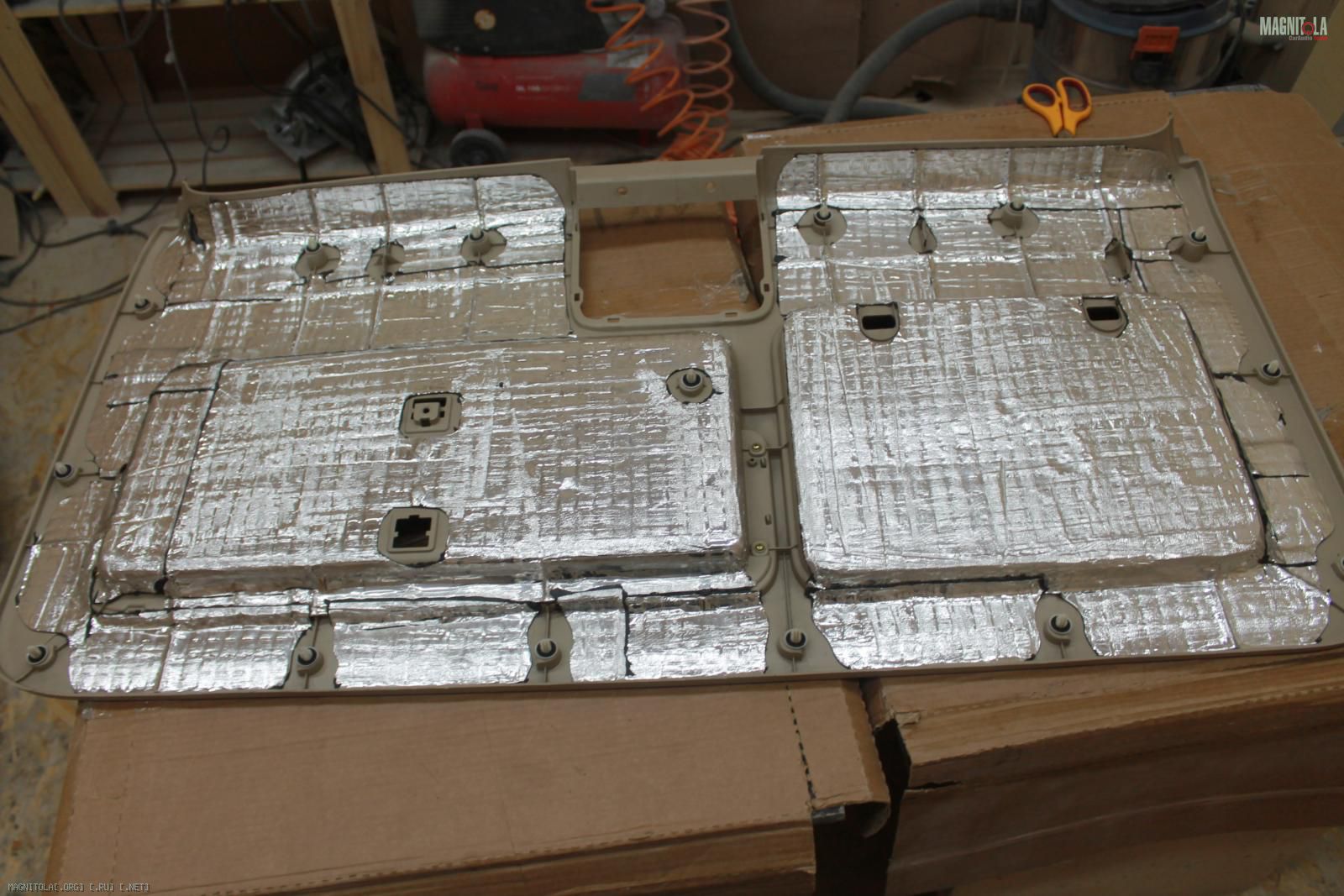

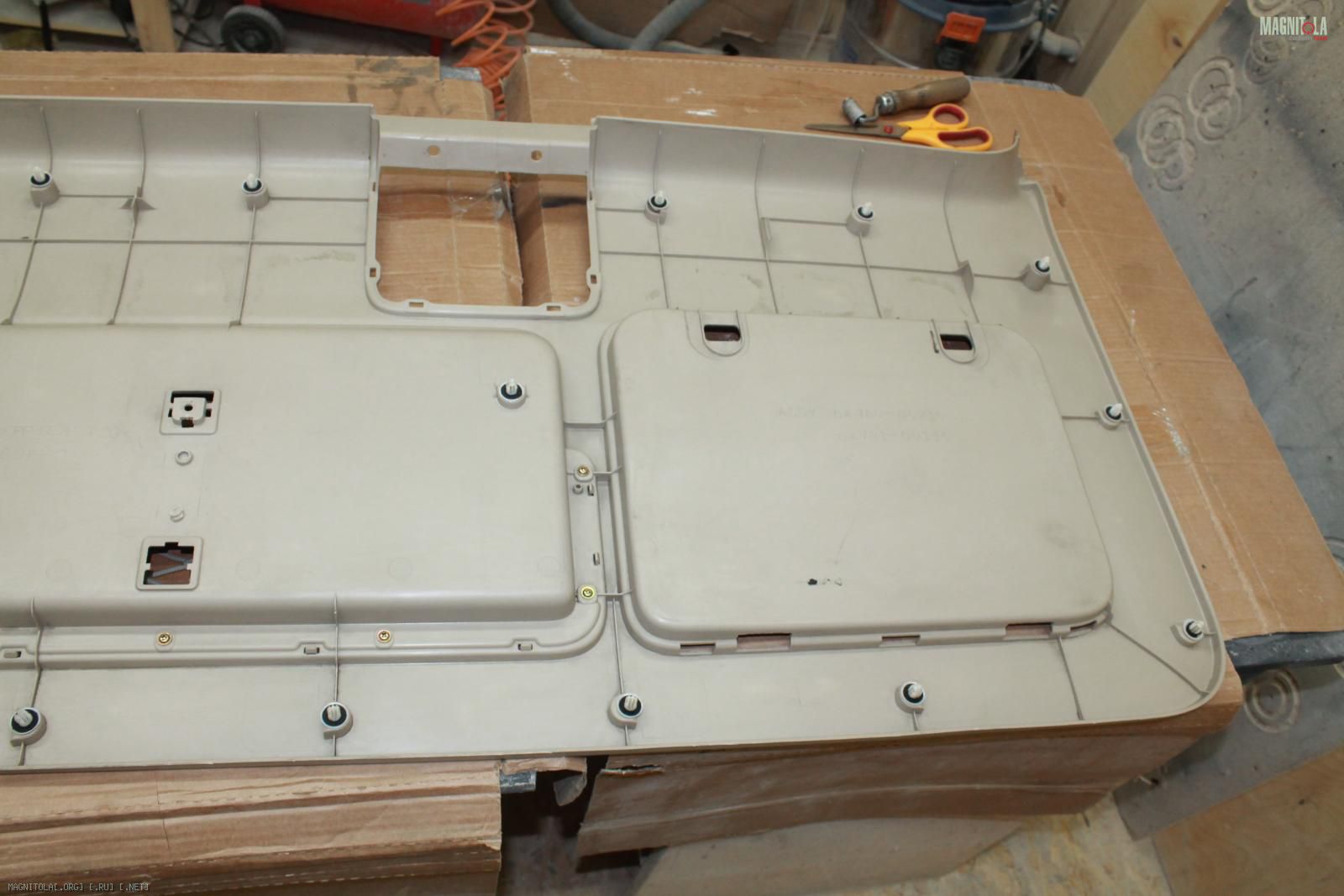

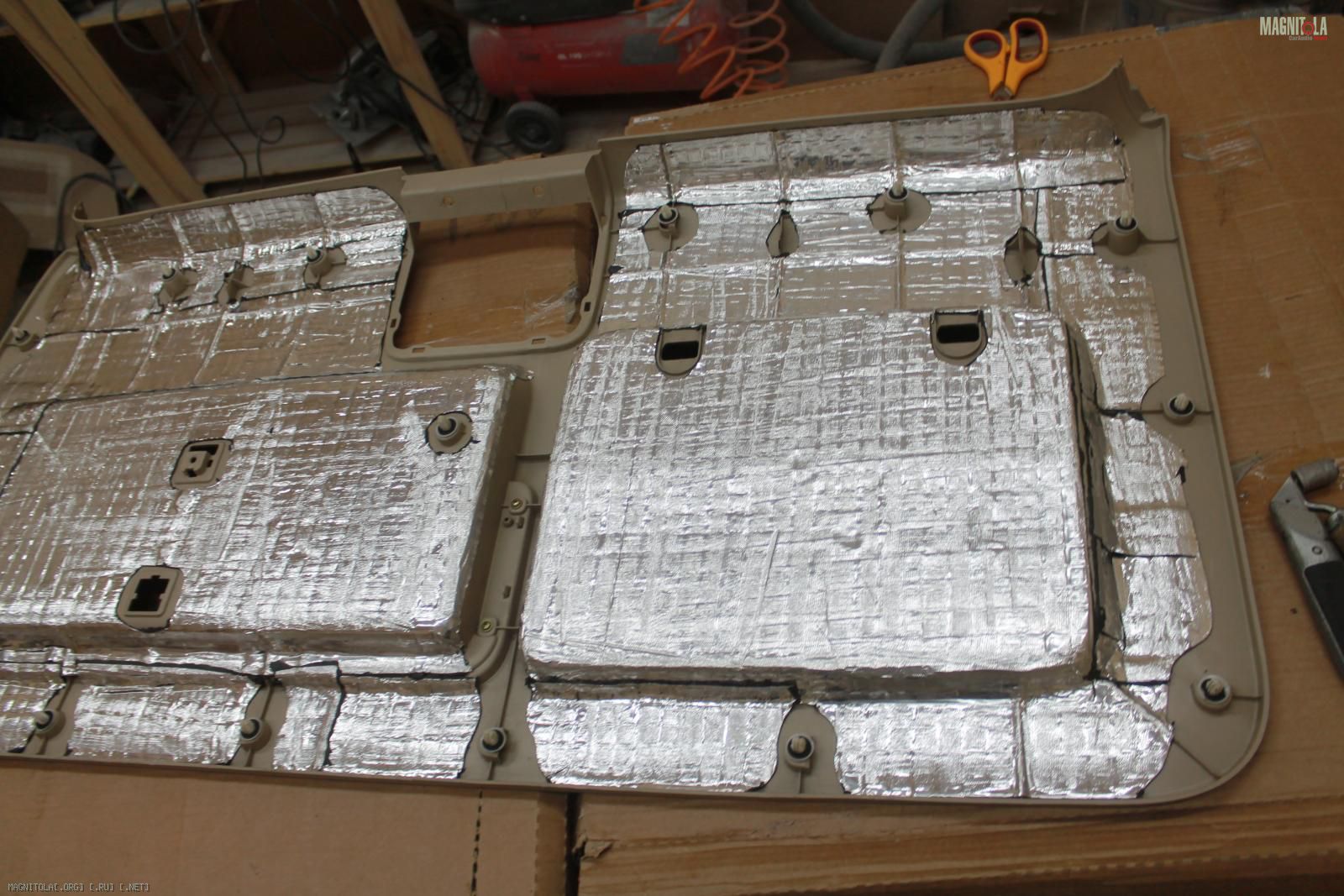

Пластиковая карта.

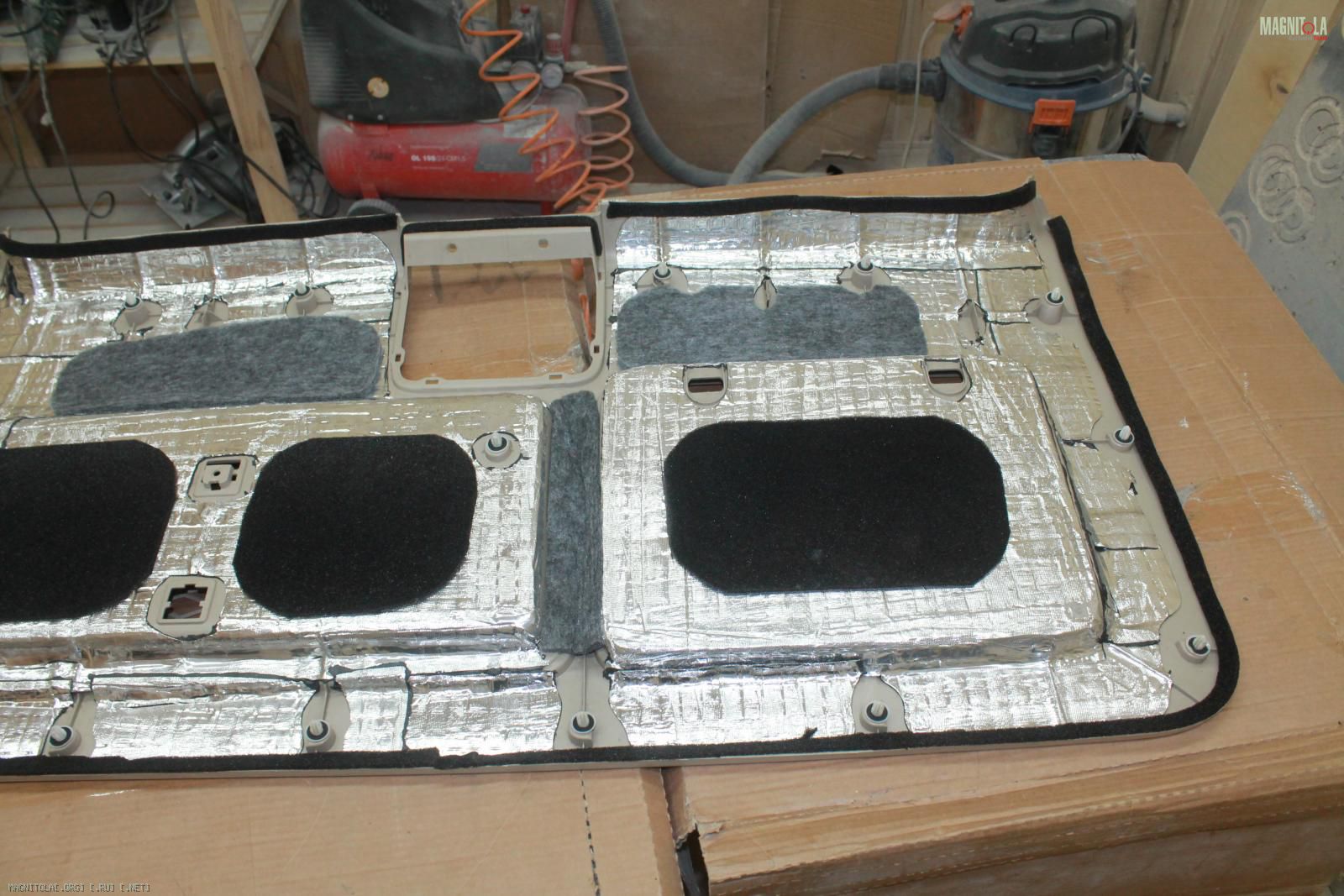

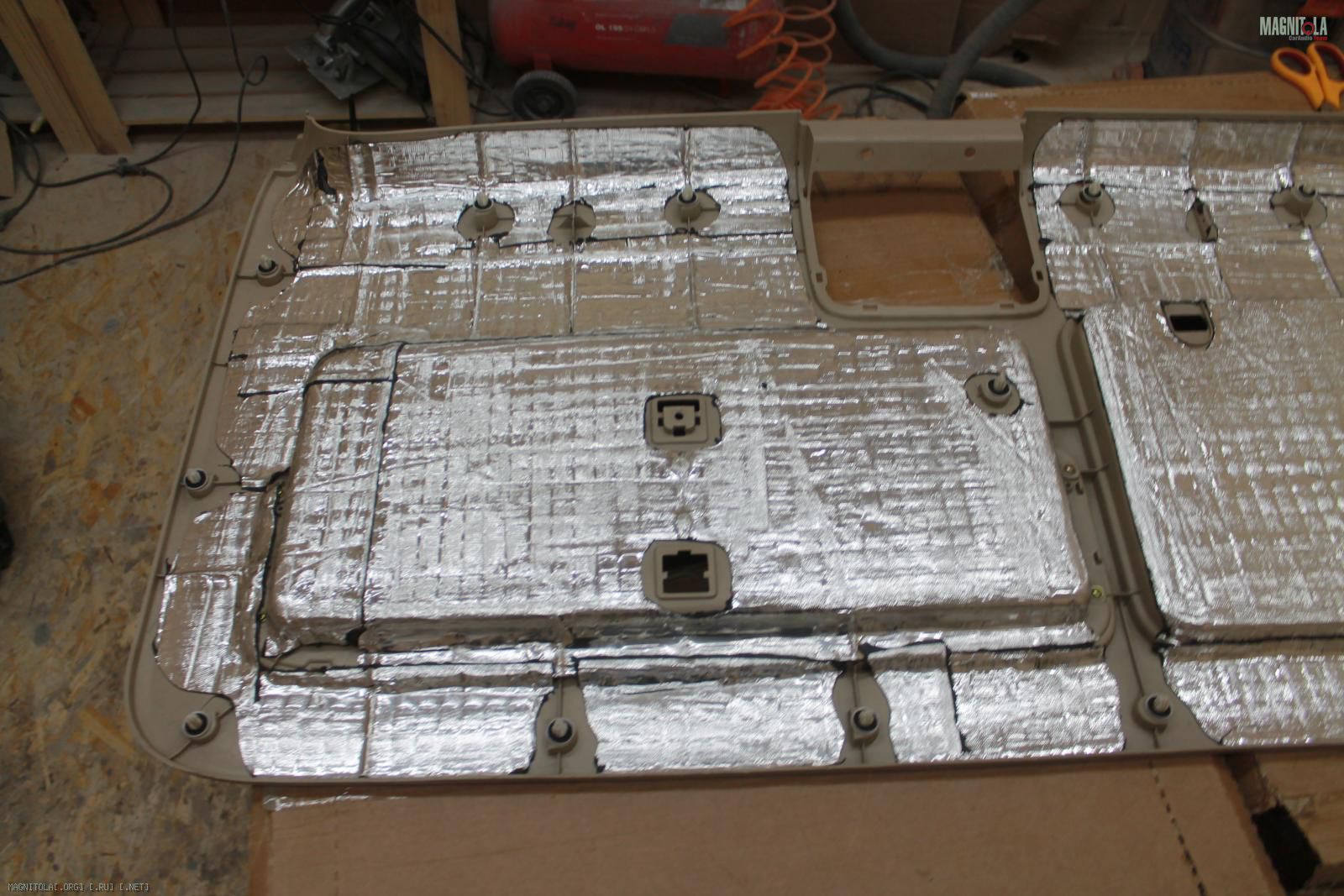

Очищаем, обезжириваем, наносим вибру, войлок и битопласт, уплотнительную ленту по периметру карты... собираем...
Вложение 1126066 Вложение 1126068 Вложение 1126070 Вложение 1126072 Вложение 1126074 Вложение 1126076 Вложение 1126078 Вложение 1126080 Вложение 1126082 Вложение 1126084
13.04.2017, 22:42
st220

Вложений: 4

Re: Изготовление корпусов для сабвуферов, фальшпанелей

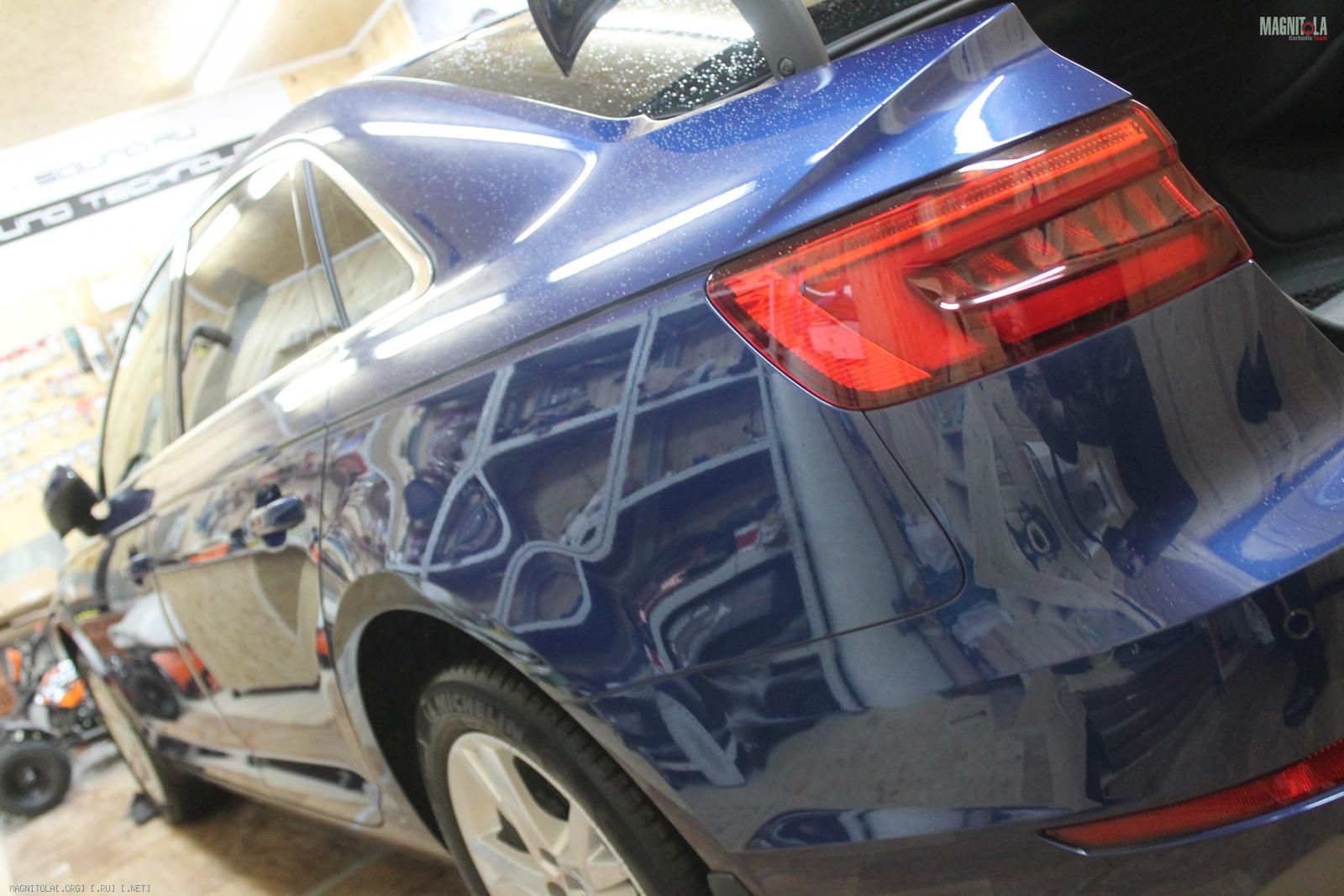

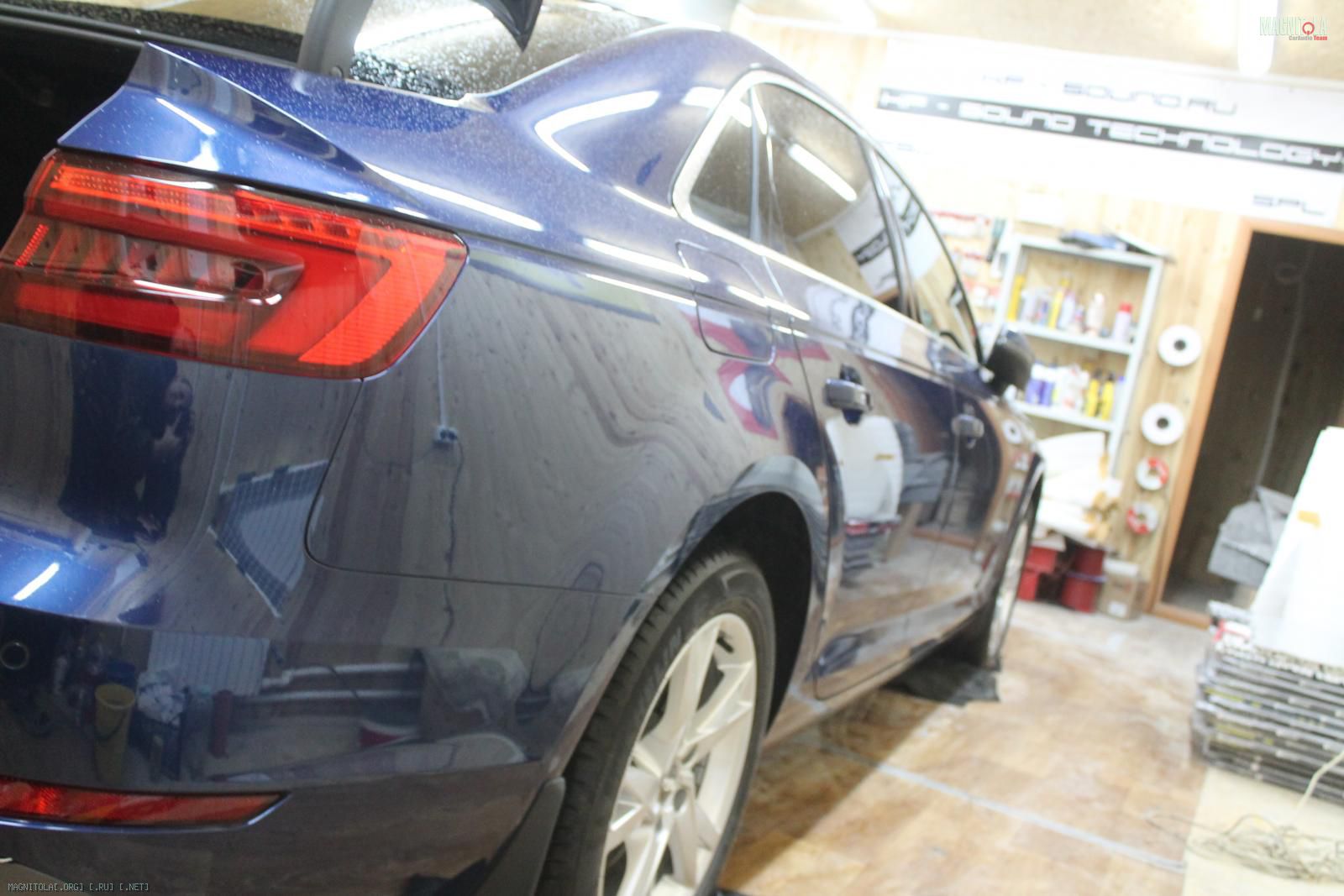

В KF-Sound Technology приехала Audi A4 (B9)

Вложение 1126310 Вложение 1126312 Вложение 1126314 Вложение 1126316
