Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

20.04.2017, 01:54
st220

Вложений: 36

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Q5

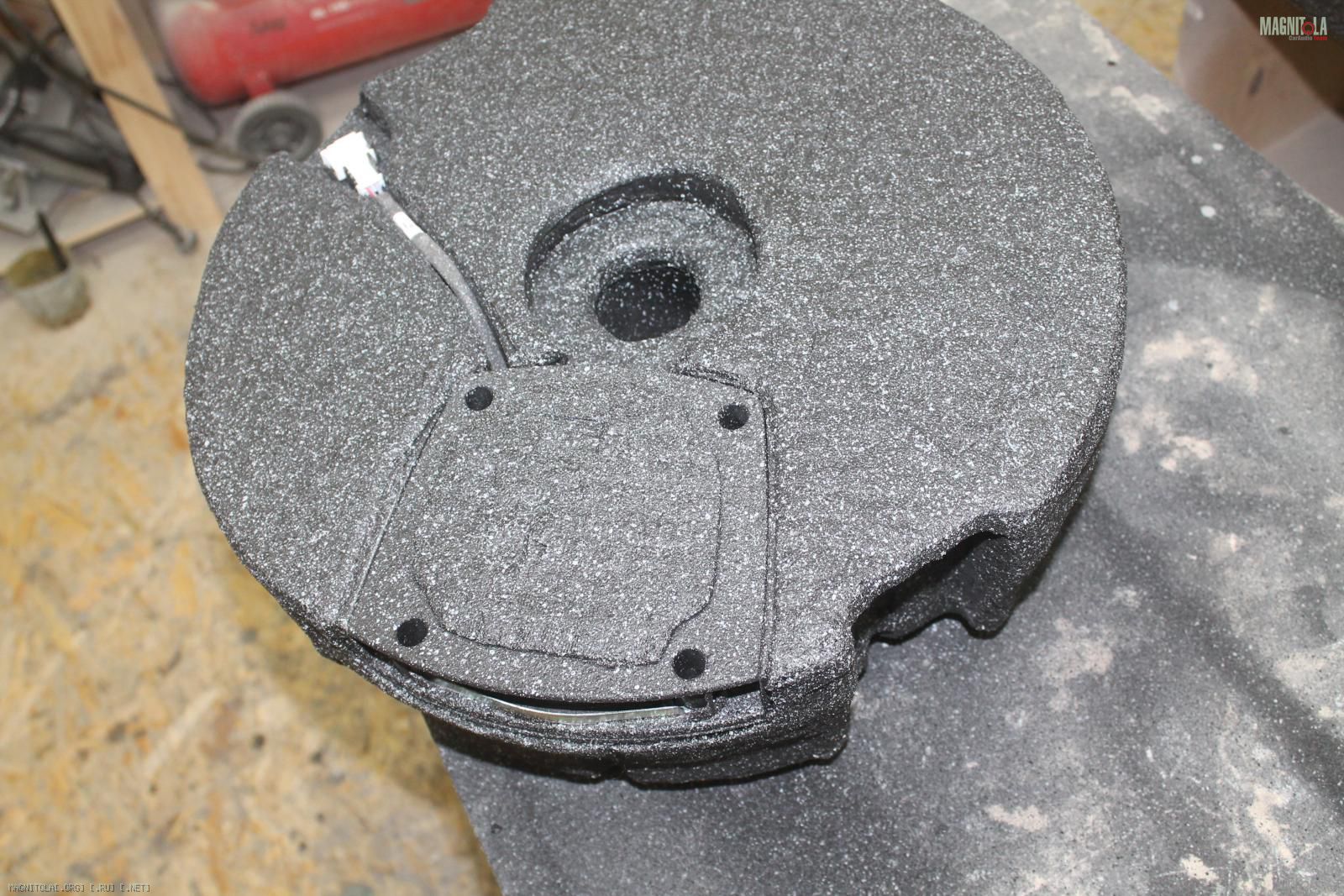

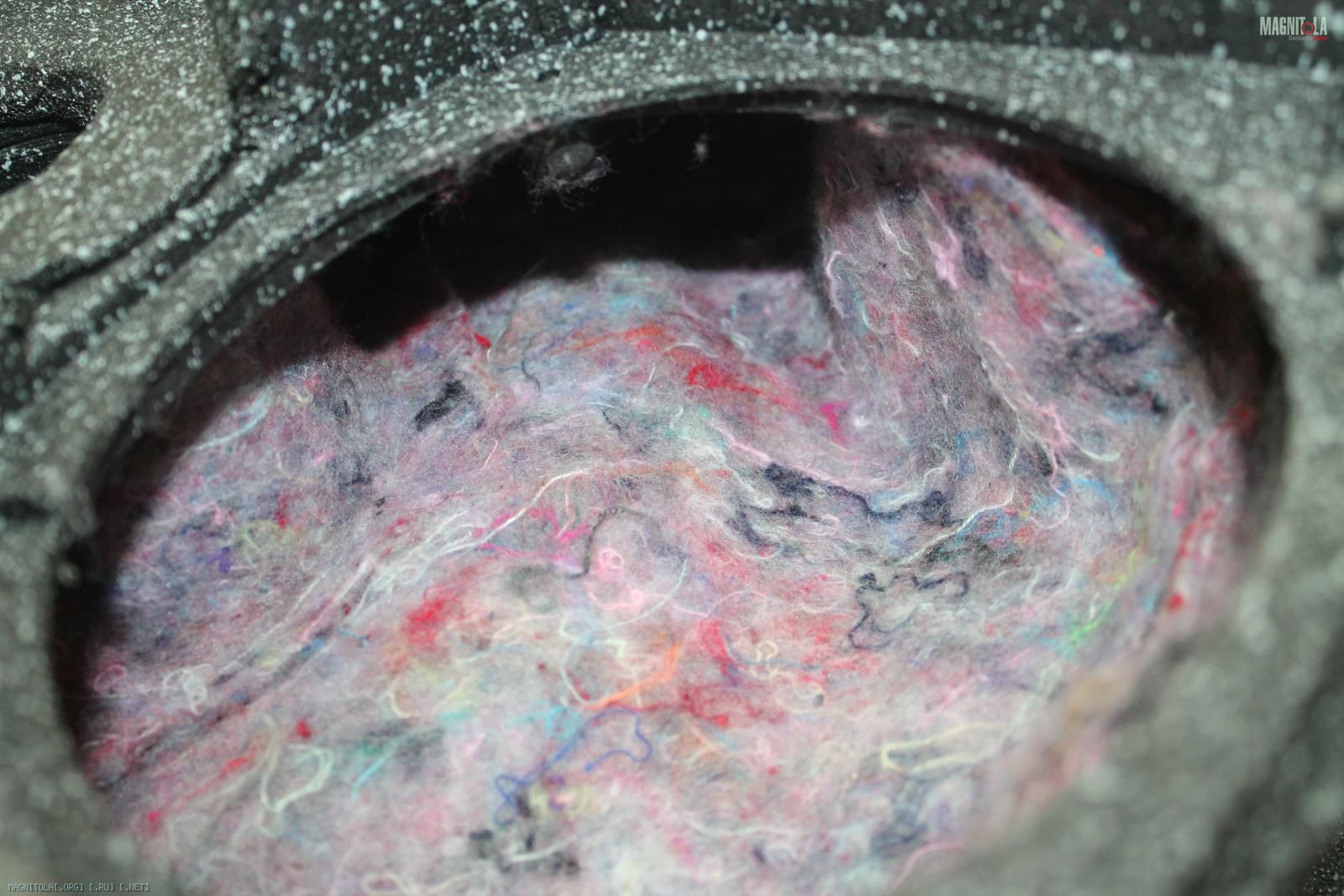

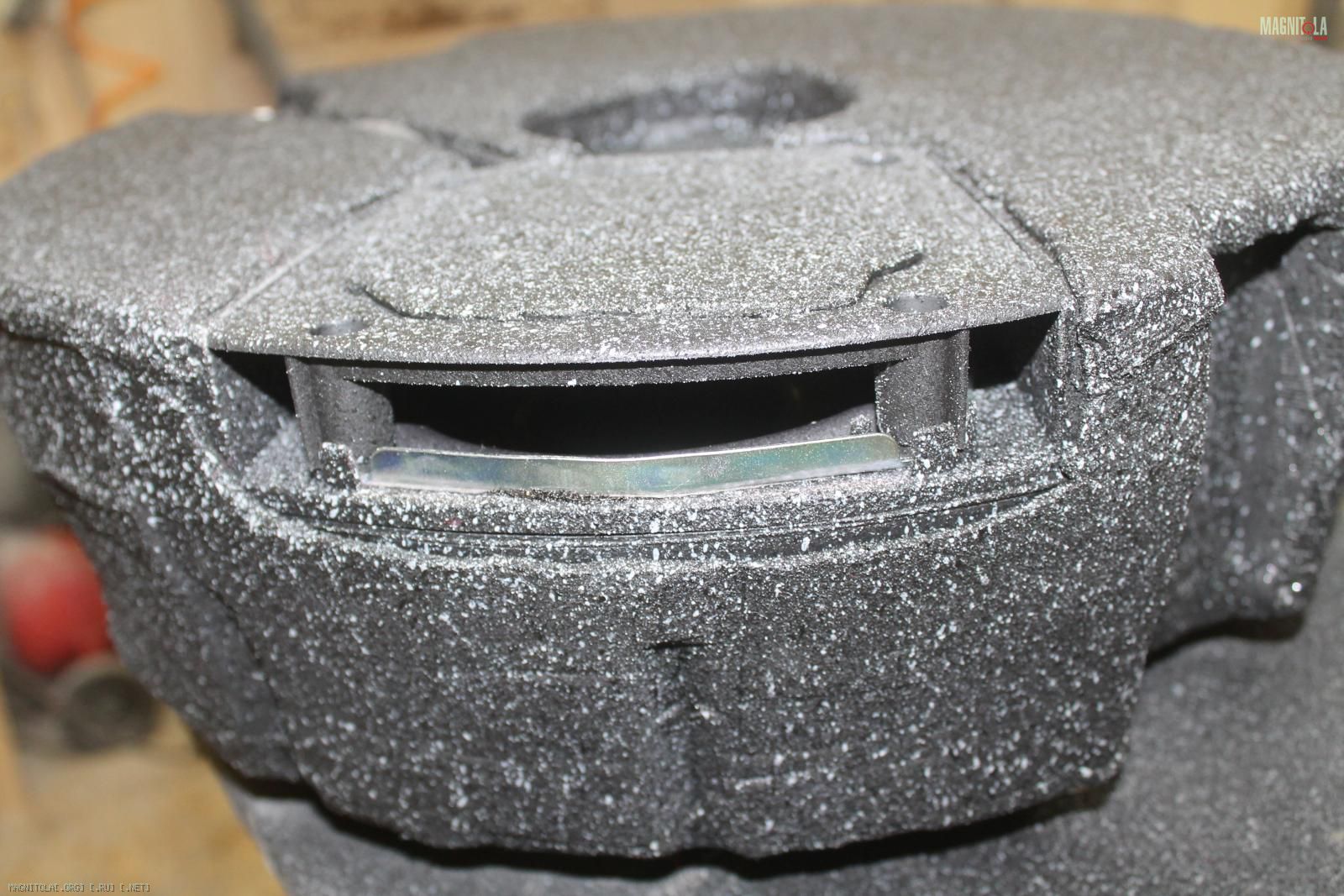

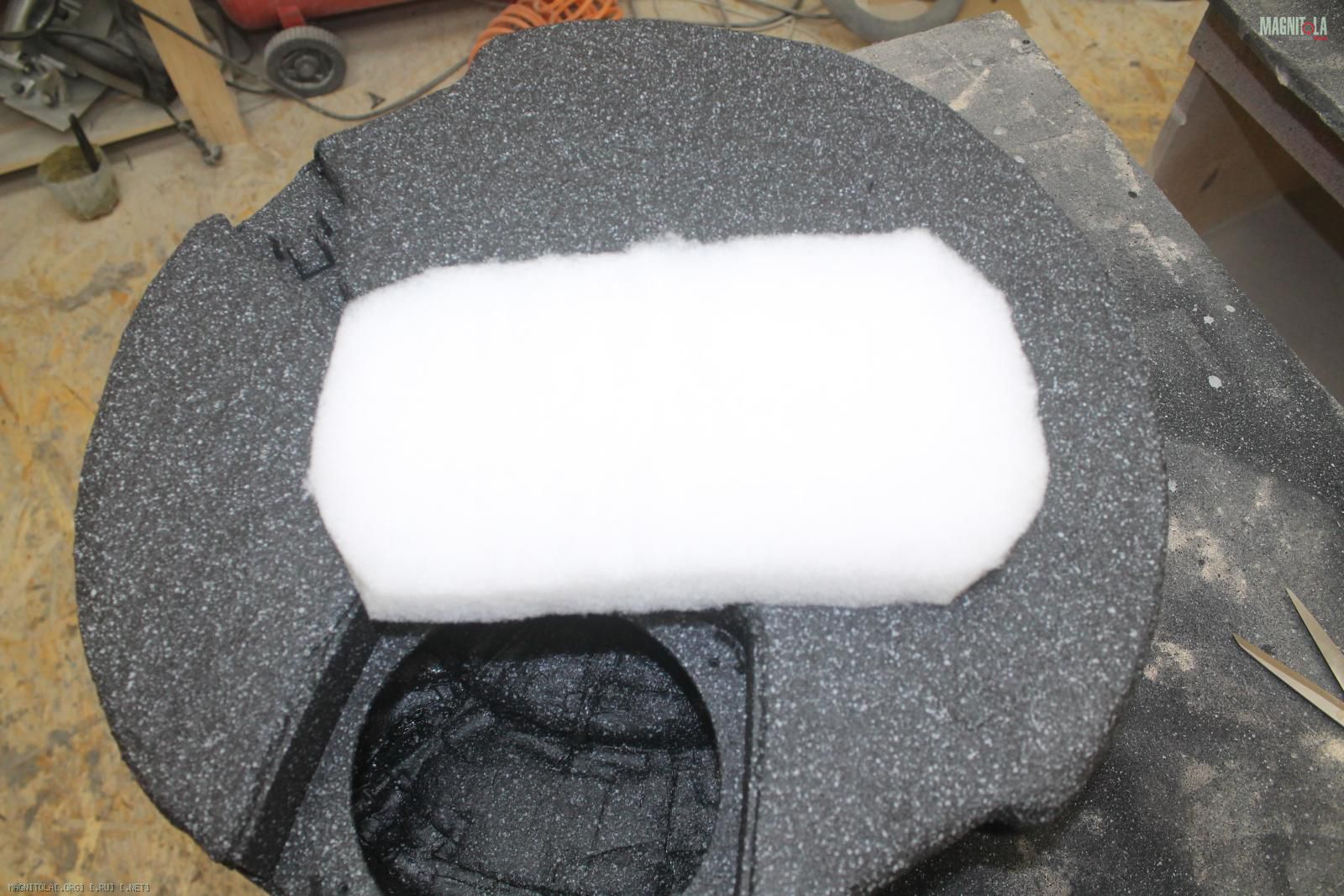

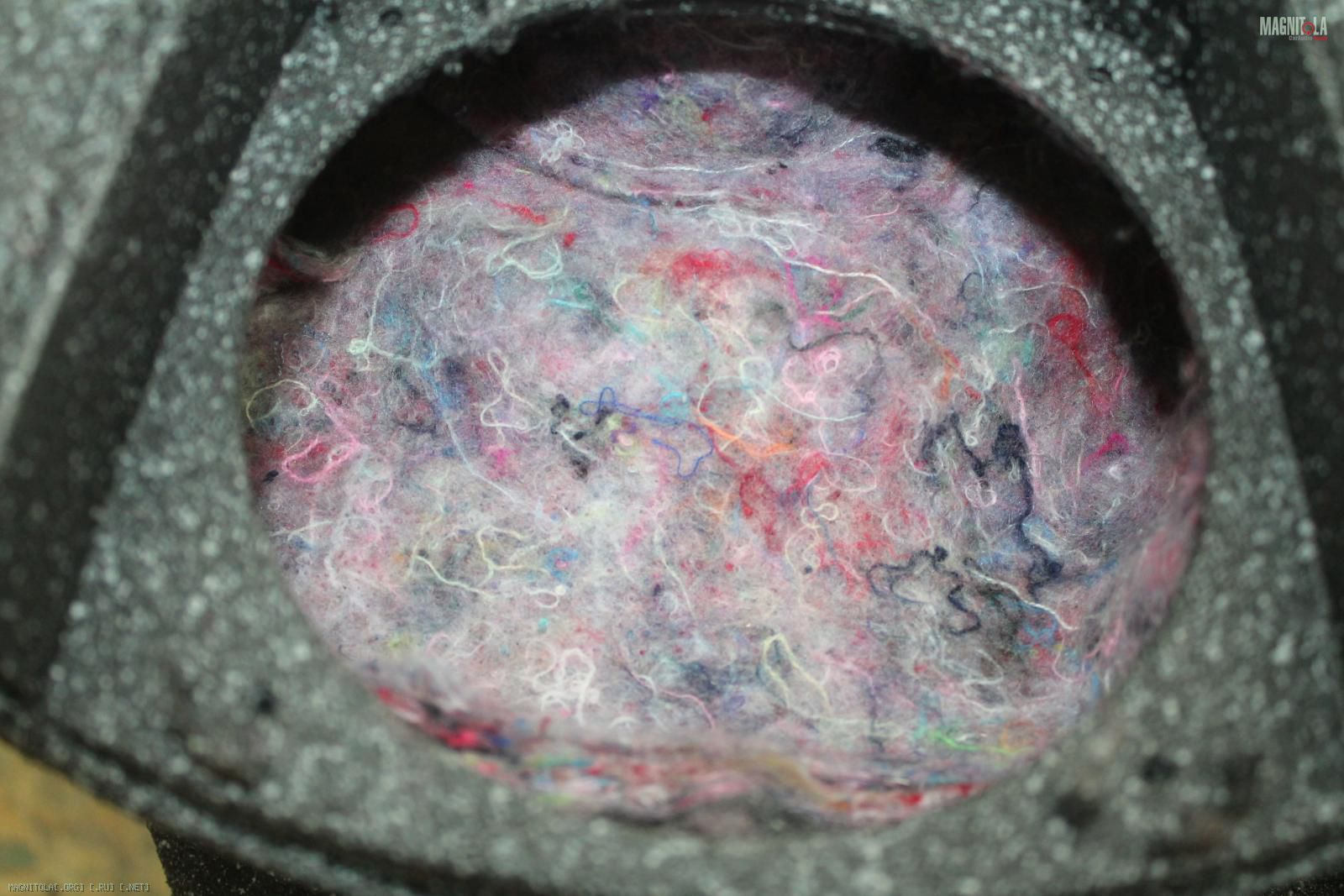

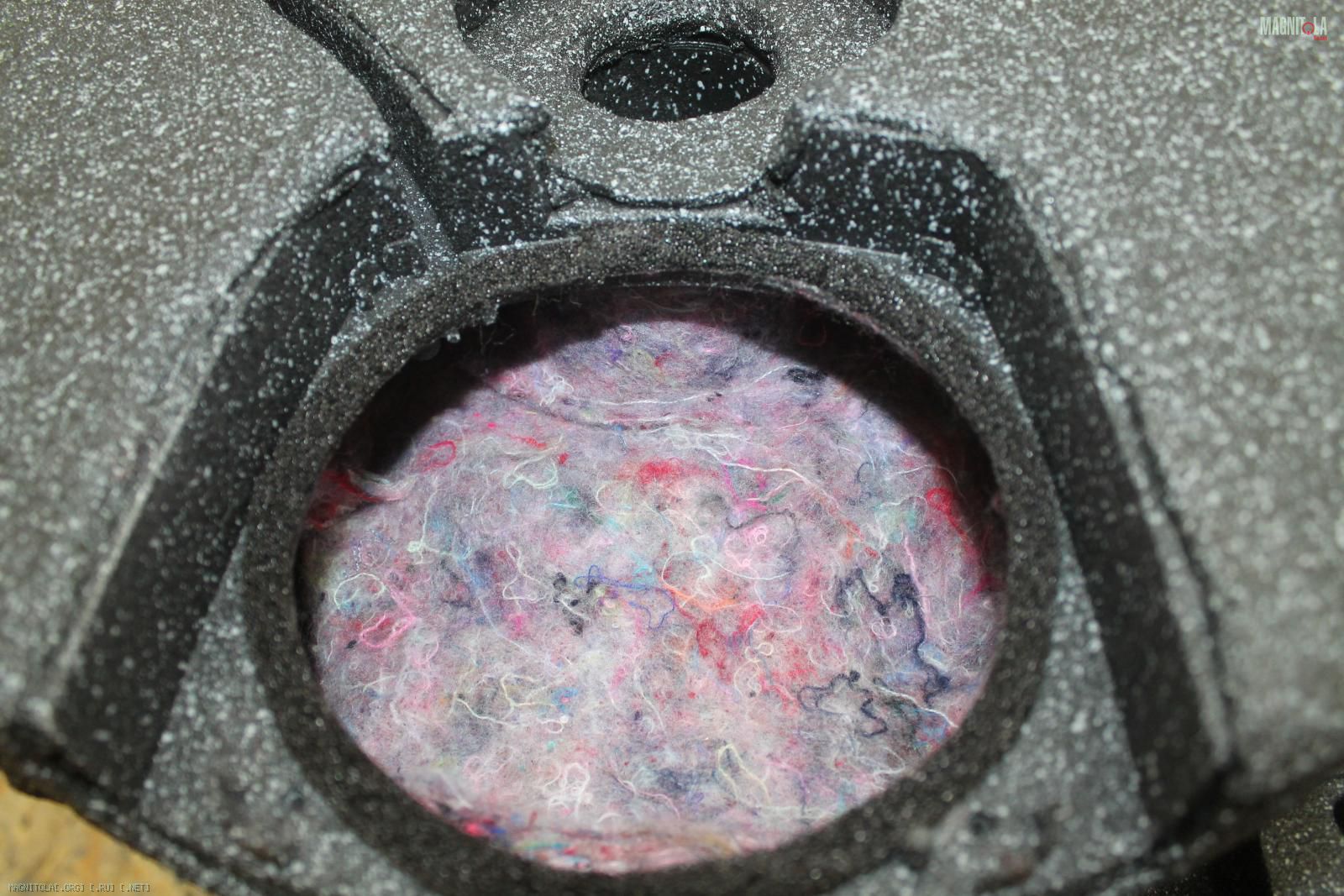

Акустическое демпфирование корпуса сабвуфера синтепоном и ватином..

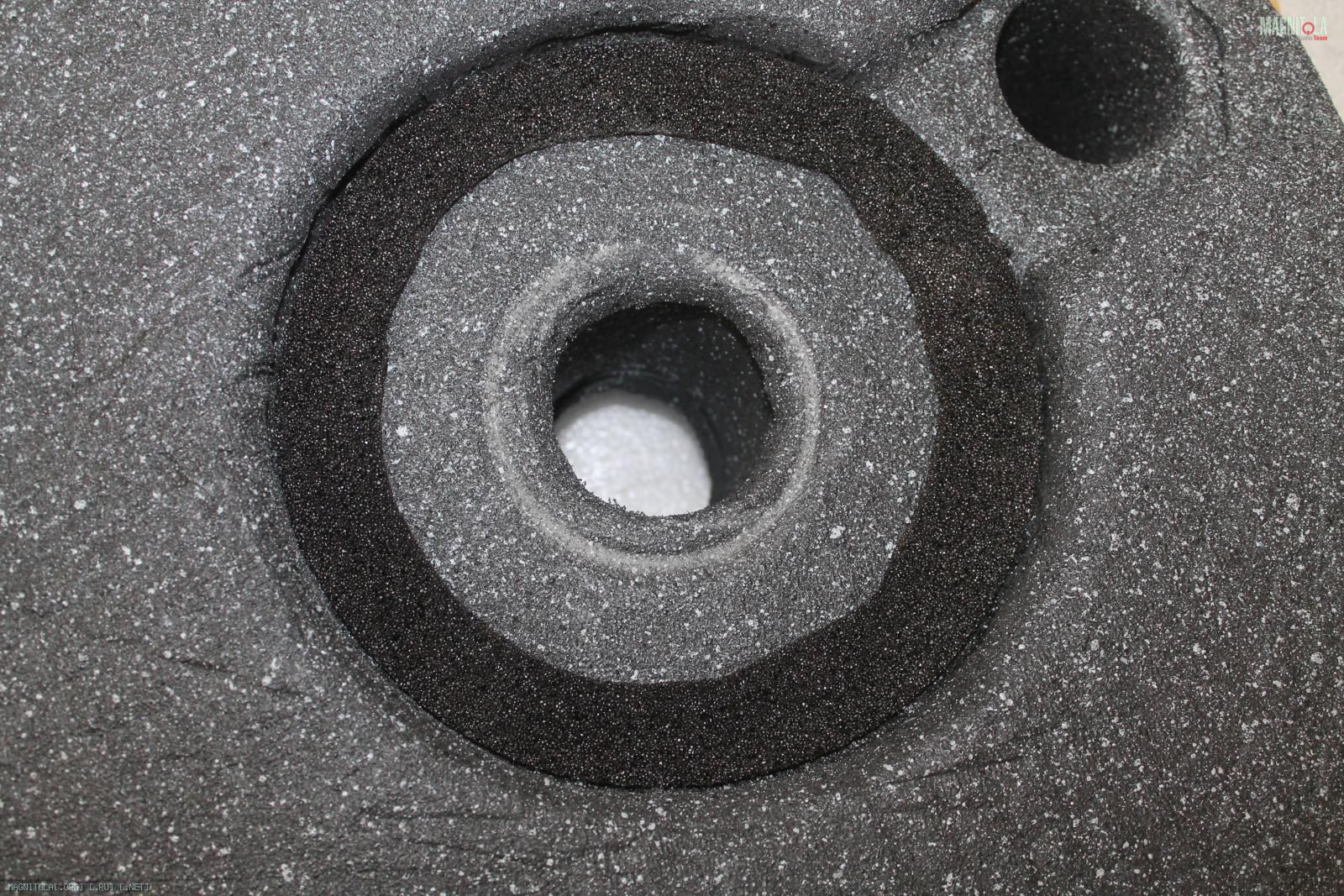

Уплотнительные колечки под динамик и на дно корпуса...
Собираем.. итог -глухой и тяжелый...
Вложение 1128564 Вложение 1128566 Вложение 1128568 Вложение 1128570 Вложение 1128572 Вложение 1128574 Вложение 1128576

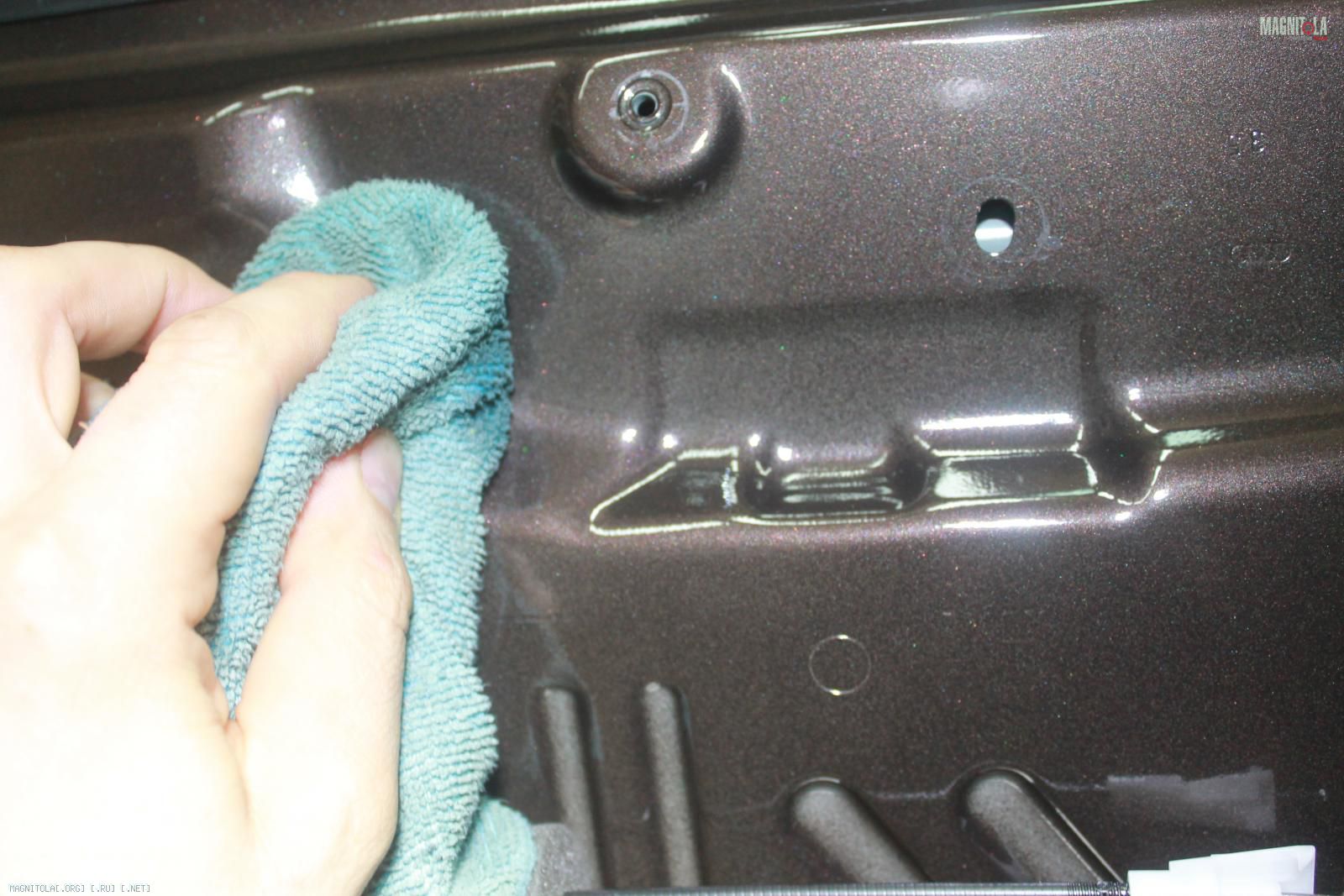

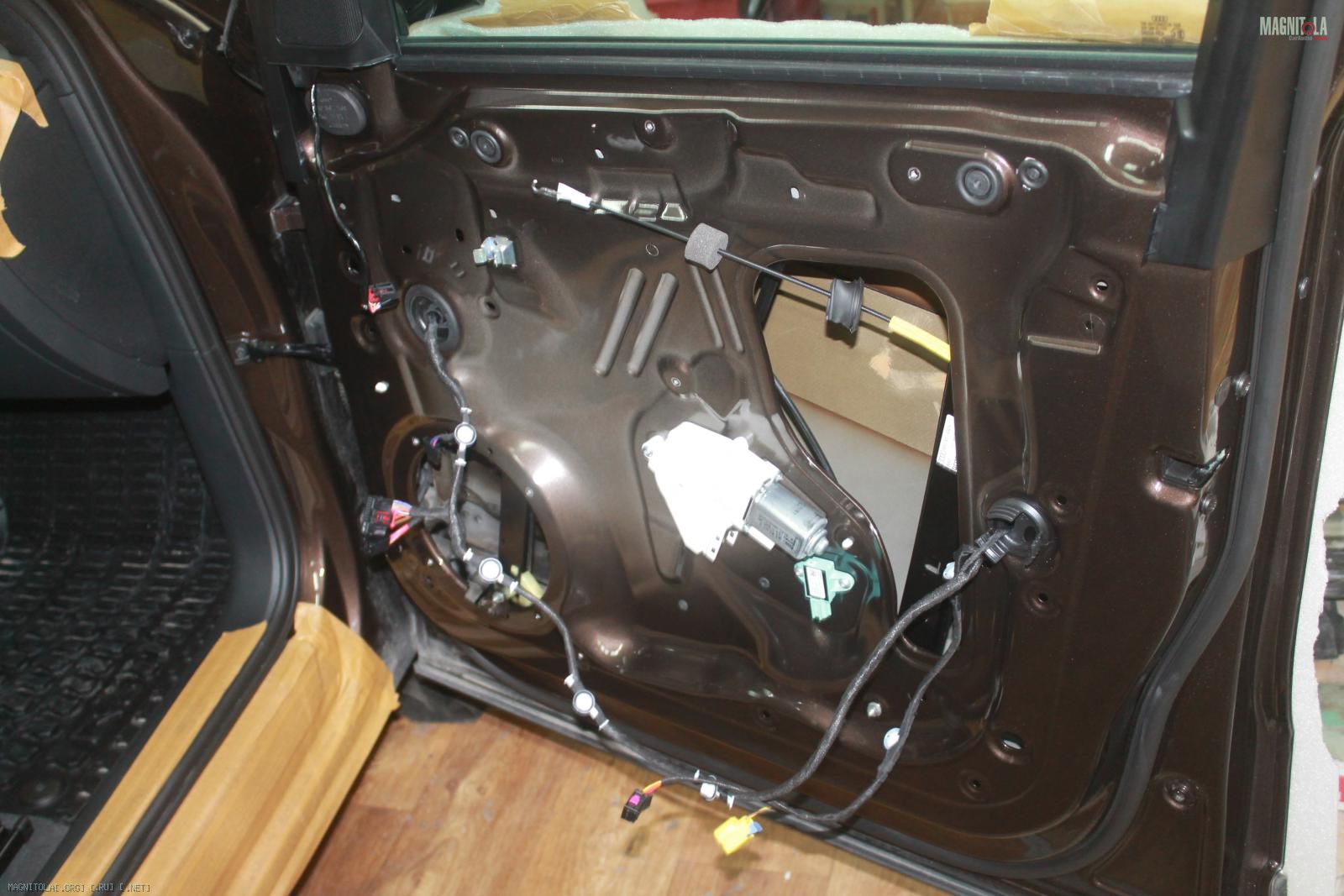

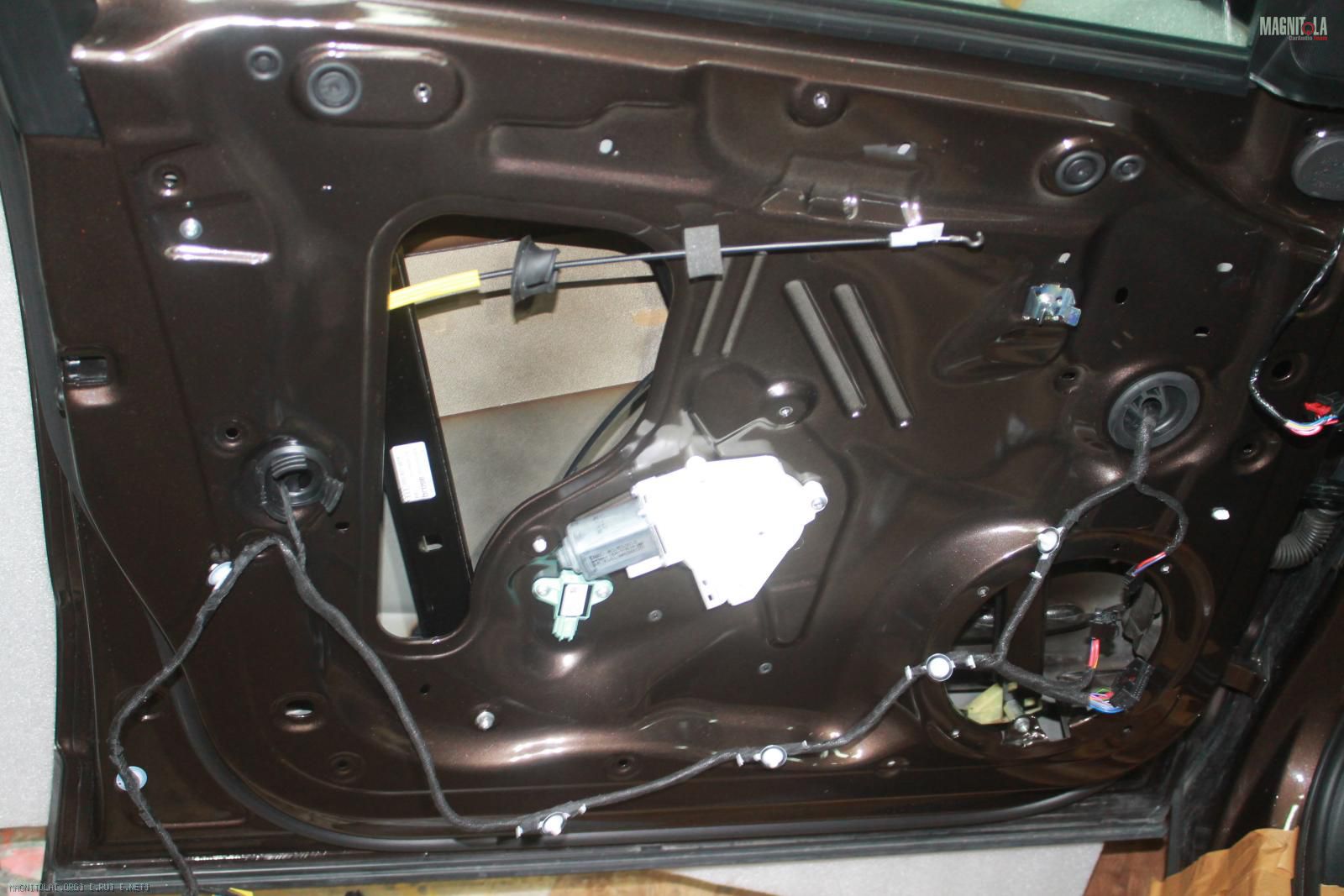

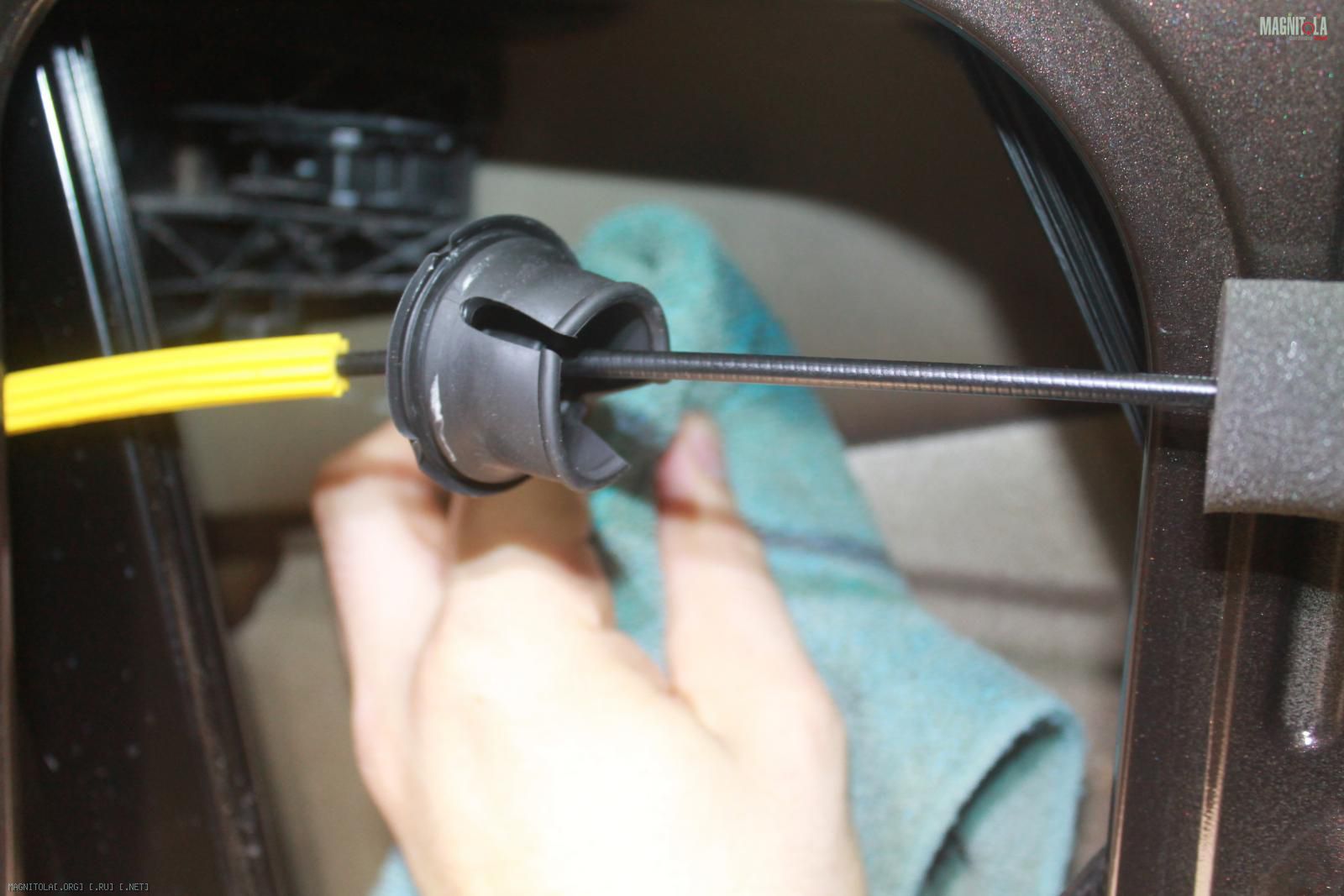

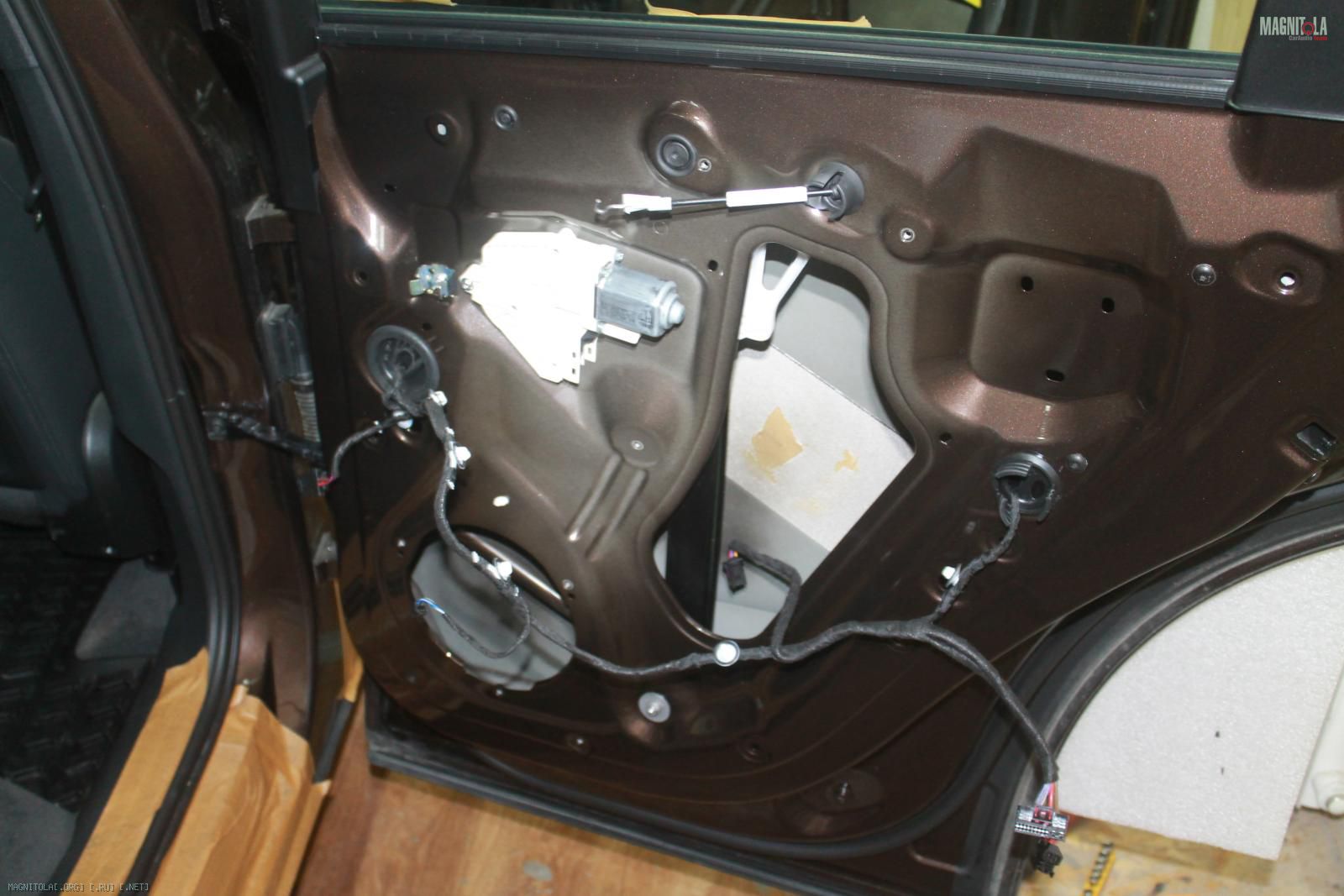

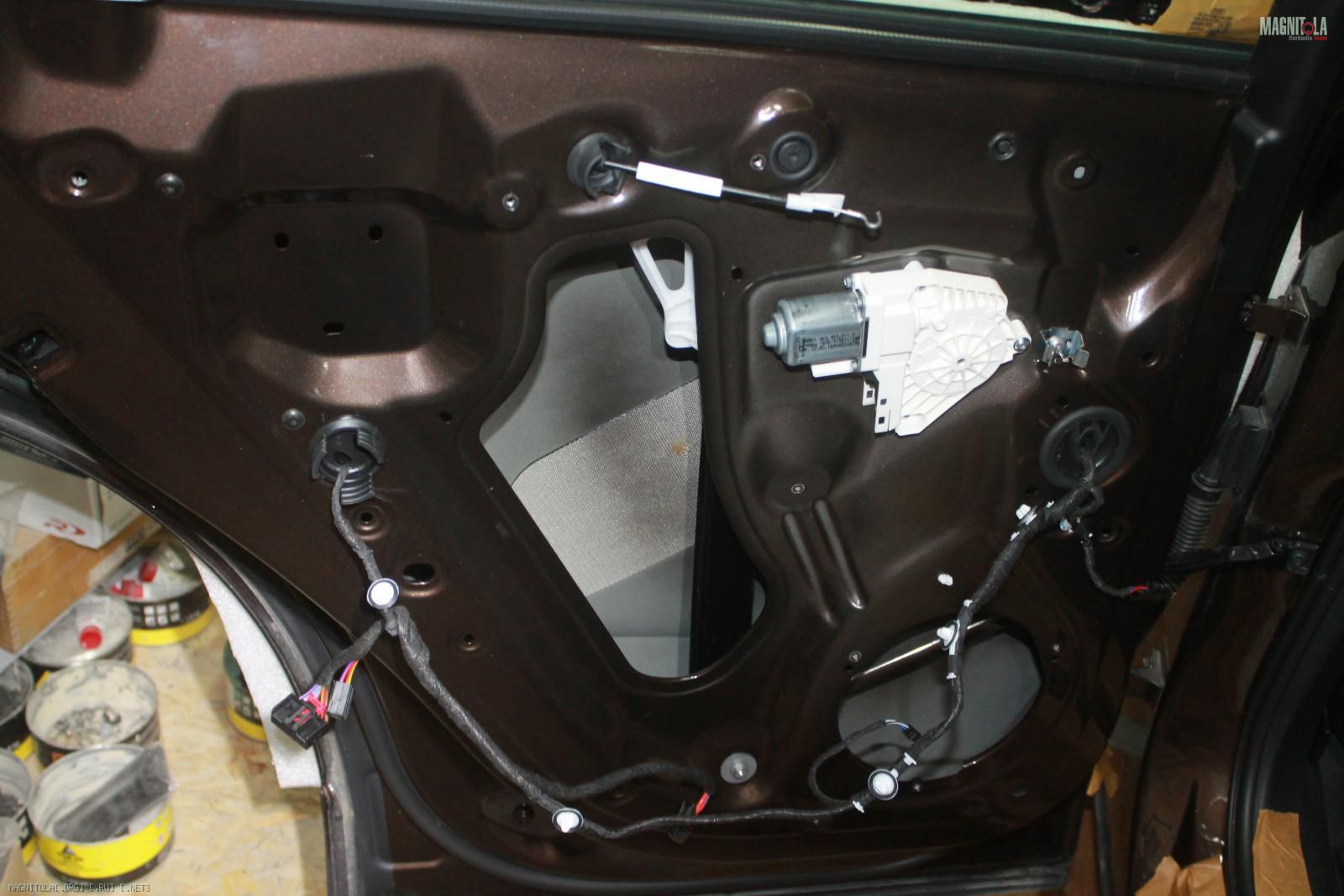

Очищаем, обезжириваем двери...
Вложение 1128578 Вложение 1128580 Вложение 1128582 Вложение 1128584 Вложение 1128586 Вложение 1128588 Вложение 1128590

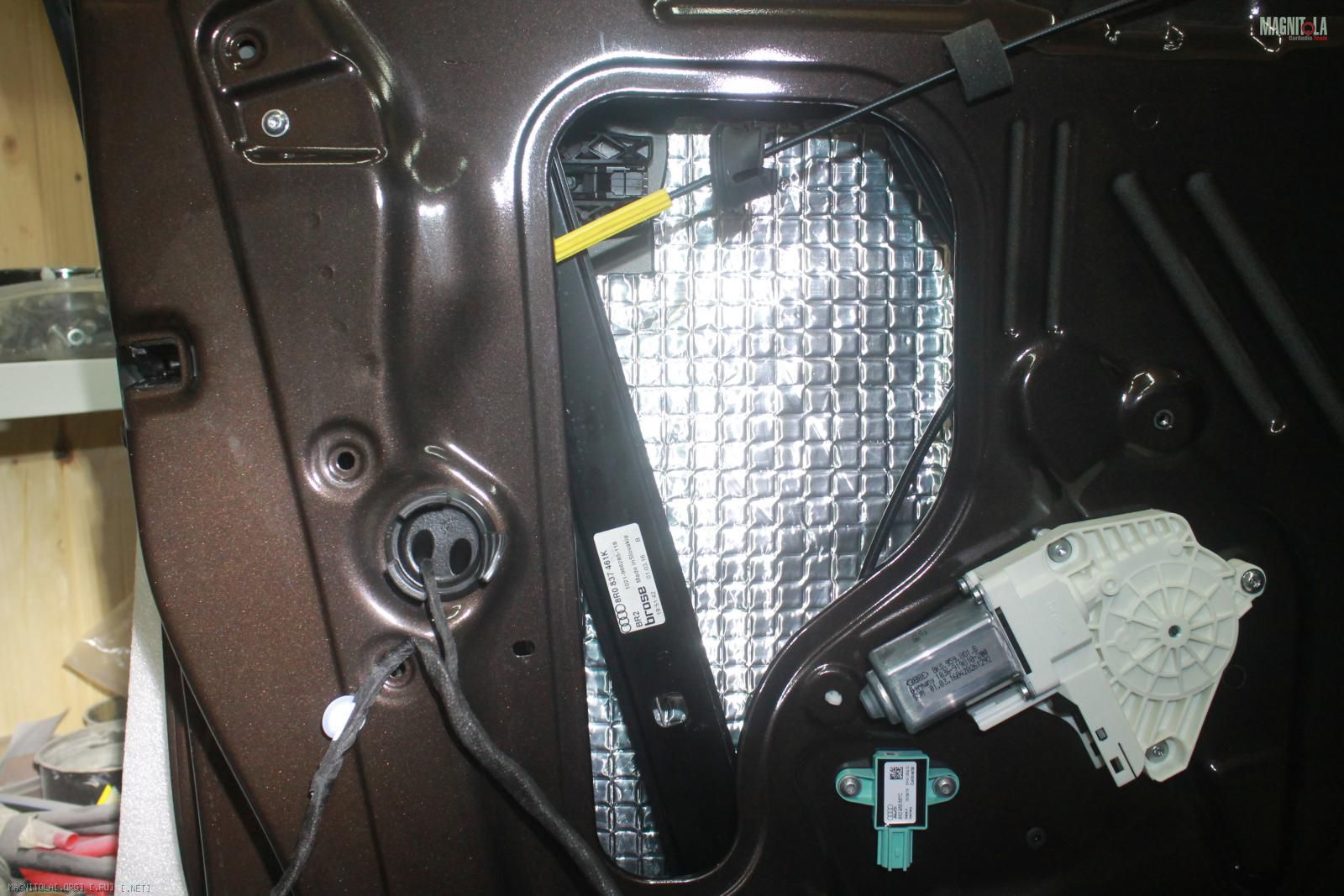

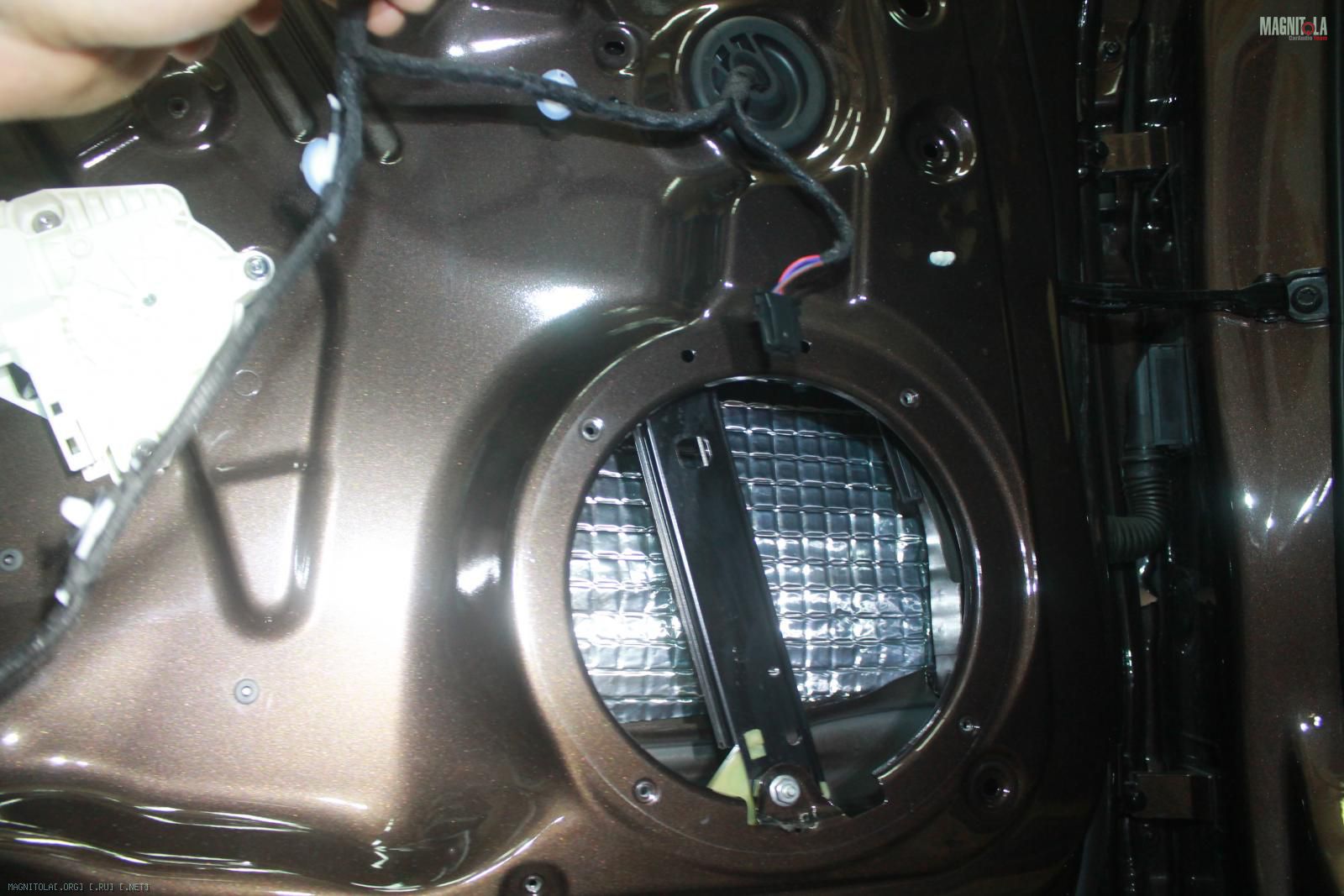

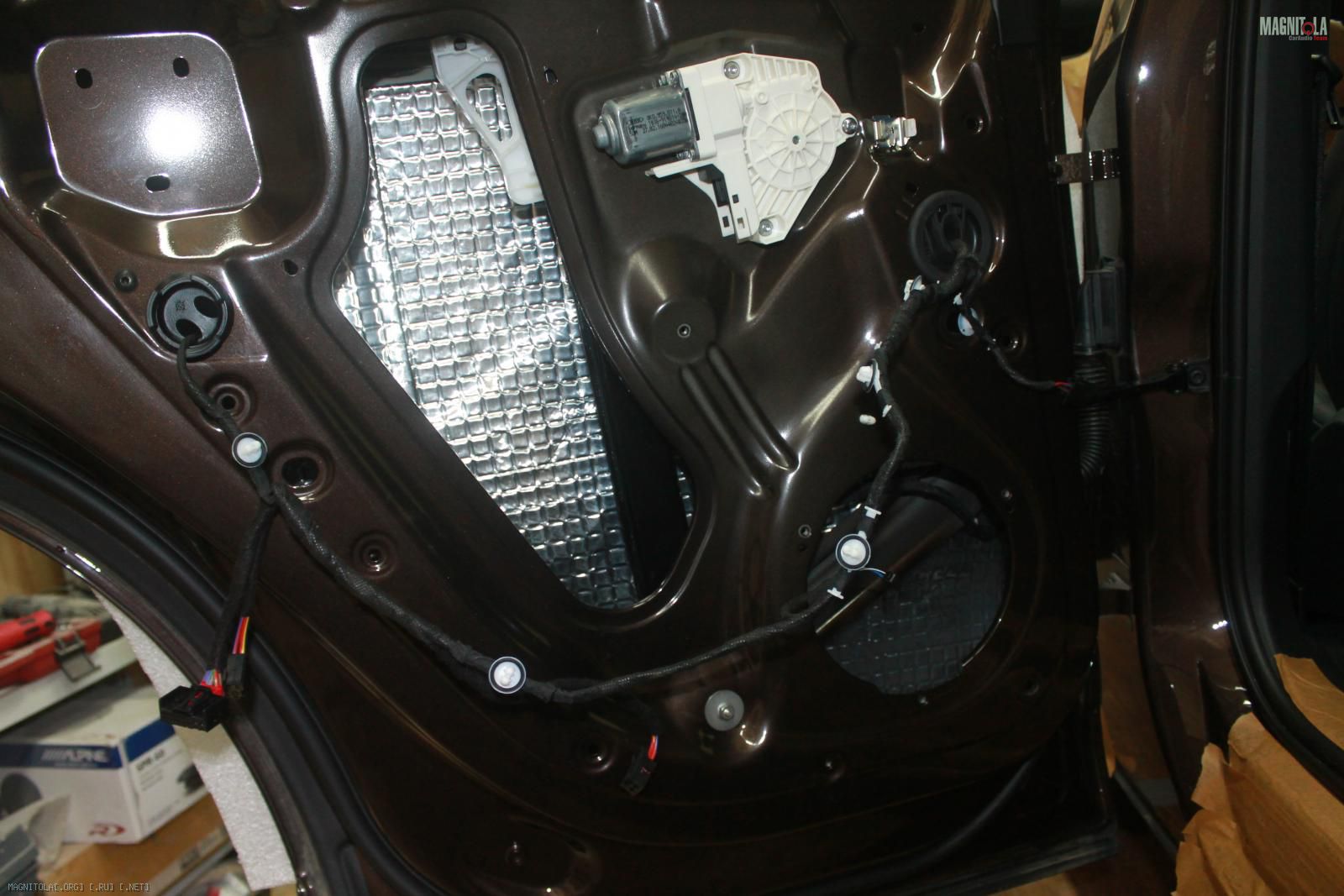

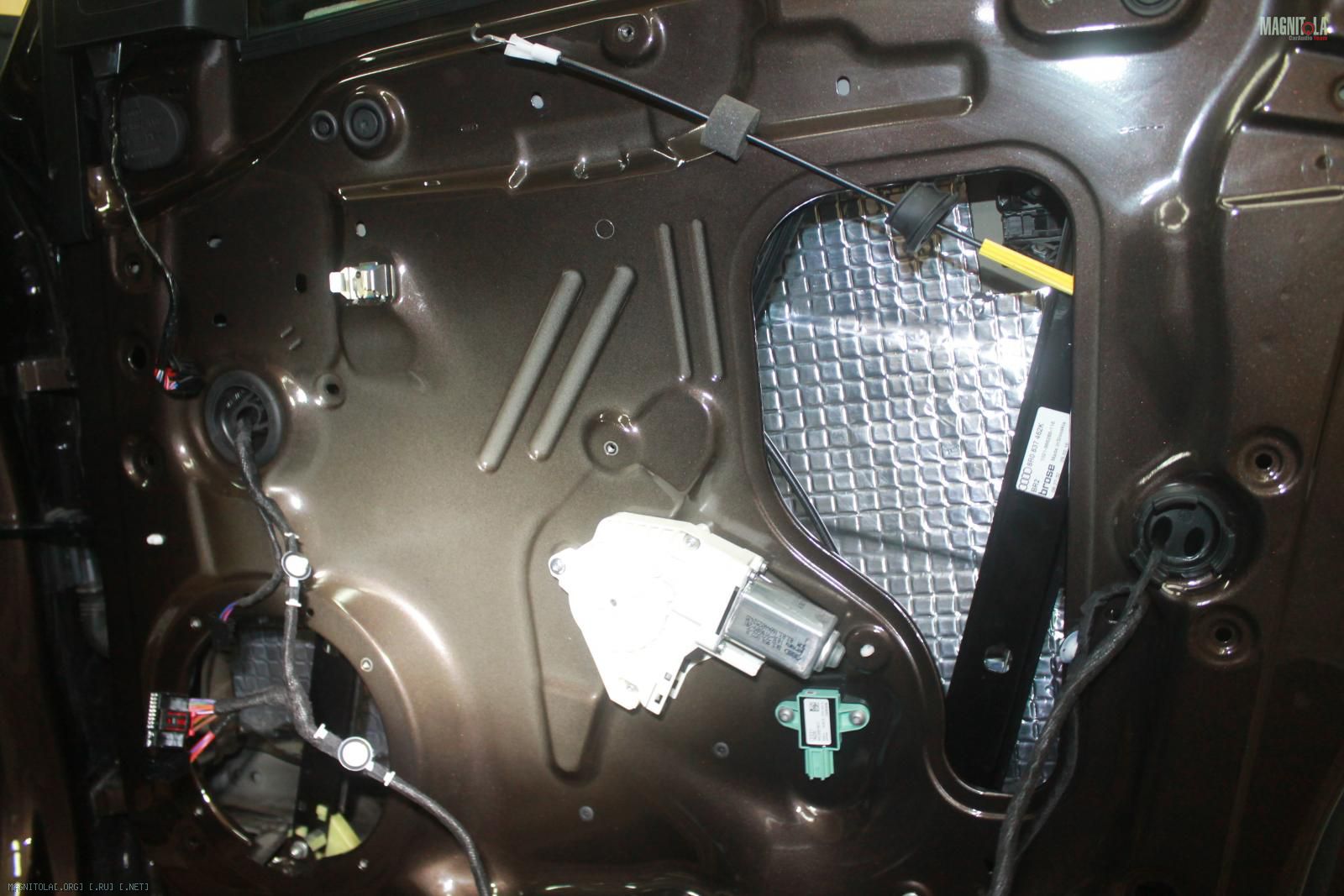

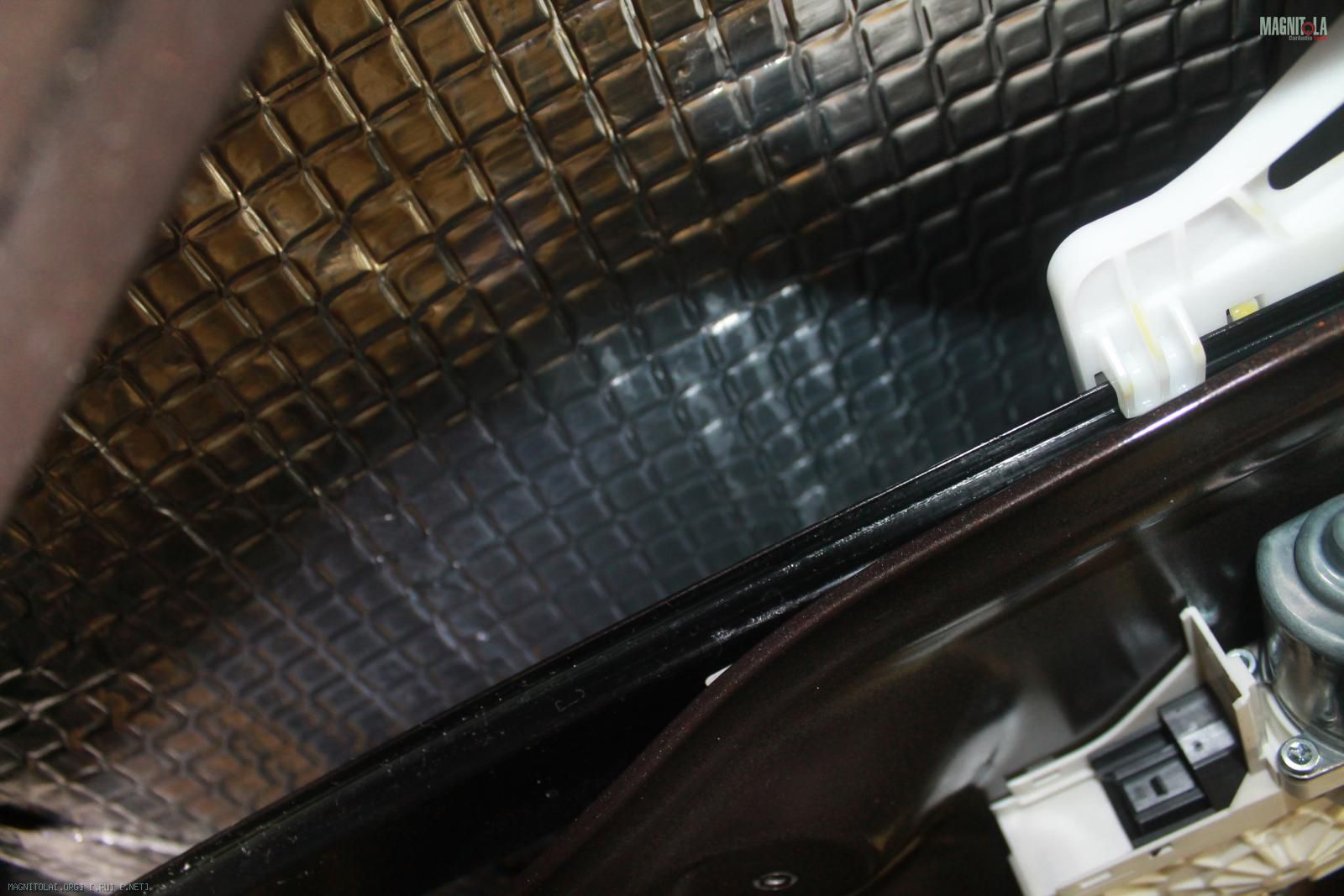

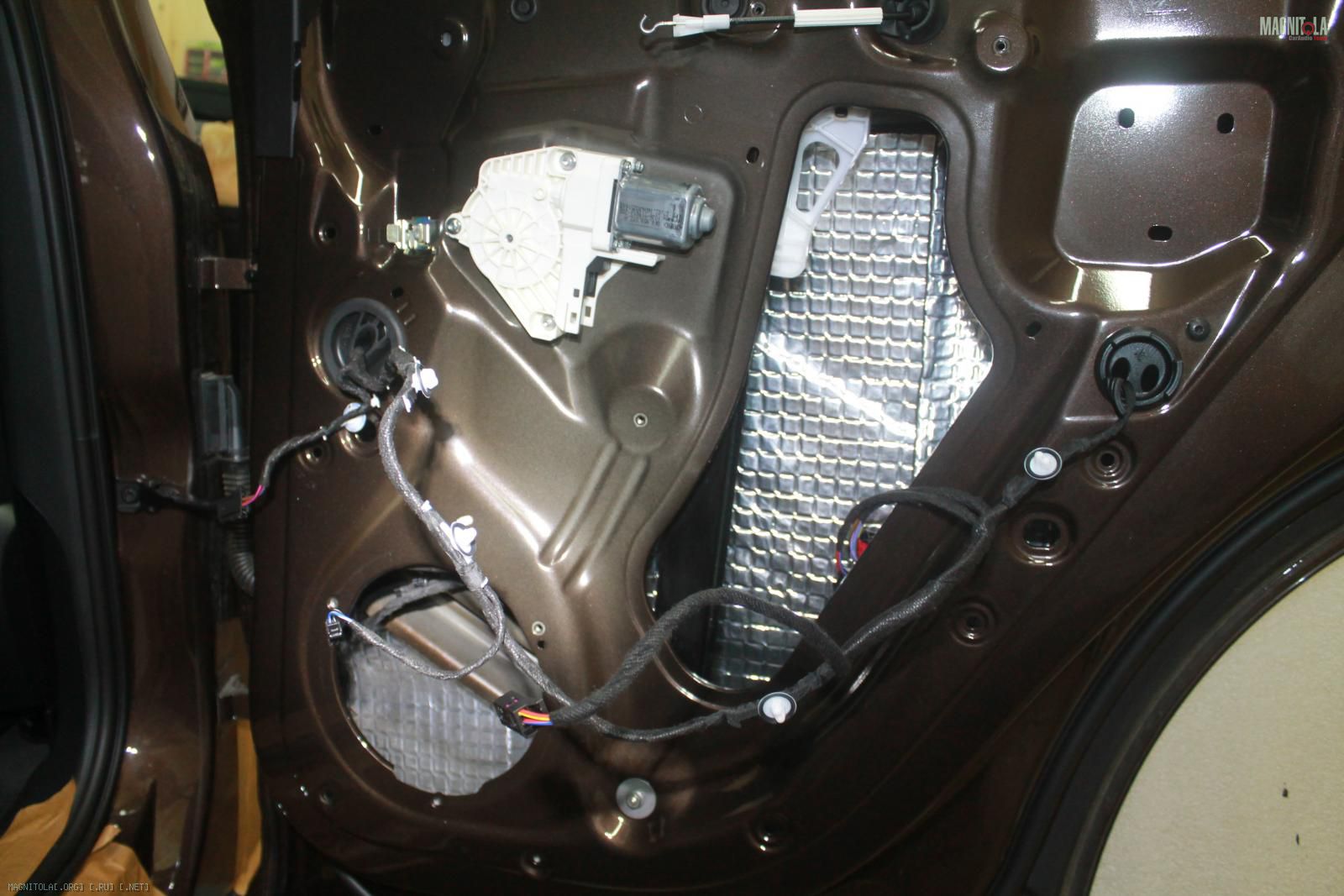

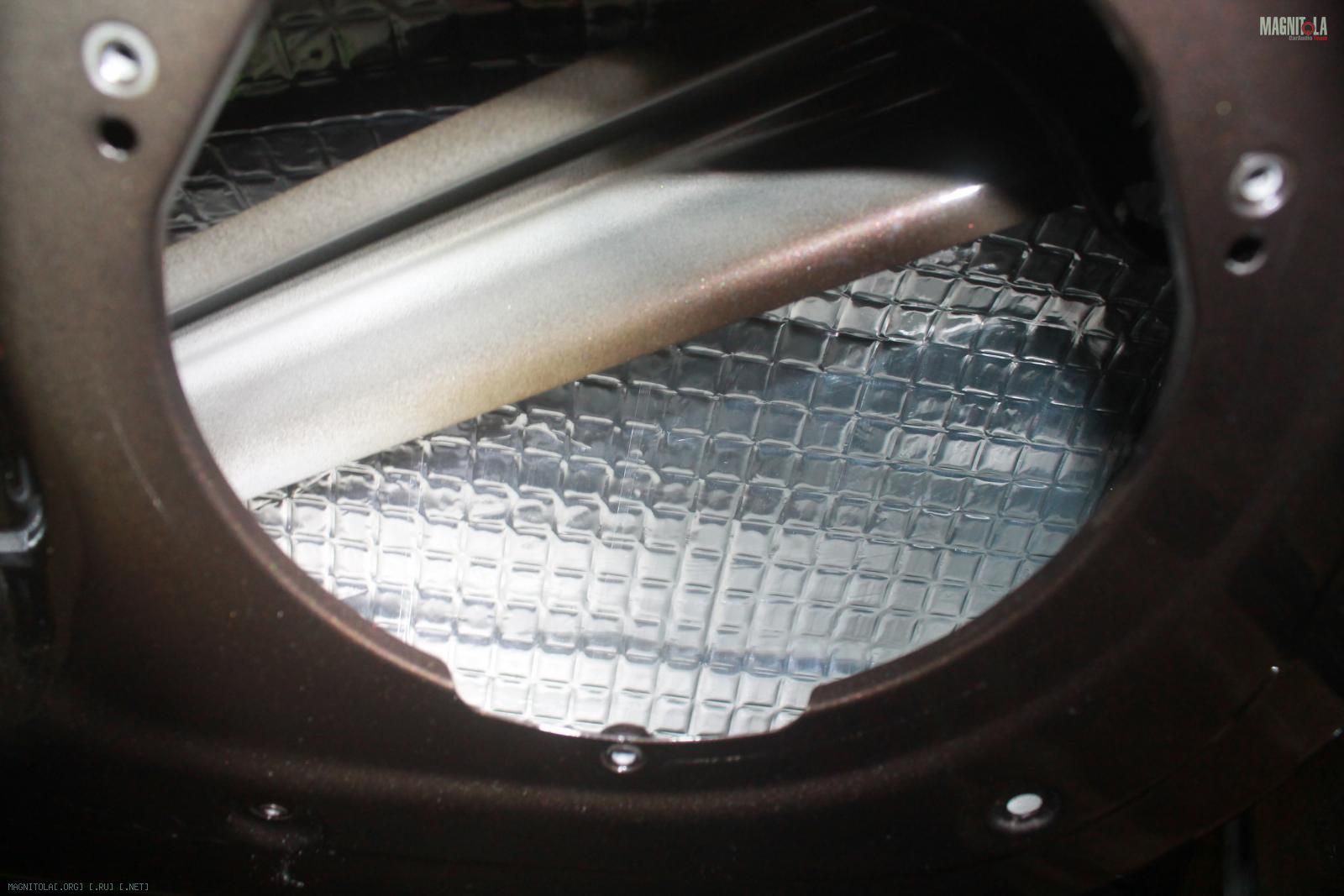

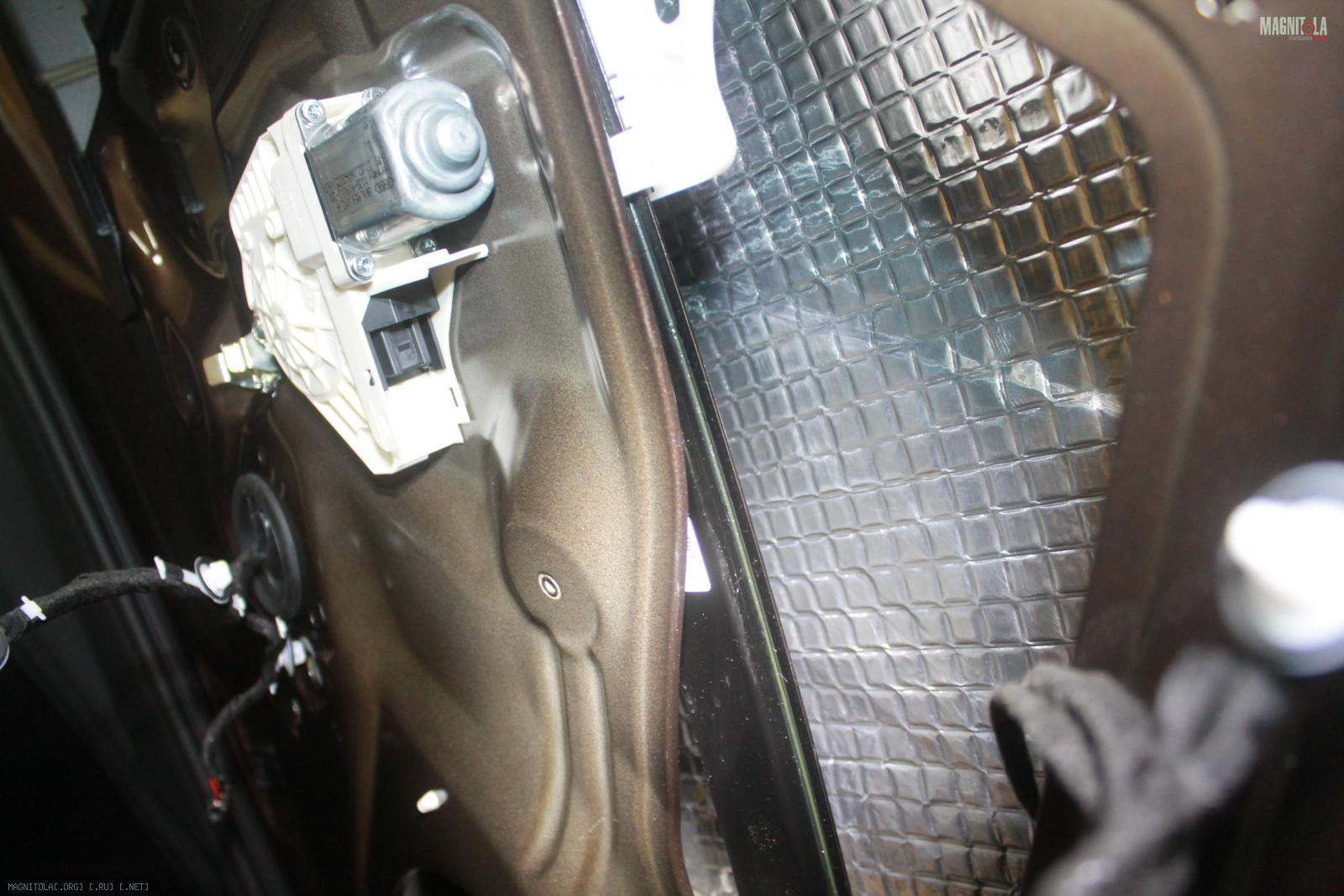

Изготавливаем лекала, с помощью которых, можно идентично виброизолировать данную марку авто цельными/сплошными листами(а не обрезками и лоскутками, как многие делают)...

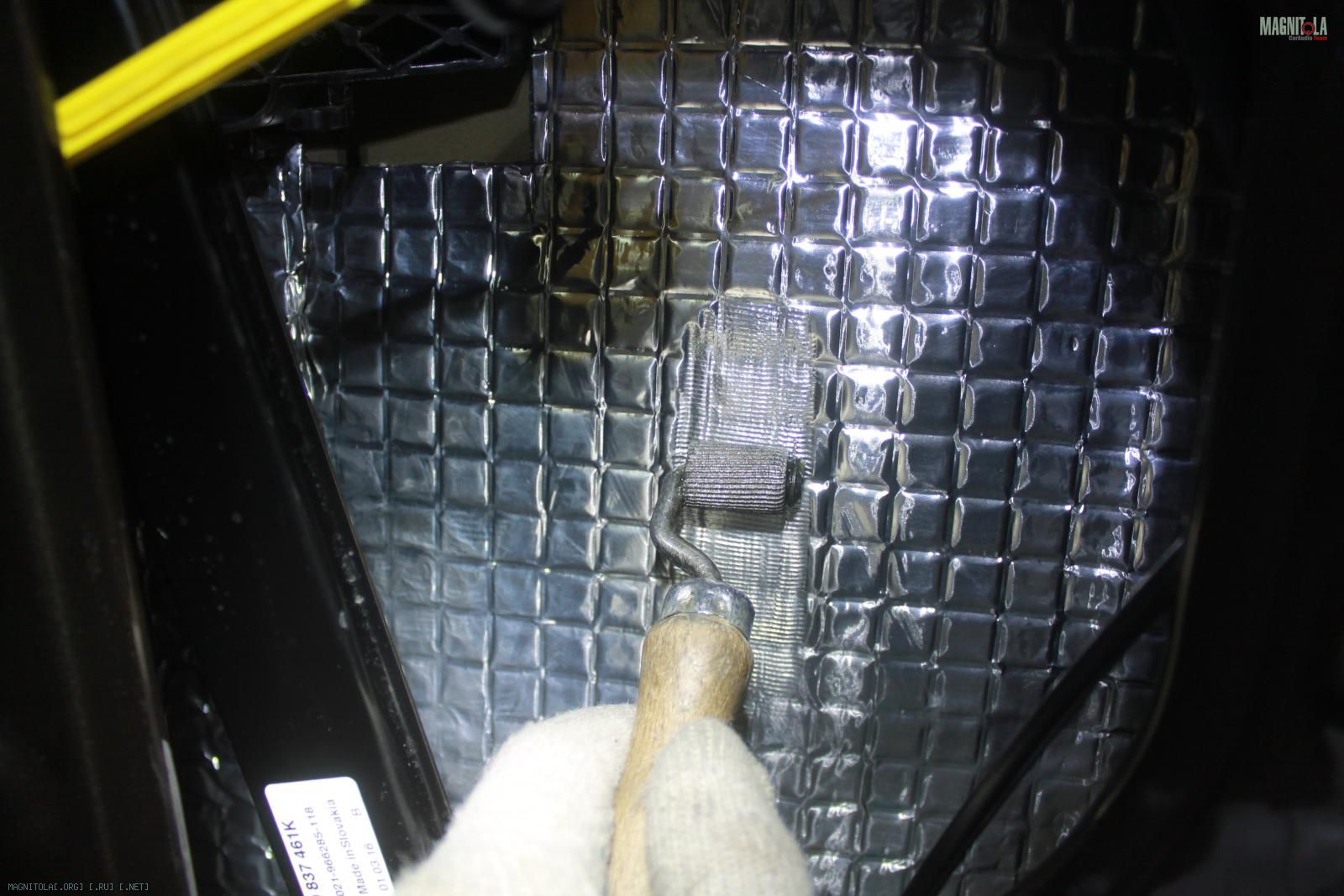

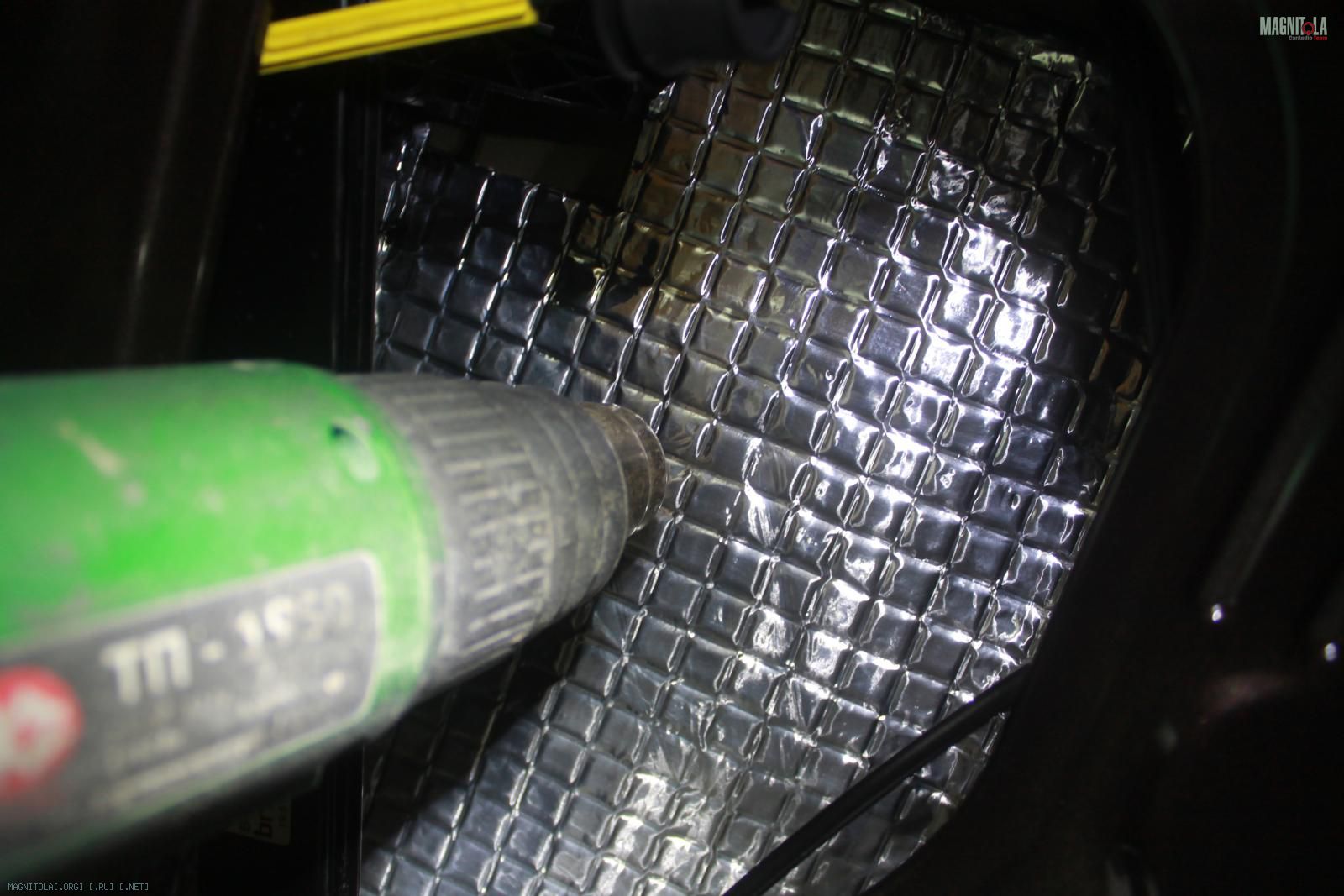

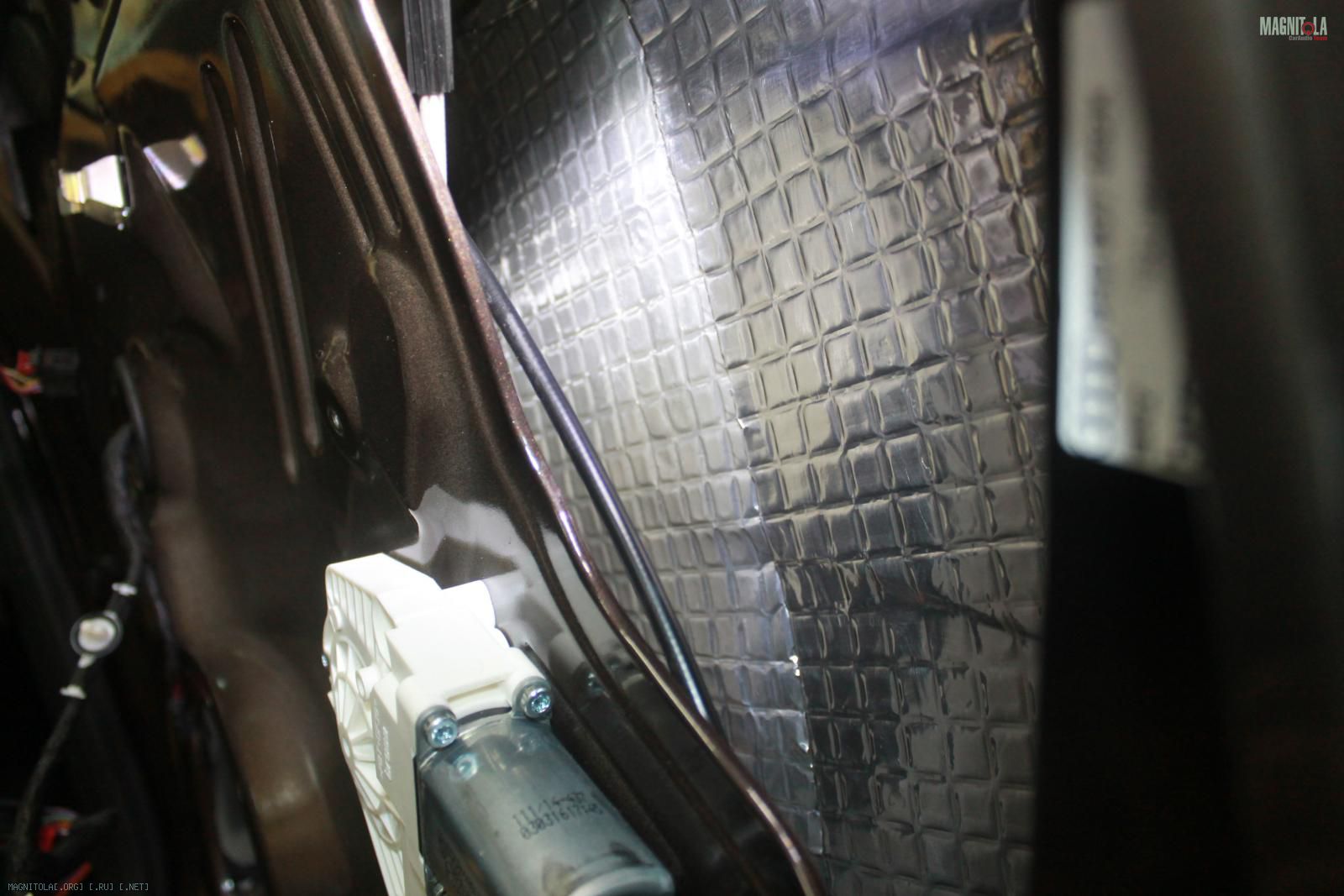

Греем.. прикатываем... даже самые труднодоступные места...
Вложение 1128592 Вложение 1128594 Вложение 1128596 Вложение 1128598 Вложение 1128600 Вложение 1128602 Вложение 1128604 Вложение 1128606 Вложение 1128608
Вложение 1128610 Вложение 1128612

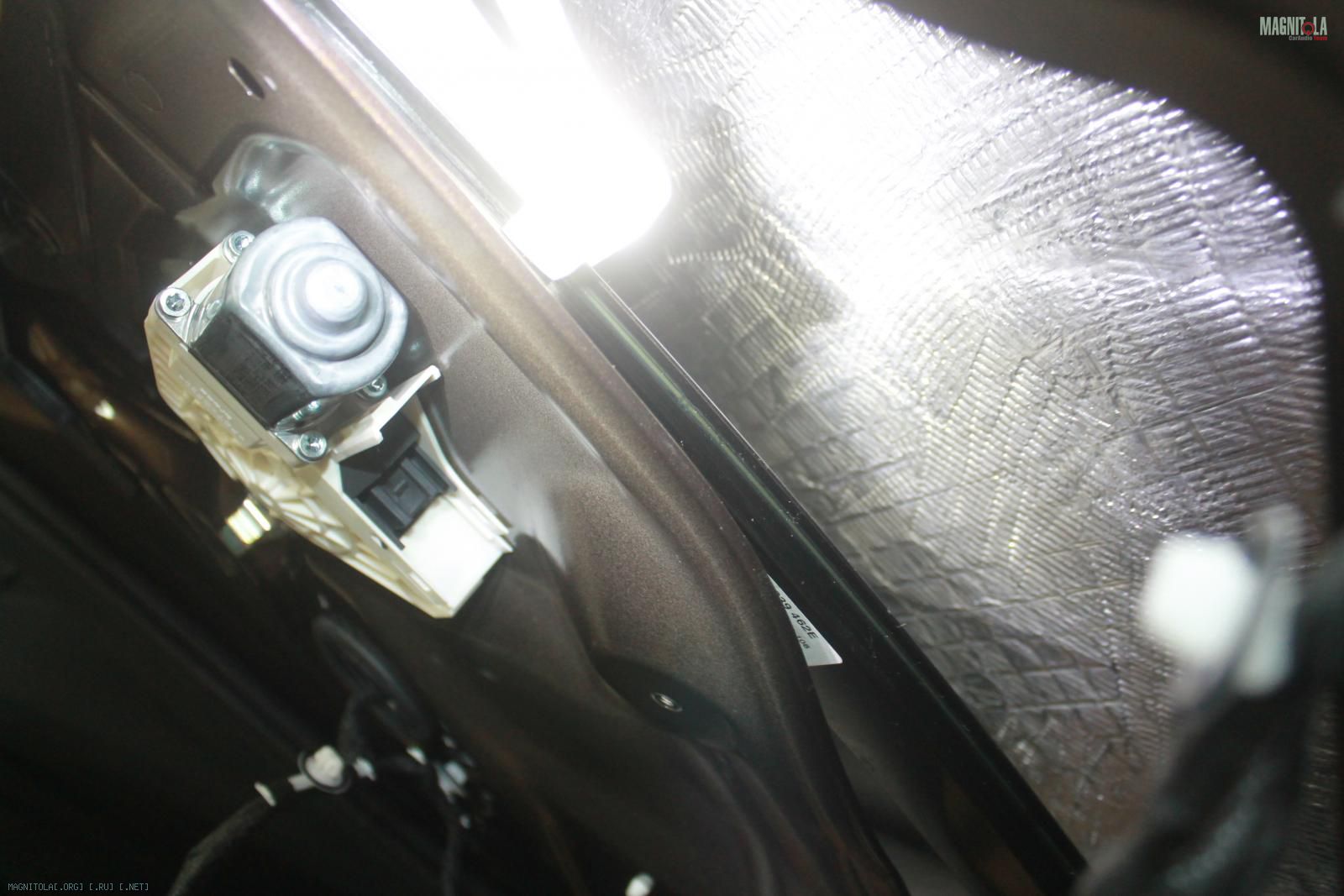

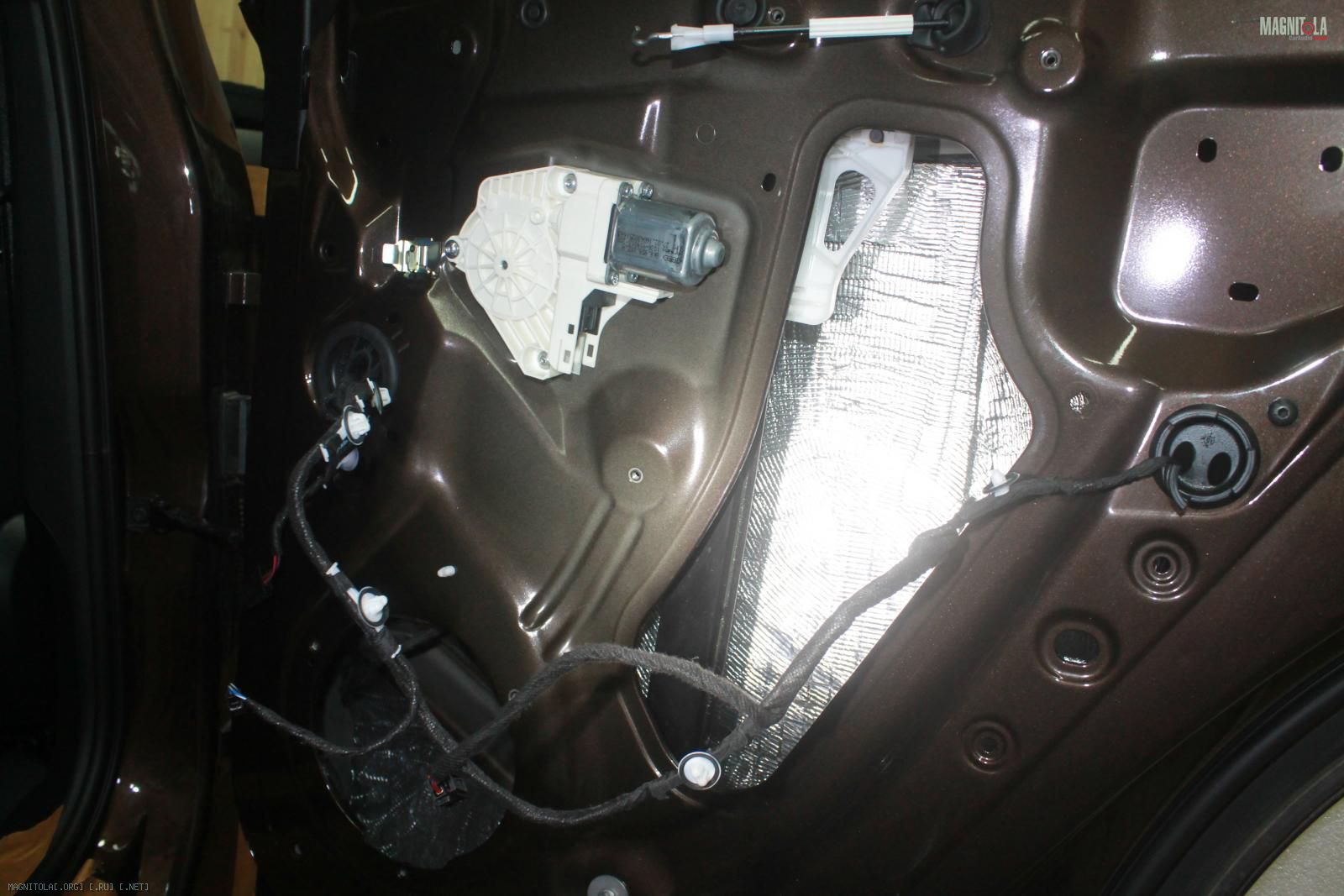

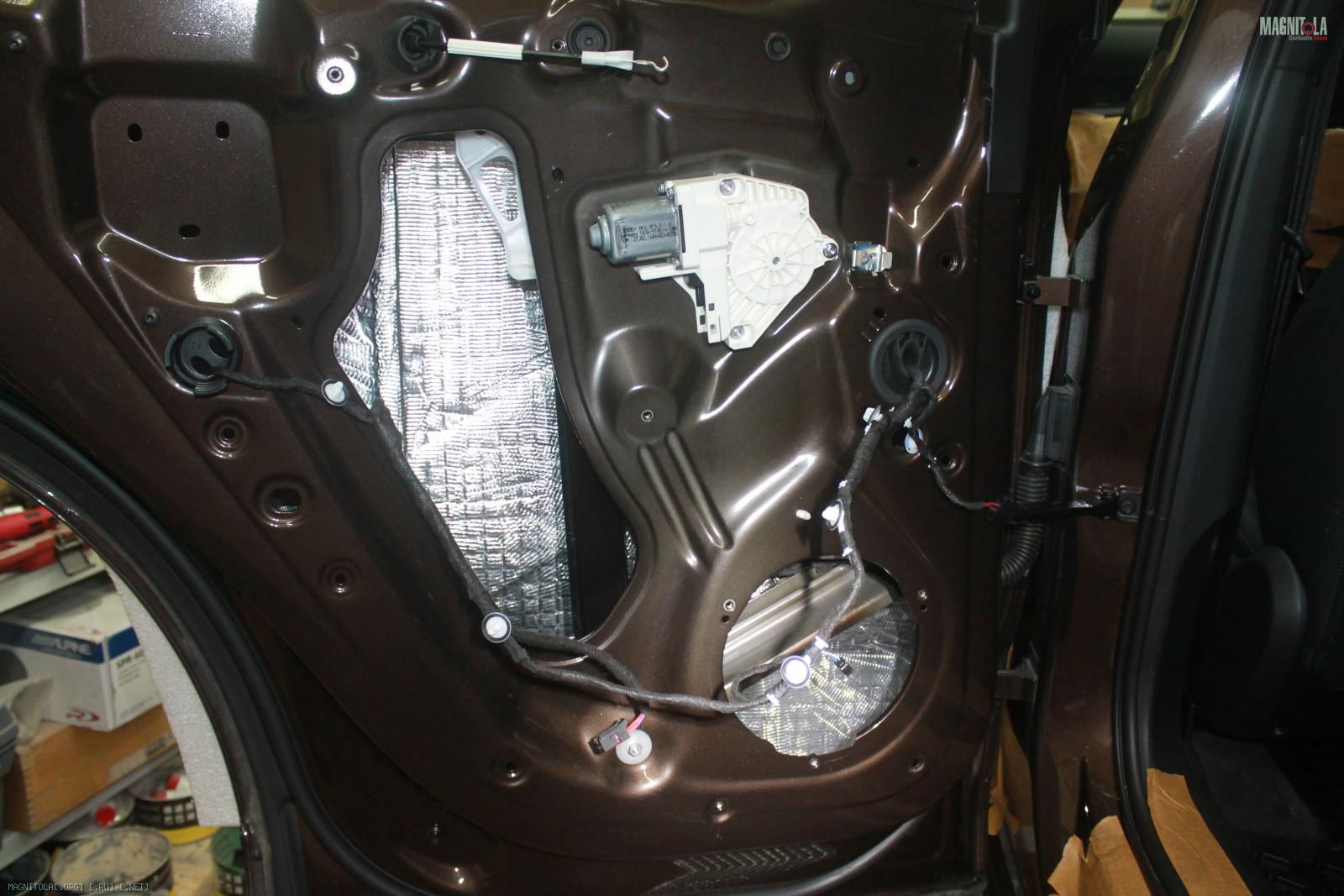

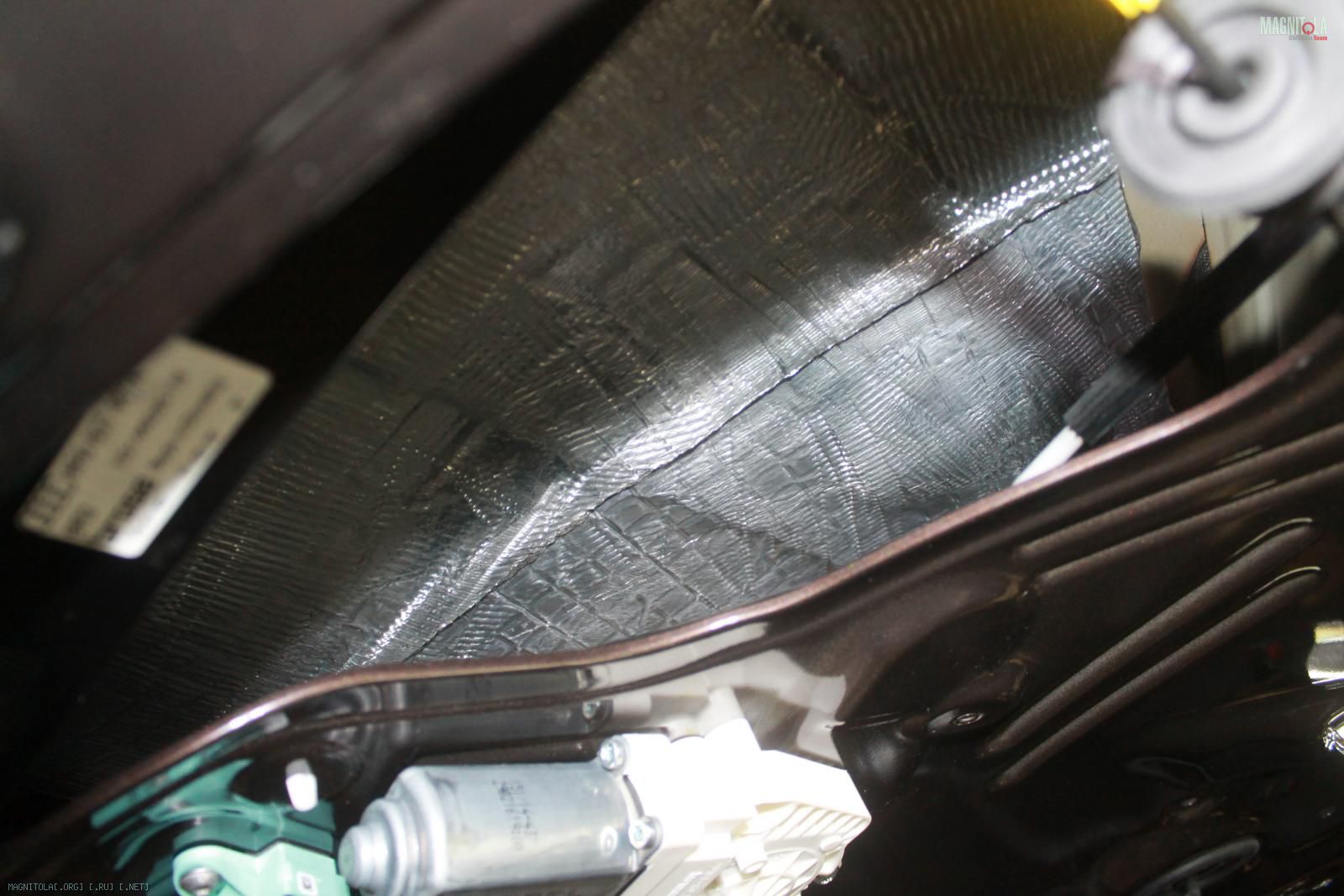

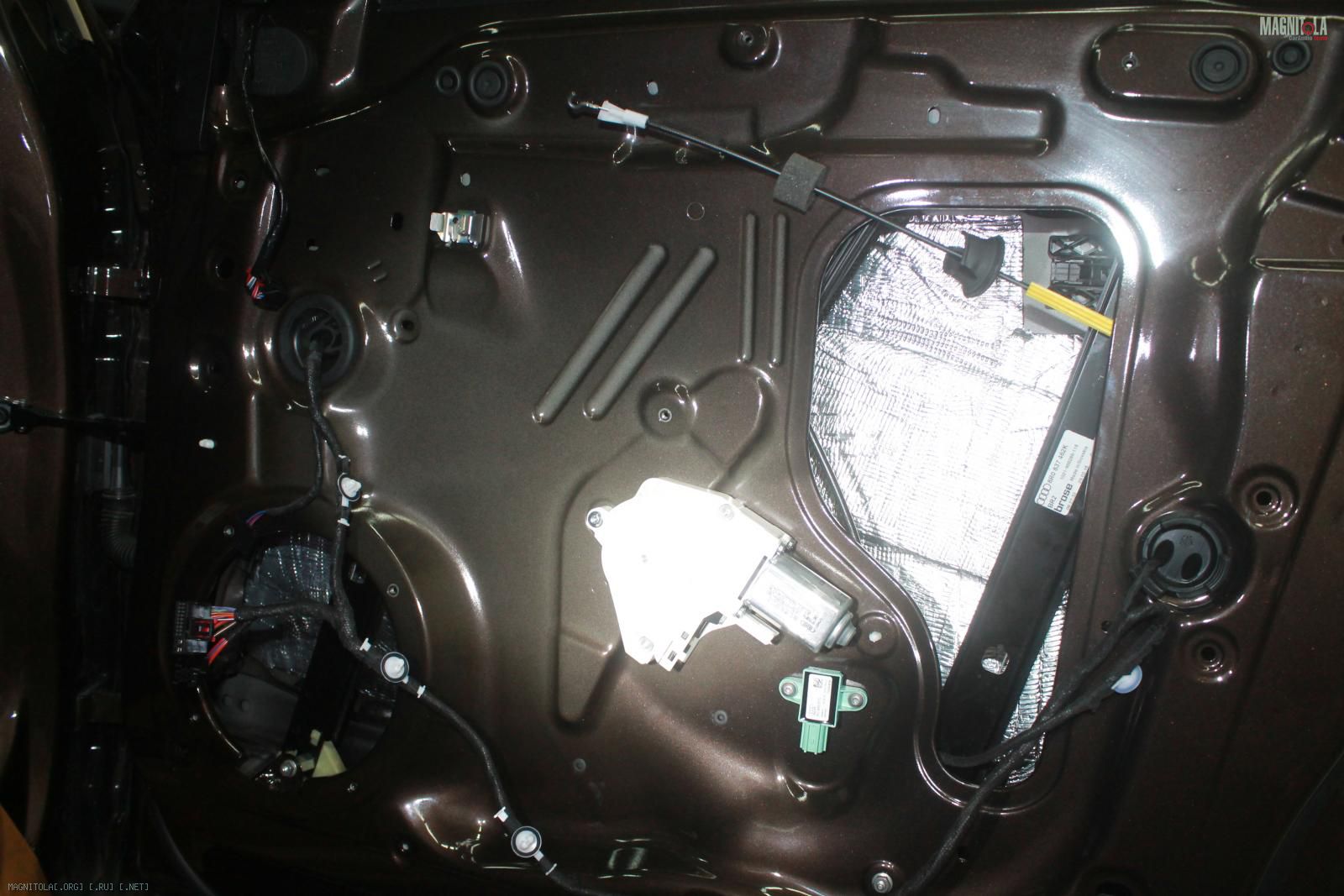

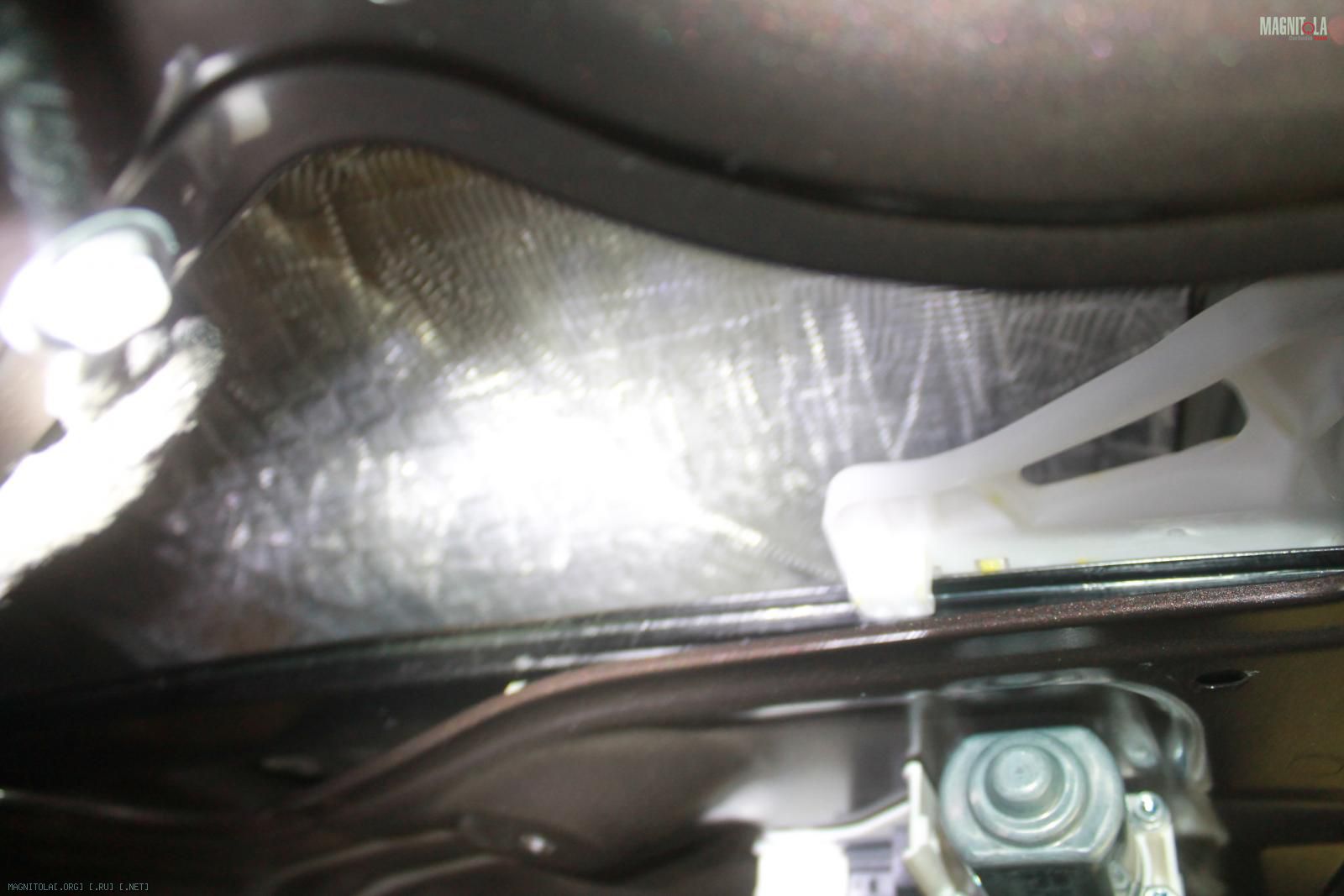

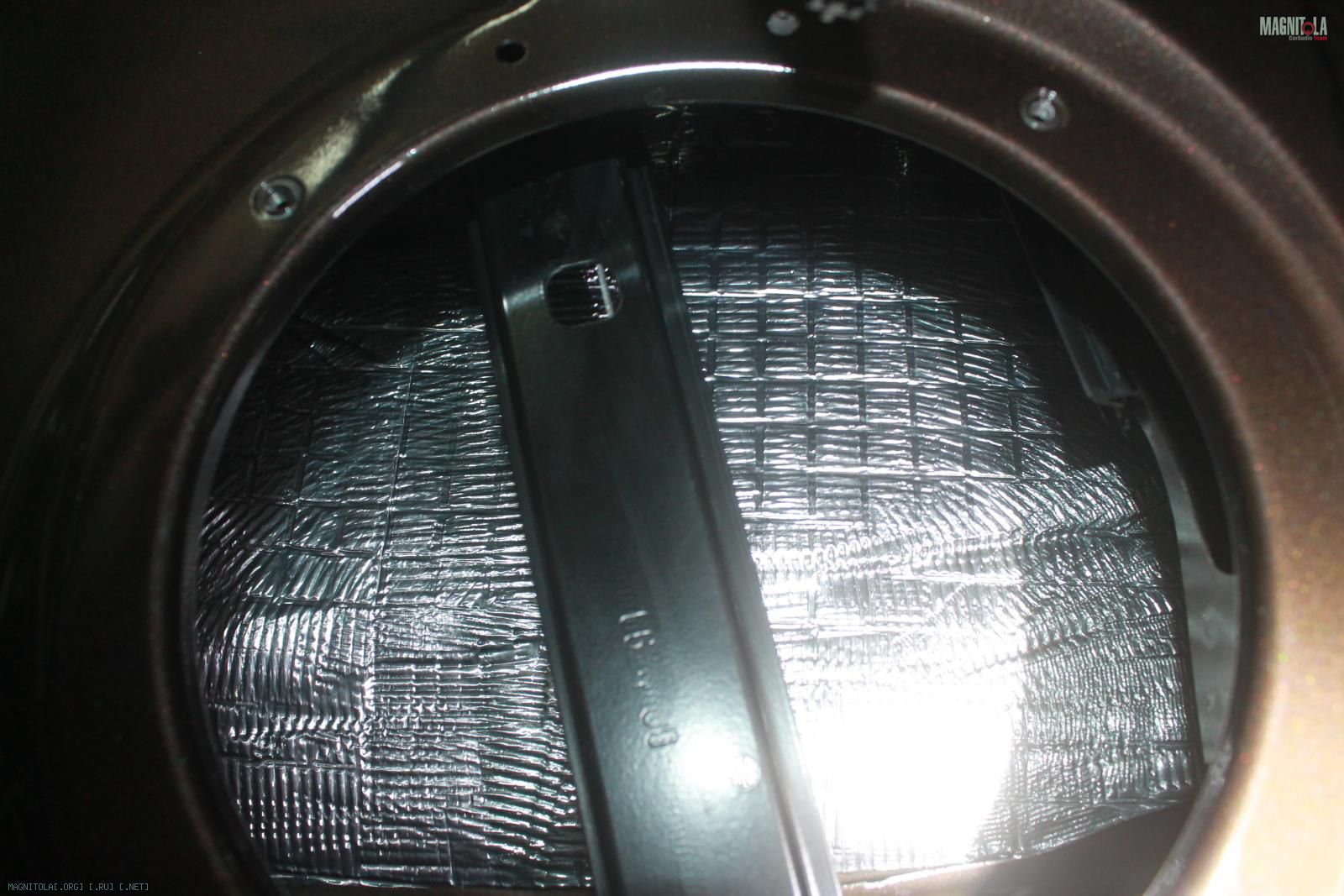

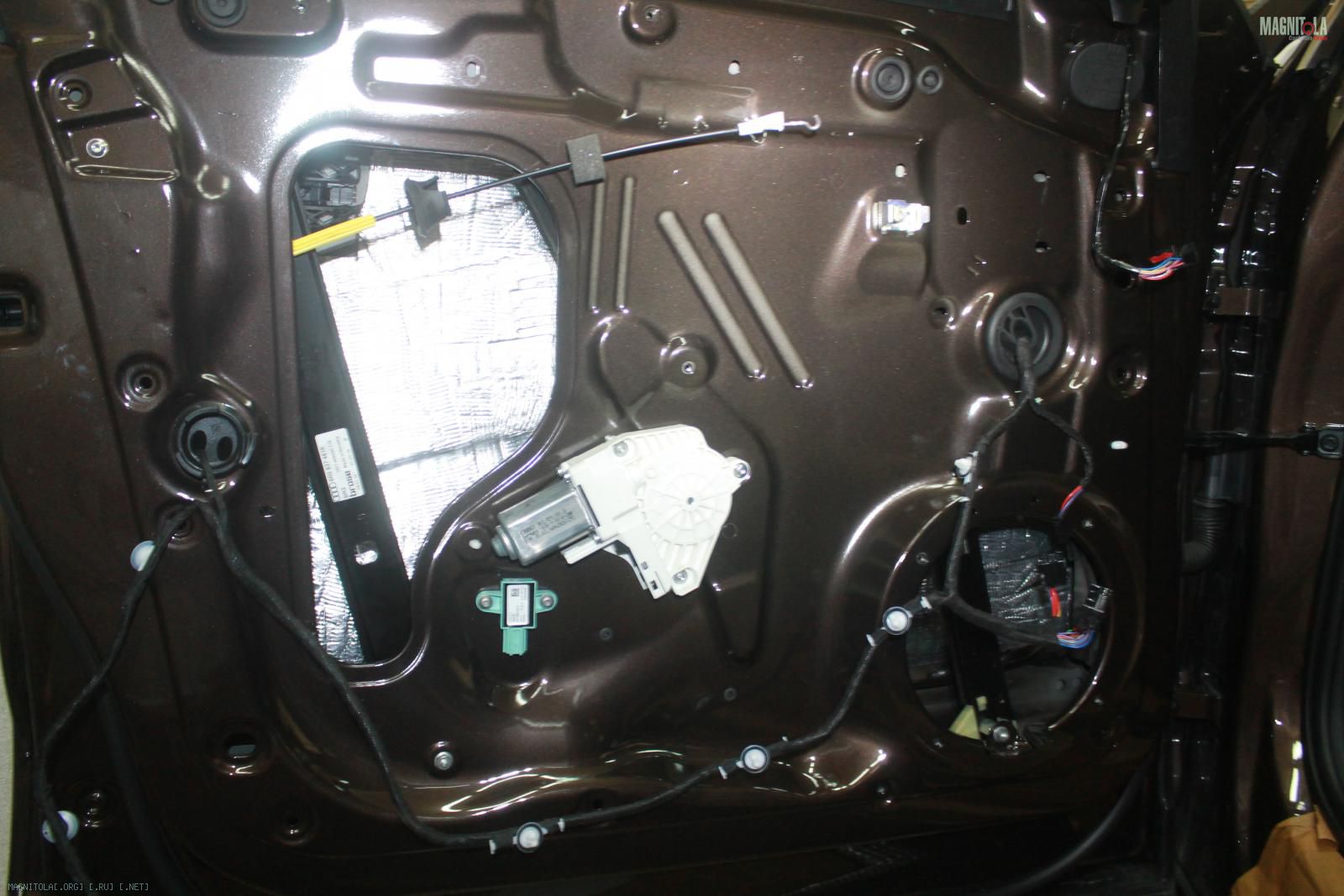

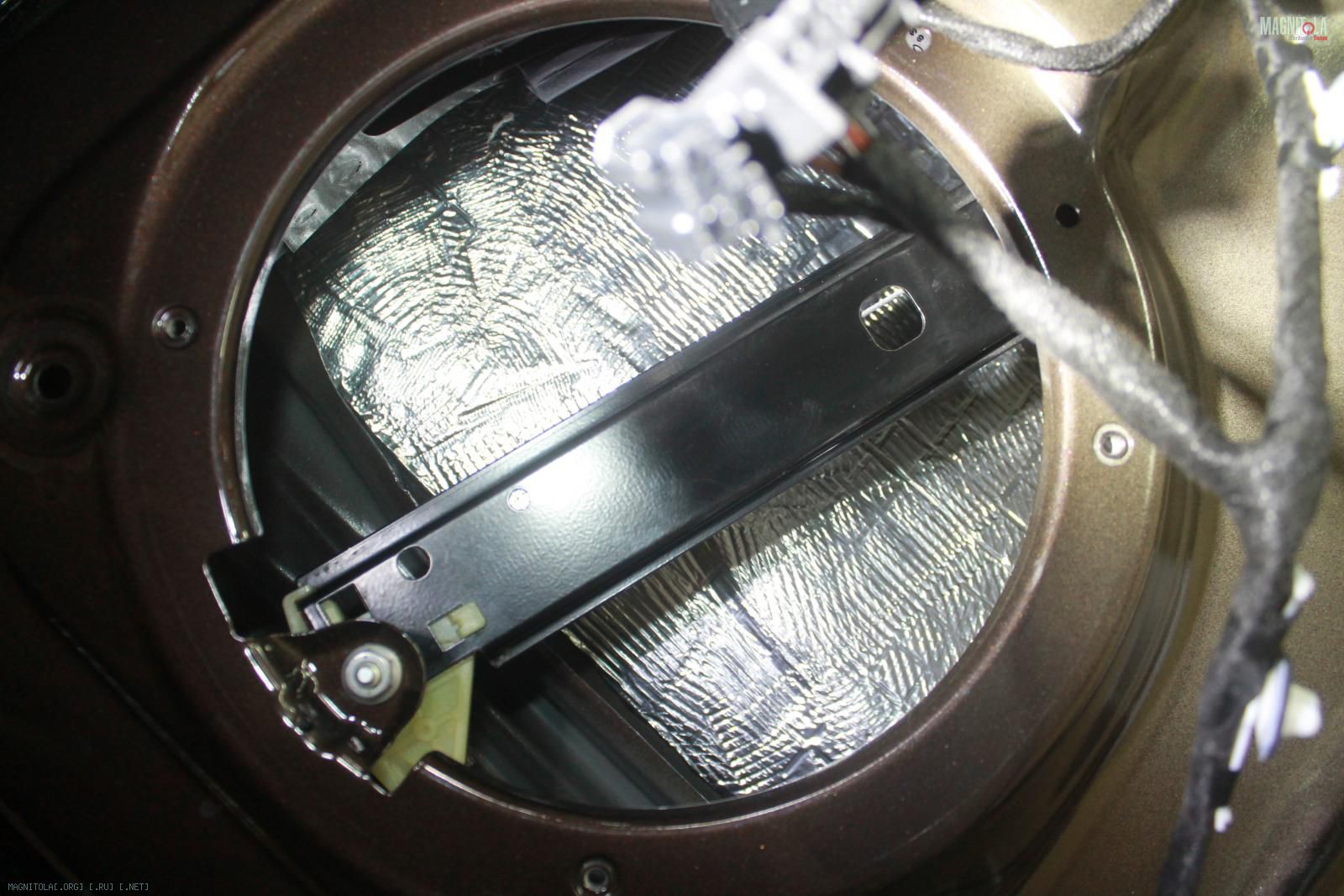

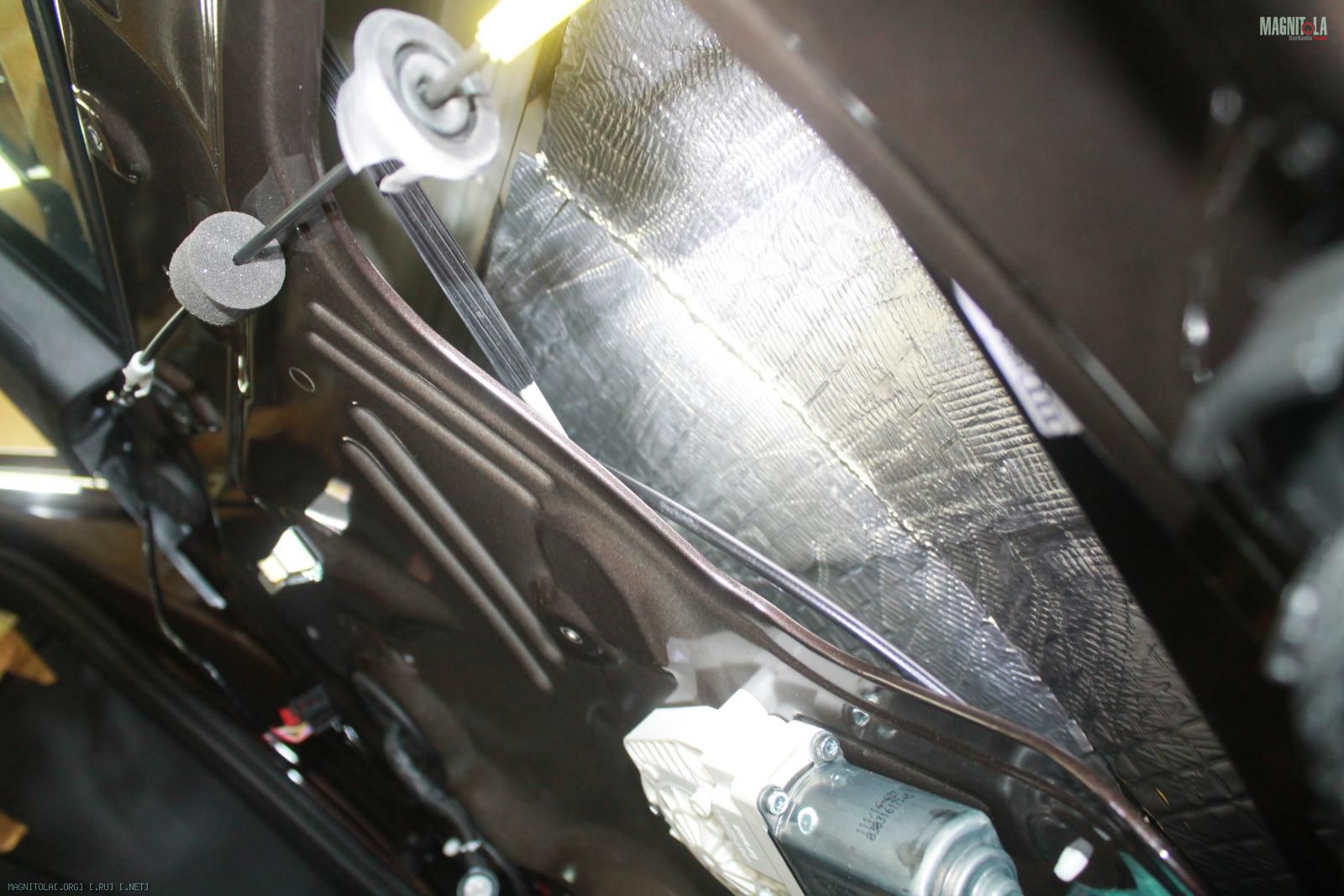

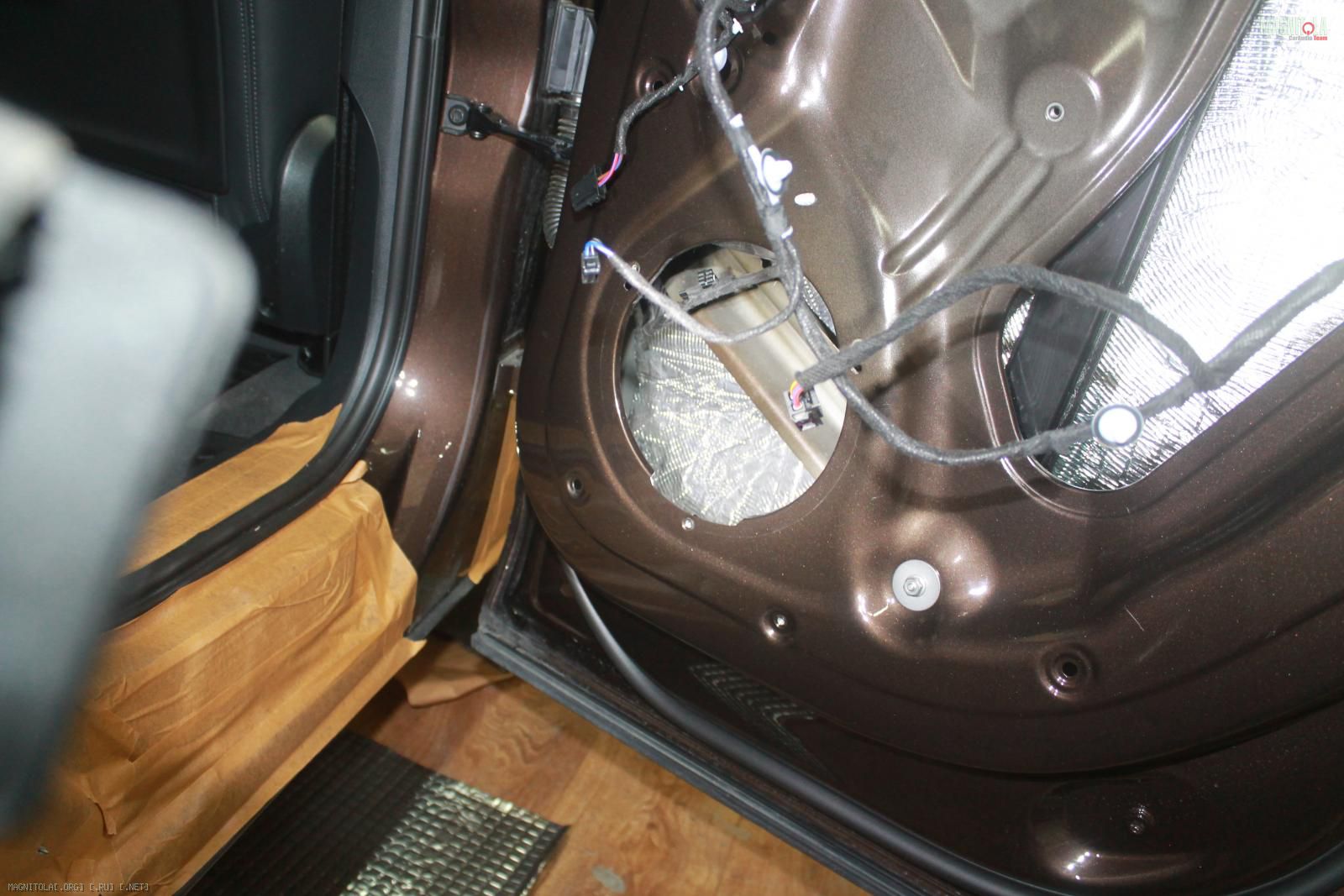

Итог прикатки...
Вложение 1128614 Вложение 1128616 Вложение 1128618 Вложение 1128620 Вложение 1128622 Вложение 1128624 Вложение 1128626 Вложение 1128628 Вложение 1128630 Вложение 1128632 Вложение 1128634
20.04.2017, 21:37
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Q5

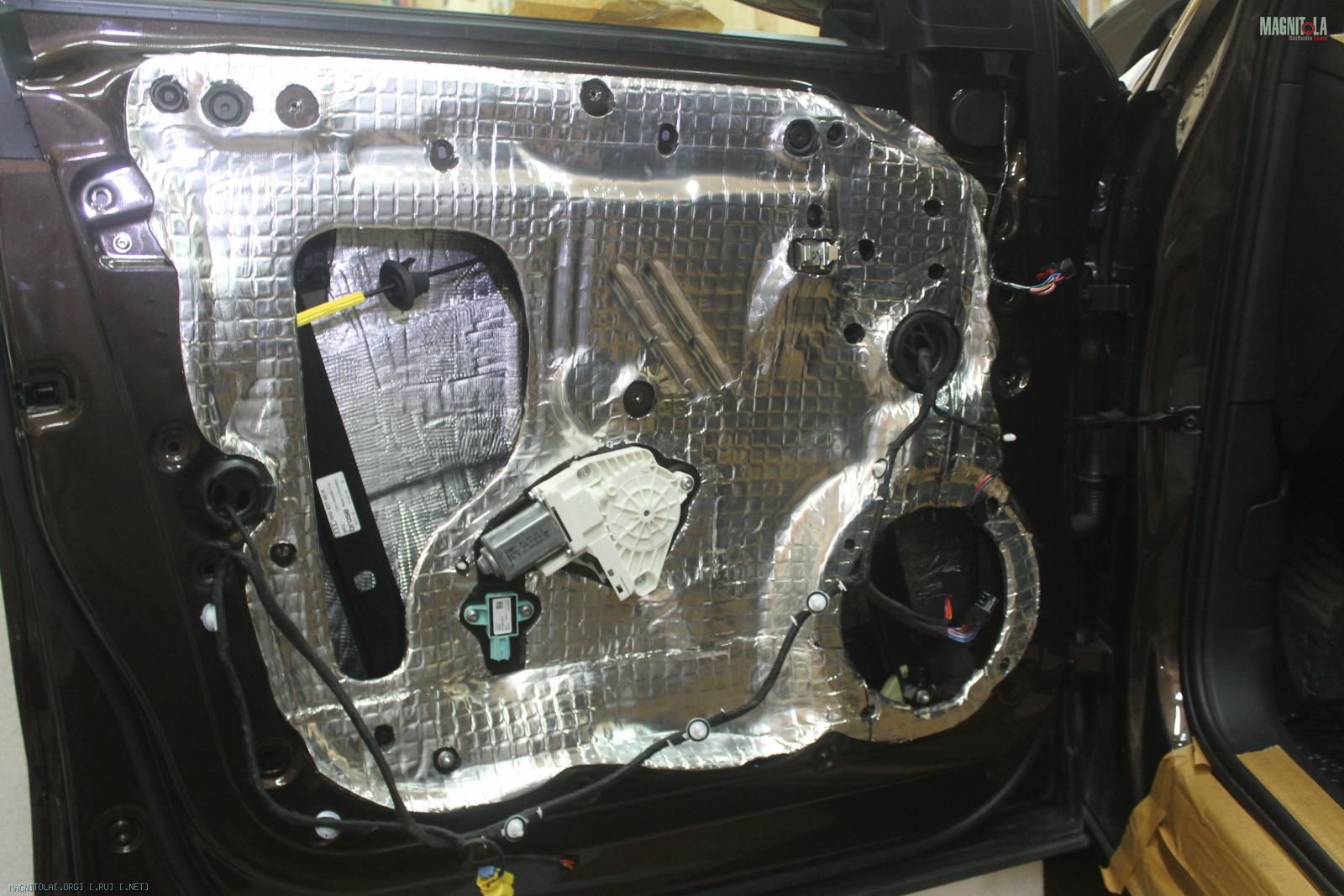

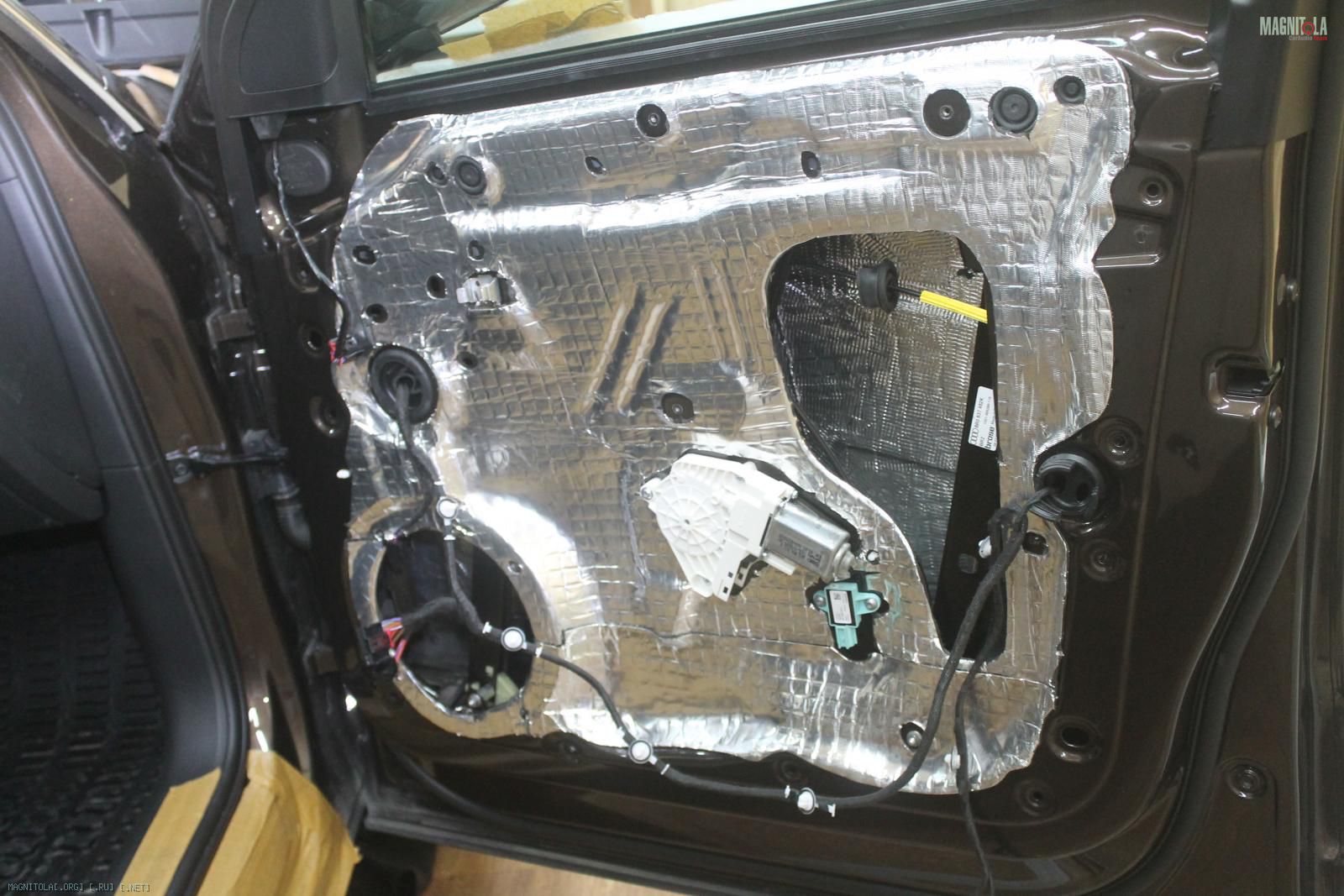

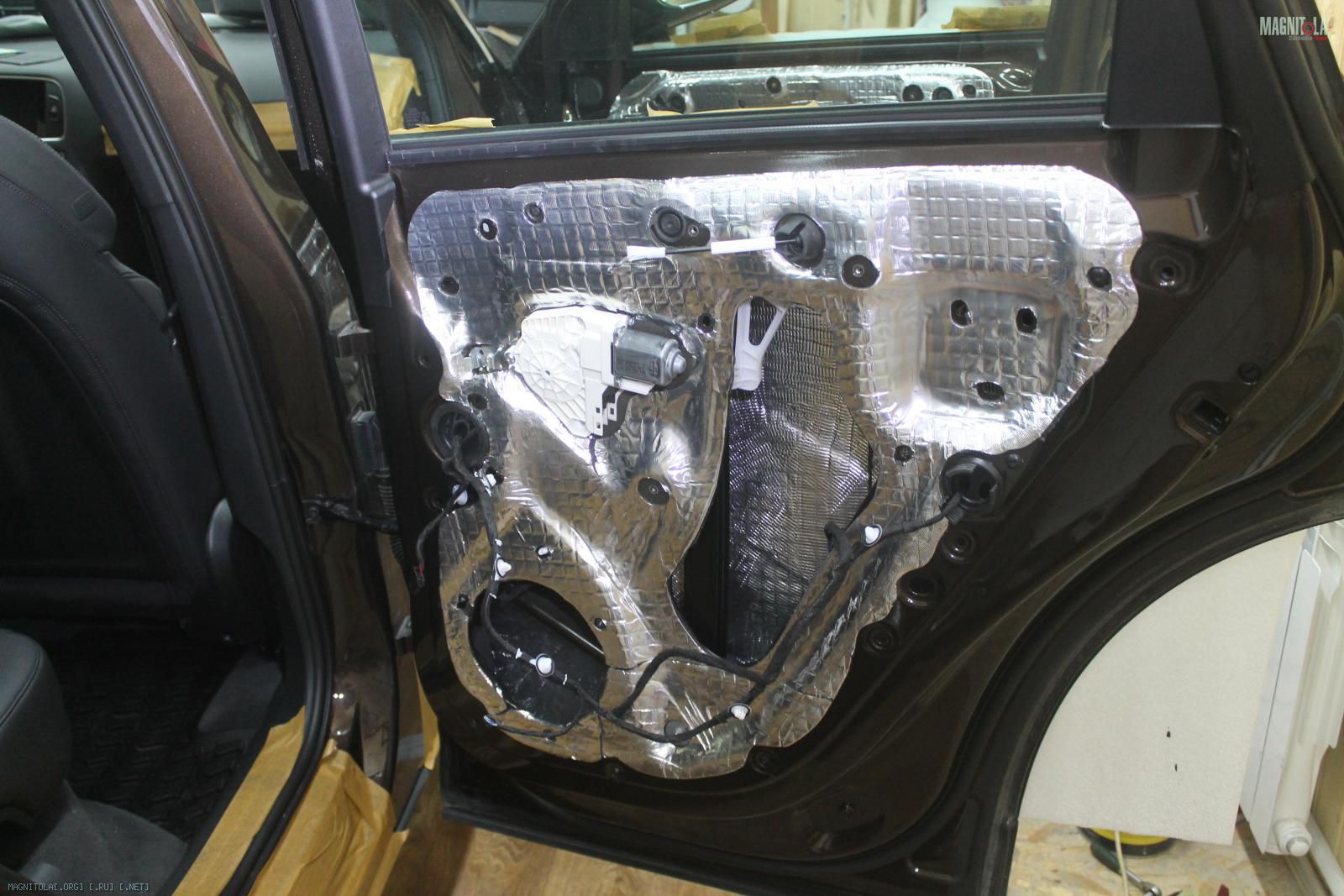

Наносим вибру на лицевой металл цельным листом...

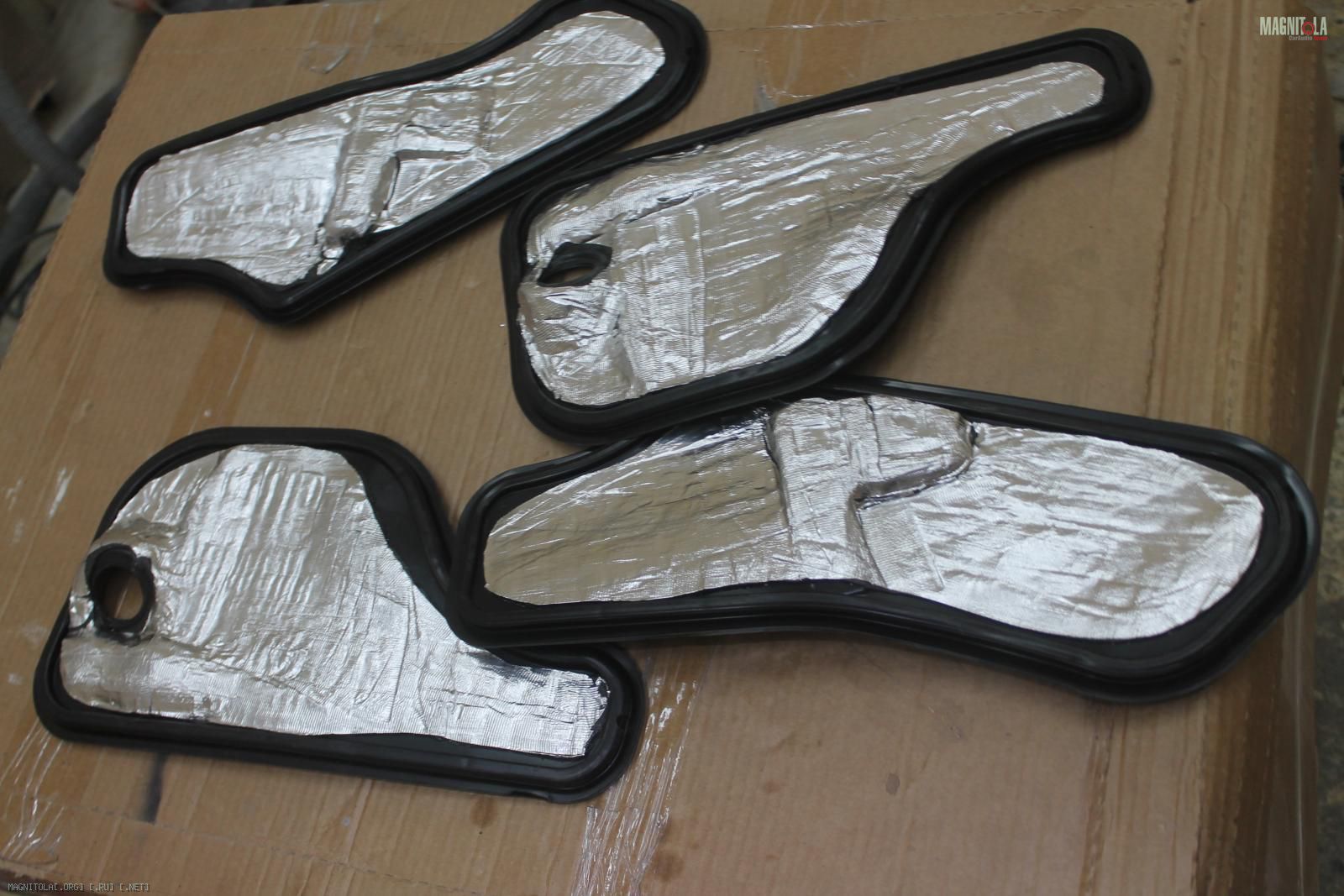

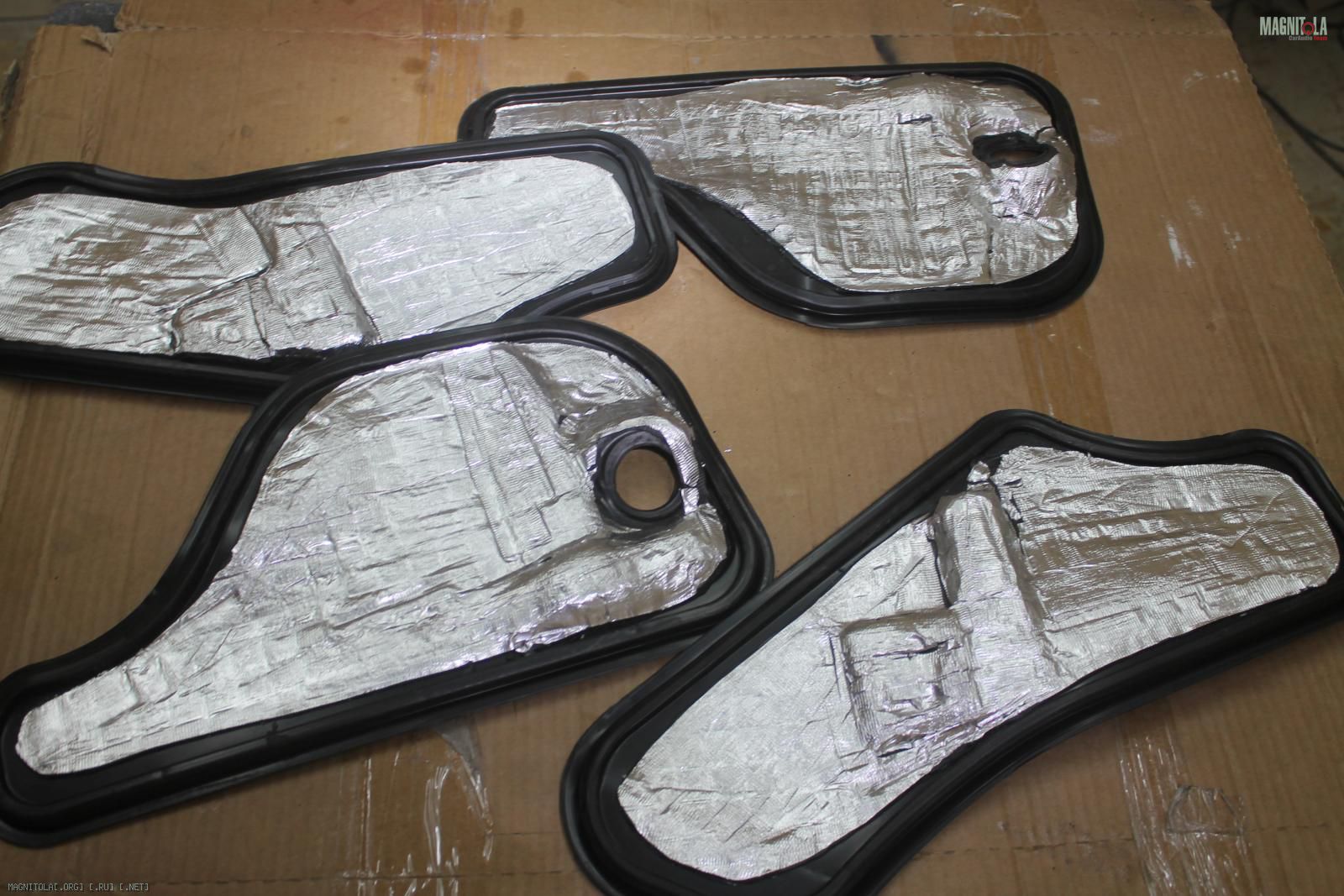

Пластиковые заглушки вибрим с тыльной стороны...

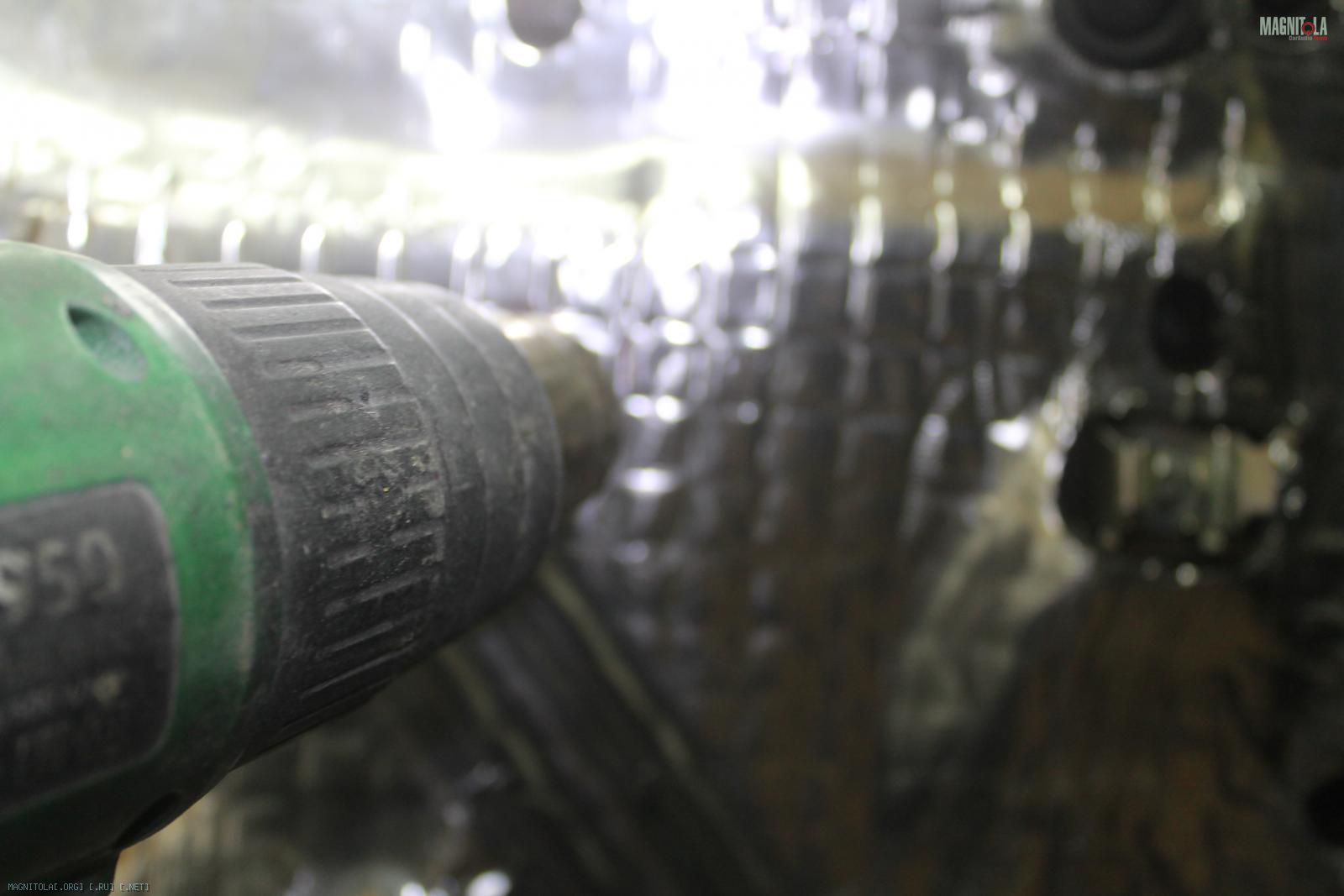

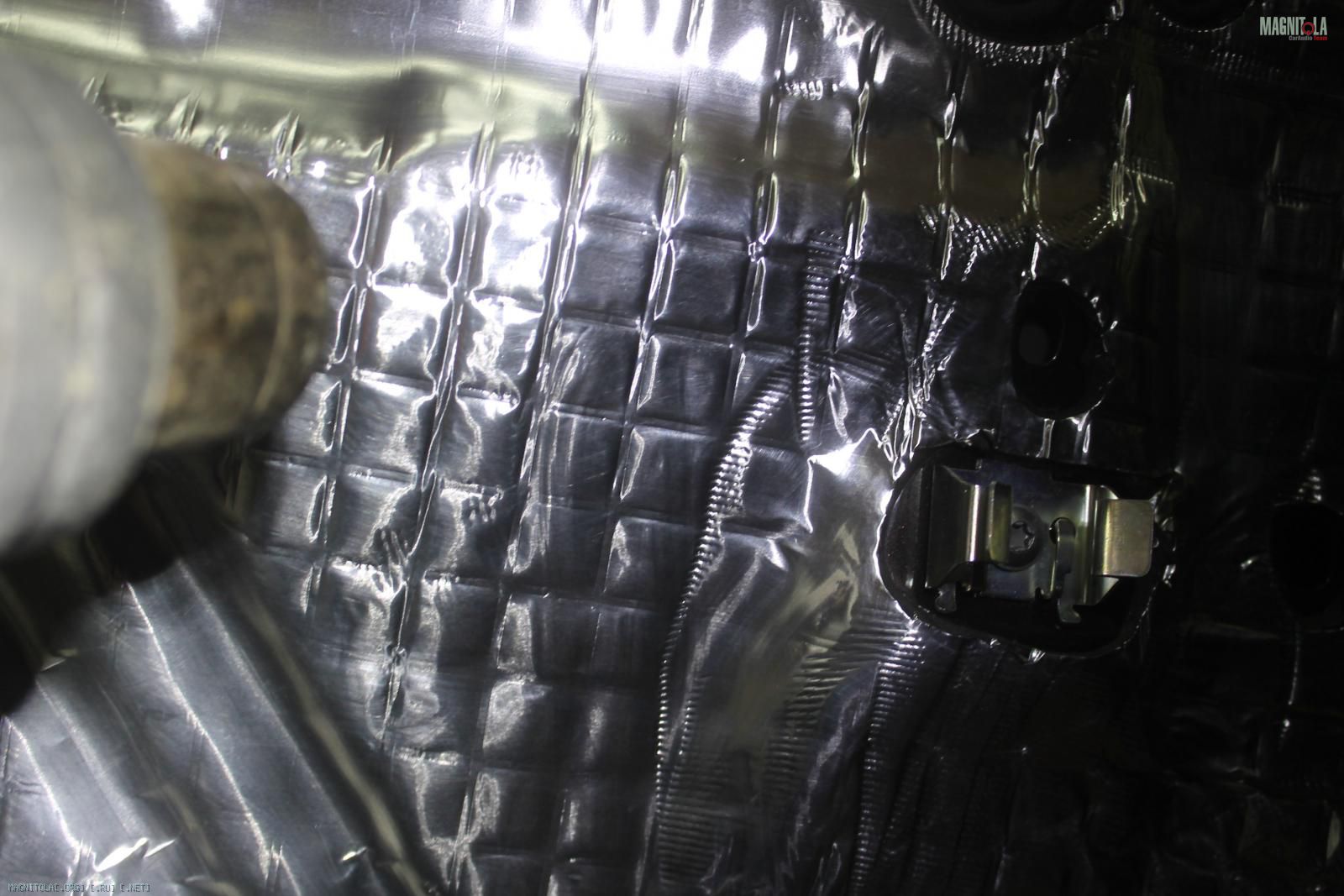

Греем, прикатываем...
Вложение 1128826 Вложение 1128828 Вложение 1128830 Вложение 1128832 Вложение 1128834 Вложение 1128836 Вложение 1128838 Вложение 1128840 Вложение 1128842

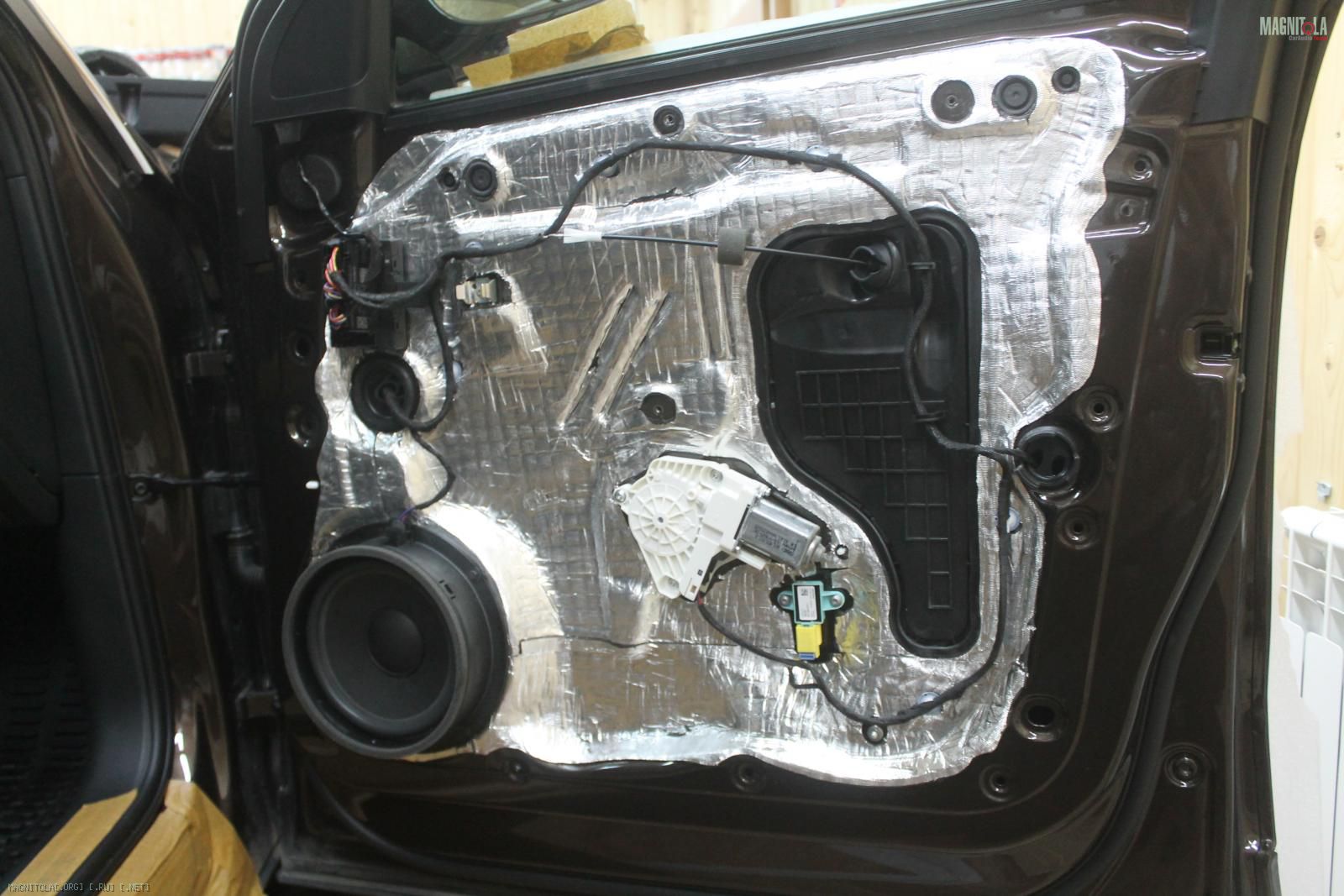

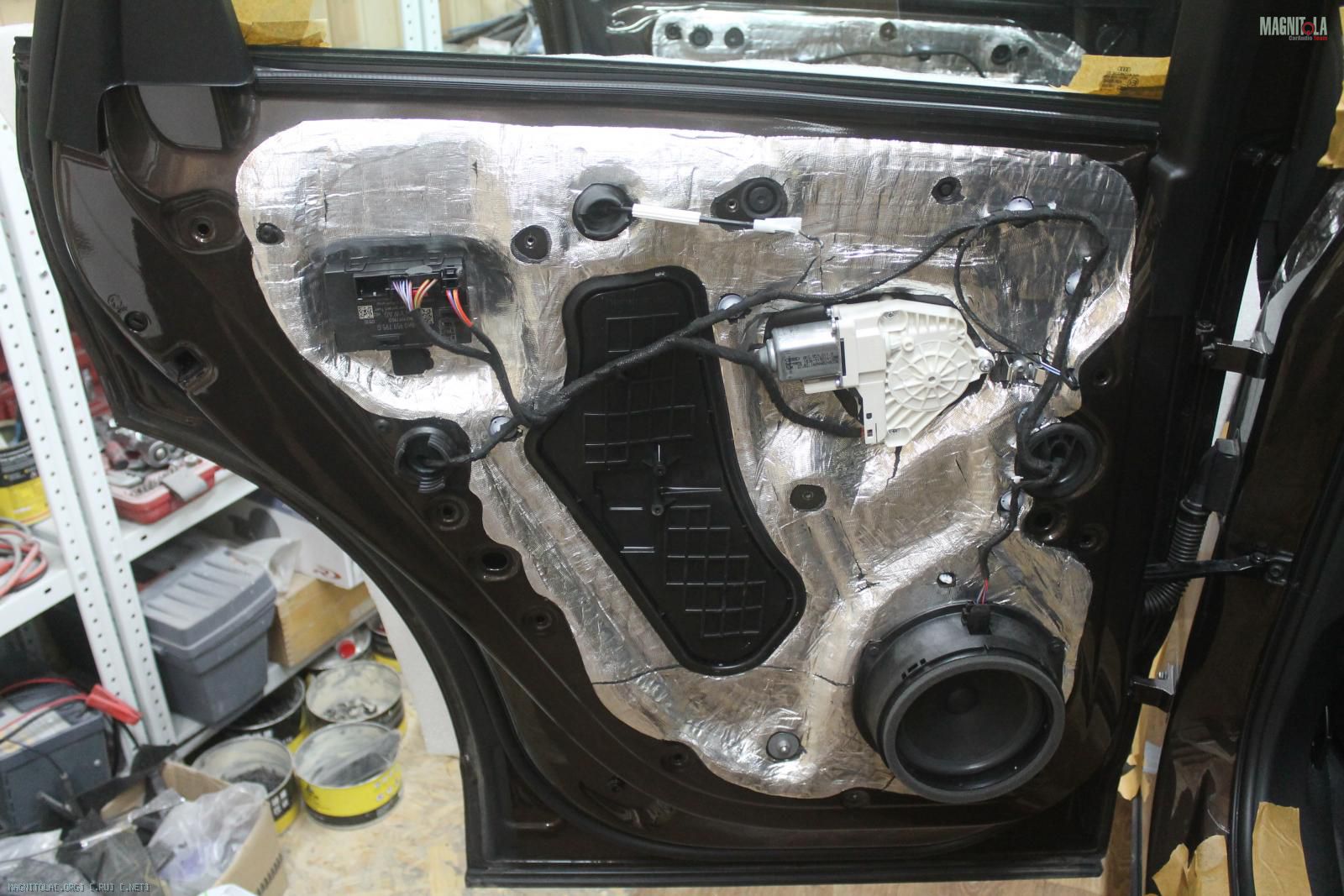

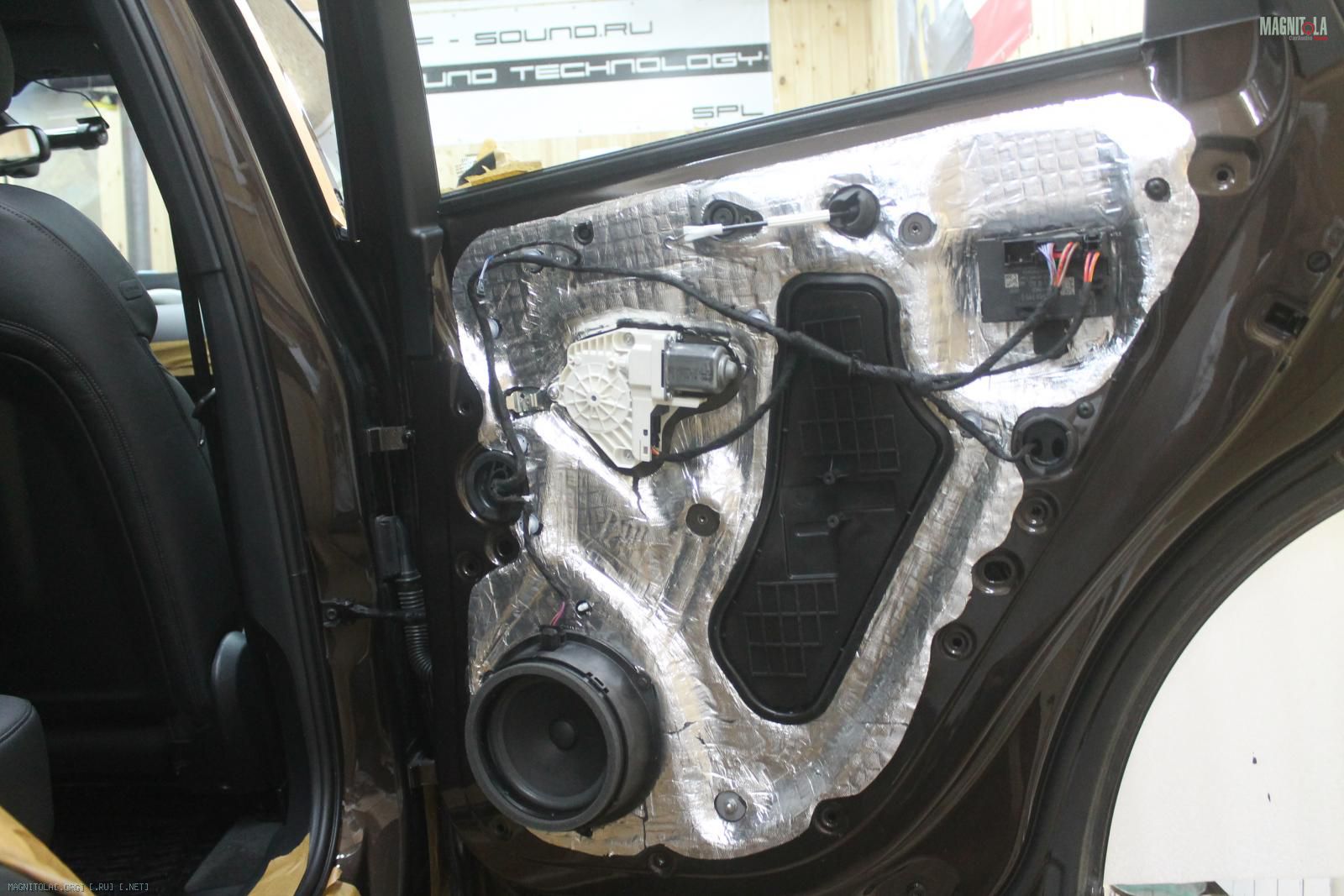

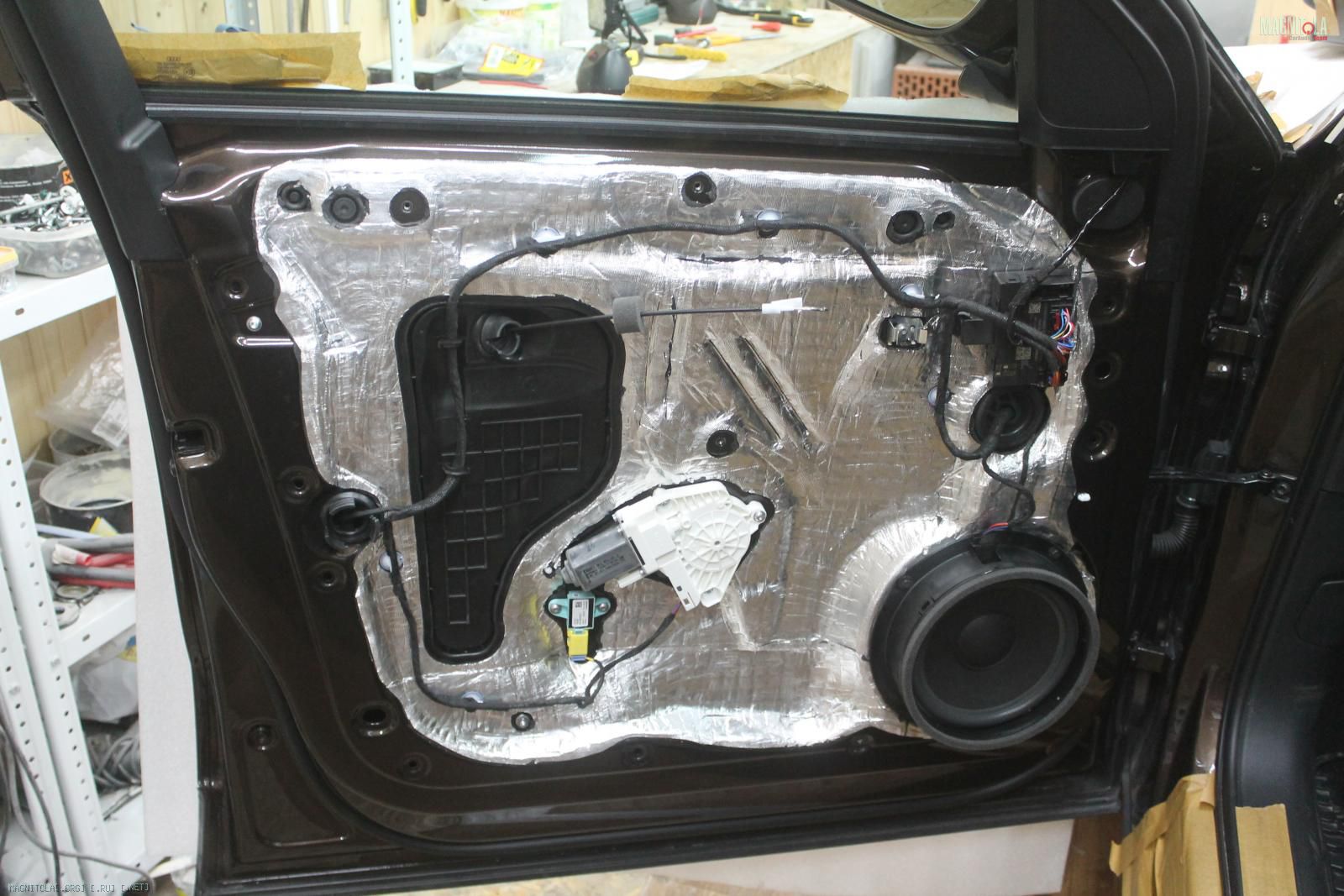

Двери итог...
Вложение 1128844 Вложение 1128846 Вложение 1128848 Вложение 1128850

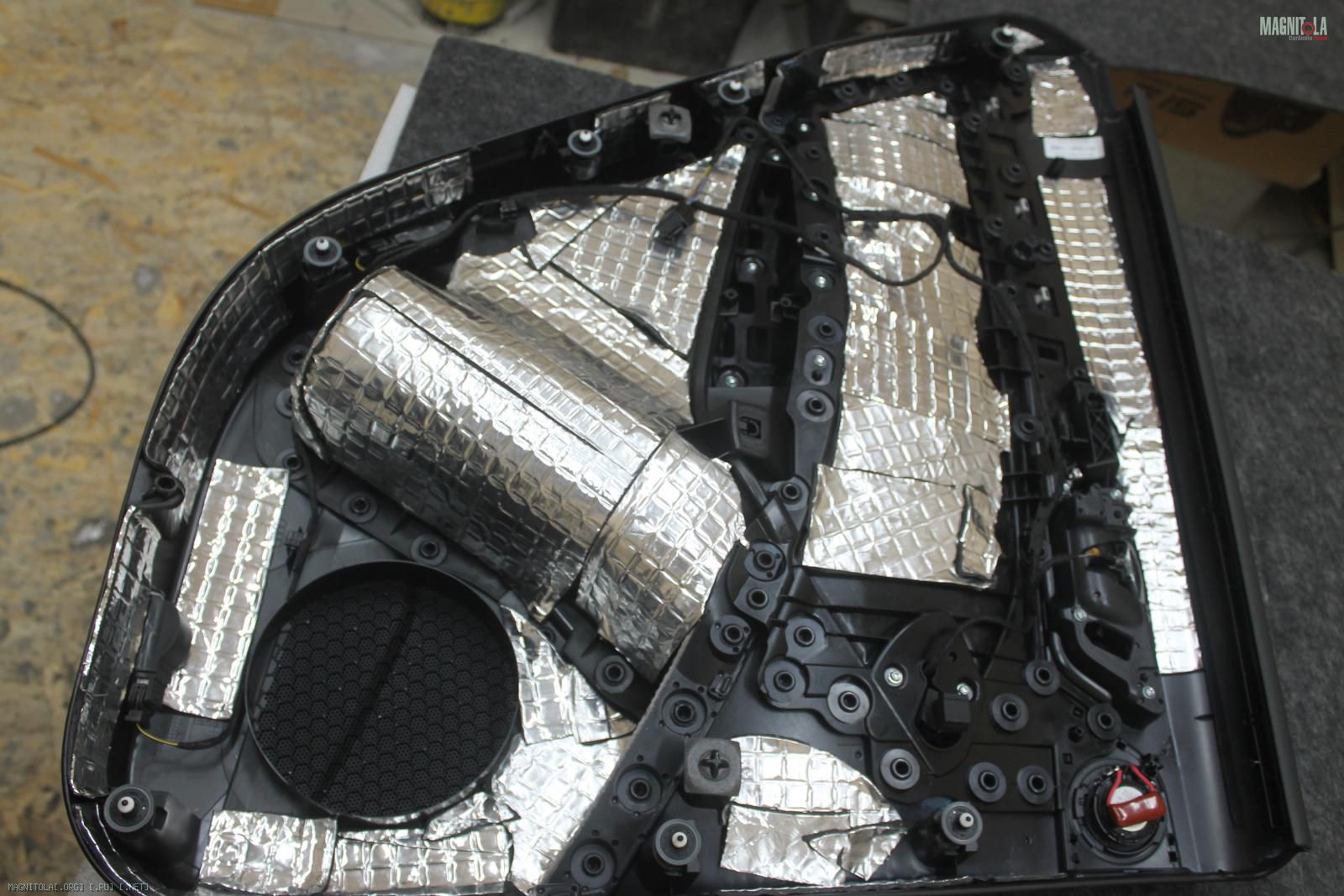

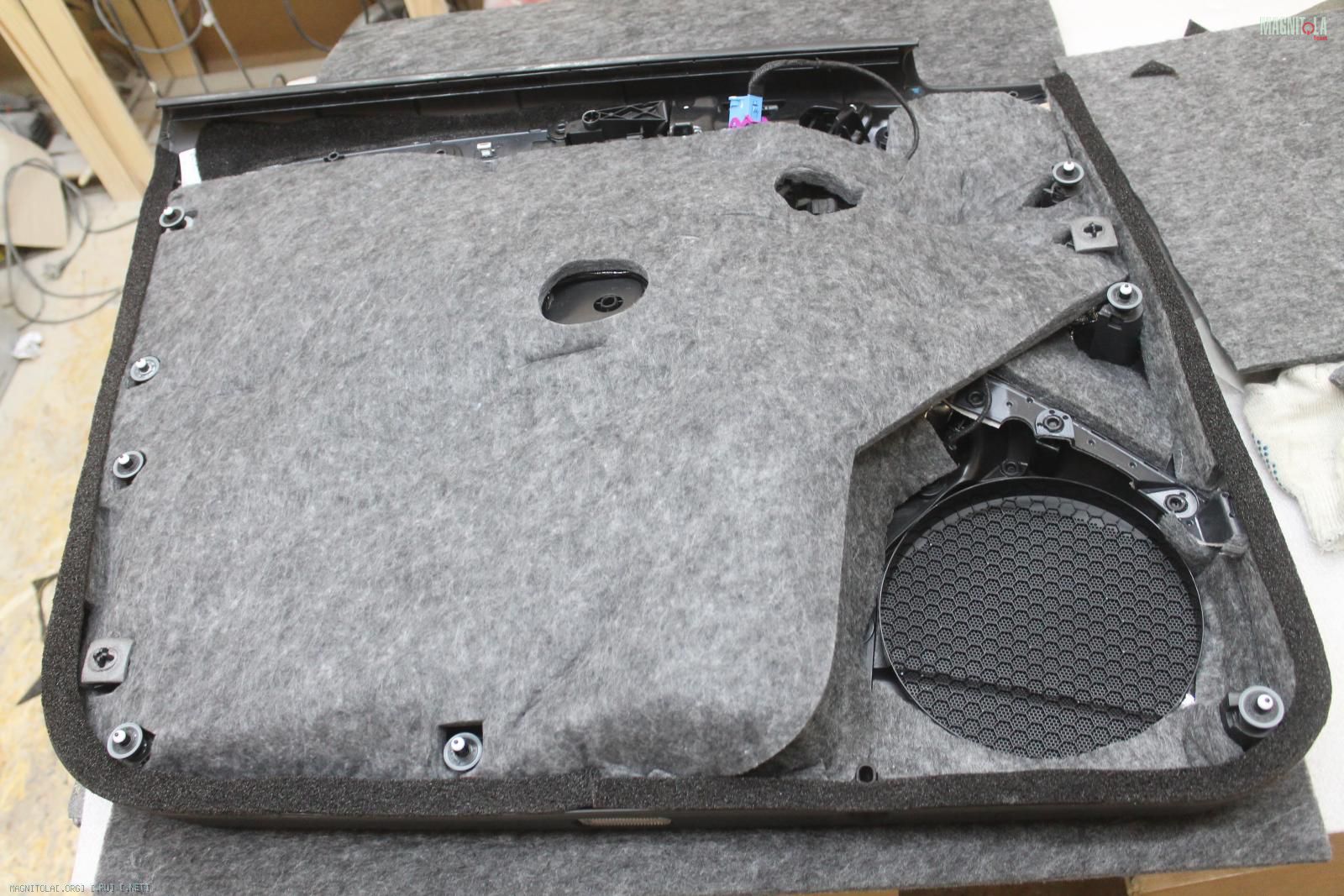

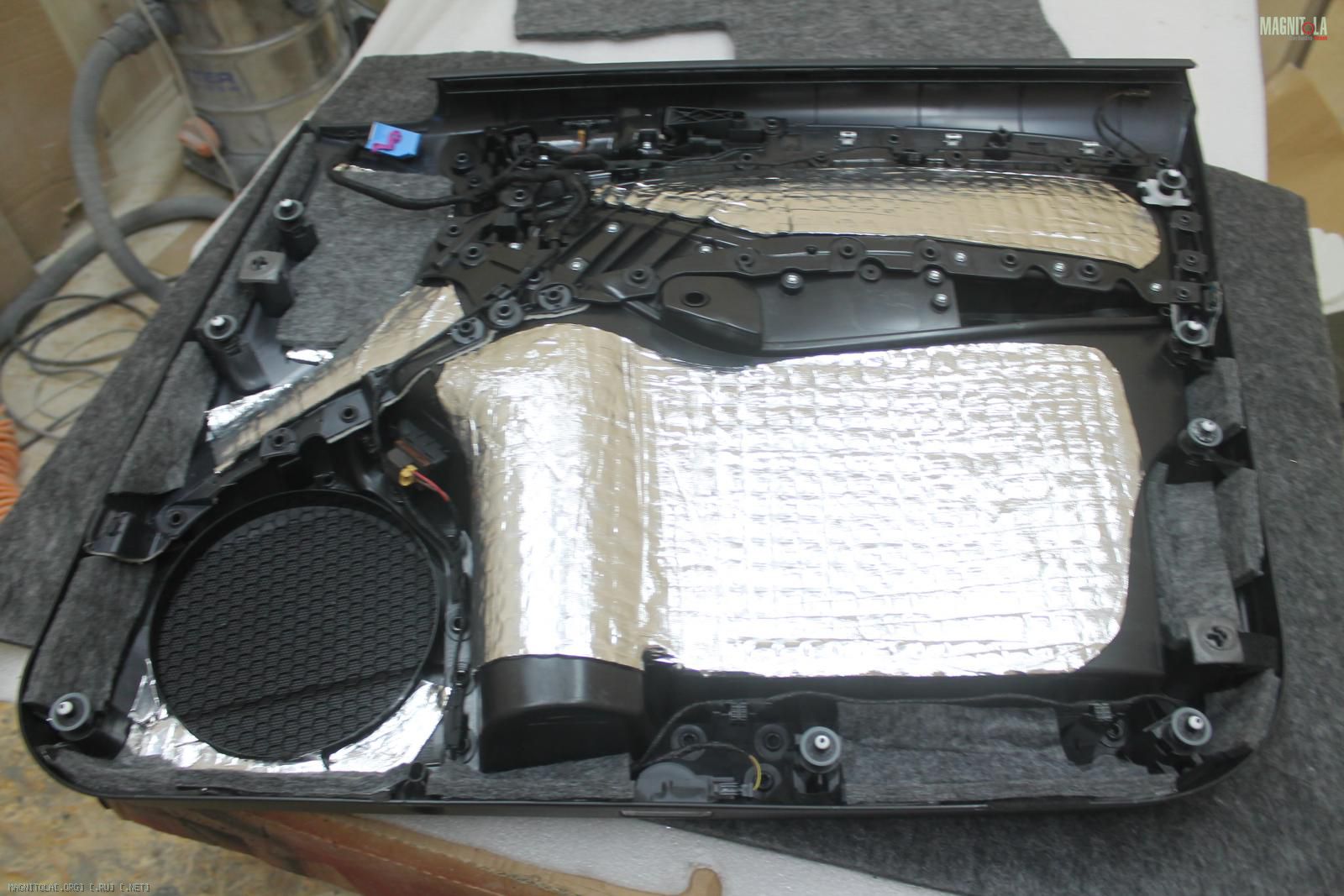

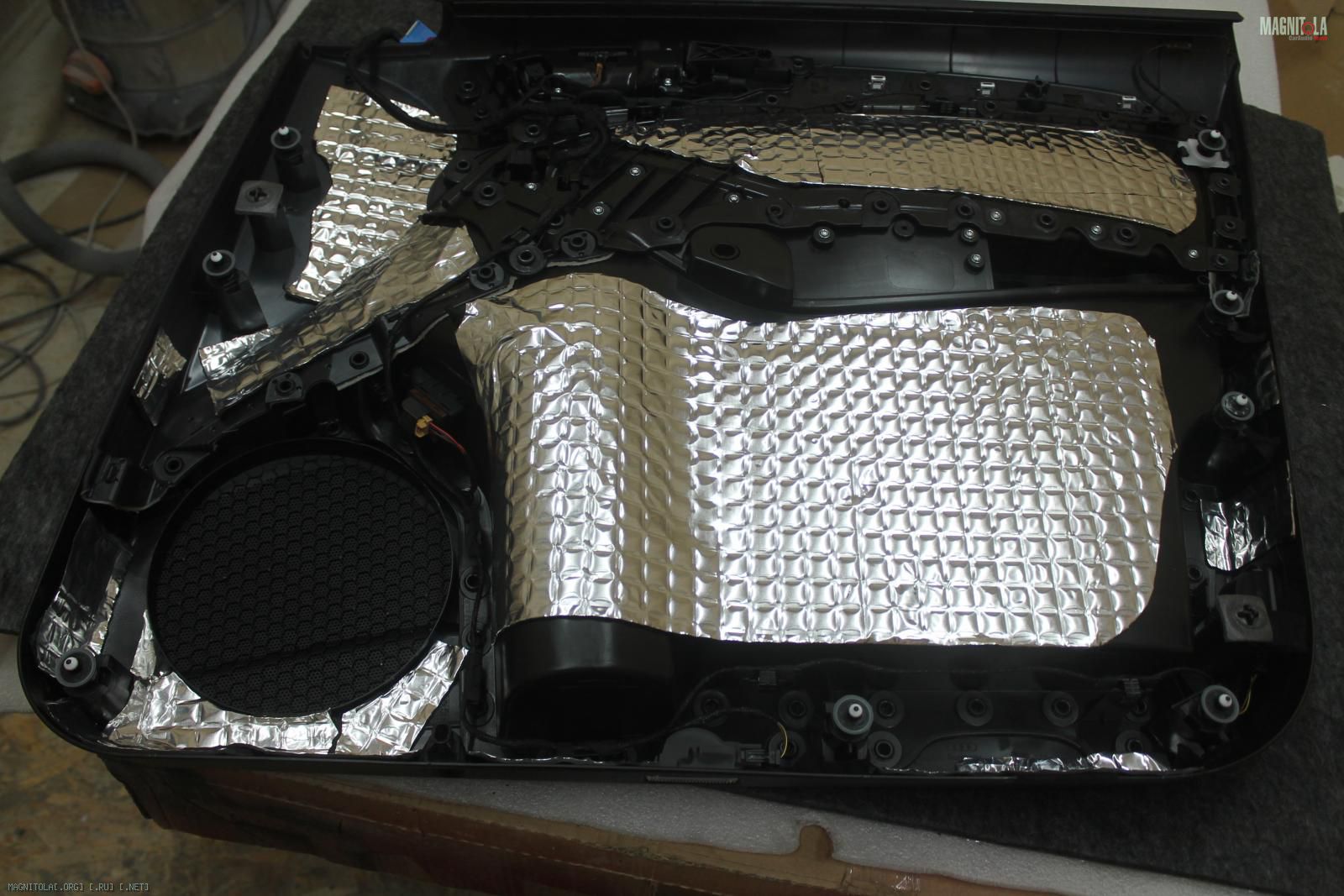

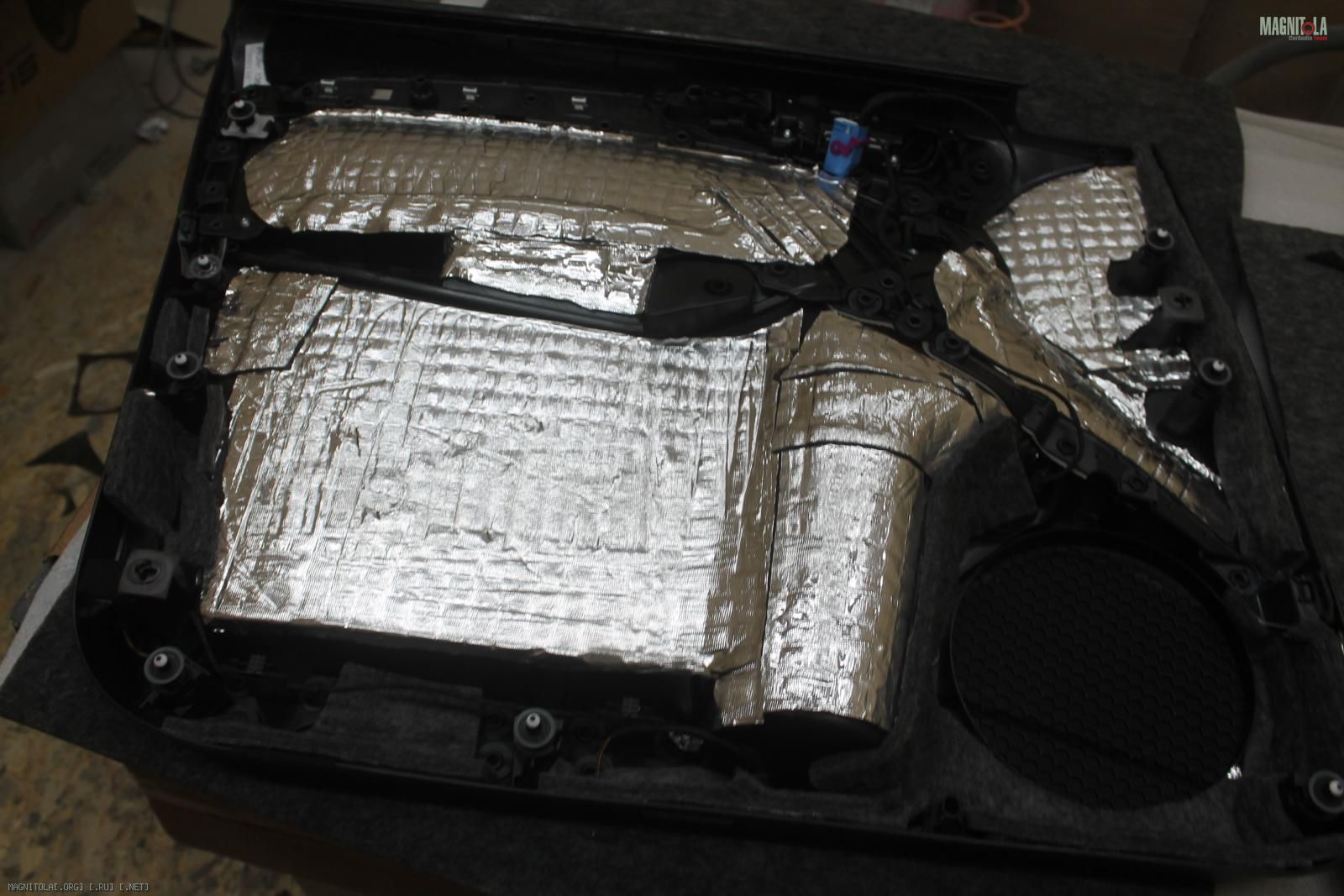

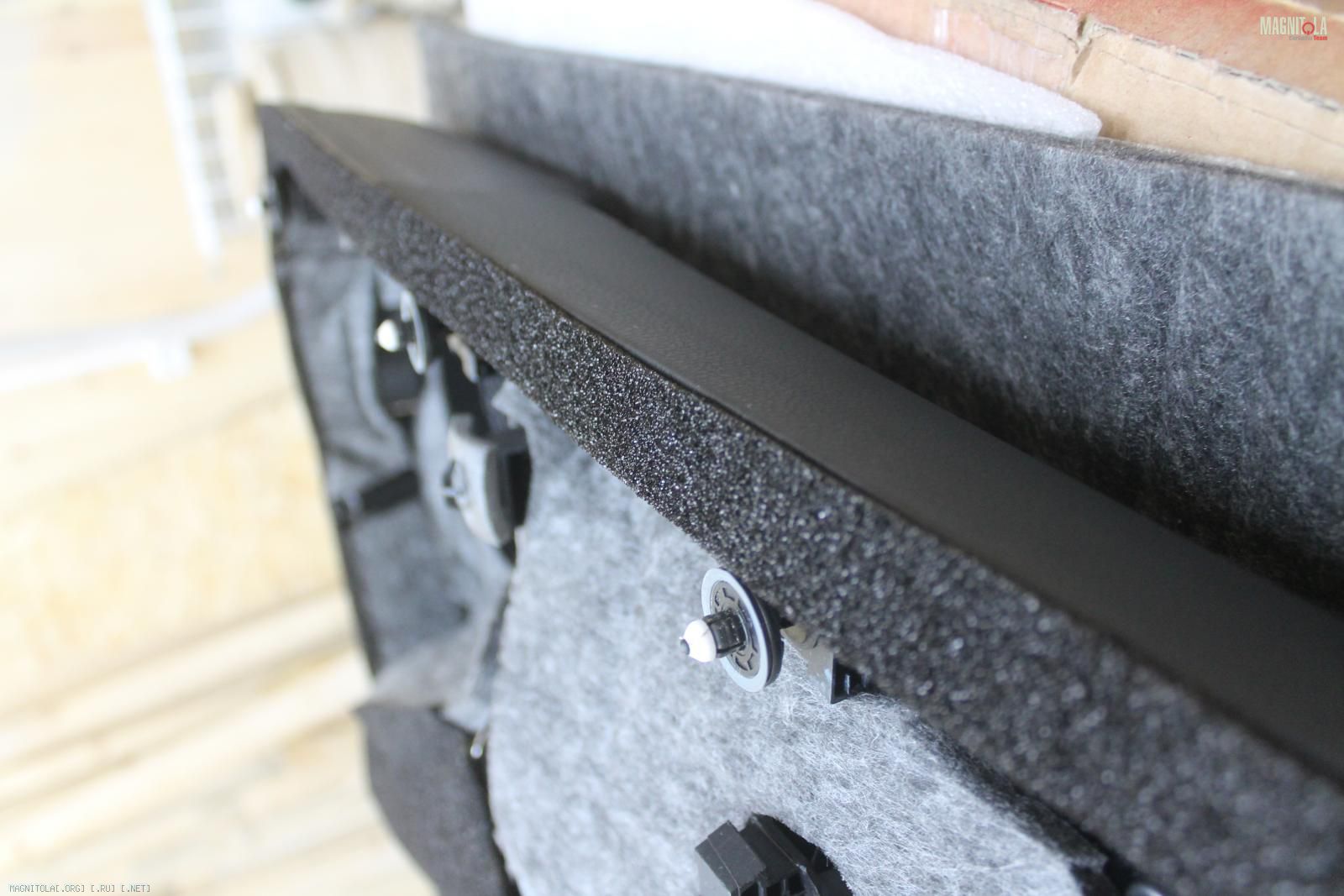

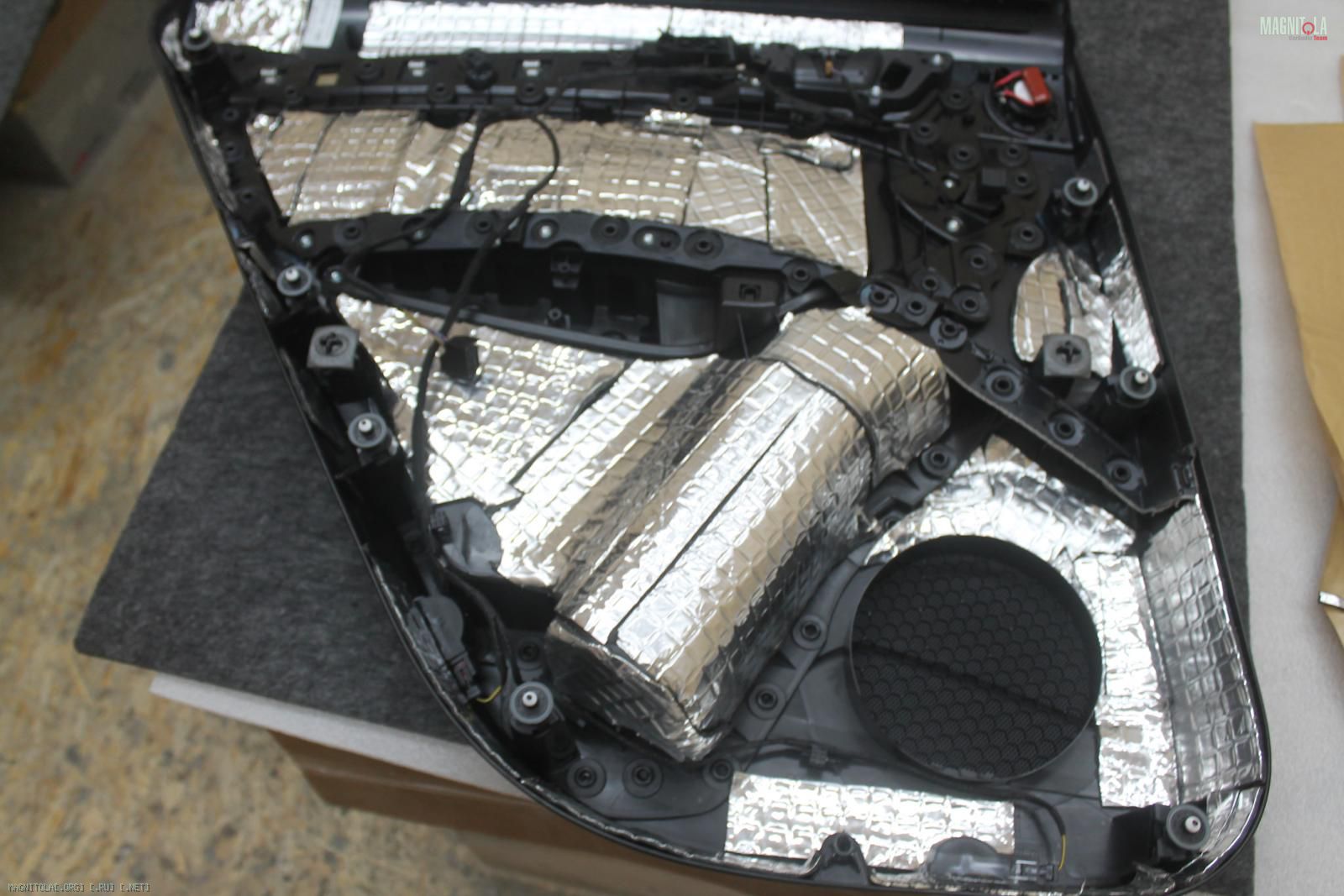

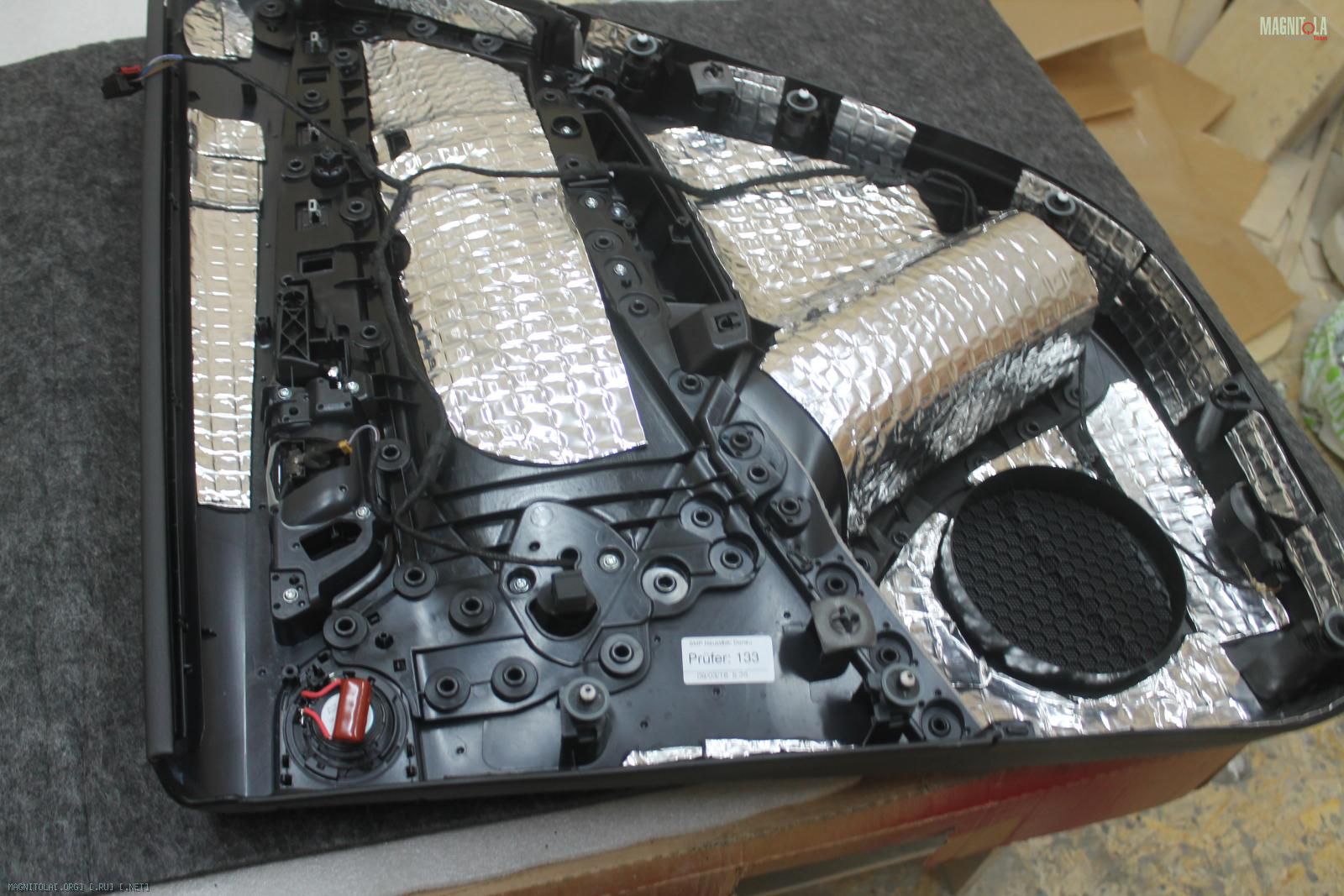

Карты дверей...

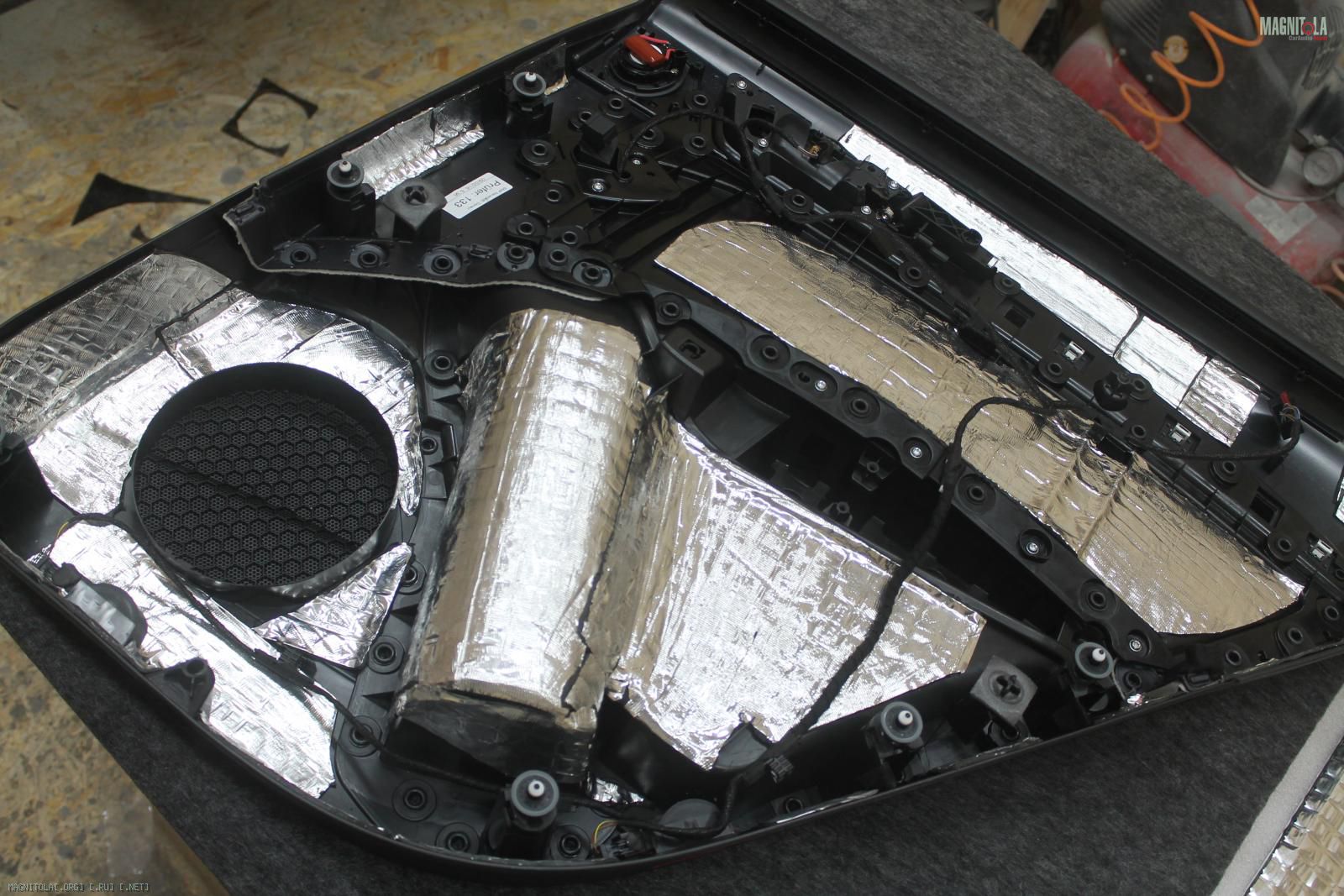

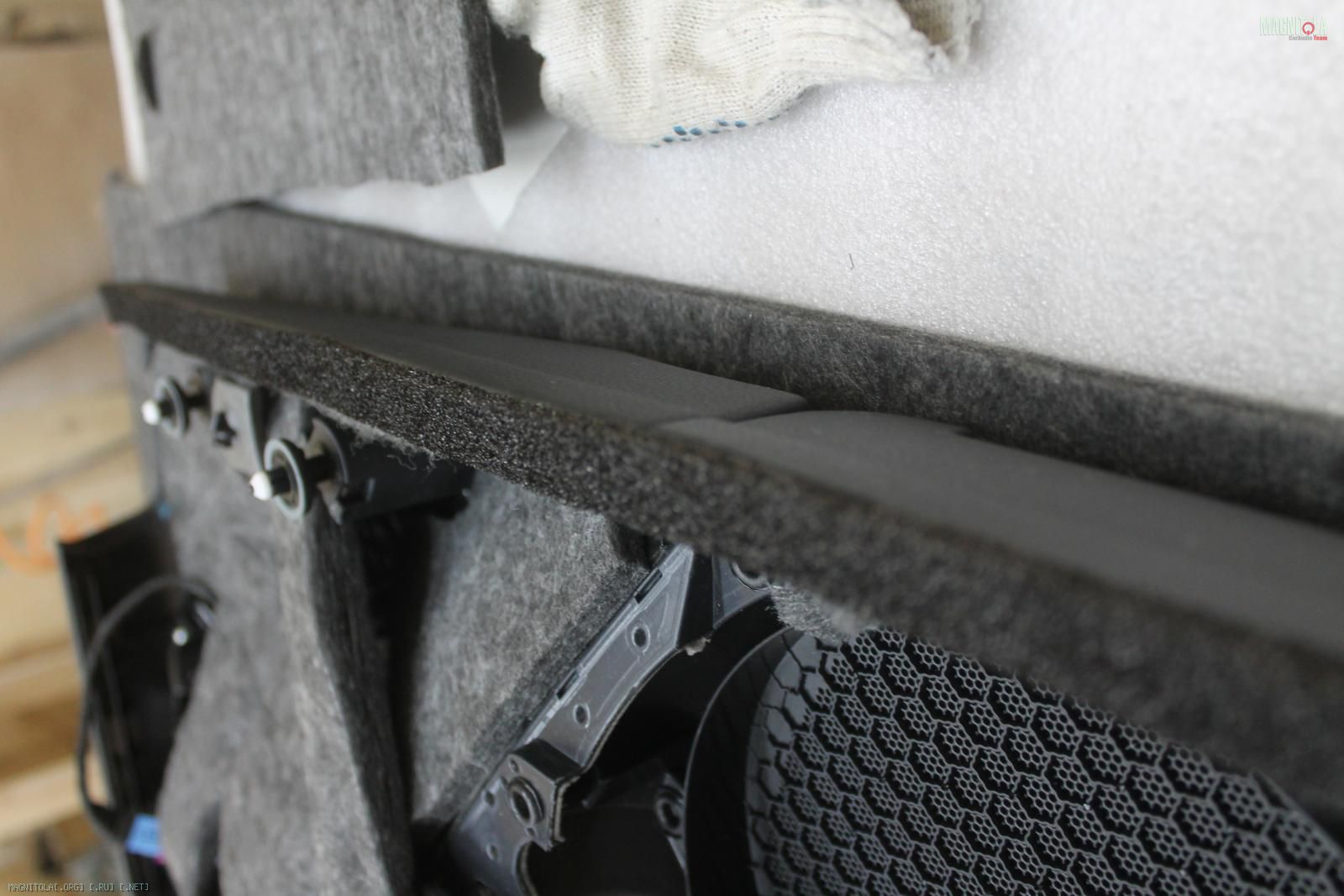

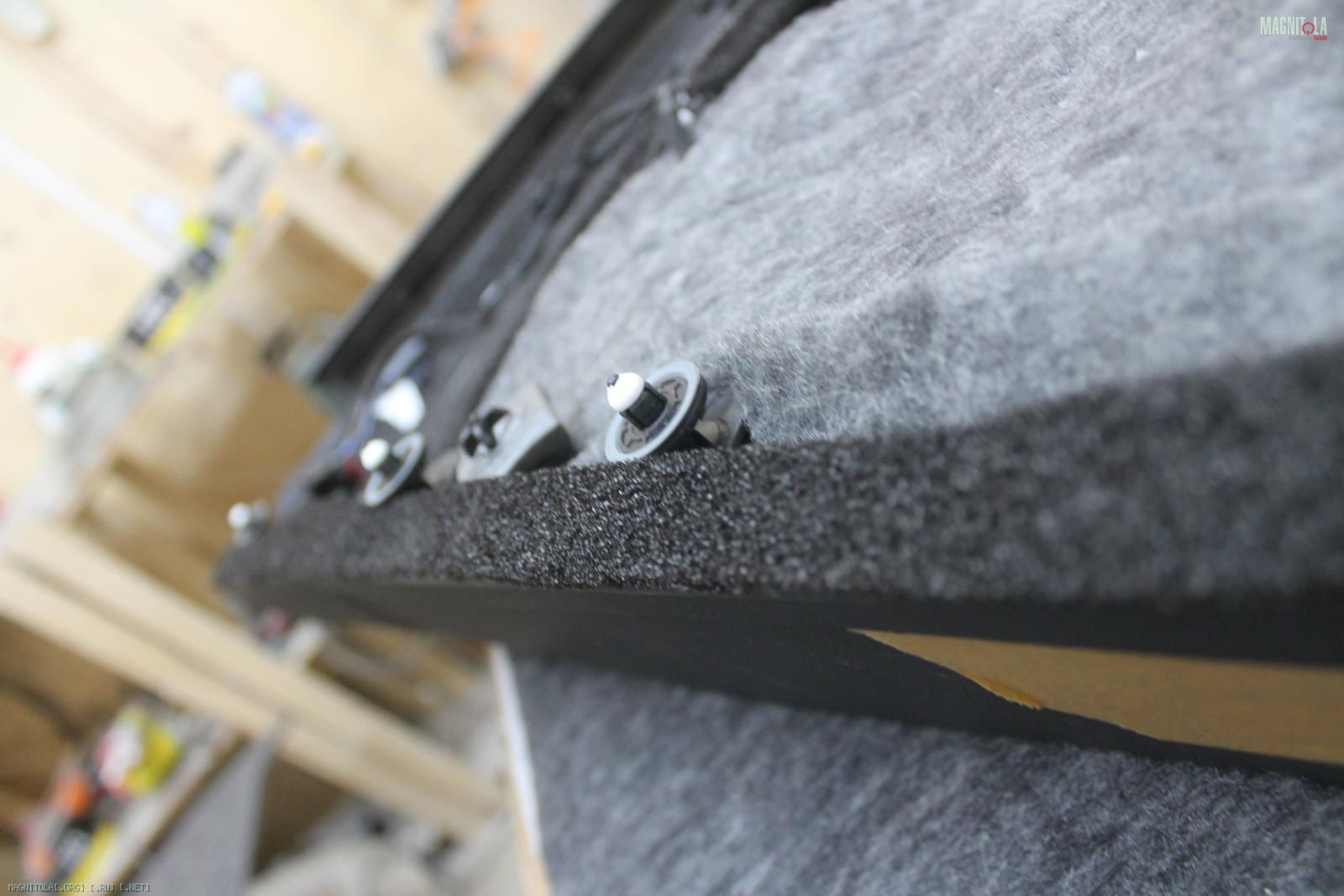

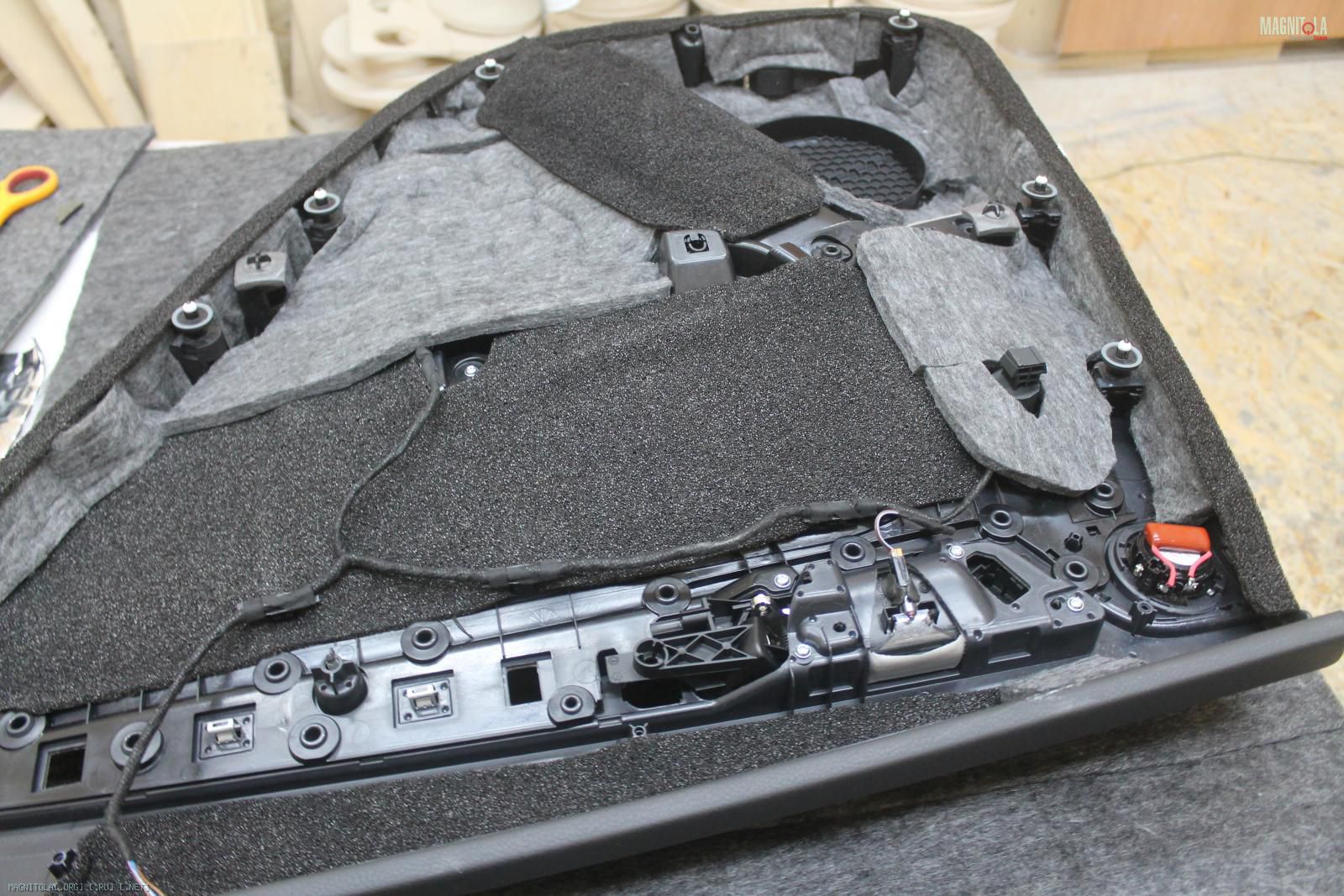

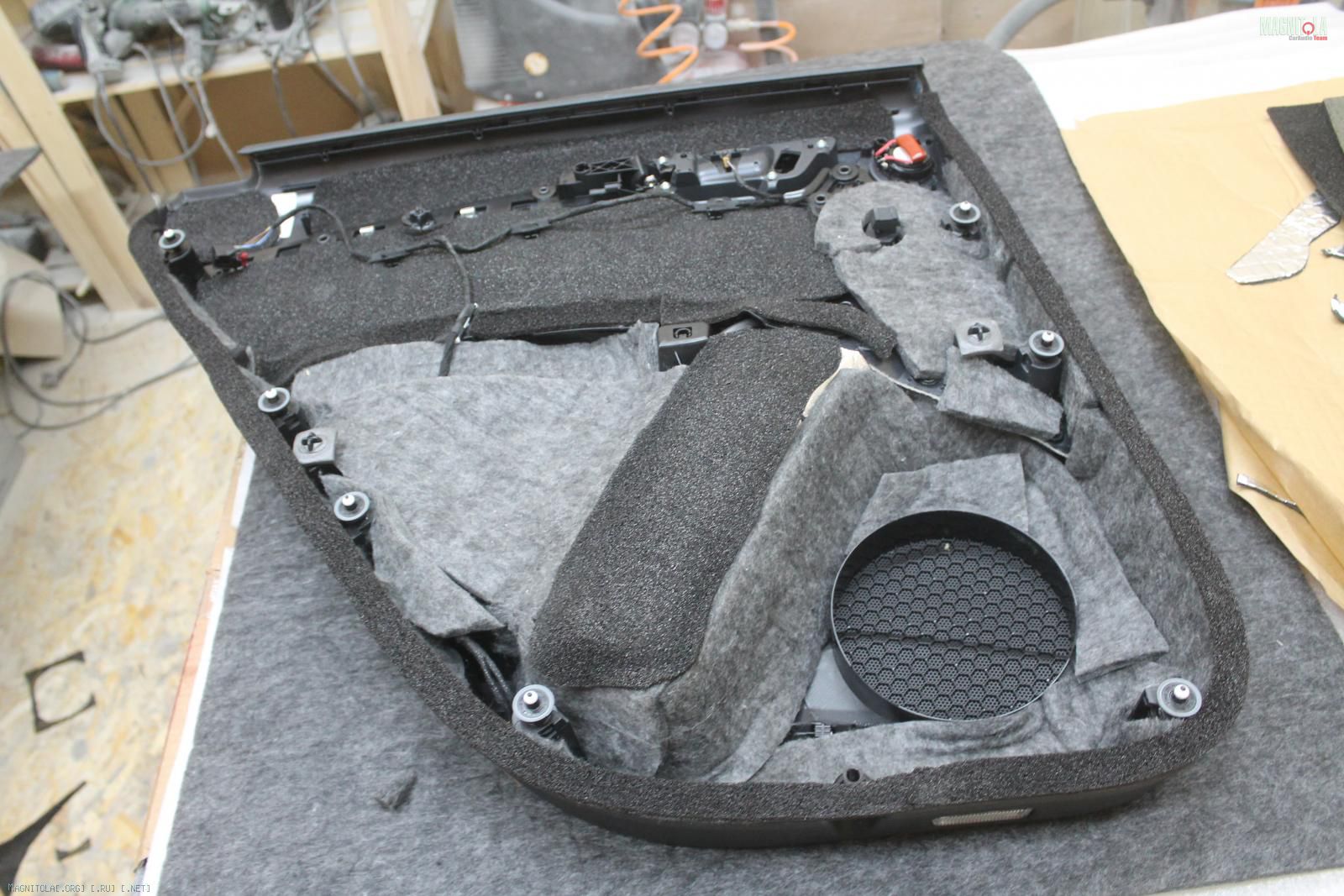

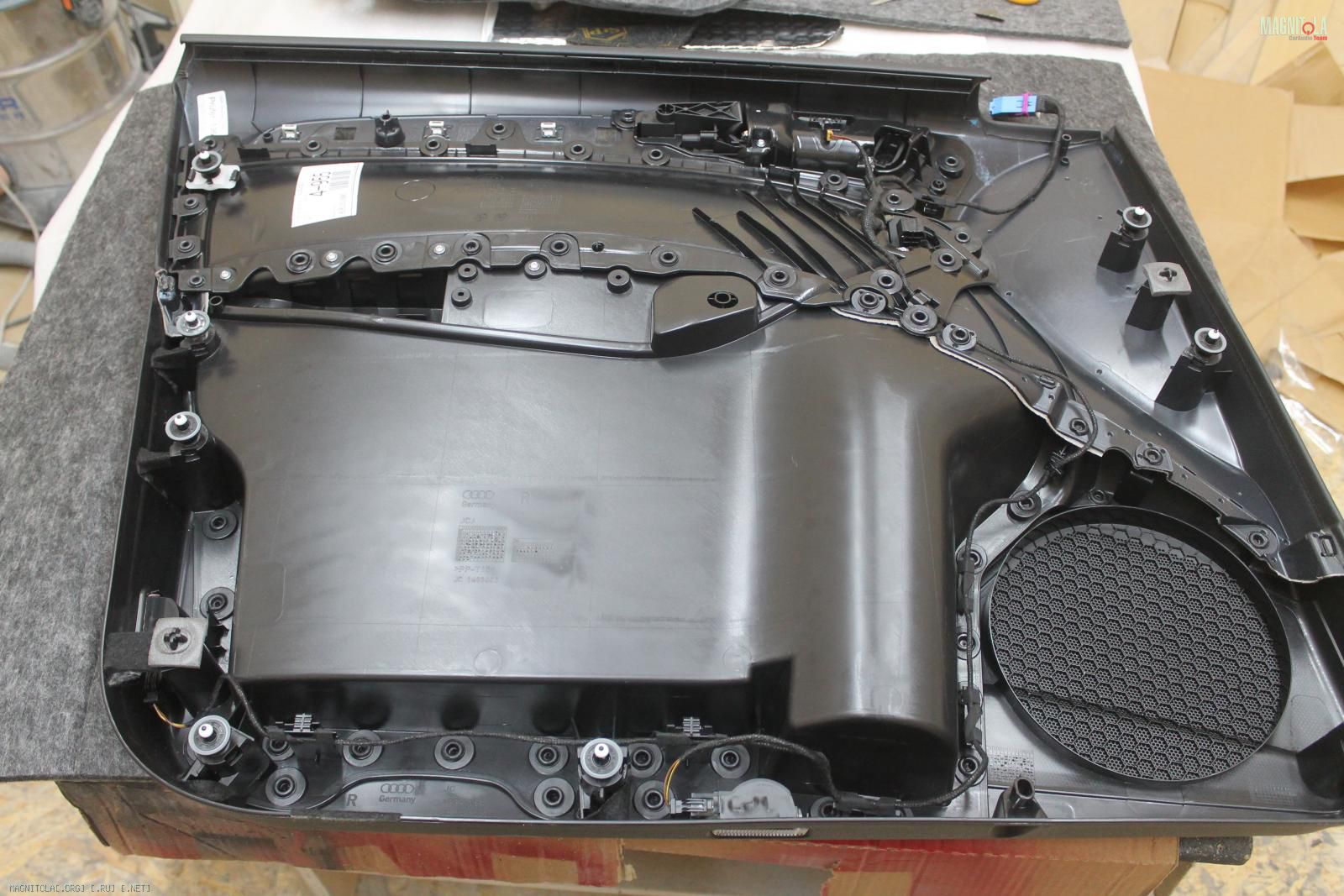

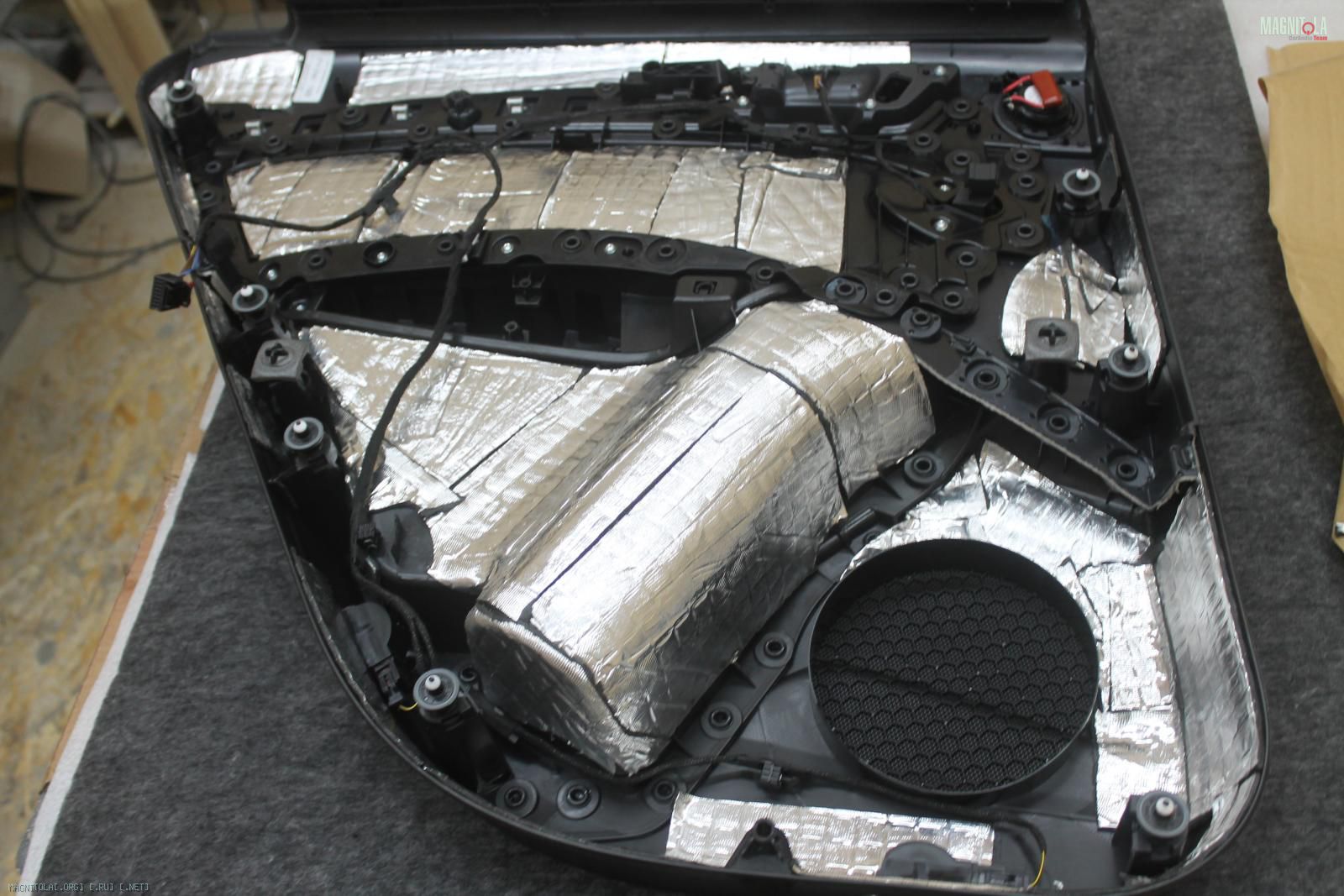

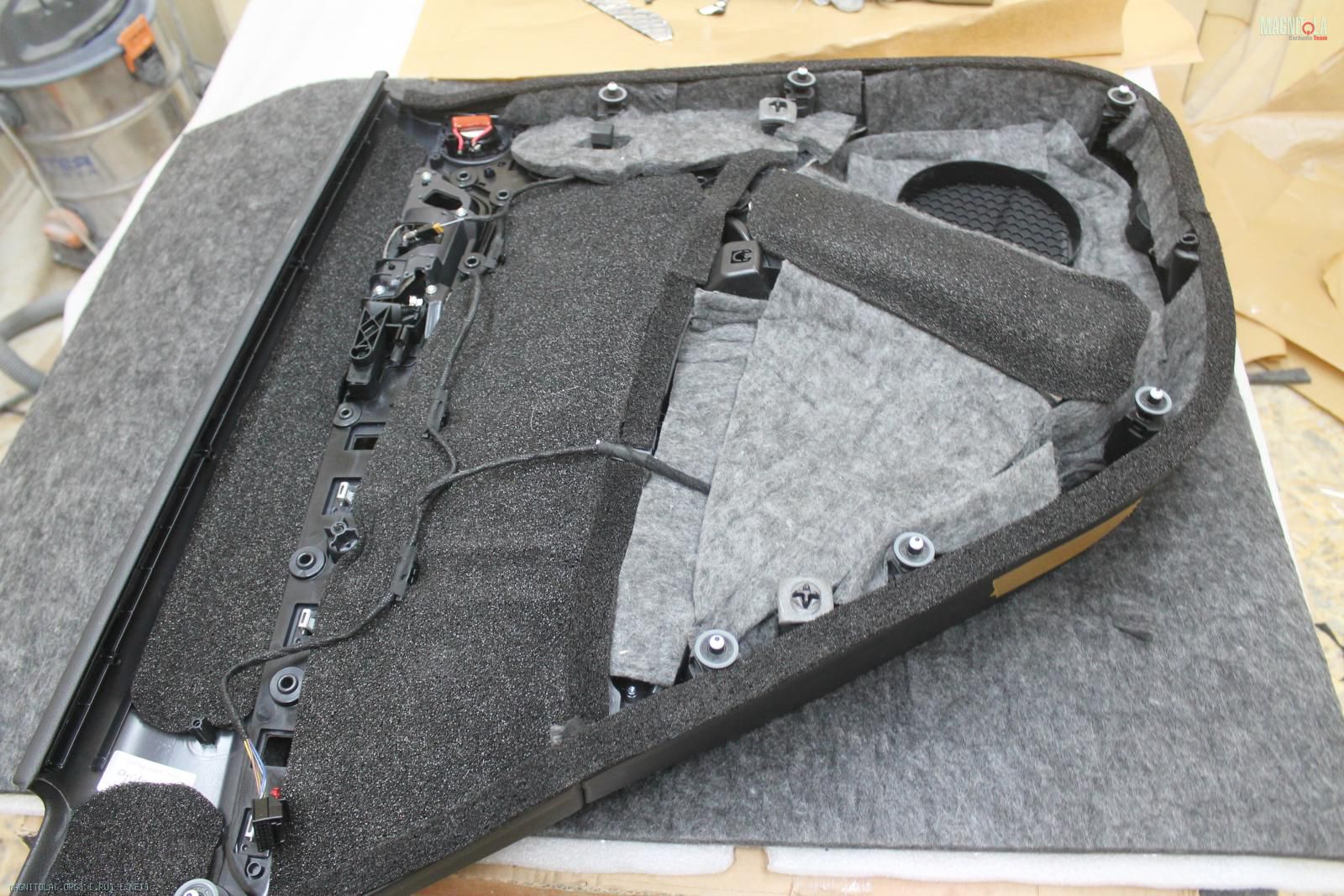

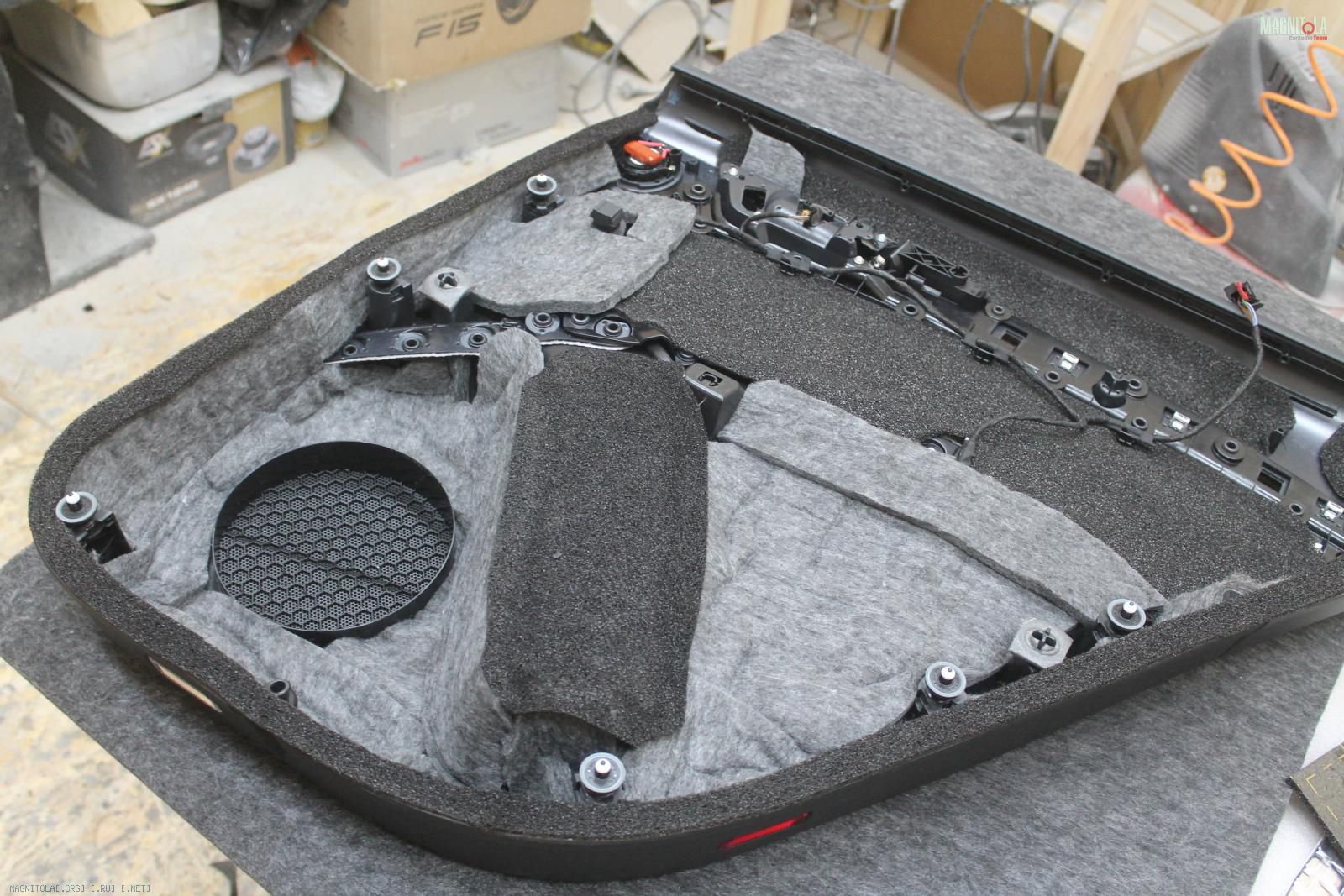

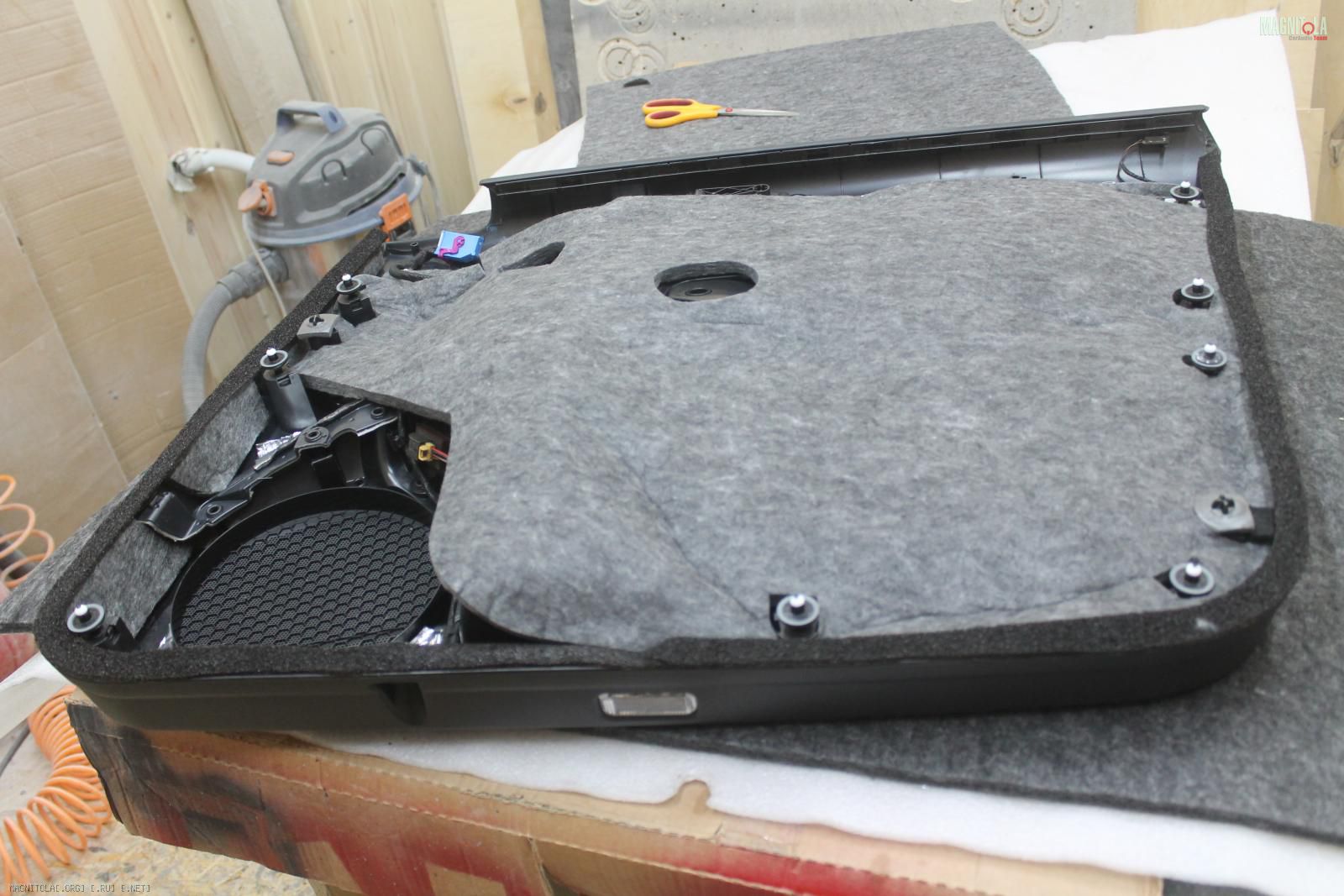

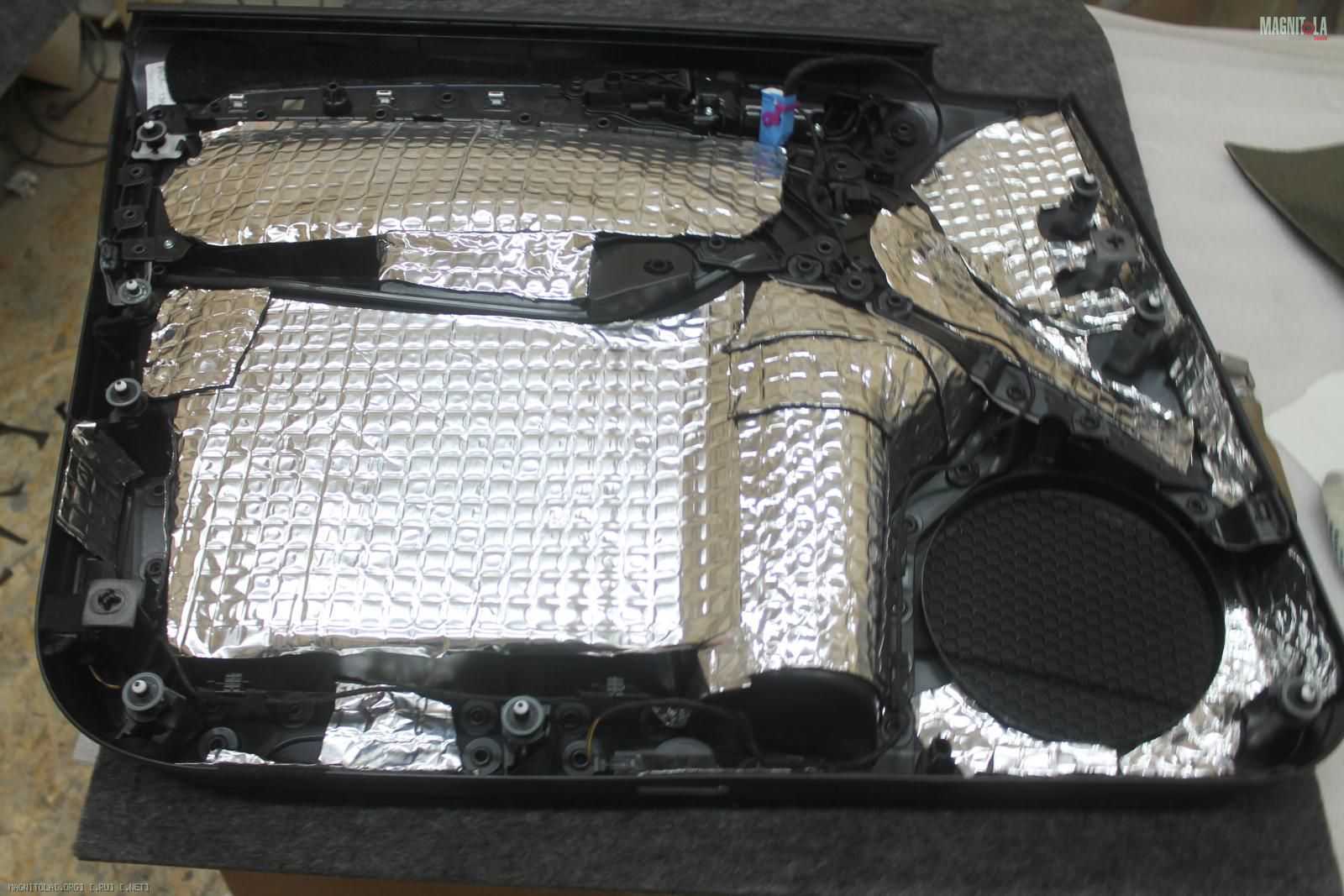

Наносим вибру, греем, прикатываем, наносим войлок 10мм и битопласт 5 мм, уплотнительную ленту по периметру карты...
Вложение 1128852 Вложение 1128854 Вложение 1128856 Вложение 1128858 Вложение 1128860 Вложение 1128862 Вложение 1128864 Вложение 1128866 Вложение 1128868 Вложение 1128870 Вложение 1128872 Вложение 1128874 Вложение 1128876 Вложение 1128878 Вложение 1128880 Вложение 1128882 Вложение 1128884 Вложение 1128886 Вложение 1128888

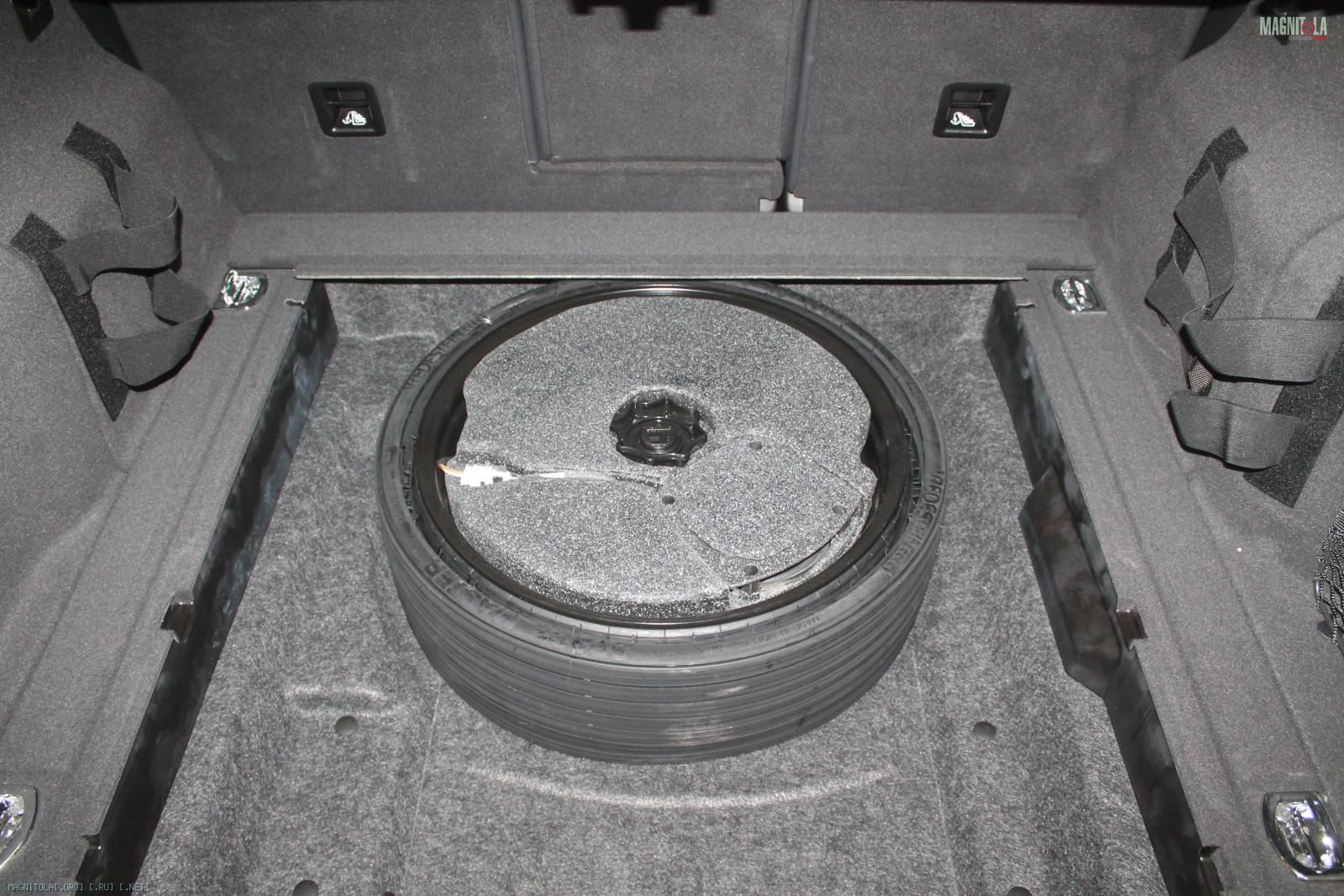

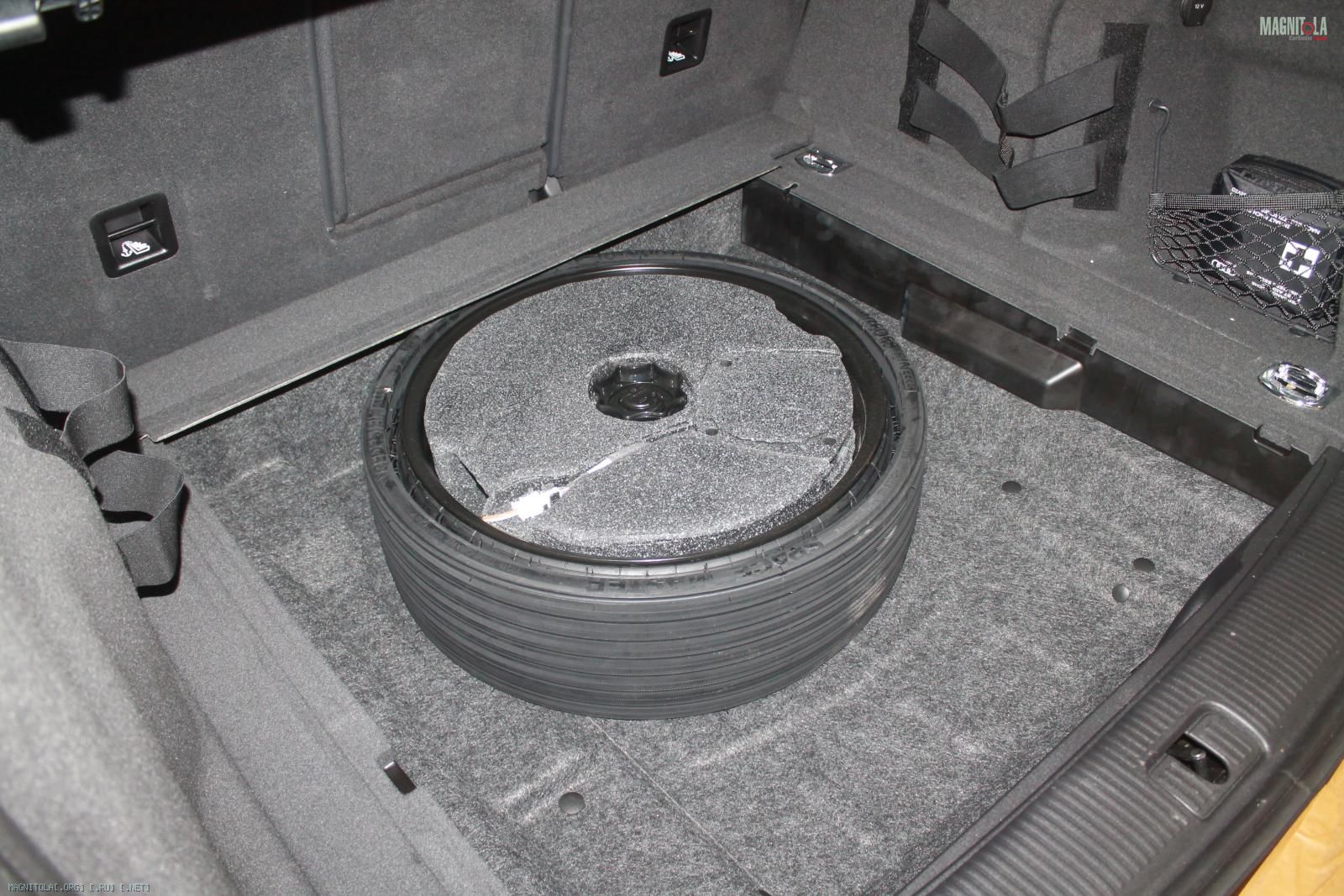

Штатный саб на своем месте...

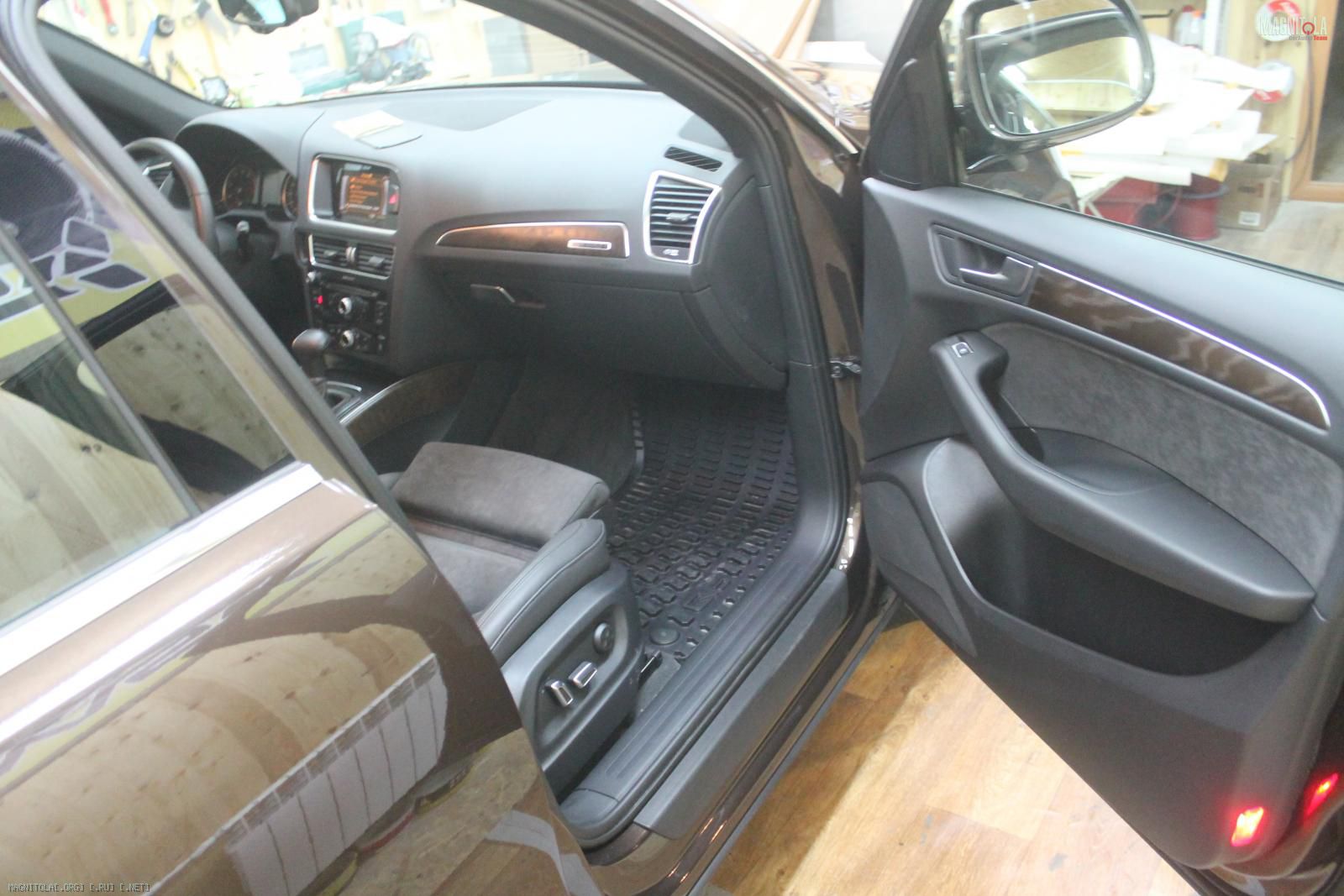

Собираем... наслаждаемся совершенно другим звуком...
Вложение 1128890 Вложение 1128892 Вложение 1128894 Вложение 1128896 Вложение 1128898 Вложение 1128900 Вложение 1128902
21.04.2017, 20:22
st220

Вложений: 48

Re: Изготовление корпусов для сабвуферов, фальшпанелей

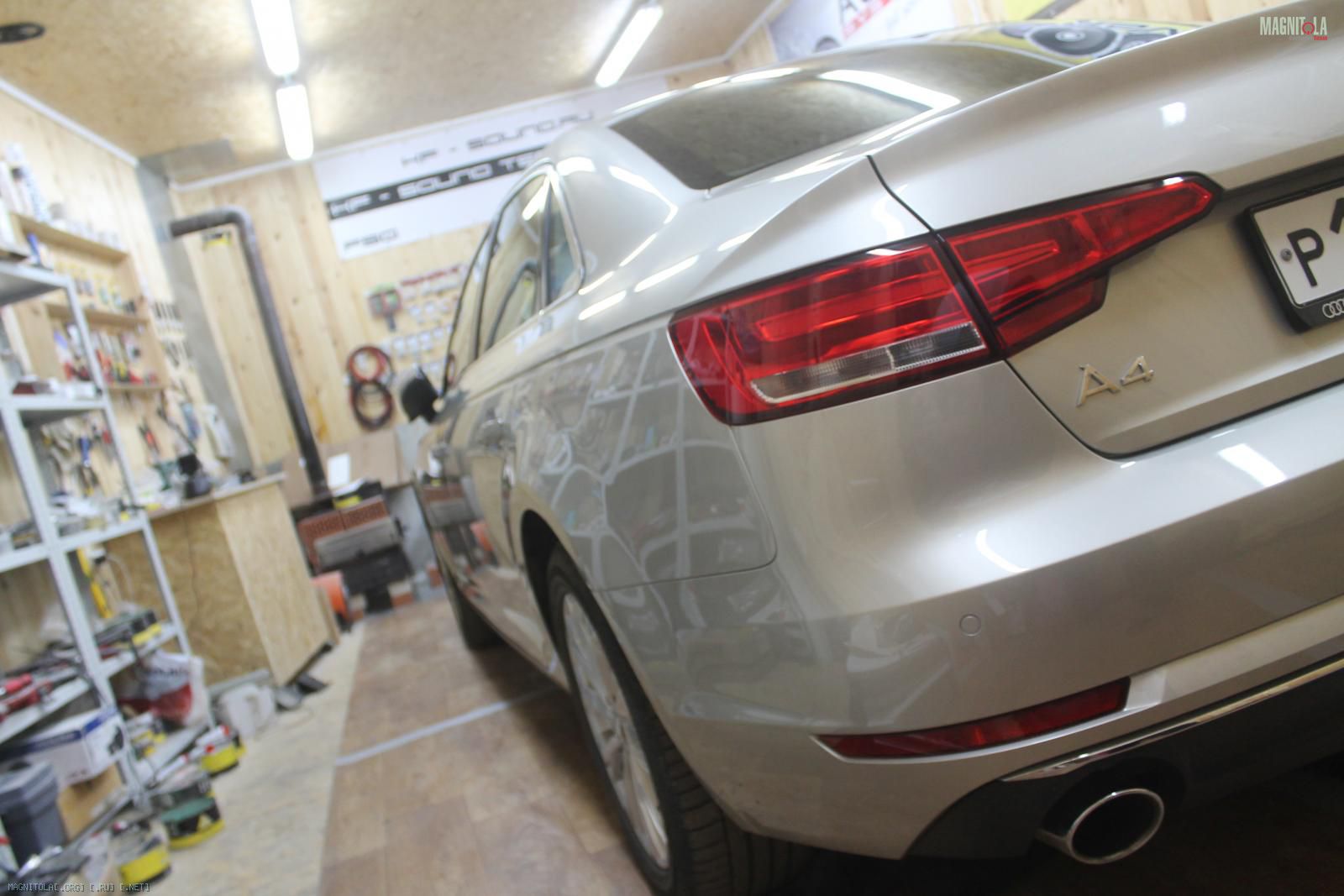

В KF-Sound Technology приехала Audi A4 B9 2.0Т
Вложение 1129044 Вложение 1129046 Вложение 1129048 Вложение 1129050

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

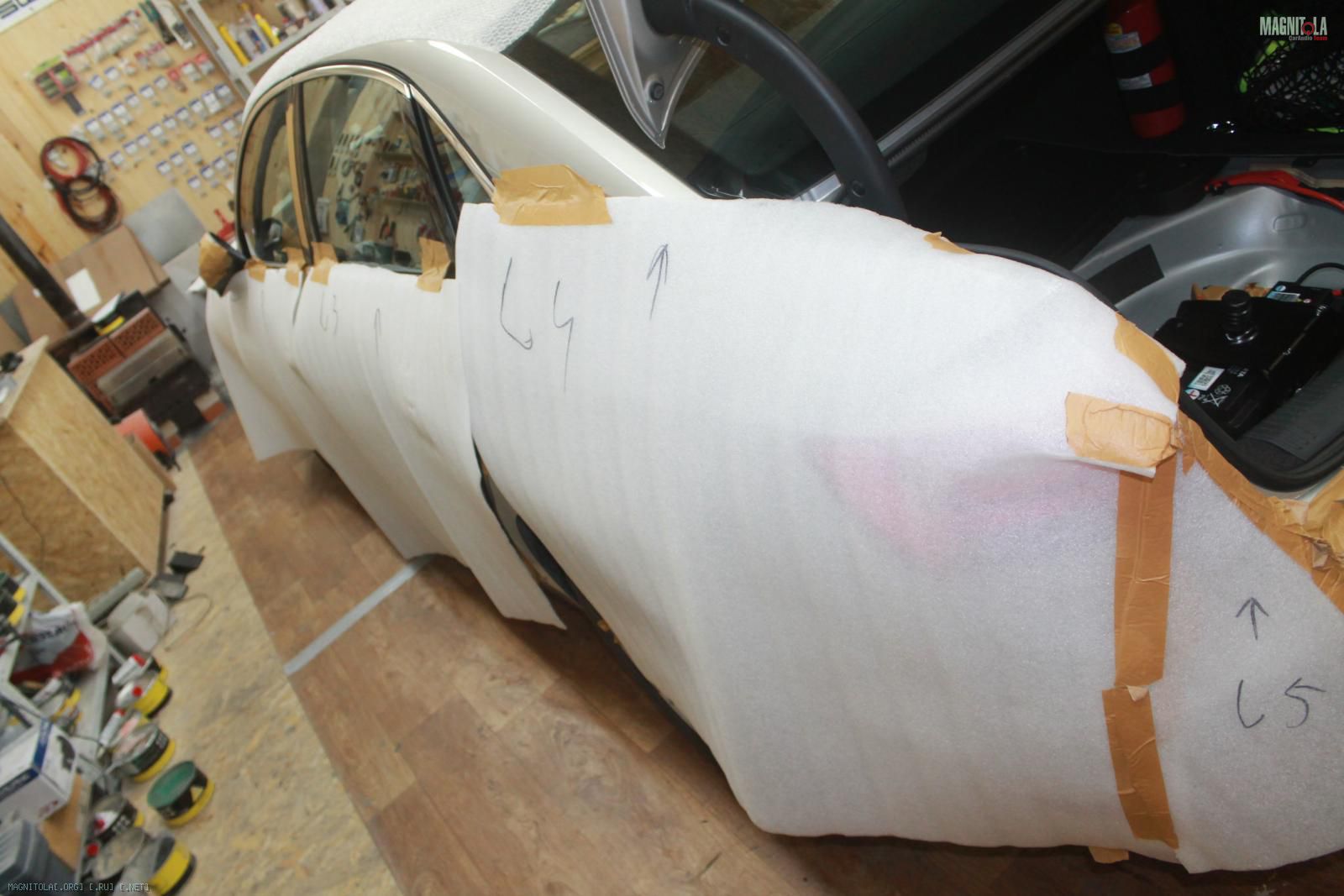

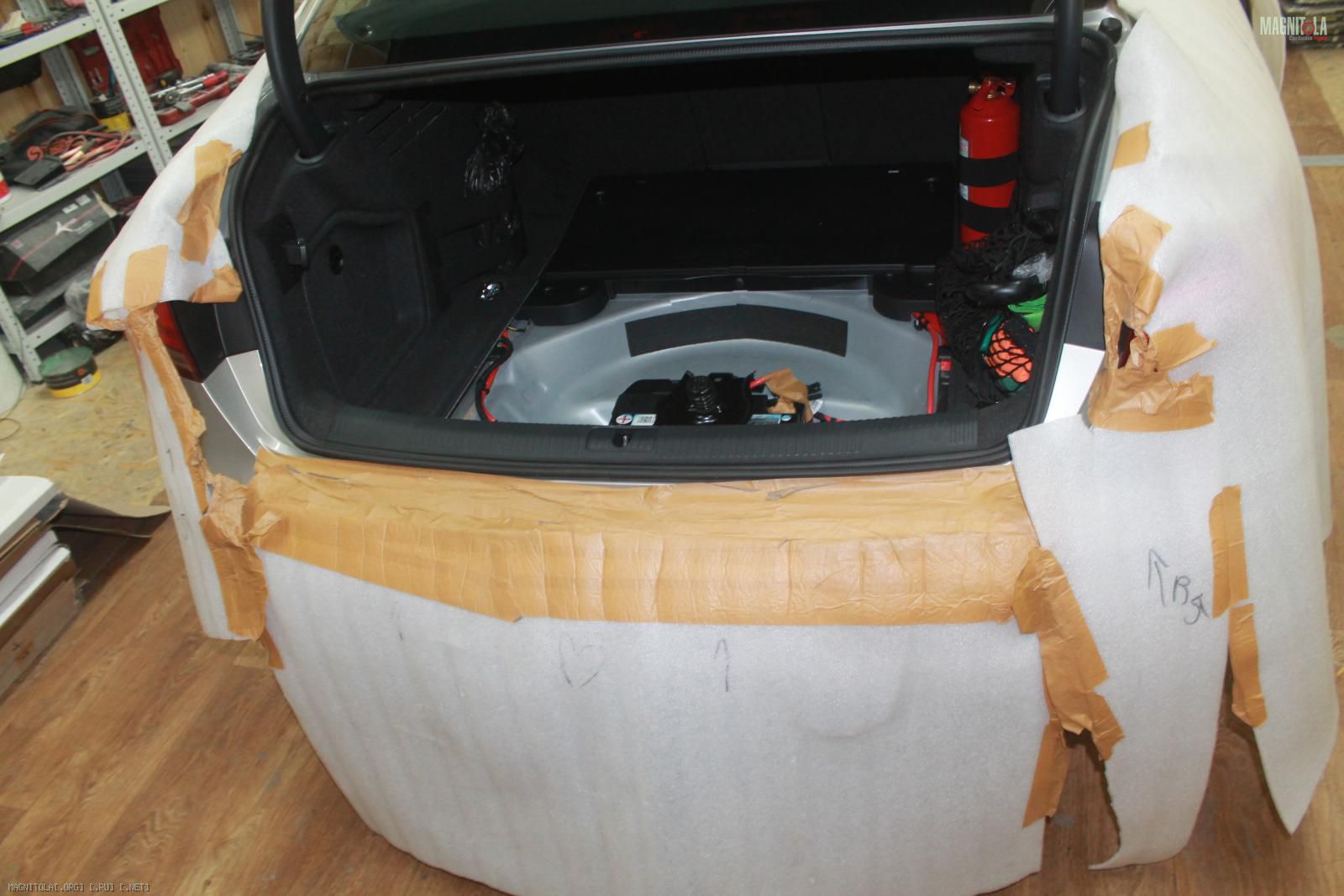

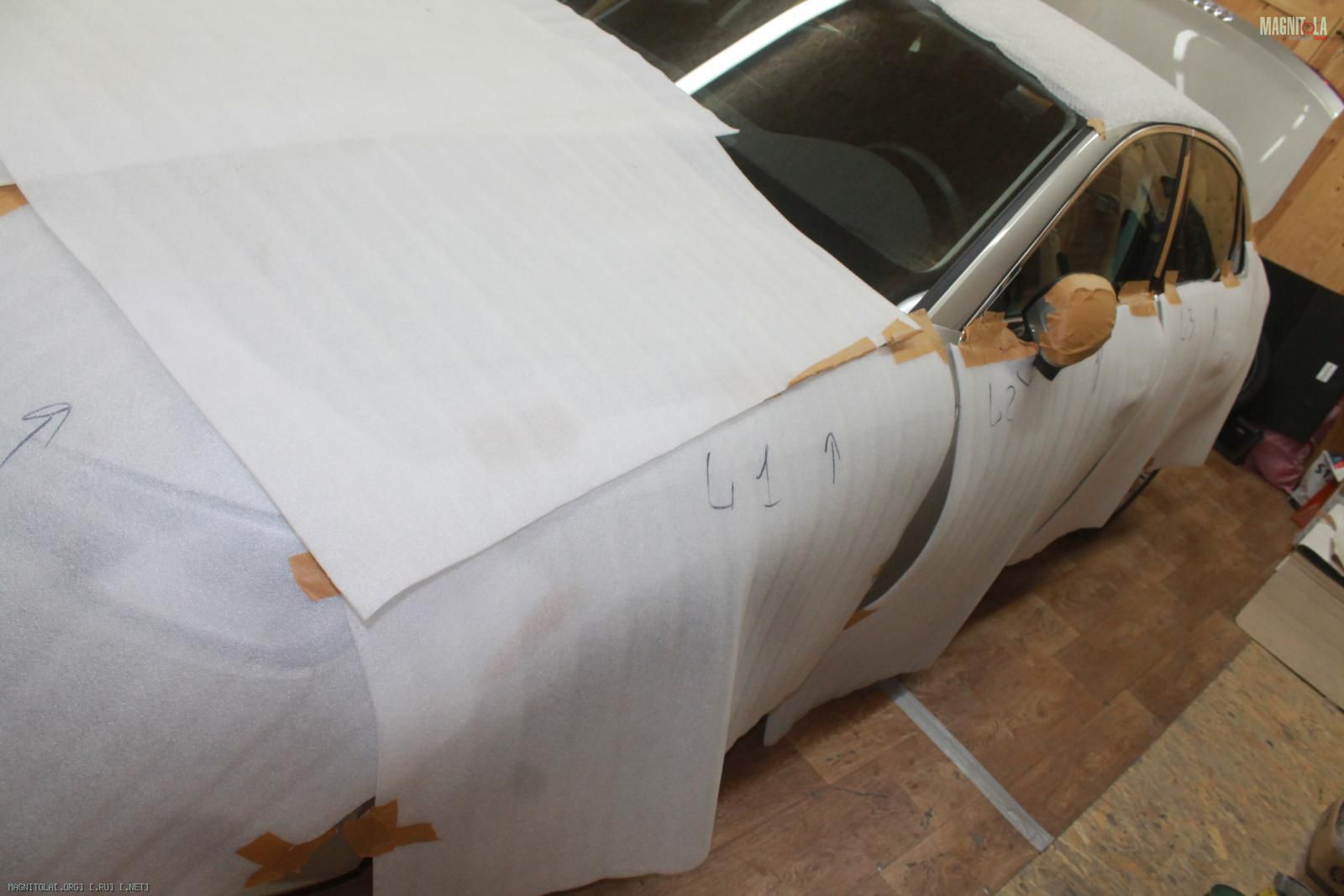

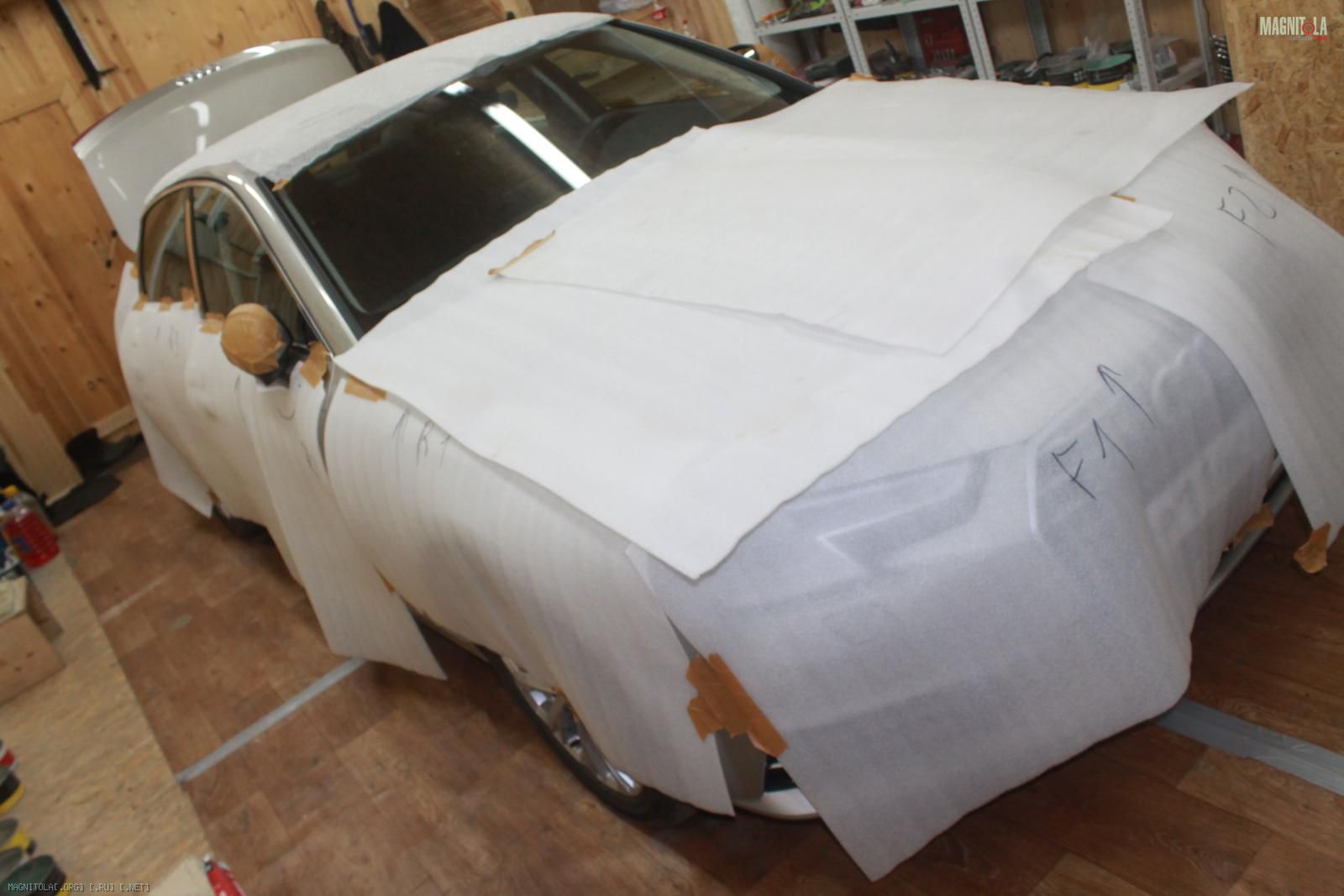

"Защита кузова"
Вложение 1129052 Вложение 1129054 Вложение 1129056 Вложение 1129058 Вложение 1129060

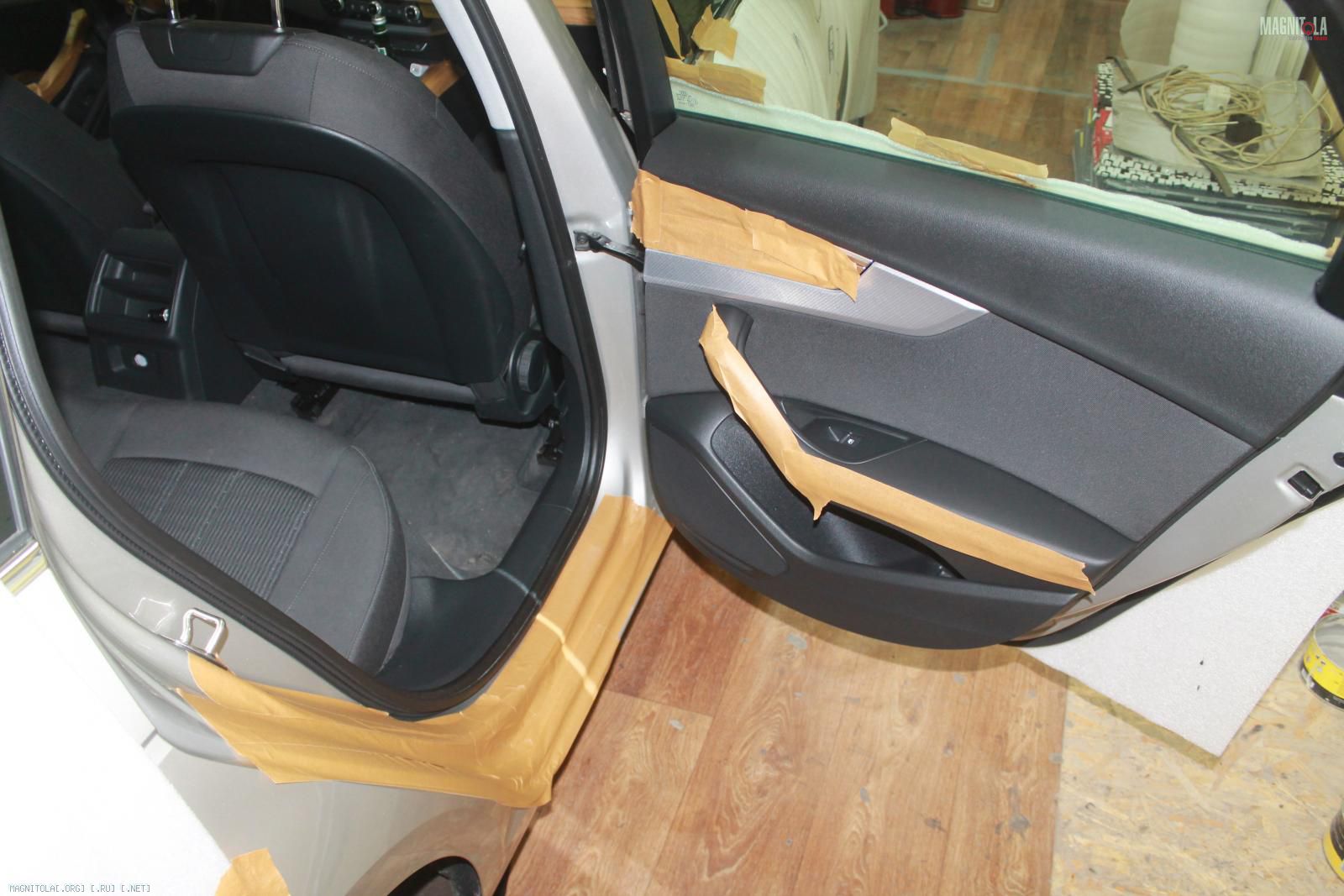

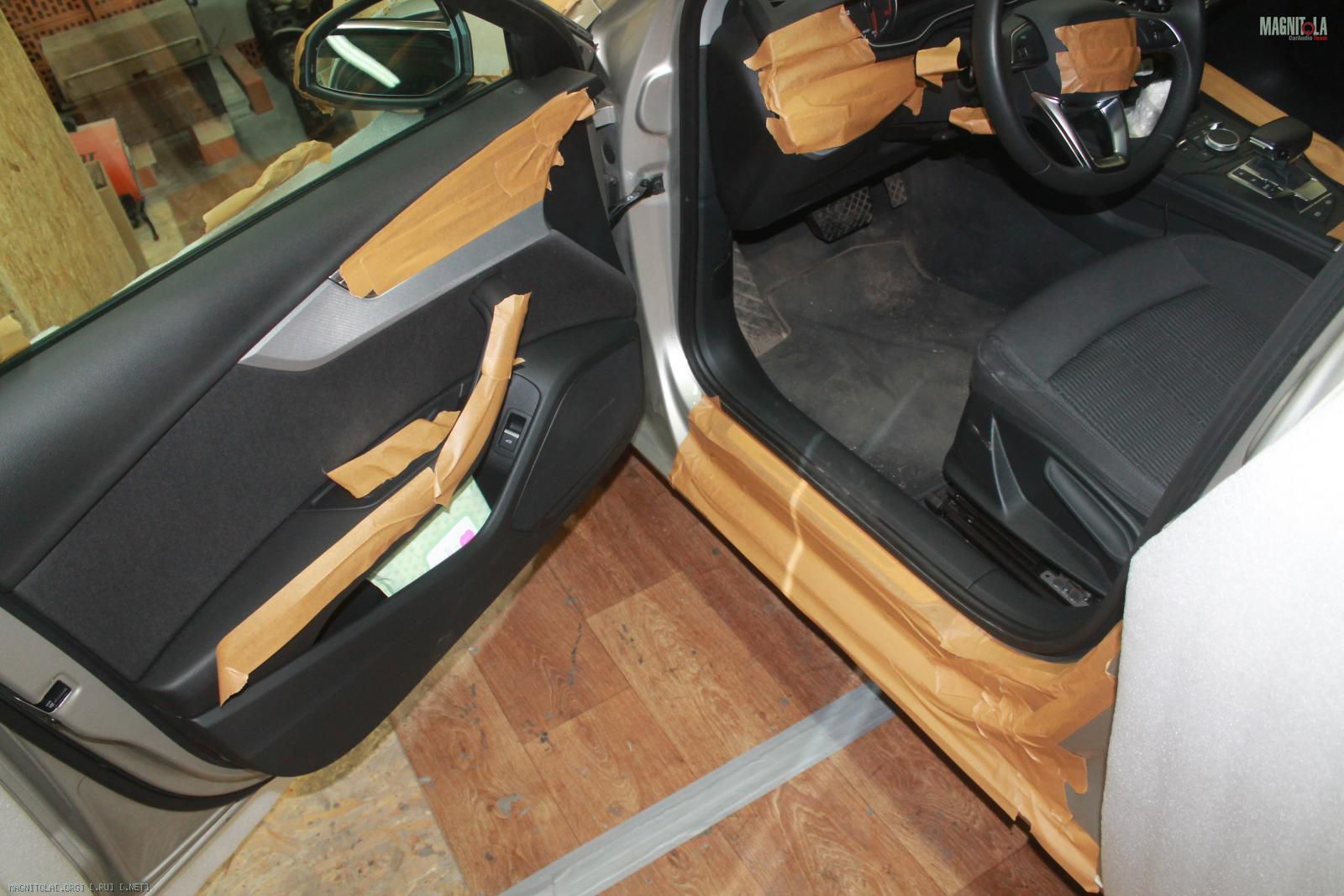

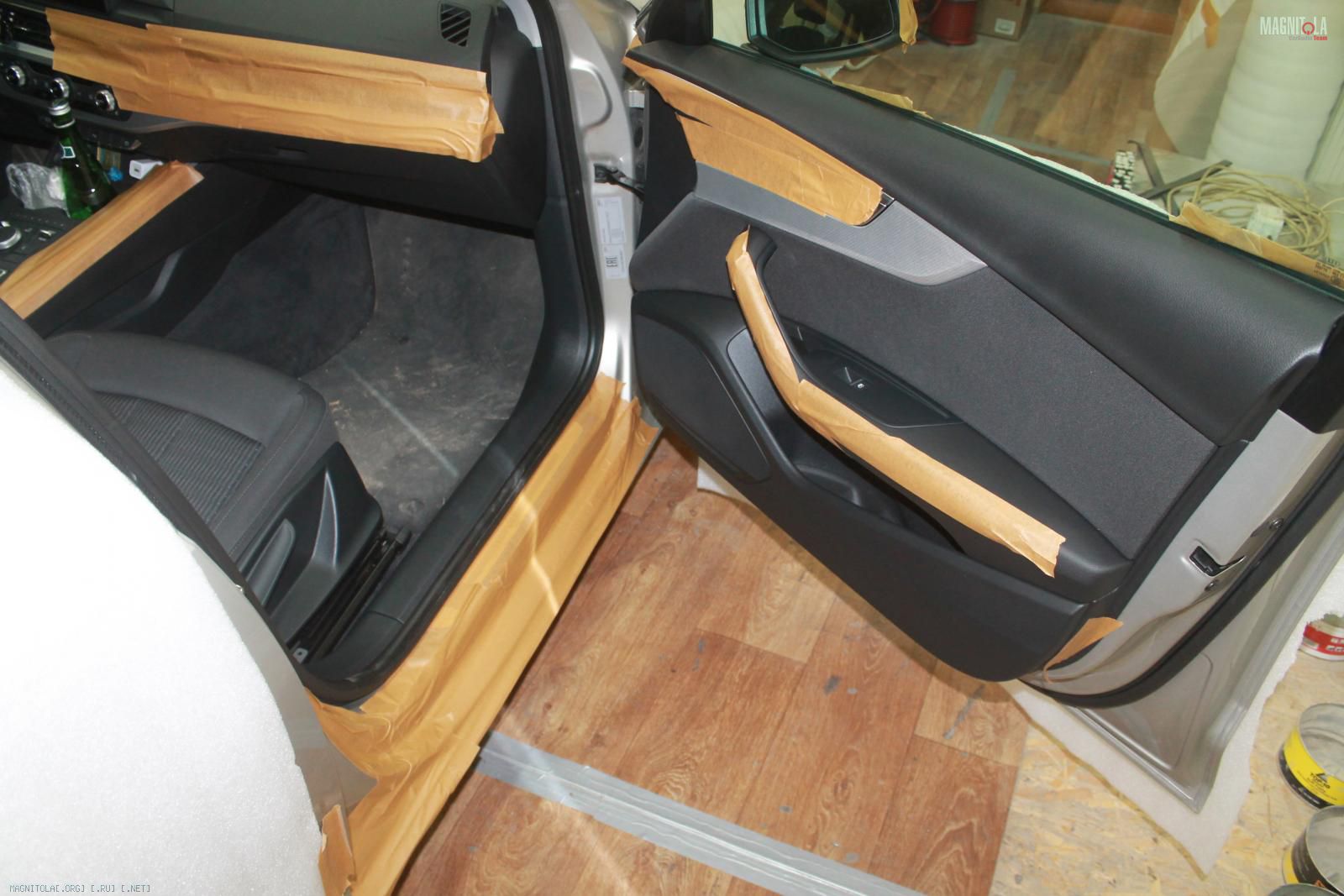

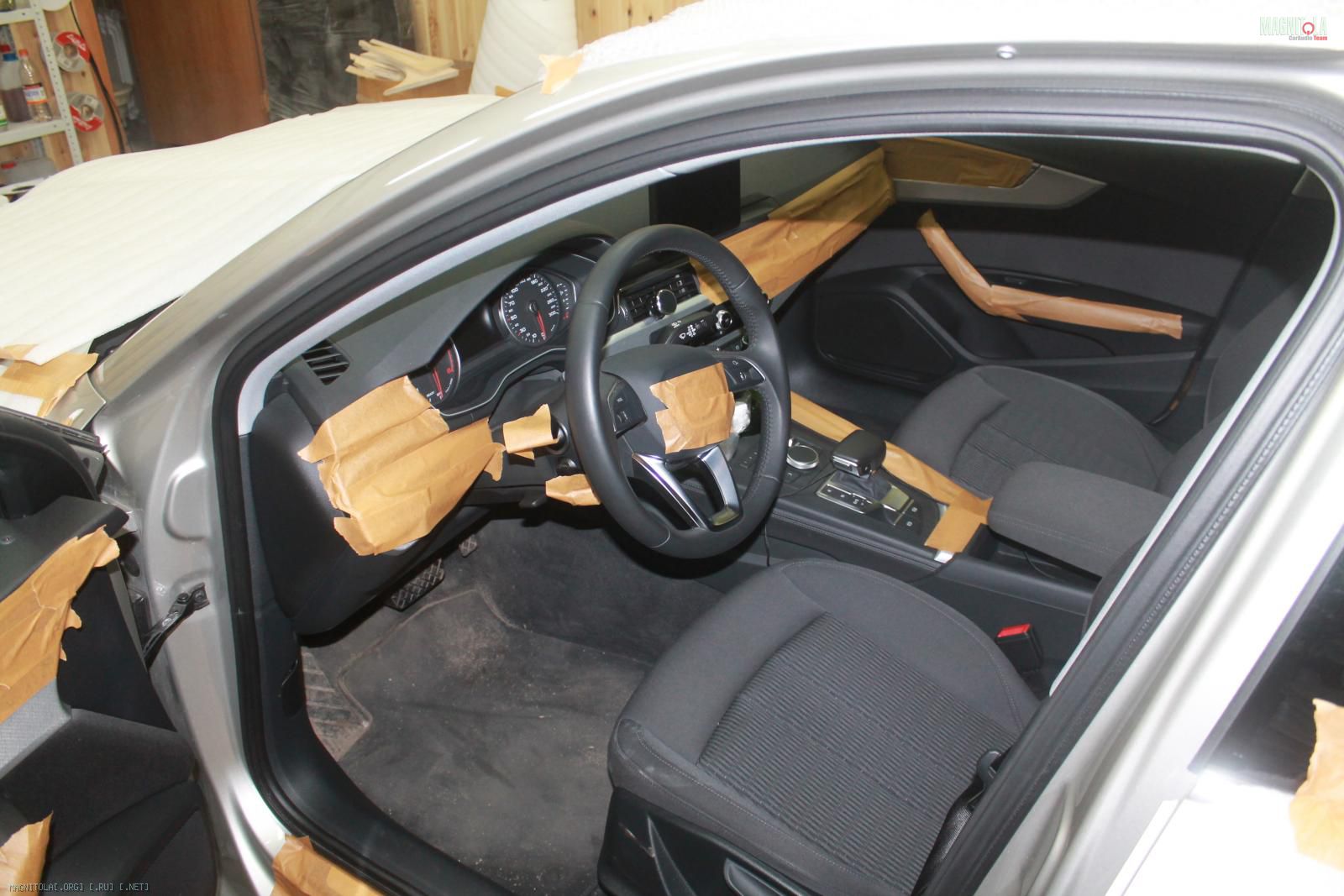

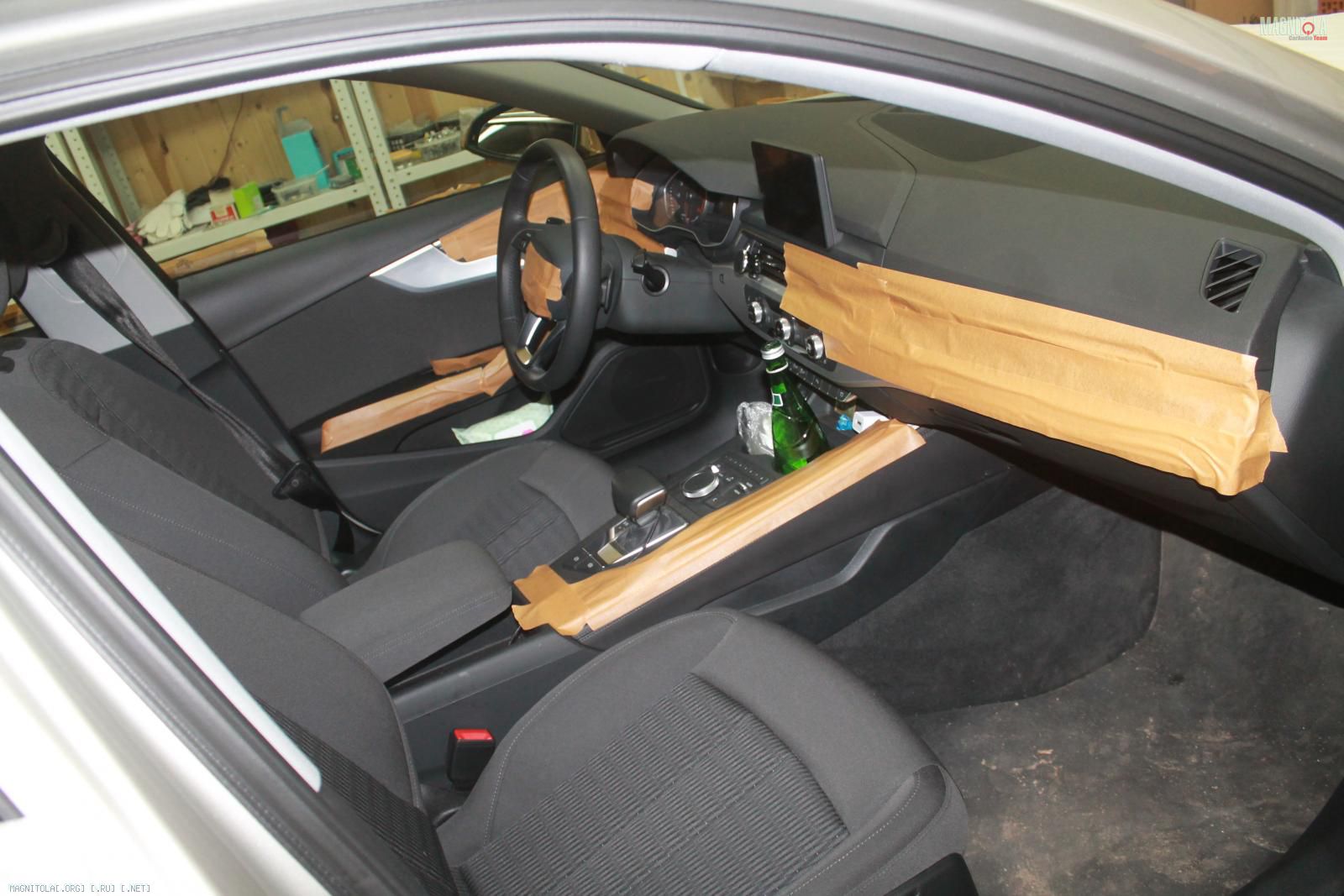

"Защита салона"
Вложение 1129062 Вложение 1129064 Вложение 1129066 Вложение 1129068 Вложение 1129070 Вложение 1129072

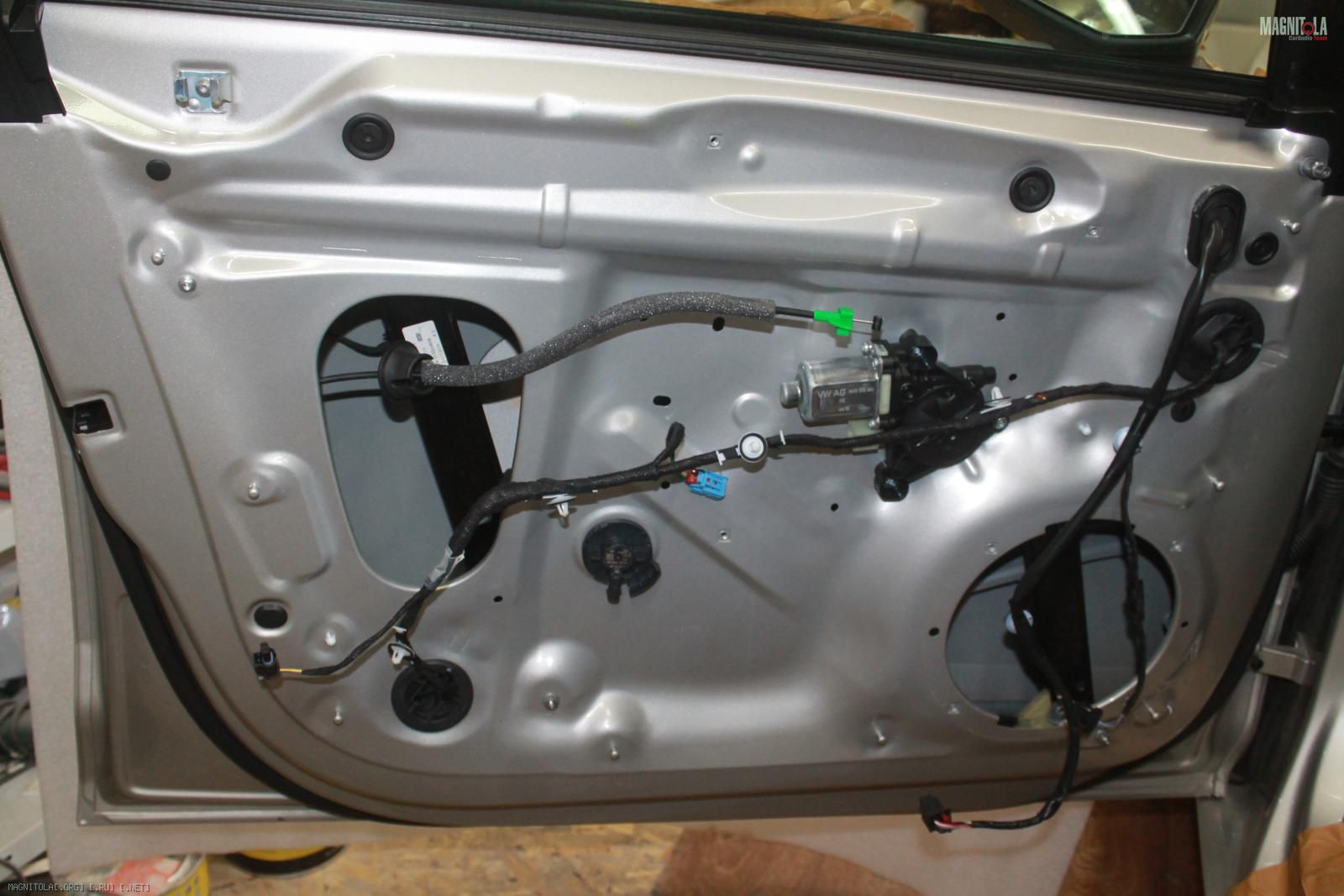

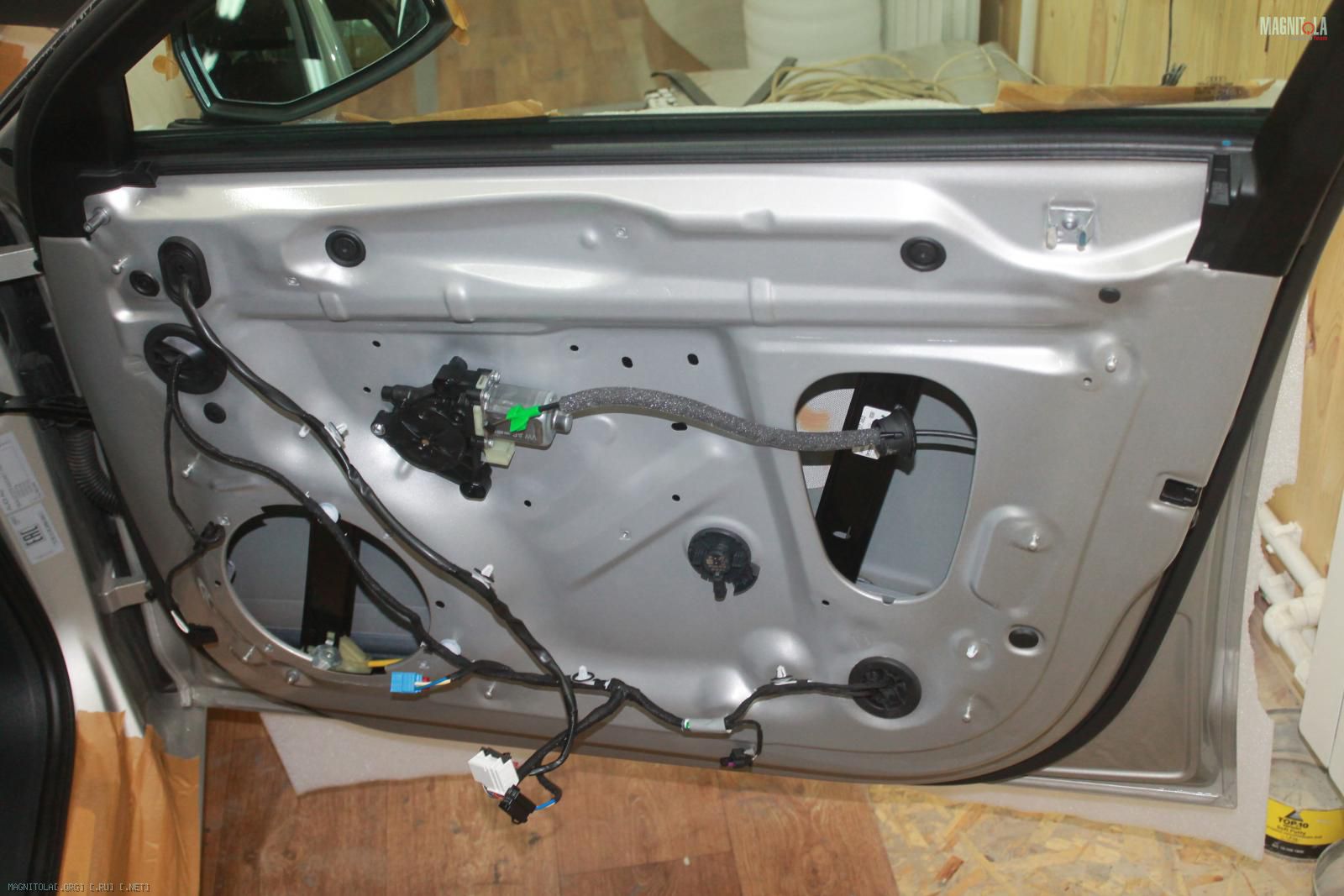

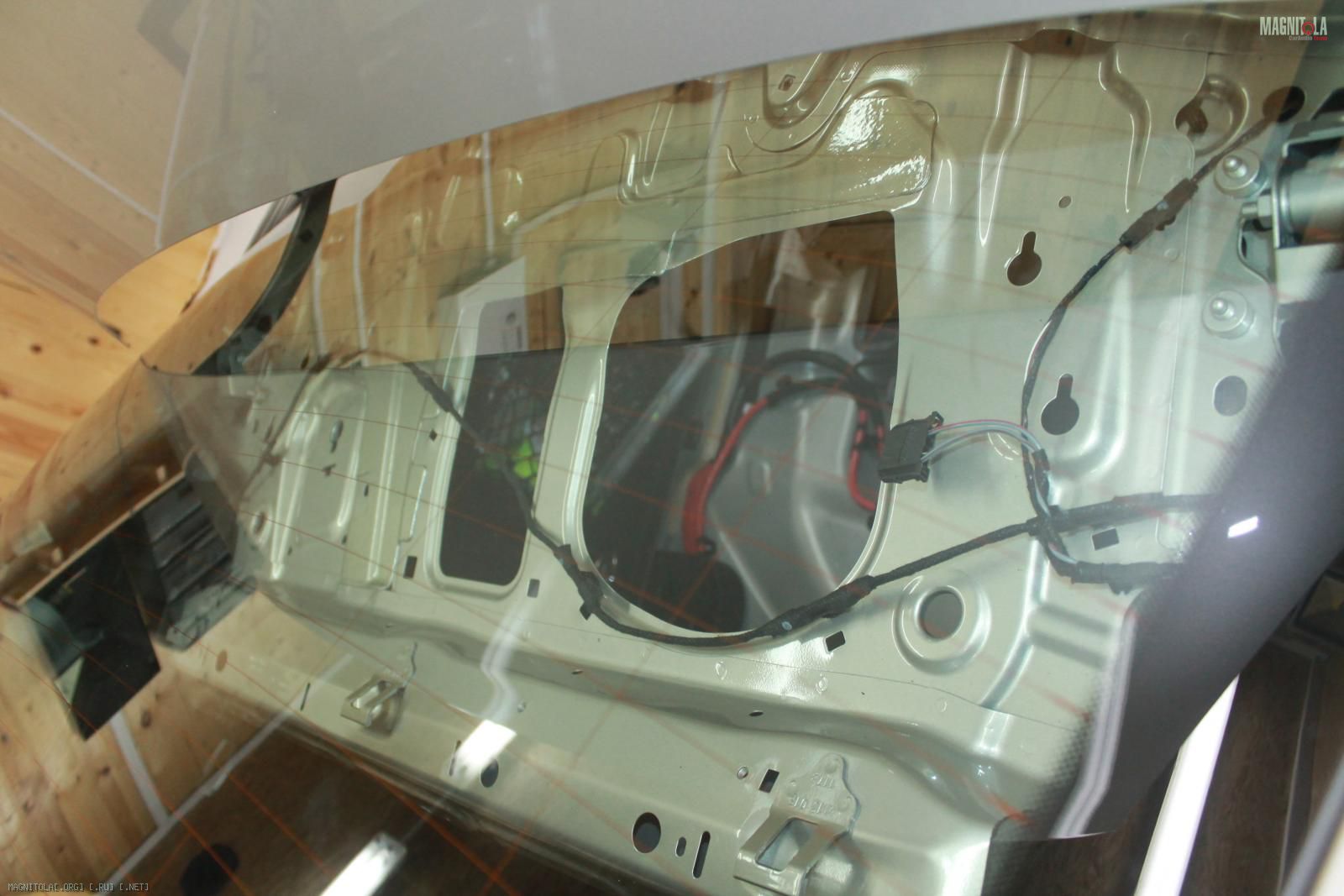

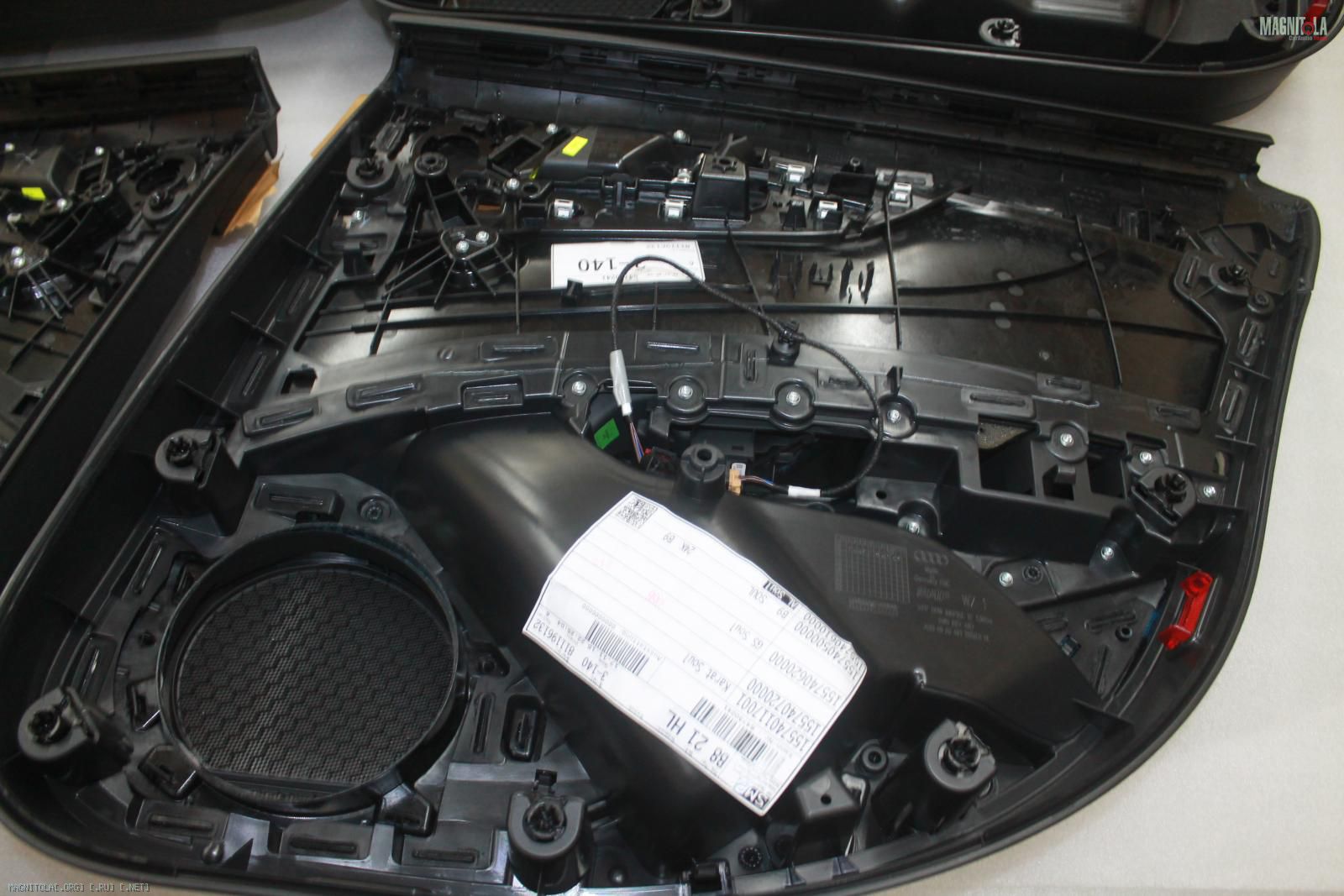

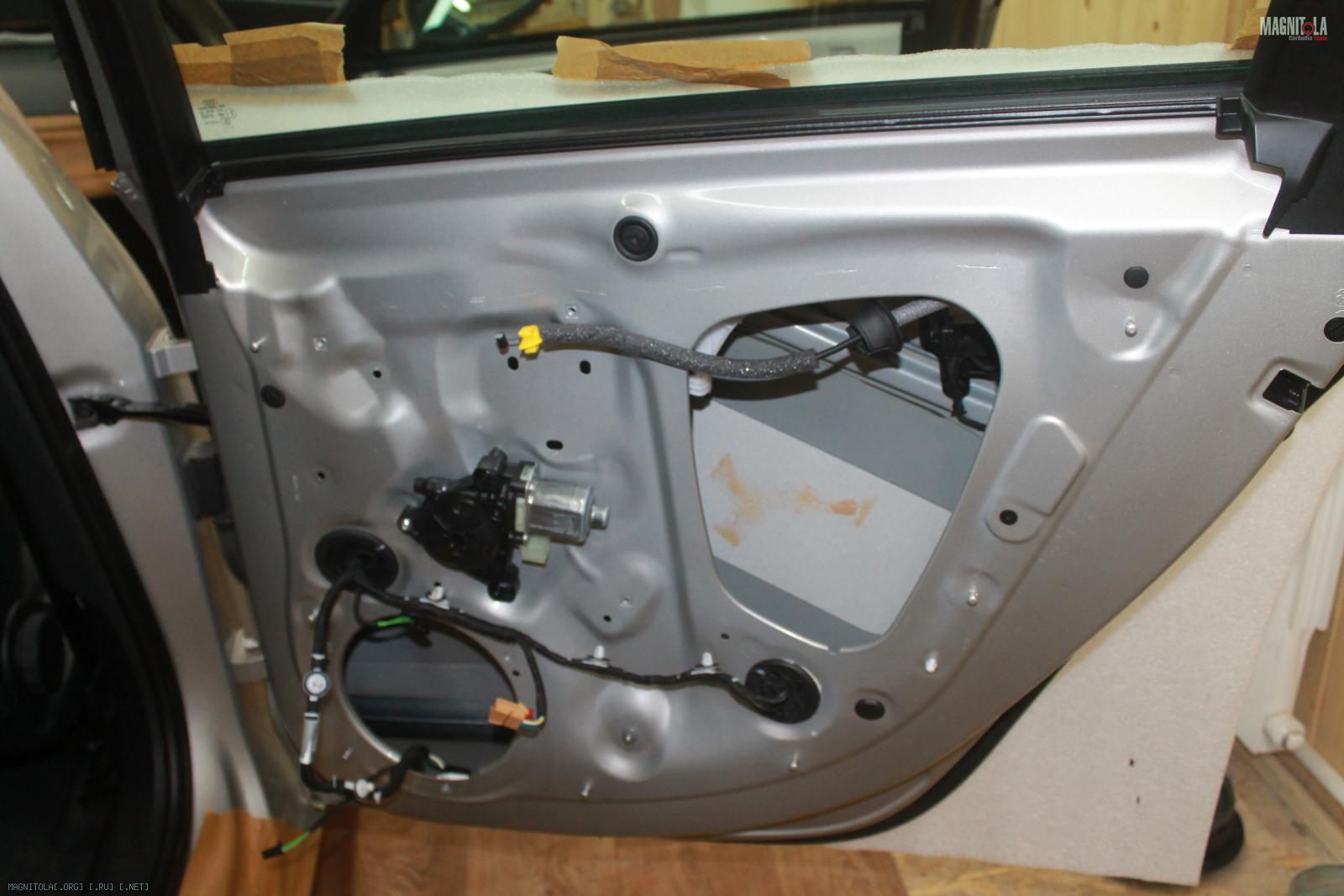

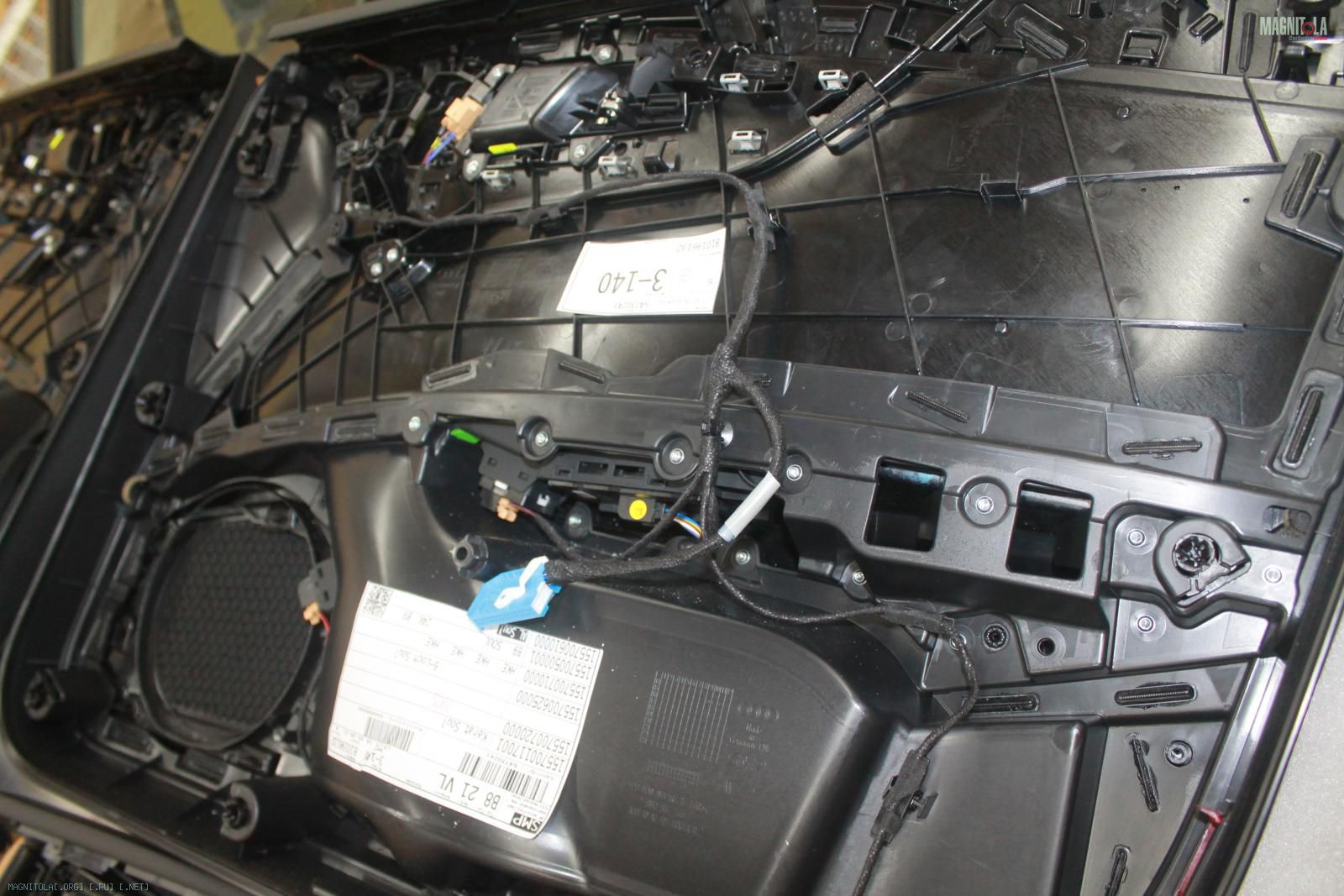

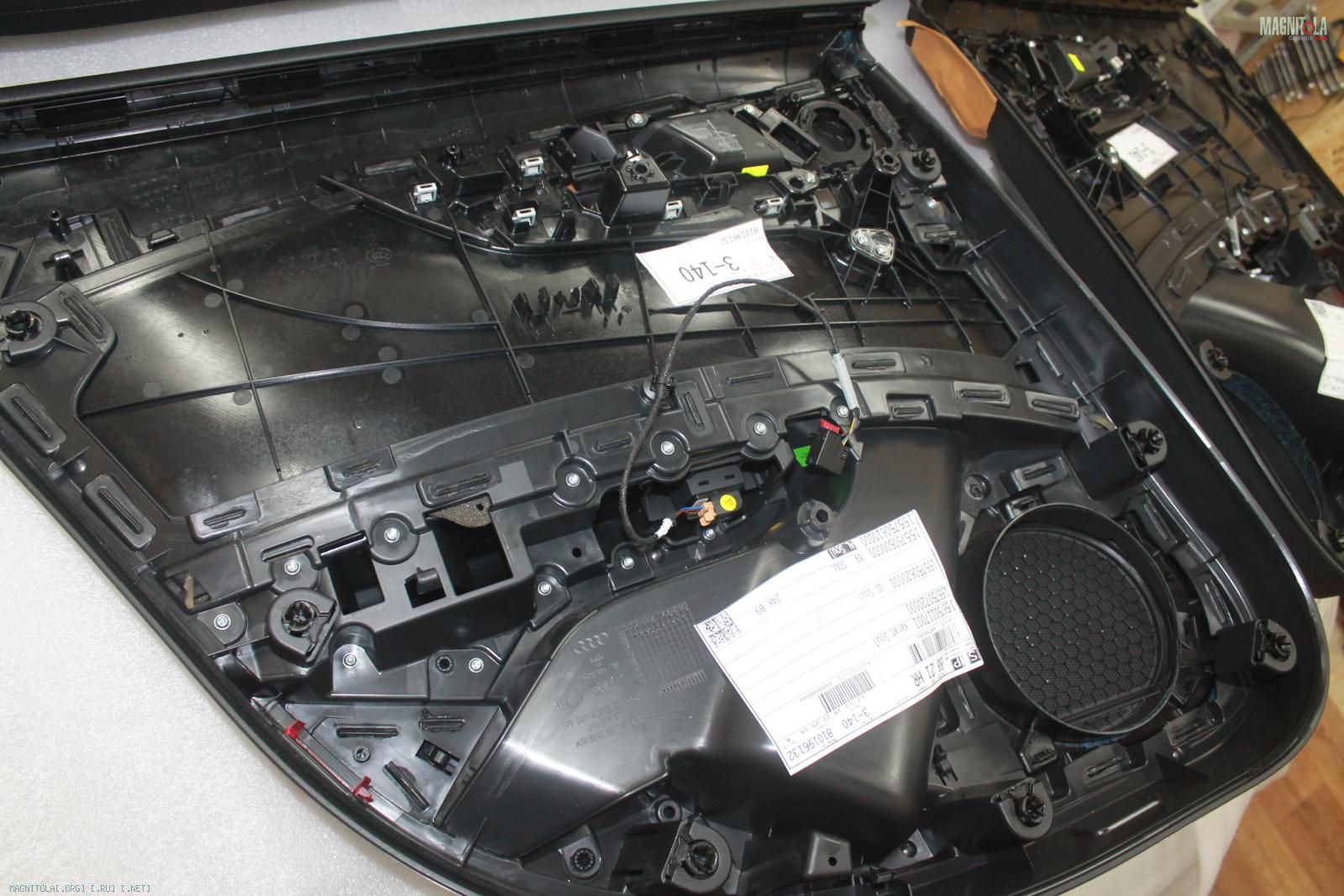

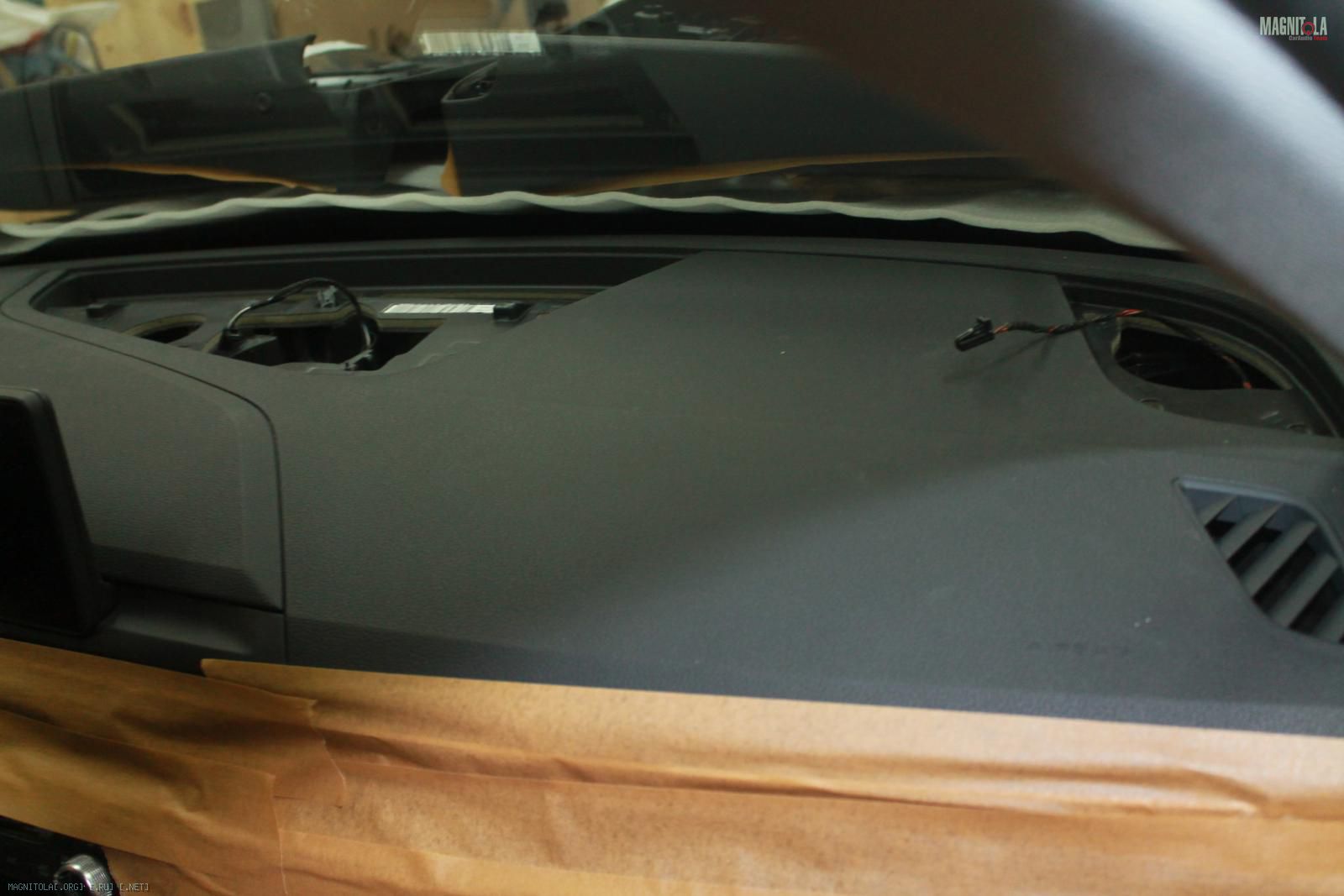

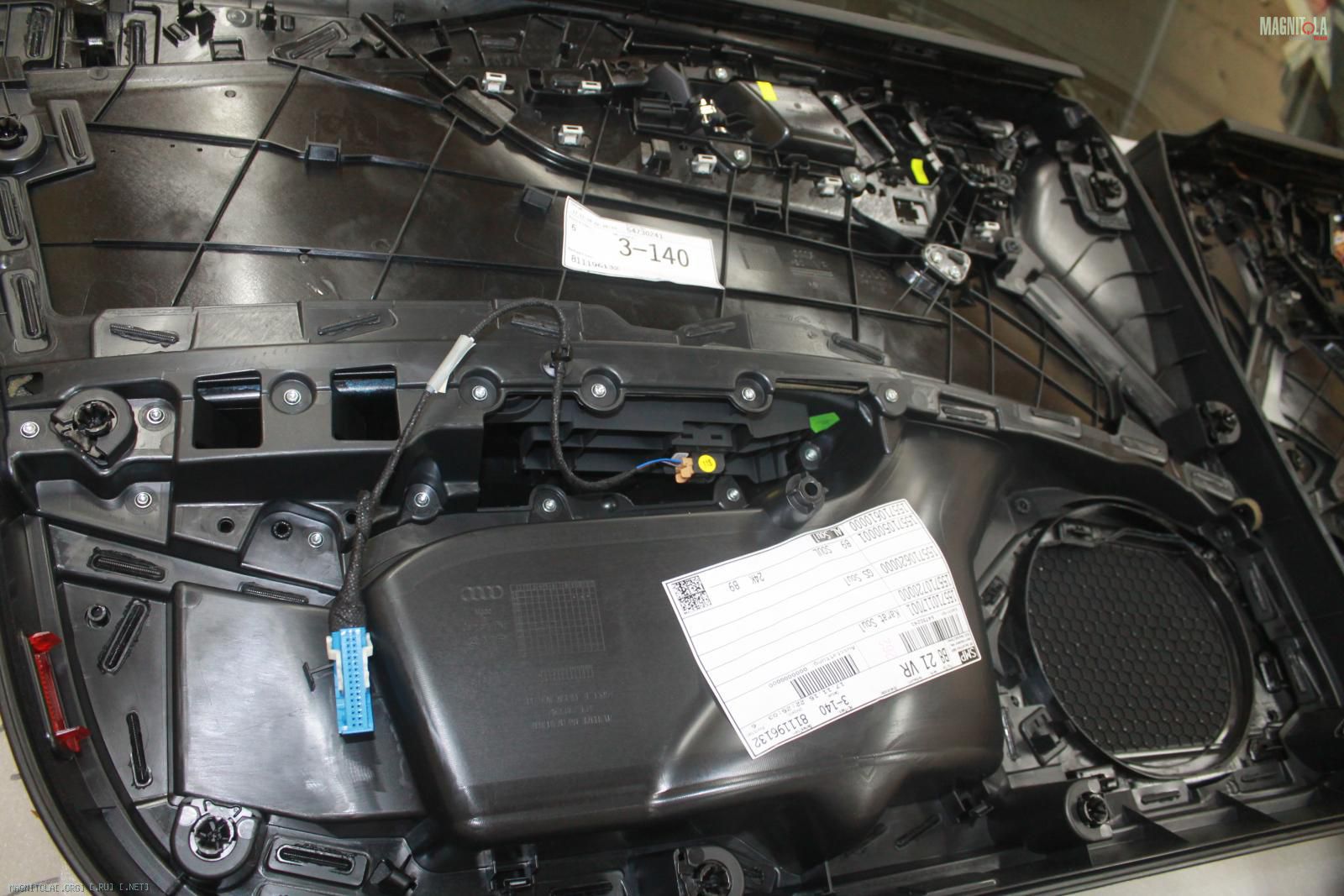

Разобрали... везде все как всегда....
Вложение 1129074 Вложение 1129076 Вложение 1129078 Вложение 1129080 Вложение 1129082 Вложение 1129084 Вложение 1129086 Вложение 1129088 Вложение 1129090 Вложение 1129092

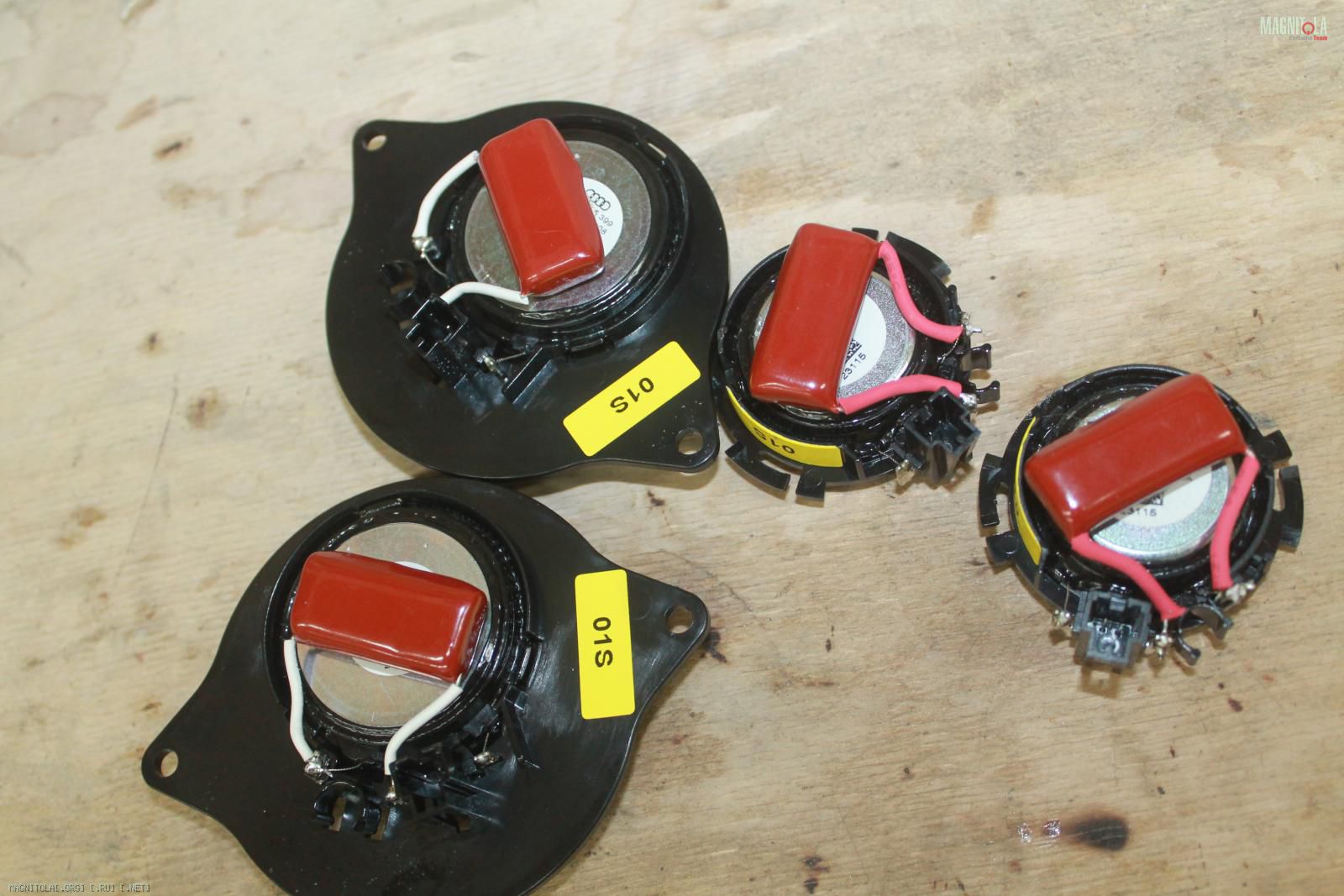

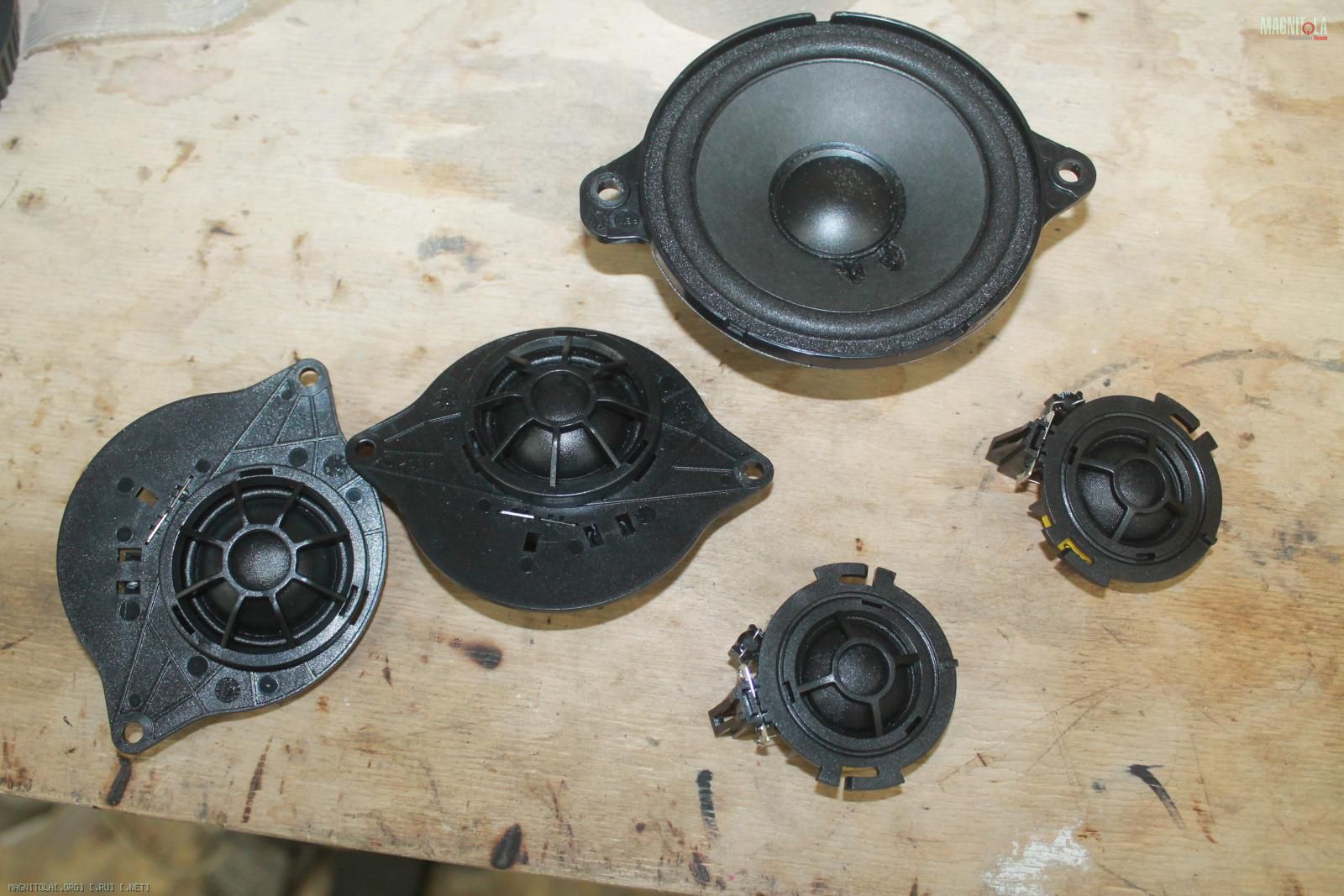

Меняем электролиты на ВЧ на пленочные конденсаторы...

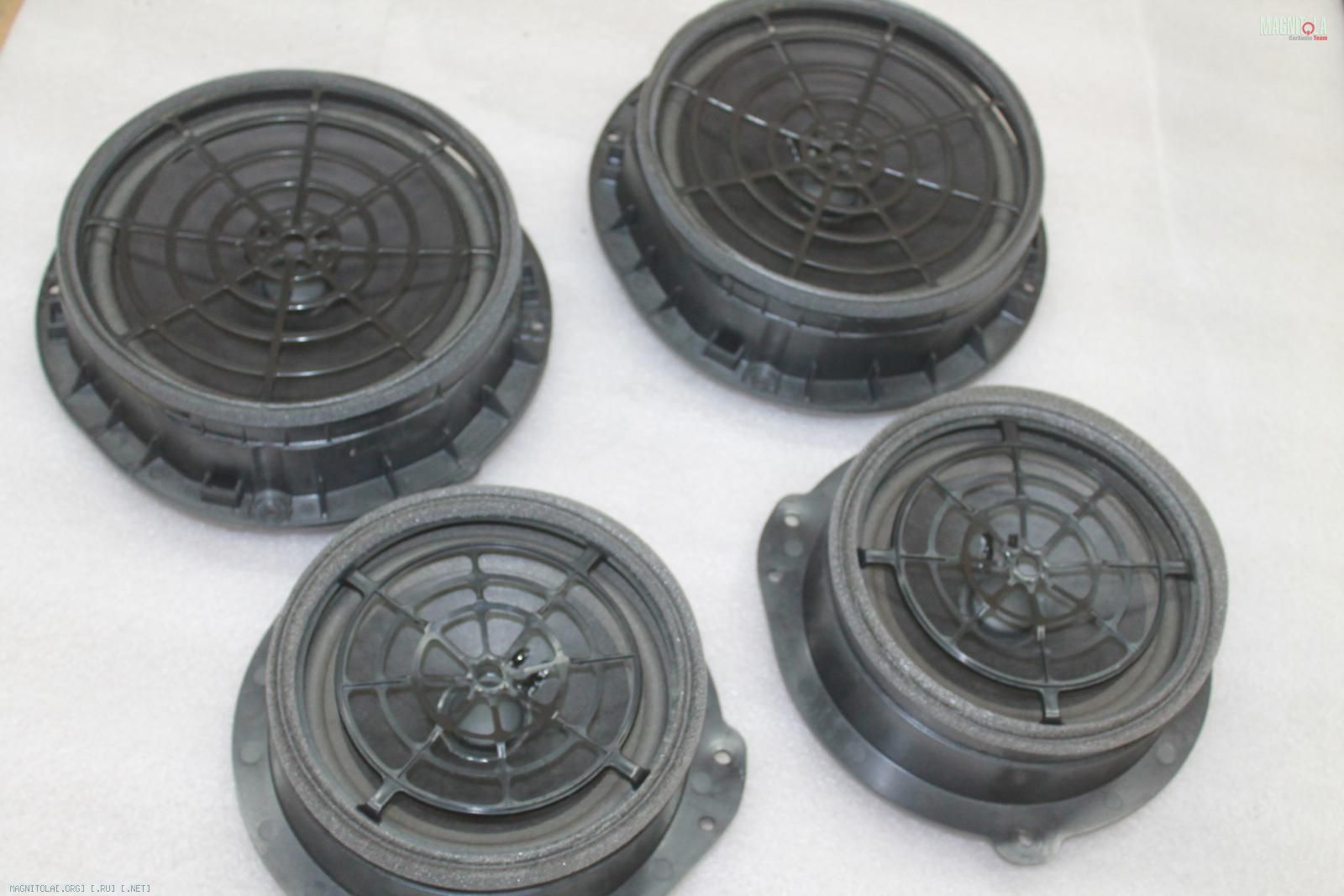

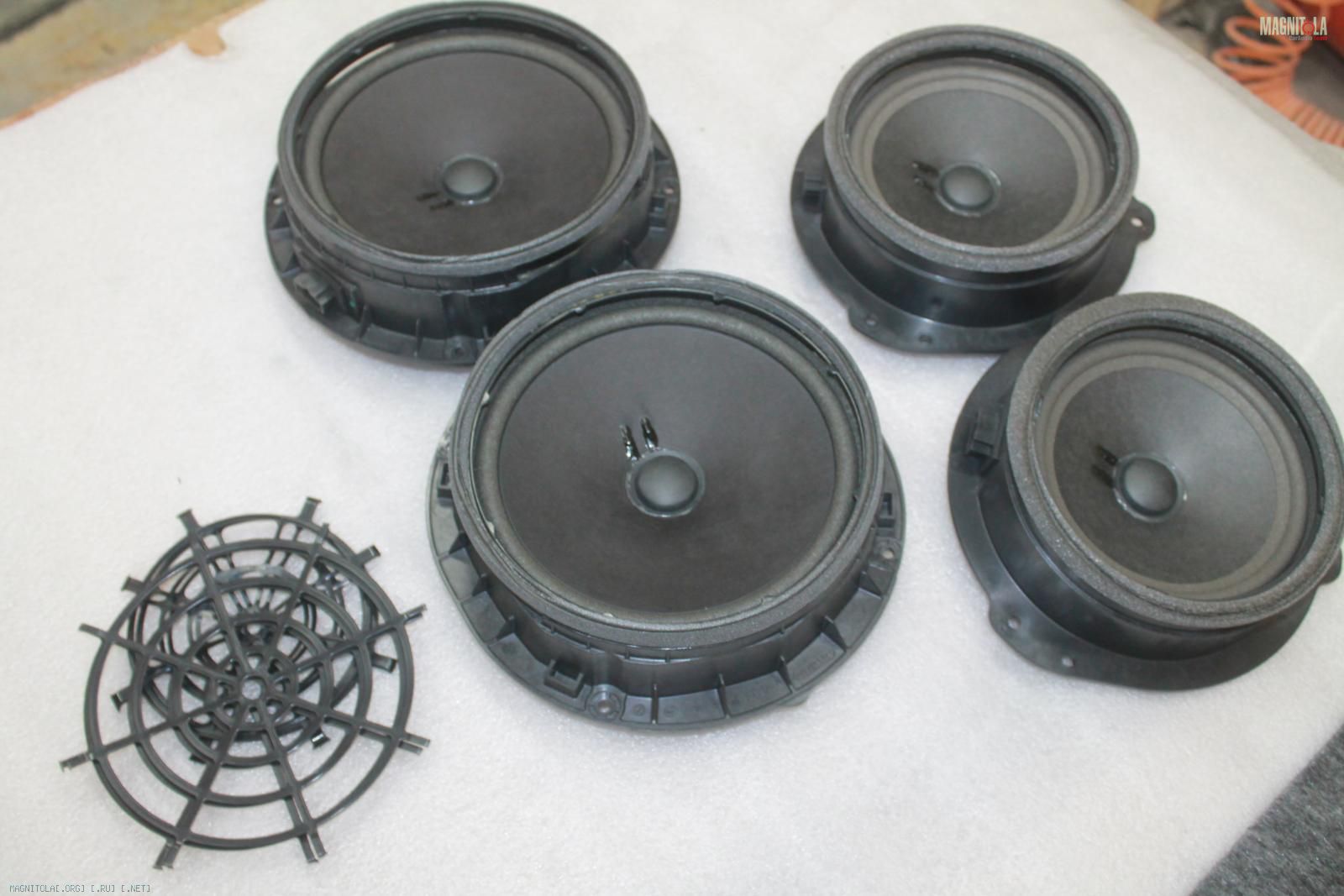

Со штатных мидбасов снимаем защитную, транспортировочную, паучковую сетку.

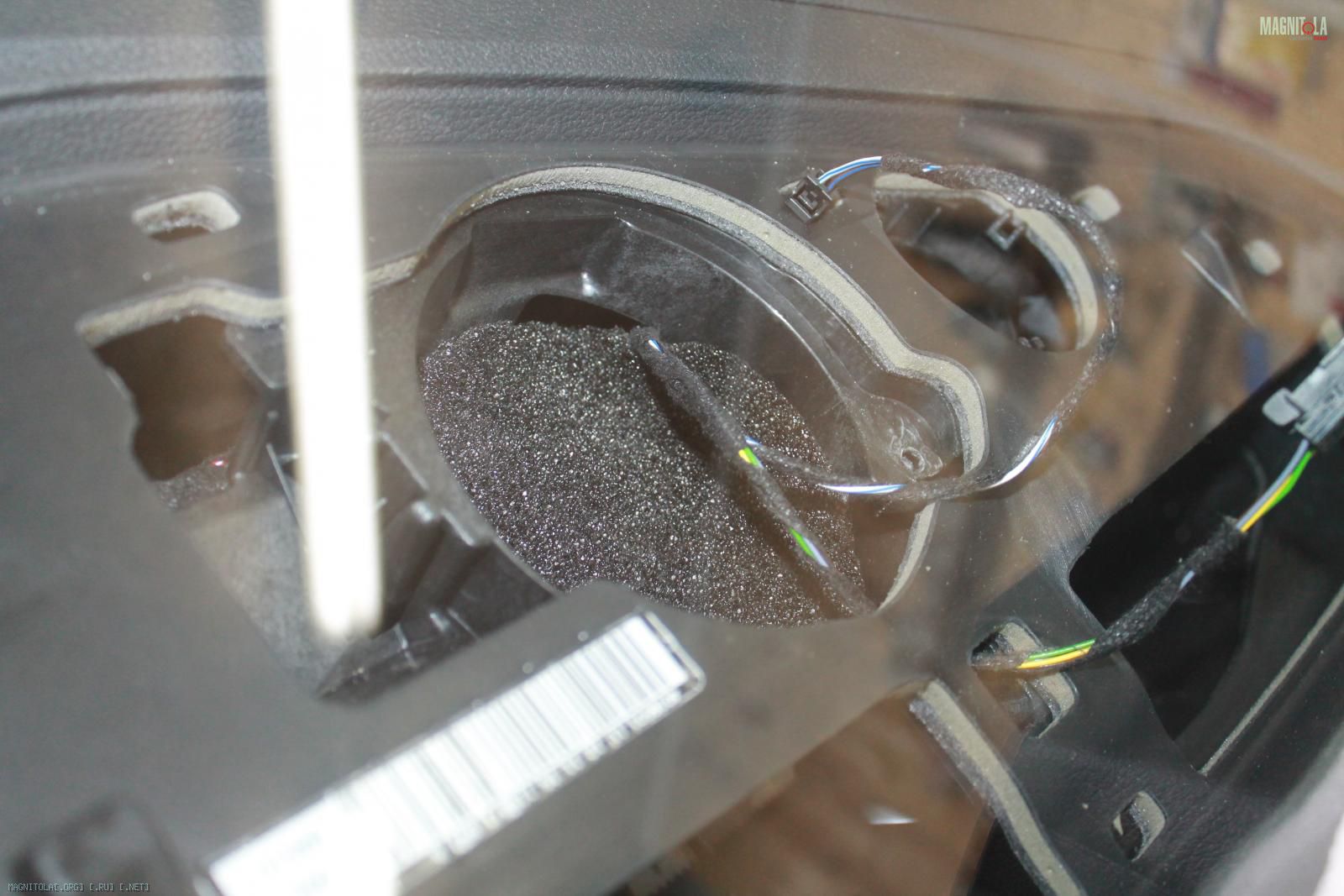

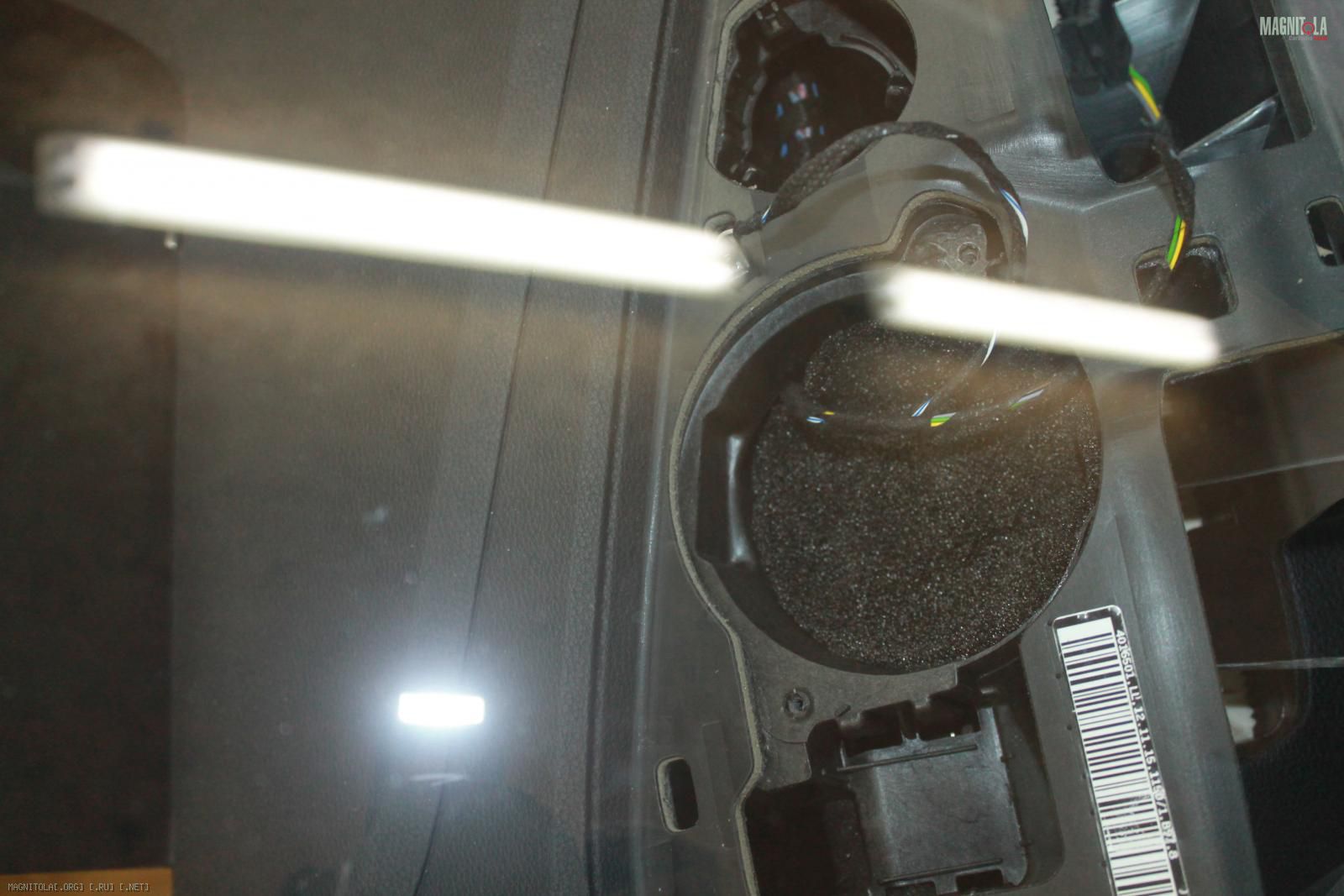

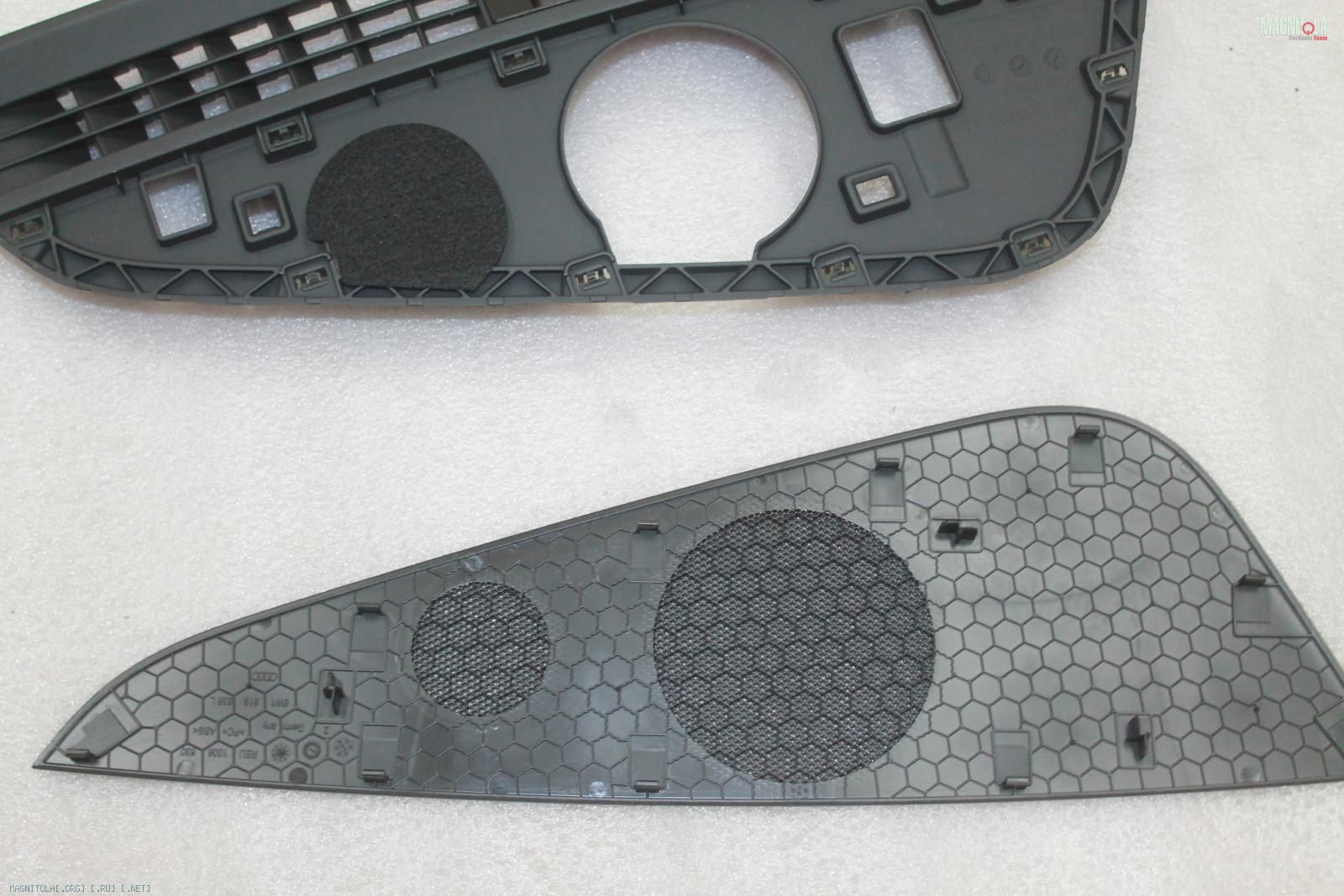

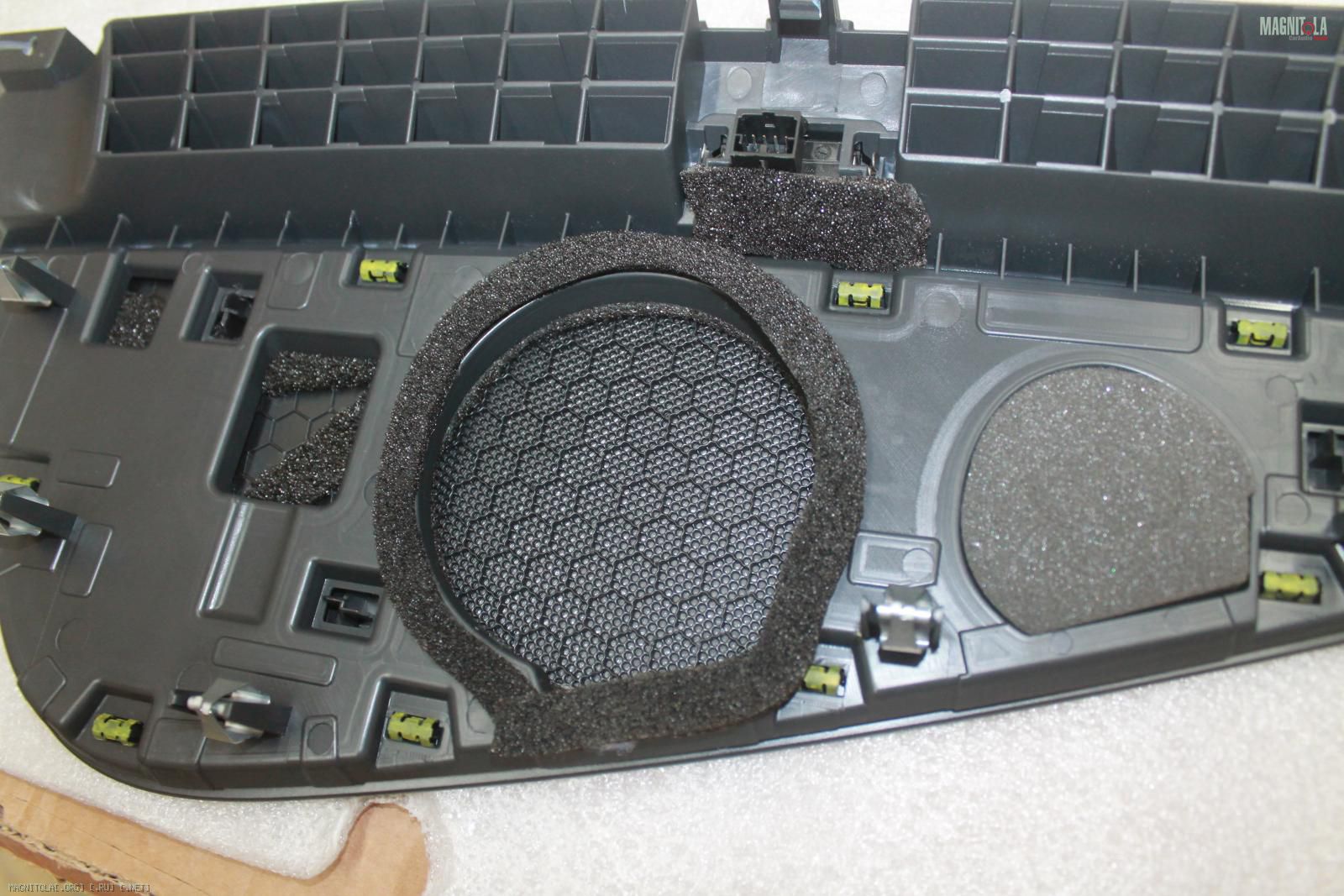

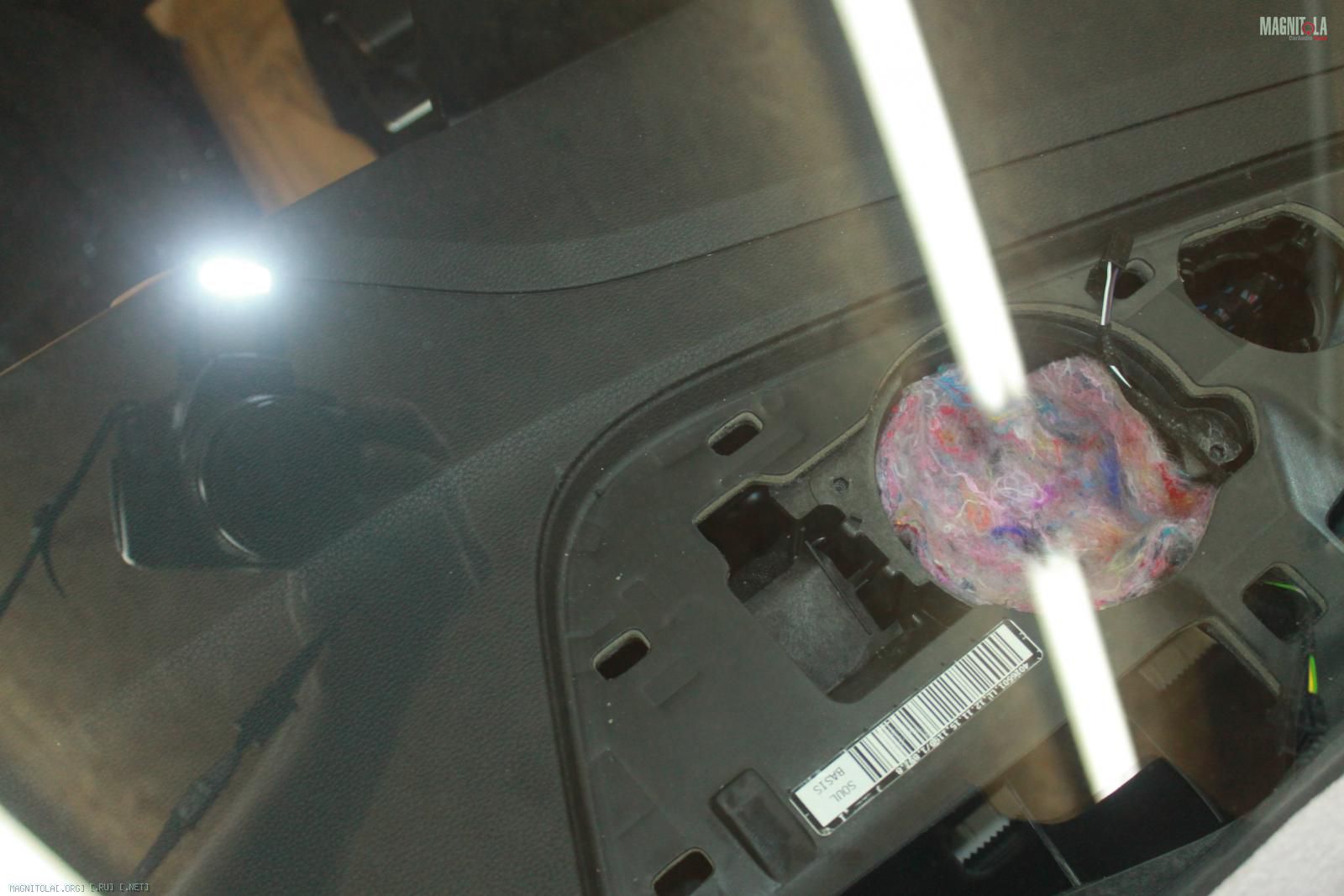

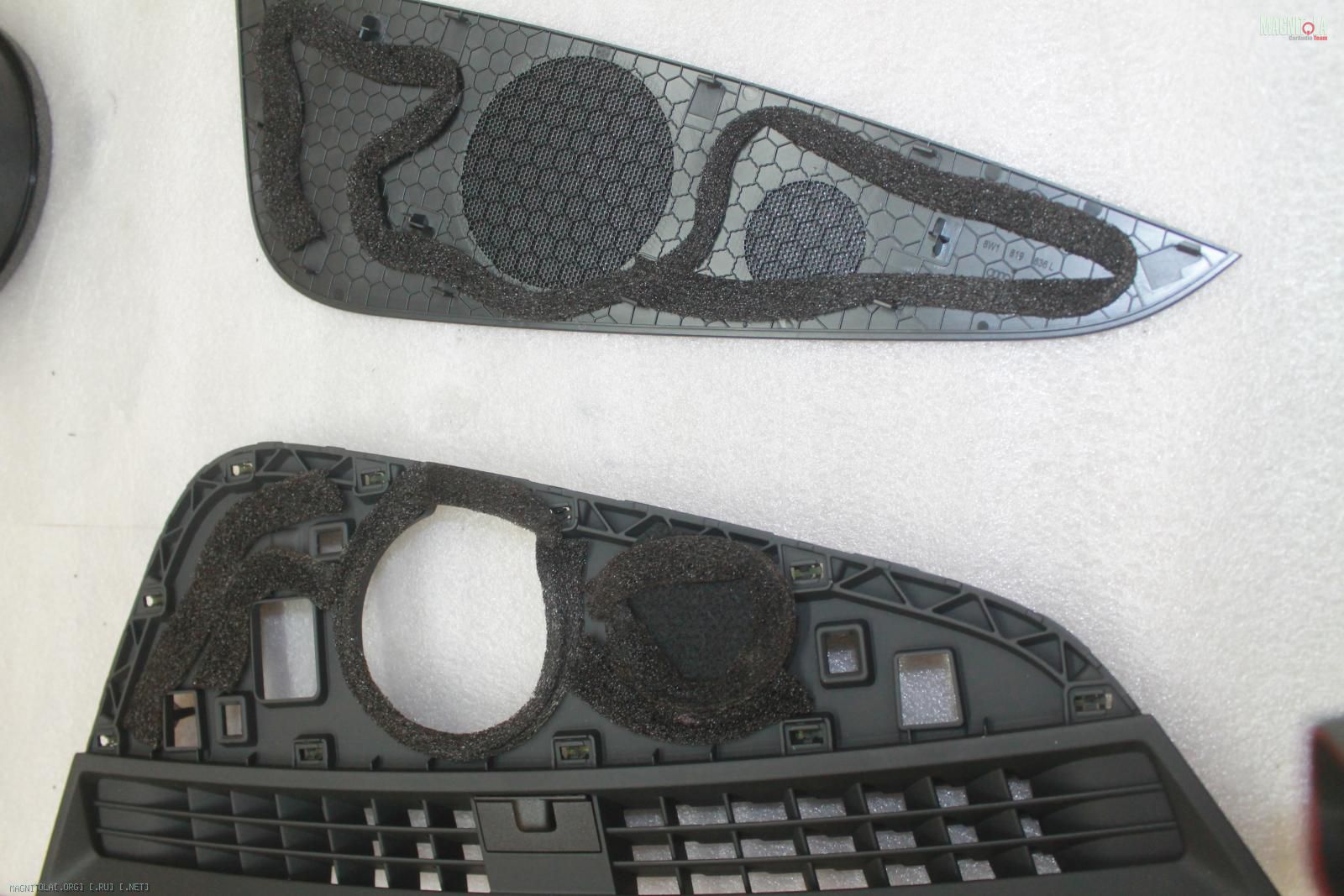

По просьбе клиента дорабатываем центральный канал, вибрим посадочное место, битопласт 5 мм, ватин 8мм для акустического демпфирования, проклеиваем и уплотняем дребезжащие защитные решетки
Вложение 1129094 Вложение 1129096 Вложение 1129098 Вложение 1129100 Вложение 1129102 Вложение 1129104 Вложение 1129106 Вложение 1129108 Вложение 1129110 Вложение 1129112 Вложение 1129114

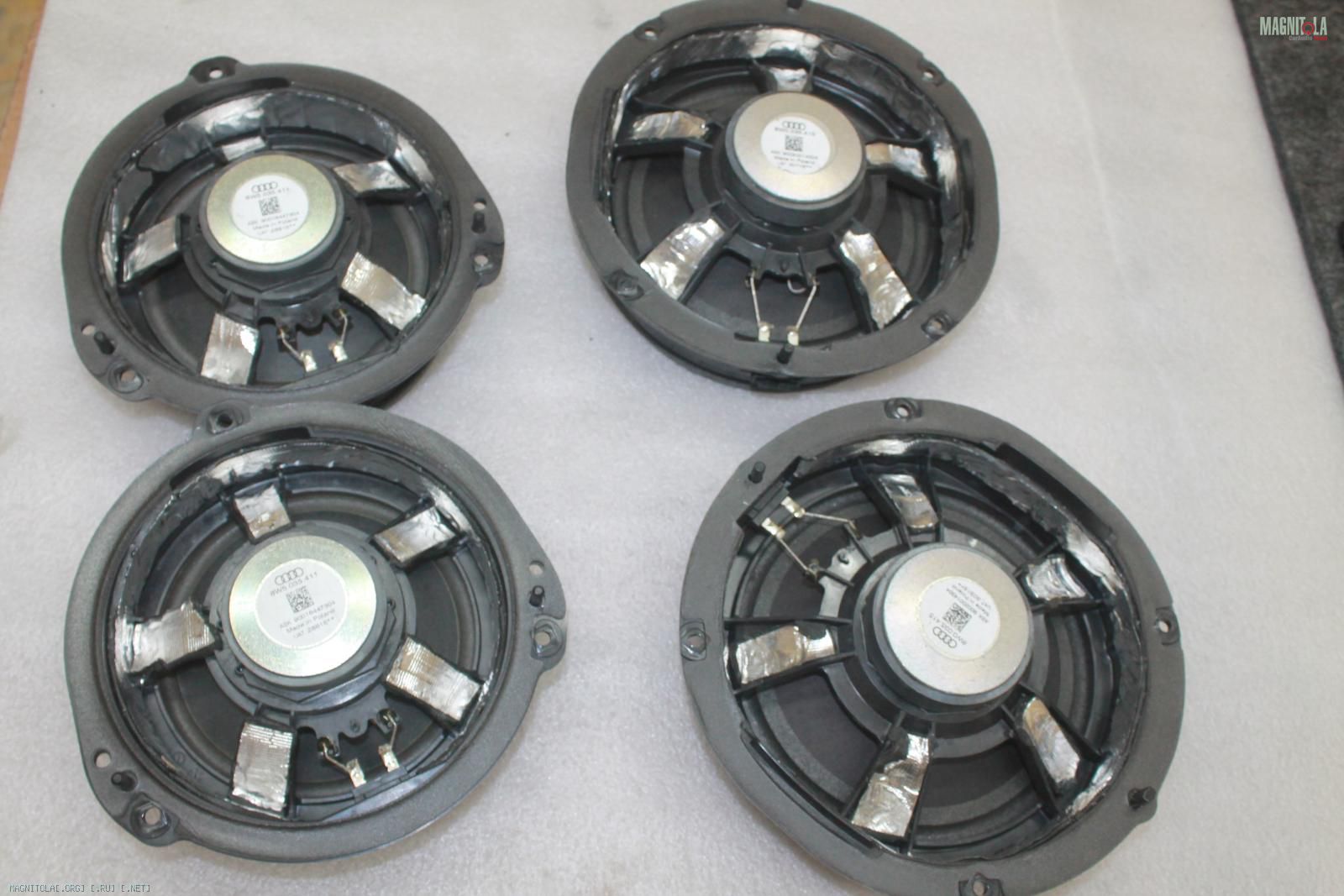

Проклеиваем виброй корзину штатных мидбасов...

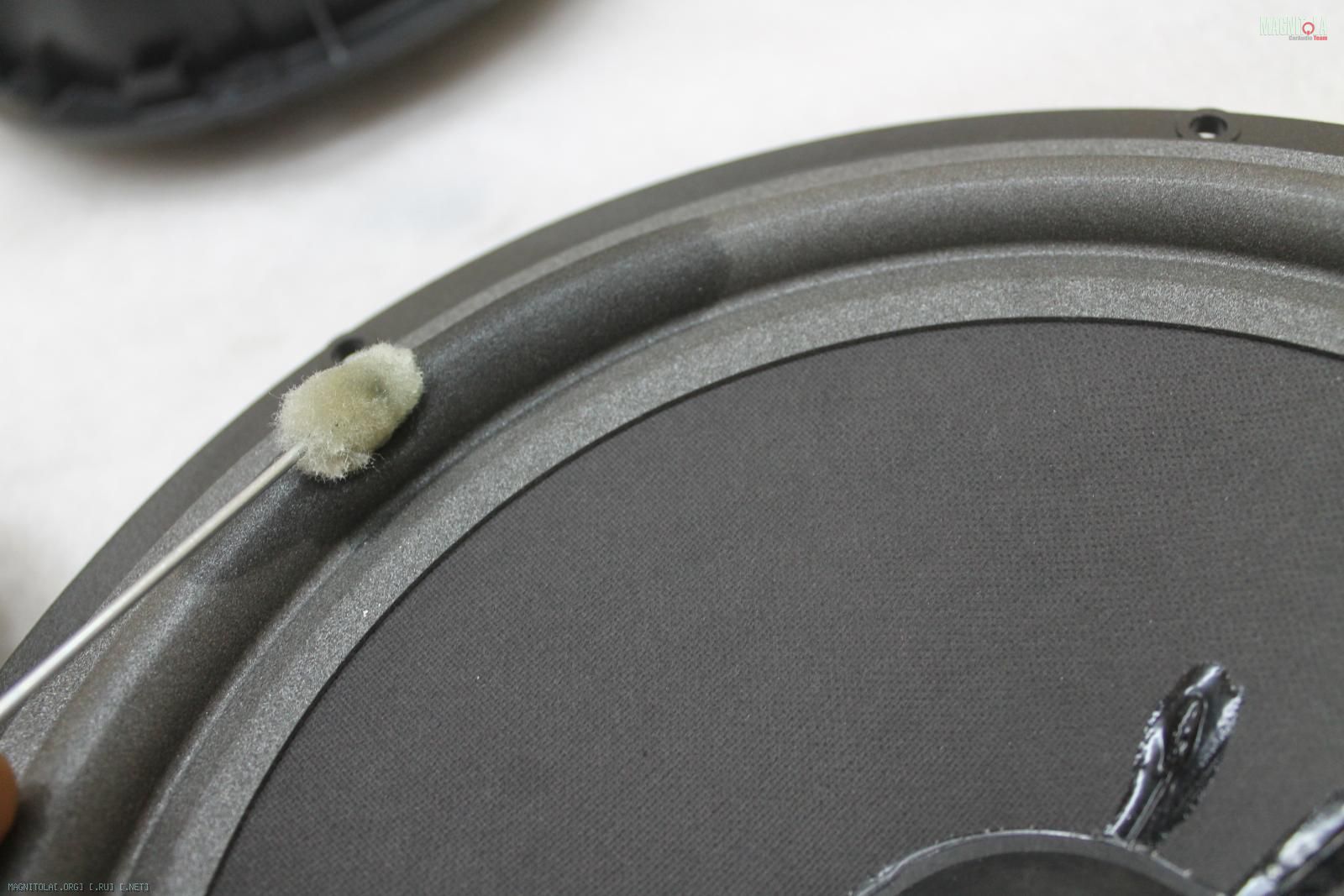

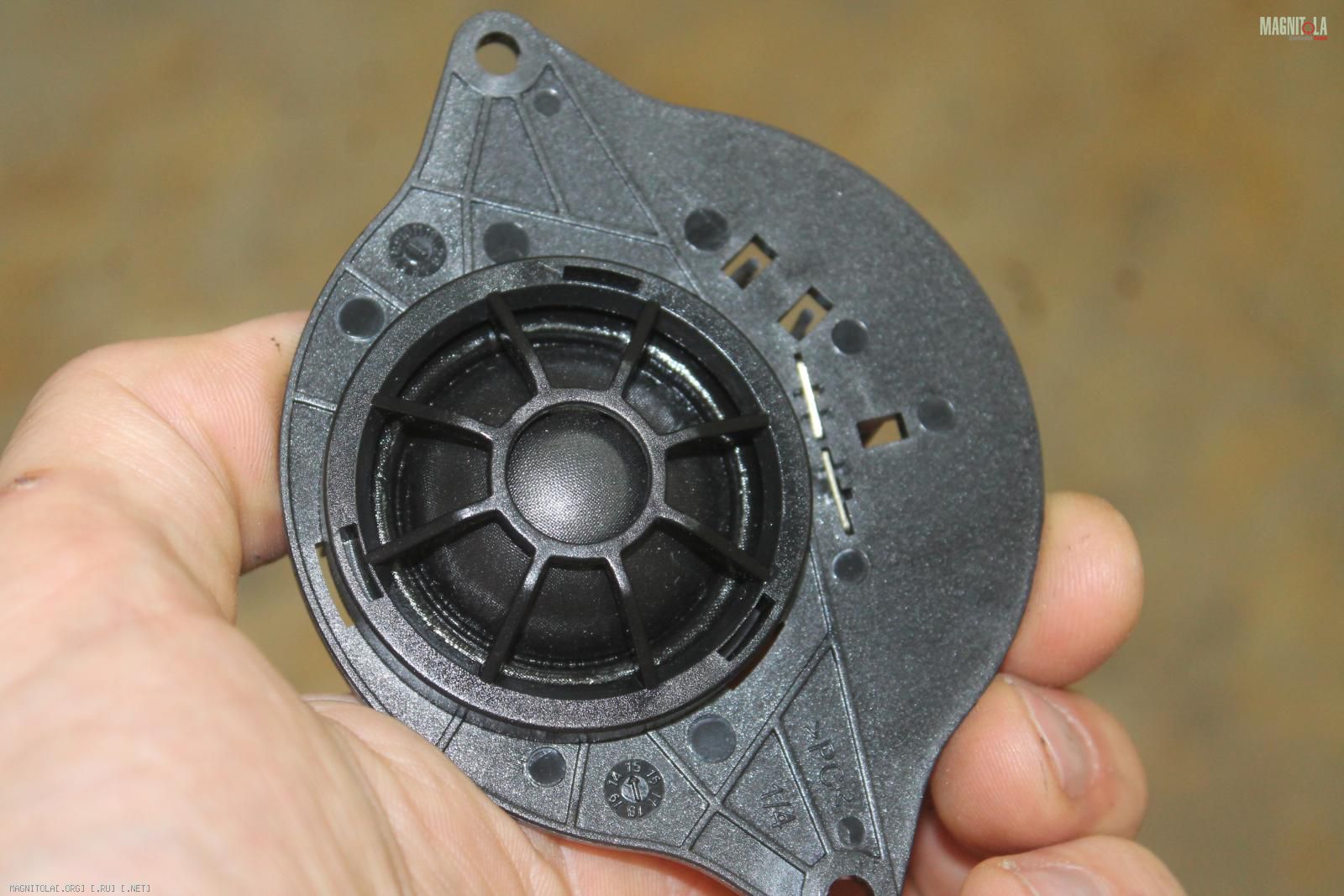

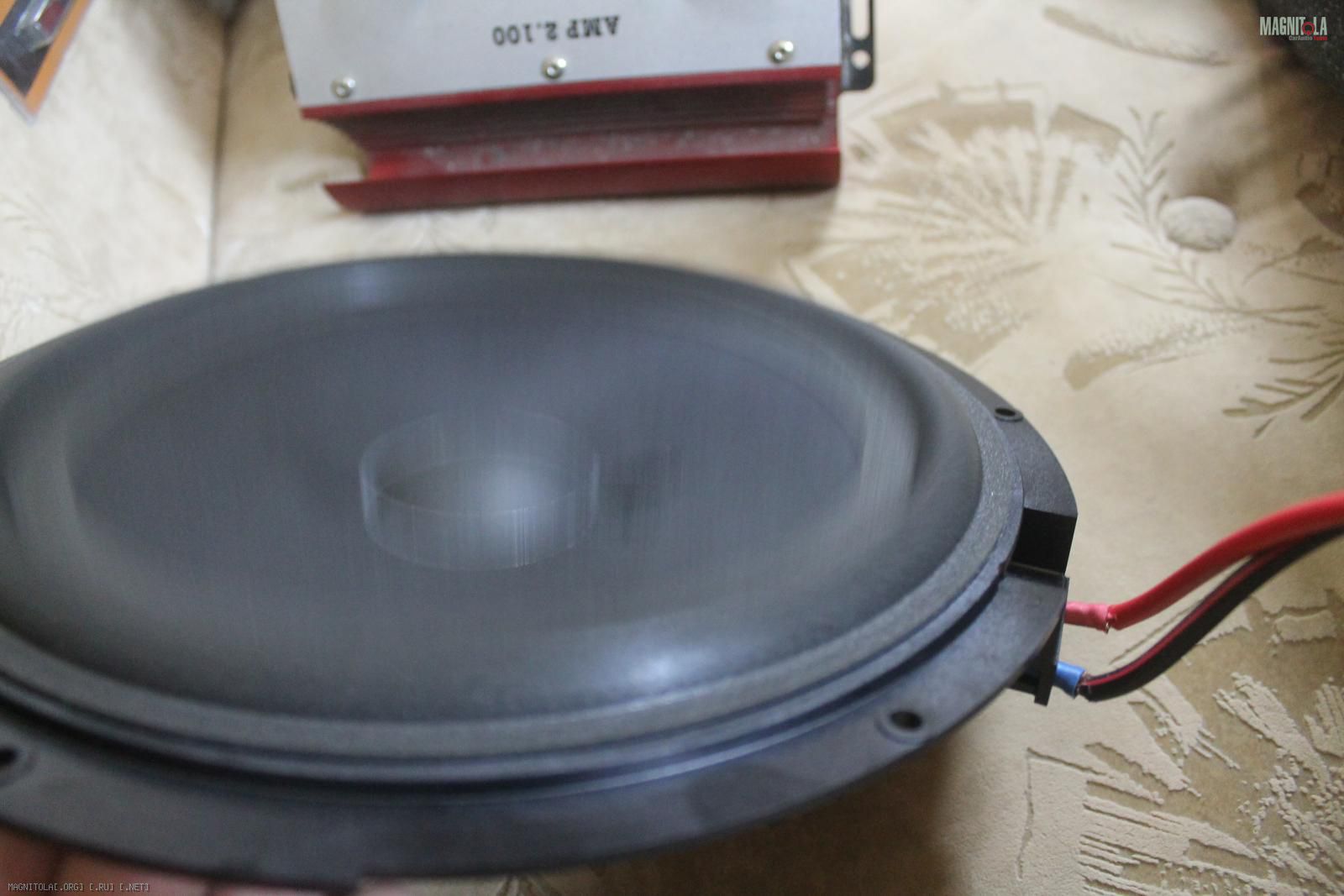

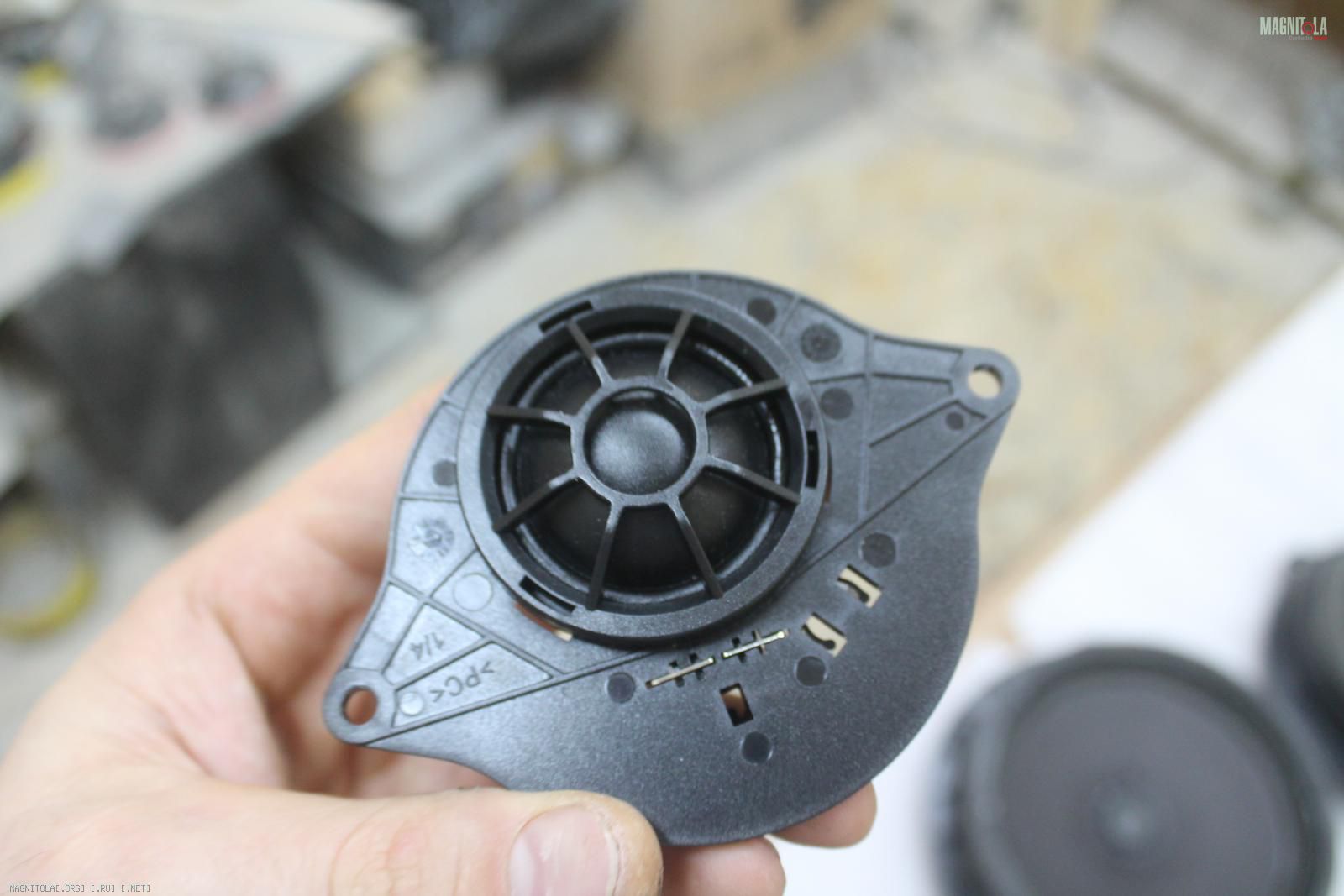

Пропитываем подвесы спец жидкостью, а также очень аккуратно у ВЧ, дабы сделать более детальный и менее резкие высокие частоты, опять же по просьбе уважаемого клиента...

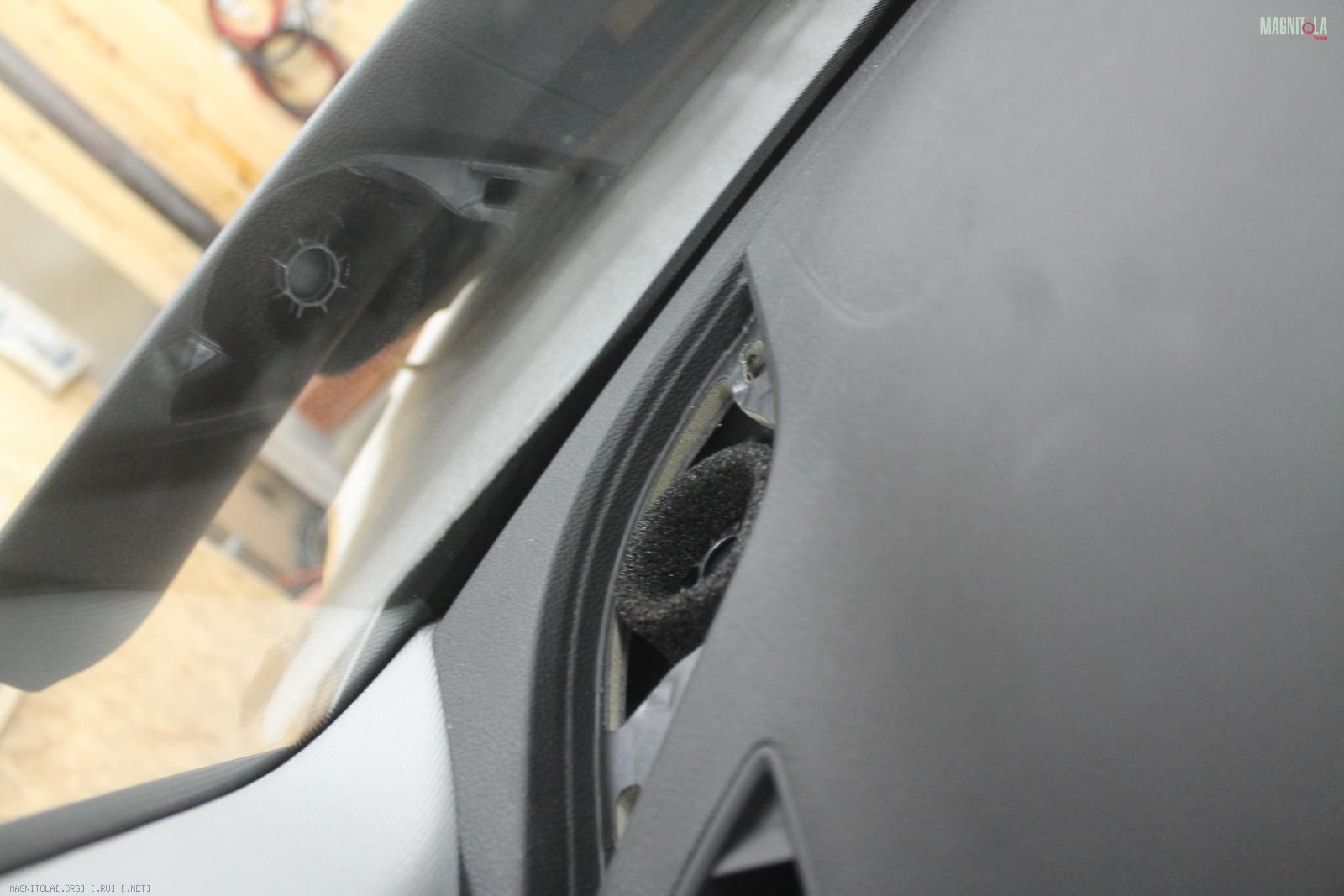

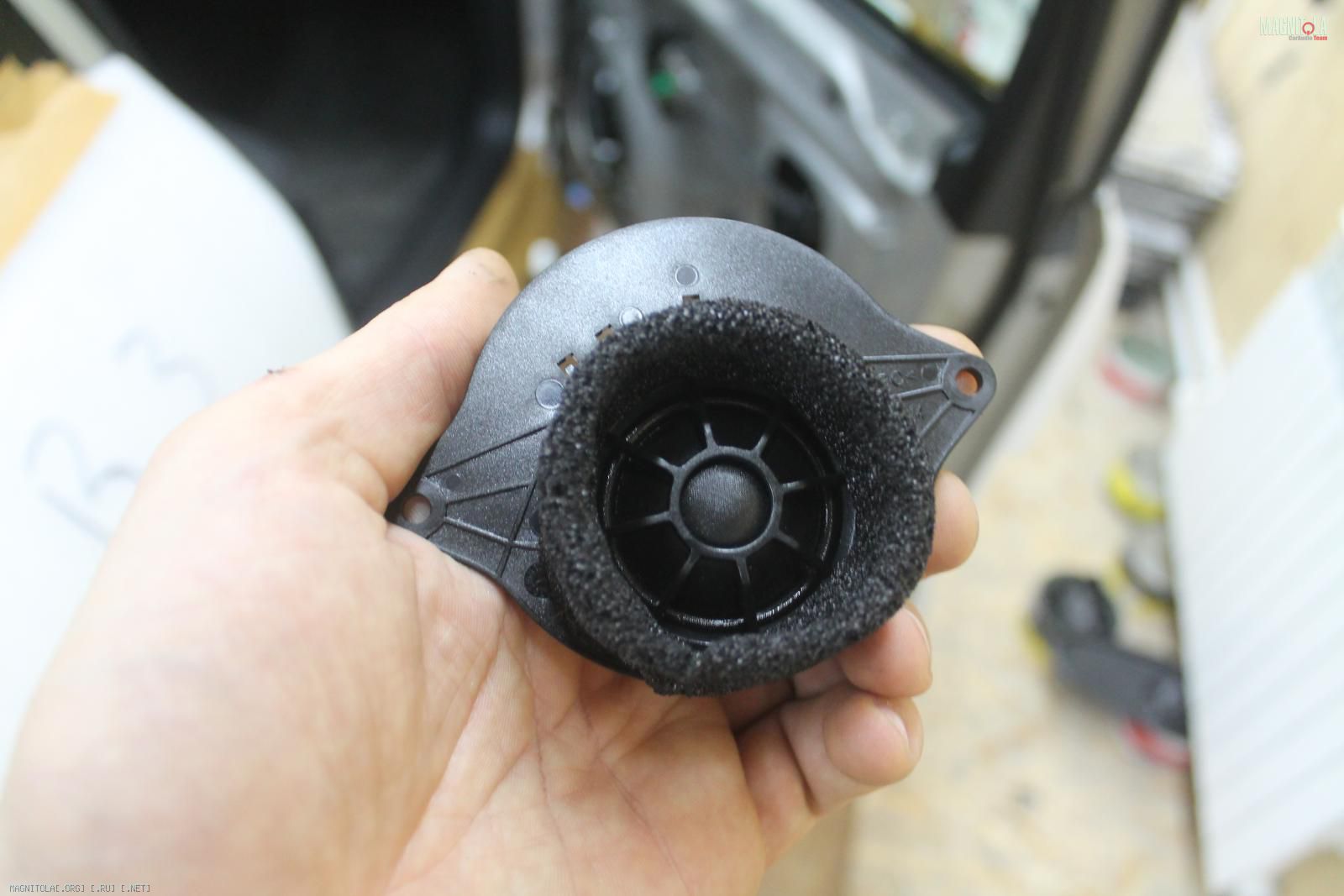

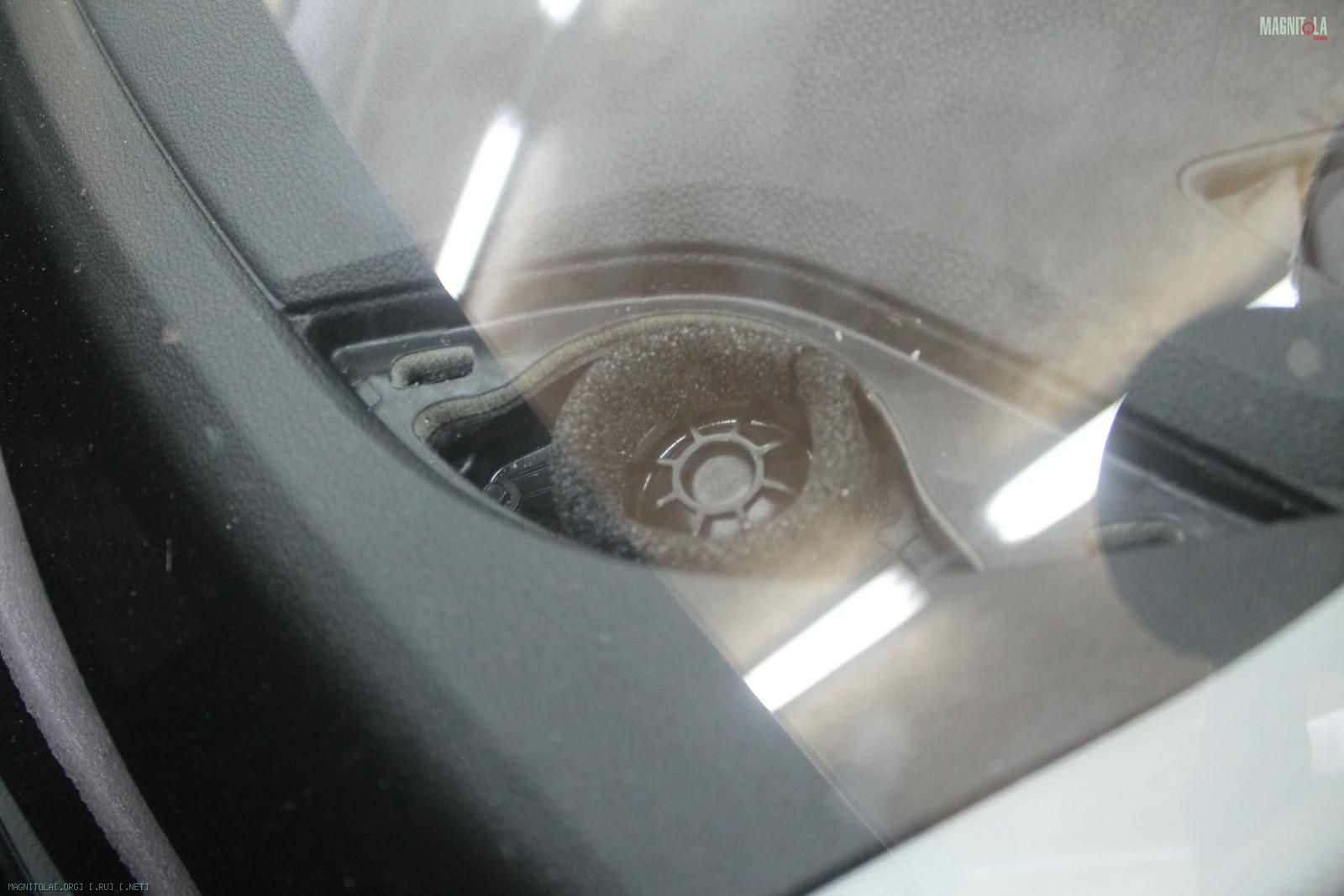

Также штатные ВЧ очень глубоко посажены и поэтому возникают переотражения вызывающие горбы и провалы в АЧХ, как то (С Аркадием) выкладывали у а4б9с полной заменой АС и процессорной системой... поэтому был сделан вот такой волноотвод... соединяющий ВЧ со штатной сеткой..
Т.к. клиент слушает не громко.. саб по сравнению с предыдущими Ауди совсем не размят, поэтому его поставили на круглосуточную разминку...
Вложение 1129116 Вложение 1129118 Вложение 1129120 Вложение 1129122 Вложение 1129124 Вложение 1129126 Вложение 1129128 Вложение 1129130 Вложение 1129132

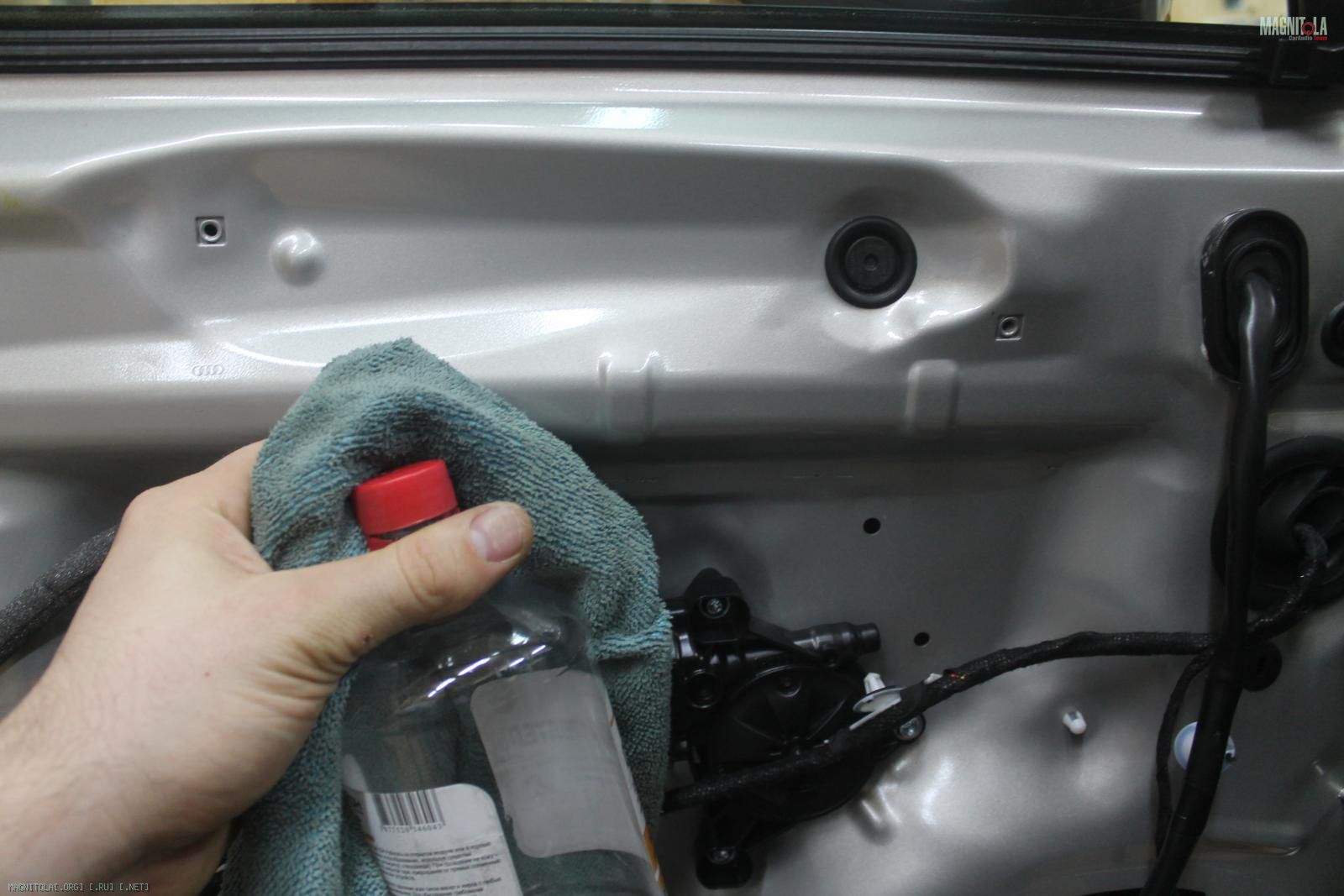

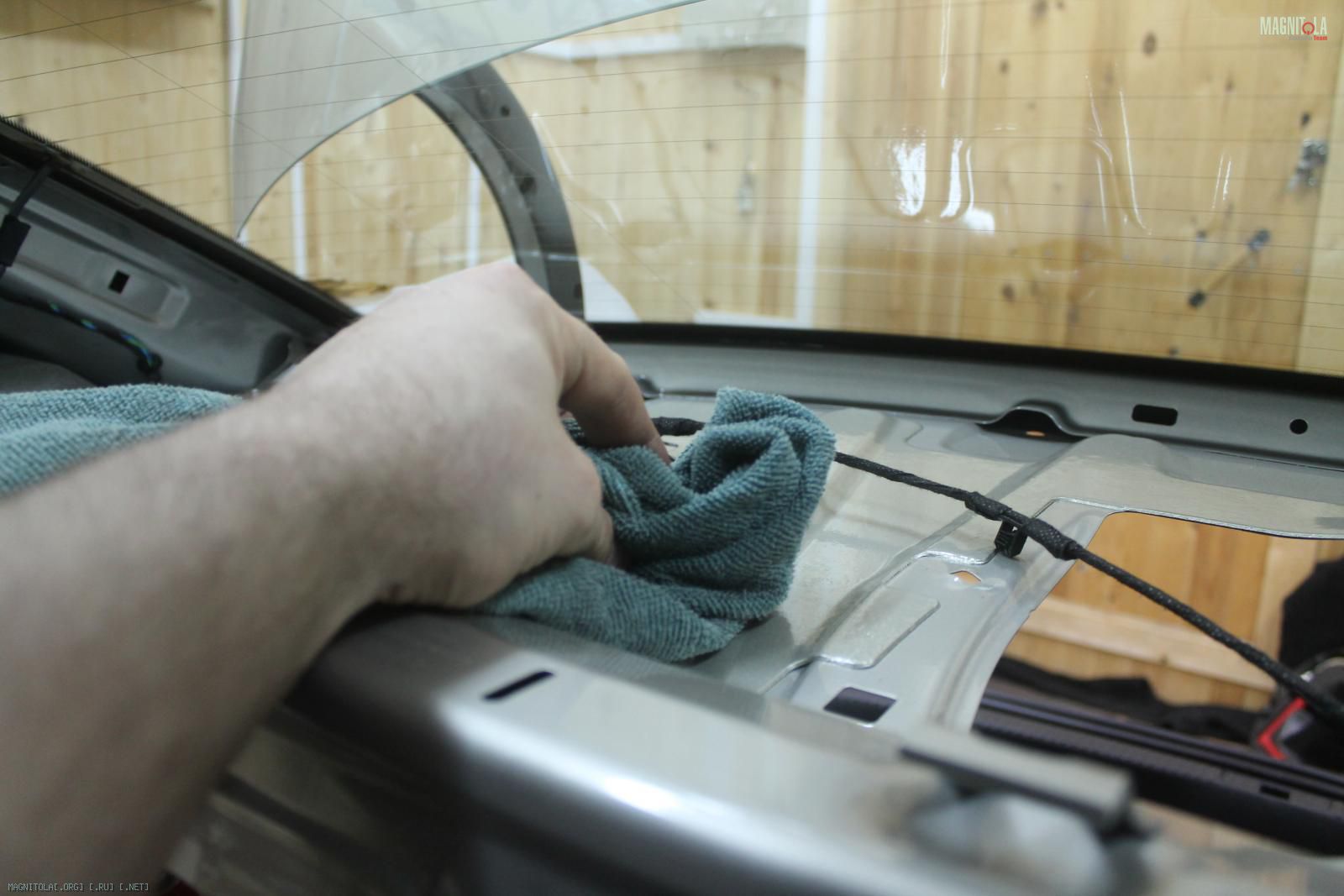

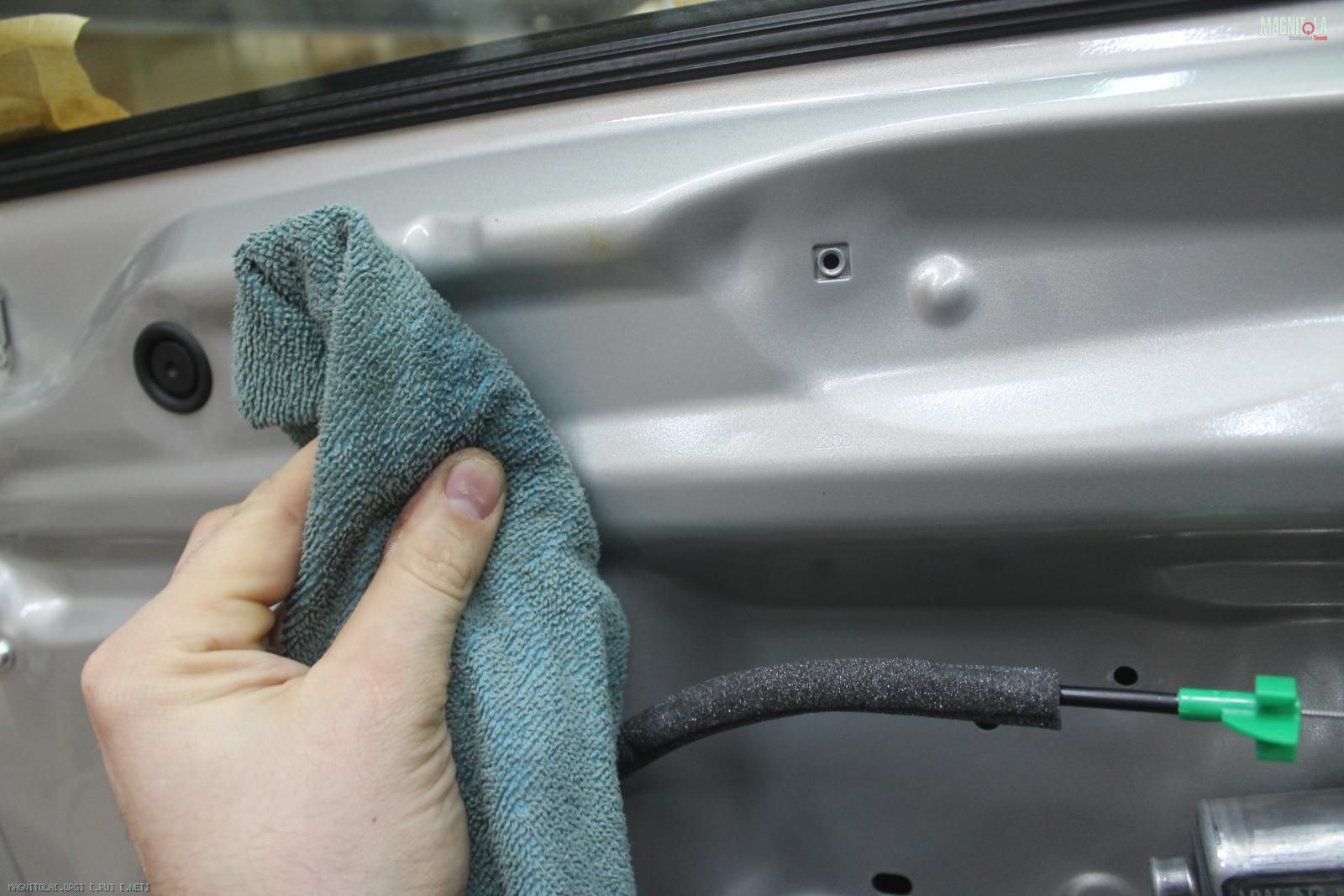

Двери/полка перед виброизоляцией тщательно очищаются и обезжириваются
Вложение 1129134 Вложение 1129136 Вложение 1129138
22.04.2017, 22:13
st220

Вложений: 35

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0Т

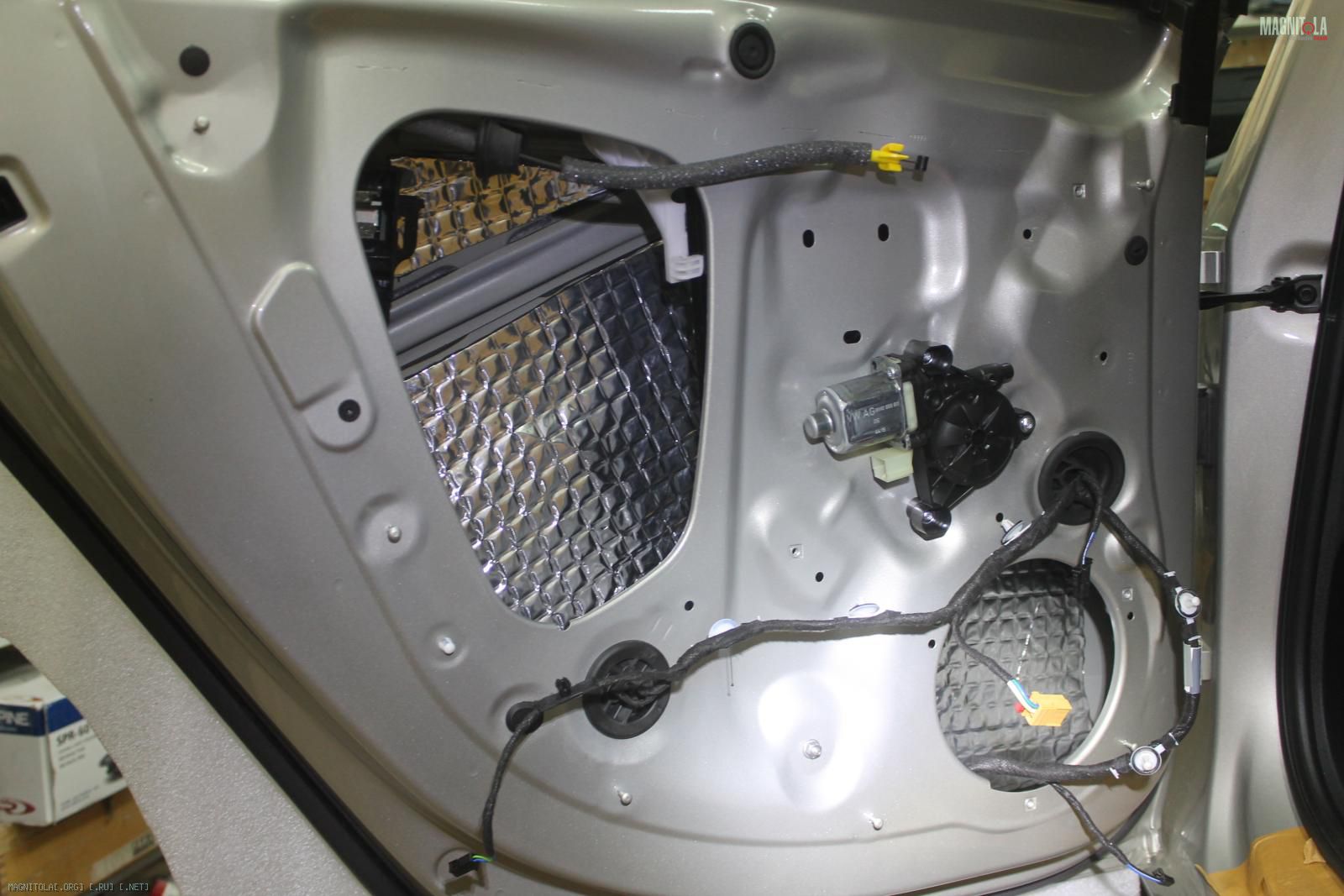

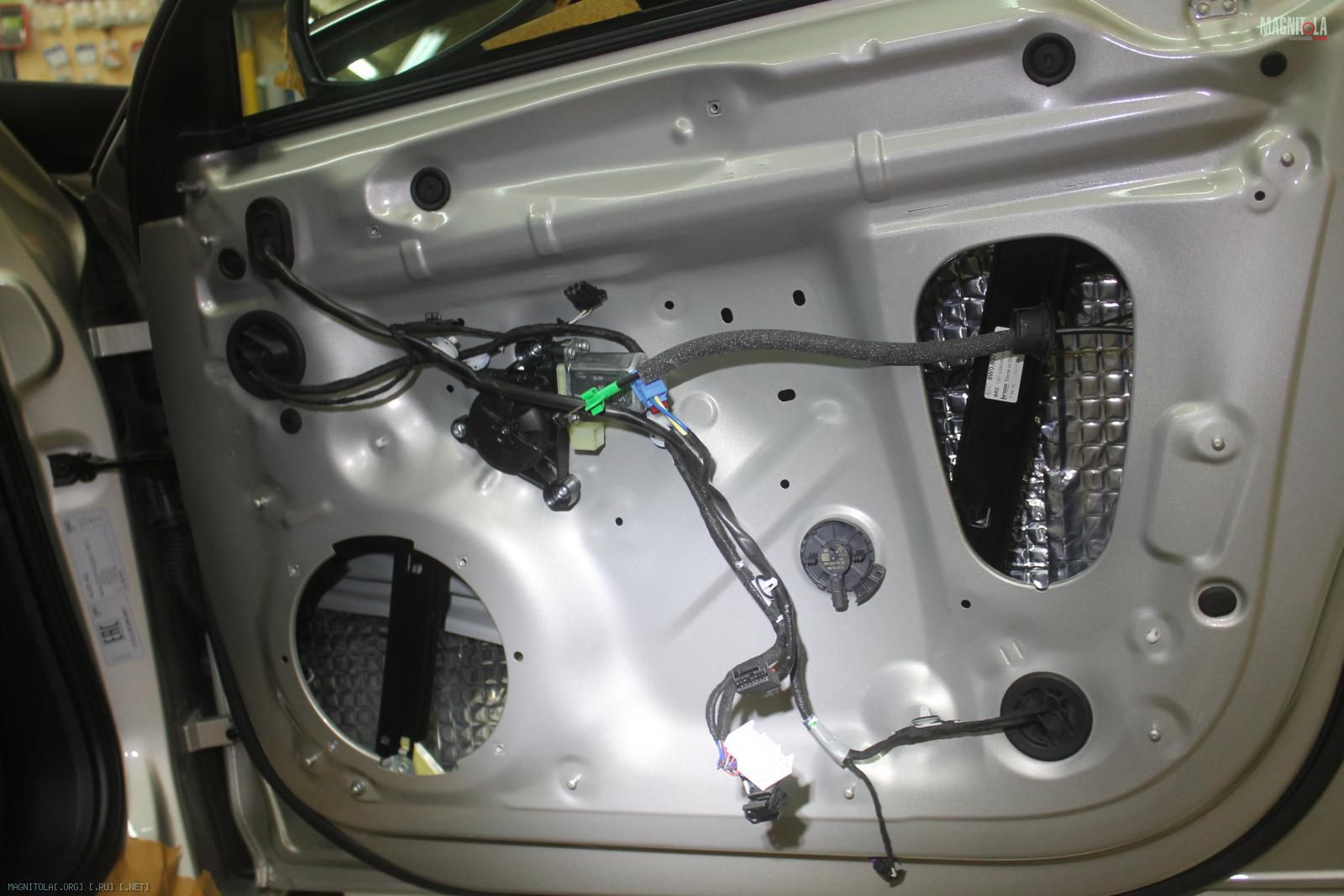

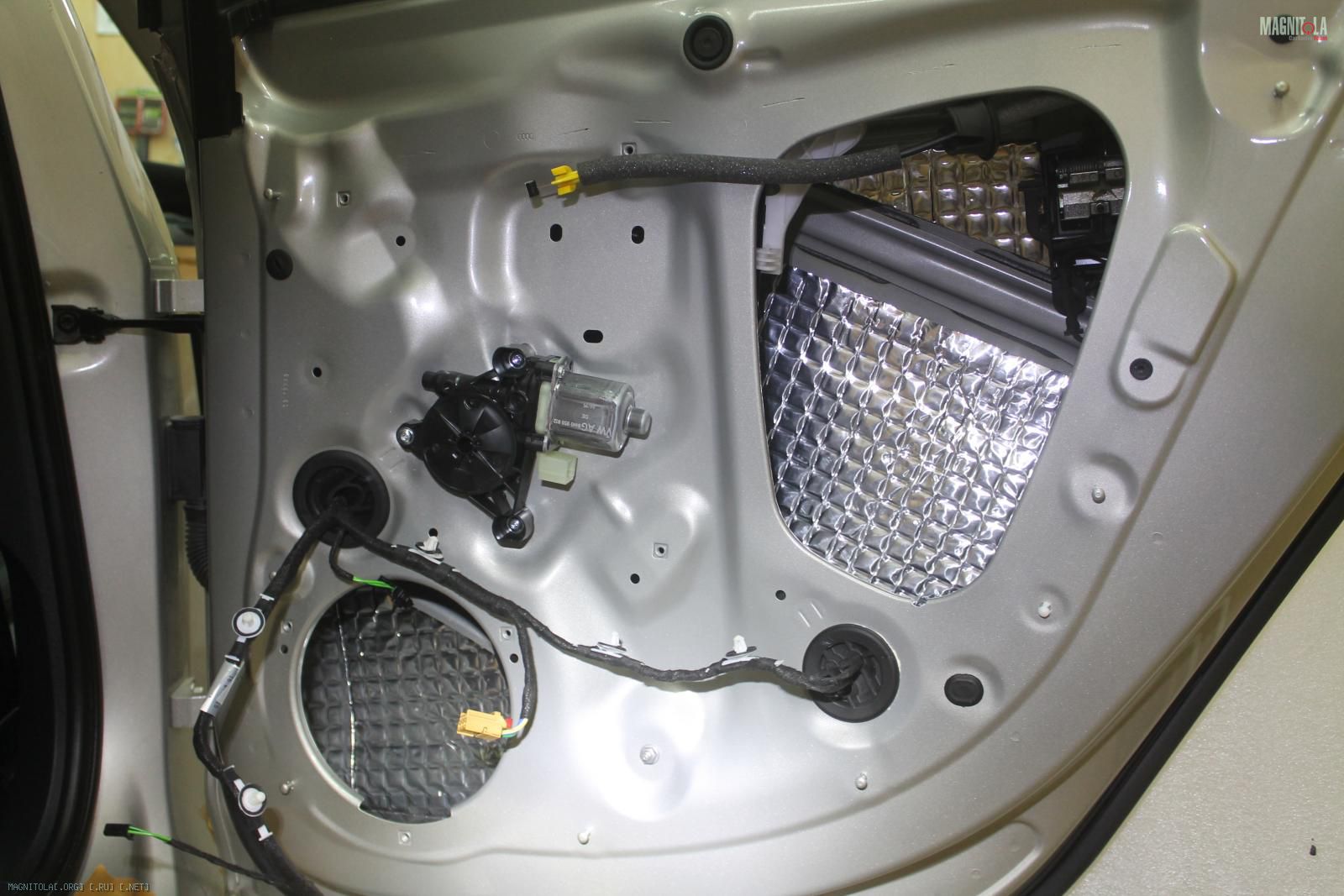

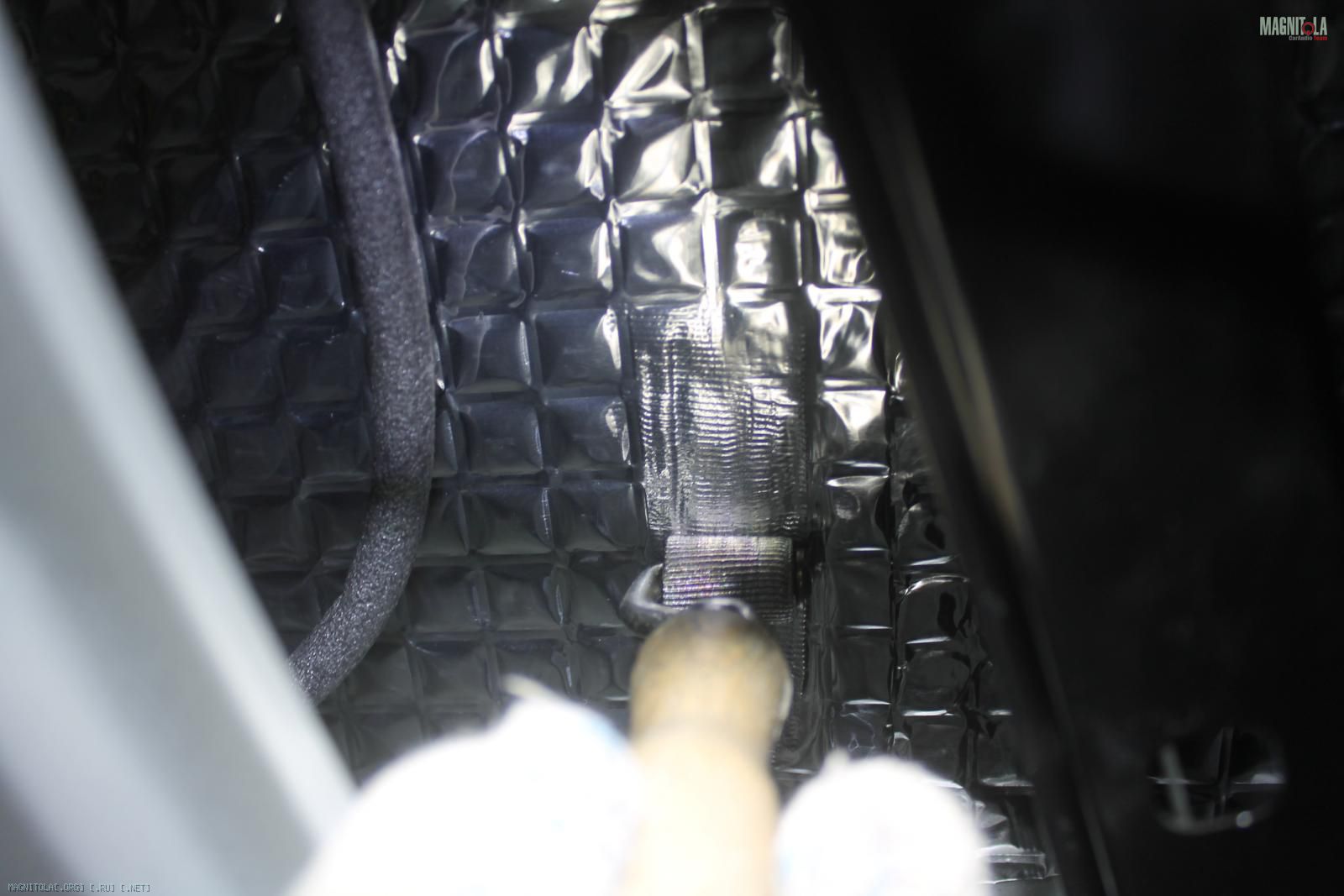

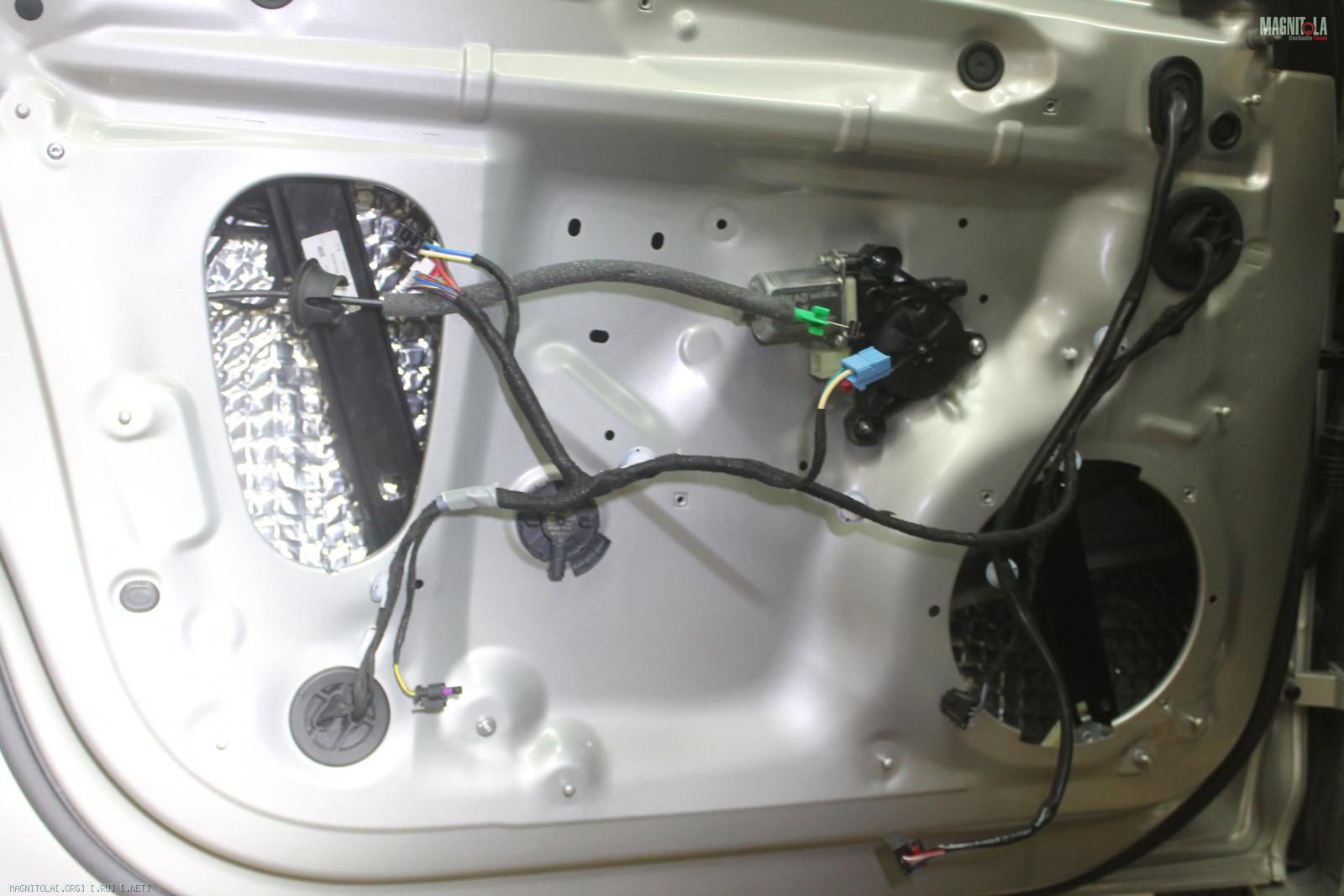

Наносим вибру цельными листами по лекалам.

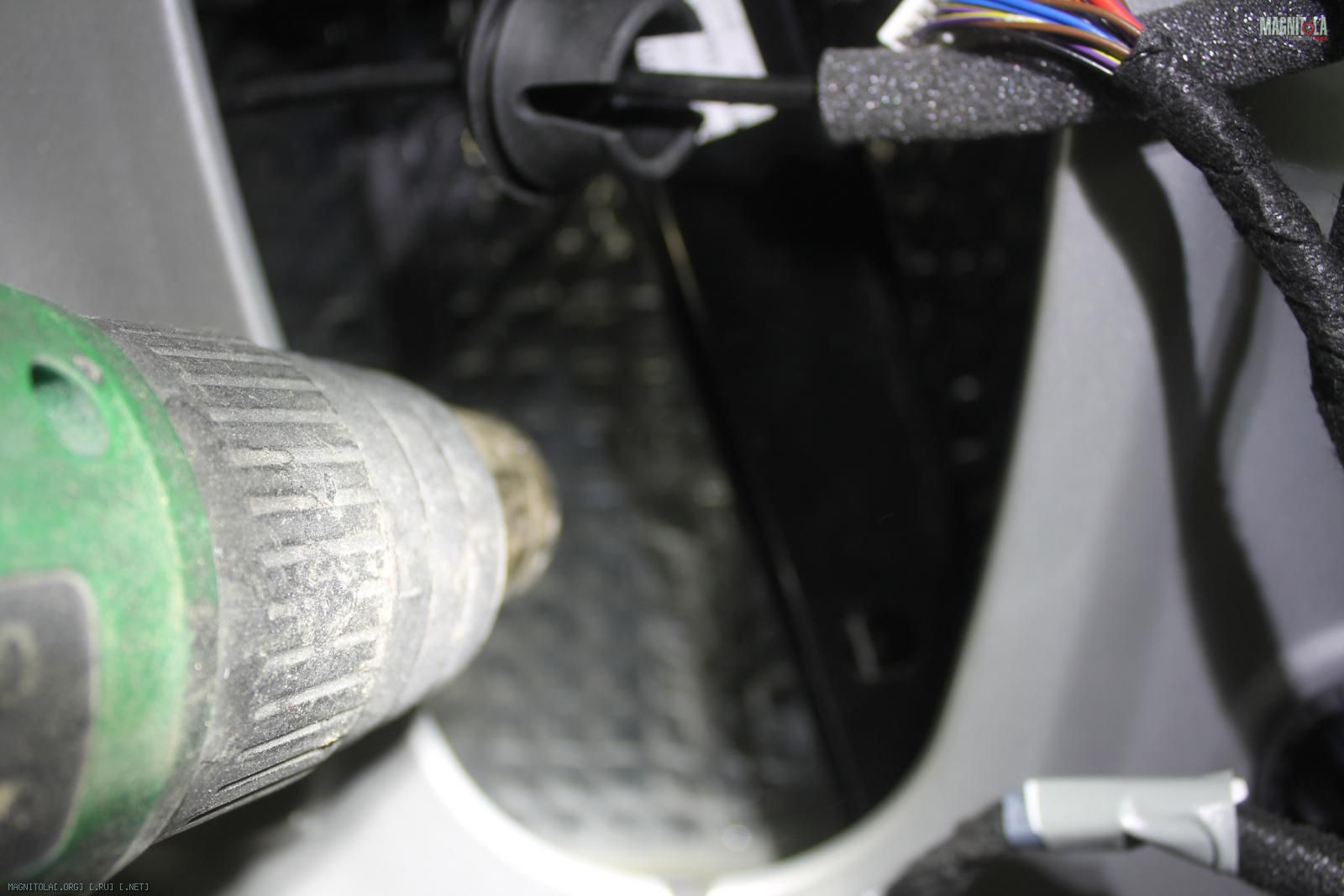

Тщательно греем и прикатываем...
Вложение 1129534 Вложение 1129536 Вложение 1129540 Вложение 1129544 Вложение 1129546 Вложение 1129548

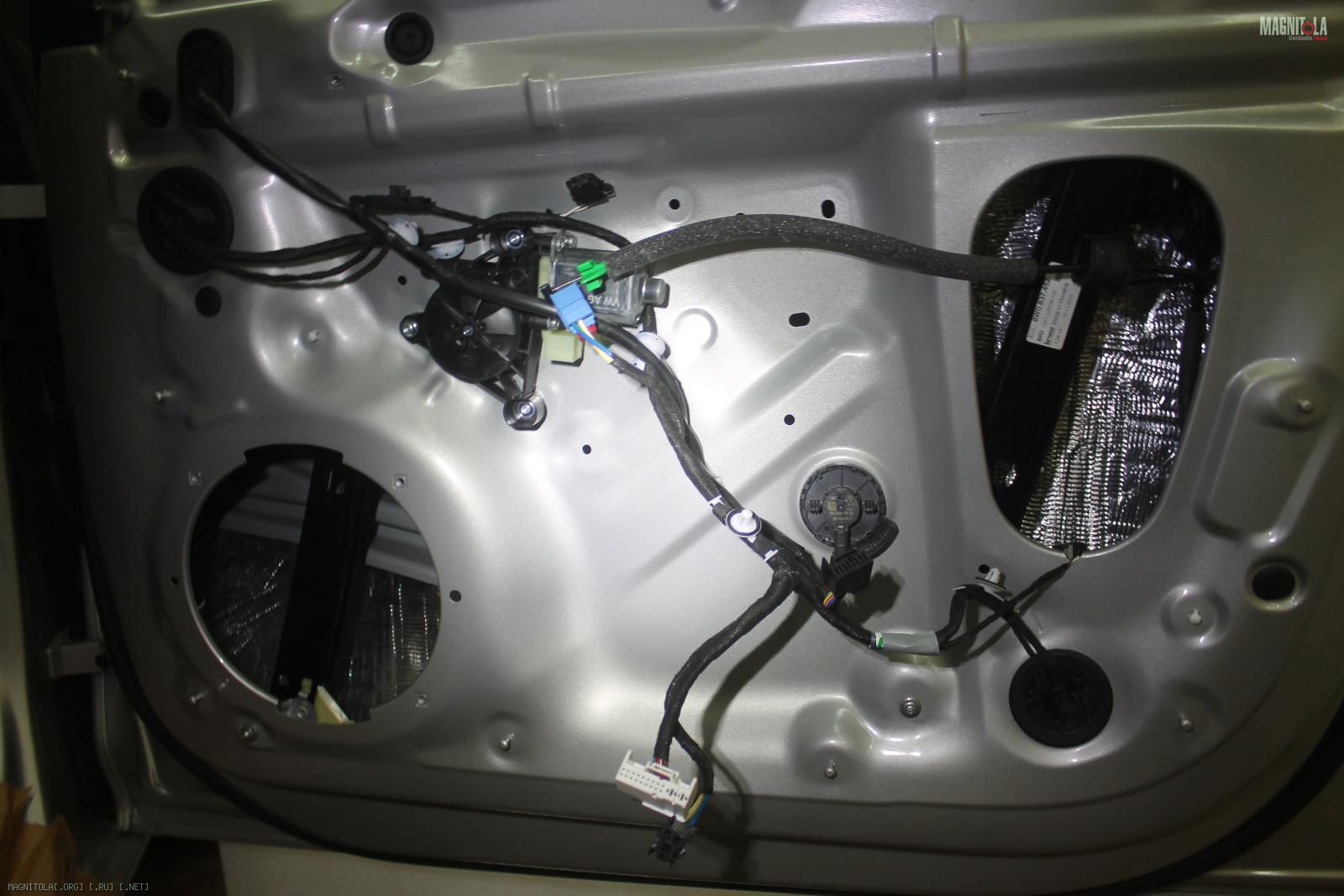

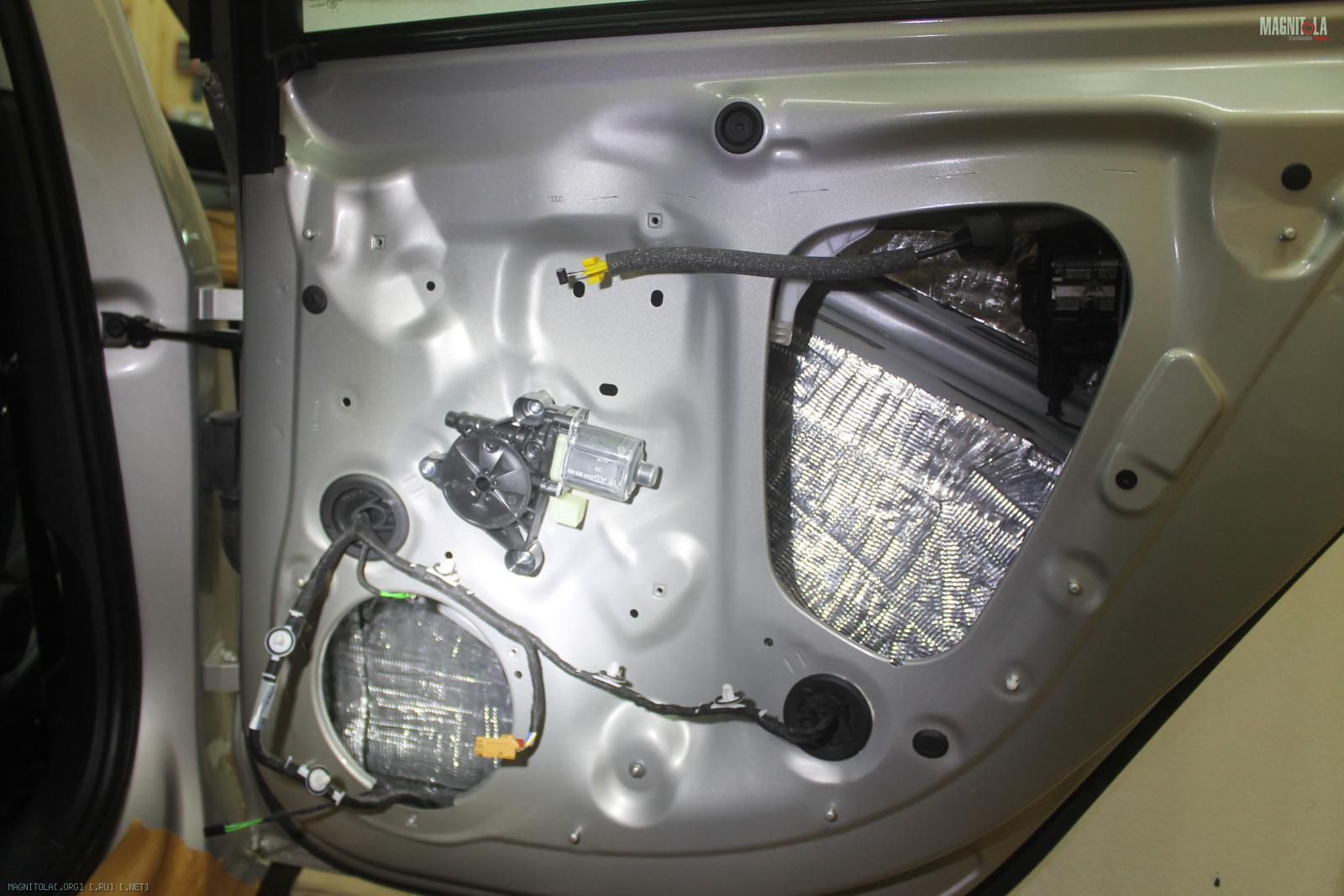

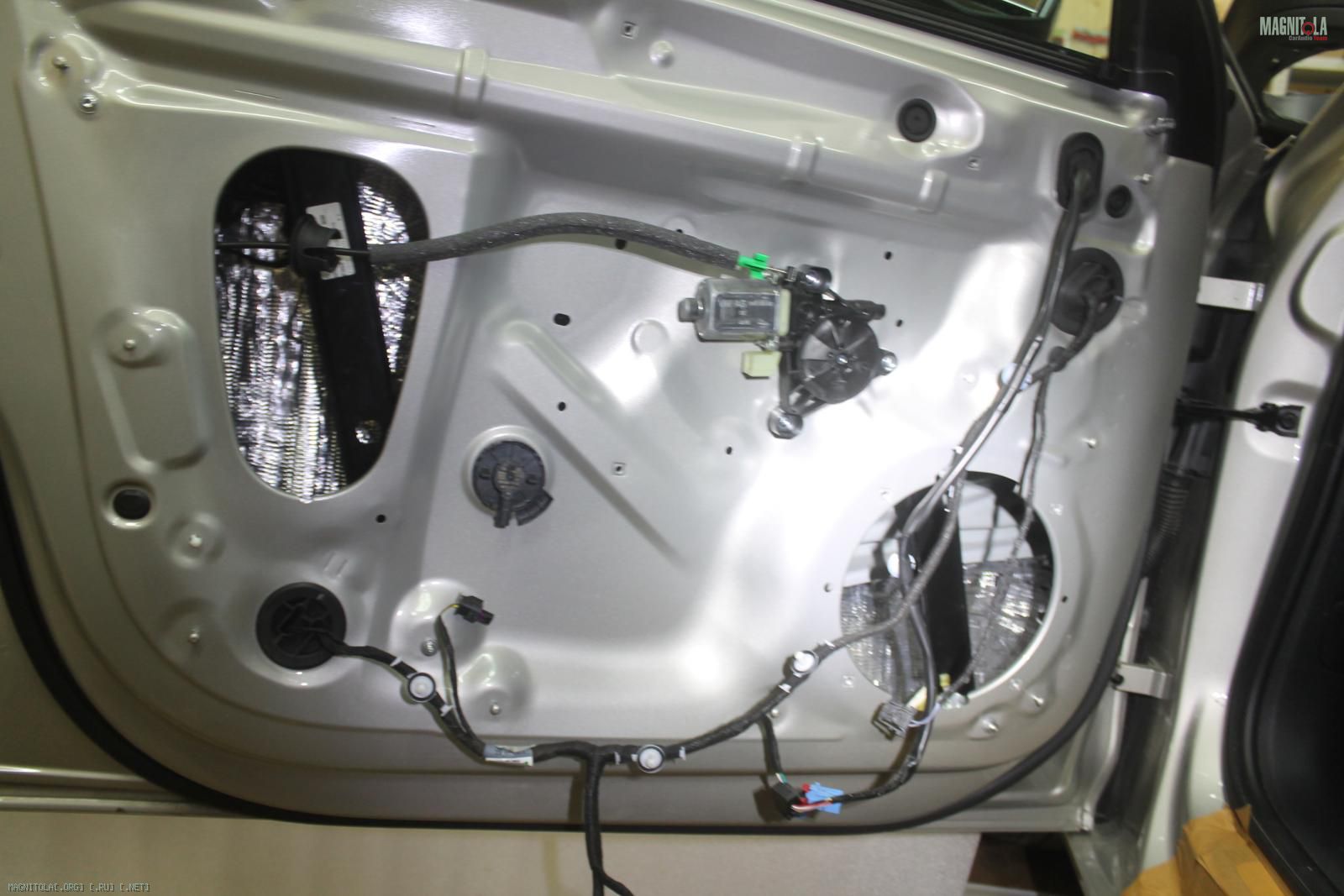

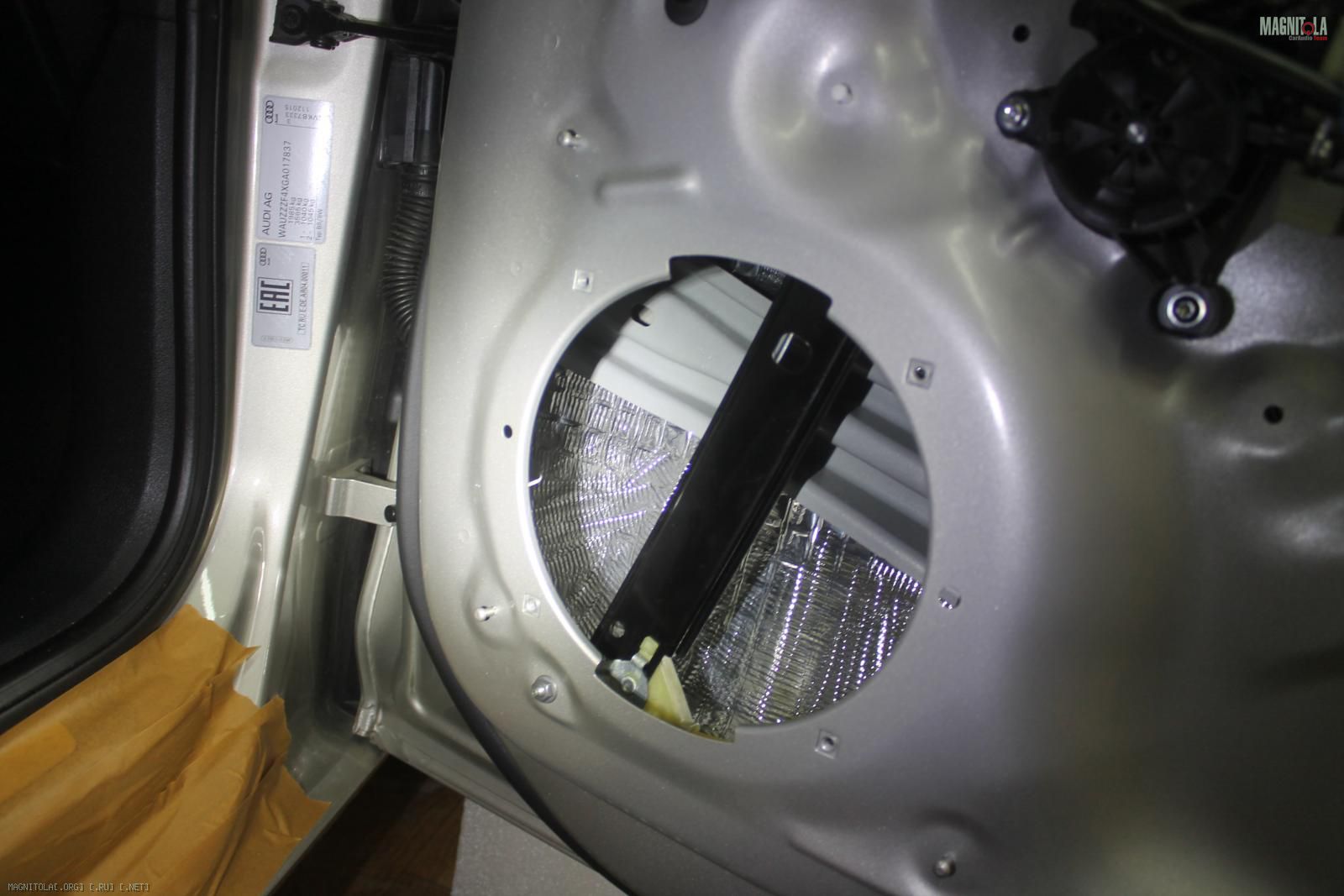

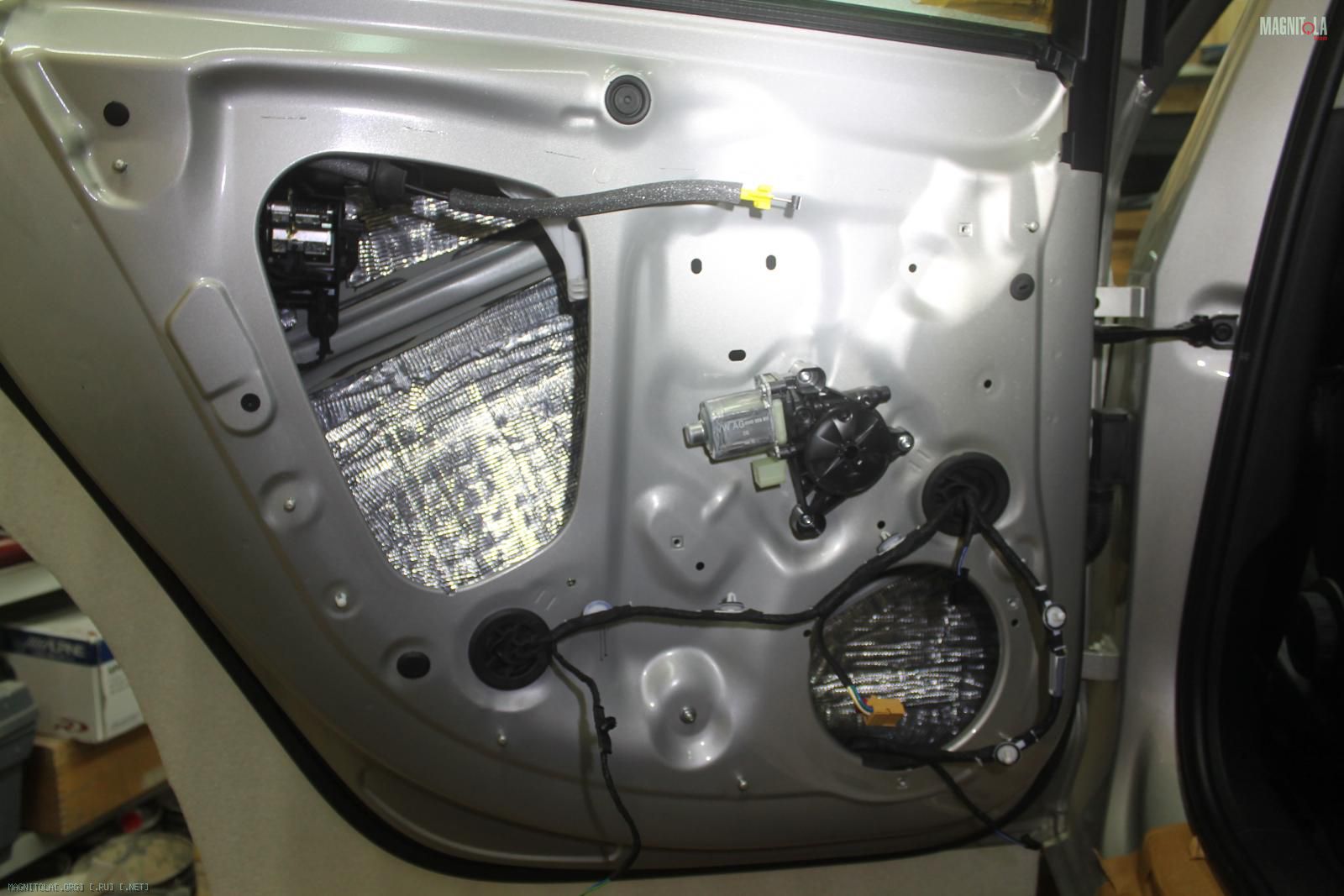

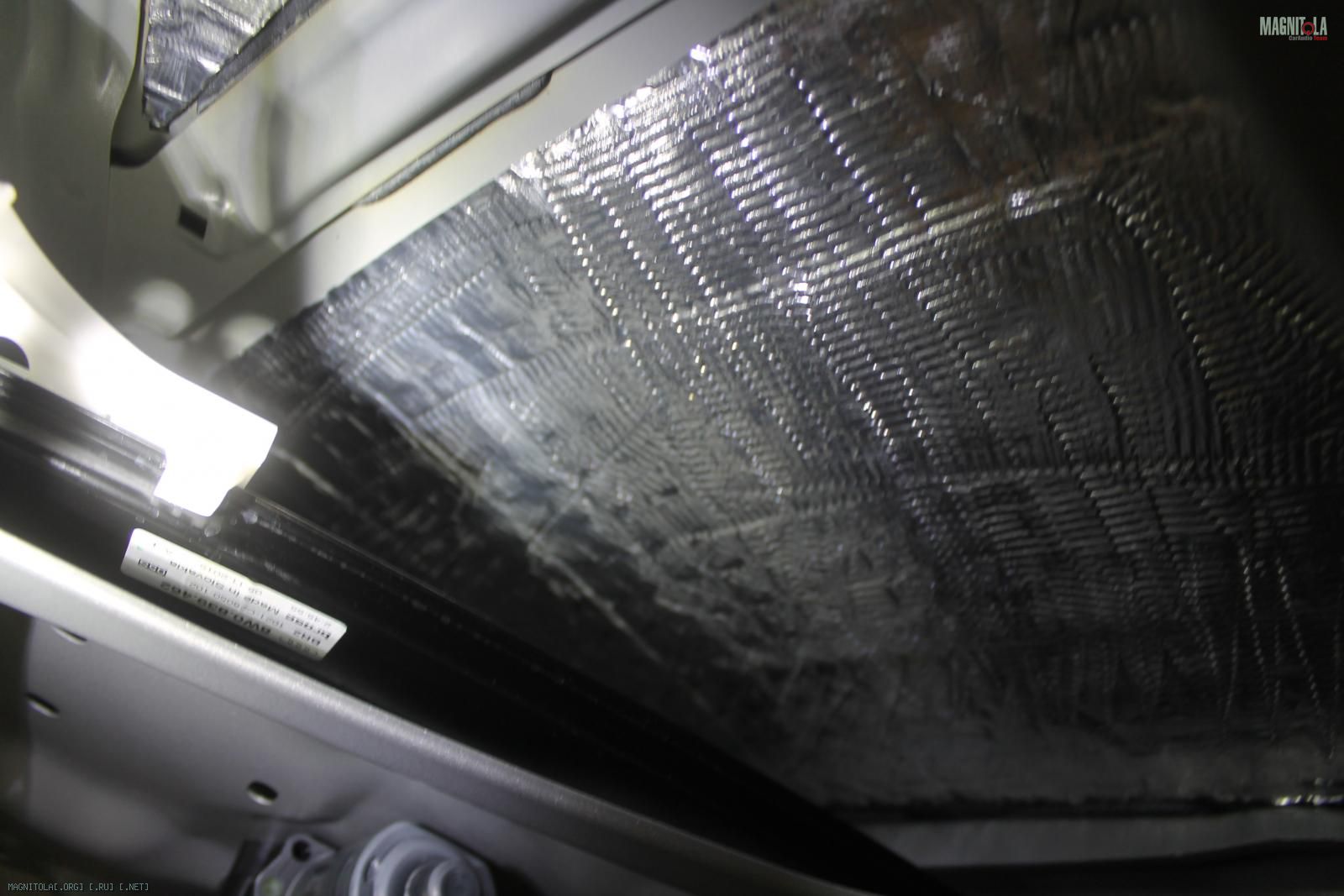

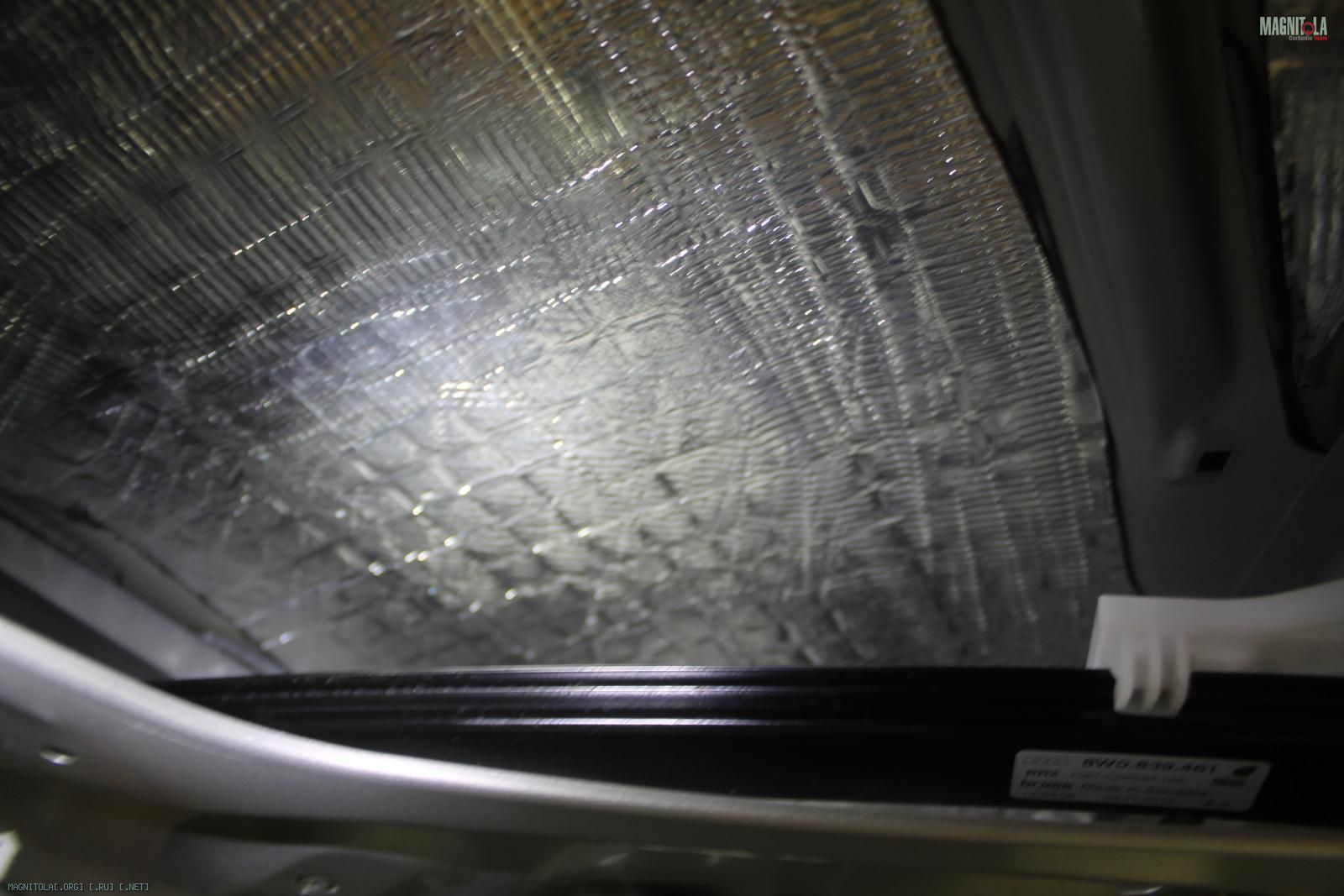

Итог прикатки...
Вложение 1129550 Вложение 1129552 Вложение 1129554 Вложение 1129556 Вложение 1129558 Вложение 1129560 Вложение 1129562

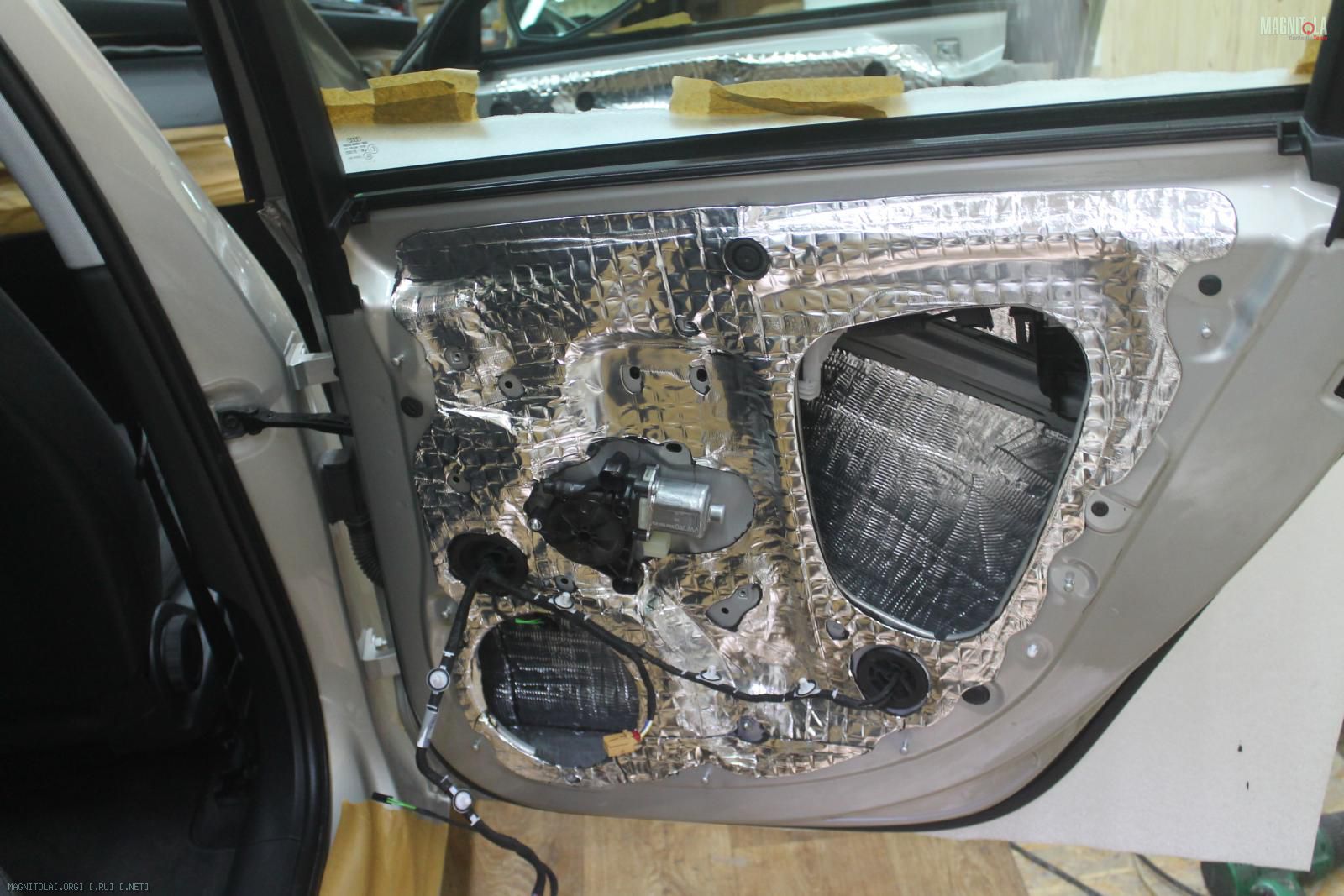

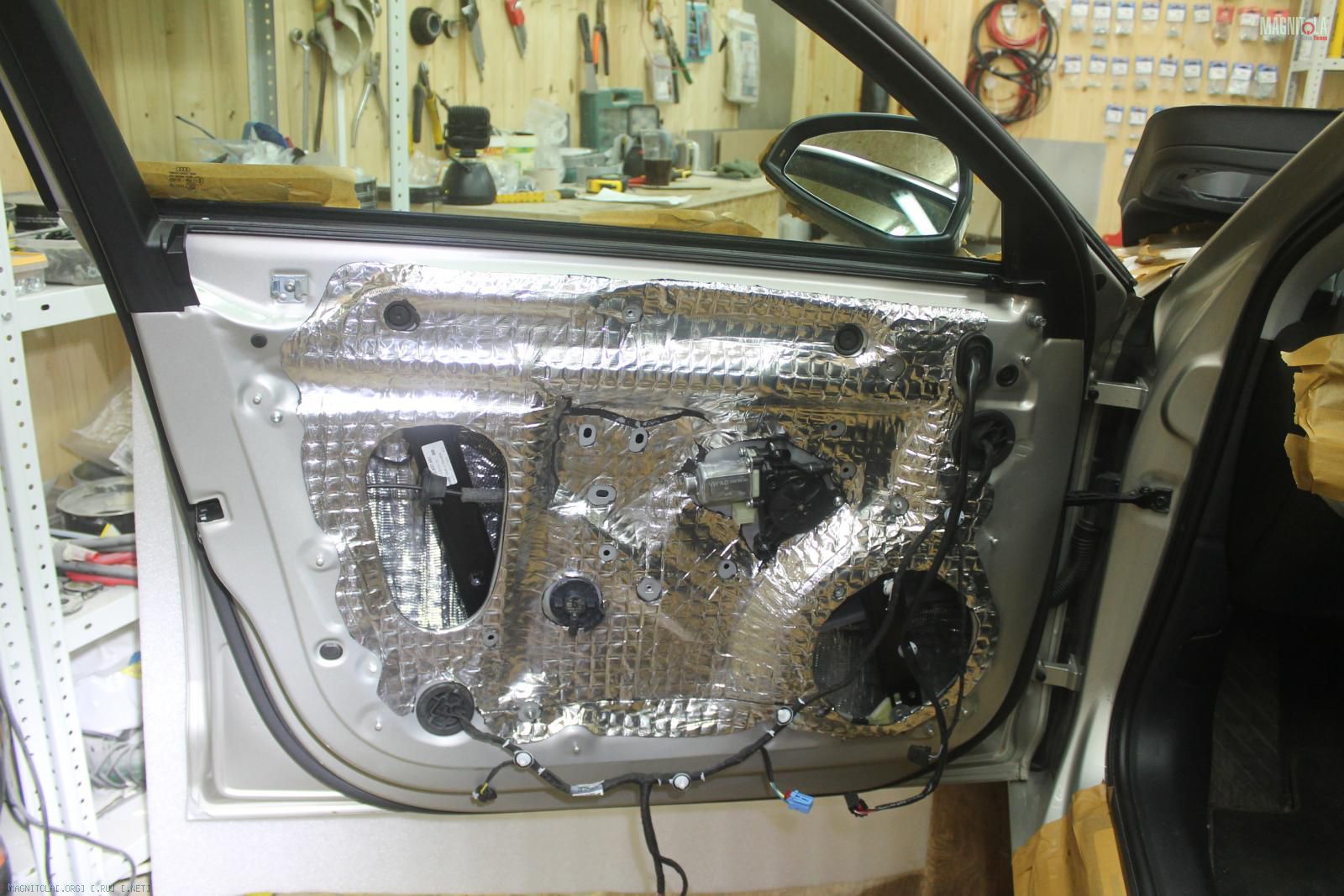

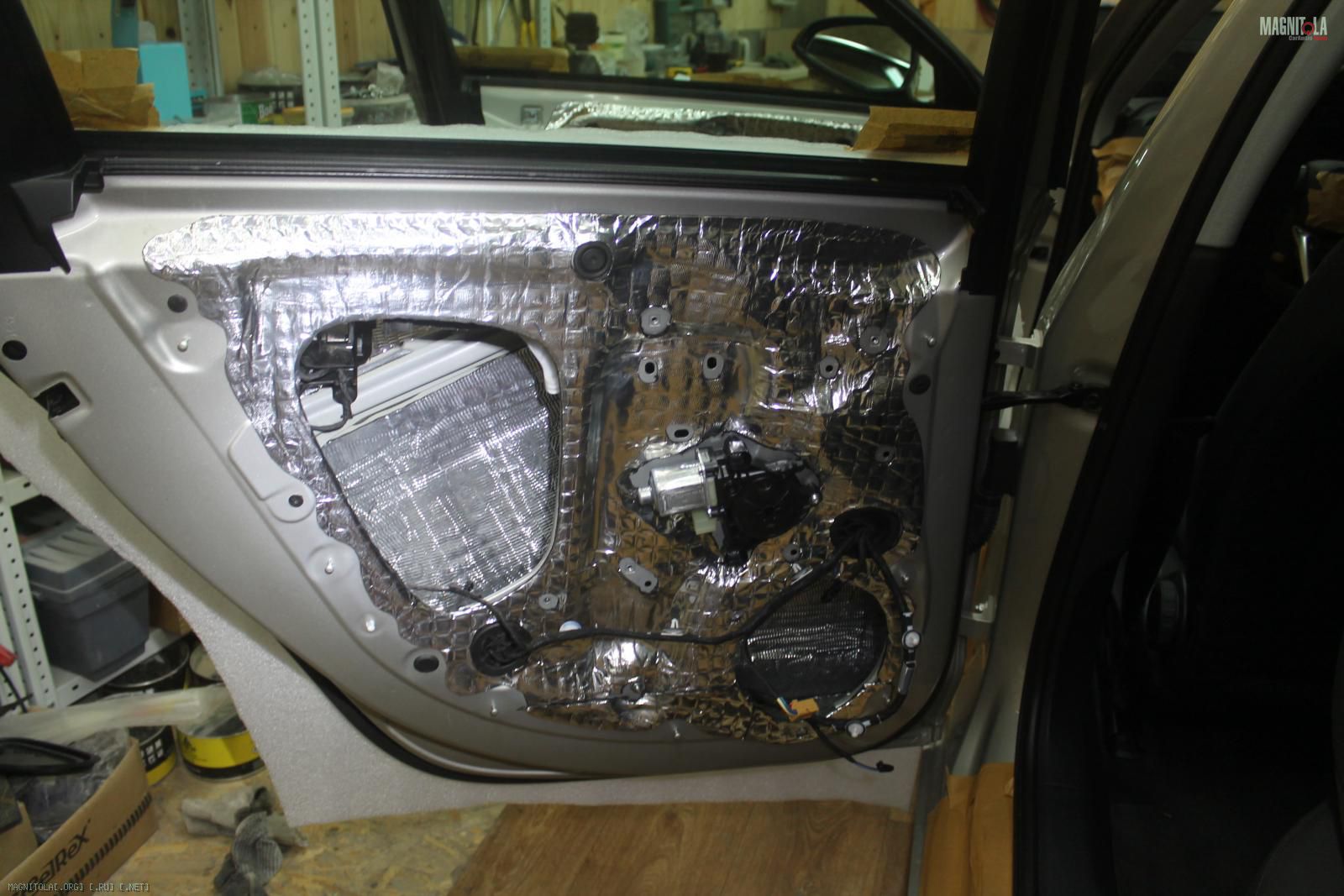

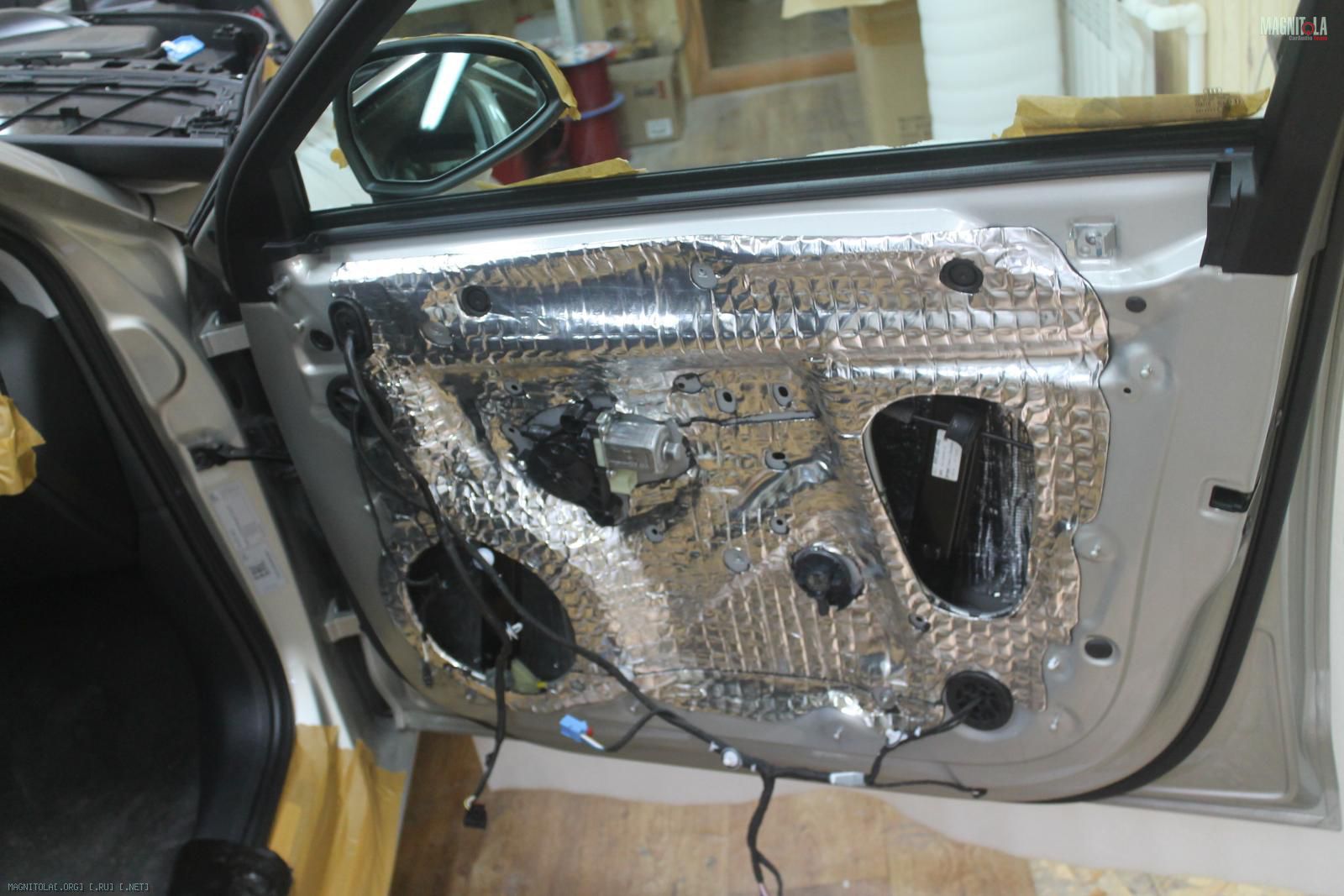

Наносим вибру на лицевой металл, цельным листом...

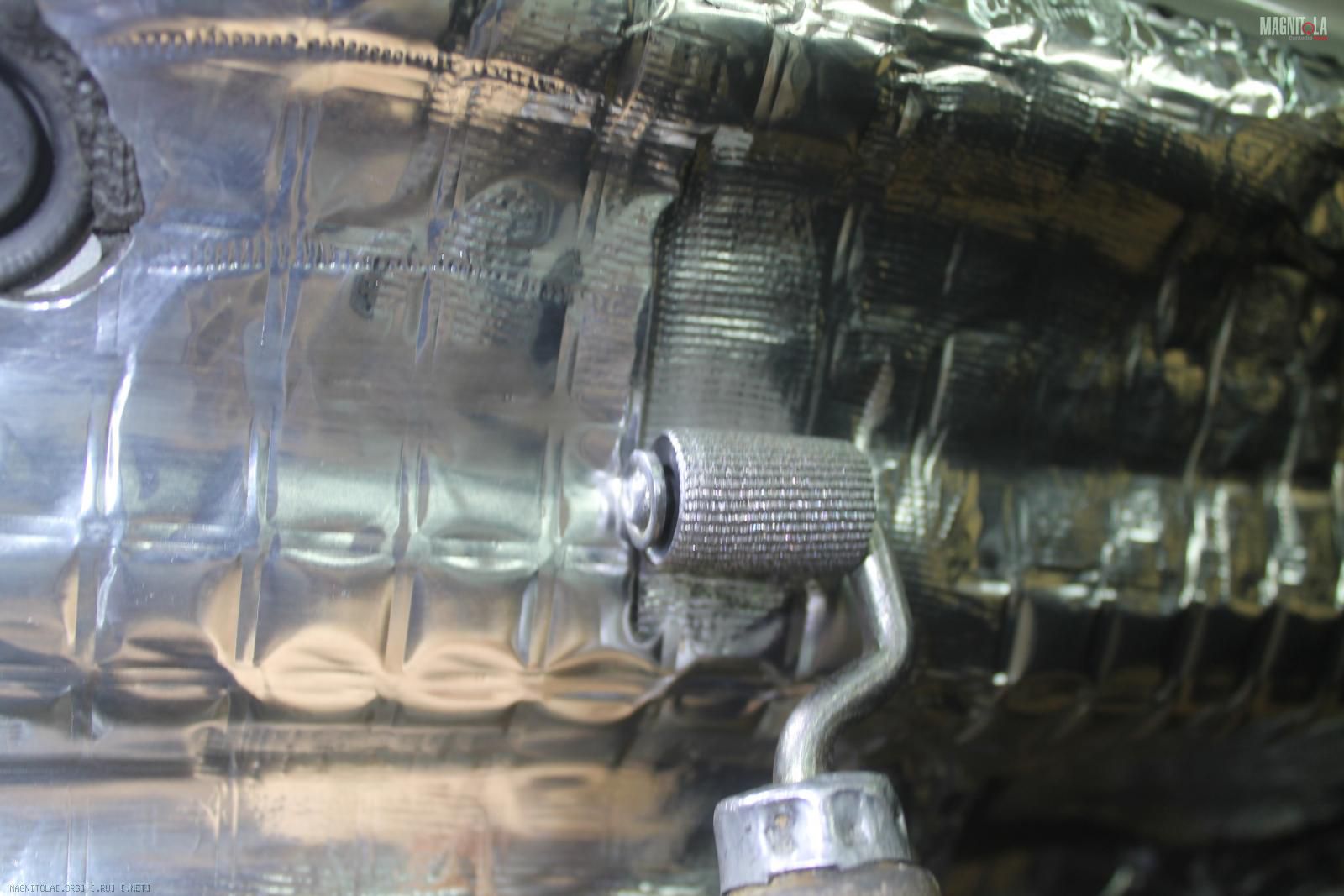

Греем, прикатываем.

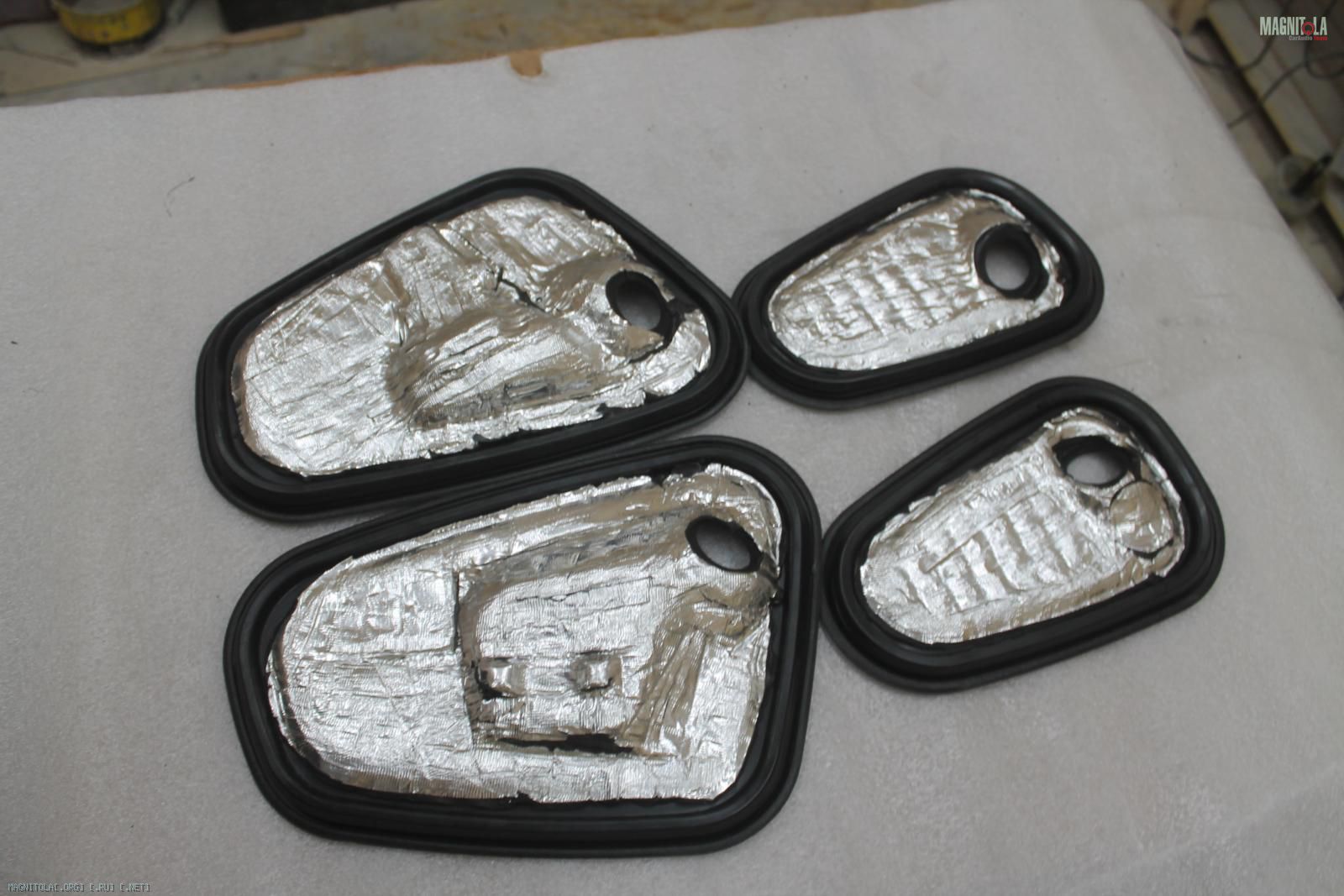

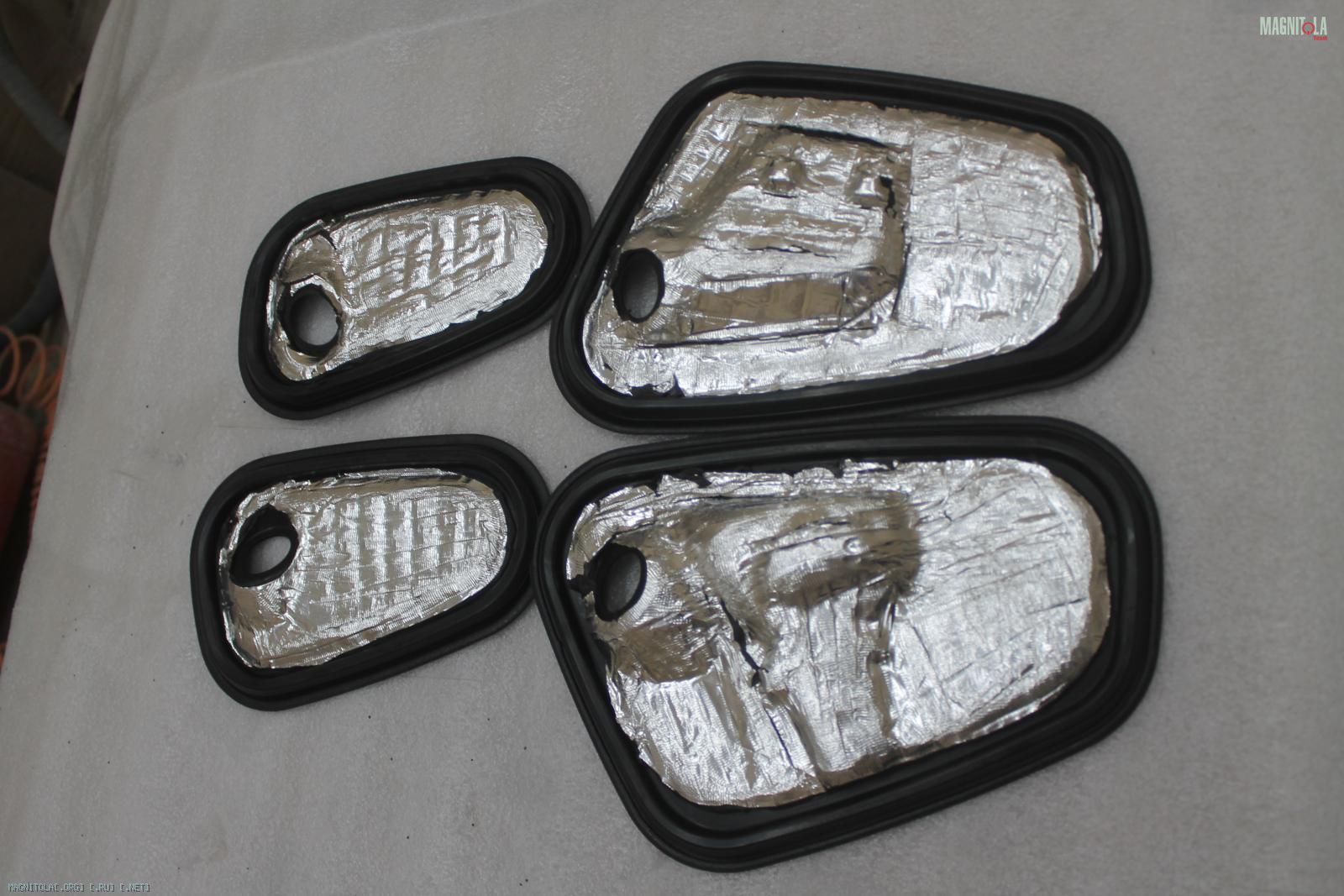

Пластиковые заглушки, вибрим с тыльной стороны...
Вложение 1129564 Вложение 1129566 Вложение 1129568 Вложение 1129570 Вложение 1129572 Вложение 1129574 Вложение 1129576 Вложение 1129578

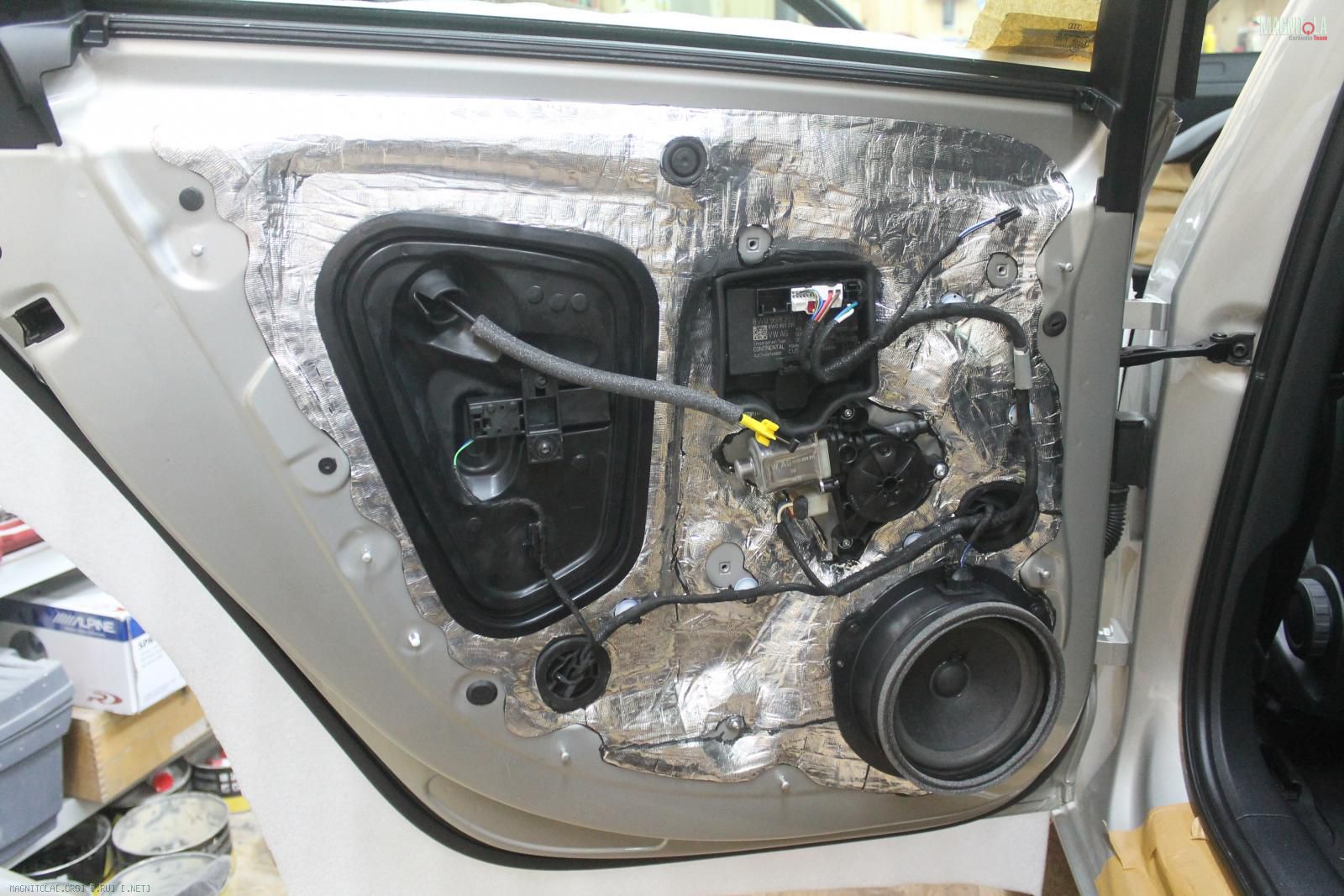

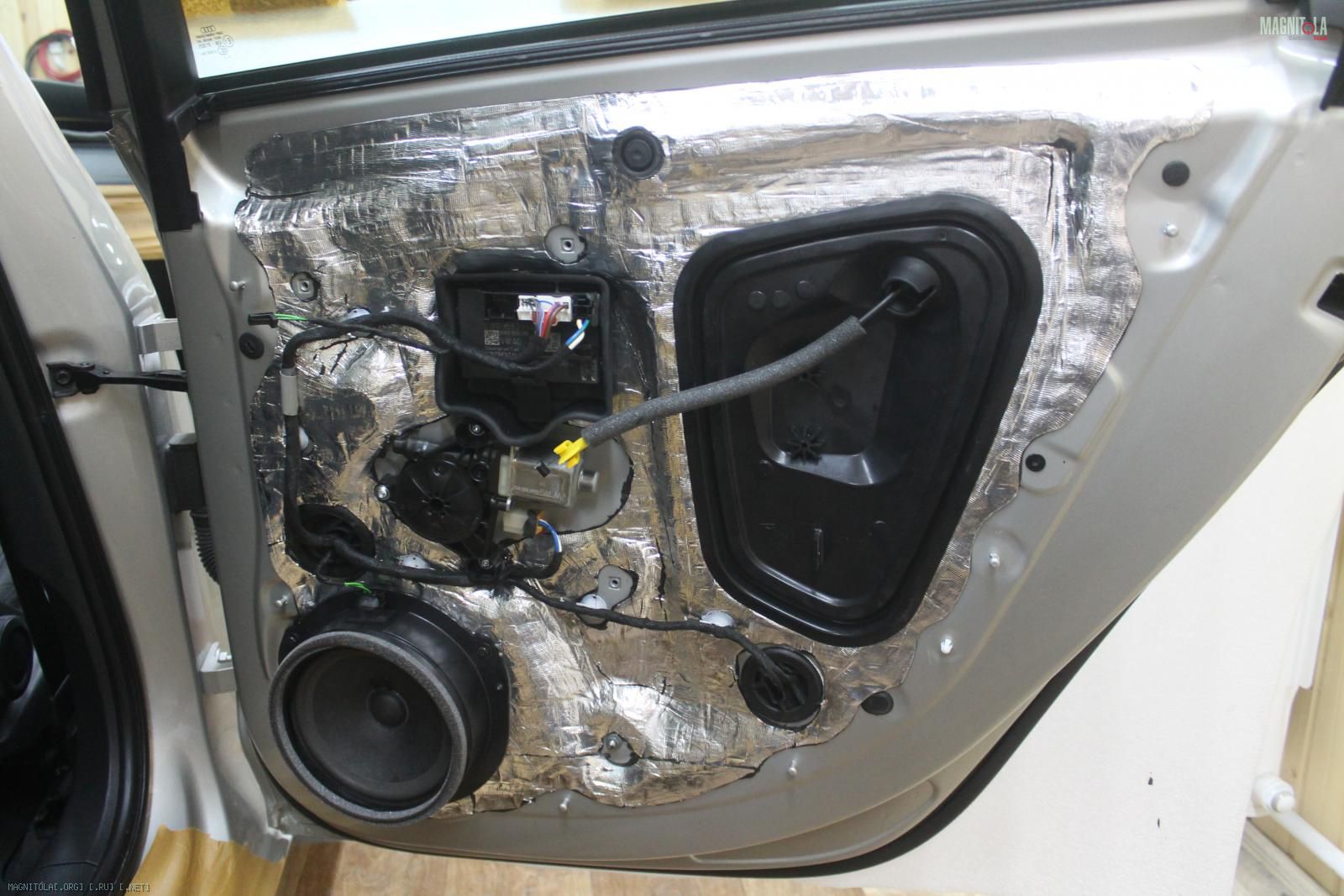

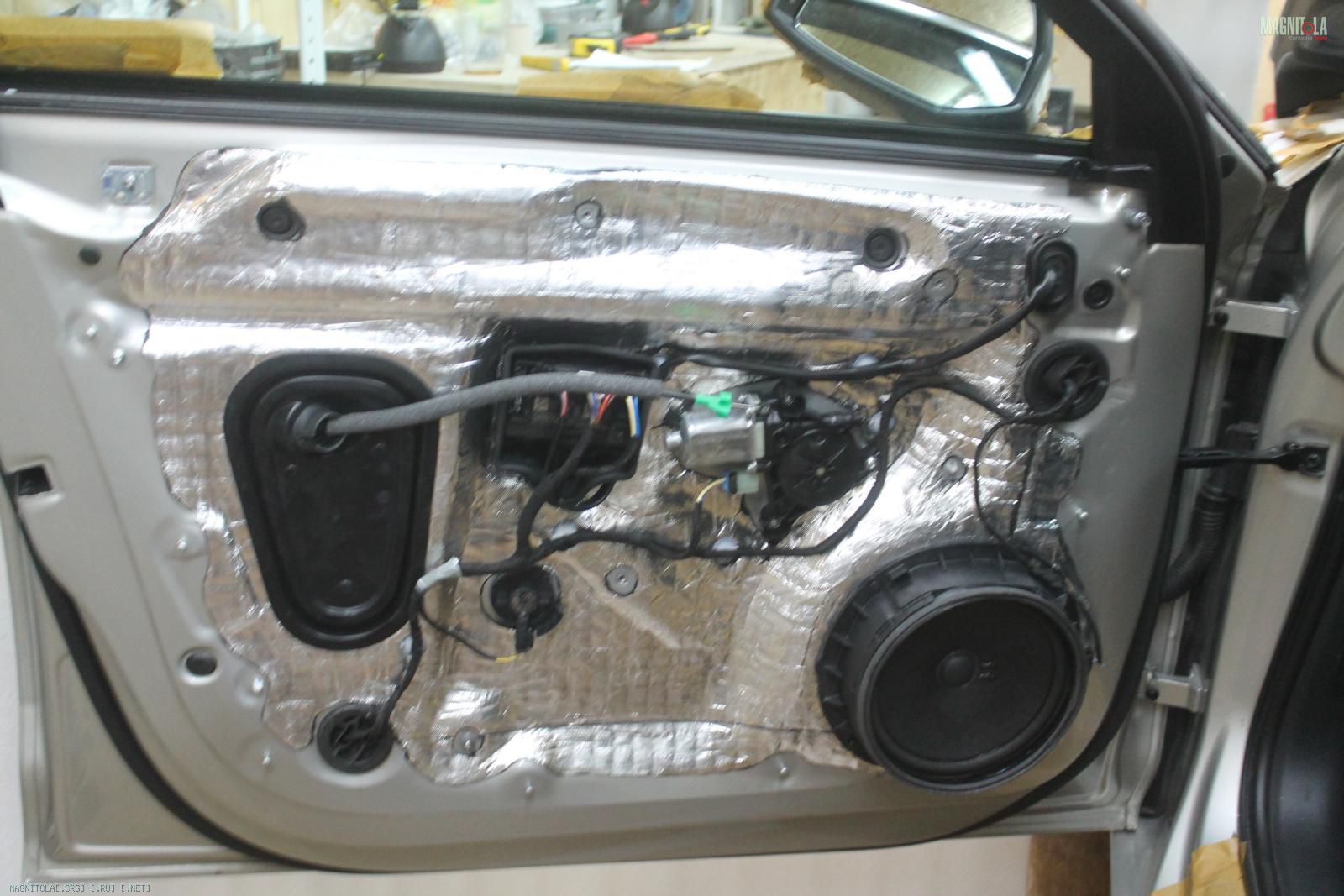

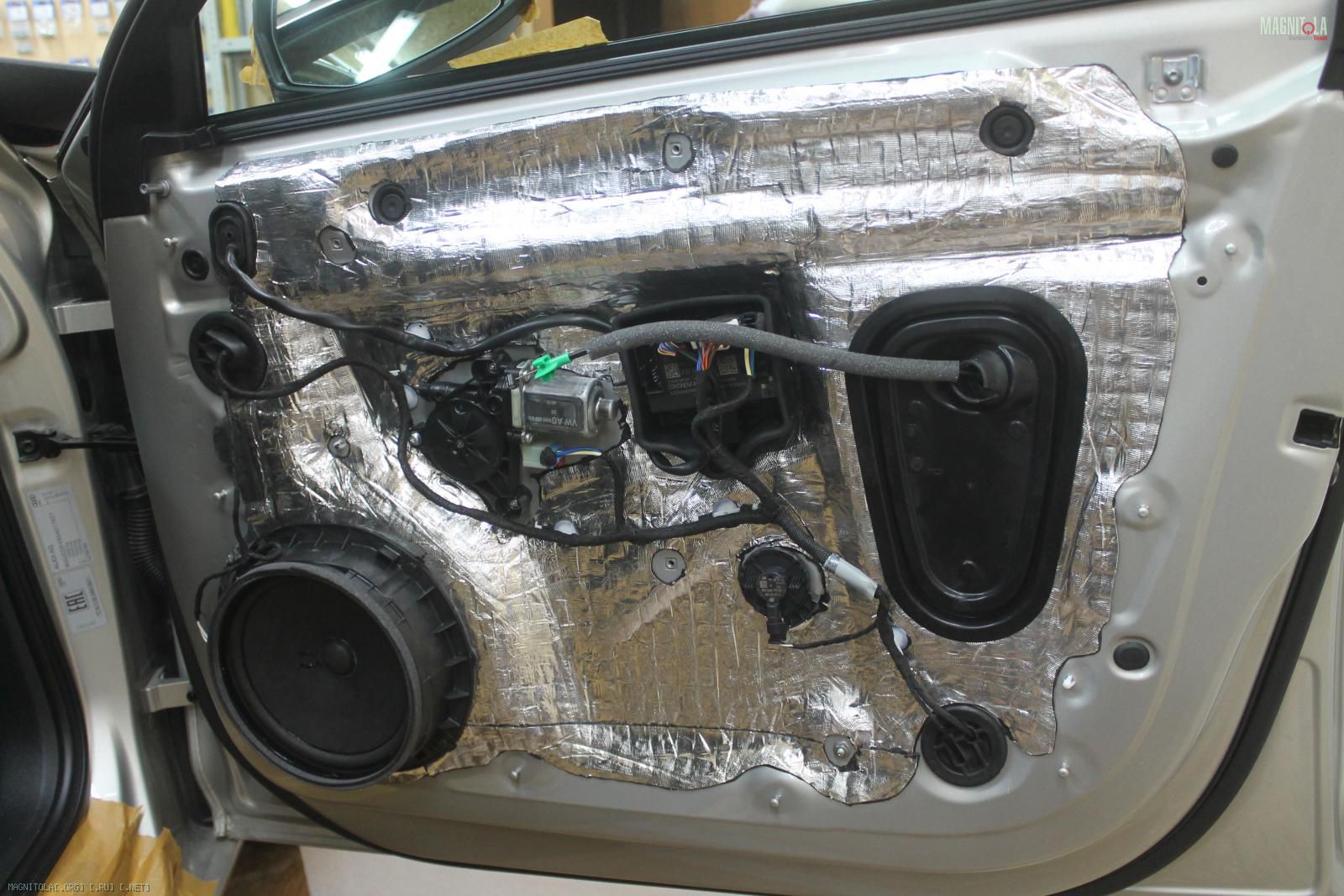

Двери итог...
Вложение 1129580 Вложение 1129582 Вложение 1129584 Вложение 1129586

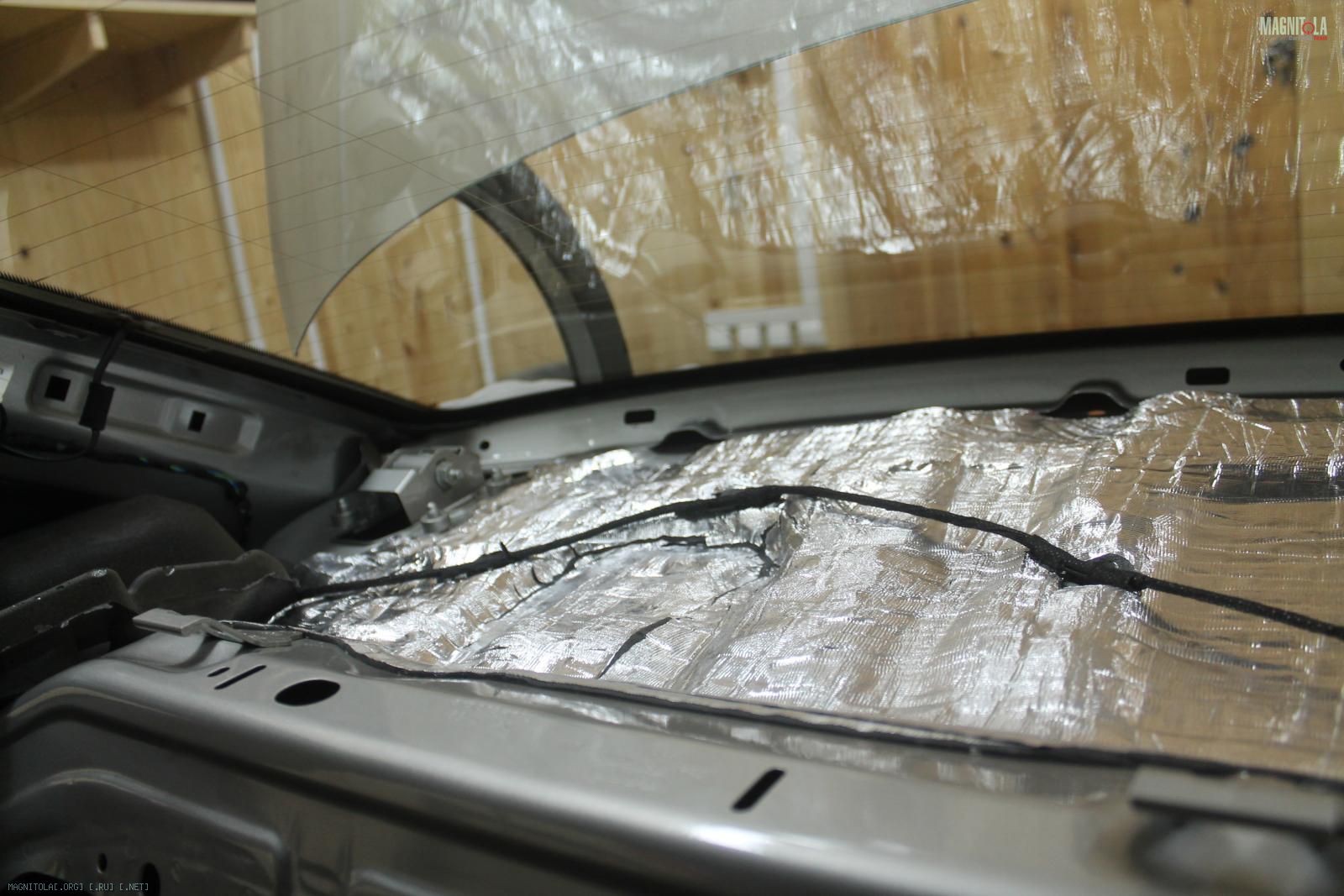

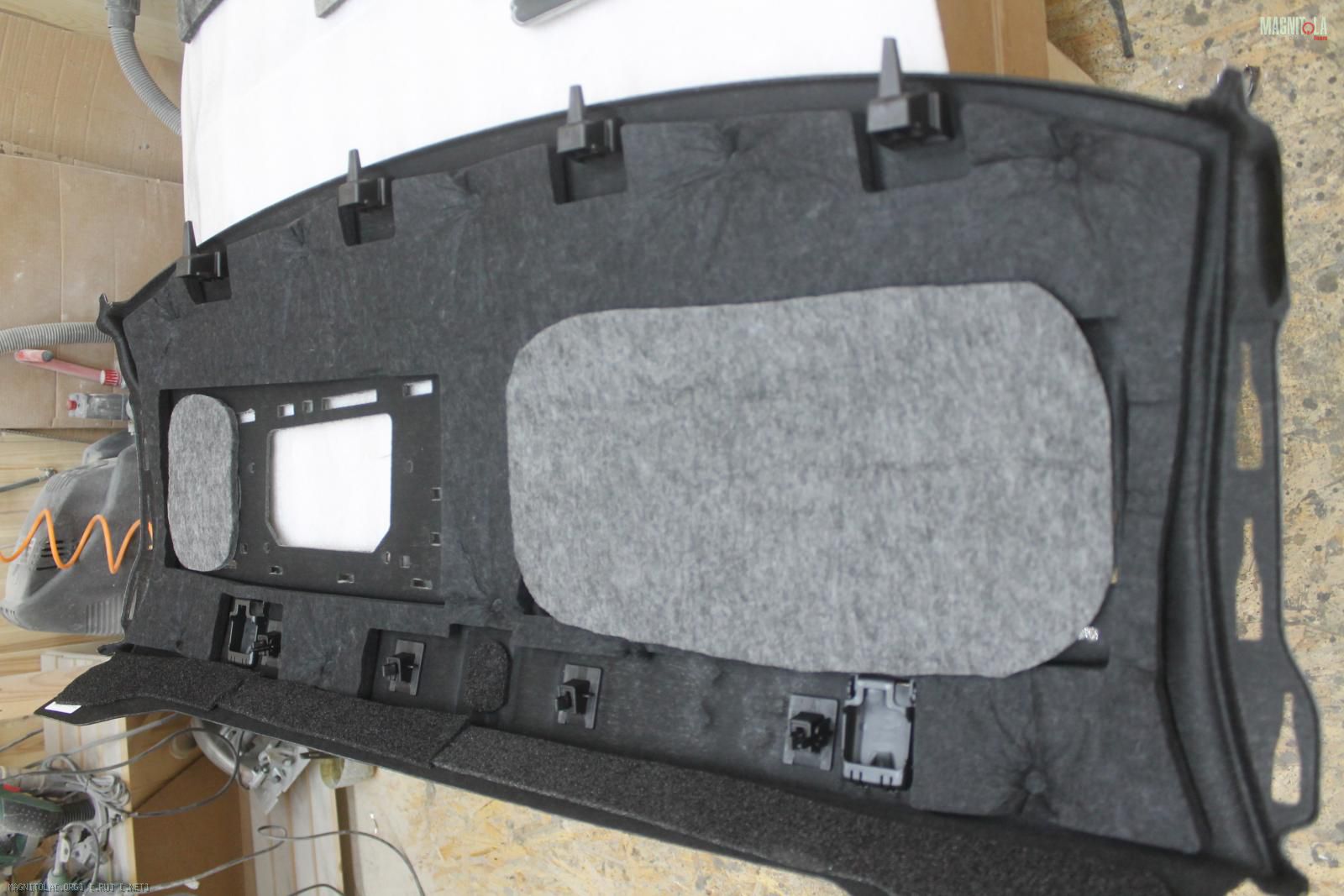

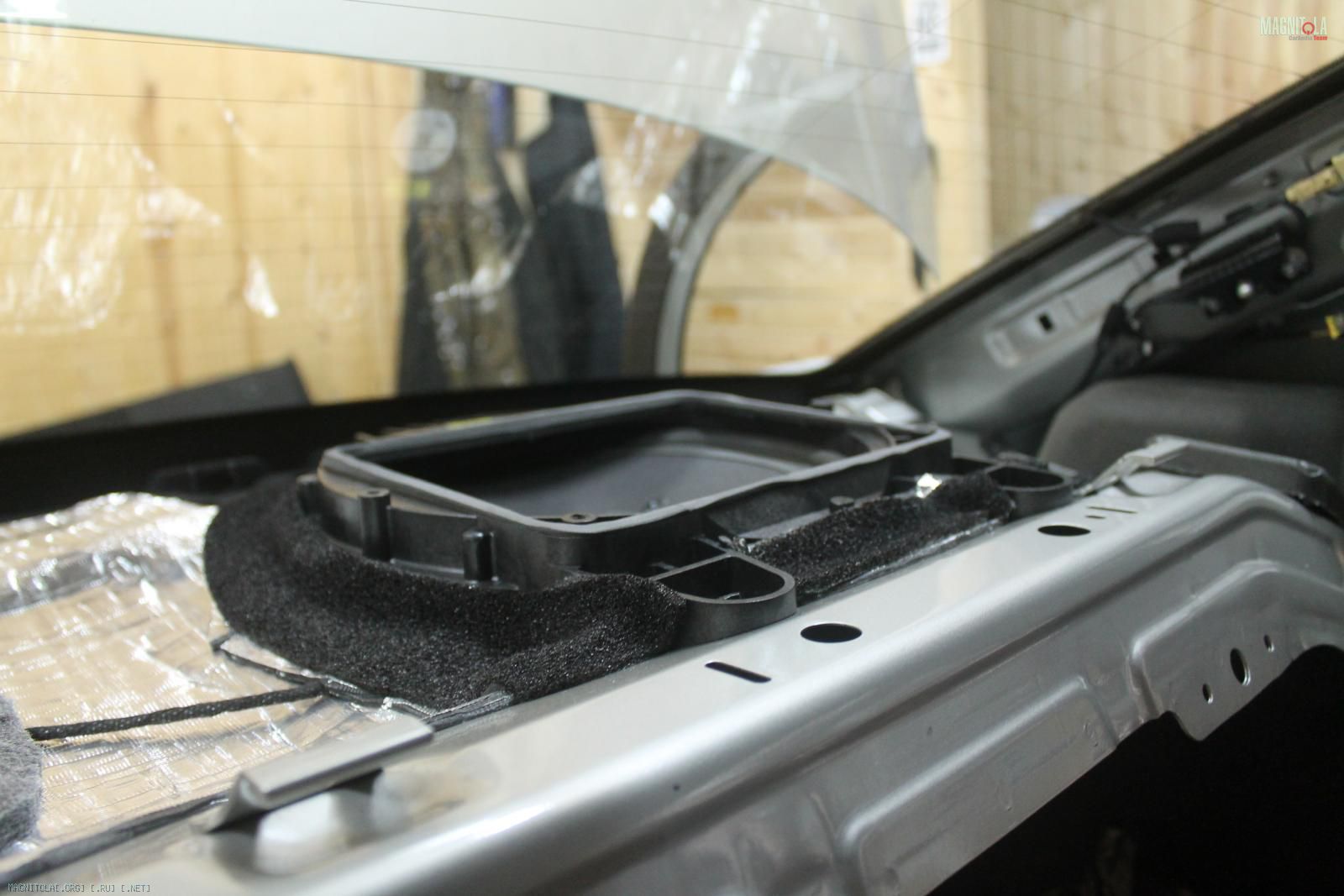

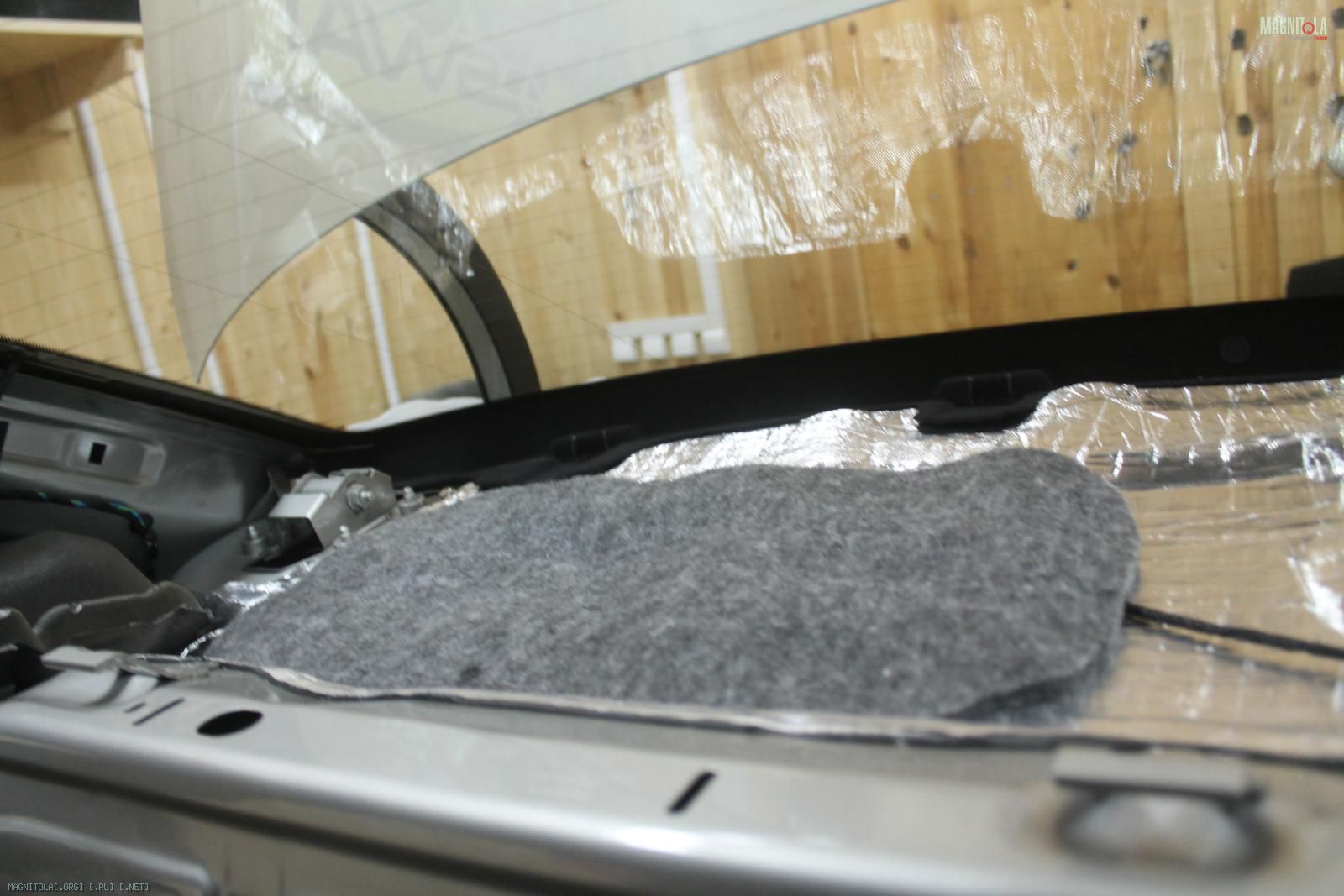

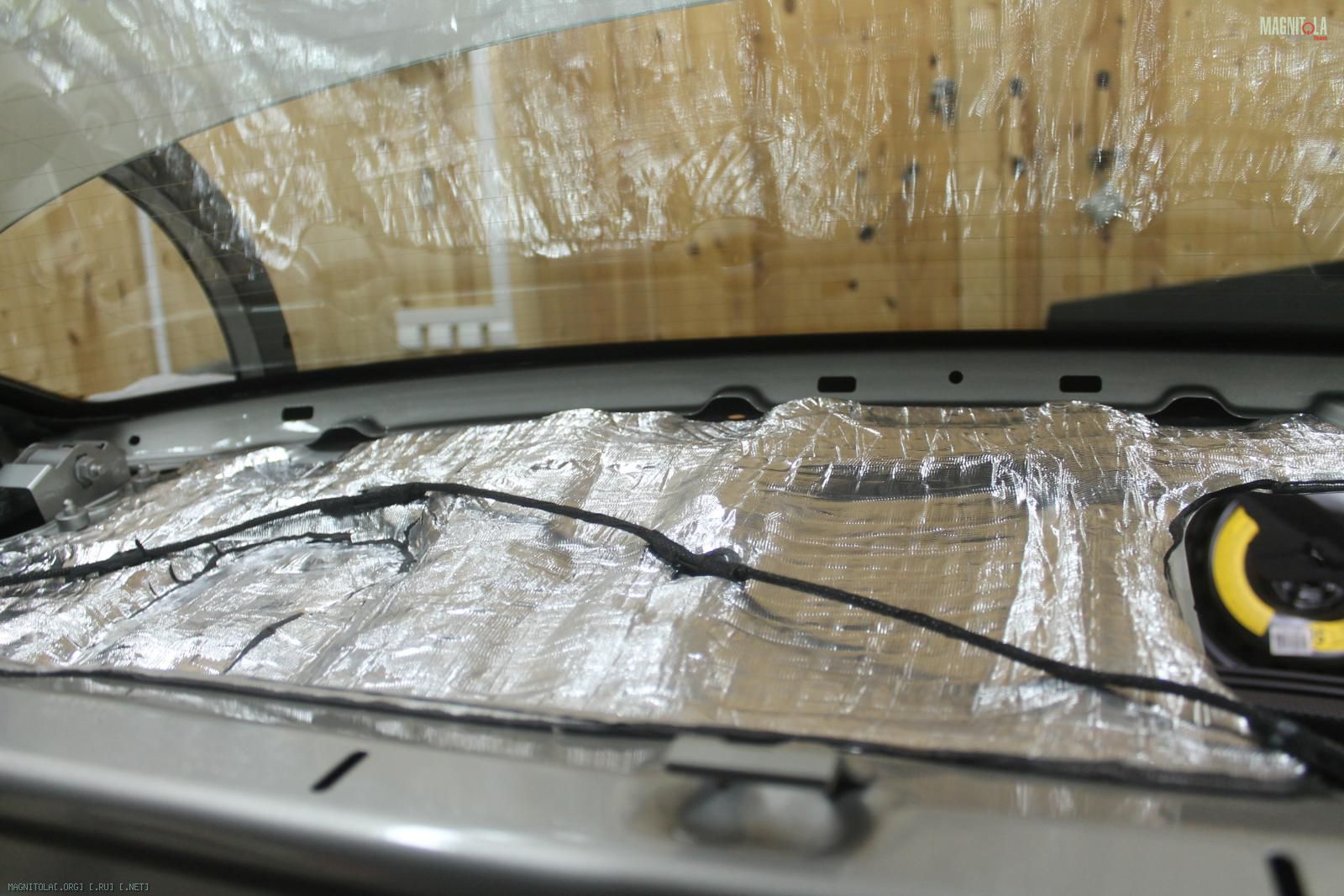

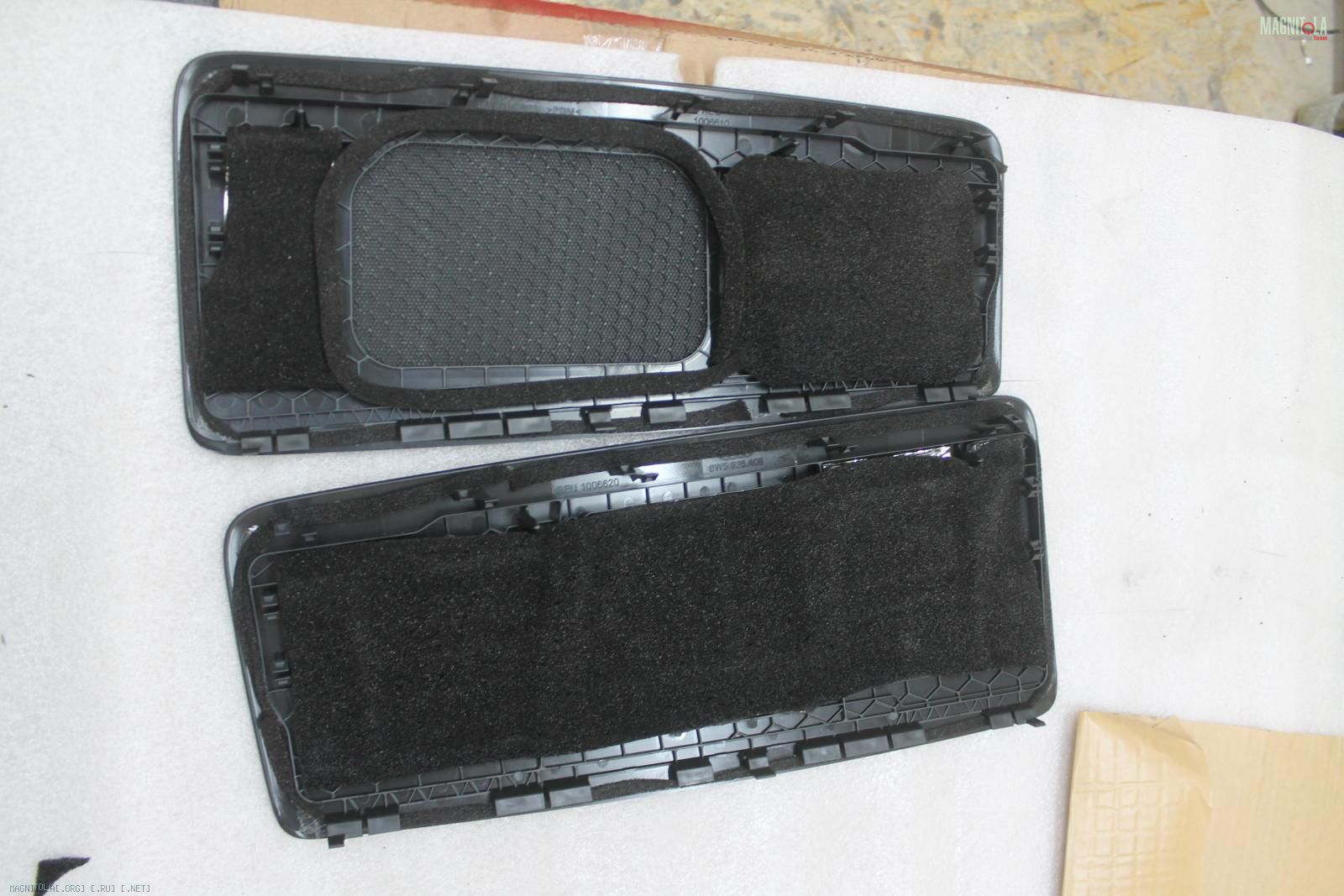

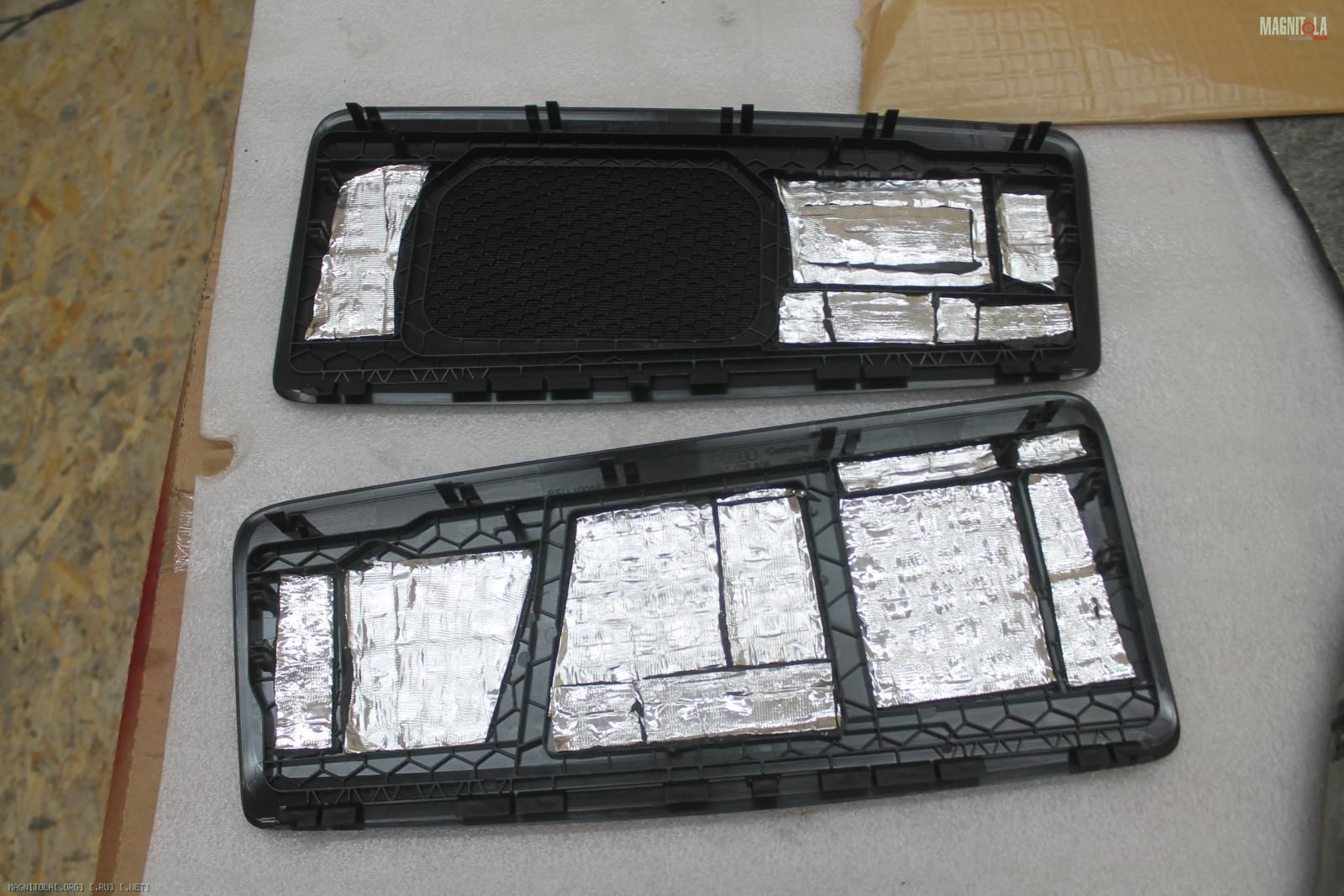

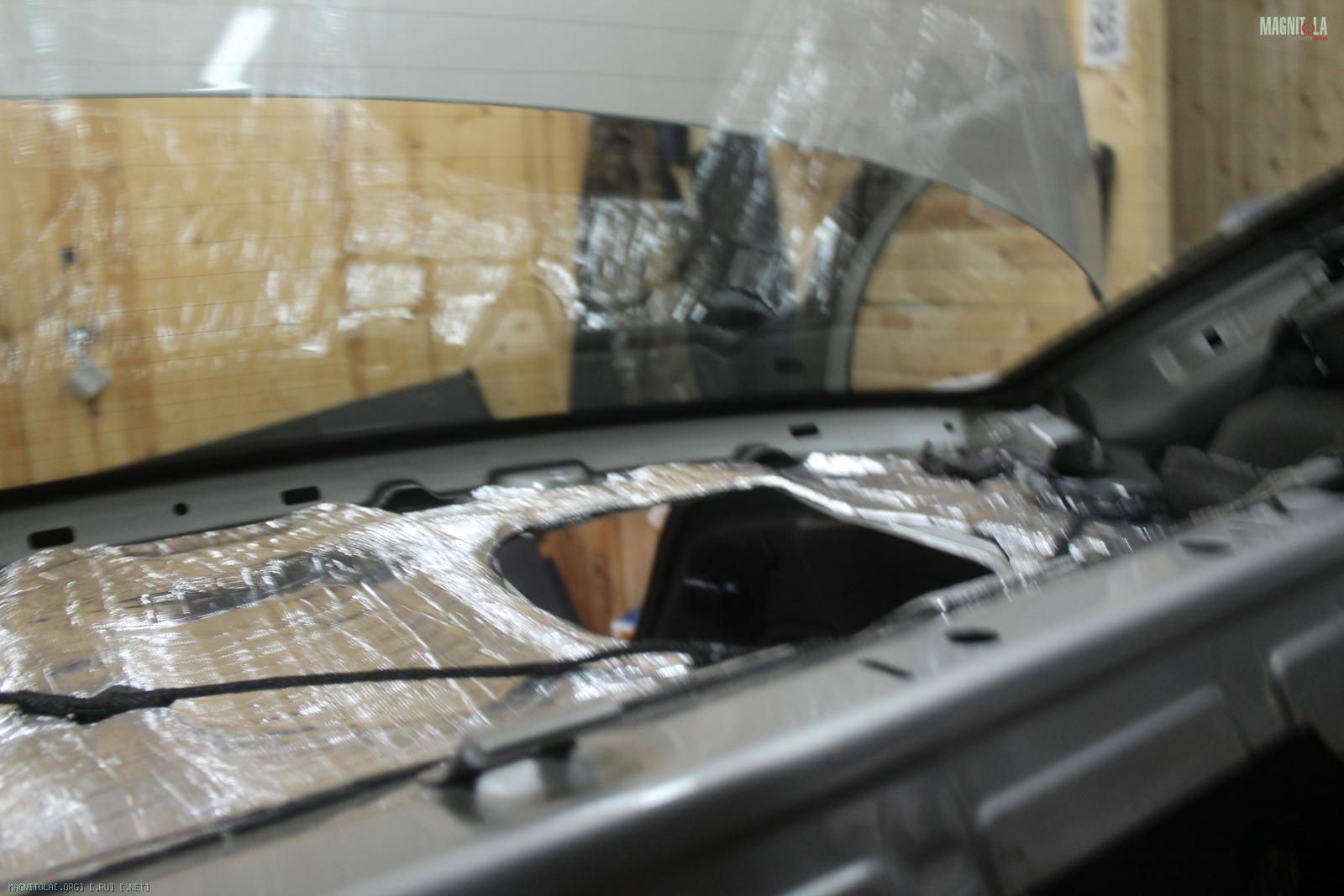

Задняя полка... наносим вибру 3 мм в два слоя, греем, прикатываем, наносим войлок 10 мм, декоративную панель шумим и уплотняем, а также декоративные решетки утяжеляем виброй и уплотняем битопластом... ставим размятый саб...собираем...
Вложение 1129588 Вложение 1129590 Вложение 1129592 Вложение 1129594 Вложение 1129596 Вложение 1129598 Вложение 1129600 Вложение 1129602 Вложение 1129604 Вложение 1129606
25.04.2017, 07:48
st220

Вложений: 82

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B9 2.0Т

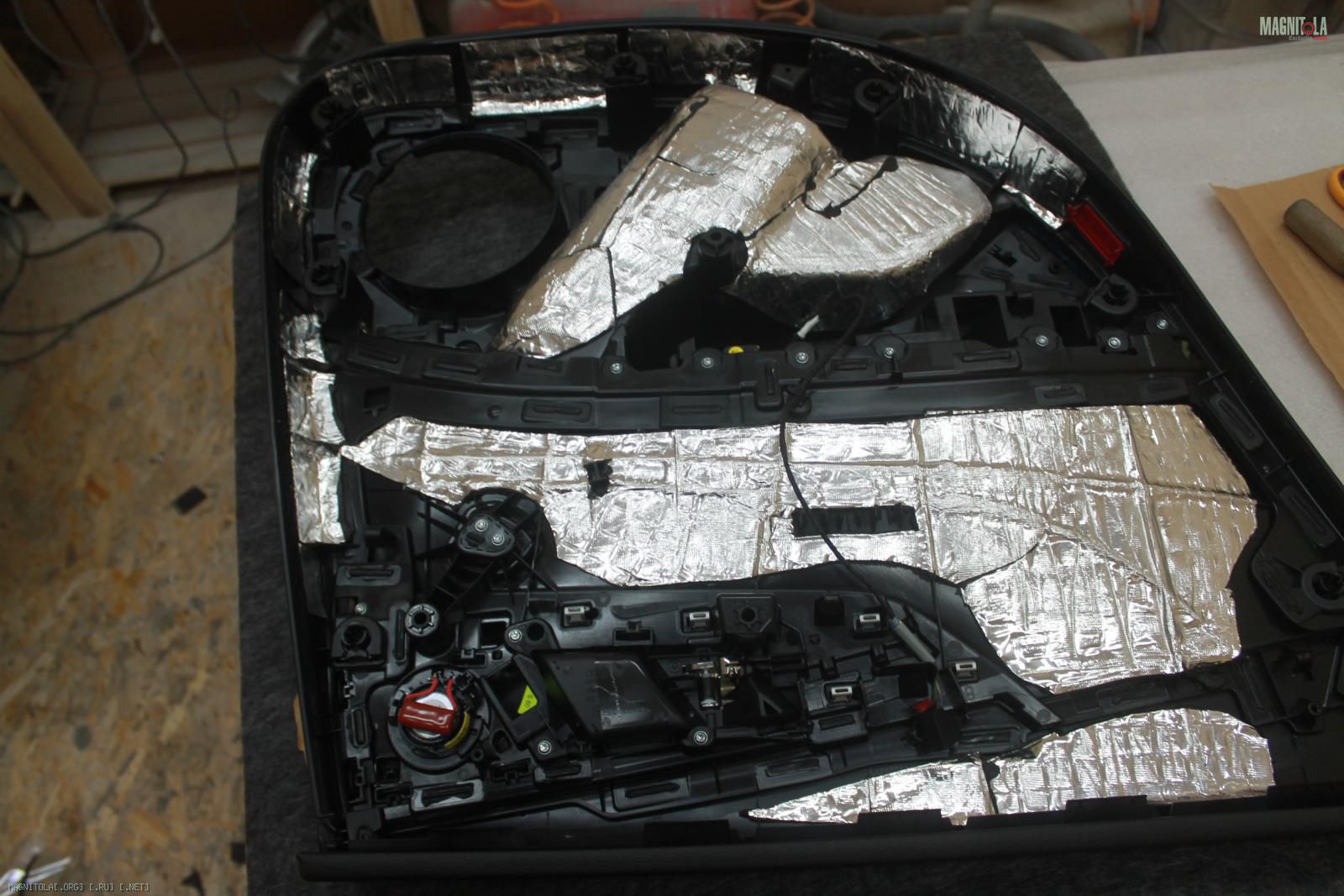

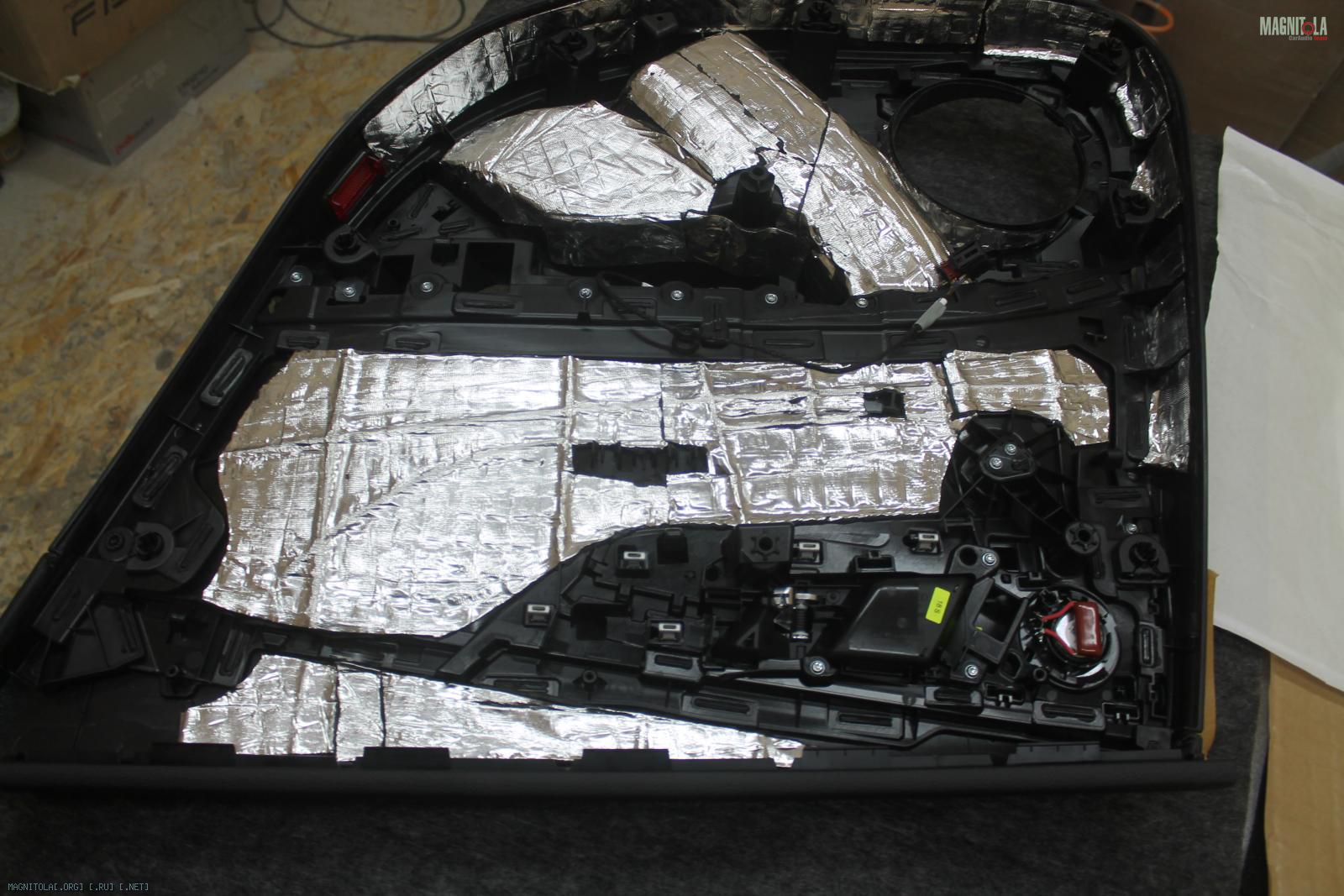

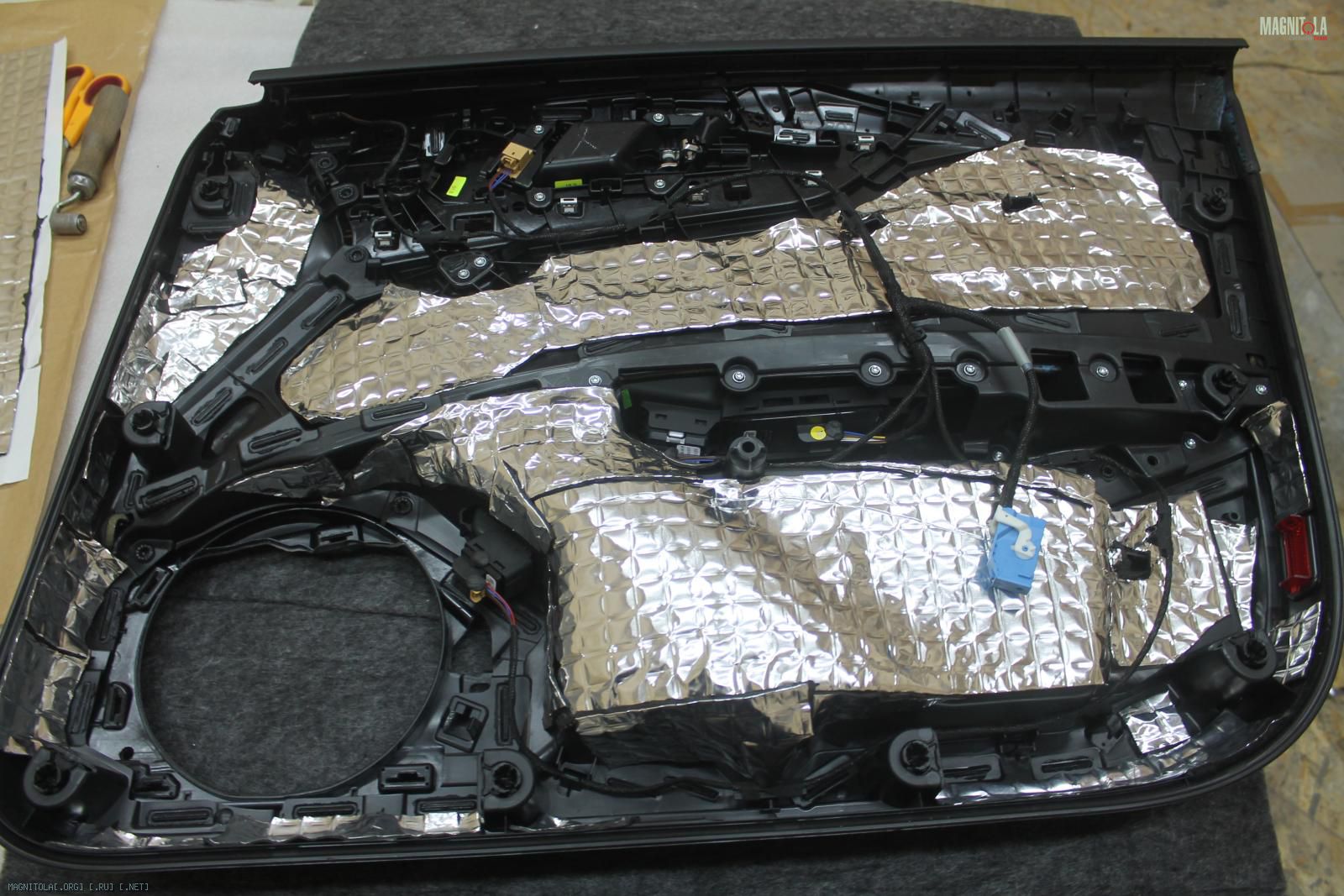

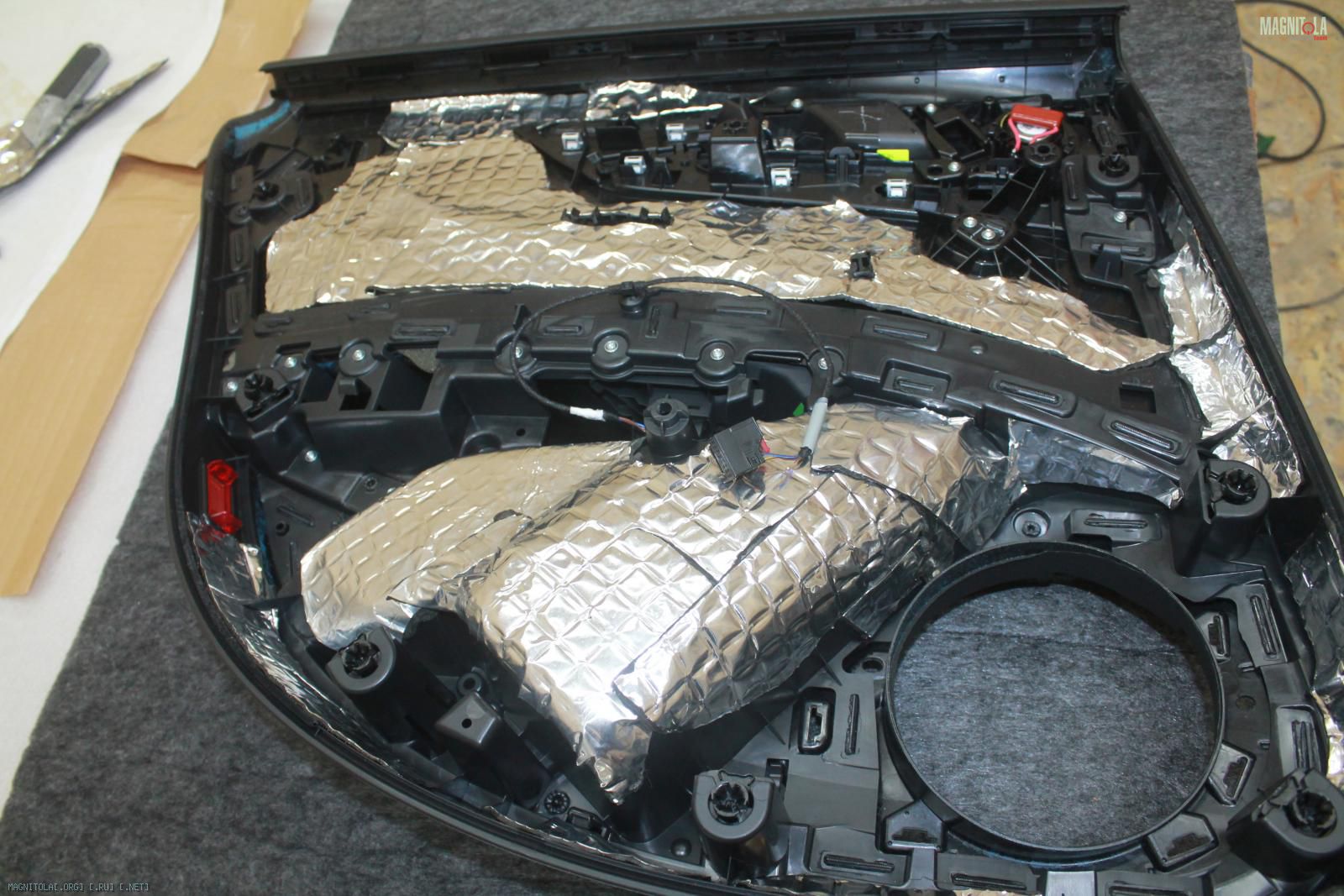

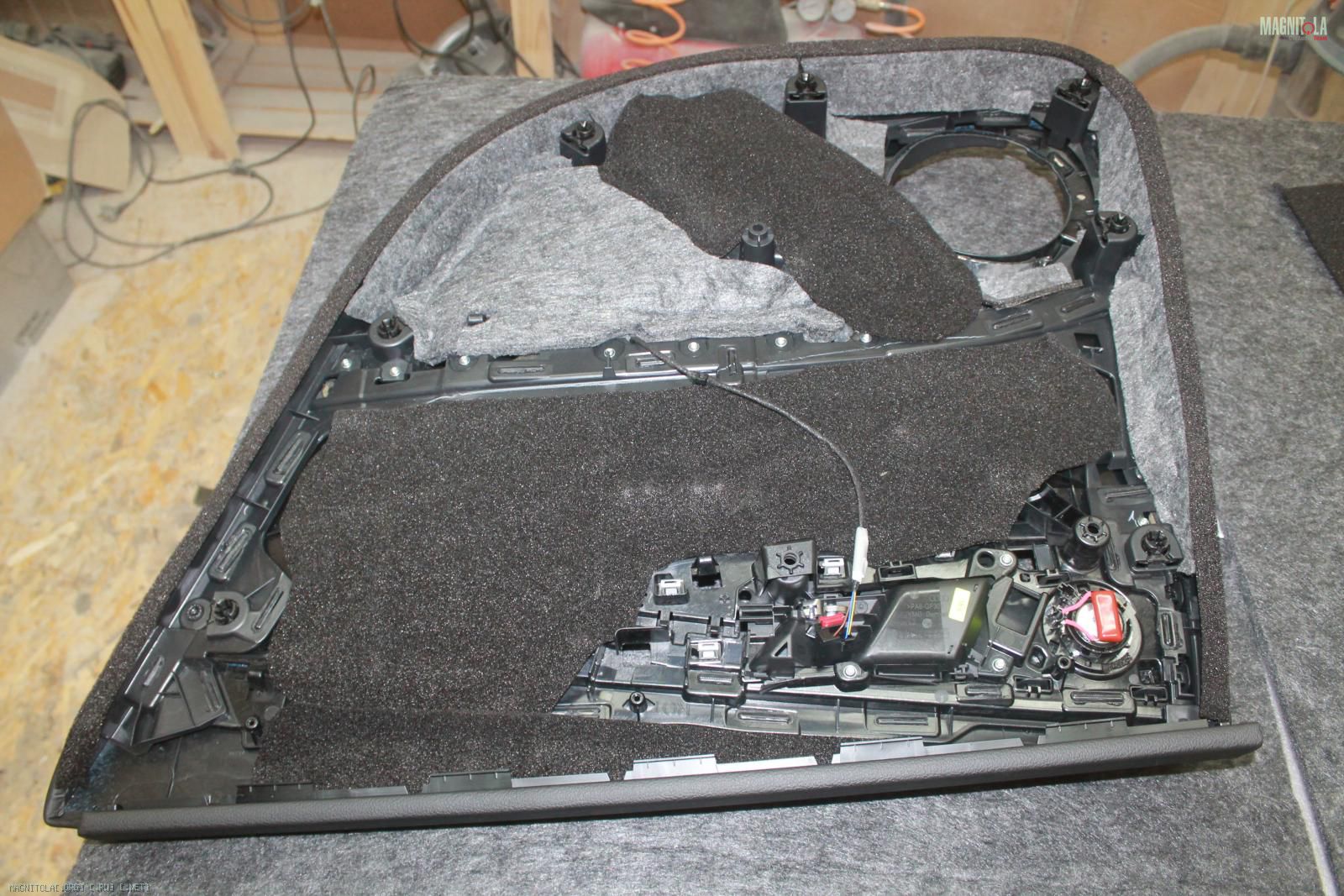

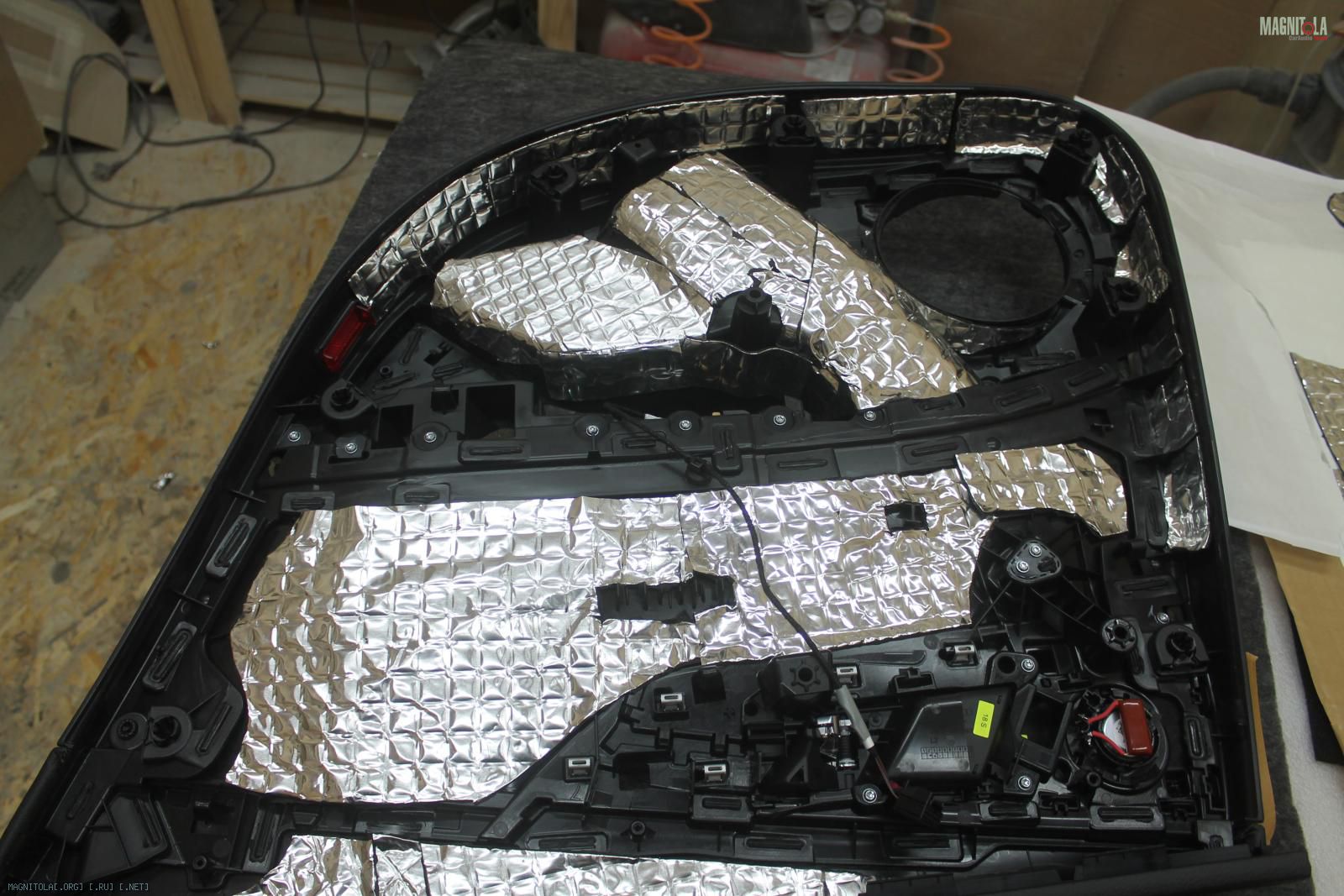

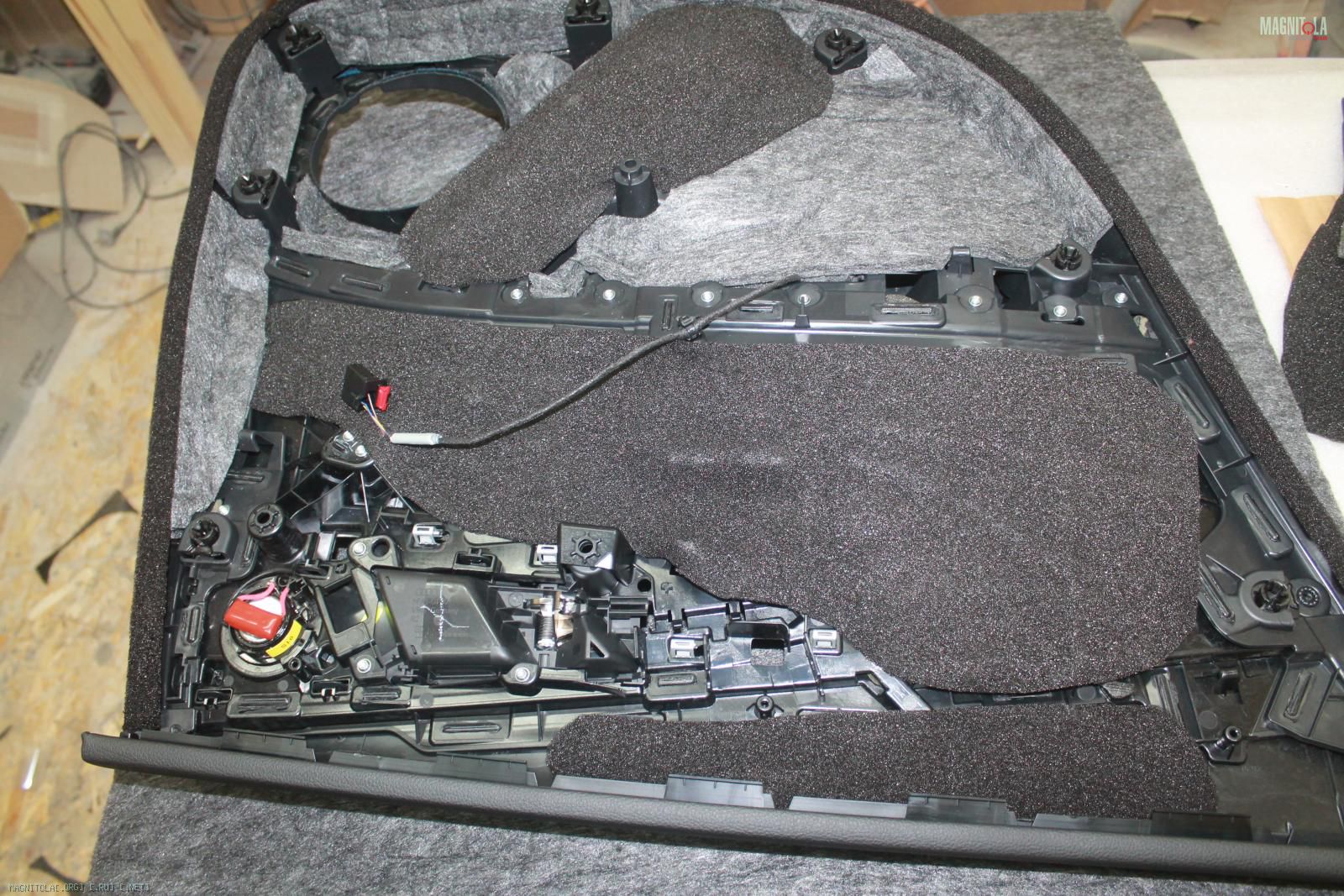

Карты дверей...

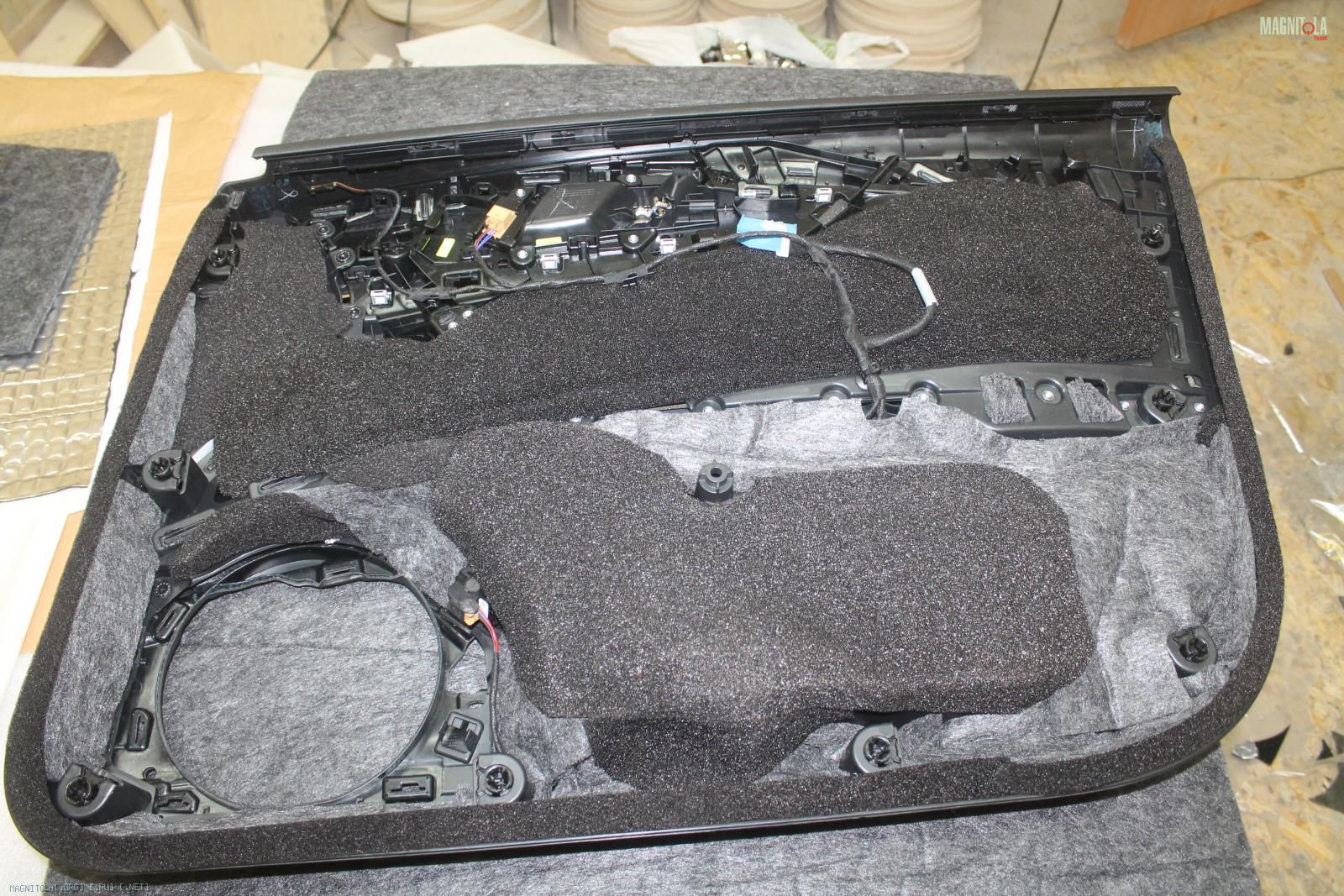

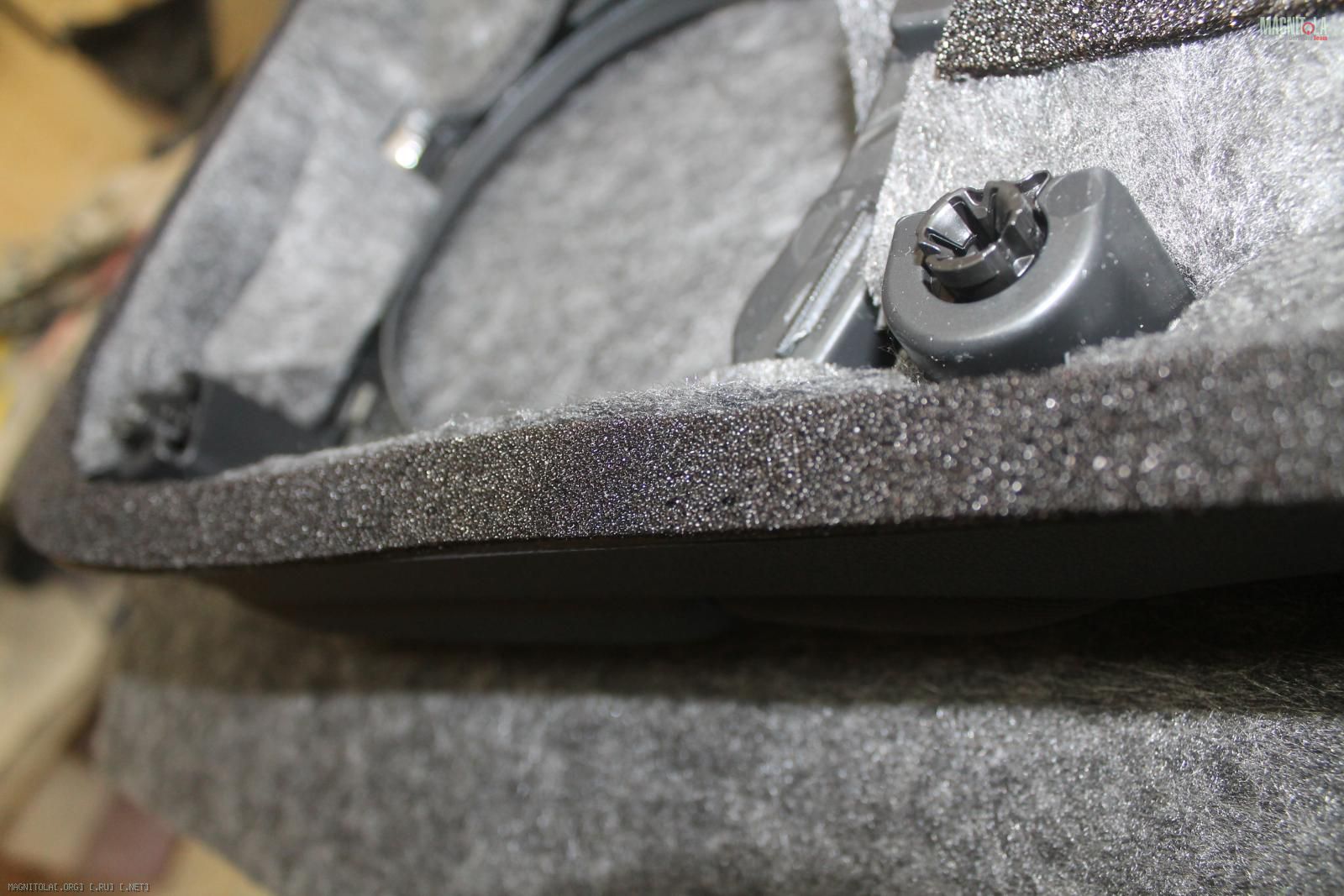

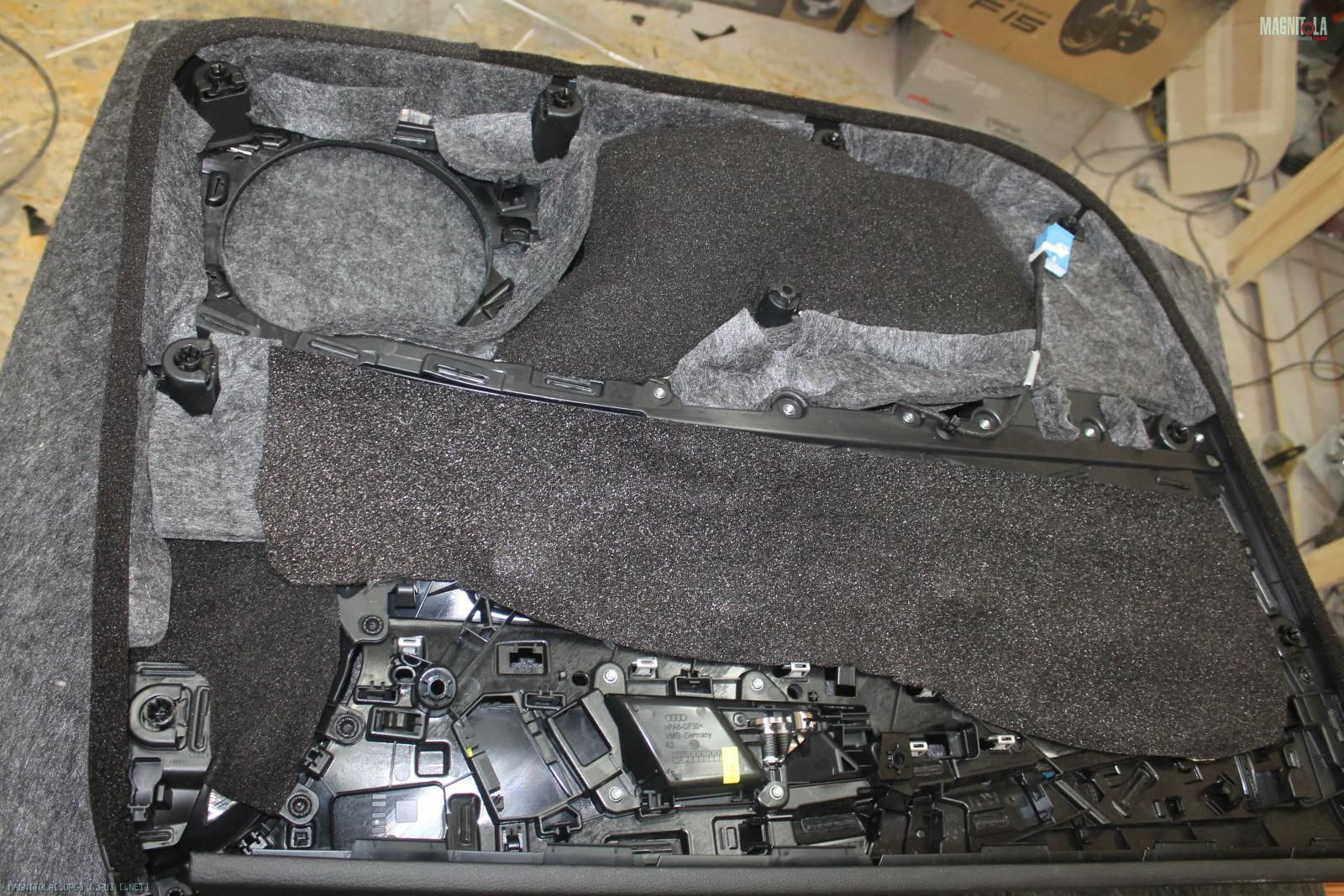

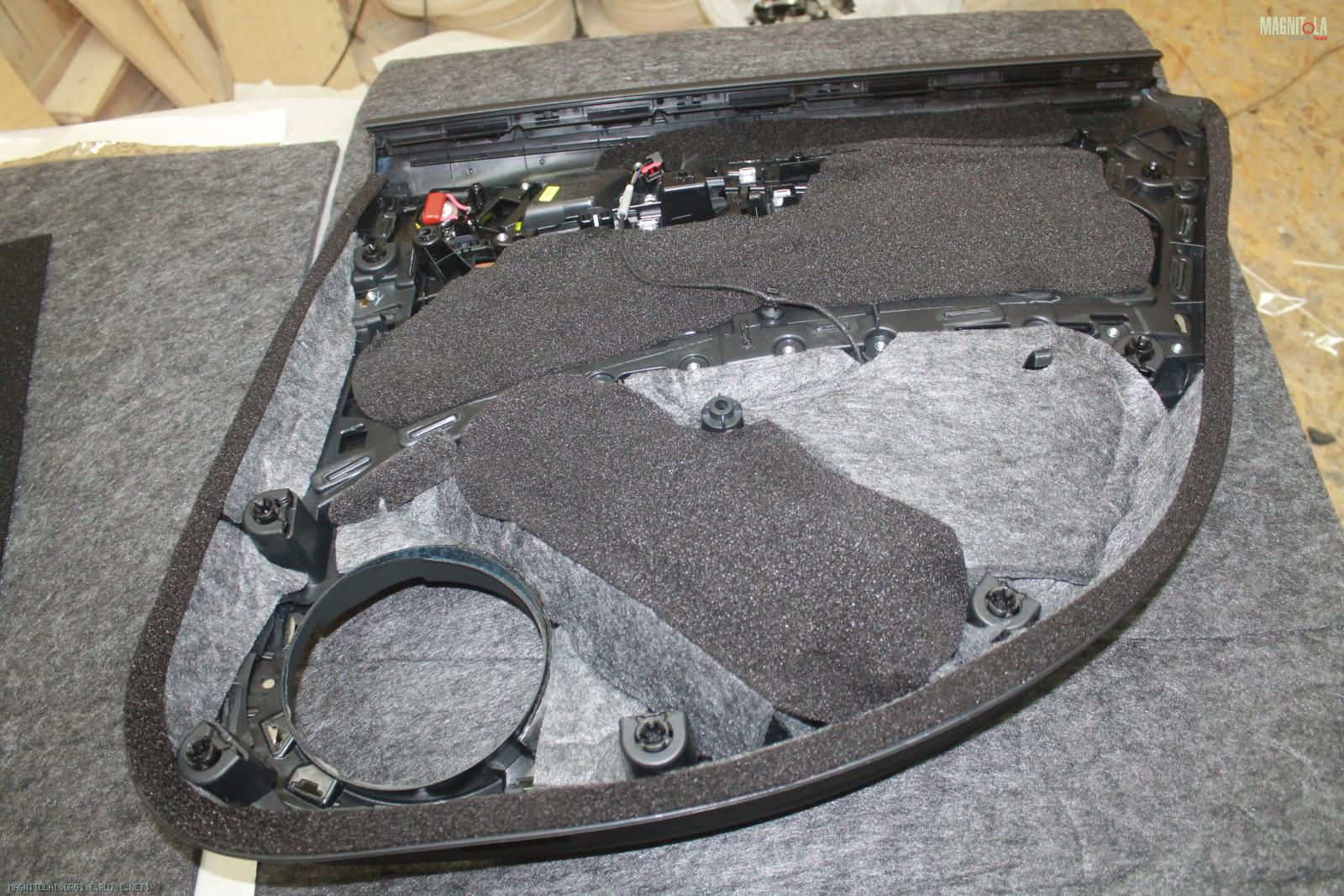

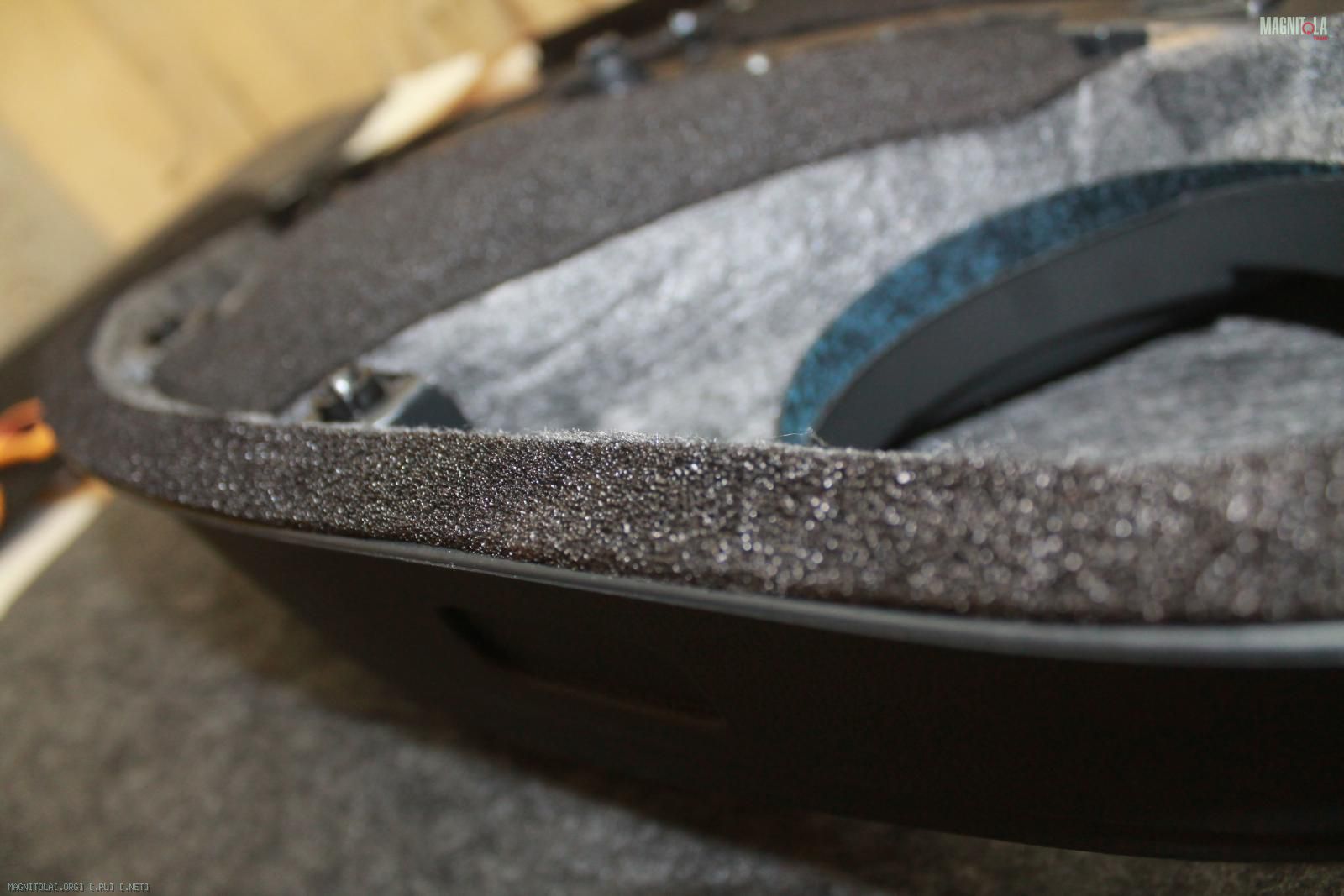

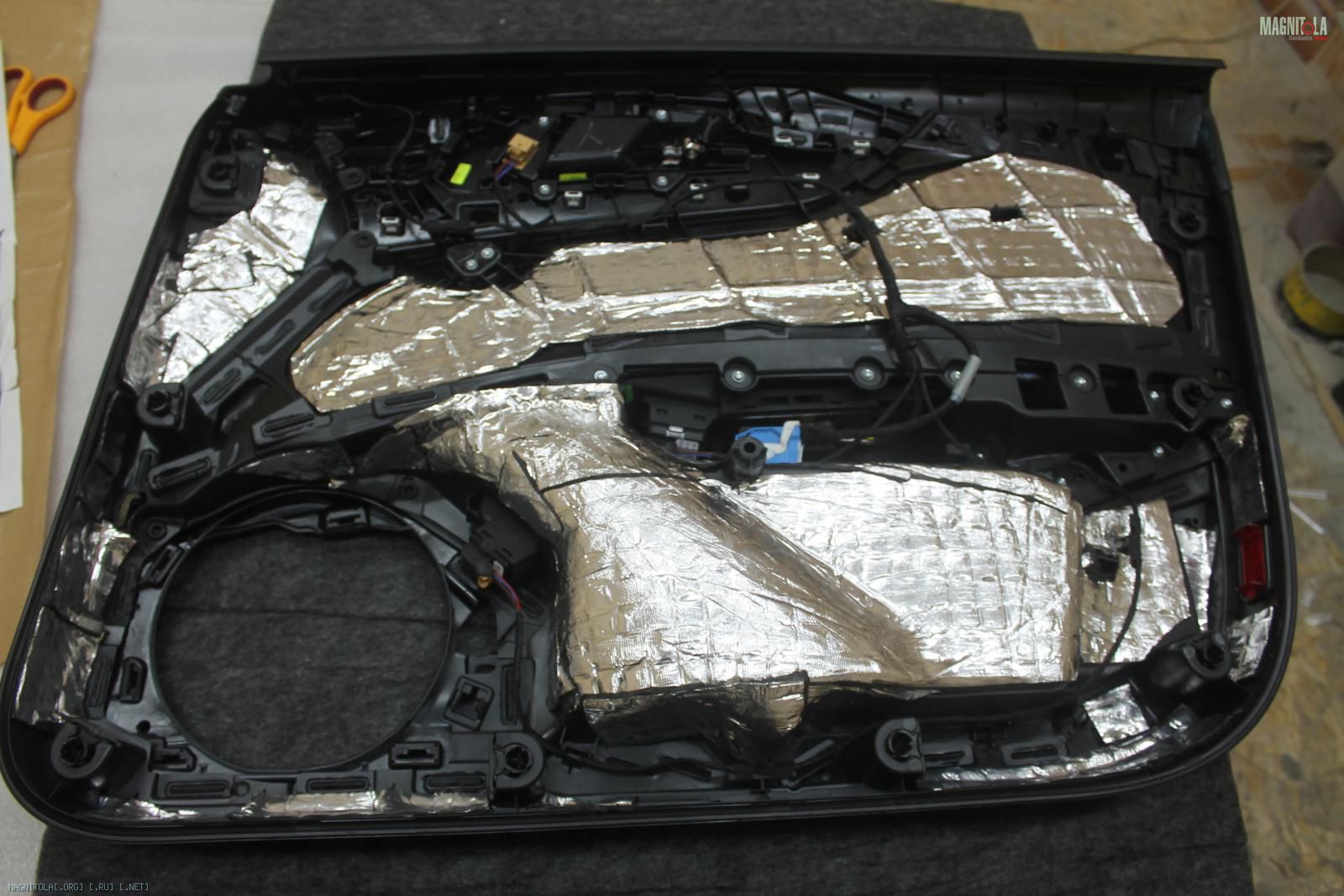

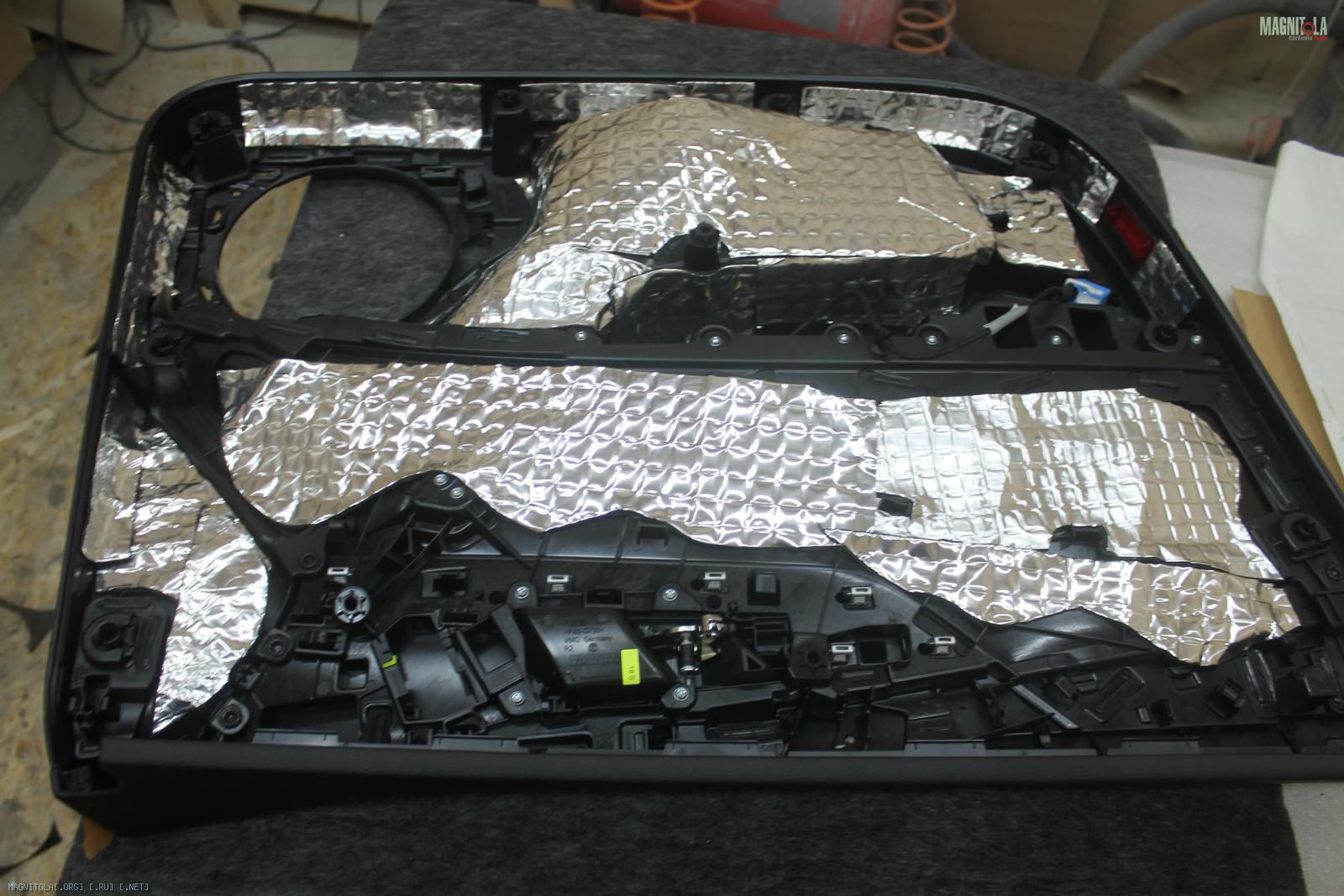

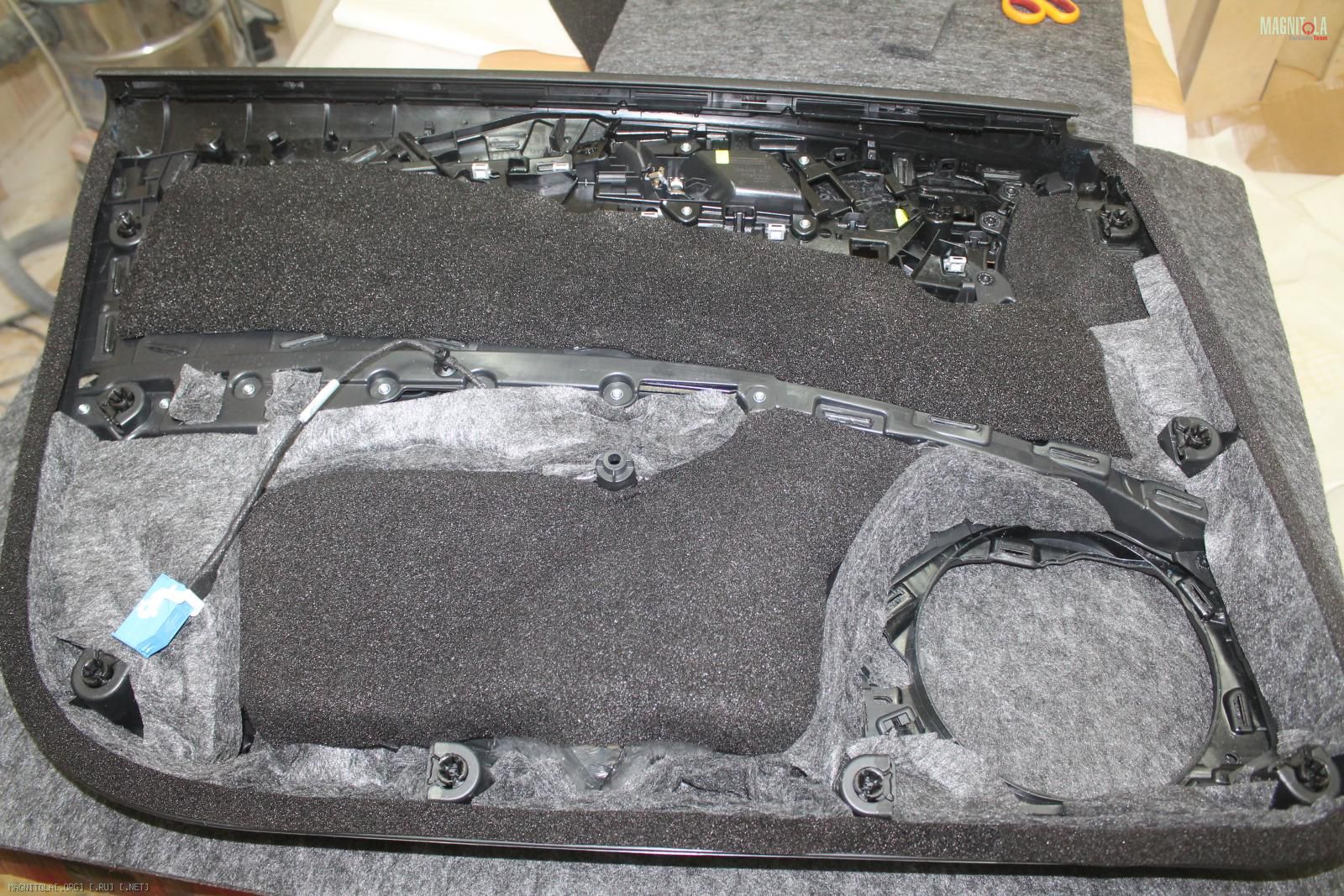

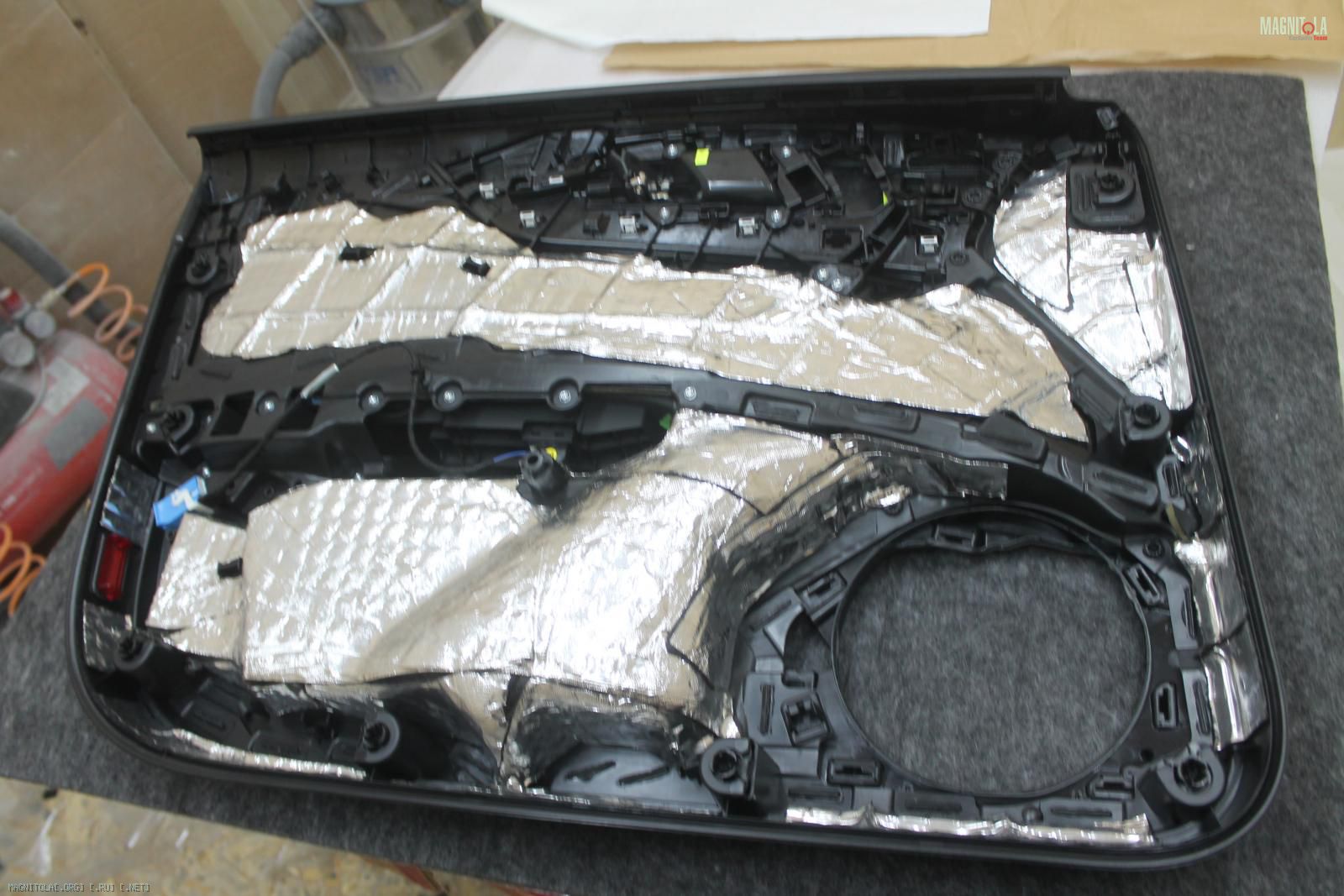

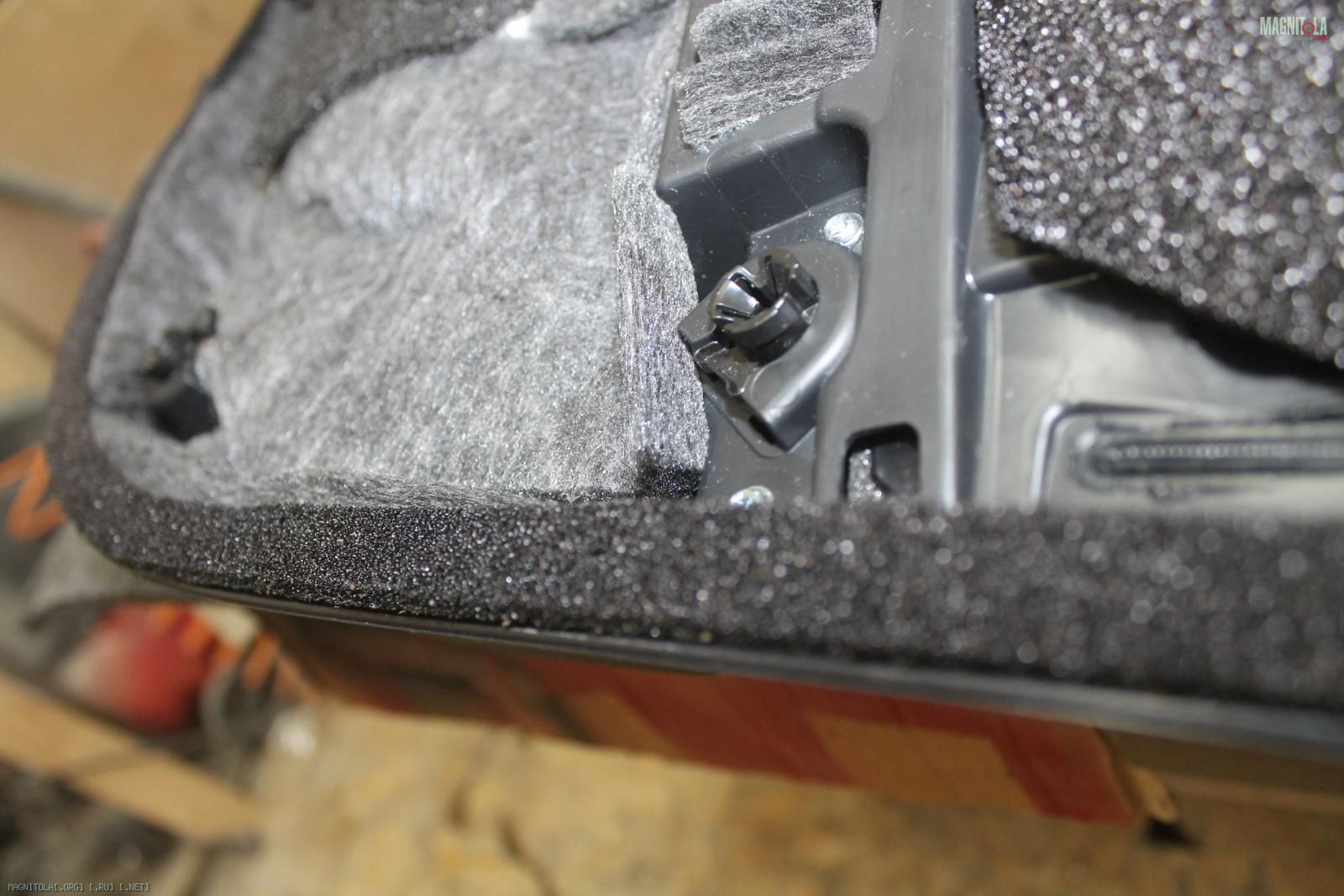

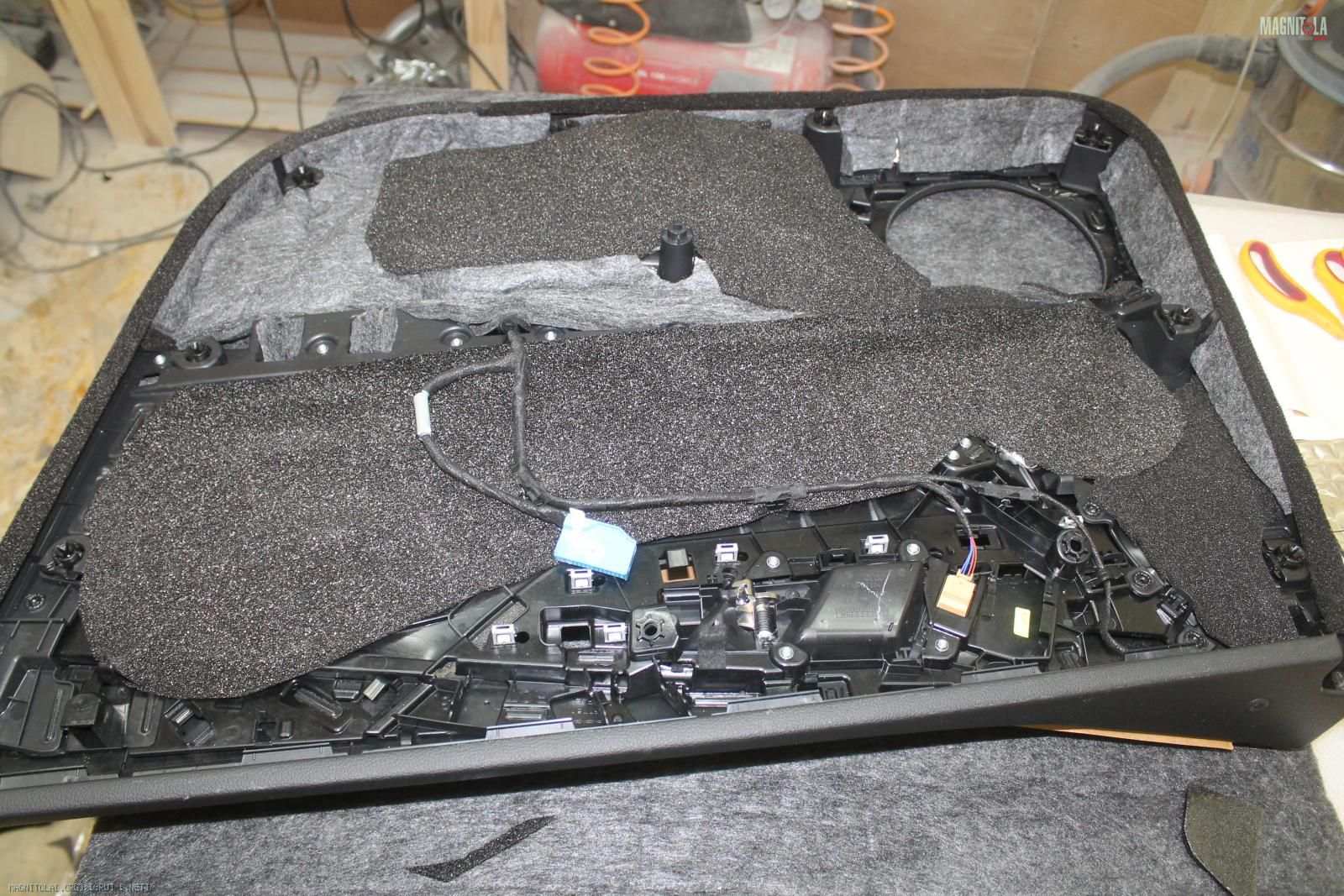

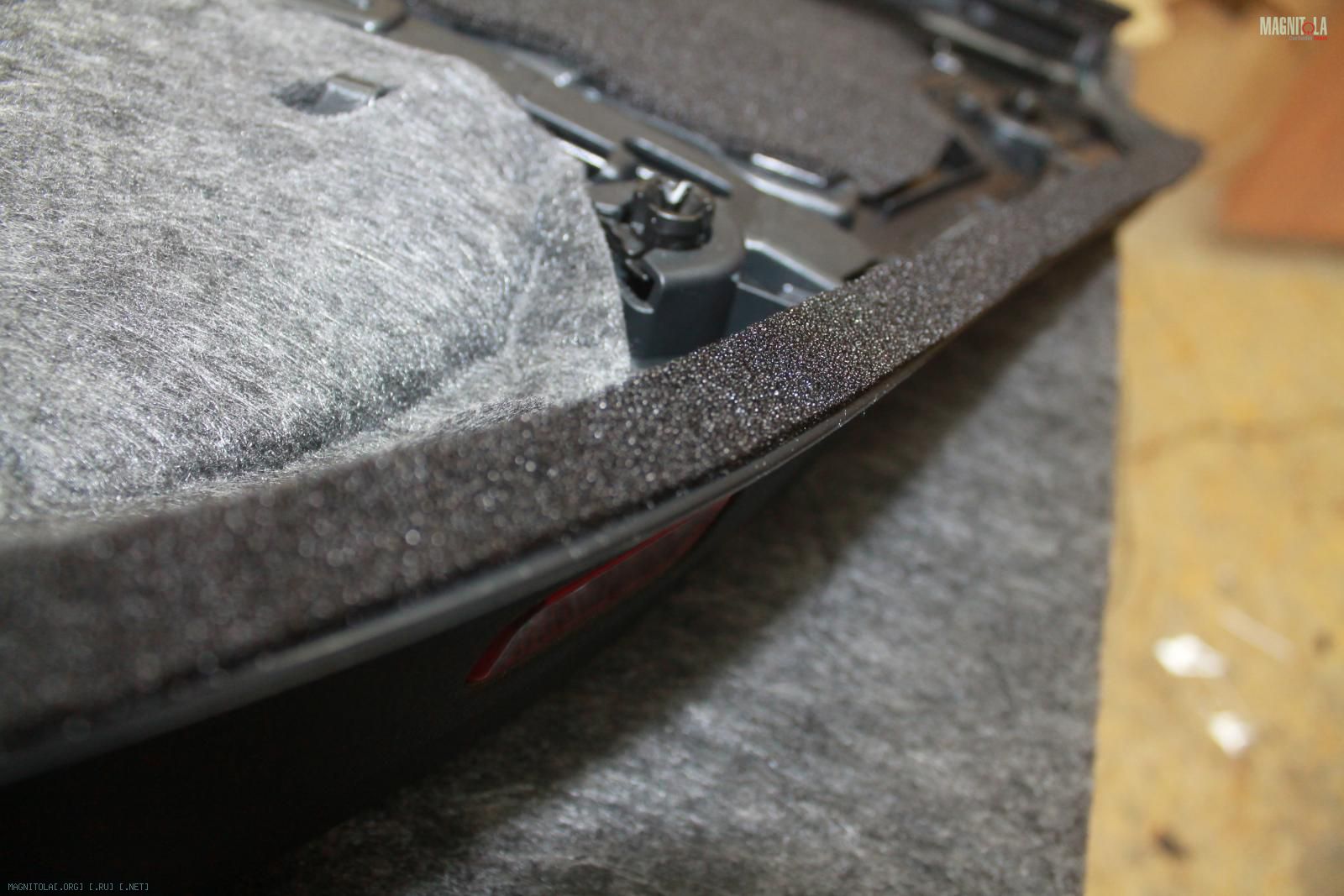

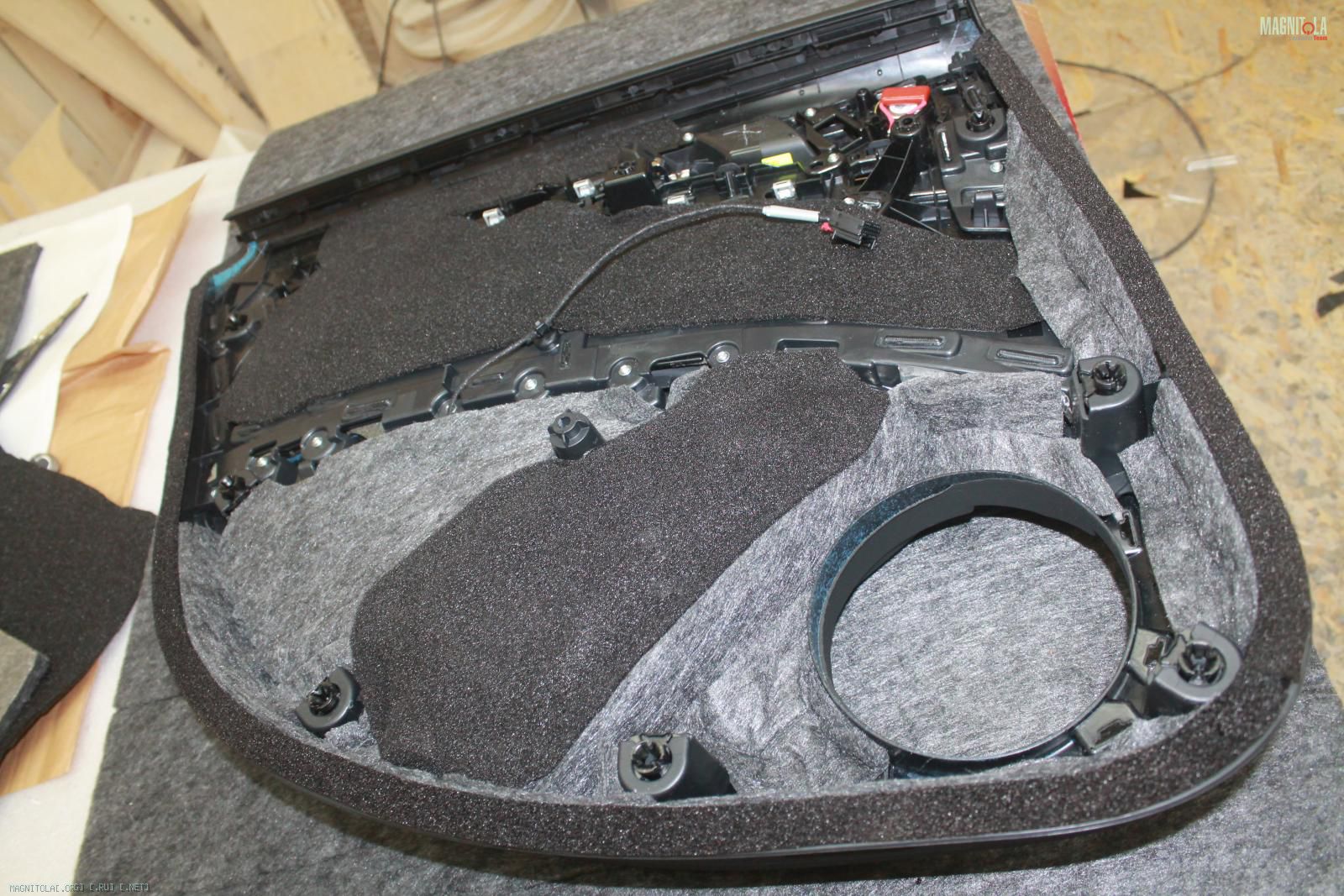

Наносим вибру, греем ее и прикатываем, наносим войлок и битопласт, уплотнительную ленту по периметру карты
Вложение 1129940 Вложение 1129942 Вложение 1129944 Вложение 1129946 Вложение 1129948
Вложение 1129950 Вложение 1129952 Вложение 1129954 Вложение 1129956 Вложение 1129958 Вложение 1129960 Вложение 1129962 Вложение 1129964 Вложение 1129966 Вложение 1129968 Вложение 1129970 Вложение 1129972 Вложение 1129974 Вложение 1129976 Вложение 1129978

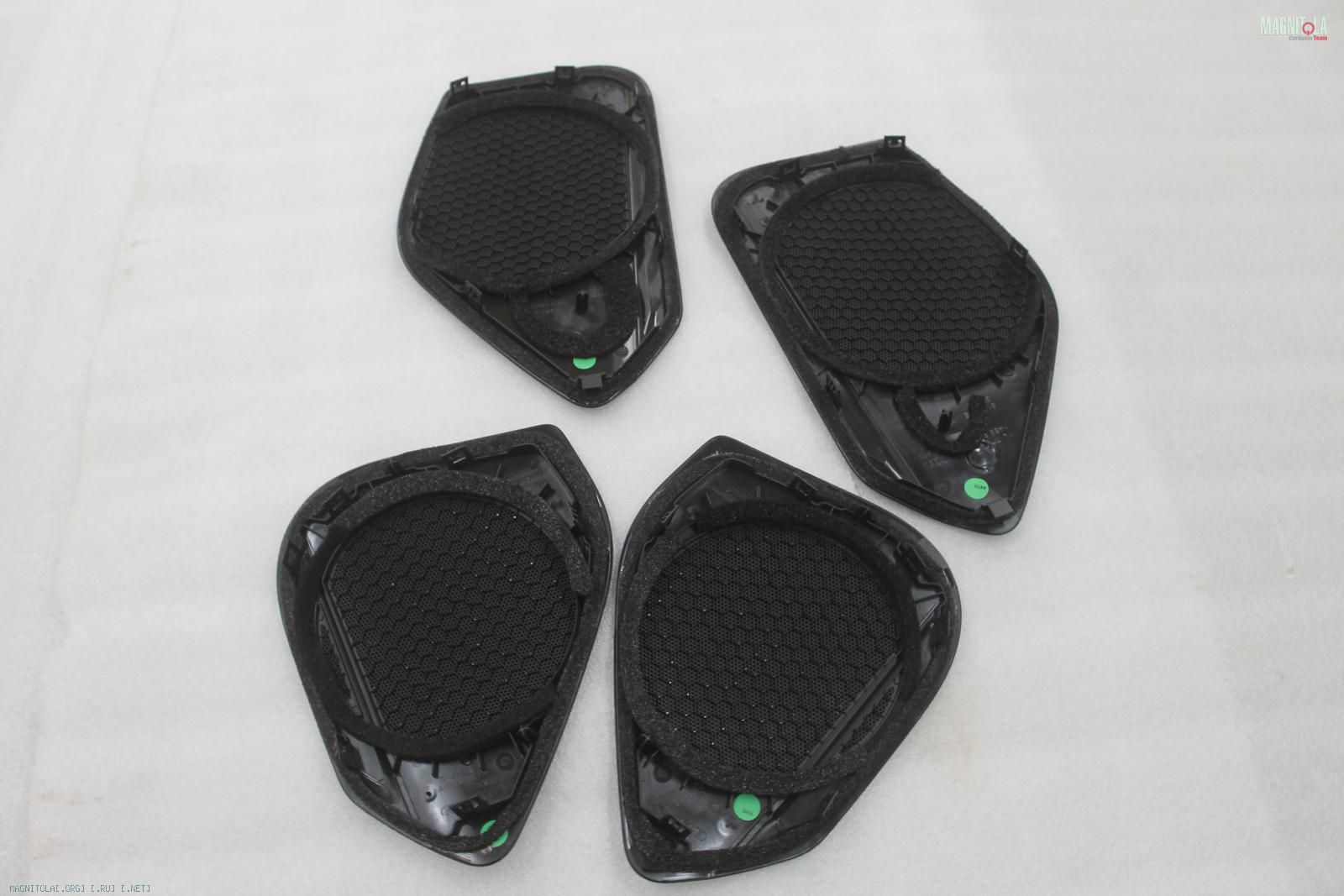

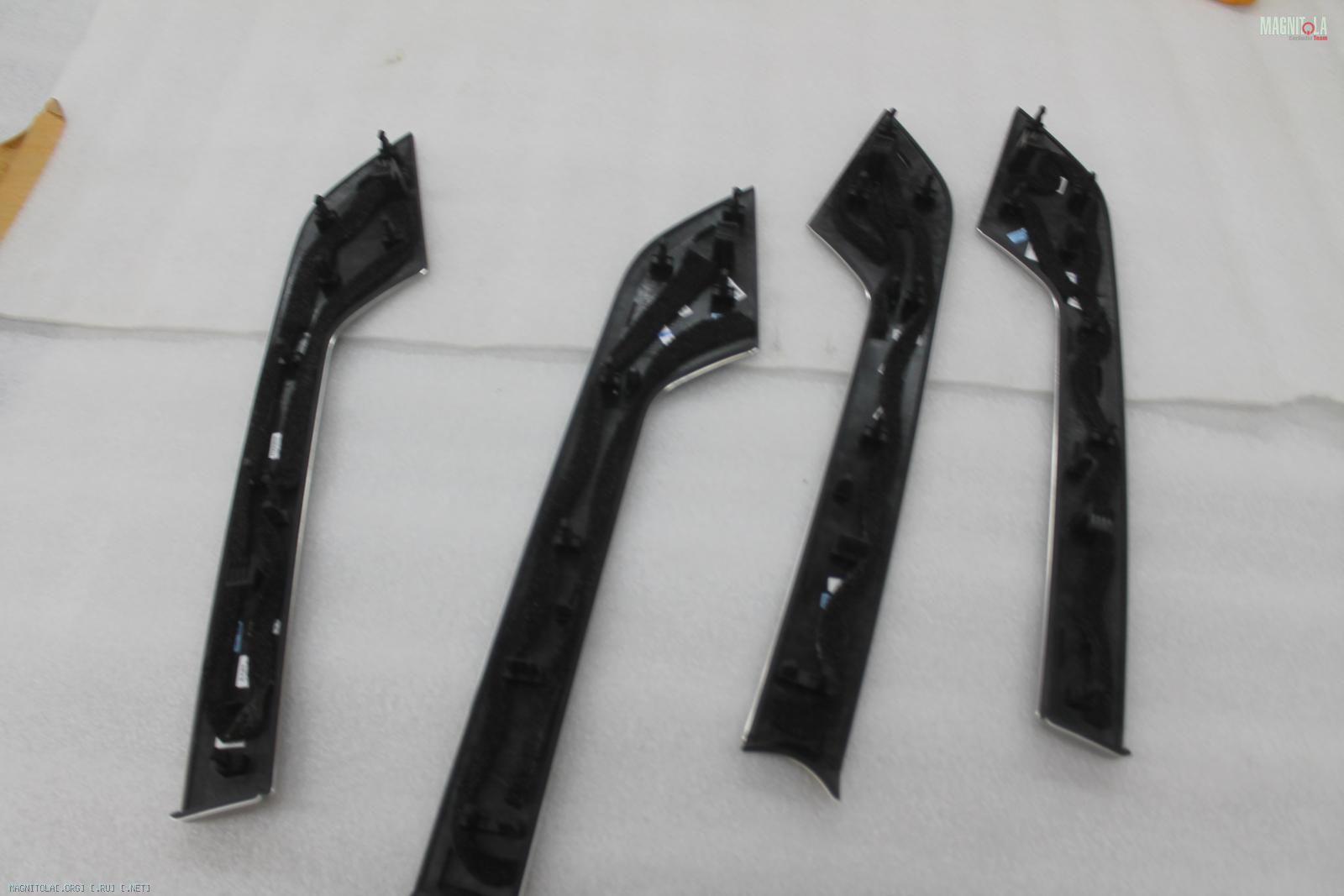

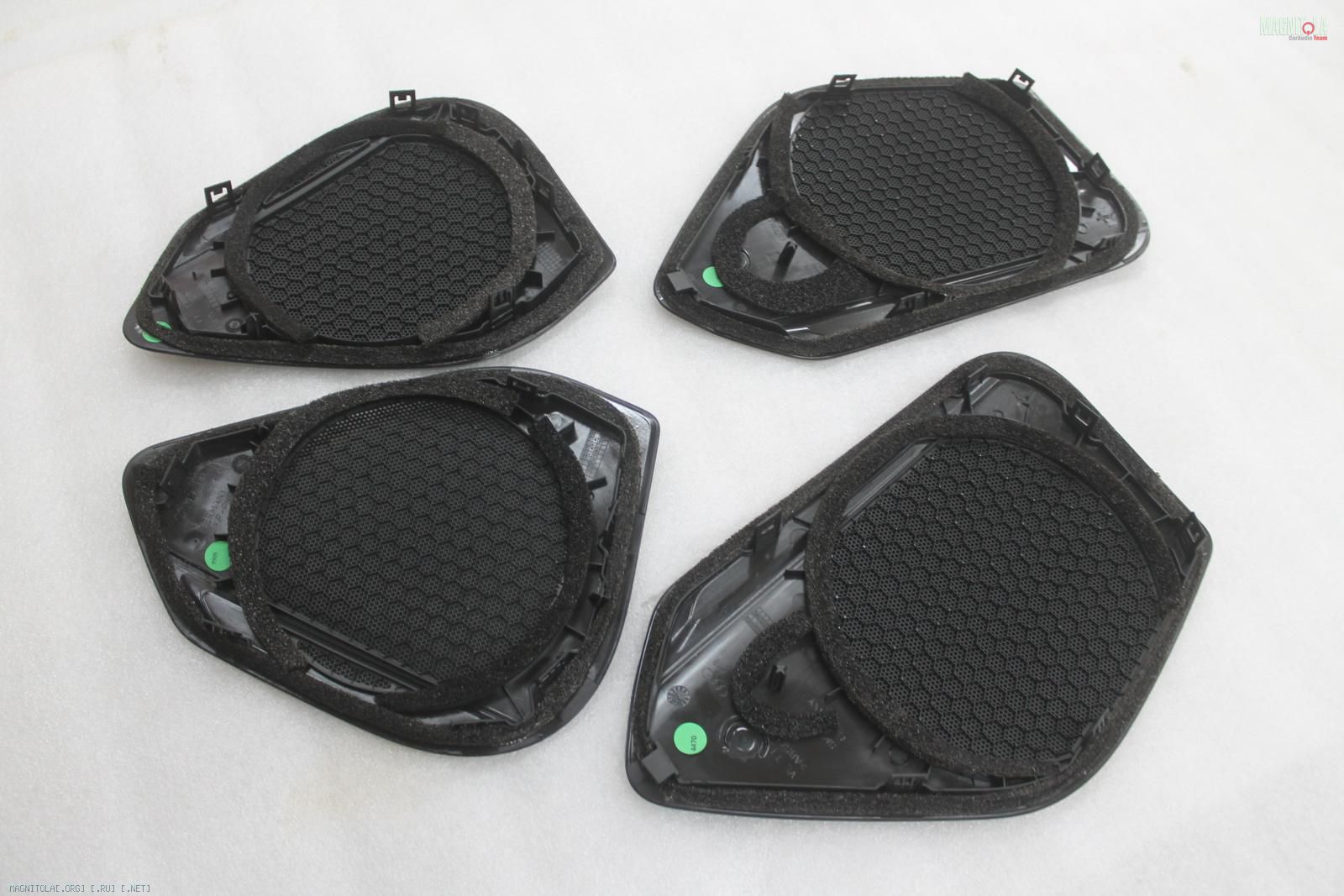

Уплотняем битопластом пластиковые сетки и элементы декора... собираем...
Вложение 1129980 Вложение 1129982 Вложение 1129984 Вложение 1129986 Вложение 1129988 Вложение 1129990 Вложение 1129992

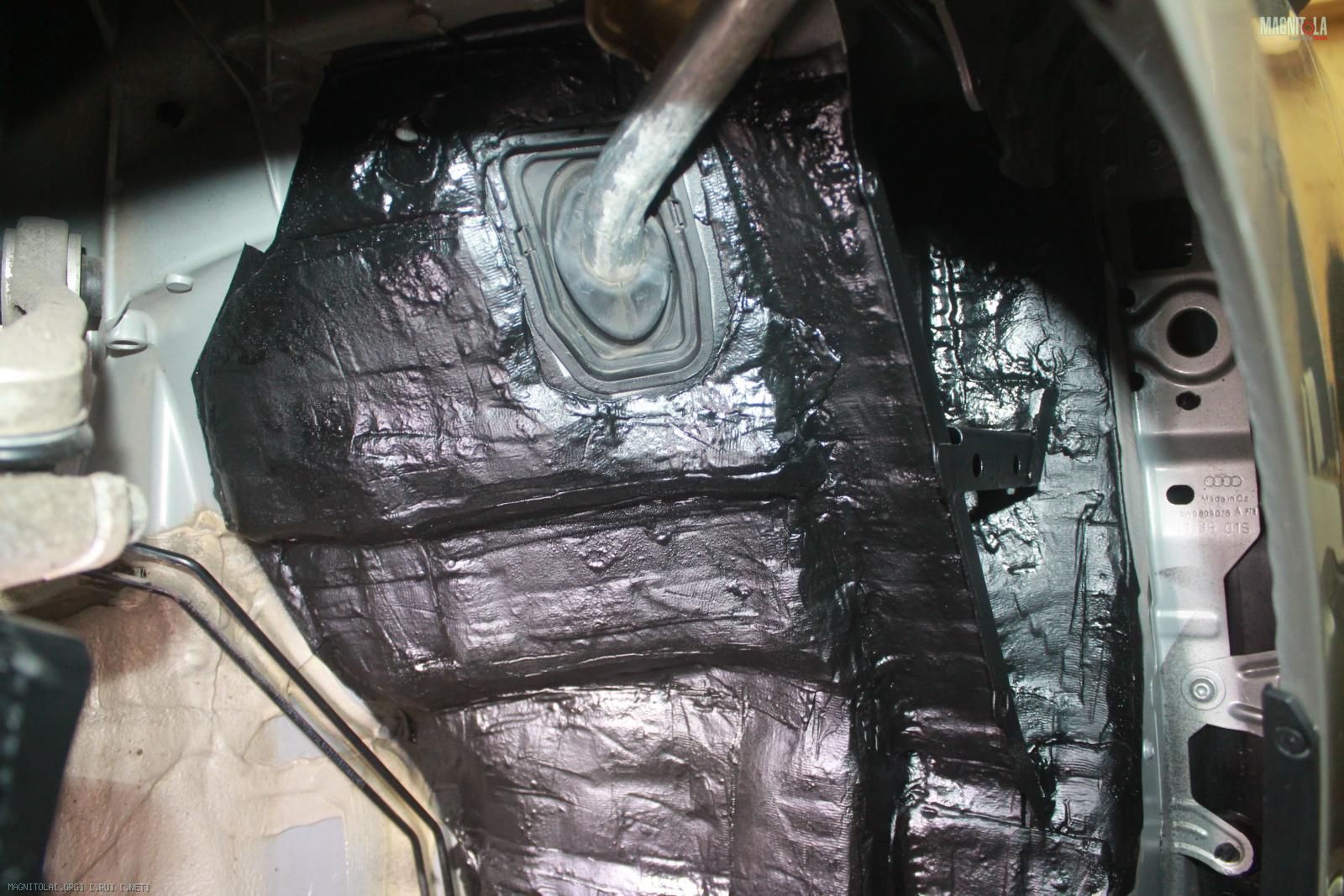

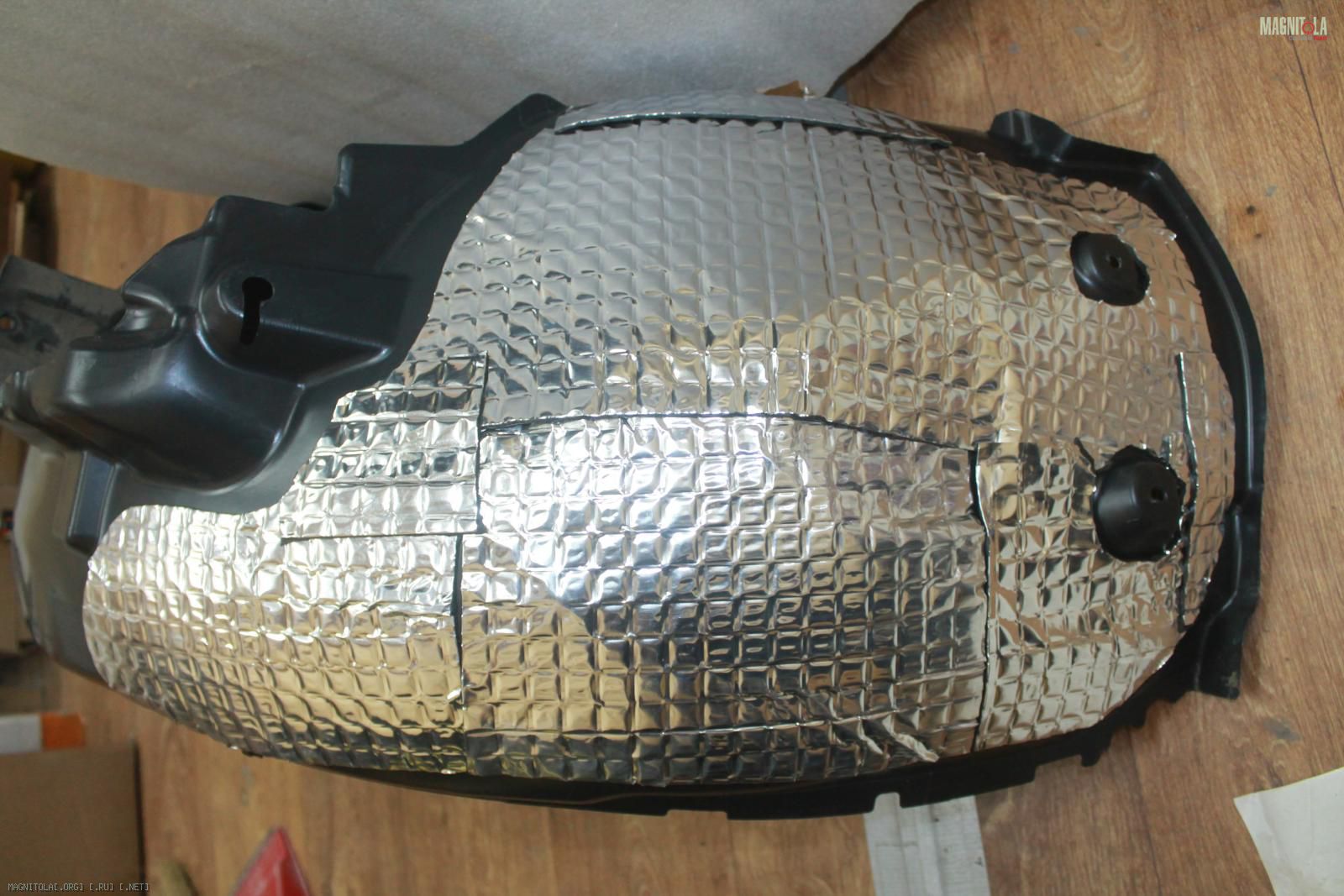

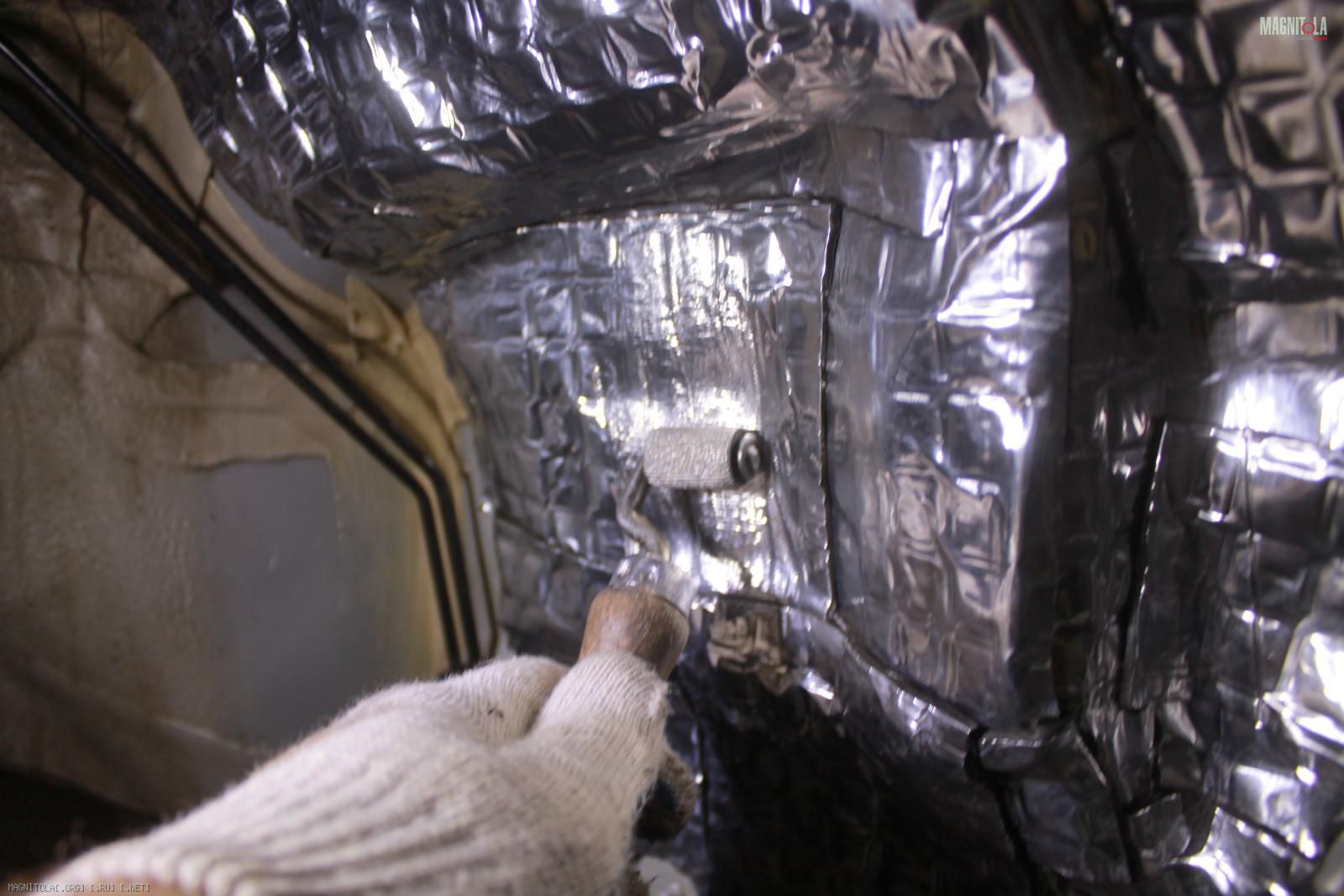

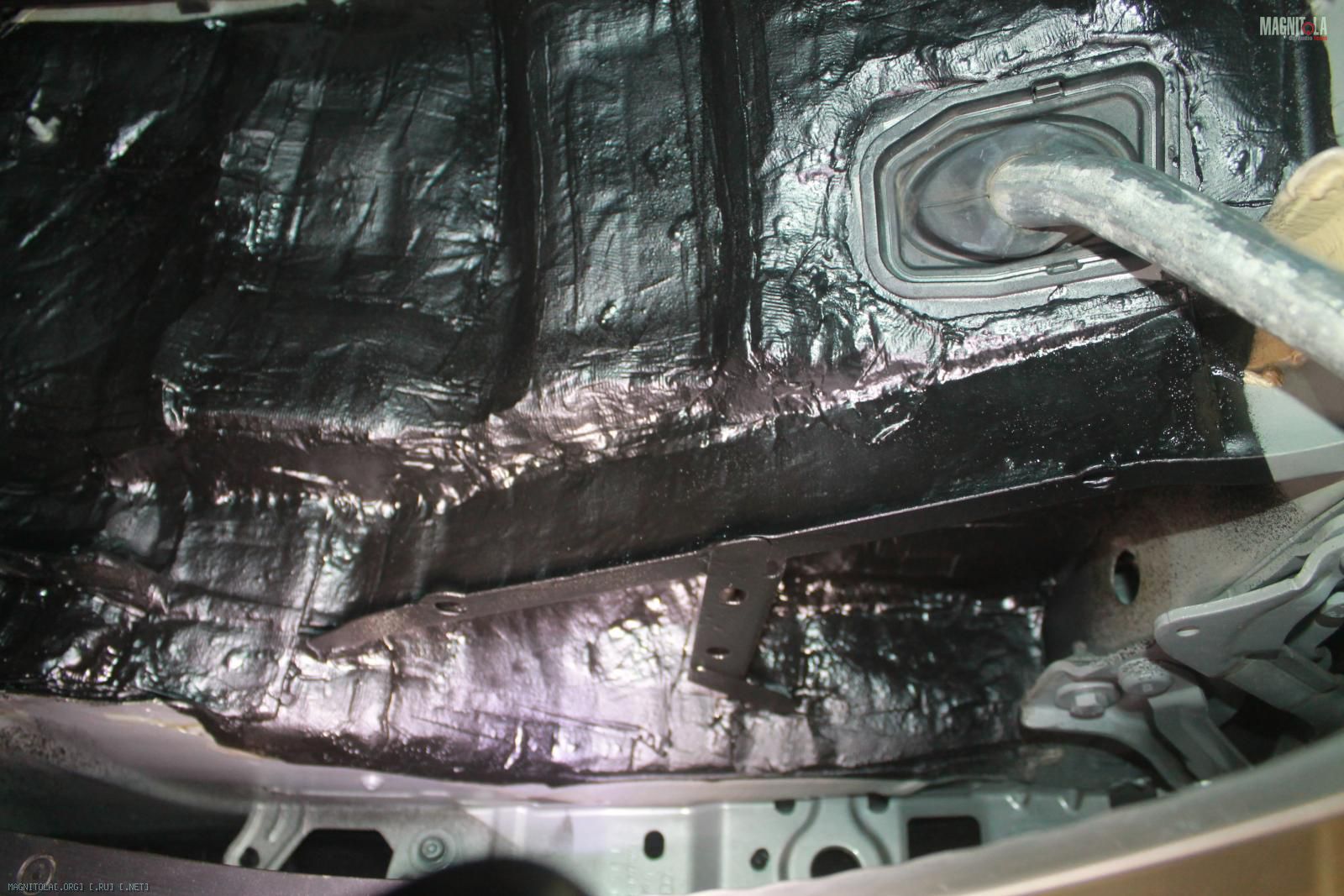

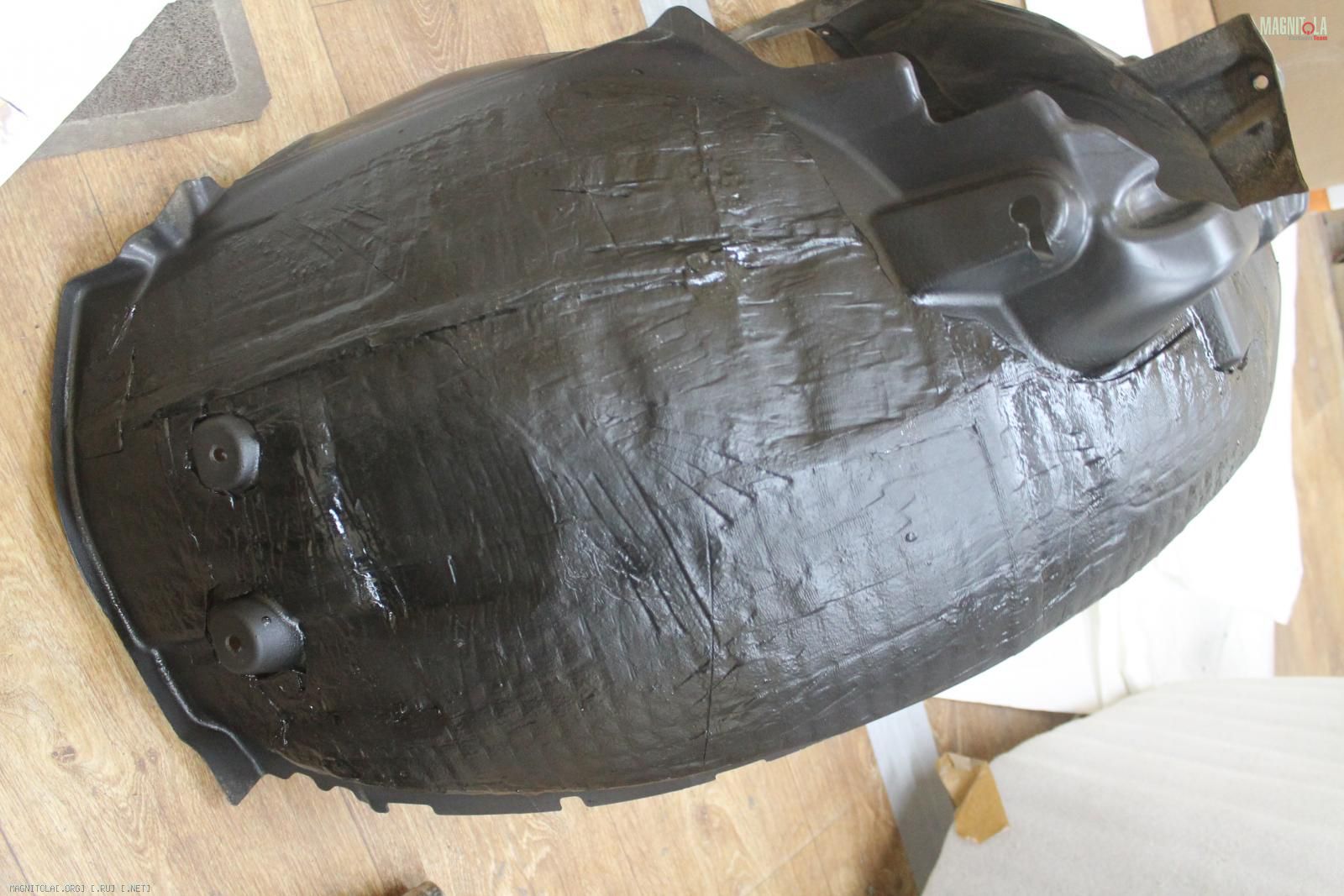

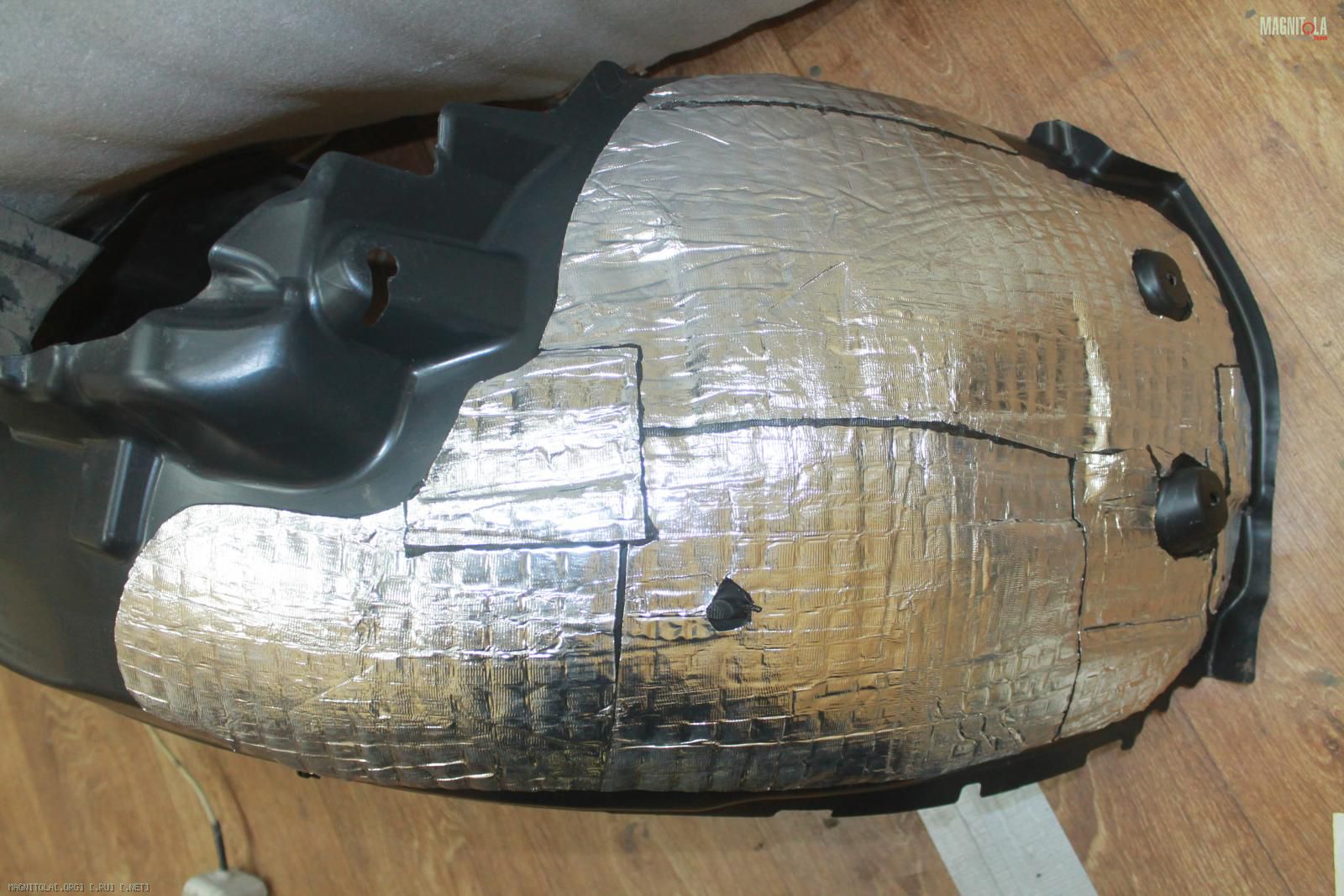

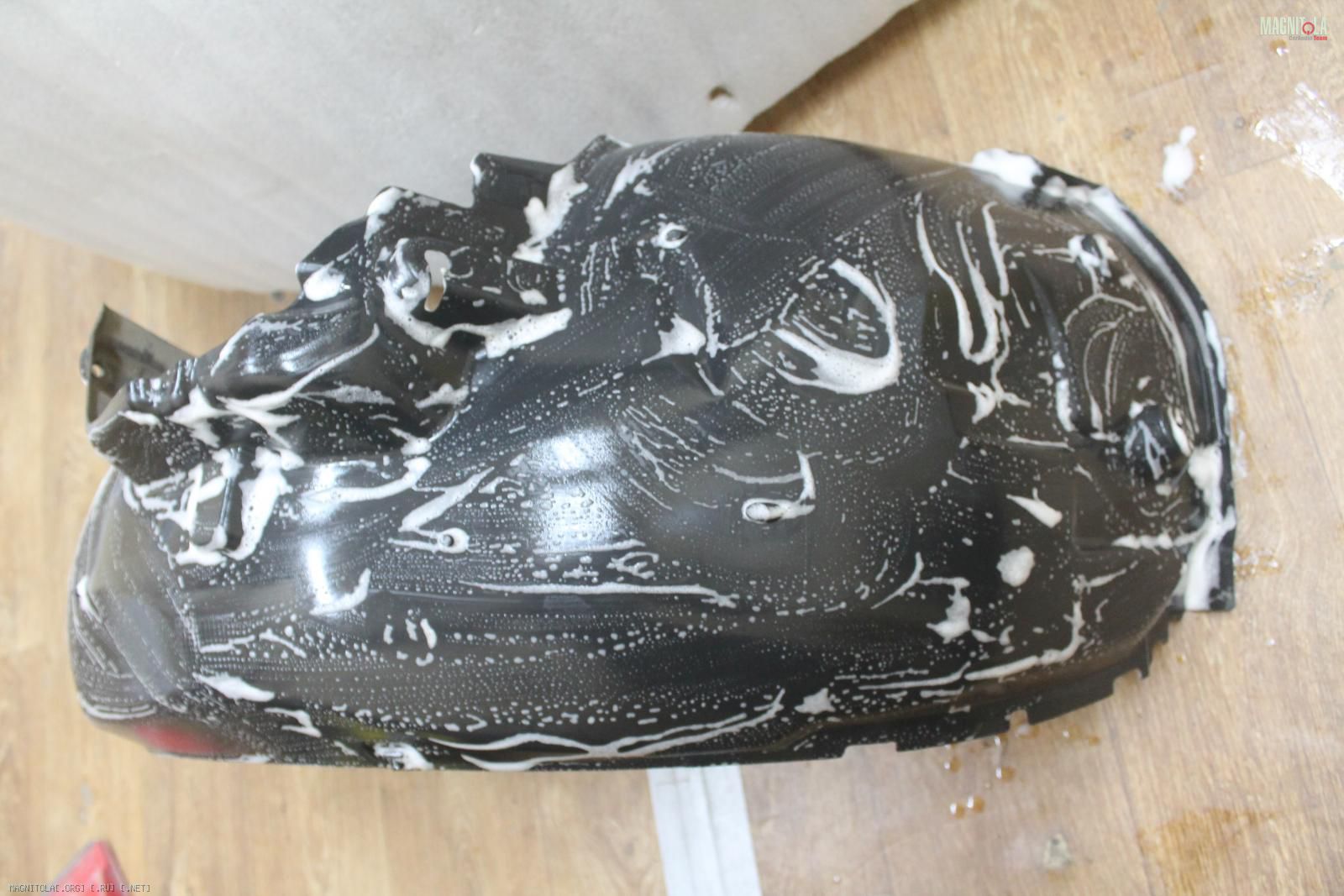

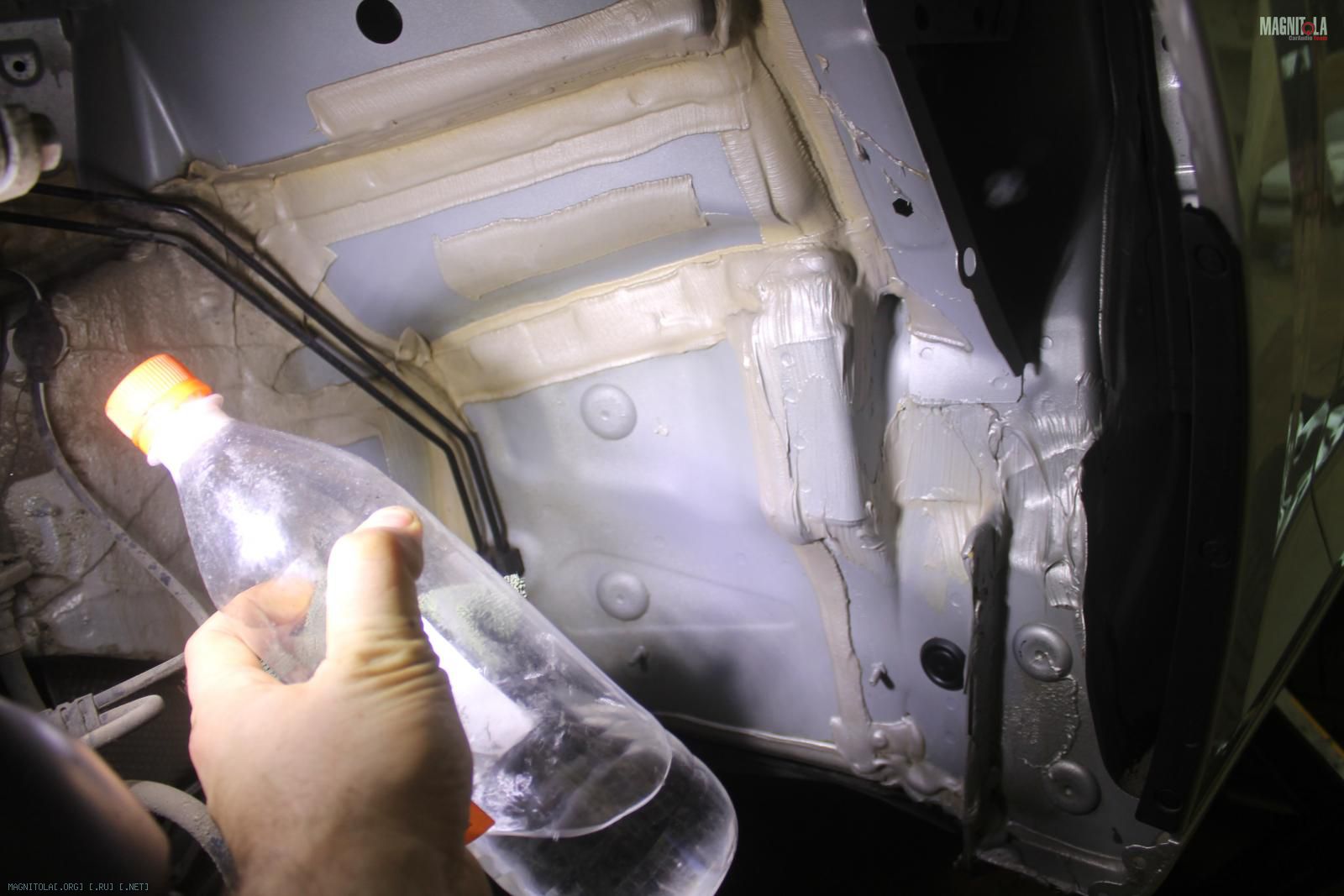

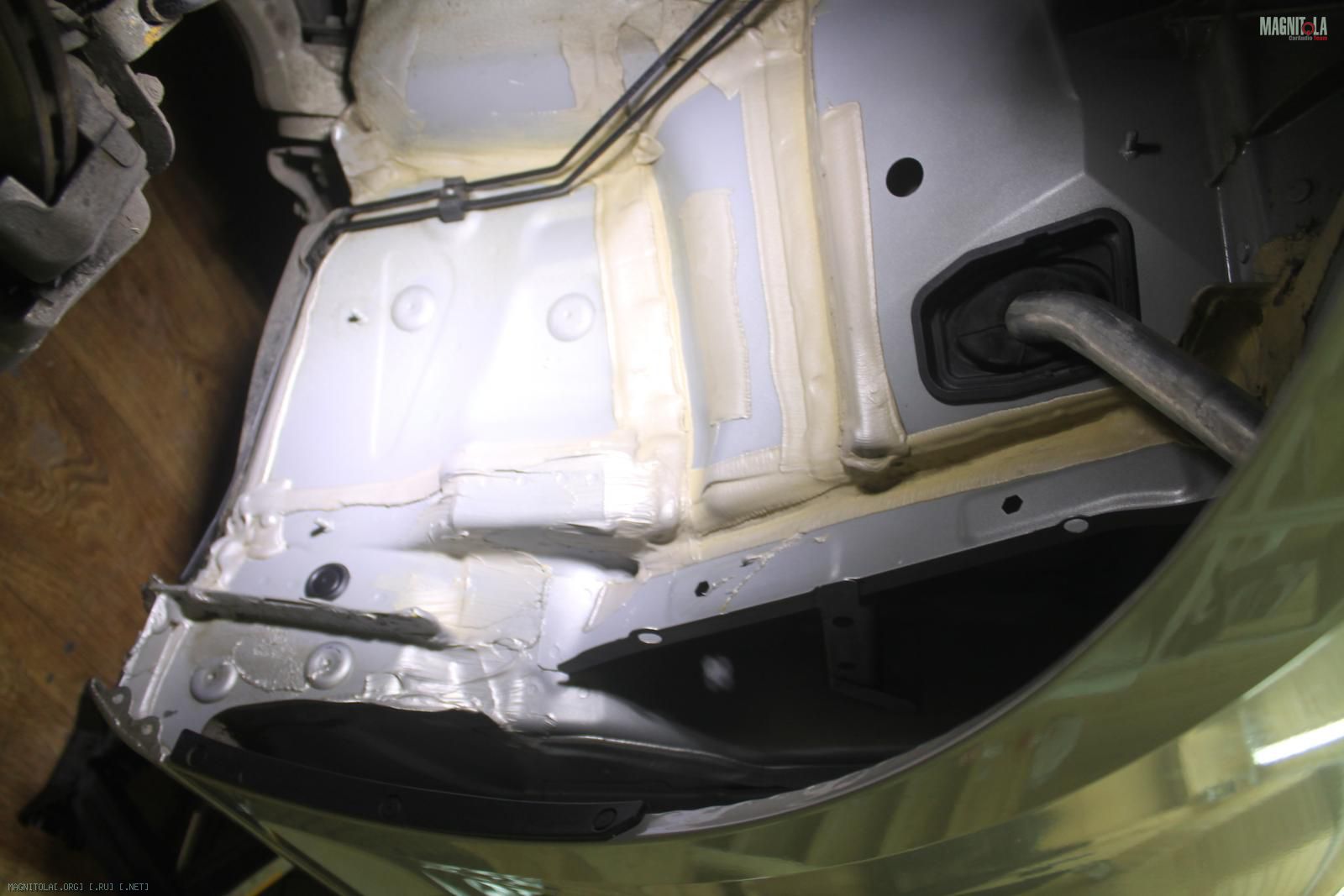

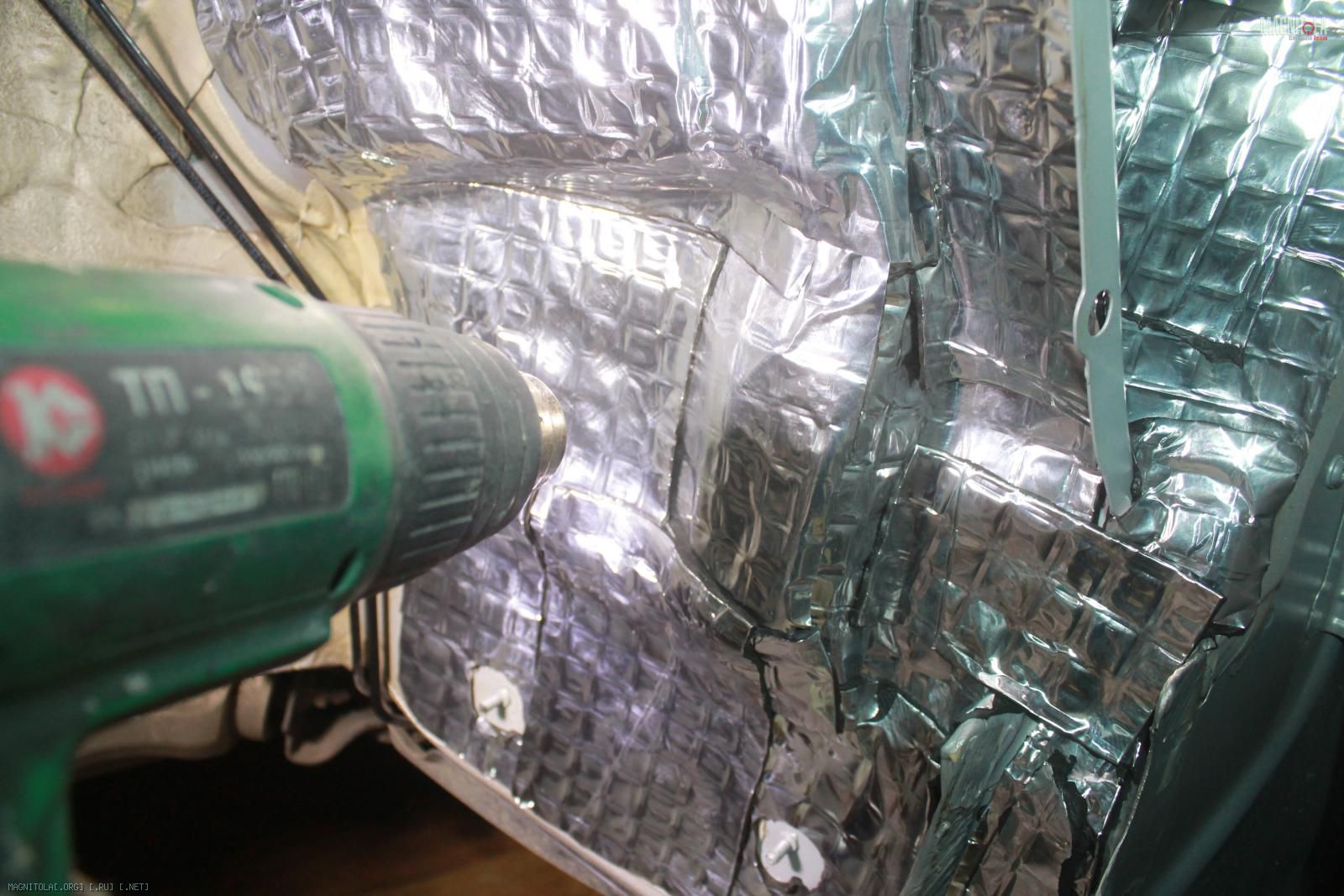

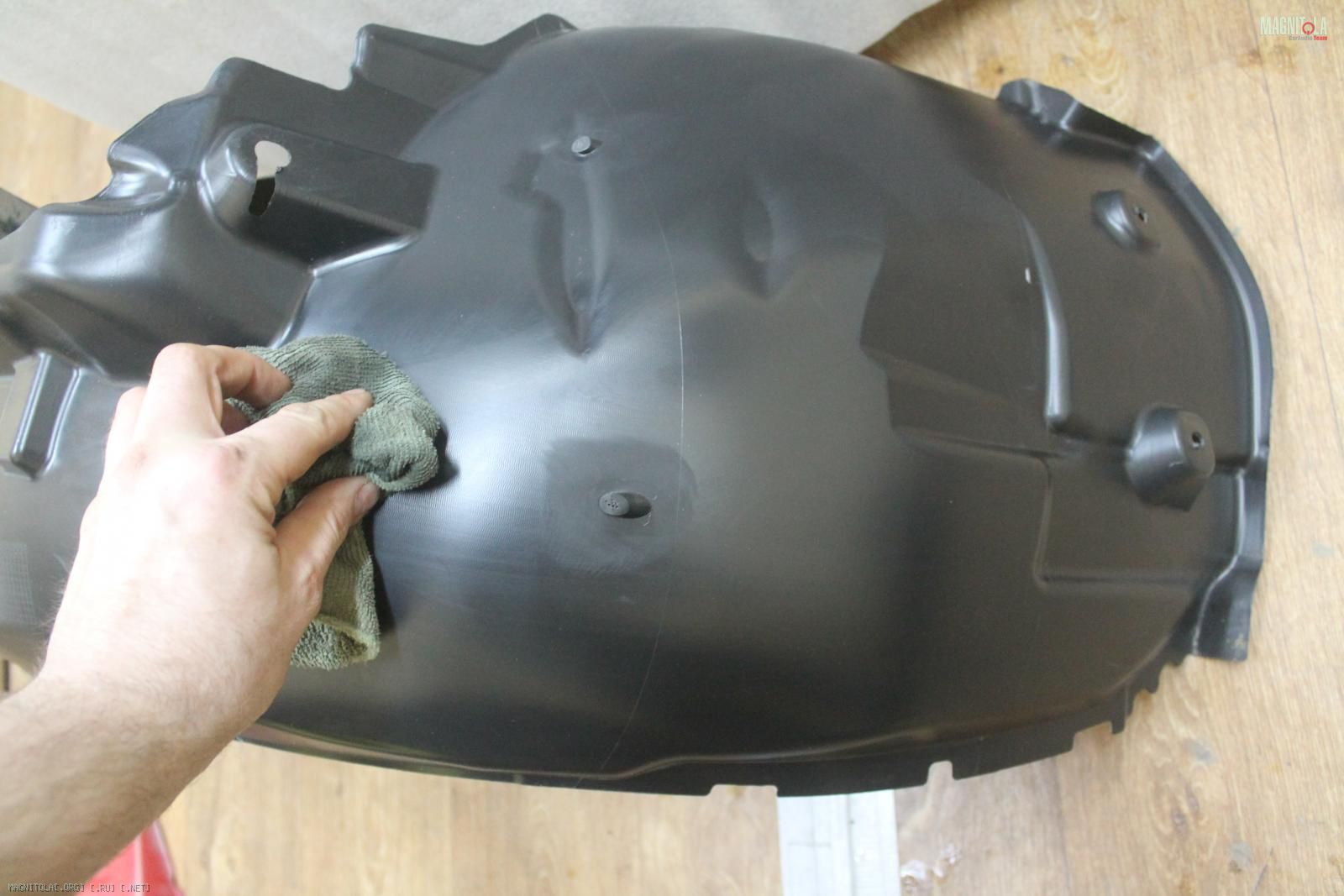

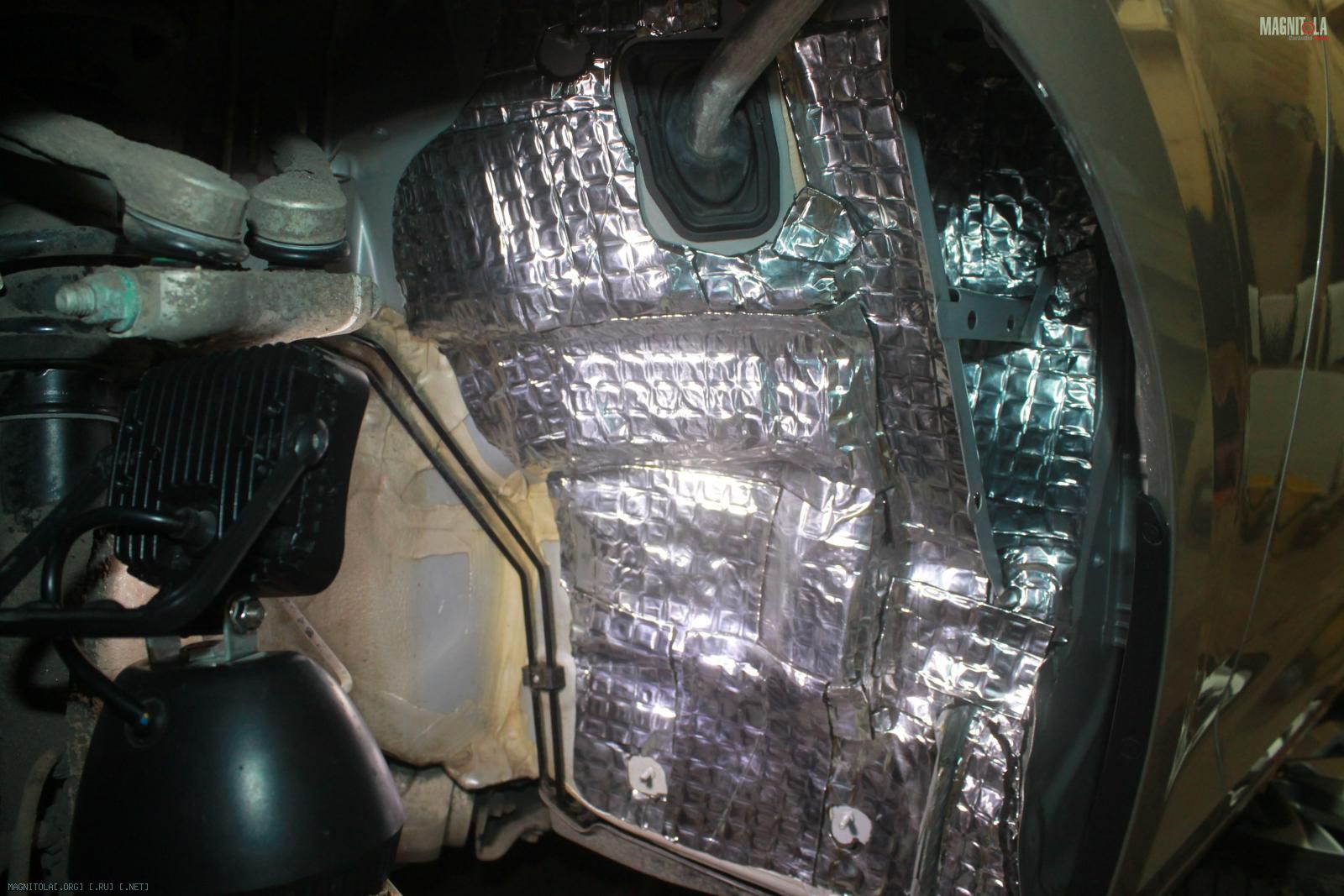

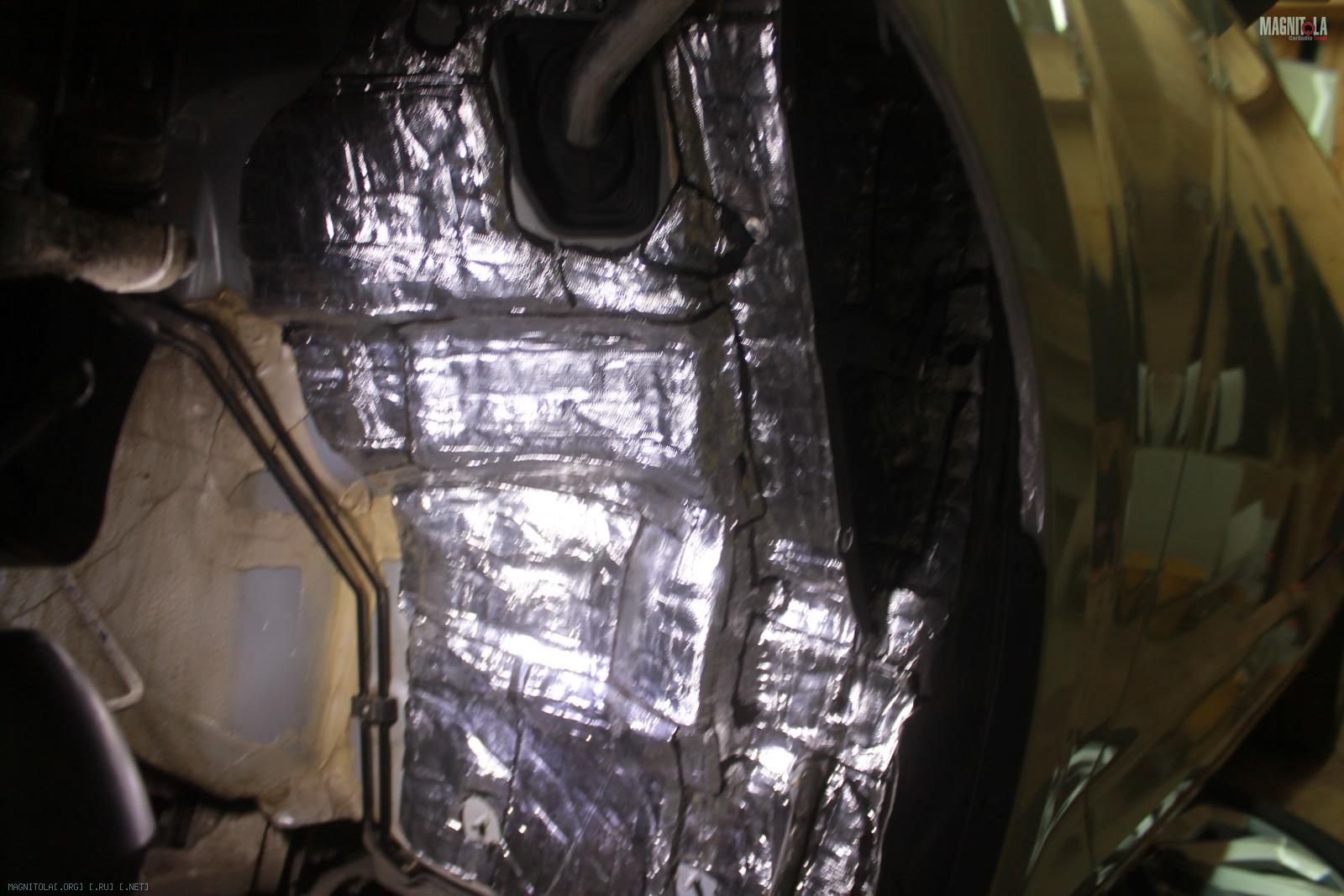

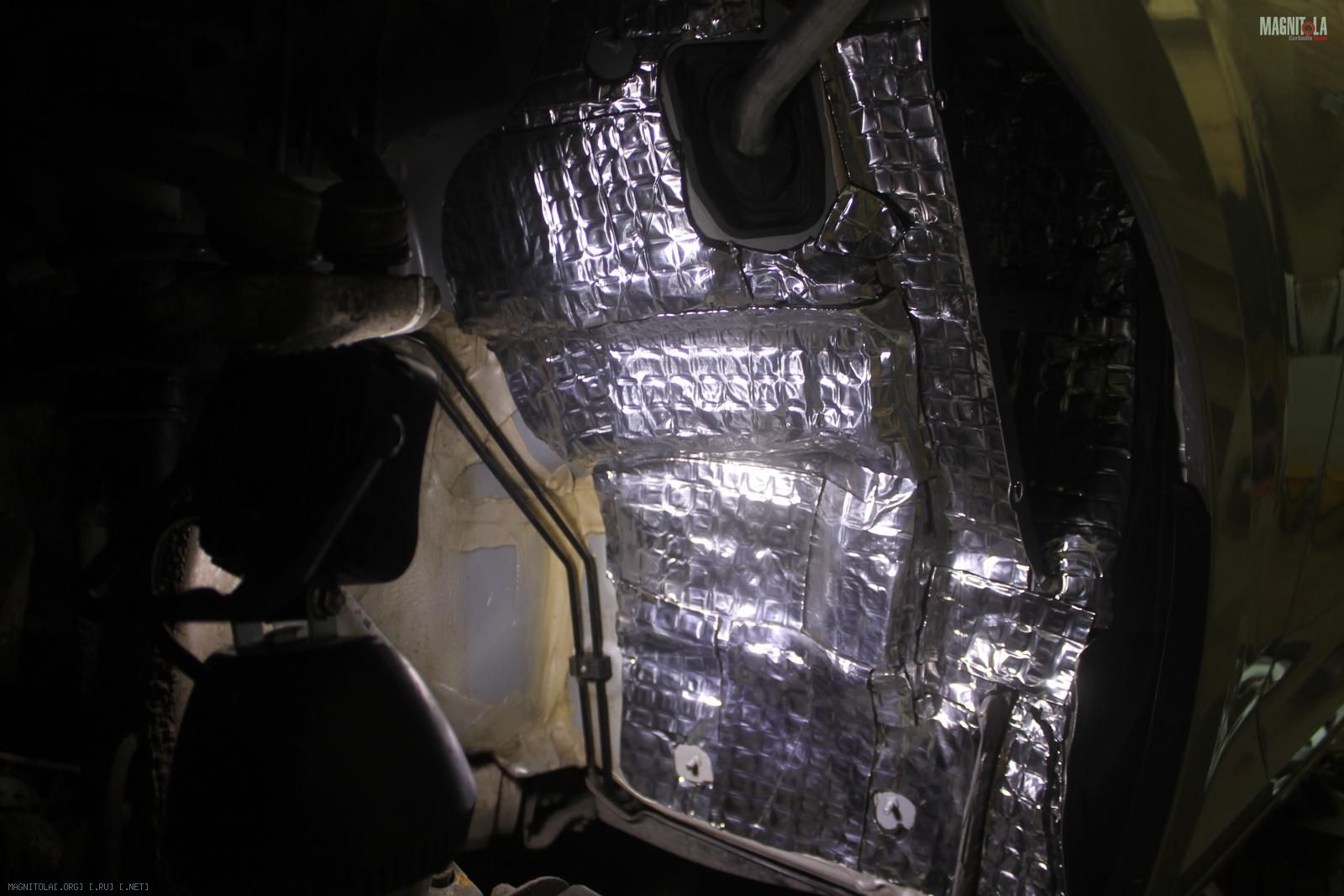

Очищаем пластиковый подкрылок и арку, обезжириваем ее, наносим вибру в два слоя на арку и слой на пластик, греем и тщательно прикатываем...
Вложение 1129994 Вложение 1129996 Вложение 1129998 Вложение 1130000 Вложение 1130002 Вложение 1130004 Вложение 1130006 Вложение 1130008 Вложение 1130010 Вложение 1130012 Вложение 1130014

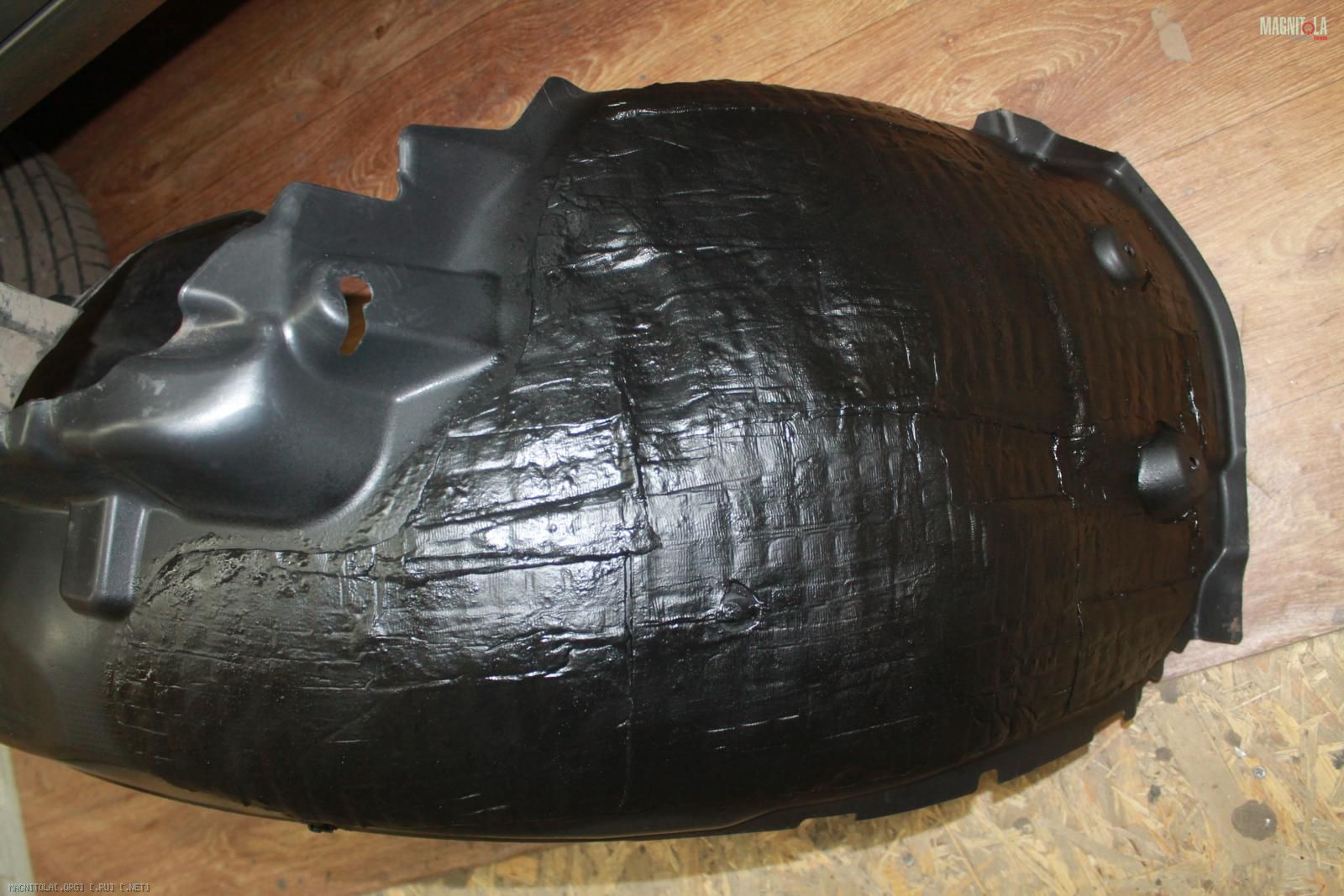

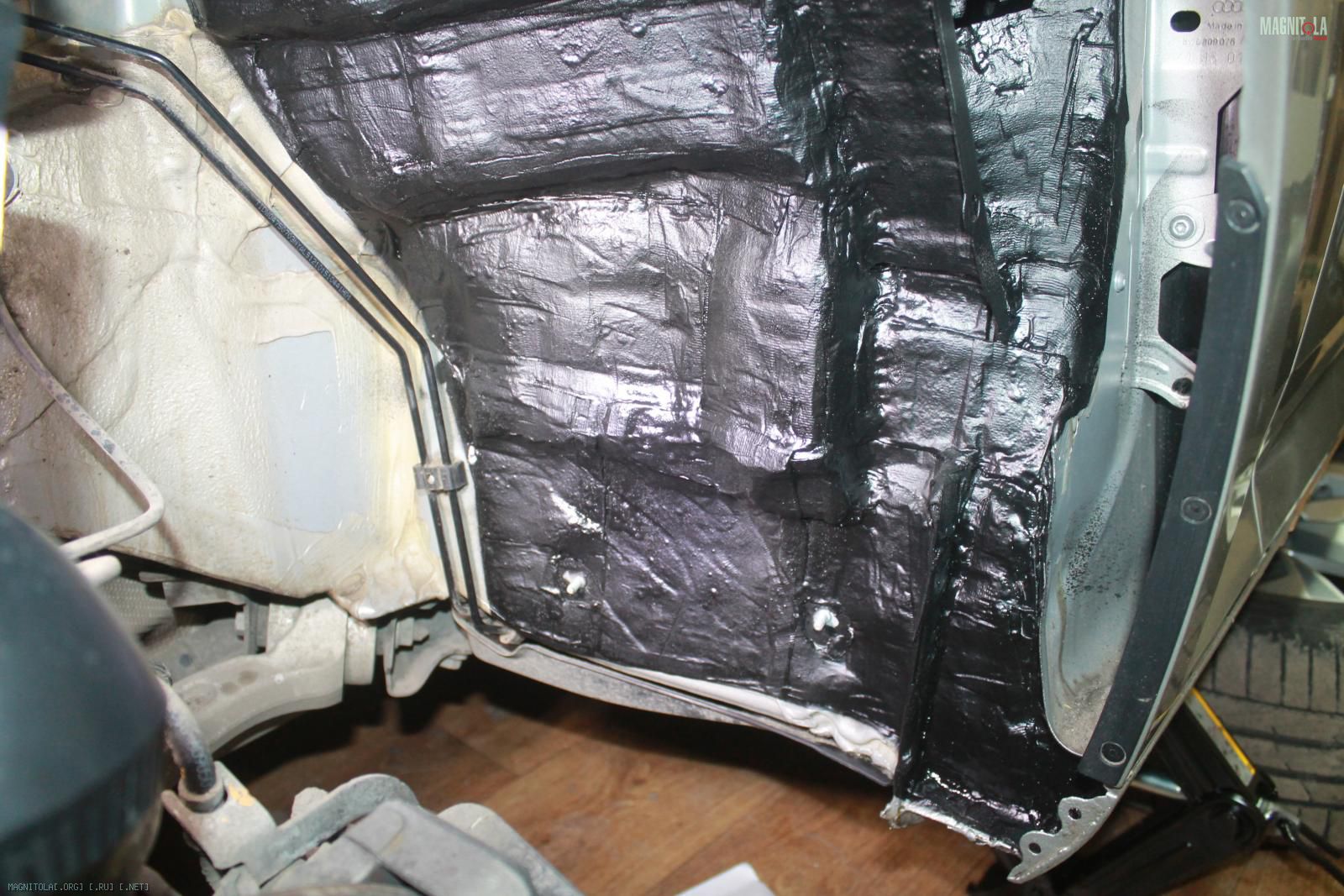

После покрываем, антигравийным составом... собираем..
Вложение 1130016 Вложение 1130018 Вложение 1130020 Вложение 1130022 Вложение 1130024

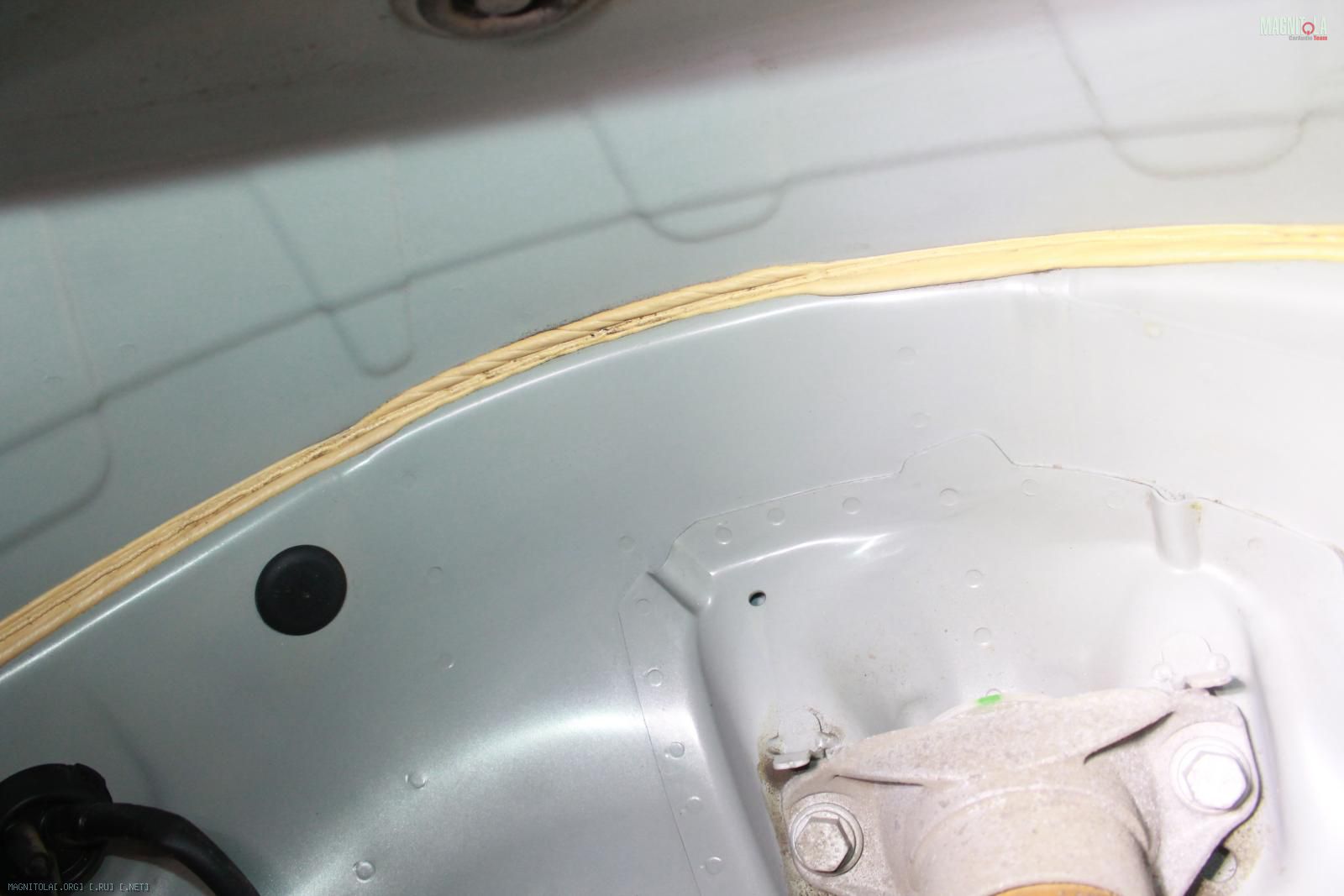

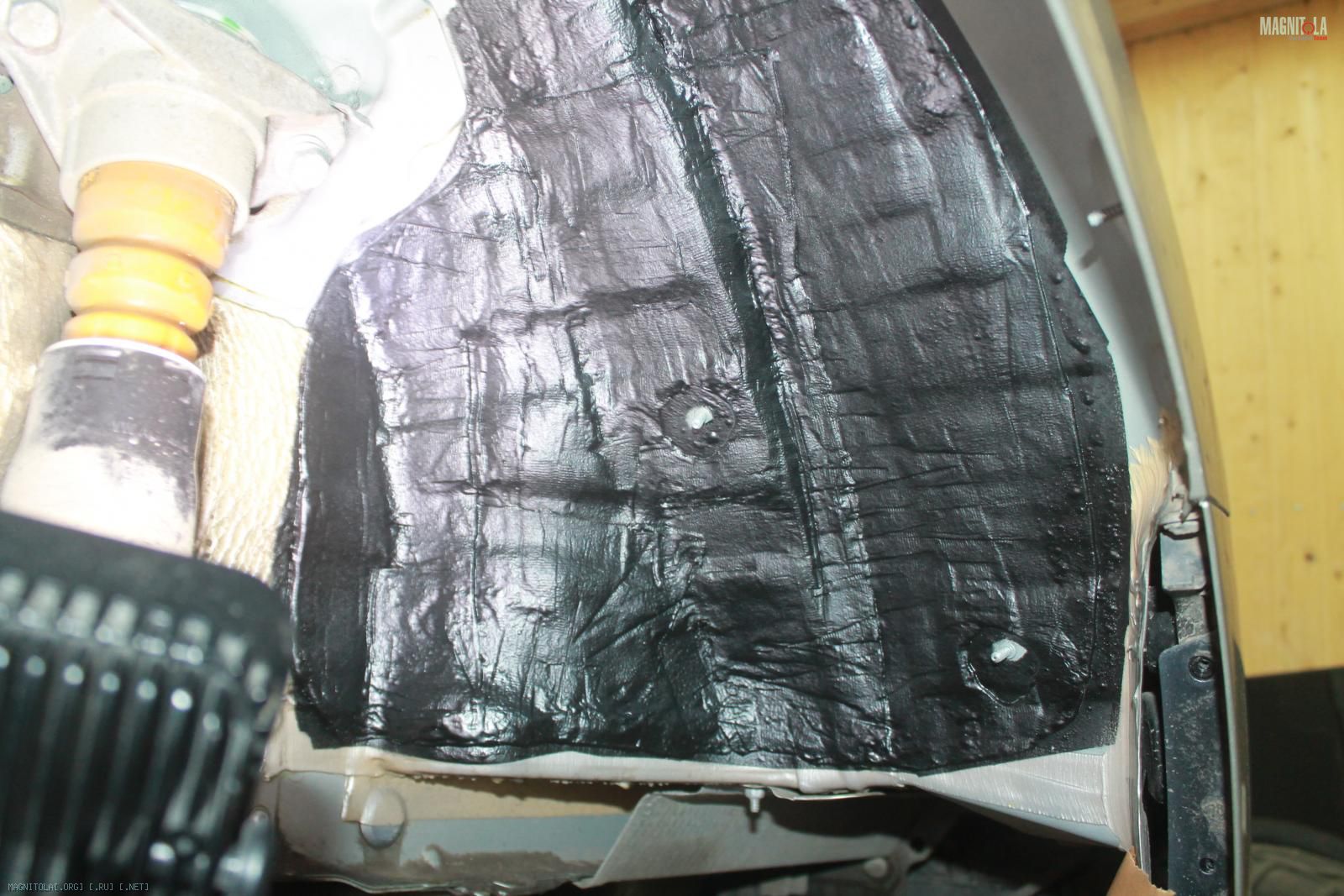

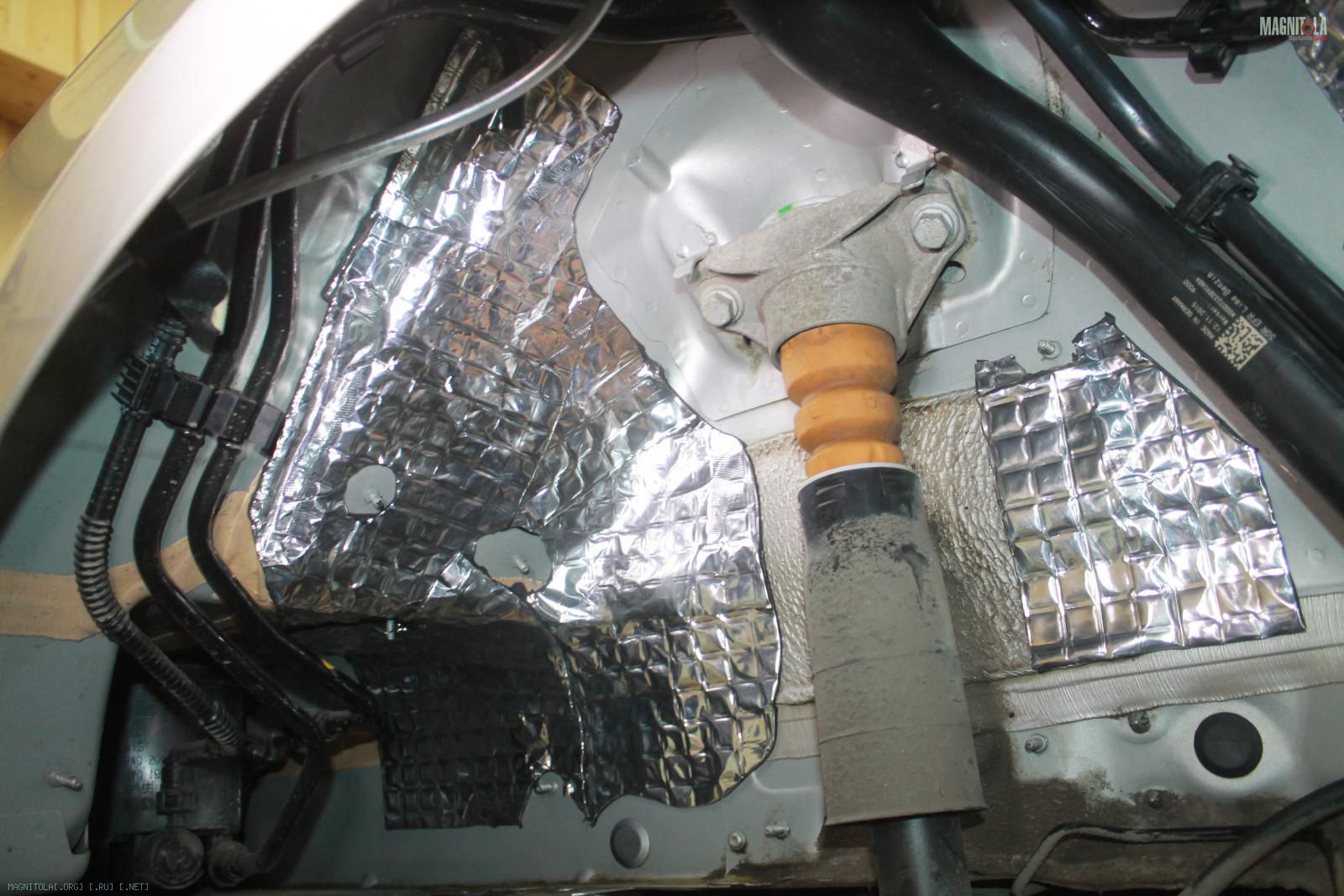

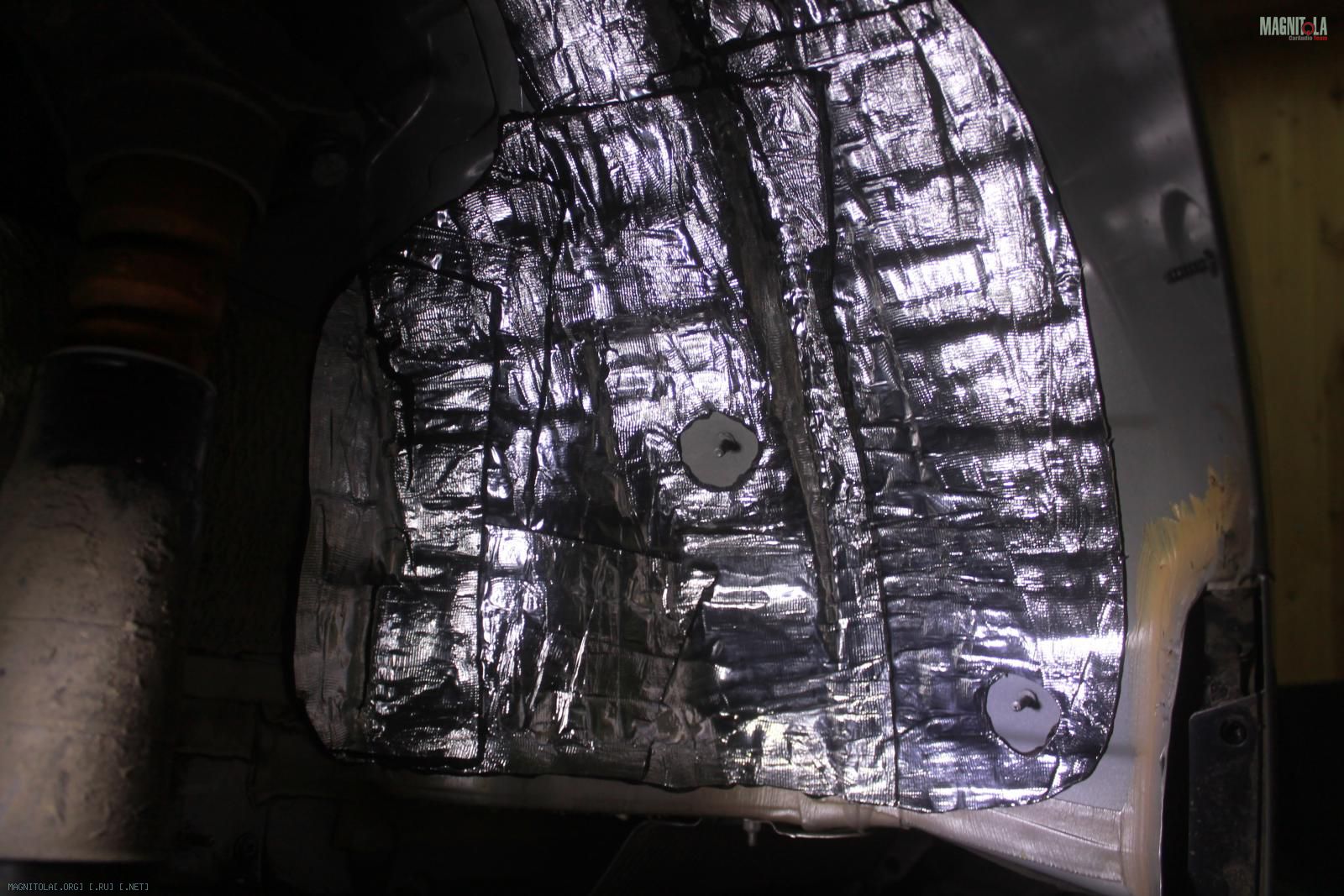

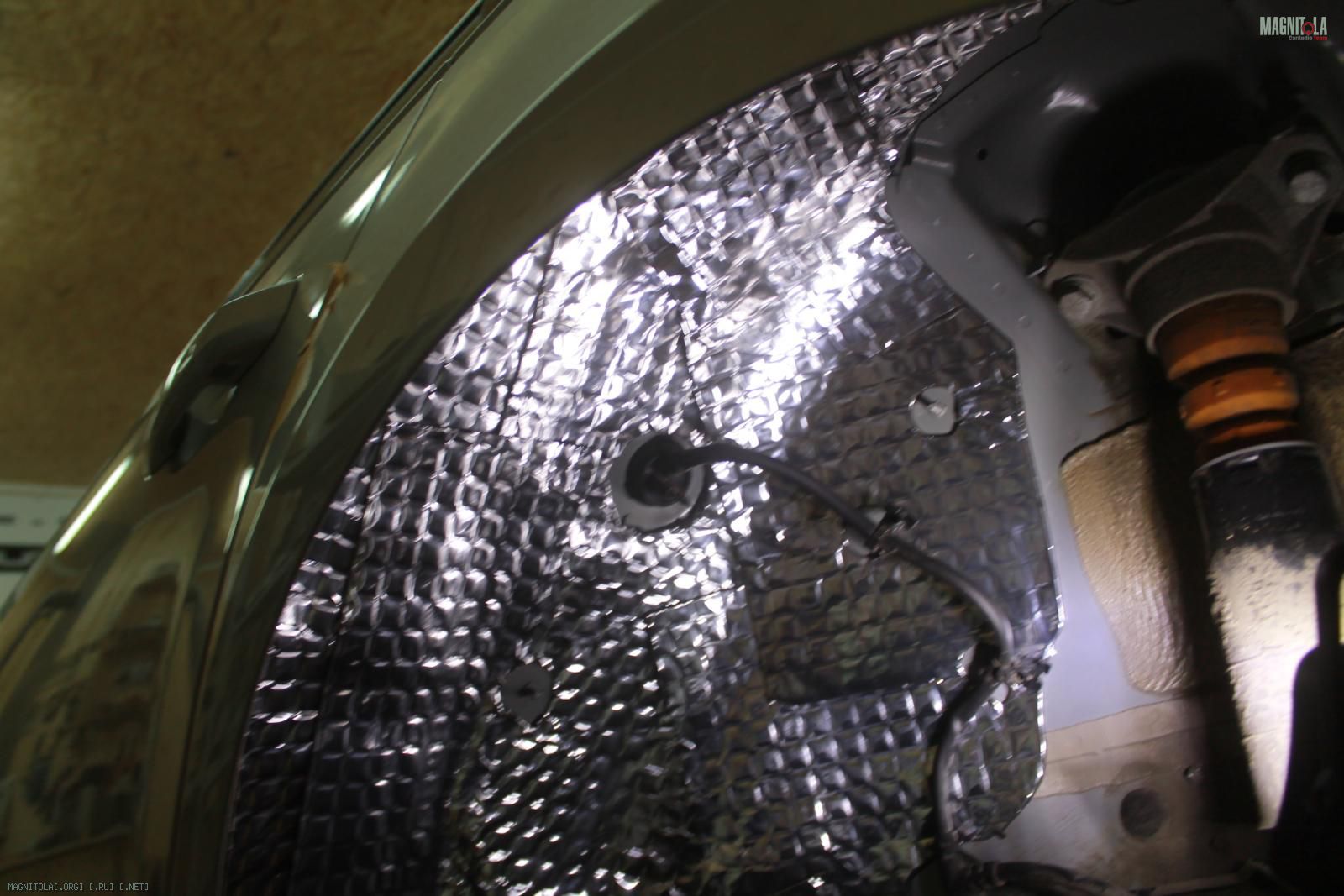

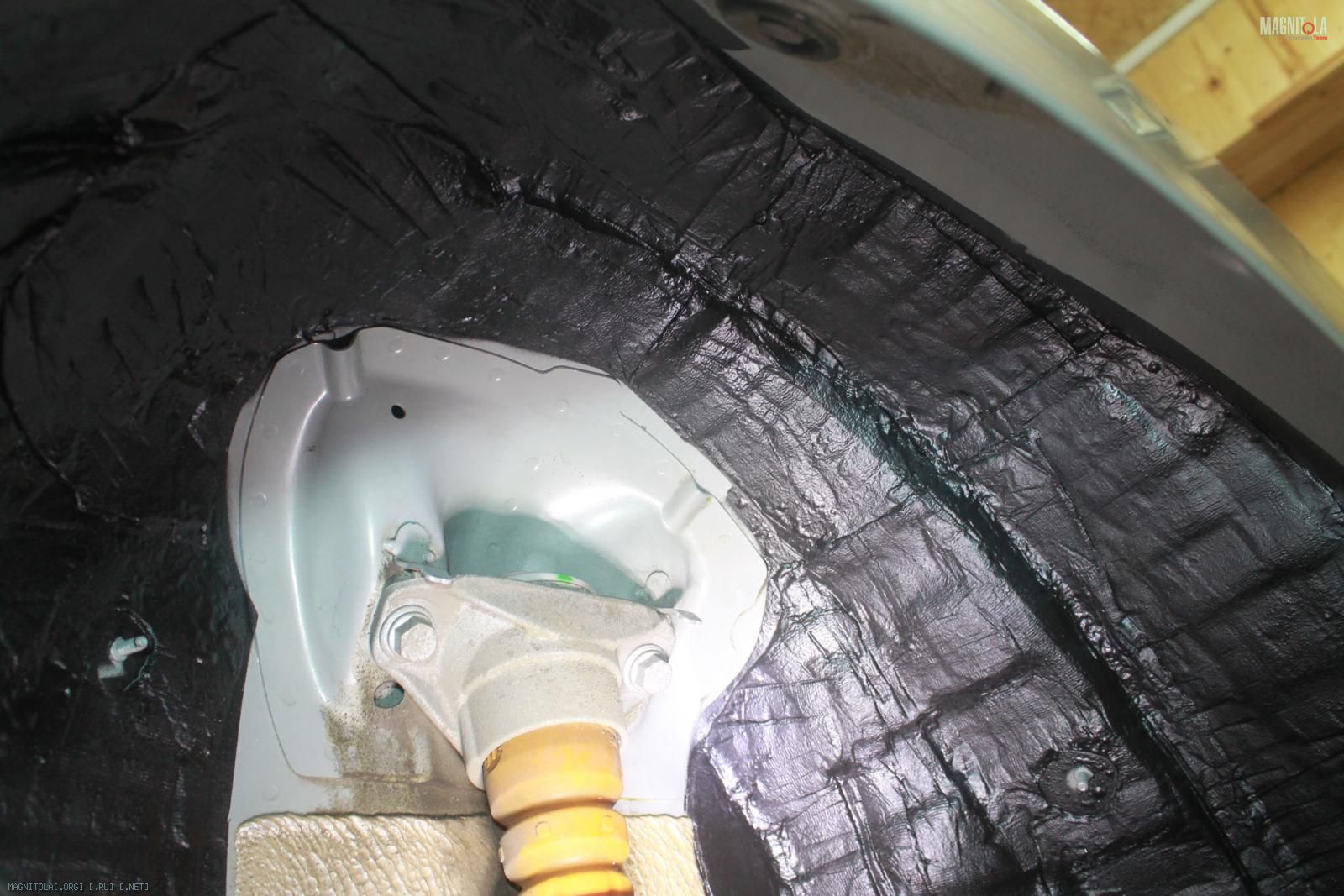

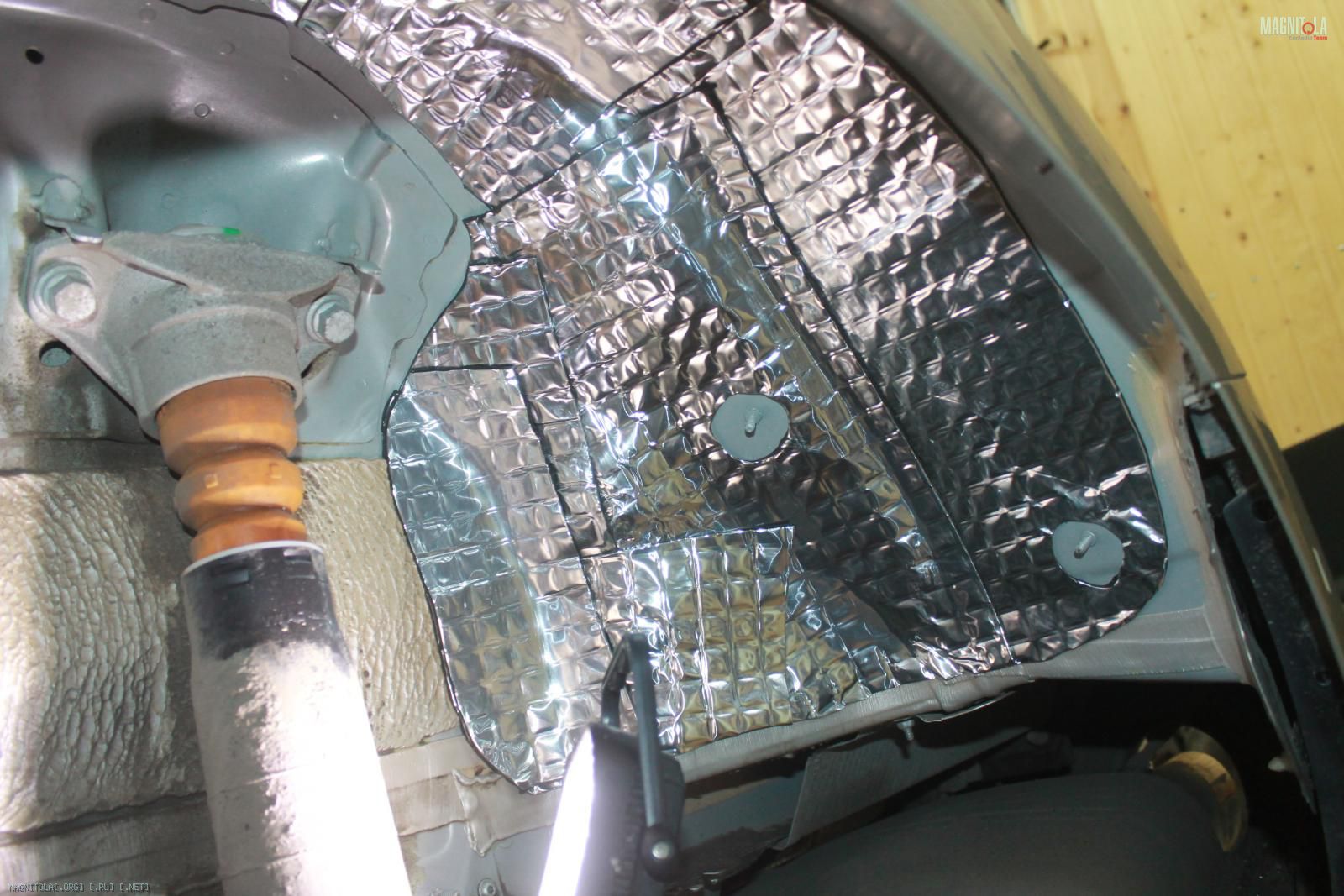

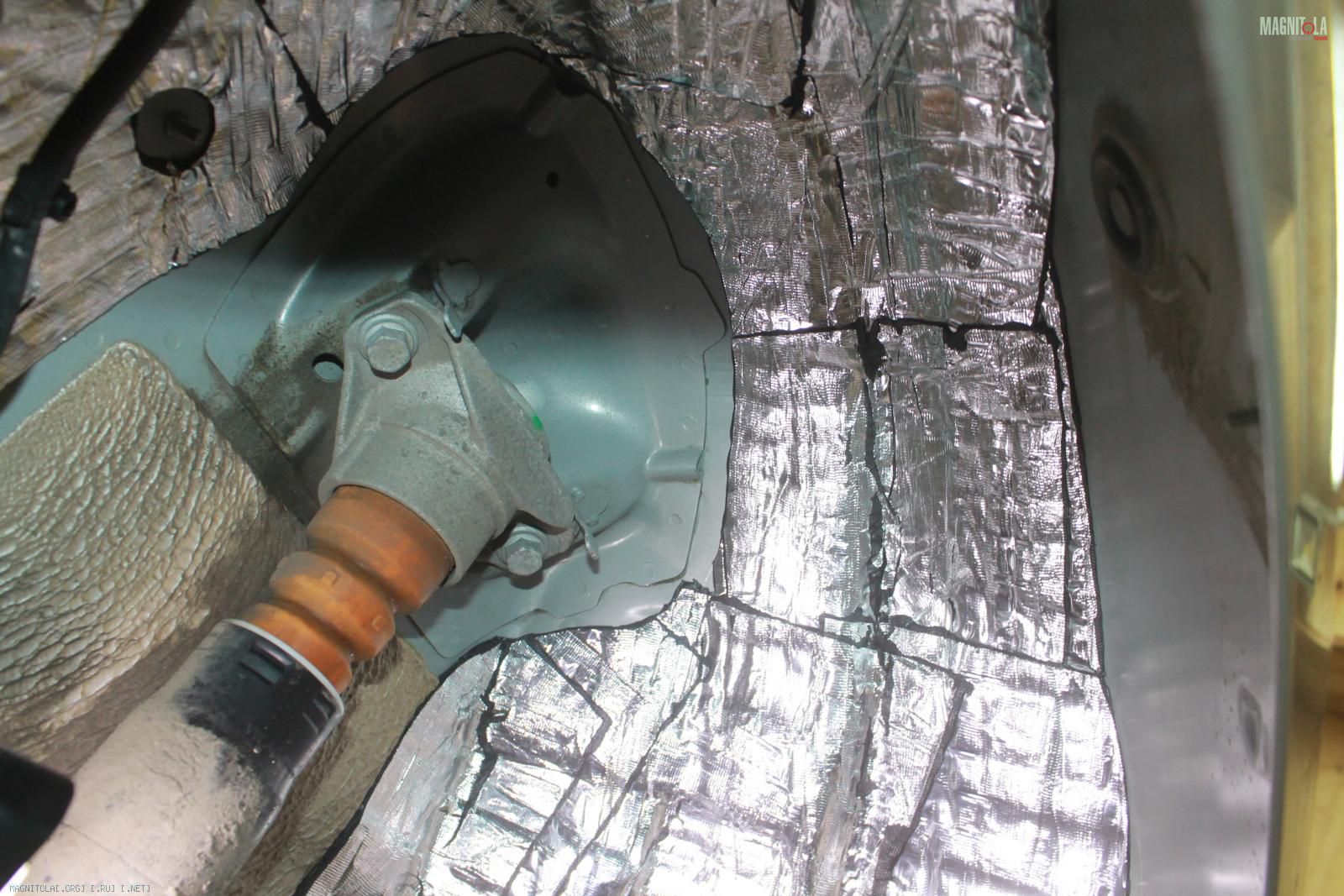

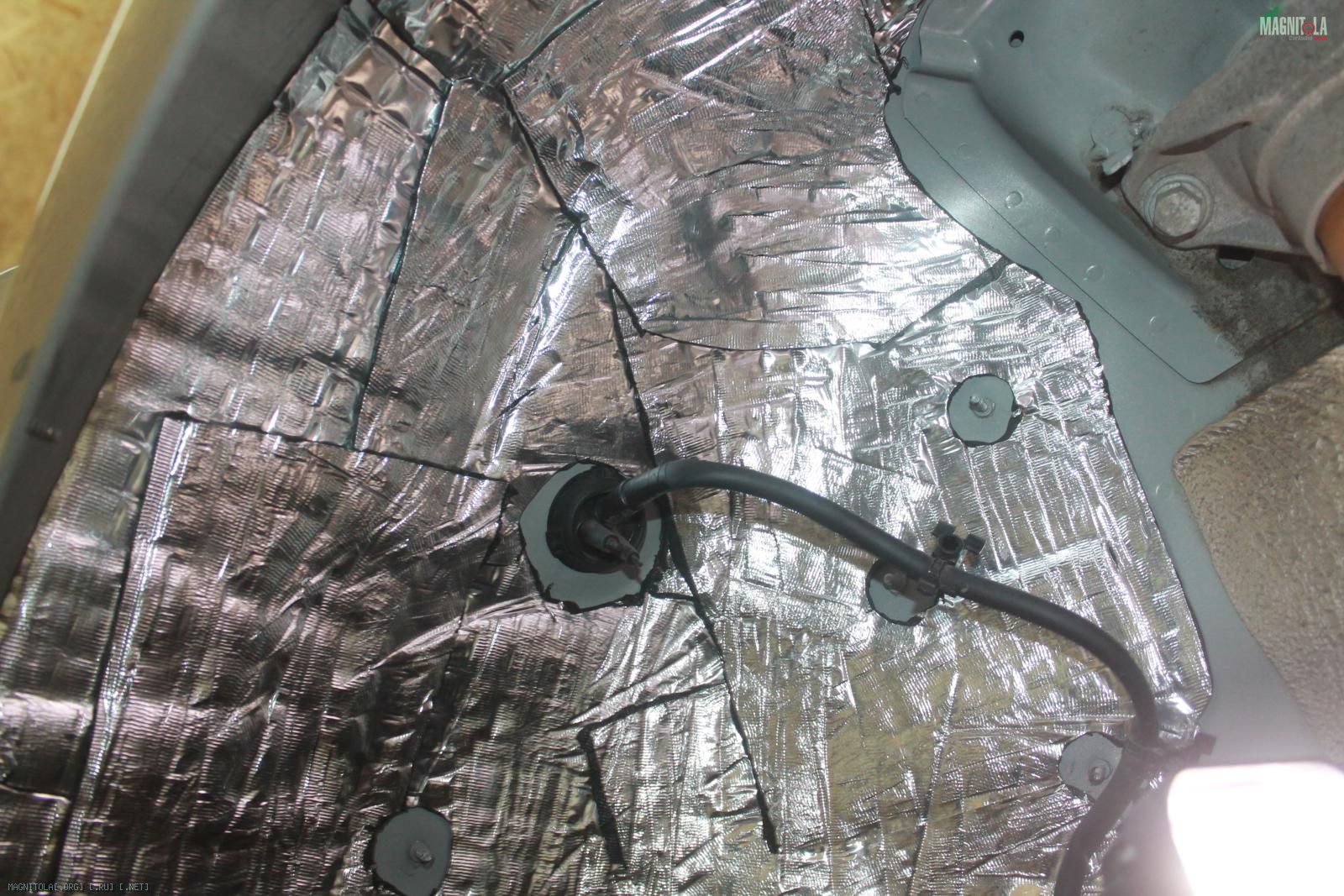

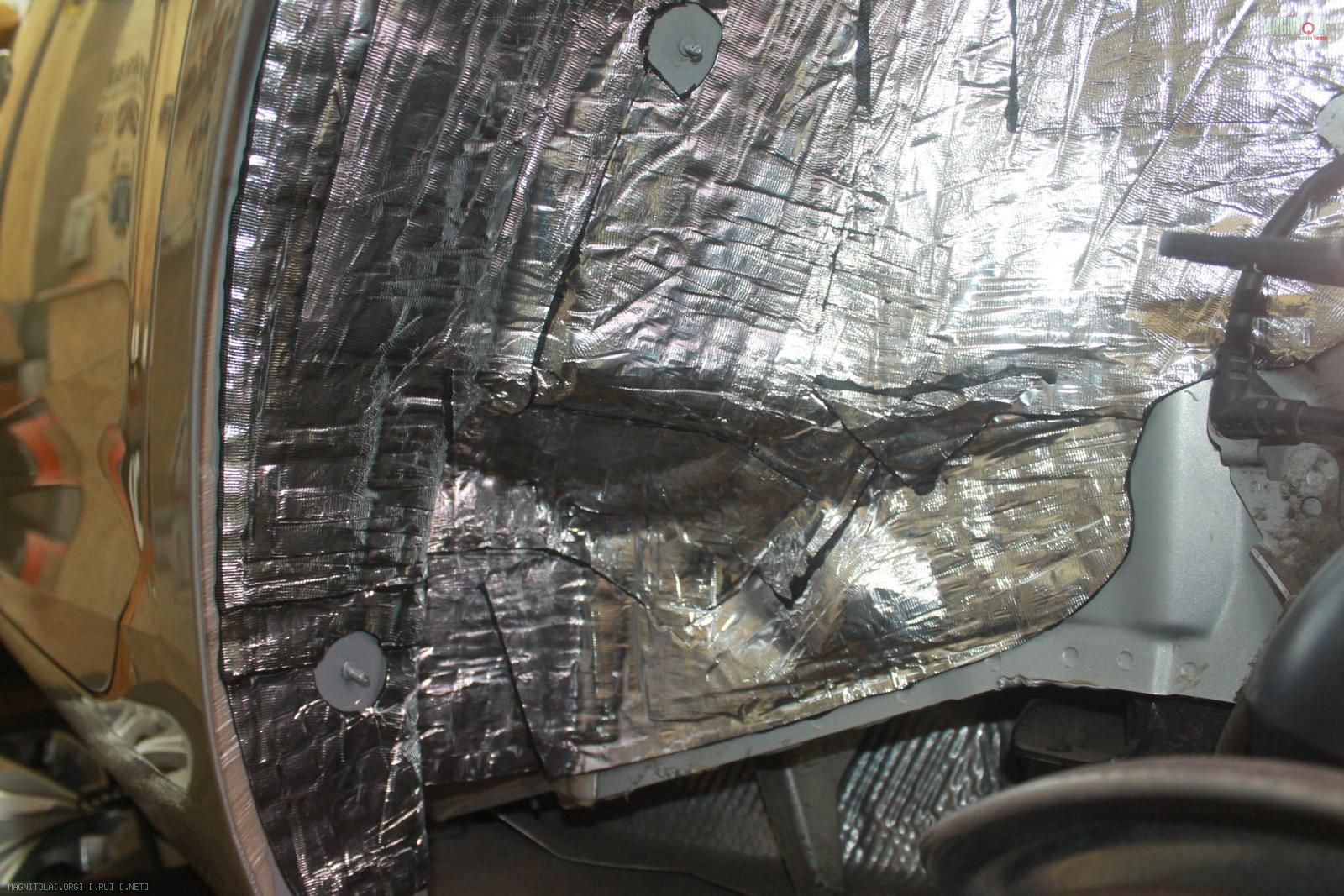

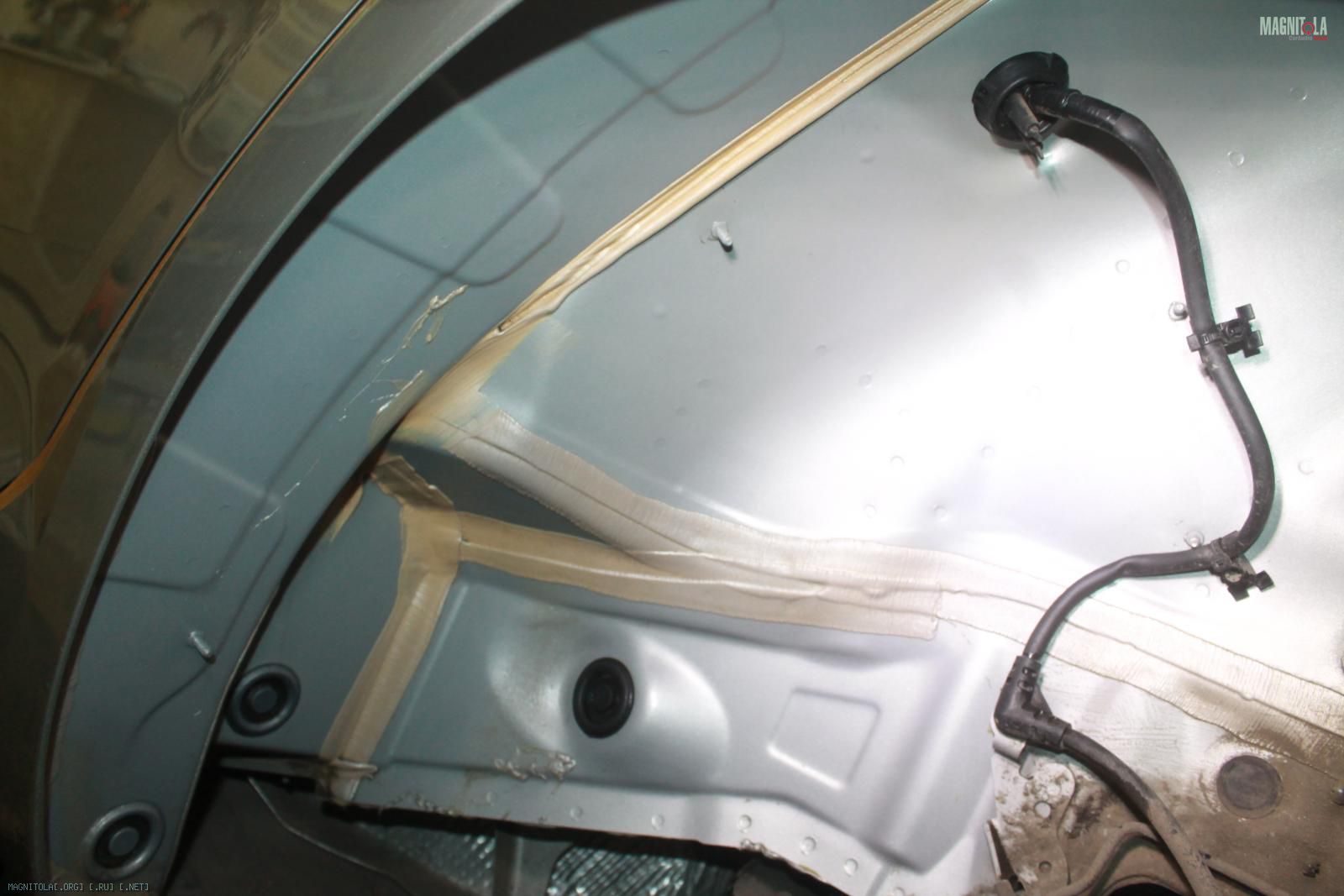

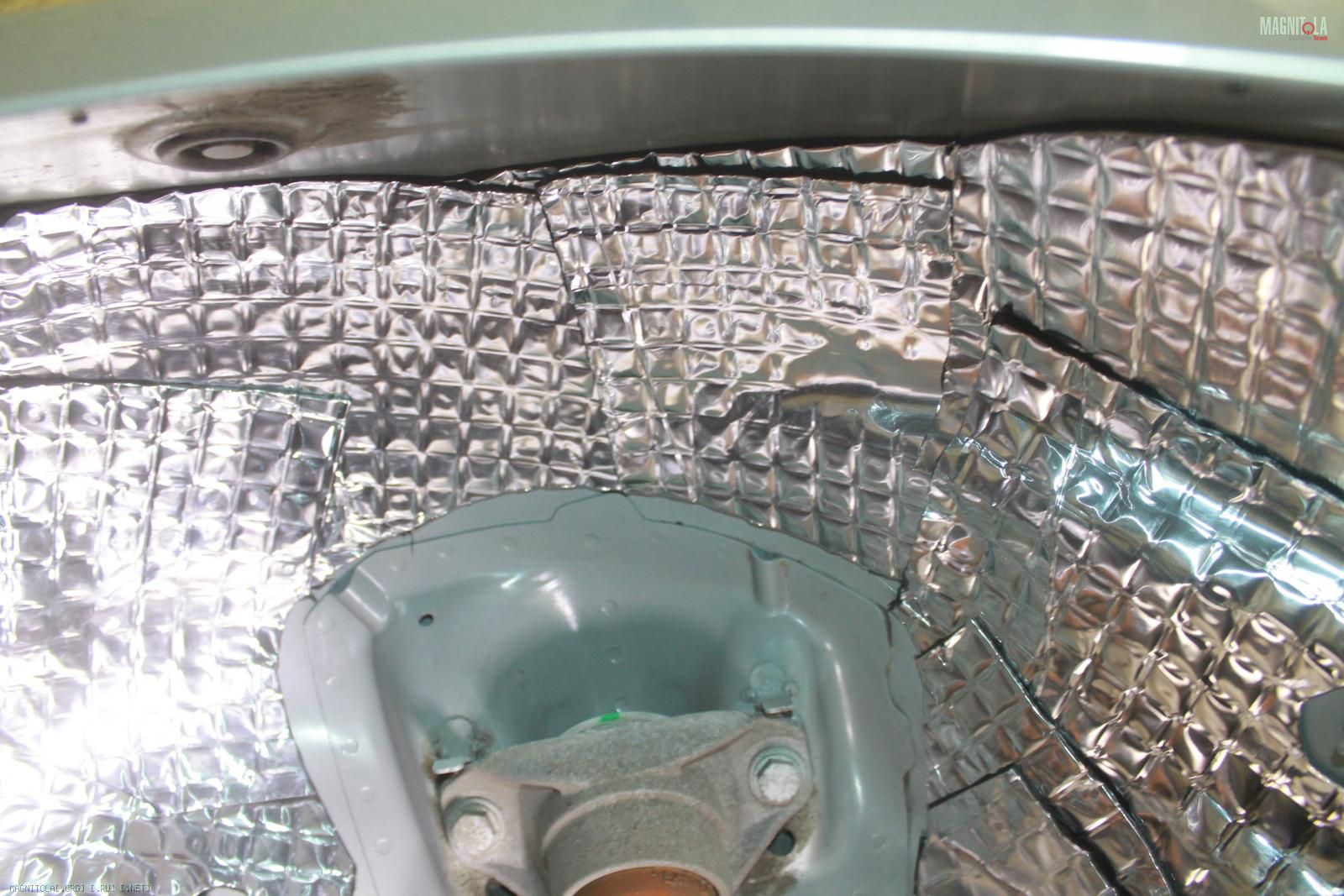

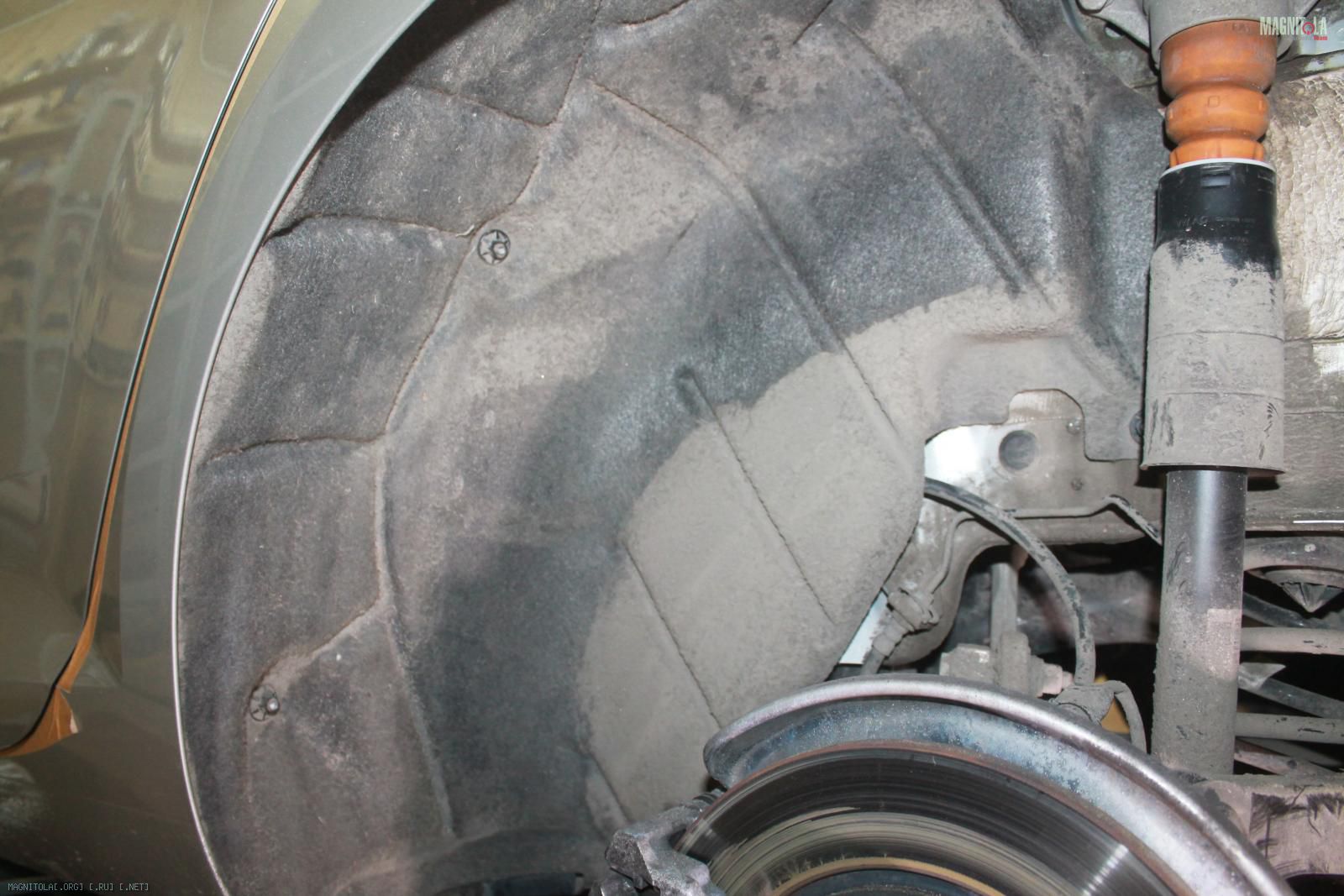

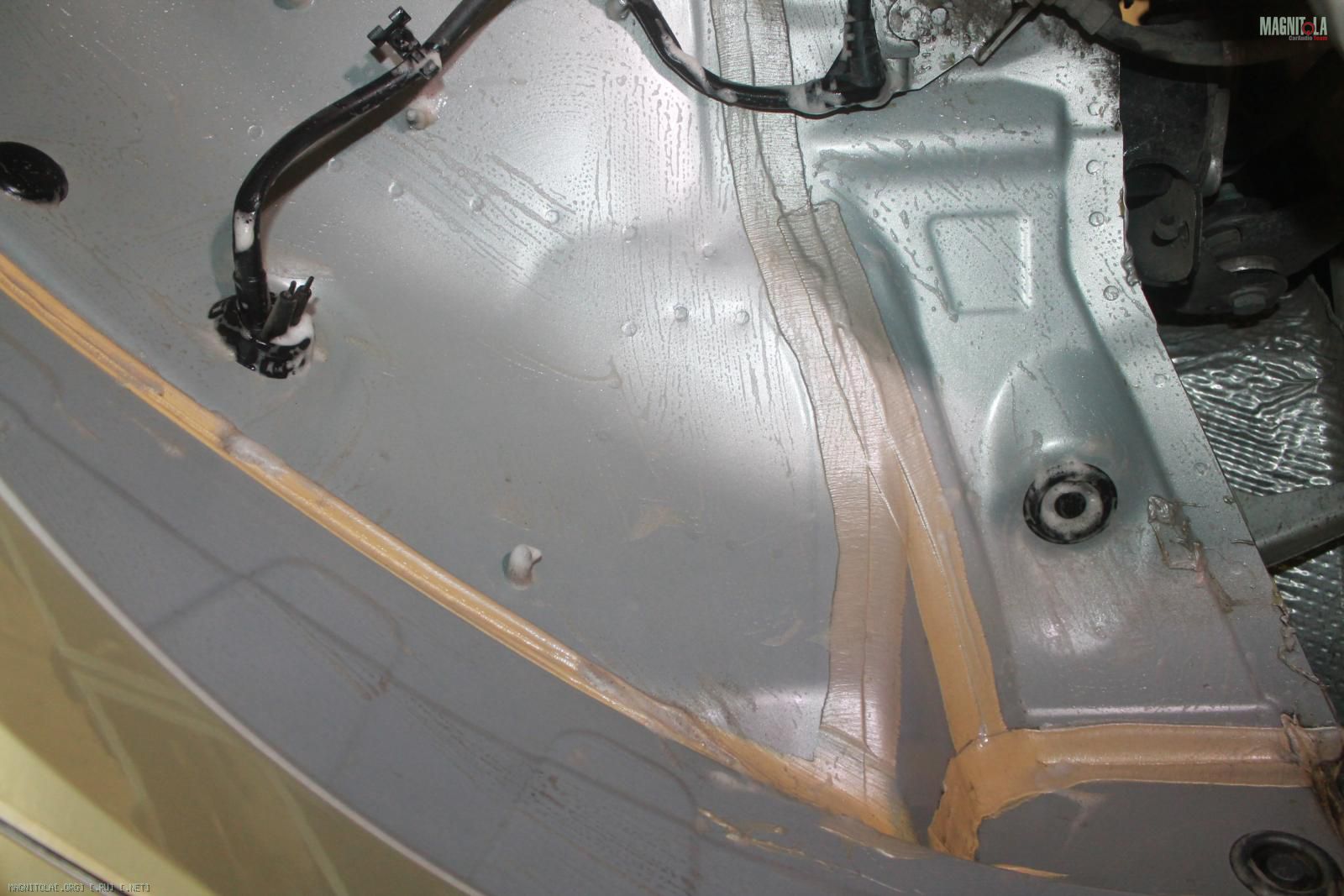

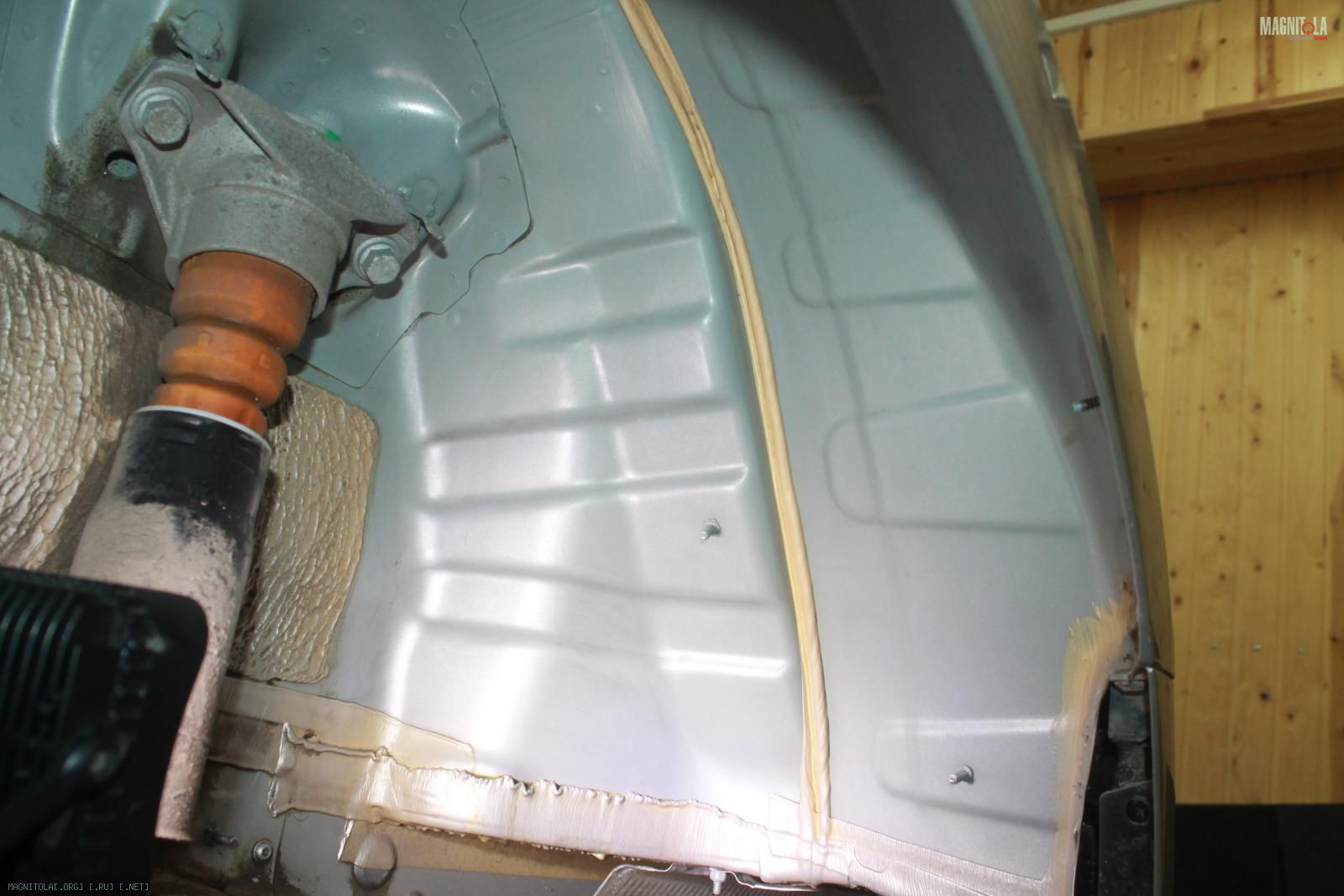

Остальные арки по аналогии, задняя левая...
Вложение 1130026 Вложение 1130028 Вложение 1130030 Вложение 1130032 Вложение 1130034 Вложение 1130036 Вложение 1130038 Вложение 1130040 Вложение 1130042 Вложение 1130044 Вложение 1130046 Вложение 1130048 Вложение 1130050 Вложение 1130052 Вложение 1130054

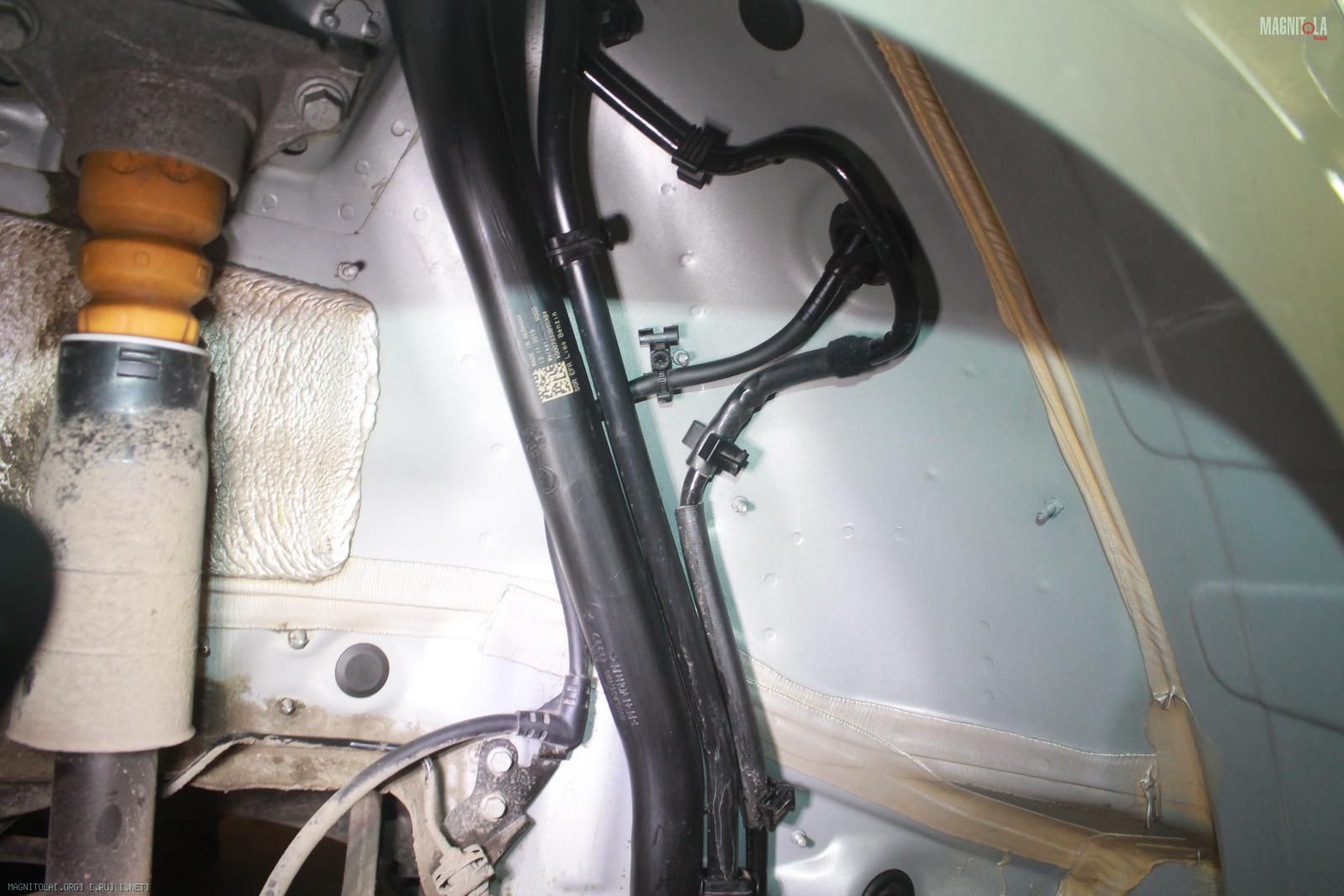

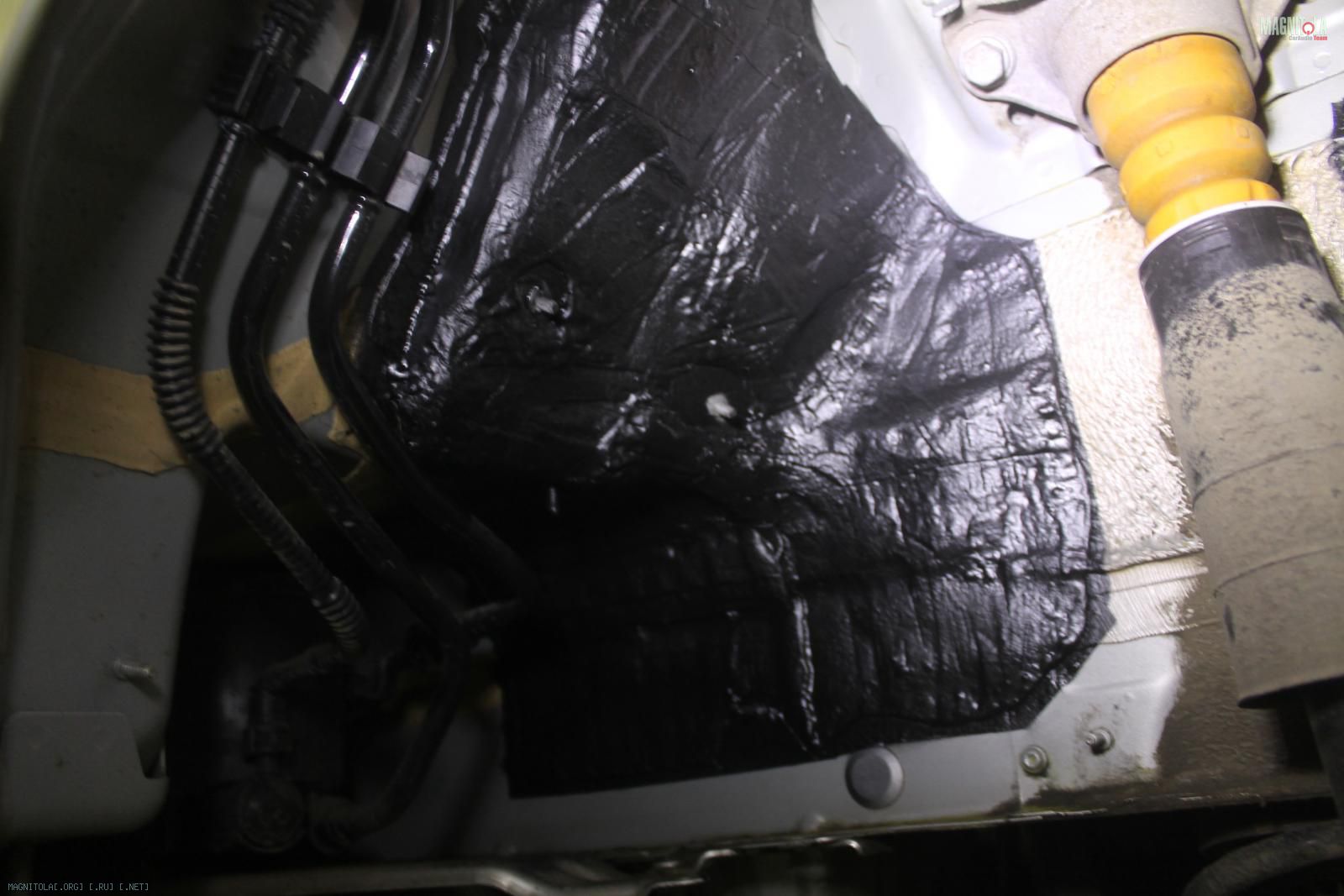

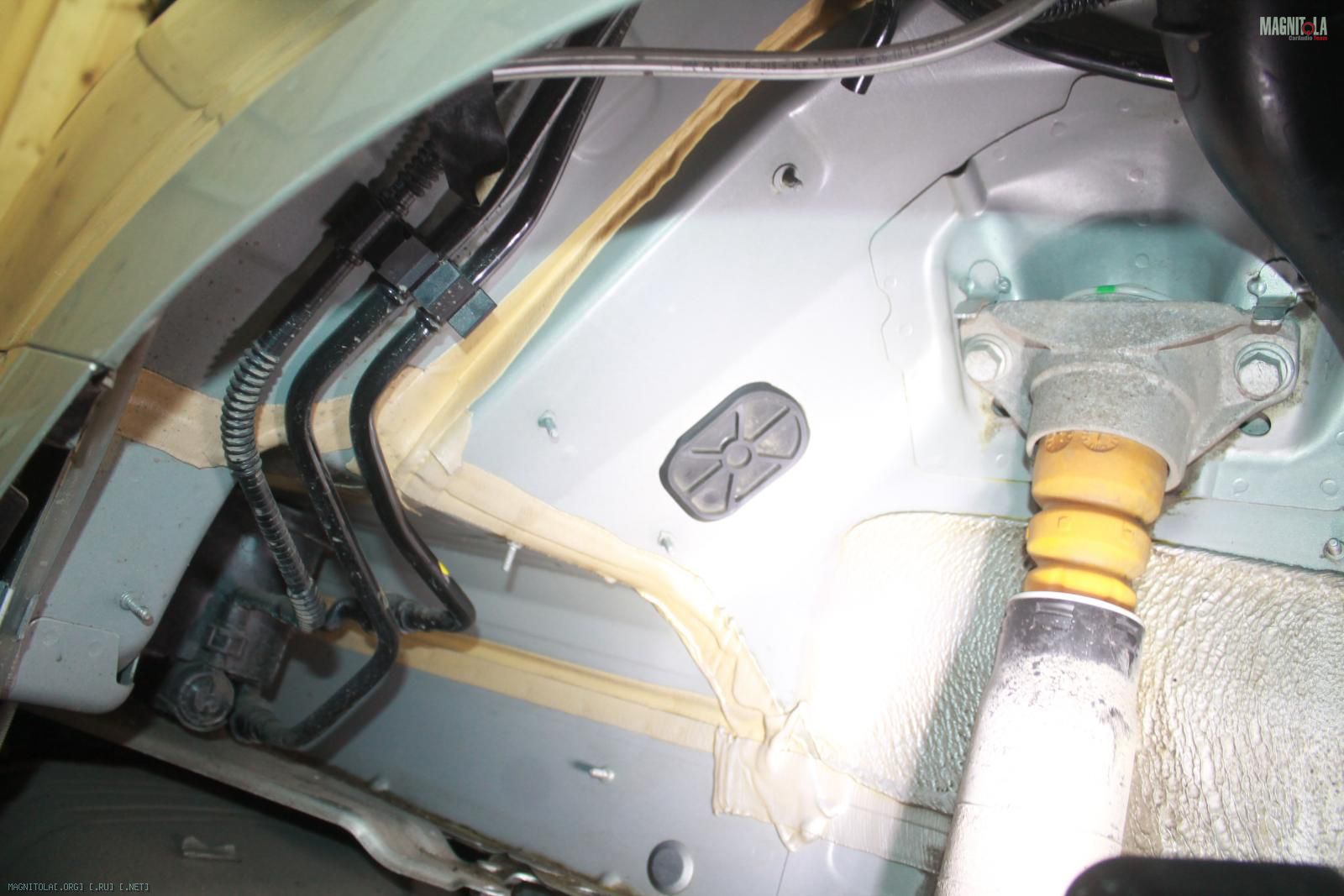

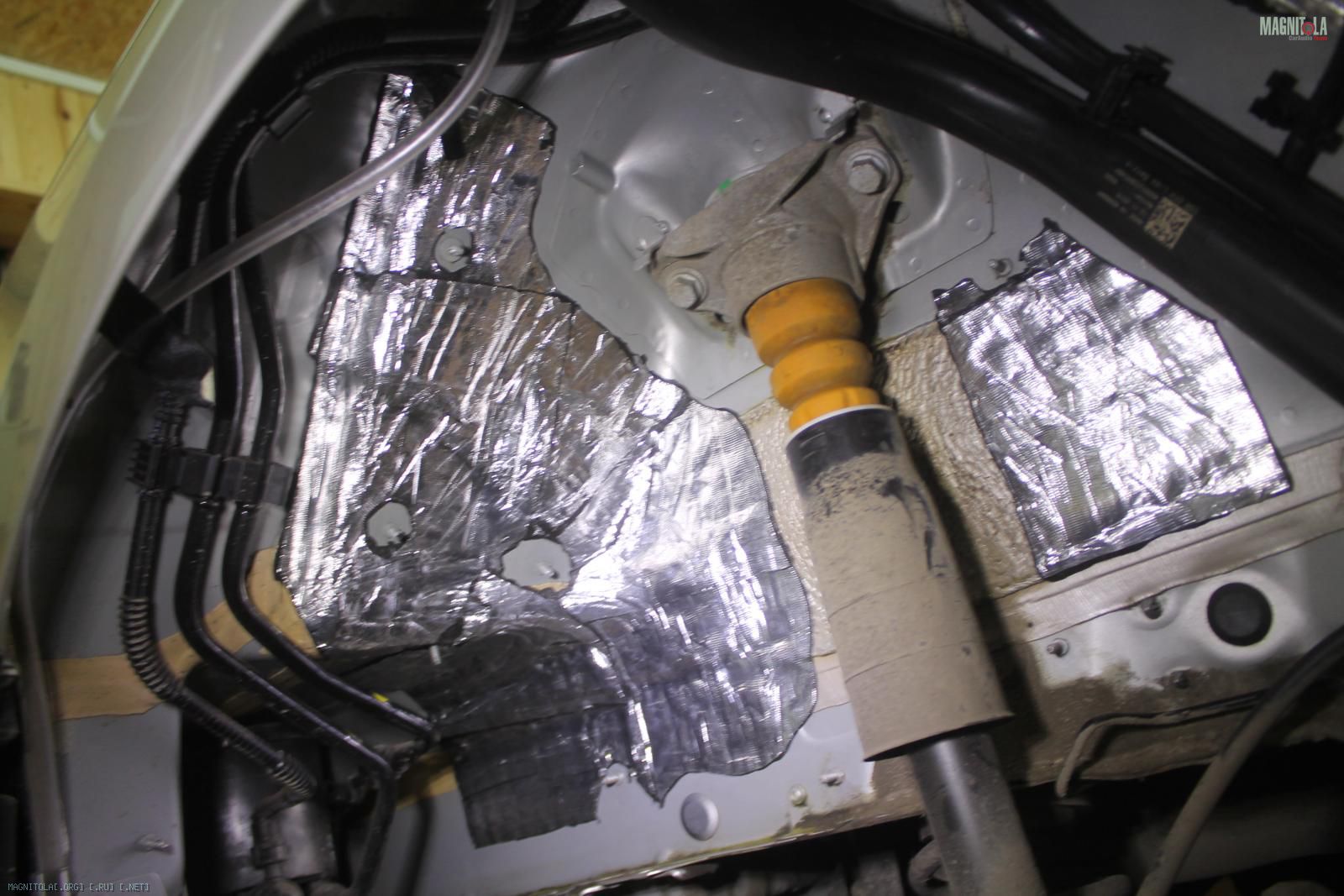

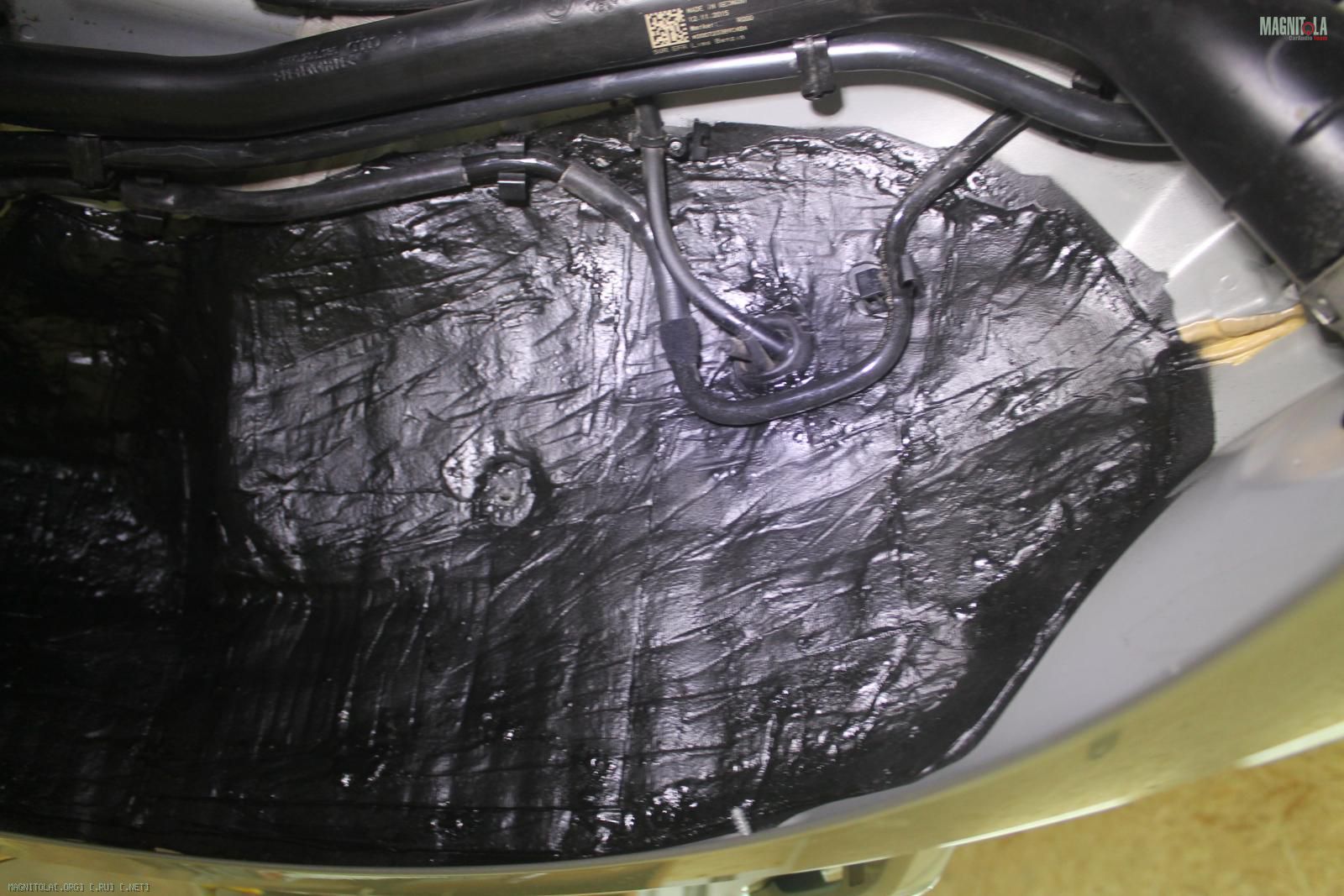

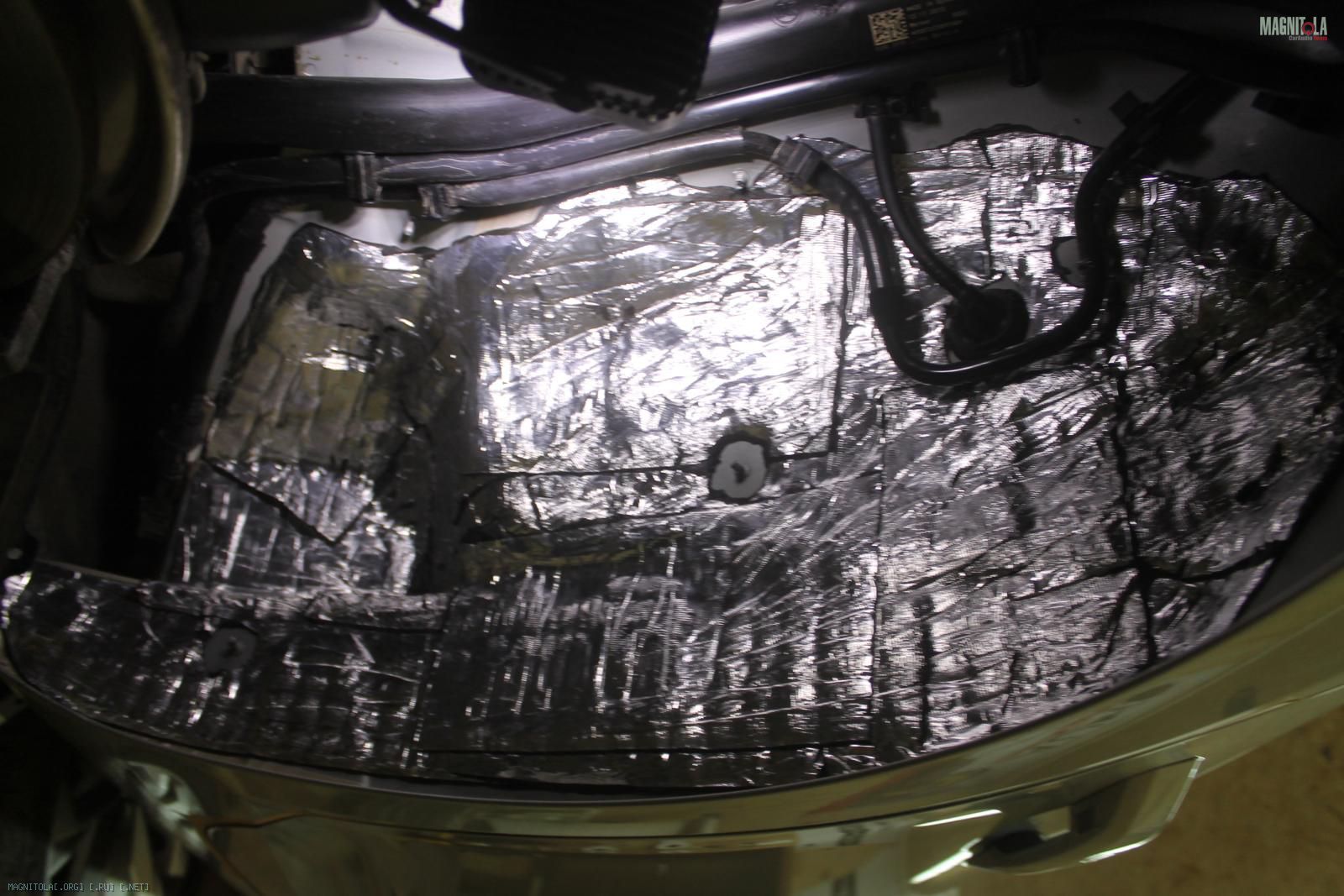

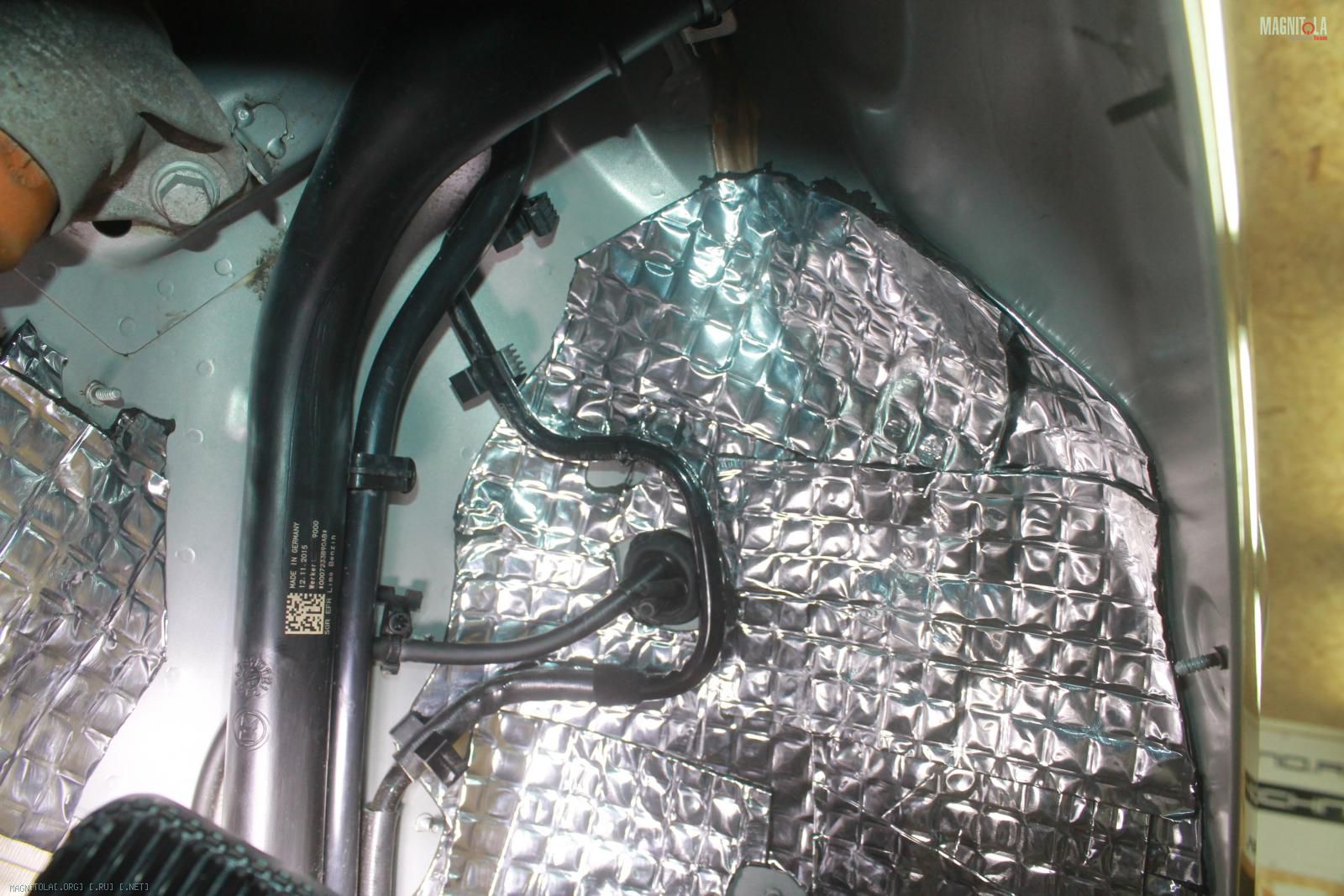

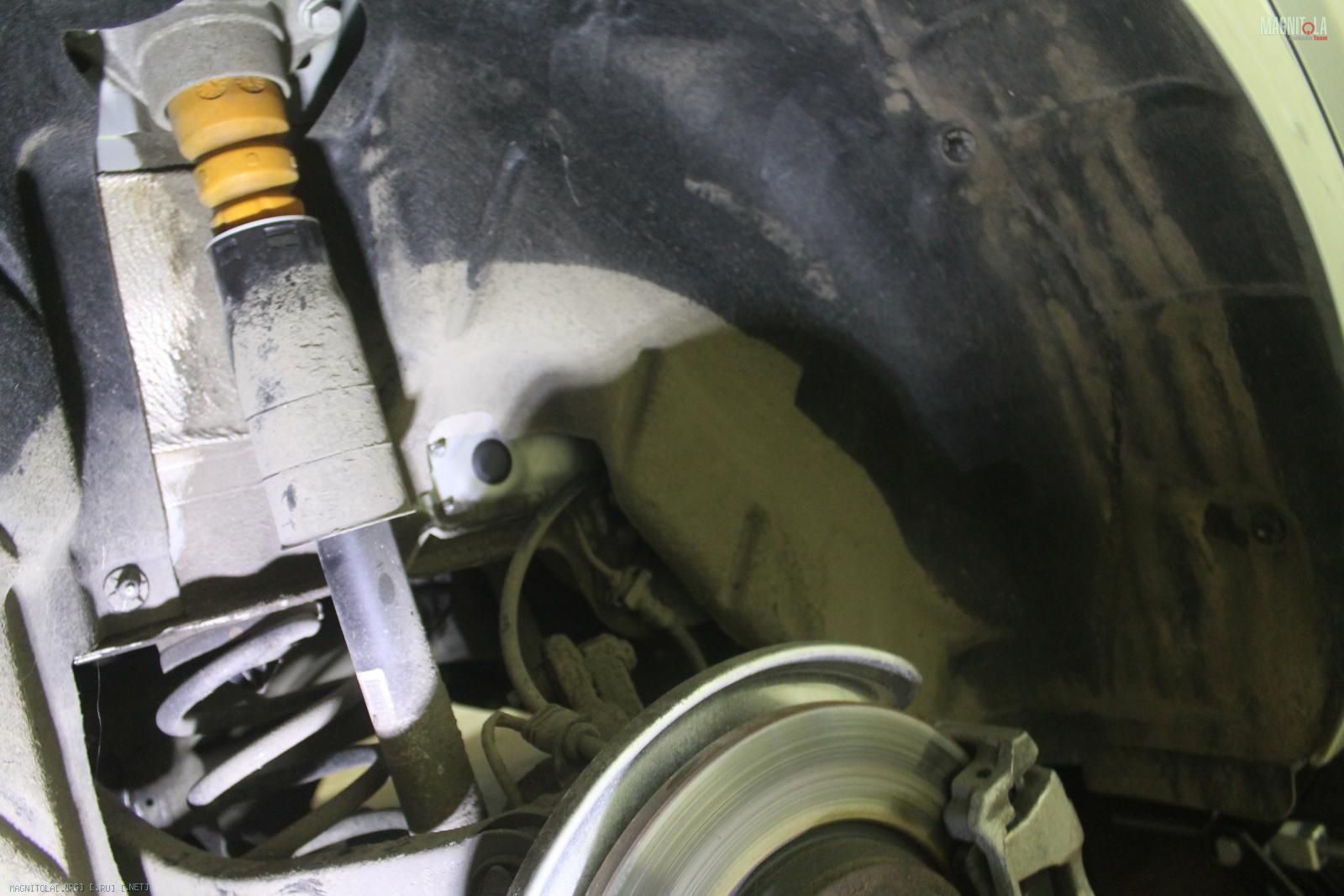

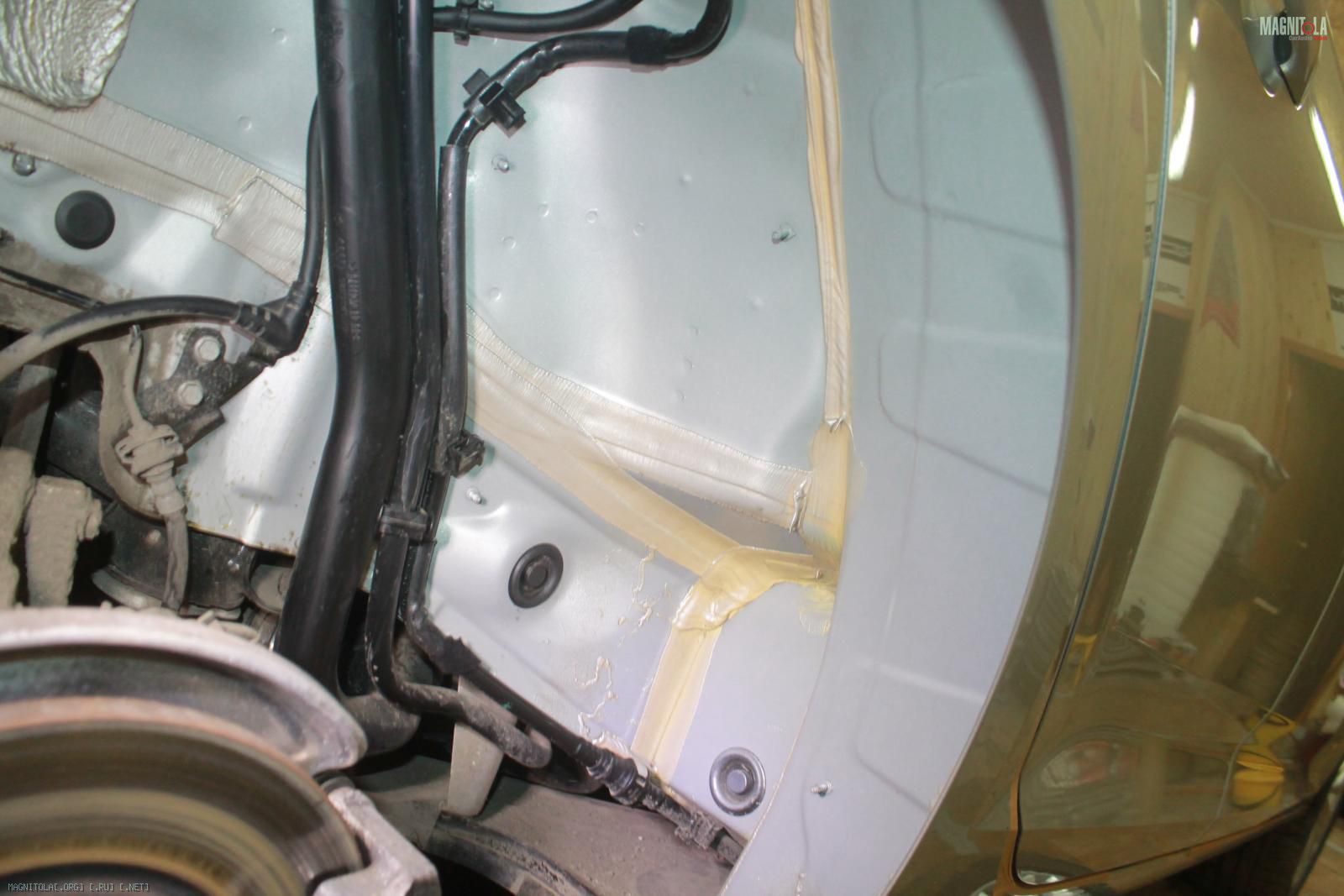

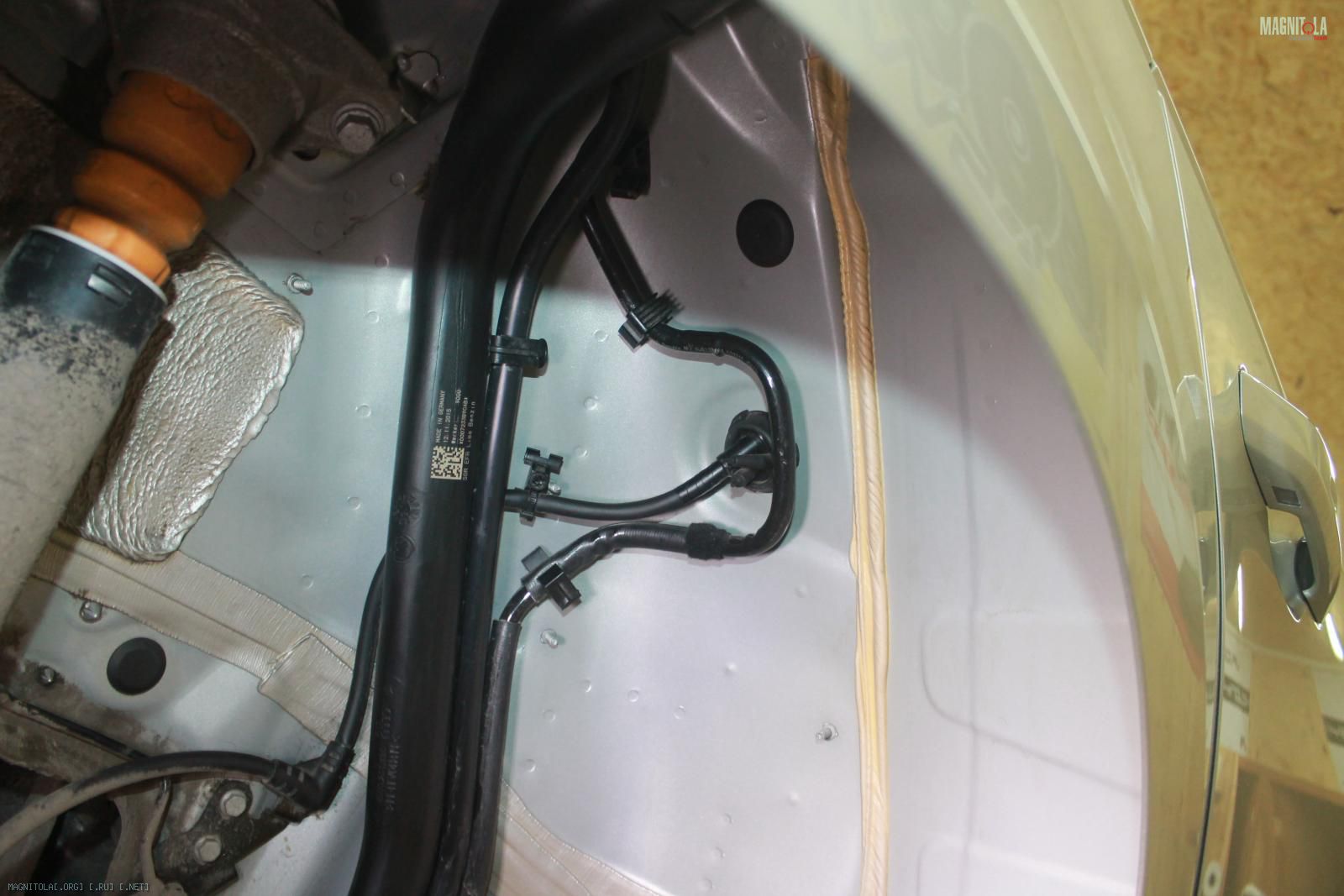

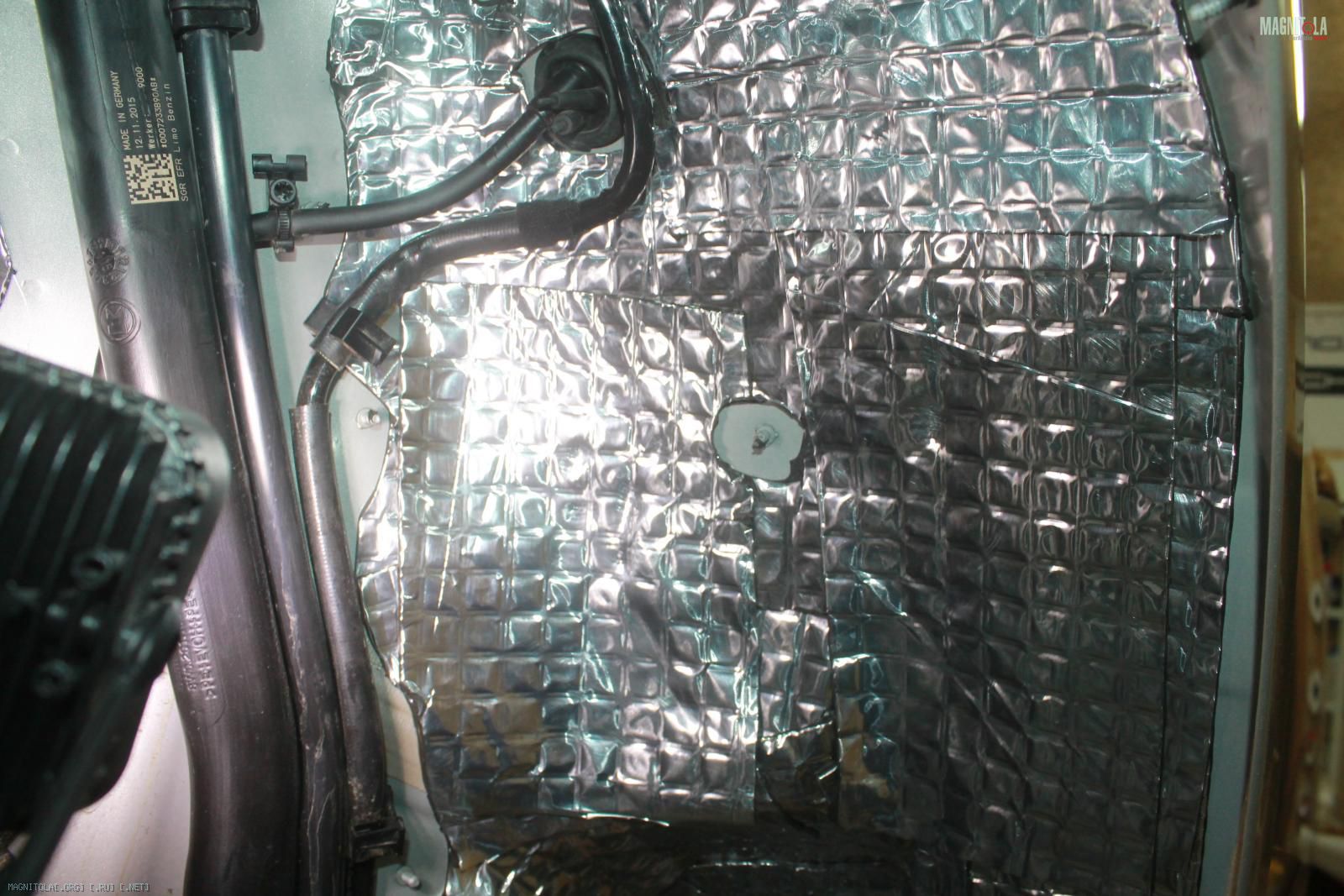

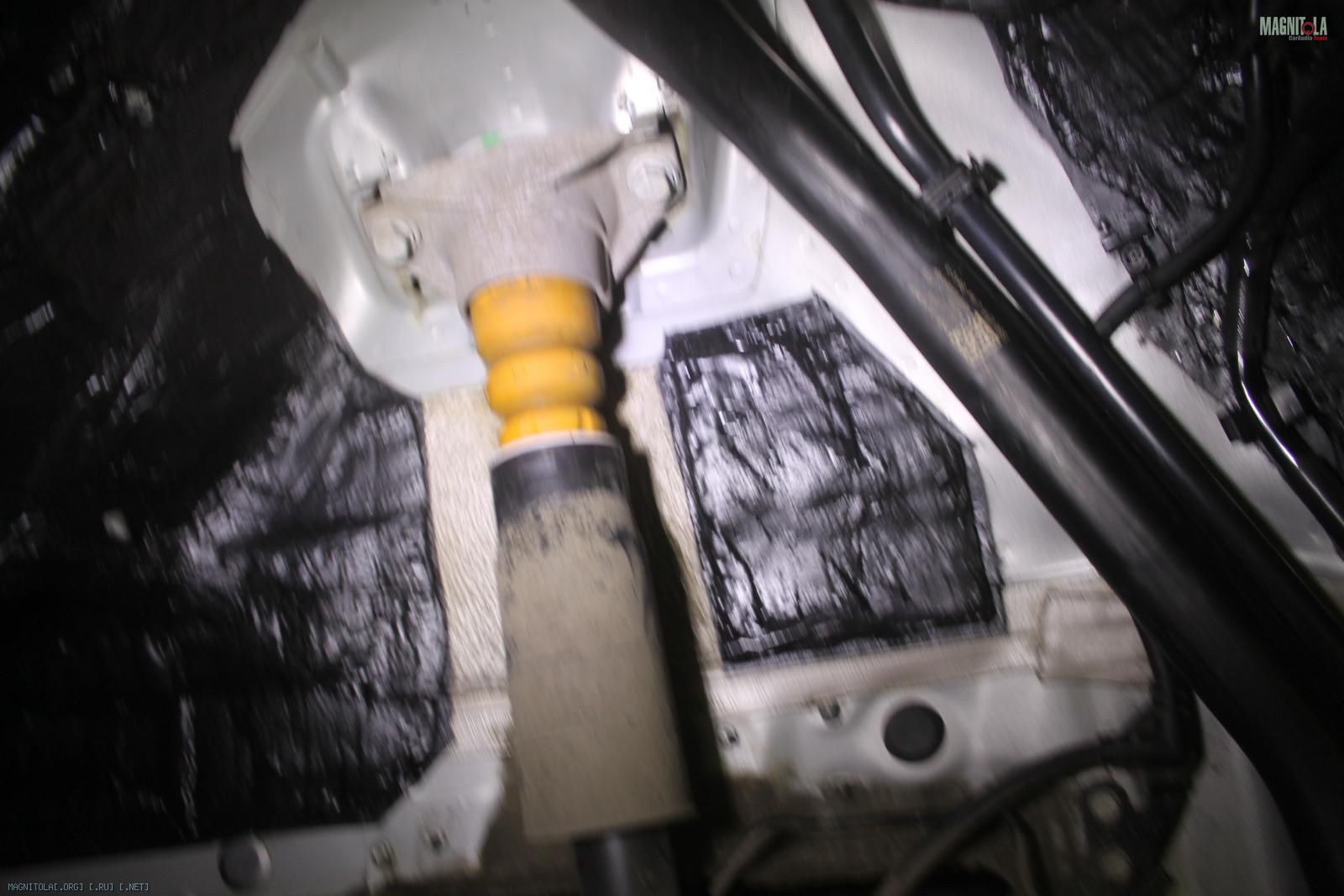

Задняя правая...
Вложение 1130056 Вложение 1130058 Вложение 1130060 Вложение 1130062 Вложение 1130064 Вложение 1130066 Вложение 1130068 Вложение 1130070 Вложение 1130072 Вложение 1130074 Вложение 1130076 Вложение 1130078 Вложение 1130080 Вложение 1130082 Вложение 1130084

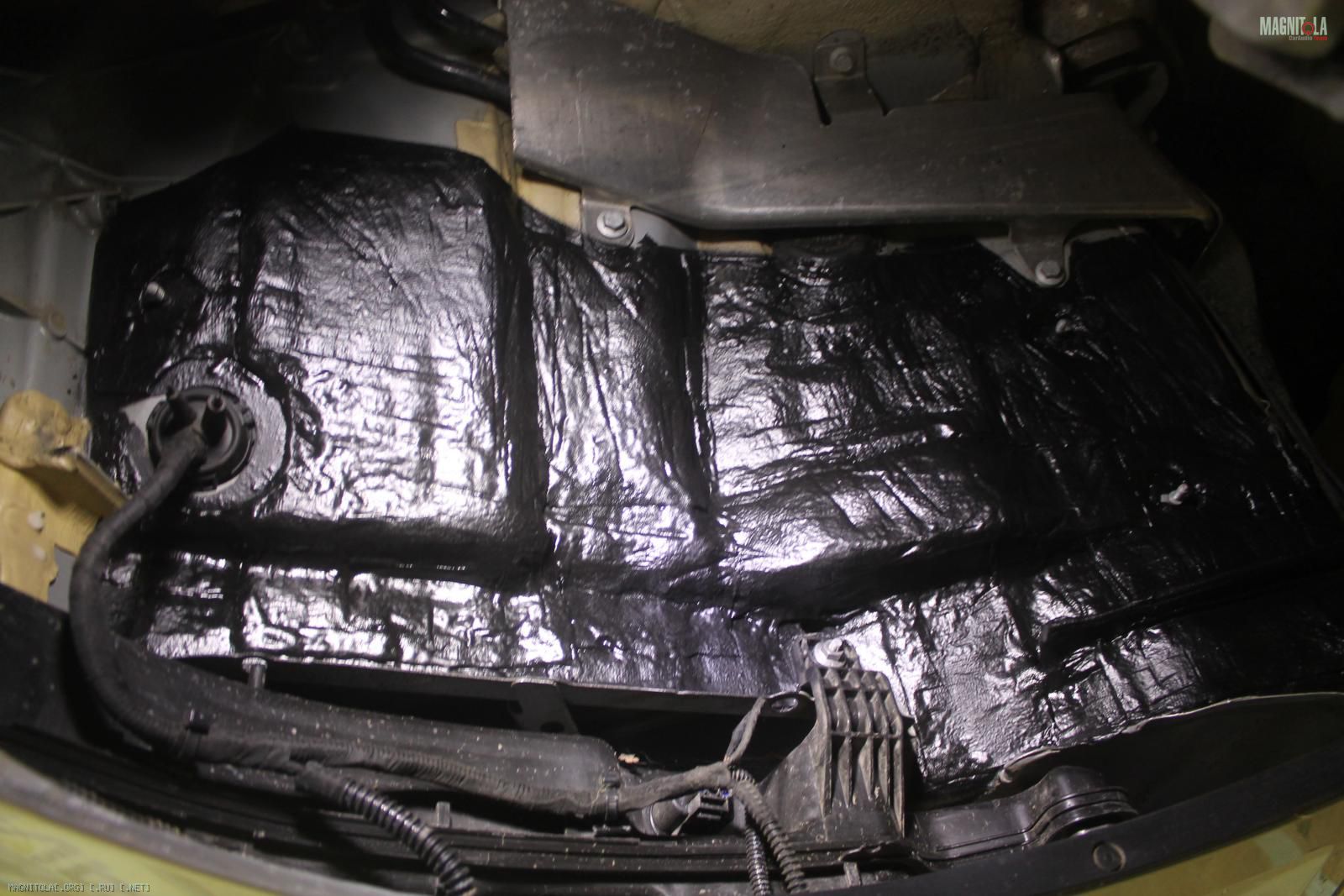

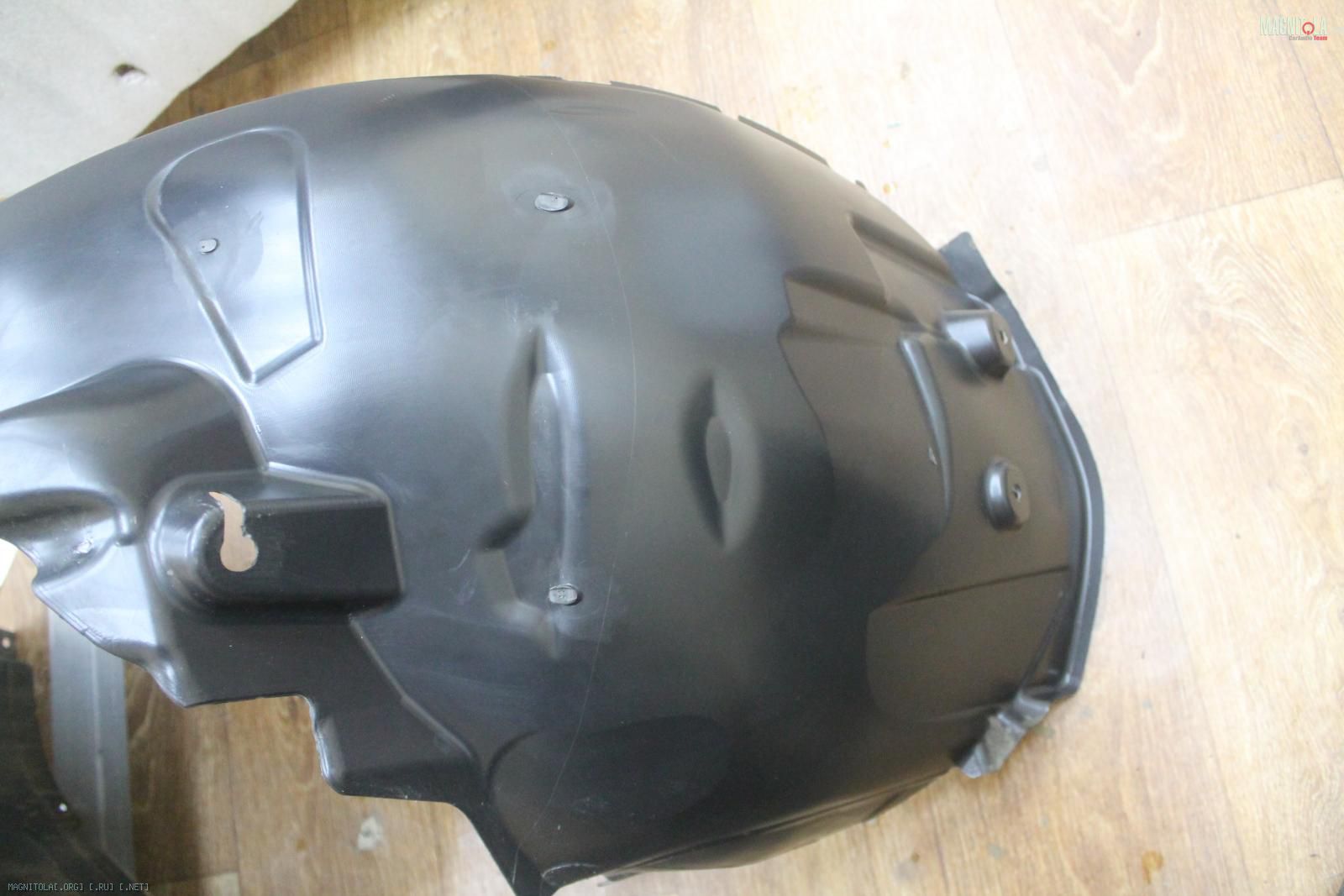

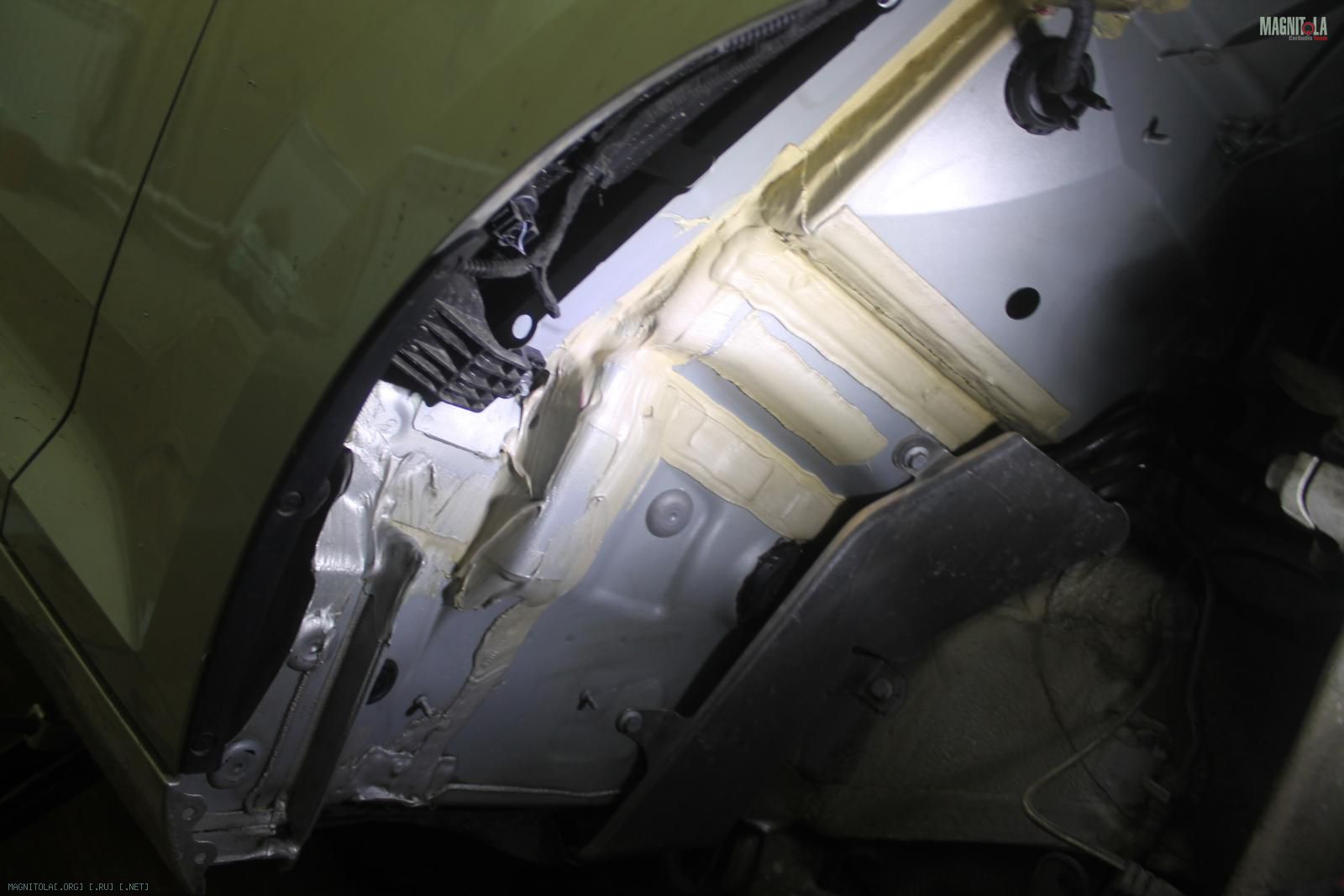

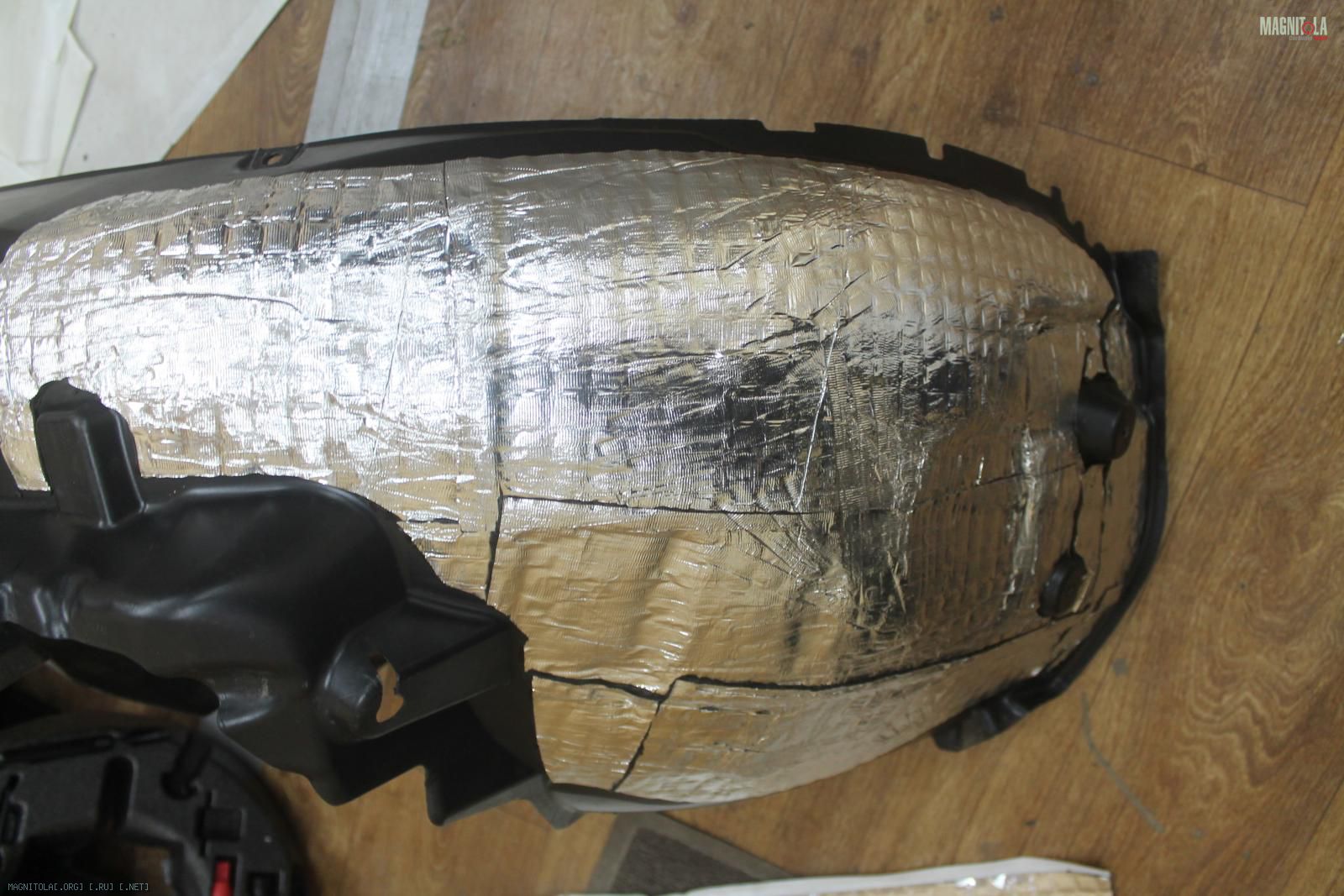

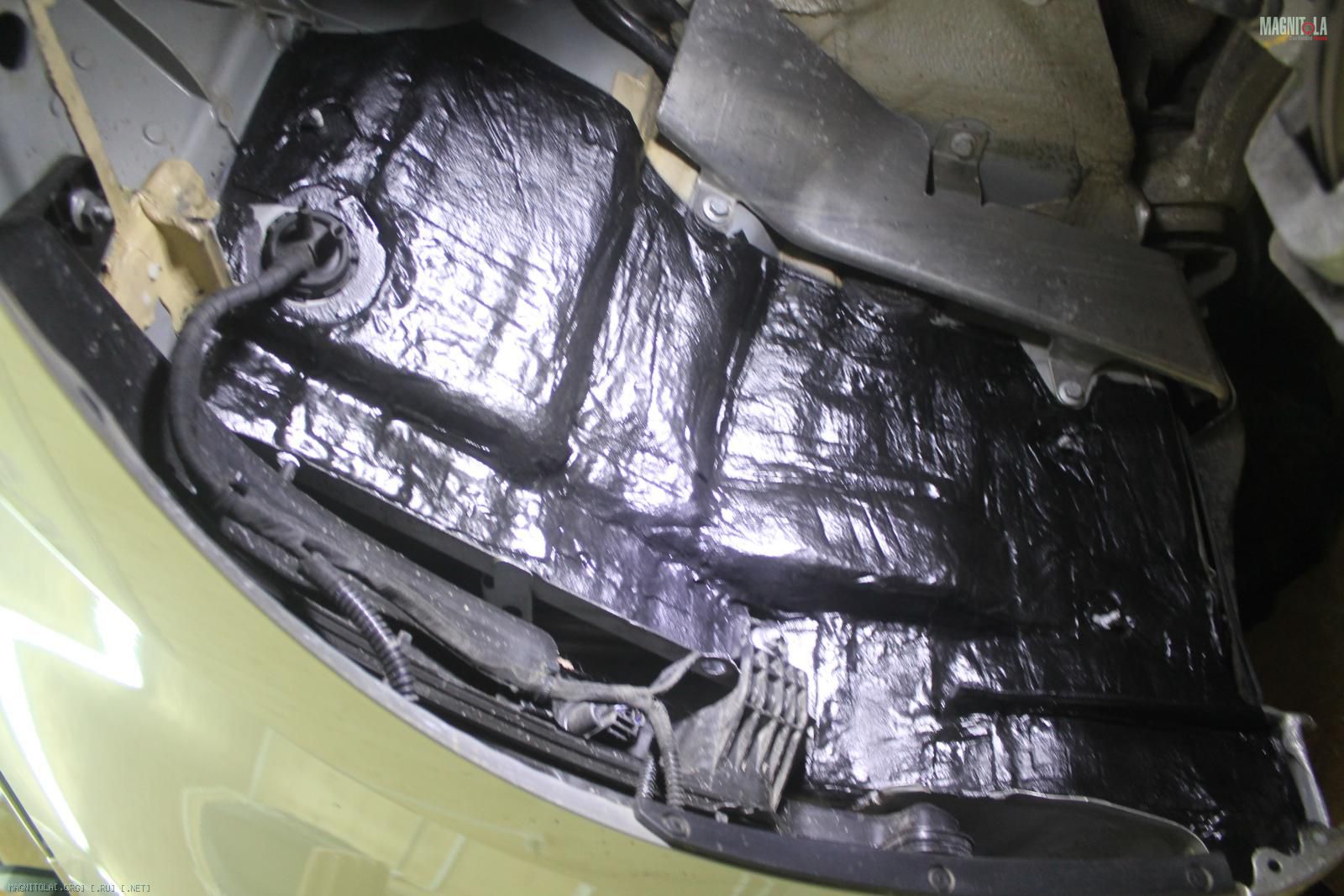

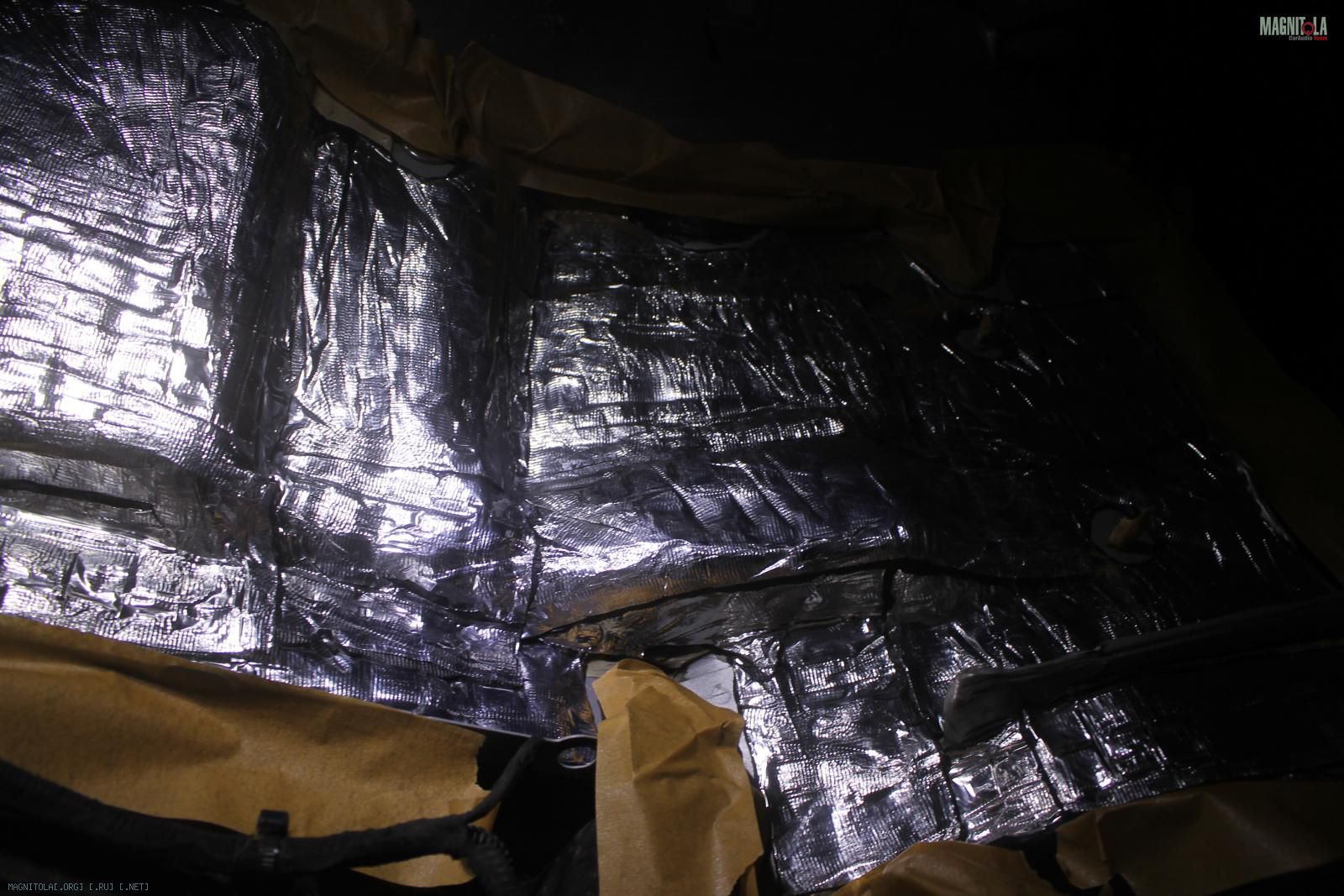

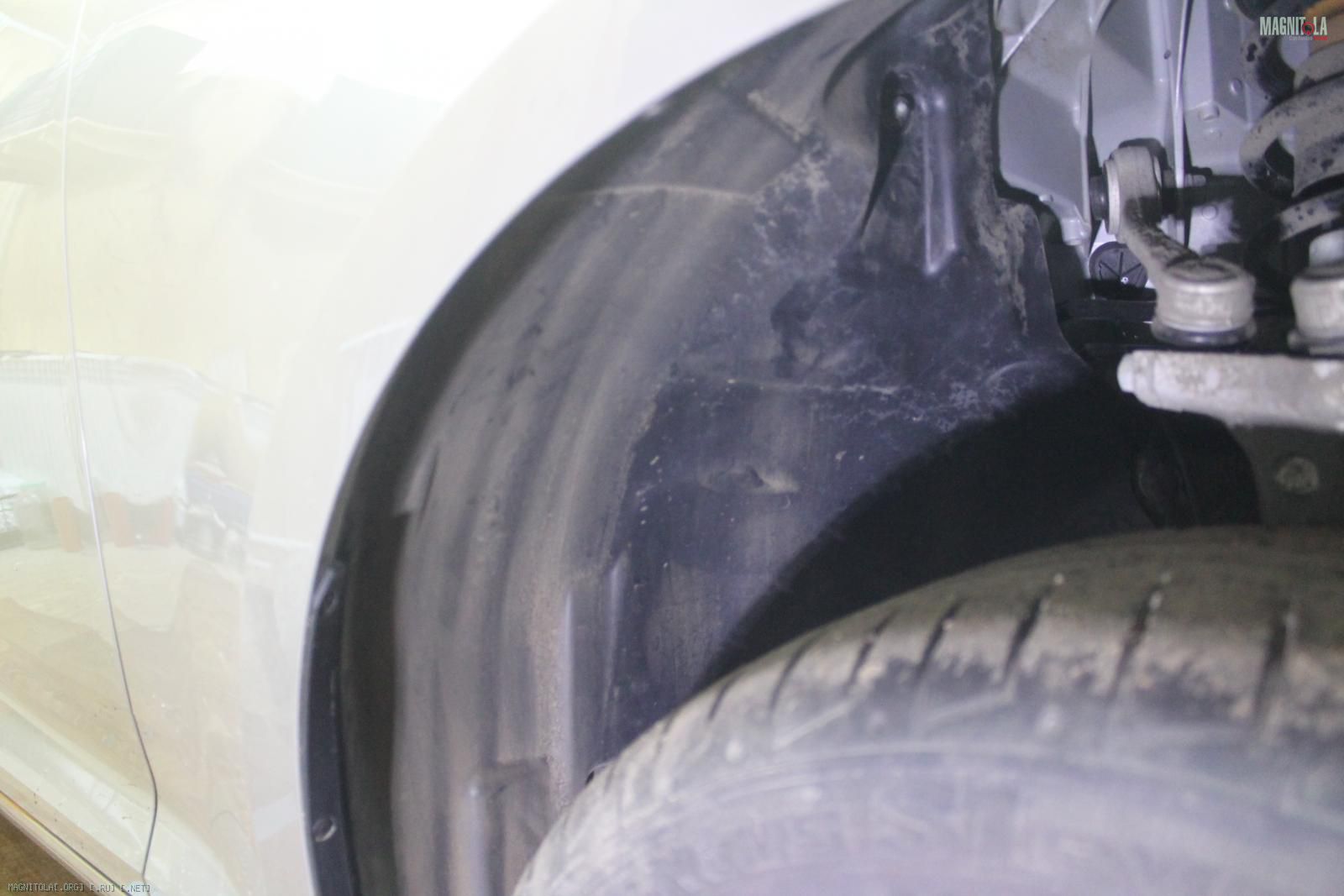

Передняя левая...
Вложение 1130086 Вложение 1130088 Вложение 1130090 Вложение 1130092 Вложение 1130094 Вложение 1130096 Вложение 1130098 Вложение 1130100

Наслаждаемся совершенно другим звуком, таким, который должен быть исходно там...
Вложение 1130102
25.04.2017, 20:38
st220

Вложений: 16

Re: Изготовление корпусов для сабвуферов, фальшпанелей

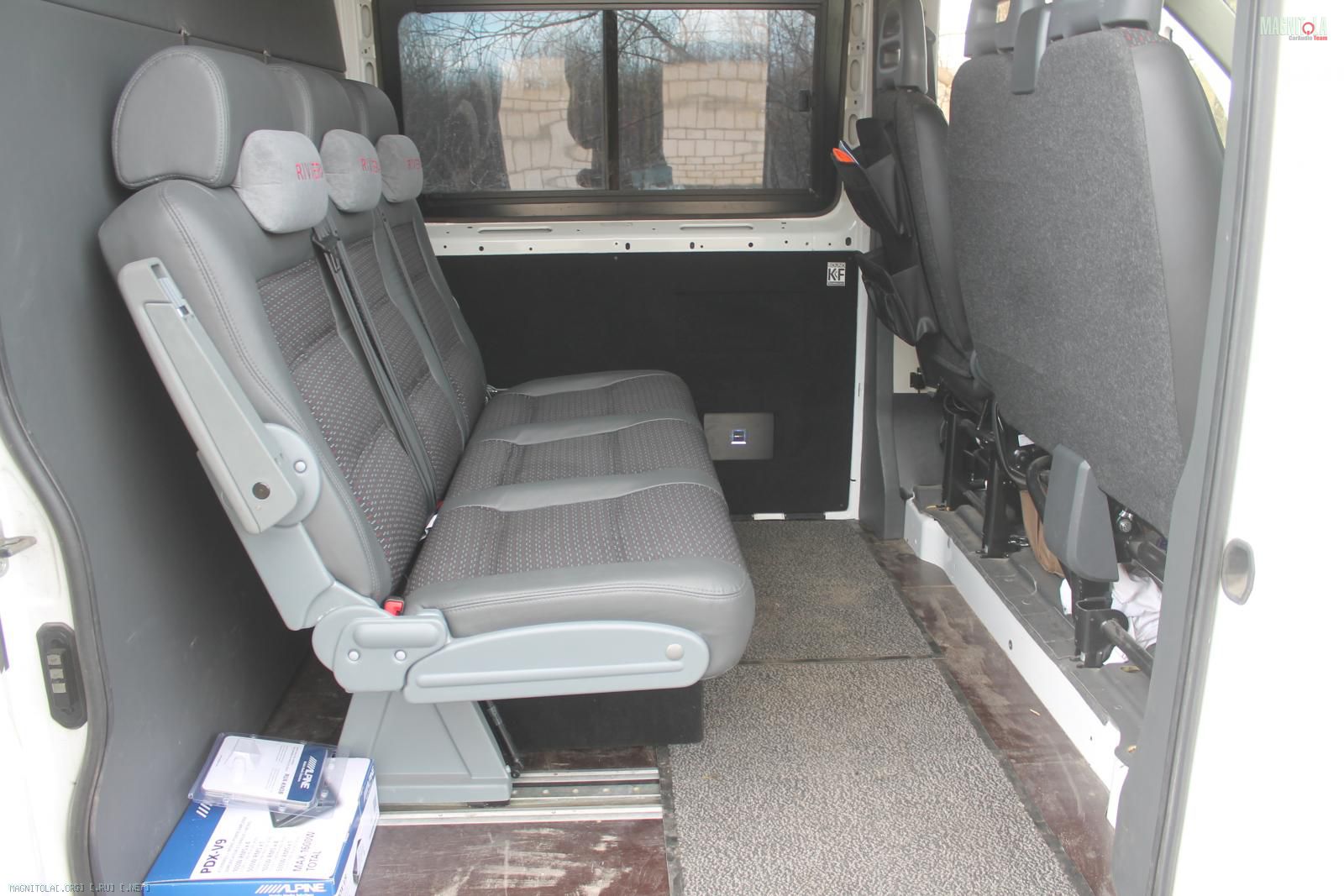

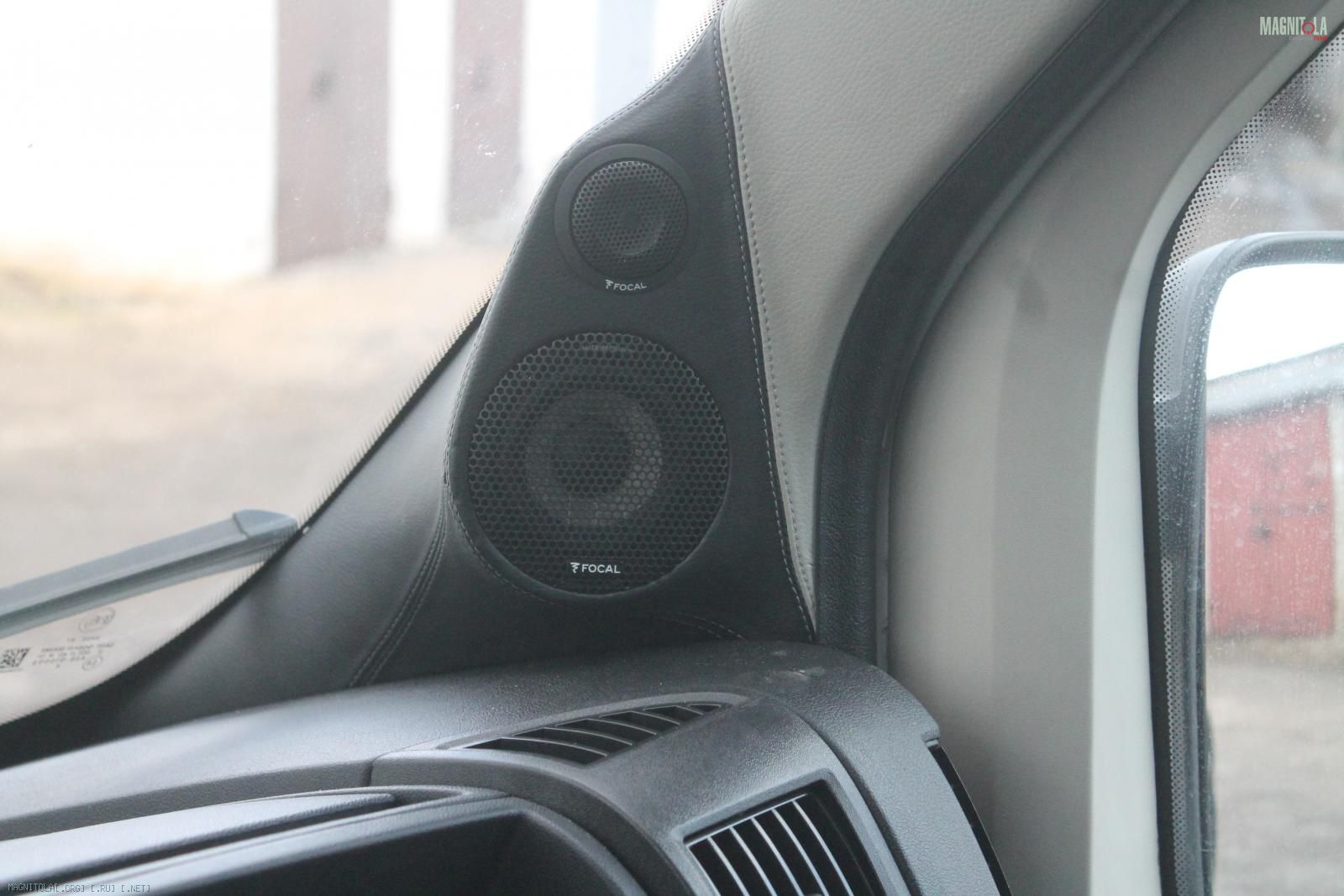

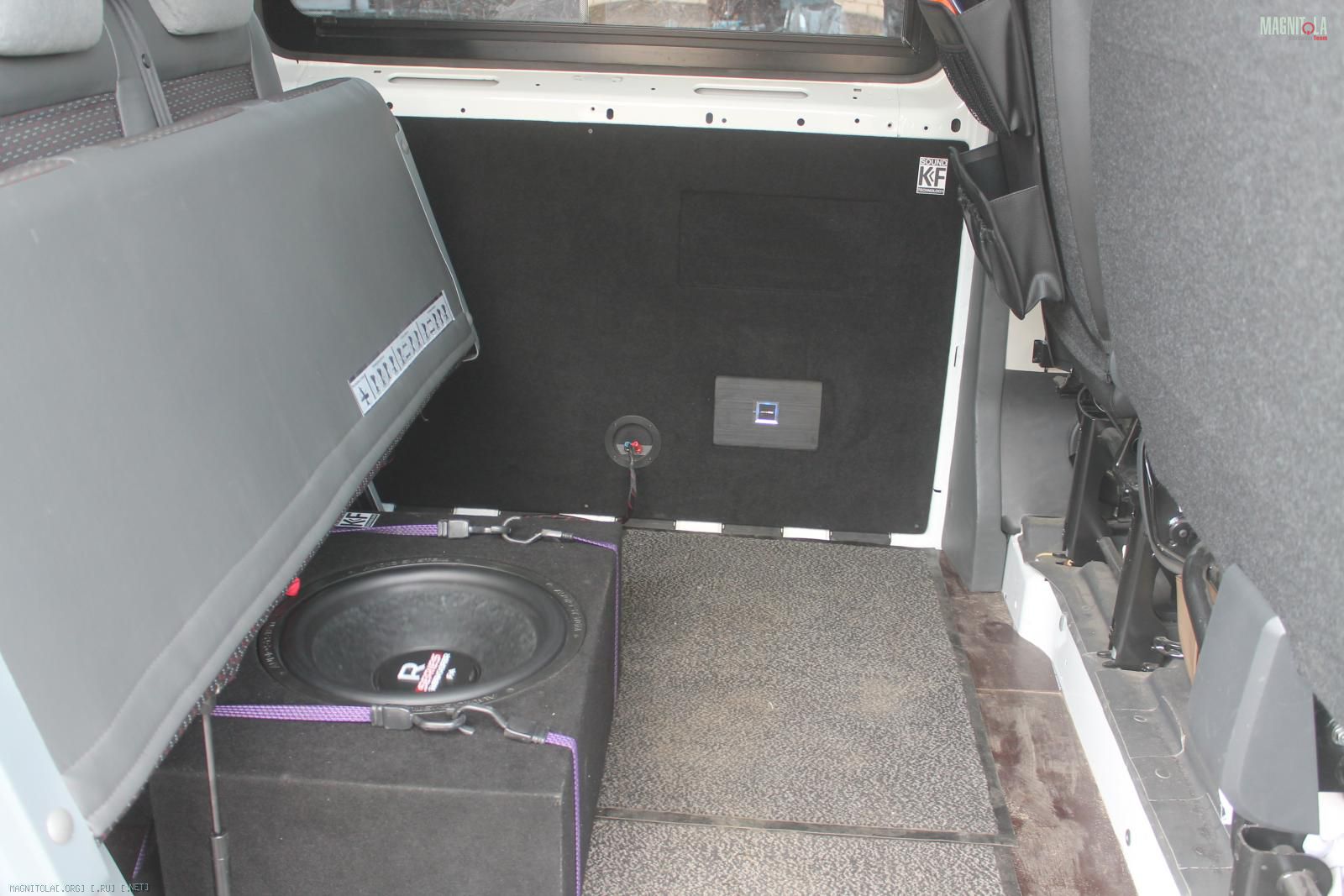

В KF-Sound Technology приехал Citroen Jumper

Вложение 1130524 Вложение 1130526

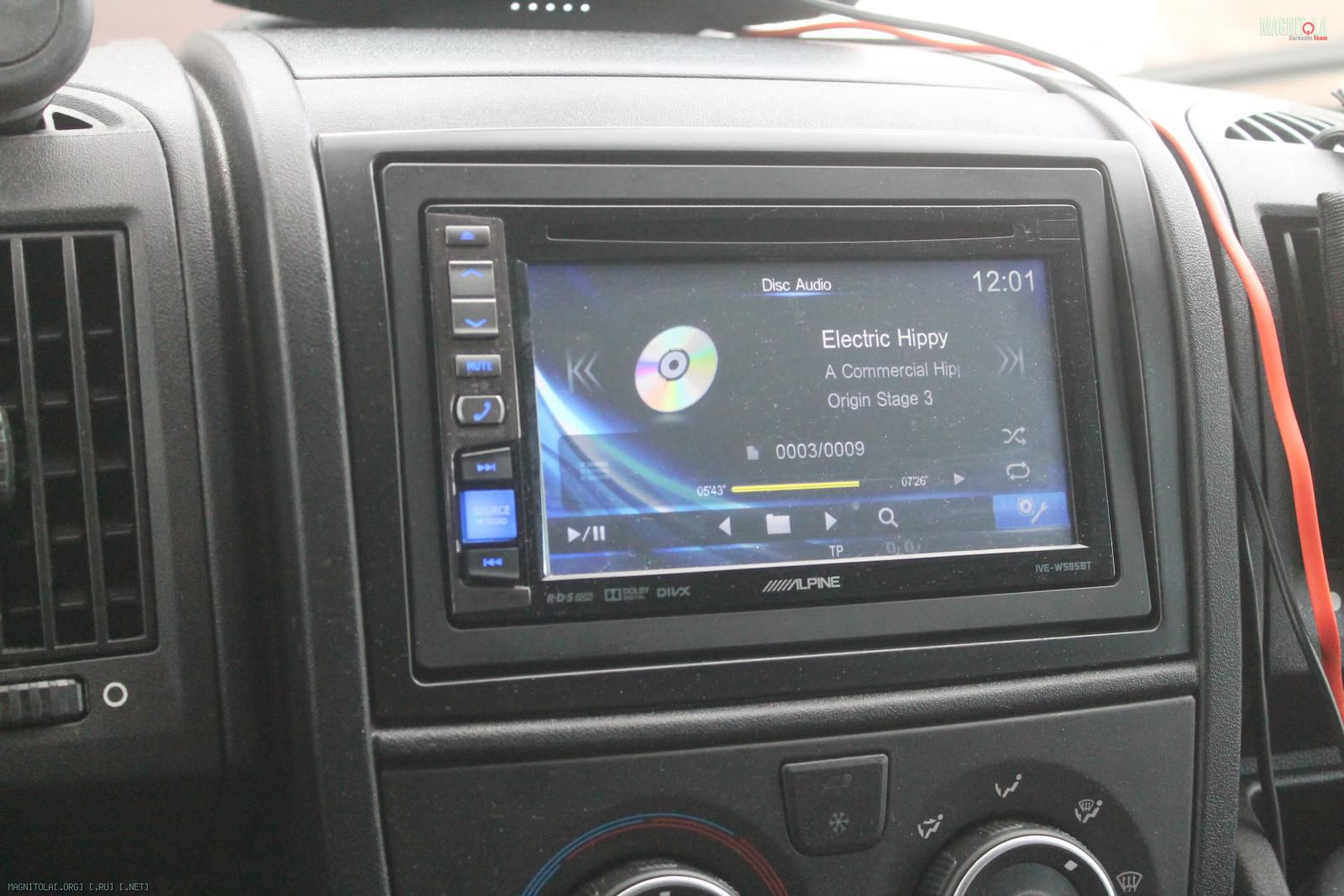

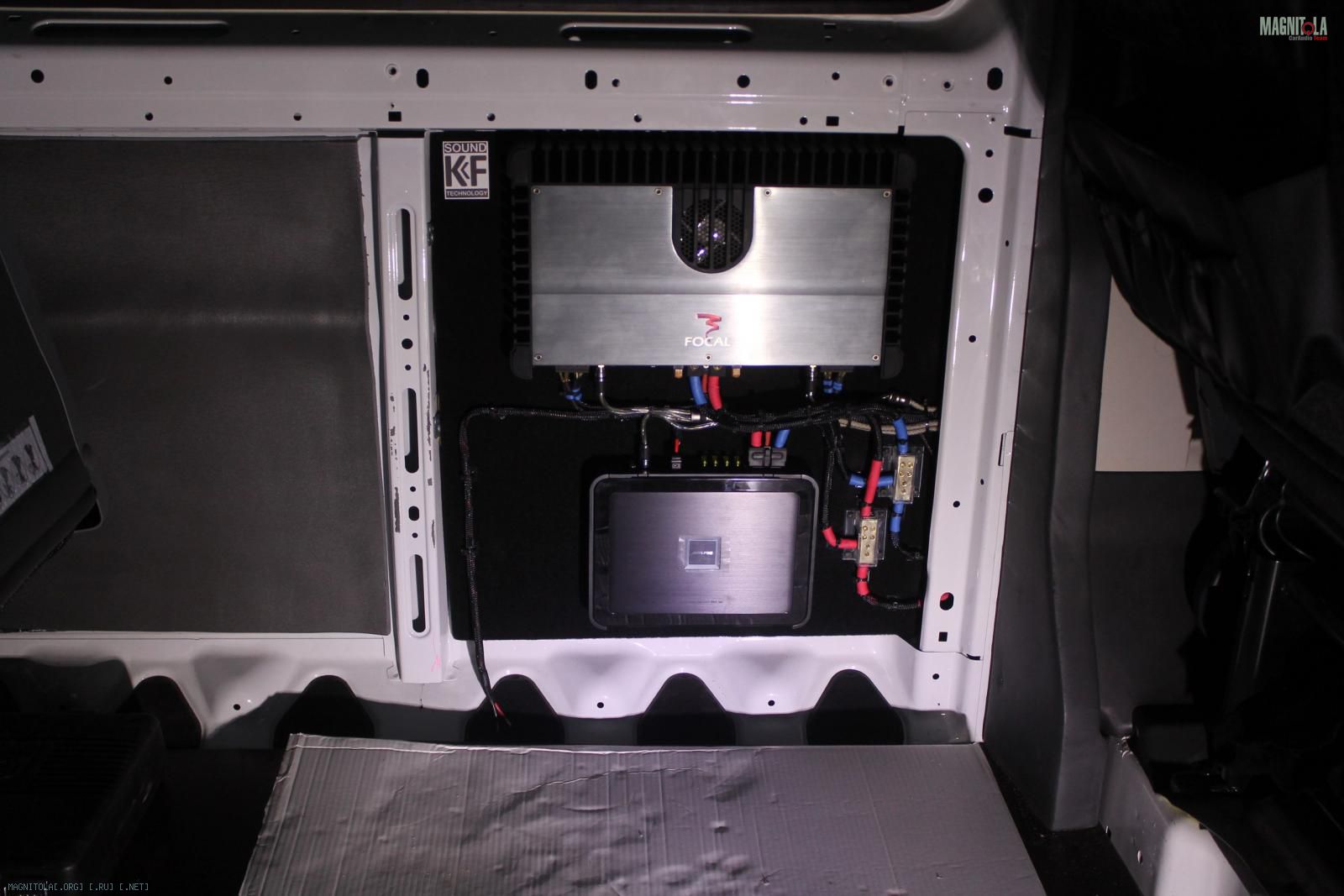

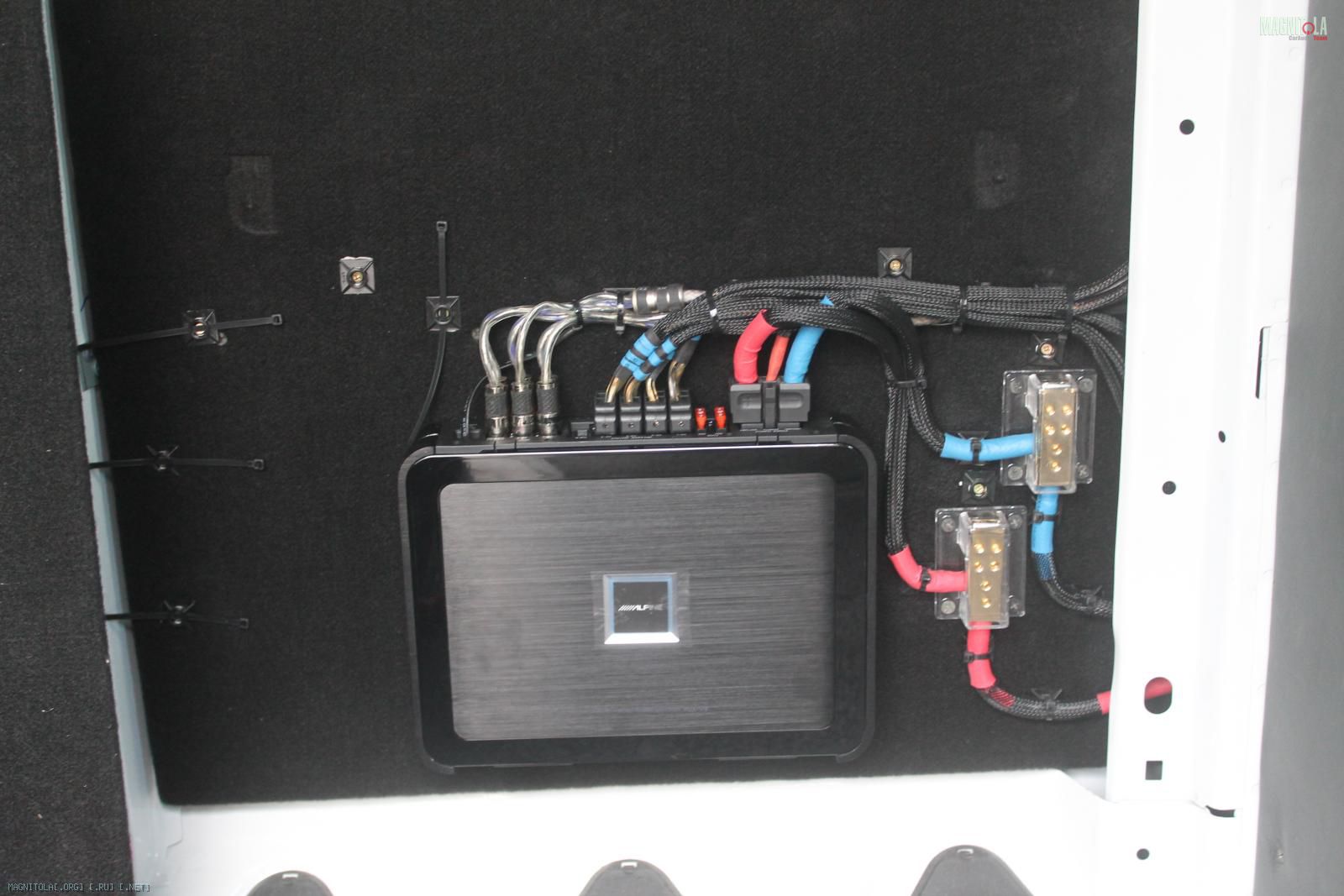

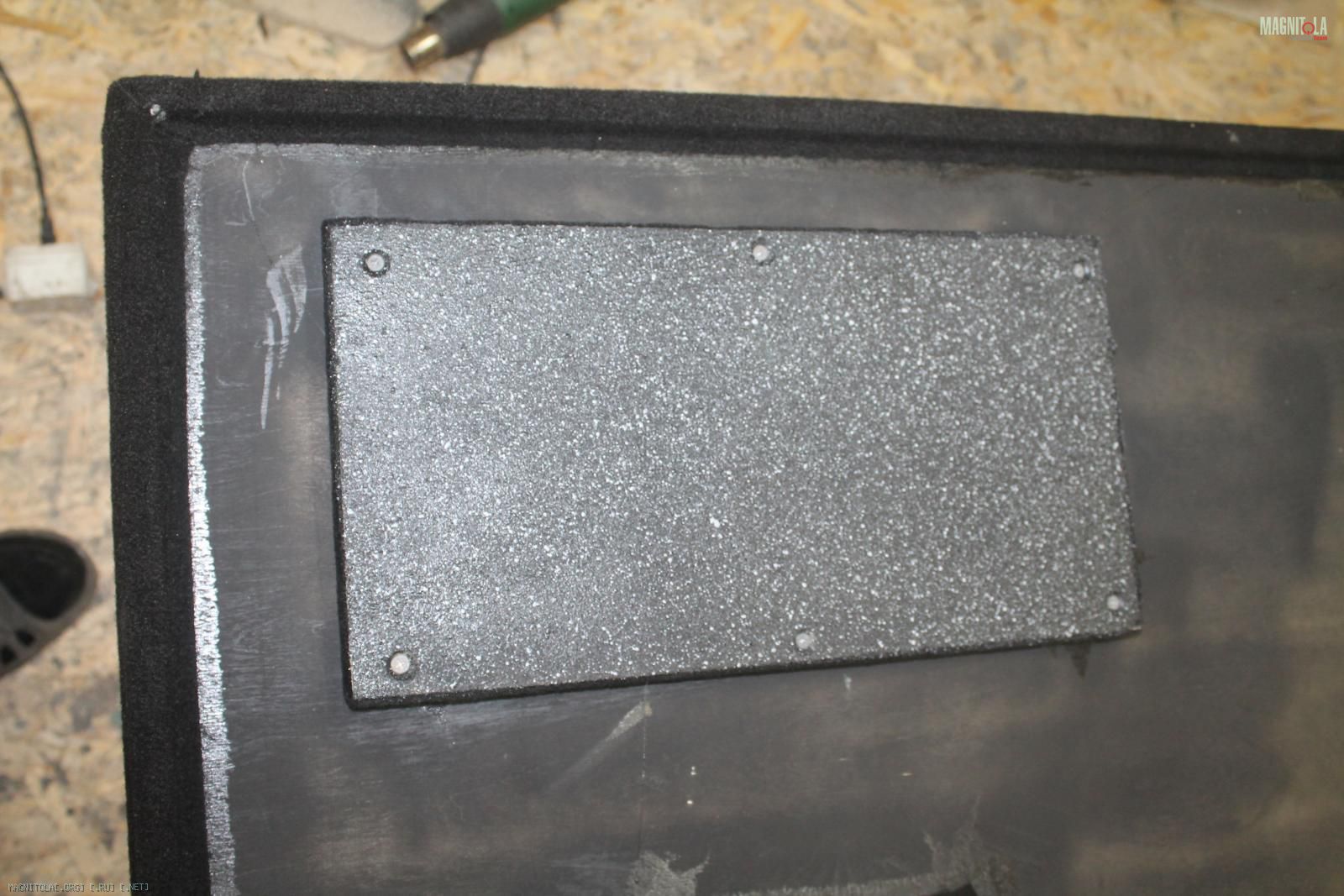

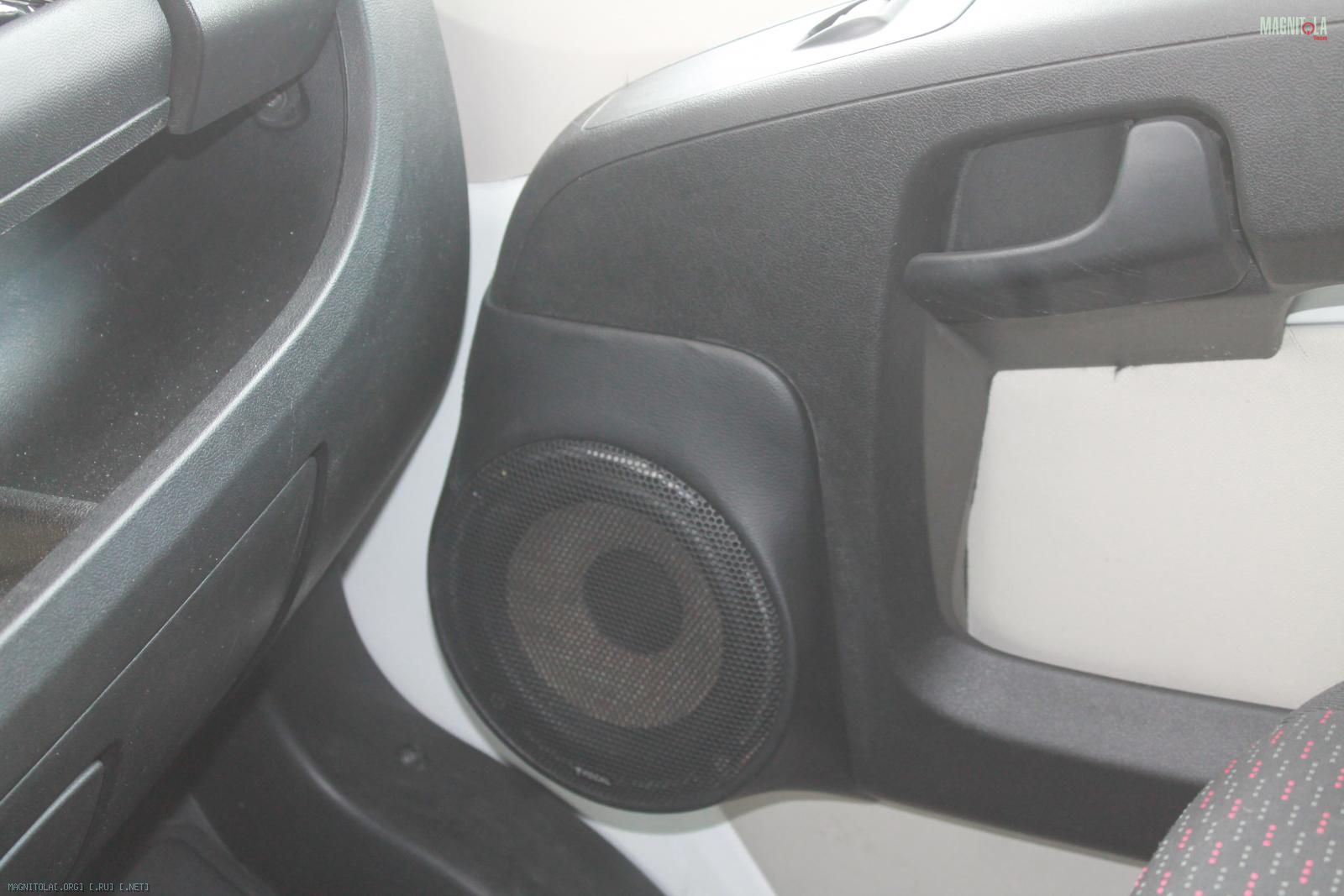

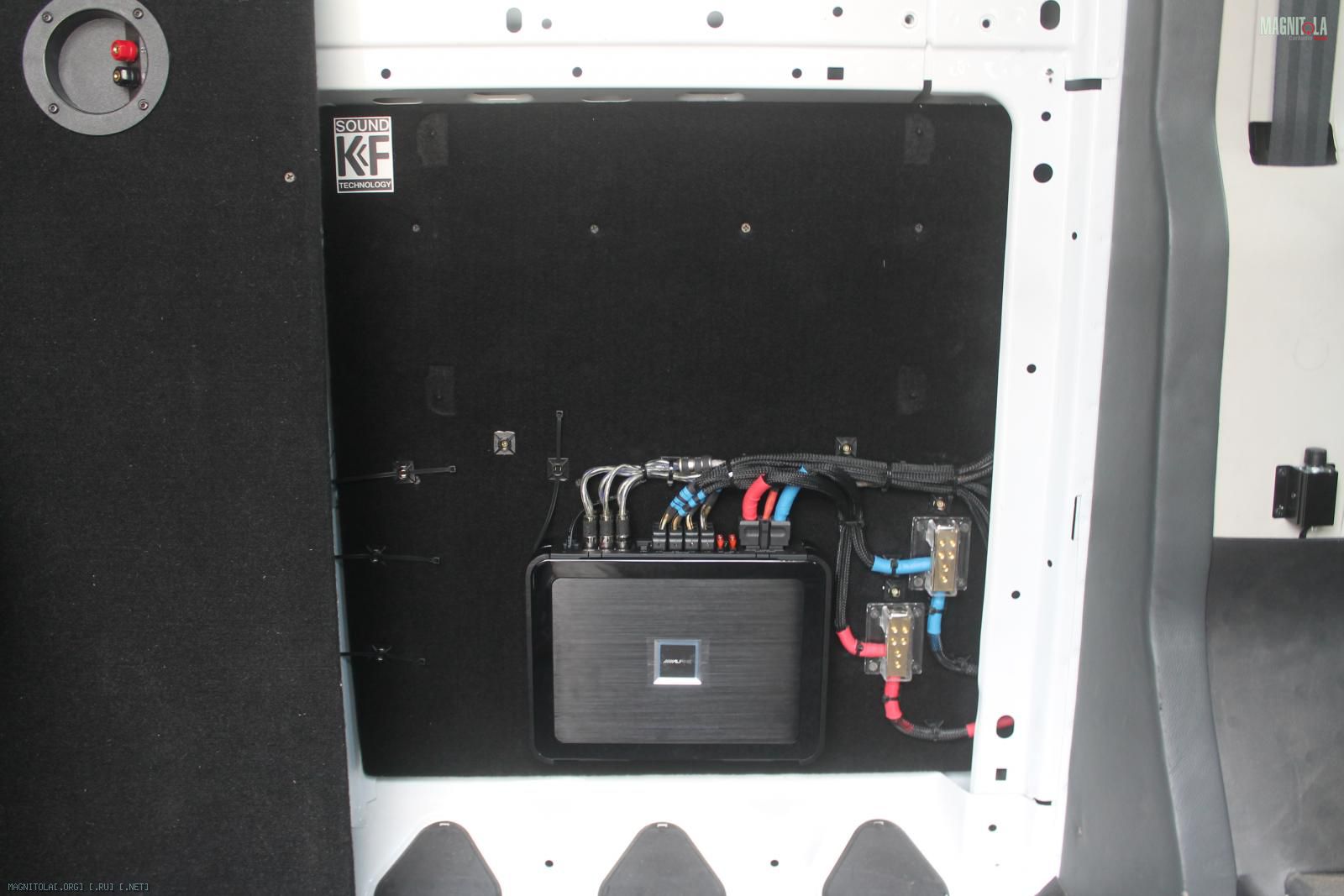

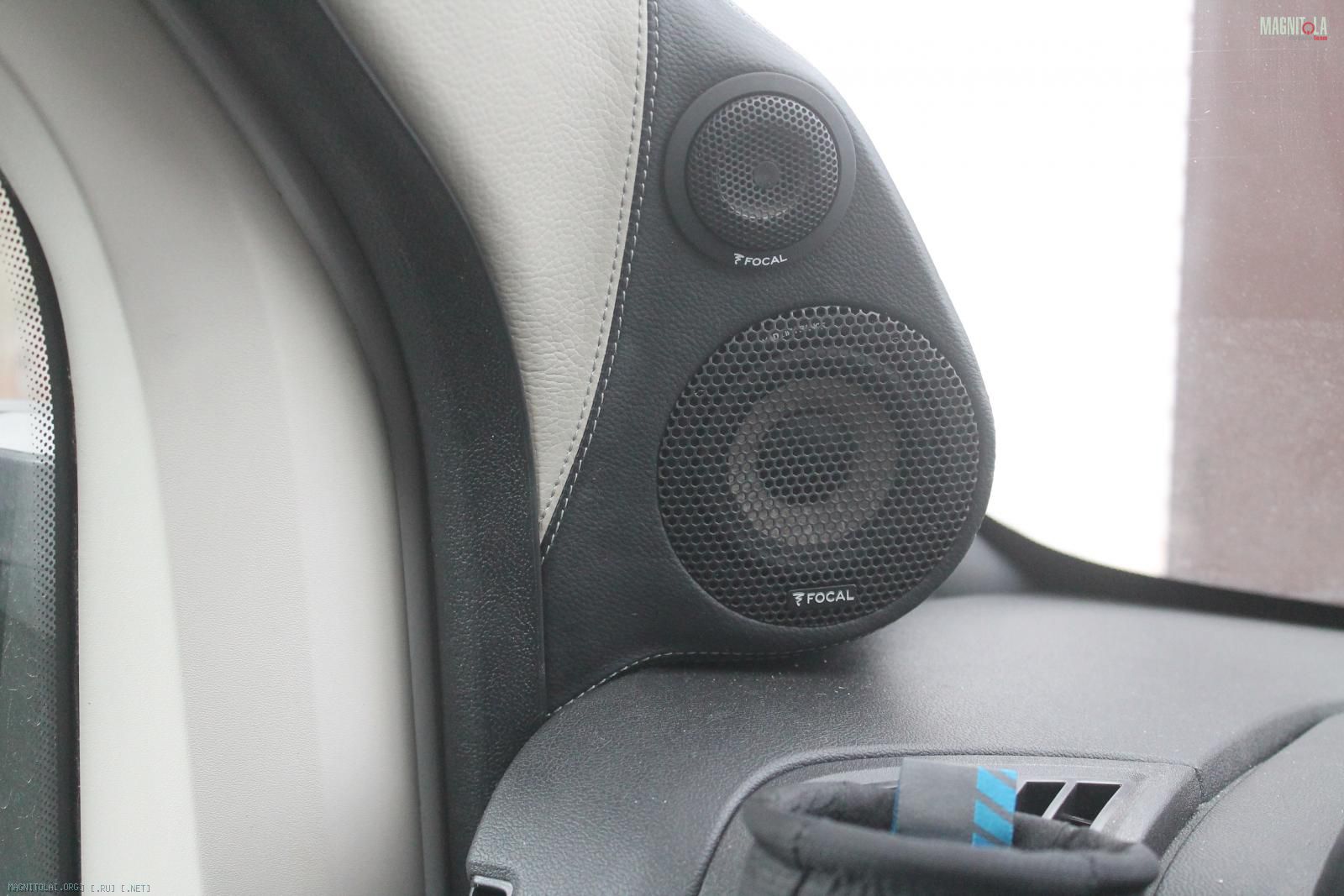

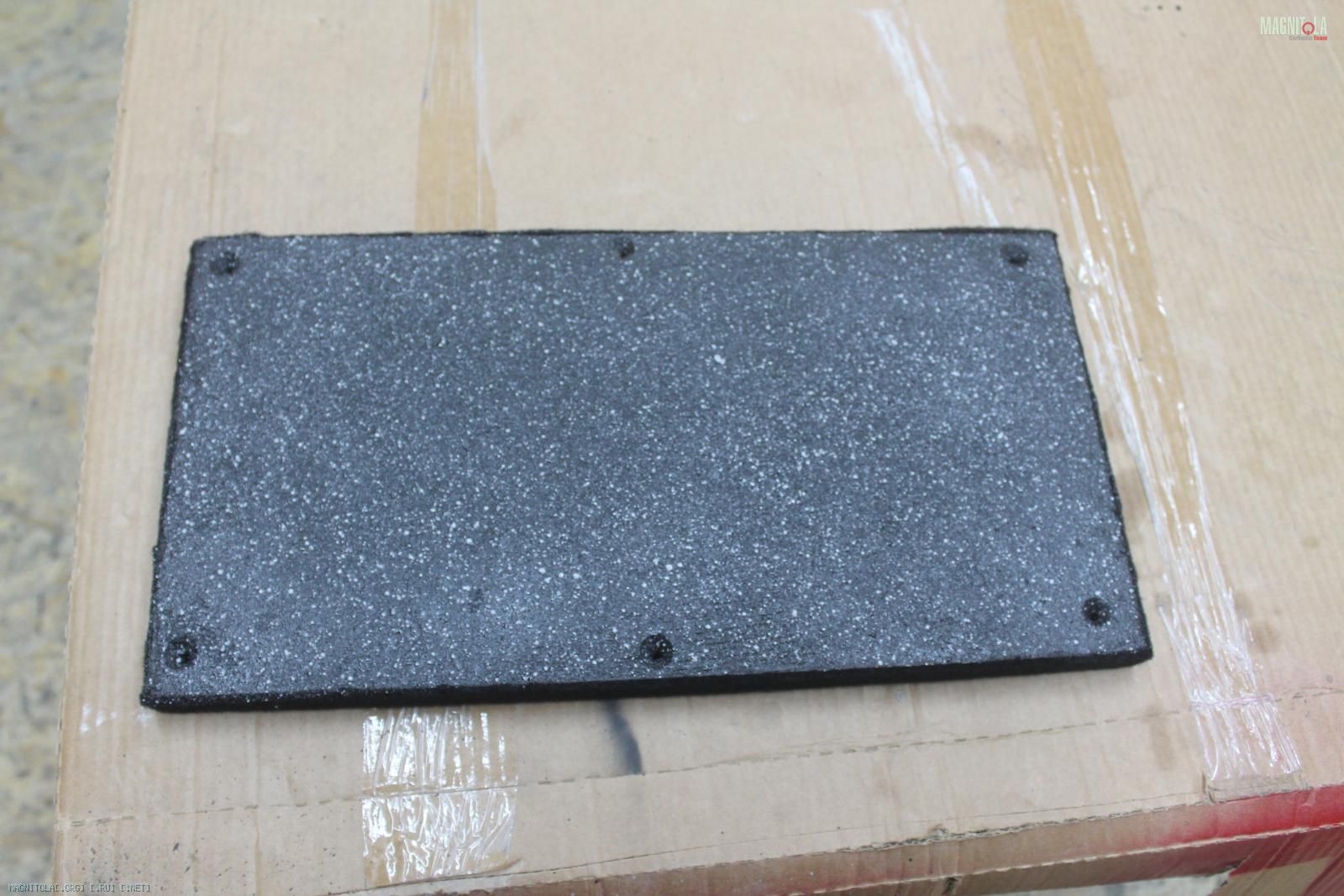

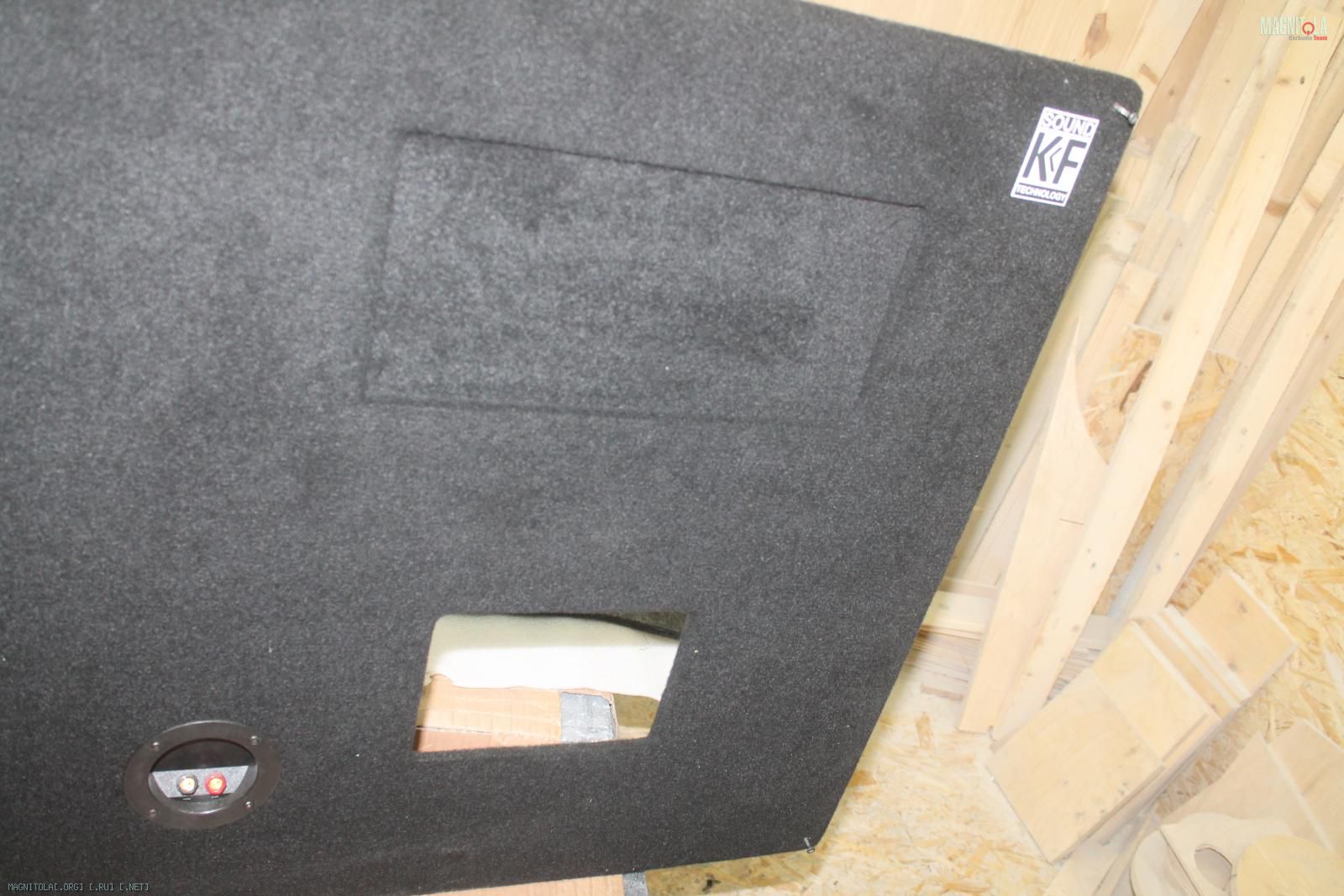

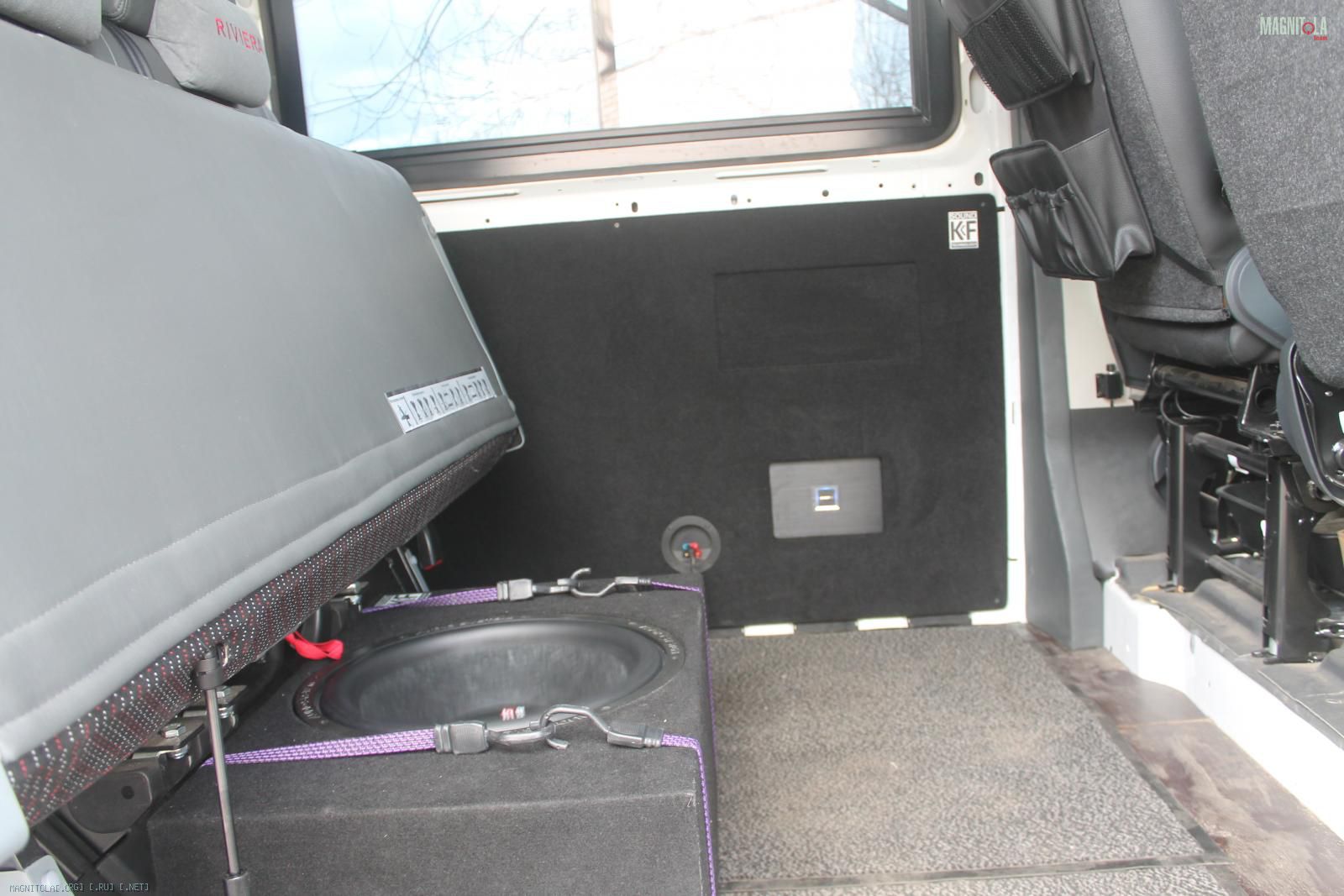

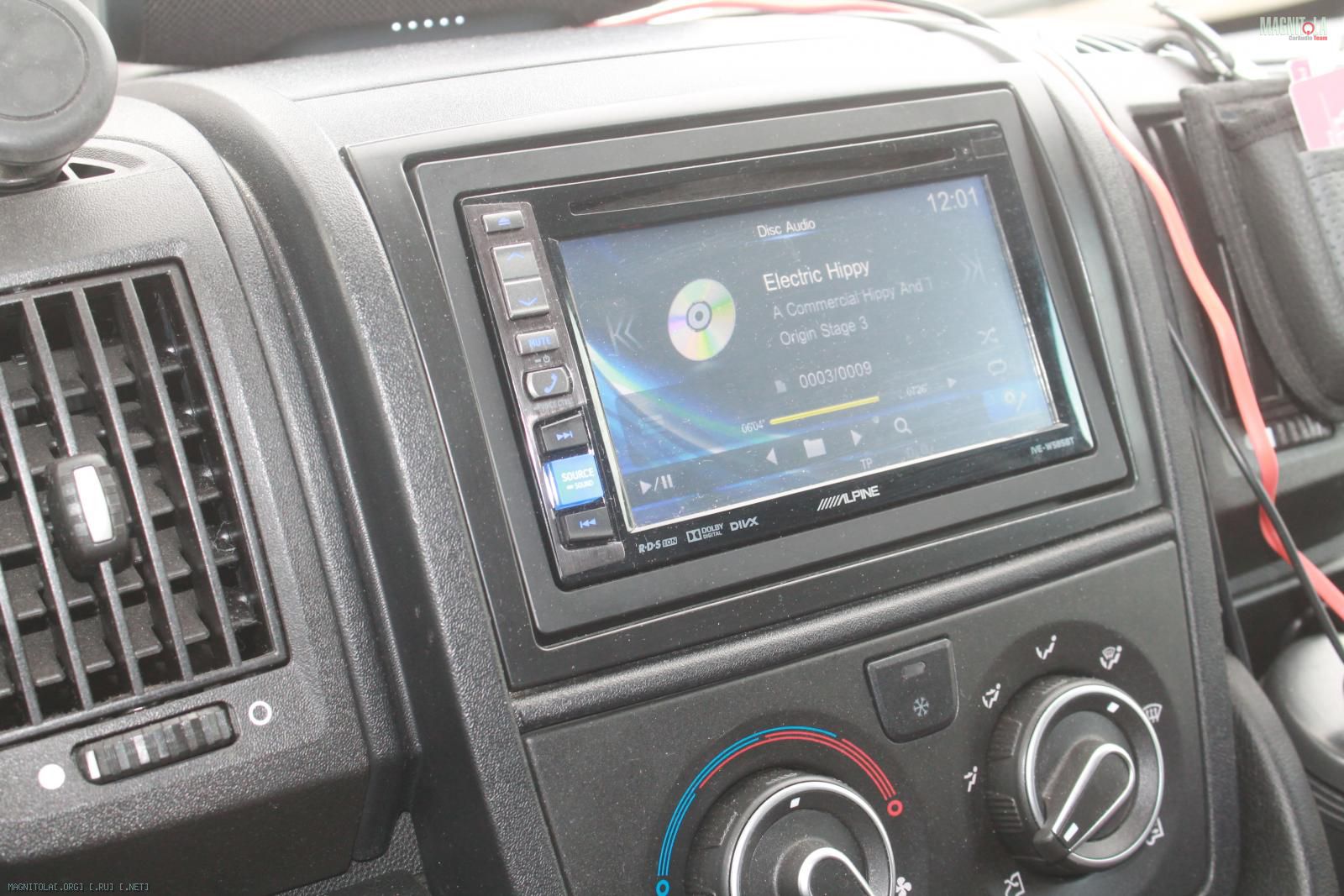

После трех поломок нового 4-кан Focal FPS 4160, был отправлен на пенсию, на замену пришел Alpine PDX-V9, перекоммутировали, установили дистанционный регулятор баса, поднастроили систему...
Вложение 1130558 Вложение 1130528 Вложение 1130530 Вложение 1130532 Вложение 1130534 Вложение 1130536 Вложение 1130538 Вложение 1130540 Вложение 1130542 Вложение 1130546 Вложение 1130548 Вложение 1130550 Вложение 1130552 Вложение 1130554
26.04.2017, 11:04
fox proteus

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Что-то знакомое:)
26.04.2017, 22:41
st220

Вложений: 67

Re: Изготовление корпусов для сабвуферов, фальшпанелей

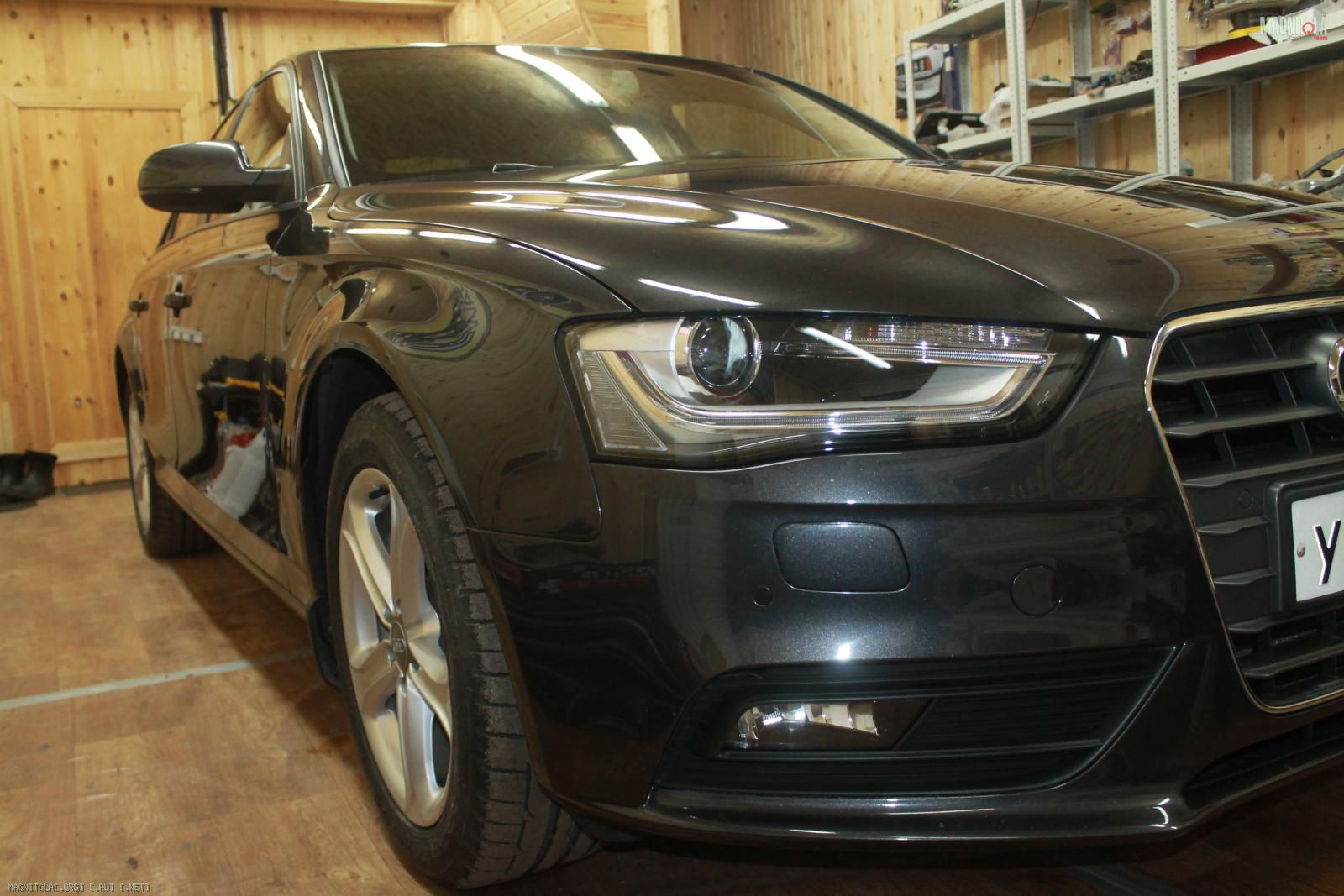

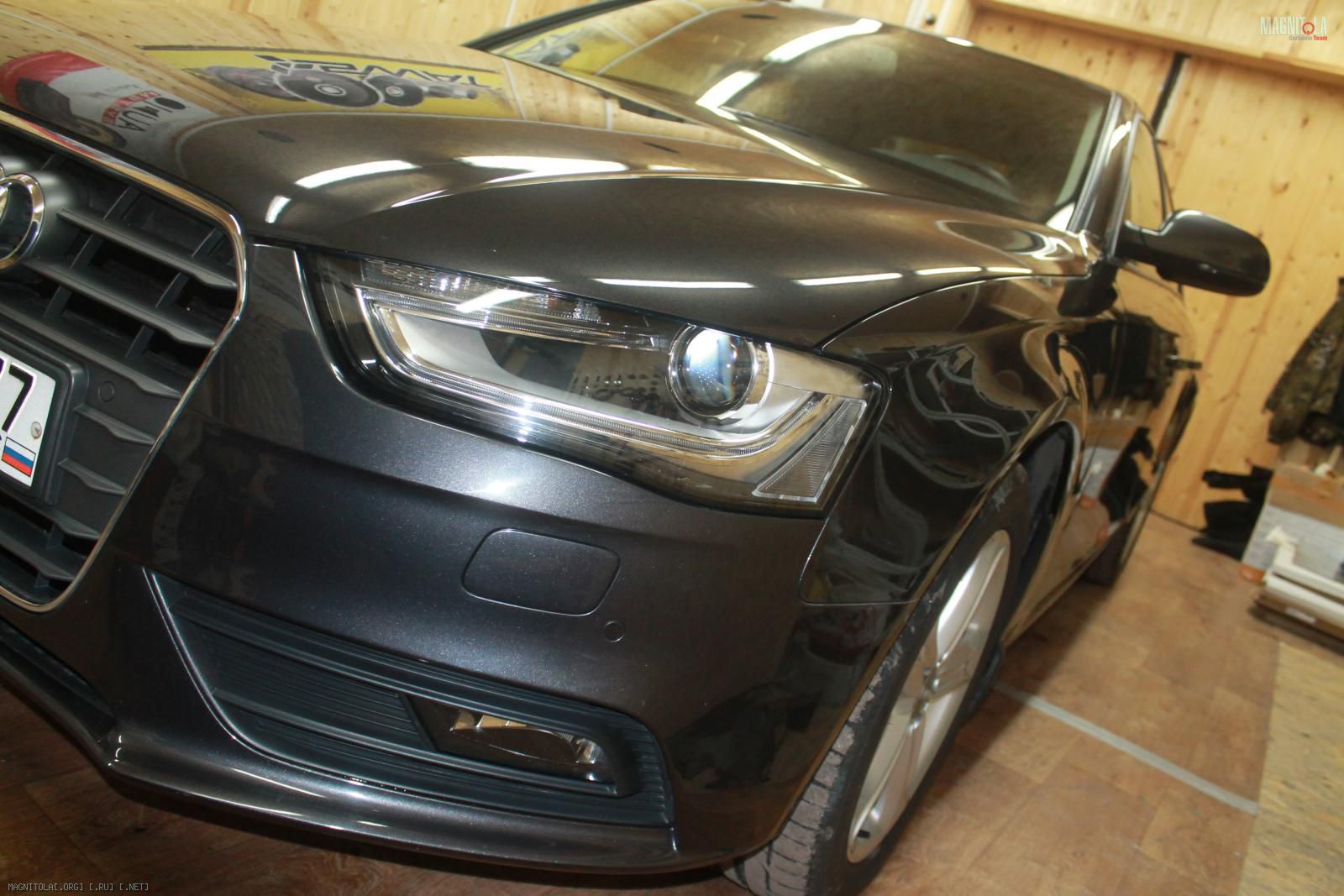

В KF-Sound Technology приехала Audi A4 B8... аудиhttps://vk.com/images/emoji/D83DDE48.png https://vk.com/images/emoji/D83DDE48.png https://vk.com/images/emoji/D83DDE48.png

Вложение 1130976 Вложение 1130978 Вложение 1130980 Вложение 1130982

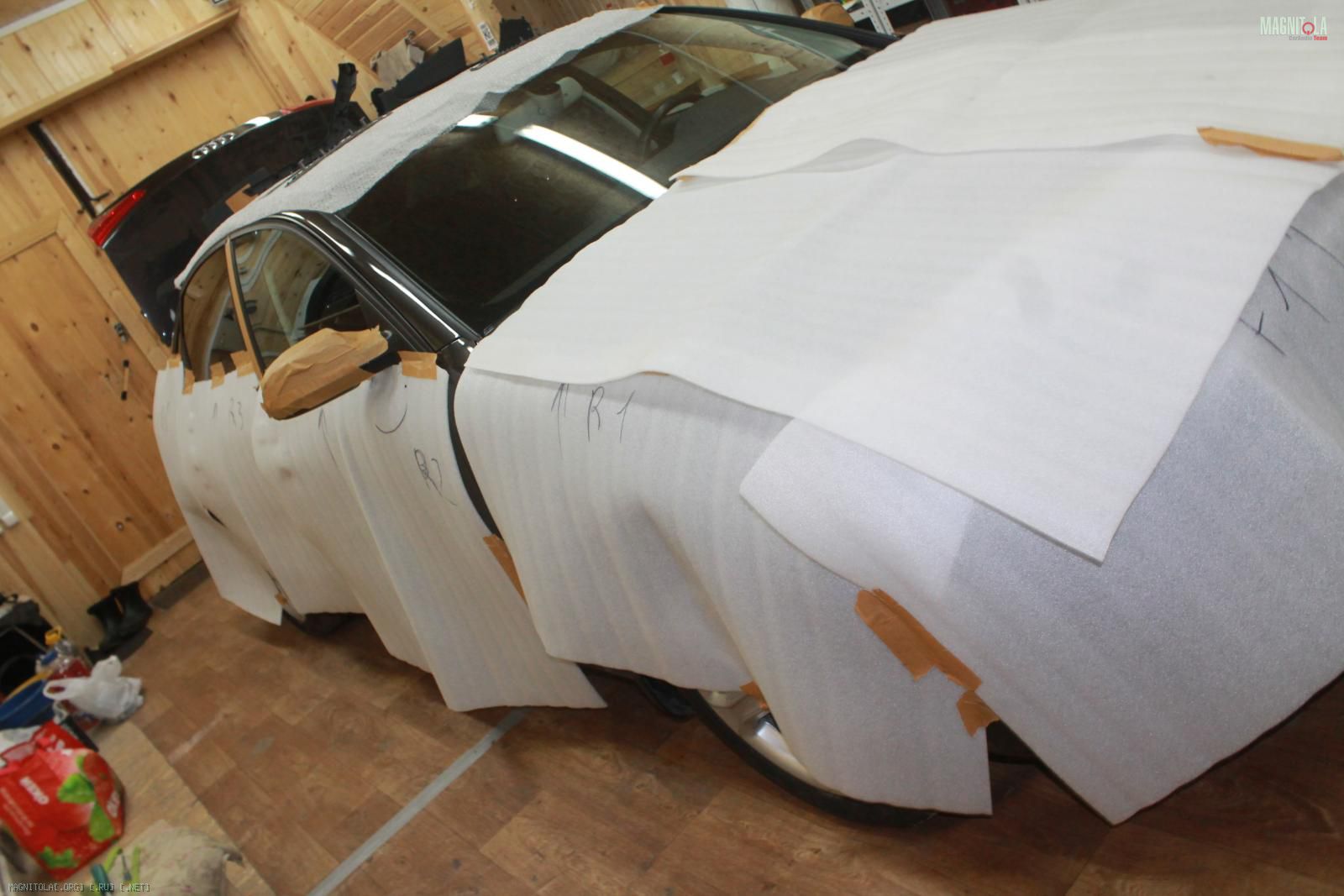

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

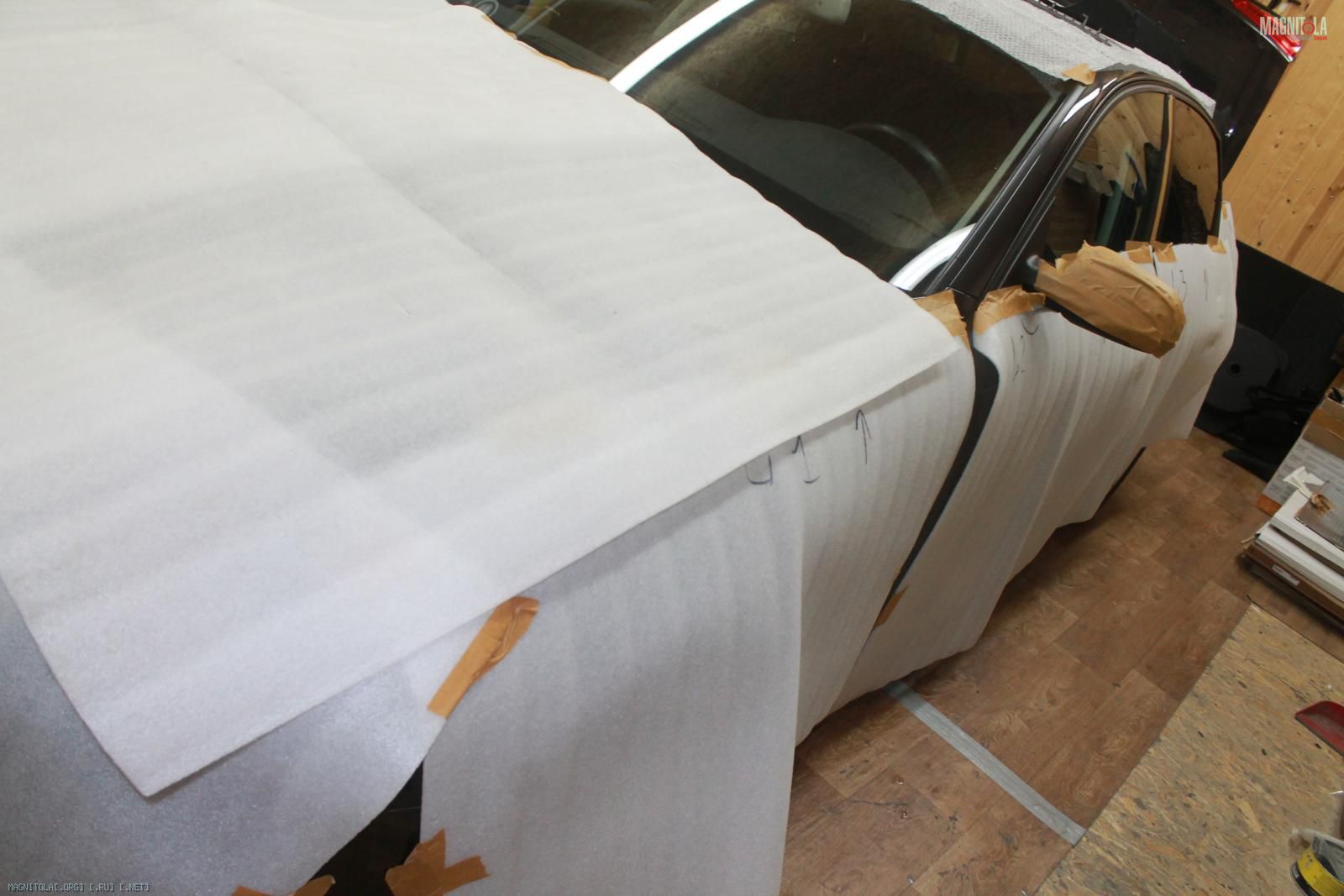

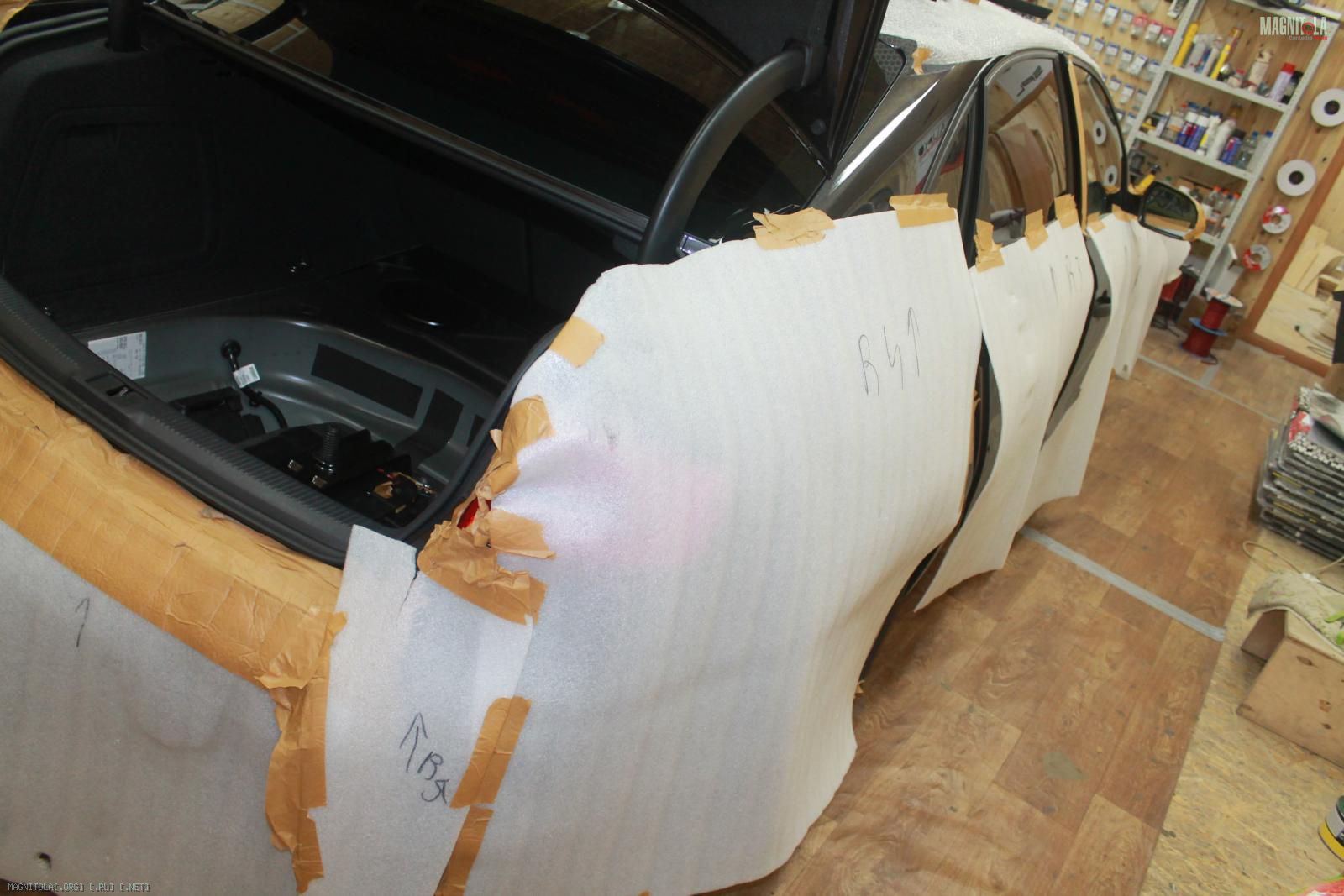

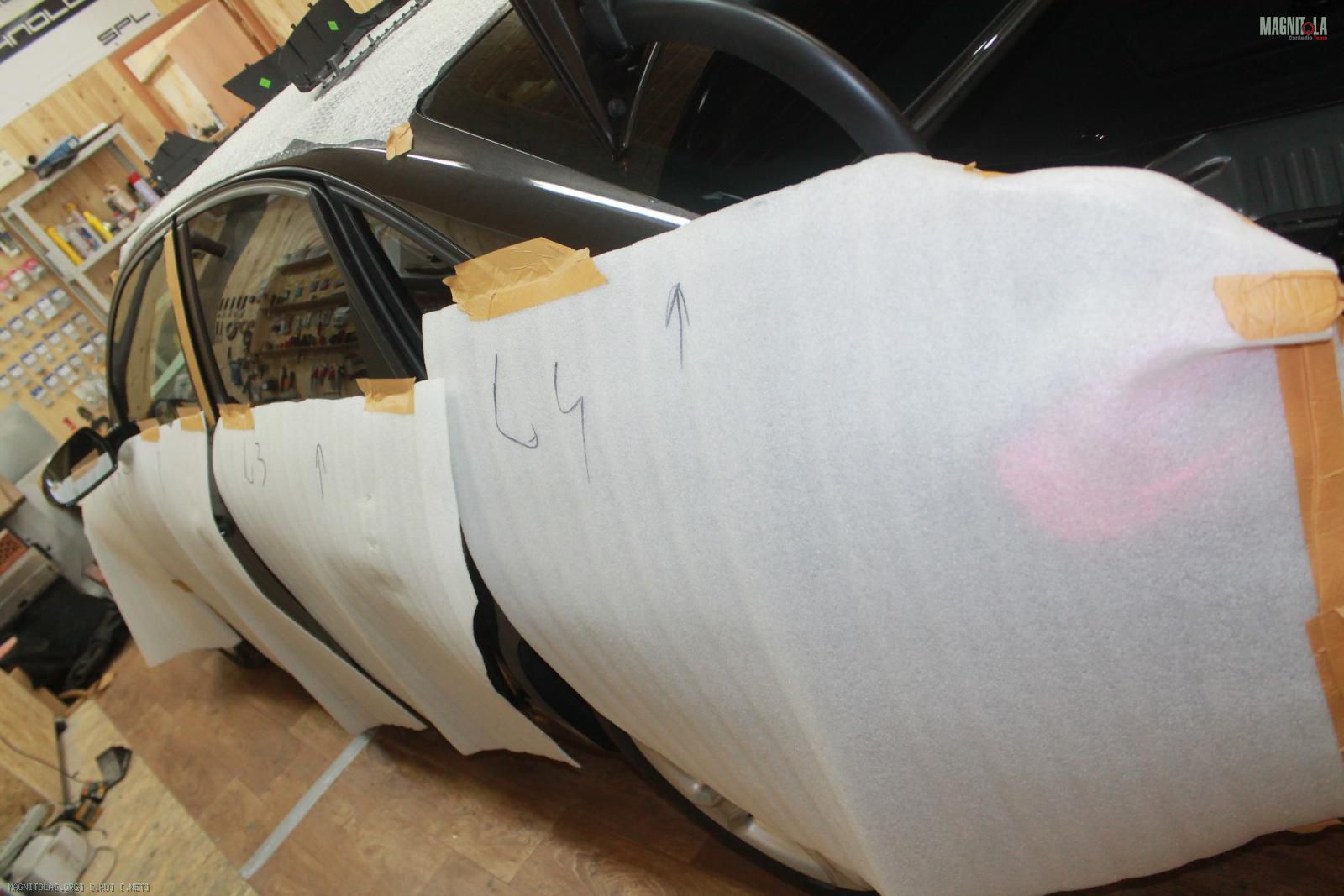

"Защита кузова"
Вложение 1130984 Вложение 1130986 Вложение 1130988 Вложение 1130990 Вложение 1130992 Вложение 1130994

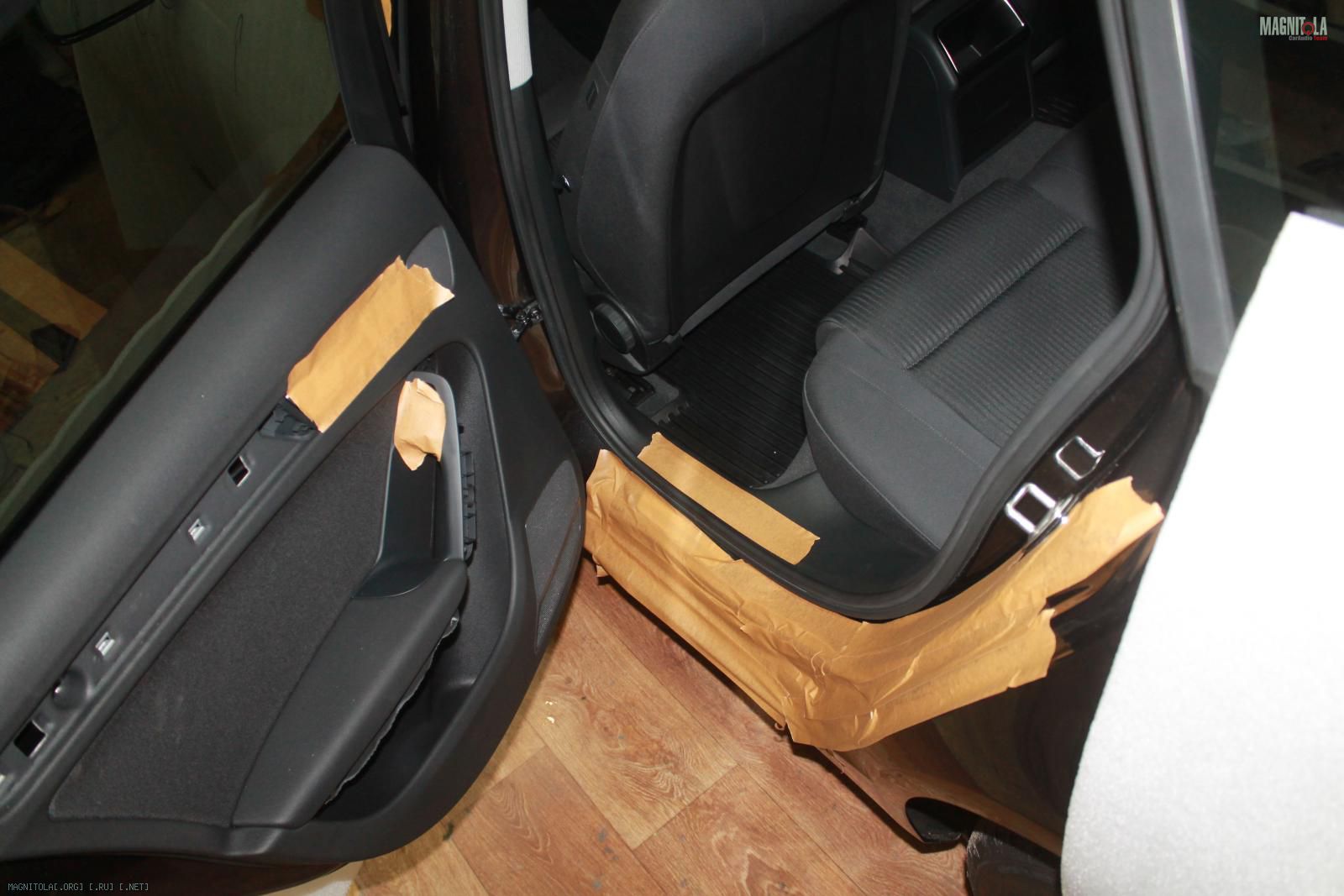

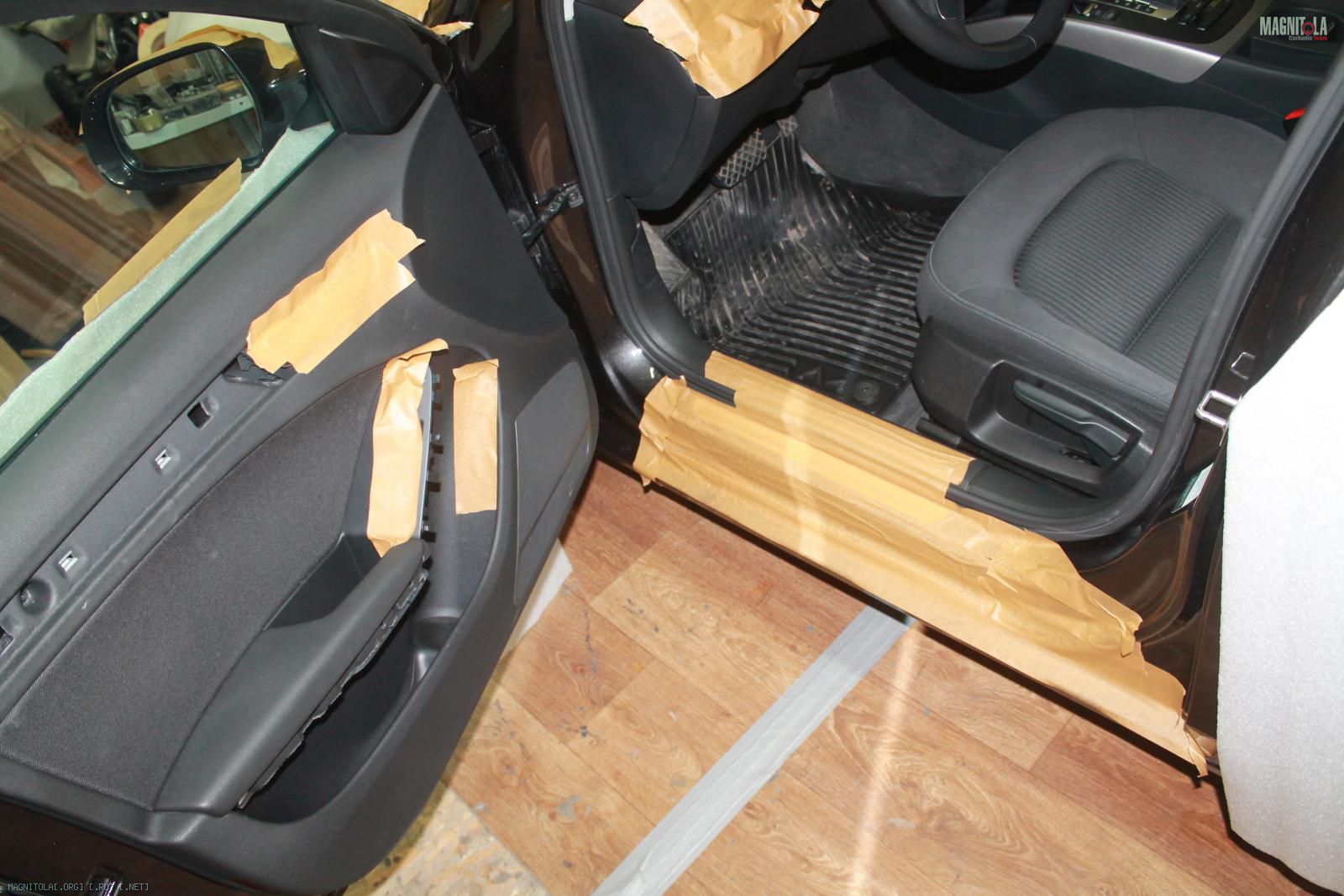

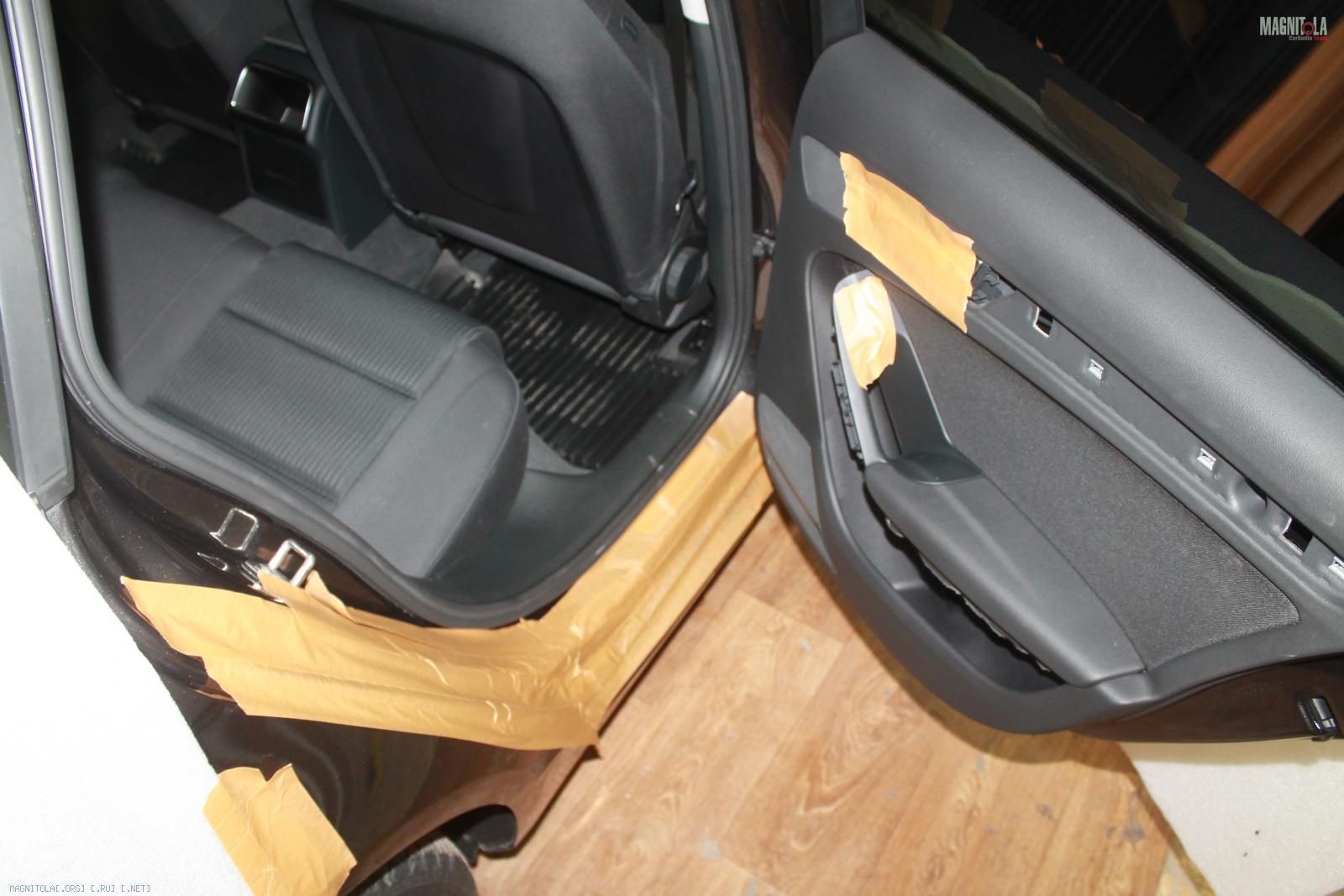

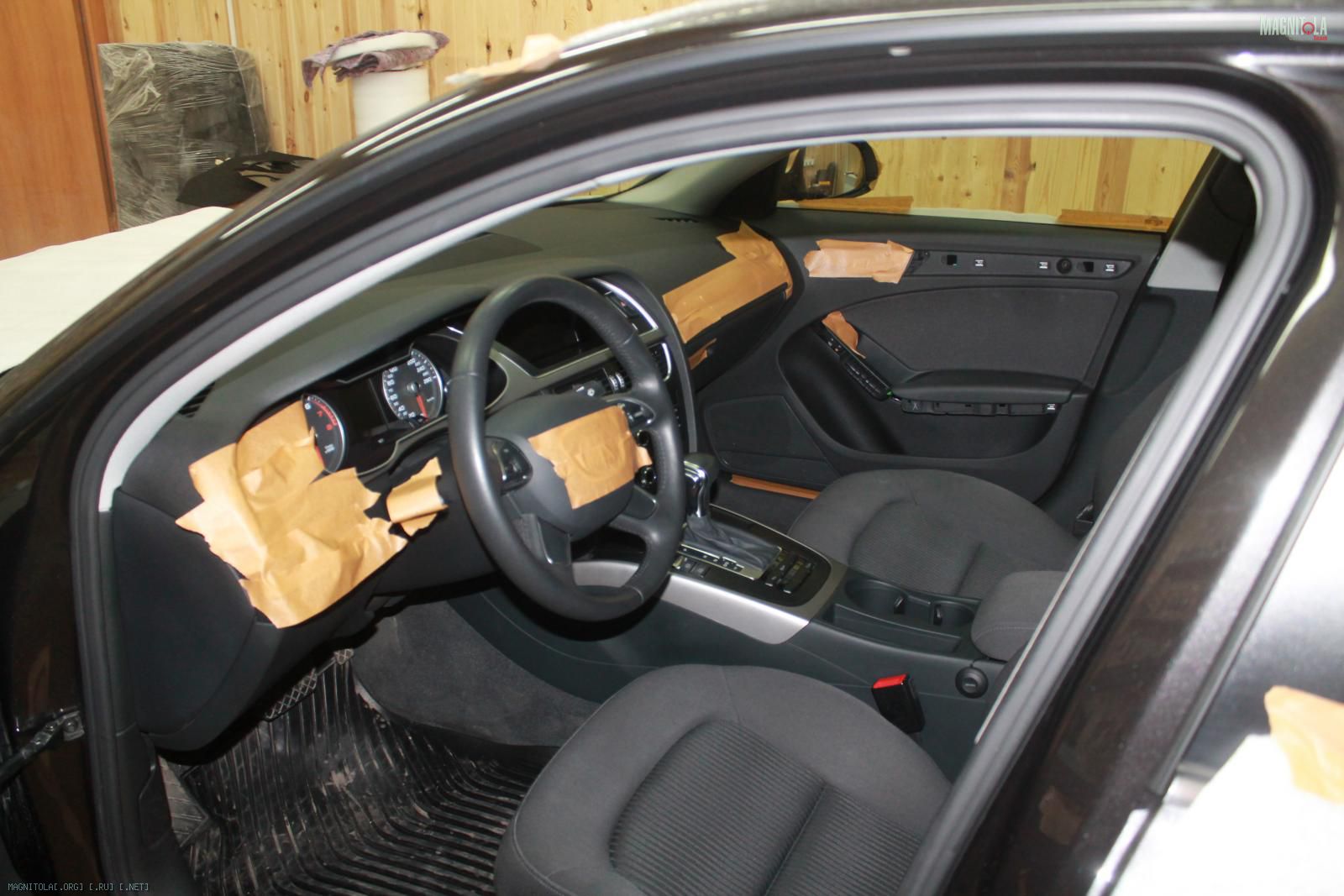

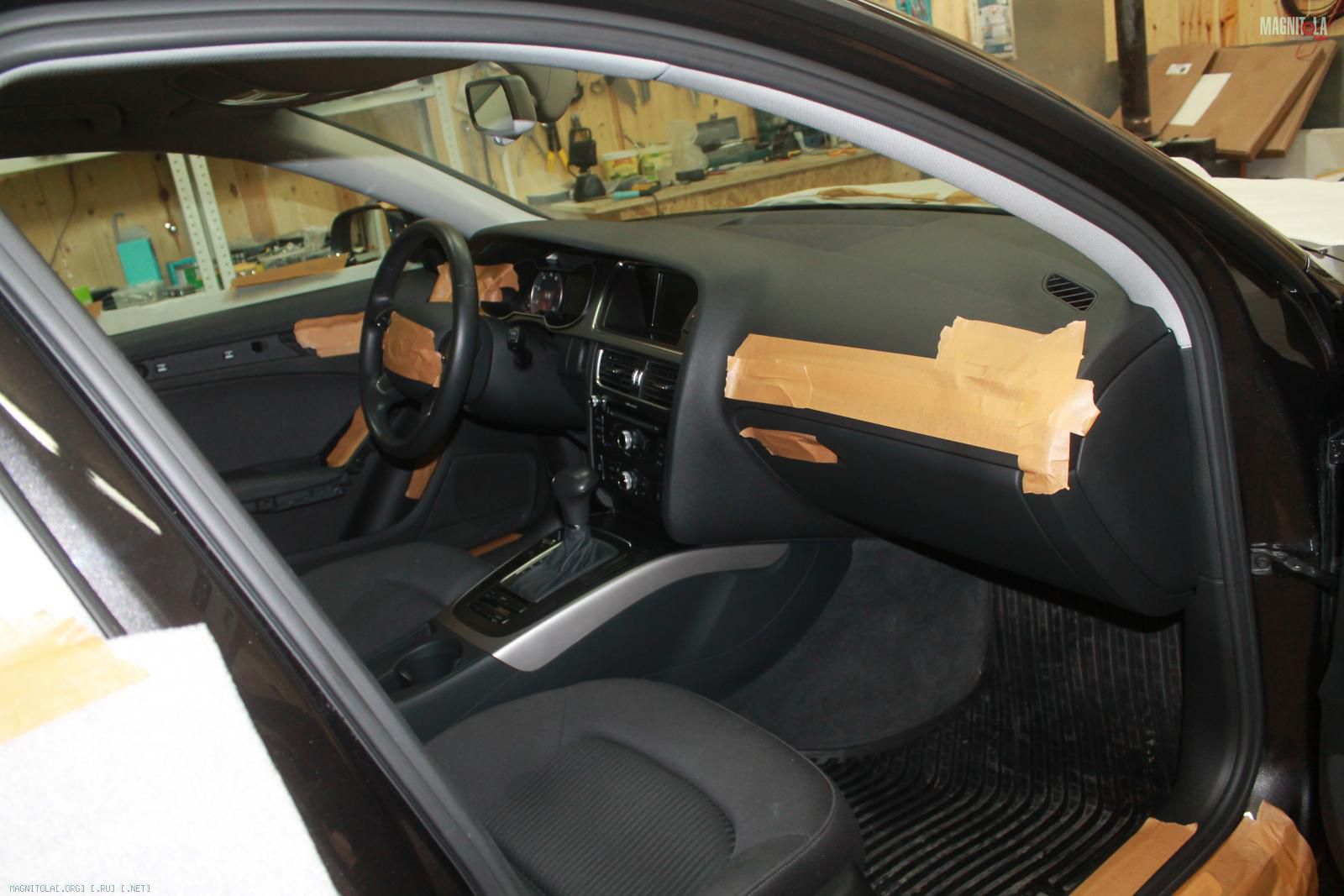

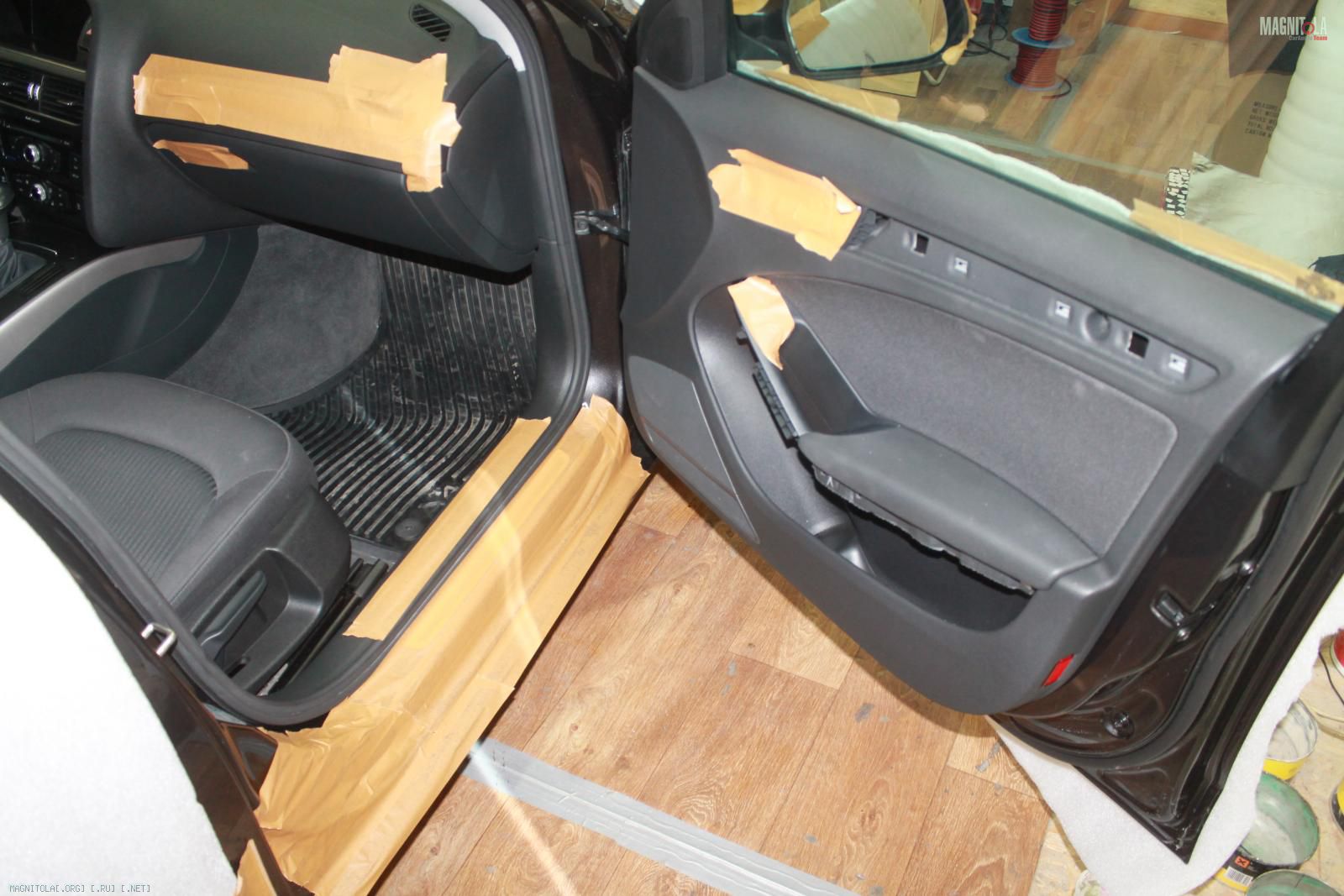

"Защита салона"
Вложение 1130996 Вложение 1130998 Вложение 1131000 Вложение 1131002 Вложение 1131004 Вложение 1131006

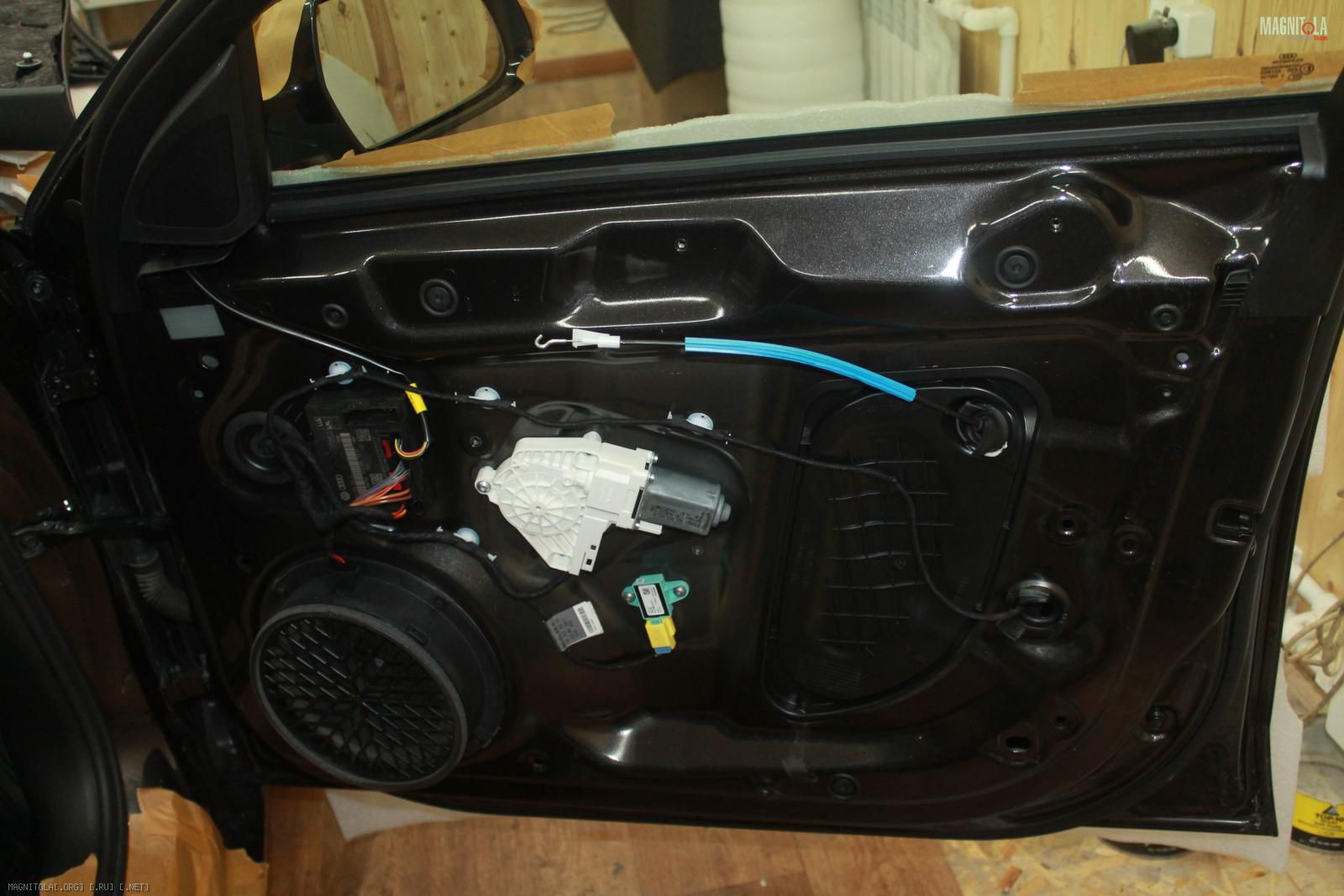

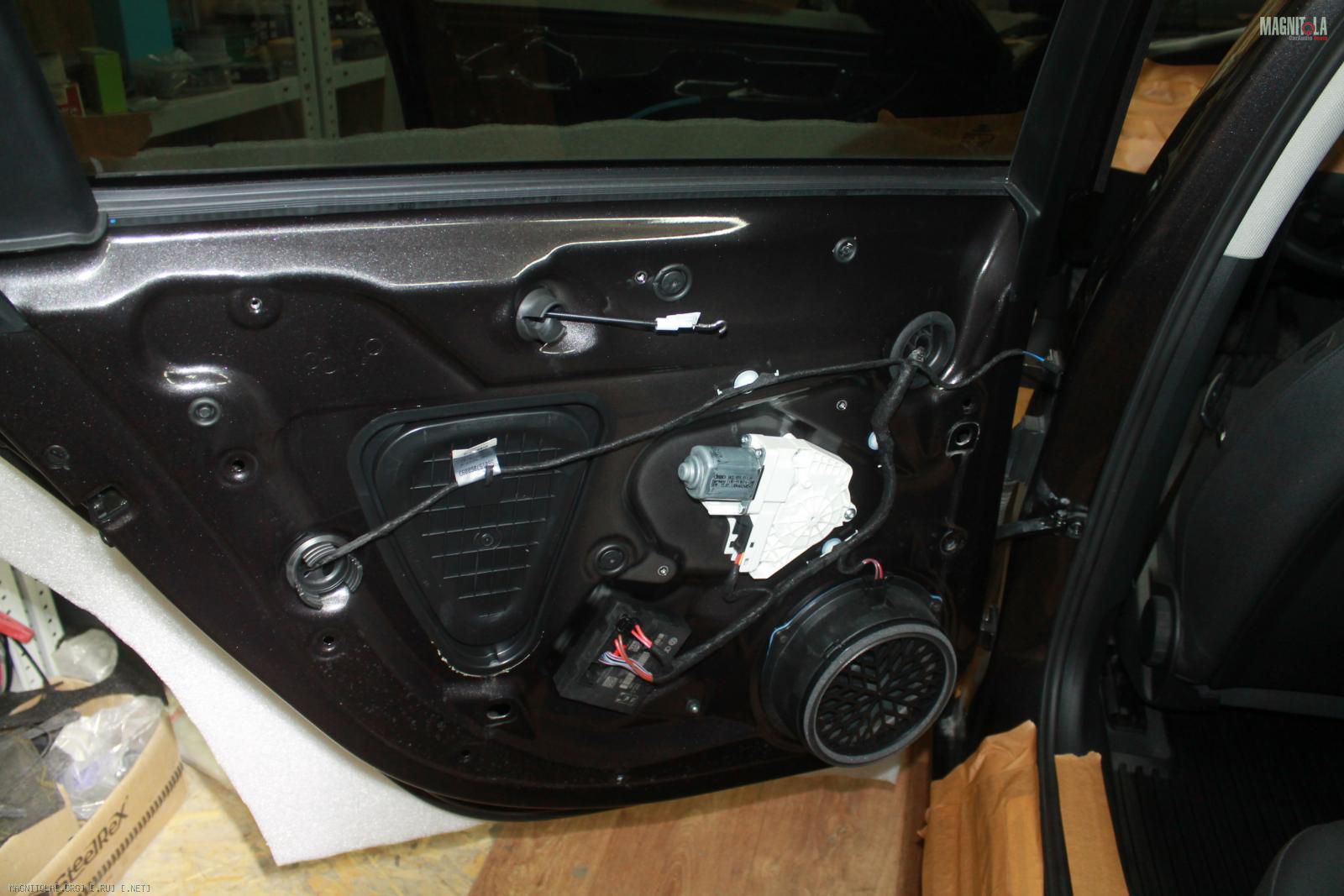

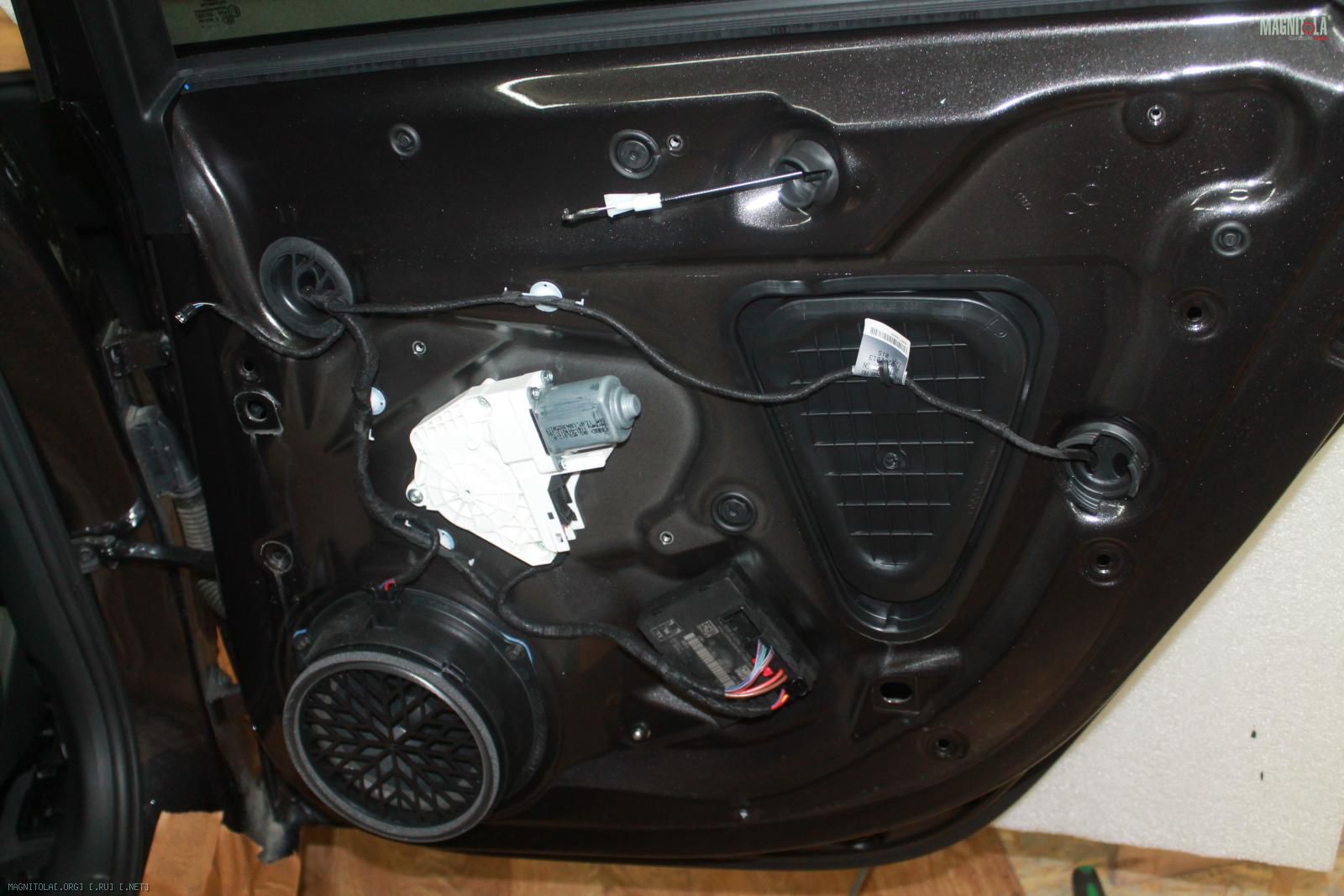

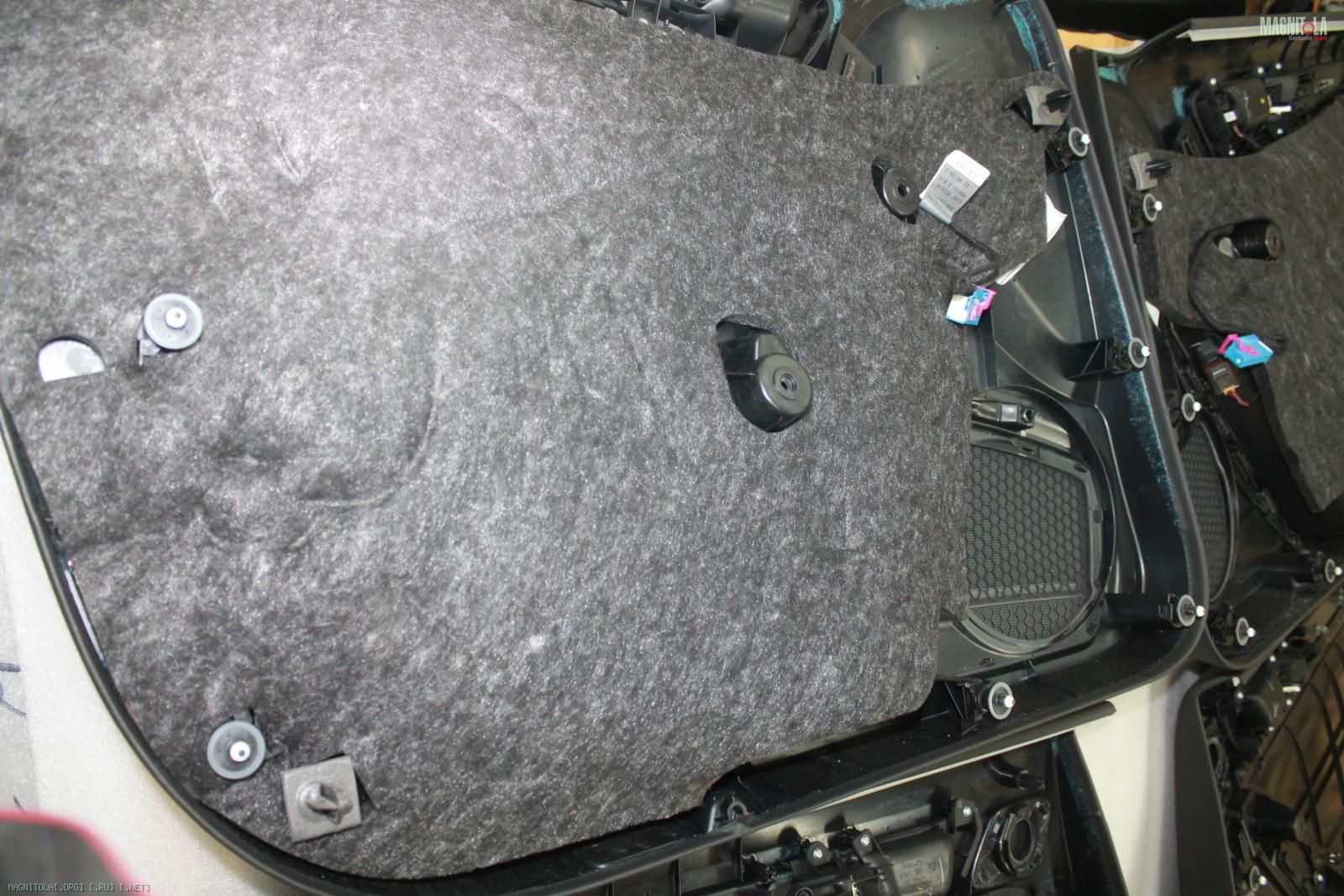

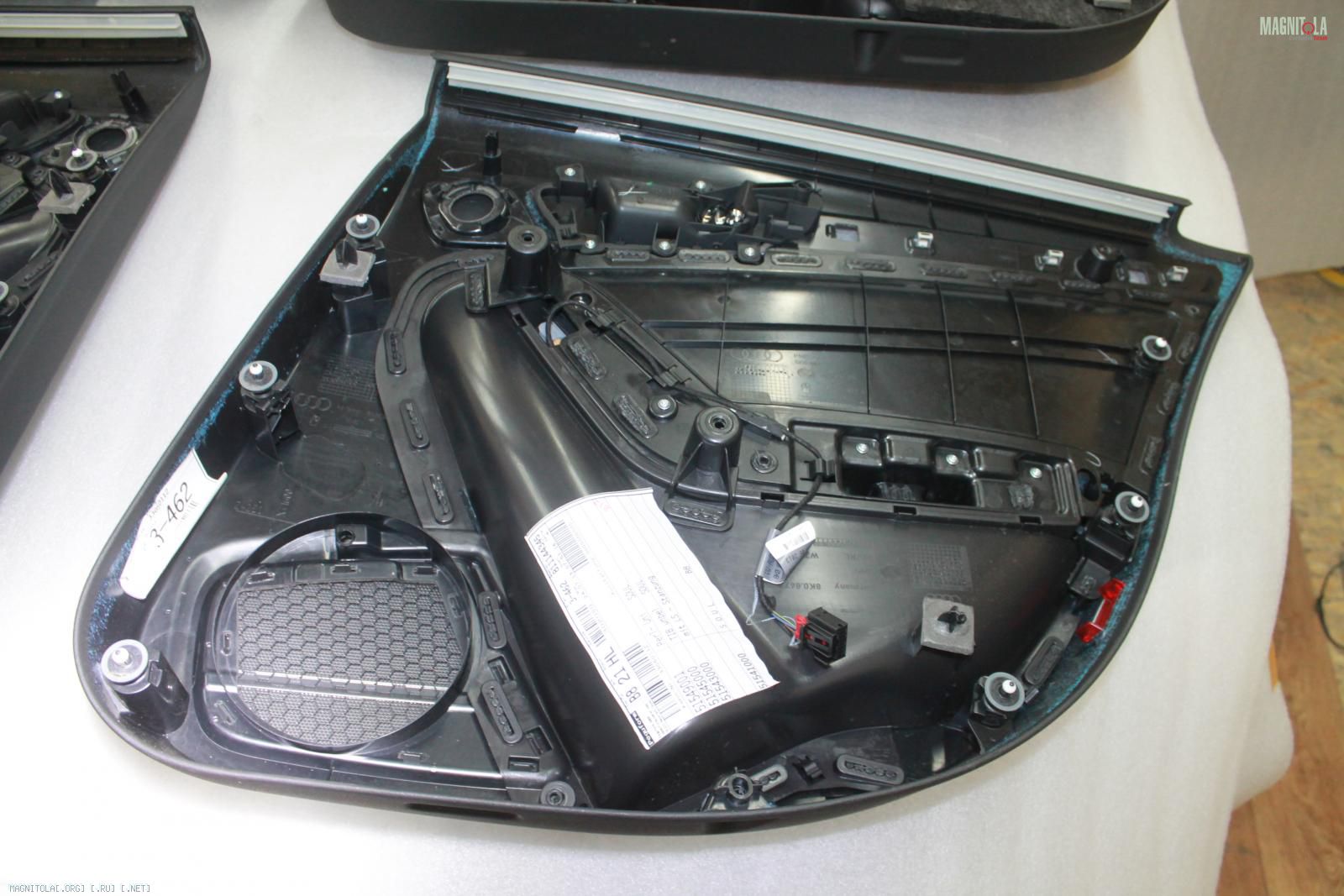

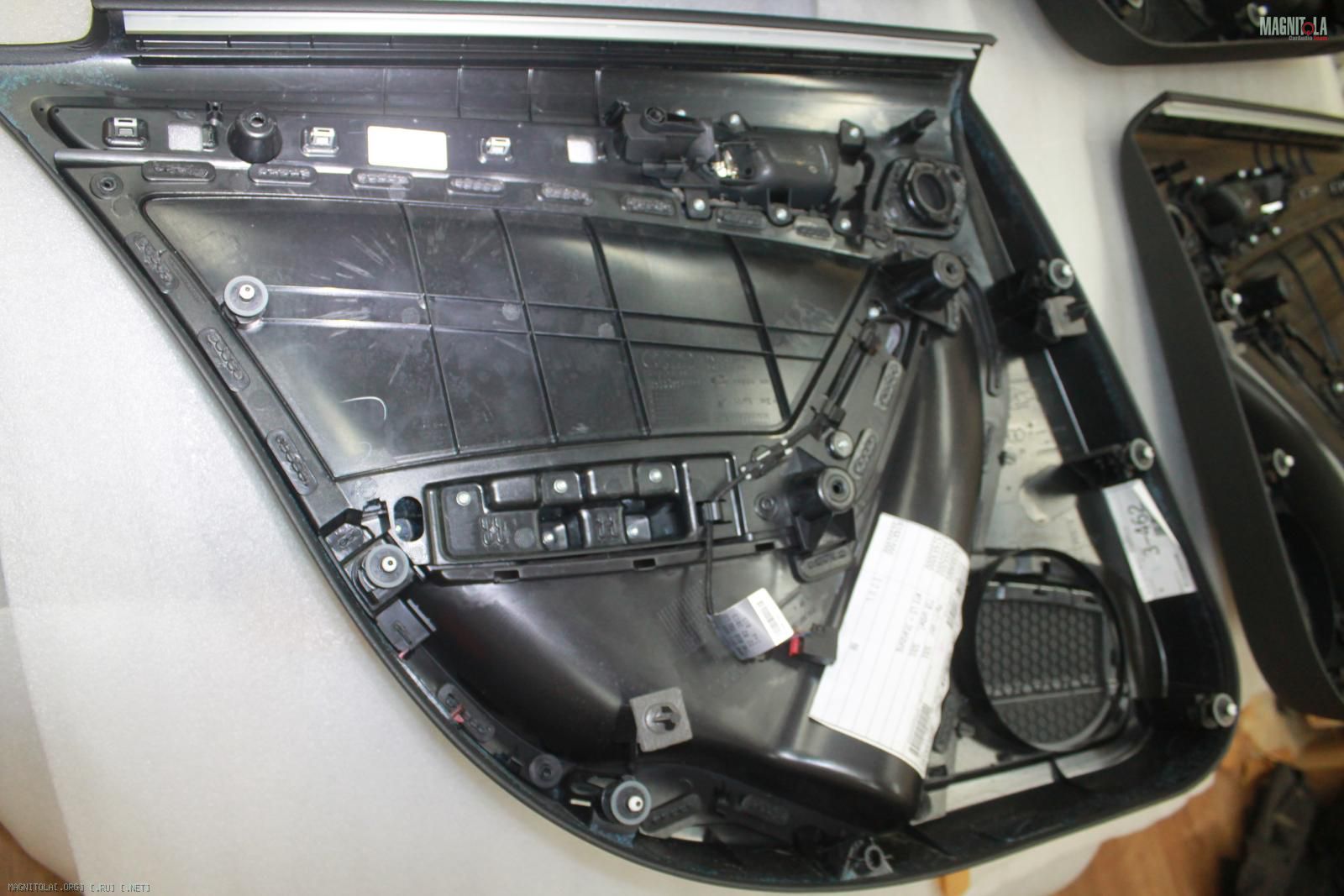

Разобрали двери...
Вложение 1131008 Вложение 1131010 Вложение 1131012 Вложение 1131014 Вложение 1131016 Вложение 1131018 Вложение 1131020 Вложение 1131022

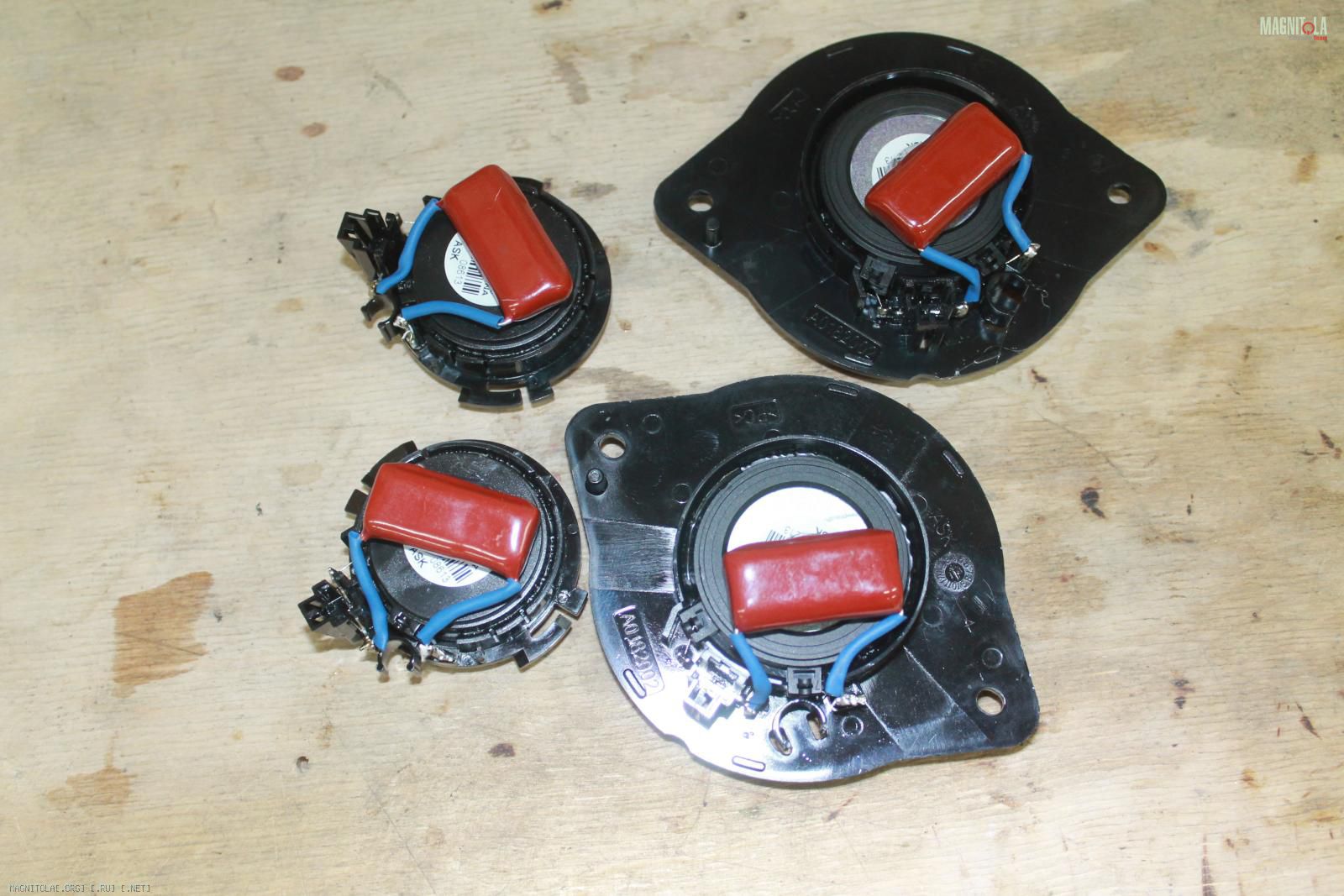

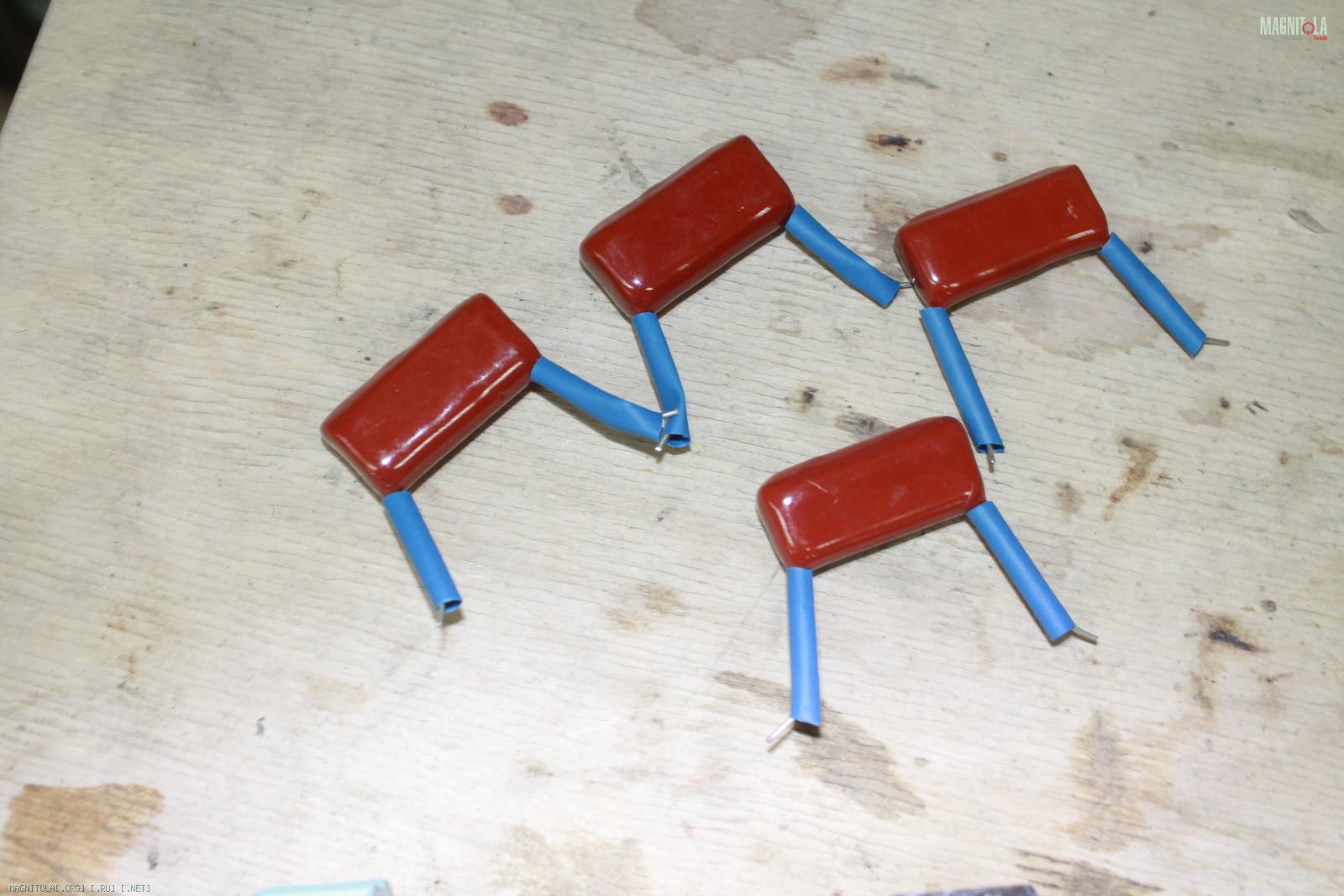

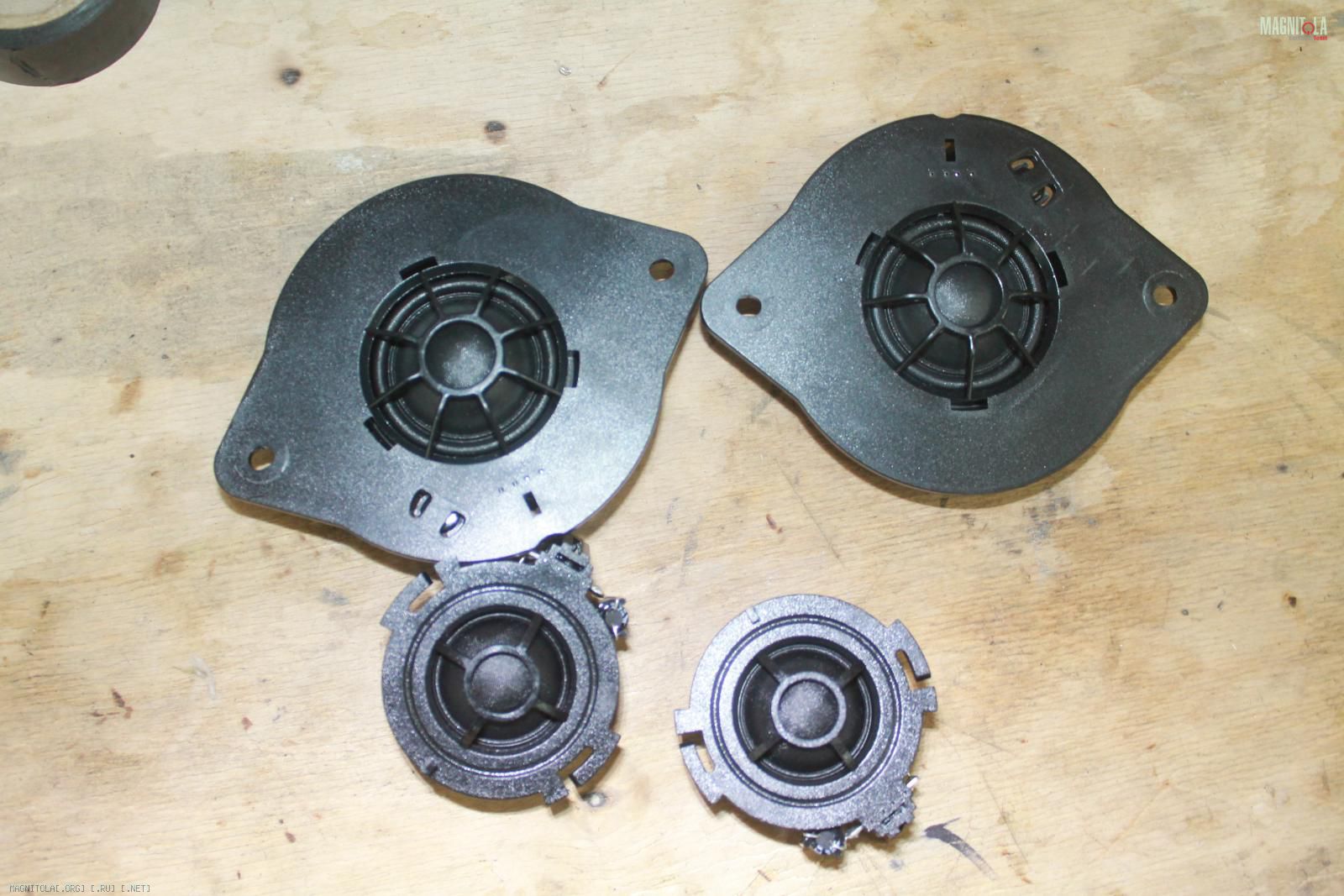

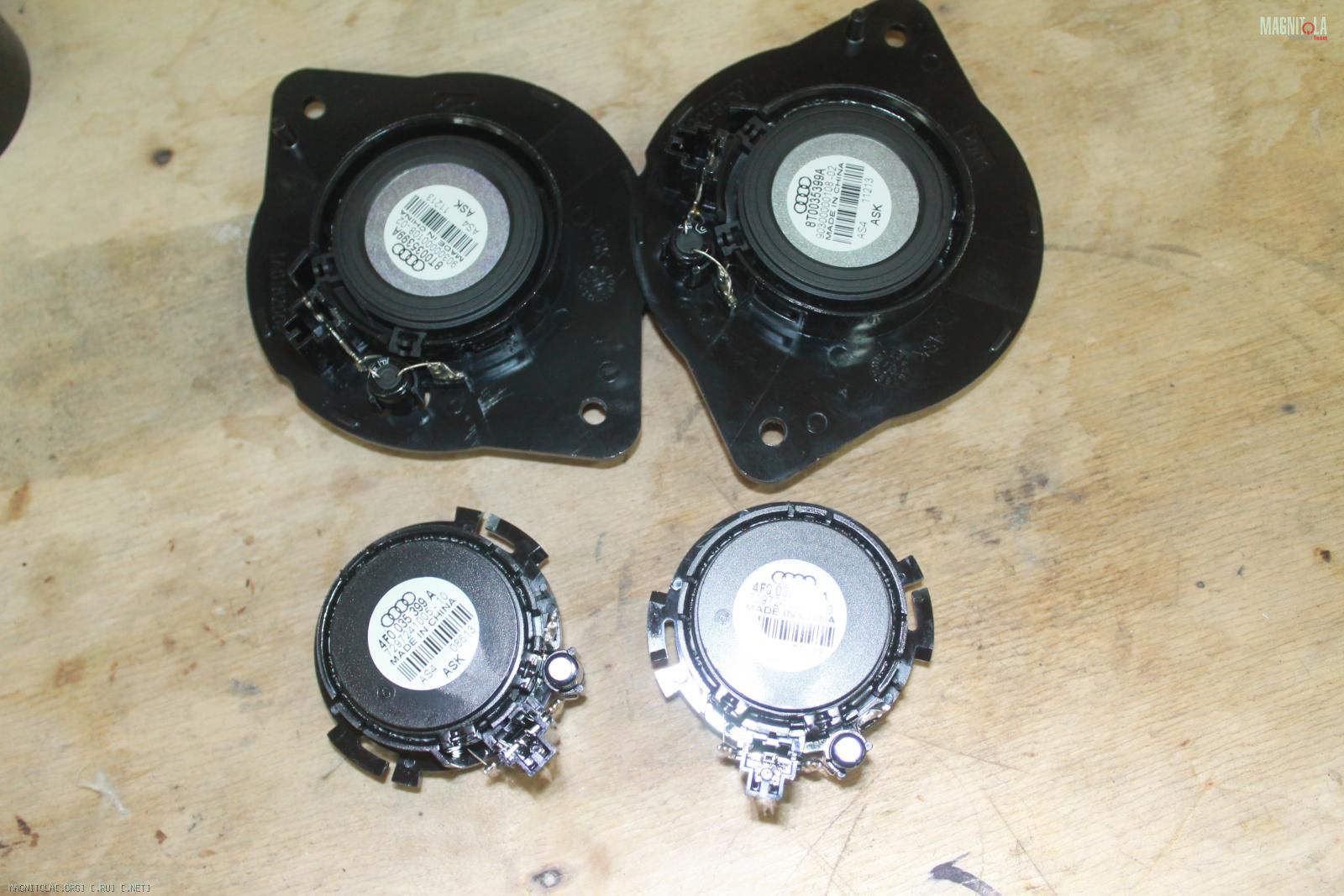

Замена конденсаторов на пленочные..

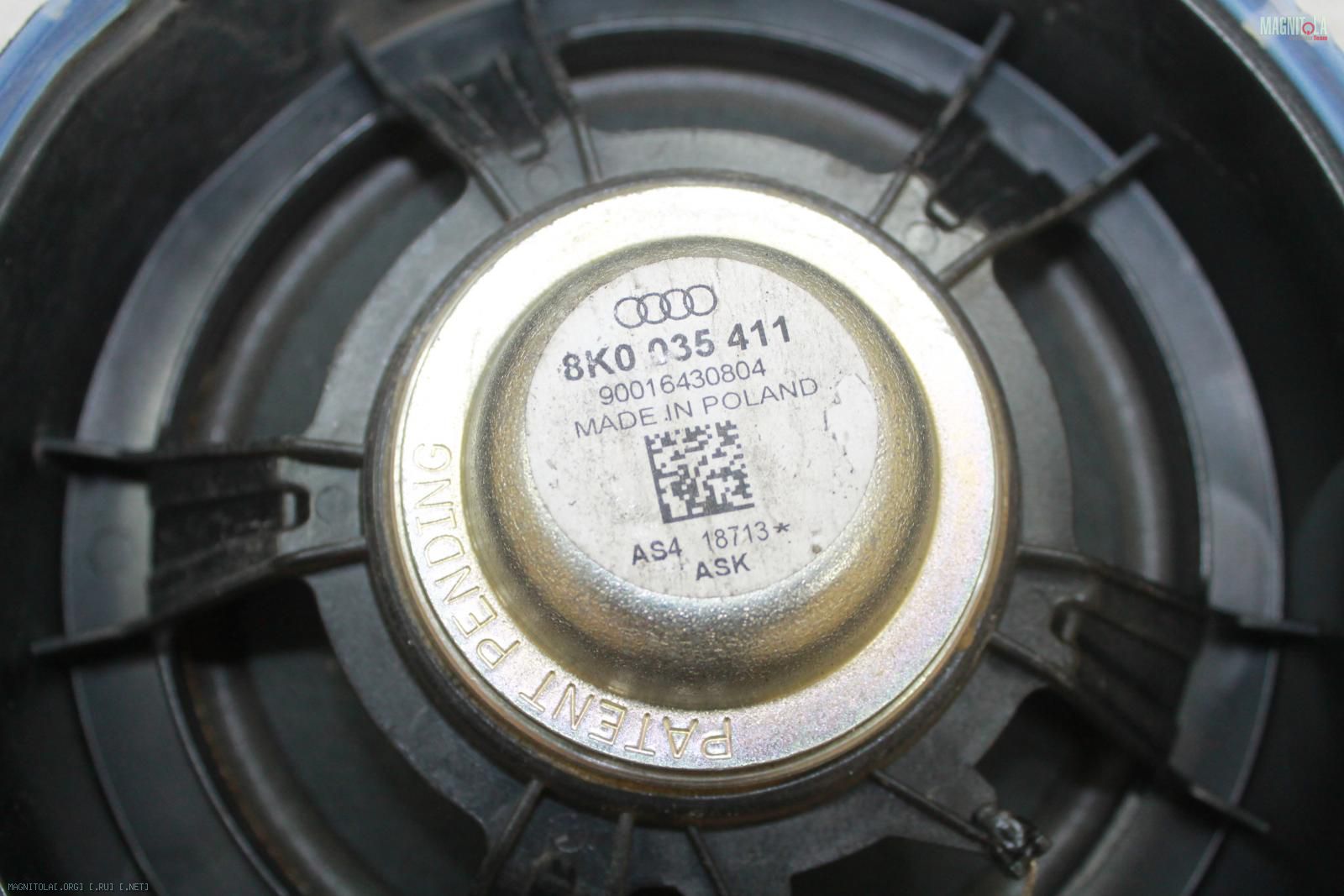

Мидбасы кстати попались в новом переходном варианте..
Снимаем паучковую сетку....

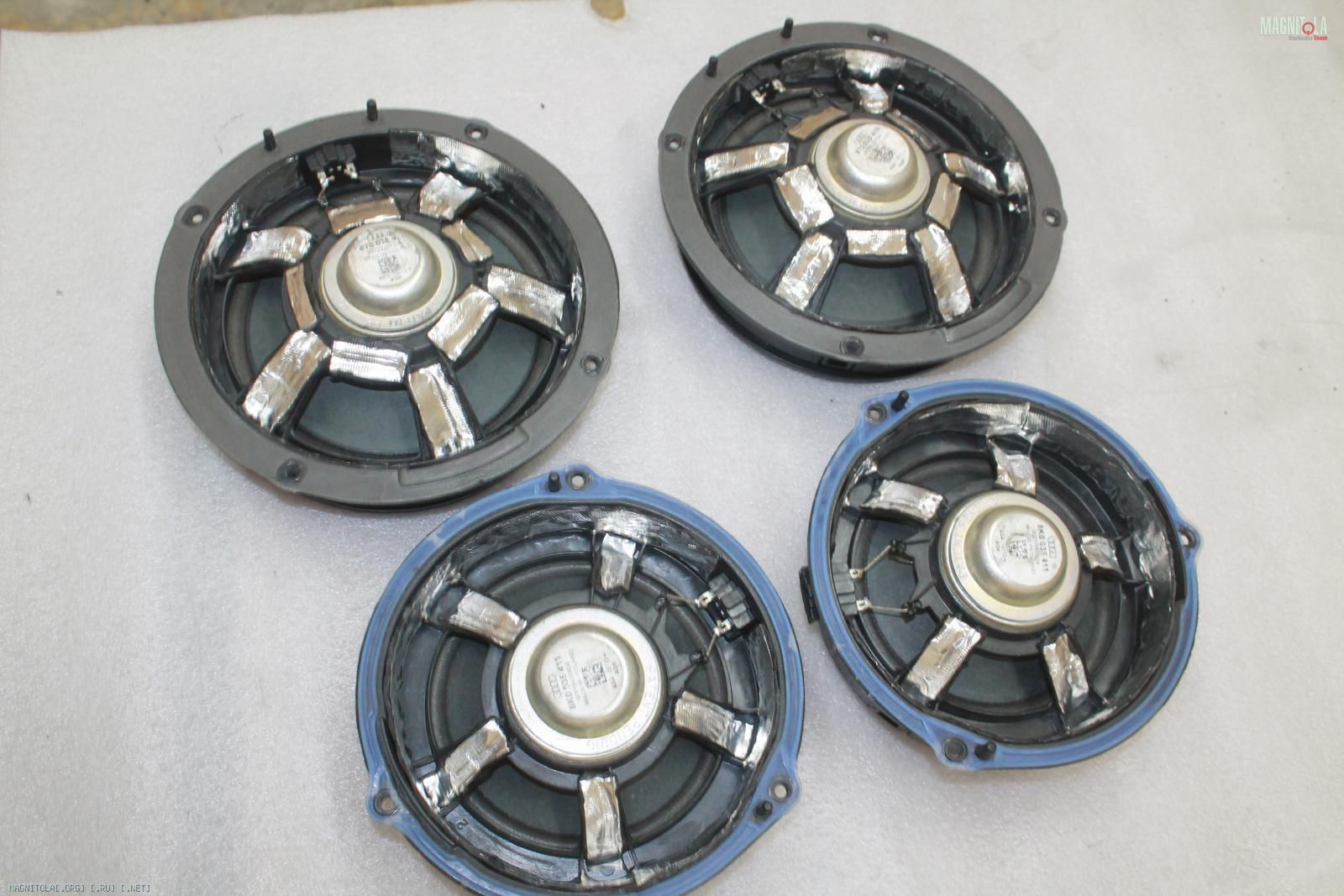

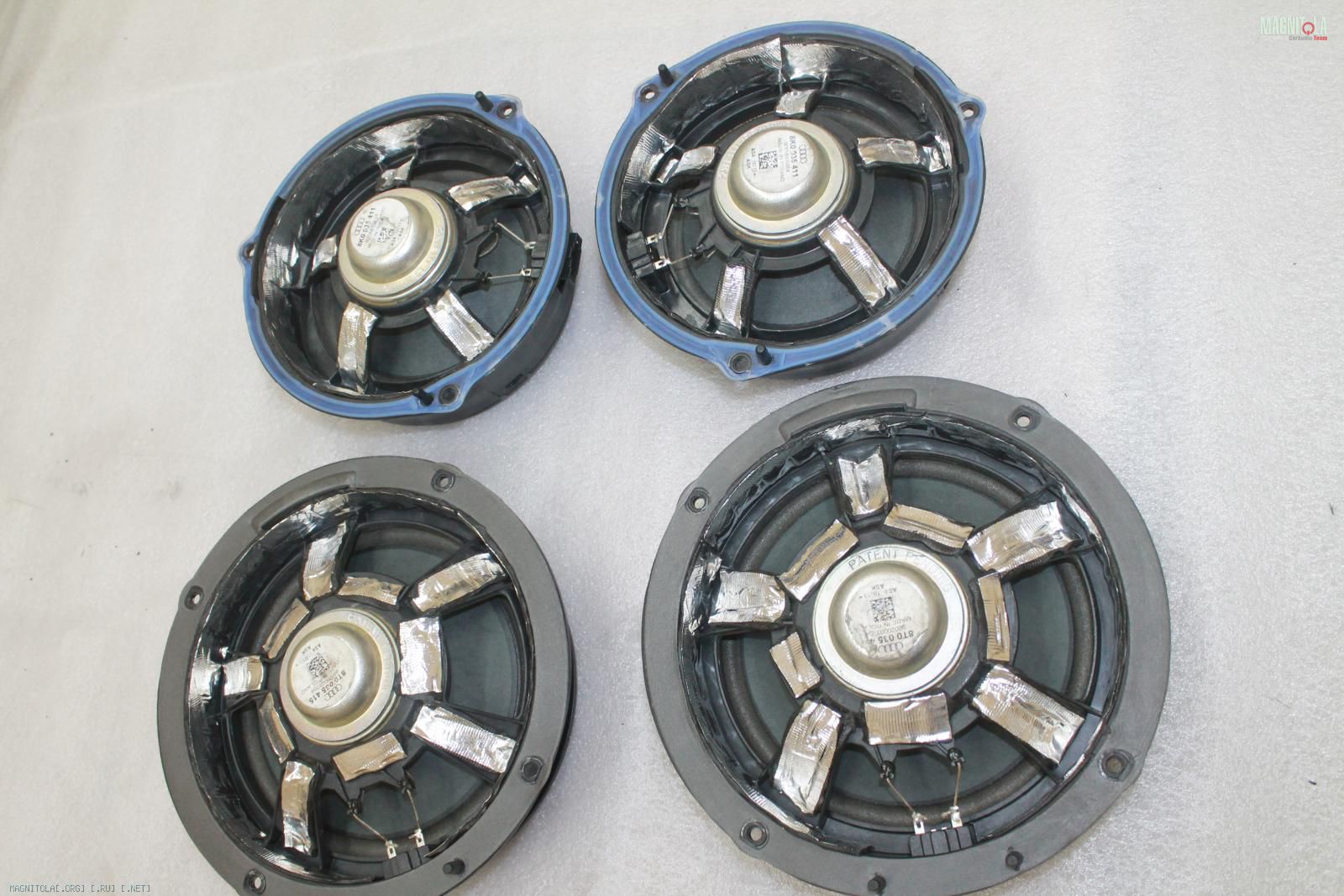

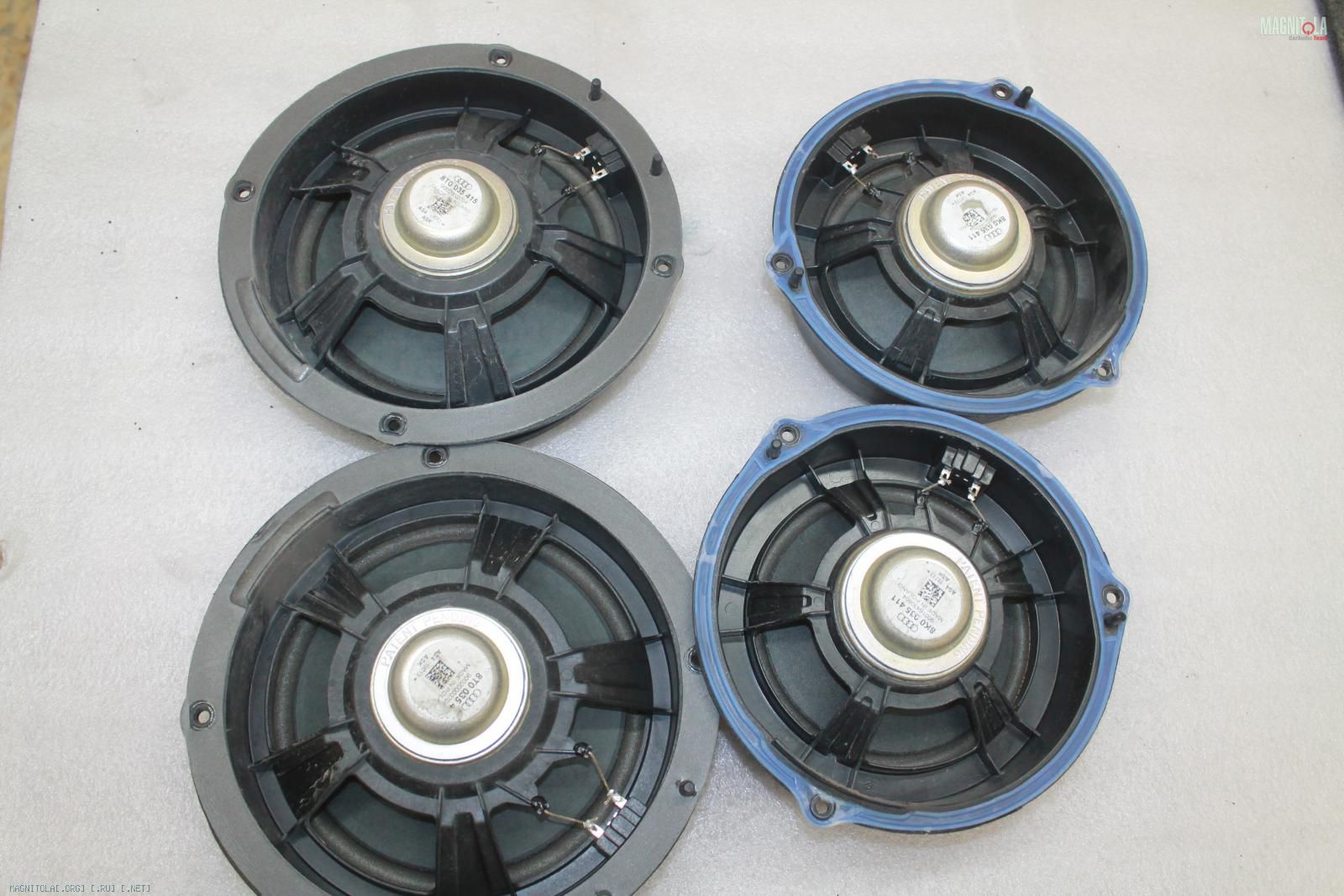

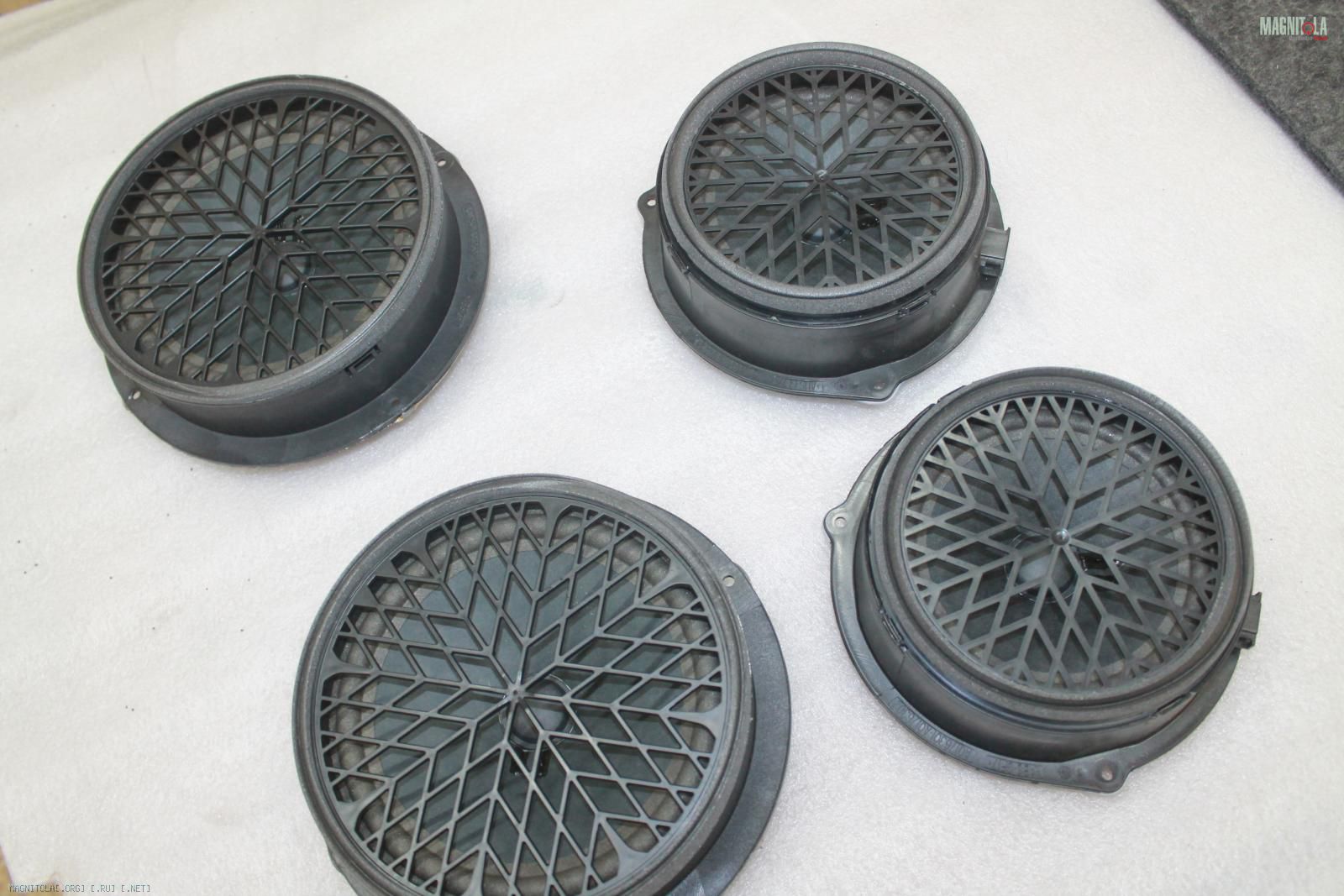

Вибрим пластиковую корзину мидбасов...

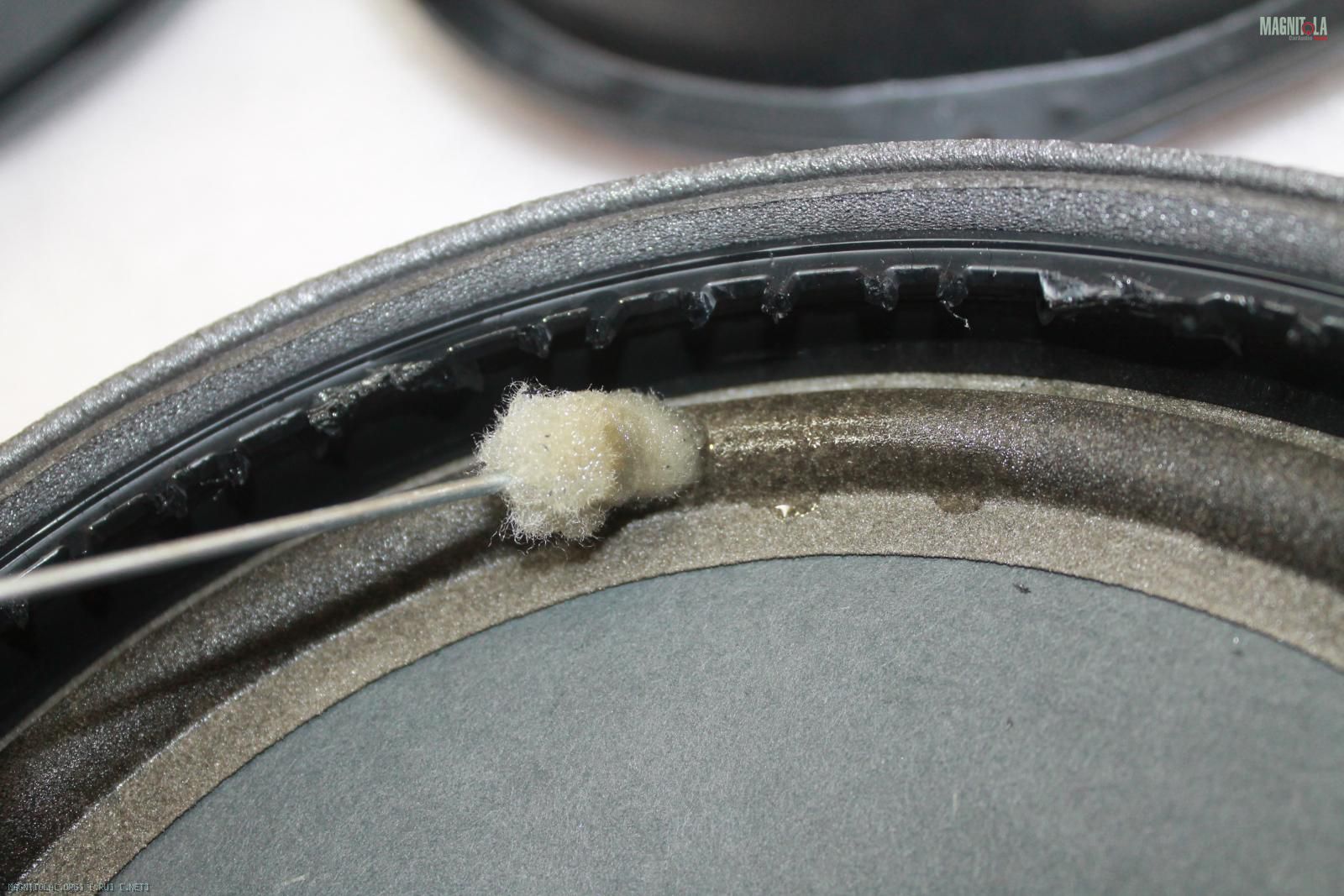

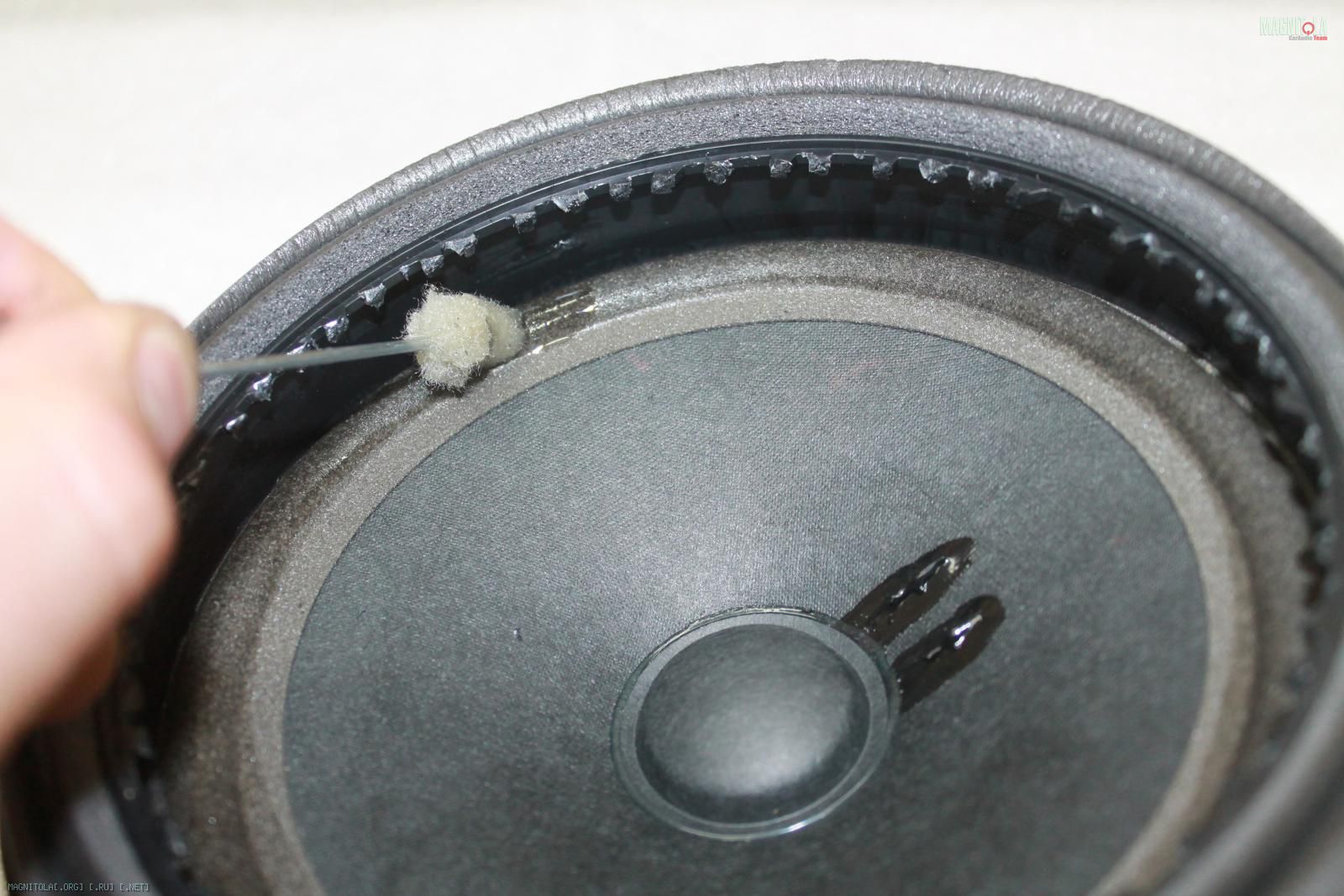

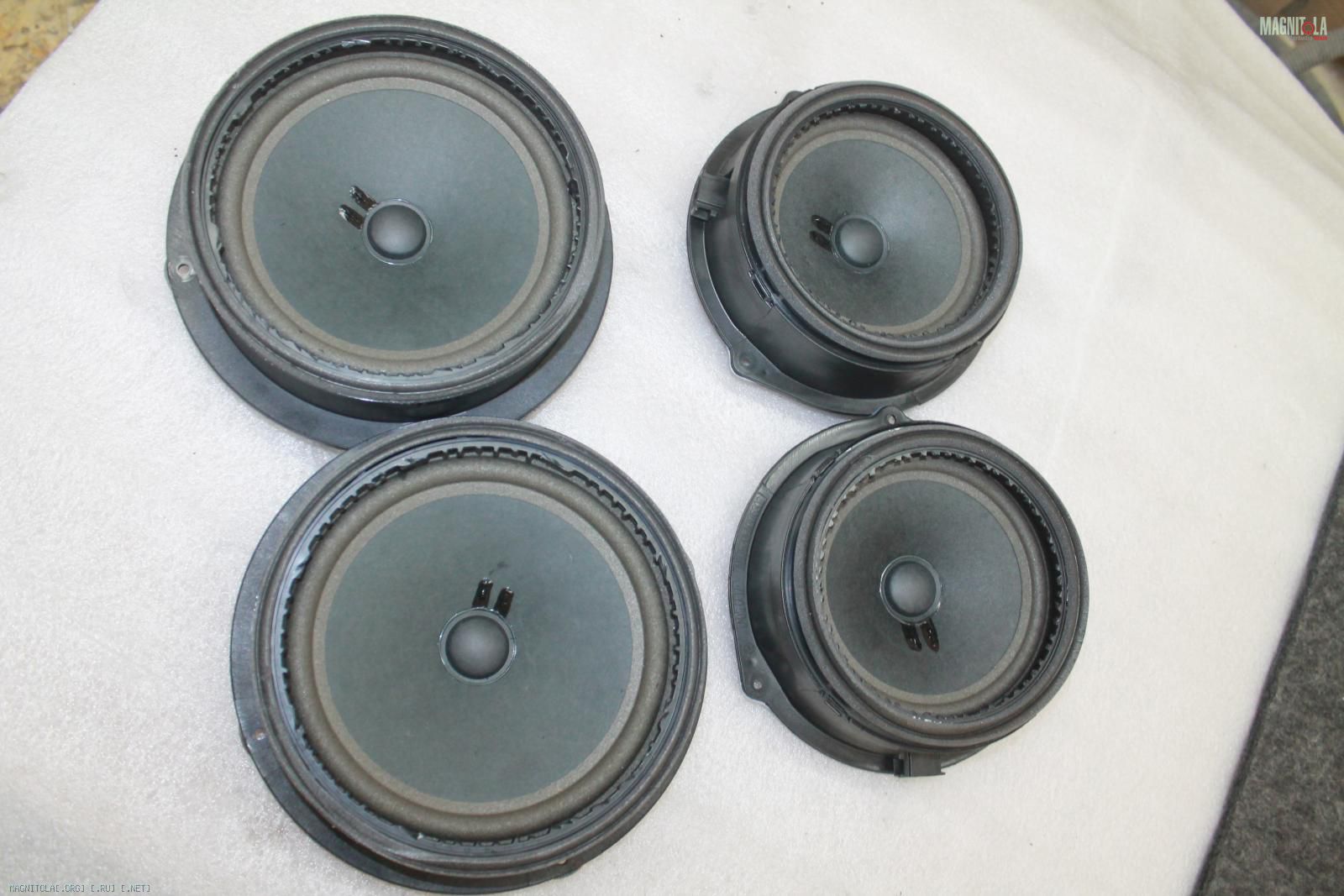

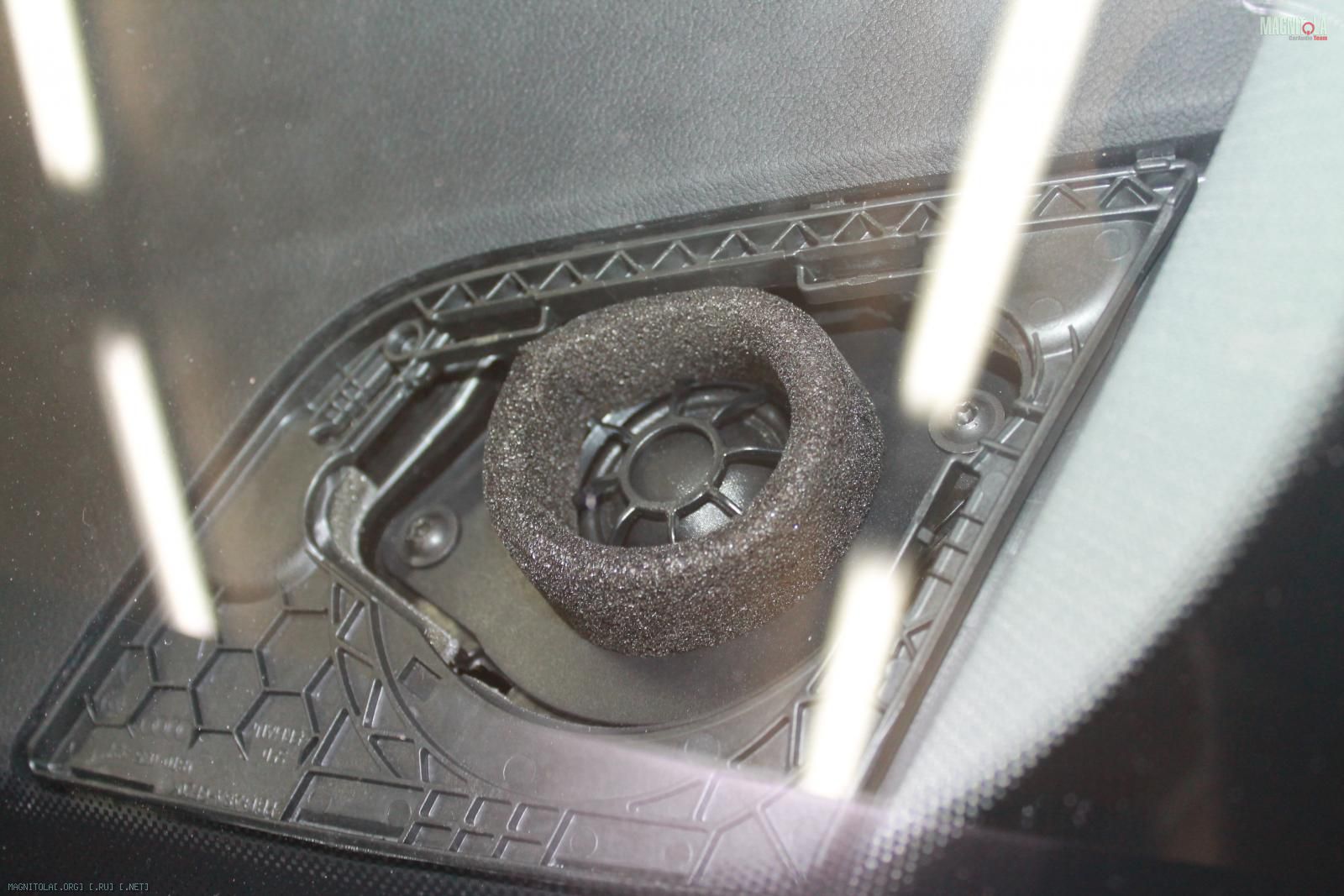

Пропитываем подвесы....
Вложение 1131024 Вложение 1131026 Вложение 1131028 Вложение 1131030 Вложение 1131032 Вложение 1131034 Вложение 1131036 Вложение 1131038 Вложение 1131040 Вложение 1131042 Вложение 1131044 Вложение 1131046 Вложение 1131048

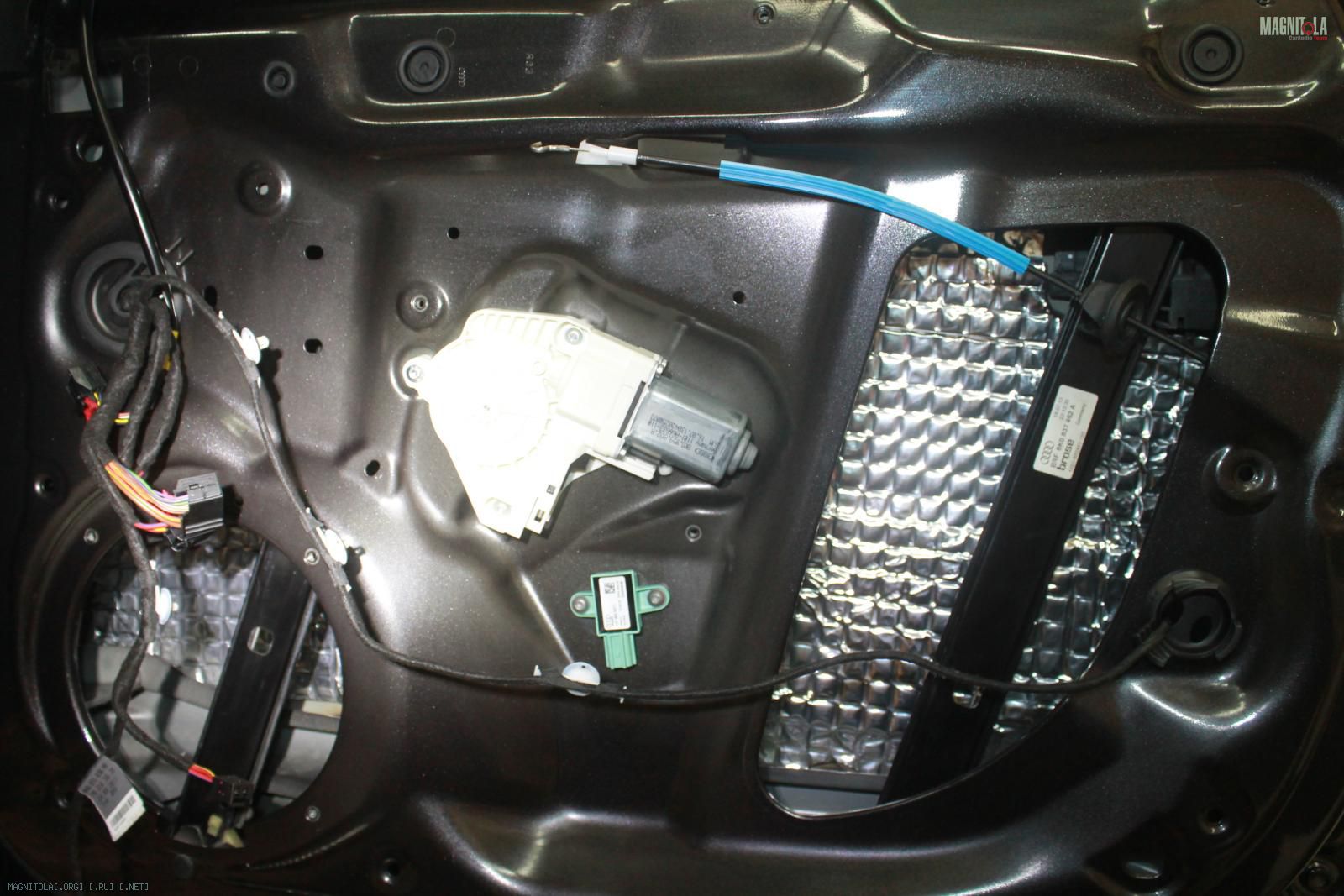

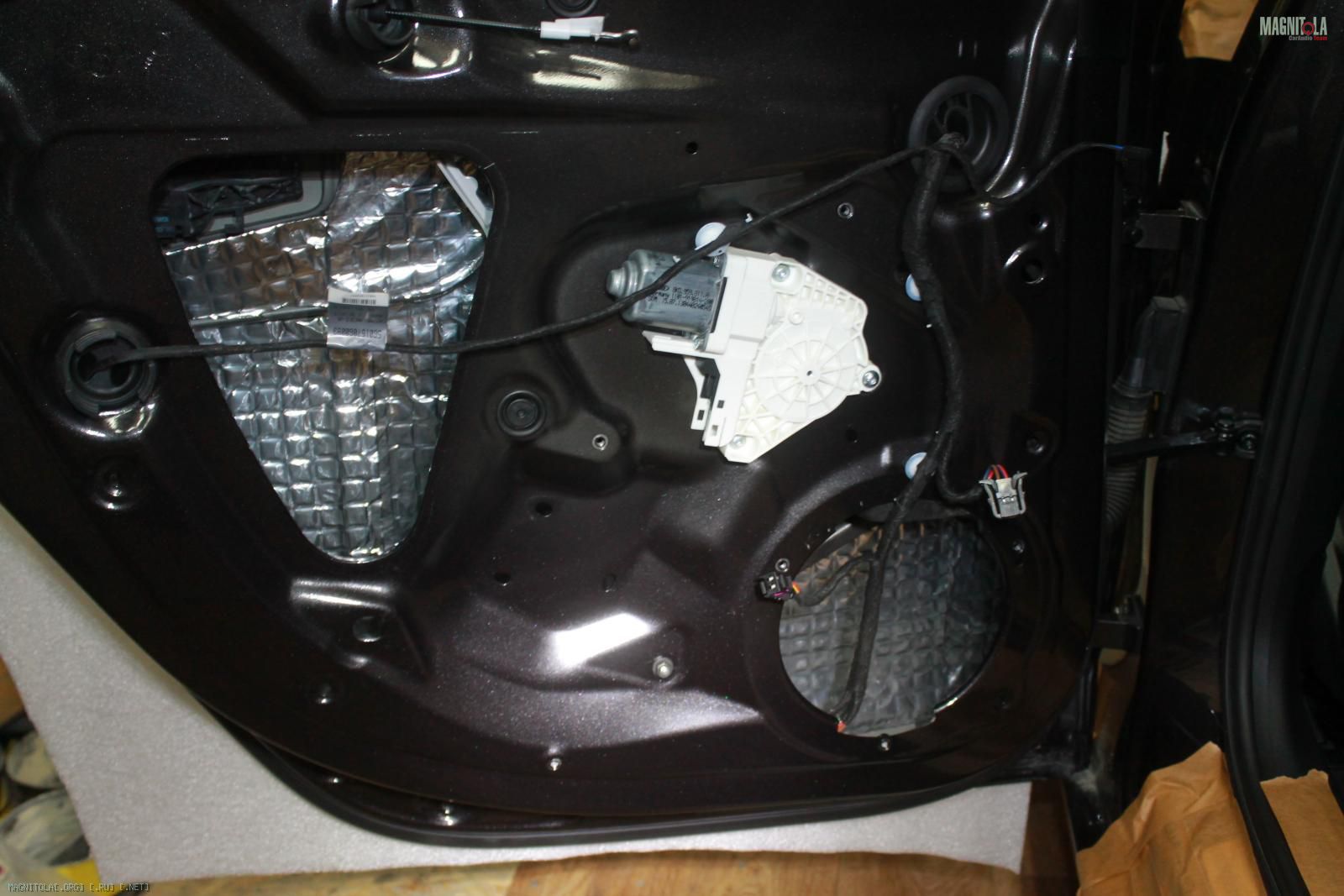

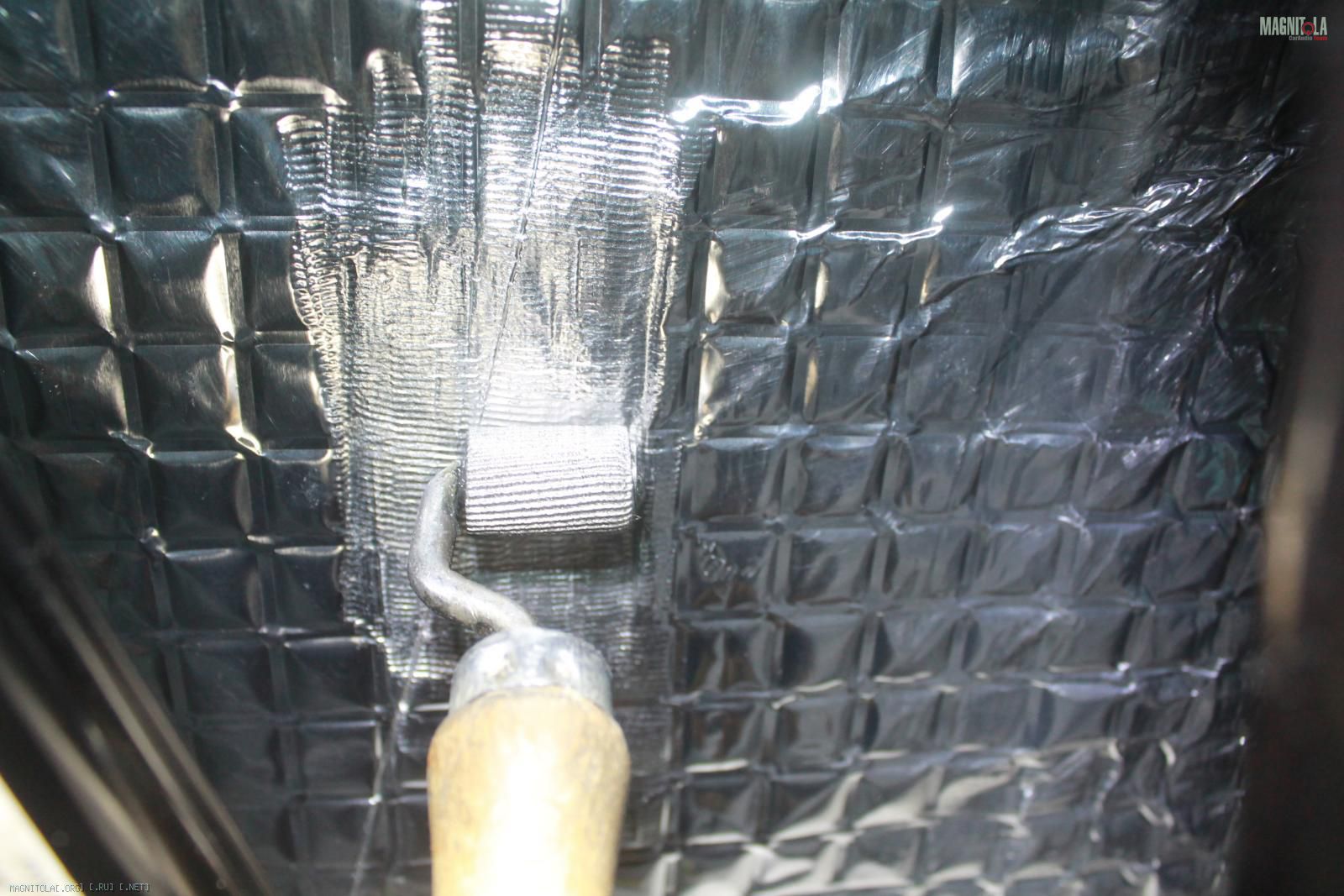

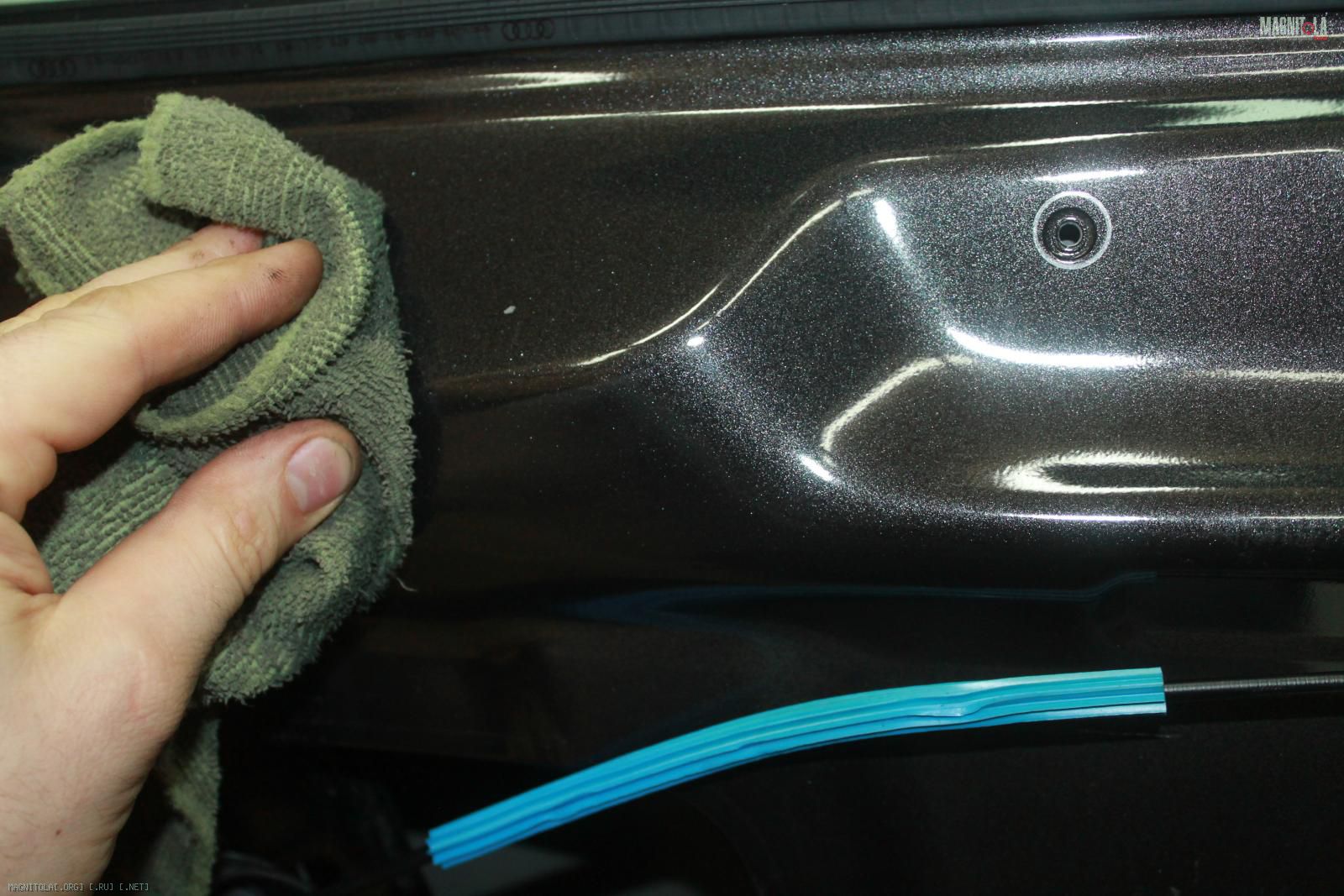

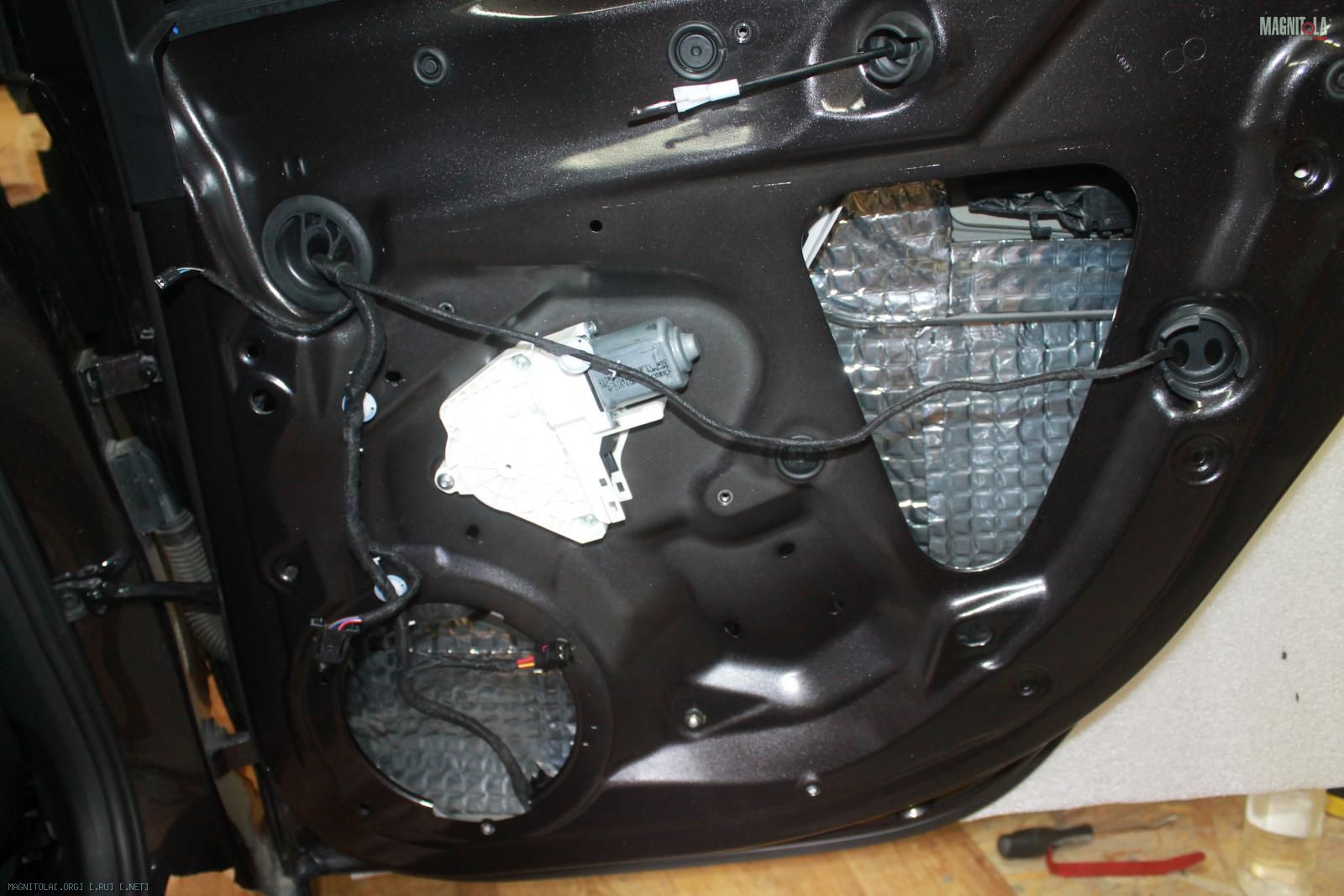

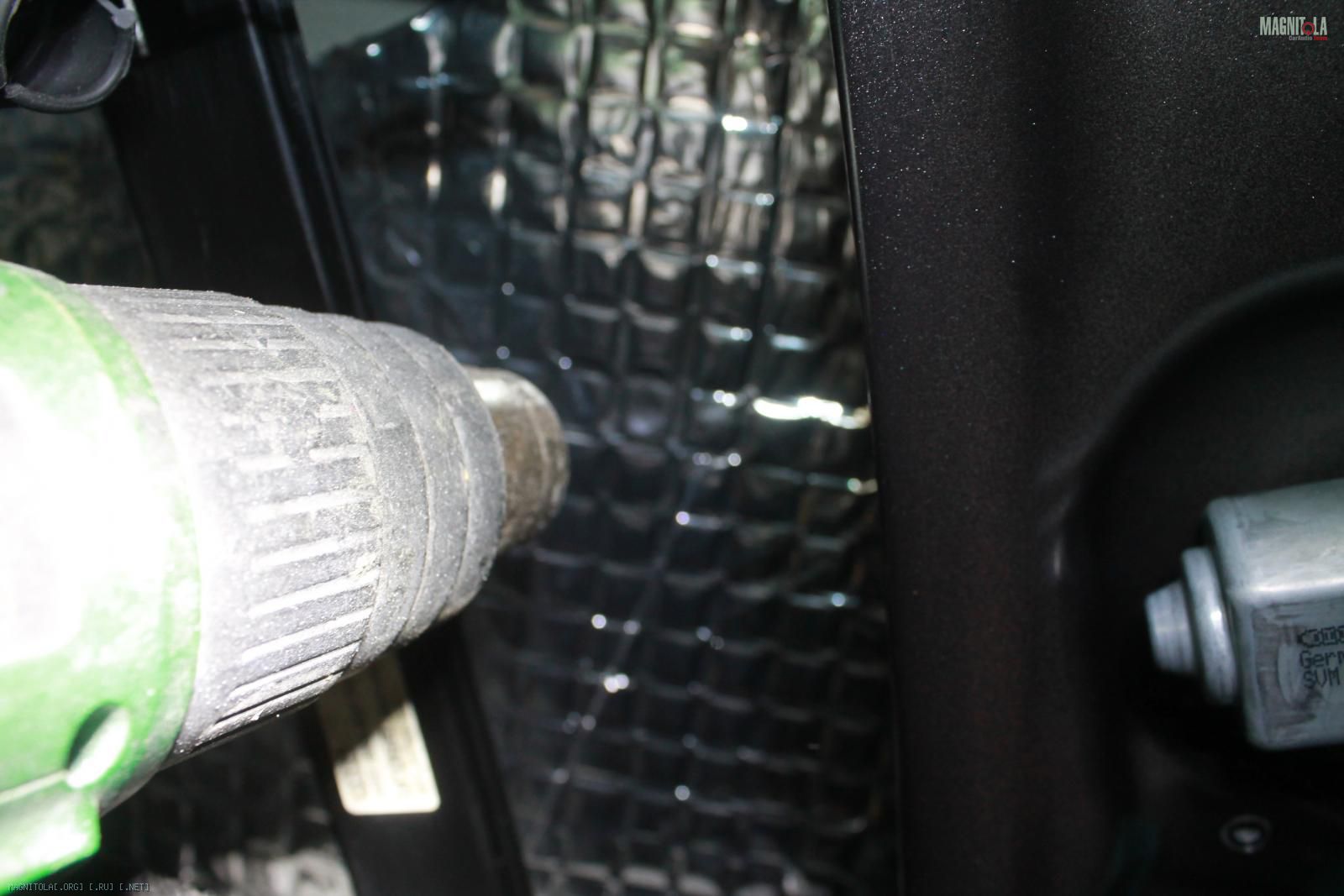

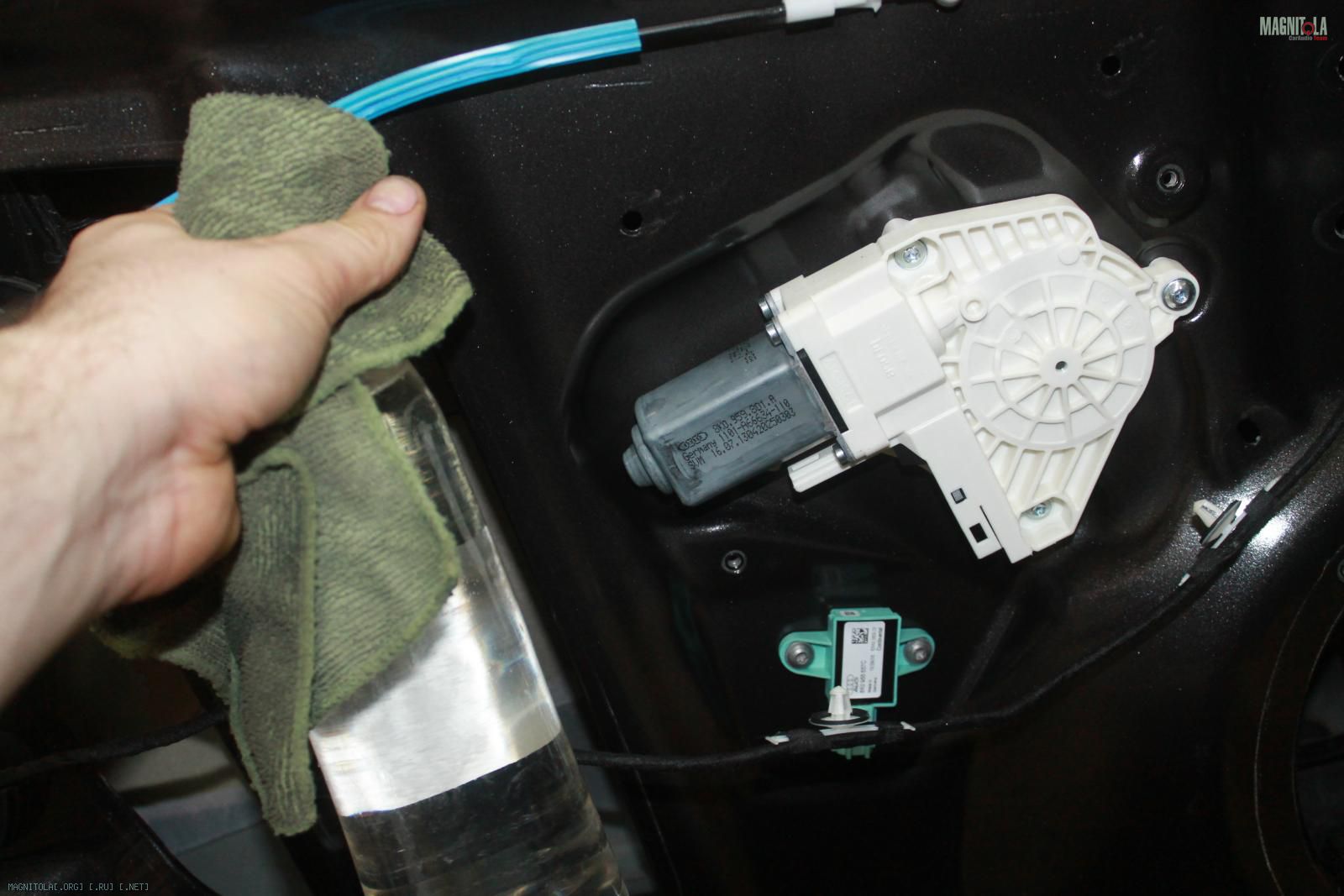

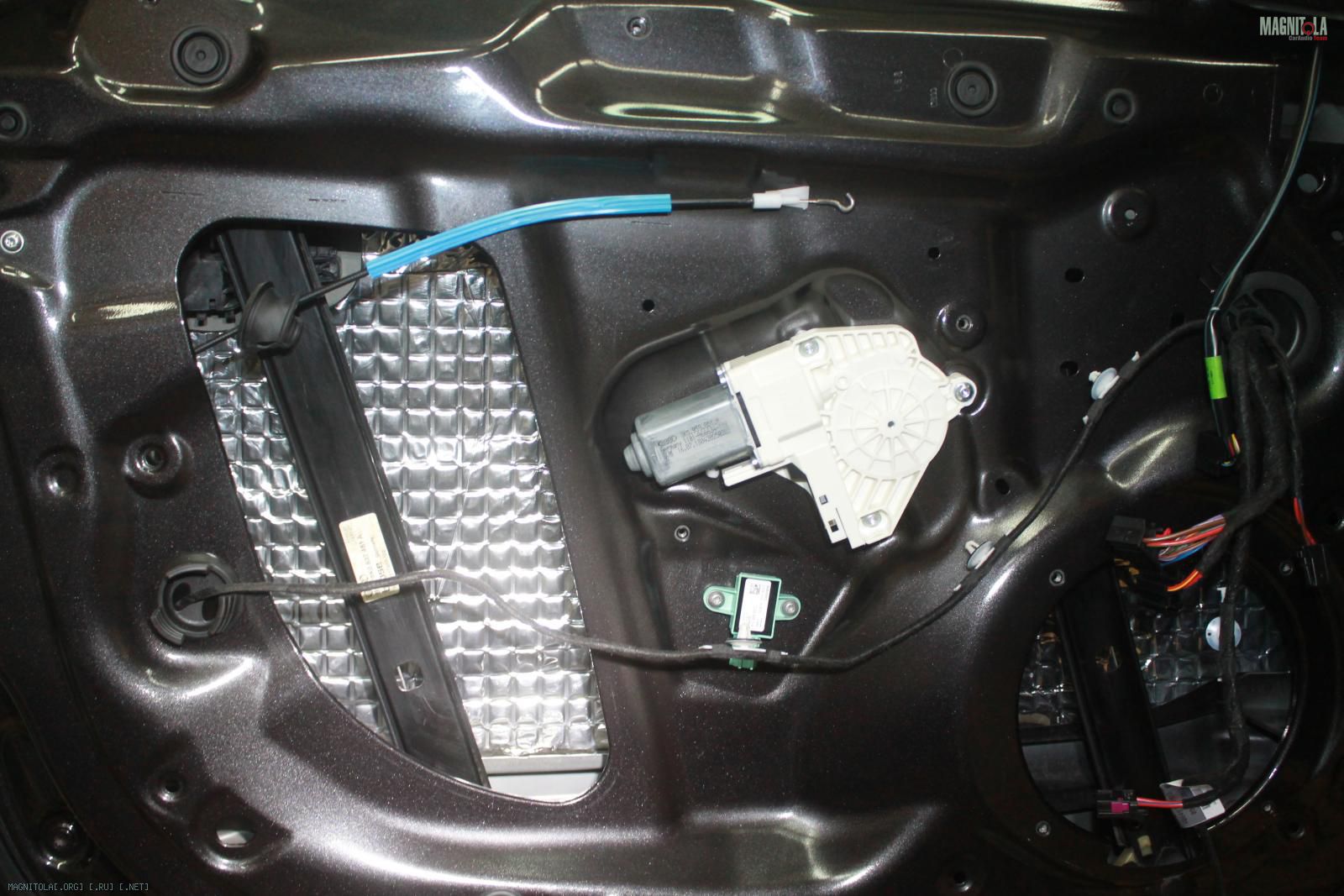

Очищаем, обезжириваем двери, наносим вибру, греем прикатываем...
Вложение 1131050 Вложение 1131052 Вложение 1131054 Вложение 1131056 Вложение 1131058 Вложение 1131060 Вложение 1131062 Вложение 1131064 Вложение 1131066

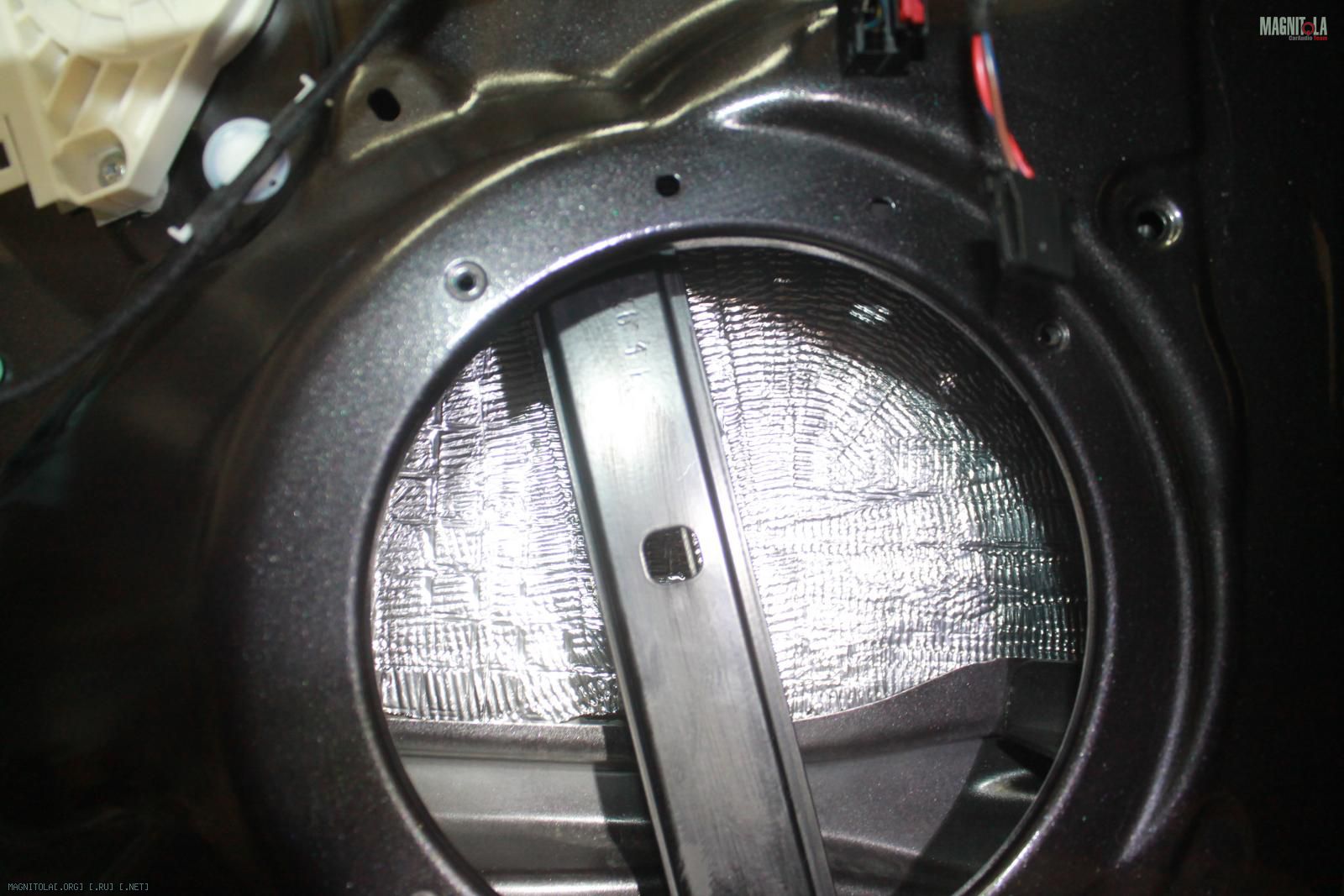

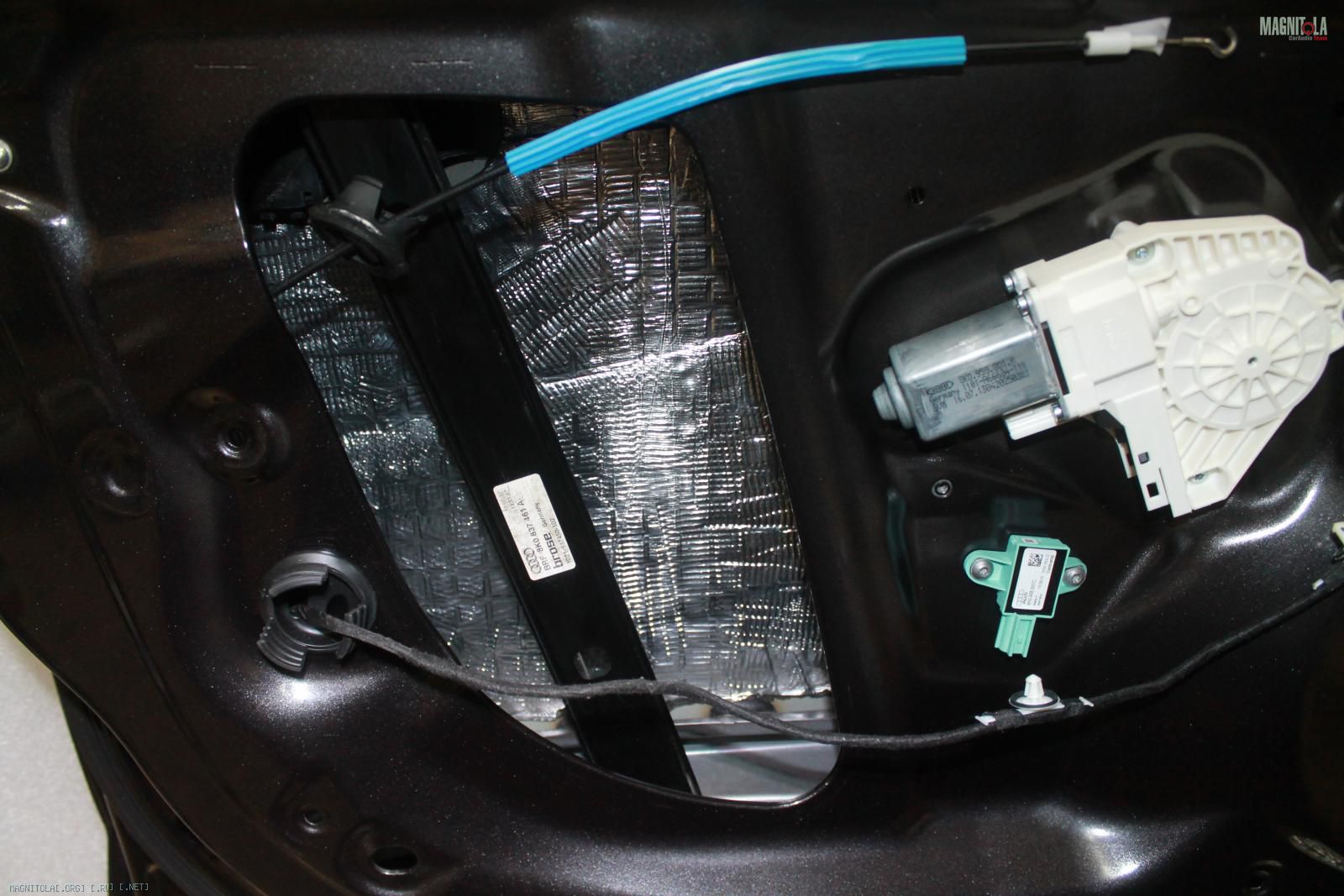

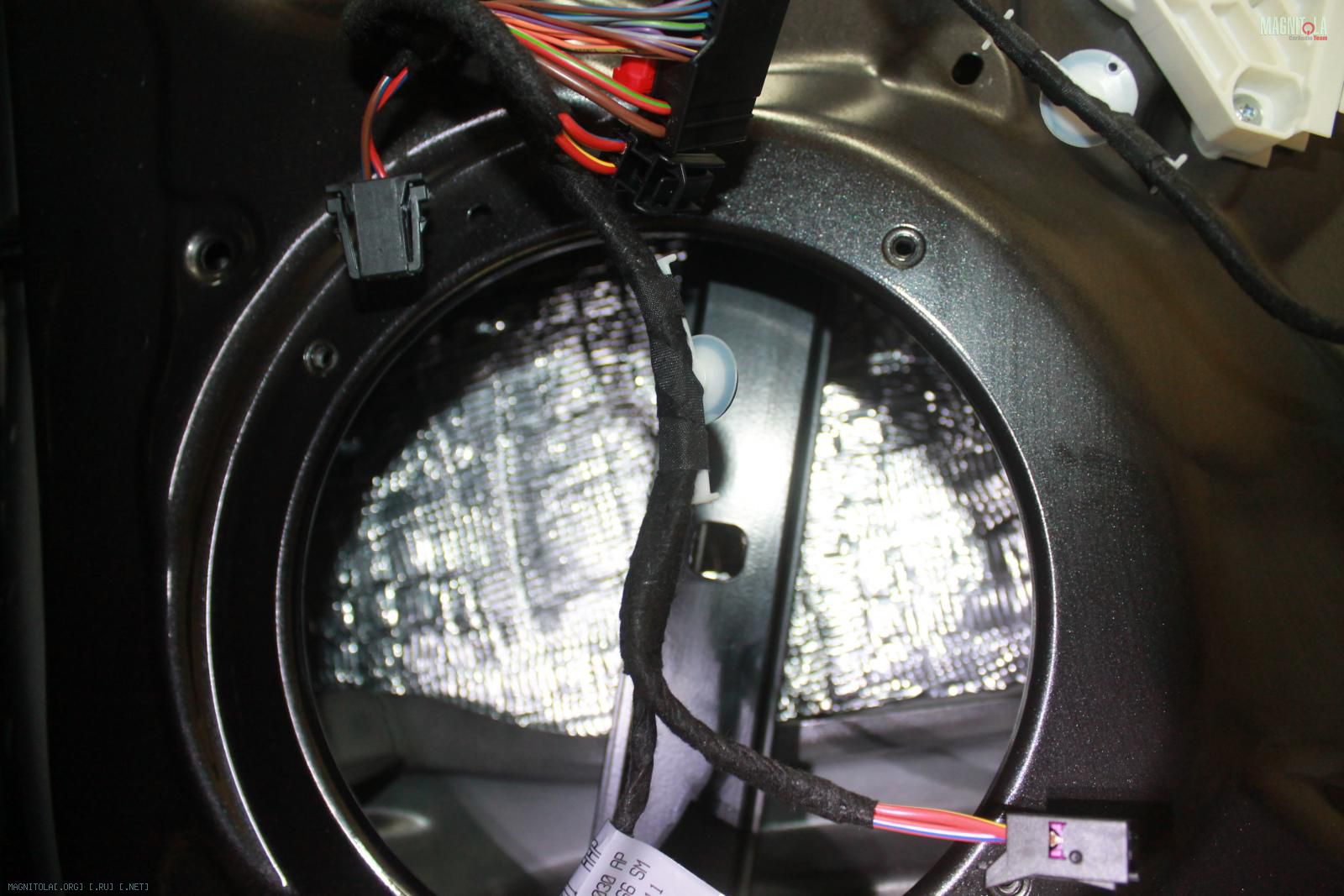

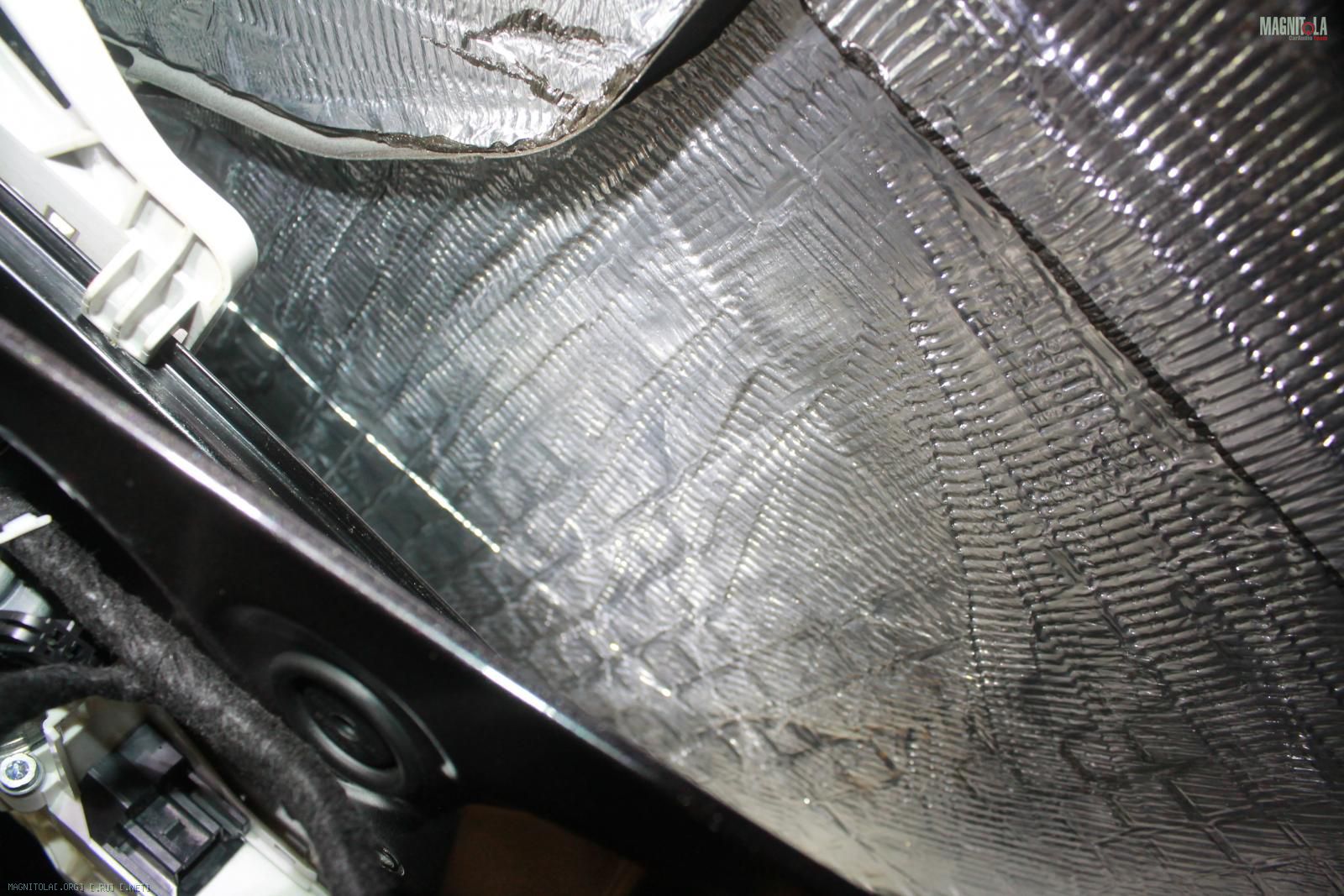

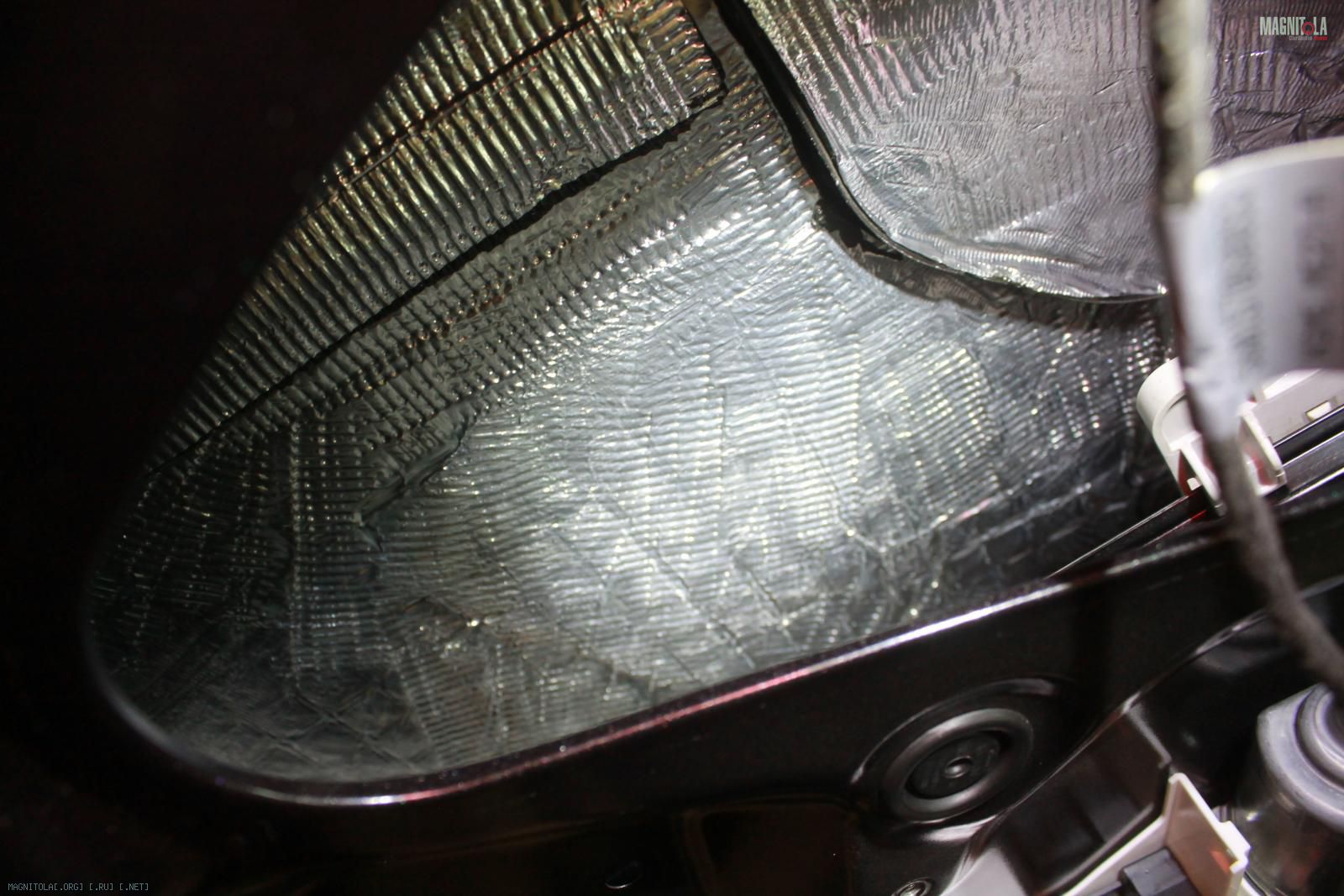

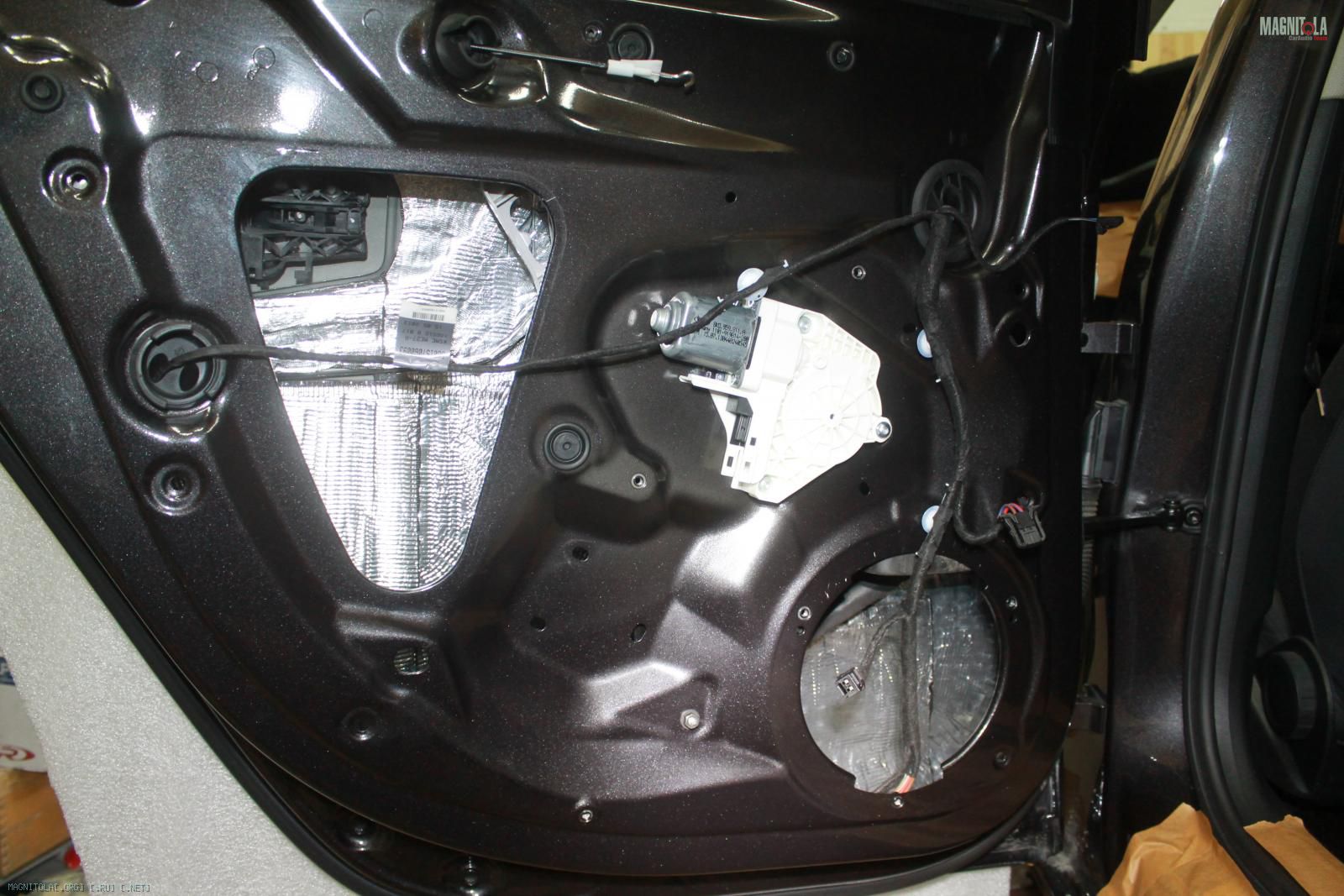

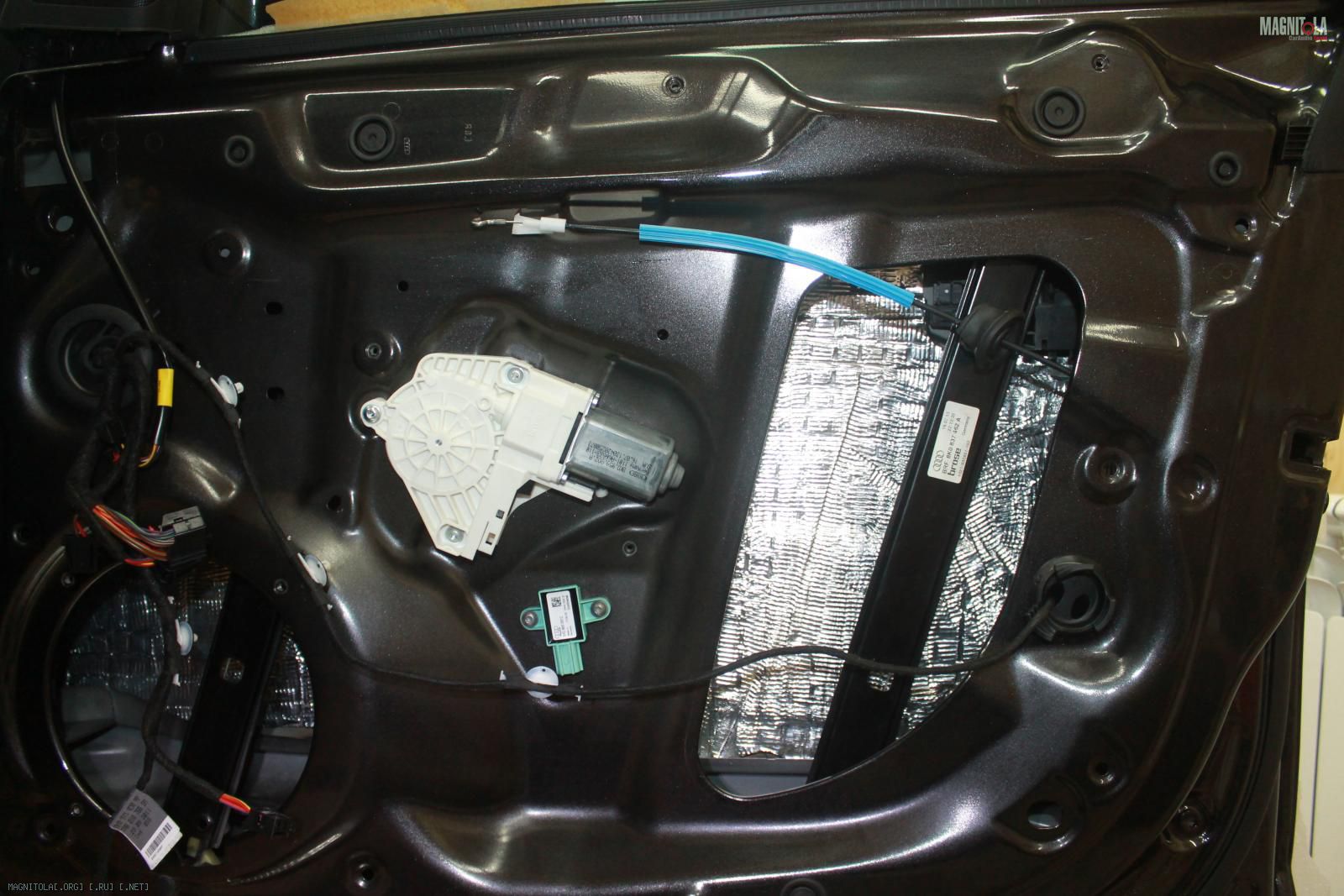

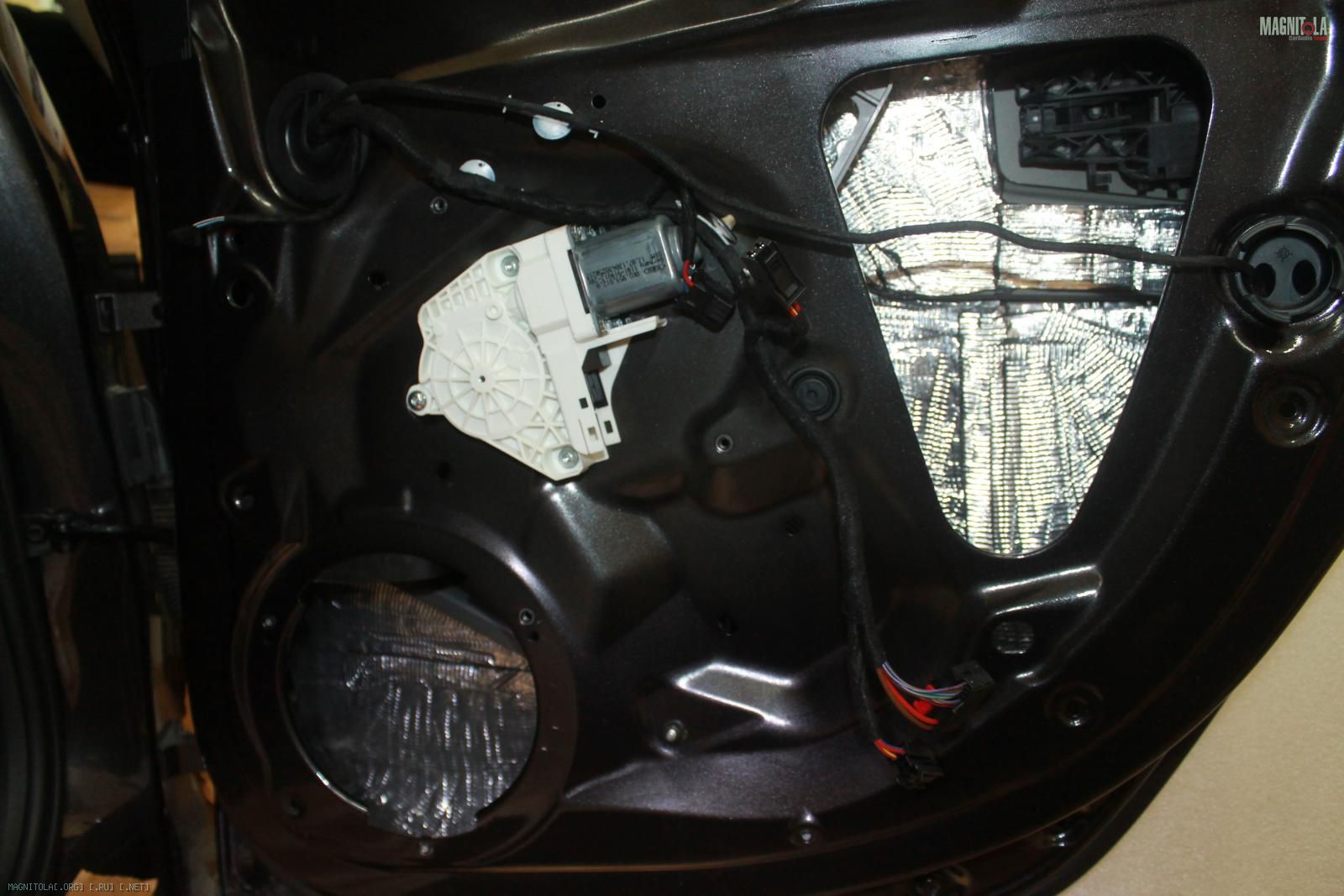

Прикатка итог...
Вложение 1131068 Вложение 1131070 Вложение 1131072 Вложение 1131074 Вложение 1131076 Вложение 1131078 Вложение 1131080 Вложение 1131082

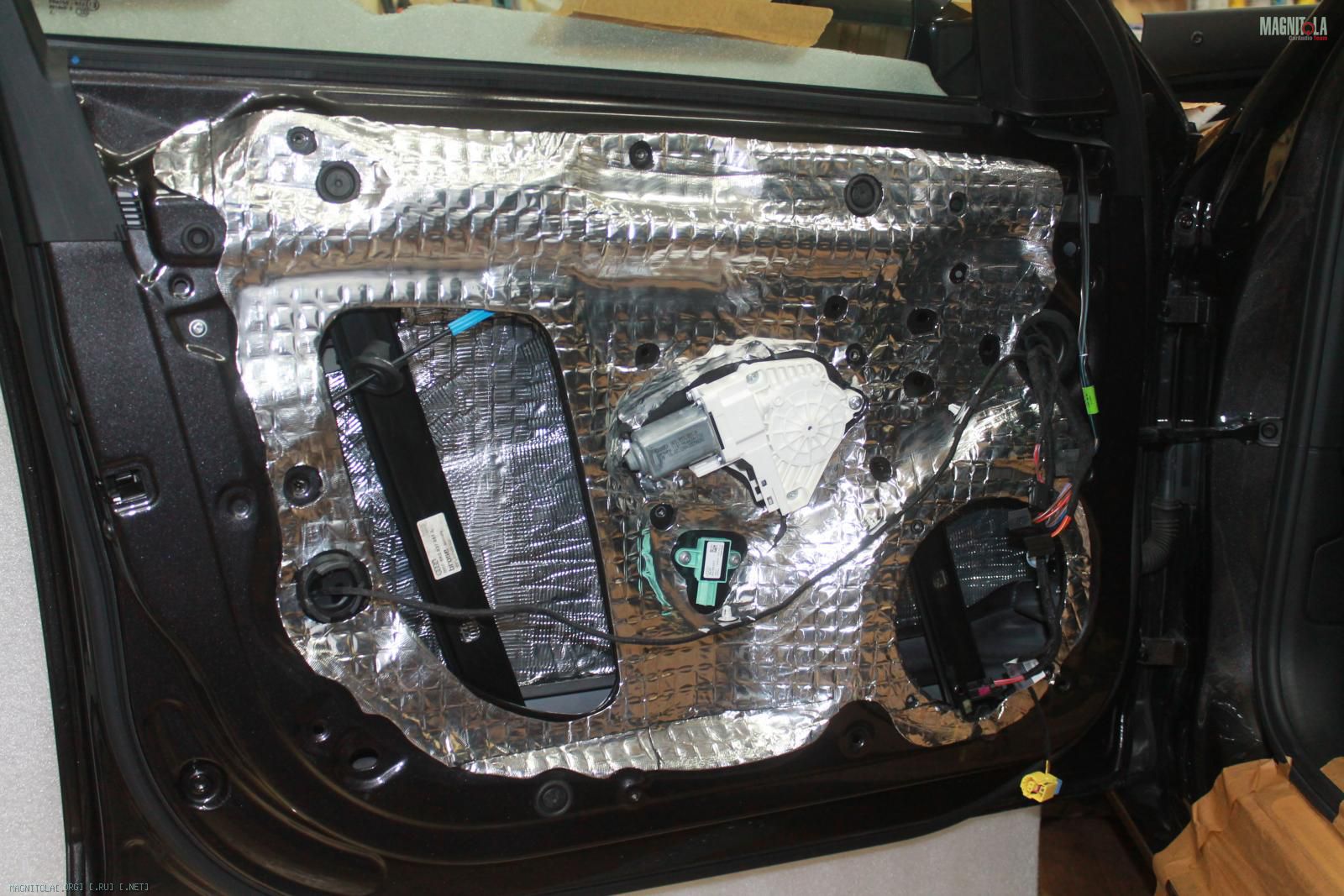

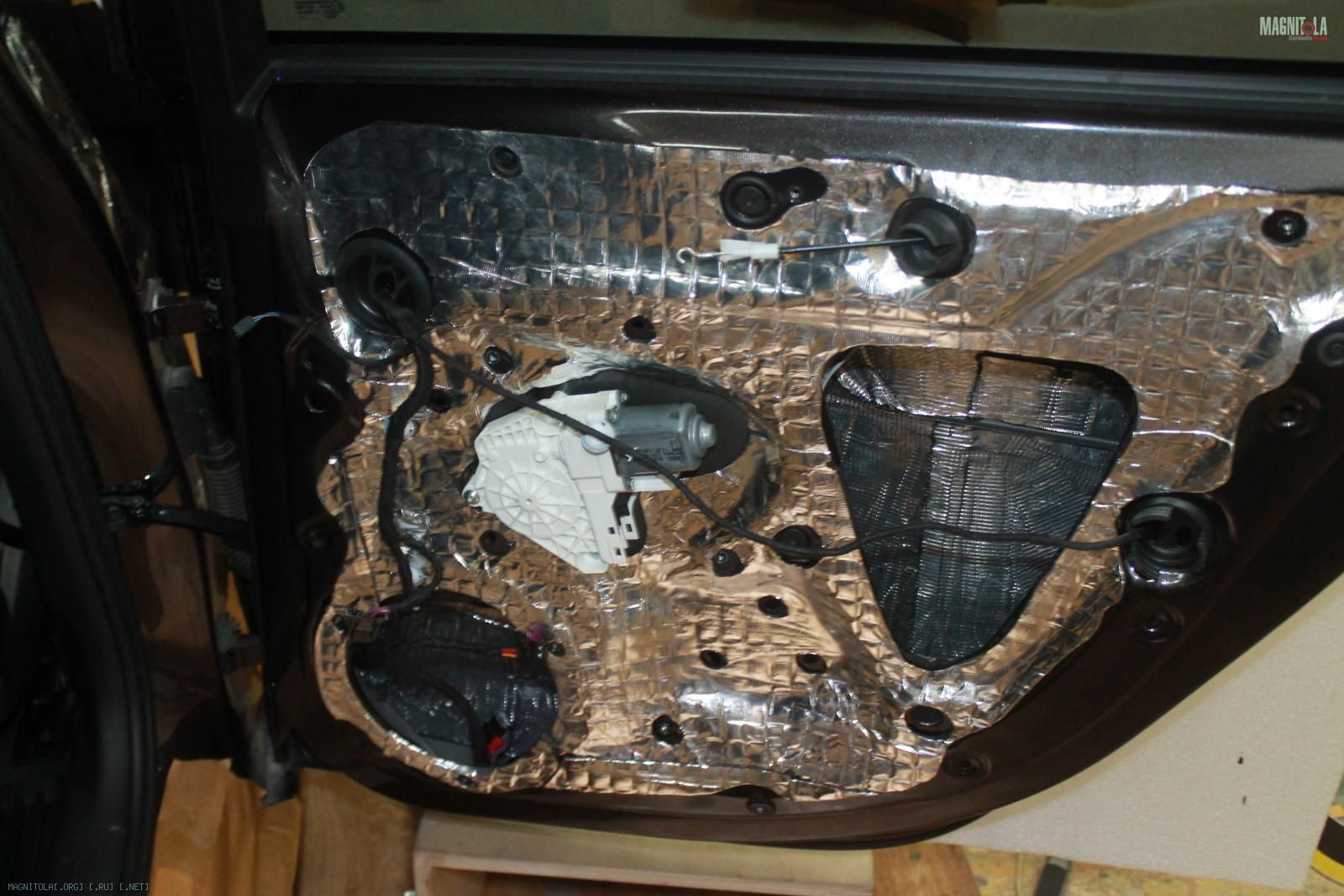

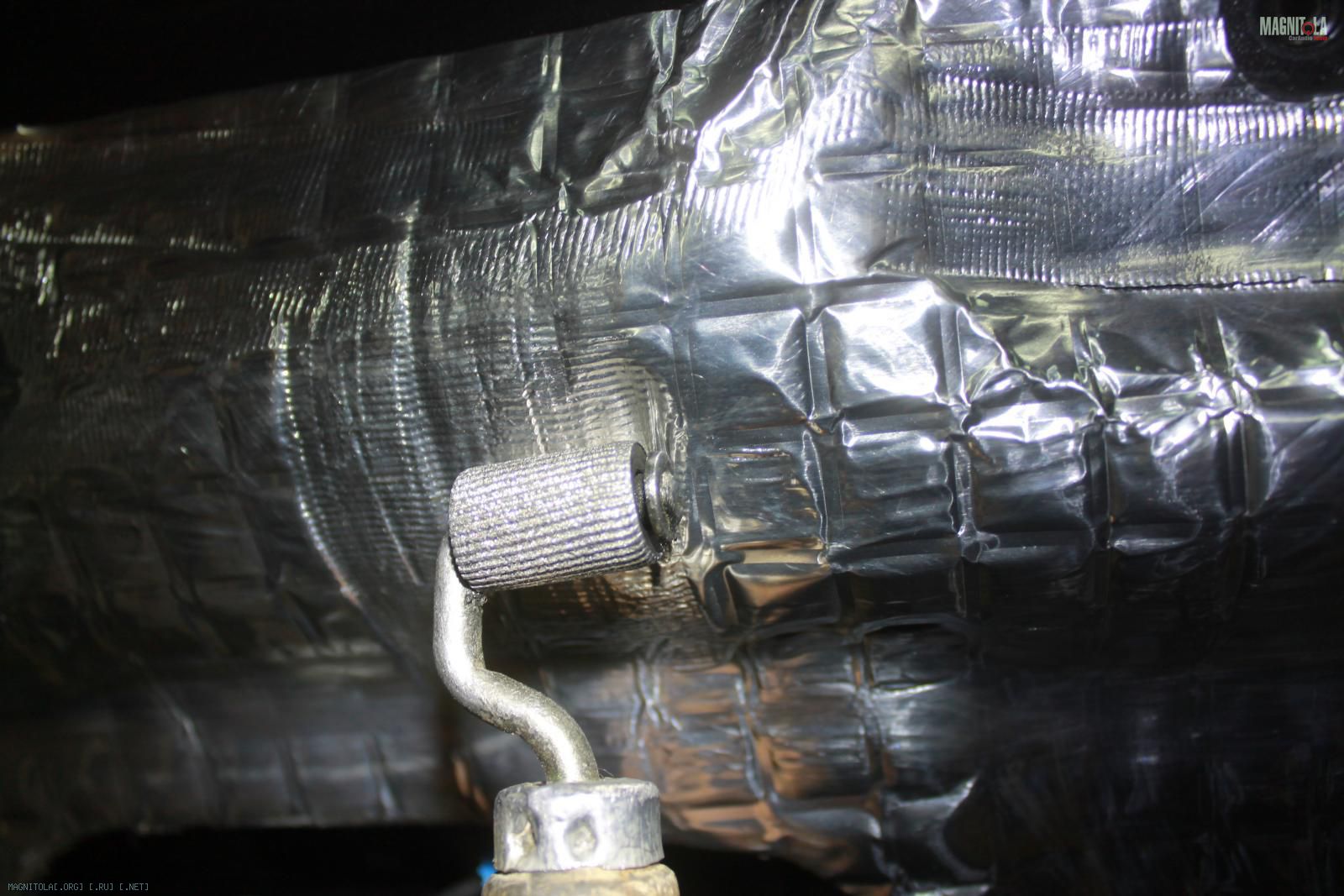

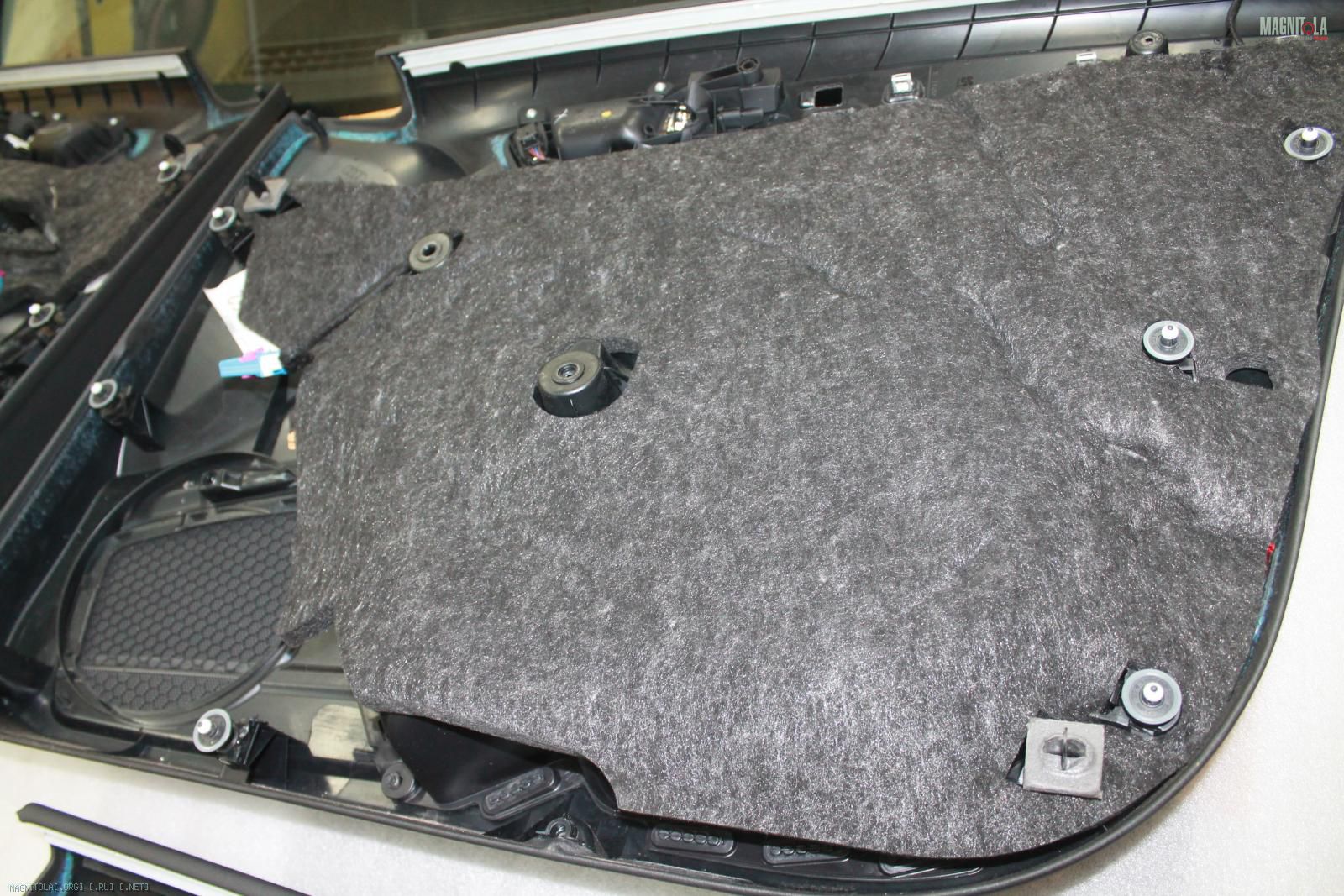

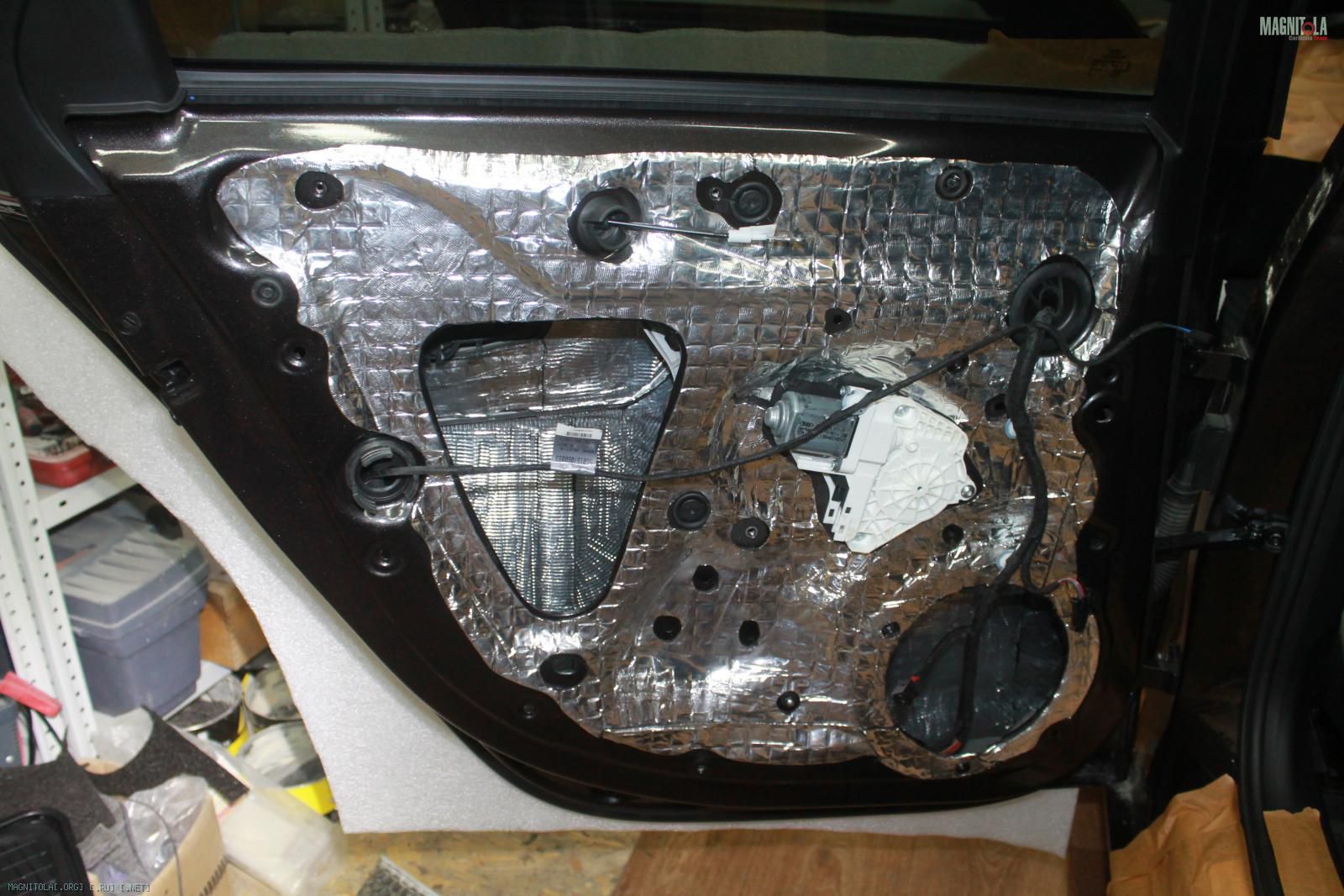

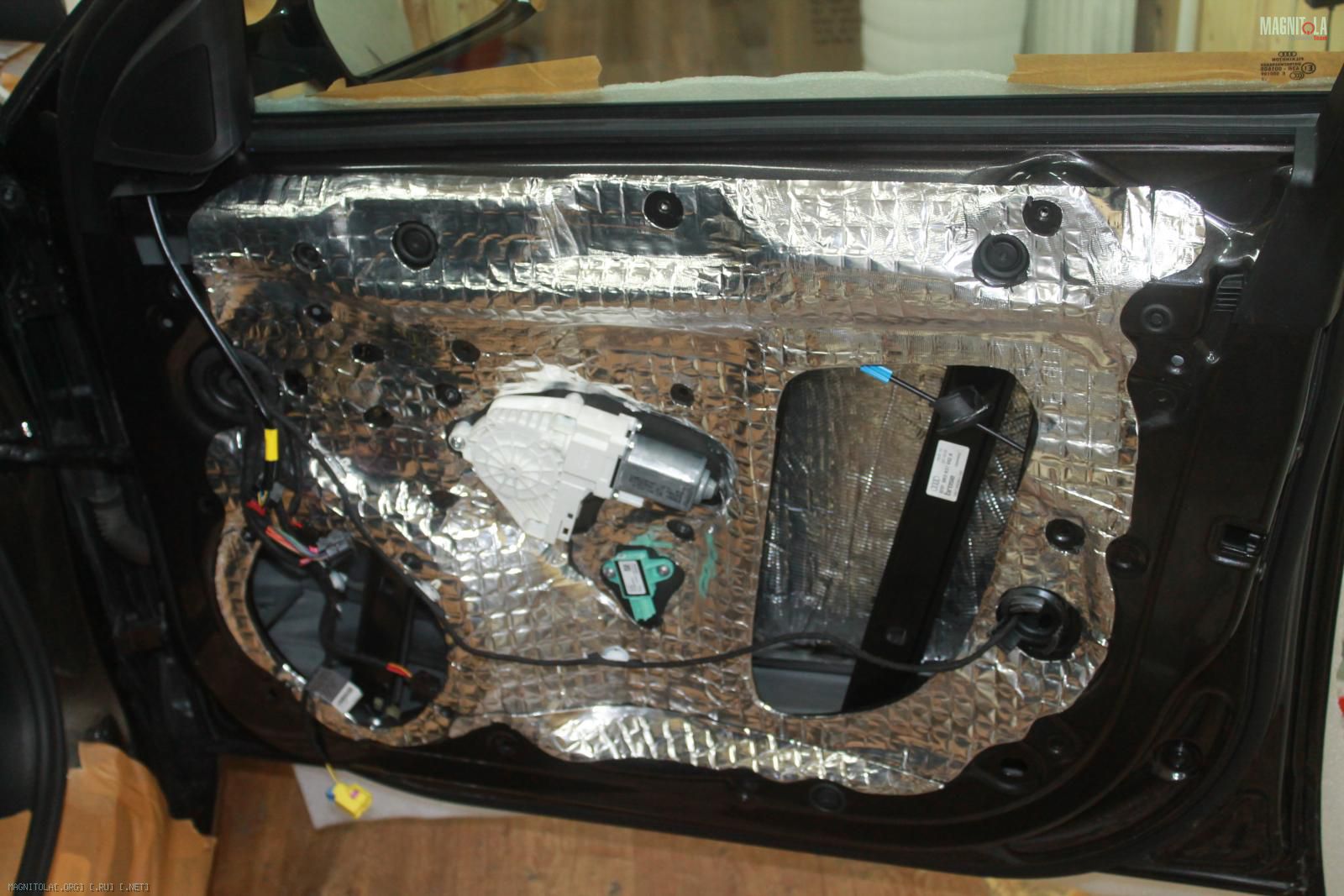

Наносим вибру цельным листом на лицевой металл...

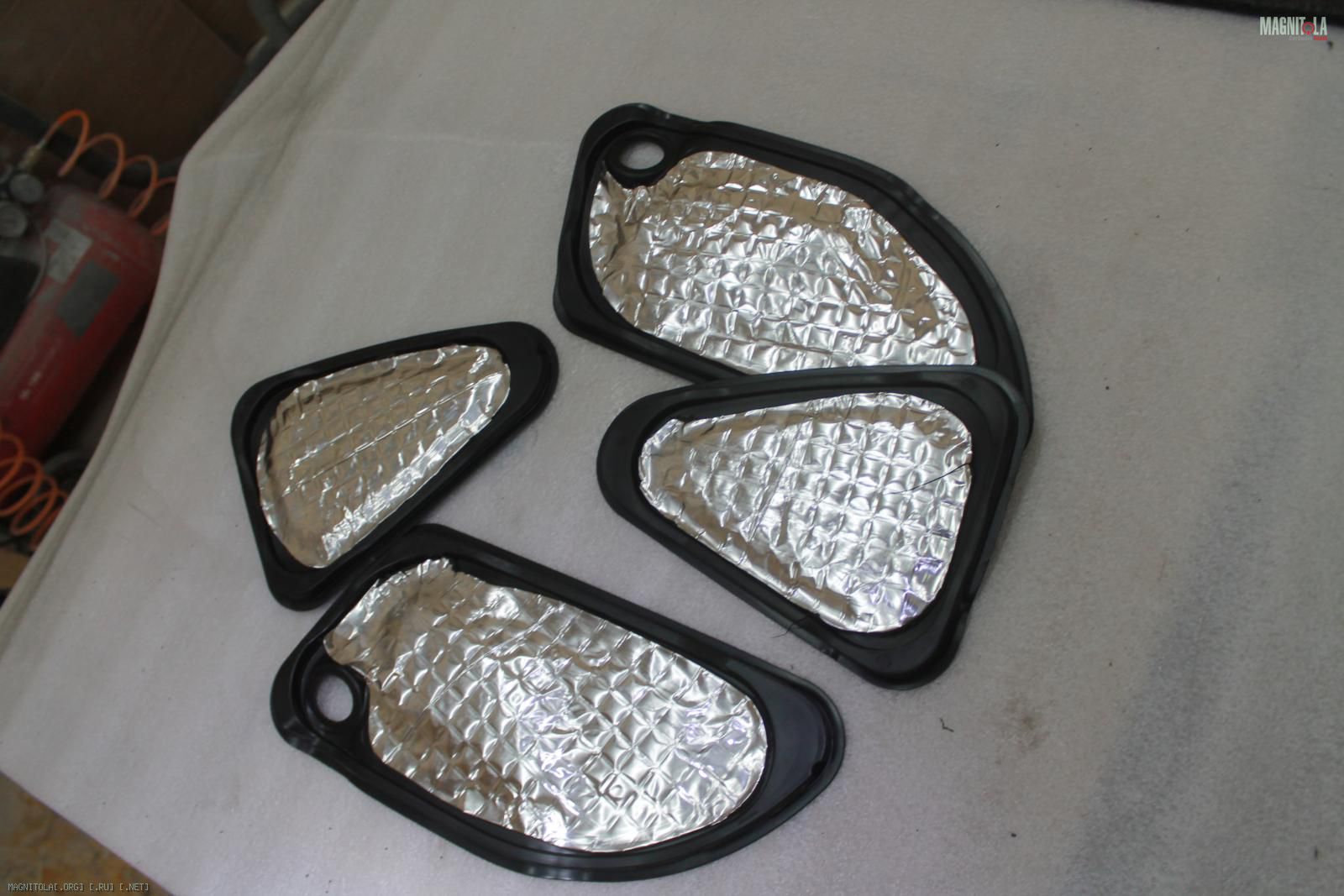

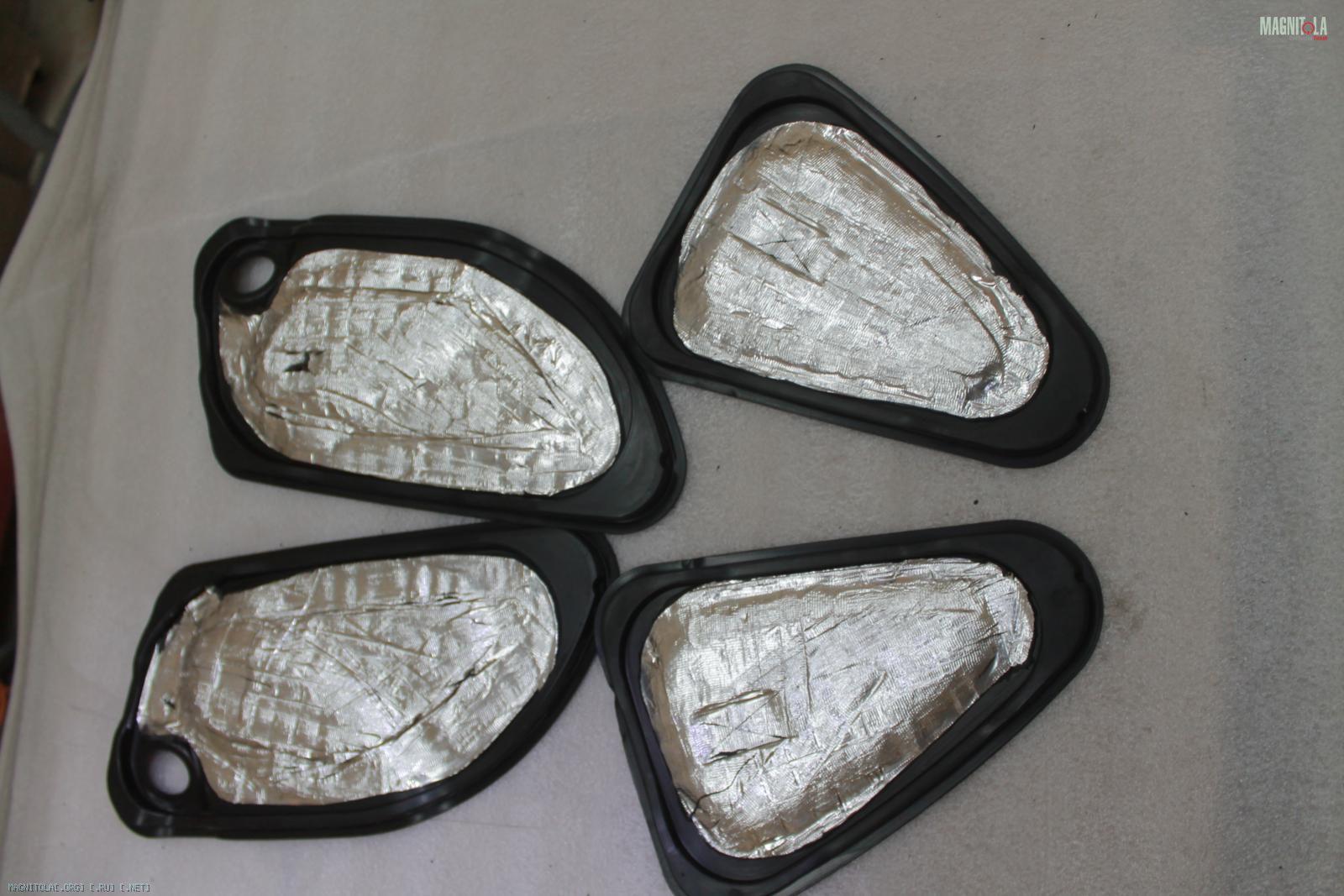

Пластиковые заглушки вибрим с обратной стороны...

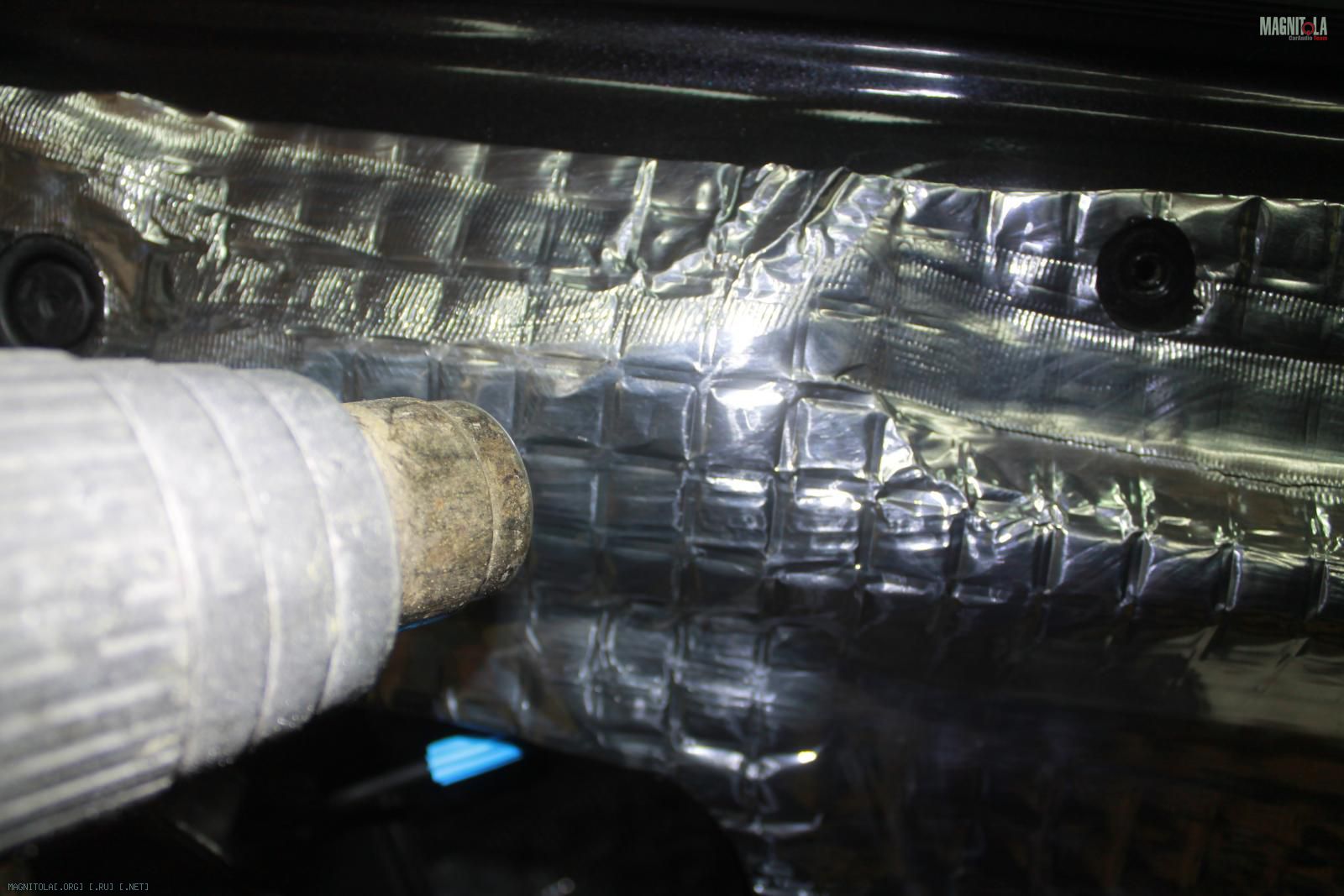

Греем, прикатываем...
Вложение 1131084 Вложение 1131086 Вложение 1131088 Вложение 1131090 Вложение 1131092 Вложение 1131094 Вложение 1131096 Вложение 1131098

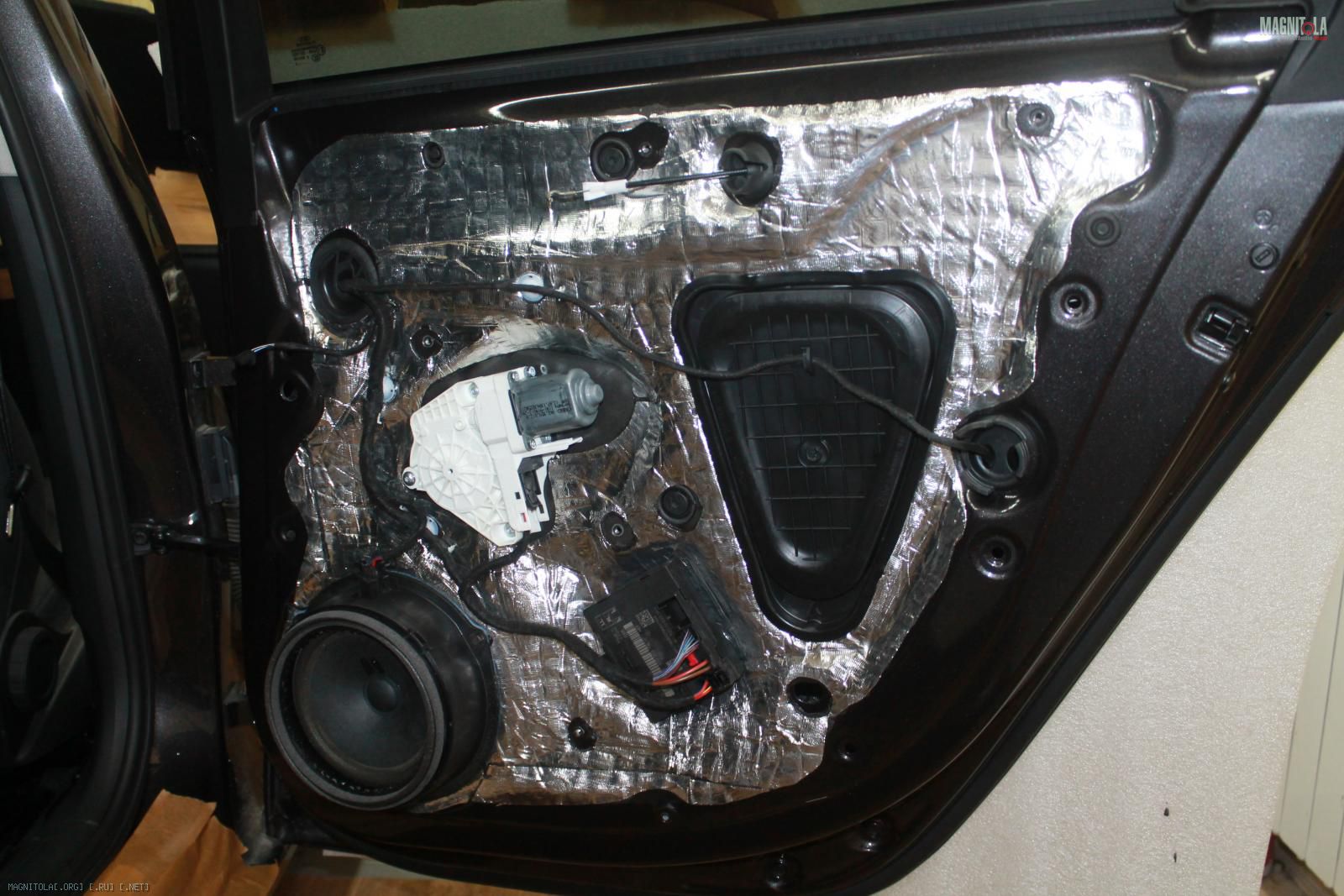

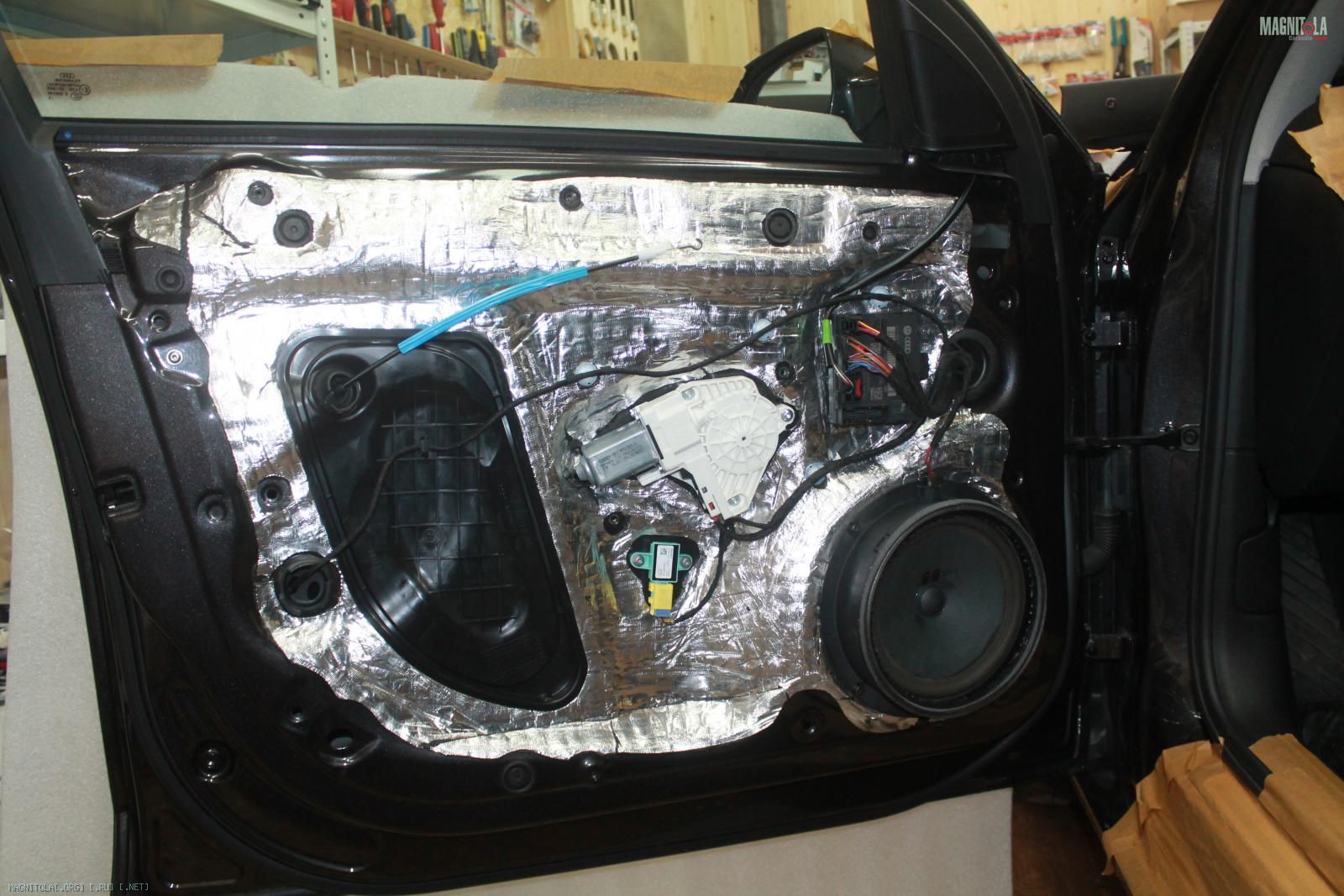

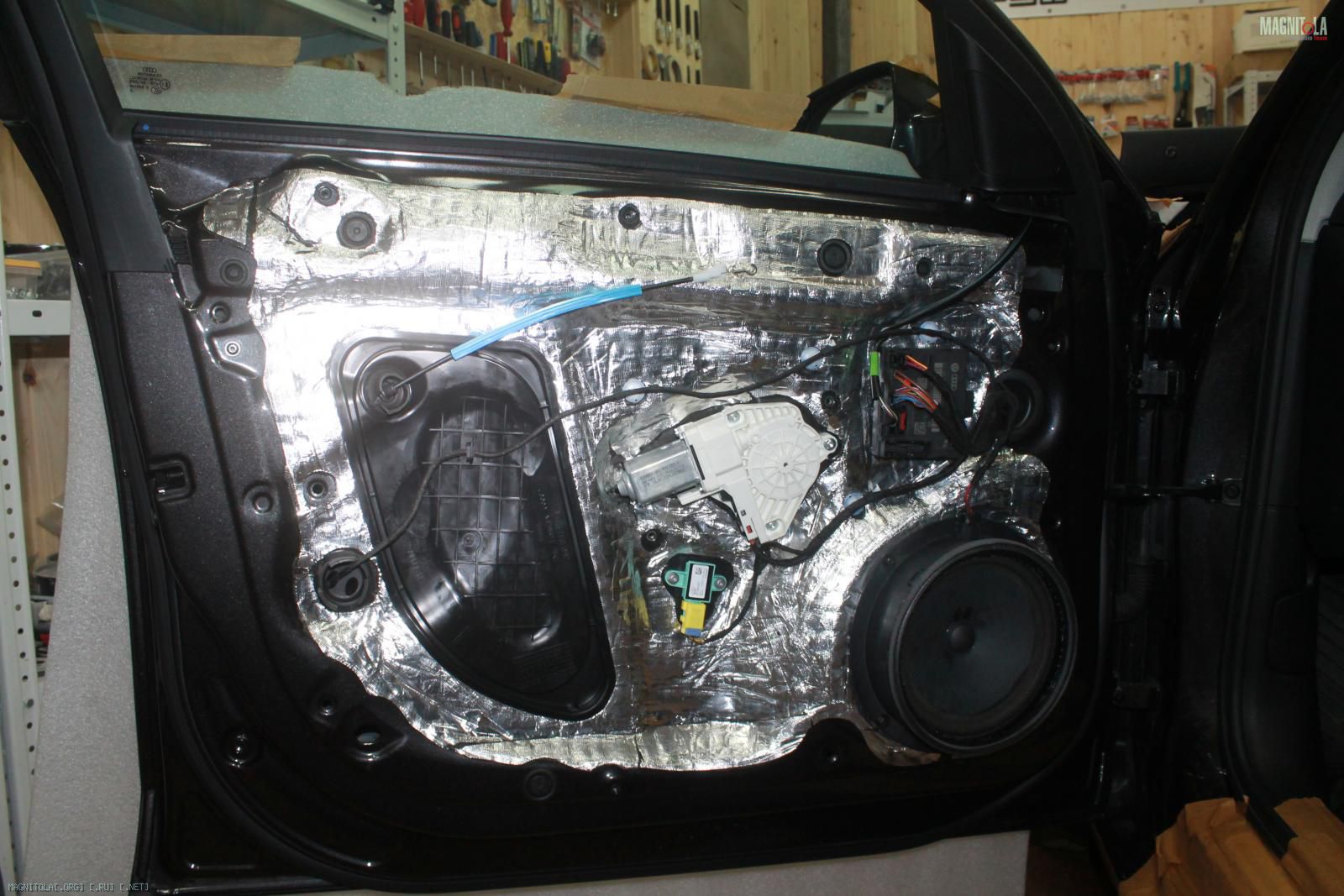

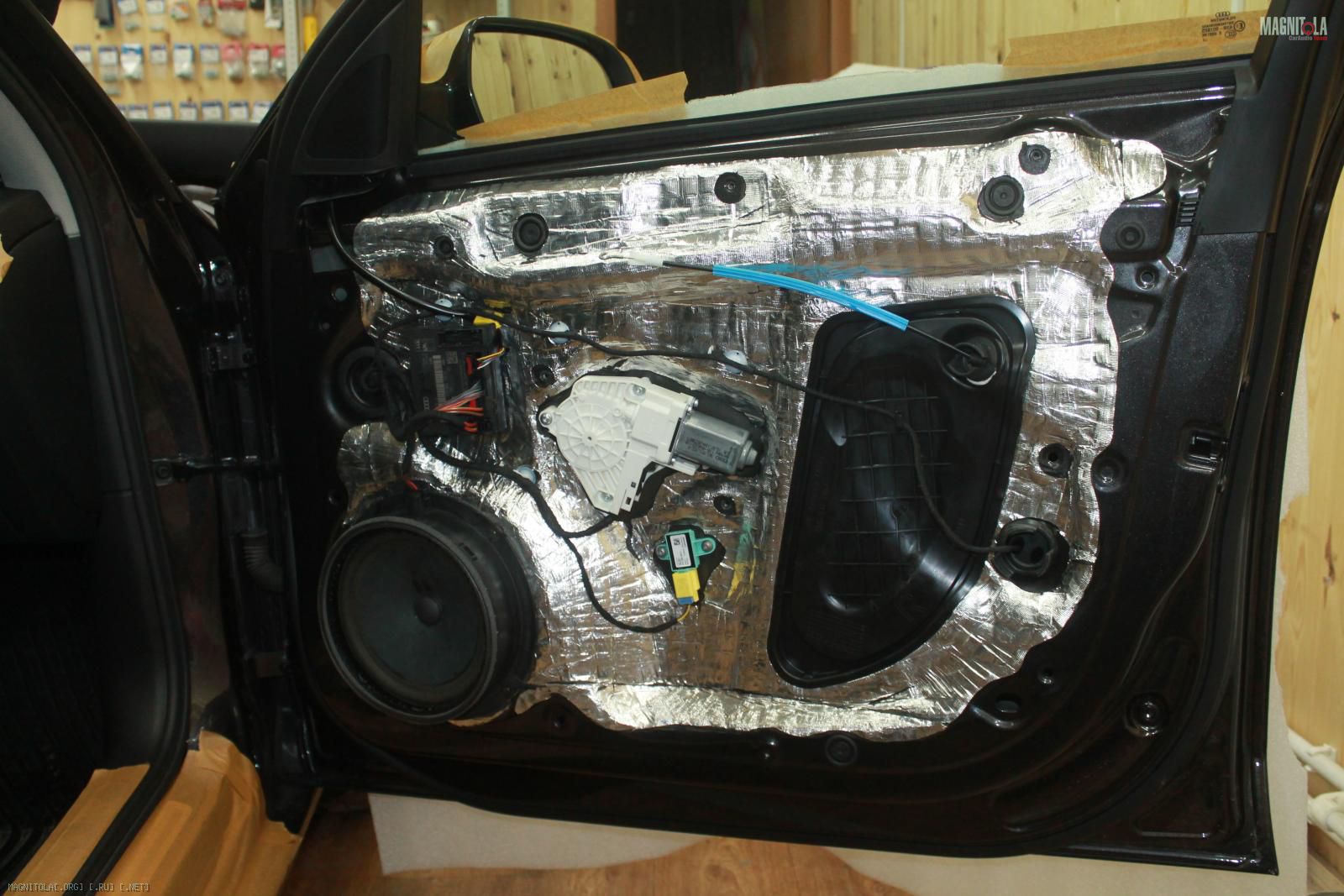

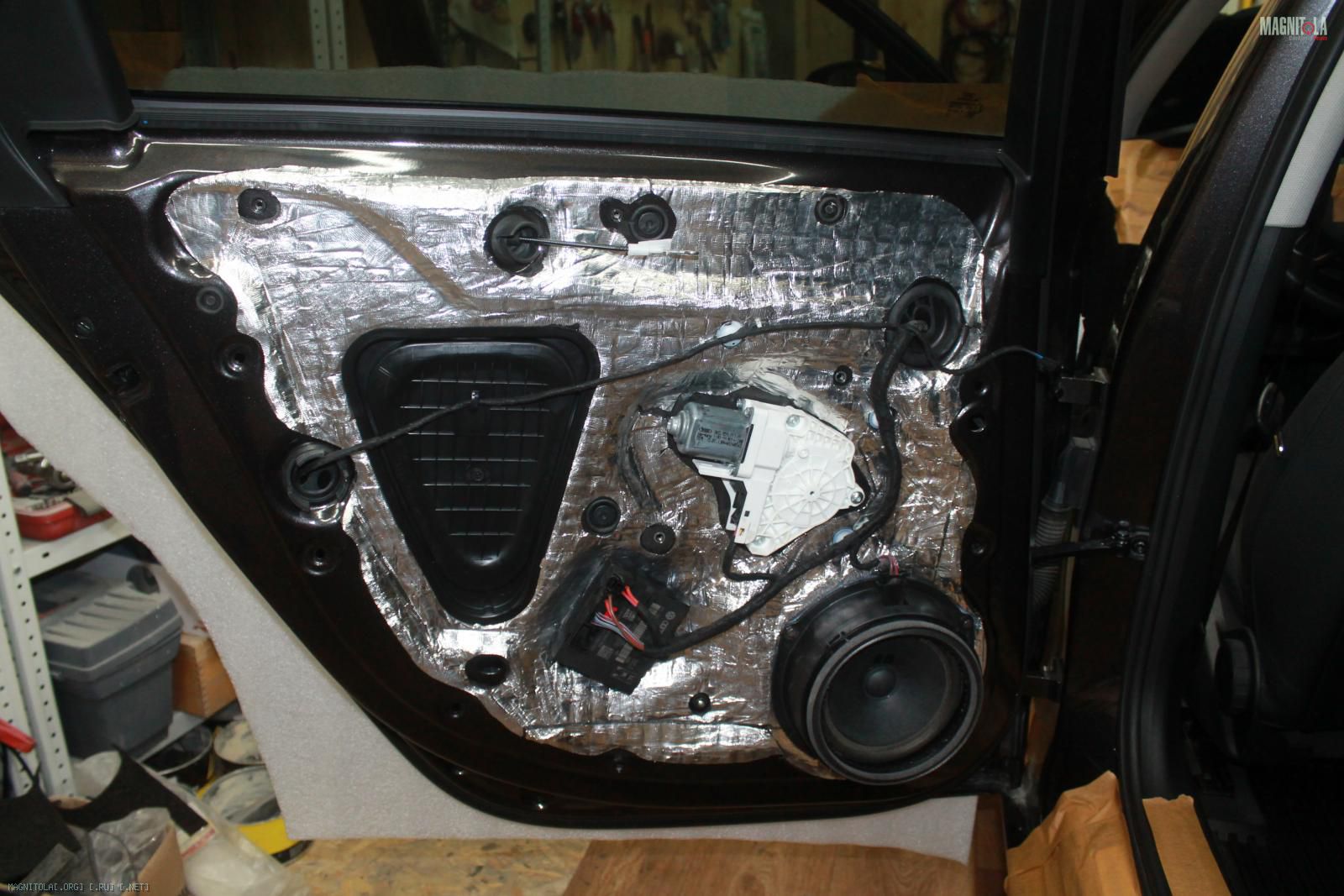

Двери итог...
Вложение 1131100 Вложение 1131102 Вложение 1131104 Вложение 1131106 Вложение 1131108
27.04.2017, 18:12
st220

Вложений: 35

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 B8

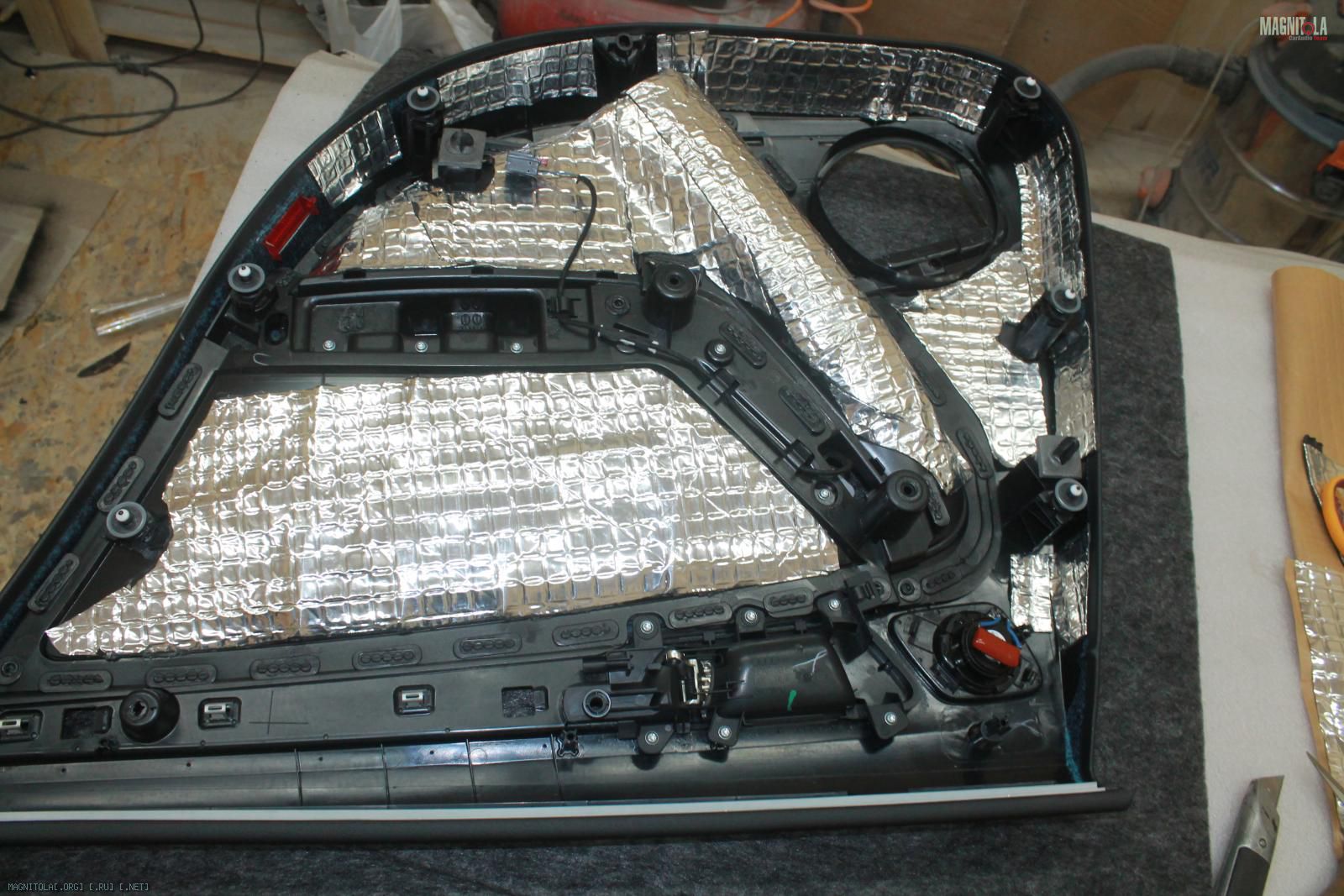

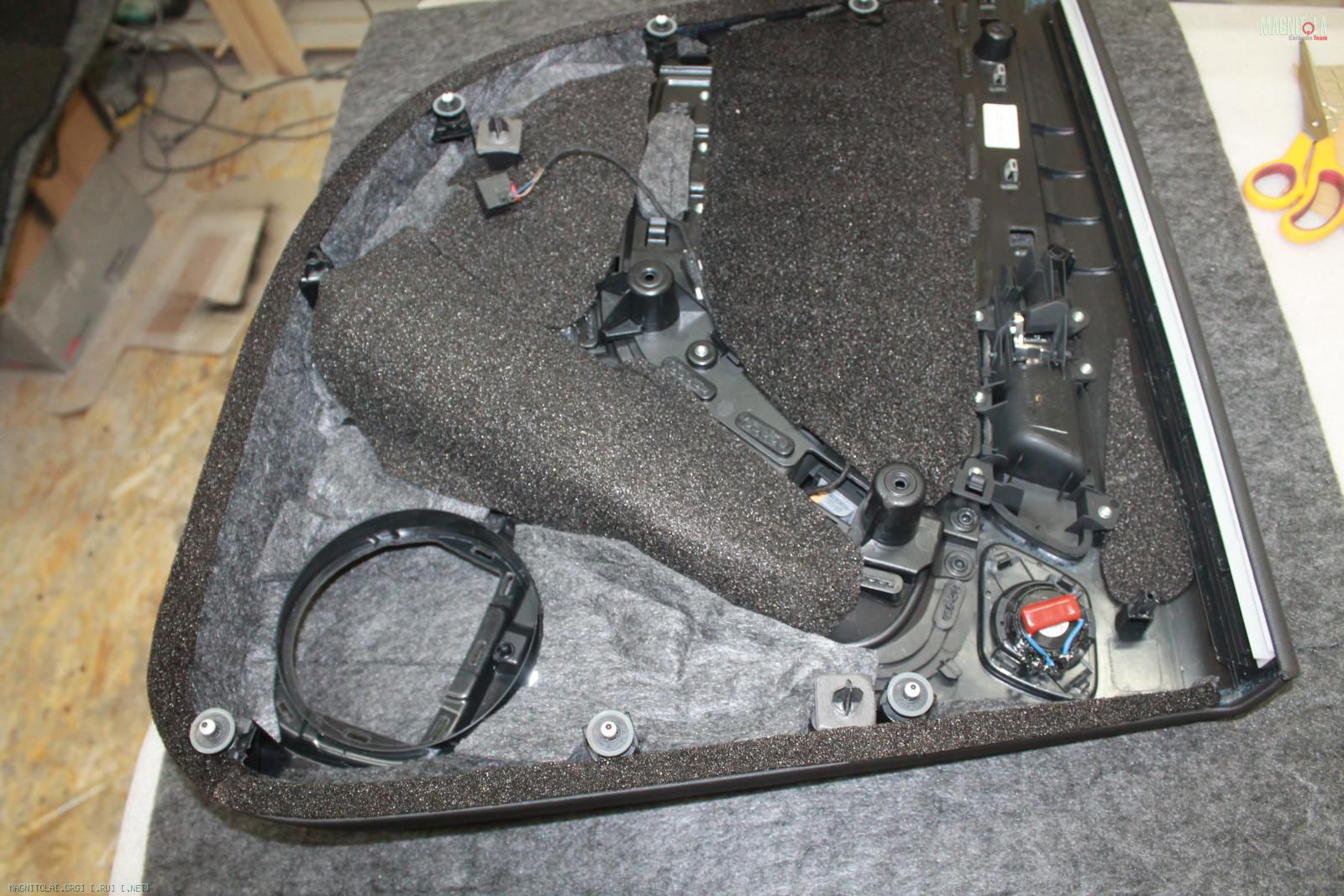

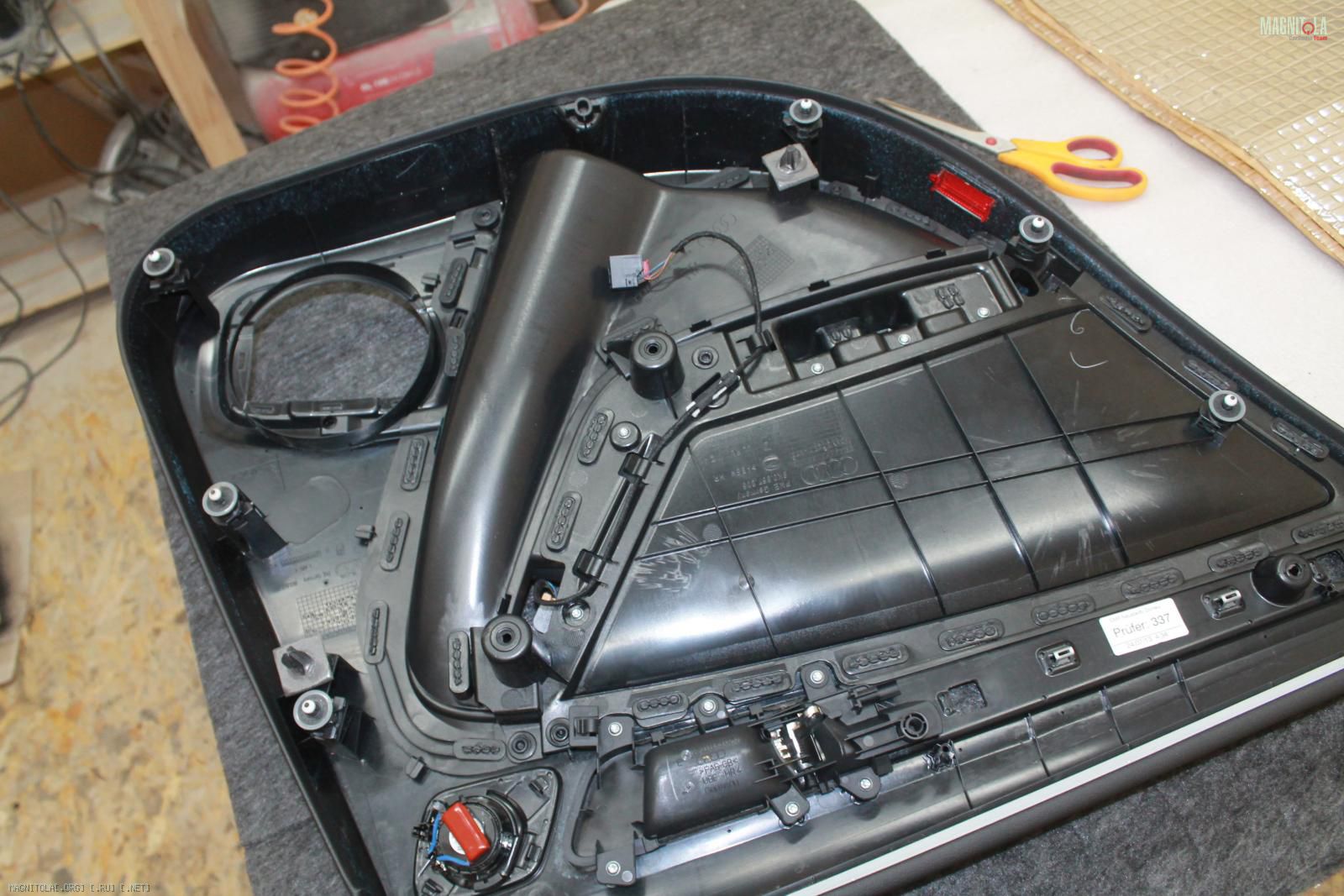

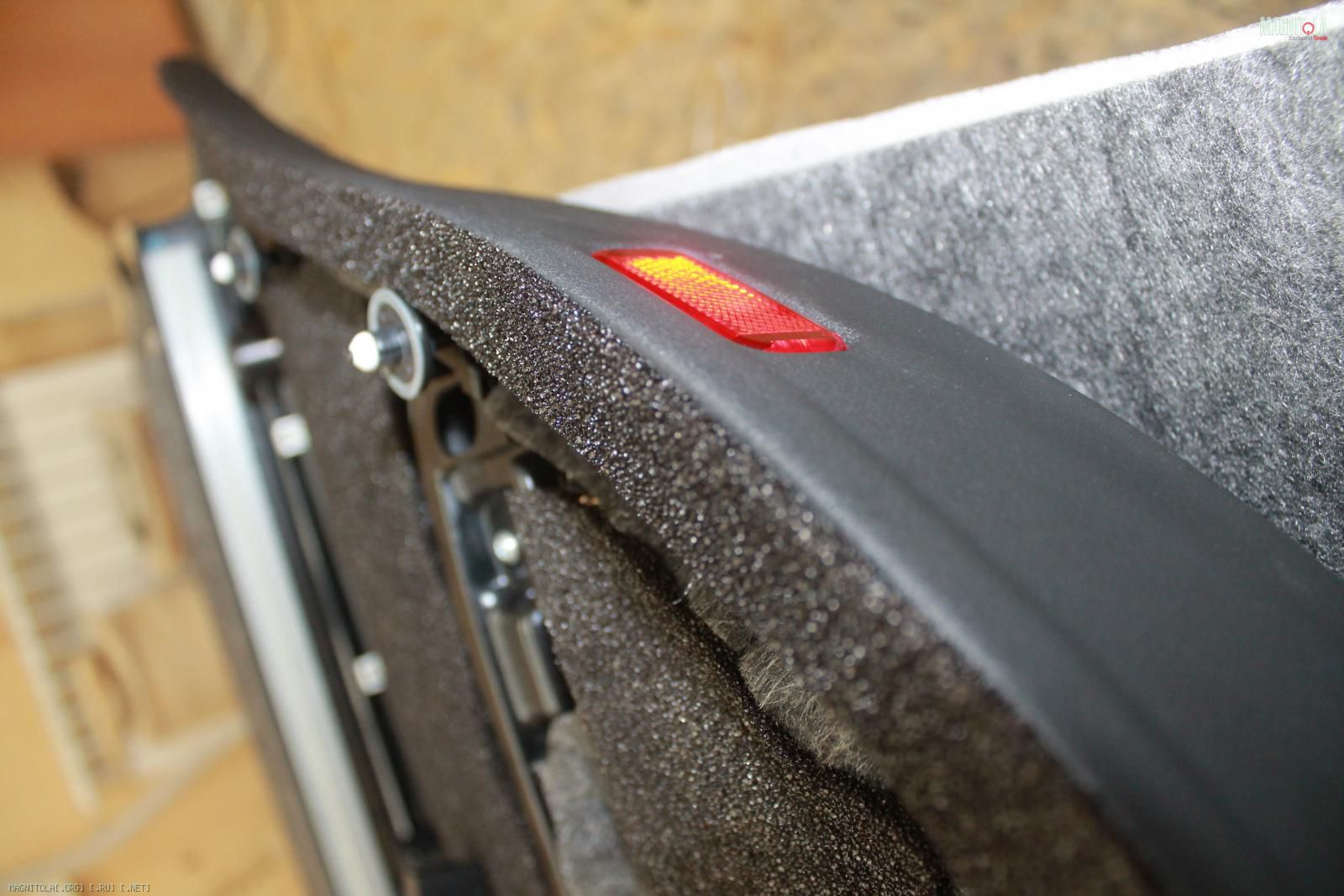

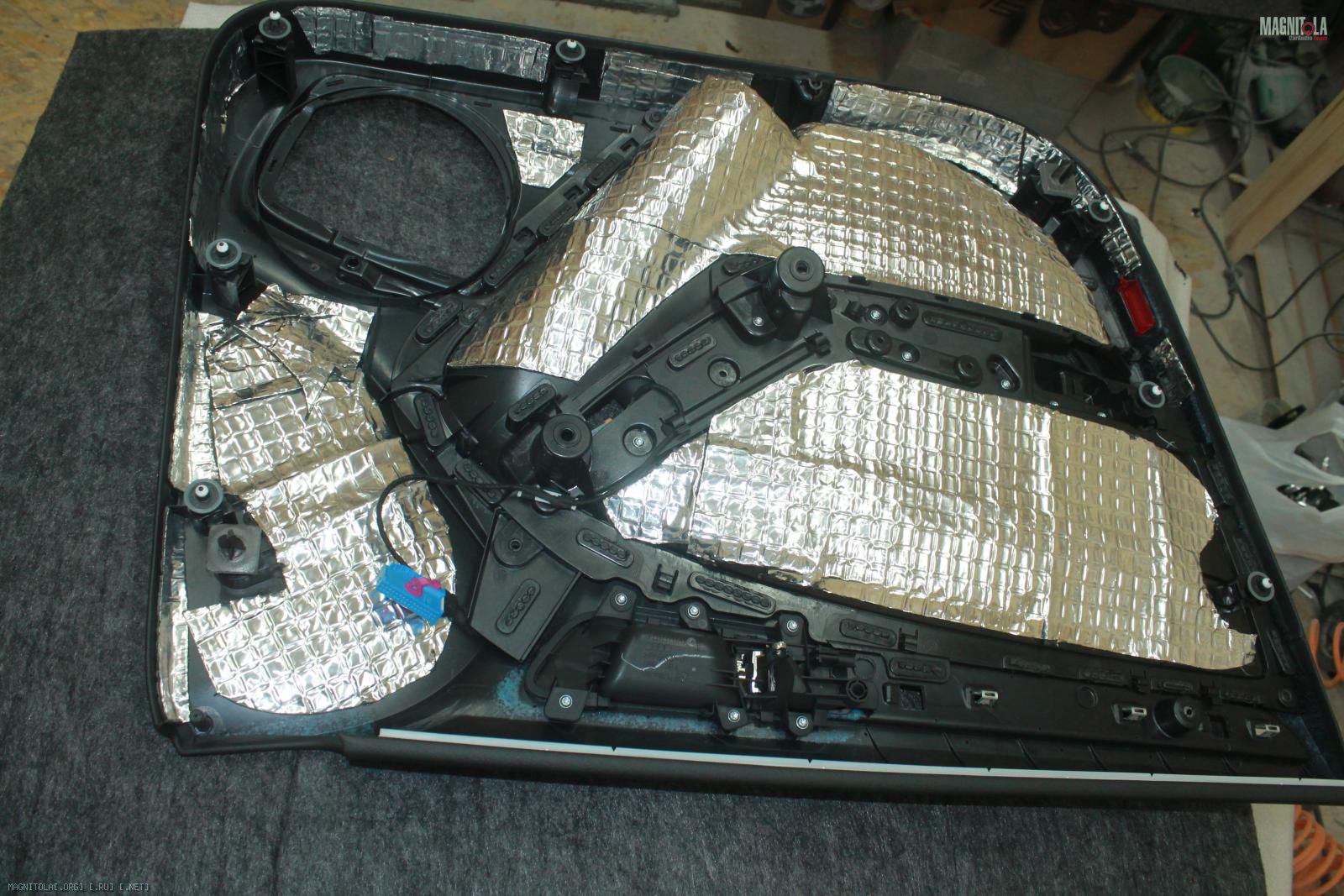

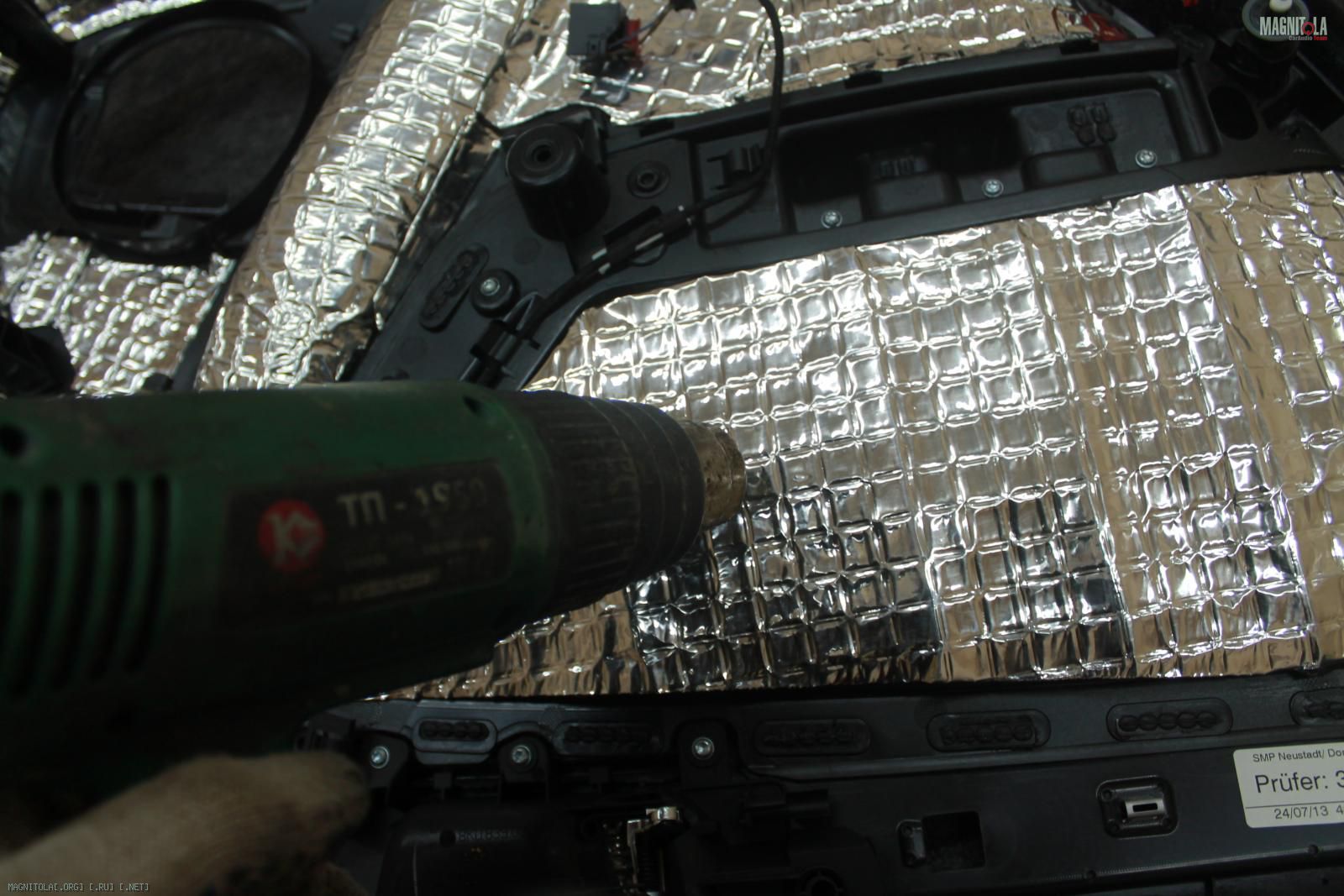

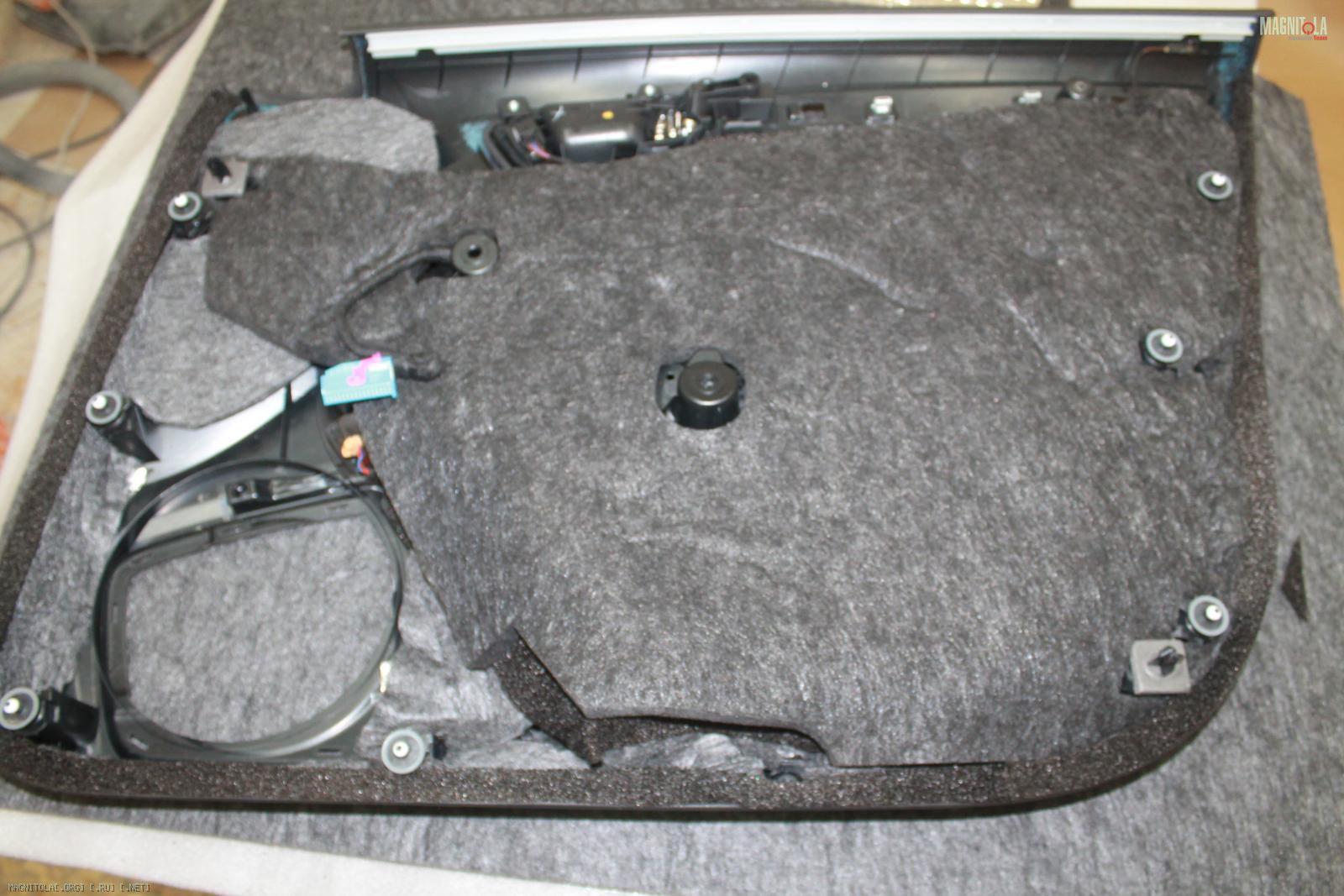

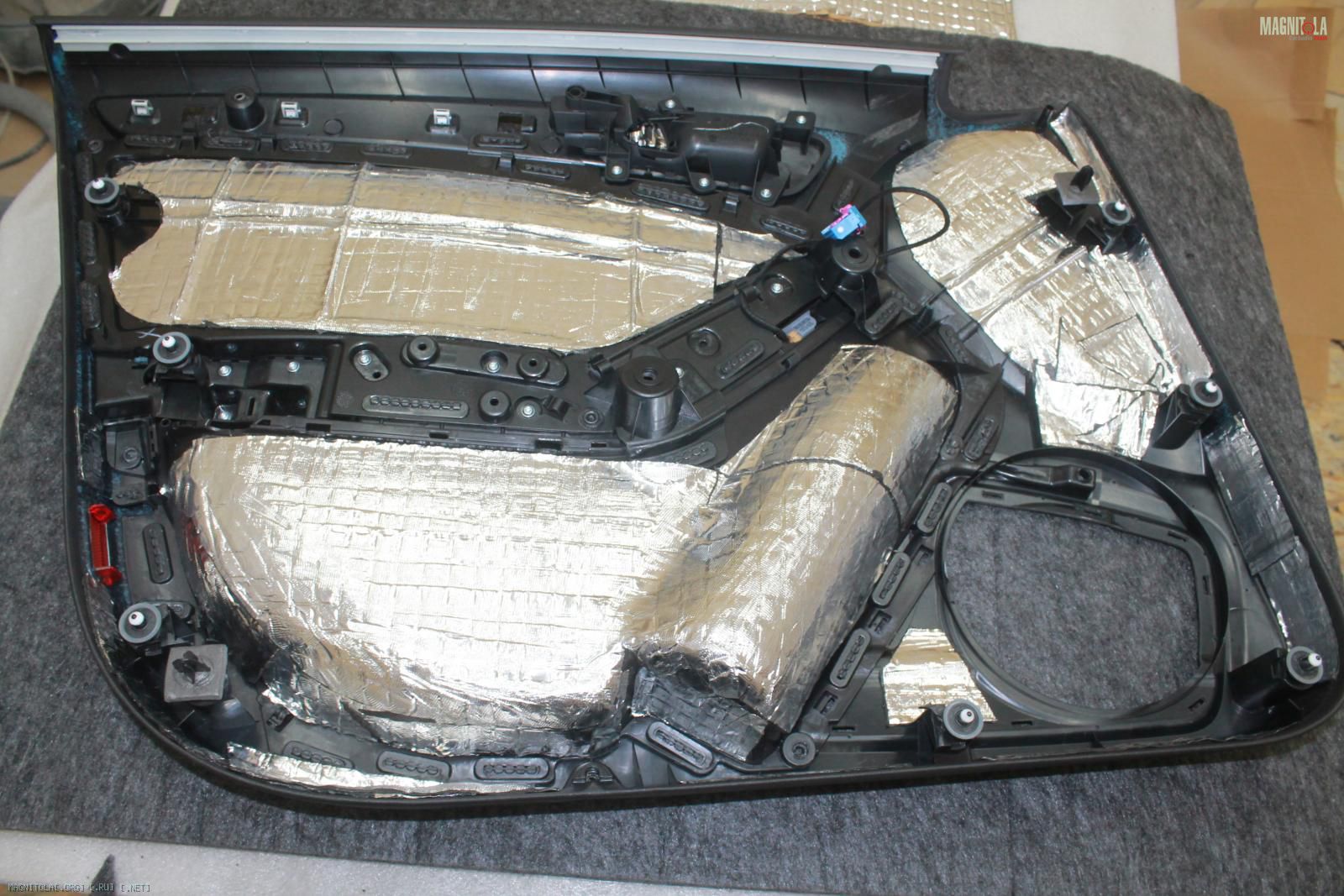

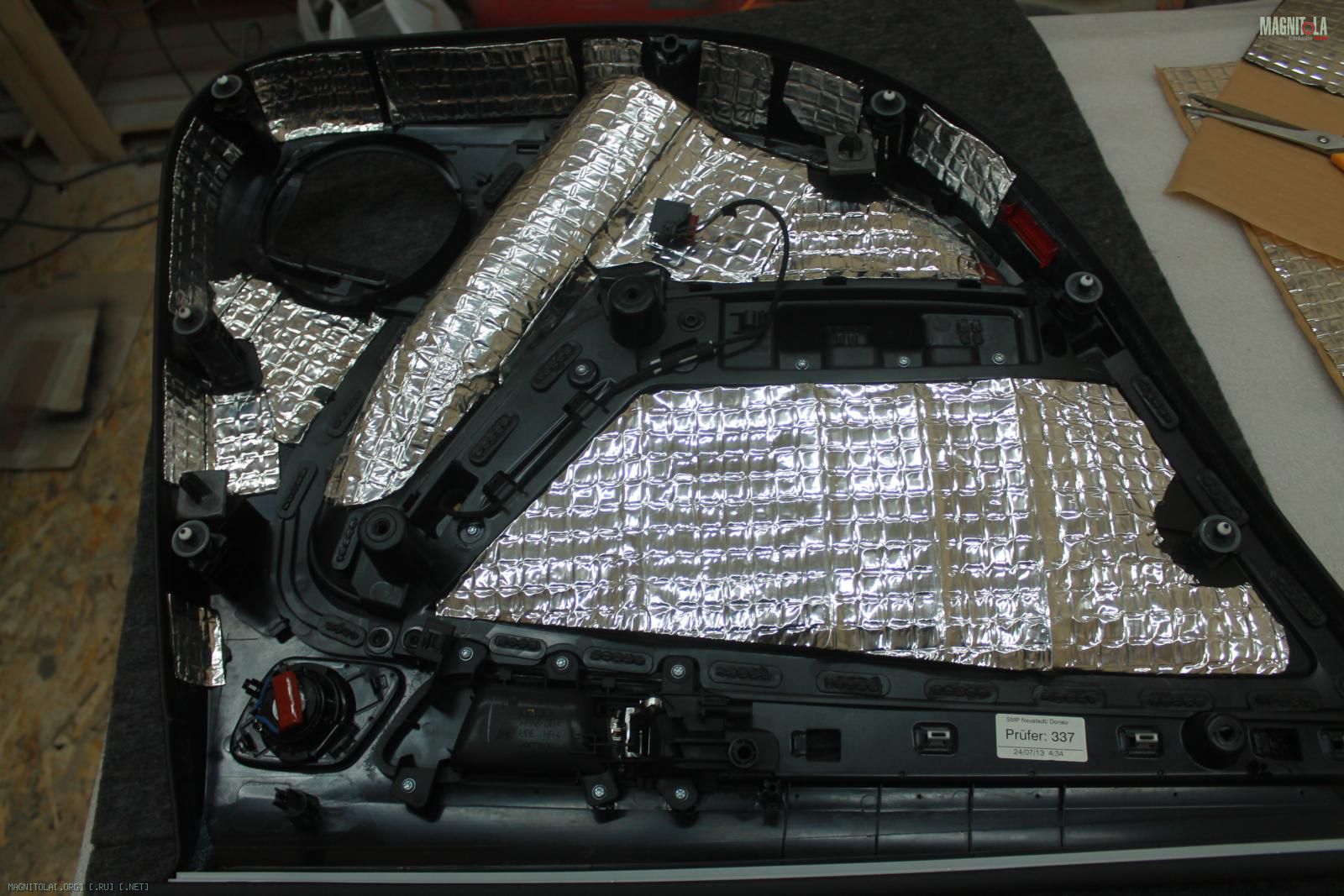

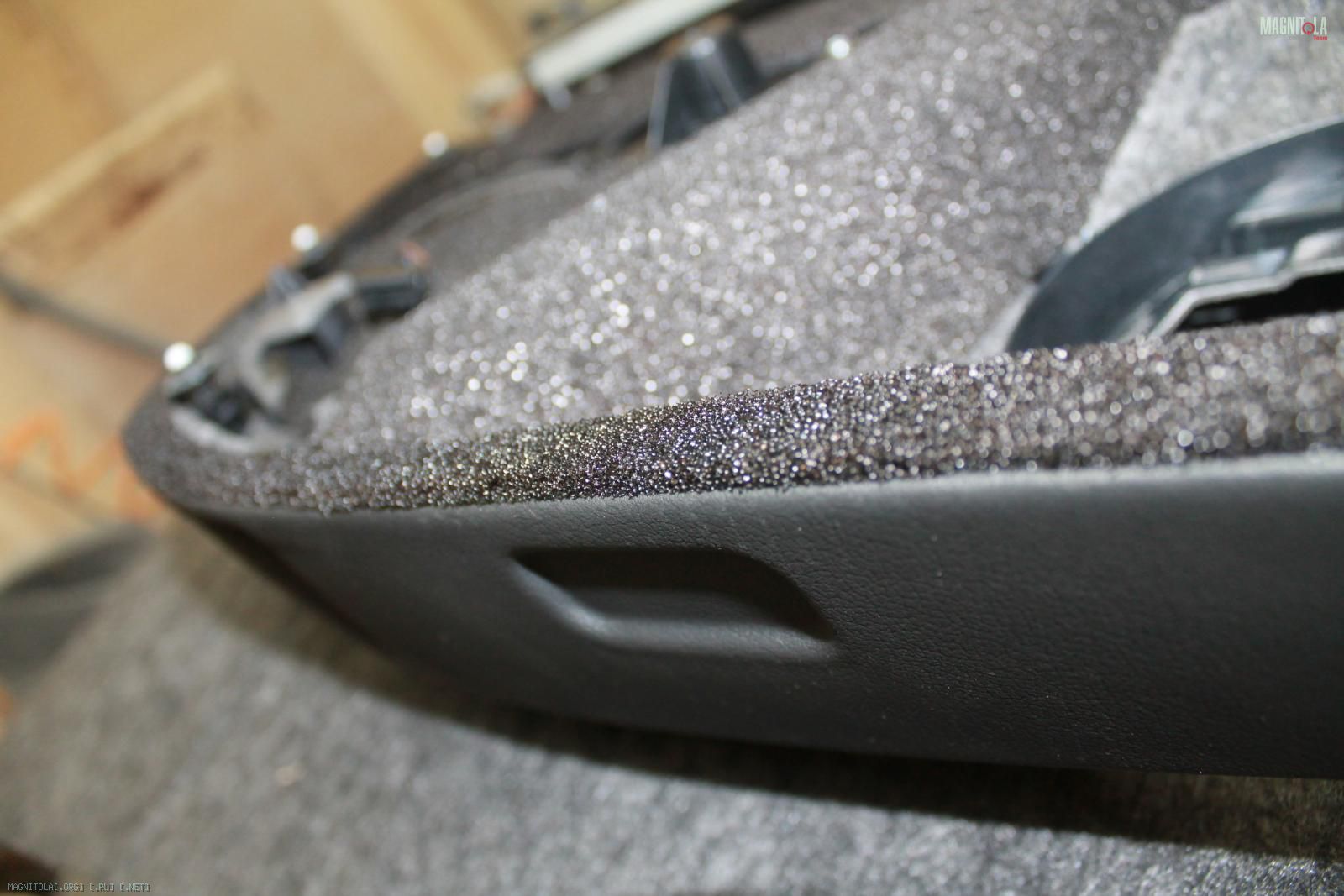

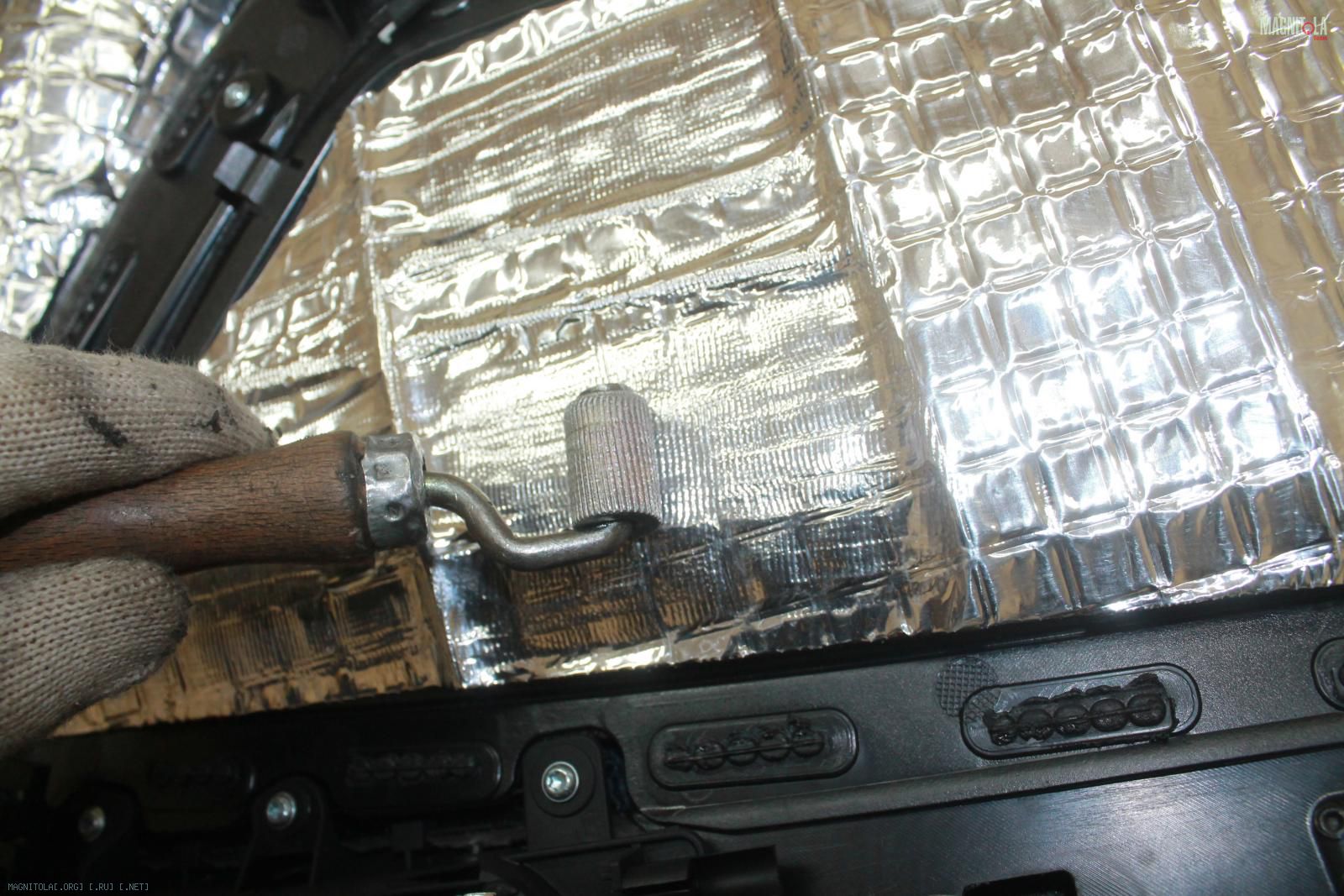

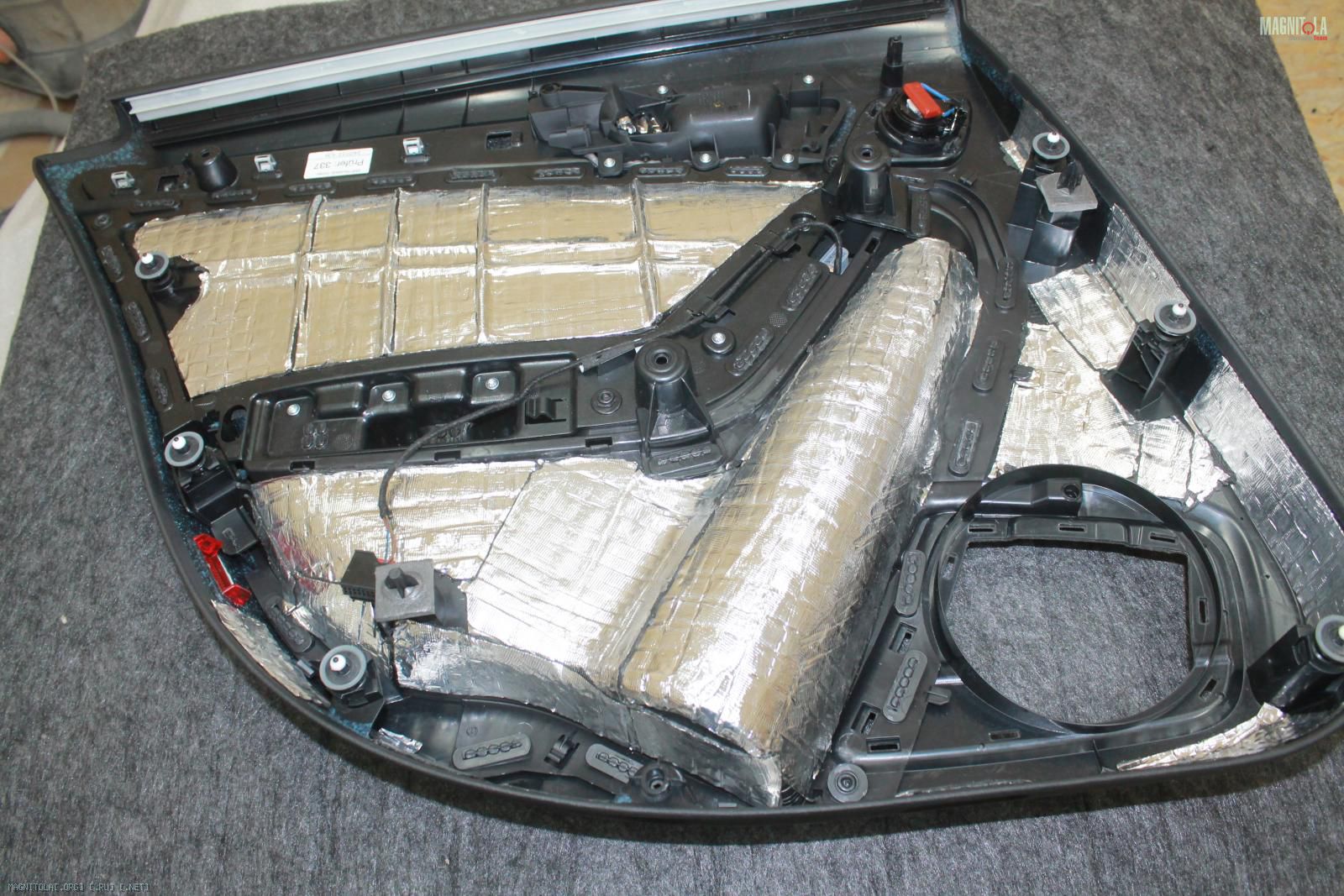

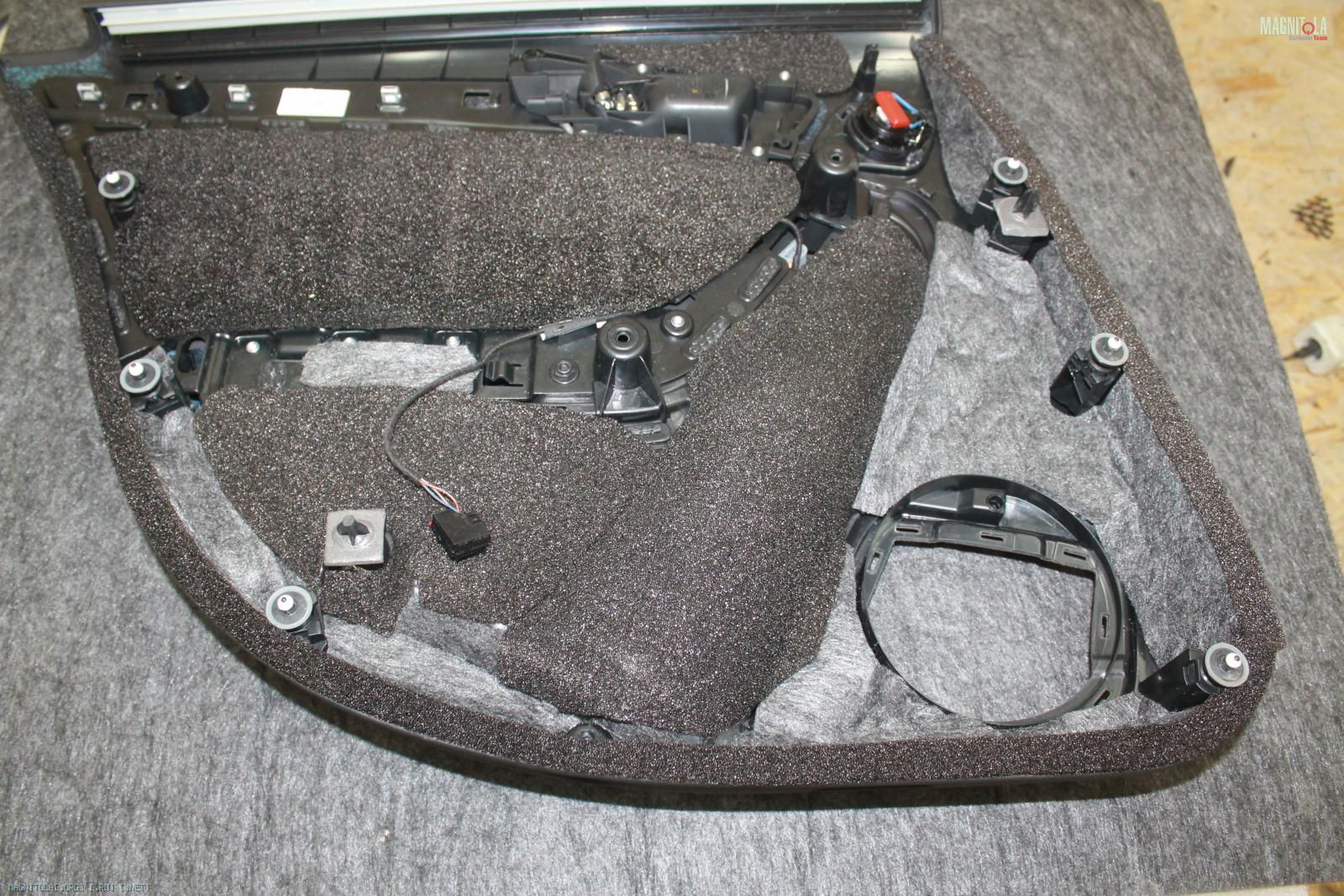

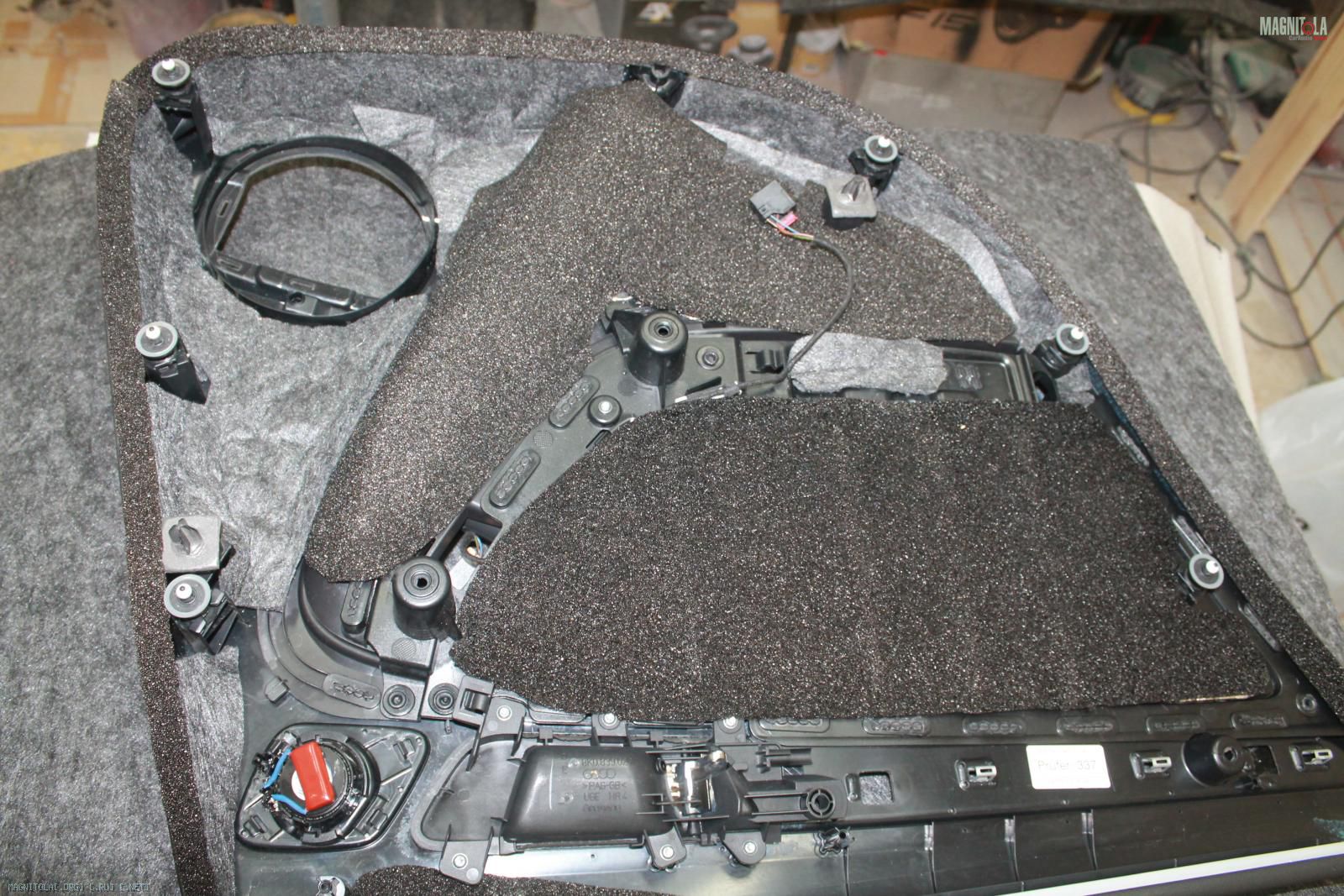

Карты дверей... Наносим вибру, греем, прикатываем, наносим битопласт, войлок и уплотнительную ленту по периметру карты
Вложение 1131262 Вложение 1131264 Вложение 1131266 Вложение 1131268 Вложение 1131270 Вложение 1131272 Вложение 1131274 Вложение 1131276 Вложение 1131278

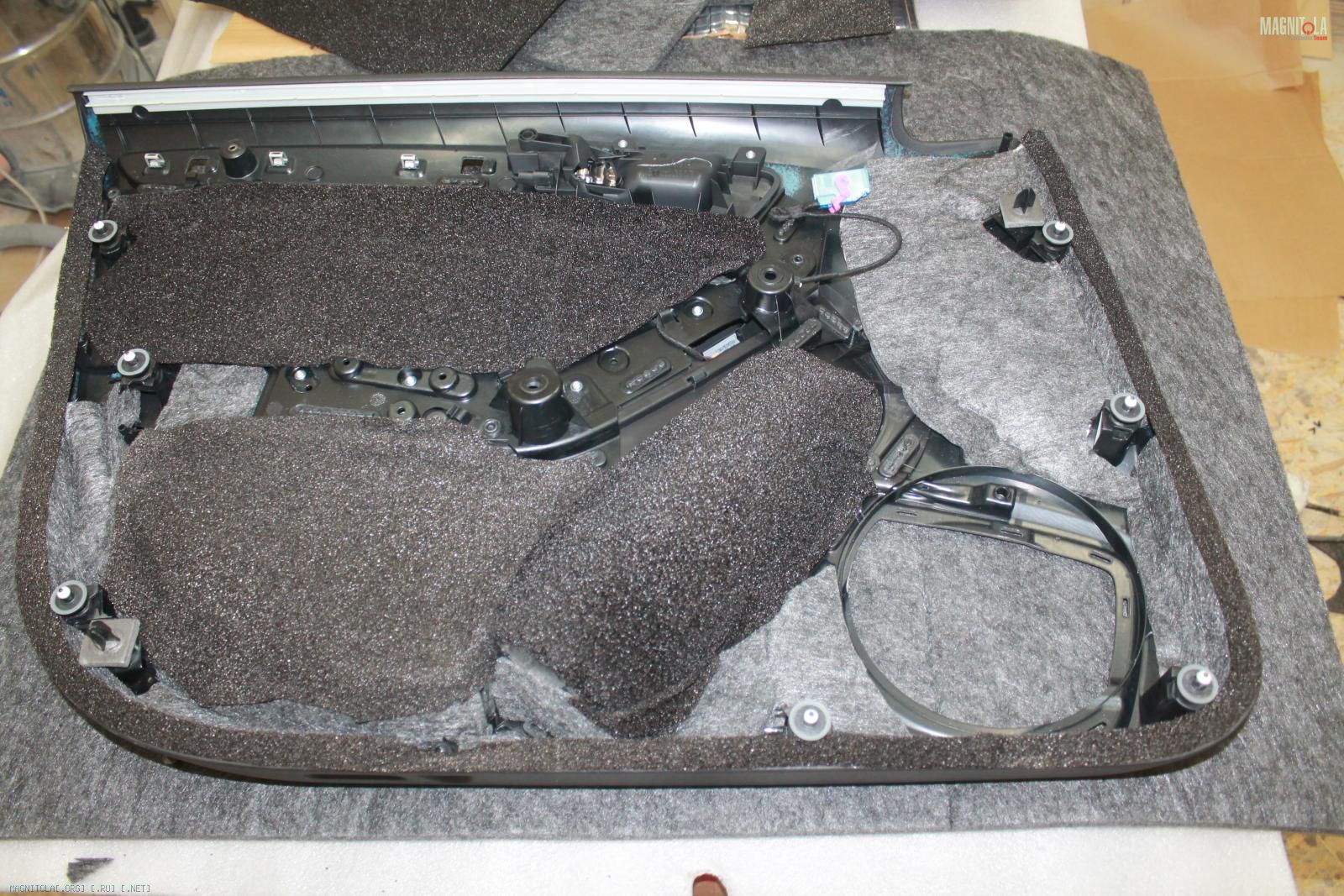

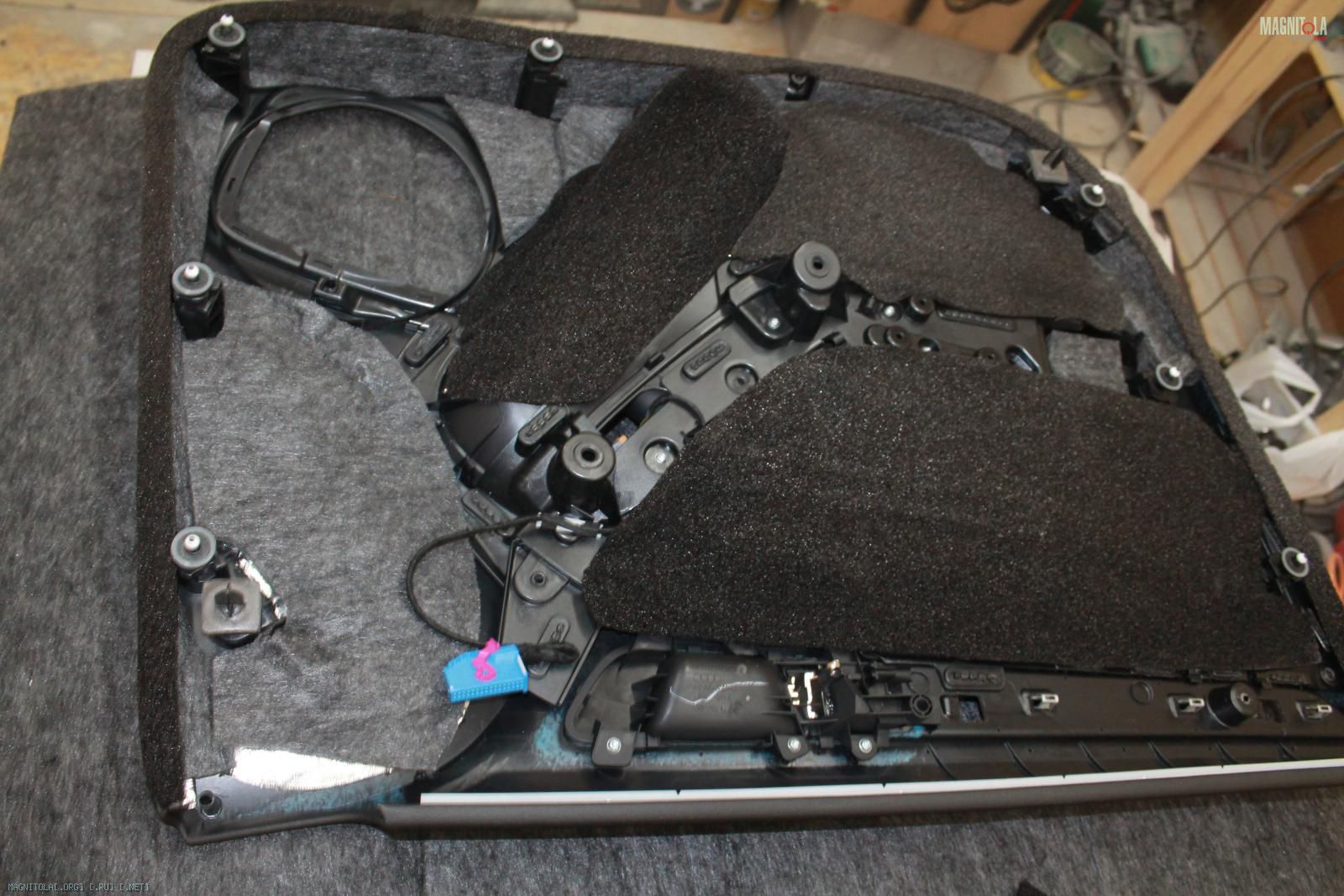

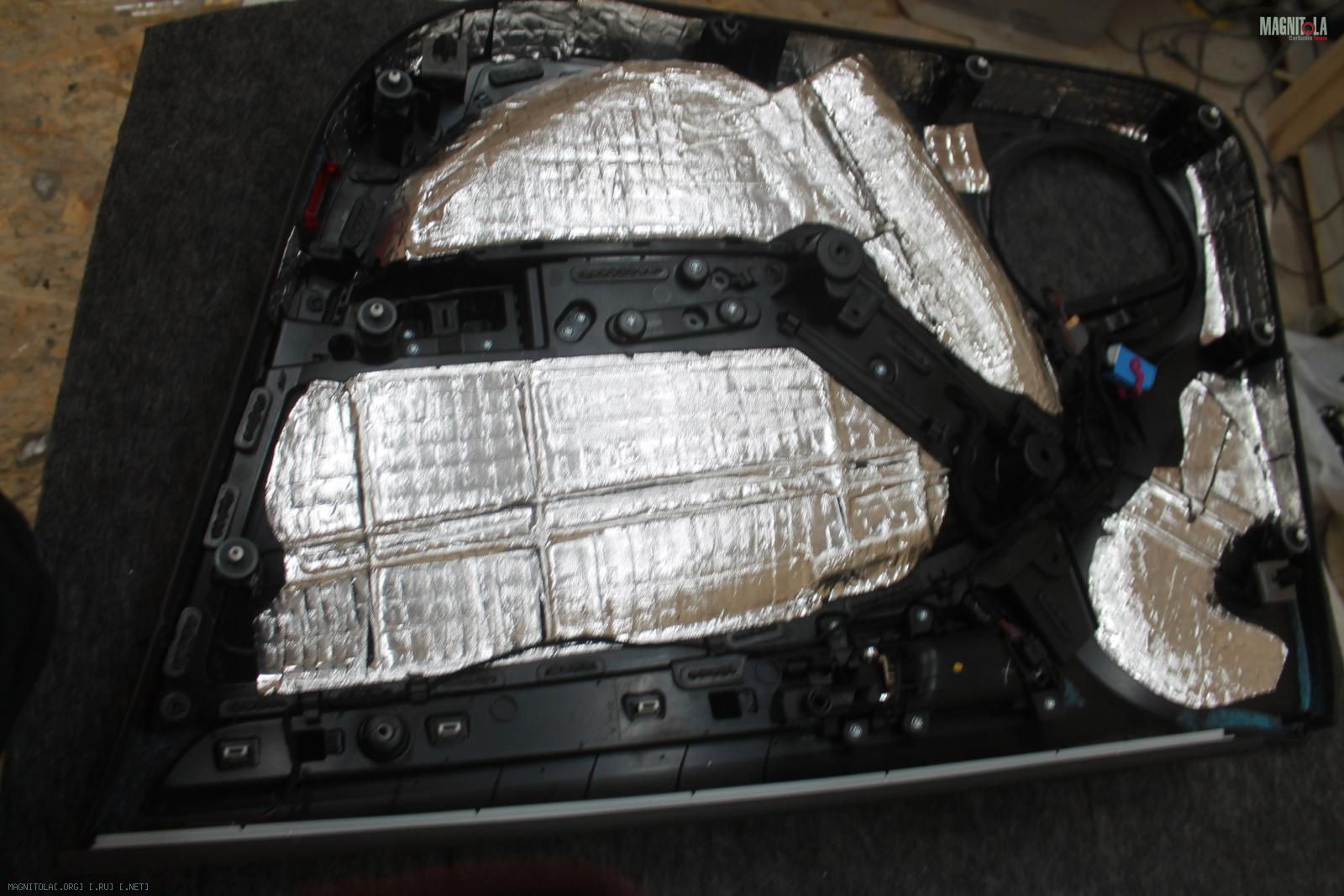

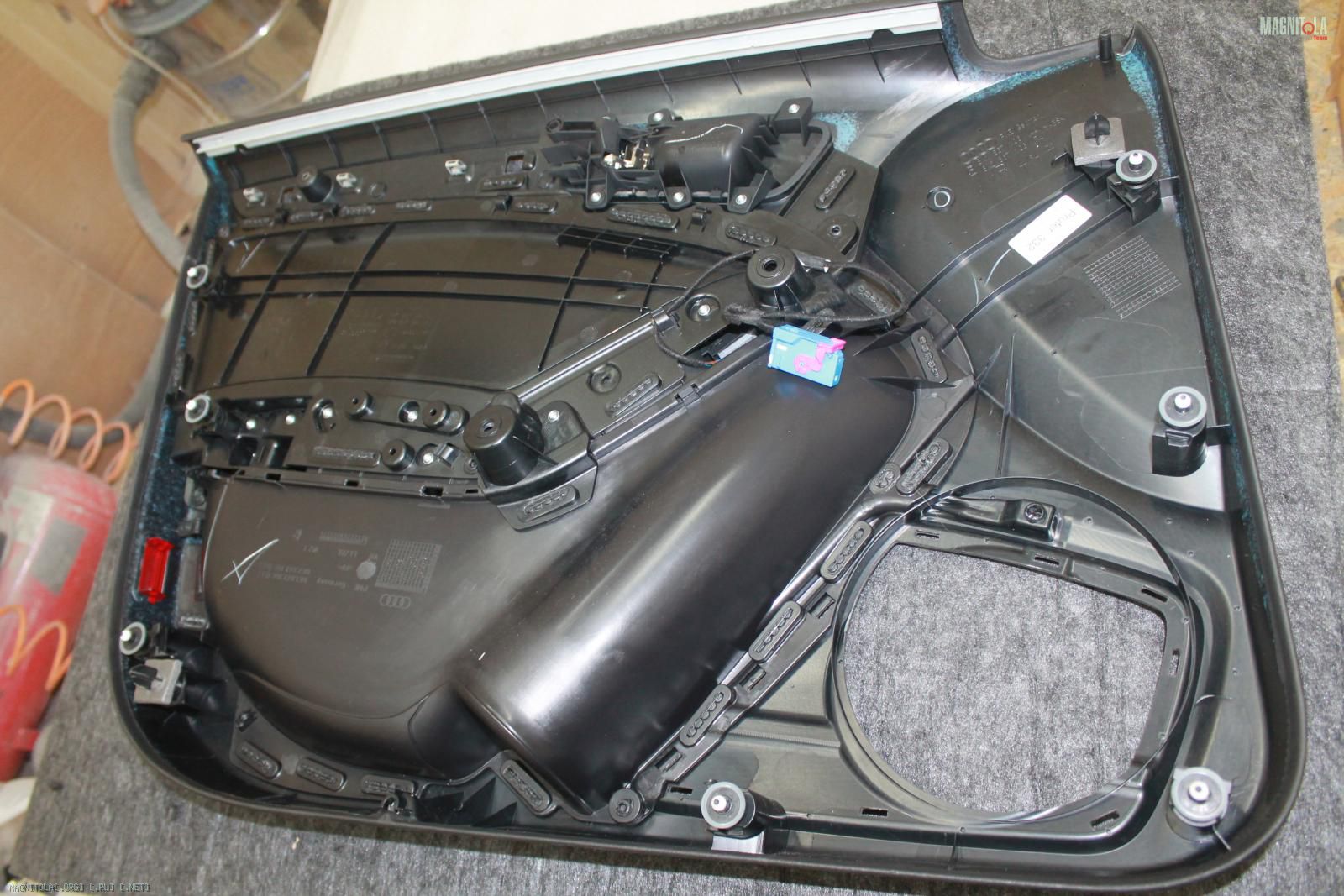

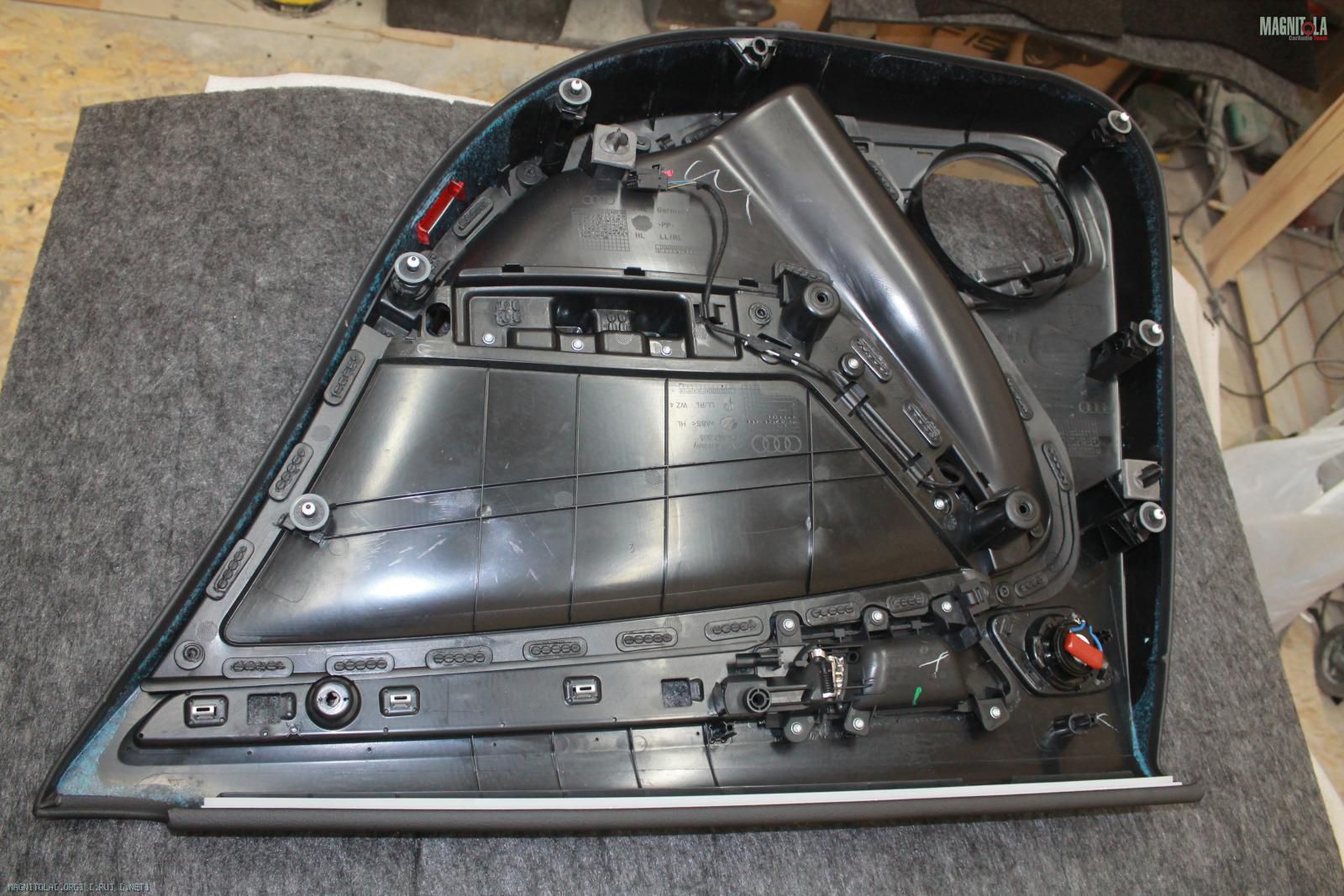

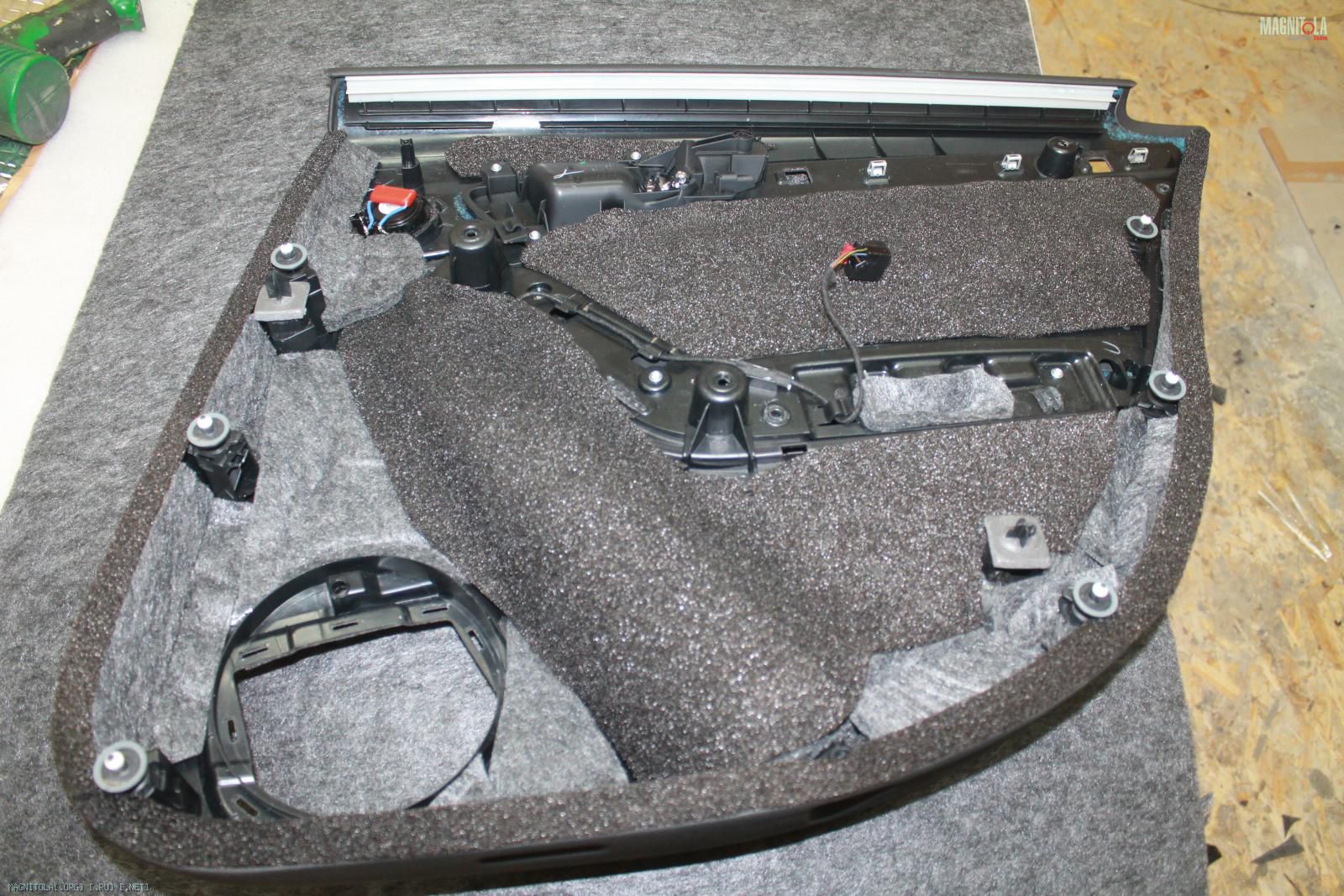

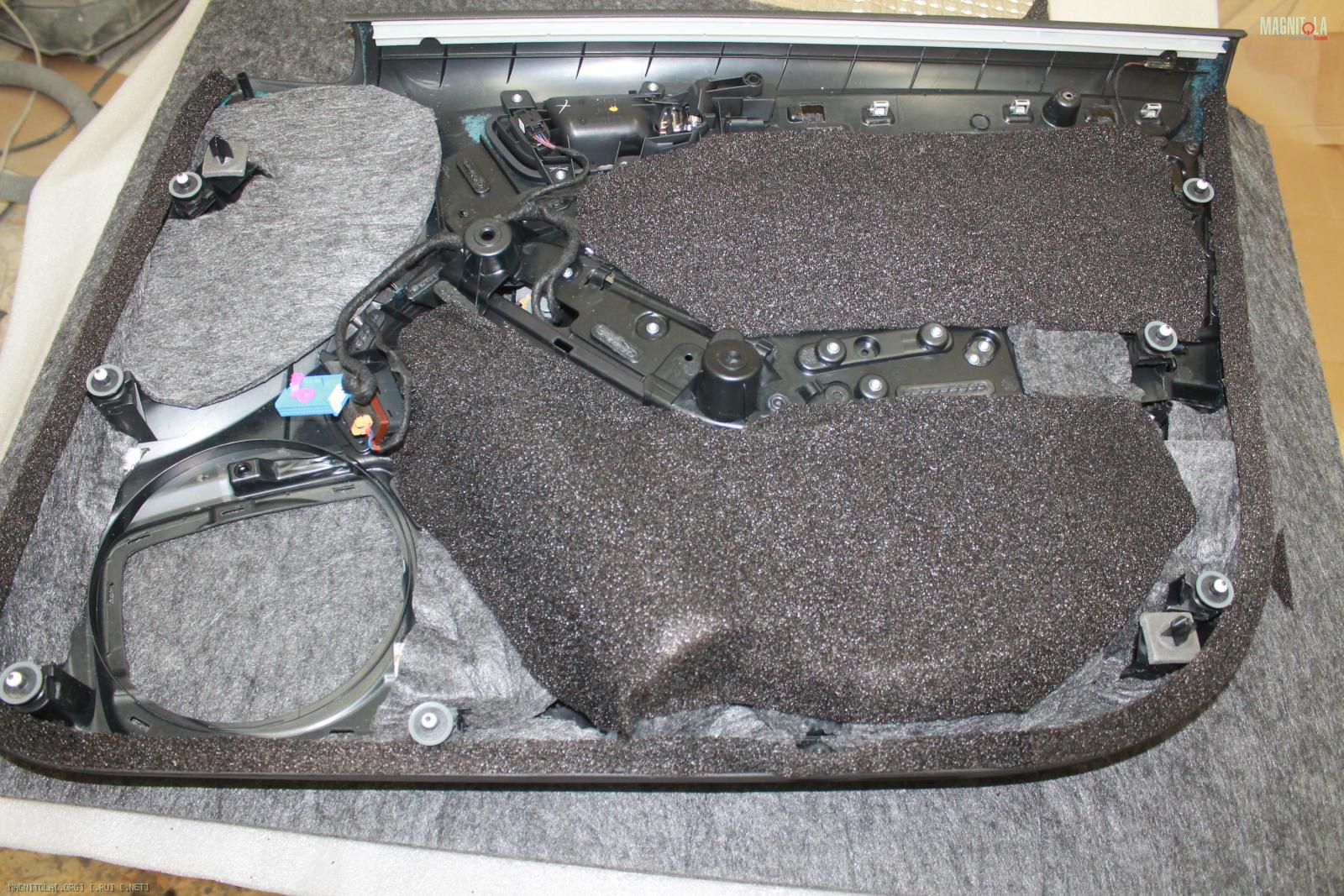

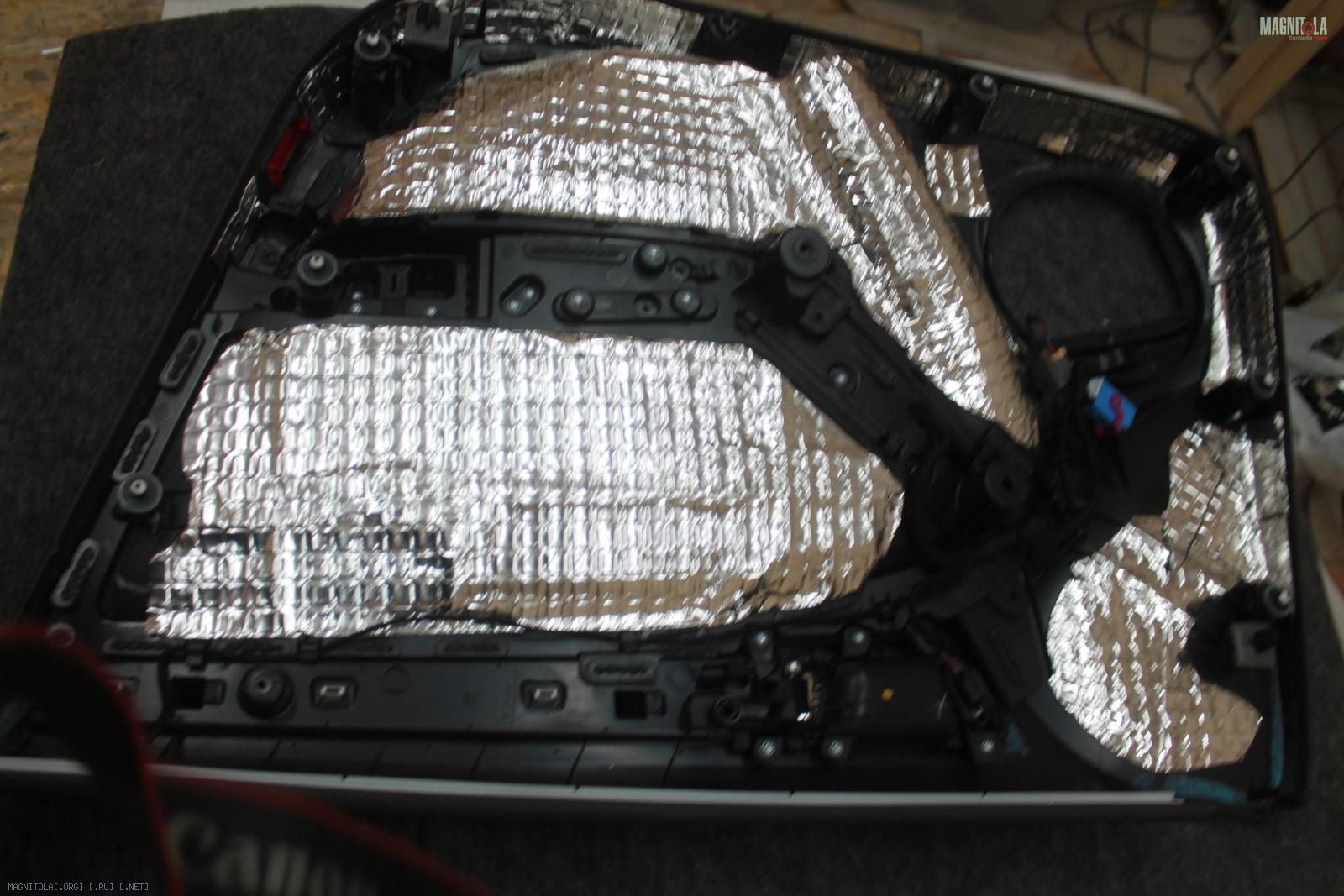

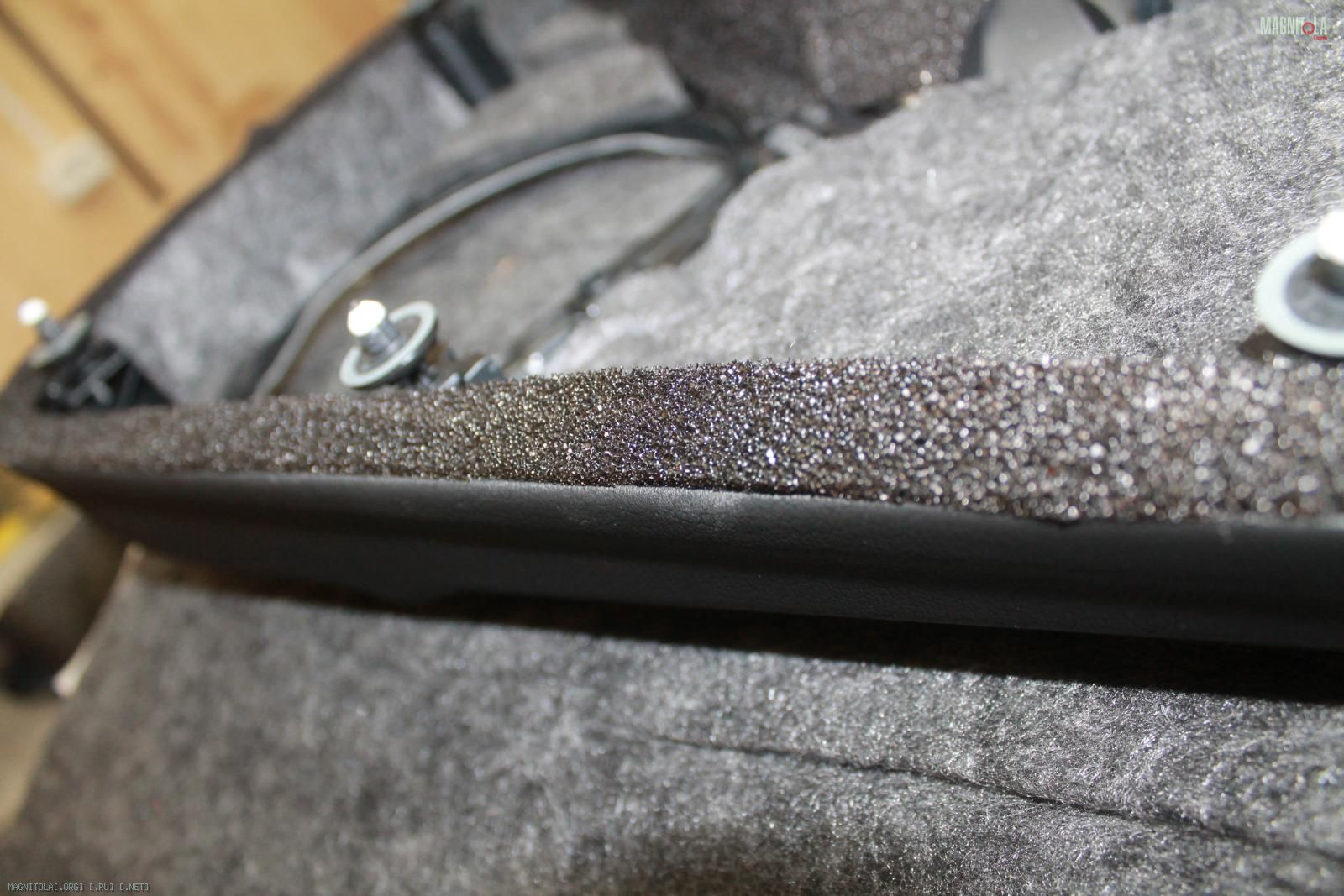

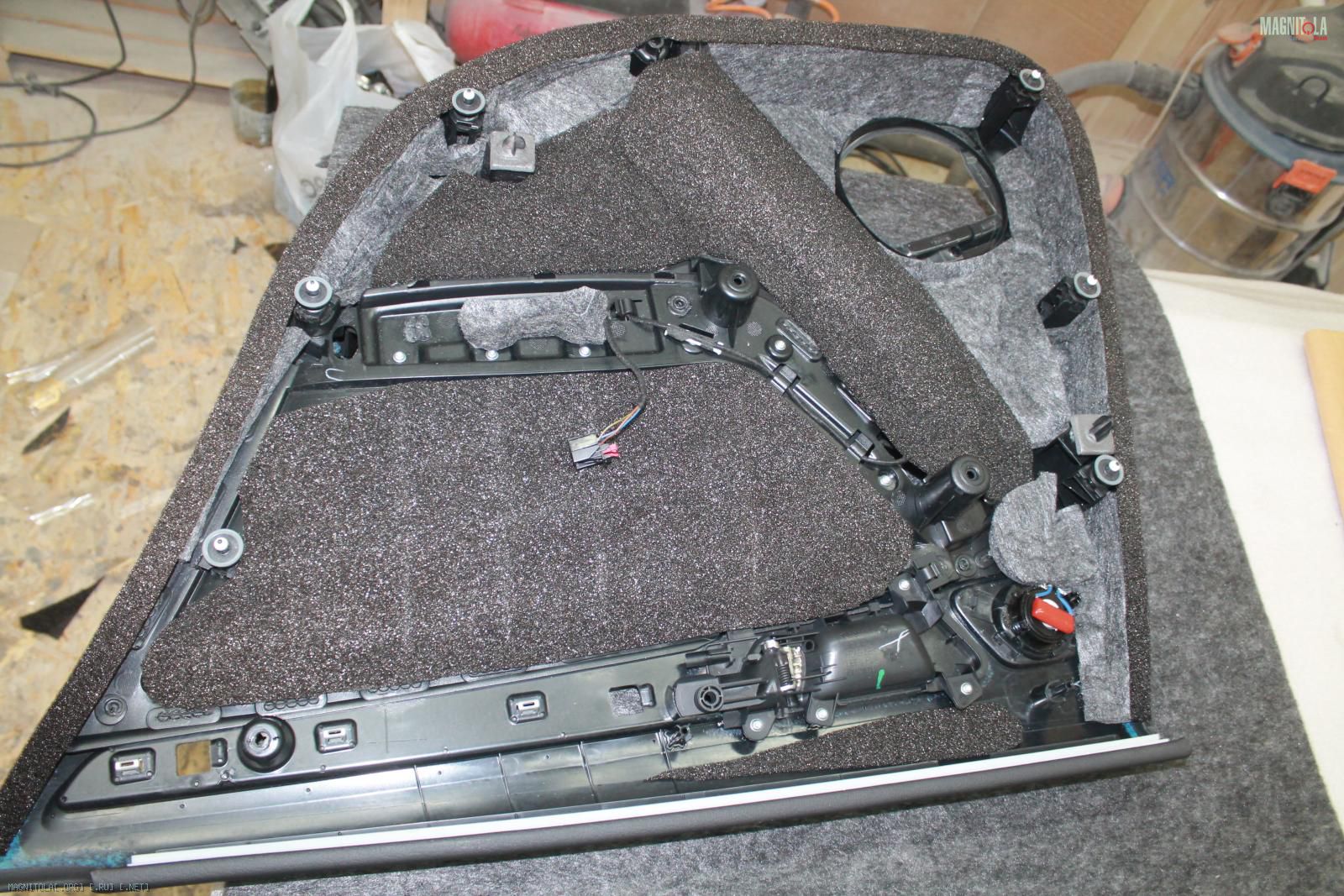

Остальные ...
Вложение 1131280 Вложение 1131282 Вложение 1131284 Вложение 1131286 Вложение 1131288 Вложение 1131290 Вложение 1131292 Вложение 1131294 Вложение 1131296 Вложение 1131298 Вложение 1131300 Вложение 1131302 Вложение 1131304 Вложение 1131306 Вложение 1131308 Вложение 1131310 Вложение 1131312 Вложение 1131314

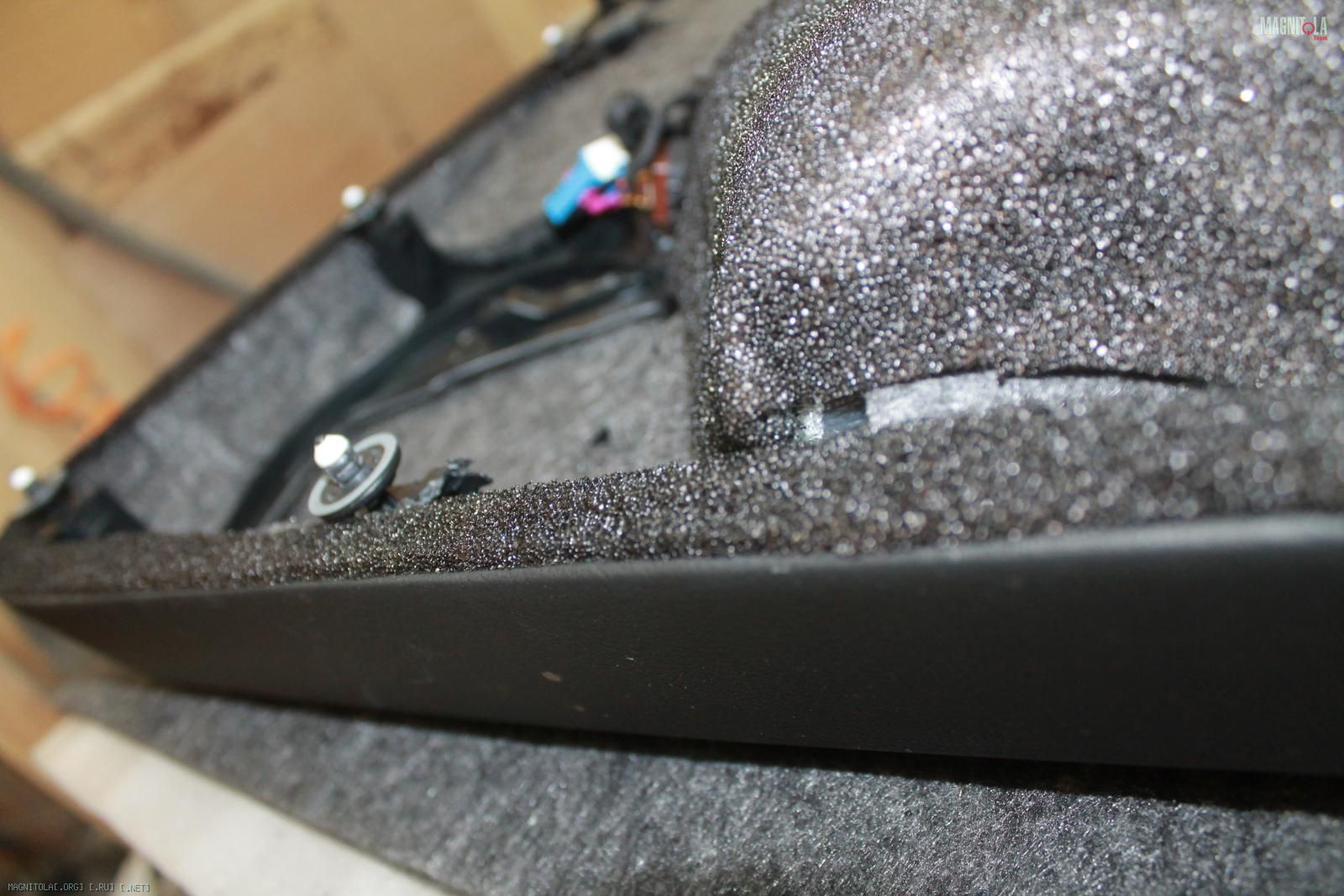

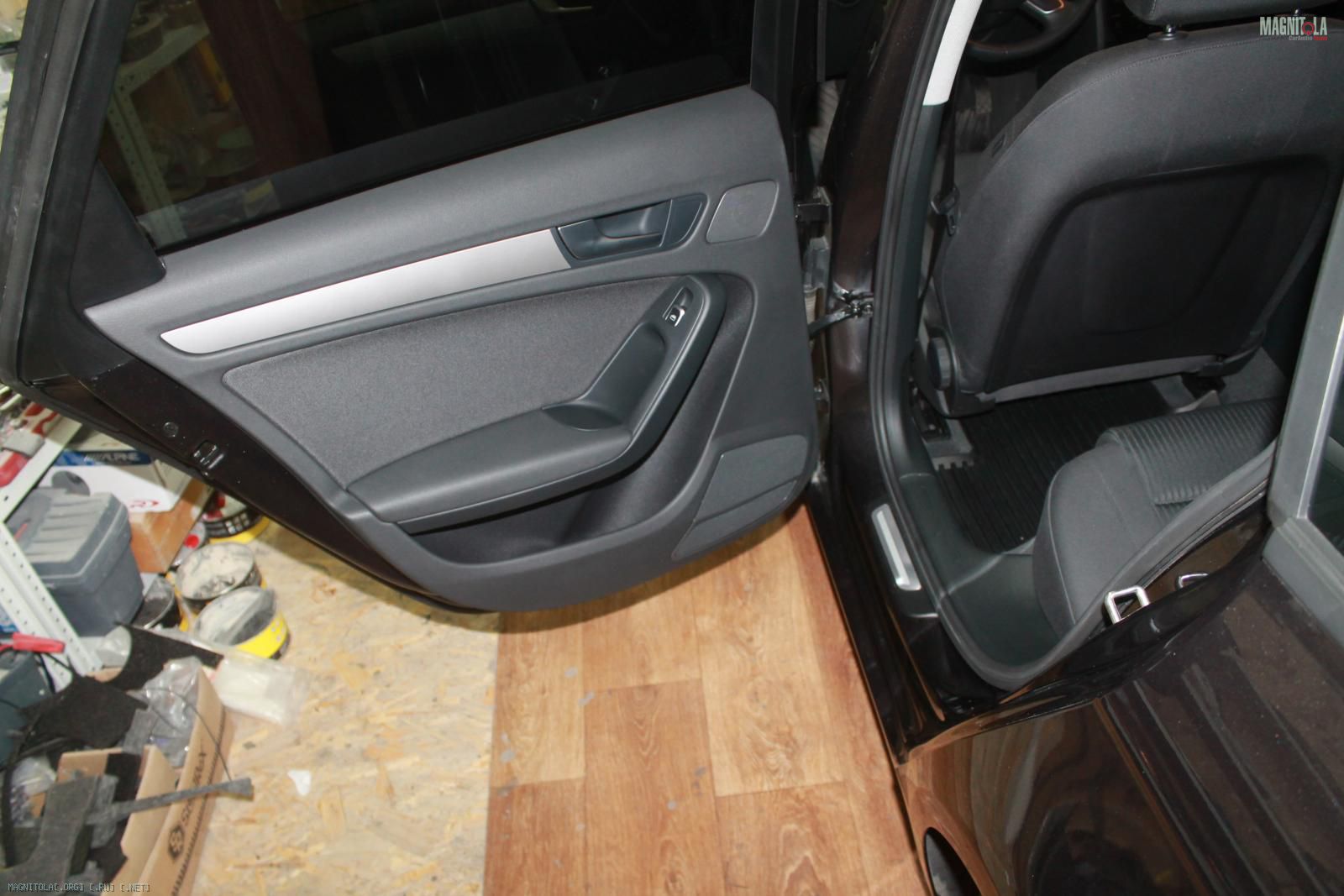

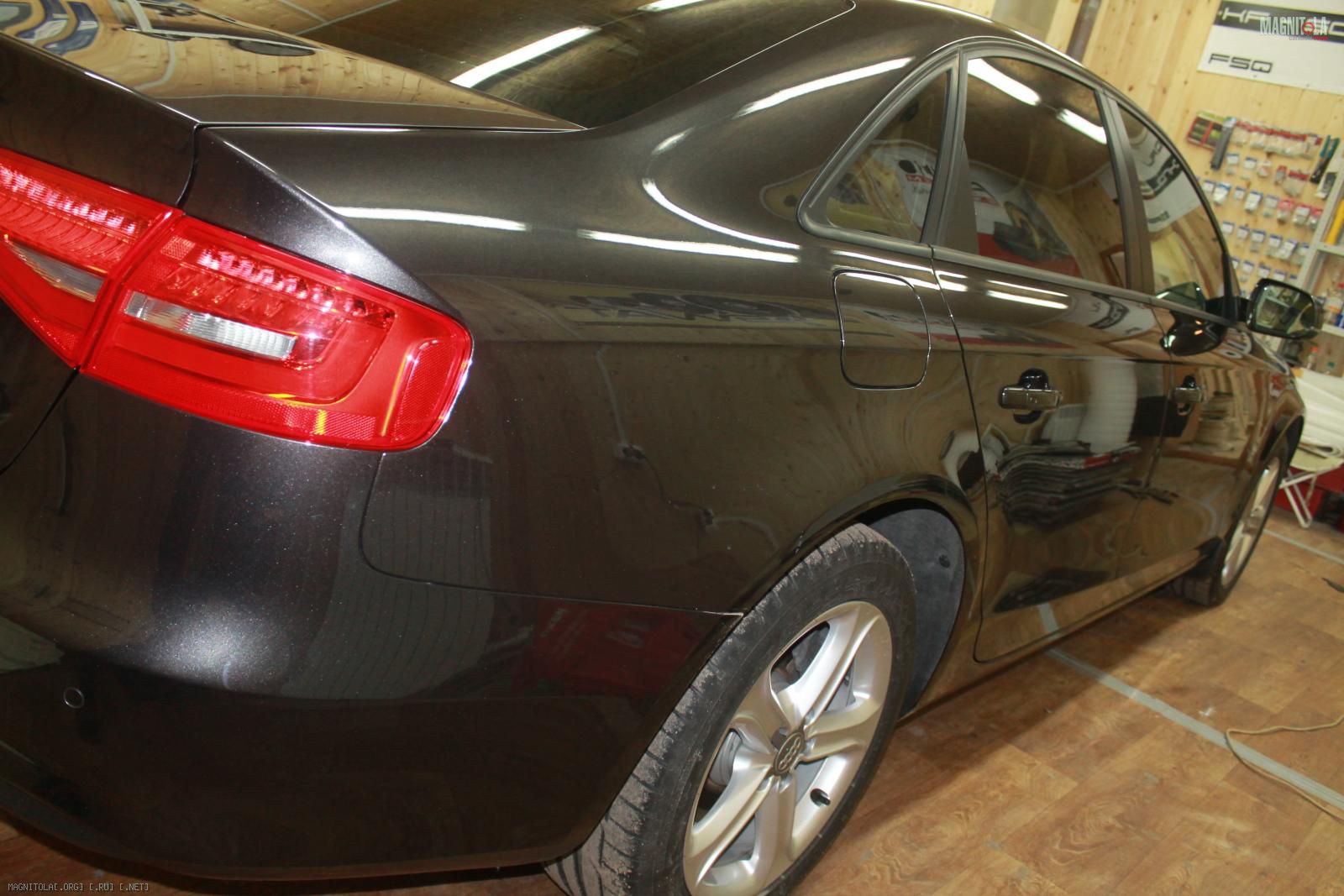

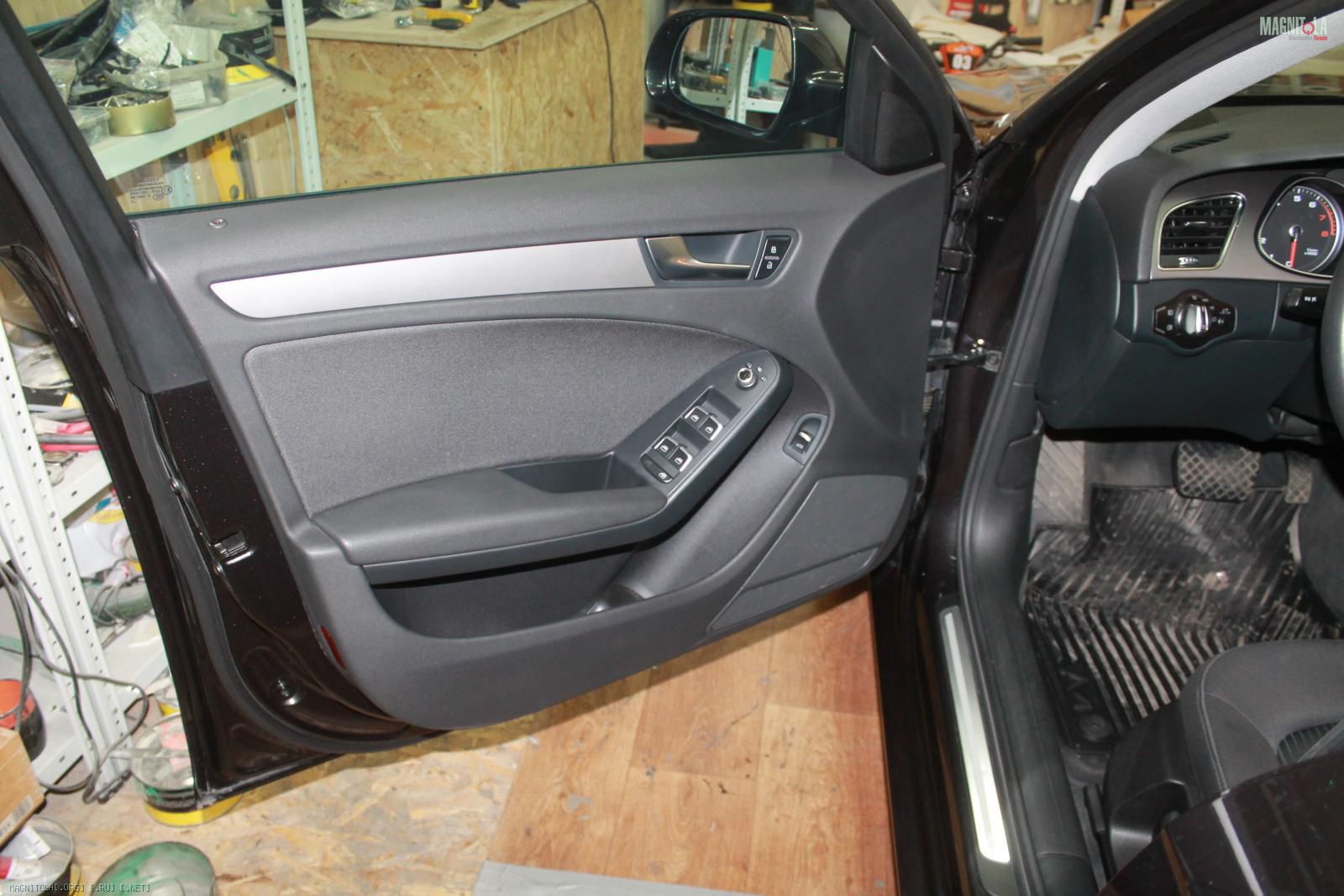

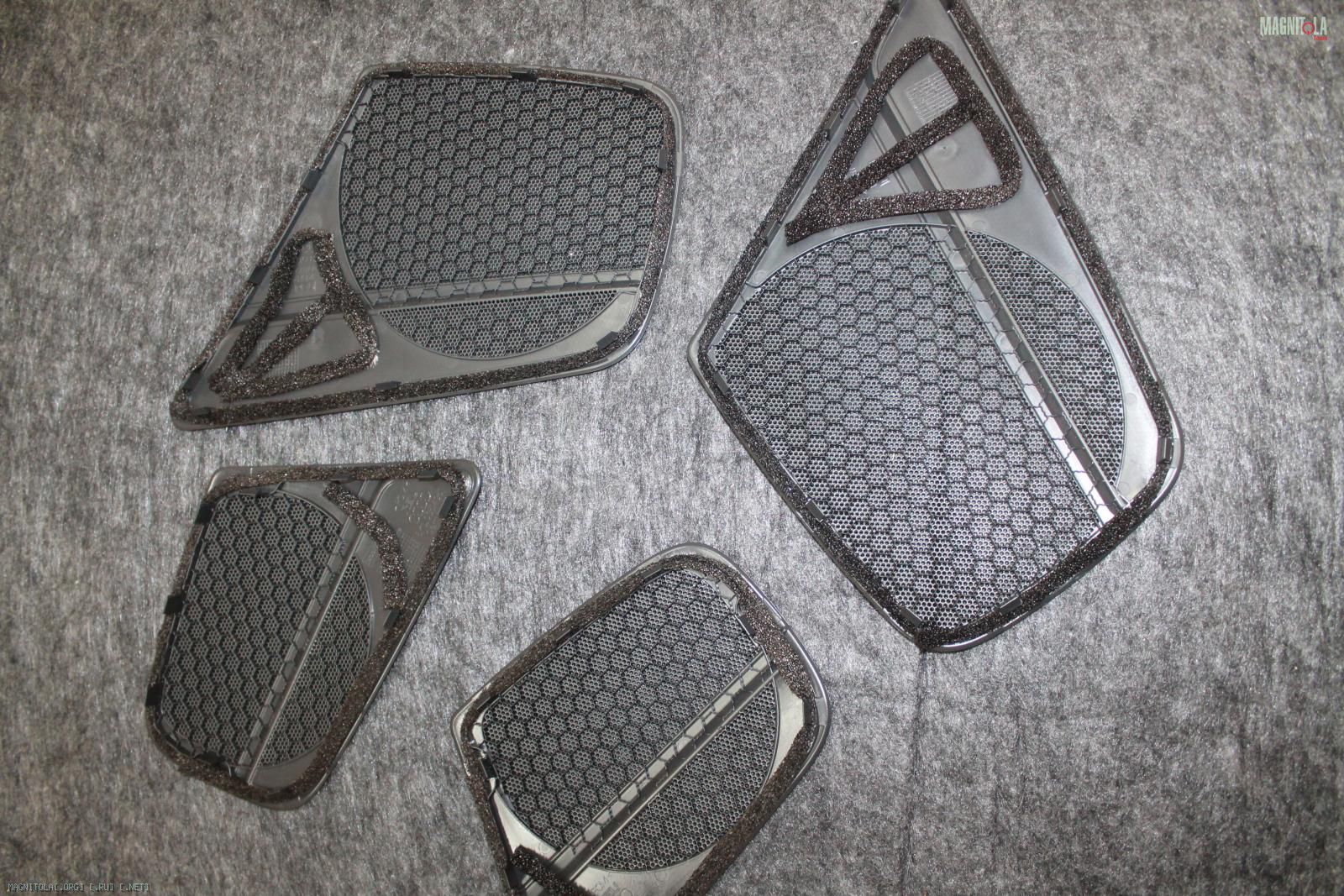

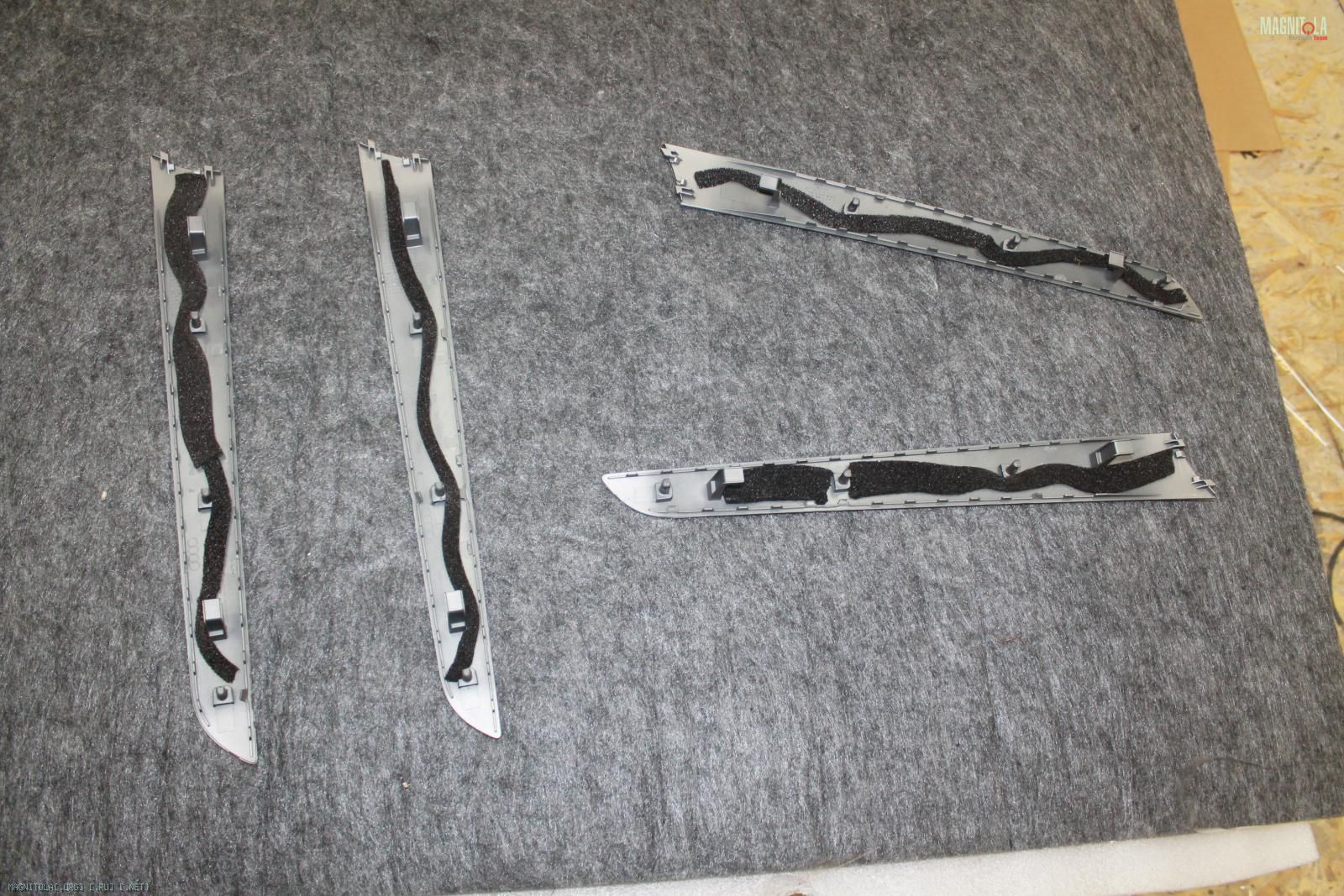

Уплотняем битопластом пластиковые детали салона... собираем...
Вложение 1131316 Вложение 1131318 Вложение 1131320 Вложение 1131322 Вложение 1131324 Вложение 1131326 Вложение 1131328 Вложение 1131330
28.04.2017, 13:31
Антонио

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

В KF-Sound Technology приехала Audi A4 B8... ауди

Костян, они тебе еще не снятся? :) Я бы чекнулся наверно ... ( шучу)
