В KF-Sound Technology приехала Audi A4 Avant B9 2.0TFSI

Вложение 1240806 Вложение 1240808 Вложение 1240810 Вложение 1240812
02.09.2018, 21:27
st220

Вложений: 48

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 Avant B9 2.0TFSI
В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

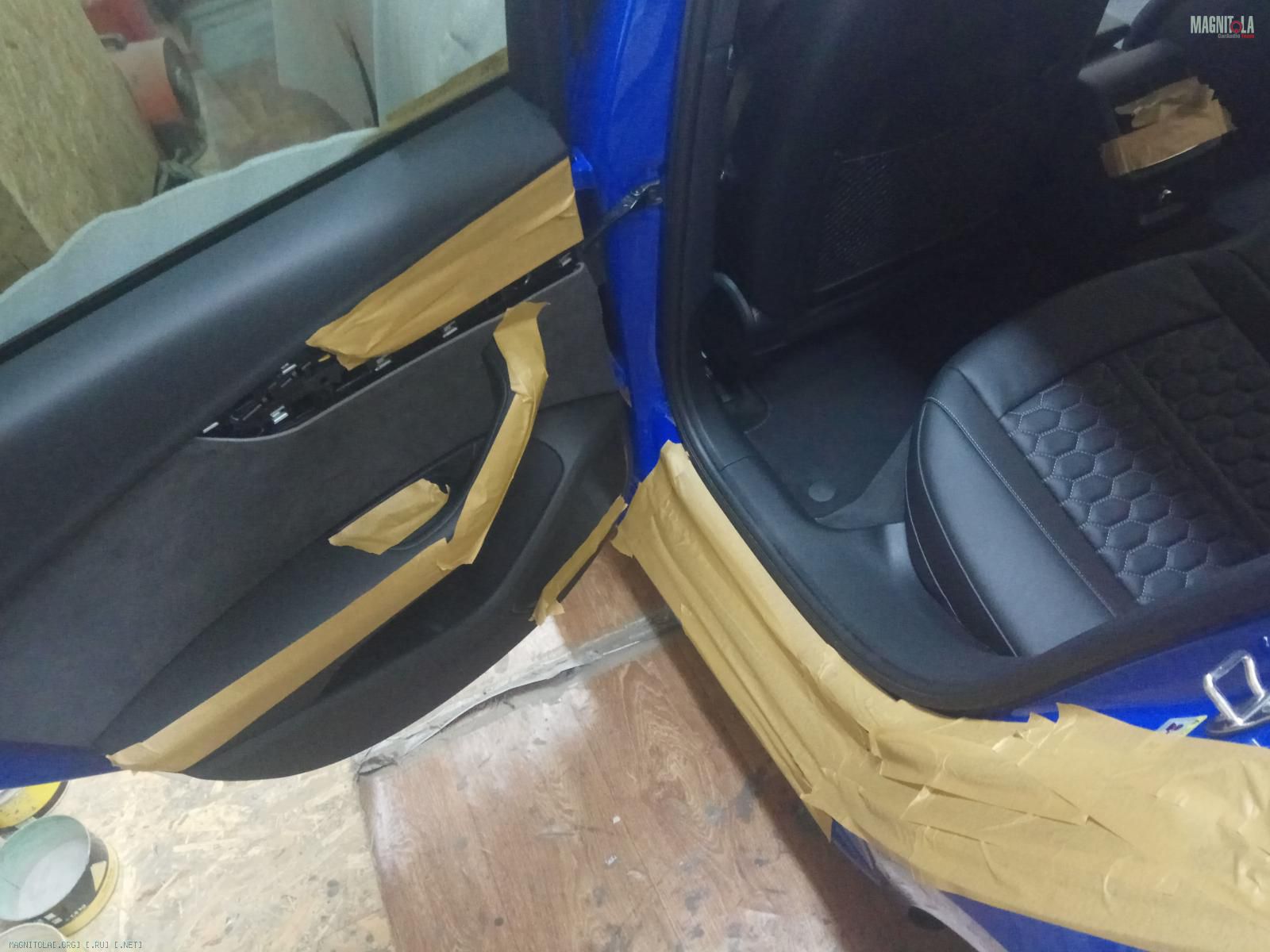

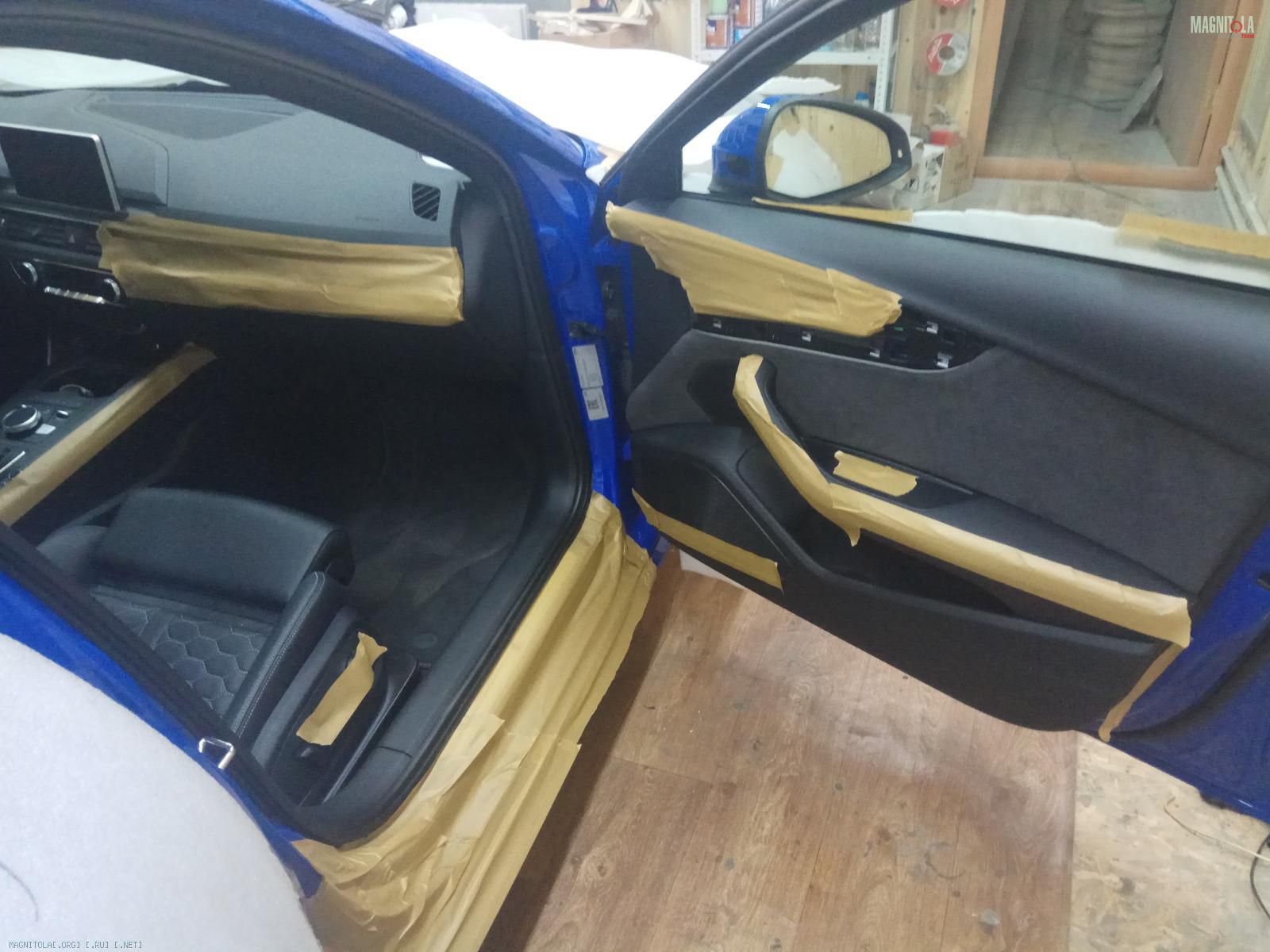

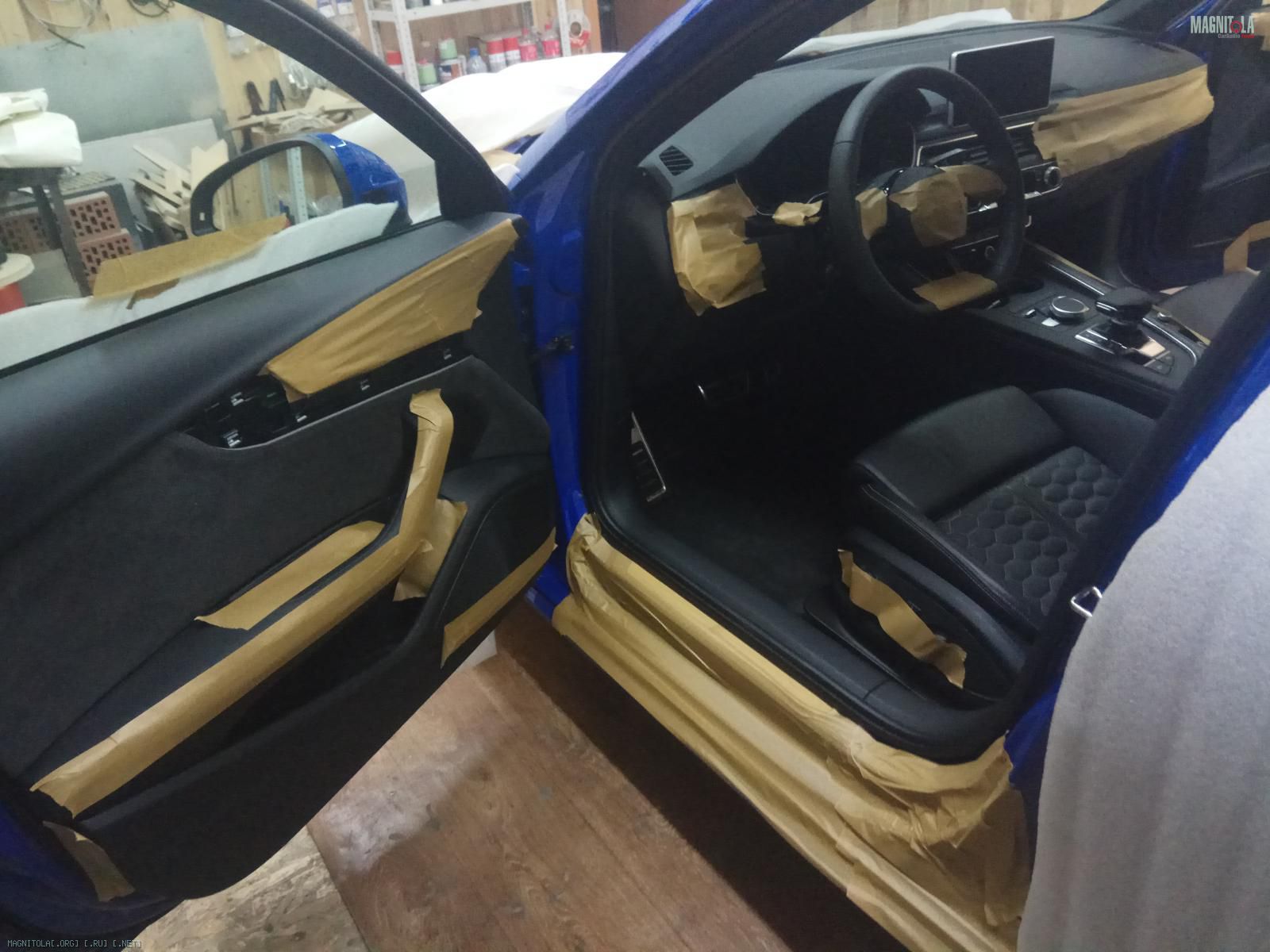

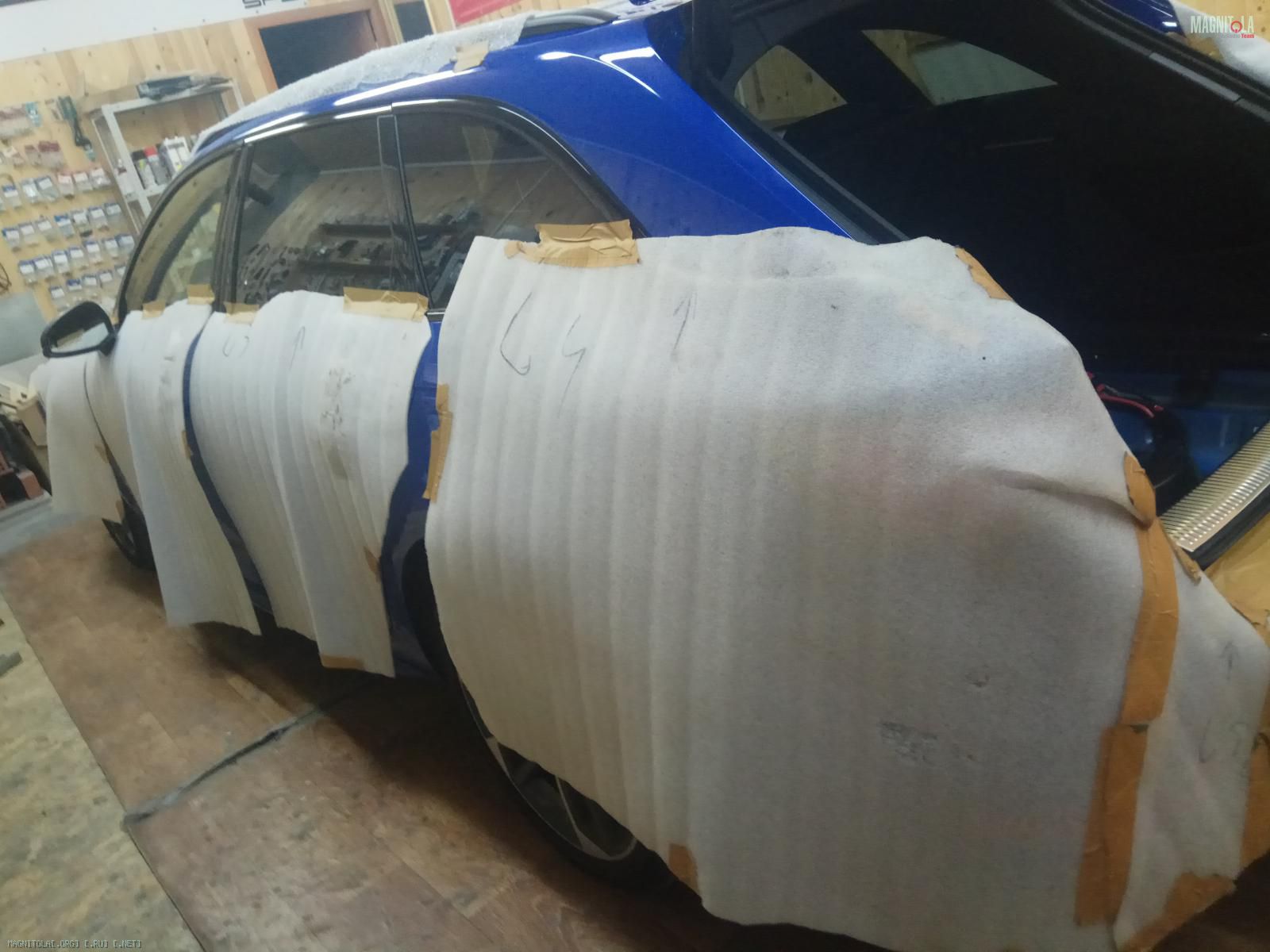

"Защита кузова-салона"

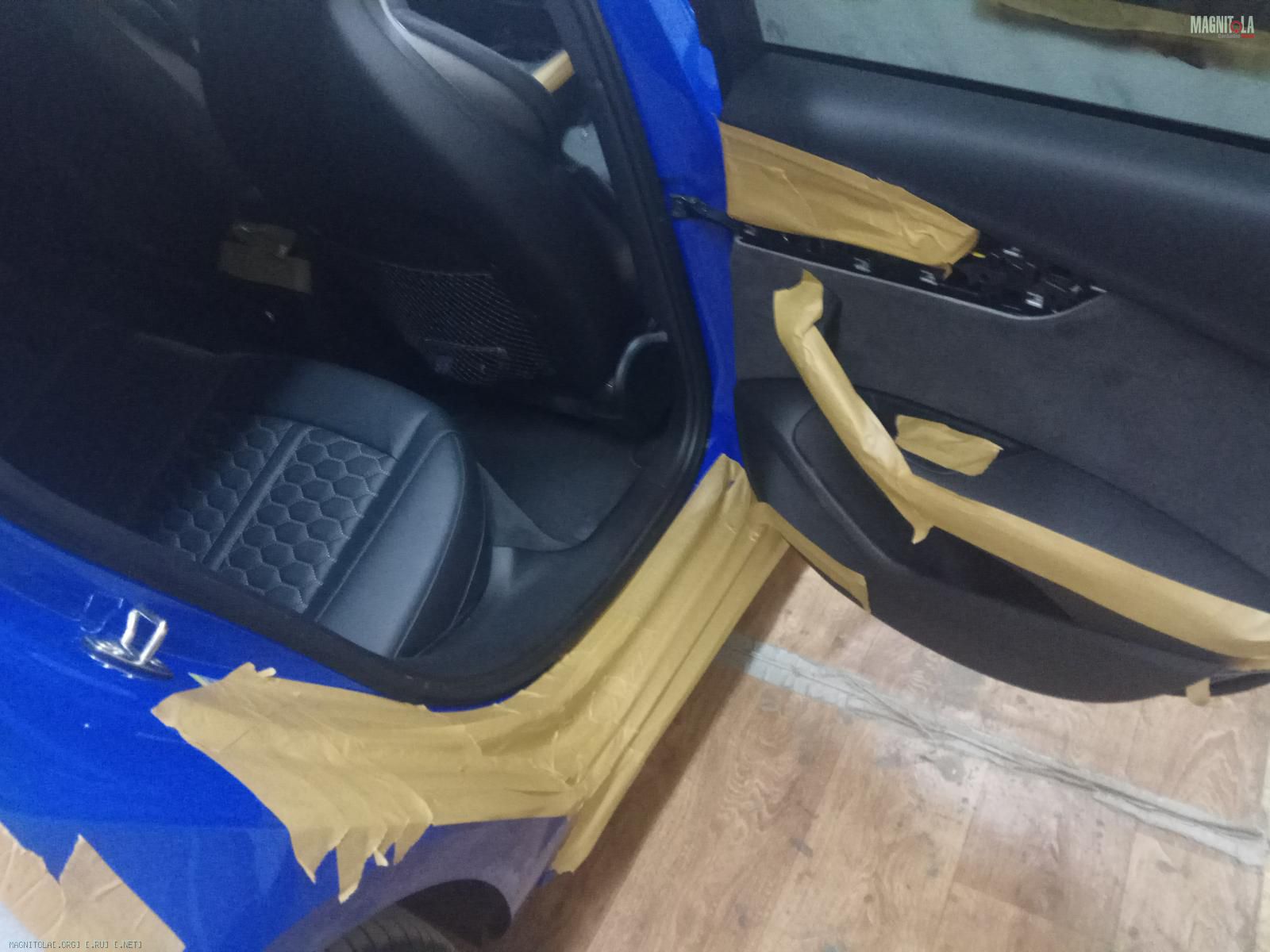

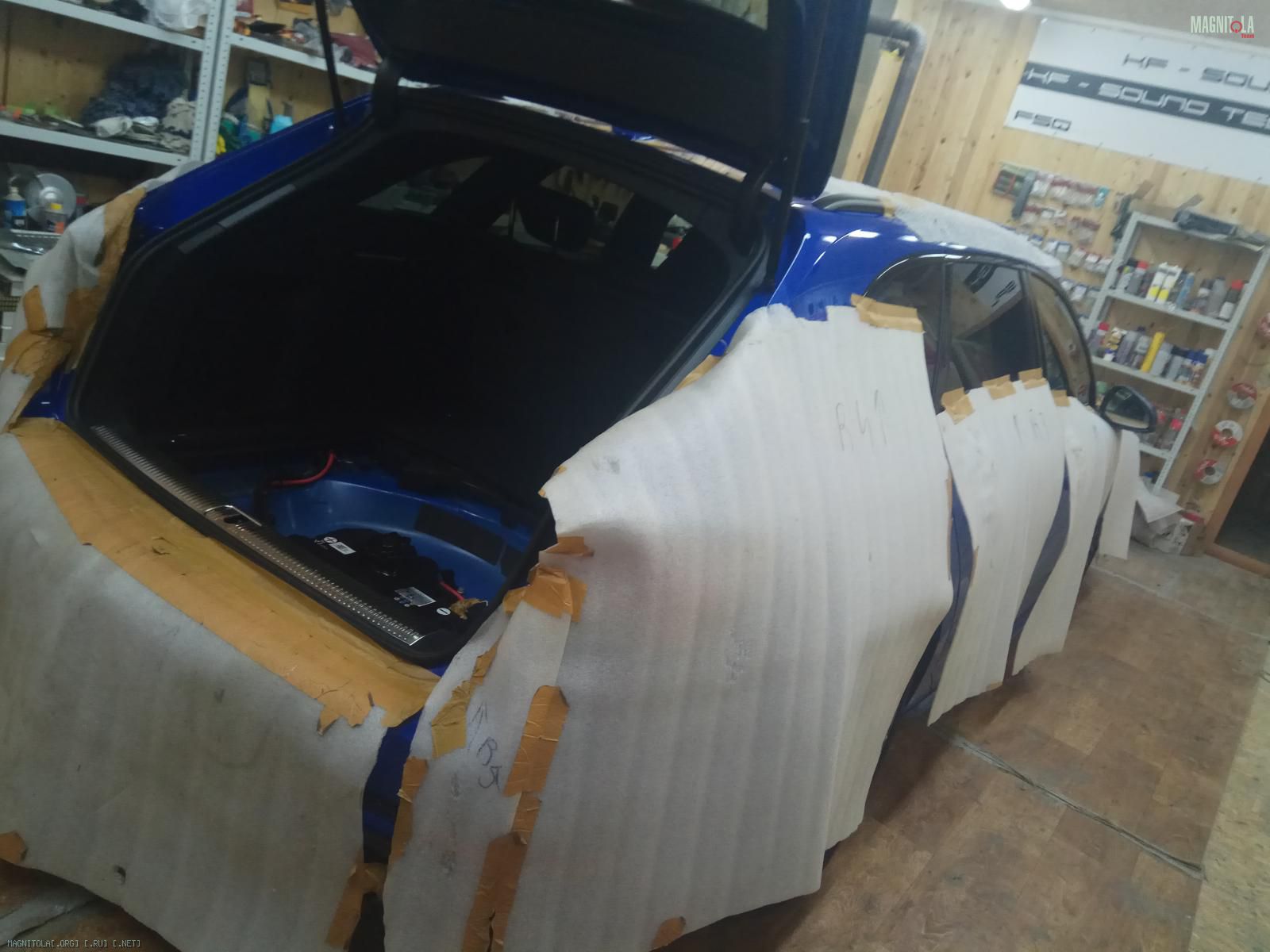

Вложение 1240892 Вложение 1240894 Вложение 1240896 Вложение 1240898 Вложение 1240900 Вложение 1240902

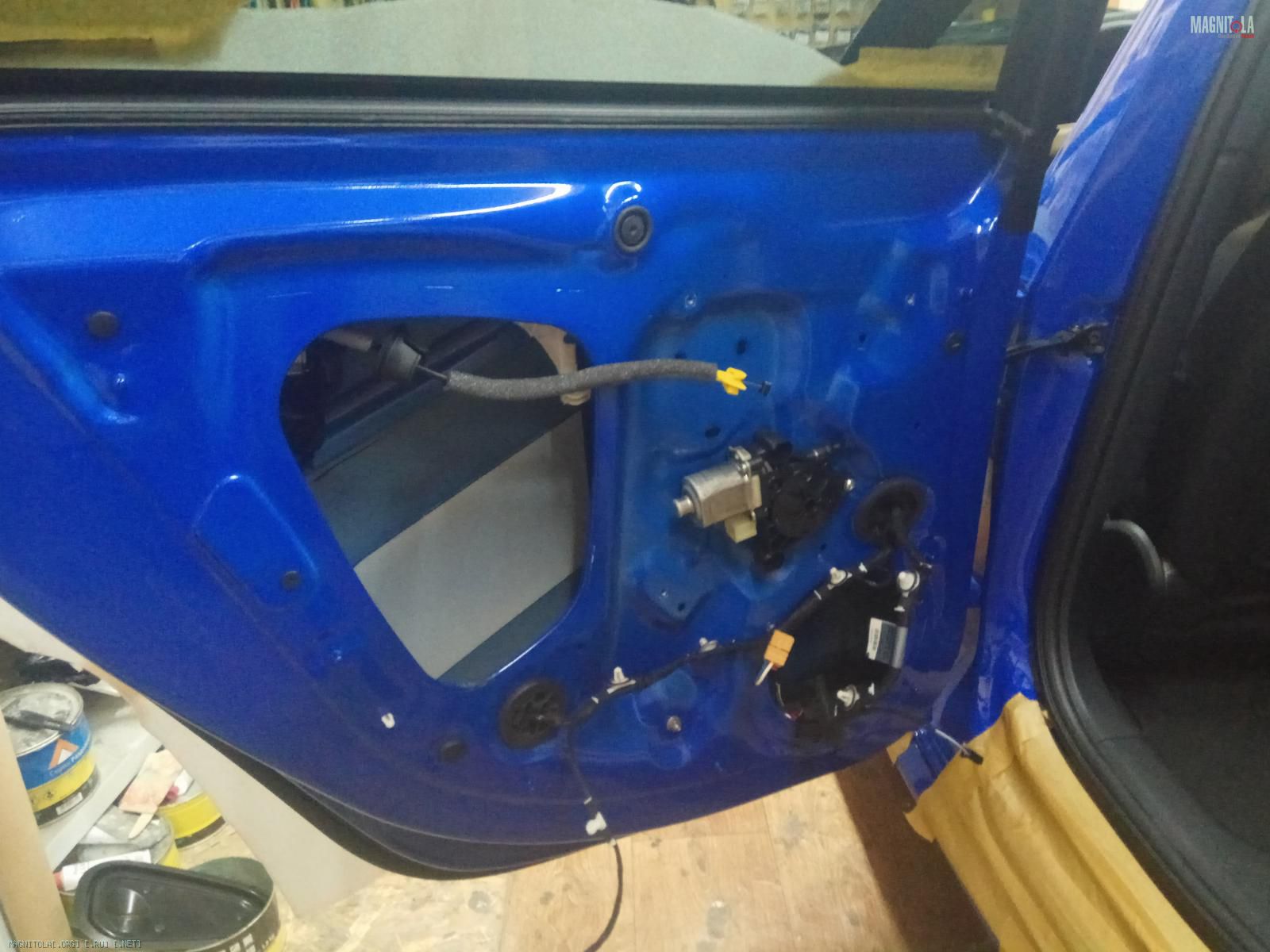

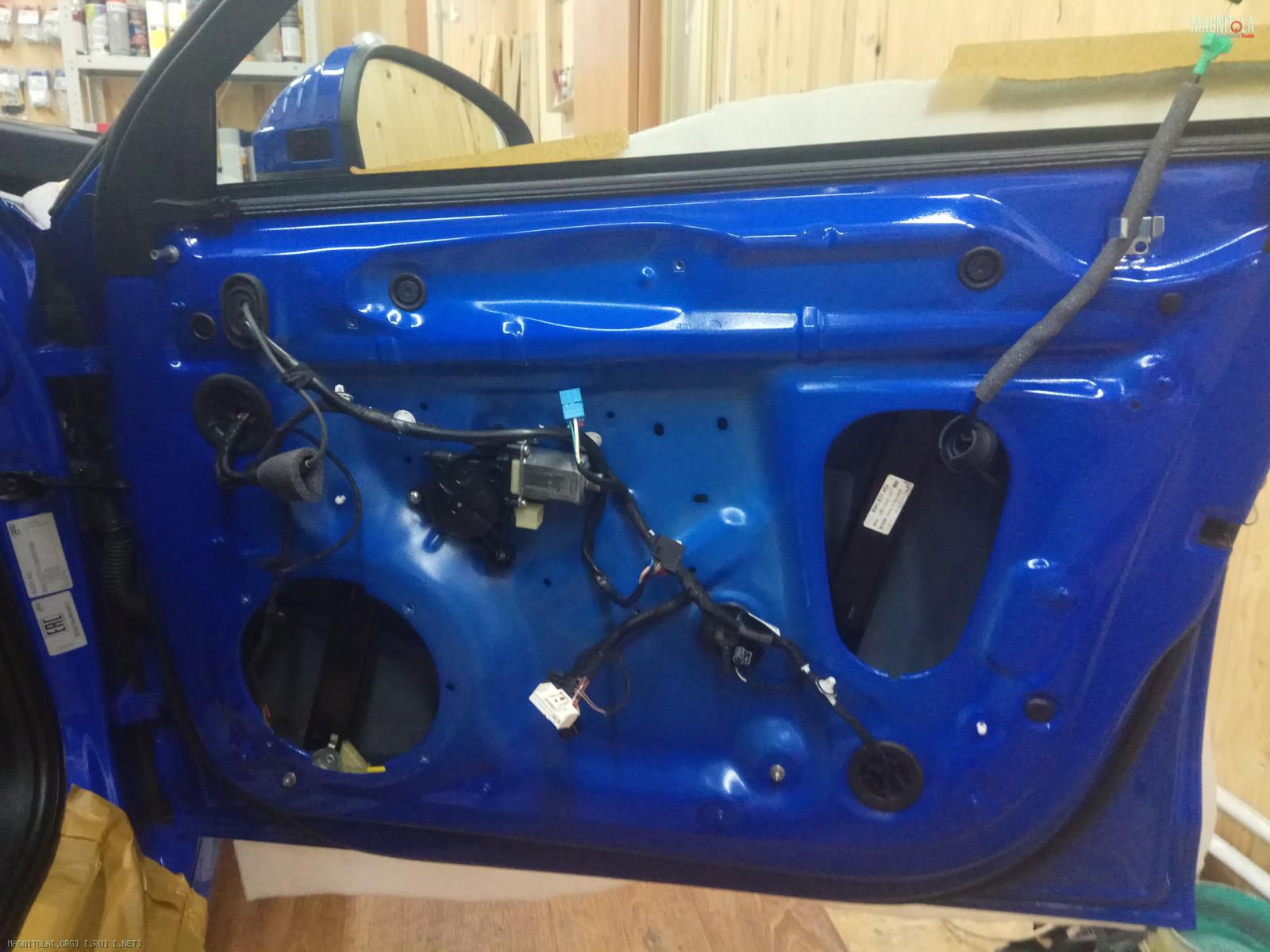

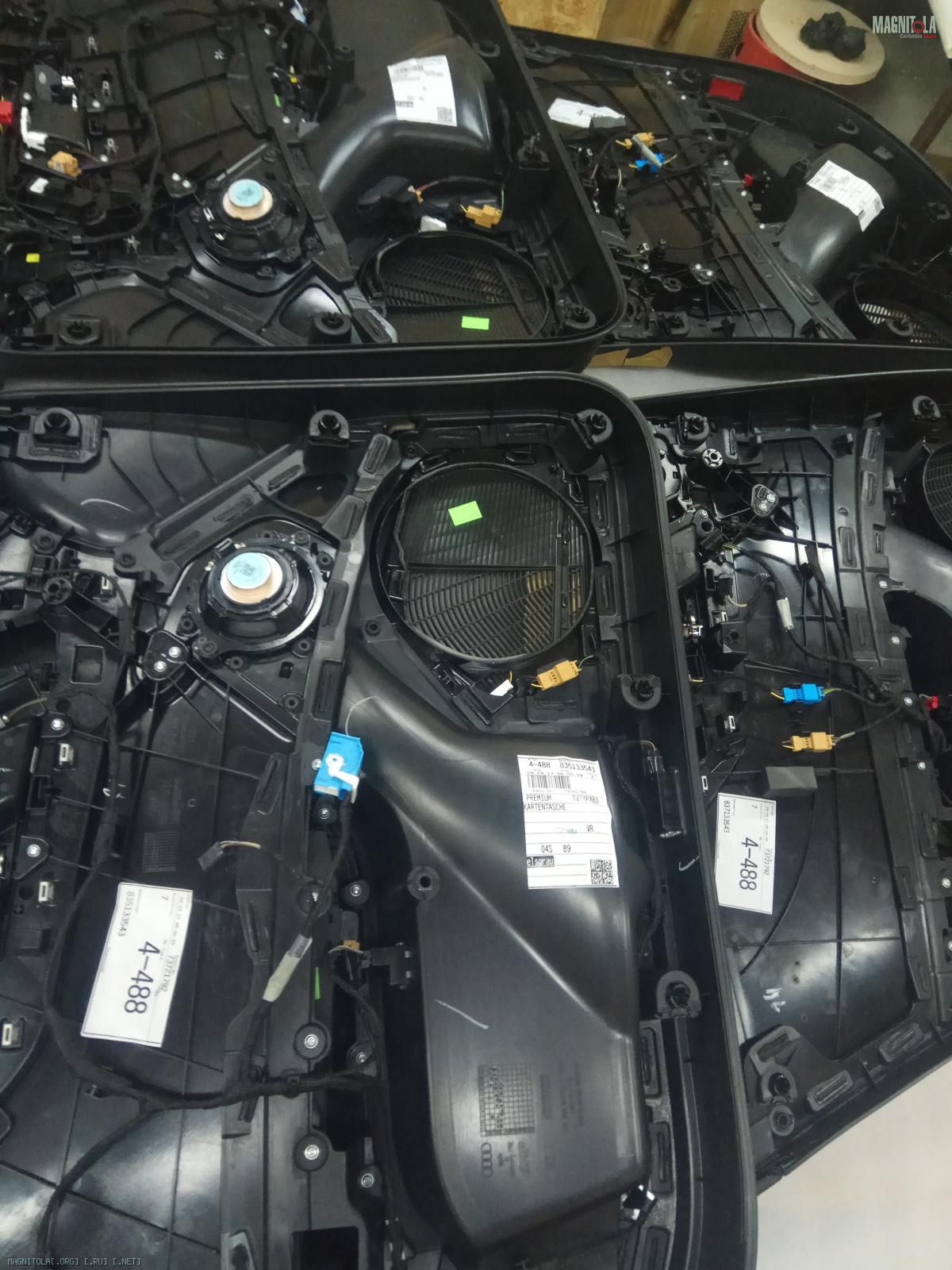

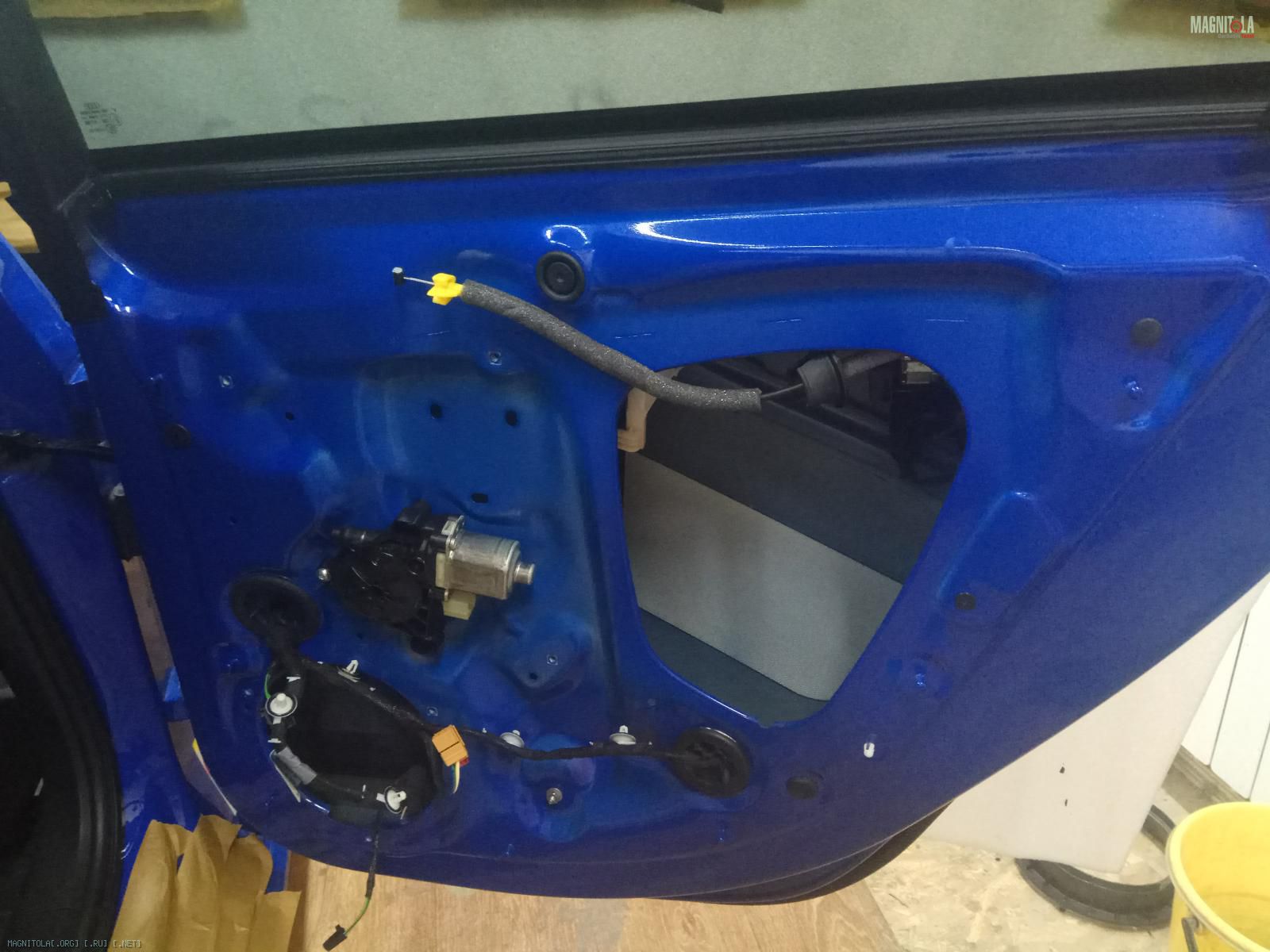

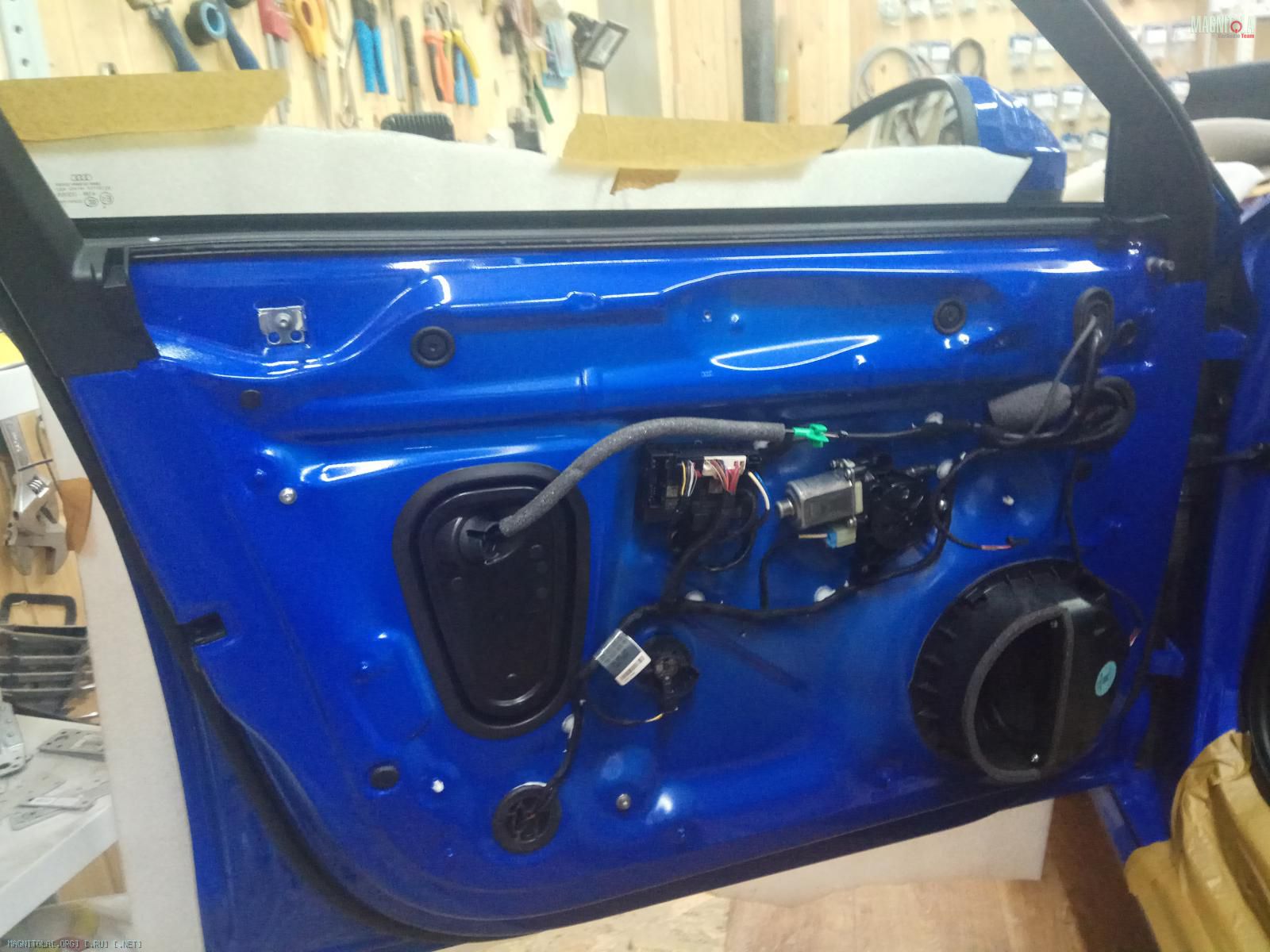

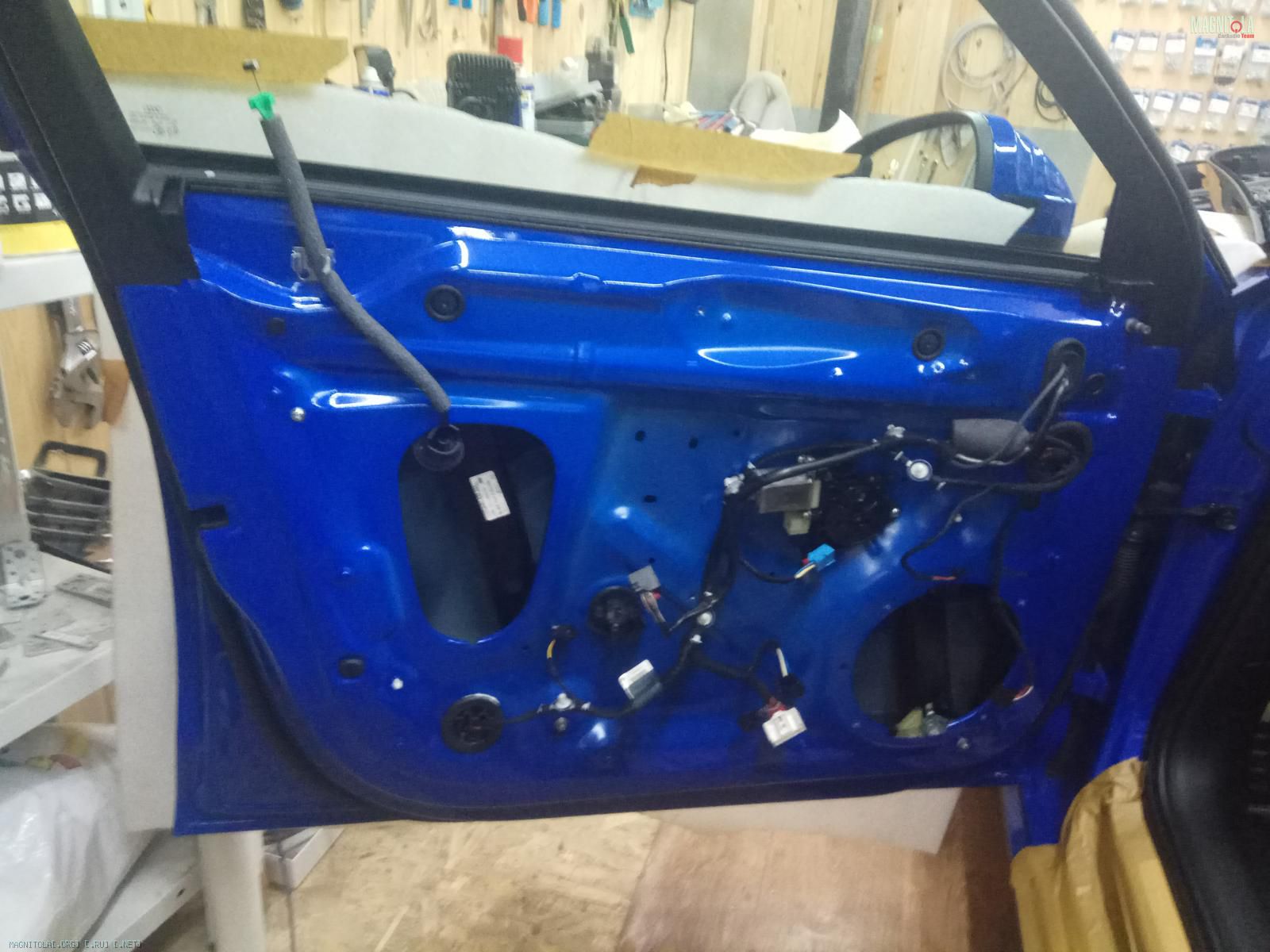

Разбираем двери... как всегда пусто..

Вложение 1240904 Вложение 1240906 Вложение 1240908 Вложение 1240910 Вложение 1240912 Вложение 1240914

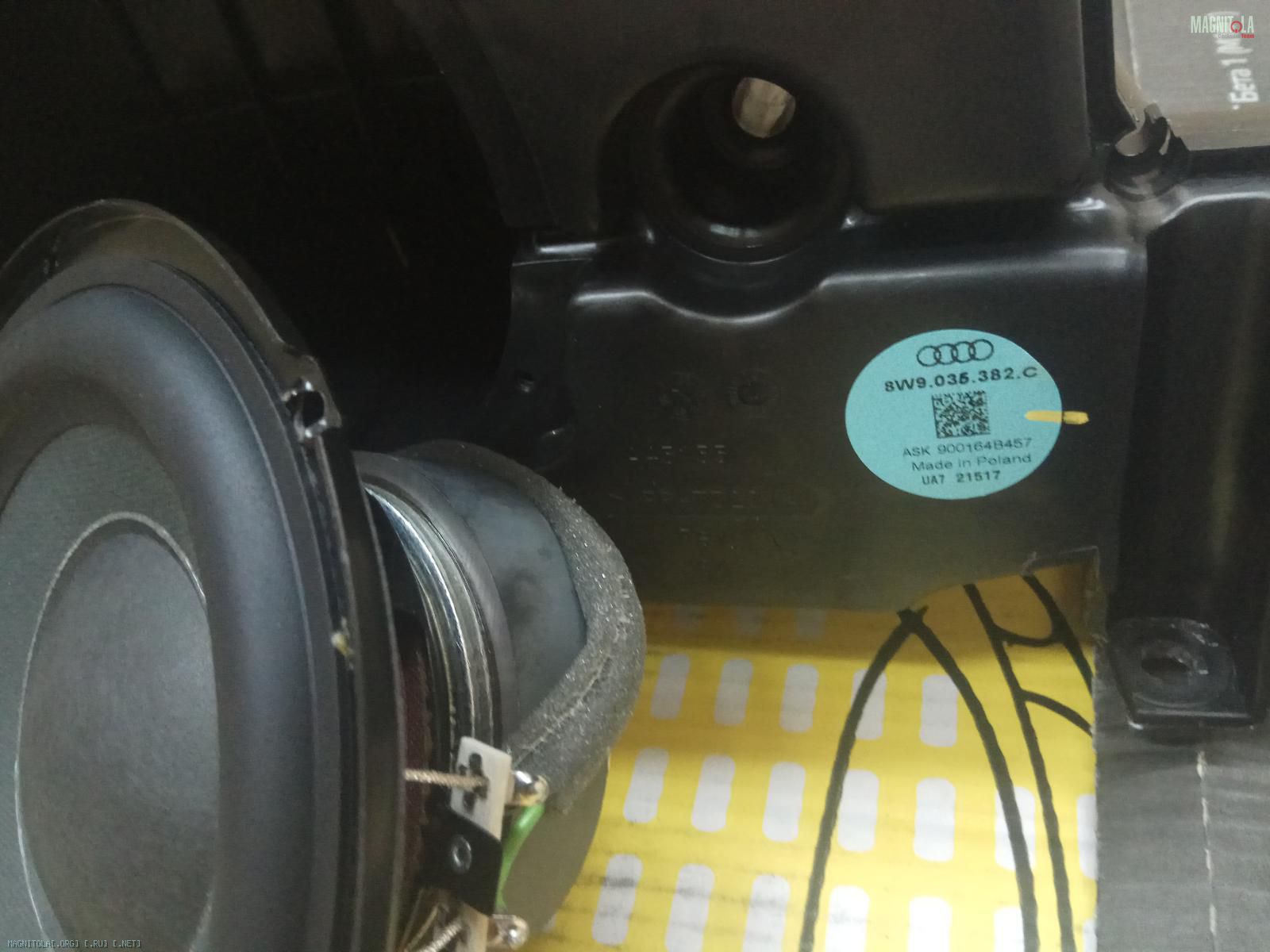

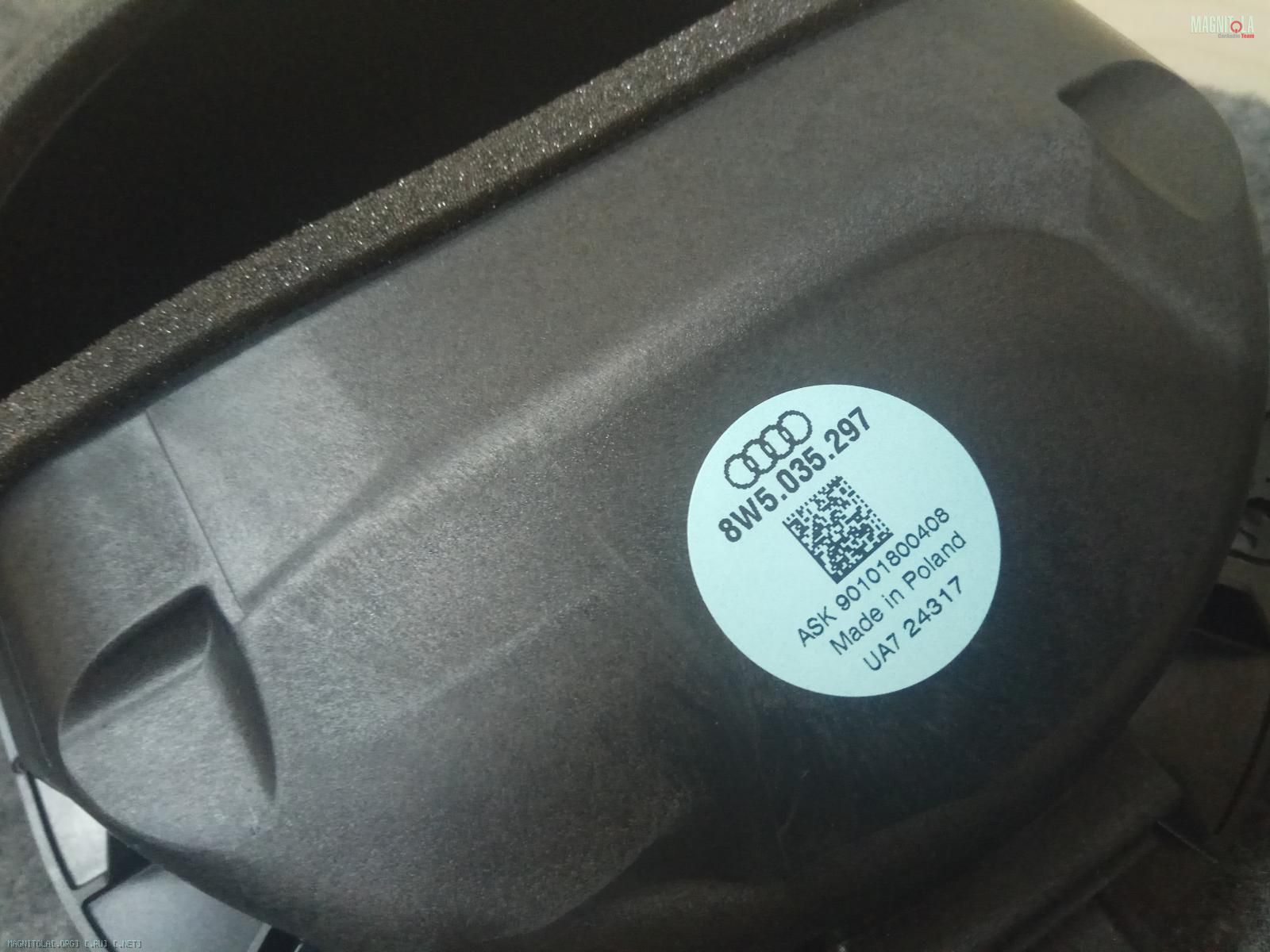

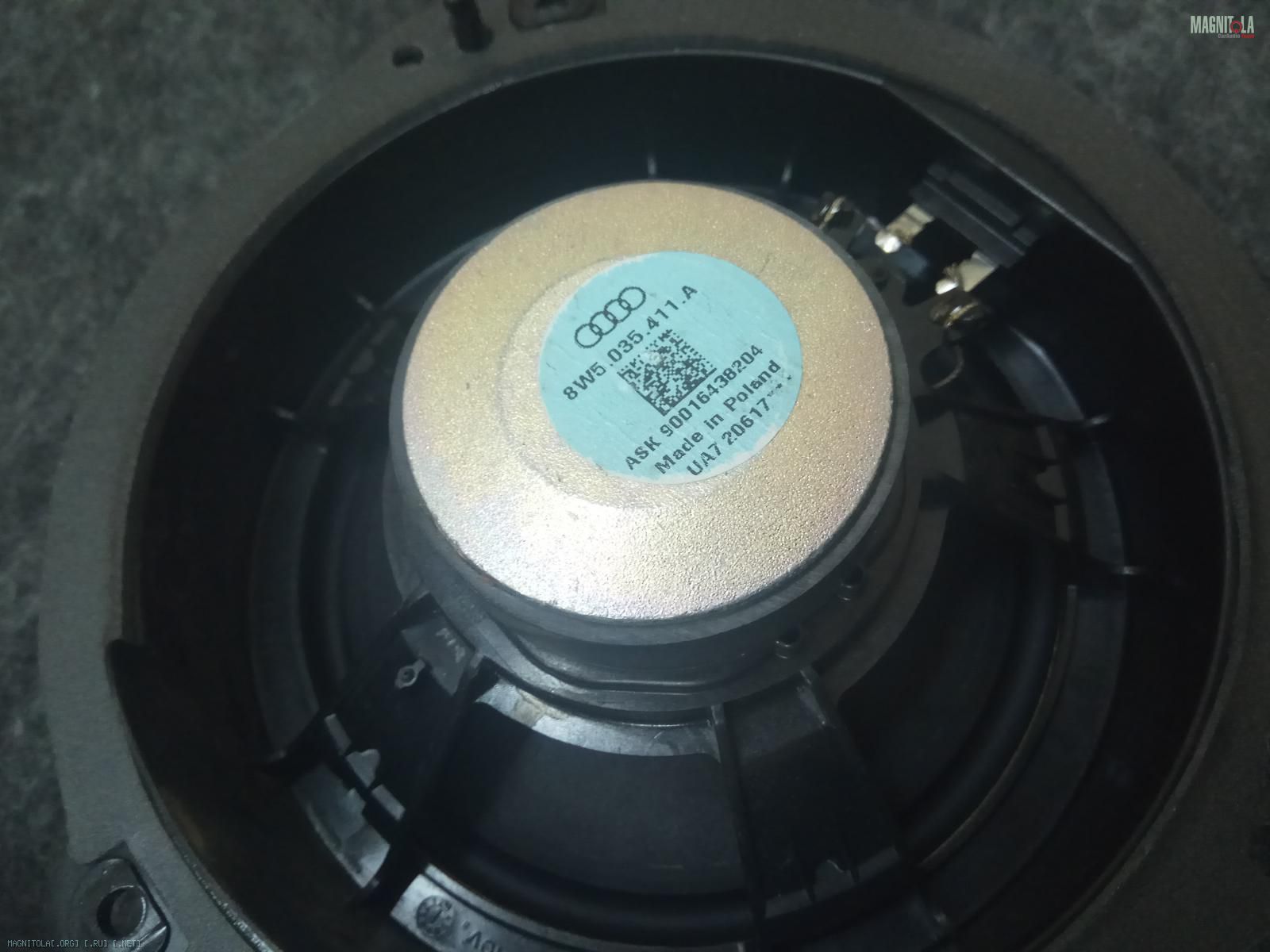

Штатный B&0, который не Бэнг, а польский ASK, как и в базе...
Вложение 1240916 Вложение 1240918 Вложение 1240920 Вложение 1240922 Вложение 1240924

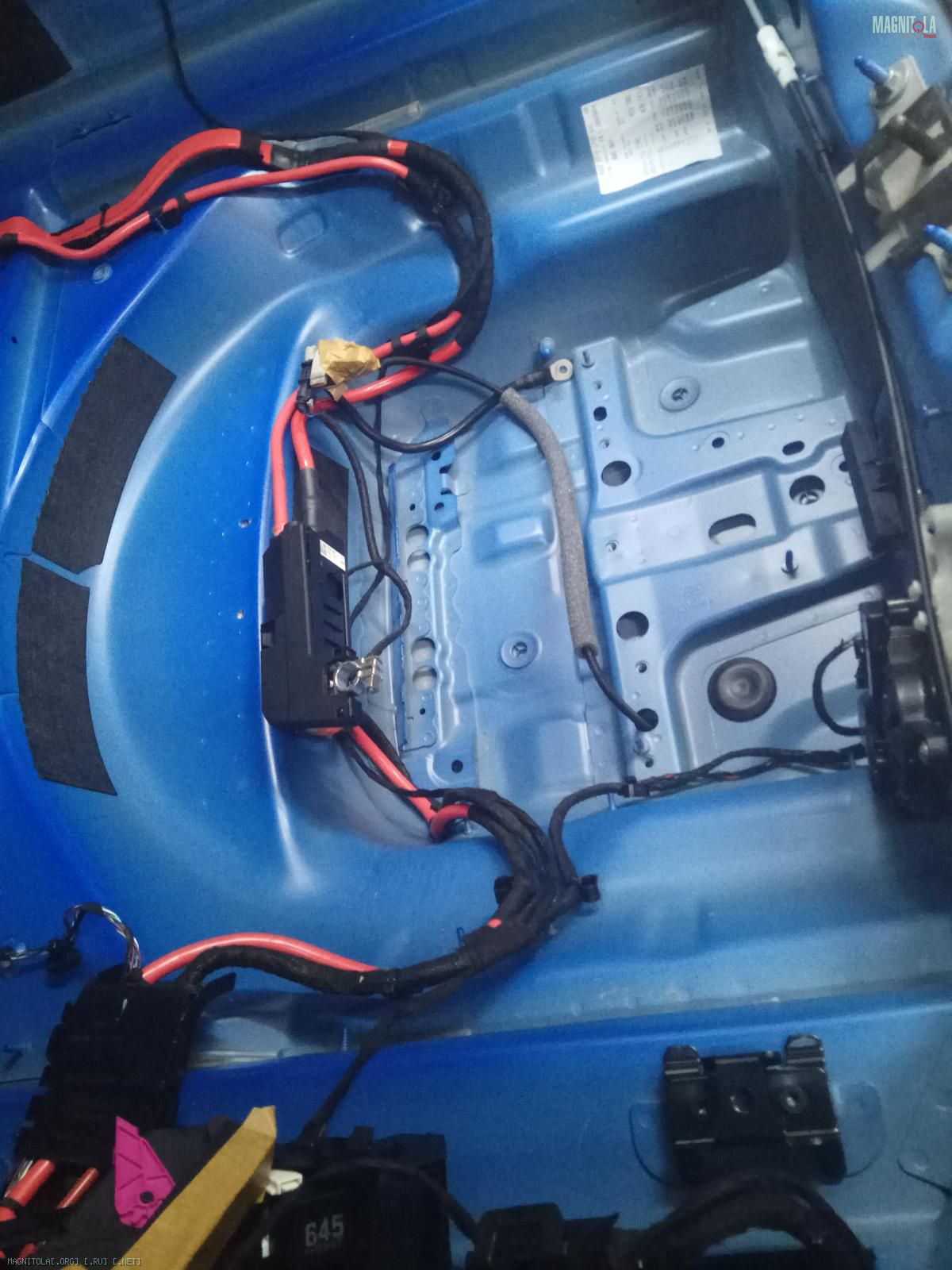

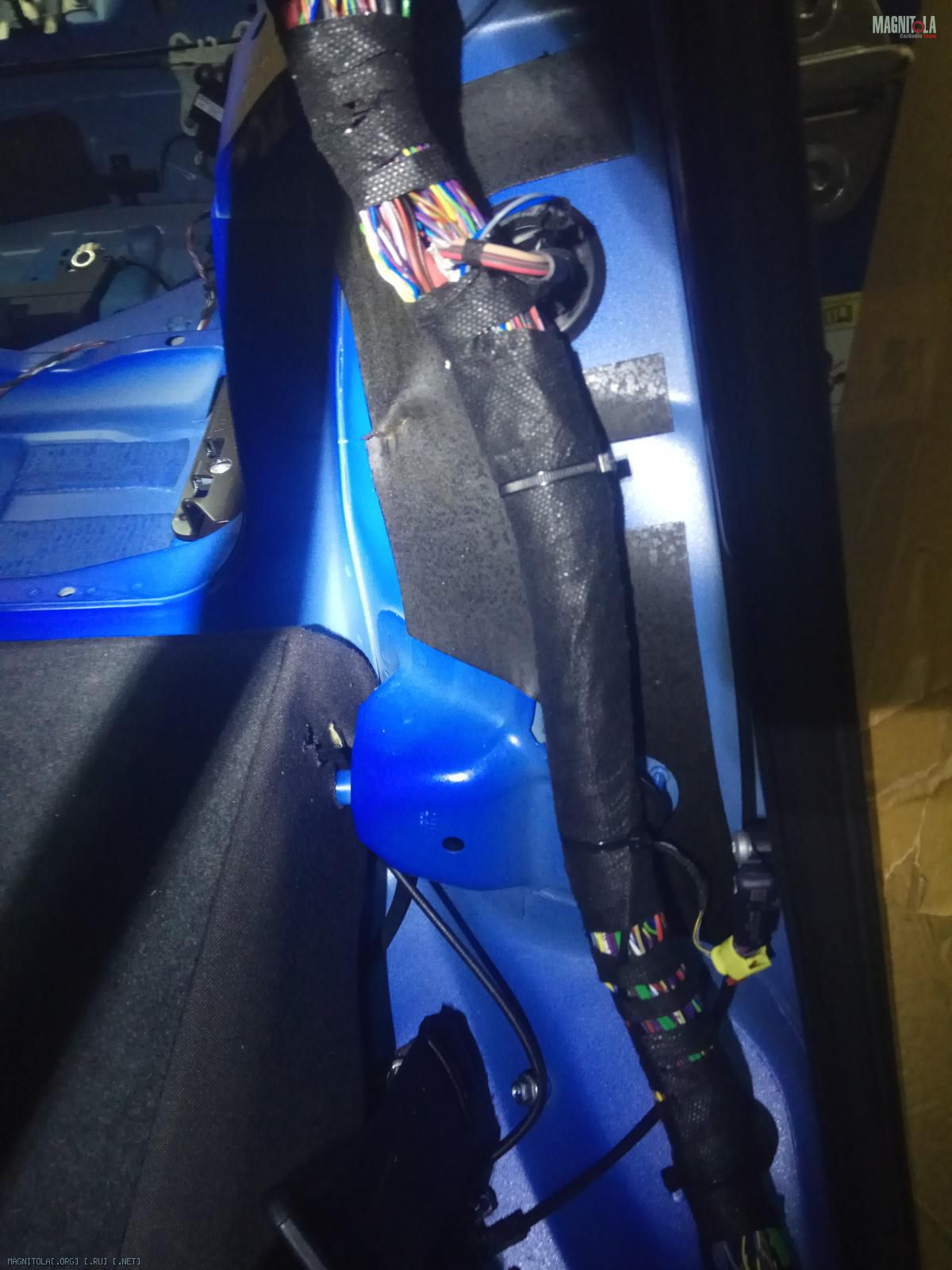

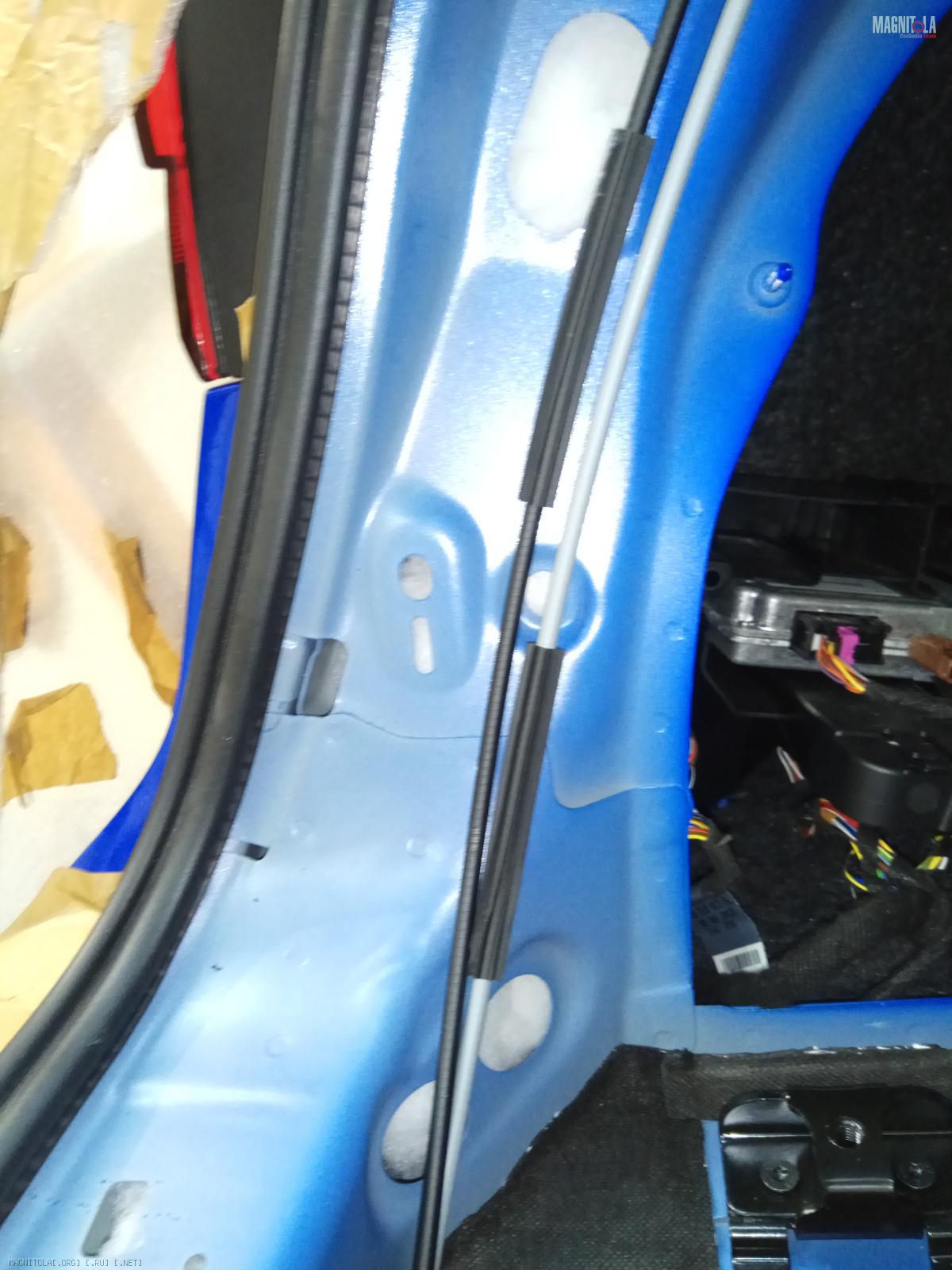

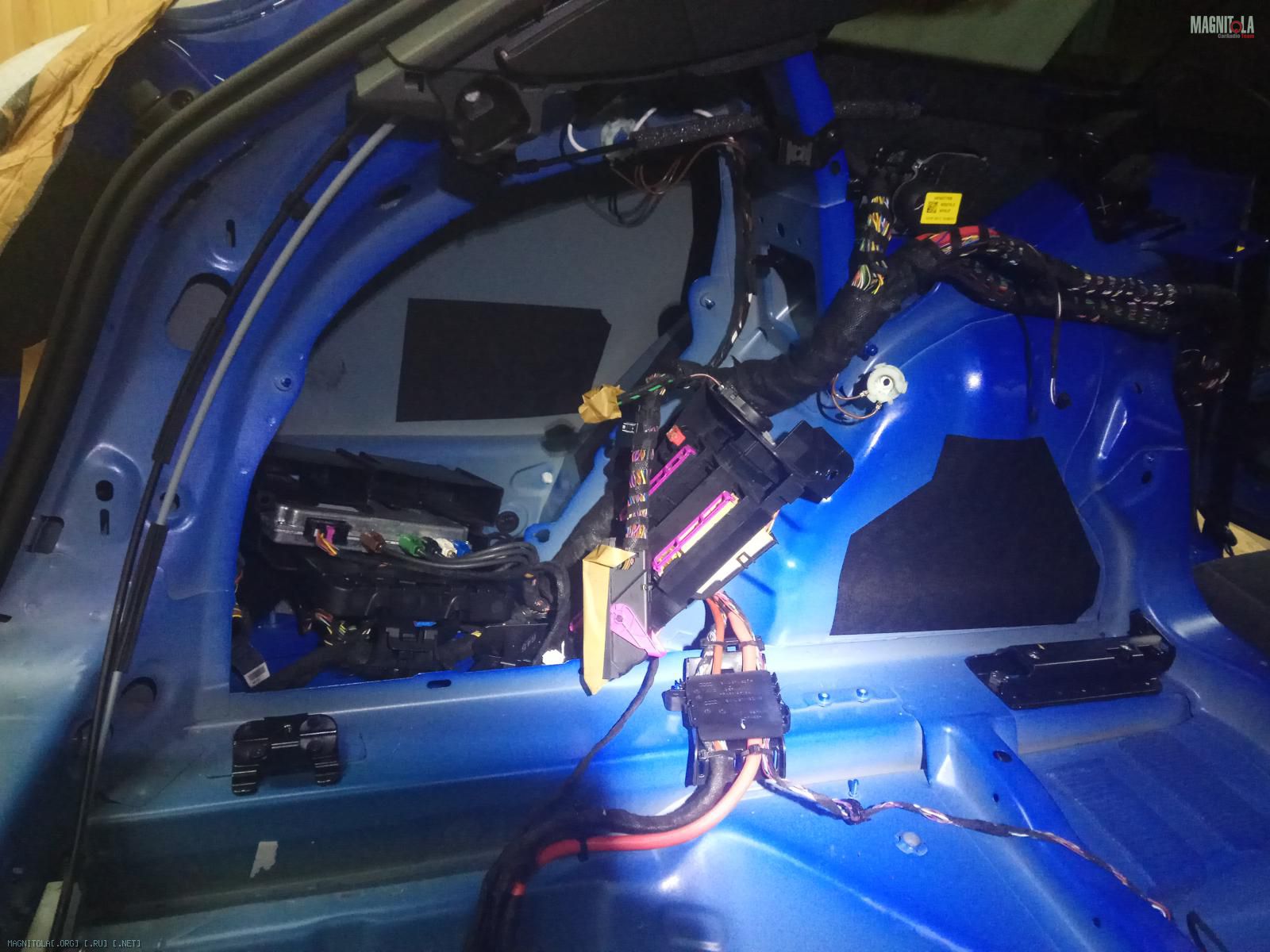

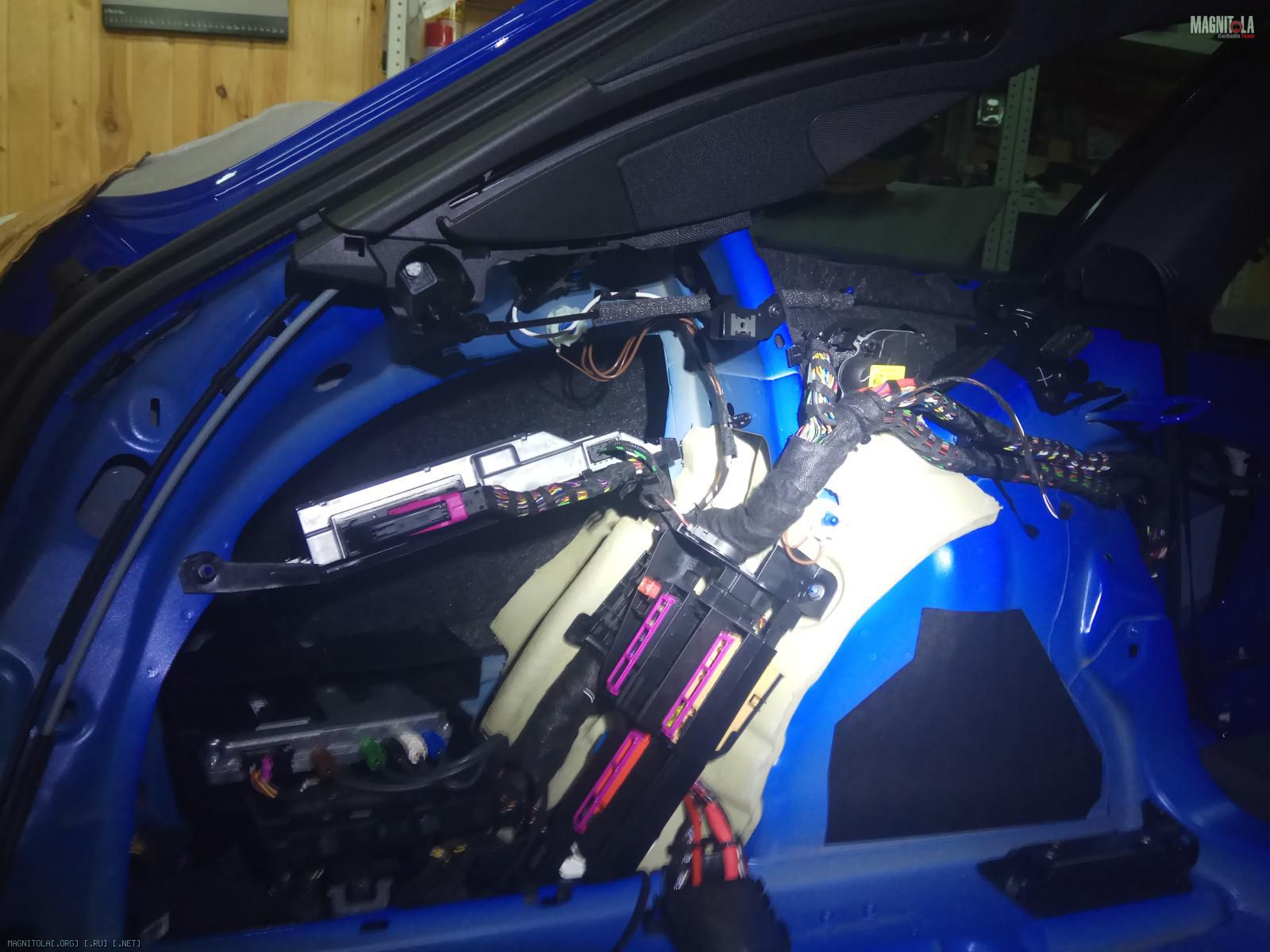

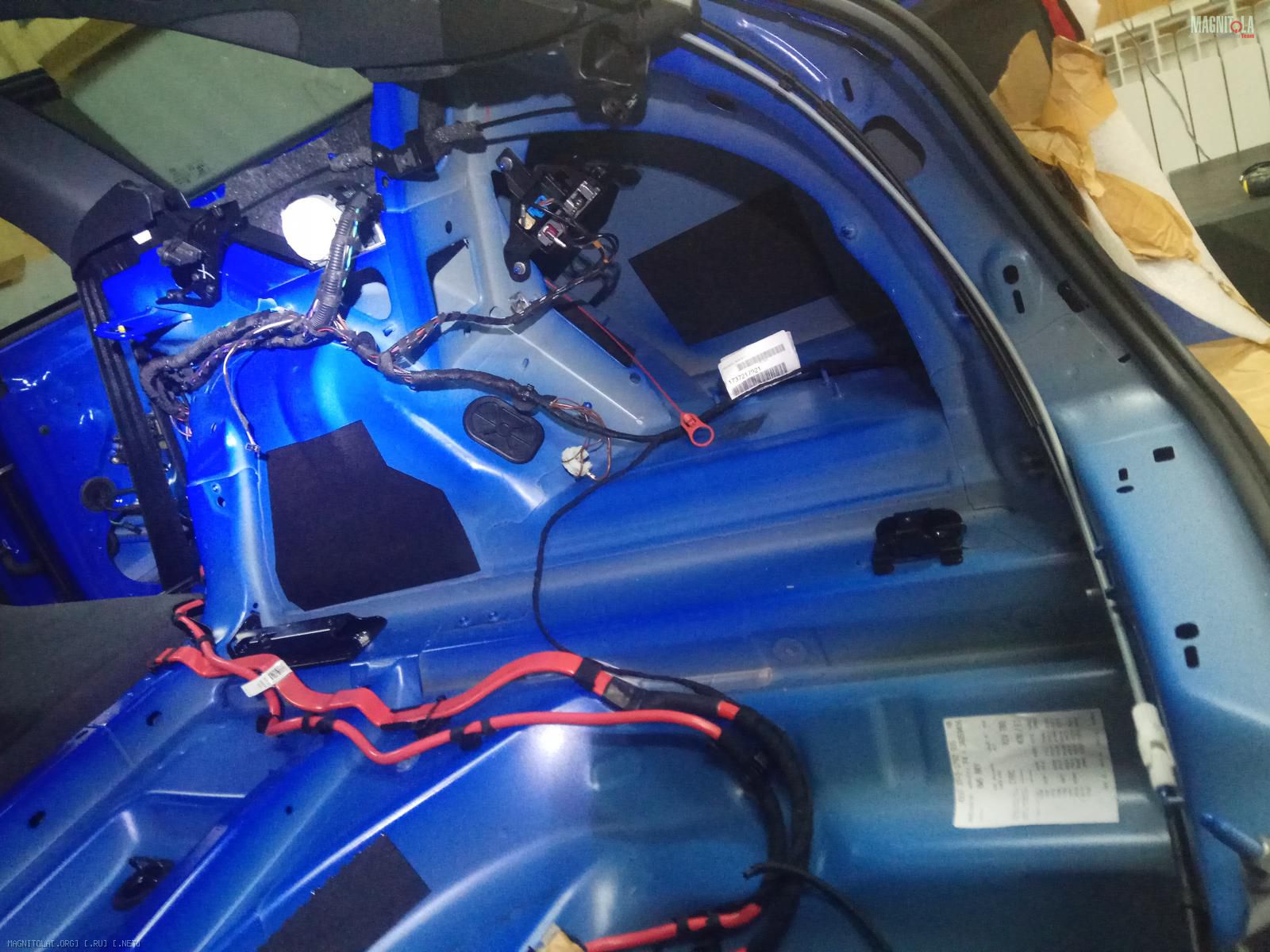

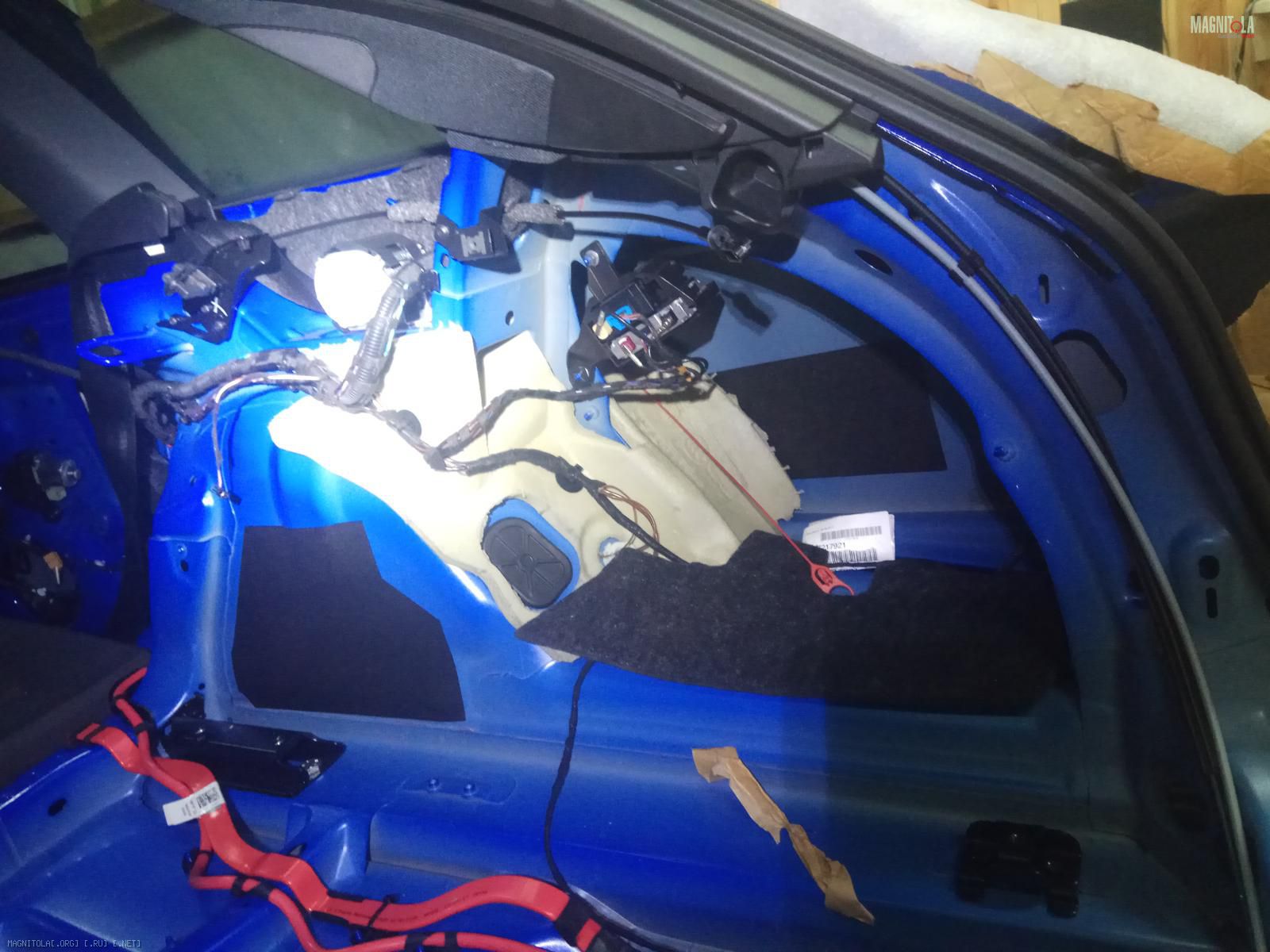

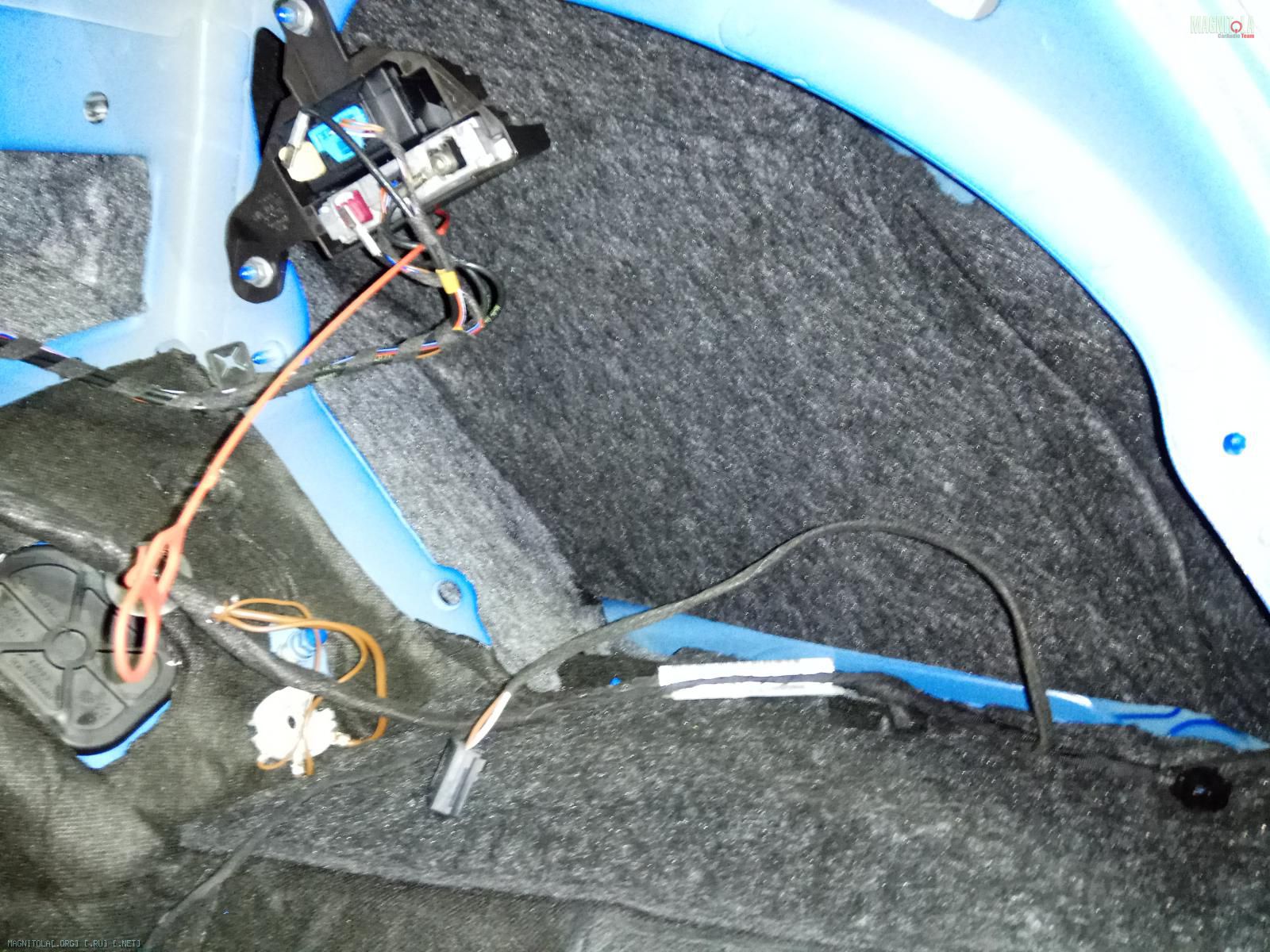

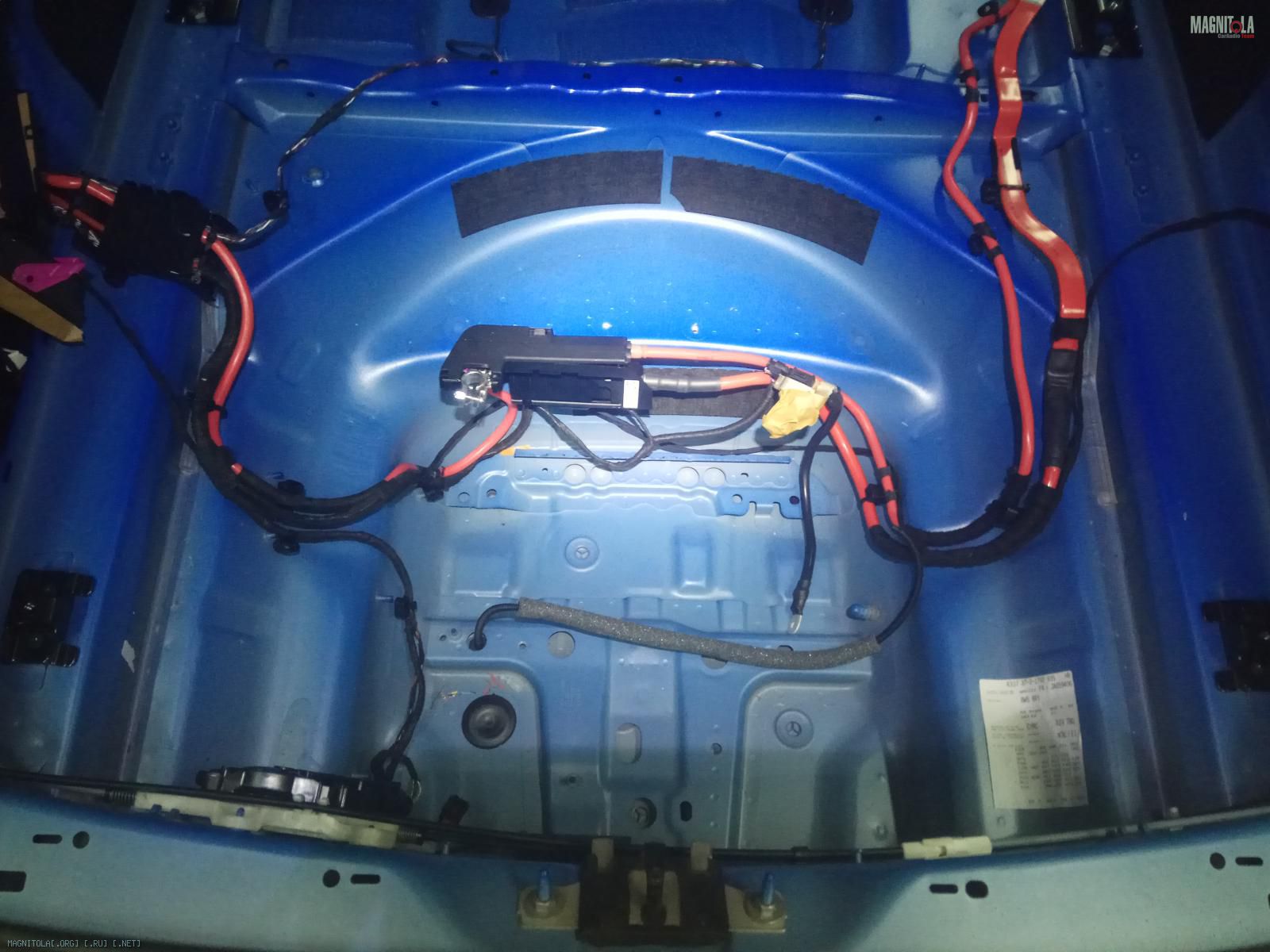

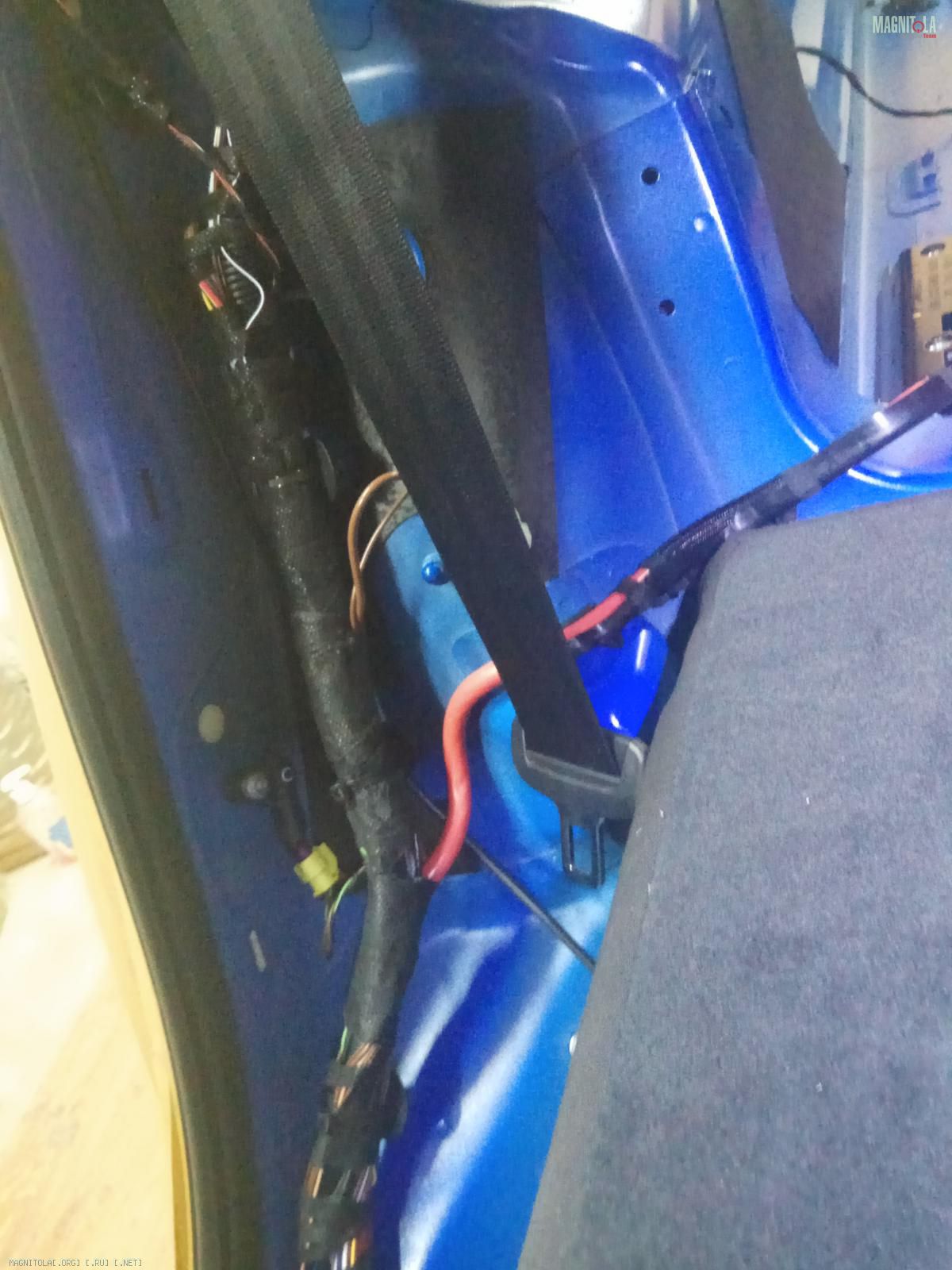

Разбираем багажник, снимаем проводку...
Вложение 1240926 Вложение 1240928 Вложение 1240930 Вложение 1240932 Вложение 1240934 Вложение 1240936 Вложение 1240938

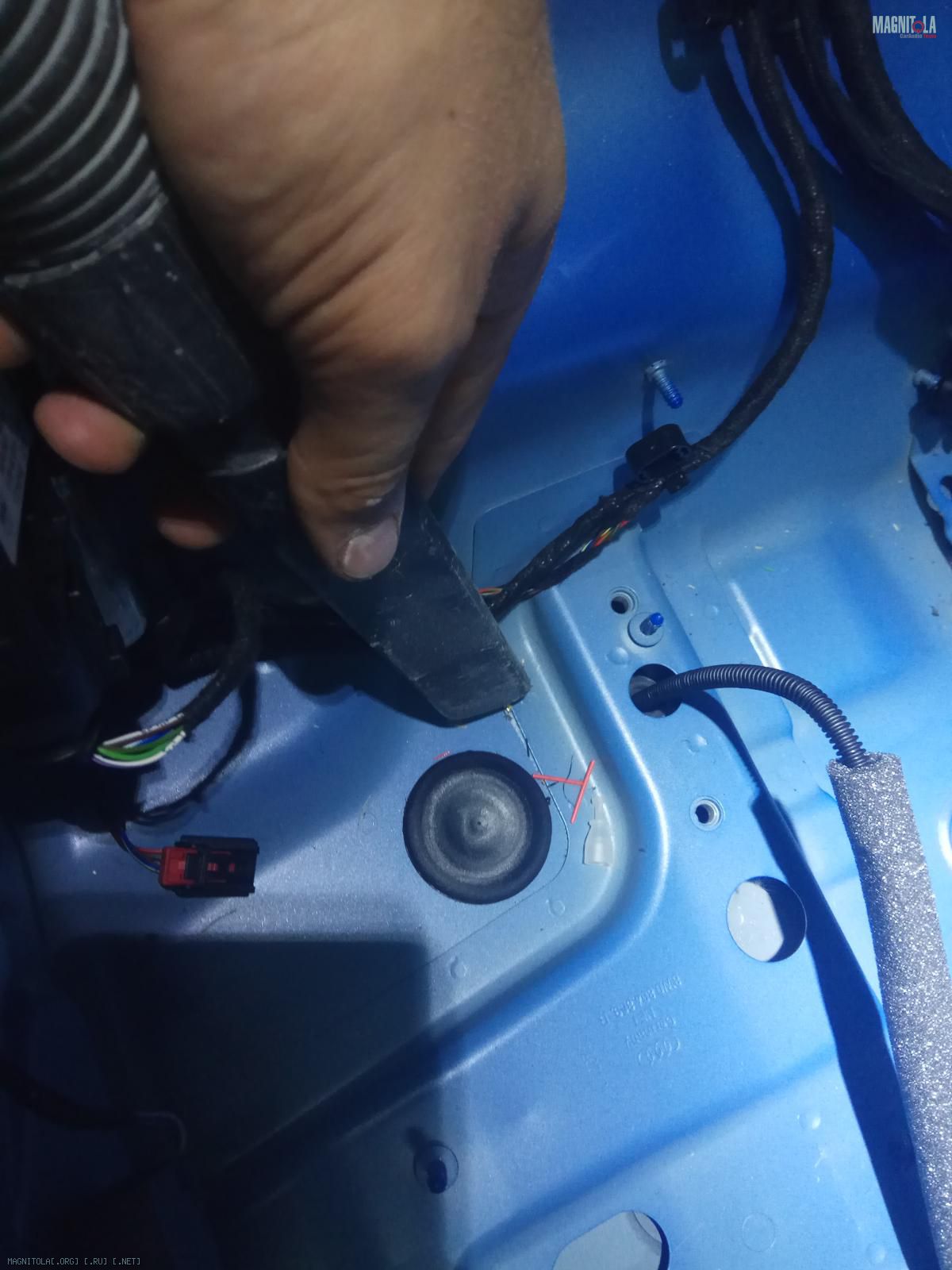

Пылесосим...
Вложение 1240940

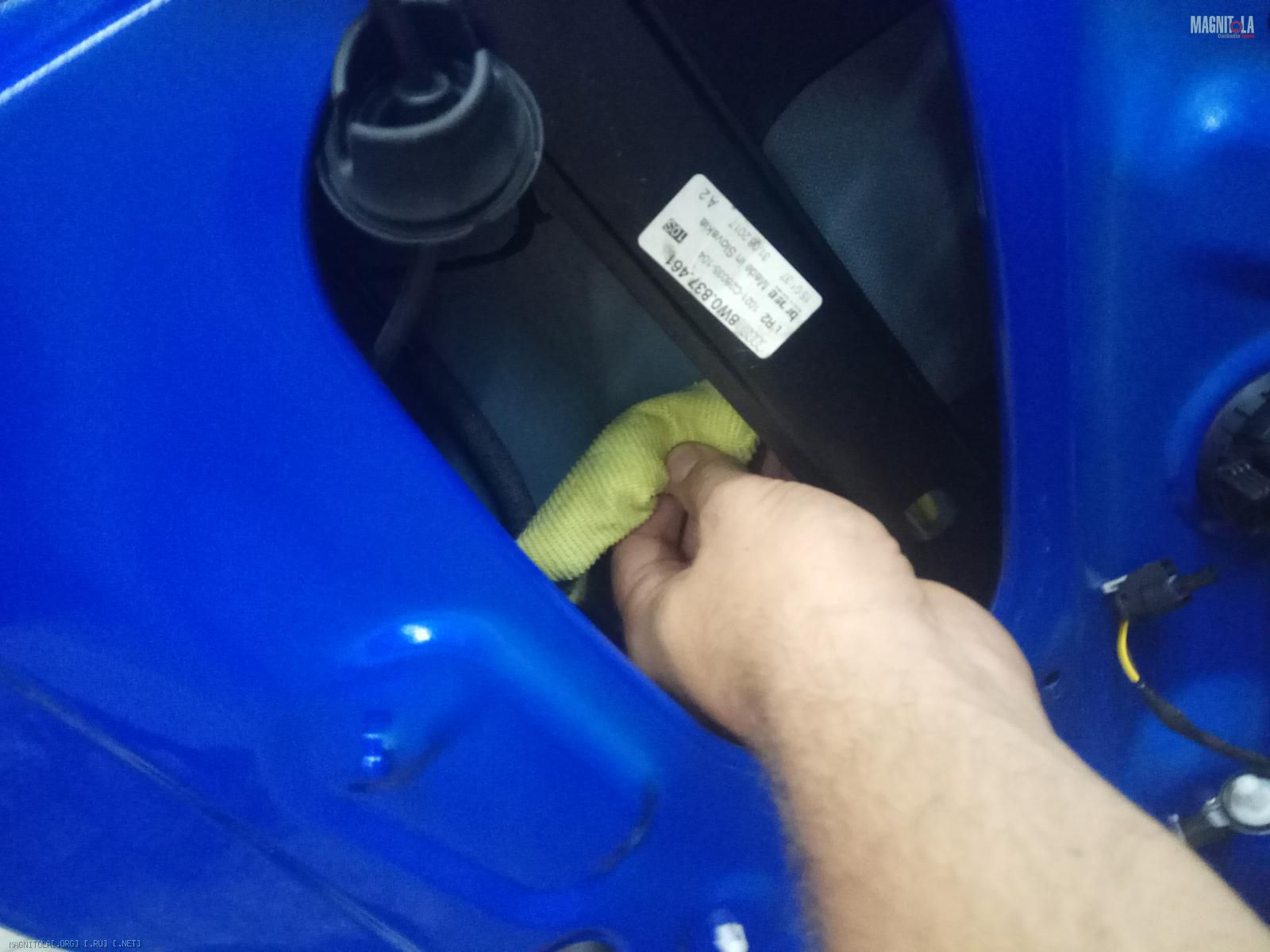

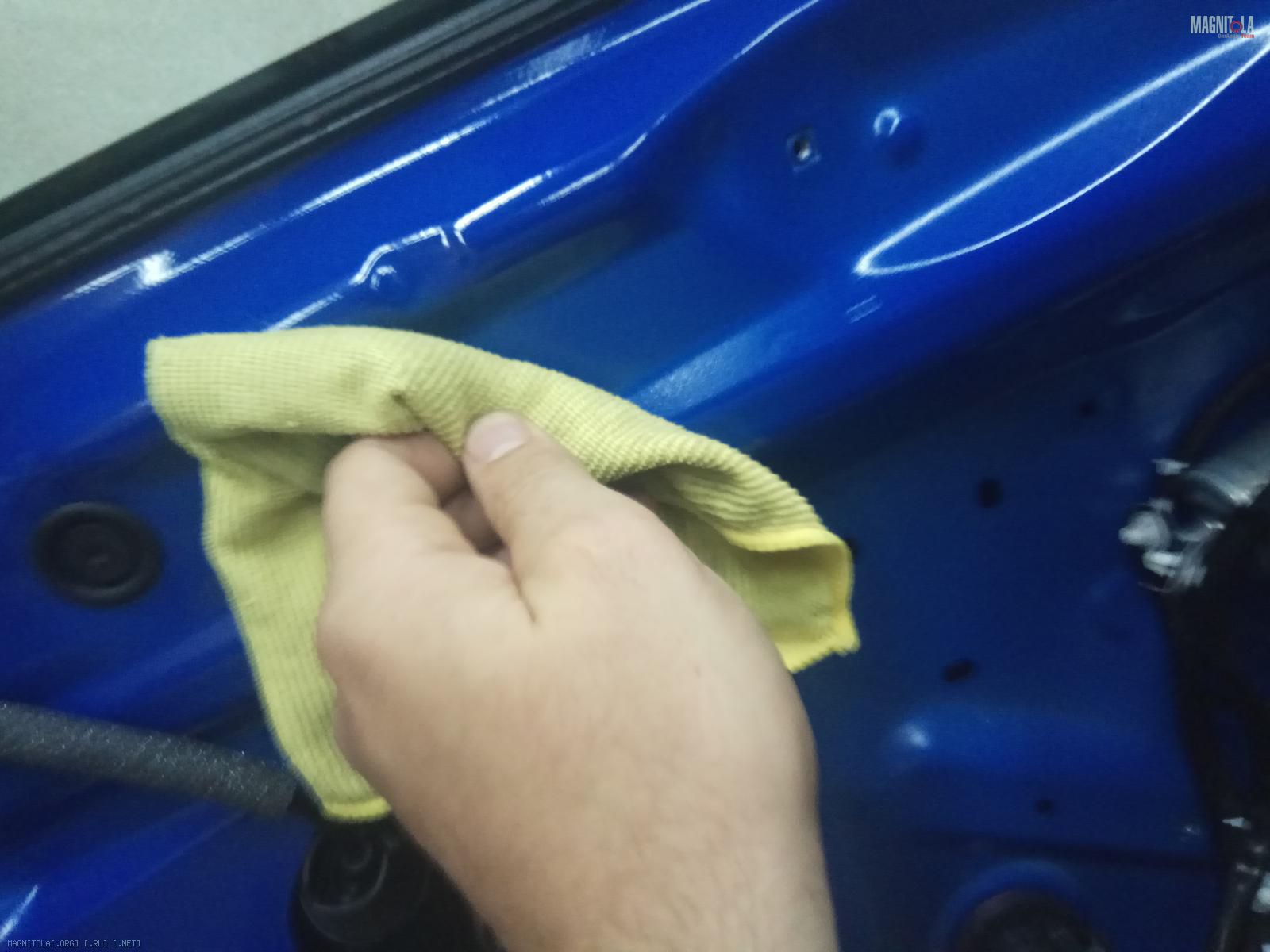

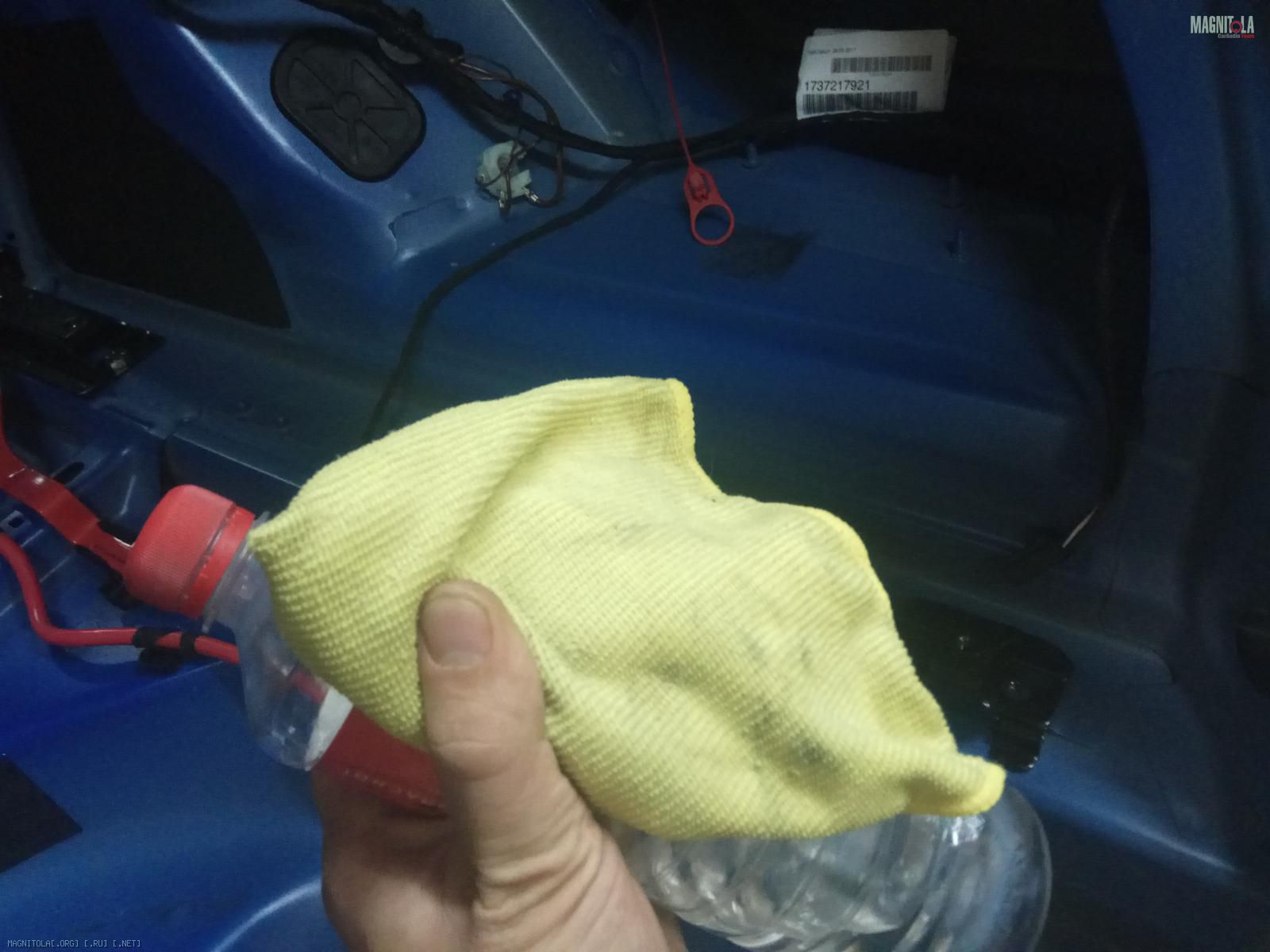

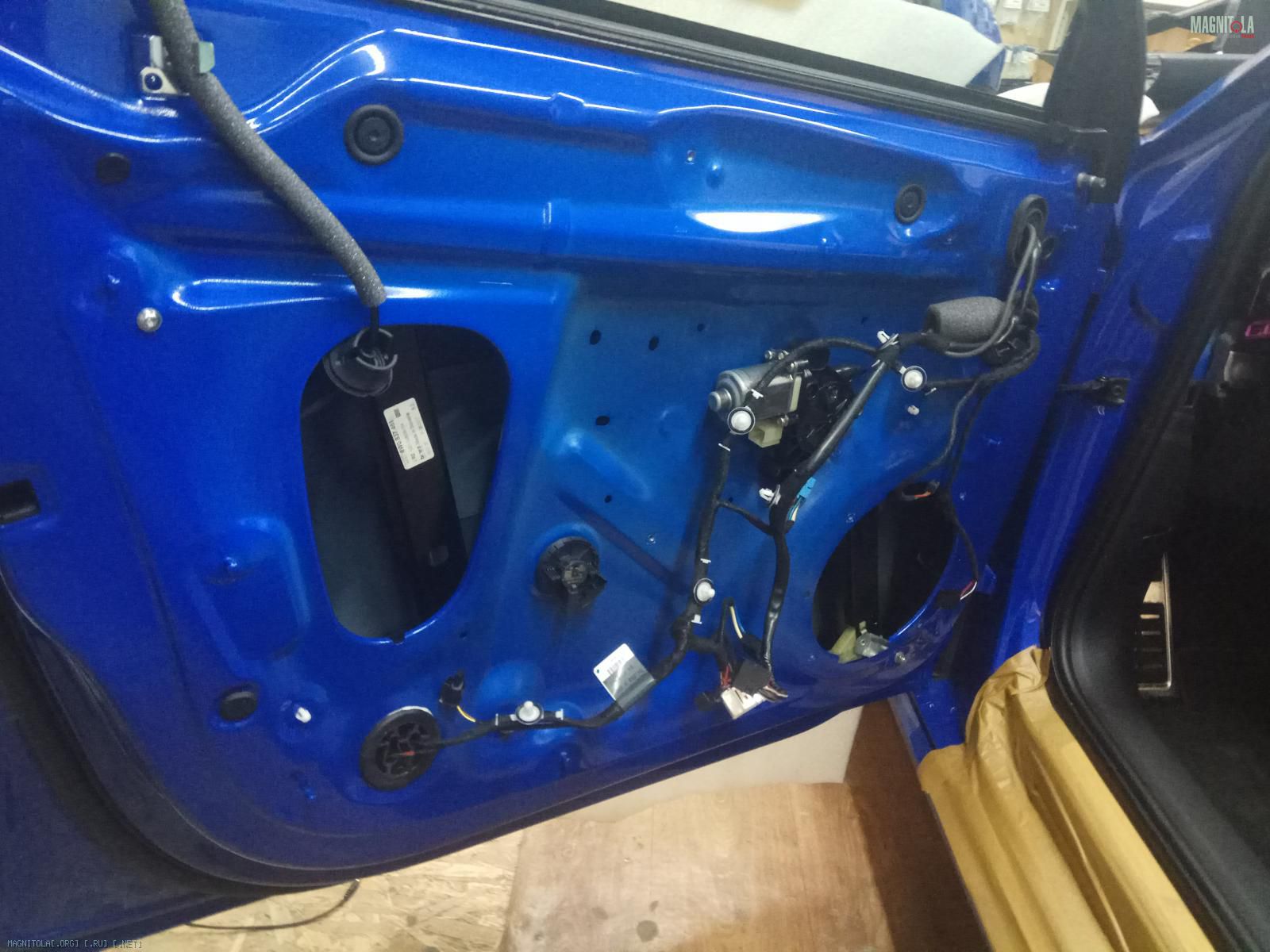

Очищаем, обезжириваем...
Вложение 1240942 Вложение 1240944 Вложение 1240946 Вложение 1240948 Вложение 1240950 Вложение 1240952

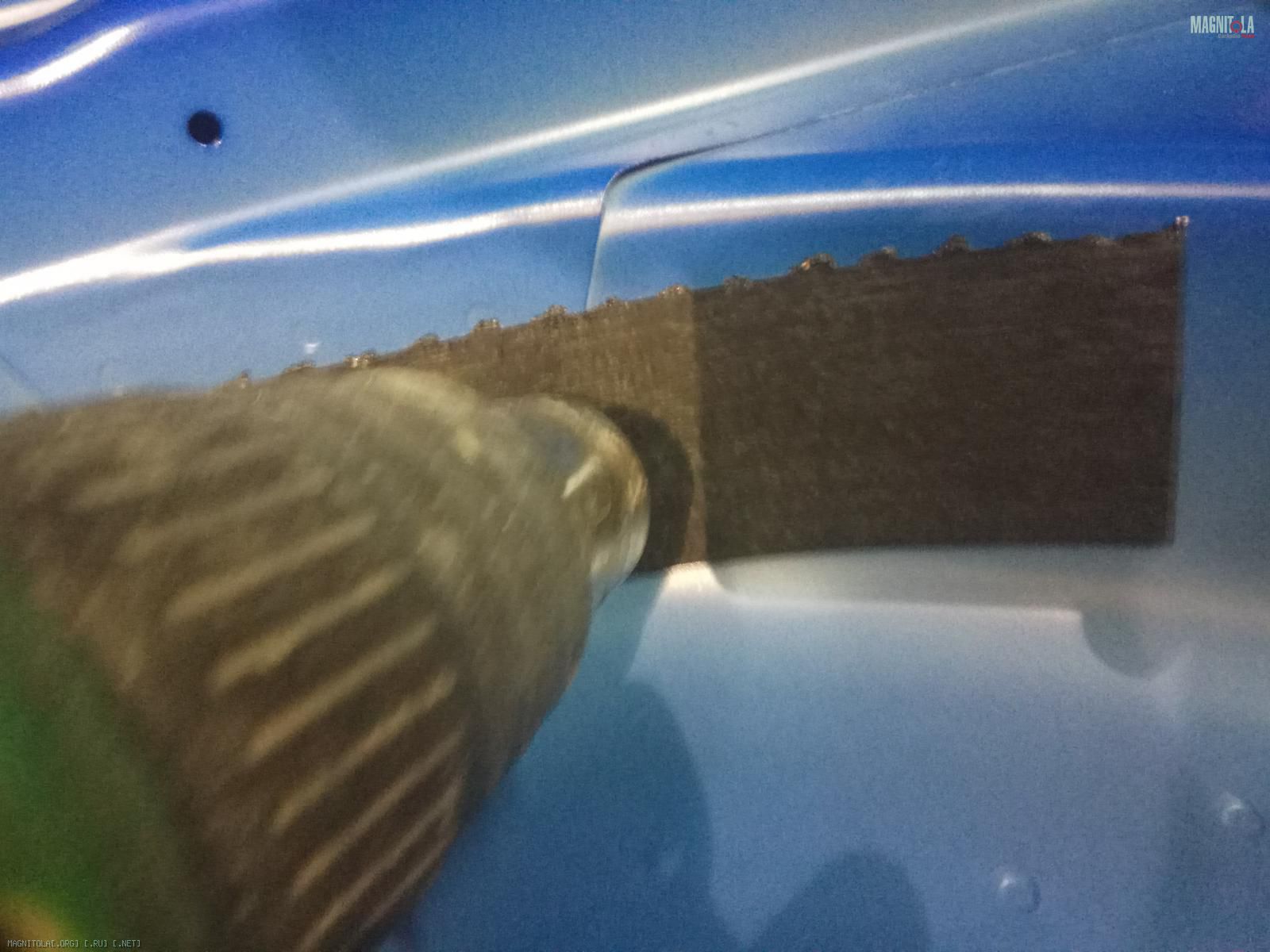

Греем штатную шумку, прикатываем...
Вложение 1240954 Вложение 1240956

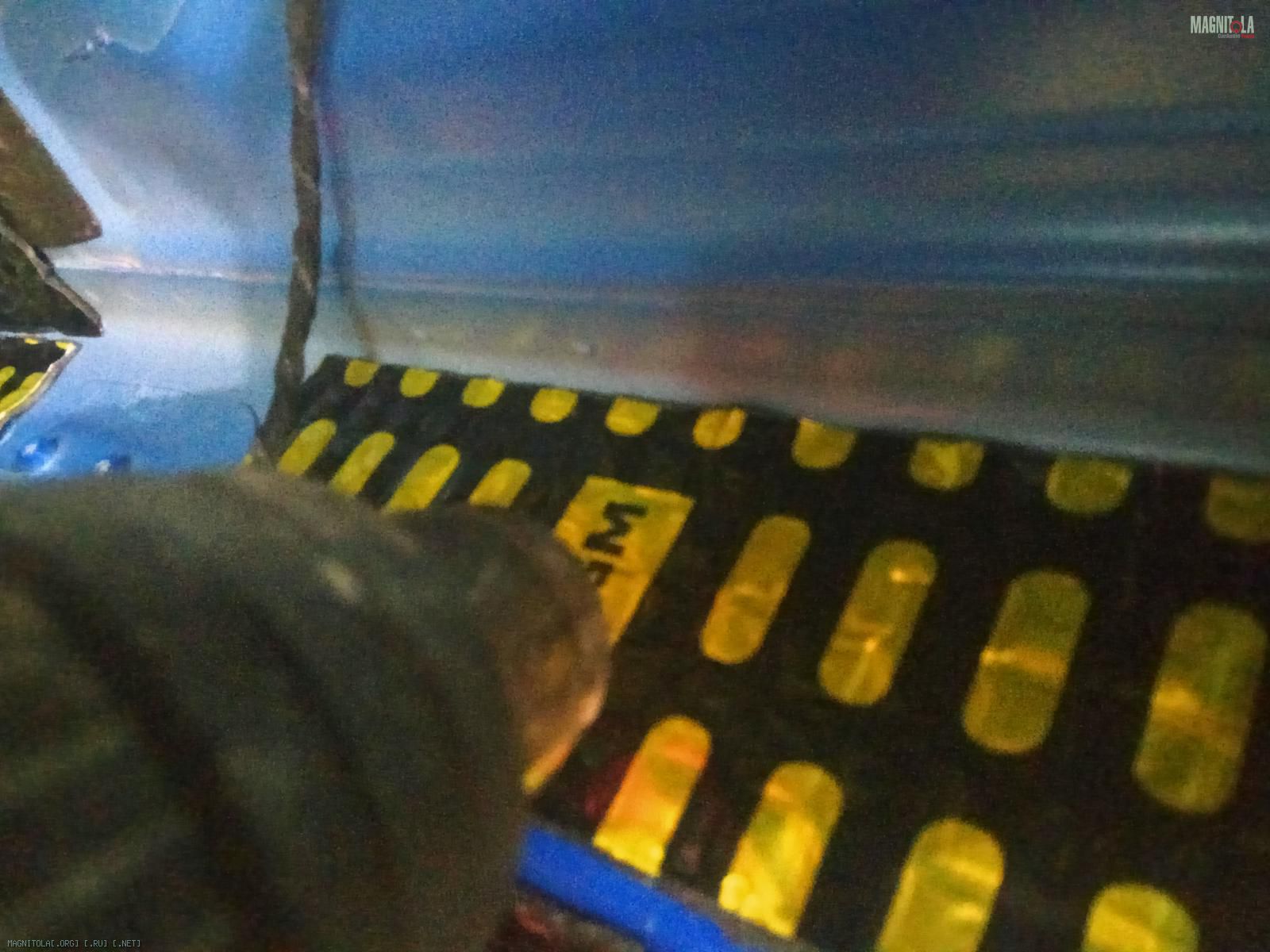

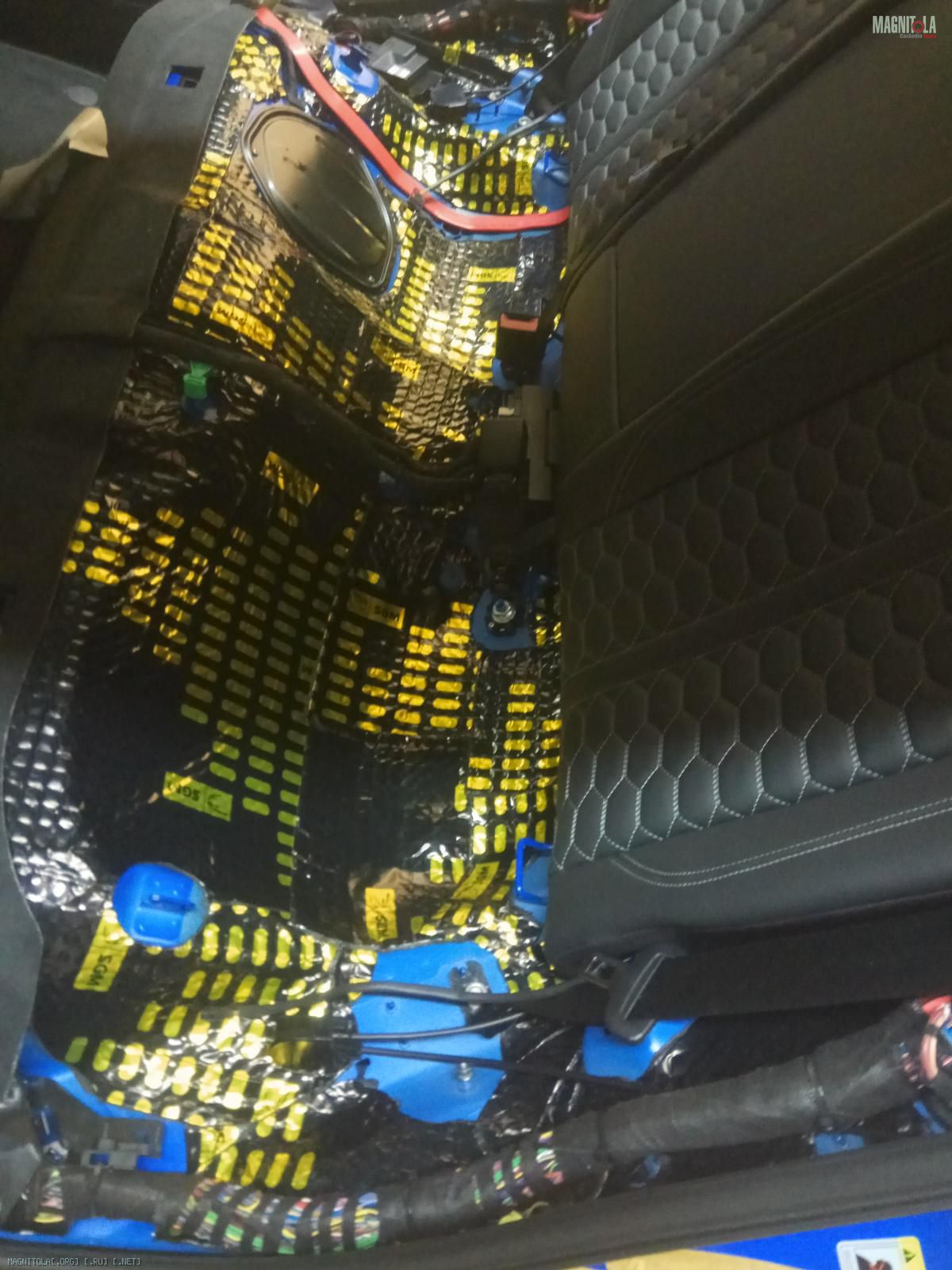

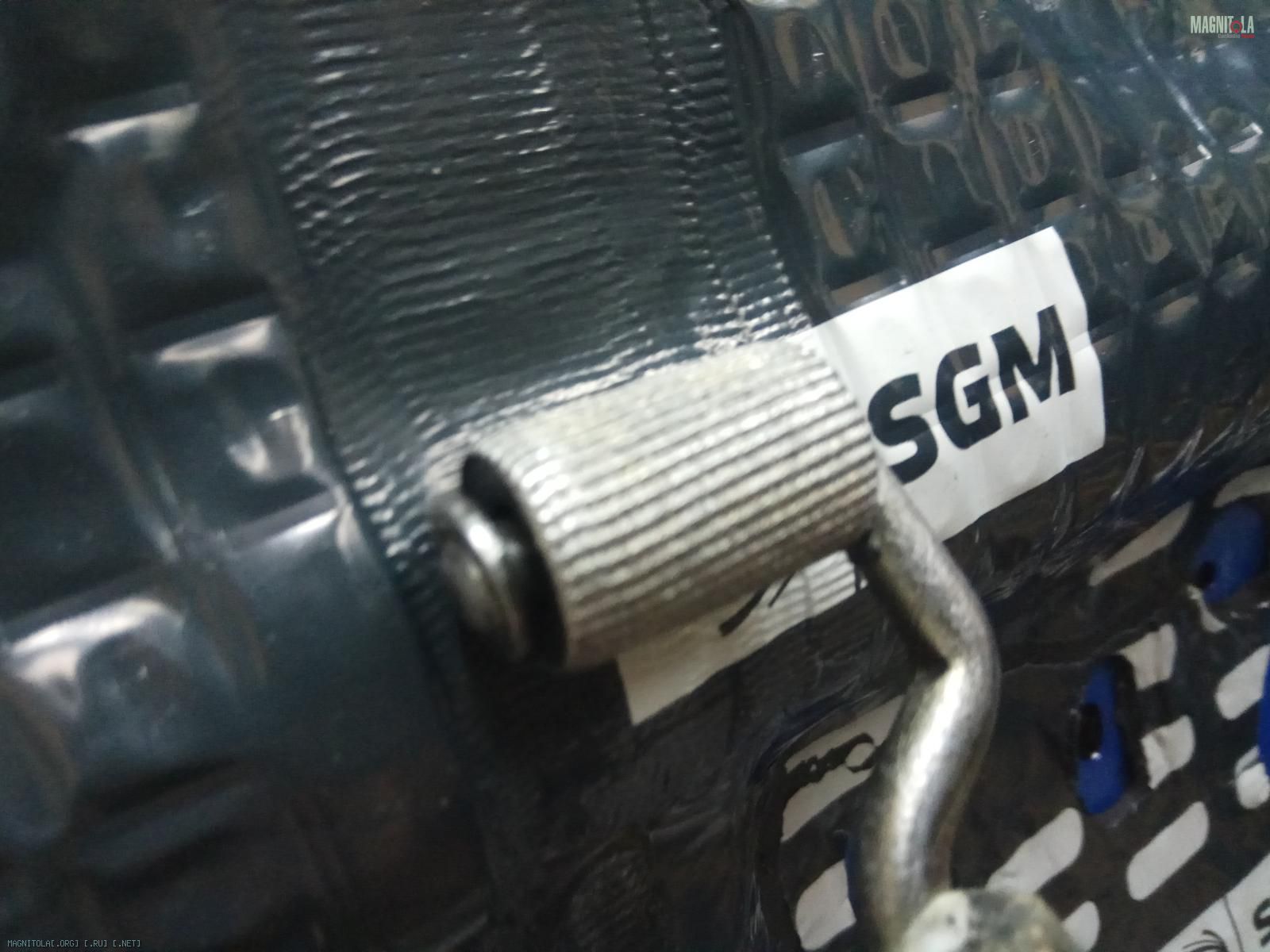

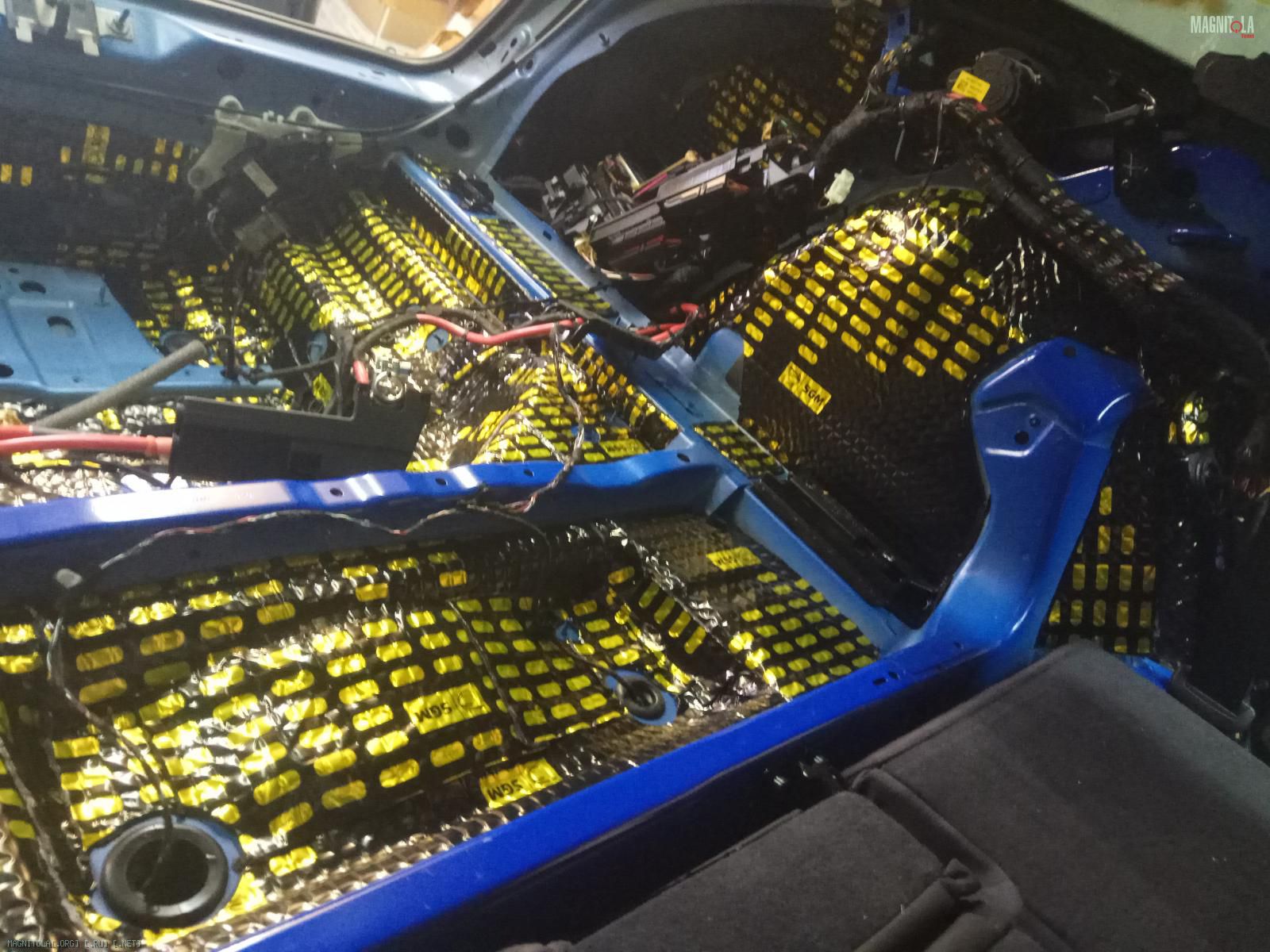

Наносим жесткую вибру 4мм...

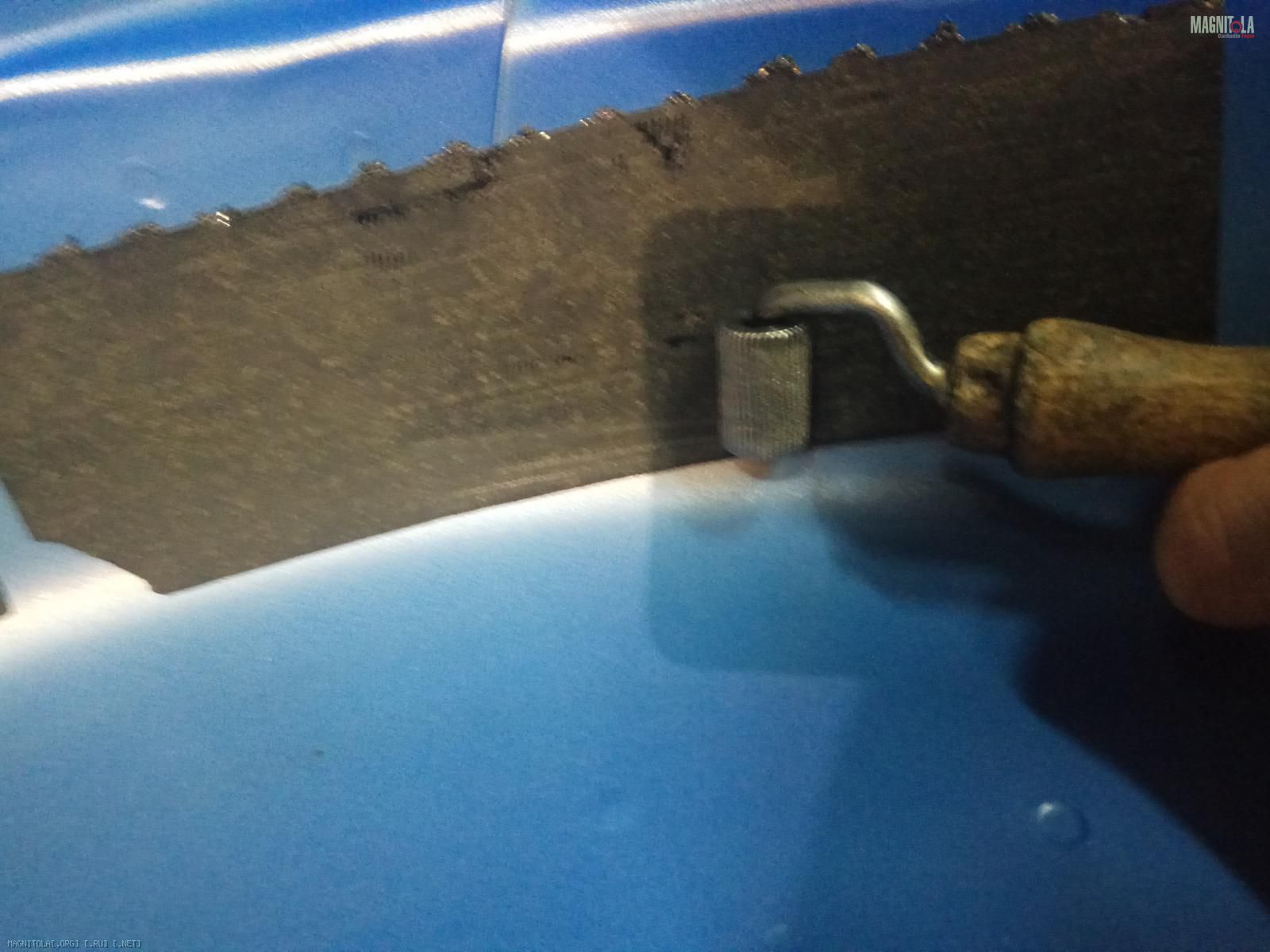

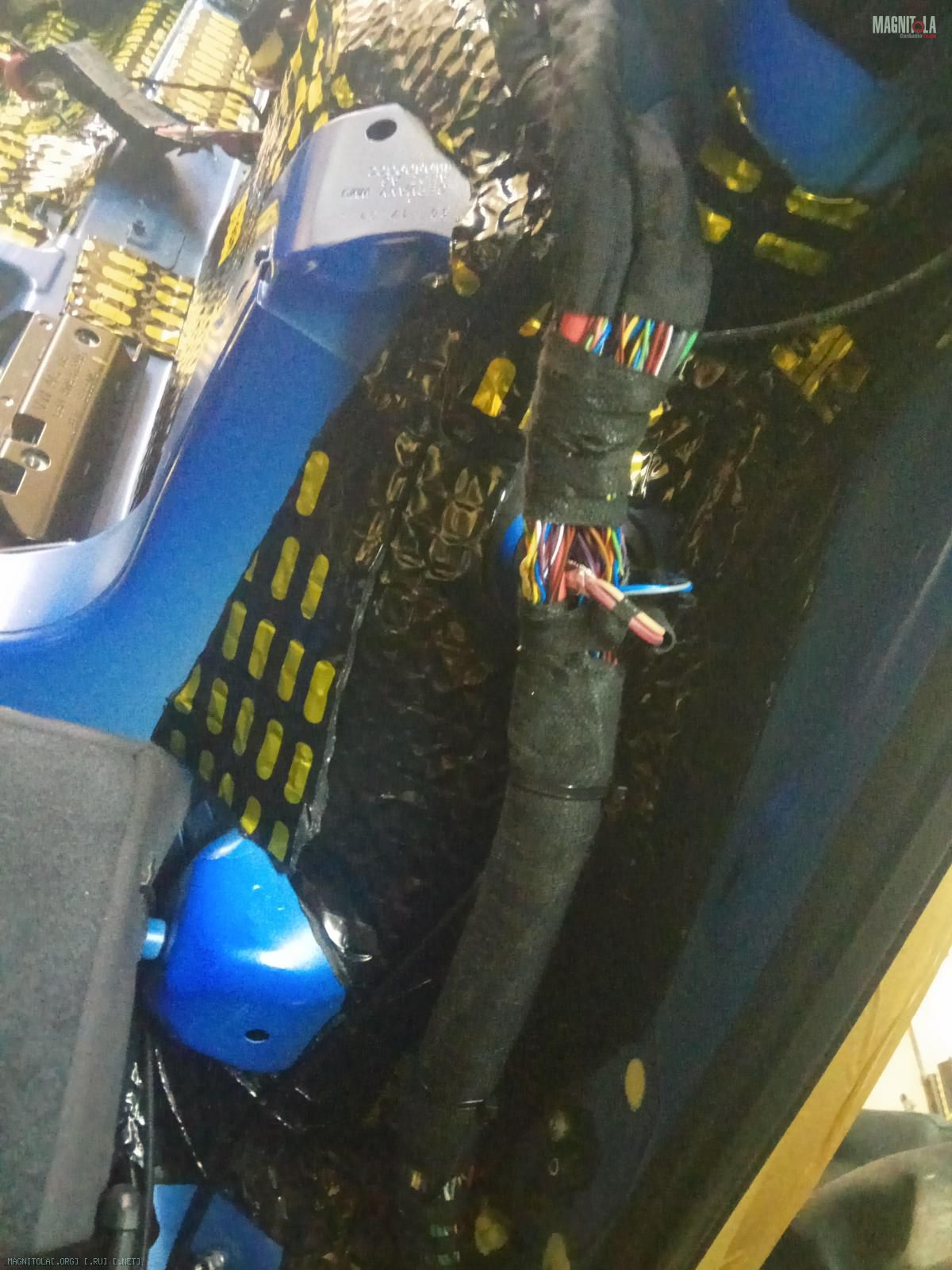

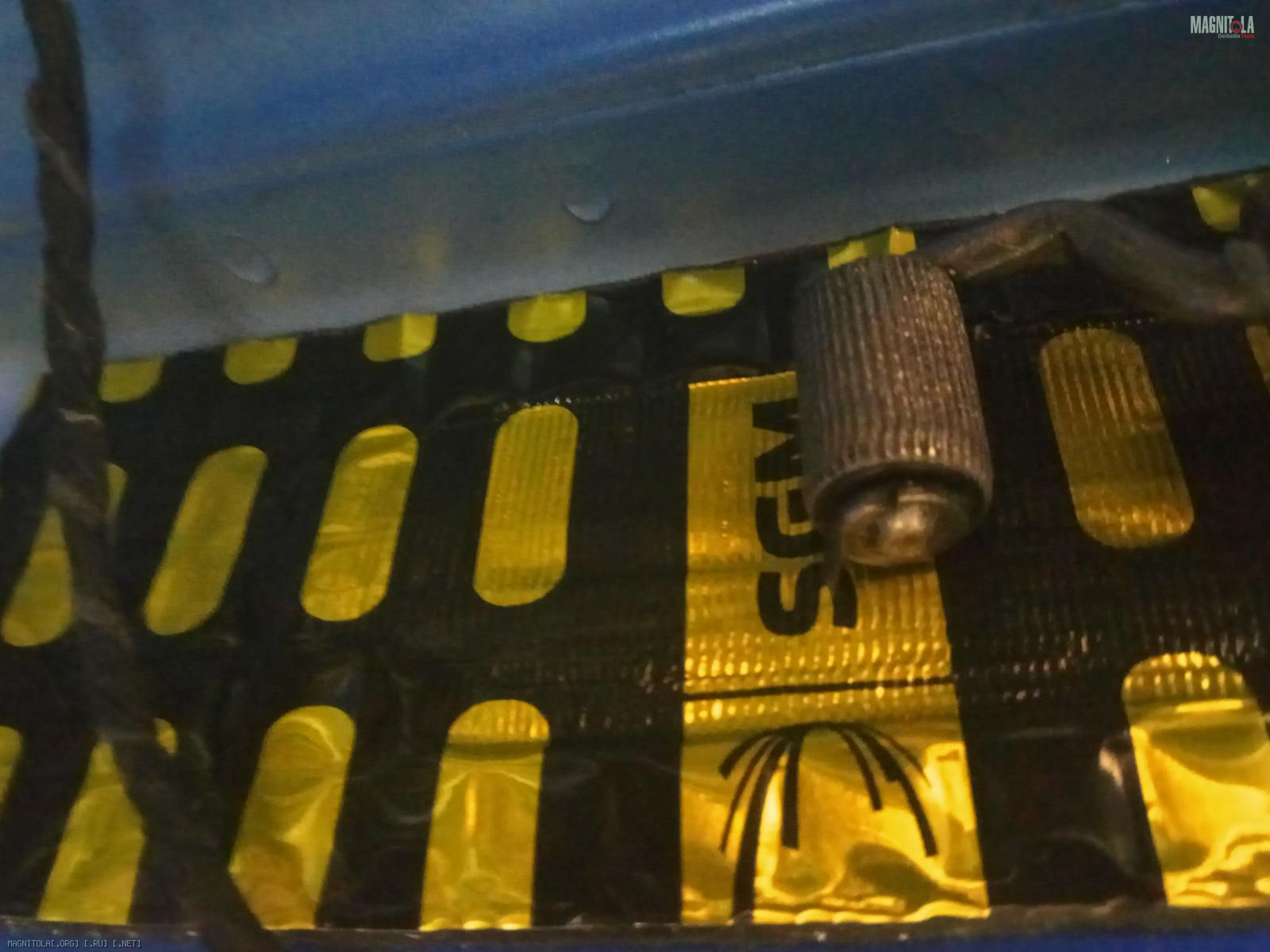

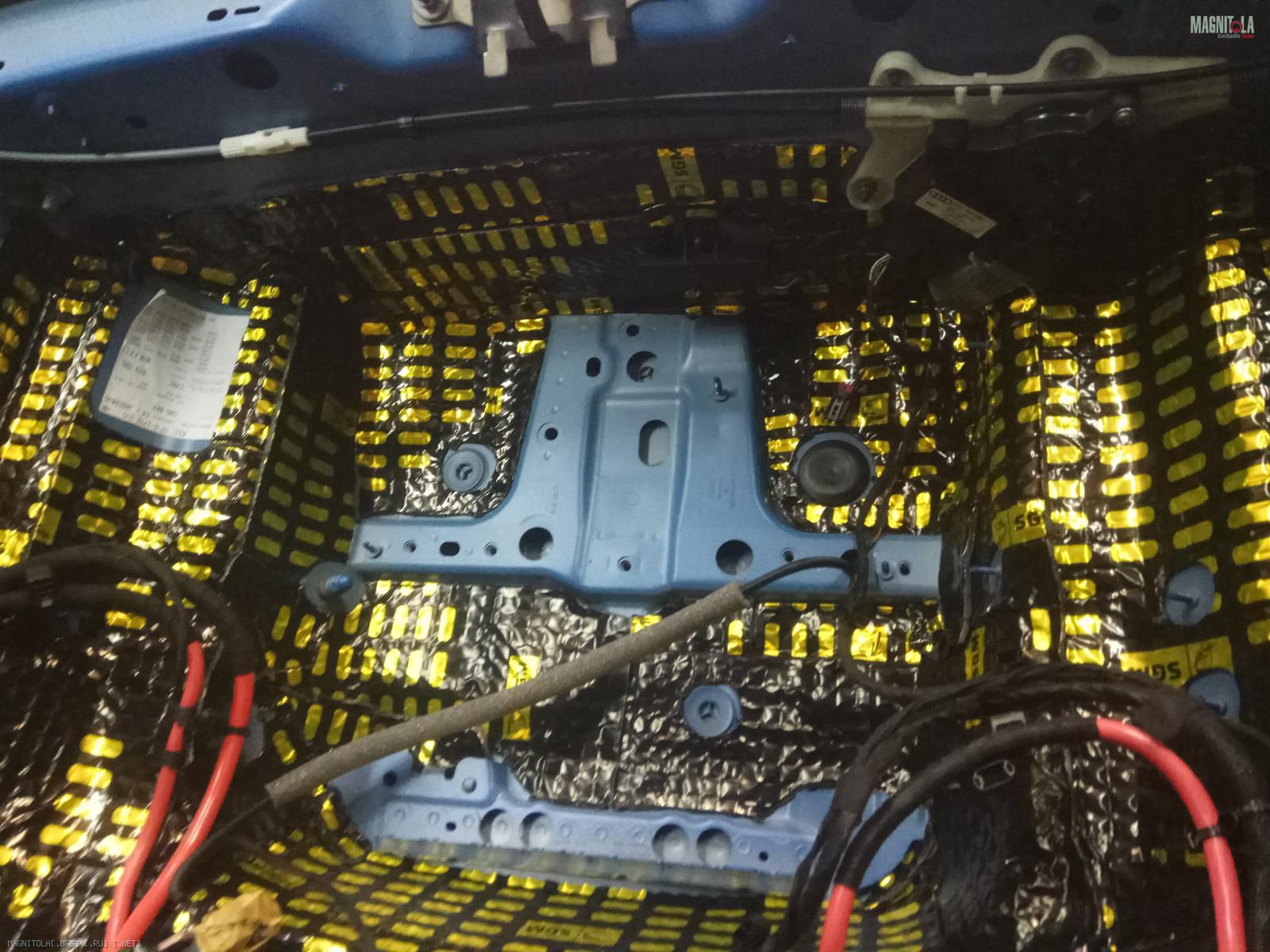

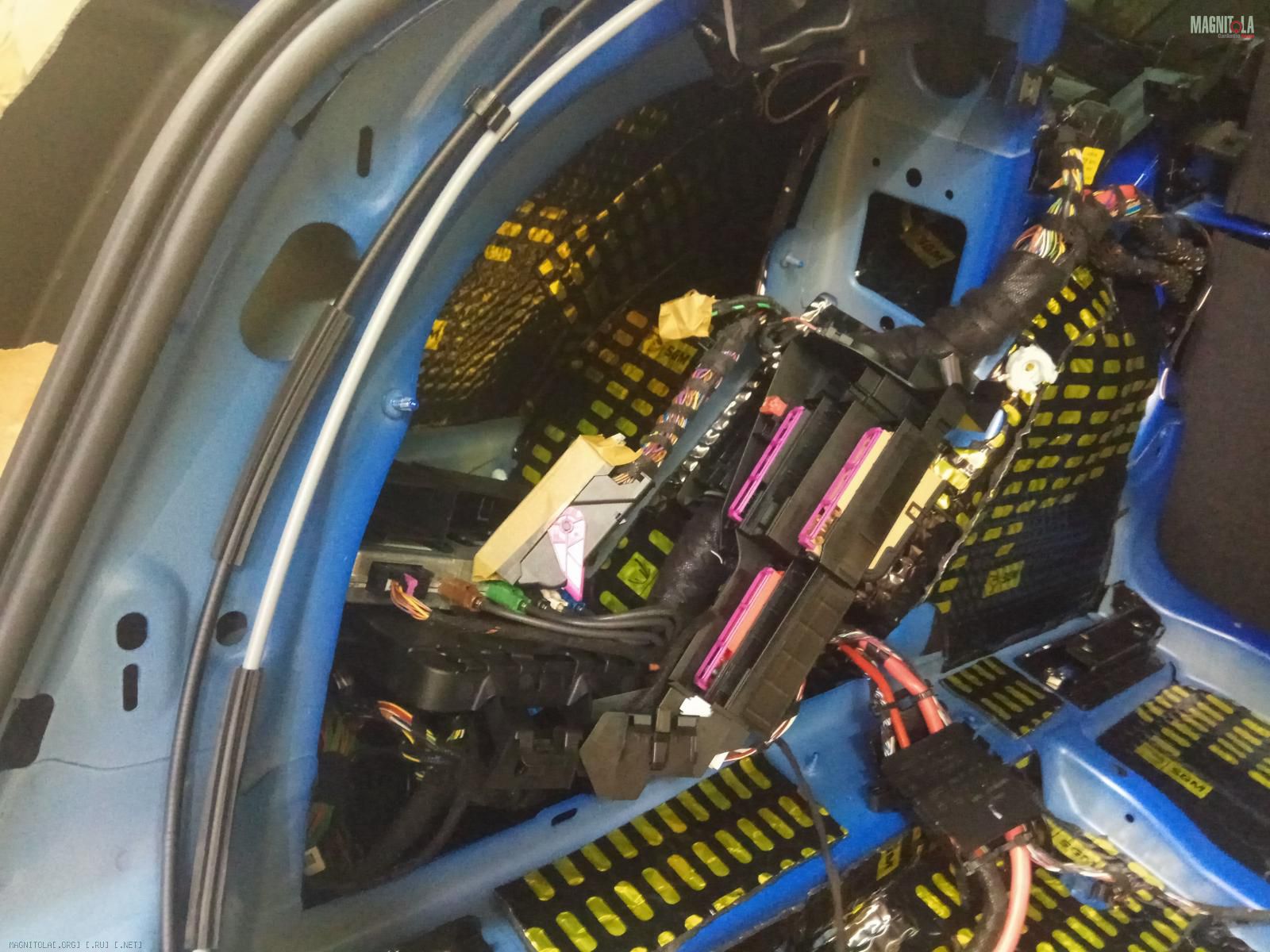

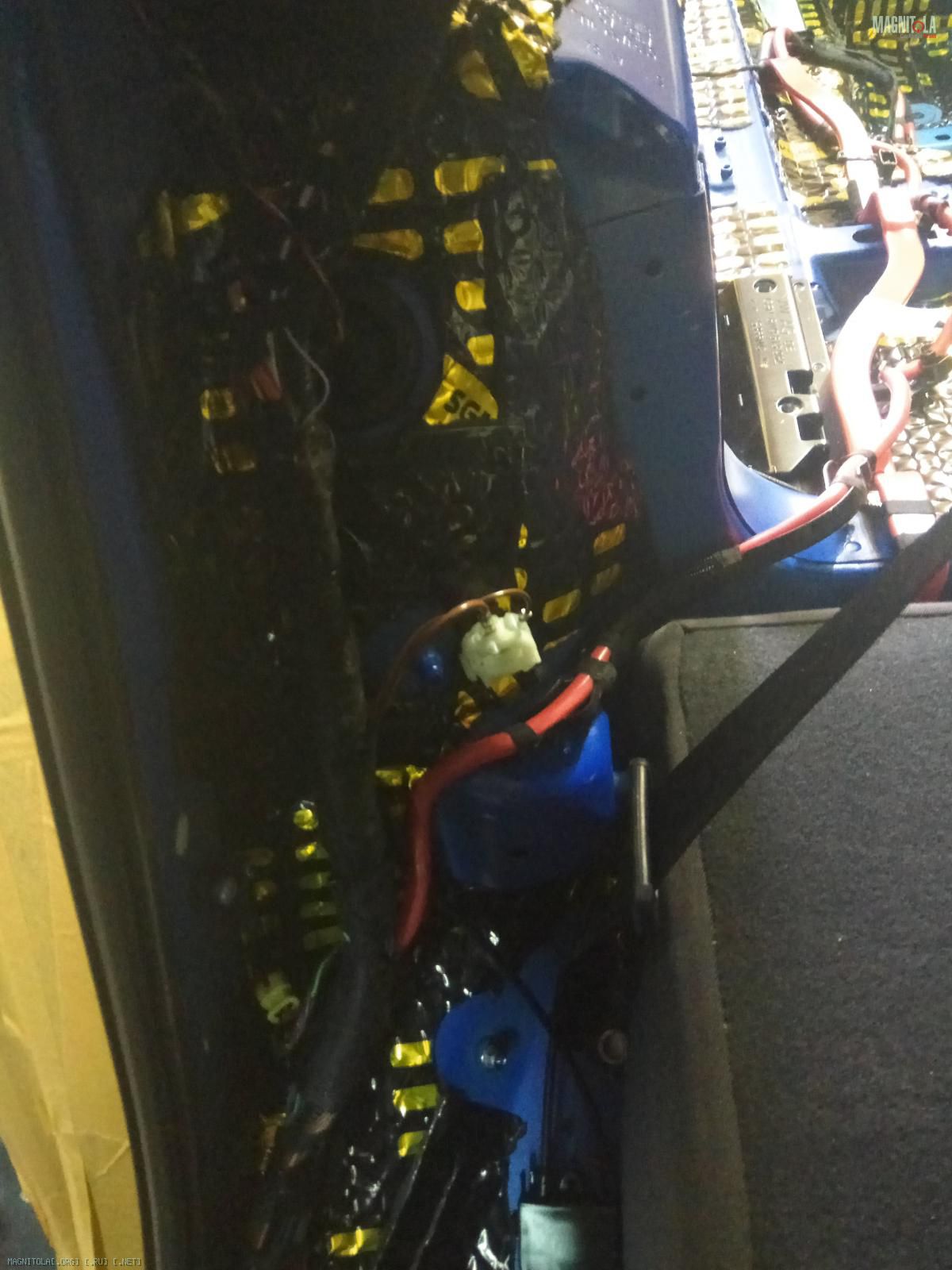

Греем, прикатываем...

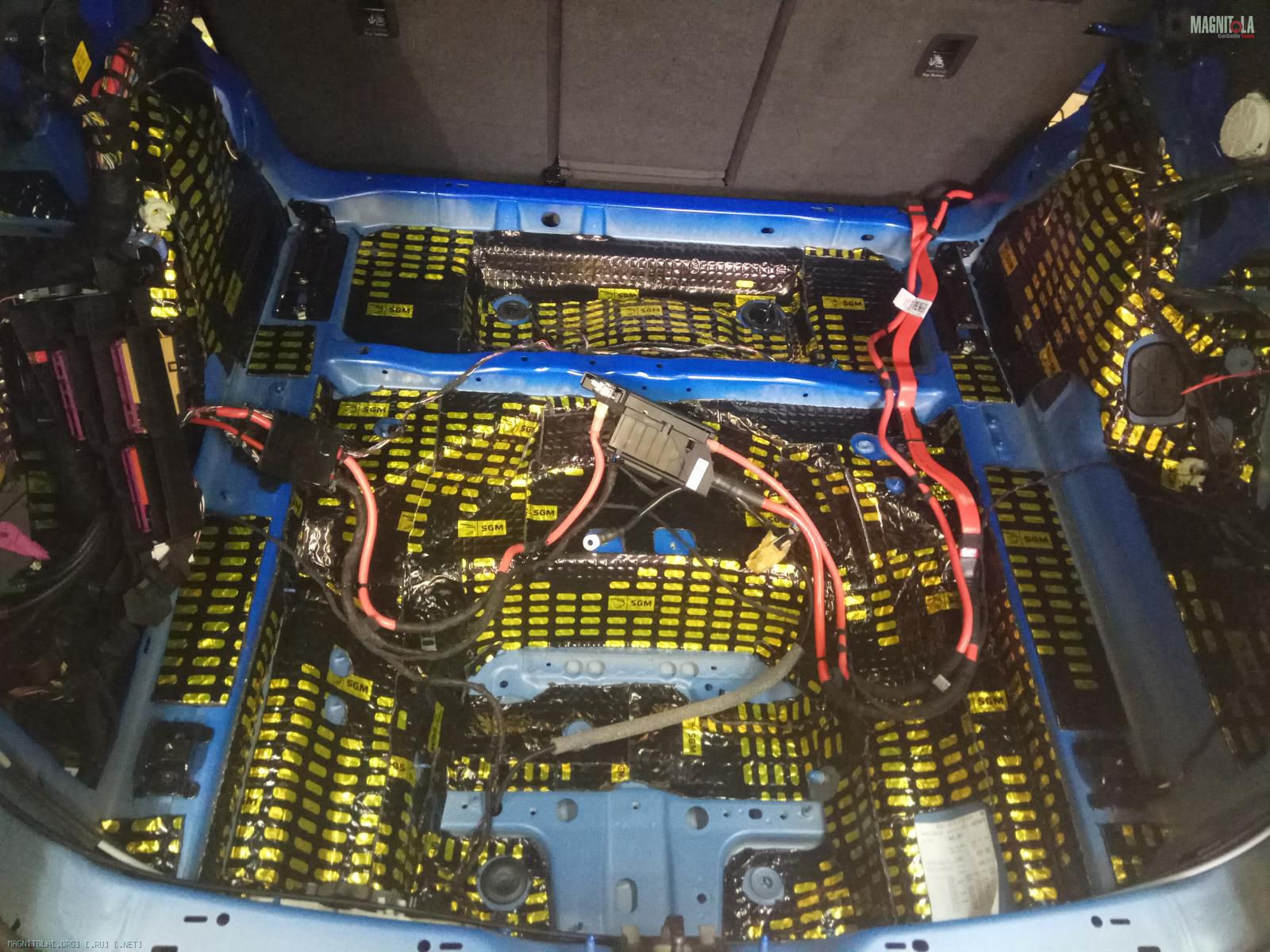

Вложение 1240958 Вложение 1240960 Вложение 1240962 Вложение 1240964 Вложение 1240966 Вложение 1240968 Вложение 1240970 Вложение 1240972 Вложение 1240974 Вложение 1240976

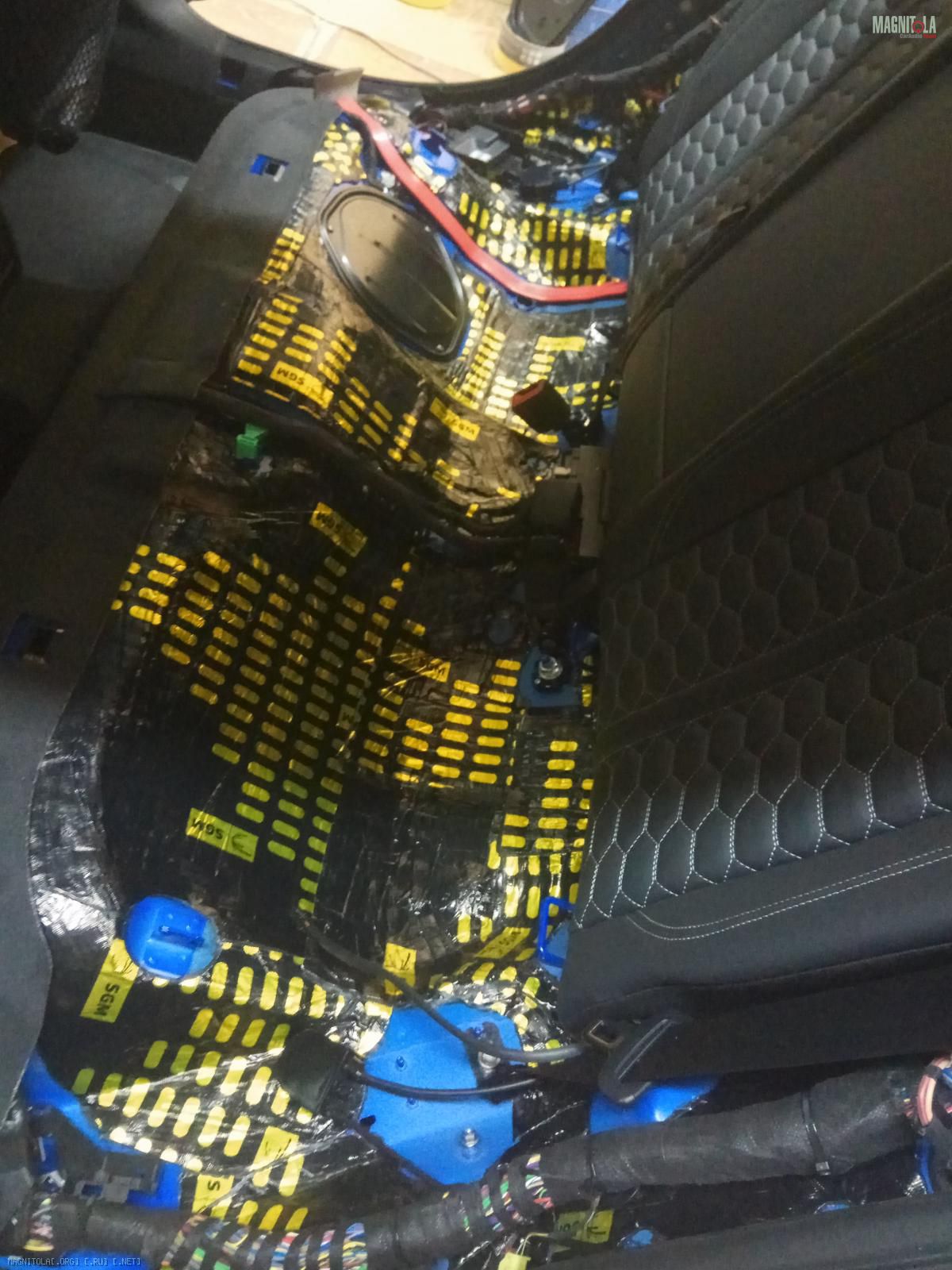

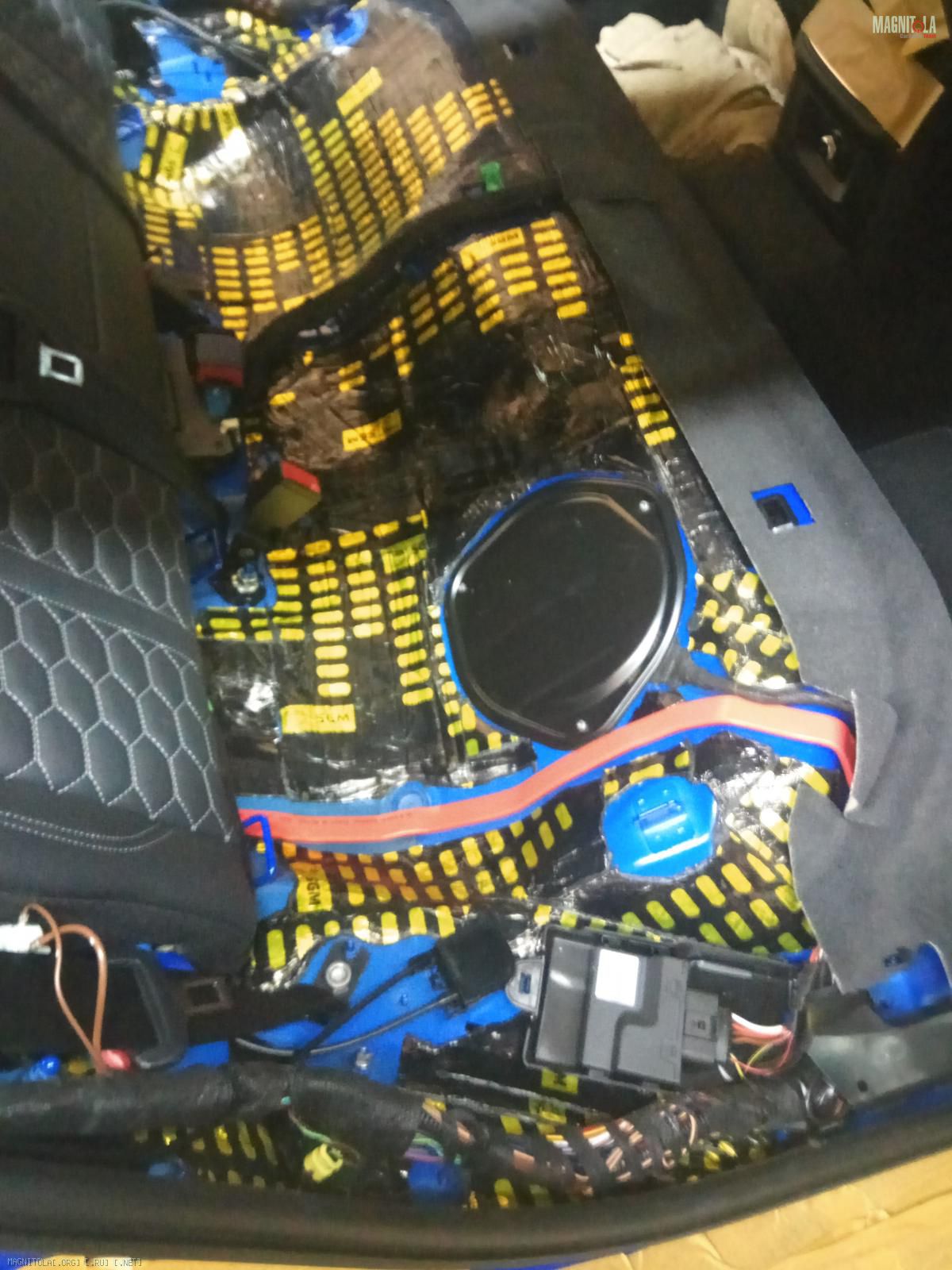

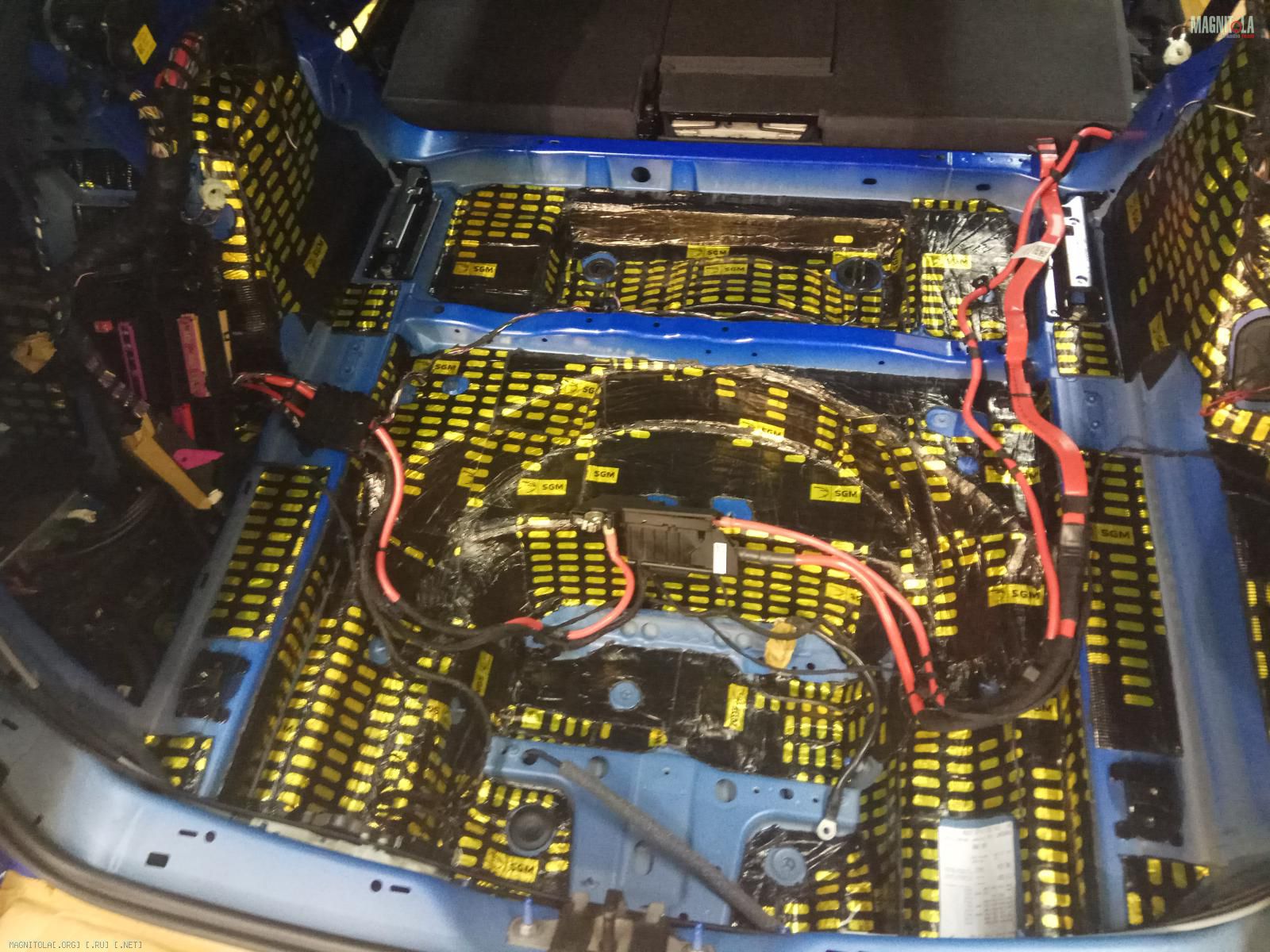

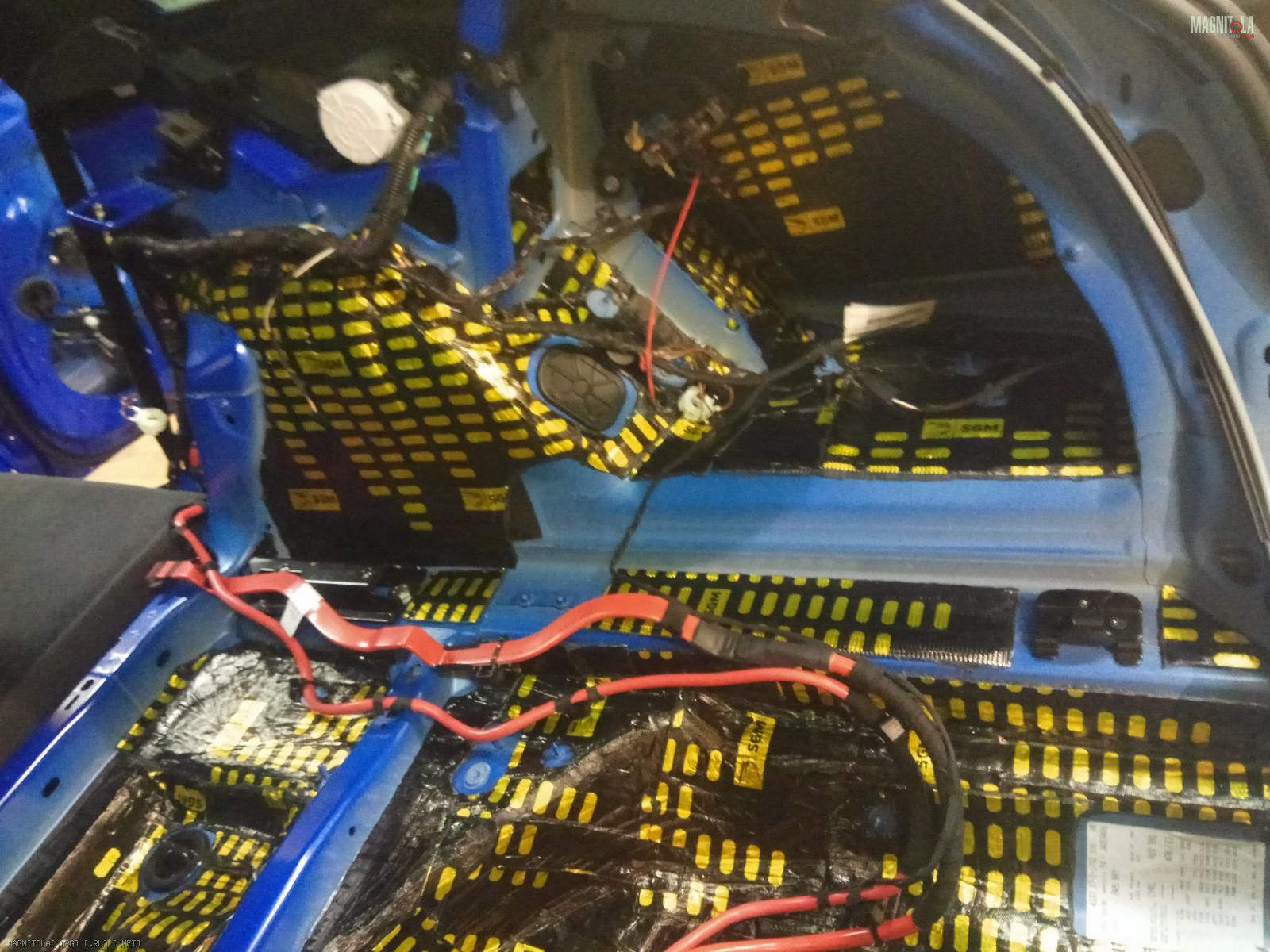

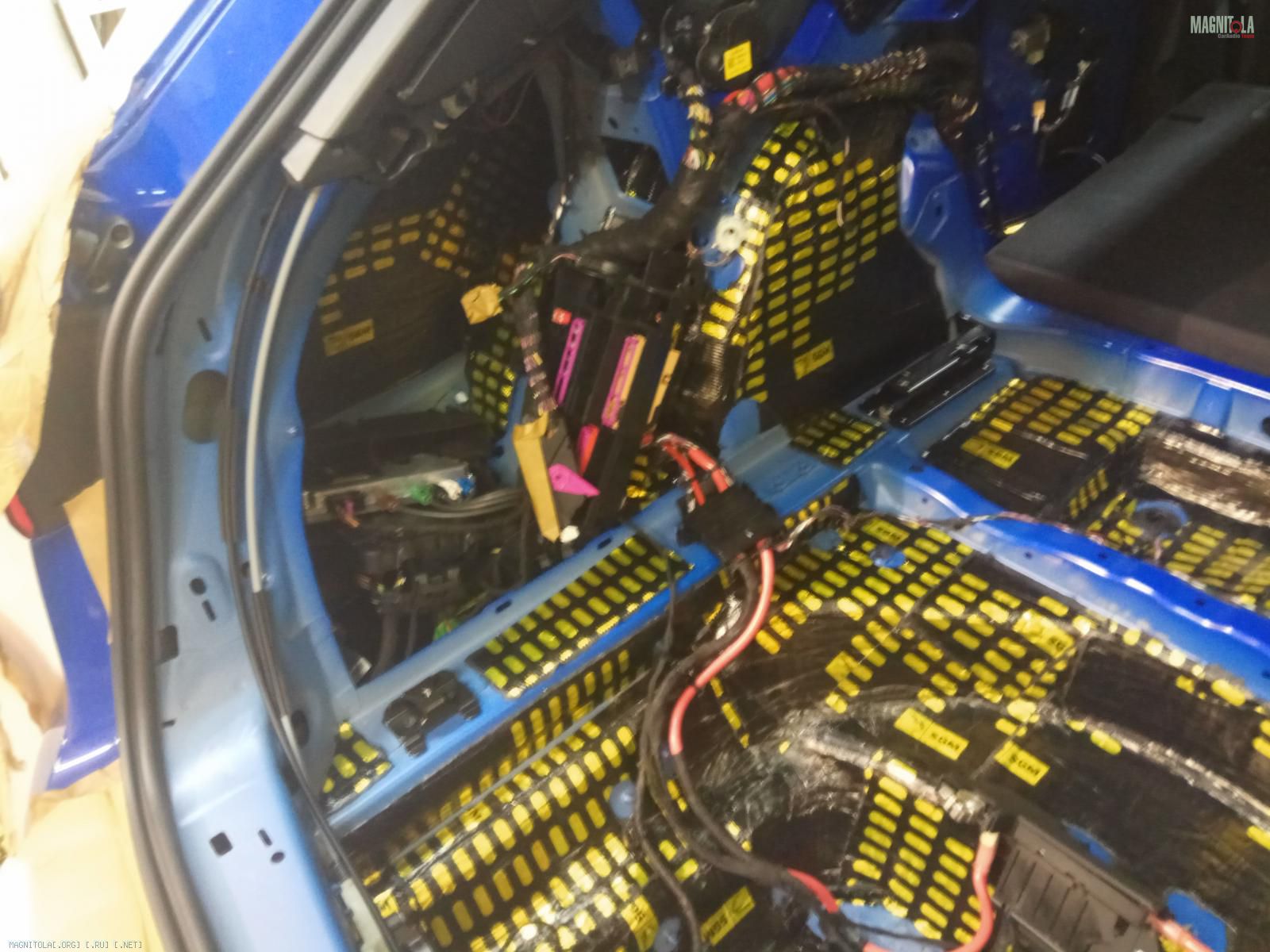

После прикатки...
Вложение 1240978 Вложение 1240980 Вложение 1240982 Вложение 1240984 Вложение 1240986
03.09.2018, 21:19
st220

Вложений: 46

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 Avant B9 2.0TFSI

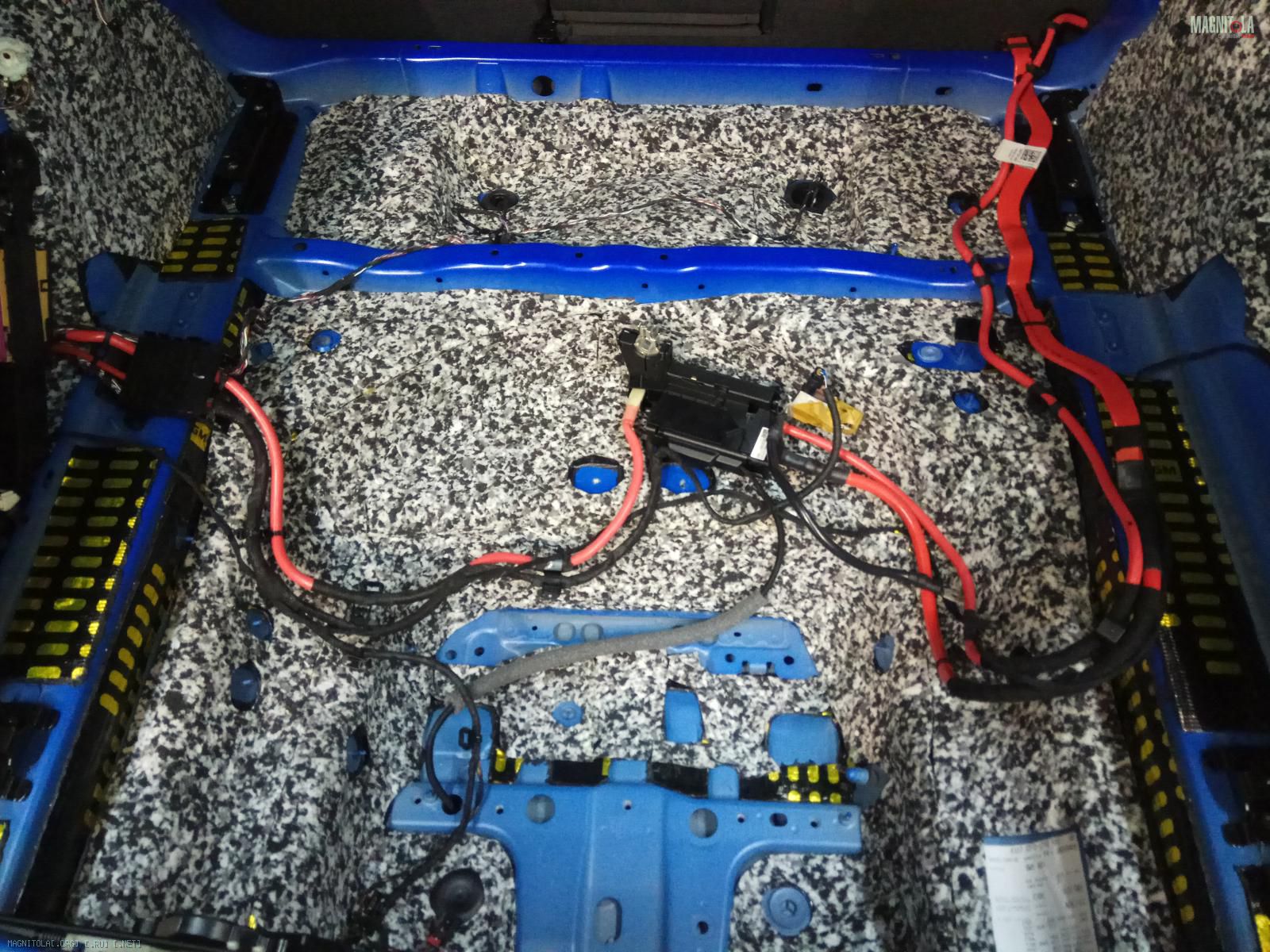

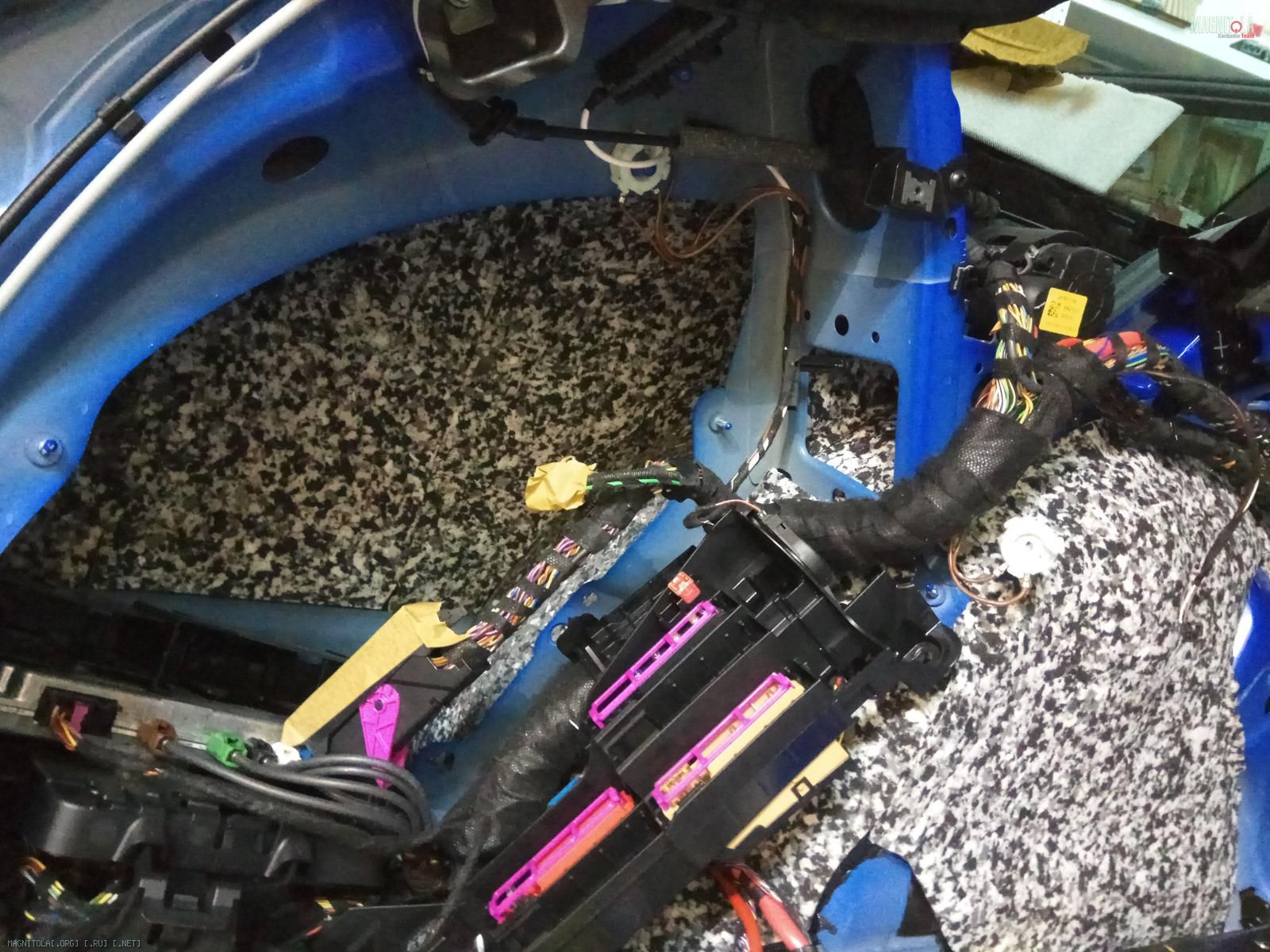

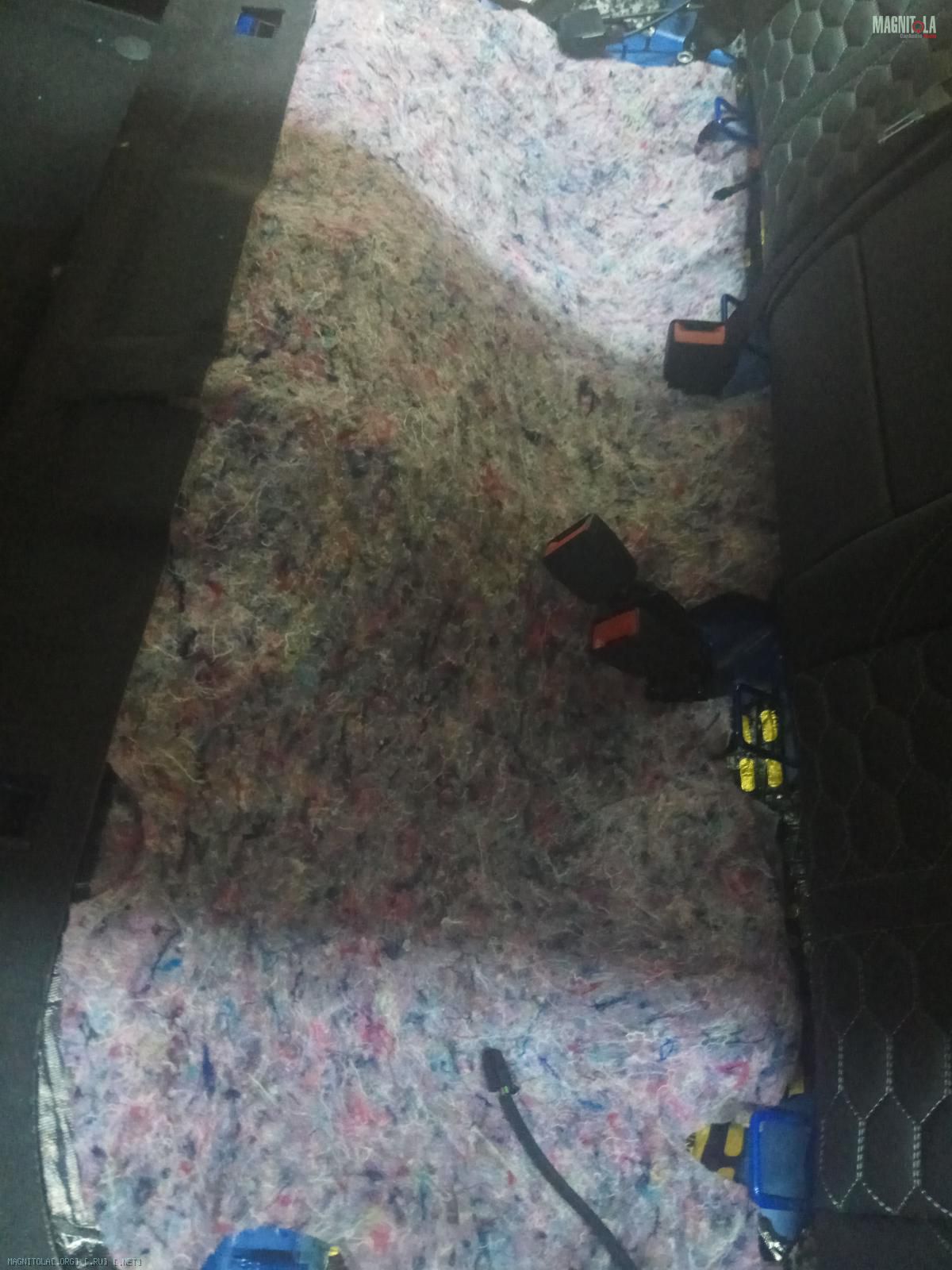

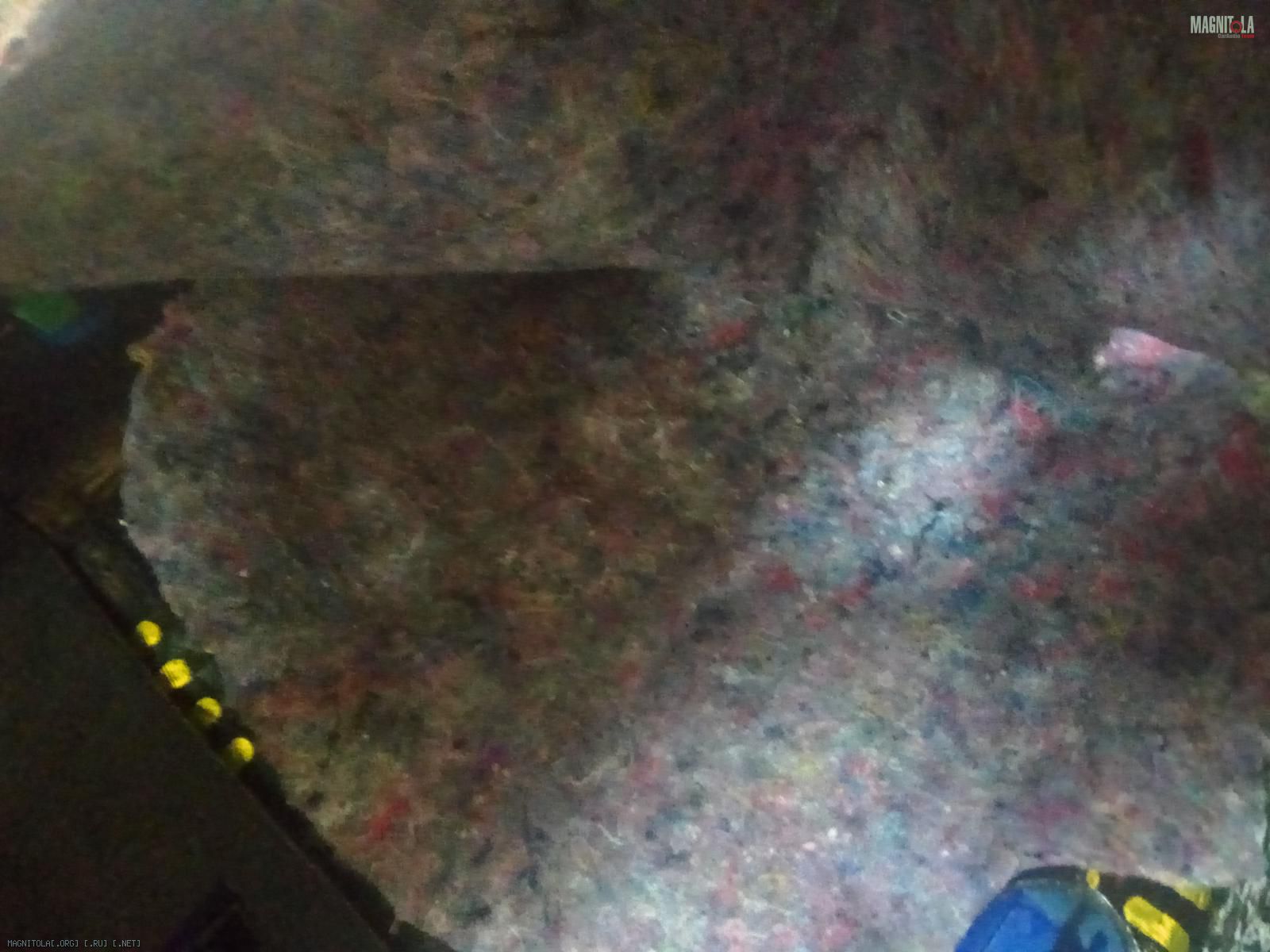

За задним диваном наносим два слоя войлока Б-100

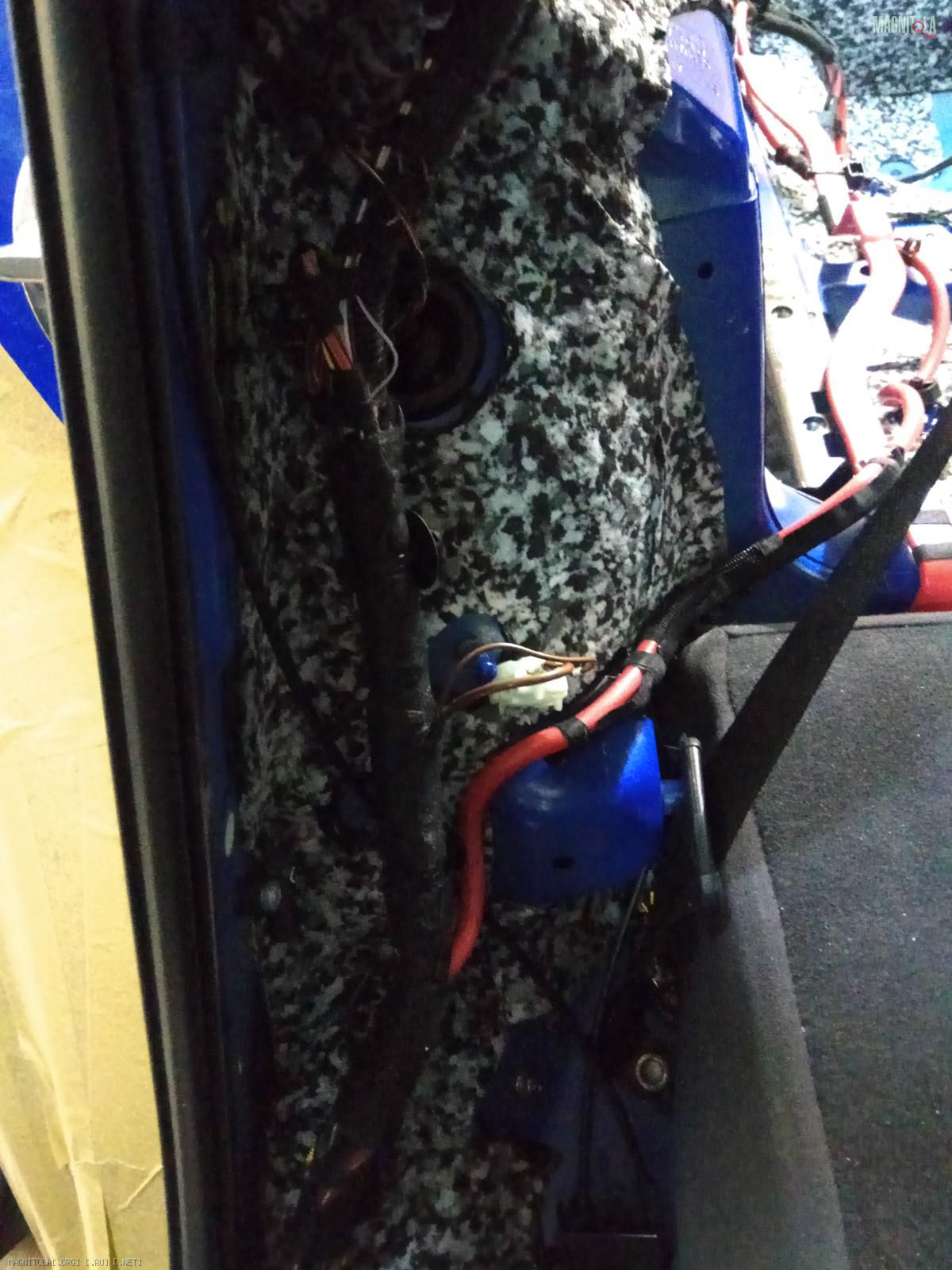

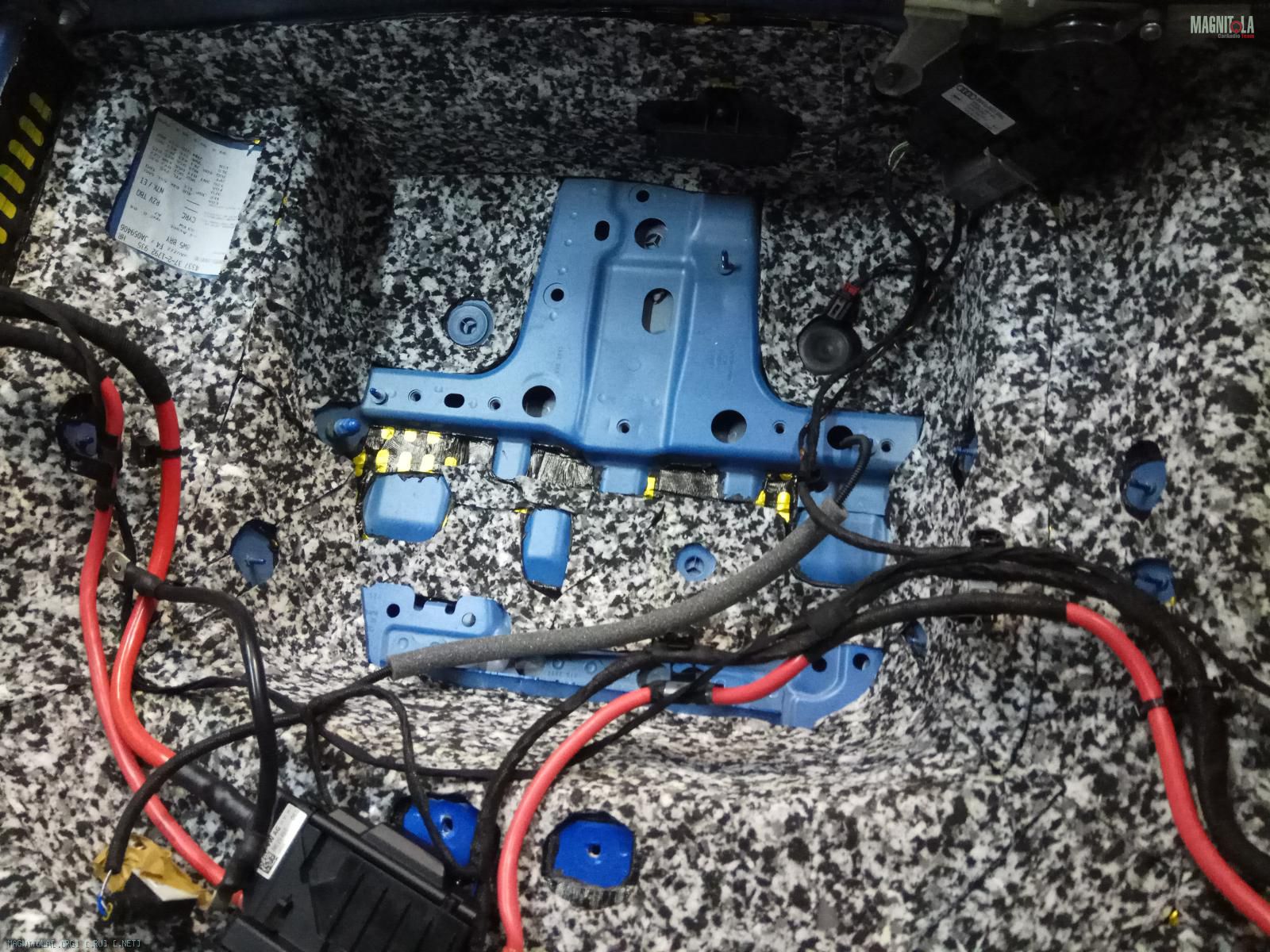

Наносим блэктон.

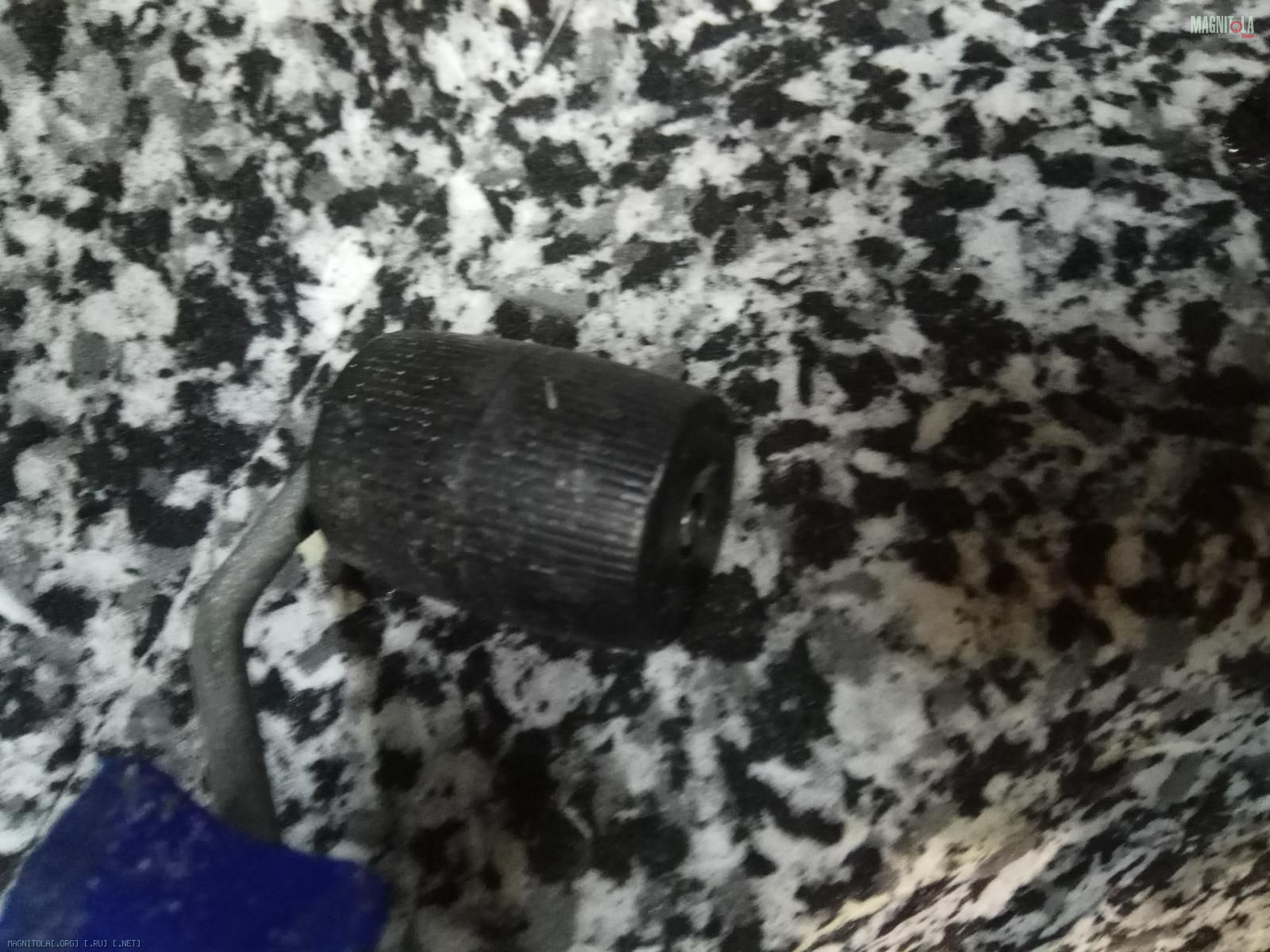

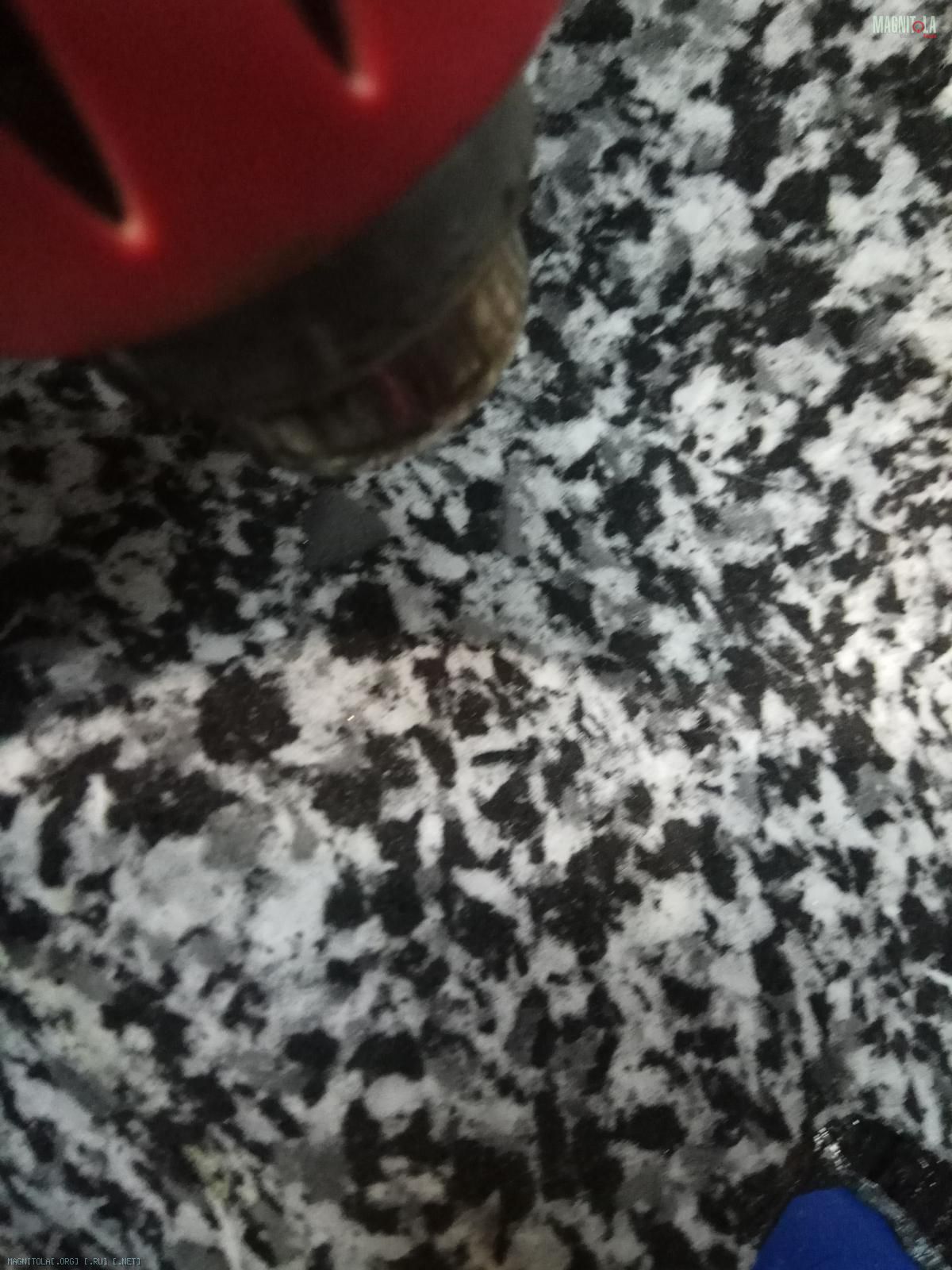

Его греем и прикатываем...

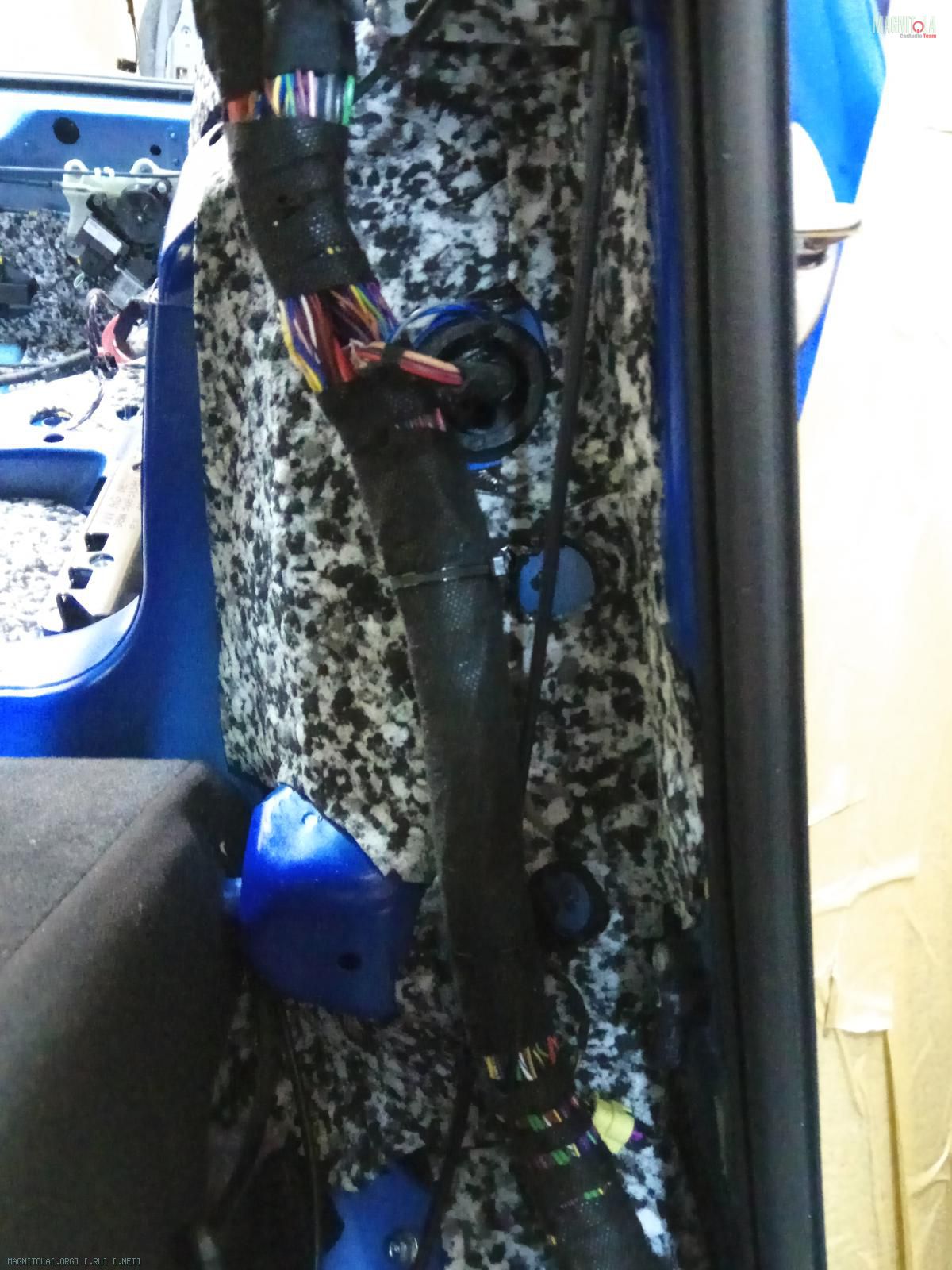

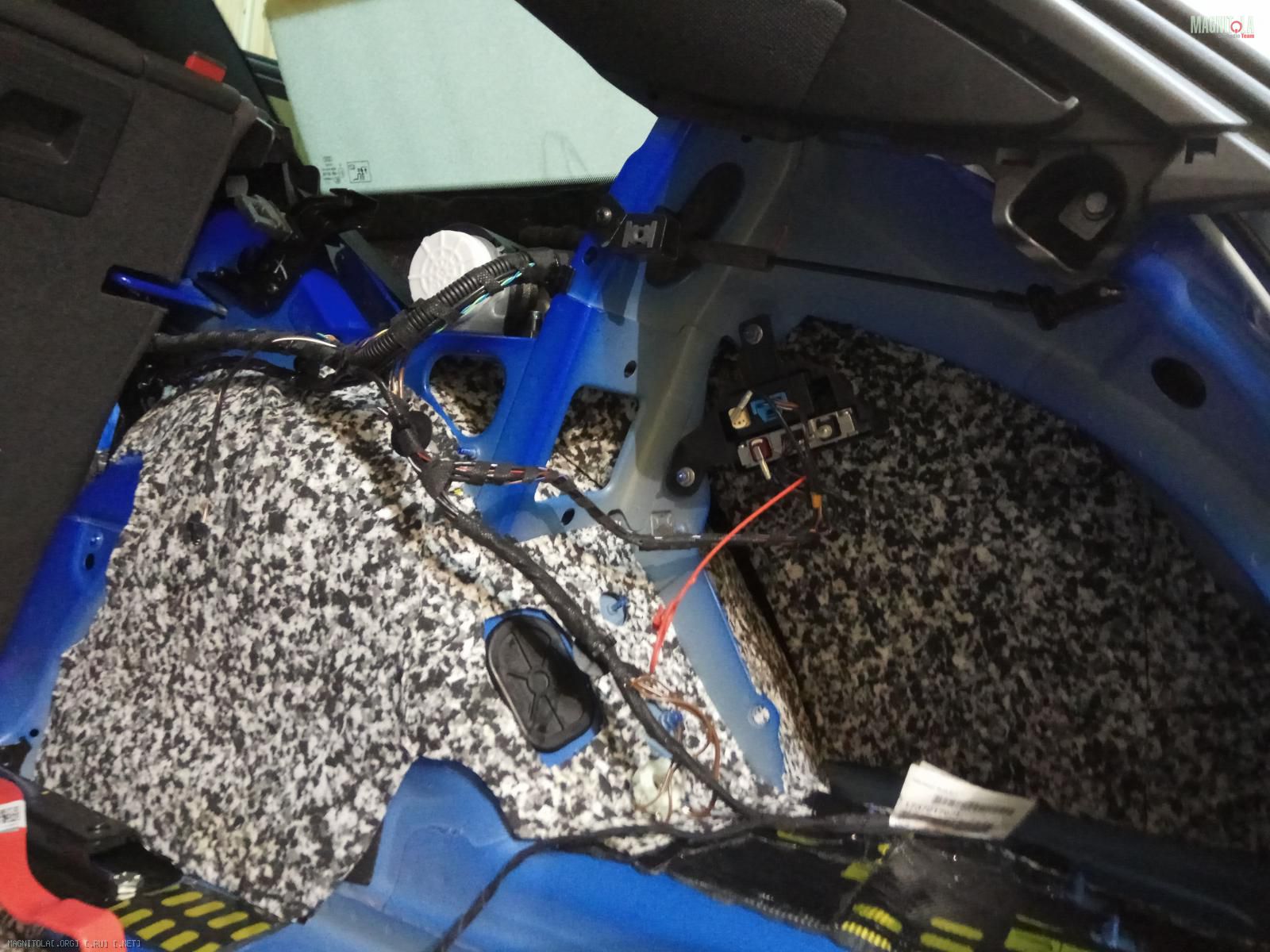

Вложение 1241186 Вложение 1241188 Вложение 1241190 Вложение 1241192 Вложение 1241194 Вложение 1241196 Вложение 1241198 Вложение 1241200 Вложение 1241202 Вложение 1241204

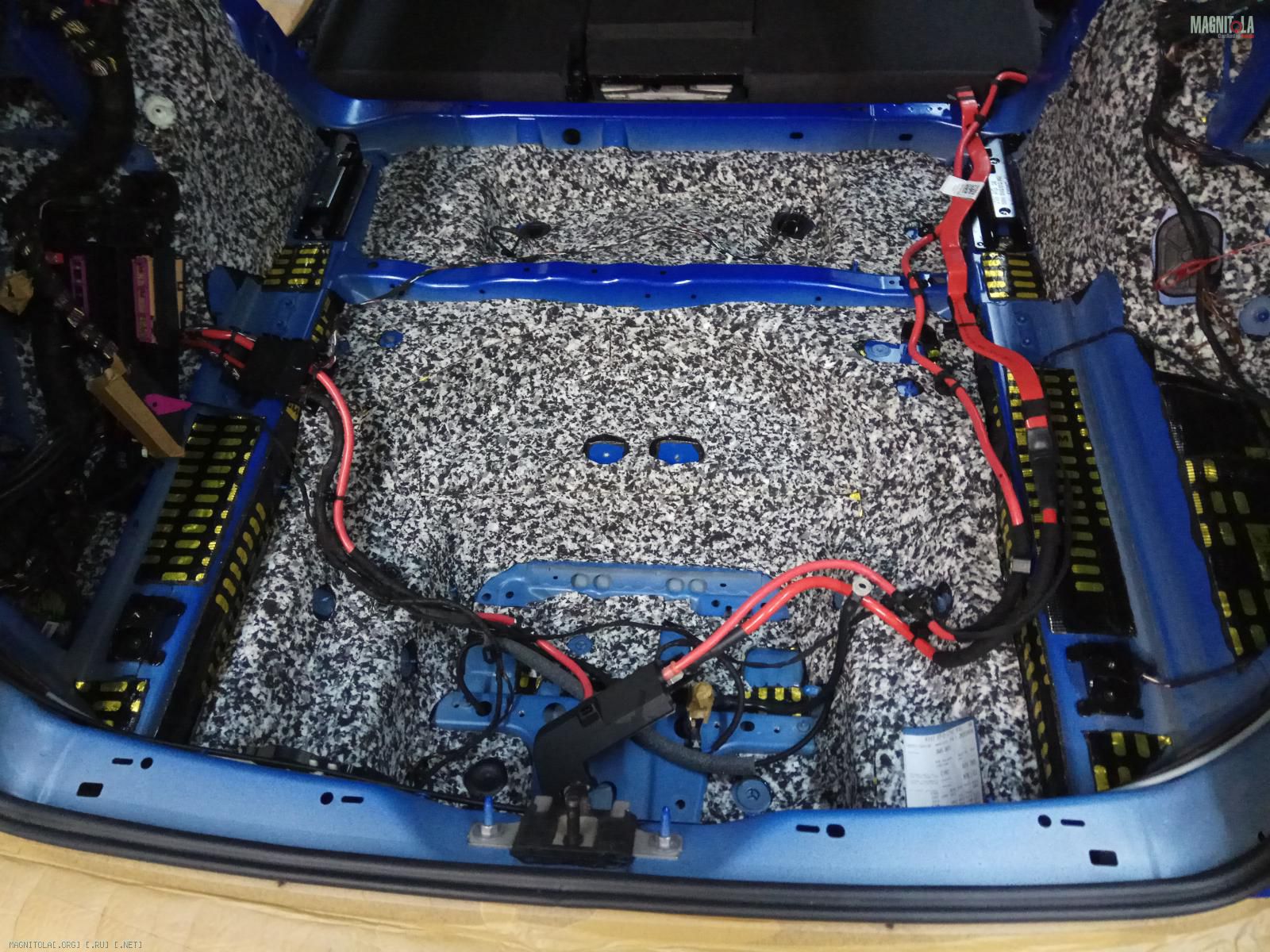

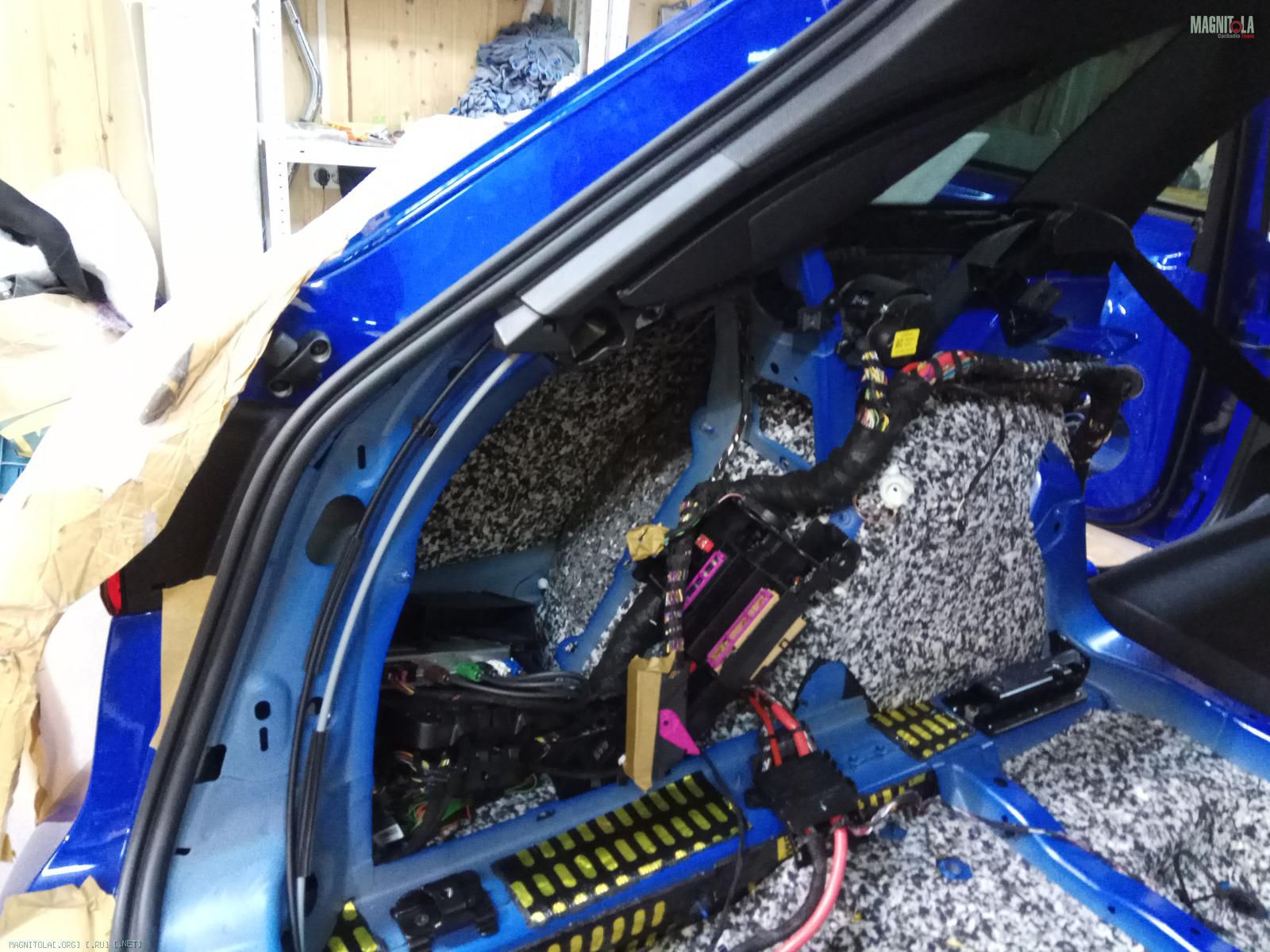

Блэктон после прикатки...

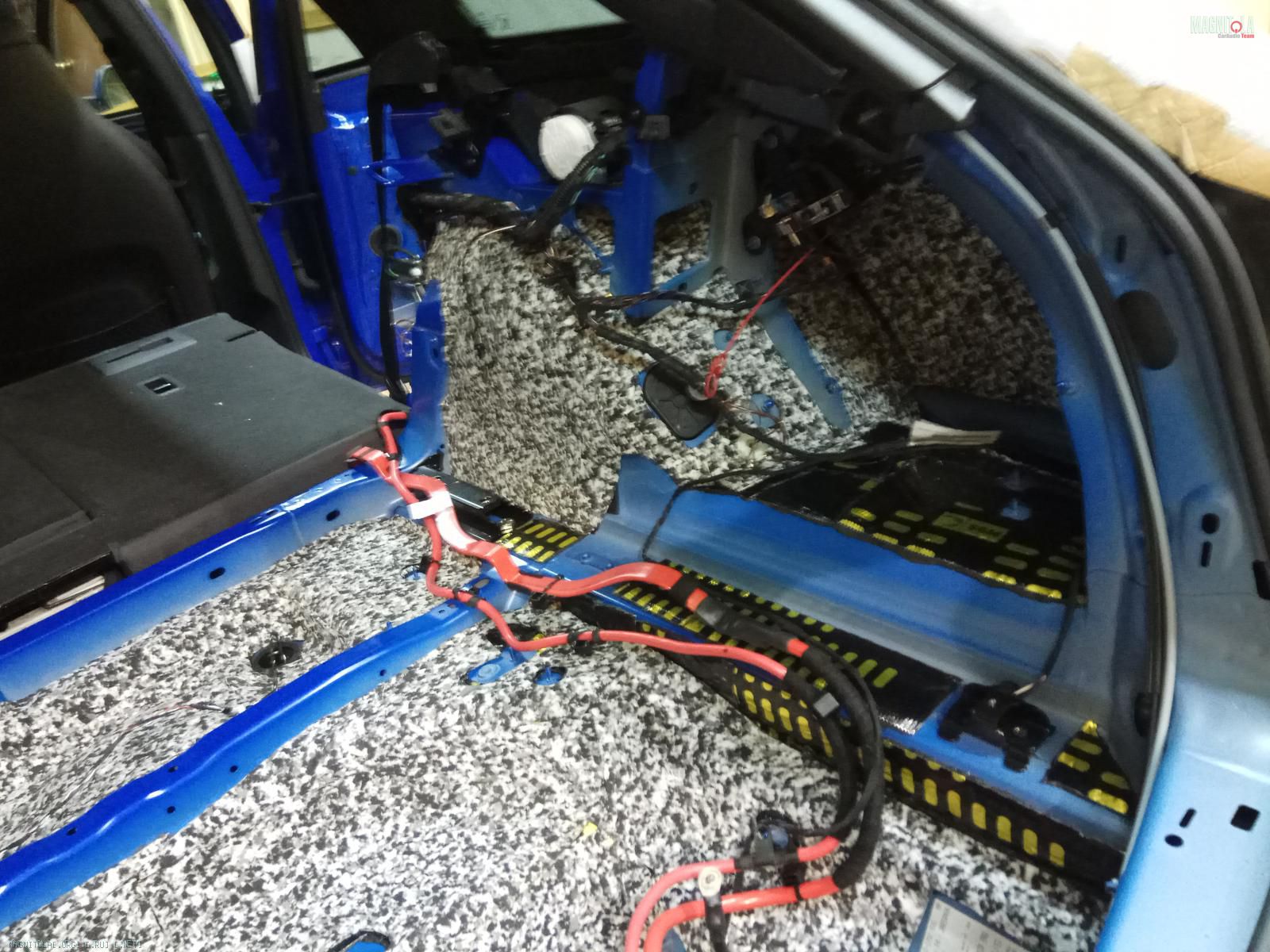

Вложение 1241206 Вложение 1241208 Вложение 1241210

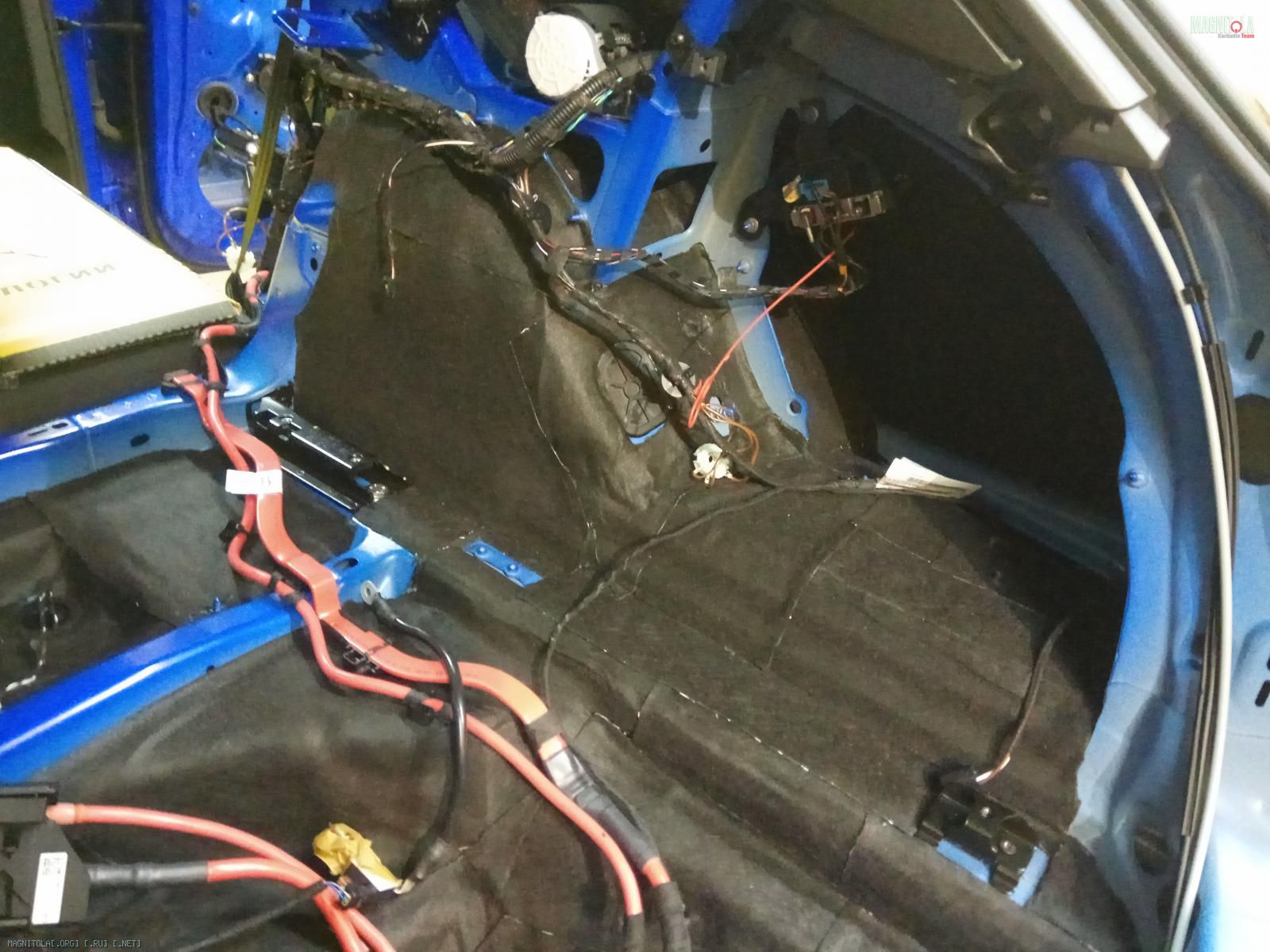

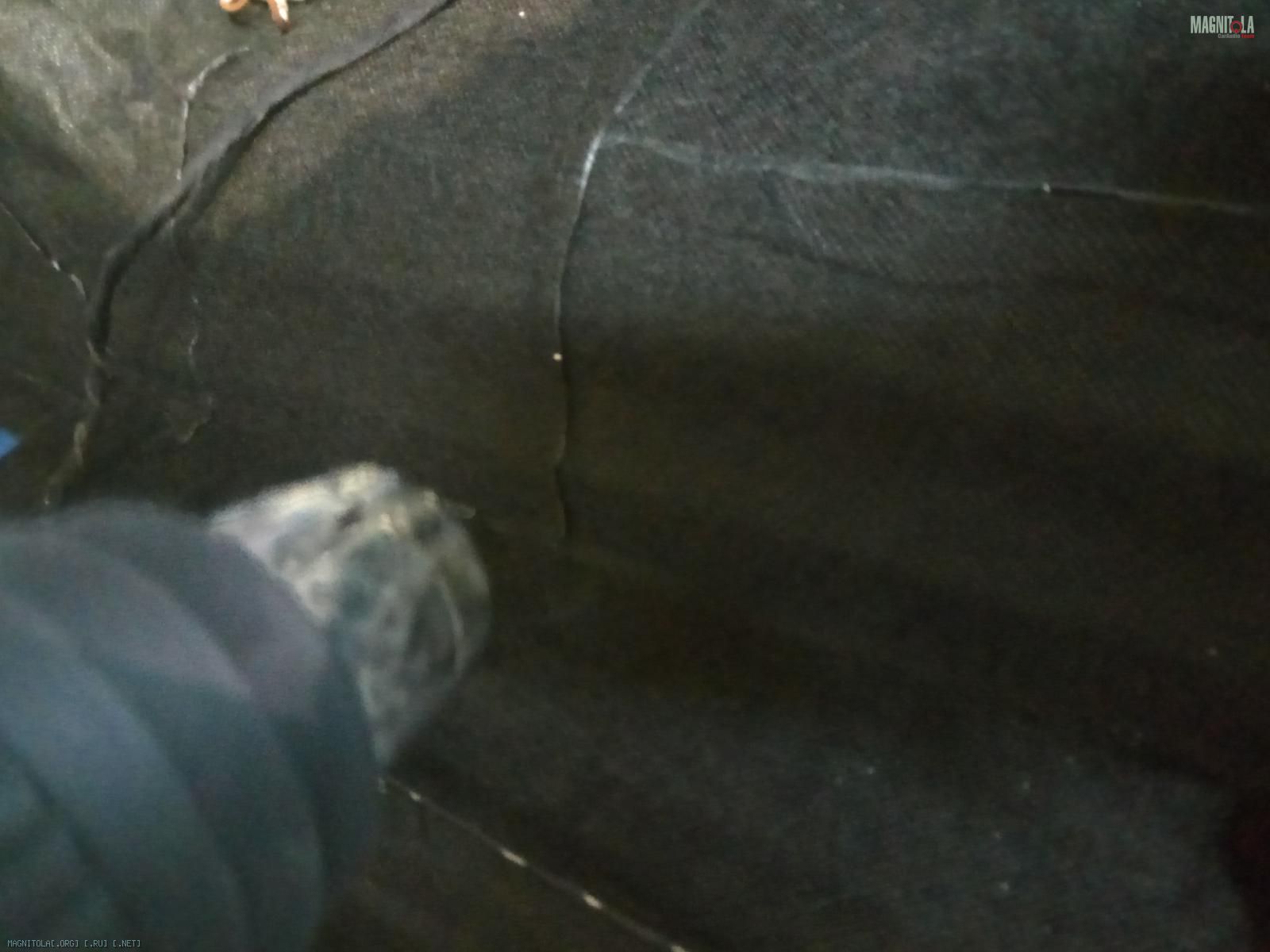

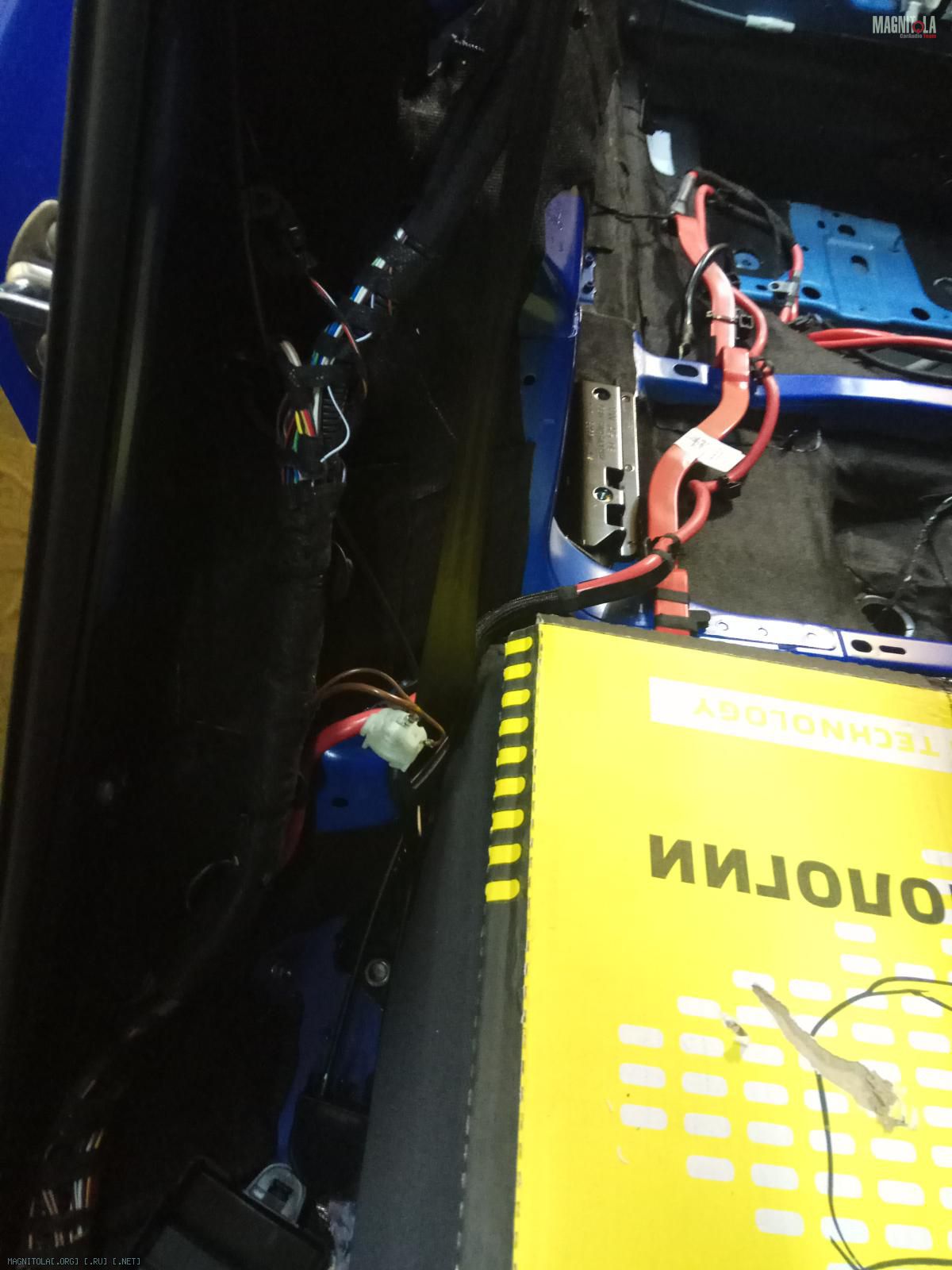

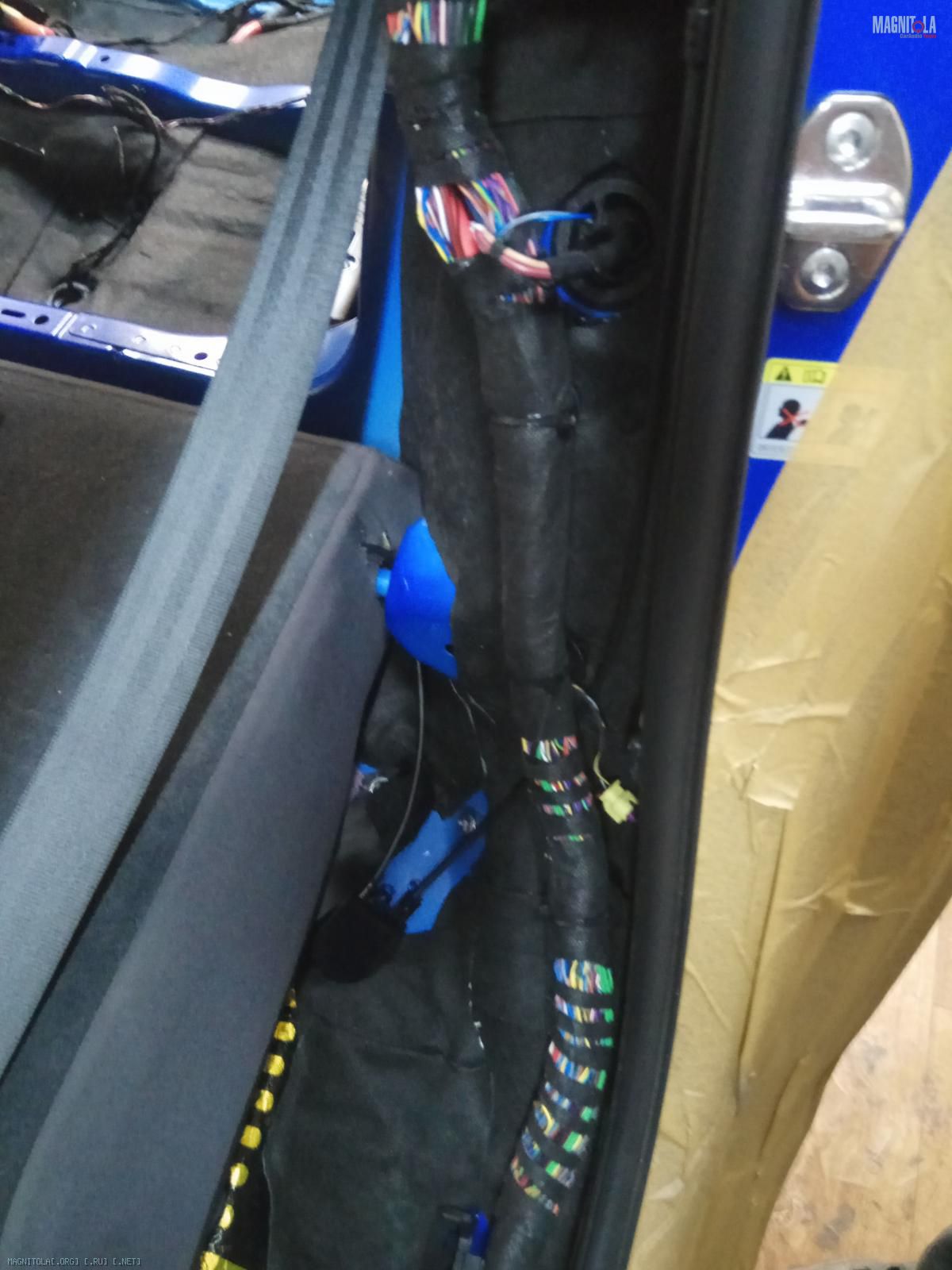

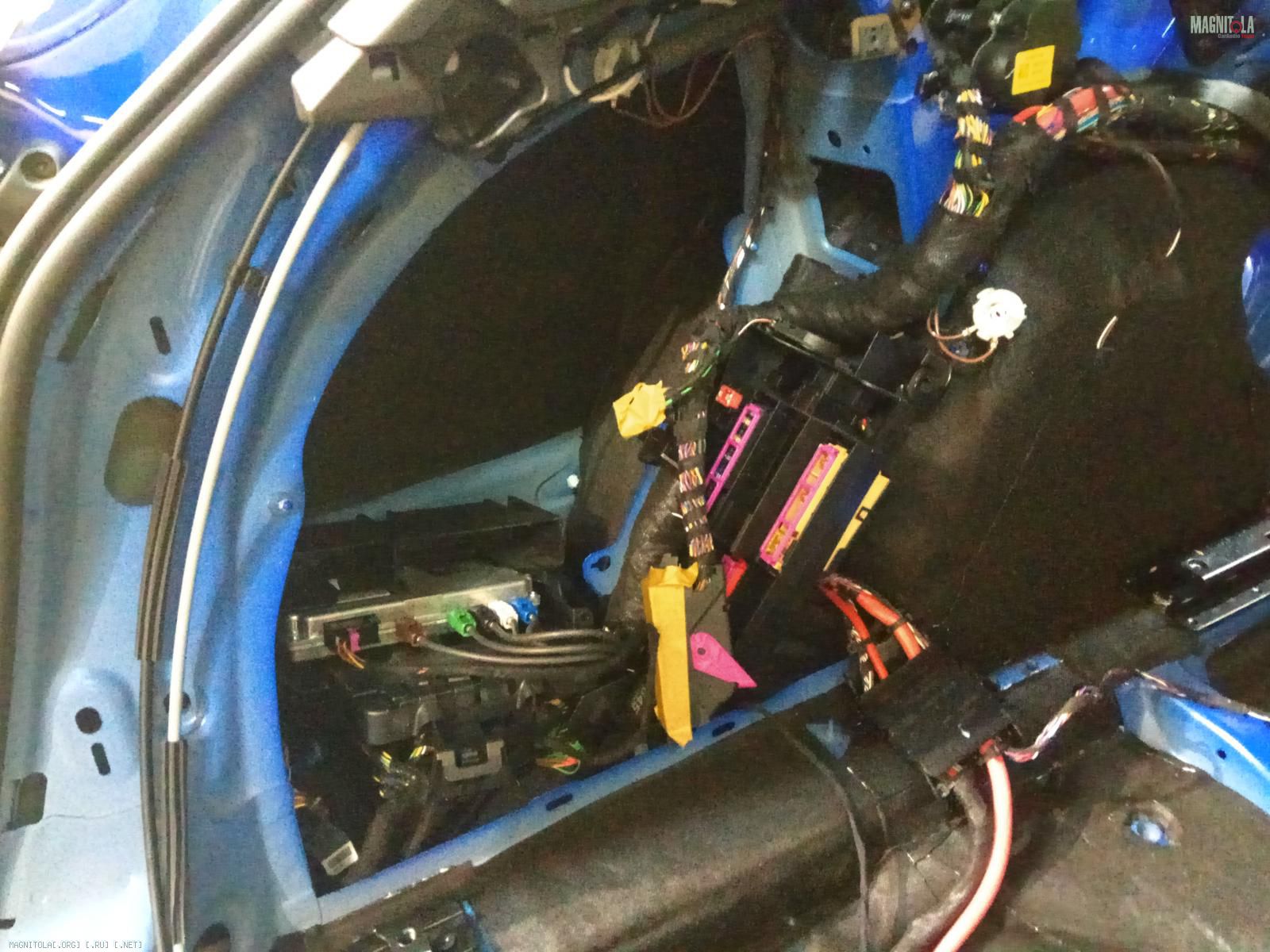

Третий слой наносим блокатор шума 4мм...

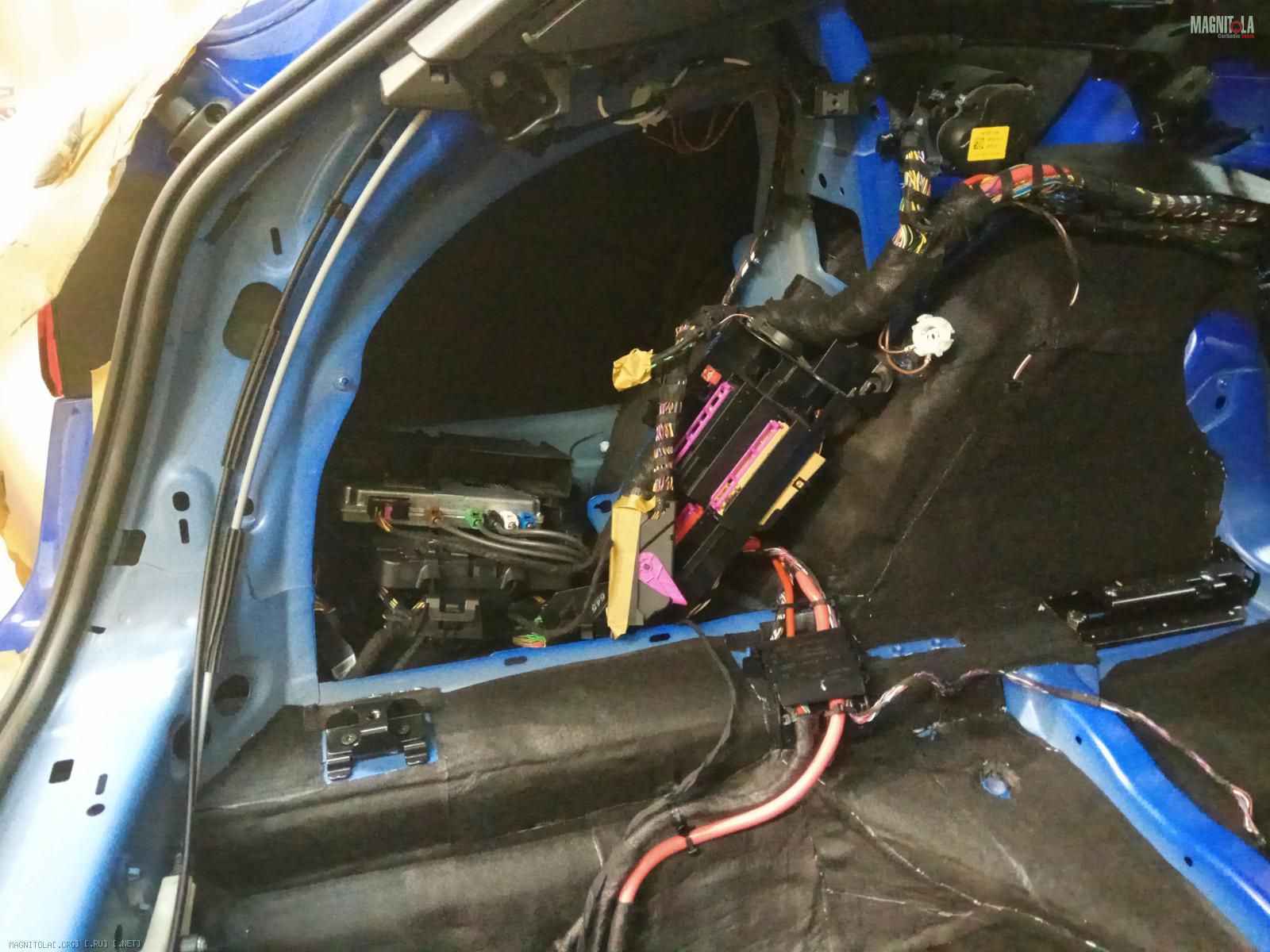

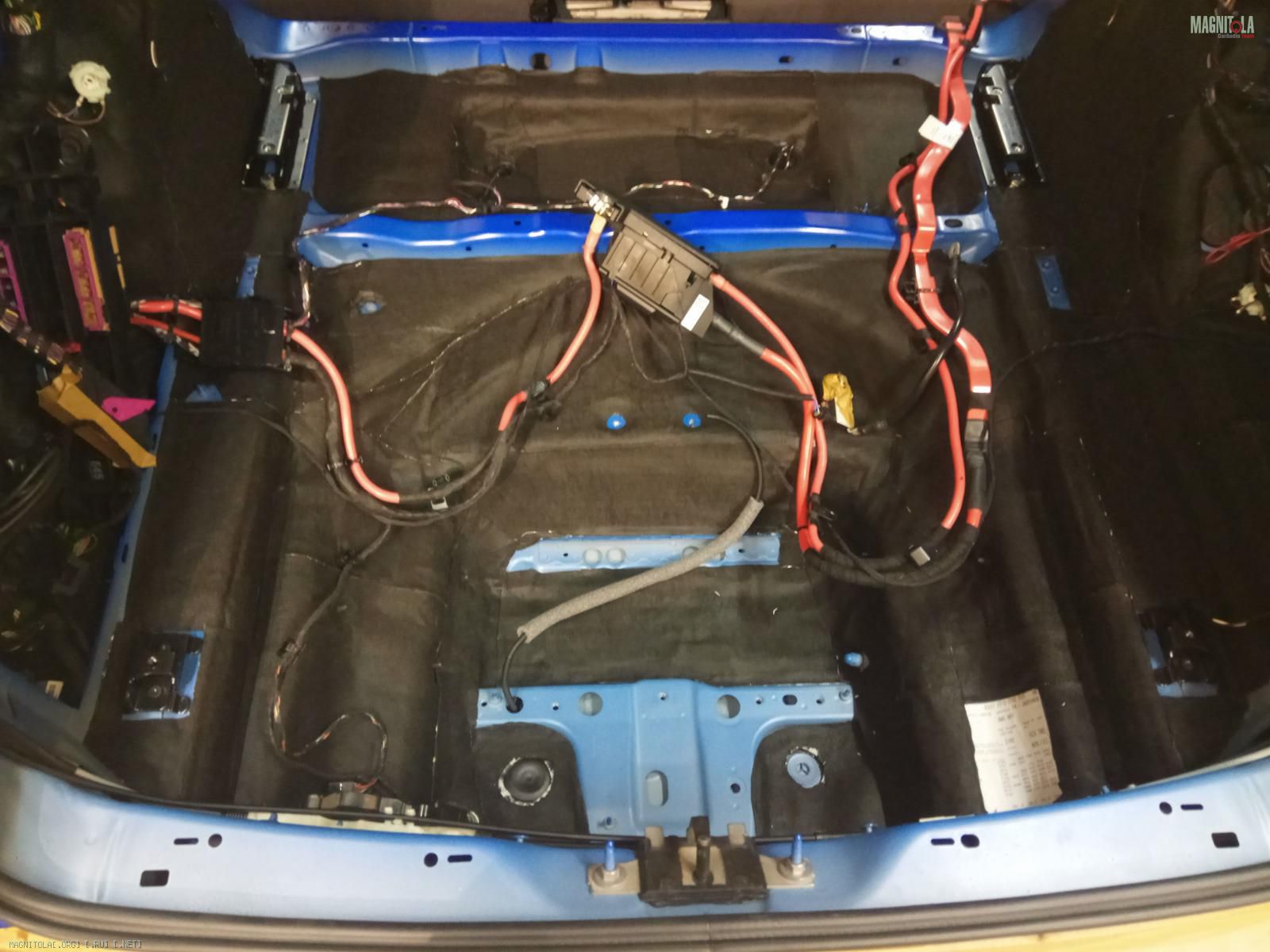

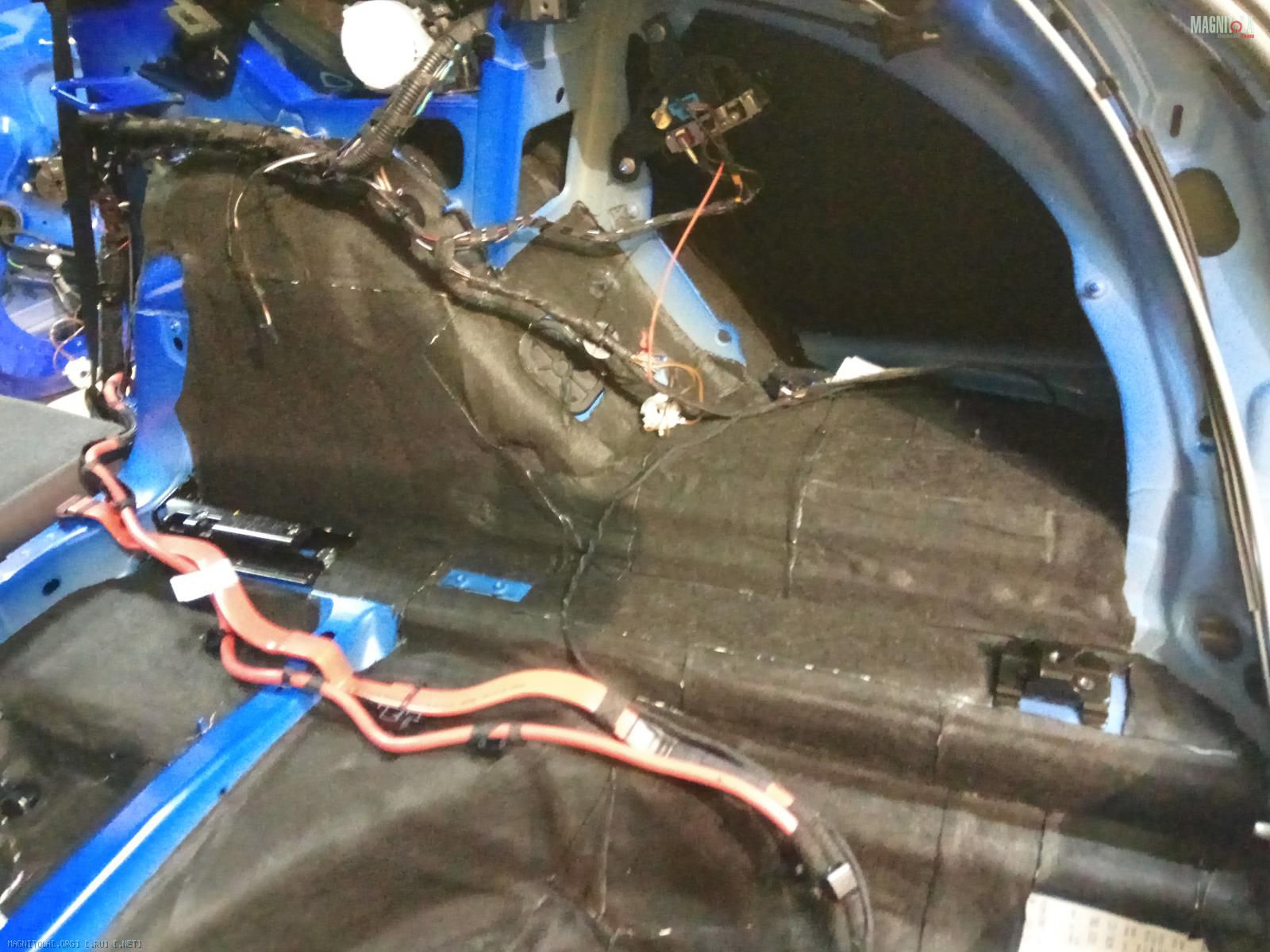

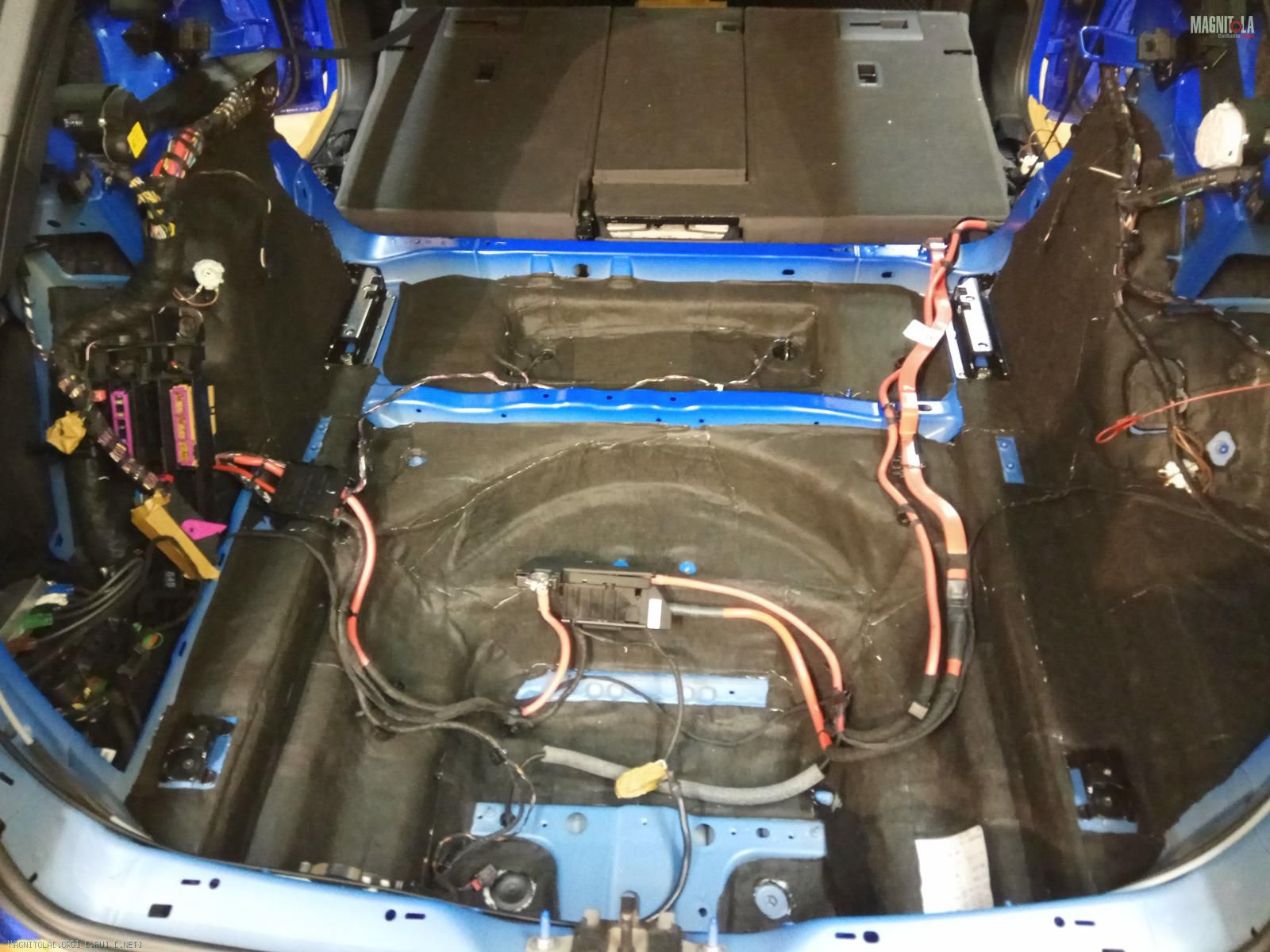

Его также греем и вкатываем, получая монолитный пирог.
Вложение 1241212 Вложение 1241214 Вложение 1241216 Вложение 1241218 Вложение 1241220 Вложение 1241222 Вложение 1241224 Вложение 1241226 Вложение 1241228 Вложение 1241230

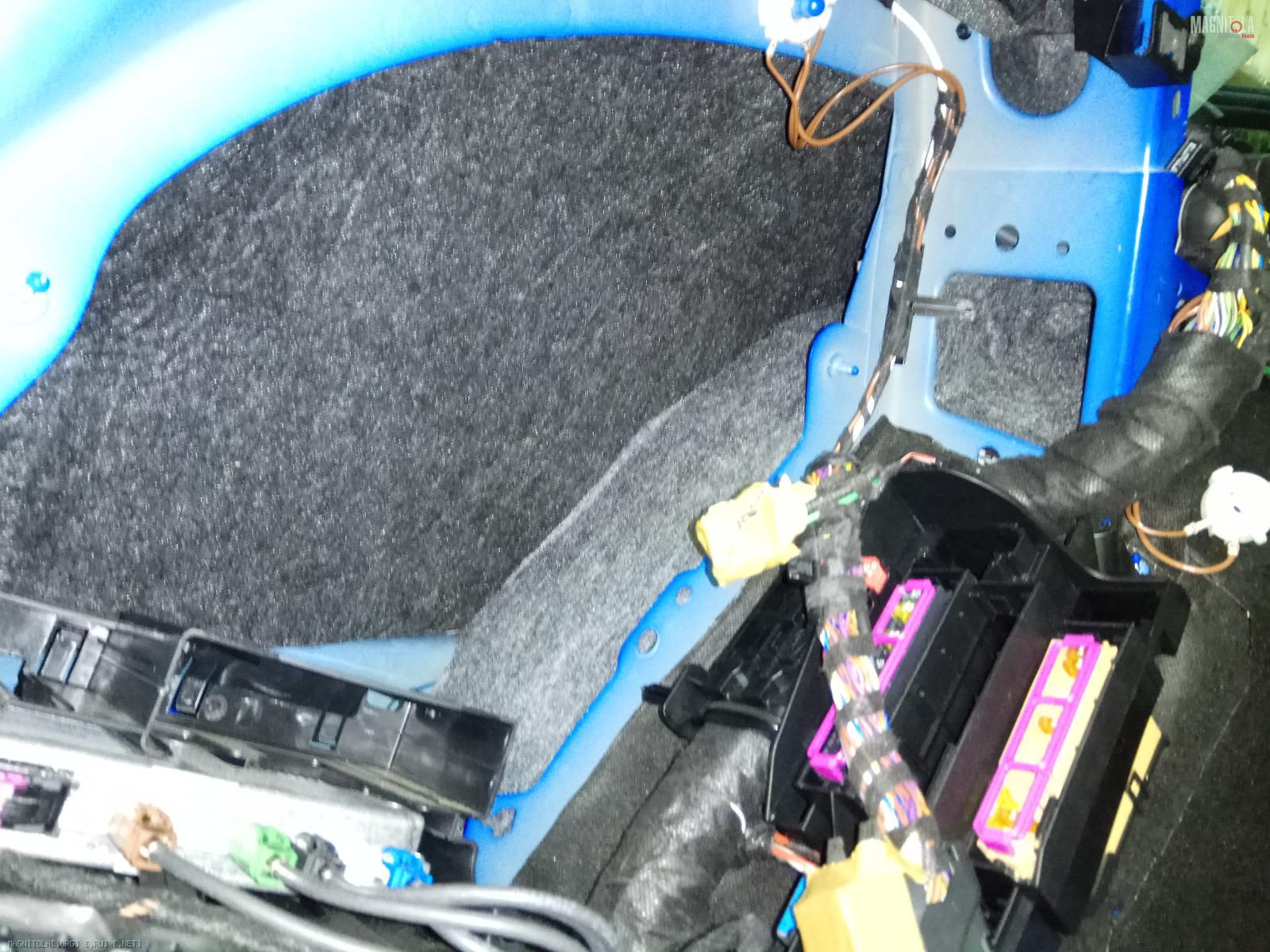

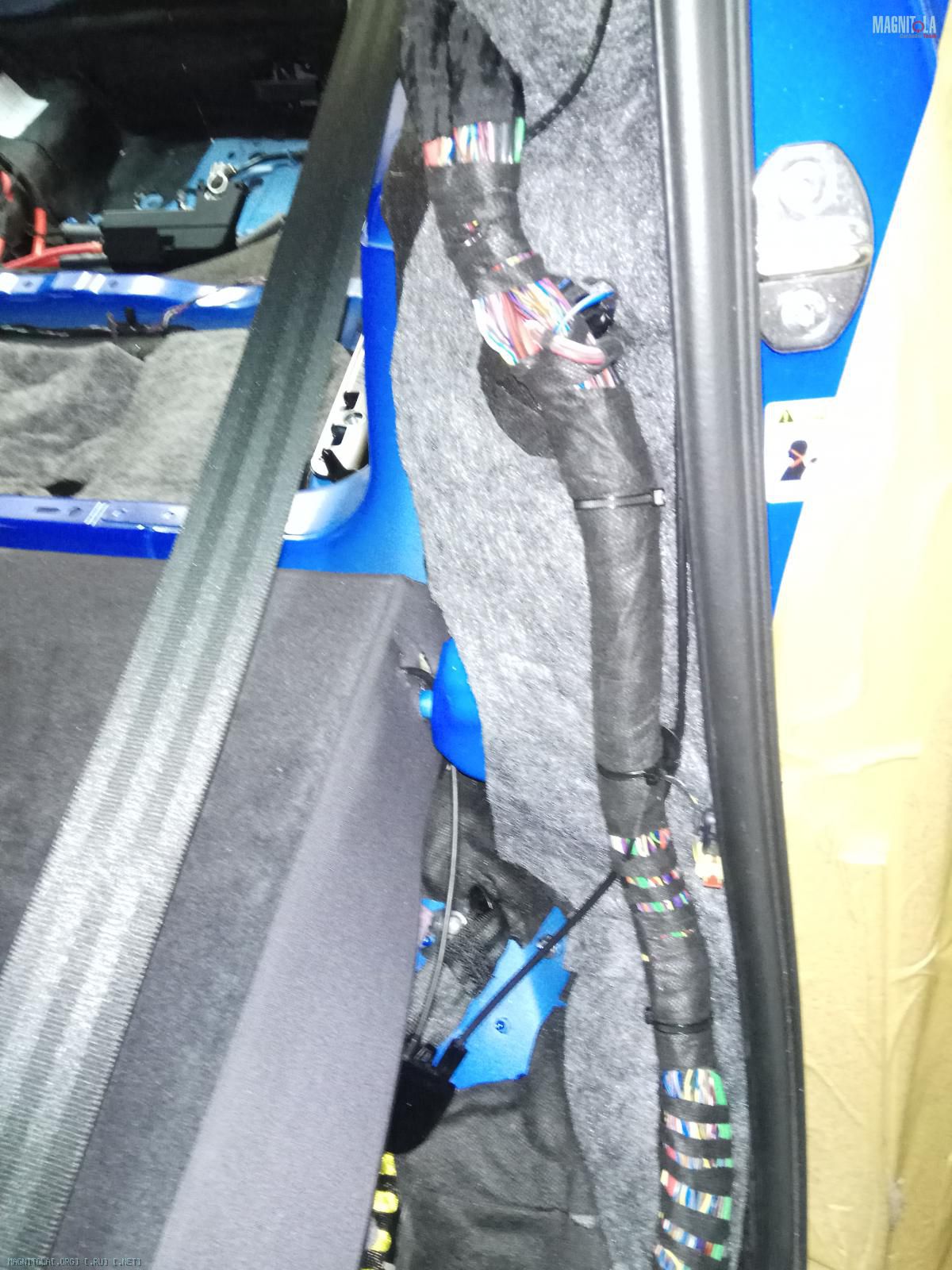

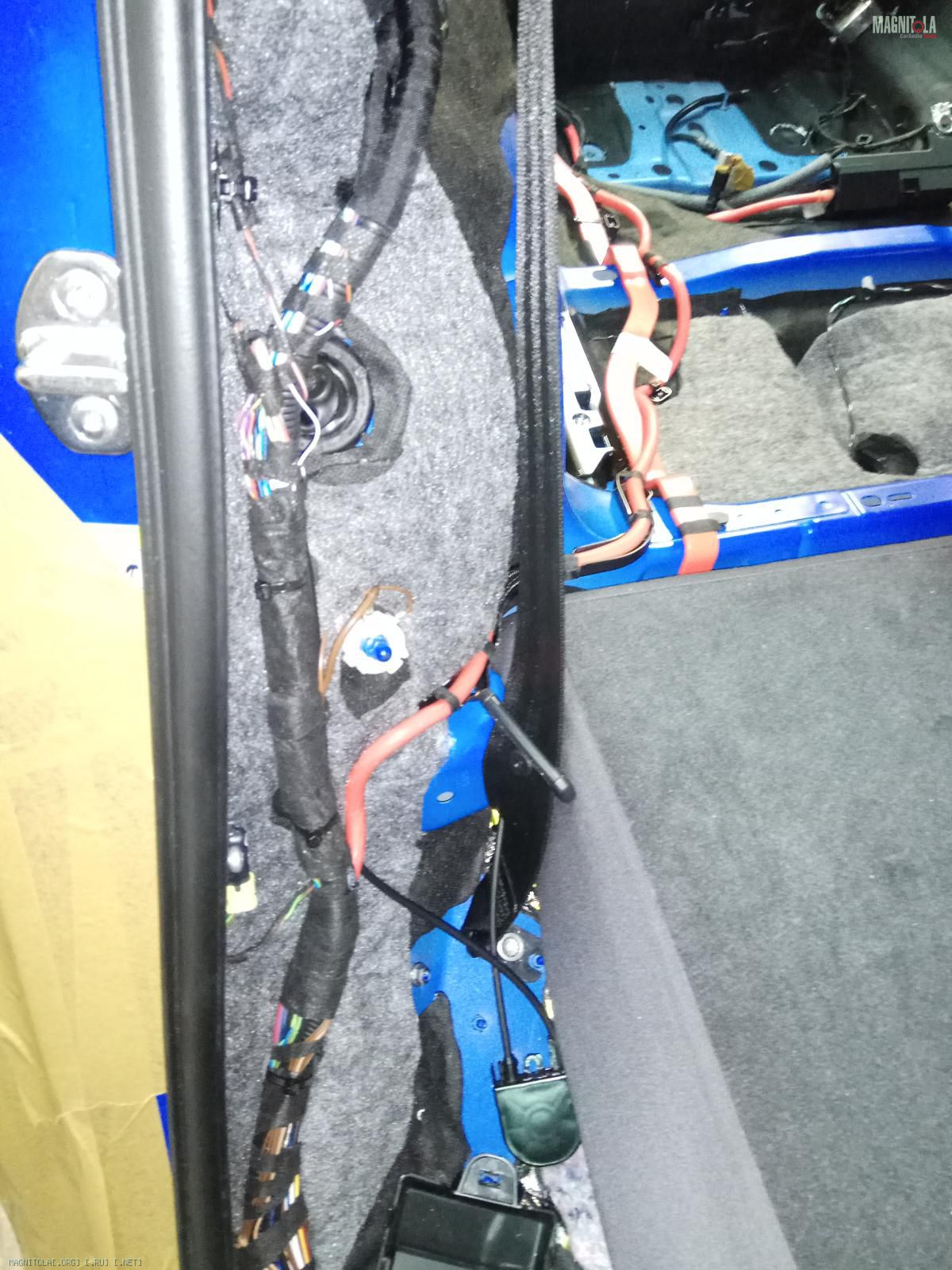

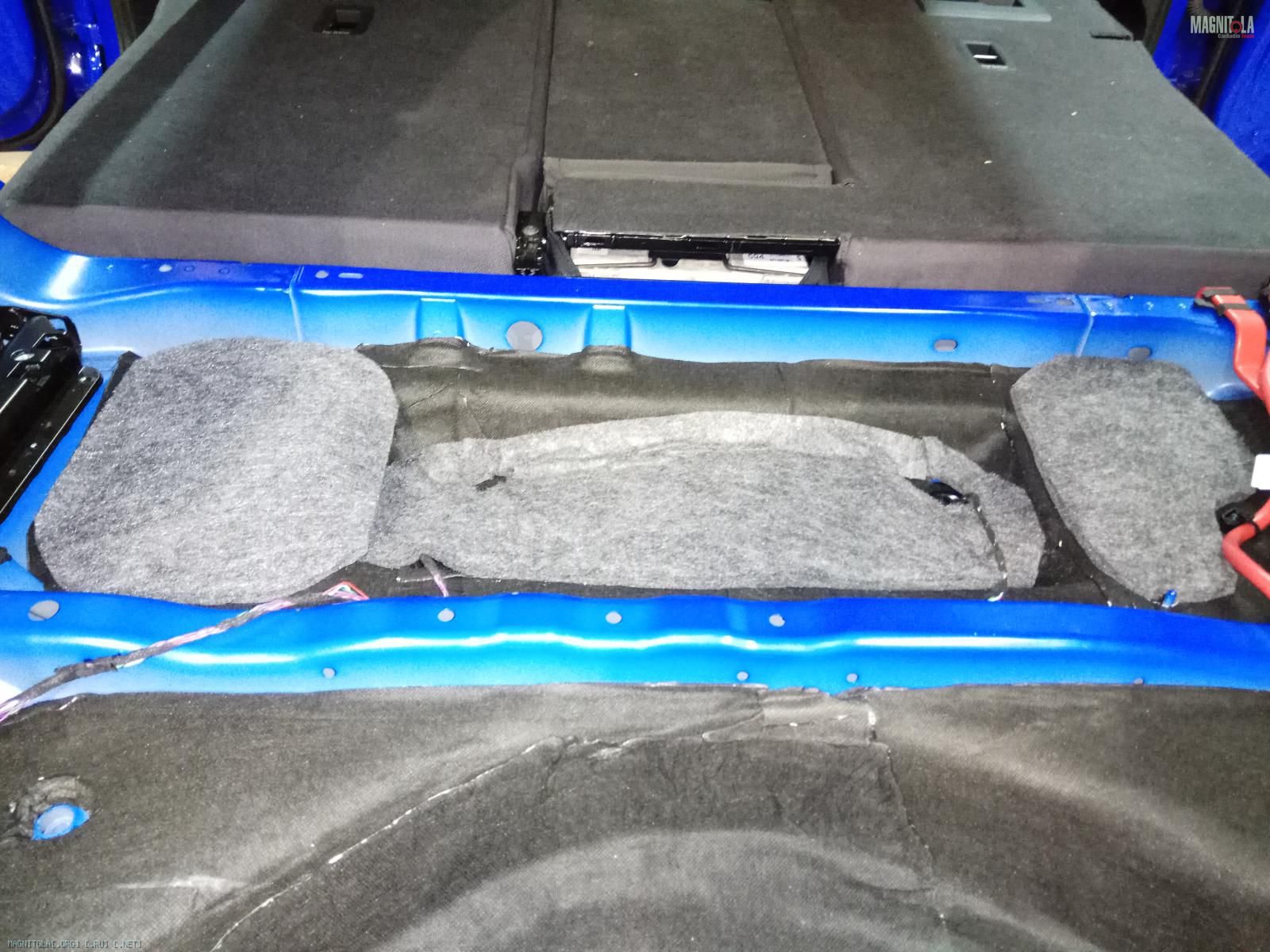

Затем наносится звукопоглощающий материал - войлок.
И укладывается штатная шумоизоляция
Вложение 1241232 Вложение 1241234 Вложение 1241236 Вложение 1241240 Вложение 1241244 Вложение 1241248 Вложение 1241254

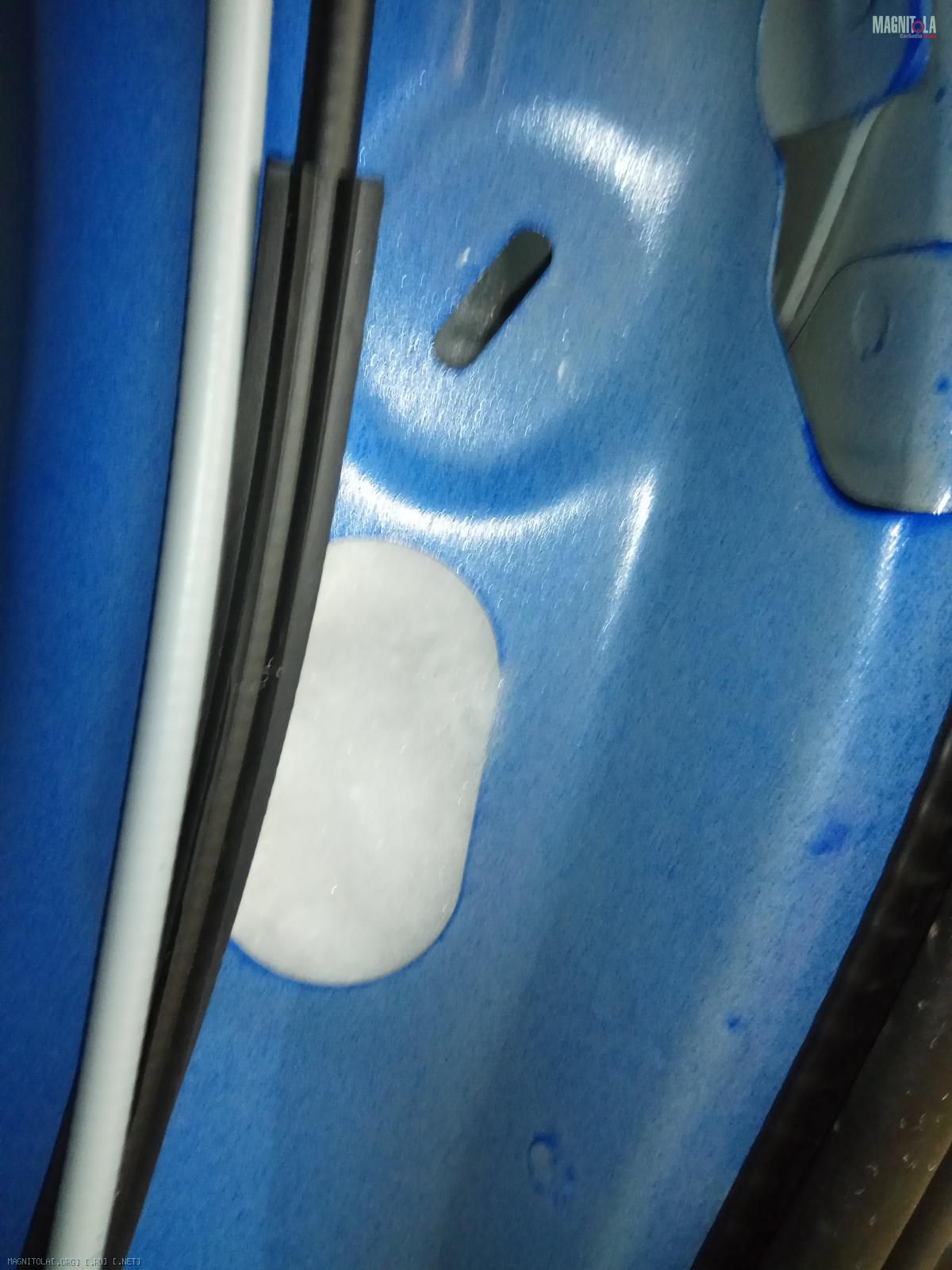

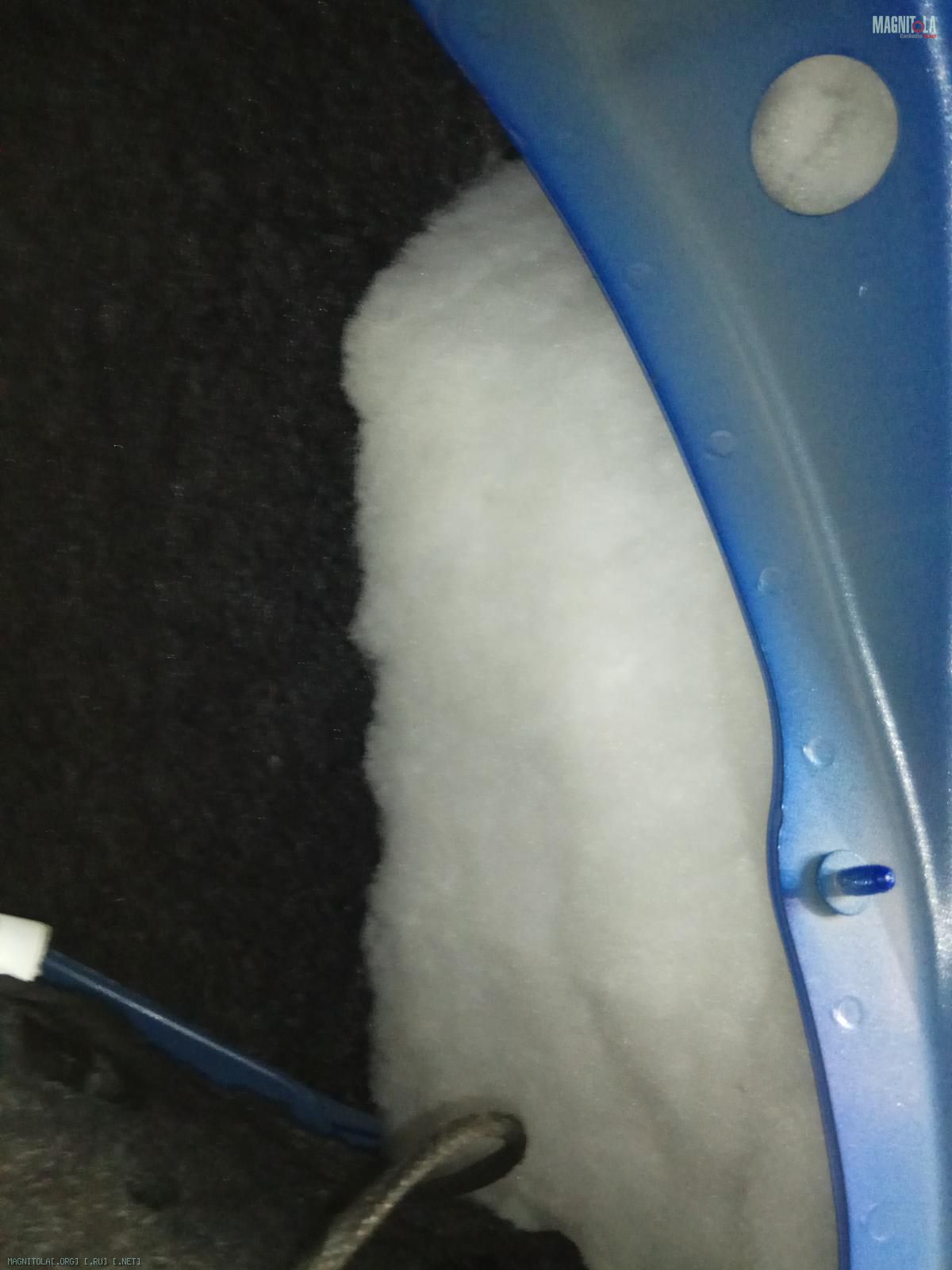

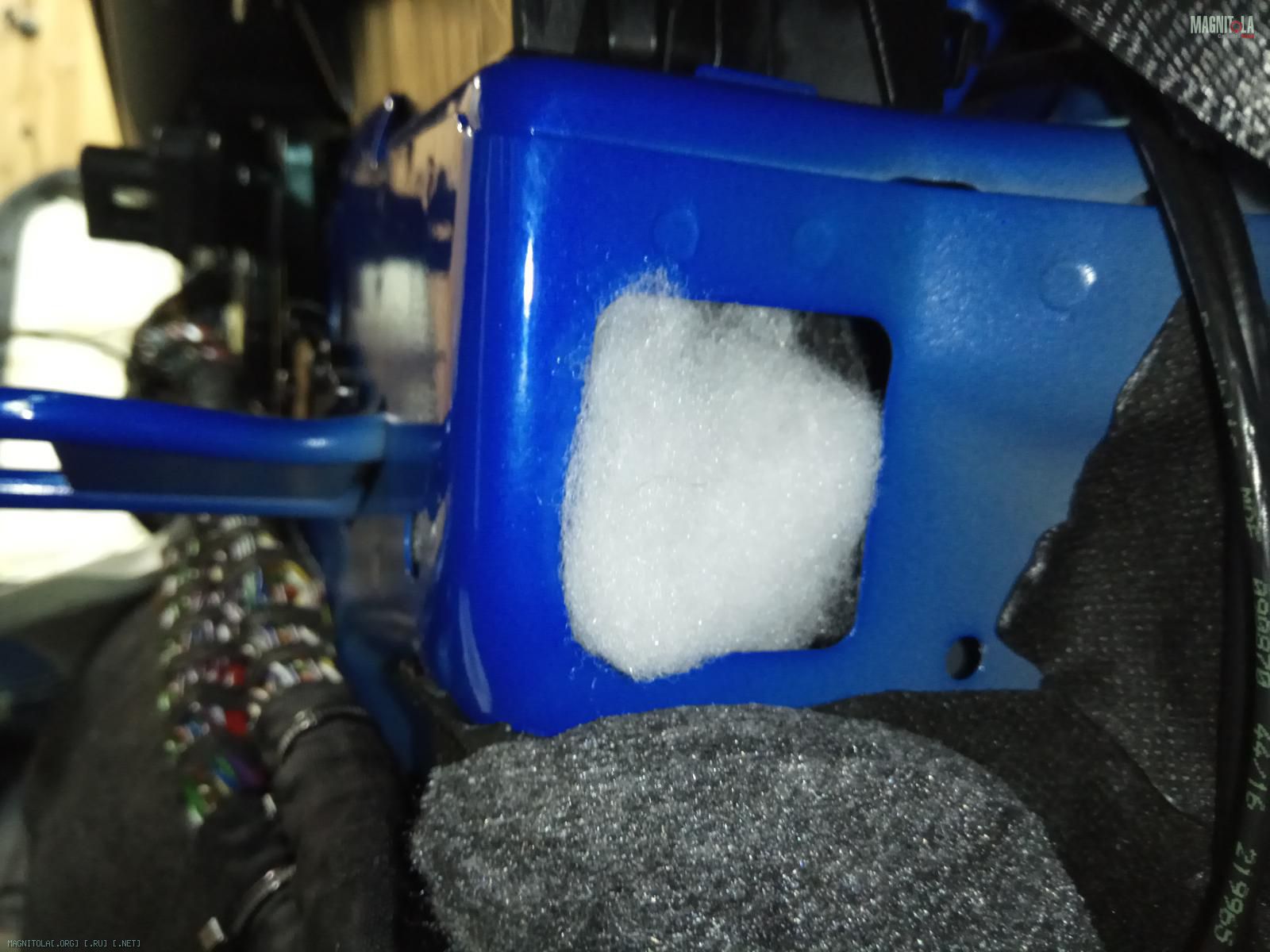

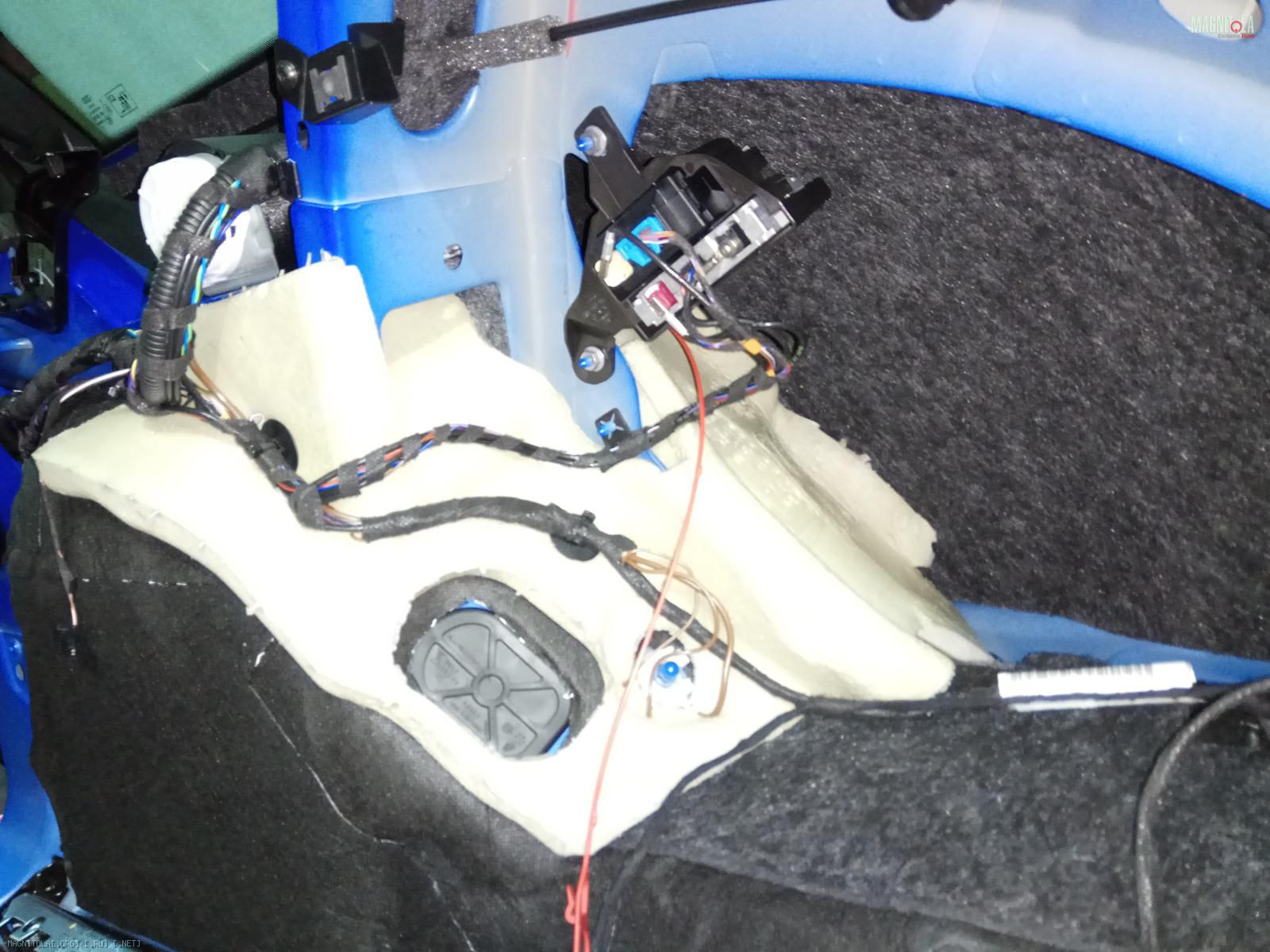

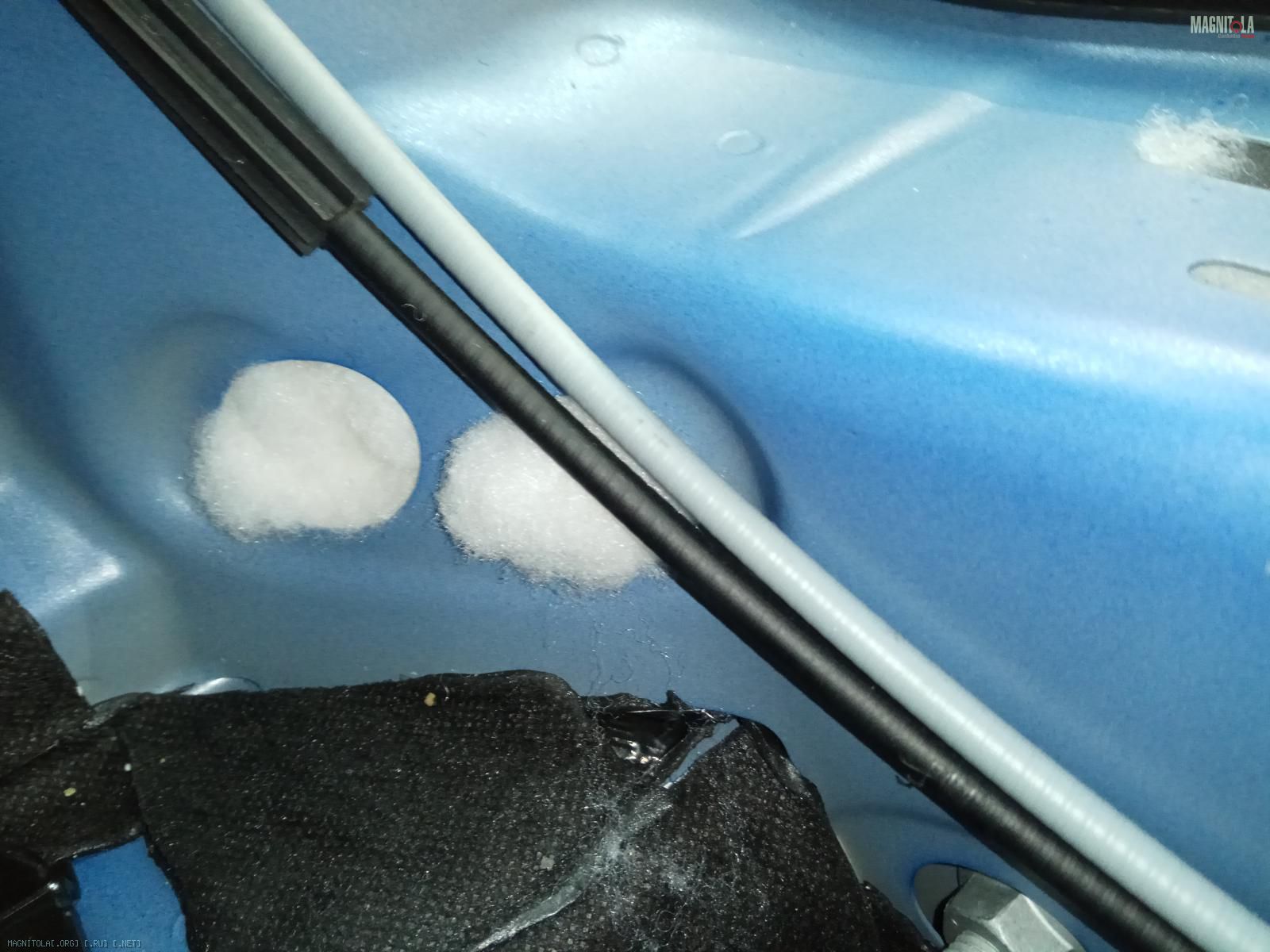

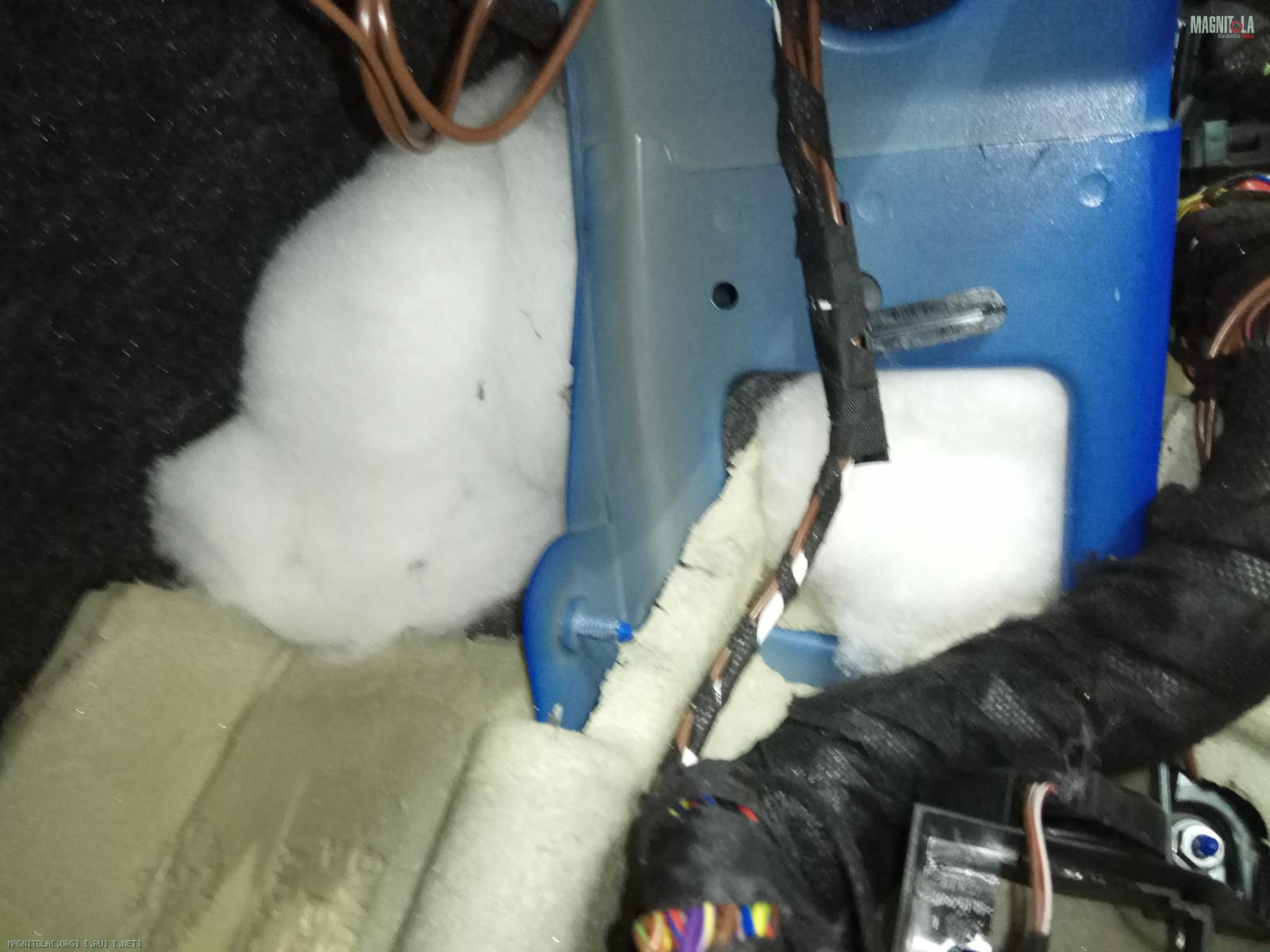

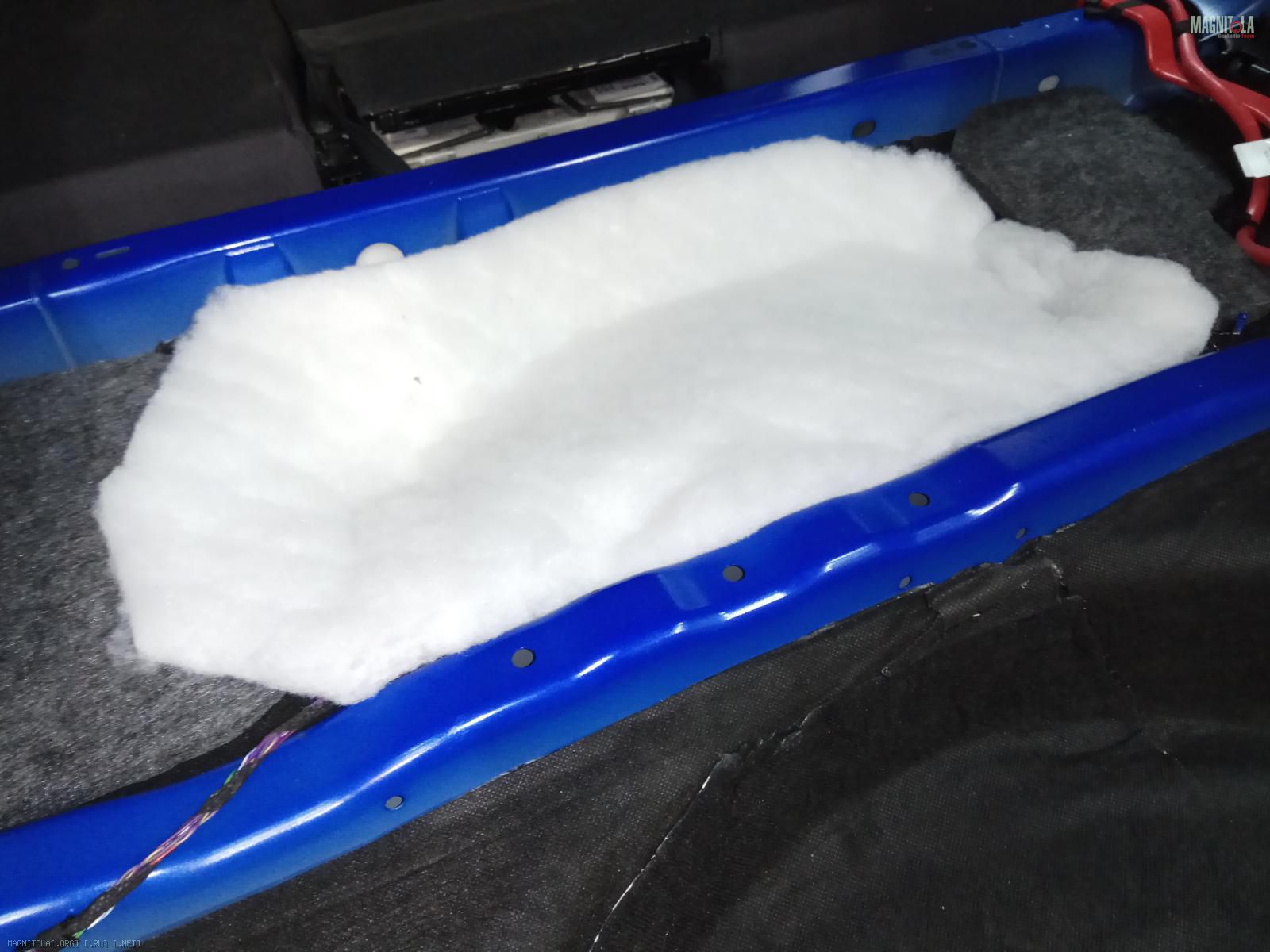

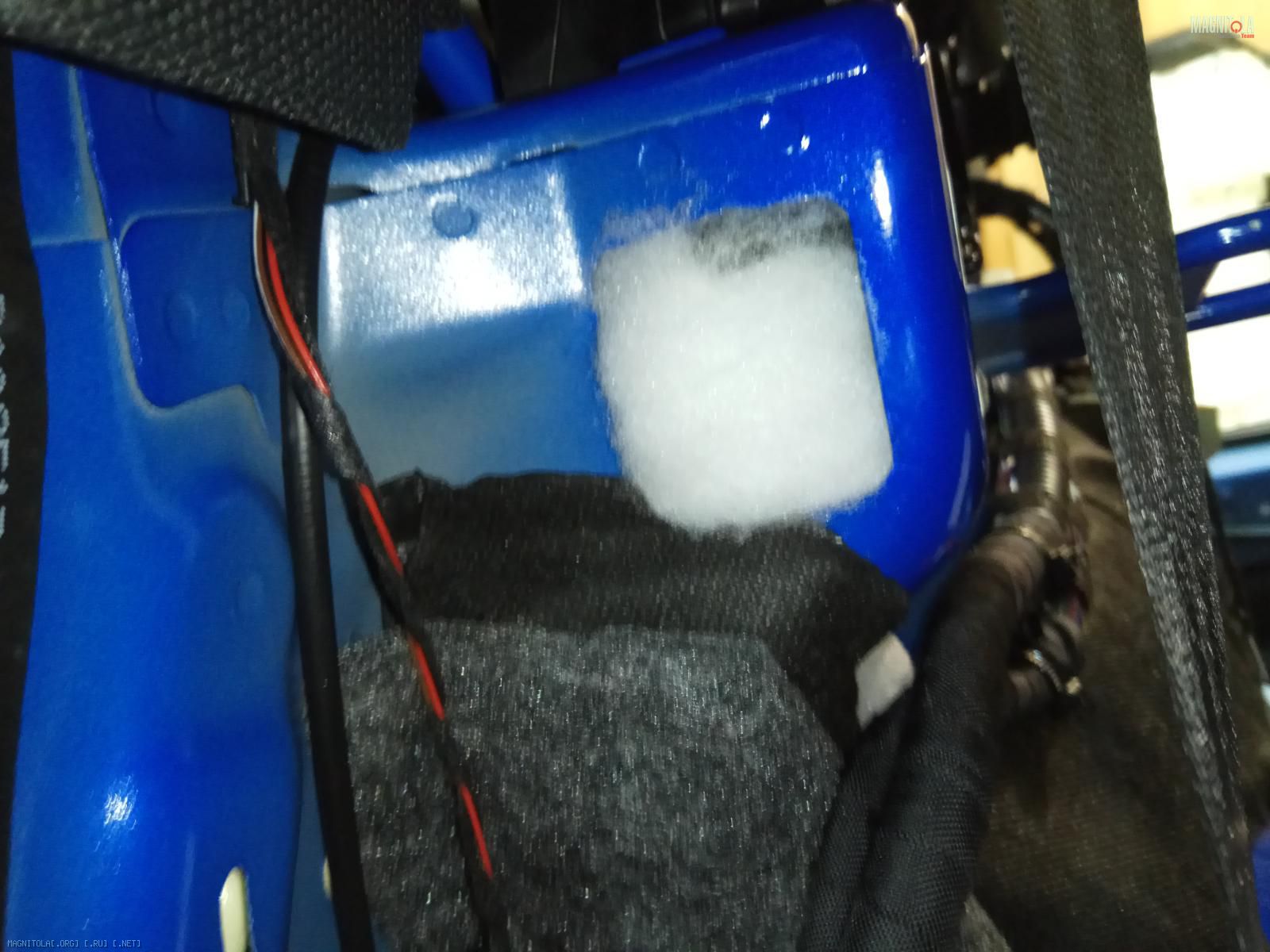

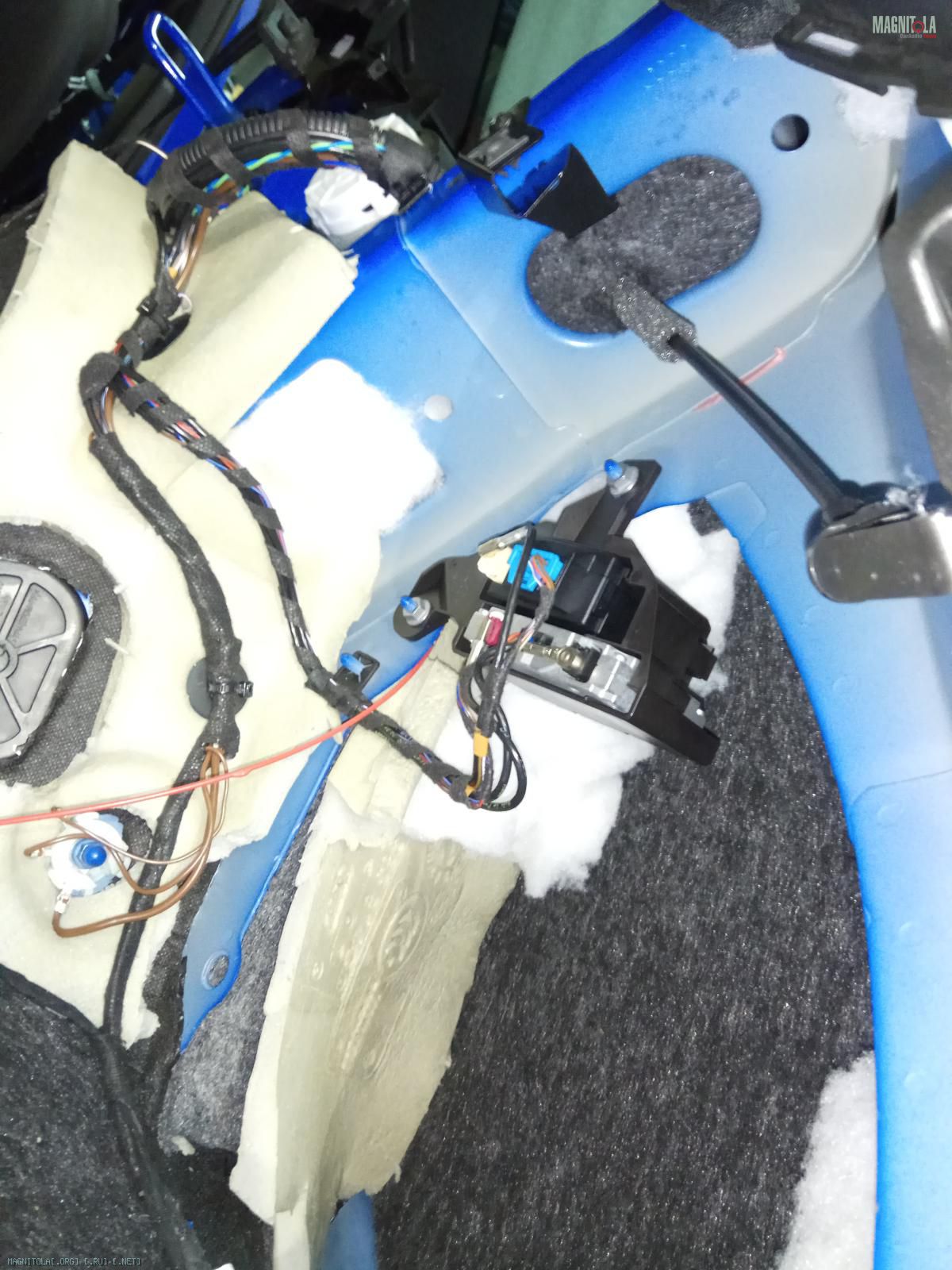

Затем во все полости и свободные места заполняются шумопоглотителем 60мм.
Вложение 1241258 Вложение 1241262 Вложение 1241266 Вложение 1241268 Вложение 1241270 Вложение 1241272 Вложение 1241274 Вложение 1241276 Вложение 1241278

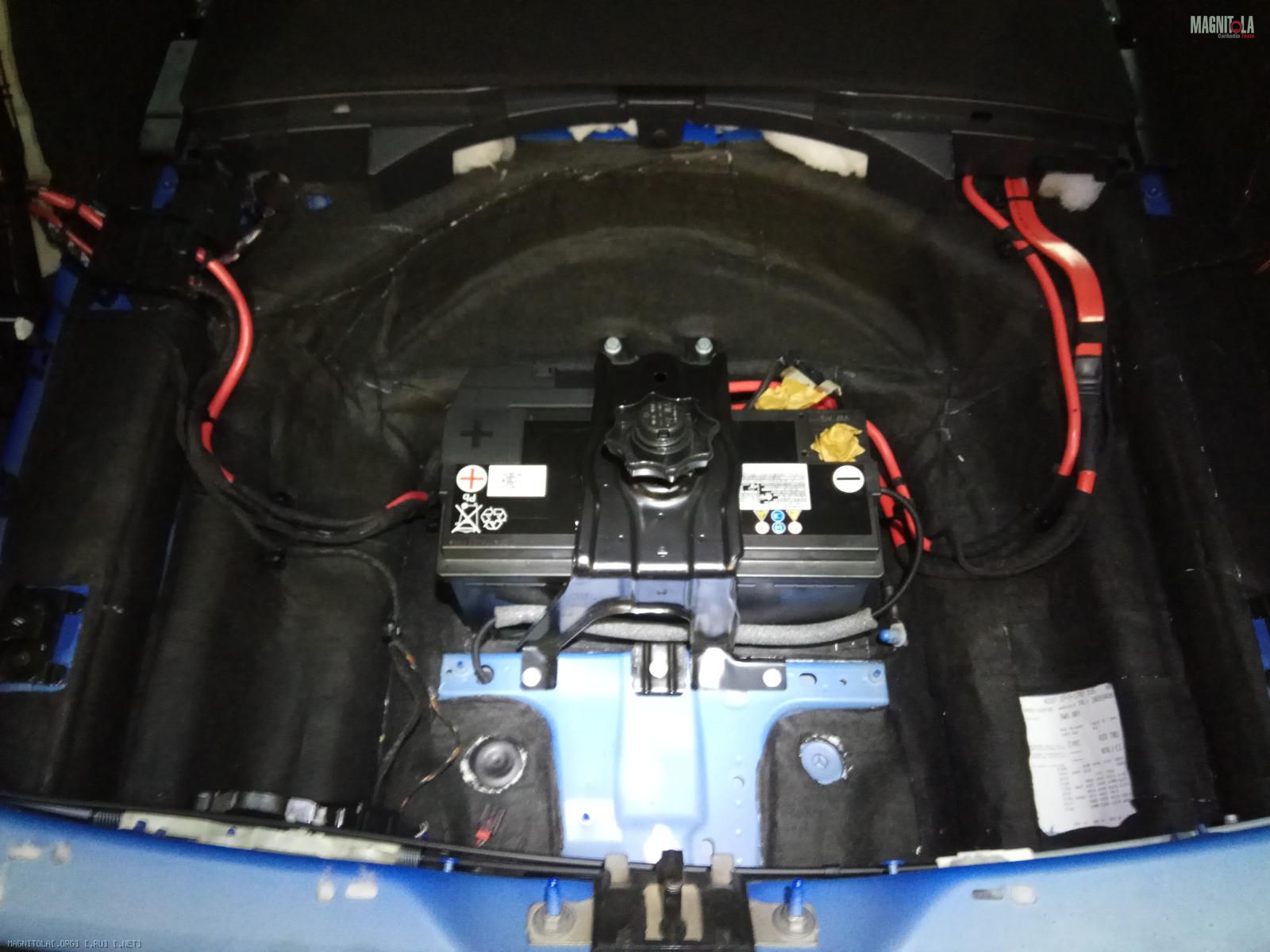

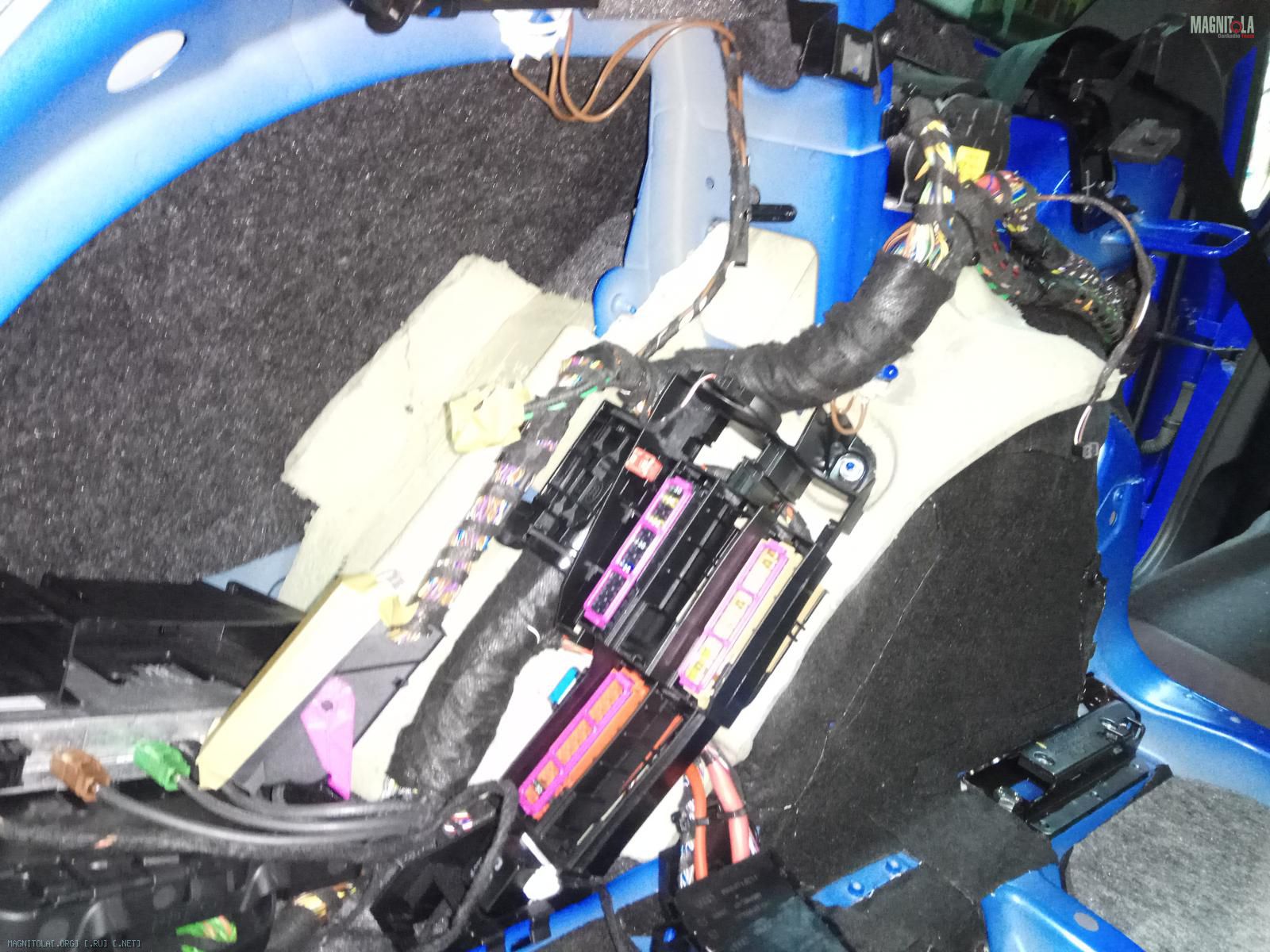

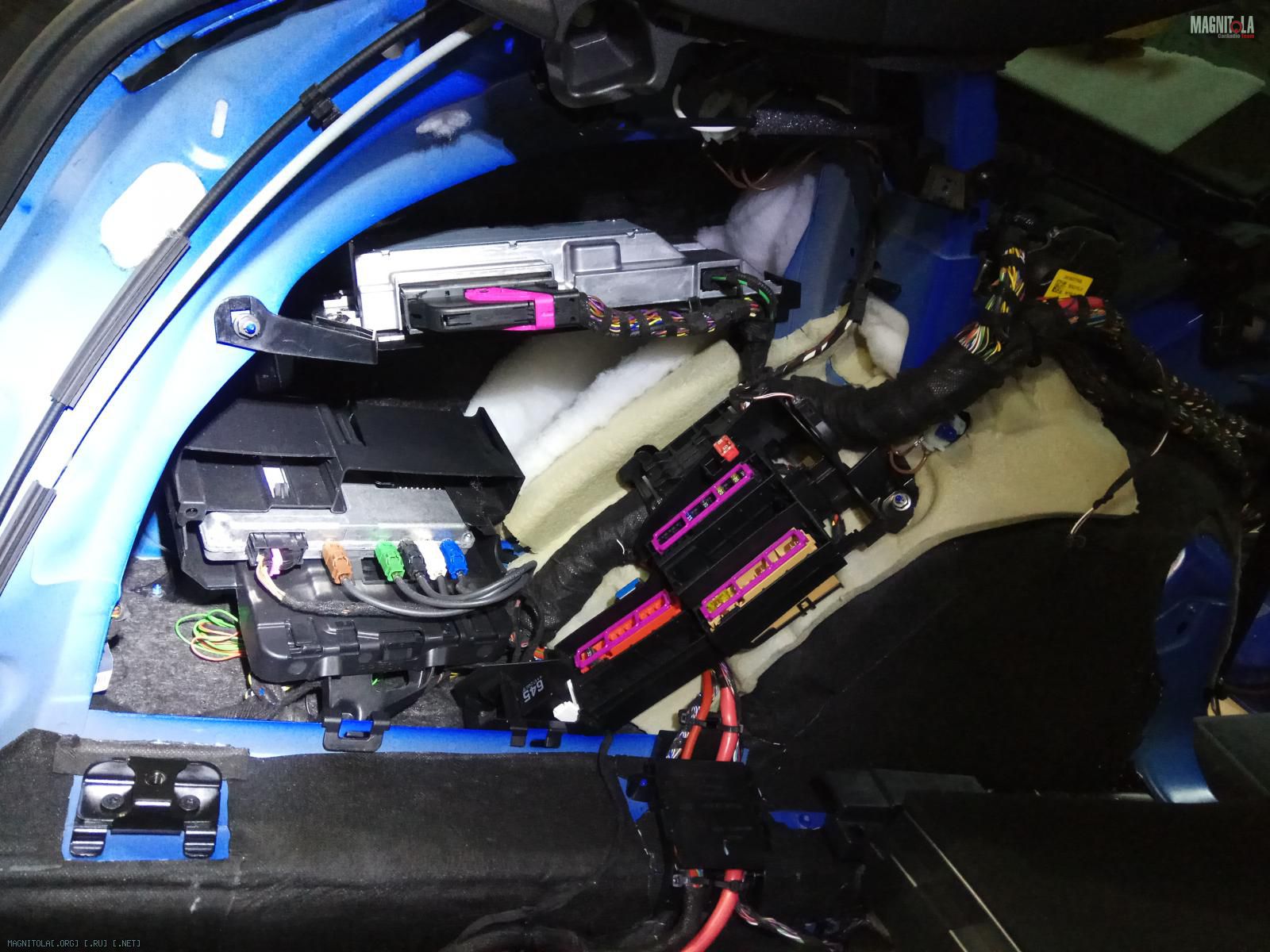

Устанавливаются обратно штатные блоки и проводка...

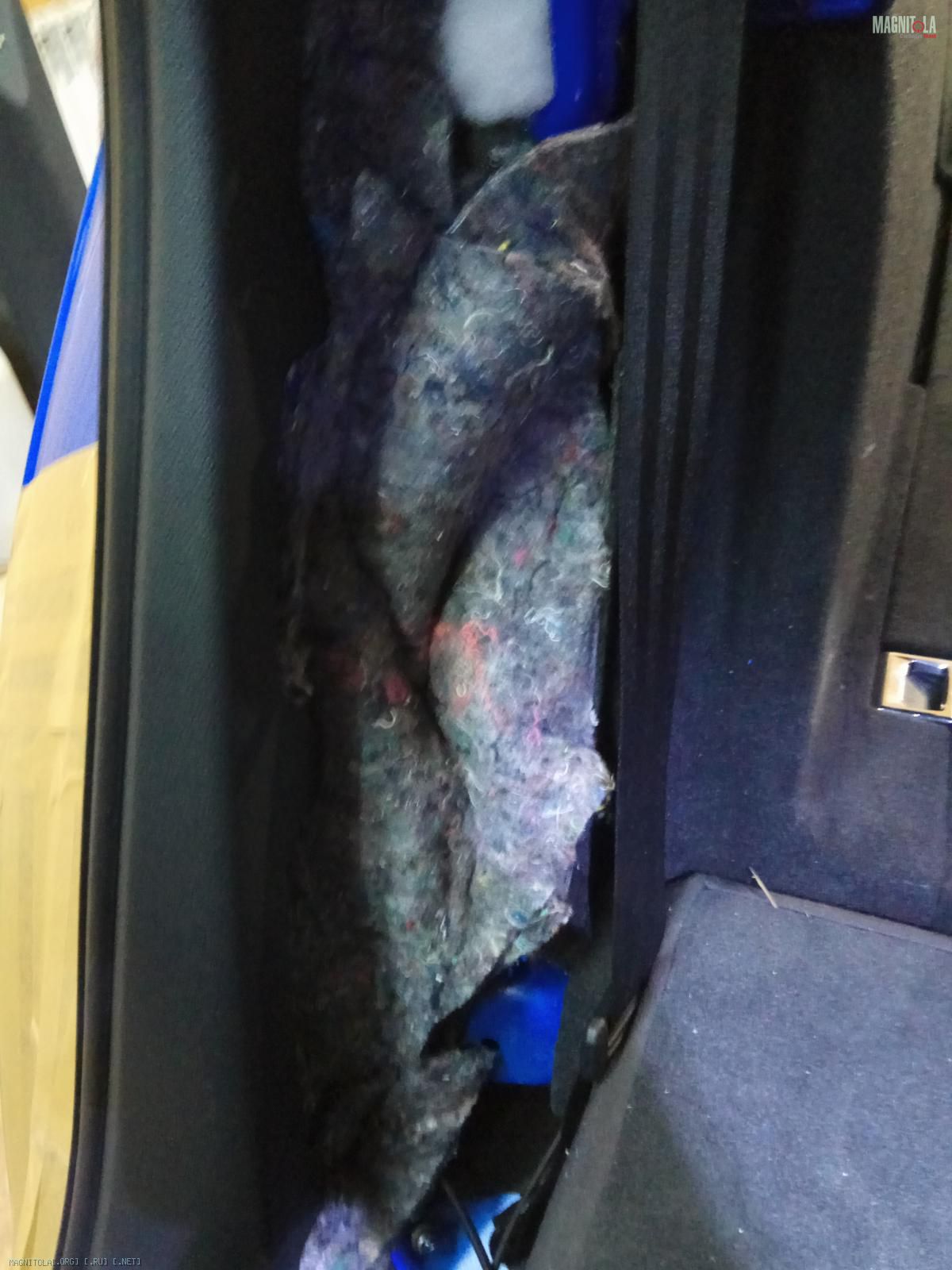

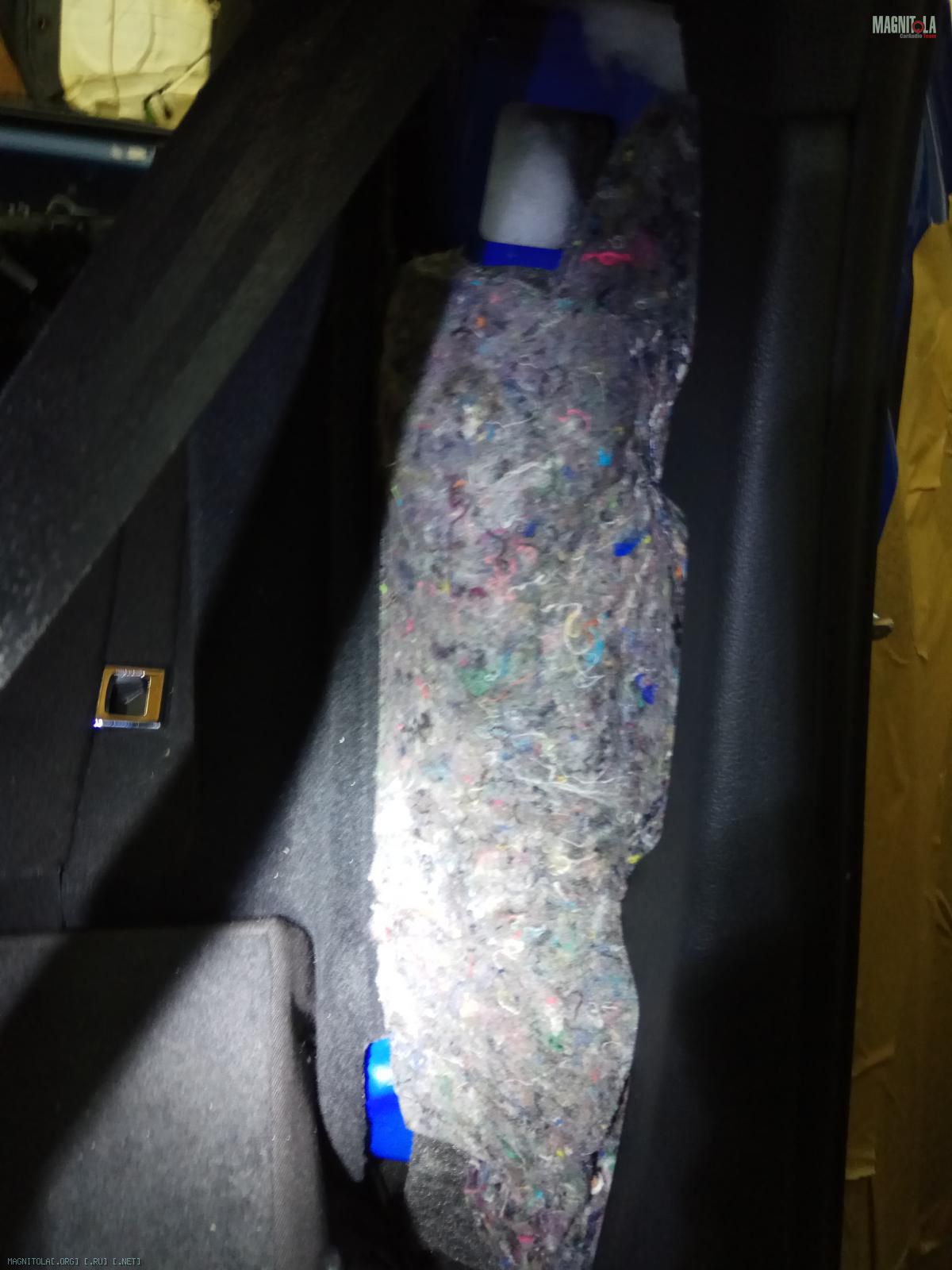

Свободные места в арках заполняем войлоком высокой плотности Б250 в два слоя...

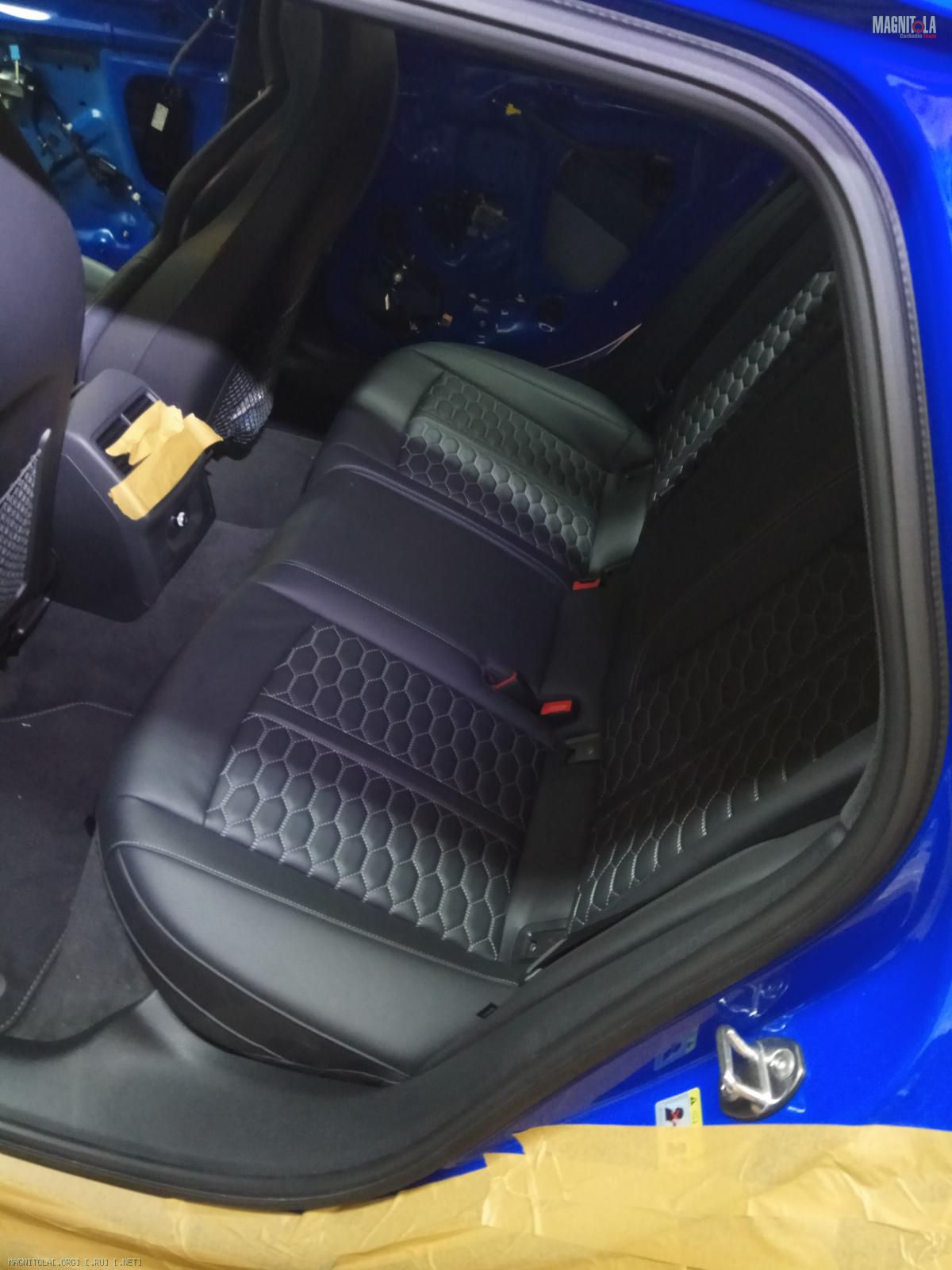

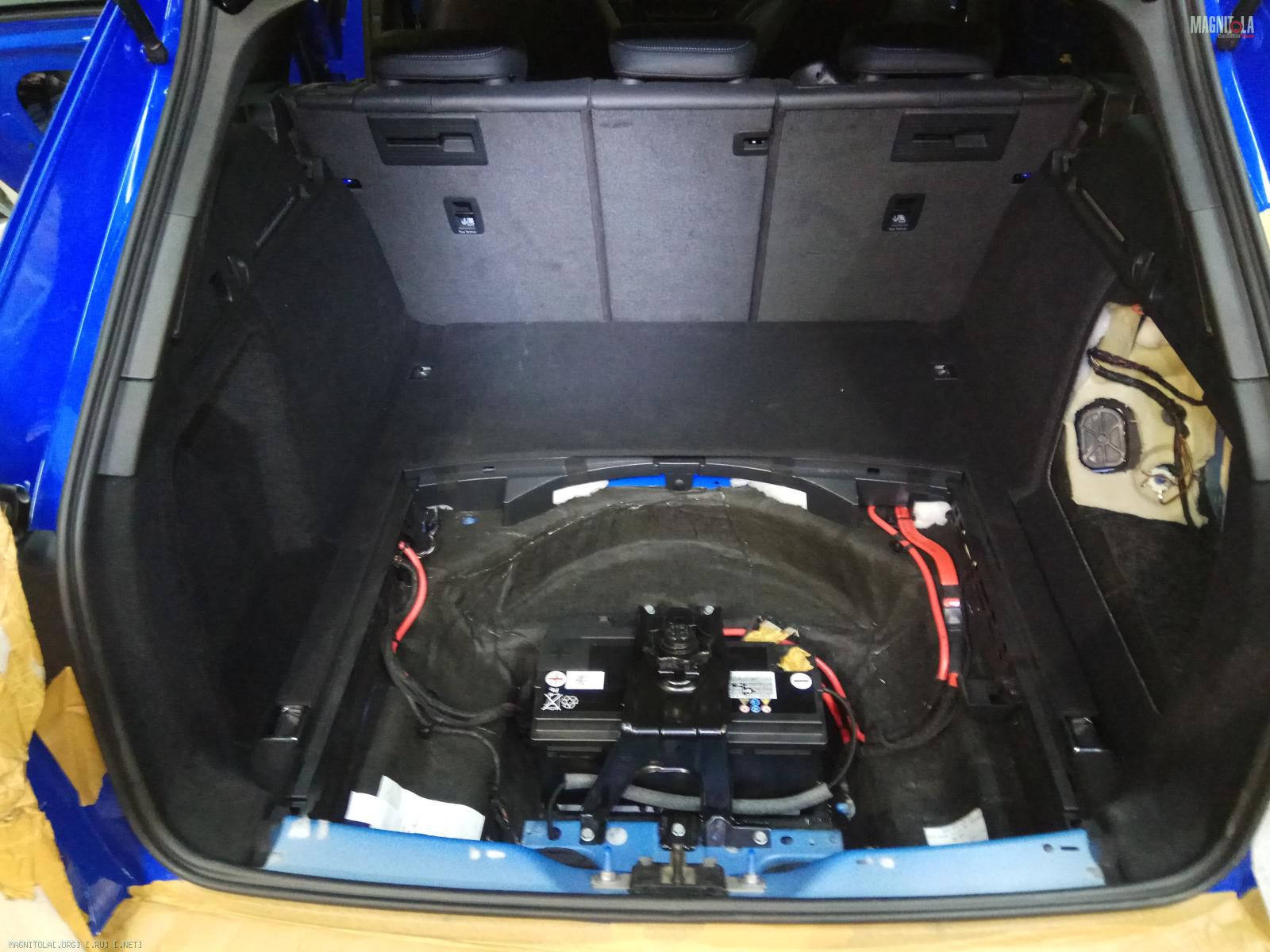

Собираем салон.
Вложение 1241280 Вложение 1241282 Вложение 1241284 Вложение 1241286 Вложение 1241288 Вложение 1241290 Вложение 1241292
03.09.2018, 21:30
shtr152

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Здраствуйте.Скажите,а почему не полностью заклеивают плоскости? Где силовые элементы- понятно,но всё равно со стороны кажется,что с какими то пропусками вибра наклеивается.С чем это связано?
04.09.2018, 08:59
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от shtr152

Здраствуйте.Скажите,а почему не полностью заклеивают плоскости? Где силовые элементы- понятно,но всё равно со стороны кажется,что с какими то пропусками вибра наклеивается.С чем это связано?

Кроме того, чтобы наклеить, надо чтобы все аккуратно встало и собралось. К тому же силовые элементы выполнены из более толстого и жёсткого материала и 100% их заклинивать не имеет смысла
04.09.2018, 10:03
shtr152

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Кроме того, чтобы наклеить, надо чтобы все аккуратно встало и собралось. К тому же силовые элементы выполнены из более толстого и жёсткого материала и 100% их заклинивать не имеет смысла

Спасибо.понял.
04.09.2018, 22:45
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 Avant B9 2.0TFSI

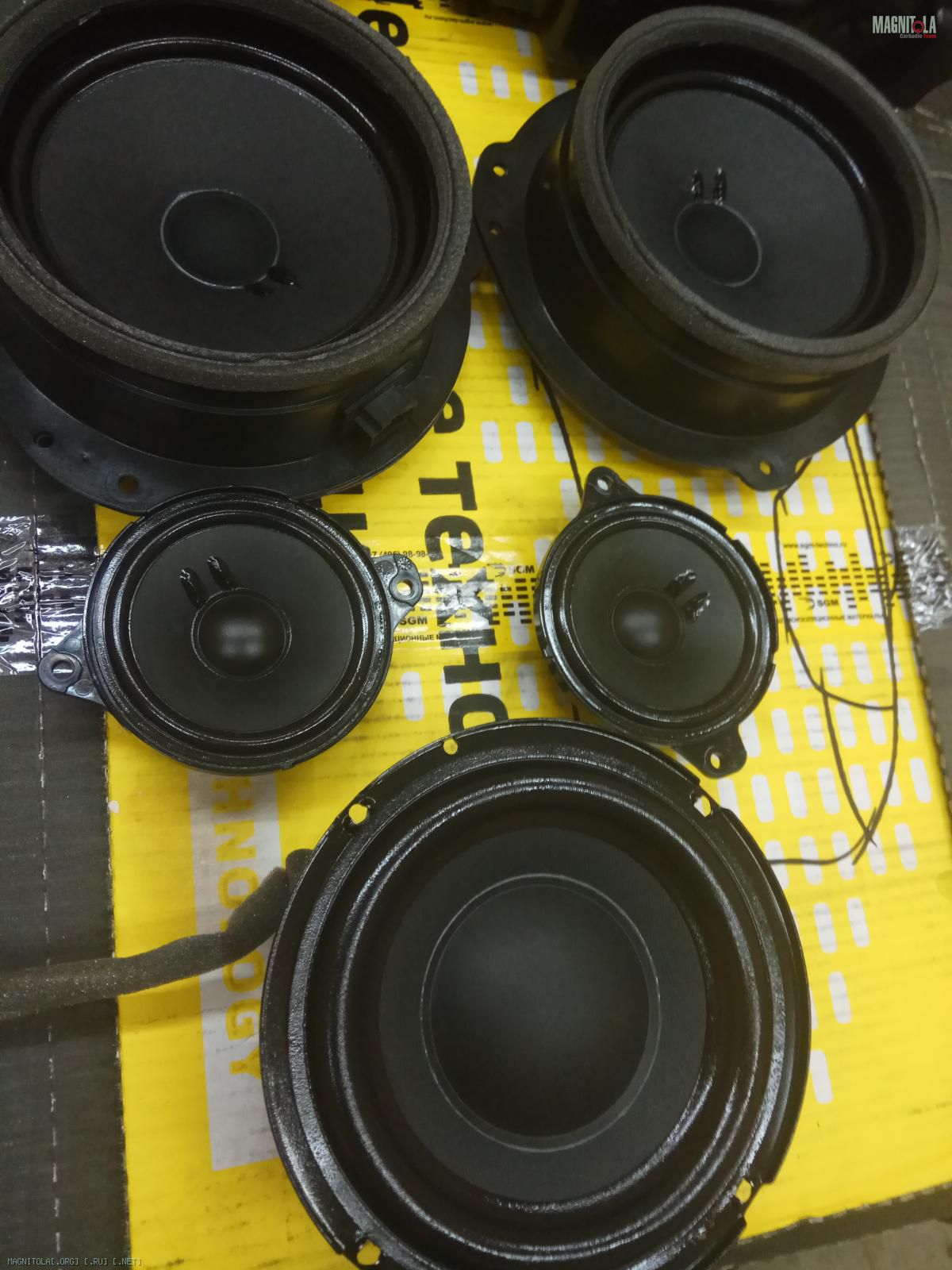

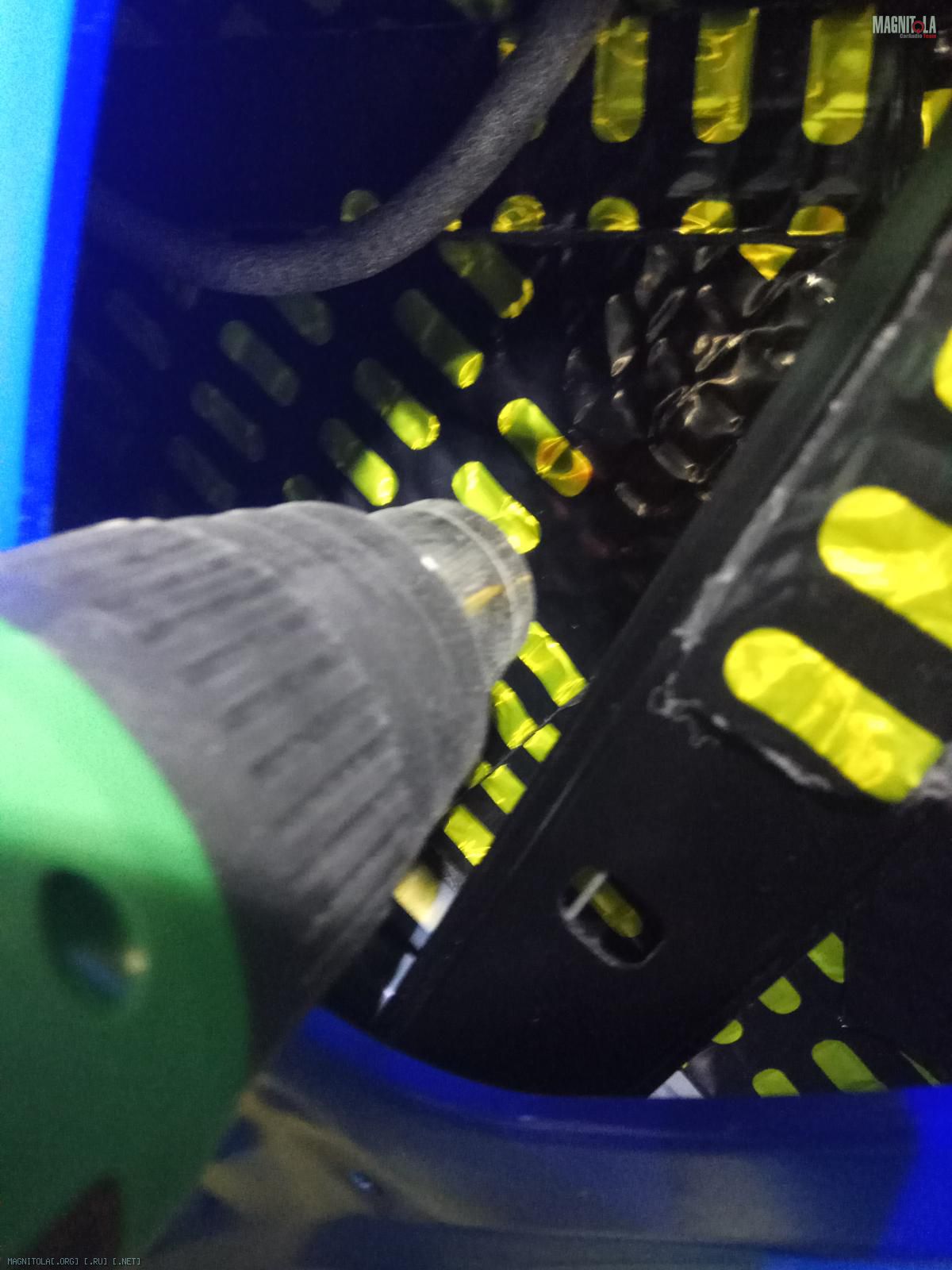

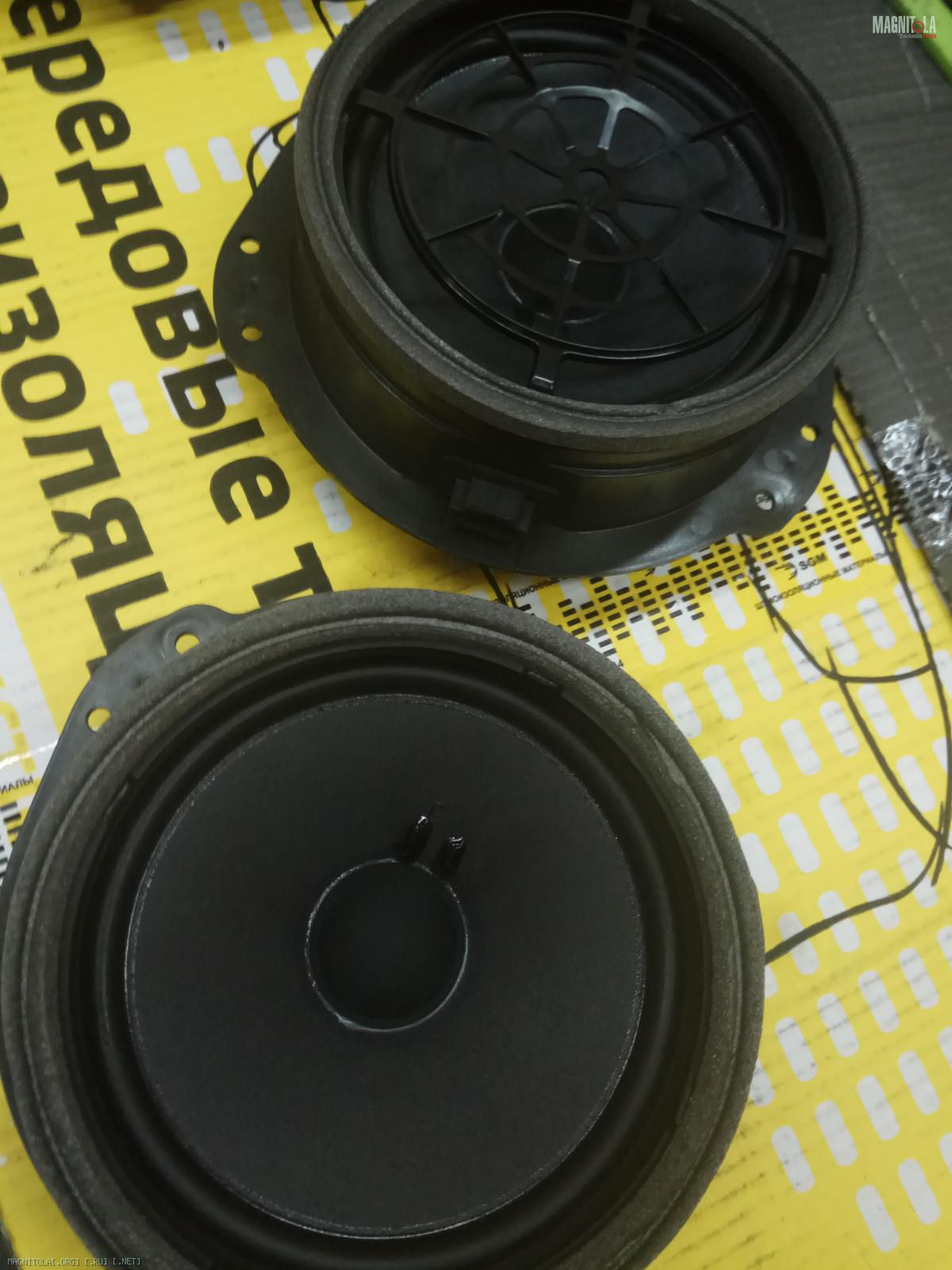

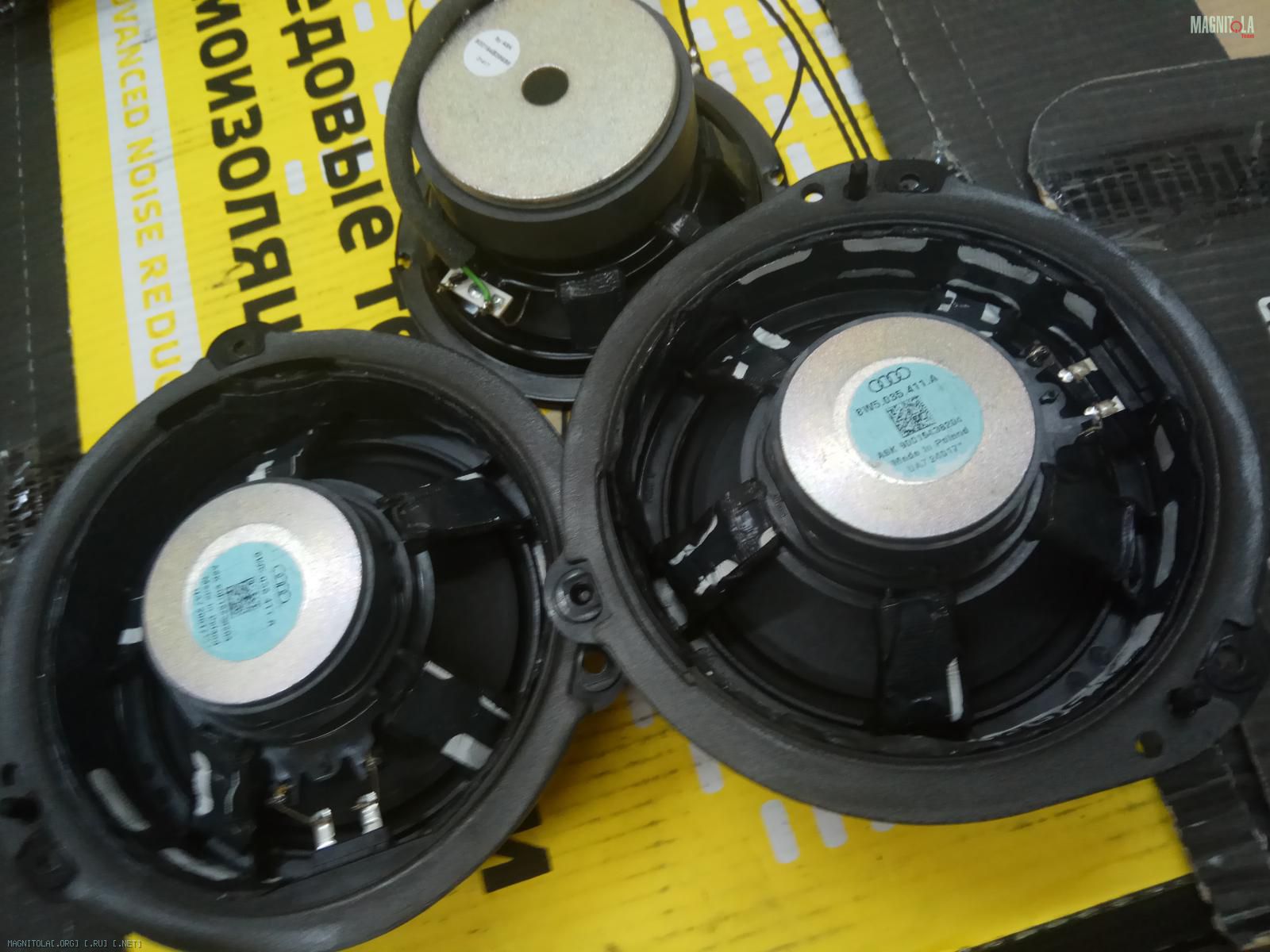

Вибрим пластиковые корзины.
Убираем паучковую сетку.
Пропитываем подвесы...

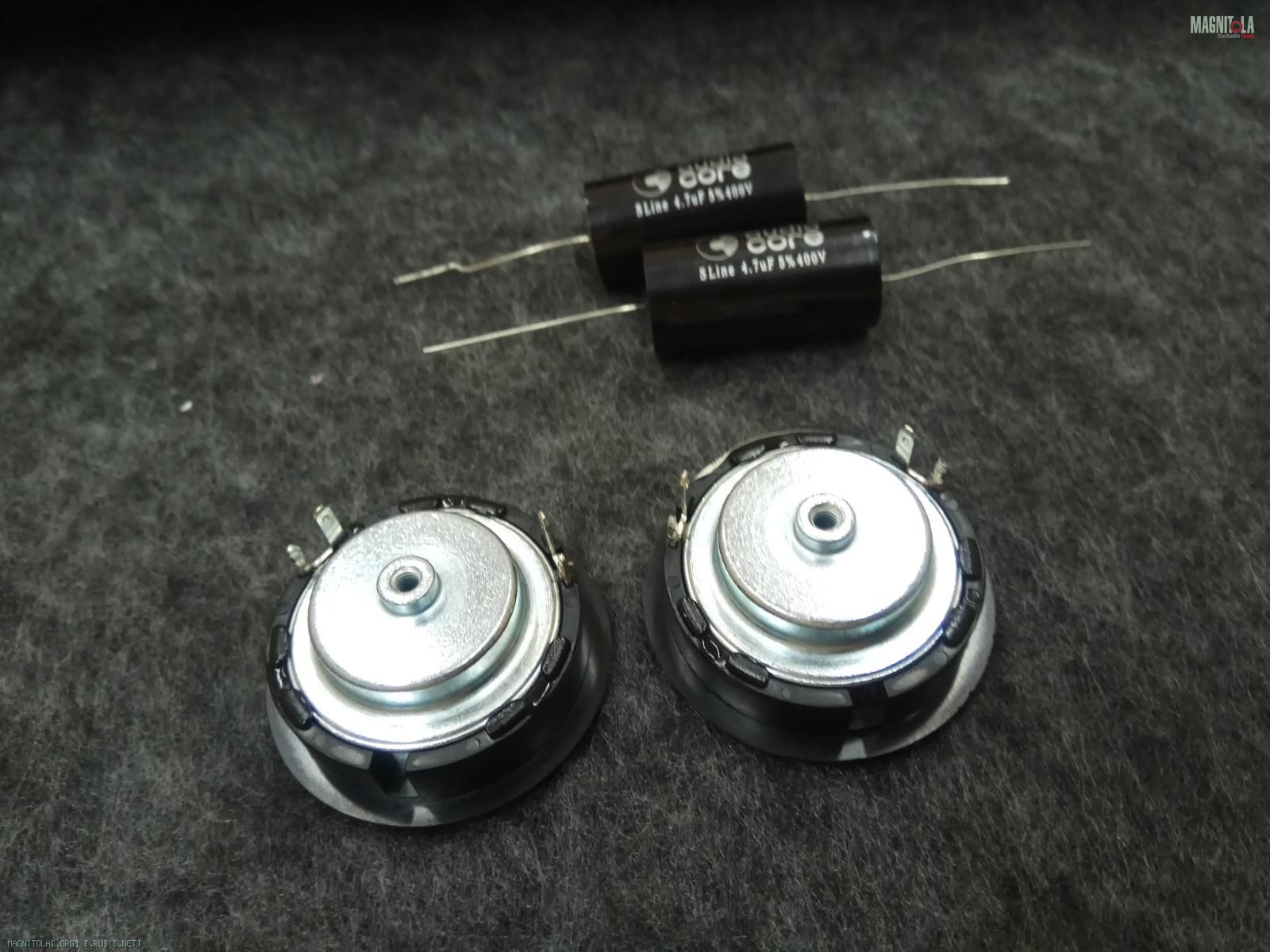

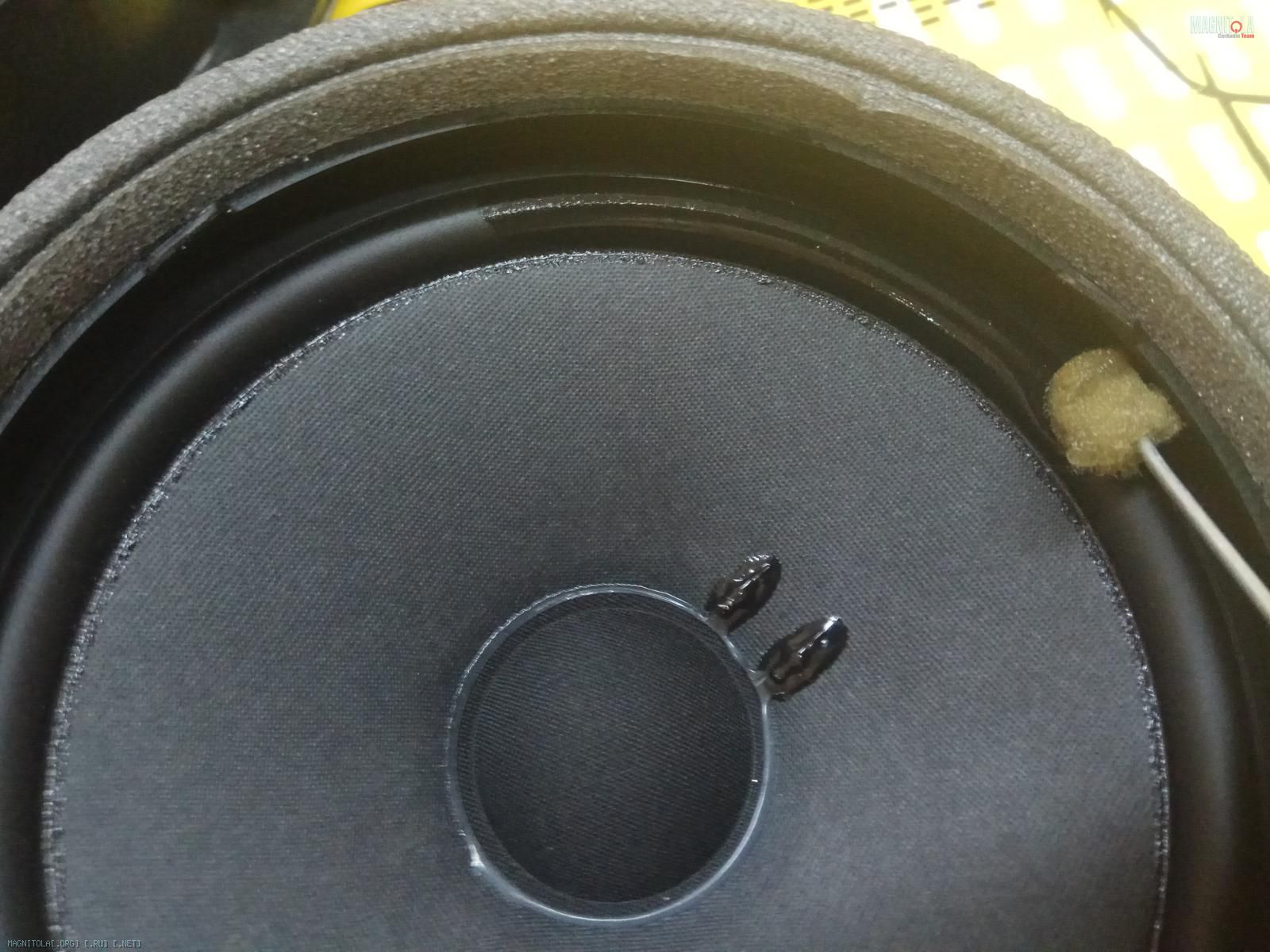

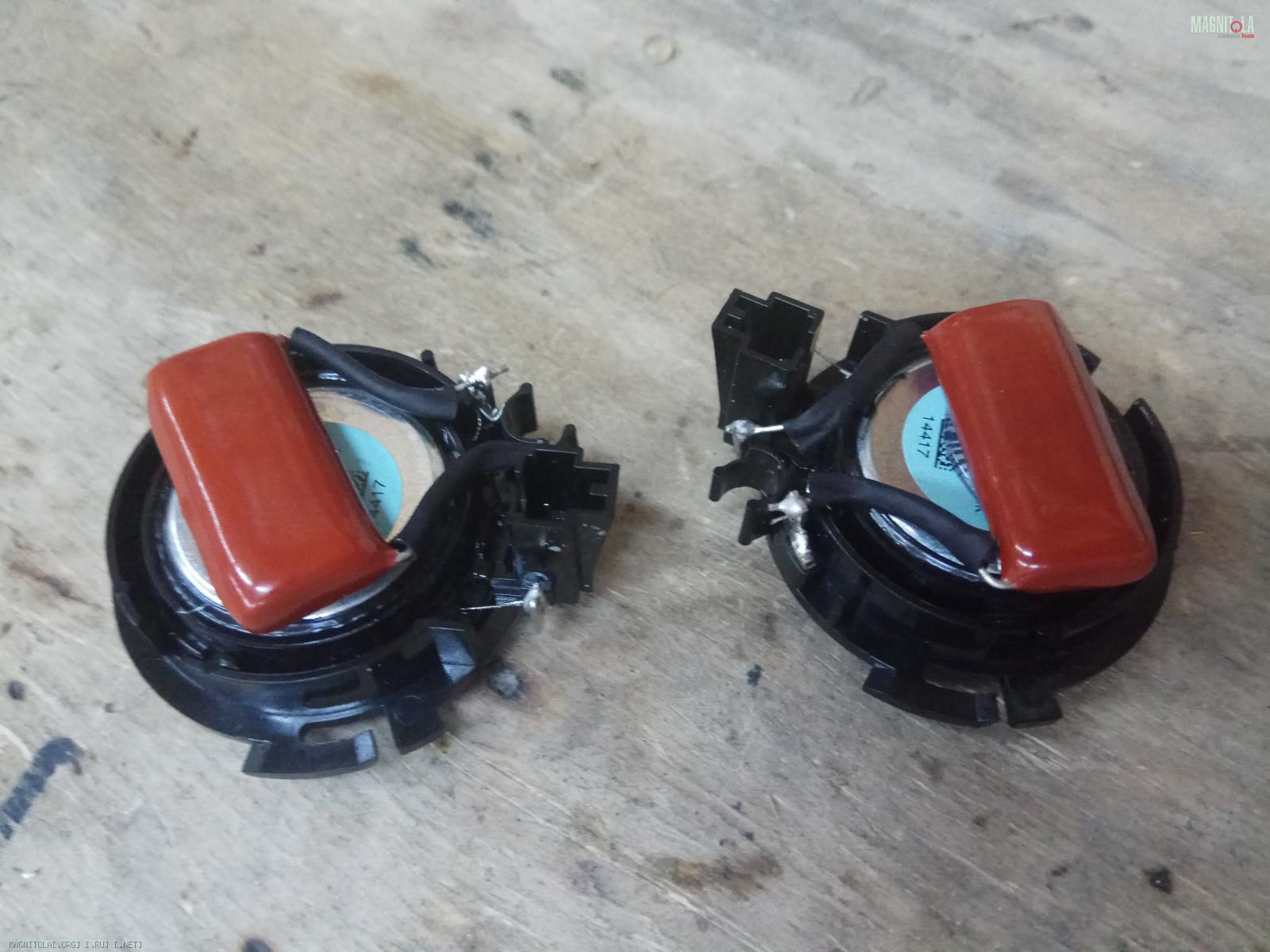

Меняем электролиты на пленочные конденсаторы.

Вложение 1241452 Вложение 1241454 Вложение 1241456 Вложение 1241458 Вложение 1241460

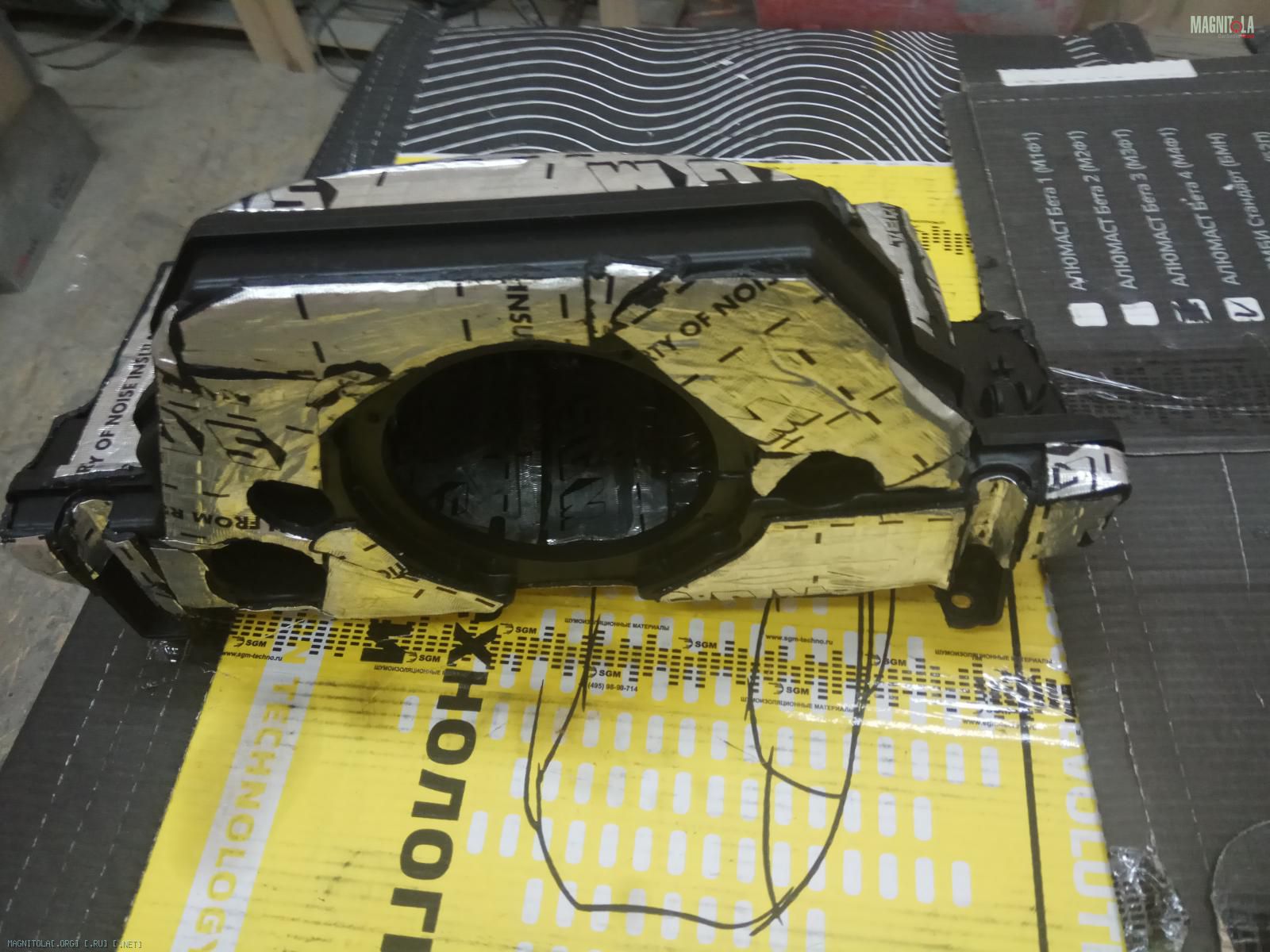

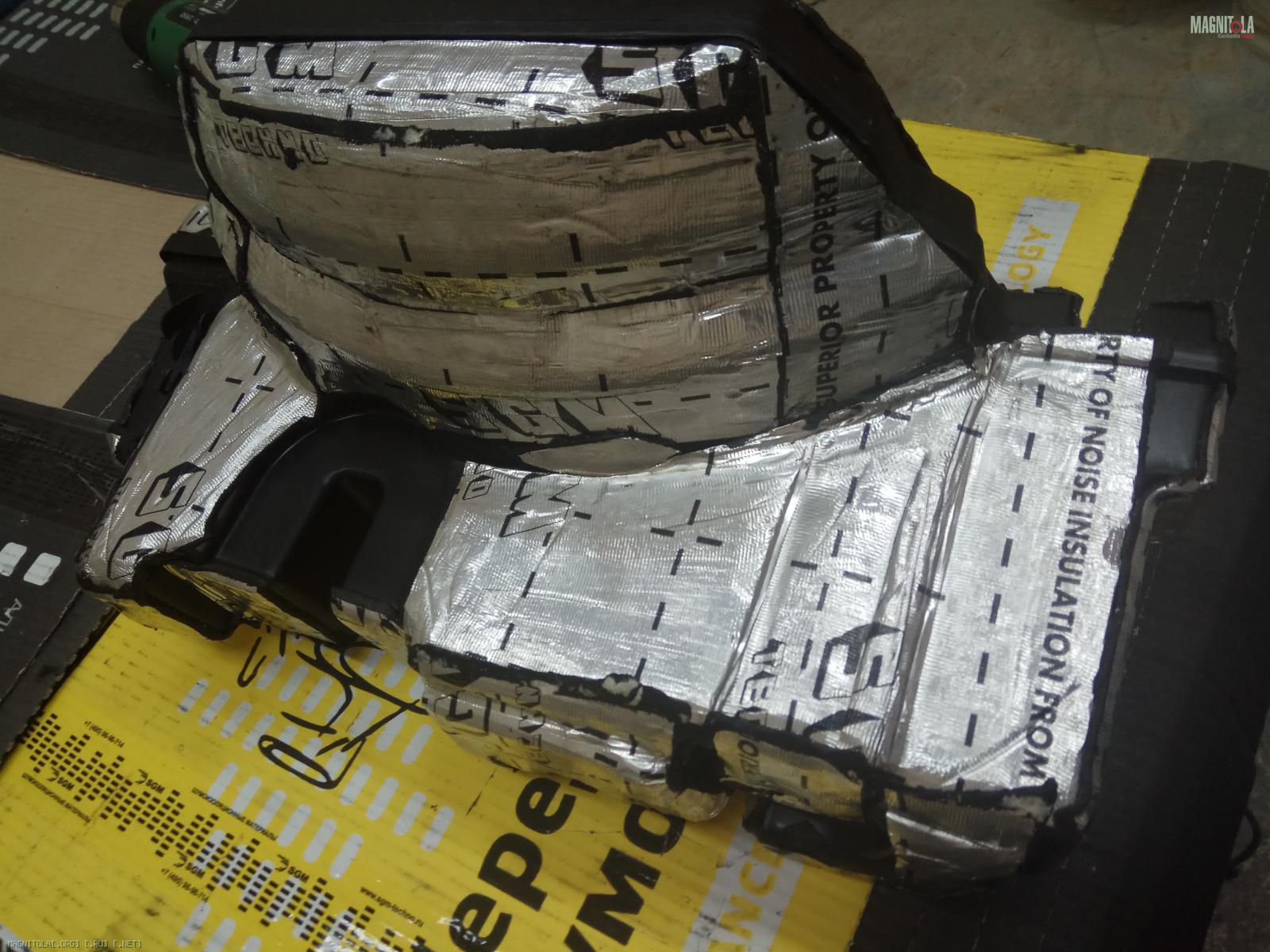

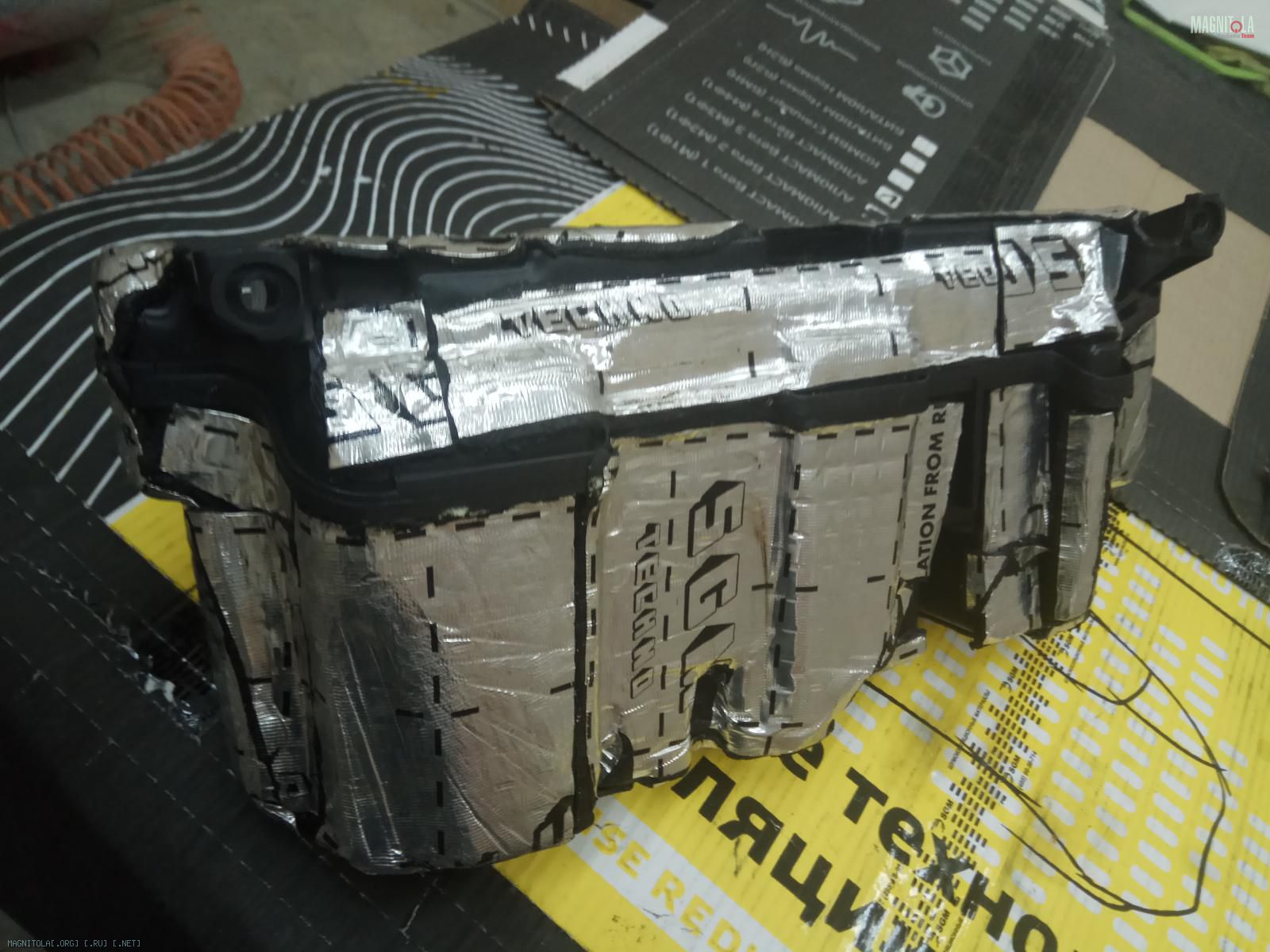

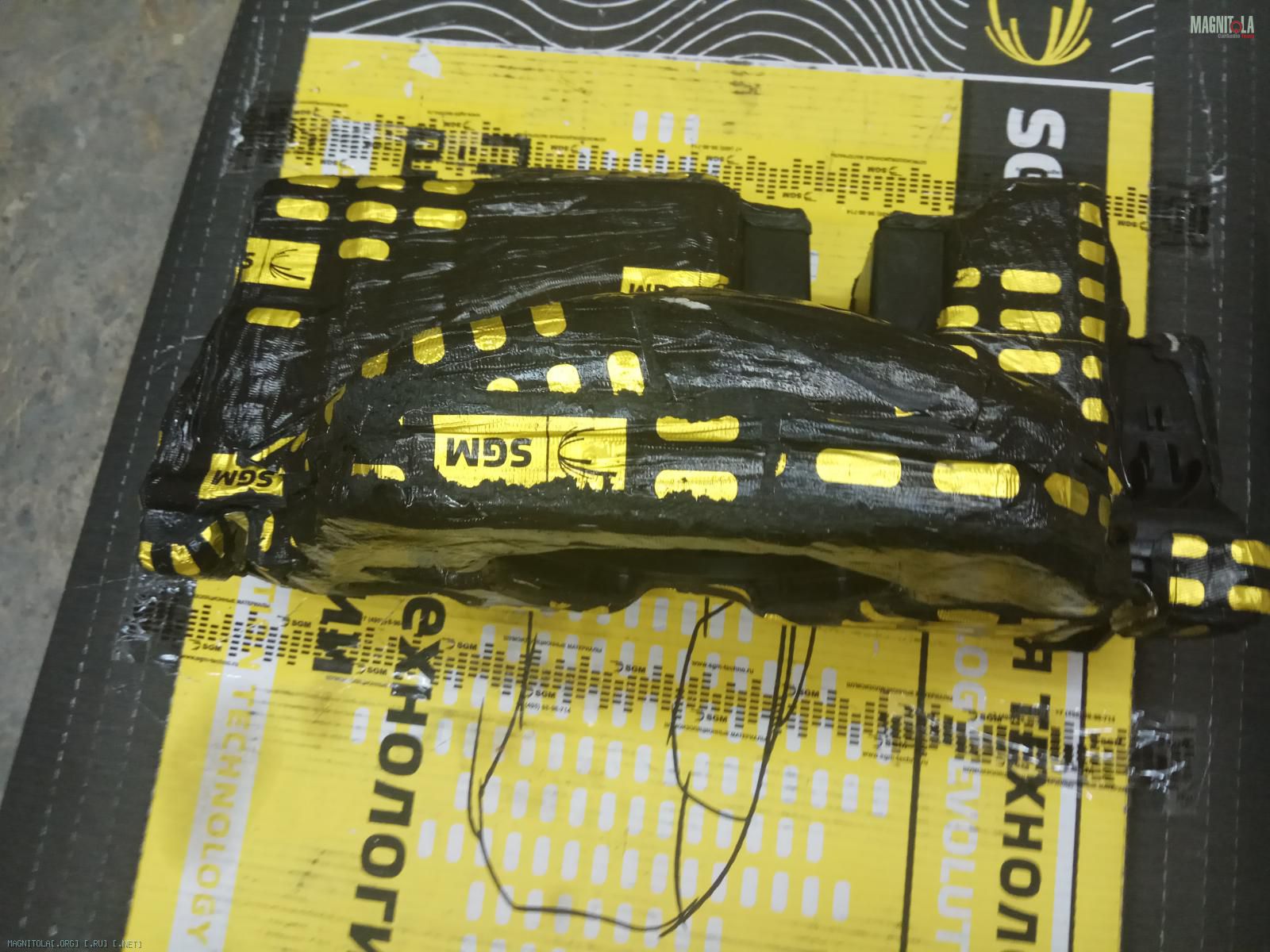

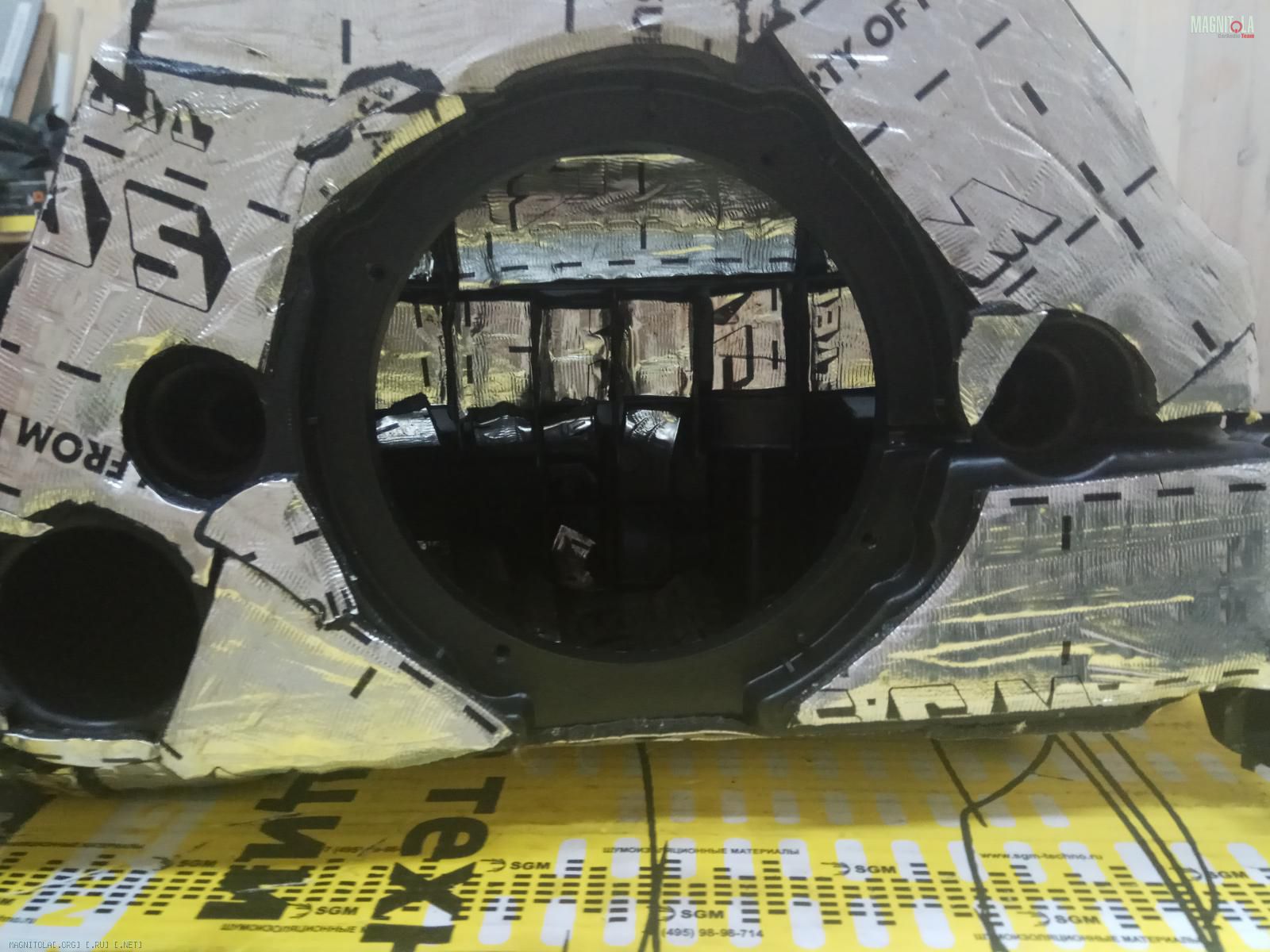

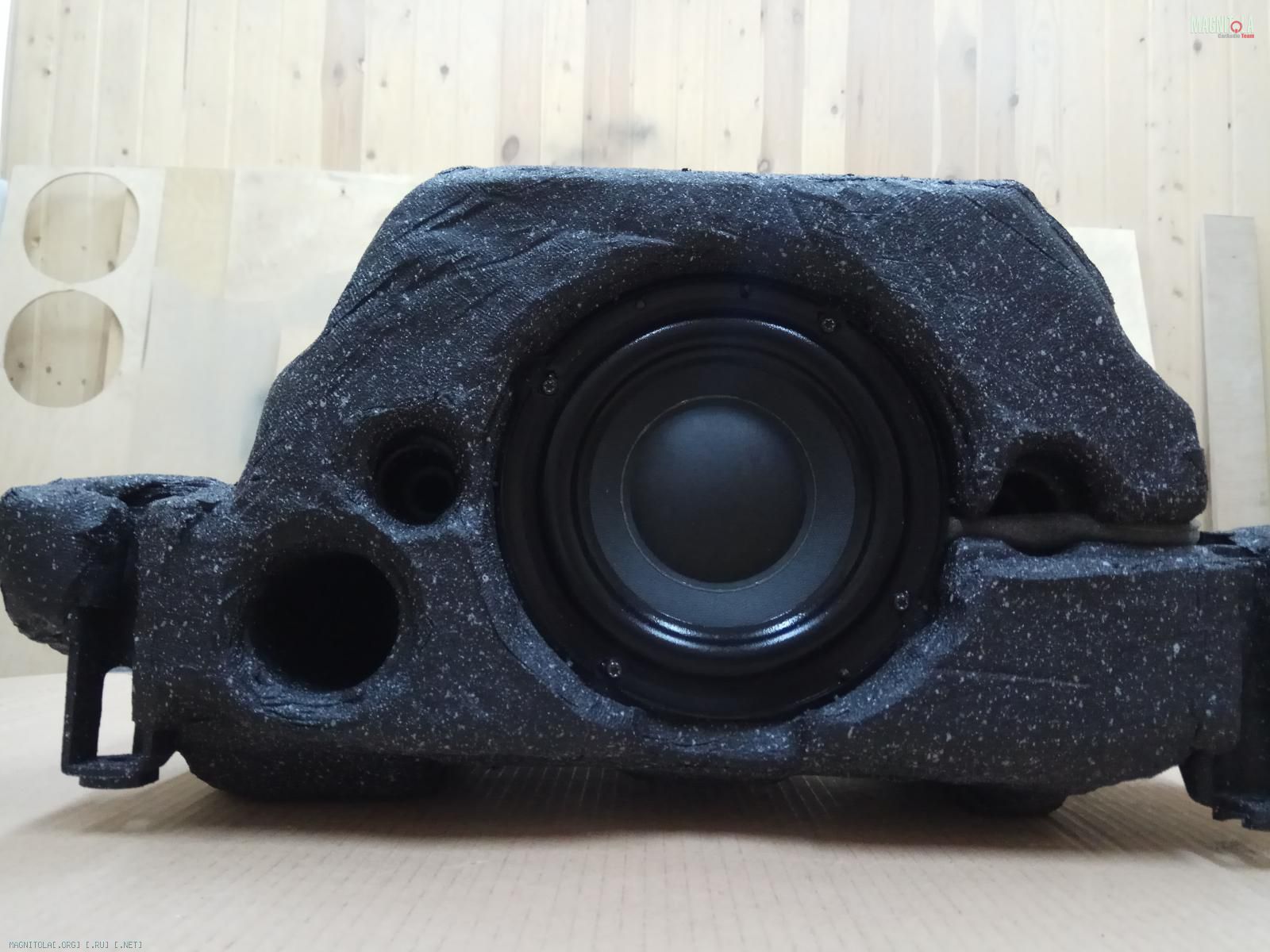

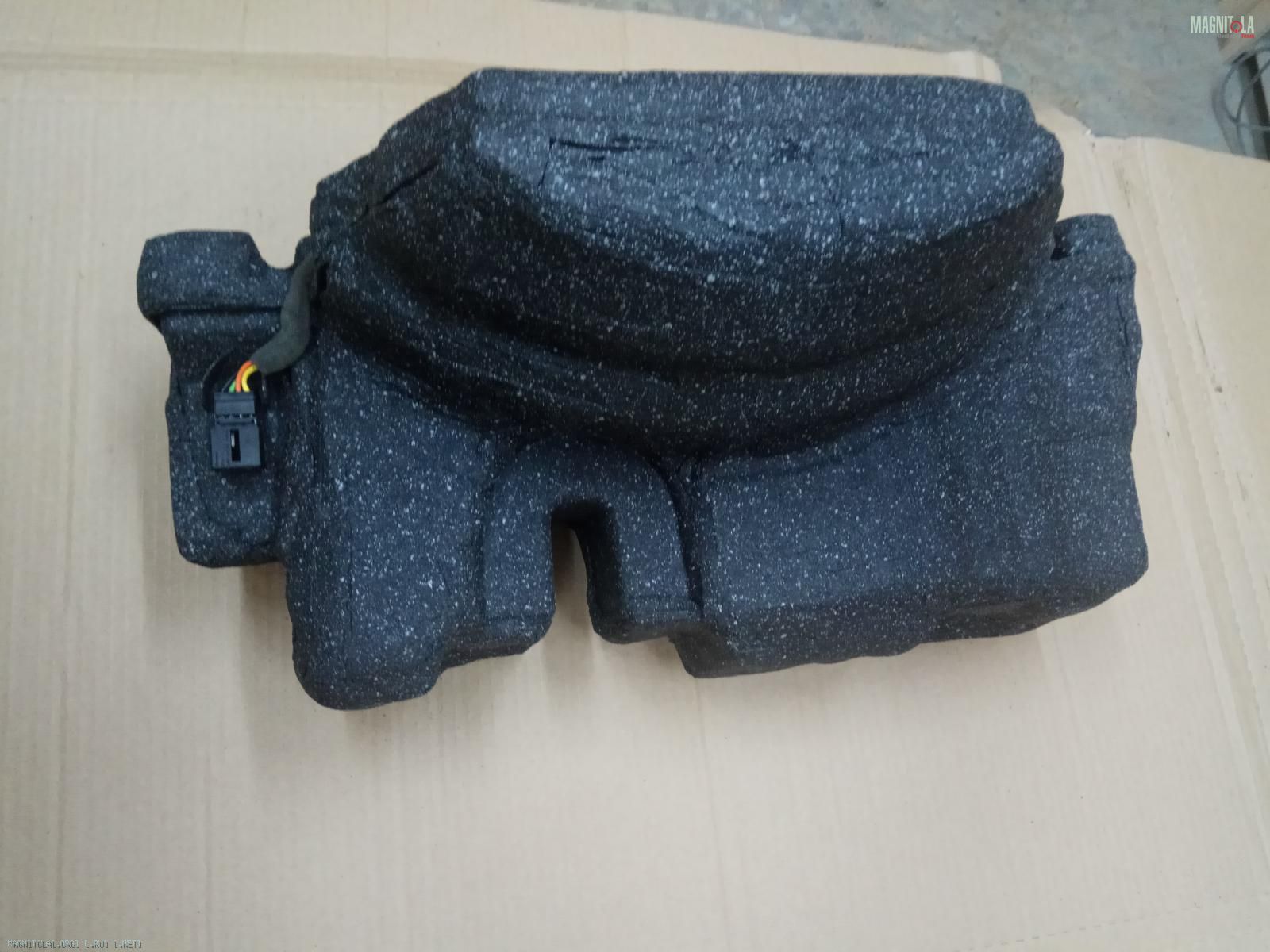

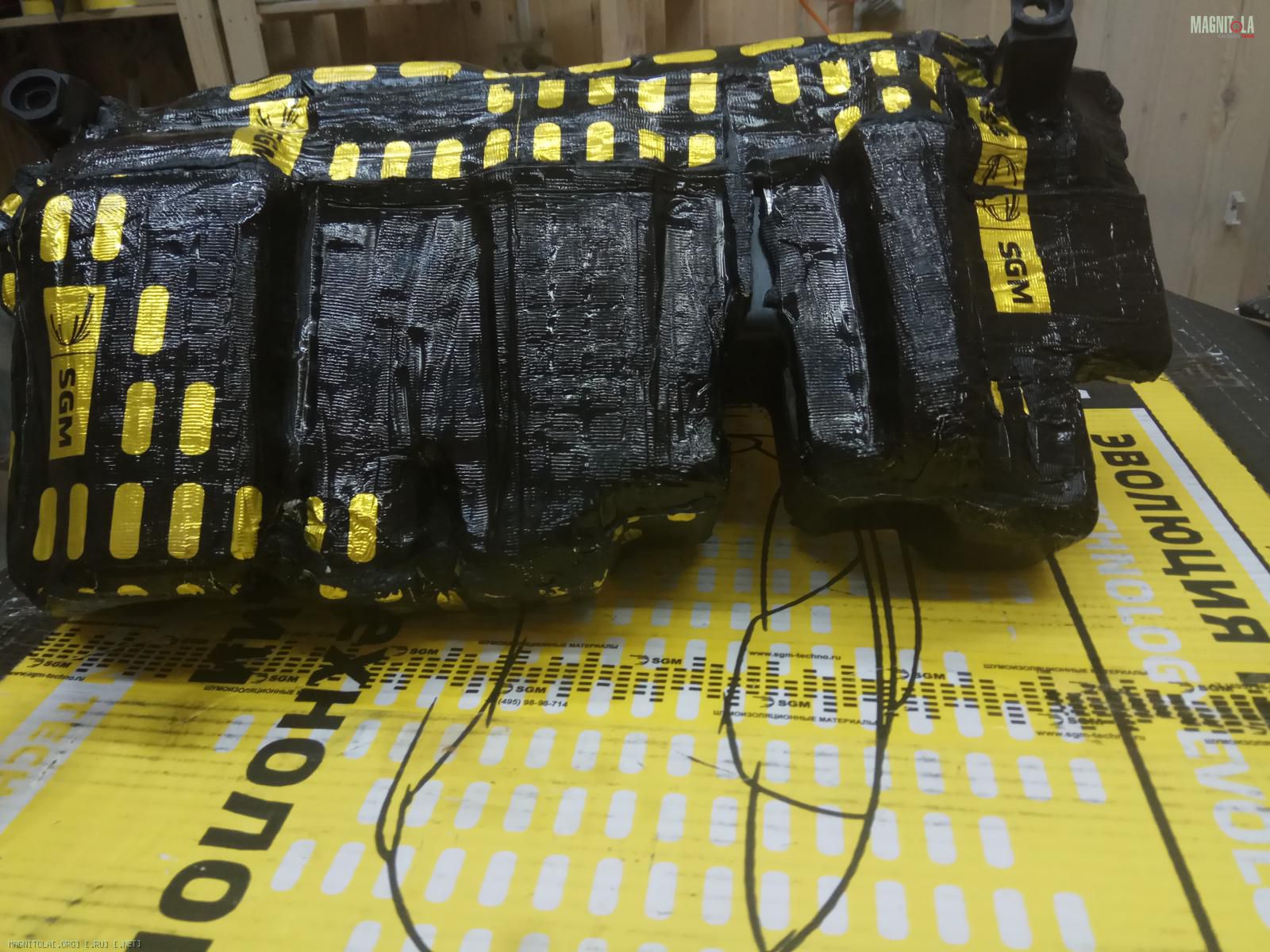

Корпус штатного сабвуфера обклеивается супер жесткой СГМ Броня 5мм.

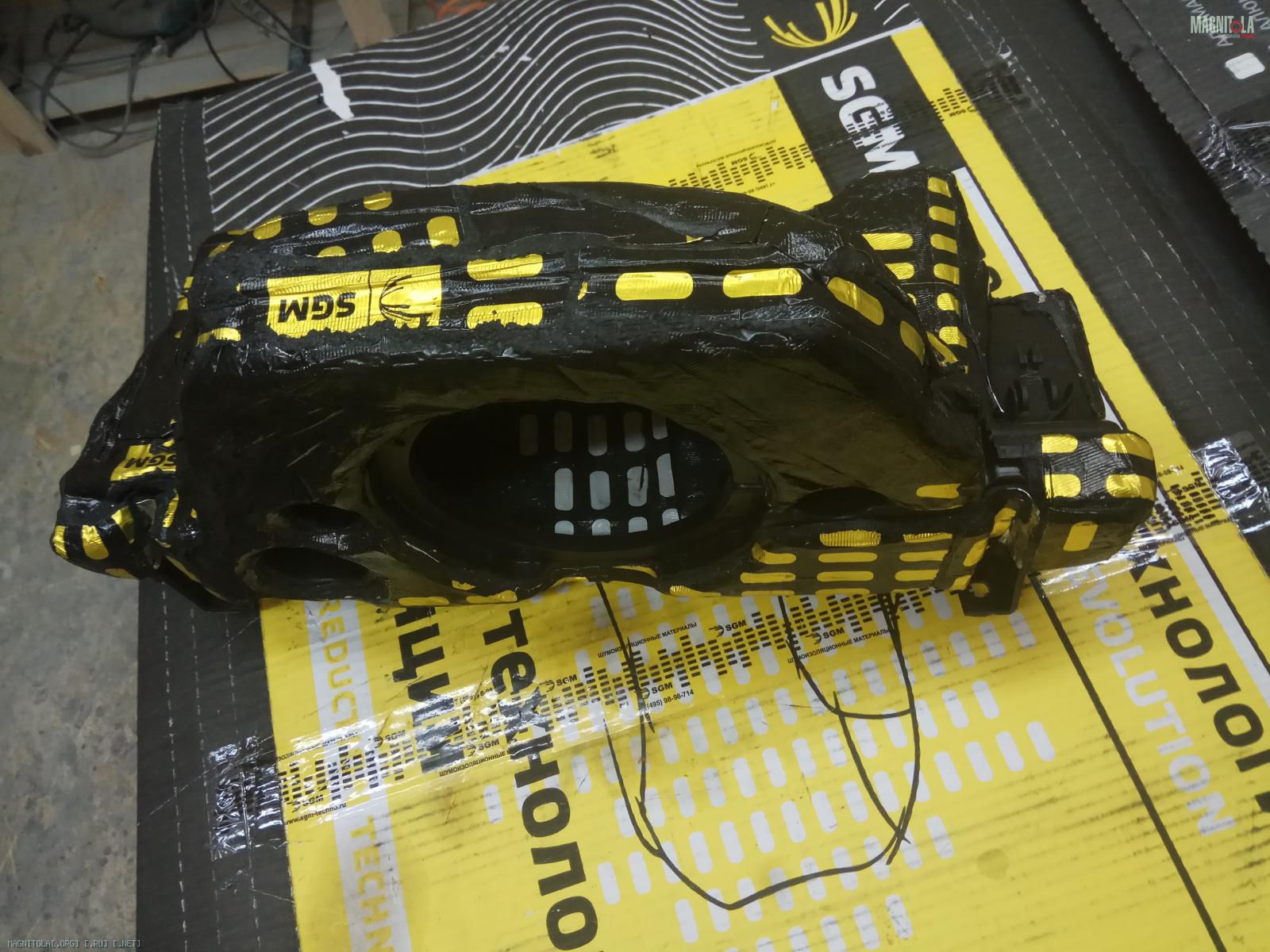

Затем виброй 4мм.

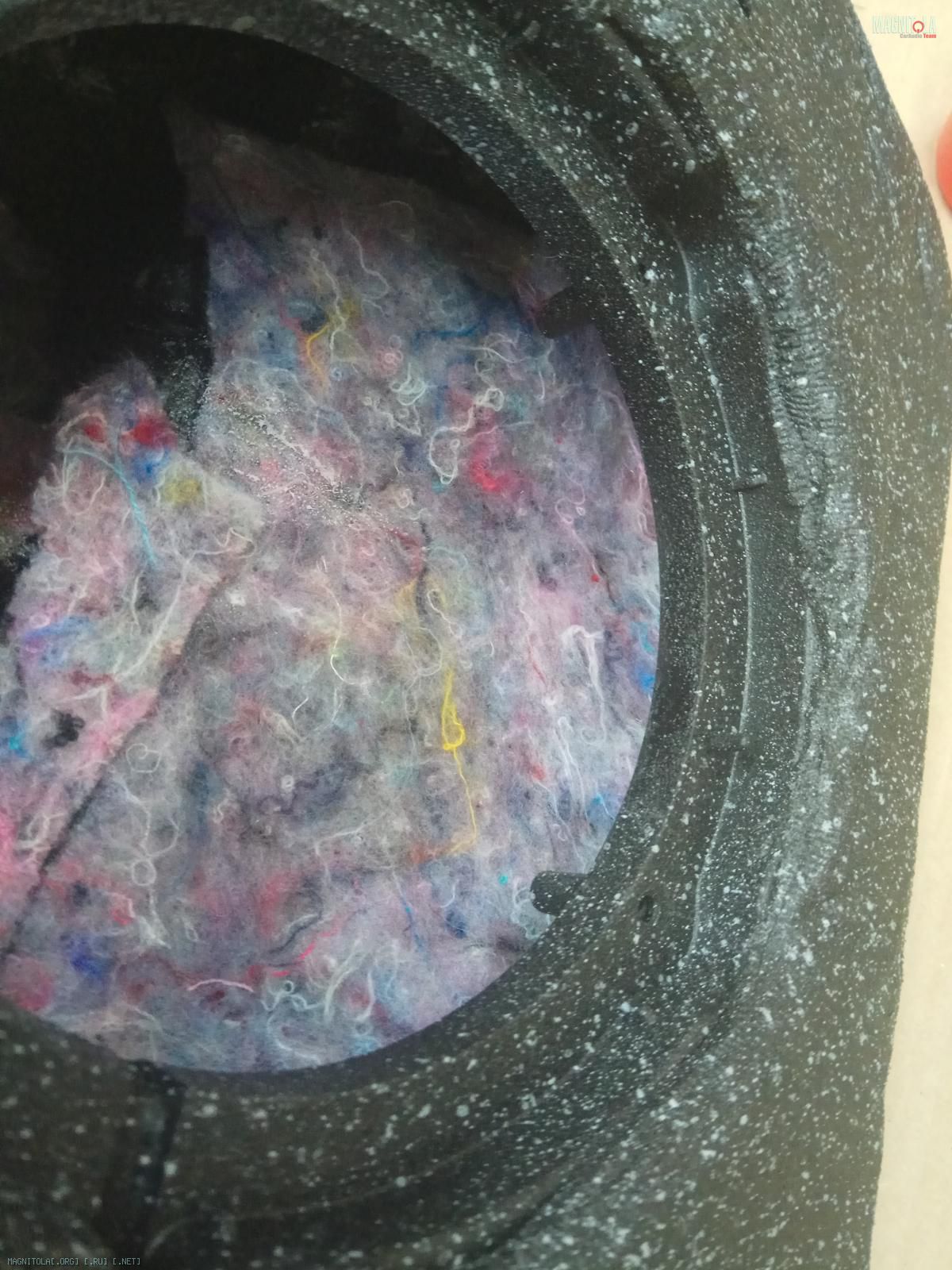

Акустическое демпфирование.
Покраска...

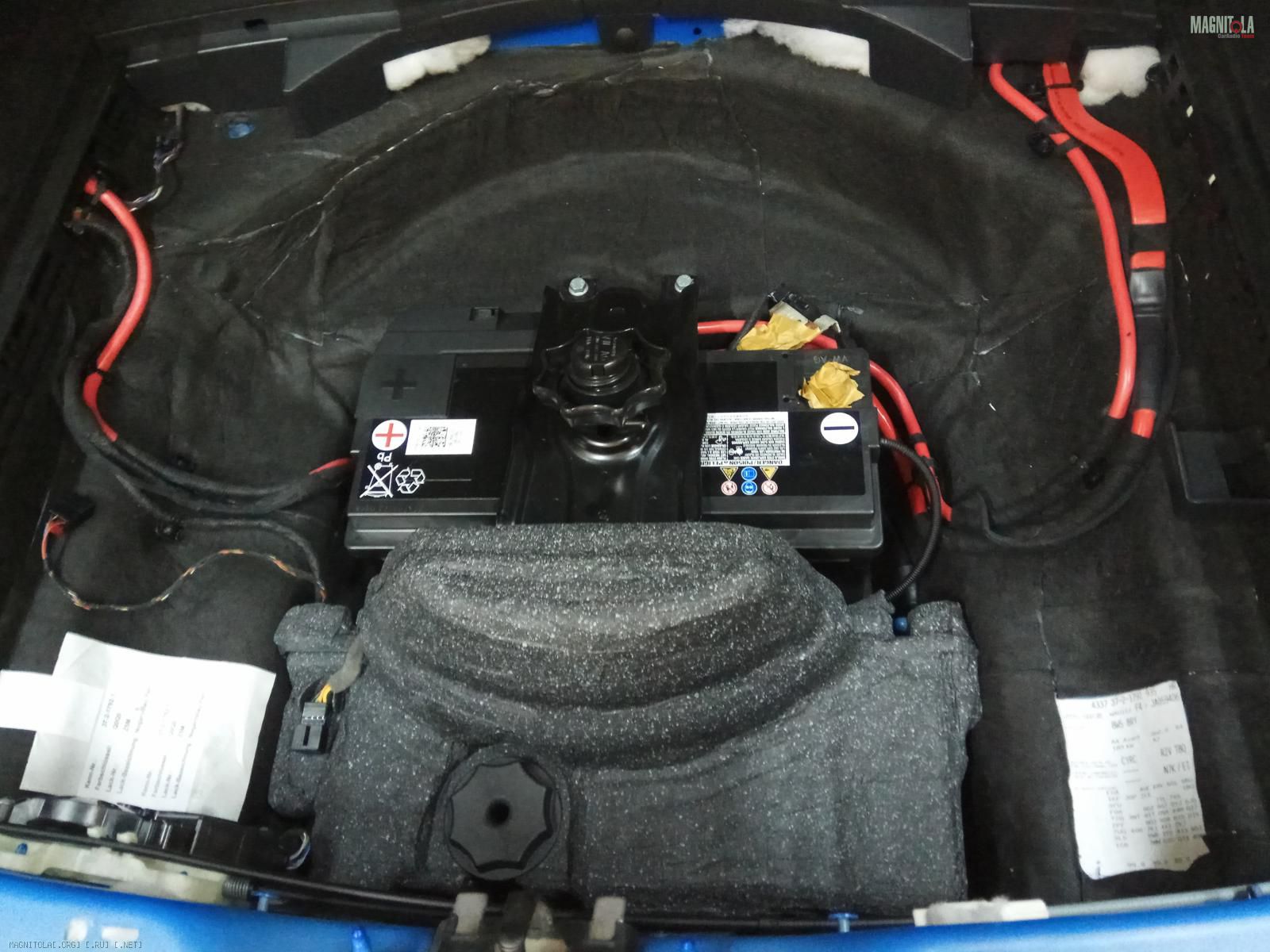

Установка на место.
Играть он практически не будет, будет другая реализация сабового звена.
Но все же его подготовили по всем канонам.
Вложение 1241462 Вложение 1241464 Вложение 1241466 Вложение 1241468 Вложение 1241470 Вложение 1241472 Вложение 1241474 Вложение 1241476 Вложение 1241478 Вложение 1241480 Вложение 1241482 Вложение 1241484 Вложение 1241486

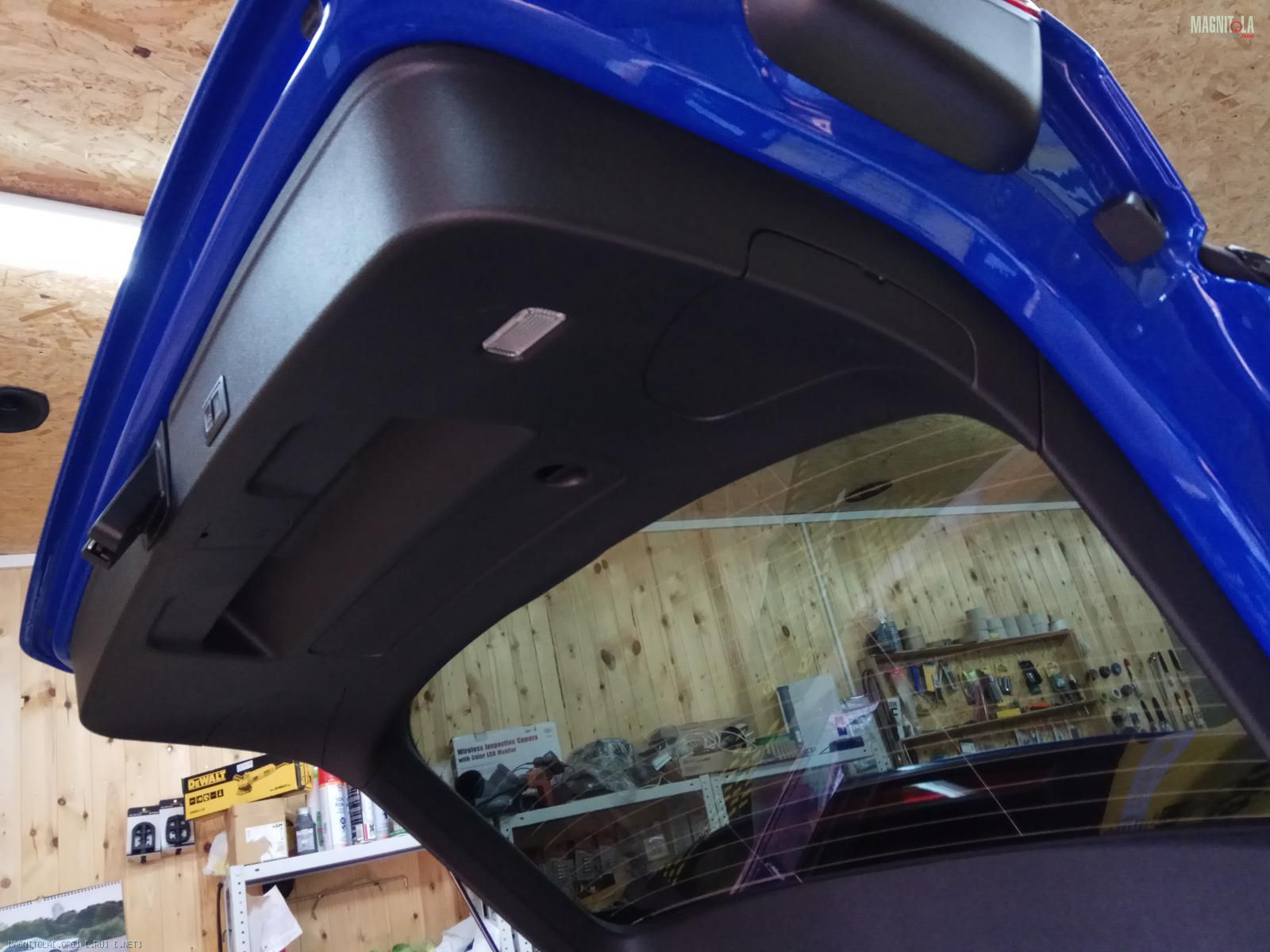

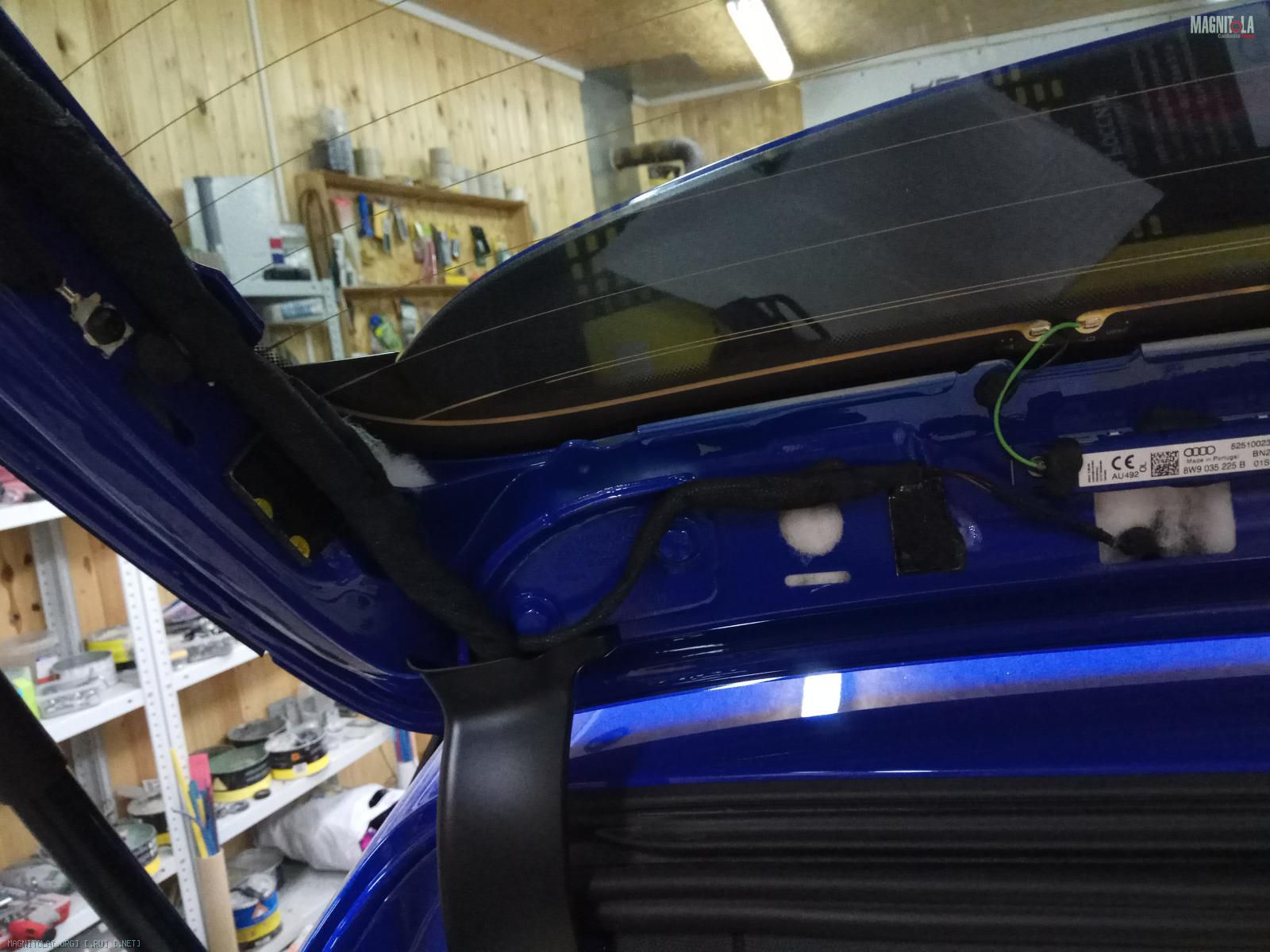

Пятая дверь...

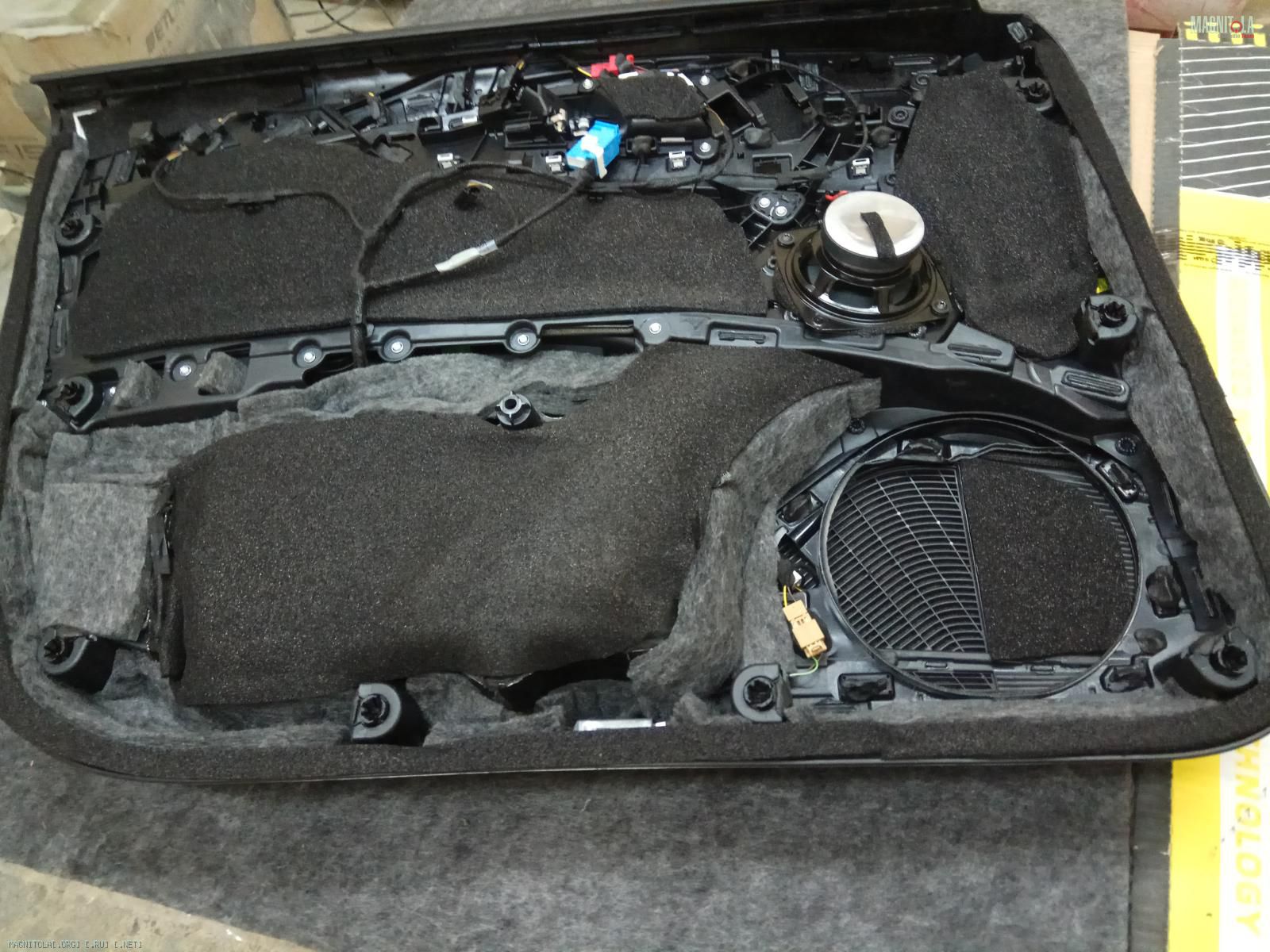

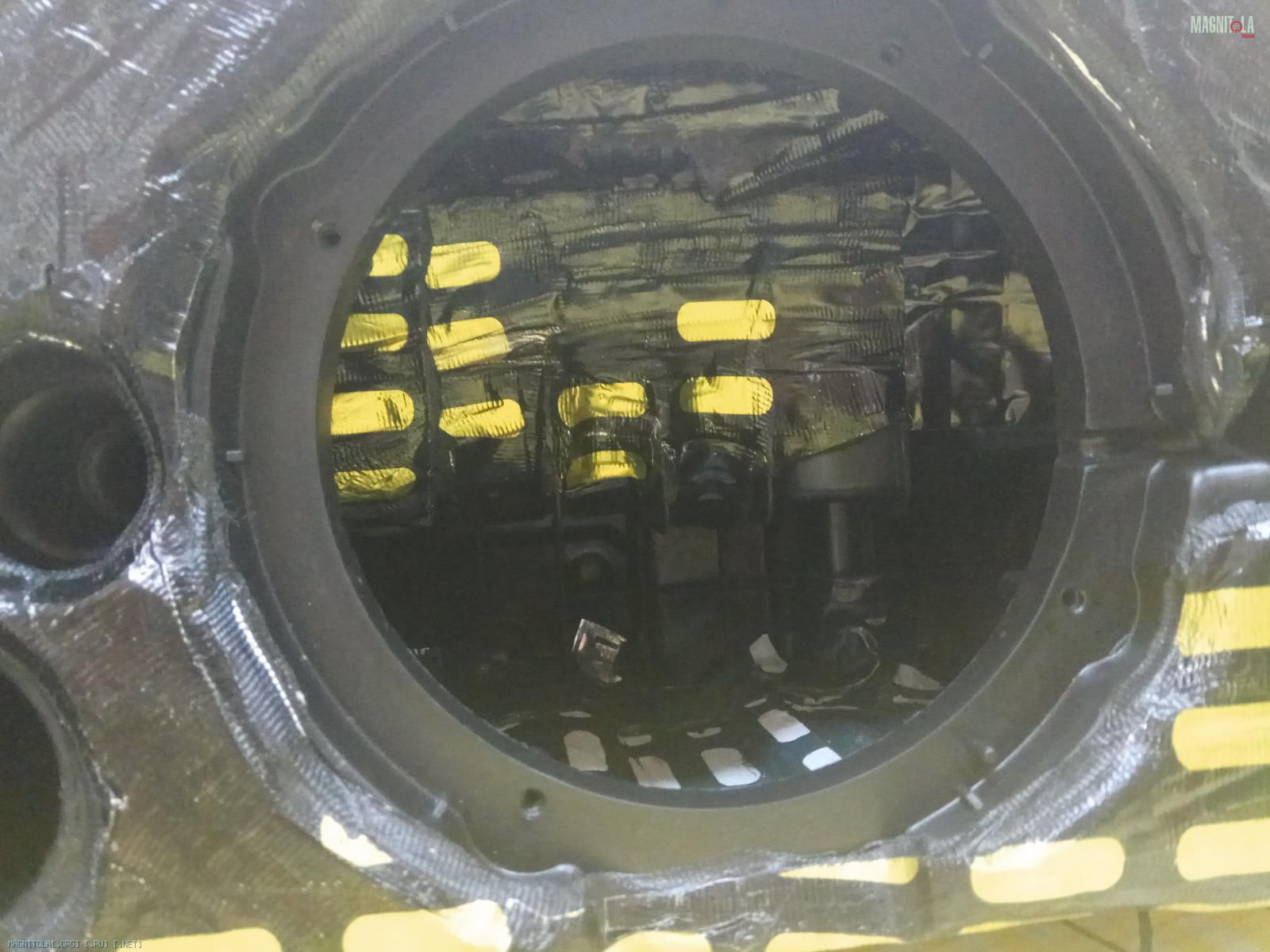

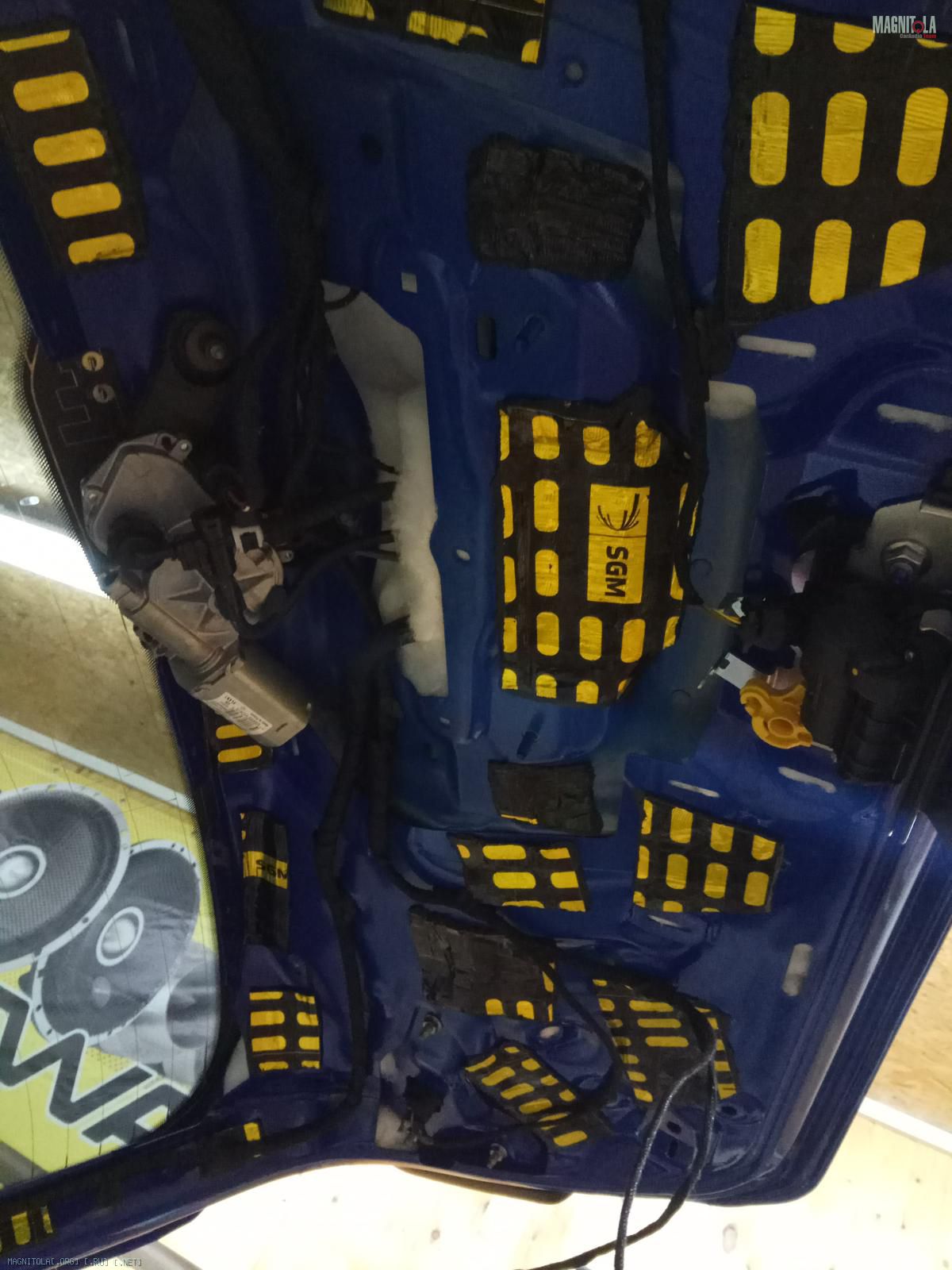

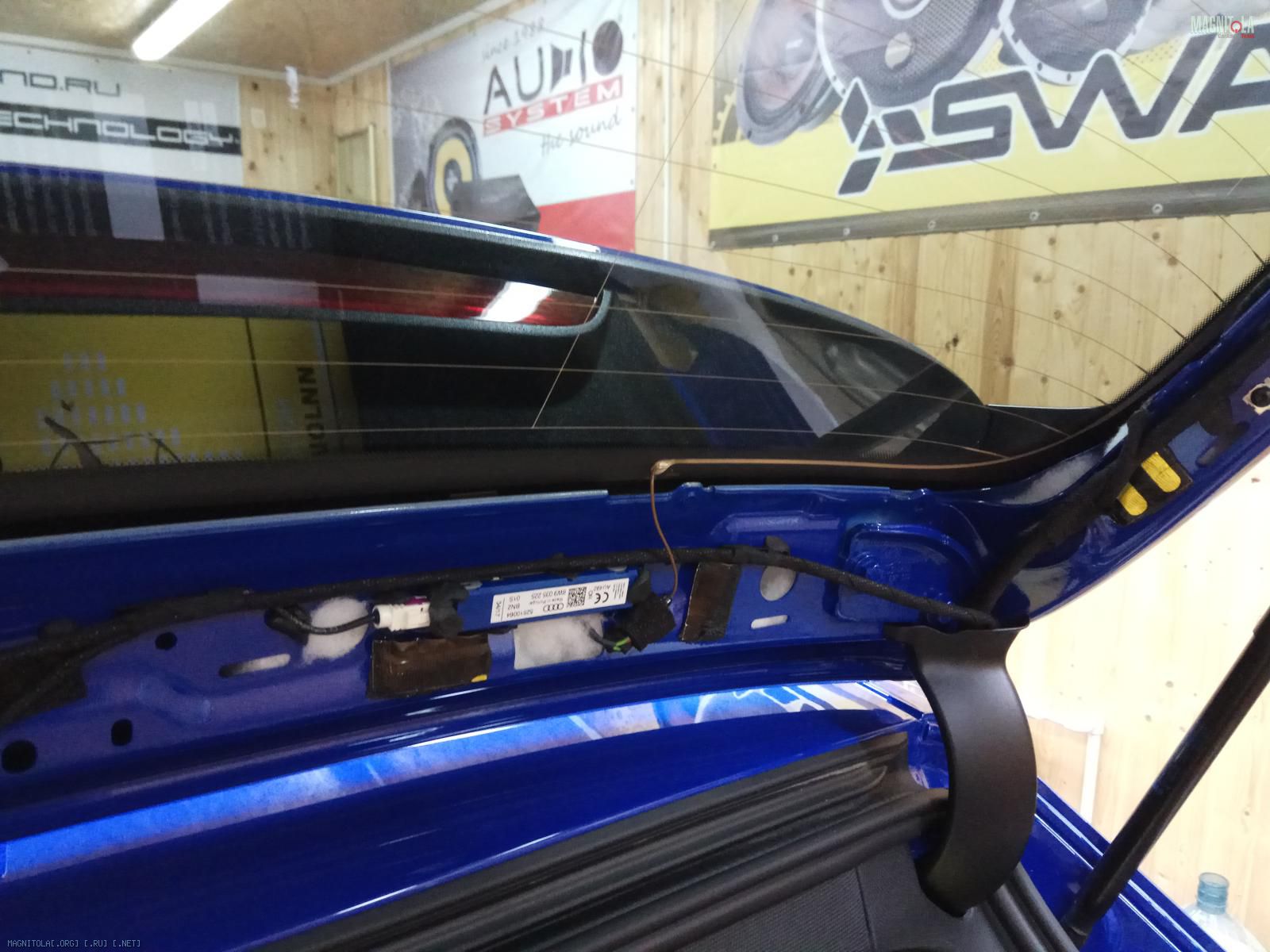

Частично наносится вибра 4мм, греется прикатывается, полости заполняются звукопоглощающим материалом...

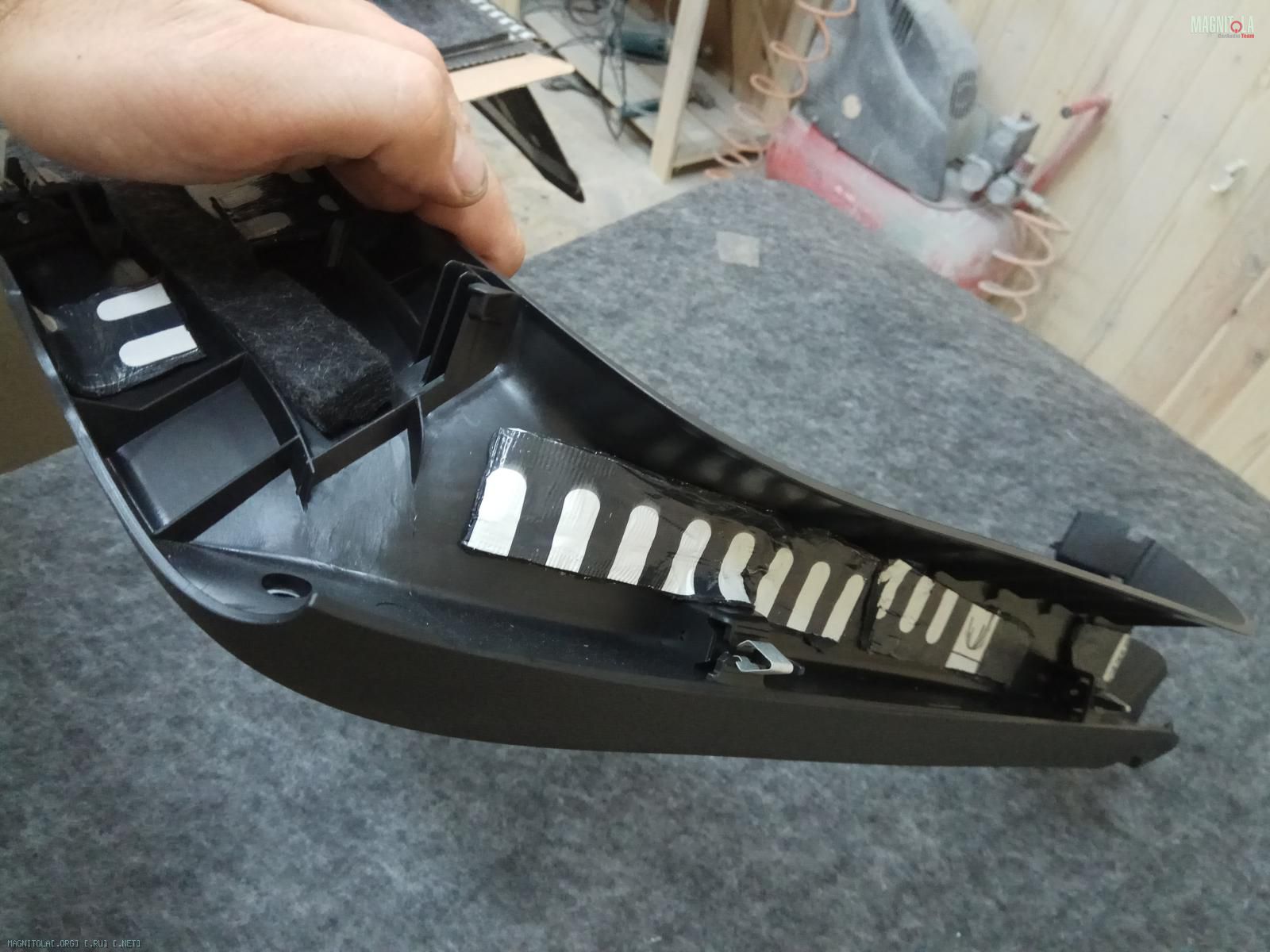

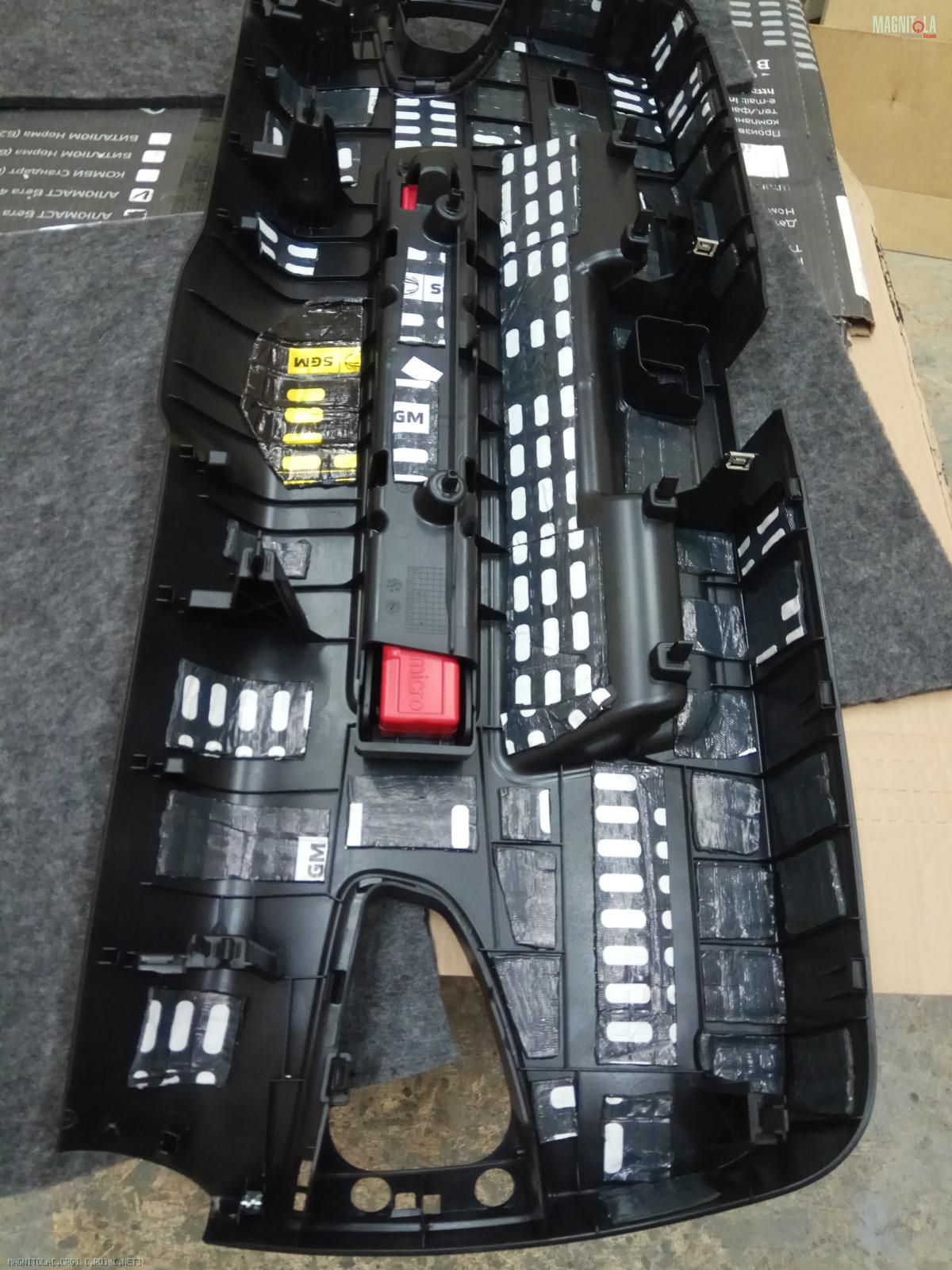

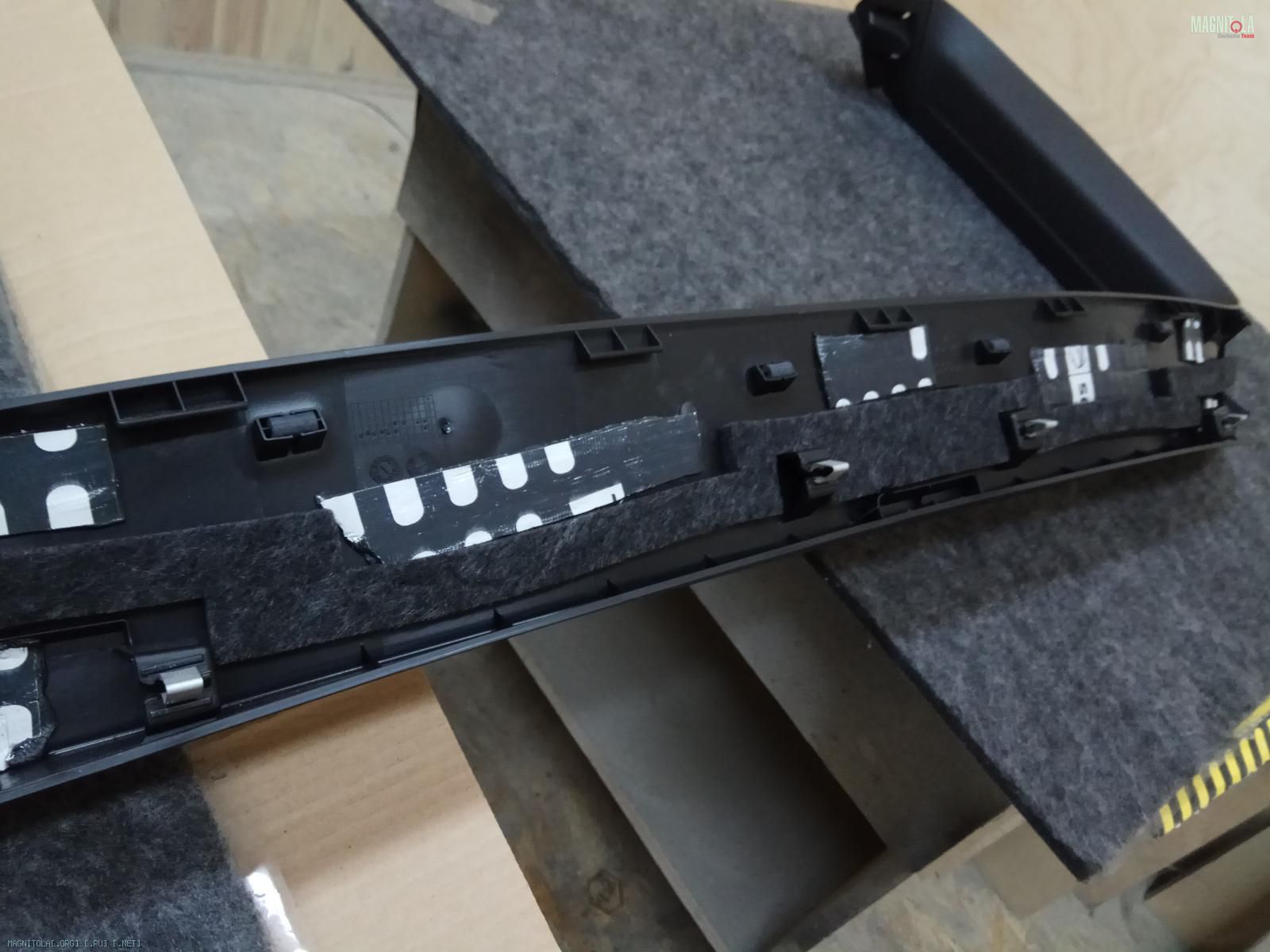

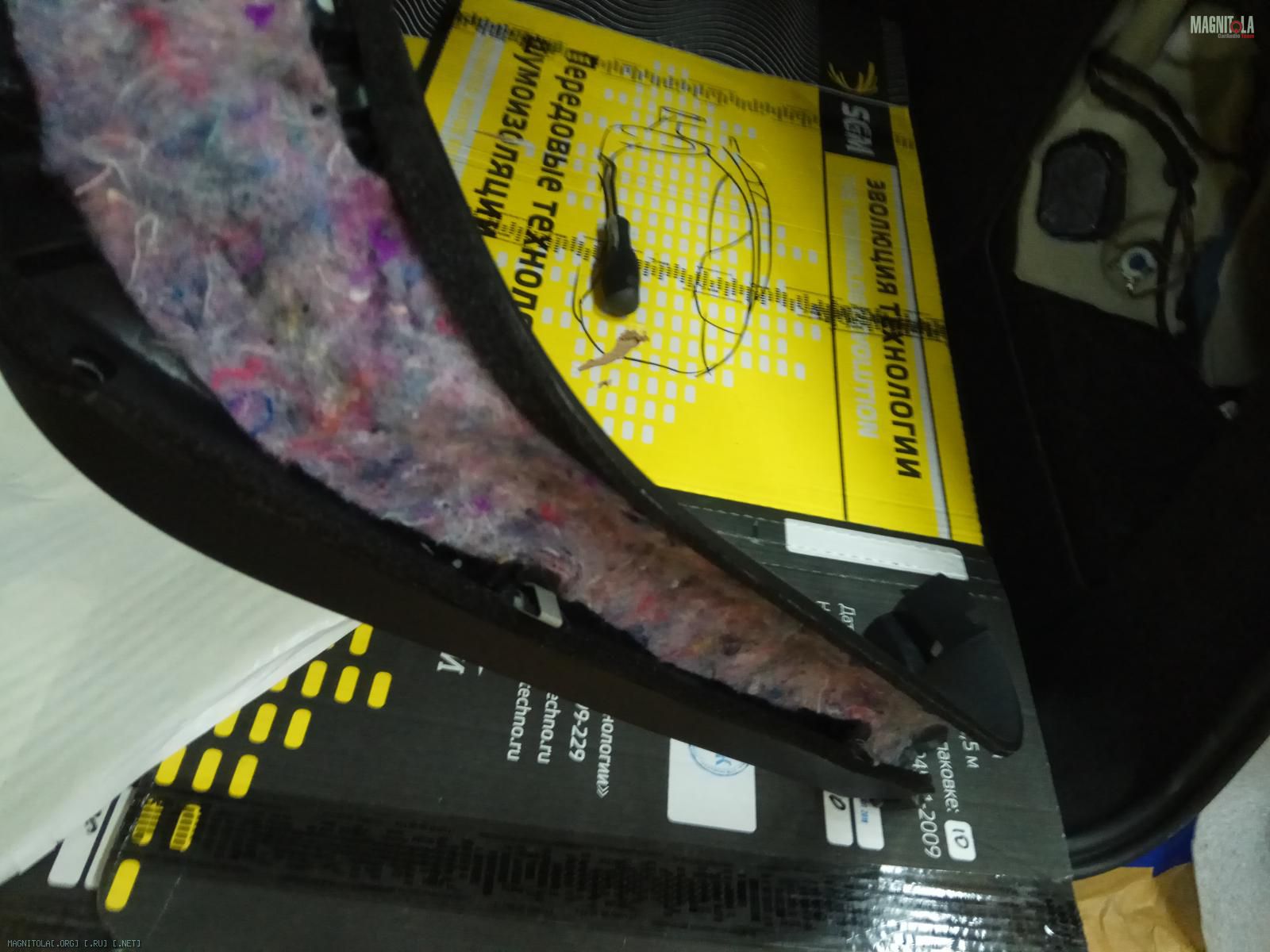

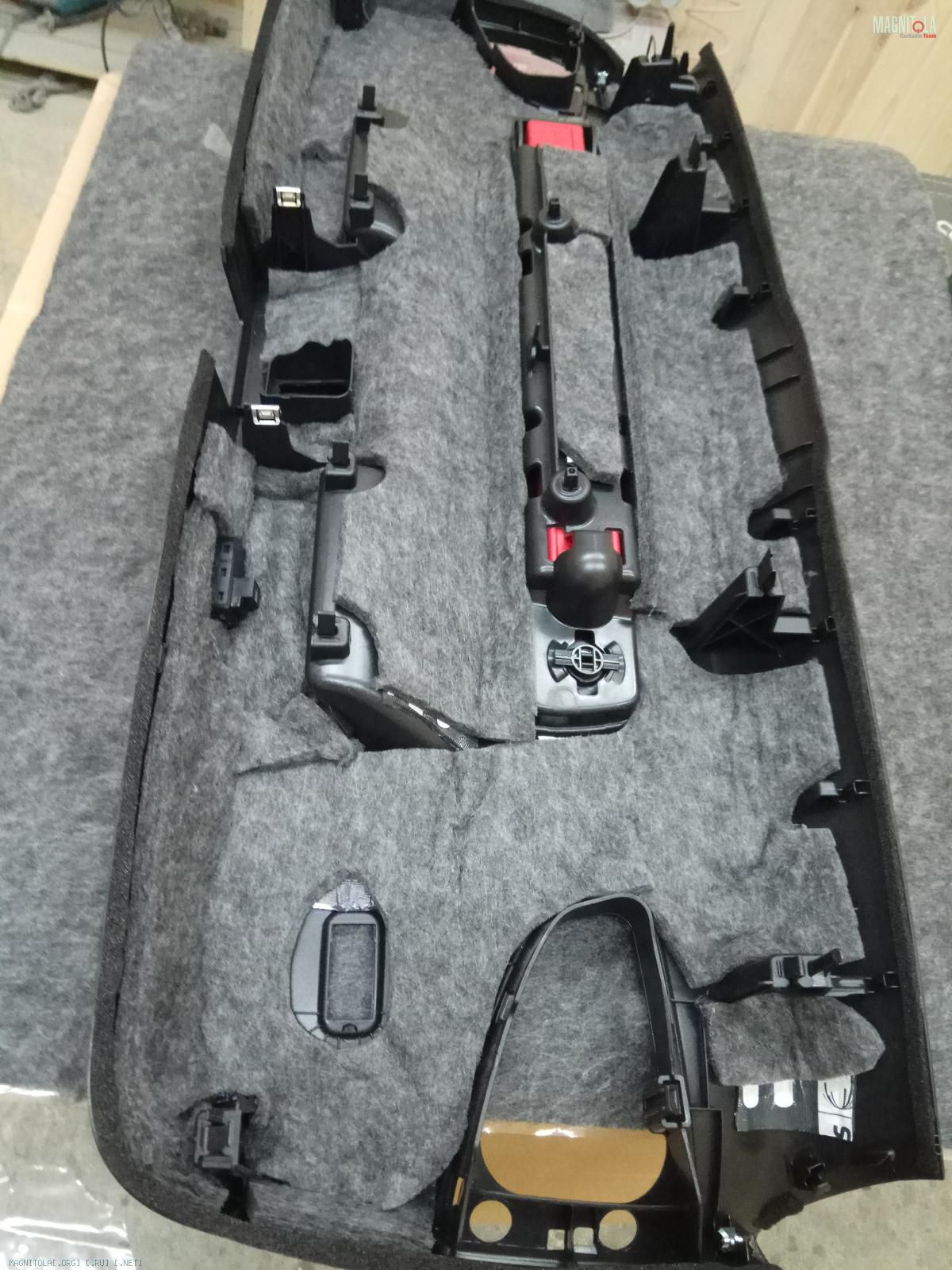

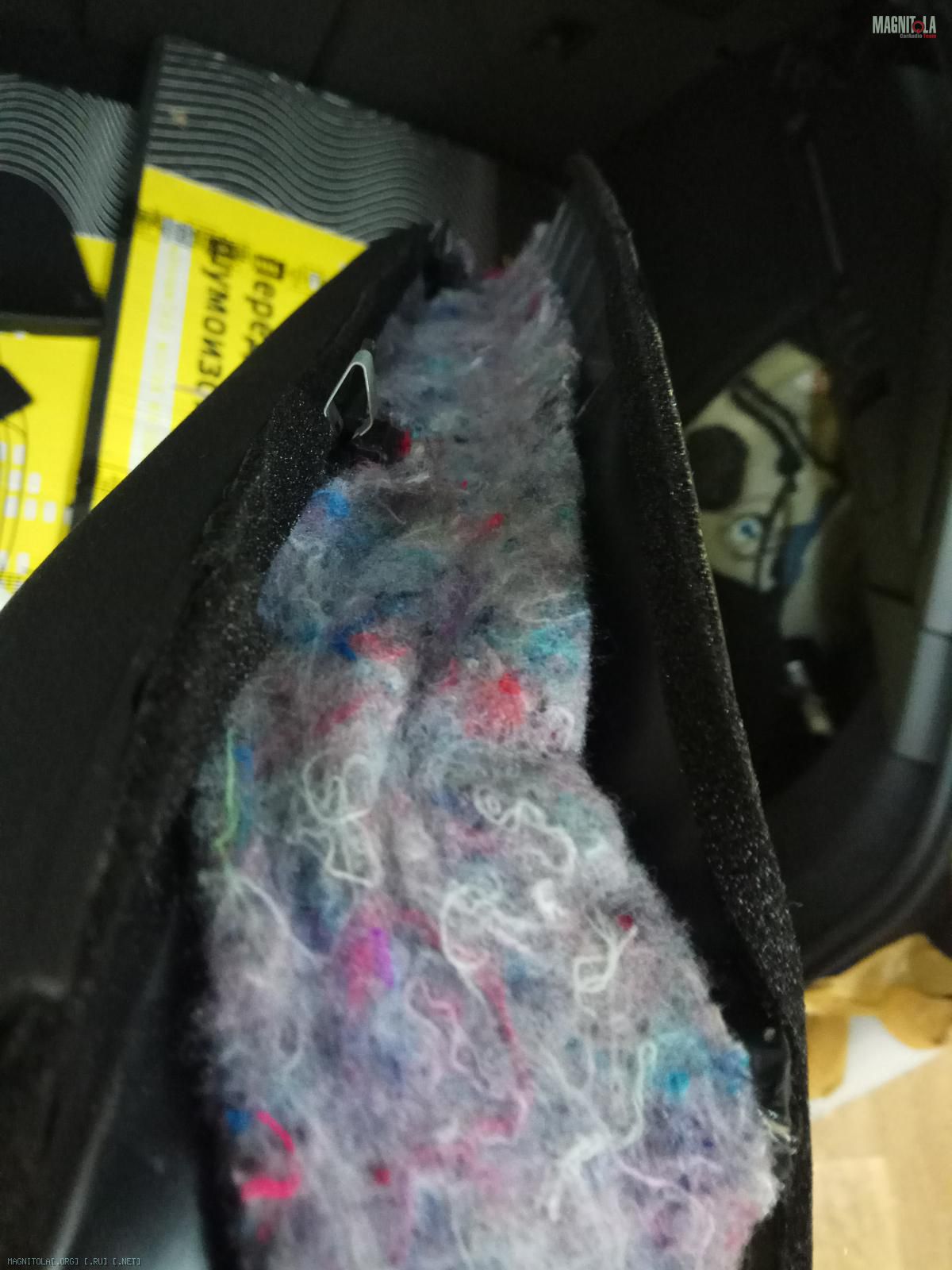

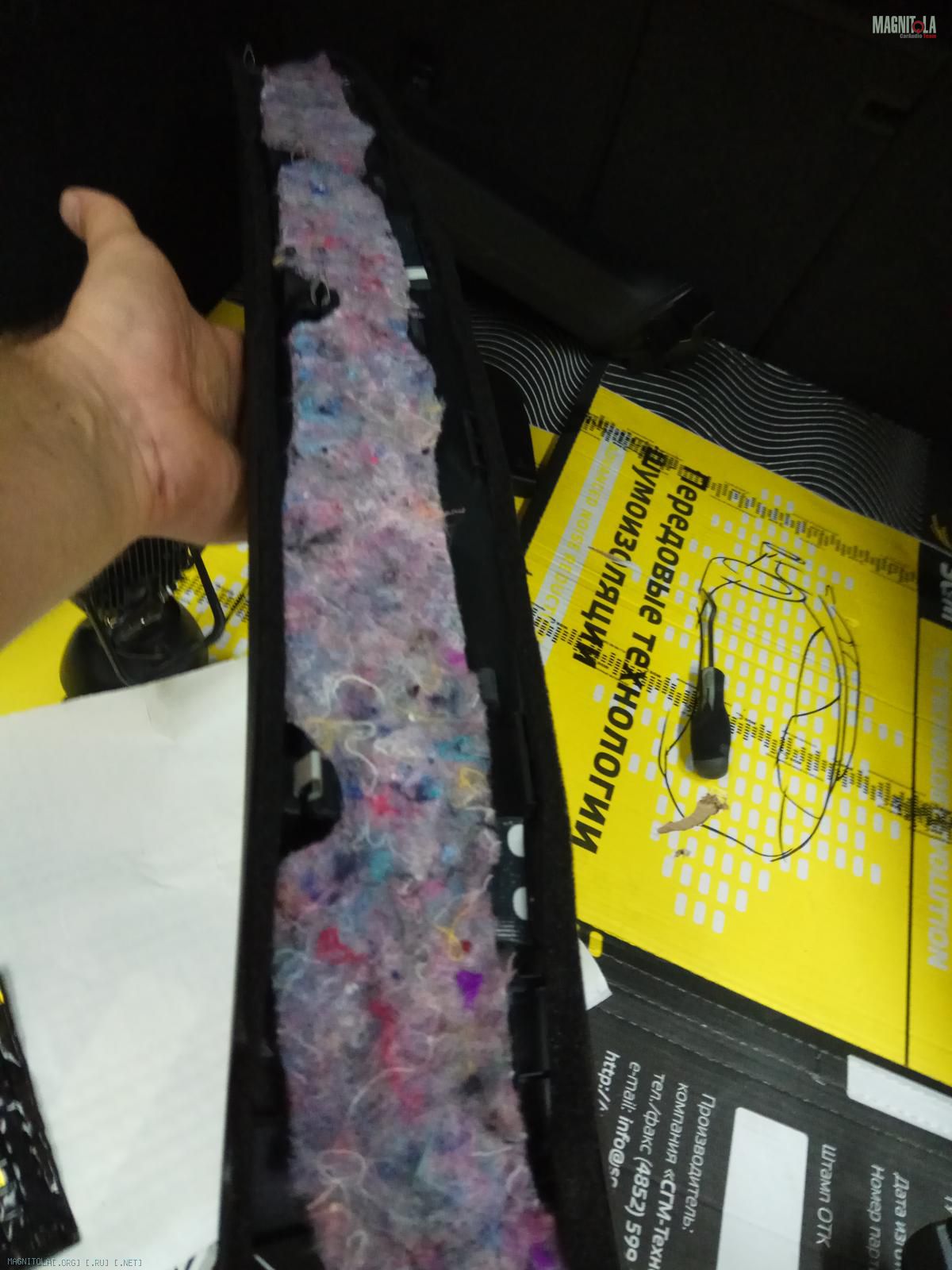

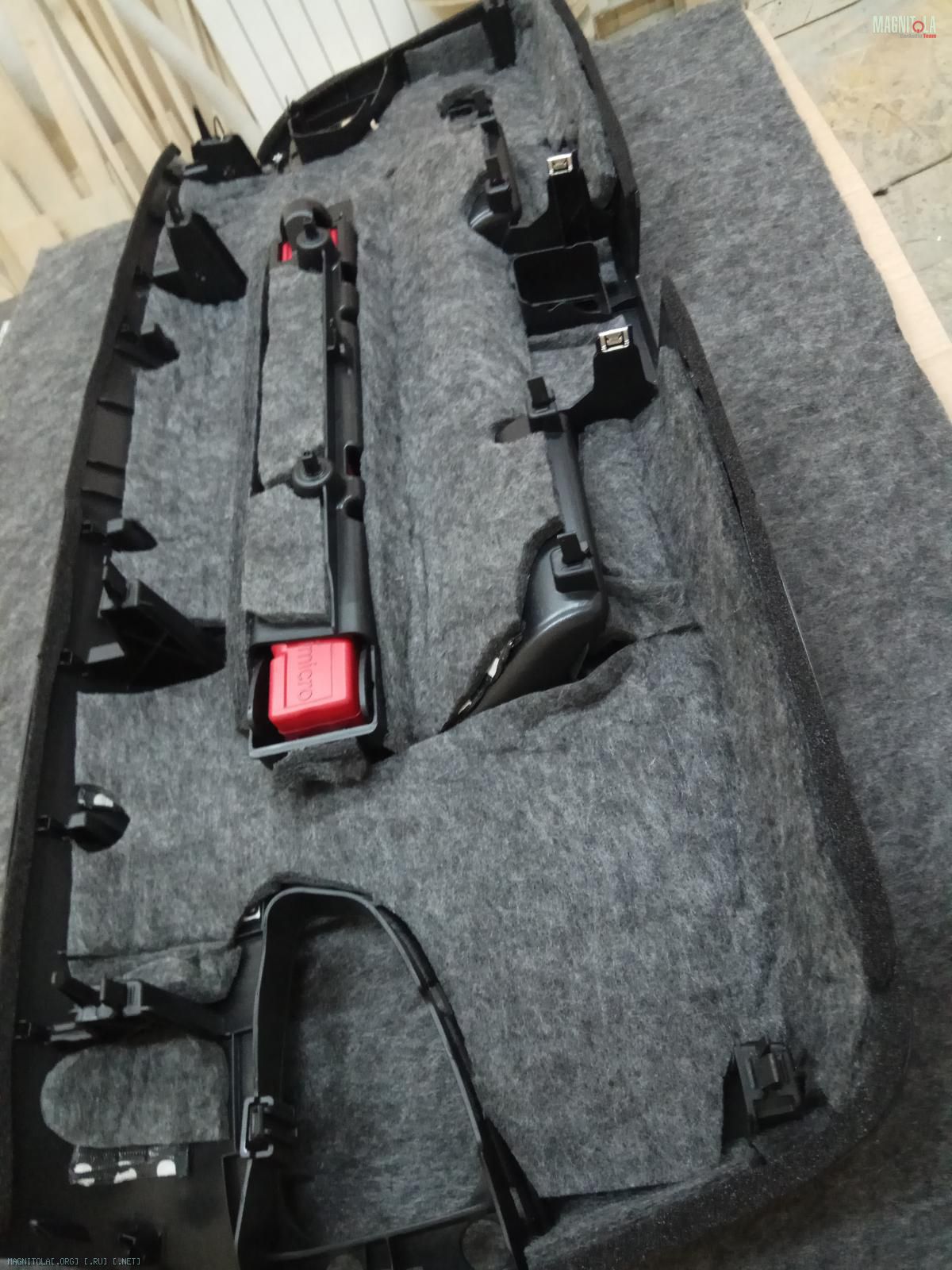

На декоративную крышку и остальные элементы наносим вибру, войлок, уплотнительную ленту по периметру...
Собираем..
Вложение 1241488 Вложение 1241490 Вложение 1241492 Вложение 1241494 Вложение 1241496 Вложение 1241498 Вложение 1241500 Вложение 1241502 Вложение 1241504 Вложение 1241506 Вложение 1241508 Вложение 1241510 Вложение 1241512 Вложение 1241514 Вложение 1241516 Вложение 1241518 Вложение 1241520 Вложение 1241522

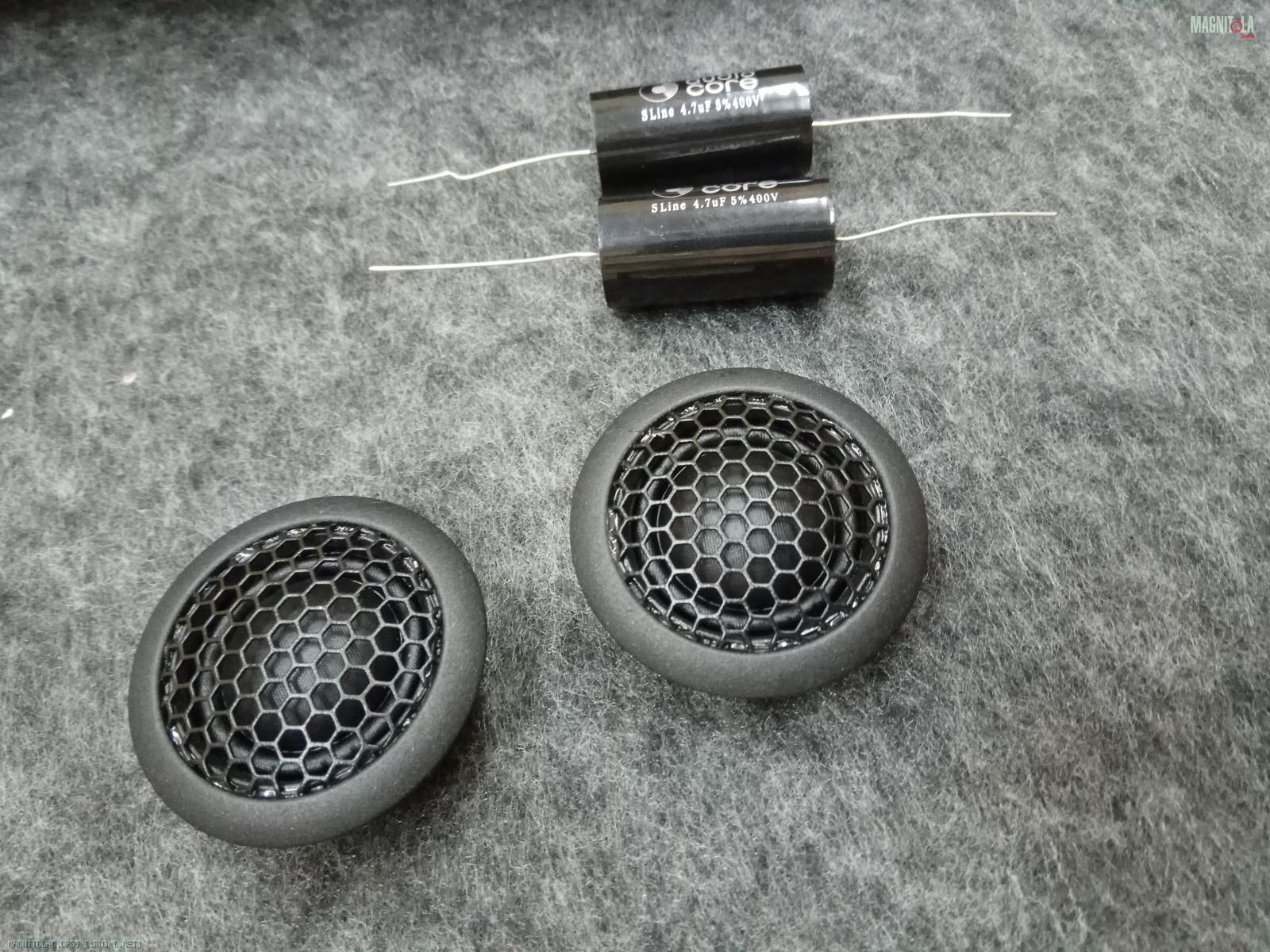

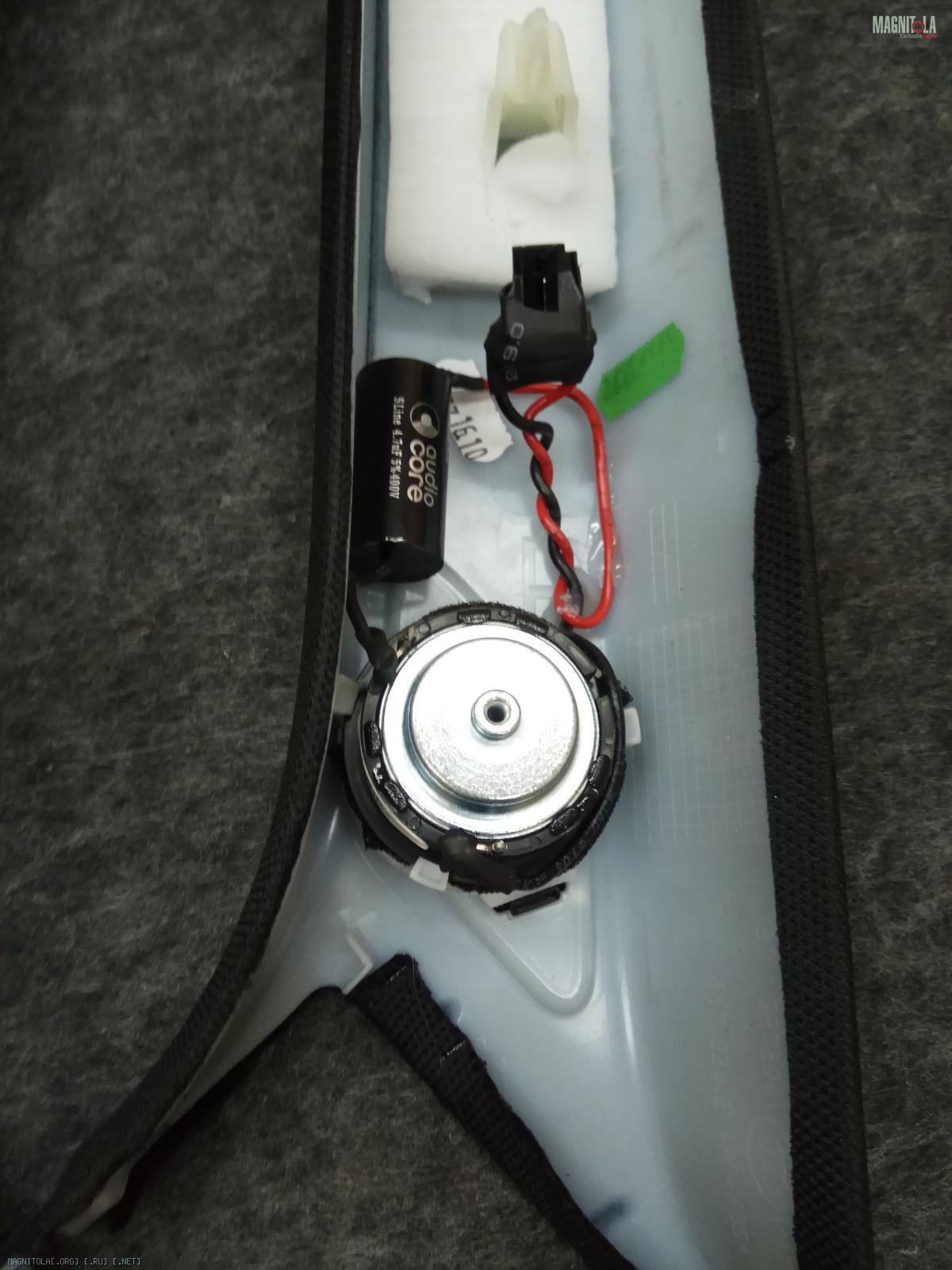

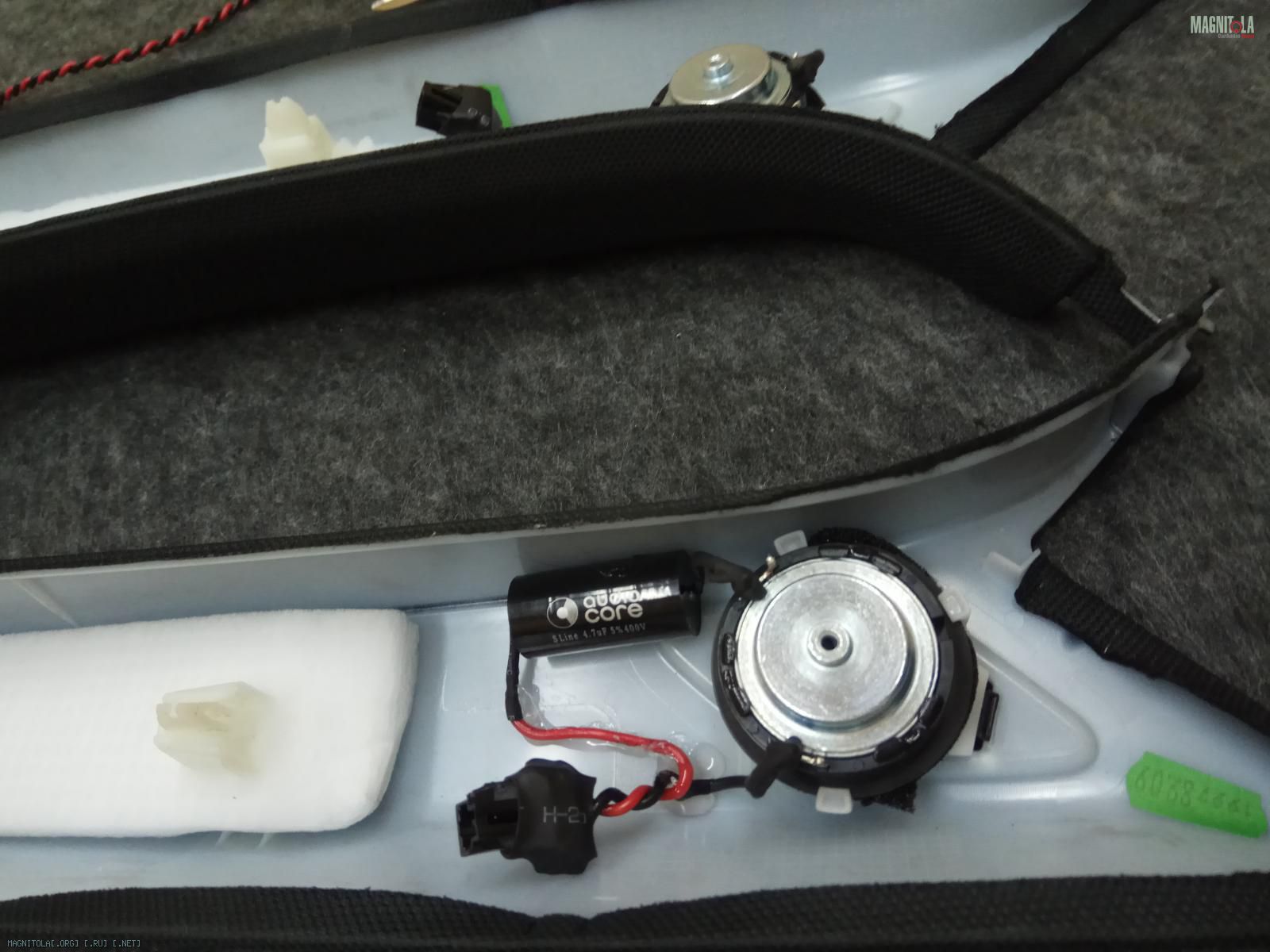

Установка новых ВЧ в штатное место...

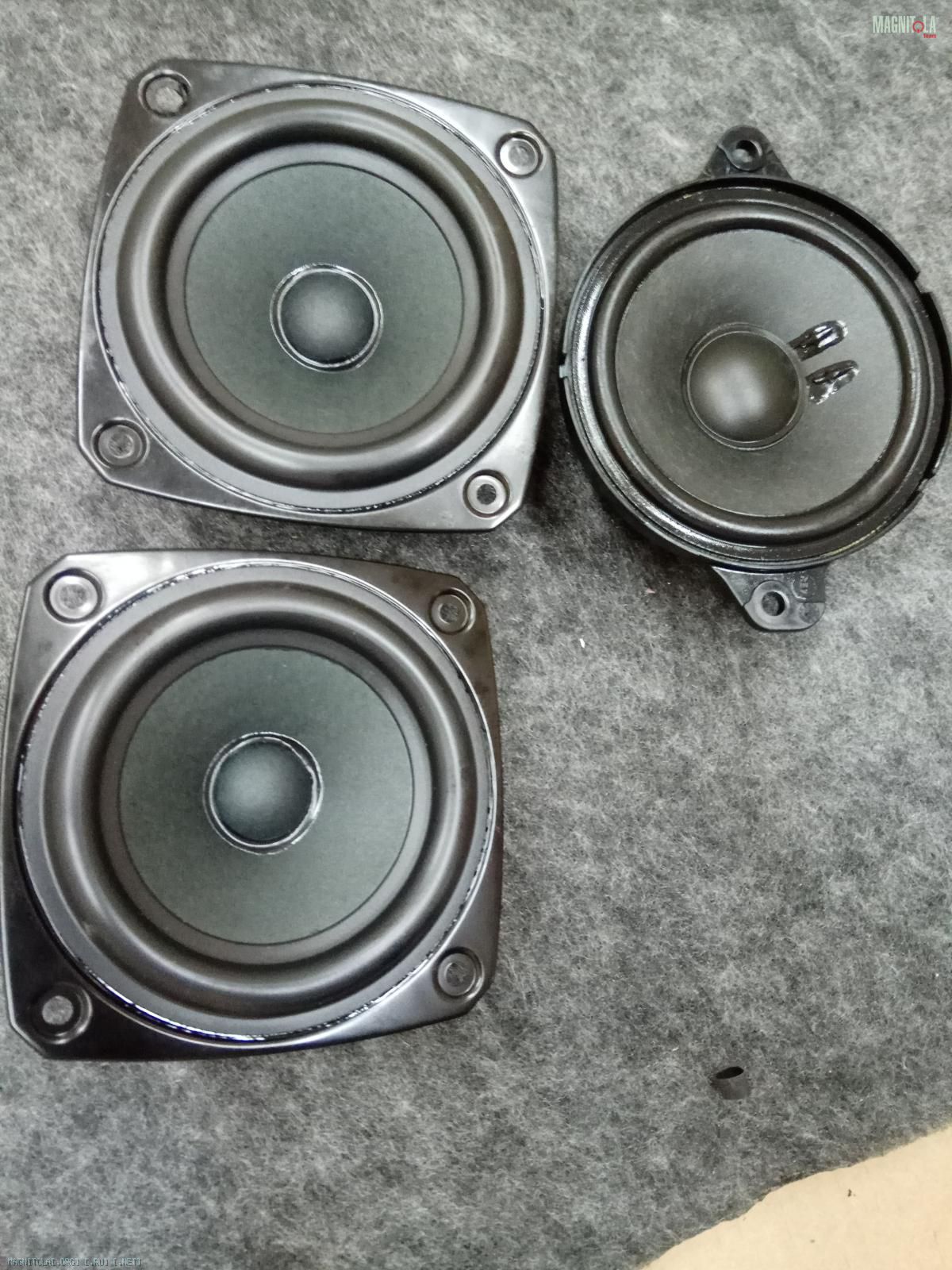

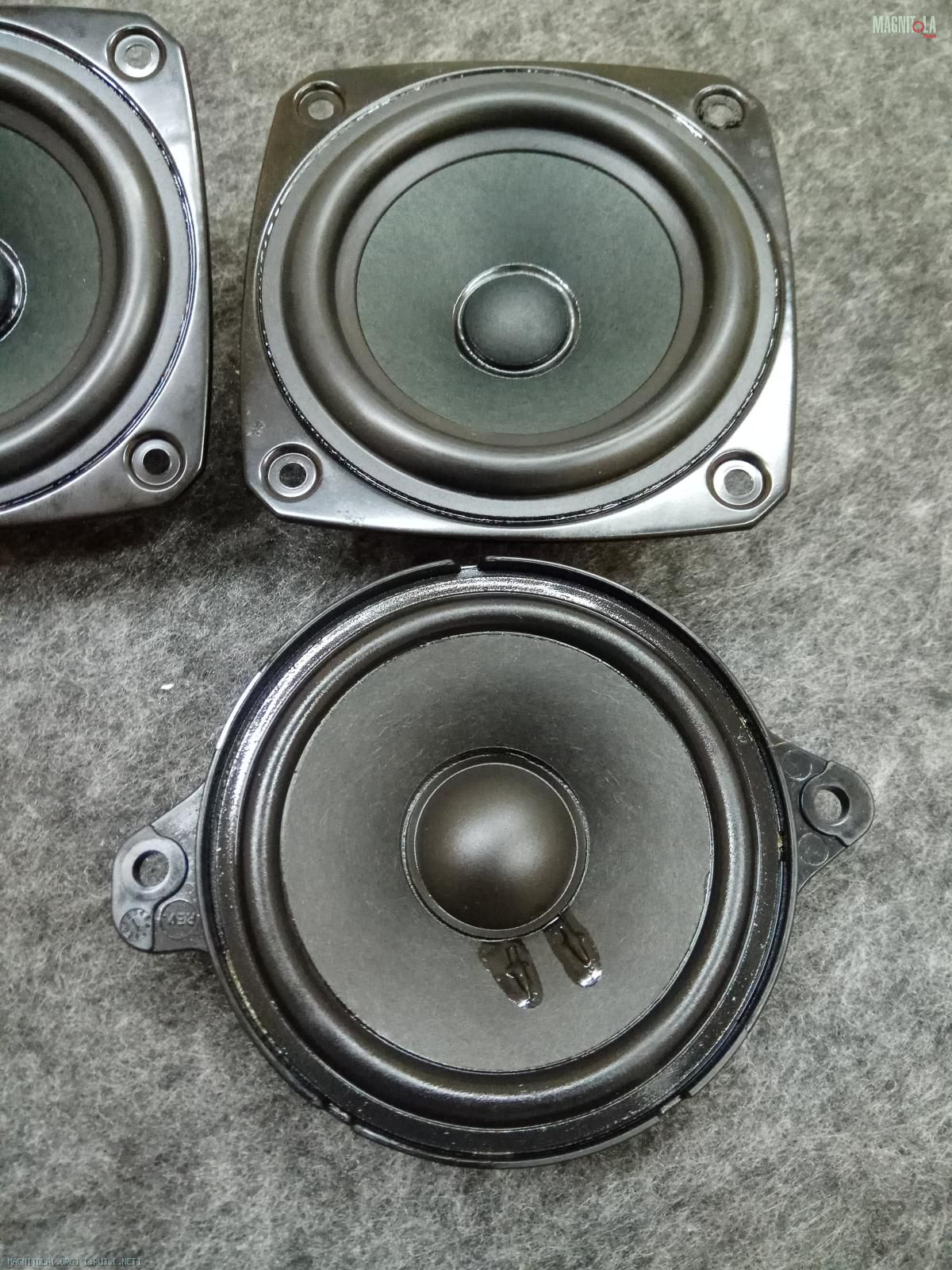

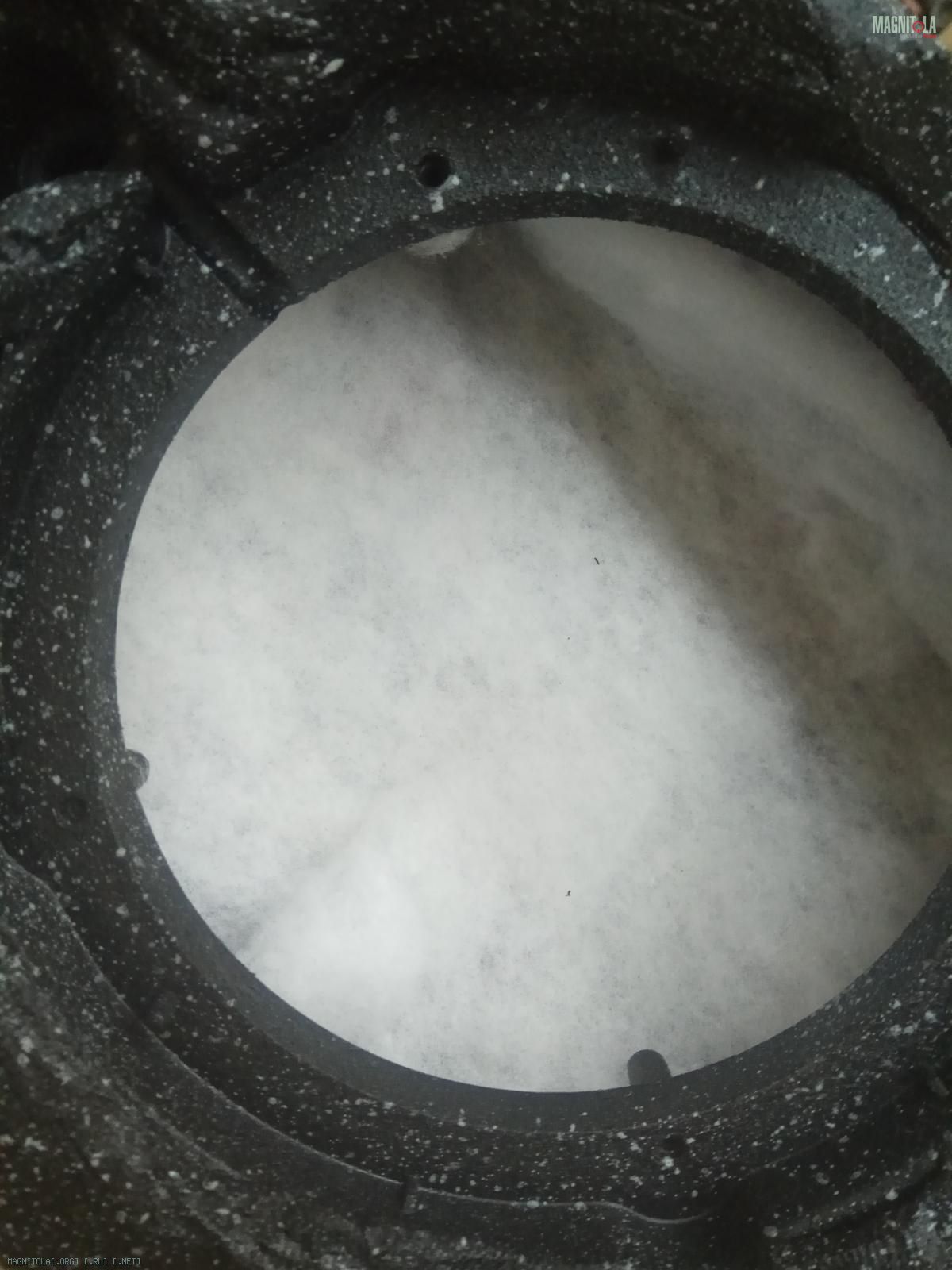

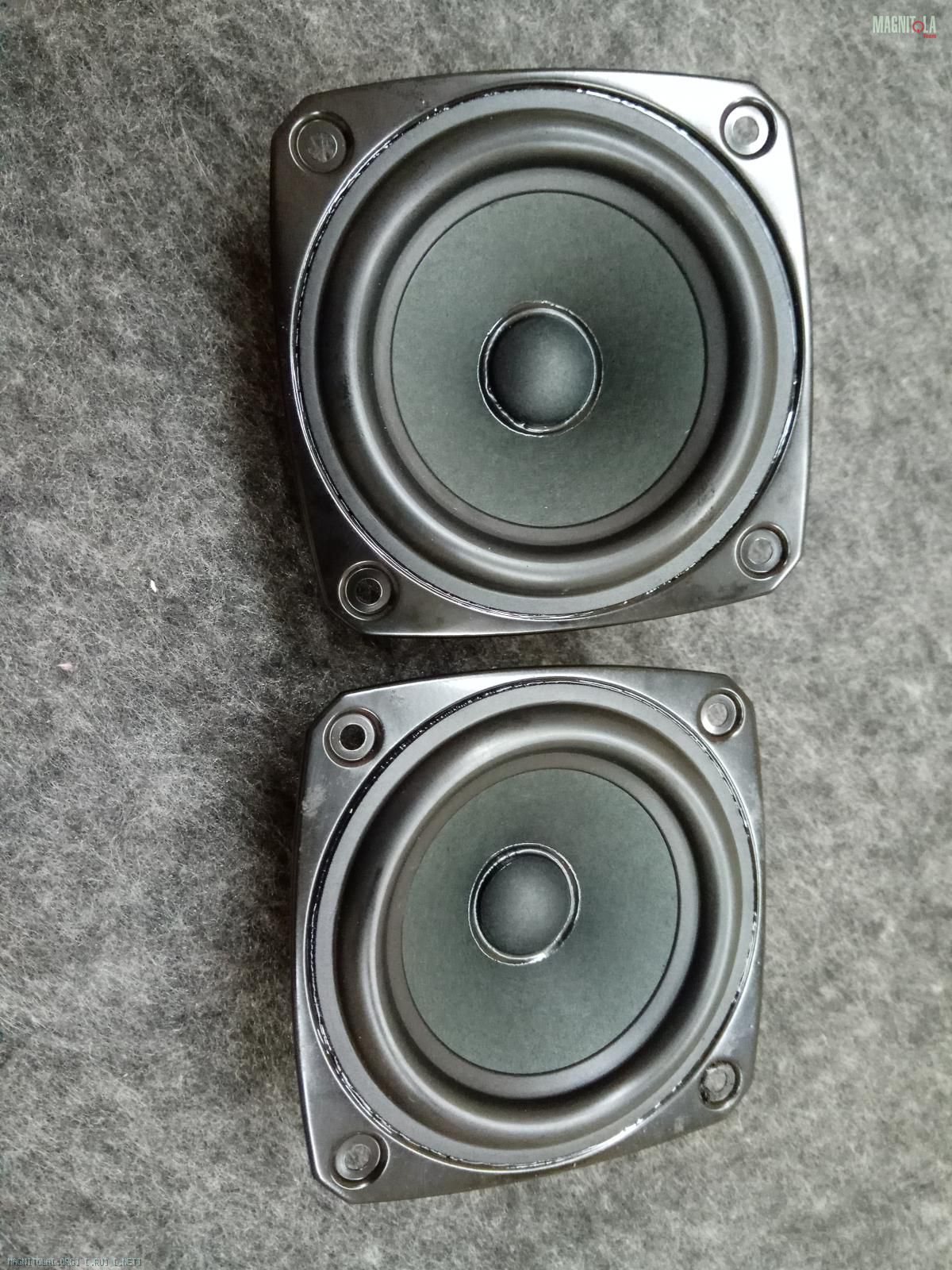

Подобранные музыкальные СЧ для установки в штатное место.
Вложение 1241524 Вложение 1241526 Вложение 1241528
05.09.2018, 20:51
st220

Вложений: 42

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 Avant B9 2.0TFSI

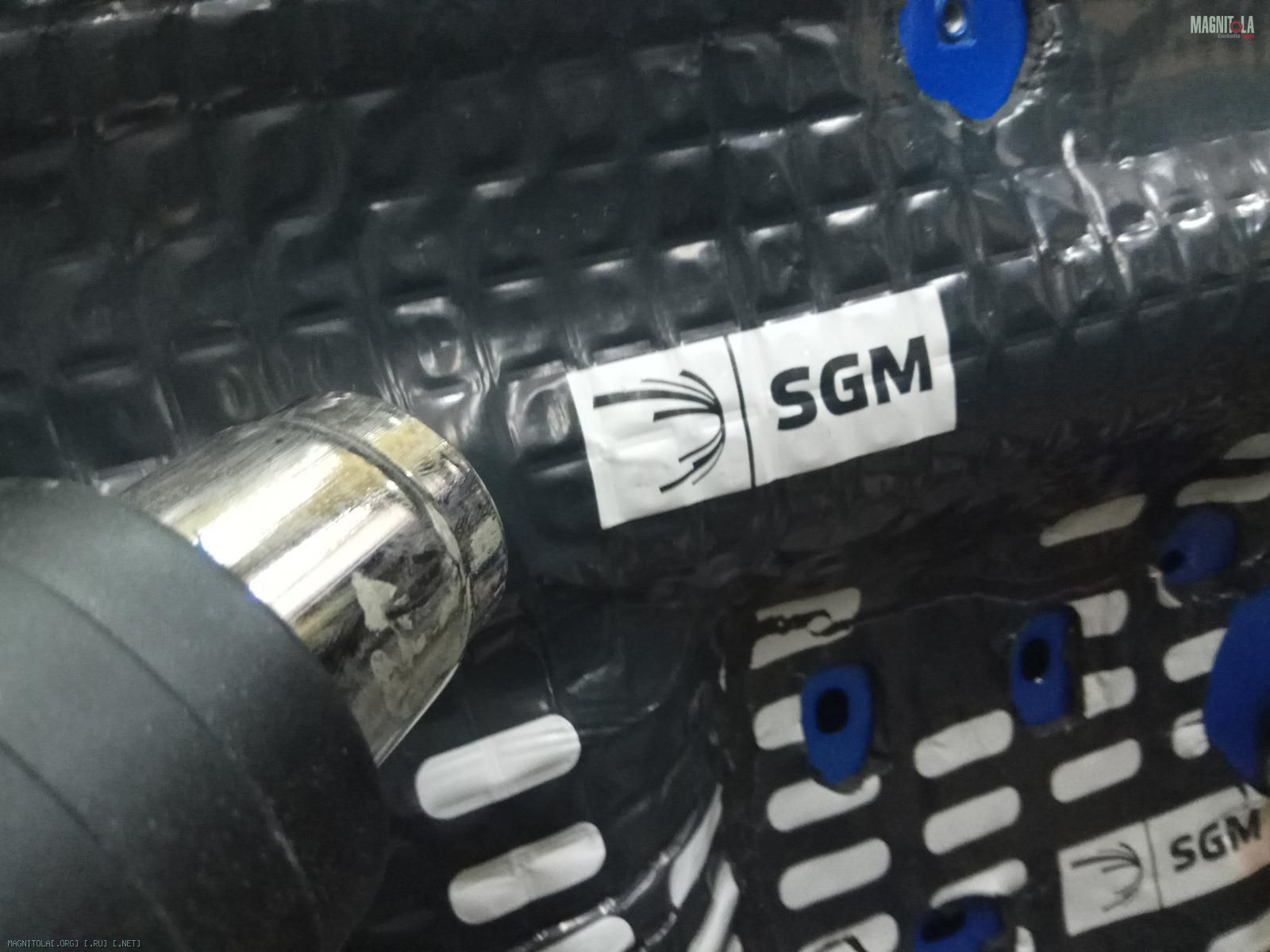

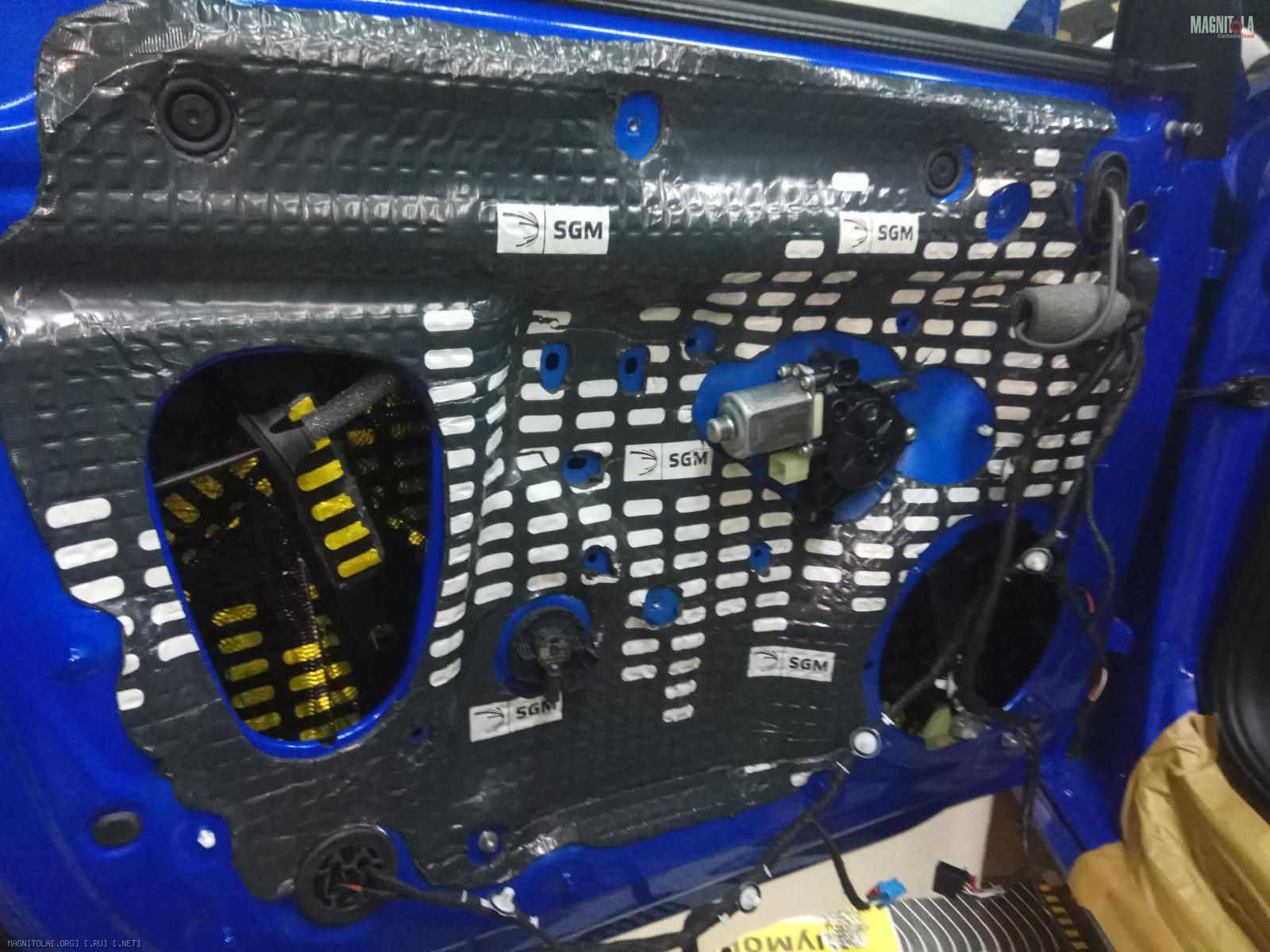

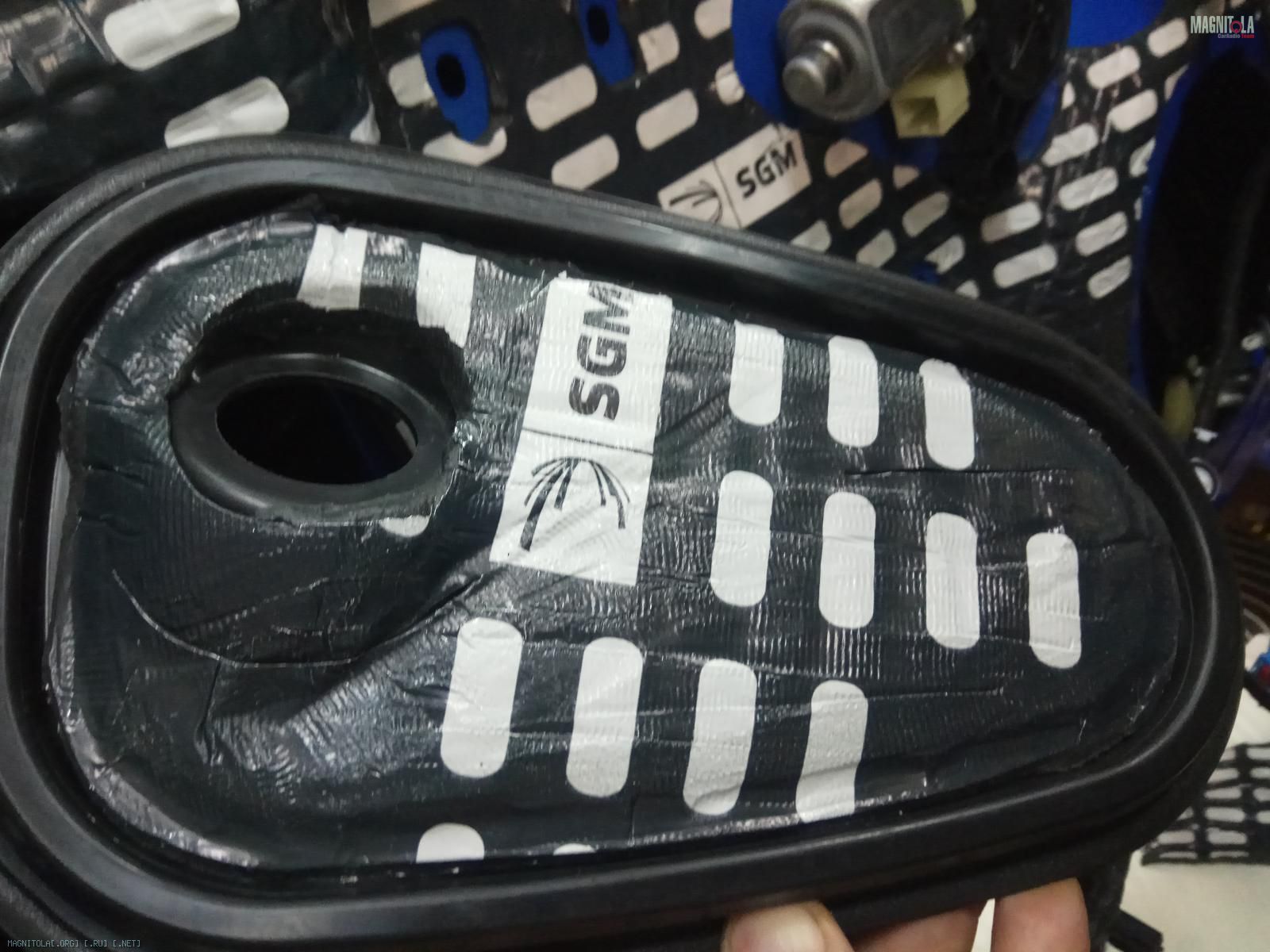

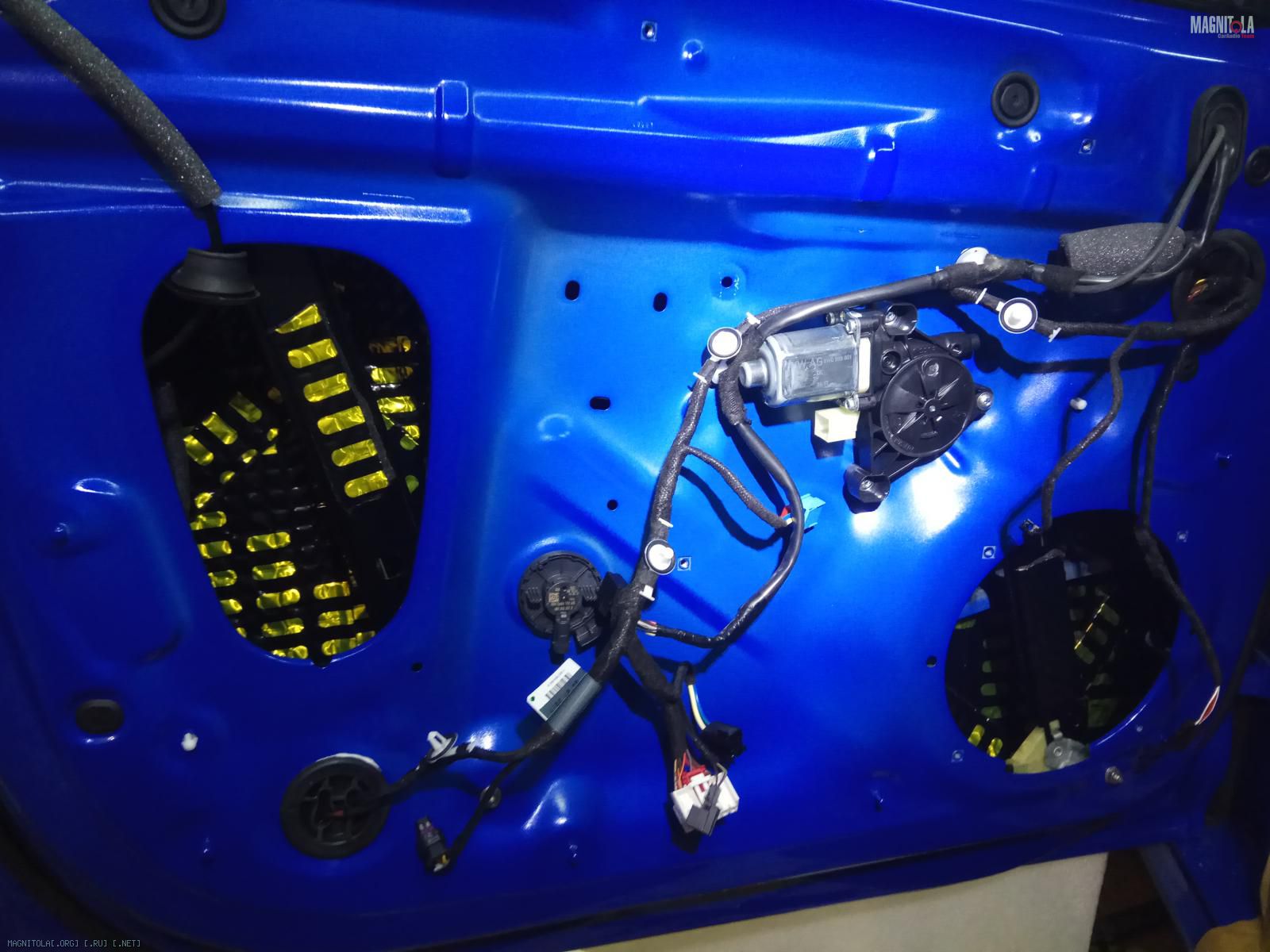

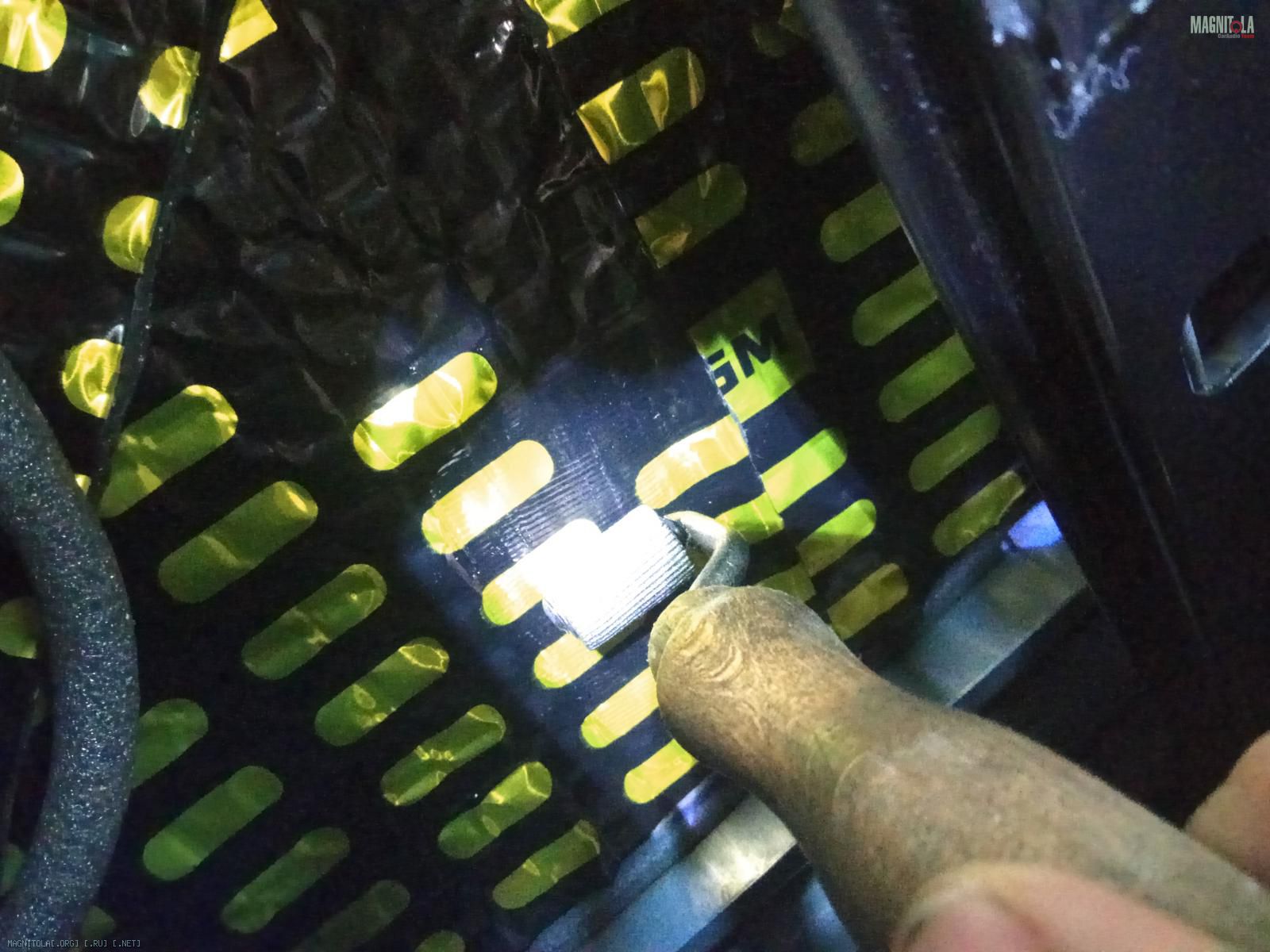

Наносим вибру 4мм на внутренний метал.
Греем, прикатываем...
Цельным листом наносим вибру на лицевой метал.
Заглушки вибрятся с обратной стороны.

Вложение 1241666 Вложение 1241668 Вложение 1241670 Вложение 1241672 Вложение 1241674 Вложение 1241676 Вложение 1241678 Вложение 1241680

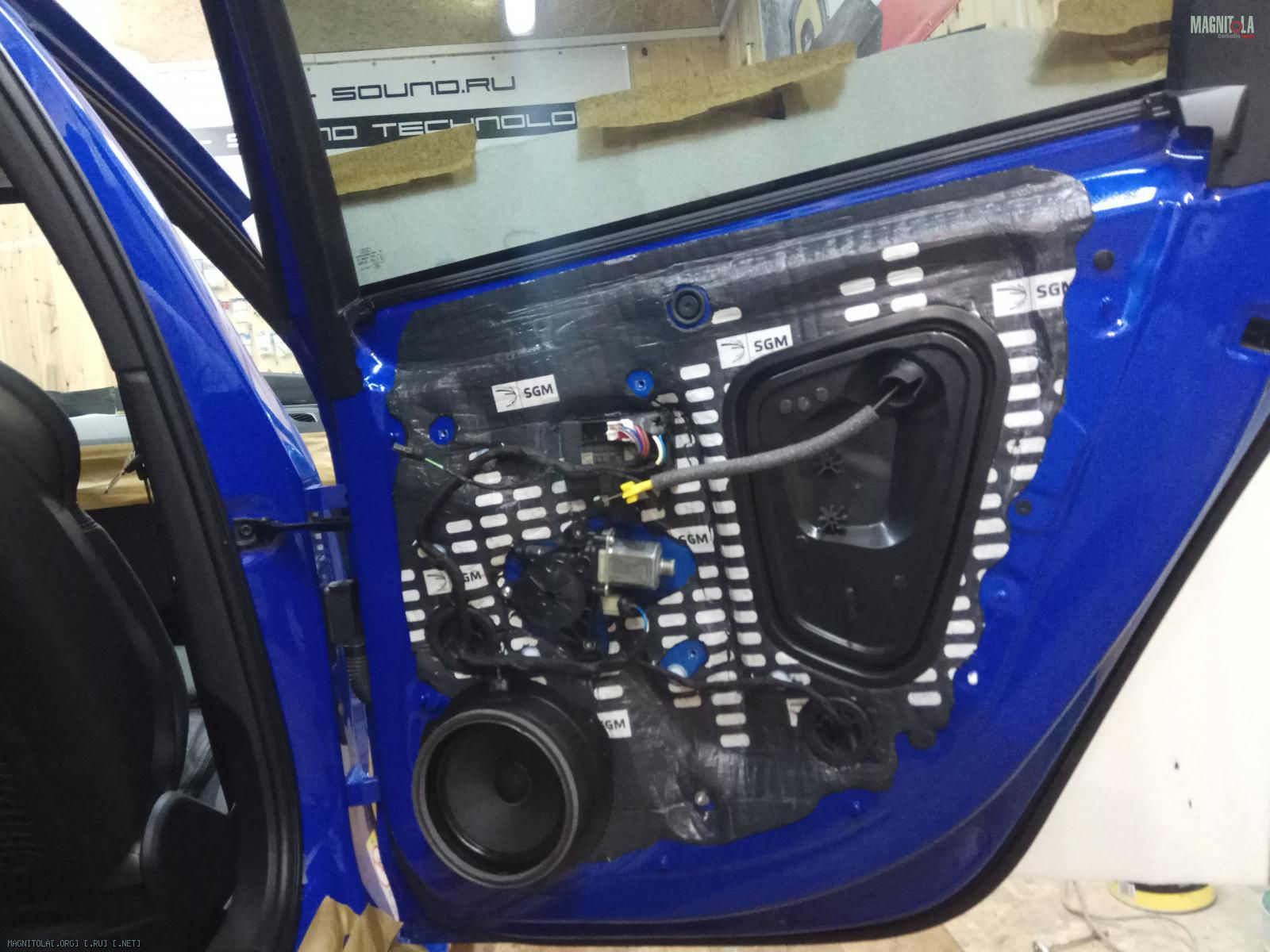

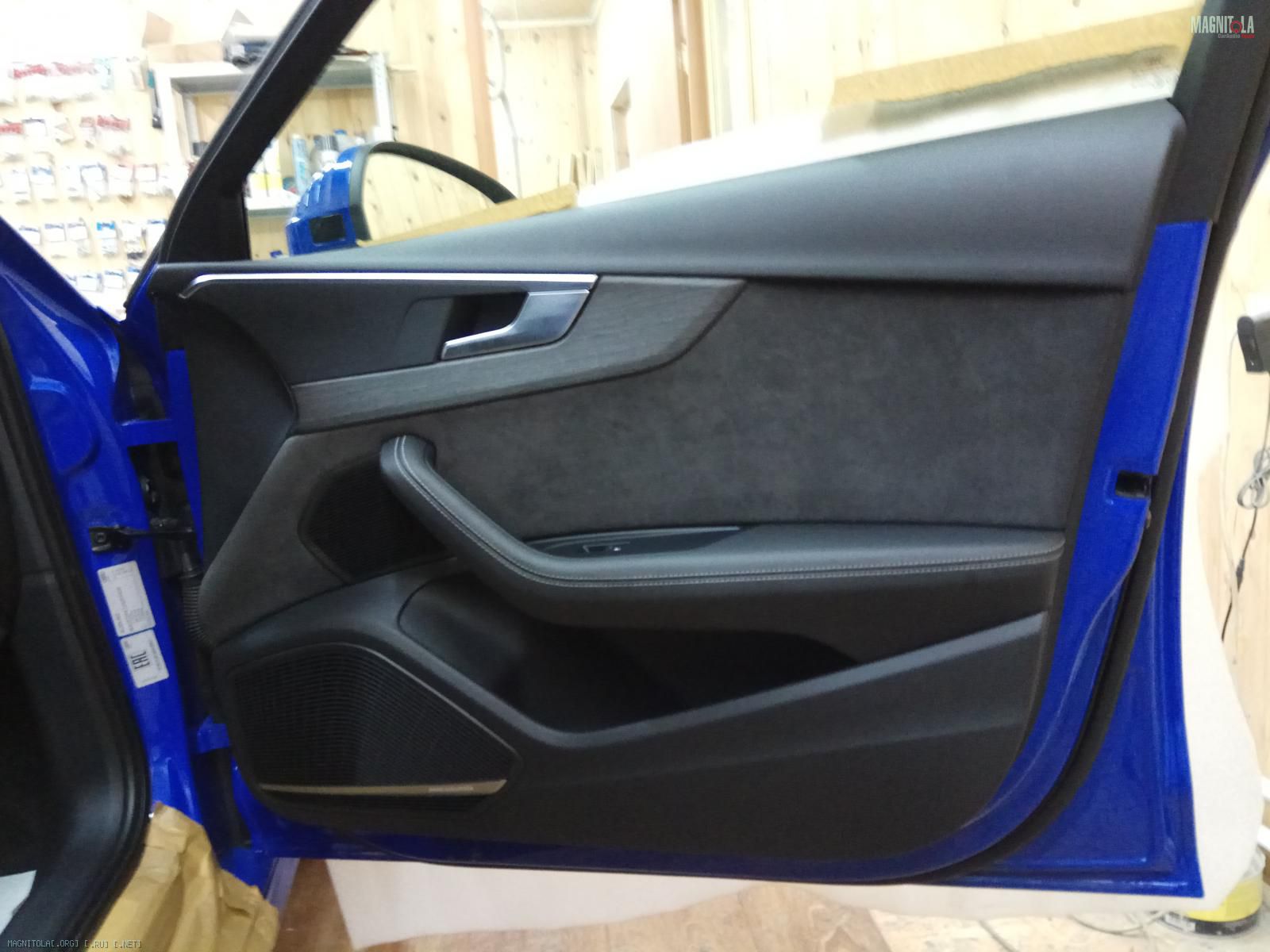

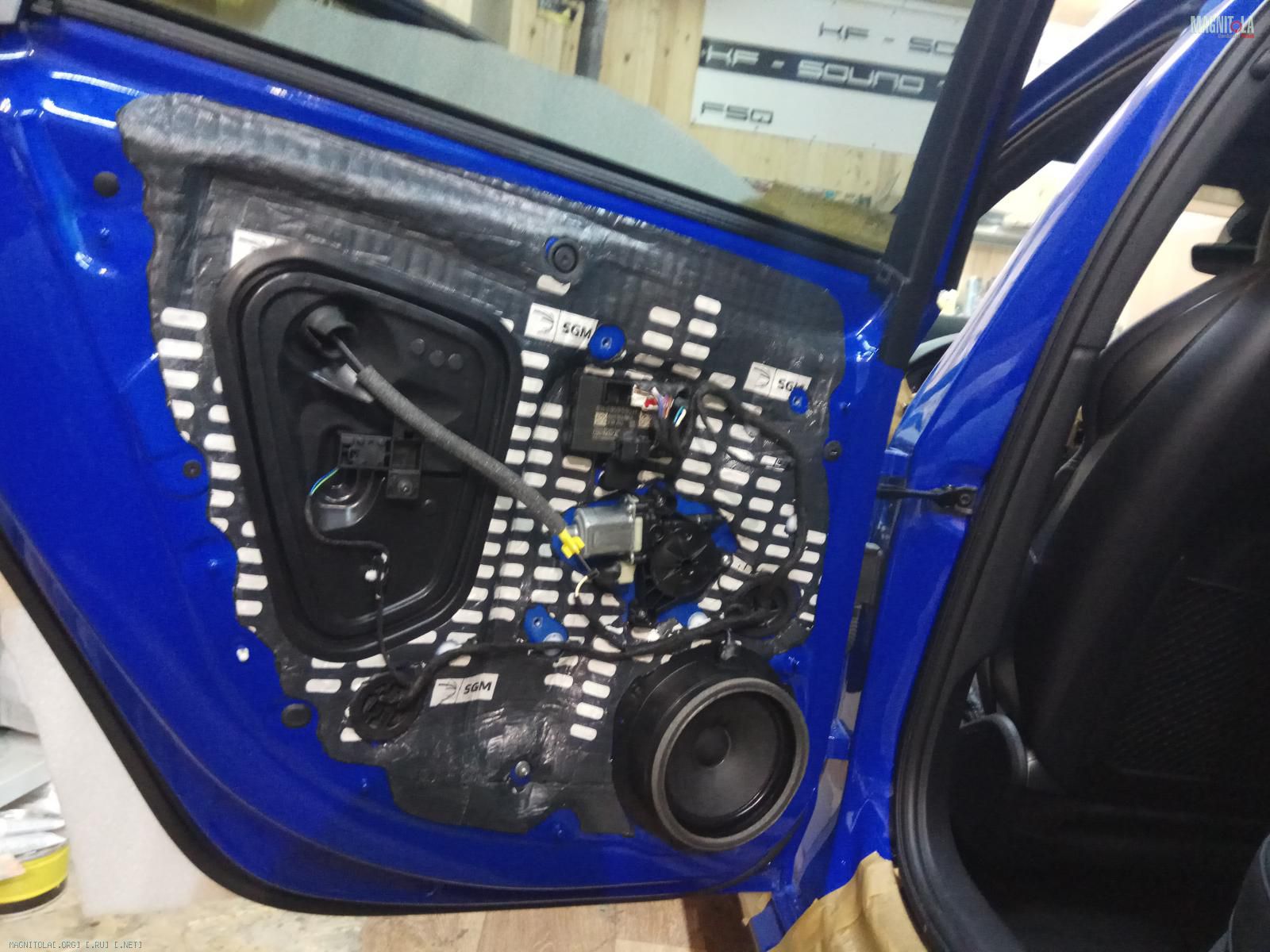

Двери итог....

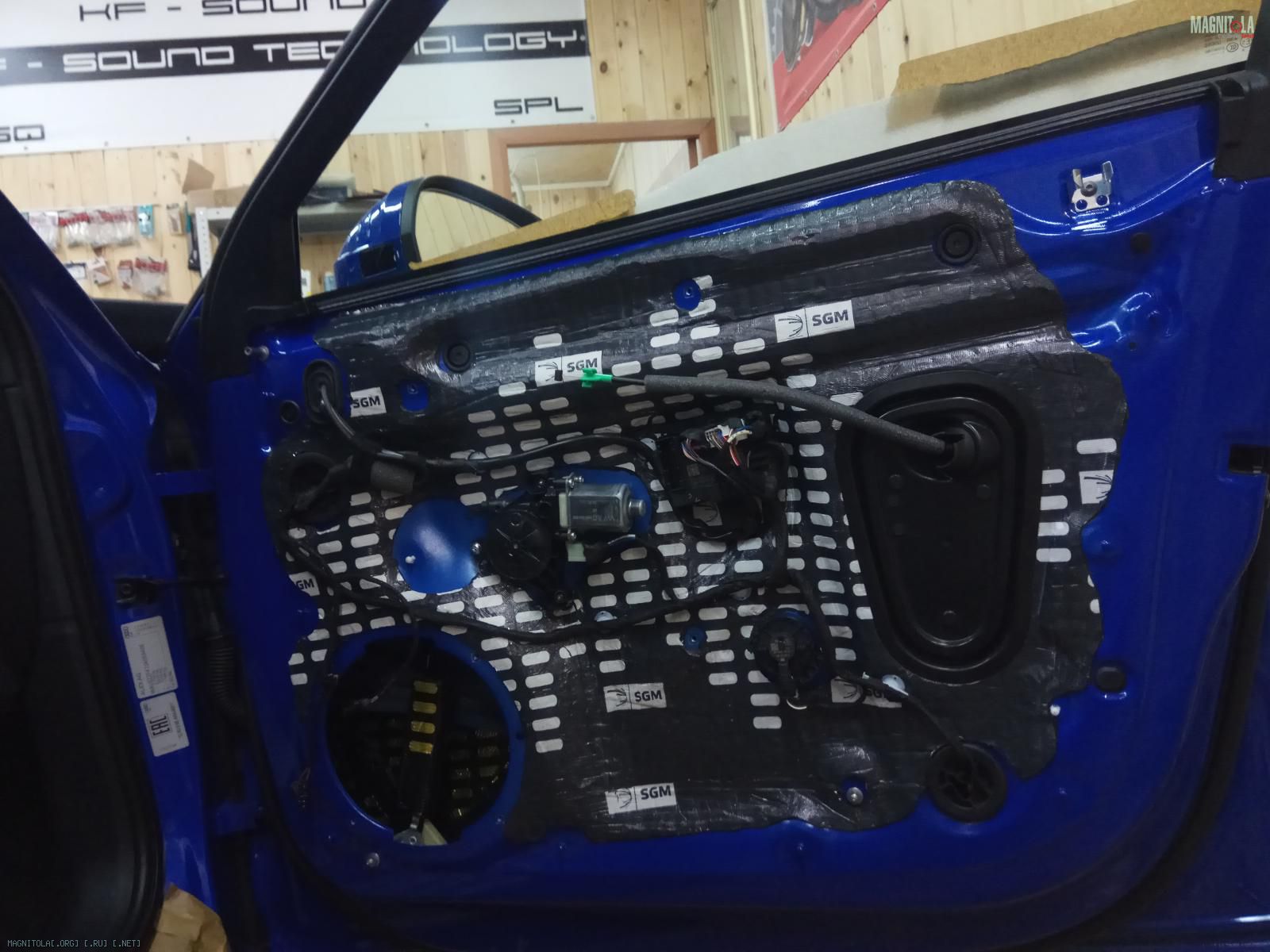

Вложение 1241682 Вложение 1241684 Вложение 1241686 Вложение 1241688

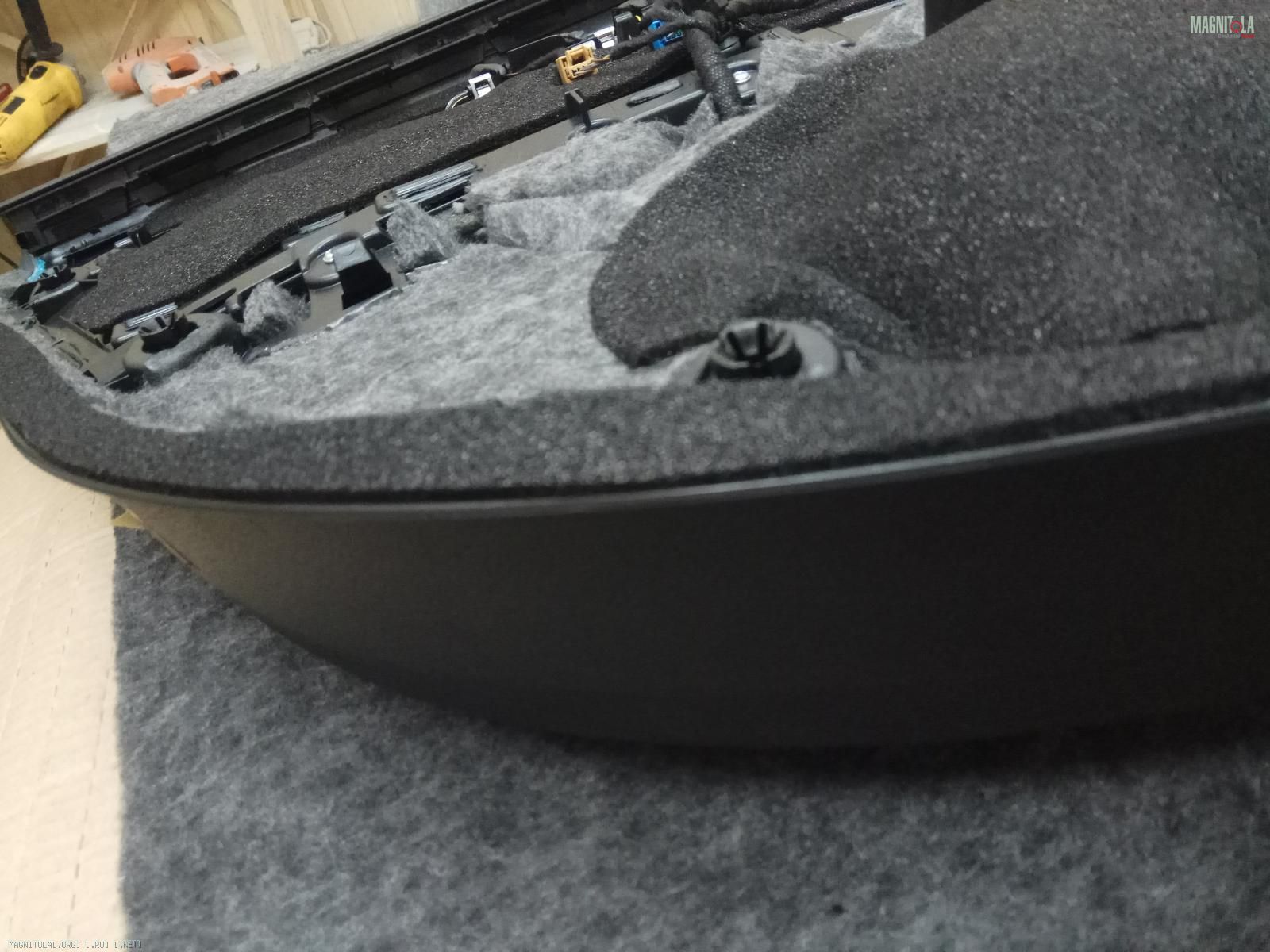

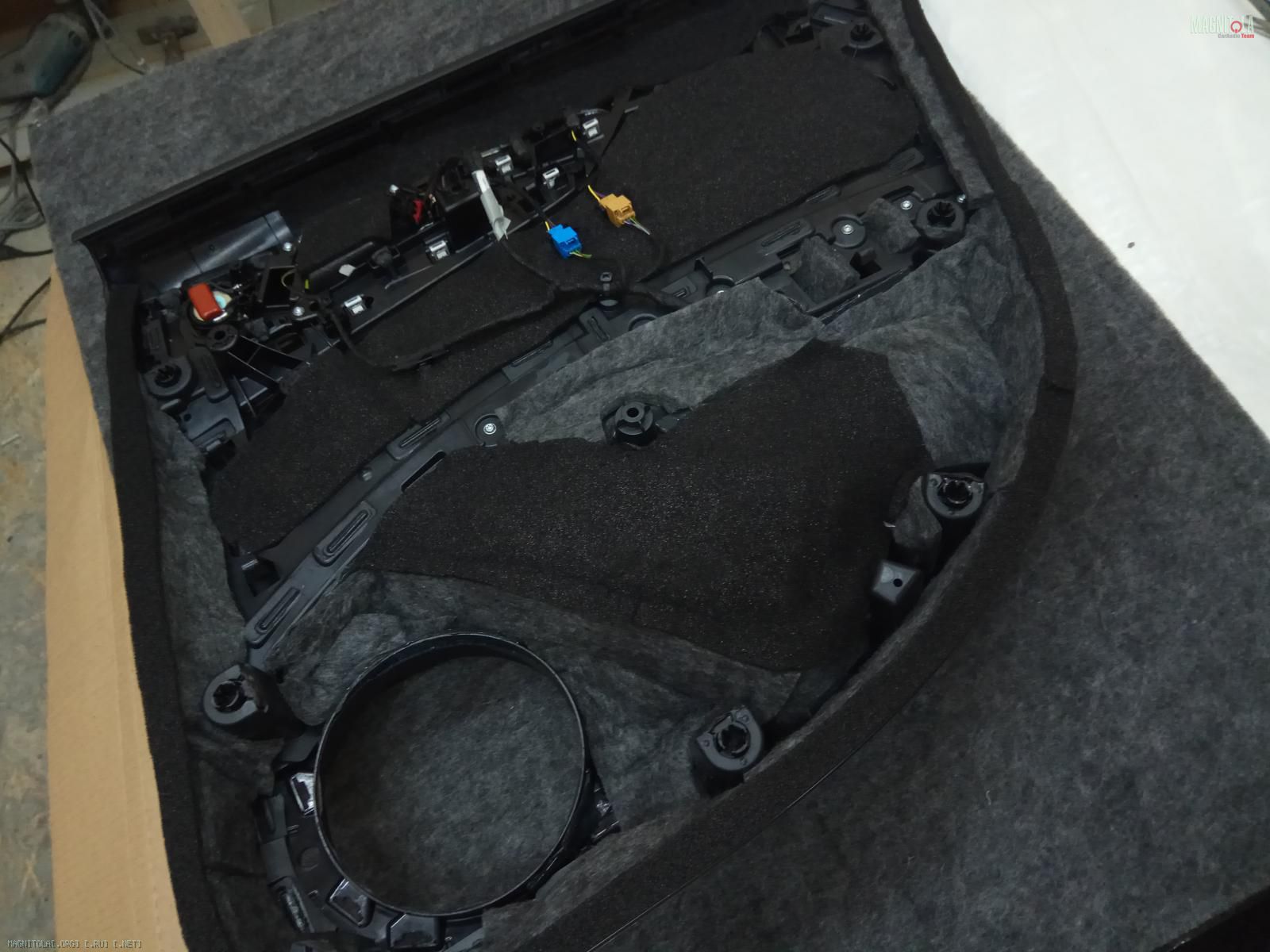

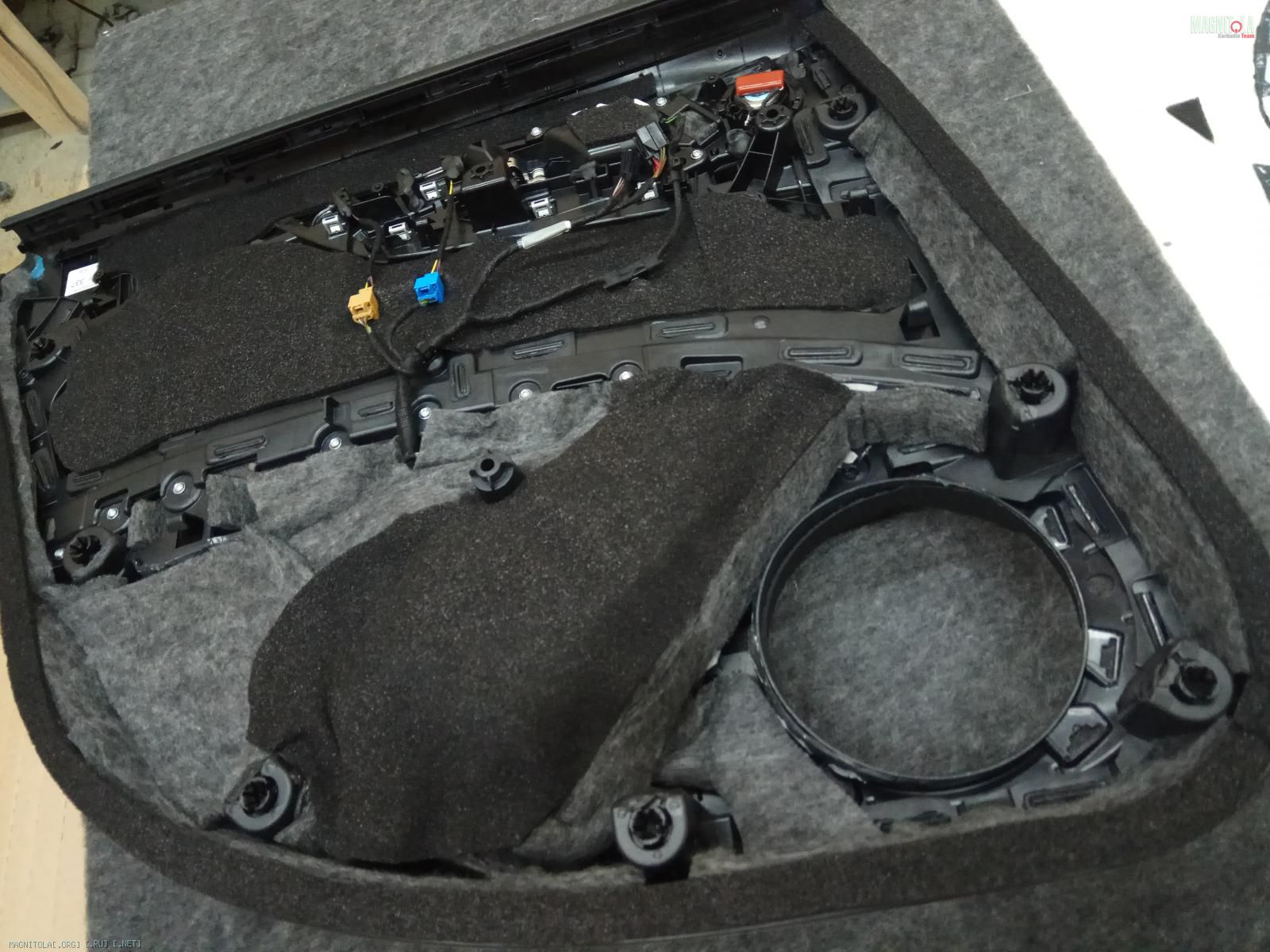

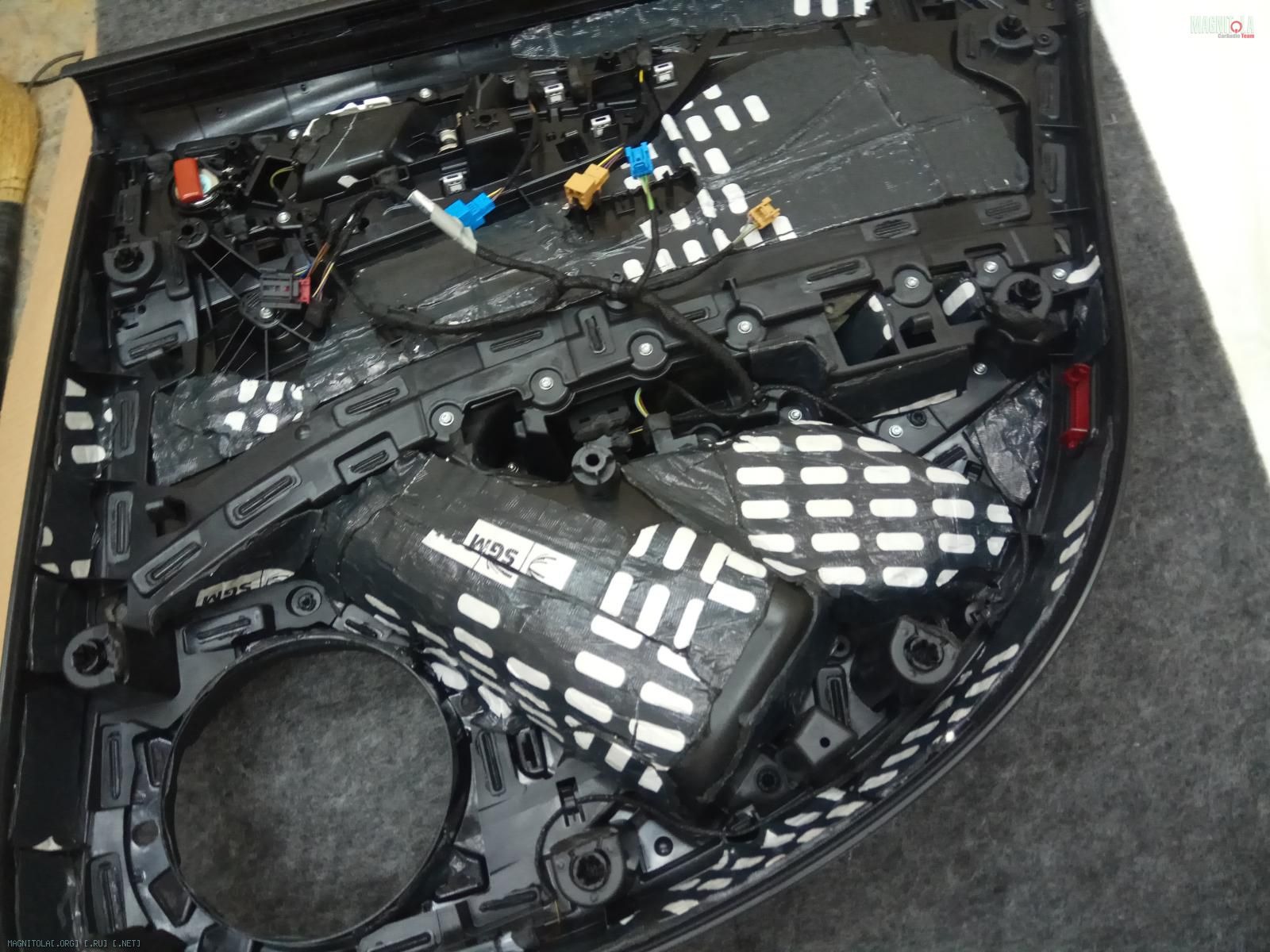

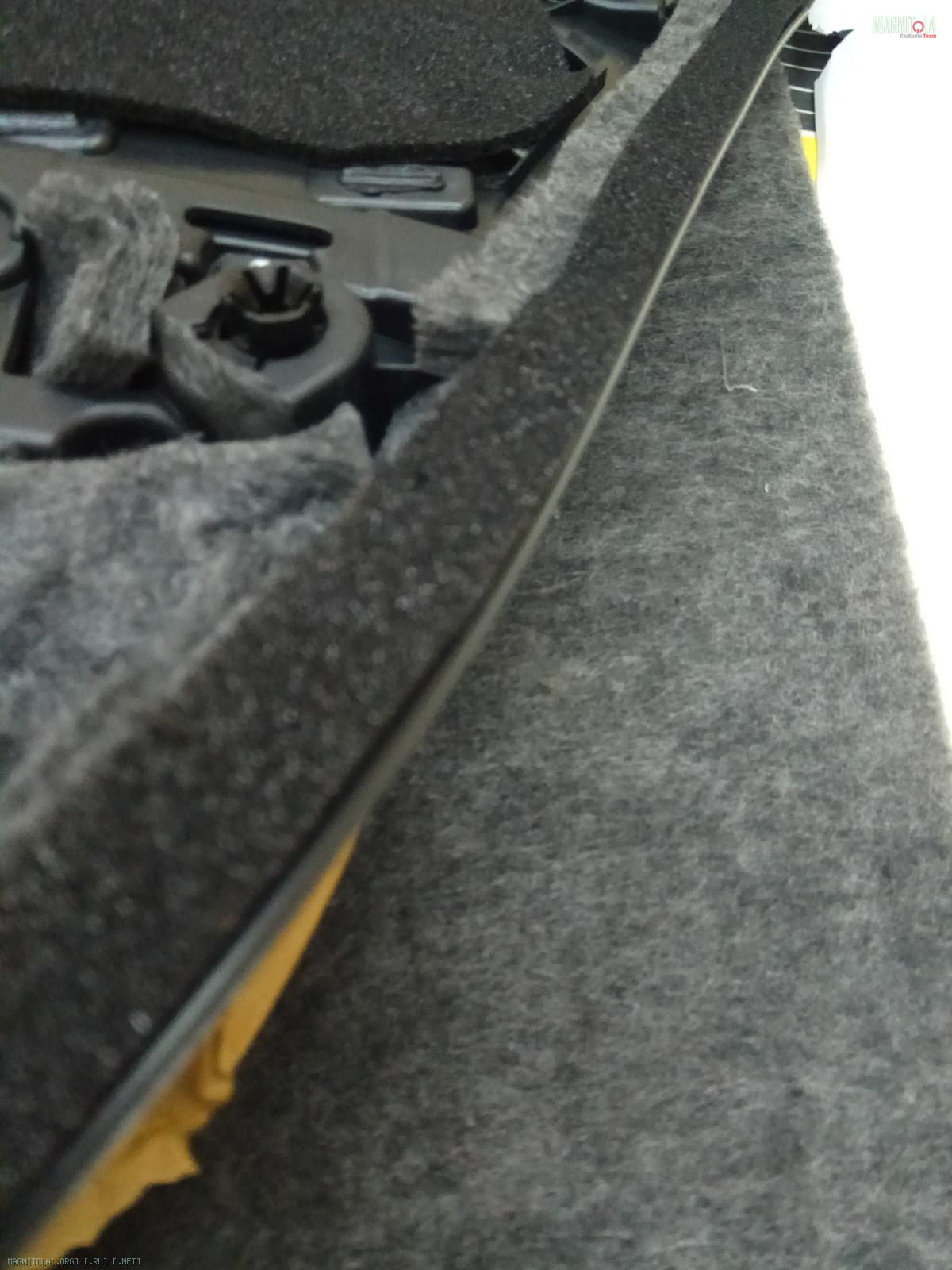

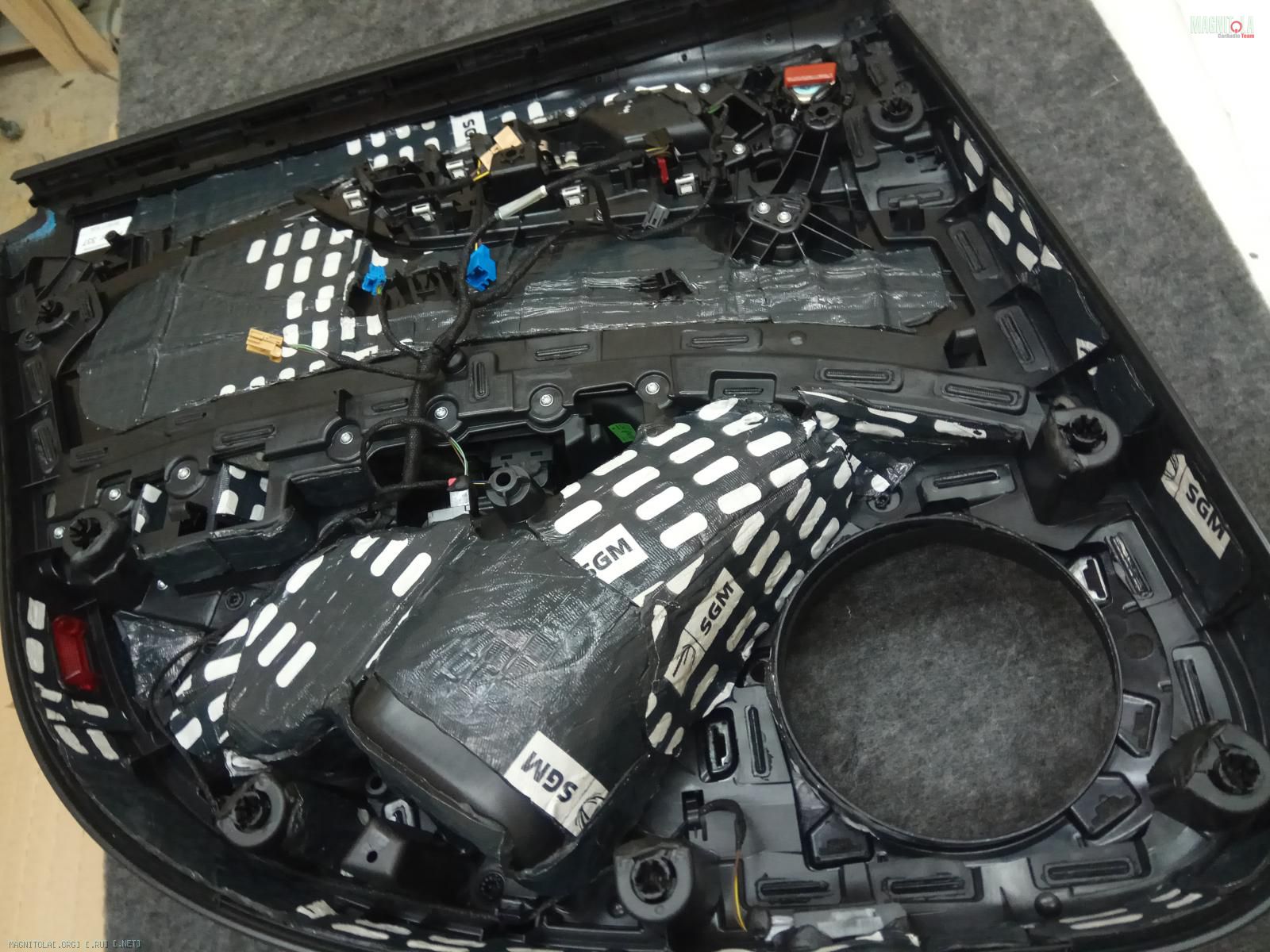

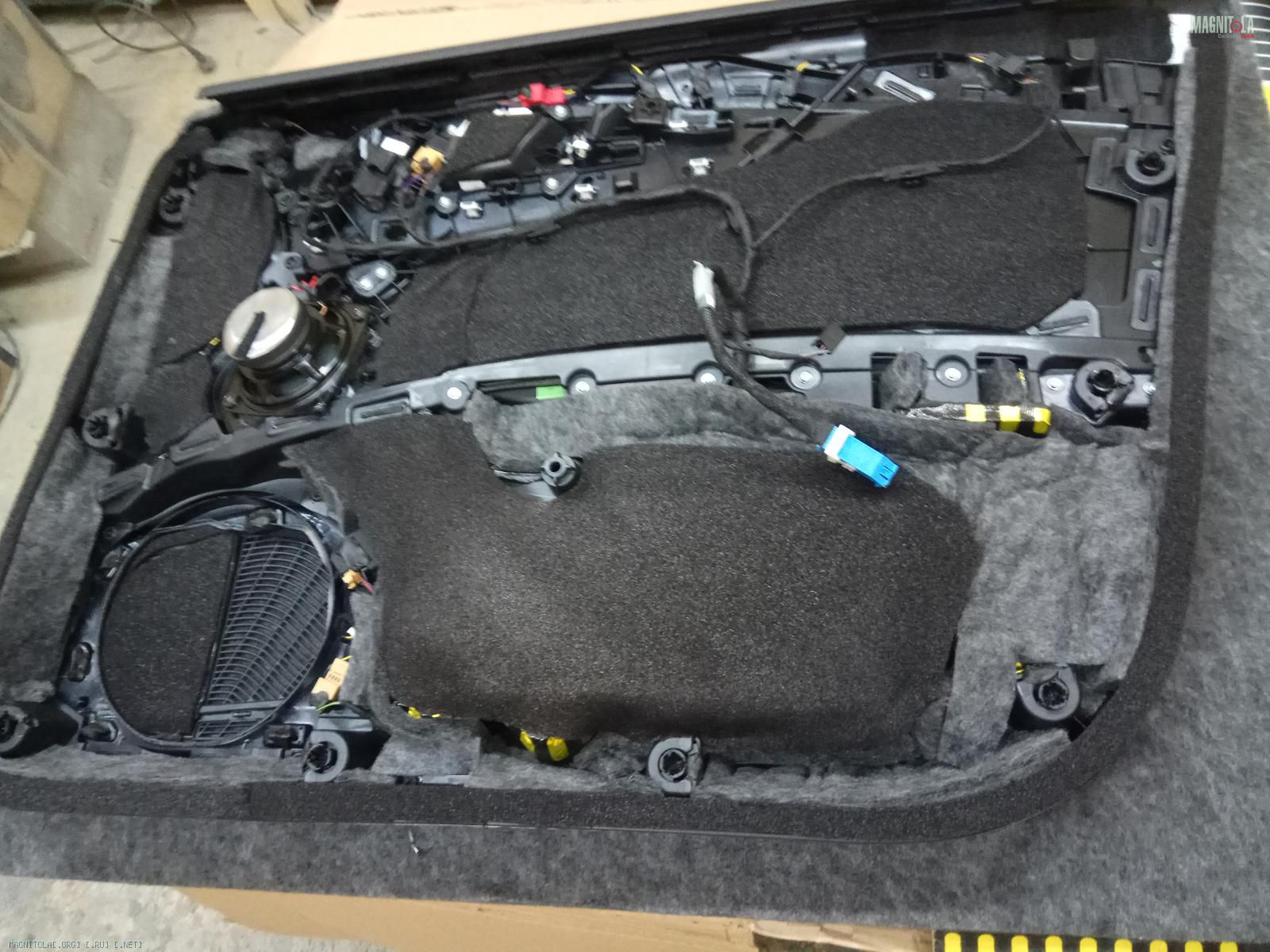

На карты дверей наносим вибру, войлок, битопласт, уплотнительную ленту по периметру...
Вложение 1241690 Вложение 1241692 Вложение 1241694 Вложение 1241696 Вложение 1241698

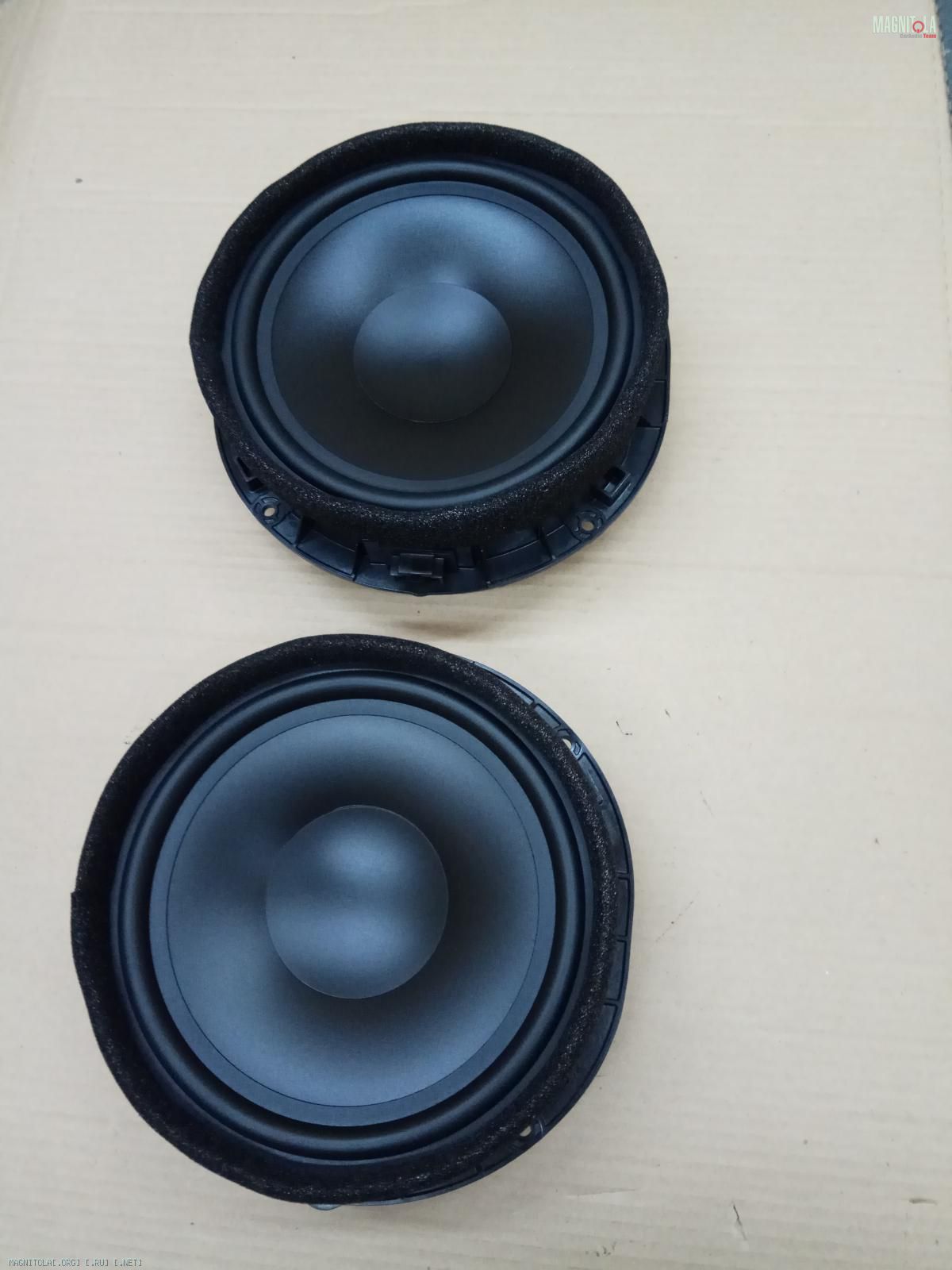

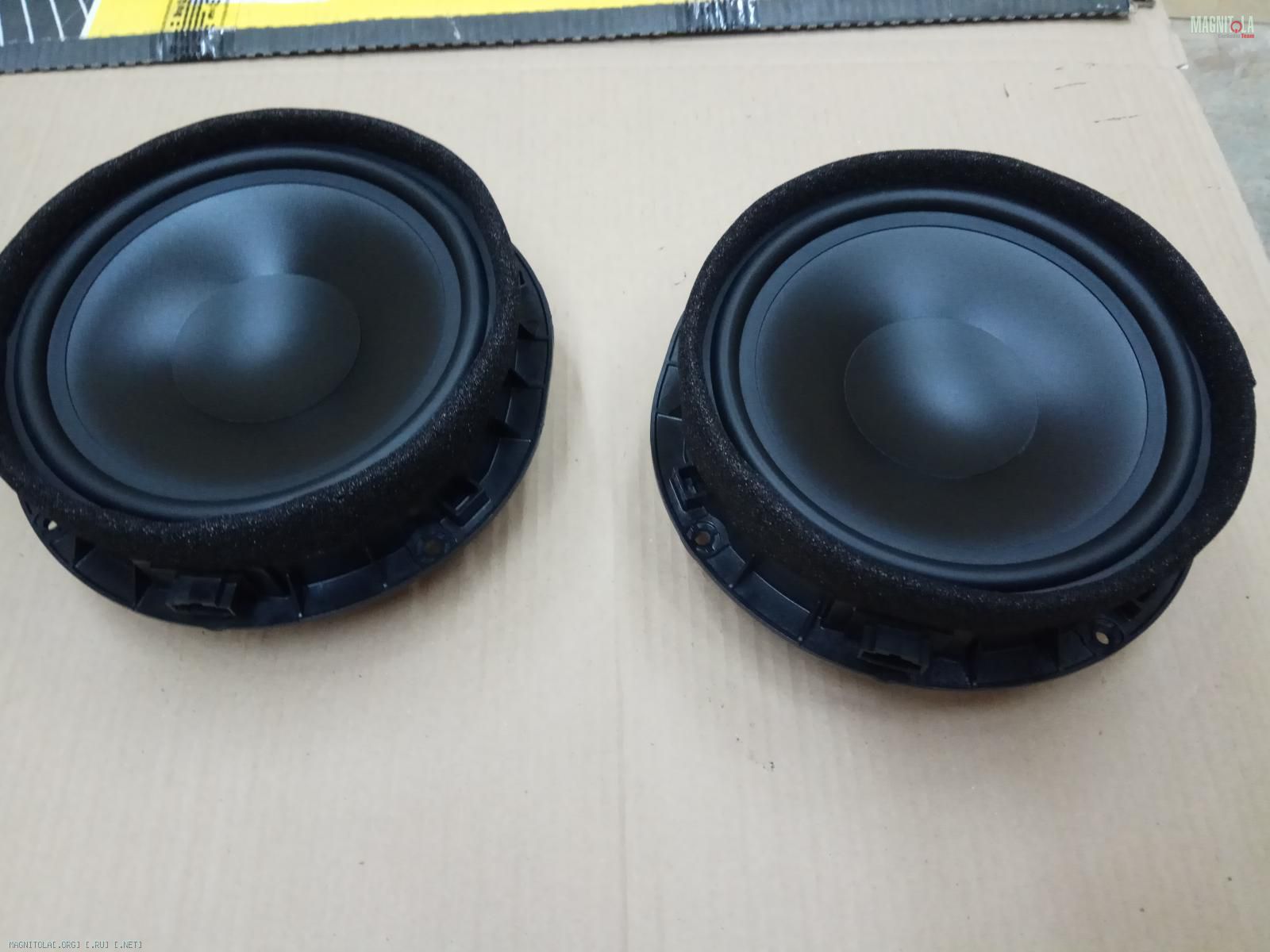

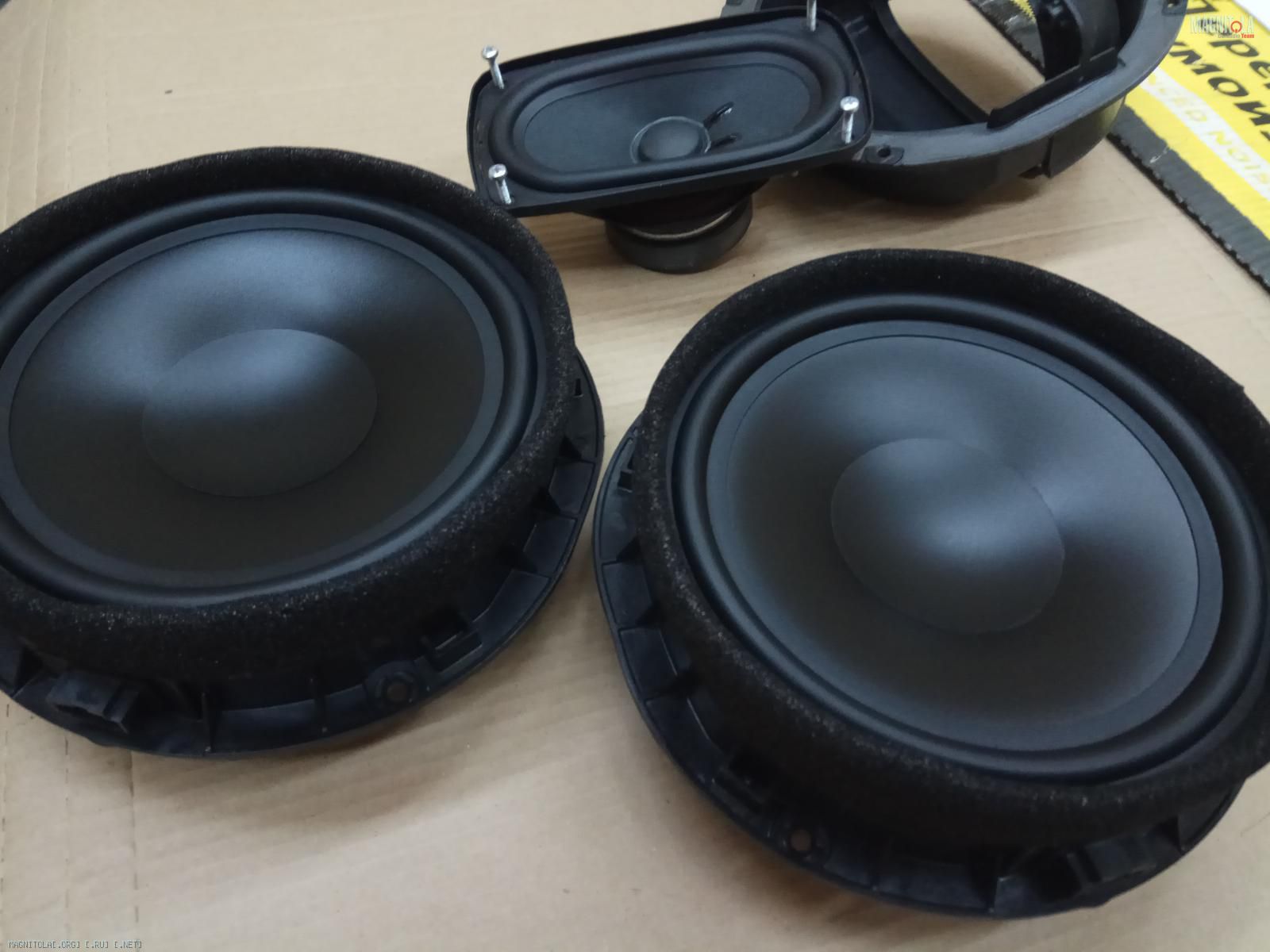

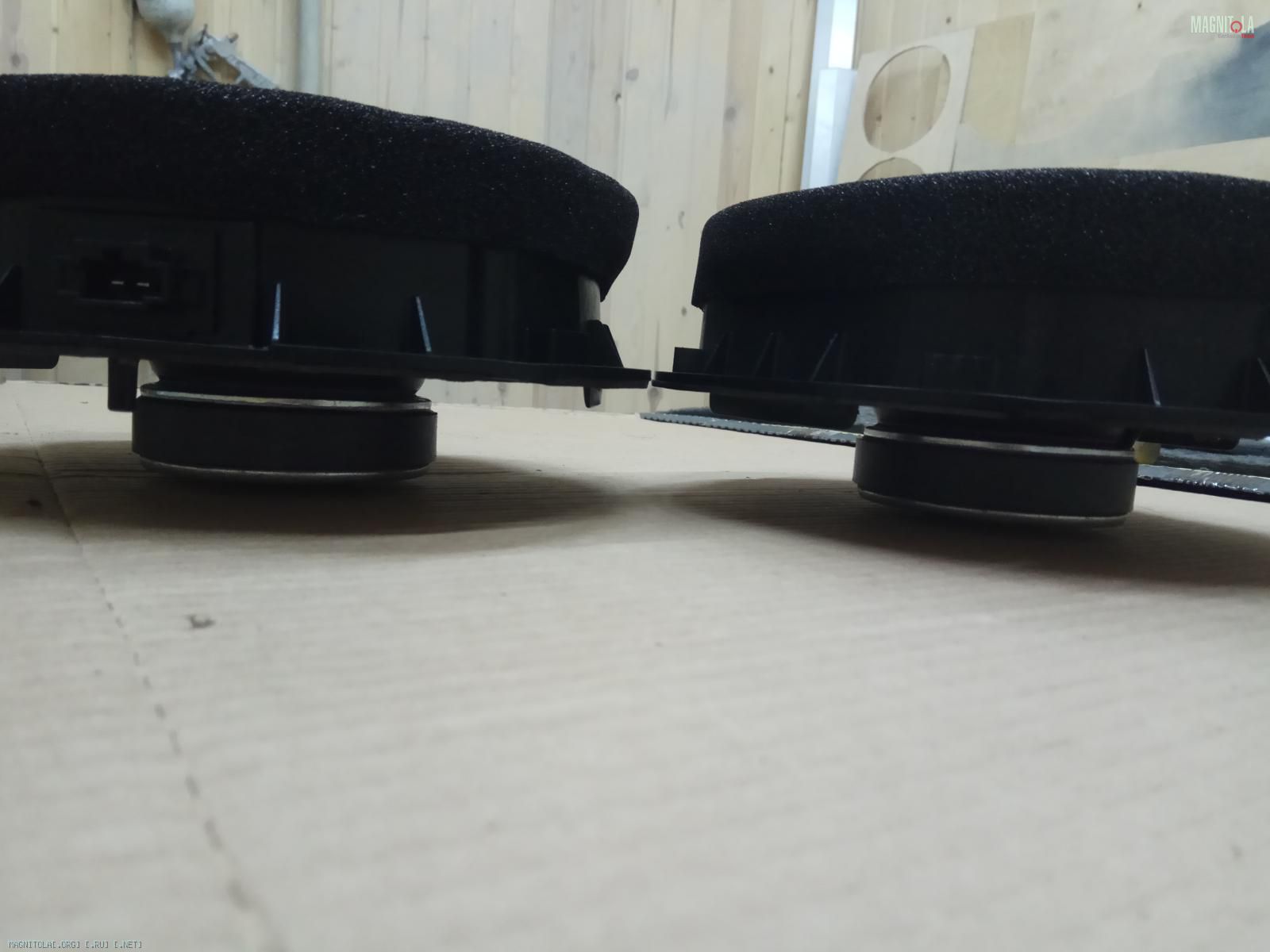

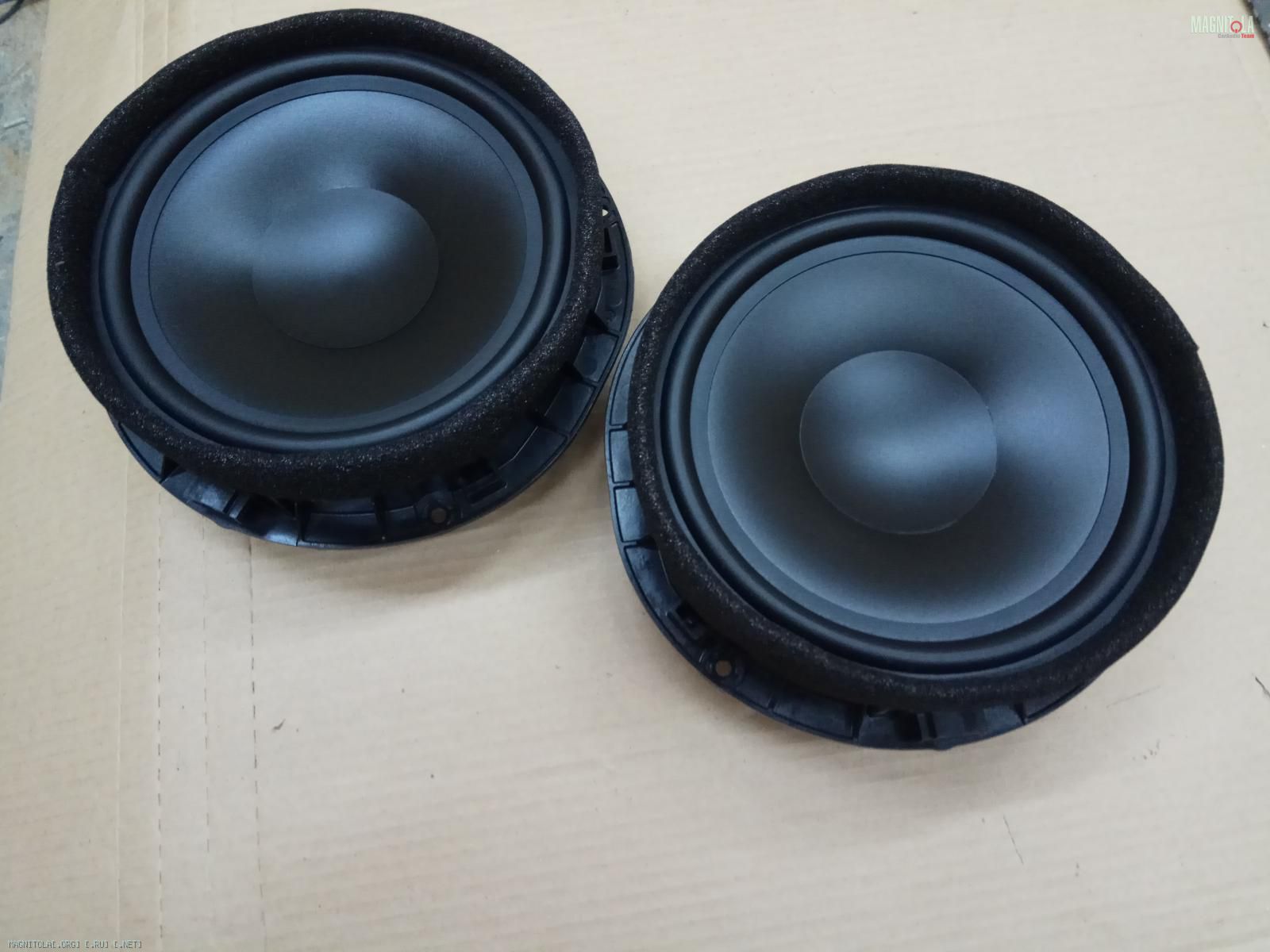

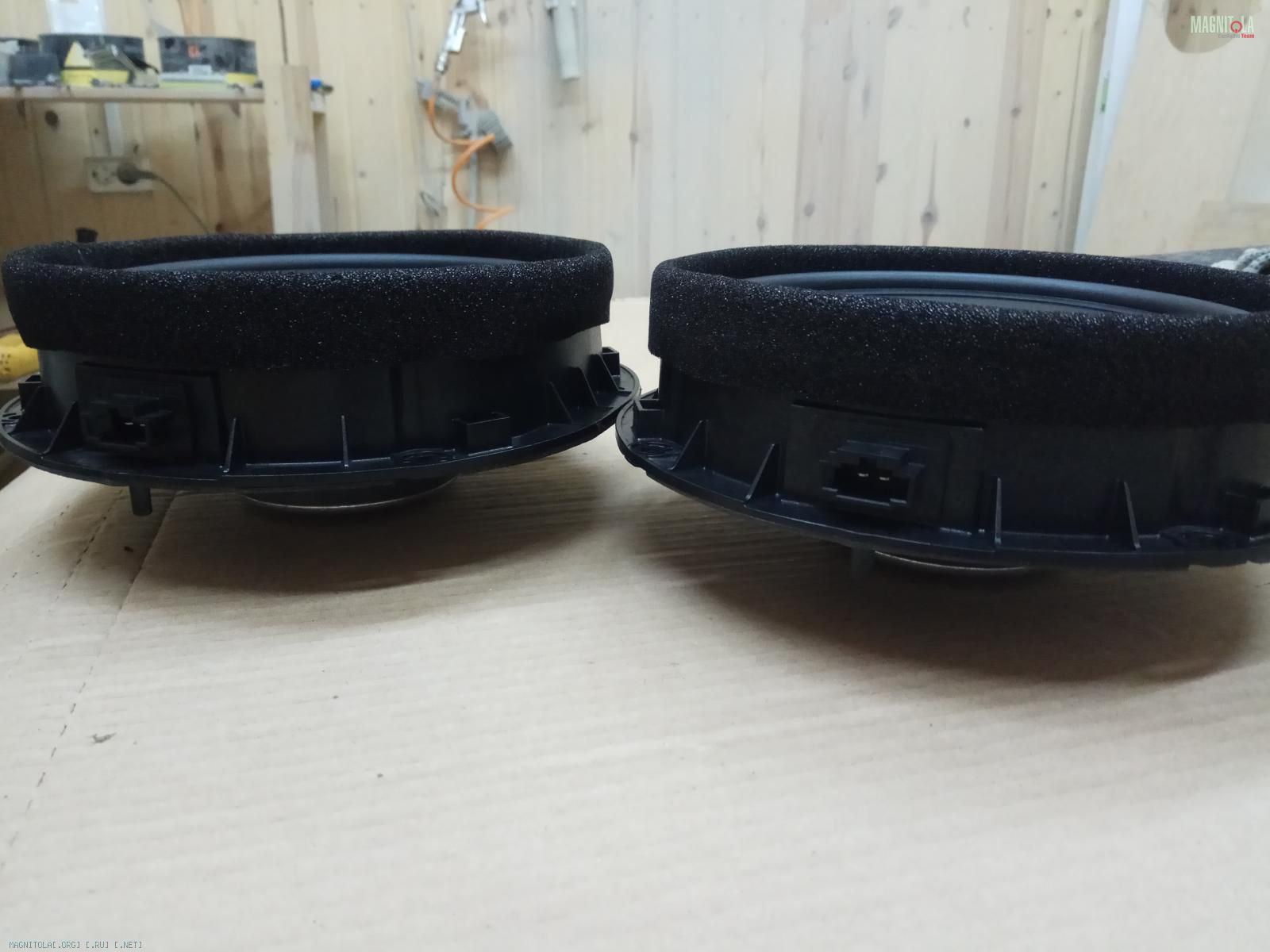

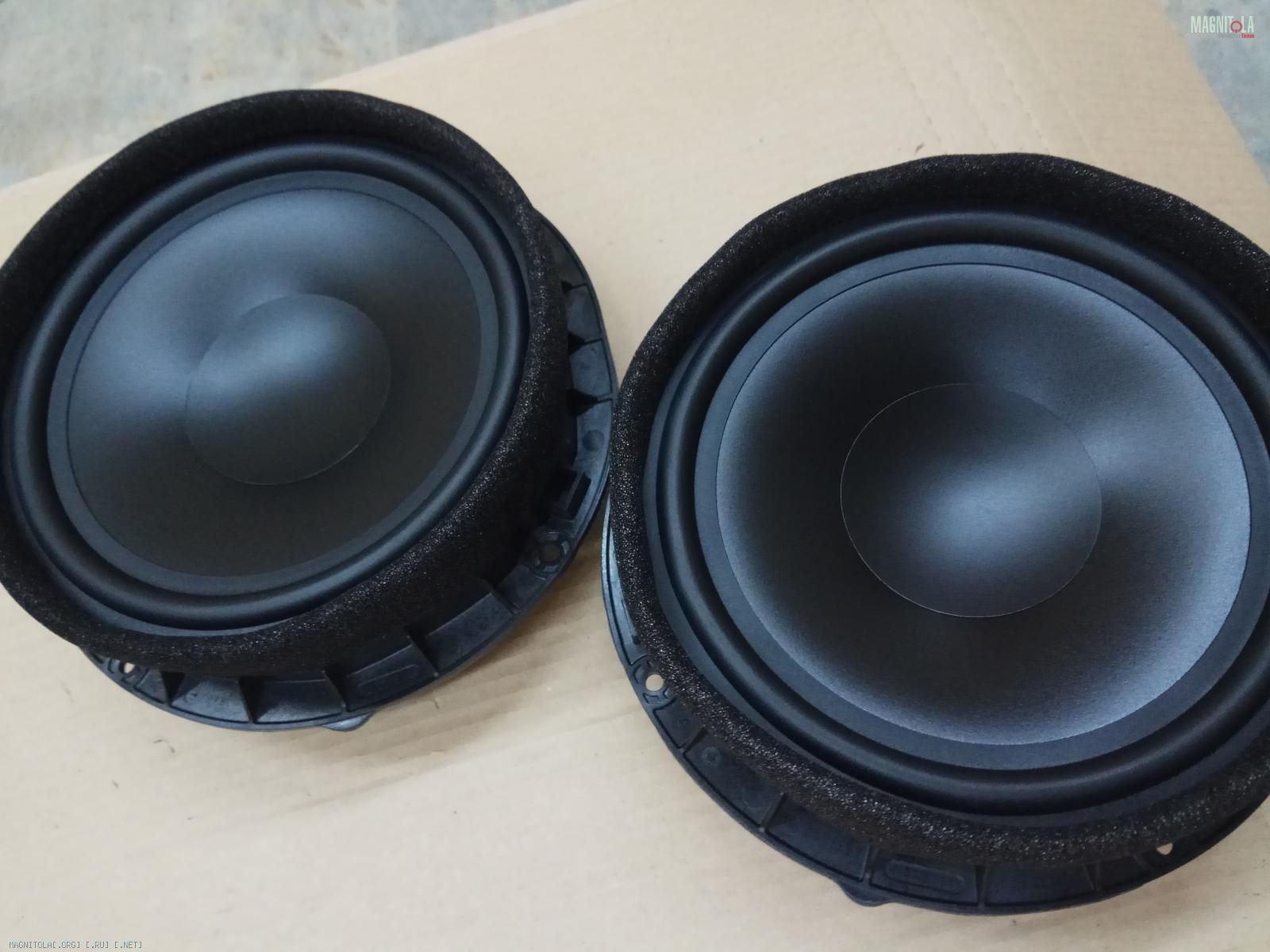

Мидбас 9" от KF Sound Technology, в сравнению со стоковым Бэнгом...
Вложение 1241700 Вложение 1241702 Вложение 1241704 Вложение 1241706 Вложение 1241708 Вложение 1241710 Вложение 1241712

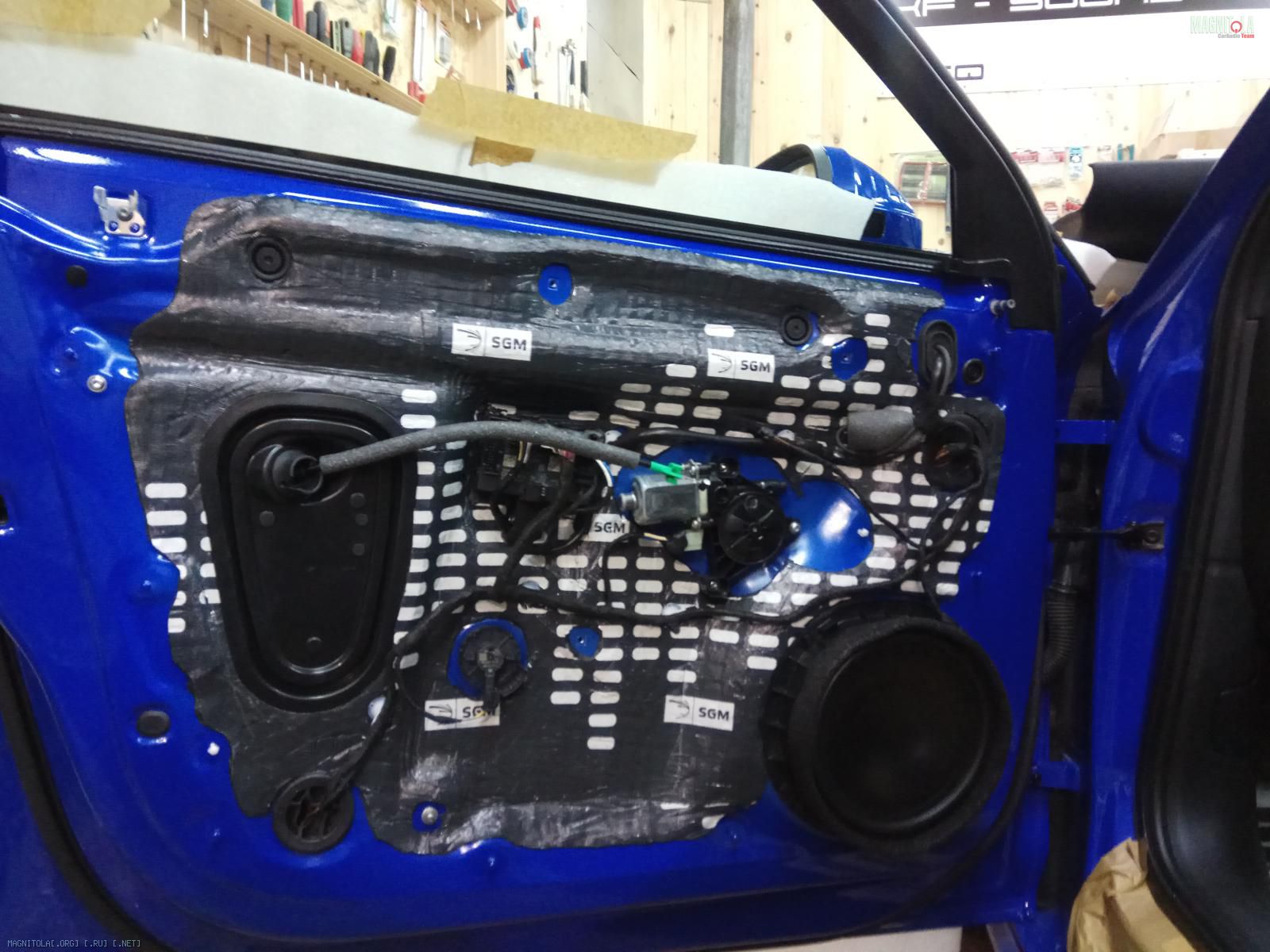

Перед итог...

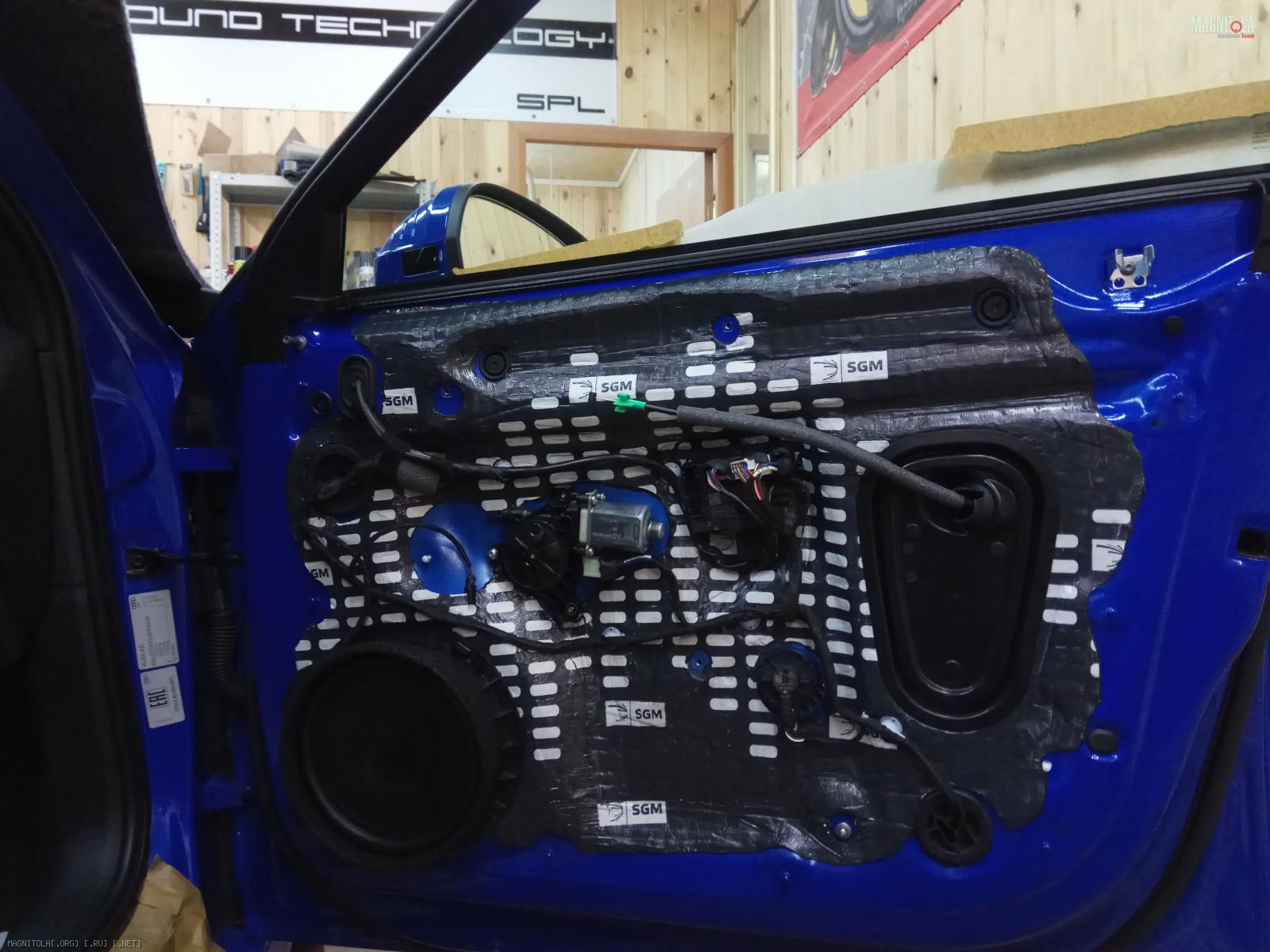

Вложение 1241714 Вложение 1241716 Вложение 1241718 Вложение 1241720

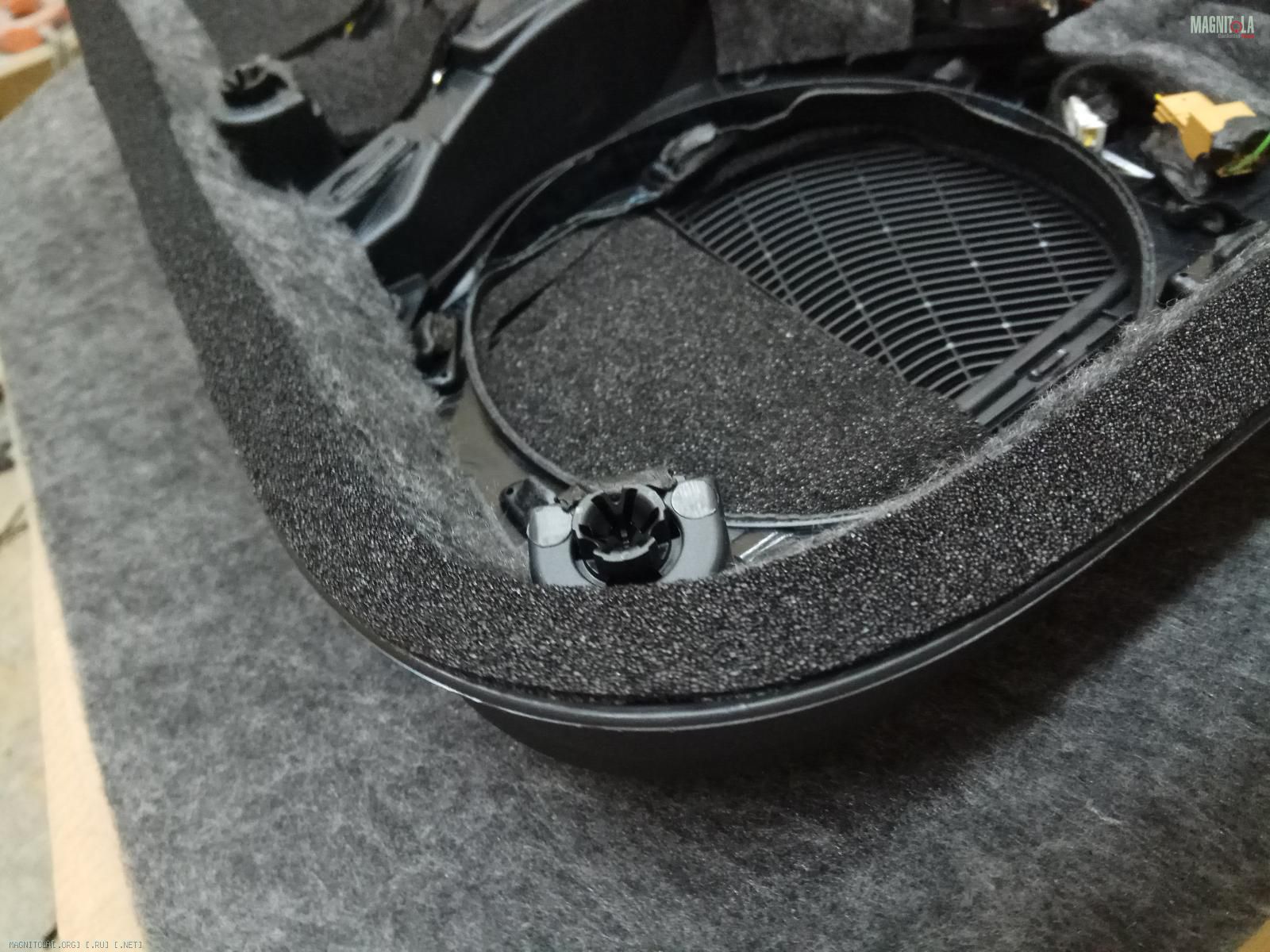

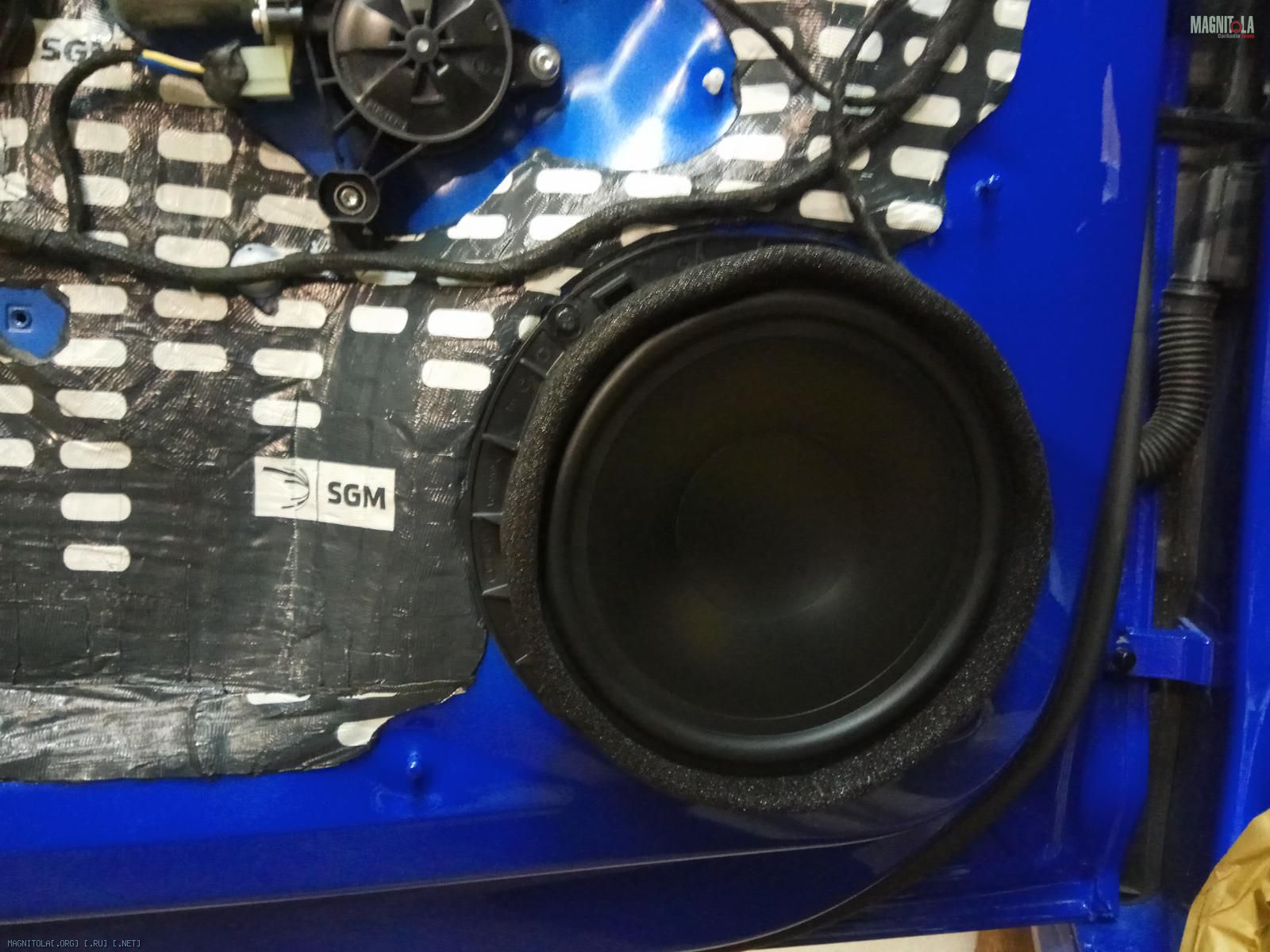

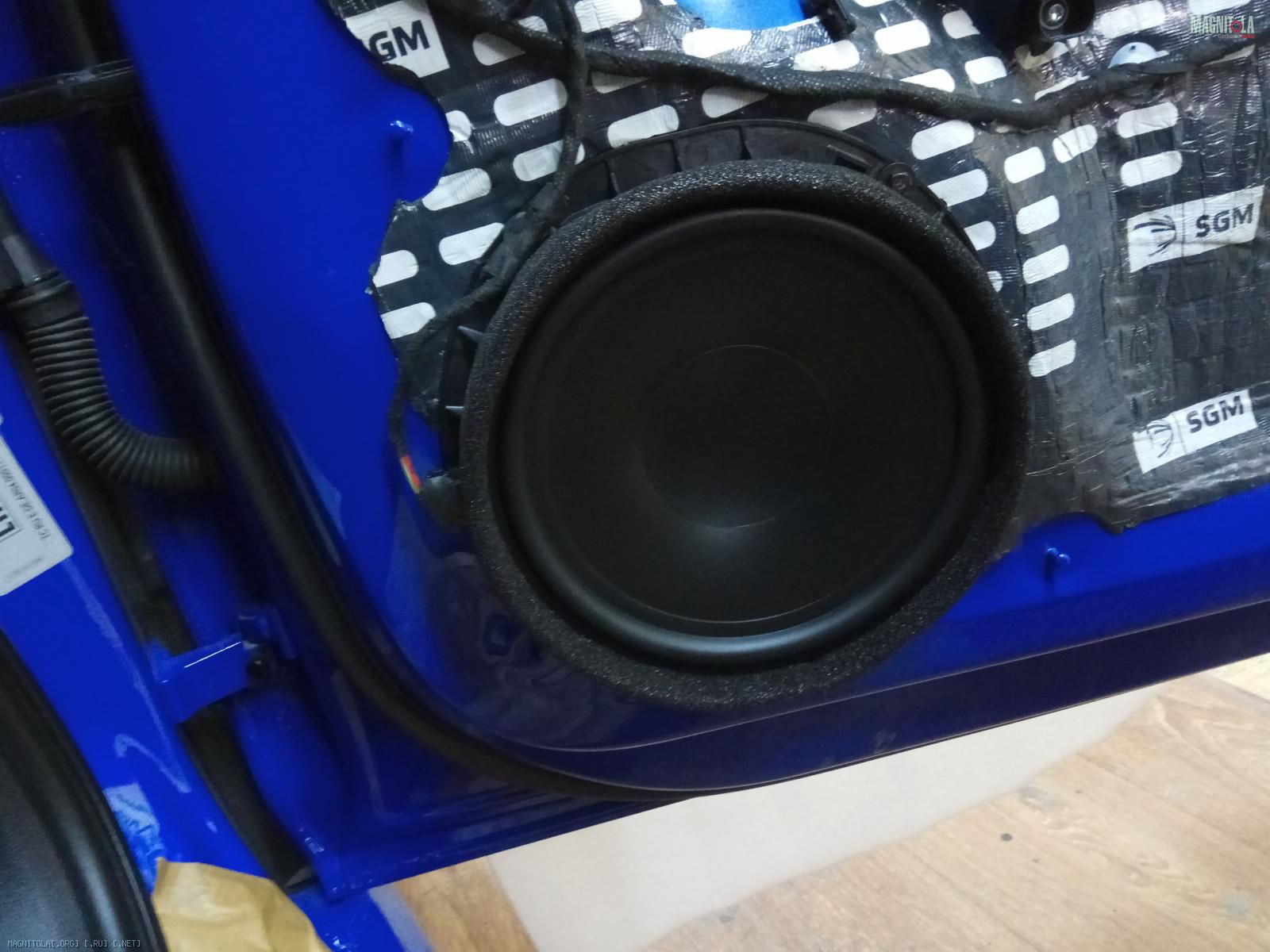

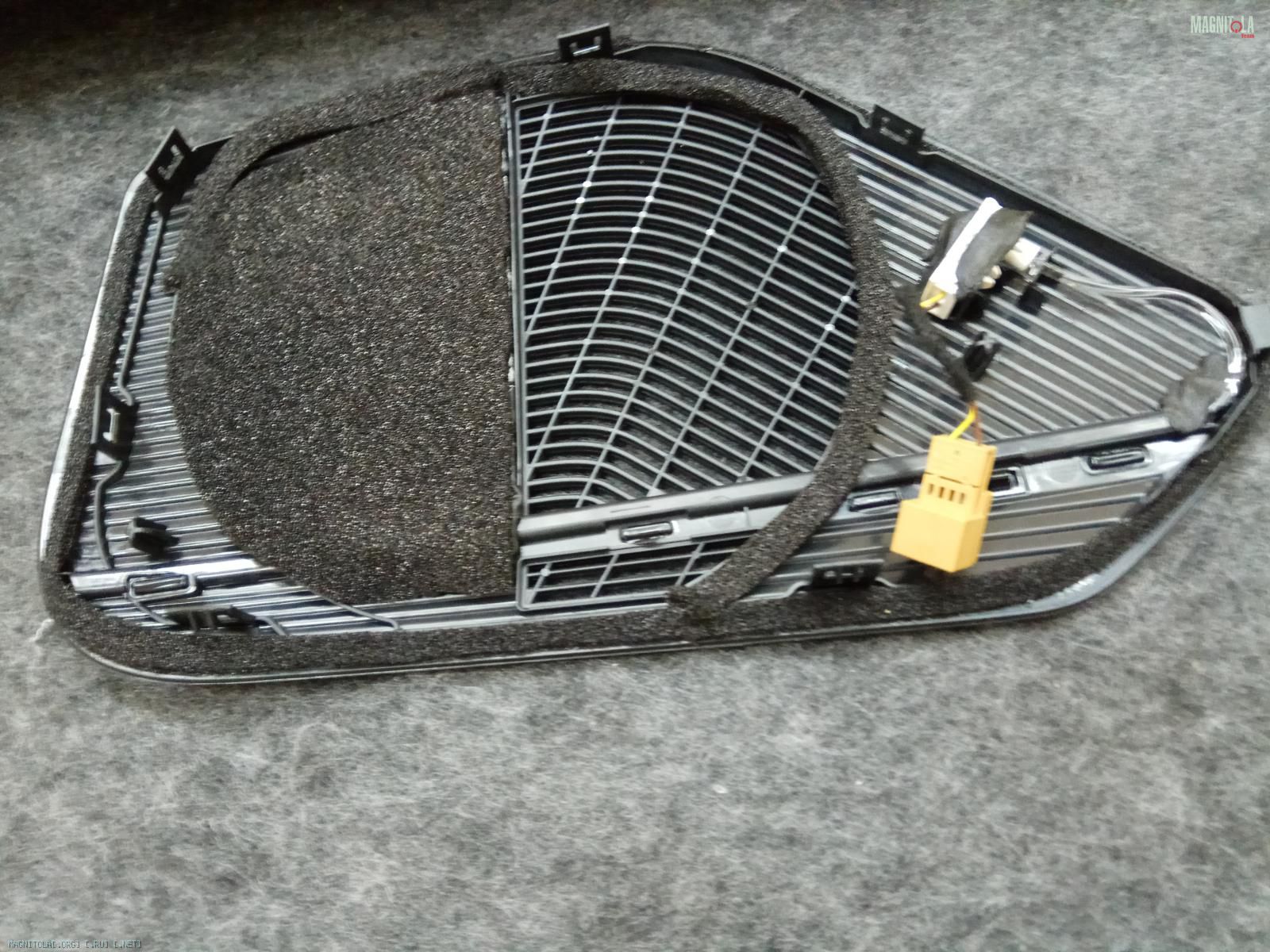

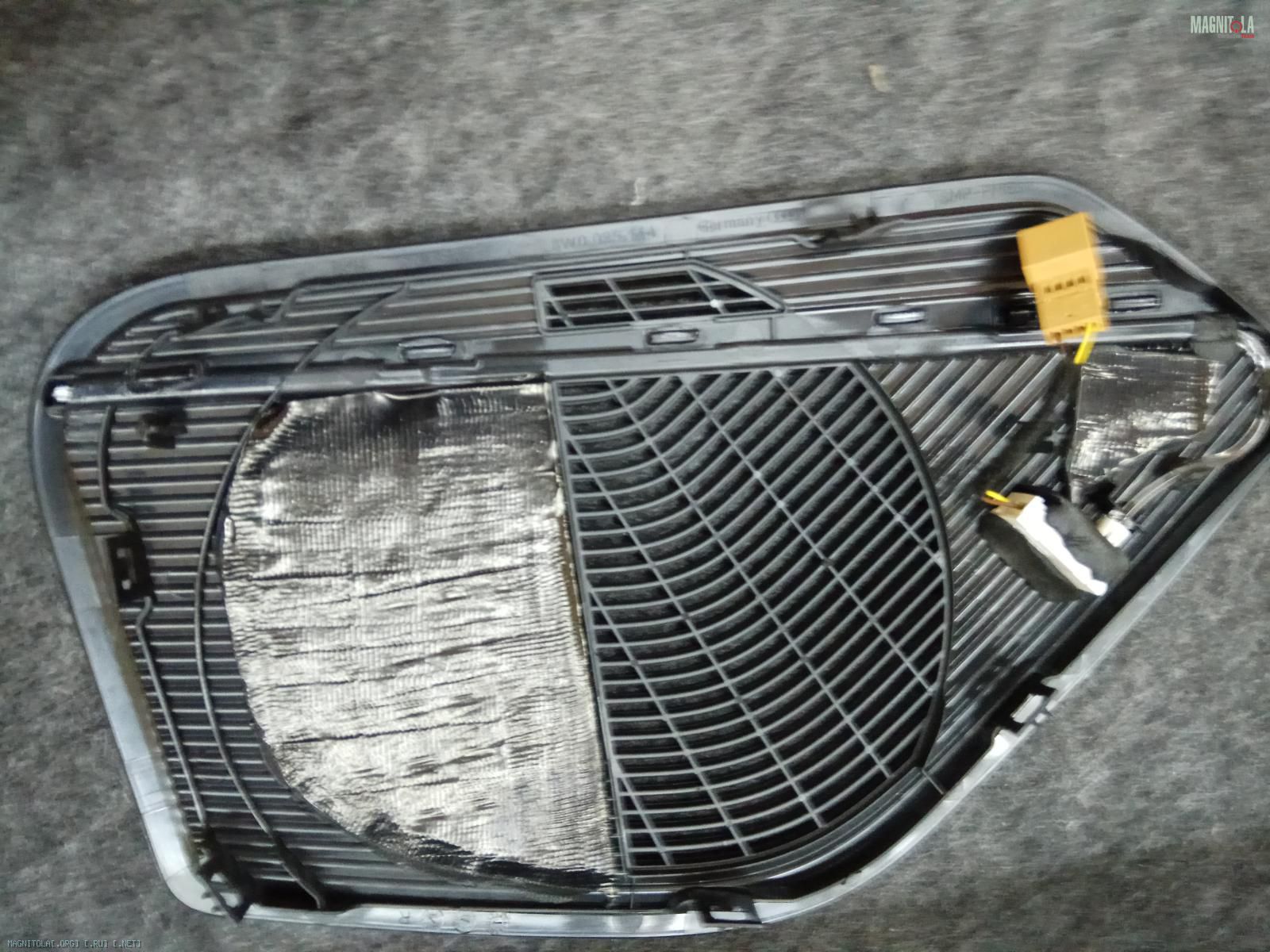

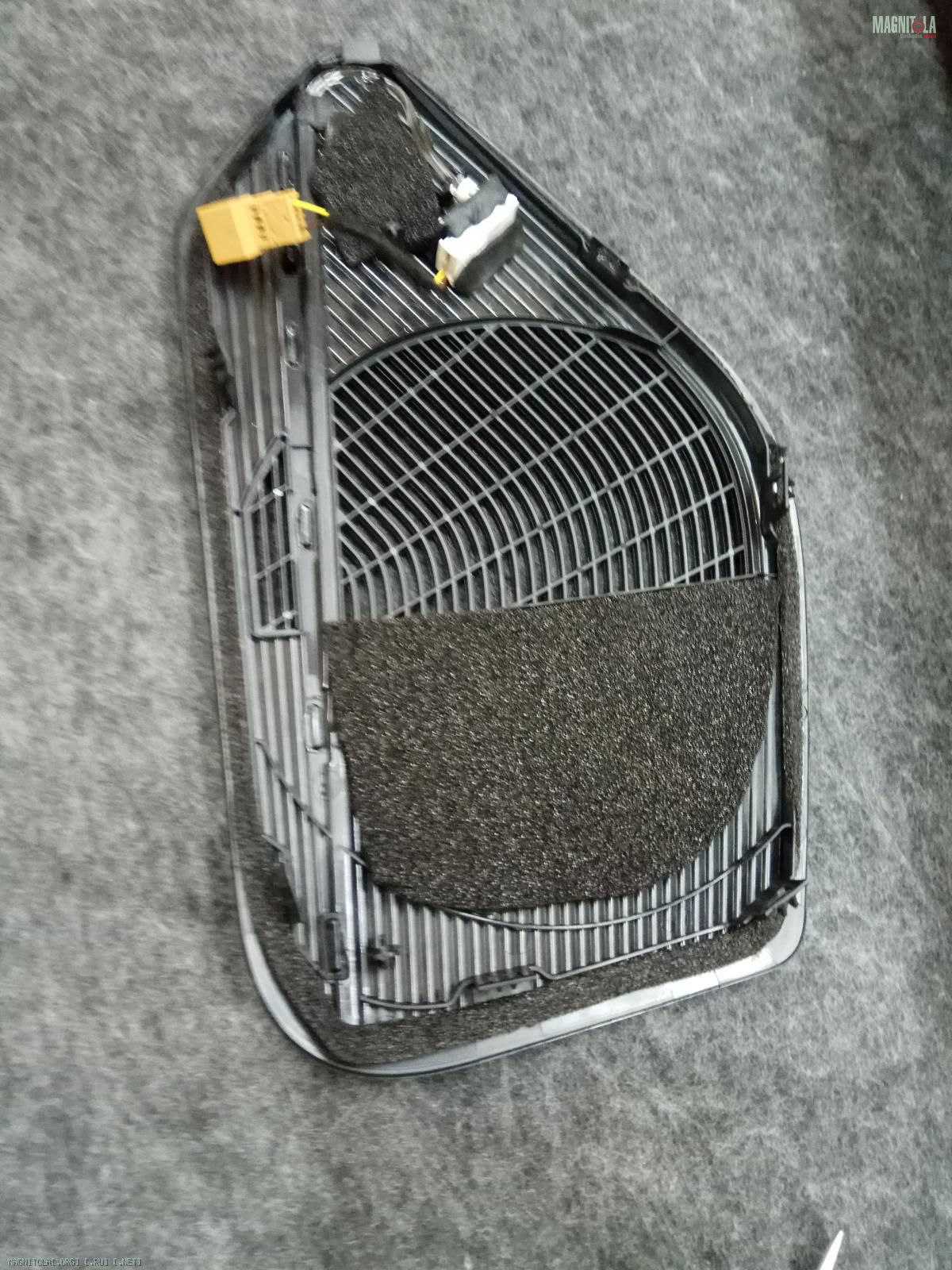

На сетки наносим вибру и уплотняем битопластом.
Вложение 1241722 Вложение 1241724 Вложение 1241726 Вложение 1241728 Вложение 1241730 Вложение 1241732

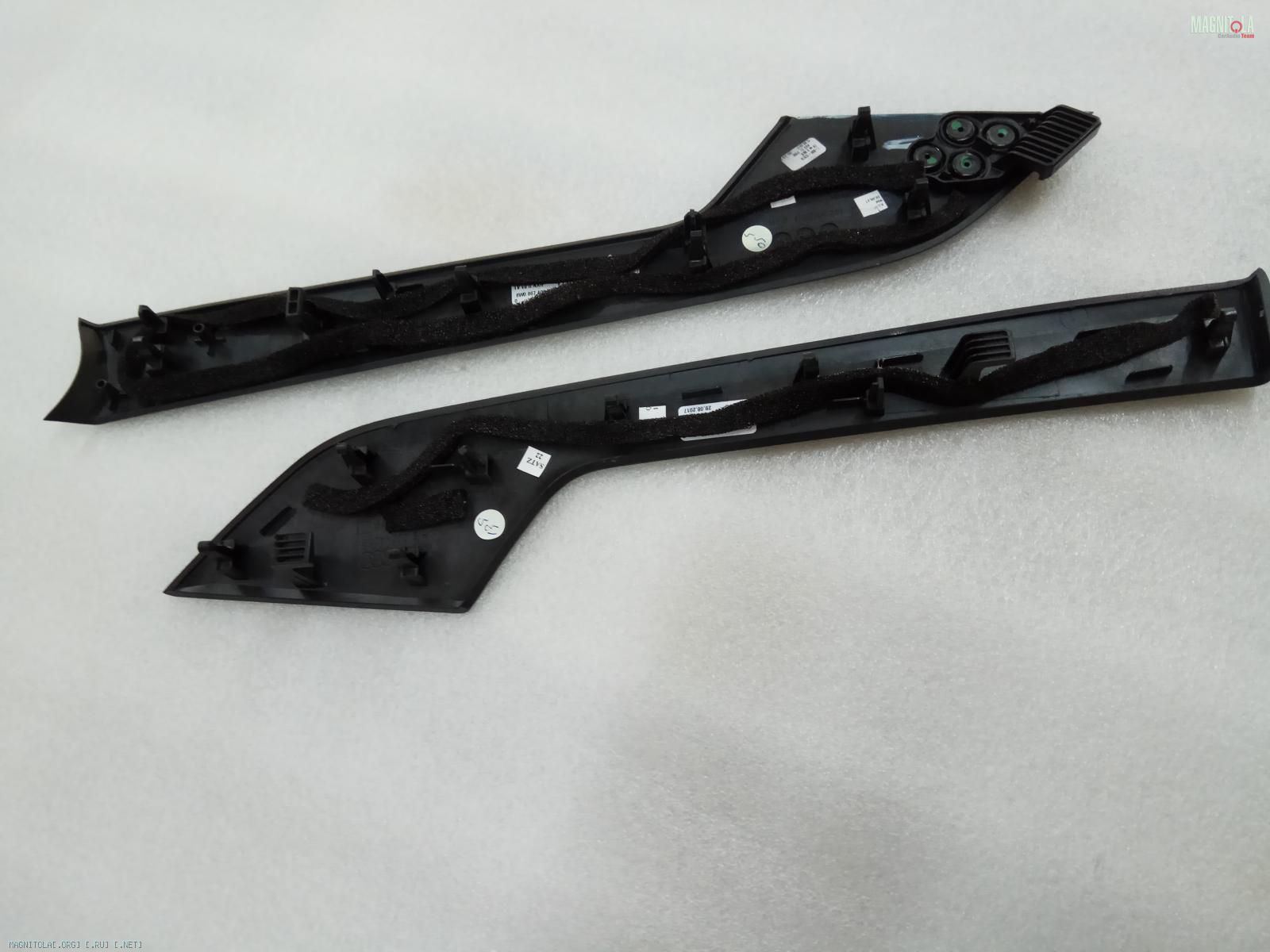

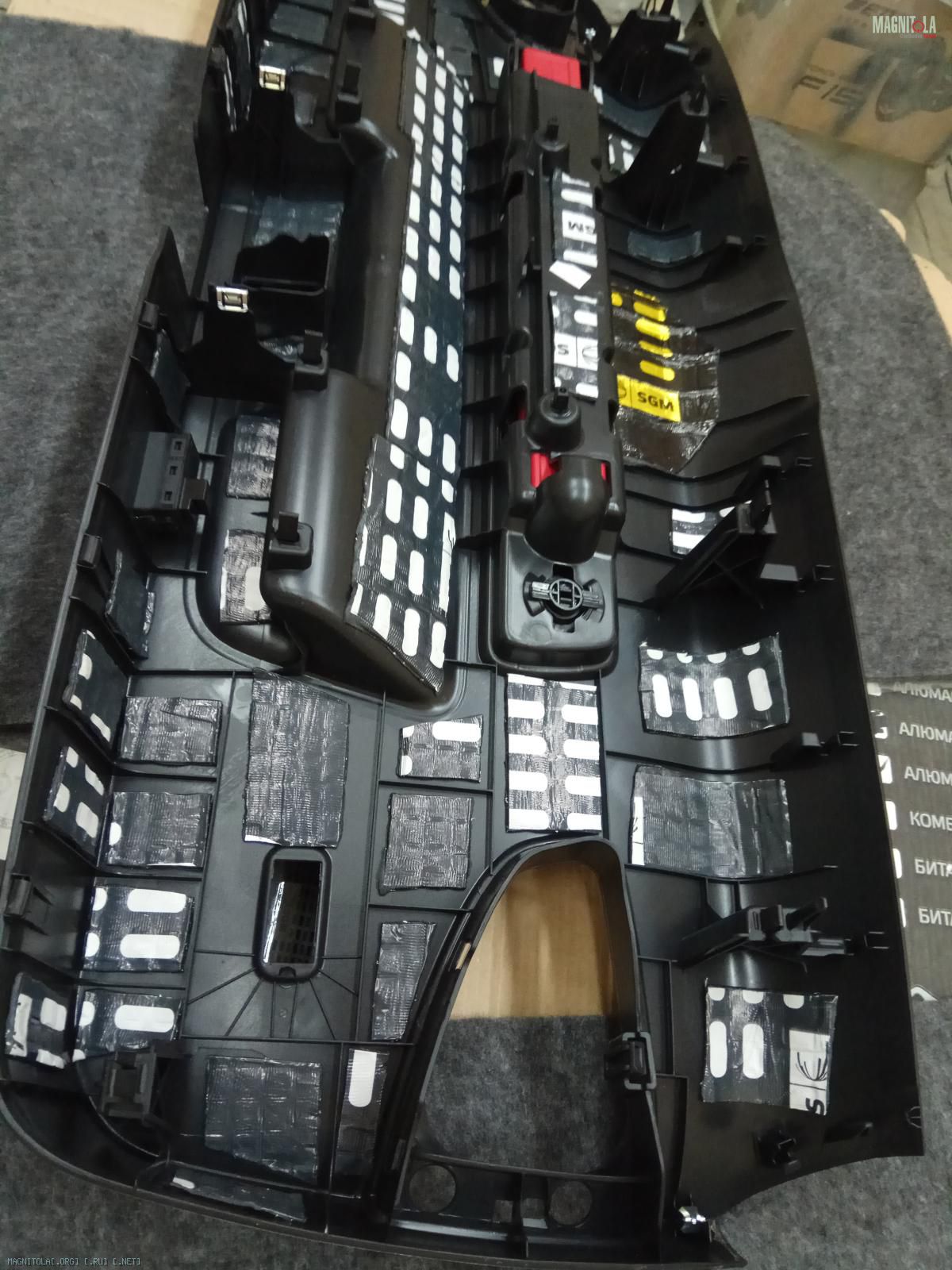

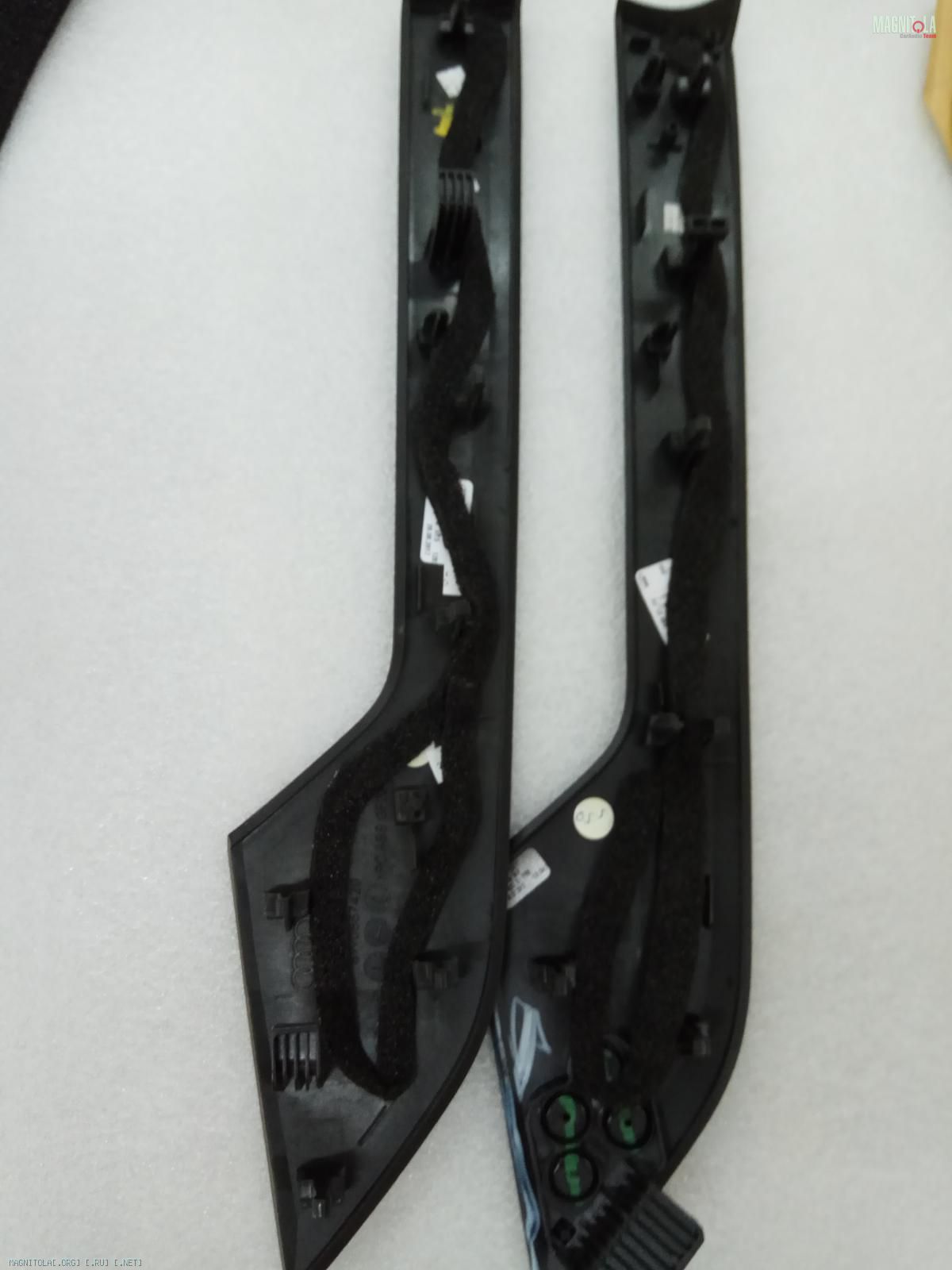

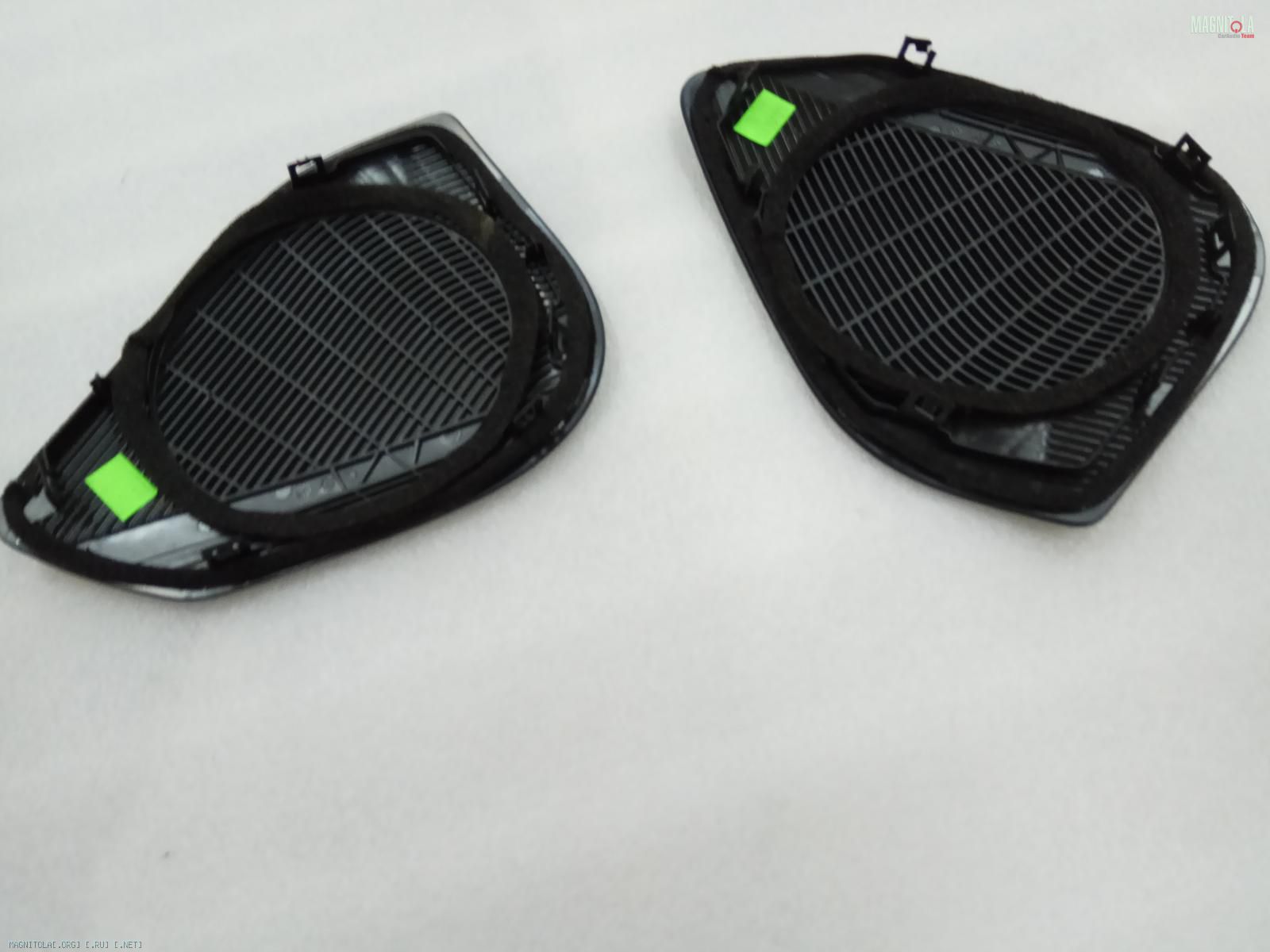

Проклеиваются все декоративные элементы двери...
Вложение 1241734 Вложение 1241736 Вложение 1241738

Двери итог...

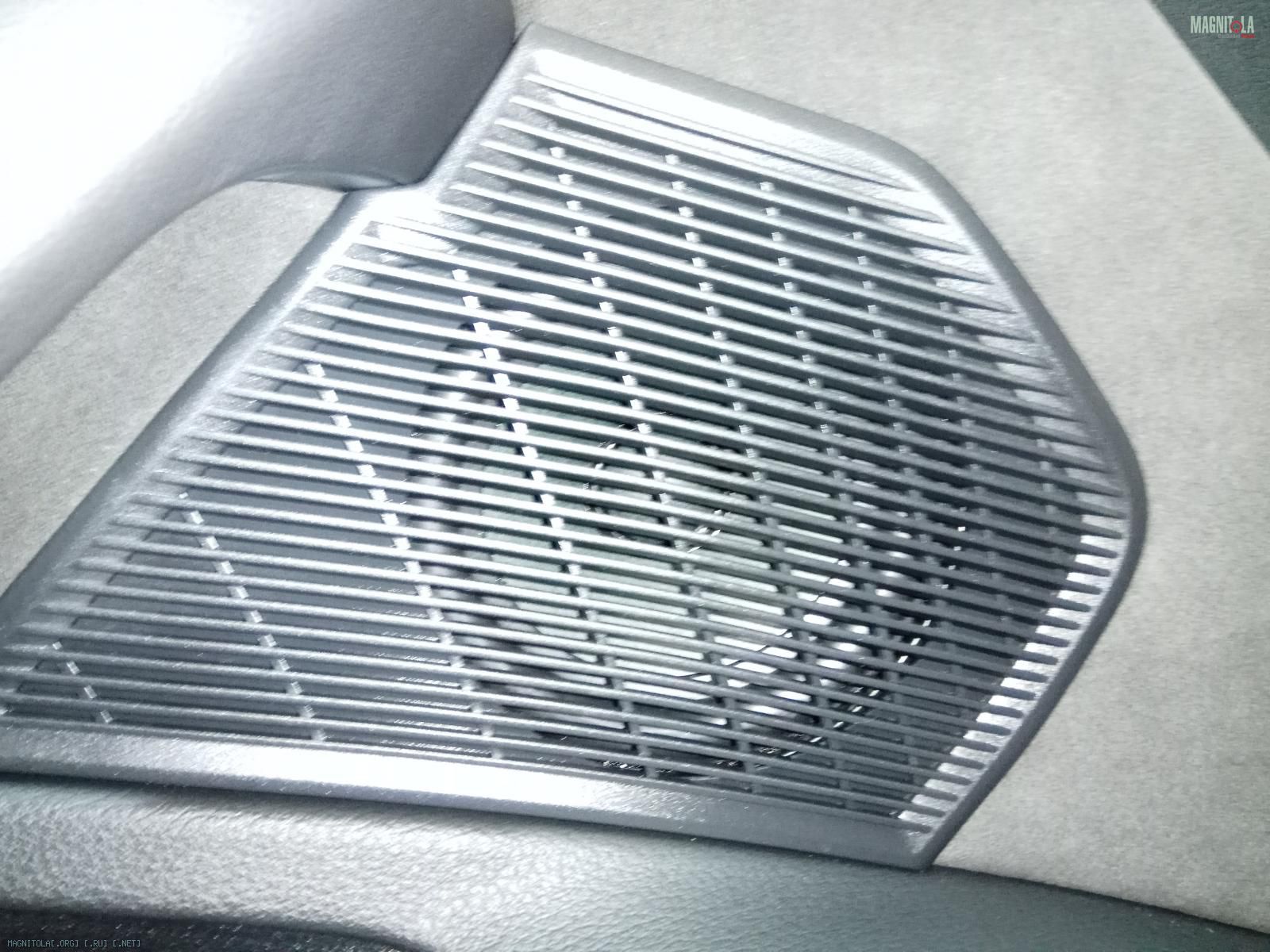

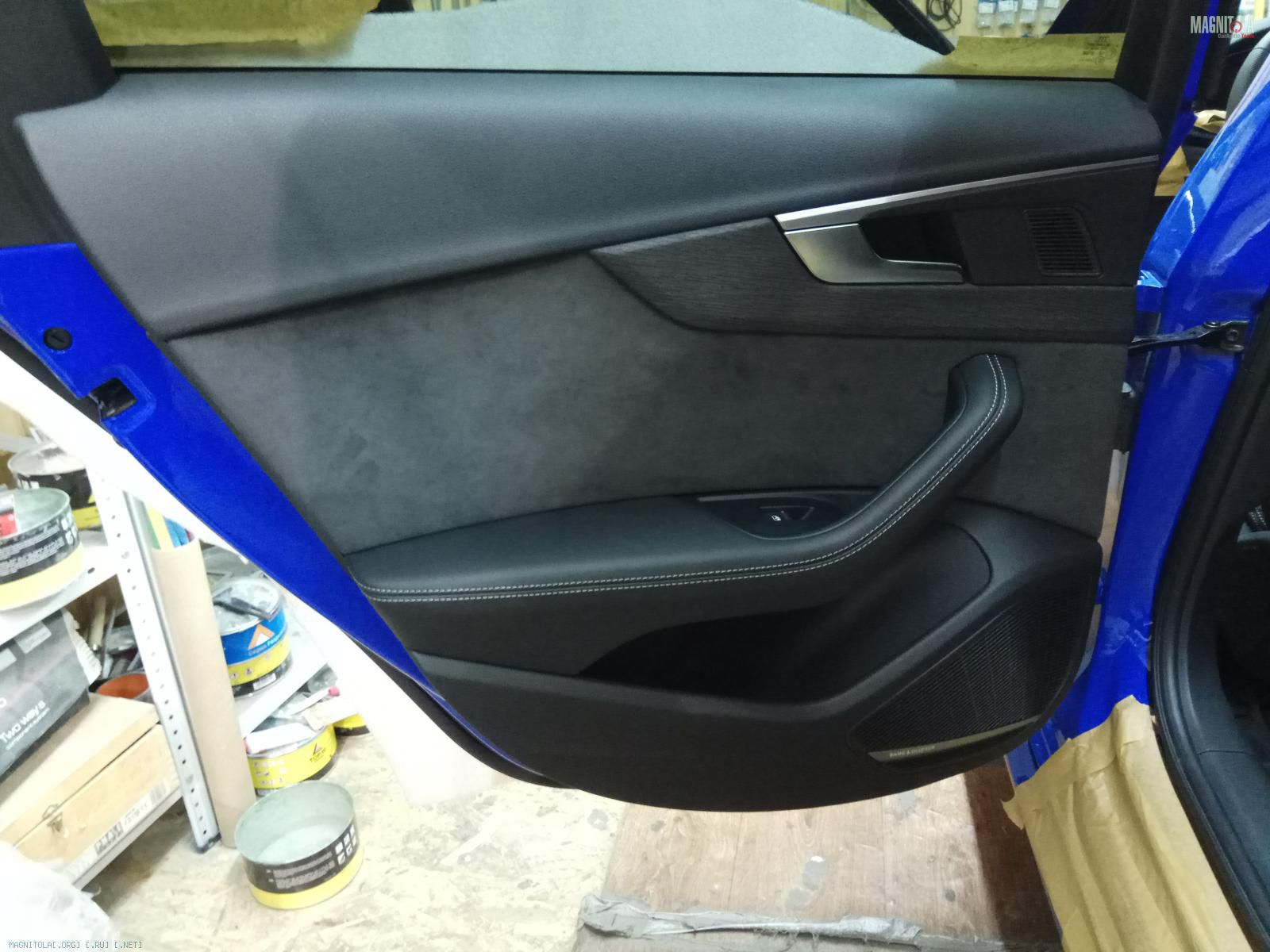

Новый СЧ...
Вложение 1241740 Вложение 1241742 Вложение 1241744 Вложение 1241746 Вложение 1241748
06.09.2018, 22:38
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 Avant B9 2.0TFSI

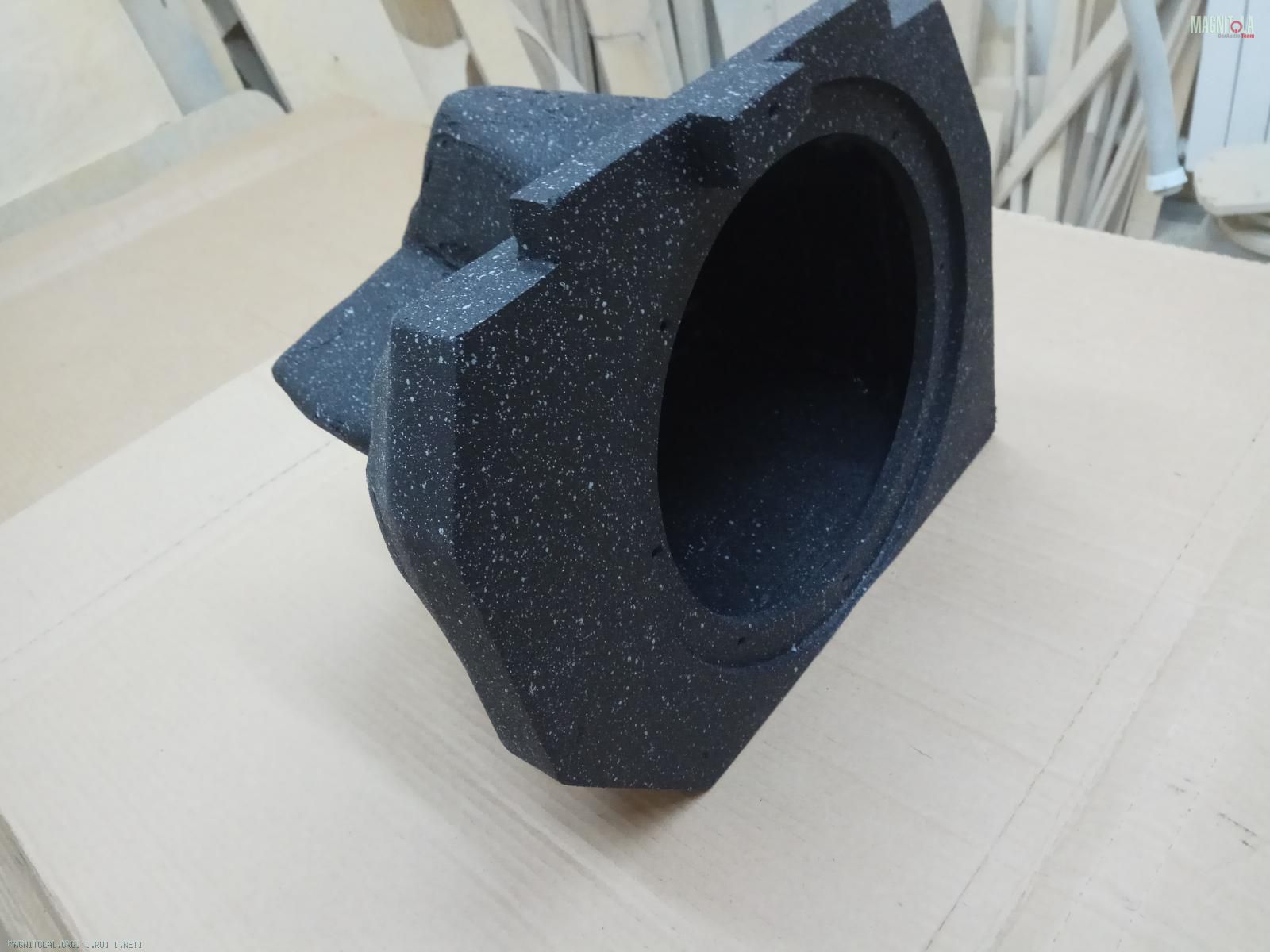

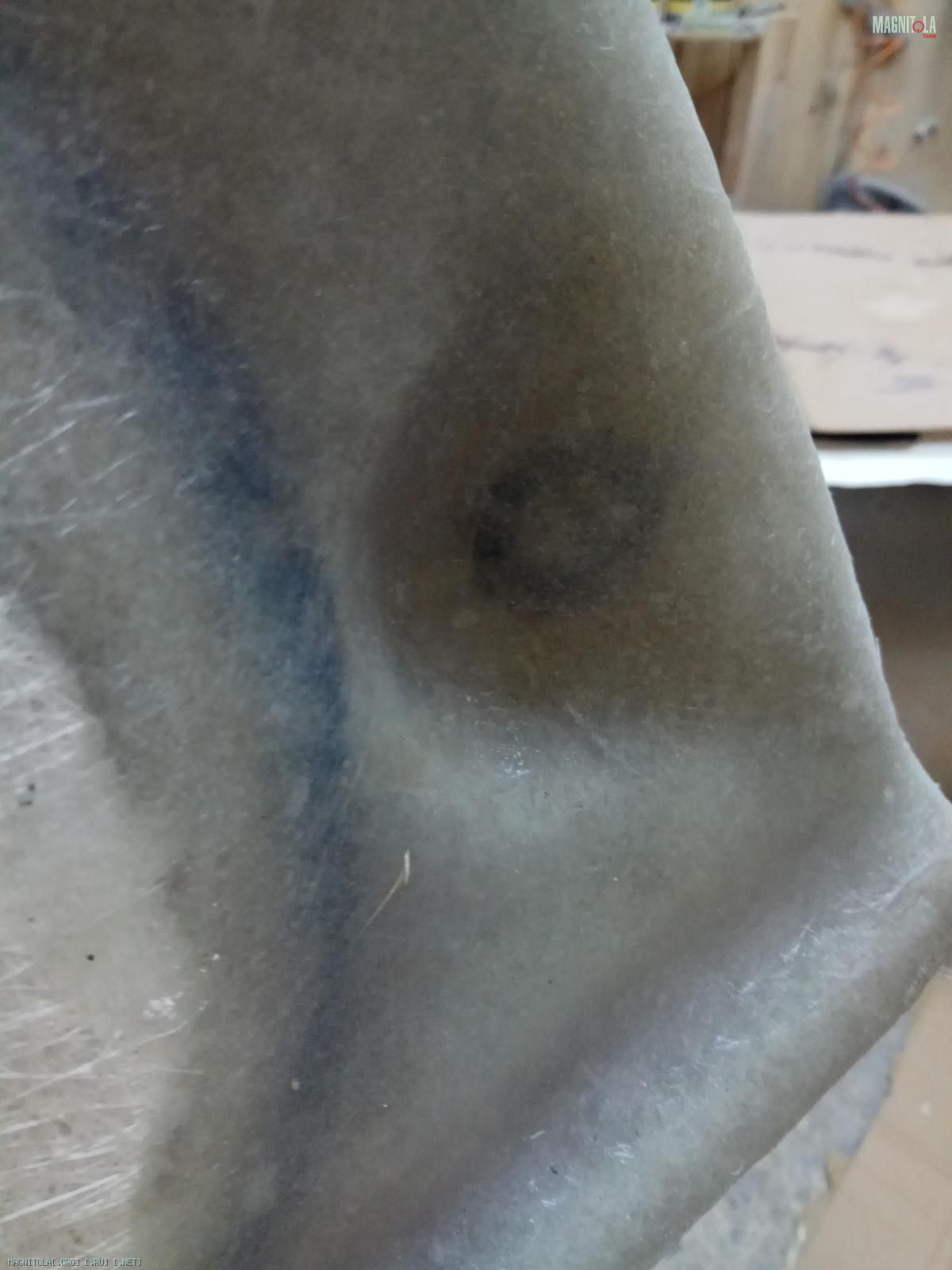

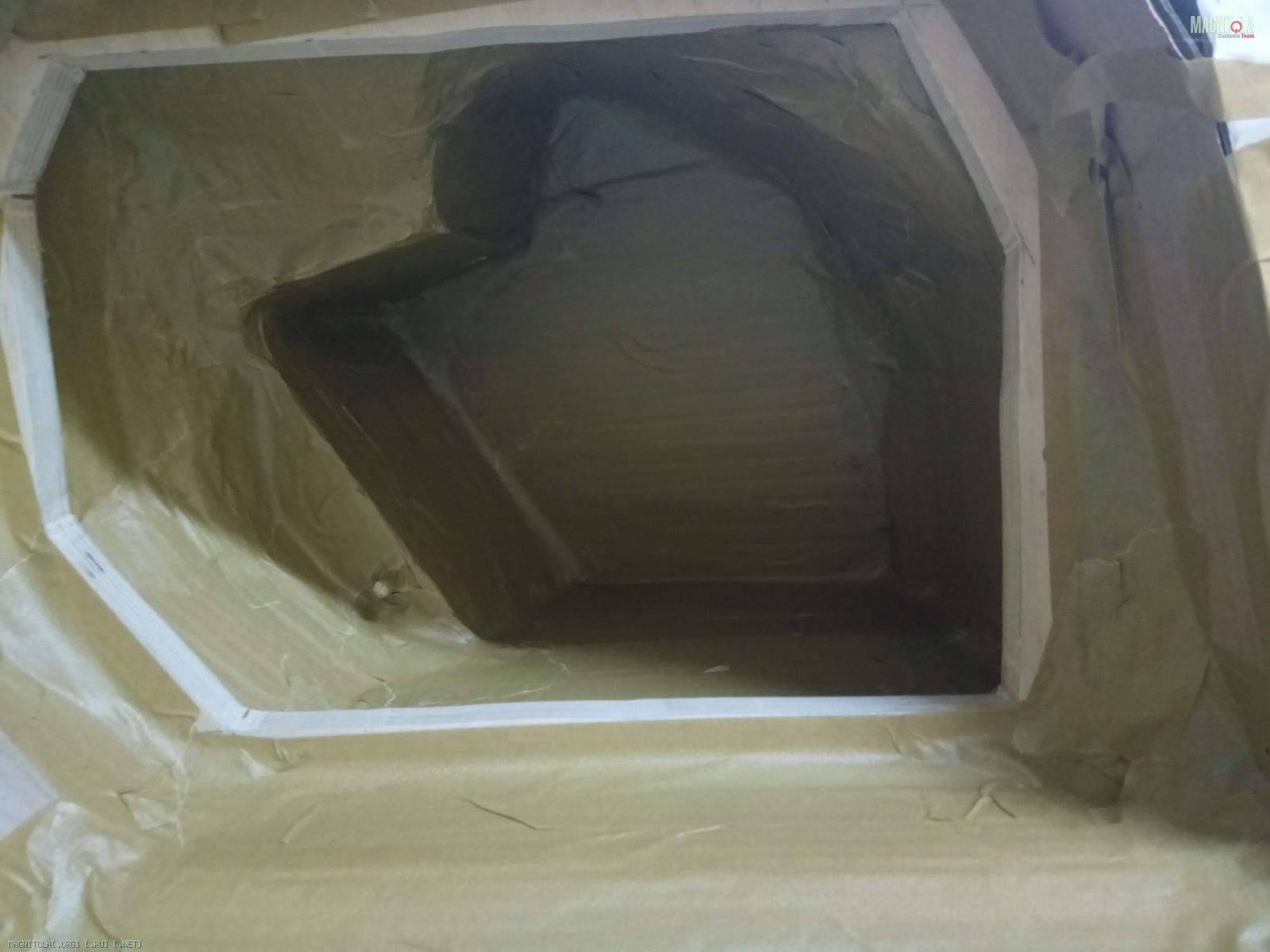

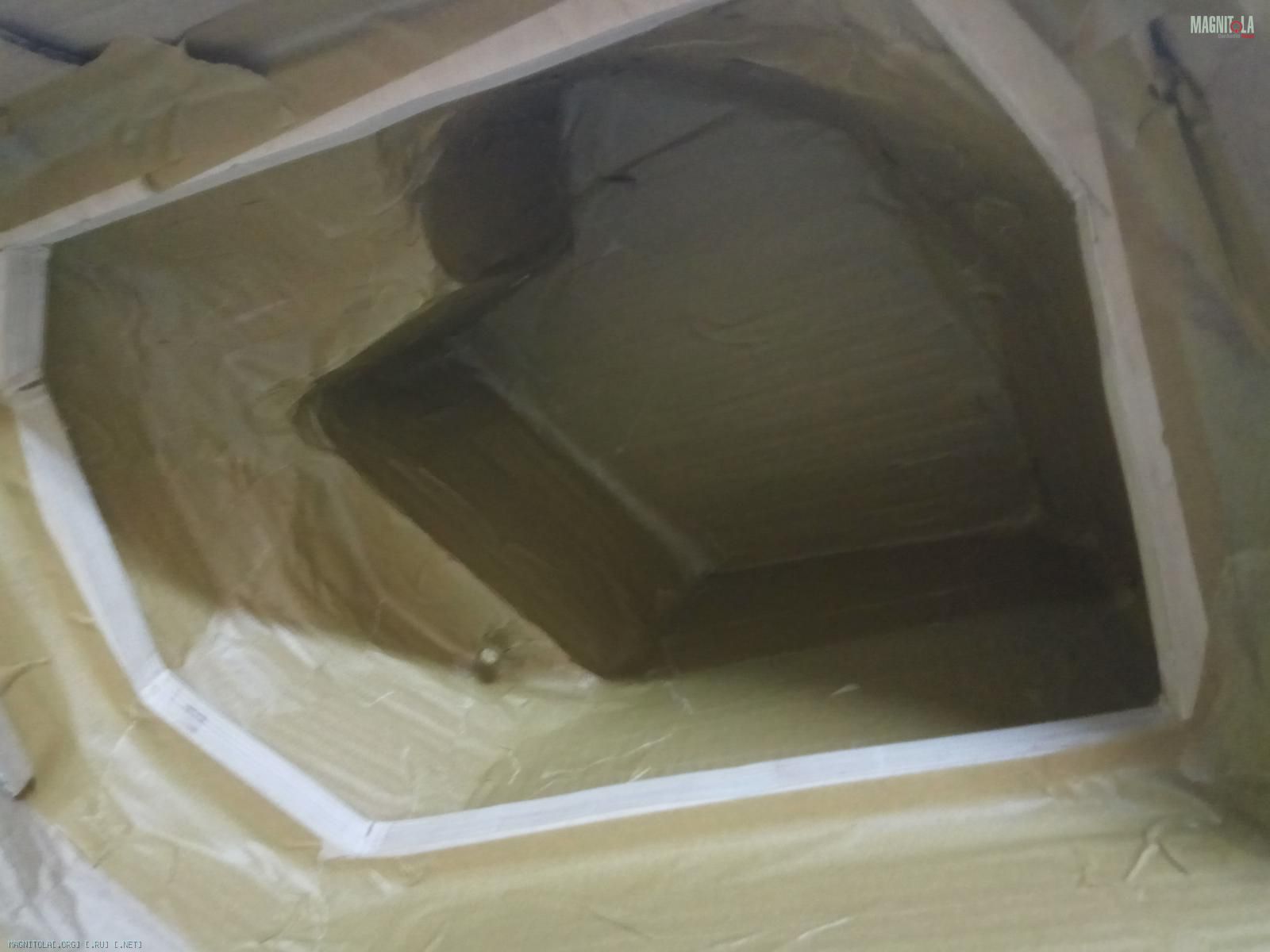

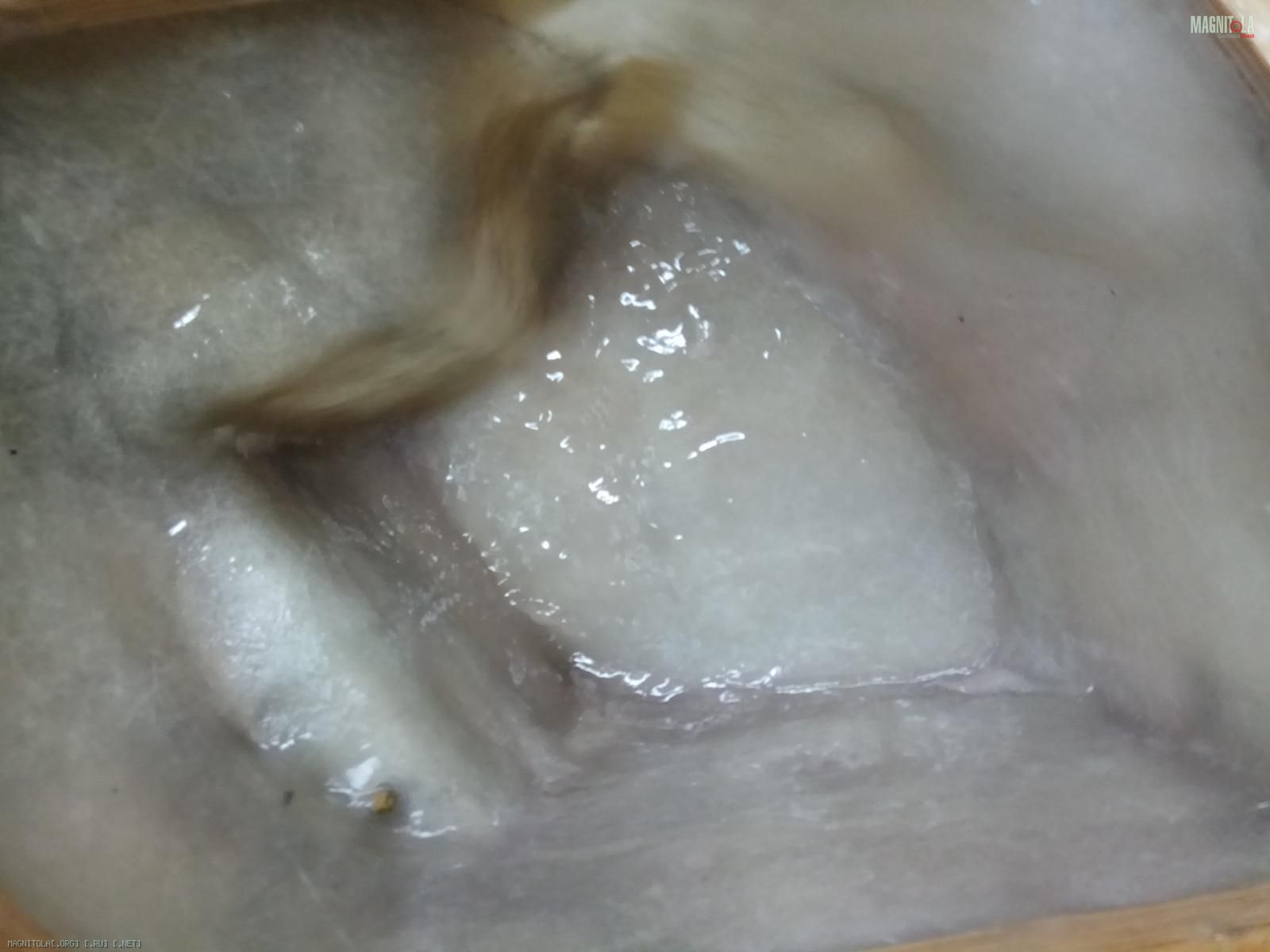

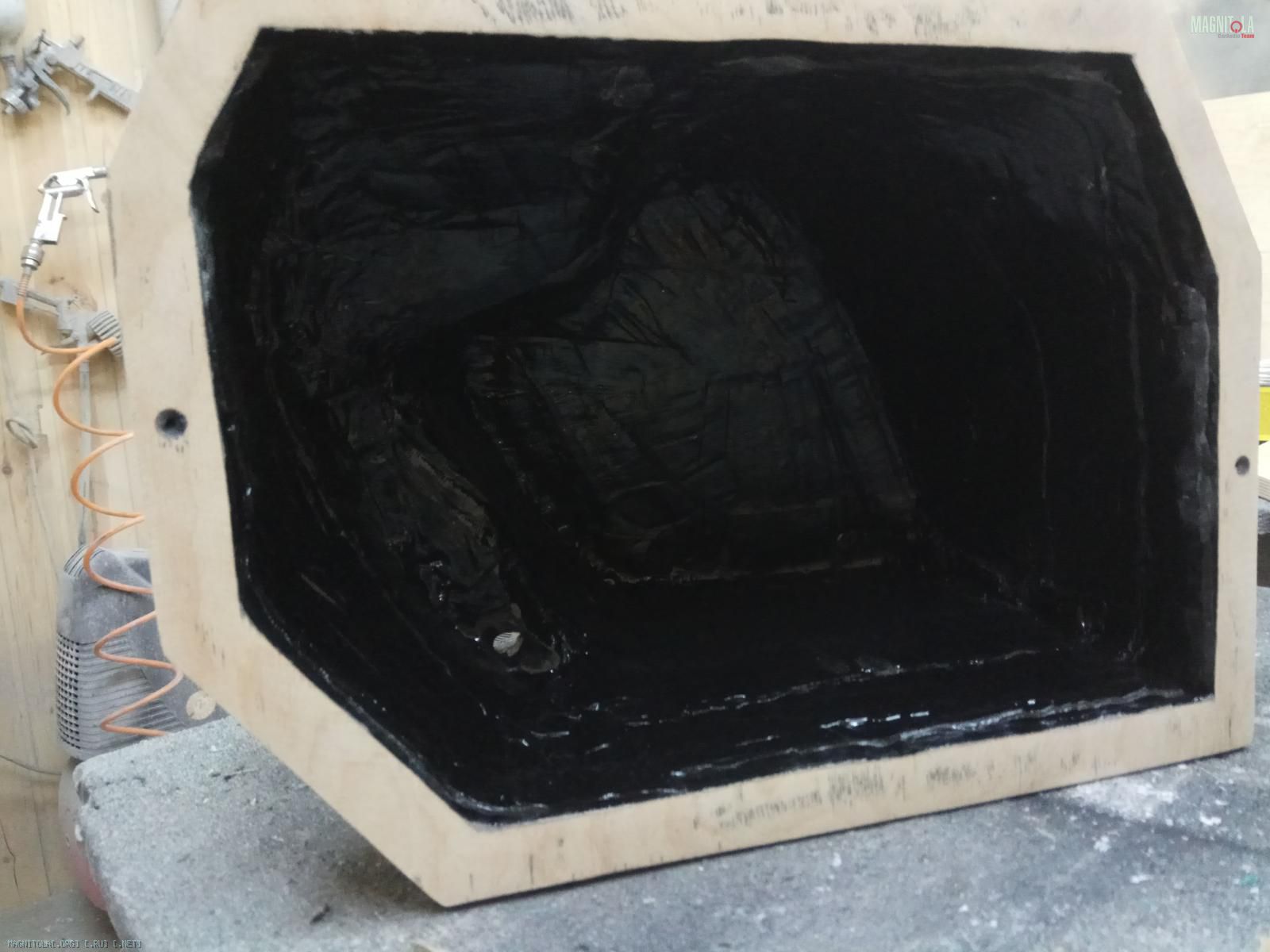

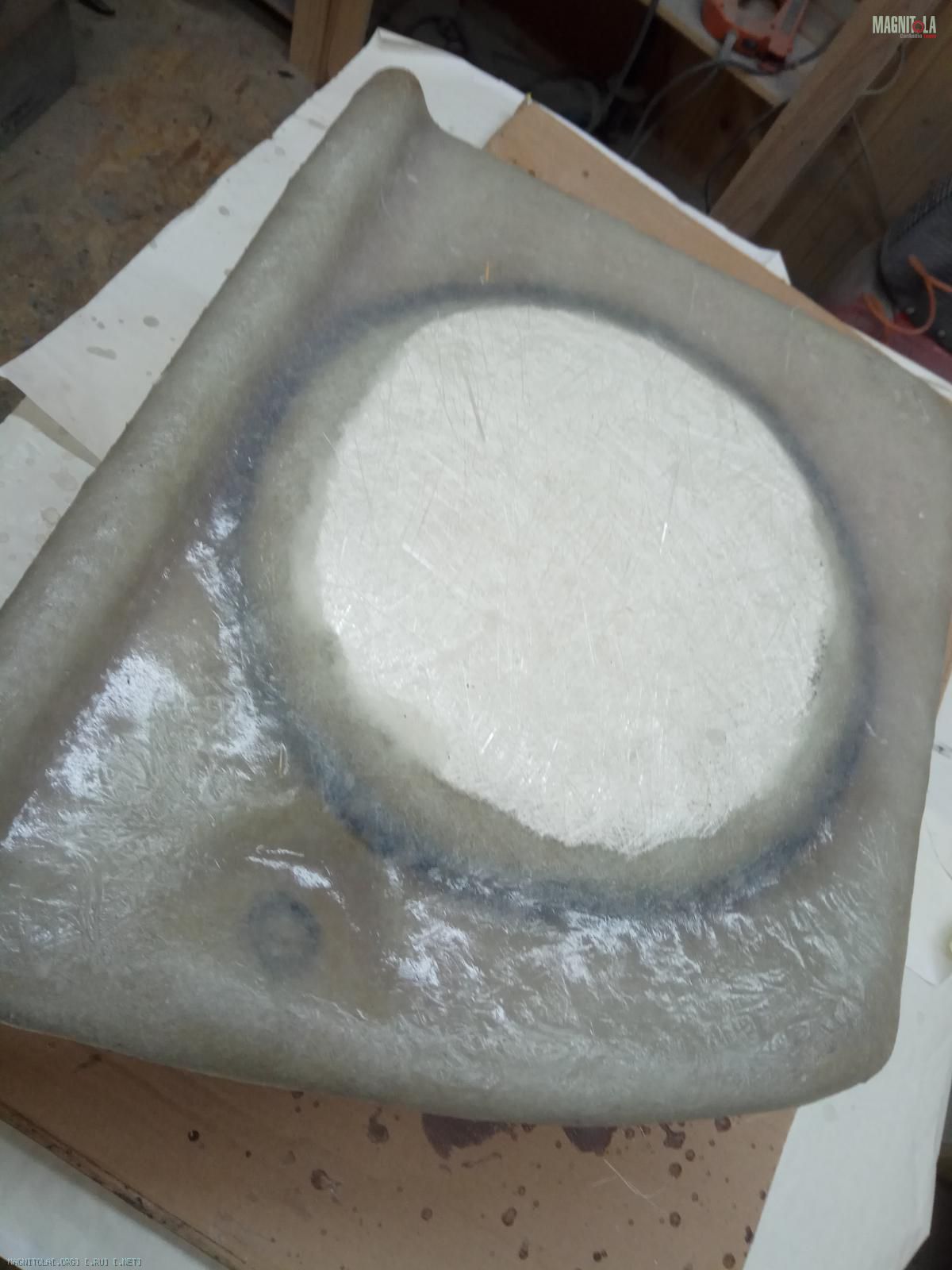

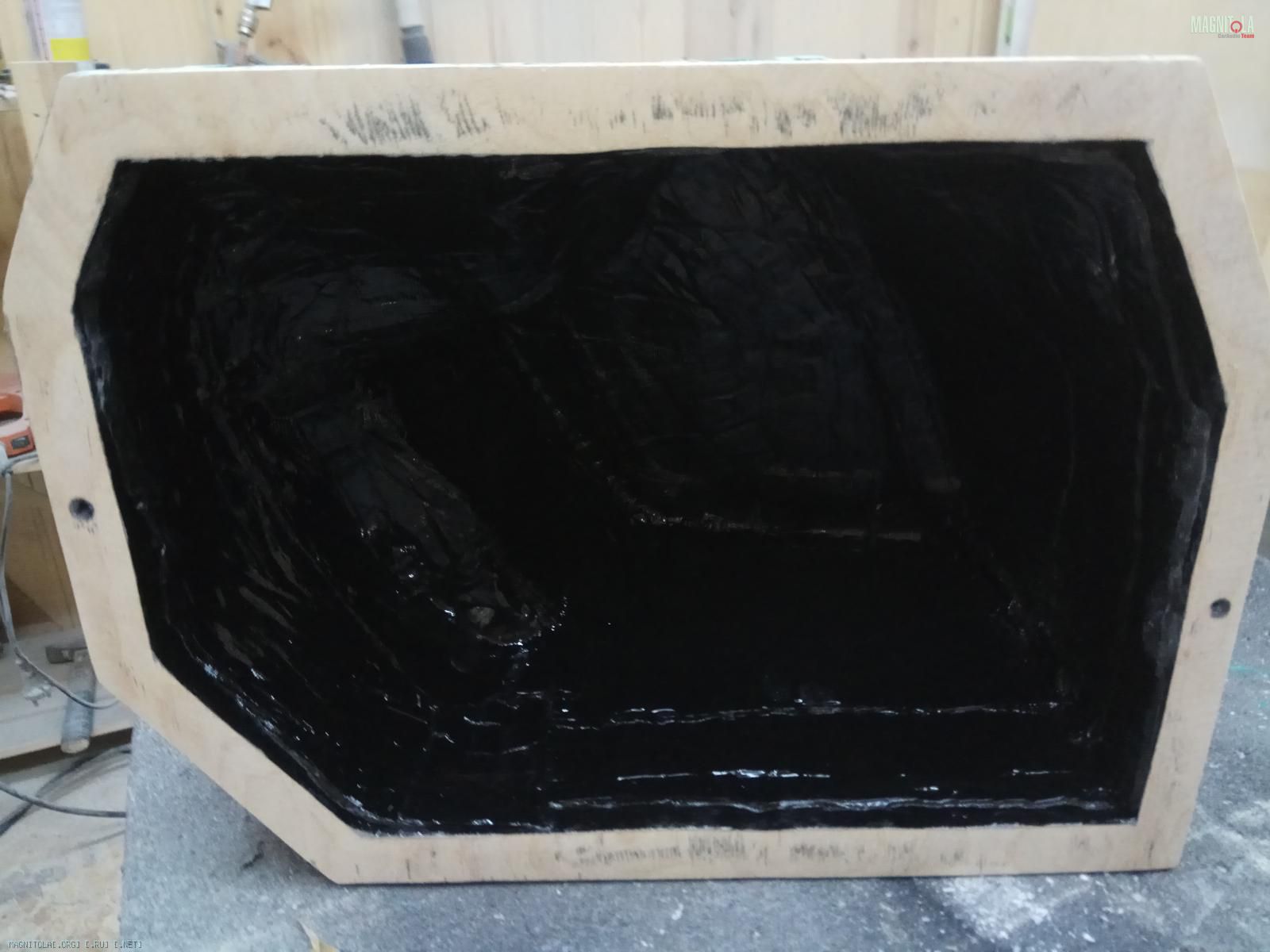

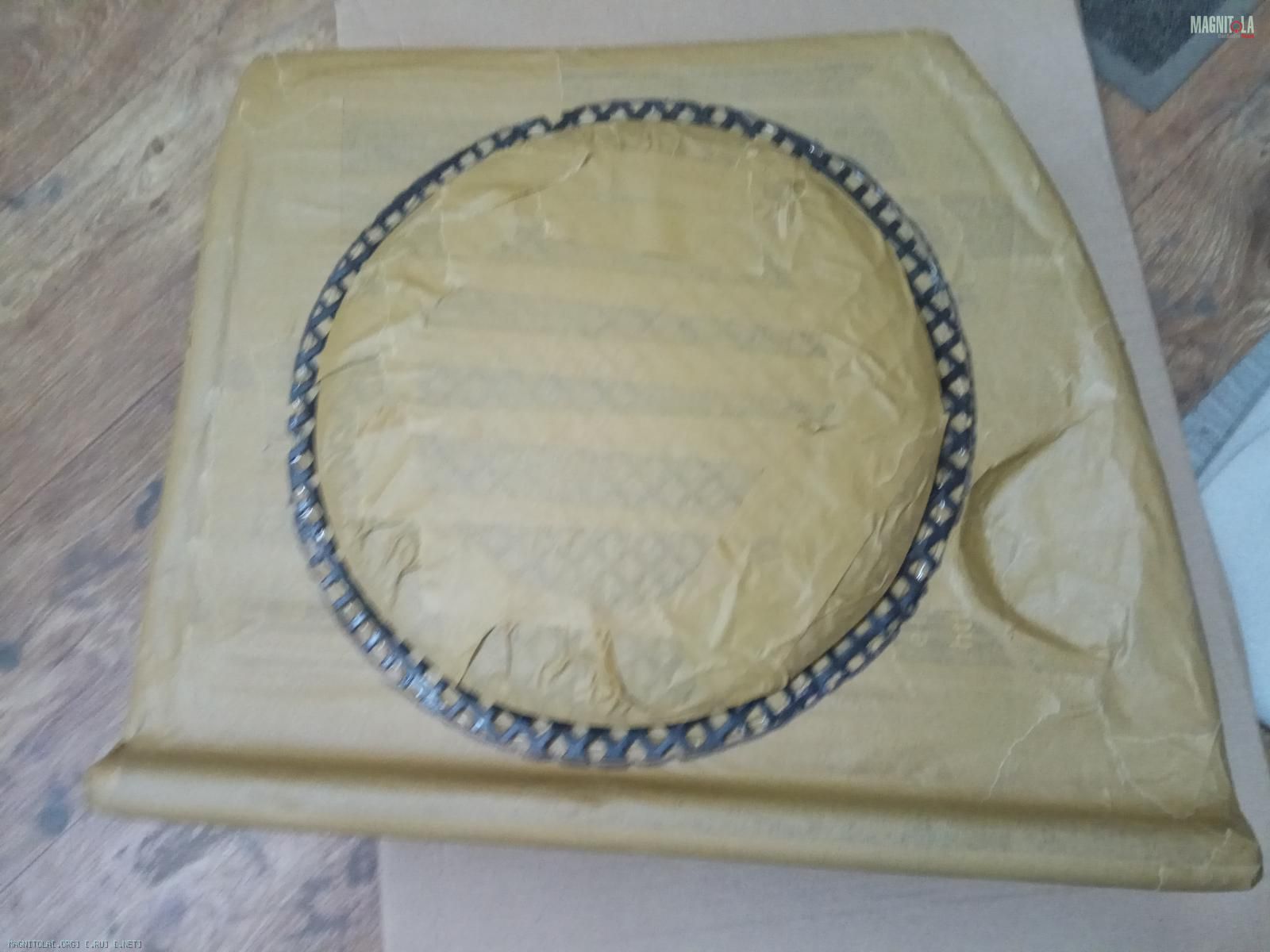

Процесс изготовления стэлса и декоративной крышки/накладки..
Вложение 1241936 Вложение 1241938 Вложение 1241940 Вложение 1241942 Вложение 1241944 Вложение 1241946 Вложение 1241948 Вложение 1241950 Вложение 1241952

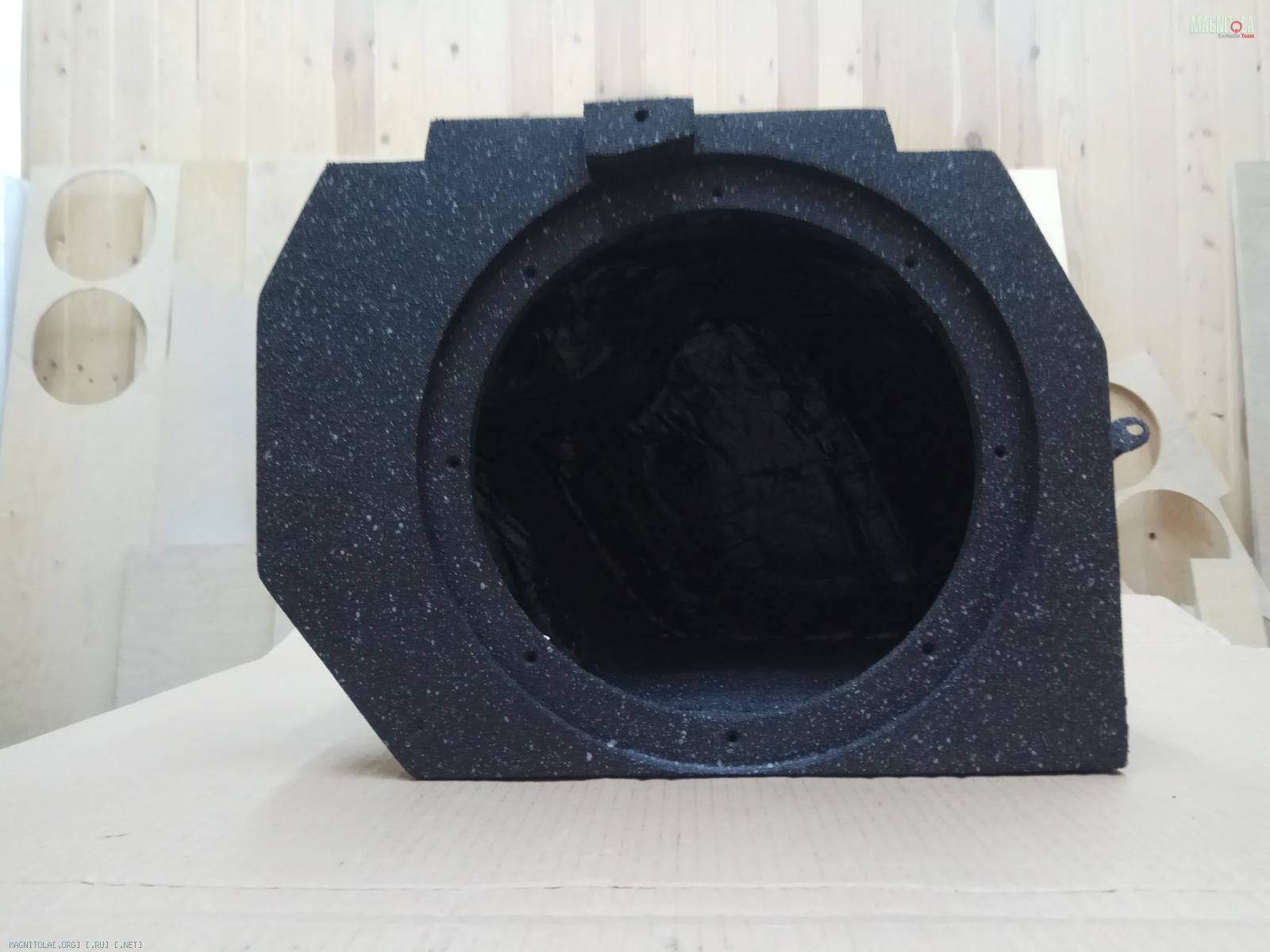

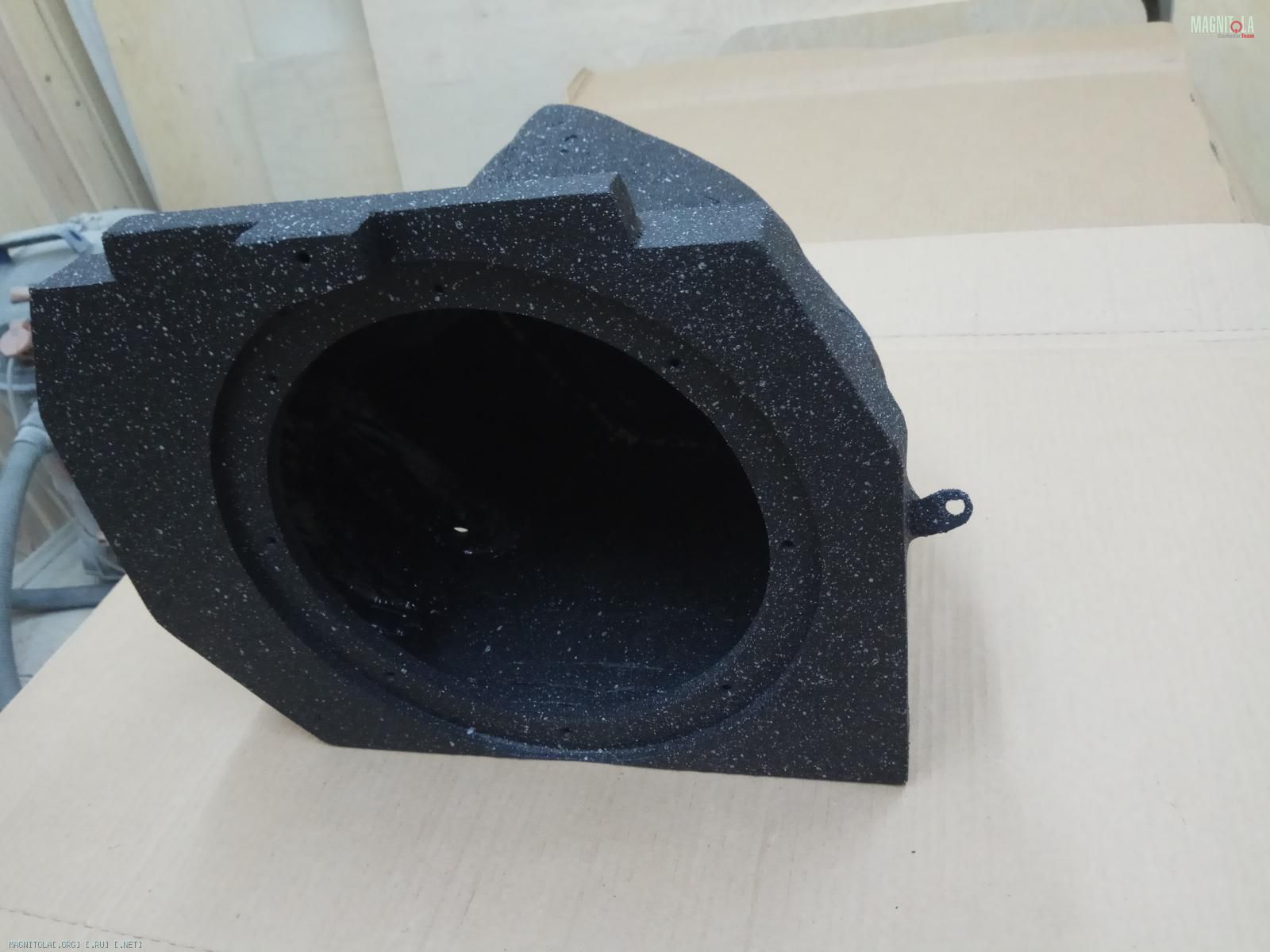

Готовый стэлс, покрашен...
Проводка...

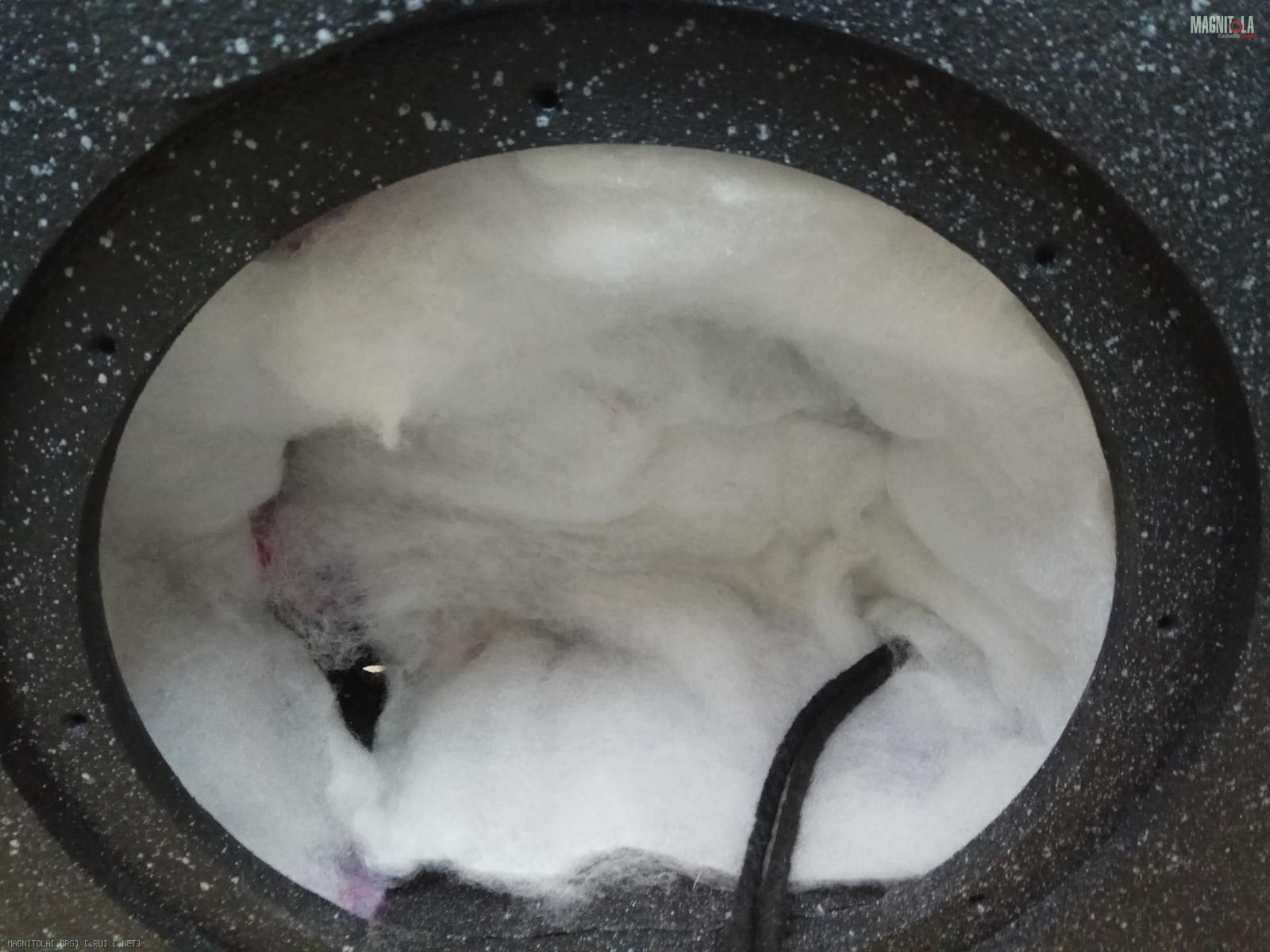

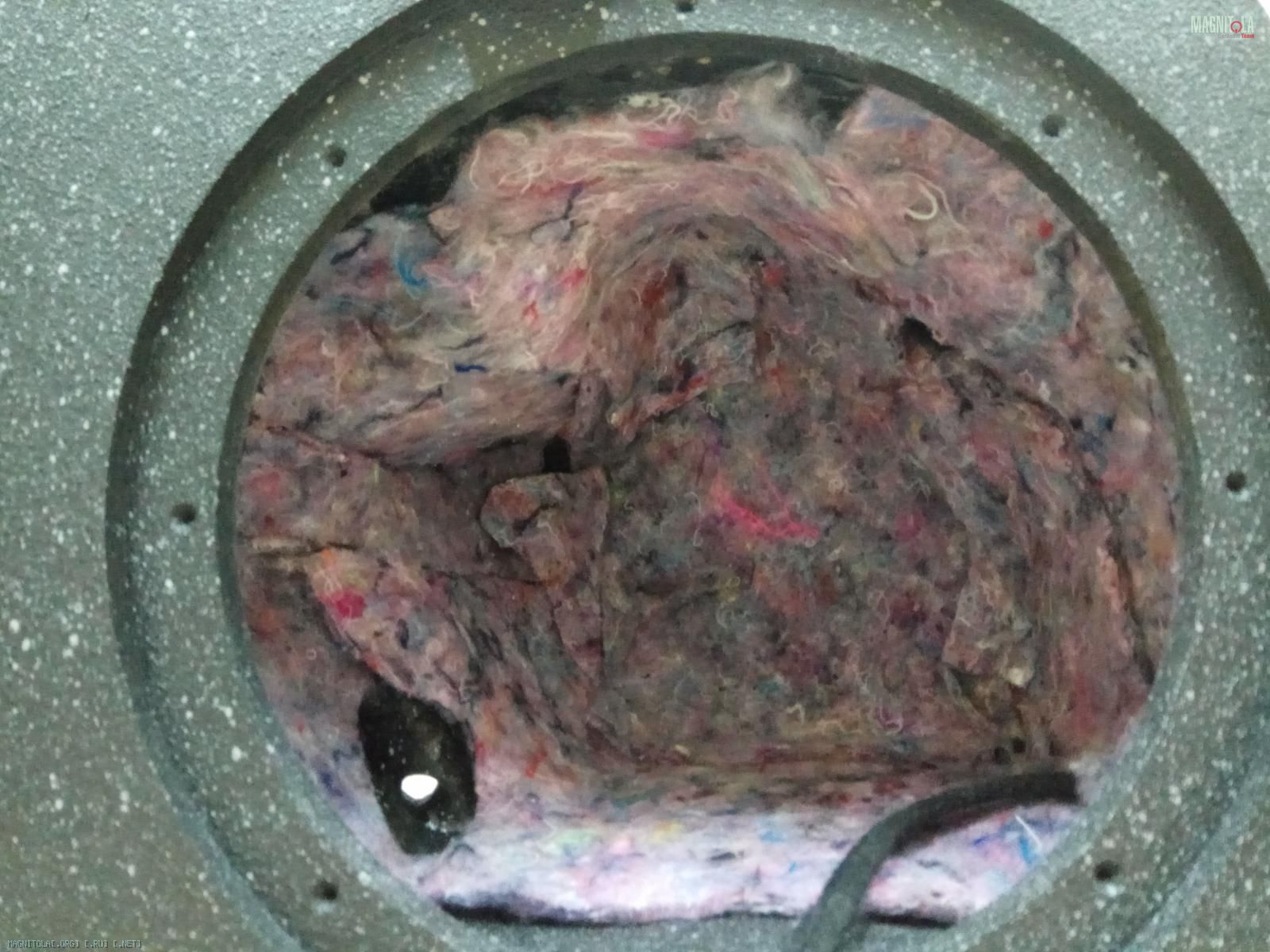

Акустическое демпфирование...

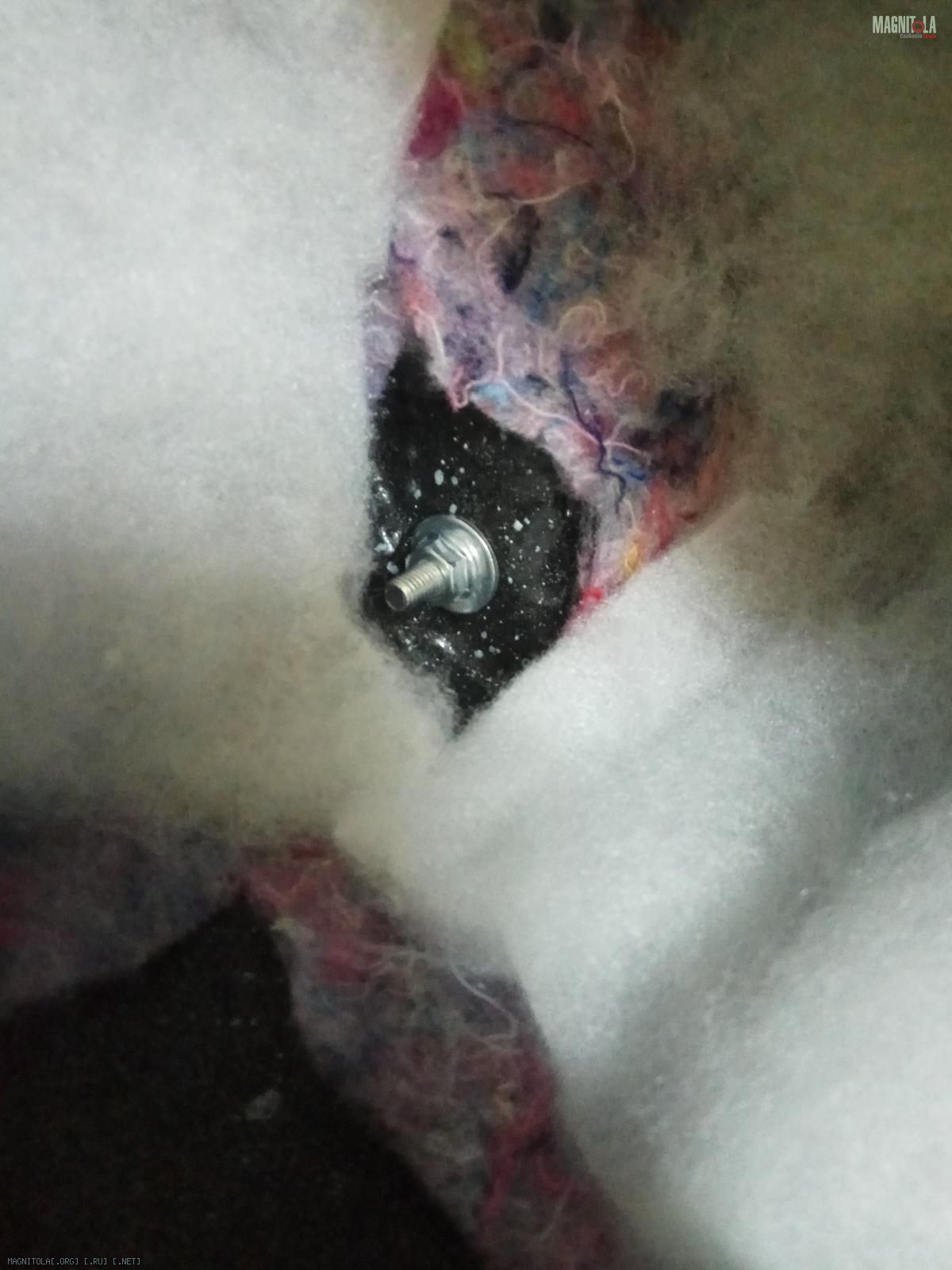

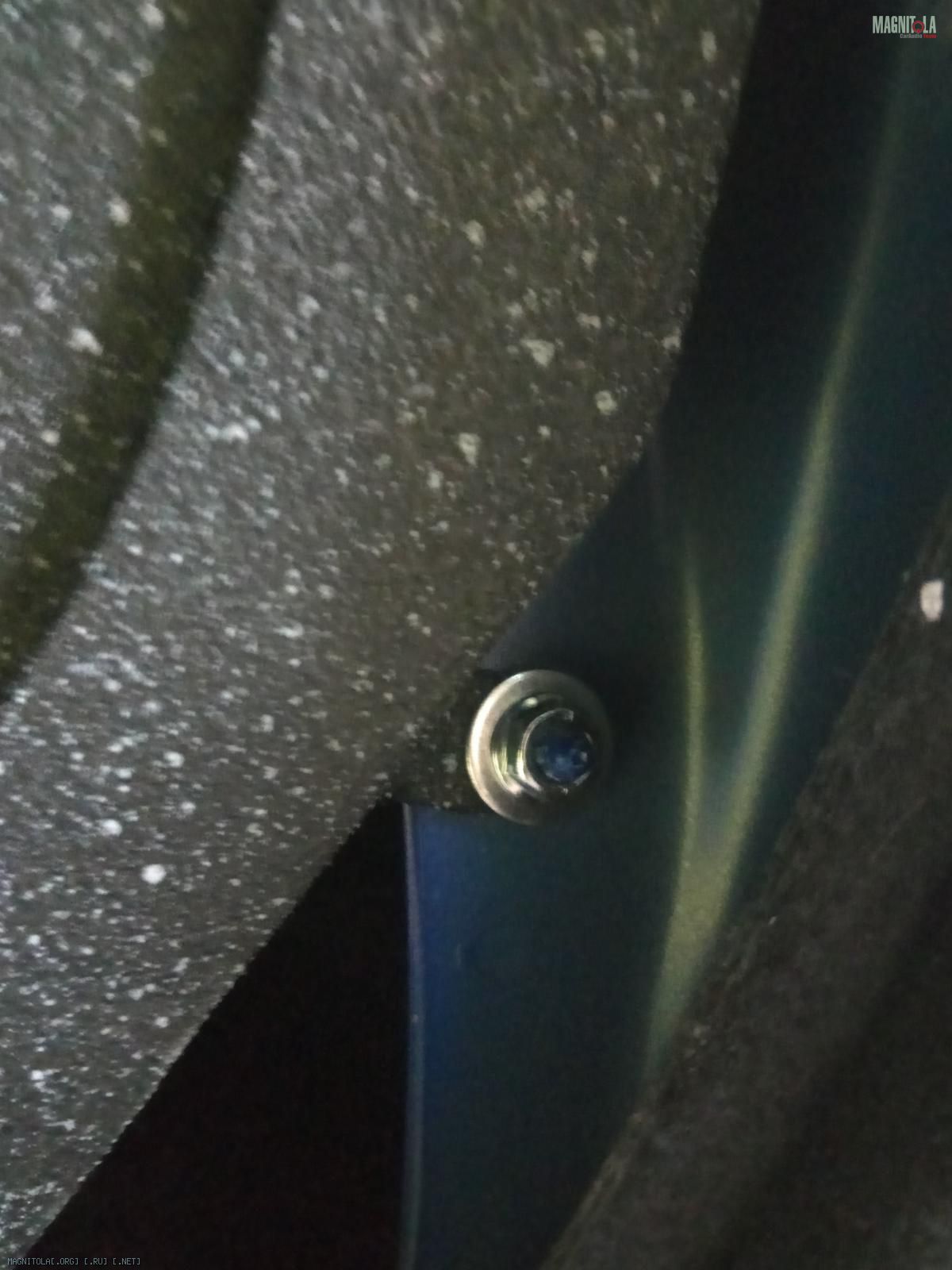

Крепление в штатные места на М6...

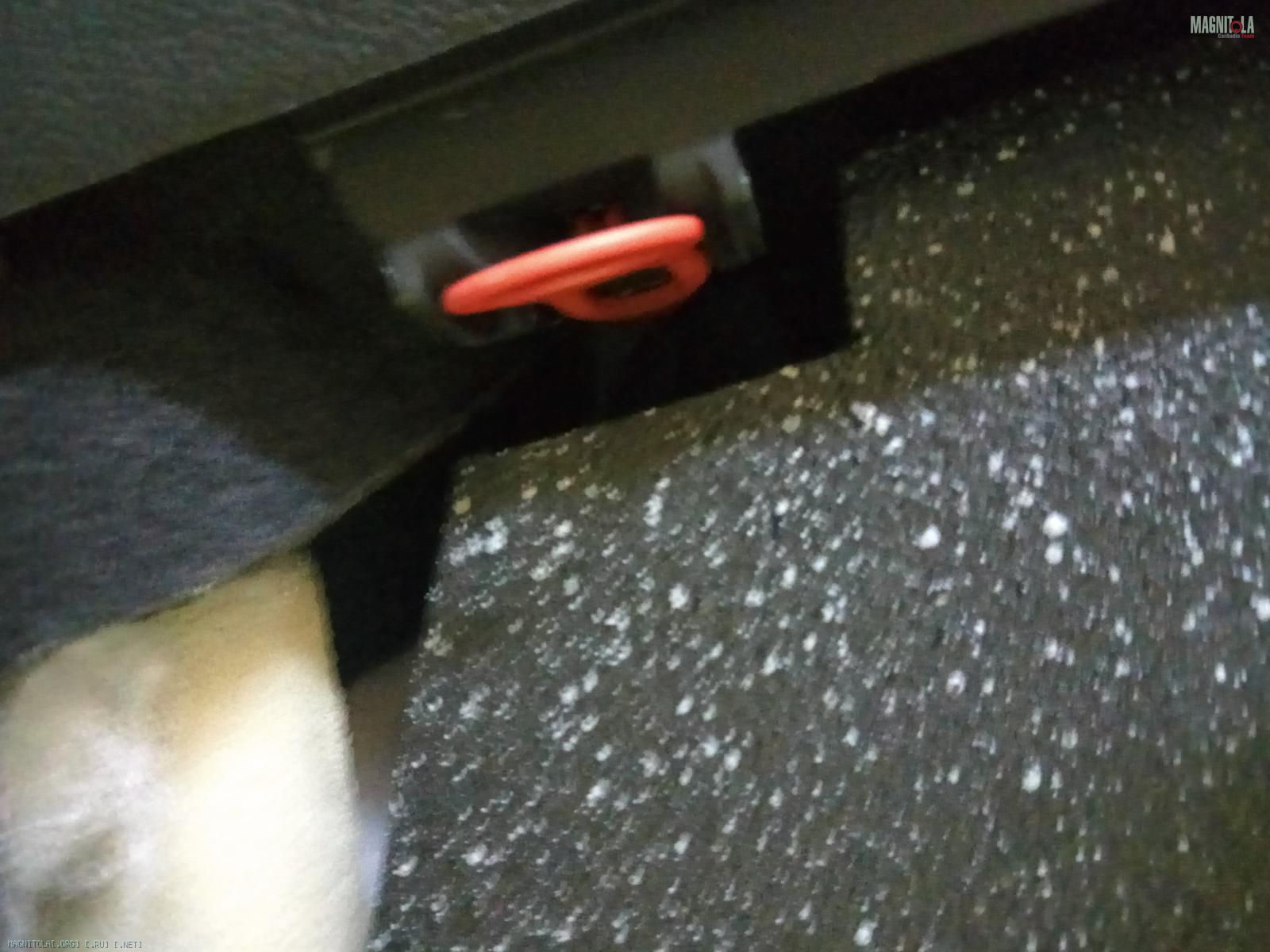

Все стоковые "фишки" в доступе...
Вложение 1241954 Вложение 1241956 Вложение 1241958 Вложение 1241960 Вложение 1241962 Вложение 1241964 Вложение 1241966 Вложение 1241968 Вложение 1241970 Вложение 1241972 Вложение 1241974 Вложение 1241976

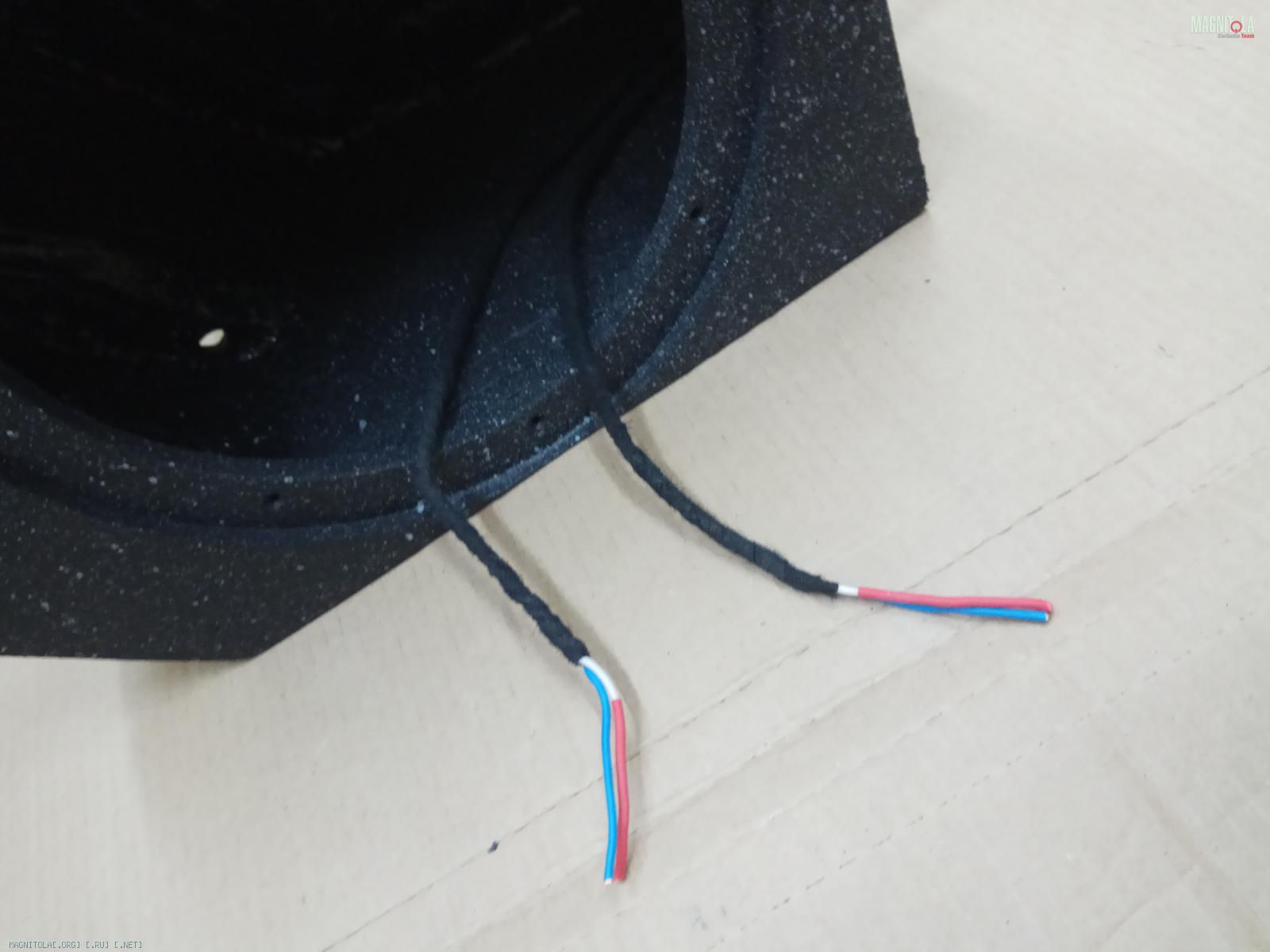

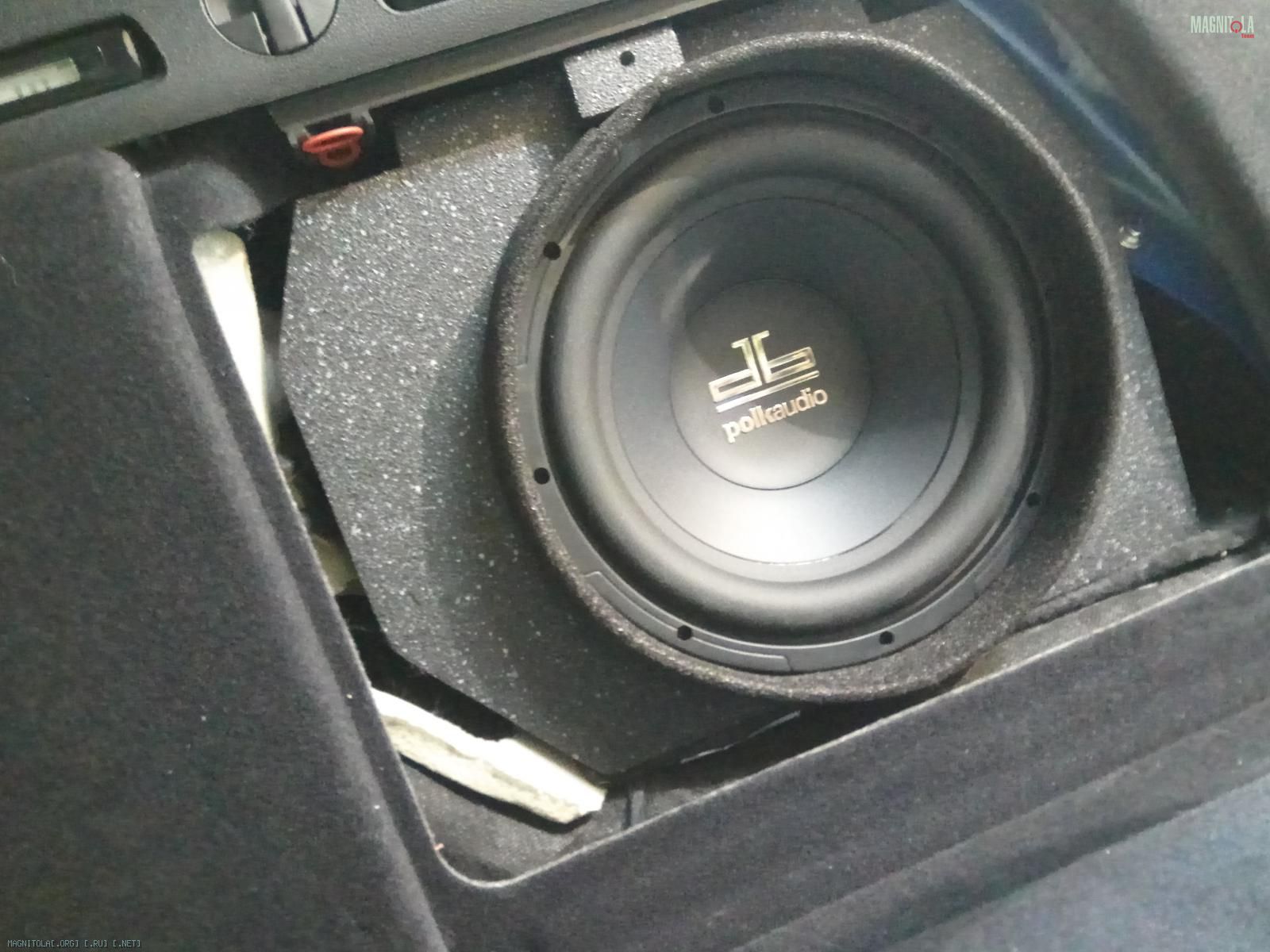

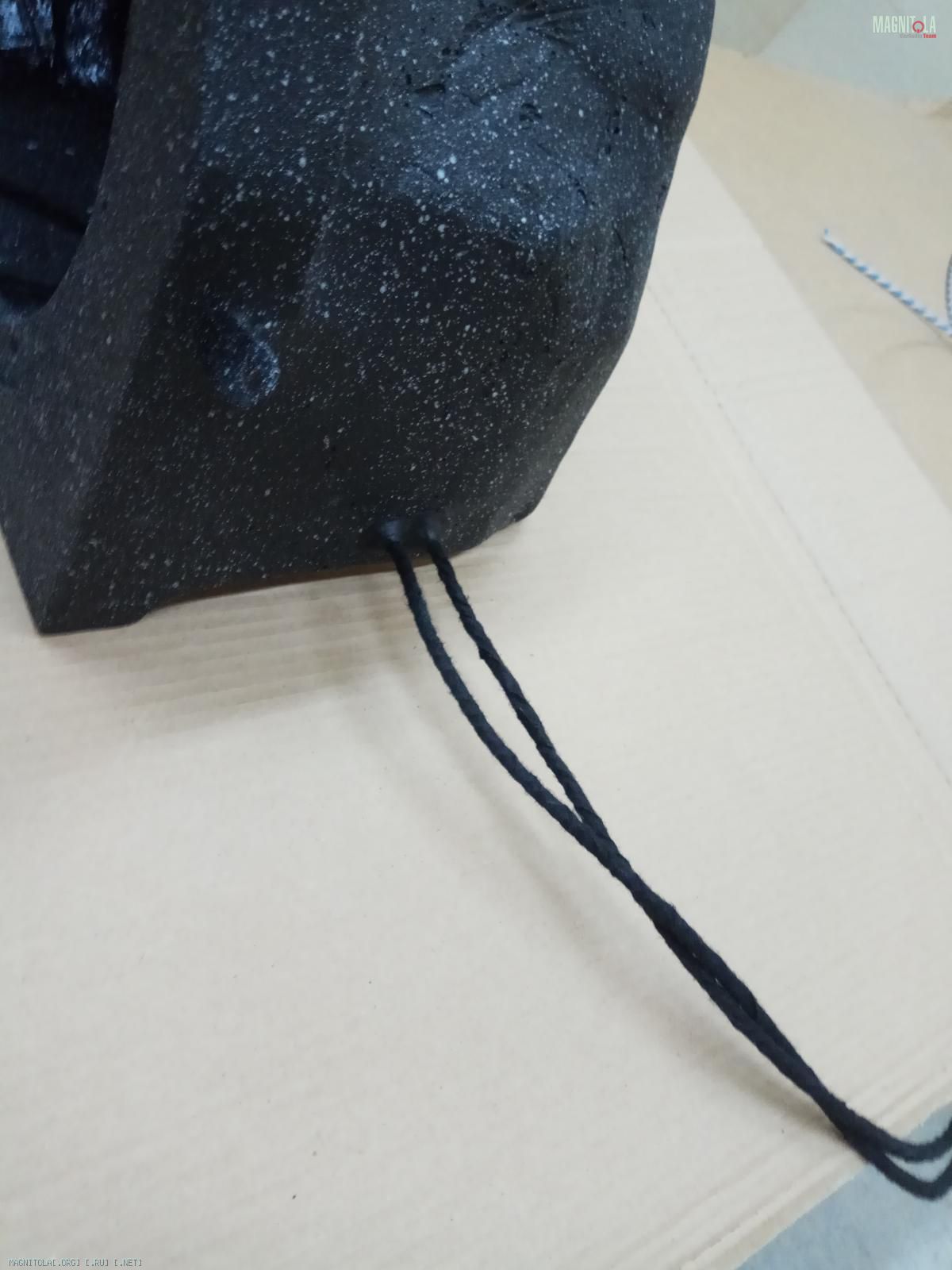

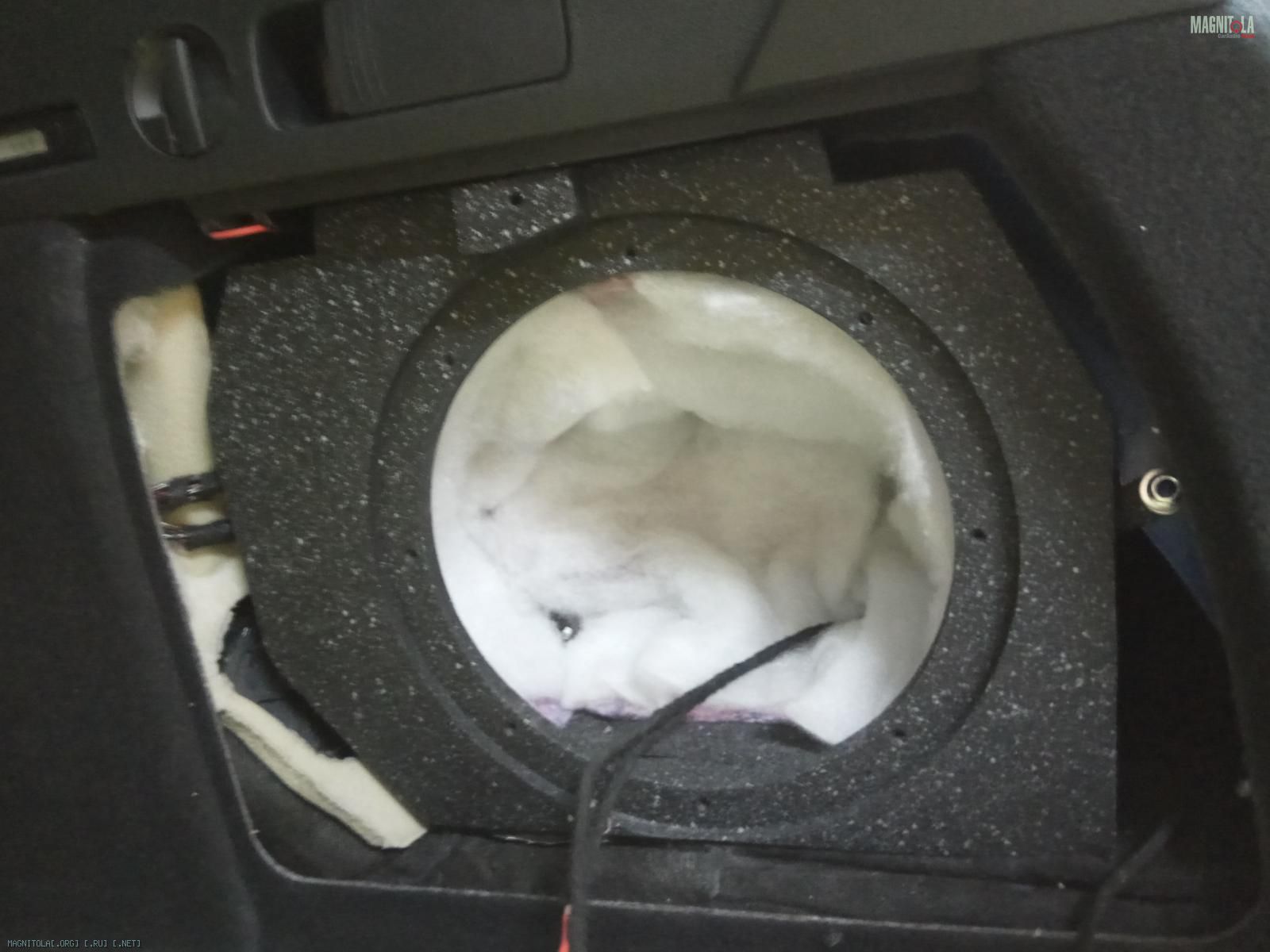

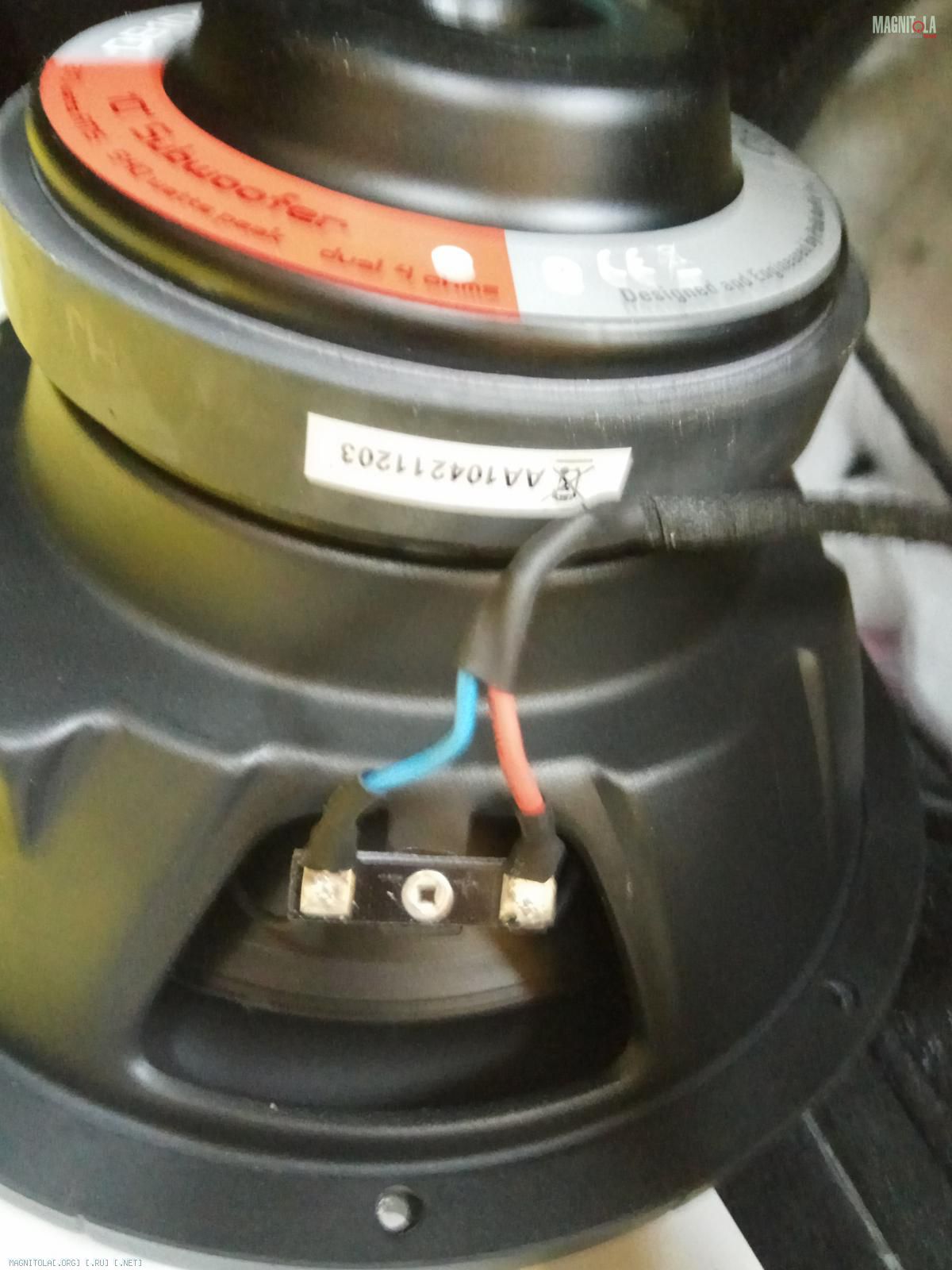

Подключение сабвуферного динамика...
Волноотвод...

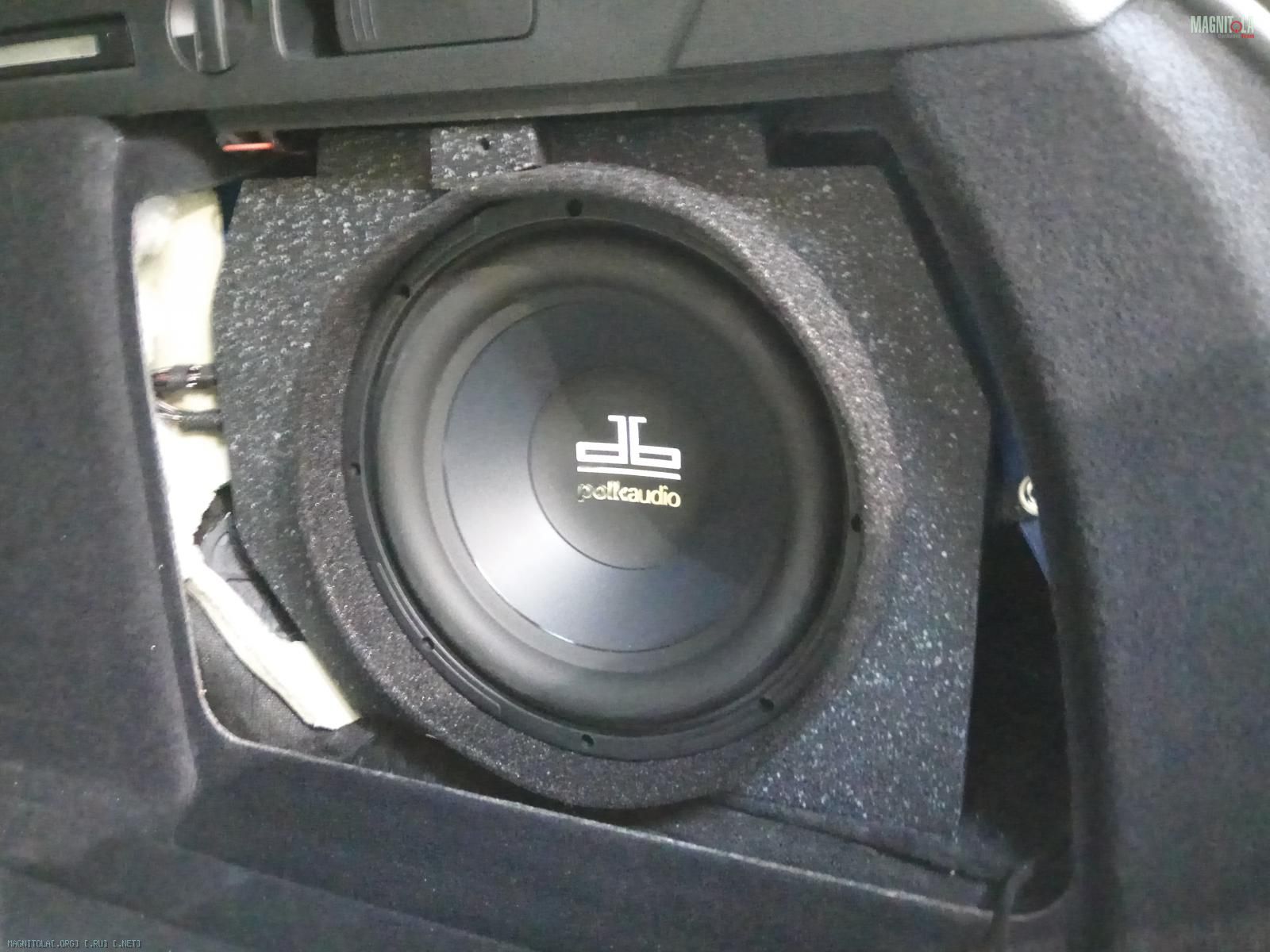

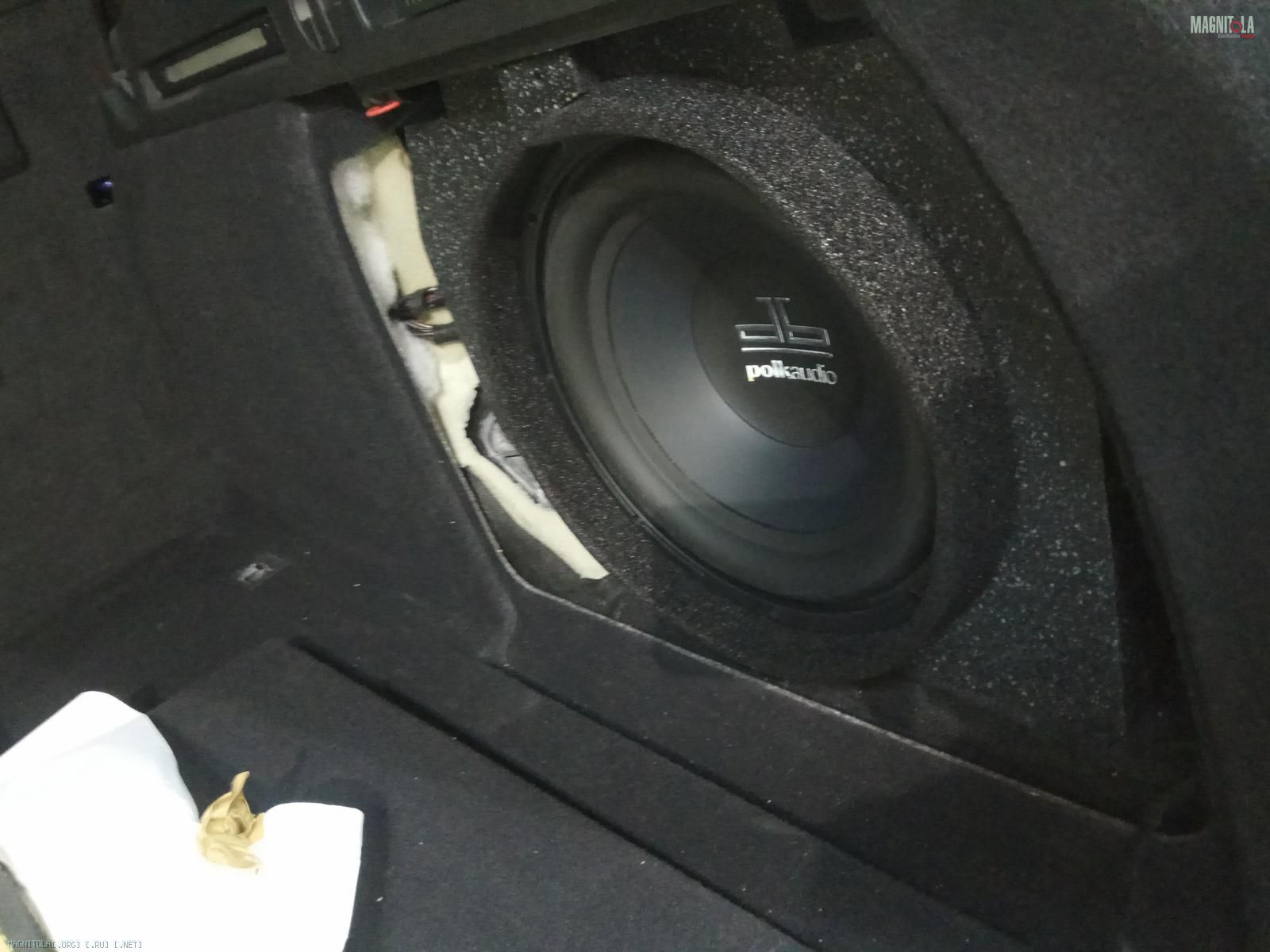

Итог...
Вложение 1241978 Вложение 1241980 Вложение 1241982 Вложение 1241984 Вложение 1241986 Вложение 1241988 Вложение 1241990

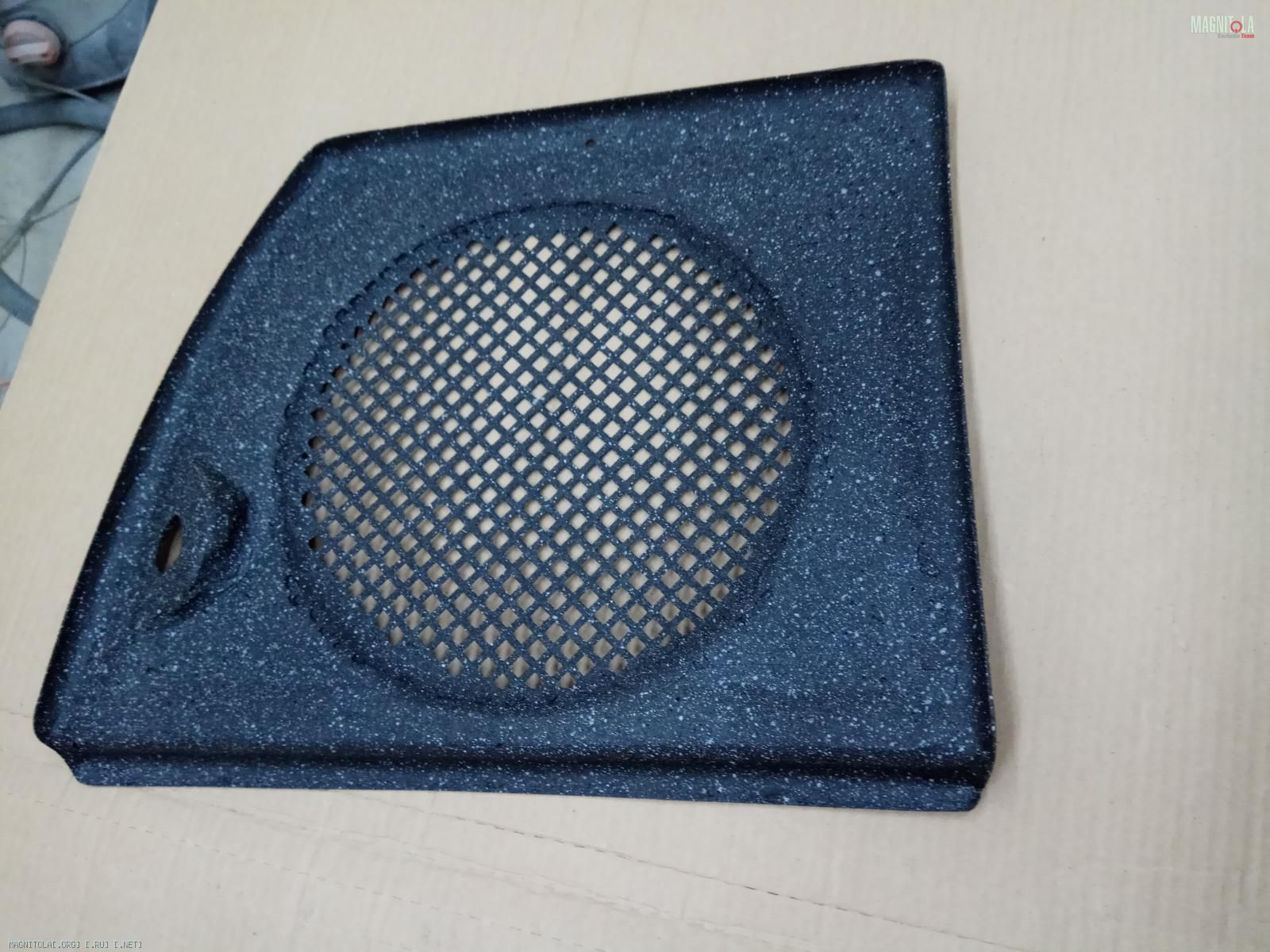

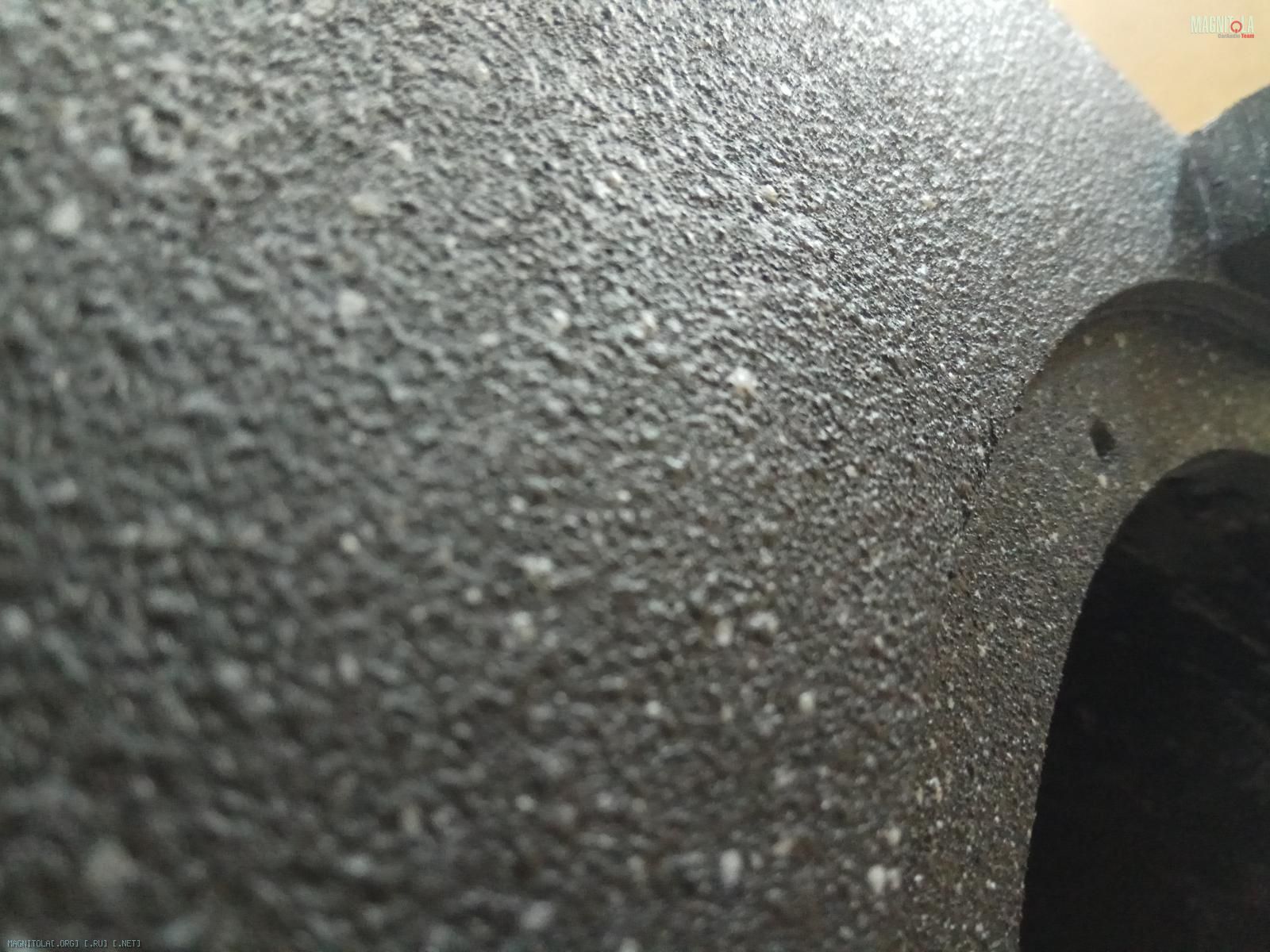

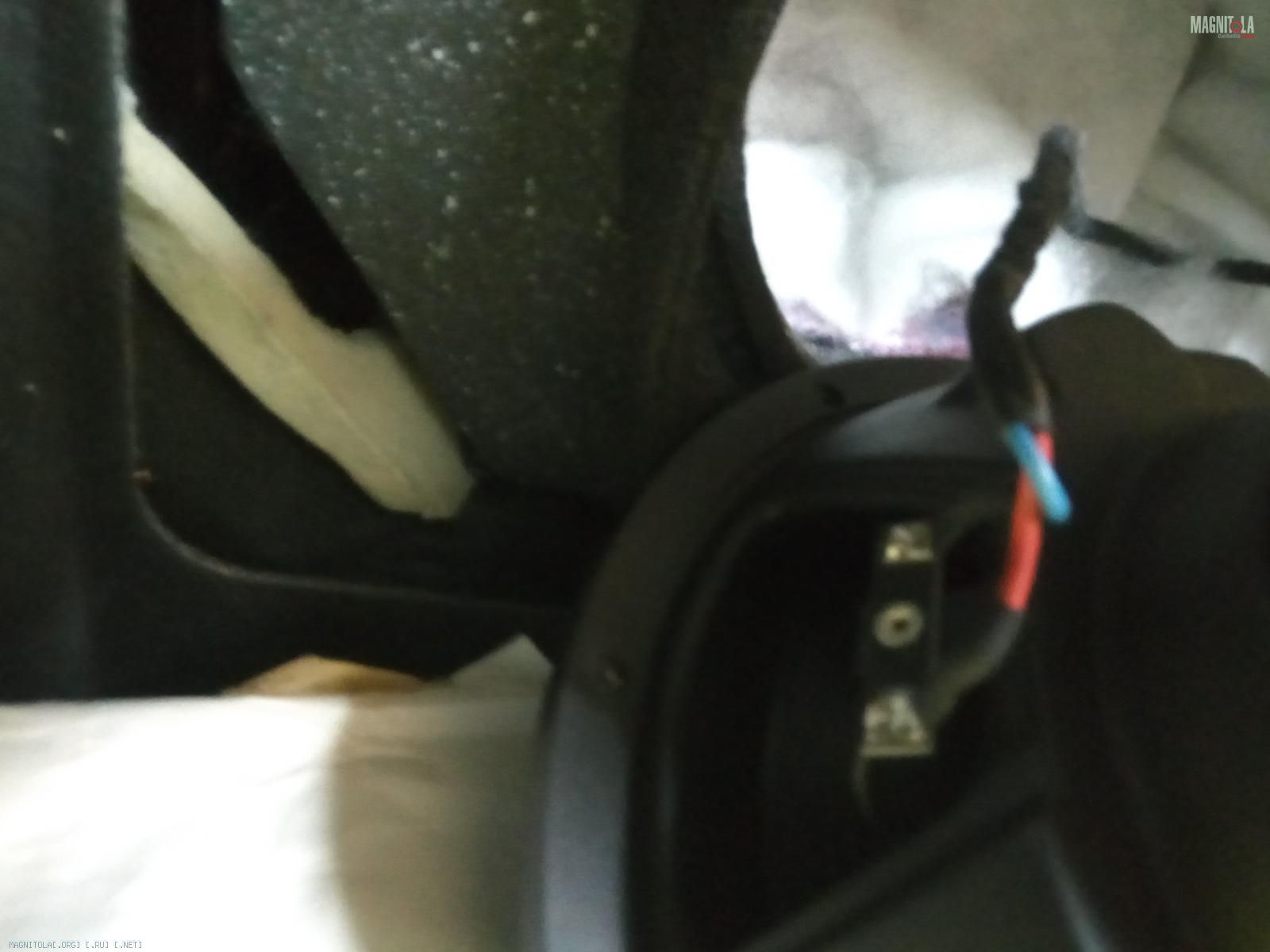

Обтягиваем карпетом/красим декоративную накладку...

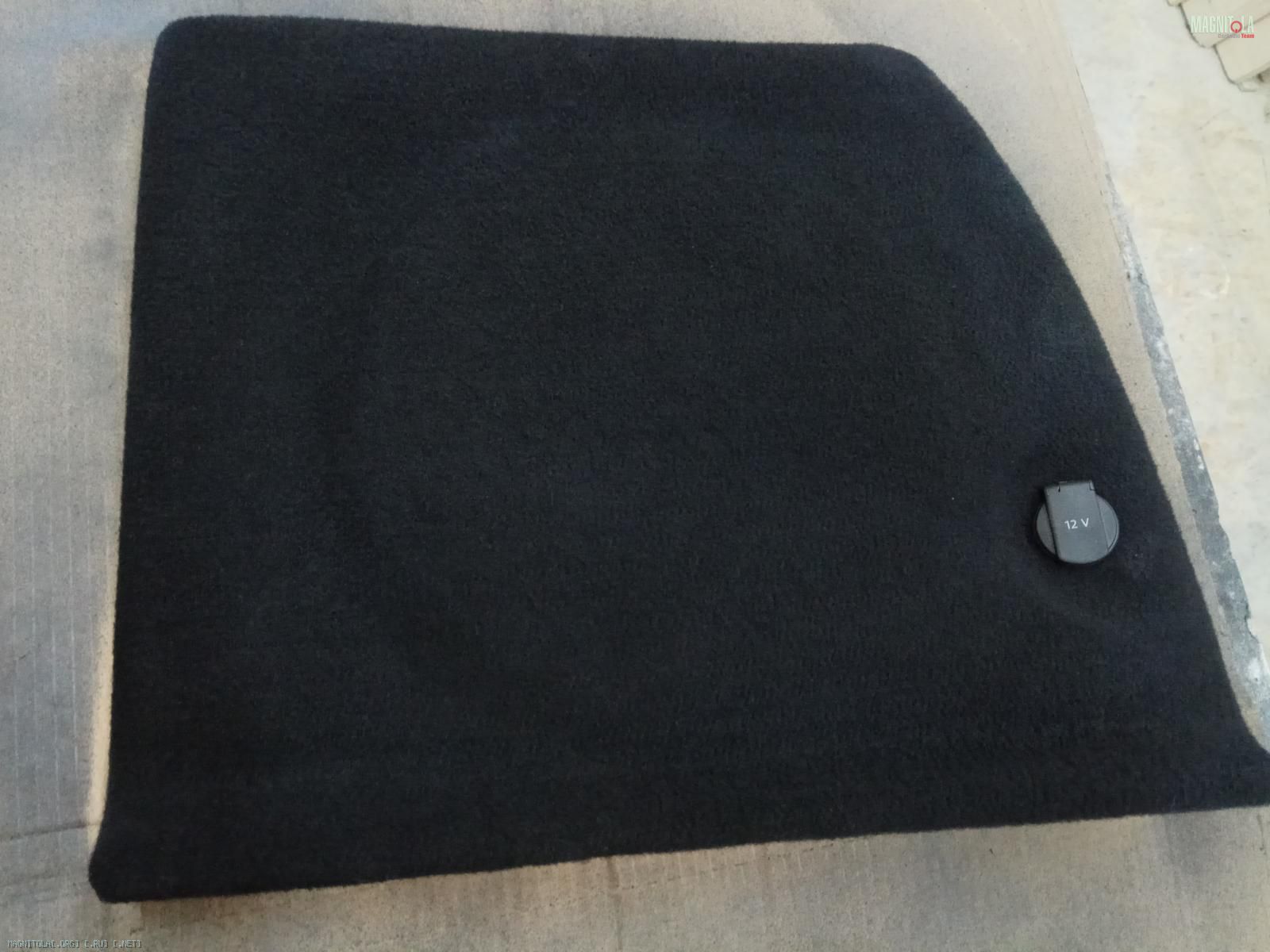

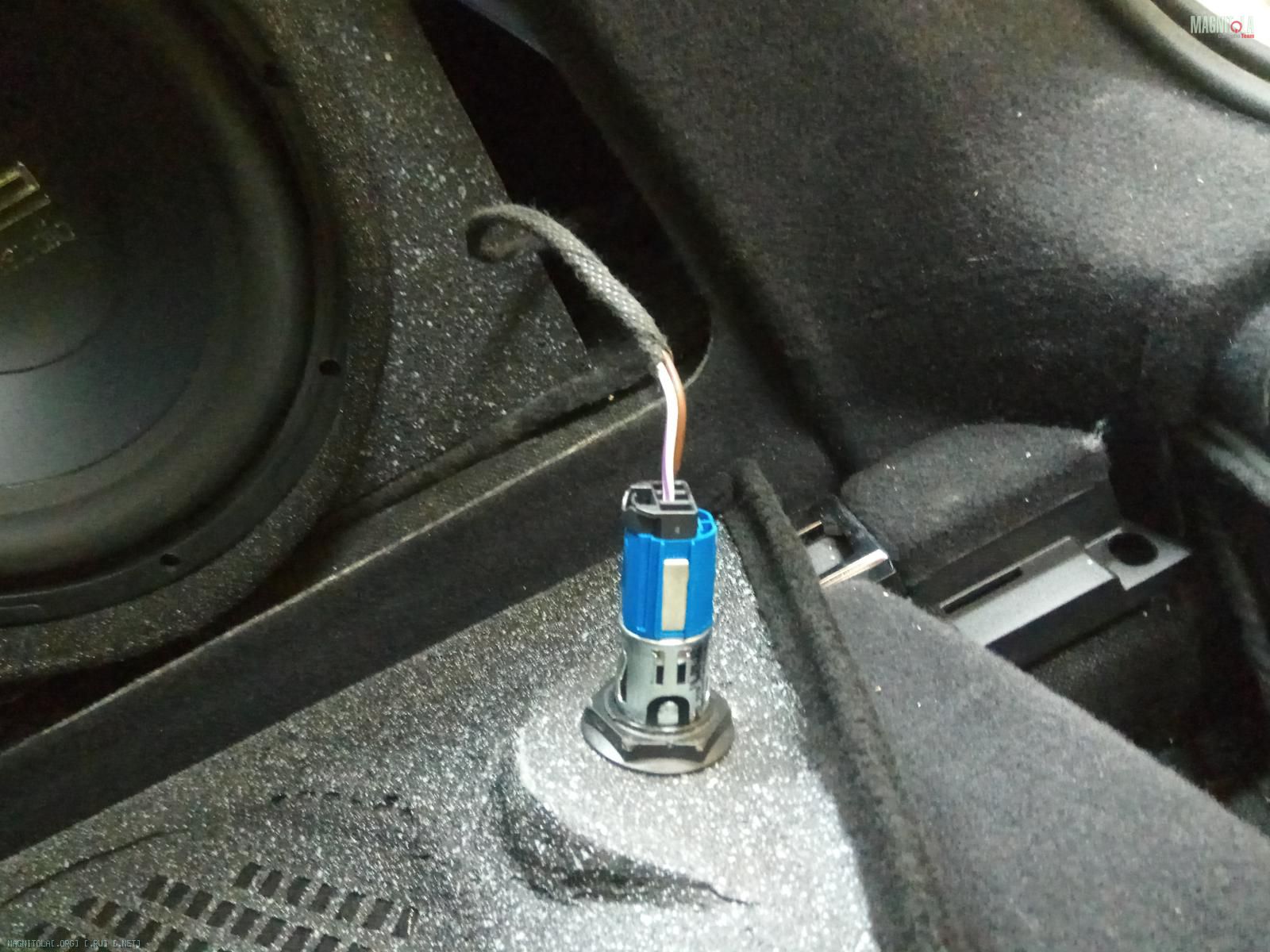

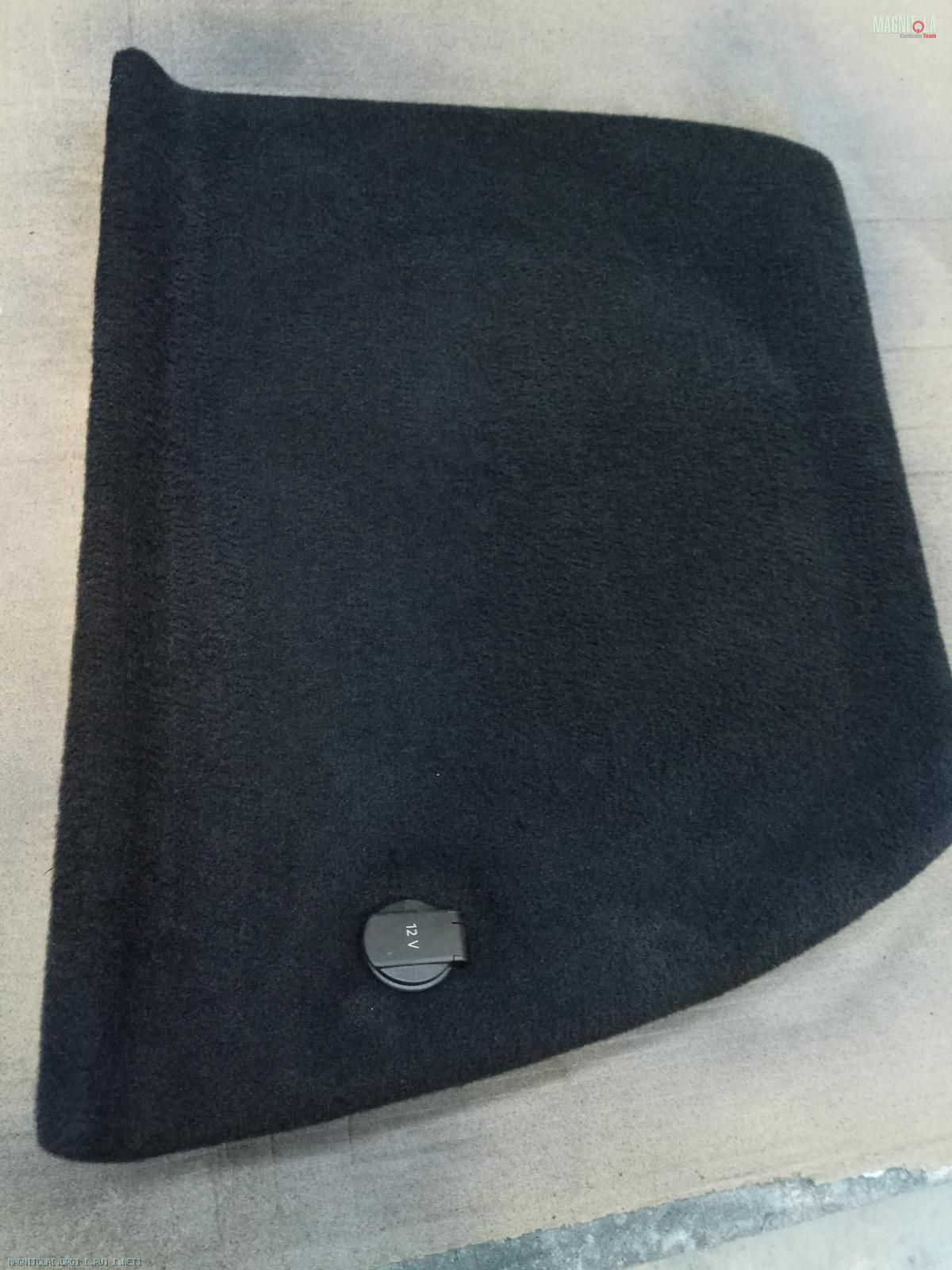

Устанавливаем стоковую розетку 12вольт...
Вложение 1241992 Вложение 1241994 Вложение 1241996 Вложение 1241998

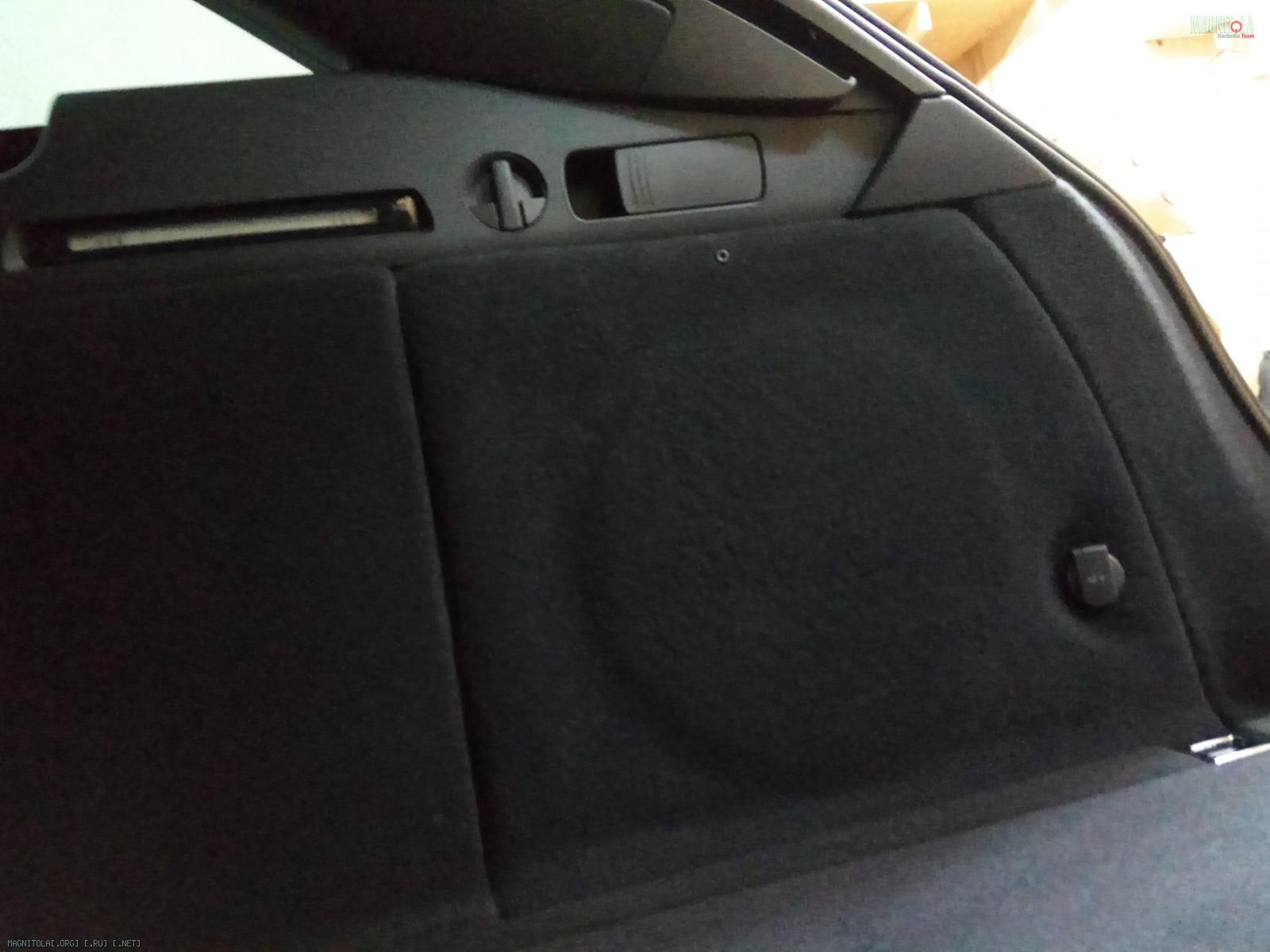

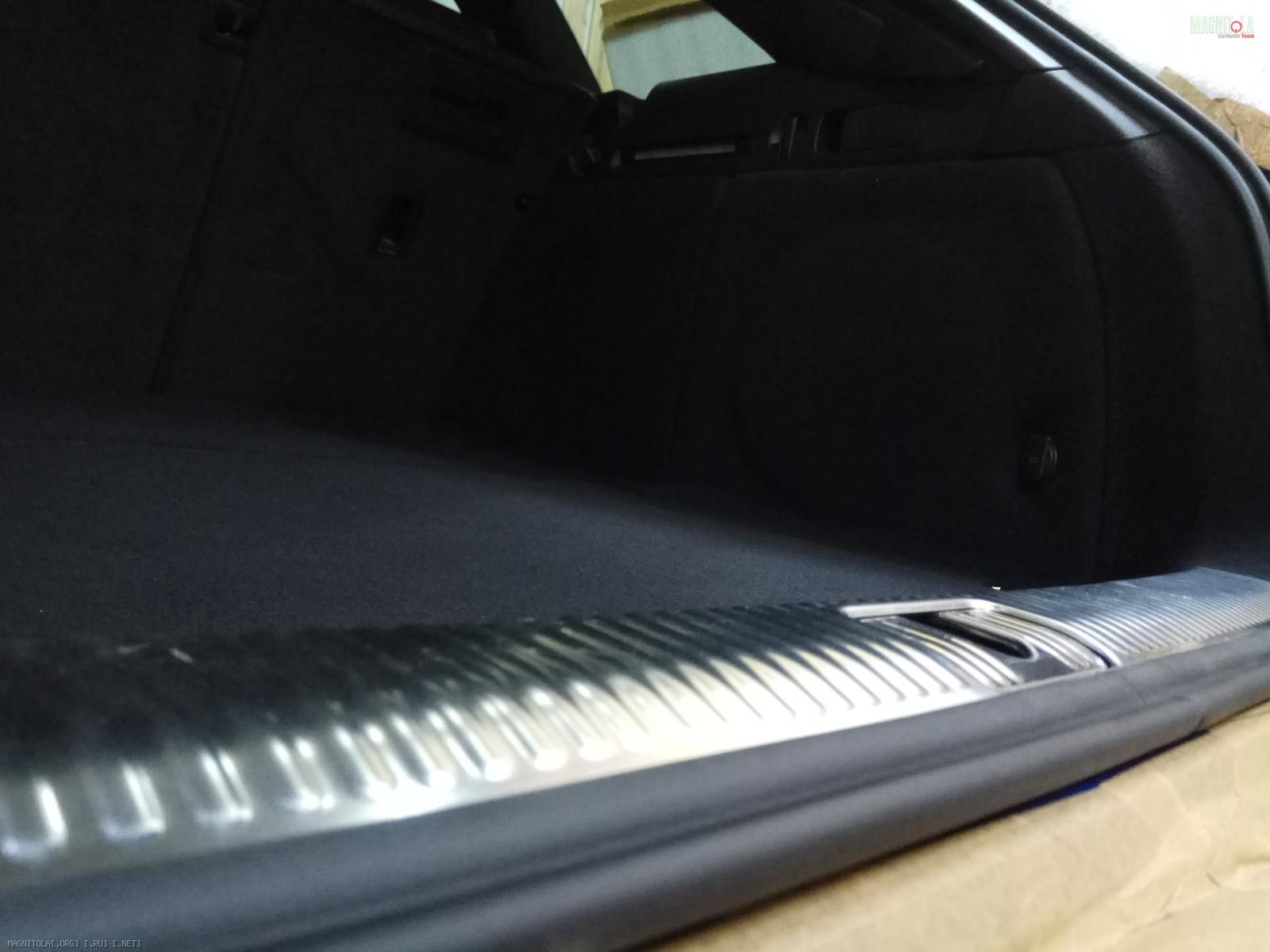

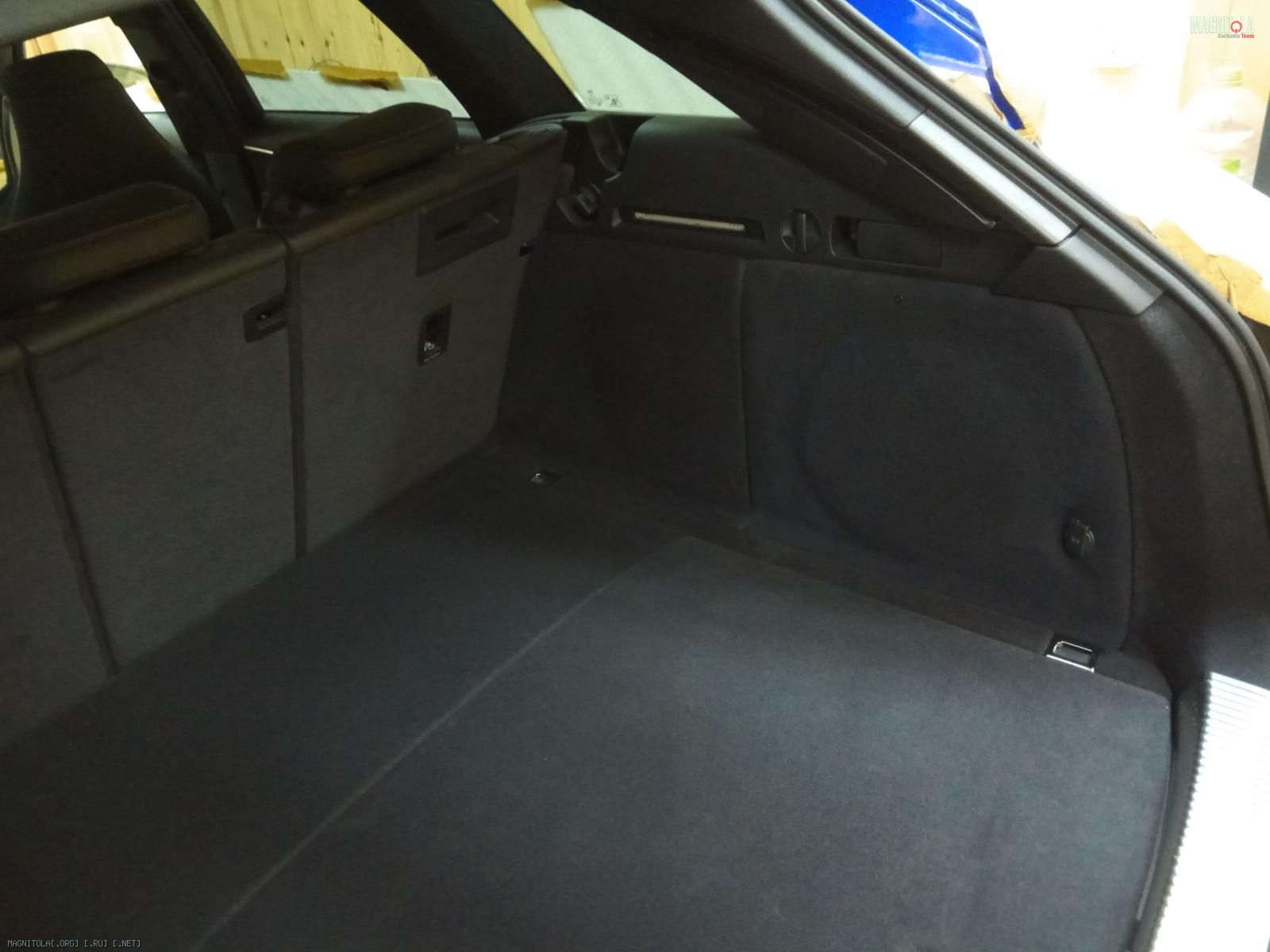

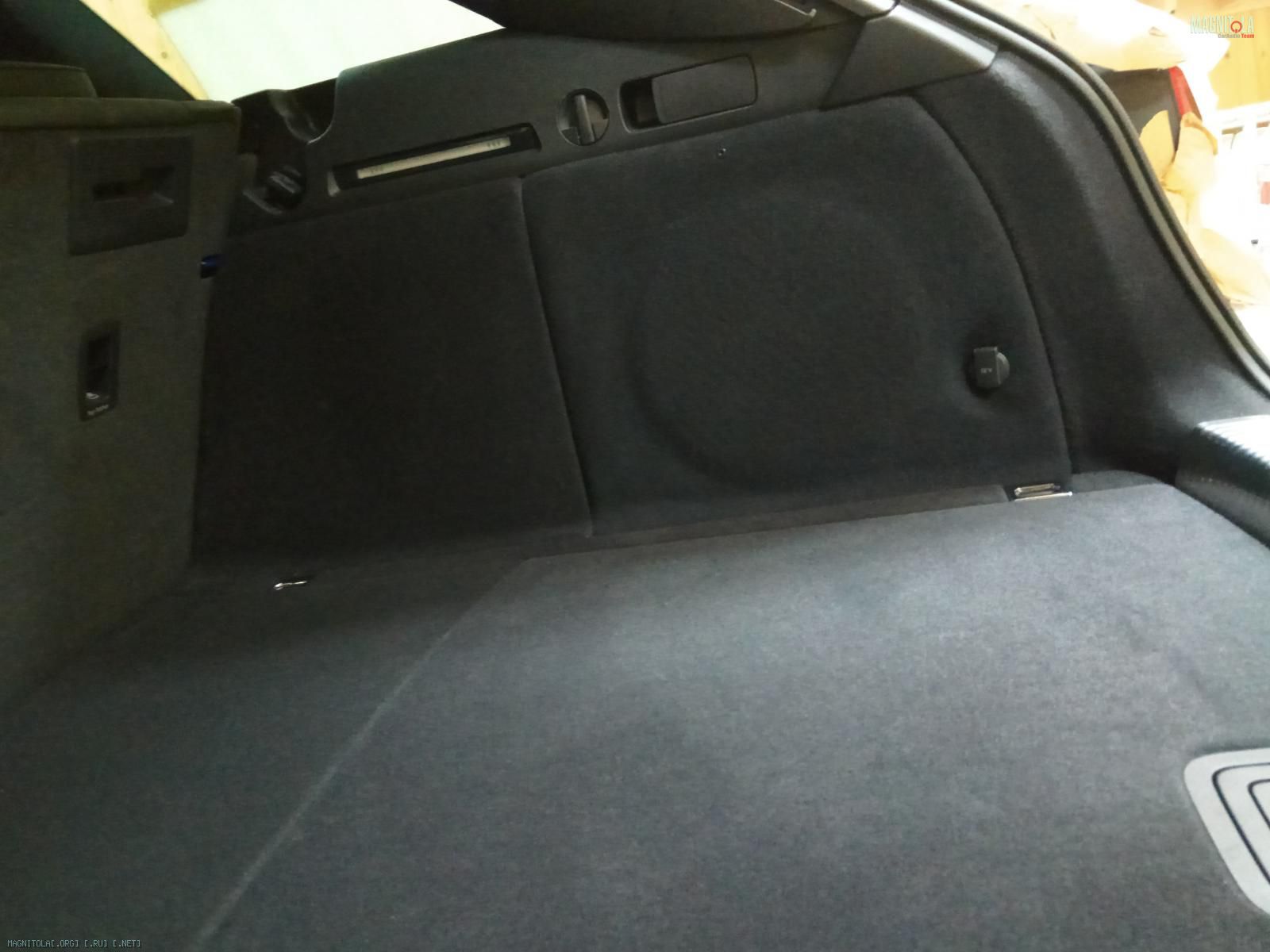

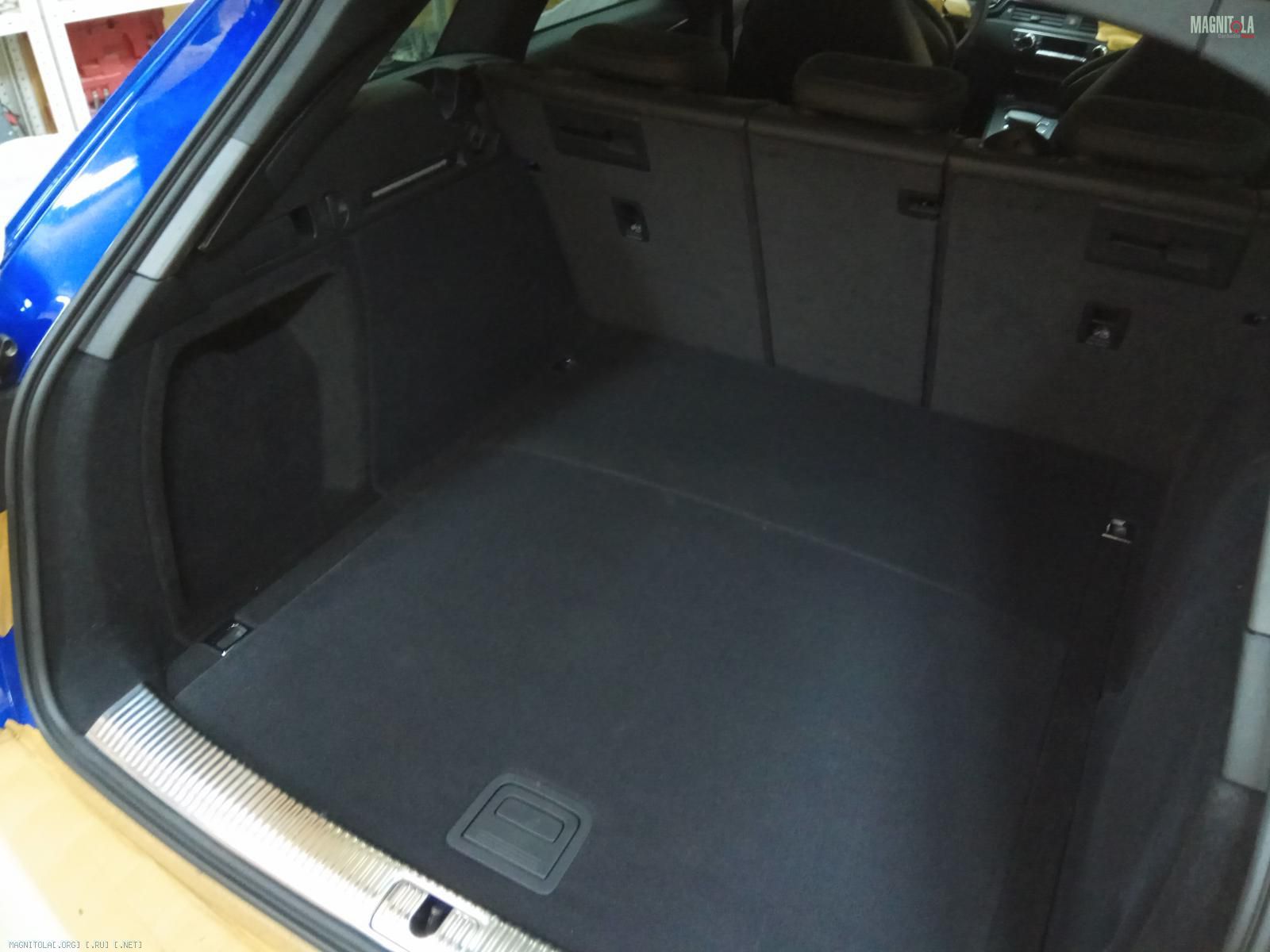

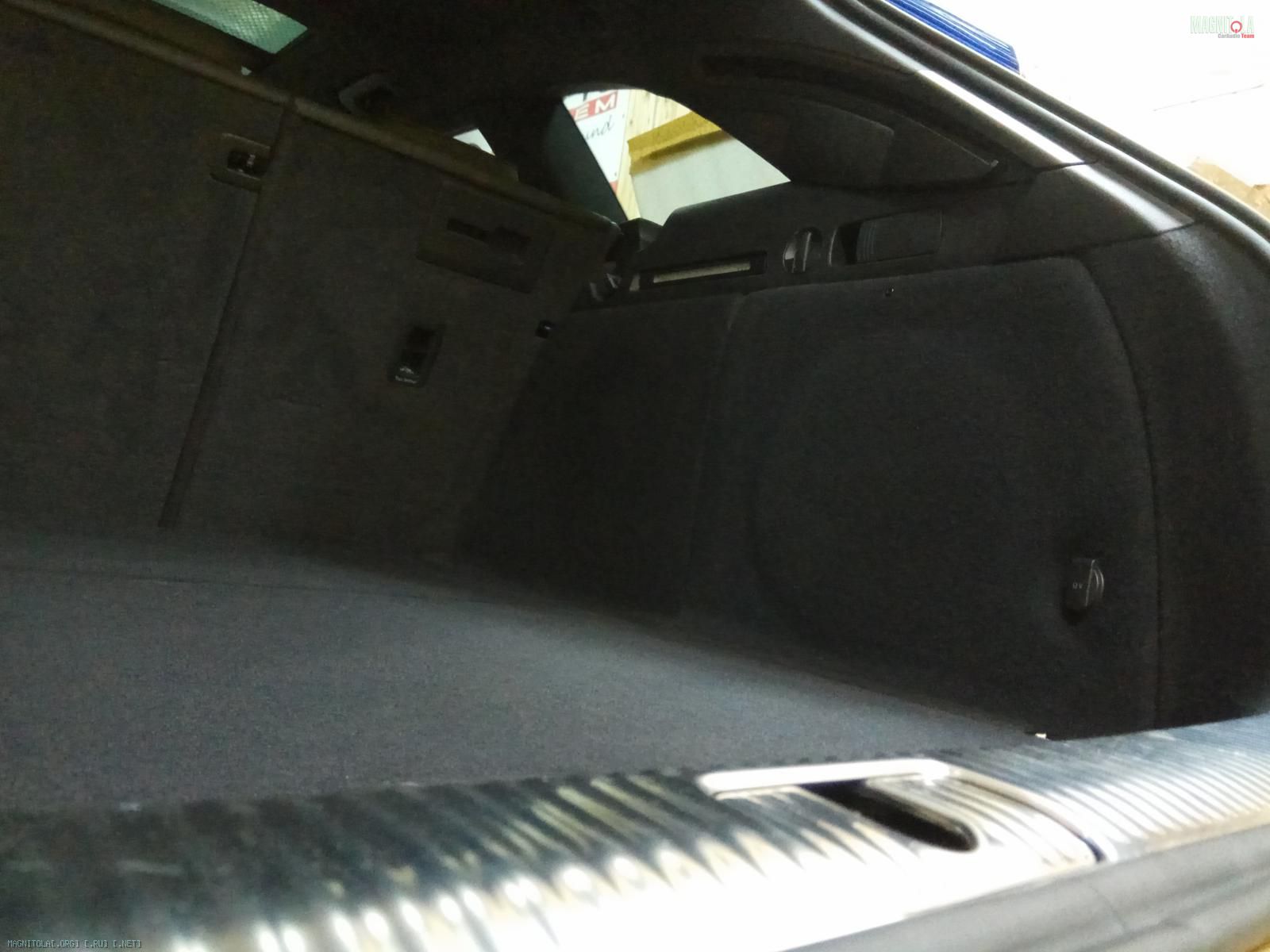

Багажник итог...
Вложение 1242000 Вложение 1242002 Вложение 1242004 Вложение 1242006 Вложение 1242008 Вложение 1242010

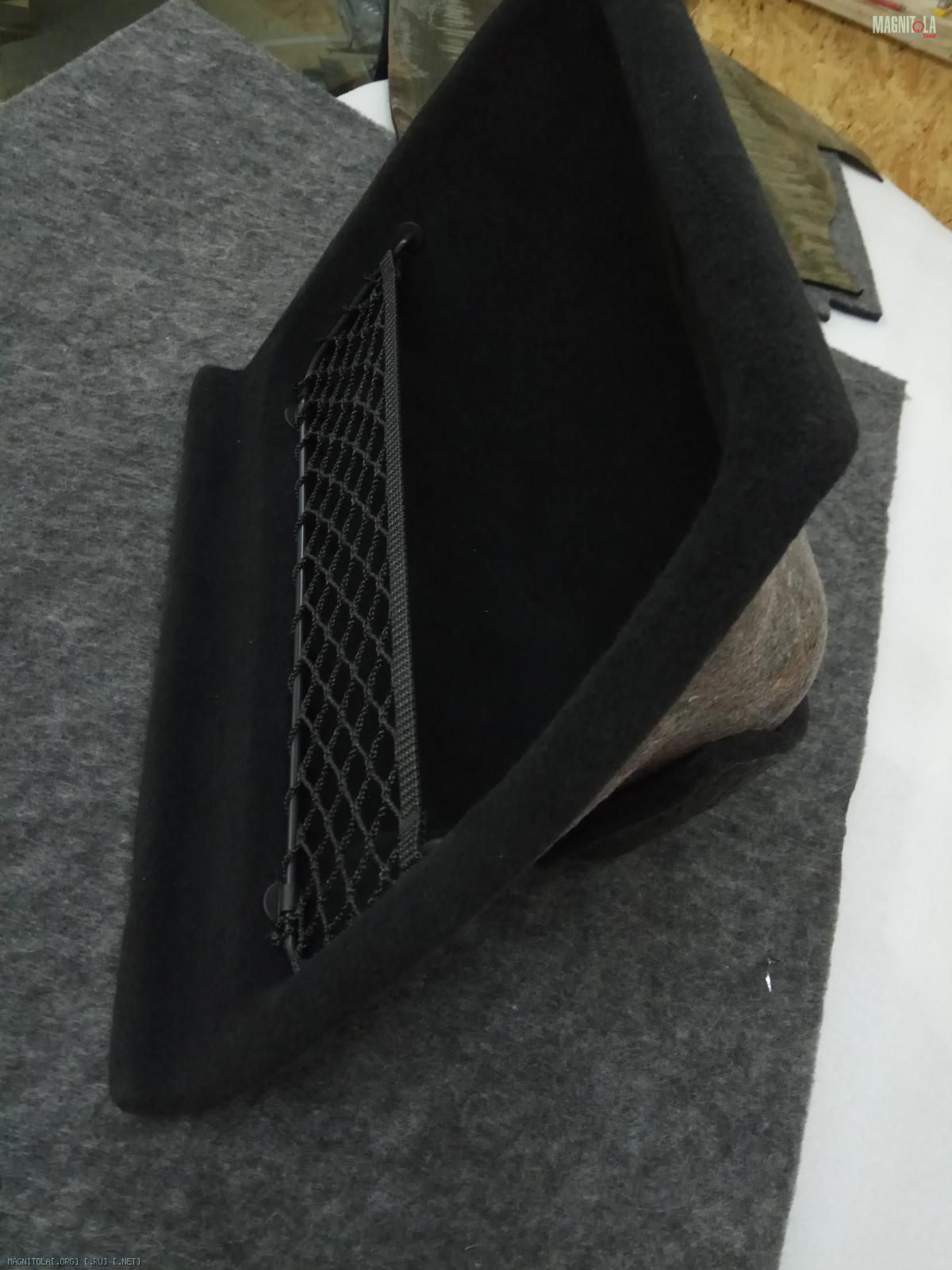

Штатная накладка остается целой...
Вложение 1242012
07.09.2018, 19:46
st220

Вложений: 54

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 Avant B9 2.0TFSI

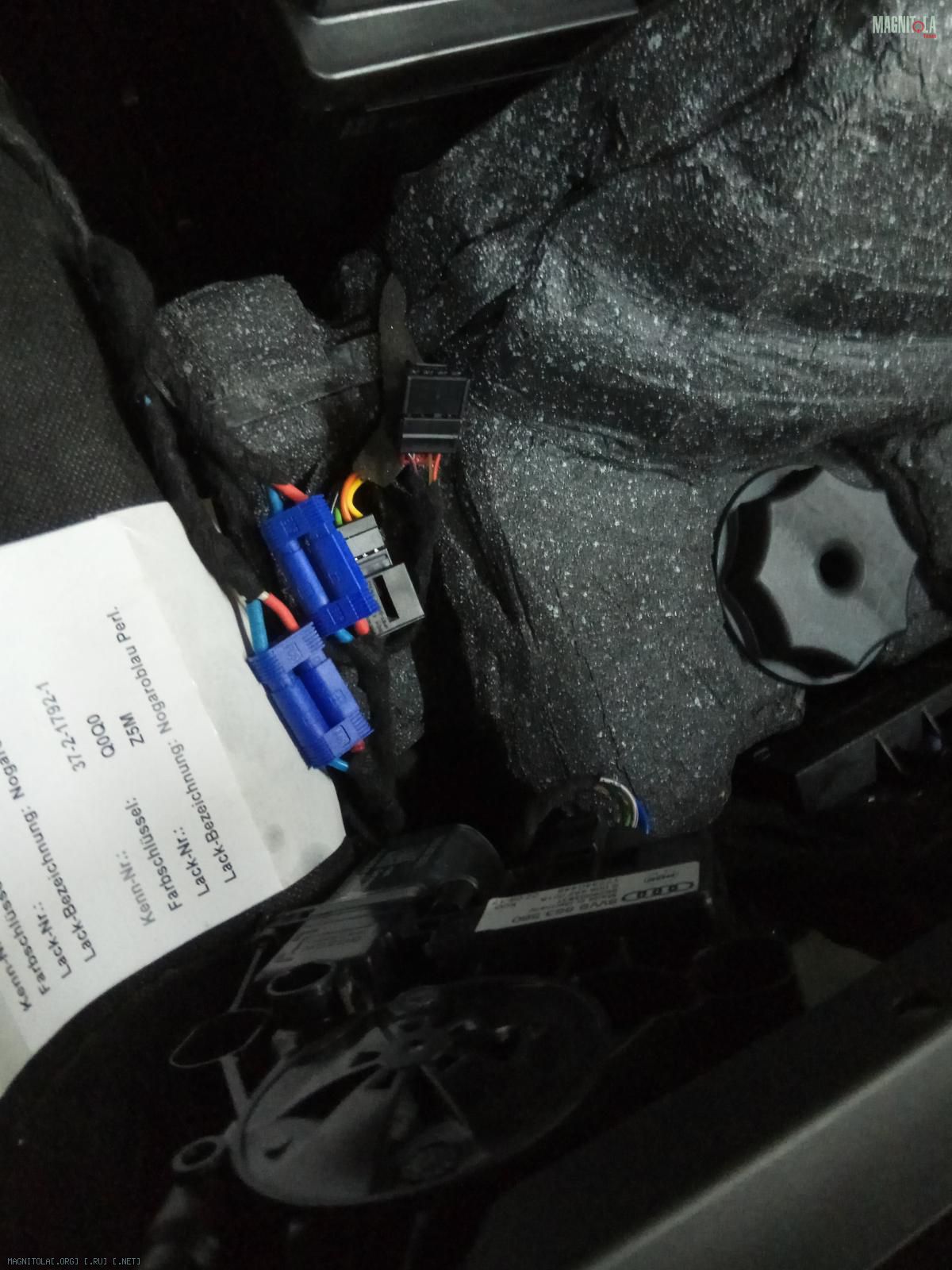

Быстросъемные разъемы для переключения стоковый саб 6" или новый 10".

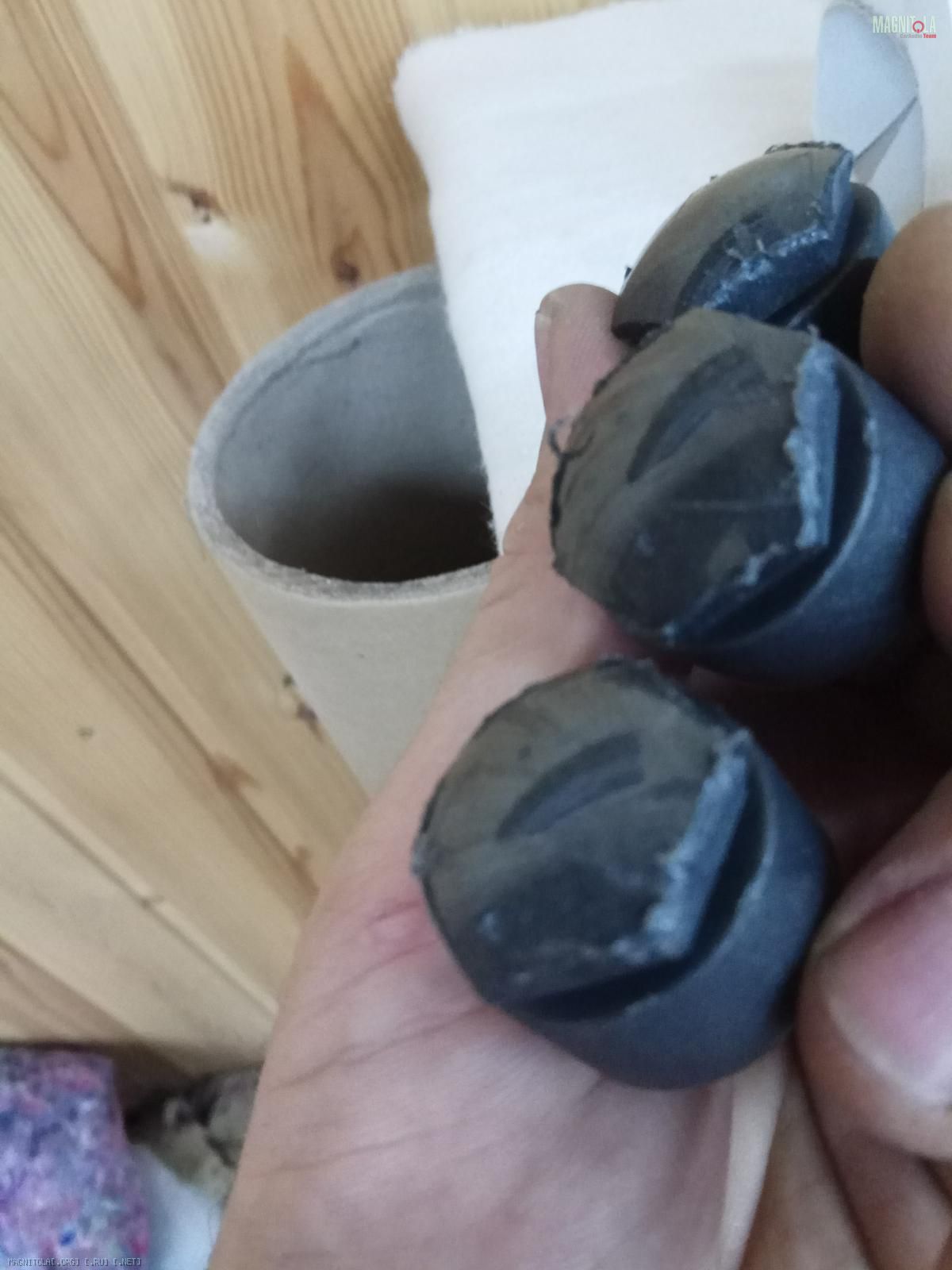

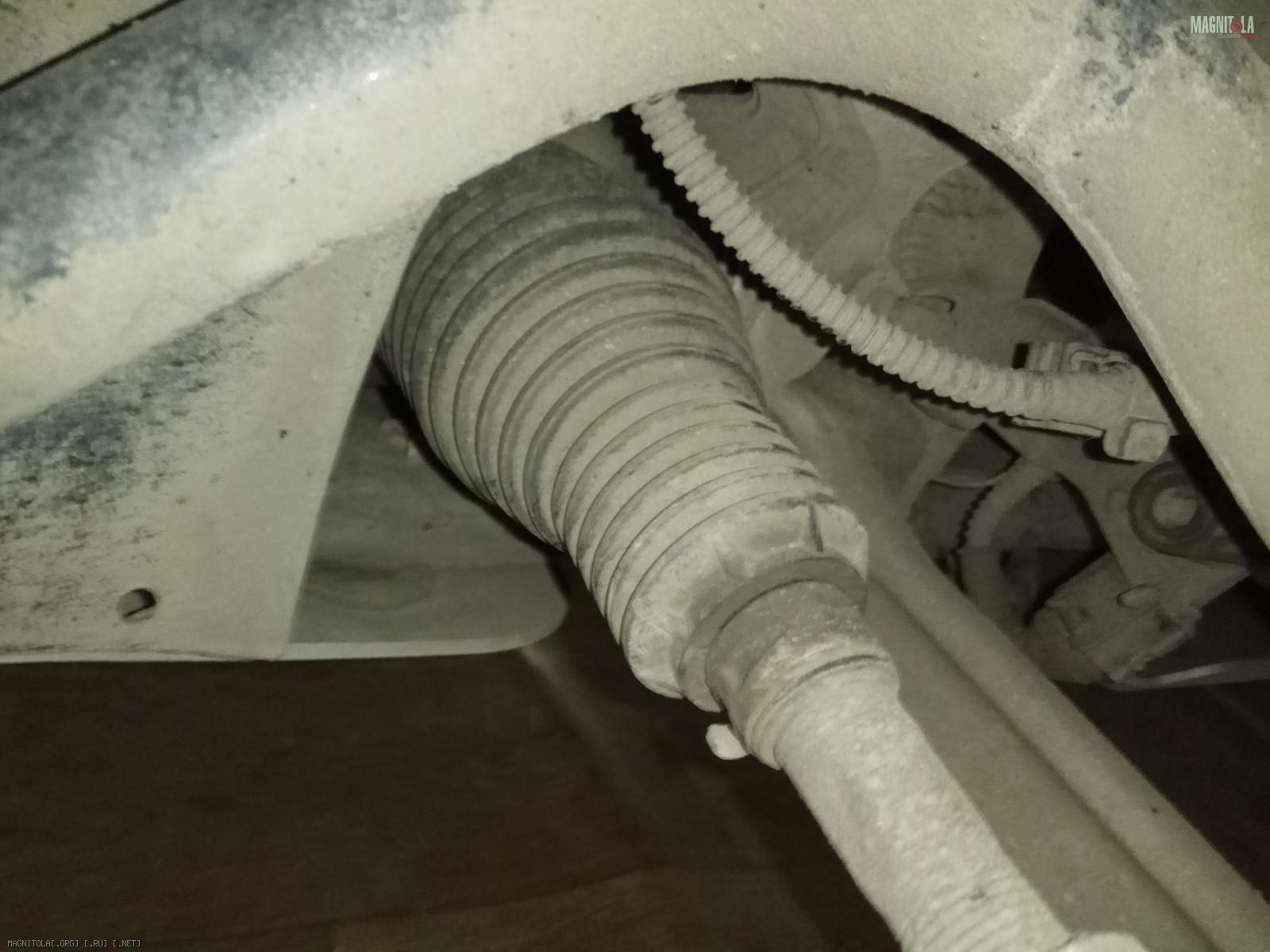

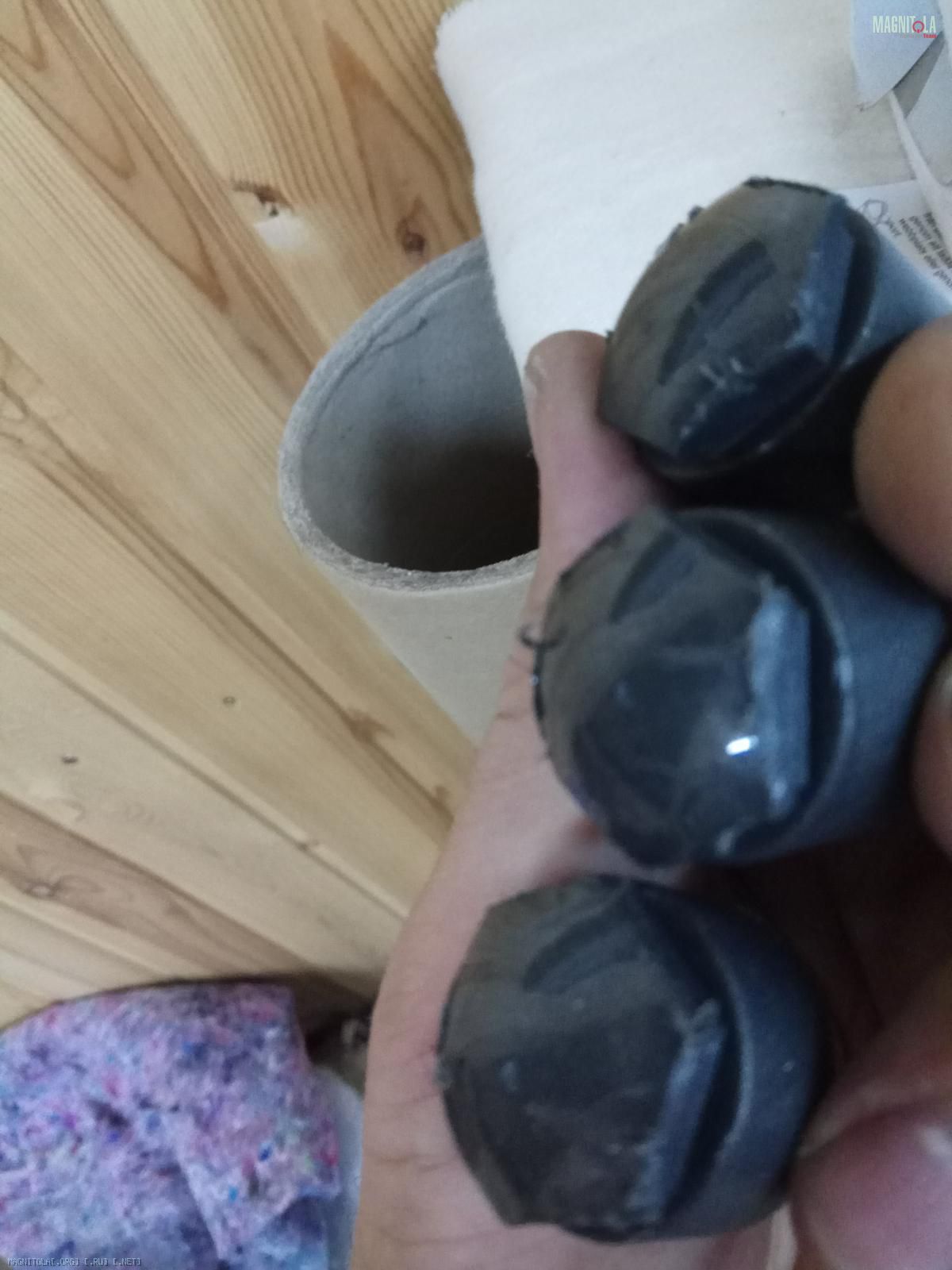

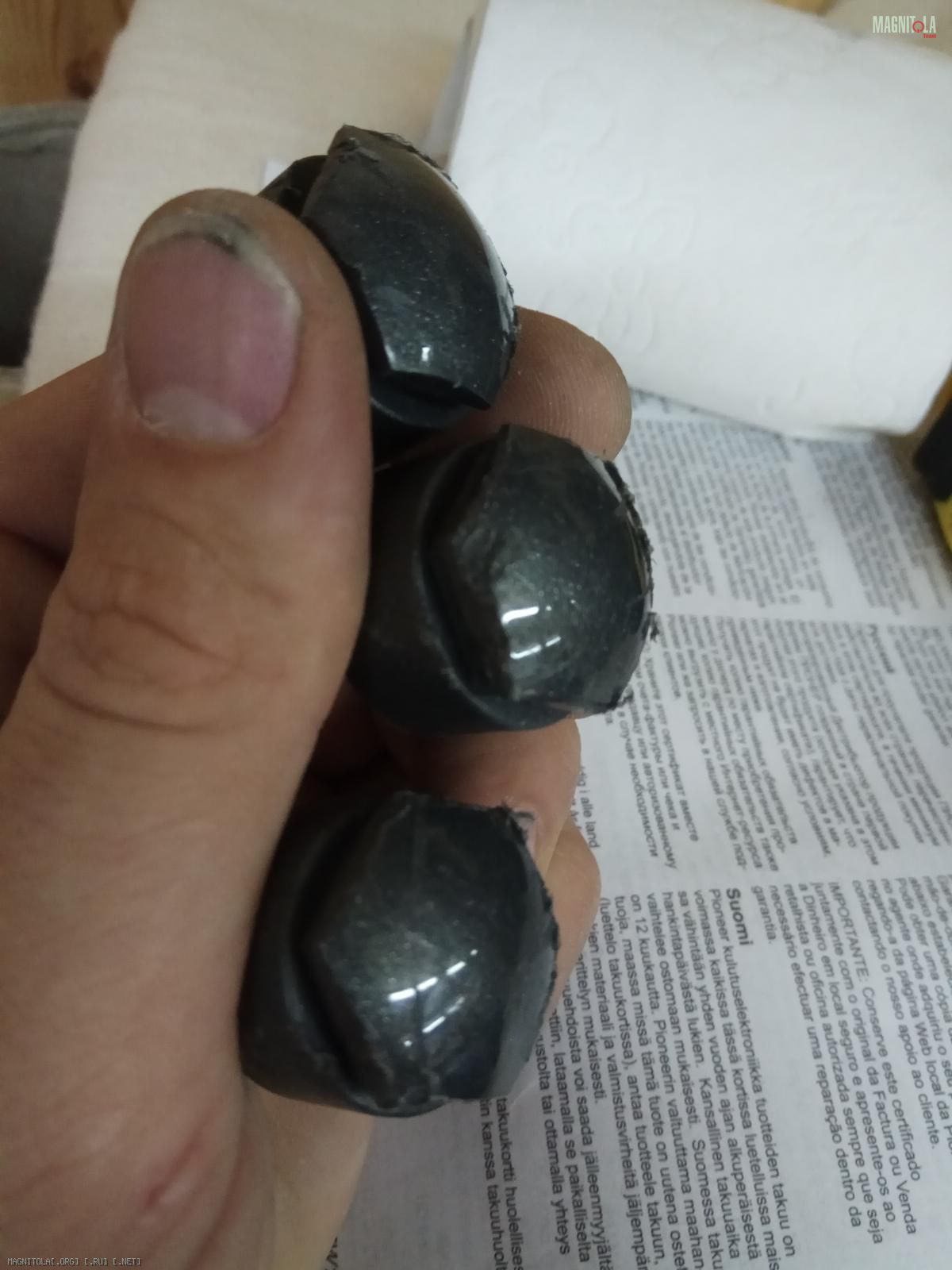

Так погрызаны заглушки колесных гаек....

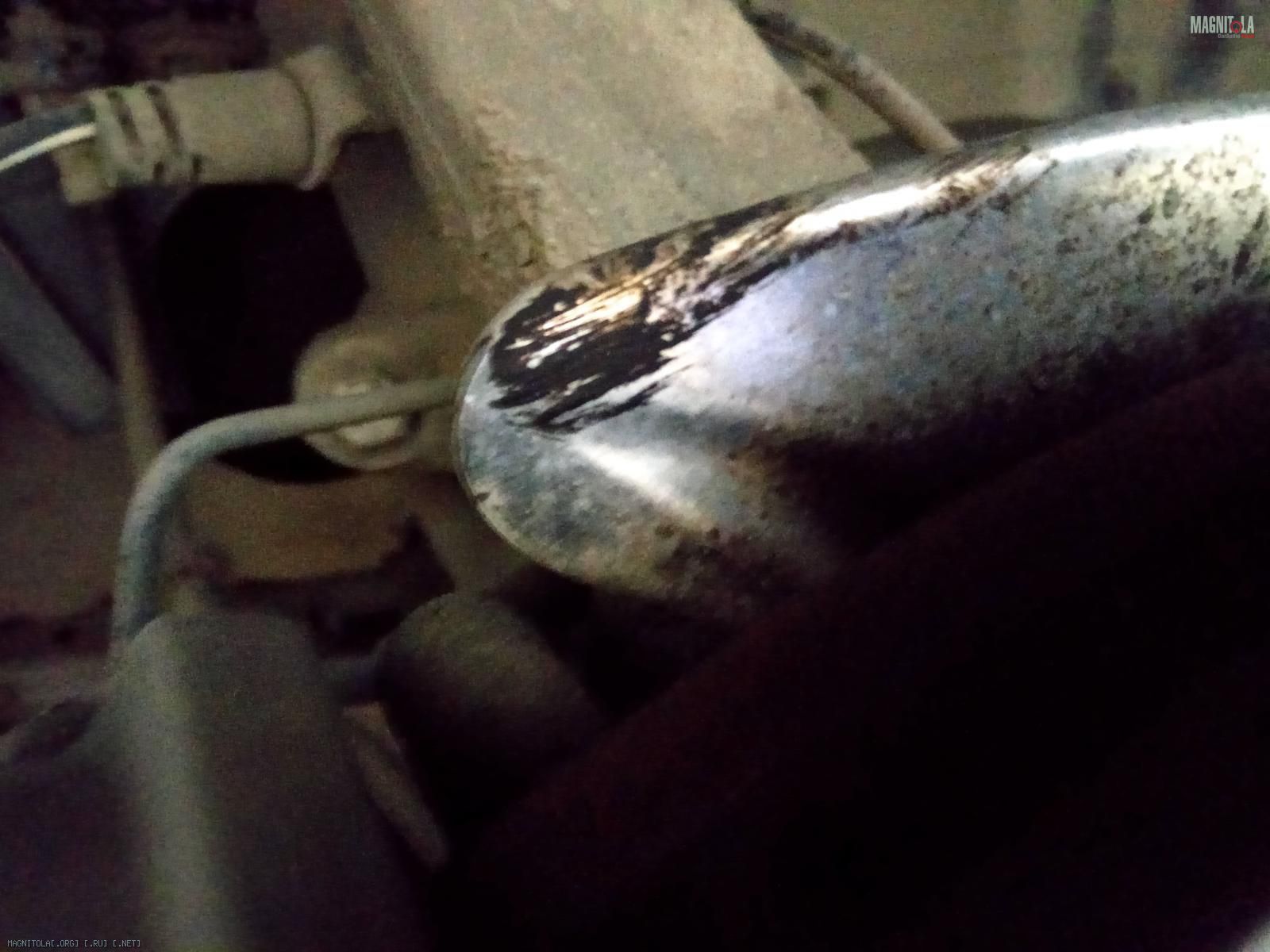

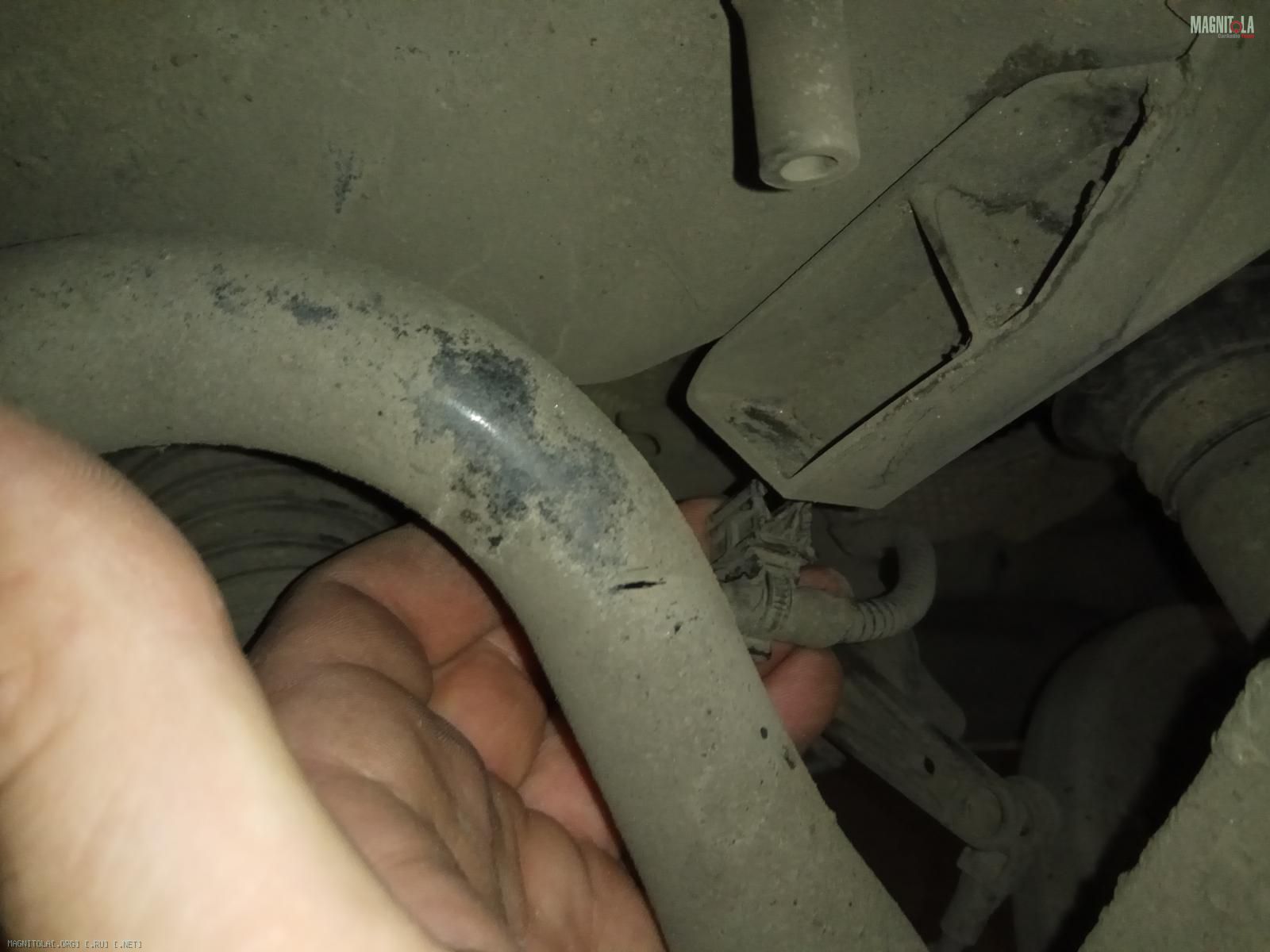

Провод трется о тягу...

Вложение 1242138 Вложение 1242140 Вложение 1242142 Вложение 1242144 Вложение 1242146 Вложение 1242148

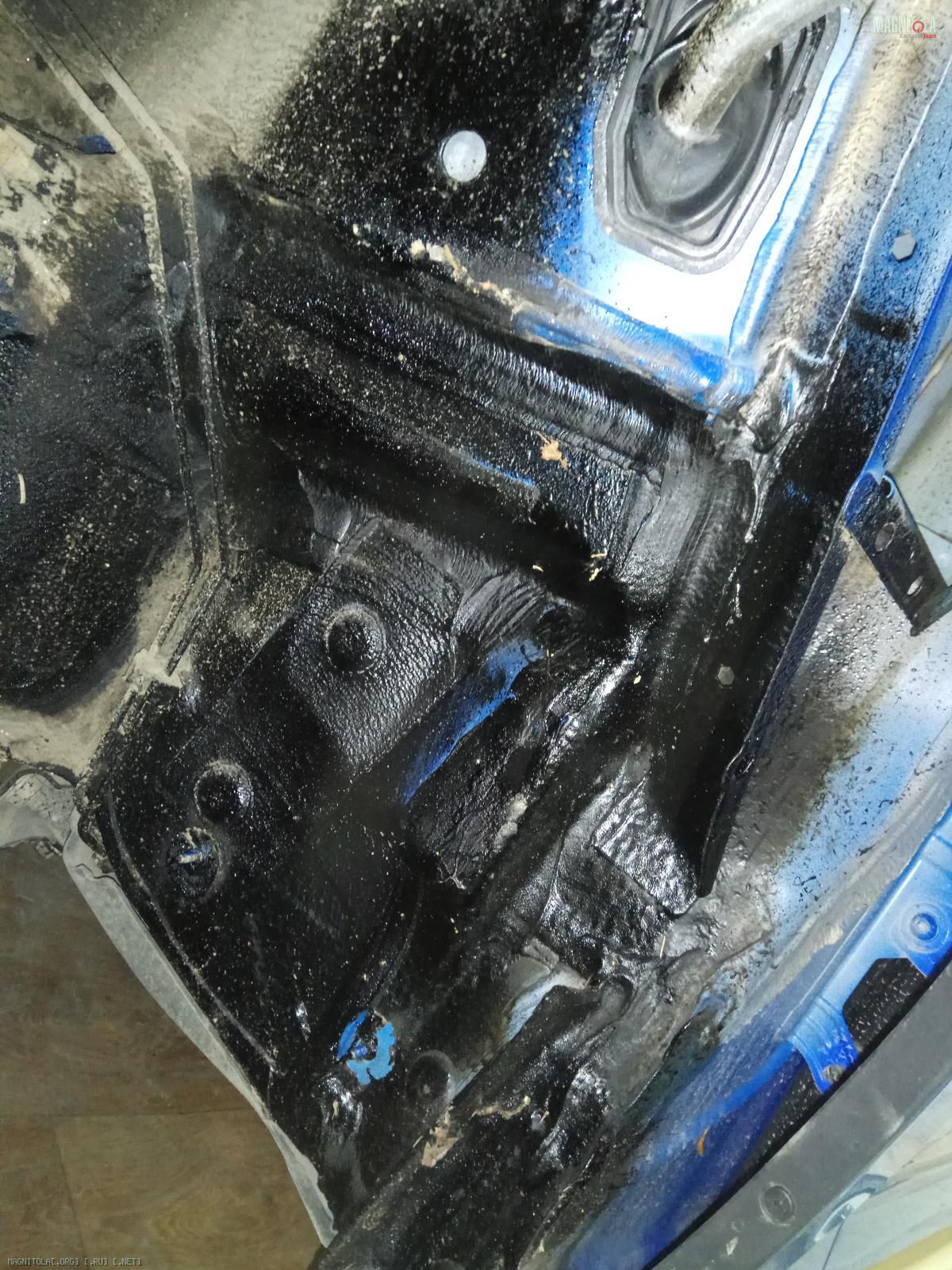

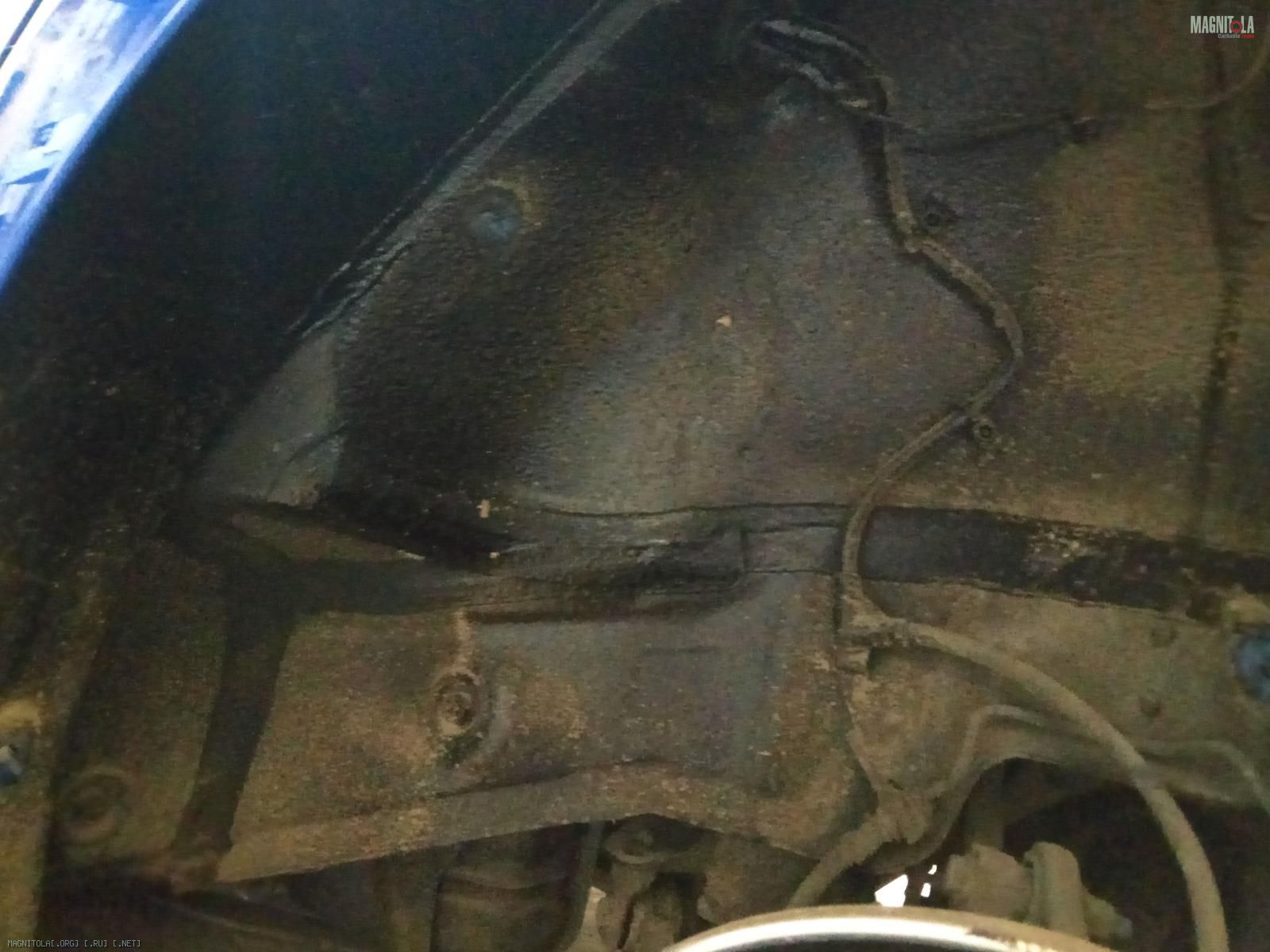

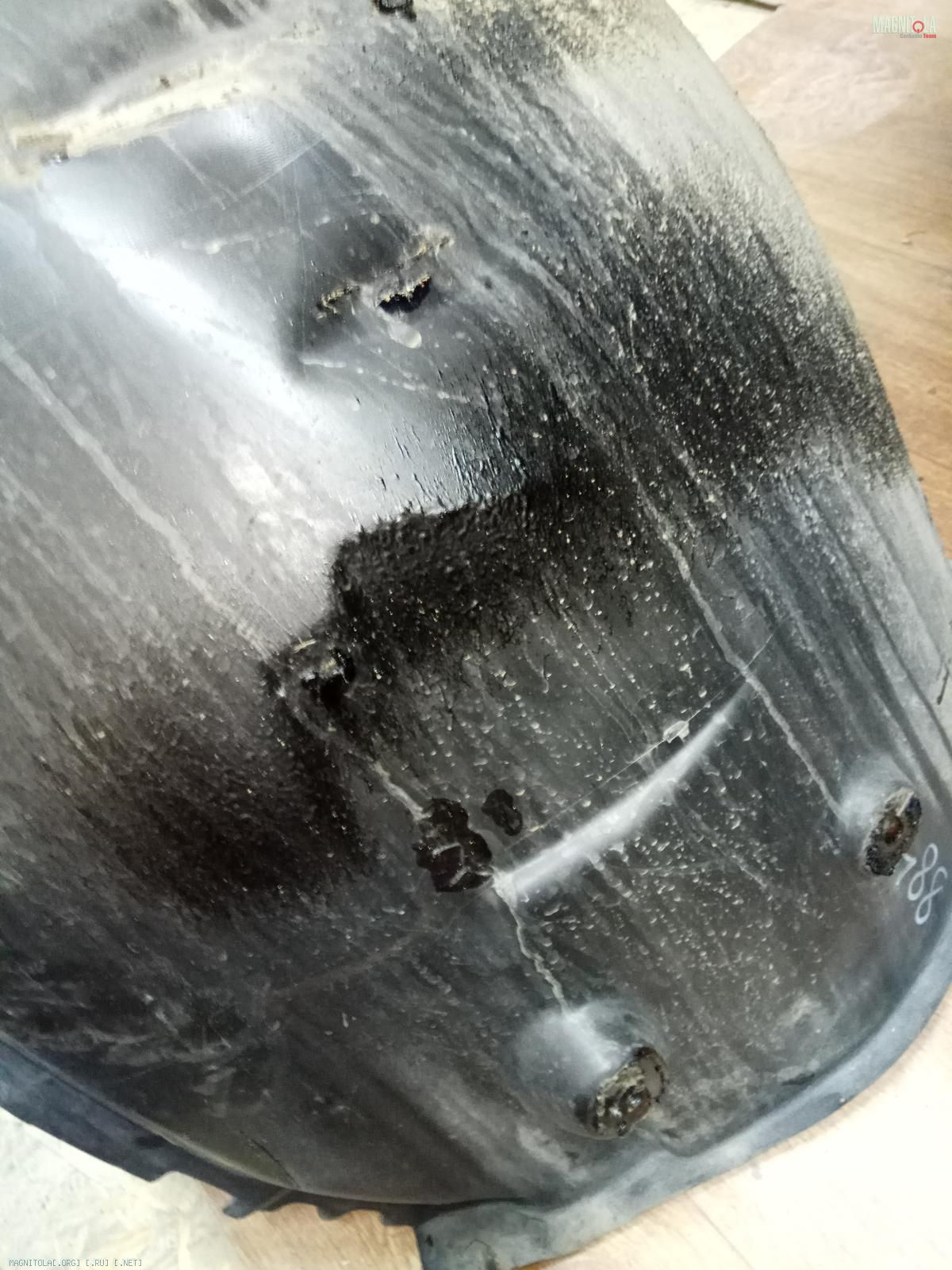

Шумка арок от дилера... слой битума такой толщины(микроны), что даже краску не закрасил толком...
Очищаем, обезжириваем...

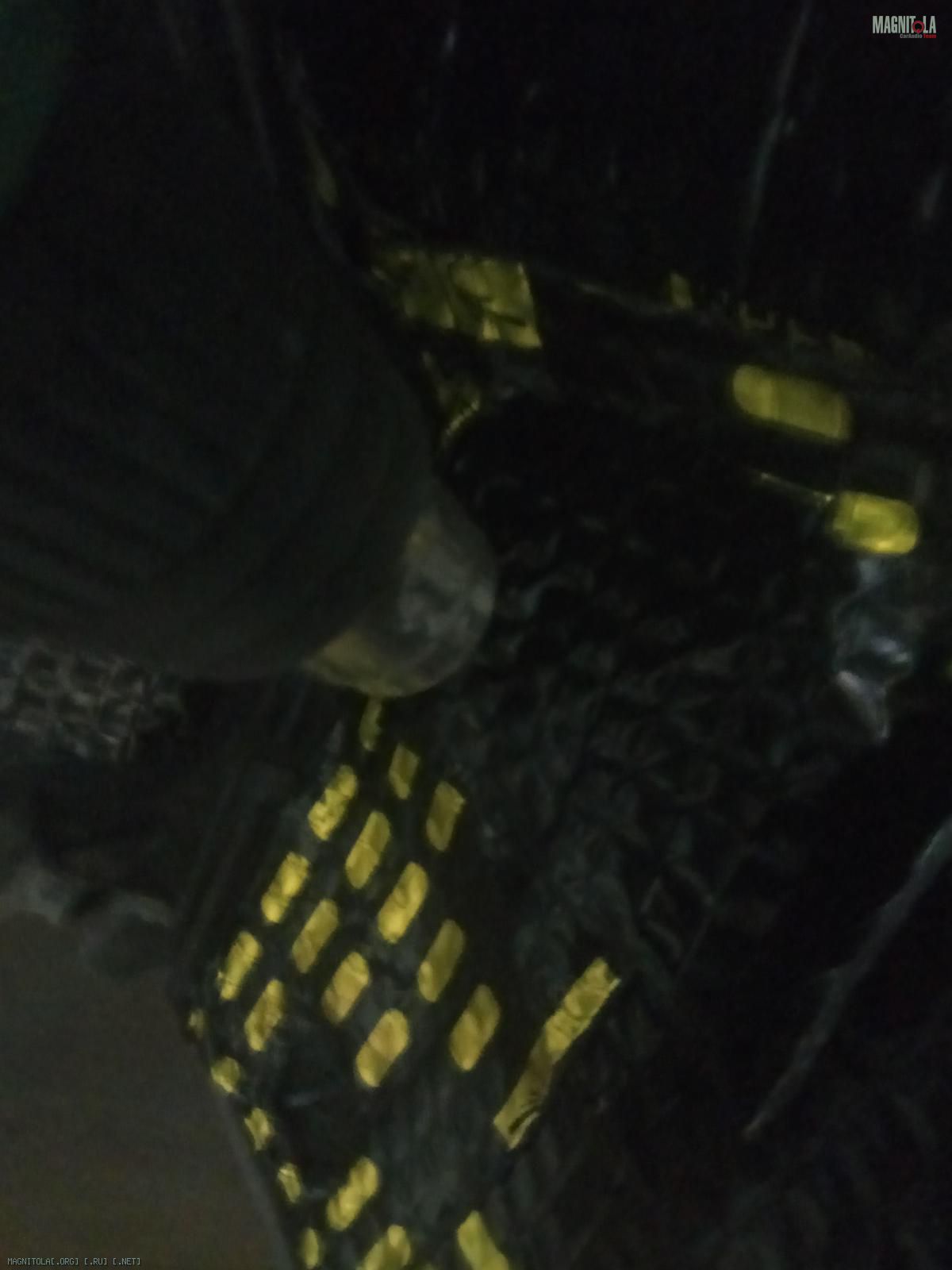

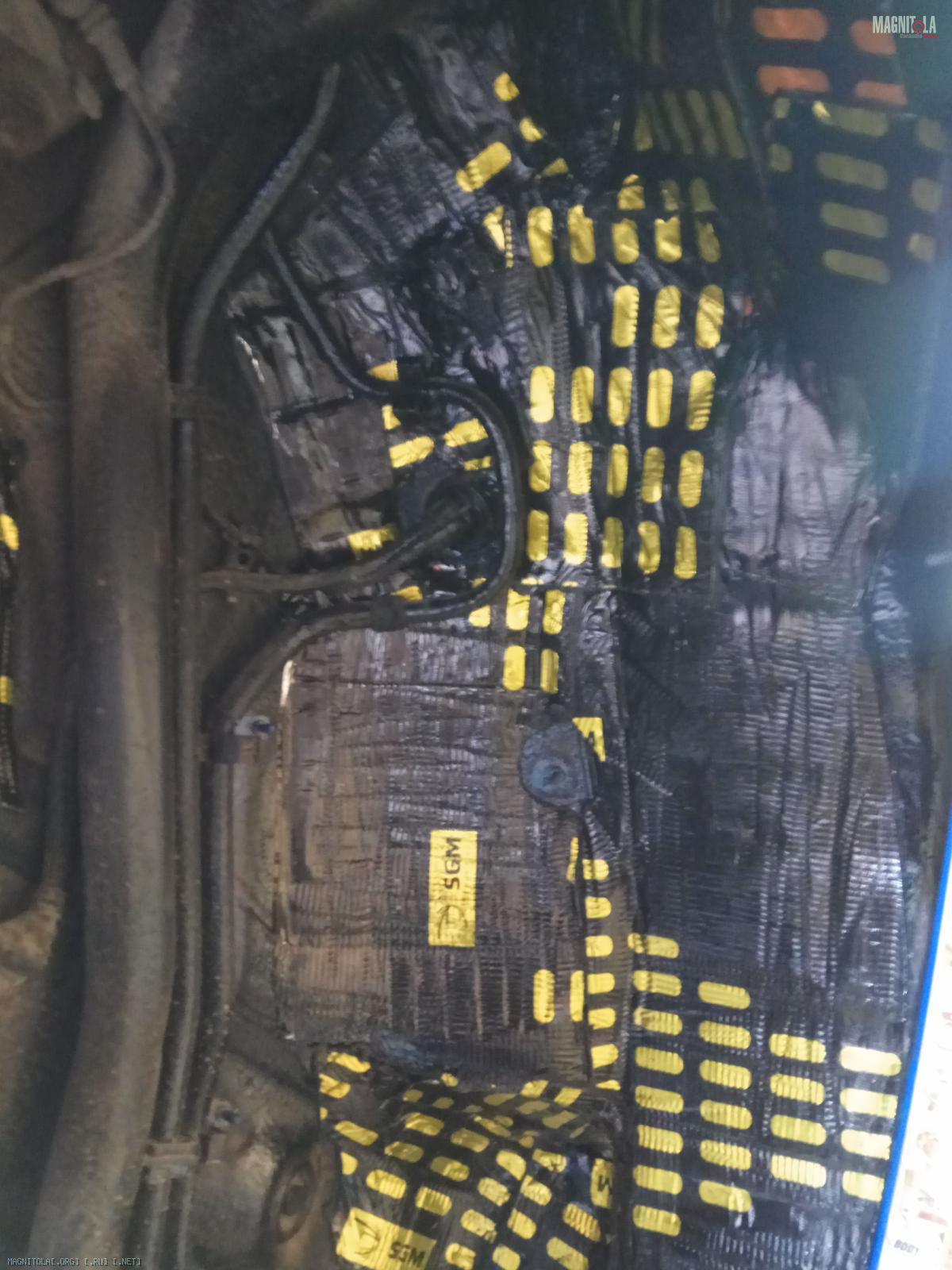

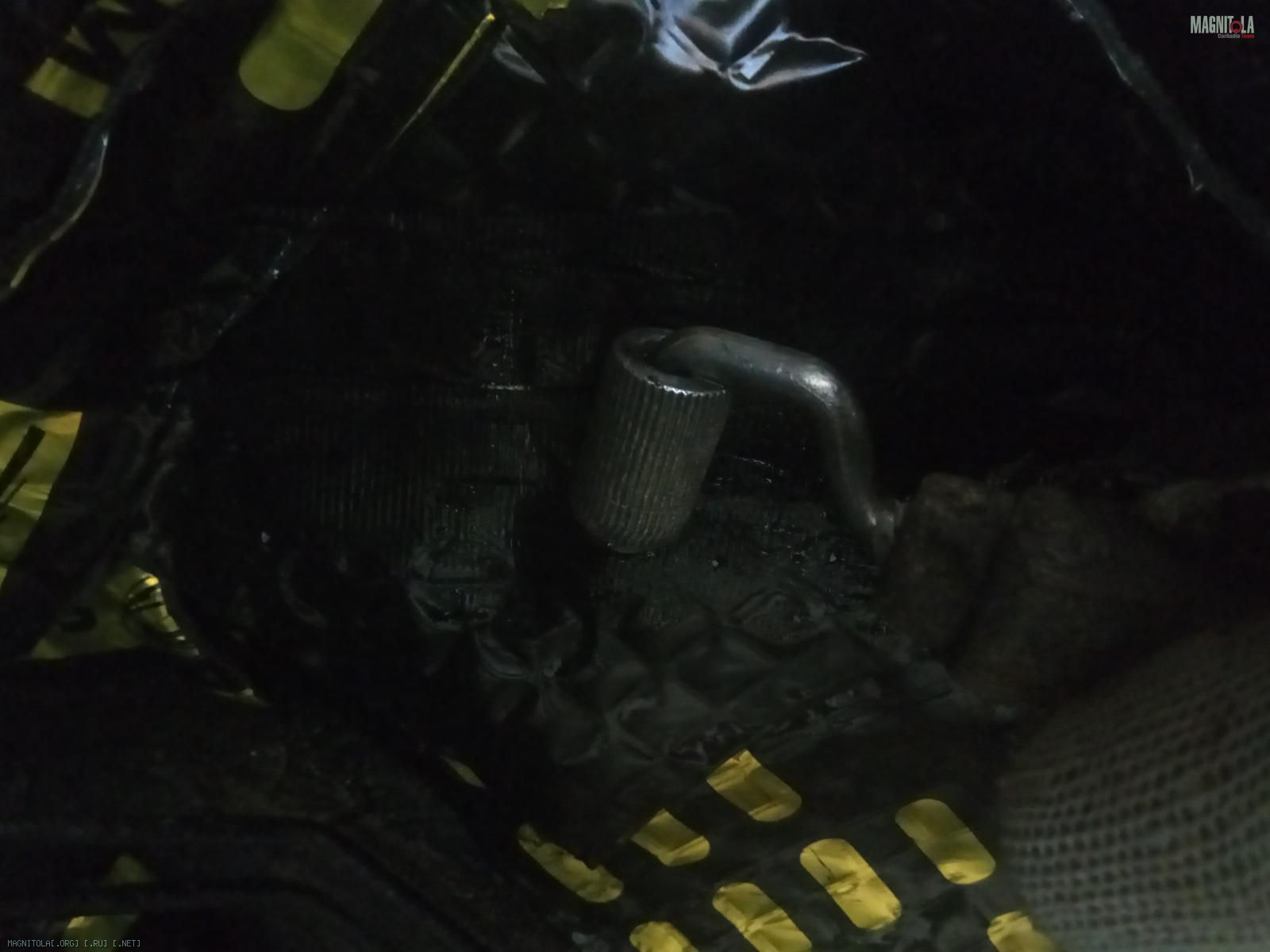

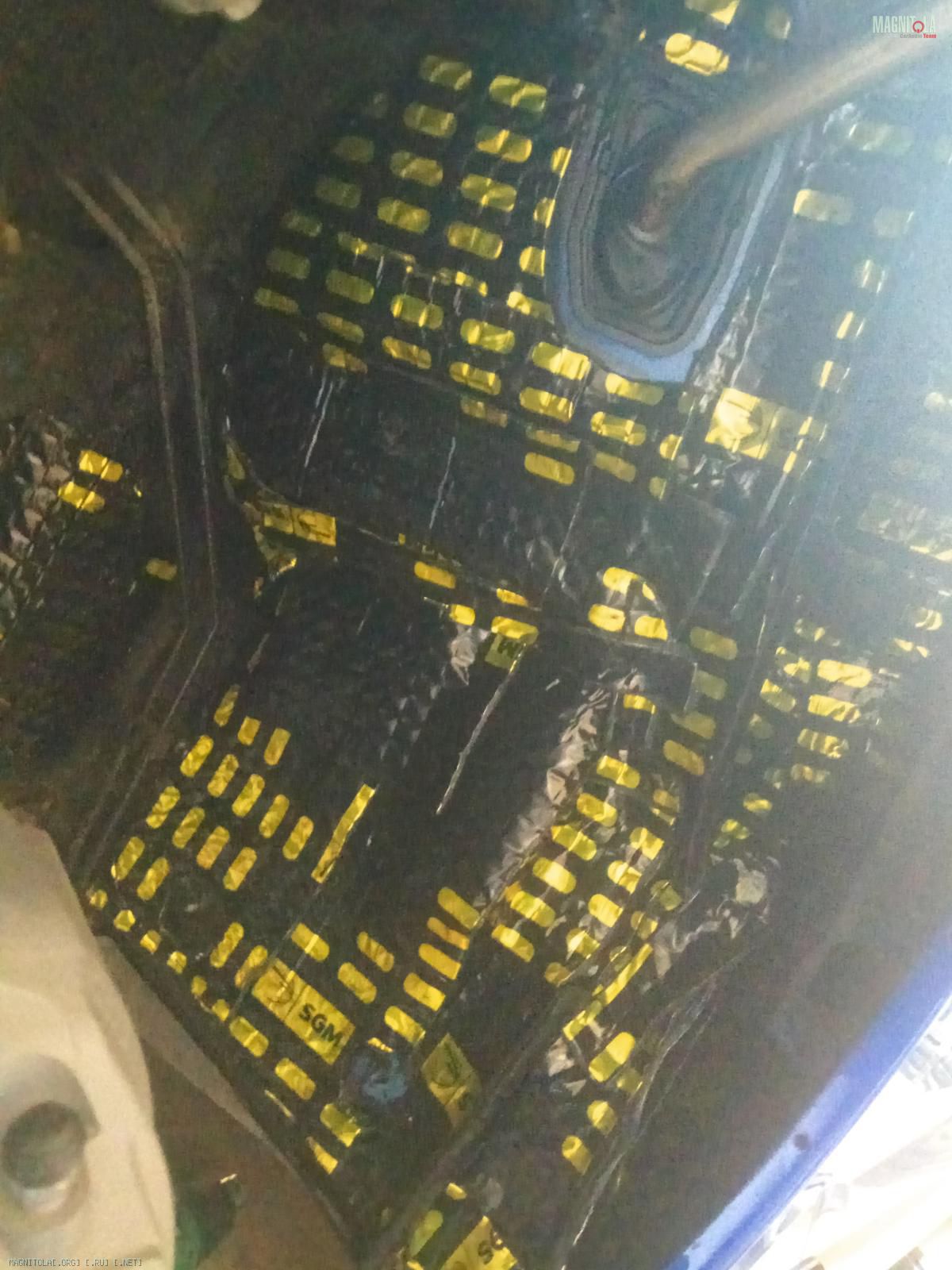

Наносим вибру 4мм в два слоя
Греем, прикатываем...

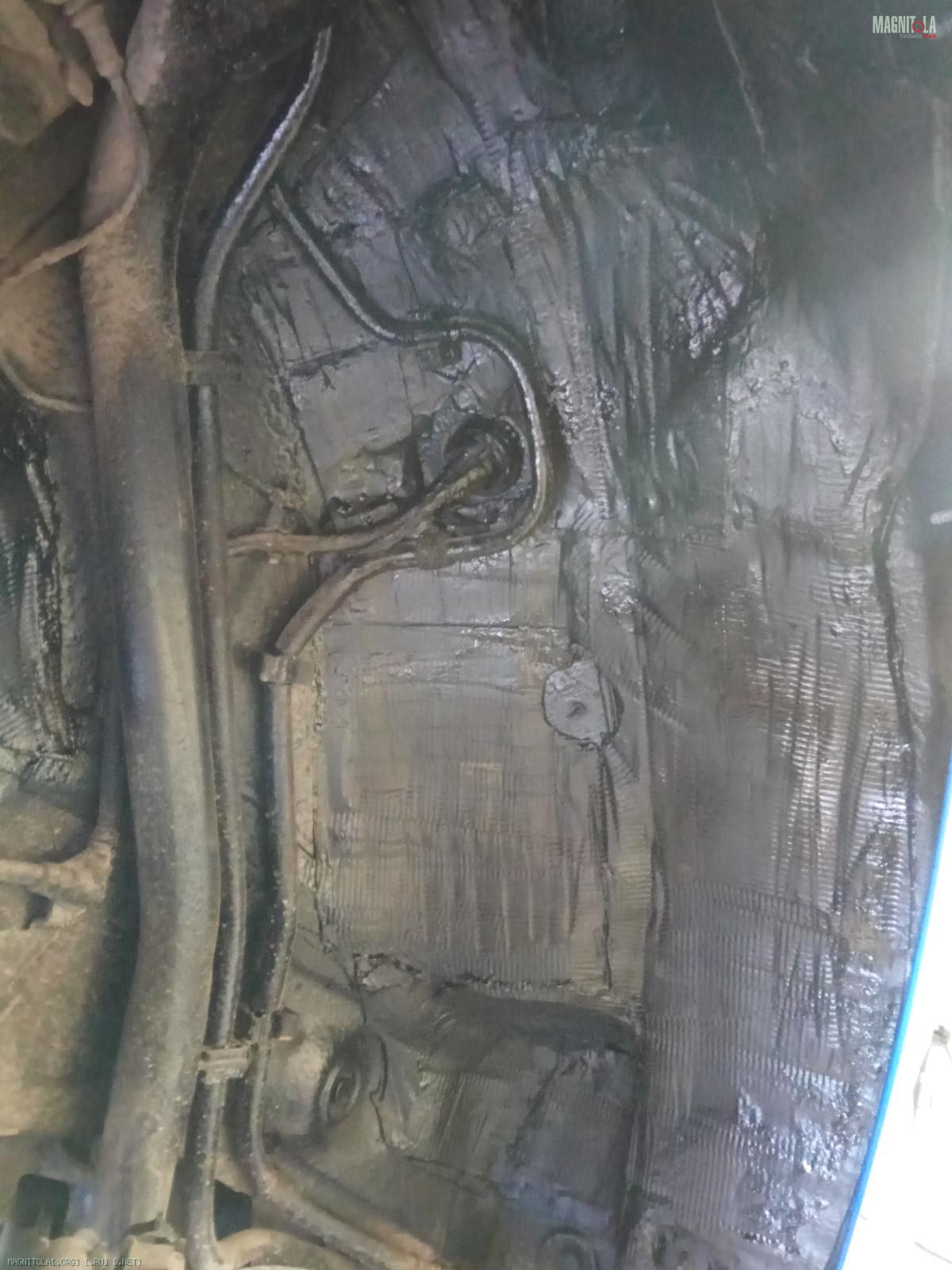

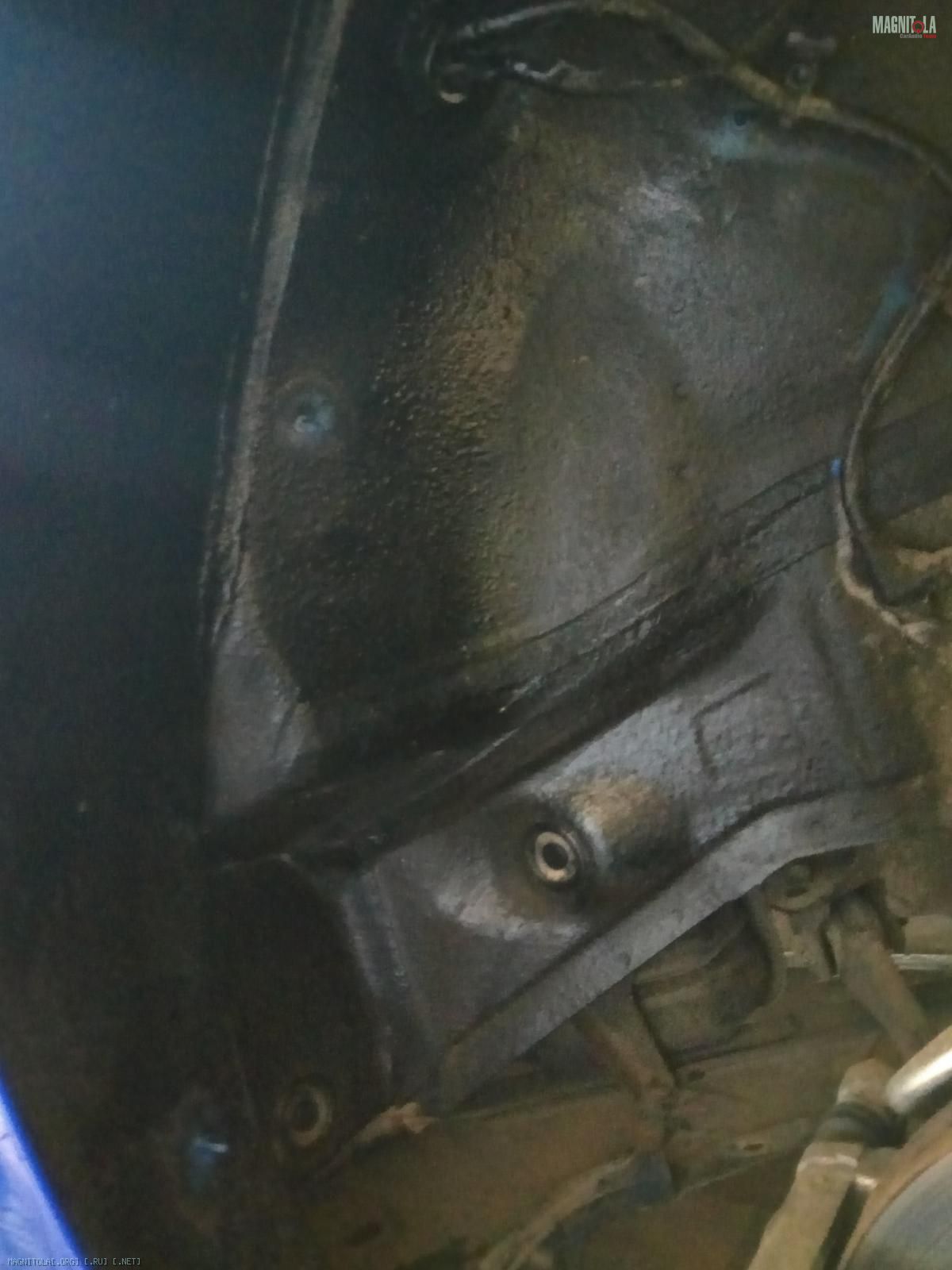

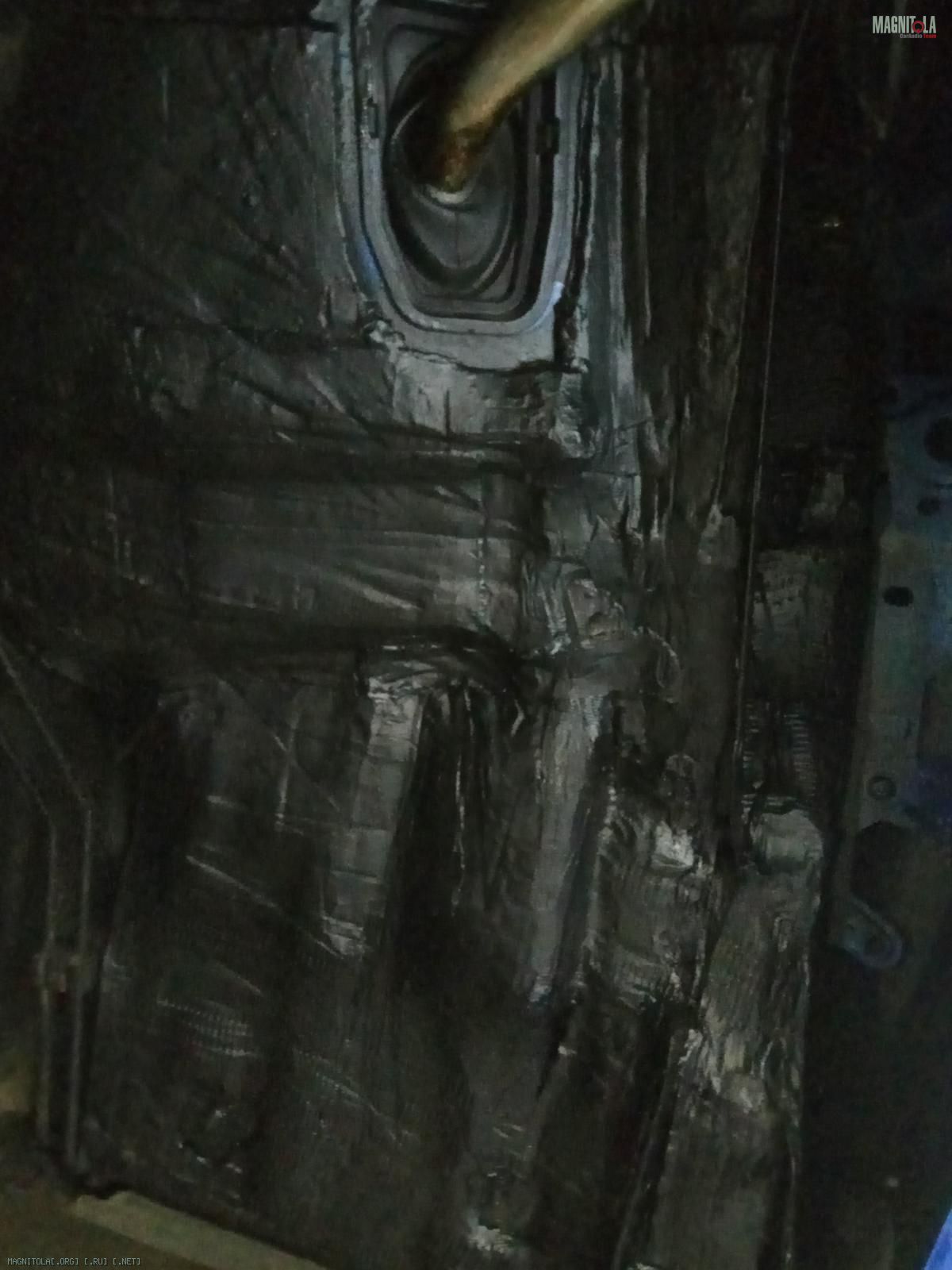

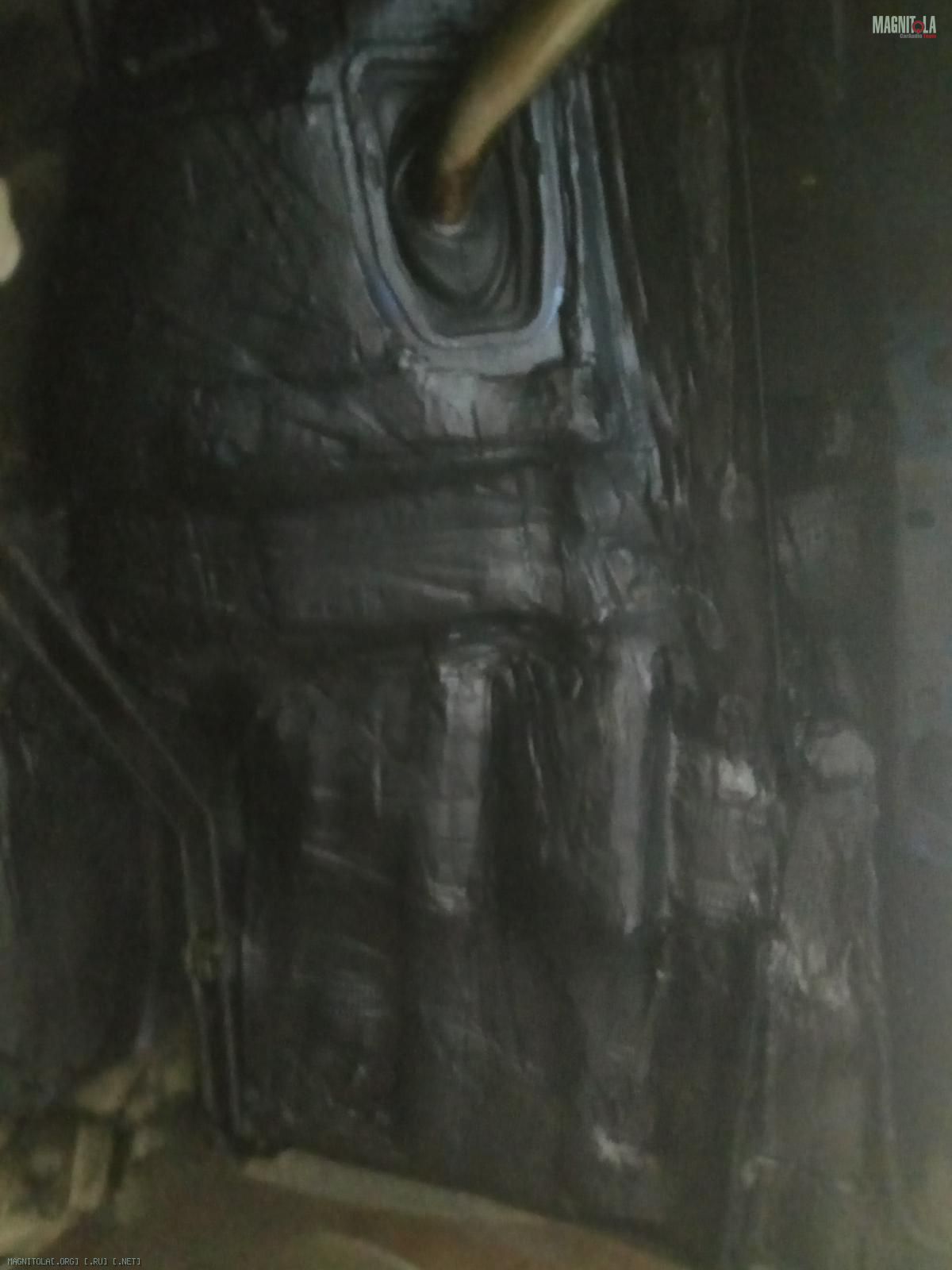

Покрываем антигравийным составом...

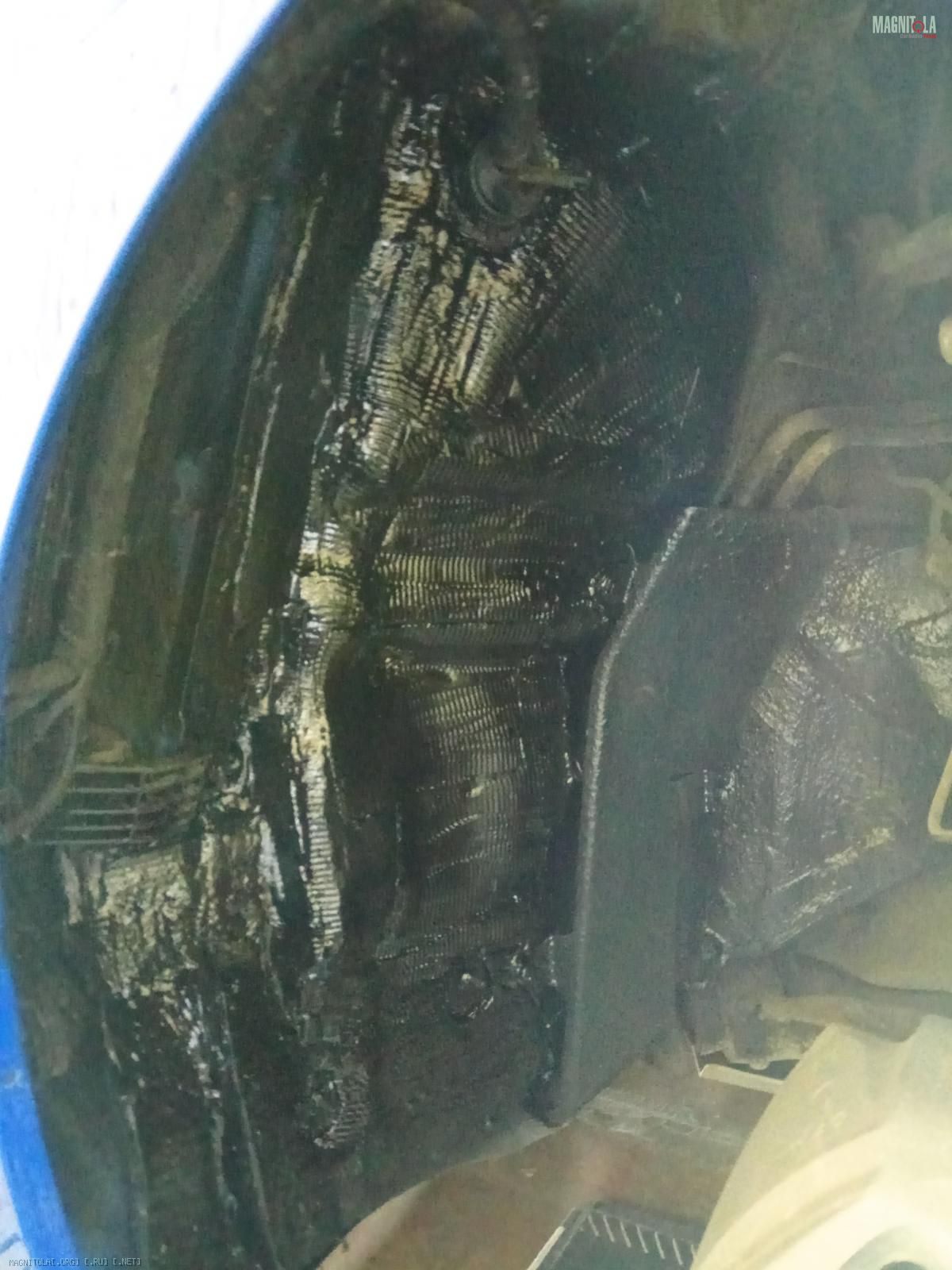

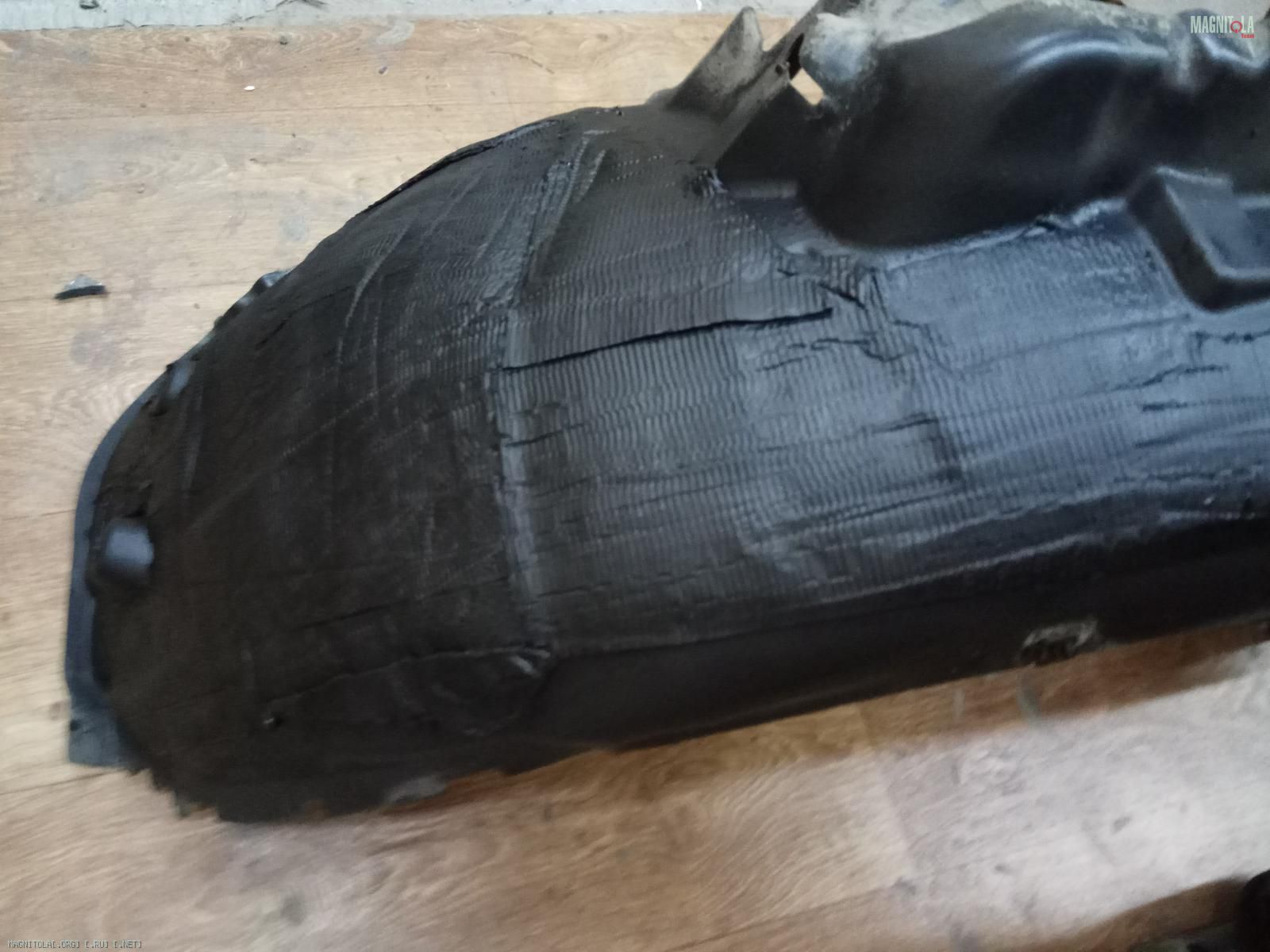

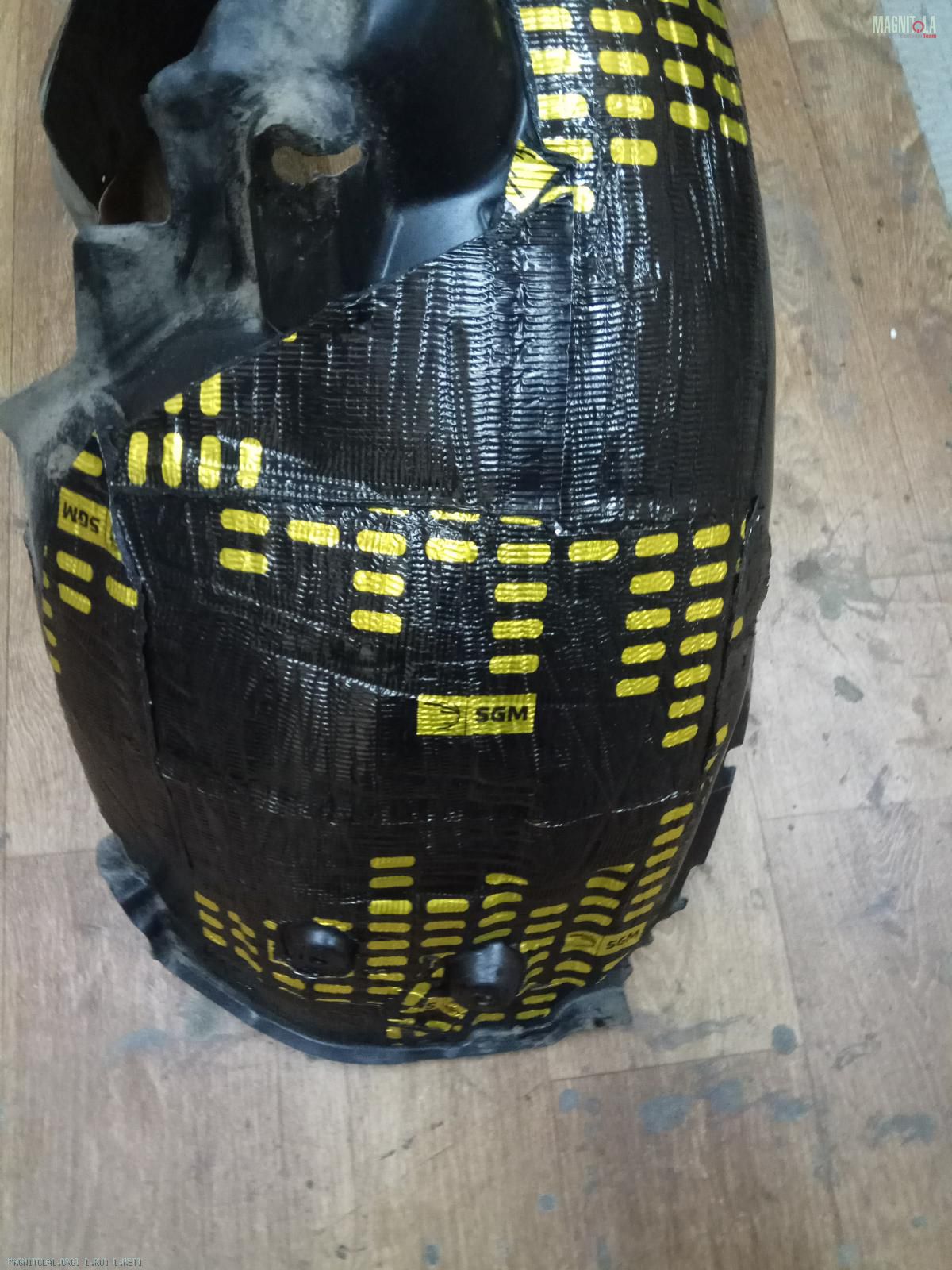

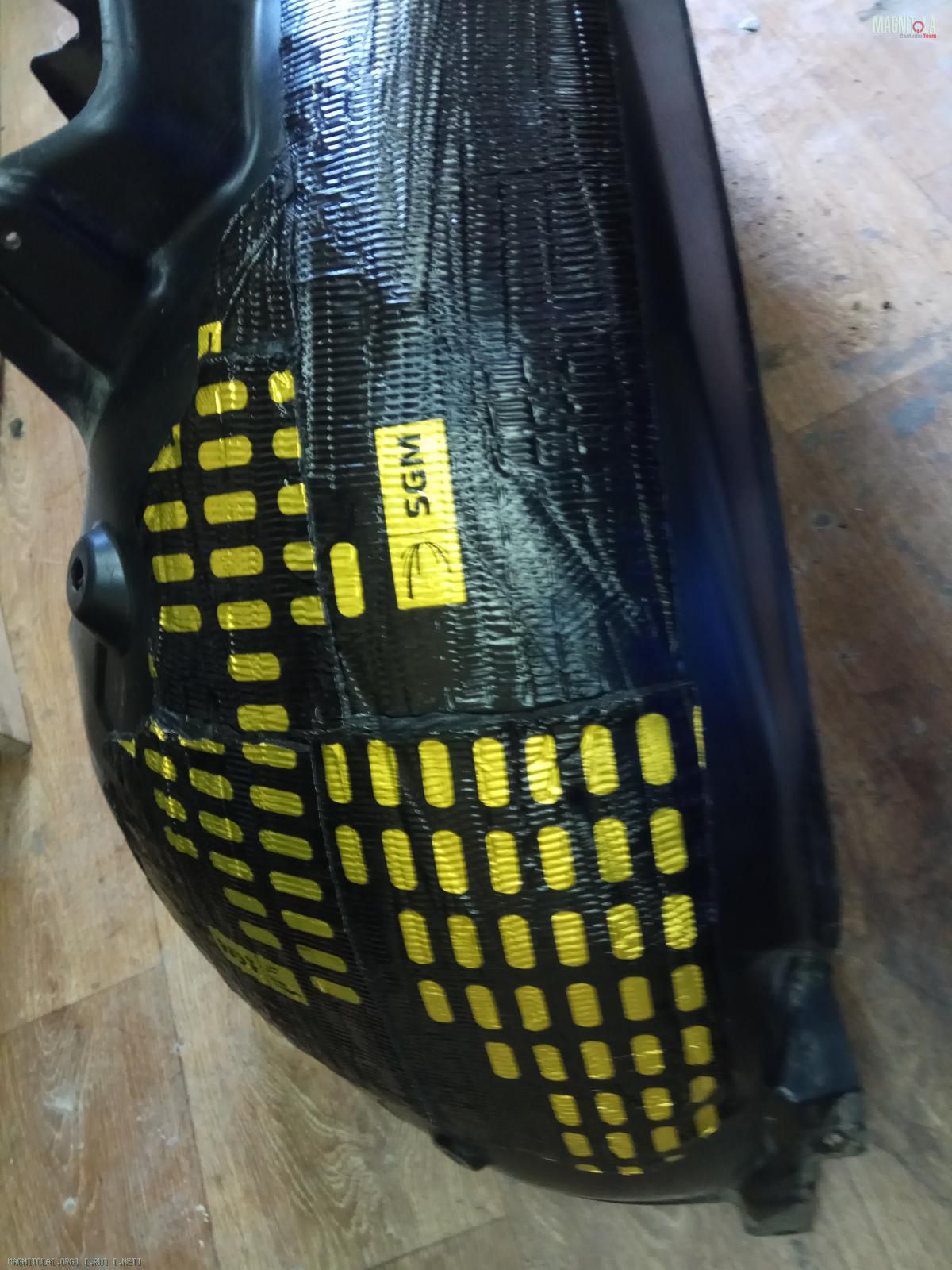

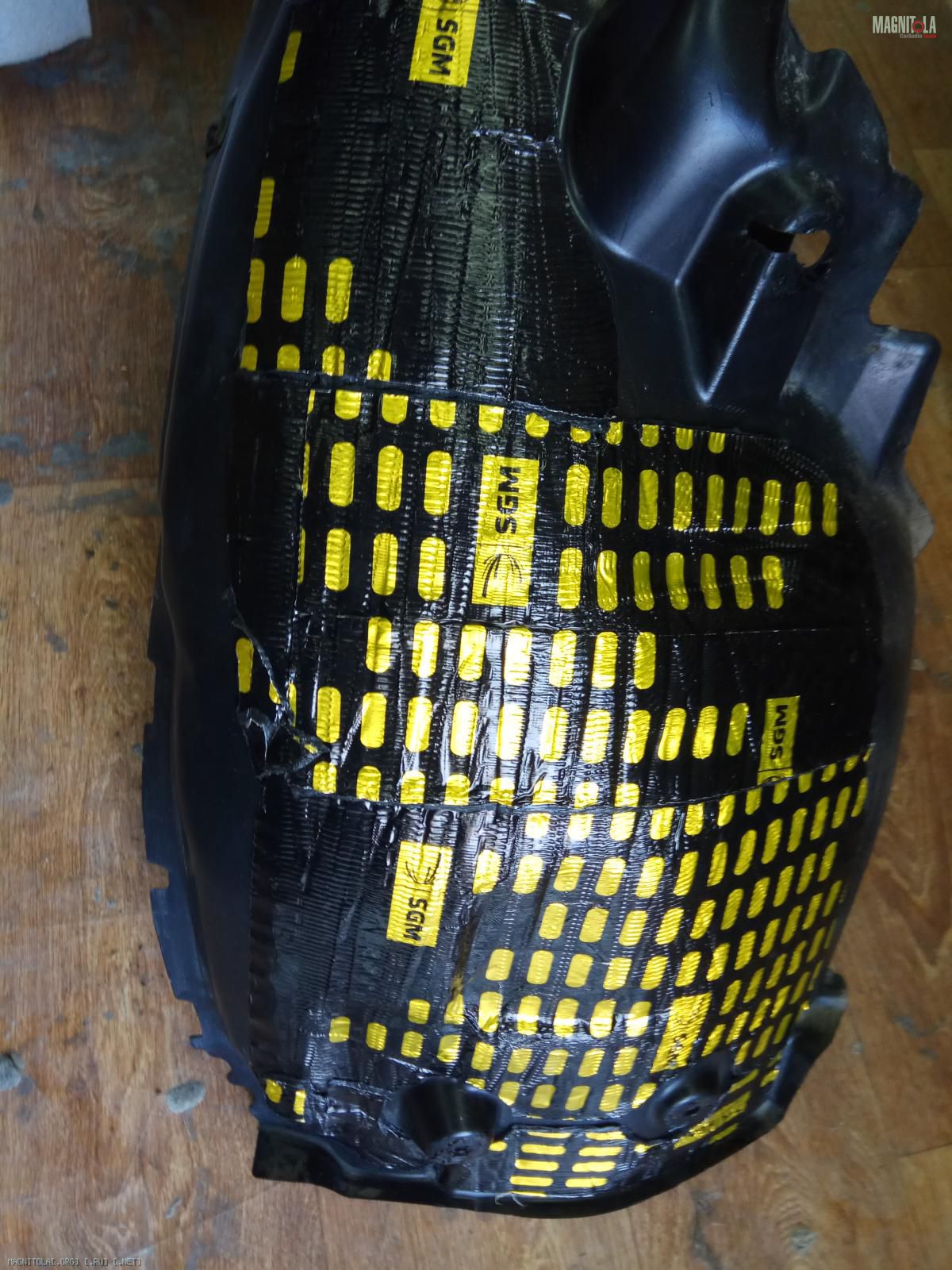

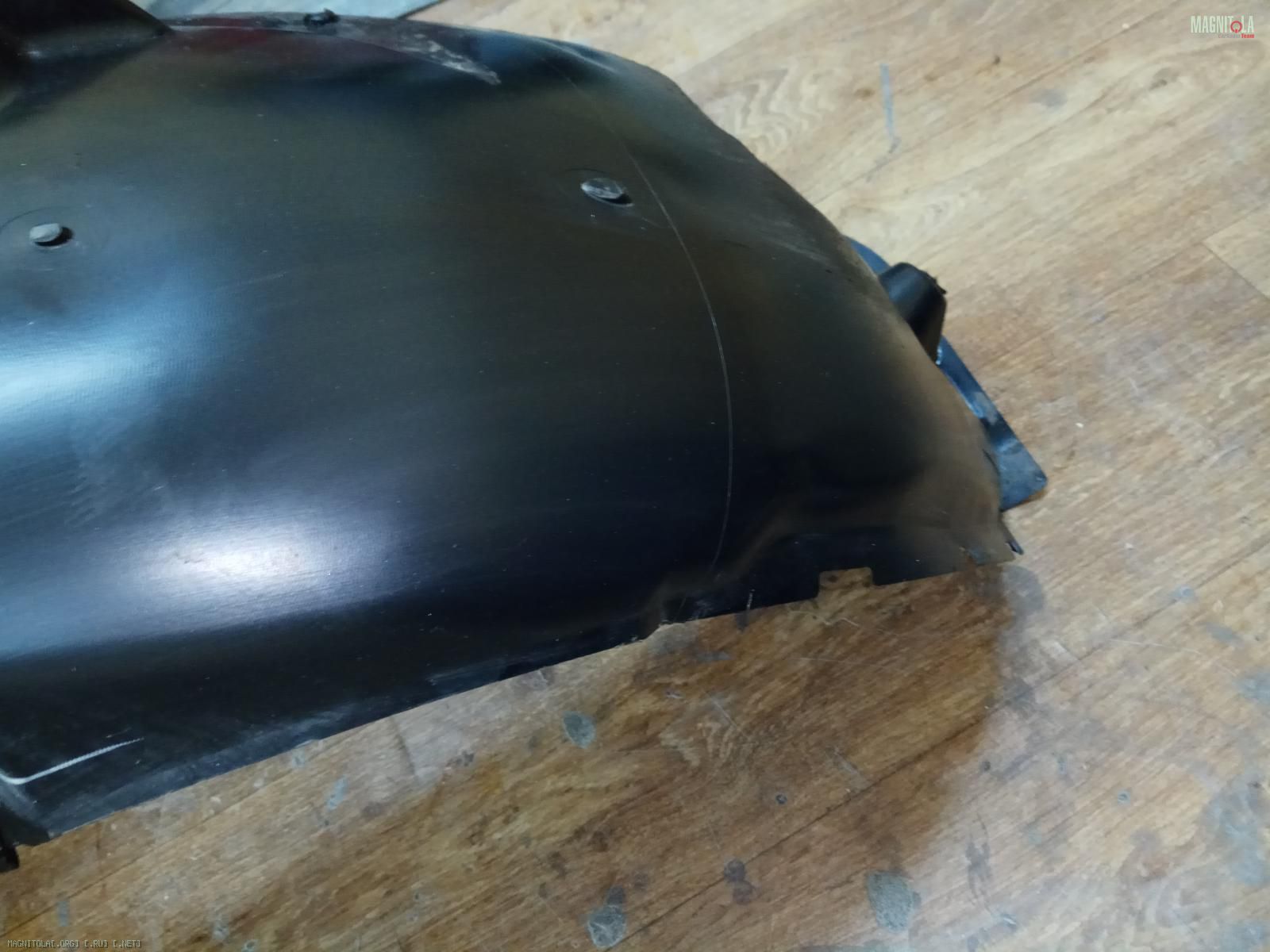

Те же операции с пластиковым подкрылком...
Вложение 1242150 Вложение 1242152 Вложение 1242154 Вложение 1242156 Вложение 1242158 Вложение 1242160 Вложение 1242162 Вложение 1242164 Вложение 1242166 Вложение 1242168 Вложение 1242170 Вложение 1242172

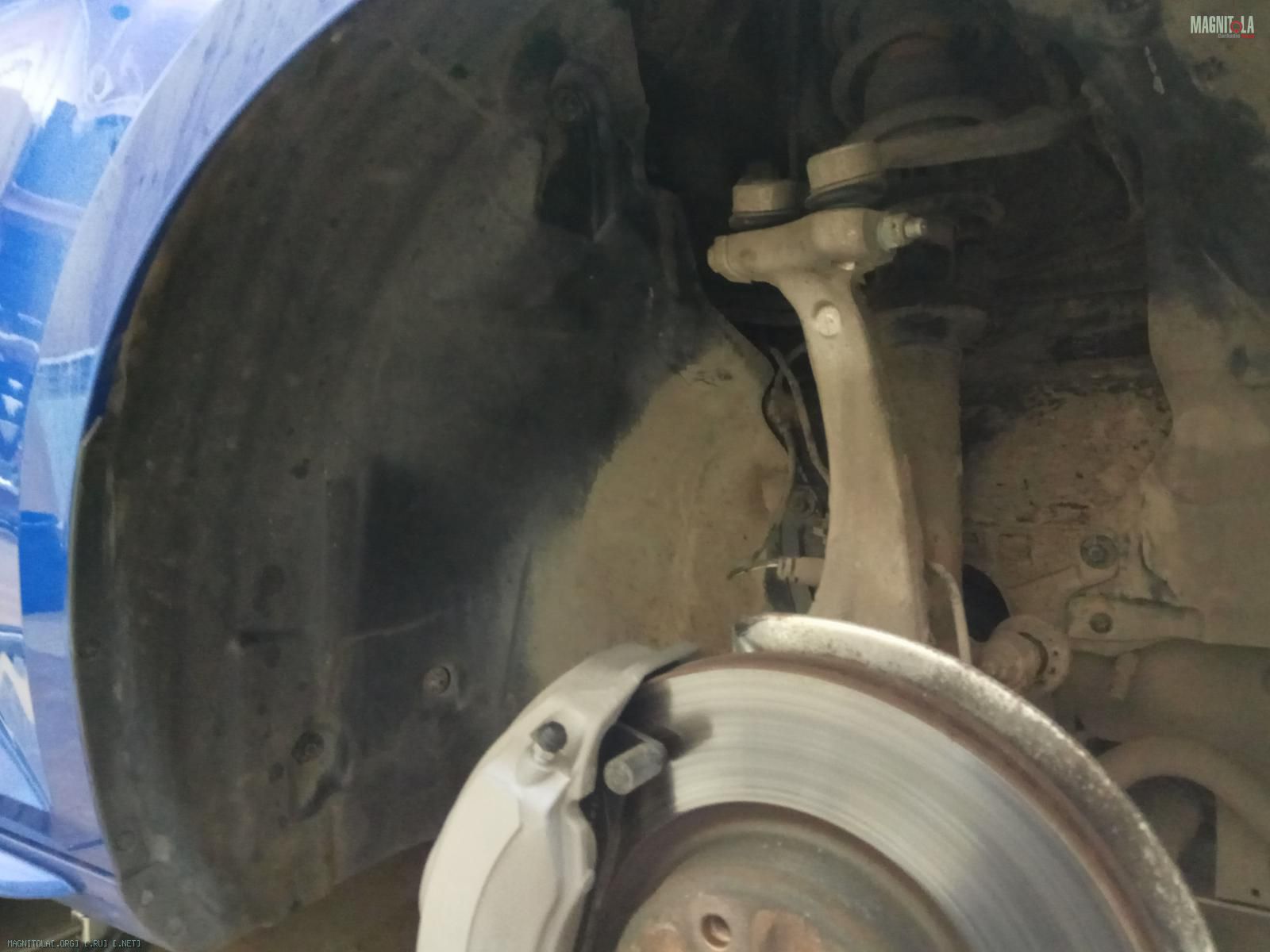

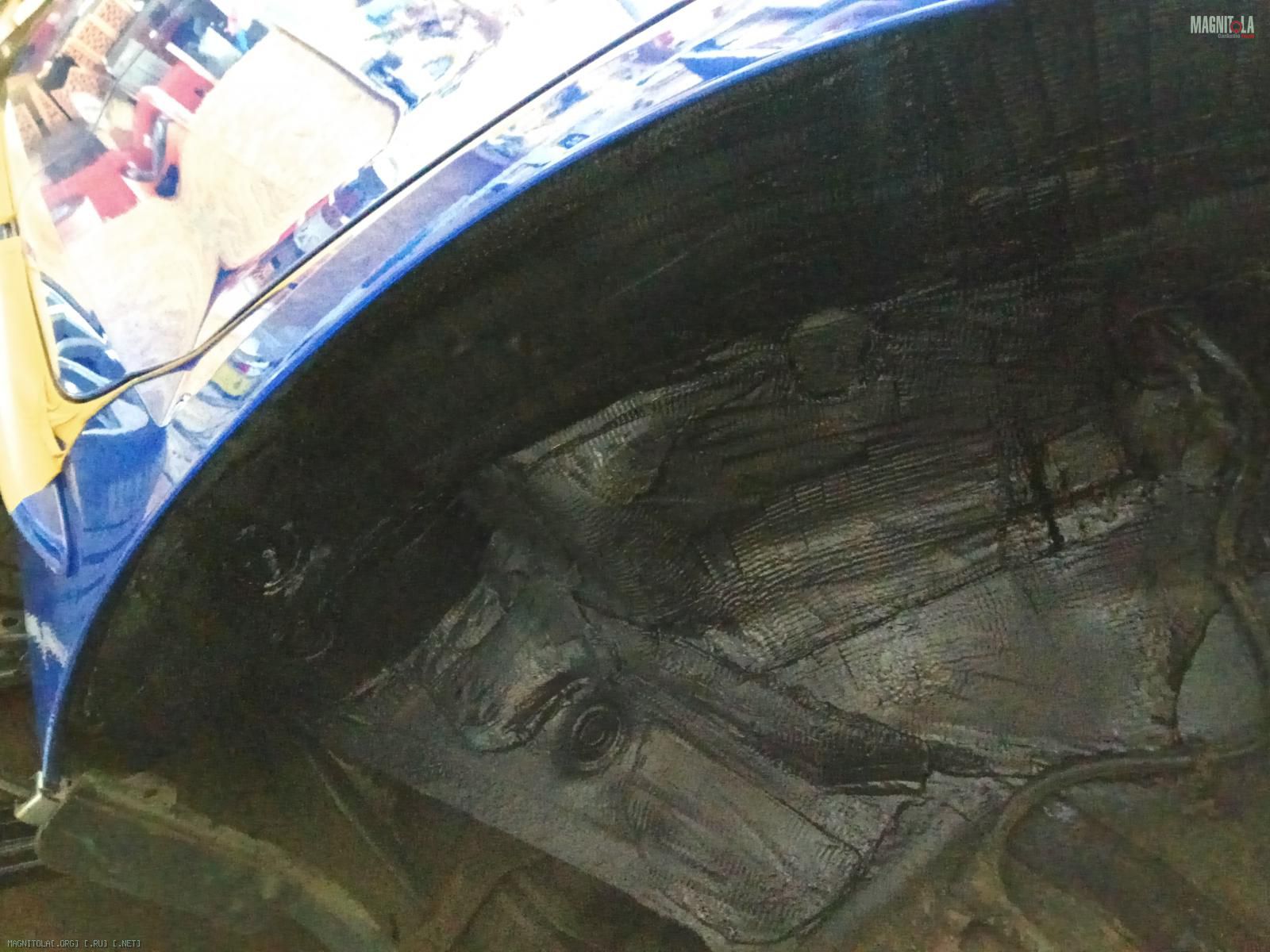

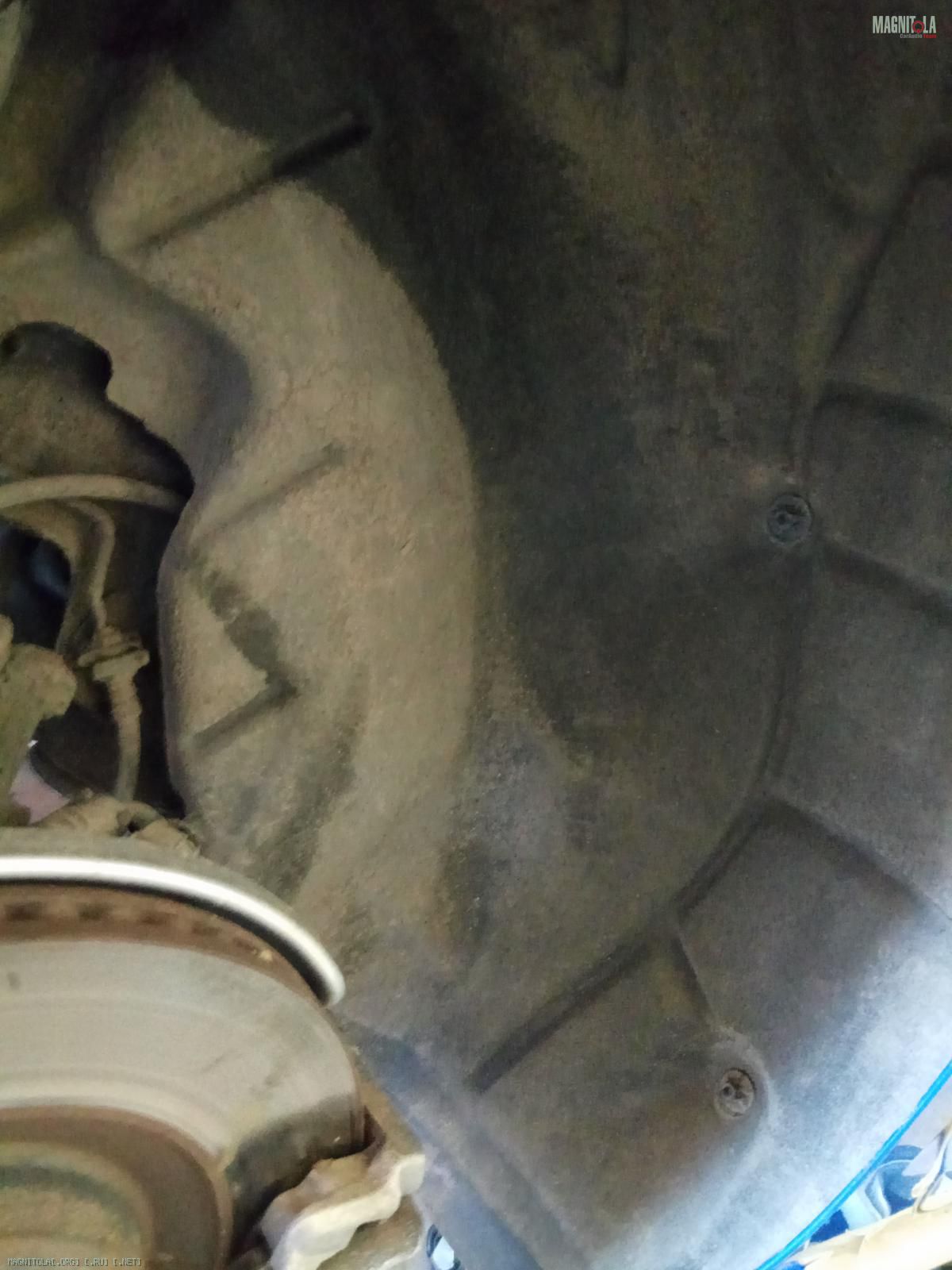

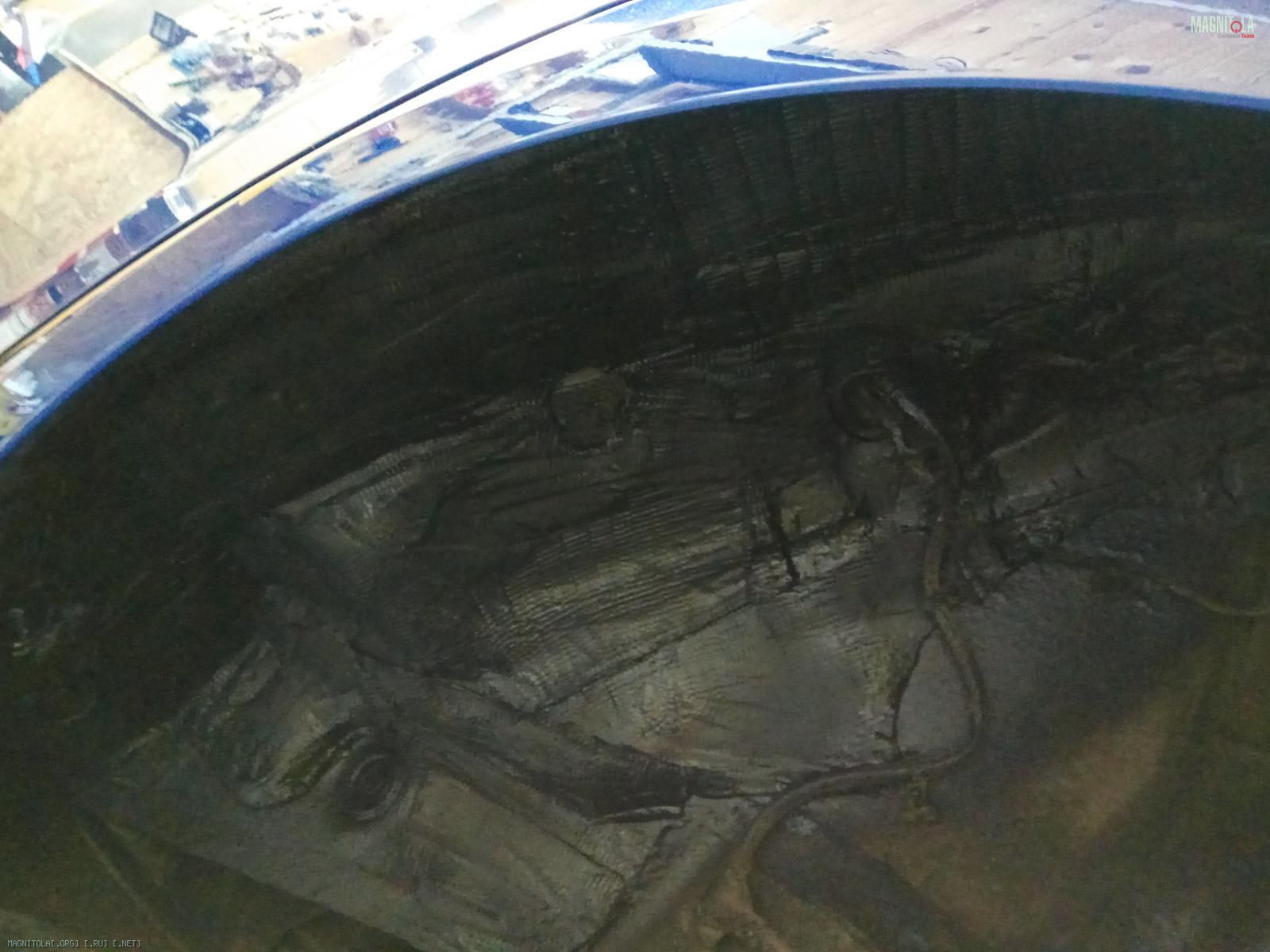

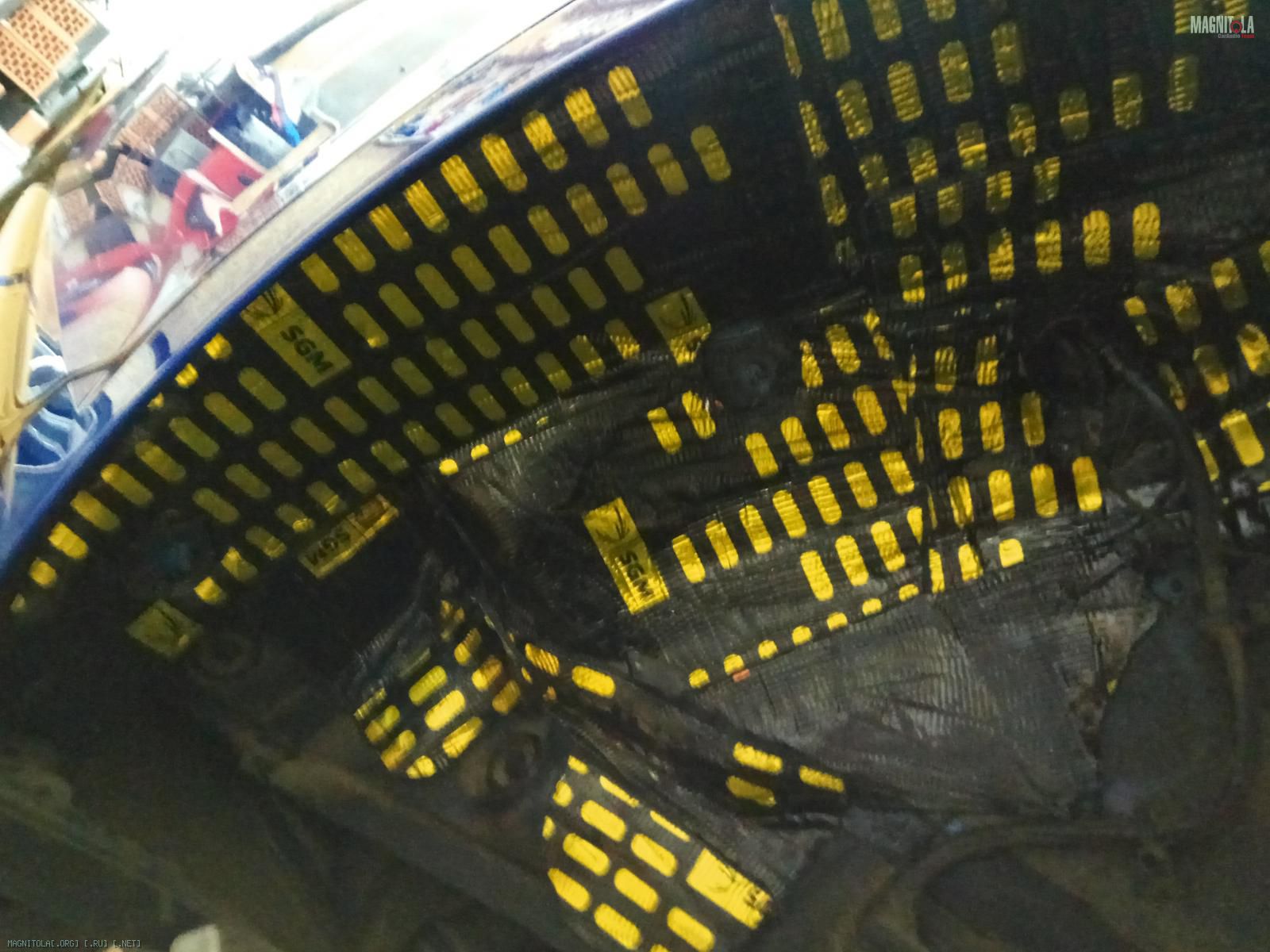

Задняя правая арка....

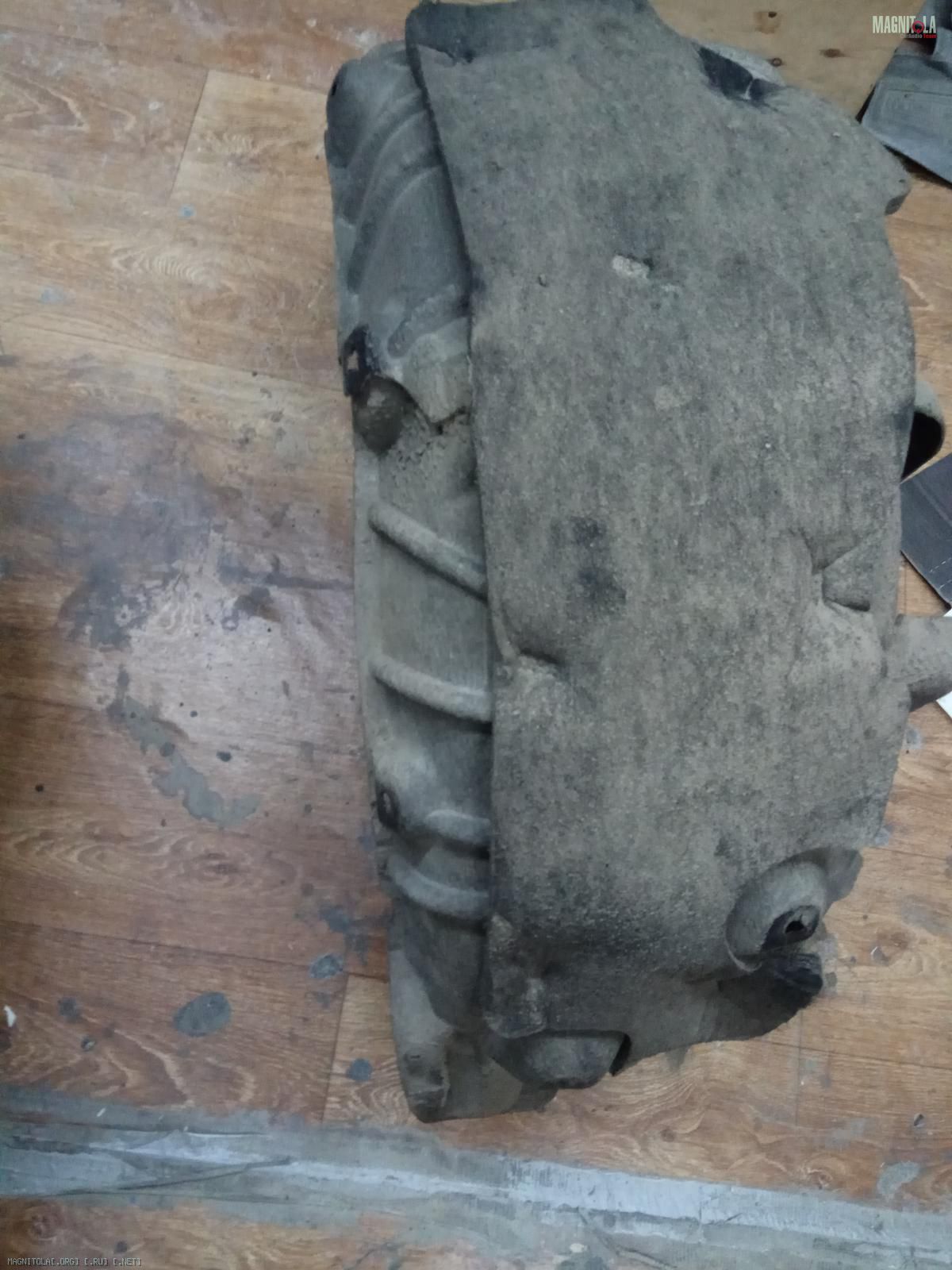

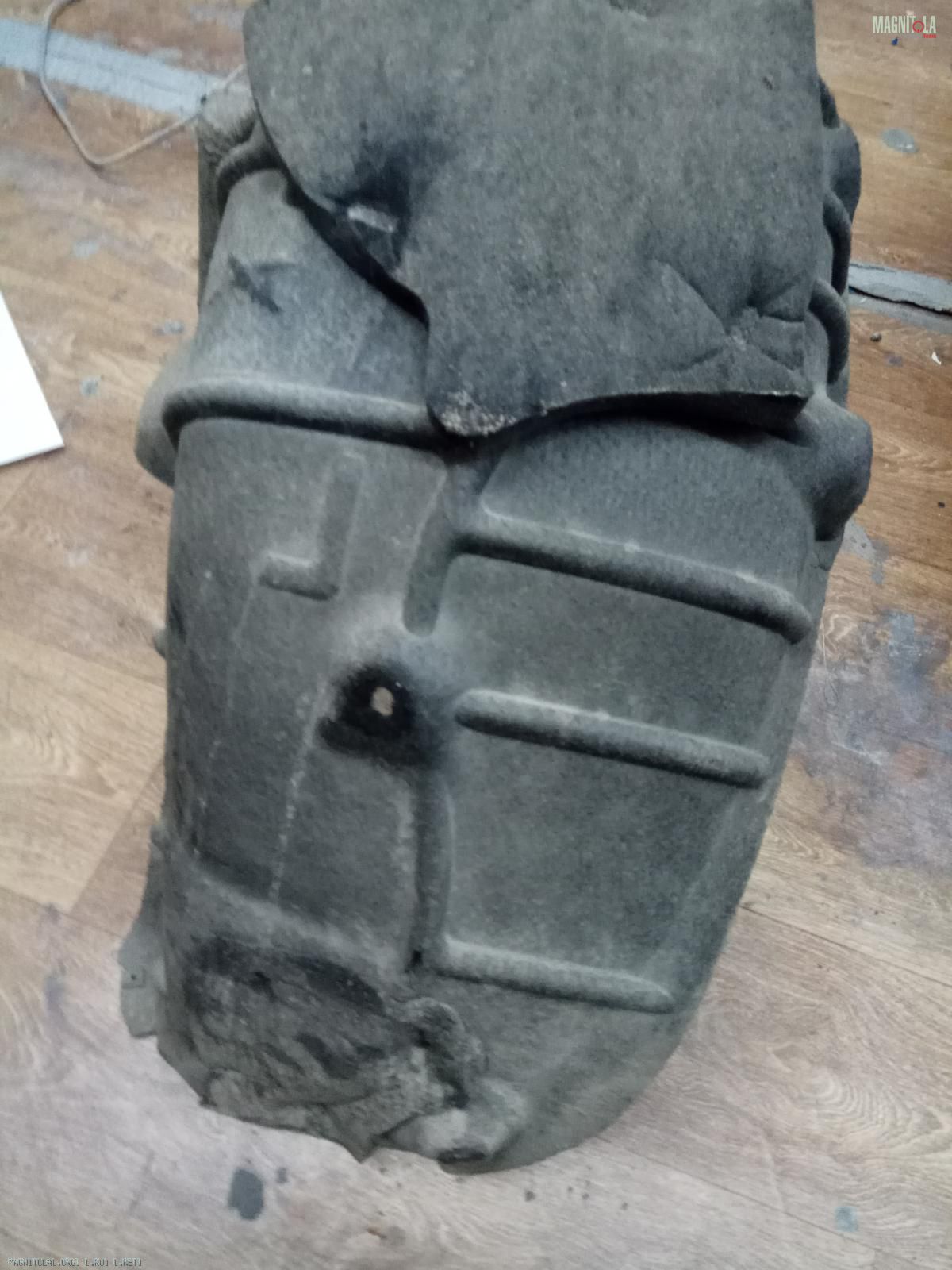

На штатном подкрылке нанесен войлок... Это только скорее на универсалах, встречается впервые...

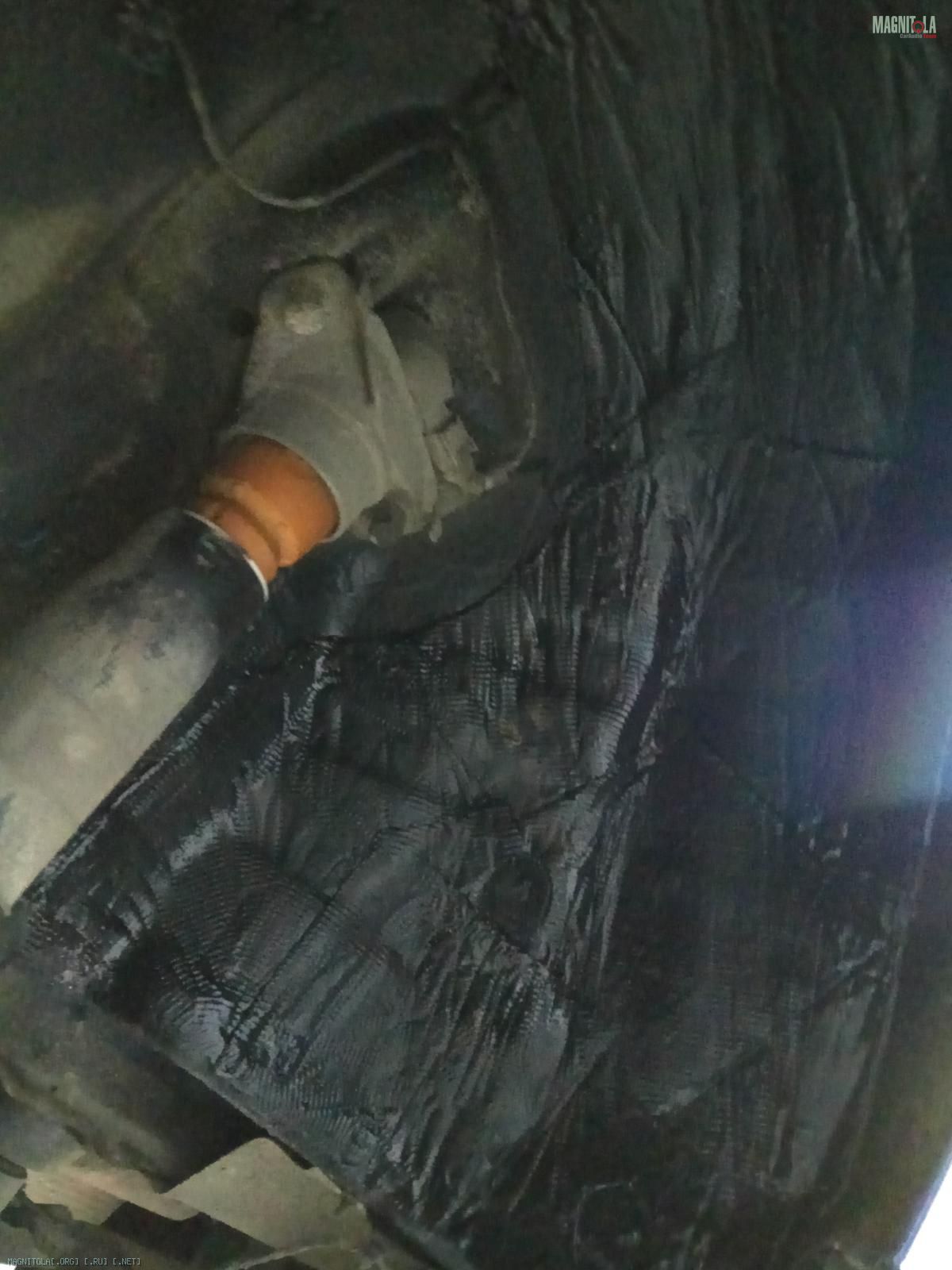

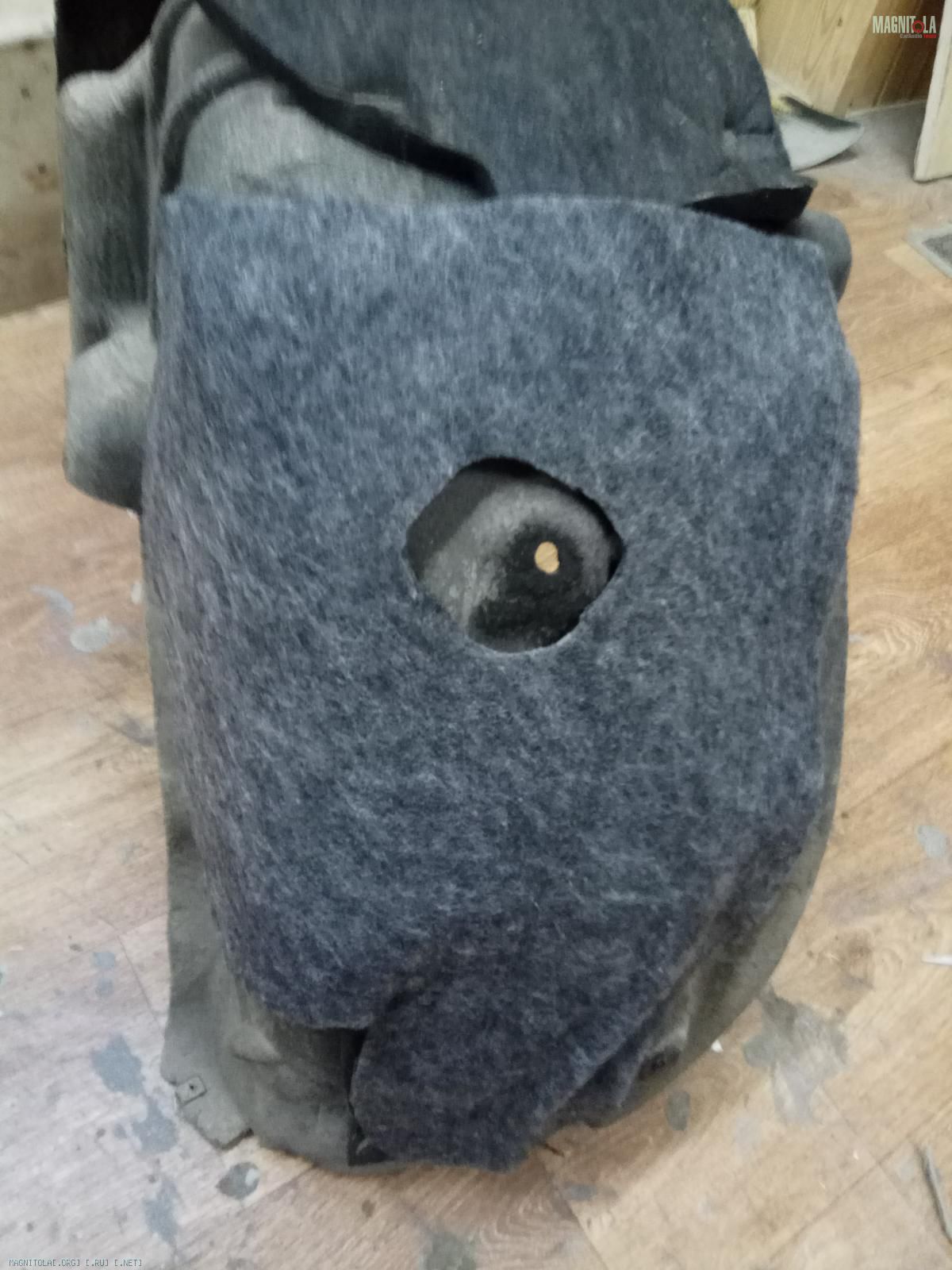

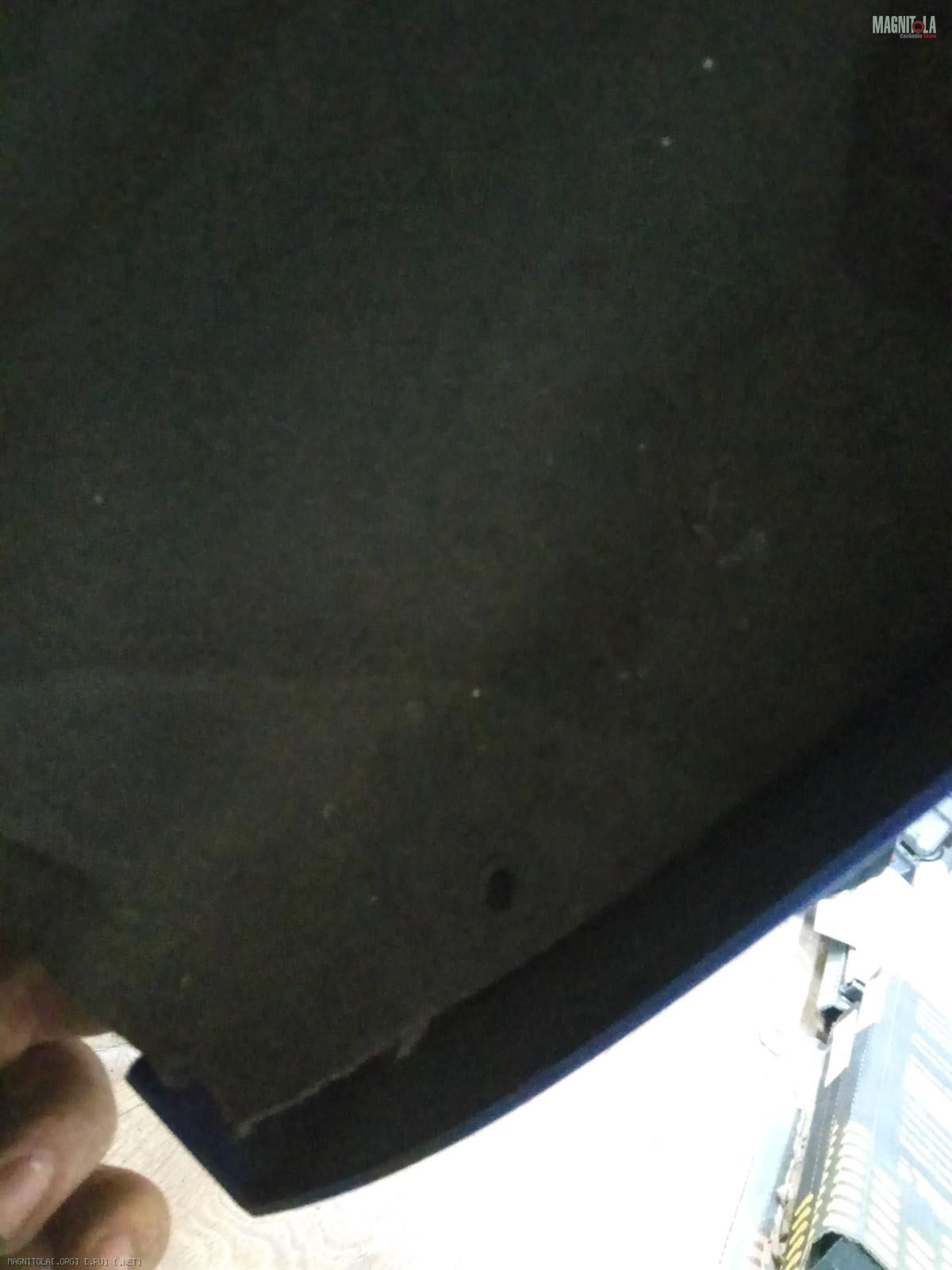

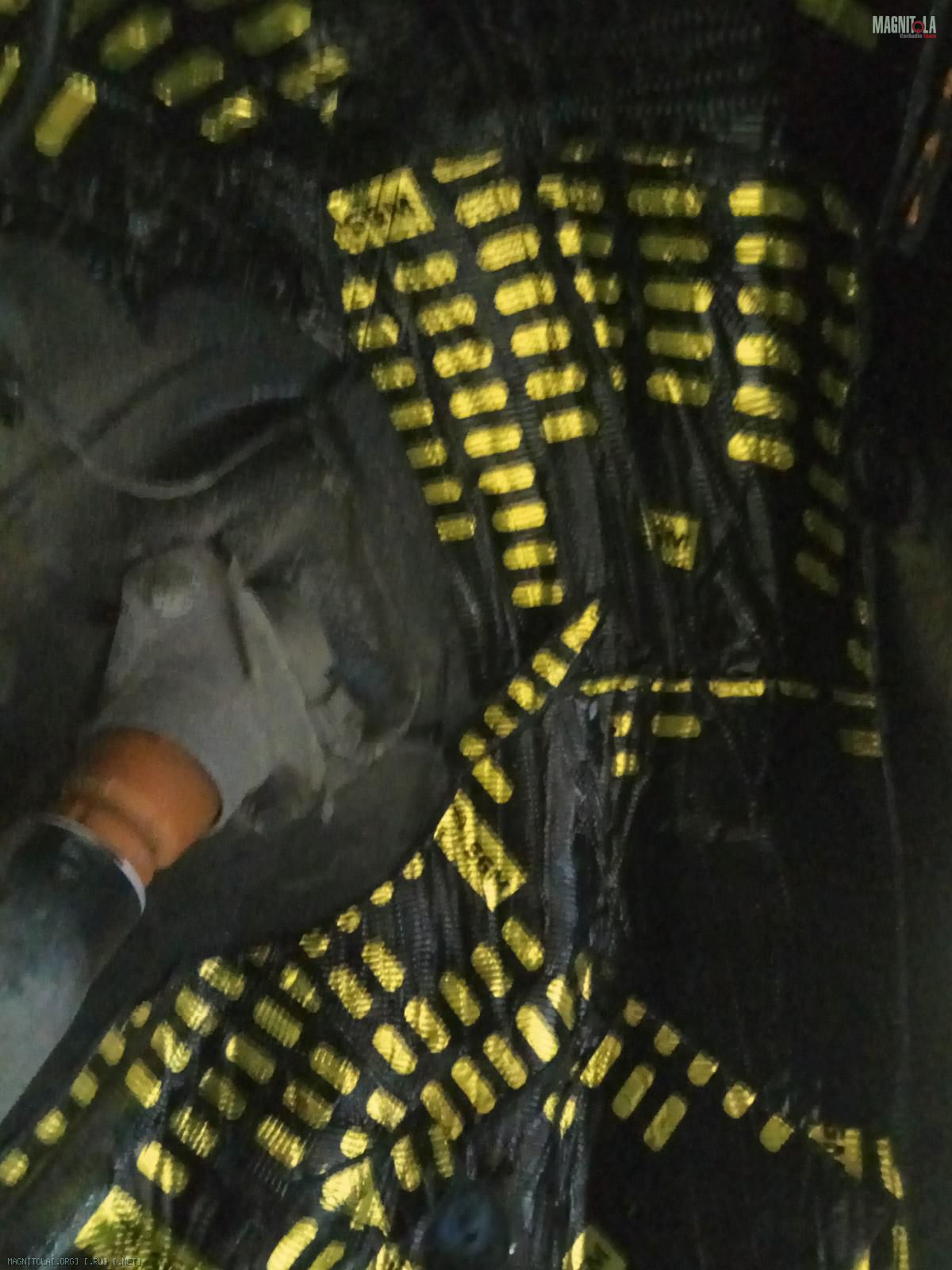

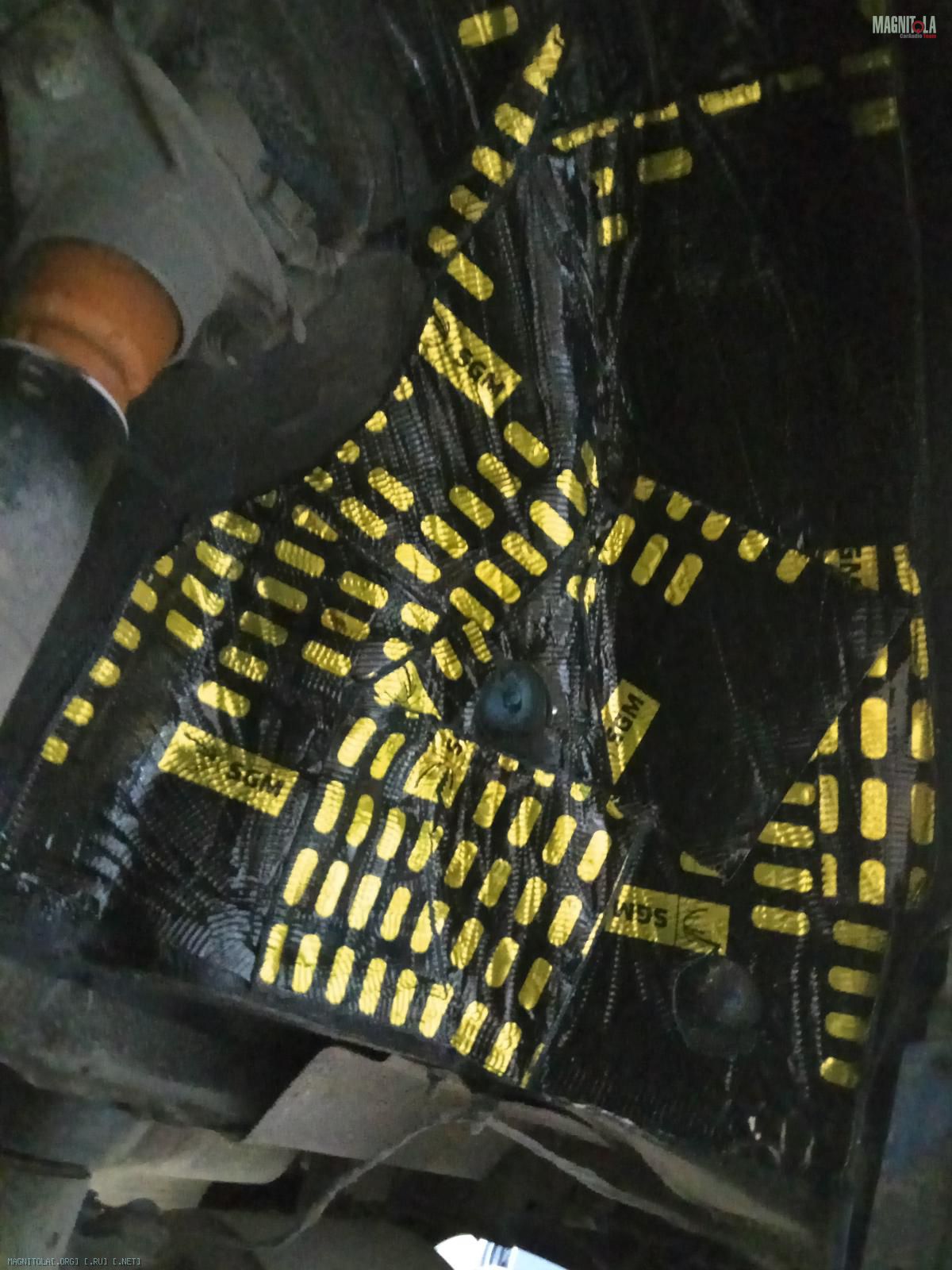

Проводим те же операции, плюс добавляем еще слой войлока на подкрылок.
Вложение 1242174 Вложение 1242176 Вложение 1242178 Вложение 1242180 Вложение 1242182 Вложение 1242184 Вложение 1242186 Вложение 1242188 Вложение 1242190 Вложение 1242192 Вложение 1242194 Вложение 1242196 Вложение 1242198

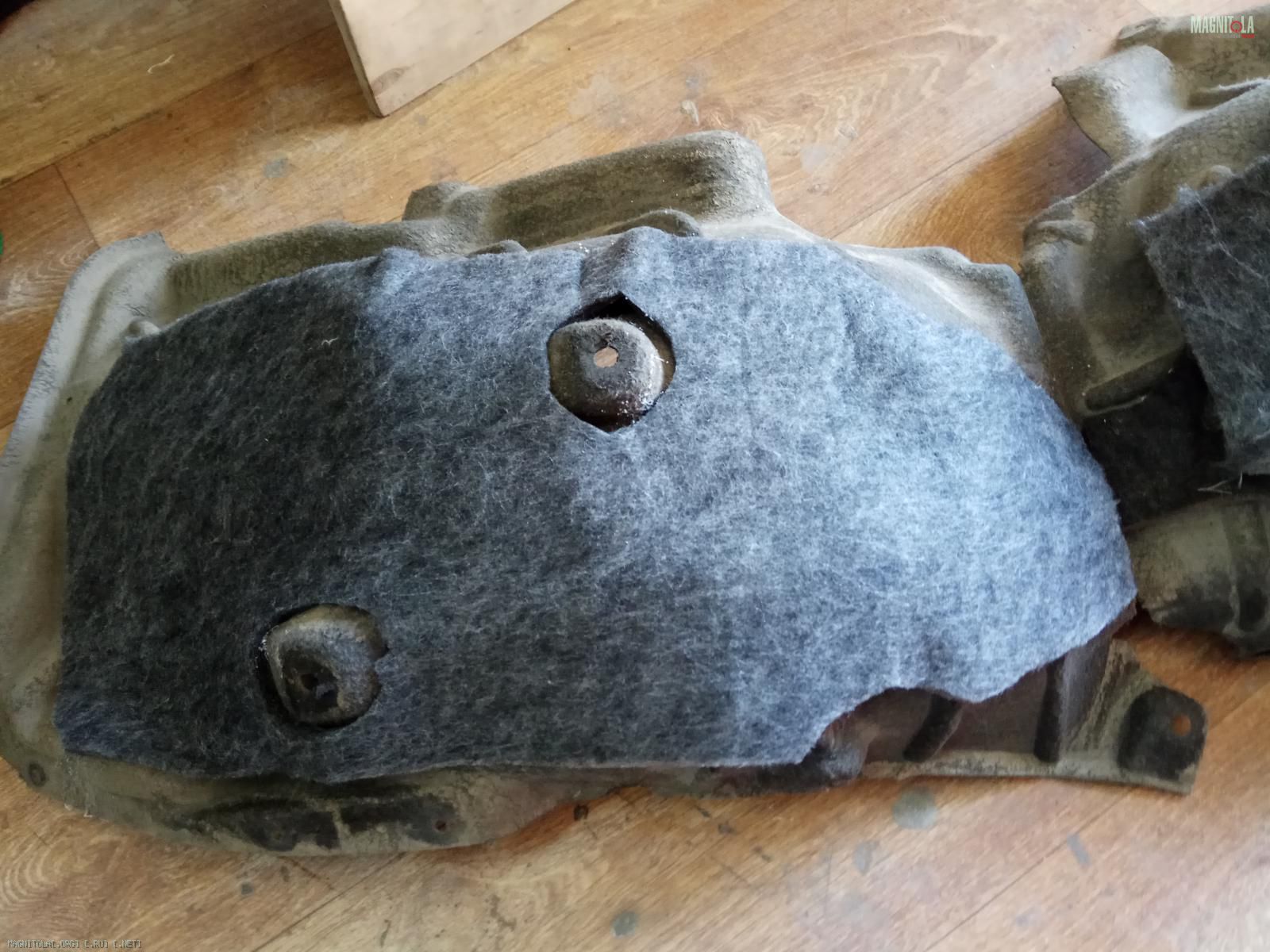

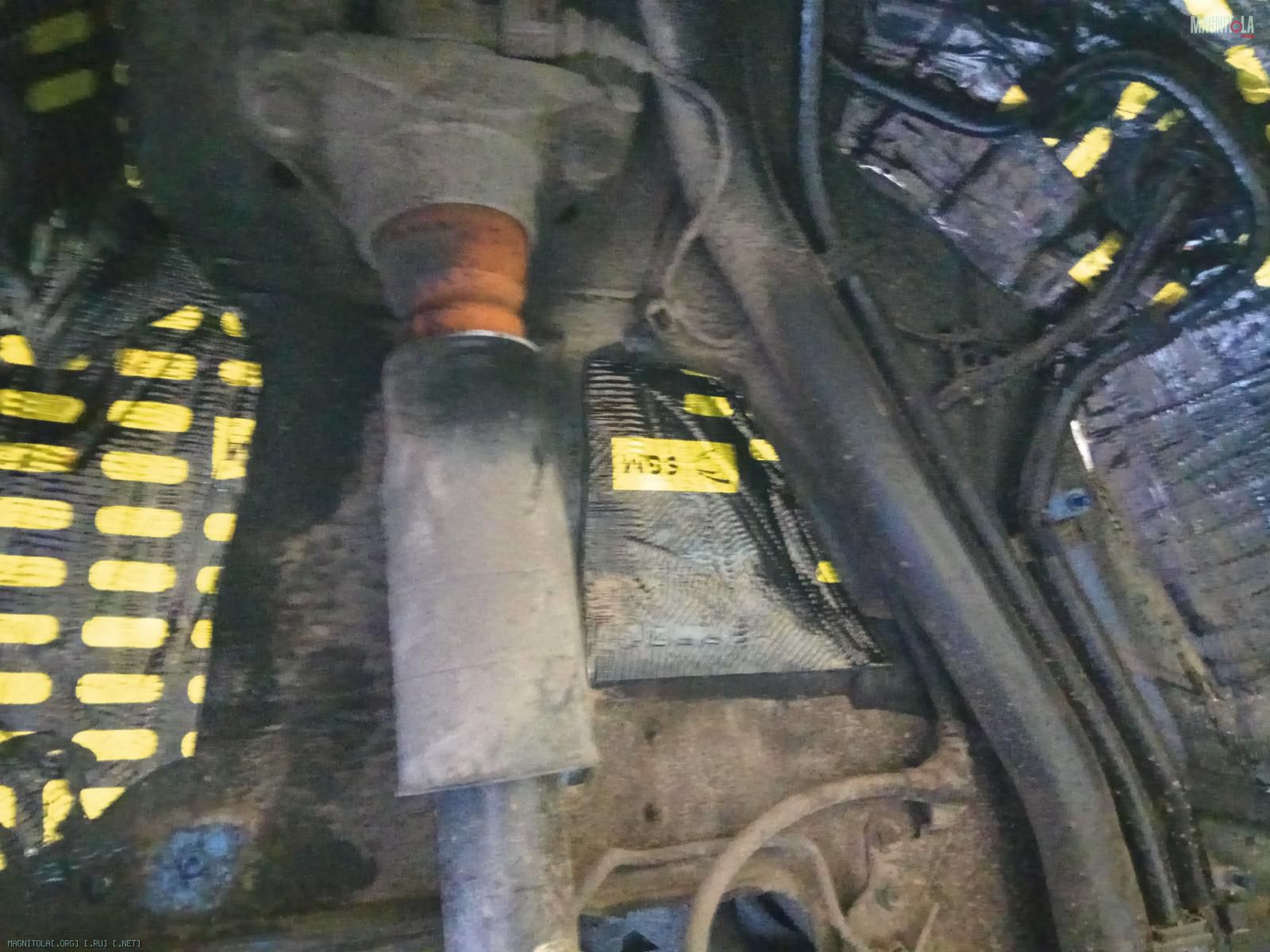

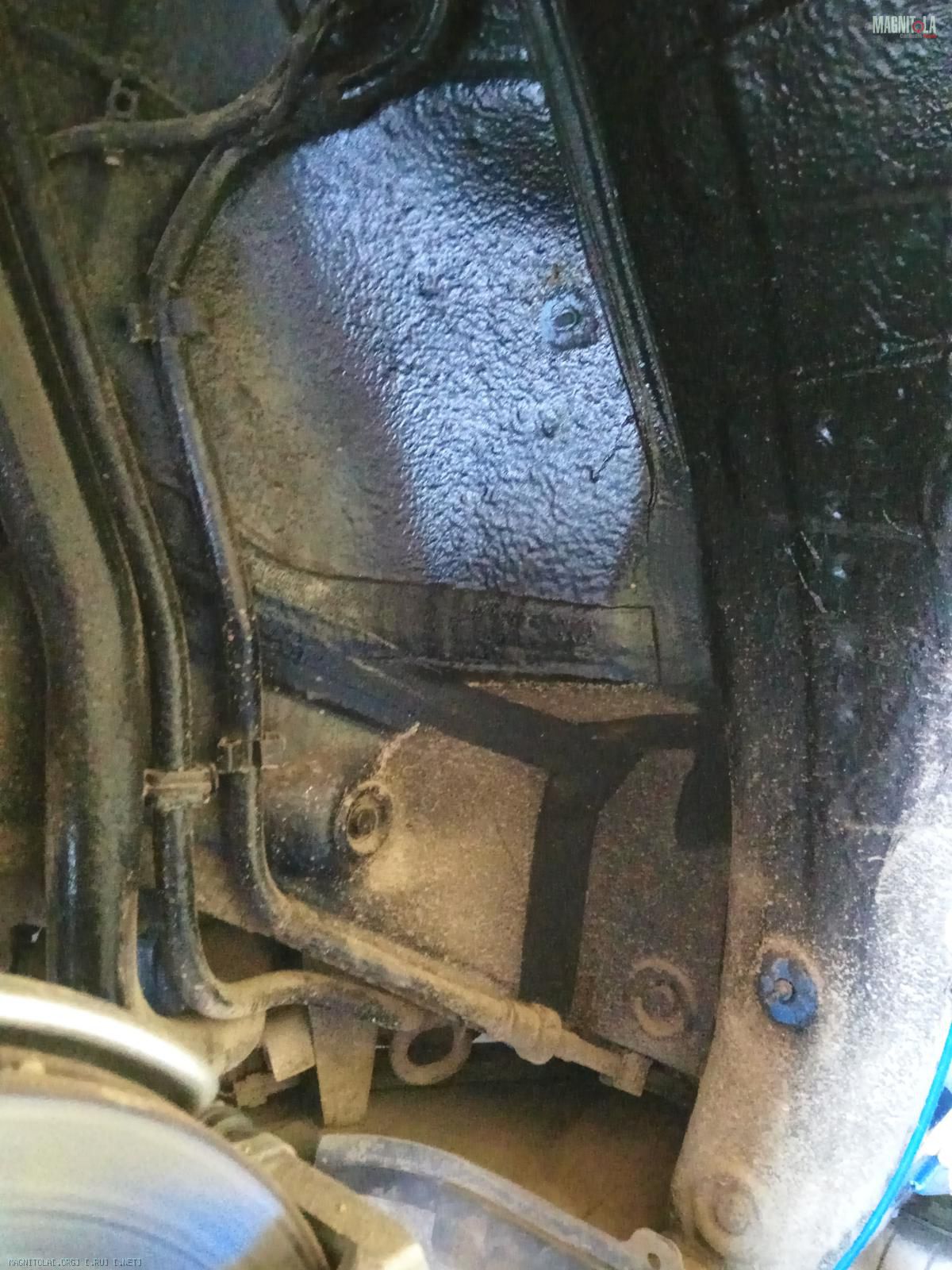

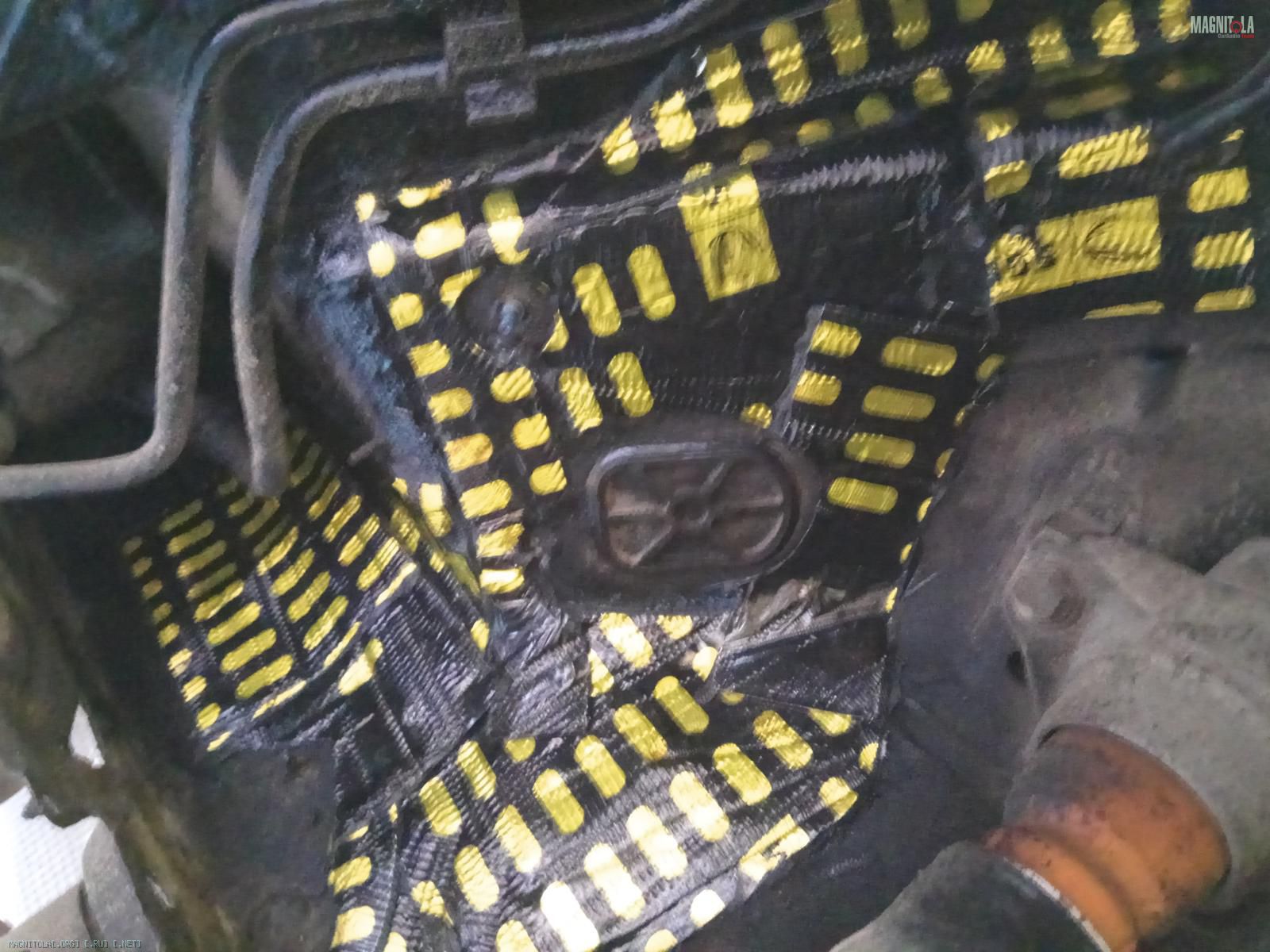

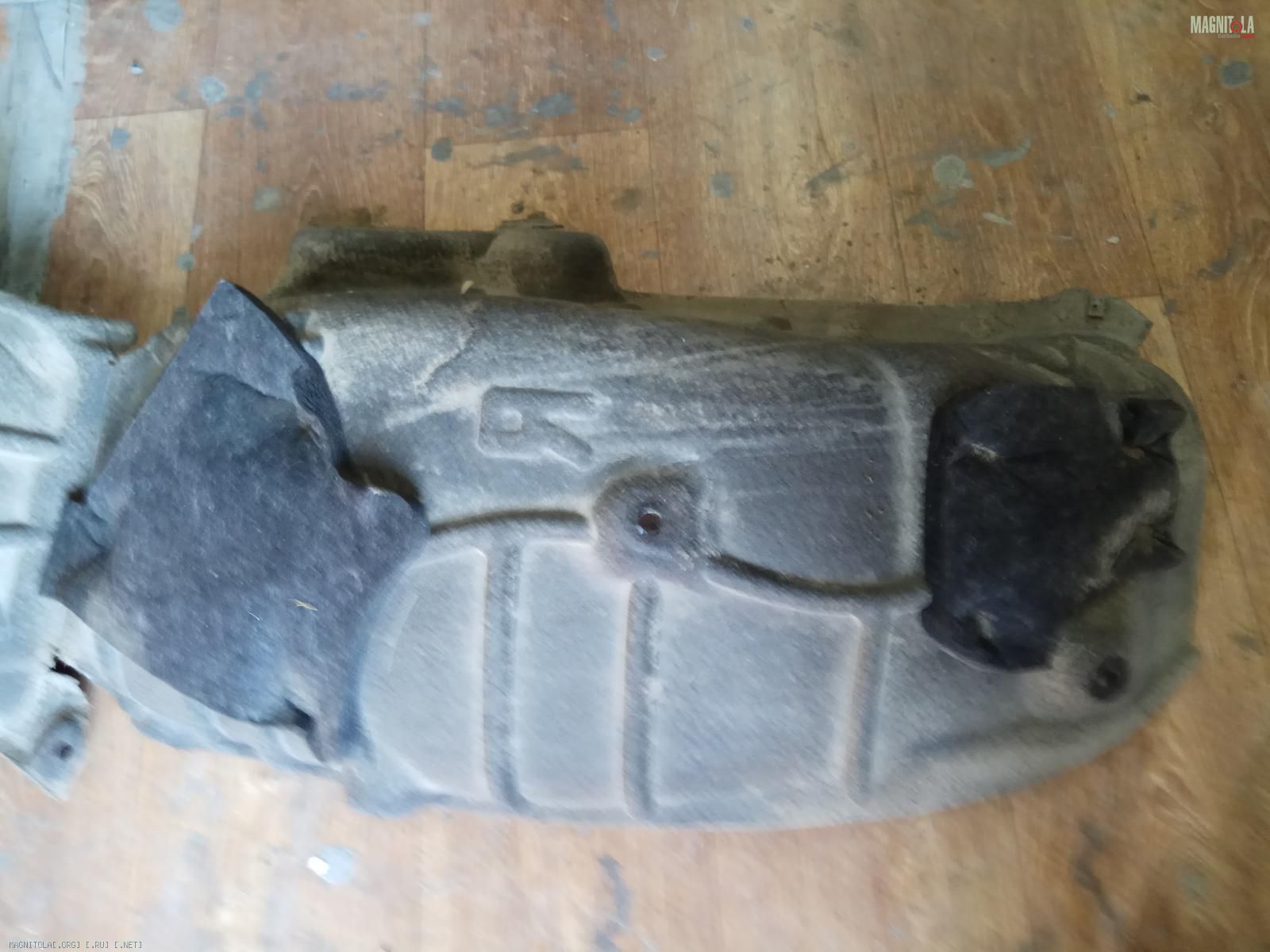

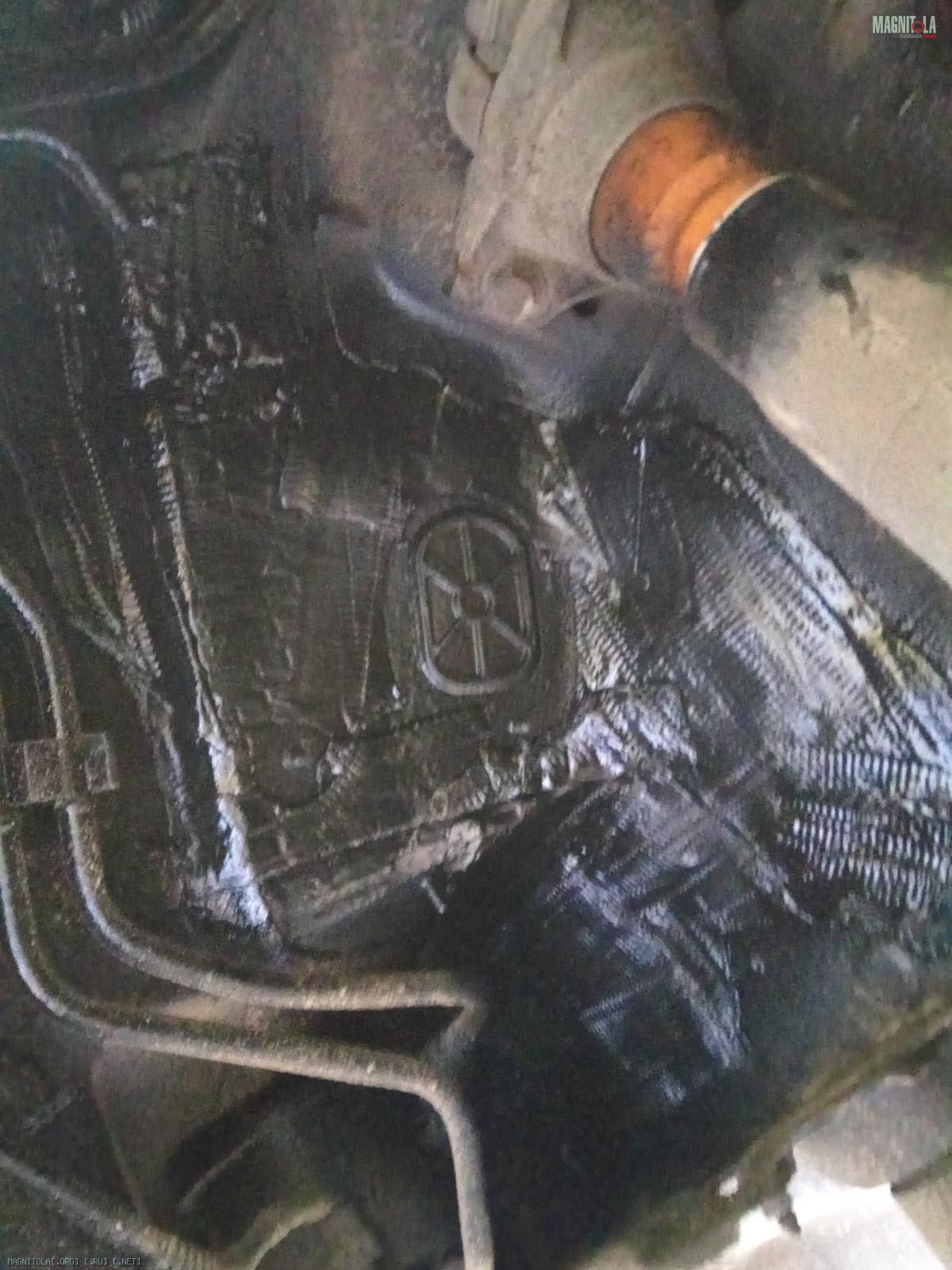

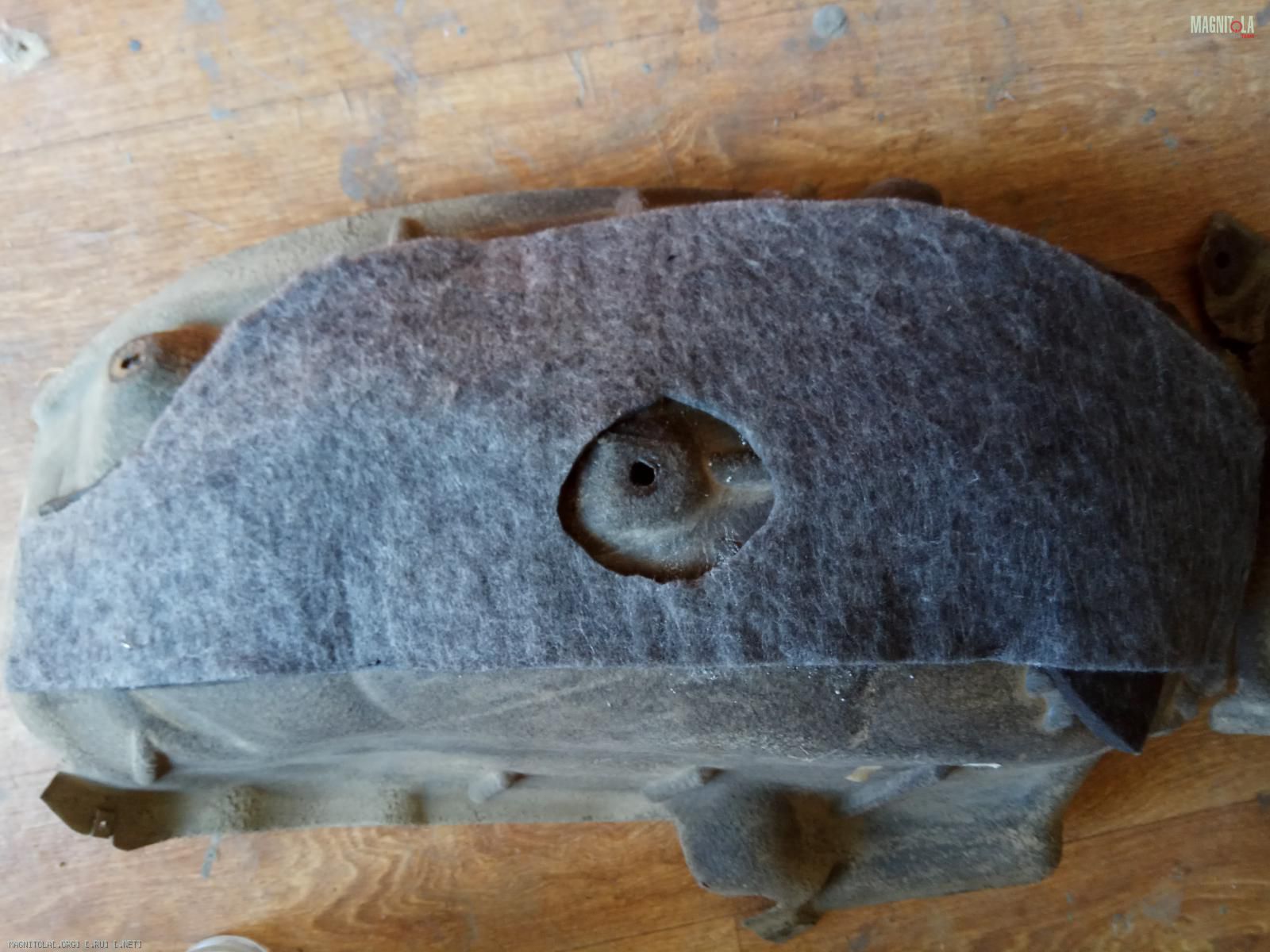

Задняя левая арка...
Вложение 1242200 Вложение 1242202 Вложение 1242204 Вложение 1242206 Вложение 1242208 Вложение 1242210 Вложение 1242212 Вложение 1242214 Вложение 1242216 Вложение 1242218 Вложение 1242220

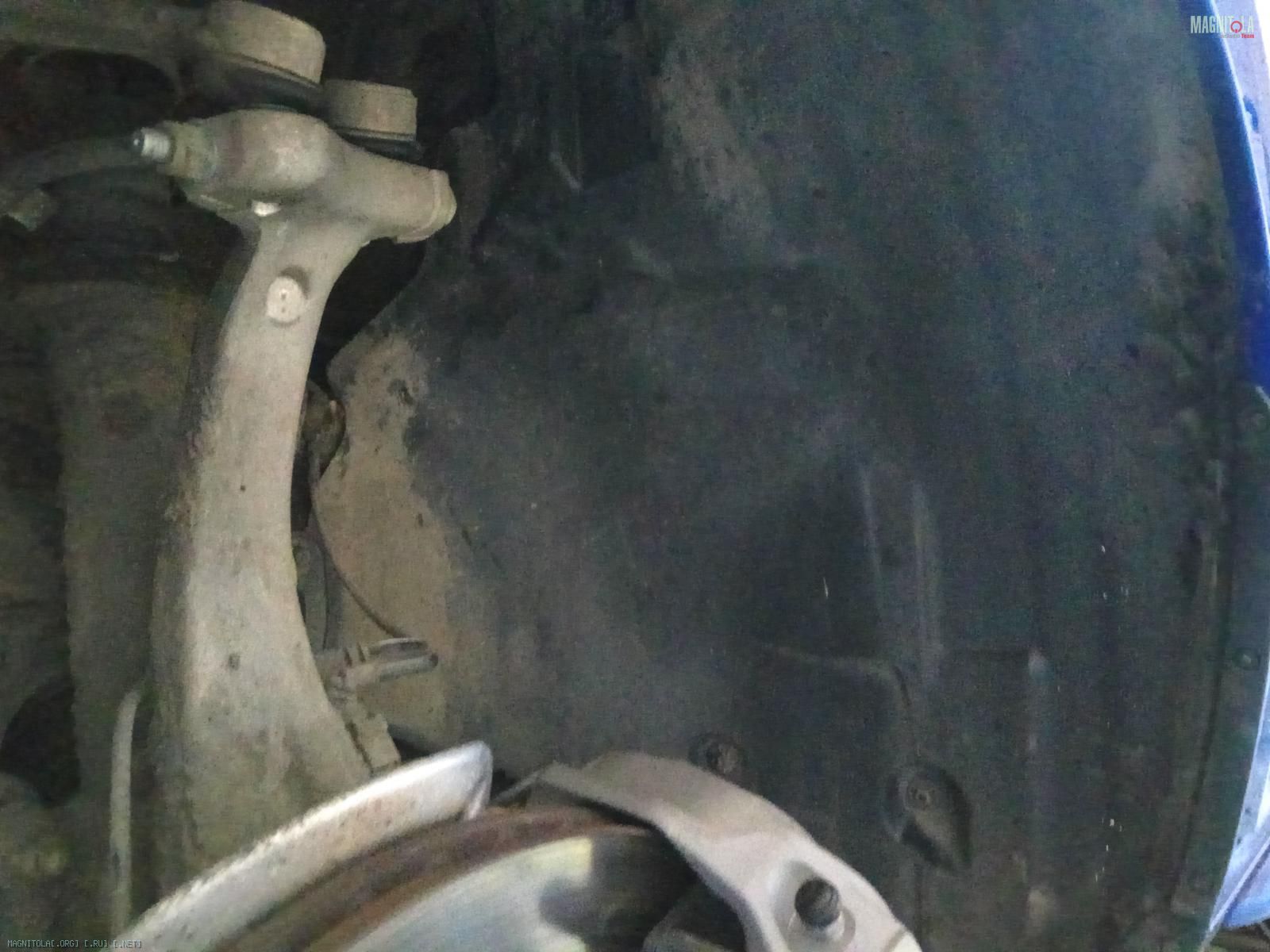

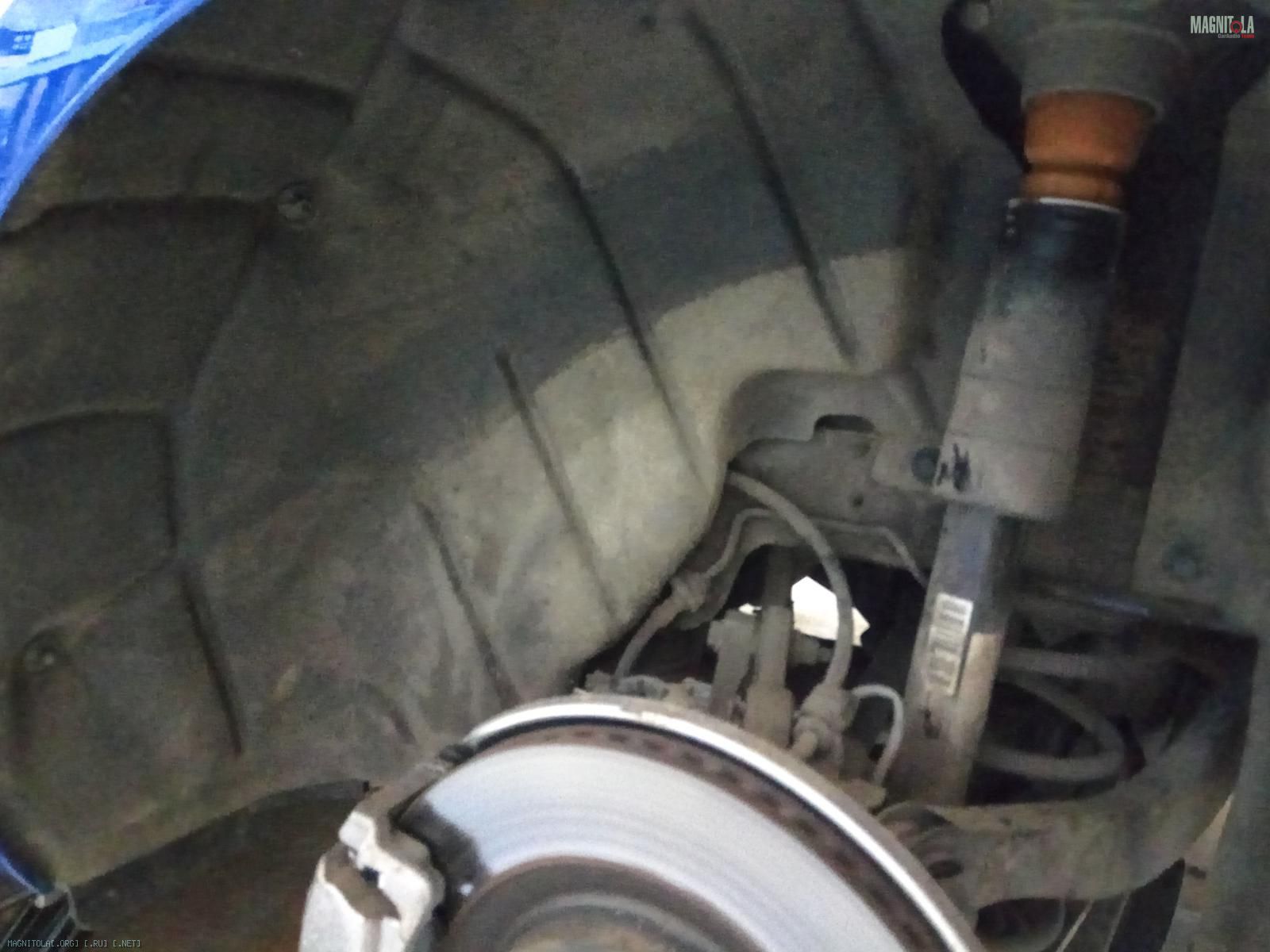

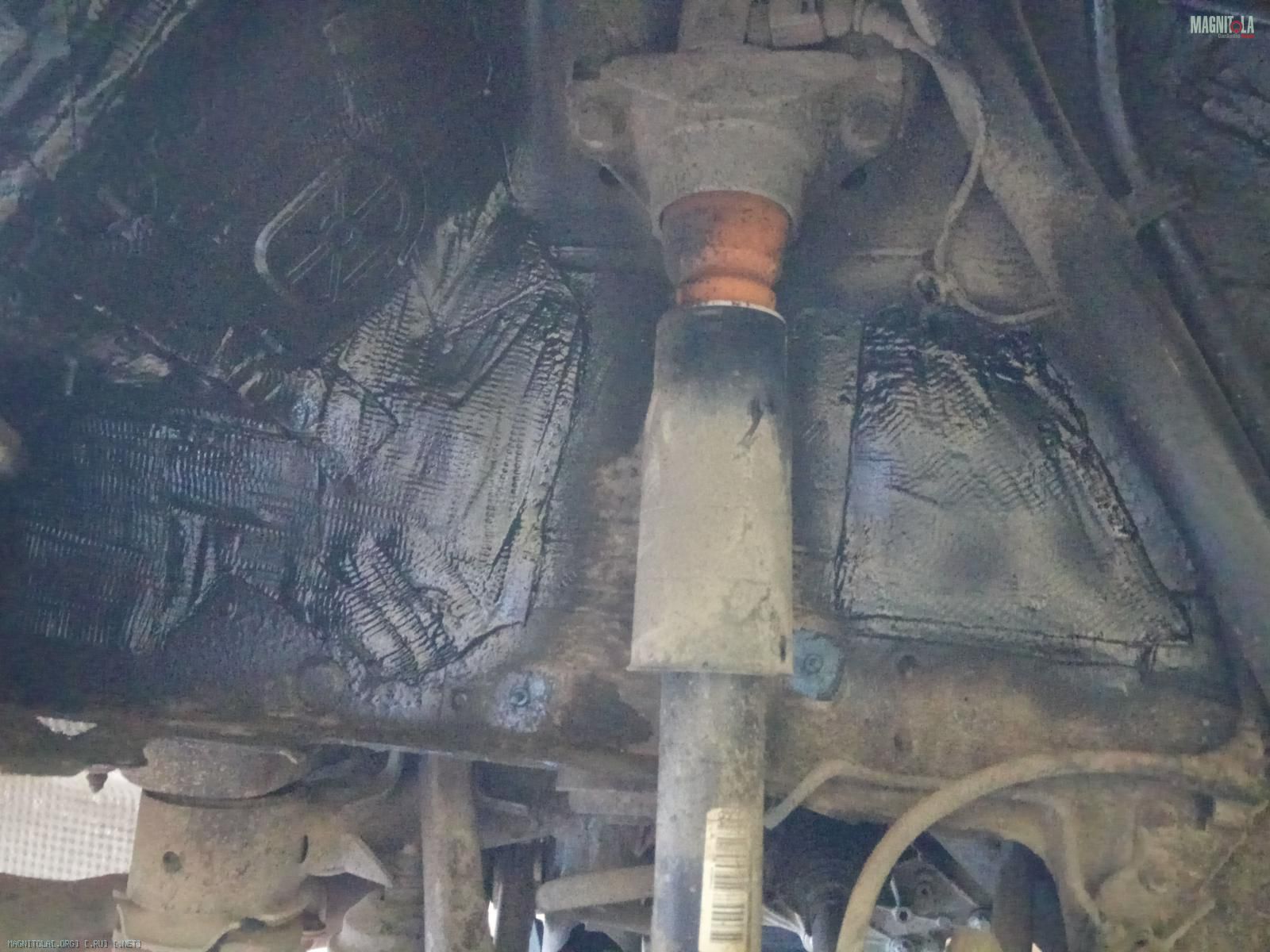

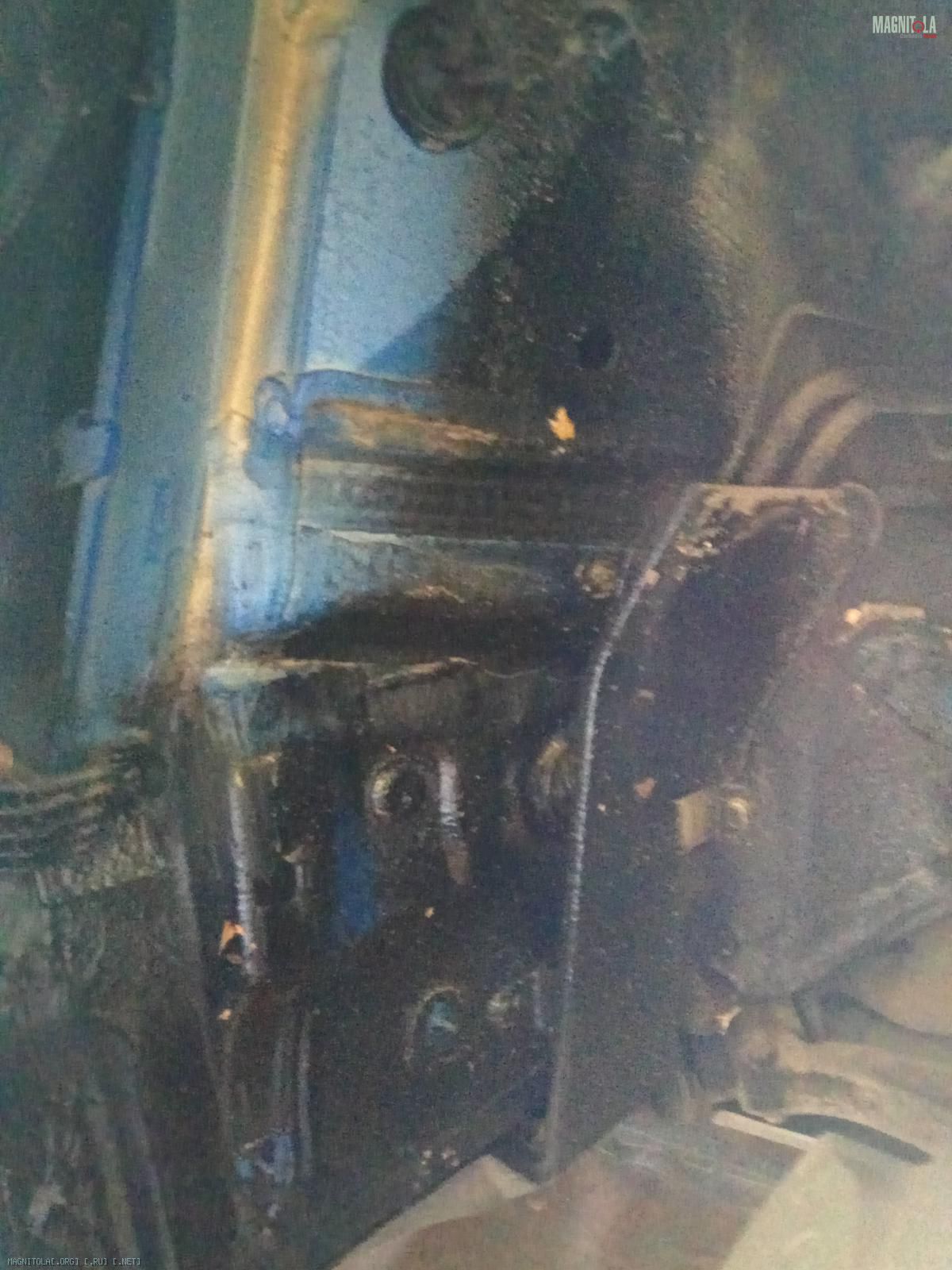

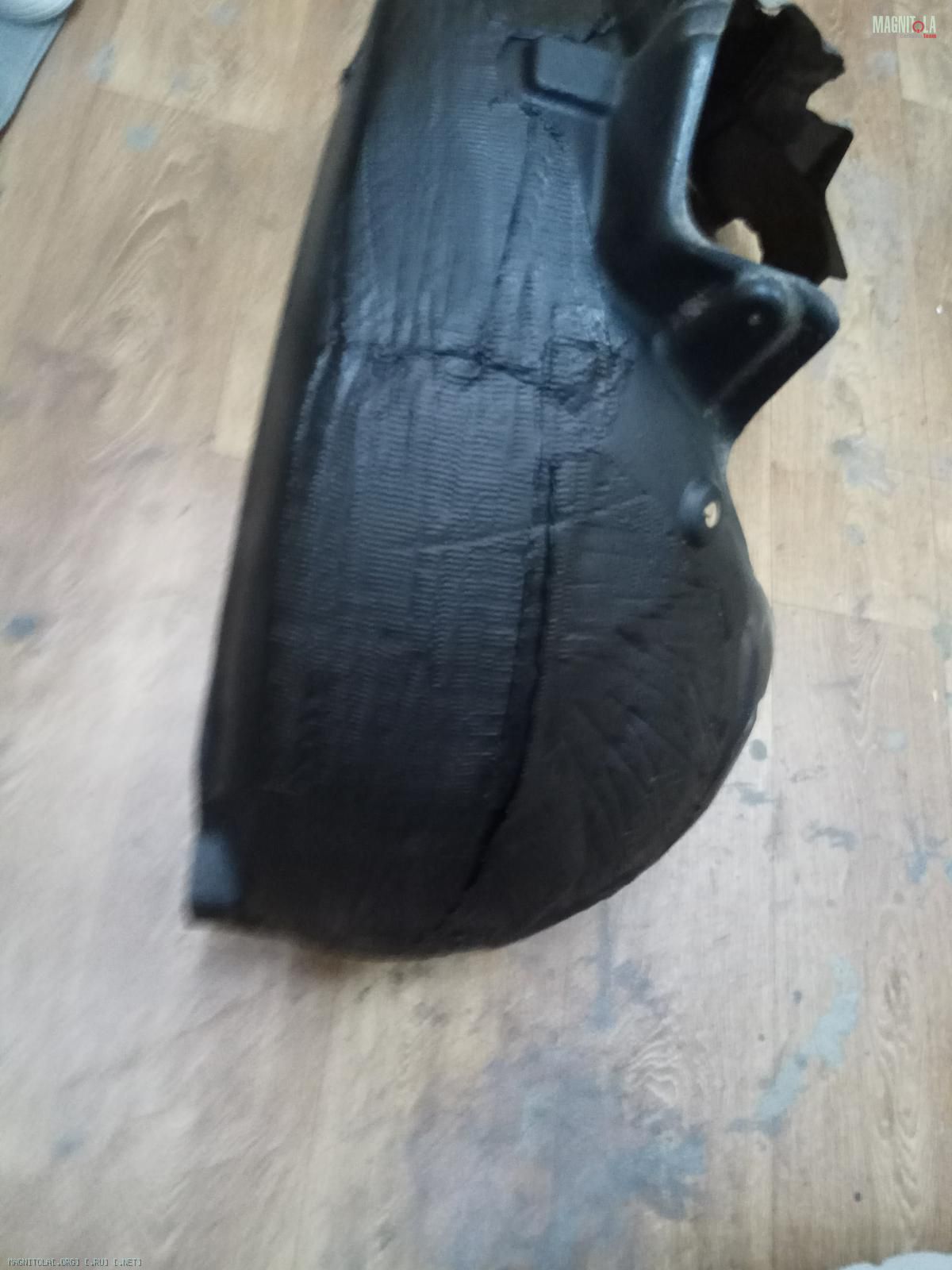

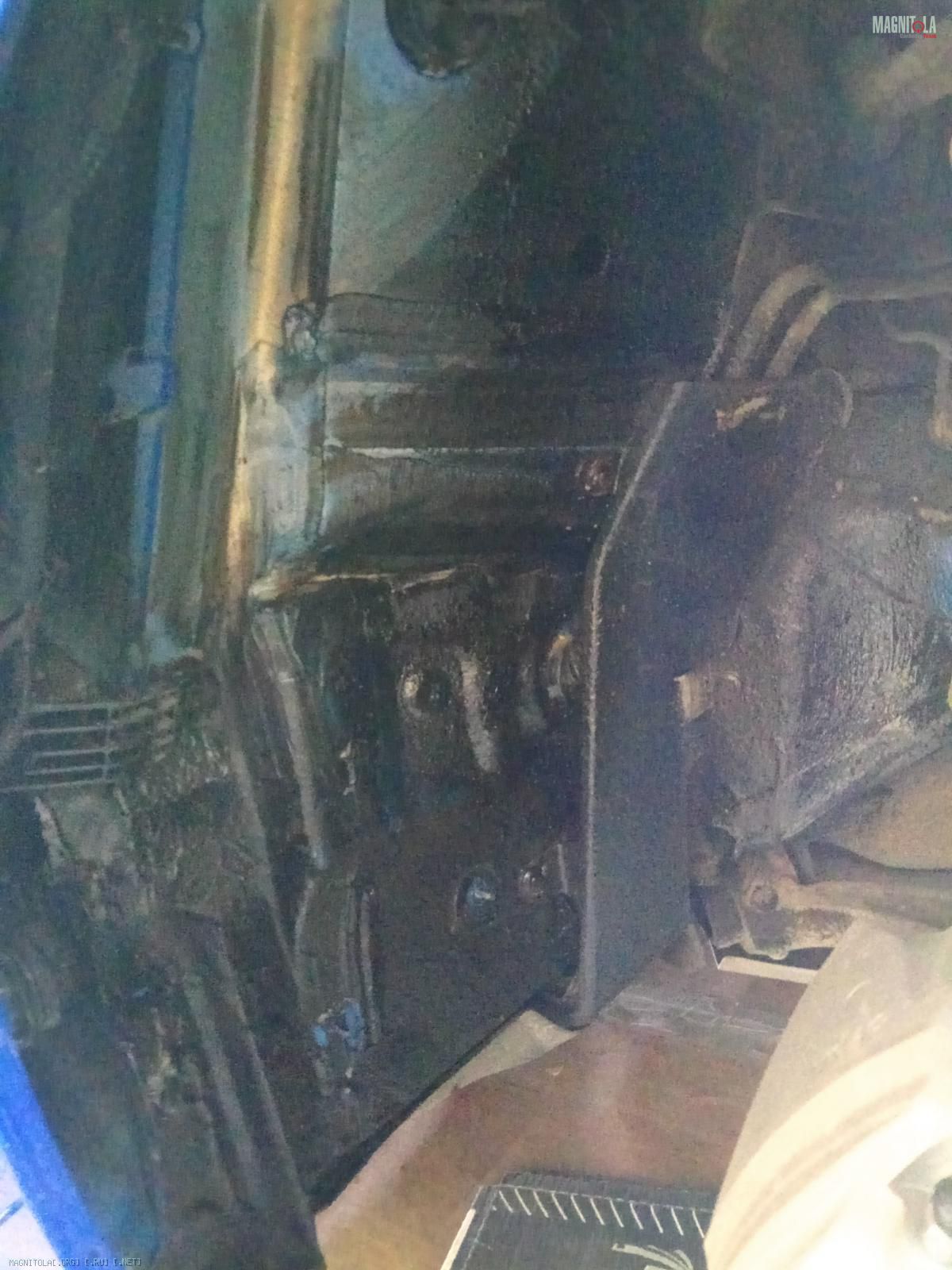

Передняя правая...

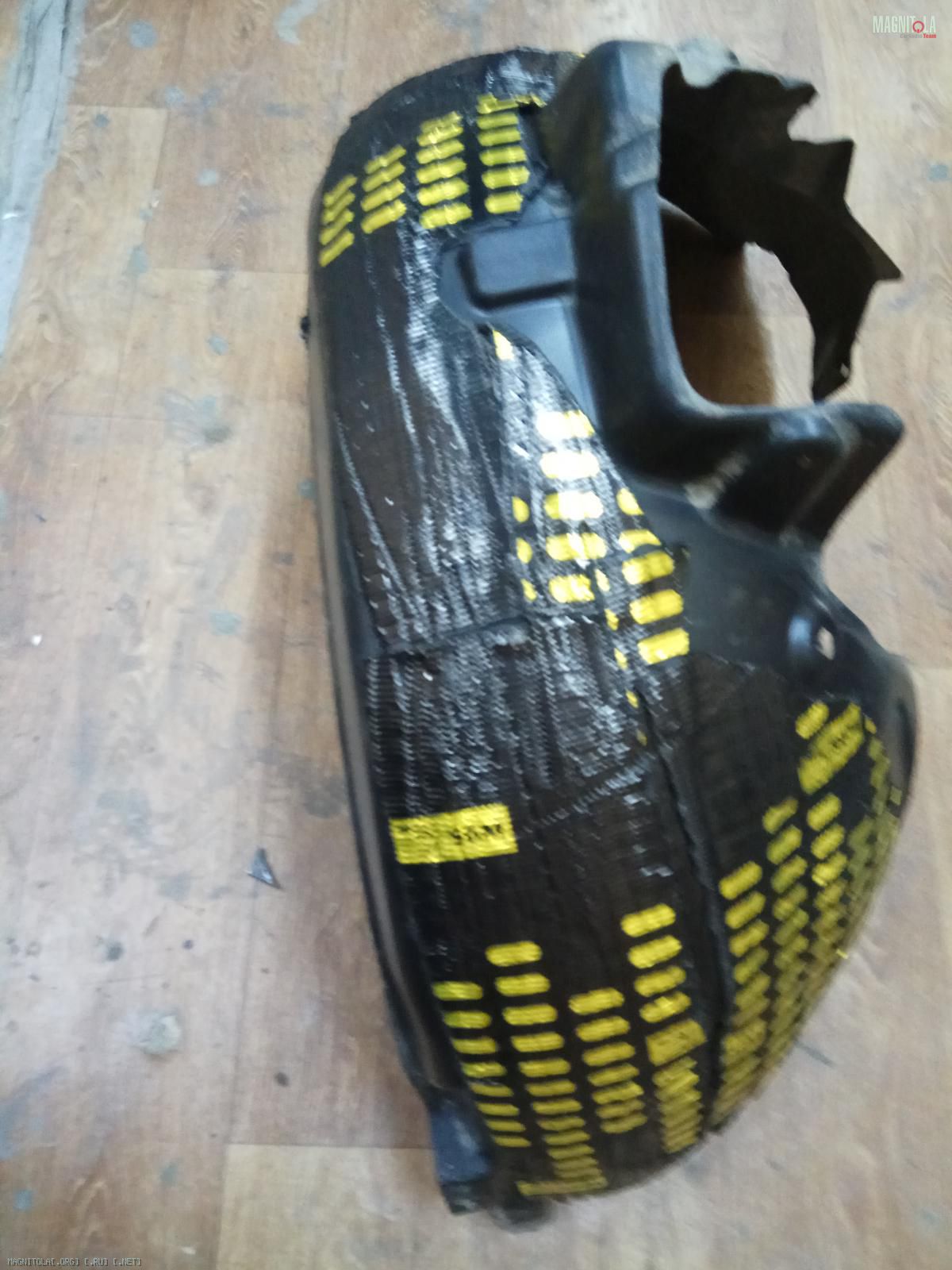

Вложение 1242222 Вложение 1242224 Вложение 1242226 Вложение 1242228 Вложение 1242230 Вложение 1242232 Вложение 1242234 Вложение 1242236 Вложение 1242238 Вложение 1242240

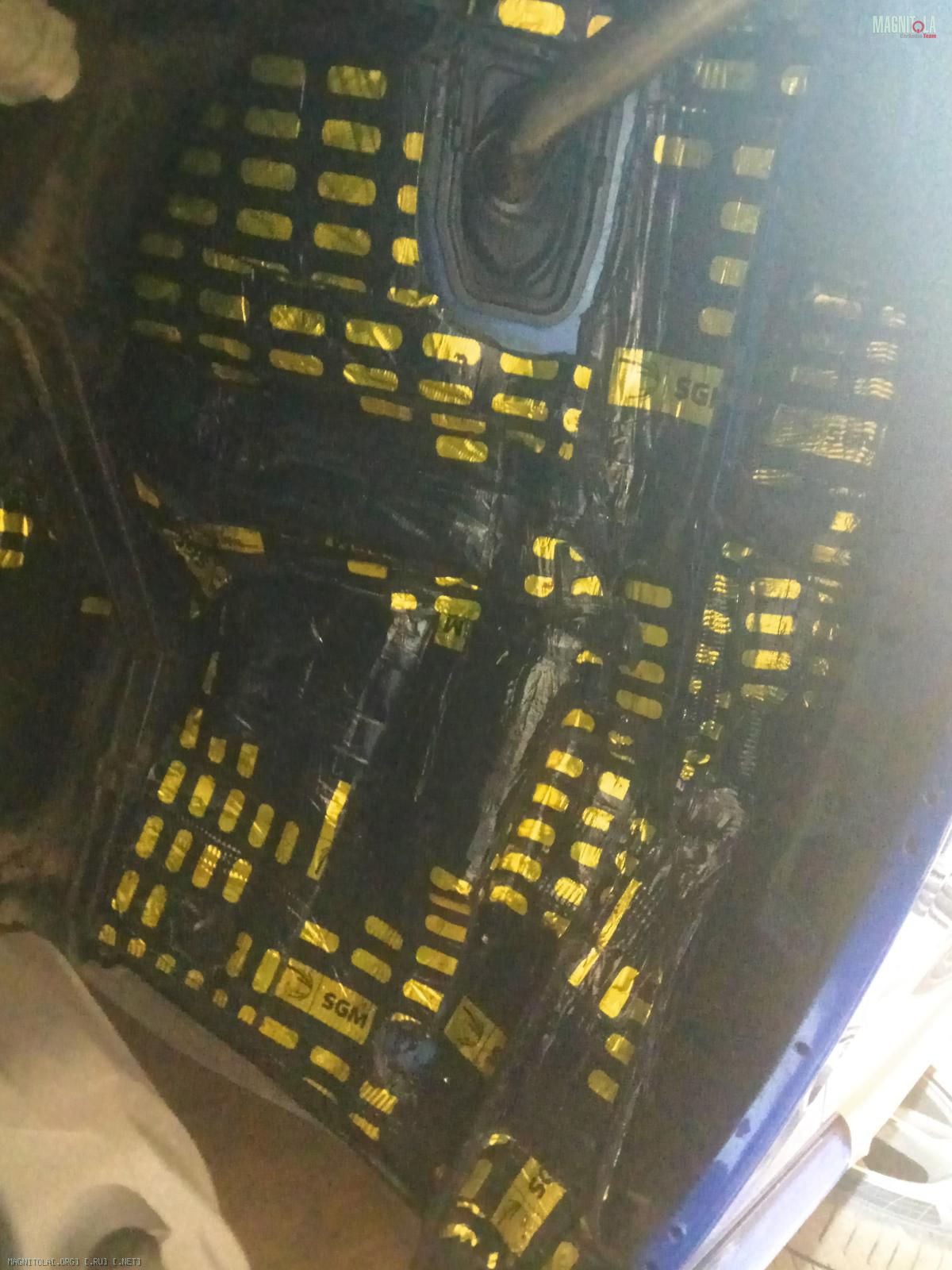

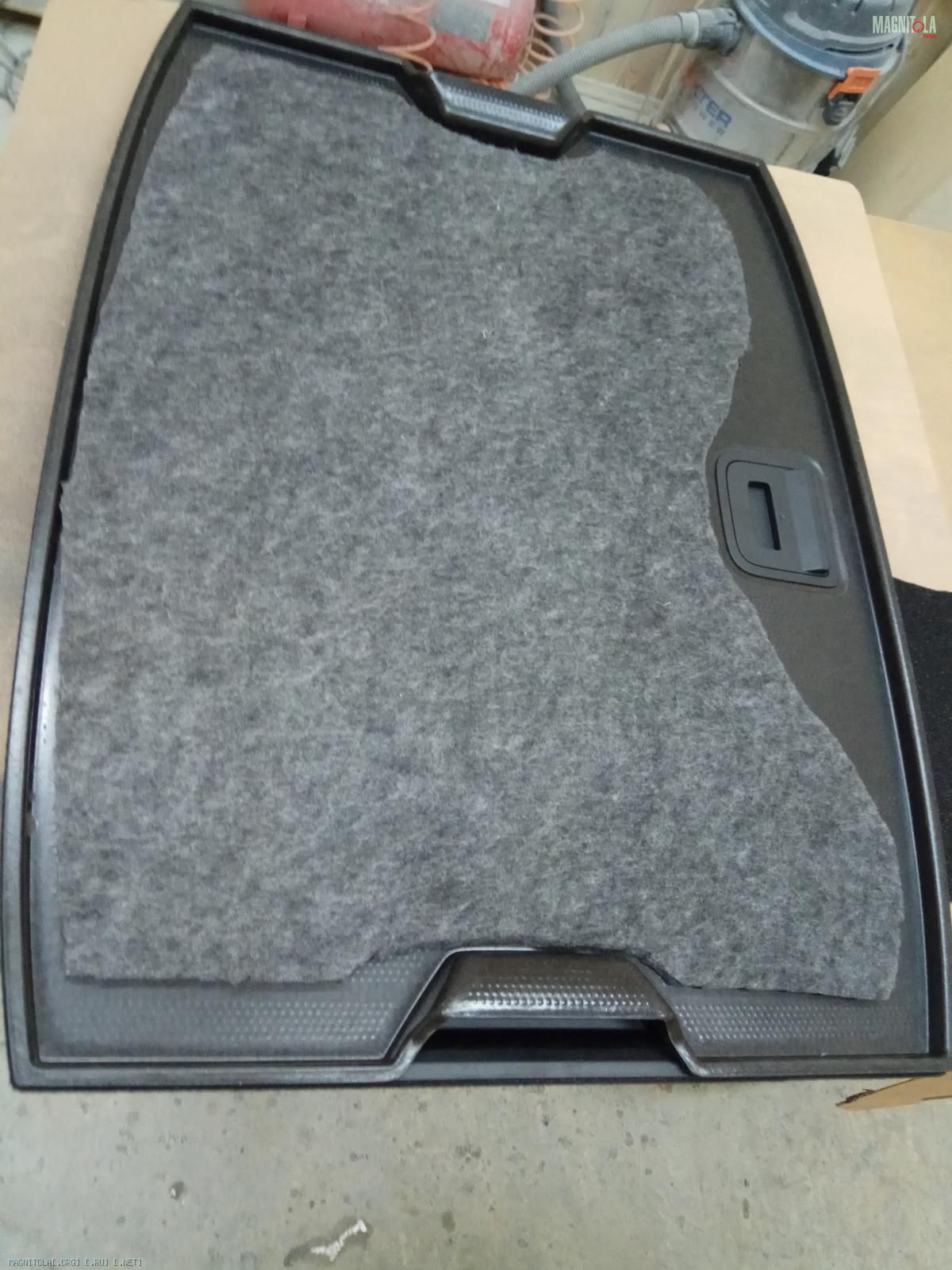

На фальшпол добавляем лист войлока...
Запускаем...
Вложение 1242242 Вложение 1242244
