Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser Prado 150

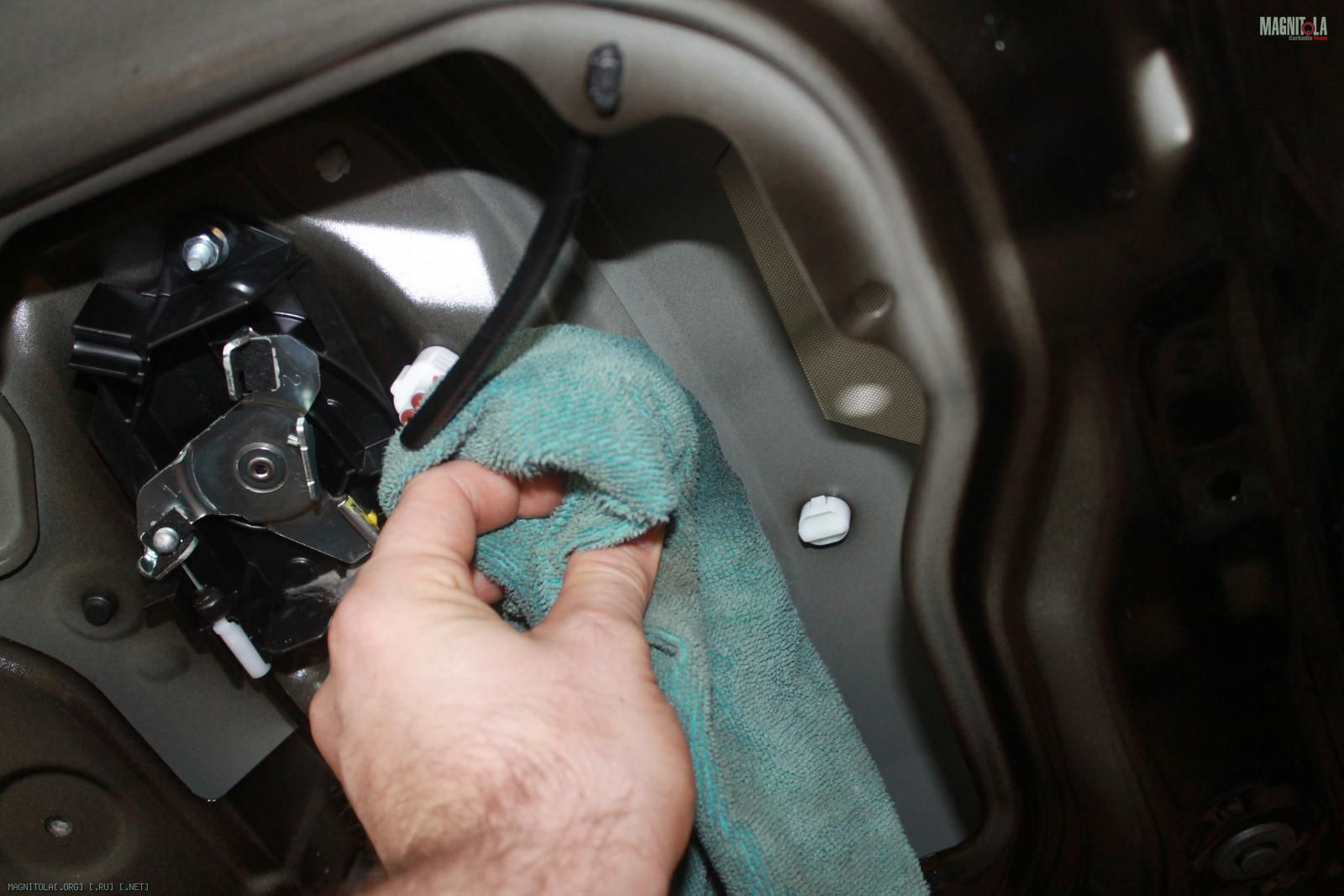

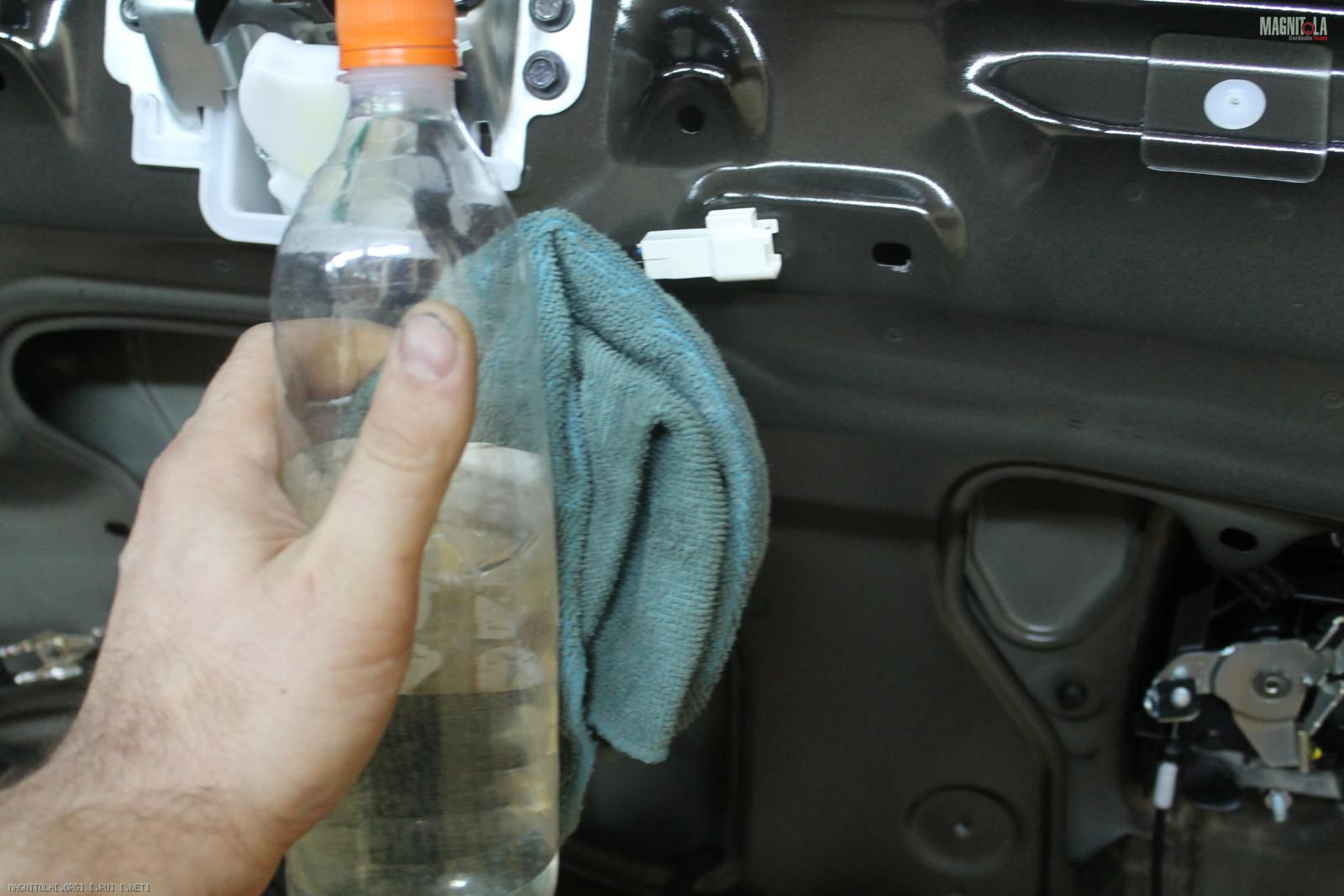

Очищаем, обезжириваем пятую дверь..

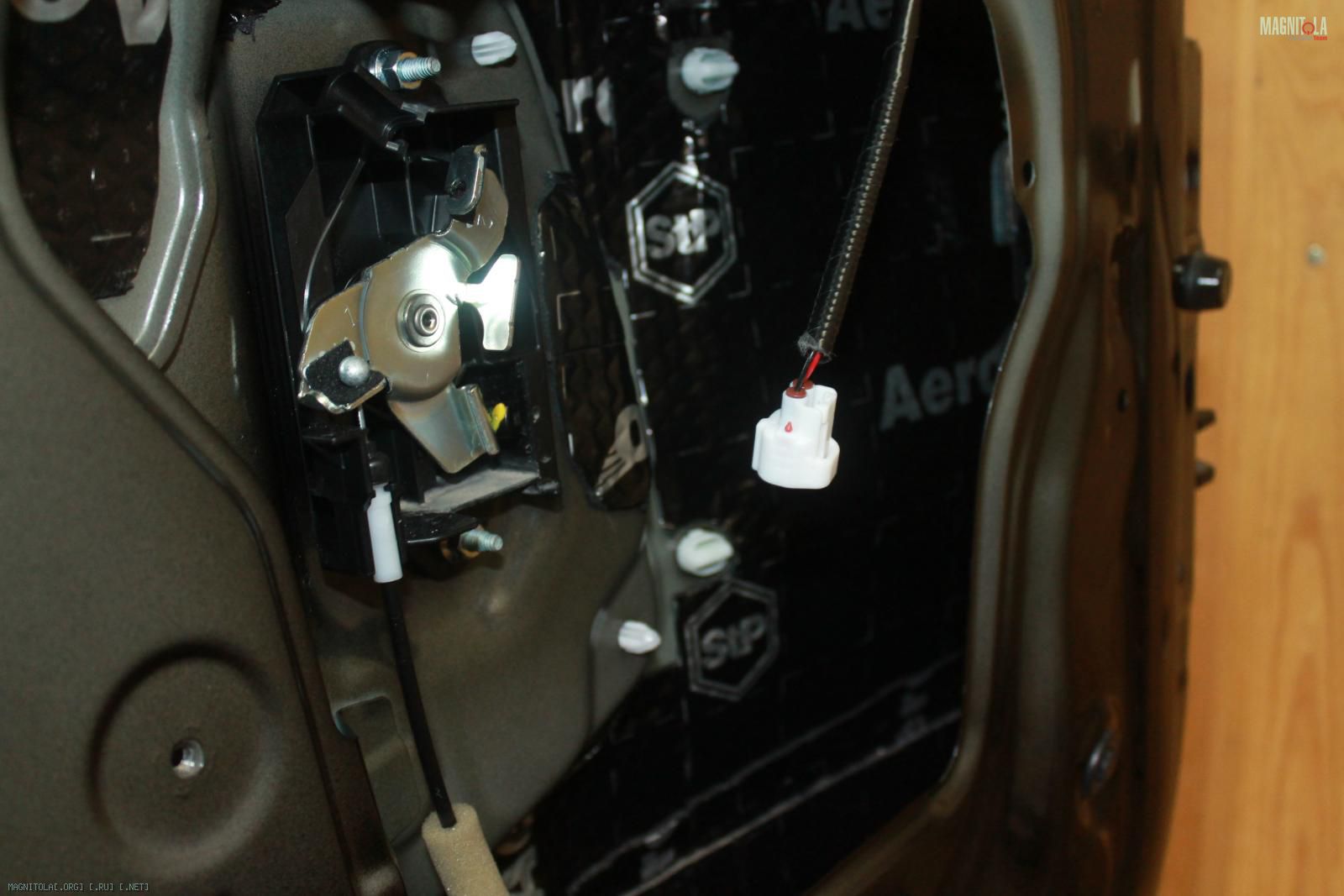

Наносим облегченную вибру айро плюс 3мм..



Вложение 1134184Вложение 1134186Вложение 1134188Вложение 1134190Вложение 1134192Вложение 1134194

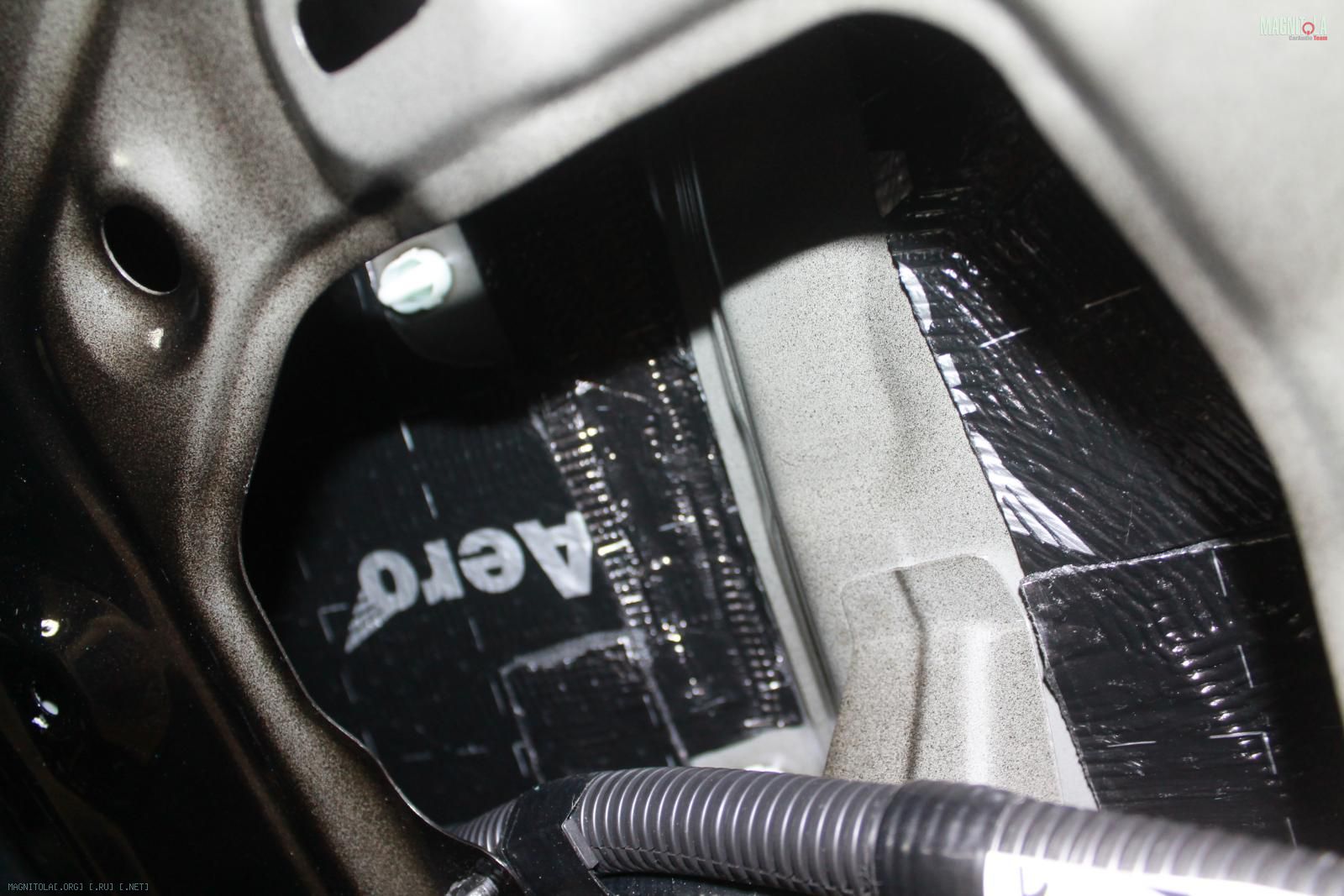

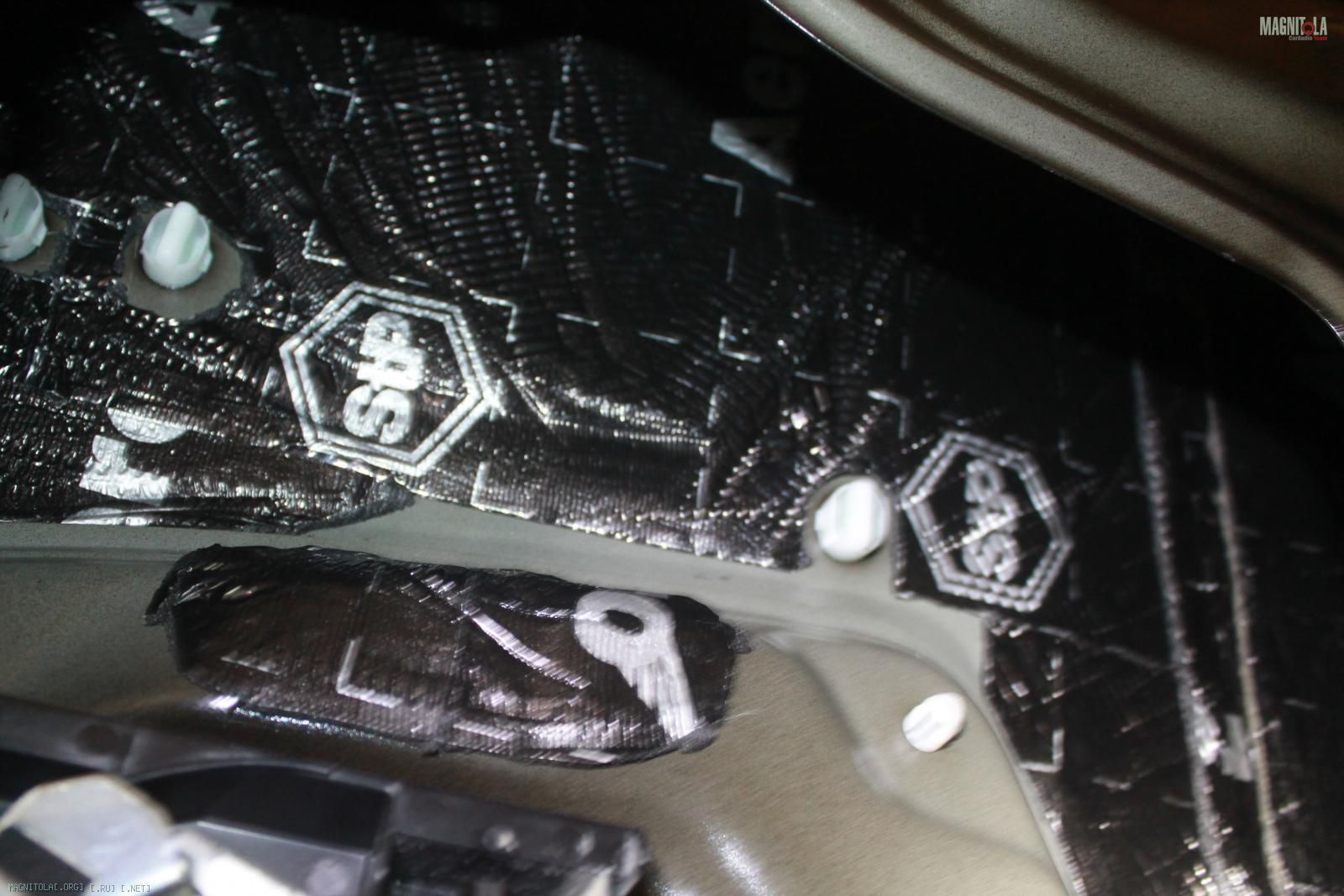

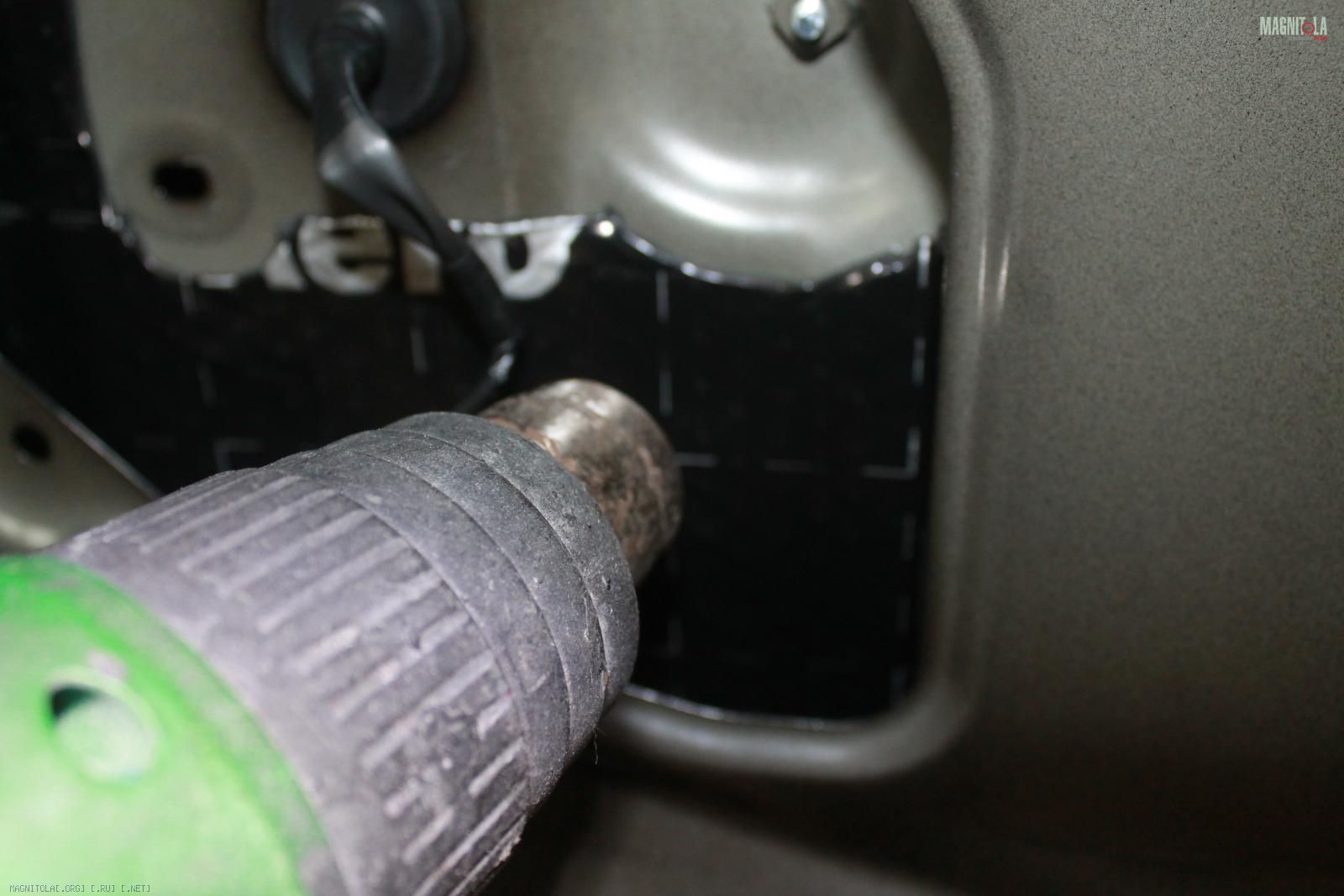

Греем прикатываем...
Вложение 1134196Вложение 1134198Вложение 1134200Вложение 1134202Вложение 1134204

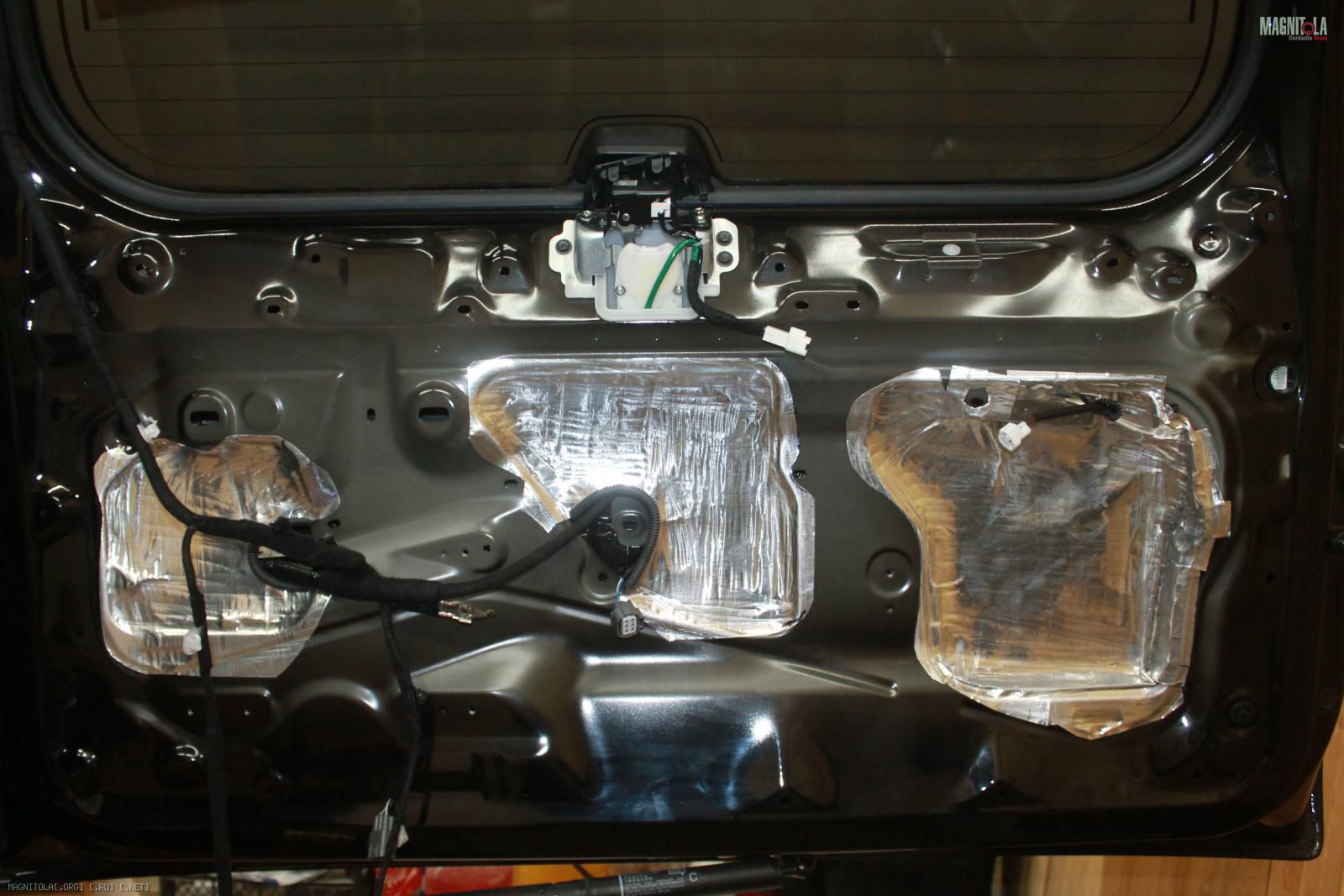

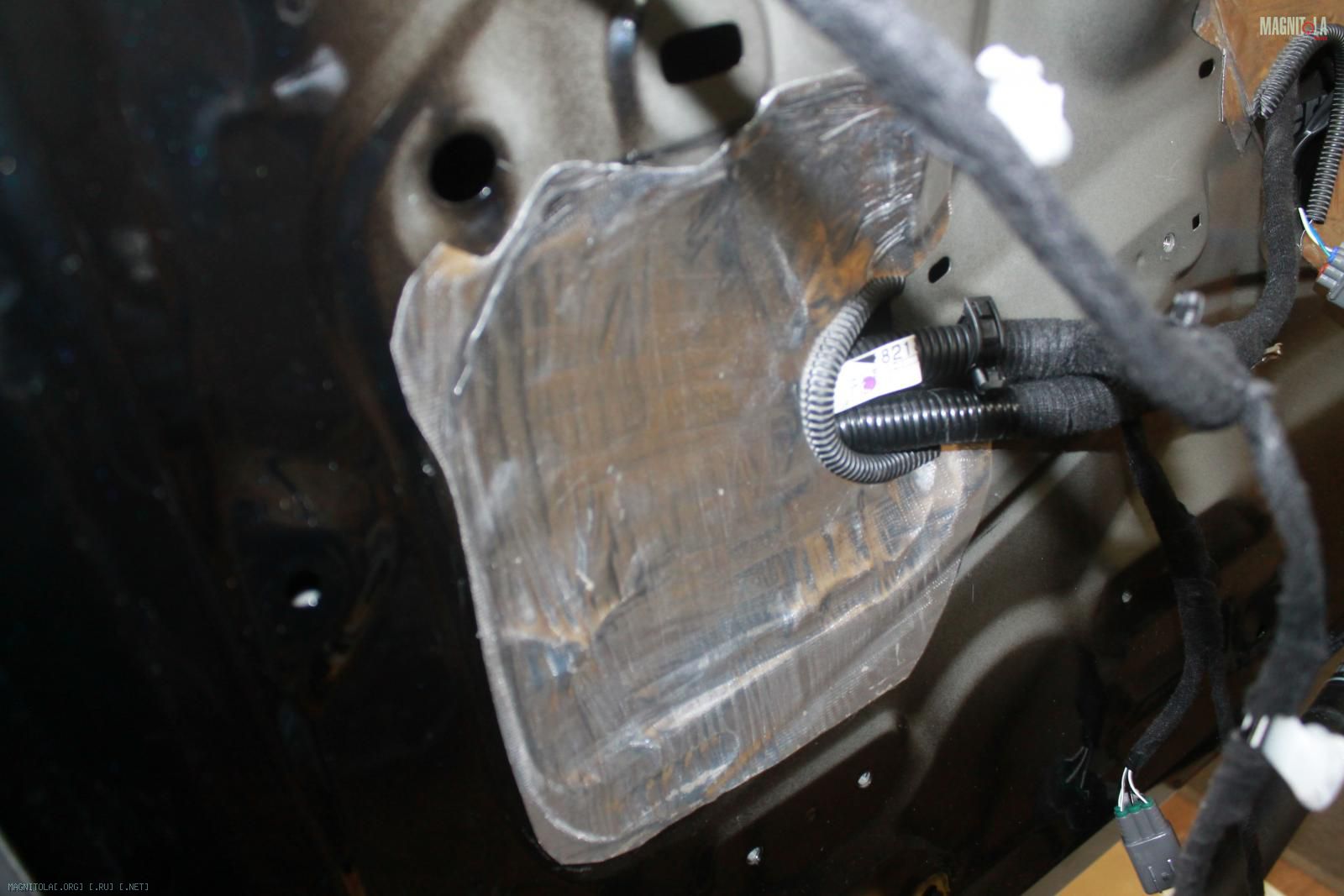

С помощью алюминиево листа 0,3мм StP ВИЭК-0.3КС закрываем тех. отверстия.(Классный материал для тех, кому дорого делать заглушки из стеловолокна, можно обойтись данным материалом, достаточно жесткий и крепкий клеевой слой)
Края защищаем гофрой...
Вложение 1134206Вложение 1134208Вложение 1134210Вложение 1134212Вложение 1134214

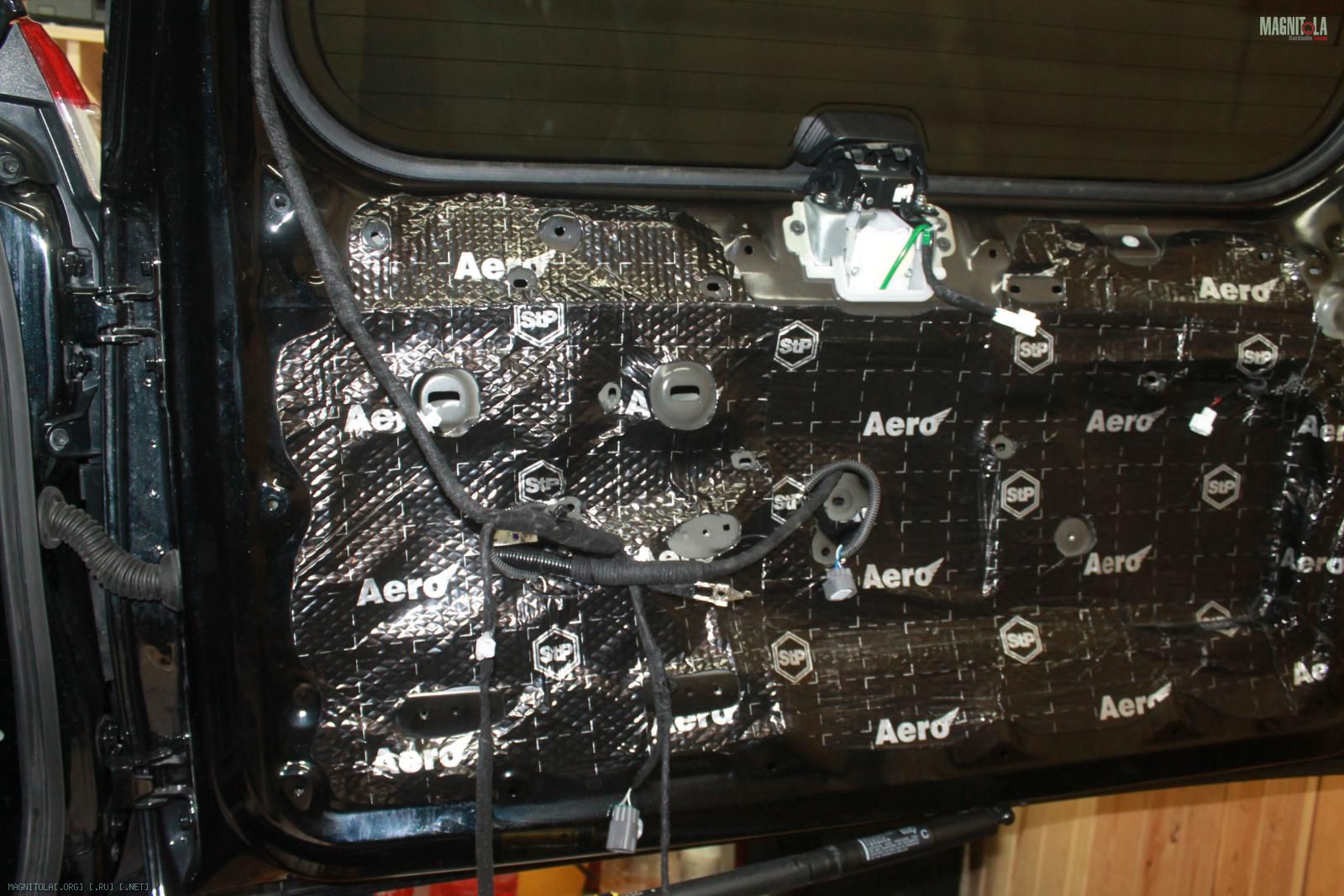

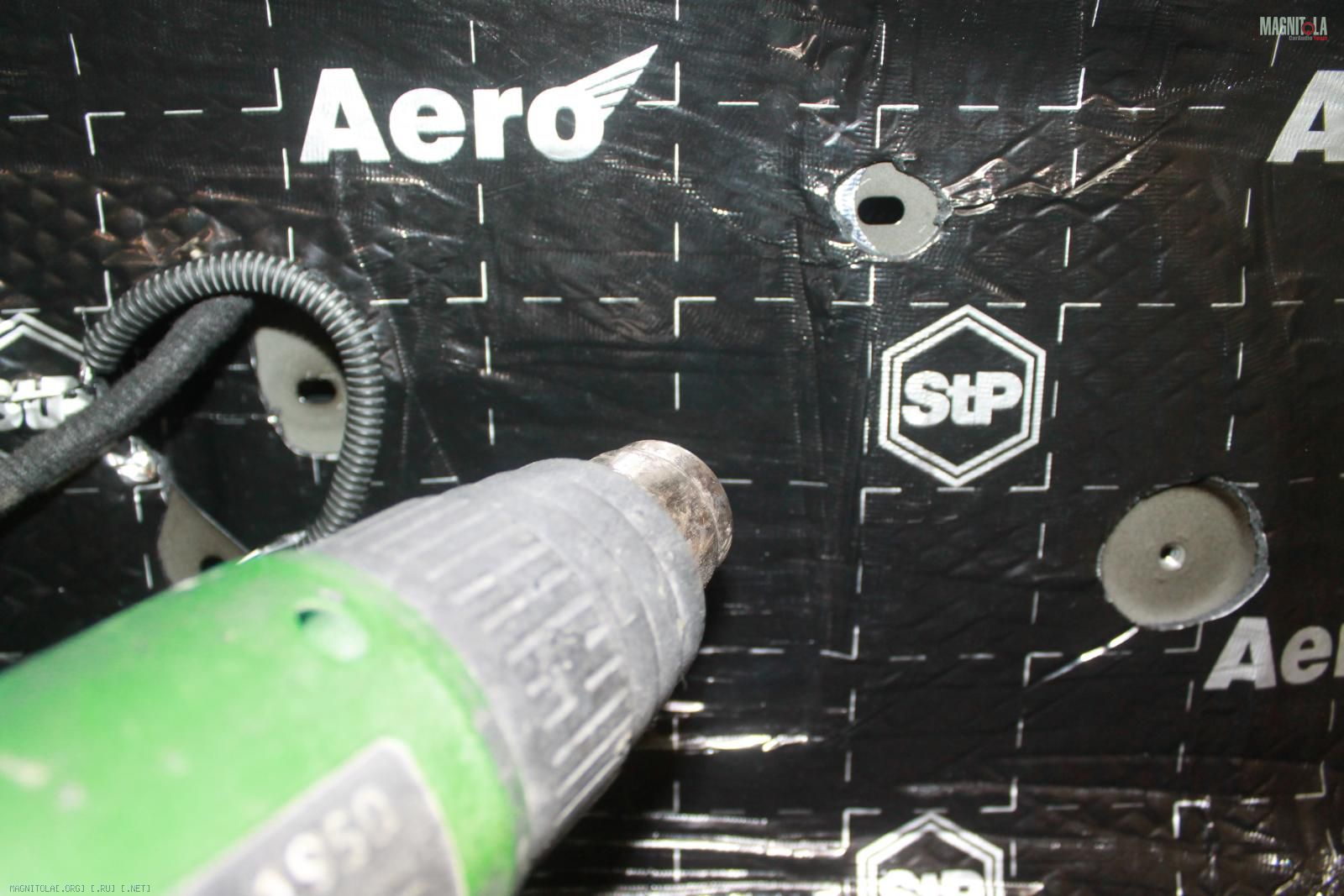

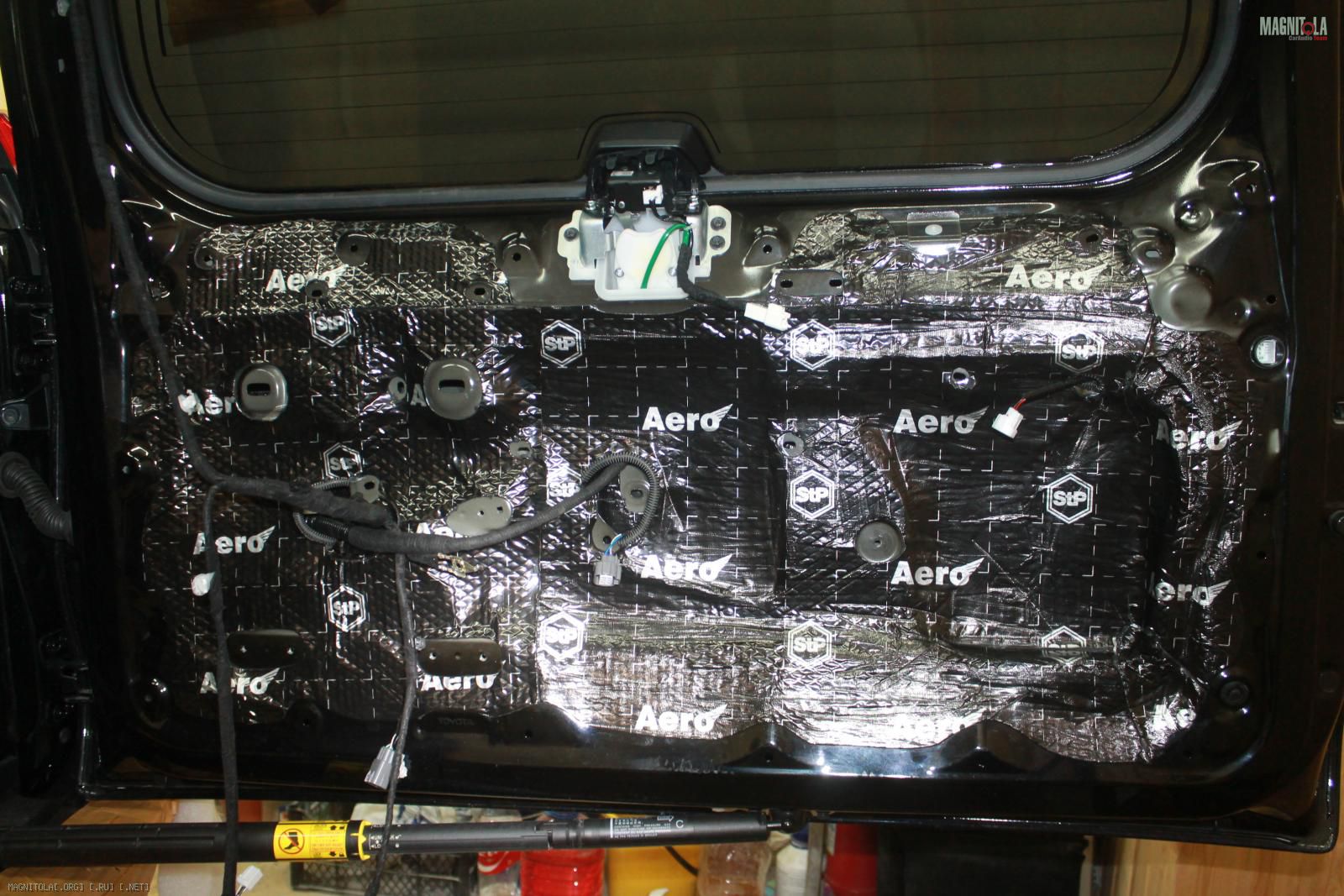

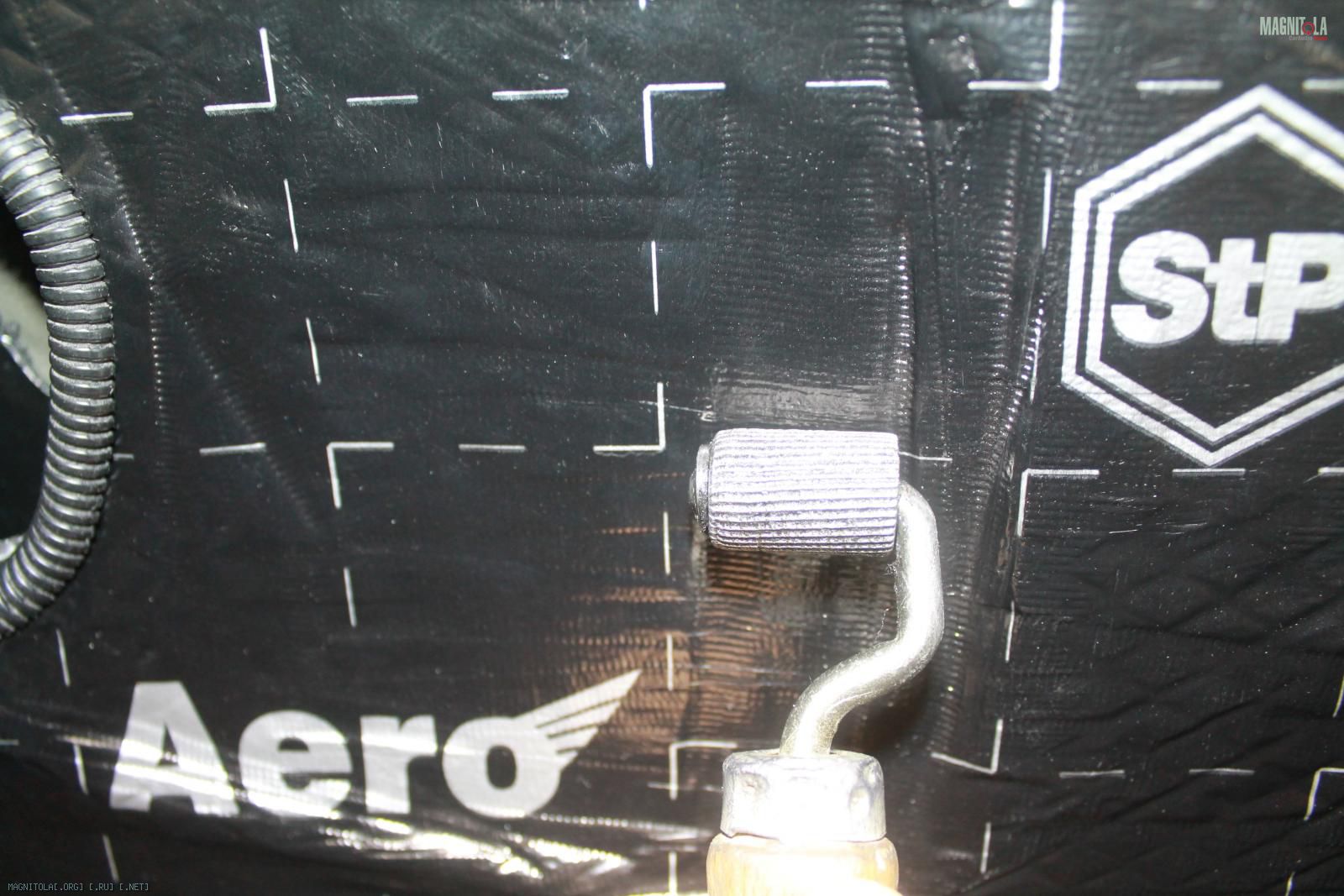

Наносим вибру двумя цельными листами... греем, прикатываем...
Вложение 1134216Вложение 1134218Вложение 1134220Вложение 1134222

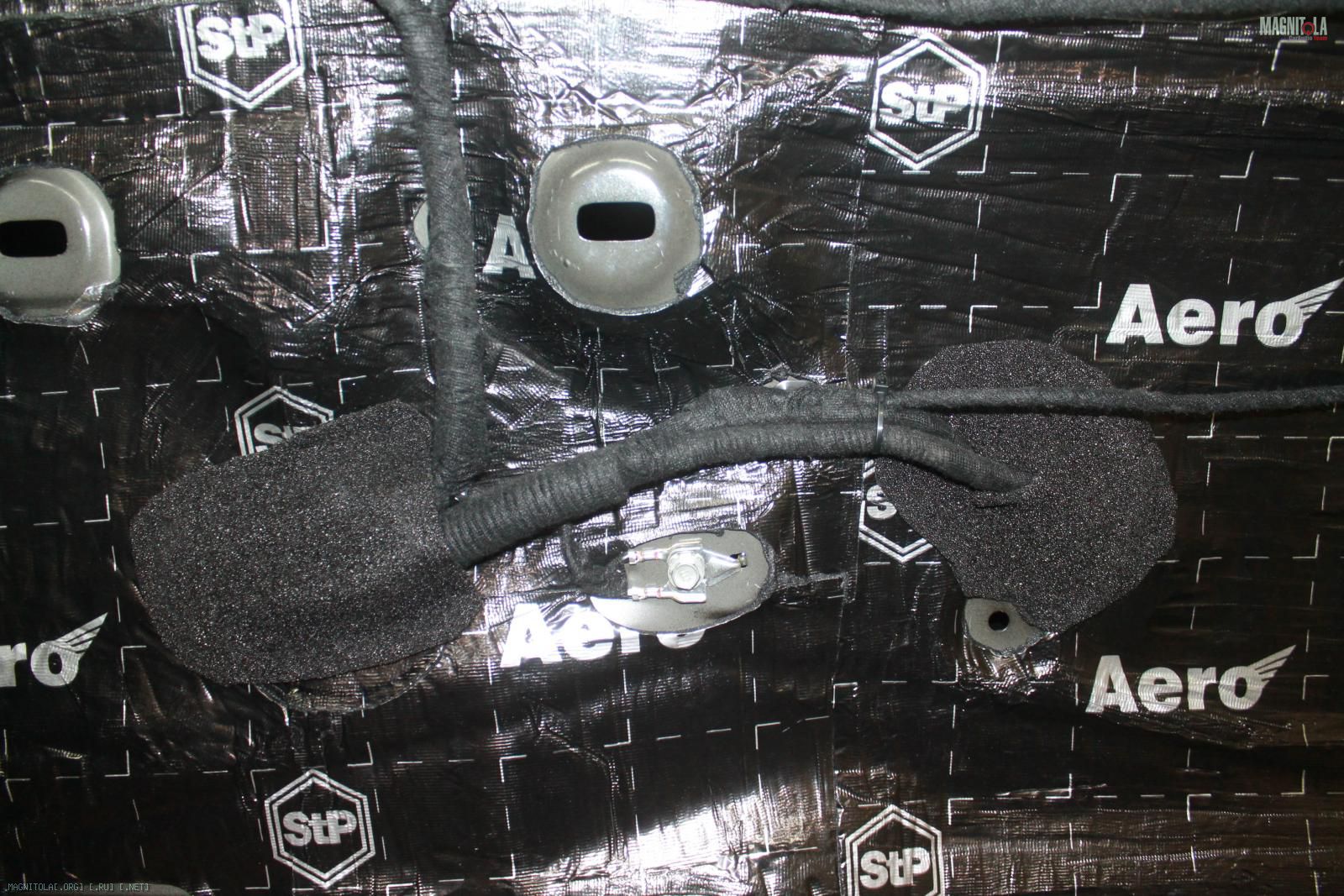

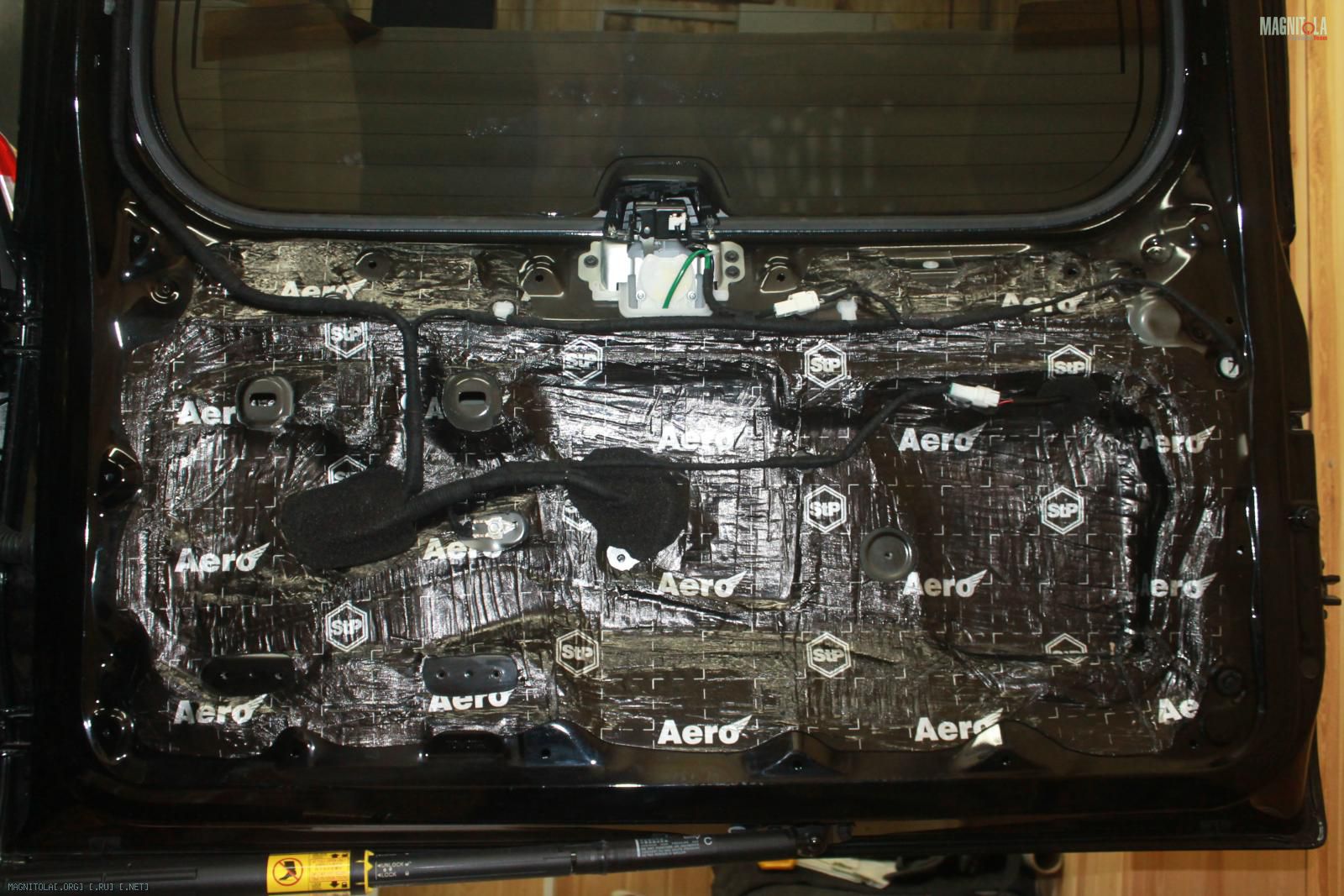

Итог прикатки... тех отверстия закрываем колечками из битопласта
Вложение 1134224Вложение 1134226Вложение 1134228Вложение 1134230

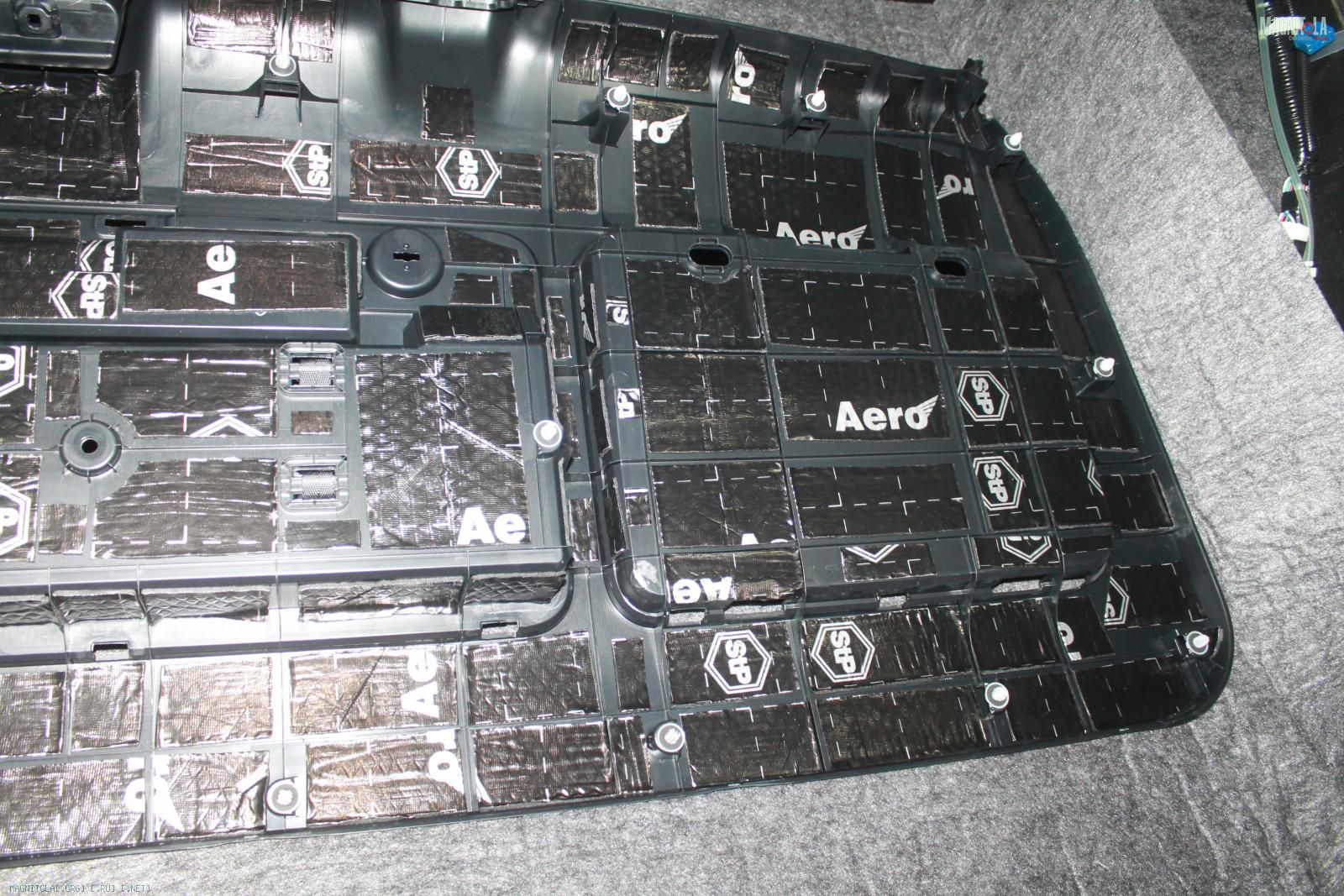

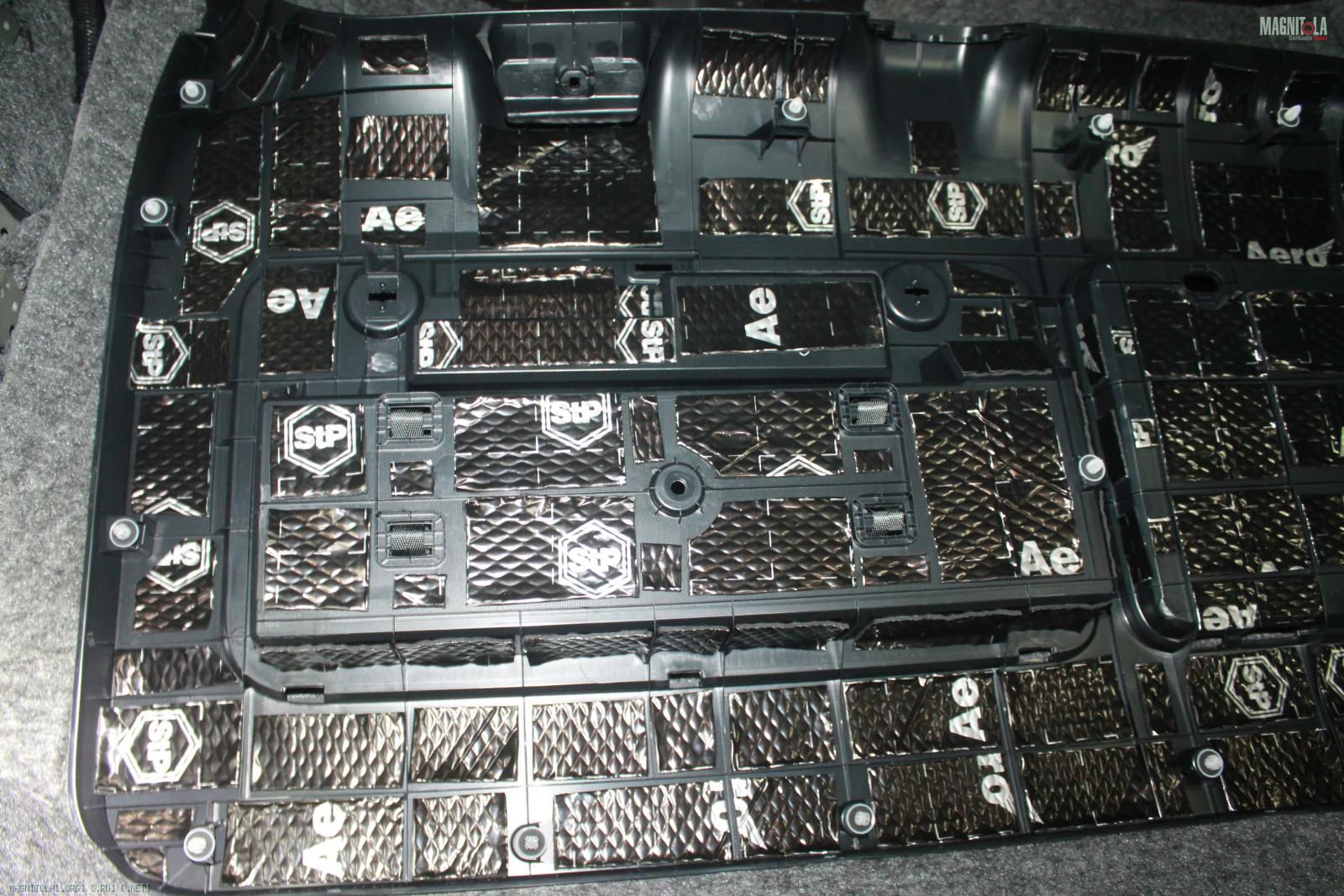

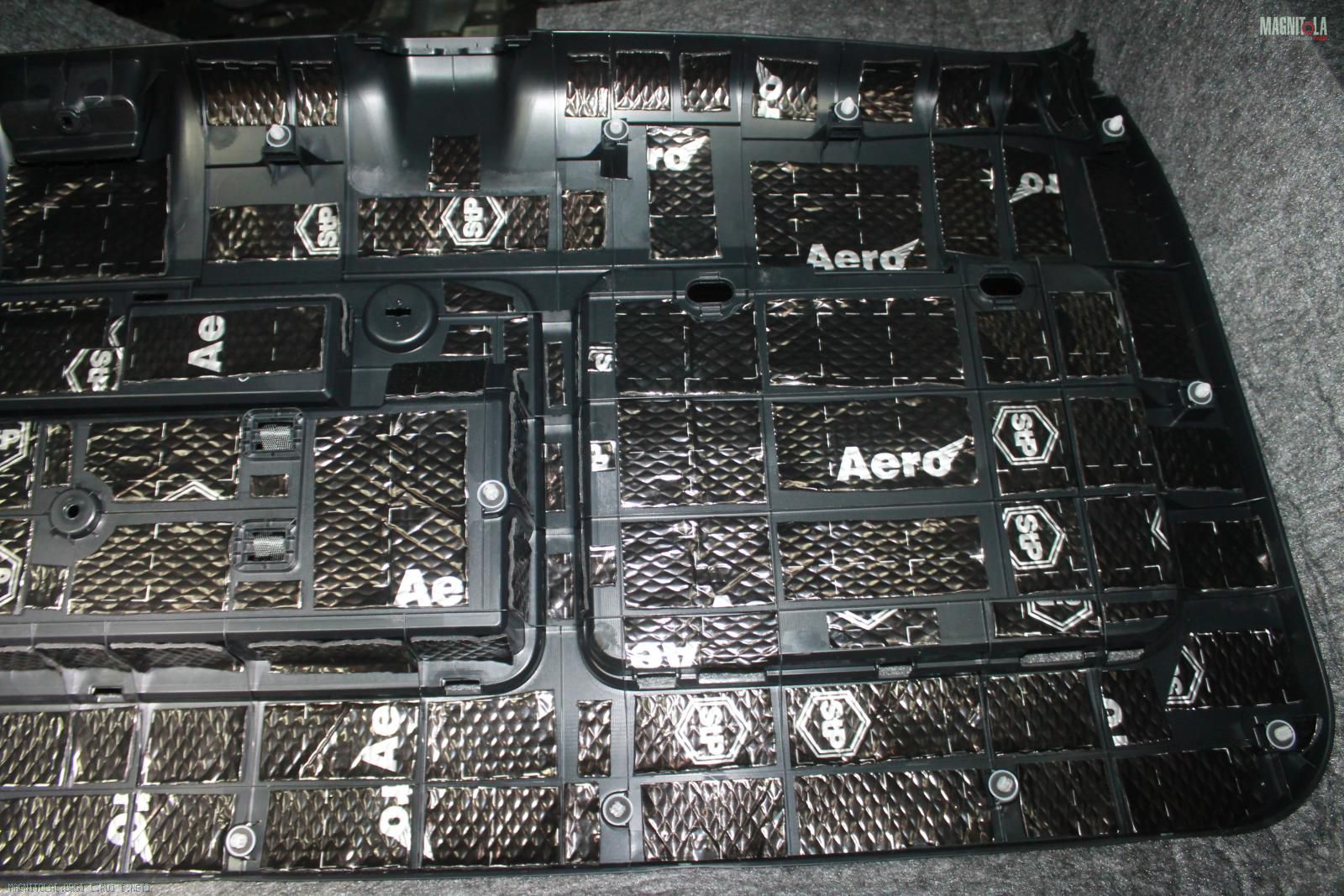

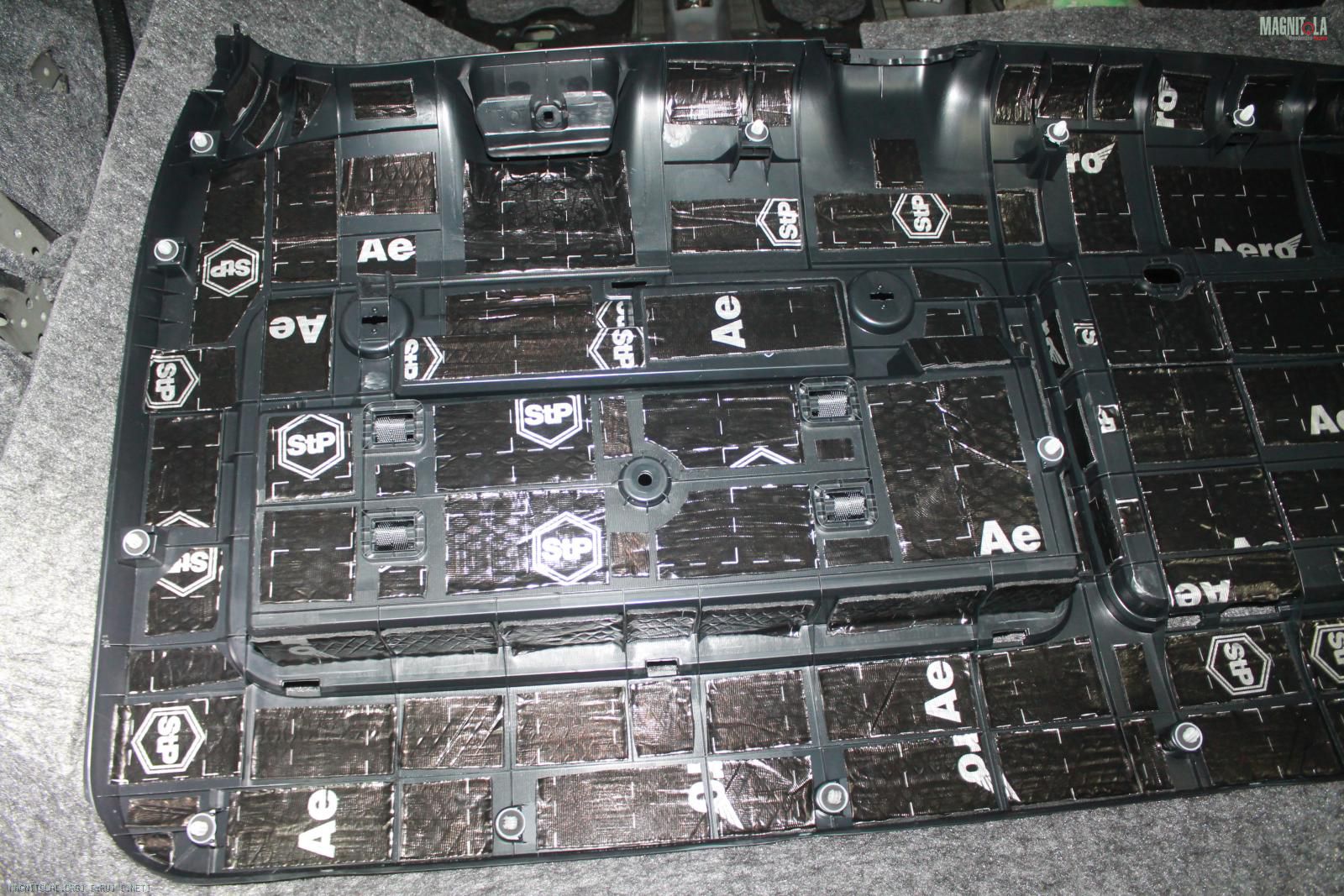

Карта двери... наносим вибру, прикатываем.

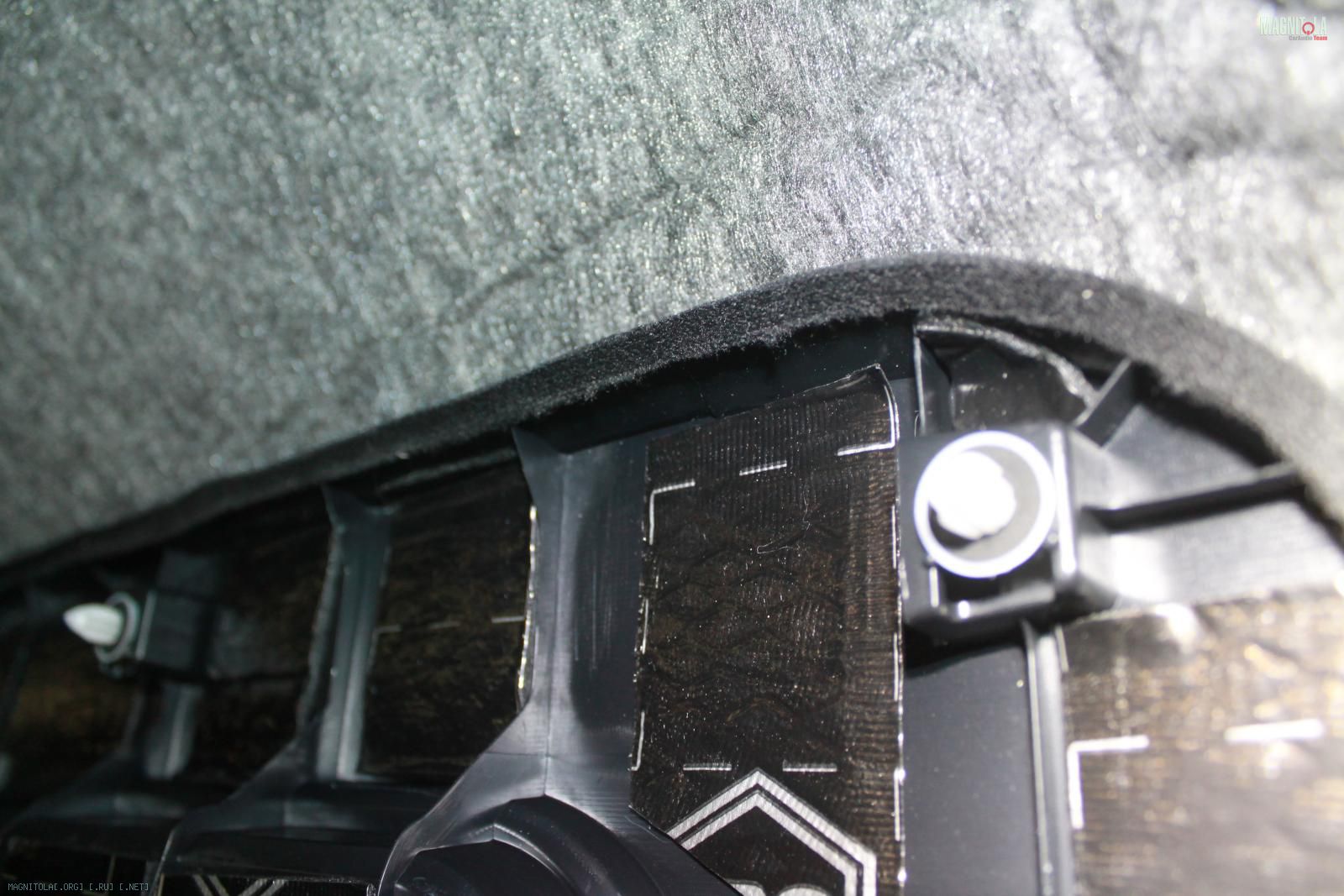

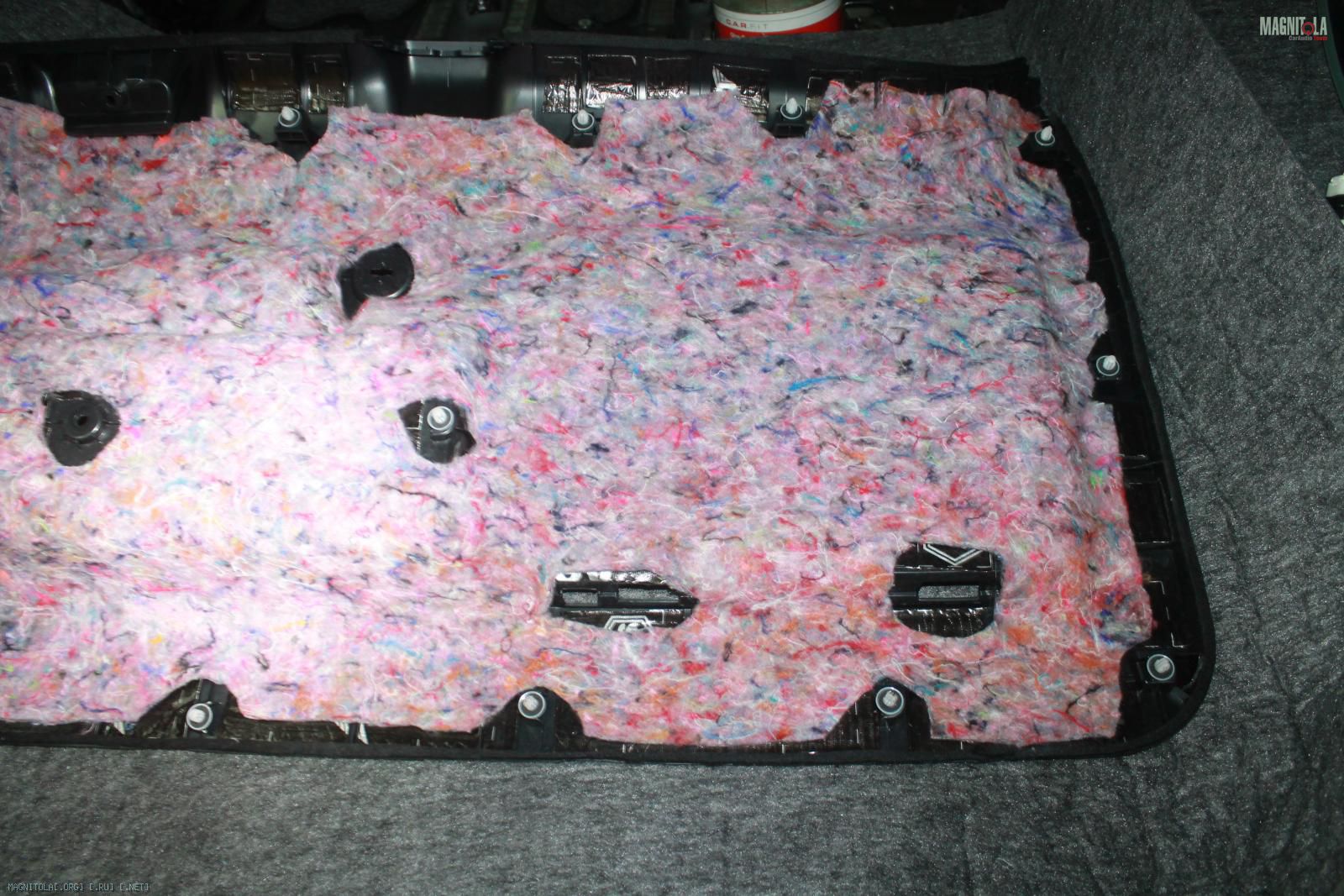

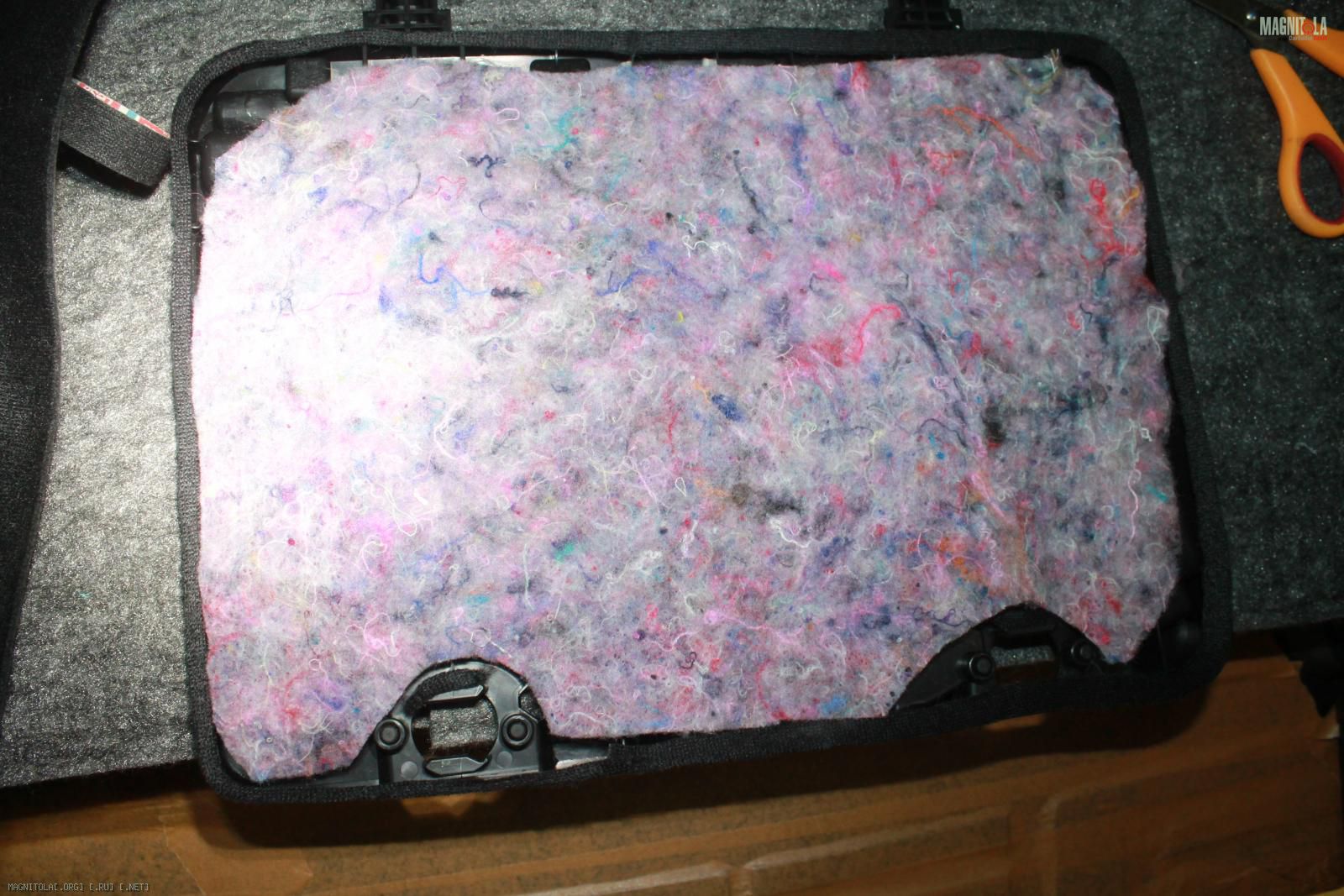

Затем на всю площадь наносим мягкий войлок 1см, способный сжиматься... а также на инструментальный ящик...

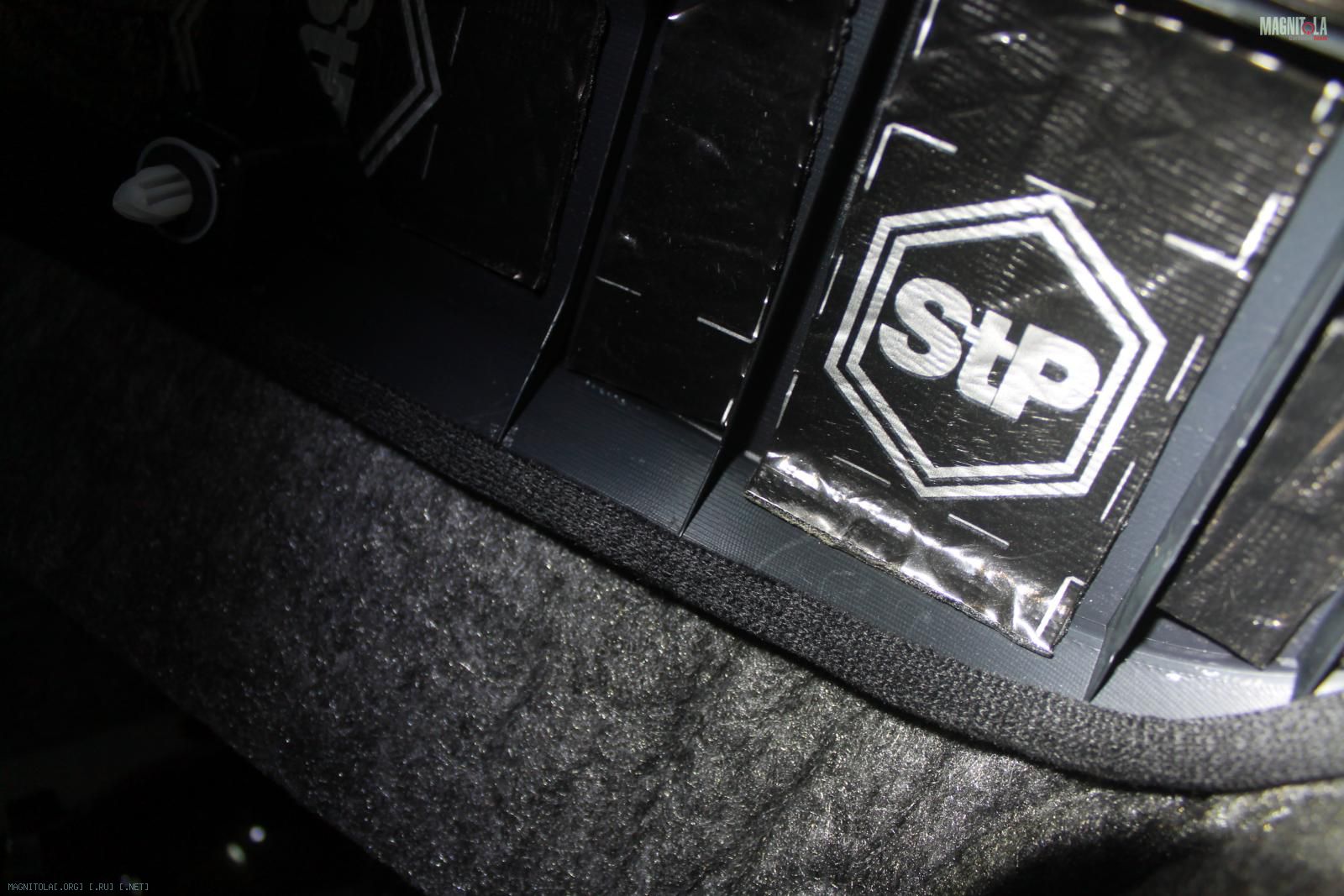

По периметру наносим уплотнительную ленту.
Вложение 1134232Вложение 1134234Вложение 1134236Вложение 1134238Вложение 1134240Вложение 1134242Вложение 1134244Вложение 1134246Вложение 1134248Вложение 1134250

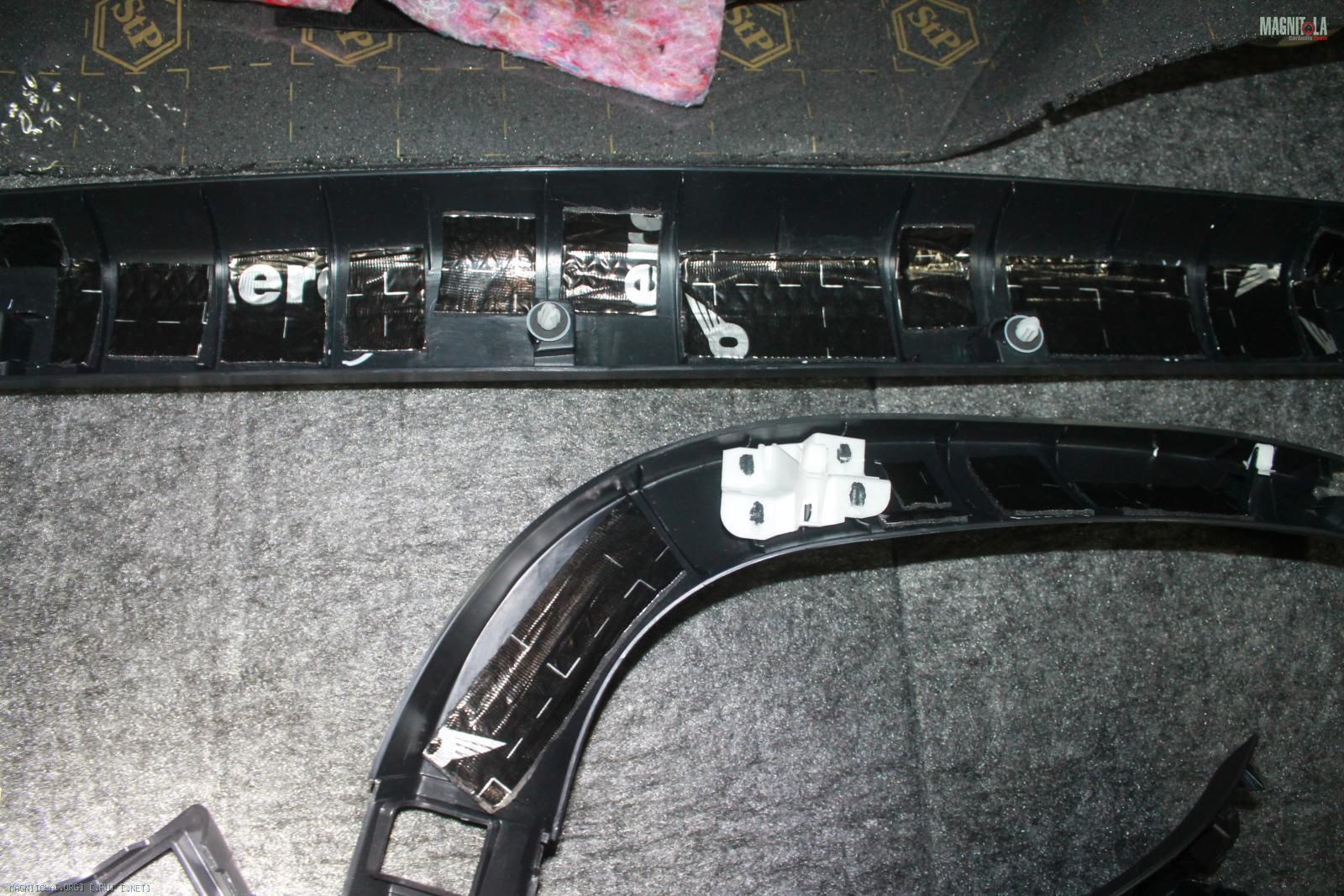

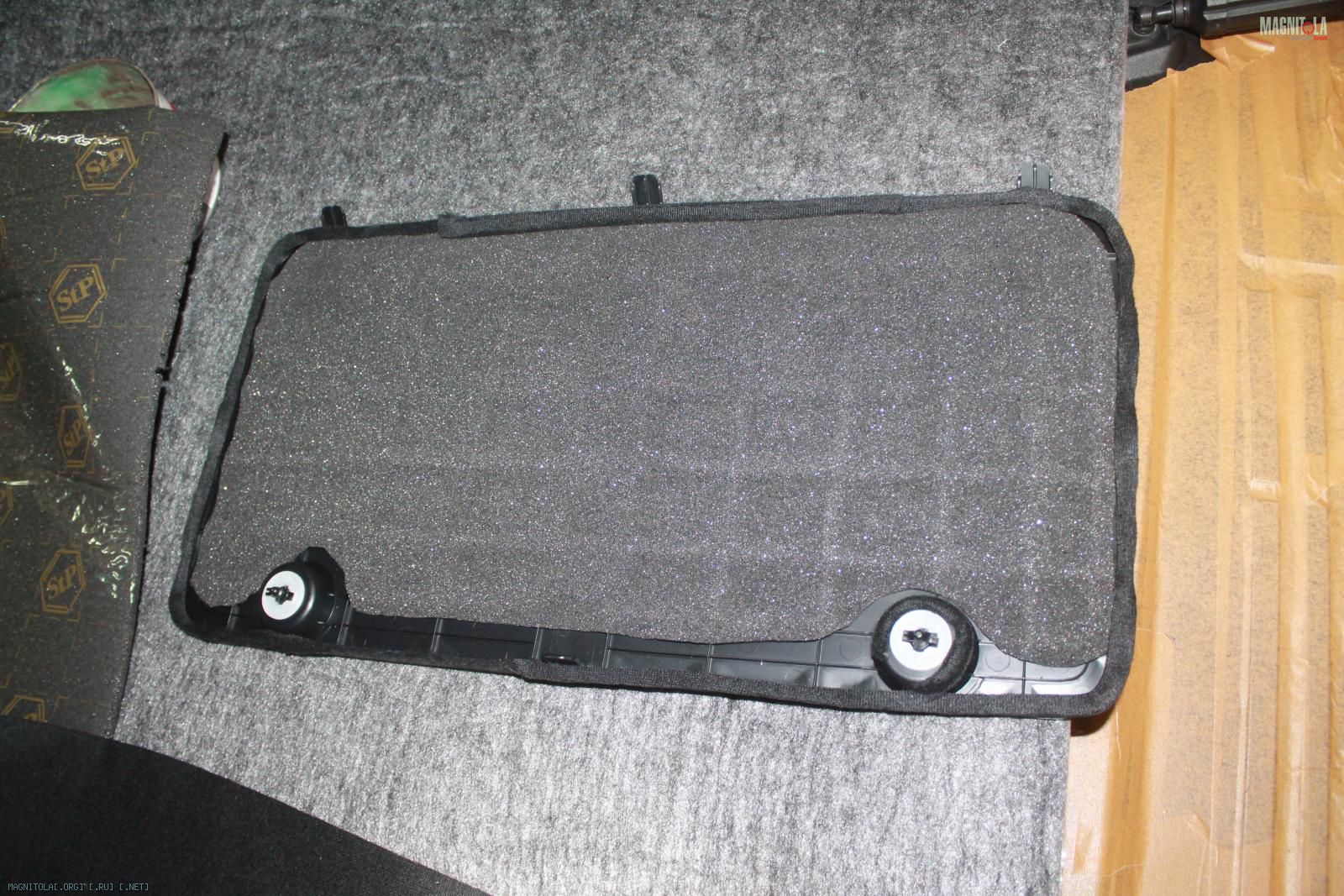

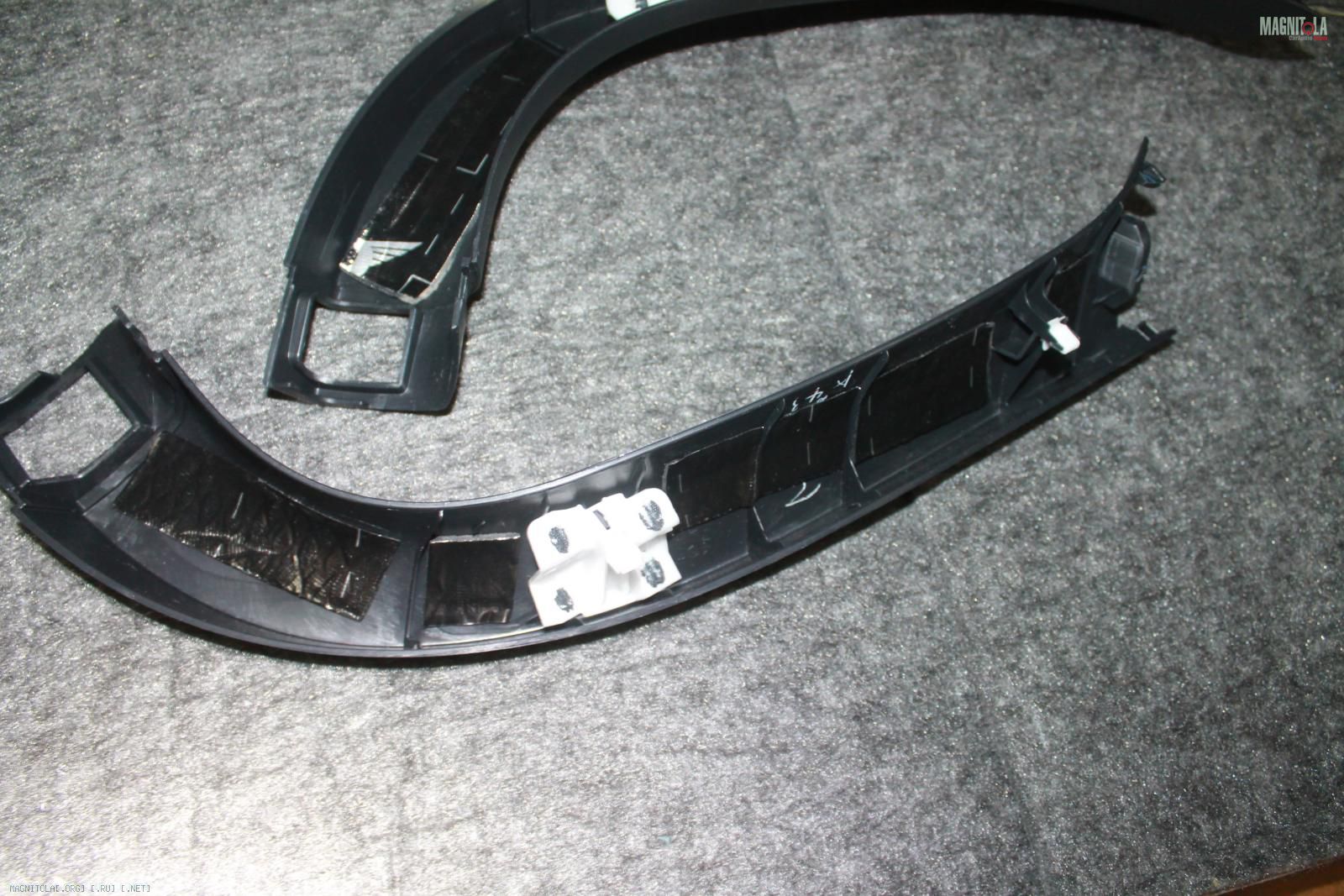

Проклеиваем все элементы пластика виброй, бипластом, войлоком и уплотнительной лентой по периметру... собираем..
Вложение 1134252Вложение 1134254Вложение 1134256Вложение 1134258

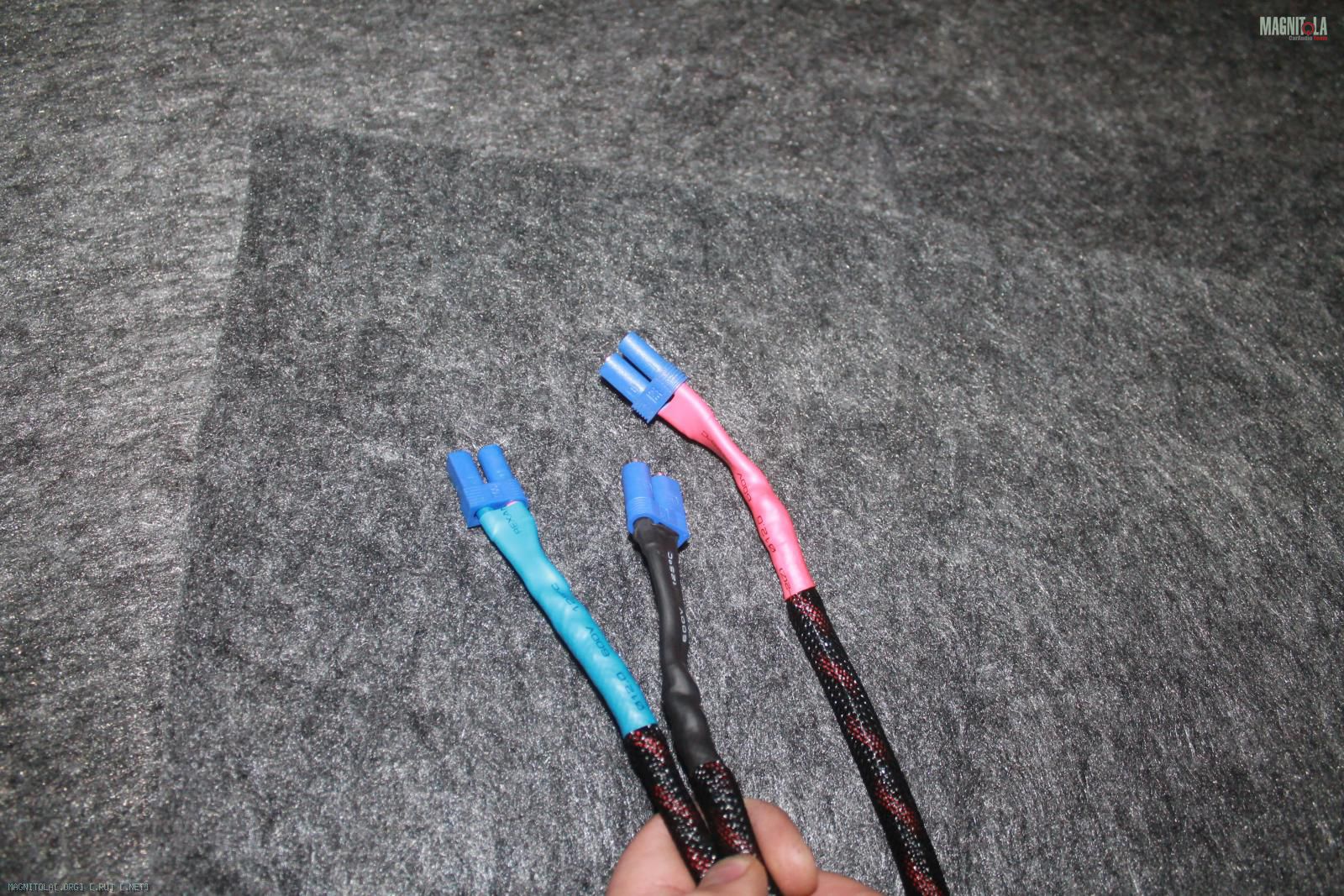

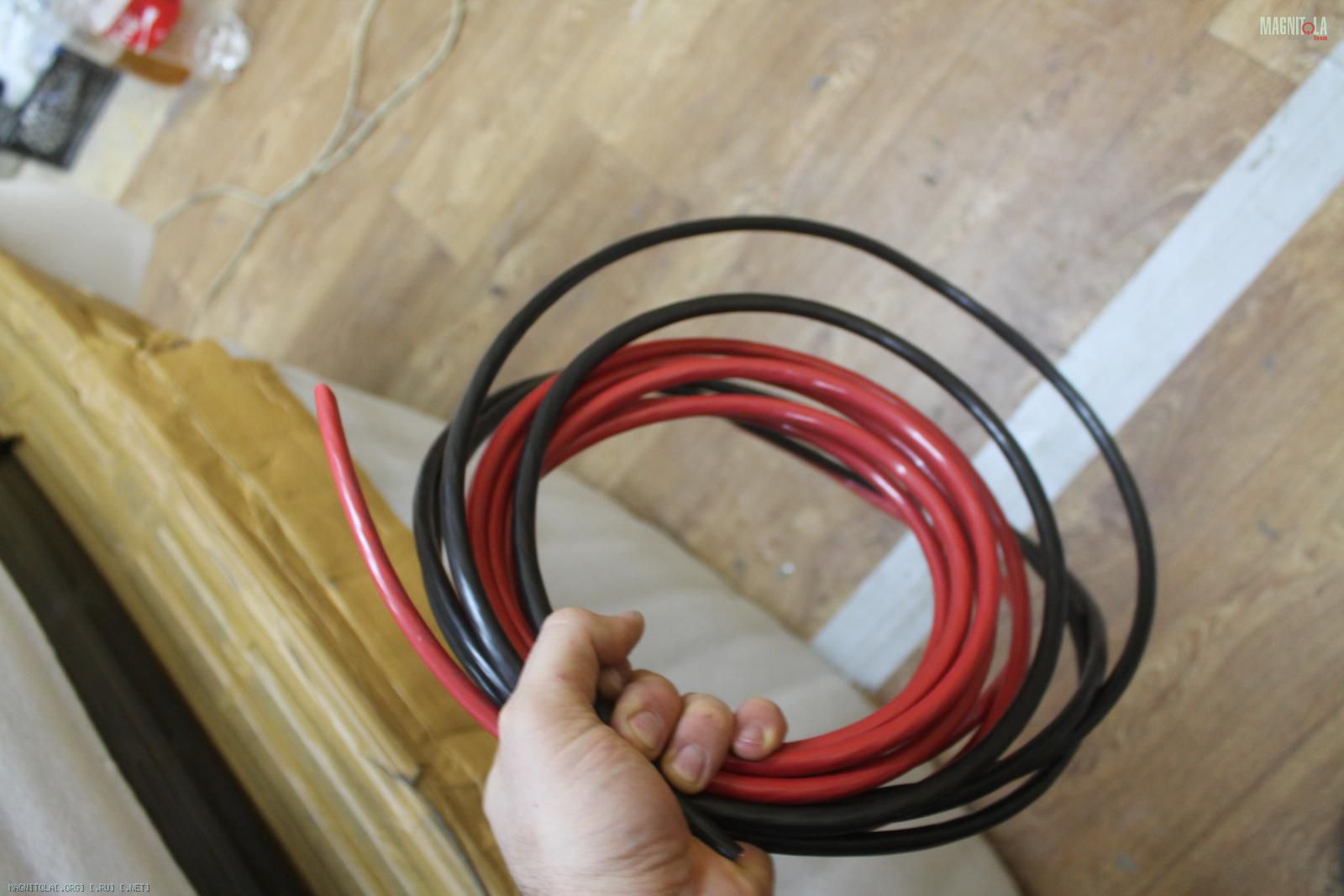

Вязка витой пары... сигнальная проводка 2*1,5мм2, силовая 2*25мм2, акустическая на саб 2*4мм2, одеваем все в оплетку змеиная кожа.На акустическую припаиваем разъемы один папа и две мамы, для быстрого переподключения 12" саб стелс или съемный корпус ЗЯ-ФИ для 18" саба..
Вложение 1134260Вложение 1134262Вложение 1134264Вложение 1134266Вложение 1134268Вложение 1134270

Land Cruiser Prado 150

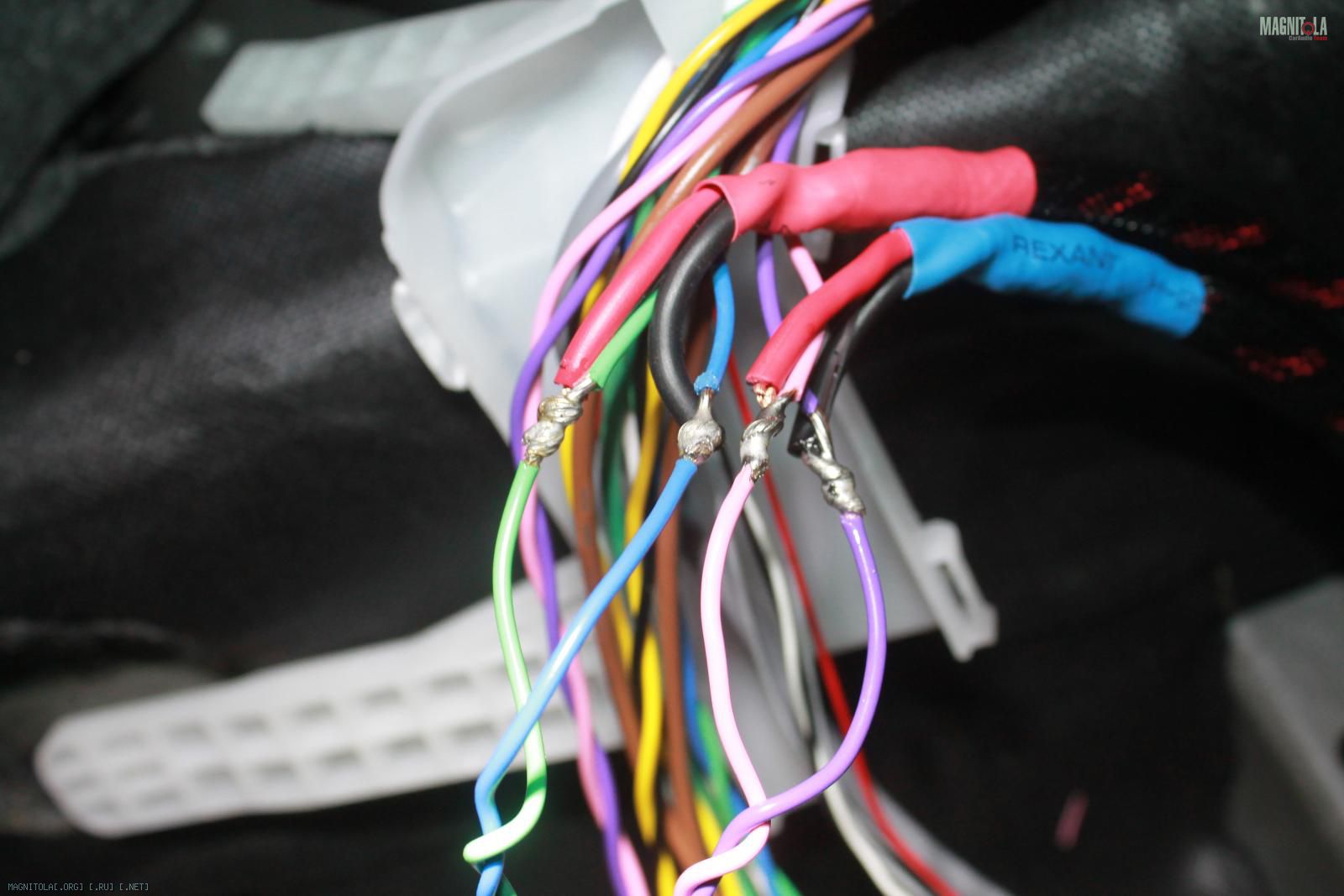

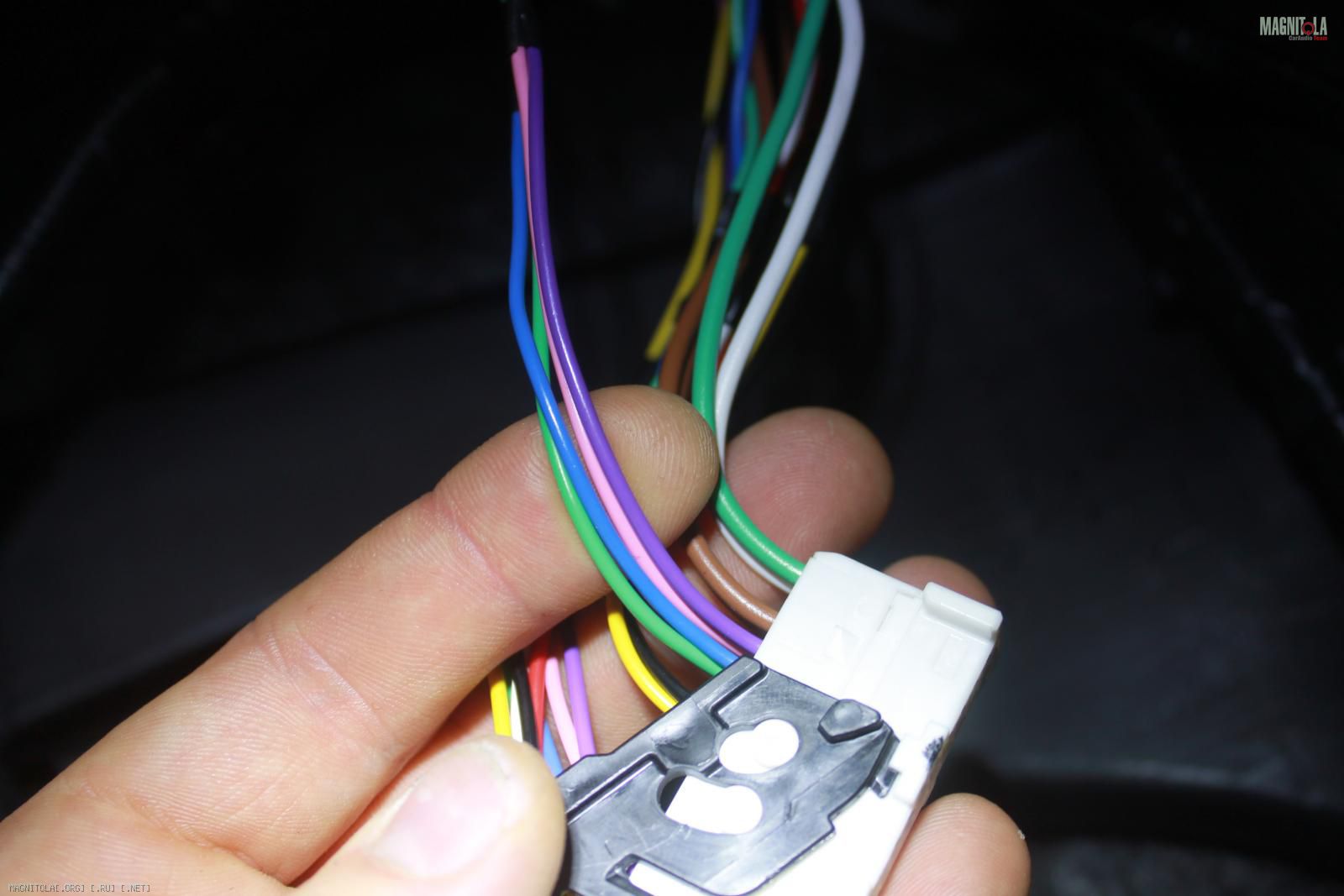

Подключаемся к ВУ...

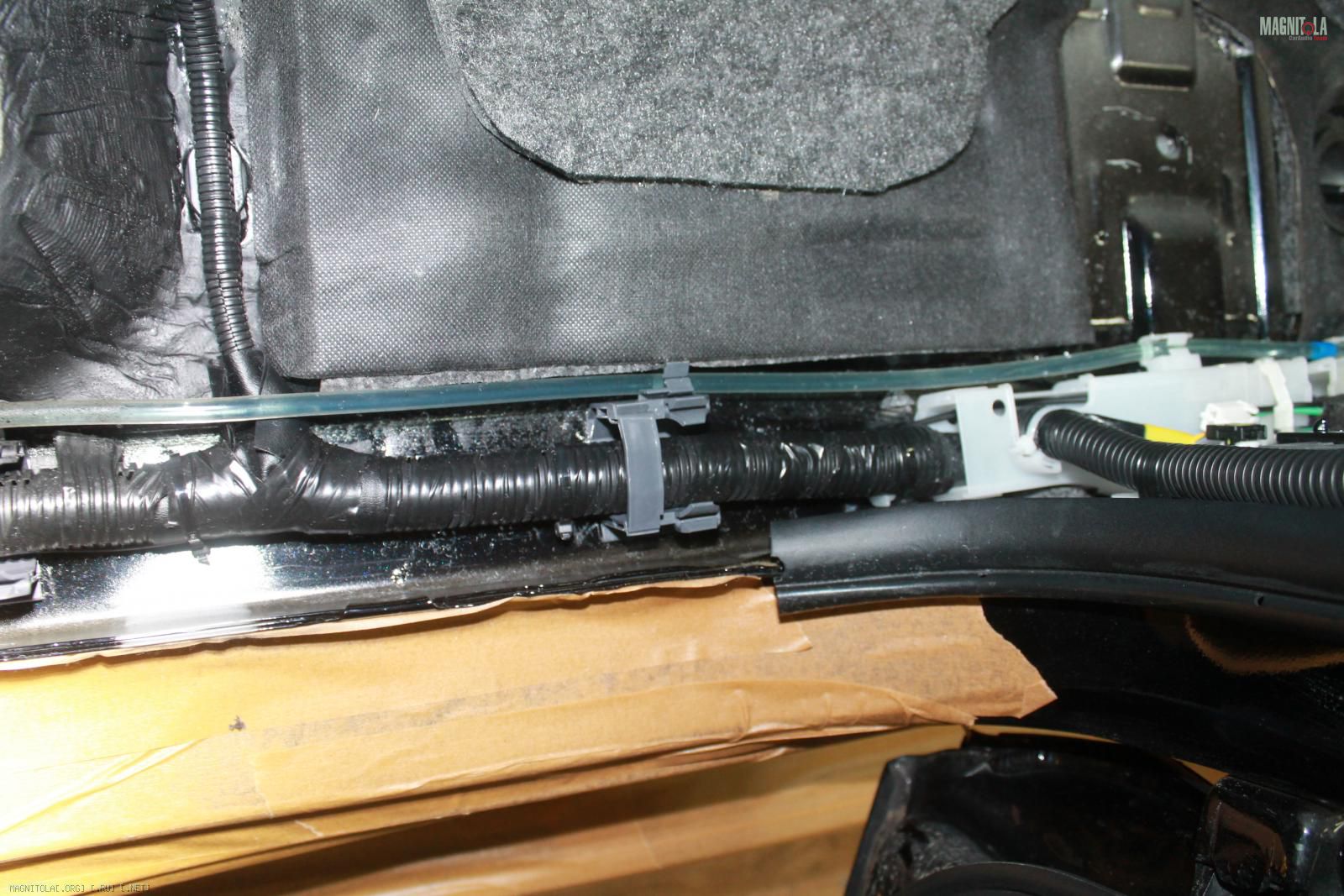

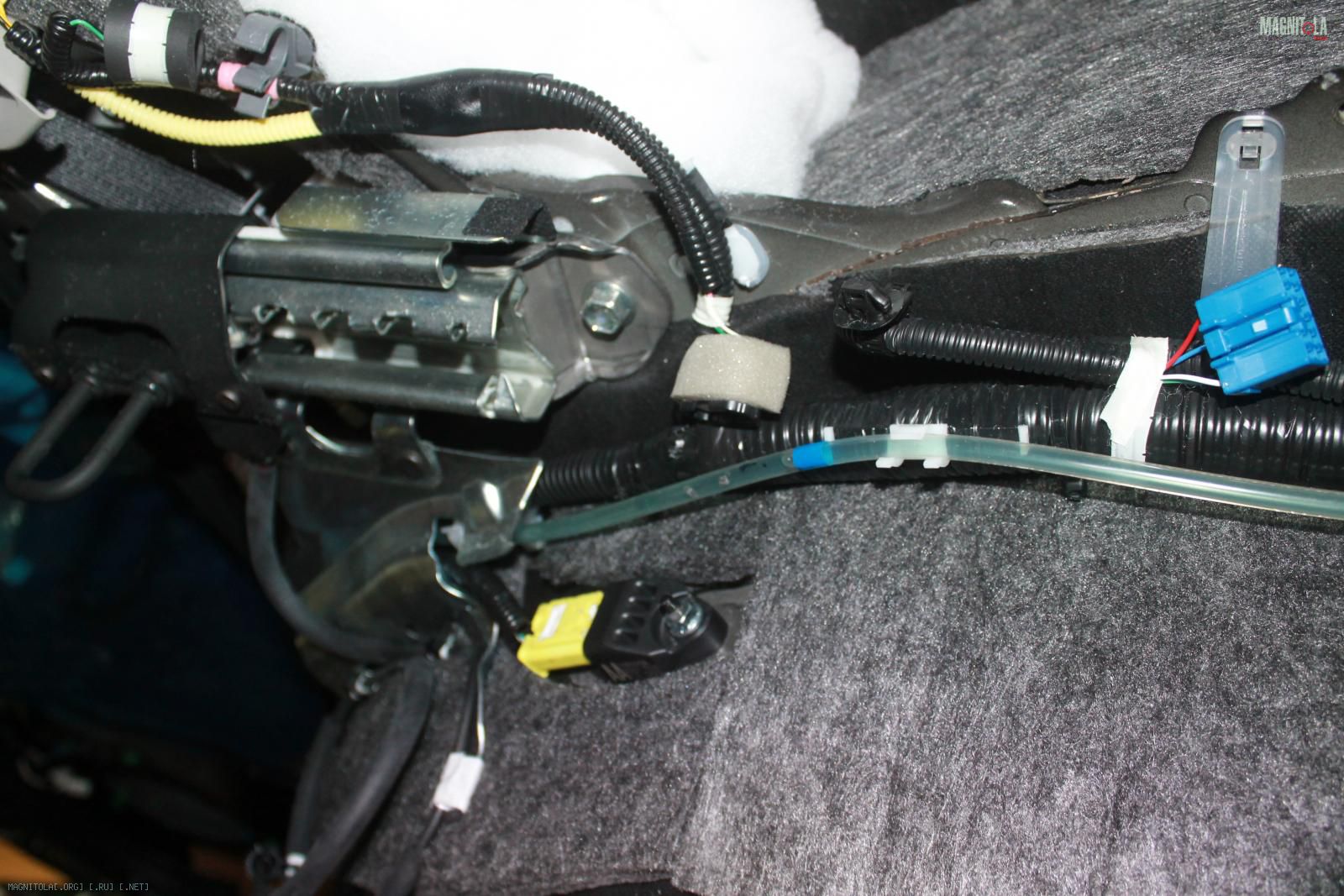

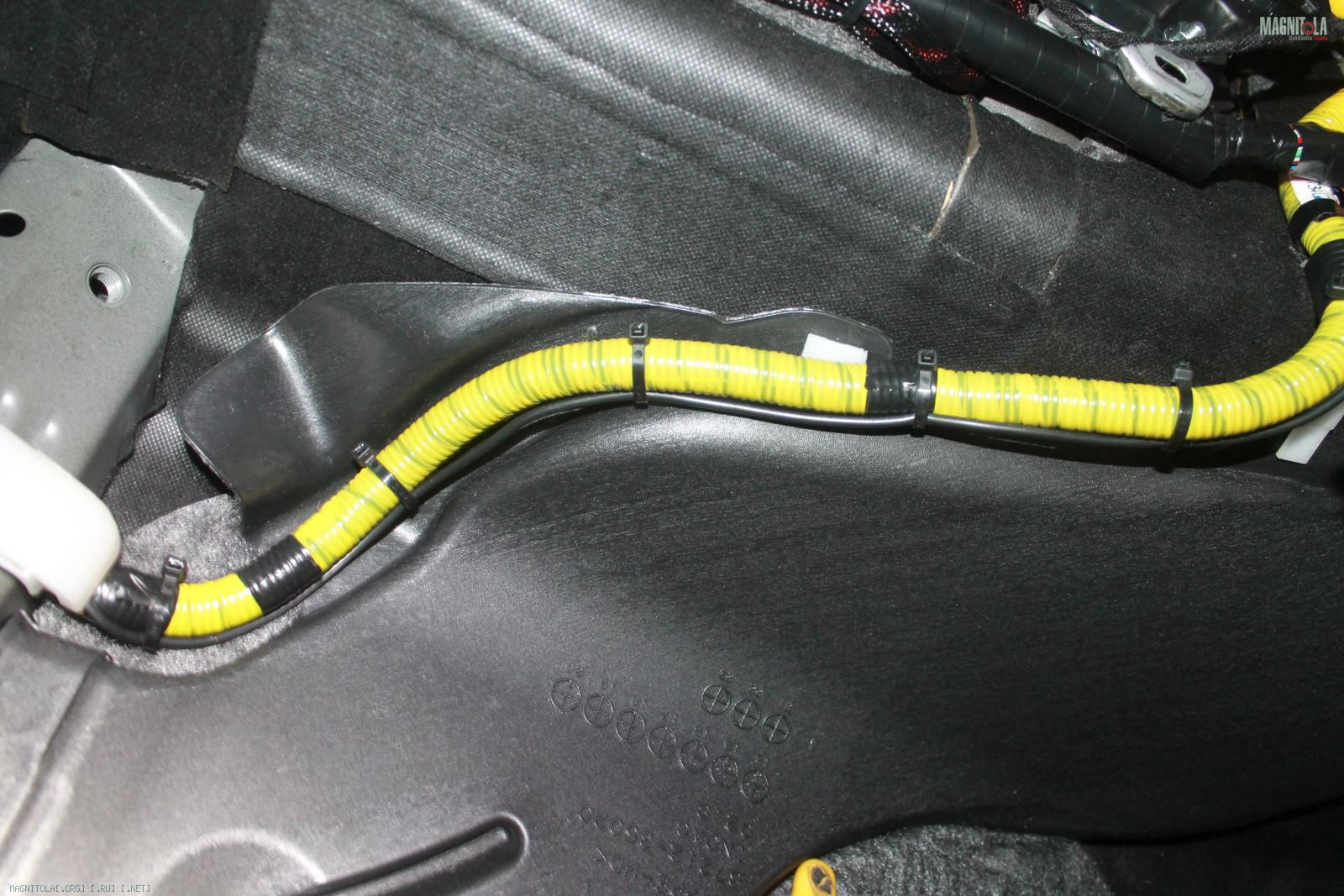

Протягиваем/закрепляем проводку камеры..
Вложение 1134504Вложение 1134506Вложение 1134508Вложение 1134510Вложение 1134512Вложение 1134514Вложение 1134516Вложение 1134518Вложение 1134520Вложение 1134522Вложение 1134524Вложение 1134526Вложение 1134528

Протяжка закрепление сигнальных проводов
Вложение 1134530Вложение 1134532Вложение 1134534Вложение 1134536

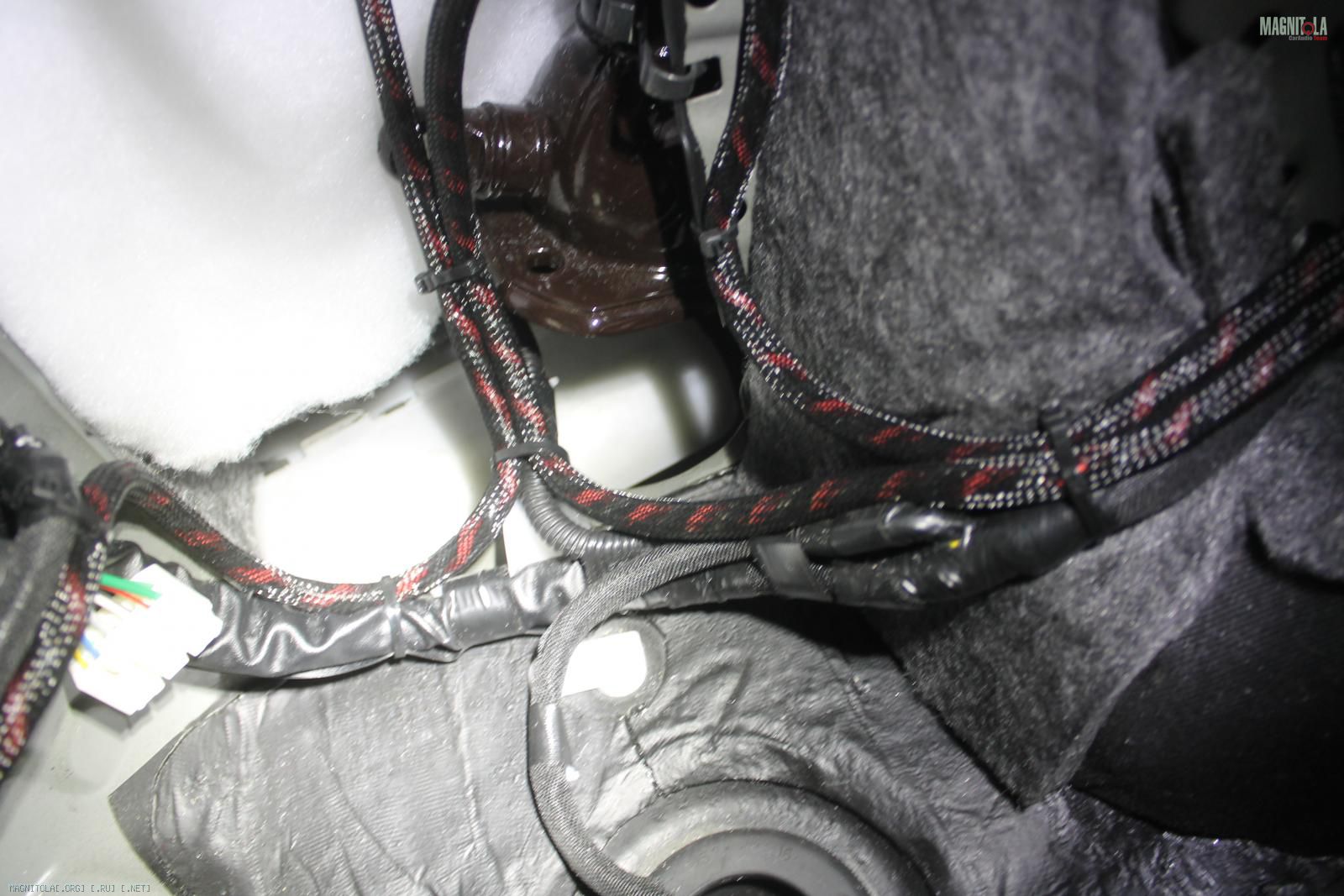

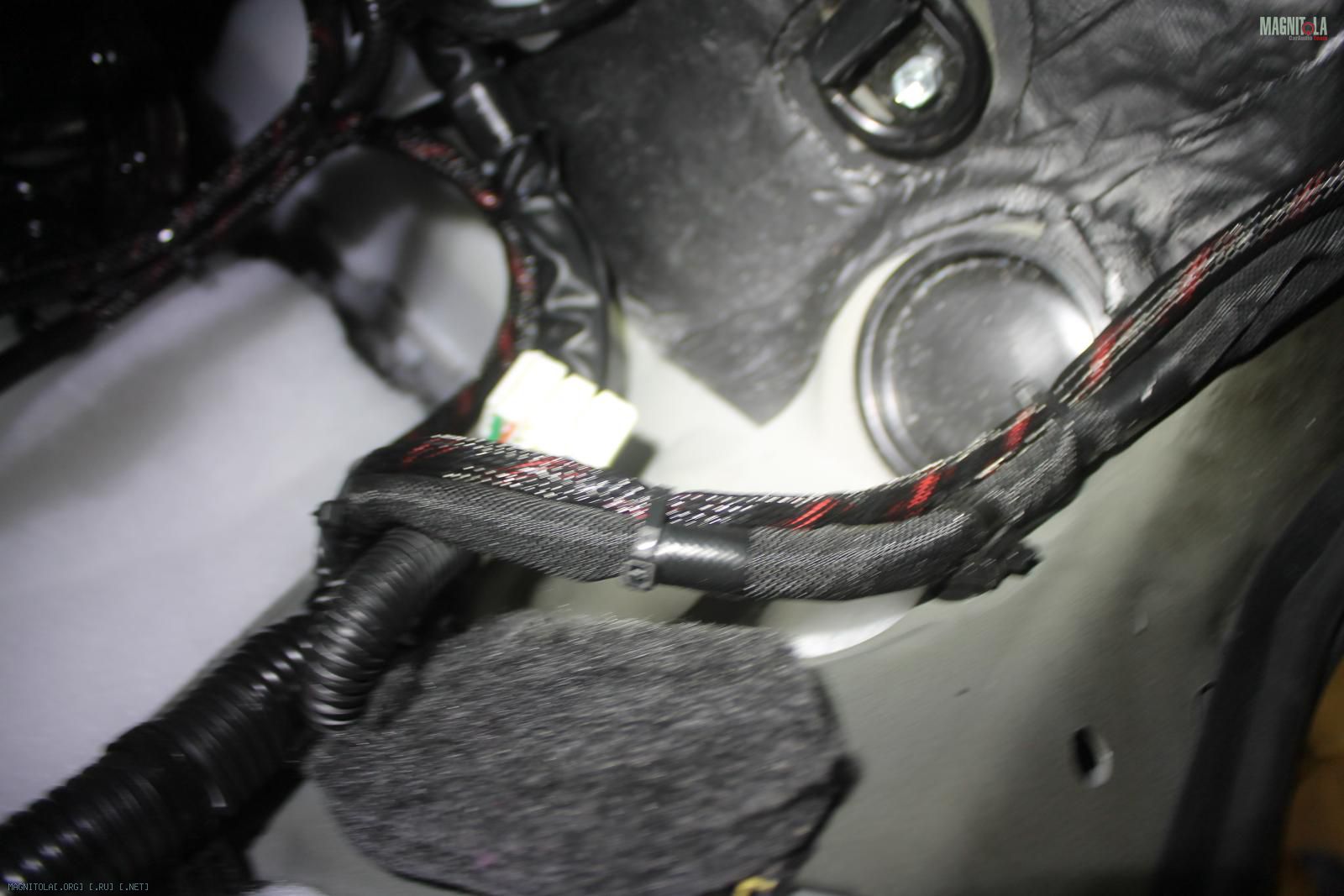

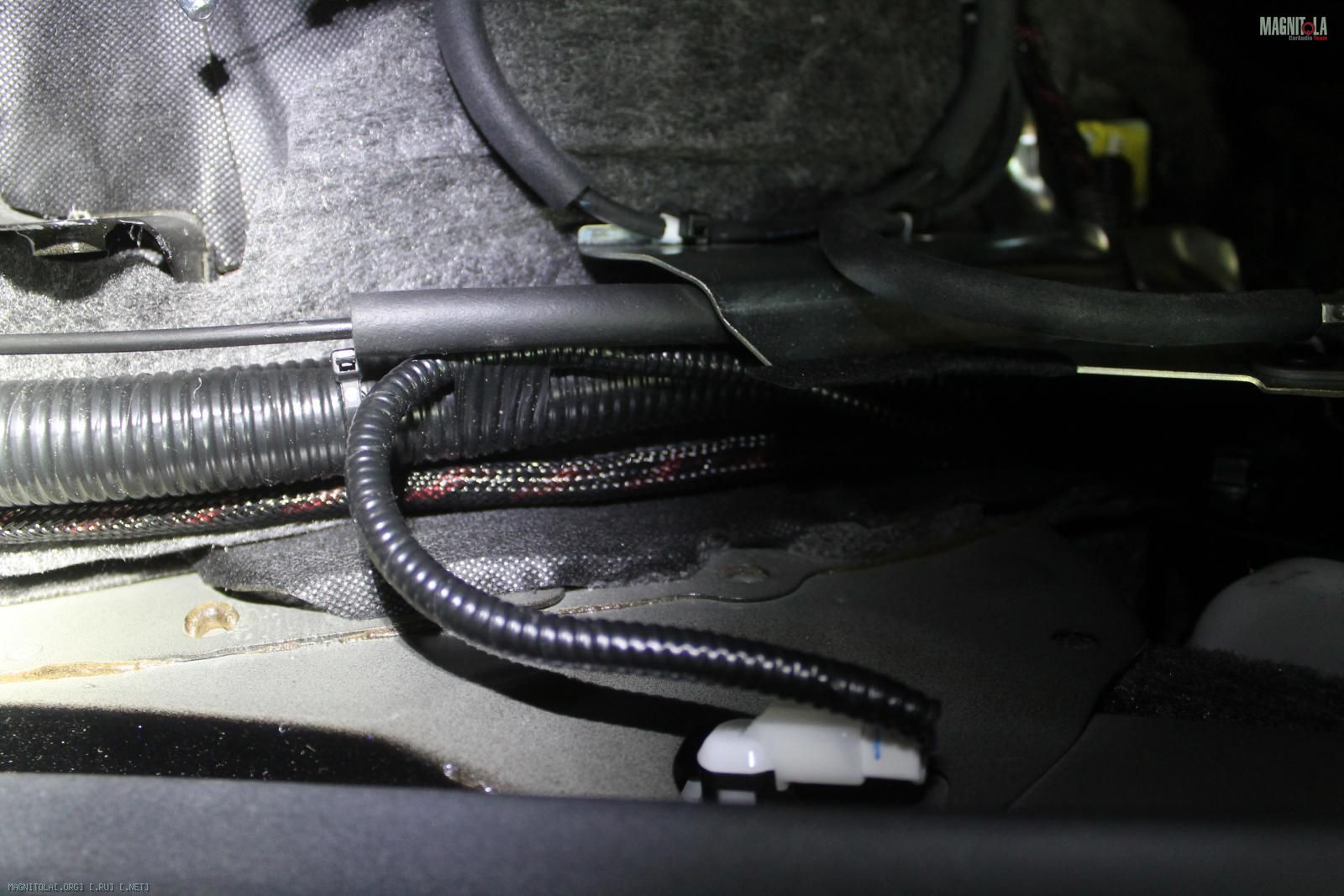

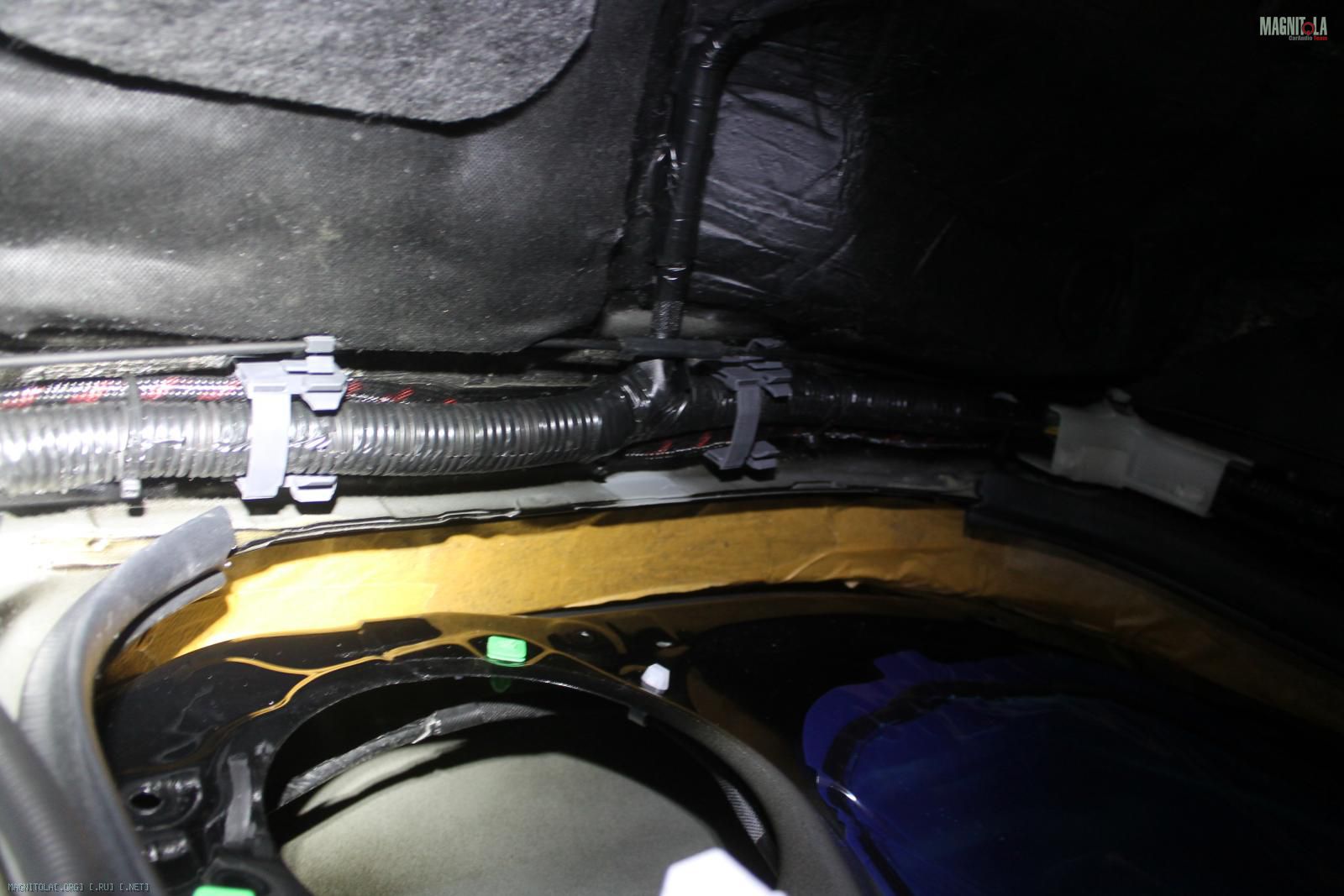

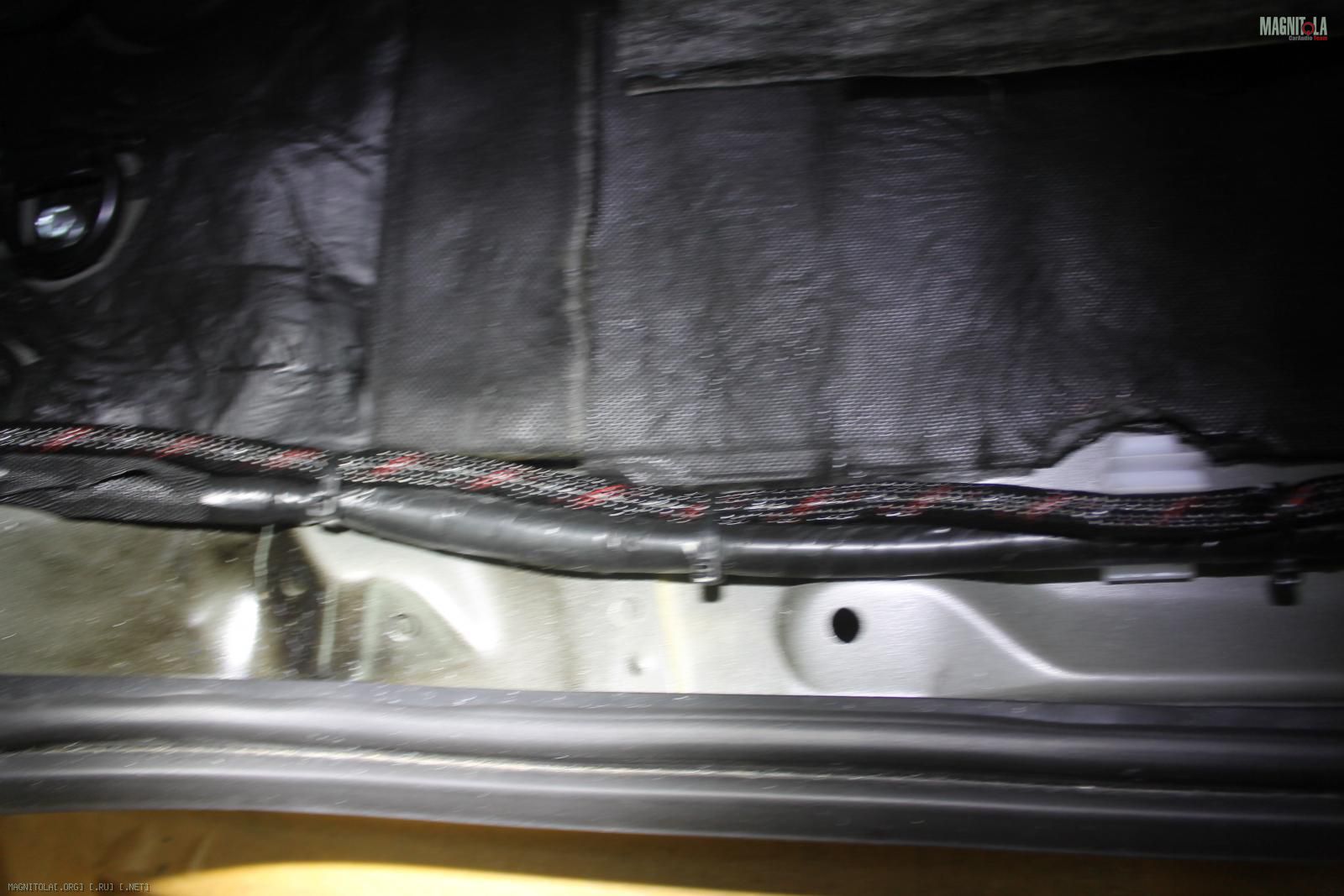

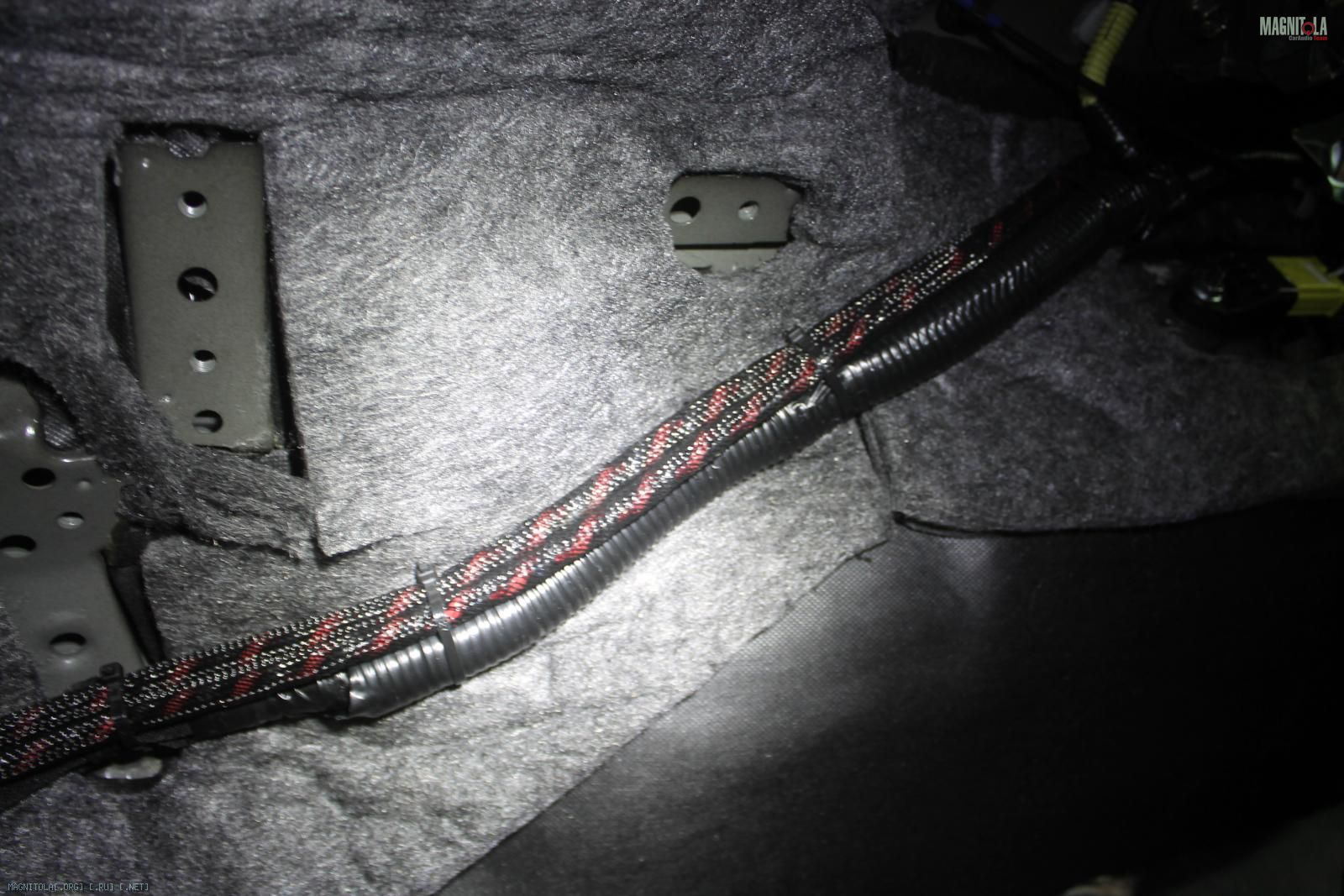

Протяжка/закрепление акустических проводов
Вложение 1134538Вложение 1134540Вложение 1134542Вложение 1134544Вложение 1134546Вложение 1134548Вложение 1134550Вложение 1134552Вложение 1134554Вложение 1134556Вложение 1134558Вложение 1134560

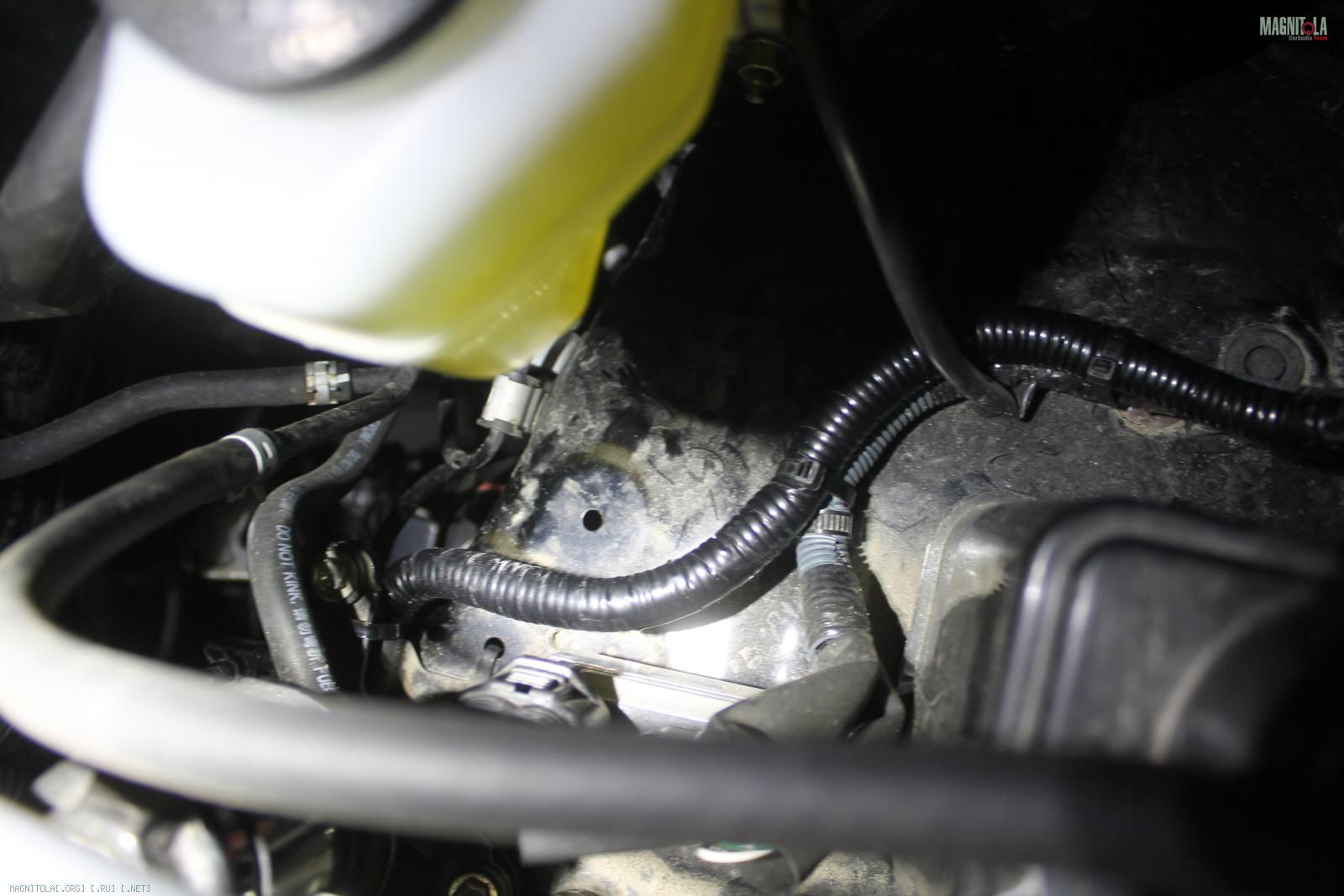

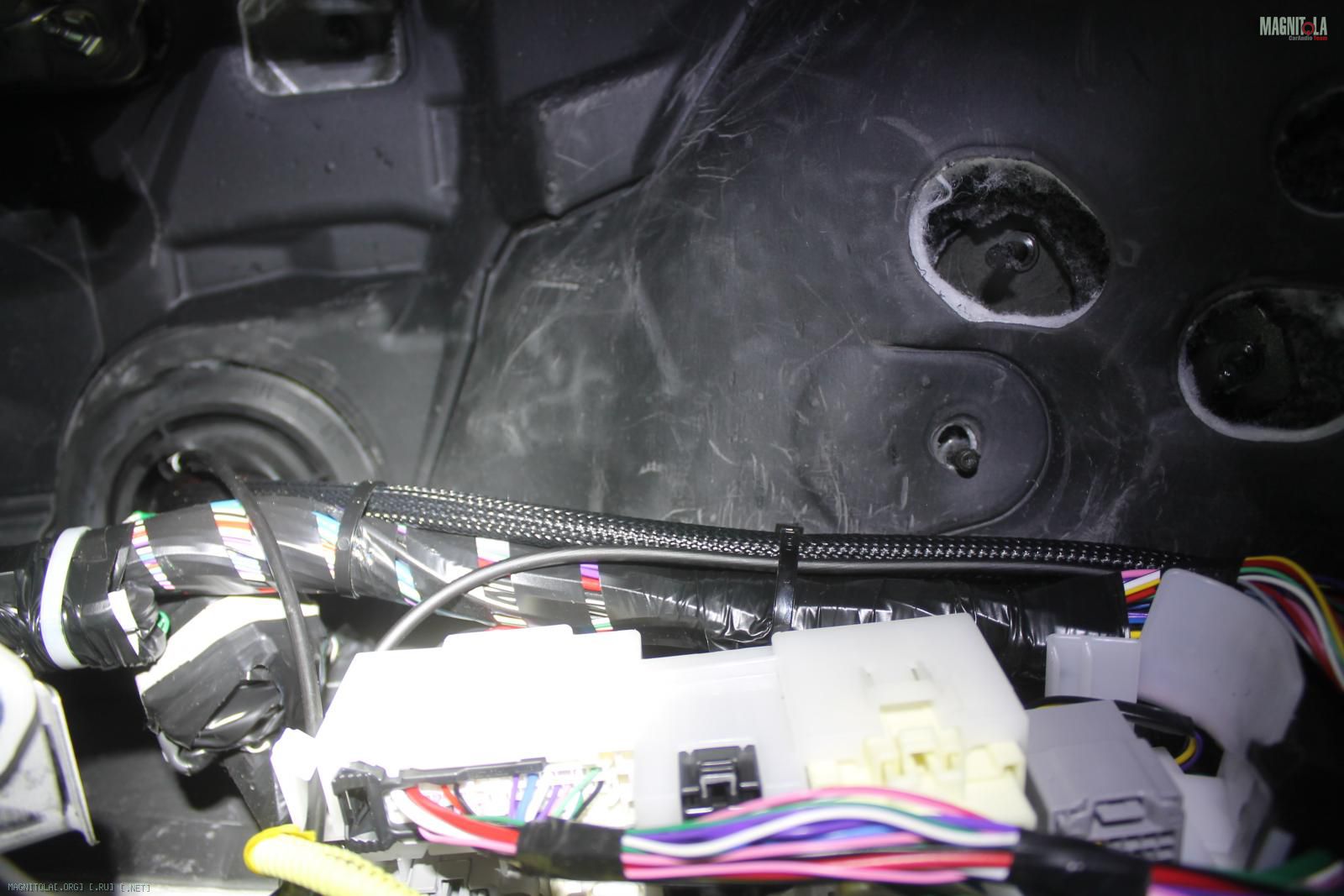

Протяжка/закрепление силовых проводов... по капотом еще одели в гофру и под изоленту
Вложение 1134562Вложение 1134564Вложение 1134566Вложение 1134568Вложение 1134570Вложение 1134572Вложение 1134574Вложение 1134576Вложение 1134578

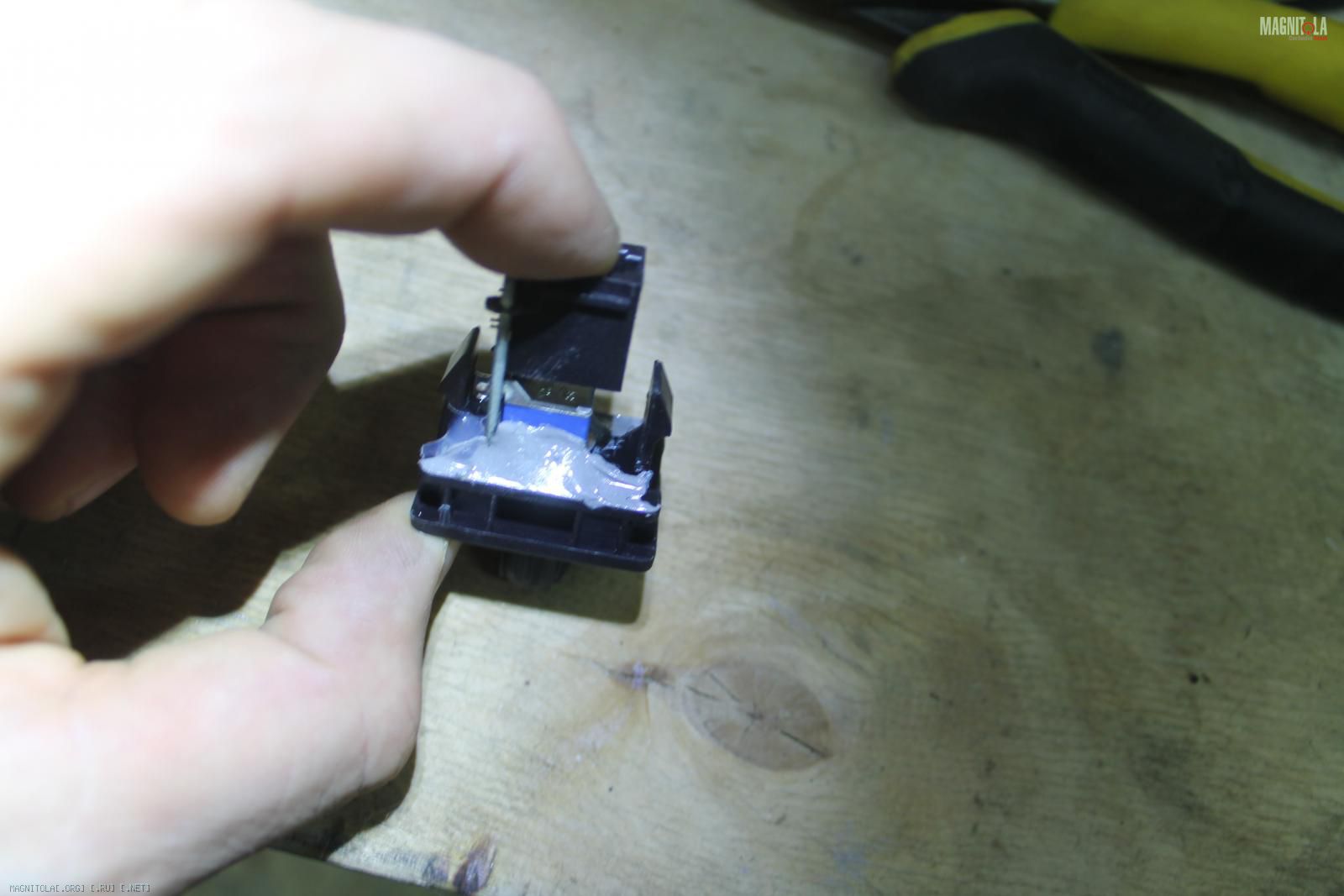

Разбираем пионеровский регулятор баса, демонтируем от туда переменное сопротивление и красиво устанавливаем в штатную, свободную заглушку ...
Вложение 1134580Вложение 1134582Вложение 1134584Вложение 1134586Вложение 1134588

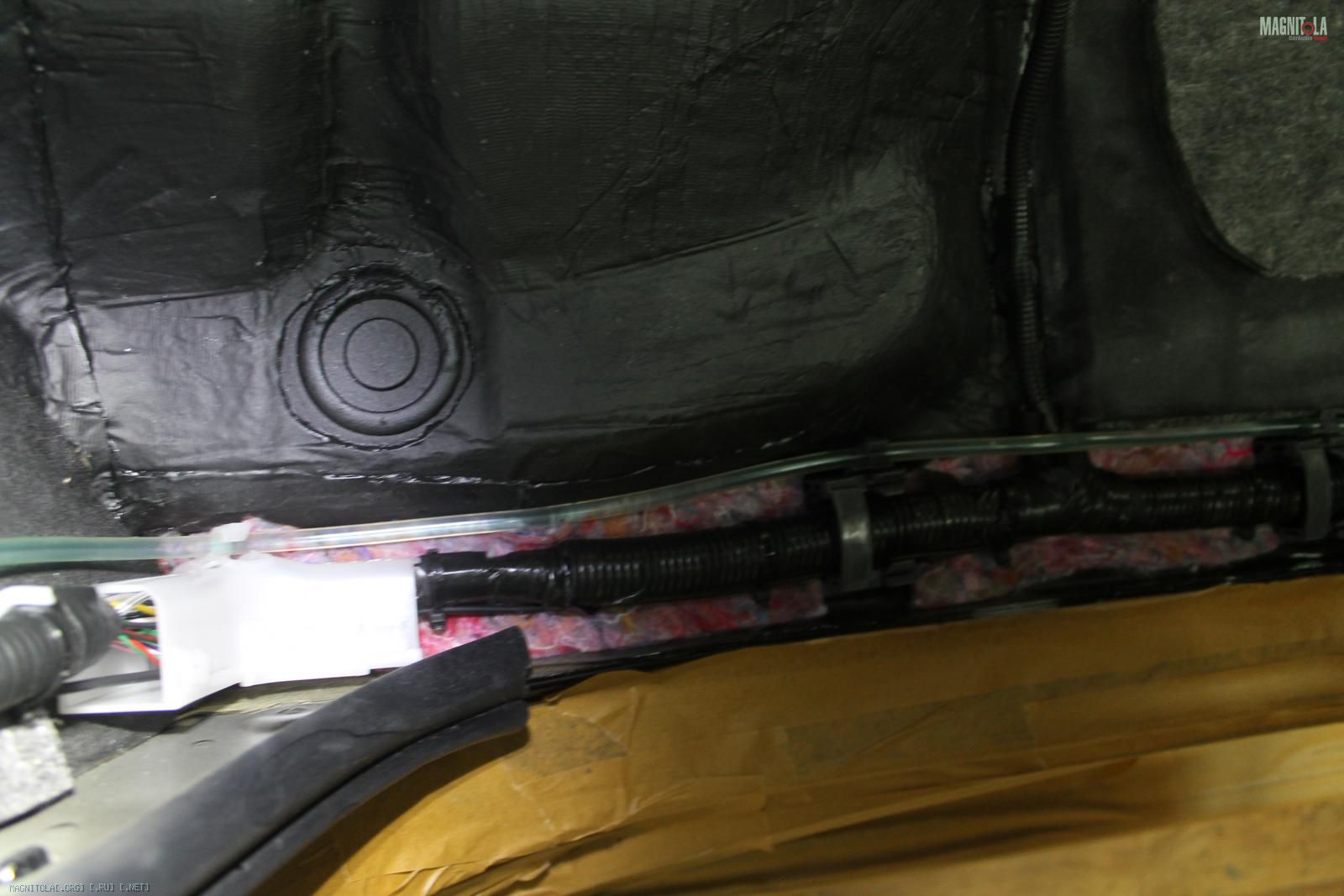

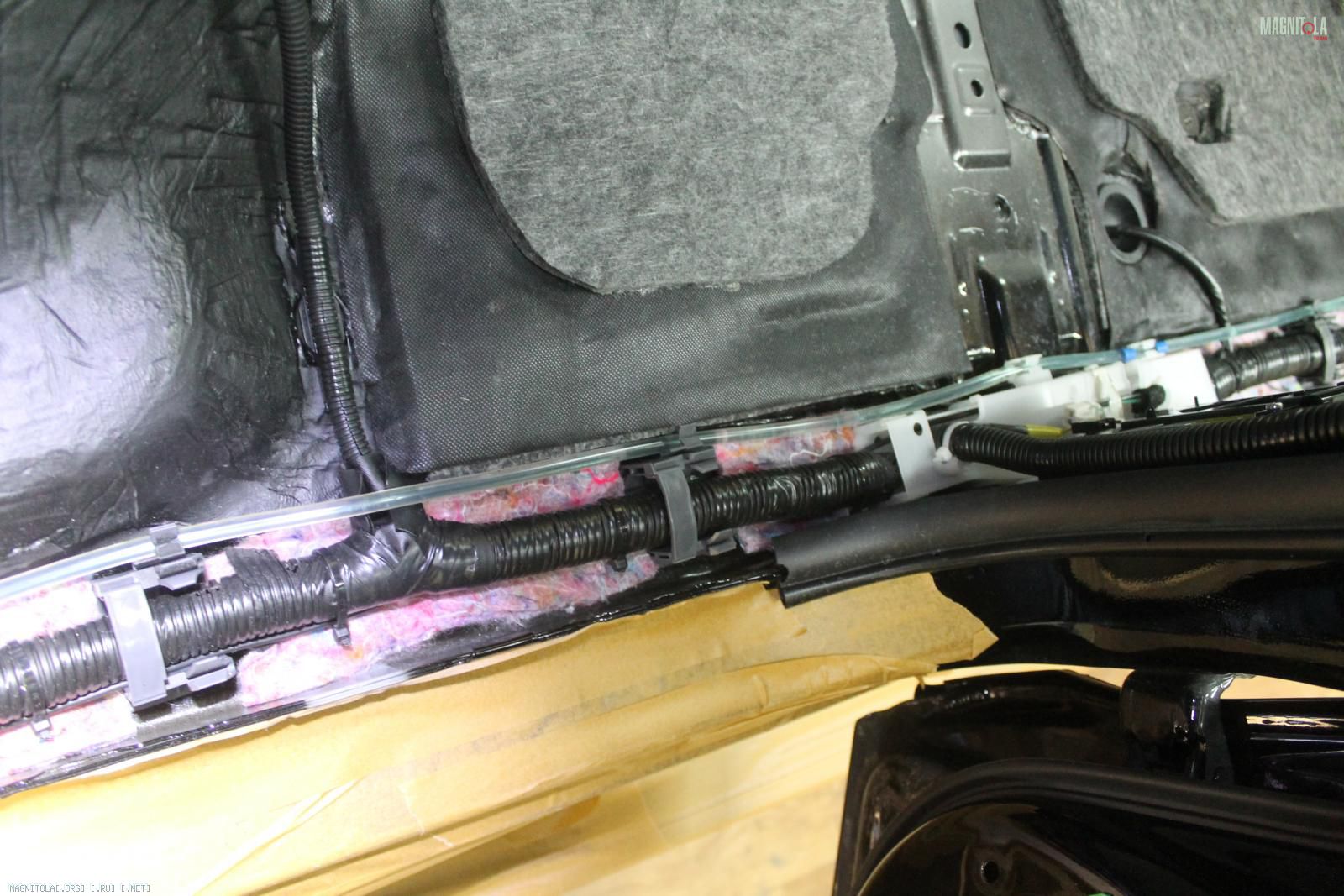

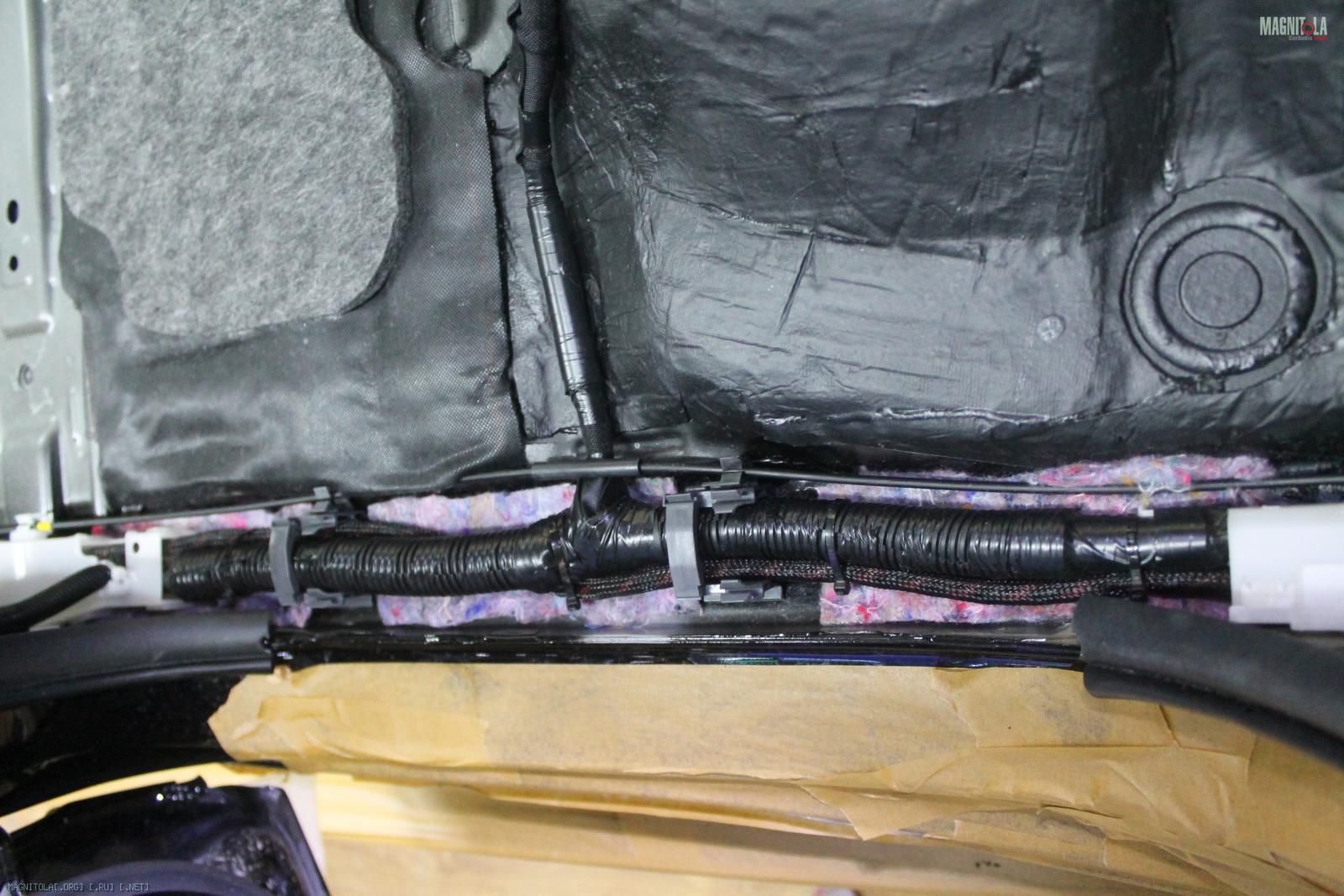

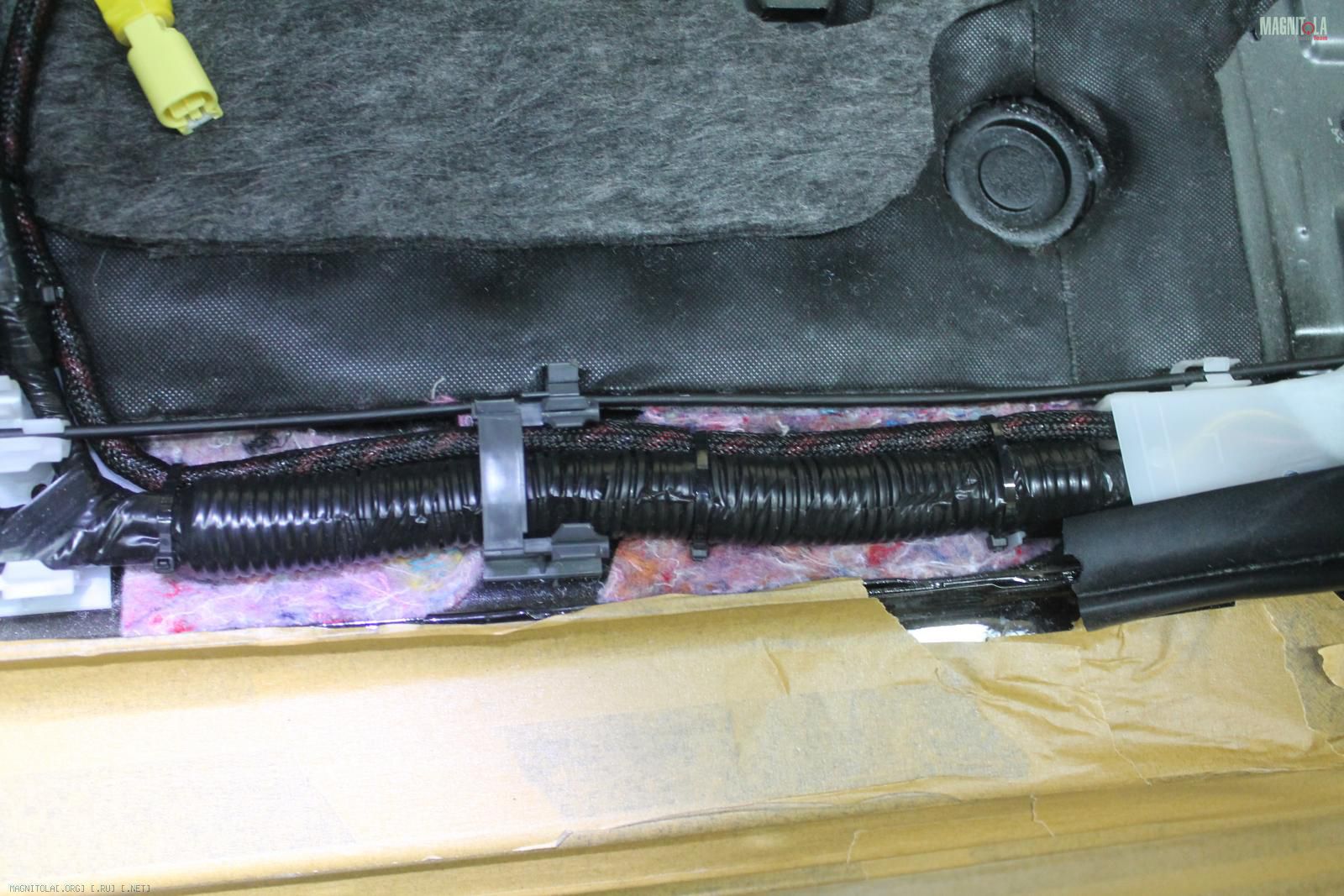

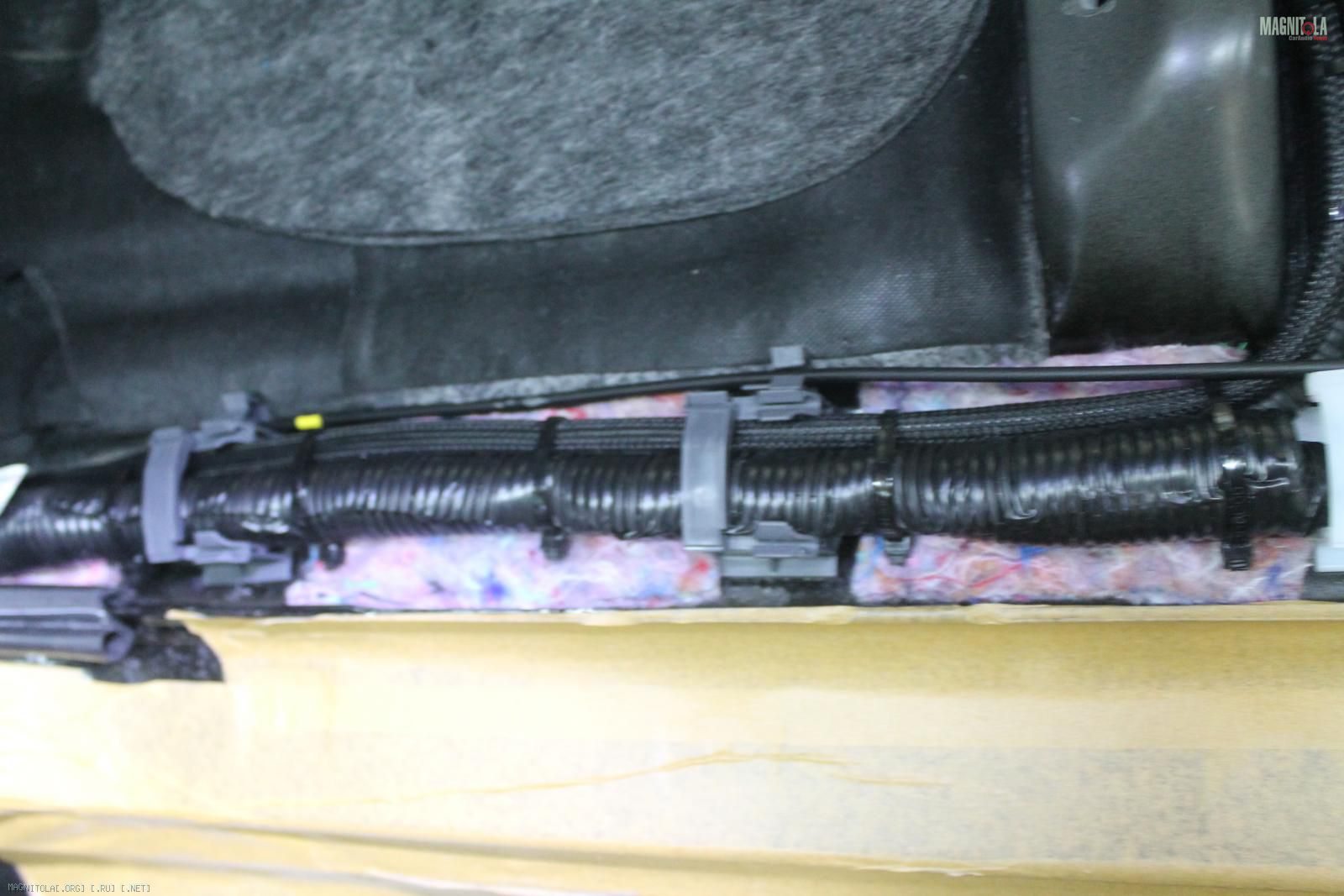

В порогах добавляем войлок...
Вложение 1134590Вложение 1134592Вложение 1134594Вложение 1134596Вложение 1134598Вложение 1134600Вложение 1134602

Перед укладкой пола еще раз пылесосим..
Вложение 1134604

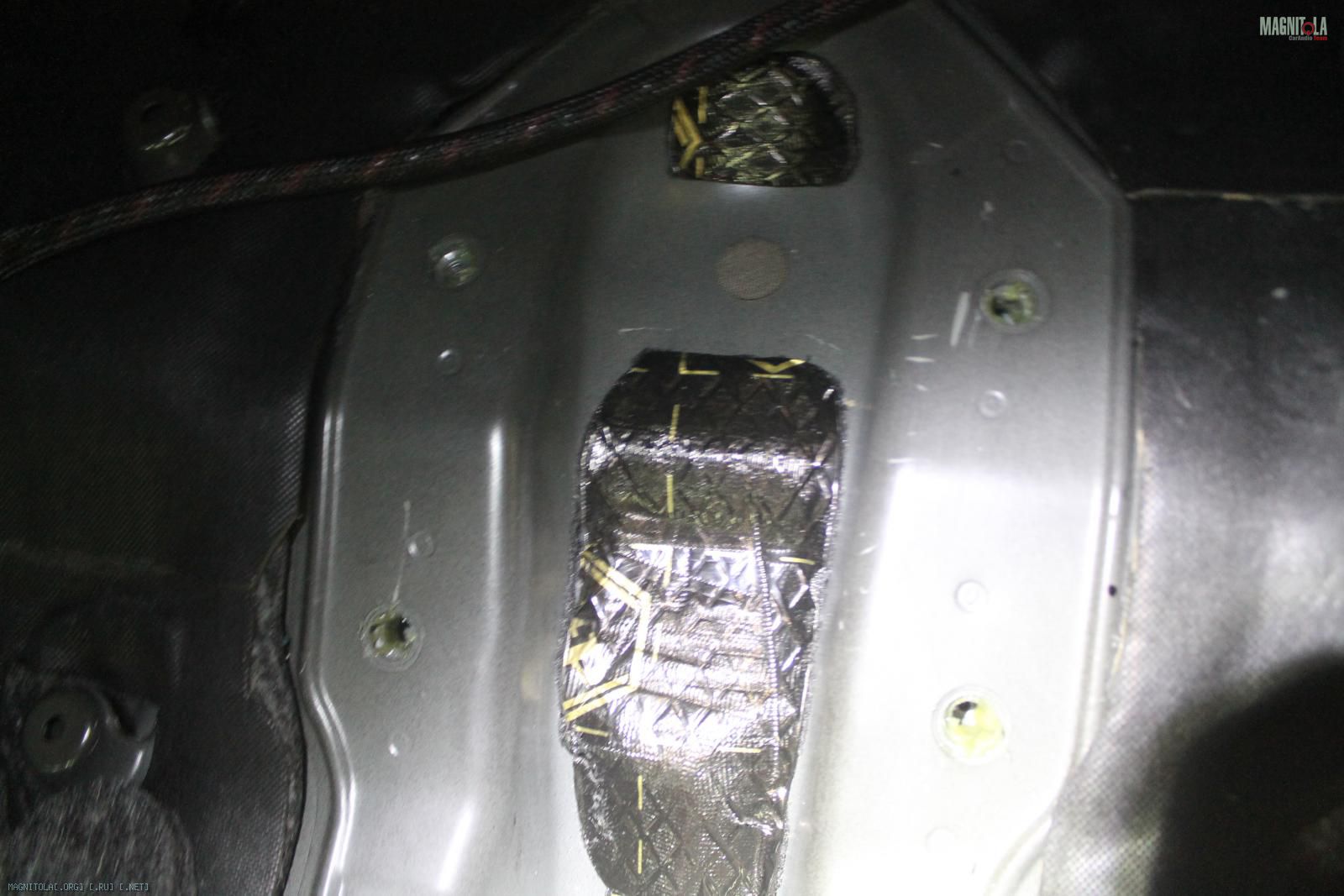

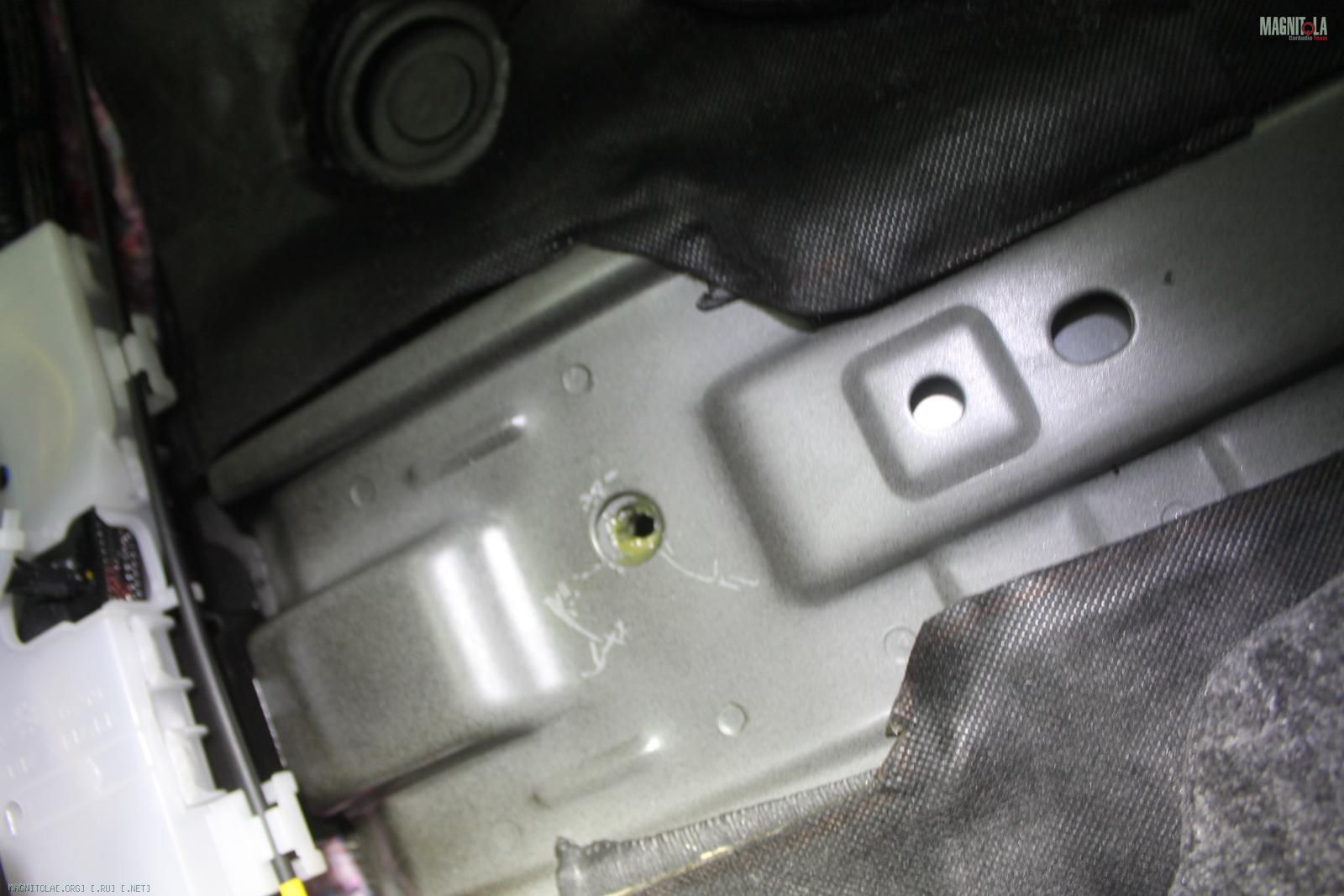

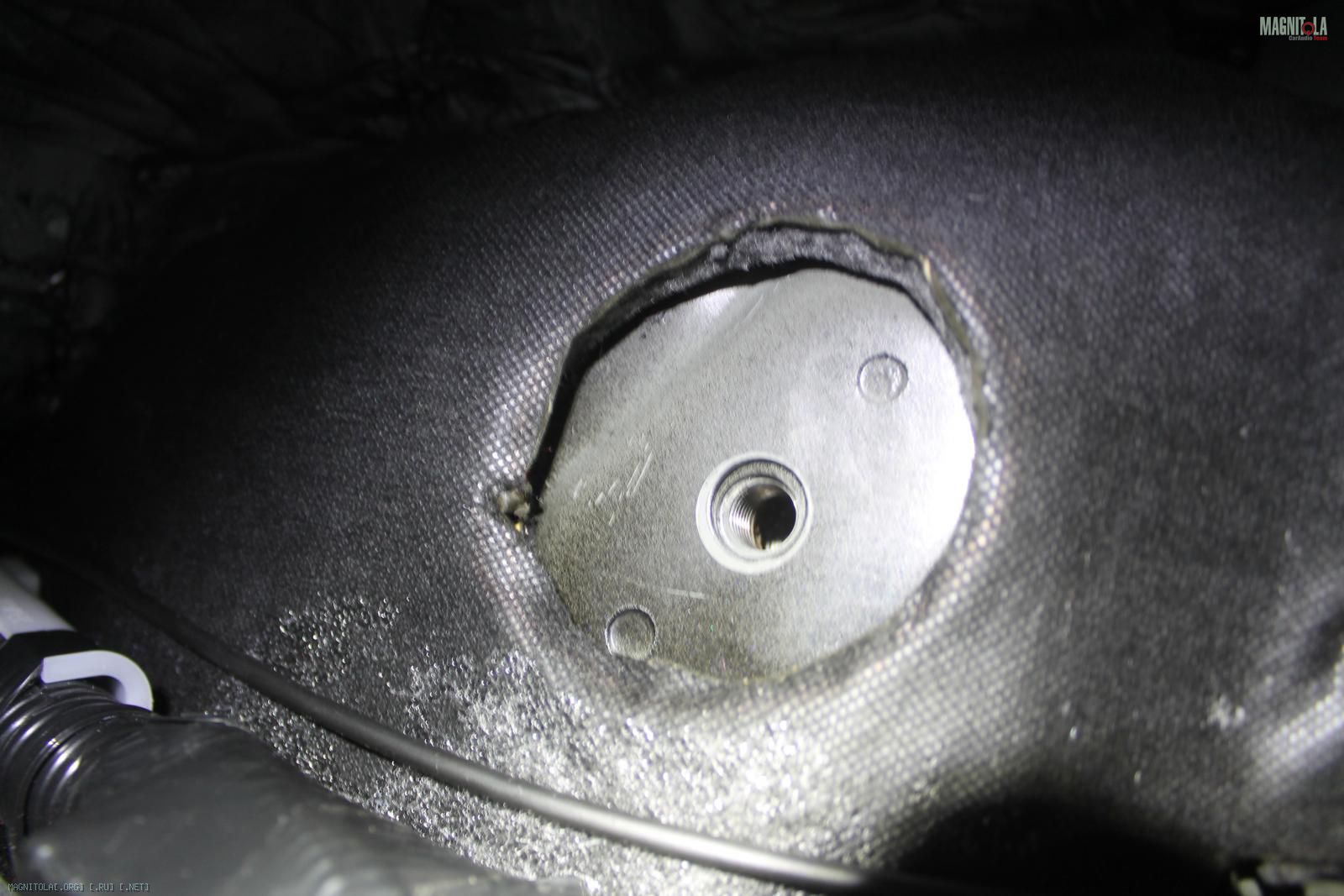

Сквозные дырки кузова смазываем качественным литолом
Вложение 1134606Вложение 1134608Вложение 1134610Вложение 1134612

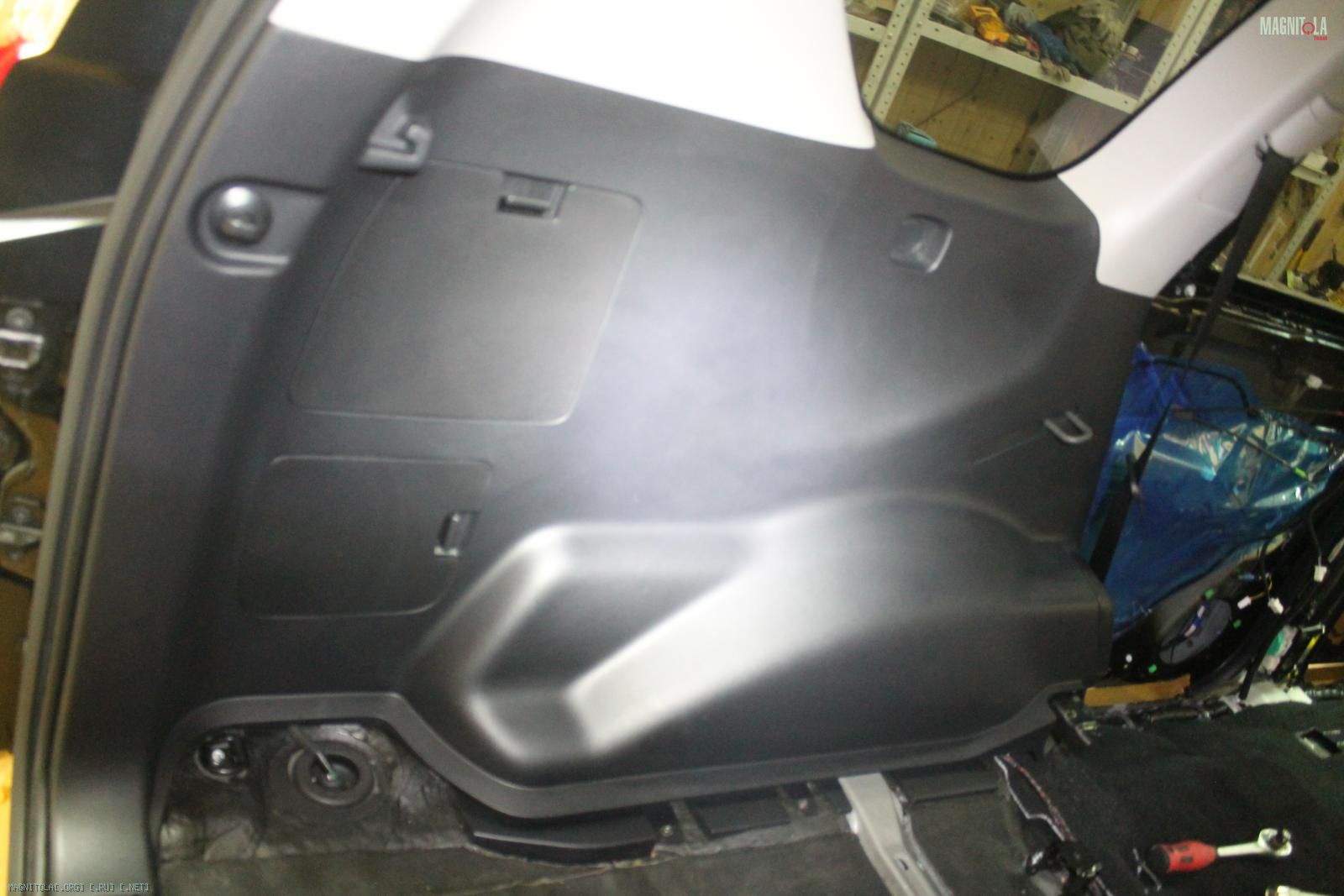

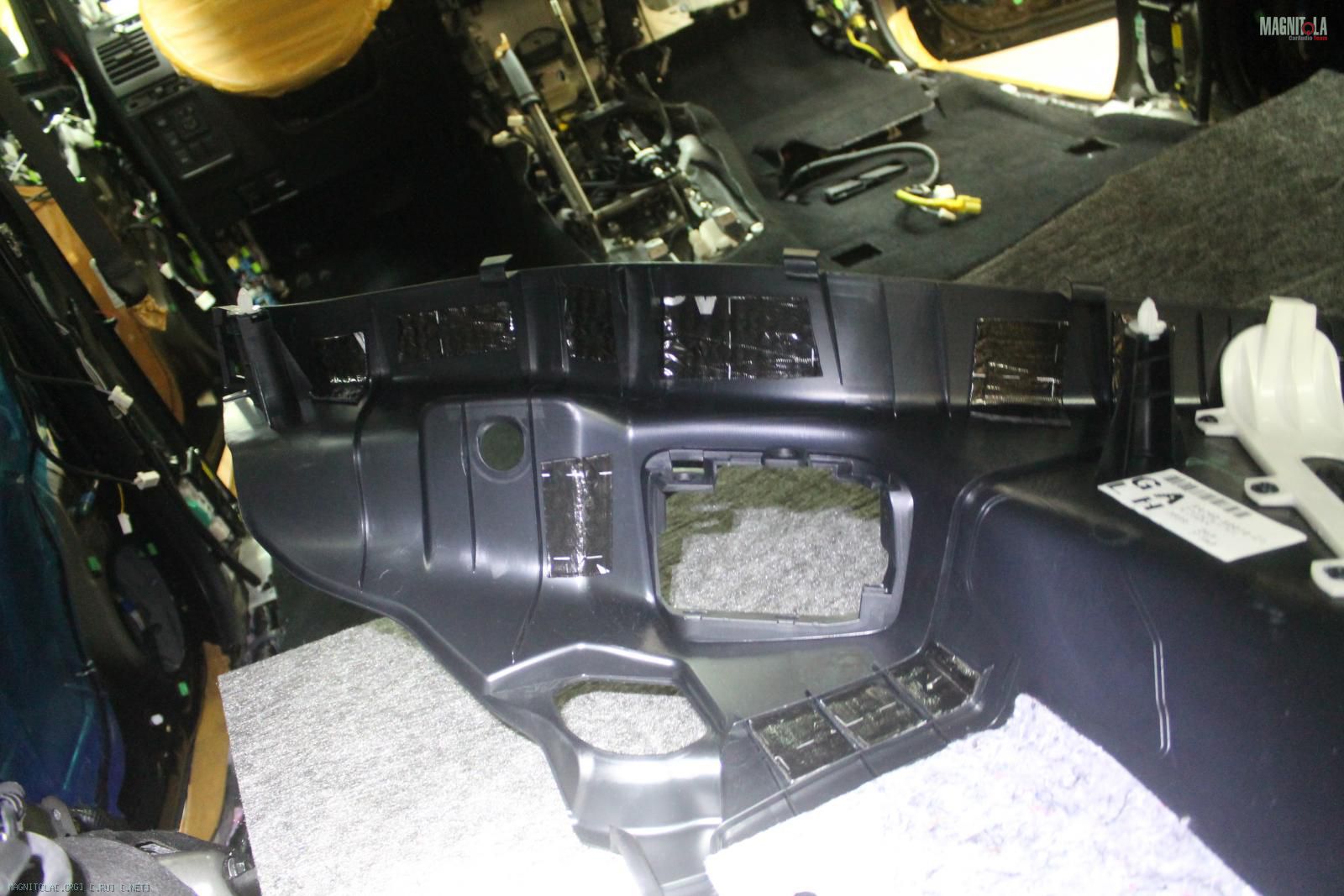

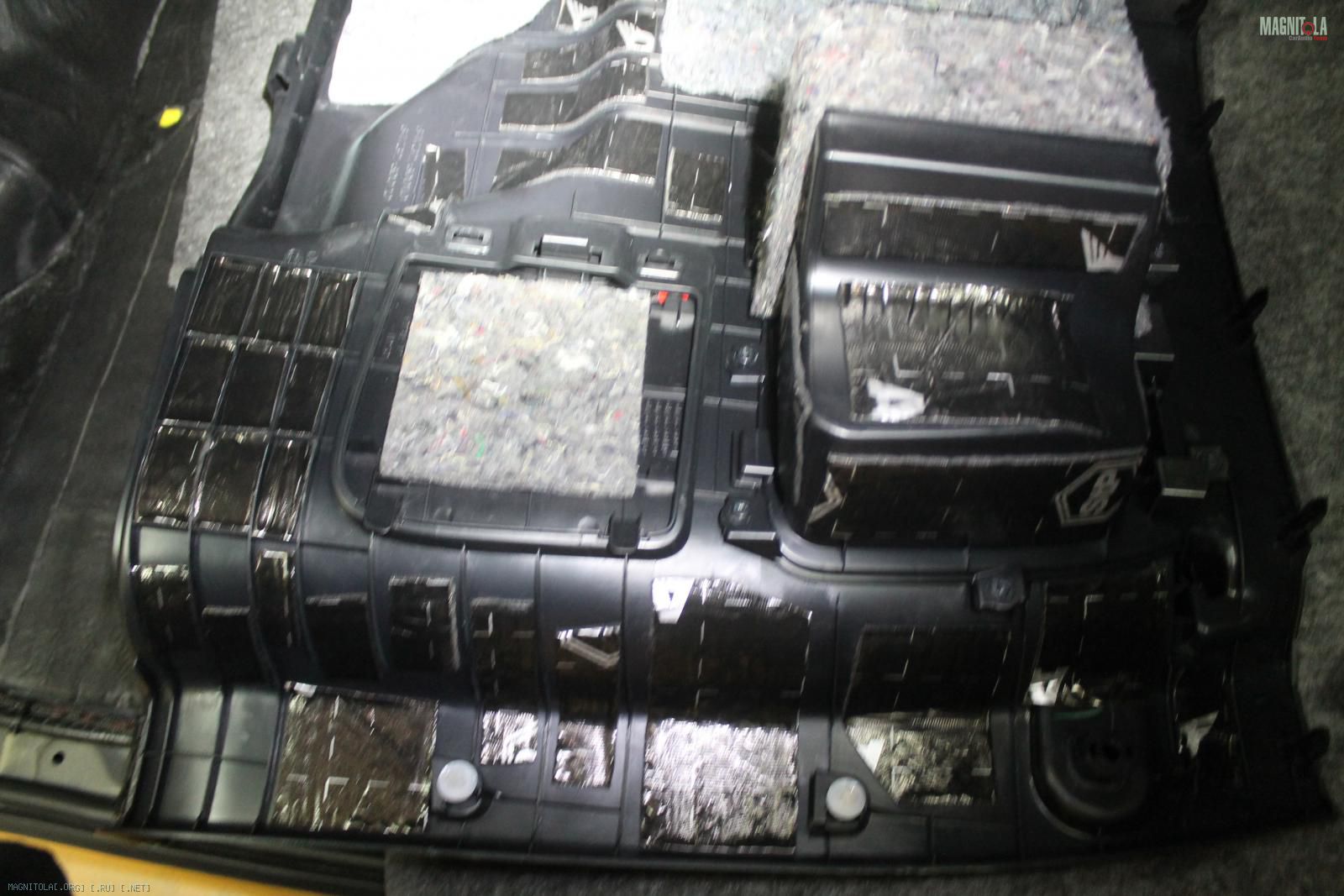

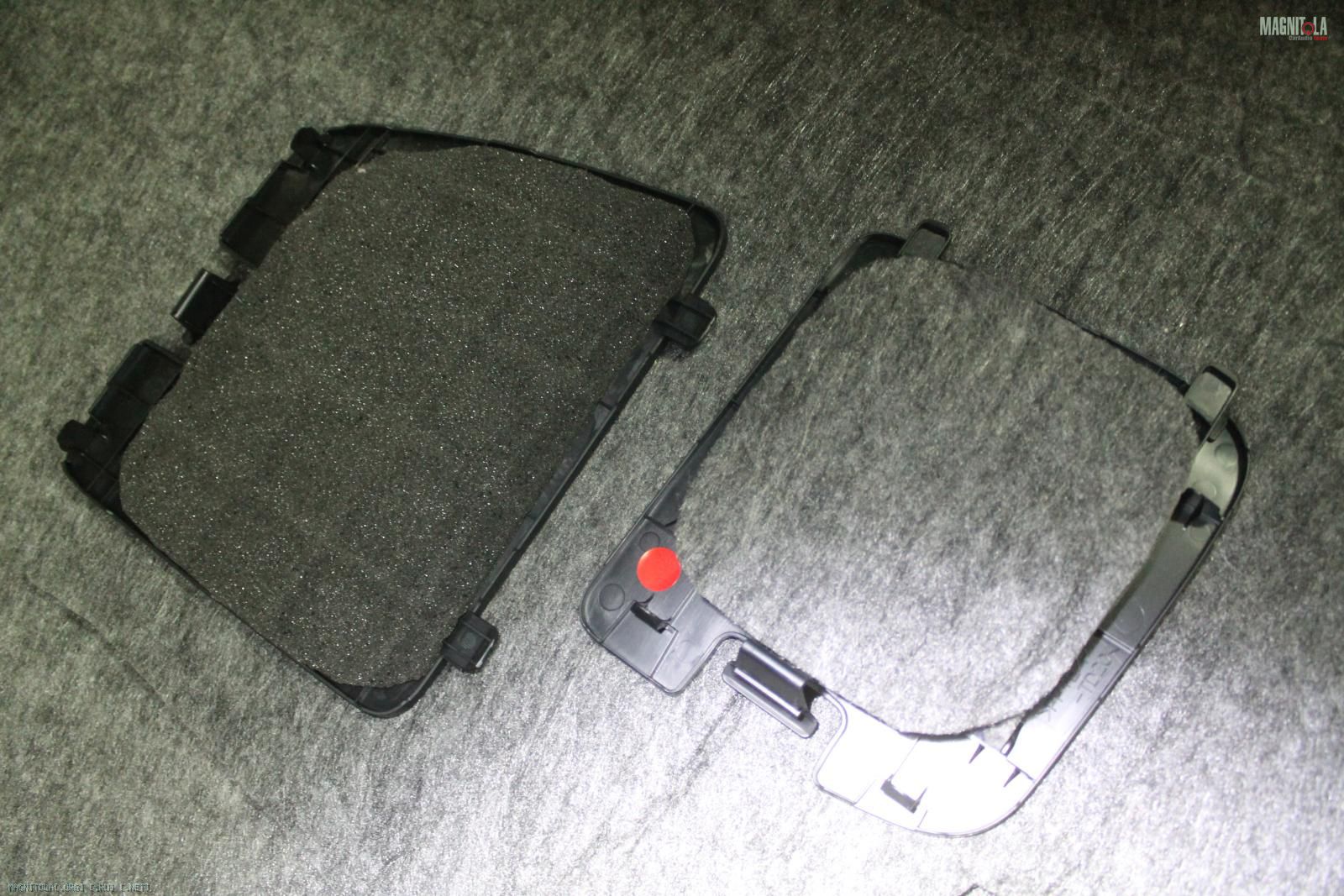

Пластик левого крыла... наносим вибру, войлок уплотнительную ленту...
Собираем... все встает на место идеально.
Вложение 1134614Вложение 1134616Вложение 1134618Вложение 1134620Вложение 1134622Вложение 1134624Вложение 1134626Вложение 1134628

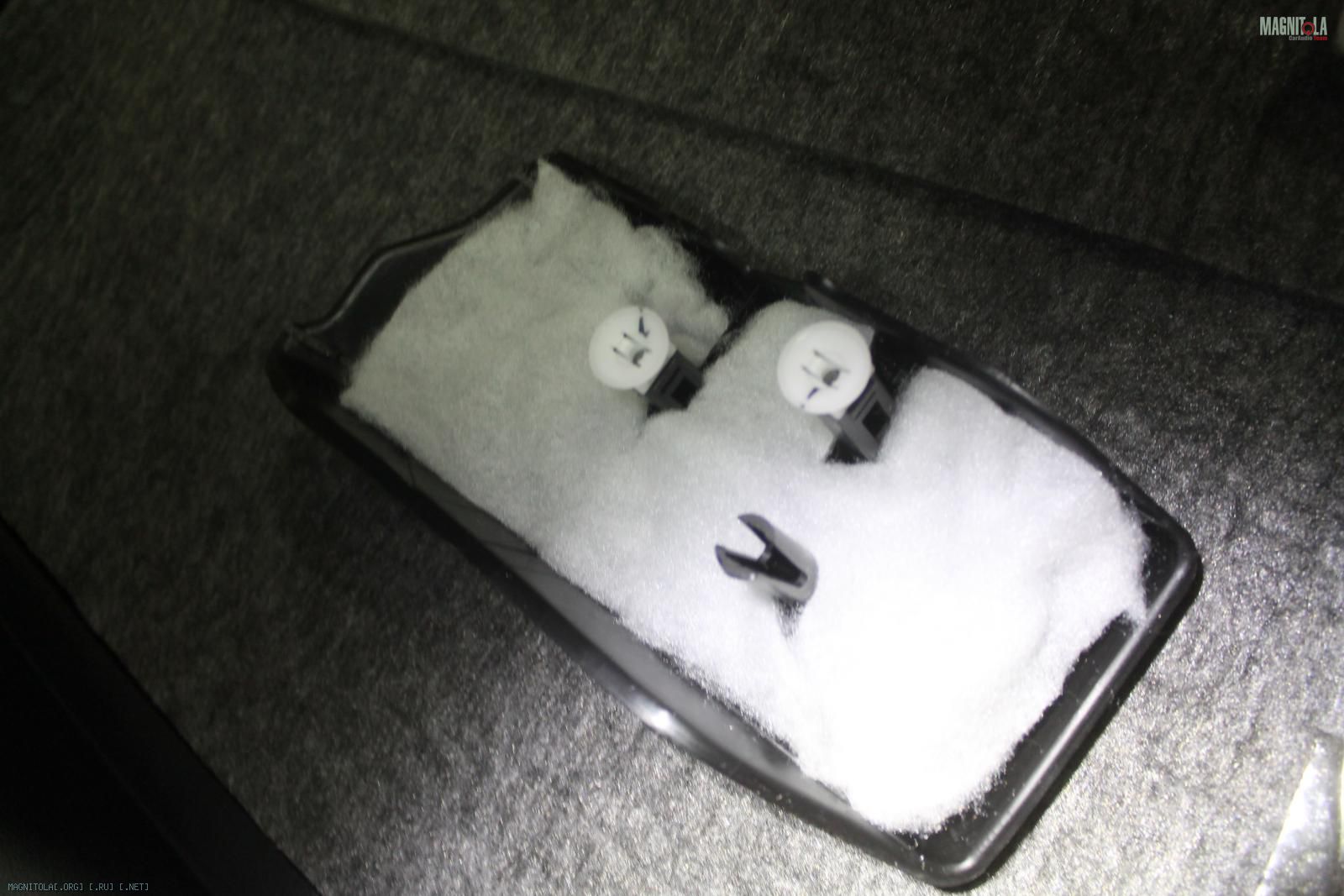

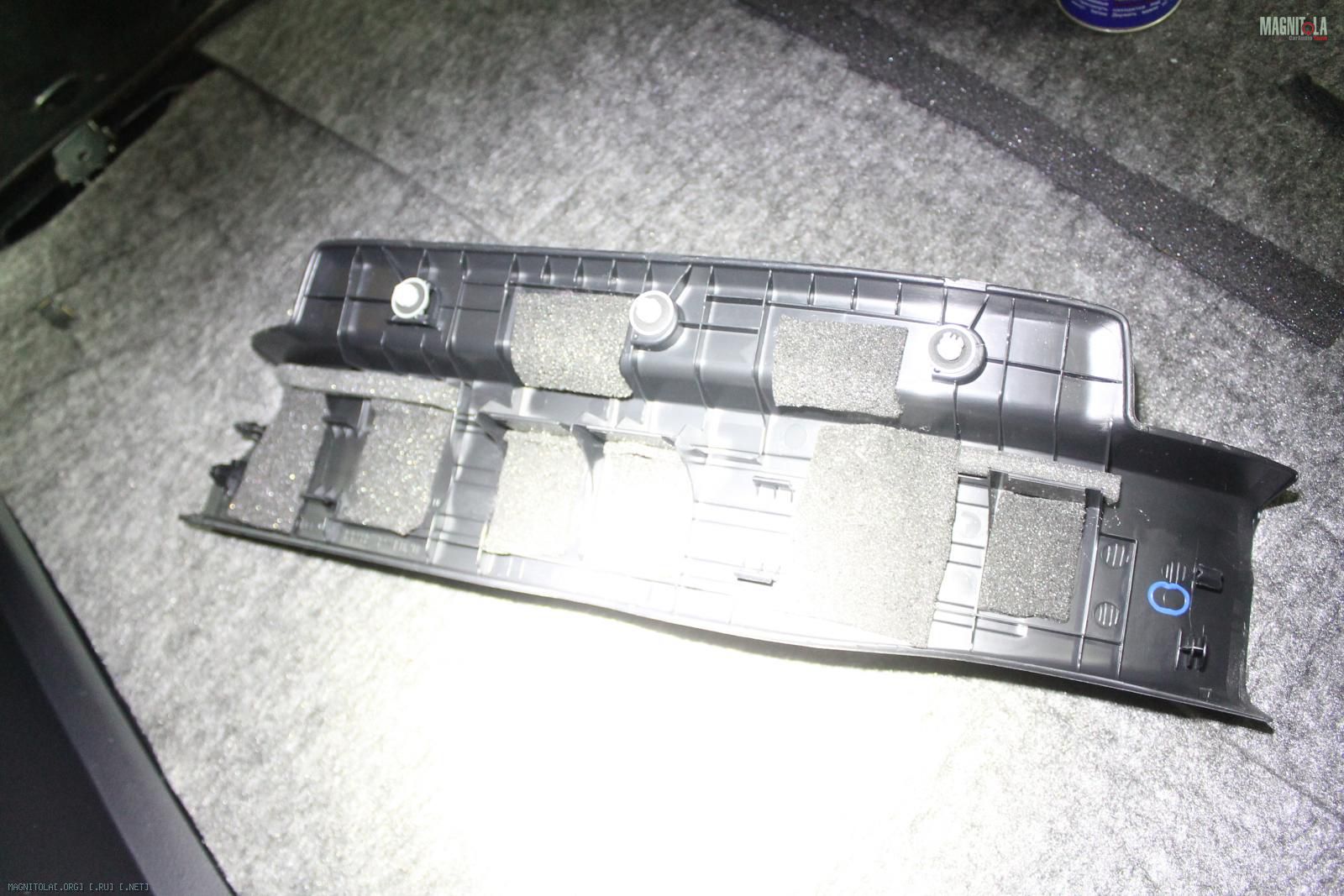

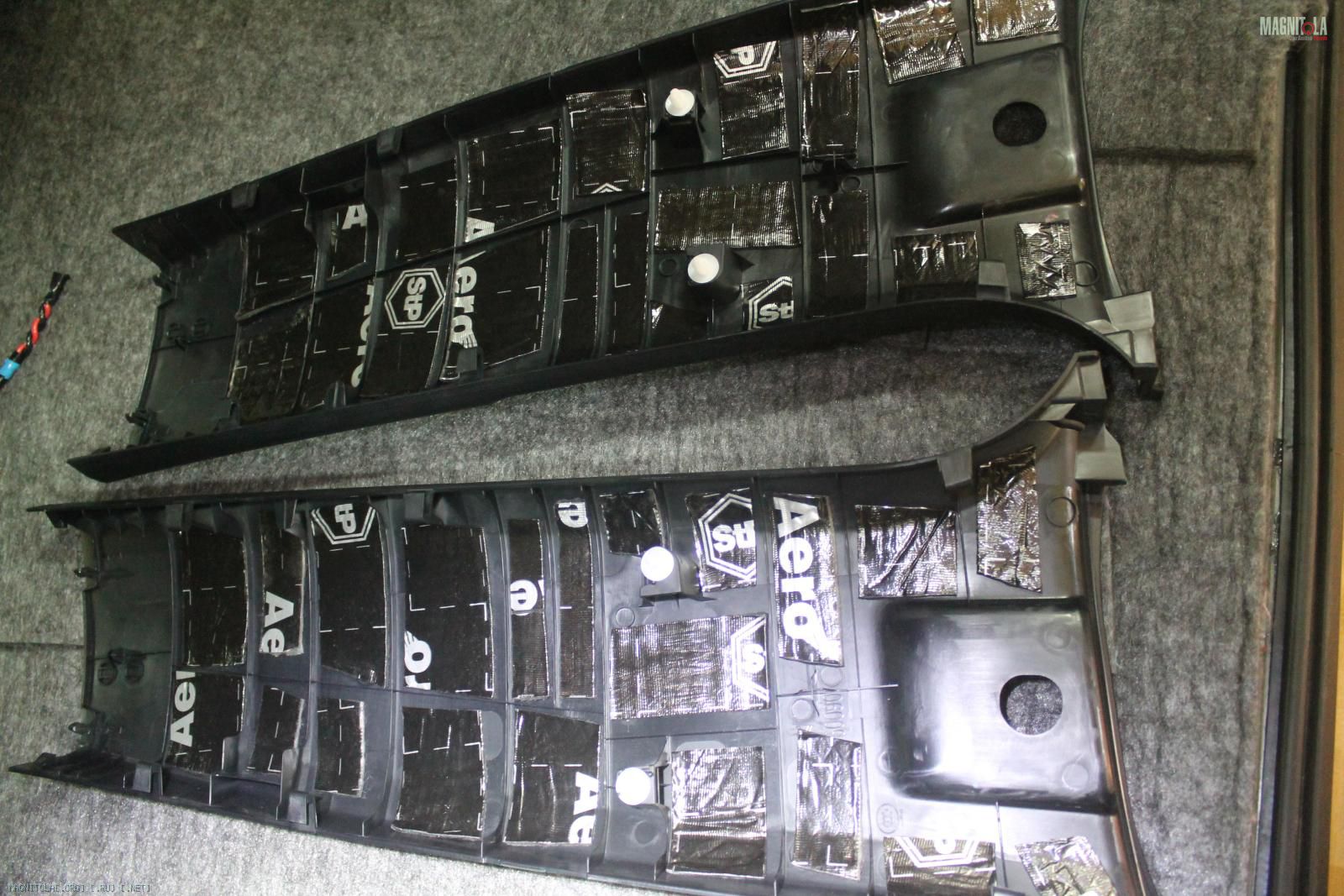

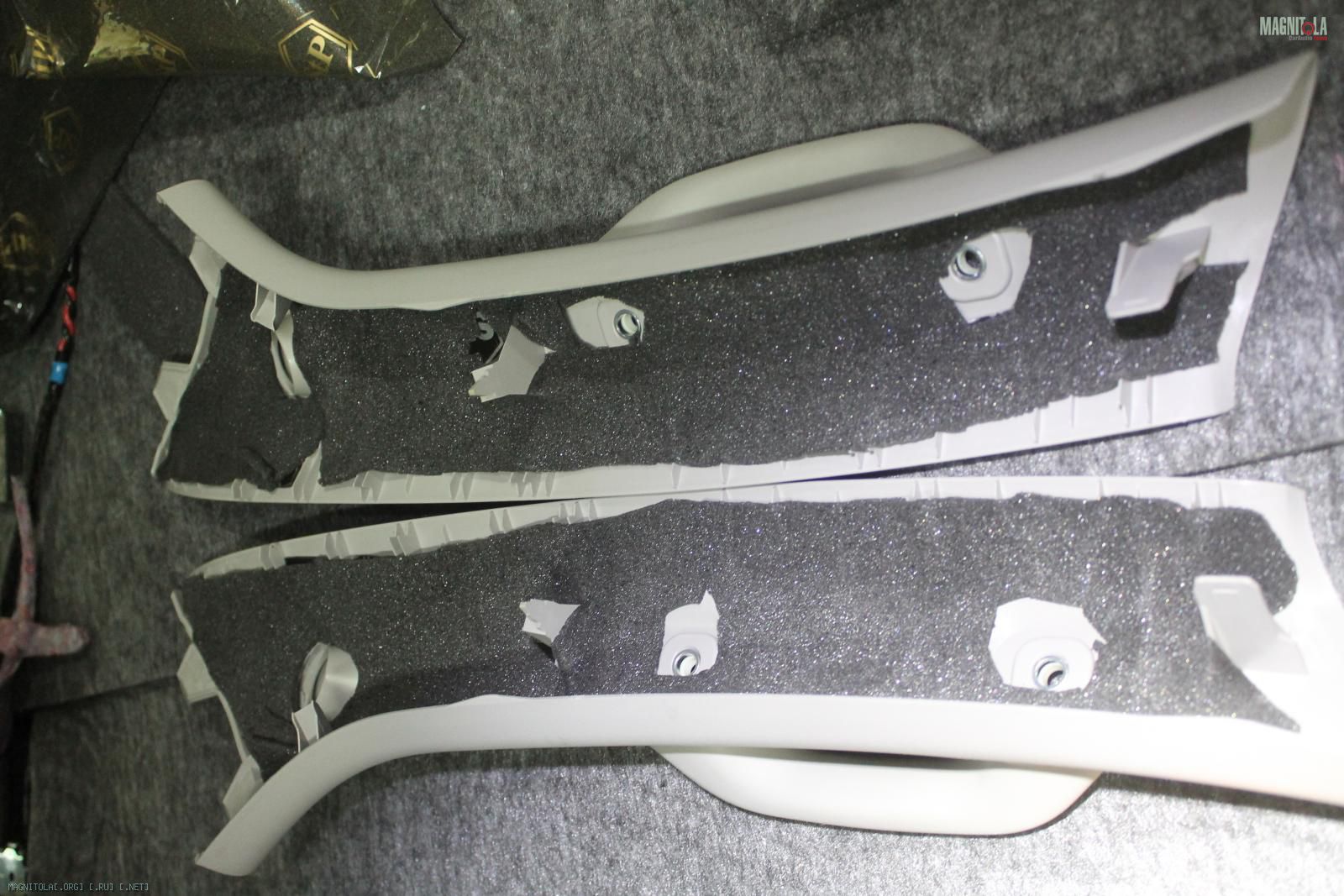

Проклеиваем центральные стойки, пороги, передние стойки
Вложение 1134630Вложение 1134632Вложение 1134634
Вложение 1134636Вложение 1134638Вложение 1134640Вложение 1134642Вложение 1134644Вложение 1134646Вложение 1134648

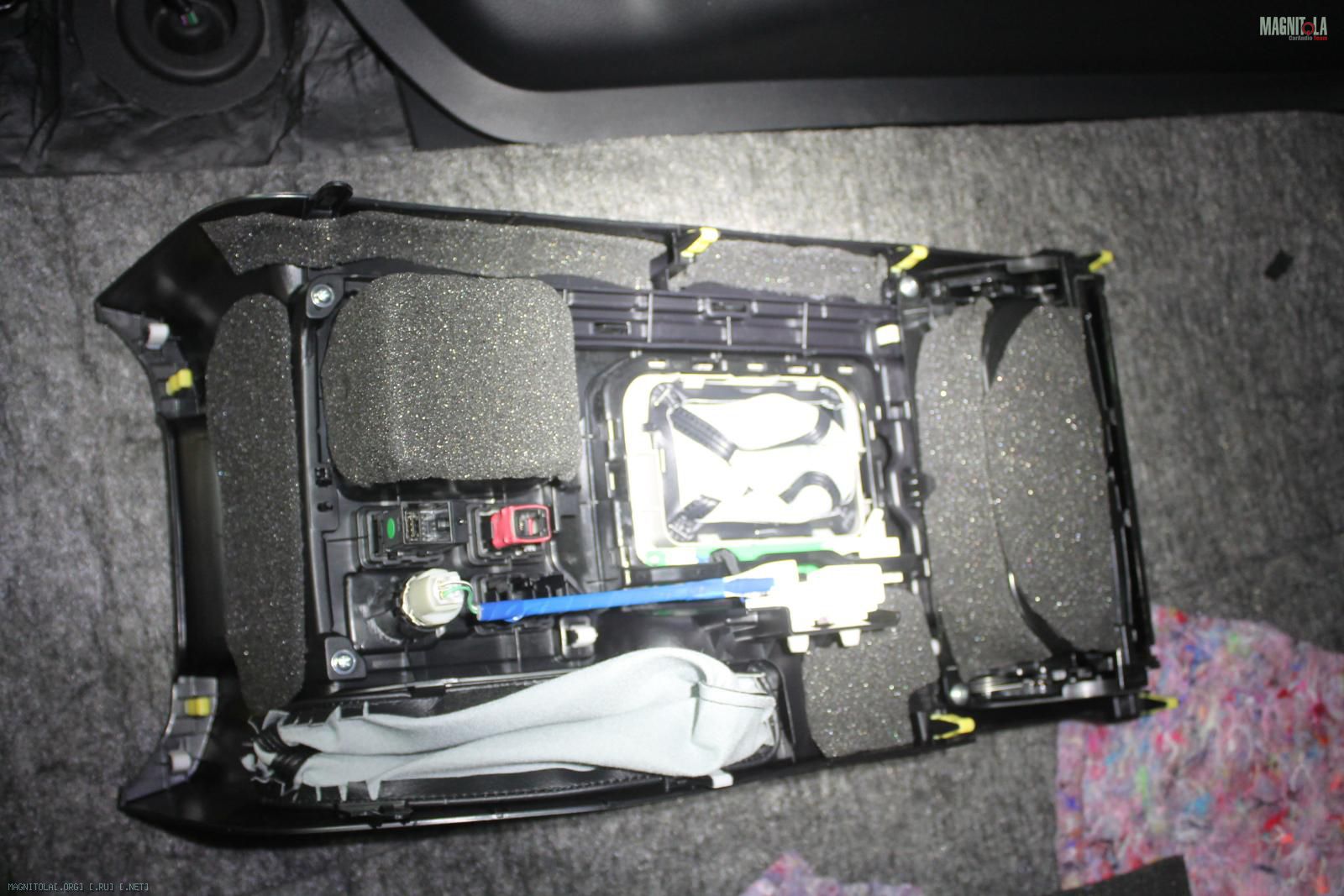

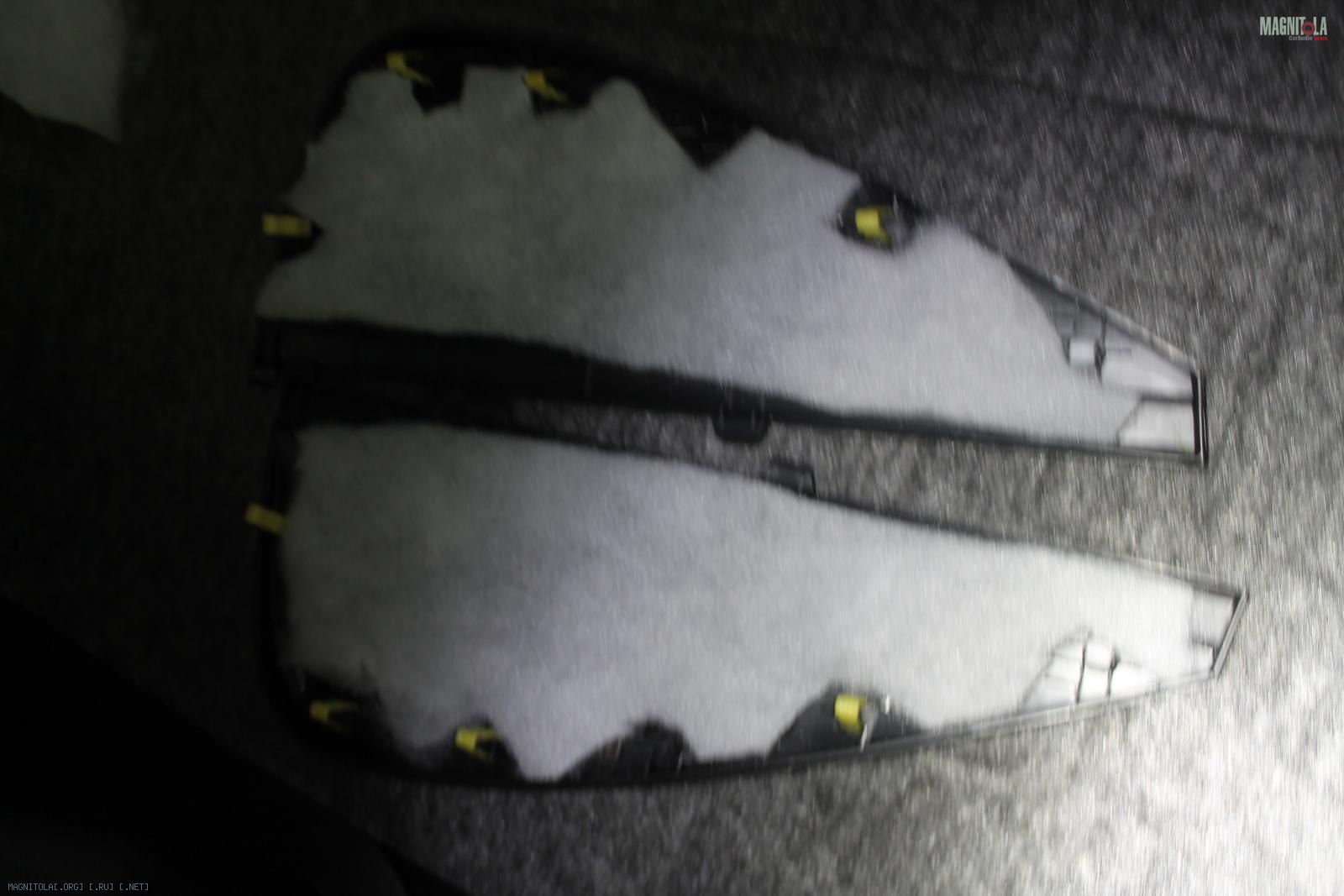

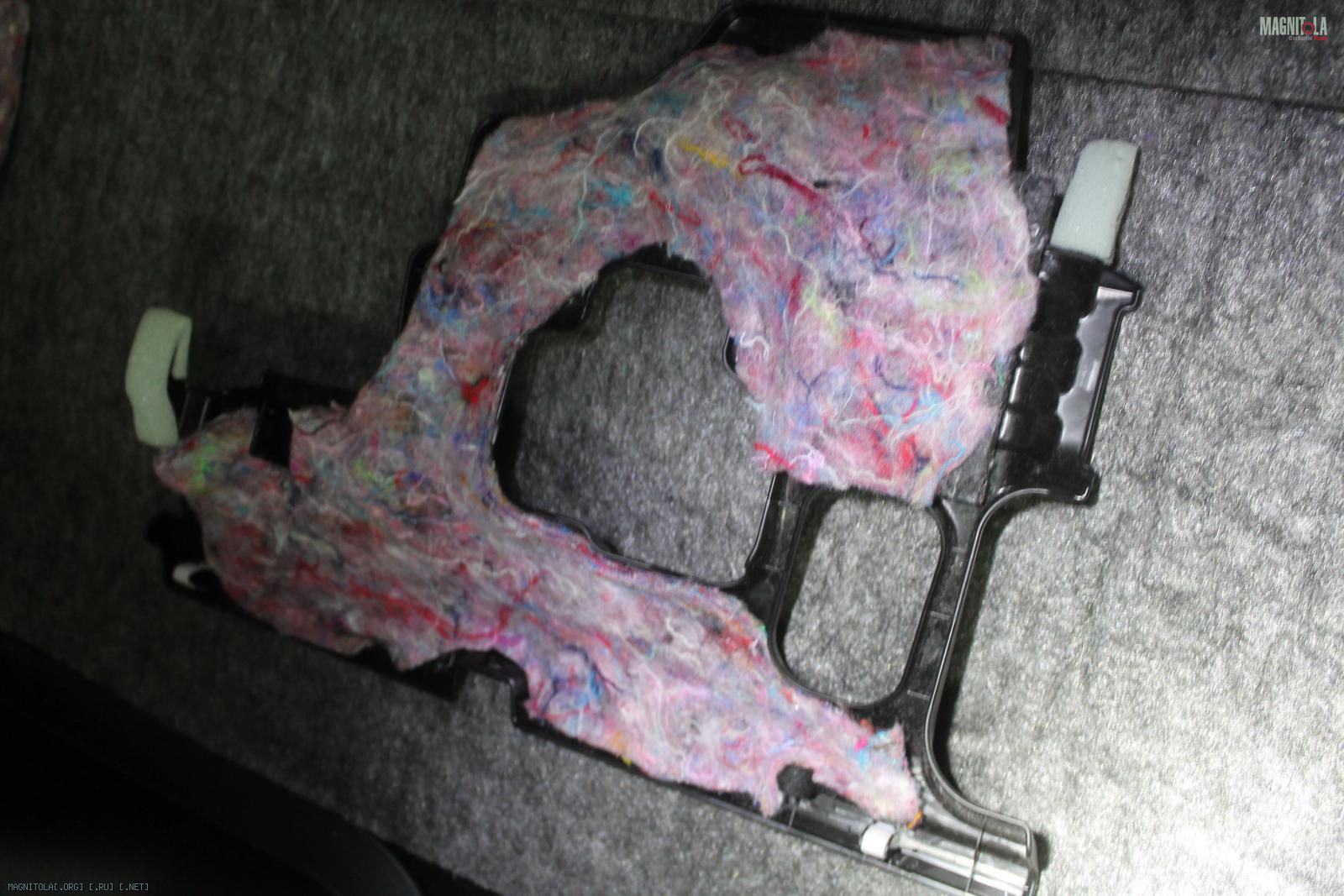

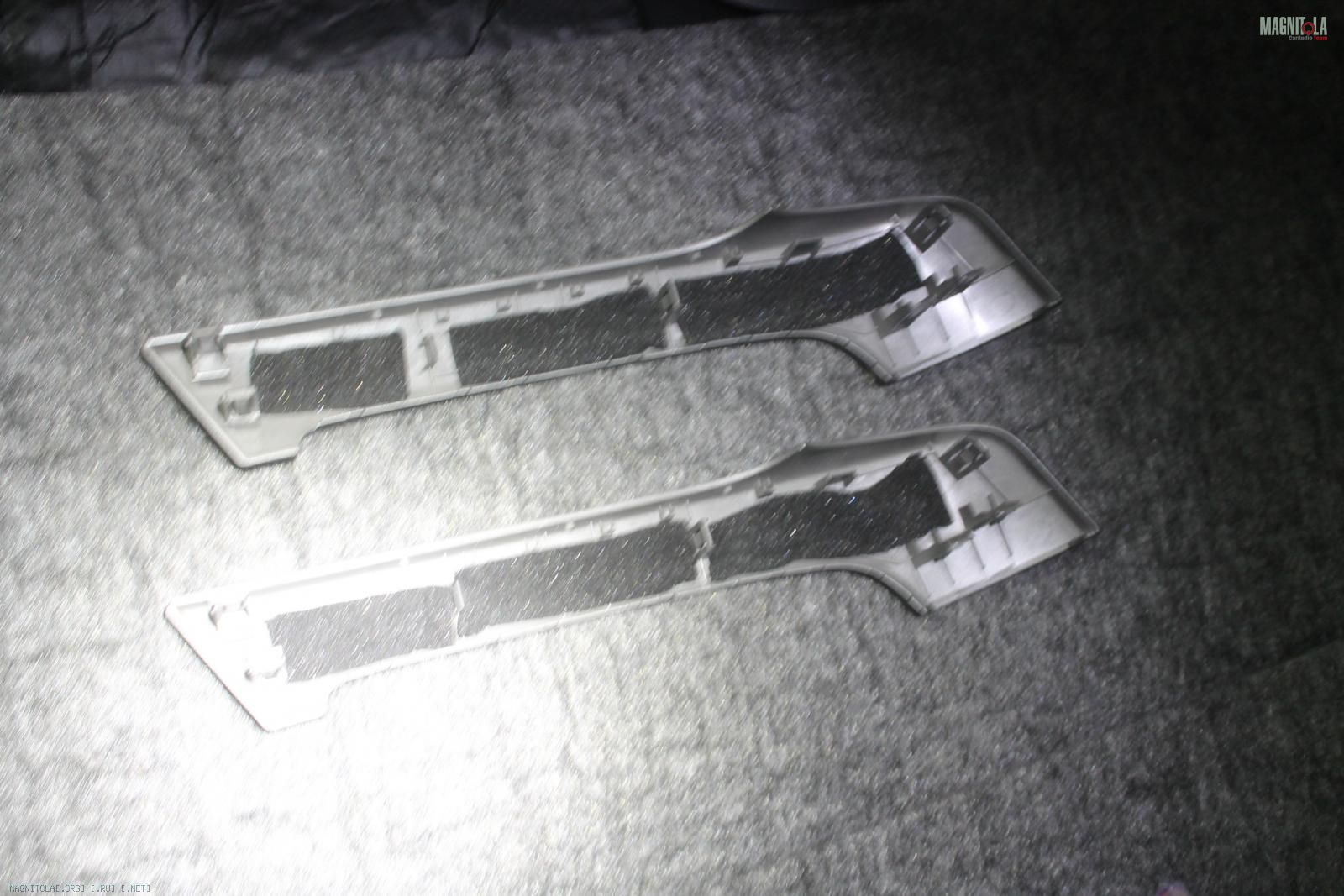

И все остальные детали...
Вложение 1134650Вложение 1134652Вложение 1134654Вложение 1134656Вложение 1134658Вложение 1134660Вложение 1134662Вложение 1134664Вложение 1134666Вложение 1134668Вложение 1134670Вложение 1134672Вложение 1134674Вложение 1134676Вложение 1134678Вложение 1134680

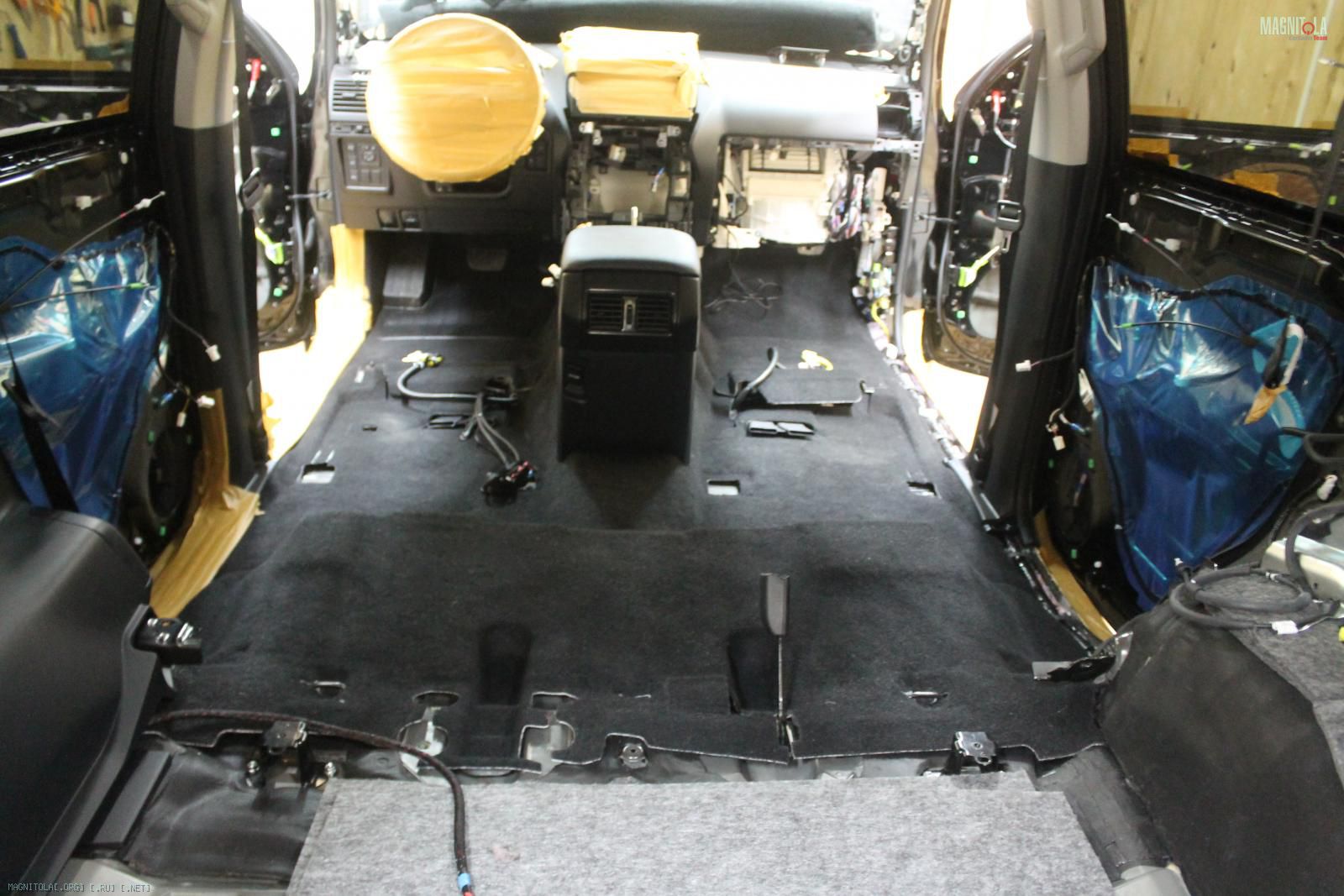

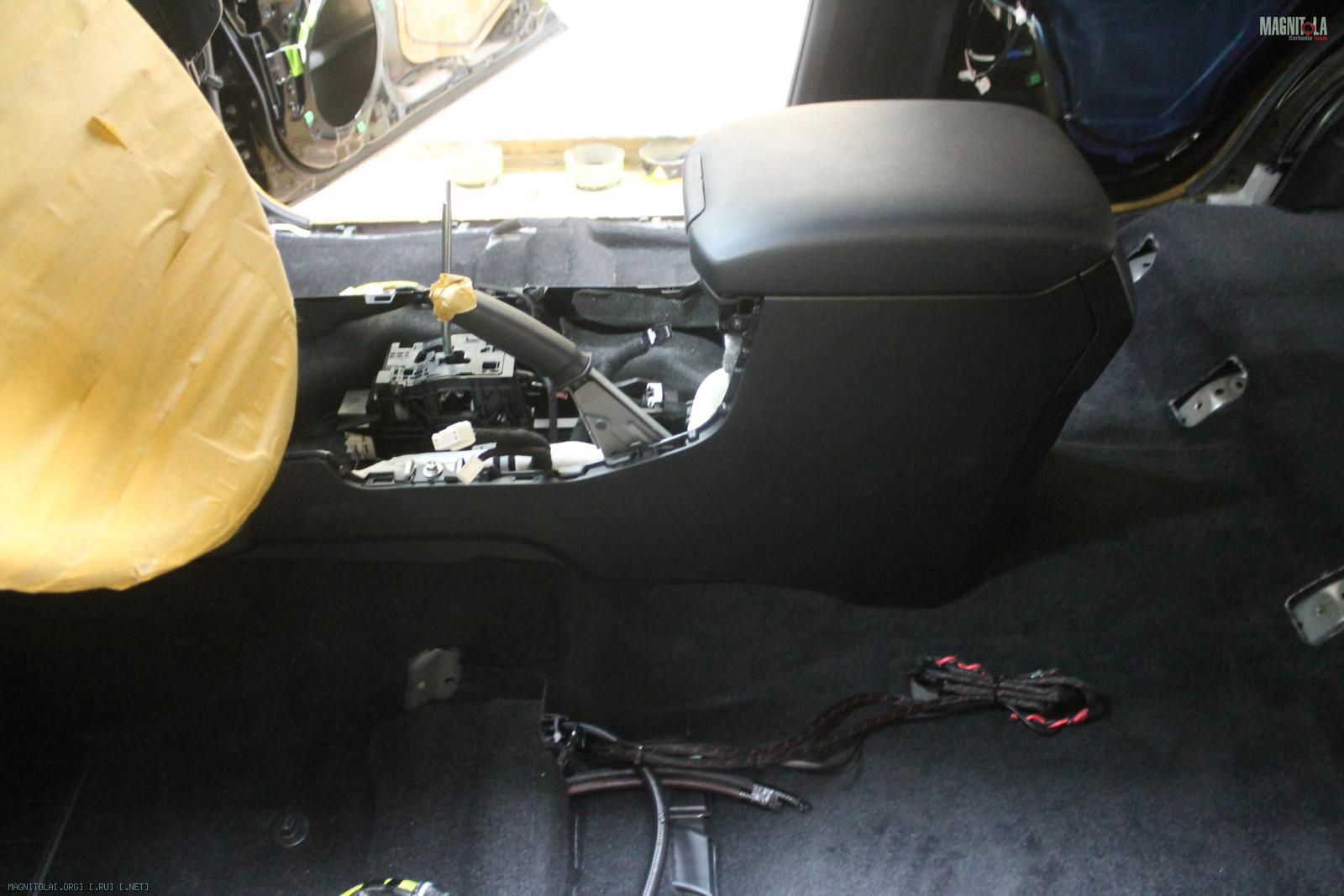

Укладываем ковер, ставим часть порогов, центральный тоннель ...
Вложение 1134682Вложение 1134684Вложение 1134686Вложение 1134688

Land Cruiser Prado 150

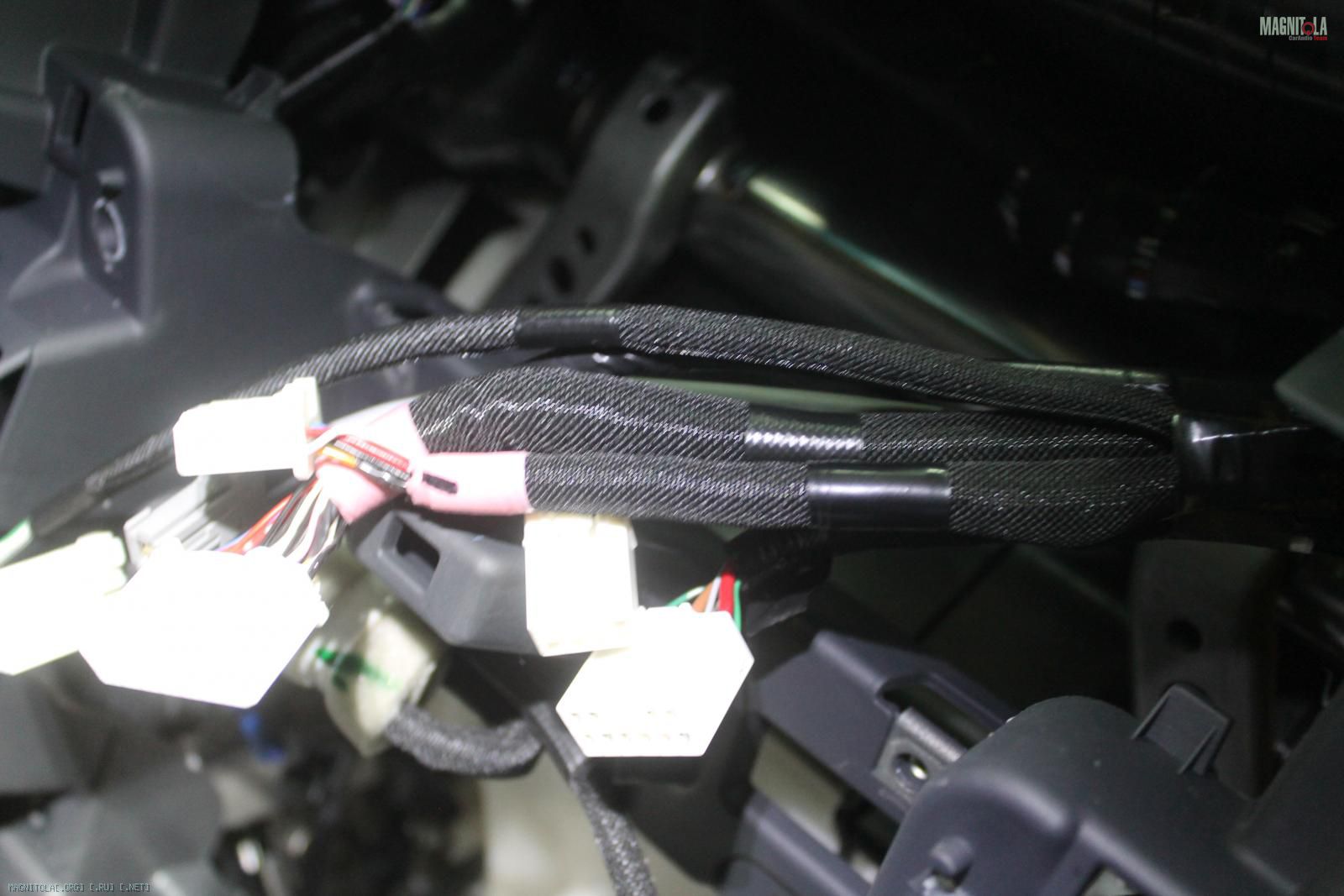

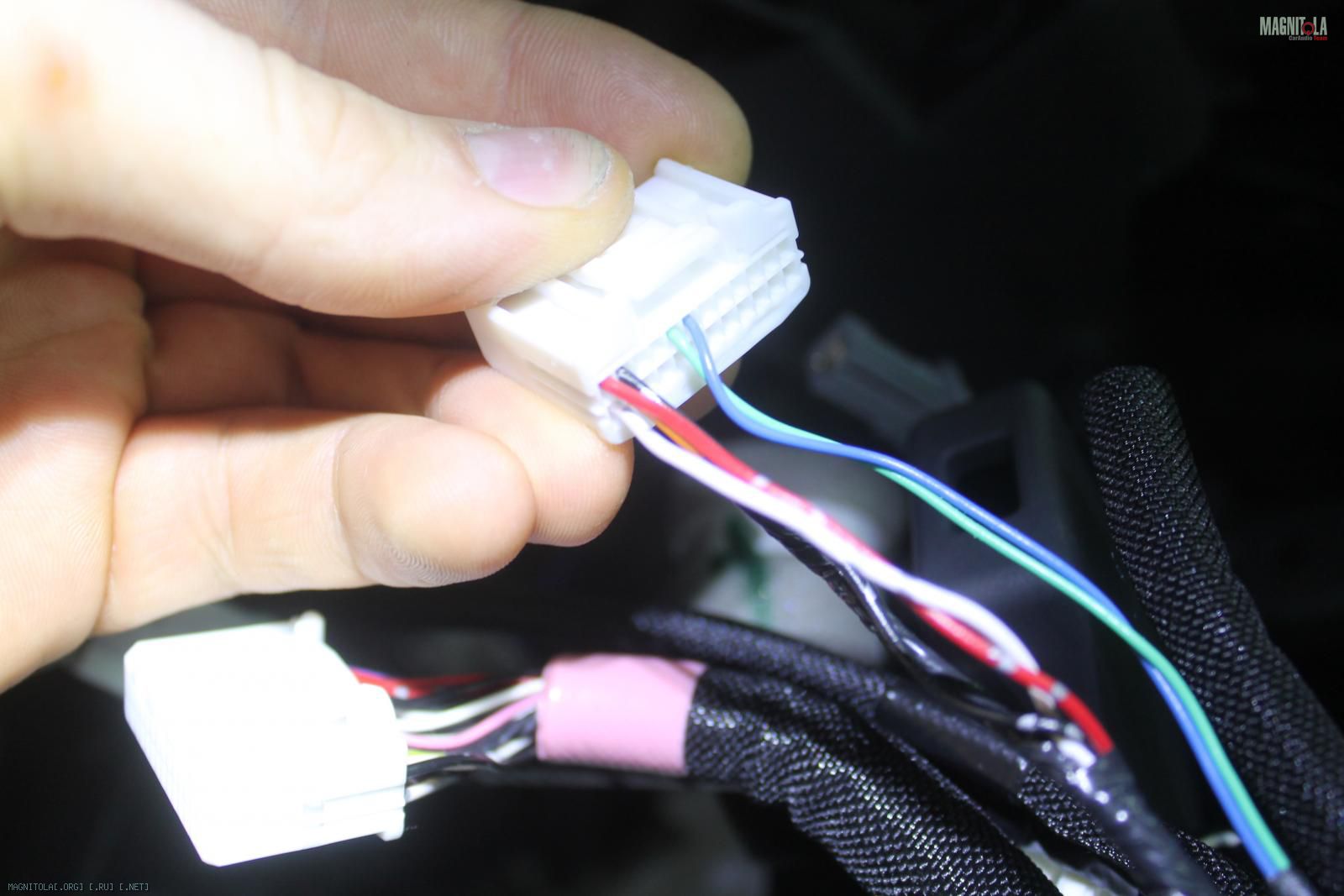

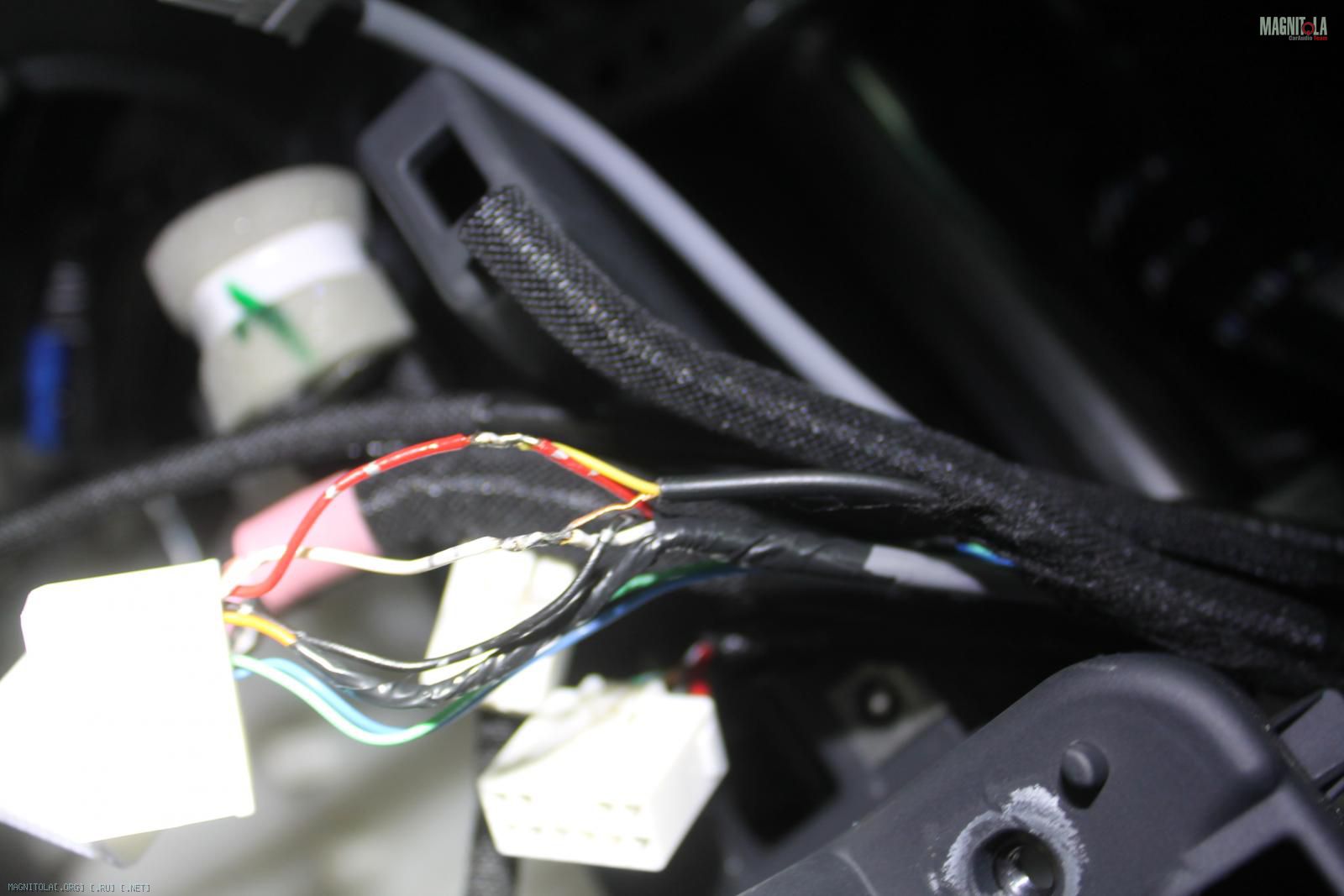

Подключение камеры заднего вида... Позже нашел проводку в заднем правом крыле...
Вложение 1134934Вложение 1134936Вложение 1134938Вложение 1134940Вложение 1134942Вложение 1134944Вложение 1134946Вложение 1134948

Удивился тому, что еще есть оказывается центральный канал...

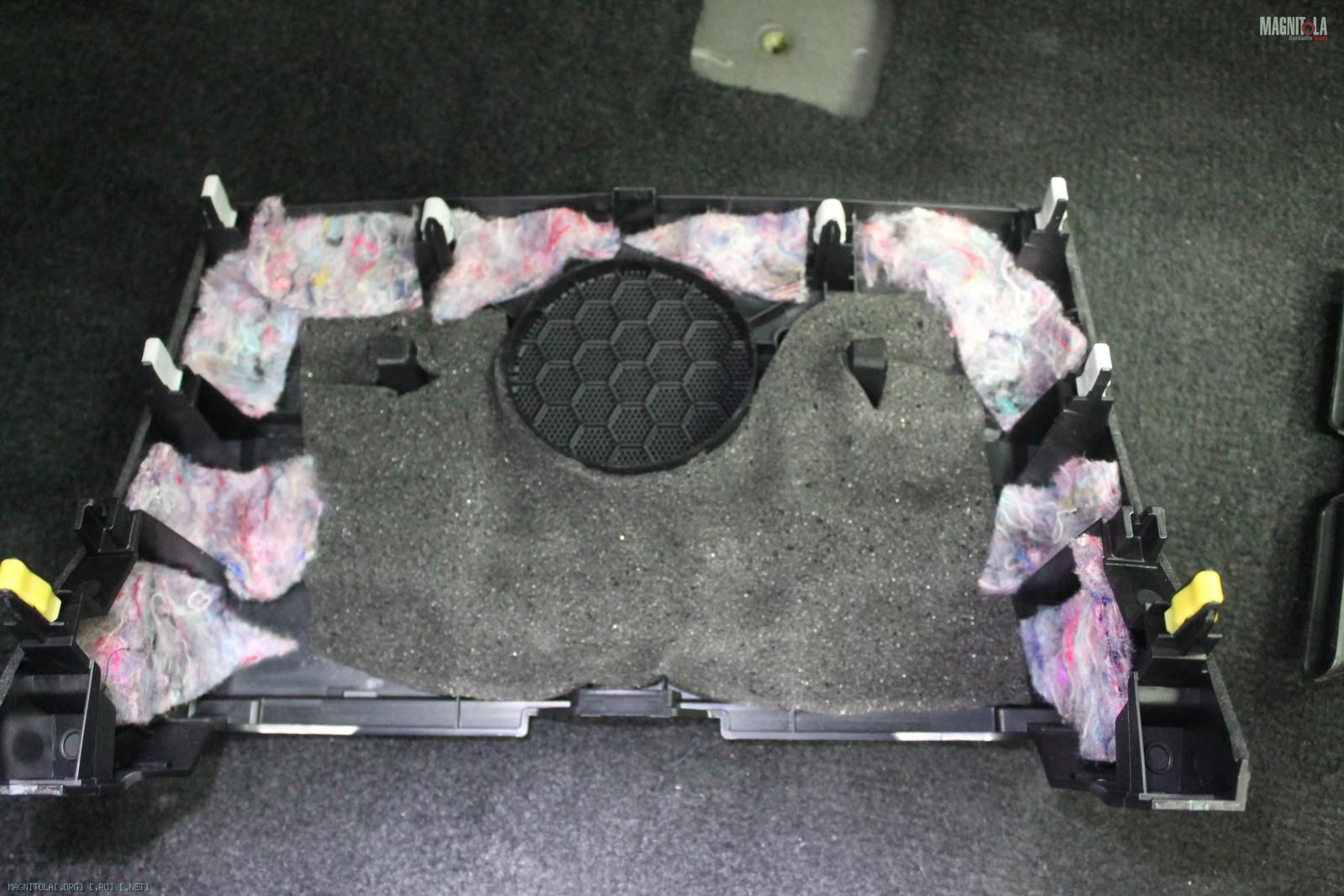

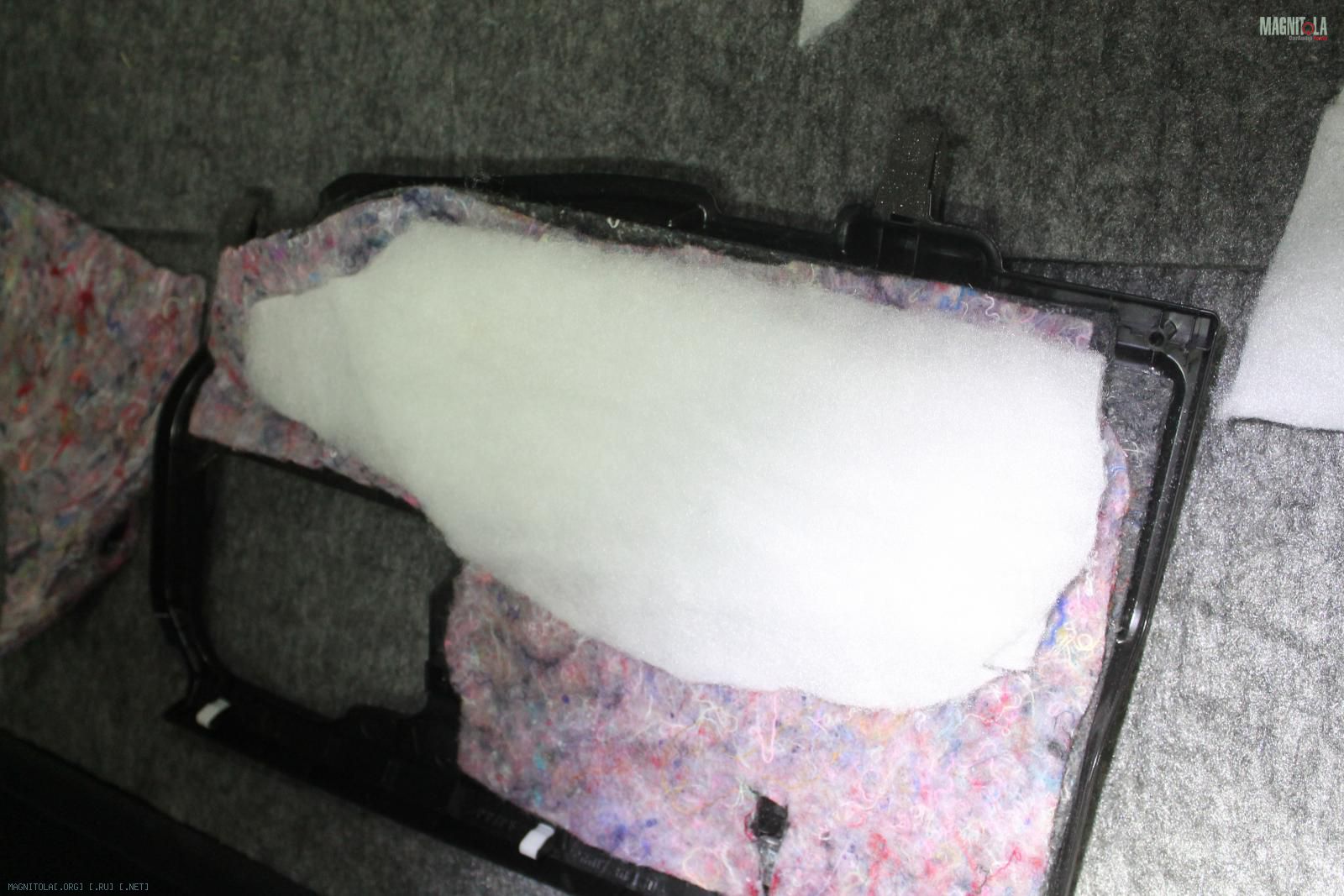

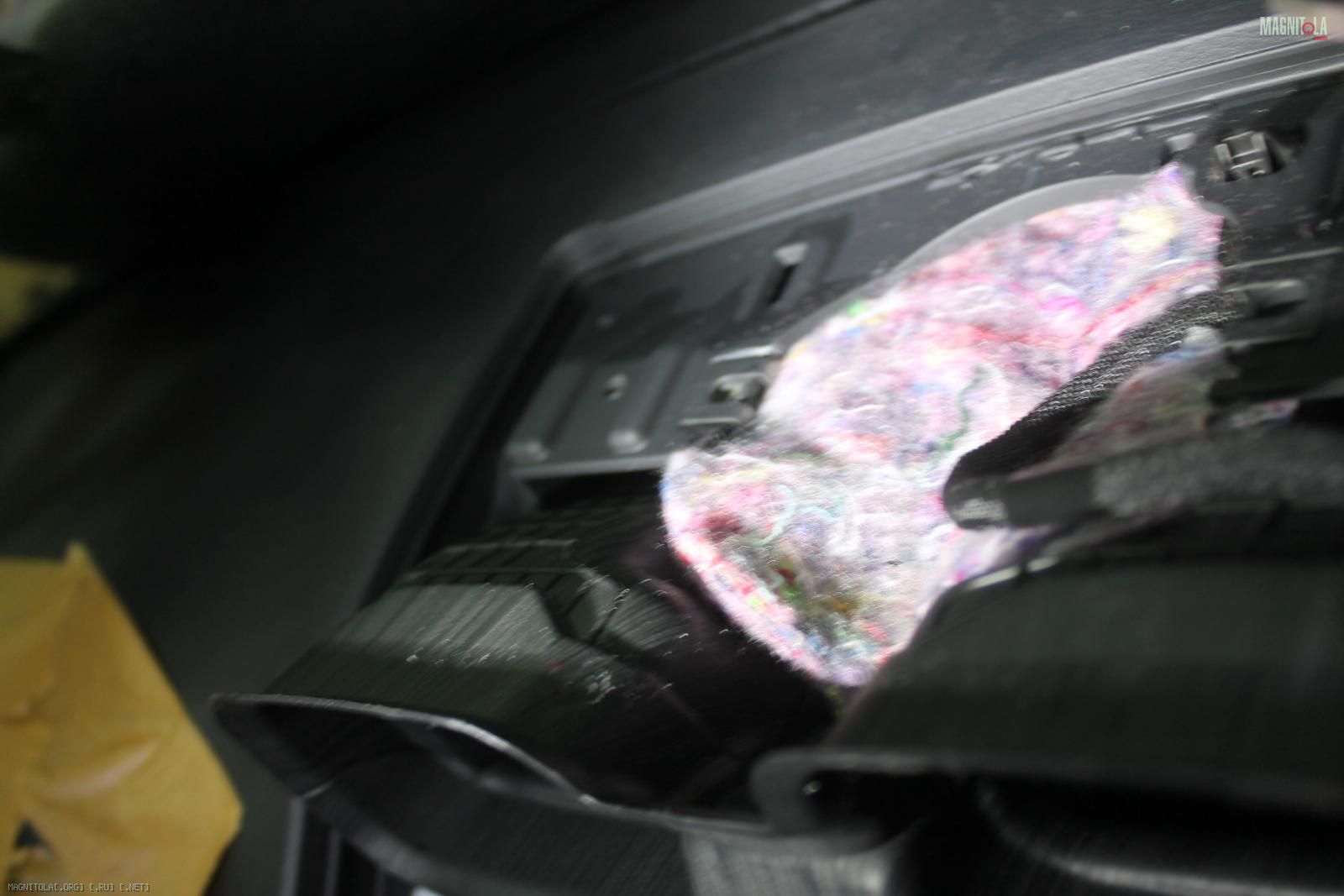

Многие делают небольшой объем за СЧ, но в данном случаи, не зная параметров Тиля-Смола, это занятие бесполезное, можно только получить горбы в зоне резонансной частоты динамика. Играет он во фриаире пусть и играет в нем... просто вокруг прокладываем звукопоглощающим материалом -синтепон/ватин....
Вложение 1134950Вложение 1134952Вложение 1134954Вложение 1134956

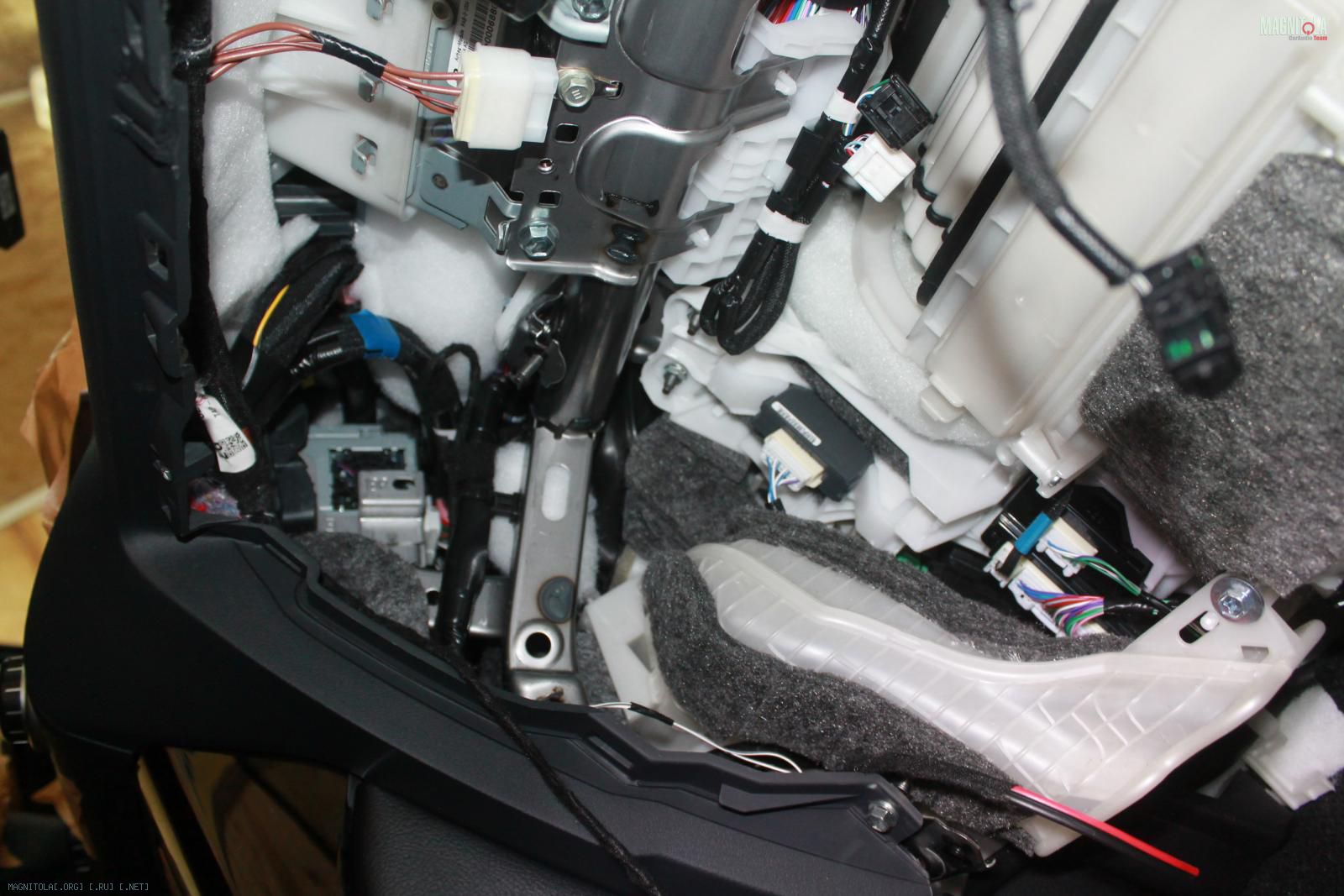

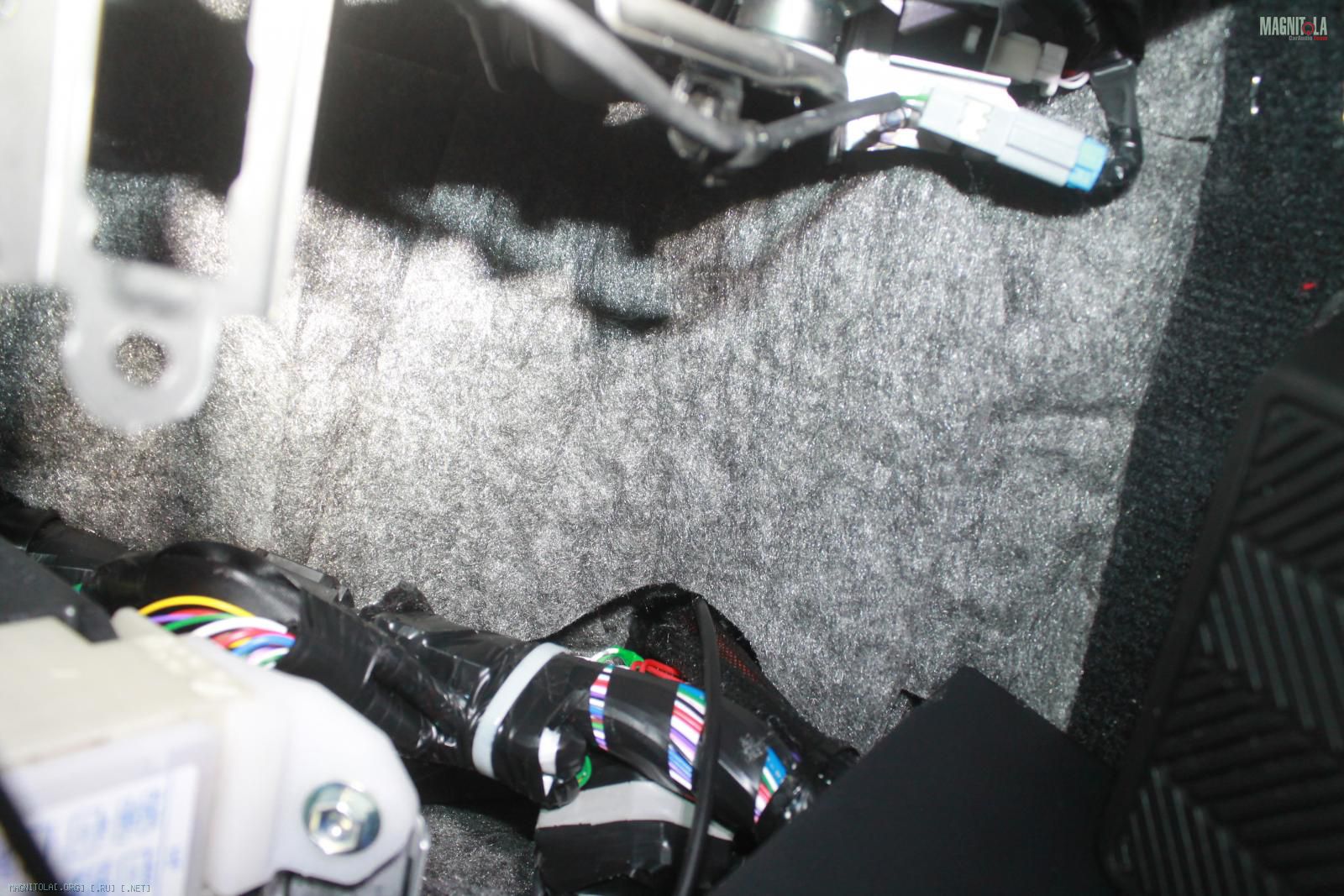

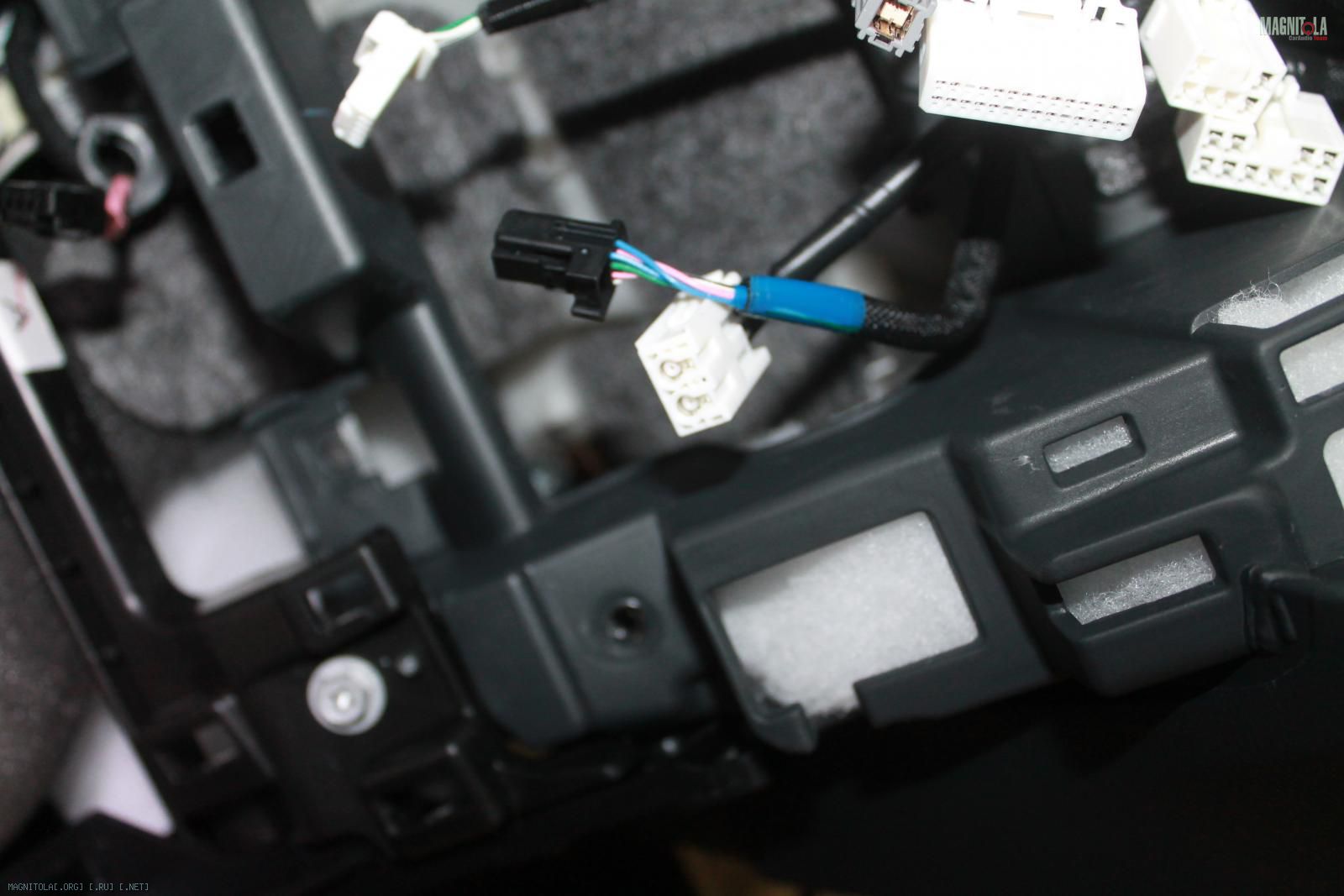

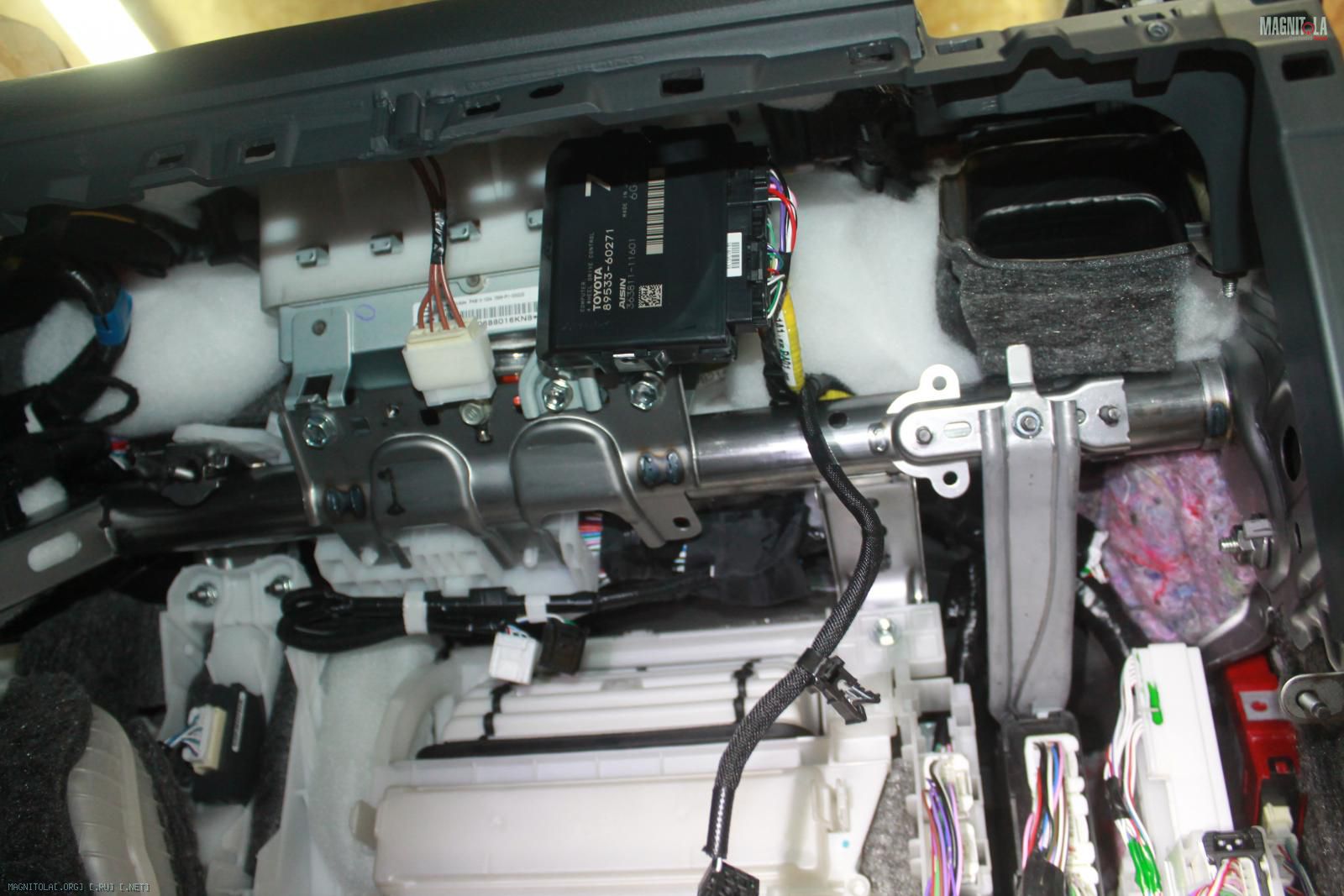

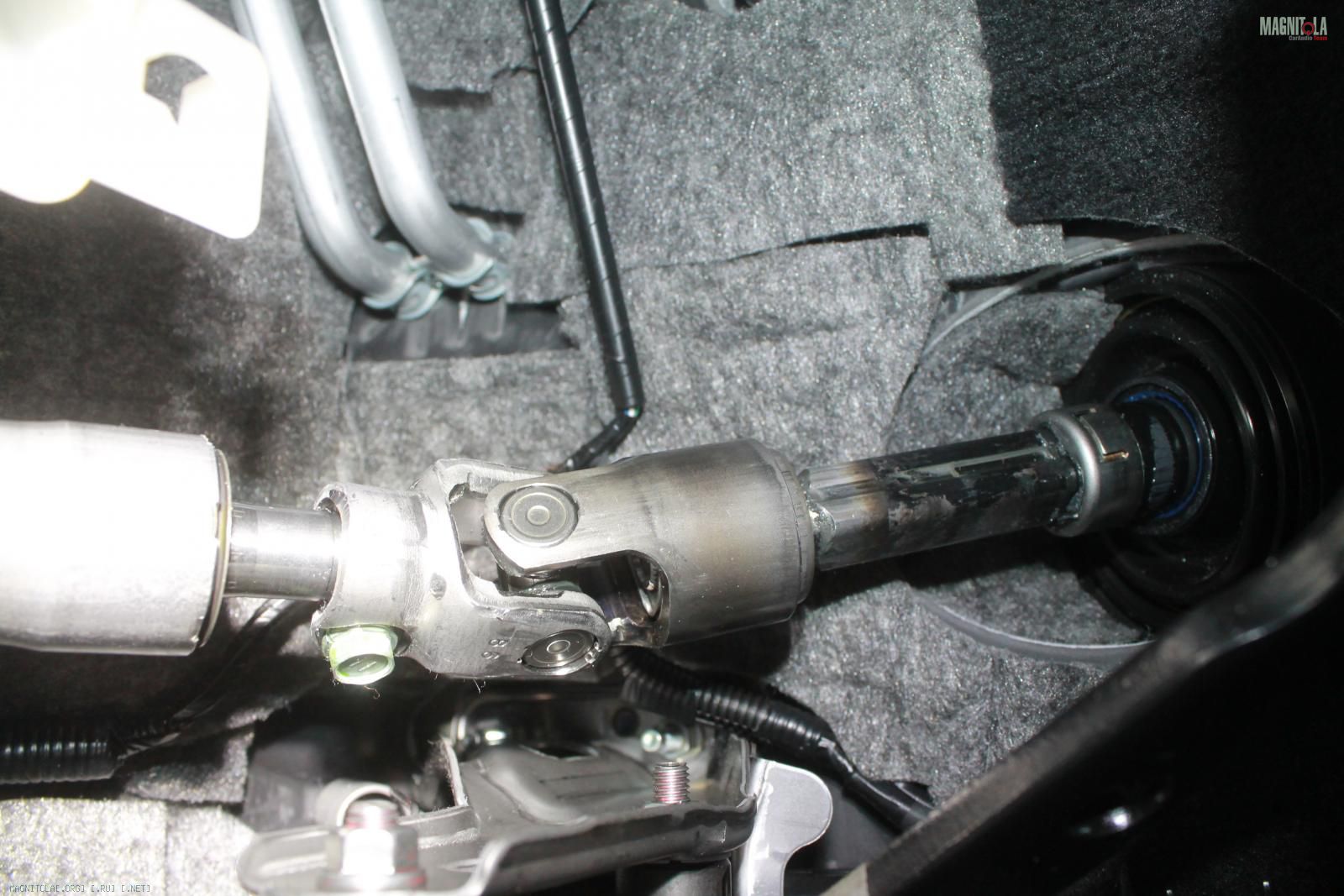

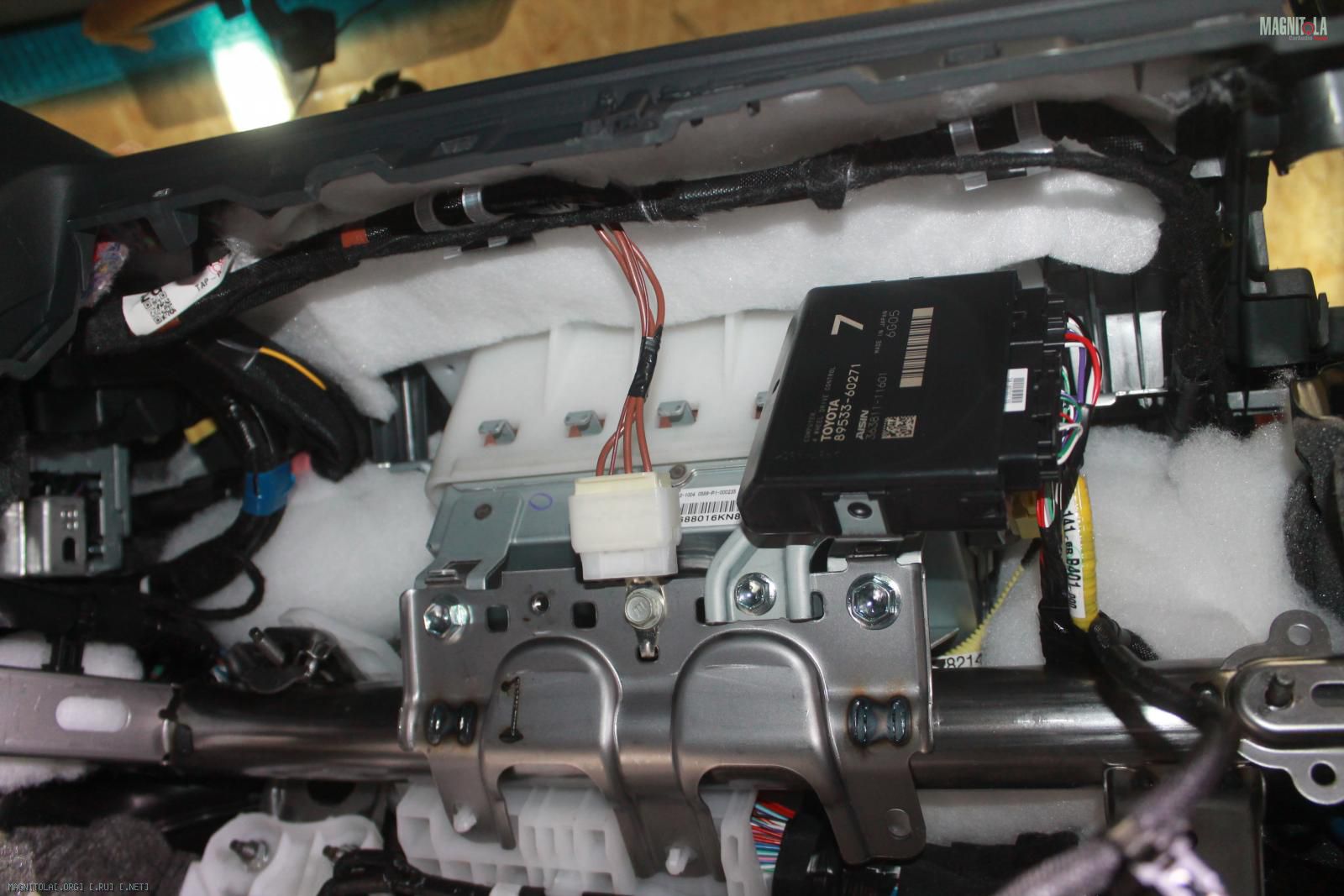

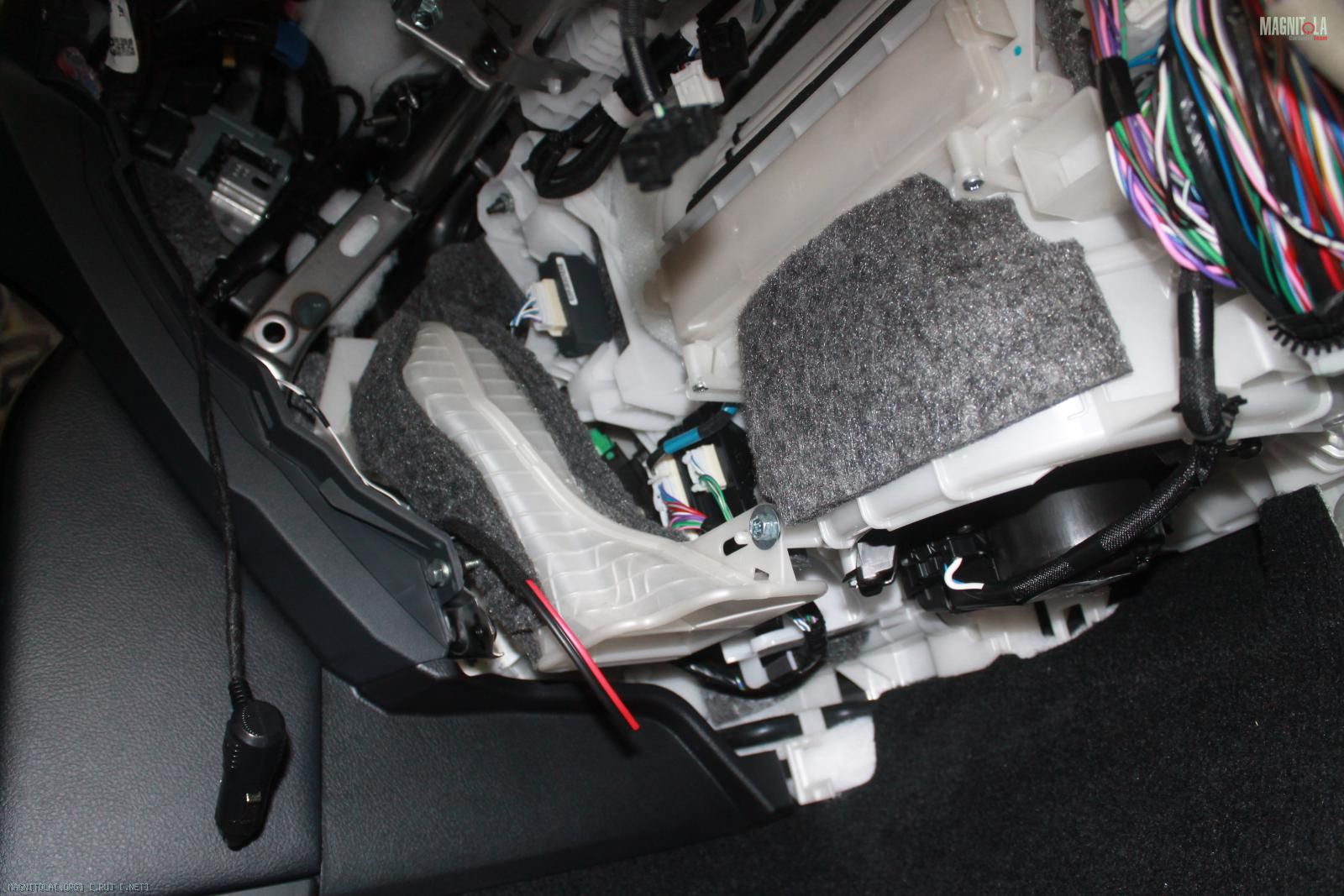

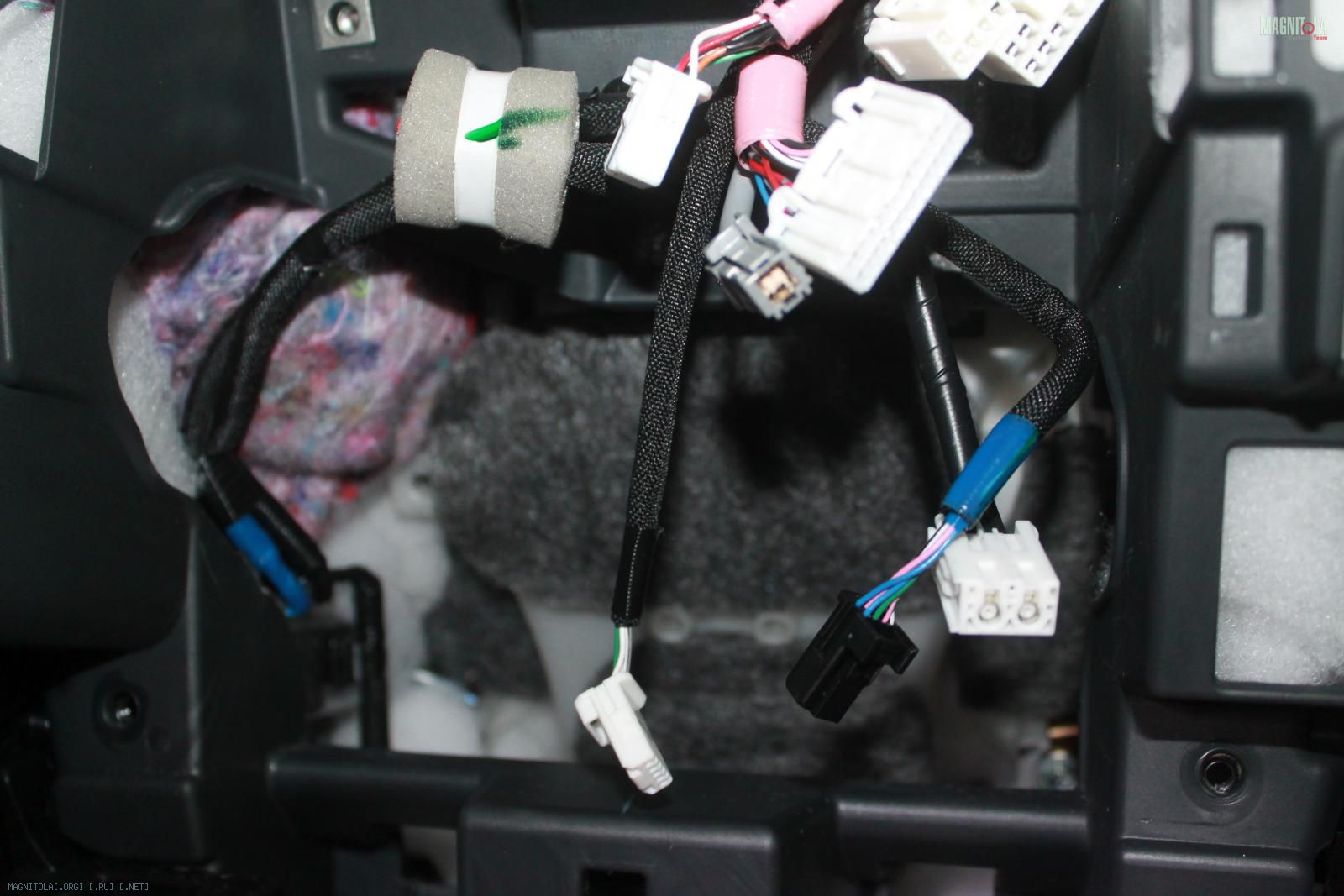

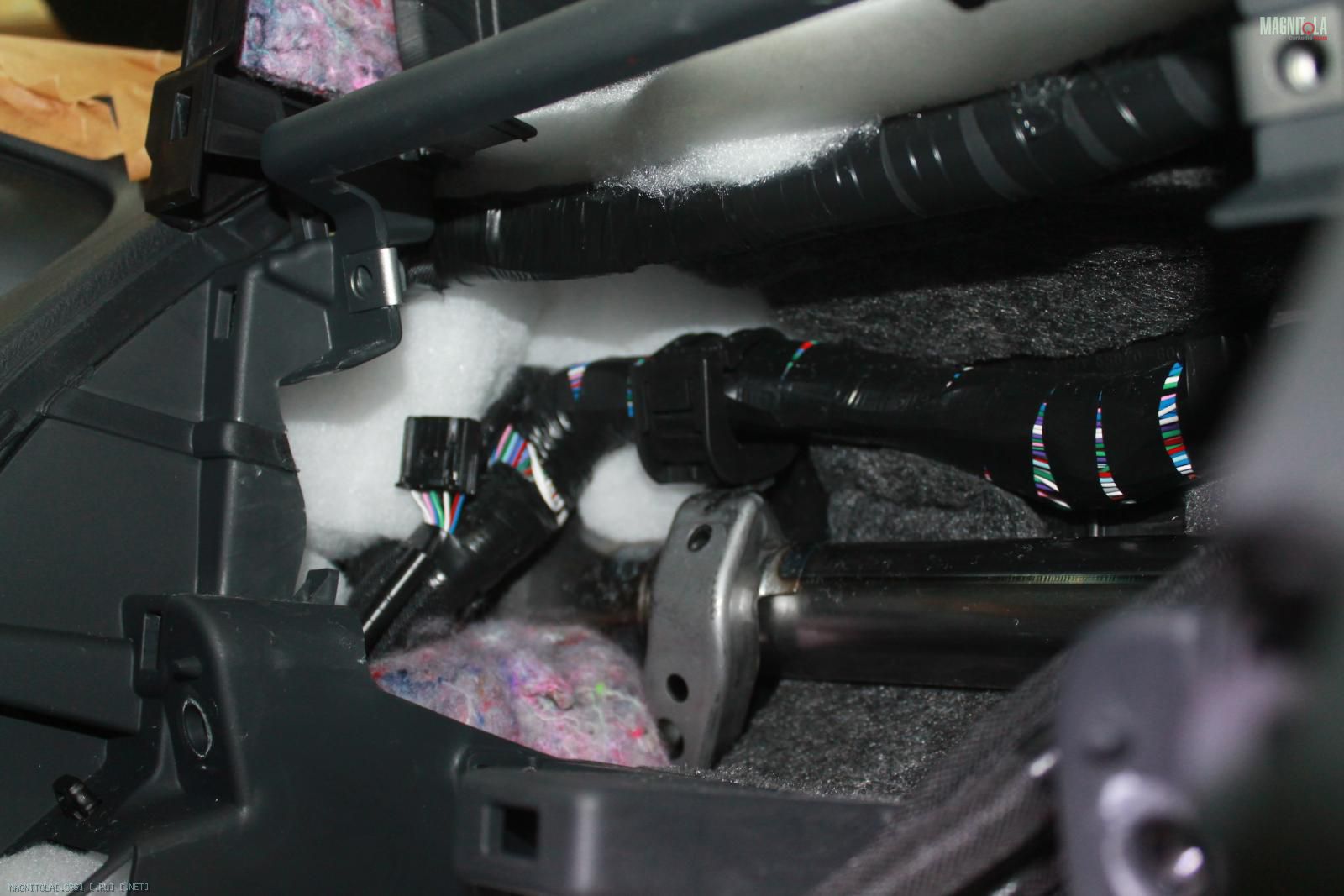

Шумоизоляция торпеды и моторной перегородки
Вложение 1134958Вложение 1134960Вложение 1134962Вложение 1134964

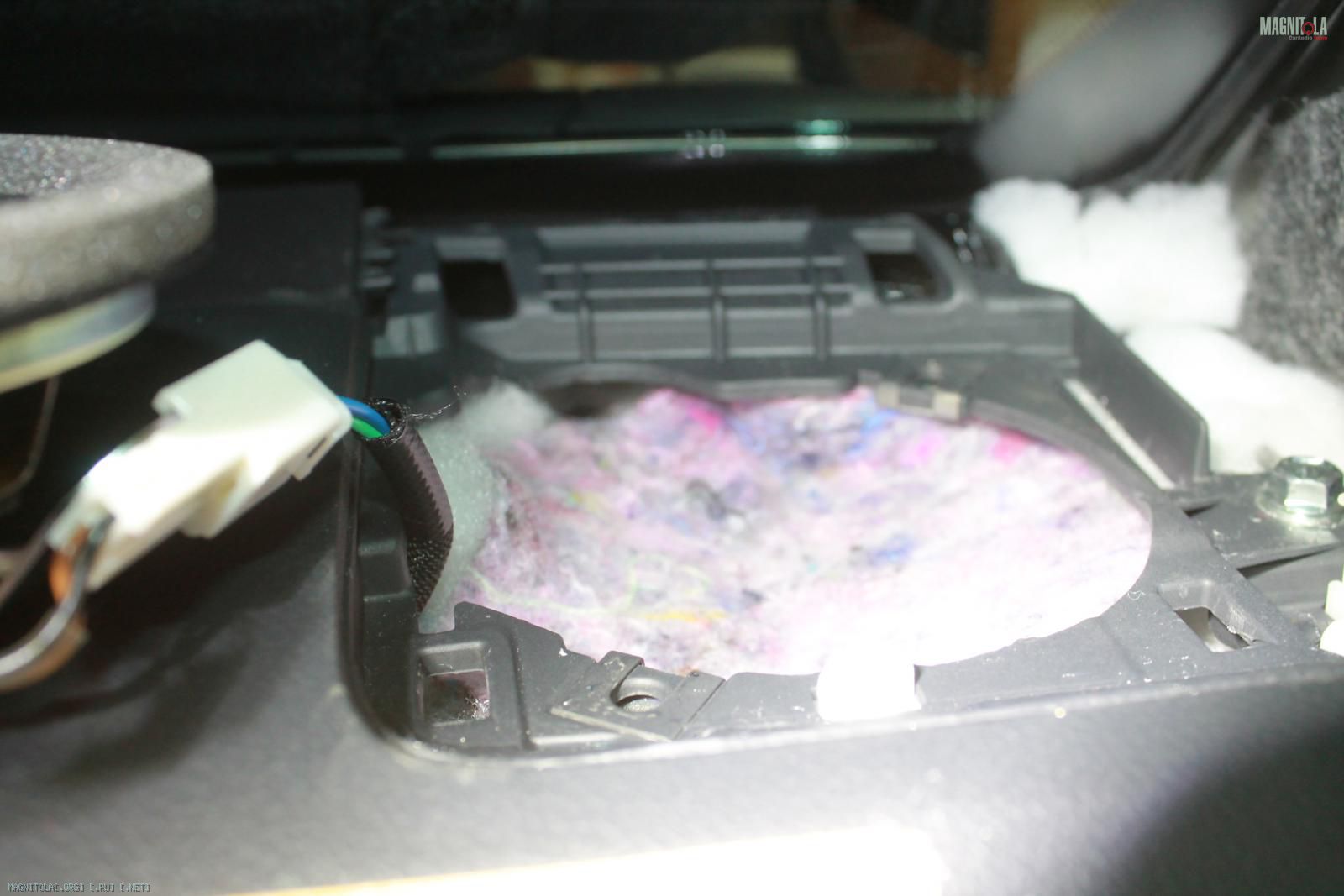

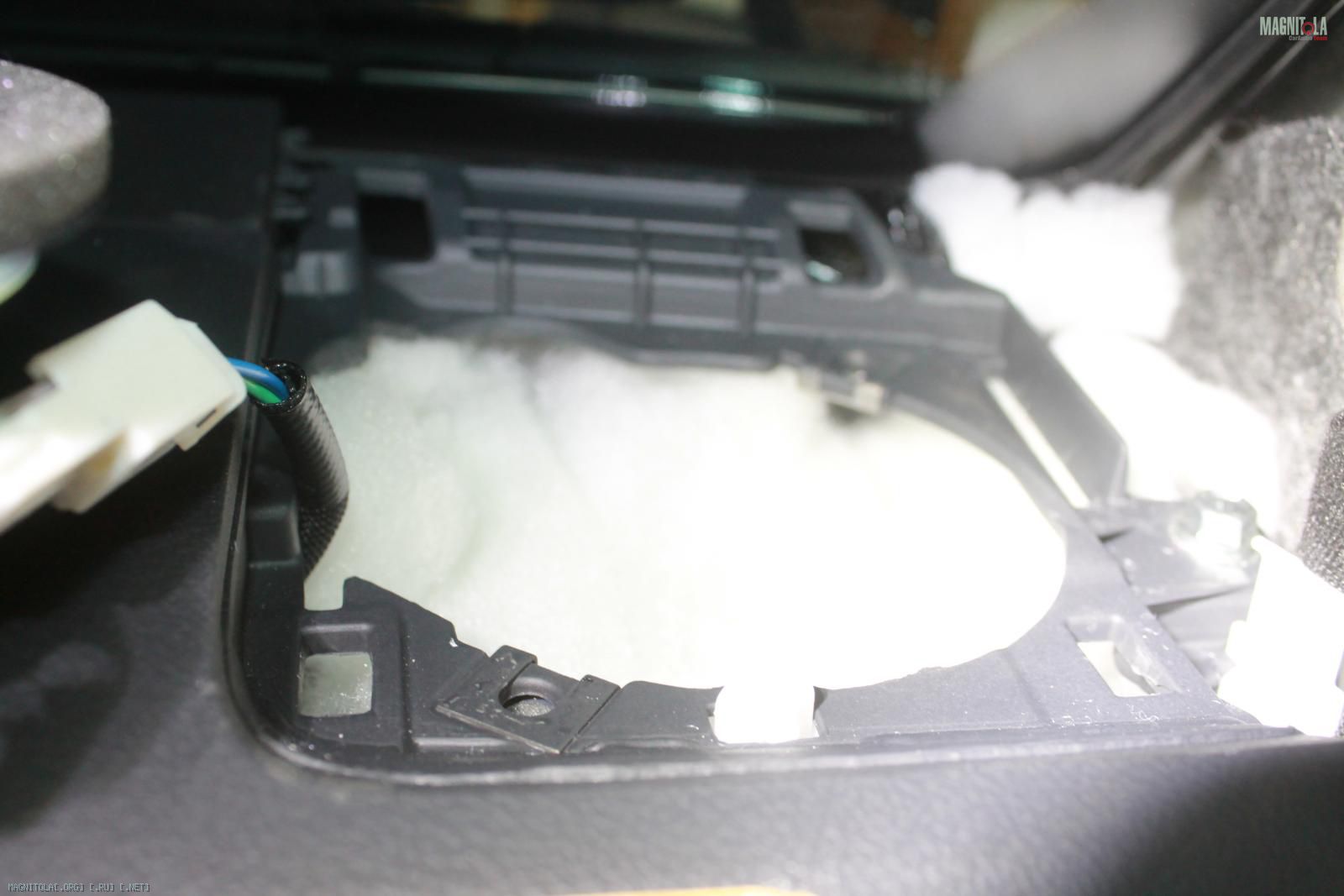

Под штатные Вч тоже самое..
Вложение 1134966Вложение 1134968Вложение 1134970

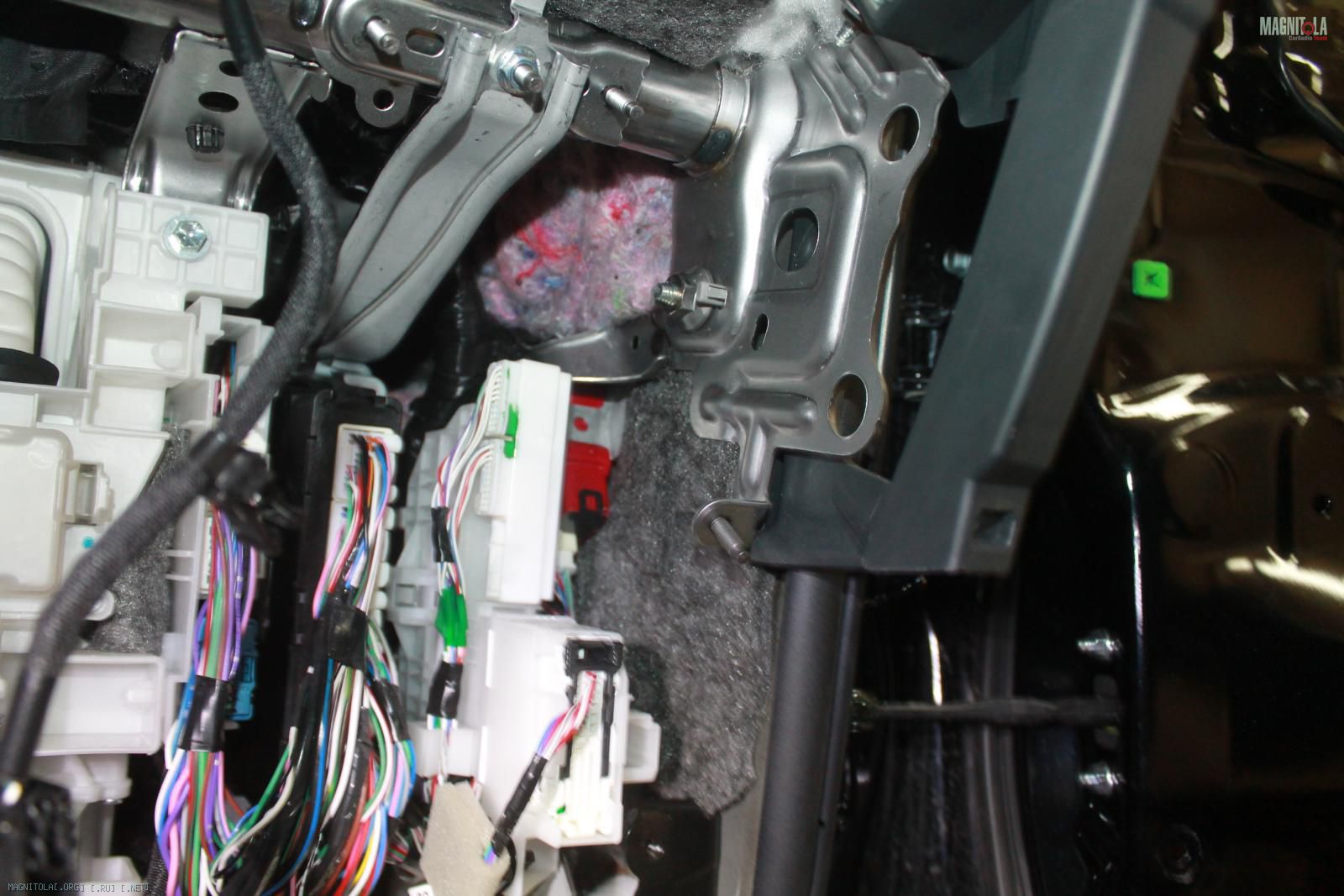

Вложение 1134972Вложение 1134974Вложение 1134976Вложение 1134978Вложение 1134980Вложение 1134982Вложение 1134984Вложение 1134986Вложение 1134988Вложение 1134990Вложение 1134992Вложение 1134994Вложение 1134996Вложение 1134998Вложение 1135000

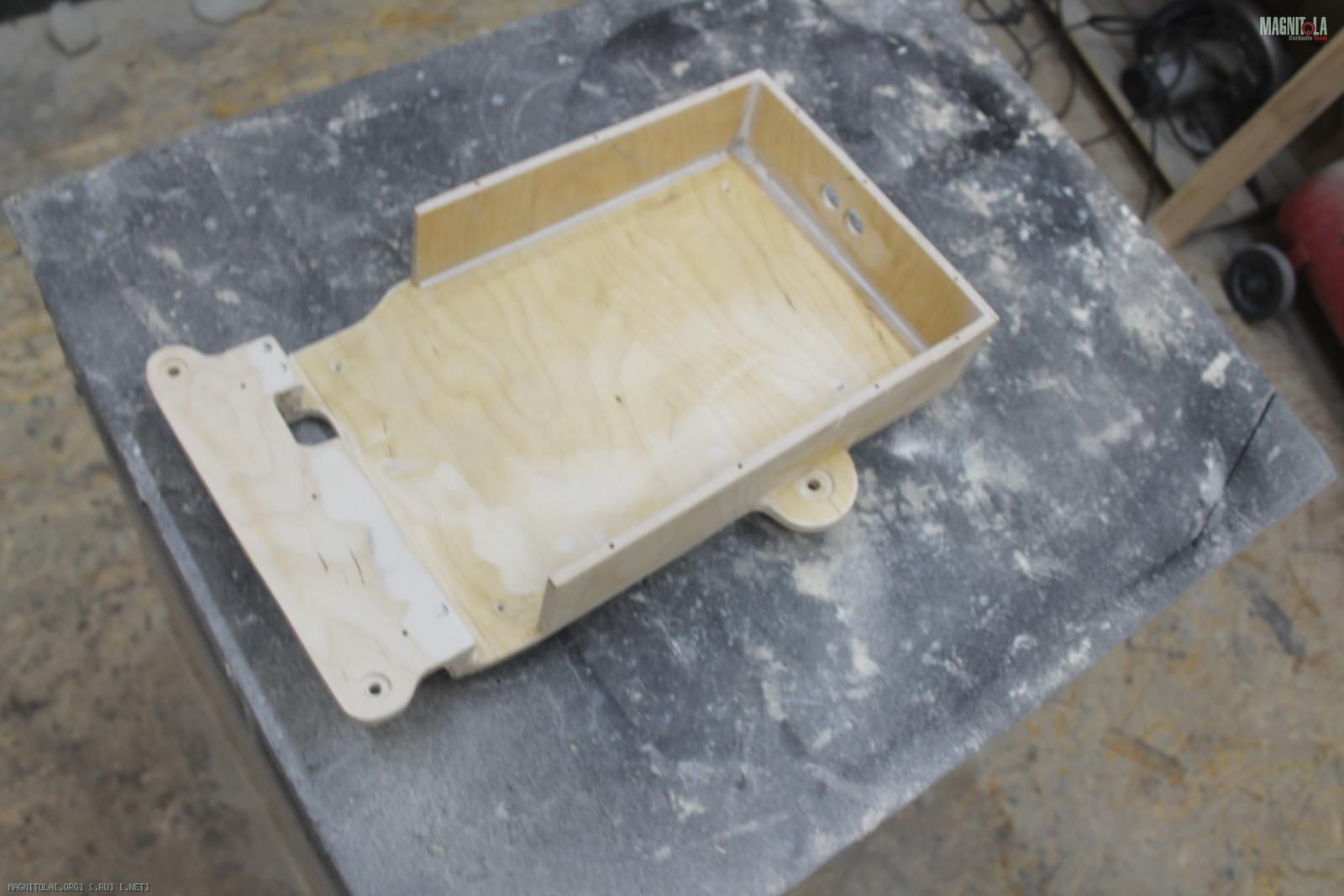

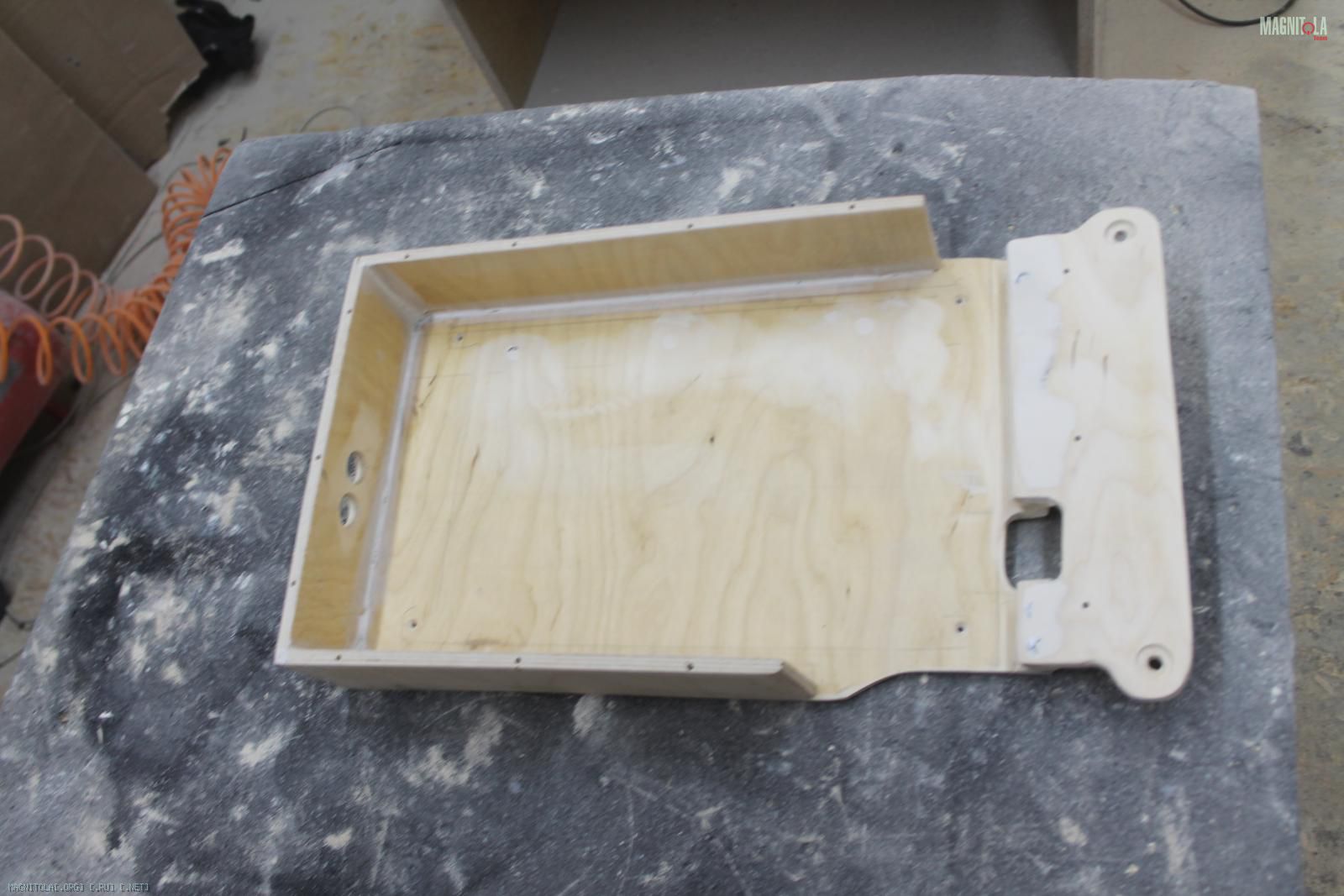

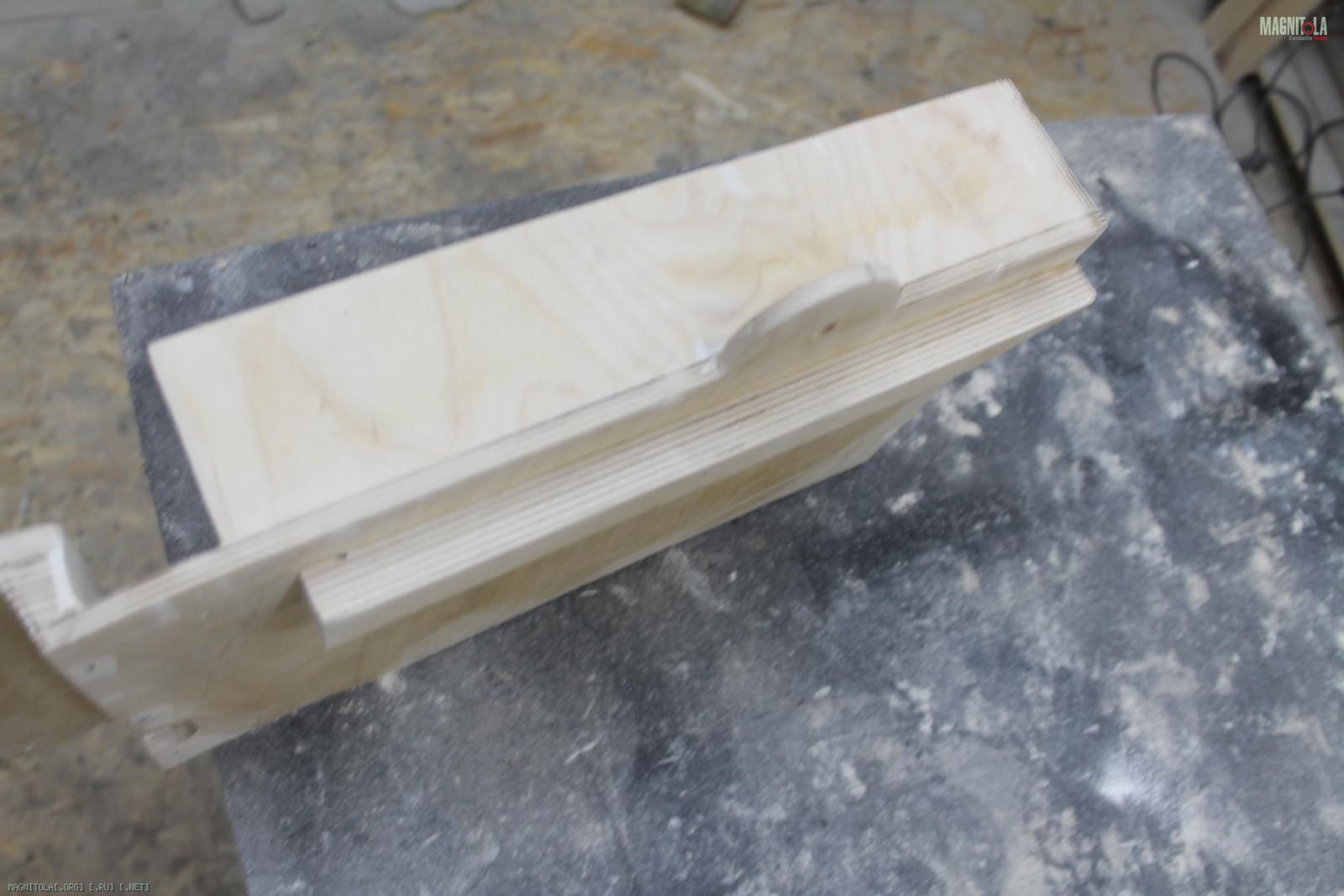

Полочка под усилитель с бортиками и сеткой для защиты... крепление в штатные места.
Вложение 1135002Вложение 1135004Вложение 1135006

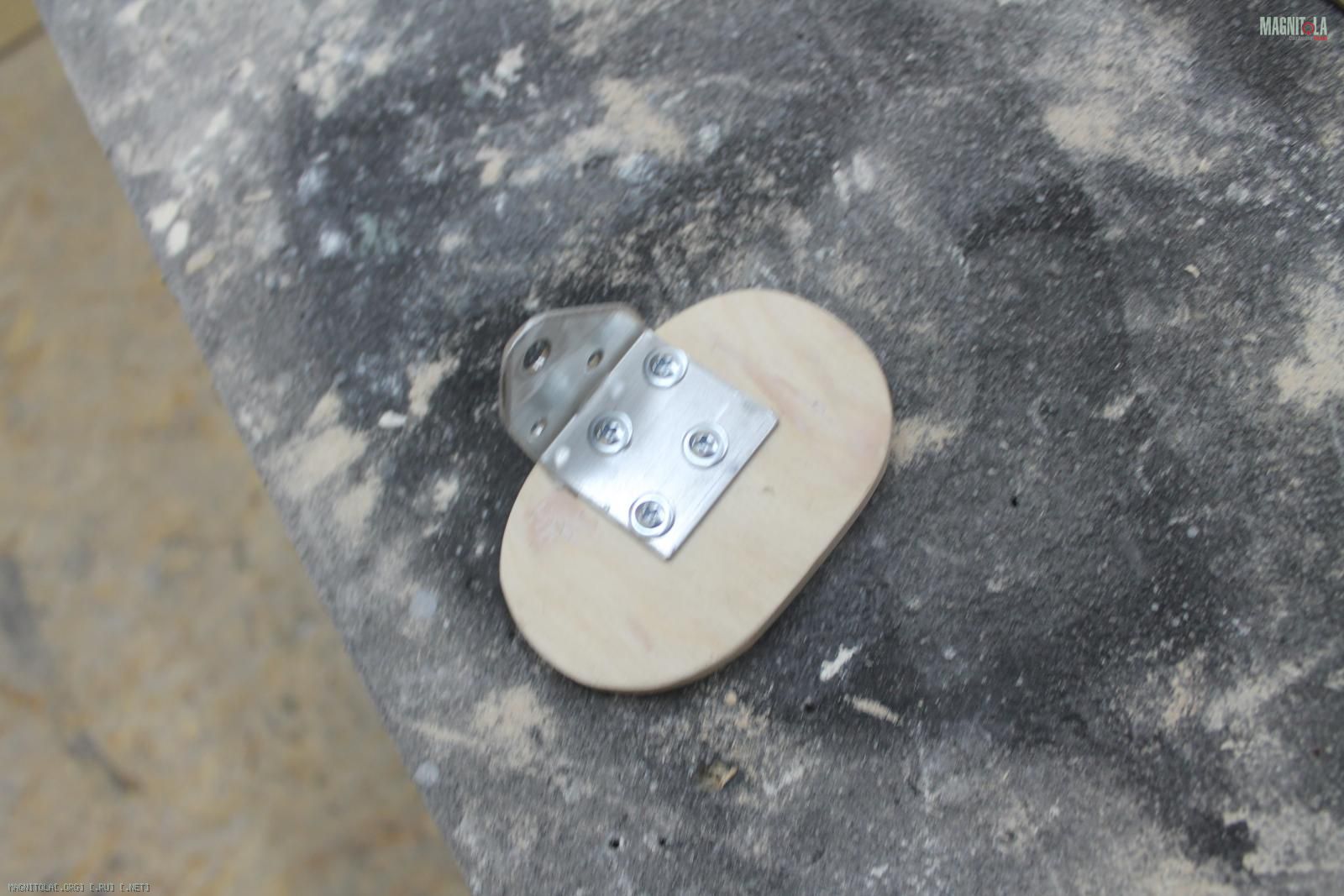

Полочка под предохранитель...
Вложение 1135008Вложение 1135010

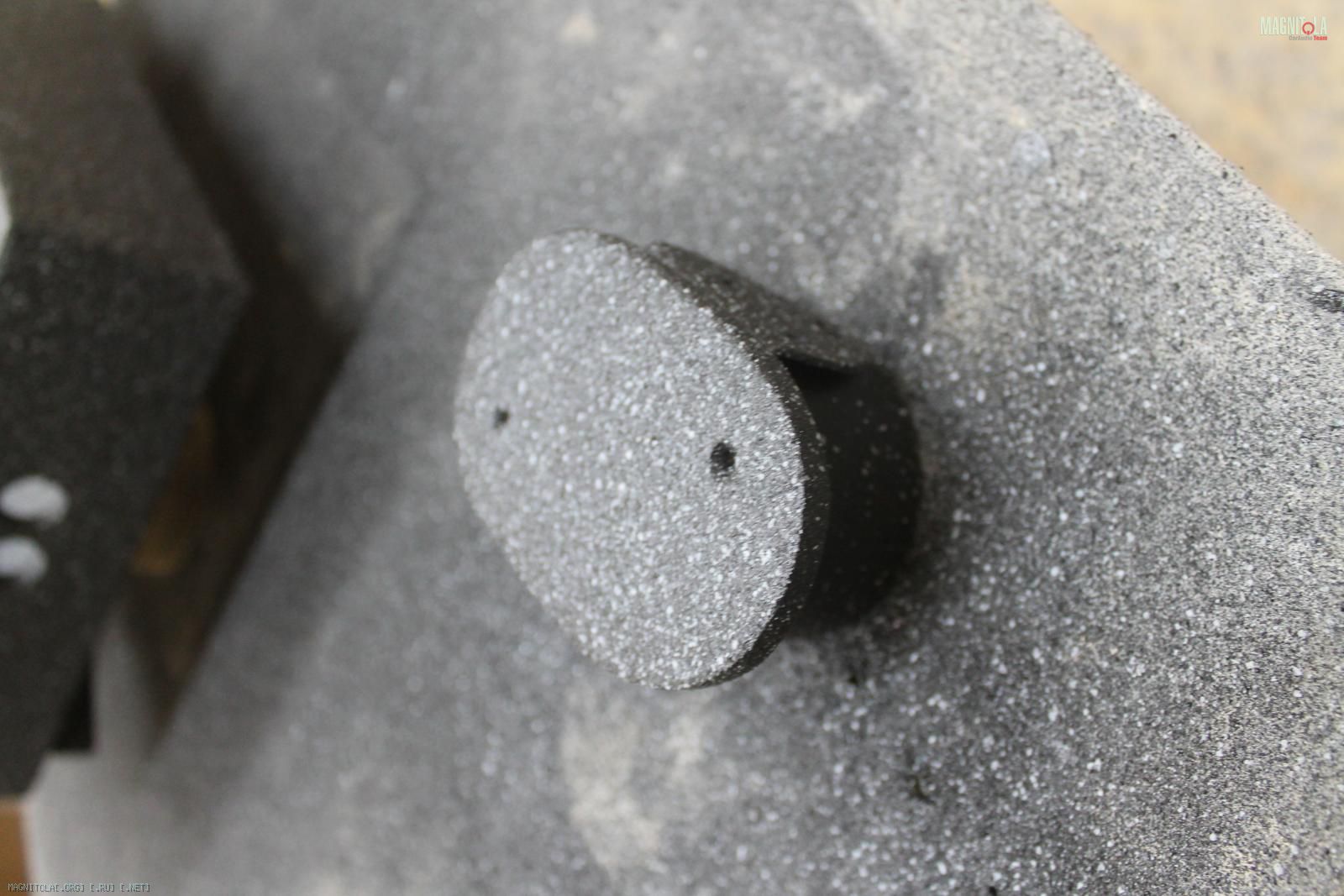

Покраска...
Вложение 1135012Вложение 1135014Вложение 1135016Вложение 1135018Вложение 1135020Вложение 1135022

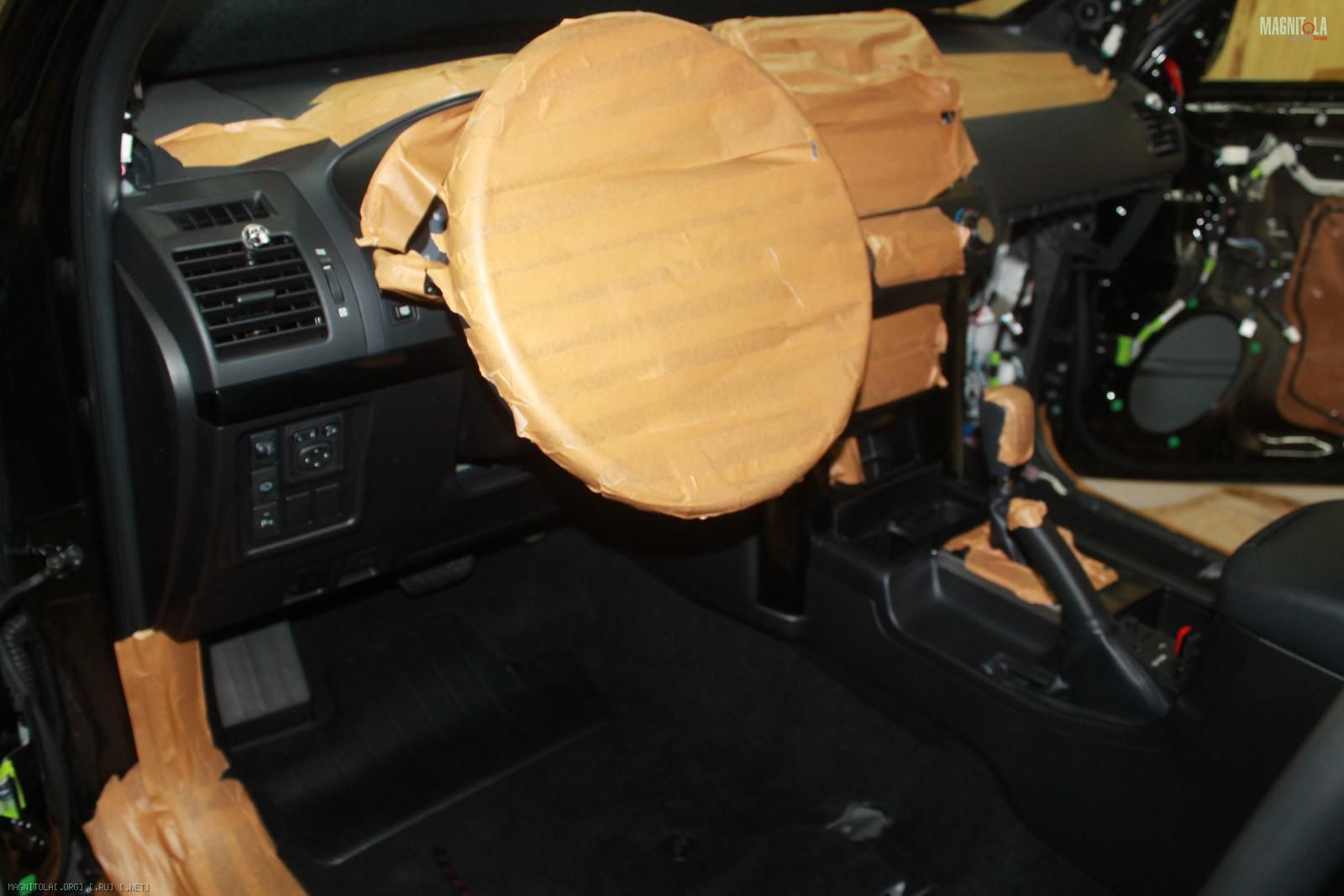

Собрали торпеду
Вложение 1135024Вложение 1135026Вложение 1135028Вложение 1135030Вложение 1135032

Land Cruiser Prado 150

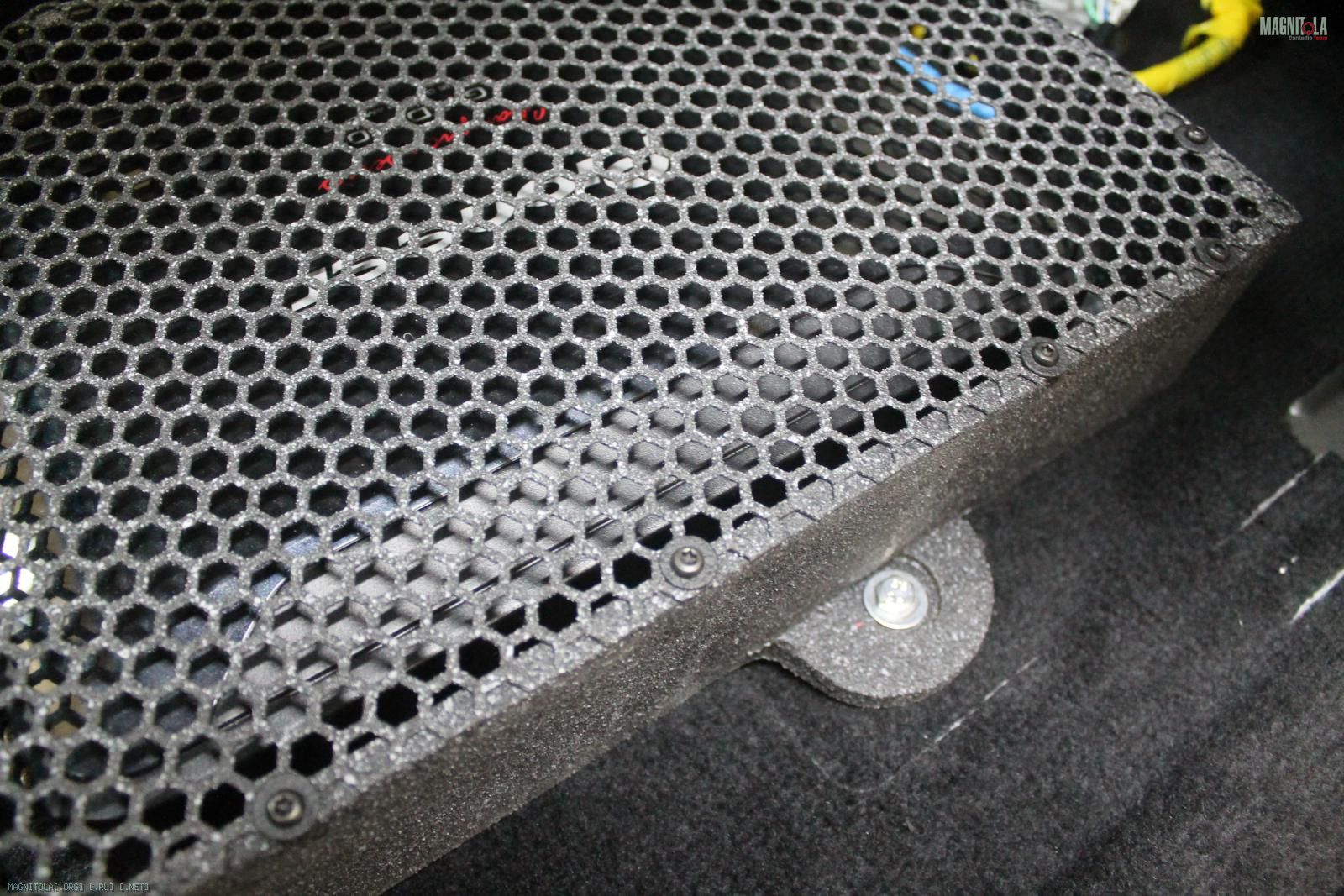

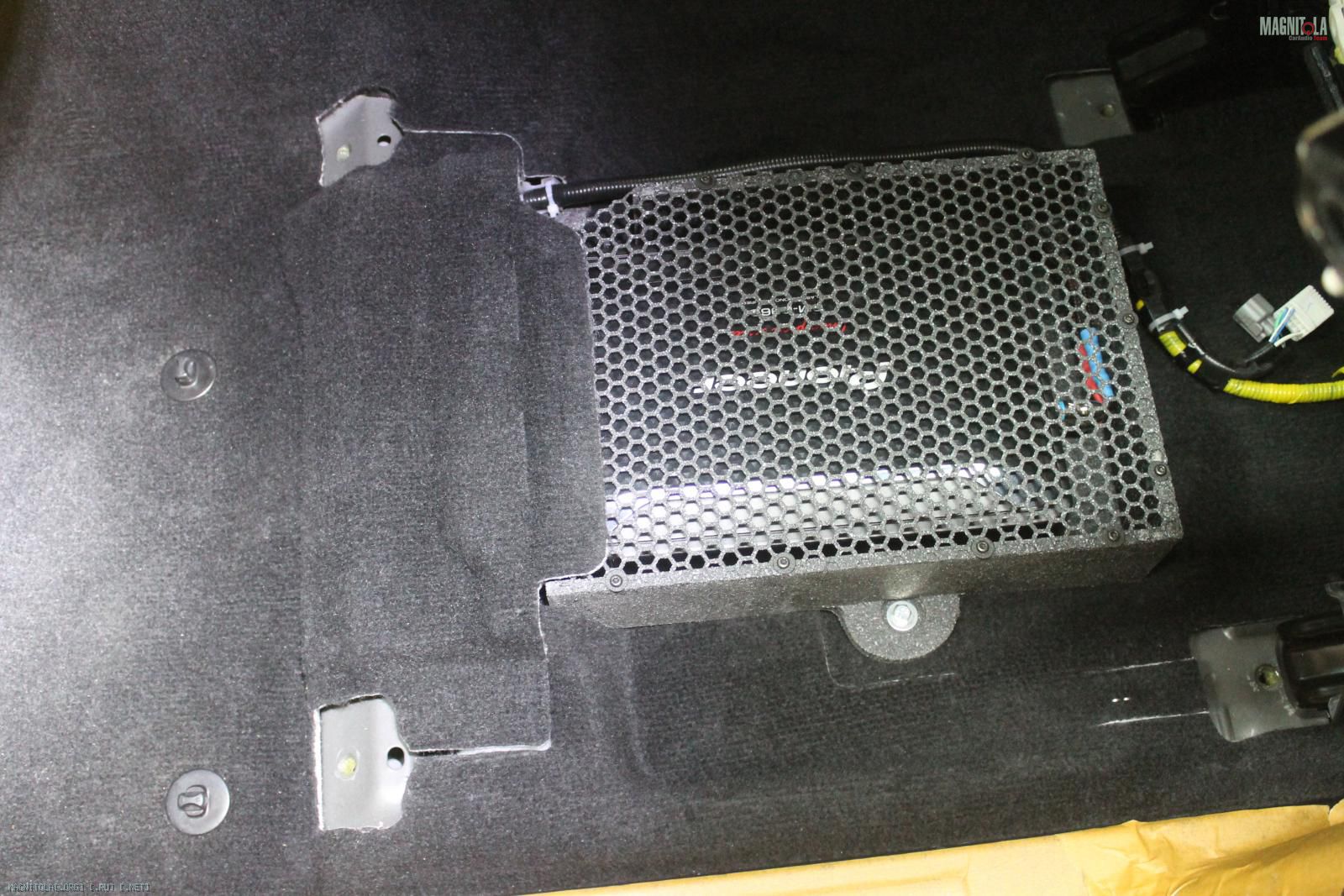

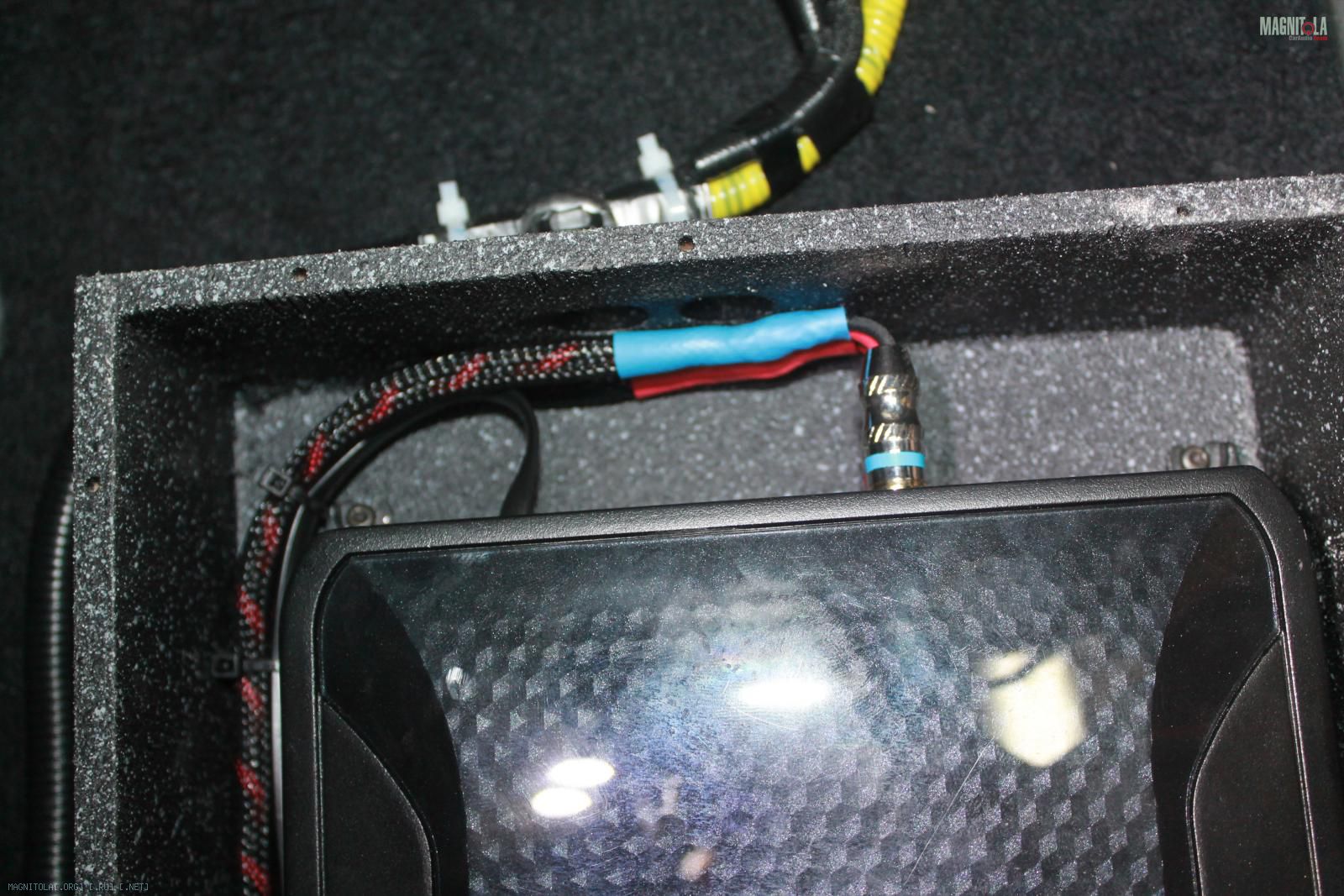

Установили/ подключили усилитель...
Крепление в штатные места



Вложение 1135190Вложение 1135192Вложение 1135194Вложение 1135196Вложение 1135198Вложение 1135200Вложение 1135202Вложение 1135204Вложение 1135206Вложение 1135208Вложение 1135210Вложение 1135212

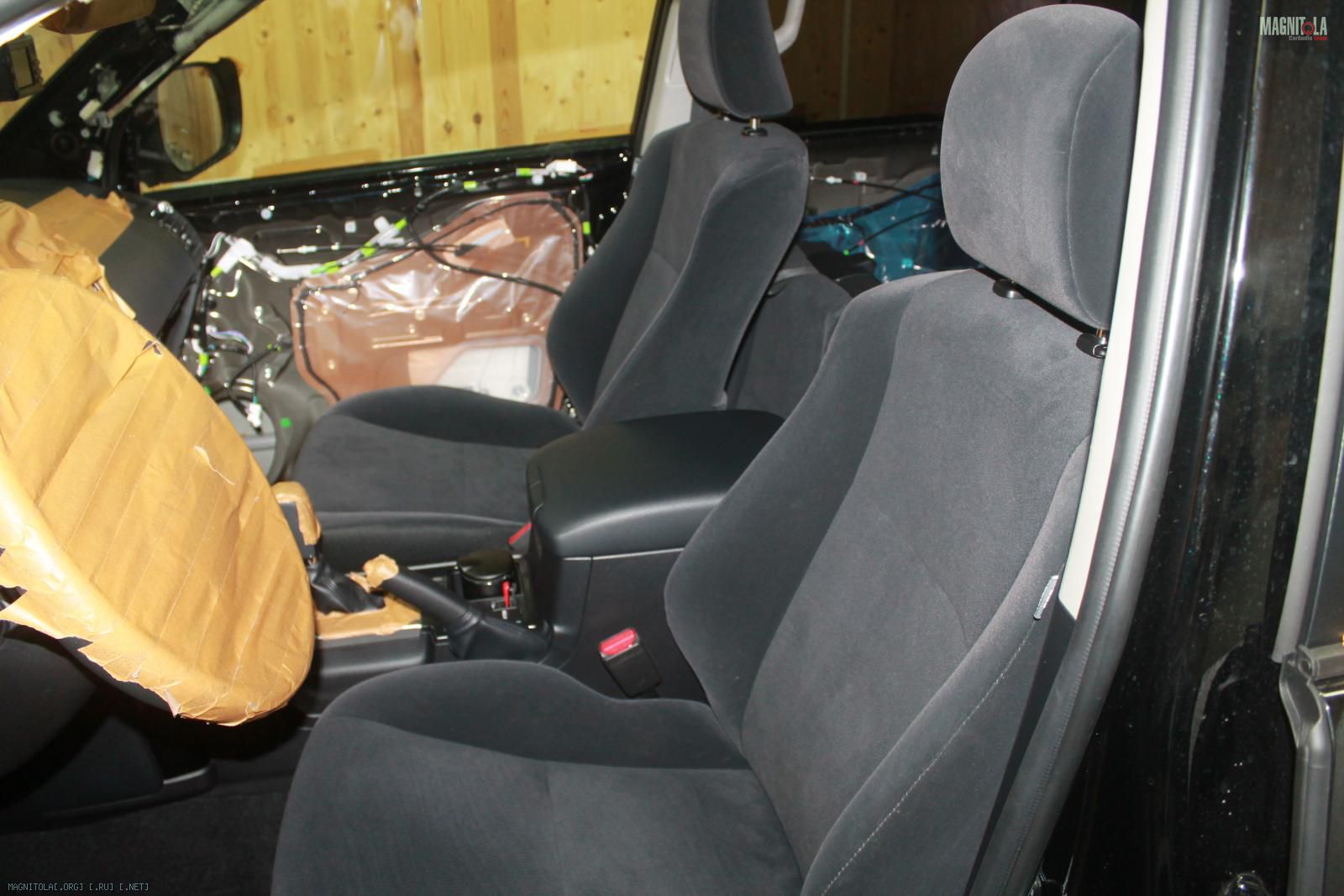

Собрали салон, почистили велюр...
Вложение 1135214Вложение 1135216

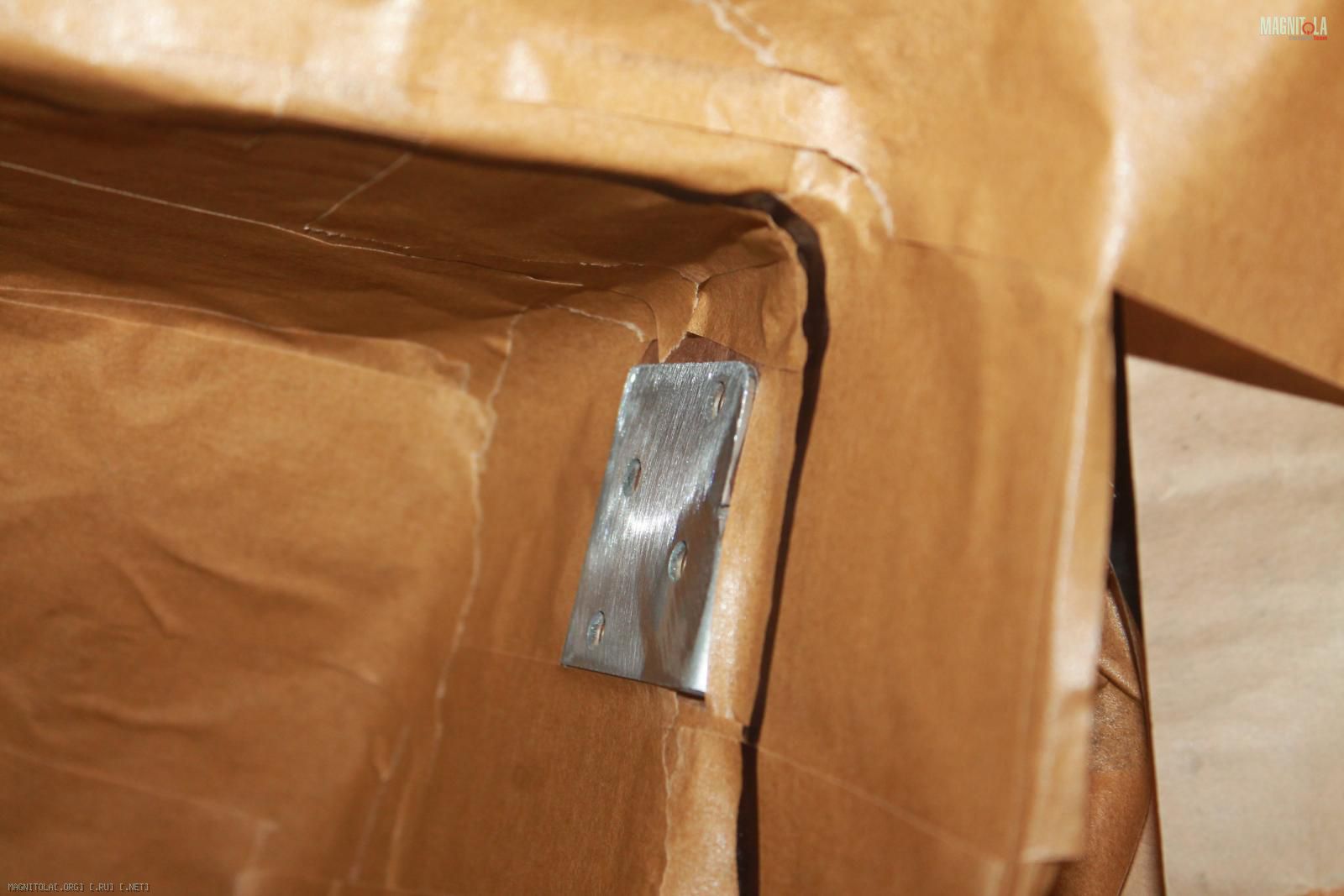

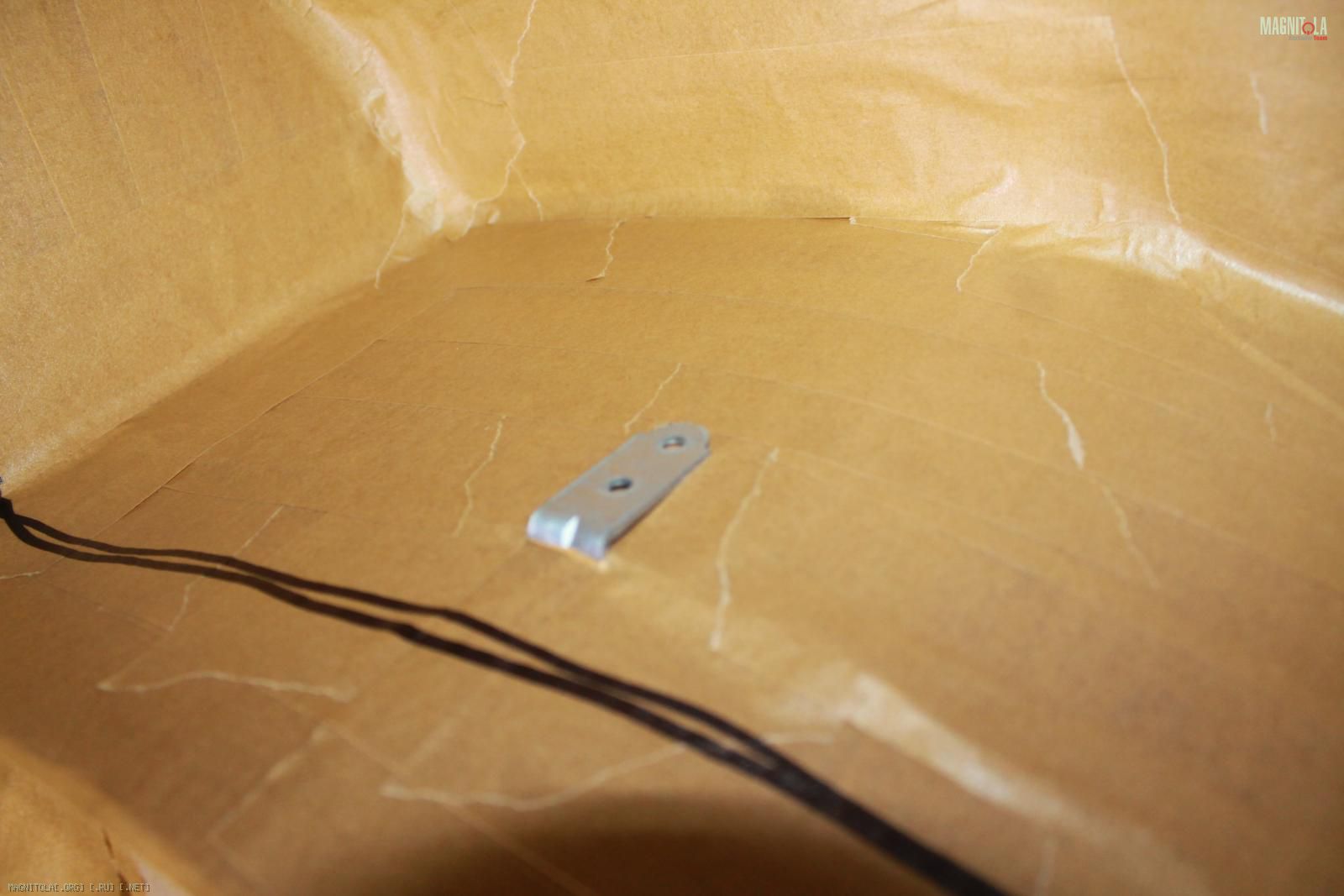

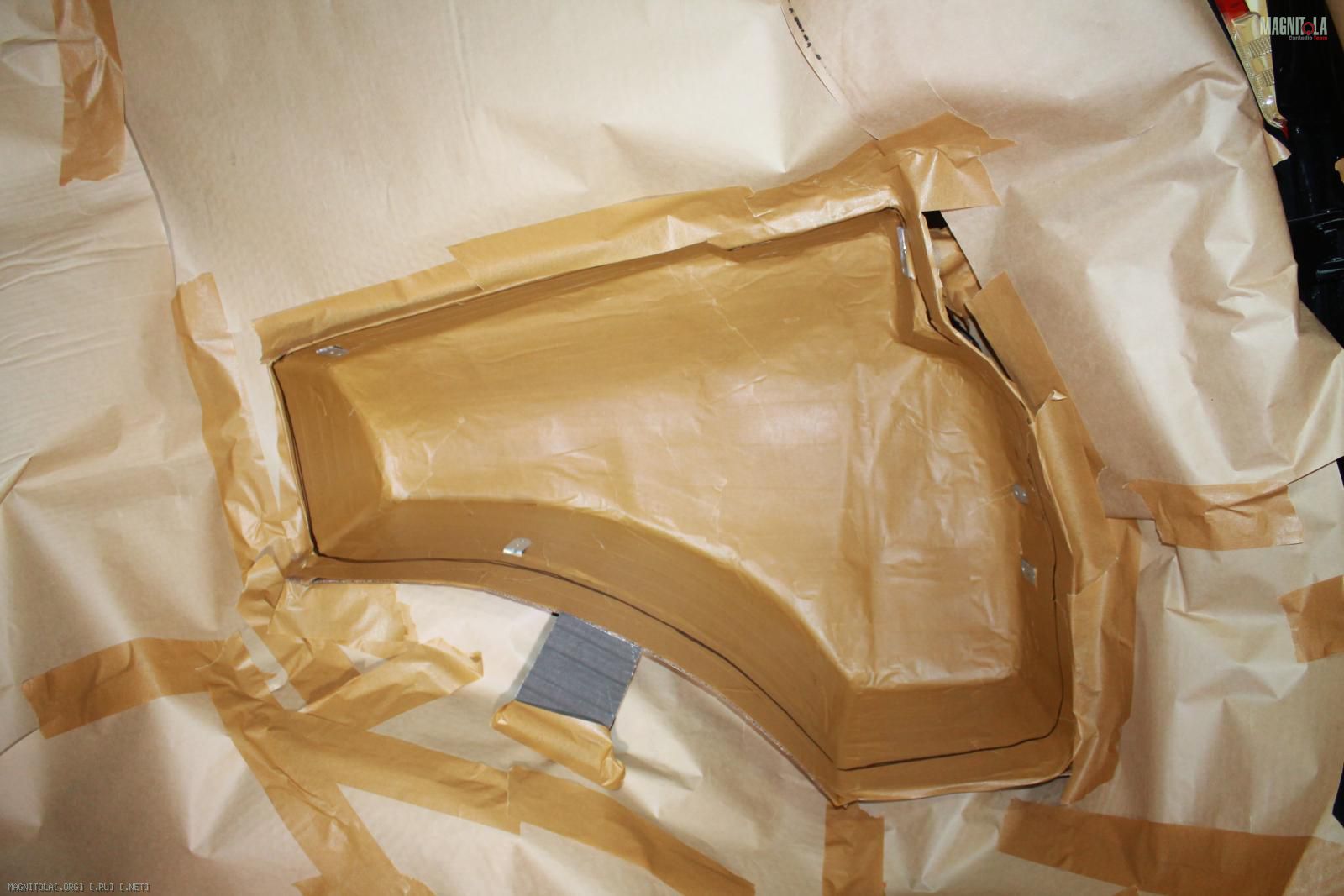

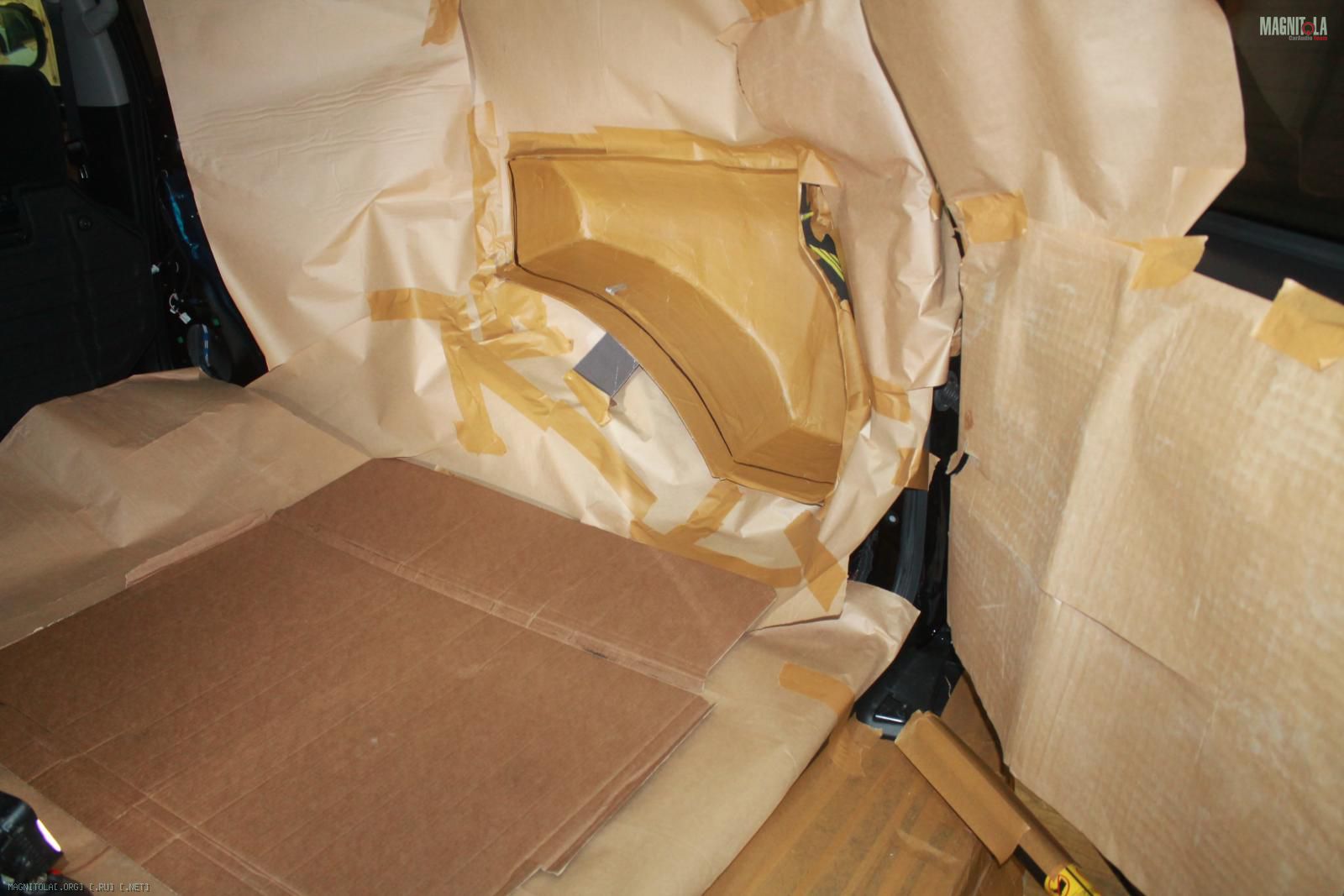

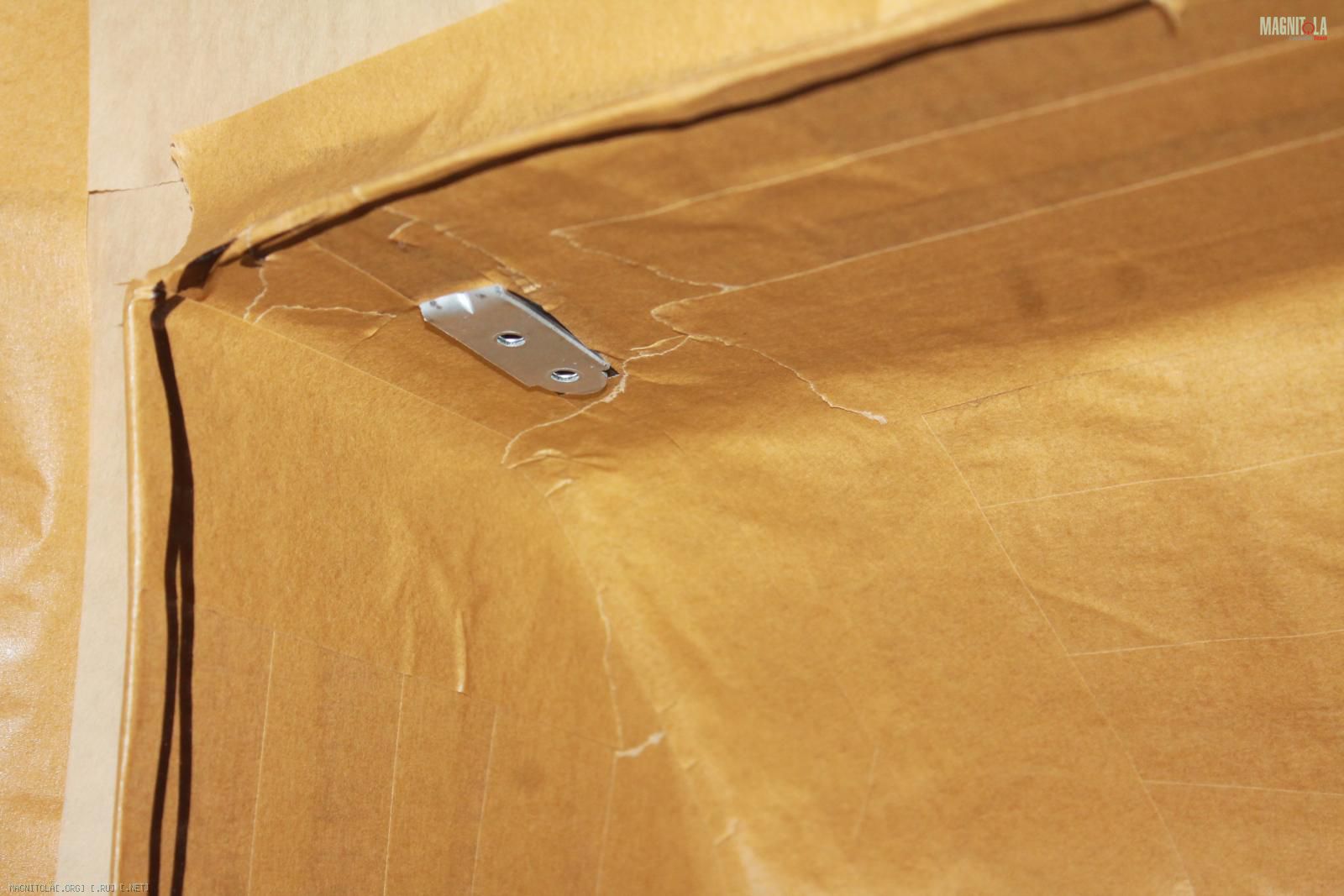

Подготовка к изготовлению стелса в крыло.
Крепление в штатные места, четыре крепления м6, одно м10
Вложение 1135218Вложение 1135220Вложение 1135222Вложение 1135224Вложение 1135226Вложение 1135228Вложение 1135230Вложение 1135232Вложение 1135234

Land Cruiser Prado 150

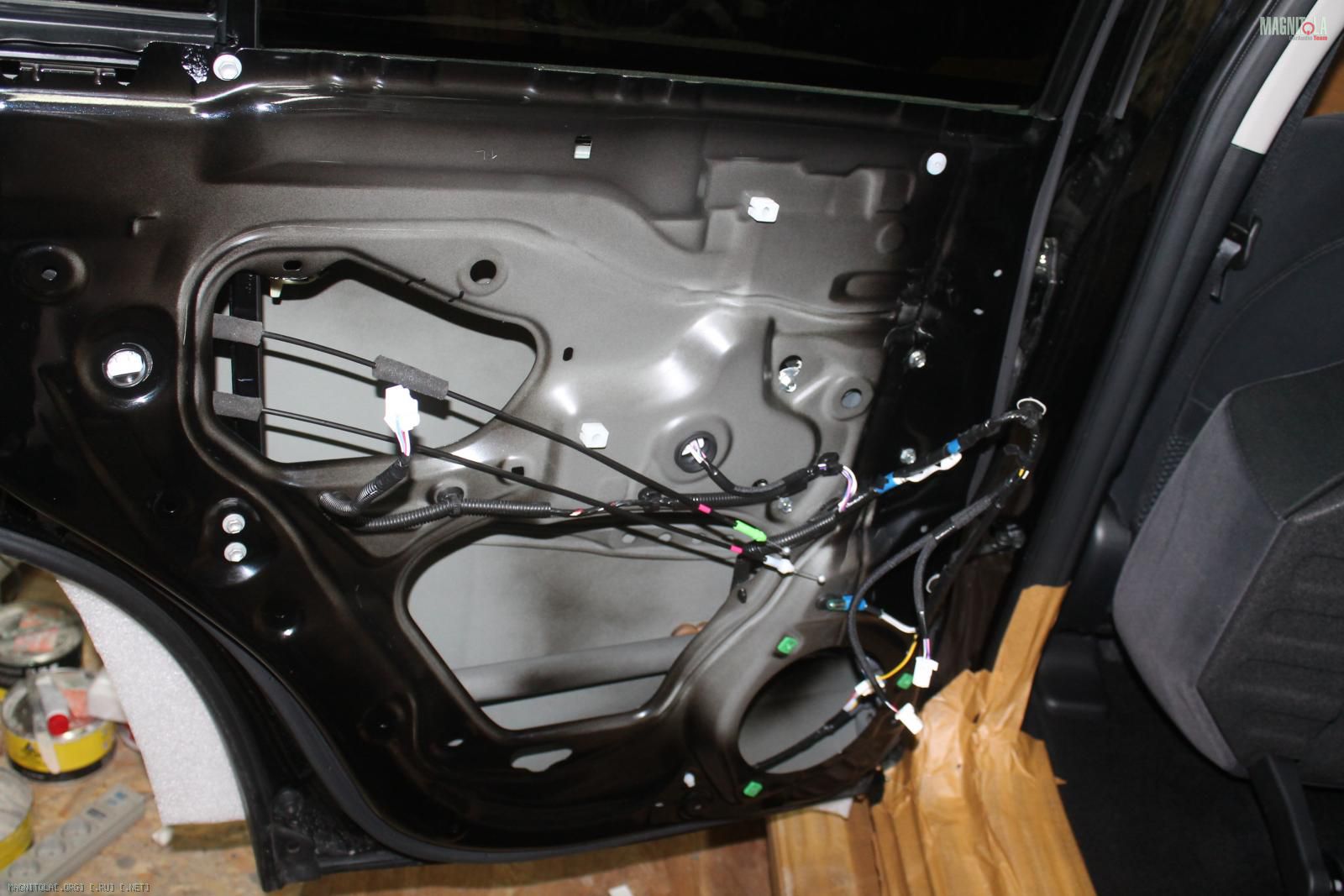

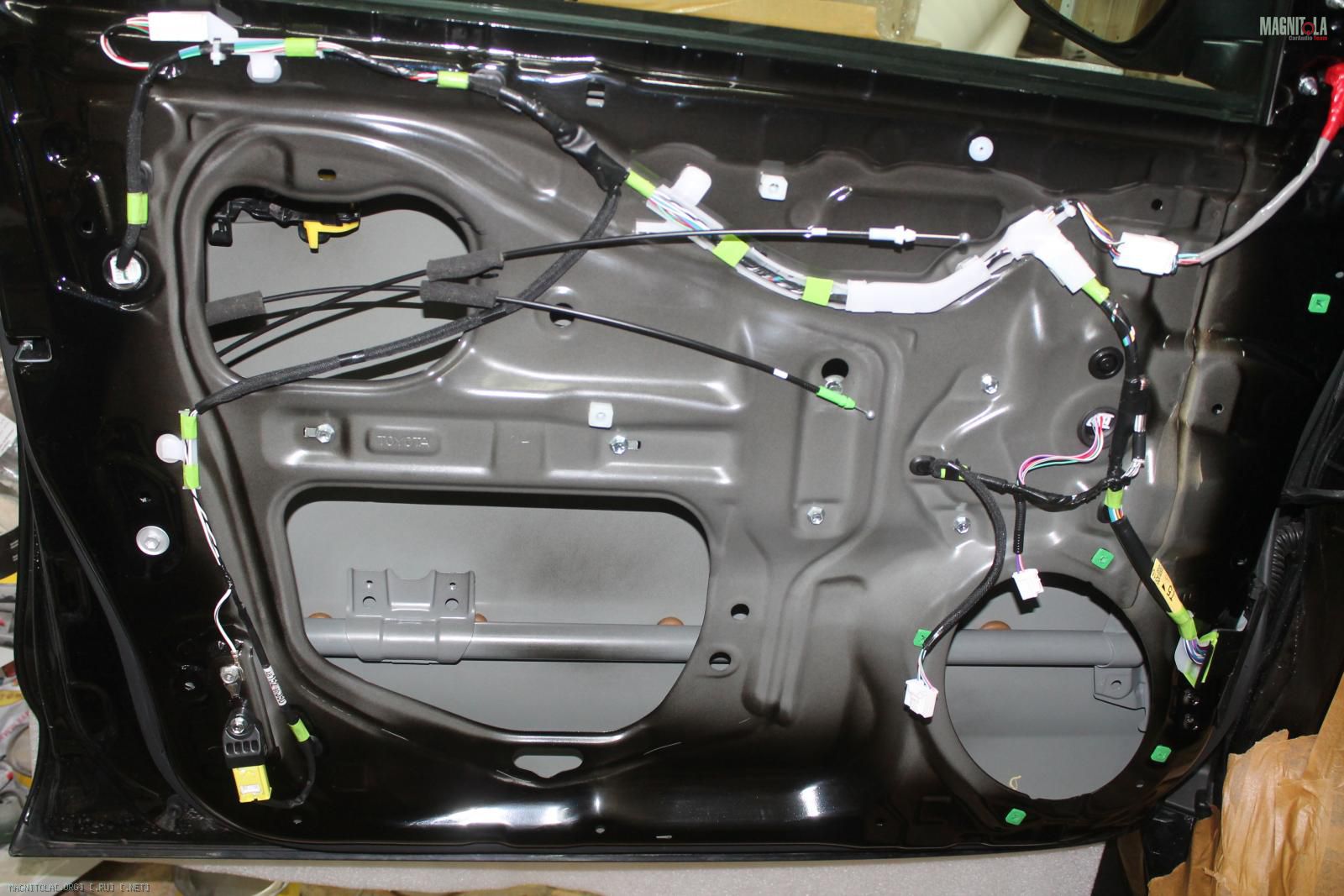

Очищение, обезжиривание дверей
Вложение 1135576Вложение 1135578Вложение 1135580Вложение 1135582Вложение 1135584Вложение 1135586Вложение 1135588

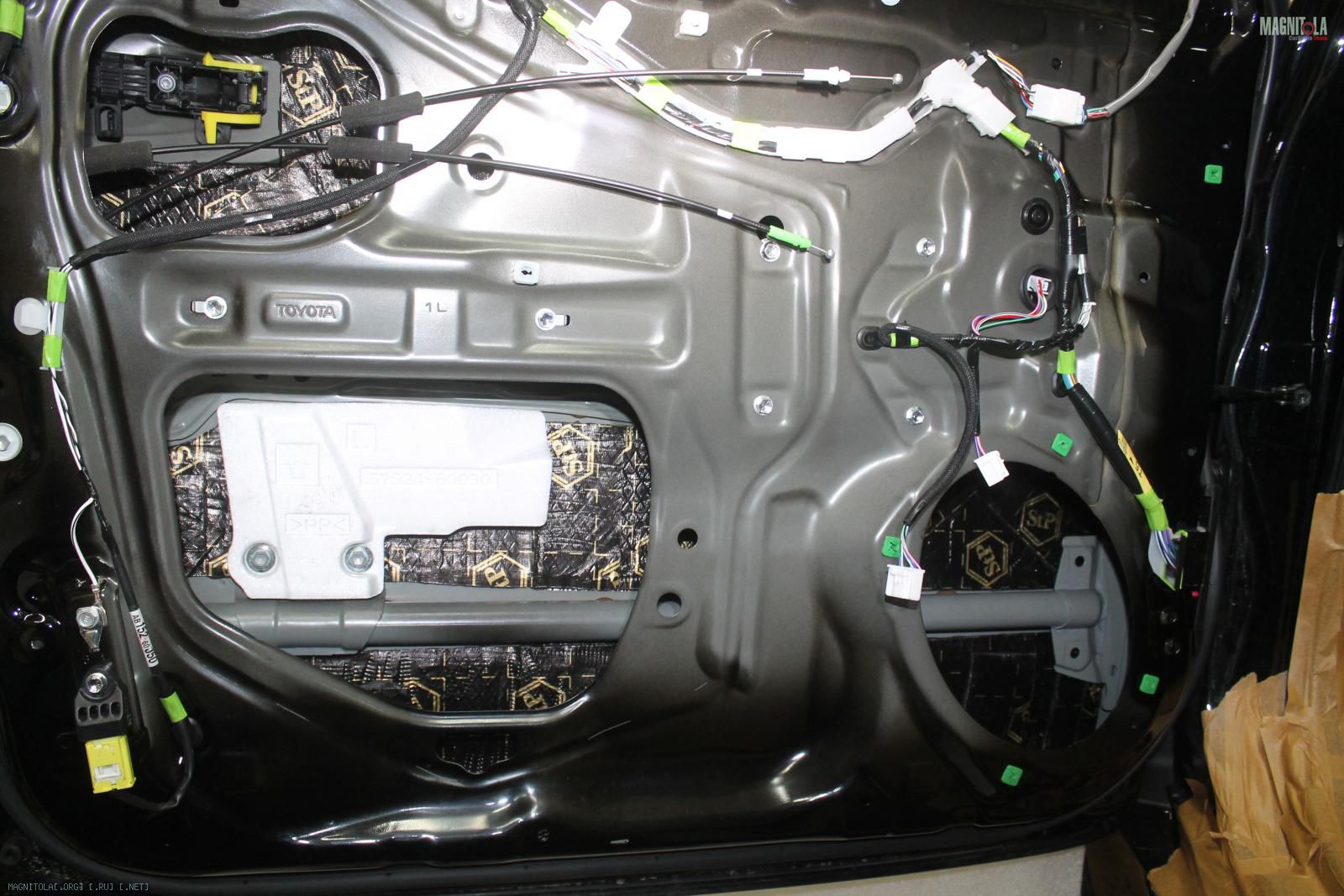

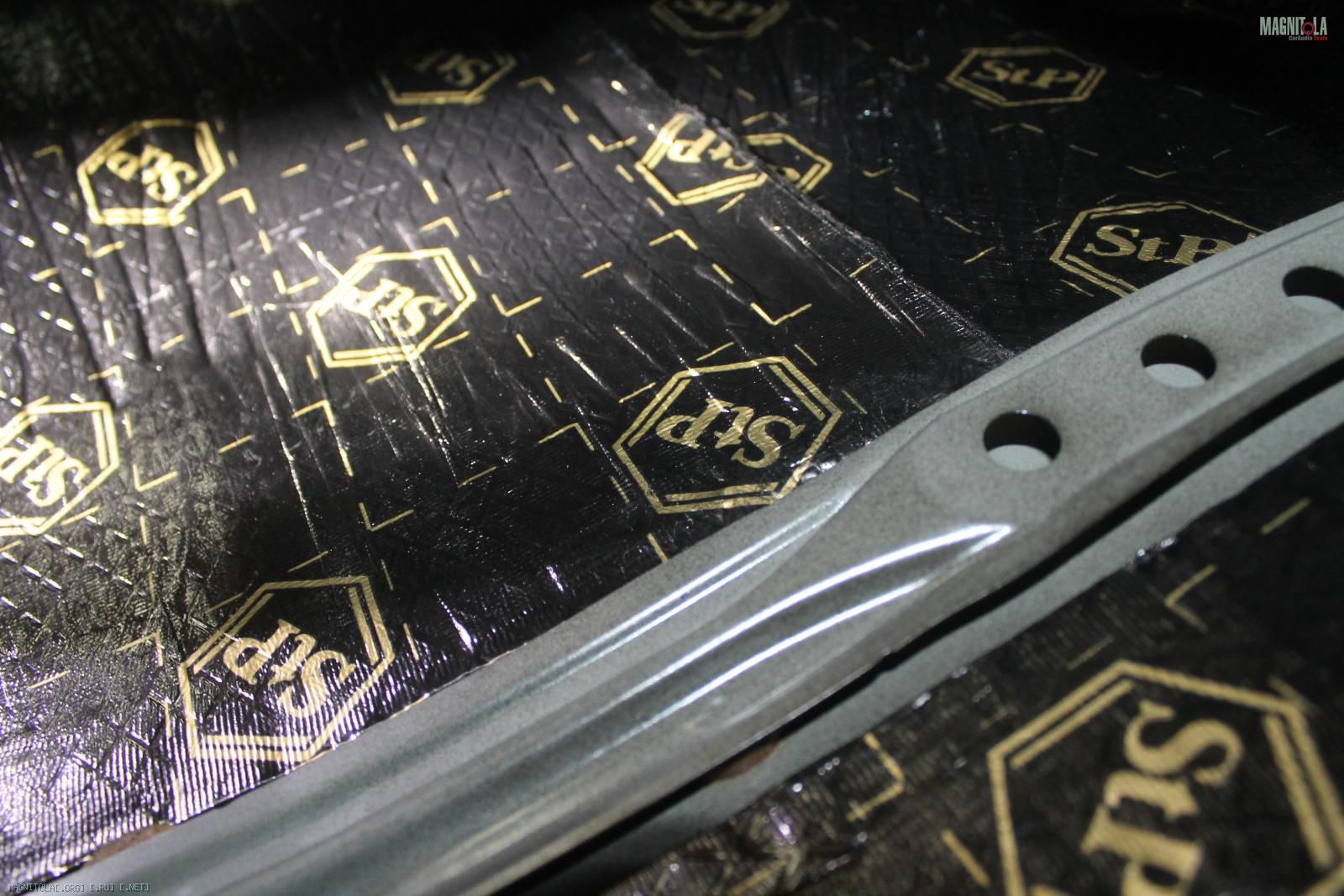

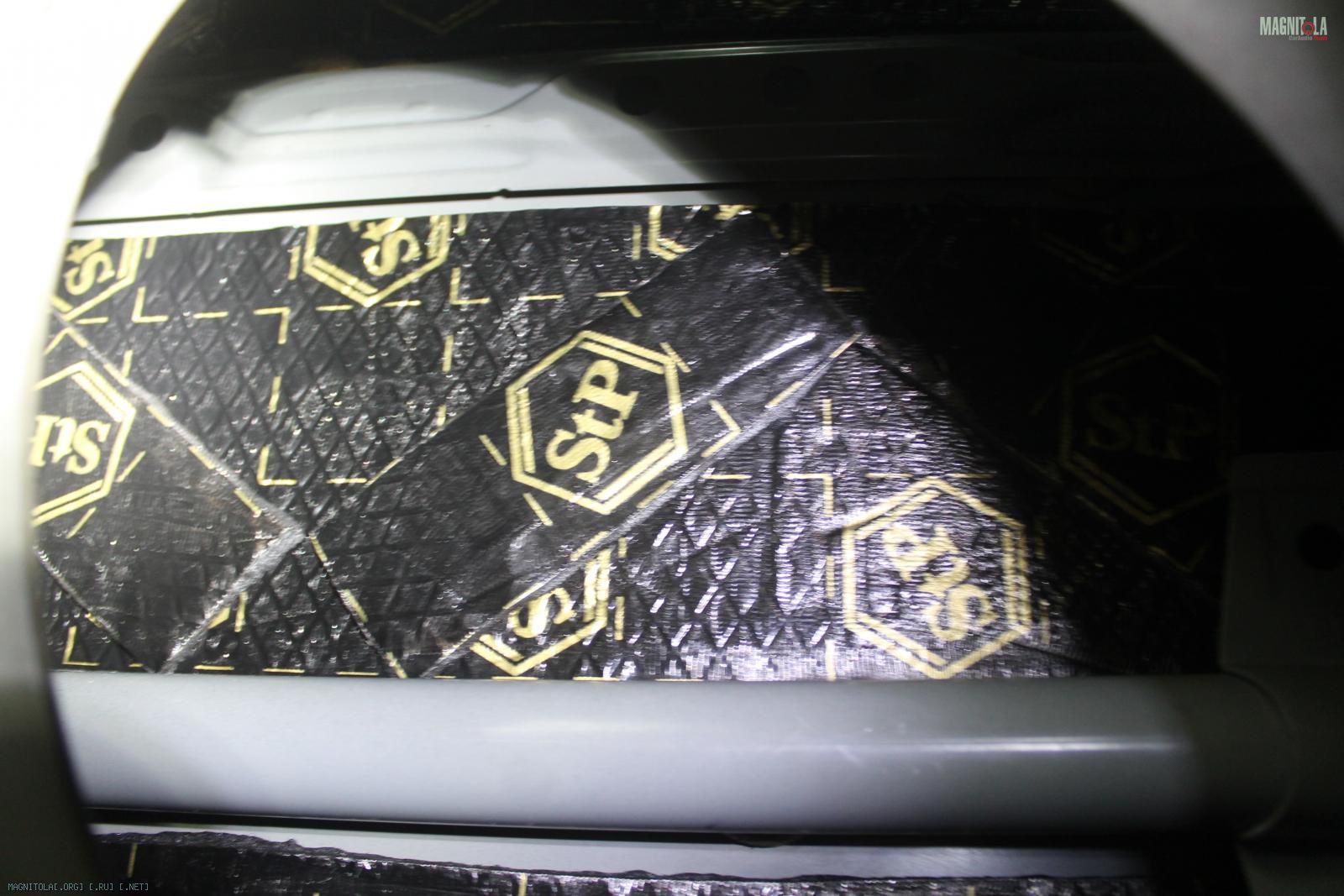

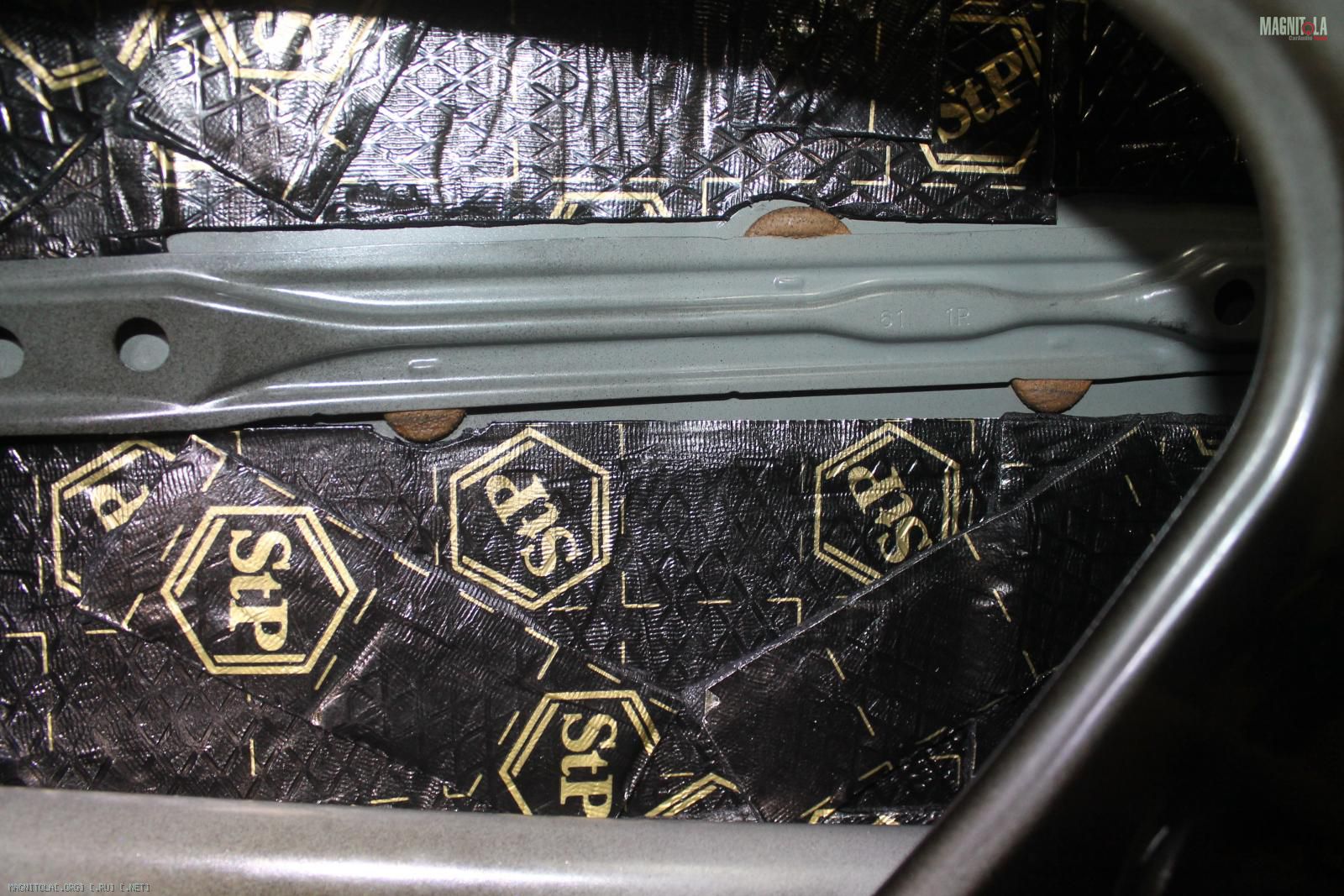

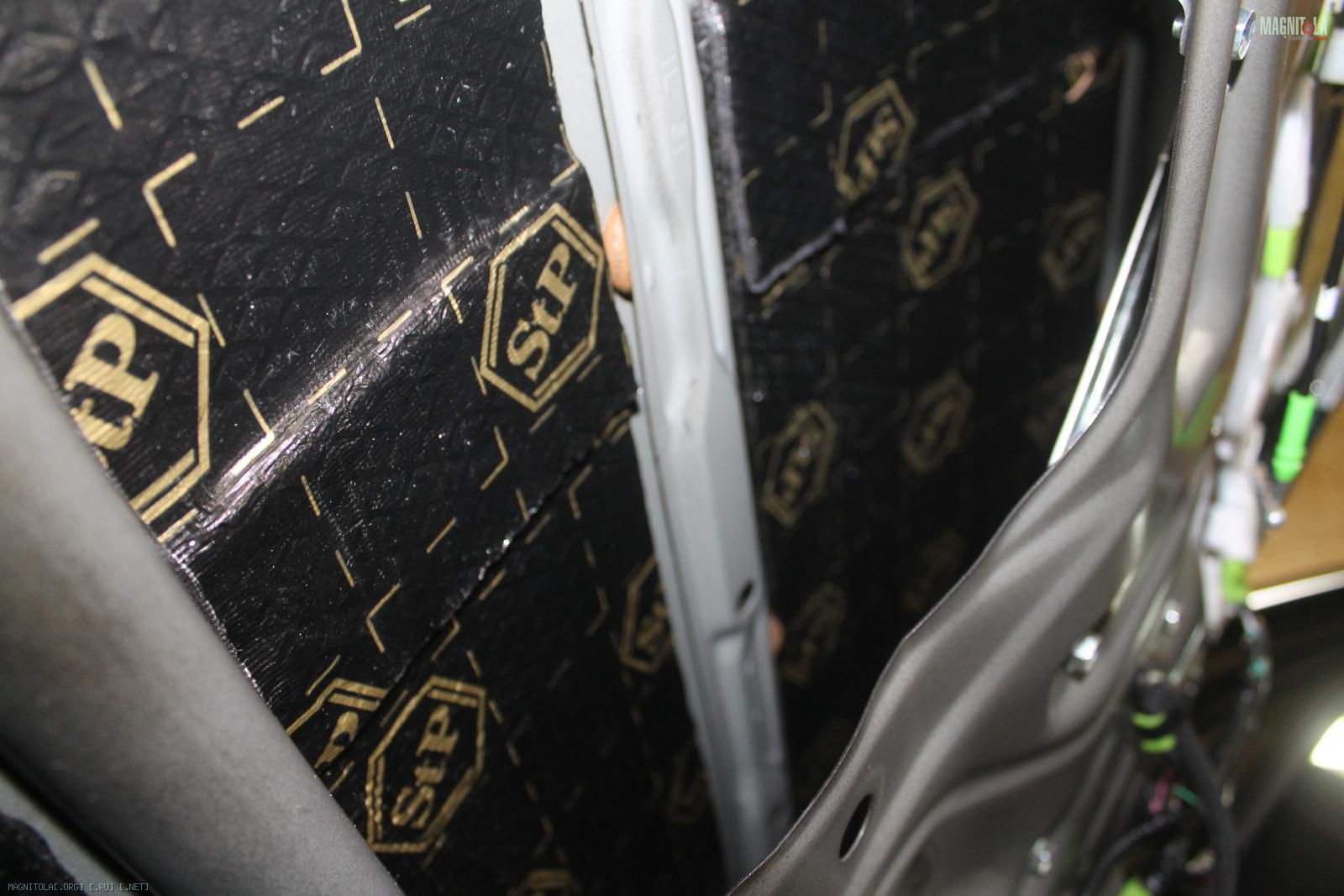

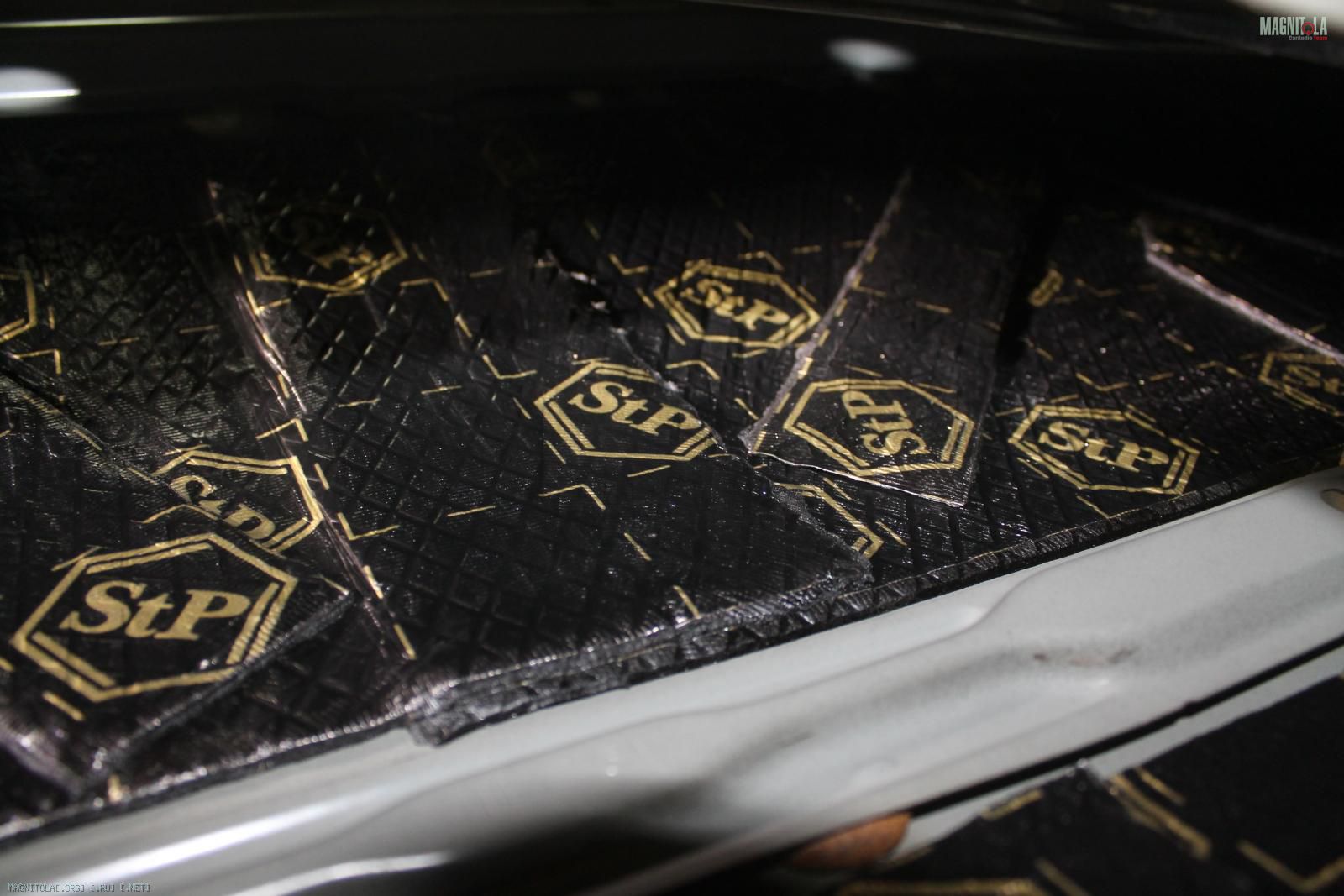

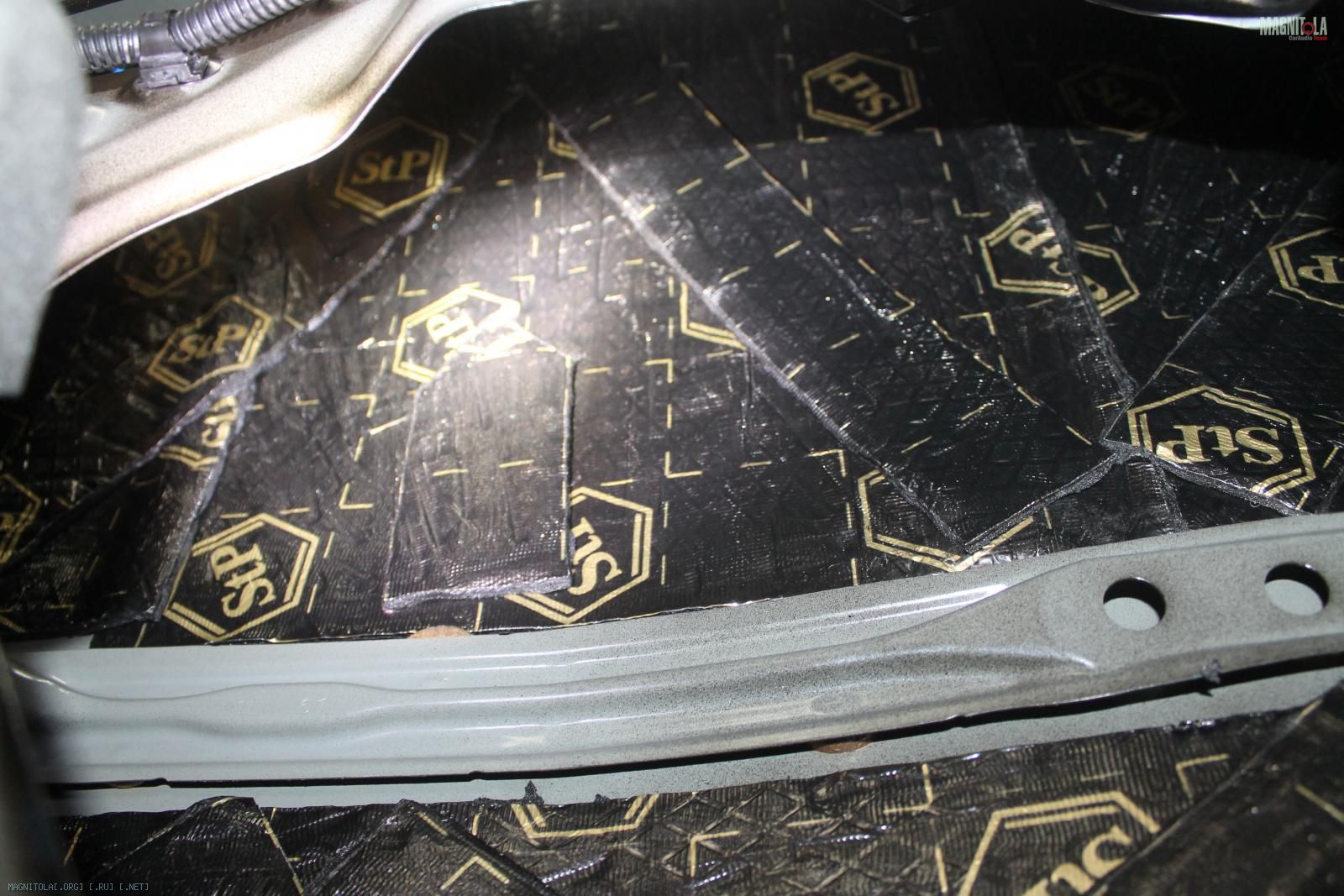

Наносим StP Bimast Bomb Premium, тщательно разогреваем и прикатываем.. делаем из кусочков ребра жесткости
Вложение 1135590Вложение 1135592Вложение 1135594Вложение 1135596Вложение 1135598Вложение 1135600Вложение 1135602Вложение 1135604Вложение 1135606Вложение 1135608Вложение 1135610Вложение 1135612Вложение 1135614

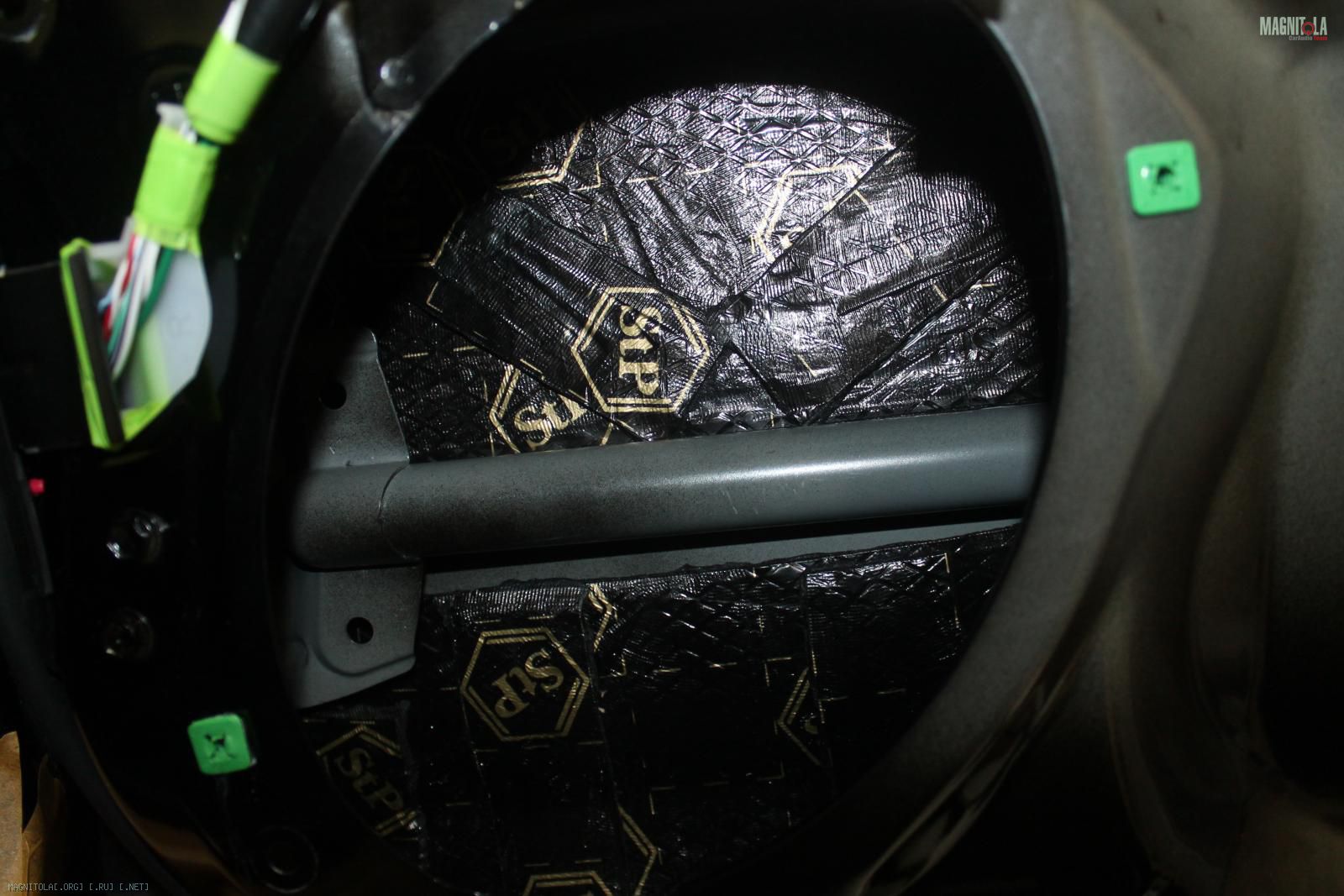

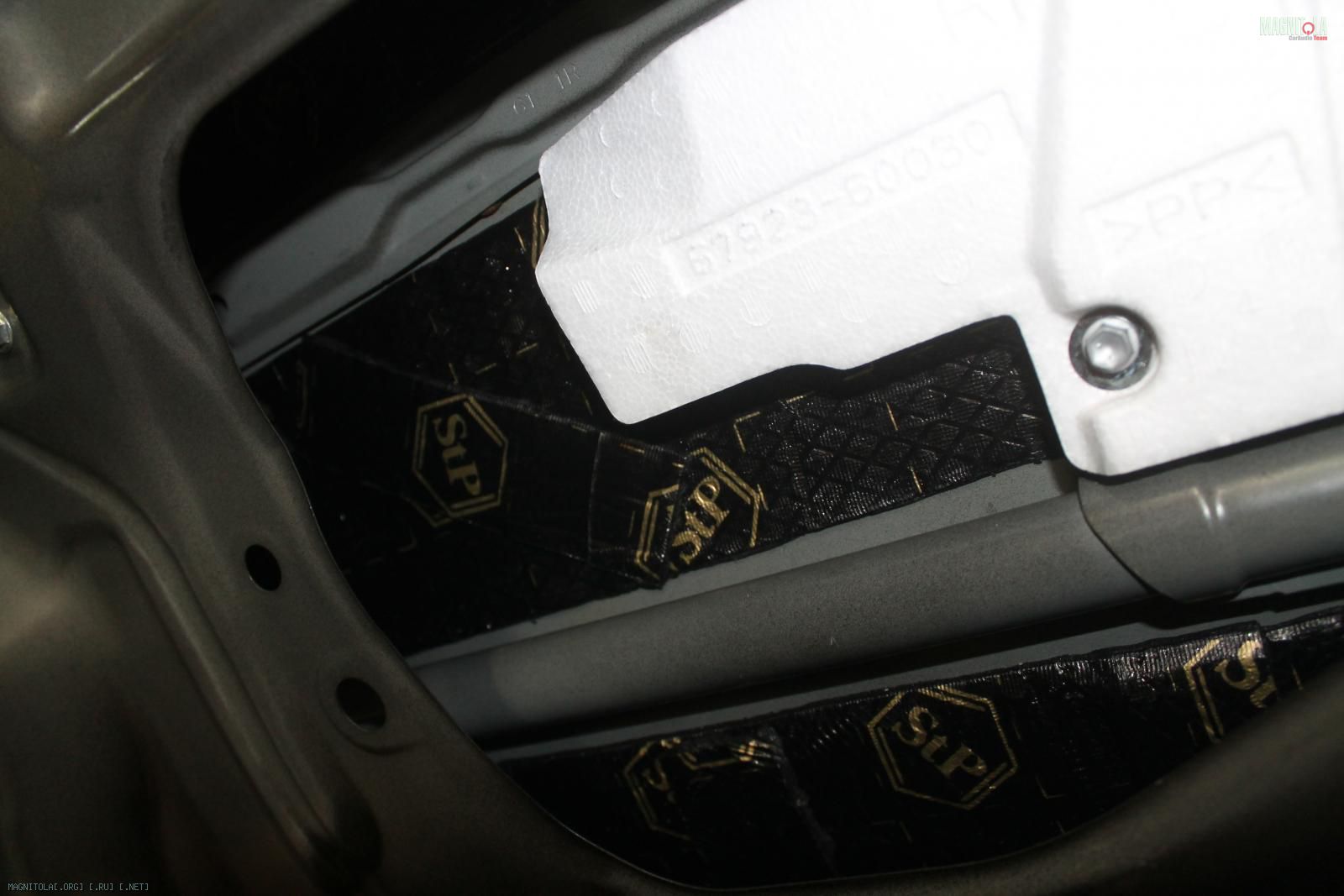

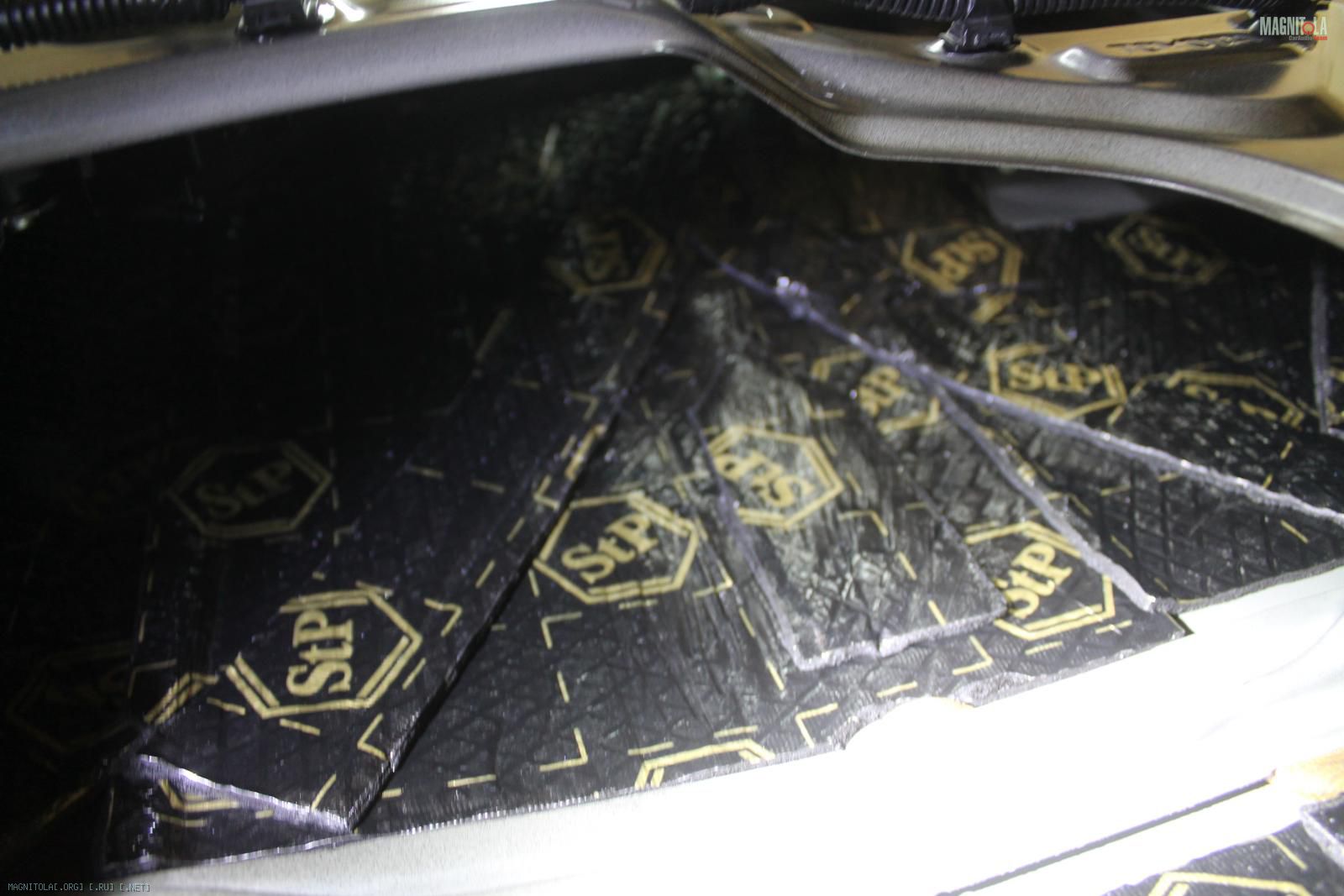

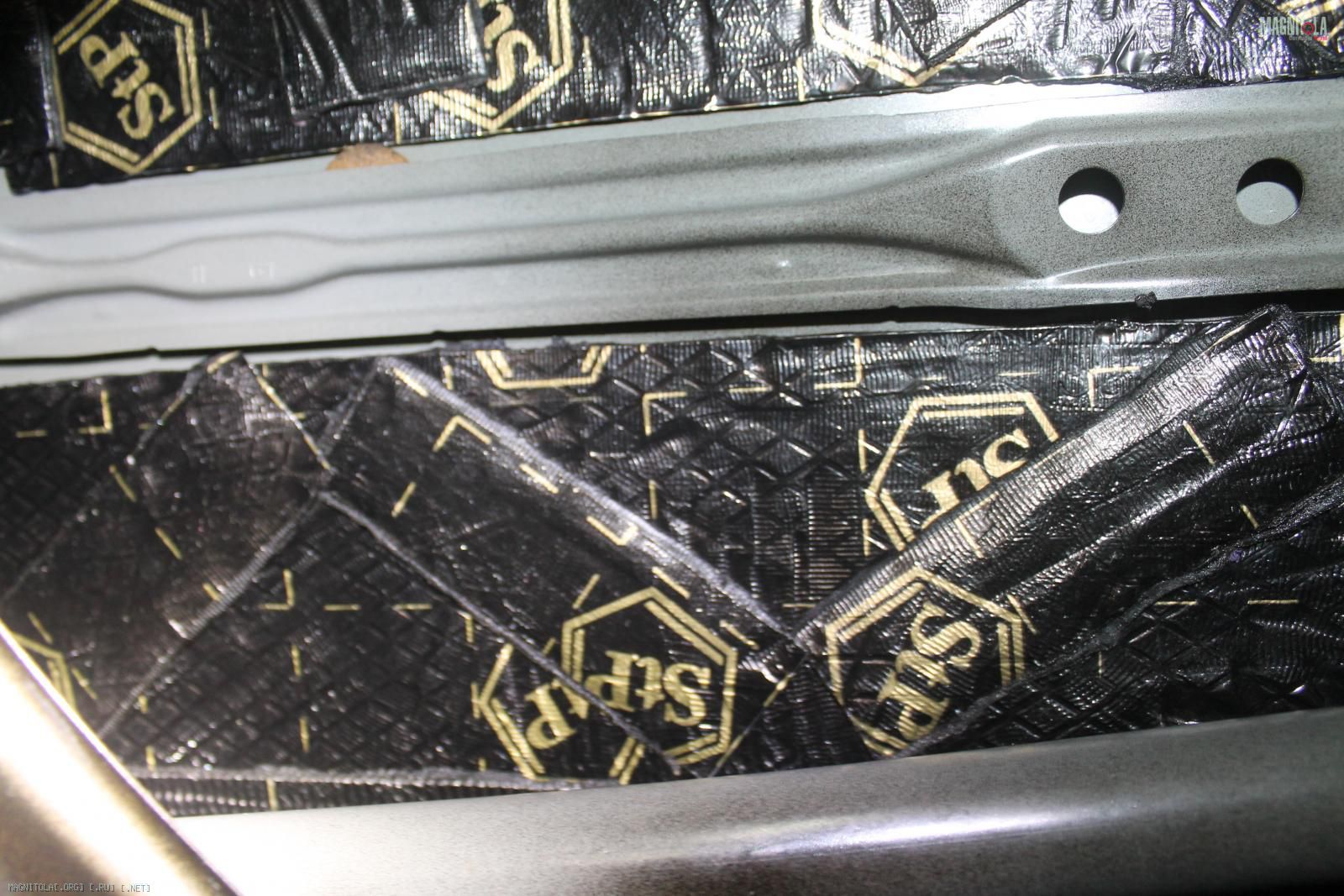

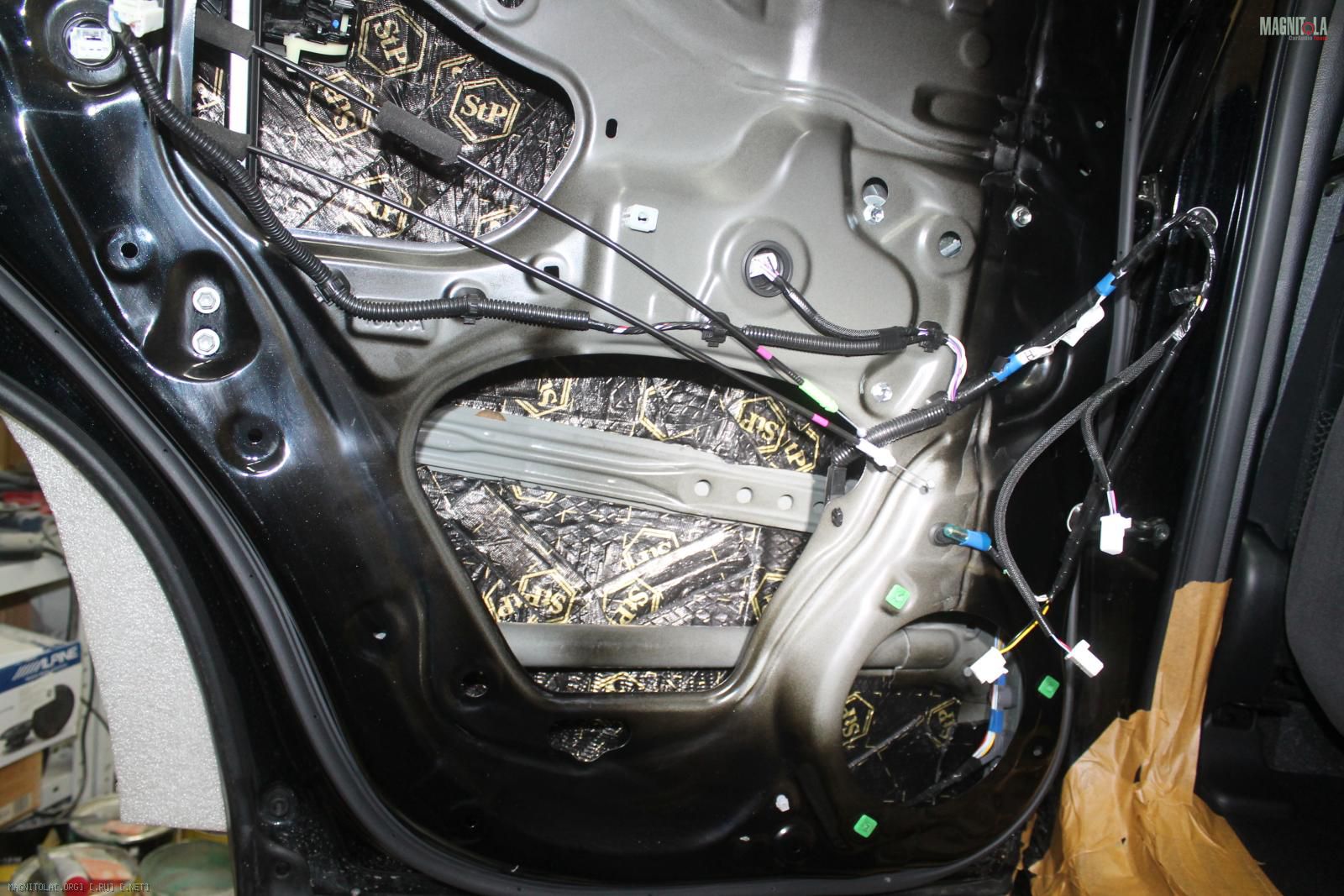

Остальные двери...
Вложение 1135616Вложение 1135618Вложение 1135620Вложение 1135622Вложение 1135624Вложение 1135626Вложение 1135628Вложение 1135630Вложение 1135632Вложение 1135634Вложение 1135636Вложение 1135638Вложение 1135640Вложение 1135642

Land Cruiser Prado 150
Закупились...

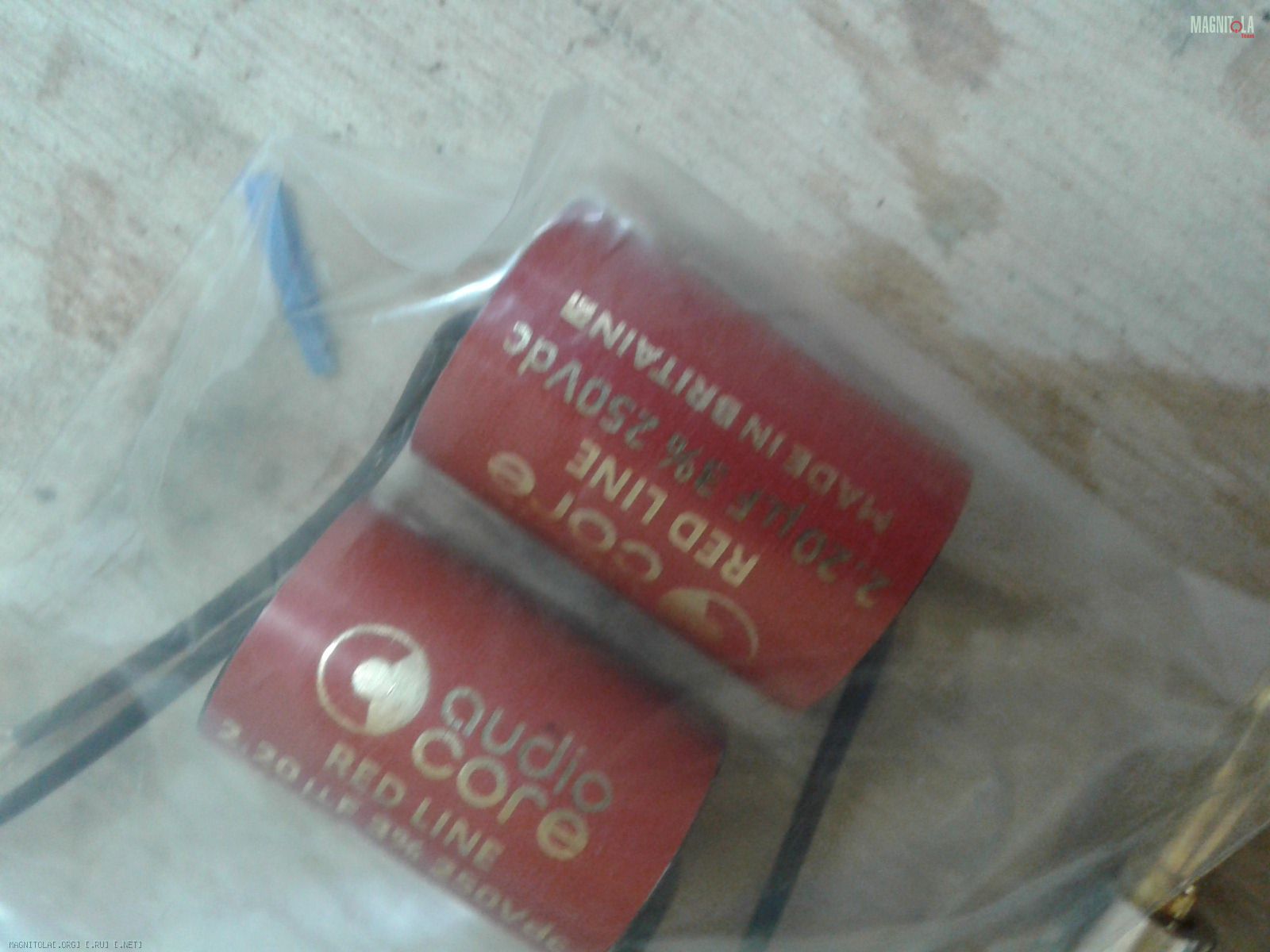

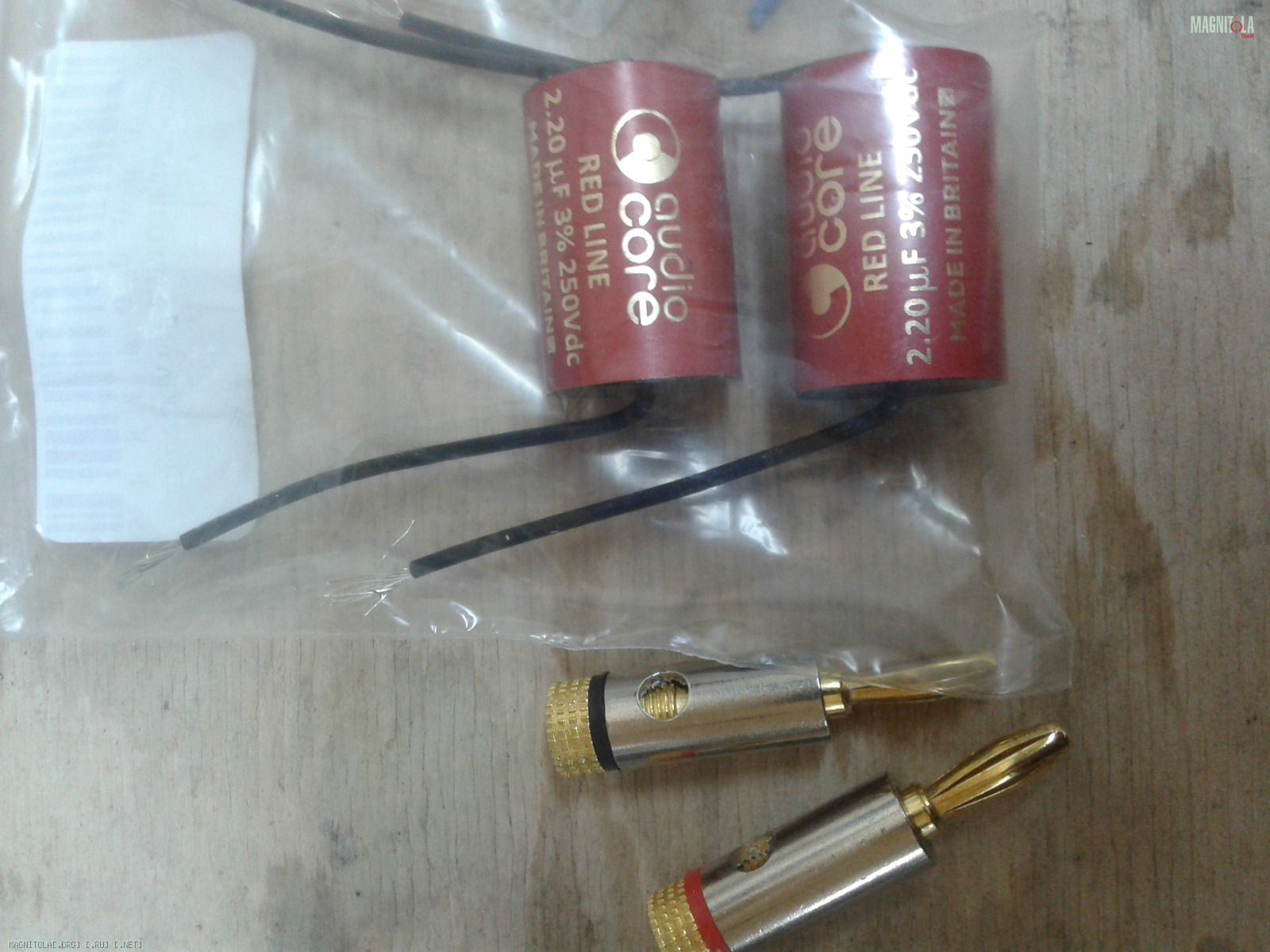

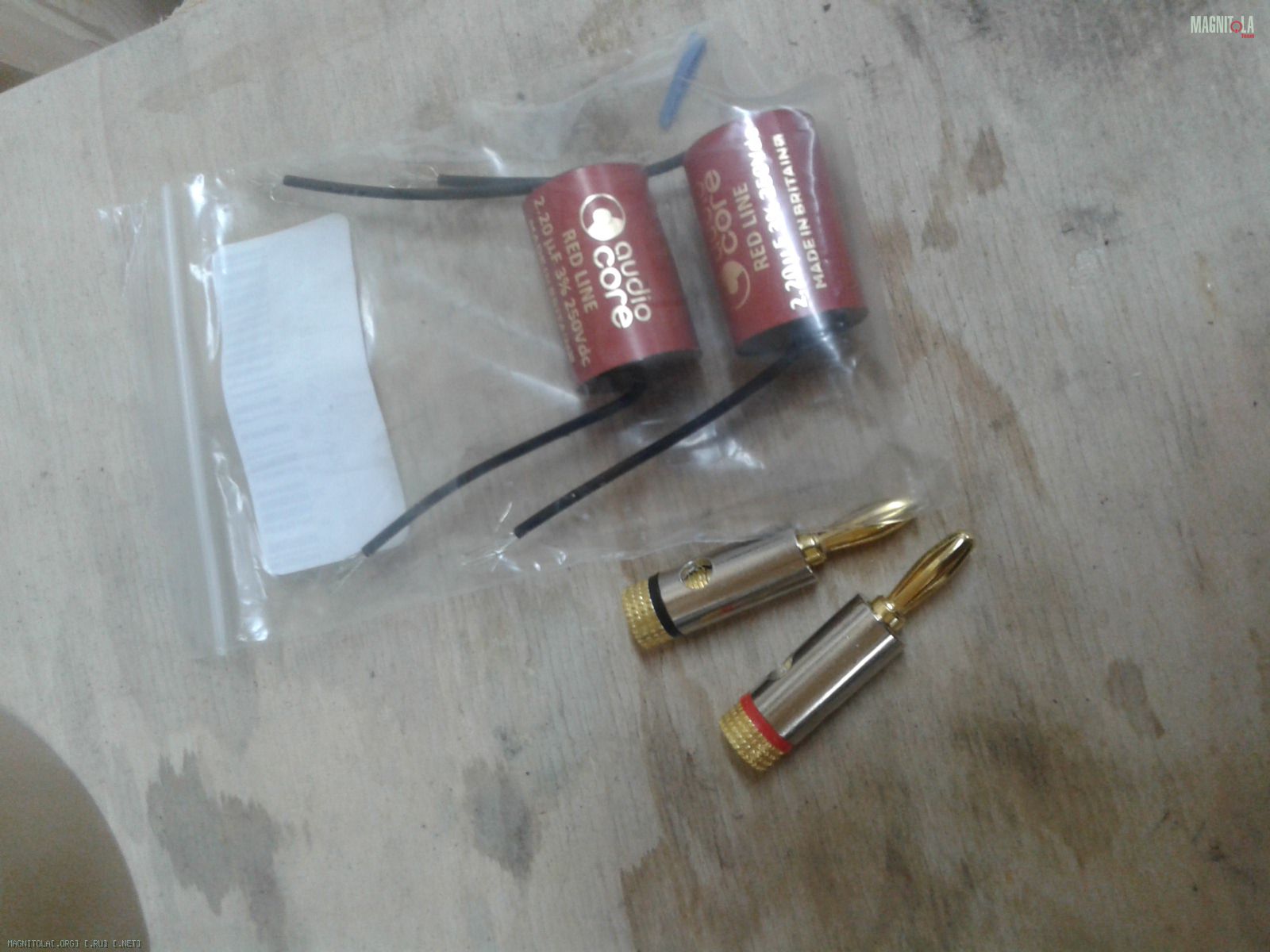

Пленочные конденсаторы на ВЧ, бананы для сабвуфера



Вложение 1136060Вложение 1136062Вложение 1136064

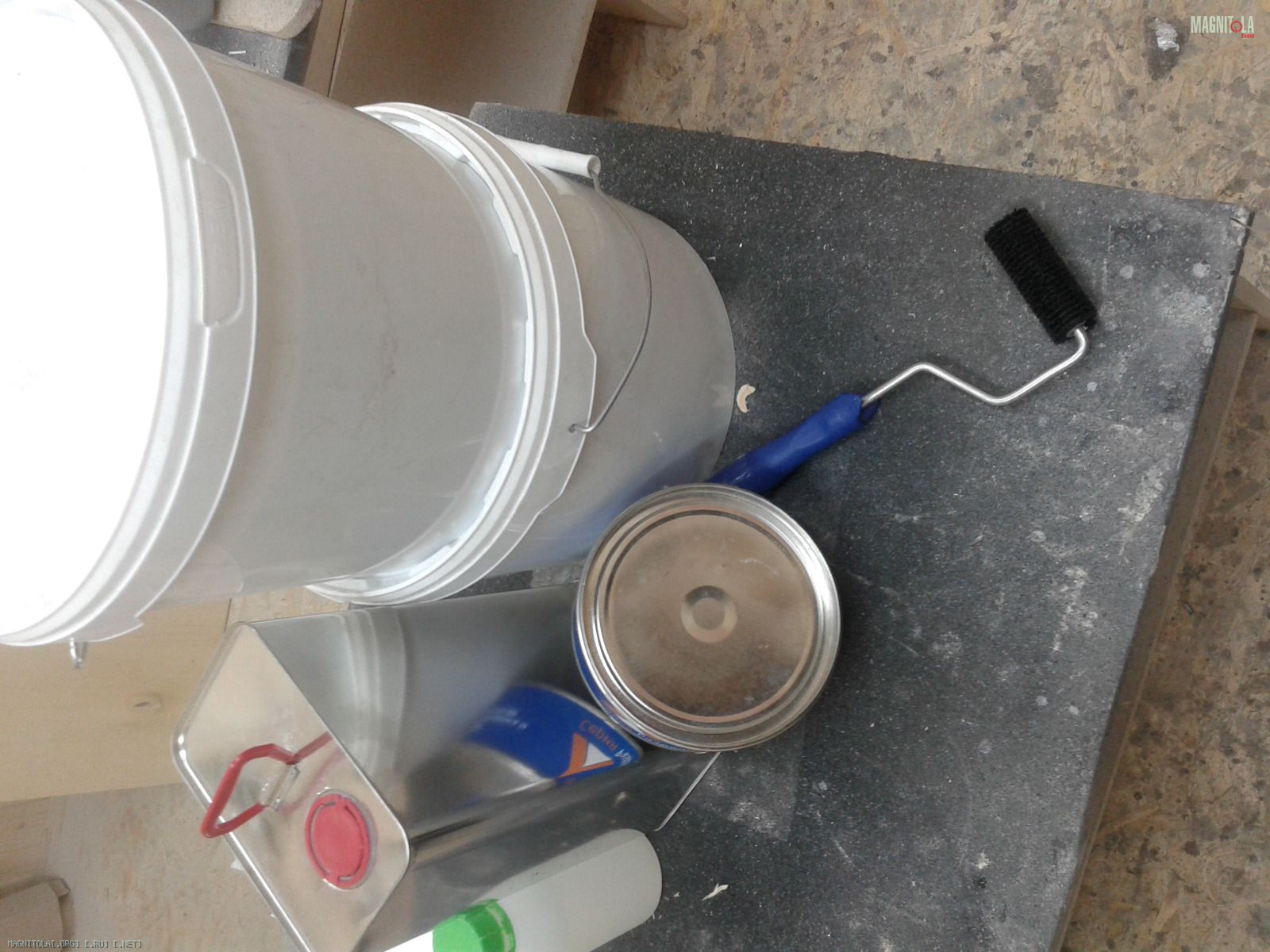

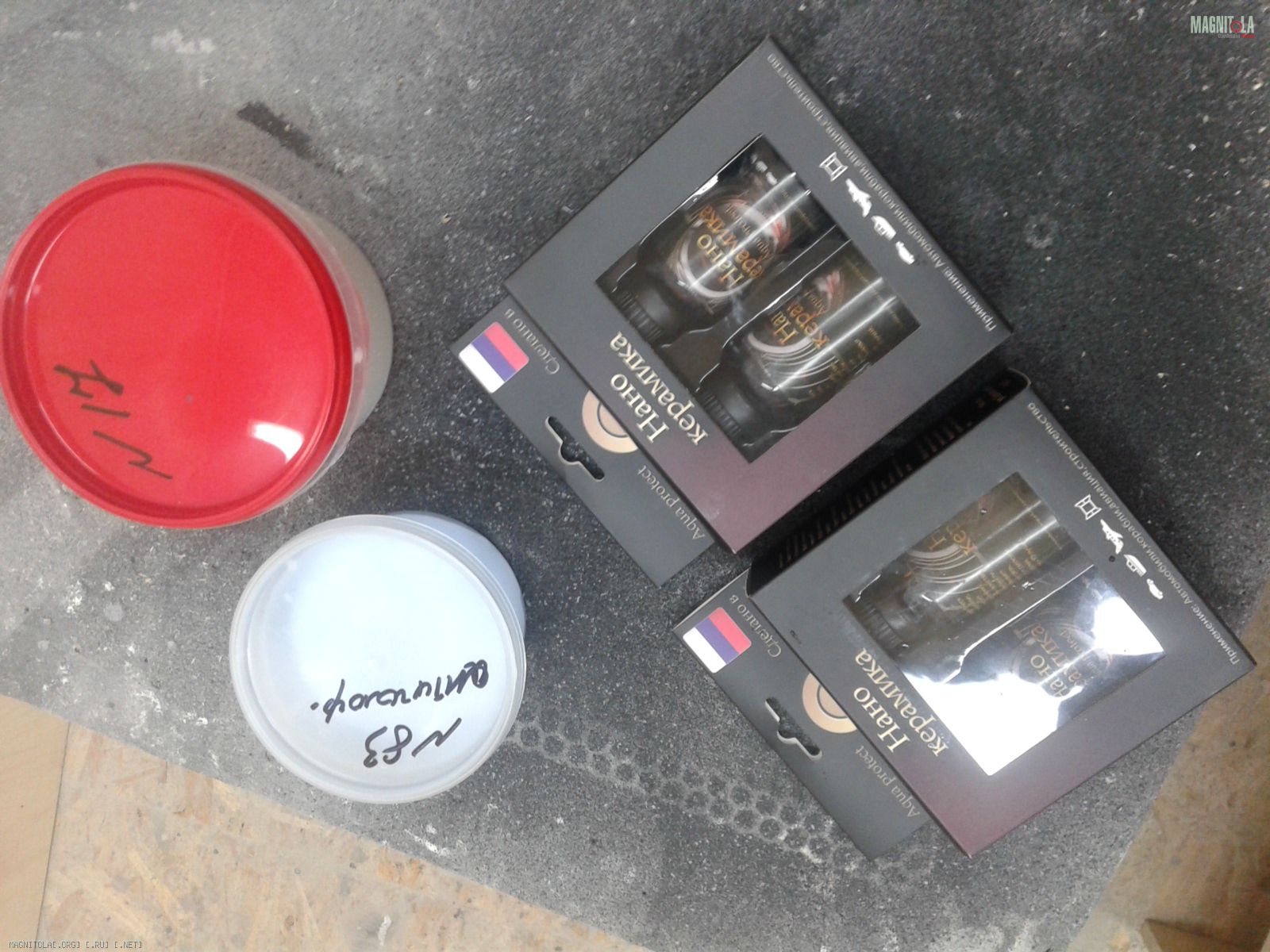

Чуть качественной полиэфирной смолы, производство Турция..
Полироль 3М и керамика..
Вложение 1136066Вложение 1136068Вложение 1136070

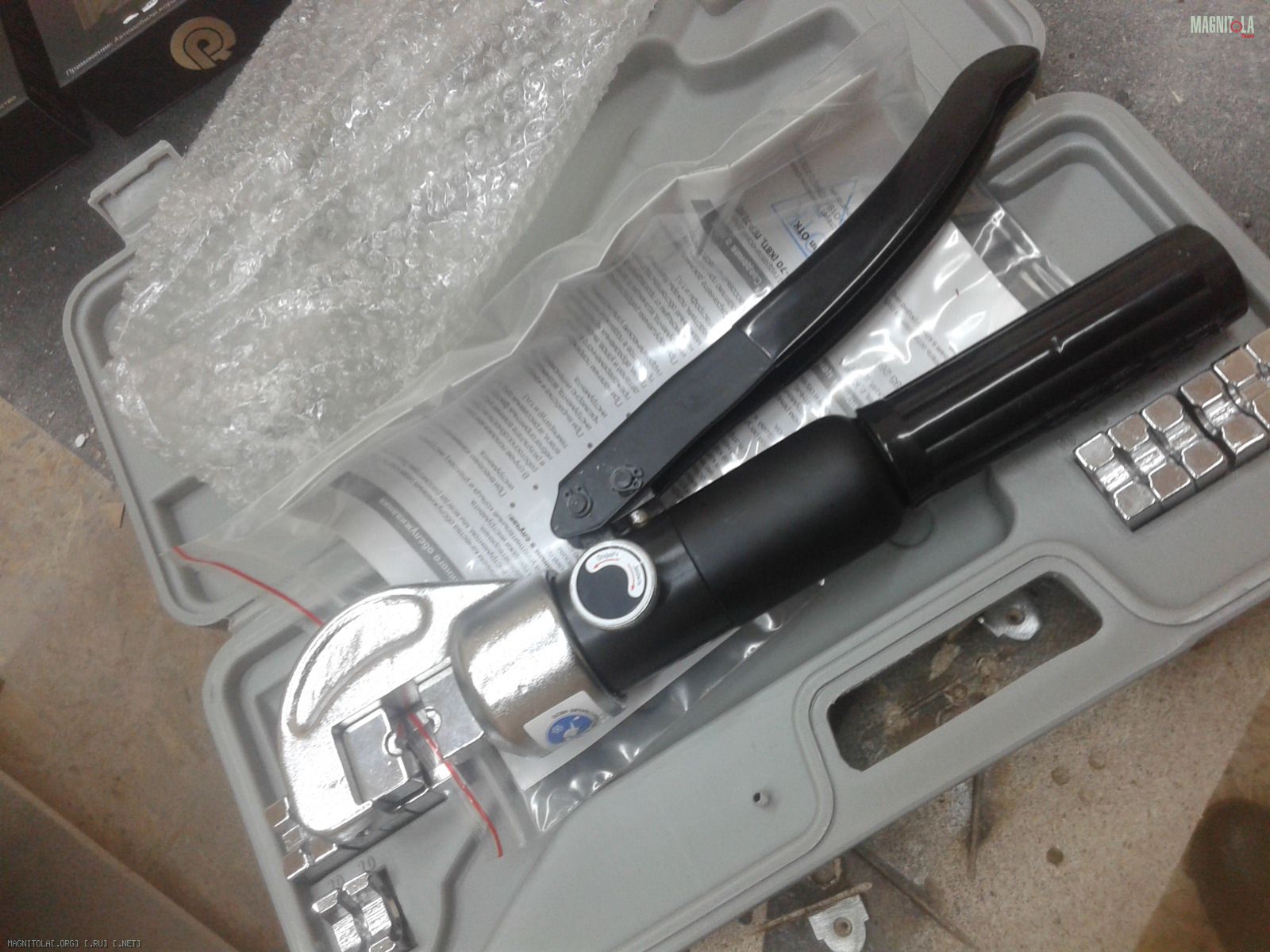

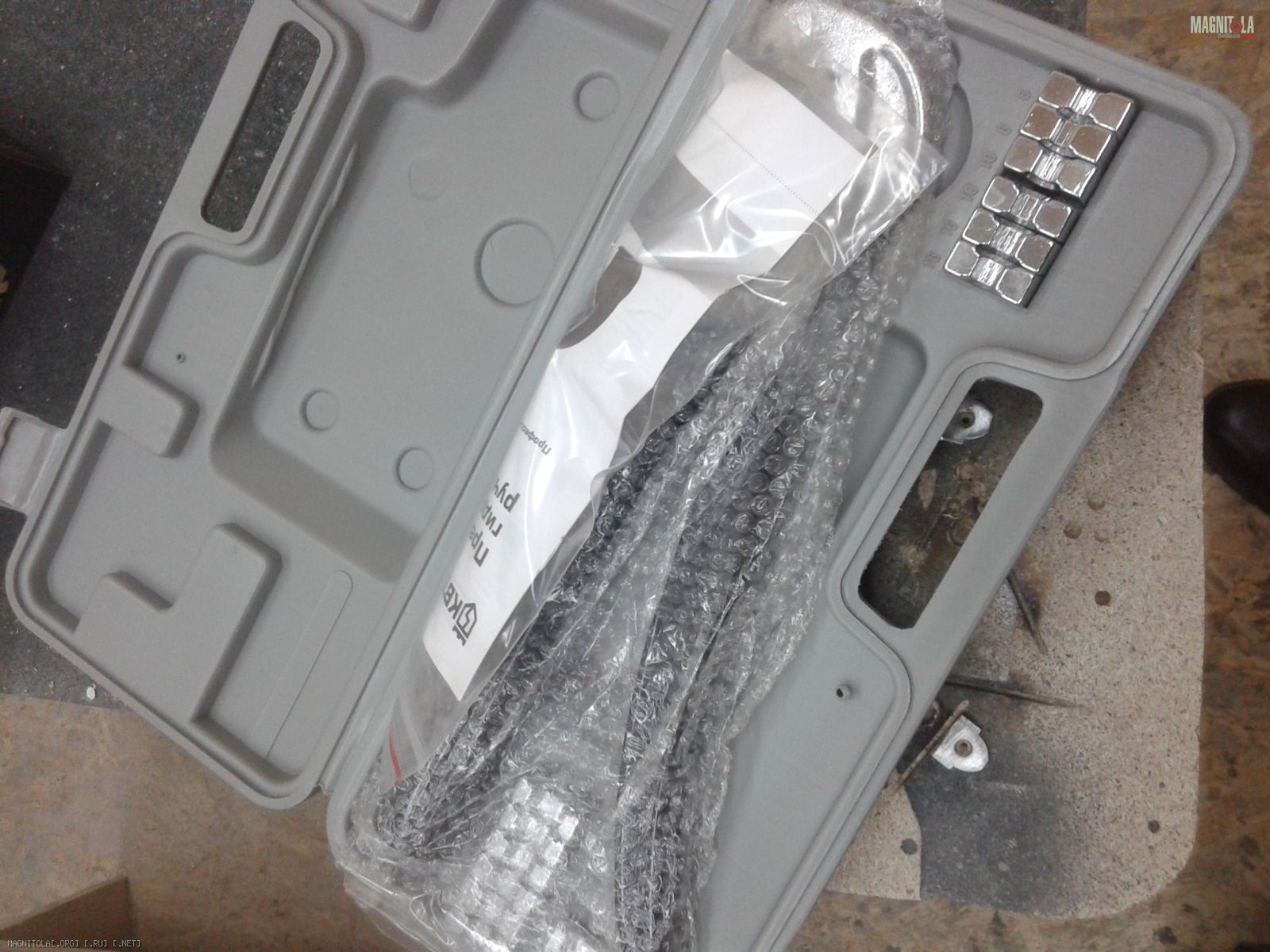

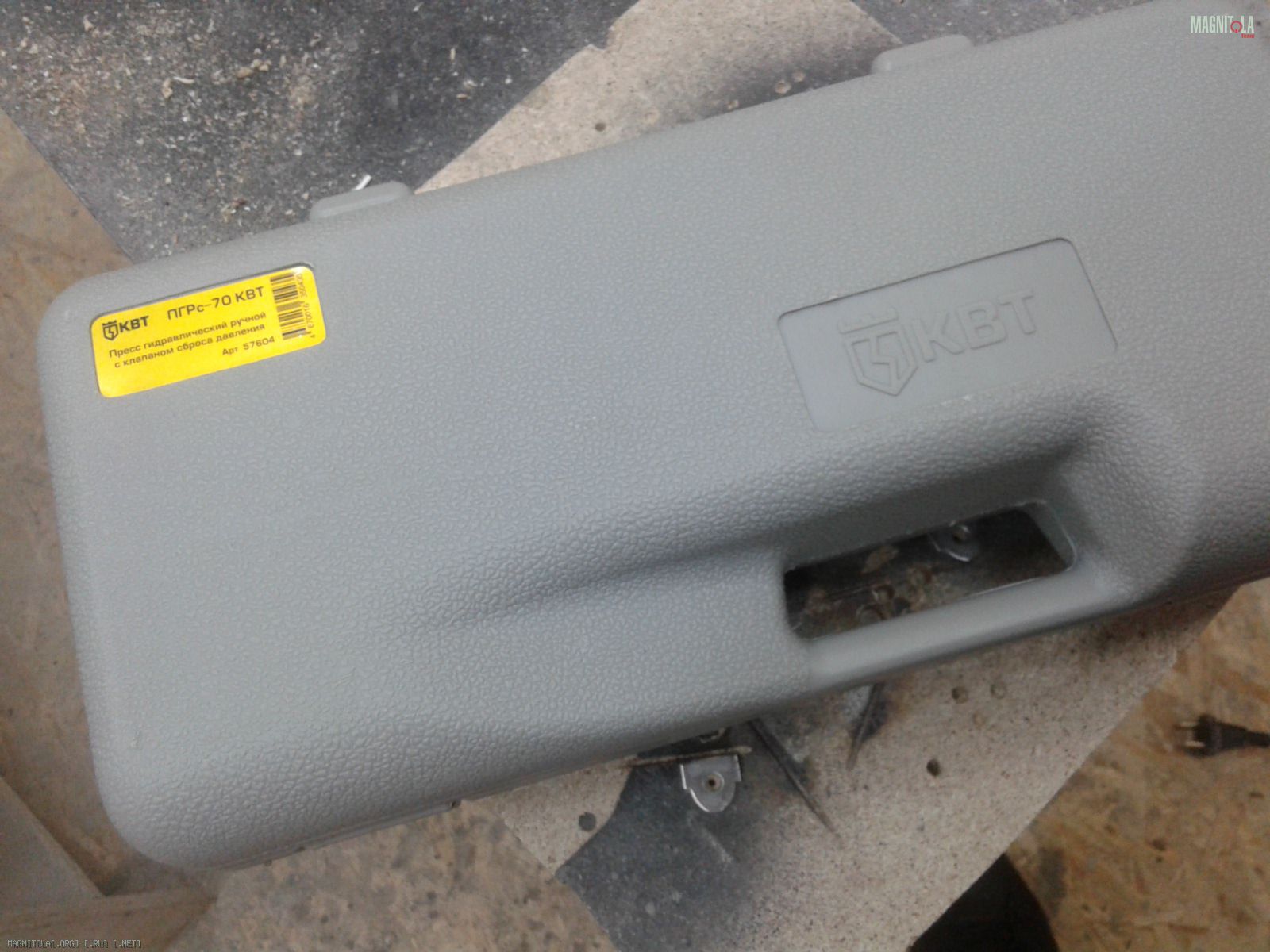

Куплен новый обжимной пресс, т.к. старый за 8 лет износился, потекла гидравлика)
Вложение 1136072Вложение 1136074Вложение 1136076

Land Cruiser Prado 150

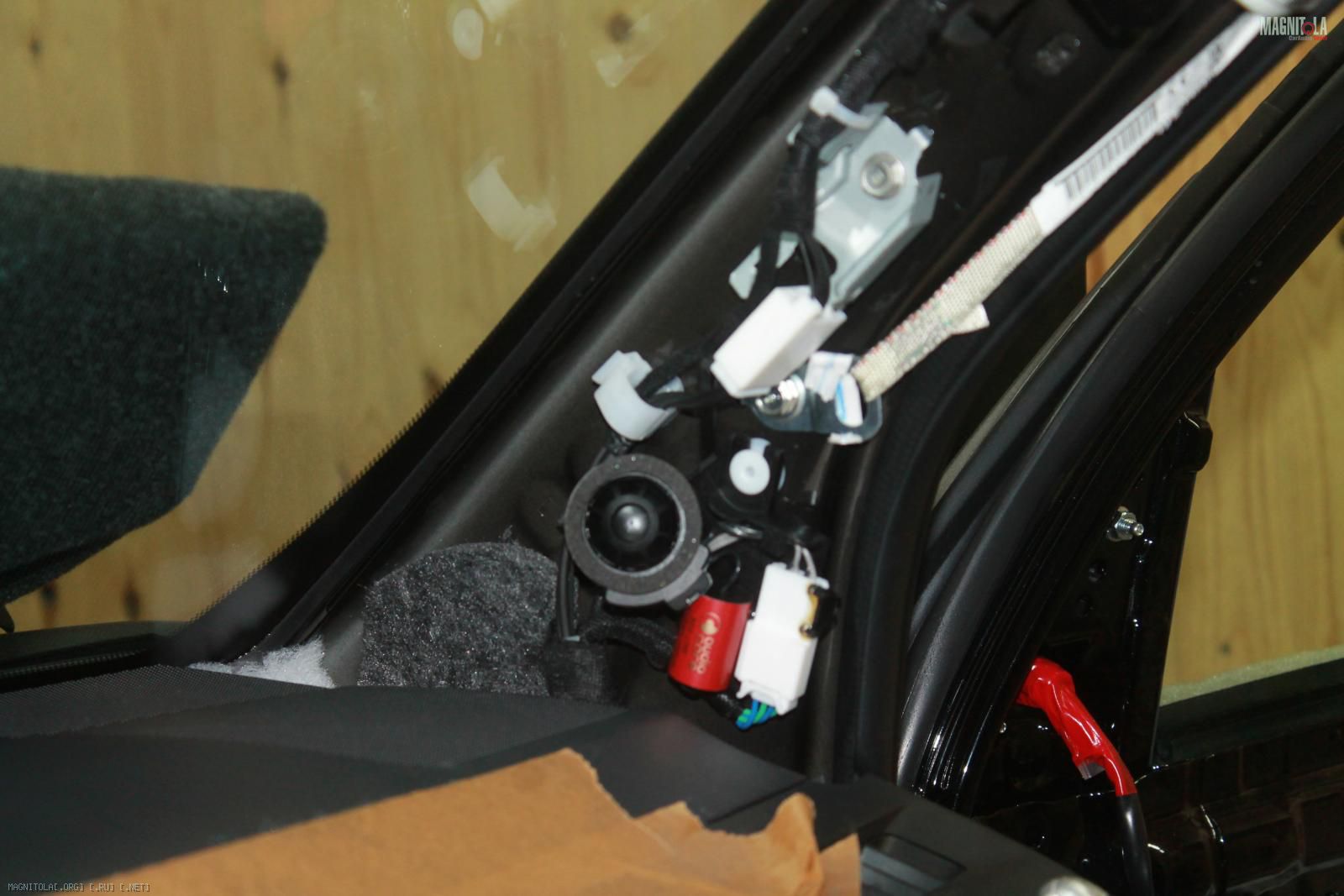

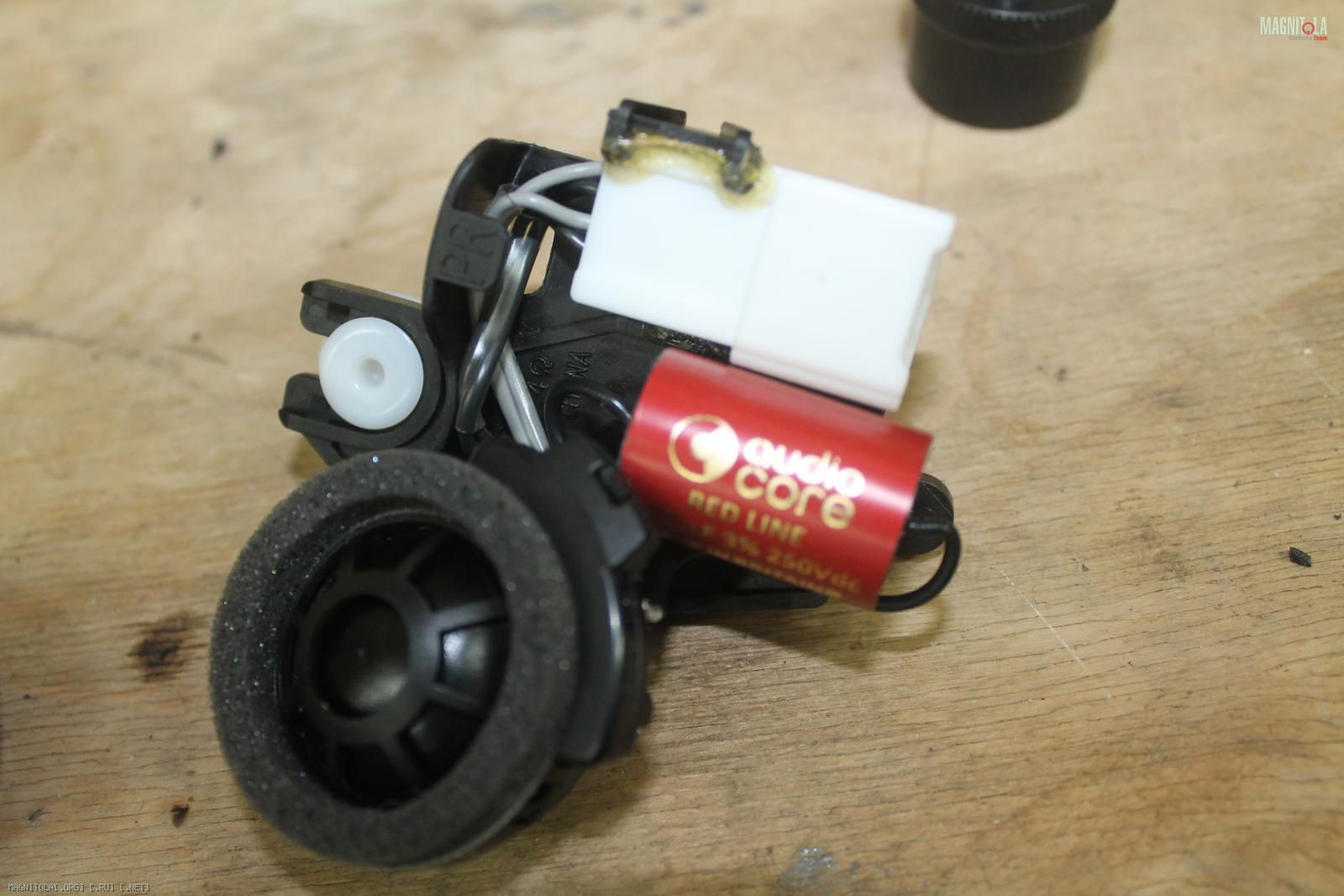

Замена штатных электролитов на музыкальные пленочныеhttps://vk.com/images/blank.gif
Вложение 1136388Вложение 1136390Вложение 1136392Вложение 1136394Вложение 1136396Вложение 1136398

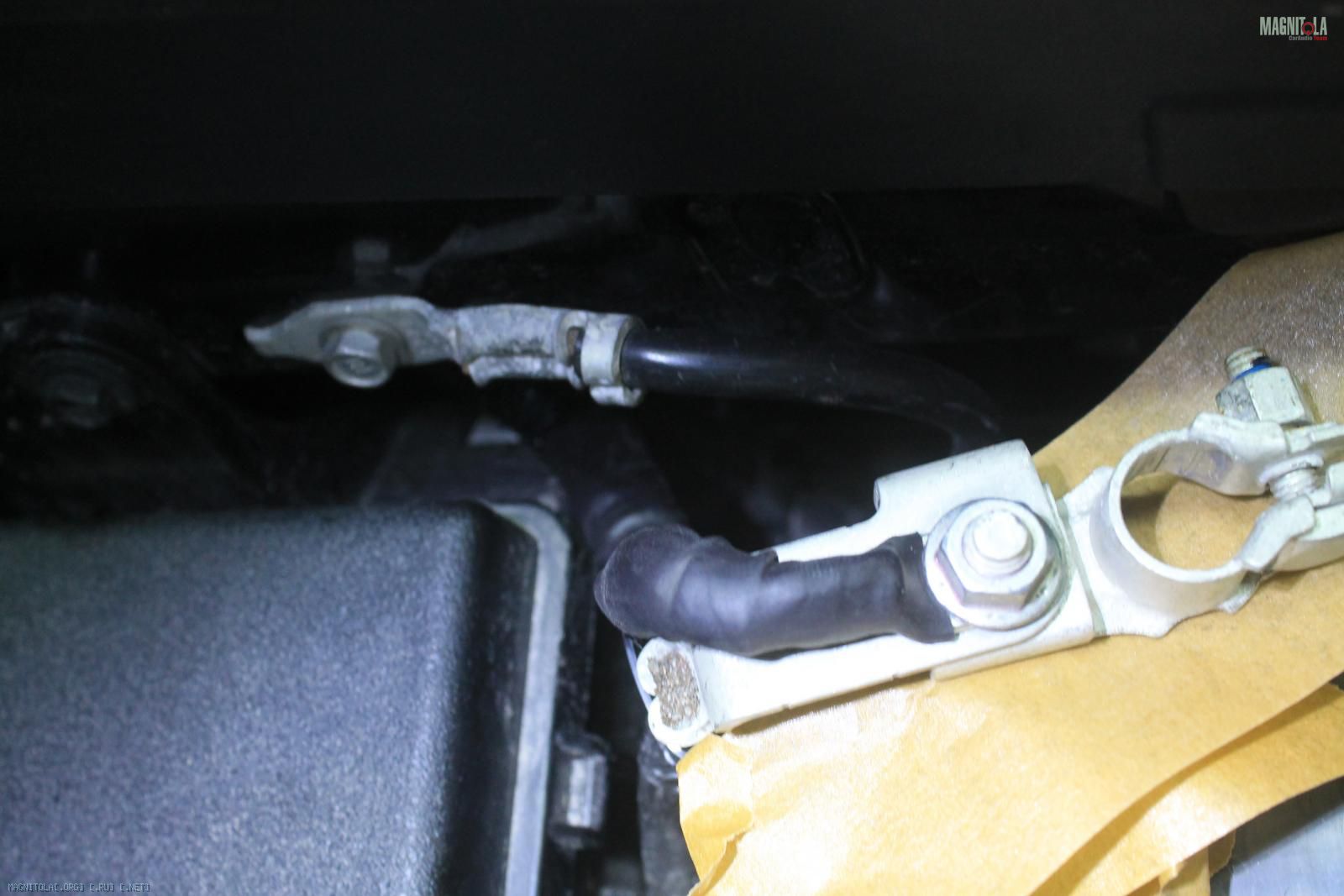

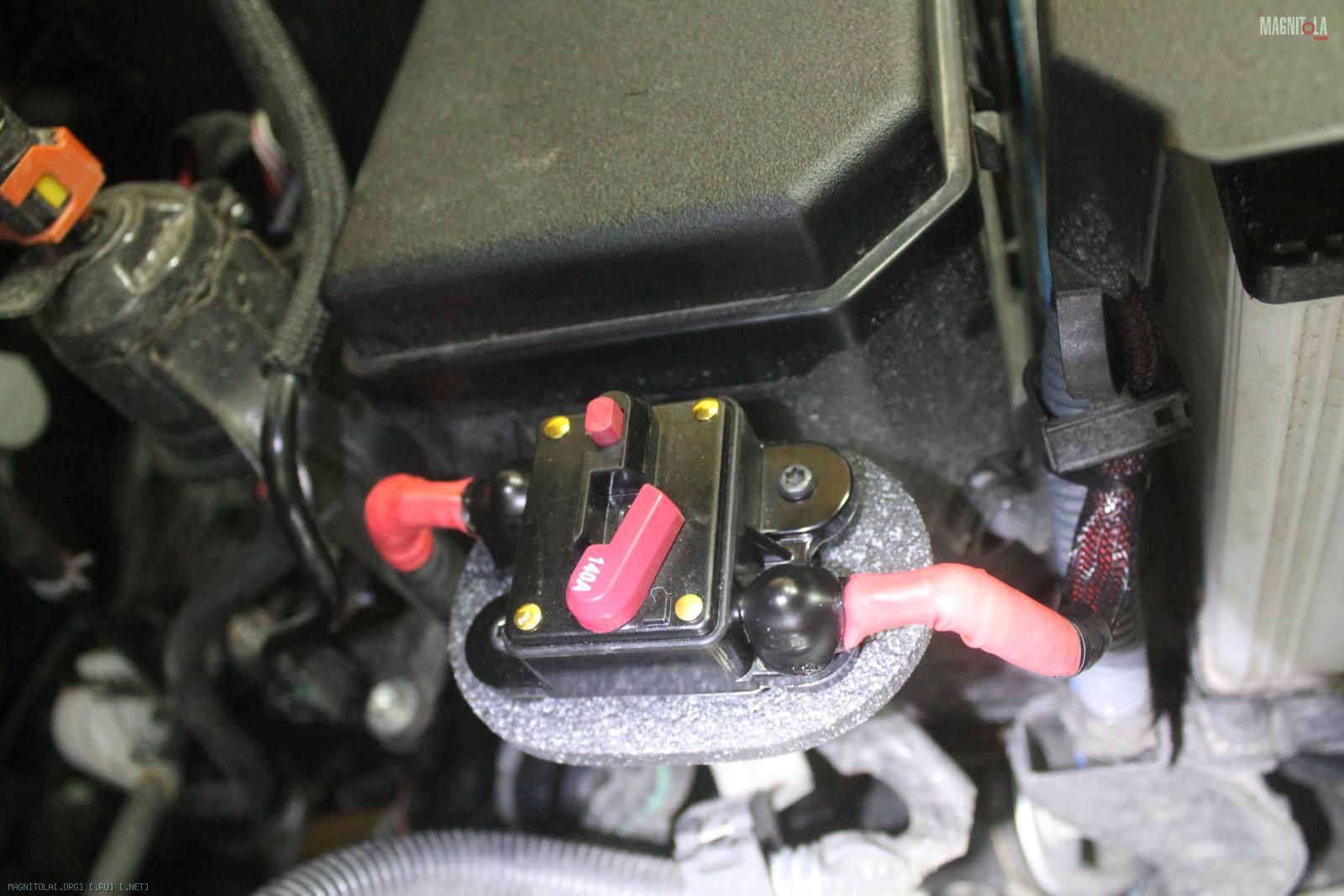

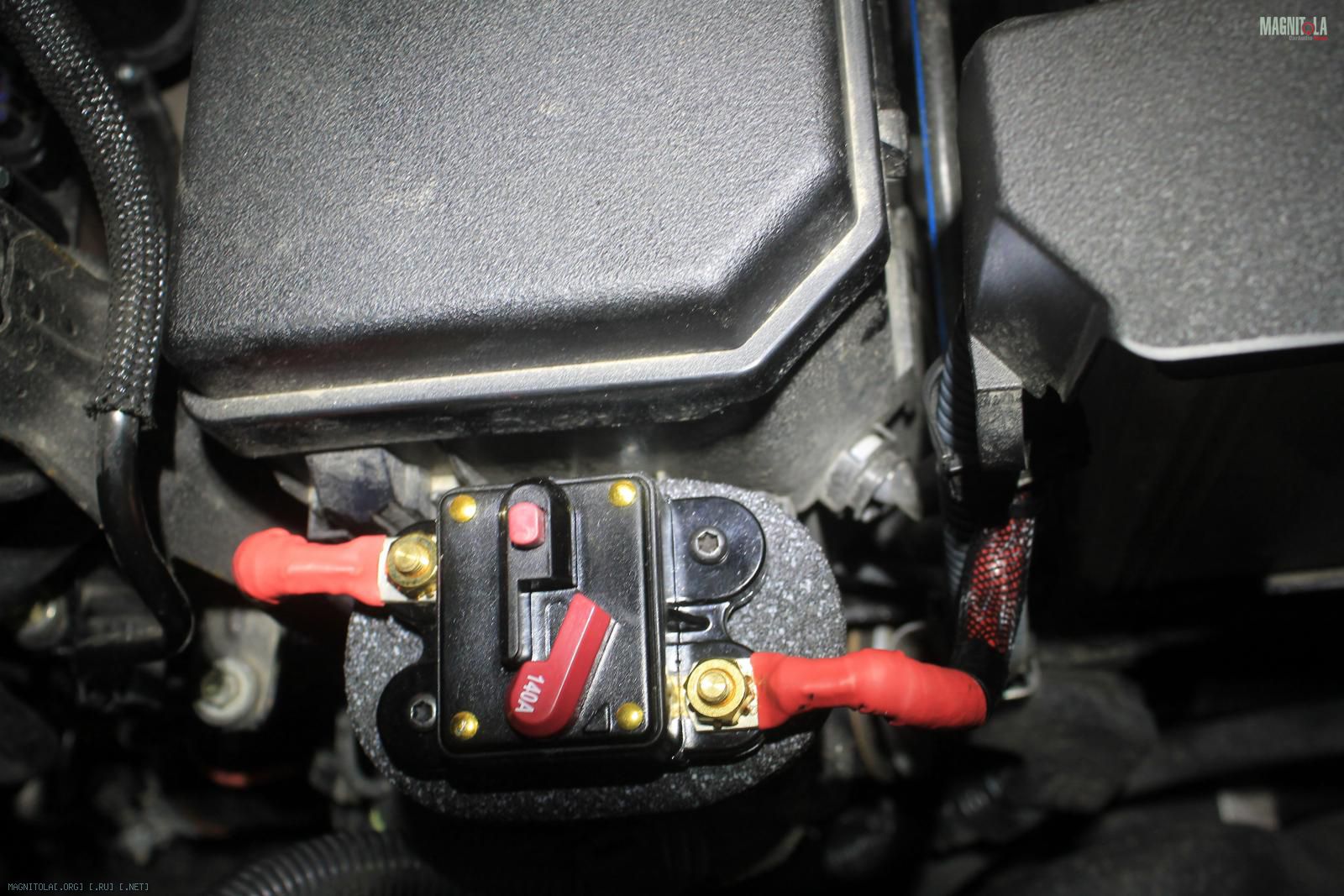

Сила под капотом, предохранитель..
Вложение 1136400Вложение 1136402Вложение 1136404Вложение 1136406

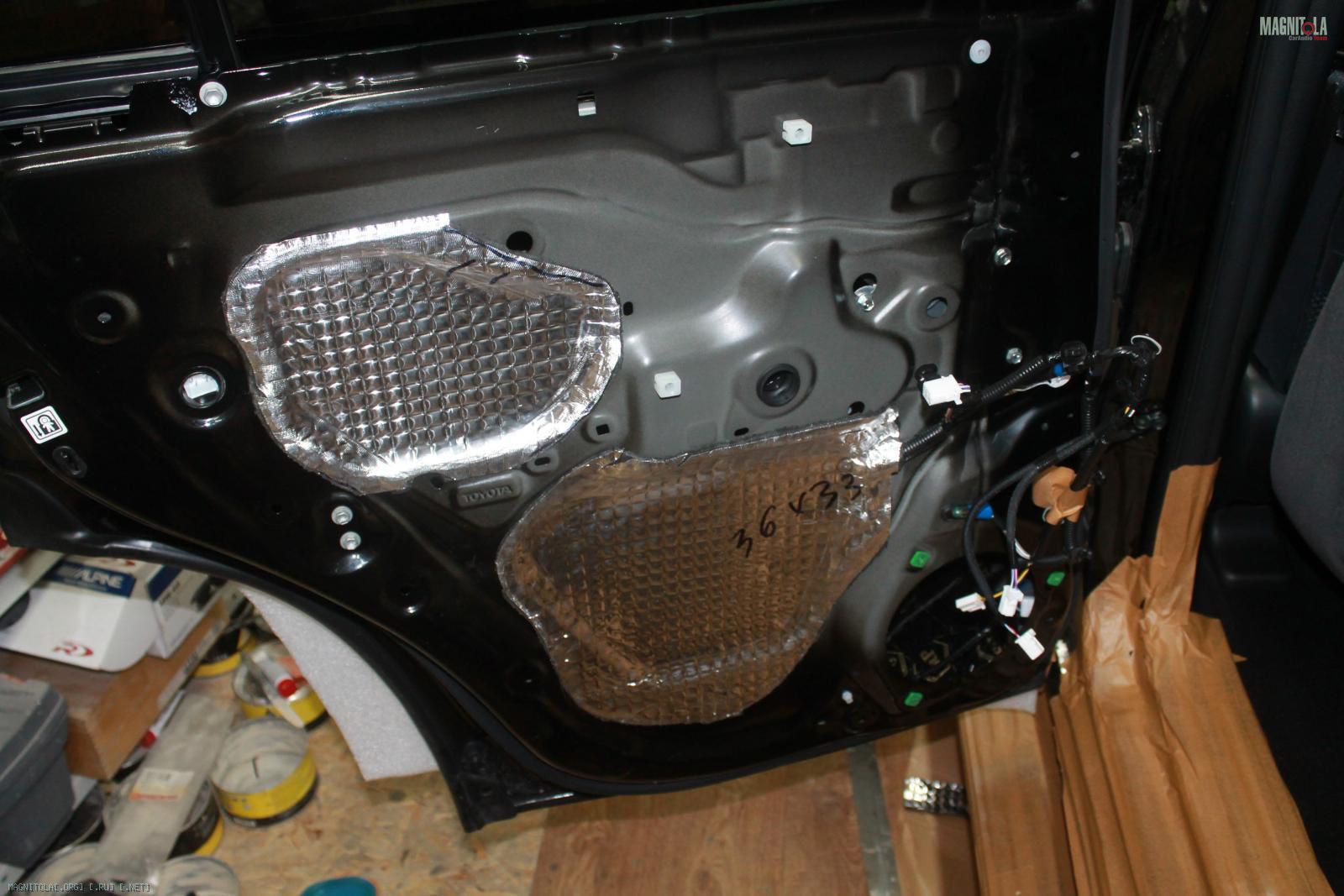

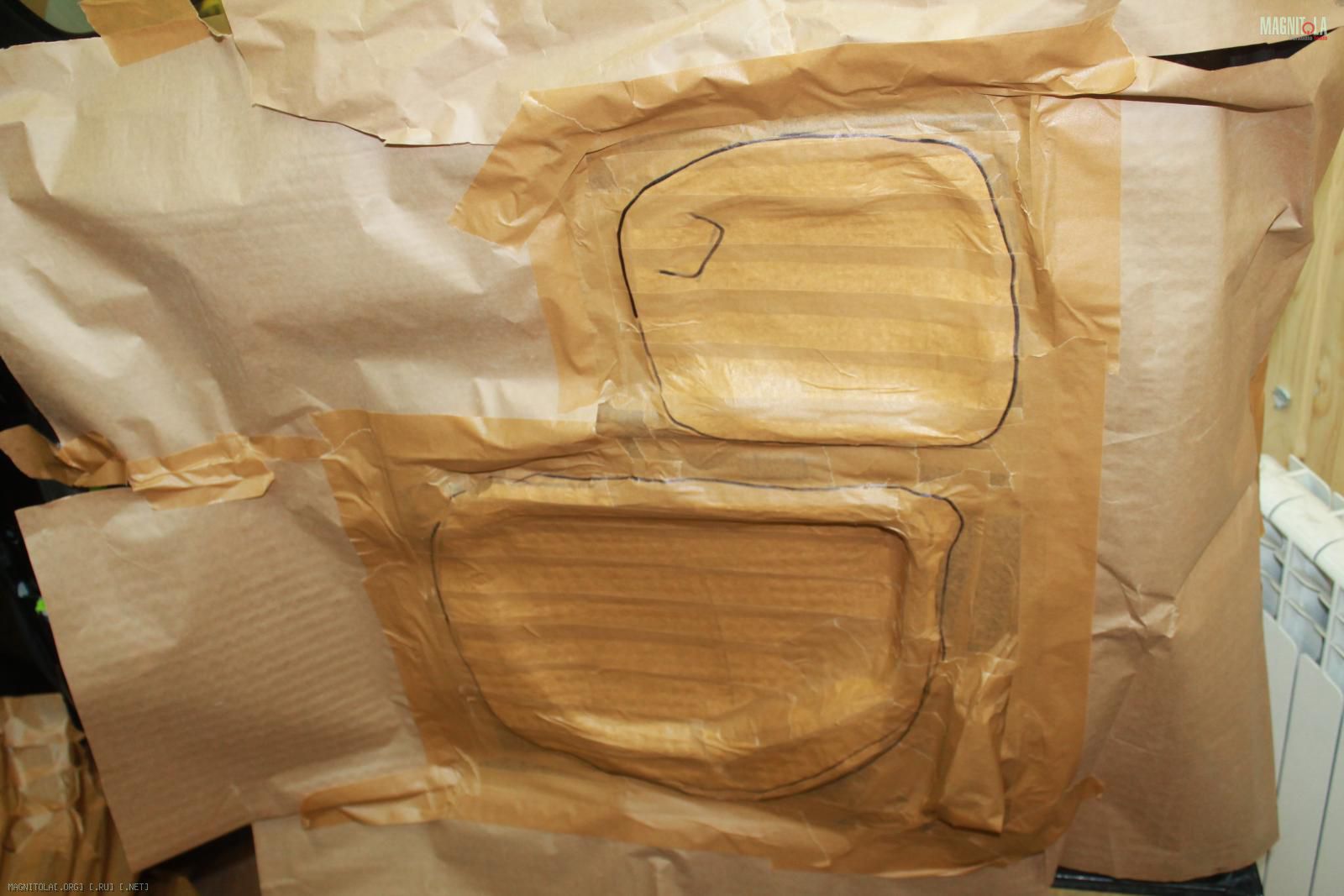

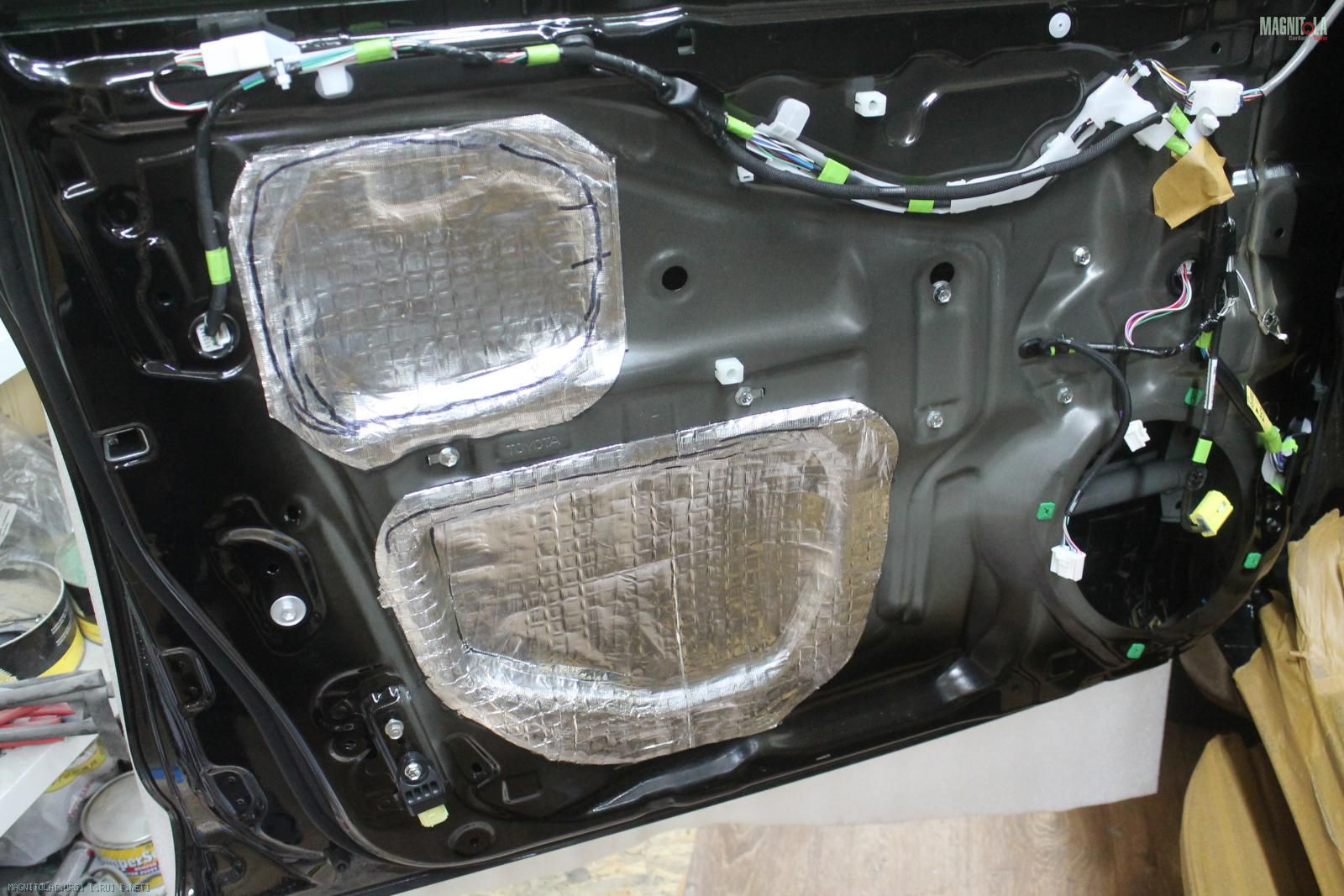

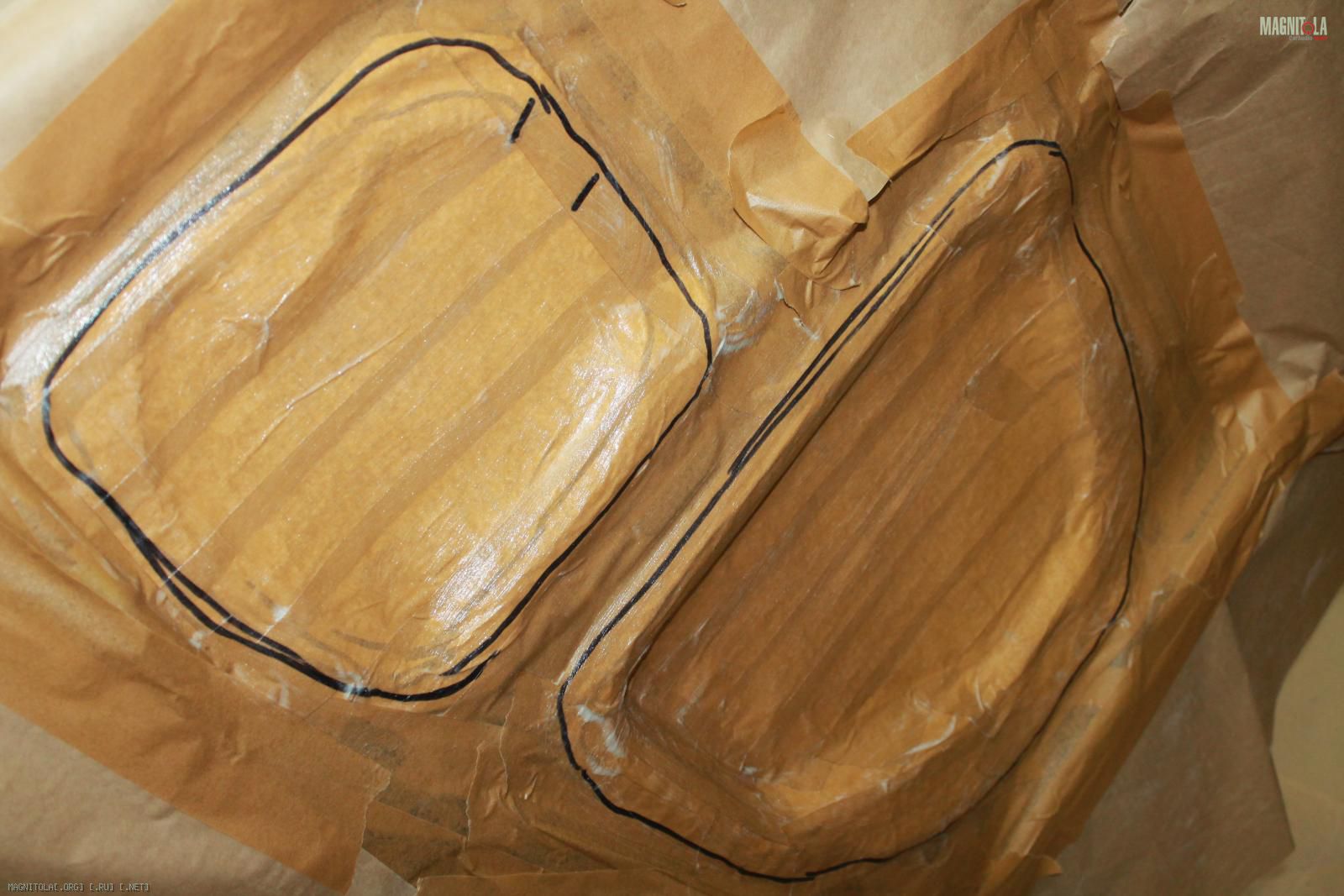

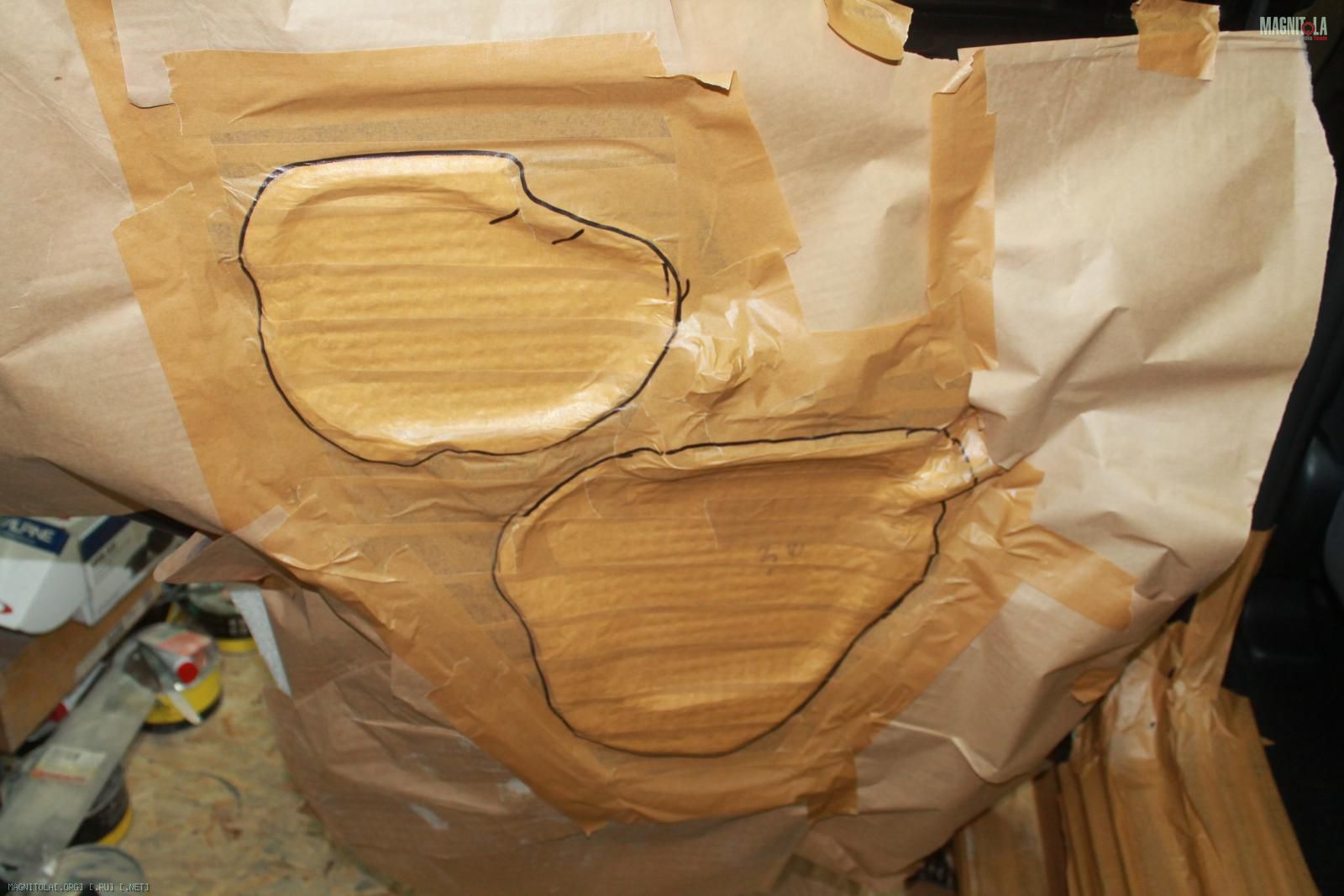

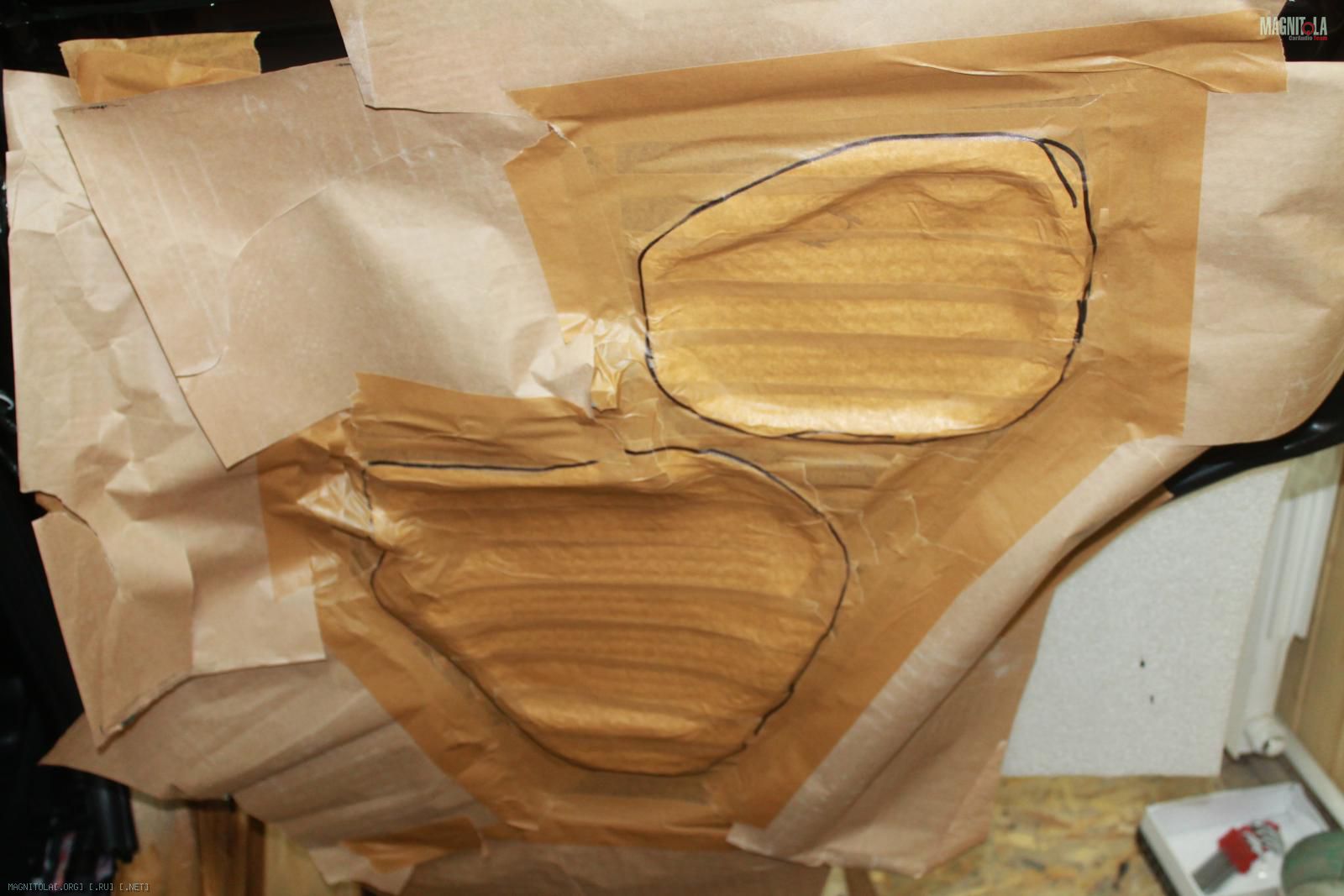

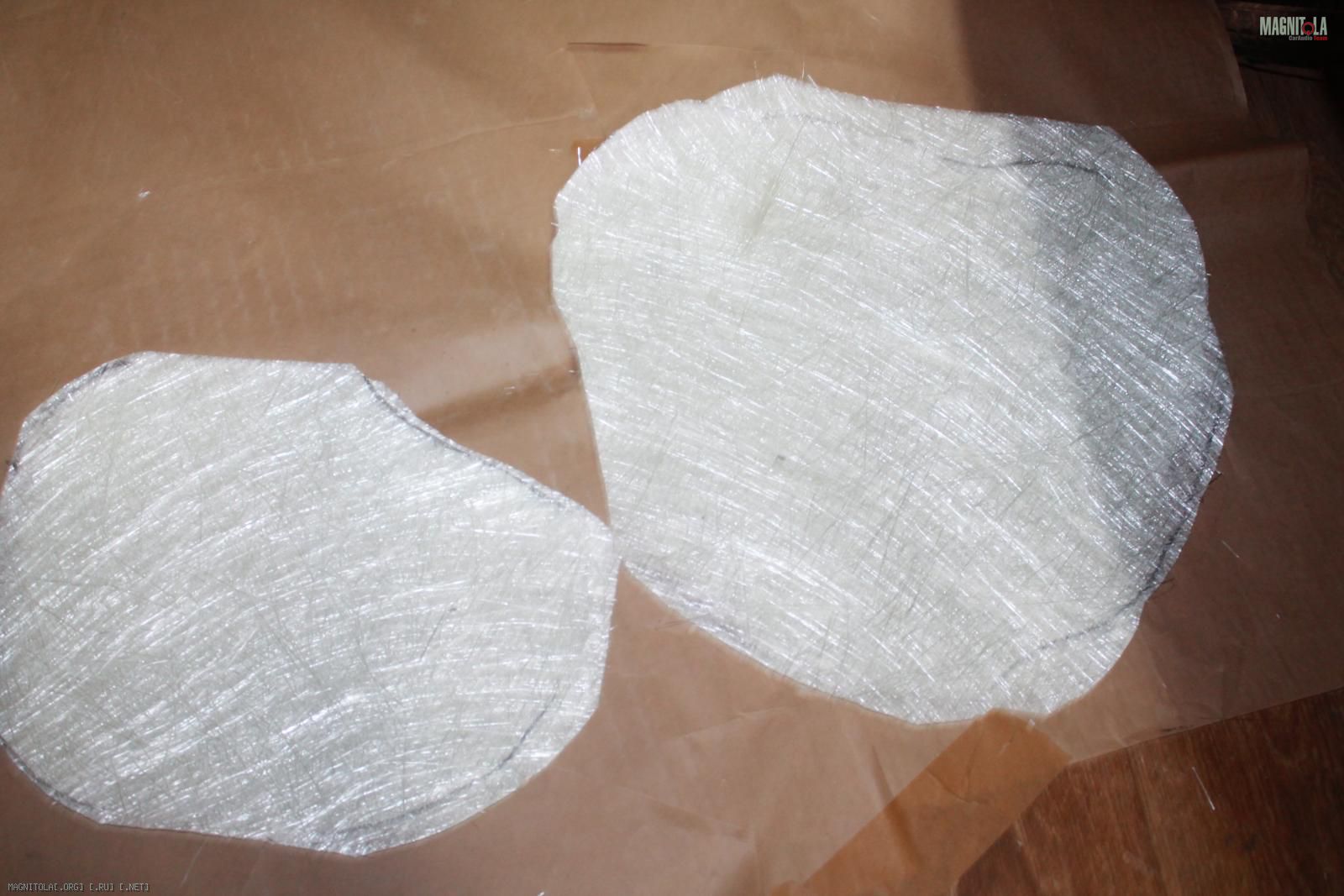

Подготовка к изготовлению стеклопластиковых заглушек... виброй делаем будущую форму, выклеиваем скотчем.. наносим воск, готовим стекломат
Вложение 1136408Вложение 1136410Вложение 1136412Вложение 1136414
Вложение 1136416Вложение 1136418Вложение 1136420Вложение 1136422
Вложение 1136424Вложение 1136426Вложение 1136428

Ну и "банан" на саб
Вложение 1136430

Сегодня сняли АЧХ шума в салоне на стоковом прадо 150 при скорости 60, 90, 120км/ч. А также обстреляли "Прадо" статично, свип тоном- с калины, на расстоянии 2.5м. Спасибо Аркадию и другу на прадике.

Land Cruiser Prado 150

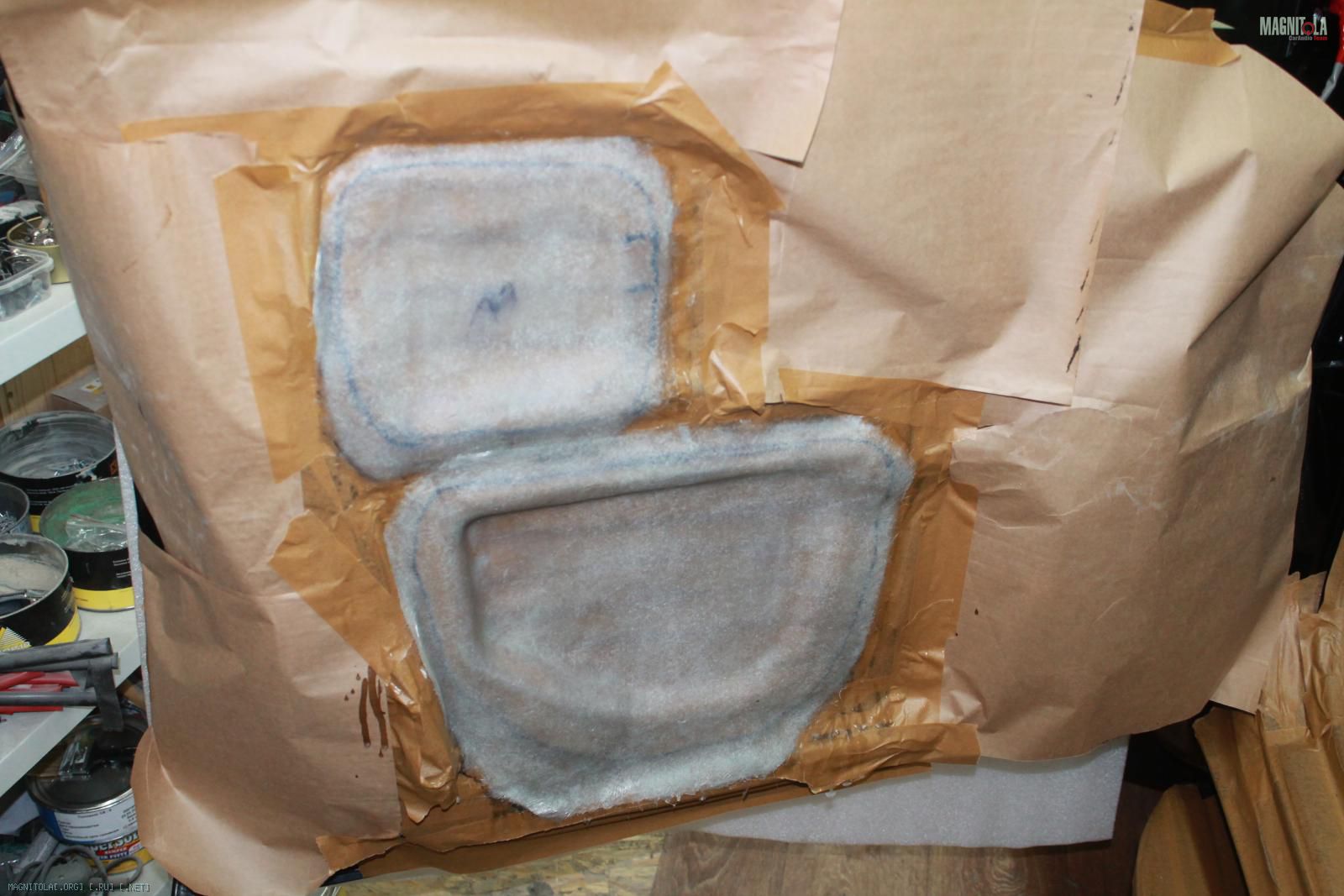

Стеклопластиковые заглушки, три слоя стекломата р450
Вложение 1136612Вложение 1136614Вложение 1136616Вложение 1136618

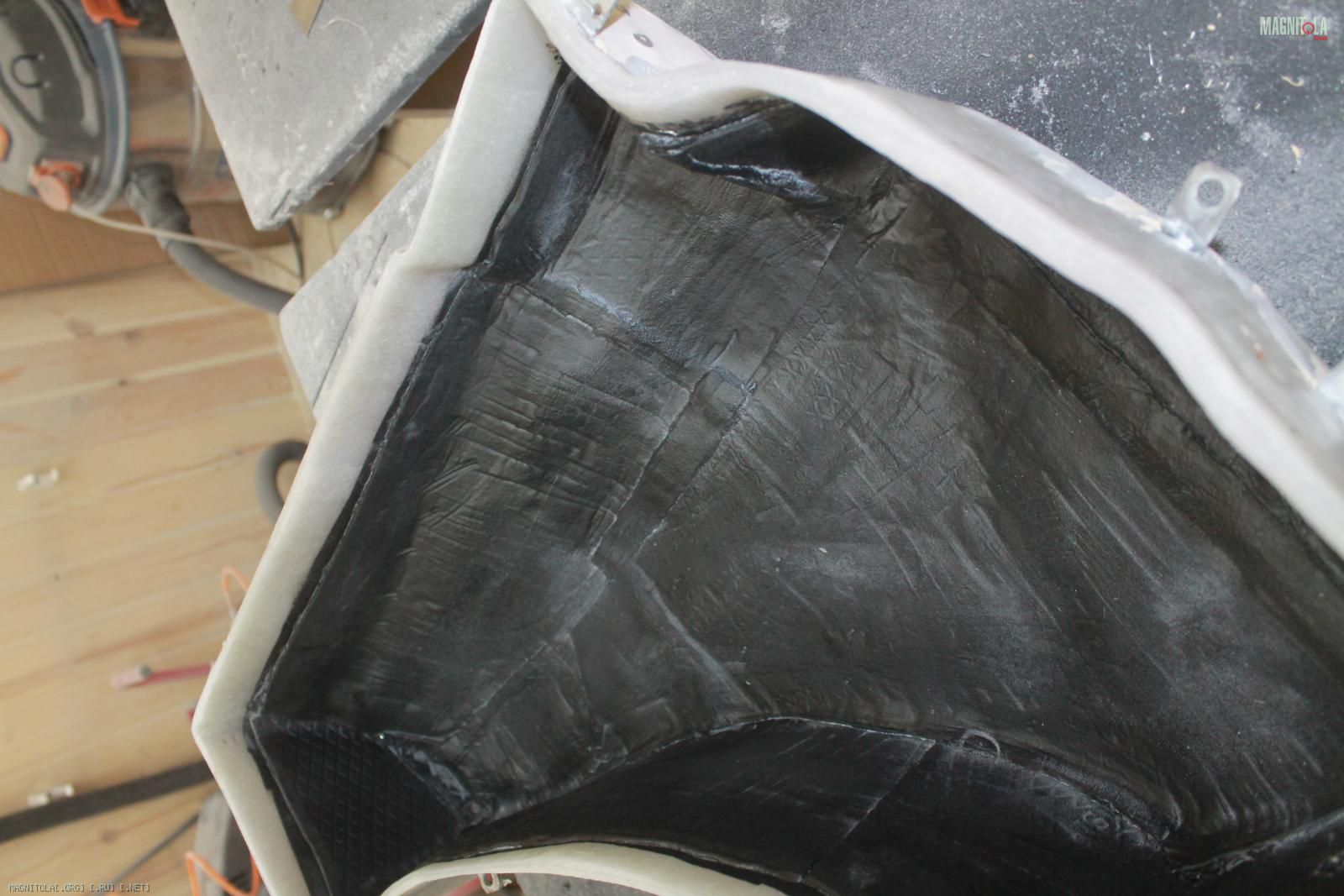

Задняя часть стелса...
Поверх нанесен бимаст бомб и покрыто антигравием...

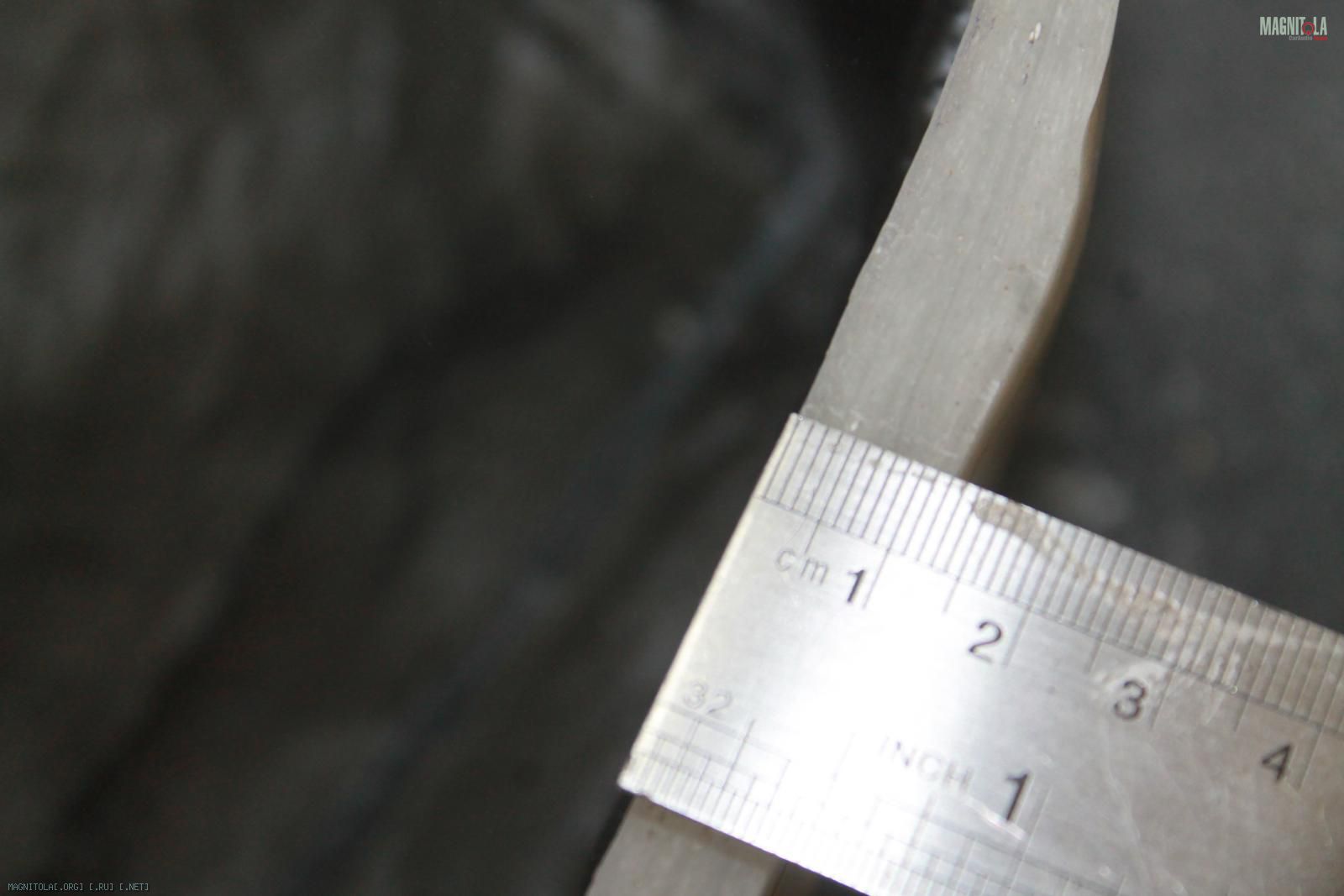

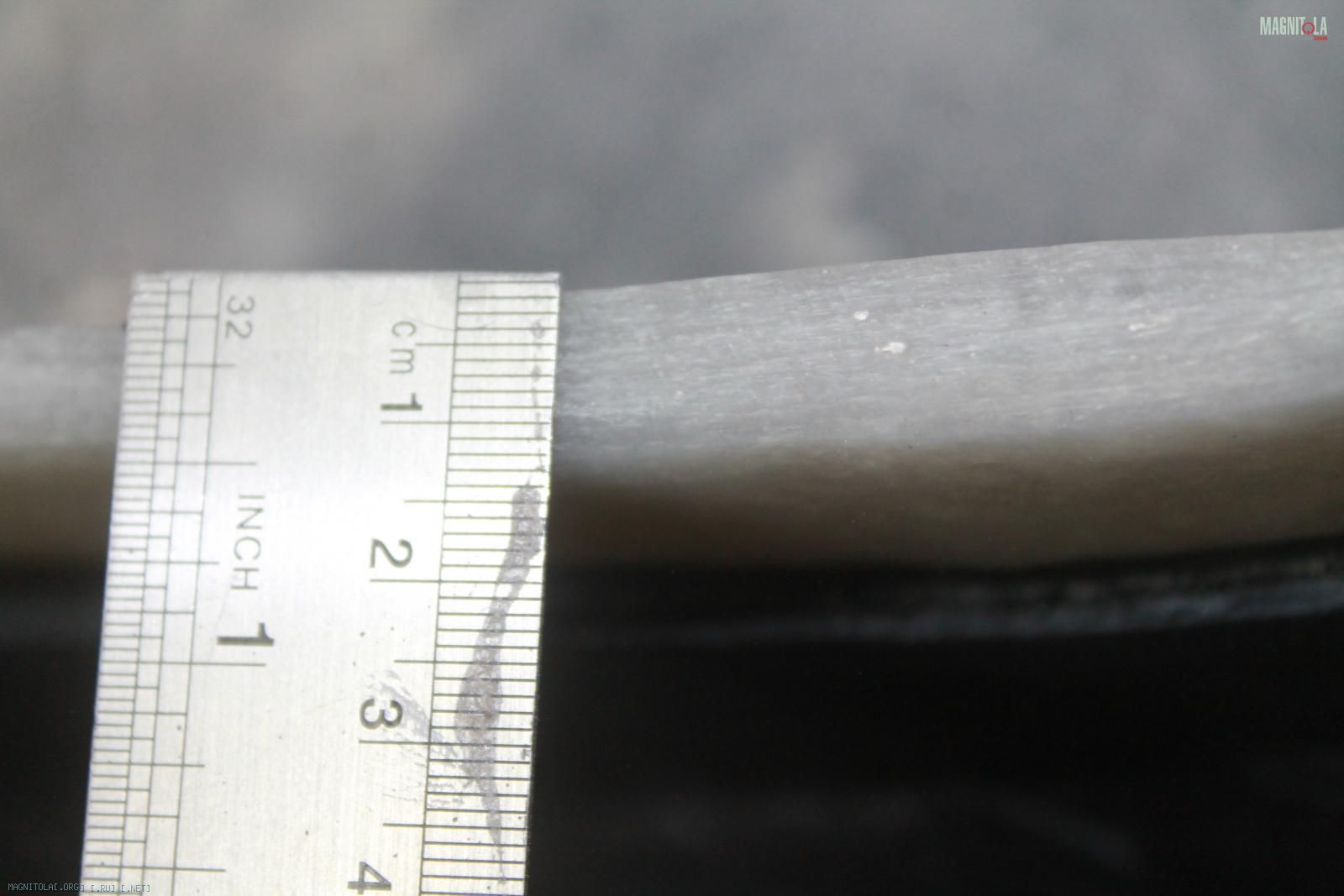

Тыловая стенка еще толще, около 15-16мм.

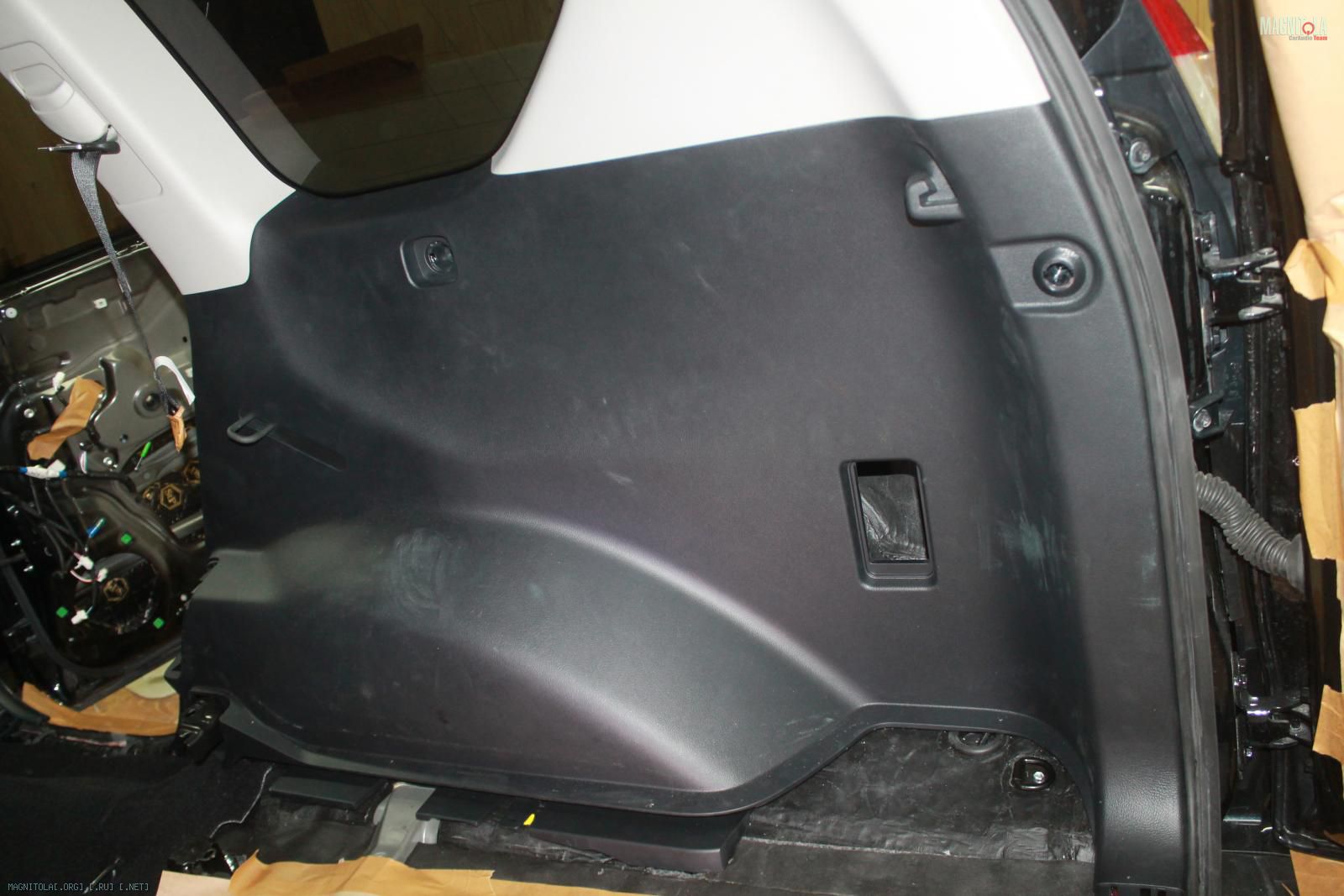

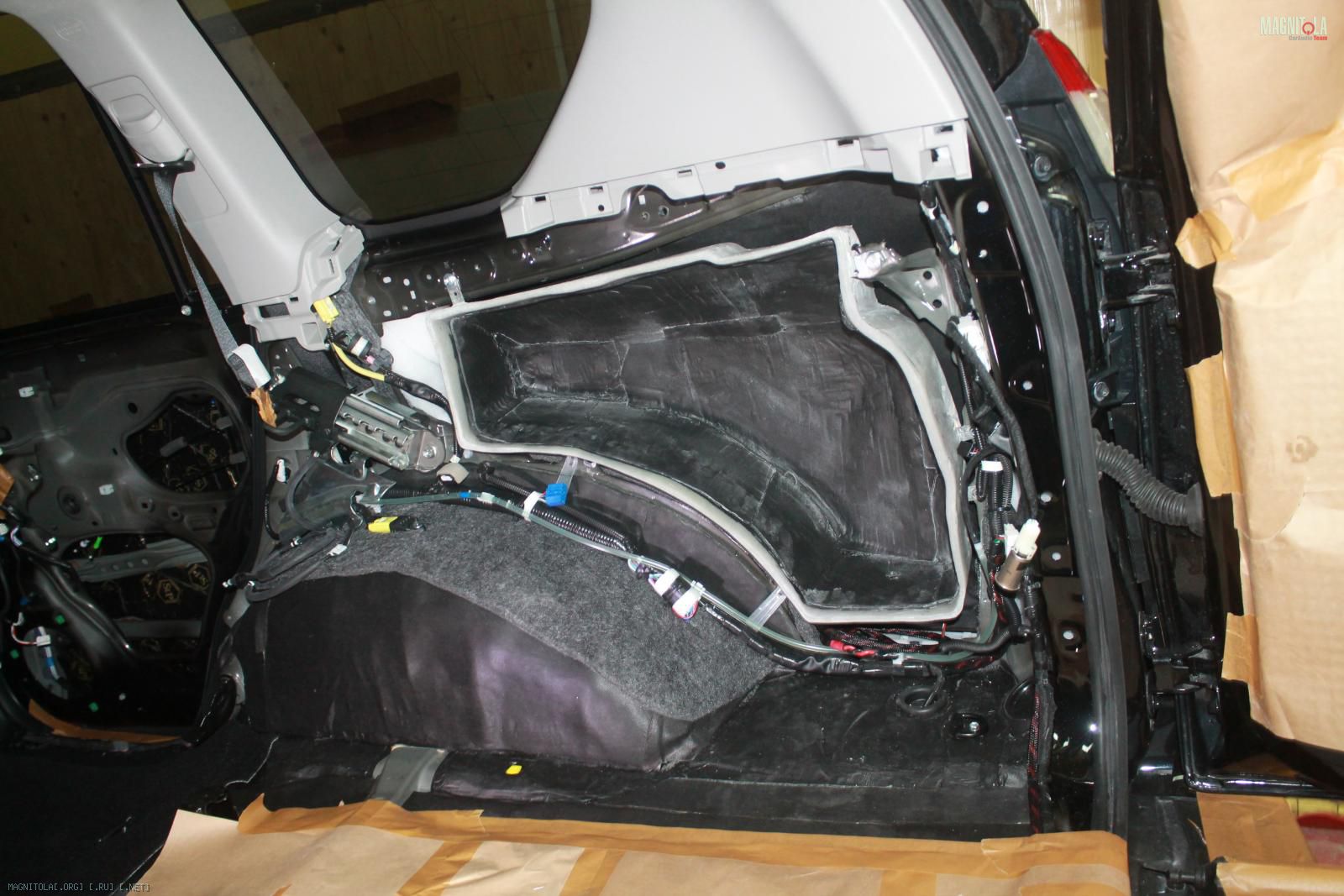

Примерка, встает отлично под обшивкой, но надо чуть подпилить...
Вложение 1136620Вложение 1136622Вложение 1136624Вложение 1136626Вложение 1136628Вложение 1136630Вложение 1136632

Напилили колечки 3*19мм, закладные гайки м5.
Вложение 1136846Вложение 1136848Вложение 1136850

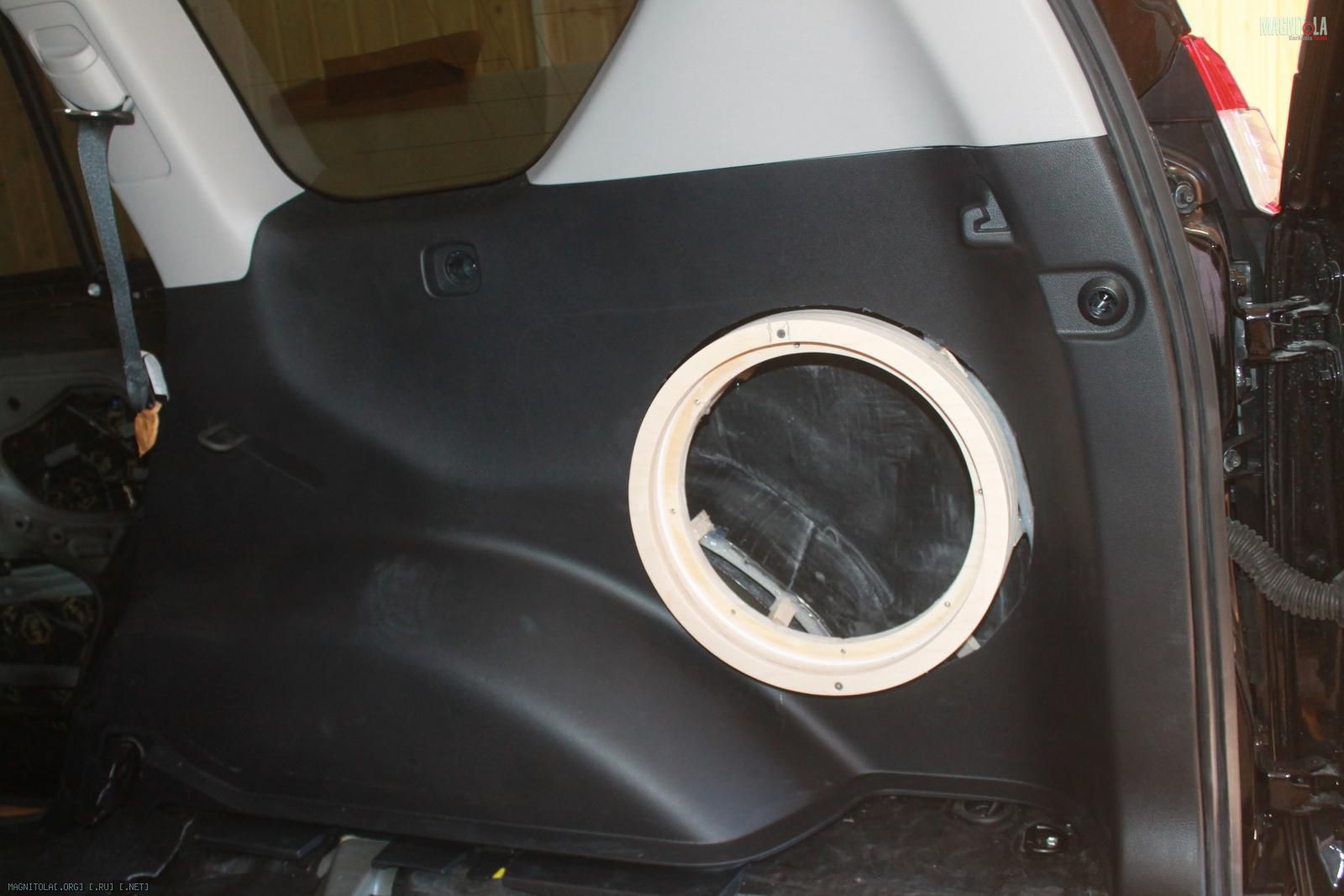

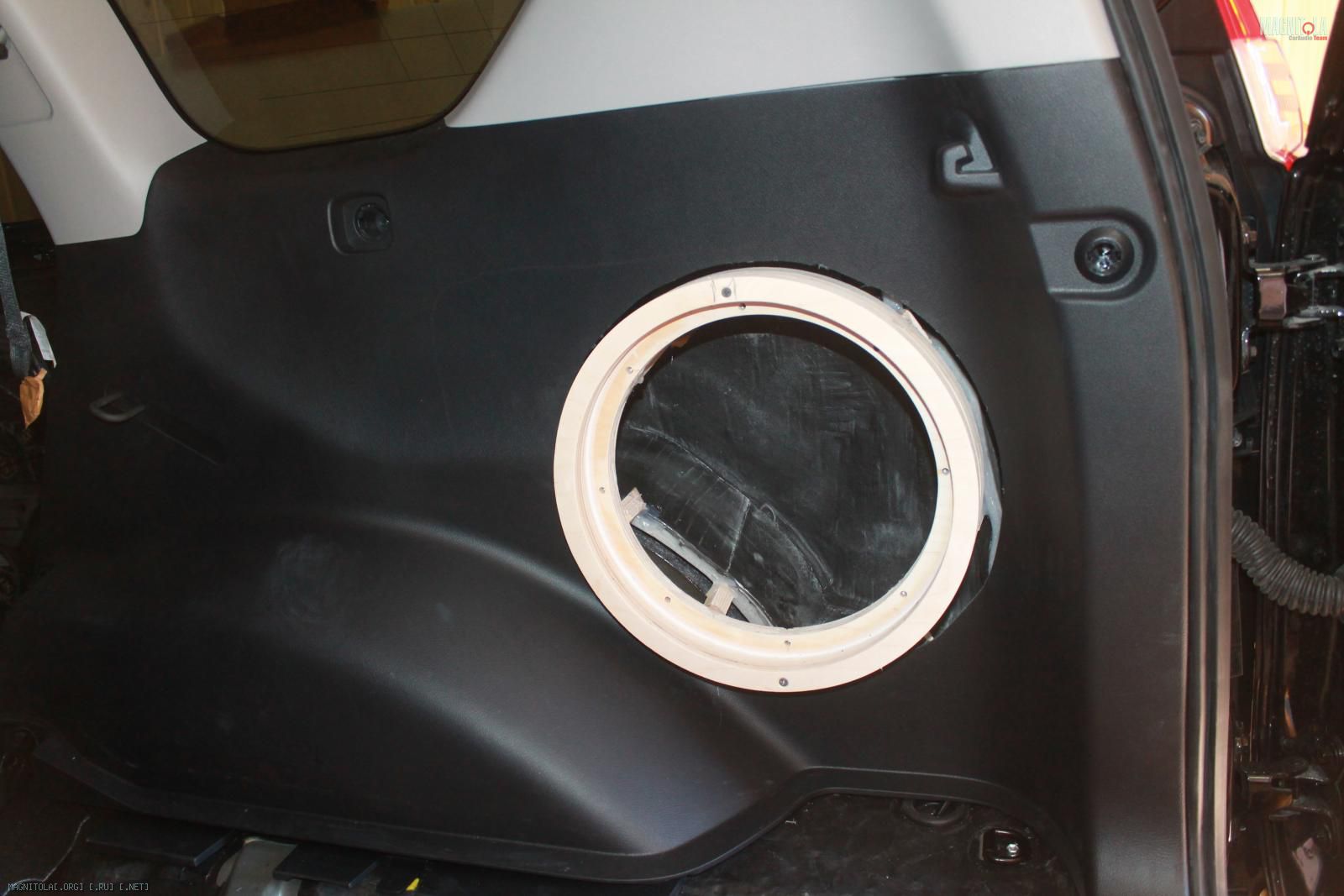

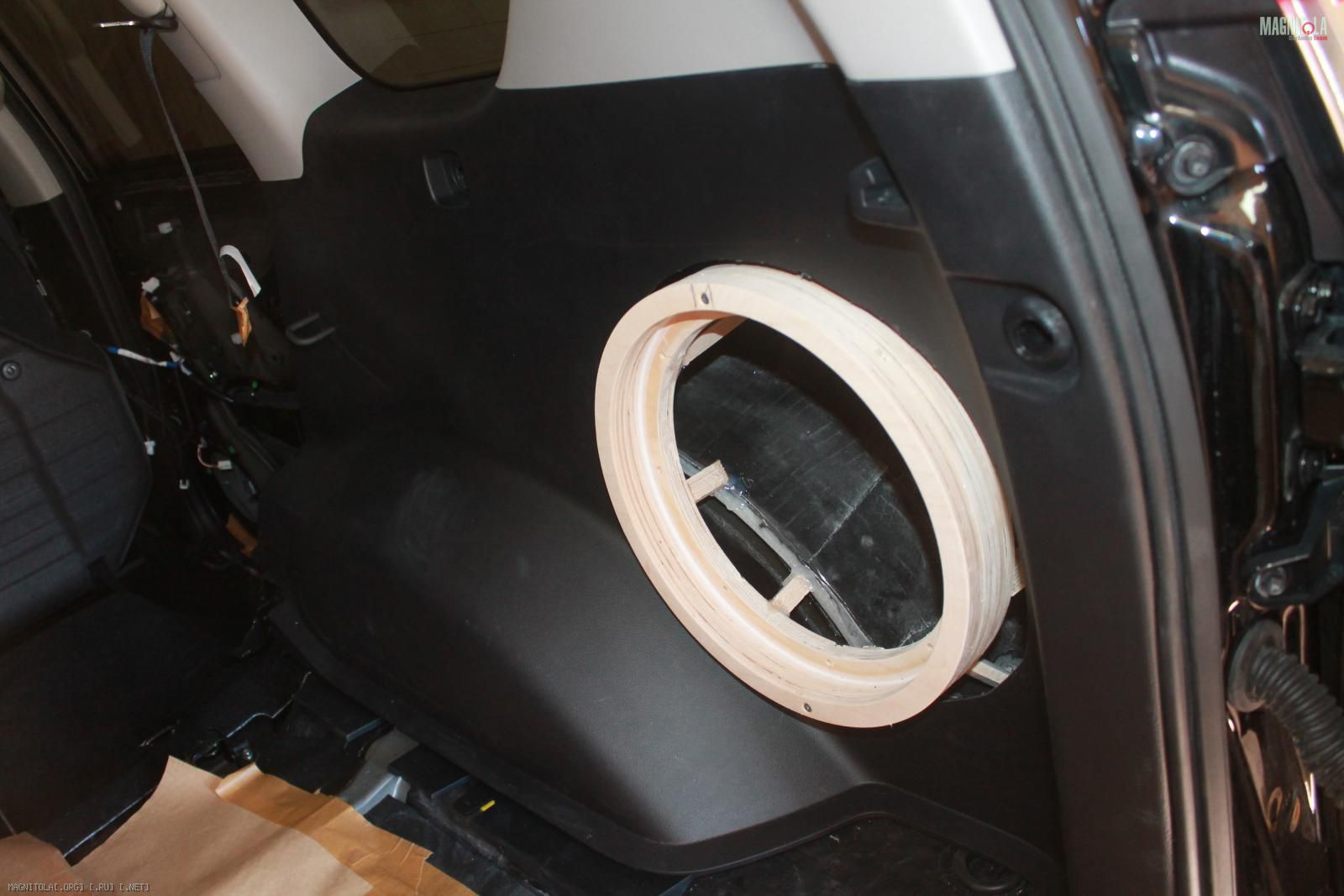

Выставили направление кольца
Вложение 1136852Вложение 1136854Вложение 1136856

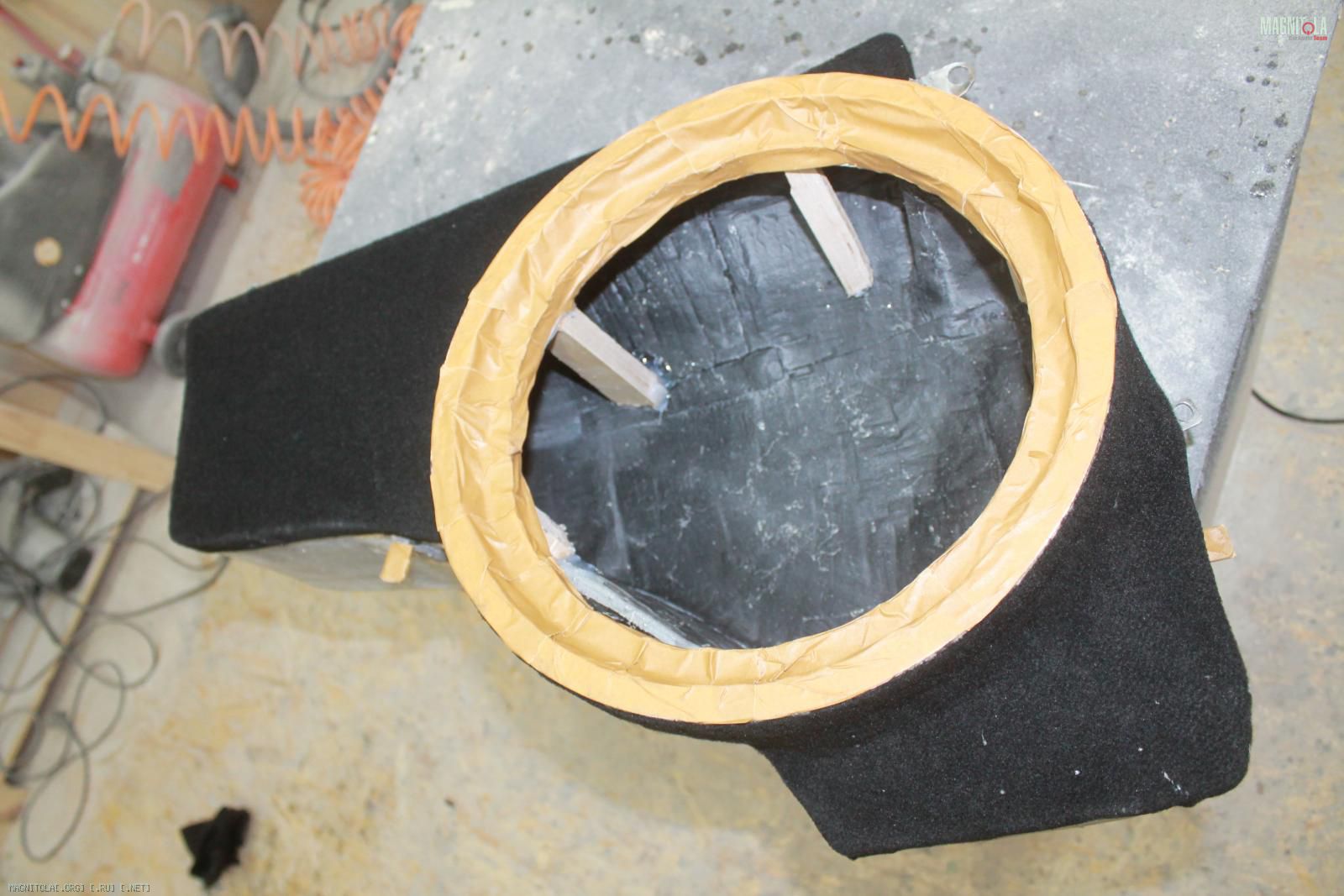

Подготовка лицевой стенки
Вложение 1136858Вложение 1136860

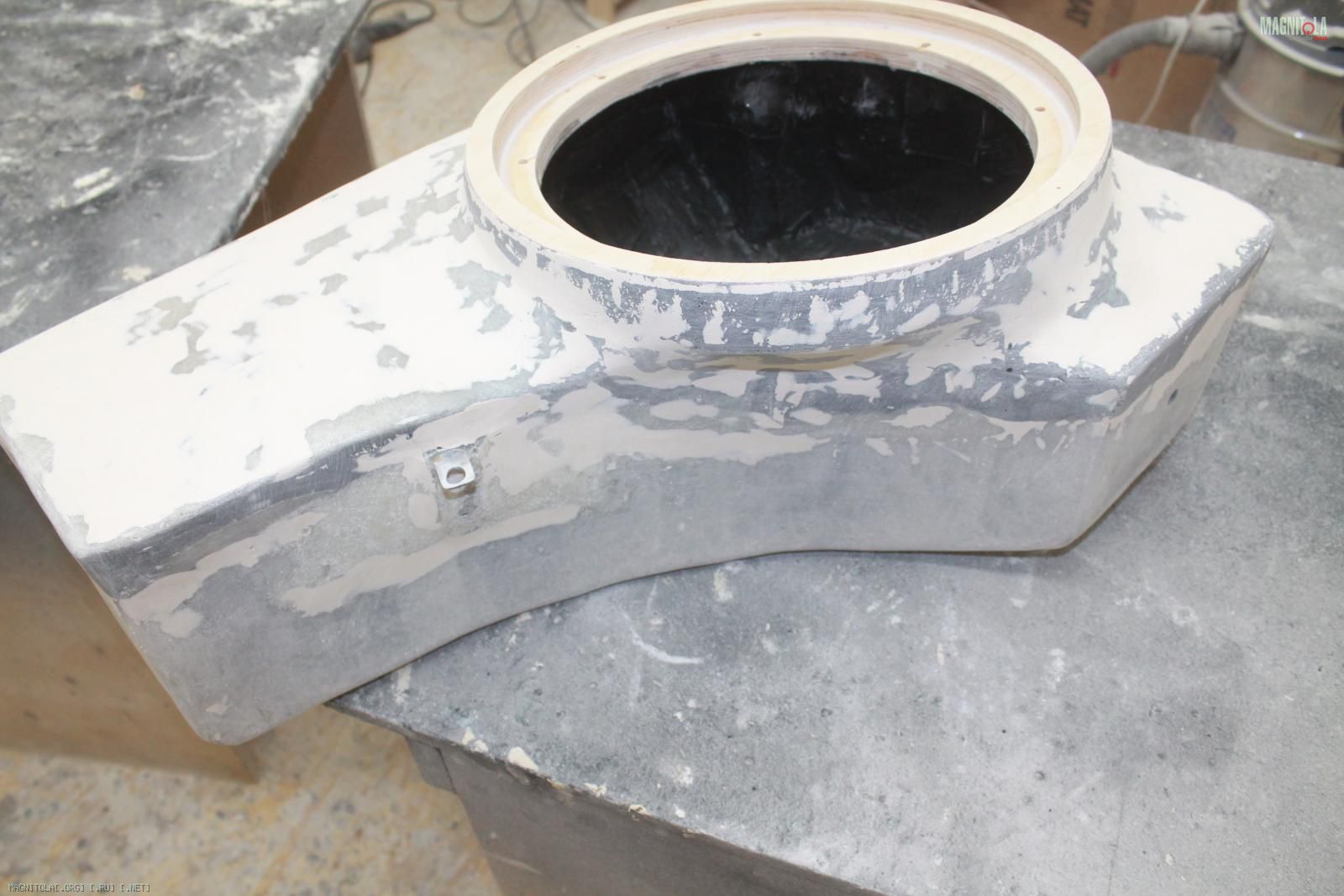

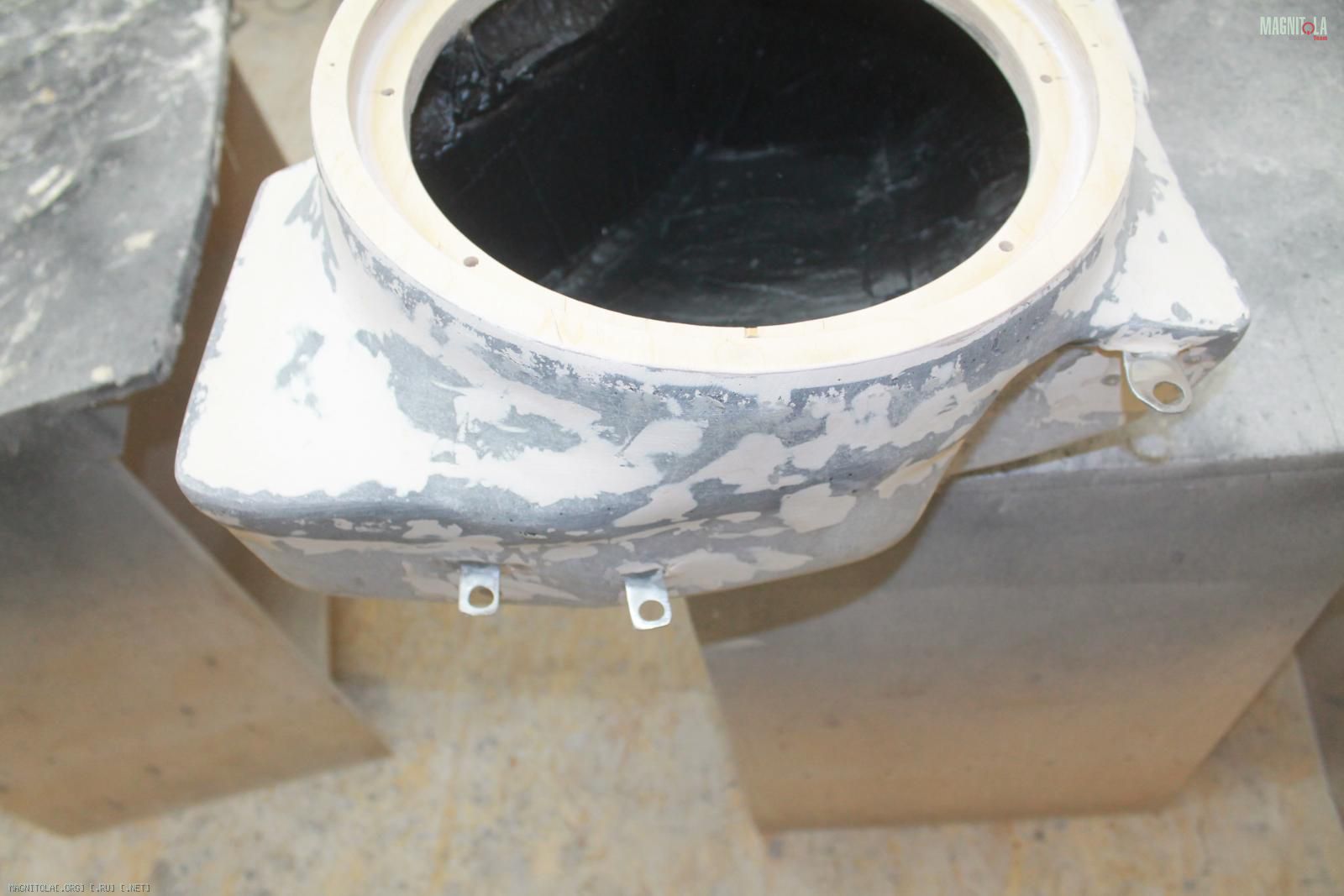

Вышкуриный стелс
Вложение 1136862Вложение 1136864Вложение 1136866Вложение 1136868Вложение 1136870

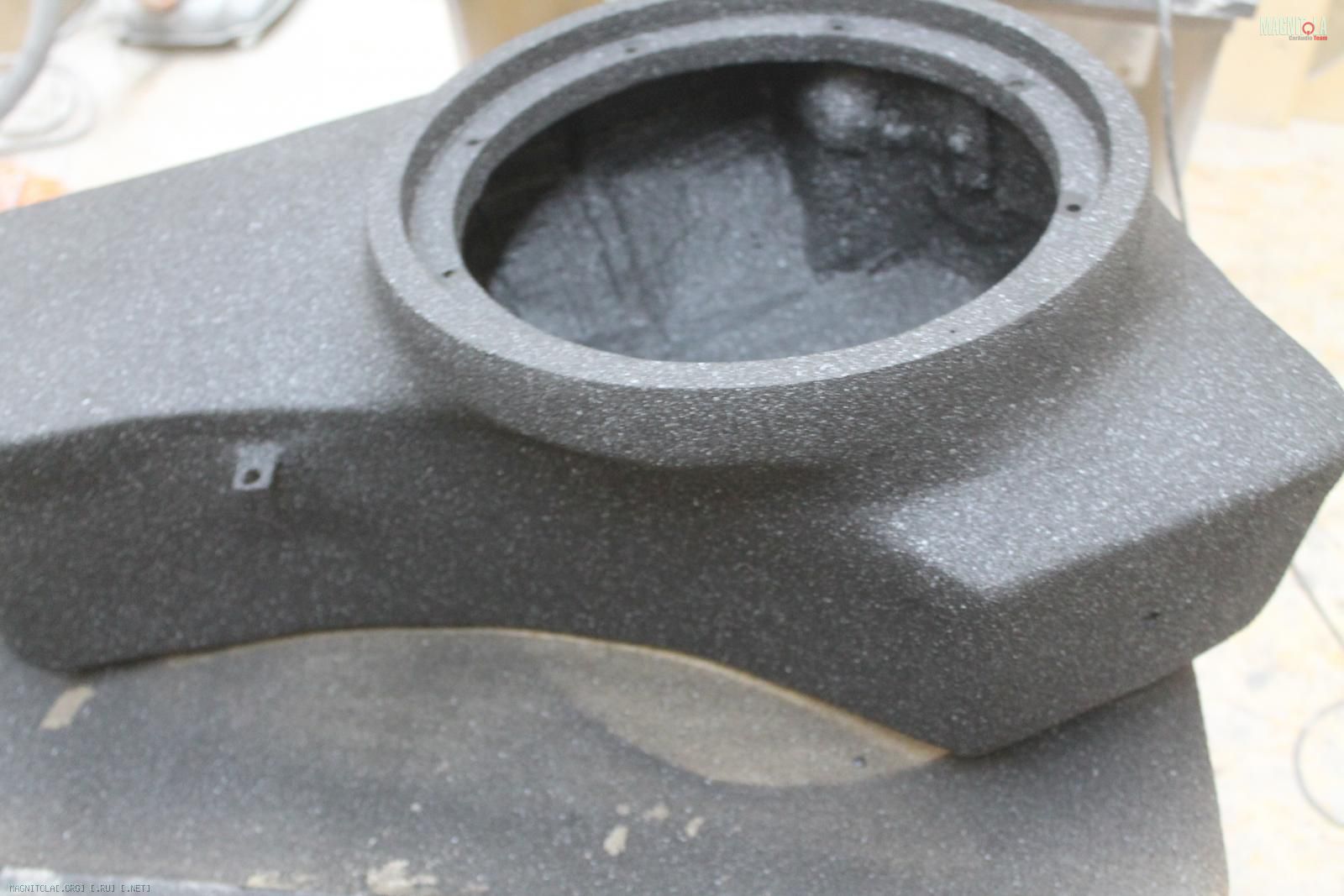

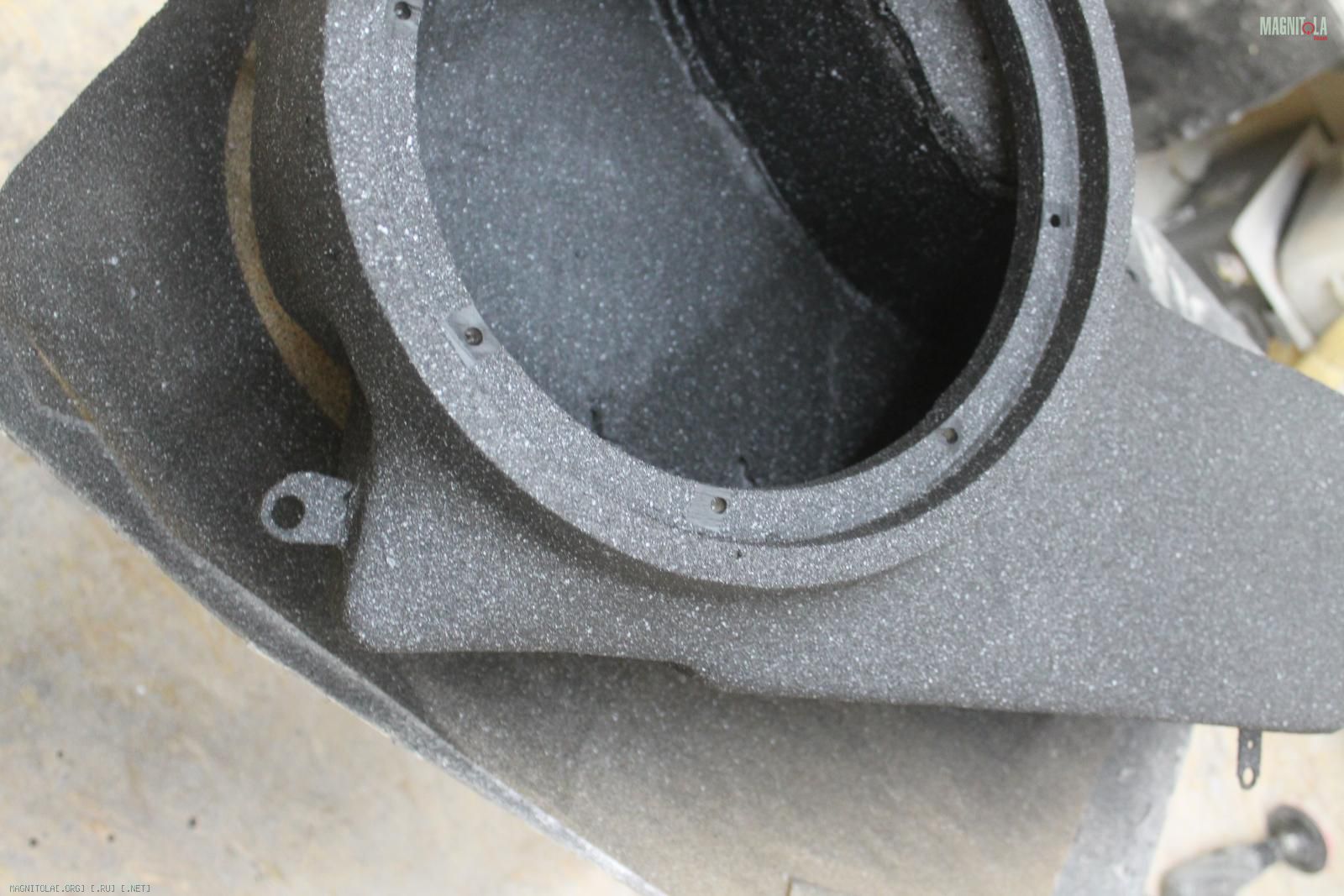

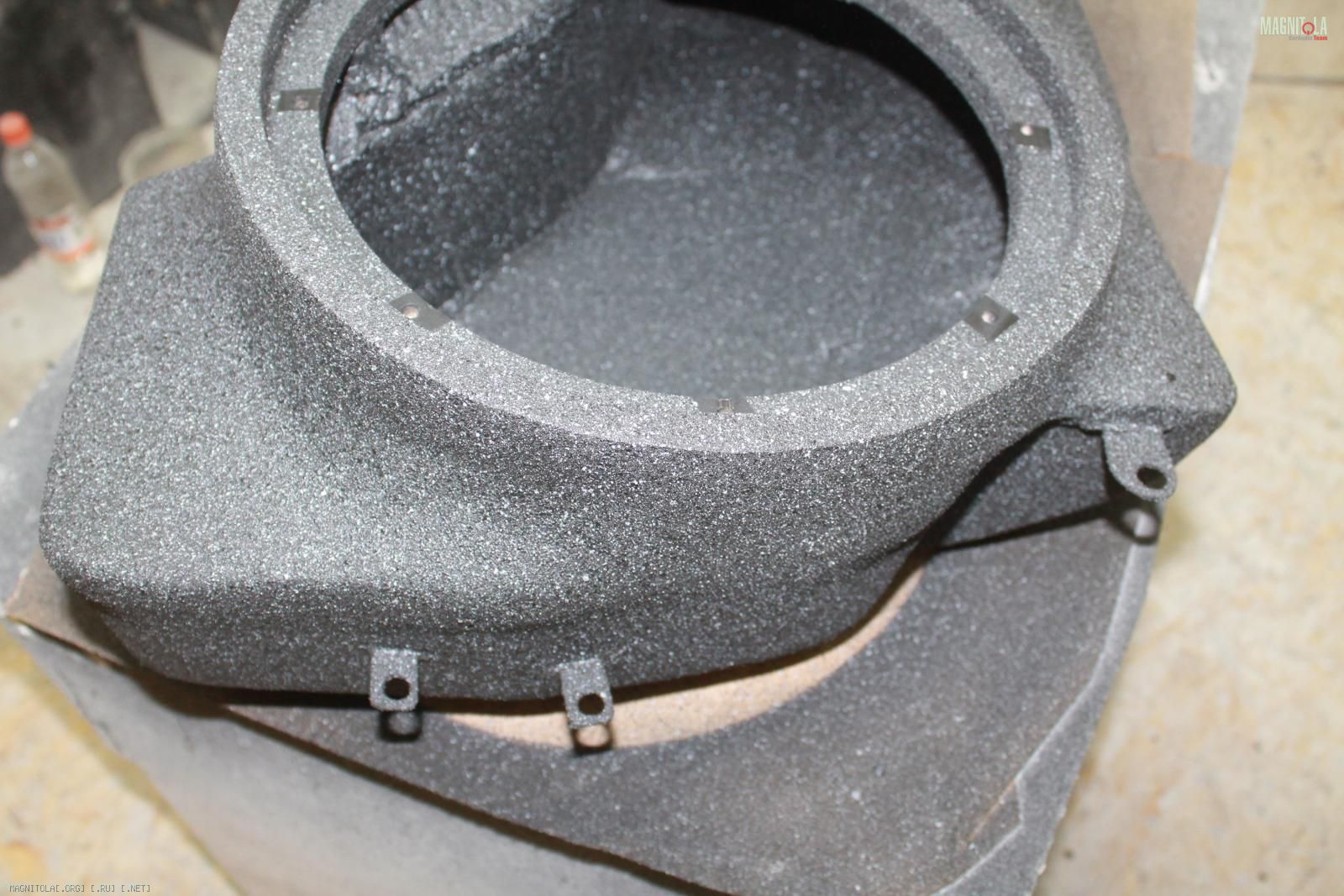

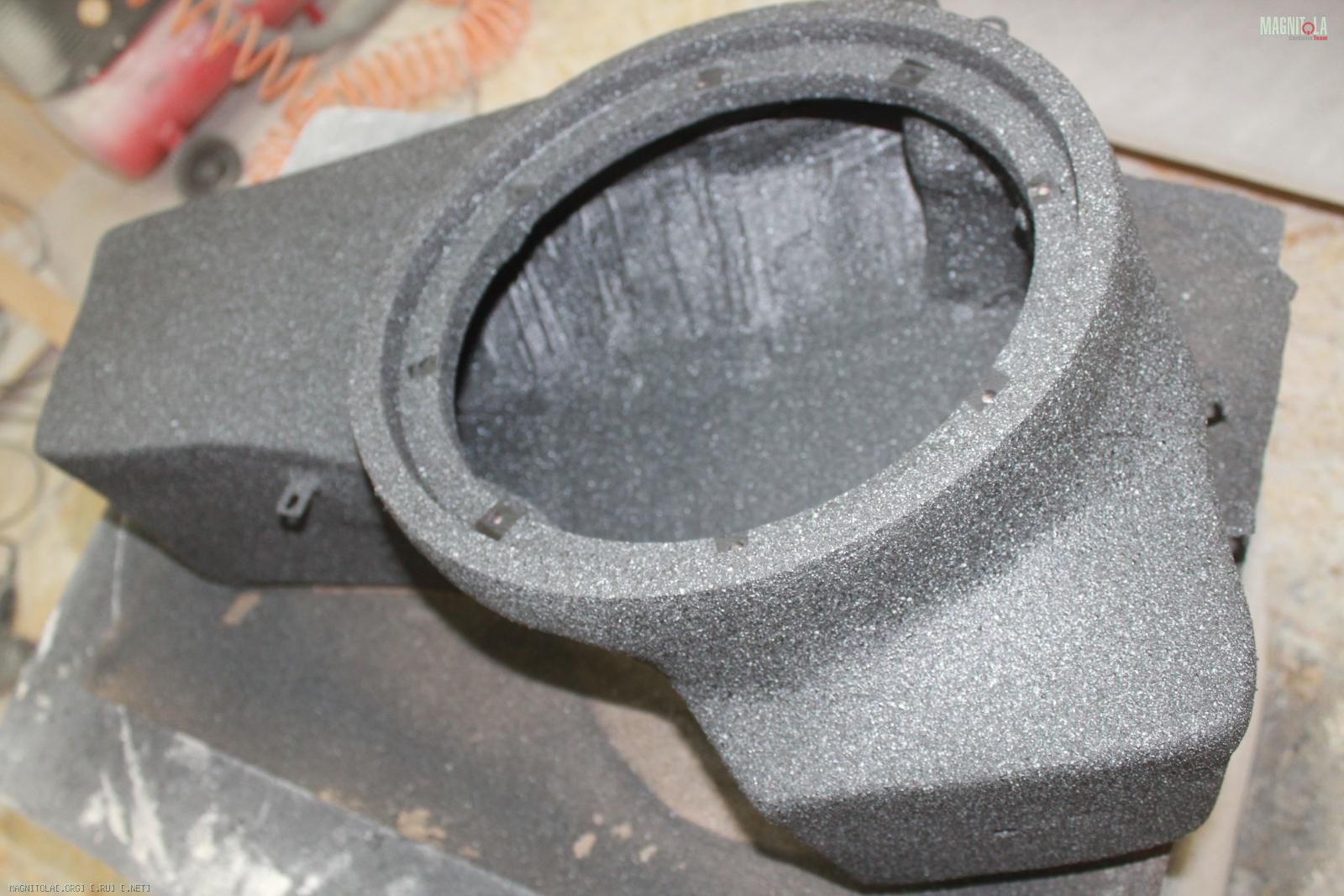

Покраска...
Вложение 1136872Вложение 1136874Вложение 1136876Вложение 1136878Вложение 1136880Вложение 1136882Вложение 1136884Вложение 1136886Вложение 1136888Вложение 1136890

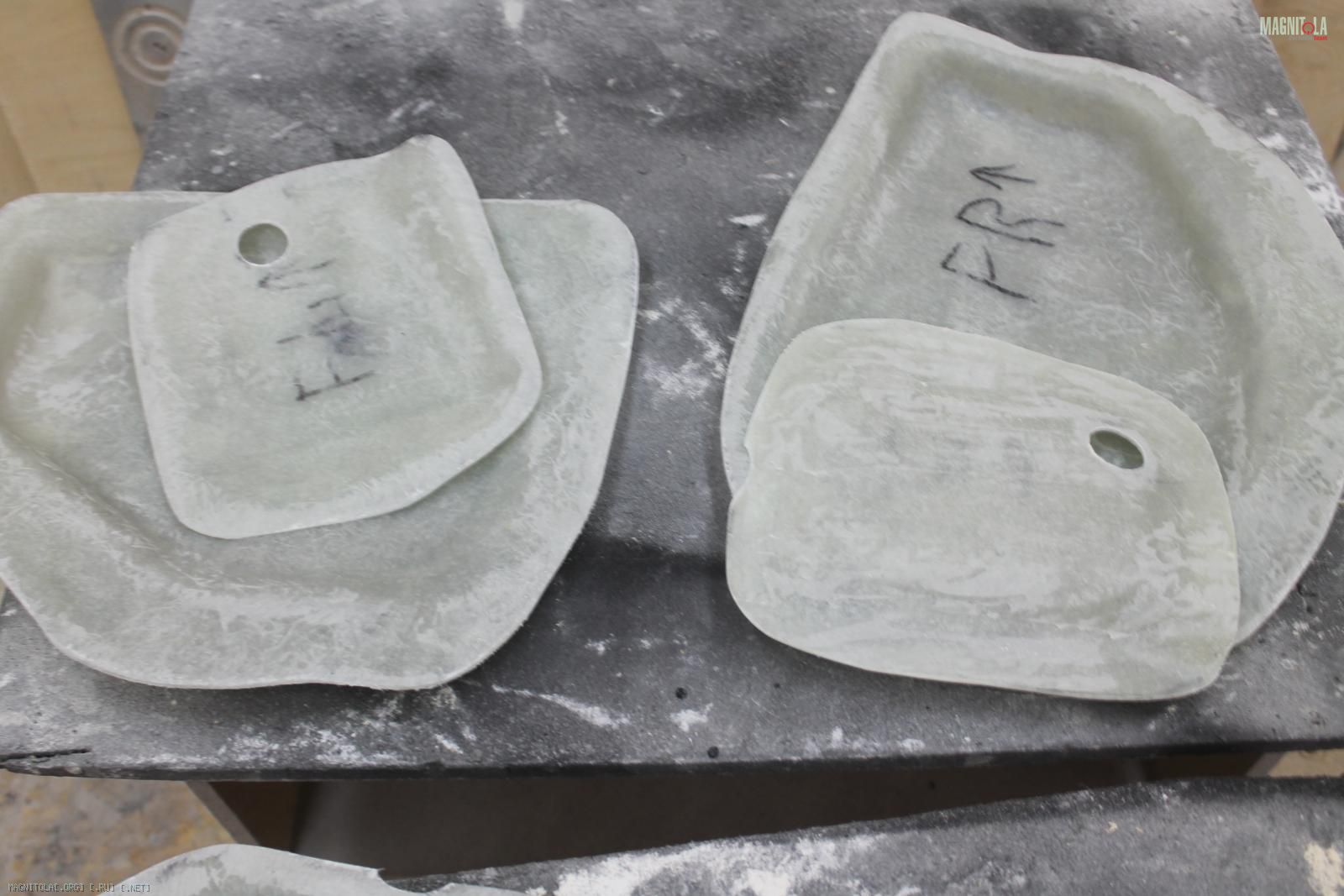

Отполировали стеклопластиковые заглушки.
Вложение 1136892Вложение 1136894

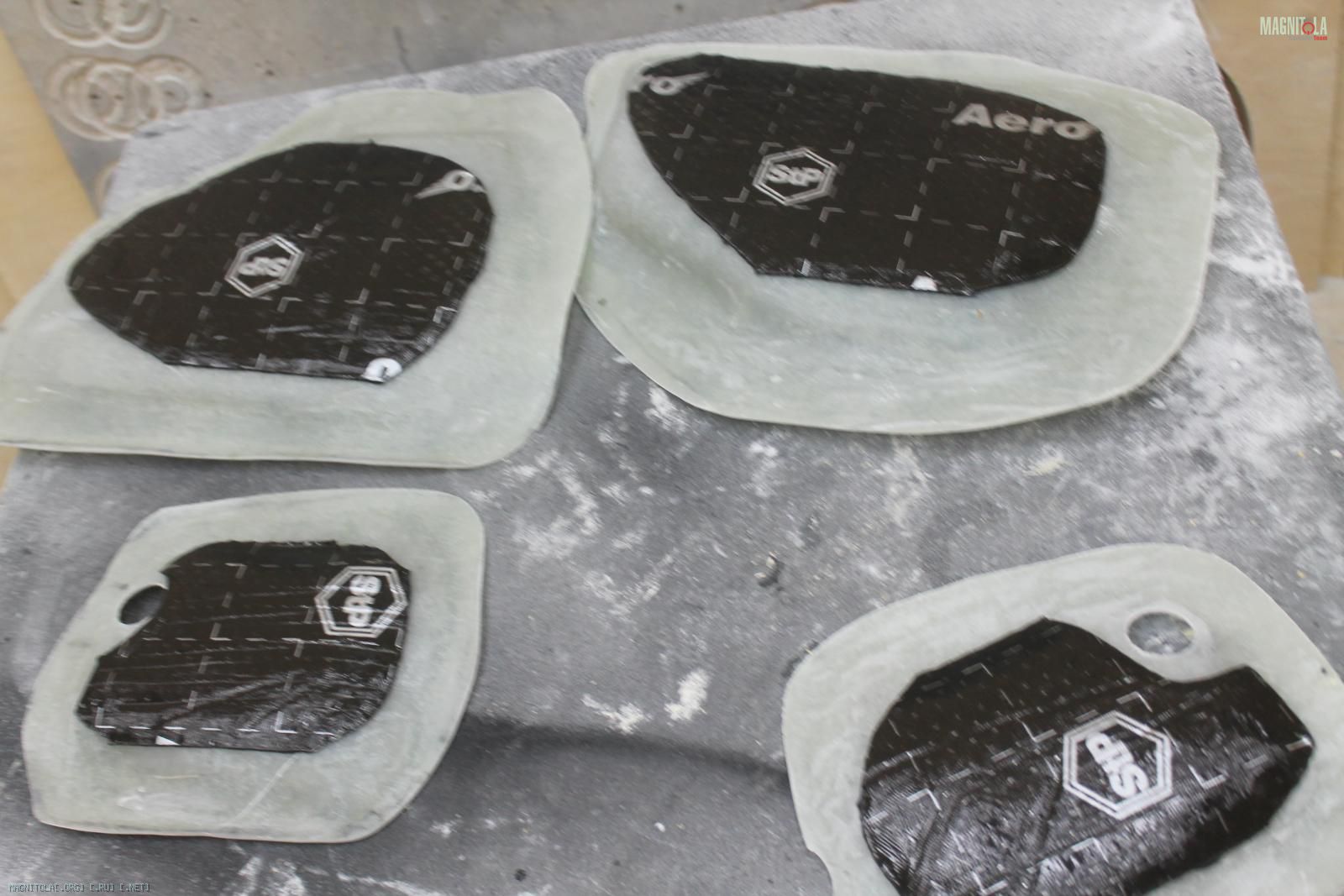

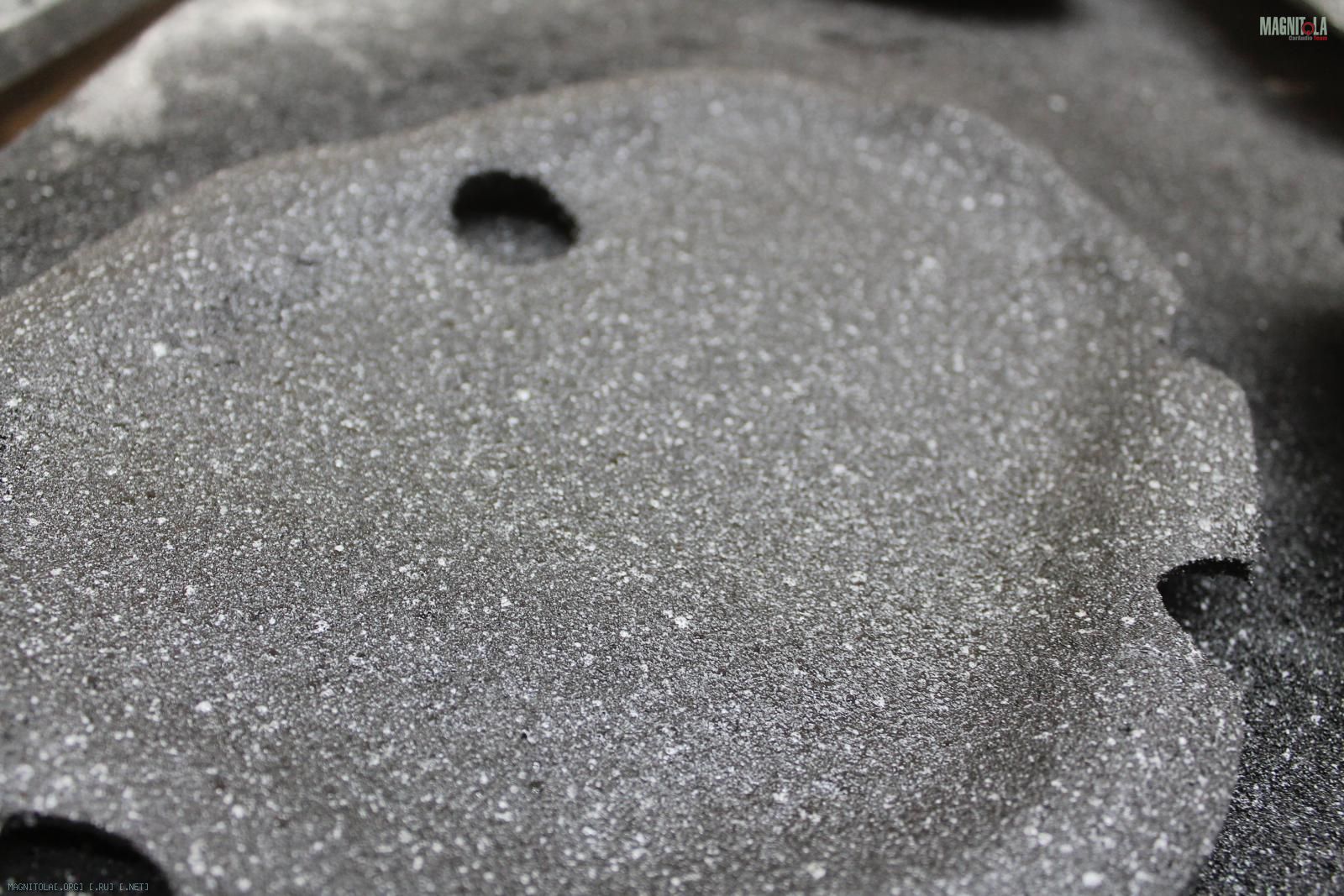

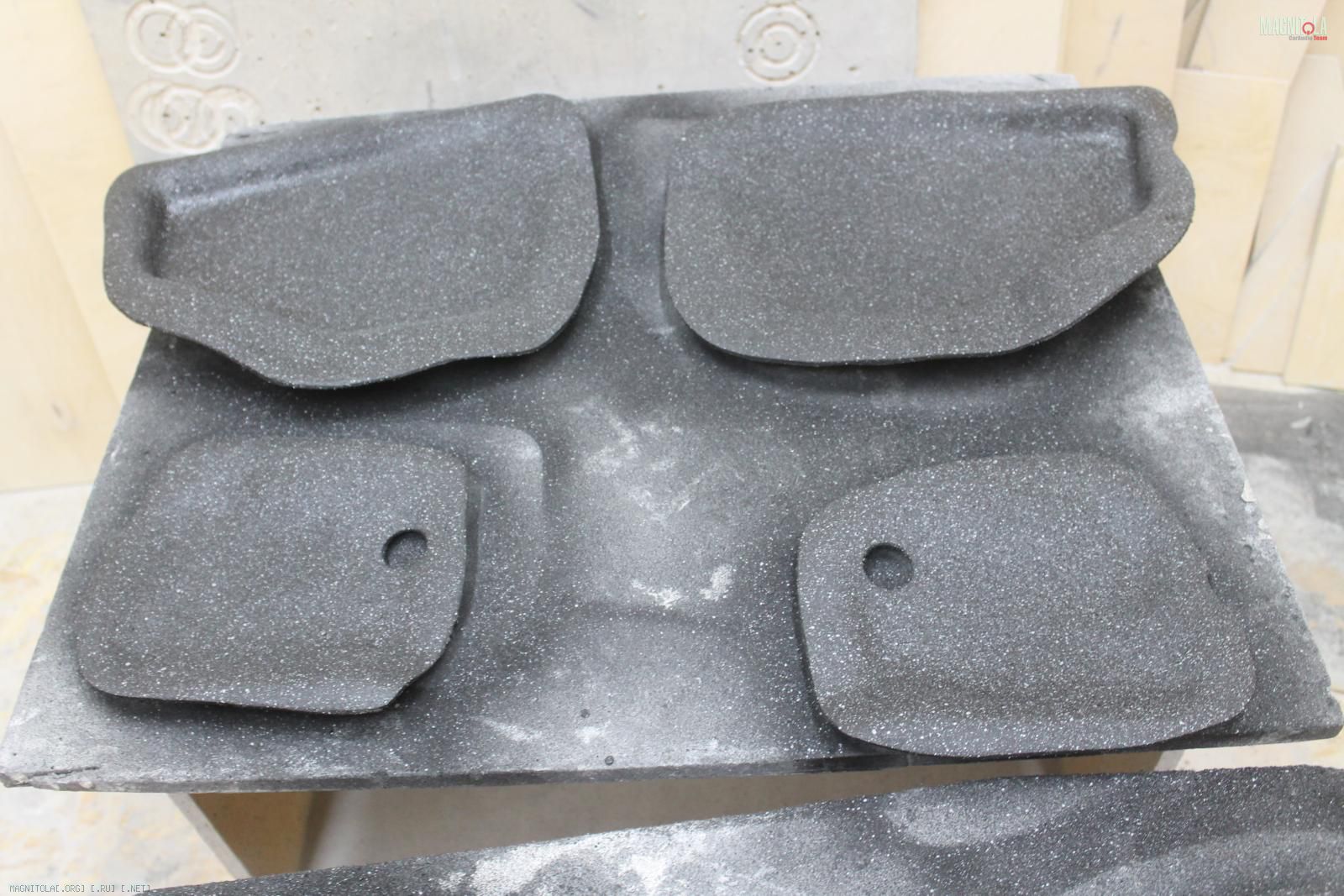

С обратной стороны нанесли вибру 3 мм, покрасили с двух сторон...
Вложение 1136896Вложение 1136898Вложение 1136900Вложение 1136902Вложение 1136904Вложение 1136906Вложение 1136908Вложение 1136910
