Нужна помощь по озвучиванию VW Touareg.

Сообщение от orbita21

Serg_l, вы все 33 страницы внимательно прочитали?

Kefir, Когда набрел на этот инсталл было еще 30 страниц. Прочел за раз.
РЕСПЕКТ!!! За труд, терпение и стремление к цели.
Надеюсь этот проект поможет реализации вашей глобальной цели.

Спасибо за тёплые слова!)
И за понимание!
Хоть кому-то понравилось и надеюсь хоть кто-то из новичков подчерпнул для себя что-то новое.

Кто-то учится инсталлить на Тазах, а нормальные пацаны учатся инсталлить на Туарегах!)

Когда я брался за эту машину, она казалась мне тёмным лесом.
С кучой навороченной электронникой.
Многие предупреждали, что туда мол нефиг лезть, боком выйдет.
Можно что-нибудь сломать, попасть на большие бапки и т.д.
Да даже Серж, уже изначально был настроен негативно по отношению к моему топику.
Говорил: "мол надо клиенту побыстрее забирать дорогой авто от тебя и т.д...."

Но если быть внимательным.
То топик мой называется.
Не рекомендации по установке музыки в Туарег. Мол делай как я. Я не говорил что у меня получится мегакрутой инсталл и я буду собирать кубки по этапам.)
А мне нужна была помощь!!!!!!
Мне нужна была помощь по незнакомому мне автомобилю.
Т.е. я ждал советов и помощи, хотел знать что как разбирается, подготовиться теоретически и т.д. Да, спасибо форумчанам. Вы мне помогли. Всем респект.
Этот форум один из моих любимых, если не самый любимый.) Я вас всех очень люблю.)

А уж, что я растянул инсталл на год и так мало сделал.
Уж извините, это уже мои проблемы. Я не застовлял не кого следить за моей темкой.

Сейчас, после большого проделанного пути!
Мне эта машина, кажется не чуть сложнее ВАЗ 2110.
Просто надо знать, куда можно лезть, куда нельзя.

Обшивки разбираются на раз/два/три.
Я собрал всё, у меня оказался коротенький проводок на управление мидбасовым усём.
Так я весь порог разобрал/собрал ну может за пару часов.
Всё показалось легко и продуманно немцами.
Это в первый раз я матерился и крыл немцев матюками.

А потом очень даже понравилось.
Как всё в этом авто устроенно.

Если я сейчас сделаю кое-какие заготовки и заранее подготовлюсь.
То уже смогу повторить тоже самое, но в предельно сжатые сроки.
Ну максимум недели ДВЕ!

Вот ещё бы научиться извлекать нормальный тракт со штатной башки.
Или хотя бы приручить Аудисон ДА1, как могут в саундлабе.
Было бы вообще круто.)

И самое главное, желающие уже есть, даже из другого города.)
Значит, не зря всё это...)

Надеюсь через какое-то время я всё-таки подниму планку качества и найду ещё более лучшие решения в туареге.

Но до более качественного уровня установки звука видимо я ещё не дорос.

Мне до сих пор нравится этот инсталл на БМВ и лучше я ещё не чего не встречал на просторах интернета:

http://www.audiogroupforum.com/csfor...ad.php?t=66958

Извиняюсь, перед теми кто ожидал от моей темки большего.

Надеюсь и я когда-нибудь научусь так инсталлить.)
А пока могу только делать инсталл такого уровня.

Да и если окунуться назад, намного лет назад.
Взять мою первую машину 9ку, потом 10ку, потом 12шку, потом этот тур не мой)...
То с каждой системой инсталлы в целом у меня выросли по звуку и по качеству.
Т.е. процесс есть. Как и у многих форумчан.
Значит мы чему-то учимся.
И это самое главное!

Как звук, я не могу пока подробно описать.
Т.к. я его и сам особо ещё не слушал и не настраивал.

Панелька сволочь потухла.)

Но при мимолётном прослушивании, очень даже не чего получился звук.
Клиент включил Майкла Джексона. Там вначале трека, кто-то стучит в окно.
Так клиент башкой закрутил, думал и впрямь кто-то в машину стучится.
Это о много говорит.
Т.е. прорисовка образов есть, хорошая детальность, не смотря на замыленность из-за штатных сеток, которые глушат звук.

Да по-хорошему надо выносить ВЧ/СЧ на стойки.
Найду стойки от Тура.
Займусь.) Штатные стойки пусть лежат в запасе. Мало ли продовать авто надумает.)
А я сделаю не спеша, в свободное время в подиумы стойки.

И надо просветлять сетки под мид.
А по-хорошему выносить?
Из чего можно сделать рамку под сетки? из акрила? где его найти? или из чего-то ещё можно?
Хочу тоненькую нашлёпку сделать и обтянуть тканью, а пластик вырежу.

Смысл доворачивать мид, если в дальнейшем скорее всего будет 3шка, я не вижу.

Штатный звук - Г.
Разница после него и впрямь большая.)
Да и клиент не с большими притензиями по звуку изначально был.

У мида ГЗ нуклеар яркая серединка, чем -то похоже на фокаловский звук.
Поэтому особых провал в среднечастотном диапазоне я не заметил.
Я особо не настраивал, так попробывал мельком разные срезы от 3кГц до 5 кГц, разные порядки, фазы не крутил, чуть поднакрутил эквалайзер и клиент расплылся в приятной улыбке, понятно было без слов, что ему нравится.
Вот только панелька подкачала.
Либо брак, а может и я подвыдернул, когда провода тащил. Ну не чего, исправлю.

Мид играет пока не глубоко.
Глубину думаю ещё рано требовать от новых мидов, да и много я на них пока не наваливал.
Играют уверенно во всю полосу.
Но басы пока легковесные.

Панч уже вроде небольшой есть. В грудь не много уже колотит.
Но саб думаю ситуацию поправит.

Хочу в дальнейшем заменить саб.
Т.к. этот ГЗ всё-таки бюджетный саб.
И под его жанры будет подгуживать.
Я склоняюсь к JL Audio 12w6, CDT QES-1220... вообщем что-нибудь в районе 15000 р. с номиналом не больше 500 ватт на 4 ома, для моей коробочки, т.е. ЗЯ.
Хочется рубящих басов.

ВЧ тоже мне показалось не такая уж и крикливая, многие писали, сразу надо в минус 10 дБ ставить и т.д.)
может штатные сетки её глушат, да и направленна она не на слушателя...

Так-то сцена пока плохая. Привязка по сторонам есть.
Не фига вообщем не по центру.
Ну так я ещё не настраивал, надо разбираться, пробывать.

А так в целом результатом доволен.
Для владельцев этих Туров, я думаю будет неплохим материалом мой топик, что-нибудь подчерпнуть.
Вот и впрямь надо фото потом по нормальному как-то залить.
А может и отдельную темку создам, чтобы не было много воды.
А всё было на нескольких страниц.
Эту темку новички не осилят.)
Эта темка уже стала походить на Уголок Чемберлена.)
А так там всё просто.
Дистрибьютер есть куда поставить. Протянул провода и всё. СЧитай АКБ в багажнике.
А если взять один усь, например, тот же Альп PDX, то вообще можно очень быстро заинсталлить.)

Панельку сделаю.
Возьму его плеер домой запишу свои трэки, ну там Нирвана, Металлику, Горький Парк, infected mushroom... я хоть примерно знаю как они звучат.)
Тогда и опишу более подробно об звуке.

А пока рано.

Резина в туре не сильно шумит.
МНе довелось погонять на нём.)
Я маленько под увлёкся.
Только приехав домой осознал, что всё писалось на видеорегистратор.)
Но клиент вроде не чего не сказал.)
Так-то кое-где я сильно превышал скоростной режим.)

По хорошему, можно снять подкрылки и прокатать виброй, а металл быть может замазать жидкой виброй.)
Так-то да, если только малость шум из колёс слышна.

А так шумка в целом там на хорошем уровне. Как и практически во всех немцах.
Не сверчков, не чего, тишина.)

Не какого малейшего фона нет. Тишина гробовая. Оптика меня порадовала.)

Машина хорошая.)

Всем спасибо парни за поддержку!)

Да и проц меня в целом порадовал.
Многим он не нравится по звуку.
По мне так, не чё.)

Для улучшения штатного звука, то что надо.
Да и для системы этого уровня, его звуковых характеристик за глаза.

Да и в проге разобрался, там всё просто.
Нормальный проц, вот как бы его оживить теперь...)

Сообщение от TwinTwin

Kefir Можно контакт аккуратно вытянуть вверх, вернее все,
вынуть провод откусить 1-2 см от края,
вставить обратно и впрессовать, если сделать аккуратно будет работать.
А так эти клеммы одноразовые.
И неплохо перед началом работ на бумажке зарисовать разводку и цвета проводов, во избежании недоразумений.

Спасибо!
Как вариант, на крайний случай так и сделаю.
Но вроде клиент нашёл в Москве такие разъёмчики.
Должен заказать.

Ещё на АТС заеду, может есть такие....
Да хотелось бы обжать по-нормальному, чтобы в дальнейшем не было таких проблем.

Надеюсь, что проблемма в нём.

Так-то проц всё включается.
Принудительно.
Если на управление плюс подать.
Всё играет.
А вот DRC не фурычит....(

Чуть отвлёкся.)

Поставил релюху на ремоут, т.к. три уся, а в будущем может быть и 4ре.
В Аудиосоне Бит Ване, скорее всего rem out расчитан на такую нагрузку, там ведь не лохи сидят, но тем не менеем я решил поставить обычное реле, так сказать в целях безопасности, дабы "не выгорил" ремоут в проце.)





Но у меня такая фигня получилась, щелчки по акустики в момент прокрутки стартером. Чтобы их не было, приходится выкручивать громкость на минимум.
Может быть это из-за релюхи?
Быть может всё-таки в проце "мягкий" пуск ремоута и отключение????? попробую как-нибудь безе реле....
Если не поможет.
Народ, кондёр какой ёмкости посоветуете поставить?
Диод нужен будет?
Поставить надо будет на ремоут ВЧ уся?

Так-то на проце у меня стоит простенький L-C фильтр и дросселья и кондёра, может туда надо добавить диод??? Чтобы стартер не тянул на себя одеяло и проц так резко не обрубался? Так-то всё запитанно у меня напрямую с АКБ.



может сюда поставить всё-таки диод?



В туареге НФ, много место слева, справа в багажнике, куда можно спрятать разного рода проводку!



Чтобы не чего не громыхало, все твёрдые материалы завернул в битопласт:



Впервые жизни изготовил самодельный дистрибьютер питания, качеством и безопасности я доволен:



Верёвками меряю, какой длинны мне понадобятся межблоки:



Имеем вот такие вот тюльпаны:



И межблоки:



Как оказалось в дальнейшем Танаиса мне хватило на всё!)
Я не ожидал что уси удастся расположить так близко к процу.

В заначке у мен осталось метров 6 провода ЕОС Аир-10, он типа Танаиса и метров 10 Канарика.)
Клиент мне их подарил.)

Не спеша пояем межблоки по этой схемке:



Т.е. у источника припаиваем дополнительно, дополнительную массу и экран, у усей, только сигнальный провод и основную сигнальную массу.







Межблоки направленные.
Поэтому помечаю их кусочками изолентой.
Межблоки готовы:

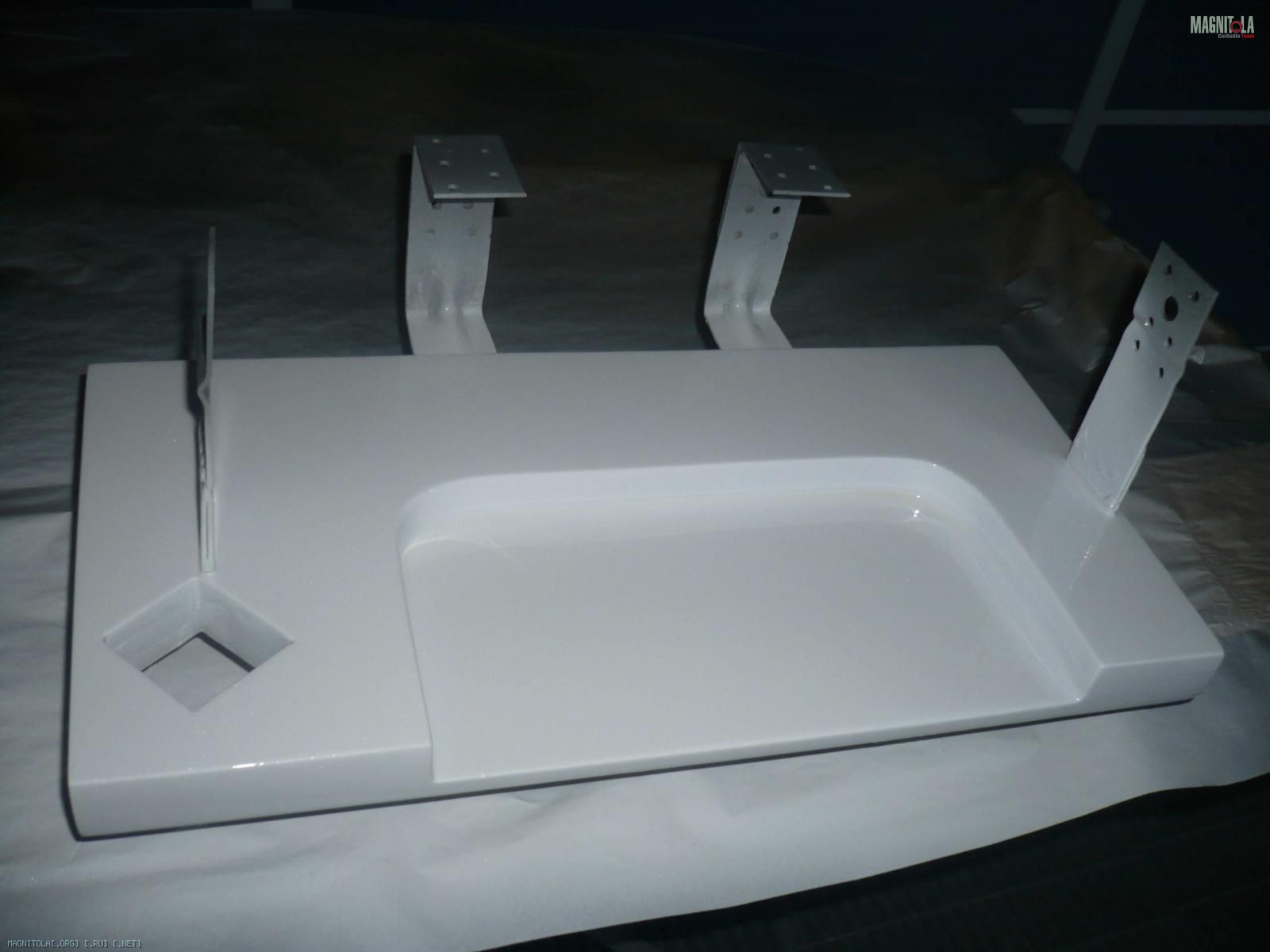

Так же готова и полочка под два уся, под докатку:



Монтирую:



Чтобы уместилась наша конструкция, надо преподнять запаску.

Наиболее простым способом решил преподнять.
А именно выпилить из фанерки заготовки и закатать их виброй!)







Заодно прокатал виброй днище багажника:



Один проводок на дистац. регулятор оказался коротким.
Тощить надо провода от уся к магнитоле.
А не наоборот...)





После снаровки. Протяжка проводов уже не кажется таким геомроем.)

Фальши чуть не закрывался, упирался в усь который стоит в правом верхнем углу, т.е. в ЕОС 100й.
Упирался уголками фальша.
Благо уголки там достаточно прочные и не пустотелые.
Я их вляз и подпелил.)



фальшик закрывается, также как и раньше, не сколечки не выпирает.



В системе все скрутки пропаянны:



Всё отлично уместилось:



Живьём, ночью всё намного красивее.)
Цвета переключаются благодаря дешёвенькому RGB-контроллеру.
Красный отлично смотрится под красную докатку.
Потом ночью сфоткаю.

Запаска свободно лежит:



Осталось вылечить панельку, устранить щелчок во время прокрутки стартера.
Кстати щелчок ещё раздаётся когда я входу в прогу на ноуте!!! Но это не страшно. Ноут подключается только во время настройки.

Поставить концевик на подсветку. Т.е. чтобы она горела только тогда, когда открывается фальш.

Ну и доделать саб, я уже пол-года его не делал.)

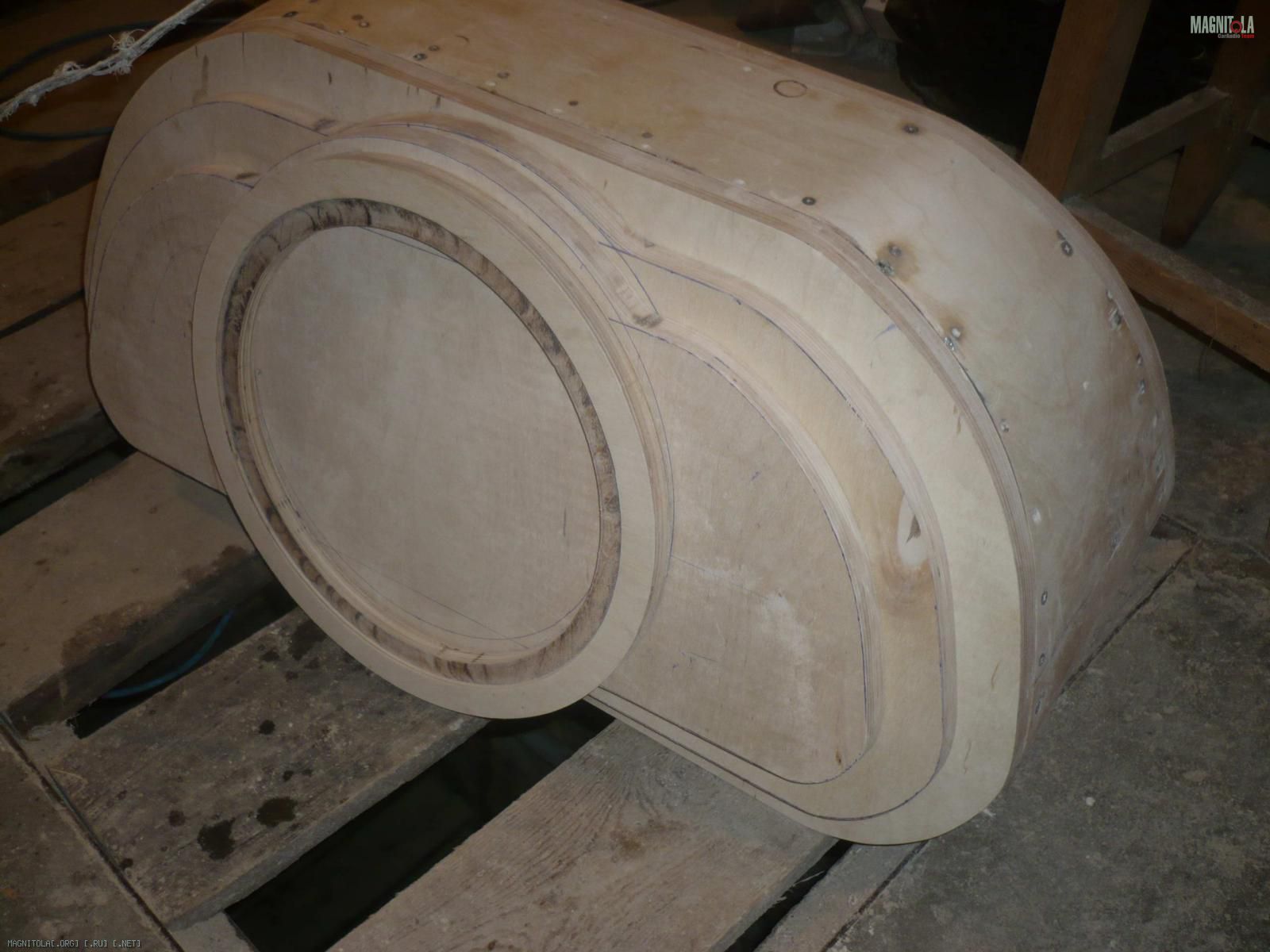

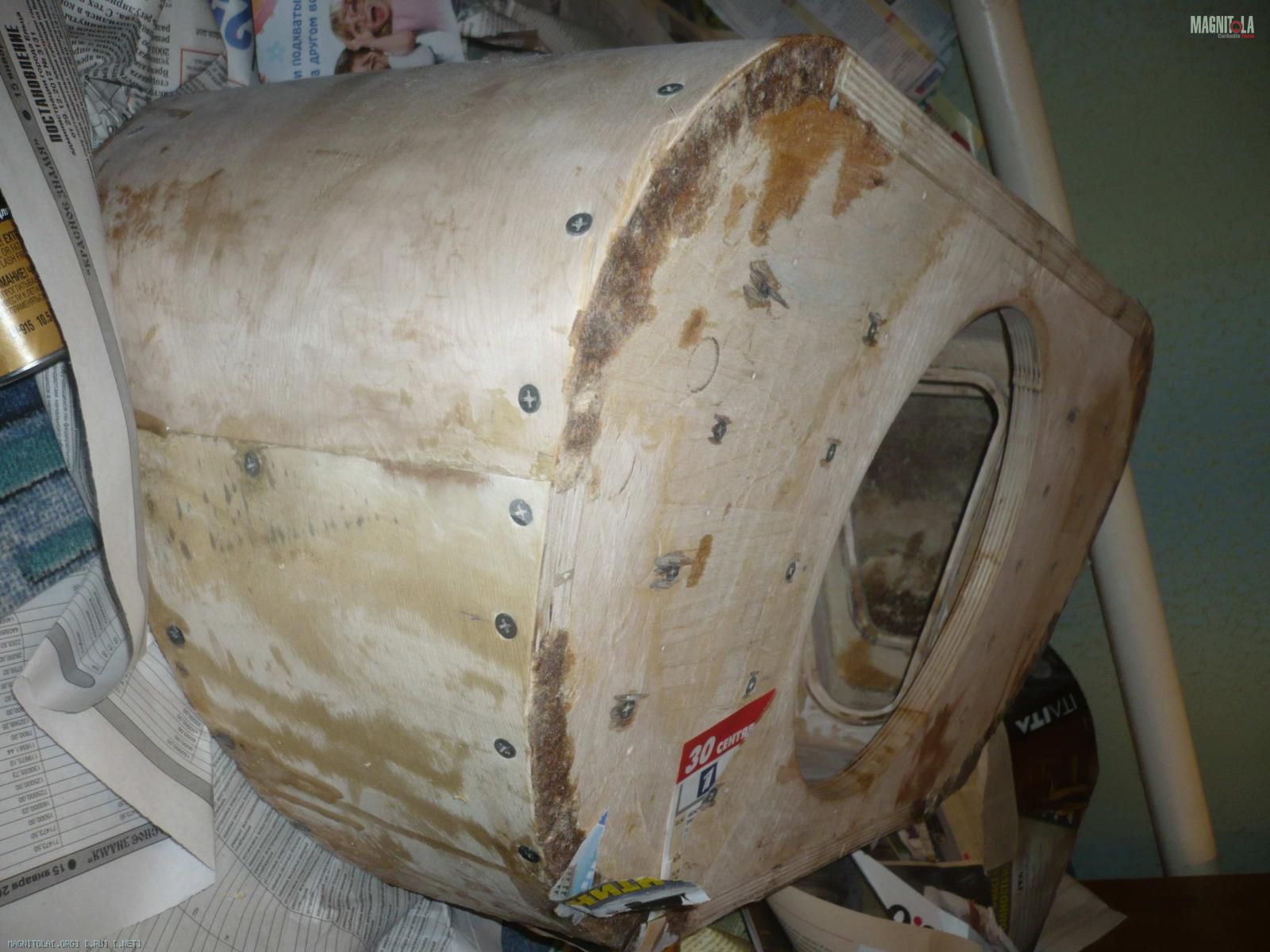

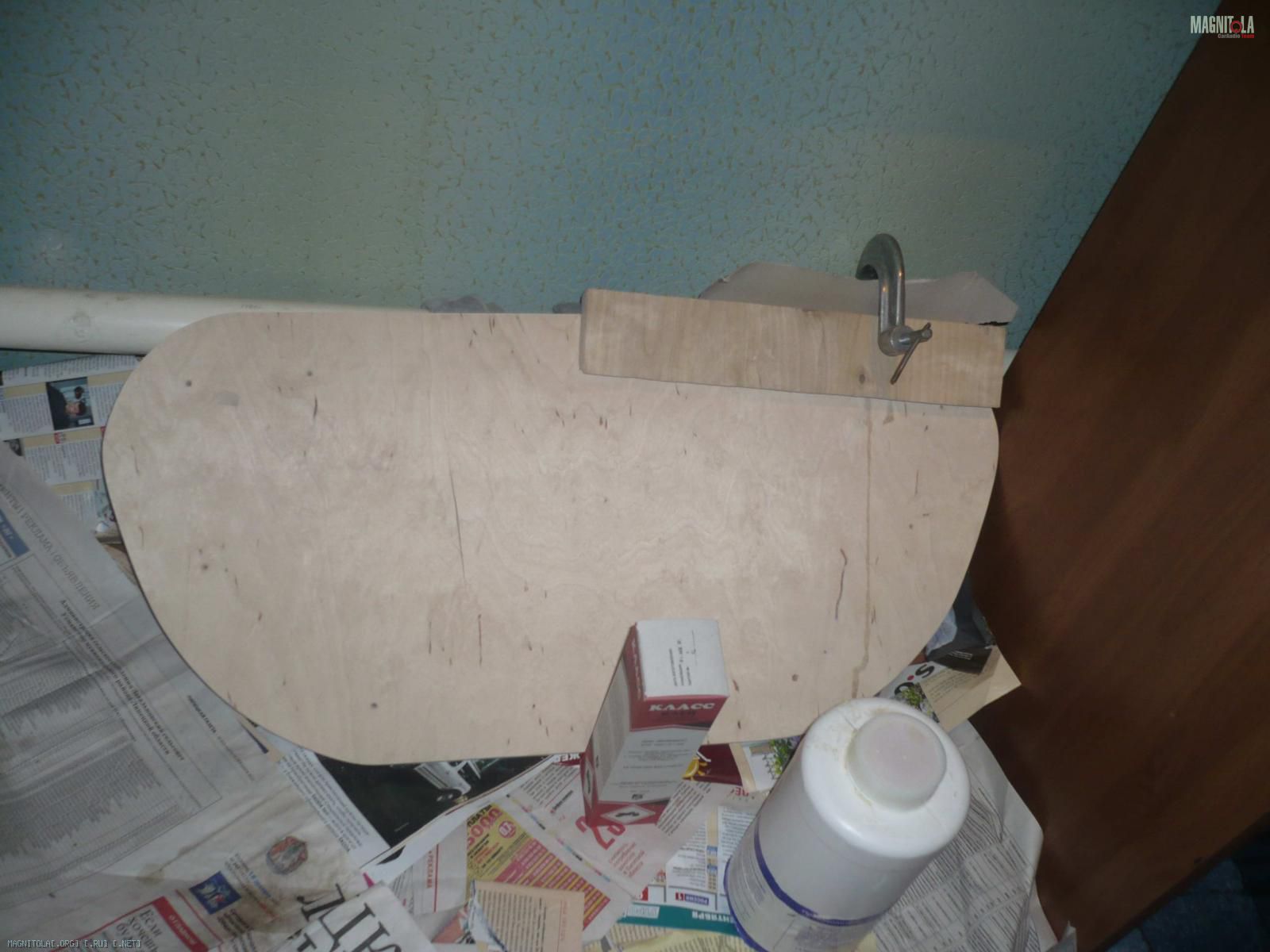

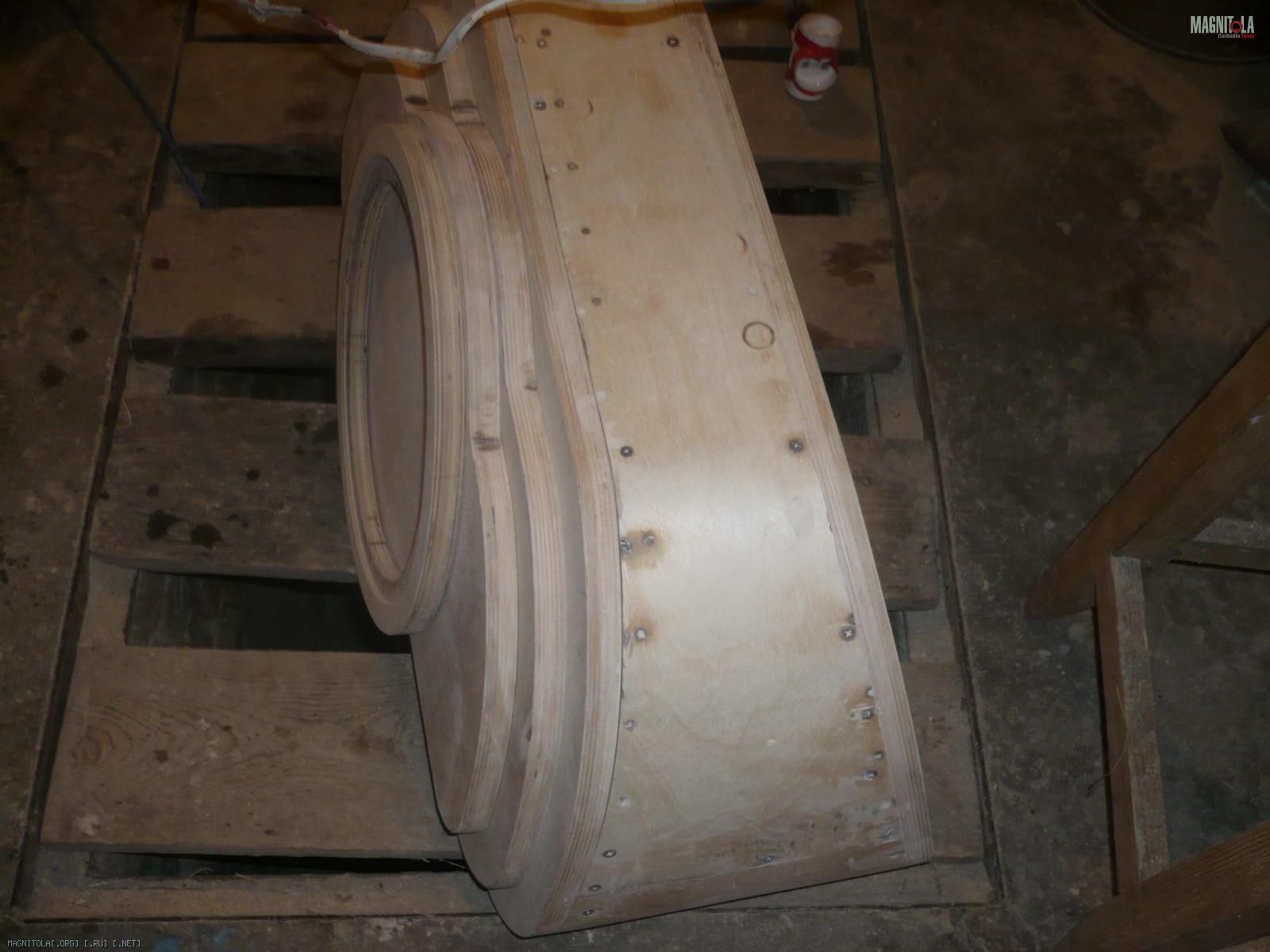

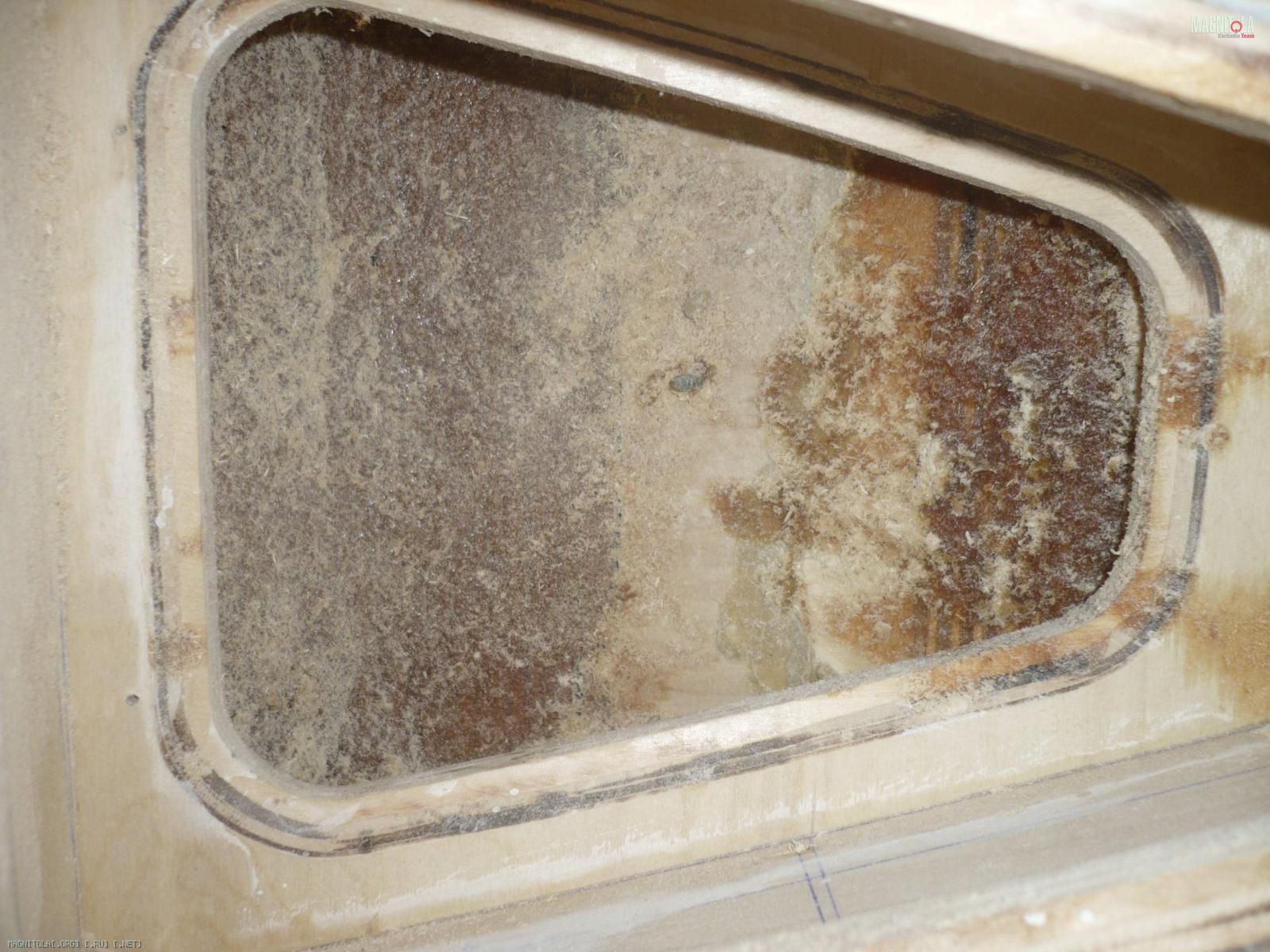

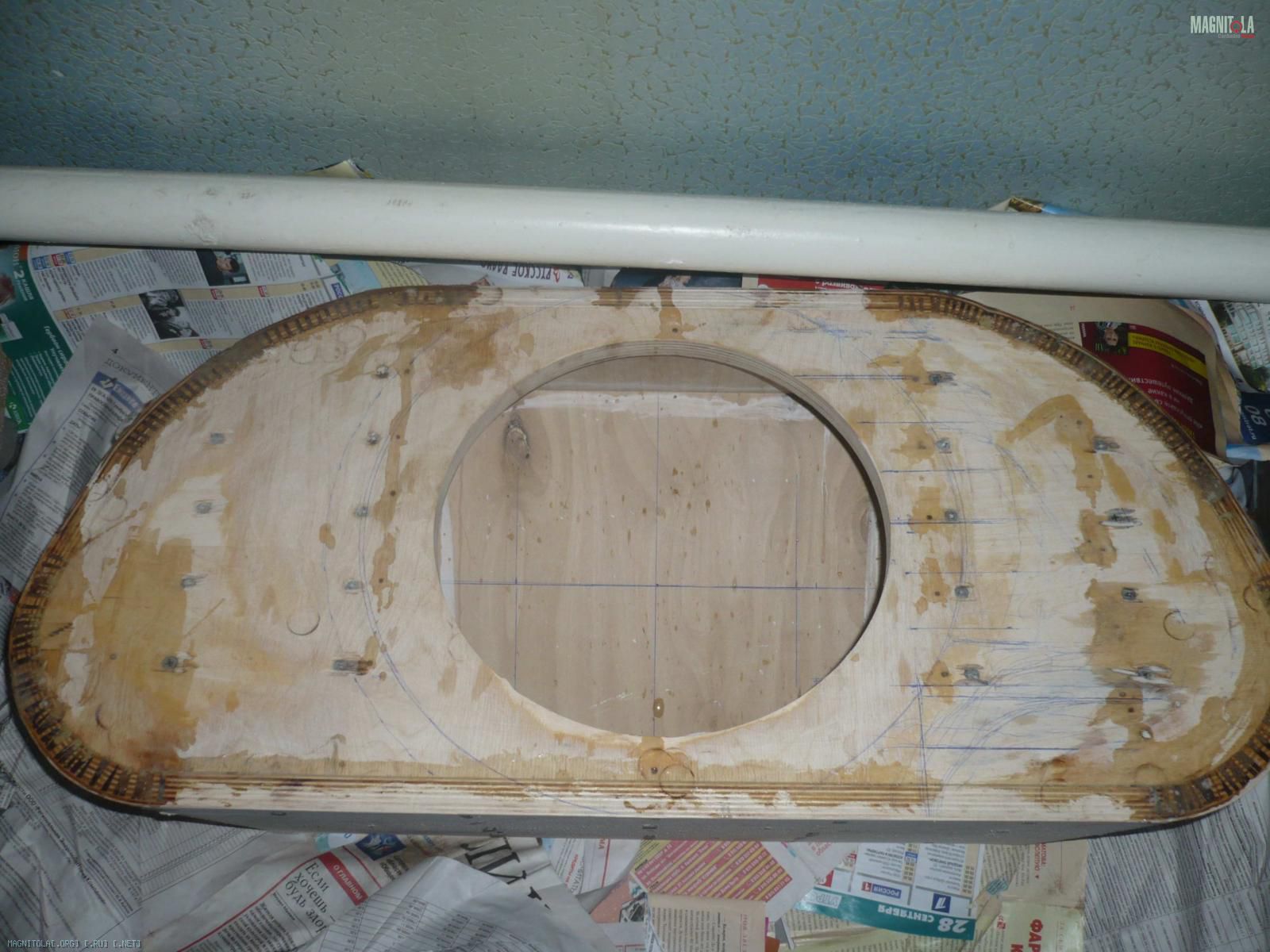

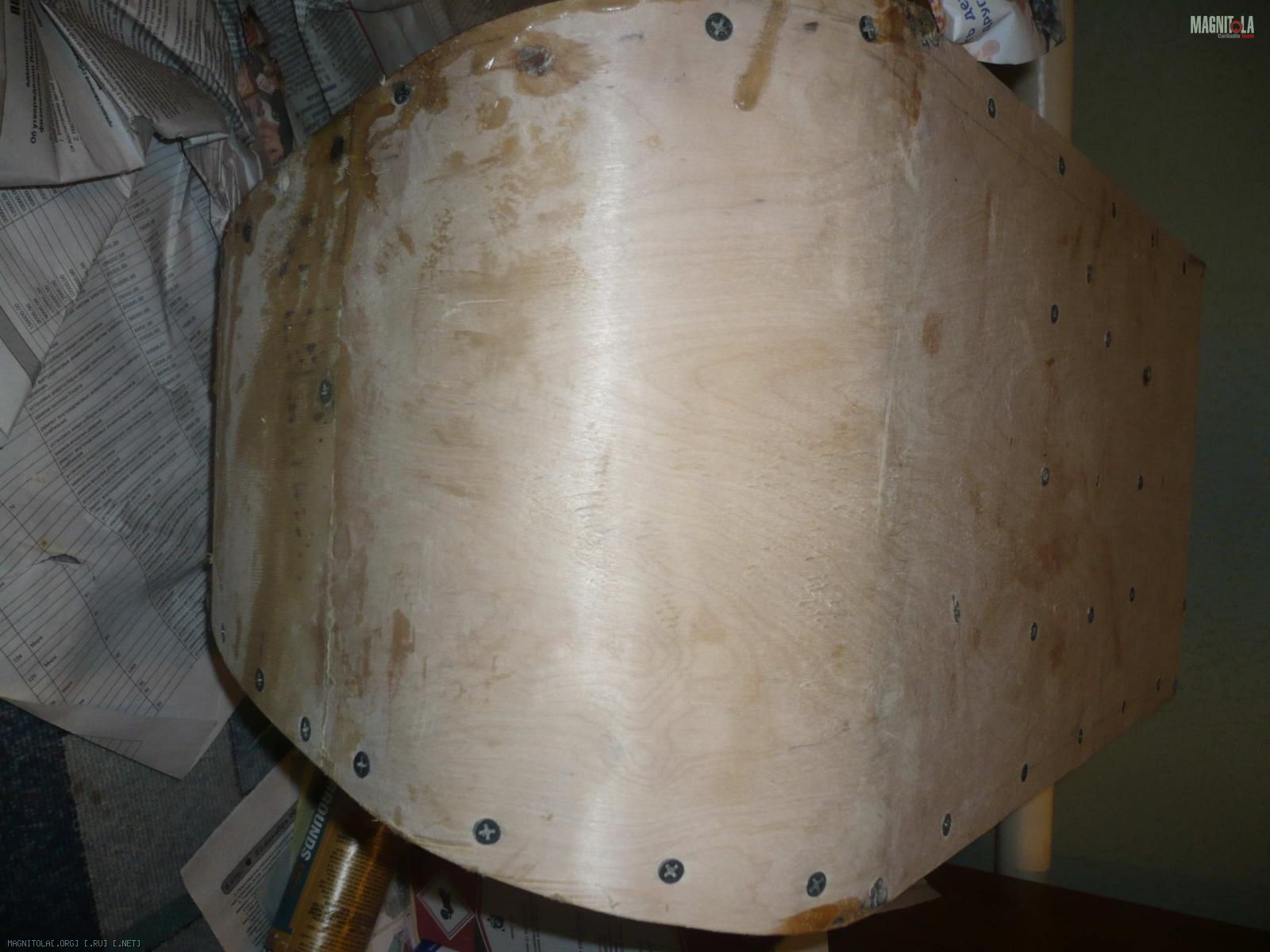

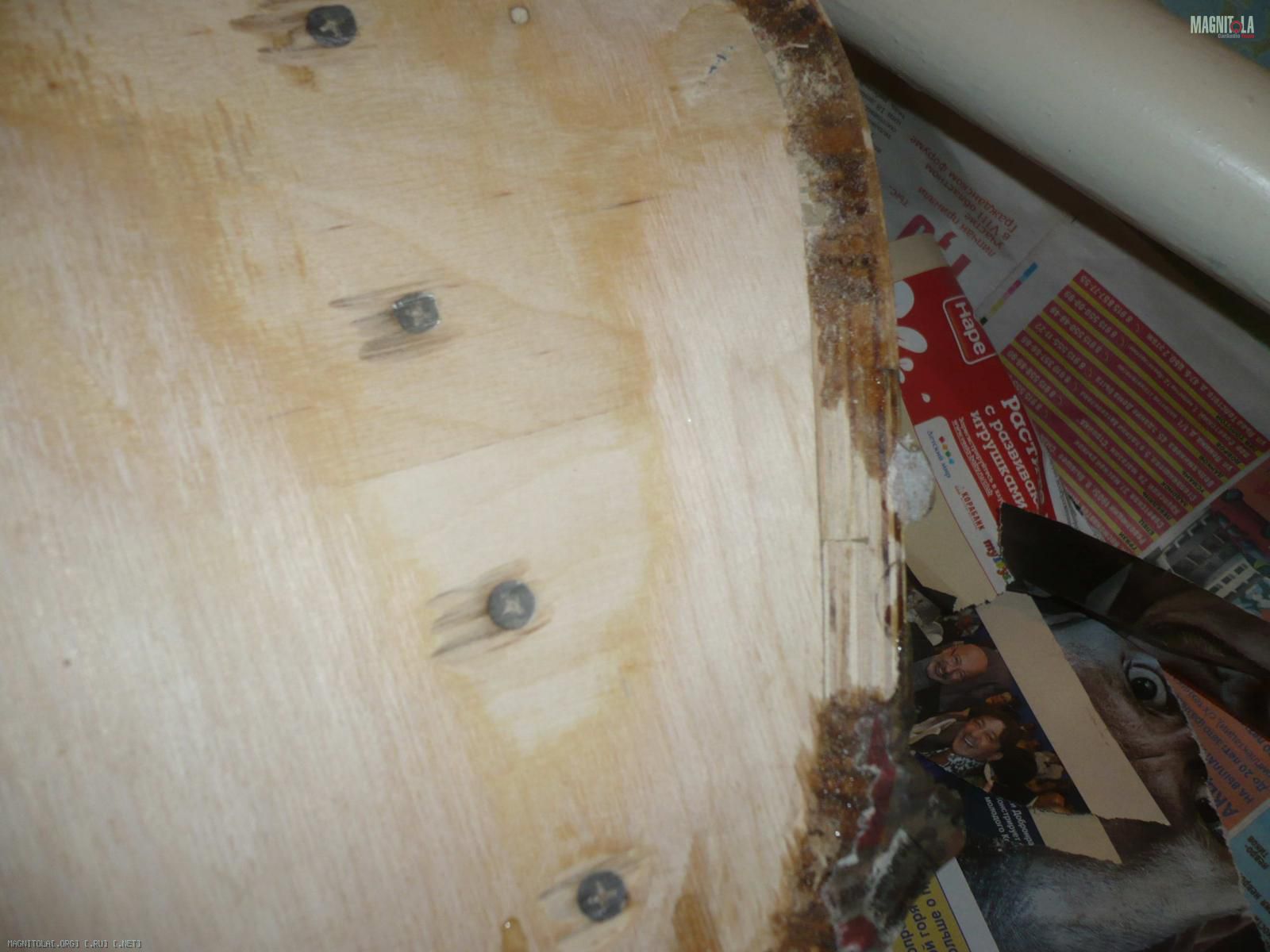

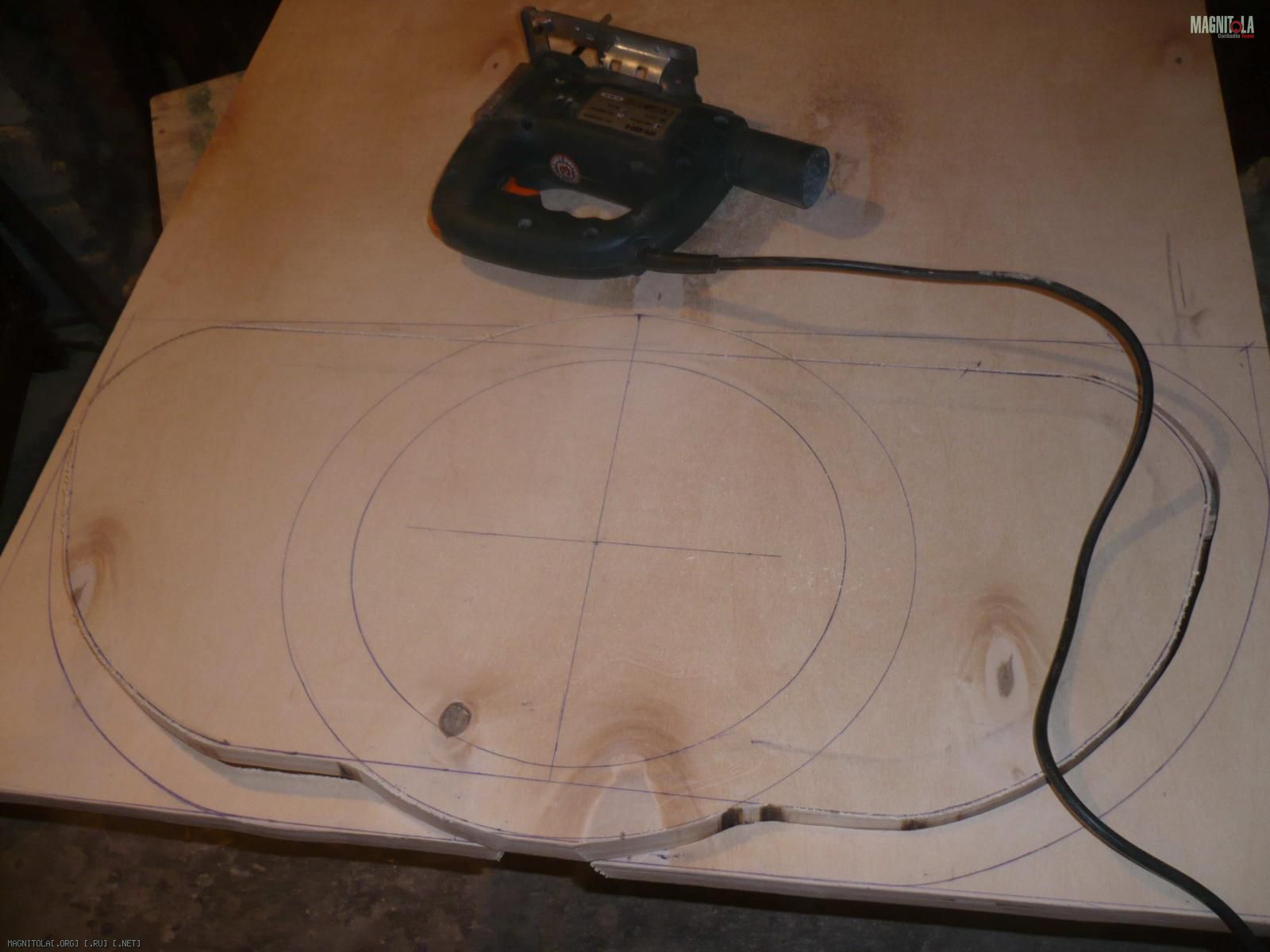

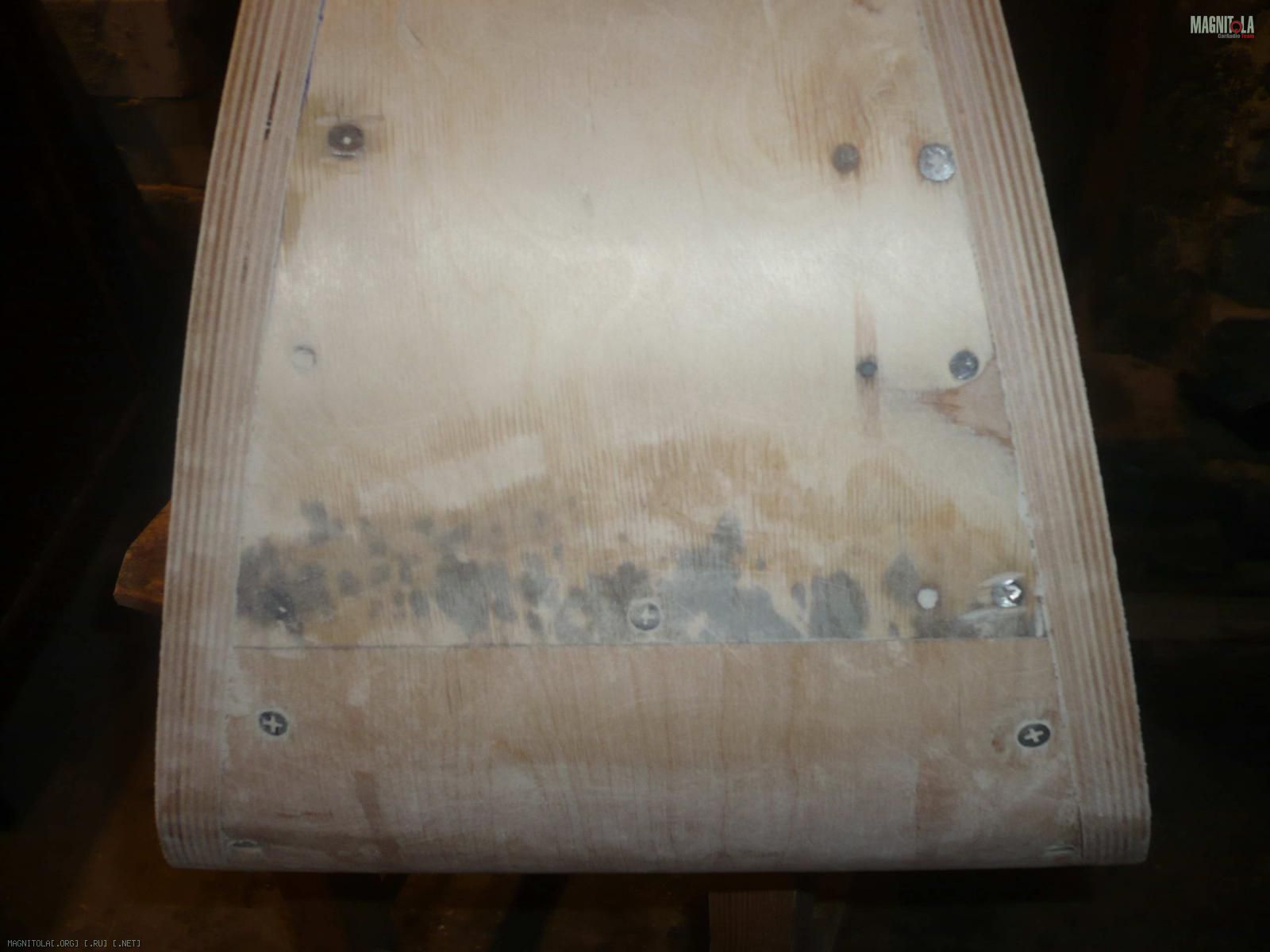

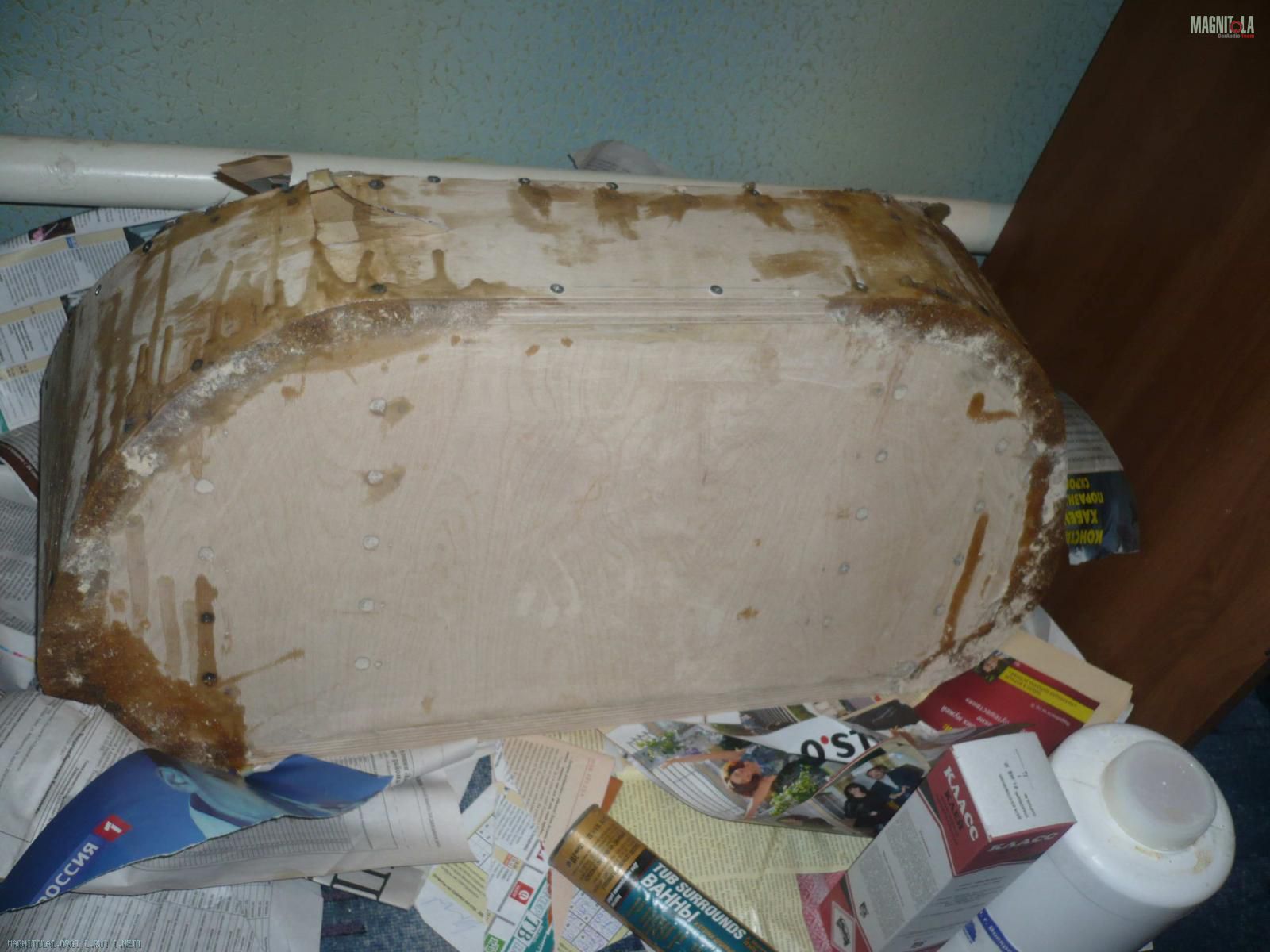

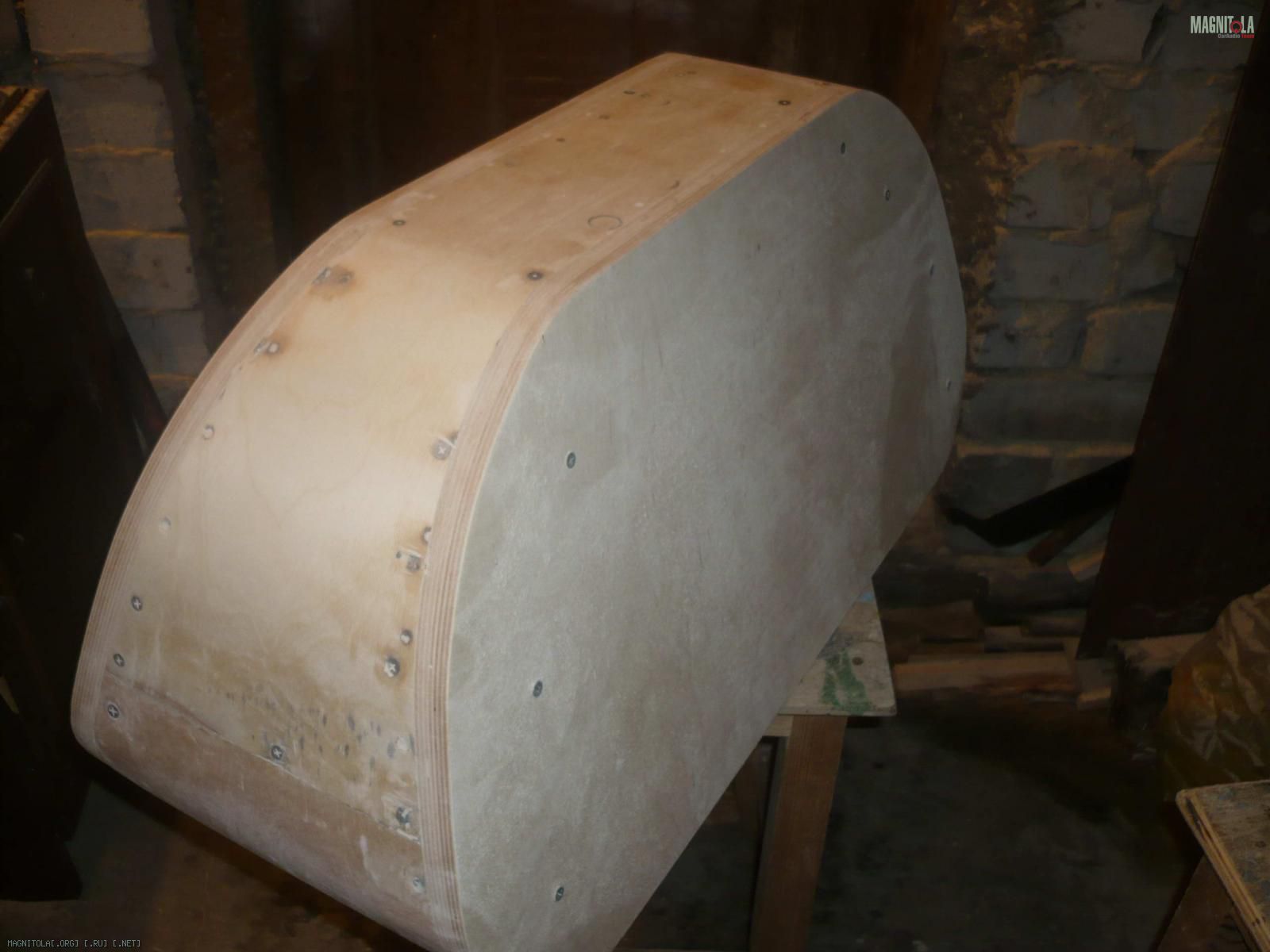

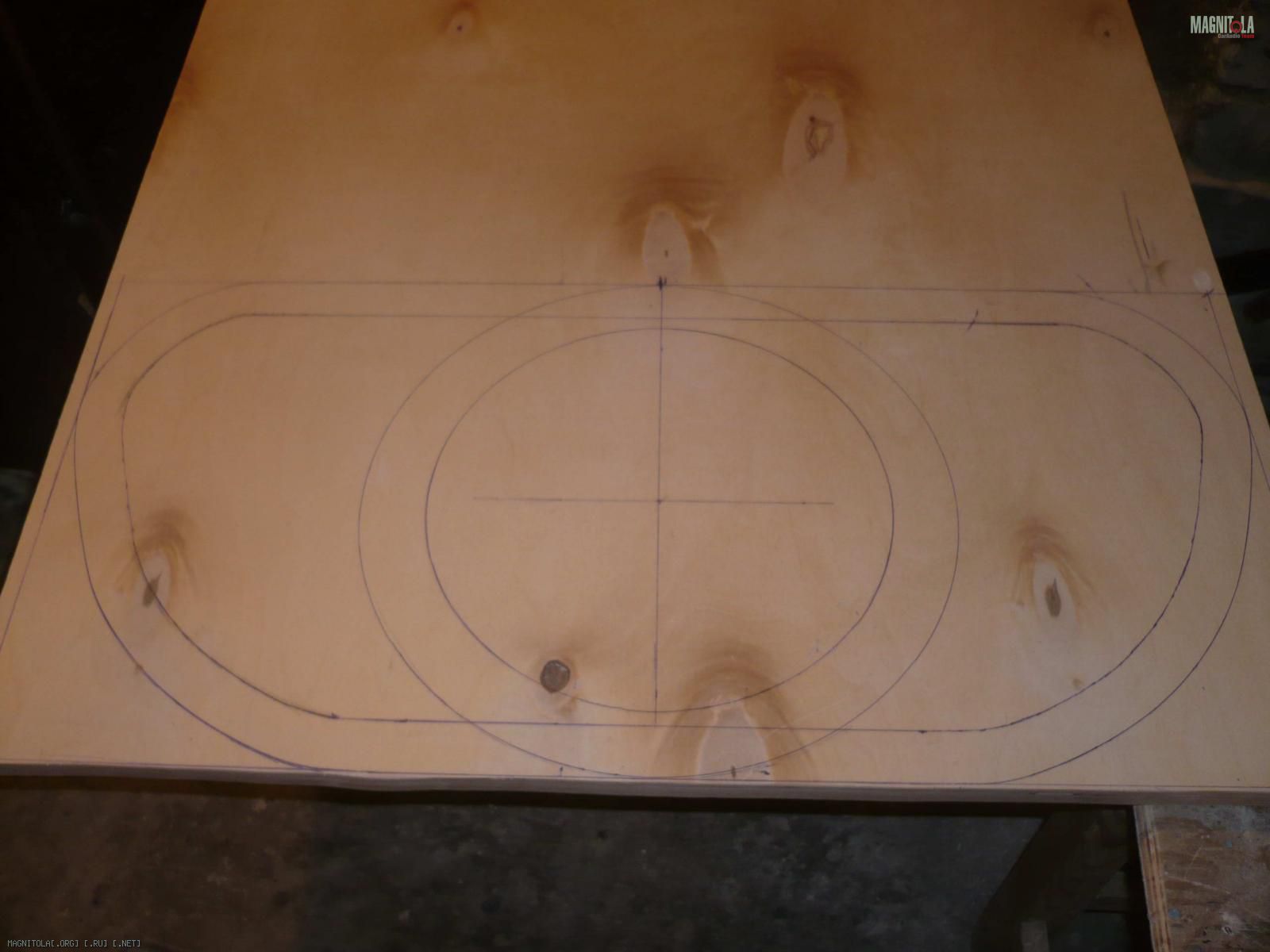

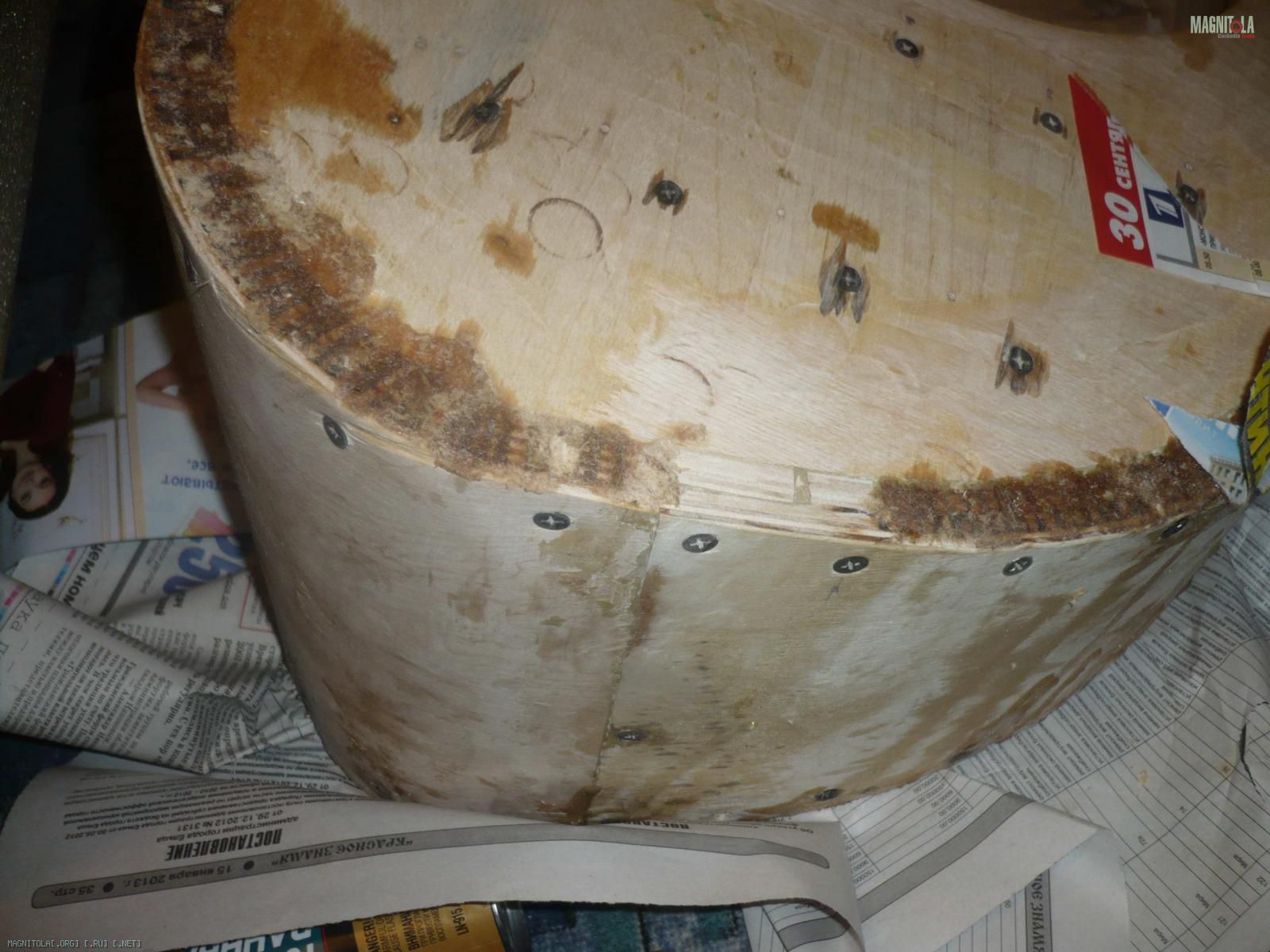

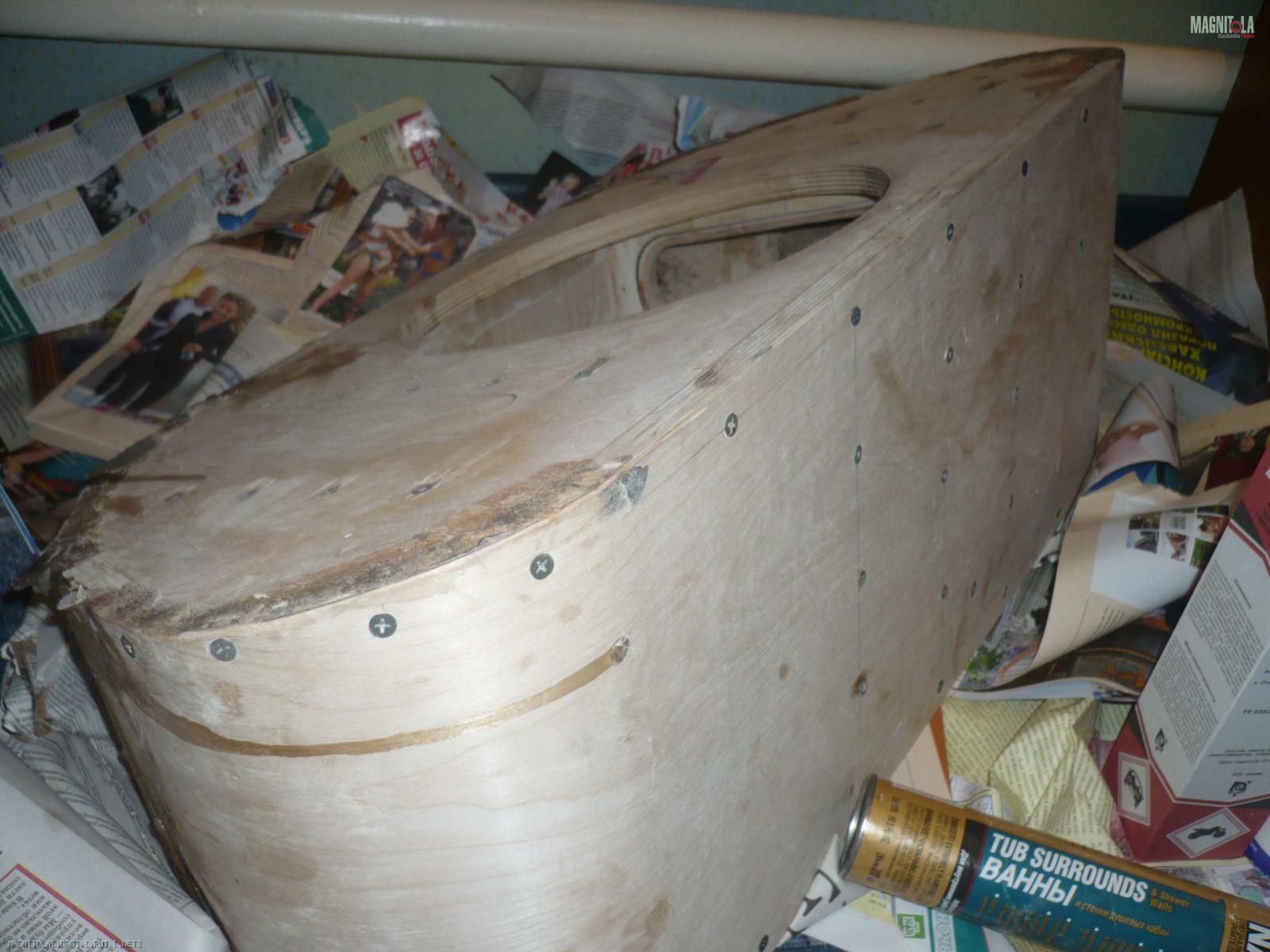

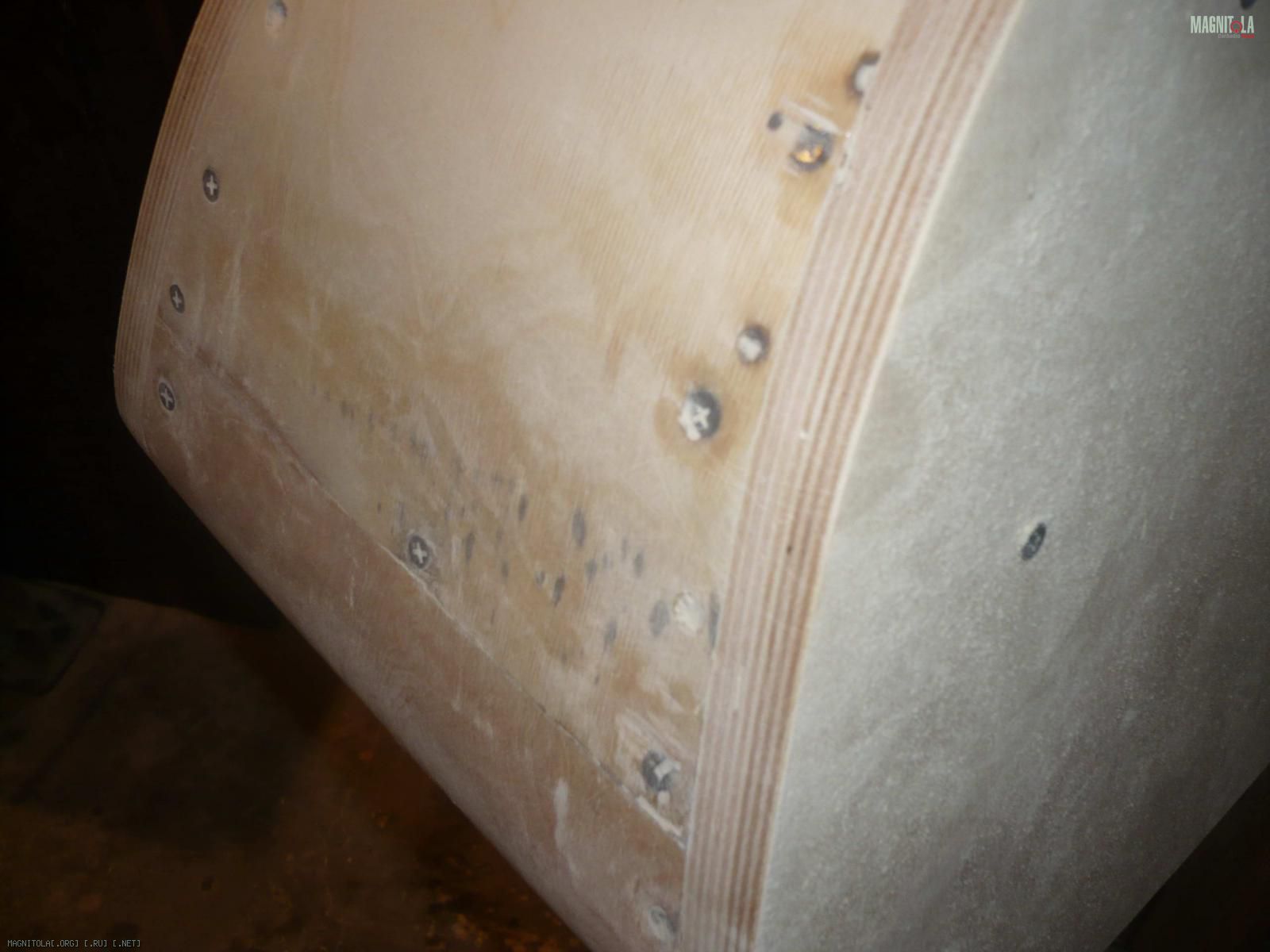

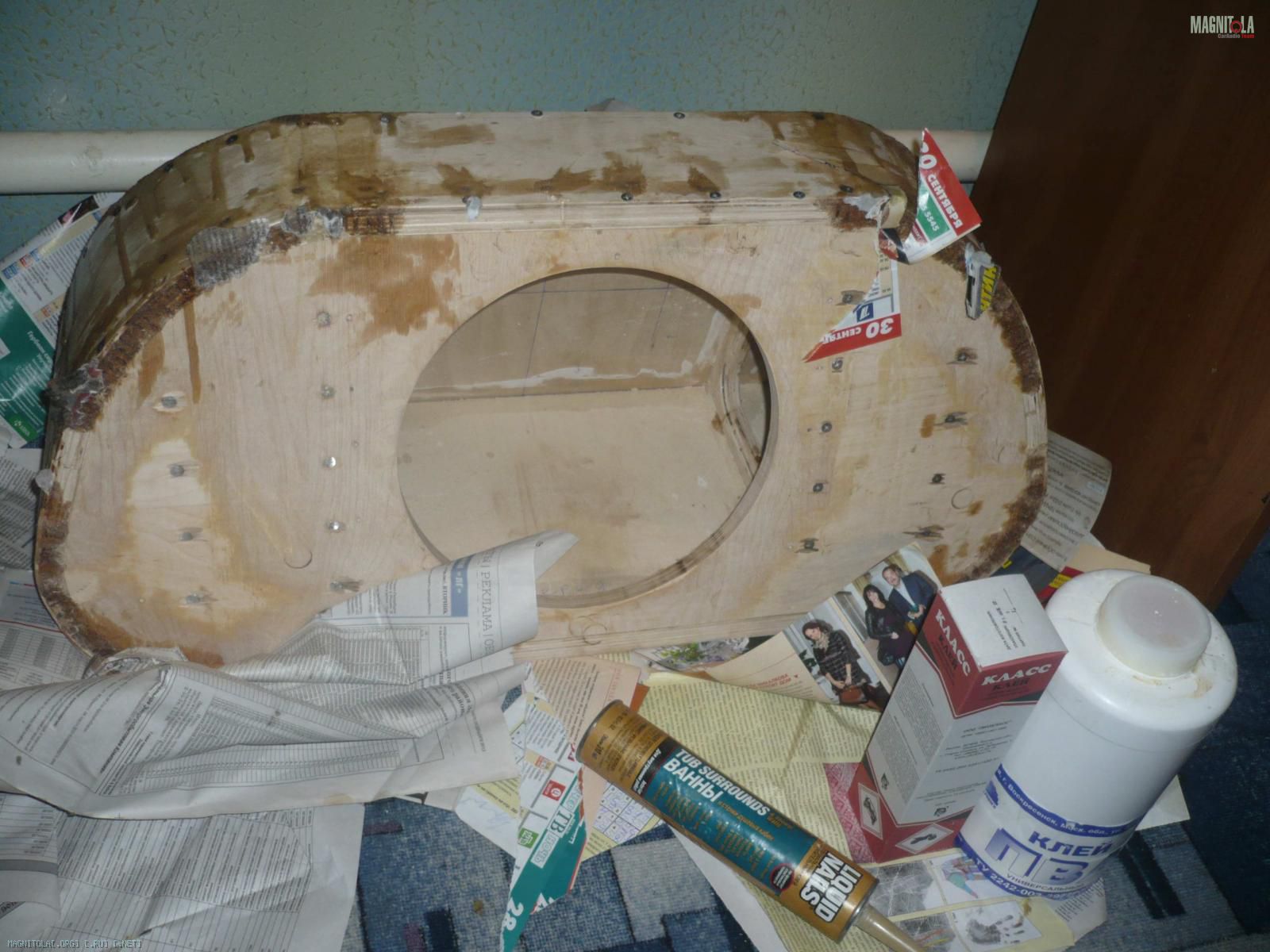

Вот вчера достал заготовки:



Благо что, у меня подрастает замечательный пацан, у которого АЗ тоже вызывает громадный интересс с малых лет жизни.
Надеюсь скоро будет мне помогать.
Да что там скоро, он уже помогает, где что-то предержать, что-то подать.

Завтра нам будет 4ре годика!)

Kefir, фотки бы конечно залить на сайт как установлено правилами, а то пропадут. А так респект за работу!))

Всем Доброе утро!

Позавчера после работы в ночь чуть инсталлил бюджетненькую калину одному студенту на его компонентах и проводах.
У студента первая машина, первая музыка.
Особых критериев нет. Лишь бы играло чуть получше чем штатная акустика.
Я ему объяснил, что за эти деньги можно было бы собрать систему и поинтереснее, чем он купил.
Но он поздно со мной познакомился.
Потом и сам признал, что поспешил.
Ну да ладно. Мне пофиг, что не ставить.
А купил он усь Блау GTA-450, бюджетный саб Пионер в ФИ, 2две пары динамиков, 17е компонентки (я ему объяснил, что такие по-нормальному не влезут, будут стоять криво, а под ними щель) пионер тыщи за 2500, на вид какие-то хлюпенькие, со слабенькими пищалочками, серию забыл, 35 ваттные вообщем и какие-то совсем простенькие коаксиалы. Магнитола у него китайский Пионер с маленьким видео экраном DVH 830 кажется... вообщем шлак.
Акустику я с ним поменял. Т.к. 17е в штатные выемки не влезут в двери, будут стоять коряво с щелью, да и назад врезать я его отговорил. Сказал ему купи лучше фронт получше.
Деньги вернуть было нельзя, возможен был только обмен.
Менять было особо не на что. Нового завоза в этом магазе не было.
Хотя можно было бы и бабло забрать, но шум, гам подымать не стал.

Уже хотели уходить, как на стенде бросились алюминиевые мидбасы Мистери.
Я сразу попросил посмотреть ВЧ.
Коробку принесли, ВЧ с виду вроде неплохие, шёлковые, серебристые.)

Выкрутил мидбас.
И сразу решенно было брать.
Т.к. в нашем магазине "Энергия" лучше этих мистери на тот момент не чего не было.)
А у этих литая корзина, подводящие провода прошиты через шайбу.
Заявленно 100 ватт номинала, хорошая чуйка.

Про себя прикинул, что должны играть звонко, но громко.
Думаю студент будет доволен.
Вообщем забираем Мистери МР-206.
К тому же они вроде больше не выпускаются, кажется.
И едим ко мне в огород.)









В дверях уже стояли как бы штатная акустика.
До этого инсталлил калины обычно без выреза под акустику.
Т.е. выемка под 16,5 см есть.
А отверстия - нет.
И это было лучше.

Чем они сделали вот такую вот заподлянку:



Очень тонкий ободок.
На котором динамик доступно легко не закрепить по-нормальному.
Лучше бы они вообще не чего не вырезали, гады.)

Пришлось выпиливать фанерные колечки и подкладывать снизу, под обшивку, чтобы создать хоть какую-то жёсткость.
Подиумы за ночь нормальные сделать я бы не успел.)



Народ, а что фрезером нельзя выпилить маленькие колечки?
Например под теже 16 см миды????
что-то у меня не получилось...) пришлось старым добрым лобзиком....

Лобзик у меня в полусломанном состоянии, т.к. там выскакивает пилка.
Металл им не распилишь.

"Обезьянкой" увеличиваю отверстие в металле, чтобы не упиралась корзина от мида.



Динамики крепелю через фанерные кольза сквозными саморезами по металлу к металлу двери.



Жёсткость получилась более-менее.
Хотя бы при надавливании на динамик, обшивка не проваливается назад, как это бывает,когда в калине мы крепим динамики просто на обшивки, они же там плотно не прелегают к металлу.
По-хорошему надо подиумы выносить.

Чуть прокатал виброй.
Чтобы под обшивку мид не играл:



Кроссы поставил под бордачком.
Обвернул битопластом, чтобы не громыхали.
И засунул под бордачок. Зашли плотнячком и без двухстороннего скоча и без хомутов держаться они там хорошо, не выпадут.)



Провод в калину завёл на удивление очень легко.
Там есть штатная заглушечка рядом с вакумным усилителем тормозов.



С другой стороны выходит рядом с педалью газа, я отвёл её подальше от педали, чтобы не зацепилось не когда.)





Массу взял из под болта под задним сиденьем, который держит крепления ремня безопасности, там мощный болт.

Всё. Система к утру готова.

Пищалки на липучке от вибры.) как я обычно люблю делать.)
Потом куплю ему либо стойки под ВЧ готовые за 500 р.



Как кстати разбираются эти ВЧ? Я что-то не догнал. Вроде бы чашечка раскручивается, там резьба есть, но она наматывает провод, я побоялся что вырву контакты.
Да там в комплекте была какая-то стрёмная пластиковая белая чашечка, вообщем решил ставить вч как есть.

Миды в дверях:



Багажник:



Так-то.
Для такого уровня и для такого бюджета.
Система получилась вроде неплохая.
Но я бы заменил саб и магнитолу.
Но студент итак в восторге.)

Шмистери лупит.)

http://www.youtube.com/watch?v=pc6H7...ature=youtu.be
