Тест на знание "Найди ошибку" =)

Цитата:

---

Сообщение от Matvey498

Никаких "воев" и "свистов" нет и впомине.

---

С чем и поздравляю.Но так не всегда бывает,есть и исключения.

Цитата:

---

Сообщение от Matvey498

И как отличить приличную нагрузку от неприличной?

---

Пара Ампер и пара десятков-есть разница в падении напряжения на переходных сопротивлениях?

Цитата:

---

Сообщение от Флекс 71**

Пара Ампер и пара десятков-есть разница в падении напряжения на переходных сопротивлениях?

---

Так какая приличная,а какая неприличная?
Нагрузку считают от номинальной.
Если для девайса номинал пара Ампер,то от этой пары Ампер и пляшут.
Если для девайса моминал пара десятнов Ампер,то плясать уже нужно от 20А.
Вот если начали плясать правильно,то падение напряжения на переходных сопротивлениях будет одинаковым.

Цитата:

---

Сообщение от Matvey498

падение напряжения на переходных сопротивлениях будет одинаковым.

---

Бред?
Или доказательства есть?
И ещё-потребление тока усилителем-величина непостоянная.
ЗЫ хочешь поцапаться-дуй в Курилку ))).

Цитата:

---

Сообщение от Флекс 71**

Бред?
Или доказательства есть?
И ещё-потребление тока усилителем-величина непостоянная.
ЗЫ хочешь поцапаться-дуй в Курилку ))).

---

Возьми тестер,нагрузи систему (или отдельные элементы) номинальными токами и сделай измерения.
Один из методов нагрузки системы:поставить диск с розовым шумом ...и на полную громкость.У меня в этом режиме падение напряжения на 30А предохранителе составляет 0,01 Вольта,падение напряжения на участке АКБ-усилитель(это 14 переходных сопротивлений плюс сопротивление проводов) составляет 0,14 Вольта.Это 1,2 %.
Повествуй далее про бред.

Цитата:

---

Сообщение от Matvey498

,падение напряжения на участке АКБ-усилитель(это 14 переходных сопротивлений плюс сопротивление проводов) составляет 0,14 Вольта.Это 1,2 %.

---

0,14 Вольта,приведённые на вход усилителя из за разницы потенциалов - это мало.
Понимаю что возразишь что по земле разница меньше,так как меньше переходов.
Но она есть и с разными источниками и усилителями ведёт себя по разному.

Цитата:

---

Сообщение от Флекс 71**

0,14 Вольта,приведённые на вход усилителя из за разницы потенциалов - это мало.
Понимаю что возразишь что по земле разница меньше,так как меньше переходов.
Но она есть и с разными источниками и усилителями ведёт себя по разному.

---

Не 0,14 вольта приведенные к входу усилителя,а ПАДЕНИЕ НАПРЯЖЕНИЯ.Это разница между напряжением на АКБ и напряжением на клеммах усилителя при РАБОТАЮЩЕМ усилителе.

Цитата:

---

Сообщение от Matvey498

Это разница между напряжением на АКБ и напряжением на клеммах усилителя

---

То есть по минусу падение отсутствует как факт?
Сверхпроводимость ? :facepalm:

Вопрос,а стоит ли потеря в 0,14 вольт трудов на устранение таковой?

Цитата:

---

Сообщение от Флекс 71**

Да и минусы тянуть от АКБ ко всему частенько не то что бесполезно а может "помочь" наловить помех по земляной петле.

---

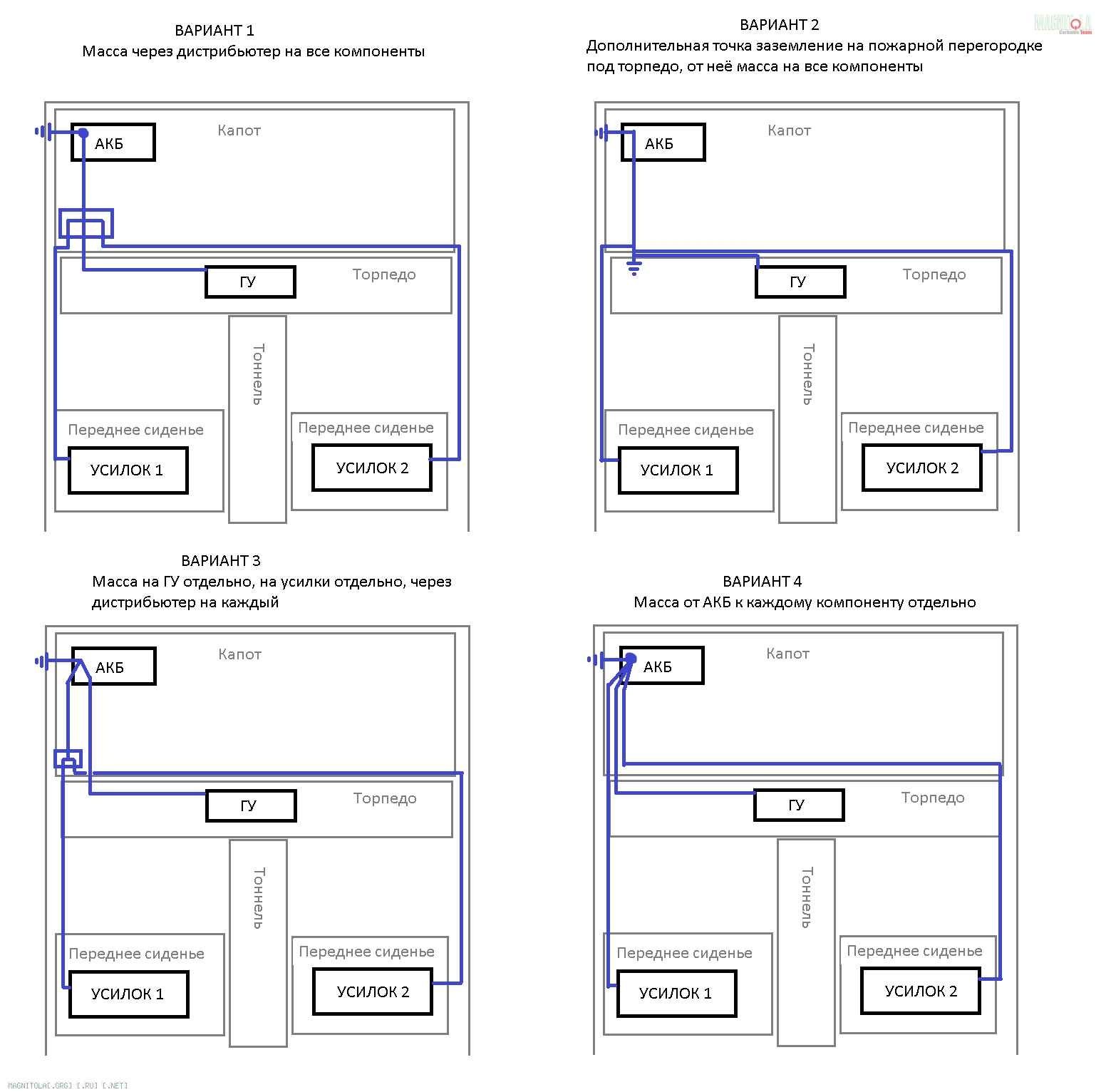

Прочитав про земляные петли или контуры заземления (вроде как-то так называется), и не сказать чтоб сильно разобравшись, решил нарисовать 4 варианта для минусовых проводов (см далее). Кстати, на данном форуме про это явление очень мало написано, разобраться мне помогла данная статья (см ссылку)
И я совсем не могу понять как мой вариант (вариант 1 на рисунке) может создать петлю. Ведь разности напряжения нет, из-за того, что все провода тянуться в одну точку, один дистрибьютер. При этом усилки будут стоять на изолирующих платформах, ну и корпус ГУ постараюсь нормально закрепить, не заземляя его.
В любом случае прошу рассмотреть мой рисунок и написать, какой вариант (по твоему мнению) решит проблему с земляными петлями?
Вложение 1067620

По хорошему-№ 4,но уж больно геморройный.
