Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

Сообщение от FFZ

растворителя 646

Раствроритель с платы чем-то поотом дополительно смывать надо? Водой, например

Сообщение от fox proteus

Раствроритель с платы чем-то поотом дополительно смывать надо? Водой, например

нет, в этом нет ни какой необходимости .
если не жмотится на нём, а после очистки основной грязи, сменить в баночке на свежий и пройти всё ещё раз финально, то всё будет чисто и идеально.

а лак с платы он не съест?

Сообщение от fox proteus

а лак с платы он не съест?

нет, не смывается.
смывается только на "палёных" девайсах где лак паршивый, а не на эпоксидной основе, т.е. не растворимой.

Устанавливаем готовую плату в корпус.

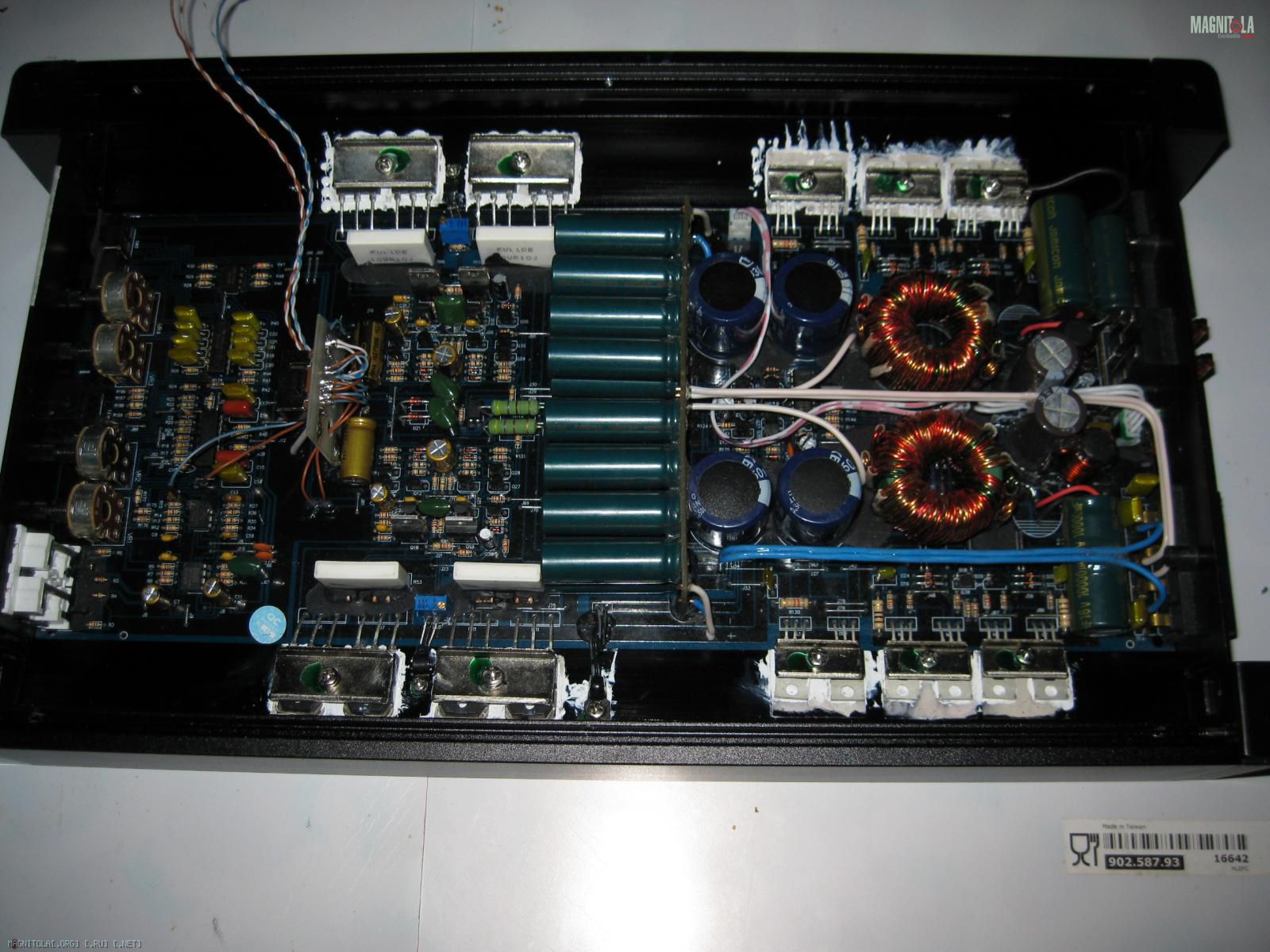

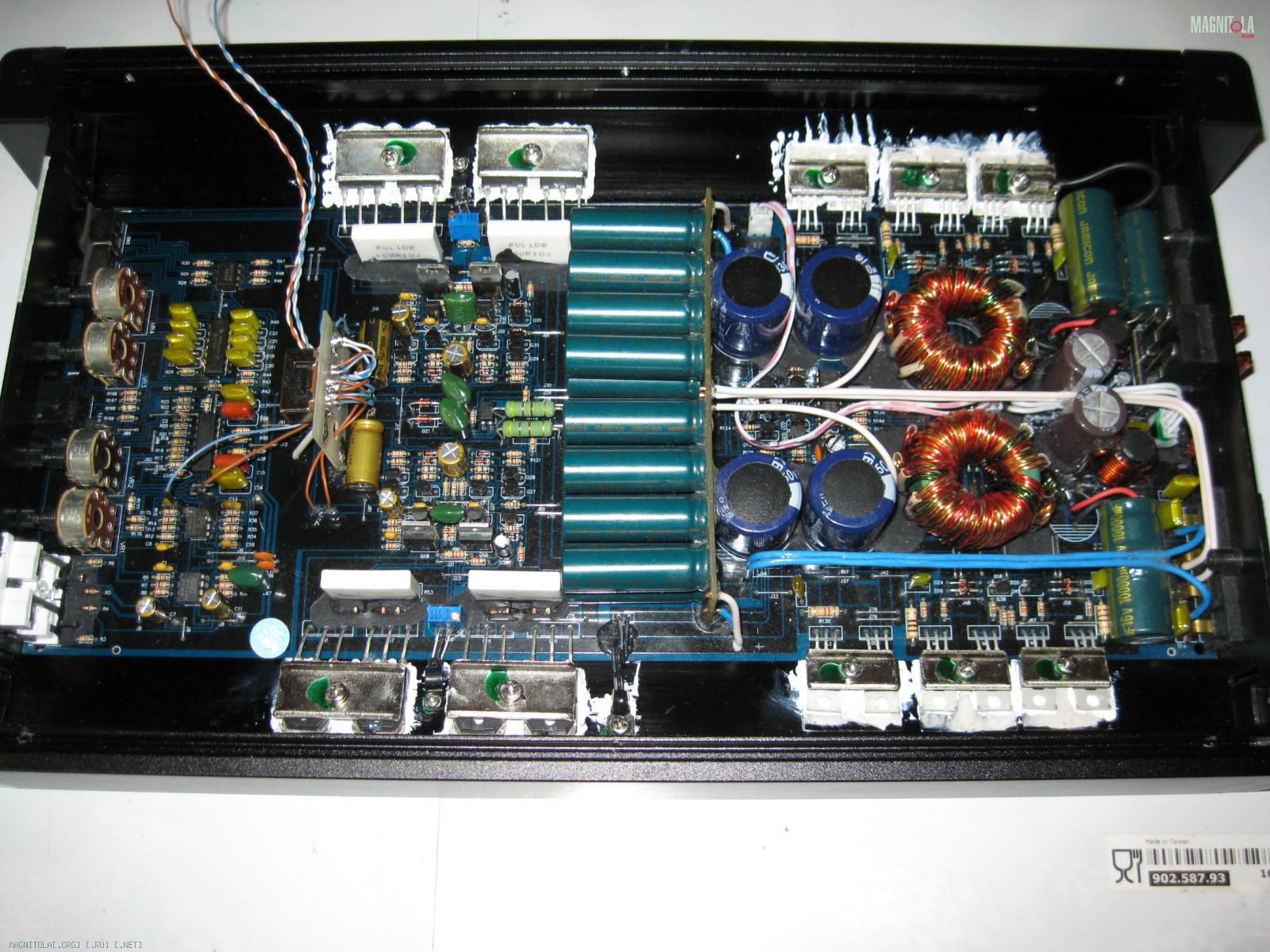

Вот такой общий вид имеем :

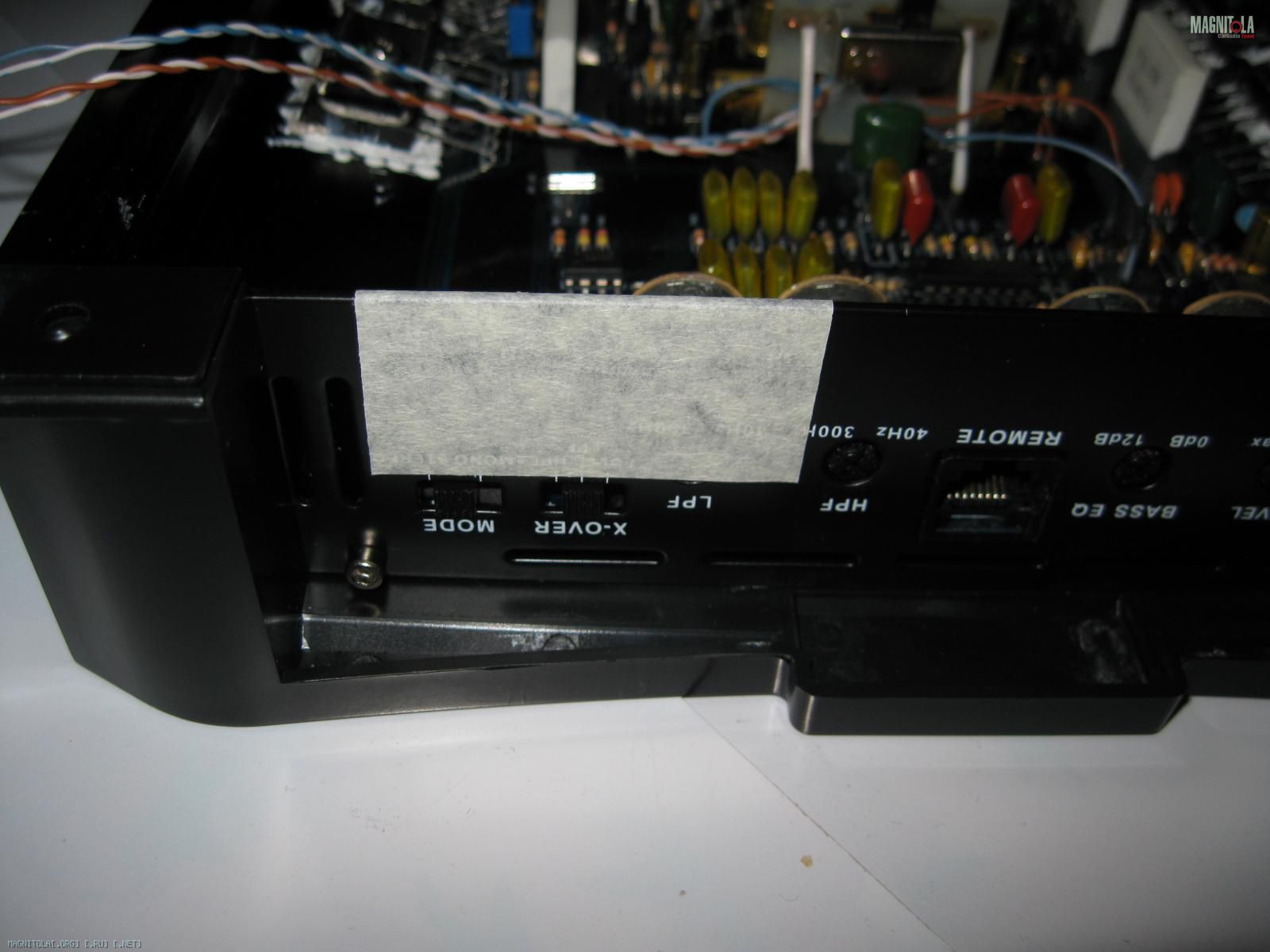

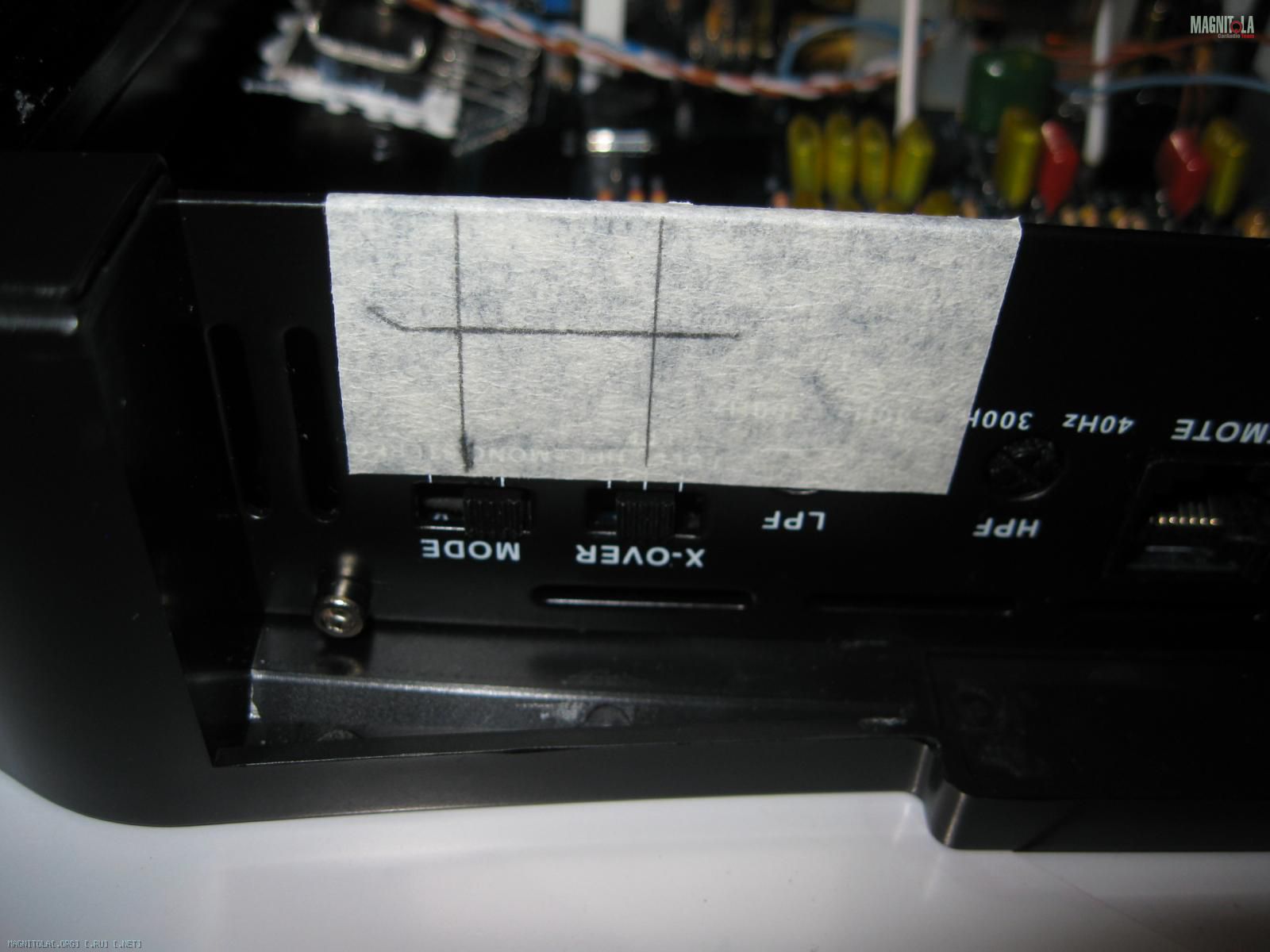

Подготавливаем место установки дополнительной пары RCA для разметки и размечаем :

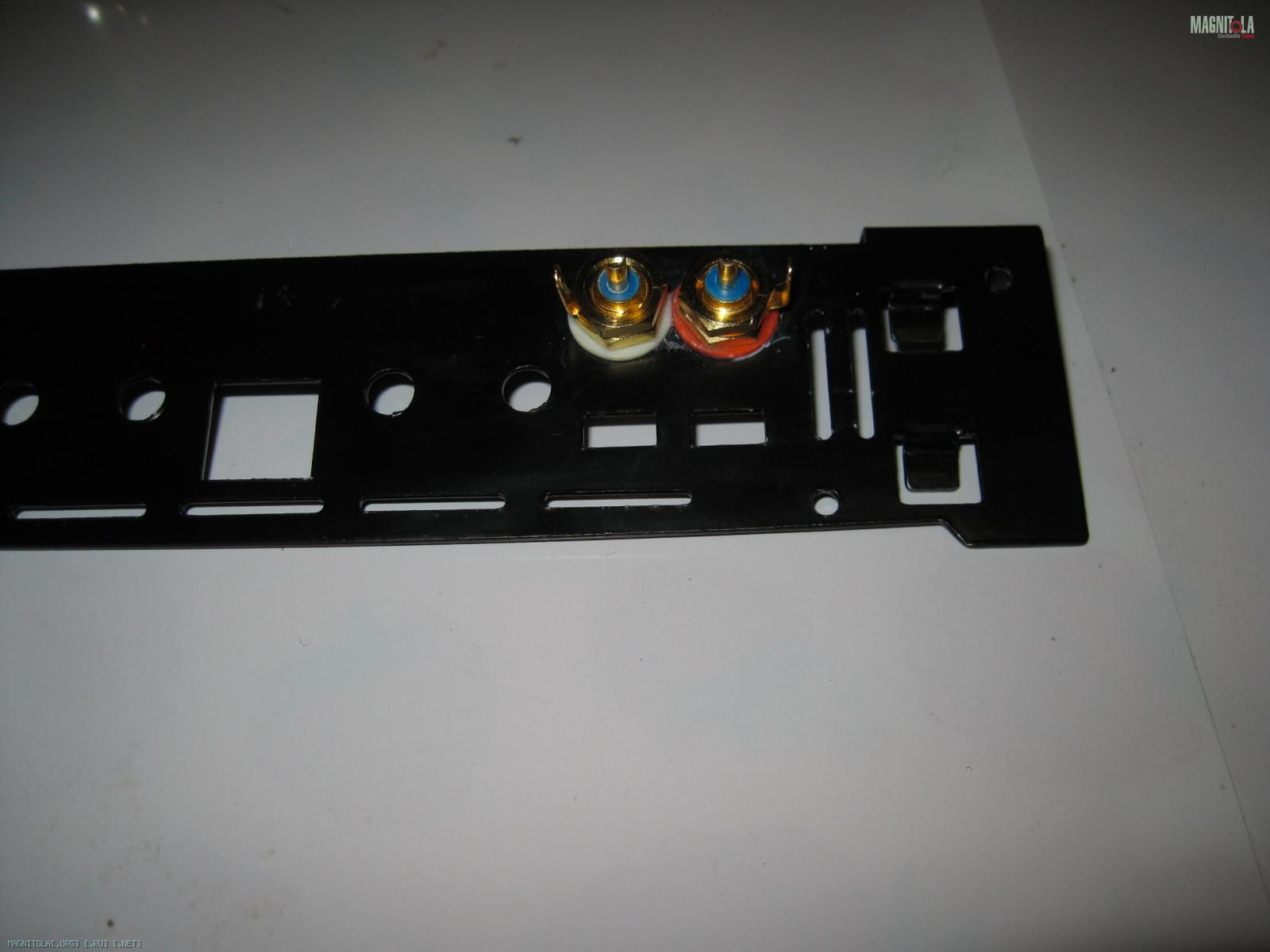

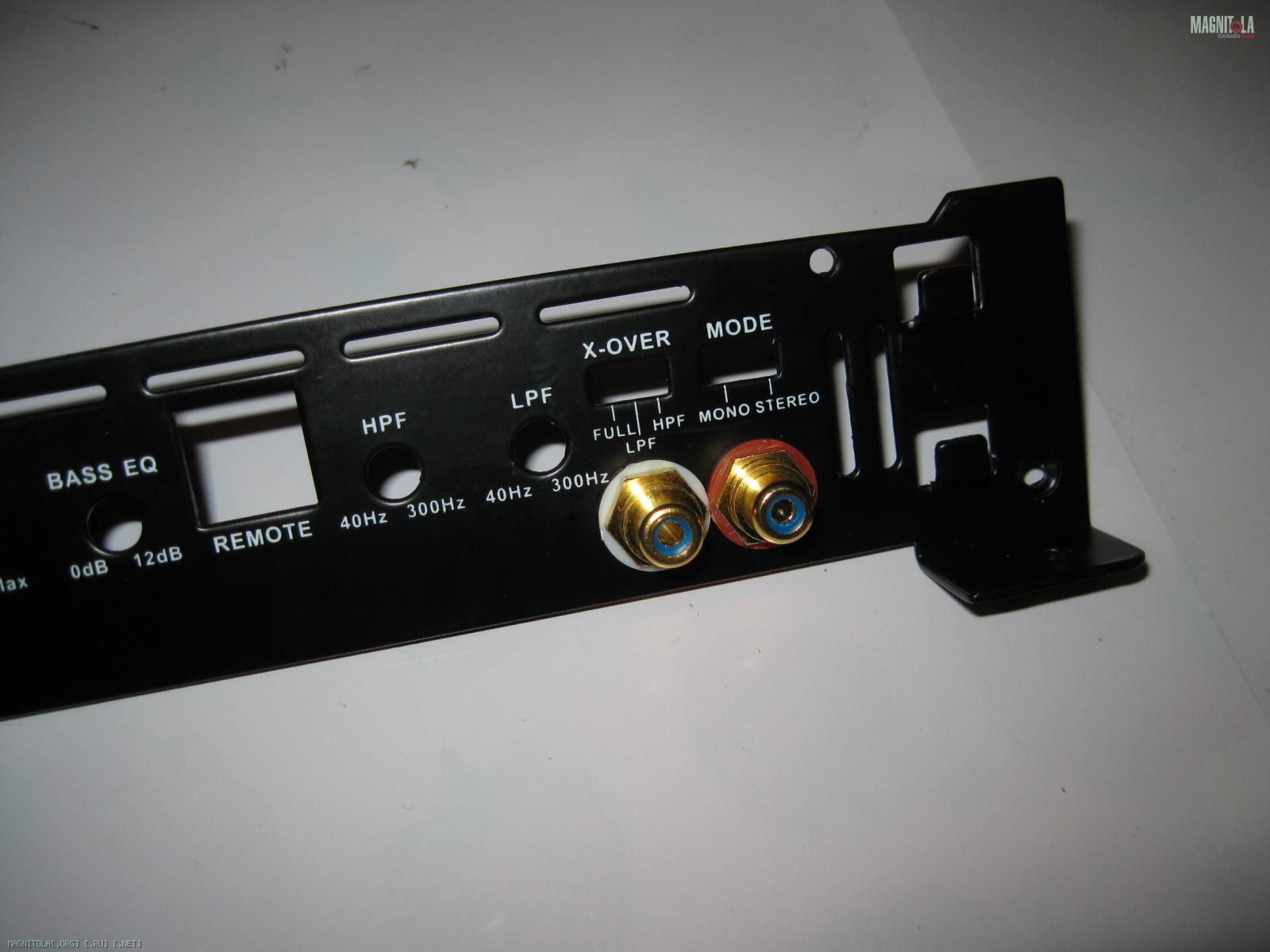

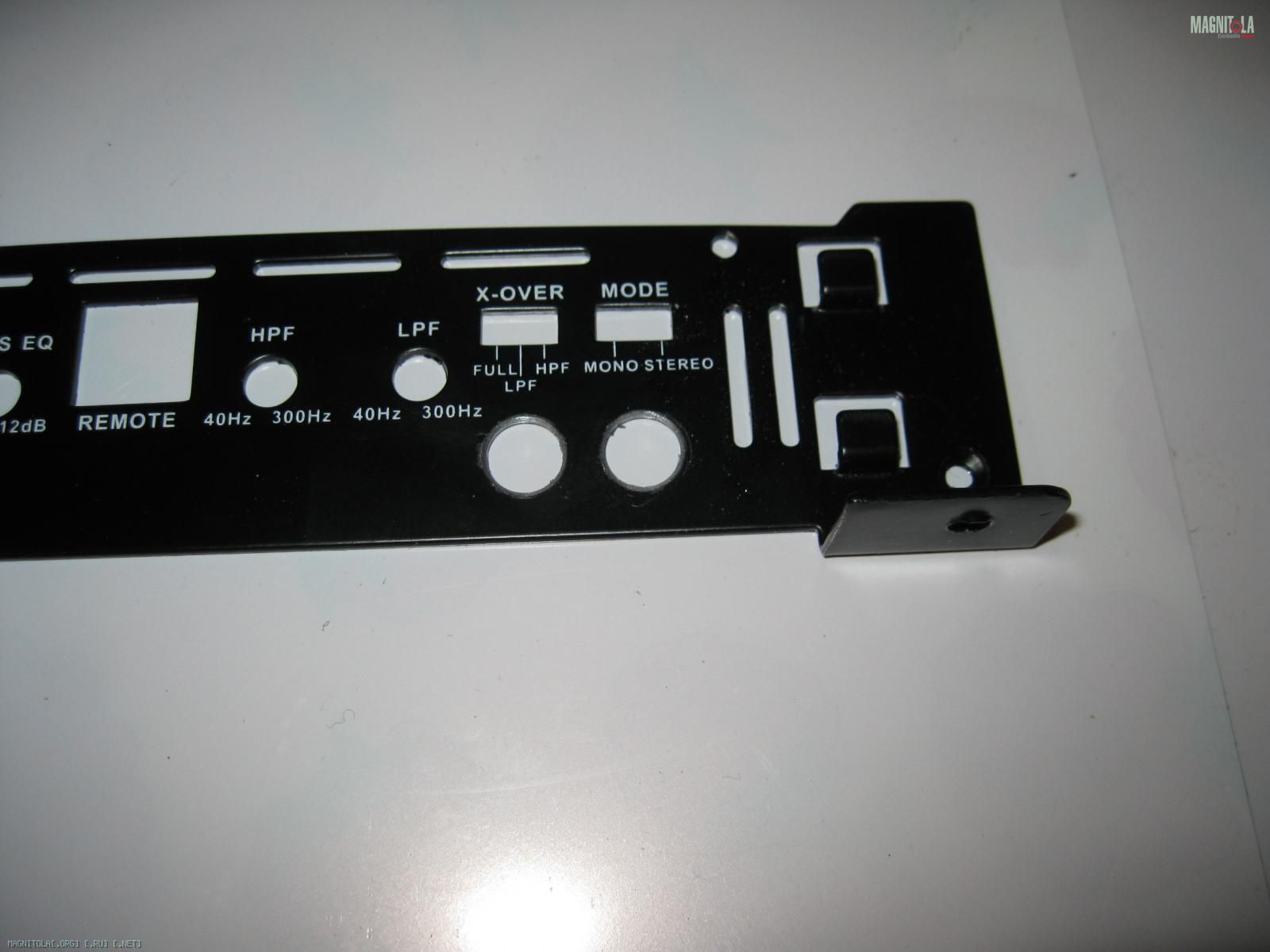

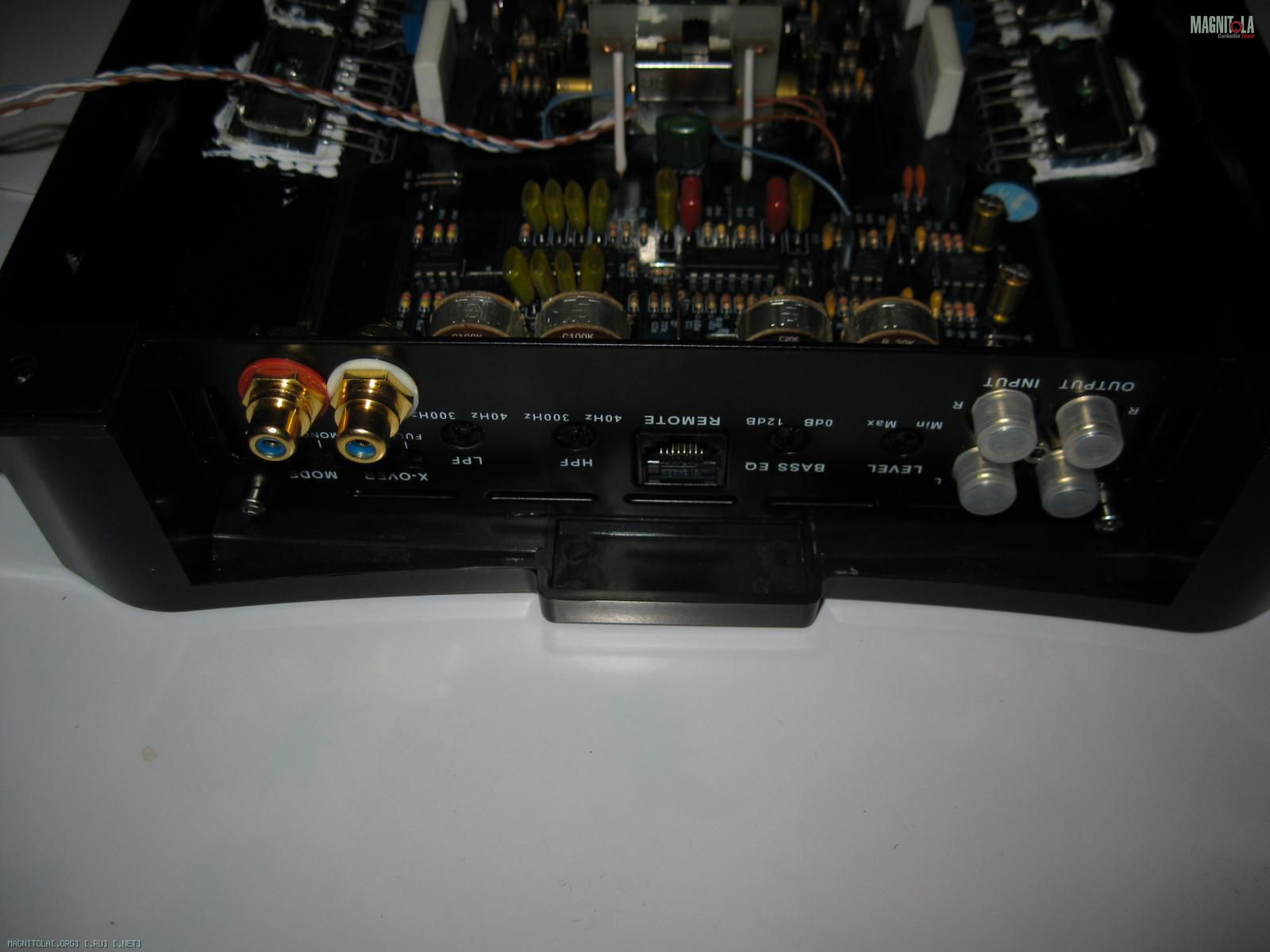

Снимаем переднюю панель, рассверливаем отверстия под RCA и устанавливаем их :

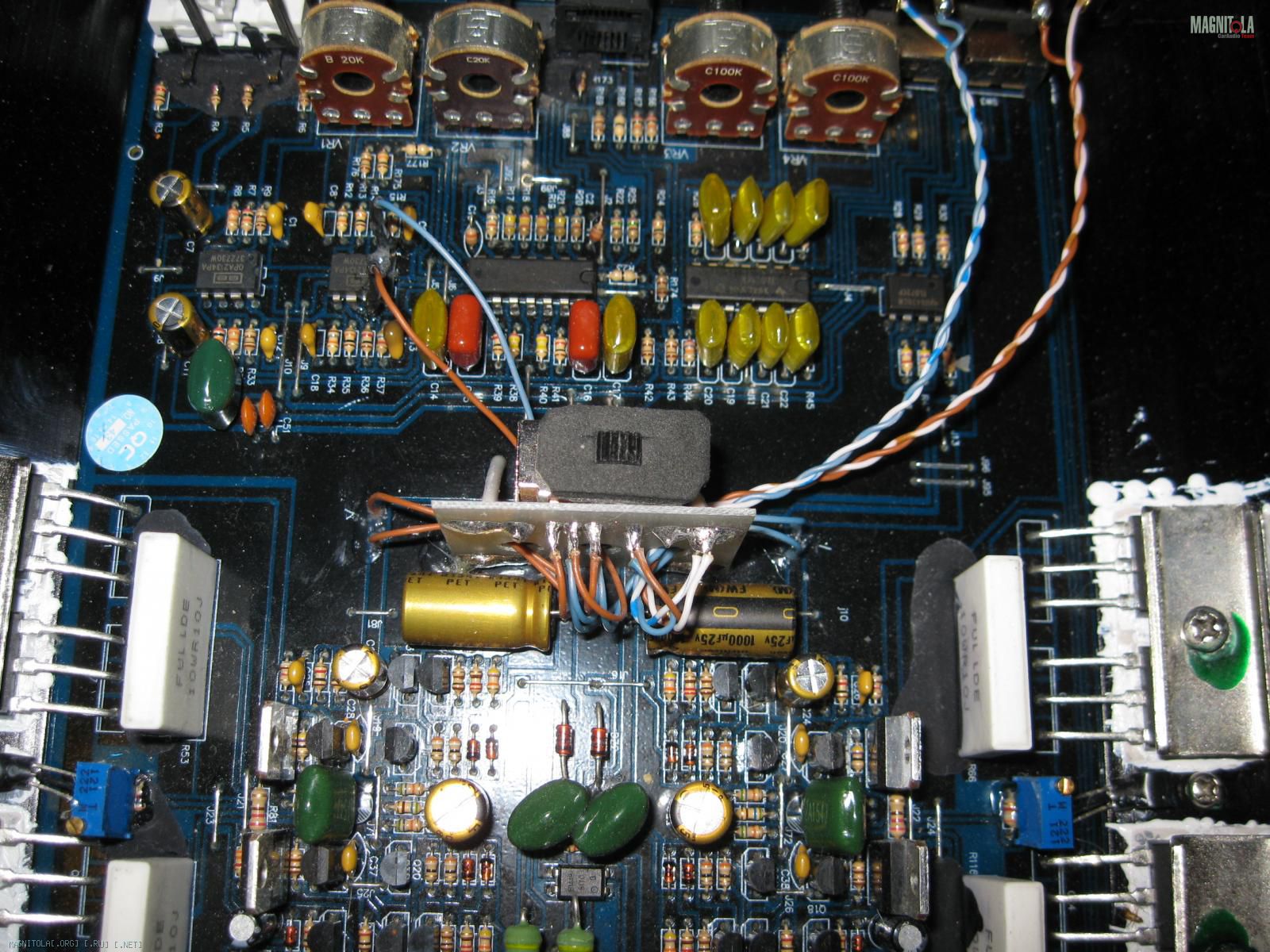

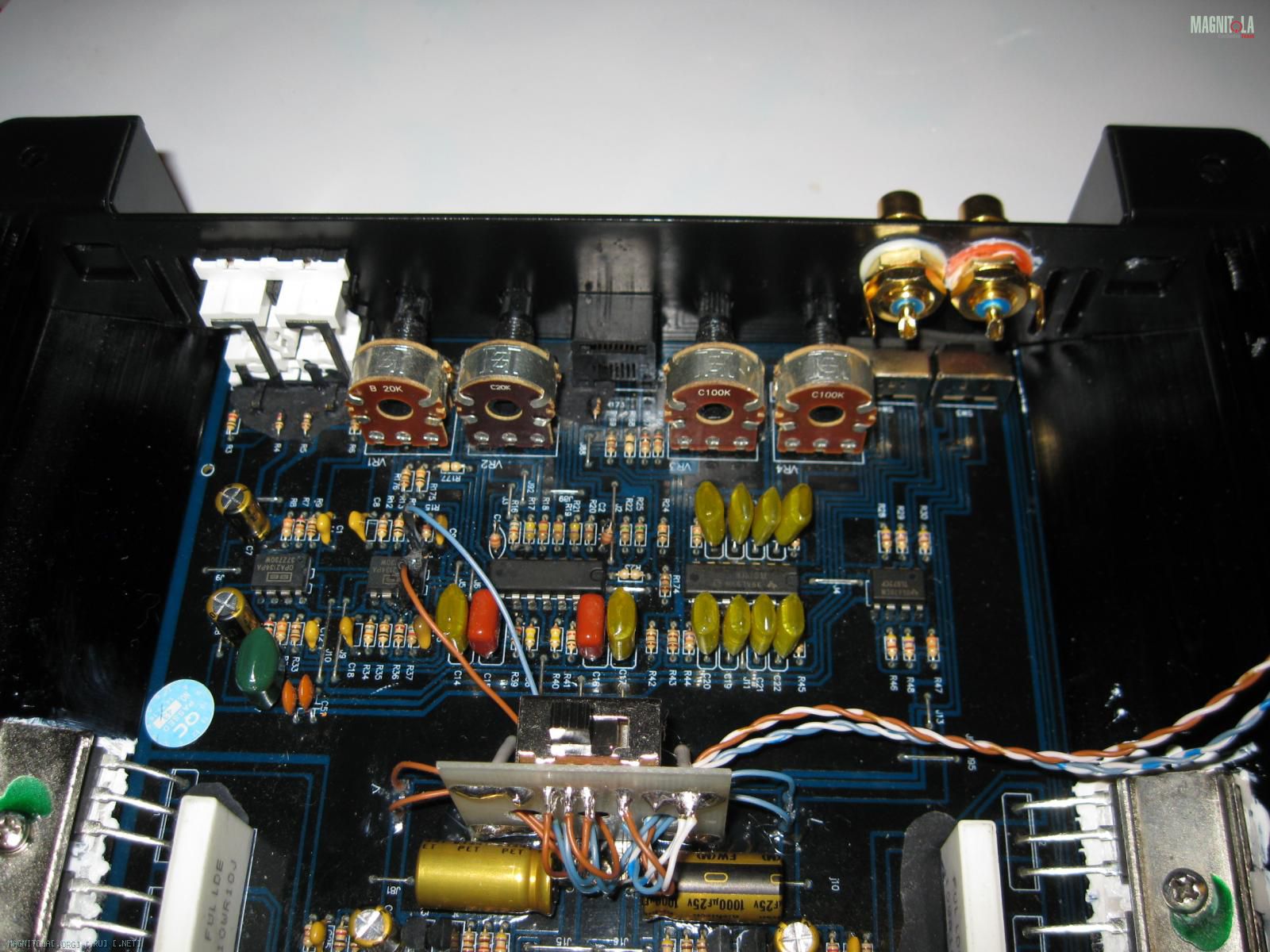

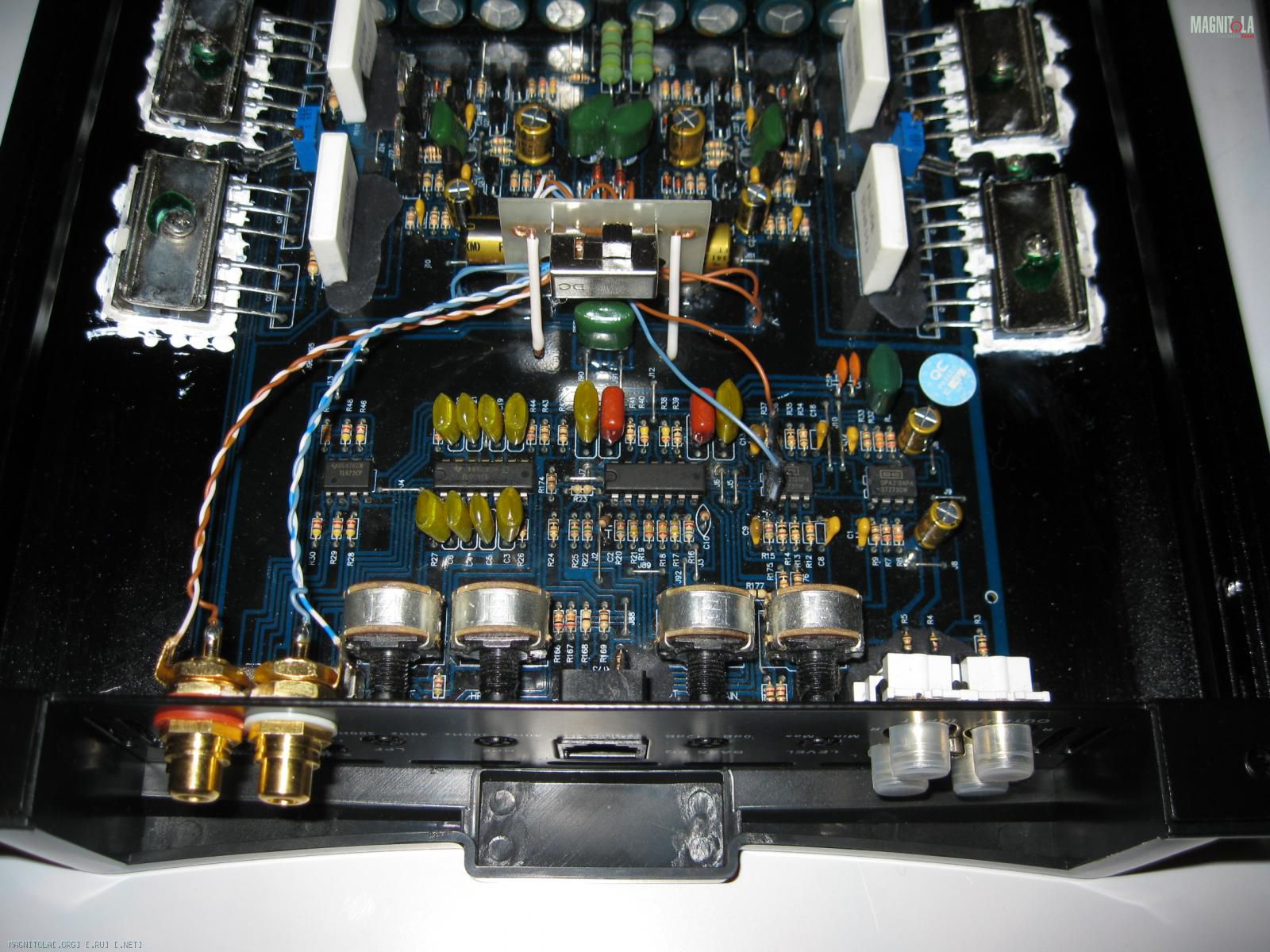

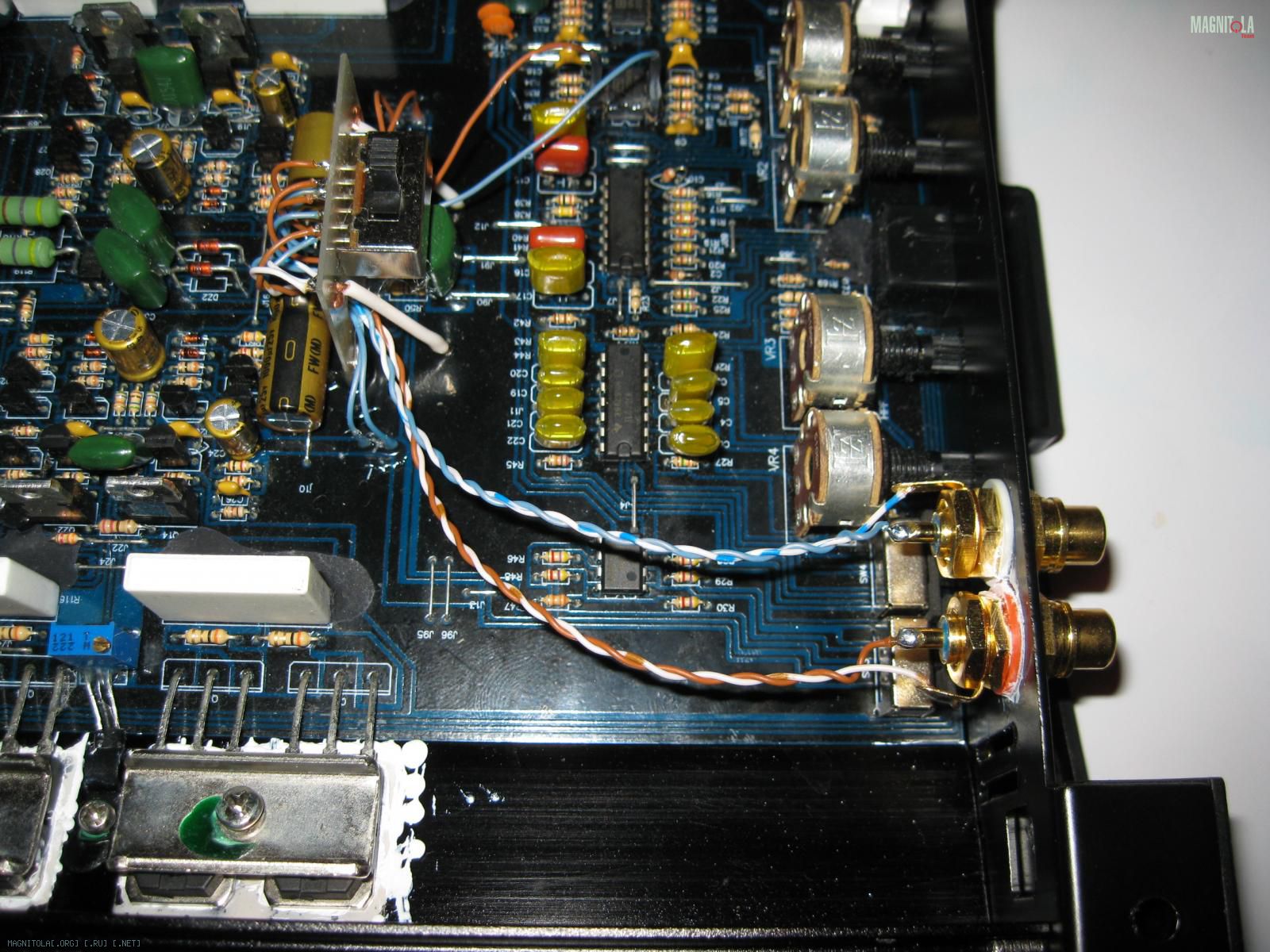

Ставим на место переднюю панель и распаиваем ранее приготовленные провода директ-входов :


Итого, последнее, что осталось сделать по мех. работам, это произвести разметку на крышке и вырезать окно для доступа к переключателю.

Сообщение от gena60

Витая пара добротная,сразу видится качество проводов,сегодня этого не просто найти,к сожалению.,

+1!!!
Это точно, в сфере кабелей IT направлений тоже уже порядком как времени стали применять в качестве жил вместо чистой меди химически обменённый алюминий и изоляцию ХЗ их какого хофнезина не стесняются делать .......
Т.ч. потому как всё чаще встречаю на форумах сообщения о использовании кабелей витая пара в наших делах, обращаю на этот момент внимание, будьте внимательны .
А так же обращу внимание на применённую мною формулировку в описании "патч-корд", т.е. это кабель витая пара с многожильными медными проводами, а не одножильными как у тех что для кабельных магистралей локальных сетей.

Ну и ещё не много по процессам, которые успел сегодня сделать.
Вот процесс с крышкой.

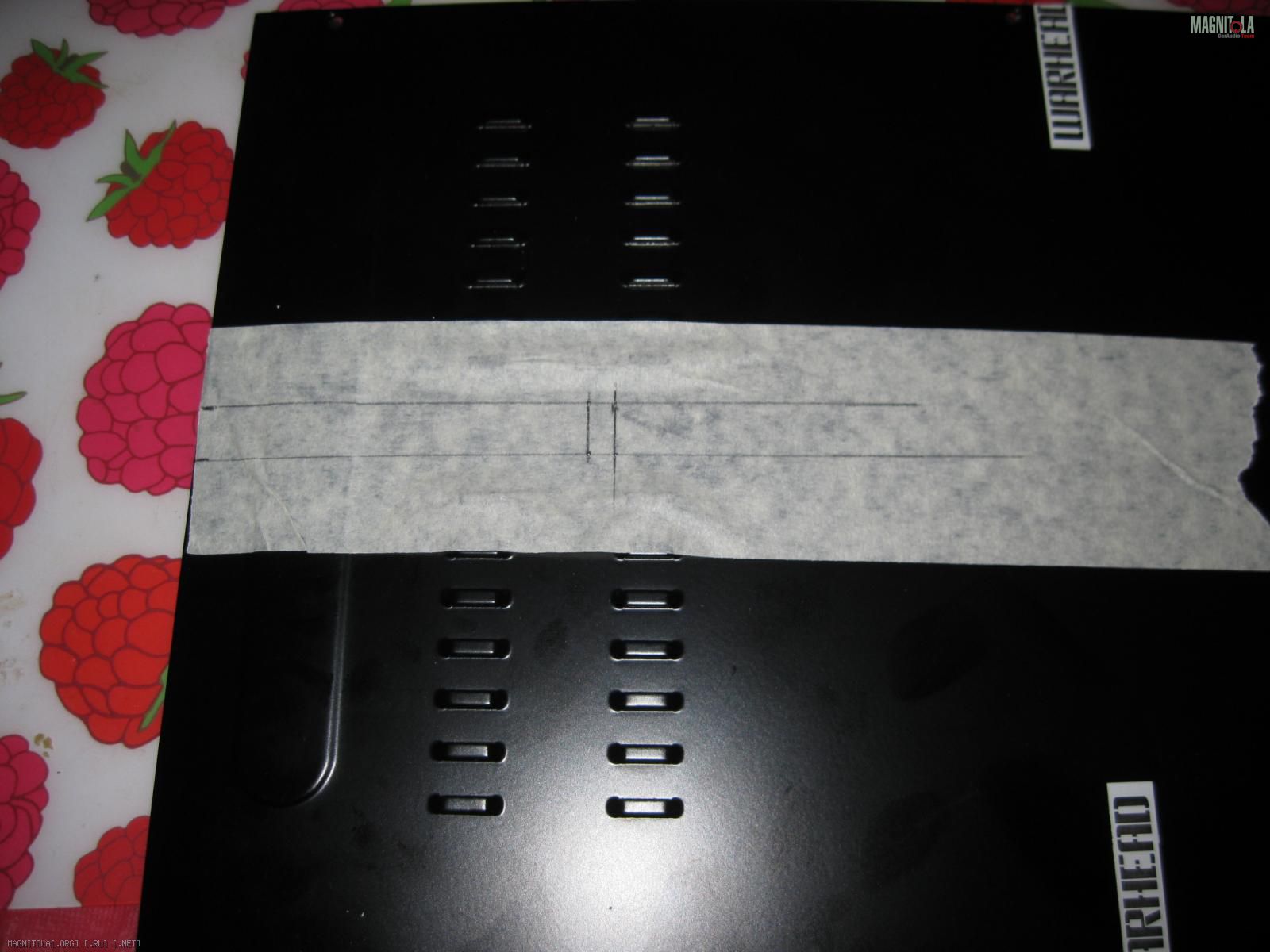

Наклеиваем малярный скотч и производим разметку:

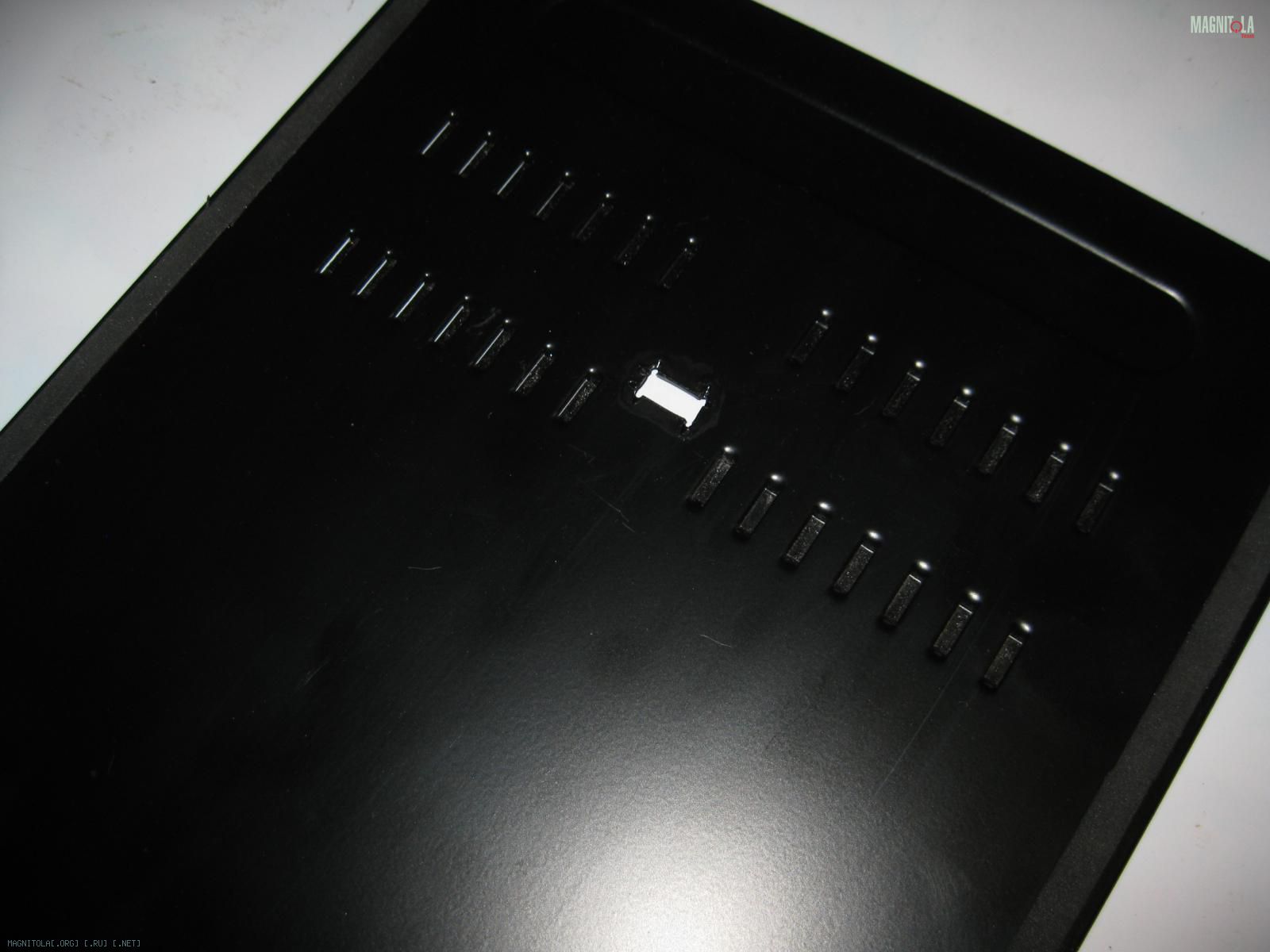

Дримелем режем окошко и подправляем надфилем :

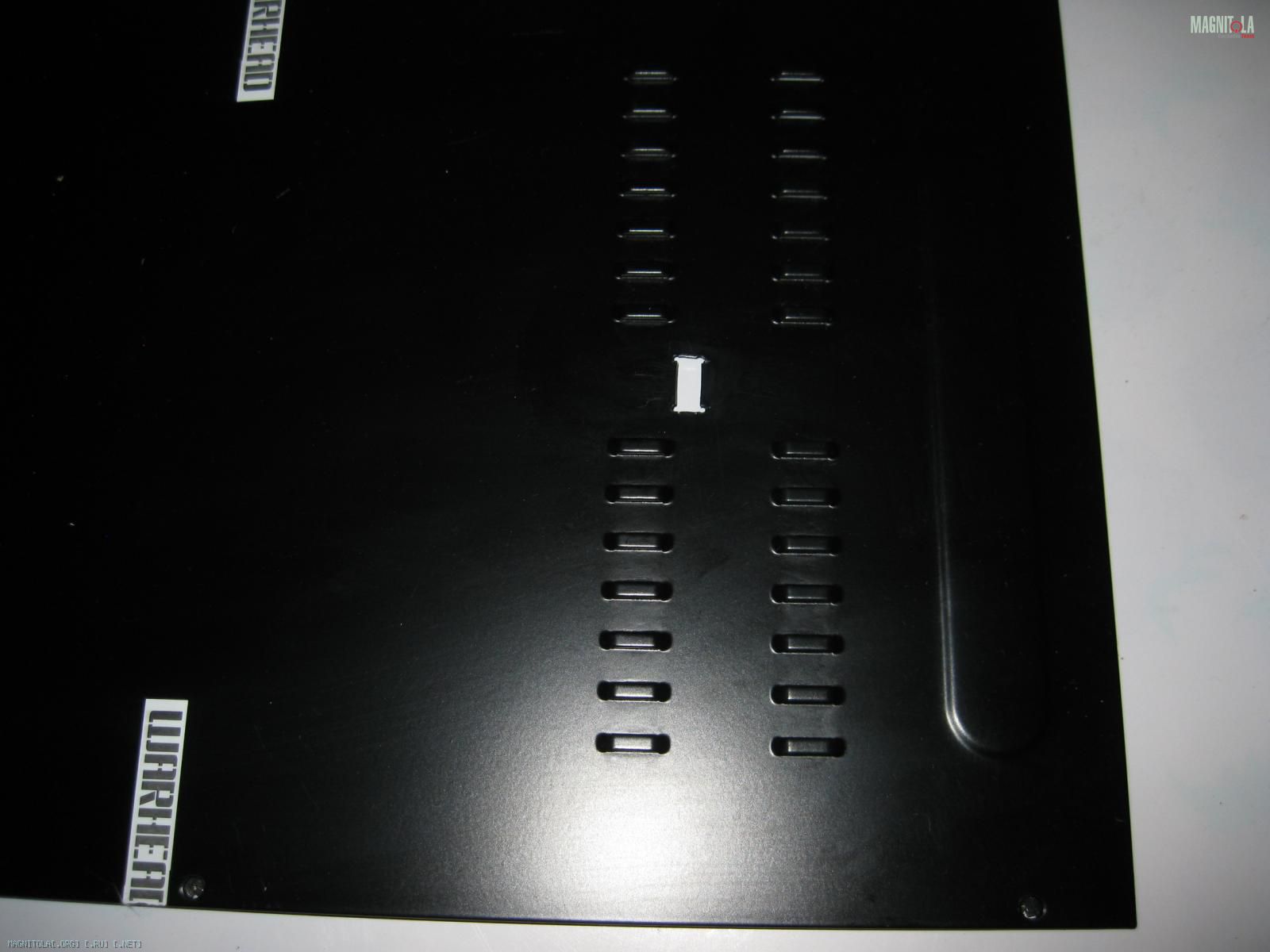

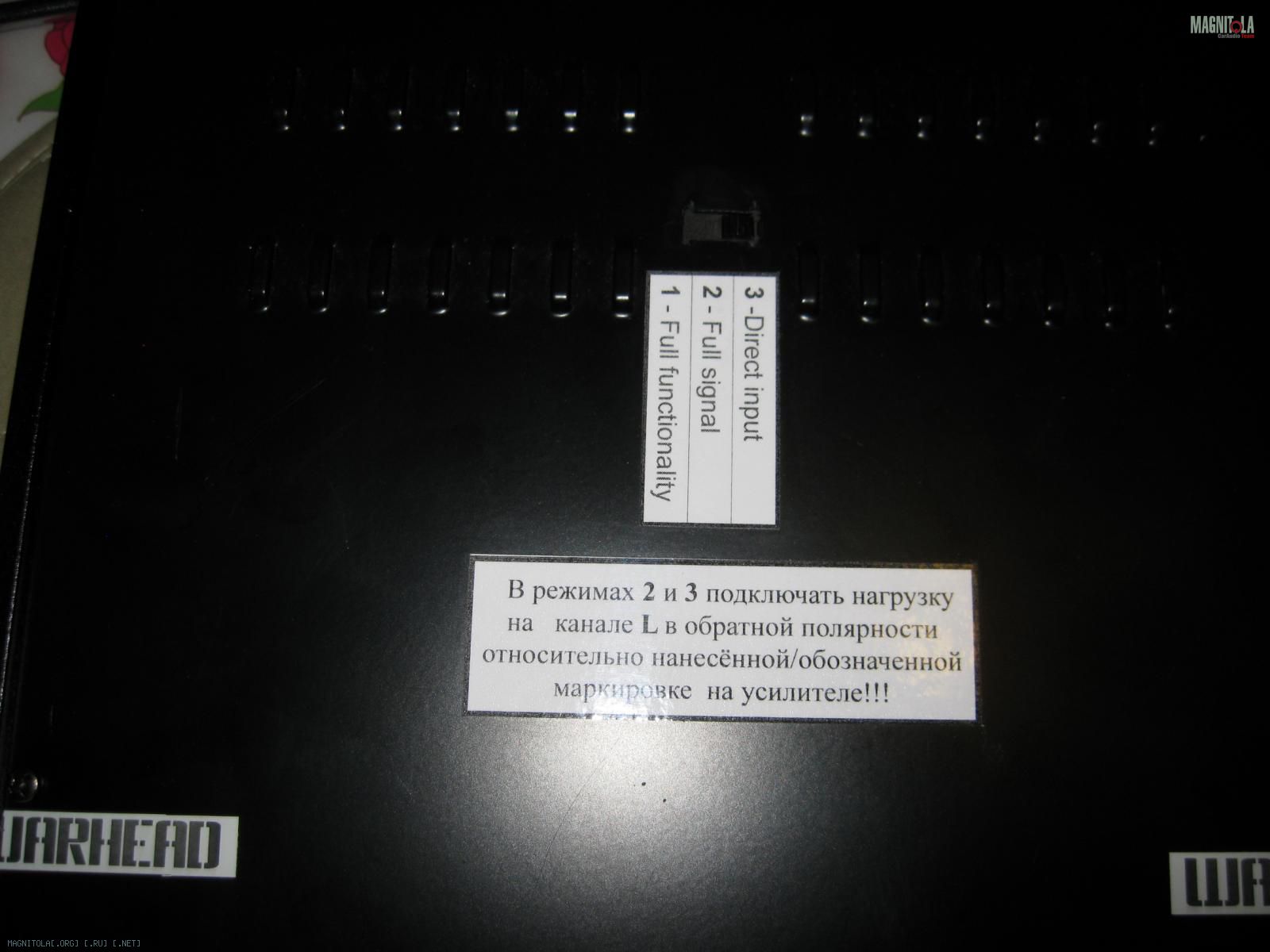

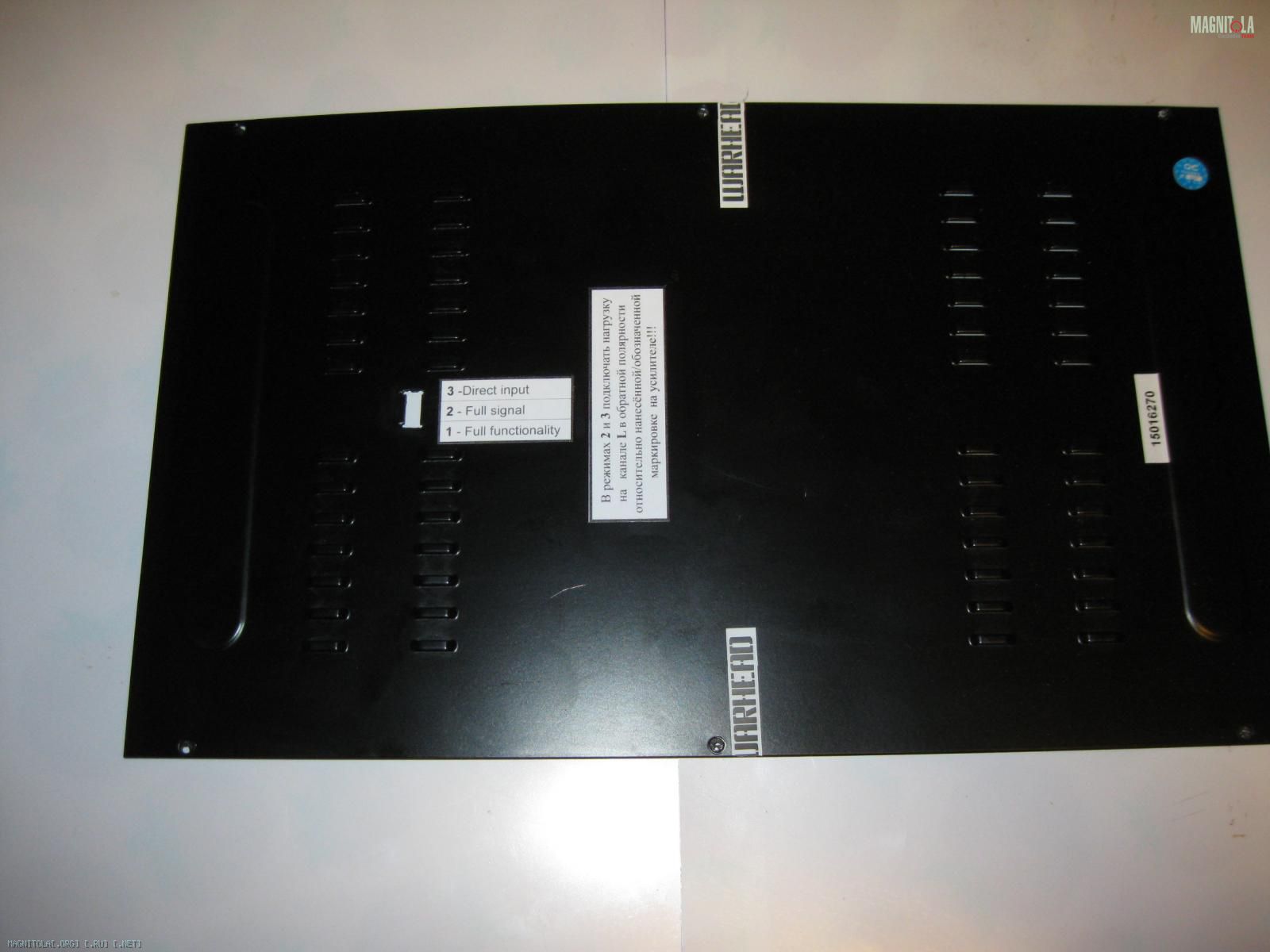

Подкрашиваем для эстетики и защиты от процессов ржавения края полученного окошка под переключатель, печатаем шильдики напоминалки и наклеиваем их на крышку :


Ну чтоб уж совсем по путёвому , из пористой резины вырезаем защитную/декоративную прокладку и прилаживаем на переключатель :


Ну вот как то так на сегодня.
Завтра подстрою, комплексно проверю во всех режимах, послухаю финально, ну и нахлобучу крышку как финальный аккорд действ сего процесса .

Вот сегодня день закрутился , планируешь одно, получается как то совсем иначе .

В общем всё ещё раз проверил, настроил токи покоя по уровню 10мА, ну и послушал на своём стандартном материале, стандартном источнике и стандартных мониторчиках, т.е. на всём чем пользуюсь всегда.
В общем, ни где я не ошибся , всё так как, как и было задумано, всё работает отлично!!!
Был вопрос о том хватит ли уровня чувствительности входа в режиме Директ-вход.
Источника с низковольтными линейными выходами, т.е. простые ГУ, не хватит, а вот с высоковольтными, т.е. процевыми ГУ, проблем не будет.

Ну и последние финальные работы.

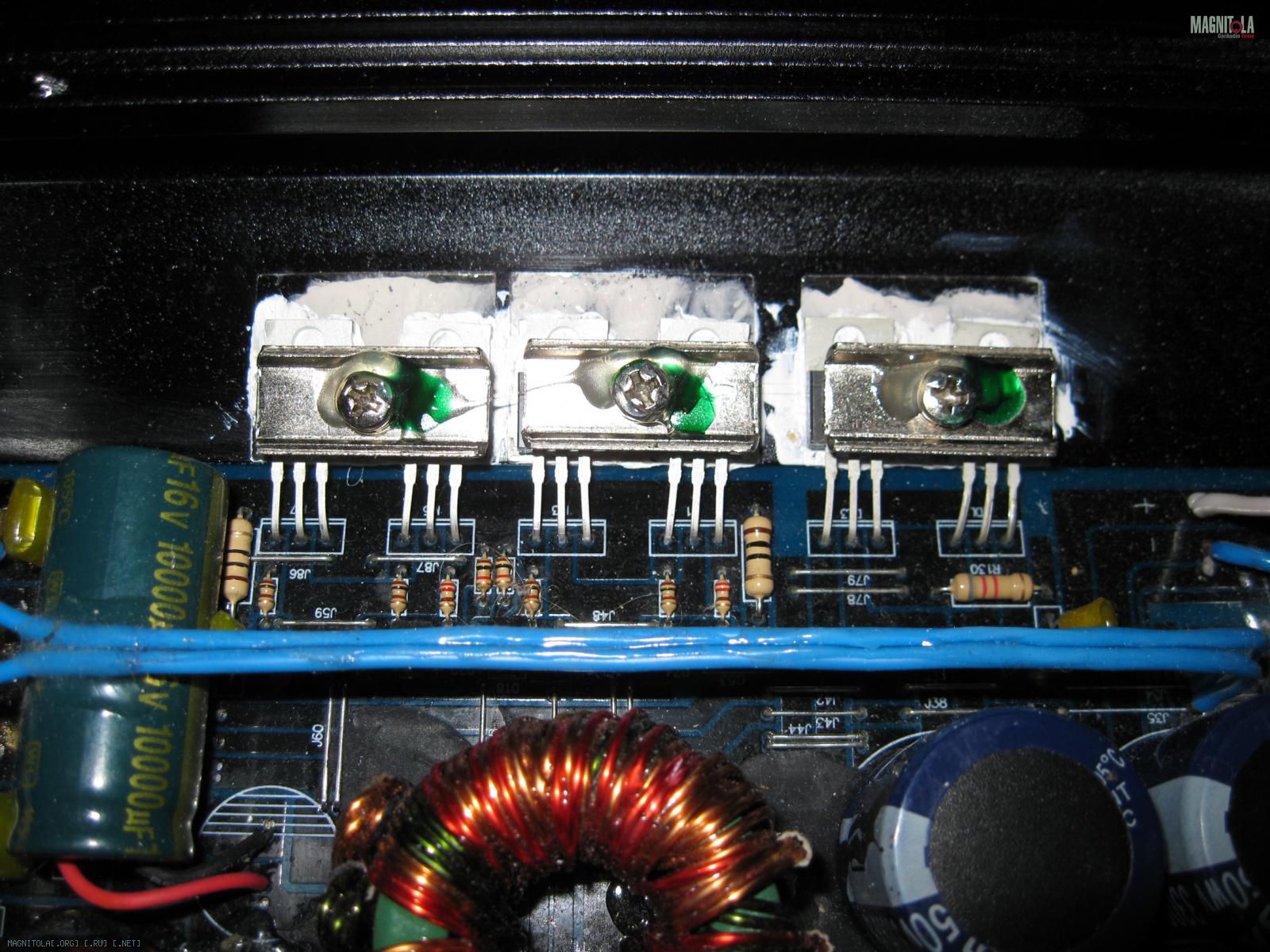

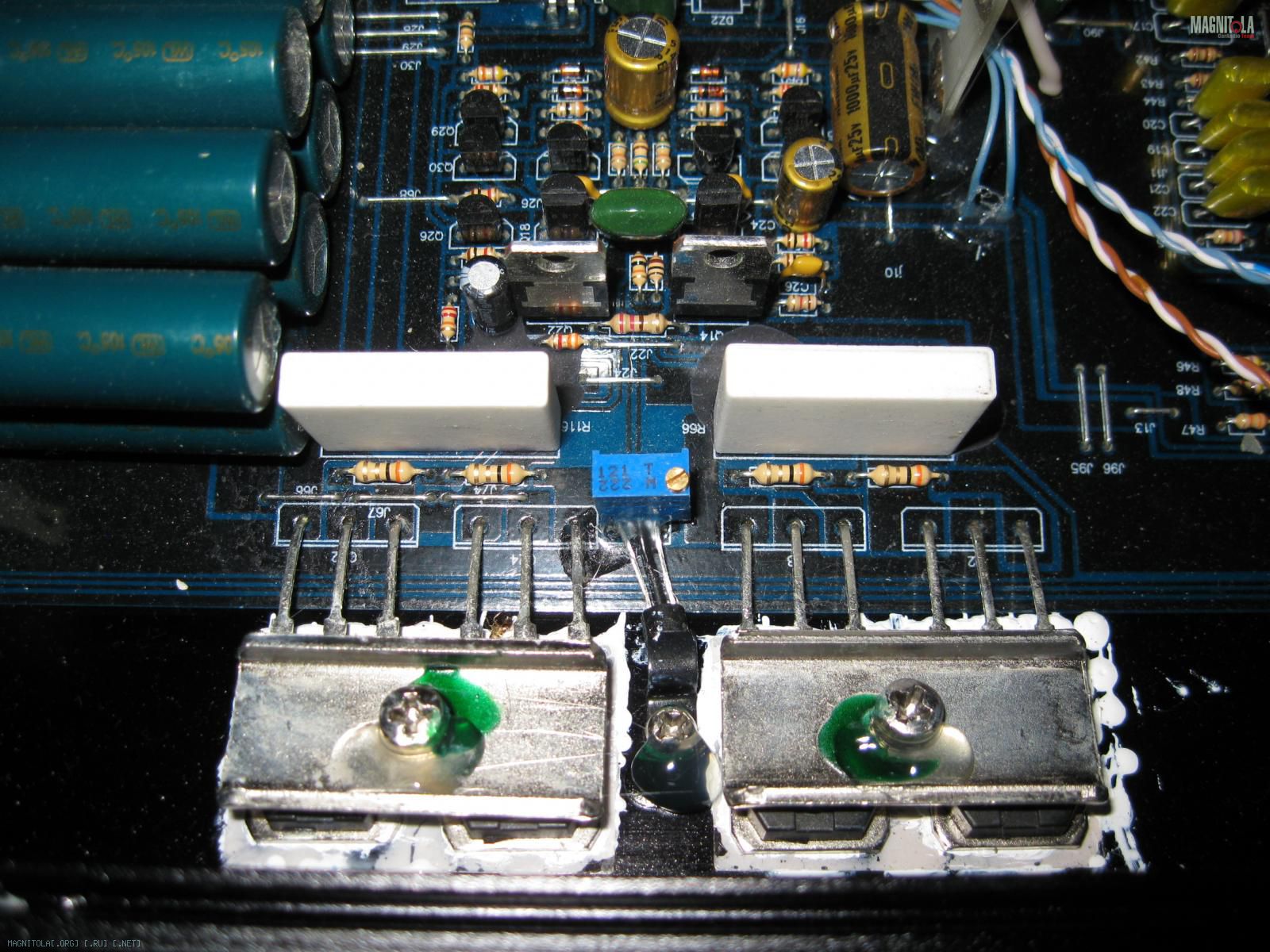

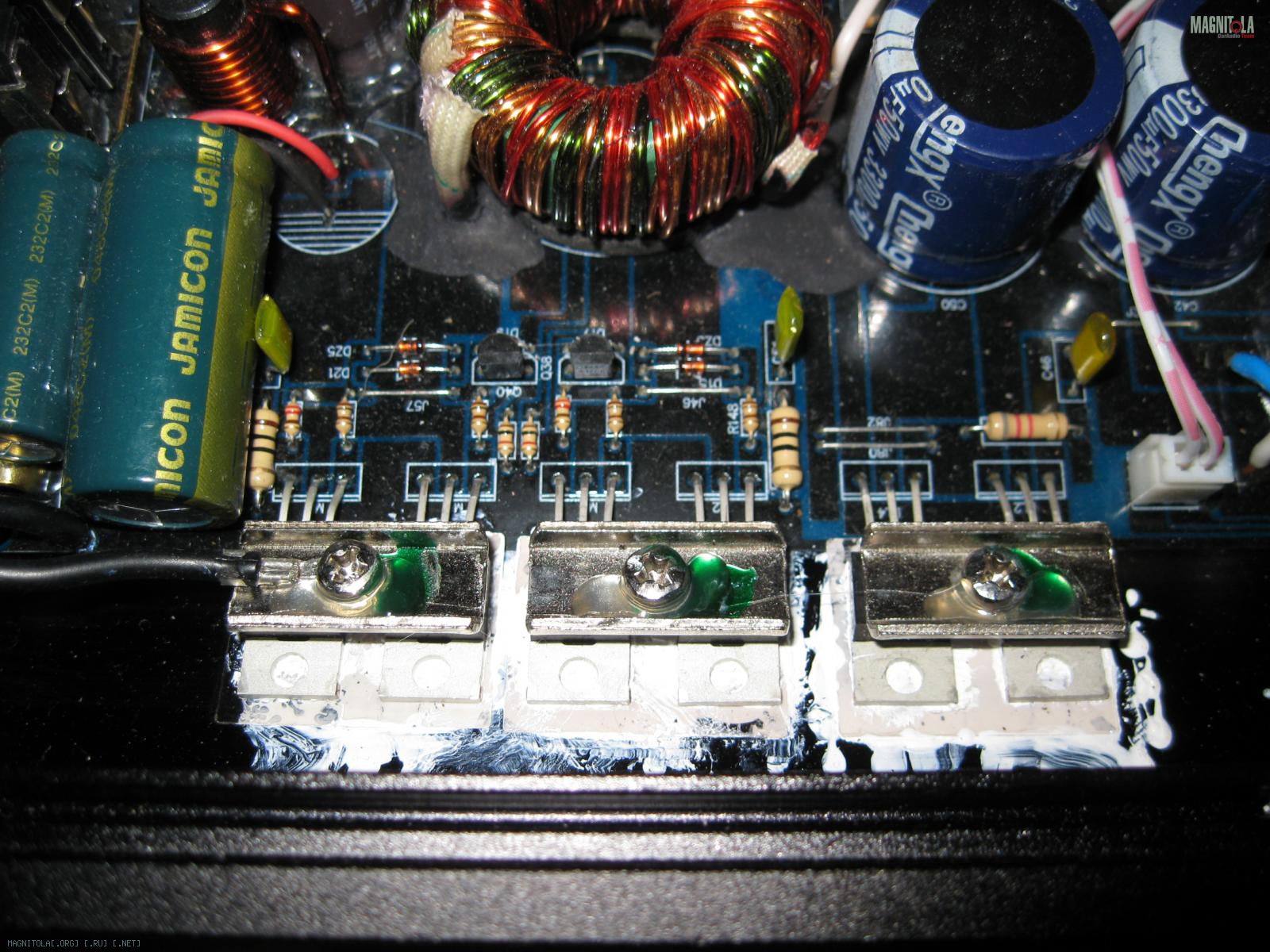

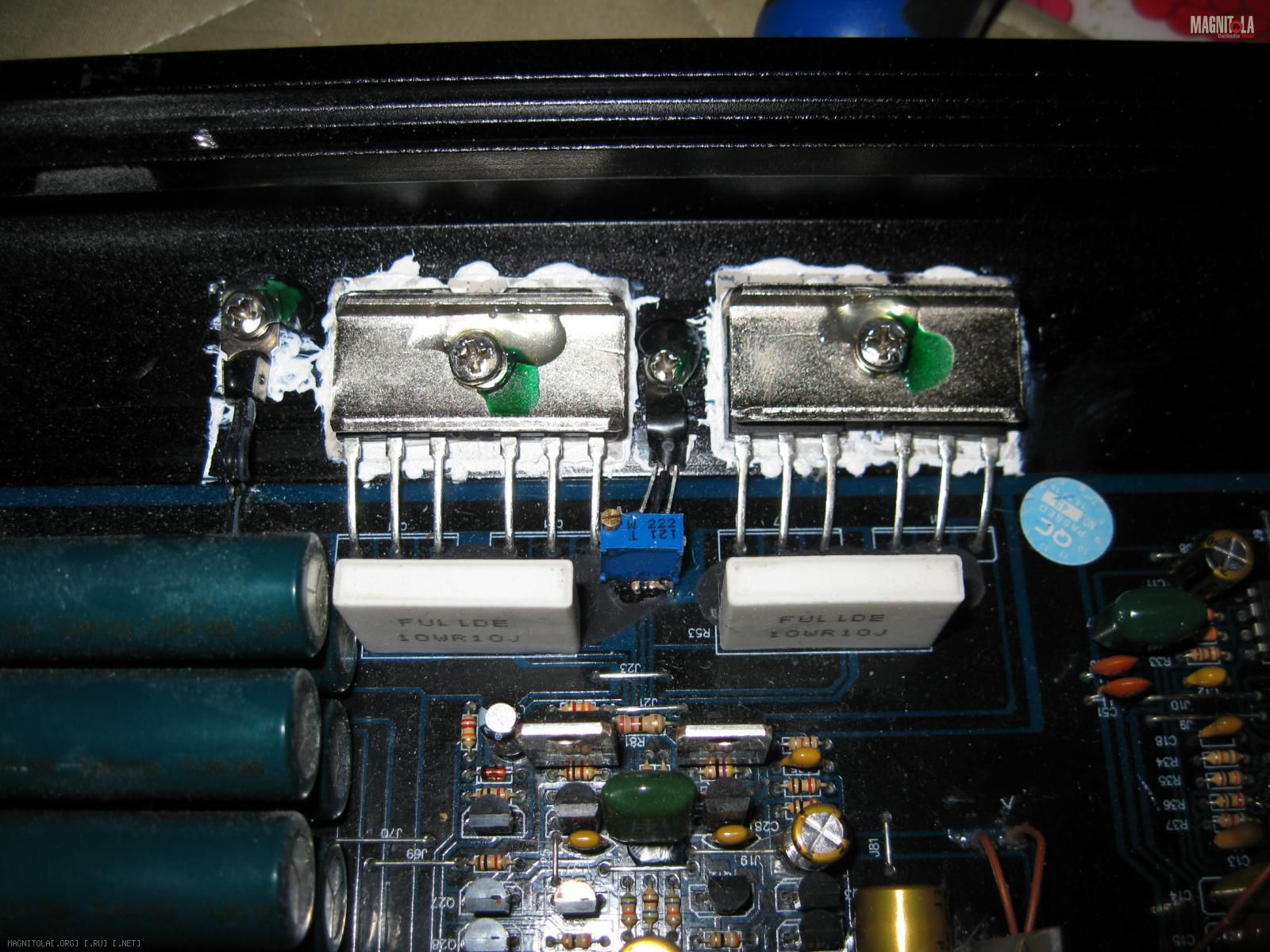

После того как всё проверим и убедимся, что всё вери гуд, следует, это совсем не лишнее , пролить крепёж клеем, так как это делается на заводе :

Какой клей я пользую, писал уже много раз........

Прикручиваем крышку:

Как видим переключатель стоит так, что инсталу ни коим образом не мешает.
Да, на дне, и после инстала, думаю что в большинстве случаев к нему не так то просто будет добраться, но думаю, что тот, кто до такого уровня девайсов дошёл, ещё до инстала точно знает, что и как он хочет от девайса получить.

Твик закончен.
Удачи Всем и здоровья!

Как владелец девайса скажу немного, чудес не произошло - усяка просто шедеврален , просто взял и заиграл Вархеды так как я и не мечтал. Дядь Федору низкий поклон и долгих лет жизни
