Ural AK 5.300

Сообщение от DenisDV

Может и пошло не так...усилитель достался б/у. Надежда на находку в интернете не дала результата. Очень жду обновленную версию сайта

---------- Сообщение добавлено 21.07.2016 в 23:22 ----------

Не дождавшись инструкции. Имеется данный сабж. У него на панели регулировок есть переключатель 4 канала/5 каналов. Независимо от переключателя, сабовый канал играет только при подаче (отдельно!) на него сигнала. Вопрос: как заставить играть сабовую секцию имея на магнитоле всего 4 выхода?

пункт 5:

Сообщение от orbita21

Вопрос.
А на входы 1-4 подается сигнал в полную полосу?
LPF вроде не отключаемый у АК 5.300

А как же ж!

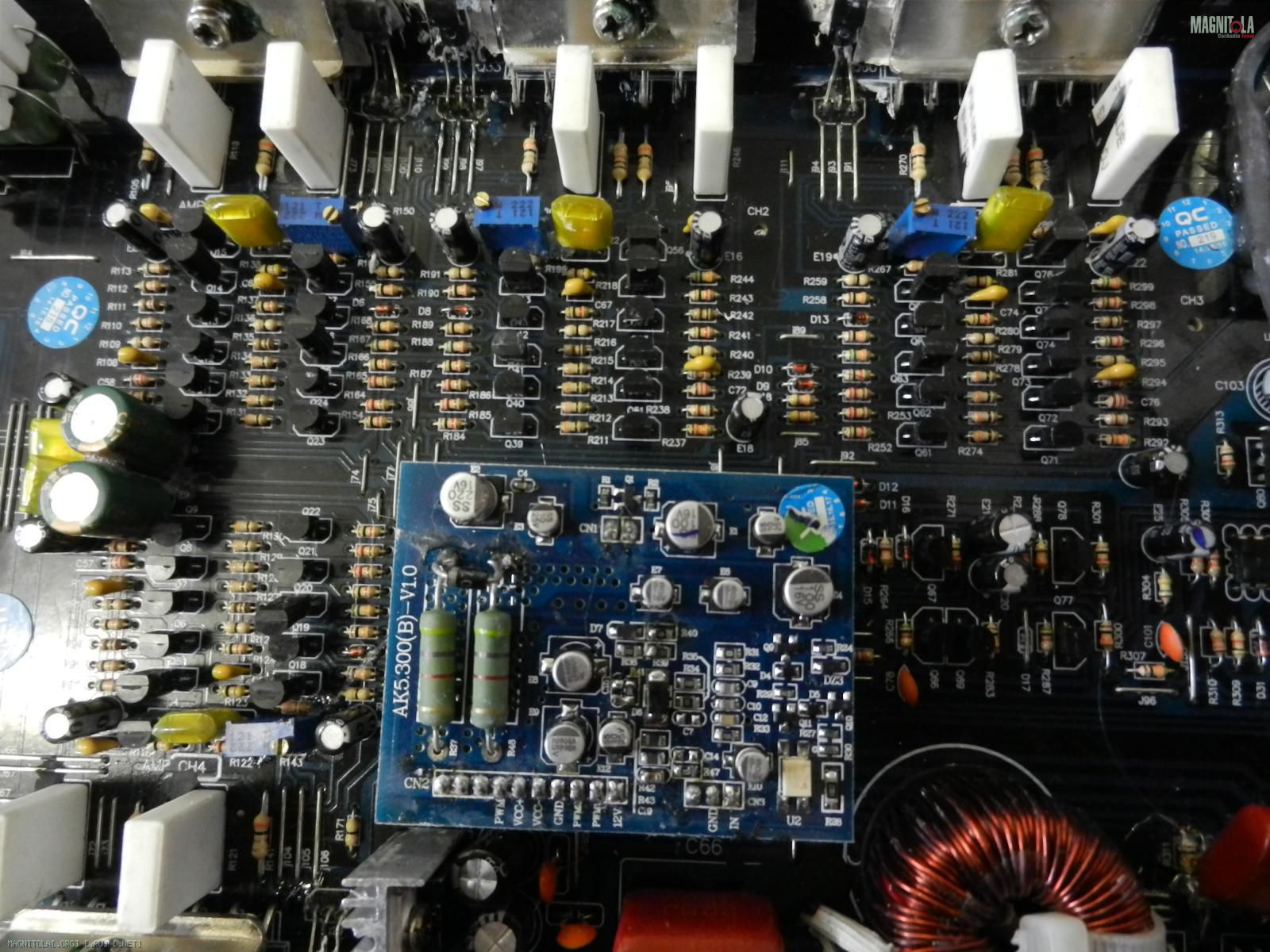

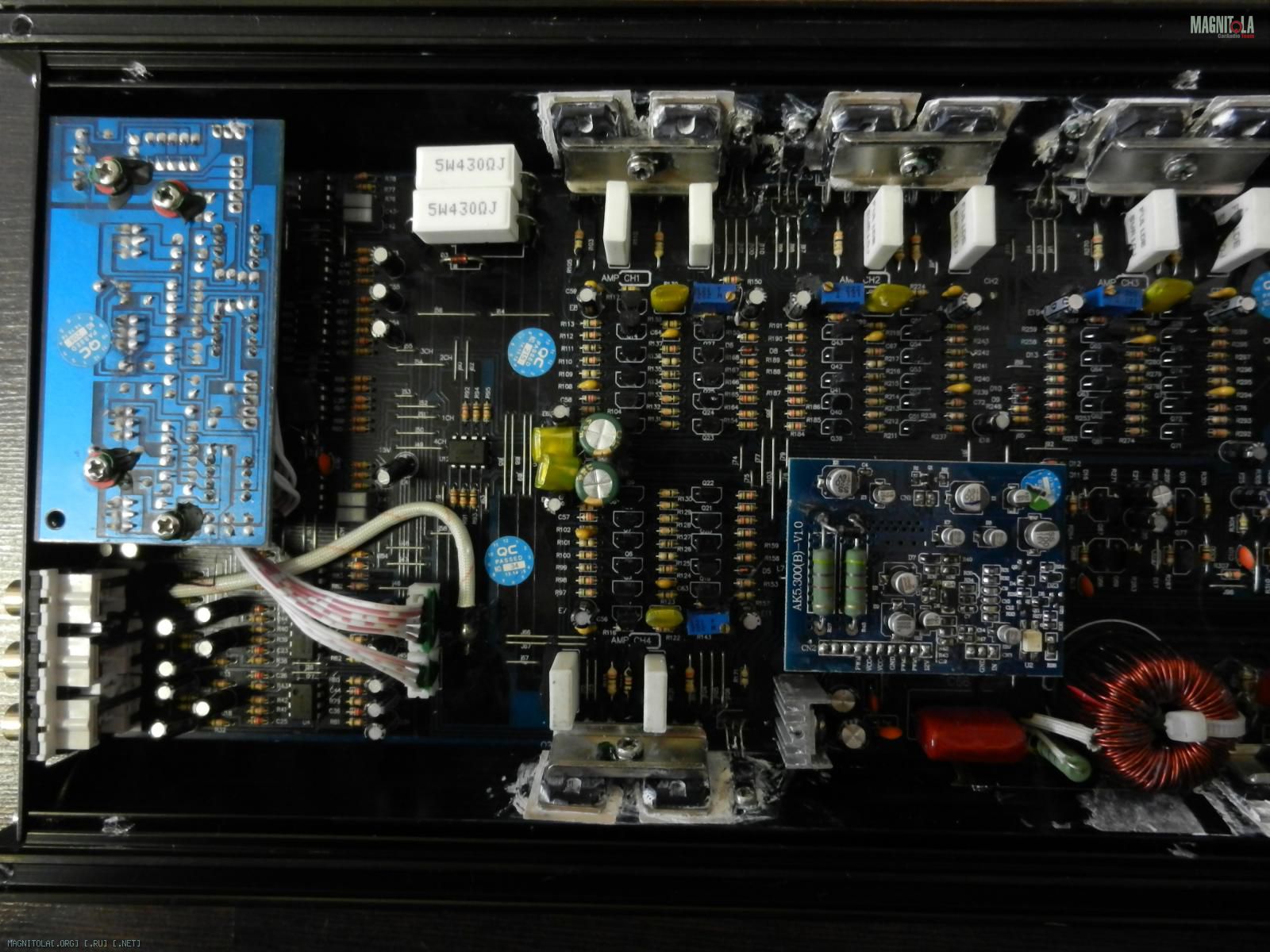

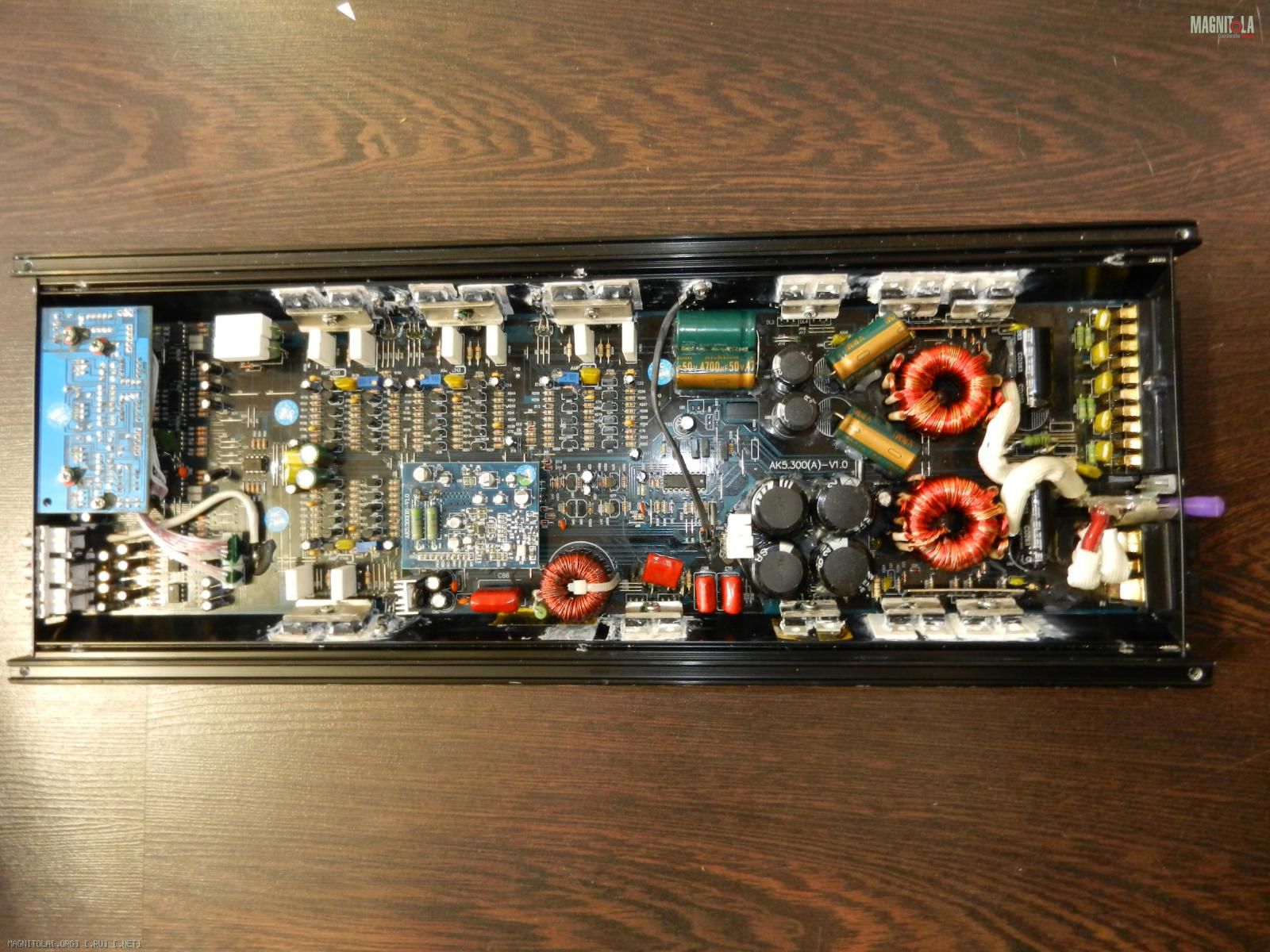

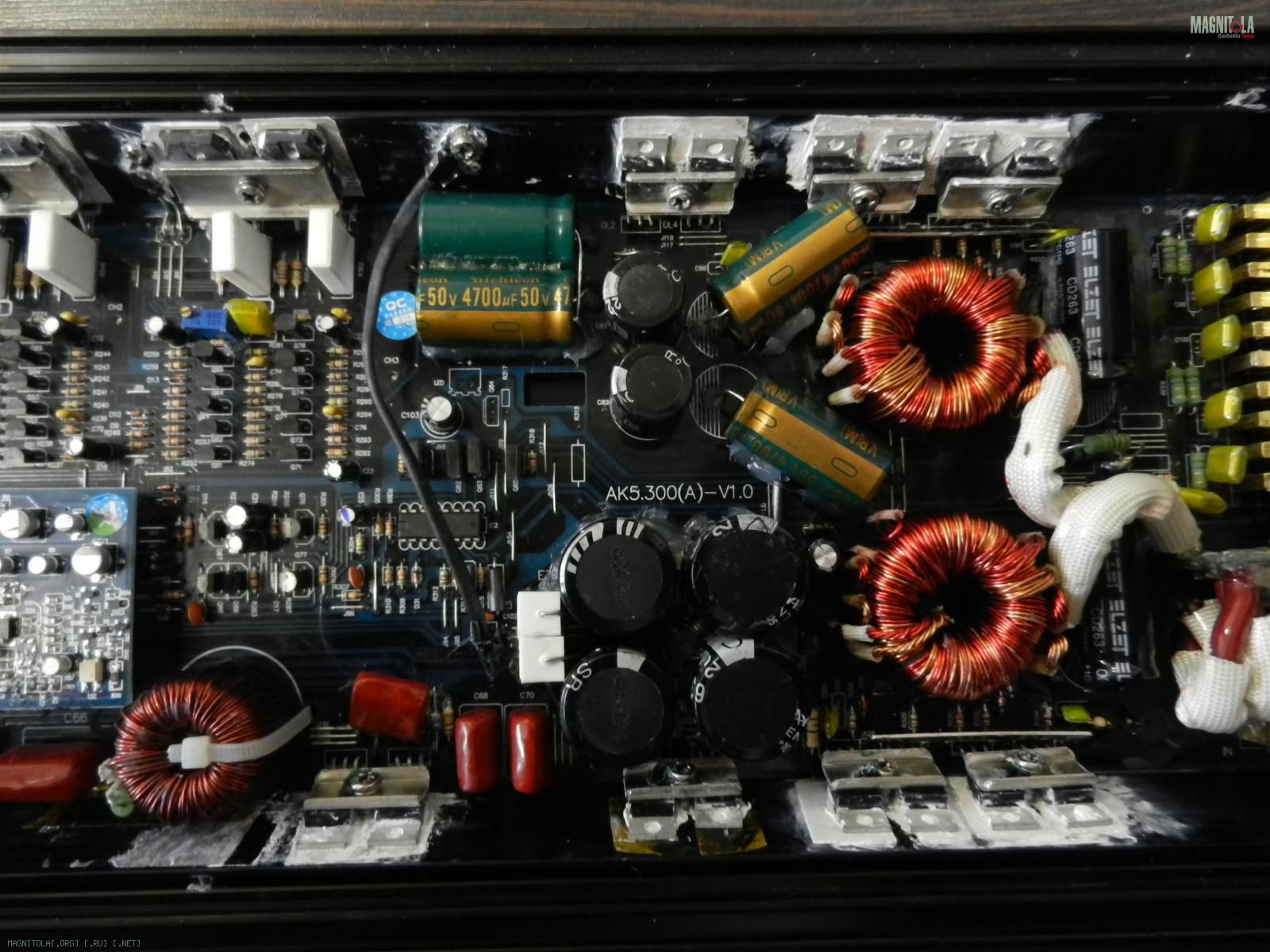

Осилил собственноручно твик этого усилителя и традиционно спешу рассказать о процессе. В буфере первичного питания стоковые конденсаторы суммарной ёмкостью 13200мкФ заменены на два по 10000мкФ. Даже не знаю, будет ли от этого польза или нет, т.к. здесь нет дросселя, который традиционно быть должен и на котором идут не слабые потери. Фильтр вторичного питания каналов 1-4 увеличен с номинала 4400мкф на каждом плече до величины 11600мкф, а на сабвуферном канале - с 2200мкФ до 4400мкФ. Как это сделано можно увидеть на картинке. На этапе модернизации каскада предварительного усиления впаяны конденсаторы 56пкФ и 15пкФ точно так же и в те же места, что и в теме Твик Ural AK 4.90. Впаяны подстроечные резисторы установки начального тока покоя выходных каскадов УМ (2,2 кОм). На следующем этапе модернизации части усилителя, отвечающую за предварительную обработку, коммутацию режимов работ и предварительное усиление, заменены тупо все стоковые ОУ NJM4558 на NE5532 от Ti. На этапе модернизации параметрического стабилизатора +/-15В параллельно штатным резисторам впаяны керамические пятиваттные 430 Ом и заменены буферные конденсаторы 100 мкФ на 470 мкФ (low esr). С обратной стороны платы дополнительно пропаяны силовые токоведущие дорожки и наиболее длинные из них усилены медной моножилой 2,5 мм. кв. Этой же моножилой заменены провода, коммутирующие аудиосигнал с выходных транзисторов до клемм каналов 1-5. Параллельно конденсаторам буферов вторички подпаяны плёночники 0,1 мкФ: на 63В для каналов 1-4 и на 100В для канала 5. Во время сборки усилителя не забыта дополнительная фиксация конденсаторов, подстроечных резисторов и винтов прижимных пластин строительным герметиком/клеем.


ПыСы: во время проверки обнаружил, как ни странно, что теперь переключатель режимов 4 канала/5 каналов работает исправно, т.е. в положении "4 ch" при подаче сигнала на входные разъёмы каналов 1-4, саб работает.

DenisDV,

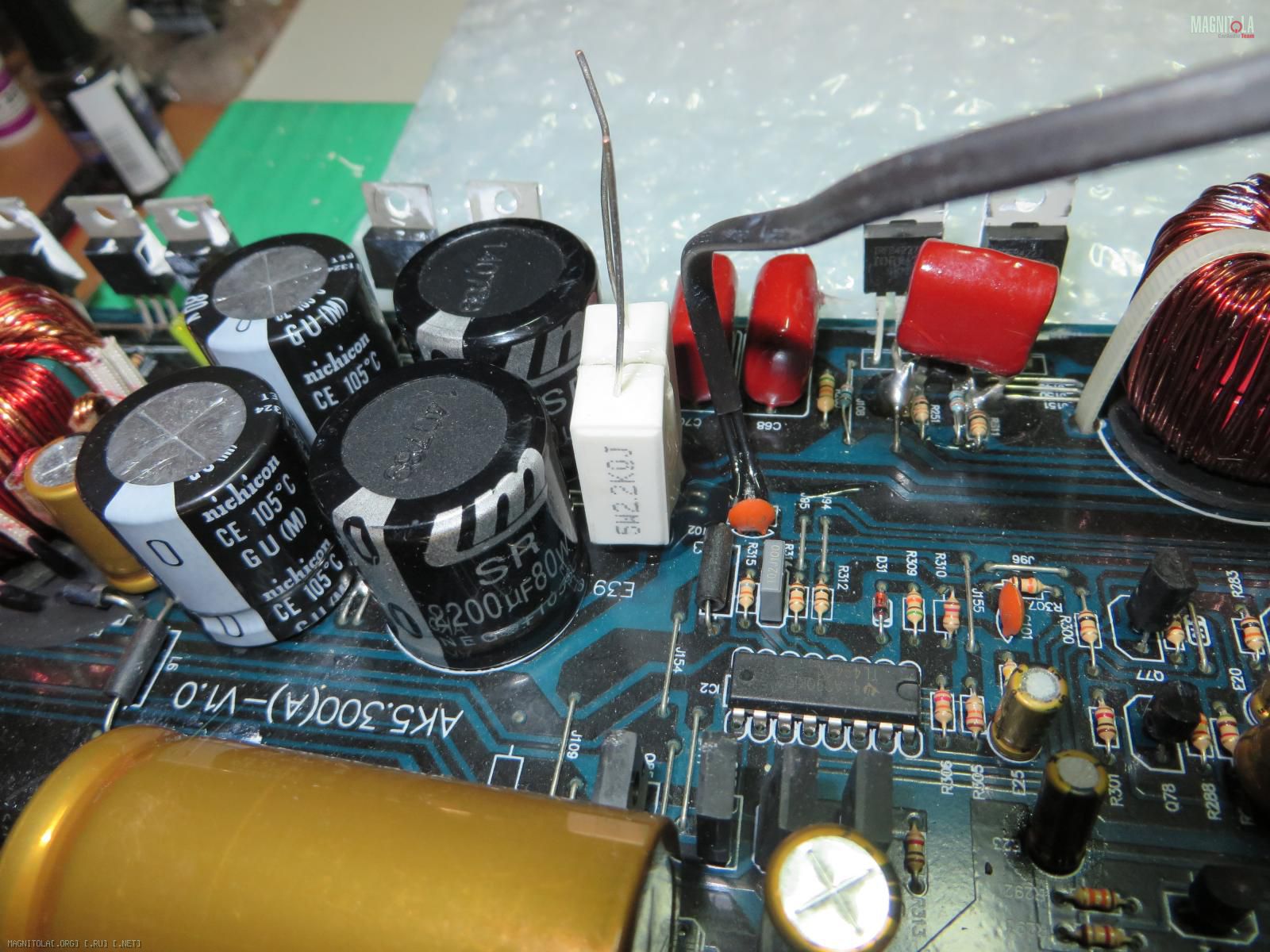

Я вот тоже сделал один. Но вот мне кажется я чуть-чуть погорячился разместив пятиваттники так близко конденсаторам.

По ощущениям они достаточно прилично подогревают конденсаторы, что вряд ли позитивно скажется на продолжительности их жизни.

Сообщение от CaBa

DenisDV,
Я вот тоже сделал один. Но вот мне кажется я чуть-чуть погорячился разместив пятиваттники так близко конденсаторам.

По ощущениям они достаточно прилично подогревают конденсаторы, что вряд ли позитивно скажется на продолжительности их жизни.

Я поставил номиналом 3 кОм. Кондеры теплые, так что думаю не критично. Но если уж заморачиваться, то можно попробовать засунуть между резисторами и конденсаторами что-то теплоизолирующее.

Сообщение от Konst@ntin

Скажите плз. если менять ОУ на NE5532, увеличить емкость по питанию и впаять конденсаторы 56пкФ и 15пкФ в каскад предварительного усиления, будет ли заметна разница в звучании? Нужно ли будет делать дополнительные манипуляции или же обязательно ли надо будет ставить переменный резистор для регулировки токов покоя?

Разница в звучании безусловно будет, поэтому можно и не увеличивать токи покоя транзисторов, если Вам этого не нужно
