Понятно меняй оу, попробуй ад826, если звенеть или возбуждаться не будет, будет вполне прилично. Выложи схему целиком!Цитата:
Сообщение от Hertz66
Вид для печати
Понятно меняй оу, попробуй ад826, если звенеть или возбуждаться не будет, будет вполне прилично. Выложи схему целиком!Цитата:
Сообщение от Hertz66
У вас на схеме сдвоенный эмитерный повторитель. Такая схемотехника сильно нагружает усилитель напряжения(по схеме диф. каскад). Добавив еще один повторитель эту проблему можно решить, но.... это ж куда то надо запихать?!Цитата:
Сообщение от Hertz66
Как определить хорошие или нет транзисторы? Просто.... Забей названия, глянь даташит.... Если меньше 5 Мгц граничка, то отстой.... Но я думаю, там и 30 Мгц пахнет;)
Посмотри по схеме, все разделительные электролиты, на которых нет постоянки меняй на плёнку(по возможности).
---------- Сообщение добавлено 17.10.2011 в 23:36 ----------
Да там кроме транзисторов полно пакастей, что вы так к ним пристали-то.
---------- Сообщение добавлено 17.10.2011 в 23:39 ----------
Человек путает ключи в бп с выходниками, а ему тут предлагают пересчитать дискретный ум, который разработан инжинерамиапстену. Всё таки начинать надо с чего-то попроще.
ostashv-evgeniyy, не поможетГЫ гы ГЫ ни это:shout: ни это:punish2: ни вот это:blum3:
Если человеку хочется эксперимента- он что нибудь спалит;)
Прошу прощения, не понял.Цитата:
Сообщение от Папа Карло
а трудно дарлингтон заюзать? можно в драйвере MJE270/271 и на выход TIP142/147 - будет четверка на выхлопе :)Цитата:
Сообщение от Папа Карло
Я в принципе это и хотел посоветовать. Тем более, что уже у Зуева подобное работало. Правда предвыход был Шиклаи. Но и такие по моему есть...Цитата:
Сообщение от A!exT
да онанизм это все, не понимая схемотехники сделать лучше - это шанс 1 к 10'000
а замена "улучшенными" аналогами - фалометрия чистой воды
Про это я тоже намекалГЫ гы ГЫ
Дык я вот тоже! И так .... и эдак... И - ничего. :snooks:
"Безумству храбрых поем мы песню!" А.М. Пешков(Горький) Буревестник Герц-66 решил не уподобляться пИнгвинам, а воспарить и реять... А усил будет "черной молнии подобен". :)
Hertz66, не обижайся, но ты реально жжёшь и уже не в одной теме........, т.е. у тебя вообще такой подход к процессу и действам, ну нельзя же так :(
Вот здесь находится полная схема http://www.fayloobmennik.net/1079670
у кого есть желание помогите пожалуйста. Как сделать этот дарлингтон? Что он даст?
---------- Сообщение добавлено 18.10.2011 в 10:00 ----------
Он мне по объвязке не подойдет кажется, а так вроде хороший только не написано какие у него искажения. он вообще какойто не звуковой. Вот этот видно что для звука http://www.fayloobmennik.net/1079769Цитата:
Сообщение от ostashv-evgeniyy
---------- Сообщение добавлено 18.10.2011 в 10:34 ----------
Я хотел просто получить ответ на #1 пост в виде : Ничего не будет, можно впаивать. Впаял, включил усь, прогрел, включил тестовые записи, ага разници никакой, значит плохая была идея с транзистором. Или нет они не подойдут так как у правого открытие затвора начинается при низком напряжении и это повлияет на тото на тото (Папа Карло правильно понял мой вопрос ) Вот так примерно и хочу набирать опыт. А как еще?! Поменяю также кандеры и ОУ как хотел, сделаю выводы.Цитата:
Сообщение от FFZ
Цитата:
Сообщение от Hertz66
ВСЁ! Я-ПАС! (Он-лайн "начальный курс подготовки радиолюбителя" не входит в мои жизненные планы)Цитата:
Сообщение от Hertz66
Hertz66, Вам бы с полгодика (минимум!) книжки-фрумы специализированные почитать.
AD826, как и многие другие ОУ, не позиционируется как звуковой, конечно. Потому что это было бы позором для инженеров, его создавших - сделать опер, работающий в частотном диапазоне 20-20 кГц. :)
Не очень я люблю читать, да и плохо воспринимаю информацию из книжки. Люблю сразу переходить к практике, а если чтото сгорает тогда обращюсь к книге, тогда уж точно все становится понятно что из за чего сгорело, и как оно вообще работает. Только если опыт неудачный он дорого обходится :)
---------- Сообщение добавлено 18.10.2011 в 11:34 ----------
Я думаю что если ОУ предназначено только для аудио то он должен быть лучше чем ОУ общего назначения.Цитата:
Сообщение от LepekhinV
Это заблуждение! Ибо "применить для аудио" - последнее о чем задумываются разработчики. Спрос маловат. :)Цитата:
Сообщение от Hertz66
спрос достаточный, но смысл делать специально "for audio" - это очень обширное понятие, и требования к ОУ часто сильно разные.
есть каскад - есть требования к некоторым параметрам, которые необходимо соблюсти, а дальше - выборка из оставшихся кандидатов.
Подскажите какие нибудь интернет магазины где можно радиодетали купить. Кроме самоделка.ру, аудиомания.ру Нужны пленочные конденсаторы что бы фильтр активный переделать пару сайтов нашел там от 100 штук заказы :(
штучно - это mouser.com farnell.com и еще куча более мелких
Посмотри на Вегалабе раздел толкучка, там продают виму мкп, как раз то, что тебе нужно.
Товара на 600руб доставка 3500руб, но сайт хороший mouser.com
Ищи что-то поближе:)
А какие номиналы нужны?
0,022мФ,0,033мФ А где искать я уже почти двое суток ищу :) прийдется 100 штук заказывать в чипе чем 8 штук с заграницы:)
Скинул ссылки в личку, это проверенные продавцы, компоненты оригинальные, я у них закупаюсь.
---------- Сообщение добавлено 19.10.2011 в 10:09 ----------
Не надо ни каких чипов и заграниц. Пиши в личку, что надо, помогу с поиском.
...

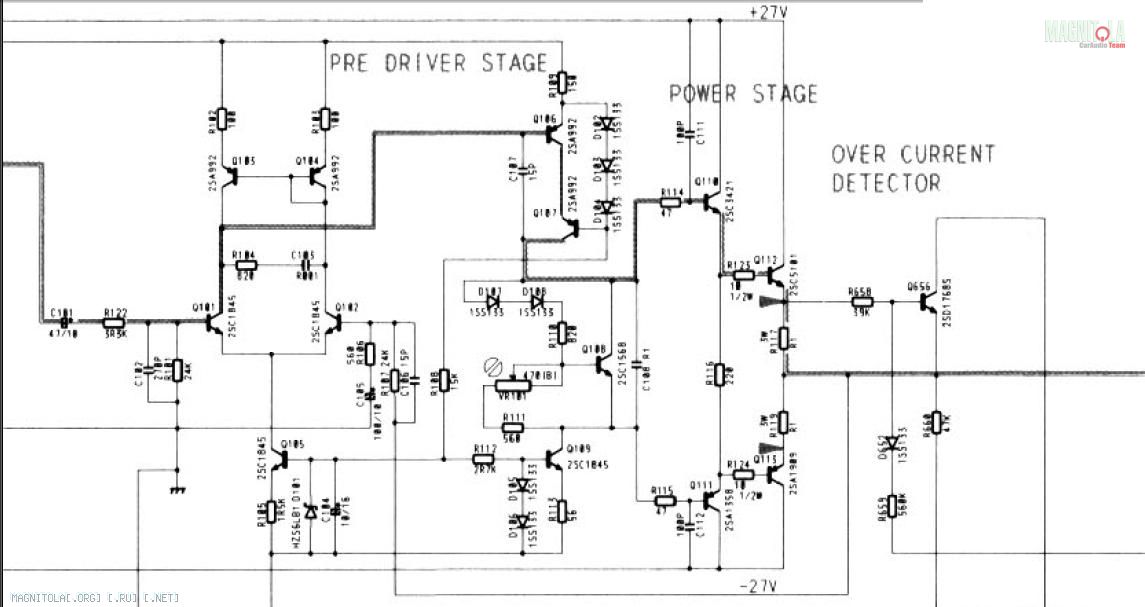

Покажите пожалуйста на схеме цепь коррекции УМ. Вложение 149727
да там коррекций вагон: R104+C105, C107, C108, C111, C112, R107+C106
подскажите плиз можно ли ставить перемычку вместо разделительного конденсатора если на нем 50-100 милли вольт остается? У меня стоят 47мф на 16вольт. Если нет то на какой заменить по емкости и напряжению? 47мф 50вольт пойдет? Еще такой вопросик можно ли вместо керамики или тантала (не могу понять что там стоит) обведенные в схеме кроссовера использовать виму FKP2 тойже емкости?
Схема http://imageshack.us/photo/my-images/341/46497269.jpg/
тантал в 100 пик? занянто...
Hertz66, тебе можно. удаляй что не нравиться и меняй на что нравиться - разрешаю гыгыгы
Весь форум почти перерыл так и не нашел ответа что лучше WIMA MKP10 или FKP4 для С401,402,405,406 Схема http://imageshack.us/photo/my-images/341/46497269.jpg/
---------- Сообщение добавлено 04.11.2011 в 20:32 ----------
Извините но еще раз повторюсь можно ли ставить перемычку вместо разделительного конденсатора если на нем 50-100 милли вольт остается?
А если серьёзно, то при удалении электролитов надо думать о последствиях. Выдели на схеме не понравившийся тебе кондёр.
---------- Сообщение добавлено 04.11.2011 в 22:09 ----------
По виме- и те, и те хороши. Посмотри даташиты на эти кондёры, смотри размер и макс напряжение. Тебе надо на 50 или 63 вольт, на большее напряжение на много больше размером, но если место есть- не парься, ставь те, что есть в наличии. Полипропиленовые кондёры в звуковых цепях на порядок лучше керамики, разве что NP0 в цепях коррекции весьма не плохо рабоьают, но и их надо ставить с повышенным напряжением.
Вложение 149935На этом разделительном конденсаторе остается напряжение 50-100милли вольт, можно перемычку ставить?
hertz66, так какой кондёр интересует? Покажи на схеме.
Так показал же С101 первый слева.
Смотри постоянку на выходе уся, замкни кондёр, посмотри на сколько увеличится.
Сейчас не смогу сделать этого, позже сделаю. Что дальше делать когда измерю? Если не увеличивается то можно ставить перемычку если увеличивается то нельзя, я правильно понял?
Вообще можно смело заменить на полипропиленовый 50в 2.2мкф.
Вложение 150369Разве такие конденсаторы похожие на резисторы бывают? Кто знает хорошие они или нет. Какими можно заменить? желательно WIMA-ой.
А как сам думаеш?Цитата:
Сообщение от Hertz66
Бывают раз стоят:) Они полюбому плохие :) На что можно из WIMЫ заменить?
