а чем они хуже? вообще предназначение его там понятно???
Вид для печати
а чем они хуже? вообще предназначение его там понятно???
Если честно нет:( Это обвязка ОУ вродебы. Не надо менять?
---------- Сообщение добавлено 06.11.2011 в 14:10 ----------
Я вот знаю что прозрачные желтые точно лавсан никчемный. Его точно нада поменять, только на что не знаю. Из WIMЫ что подойдет?
И чем же он никчёмный?Цитата:
Сообщение от Hertz66
часто, замена номинала дает гораздо больше пользы, чем смена типа гыгыгы
...
....
да уж...... круто у тебя мозг засран WIMой, прости за грубое откровение.........ты готов пихать её куда попало только потому что WIMа и ПО.. нужно это или нет.Цитата:
Сообщение от Hertz66
Что будет если здесь вместо 270пФ поставить 330пФ?Цитата:
Сообщение от A!exT
Частота среза входного ФНЧ понизится примерно на 20%.
если 270 не можешь найти, лучше 220 ставить
+1 !!!Цитата:
Сообщение от A!exT
Спасибо всем за ответы. Можно ли имеющийся усилитель (Pioneer X-904) твикнуть таким образом чтобы он был заточен именно под СЧ и ВЧ (чтоб играл этот диапазон с максимально возможным качеством)? ОУ заменил на AD823 стояли NJM2068D, разделительные заменил, звук заметно улучшился. Что еще можно сделать подскажите пожалуйста.
Hertz66, что хотим от Пионэра? Чтобы он изначально ограничивал СЧ диапазон снизу? Если так, то тогда емкость разделительного конденсатора (на входе УМЗЧ) можно уменьшить. Величину необходимой емкости можно посчитать. А если цель - улучшить звучание в общем целом (детальность, разрешение, микро- макродинамику и протчее...), то надо менять усь. ИМХО - Вы достаточно сделали для улучшения звука этого аппарата. (Ну может только с типом емкостей в фильтрах питания поколдовать. Именно "поколдовать". Поиграться то бишь. :) )

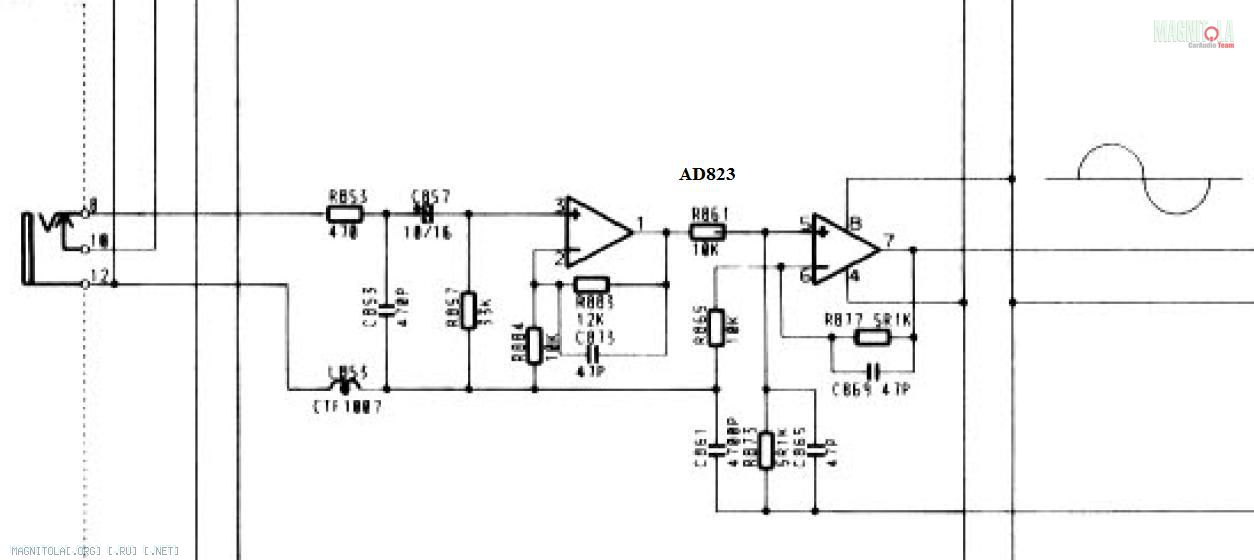

Посмотрите пожалуста объвязку ОУ AD823 Вложение 154357нужно ли что нибудь поменять, помогите пожалуйста.
Я подумывал об усилителе PIONEER A900 как он? о нем только одна статья и никаких отзывов. Что значит в фильтрах питания? Емкости первички, вторички не стоит менять? Читал статью про Focal FPS 4160 что если емкости во вторичке увиличивать то бас улучшается а остальной диапазон теряется, вовсех усилителях так происходит?Цитата:
Сообщение от LepekhinV
Скорее тут эффект такой - баса становится больше по сравнению с исходным аппаратом, поэтому кажется, что СЧ и ВЧ стало меньше.Цитата:
Сообщение от Hertz66
Бездумно? Не стоит. Сначала почитать-покурить какие емкости нужны. Потом опять почитать-покурить. И решить "надо-не надо". Ну нету рецепта единого для всех случаев.Цитата:
Сообщение от Hertz66
Увеличивать я точно не буду на СЧВЧ, а есть ли смысл просто заменить на Nichicon KG Gold Tune? Вы по объвязке сможете мне помочь (пост 94)?
Не вижу смысла менять что-нибудь в обвязке ОУ. Конденсатор на входе заменить... Ну это уже писали. Если хорошо владеете осциллом, и он (широкополосный) имеется в наличии, то можно с конденсатором ООС что-нибудь помудрить. И то - под большим вопросом.
Hertz66, посмотрите, есть ли RC- фильтры непосредственно возле ног ОУ. Если нет, то можно пару СМД на 100 нан от ног питания на землю, а до них в разрез подводящей питание дорожки рез на 47-100 ом.(...но и это - "на всякий пожарный". :) )
Выкинь ее вообще!!!!!! Она там для понта и развязки стоит.... можно убрать... после того как уберешь соедини напрямую и оставь один резистор в один килоом, обвязку можешь отправить туда же, куда и 823 адэшку- в мусорник;) нет микросхемы- нет обвязки...Цитата:
Сообщение от Hertz66
Папа Карло, вот я ступил! Это что - доп вход что ли? Я -то думал, что это входной буфер! Герц66! Если это не ОУ на входе, послушай Папу - выкинь на ! ВунитазЪ в общем. :)

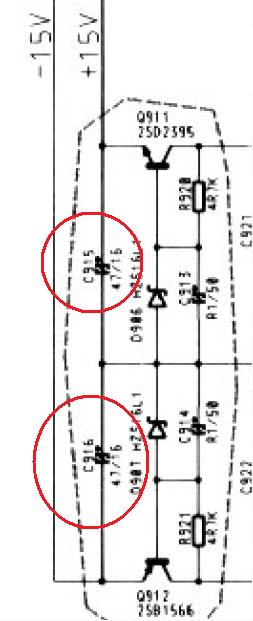

Извените.... но..... что то я запутался :scratch_one-s_head:У вас получилось увеличенную схему открыть, а то может я не так фото выкладываю? На схеме показан один из четырех входов усилителя, Папа Карло вы наверно не так поняли. Т.е вы считаете что объвязка для AD 823 на входе усилителя правильная? Там далеко по схеме на питание ОУ стоят два конденсатора 47мФ на 16вВложение 154497 их достаточно для питания четырех входных ОУ, четырех на кроссовере и один громкость?
А можно я вопрос про цепь Бушеро добью? :) Эта цепь для устойчивости усилителя? На басах или вообще? Если усилитель будет играть без НЧ может цепь убрать?
Цепь Бушеро - для устойчивости усилителя вообще. Не надо её трогать. Может "свистнуть".В-)
---------- Сообщение добавлено 18.11.2011 в 00:23 ----------
Hertz66, я бы увеличил конденсаторы фильтров питания ОУ до 220 мкФ, плюс на каждый из ОУ RC фильтр, про который я упоминал. Для дополнительной развязки по цепям питания. (Ну и для самоуспокоения тожеж) )
Посмотрите пожалуйста я в схеме дорисовал. Вот так RC фильтры добавить, я правильно понял?
Все верно. Чем ближе к ногам ОУ будут расположены фильтры, тем лучше. Заземленные выводы конденсаторов желательно расположить тоже как можно ближе друг к другу. (Заземлить оба RC-фильтра в одной точке). Очень хорошо было бы и электролит на 10-47 мкФ. параллельно 100n .
А вы случайно не про эту схему говорите?Вложение 154705 Это схема кроссовера она на отдельной плате. RC фильтр на + и на - нужно ставить и заземлить в одной точке, я правильно понял? Скажите пожалуйста что это даст? очень интересно, я попробую. Конденсатор на RC фильтр какой ставить пленку, керамику,100 пика или нана? Номинал резистора какой лучше взять от 47-100 Ом?Цитата:
Сообщение от LepekhinV

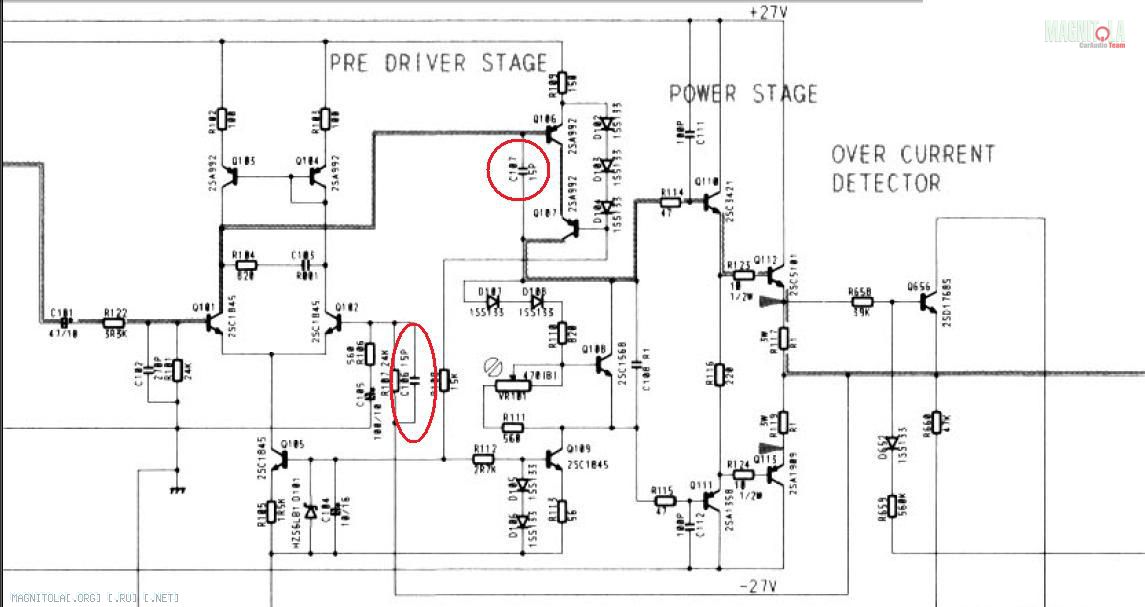

Вы правильно мои мысли прочитали, спасибо за подсказку :) А если здесь вместо 15пФ поставить 47пФ что будет?Вложение 154725Цитата:
Сообщение от A!exT
вч слижет.
Можно попробовать уменьшить эти емкости, но аккуратно, я подавал меандр и смотрел звон на фронтах, и синусом погонять, на разных частотах и с на разных уровнях, под нагрузкой. с107, тоже попробывать поменьше. По 104 посту, выпаяй IC851, IC852, IC501, R859, R860, поставь перемычки между 3 и 7 ногами выпаяных оу. Ну и входные электролиты, я надеюсь ты уже убралГЫ ГЫ ГЫ. AD823 поставь лучше в кроссоверы. Номера компонентов вхял из сервис мануала на Pioneer_GM-X904.
Hertz66, да выкини эти микрухи и дело с концом- нет микрух- нет доп искажений и шумов.
И не надо будет думать не только по поводу 15 или 47 пик в обратной связи ОУ , не понадобятся и мысли по поводу поста №101...ГЫ ГЫ ГЫ усиления хватит, а на входе дифкаскада итак ФНЧ стоит- на пионере грамотные разработчики:dance:
Что то уже интересненькое :) Вход весь выпаиваю, ставлю перемычки, т.е делаю чистый проход до кроссоверов, туда ставлю AD823 и все?
IC403 тоже в принципе можно удалить, в кроссы AD823, про то как ставить в сип панельку я тебе писал:yes:
Ага ну я понял. Я нашел переходники с SIP на DIP. IC403 это же на громкость, можно выкинуть? А куда перемычки? В 6-8 и 2-4?
совершенно верноГЫ ГЫ ГЫ
---------- Сообщение добавлено 18.11.2011 в 22:15 ----------
Входное сопротивление оконечников 24 кОм, буферы им не особо-то и нужны. Чем короче путь звука, тем лучше. Я тоже всегда оставляю по минимуму, только самое необходимое.
Спасибо большое за совет, попробую так сделать. Удалю резисторы 859 860 861 862, а объвязку на входе оставляю кроме электролита(место него тоже перемычку)?
---------- Сообщение добавлено 18.11.2011 в 21:22 ----------
Укажи пожалуйста номер сопротивленияЦитата:
Сообщение от ostashv-evgeniyy
Без микросхем, вся обвязка висит в воздухе, если хочеш, можеш и выпаять. Ну а по хорошему, вместо электролитов можно поставить хорошие полипропиленовые кондёры. Хотя, стой, не выпаивай! Перед кроссами, надо оставить один буфер, чтобы частота раздела не зависила от выходного сопротивления источника.
---------- Сообщение добавлено 18.11.2011 в 22:28 ----------
R751, 701, 151, 101.
А фильтры вообще нужны? Если все активно с головы или проца фильтруется... можно и все микрухи подчастую убрать.
Так в этом-то вся и фишка.Цитата:
Сообщение от Папа Карло
Ай!!!ГЫ ГЫ ГЫ обломали....
Согласен, отключив все фильтры качество повысилось бы, да и фаза меньше крутилась бы.
---------- Сообщение добавлено 18.11.2011 в 22:36 ----------
БЫ, БЫ, БЫГЫ ГЫ ГЫ
