Да ты что,Алексей!Так у этих электролитов нет волшебного слова-"FOR AUDIO"! :laugh1: Пациент может не "запеть":dance4:Цитата:
Сообщение от Aleksey
Вид для печати
Да ты что,Алексей!Так у этих электролитов нет волшебного слова-"FOR AUDIO"! :laugh1: Пациент может не "запеть":dance4:Цитата:
Сообщение от Aleksey
Вот же ж ... блиннн....Цитата:
Сообщение от datik
Я тут вспомнил ....
А ведь на этих генезисах тоже нет надписи "для аудио". Теперь не знаю как жить с этим. 3Ы 3Ы 3Ы
Очередное пор-рно???Цитата:
Сообщение от grek685
Хоть разобрались, что за цепь, что бы лепить подобное?
Самый лучший учитель, это личный опыт, берет дорого, объясняет доходчиво.:laugh3:Цитата:
Сообщение от Lexx69
Вложение 1358545 Rubycon YHF 1000×25В
Вложение 1358547 Nichicon KZ 1000×25В
Вложение 1358953Вложение 1358955Вложение 1358957Вложение 1358959
Купил ещё один под СЧ . Брал одной ревизии, но конденсаторы на вторичке какие то непонятной фирмы, есть маленький джамикон. На одном кондесаторе слезла усадочная плёнка..
Микросхемы так же другой фирмы.. при этом видимых глазу вмешательств не выявлено.
Первое, что хочу грамотно перемотать трансформатор , у меня есть кольцо ≈36мм.
grek685, зачем мучать трансформатор, для сч ему мощности и так, более чем достаточно...
Ну если честно то да странно такой маленький и громкий.Цитата:
Сообщение от Lexx69
Ни разу не мотал роликов насмотрелся вроде там ничего сложного нет, но , есть большая вероятность спалить всё :)http://https://youtube.com/watch?v=Z...feature=shares
Вложение 1359129
Ещё сильно греются эти транзисторы.
Ни кто не пробовал к ним как то радиаторы медные приспособить?
Закажите у Алексея эти платы новые, будет толк.
Не, платы уже закончились, новые не планирую заказывать т.к. сейчас мало таких аппаратов идет в доработку.
А вообще, мастурбация полезна для начинающих. Главное - не дает скучать. :)
Вообщем закончил с первым, что сделал
улучшил питание в первичном и вторичном питании, и вольтдобавку,
сделал директ, установил проходной кондесатор неполярный,
установил кроватку для возможности замены микросхем,
установил стабилизаторы ±12В, заменил кондесатор в обратной связи,
сделал оба канала неинвенитирующими,
заменил слюду на оксидАлюминивые прокладки,
зашунтировал питание керамикой мурата np0.
Вложение 1359157Вложение 1359159Вложение 1359161
Осталось купить радиаторы маленькие и наклеить их на транзисторы .
Да, не скучно!
А то , этож творчество и хобби поэтому так:good2:
Молодцом ! Все с чего-то начинали . Через пару лет , если продолжите изучать тему , с улыбкой посмотрите на свои первые работы .Цитата:
Сообщение от grek685
Продолжайте :popcorm2:
Вложение 1359227
Странно, не пойму почему твикнутый прям так хорошо греется особенно транзисторы на модулях большие, а базовый еле тёплый, но транзисторы на базовом, модульные тоже греются, но чуть меньше...?
Замерил напряжение между базой и эмиттером в пределах 1,12-1,18...
Может это из за прокладок аксидных...?
Прокладки хоть с термопастой?
...а, что нужна ?....Цитата:
Сообщение от dyno
Само собой.

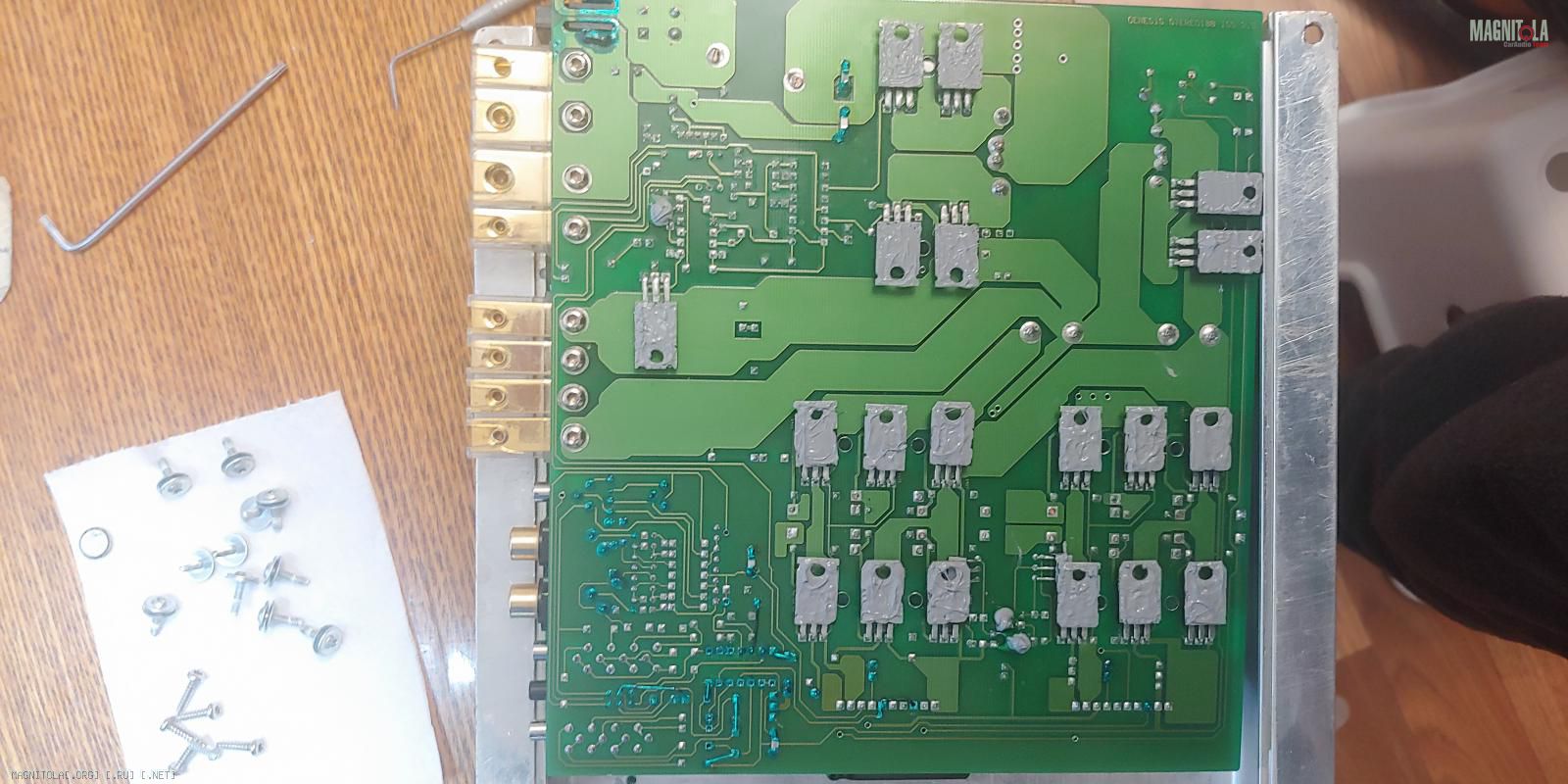

Вложение 1359275Цитата:
Сообщение от dyno
Прокладка должна быть с обоих сторон намазана. Ну а разогрев может быть результатом возбуда.
Намазана как надо. Возбуд, но он просто нагревается, но не перегревается.
---------- Сообщение добавлено 17.02.2023 в 10:39 ----------
Разве можно мазать с одной стороны? Может быть из за того, что теплопроводность керамики больше чем у слюды то и корпус стал горячее...
Возбуд можно как то быстро определить без осциллографа?[COLOR="Silver"]
Много пасты - её нужно совсем чуть-чуть, тонким слоем.Цитата:
Сообщение от grek685
Может быть немного больше согласен, но я затягивал с выдержкой так сказать + прогрел немного феном корпус, что бы паста легче вытеснялась и очень важно не поломалась керамика при неравномерного слоя пасты. Как то так)Цитата:
Сообщение от Aleksey

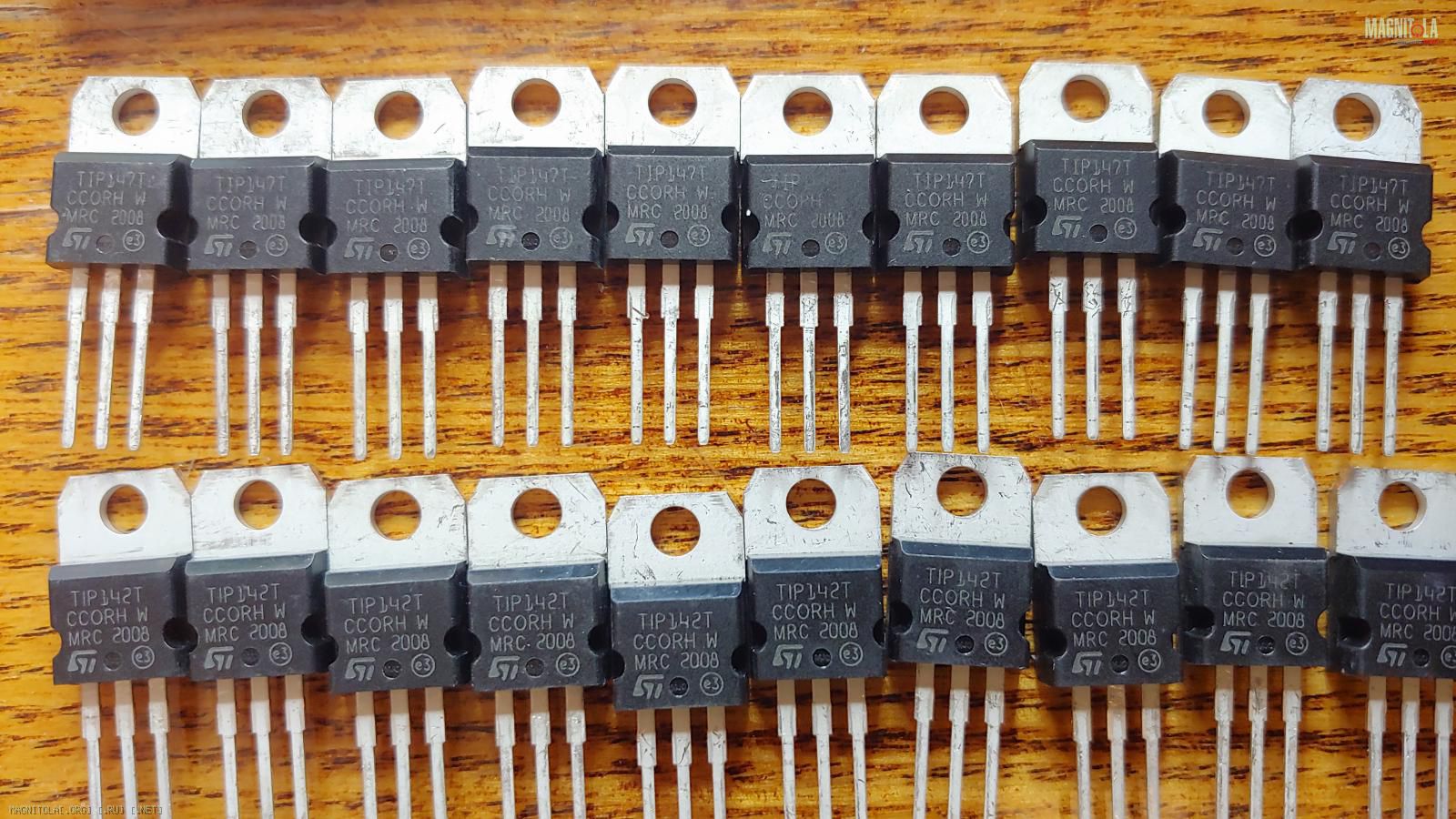

Вложение 1359427 приобрёл красавцев таких под замену. Вроде как оригинальные сказали на них собирали УНЧ и всё хорошо.
Где, по чём?
На Авито,но посмотрим как они себя поведут)Цитата:
Сообщение от dyno
Мне вот чинят один канал в 60, и похоже нужно заменить транзисторы... Можно ссылку на всякий?
Я последние у него забрал.
ОК.

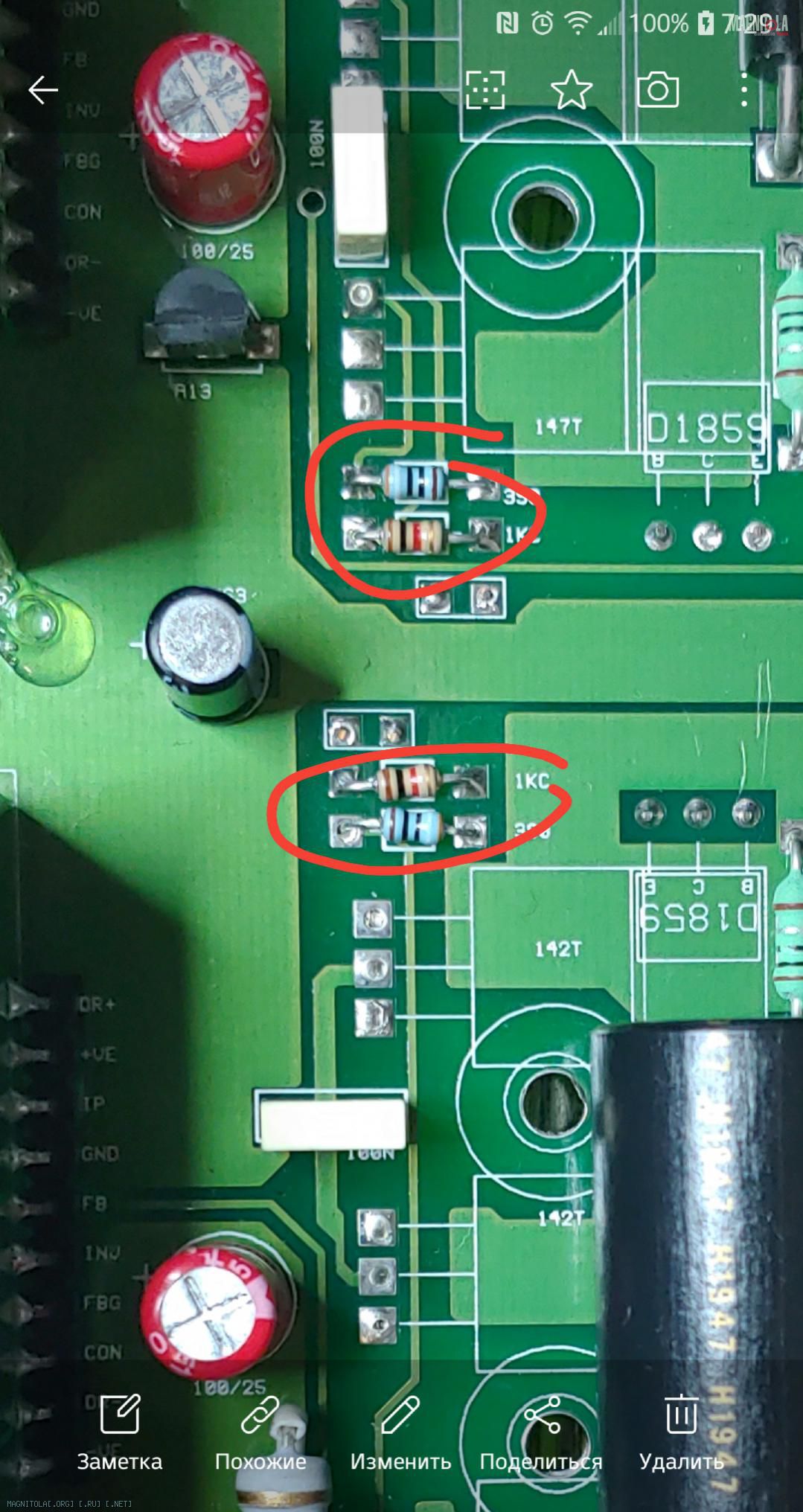

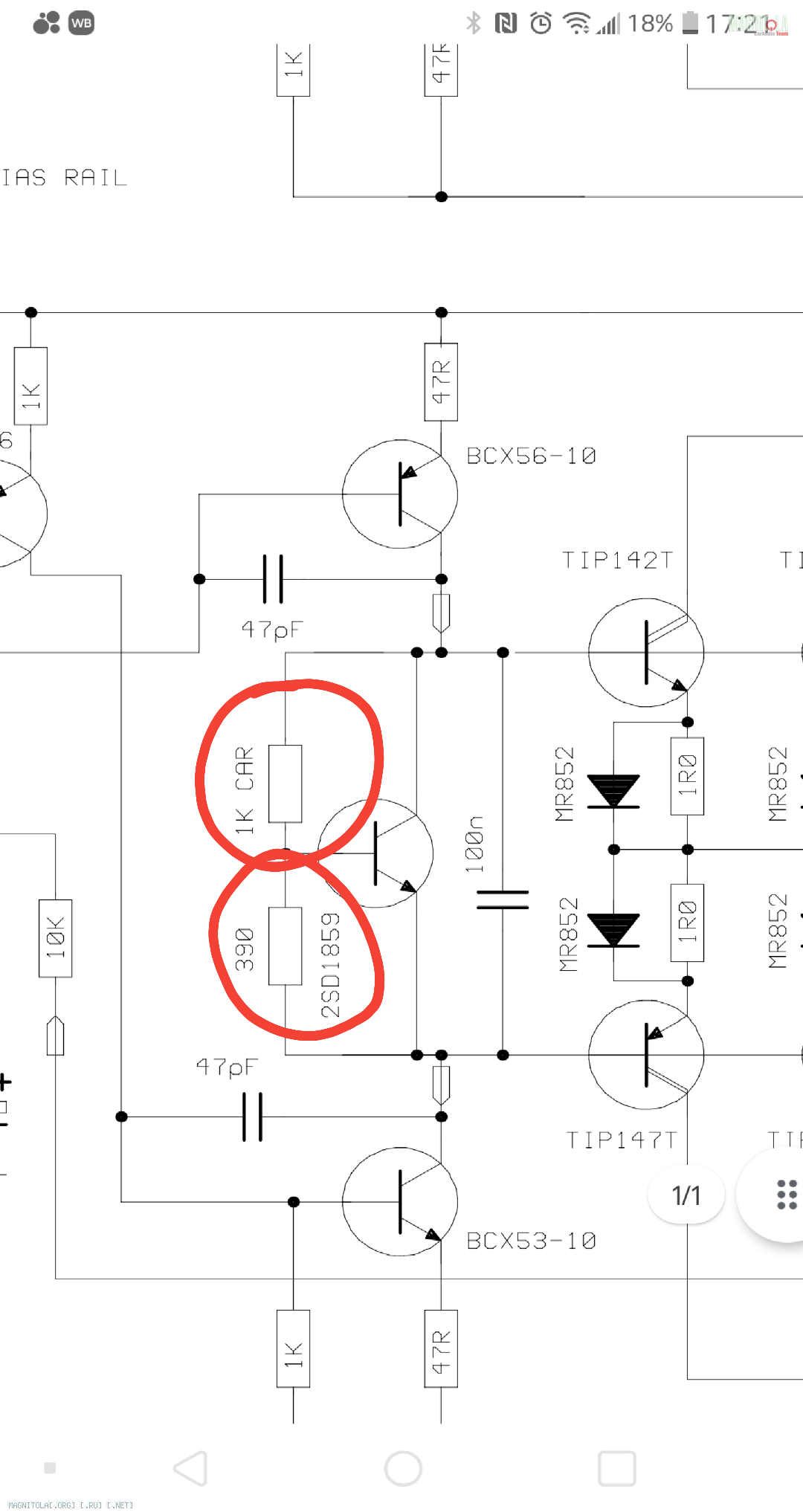

Дошёл до уровня, что нужно подрегулировать ток покоя выходных транзисторов. Но пока я не разобрался какой резистор нужно выпаять с одной стороны и к нему подпаять подстроечный многооборотный резистор ?Вложение 1359437Вложение 1359439
PS. В принципе я даже не знаю пока какой ток покоя должен быть в принципе.
При этом на твикнутом мною 70-90мВ, а на базовом 24-17мВ на эмитерах транзисторов 142 и 147.
Когда есть два, твикают и слушают приход, сравнивая сток и твик. Но если важен сам процесс...
Твикнутый лучше там сразу после того как директ сделал только глухой не услышит разницу, а уж когда меняешь оу так вообще занимательная процедура)
Это да, а вот ток покоя?

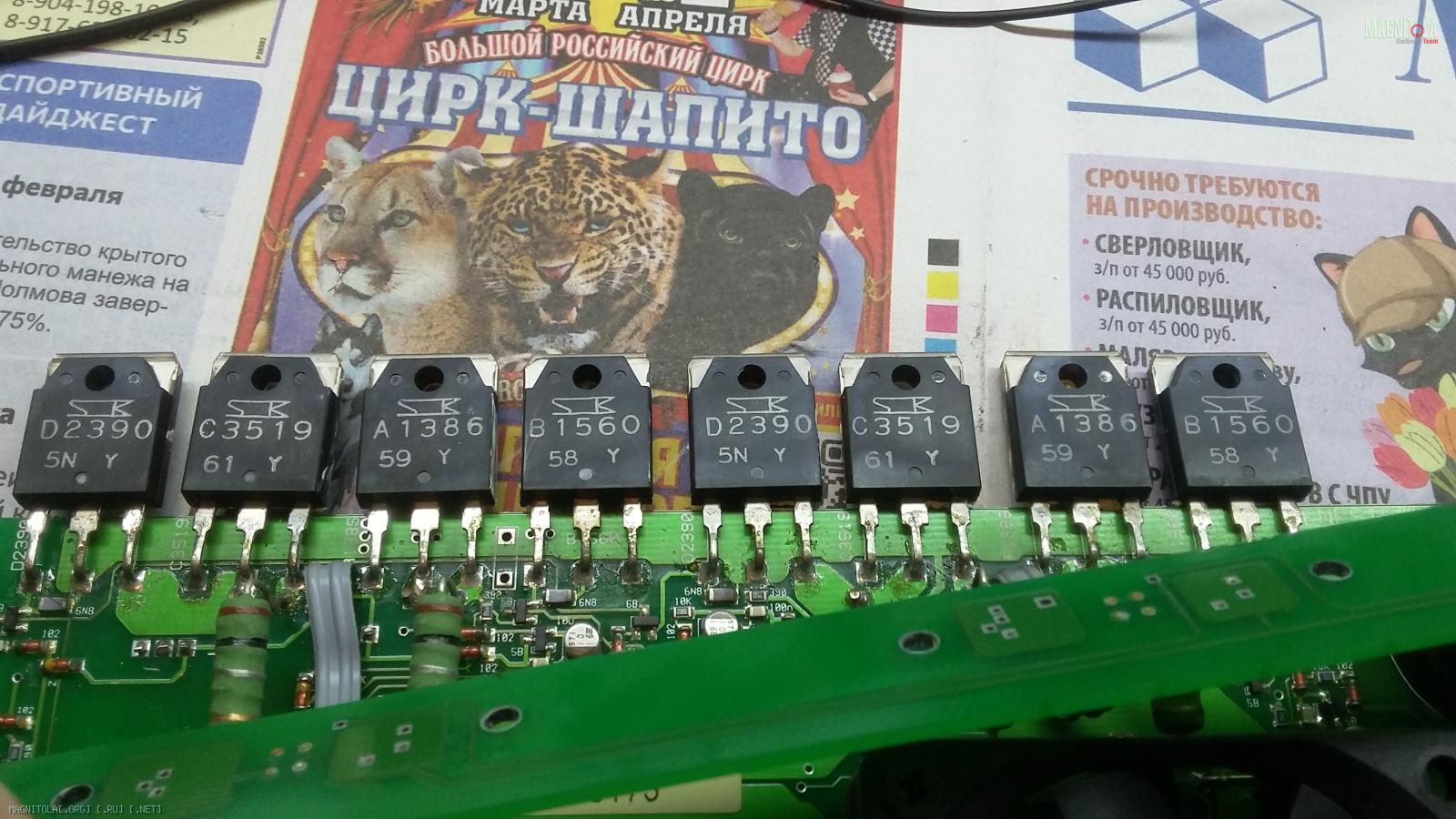

Братцы , нет ли у кого схемы на Profile two ultra ? Нет звука в одном канале и проблема где-то в выходном каскаде , он отличается от схем остальных генезисов . Предвыход почему-то не открывает выходники .Вложение 1359663
И предвыход не сразу после инверсии , между ними еще какие-то цепи есть . Инверсия в порядке.
Еще разработчики как-то смогли с 32мм кольца 2 по 150 ватт в 4 ом снять .
Отличия входной части genesis stereo 100 3-ей ревизии от Profile two ultra vВложение 13596674.1
