Цитата:
Сообщение от AleksE
Откуда ты всё знаешь?
Вид для печати
Цитата:
Сообщение от AleksE
Откуда ты всё знаешь?
Я не знал . Но стало интересно и я сравнил схему от генезиса стерео с усилителем профиль два , который у меня на столе лежит ))
Практически все генезисы собраны по одной схеме, с небольшими вариациями.

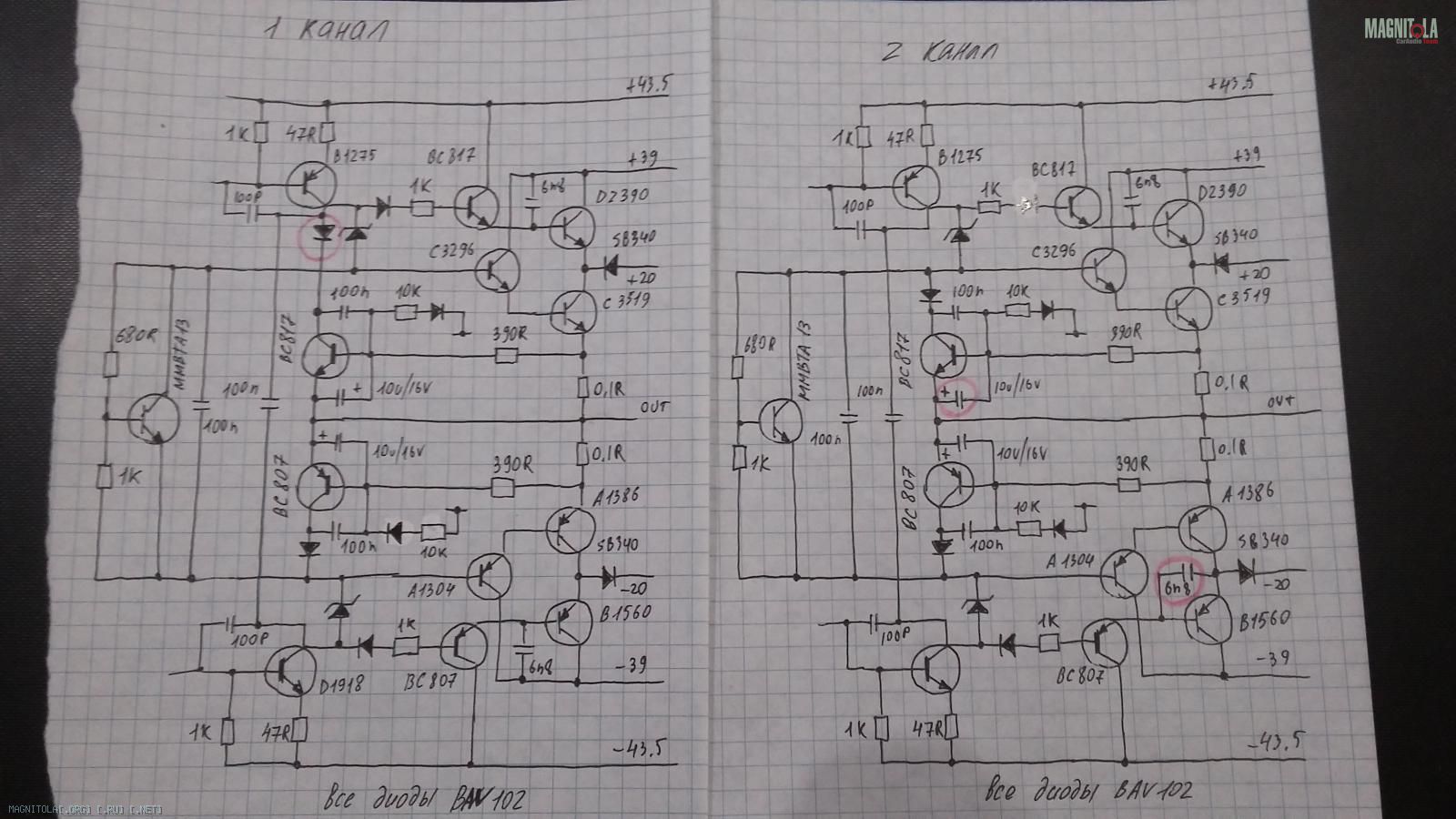

Отличия усилителя мощности genesis profile two ultra v4.1 . Срисовал с платы . Красным выделил отличия каналов между собой , проверил несколько раз . Может кто знаетВложение 1359841 , это ошибки разводки платы или в других версиях также?

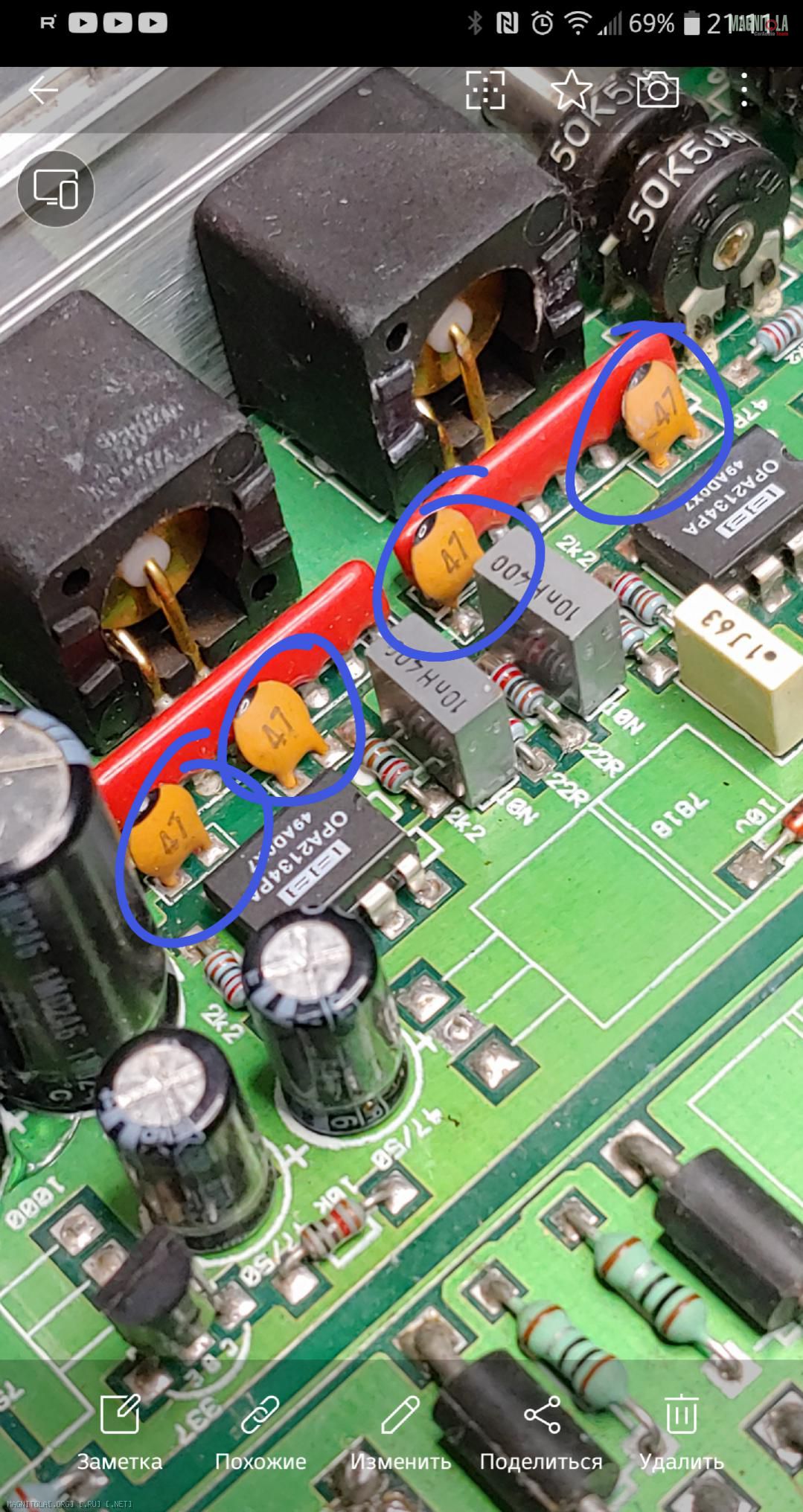

Кто знает влияют на звук эти керамические конденсаторы ? Может их стоит заменить на какие-то более качественные?Вложение 1360285
Их можно оставить, можно заменить не много уменьшив номинал.
Какой фирмы не знаетеЦитата:
Сообщение от Aleksey
Берите Murata MP0, в качестве не ошибётесь.Цитата:
Сообщение от grek685
Да, знатоки щаз насоветуют .... :facepalm:
По большому счету не особо важно какой фирмы будут эти емкости(можно вообще без них обойтись) т.к. нарваться на откровенную каку у приличных продавцов довольно трудно.
Так что, просто бери у проверенных\крупных продавцов.
Выбирать надо по типу диэлектрика. В таких местах лучше использовать NP0, у Мураты это обзывается COG.
Всё понял , пошёл процесс выбора)
У Мураты ничего не "обзывается". Всё дело в стандартах. По стандарту IEC/EN - это NPO, по стандарту IEC/EN - это COG. По Советскому стандарту - это МП0 (я ошибочно написал МР0) - это обозначение конденсаторов с ТКЕ= 0, обозначает Минус-Плюс ноль-0). Топикстартеру следовало бы не только слепо плагиатить Михаила Послыхалина, но и теорию подтянуть. Кстати, чёрные метки на конденсаторах (см.фото) и говорят нам о том, что это конденсаторы стандарта МП0,COG или NP0.Цитата:
Сообщение от Aleksey
Опять "ошибочно" написал? :)
Хорошо, конечно, что умеешь пользоваться интернетом, но не надо спешить. :)
Вложение 1360415
Приобрёл ещё дуал себе. Так себе состояние.
Вопрос можно ли заменить 7818 и 7819 на 7812 и 7912 или вообще на 7906 и 7806 ?
Низя:nea:Цитата:
Сообщение от grek685
Кто ты такой, чтобы оценивать мои интеллектуальные способности? Как мне твоё чванство за"бало. Тебя ещё в проекте не было, когда я в конце шестидесятых собрал детекторный приёмник.Цитата:
Сообщение от Aleksey
Другое дело, что я после школы бросил радиодело и пошёл в медицину. Отсюда и пробелы в знаниях. Но зато я точно знаю твой диагноз: Олигофрения в степени дебильности с психопатизацией личности.
Печалька тогда там значить где-то есть понижающая стабилизация на 12В ?Цитата:
Сообщение от AleksE
7818/7918 питают предварительную часть напряжением +-18 , в понижении этого напряжения нет никакого смысла . Если их хочется , поменять , тогда на такое же напряжение . Если у вас на 4 и 8 ноге напряжения +-12 вольт , значить кто-то их уже махнул на 7812/7912Цитата:
Сообщение от grek685
---------- Сообщение добавлено 06.04.2023 в 20:25 ----------
Загуглил в целях общего развития . Оказывается , дебильность – самая лёгкая и распространённая форма умственной отсталости. имбецильность – средняя. идиотия- глубокая .Цитата:
Сообщение от QAZAQ-89
Чего только не узнаешь на форуме автозвука)))
[QUOTE=AleksE;3973815]7818/7918 питают предварительную часть напряжением +-18 , в понижении этого напряжения нет никакого смысла . Если их хочется , поменять , тогда на такое же напряжение . Если у вас на 4 и 8 ноге напряжения +-12 вольт , значить кто-то их уже махнул на 7812/7912[COLOR="Silver"]
---------- Сообщение добавлено 06.04.2023 в 20:25 ----------
Дело в том, что я его включил один раз он начал пищать шипеть как то ну я его и выключил.
На счёт питания я увидел похожие связки и решил, что на микросхемах должно быть как на двухканальниках ±12....Вложение 1360435
Аааа, красава! :)Цитата:
Сообщение от QAZAQ-89
Научится пользоваться интернетом - для этого действительно нужны интеллектуальные способности, правда не много. Но некоторым и этого хватает.
Награждаешься за это флагом с гербом в виде приемника!Цитата:
Сообщение от QAZAQ-89
Бросил это правильно, а то некому было бы ставить диагнозы.Цитата:
Сообщение от QAZAQ-89
И при этом пытаешься говорить с видом знатока, да еще и обижаешься когда говорят просто "не спеши". :)Цитата:
Сообщение от QAZAQ-89
Мммм.... :)Цитата:
Сообщение от QAZAQ-89
Хорошо излагает, собака. (если что, это О.Бендер)
Опять поспешил или , все таки, не научился пользоваться интернетом? А? :)
---------- Сообщение добавлено 07.04.2023 в 02:51 ----------
Из генезисов интерес(по звуку) представляют только ST100 и ST60, все остальное сильно "так себе".Цитата:
Сообщение от grek685
[QUOTE=grek685;3973835]Если пищит и шипит , значит есть проблемы .Цитата:
Сообщение от AleksE
Почём взяли ,если не секрет ?
Есть точно под замену 4 штуки 3205, пока не подымал плату но думаю заменить все выходные транзисторы.Цитата:
Сообщение от AleksE
Взял за 8
Алексей а этот какВложение 1360445Цитата:
Сообщение от Aleksey
У меня таких не было, поэтому точно не могу сказать.Цитата:
Сообщение от henkel555
Но глядя на плату можно сказать что тут тоже не стали заморачивались с топологией и отдали на аутсорсинг в детский радиокружок. :)
Ни чего хорошего обычно из этого не выходит.
Разводка земли не очень или что-то еще?Цитата:
Сообщение от Aleksey
Кстати звучит он Намного Лучше,чем 60и 100!!!Цитата:
Сообщение от Aleksey
Но в моём случае : Была профилактика!
Да, на пример земля. Много соединений с "заливкой" и сигнальных и силовых и, при этом, похоже что она всего через один переход соединяется с блоком питания.Цитата:
Сообщение от AleksE
Земля от этого получается довольно шумной.
Плюс к этому игра в тетрис во время разводки платы. :)
Сужу только по фото т.к. в руках не держал.
---------- Сообщение добавлено 07.04.2023 в 22:14 ----------
ST60 и ST100 это хороший набор для самостоятельного творчества, у них хороший потенциал "роста".Цитата:
Сообщение от henkel555
В стоке они тоже "так себе".
Profile в твике тож понравился, но прохладный звук.Цитата:
Сообщение от Aleksey
Меняя оу звучание меняется прилично так и этого в принципе хватает, что бы складывалось ощущение другого усилителя.
Генезисы все "холодноваты". Серия ST получается с хорошей детальностью, хорошими образами и сцену они "рисуют" лучше других.Цитата:
Сообщение от dyno
Естественно это все после доработки.
---------- Сообщение добавлено 08.04.2023 в 18:50 ----------
Это как раз таки плохо. Если так сильно влияет, то это означает что есть проблемы.Цитата:
Сообщение от grek685
[/COLOR]
Это как раз таки плохо. Если так сильно влияет, то это означает что есть проблемы.[/QUOTE]
Поясните пожалуйста, почему Вы так думаете?
Не, не думаю. :)Цитата:
Сообщение от grek685
При замене ОУ, как и других деталек, звук, конечно, меняется, но эти изменения должны быть на уровне нюансов.
Попробуй обеспечить для этих ОУ хотя бы хорошее питание и заметишь что разница от "перетыкания" будет уже не такой большой.
Плюс к этому каждый ОУ надо обеспечить "комфортными условиями проживания" и тогда разница между ними будет еще меньше.
Не редко при "перетыканиях" получается что худший "поёт лучше" - всё остальное не дает раскрыться способностям "более лучшей детальки". и т.д. и т.п. .....
На счёт питания лучше чем установить 7812 и 7912+ конденсаторы Nichicon,Elna и Wima я в этих усилителях не смог. Поэтому от этого и отталкиваюсь.
Я стараюсь не использовать микросхемы(стабилизаторы). :)Цитата:
Сообщение от grek685
Не, я ж не против - это реалии жизни.Цитата:
Сообщение от grek685
А как ?На стабилитроне и транзисторе ?Цитата:
Сообщение от Aleksey
Или не используете , потому что ОУ убираете?
Если есть необходимость в стабилизированном питании, то обычный стабилитрон. Побольше ток и мощность его соответственно.Цитата:
Сообщение от AleksE
Ну и напряжение выбираем по ДШ стабилитрона - обычно в пределах 6 .... 8 вольт.
Ладно с этим понятно мне сделал я как надо.
Вопрос ещё есть на модулях стоят два транзистора это 2SB1275 и 2SD1918 греются они как печки пальцы жжот , при чём на всех усилителях. Я вот, что думаю , если я их отпаяю и аккуратно закремлю на корпус через керамическую прокладку, а коммутацию сделаю приводами или моножилами. Вопрос повлияет это на звук появятся ли шумы ...так как длина коммутации увеличится?Вложение 1360477
Может лучше сверху одеть радиатор, как на оперативную память?Цитата:
Сообщение от grek685
ЗЫ Но в целом вроде не должны так печь, что-то не так, возбуд может какой или еще что.
Не стОит.Цитата:
Сообщение от grek685
Если так сильно напрягает их нагрев, то припаяй сверху транзистора маленькие "радиаторы" из жести.
Хорошо попробую, что то придумать)
Вложение 1360479
Удалил всё, что мешает или не нужно для короткого входа так сказать директа.
Установил кроватку очень удобно стало можно менять ОУ.Вложение 1360481
