Верно.Цитата:
Сообщение от Aleksey
А если включить 2ве емкости последовательно? 20+20мкф. В итоге 10мкФ и замыкаем за землю точку между 2мя емкостями?
Вид для печати
Верно.Цитата:
Сообщение от Aleksey
А если включить 2ве емкости последовательно? 20+20мкф. В итоге 10мкФ и замыкаем за землю точку между 2мя емкостями?
Придется эту точку притягивать к земле и все равно там нуля не будет и при замыкании ключа будет сильный пук в динамиках.Цитата:
Сообщение от Alextogliatti
Мне сильно не понятен смысл сего действа....
Сможешь объяснить, чтобы понятно было? :)
А если использовать 74hc4066, как ты говоришь и коммутировать выход на землю. Какой там максимальный ток может протекать по открытому ключу? 27мА?Цитата:
Сообщение от Aleksey
Я же ведь уже два с этом диалоге говорил и раньше уже не раз....Цитата:
Сообщение от Alextogliatti
4066 не является предназначенным для этого. У него слишком большое сопротивление открытого канала.Цитата:
Но в таком случает нужны транзисторы предназначенные для этих цепей.
Aleksey, Здравствуйте! Интересует возможность приобретения у вас усилителя линейного сигнала
vivi121110, Эта тема - не барахолка,кроме того,есть такое понятие,как личные сообщения...
Изучите правила форума!
А подскажите пожалуйста, такие предусилители для организации линейных выходов стоит заказывать или не стоят они того:
https://ru.aliexpress.com/item/1PC-50X40mm-NE5532-OP-AMP-HIFI-Preamplifier-Signal-Amplification-Board-for-Bluetooth-Pre-amp-Integrated-Circuits/32806733132.html
Или вот еще:
https://ru.aliexpress.com/item/1PCS-12-35V-NE5532-Preamplifier-Preamp-Board-DC-Single-Power-Supply/32802574711.html
можно и их.Цитата:
Сообщение от Sergey1978
Работать будет, но это только два канала на плате т.е. нужно две таких.Цитата:
Сообщение от Sergey1978
Габариты получаются не маленькие в итоге.
Поделитесь файлом Sprint-Layou спасибо!
Это слишком интимный вопрос. :)Цитата:
Сообщение от Nigmas

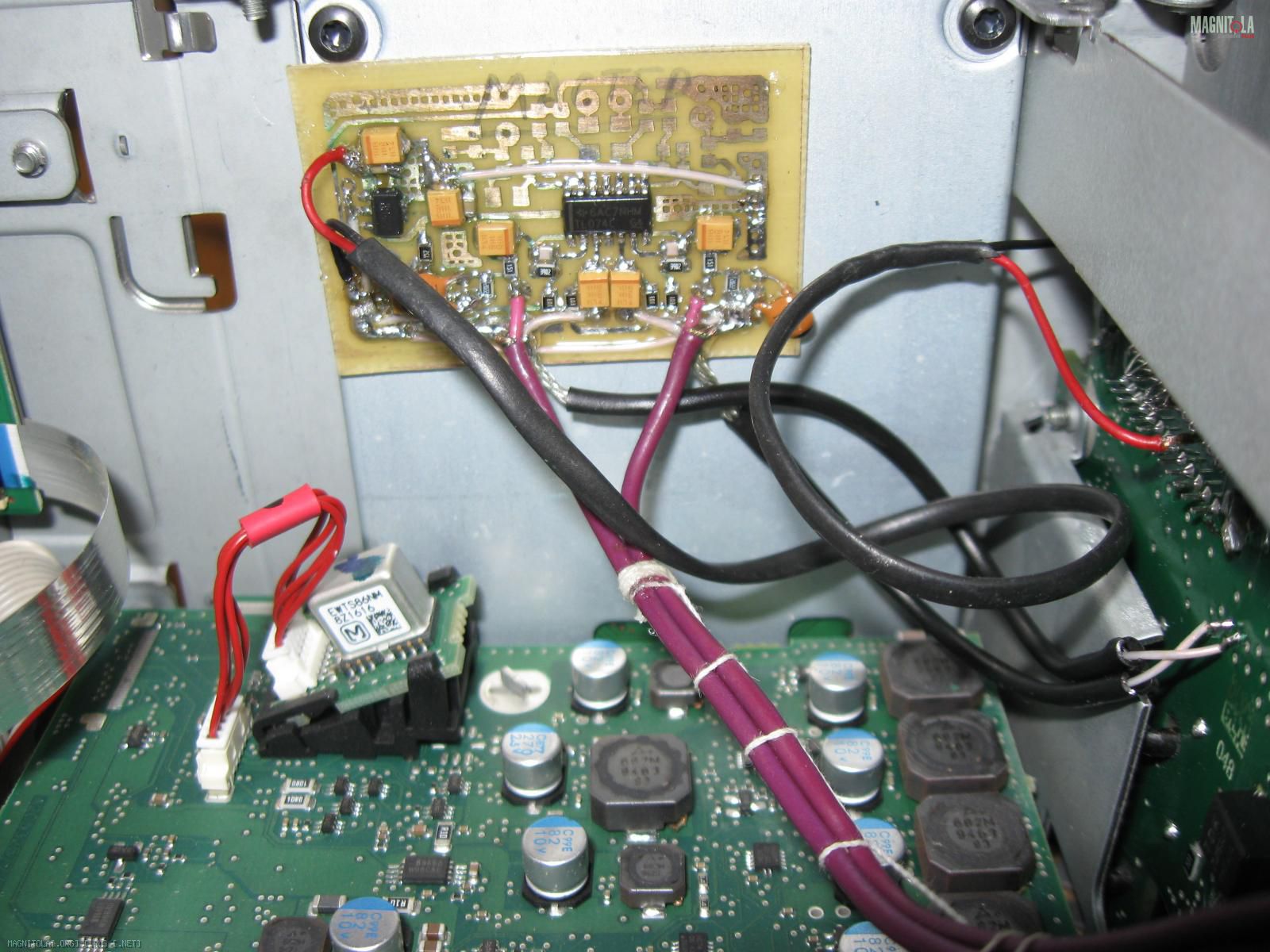

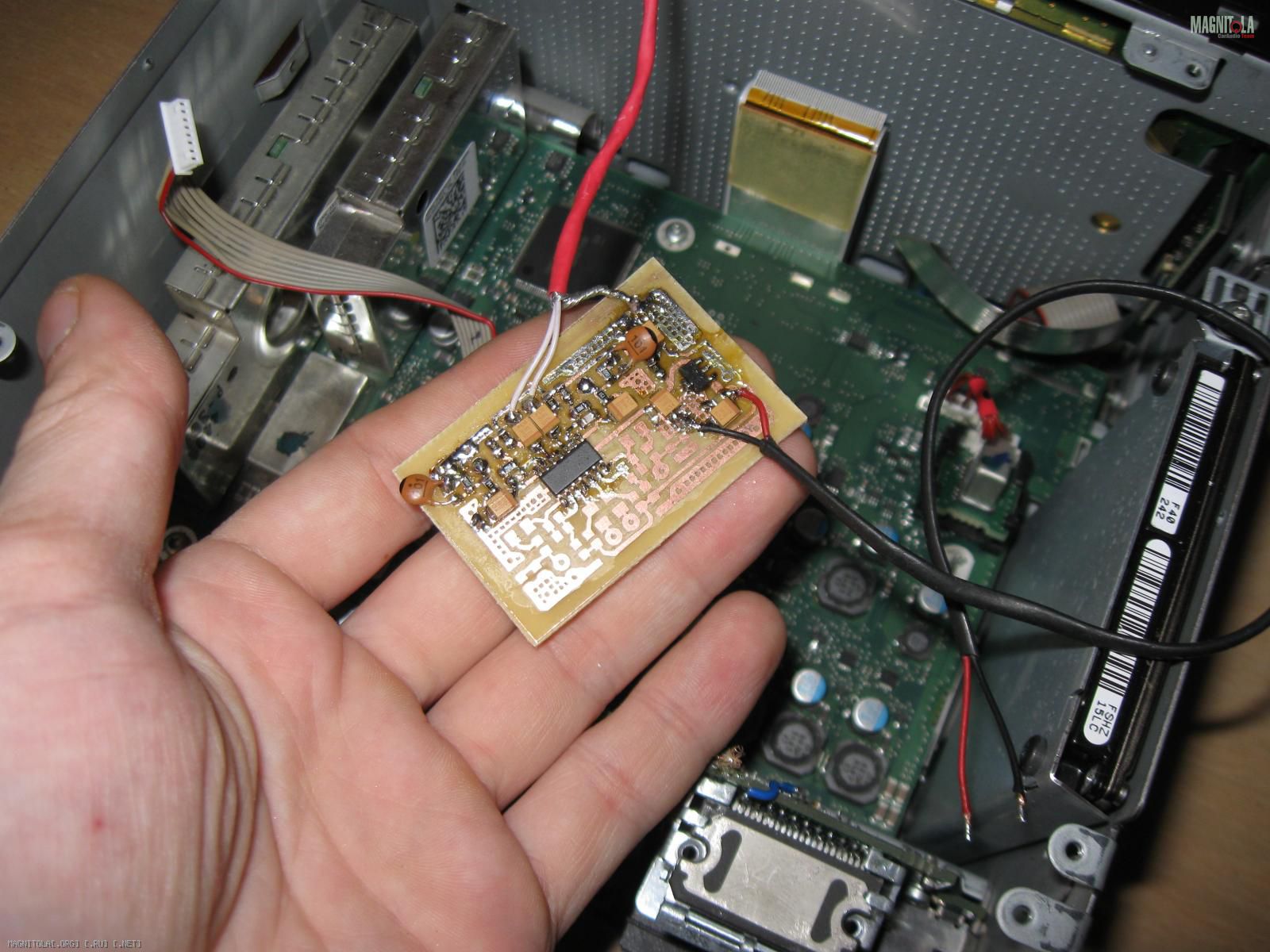

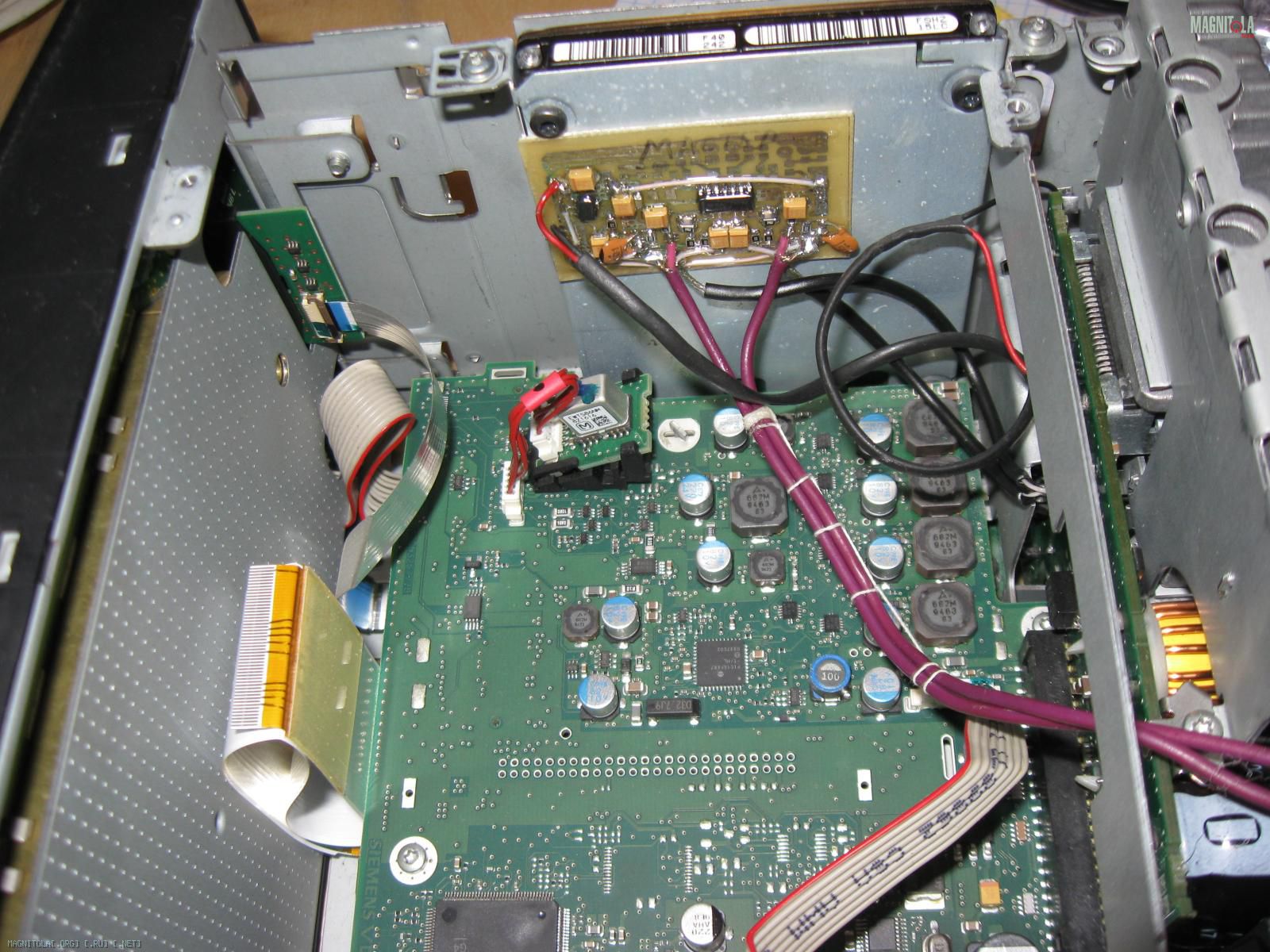

Ребят спаял плату, проверял осликом все хорошо синус проходит не искаженый. но когда ставлю на машину возникает гул. как победить его подскажите. землю именно питание беру с корпуса магнитолы..
Сигналы брал с пред конденсаторов. При подключении линейников гул сразу фигачит. куда копать. Землю брал с корпуса магнитолы.
Плюс брал с 6 ноги TDA7564
Вложение 1178312Вложение 1178314Вложение 1178316
Смею предположить, что все дело в хорошей земле об этом говориться на первых страницах данной темы... (стр 4)
Цитата:
Сообщение от Garmin
Цитата:
Сообщение от Aleksey
Возможен ГУЛ из-за того что стабилизатор неправельно работал,сейчас переделал схему +9 вольт на 4 ногу ОУ приходит. А было 11-12 вольт. т.е не было стабилизации напряжения питания ОУ.
т.е не бло стабилизации ОУ. И напруга питалась от внутренего питания TDA. Завтра буду снова пробывать.
Почитайте внимательно тему. Про землю уже столько обговорено!Цитата:
Сообщение от Nigmas
1.Нельзя брать землю так как у тебя сделано.
2. Не стОит использовать экранированные провода для внутренней разводки.
3. Провода должны быть минимальной длинны.
4. Не надо брать питание на плату с м\с УНЧ.
5. Стабилизатор не правильно запаян.
В общем, практически все ошибки, которые можно было сделать, в этой конструкции удачно применены. :)
---------- Сообщение добавлено 19.10.2017 в 03:32 ----------
И кстати.... а что означает надпись на плате "мастер"? :)
Алексей все хорошо,платка работает. Вопрос теперь такой при запуске штатной головы при запуске двигателя возникают щелчки (в даном случае два штуки). Каким способом их можно побороть? просад бортовой сети при запуске движка доходит до 9 вольт. потом постепено поднимается. Спасибо.
И про землю я так и не понял.Можите носом ткнуть откуда лучше всего брать землю? в даный момент взял с корпуса головы.Шумов нет. Единственое щелки эти.
Возможно из за такого сильного падения напряжения. Можно попробовать поставить перед ГУ диод и большую емкость.Цитата:
Сообщение от Nigmas
Можно попробовать перед платой.Ведь и объяснения были и фото.....Цитата:
Сообщение от Nigmas
Ну и хорошо. :)Цитата:
Сообщение от Nigmas
Планирую сделать Rem включения усилителя после всех процессов, поделись схемкой ? задержка примерно 5-10 секунд. Или буду делать на реле штатно! Спасибо.
Уважаемые форумчане, подскажите к кому обратиться в Ростове-на-Дону для организации линейных выходов из штатной магнитолы Митсубиси. Так чтобы привести магнитолу и забрать уже полностью готовою. Сам к сожалению паять практически не умею. Спасибо.
Это такой хитрый заход к тёзке-земляку???))) Или вы писАть можете,читать нет;)... (Хотя бы,чуть выше...) Ну или посмотреть,кто автор всей этой темы...Цитата:
Сообщение от Алексей2017
Нет , это клиент Почты России - они помогут. :laugh3::laugh3::laugh3: Прогуляют Вашу собаку, машину, дачу...:laugh3:Цитата:
Сообщение от chu0037
Вложение 1179764
Рад, что Вам всем очень весело. Изначально я так понял, что автор только некие устройства делает, которые потом собственноручно нужно в магнитолу впаять. (может не правильно понял) Поэтому и спросил, кто может это сделать так сказать под ключ.
Мне, например, он выслал эту плату и я обладая минимальными знаниями, но здравым разумом распечатал схему подключения и обратился к профи. Профи все сделал правильно и переспросив адрес Алексея удалился. А для себя я сделал вывод, что не все профи обладают навыком безглючного вывода Линейных Выходов.Цитата:
Сообщение от Алексей2017
Не сочтите за труд прочитайте первых четыре станицы и все поймете. Если не поймете, то и это поправимо. (На предмет откуда у автора столько заказов и магнитол...) Сколько живу - столько учусь.:thank_you:
Уже передал автору магнитолу и завтра все будет готово. За что большое ему спасибо.
А можно ли выпаять линейники на магнитоле от Skoda Octavia 2017 магнитола Amundsen? что для этого нужно? (отправить магнитолу вам?) и сколько будет стоять? машина выпуска октября 2017 года.
Взаимосвязи нет. Столько же ))) .Цитата:
Сообщение от DeadlySin
А
сделаь возможно?
Похоже под словом ВЫПАЯТЬ имелось ввиду впаять :laugh3:Цитата:
Сообщение от DeadlySin
Часто задают этот вопрос.Цитата:
Сообщение от DeadlySin
В современных ШГУ уже все чаще применяют микросхемы усилителей в классе Д, да еще и с цифровым входом.
Т.е. внутри аппарата нет аналогового сигнала, который можно было бы вывести наружу. Он появляется только после УНЧ
практически уже только на выходных клеммах. В таком варианте вывести линейники, как предложено в этой теме, не получится.
Нужно или делать\ставить внешний конвертер или делать ЦАП. Второй вариант проблематичен в виду очень ограниченного места
внутри аппарата.
В общем, сказать можно или нет сделать линейники, особенно это касается новых аппаратов, можно только заглянув внутрь - можно "вылечить" по фото.
Хм, а можно пару примеров магнитол без аналога?
На сколько знаю, такие микросхемы не дёшевы, а если нужно 2-3 ли, то... Хотя кетай идёт семимильными шагами...
Были несколько раз и БМВ и мерседосов. Модели не помню, надо полазит в архиве, может фото есть.Цитата:
Сообщение от dyno
Ну, в дорогих штатках все возможно, но ...
Ни каких но! :)Цитата:
Сообщение от dyno
Порылся в фотках.... ГУ чего то не нашел, хотя помню что фоткал.

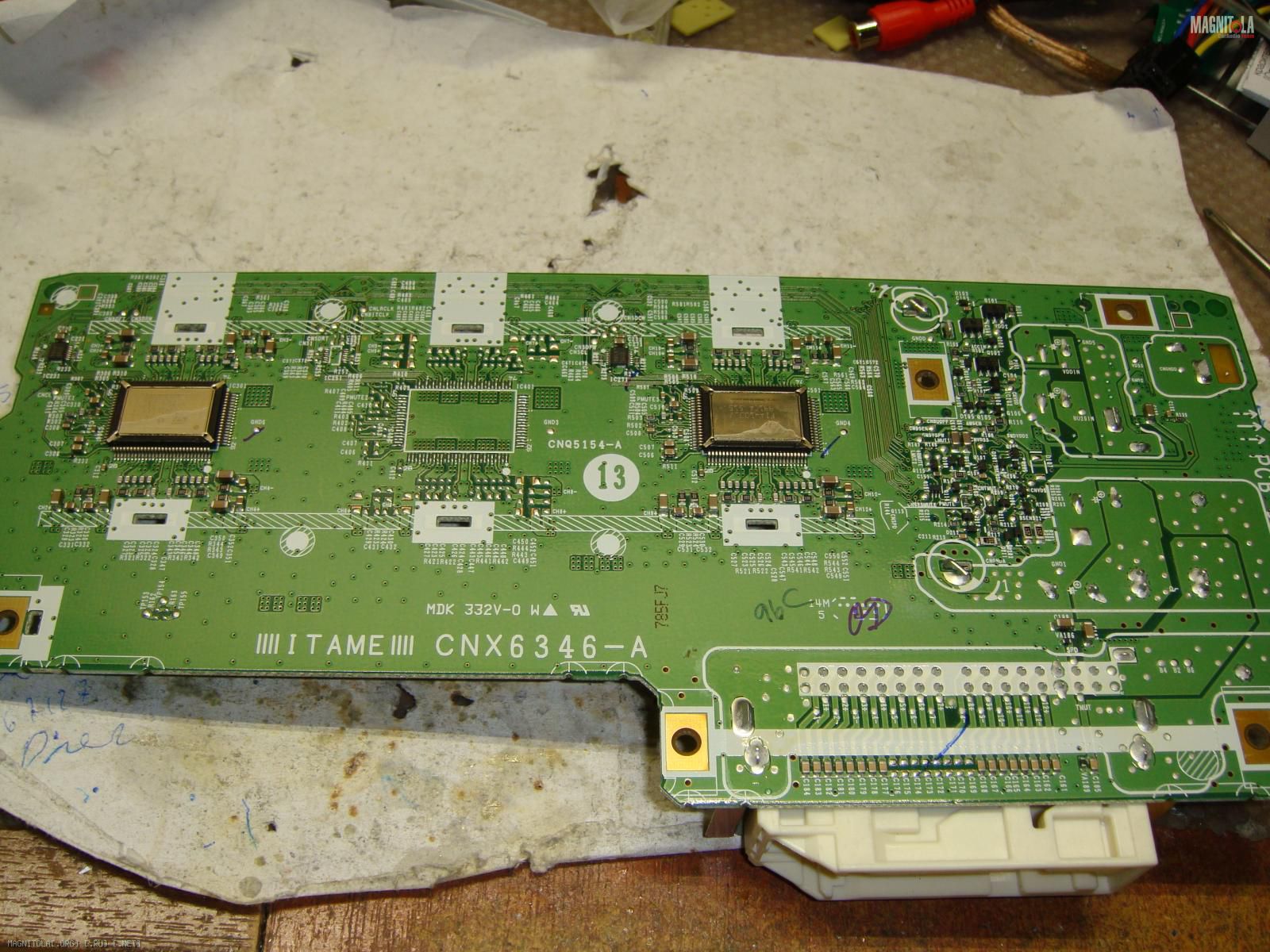

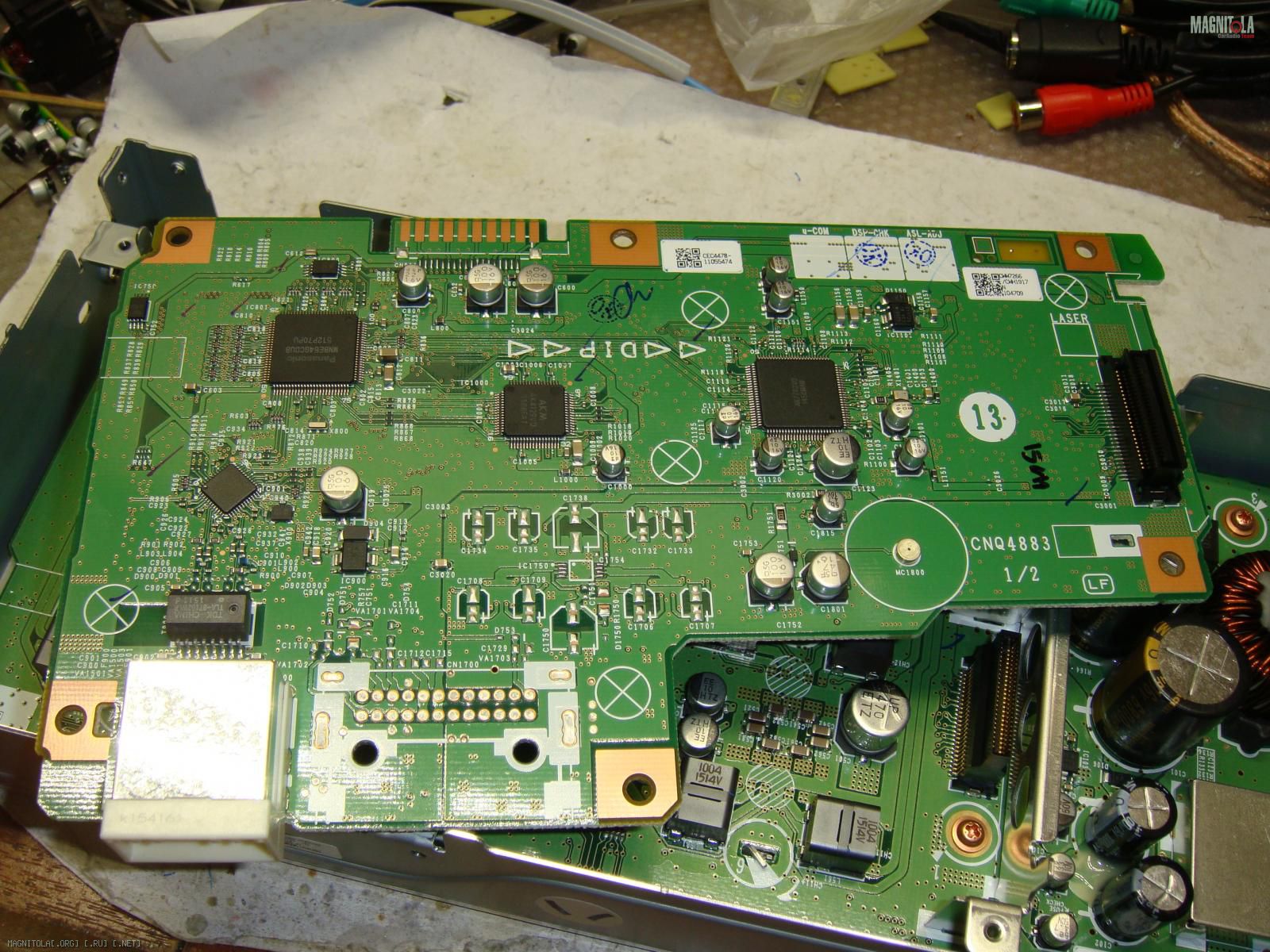

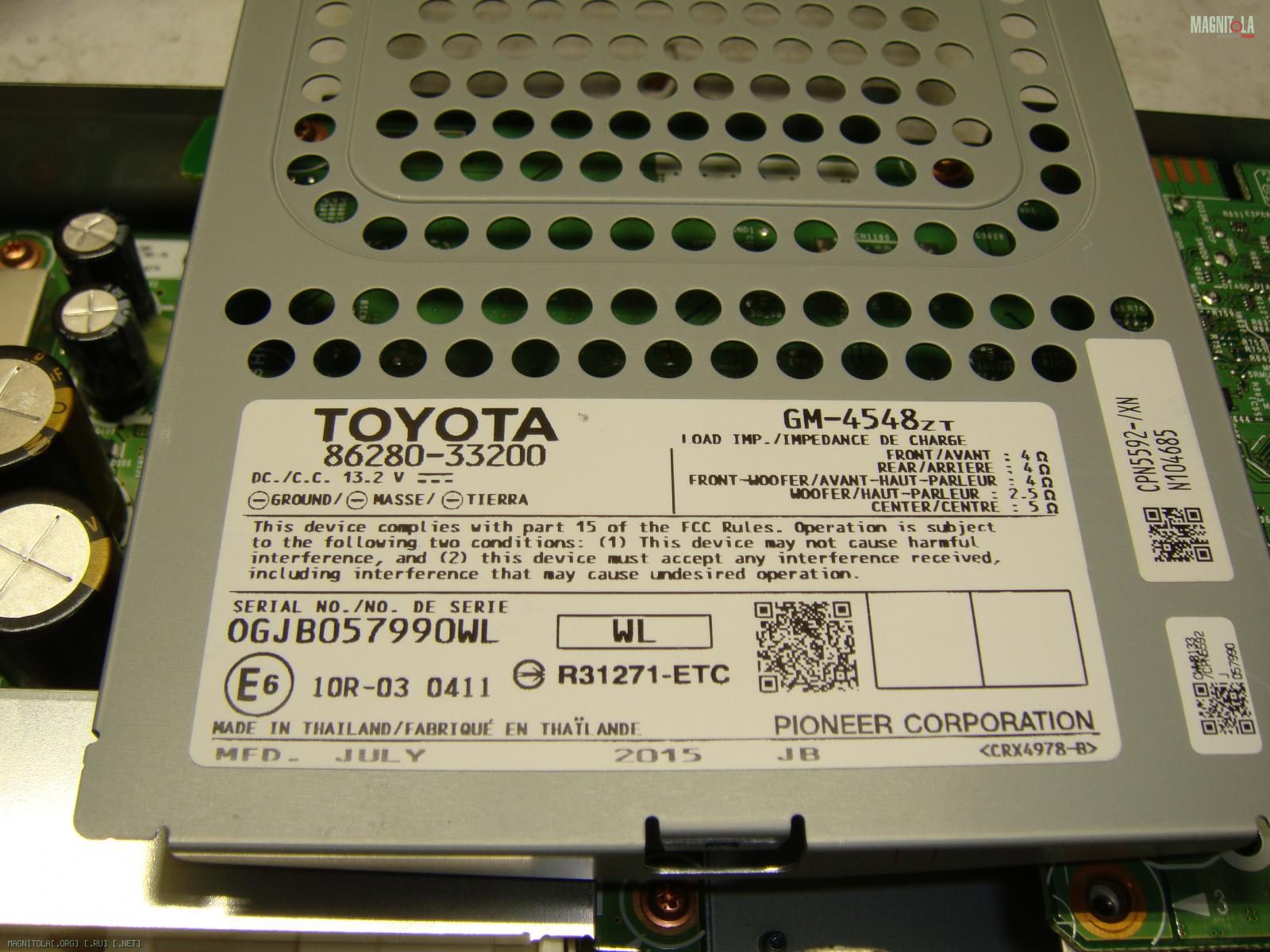

Нашел усилок от тойоты.
Вложение 1181148 Вложение 1181150 Вложение 1181158 Вложение 1181160

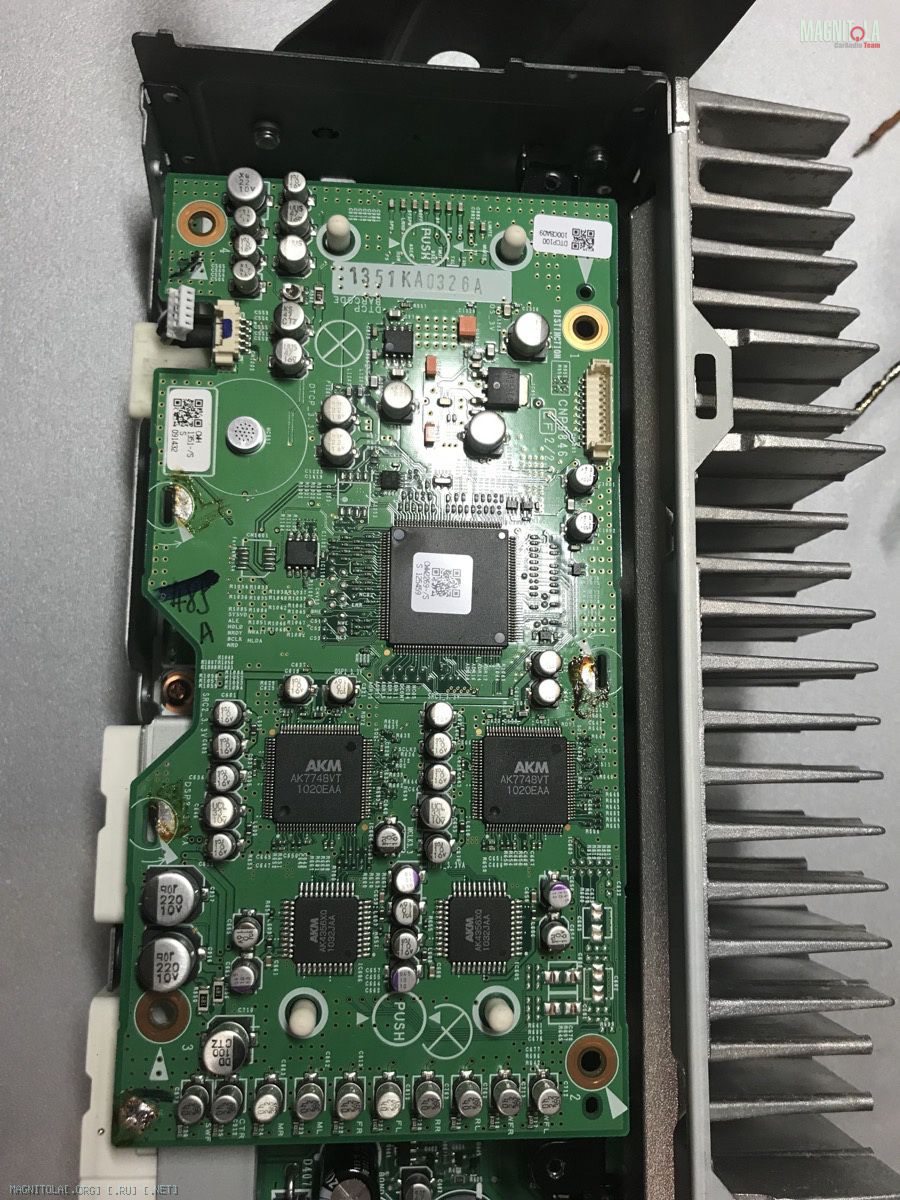

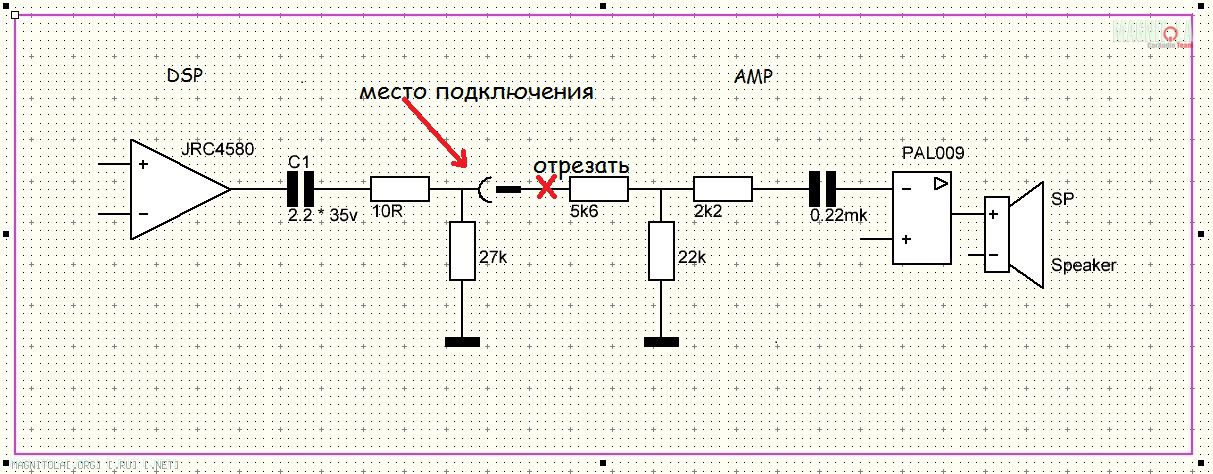

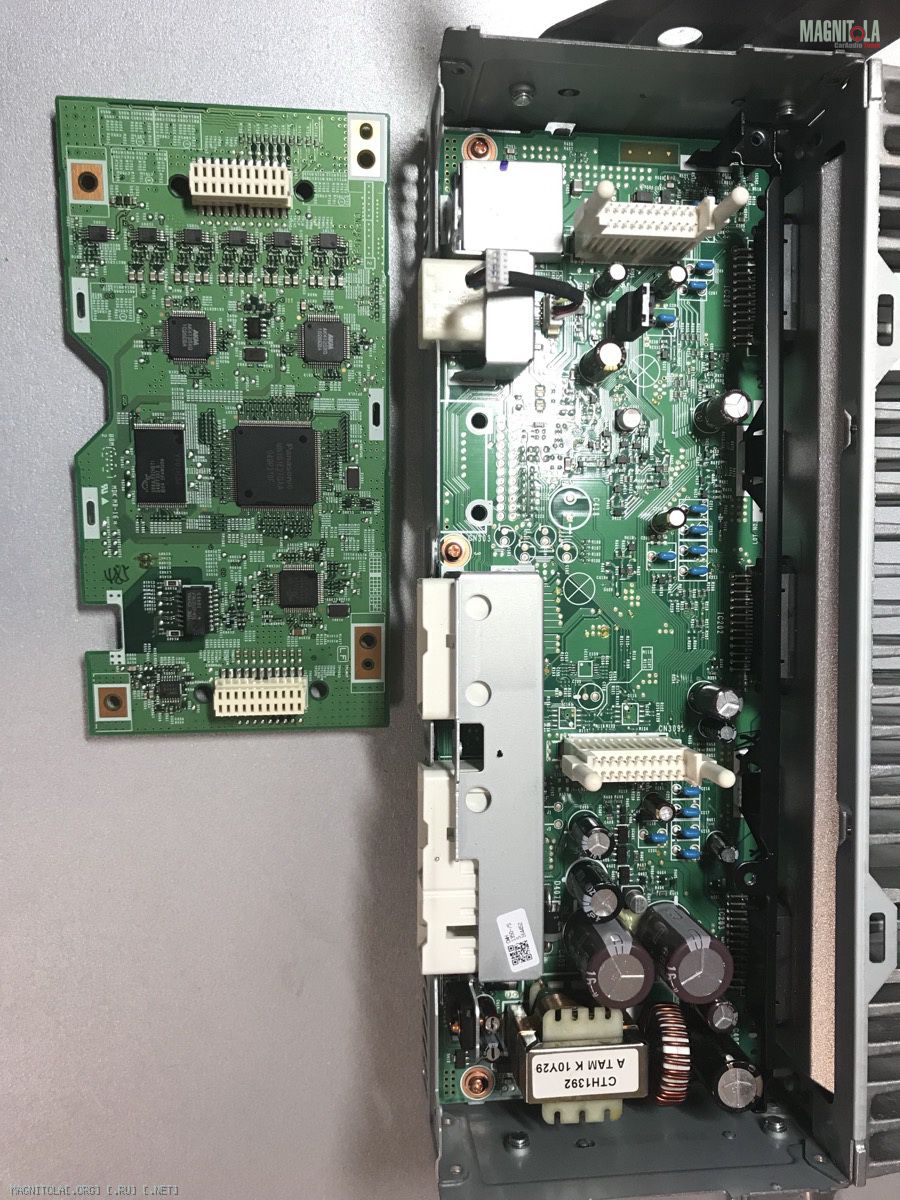

Доброго времени, нужно вывести линейку со штатного усилителя ( 4 фронтальных канала + саб ), уровня сигнала думаю будет достаточно, хотелось бы удостовериться, что я правильно делаю, покритикуйте пожалуйста.
RX350 3го поколения, музыка базовая не марк левинсон, схему и фото прилагаю.
Вложение 1191870
Вложение 1191872
Вложение 1191874
Да, будет ок. По приведенной в топике схеме с уровнем будет все в порядке.Цитата:
Сообщение от Lelicc
Там и ремоут есть. Можно не обрезать сигнал идущий на УНЧ, а просто подключаться параллельно.
Завтра померю уровень сигнала, может и без схемы обойдусь, усилитель будет стоять рядом не более 50см.
Без разницы где он будет стоять.Цитата:
Сообщение от Lelicc
Можешь делать и без схемы. :)
Замечательный усилитель делает Алексей! Вчера в очередной раз вспомнил добрым словом :yes4:
Вчера ставил процессор Helix DSP2 в свою систему из штатного ГУ RCD-510 и усилителя Alpine PDX-V9.
Добавилось 6 межблоков, 2 провода питания и ремоут от процессора до усилителя. Всё заработало круче, чем я ожидал!
Спасибо автору за информацию!!. Сваял и я такую схемку. Машина BMW X1. Магнитола на TDA 7563A. Вопрос куда лучше подпаяться? Сам думаю 1 вариант... И правильно будет, если питание для схемы возьму с питалось тда?
Вариант 2 лучше, но массу взял неправильно. Возьми от массы конденсаторов между 1 и 2.
