Линейные выходы.

В общем. При подключении массы провода РСА к массе входа РСА ГУ фон остаётся, но становится примерно в 2 раза тише.
Измерил сопротивление между массой РСА усилителя и минусовой клеммой. Вот что получилось:
Переключатель мультиметра установлен на 20кОм.
1-й усилитель (моноблок) показывает 7,09
2-й усилитель (4 канальный) показывает где-то 0,9
И тут я думаю: мля, второй усилитель, я же никому не рассказал, у меня 4 канальный усилитель и моноблок для сабвуфера. Моноблок подключен через разветвитель РСА параллельно с выходом на тыл.
Иду в багажник, откидываю моноблок, и наводки исчезают. Вот такая фигня, 3 месяца мучений блин.

Цитата:

---

Сообщение от john_lev

Положить плату на тюнер не получится, т.к. как уже говорил, места очень мало внутри, помешает сд привод.

---

Посмотри внимательно - обычно места достаточно для такой платки.

---------- Сообщение добавлено 17.02.2018 в 02:15 ----------

Цитата:

---

Сообщение от john_lev

Переключатель мультиметра установлен на 20кОм.
1-й усилитель (моноблок) показывает 7,09
2-й усилитель (4 канальный) показывает где-то 0,9

---

Для 4-канальника цифра нормальная, для моноблока тоже может быть.
Какой именно моноблок?

Цитата:

---

Сообщение от john_lev

Иду в багажник, откидываю моноблок, и наводки исчезают. Вот такая фигня, 3 месяца мучений блин.

---

Бывает, зато хороший опыт. :)

Цитата:

---

Сообщение от Aleksey

Посмотри внимательно - обычно места достаточно для такой платки.

---------- Сообщение добавлено 17.02.2018 в 02:15 ----------


Для 4-канальника цифра нормальная, для моноблока тоже может быть.
Какой именно моноблок?
Бывает, зато хороший опыт. :)

---

Моноблок nakamichi ngtd 600.1

Всем доброго. Такая проблема идет шум (шипение) с платы буферного усилителя!!! Питание взял с TDA магнитолы, она постоянно под напряжением, даже когда выключена магнитола, т.е. шум идет как только подал питание не включав магнитолы, если включить без изменений. Поставил стабилизатор китайский на LM2596 без изменений.
Куда смотреть?
Что можно сделать?
Вложение 1207164

Цитата:

---

Сообщение от Haber33

Такая проблема идет шум (шипение) с платы буферного усилителя!!!

---

Мало восклицательных знаков и поэтому не понятно о чем речь.

Цитата:

---

Сообщение от Haber33

Куда смотреть?

---

Смотреть тему с самого начала.

Здравствуйте!
Прошу помощи по выводу линейных выходов.
Имеется авто Subaru Legacy 05г., ШГУ Kenwood GX-204LE. Хочу получить более-менее приемлемый звук на внешний усилитель.
Поискав информацию в сети, найдя и покурив сервис-мануал на ШГУ вот к чему я пришел: уровня напряжения должно хватить без использования буферного усилителя, везде на схеме 4V, понимаю, что будет меньше, но отписывался человек, что наводок не было и громкость устраивала, а вот качество весьма посредственное. То, что оно не будет хорошим со штатной головы - это мне и так понятно, но все же пока пойду именно этим путем, просто корчевать переходную рамку точно не буду, сохранение внешнего вида для меня важно. В дальнейшем, если после установки усилителя и акустики качество меня будет сильно расстраивать - есть вариант вживить кишки процессорного ГУ в ШГУ с полным сохранением внешнего вида и функциональности, но то будет вторым этапом, и сам я это делать скорее всего не буду, но сейчас не об этом.
Вот схема, склеенная мною из сервис-мануала ГУ:

После прочтения съесть!

Вложение 1213422

Судя по этой схеме есть несколько вариантов, откуда можно взять сигнал.

1) Выход с операционника с CD-ченжера на вход муз. процессора. По идее самый чистый сигнал, но регулировок не будет вообще, даже регулировки громкости, так что не вариант.
2) Выход с муз процессора на микросхему управления эффектами SRS WOW. (2->3) путь"туда", (4->5) "обратно."
6) Выход уже на встроенный усилитель, все берут звук именно оттуда.

Так вот у меня вопрос, на каком этапе этот муз проц (E-TDA7406) регулирует громкость, баланс и эквалайзер, ДО отправки (2->3) или ПОСЛЕ. Если ДО, то логично взять с 2) и потерять эти самые эффекты WOW SRS и фэйдер, мне они не особо нужны, а значит лишние элементы лучше обойти. А если ПОСЛЕ, то онятно, что брать только с 6).

PS Сильно не пинайте, написал как сам понял, паяльник в руках держать умею, но знаний в радиоэлектронике очень мало.

На сколько помню, давно такие делал, там не получается обойти эту приблуду.
А с ней получается "хитрая" регулировка - если ставить фейдер по центру, то работает только зад. А чтобы работал и фронт нужно смещать сильно вперед.
Звук получается вполне приличный.

Спасибо!
То есть я правильно понял, что нужно брать именно с выхода E-TDA7406 в сторону УНЧ, там где я отмечал поз 6.) ?
Если это так и

Цитата:

---

Сообщение от Aleksey

Звук получается вполне приличный.

---

то это очень хорошо, потому как именно так я и сделал уже давно, правда используя дешевые китайские электролиты, выпаянные из ненужной платы. В принципе все работало, но что было с качеством я оценить не смог - проверялось дома на 2.1 системе, на момент проверки CD привод не работал, а оценивать качество по радио сложно.
Просто скоро тепло, и в мыслях о предстоящем инстале зачесались руки, теперь думаю просто поменяю емкости, какие порекомендуете?

Цитата:

---

Сообщение от Yogi

нужно брать именно с выхода E-TDA7406 в сторону УНЧ, там где я отмечал поз 6.) ?

---

Да.

Цитата:

---

Сообщение от Yogi

теперь думаю просто поменяю емкости, какие порекомендуете?

---

Единственная рекомендация - смотреть тему с начала.

Здравствуйте.
Вчера спаял плату усилителя Вложение 1217030
Разобрал магнитолу, плата хрен знает скольки слойная, дальше пока не могу разобраться куда подключиться. У меня форд фокус 3, к магнитоле отдельно подключается модуль блютуз, с магнитолы идет 4 выхода на двери и один на центральный динамик, хотел улучшить качество звучания и подцепить сабвуфер.
Маркировка микросхем на плате:

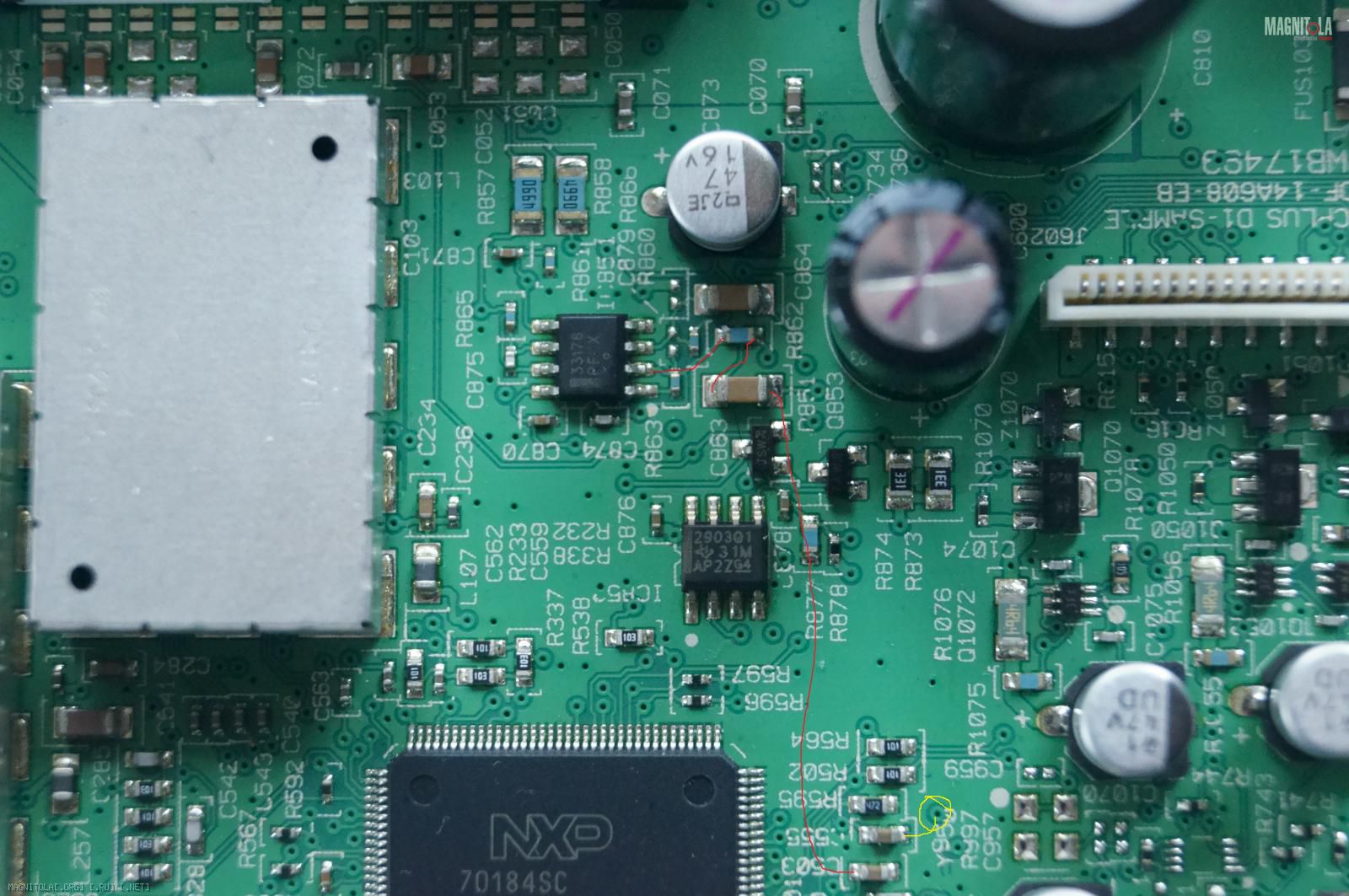

1. 70184SC - если я правильно понял то сигнал надо брать с него?
2. 70F3352GC - это видимо процессор
3. 70009AR - усилитель

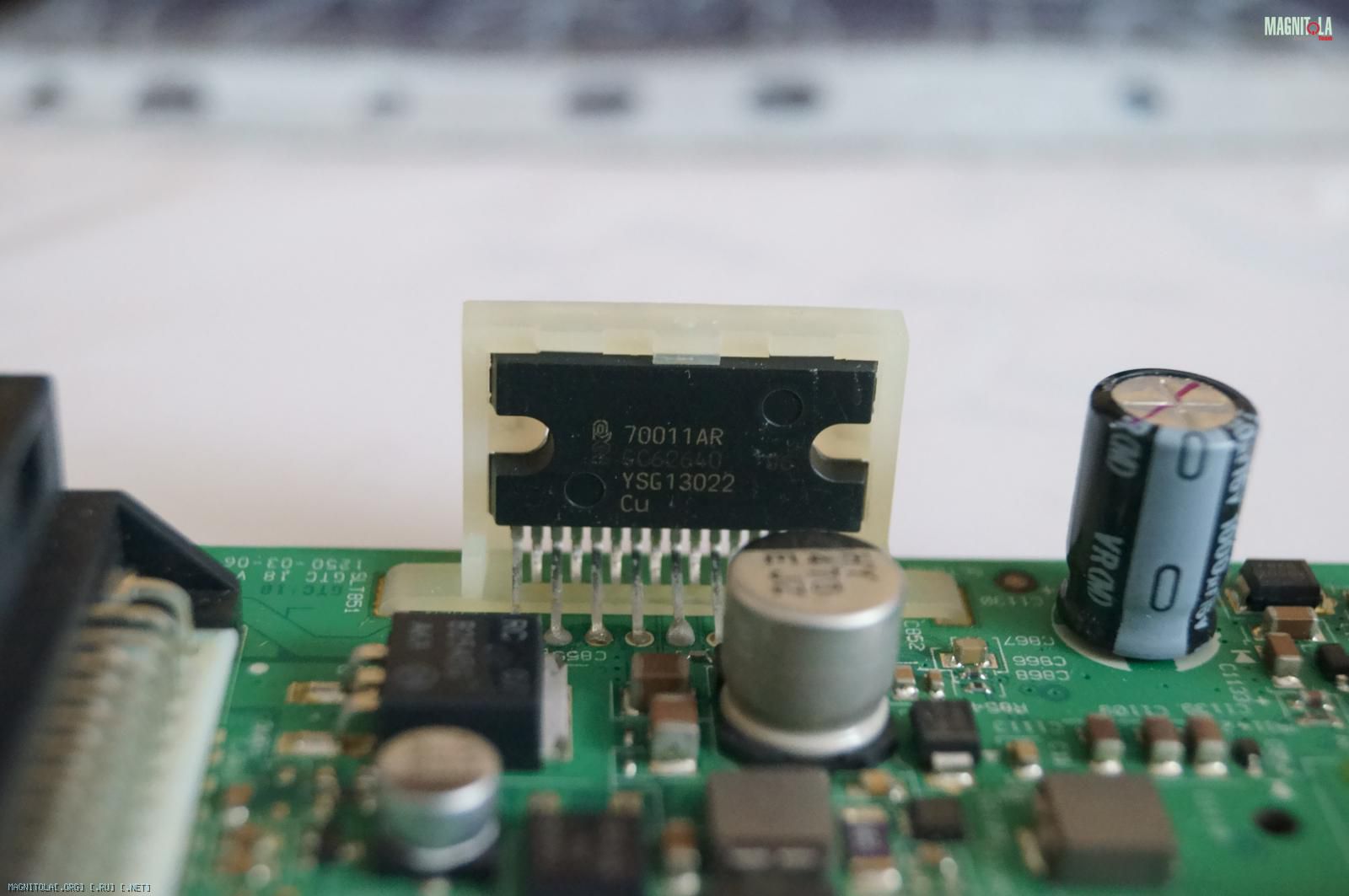

4. 70011AR - хз
5. TC94A34FG - вроде как микросхема управления cd-rom
Даташитов на 1 и 3 позицию я найти не смог, подскажите пожалуйста в каком дальше направлении копать? Может кто уже сталкивался с подобными микросхемами и может подсказать откуда брать сигнал?
Вложение 1217008Вложение 1217010Вложение 1217012Вложение 1217022Вложение 1217018Вложение 1217026

Цитата:

---

Сообщение от m1ke

подсказать откуда брать сигнал?

---

Распиновка м\с УНЧ, на сколько помню, там стандартная - входы это ноги 12,13, 15, 16. От них и надо плясать.

Цитата:

---

Сообщение от Aleksey

входы это ноги 12,13, 15, 16

---

Алексей спасибо, все совпало, отследил эти ноги до ног 70184SC, получается это 4-е канала. А где центральный?)
По аналогии с этими четырьмя нашел рядом такие же кондеры как и у них, один отследил до МС33178 - операционный усилитель, второй что-то не получается отследить дальше пары миллиметров.Вложение 1217150
Да и еще один вопрос, какой канал обычно берут для саба?

Цитата:

---

Сообщение от m1ke

получается это 4-е канала. А где центральный?)

---

Для полноценного центра нужен другой формат файлов и спецпроцессор. :) В Опеле на центр подается просто правый канал, с нужным уровнем мощности.

Цитата:

---

Сообщение от dyno

Для полноценного центра нужен другой формат файлов и спецпроцессор.

---

Думаете выход на центральный динамик берется с одного из этих каналов или в параллель передним?

Только-что прозвонил, выход магнитолы на центральный динамик звонится на 12 ногу 70011AR, всего у него 17 ног, видимо на центральный канал стоит свой усилитель. Может есть у кого информация по распиновке такой штуки, на какую ногу приходит сигнал?Вложение 1217172

Цитата:

---

Сообщение от dyno

Для полноценного центра нужен другой формат файлов и спецпроцессор. :) В Опеле на центр подается просто правый канал, с нужным уровнем мощности.

---

ну это если о высших историях и канонах речь :)
по факту могут тупо брать с выходов на фронт и суммировать прямо на динамике центрального канала полезный разностный сигнал с фронтальных каналов... встречал такие решения неоднократно...

Добрый вечер всем, продолжаю эпопею по внедрению саба в фокус 3. Значит спаял предусилитель установил как написано в начале темы, единственное что сделал не так - это то, что питание платы взял с питания усилителя 70011AR (так было удобнее). Звук отличный, никаких наводок, но есть буханье саба в момент заводки двигателя. При включении/выключении магнитолы/усилителя все нормально, никаких проблем, а в те пару секунд, что крутит стартер, раздается громкий такой бух. Пробовал цеплять ремоут прямо на плюс - не помогло, видимо дело не в нем. Дело в питании платы? или в чем-то другом?

---------- Сообщение добавлено 17.04.2018 в 23:02 ----------

Цитата:

---

Сообщение от m1ke

Добрый вечер всем, продолжаю эпопею по внедрению саба в фокус 3. Значит спаял предусилитель установил как написано в начале темы, единственное что сделал не так - это то, что питание платы взял с питания усилителя 70011AR (так было удобнее). Звук отличный, никаких наводок, но есть буханье саба в момент заводки двигателя. При включении/выключении магнитолы/усилителя все нормально, никаких проблем, а в те пару секунд, что крутит стартер, раздается громкий такой бух. Пробовал цеплять ремоут прямо на плюс - не помогло, видимо дело не в нем. Дело в питании платы? или в чем-то другом?

---

В общем, переделал питание платы предусилителя, взял с большого конденсатора на плате магнитолы. Теперь бухать перестало только если заглушить машину, выключить магнитолу и в течении секунд 30 завестись снова, то буха не будет. Если подождать по дольше, то такой же неприятный звук при заводке двигателя. Подскажите пожалуйста как побороть эту беду? ну или хотя бы в каком направлении искать причину?

Цитата:

---

Сообщение от m1ke

Если подождать по дольше, то такой же неприятный звук при заводке двигателя.

---

Скорее всего пропадает питание(засыпает).
Лучше, наверно, попробовать поиграться с ремоутом.

Так и не получается победить хлопок при заводке, уже поставил бистабильное реле чтобы рем включался только от крайнего положения ключа зажигания(непосредственно команды на стартер), но у меня в машине с завода стоит переходный вариант между ключом и кнопкой и ключ в положении стартера держать не надо, достаточно просто повернуть и отпустить, а машина сама уже и заведется и отключит стартер. И все вроде бы было бы хорошо, но как оказалось она заводится и не касаясь крайнего положения, т.е. команда на завод появляется между 3 и 4 положением и что самое важное - это привычка, именно так я её и завожу всегда и не охота переучиваться, а в таком режиме команда на реле не поступает и рем не включается. Прозванивал провода из bcm в салоне до реле стартера, они все тупо от зажигания срабатывают. Дальше пока идеи закончились.

Цитата:

---

Сообщение от Aleksey

Скорее всего пропадает питание(засыпает).

---

Если на плате пропадает питание может поставить конденсатор по больше перед платой, чтоб пару секунд пока крутится стартер плата питалась от него? Наверно еще и диод добавить, чтоб питание в магнитолу не пошло? Алексей подскажи пожалуйста поможет это решить проблему или нет? Или протянуть отдельный плюс от акума на плату предусилителя?

Цитата:

---

Сообщение от m1ke

Если на плате пропадает питание может поставить конденсатор по больше перед платой, чтоб пару секунд пока крутится стартер плата питалась от него? Наверно еще и диод добавить, чтоб питание в магнитолу не пошло? Алексей подскажи пожалуйста поможет это решить проблему или нет? Или протянуть отдельный плюс от акума на плату предусилителя?

---

да, как вариант.

Цитата:

---

Сообщение от m1ke

поможет это решить проблему или нет?

---

Надо пробовать, скорее всего поможет.

Здравствуйте! Помогите пожалуйста. KENWOOD-357SD. Распаял линейники со входа умч - срабатывает защита. В чём может быть причина?

Цитата:

---

Сообщение от Seryvolk

В чём может быть причина?

---

Ясное же дело - что то не так!

Цитата:

---

Сообщение от Aleksey

Ясное же дело - что то не так!

---

Блиин точно! И как я сам то не догадался? поспешил наверное...
сигнал прямо из под ног JCV8031 - там площадки есть удобные - жаль сфоткать нечем, через электролиты 10мкф на добавочные рса. Землю с края платы, там подпаян загнутый крепежок от корпуса. При подключении нагрузки срабатывает "protect". Может взять от выходов TDA7718 ? Научите умные люди - что не так? Мож секрет какой у этого квд есть или же с руками что ?...

Цитата:

---

Сообщение от Seryvolk

через электролиты 10мкф на добавочные рса.

---

Принципиально такое больше не обсуждаю. :)

Здравствуйте. Сделал линейные выходы по схеме из этой темы. Все работает, качество звука хорошее, но присутствует помеха от двигателя. Частота помехи меняется в зависимости от оборотов двигателя. Интенсивность помехи от громкости не зависит и присутствует даже при выключенной магнитоле, но включенном усилителе. Разъемы линейных выходов от контакта с кузовом изолированы. Кстати если рзъем касается кузова, то помеха намного сильнее. Экран межблочников припаян со стороны магнитолы. В чем может быть причина и как избавиться от помехи? Заранее спасибо.

Цитата:

---

Сообщение от enzof

В чем может быть причина и как избавиться от помехи?

---

Кинь сюда фото внутренностей ШГУ и как все сделано(соединение с землей, питанием.....).

День добрый, подскажите плиз, Nissan Connect 1 надо вывести линейный выход для подключения к проц/усилителю Москони, как лучше сделать?

Цитата:

---

Сообщение от 1806

День добрый, подскажите плиз, Nissan Connect 1 надо вывести линейный выход для подключения к проц/усилителю Москони, как лучше сделать?

---

лучше начать с изучения вопроса с первого поста данной темы :)

Цитата:

---

Сообщение от Lexx69

К сожалению, это возможно именно в Вашей магнитоле... и Вы совсем видимо не в курсе, что на ТДАшку может приходить уже отфильтрованный сигнал...

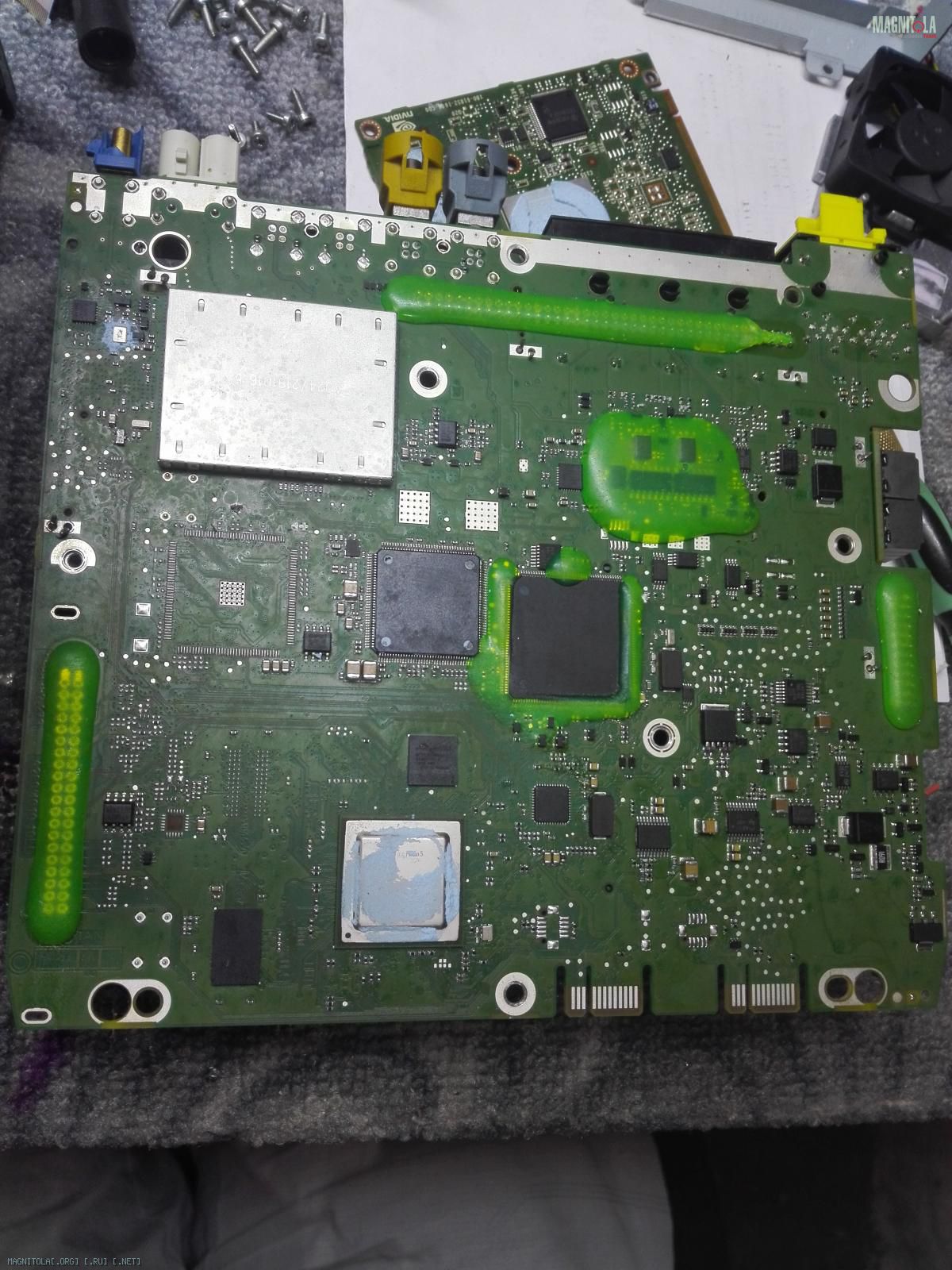

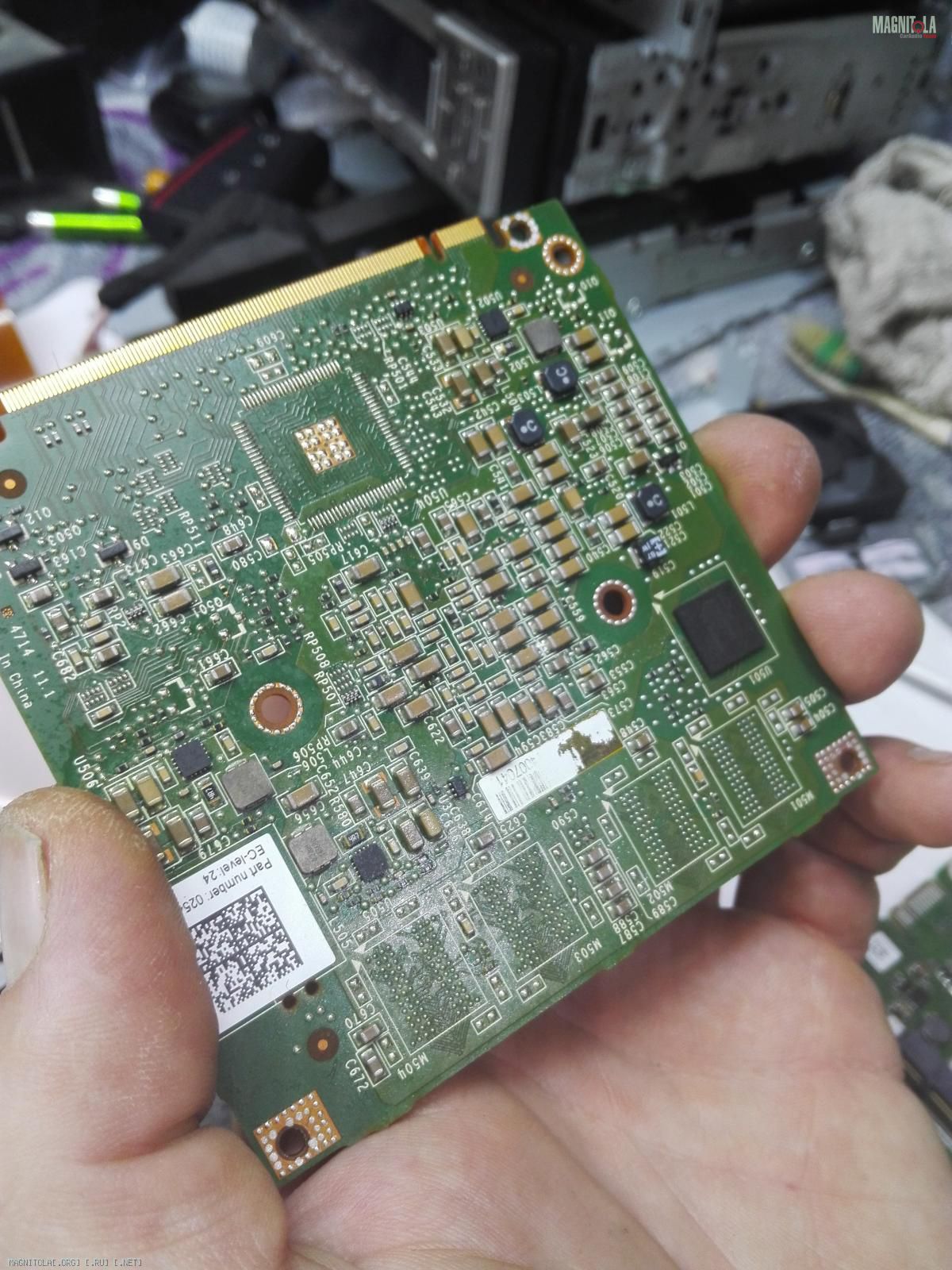

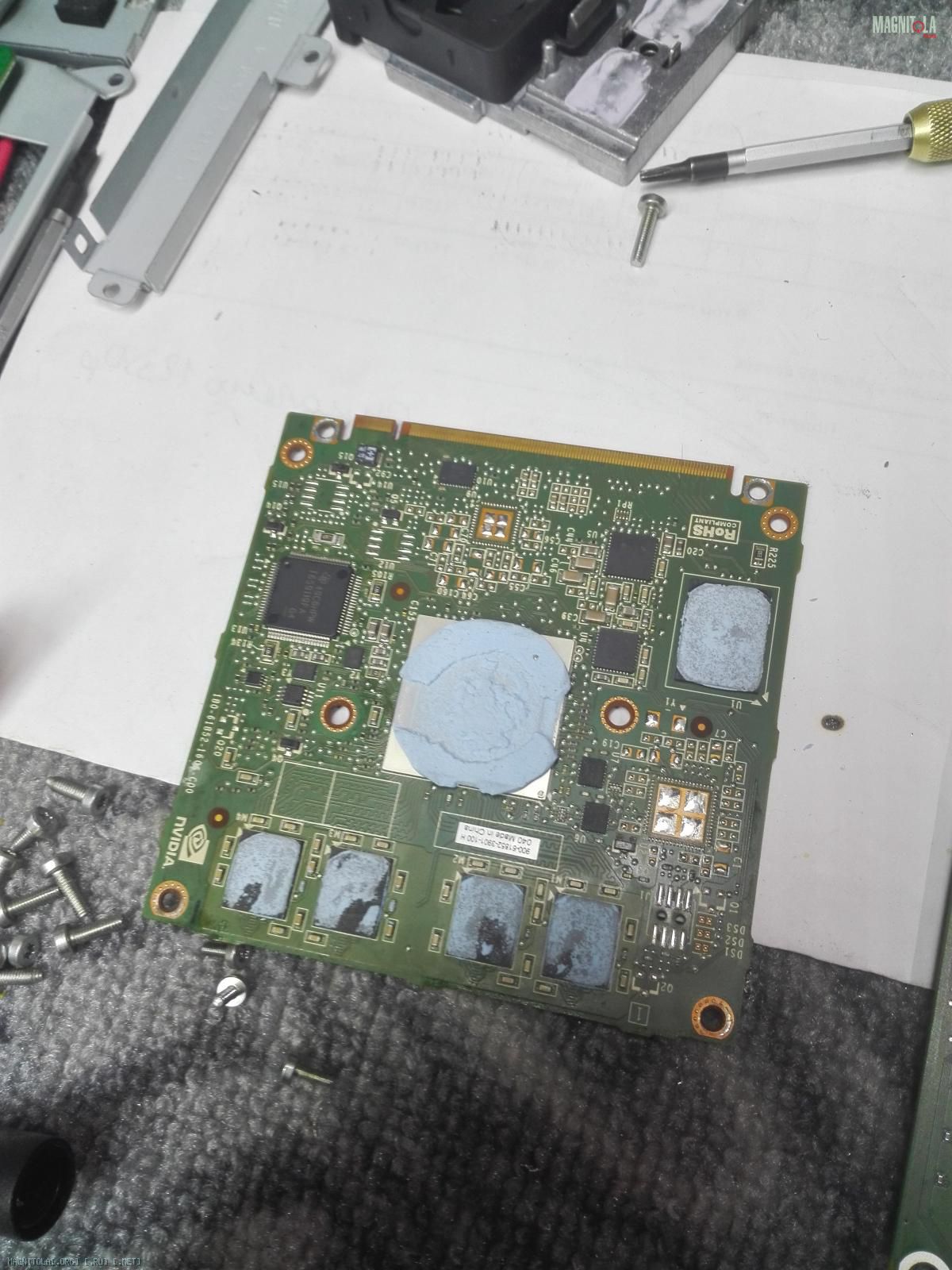

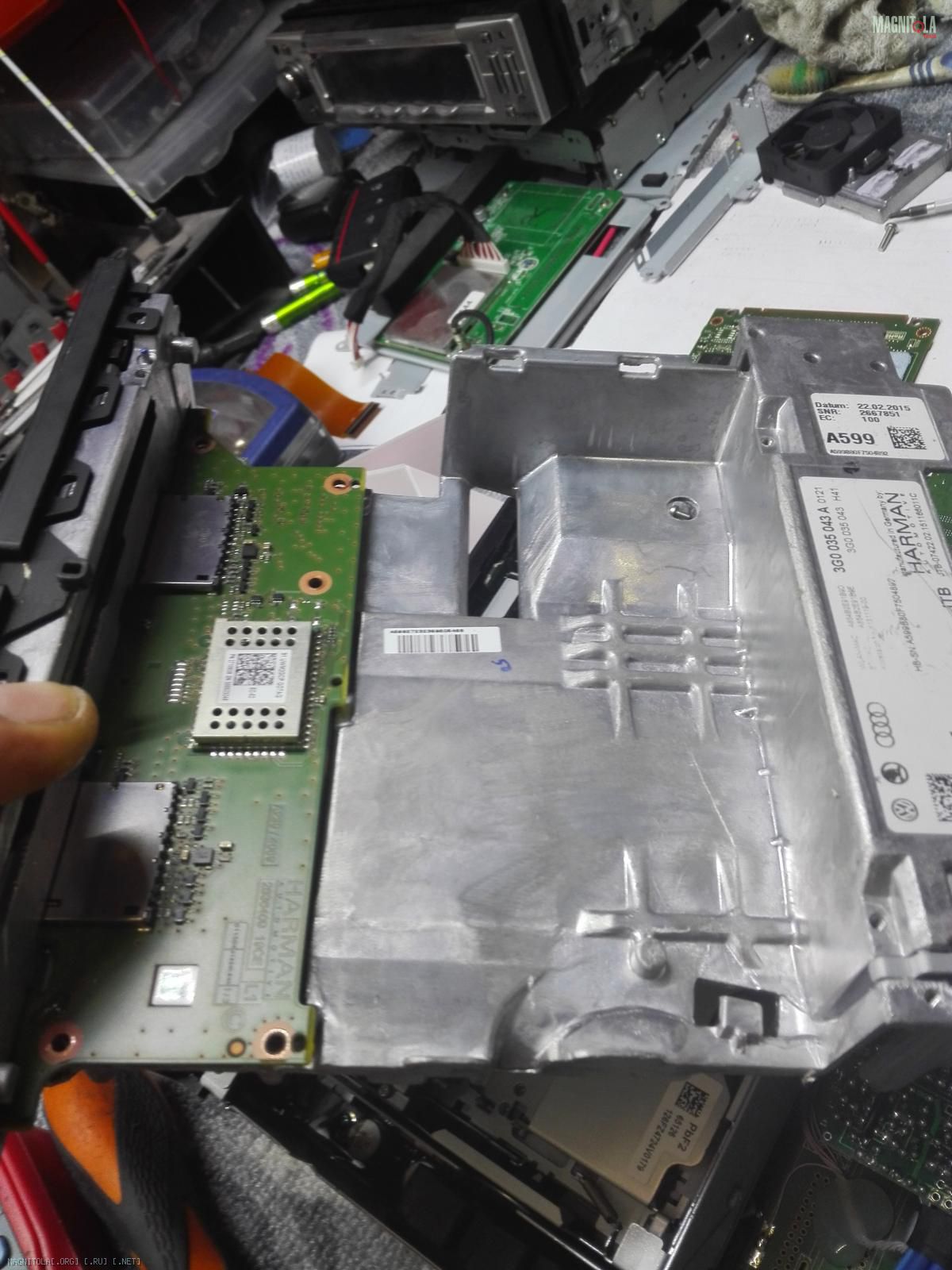

Посмотрел бы я как вы вытащите сигнал вот отсюда)))
Вложение 1131618Вложение 1131620Вложение 1131622Вложение 1131624Вложение 1131626Вложение 1131628

---

Всем привет, господа. Обращаюсь за советом и напутствием.

Имею голову, как присылал Lexx69, а точнее - головную боль. Краткий экскурс в проблему:

Купил golf7, с предустановленым Discover Pro, был нацелен на замену акустики. Услышав, что штатка издаёт посторонние звуки - лишь укрепился в мыслях. Раздобыл Bitone, по высокому уровню подключил, сделал базовые настройки, поменял фронт на CDT + усил ETON, увы, хрип остался.
Время от времени бывало, что просто начинается шипение, даже на замьюченой магнитоле, удар по торпеде решал проблему.

Во избежание предположений, что сам виноват, собрал барахло плохо, скажу, что телефон в аукс процессора работает - идеально, а хрипы есть, как в замененном фронте, так и в штатных тылах в том числе.

Ну и, собственно, по топику, уважаемые форумчане, посоветуйте куда впаяться?

Отследил следующие маршруты:

После прочтения съесть!

Вложение 1226348Вложение 1226350

Кстати, недавно маразм головы начал крепчать, вся правая сторона отнялась, и фронт и тыл. С коммутацией всё в порядке, да и тыл не тронут. Левая сторона пока работает.
Если вывод линейников не реабилитирует - девайсу светит эвтаназия путём сброса с четвёртого этажа.

Цитата:

---

Сообщение от Ideal1st

Если вывод линейников не реабилитирует

---

Маловероятно что помогут. Если гарантия еще есть, то может обратиться "куда следует"?

Цитата:

---

Сообщение от Aleksey

Маловероятно что помогут. Если гарантия еще есть, то может обратиться "куда следует"?

---

Машине 4 года, гарантия давно кончилось.

Это плохо.
Такие аппараты ремонтировать не просто. Если помогал легкий пинок, то можно просто разобрать и заново собрать обращая внимание на все разъемы.
Вполне возможно что что-то, где то "отошло".

Aleksey, можешь подсказать, собрал схему подключил но большой шум и помехи от двигателя. Подскажи в чем может быть проблема и куда копать? Заранее спасибо.

Цитата:

---

Сообщение от Weni

собрал схему подключил но большой шум и помехи от двигателя.

---

По этим признакам похоже на действие потусторонних сил.
У вас в роду экстрасенсы есть?

Цитата:

---

Сообщение от Aleksey

По этим признакам похоже на действие потусторонних сил.
У вас в роду экстрасенсы есть?

---

К сожалению нет, иначе с данной проблемой помогли бы мне.
Так что в чем может быть проблема? Есть предположение что плохого качества стабилизатор, при замерах на столе выдавал 8,8-9,6 вольт. Или это в пределах нормы?

Цитата:

---

Сообщение от Aleksey

Это плохо.
Такие аппараты ремонтировать не просто. Если помогал легкий пинок, то можно просто разобрать и заново собрать обращая внимание на все разъемы.
Вполне возможно что что-то, где то "отошло".

---

Да собственно, фото сделано в момент разборки, звуковая и силовая часть припаяна намертво. Съёмная только мозговая платка, на которой Nvidia tegra 2 стоит и картридер.

Цитата:

---

Сообщение от Weni

К сожалению нет, иначе с данной проблемой помогли бы мне.

---

Блинн... и у меня нет.

Цитата:

---

Сообщение от Weni

Так что в чем может быть проблема?

---

Ты правда считаешь что можно что либо сказать по этому поводу не зная ни чего что и как было сделано???

---------- Сообщение добавлено 30.05.2018 в 16:02 ----------

Цитата:

---

Сообщение от Ideal1st

Да собственно, фото сделано в момент разборки, звуковая и силовая часть припаяна намертво. Съёмная только мозговая платка, на которой Nvidia tegra 2 стоит и картридер.

---

Вот и надо все эти разъемы подрючить. :)
Просто снять\поставить на место платы несколько раз.

Добрый день!
Прежде всего огромное спасибо Алексею за его труды.
Вывел 2 пары линейников (фронт и тыл), как оказалось тыл подрезан снизу по частотам. Поэтому мне теперь нужно, чтобы было 2 пары фронта. Подскажите, я могу соединить входы микросхемы усилителя, которые сейчас усиливают тыл, параллельно с ножками, на которые подается сигнал с фронта?

Цитата:

---

Сообщение от andrey_minsk

Подскажите, я могу соединить входы микросхемы усилителя, которые сейчас усиливают тыл, параллельно с ножками, на которые подается сигнал с фронта

---

Лучше это сделать на входе платы линейных выходов(поставить перемычки между входами).

Цитата:

---

Сообщение от Aleksey

Кинь сюда фото внутренностей ШГУ и как все сделано(соединение с землей, питанием.....).

---

Сейчас не могу выложить внутринности, но мне уже кажется, что дело не в магнитоле.
Заметил, что помеха идет только справа. Если поменять местами подключение кабелей со стороны магнитолы, то помеха так справа и остается, а если поменять со стороны усилителя, то помеха идет слева.
Получается проблема либо в кабеле либо в усилителе?
