один из вариантов снижения мастерклока на логике:
Вложение 305820
для нашей задачи не актуален, но может кому пригодится ;)
Вид для печати
один из вариантов снижения мастерклока на логике:
Вложение 305820
для нашей задачи не актуален, но может кому пригодится ;)
Хорошая мысль, я бы так и поступил. Правда, это делать надо на аппарате, чтобы процесс отладки был быстрым.Цитата:
Сообщение от andr_l
К сожалению, не знаю, кто такой Агеев. Это не автор известного усилителя?
Краткий отчет
После DSP как и было сказано TDM256 (I2S). Причем разные потоки на фронт и тыл.
На тыле 2 стерео потока: стерео сабовый канал и (все-сабовый канал)
На фронте все 4 стерео потока:
Центр+саб, вч, сч мид.
Громкость и все остальное регулируется в DSP
Перед DSP тоже разновидность TDM256, но не I2S совместимая, стерео пара + управляющие сигналы + служебная инфа (парктронники...)
To be continue...
---------- Сообщение добавлено 26.11.2012 в 19:57 ----------
Решили усложнить задачу. Коробочка будет включаться в разрыв между приемником MOST и DSP. Она должна вырезать стереопару и выводить ее через toslink + выводить (например в виде uart) управляющие коды.
Такая система, по нашему мнению, позволит сохранить всю служебную инфу в машине (через штатку) и получить качественную цифру.
А потом штатку замикшировать с основным сигналом в процессоре, или оставить пару динамиков в салоне для вывода парктроника?Цитата:
Сообщение от andr_l
именно такЦитата:
Сообщение от Garmin
тыл вообще не трогать + центр + сч
прямо таки жду финала))
Да, финала очень хочется. Заморочка конкретная и очень сложная.
С точки зрения источника в RRS разобрались полностью. Как и писал идет поток 256FS 16 фреймов по 16 бит с тактовой 48кГц, т.е. 8 стерео каналов. Есть потоки основного звука, есть навигации, парктронников, салонного микрофона и т.д. Соответственно эта часть работы сейчас программируется в плисине. Теперь осталось сделать рулежку громкости, баланса, приглушения звука при сервисных сигналах и mute. Тут сейчас думаем как лучше, так как и тут есть варианта - контролер A10 Nik1796 или в плисине.
P.S. Эх, если бы не конец года и ночи подлиннее :))
P.P.S. И так не охота ваять I2C-USB снифер, а найти готовый что-то не получается:(, буду пробовать http://www.usbee.com/sx.html, все равно уже год валяется :)
Аппаратный I2C уже есть в Атмеге, добавить код для прослушки I2C и управления H700/800 по AiNet, в общем, не мегазадача.
На выходе получим почти универсальный контроллер для разных систем с MOST. Интересно, насколько различаются основные команды по I2C (громкость, баланс, фейдер, mute) у разных машин с MOST-ами.
Универсальности увы не будет.
По данным. Я точно знаю, что есть I2S поток, есть фреймы как у меня, есть аудио линк (который тоже фреймовой структуры)
По управлению. Скорее всего везде I2C, но есть и другой стандарт. Но не это главное. Регулировки регистро и адресно зависимые. Вот и придеться "слушать" шину.
Ну Plug&Play наивно было бы ожидать при таком глубоком погружении. Просто разобравшись в потоке I2C на одной машине, перенести этот опыт на другие, скорее всего, будет уже нетрудно. Хотя машина, конечно, понадобится.
вот это основной момент на самом деле, так как на столе усилок не запуститься:(Цитата:
Сообщение от Nik1976
---------- Сообщение добавлено 30.11.2012 в 12:47 ----------
По ходу пьесы возникла идея, если аудиофилу не понра источник в виде штатного ДВД/CD Ipod /USB/Синезуба, то на плиске можно сделать коммутатор входов и добавить вход SPDIF и сделать, например, его активацию при выборе блютусаудио. И тогда аудиофилу можно будет ехать на АМТ... ну конечно если он поставить динамики AIE :)

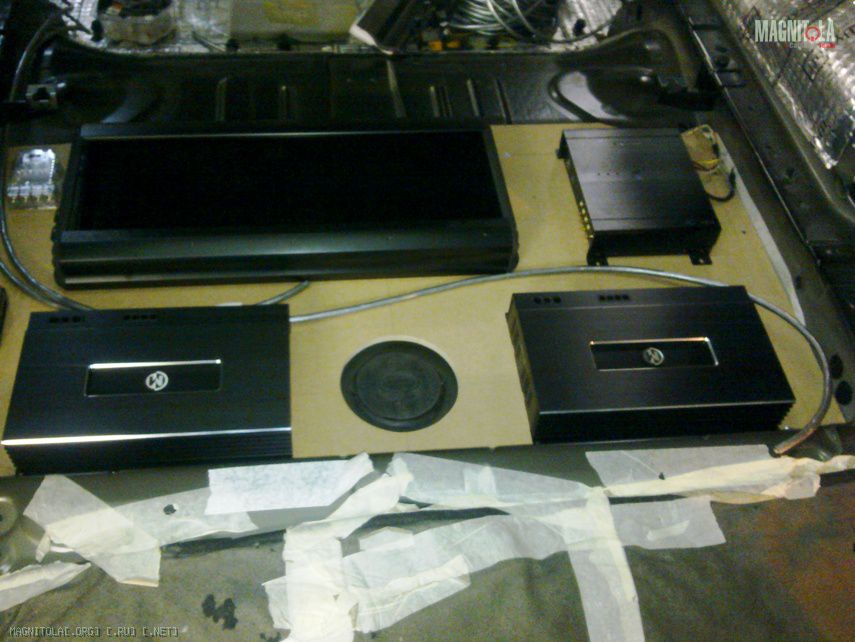

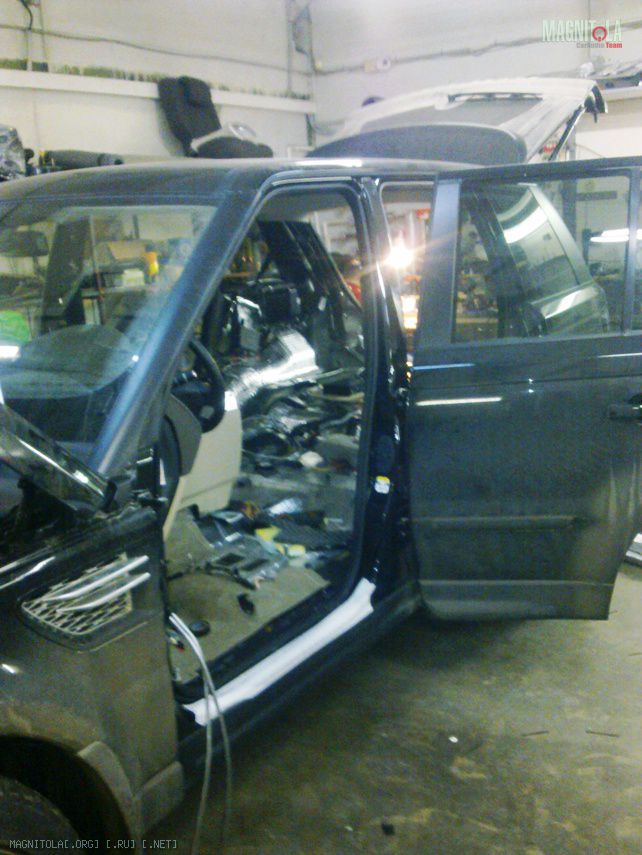

первые шпионские фото:
Вложение 315178 Вложение 315186
еще тема проводов не раскрыта :)
А не будет раскрыта тема проводов ибо считаю пусть каждый сам с ними возиться :) Разве что сила будет 0AWG от AGM 95Ач.
информбюро сообщает:

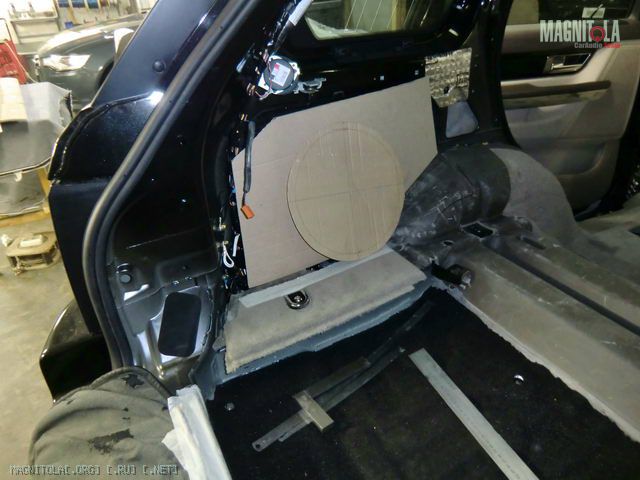

1) первые примерки саба "ритмикс"
Вложение 316190

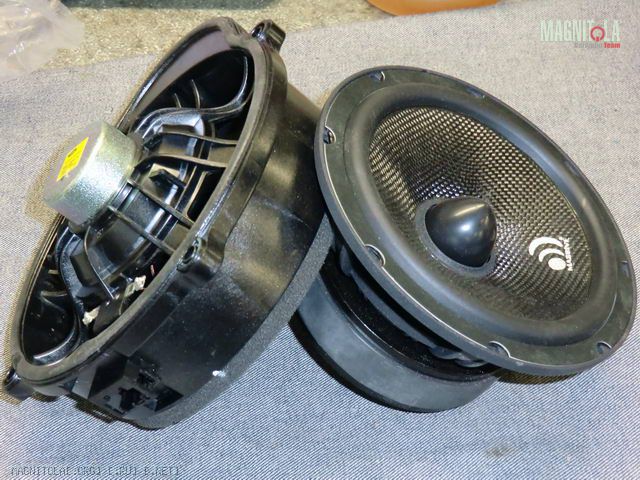

2) мидбасы: OEM vs Massive
Вложение 316192

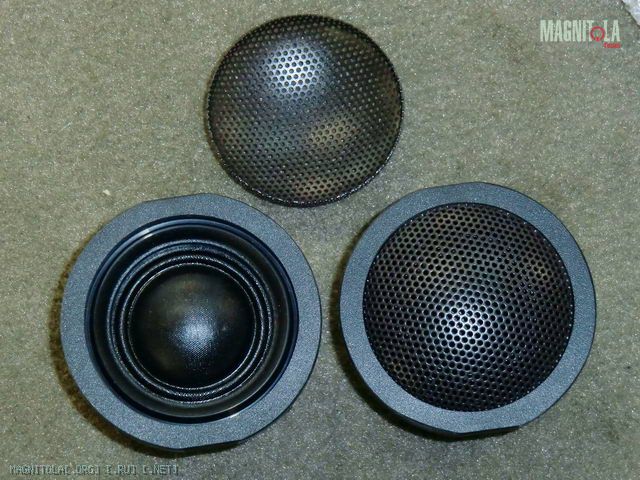

3) надругательство над твитерами АТС: легким движением руки прямоугольные фланцы превращаются...
Вложение 316194 и морелёвские сетки для имплантации и единообразия (сетки для СЧ тож у иудеев сдернули)
Осторожнее там, деяние теперь потянет на осквернение святынь с особым цинизмом :DЦитата:
Сообщение от A!exT
еще немного инфы:

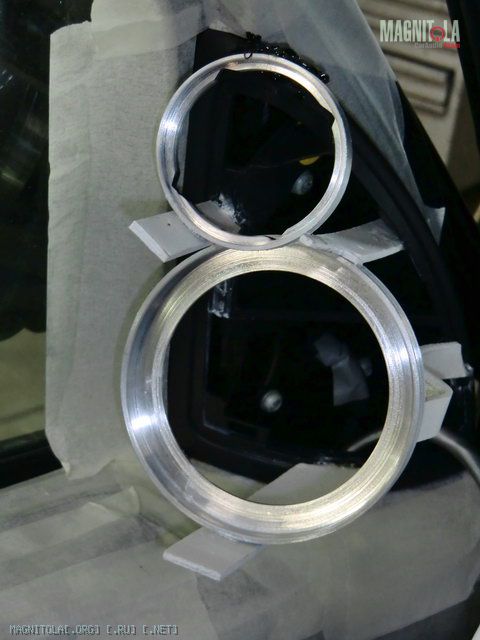

матрешка Вложение 317636

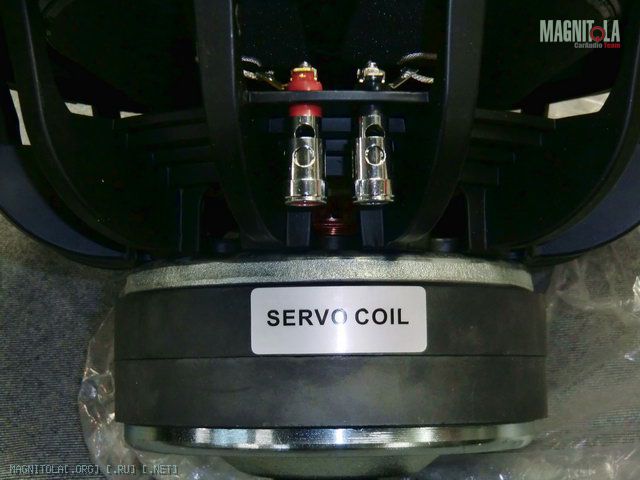

и для затравки - сабег Вложение 317638
под неусыпным авторским надзором, доблестные сотрудники soundlab осваивают изготовление активных сабов с ЭМОС гыгыгы

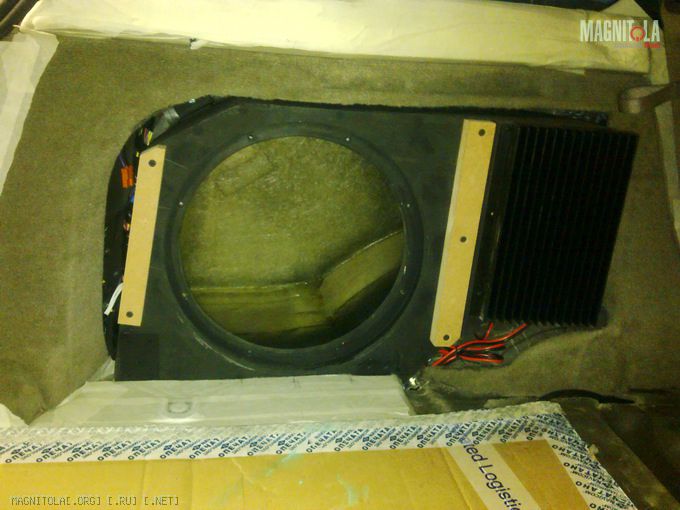

кто считает, что активные сабы это плохо, смотрите как ляля вырисовывается:
Вложение 320026 черенькое справа - радиатор встроенного в корпус усилка

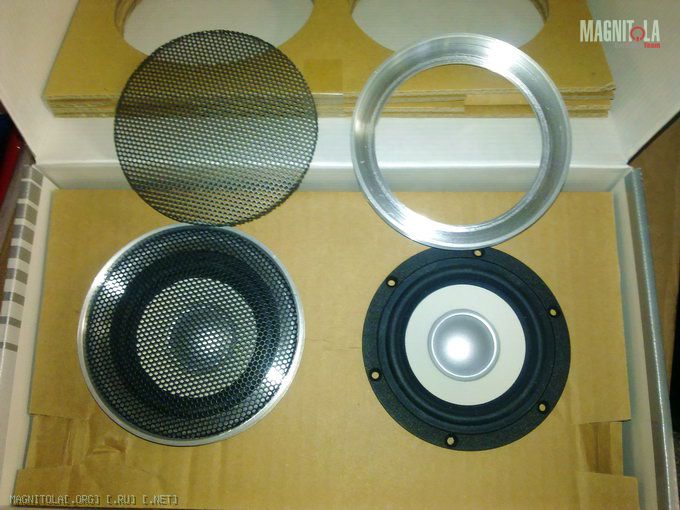

ну и 'етон симфони special extended kit by Alexander from soundlab': серединки и монтажный набор из цветмета
Вложение 320028

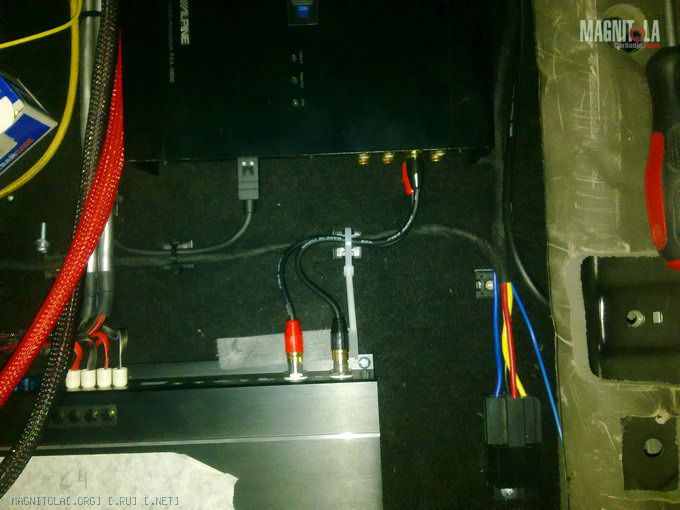

ну и как же без шнурковщины: первая примерка межблоков
Вложение 320030
Новости по адаптеру, в связи с тем, что плизка в индустриальном диапазоне температуры оказалась другого корпуса, плату пришлось переразвести:(
кроме указанного выше функционала на ней же будет реализован ремут (синхра моста пропала - ремут тоже потерялся :))
сегодня также говорили про развитие проекта, возникла мысль для тех машин, в которых в мосте 16/32 сделать аирплейный и spdifный вход, чтобы по нажатии клавиши выбора, например, блютузного аудиовхода подключался нужный, в принципе так можно обходить мост и для штатного ченджера - включили штатный ченжер, а цифра из него без даунсемплинга сразу на вход проца - и управление штатное и качество не потеряно.
---------- Сообщение добавлено 19.12.2012 в 23:56 ----------
а уже хочется взять и просто покататься на машине:) - вторая неделя работ идет:good3:Цитата:
Сообщение от A!exT
Извиняюсь, что вмешиваюсь в процесс. Я что-то упустил в описании или как...?
А почему вы нe взяли готовое устройство МОСТ - toslink, как, например Mobridge DA1/ DA2? Там архитектура примерно такая-же: oasis, и т/д. С Лендровером оно совместимо, все штатные функции управления головой остаются.
Или просто хочется творчества?
потому что готового устройства под варианты моста, где бы передавалось бы много фремов, а не просто I2S поток на рынке нет, соответственно Mobridge DA1/ DA2 не поддерживается для 2013 модельного года.Цитата:
Сообщение от Serg_C
нет, не такая же. Кроме того - и это самое важное - там на выходе композитный сигнал сильно худшего качества. Одно это для меня уже есть причина не использования Mobridge DA1/ DA2.Цитата:
Сообщение от Serg_C
только 2005 - 2009 модельного года включительно, потом на сайте нет поддержки, но если даже и появиться см п выше.Цитата:
Сообщение от Serg_C
Я ответил на ваш вопрос?Цитата:
Сообщение от Serg_C
Абсолютно. Понял, спасибо.Цитата:
Сообщение от andr_l
Тогда следующий вопрос - сильно ли ухудшает сигнал ЦАП в DA2, другими словами имеет ли смысл с Mobridge DA2 брать оптический сигнал и преобразовывать процессором и не использовать встроенные аналоговые выходы, или он уже деградирован преобразованием МОСТ - тослинк?
они ничем не лучше, встроенных в штатку, кроме того, я считаю что без процессора строить систему в машину - это на сегодняшний день сильная потеря времени... А значит точно имеет смысл пользоваться оптикойЦитата:
Сообщение от Serg_C
при преобразовании он как раз не деградирует, он деградирует, когда в голове из нормального сигнала делается композитный (подмешивается служебная информация и в цифре регулируется звук) - это конечно справедливо для случаев когда тактовая в мосте 41,4 (48), а не 32kHz.Цитата:
Сообщение от Serg_C
---------- Сообщение добавлено 22.12.2012 в 19:31 ----------
Информация по Sub: 12" GR SW-12-4 kit with A370PEQ servo amp. Плата усилителя прекрасно живет и без платы предварительного усиления и др... Единственный момент - сигнал с источника надо усилить на 6-10dB, чтобы можно было использовать источники из АЗ, например 800 процессор от Alpine. В принципе хватает штатной функции усиления сабового канала (0-15dB), но решили все же сделать платку, чтобы иметь больше возможности для настройки...
итак, завершен довольно большой (и гиморойный) этап - инстал...
коротенький отчет: сиси выродились в подобие неваляшек в профиль и фигурных профилей сбоку. "почти" точечный источник на СЧ/ВЧ
Вложение 322108 Вложение 322110
мидбас изначально расположен довольно высоко (на уровне колена), аккурат под этой конструкцией
Вложение 322112
кормится все это хозяйство от штатной агм-батарейки, и собственно штатной проводки касается только здесь:
Вложение 322114
все усилительное хозяйство по штатным фальшполом, вот оно с открытой крышкой и с закрытой:
Вложение 322116 Вложение 322118
Ну и состав системы:
Процессор: PXA-H800 (твик: 4 PCM1794) + RUX (для начальной инициализации и загрузки пресетов)
ВЧ: OEM Vifa by ATC, Memphis MClass MC2.100 (твик A!exT) + WireWorld Orbit 16/4 OR4M-MC (первая пара)
СЧ: Eton Symphony 3"-400/A8/25 + Memphis MClass MC2.100 (твик A!exT) + WireWorld Orbit 16/4 OR4M-MC (вторая пара)
НЧ: Massive CK6X + zapco Z-150.2 + WireWorld Orbit 16/4 OR4M-MC (2 пары в параллель)
Sub: 12" GR SW-12-4 kit with A370PEQ servo amp + внешний ПН на 72В в каждое плечо с расчетной долговременной мощностью 600Вт
как думаете бороЦЦа с переотражЁнкой от боковых?
а ее почти нет, по крайней мере на слух )))
Из-за того, что боковые стекла - стенки трапеции, как таковых переотражений нет. При этом отражение боковых лепестков твиттера и сч от стекол пассажира и водителя по мне благо - позволяет расширить сцену.Цитата:
Сообщение от JOCKER
В АЗ печатать будут??)
скорее да, чем нет.
Фотка разводки платы контроллера
Вложение 326894
Меня в личке спрашивают про запко, не знаю как с их доступностью сейчас (это к A1ext), но про данный усилок есть следующие данные: это тест какого-то американского аудио-эксперта, сравнение топовых домашних усилителей с усилителем Zapco. производитель этим тестом гордится, т.к. их усилитель стоимостью почти 1/10 от цены брайстона и макинтоша не ударил в грязь лицом. Стоит этому вам верить или нет – незнаю, решать вам самим. Брайнстон, что в тесте сам использую дома.
Test System: Denon DVD-5910>Straightwire Info-Link>Parasound Halo C2 pre>Straightwire Encore II ICs>AMPS>Straightwire Octave II speaker cabling>Dynaudio Confidence C1 Signature monitors
APC S15 AC-filter for standard amps, Cascade APS90 Power Supply through a DieHard Platinum buffer battery for Zapco Z-150.2
The variables ..
Zapco Z-150.2
McIntosh MC252
Bryston 4BSST2
First and foremost: The Z-150 has BALLS ! Plenty of power and without cracking a sweat. For the price point this is Super hard to beat amp, especially when size comes into play. Compact, affordable and plenty of juice on tap.
The sound: Steady and quite pleasant. For a raw, semi-industrial look, I admit, a bit lower expectations were already bouncing around in my mind. After the first intro, that thought was a distant memory. As the output was opened up, there was Zero sign of strain or fatigue. A+ ! Never a loss in any area either which was quite refreshing as many contenders would run out of juice and the Z-150 just openly invited you to go further.
In comparison to the MC252 .. Ok, I have to be honest here, the McIntosh did portray a smoother, more 'lush' playback. That Is also the primary characteristic of the McIntosh though - warm, but subtle. The Z-150 had no problem being in the same contest though and leaped ahead where the MC252 ran out of juice. While the McIntosh may have been more polite and kind where are comparing a $5k, 110Lb home amplifier to the nearly 1/10th of the cost, compact mobile amplifier ! All things are Not equal !
In comparison to the Bryston .. Well, Brystons have Always had an advantage of a heavy bottom end. Robust, well defined and certainly let's you knows it's presence. However the Z-150 was not outclassed here ! Was it on par ? On the bottom end - not quite, but not terrible far off from it's nearly $4,500 difference competitor. On the top end the Z-150 seemed to have prevailed by a slight margin. Let me note, neither was 'bad' by Any means whatsoever, but the Z-150 maintain a bit more of stability over the Bryston here when cracked open. Power and available output was in Brystons favor, but at about triple the power sitting in reserve !
No SPL tests were done here as I am not accustomed to 'beating' on my monitors, nor is this an SPL contest !
Переводить не стал, текст оригинал.
Теперь отвечу про питание саба.
В качестве донора был куплен ПН 12/220В. Цена на гарбушке порядка 5к. Внутри 4 отдельных ПН включенных на выходе в параллель. Трансы перематывать не стал, просто заменил на другие подходящего размера и с параметрами так, чтобы каждый из ПН без регулирования выходного напряжения выдавал порядка 100В, после чего немного подрихтовал схему включения каждого из 4х ПН, чтобы получить двуполярное питание со средней точкой, заменил входные электролиты на UPM1E332MHD, менять 8 штук ключей irf3205 не стал (хотя руки чесались заменить на IRLB3036PBF), убрал часть схемы ответственную за модифицированную синусоиду, на освободившемся месте расположил два электролита 3300 на 100В. Откорректировал выходное напряжение по 75В в каждое плечо. Так же по совету Алексея снизил тактовую на каждый ключ с 32кГц до 26,6кГц (чтобы уменьшить потери в сердечниках трансов и как следствие их нагрев).
Не смотря на то, что заявленная мощность ПН 1кВт, я больше верю в 800Вт непрерывной работы, для саба с усилителем на 2х парах 2SA1943/2SC5200 и емкостью 16 900 мкф в каждом плече питания я думаю это с запасом. Усилитель с особенностями, про которые может (если надо) рассказать Алексей.
P.S. Усилитель показанный на ссылке тоже кастрирован - убрана часть с кроссоверами и др + отрезак кусок теплоотвода на котором есть регулировка того, что кастрировано.
Вложение 334954
собственно первая рабочая версия платы, в настоящий момент умеет вырезать звуковой поток с выхода моста до входа DSP (сам поток в SPDIF на внешний проц, вырезанная часть забивается нулями), пока коды управления громкостью не снимались (по причине сильного отсутствия времени).
Мне вот что интересно, насколько честно современные процы обрабатывают входной поток. Платка умеет выводить как 24 бита так и 16, вопрос в том, а что делают процы с 8 битами:)
Пока четких ответов не нашел:)
Еще хочу про функционал добавить: мьют по звонку телефона работает/ мьют по парктронникам и навигации тоже. Осталось только громкость...
Для решения этой задачи собственно нужен снифер, который умеет делать следующее - слушая I2C выводить текущие значения около 20 регистров отображаемых микросхемой моста в он лайн режиме на экран компа, после чего можно будет точно определить в каких регистрах лежит нужная инфа... решили сделать такой снифер еще по одной причине, думаю народ захочет у себя использовать наработку - тогда вопрос снятия нужных параметров с авто будет занимать пару часов: подпаялись к I2C + к выходу мс моста - снали параметры, перепрограммировали логику и прошивку проца - залили в платку, впаяли в усилок - получили выход SPDIF в котором по цифре есть полное управление громкостью и мьютами...
ну а дальше как всегда с АЗ вопрос только с созданием параллельной системы... Кстати деинстал системы тоже облегчается: один джампер в на плате переключили - усь штатный...
в связи с некоторыми событиями, на несколько дней выпал из жизни :) наверстываю ;)
сегодня послушал машинку.
звук можно охарактеризовать как прозрачный и комфортный
несмотря на то, что с прогревом сцена разъехалась, что было ожидаемо, но характер системы не изменился. на тихой громкости не страдает детальность, на высокой - разрешение. т.е. ни каши, ни рези нет на любой громкости. все треки воспринимаются ясно, без замыливания, напористый драйвовый мид и очень точный саб без намеков на затянустость и отставание. в целом - штатка вполне достойный источник цифры с очень удобным интерфейсом
А кроме точности, саб как еще можно охарактеризовать. Просто очень интересное решение. Хотелось бы по подробней
Насколько я знаю, система пока не настроена, и делать выводы о характере звучания компонентов еще рановато.
После настройки будет интересно сравнить два саба с ЭМОС: Rythmik Андрея и мой Velodyne DF-10sc
Велодайн, тоже запитывали ПН?
