И снова о Mystery....... MA2.240 V3

Сообщение от floxxx

10mA достаточно?

для чего? для какого использования усилителя?

Сообщение от floxxx

Если да, то напряжение на резисторе должно быть U=I*R=0.01A*0.15Om=1.5mV. Верно? Сложно измерить такое маленькое напряжение мультиметром... Точность не велика :-(

да, верно, где то так, поэтому мультиметр должен иметь диапазон хотя бы 200mV и мерить не на одном резисторе, а как на картинке чуть выше в теме, но на этой же странице, т.е. на двух резисторах.

Сообщение от floxxx

Выше писал, пользовать усил планирую на мидбасы Урал warhead.

тогда 10мА этого просто выше крыши....

Сообщение от FFZ

Ну собственно вот такие картины имеем на огороде после выкапывания лишнего, высадки новых, и пересадки некоторых элементов сада огорода .
Участок каскадов УМ:

Вложение 470100 Вложение 470102 Вложение 470104

Заменены штатные конденсаторы 470мкф на 25в в стабилизаторах +/- 15в на 1000мкф 25в. Там же заменены конденсаторы 0,1мкф керамика на плёночные.
Постоянные резисторы отвечающие за начальный ток покоя вых. каскада и резисторы отвечающие за начальную балансировку, заменены на ранее приготовленные саженцы .
Входные конденсаторы и конденсаторы ООС заменены на неполярные электролиты ES серии от Ничикон, входной 22мкф и 100мкф конденсатор в цепи ООС.
Заменены конденсаторы коррекции, кстати стоково усилитель "придушен" не сильно. Штатные 68пкф заменены на 47пкф, штатный 15пкф заменён просто на другого типа, т.е. с тем же номиналом 15пкф, ну и конденсатор входного ВЧ фильтра так же заменён просто на другого типа, но с тем же номиналом 220пкф.
Собственно это и все изменения, которые были произведены на этом участке огорода . Нет, не все, лукавлю, есть ещё, но поиграем в игру найди отличия .

Далее часть предварительной усиления и обработки сигнала:

Вложение 470122 Вложение 470124 Вложение 470126 Вложение 470128

Свежие растения на этой части огорода ну как бы заметны , но тем не менее перечислим :
Штатные микросхемы ОУ заменены на ОРА2134, штатные конденсаторы по цепям питания заменены с керамики на плёнку в тех же номиналах 0.1мкф, конденсаторы обвязки входного ОУ заменены с 10пкф на 15пкф и входного фильтра ВЧ с 1000пкф на 470пкф.
Всё, что выкопано из огорода относится к тому, что отвечало за БассБуст, оставлен только сам переключатель ну чтоб дырка в заборе огорода не образовалась .

Общий вид получился вот такой :

Вложение 470130

Далее, отмываем плату от остатков флюса после пропайки всей платы, фото уже были чуть выше в теме, проверяем осмотром сторону пайки ещё раз, подключаем к питанию, подаём Rem. Включился, радостно горя зелёным, значит ни где не накосячили, зашибись , можно и собирать.

Вложение 470148

Вложение 470152


Вот вид поясняющий зачем нужна была та приспособа, о которой я писал в начале темы.
Вложение 470150

Ну а вот так он выглядит с лица
Вложение 470154

Подводим итоги.
Изначально в стоке усилитель радикально отличающийся от практически всего того, что предоставлял и предоставляет и данный бренд и ещё не мало иных на рынок.
Усилитель хорошо собран и достаточно гармоничен в принятых решениях по реализации с инженерной точки зрения и маркетингом, т.е. ценой для конечного покупателя.
Используя его как исходник для твика, на в общем то не сложные и не дорогие средства, он хорошо и адекватно отвечает.

Ну вот собственно и всё.

зы: кстати забыл отметить, оказалось, что многих переходные процессы беспокоят , тогда это для них: - усилитель абсолютно бесшумно и включается и выключается.

Д.Федор, лето пришло, я засел за тему. Приобрел 2.340 v3. Приходилось тебе его твикать? конденсаторы на вторичке там иначе расположены и наличие элементной базы между ними не позволяет сделать так как ты например в 4.600. Если у тебя есть заготовки решения данной проблемы, поделись, я лишь домыслил до 4 дочерних плат по 4Х 1000мкф на 63 на борту каждой, может есть варианты попроще? И касательно ОУ,я поставил ne5532 через кроватку (так можно на автоусилителях) ну типа если скажешь нельзя пойду искать op2134 (еще валяется opa275).
И пока ехал созрел еще один вопрос, в моем усилителе стоит два транса как в 4.600 там ты транзисторы не менял на irf3205, здесь так же не нужно? Или же все таки поменять следует?

floxxx, Привет, аналогичная проблема. Именно для Вархедов его взял, все сделал по учебнику и теперь столкнулся с необходимостью подробной инструкции о выставлении токов покоя, куда сувать, и чем из всего усаженного крутить. Может ты раньше добрался до истинны

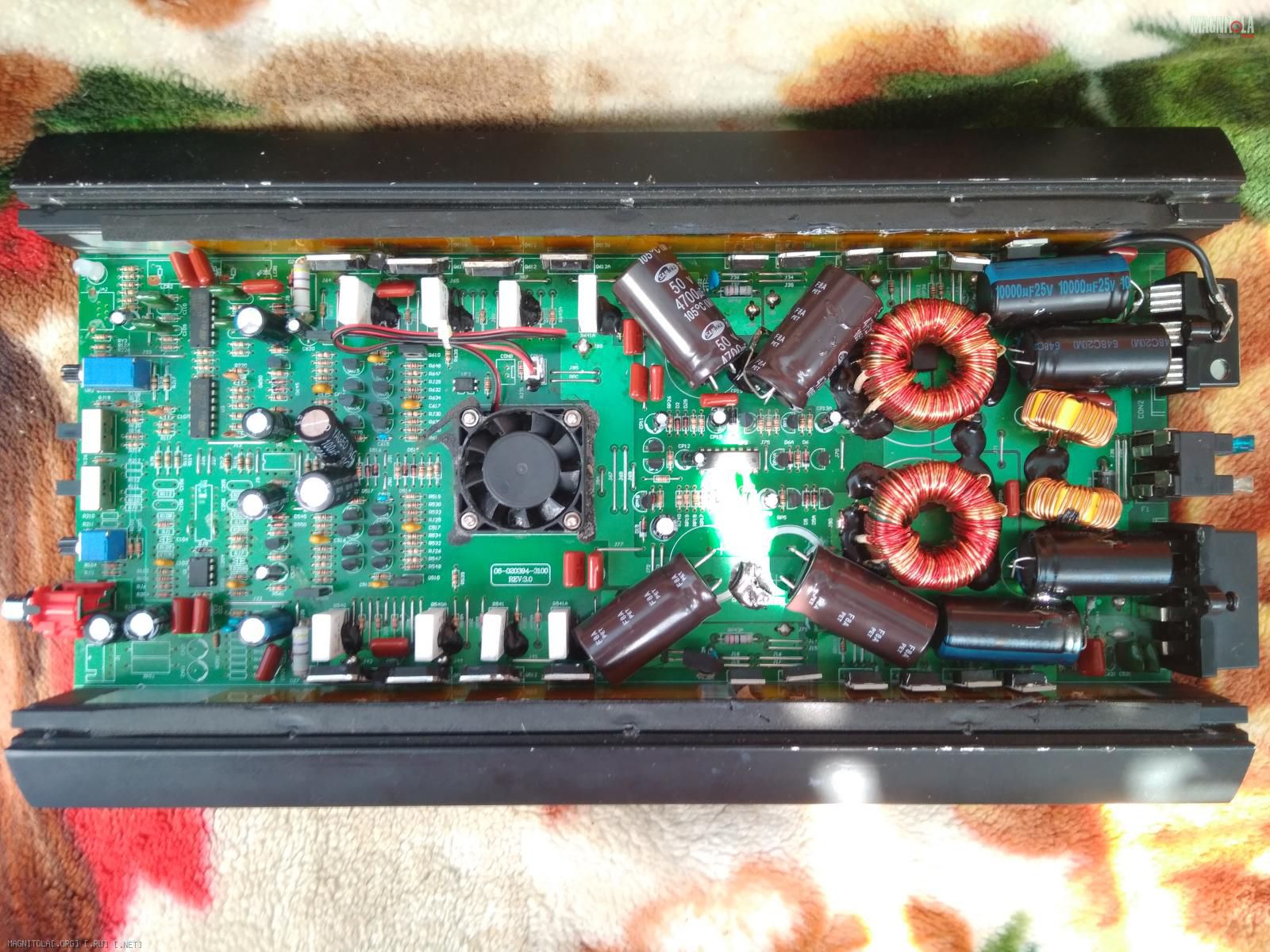

Вечер добрый. Добрался до своего уся ( такой как обсуждаем). Фронт поменял, поставил эстраду Oris 8015, до этого стояли URAL AS-W165MB. Начались проблемы.. Хрип на малой громкости с обоих фронтов. Разобрал усь. фотки приложу. Усилителю лет 5ть. Я так понимаю кондеры на замену.
