И снова о Mystery....... MA2.240 V3

Сообщение от fox proteus

Во, блин! Почему-то так и подумал, но продолжал надеяться У меня столько не бывает

Кстати, а ты проверял - там точно медь?

У меня их много за столько лет ковыряния в этой теме и постоянно появляются, паяю, откусываю и в коробочку специально под эти обрезки.
Проверять на магнитность........ я вот как отвечу - если сейчас искать чтоб выводы конденсаторов/резисторов всенепременно не магнитились, то можно смело зачехлить паяльник в чехол и убирать его в дальний угол. Сам как нить поедешь на радио рынок возьми с собой магнит и попробуй найти конденсаторы или резисторы с требуемым критерием......... Да, ещё изредка попадаются, но всё реже и реже.

Ну собственно вот такие картины имеем на огороде после выкапывания лишнего, высадки новых, и пересадки некоторых элементов сада огорода .

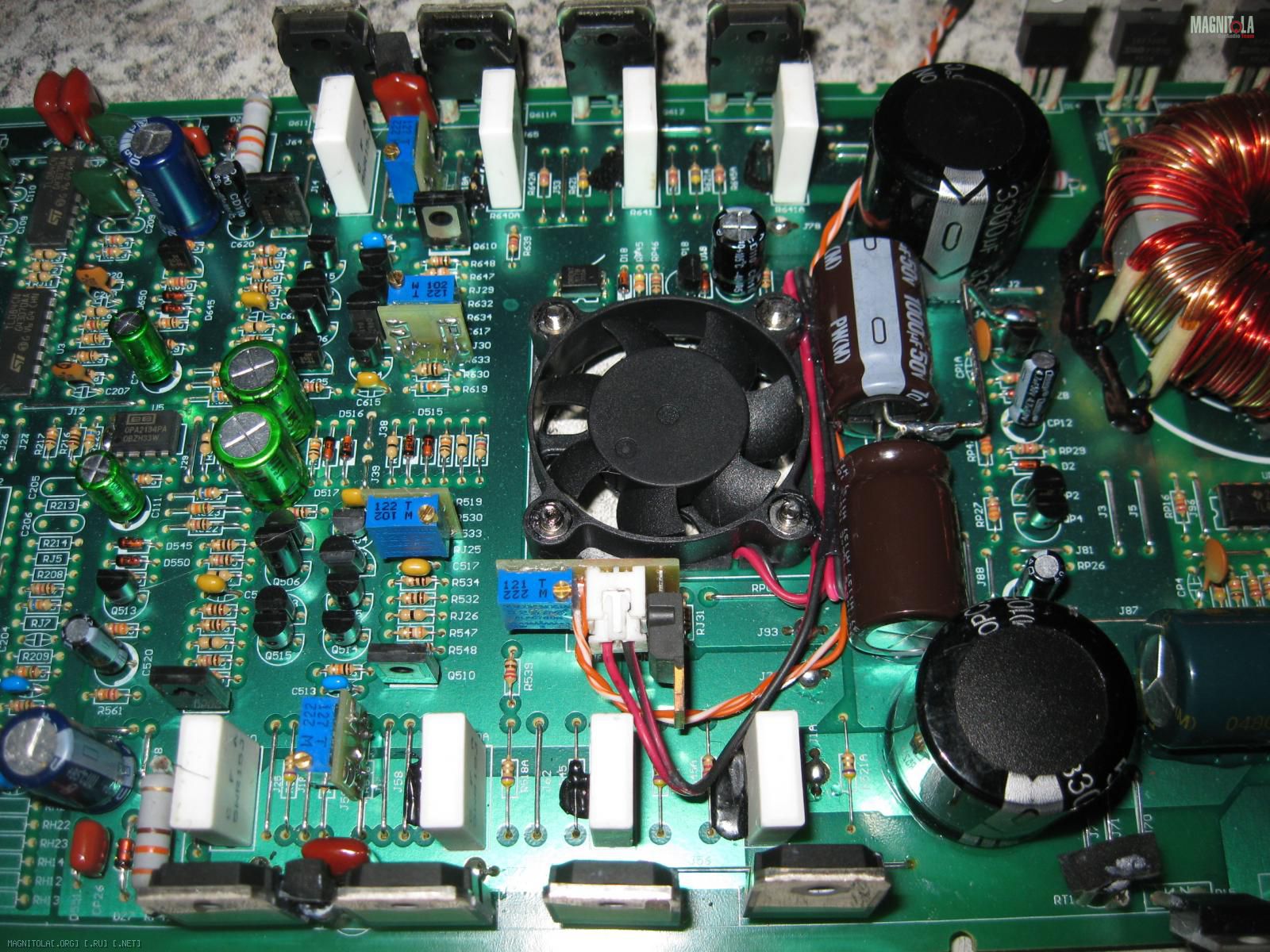

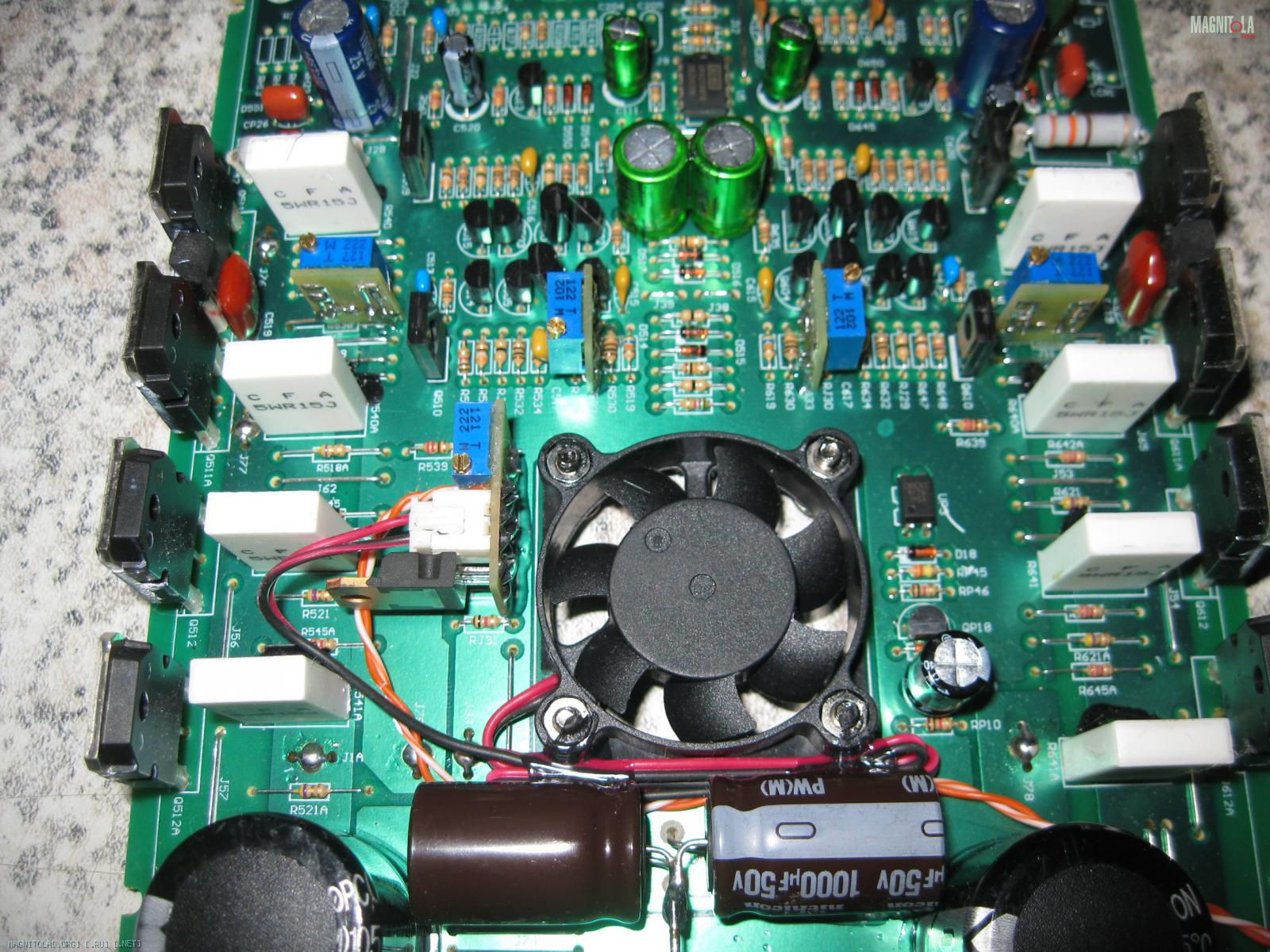

Участок каскадов УМ:



Заменены штатные конденсаторы 470мкф на 25в в стабилизаторах +/- 15в на 1000мкф 25в. Там же заменены конденсаторы 0,1мкф керамика на плёночные.
Постоянные резисторы отвечающие за начальный ток покоя вых. каскада и резисторы отвечающие за начальную балансировку, заменены на ранее приготовленные саженцы .
Входные конденсаторы и конденсаторы ООС заменены на неполярные электролиты ES серии от Ничикон, входной 22мкф и 100мкф конденсатор в цепи ООС.
Заменены конденсаторы коррекции, кстати стоково усилитель "придушен" не сильно. Штатные 68пкф заменены на 47пкф, штатный 15пкф заменён просто на другого типа, т.е. с тем же номиналом 15пкф, ну и конденсатор входного ВЧ фильтра так же заменён просто на другого типа, но с тем же номиналом 220пкф.
Собственно это и все изменения, которые были произведены на этом участке огорода . Нет, не все, лукавлю, есть ещё, но поиграем в игру найди отличия .

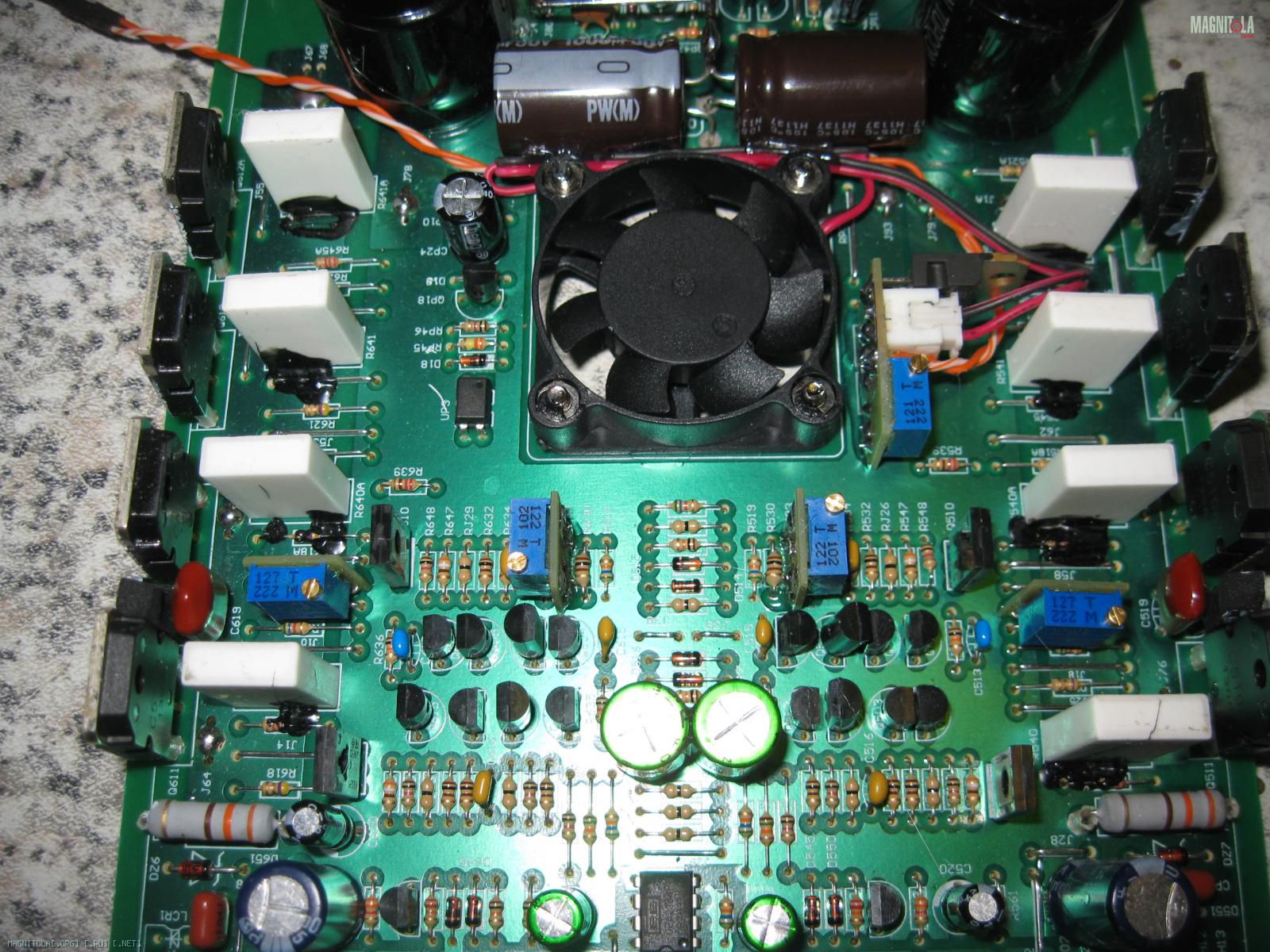

Далее часть предварительной усиления и обработки сигнала:



Свежие растения на этой части огорода ну как бы заметны , но тем не менее перечислим :
Штатные микросхемы ОУ заменены на ОРА2134, штатные конденсаторы по цепям питания заменены с керамики на плёнку в тех же номиналах 0.1мкф, конденсаторы обвязки входного ОУ заменены с 10пкф на 15пкф и входного фильтра ВЧ с 1000пкф на 470пкф.
Всё, что выкопано из огорода относится к тому, что отвечало за БассБуст, оставлен только сам переключатель ну чтоб дырка в заборе огорода не образовалась .

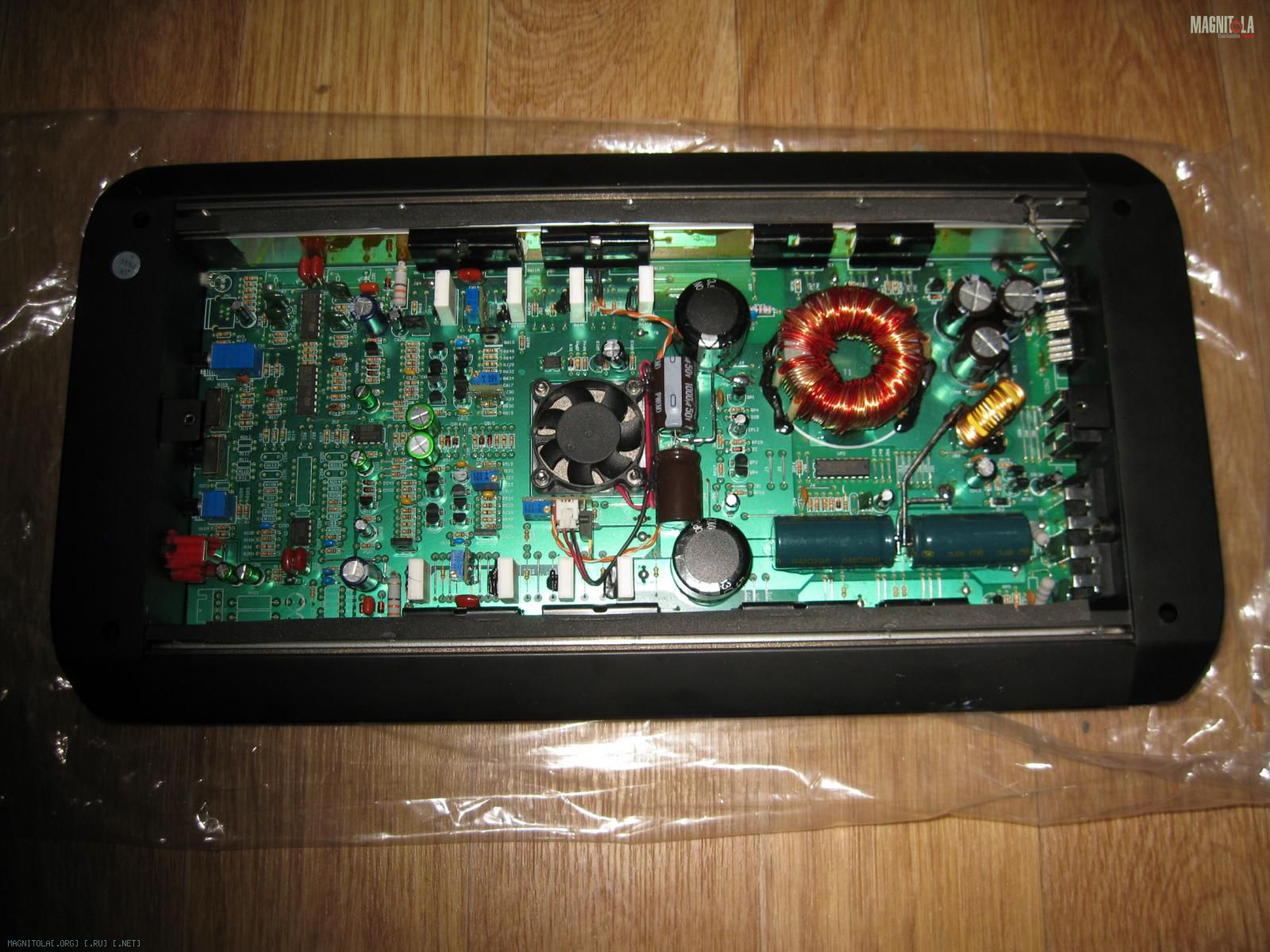

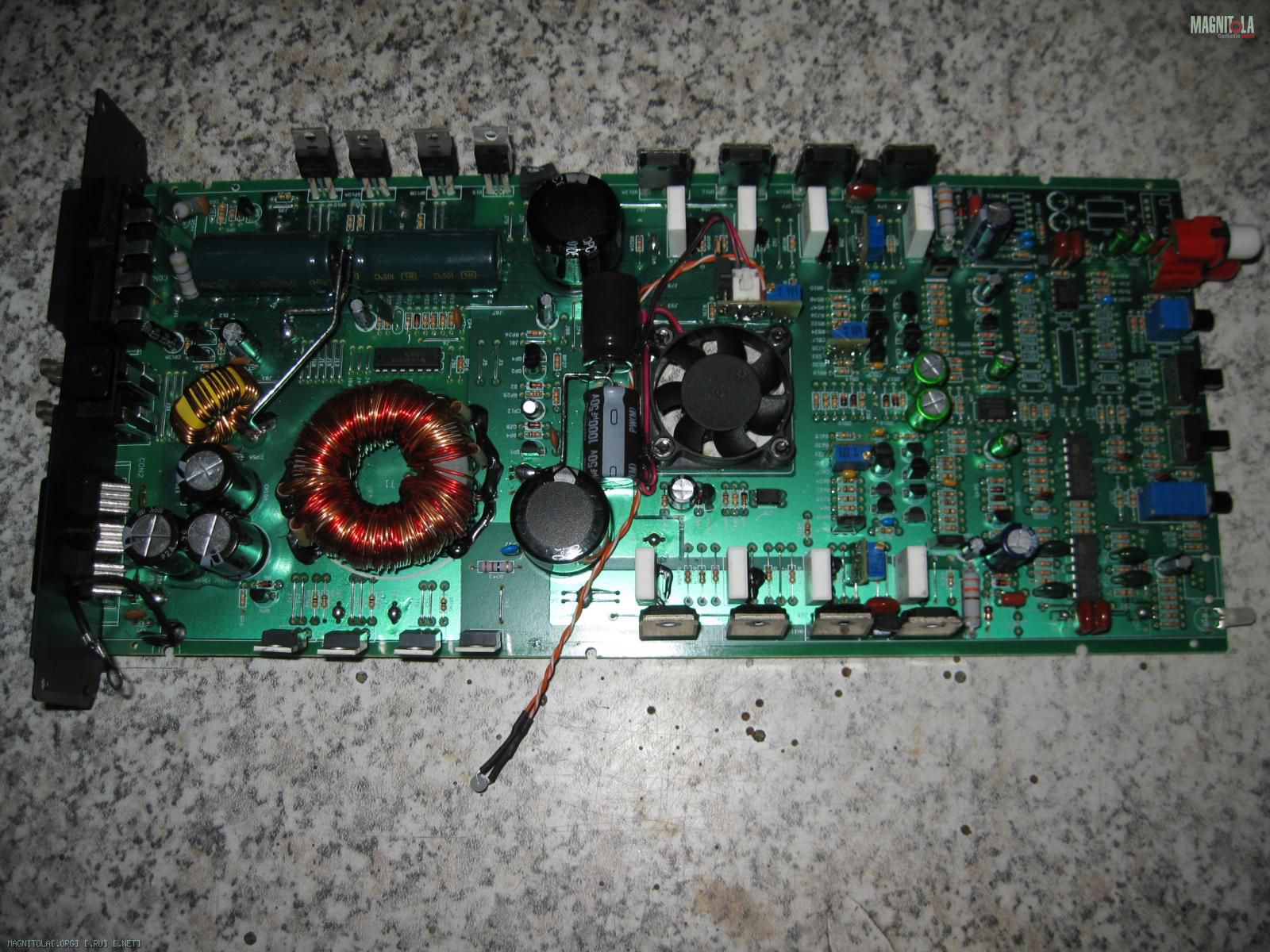

Общий вид получился вот такой :



Далее, отмываем плату от остатков флюса после пропайки всей платы, фото уже были чуть выше в теме, проверяем осмотром сторону пайки ещё раз, подключаем к питанию, подаём Rem. Включился, радостно горя зелёным, значит ни где не накосячили, зашибись , можно и собирать.

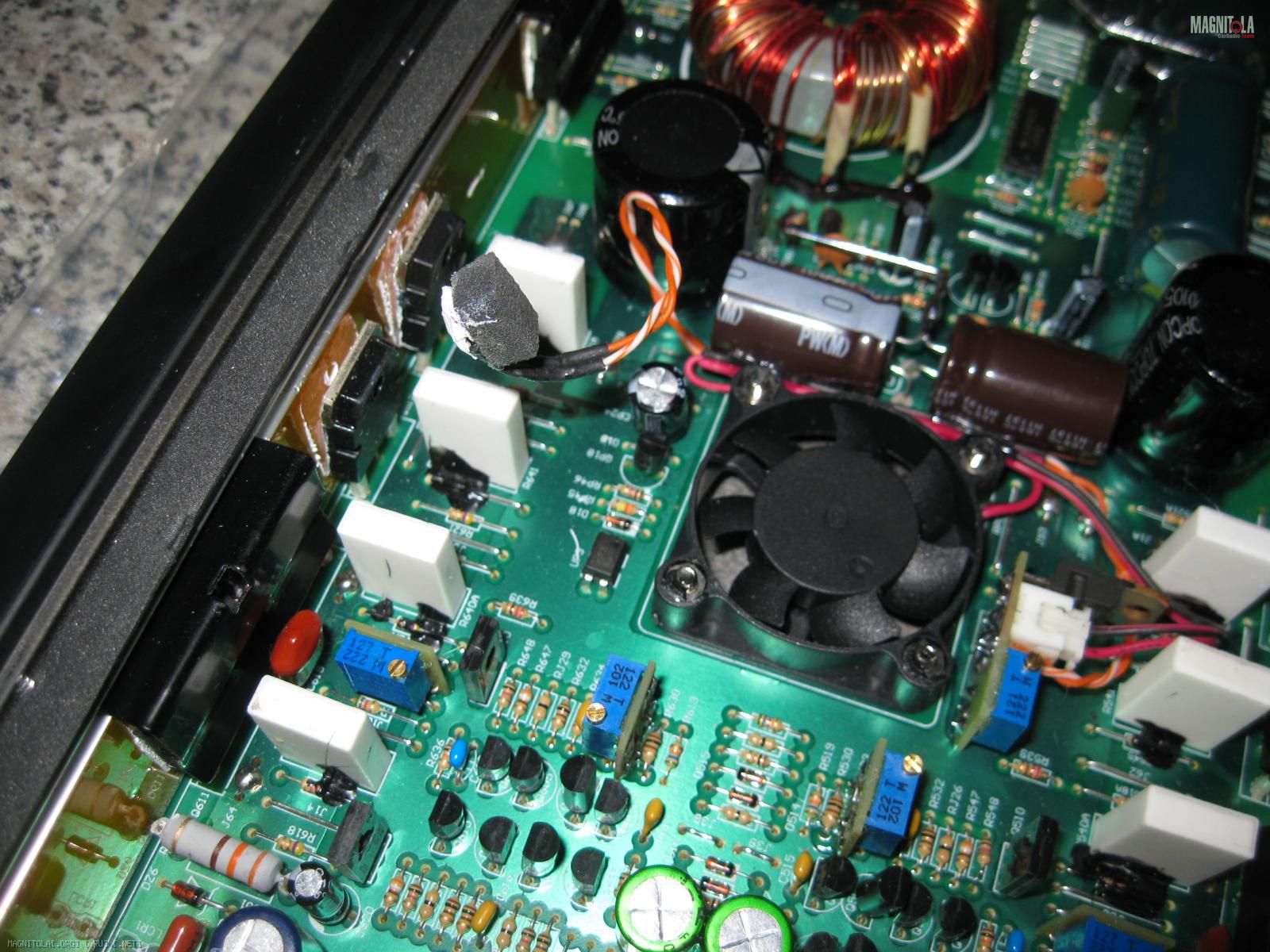

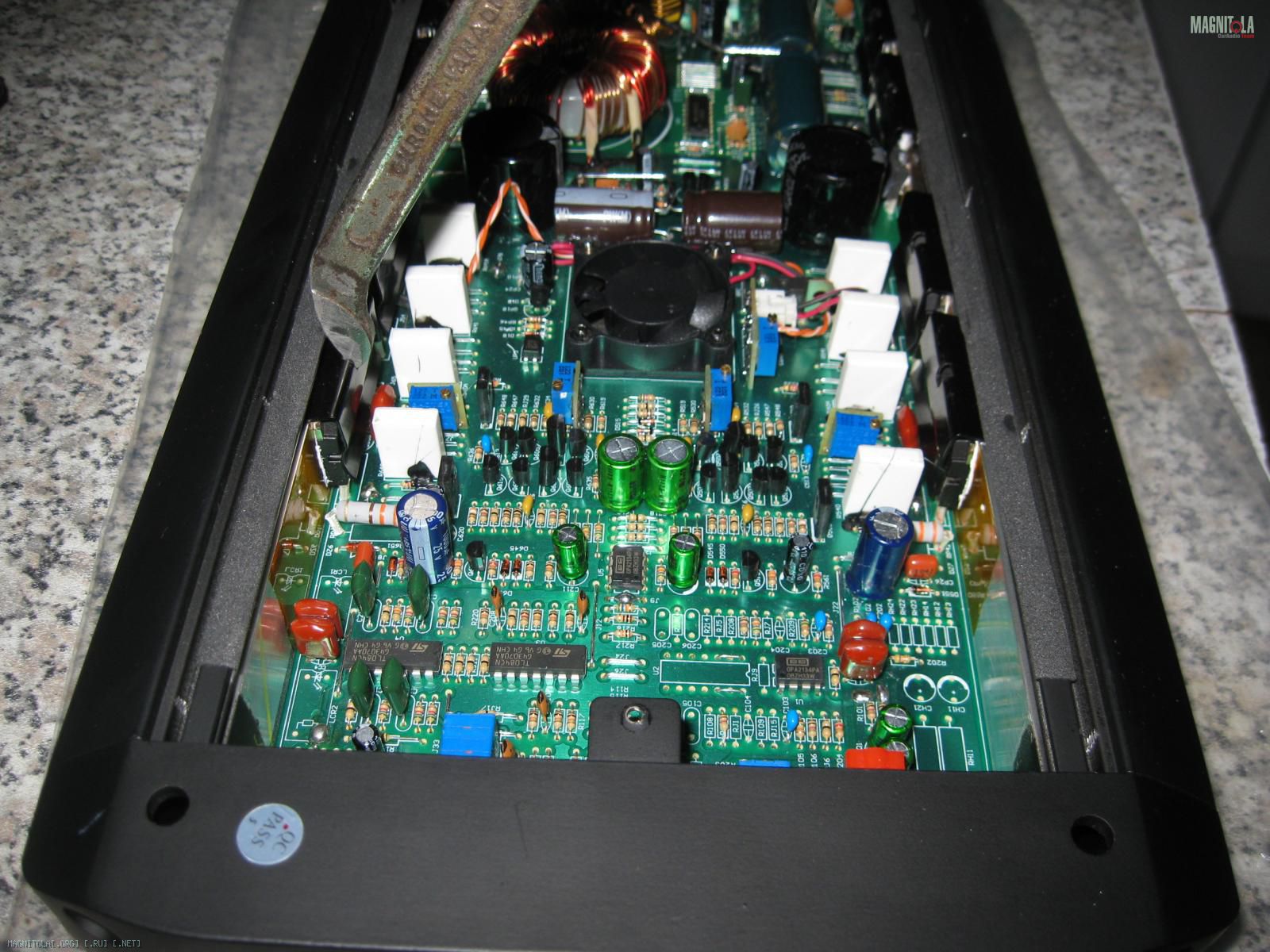

Вот вид поясняющий зачем нужна была та приспособа, о которой я писал в начале темы.

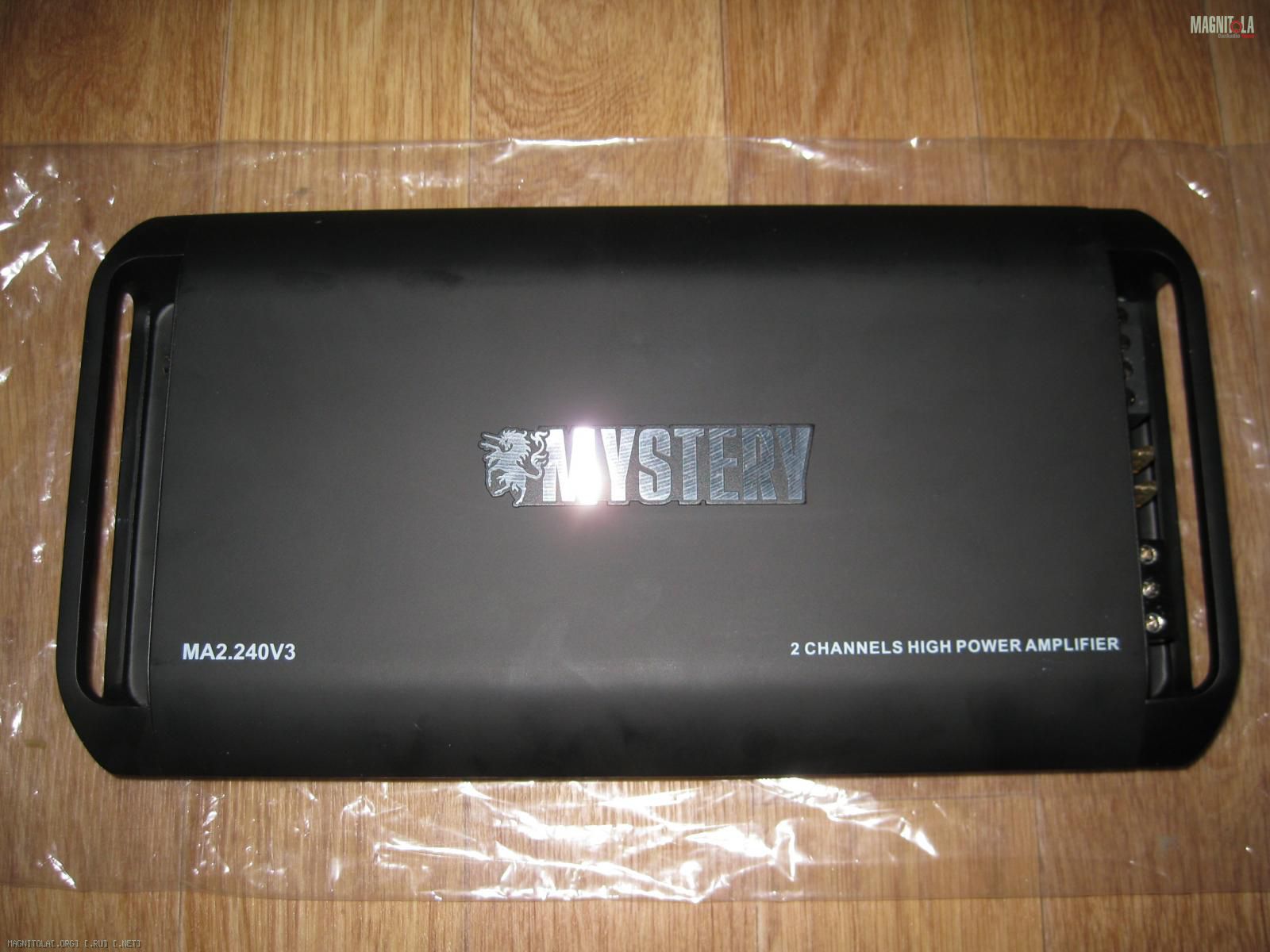

Ну а вот так он выглядит с лица


Подводим итоги.
Изначально в стоке усилитель радикально отличающийся от практически всего того, что предоставлял и предоставляет и данный бренд и ещё не мало иных на рынок.
Усилитель хорошо собран и достаточно гармоничен в принятых решениях по реализации с инженерной точки зрения и маркетингом, т.е. ценой для конечного покупателя.
Используя его как исходник для твика, на в общем то не сложные и не дорогие средства, он хорошо и адекватно отвечает.

Ну вот собственно и всё.

зы: кстати забыл отметить, оказалось, что многих переходные процессы беспокоят , тогда это для них: - усилитель абсолютно бесшумно и включается и выключается.

Дядь Федь, ты не повершь.. я ВСЁ в этом твике понял!

Более того понял не он один. Только сейчас увидел тему,пропустил её как-то изначально.Спасибо за новую тему в серии "проект твика на несколько вечеров"

Сообщение от gena60

Это,если внимательно читали: "Свежие растения на этой части огорода ну как бы заметны , но тем не менее перечислим :
Штатные микросхемы ОУ заменены на ОРА2134, штатные конденсаторы по цепям питания заменены с керамики на плёнку в тех же номиналах 0.1мкф, конденсаторы обвязки входного ОУ заменены с 10пкф на 15пкф и входного фильтра ВЧ с 1000пкф на 470пкф.
Всё, что выкопано из огорода относится к тому, что отвечало за БассБуст, оставлен только сам переключатель ну чтоб дырка в заборе огорода не образовалась"-разве мало даёт понятие?.,

Это нам с вами даёт понятие. А тем, кто с твиком не сталкивался проще понять ожидаемых результат так: "Твикнутый мистерии звучит не хуже стокового Xetec 4g600" (сравниваю от балды, только что это название у Васяна в темпе подглядел, но, думаю, я недалеко от истины)

Насмартфонил

Сообщение от DM Rocker

После вышеописанных процедур что изменилось в звуке....

если читать внимательно, то станет вполне очевидным то, что я его в стоке и не слушал.
я просто знаю что я делал, как я делал и главное (в сути заданного вопроса) зачем делал каждый пункт внесённых изменений, и это обязано было отразиться в звучании.
результат мне понравился.

Сообщение от DM Rocker

......с чем теперь можно поставить Мистери в один ряд?

я думаю, что исходную цену этого Мистери можно умножить где то на 2-3 и это будет этот уровнь цен сравниваемых стоковых усилителей.
