LP-2020A+

Сообщение от FFZ

ТА2020 тут в Москве ефинд в наличии не находит, если есть то под заказ...

Вроде есть, - http://www.einfo.ru/store/TA2020-020/ или это не верная информация?

TAшки, которых на тайваньских складах десятки тысяч в остатках

Поставил свои ТАшки в предельный режим - Uпит 16V, R 3 Ом. Оставил на ночь. Нагрелся радиатор до 37.2, больше никаких траблов тьфу...тьфу...тьфу...

Сообщение от Rover

Поставил свои ТАшки в предельный режим - Uпит 16V, R 3 Ом. Оставил на ночь. Нагрелся радиатор до 37.2, больше никаких траблов тьфу...тьфу...тьфу...

Мои полгода уже в машине живут на холоде и при 14 вольтах бортового питания.


Насмартфонил

Продолжаем.
В субботу удалось попасть на радио рынок в Митино, в конторку где есть в наличии ТА2020-020, точнее уже были целых 2е штуки, теперь нет , купил обе на всякий случай .

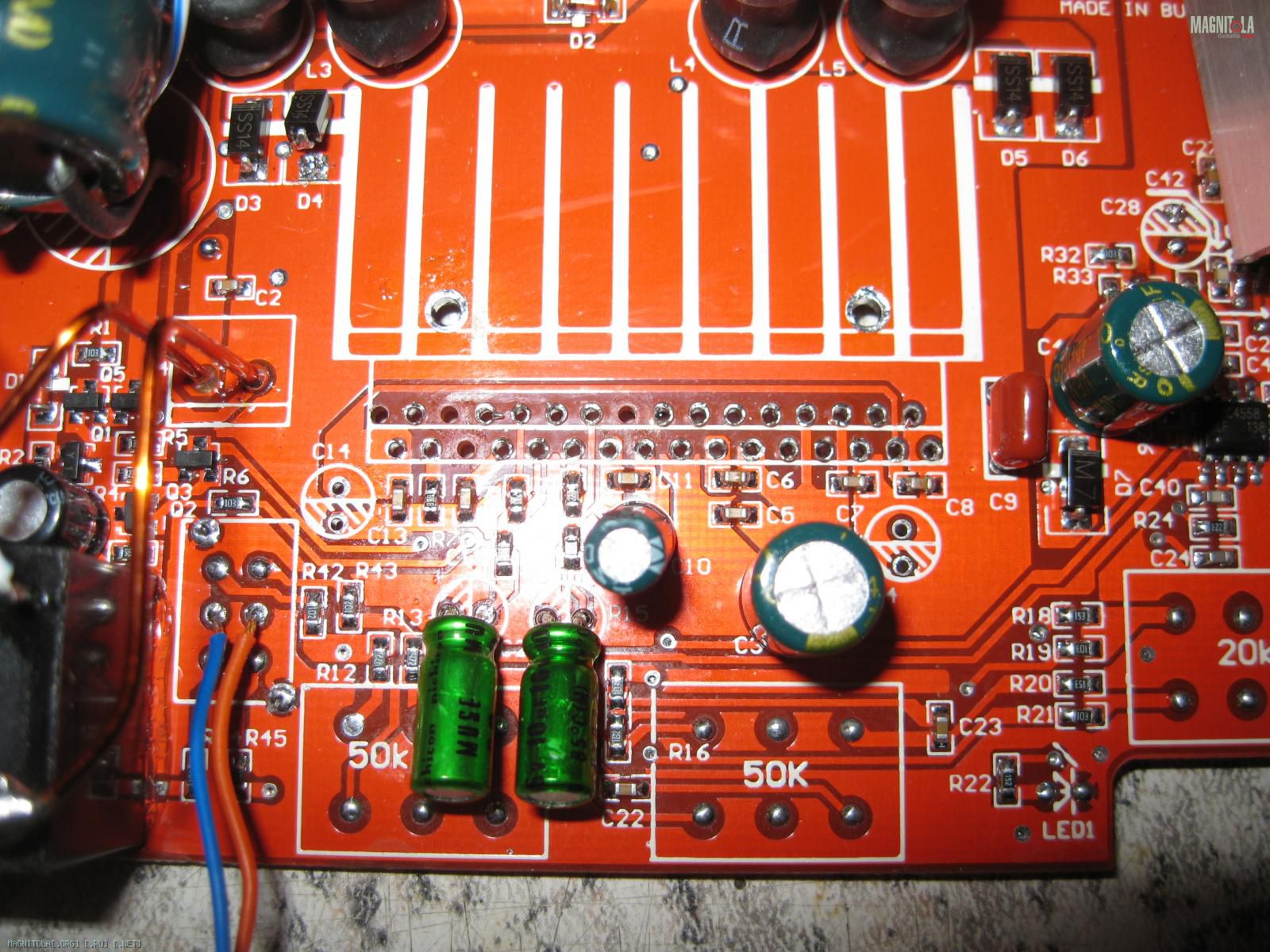

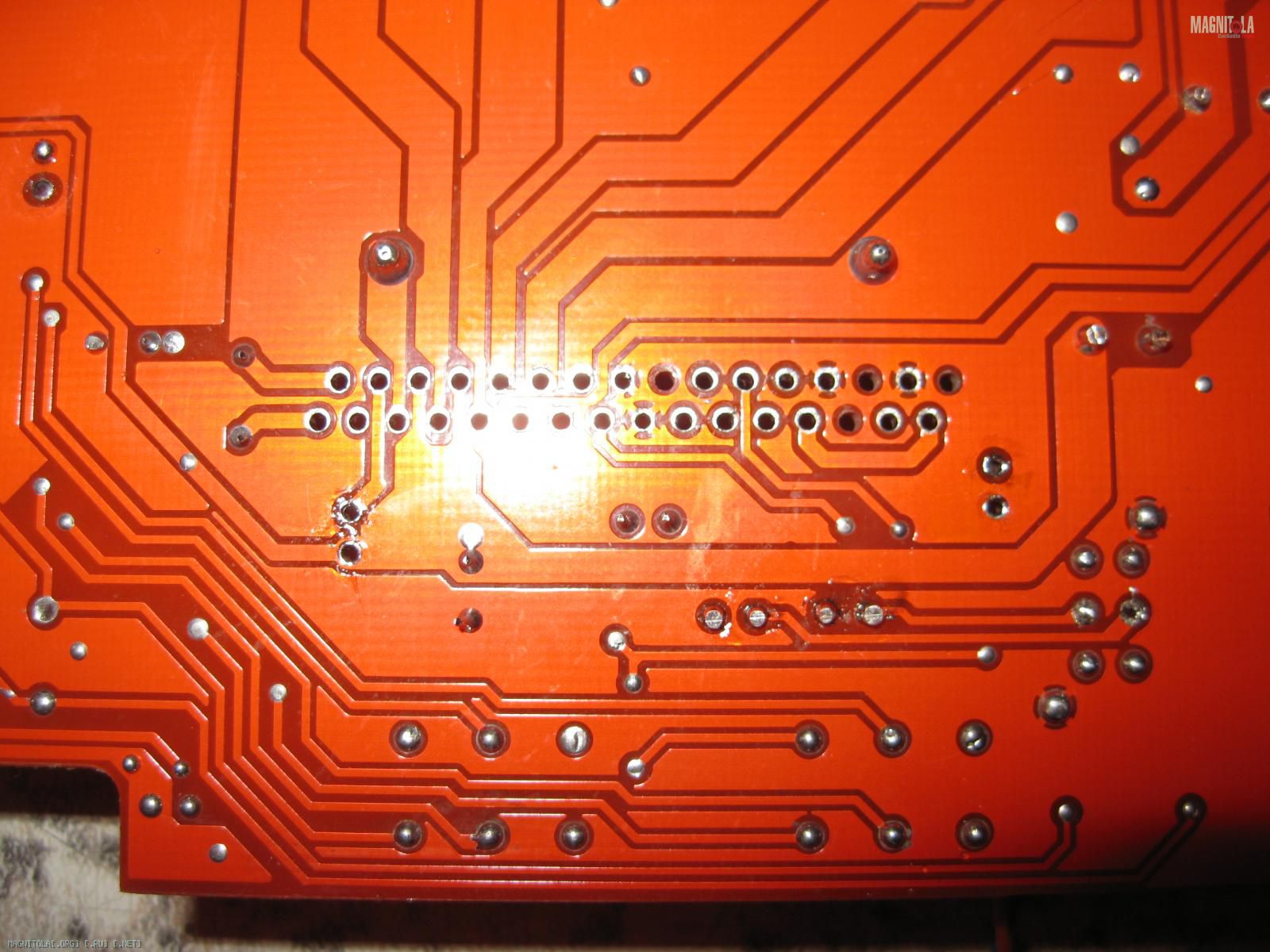

Т.к. микросхема 100% умерла на плате, то пыжиться выпаивать её дабы сохранить нет ни какой необходимости, посему, тупо открутил саморезы крепления и расшатывая корпус туда сюда довёл все ножки до облома возле корпуса, а затем выпаял из платы ножки и освободил отверстия от припоя :

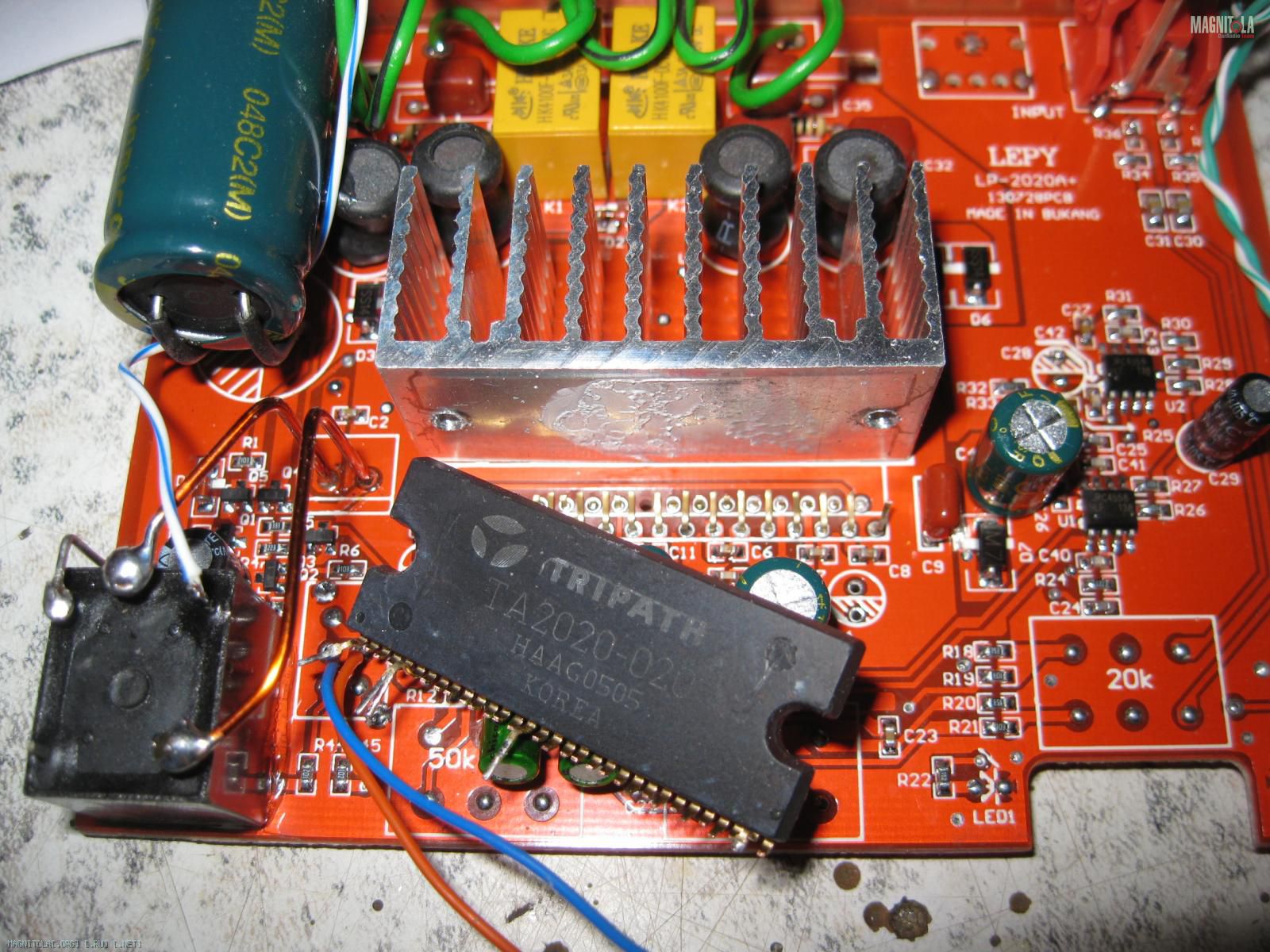

Сняв микросхему обратил внимание на пятно от термопасты оставшиеся на радиаторе. Это видно на первом фото. НАСТОЯТЕЛЬНО советую и всем у кого такой же вариант этого девайса тоже озадачится этим вопросом!!!
Пятно 100% указывает на то что место контакта корпуса микросхемы и поверхности радиатора точечное, т.е. в этом случае надеяться на нормальный отвод тепла от микросхемы просто наивно.

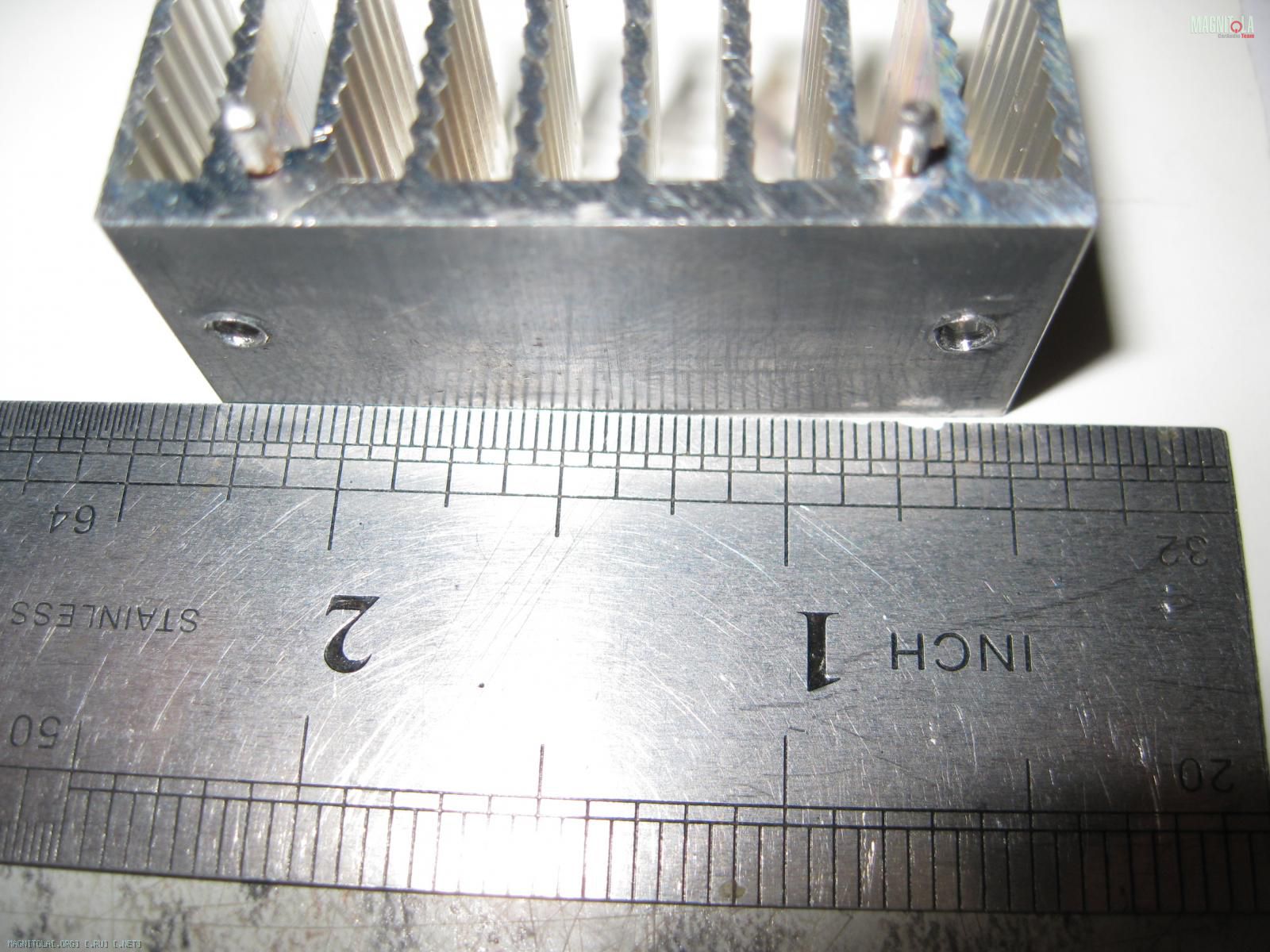

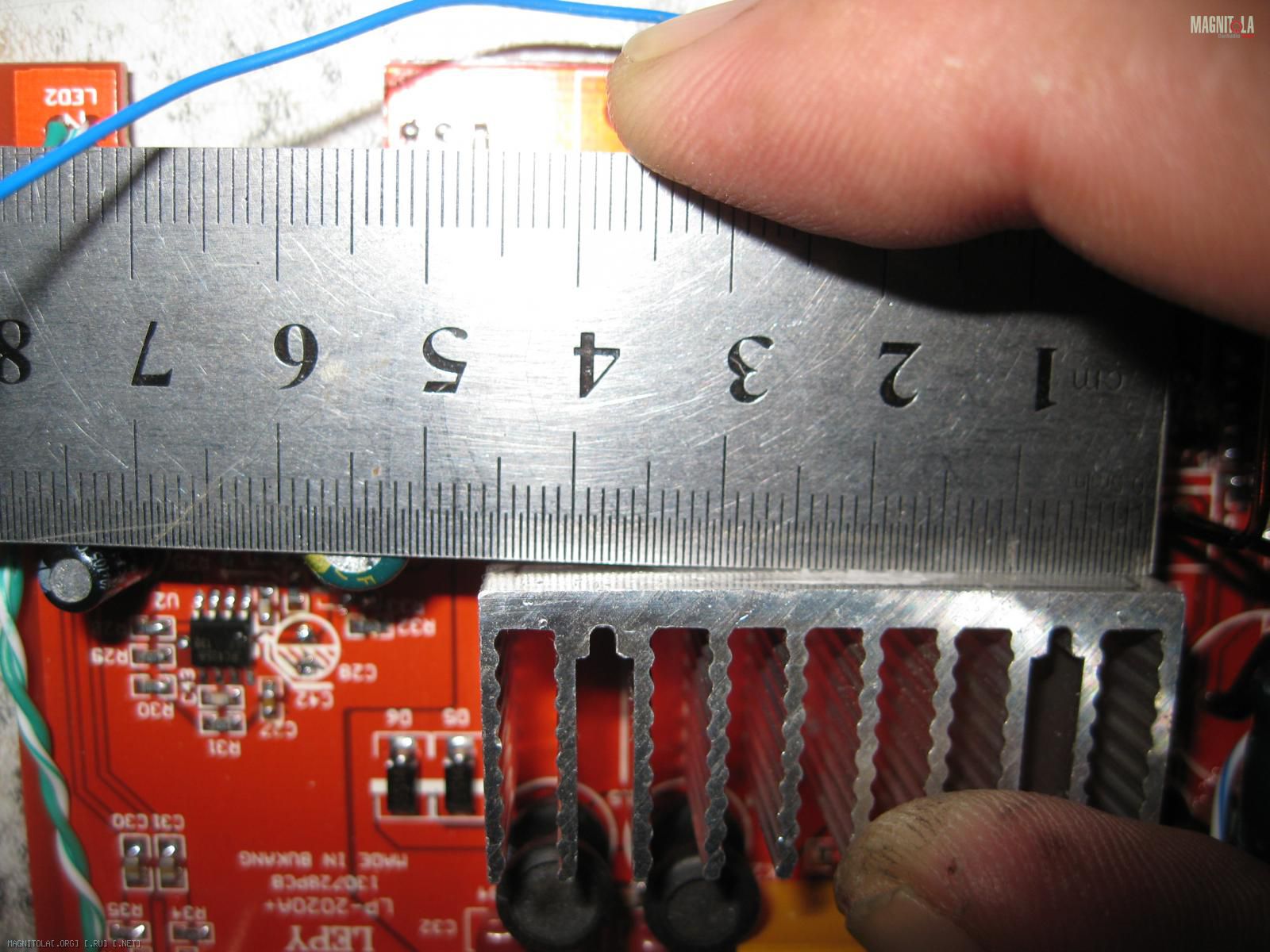

Почему это происходит стало понятно после прикладывания линейки к плоскости радиатора :


Радиатор попросту говоря кривой . Криволинейность в порядка 1мм относительно середины при длине радиатора 46мм следует признать чудовищной ......
Возвращаясь назад, т.е. к вопросу, с какого такого перепугу микросхема склеила ласты, можно предположить, что после того как я как умный , просверлил отверстия и притянул микросхему к этой кривизне, произошло внутреннее мех. перенапряжение внутри микросхемы, и это послужило предпосылкой смерти микросхемы.
Т.ч. обратите на этот момент своё внимание!!!

Ну в общем, как уже по фото понятно, радиатор тоже пришлось снять с платы, чтобы выровнять кривизну плоскости. Подогнул радиатор молотком и вывел на наждачной бумаге ровную плоскость.

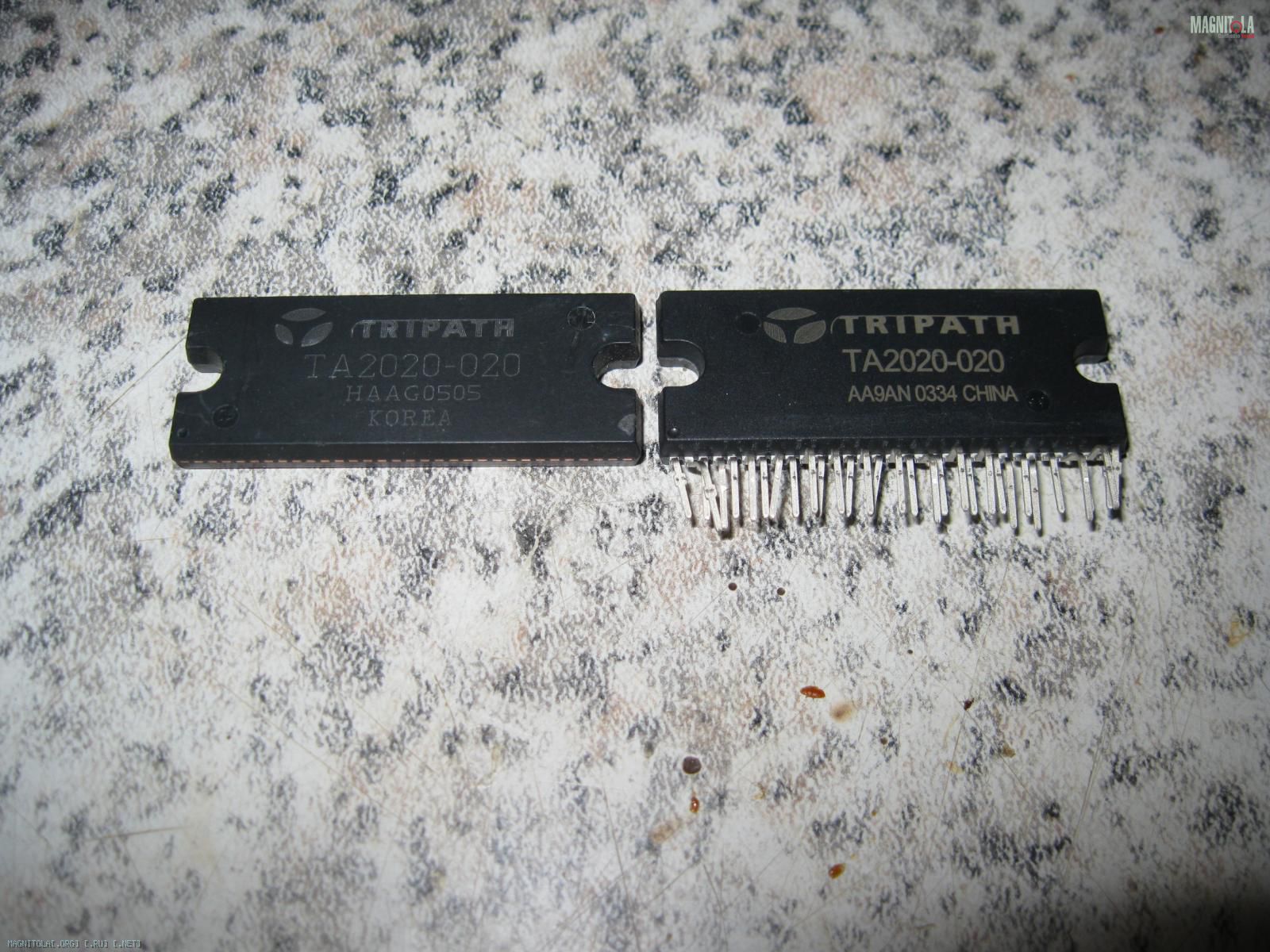

По микросхемам..... Стояла ТА2020-020 производства Корея, купленная с маркировкой Китай :

Сообщение от slavka1010

так лучше не сверлить радиатор, правильно?

если выровнять, то можно и просверлить. Я у своих не сверлил и не ровнял. И ничего - работают вроде

Сообщение от slavka1010

FFZ, Из этого поста я понял, что нужно термопастой обработать радиатор, а лучше выравнять, и термопастой обработать, так лучше не сверлить радиатор, правильно?

ну да, как то так, посмотреть стык/линию сочленение корпуса микросхемы радиатора, если ровный то можно сменить пружинный прижим на саморезы, ну и проверить термопасту в любом случае.
