    Re: LP-2020A+

    Цитата Сообщение от Rover Посмотреть сообщение
    В теме не раз звучала фраза "гальваничсекая развязка земли питания".
    2. А нахуа с операми возиЦЦа, может попроЩЩее:

    Вложение 568568

    Резюками R7R8 выбираем нужный КУ (в принципе входную крутилку можно не ставить, если их сделать регулируемыми), ну и заодно с помощью оптрона решаем вопрос с АСС.
    При всём моём уважении, что это было?
    На дворе не первое апреля, и эта схема не имеет ничего общего с развязкой. Более того, она вообще нерабочая.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #152
    маХЕРовый Начальник смены Array Репутация: лучше не знать Аватар для Rover
    Регистрация
    05.06.2006
    Город/село
    г. Жуковский
    Сообщений
    1,851
    Спасибо (Раздал)
    848
    Спасибо (Получил)
    4412

    Re: LP-2020A+

    Цитата Сообщение от Garmin Посмотреть сообщение
    При всём моём уважении, что это было?
    На дворе не первое апреля, и эта схема не имеет ничего общего с развязкой. Более того, она вообще нерабочая.
    То, что "гальванической" развязки она не обеспечивает, да, согласен. Но почему не рабочая? (недоумённо так: вроде работает)


  4. #153
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 117793 Аватар для Garmin
    Регистрация
    01.06.2010
    Город/село
    Киев
    Сообщений
    762
    Спасибо (Раздал)
    158
    Спасибо (Получил)
    839

    Re: LP-2020A+

    Цитата Сообщение от Rover Посмотреть сообщение
    То, что "гальванической" развязки она не обеспечивает, да, согласен. Но почему не рабочая? (недоумённо так: вроде работает)
    Ну, тут нужно подумать, куда подключена масса источника сигнала в автомобиле, куда подключена масса усилителя в автомобиле, и куда подключён второй (неинвертирующий) вход внутреннего операционного усилителя LP2020, Тогда станет ясно, как правильно организовать развязку массы на этой микросхеме.
    Для простого примера - будет ли какой-либо сигнал на выходе LP2020, если выкрутить громкость до нуля?


  5. #154
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: LP-2020A+

    кроме пары экземпляров с трансформаторами, ни у одного автоусилителя нет гальванической развязки,
    цель - "развязать" сигнальные и силовые цепи, дабы через массу RCA и голову не гуляли силовые токи


  6. #155
    маХЕРовый Начальник смены Array Репутация: лучше не знать Аватар для Rover
    Регистрация
    05.06.2006
    Город/село
    г. Жуковский
    Сообщений
    1,851
    Спасибо (Раздал)
    848
    Спасибо (Получил)
    4412

    Re: LP-2020A+

    Цитата Сообщение от Garmin Посмотреть сообщение
    Ну, тут нужно подумать, куда подключена масса источника сигнала в автомобиле, куда подключена масса усилителя в автомобиле, и куда подключён второй (неинвертирующий) вход внутреннего операционного усилителя LP2020, Тогда станет ясно, как правильно организовать развязку массы на этой микросхеме.
    Для простого примера - будет ли какой-либо сигнал на выходе LP2020, если выкрутить громкость до нуля?

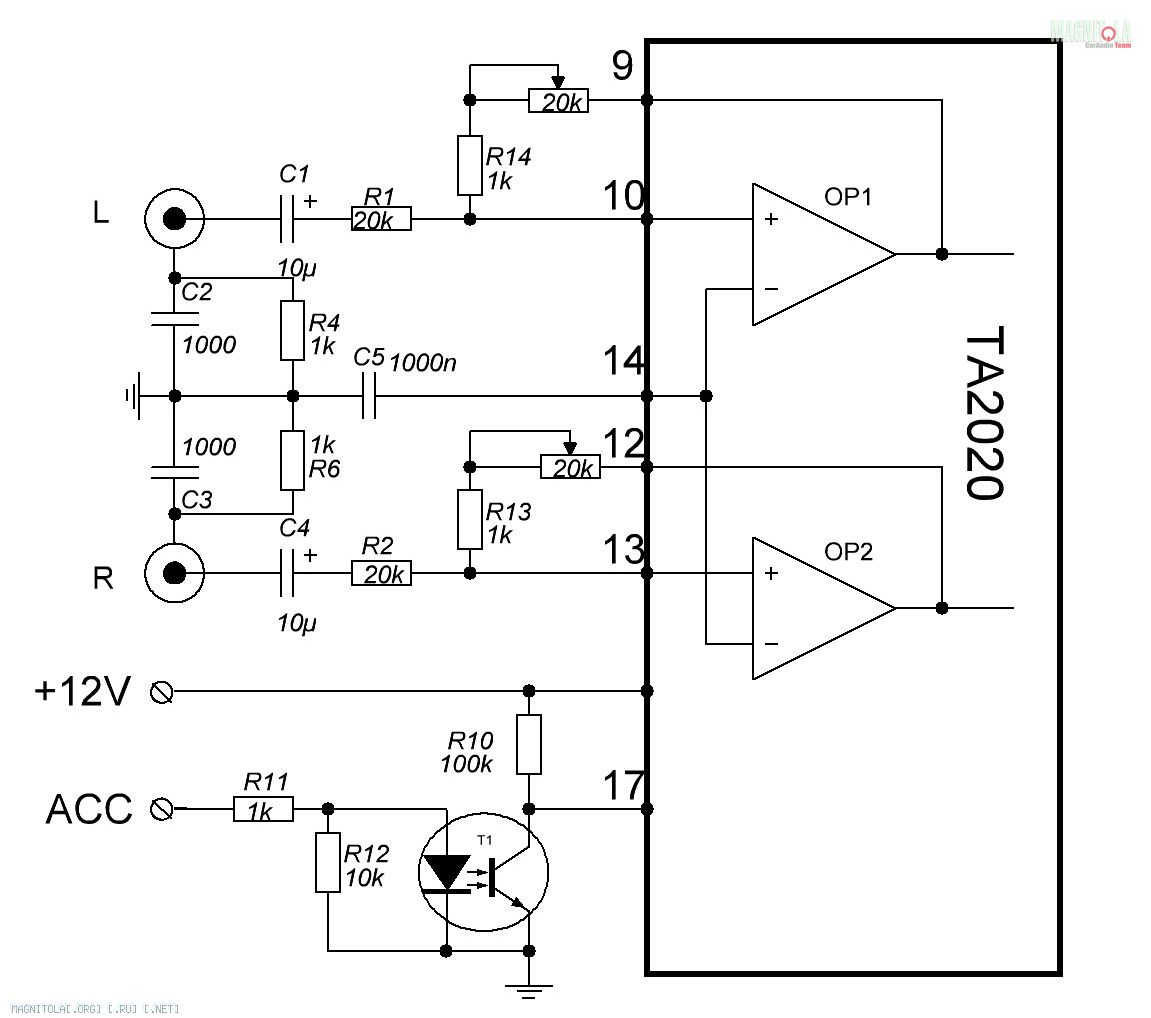

    Давай предметно, что не так?
