LP-2020A+

**andr_l** · 29.04.2014 13:47

на 14 ногу сигнал земли через конденсатор для теста попробуйте подать, возможно понадобиться еще и резюк последовательно добавить... идея в том, чтобы входные оу перевести в режим сумматора по обоим входам, только нужно сделать так, чтобы уровень наводки на обои входа был одинаковым, чтобы она вычиталась из "входного" сигнала.
расчет резисторов исходя из модели идеальных оу c однополярным питанием можно найти в инете...

**MAGNITOLA** · 29.04.2014 13:47

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**fox proteus** · 29.04.2014 15:03

Сообщение от FFZ

либо..... вот это либо сейчас и обдумываю.

гальваничсекая развязка земли питания?

**vasikk1** · 29.04.2014 19:02

Сообщение от FFZ

Второе, используем девайс в режиме "директ", заменив конденсаторы на входе, там керамические так называемые в обиходе "глина" на приличные неполярные или плёнку и на входе в ТА так же меняем стоковые неполярные тоже на приличные неполярные или плёнку.

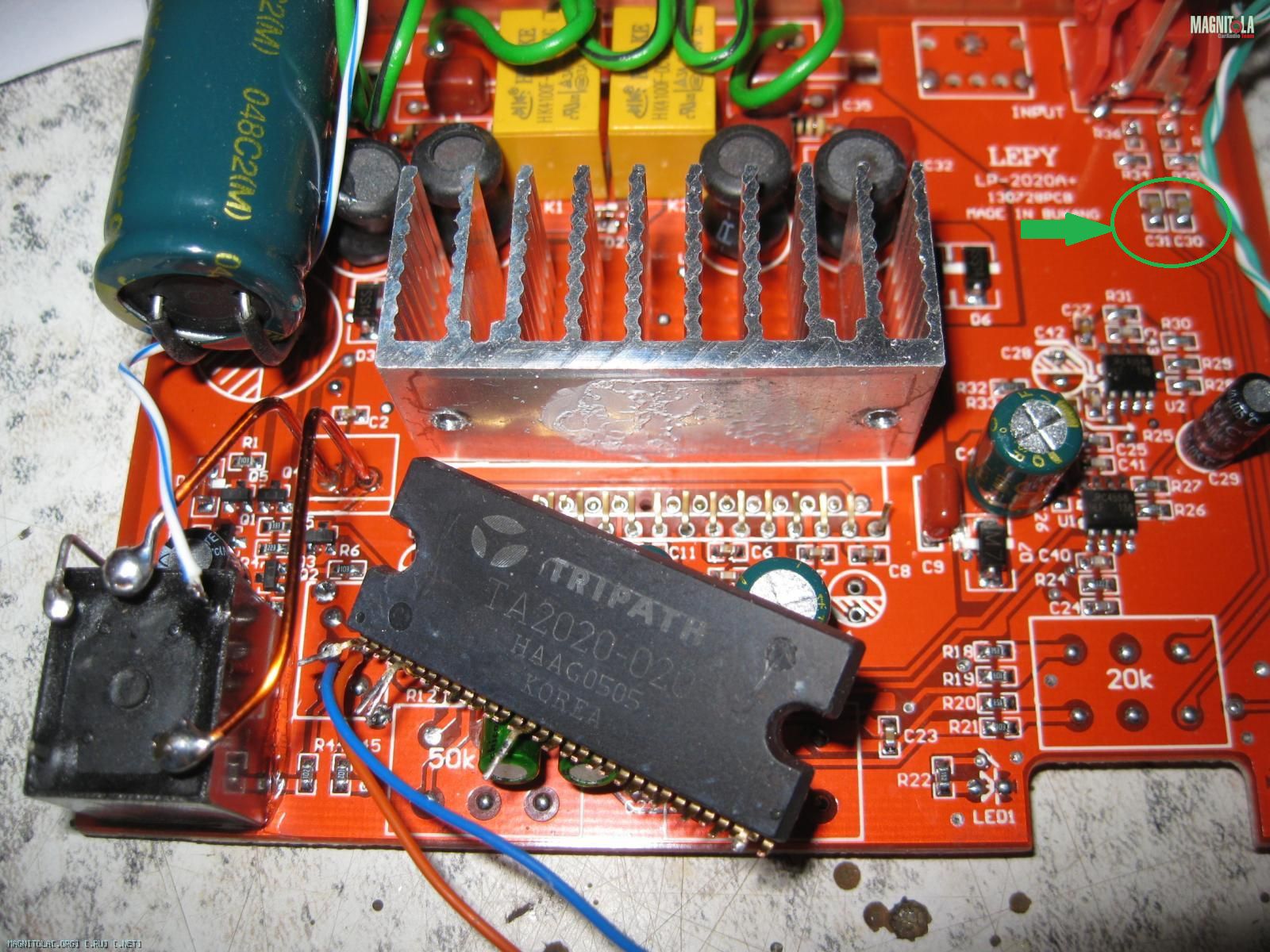

FFZ, Вы имели в ввиду вот эти конденсаторы? я их тоже на ничиконы 2,2 мкф махнул.

Нажмите на изображение для увеличения
Название: Magnitola-Avtozvuk_566414_IMG_3110.jpg
Просмотров: 0
Размер: 505.0 Кб
ID: 567122

**FFZ** · 29.04.2014 19:56

Сообщение от vasikk1

FFZ, Вы имели в ввиду вот эти конденсаторы? я их тоже на ничиконы 2,2 мкф махнул.

да, совершенно верно, речь была именно о этих конденсаторах С30, С31.

**vasikk1** · 29.04.2014 20:19

FFZ, спасибо! Вирус от fox proteus(ему отдельный респект!) косит людей

, я правда сейчас их для домашки ковыряю и пока без хорошей акустики сложно сказать о качестве, но звук на колонках от старого центра очень даже гут. и такой вопрос-как Вы все таки оцениваете звук этих малышей(с учётом их цены)?

**FFZ** · 29.04.2014 20:40

обещанное, вот так организован входной каскад на ОУ

Нажмите на изображение для увеличения
Название: схема.jpg
Просмотров: 0
Размер: 31.8 Кб
ID: 567202

это половинка, т.е. один канал, второй на этом же корпусе ОУ и естественно такой же, элементы R6,R7,C2, т.е. элементы отвечающие за формирование средней точки одни на оба канала.
какого номинала СМД конденсаторы я ХЗ, поэтому просто вопросик вместо номинала.

**FFZ** · 29.04.2014 22:35

Сообщение от fox proteus

гальваничсекая развязка земли питания?

питание каскада предварительного усиления/согласования/гейна на приличном ОУ от модульного DC/DC с изолированными массами вход/выход.

**A!exT** · 30.04.2014 00:07

Сообщение от FFZ

какого номинала СМД конденсаторы я ХЗ, поэтому просто вопросик вместо номинала.

С3 24пФ намерял

**andr_l** · 30.04.2014 09:03

а зачем он там? опер же не сверхбыстрый...

**Rover** · 02.05.2014 12:31

В теме не раз звучала фраза "гальваничсекая развязка земли питания".
ПОявилось два вопроса:
1. Трансформатор, оптопара действительно обеспечивают "гальваническую развязку", а вот делает ли то же самое резистор или конденсатор

?
2. А нахуа с операми возиЦЦа, может попроЩЩее:

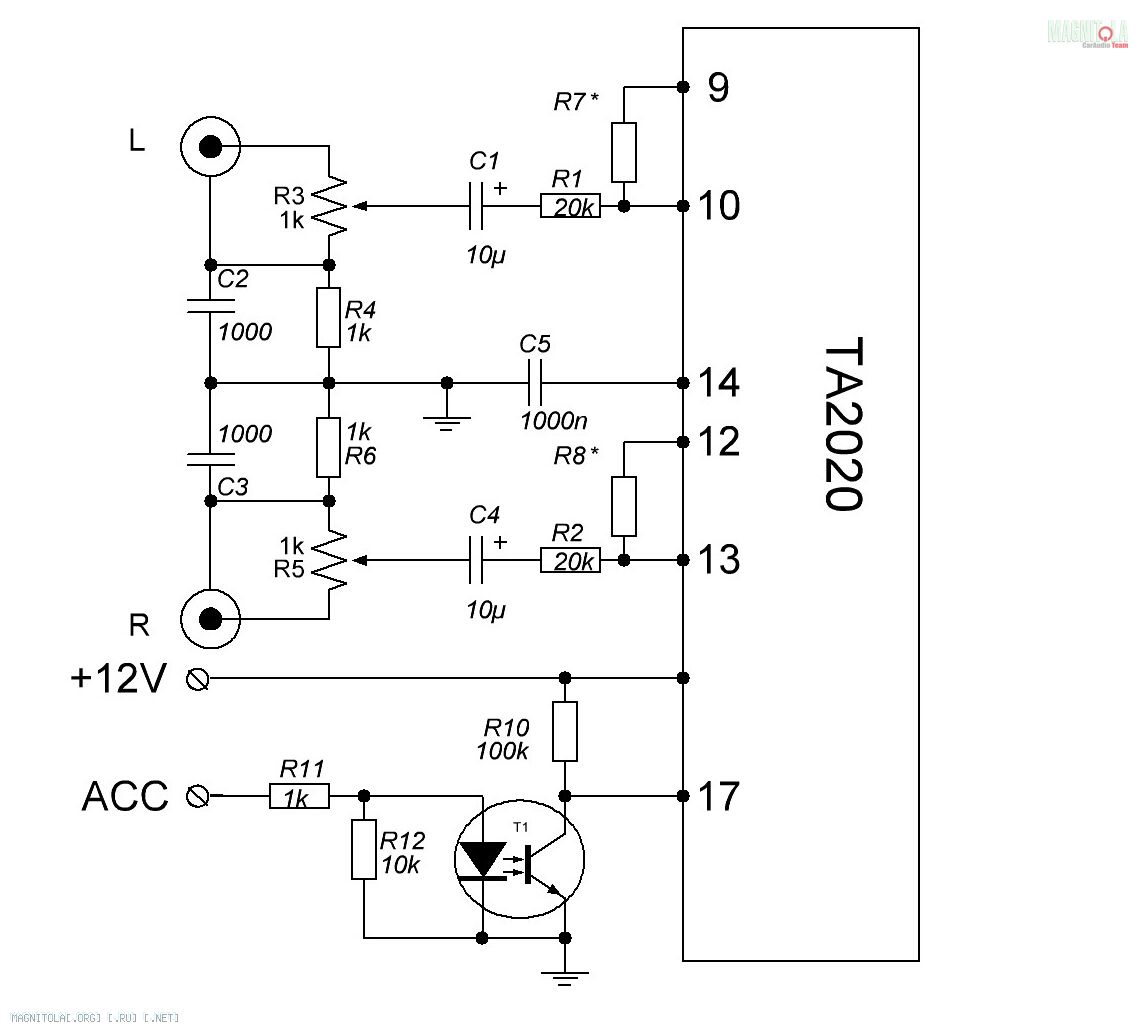

Нажмите на изображение для увеличения
Название: TA2020.JPG
Просмотров: 0
Размер: 143.9 Кб
ID: 568580

Резюками R7R8 выбираем нужный КУ (в принципе входную крутилку можно не ставить, если их сделать регулируемыми), ну и заодно с помощью оптрона решаем вопрос с АСС.
