Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

http://www.radiolibrary.ru/library/mrb/mrb-0963.html

http://igdrassil.narod.ru/audio/tips.../shkritek.html Перепроверил ещё раз AK4387,там 5в.Транзистор, да, поставлю составной 973, имееется два соображения, но их надо курить не на работе
1. Раз Н21э у него намного выше, стабилизатор должен получиться лучше, ибо ΔIб будет меньше,но это все равно теория а вот полоса у него-до 200 МГц.
2. Вот тут как раз не уверен- раз транзисторов два-не будет ли для открывания нужно больше Uб? Вечером надо будет заглянуть в любимые книги- Шкритек "Справочное руководство по звуковой схемотехнике", и МРБ 963 "Расчёт электронных устройств на транзисторах".

Не надо составной. Достаточно простого BCP53 для СМД или BD138 для выводного.
У составного вдвое больше падение напряжения Б-Э и ток тебе нужен не больше 35 мА, если резистор правильный.

Вот как-то так в голове и крутилось-получается-падение на переходах выше, выше и выходное напряжение...Так вроде...

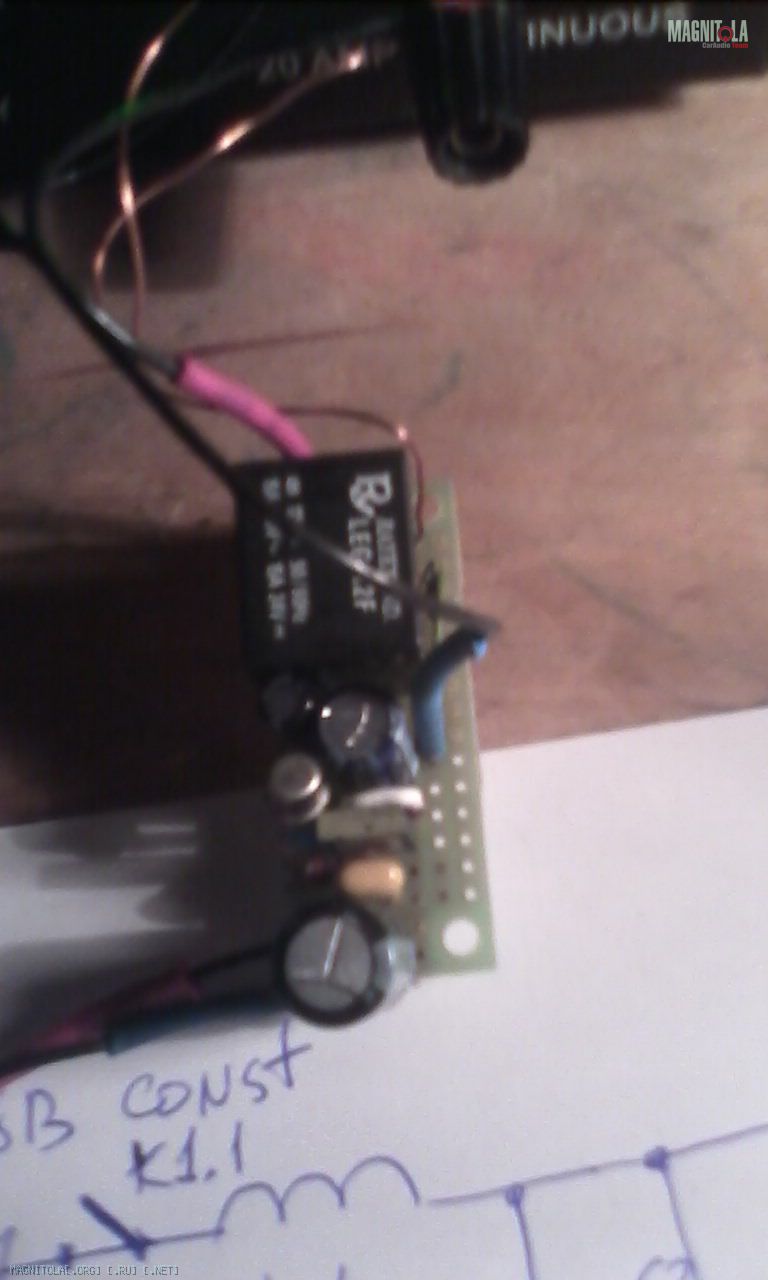

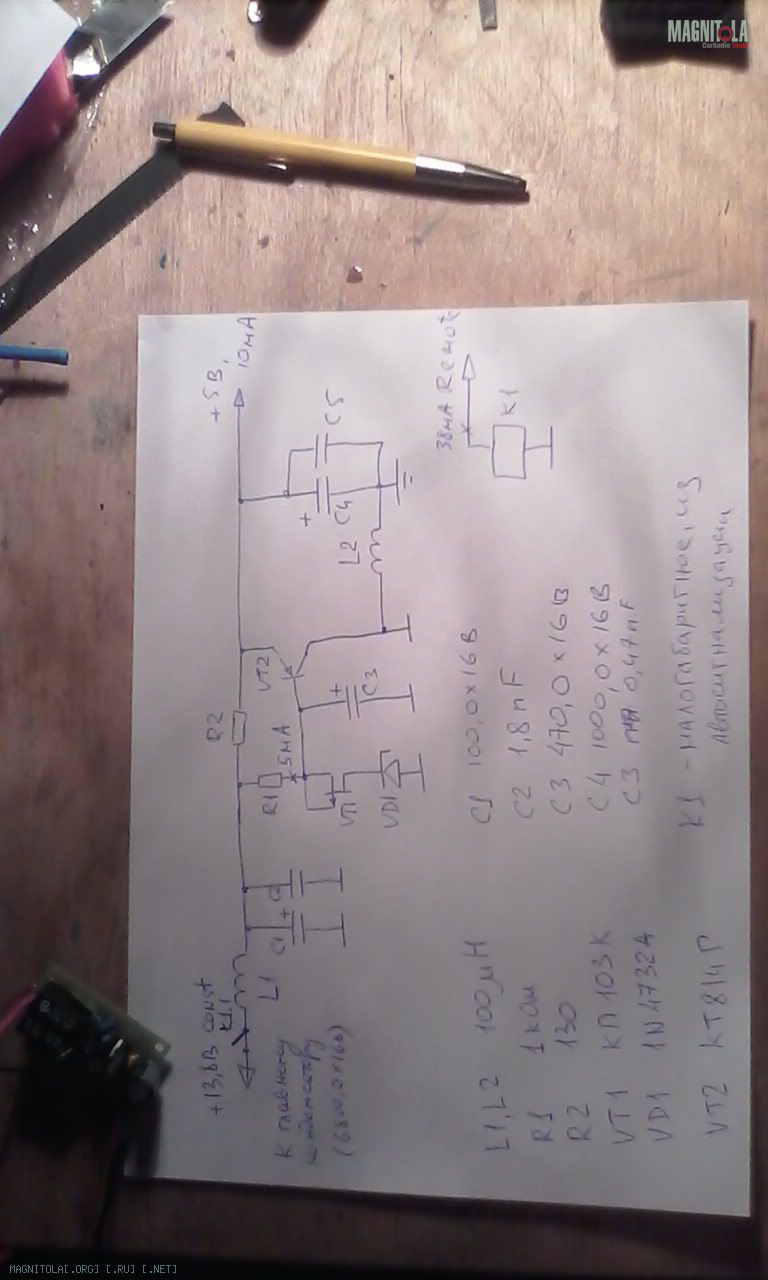

Ну вот, вроде спаял стабилизатор, получилось в итоге вот что- Вложение 626940Вложение 626942
Смущают две вещи -
1. Ожидал, что будет греться- но не до такой степени.
2 А больше смущает то, что и на раннем прототипе- напряжение на выходе выше ожидаемого- на стабилитроне 4.8 в, а на выходе 5,4. Скорее ожидал наоборот.
Блин- рисовал схему ночью, только что увидел - опора, естественно берётся со стабилитрона, а не с источника тока.

Цитата:

---

Сообщение от nomemory

Ну вот, вроде спаял стабилизатор, получилось в итоге вот что-

---

Я добавлю:
1) если есть источник тока - не нужен резистор R1
2) В автомобиле масса - общий провод. Зачем дроссель в минусовом проводе? На нём будут фильтроваться помехи потребителя, но напряжение этих помех будет складываться с полезным сигналом, добавляя шум на входе и выходе. Всё остальное у нас привязано к входной массе. Я бы поставил дроссель в плюс питания.

R1 заколачивает источник тока в ОБР... По даташиту у КП103 Рмакс всего 38мВт, если он в пластике Аля КТ315, хоть у меня он и в металлостекле и там до120мВт, но так имхо лучше. без R1 45 мвт, с ним 10, но он все равно тёплый,хоть не горячий., как до него.. СМД дроссели по току тоже проходят-у них Imax 230mA, у меня 70...L1 образует LCфильтр главный кондер 6800,0 ,дроссель, кондер 470,0. L2 должен развязать земли-цапа и общую, думаю, тоже лишним не будет.

---------- Сообщение добавлено 21.08.2014 в 13:02 ----------

+/- стабилизатора будет с главного конденсатора чего вижу самым подходящим. Ну, реле.. Люблю я их-самое простое, и с гальванической развязкой от антенны, тянущейся по всей машине.. Не буду морочиться с ключами -тем более совсем недавно жаловались на наводки как раз от ключей сигналки. Диод по обмотке не нарисовал-но он само собой будет. Есть также мысль-зашунтировать контакты резюком кОм в100, чтоб контакты не обгорали от зарядного тока кондеров. По напруге думаю-мне нужен либо стабилитрон где-то на 4,2в, либо в послед два светодиода, что примерно то же самое, буду кумекать.

По поводу R1 и ОБР соглашусь. Какое минимальное входное напряжение с резистором? В таком случае я бы взял LM4040. По поводу развязки земель остаюсь на своём мнении. Лучше сделать балансные выходы ЦАП. Попробуй - расскажешь, как лучше.

С позволения ТС вернусь к вопросу отвода тепла от микросхемы УМ и микросхемы драйвера стабилизаторов.

Цитата:

---

Сообщение от FFZ

+1, с Джи-Ви-Си такая же один в один ботва твориться . модель точно не помню, но вроде как KD-X250ВТEE, радиаторы точно такие же и термопасты просто НОЛЬ ...... как они ещё гарантию дают я вообще не понимаю......

---

Как ранее я писал о ужасе обнаруженному по этому вопросу в указанном бездисковом ГУ, тоже принял решение, что оставить такое решения производителя просто нельзя. Особенно если ГУ планируется использовать для работы на акустическую систему.
ГУ с таким тепловым режимом указанных микросхем долго не проживёт это точно, и даже беглый поиск в инете по ремонту современных ГУ указывает на то, что мрут эти микросхемы в этих условиях часто, т.к. поисковик выдаёт массу вопросов на тему - а чем заменить микросхему УМ :(.......

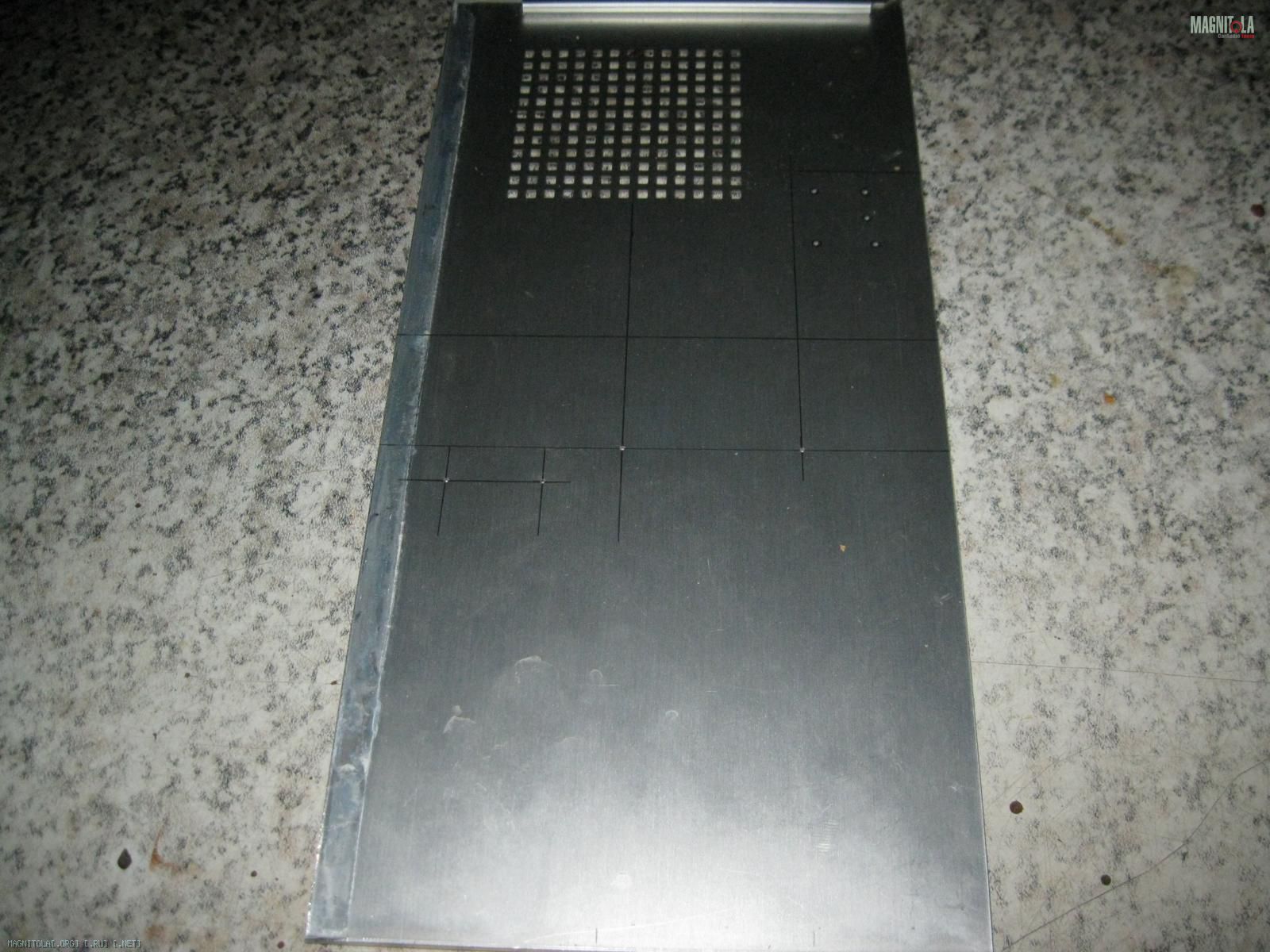

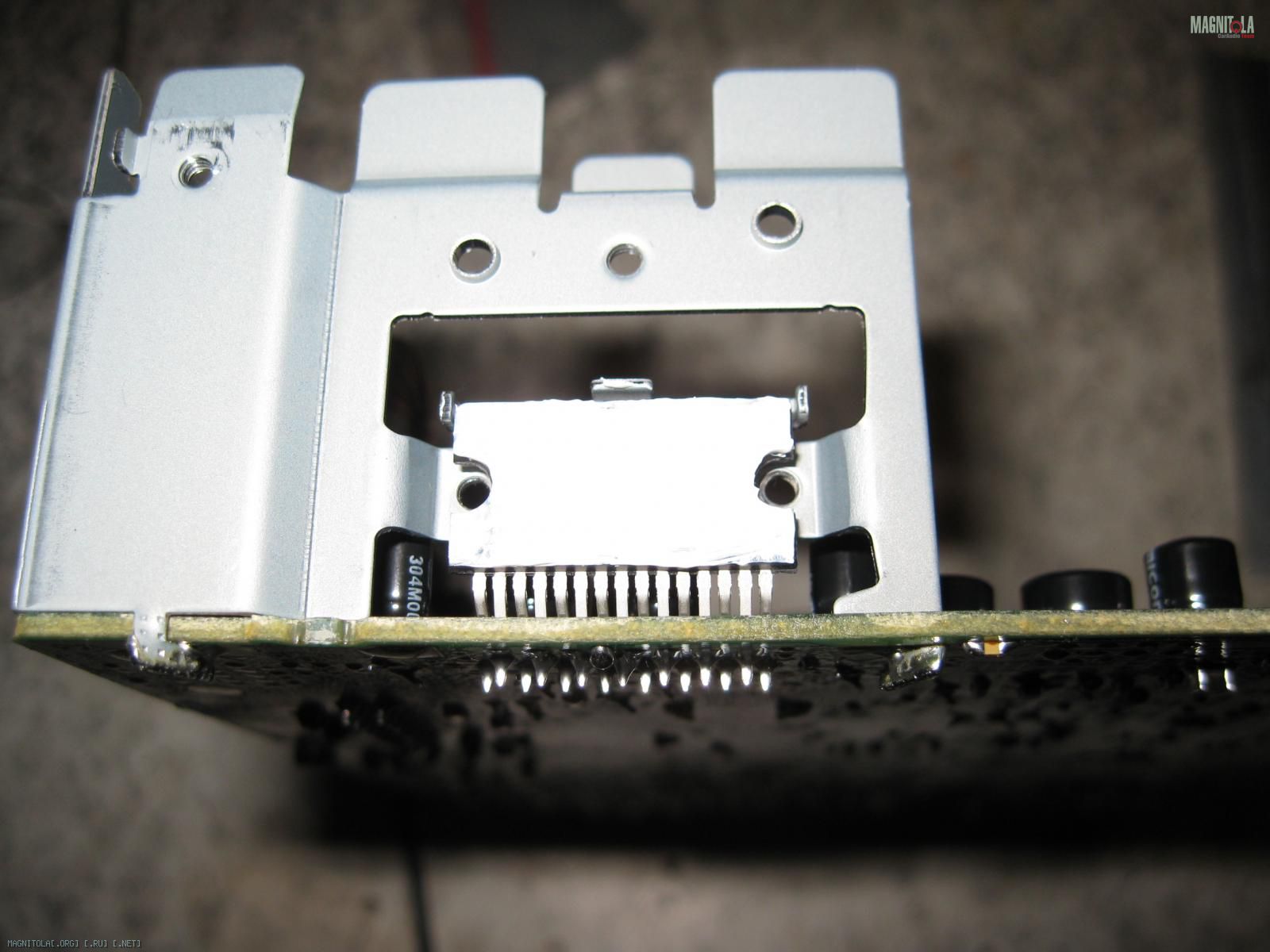

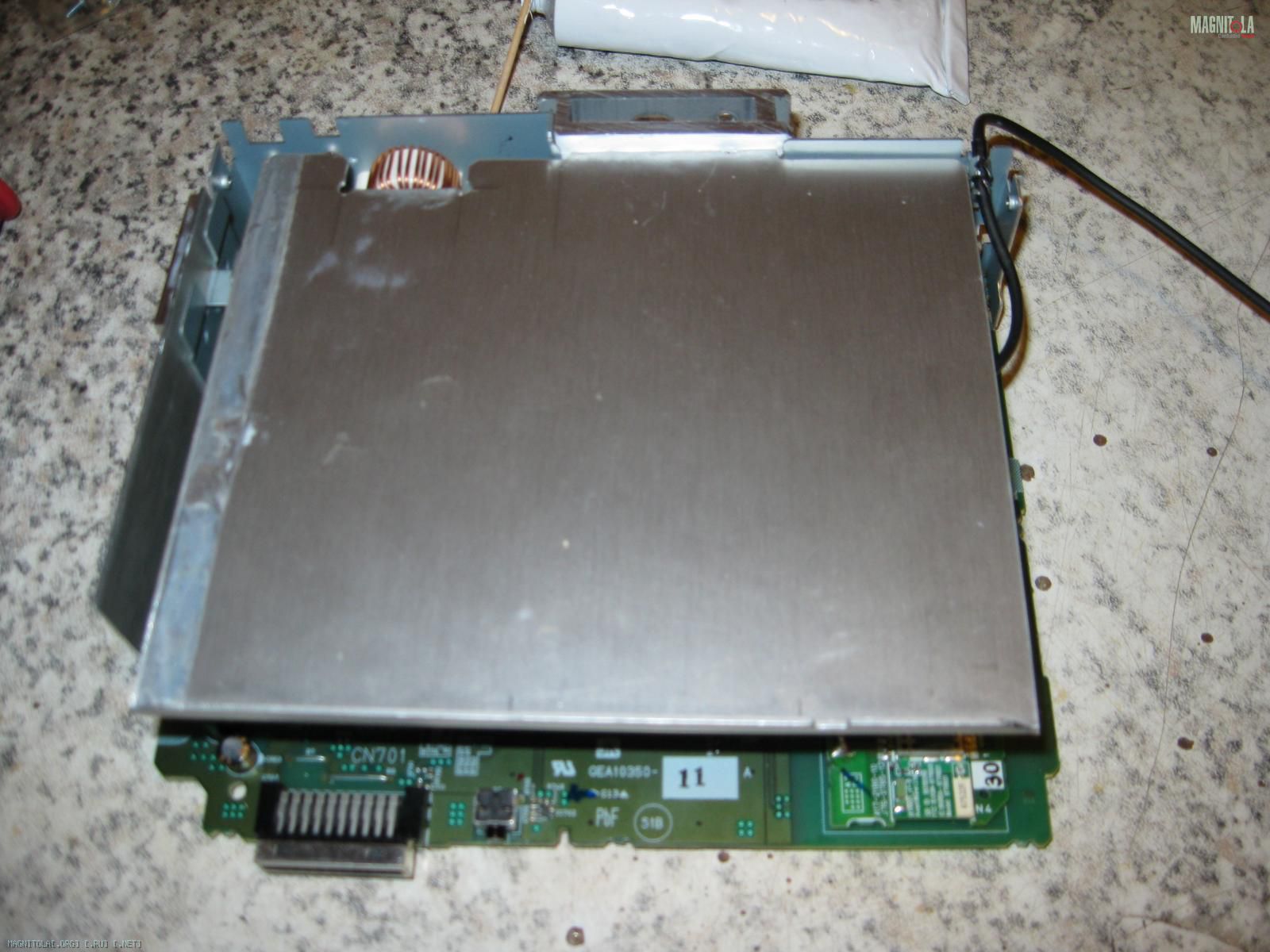

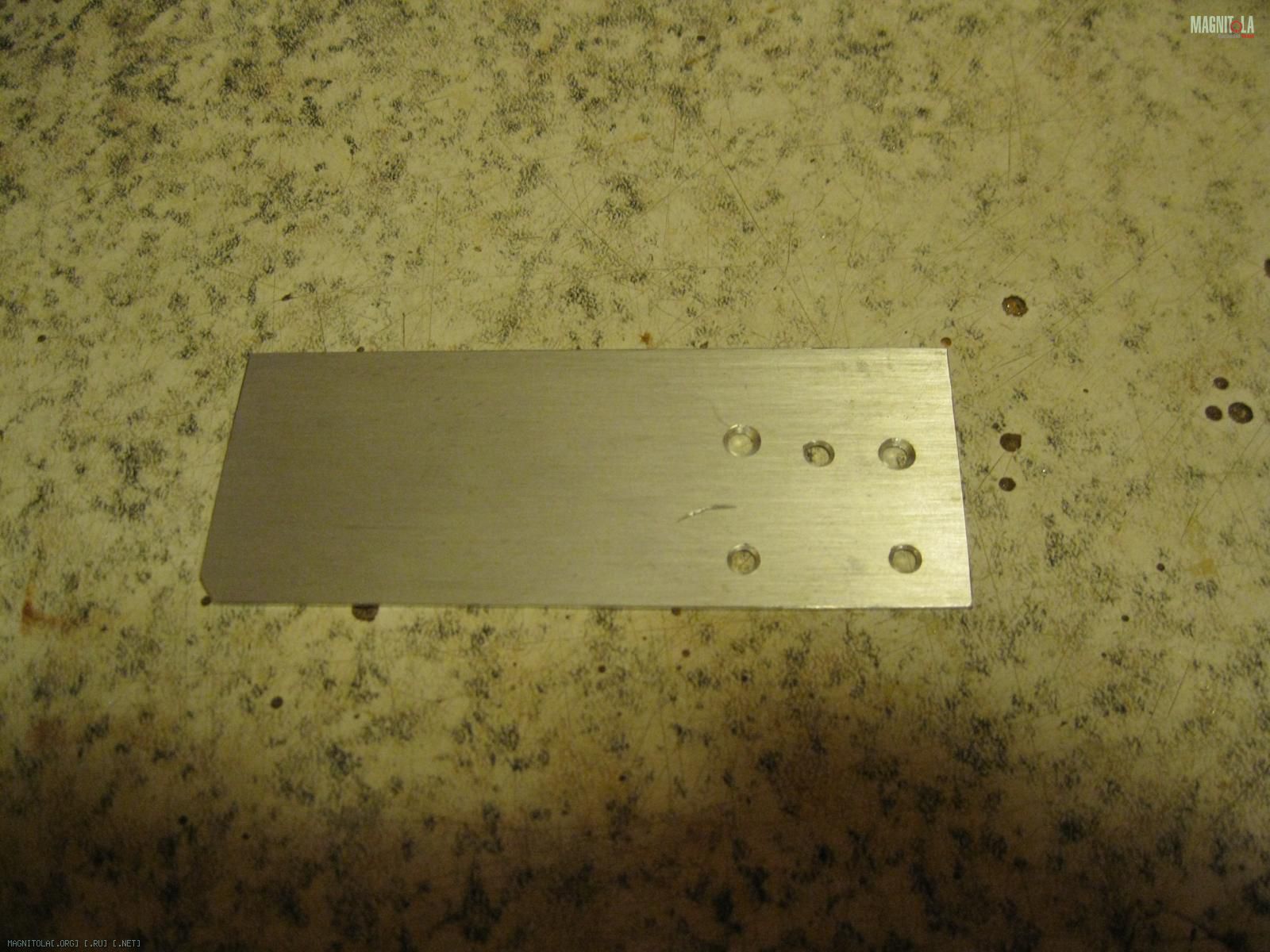

Т.к. данное ГУ имеет полноформатный габарит, в отличии от рассматриваемого в данной теме, то применять вариант наращивания площади рассеивания тепла используя наращивание внешним радиатором не прокатит в следствии того, что после этого ГУ банально не влезет в стандартное место установки по глубине. Посему был выбран способ, суть которого очевидна на фото:

Вложение 627118 Вложение 627120 Вложение 627122 Вложение 627124
Вложение 627126 Вложение 627128 Вложение 627130 Вложение 627132

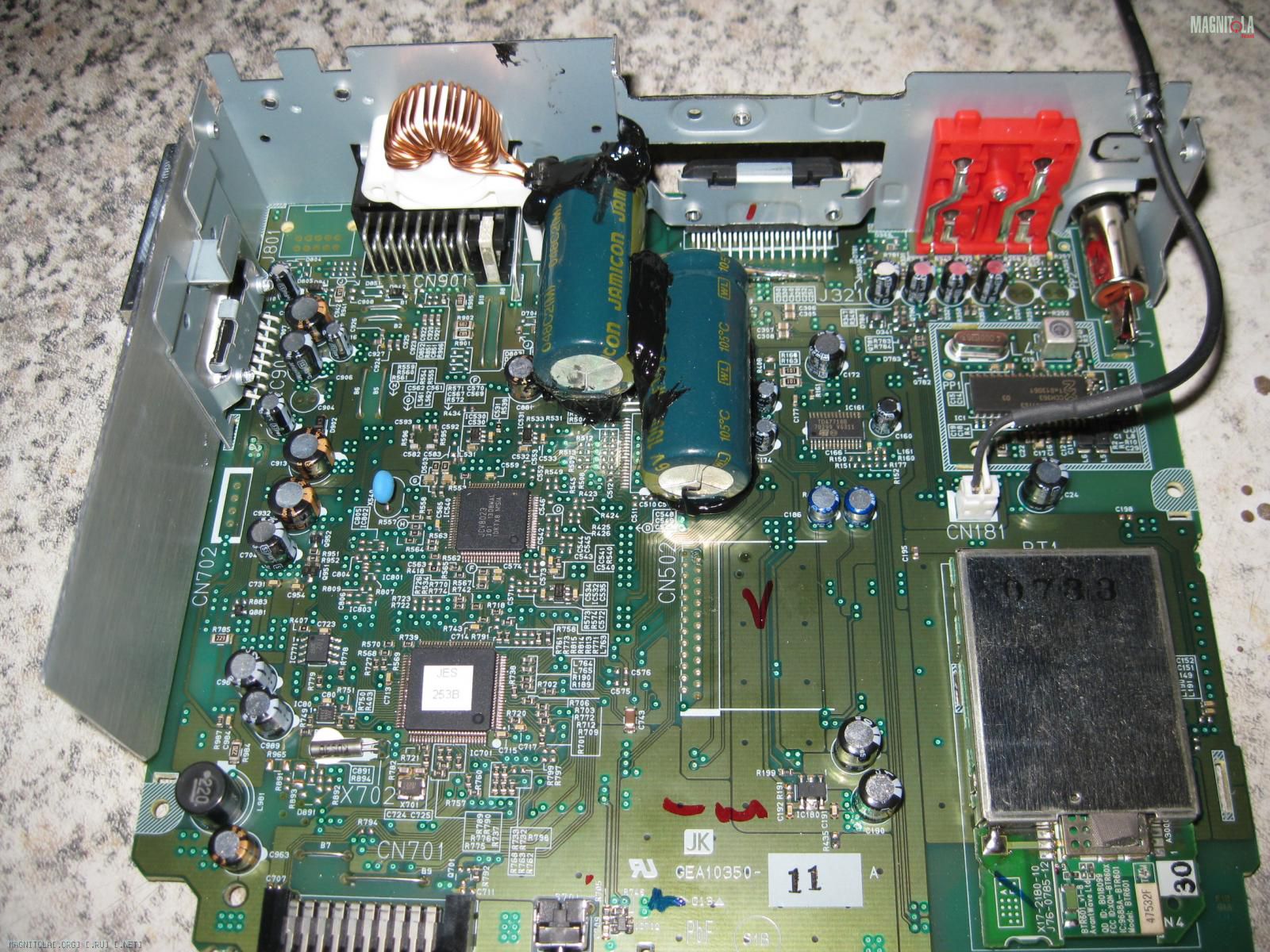

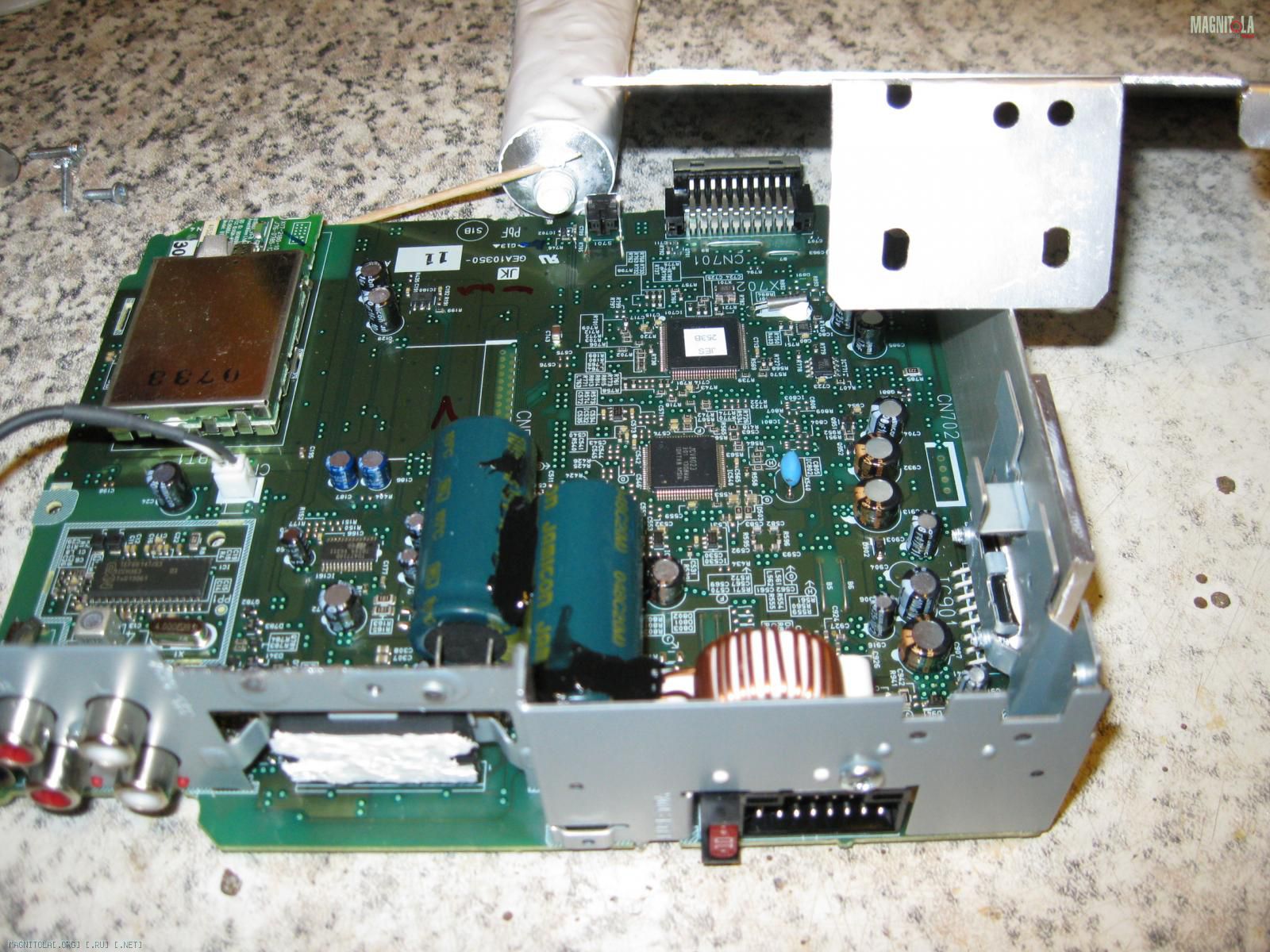

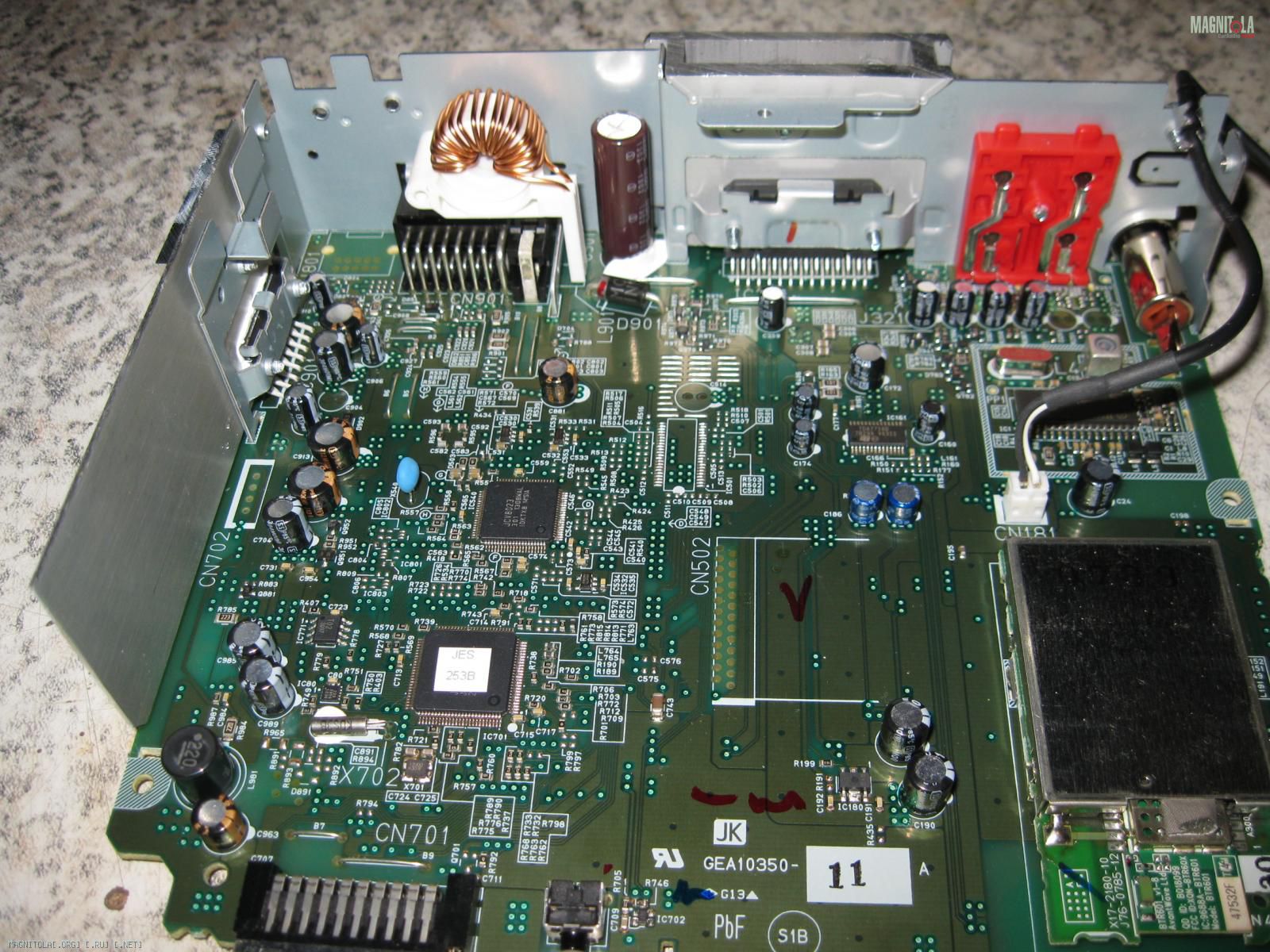

Как видно на фото стоковый конденсатор входного LC фильтра питания, который был 2200мкф х16в, заменён на 10000мкф х16в и кроме этого дополнительно установлен ещё один такой же в непосредственной близости к ножкам питания микросхемы УМ. На звучании акустики от ГУ это простое действо отражается весьма и весьма явно и очевидно.

А я думал,-поставив 6800,0 я маньяк.. Сегодня был час свободного времени-ждал перегрузку и меня не дергали- переосмысдил,что не так, сейчас заехал в радиотовары -скорректированных номиналов купил...
Garmin- генератору тока на полевике надо не меньше 2в. С R2=200ом, 0,5 вт при наихудших условиях-12в, мотор заглушен-на нем как раз 30-35 мА. Подробнее вечером-я ещё не дома.
Garmin,FFZ, я разве против?
Примерно так же думал, но там ребра, под них надо пропилы делать. А радиатор УМ утоплен, под него дюже хитро надо пилить. К тому же он прикручивается через отверстия. Если со свинцом или припоем не хочется морочиться-можно выпилить пластинку из люминя 8 мм, просверлить в ней отверстия под проход крепёжных винтиков, да и запрессовать слесарными тисками.
А радиатор мультистаба я бы изрешеитл сверлом Ф3-4, примерно как крышку сверлили- для увеличения площади поверхности.
Только надо помнить люминь- металл вязкий, надо соответственно затачивать сверла, не торопиться и капать маслице.

---------- Сообщение добавлено 21.08.2014 в 22:09 ----------

А для балансного выхода ЦАПа- нужен другой ЦАП, например АК4385, как в JVC AVX44. И переделывать всю аналоговую часть. Чтоб срастить с Е-Vol итд. В названии темы теряется слово на м... ИМХО-уже не в коня корм. Там логично видится minidsn 2x8 cцифровым входом... Но как этим управлять? Нет, каждому своё. Это как приделывать к ВАЗ 2106 движок от ил-86.

Цитата:

---

Сообщение от nomemory

Там логично видится minidsn 2x8 cцифровым входом... Но как этим управлять?

---

Извини, но я пока не вижу проекта в целом. Поэтому советов дать не могу.
