Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Вложение 616200 Подложил обрезок доски нужной толщины, положил сверху ещё доску, надёжно зажал струбциной. Снял заусенцы и фаски ножом.

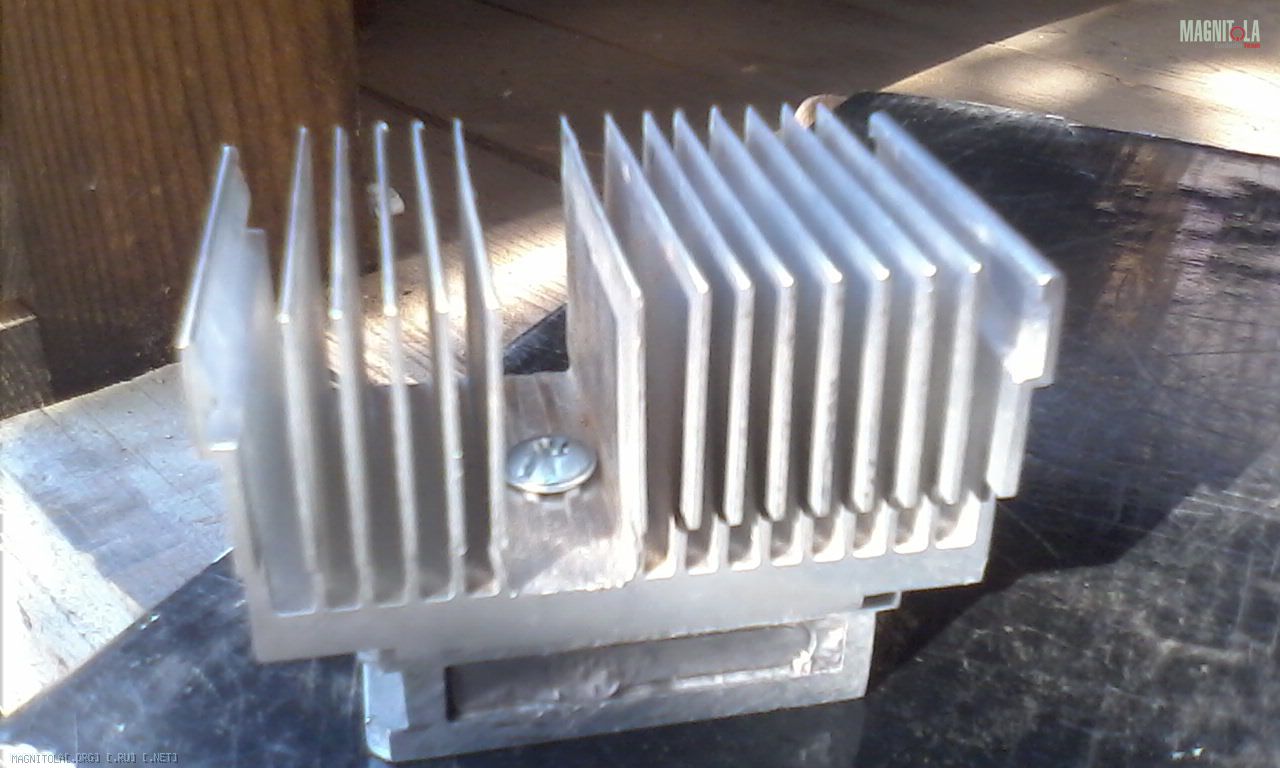

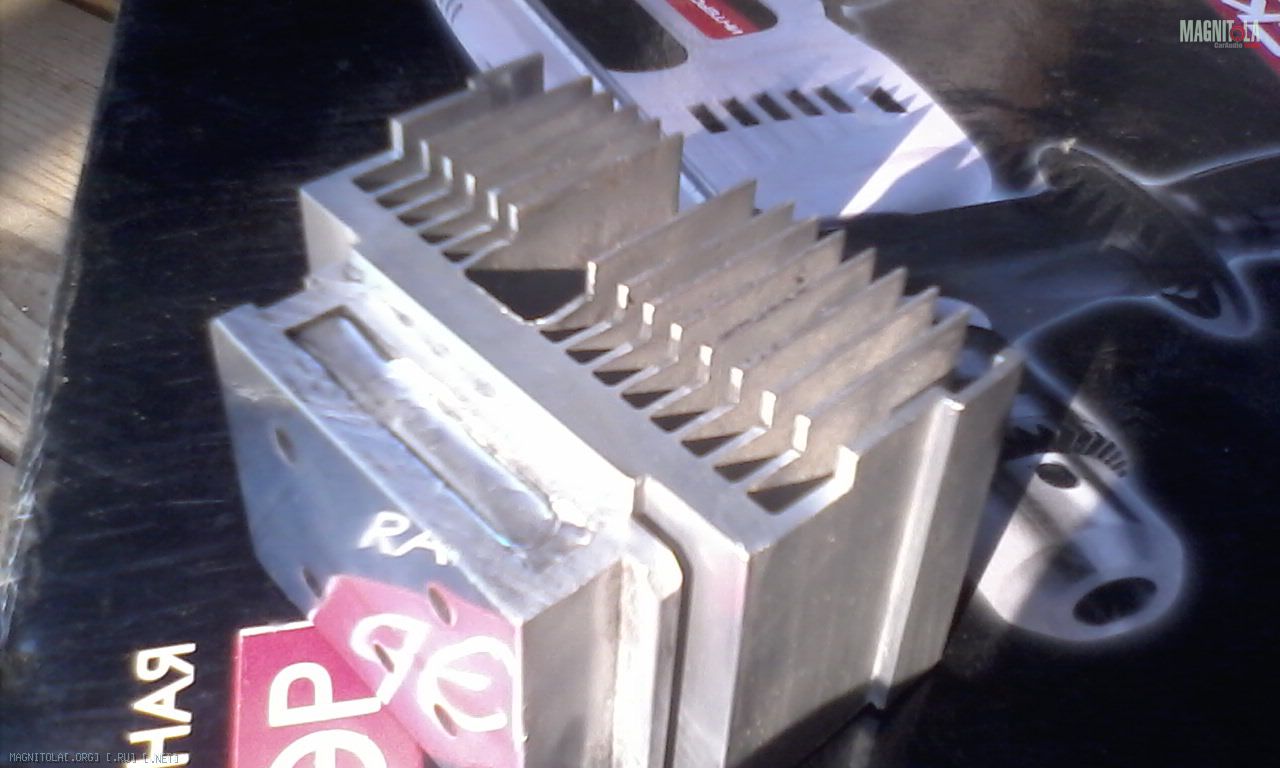

Разметил и просверлил отверстие для винтика. Шлицевой отверткой и длинногубцами выломал два ребра, напильником сточил пеньки. Отполировал поверхности обоих радиаторов.
Вложение 616202Вложение 616204

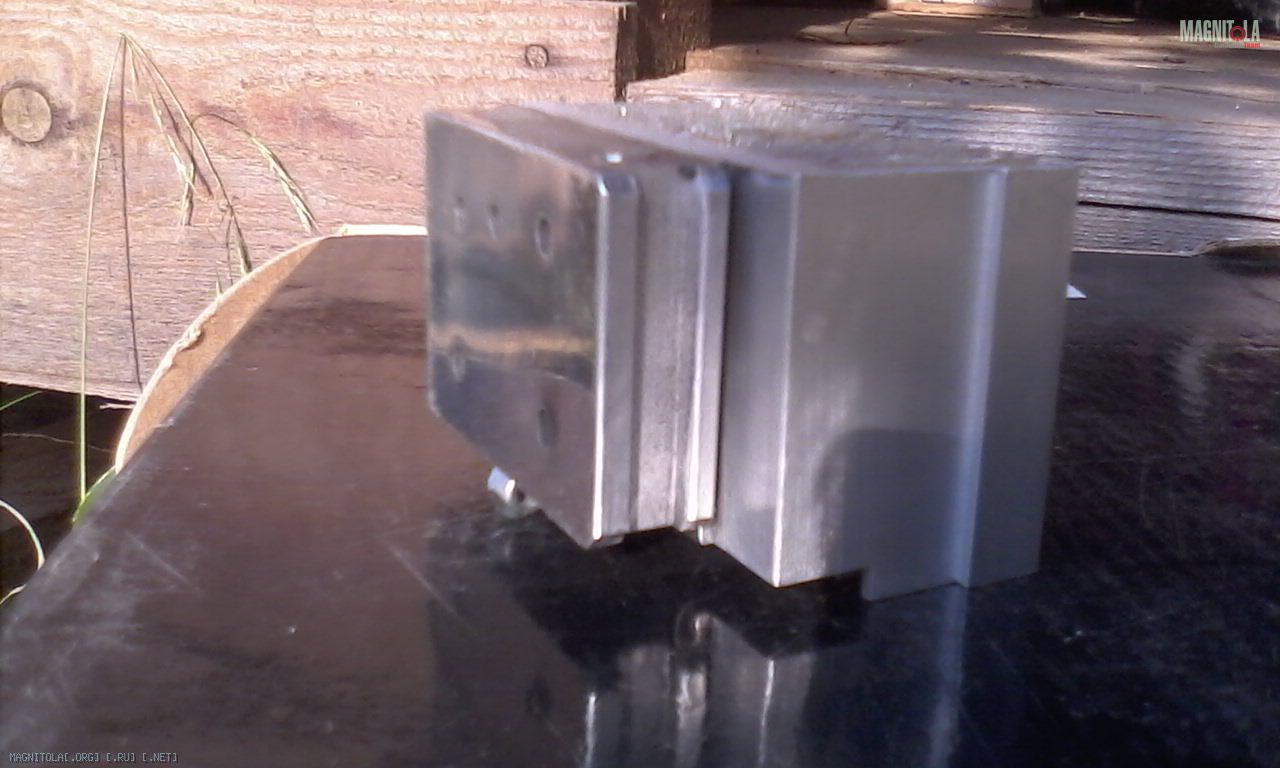

Стоять он будет так.Вложение 616206

Пока я ковырялся- ребята написали сравнение KMM100 с JVC KDX310BT , с фото. http://magnitola.org/proclushka-test...kmm-100gy.html
По схемам- ближе всего JVC KDX50, там есть УМ- ТДА7851 совпадает по цоколевке, ШИМ BD9876A, мульти стаб похоже, все-таки другой.Я все- таки , видимо посмотрю, но позжн, и так термопаста уже везде...Кстати- она плохо смывается спиртом и хорошо - бензином Калоша. Проц можно найти в MVH150, DAC- в JVC AVX-44, все эти схемы есть на ремонт....нет.

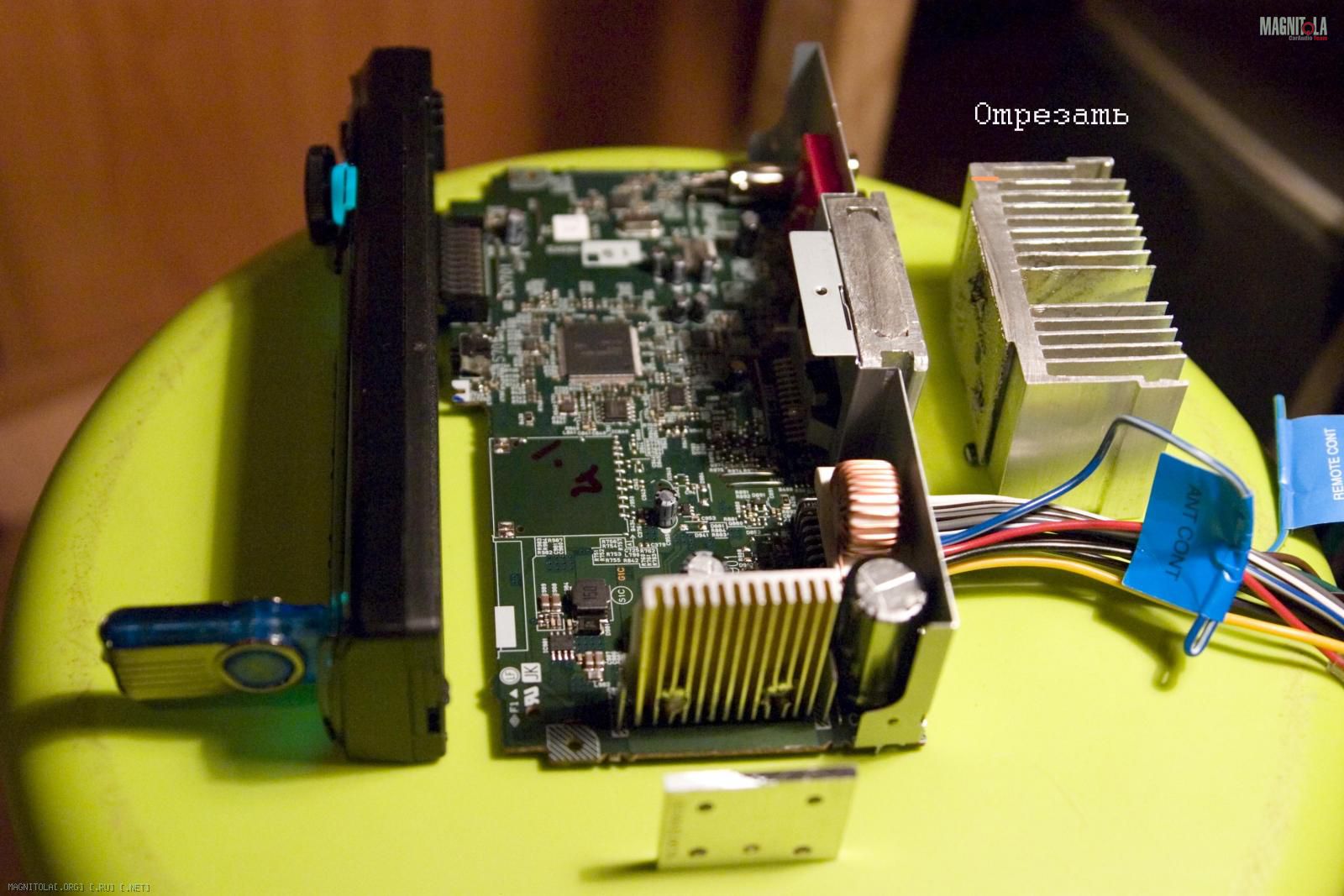

Положу только фото доработок.Вложение 619208Здесь видно, как различаются радиаторы... Но..мультистабу все равно маловато, а большому надо отпилить край- мешает воткнуть линейки. В выходные опять повезу на дачу.

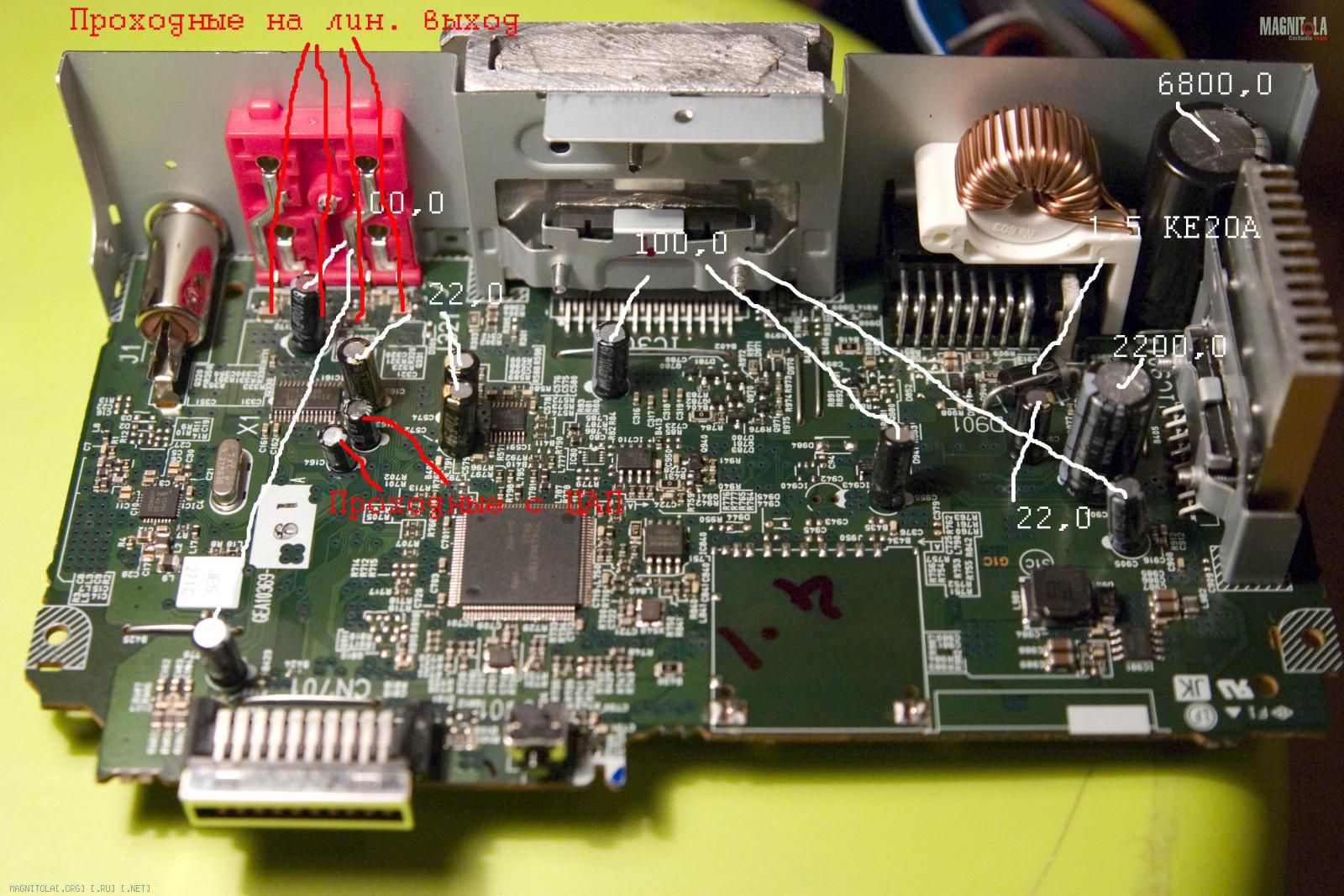

Сама плата, ну- тут все понятно...Вложение 619218

Может показаться мелковато... Но дома я подключаю нетбук к 32" Филипсу VGA кабелем- очень удобно... А если добавить беспроводные мышку и клаву-как у меня вообще красота, и кино смотреть, и-особенно!- схемы на него выводить...

---------- Сообщение добавлено 07.08.2014 в 16:19 ----------

Я тут задумался... Изменение аналоговой части наверняка изменит звук... Как сравнить? И...заказал ещё один КММ120 , контрольный.

---------- Сообщение добавлено 07.08.2014 в 19:24 ----------

Перезвонили с интернет-магазина- поставка контрольного экземпляра откладывается- у них закончилось.. Ну да ладно- не последний день живем...
Тут вылезла другая важная тема- хоть этот раздел и в принципе предназначен для подготовленных радиогубителей- я пытаюсь писать так, чтобы было доступно для всех- нас читают и новички. и те, кто "давненько не брал в руки шашек"... Пусть я периодически " oткрываю Америку"...
ГЛИЦЕРИНОВЫЙ ФЛЮС ДЛЯ СМД МОНТАЖА НЕПРИГОДЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ ОБЫЧНОГО НА ГЕТИНАКСОВЫХ ПЛАТАХ НЕДОРОГОЙ ТЕХНИКИ- ИМЕННО НА ТАКОЙ СОБРАН НАШ ИСПЫТУЕМЫЙ... Я краем уха об этом слышал , но решил проверить- только сперва потренироваться на кошках. Кошкой послужила сломанная детская игрушка с синтезатором- их сейчас множество- они стреляют, поют, говорят итд... Вот к плате из такой я и решил припаять оторванные провода. После включения она принялась непрерывно голосить и не утихомирилась даже после трехкратной двойной промывки - сперва спиртом,затем бензином Калоша...

Так глицерин моют обычной водой, немного шампуня... ;)
PS Я тут немного над Кенвудом поколдовал, прицепил к нему внешний стабилизированный кварцевый генератор. Как по мне, на слух стало лучше. Поставим в машину через несколько дней, послушаем.

Цитата:

---

Сообщение от nomemory

ГЛИЦЕРИНОВЫЙ ФЛЮС ДЛЯ СМД МОНТАЖА

---

какой именно??? название, марка???

http://tixer.ru/upload/iblock/99c/df...2734e97678.jpg ППВ111 - убрал его с глаз долой...
Пока у меня проходит термические испытания самый первый прототип параметрика для питания ЦАПа, на проводках , без генератора тока- посмотрел-таки тип мультистаба- это LV5684.

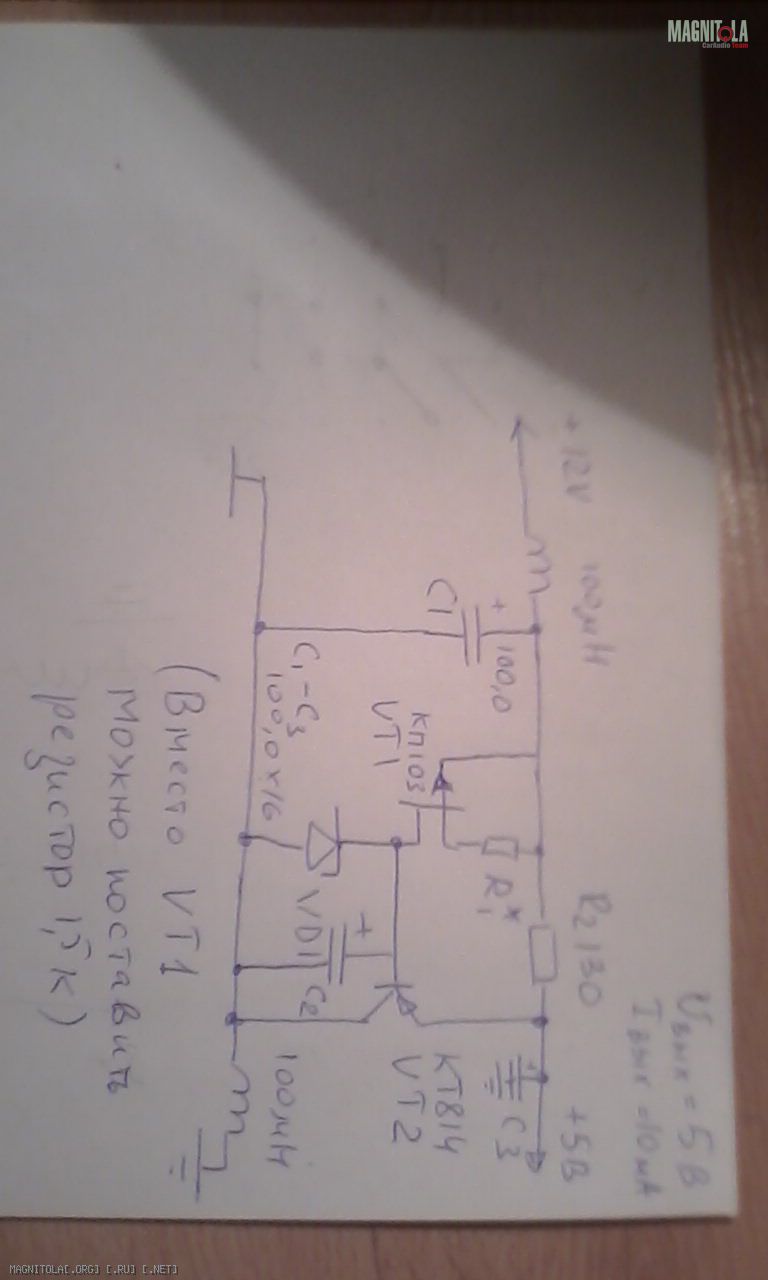

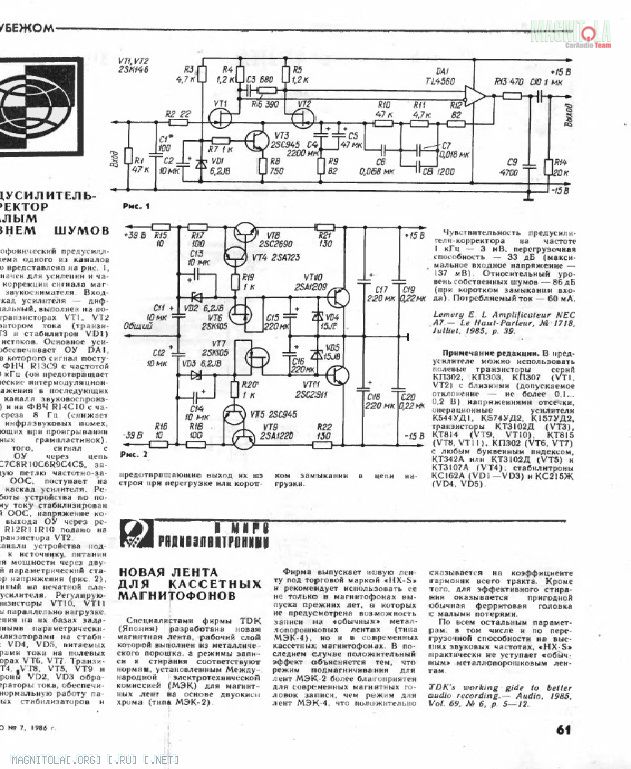

Вложение 619628Вижу это как-то вот так. Пропустил- стабилитрон 1N4732.Вложение 619630 Источник вдохновения- "Радио" 86\7, стр 61.

Транзистор нужен более высокочастотный.Там же 16 МГц гуляет. Хотя бы до 100-200МГц и мощность рассеивания больше полуватта. И ещё: ЦАП питается каким напряжением?

А почему?
Он же не компенсационный, тут нет обратной связи.. Как газонокосилка- едет и срезает все , что выше порога... И дает на выходе самое чистое напряжение, но "нож" нагревается...
Он же как шунт работает...Конечно, можно и КТ972/3 поставить, но я сомневаюсь- потому макет и накидал- два резистора, стабилитрон и транзюк. Первая мысль была вообще 3102 взять-и решил глянуть сперва- сколько тепла будет выделяться - лет 20 ничего не разрабатывал... На выходе 5В. У КТ814 Рмах=10 вт, без радиатора-1,5 насколько помню...

Срезать будет только до граничной частоты транзистора. Хотя на ВЧ ты конденсатор поставил.:)
И перепроверь питание ЦАП. По моему, там нужно 3,3В
