Андрей, все правильно! Видно, что Вы делаете, это Вам в кайф, поэтому уверен в удачном исходе!!! Так держать, jaff тоже молодец!!!Цитата:
Сообщение от andr_l
Вид для печати
Андрей, все правильно! Видно, что Вы делаете, это Вам в кайф, поэтому уверен в удачном исходе!!! Так держать, jaff тоже молодец!!!Цитата:
Сообщение от andr_l
Я думаю можно будет сравнить следующим способом.
Наш вариант на pcm4104 сравнить со связкой nanoDIGI + плата цап 1794.
У связки отличие от однопалатной версии следующее:
1. Входной dir ak супротив dix
2. ASRC встроенный в 1445 супротив встроенного в dix. Причем если dix4382 то совсем малое.
Отличие этих мест в ньюанасах. Первое нивелируется хорошим источником, если dit собран без компромиссов. Второе проявляется на тихих звуках при dix4392. Поэтому если слушать на нормальной громкости будет чуть разная подача.
А у них что алгоритм апсемплинга разный? Я почему то думал все эти трансмиттеры и ресиверы живут по одним законам.Цитата:
Сообщение от andr_l
агаЦитата:
Сообщение от Martyanov
причем по сильно разным.Цитата:
Сообщение от Martyanov

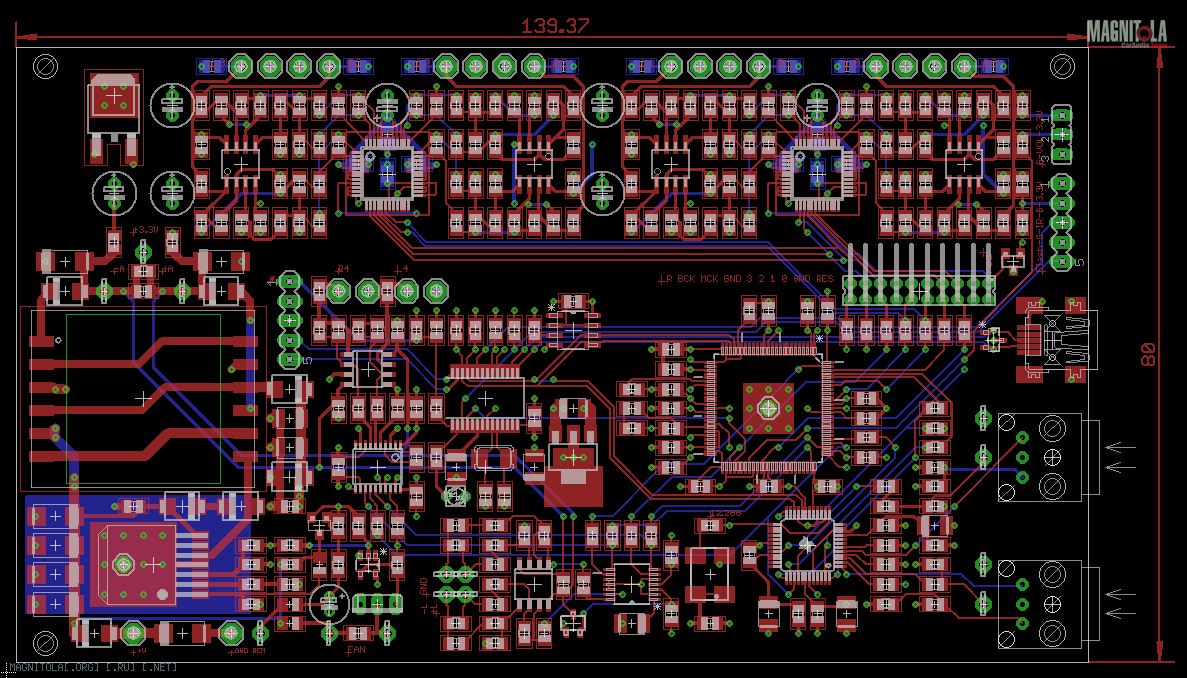

Так как нам скрывать нечего :laugh3:, то выкладываю окончательный вариант печатной платы проца на PCM4104.
Вложение 742928
По функционалу процессорного блока он полностью аналогичен модели с PCM1794.
Может работать как на частоте 48кГц, так и на частоте 96кГц. Рекомендовано использование 96кГц,
так как и в PCM4104 встроенный ЦФ имеет те же особенности, что и многие другие ДС цапы.
Выхлоп цапа как всегда не даташитный, так как использовать кастрированные решения,
но с использованием модных ОУ мы не стали. В очередной раз убедился, что при наличии ПН
использование цапов с диференциальным выходом улучшает сигнал/шум.
Плата так же четырехслойная. Размеры платы на рисунке. Вроде получилось очень компактно.
По срокам: думаю собранную плату мы представим на тесты до 1 мая 2015 года.
По вопросам выпуска готового изделия и цен на него просьба обращаться к A!ext.
Регулятор громкости с дисплеем!!!
Сделайте для меня.
Всё давно сделано.Цитата:
Сообщение от Haba
вот вот. просто вешаете этот резюк не в линию аналоговых выходов, а на вход управления громкостью проца и сразу же всеми 10 каналами рулите ;) заодно и меньше наводок наловите, так как выходное проца что-то в районе 150Ом (и то потому, чтобы не спалилить опера если вдруг коротнуть РСА на землю или питание)Цитата:
Сообщение от Rover
Для чего такое низкое? Обычно 800-1000 встречается...Цитата:
Сообщение от andr_l
если соединение не согласованная линия, то чем ниже - тем ниже всякие побочные эффекты, вплоть до влияния межблоков
