eton ec 500.4S фонит

  1. #61
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: eton ec 500.4S фонит

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    Оно обеспечивает пред усиление которое отстраивается за счет изменения КУ с помощью изменения номиналов цепи обратной связи.
    В JL Audio,например,по входу гейн регулируется по обратной связи сдвоенным переменным резистором на канал 5кОм,включенными последовательно.Возможно такое решение поможет отойти от классической схемы регулировки по этому уровню.,


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #62
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Можно увидеть данную схему для понимания


  4. #63
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: eton ec 500.4S фонит

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    Можно увидеть данную схему для понимания
    К сожалению Pdf у меня нет на этот бренд,всё изучаю путём прозвонки.Рисовать на компе не умею,но словами скажу так:

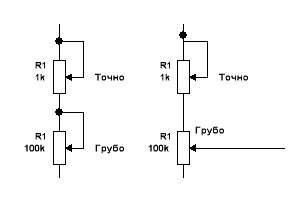

    Переменный сдвоенный резистор,включается(каждая секция по типу подстроечного резистора,замыкаются средняя ножка и крайняя между собой,если не знаете этого-первый рисунок на первом фото ) последовательно с другой секцией этого резистора(с аналогичным включением),а далее подключается последовательная цепь, вместо постоянного резистора в обратную связь с выхода на вход ОУ(второе фото):
    Нажмите на изображение для увеличения
Название: подстроечный резистор.GIF
Просмотров: 999
Размер:	1.9 Кб
ID:	879562 Нажмите на изображение для увеличения
Название: оу1.jpg
Просмотров: 203
Размер:	5.7 Кб
ID:	879560


  5. #64
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1657 Аватар для vasekbfg
    Регистрация
    07.08.2009
    Город/село
    Москва
    Сообщений
    157
    Спасибо (Раздал)
    12
    Спасибо (Получил)
    22

    Re: eton ec 500.4S фонит

    Цитата Сообщение от DD`имаc Посмотреть сообщение

    Уряяяя
    Вся беда похоже в самовозбуде по причине того что цепь ОС а именно R108 R208 не зашунтированы.Пришел я к этому поняв что фон шипение и прочюю гадость дает только первое ОУ в цепи.Остальные нет.
    Чем же оно отличается от других.И зачем оно нужно.Все просто.
    Оно обеспечивает пред усиление которое отстраивается за счет изменения КУ с помощью изменения номиналов цепи обратной связи.Раз мутки с питанием не помогаю значит беда скорей всего в ОС
    Так и есть
    Остается вопрос какой номинал шунтирующего кондера будет верным?Если номиналы резиков в ОС одинаковых каналов разные
    Решил не создавать свою тему а присоединиться к этой.
    Описанные симптомы аналогичны моим на Eton ecc 600.4 (наводка от генератора в виде писка) тоже усиливается при гейне на усилке
    Был сделан следующий твик - на входы rca поставлены акустические трансформаторы : http://www.jensen-transformers.com/w...8/jt-11p-1.pdf
    https://cloud.mail.ru/public/BfFF/tPLbFQjWu
    распаяны вот таким образом https://cloud.mail.ru/public/H1vf/vRyNhpQeT

    На усилок сигнал приходит от 800 проца , ранее я улавливал нехилую наводку - пищала очень прилично.
    После твика она осталась , но стала гораздо тише - раза в 4 утихла, то есть при заведенном движке я должен наклониться к дверной колонке и газануть, чтобы ее расслышать.

    Но вот странная вещь остается - усил сам по себе фонит.
    То есть , если я отключаю межблоки от его входов - все как и раньше, наводка издает нехилый писк.
    В моем случае в принципе можно свести наводку в неслышимое состояние , если дать ближе к максимуму гейн на проце , а на усилке наоборот поджать.
    Но можно ли ее саму по себе выгнать или снизить ?

    Топикстартеру просьба пояснить для чайника и расшифровать сообщение выше, также очень интересен результат .
    Если не затруднит - нарисовать схему как было и как стало . Дабы самому у себя данные изменения внести.


  6. #65
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: eton ec 500.4S фонит

    Цитата Сообщение от vasekbfg Посмотреть сообщение
    После твика она осталась , но стала гораздо тише - раза в 4 утихла, то есть при заведенном движке я должен наклониться к дверной колонке и газануть, чтобы ее расслышать.
    Сколько же в качестве сигнала Вы потеряли,остаётся загадкой.Наводка от двигателя это не то,о чём говорится в этой теме.,


  7. #66
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Во ,во.Уменя были шумы что то типо треска и шипения.Свист у меня в авто то же в зависимости от того сколько оборотов .По крайней мере был до переделок.Но он и с другим усем был.То что вы сделали это позволяет от части решить проблему людям.Ставят так называемый шумоподовитель.Тоже самое что поставили вы.За тем изменением что он вешается на провода с наружиhttps://www.drive2.ru/l/6291998/ .Но не факт что проблема в усе.

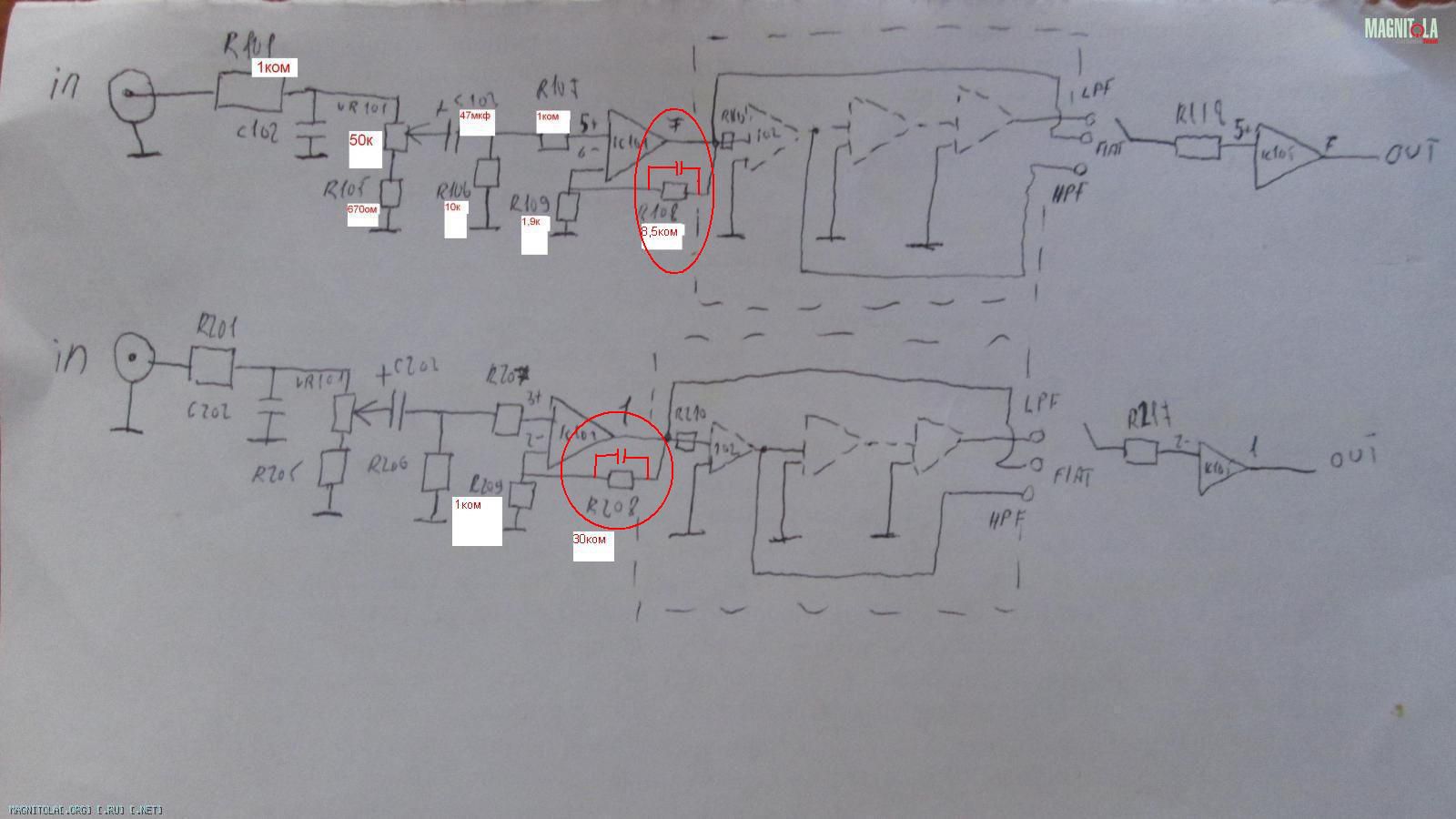

    Наши усилители могут сильно отличаться.Если уж моя схема старой версии не совпала с новой.И мне пришлось срисовывать часть схемы

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: Magnitola-Avtozvuk_849106_Изображение 016.jpg
Просмотров: 0
Размер:	107.6 Кб
ID:	879974

  8. #67
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: eton ec 500.4S фонит

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    .Ставят так называемый шумоподовитель.Тоже самое что поставили вы
    DD`имаc, надеюсь поиск по теме продолжиться в нужном режиме и её продолжения.,


  9. #68
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1657 Аватар для vasekbfg
    Регистрация
    07.08.2009
    Город/село
    Москва
    Сообщений
    157
    Спасибо (Раздал)
    12
    Спасибо (Получил)
    22

    Re: eton ec 500.4S фонит

    Цитата Сообщение от gena60 Посмотреть сообщение
    Сколько же в качестве сигнала Вы потеряли,остаётся загадкой.Наводка от двигателя это не то,о чём говорится в этой теме.,
    Откуда предубеждения? С качеством звука все в порядке. Задача была развязать земли, чтобы исключить влияние проца.
    Мистери и Супру в пример не приводить, у них ачх нелинейные - если воткнуть разрыв Мистери , звук ощутимо портится.


  10. #69
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    А где такой акустический трансформатор можно приобрести если не секрет


  11. #70
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1657 Аватар для vasekbfg
    Регистрация
    07.08.2009
    Город/село
    Москва
    Сообщений
    157
    Спасибо (Раздал)
    12
    Спасибо (Получил)
    22

    Re: eton ec 500.4S фонит

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    Во ,во.Уменя были шумы что то типо треска и шипения.Свист у меня в авто то же в зависимости от того сколько оборотов .По крайней мере был до переделок.Но он и с другим усем был.То что вы сделали это позволяет от части решить проблему людям.Ставят так называемый шумоподовитель.Тоже самое что поставили вы.За тем изменением что он вешается на провода с наружиhttps://www.drive2.ru/l/6291998/ .Но не факт что проблема в усе.
    Наши усилители могут сильно отличаться.Если уж моя схема старой версии не совпала с новой.И мне пришлось срисовывать часть схемы
    Я не важно разбираюсь в схемах , сам не твикаю . Поясните что у вас красным нарисовано ? я так понимаю это и есть суть переделки ?
    И еще просьба расшифровать ОС и КУ ...
    Треск и шипение я у себя не замечал.
    Фото можете предоставить где что перепаяли в итоге ? И как результат ?

    Проблема скорей всего в усе (раз без источника фонит сам по себе гораздо больше чем с источником)

    ---------- Сообщение добавлено 25.10.2015 в 22:43 ----------

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    А где такой акустический трансформатор можно приобрести если не секрет
    заказывал из США через проверенного торговца с EBAY .
    надо будет - помогу заказать , но стоит 1 штука 60 баксов (и это дистрибьютерская цена)
