Профилактика или ...

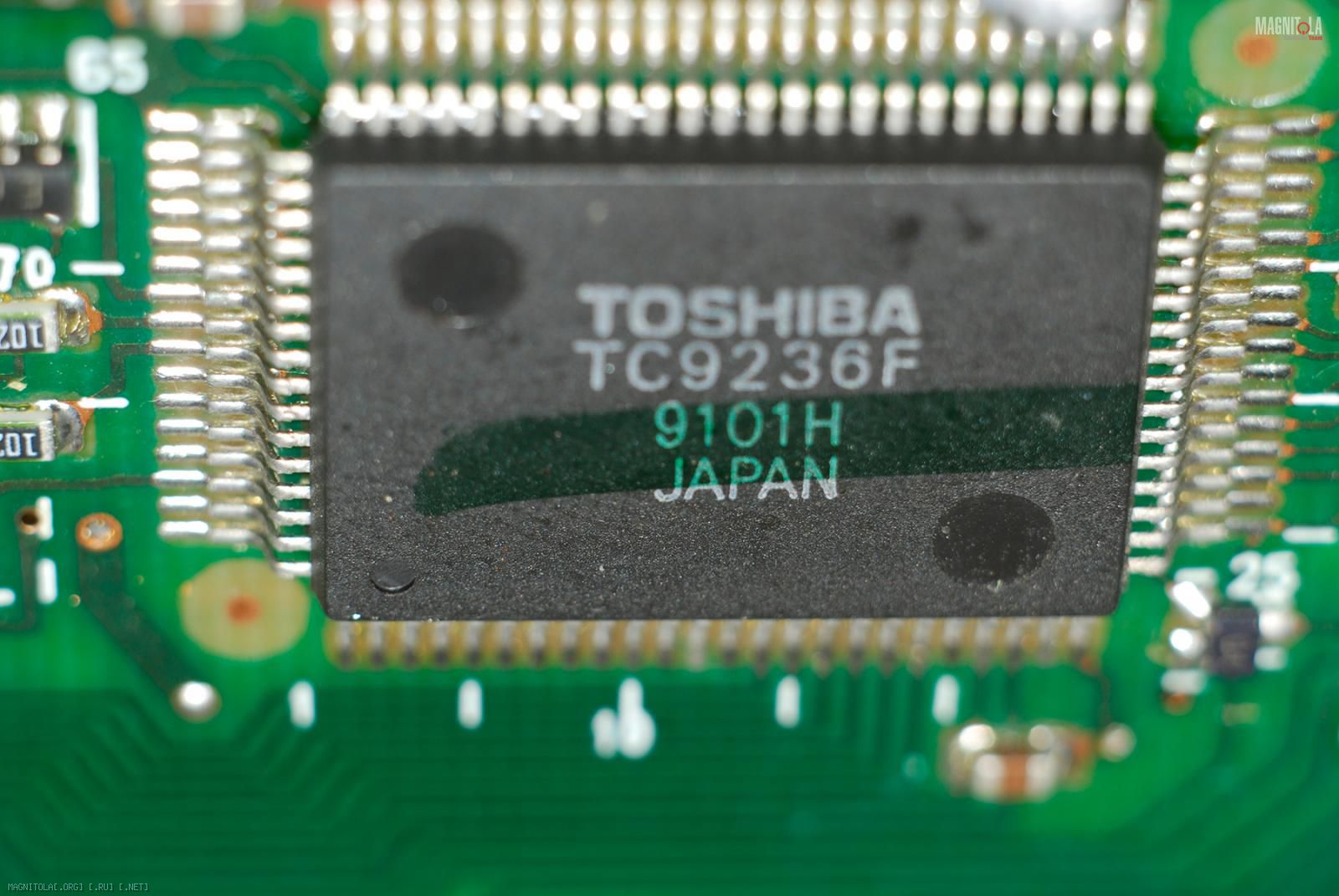

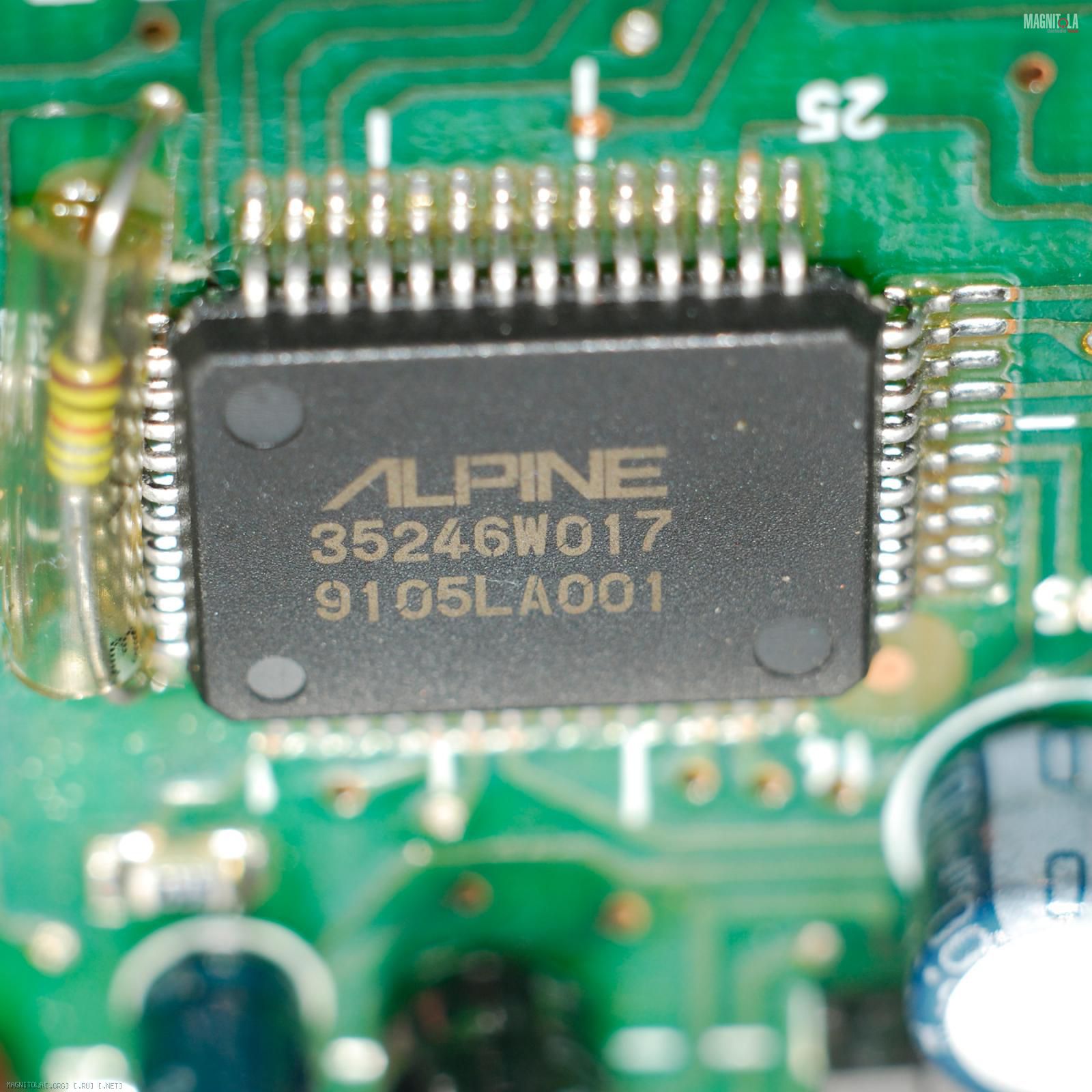

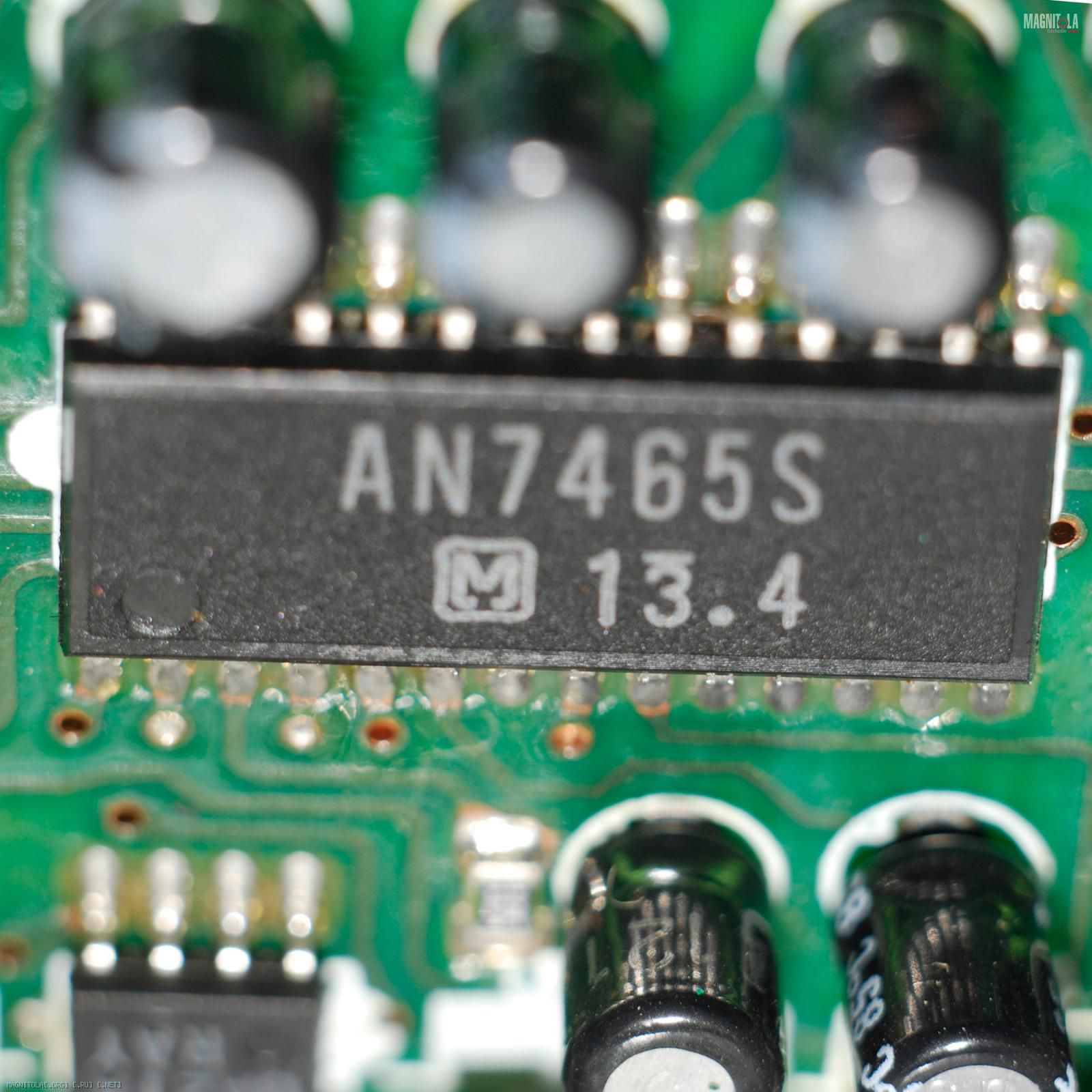

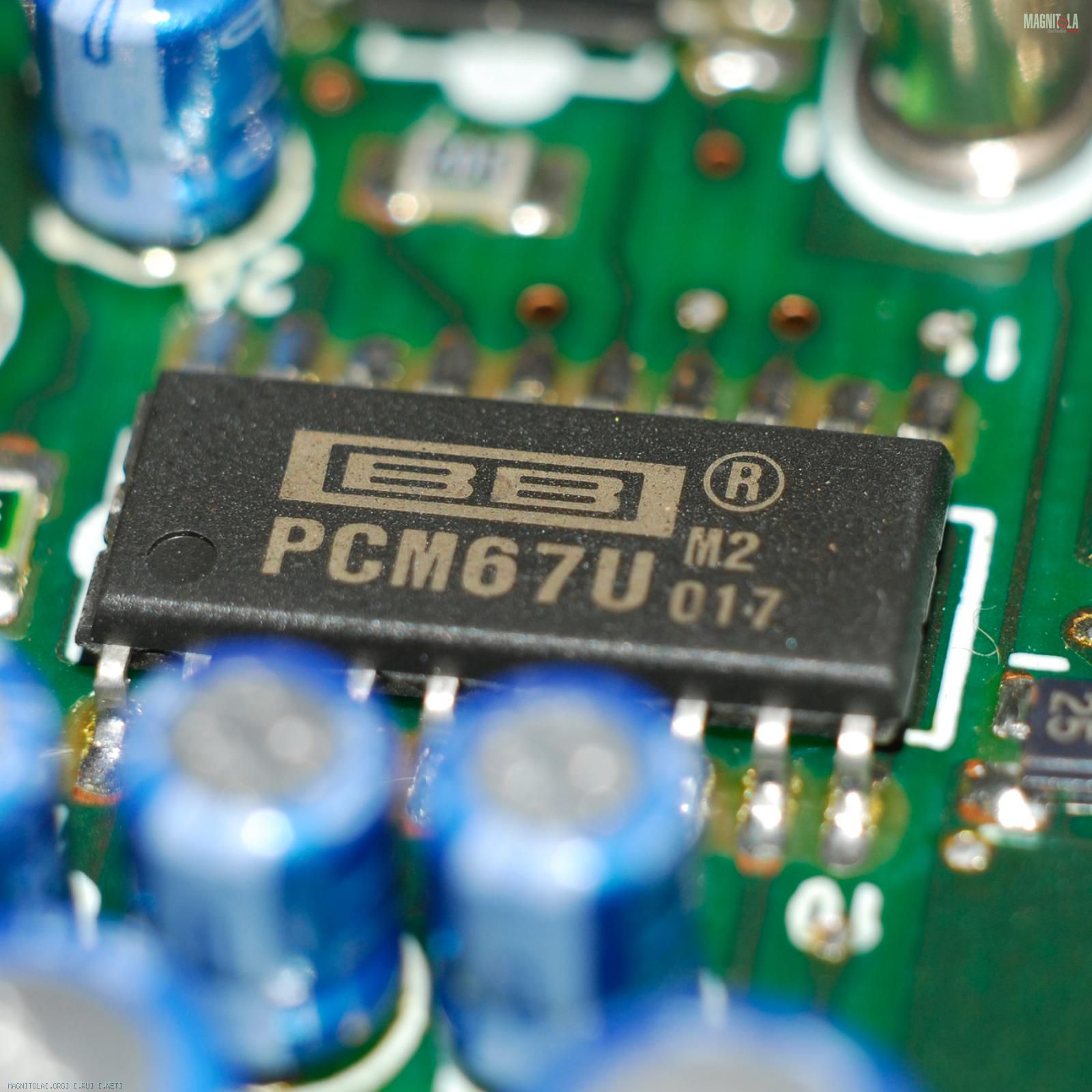

Добавлю несколько фото микросхем на основной плате

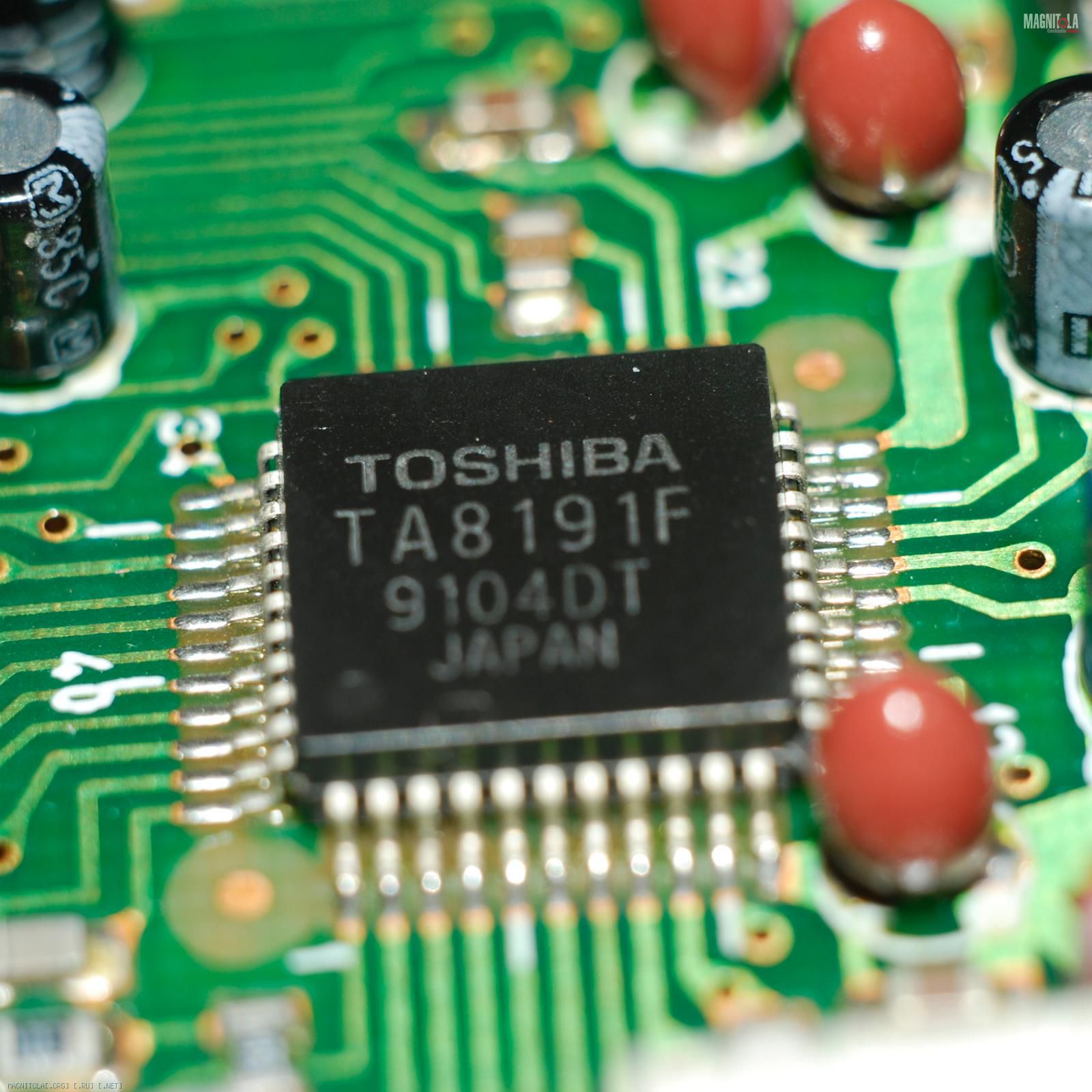

Мне как я понимаю нужна микросхема TA8191F или я ошибаюсь?

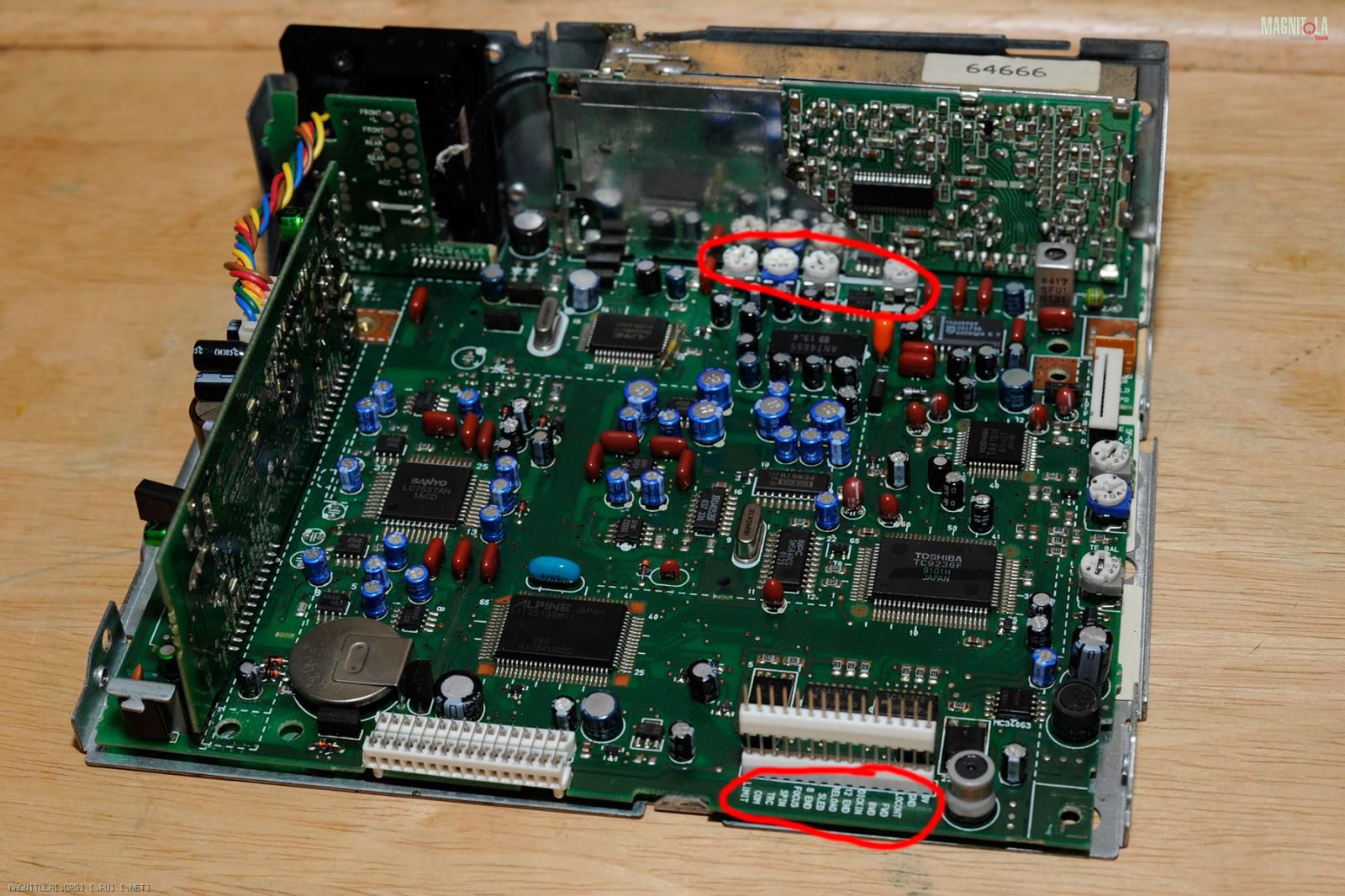

Еще на последнем фото показал 2 места, которые у меня под вопросоом.
Верхнее, там есть 4 крутилки: JEP, VCO, BL END, DK - они отвечают за радиоблок или может быть что-то за CD привод?
Нижнее, место соединения CD привода с основной платой, маркировка справа налево следующая:
BV
GND
LOCONT
FWD
BWD
DICKIN
12 END
RELOAD
SLED
8 END
FOCUS
SPIN
TRC
COM
LIMIT
Может какое-то определенное напряжение должно быть на определенной ноге и его нужно замерить?
Пикап соединяется шлефом с основной платой и имеет 12 контактов.
Неравнодушным к данной проблеме заранее всем спасибо.

Сообщение от gena60

А на CD приводе нет что-ли микросхем?!.,

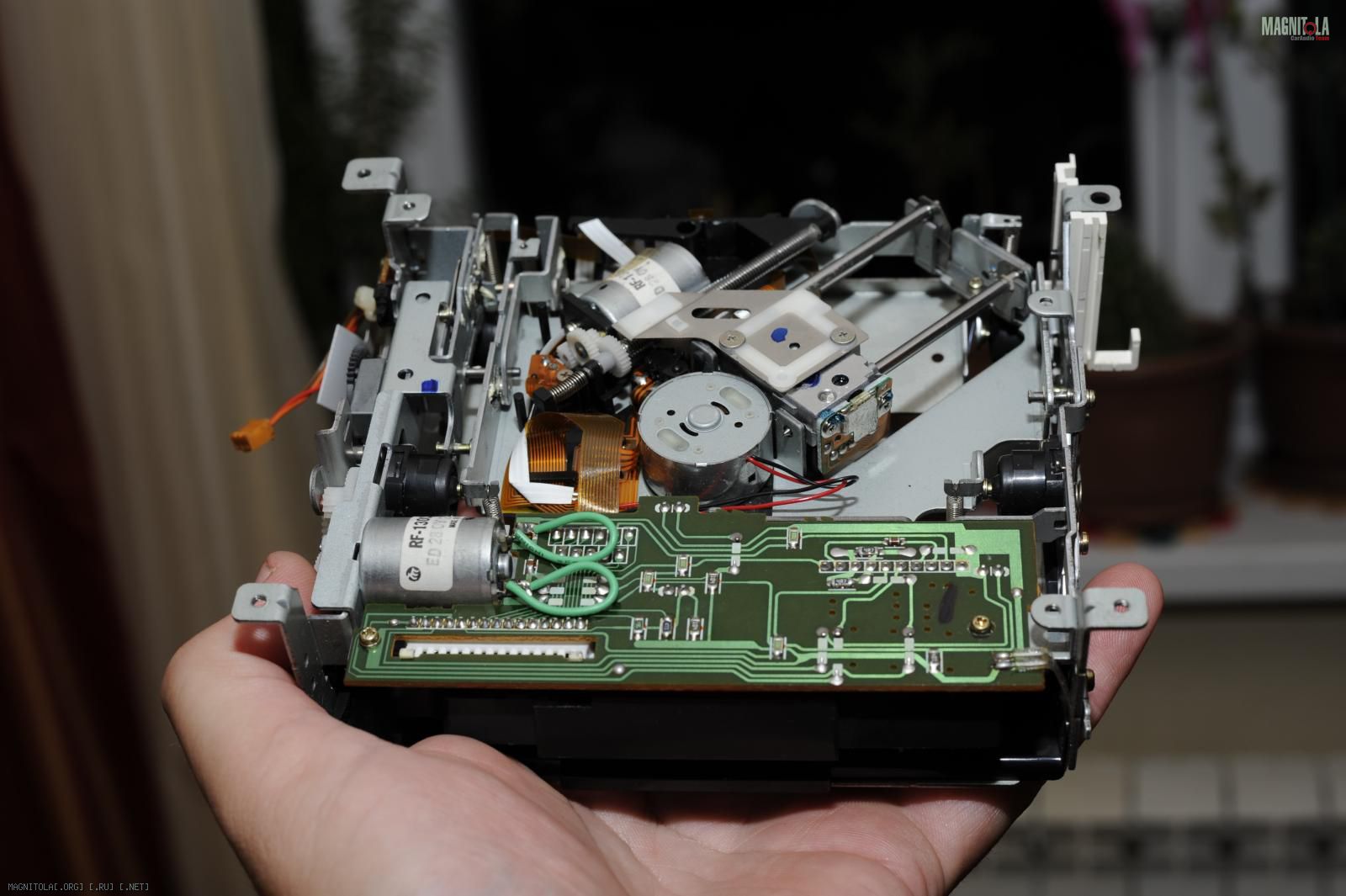

Есть плата, если ее можно так назвать и на ней одна LB1641 отвечающая за двигатель на сколько я понял.
Фото ниже

Сообщение от arrt

TA8191 ноги 17 (-5вольт) и 23 (+5вольт). Проверить питание, желательно в момент чтения диска. Можно попробовать поменять электролиты рядом с этими ногами питания.

Электролиты могу выпаять проверить. напряжение попробую проверить, надо только минишлейф будет сделать чтобы CD можно было приподнять. По результатам отпишусь

Сообщение от arrt

Вот нашел грюндик с транспортом на таких же микросхемах - схемы должны быть похожи.
http://www.shema.ru/cd/audio/21/data/748_4500.pdf

Посмотрите, где-то должна быть микросхема BA6398. Её питание и элетролиты тоже нужно проверить.

Такой схемы не обнаружил. Замерил напругу. 5в присутствует -5в на 17 ноге отсутствует

Сообщение от Hedik

Такой схемы не обнаружил. Замерил напругу. 5в присутствует -5в на 17 ноге отсутствует

Судя по схеме грюндика на 17 ноге земля. Проследите по дорожкам от ног 18 и 19 ту микросхему которая используется вместо BA6398.

Так же ноги 26 и 30.

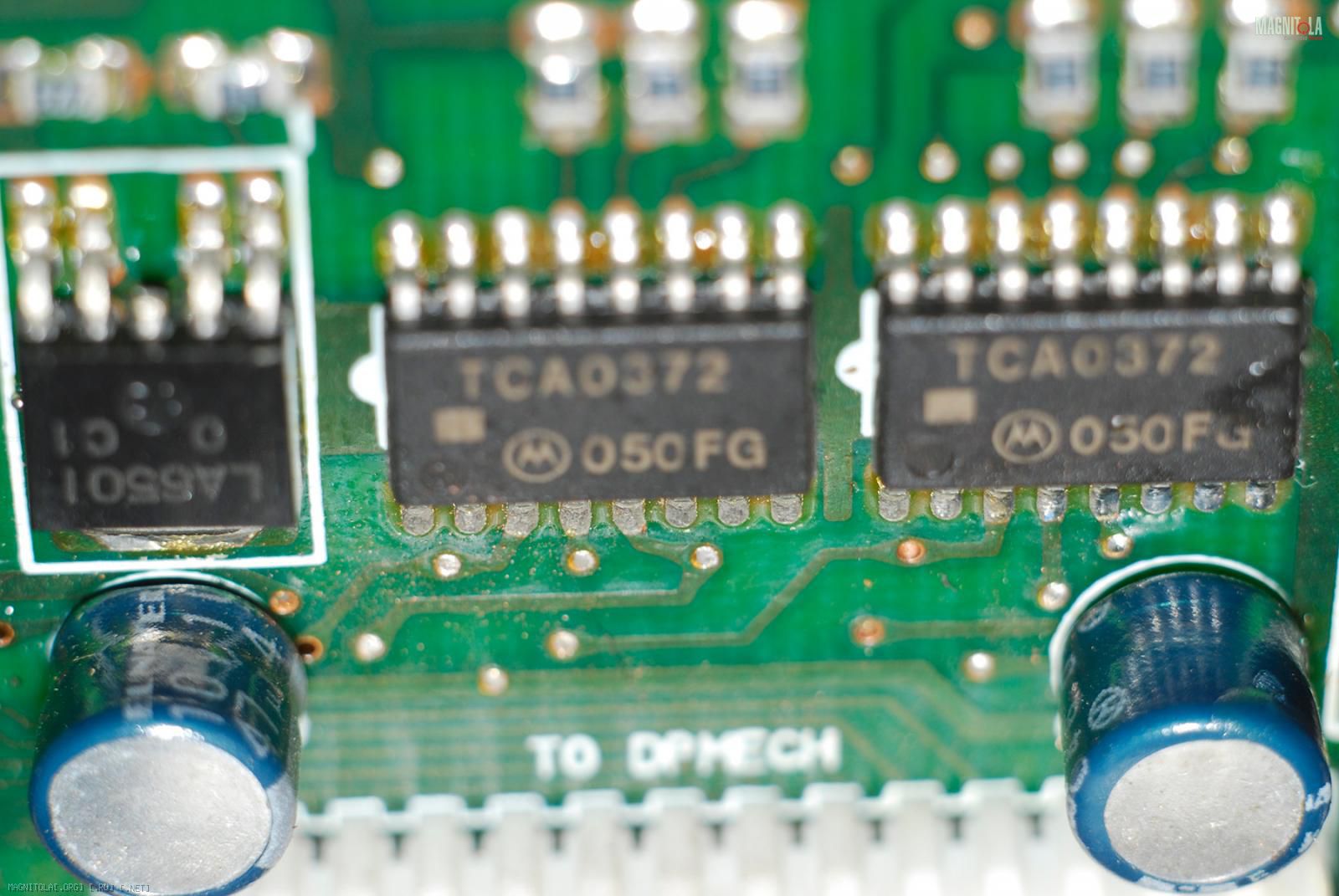

По фото трудно определить, но похоже вместо BA6398 используются - LA6501,TCA0372. Т.е. нужно смотреть их питание.

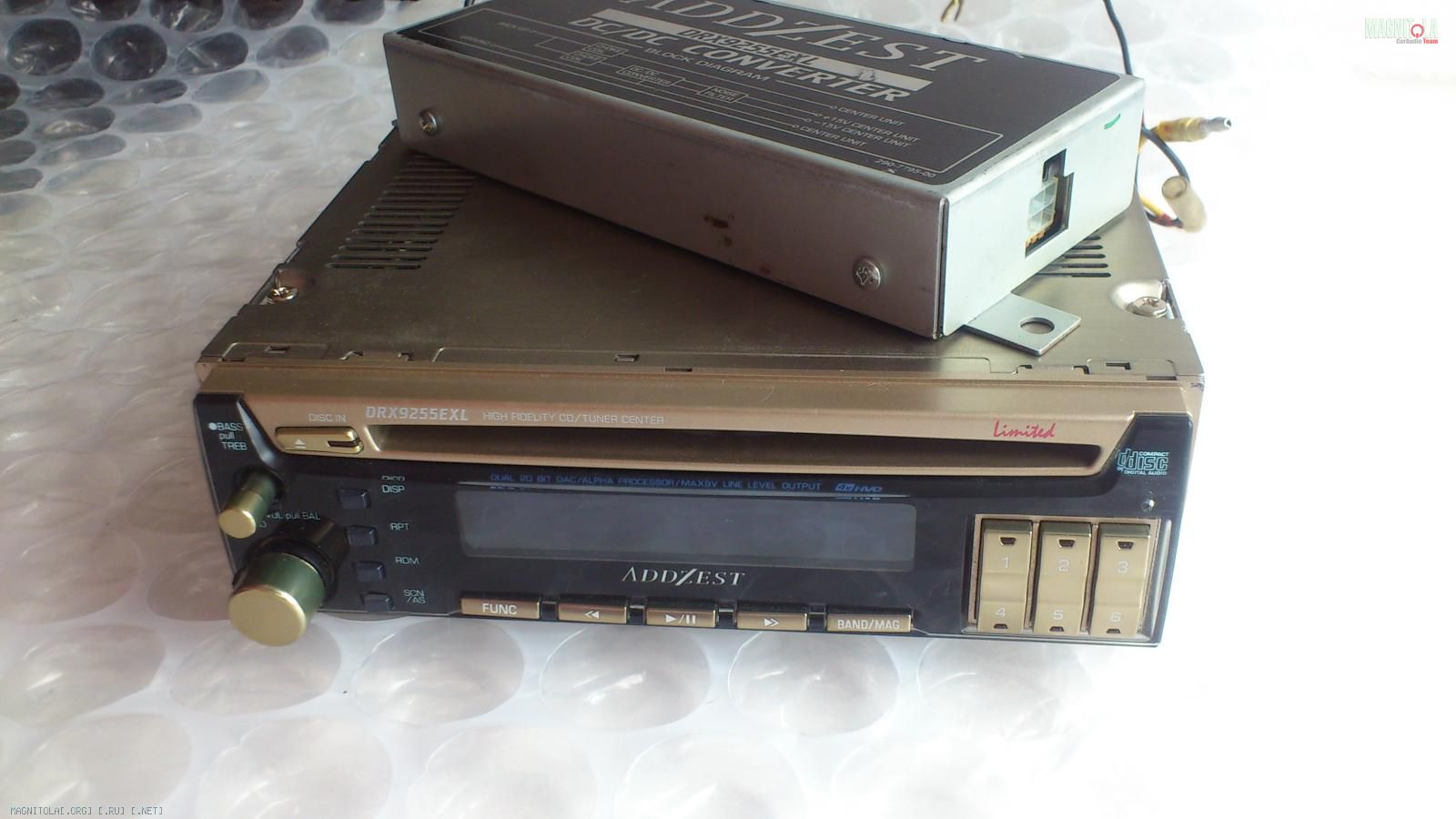

Долго я размышлял над тем, что же поставить в авто на время разбирательств с приводом магнитолы. В итоге пришлось обращаться к японской нации, благо они хомяки еще те...
По словам продавца, пролежала она как минимум 10 лет в серванте



Так что после отпуска можно будет поразбираться с альпиком не на коленке беглым взглядом...
