А если найти alpine 7909j ?
Вам бы еще alpine 3546 juba
А если найти alpine 7909j ?
Вам бы еще alpine 3546 juba
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Между поисками дорог решил разбавить тему более положительными событиями )
Так как был куплен донор, то впоследствии решил собрать плату предусилителя на старых компонентах, чтобы было с чем сравнивать.
Для этого в первую очередь нужно перекинуть ОУ с основной платы донора на плату предусилителя...
Но есть "небольшая проблема", которую я покажу как можно решить без существенных вливаний денежных средств...
Припаять ОУ с 8-ю ножками не проблема, проблема его выпаять. В идеале и без гемора это естественно паяльная станция, но она стоит сейчас как самолет, поэтому берем в руки старый добрый паяльник на 60 ватт и начинаем "творить".

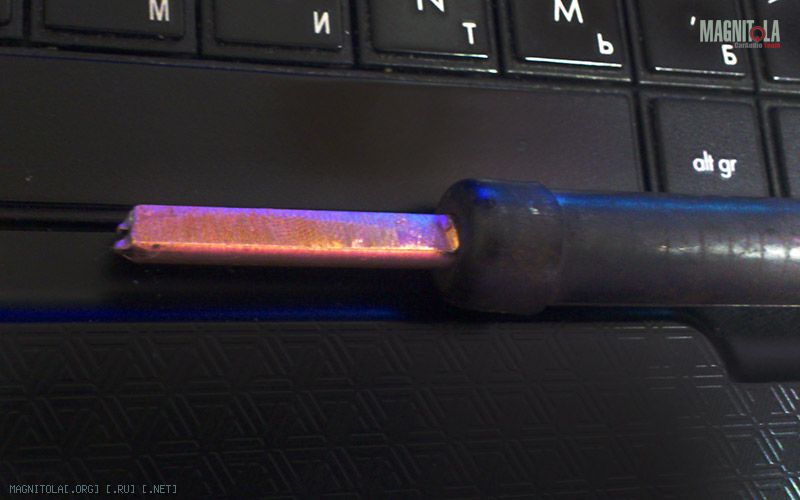

Жало паяльника стачиваем с двух сторон

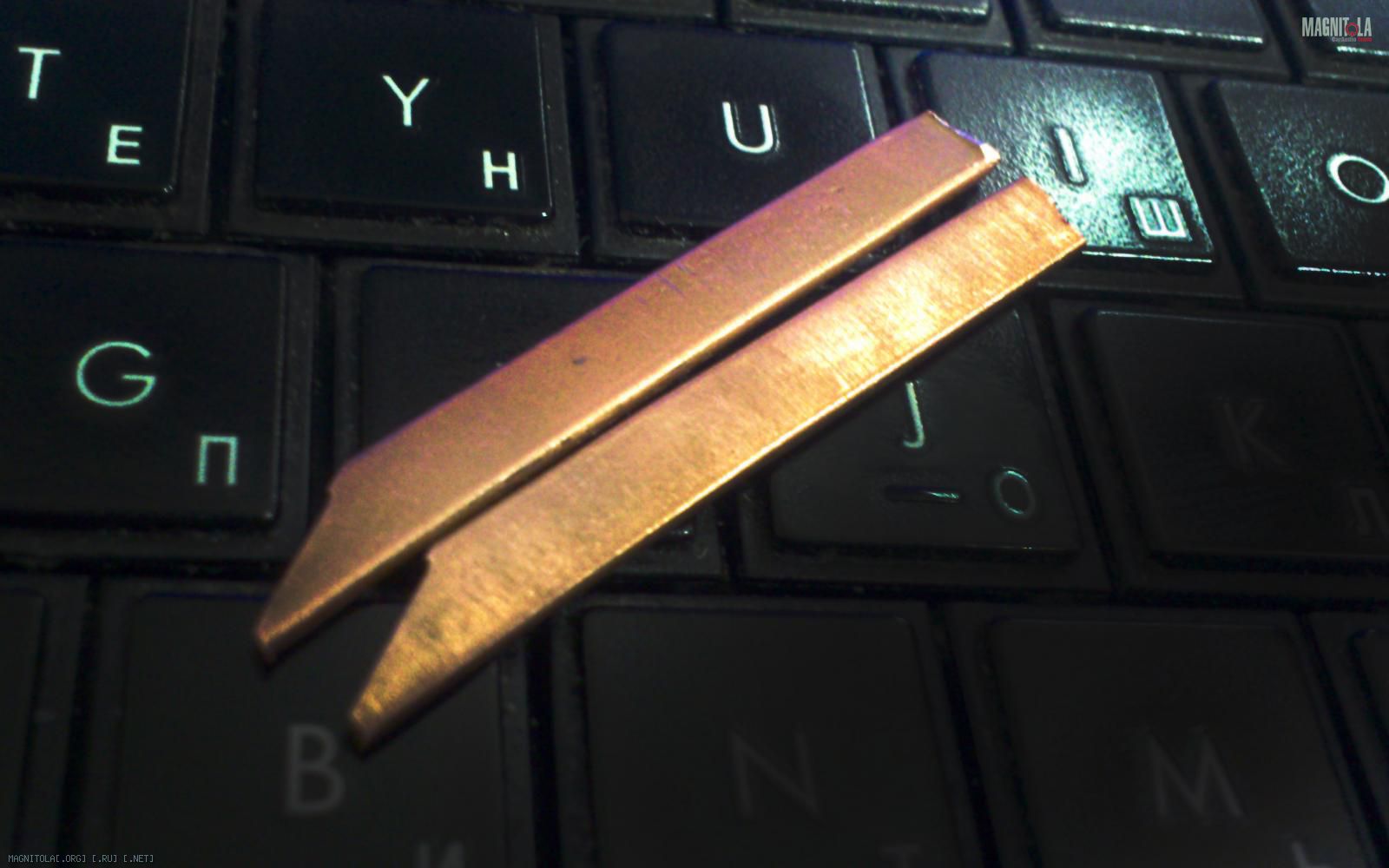

С медной обмотки не знаю от чего вырезаем две пластики пики )

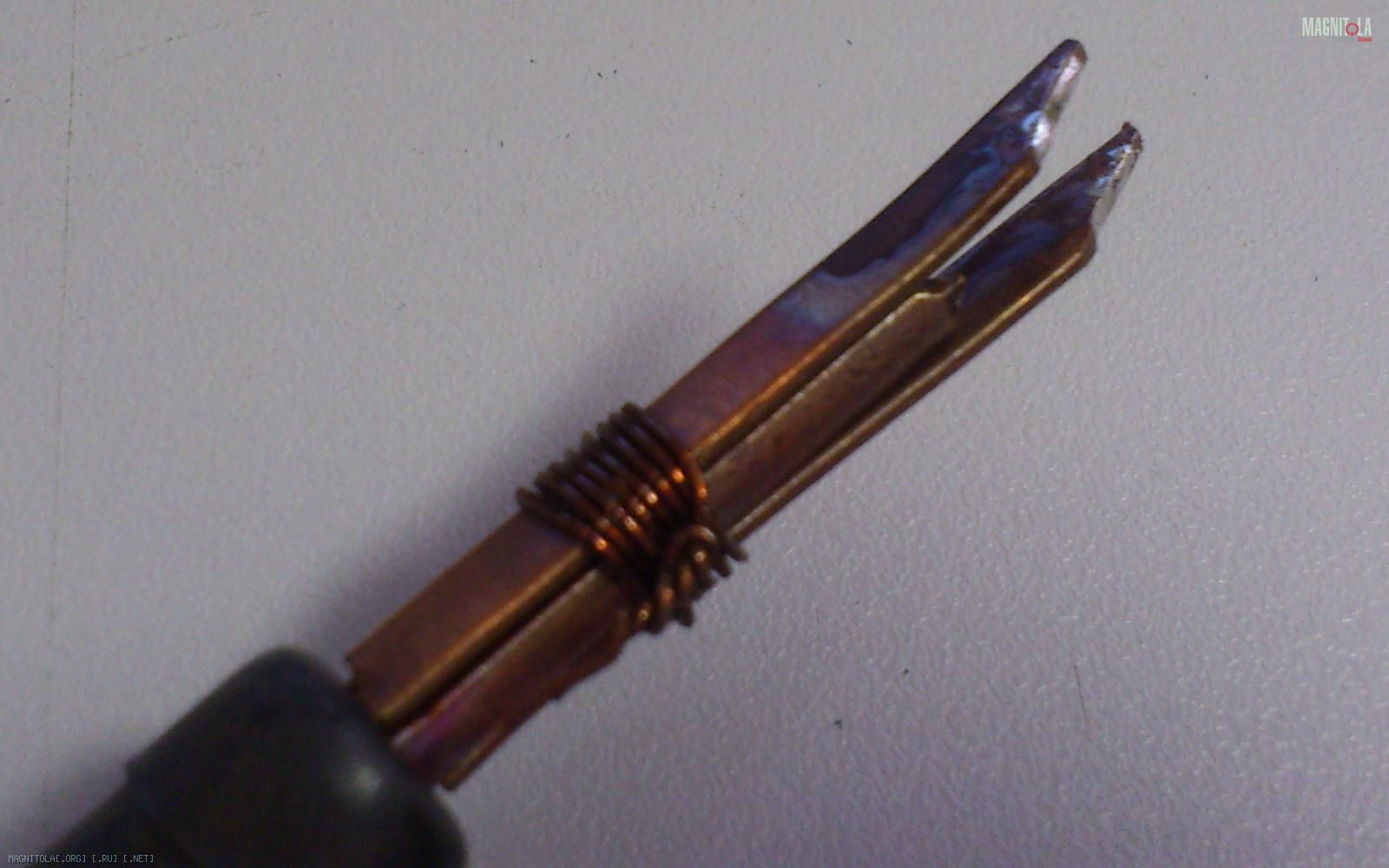

Обмоткой от генератора притягиваем их с двух сторон к жалу паяльника. Получается своего рода оружие колхозника

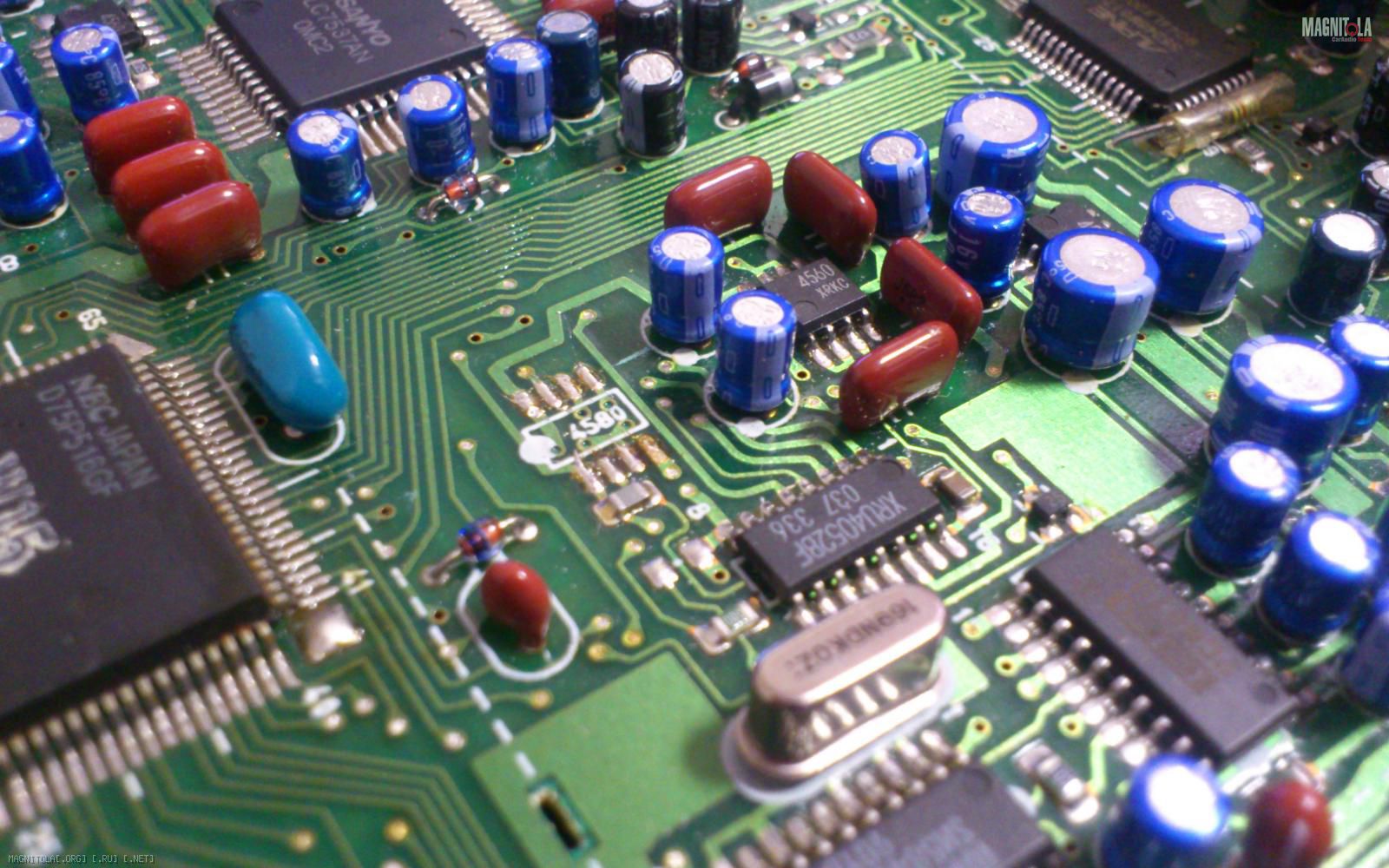

Смотрим на поле боя и видим там 15532. Греем оружие и приступаем к бою

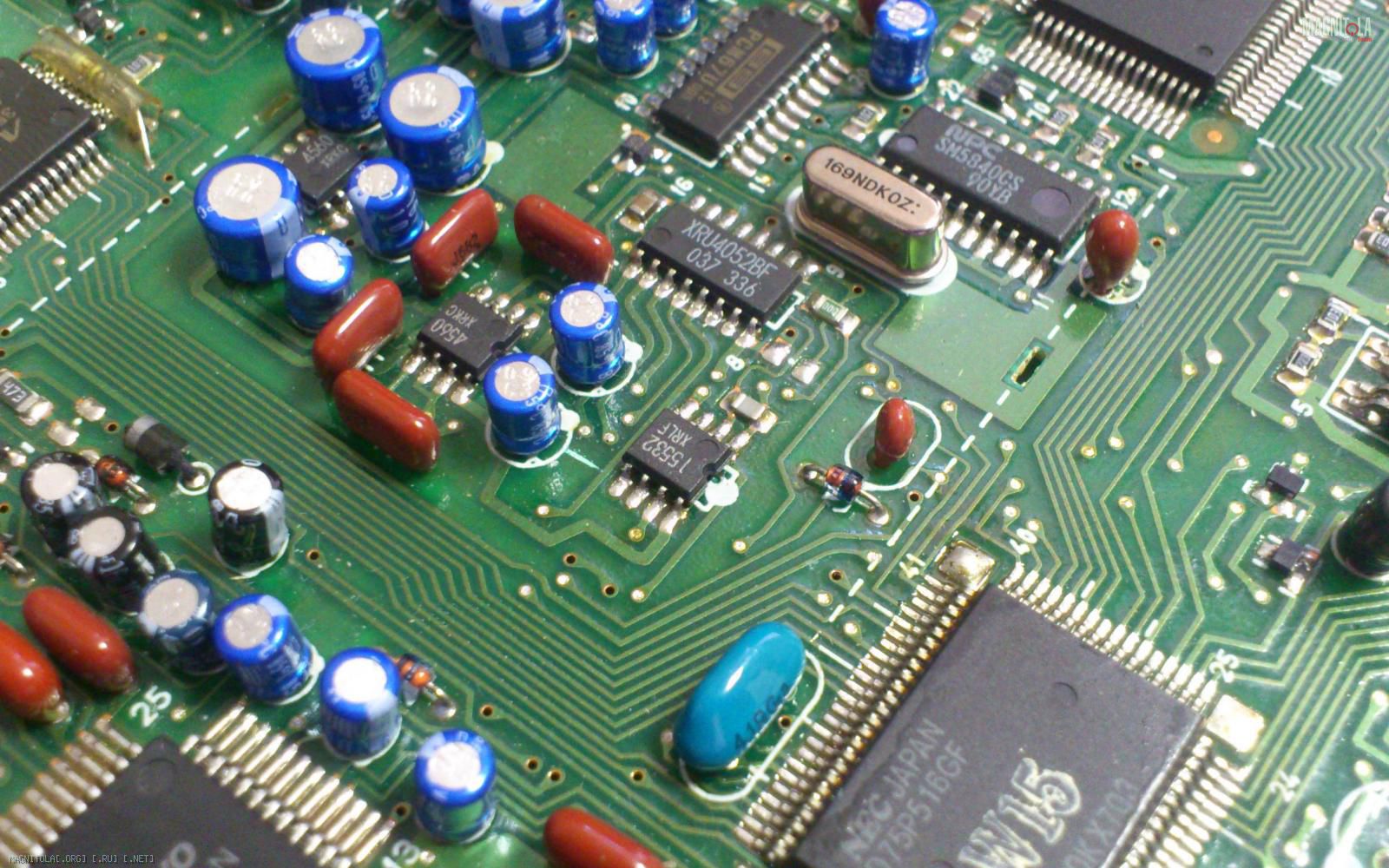

После боя его уже там нет. Все соскочило как по маслу

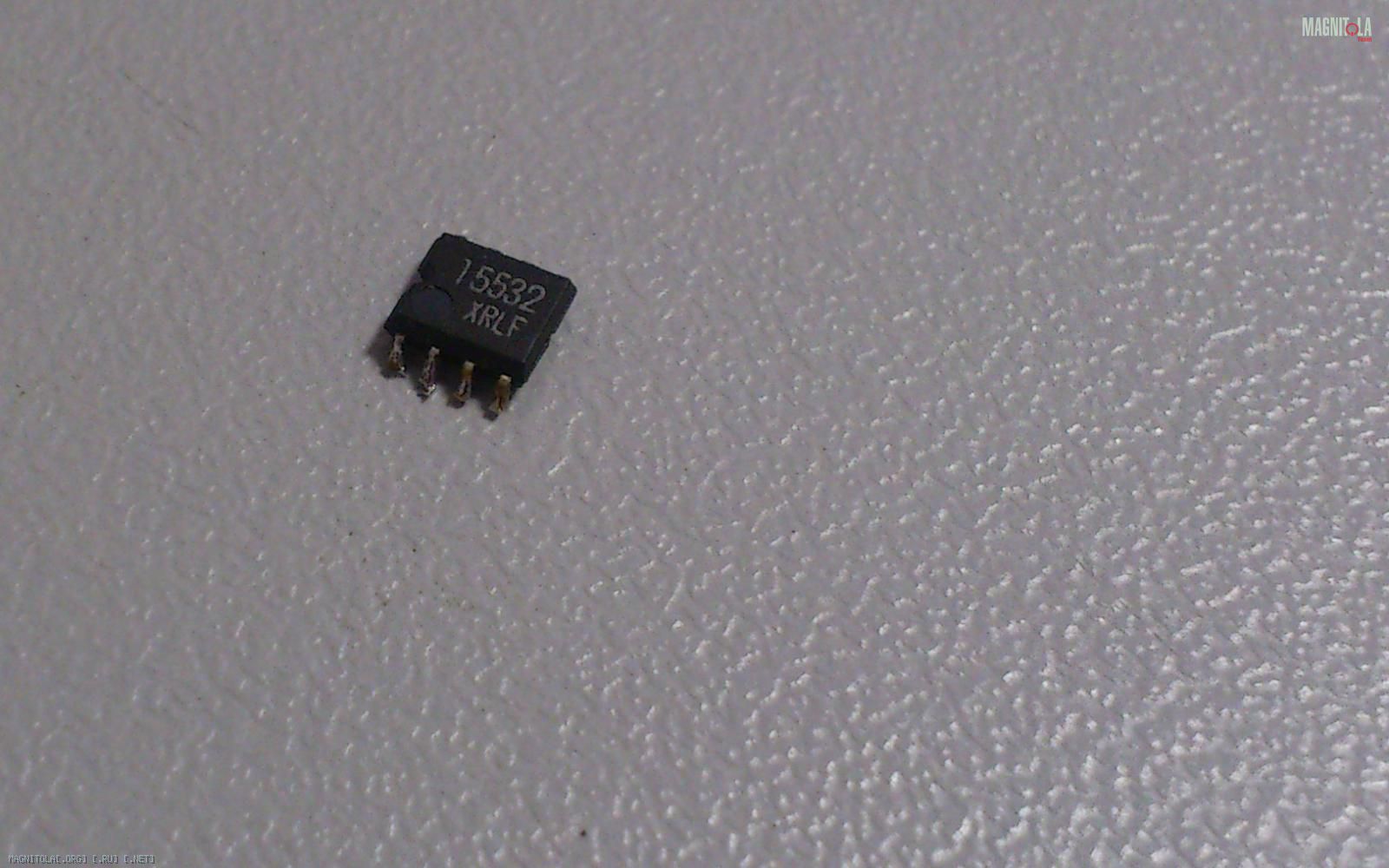

А вот собственно и виновник мозгодумки

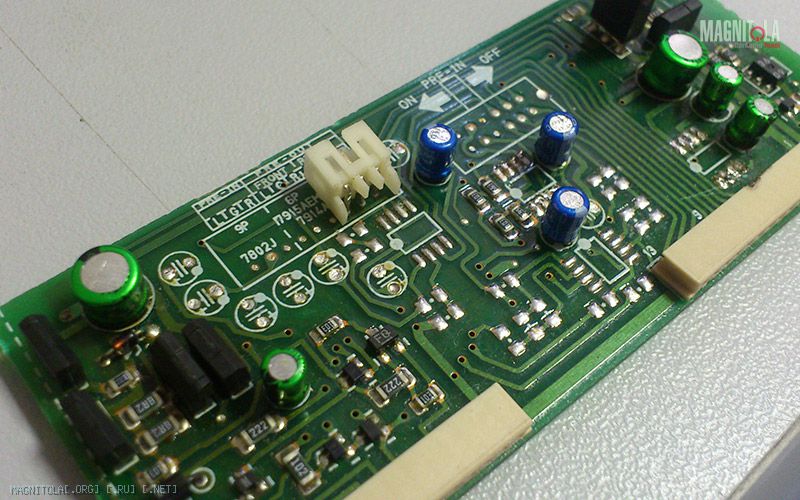

Донор пока ждет своей очереди. Пару операционников "живодеры" с него выпаяли

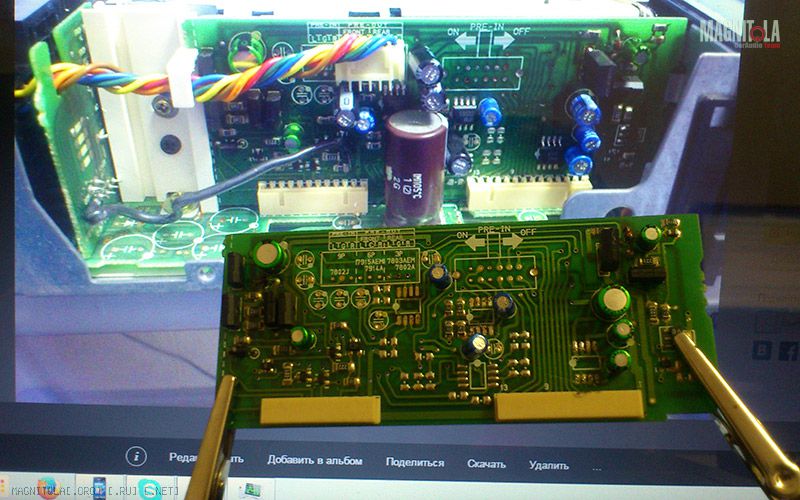

На экране монитора еще стоковая плата, снизу донор, который будет точной копией с течением некоторого времени

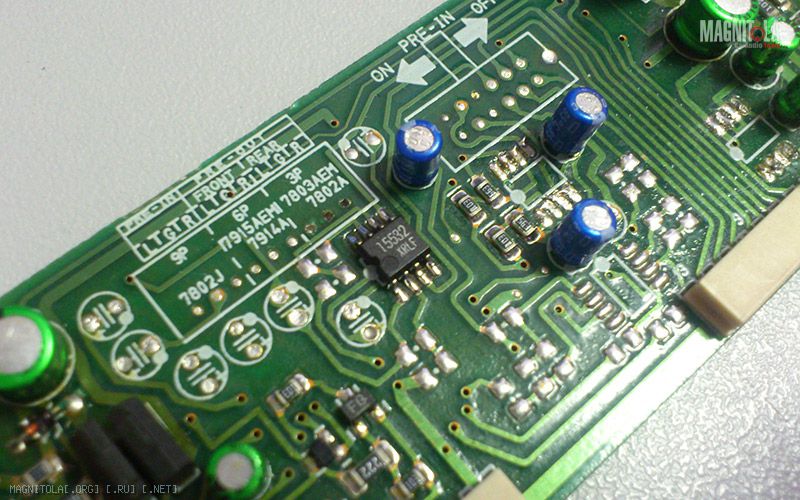

Операционник на месте
P.S. Тест оборудования прошло успешно. Есть мысли на плате заменить 15532 на lm4562, но чтобы ничего не испортить было решено потренироваться на овцах
P.P.S. Может кому-то будет полезна информация, т.к. она призывает прежде всего к разумной экономии
По поводу доноров на пикап и похожих схем
Alpine 88T15309W01
Laser Pickup
WARRANTY: 1 Year Warranty
ASSOCIATED MODEL(S)
ALPINE 7800 Mobile Electronics: Radio/CD Player 1990
ALPINE 7801 Mobile Electronics: Radio/CD Player 1990
ALPINE 7802 Mobile Electronics: Radio/CD Player 1991
ALPINE 7803S Mobile Electronics: Radio/CD Player 1991
ALPINE 7914 Mobile Electronics: Radio/CD Player 1991
ALPINE 7915 Mobile Electronics: Radio/CD Player 1991
ALPINE CHAS609 Mobile Electronics: CD Changer 1994
Смотри тут пости по старому курсу продают alpine 7909j
https://m.avito.ru/moskva/zapchasti_...ovyy_641066119
Немного не смешноЯ стремлюсь к уменьшении стоимости системы, но никак не к ее бесконечному увеличению... Поэтому нет ни процессоров, ни всего остального ненужного оборудования )
---------- Сообщение добавлено 04.03.2016 в 10:20 ----------
Универсально да... Я как раз про него и писал, но если его нет то его надо купить, а это совсем другое ценовое решение выхода из ситуации
Получилось заснять как работает пикап и из-за чего идут щелчки... В нормальном режиме пикап плавно пытается найти диск, а тут просто в холостую бегает туда сюда...
Видео работы...
Катаюсь с радио (((
