твик mystery mk 4.80

что б мостом играл

Сообщение от Mакс

что б мостом играл

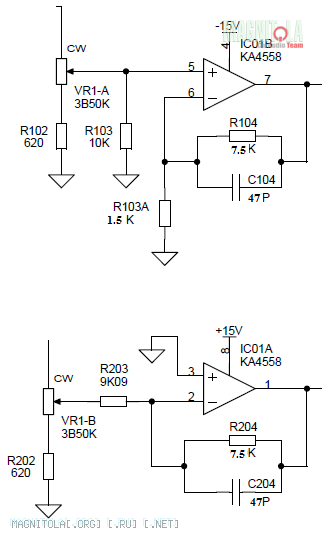

хмм. а я как раз собираюсь свой 4 канальник использовать мостом на 2 канала на миды. в данный момент такие номиналы (скорректированные), но не уверен что корректно ..(

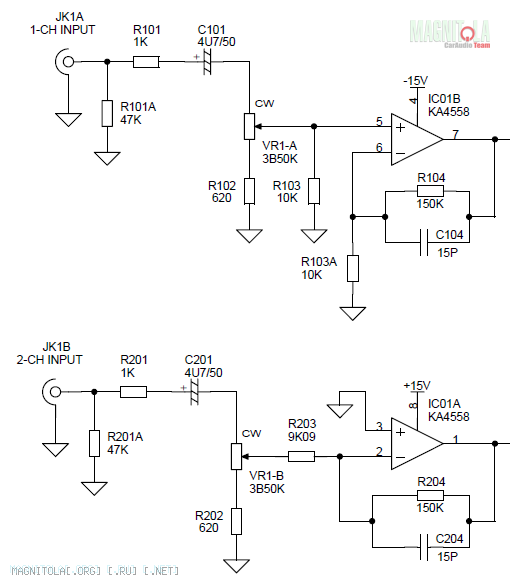

На инвертирующем усилителе неправильные номиналы резисторов в ОС, КУ у верхней и нижней схемы разные)

Сообщение от pryanic

На инвертирующем усилителе неправильные номиналы резисторов в ОС, КУ у верхней и нижней схемы разные)

это да, я некорректно выразился) я имел ввиду что если я изменю номинал R203 с 9.08к на 1.5к изменится входное сопротивление . хз будет ли стабильно работать схема с такими низкоомными сопротивлениями..

Ну вообще странное решение - входной усилитель с КУ=16

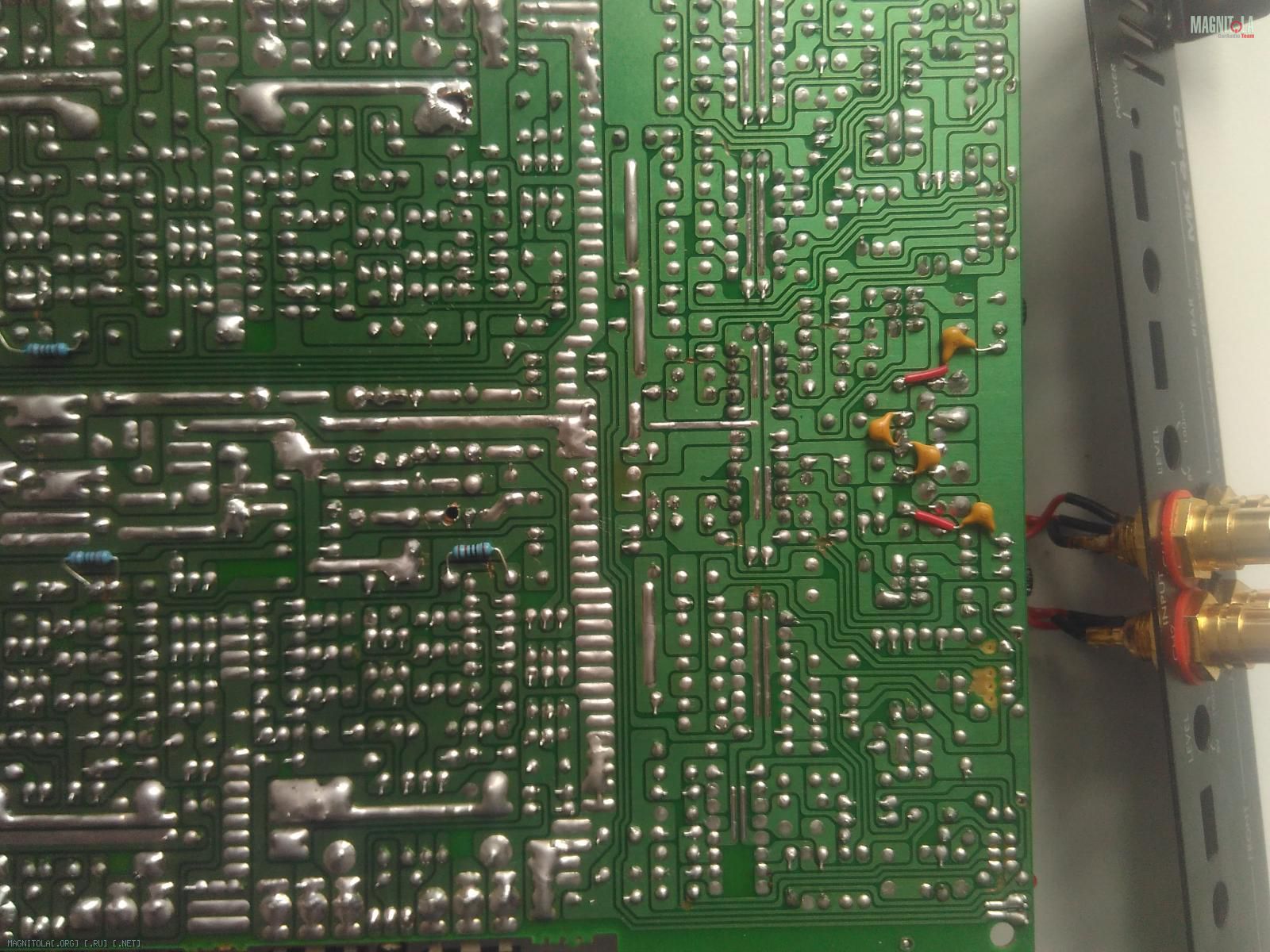

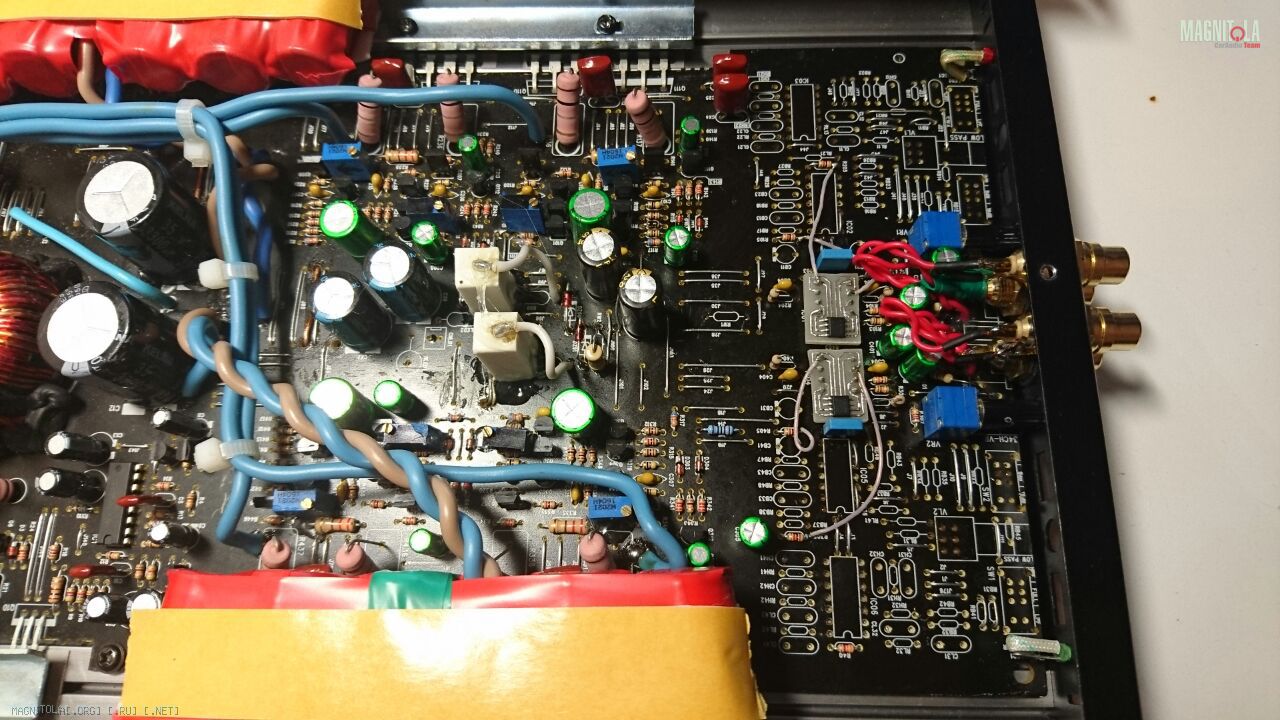

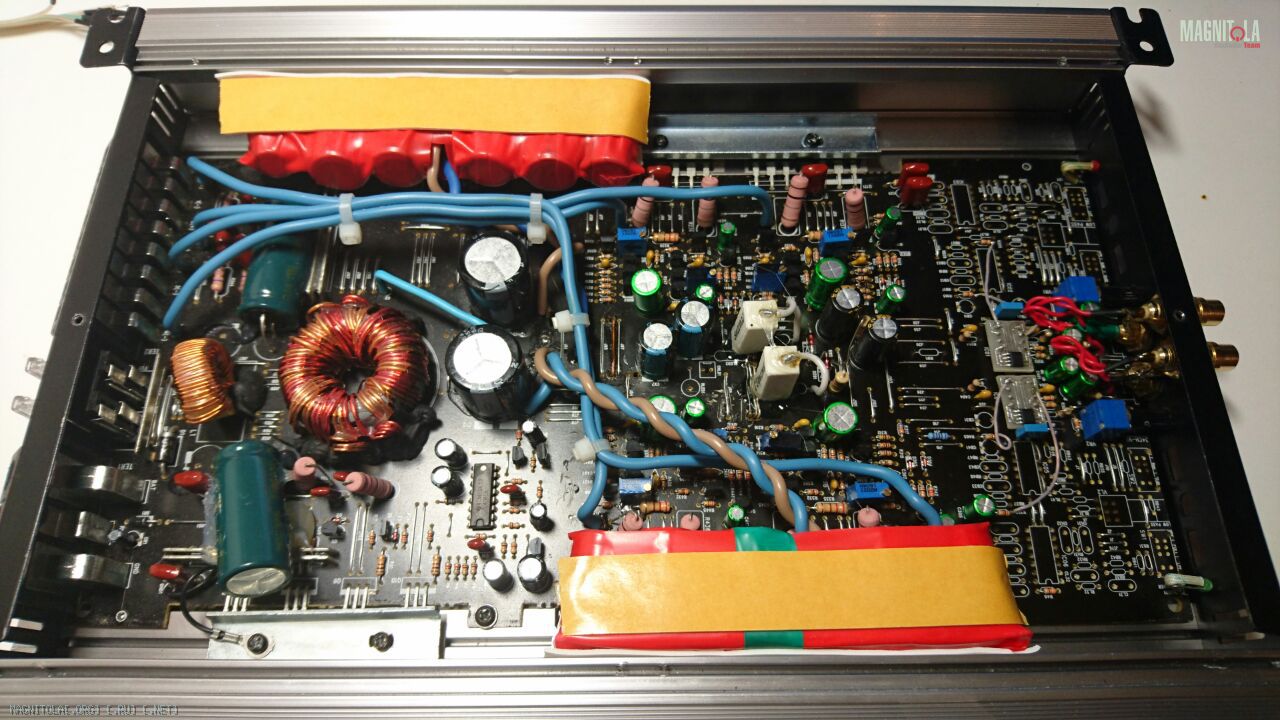

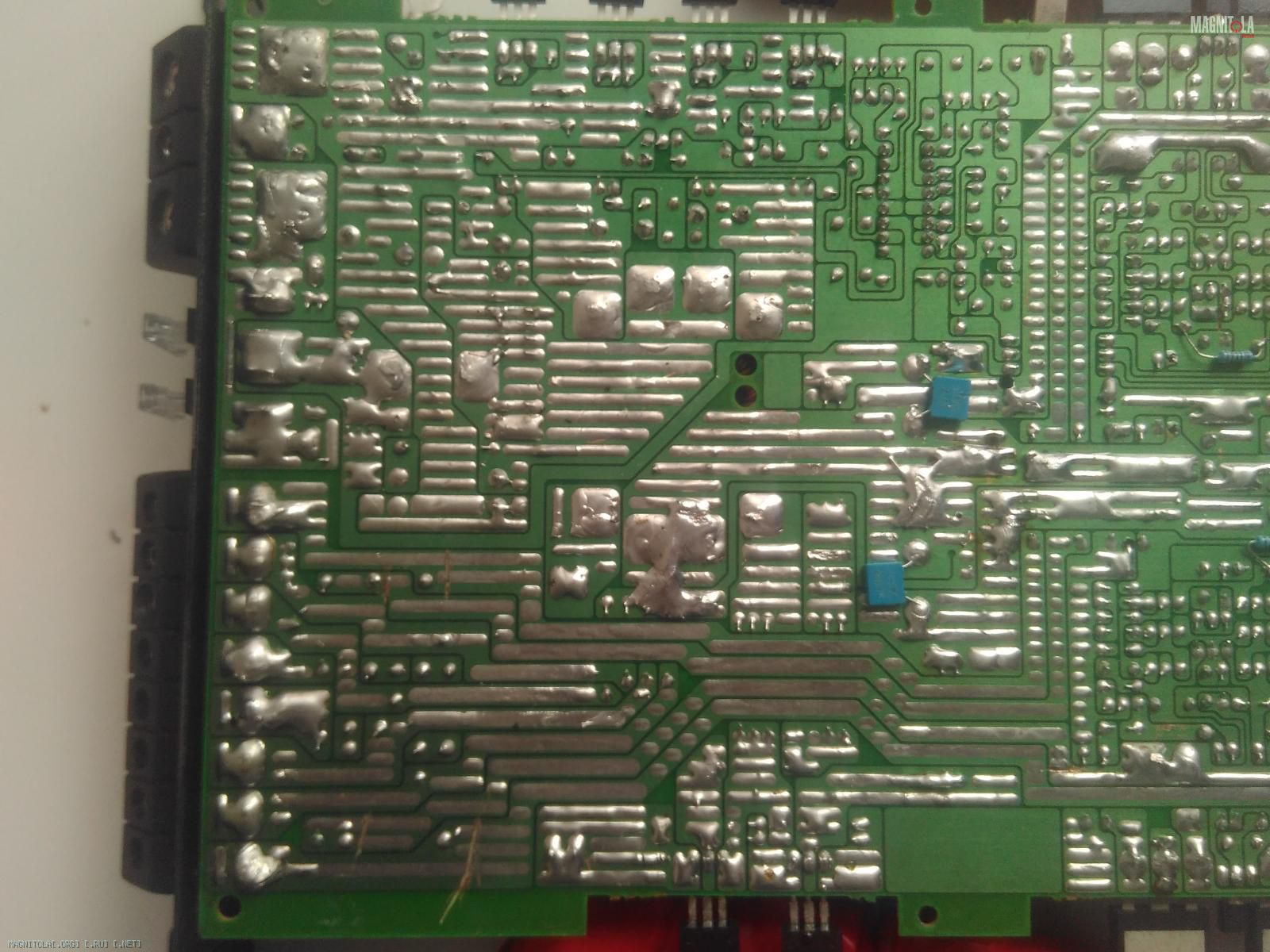

Пожалуй надо разбавить немного тему. пред сделал с Кус =5 ,прорезал много дорожек, хз чего курили трассировщики-китайцы) особенно радует место где соединяется земля с выходов УМ и земля вторички ПН. так же прорезаны дорожки с выхода УМ (в некоторых каналах сигнал шел по одной тонкой перемычке) терминалы с выходами УМ соединены пвс гост 2.5мм. по советам выше решил вернуть ПСН .нагрузочные резюки с 150ом 2Вт заменил на 220ом 5Вт. так же добавлены емкости по вторичке на отдельных платках ,шунтированы пленкой.теперь в 19000 мкф в каждом плече. теперь не плохо было бы посмотреть на сигнал осциллографом, но его пока нету( да и заменить трансформатор

Друзья, подскажите, свист в 2х каналах данного усилителя. Что можно сделать? Емкости какие то высохли?

---------- Сообщение добавлено 03.03.2018 в 10:34 ----------

Добавлю! В полной тишине, слышен "ультразвук" в области 4147d, свист прекращается при переключении x-over в положение low pass.

Сообщение от Aleksey

Правда в усилке 40.000 мкФ в плече в каждом канале и минимальные расстояния между БП - емкости - выходные транзисторы.

А выходники были полевые или биполярные , не помните ?

Сообщение от AleksE

А выходники были полевые или биполярные , не помните ?

Разве это можно забыть....
Латералы.
