Пассивные фильтры между ГУ и усилителем.

**fox proteus** · 24.06.2013 00:58

Вот так это выглядит живьем:
Volvo XC70: Начало

**MAGNITOLA** · 24.06.2013 00:58

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**cac** · 24.06.2013 22:07

Сообщение от fox proteus

Порядок действий такой:

Качаем Micro Cap и рисуем:
1) генератор синусодиального тока+ последовательно к нему подключенный резистор (резистор = выходной импеданс источника, для 600-го проца - 1кОм)
2) Резистор-нагрузка (конденсатор на входе в усь может быть, а может и не быть; если есть, им можно пренебречь, ибо это ФВЧ первого порядка, настроенный на частоту меньше 1 Гц.
3) планируемый фильтр.

Дальше прогоняем моделировнаие АЧХ и ФЧХ (в 9-й версии это Alt+2). Смотрим, подгоняем номиналы резисторов и конденсаторов пож те, что можно приобрести в магазинах.
Если номиналы резюков подбирать не по схеме Максима, а по советам Алексея (например 2,2 кОм, как сделал я), то (естественно, надо увеличить и емкость кондеров) у Вас не будет заметного на слух ослабления сигнала.

Прикладываю схемки того, что у меня получилось
Вложение 406328 Вложение 406330

Спасибо. Качнул Микрокап, разбираюсь.
У Rover в фильтре второго порядка две RC пары, и вроде это логично. У вас два проходных элемента, и только один в параллель

.

**fox proteus** · 24.06.2013 22:16

Ошибаетесь. Я просто использовал сопротивление источника и усилителя. Обведите их в рамочку и получите как раз две RC пары

А вообще - погуглите немного про расчёт RC фильтров. С ходу в тонкостях не разберетесь, но допущения вполне модно выяснить. Я дальше первых страниц выдачи в гугле не забирался

**Vladimir** · 26.06.2013 07:31

Если откажетесь от поканалки и включите акустику через простейшие паскроссоверы, будете приятно удивлены.
Думаю, что на этом тема будет закрыта.

**A!exT** · 26.06.2013 12:37

поканалка нужна для таймкоров

**fox proteus** · 26.06.2013 12:48

Сообщение от Vladimir

Если откажетесь от поканалки и включите акустику через простейшие паскроссоверы, будете приятно удивлены.
Думаю, что на этом тема будет закрыта.

Если разобраться, то на пасскроссы после усилителя можно перейти и без отказа от поканалки. Но если я и буду с этим заморачиваться, то потом, когда избавлюсь от явных узких мест системы

**proxor18** · 25.04.2014 23:28

Добрый вечер. Данный фильтр меня выручил и приятно удивил. После установки в тракт, усь альп 409 стал звучать лучше (работает в директе). Ушла излишняя яркость на вч/сч, а присущие ему детальность и т.д. все на месте. Кондеры использовал обычные, пленочные. Искажений нет. Специально слушал каждый ширик отдельно, выкручивая очень прилично громкость . Прога Micro Cap работает на все 100%. Считает очень точно, проверял по замеренному АЧХ.

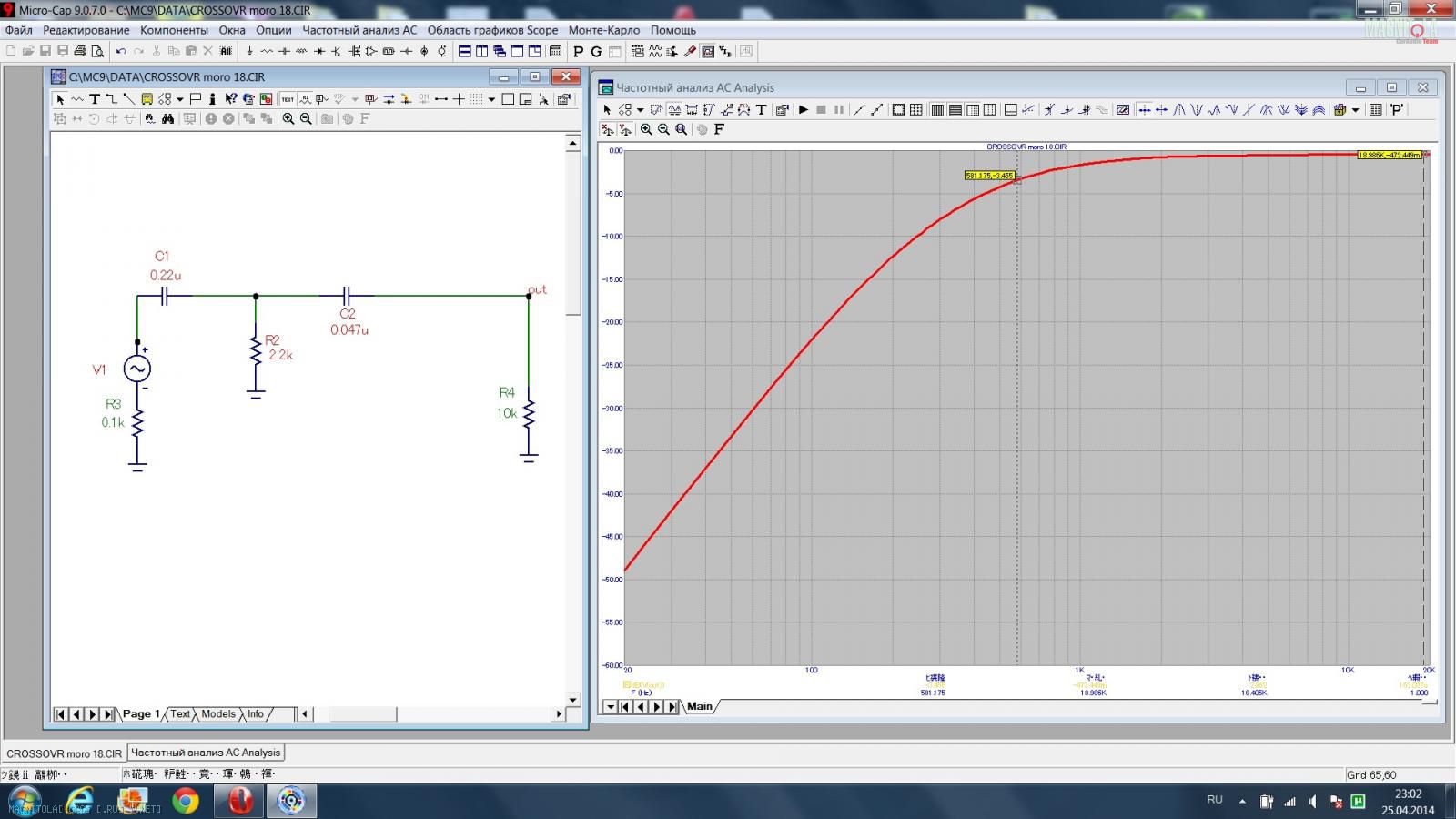

ФВЧ 580 Гц, 2-й порядок

Нажмите на изображение для увеличения
Название: график.jpg
Просмотров: 0
Размер: 148.9 Кб
ID: 564924

Отдельное спасибо fox proteus. Здоровья и творческих дерзаний.

**dyno** · 26.04.2014 00:24

proxor18, какой-то срез странный... Для чего?

**proxor18** · 26.04.2014 08:07

Сообщение от dyno

proxor18, какой-то срез странный... Для чего?

бевис а 50-2

**Димитрий-Донской** · 26.04.2014 14:33

Сообщение от Vladimir

Если откажетесь от поканалки и включите акустику через простейшие паскроссоверы, будете приятно удивлены.
Думаю, что на этом тема будет закрыта.

а почему не получится через кроссы с использованием проца в полную полосу?просто схеме кроссов изменится..

---------- Сообщение добавлено 26.04.2014 в 13:35 ----------

Сообщение от proxor18

бевис а 50-2

а почему не 800 /третьим?как в родном..
