Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Я тут пытался подключить эти две платы вышло то что играло но очень тихо.
!!! Надеюсь это сообщение последнее по твоему вопросу в этой теме, т.к. вопрос не имеет ни какого отношения к данной теме !!!
!!! Если вопрос актуален, то создай соответствующую отдельную тему в разделе - "Вопросы от Новичков" !!!
Вложений: 17
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Ну и...... финальный короткий рывок :), второй вариант, сложный.
Второй вариант сразу оговорюсь требует более широких знаний, умений, навыков, инструментария, ну и расходов.
По сути этот вариант ни что иное как и всё тоже что и простой вариант, но уже включает в себя работы по активным компонентам, т.е. транзисторам в каскадах УМ.
В выходных каскадах использованы комплементарные пары TIP35/TIP36. Пожалуй это одни из самых распространённых транзисторов применяемых в авто усилителях и..... НЕ ТОЛЬКО в тех усилителях, которые причисляются к бюджетному классу.
Помимо этого эти пары вых. транзисторов это далеко не самые худшее, что встречается в бюджетных усилителях.
Да, они хоть и относятся к категории для аудио, но они очень старые и от этого предельная частота их усиления по нынешним критериям низкая, не катастрофически, но всё же низкая. Поэтому если усилитель делается как универсальный, то замена их (ну и другого о чём далее) даст положительные результаты. А вот если усилитель или его пара каналов планируется под НЧ направление, то эта пара очень даже уместна, потому как требуемая полоса усиления не требует высокочастотных транзисторов а остальне параметры пары TIP35/TIP36 очень не плохи.
Т.к. эта тема так или иначе, но направлена на начальный ну или средний уровень подготовки, то и рекомендации по возможным вариантам замены будут из того, что доступно к приобретению.
В качестве вых комплементарных пар многие производители представляют много вариантов, в нашем случае комплементарную пару от Тошиба 2SA5200/2SC1943 можно признать как наиболее рациональное решение. Во первых они подходят нам по вопросу того что более высокочастотные, во вторых они не являются дефицитными компонентами и продажами их занимается очень большое кол-во фирм занимающихся продажами эл. компанентов, и в третьих производитель имеет в номенклатуре вариант продажи сразу подобранных по параметрам пар транзисторов, что на этом этапе будет подспорьем точно. Да, идеальной пары ждать конечно же не стоит, но всё равно это гораздо лучше чем вообще не подобранные по своим параметрам пары.
Кроме вых. пар транзисторов следует заменить и их драйверные пары транзисторов. К парам 2SA5200/2SC1943, от того же производитея т.е. от Тошиба есть тоже комплементарные пары 2SA1220, 2SA1220A/ 2SC2690, 2SC2690A. Для данного усилителя можно использовать и с индексом "А" и без него, но одинаковые, т.е. либо пара тех либо пара других. К сожалению эти пары на так уж и доступны, а вот к примеру c парами 2SD669, 2SD669A/ 2SB649, 2SB649A от Хитачи, проблем с приобретением точно не будет. К сожалению :), подобранных производителем пар эти компоненты уже не имеют, поэтому хочешь, не хочешь ))), но тут уже придётся овладеть методами измерения основного нас интересующего параметра транзистора как его коэф. усиления.
Информации как это делать в инет достаточно, т.ч. описывать нет необходимости. Прокомментирую только один момент, т.к. 100% к этому вопросу возникнут возвраты ))). Речь собственно о том, что многие современные мультиметры имею функцию измерения hFE, то тут вопрос в том, что режим в котором производит замер мульитиметр для нас не совсем подходящий, ток при котором он это делает для нас мало применим. Да, прикинуть можно, но не более, хотя...... это всё равно лучше чем просто наобум тыкнутые в плату пары :) . После этого можно уже ещё сильнее "распустить" УМ по частоте сверху, уменьшив С144,С145 до номинала 22-24пкф, а С149 до 15пкф и в остальных каналах соответствующие
Необходимость подбора пар транзисторов, что выходных, что драйверных, что транзисторов диф. каскадов собственно и вызывает повышенные расходы на компоненты, т.к. транзисторы придётся покупать в кол-ве не один к одному, а как минимум с двойным перекрытием, чтоб из кол-ва подбирать пары с наиболее близкими параметрами.
Надеюсь из подтекста предидущего уже понятно, что и транзисторы диф каскадов Q101,Q103/ Q102,Q104 следует подобрать в пары и более того подобрать пары, а так же и транзисторы каскадов УН Q105/Q106 так же следует подобрать с близким параметрам.
При таком кол-ве работ конечно же уже разумно/следует и остальные части и каскады проработать по максимуму. Т.е. и систему питания, ПН проработать по всем вопросам,т.е.и замена тр-ра и замена ключей, и добавление конденсаторв как в первичку так и во вторичку, и систему стабилизаторов +/-15В переделать на интегральные стабилизаторы в стиле LM7815/LM7915, и уже точно менять ОУ в каскадах предварительной обработки и усиления, и убирать ни кому не нужный басс-буст и возможно каскады фильтров, и систему термоконтроля и принудительного охлаждения вводить в усилитель, т.е. всё делать по максимуму ))).
Ну и в качестве примера фото этого усилителя сделанного по этой программе........
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Здравствуйте Федор.Возник такой вопрос.
Цитата:
Сообщение от
FFZ
Итак обращаемся к схеме усилителя по части каскадов УМ. Всё, что нужно сделать так это заменить резистор R149 1к и соответствующие в остальных каналах т.е. R249, R349, R449, на подстроечный многооборотный, т.е. такой же, какой мы использовали для задачи введения в схему УМ регулировки тока покоя выходных каскадов, более того резистор будет такого же номинала т.е. 2-2,2к. Предварительно точно так же приготавливаем их и контролируя мультиметром предварительно выставляем их в сопротивление 1к, после чего впаиваем их вместо постоянных штатных резисторов.
Всё , теперь усилитель имеет подстройку по точной установке нулевого потенциала на выходах каскадов УМ.

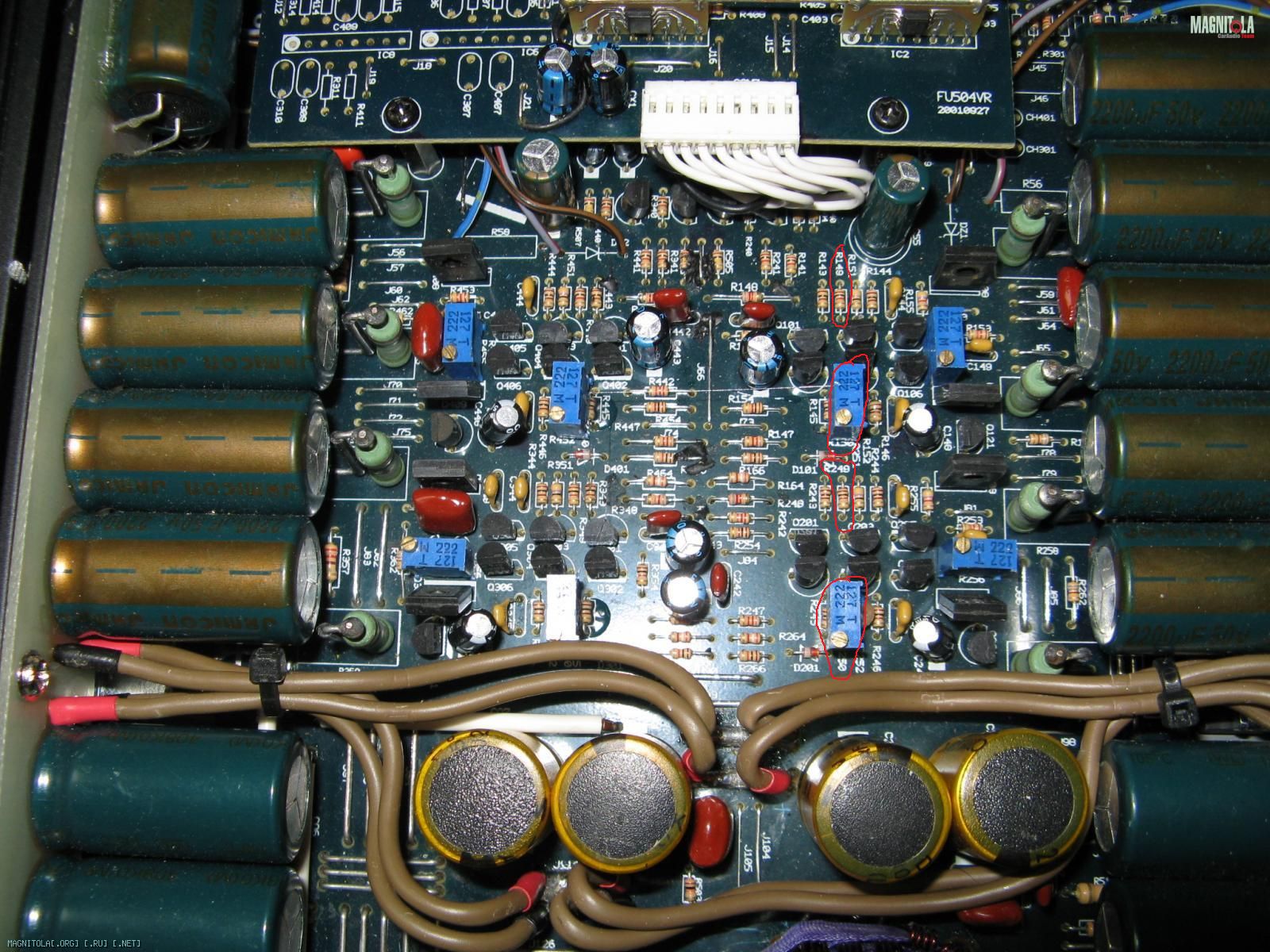

Но на Вашем фото подстроечники установлены вместо R150,R250,R350,R450 (если не ошибаюсь).Вложение 255762
Собственно вопрос: Ноль на выходе можно корректировать с помощью R149,249 и т.д. так и с помощью R150,250 и т.д?
Спасибо.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Terex Здравствуйте Федор.Возник такой вопрос.
Но на Вашем фото подстроечники установлены вместо R150,R250,R350,R450 (если не ошибаюсь).
Вложение 255762
Собственно вопрос: Ноль на выходе можно корректировать с помощью R149,249 и т.д. так и с помощью R150,250 и т.д?
Спасибо.
Верно кумекаешь :).
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Здравствуйте Федор.Возник такой вопрос.
Судя по фотографиям удалены R56,R58,DZ1,DZ2, и судя по всему поставлены 7815,7915.
Они прикручены к радиатору?Cильный ли нагрев?Питание операционников (нет в схеме) непосредственно от DZ1,DZ2?
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
zeroDi Здравствуйте Федор.Возник такой вопрос.
Судя по фотографиям удалены R56,R58,DZ1,DZ2, и судя по всему поставлены 7815,7915.
Они прикручены к радиатору?Cильный ли нагрев?Питание операционников (нет в схеме) непосредственно от DZ1,DZ2?
вот тут чуть видно http://magnitola.org/attachments/vys...k-img_4476.jpg стоят связка интегральных стабов LM317/LM337, можно конечно же и 7815/7915.прикручены к корпусу естественно не не от просто так :), греются.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
317/337 для +- 15 относительно 0 точнее вывести:acute:?
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
zeroDi 317/337 для +- 15 относительно 0 точнее вывести:acute:?
ну да, да и были просто под рукой :)
Вложений: 3
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

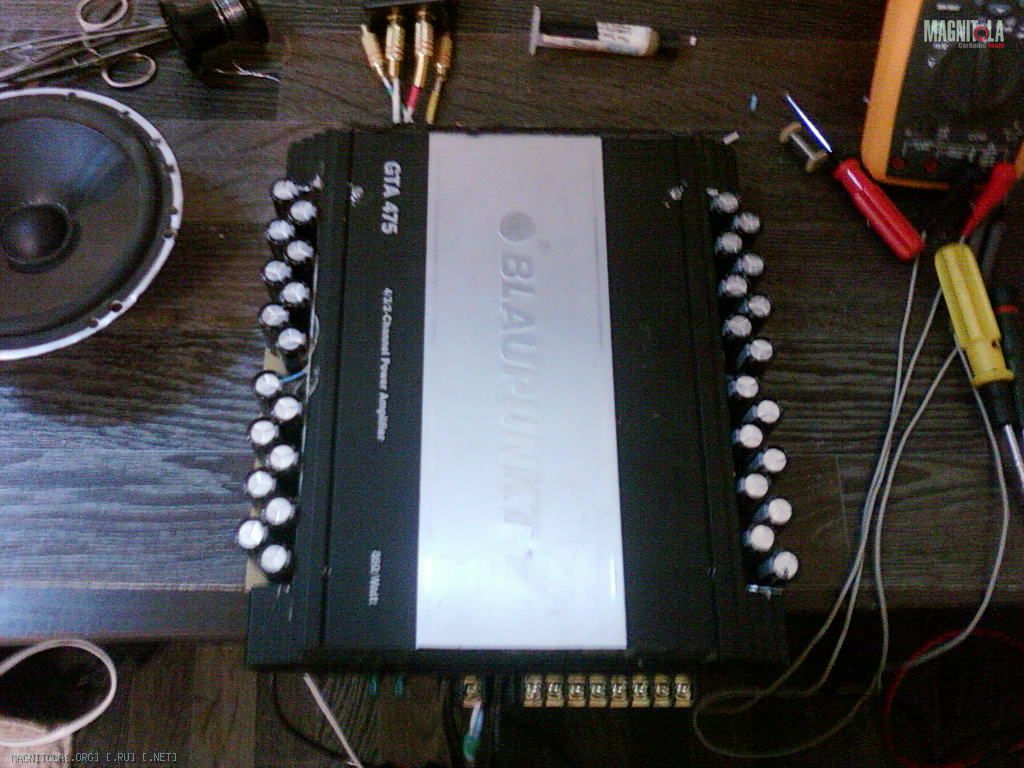

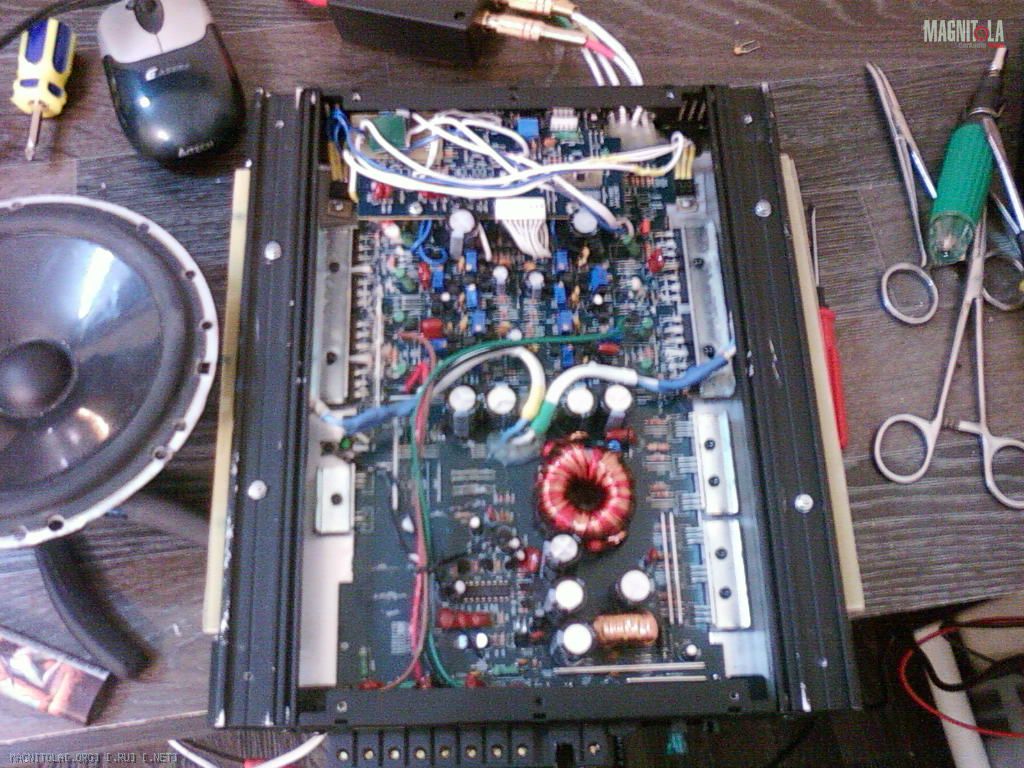

Вложение 282654Вложение 282658Вложение 282662Запилил я себе свой блау 475.Выдрал все кроссоверы,оставил только предусилитель (заменил на AD483),удалил С101..401.Заменил С141..441 на полипропилен,3-4 канал заменил транзисторы, 1-2 оставил и при уменьшении С144,С145,244,245 до 60пФ получил возбуд.Выставил токи 1-2канал 10мА,3-4 канал 35мА.На силе заменил транзисторы на 3205,питание операционников на кр142ен12-18(были) и во вторичке добавил емкостей 33 милиФарад в каждое плечо.Потом по настроению до конца доработаю.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
zeroDi 317/337 для +- 15 относительно 0 точнее вывести:acute:?
можно смело брать стандартные 7815/7915, они есть и с повышенной точностью (но нax не надо), 317/337 имхо, имеет смысл юзать когда нужно например +/-16 или +/-17В получить. ну или входное напряжение выше 35В. в остальных случаях - излишнее усложнение схемы. так что для упрощения и собственного успокоения надо брать стабы с индексом ACTG или ABTG (Load Regulation 25mV / Line Regulation 20mV. да и Ripple Rejection почти на 10дБ лучше чем у 3хх)
